Vr очки для смартфона своими руками размеры и чертежи

Собственный модуль виртуальной реальности — мечта многих с детства, и прогресс уже вплотную приблизился к созданию таких устройств. В 2014 году разработчики Google представили миру ошеломляющее изобретение, использующее возможности обычных смартфонов на платформе Android. Прямо на конференции любой участник мог собрать из картона и нескольких несложных деталей шлем виртуальной реальности и оценить прелести трёхмерной графики и атмосферного видео с возможностью просмотра на все 360 градусов обзора.

Виртуальная реальность по дешёвке

Google Cardboard не стал технологическим прорывом, шлемы виртуальной реальности существуют уже довольно давно, более того, многим знакомы детские устройства для просмотра объёмных изображений. Умением смартфонов ориентироваться в пространстве сейчас тоже мало кого можно удивить, нет, общественность удивило кое-что другое. Простота и доступность конструкции — вот что действительно заслужило внимание, к тому же разработчики успели к настоящему моменту выпустить множество приложений, использующих это устройство для погружения в виртуальную реальность.

Разработчики Google Cardboard открыли всю техническую документацию на устройство, отказавшись торговать своим изобретением, и производители мгновенно подхватили идею. На данный момент существует множество различных моделей из пластика, картона и даже кожаные изделия. В пределах $20 можно приобрести картонные комплекты наподобие тех, что были впервые представлены на конференции разработчиков в июне 2014 года. Также инструкции и схемы доступны любому, и не составит труда собрать Cardboard своими руками.

Материалы

Цены для картонной коробочки, конечно, довольно значительные, но перед тем как сделать Cardboard своими руками, следует знать, где найти или приобрести остальные материалы. Нам понадобятся:

• Смартфон на базе операционной системы Android с очень высоким разрешением экрана.
• Картон 1,5-2 мм толщиной и примерно в четверть квадратного метра площадью.
• Оптические линзы.
• Лента для удержания устройства на голове.
• Канцелярская резинка.
• Кусок текстильной липучки.
• Два магнита.
• NFC-тег.



Электронная составляющая — мощный смартфон

Разберём теперь все составляющие по пунктам, начиная с моделей подходящих смартфонов. Любой желающий может найти придуманные разработчиками для сборки Google Cardboard своими руками чертежи. Размеры телефонов, подходящих для таких версий очков 2.0 ограничены шириной до 83 мм и диагональю до 6 дюймов. Для других размеров придётся продумывать свою собственную конструкцию, подбирая расстояния до линз опытным путём или поискать вариант из готовых изделий в магазине. Дополнительные требования 3D-очки предъявляют и к экрану устройства. Помните, вы не просто будете разглядывать экран телефона с очень близкого расстояния, а получите увеличение через линзы. Само собой, чем лучше экран, тем меньше дискомфорта. На данный момент возможно использование смартфонов на базе iOS 6.0 и выше (от 4 iPhone) или Windows Phone 7.0 и выше, но изначально вся система задумана именно для Android 4.1. Скачайте любое VR-приложение и проверьте свой смартфон на совместимость, вращая его и наблюдая за картинкой.

Материал корпуса

Картон для основы наших очков подобрать несложно, подходящими параметрами обладает большая коробка от пиццы. Также картон можно приобрести в магазинах для рукоделия или разобрать какую-нибудь безхозную коробку из-под бытовых приборов. Слишком толстый картон будет неудобно резать и сгибать, тогда как тонкий, скорее всего, не удержит линзы и смартфон в жёстко зафиксированном положении на голове.

Оптика

С линзами, пожалуй, будет наиболее сложно, но это самый важный материал для 3D-очков. Google рекомендует использовать линзы для Cardboard с фокусным расстоянием 45 мм, соответственно, размеры самих очков виртуальной реальности на сайте рассчитаны лишь на линзы с таким фокусом. Таким образом, желание использовать другие линзы или, быть может, систему из двух и более линз на каждый окуляр неизбежно приведёт к перенастройке расстояния до глаз и экрана, таким образом, к изменению всей конструкции. Если чувствуете себя достаточно уверенными, стоит поэкспериментировать, но гораздо проще заказать линзы.

Крепёжные элементы

В качестве крепления к голове можно использовать тканевую резинку или ремешок на липучке. Канцелярскую резинку для корпуса найти несложно, а заменить и того проще. После сборки всей конструкции она нужна лишь для удержания формы. Можно просто проклеить 3D-очки на всех стыках после проведения настройки линз клеем или скотчем. Две липучки размером 15х20 мм понадобятся, чтобы зафиксировать закрытую крышку со вставленным смартфоном. При отсутствии таковой существует масса вариантов фиксации картонной крышки, главное — убедиться, что смартфон не выпадет в процессе использования 3D-очков.

Дополнительные элементы управления

Магниты нужны, чтобы сделать на корпусе необязательную кнопку управления 3D-гарнитурой, и подходят только к моделям смартфонов со встроенным магнитометром. При создании шлема на пробу не стоит тратить силы и деньги на поиск подходящих магнитов. Такую кнопку можно будет прикрепить к очкам виртуальной реальности отдельно после полного тестирования устройства или вообще не устанавливать её. Для долговременных 3D-очков вам понадобятся кольцо неодимового магнита и диск магнитной керамики, оба размерами не более 3х20 мм. Также можно прорезать отверстия и управлять смартфоном пальцами.

NFC-стикер приклеивают с внутренней стороны очков, что позволяет смартфону автоматически запускать нужные приложения. Найти его можно, наверно, в салонах связи или в интернет-магазинах, обязательным он также не является, да и поставить его можно уже как-нибудь потом.

Инструментарий и техника безопасности

Инструмент для работы понадобится самый простой:

• Шаблон Google Cardboard. Чертежи находятся в статье.
• Острый нож, подойдёт прочный канцелярский. Картон нужно резать чётко по линиям шаблона, особенно пазы и отверстия, поэтому ножницы тут не справятся.
• Скотч или клей.
• Жёсткая линейка.

Google утверждает, что для работы достаточно ножниц, не стоит обольщаться, тонкие прорези и фиксирующие пазы гораздо удобнее вырезать лезвием.

Конструкция получается усиленная рёбрами жёсткости изнутри, поэтому нет особой разницы, вырезать цельную выкройку из длинного куска картона или собрать из 2-3 частей, соединяя их скотчем. При вырезании ножом внимательно следите, чтобы не поцарапать поверхность стола или пола, возьмите для этих целей специальную доску, например, разделочную из кухни. Особенно тщательно нужно подойти к вырезанию отверстий для линз, чтобы впоследствии линзы лежали в одной плоскости, перпендикулярной взгляду.

Сборка устройства

Сборку производите по рисункам, укрепляйте каркас липкой лентой и внимательно следите за расположением линз. В зафиксированном положении картон жёстко прижмёт линзы, чтобы они не смещались относительно друг друга. Далее нужно приклеить липучки в качестве застёжек по краям верхней стороны и на внутренней стороне крышки, а также установить на своё место магниты. На этом этапе уже можно примерить 3D-очки к голове, чтобы определить места возможного натирания кожи. При продолжительном просмотре фильма, к примеру, эти точки могут сильно раздражать, поэтому дополнительно можно проложить их тонкими полосками поролона.

Овчинка стоит выделки?

3D-очки готовы, осталось закрепить их на голове резинкой или ремешком по вашему выбору, вставить смартфон с 3D-приложением и наслаждаться виртуальной реальностью. Что касается стоимости полученного устройства, существует множество предложений готовых комплектов ценой менее $10. Сэкономить получится только в том случае, если все детали имеются под рукой или находятся в лёгкой доступности. Если заказывать запчасти, с учётом различных расходов на пересылку и времени выполнения заказов, получается несколько дороже, чем покупка комплекта целиком. Естественно, если ваш пёс покусает 3D-очки за то, что вы просидели в виртуальной реальности вместо того, чтобы накормить или выгулять животное, вы легко можете собрать новые, используя инструкцию, приведенную выше, и оставшиеся детали. А пока вы ищете картон взамен повреждённого, чтобы восстановить Cardboard своими руками, можно и собаку выгулять и накормить.

Возможности устройства

На данный момент существует уже ощутимое количество оптимизированных под Google Cardboard приложений и несколько фильмов. В паре с наушниками очки виртуальной реальности вполне могут заменить хороший 3D-кинотеатр, а игры, по мнению пользователей, несмотря на свою примитивность, способны добавить сильнейших ощущений присутствия и атмосферности. Для умельцев и любителей различных технических задач можно отметить, что существует возможность очки Cardboard подключить к компьютеру для использования модуля виртуальной реальности в играх. Вот где действительно полное погружение.

Технология виртуальной реальности в последнее время становится все более актуальной и востребованной. Единственная проблема заключается в том, что нынешняя стоимость устройств находится на достаточно высоком уровне, что делает технологию доступной далеко не каждому. В представленной статье мы рассмотрим основную информацию касательно того, как сделать очки виртуальной реальности своими силами, пользуясь только подручными средствами.

 Что нужно понять перед созданием самодельных ВР очках?

Перед тем как разработать очки виртуальной реальности своими руками, необходимо обязательно ознакомиться с принципом их действия. Если есть такая возможность, следует протестировать заводской образец. Сделать это достаточно просто – в торговых центрах начинают массово появляться устройства с технологией виртуальной реальности, предусматривающие ряд игр своим посетителям.

 Самодельные VR очки и как влияют на зрение?

Приняв решение сделать очки виртуальной реальности в домашних условиях, запомните – такого рода устройства спроектированы для того, чтобы спустя определенное количество времени пользователь думал, что виртуальный мир является настоящим для него. Соответственно, естественный принцип зрения должен сохраняться. Хоть и современные разработки практически не влияют на качество зрения, после разработки собственного прототипа рекомендуем не тратить слишком много времени на его использование. Это может плохо сказаться на состоянии глаз.

 Как сделать очки вр своими руками?

Перед тем как сделать очки своими руками, надо обязательно обзавестись всеми необходимыми инструментами и материалами, которые понадобятся для выполнения работы. Далее можно приступать к следующим процедурам.
Измерение диаметра необходимых линз. Для этого смартфон ложится на ровную (!) устойчивую поверхность, а затем пользователь включает на нем программу для воссоздания виртуальной реальности. Задача мастера заключается в просмотре экрана через линзы, меняя расстояние до тех пор, пока не будет достигнута идеально качественная картинка без размытых очертаний и углов. Это позволит понять, какие линзы могут потребоваться, каким должно быть фокусное расстояние и так далее.
На следующем этапе создания очков виртуальной реальности для телефона мастеру надо собственноручно создать картонную коробочку, выступающую в качестве корпуса. Альтернативным вариантом станет развертка, скачанная из интернета. Необходимо проследить за тем, чтобы корпус имел не такое длинное дно, как верхняя часть. Не надо забывать об отверстии для собственного носа. Сделав выступа, смартфон будет полноценно опираться на них. Не нужно забывать о вырезах под кнопки, расположенных на боковых гранях смартфона.
Для достижения максимального качества картинки в очках ВР, необходимо покрасить все внутренности в черный цвет. Это позволит предотвратить появление отражений и бликов, способных негативно сказываться на качество просмотра.

 Как сделать линзы?

Многие задаются вопросом касательно того, как сделать линзы. Создать их самостоятельно не получится, но есть один лайфхак – можно воспользоваться линзами из старых ненужных фонариков. Главное – чтобы они были одинаковыми. Соответственно, придется обзавестись двумя фонариками.
На картоне создаются два отверстия, которые совсем немножко не дотягивают до диаметра самих линз. В таком случае они будут максимально плотно вставляться в картон или другой вид плотной бумаги. Чтобы предотвратить их выпадение, следует дополнительно зафиксировать линзы посредством горячего клея. Нескольких капелек будет вполне достаточно.

 Что необходимо для создания простейших очков ВР?

Если вы не знаете, как сделать вр очки, не нужно сначала искать инструкцию, как самому их сделать. Надо предварительно ознакомиться с перечнем материалов, которые потребуются для создания самоделки. Наши виртуальные очки будут изготавливаться из следующих материалов:

1. Смартфон с операционной системой Android;
2. Ручка;
3. Ножницы;
4. Пара линз;
5. Линейка;
6. Коробка из картона.

 Пошаговая инструкция

В интернете доступна схема очков, найти которую можно по запросу Google Cardboard. Если это кажется слишком простым занятием, можно сделать самостоятельно конструкцию. Чтобы без проблем пользоваться очками картонные листы должны быть предельно прочными. Только так можно гарантировать безопасность ношения.
Изначально все детали вырезаются из коробки из картона. В рисунке ниже можно ознакомиться со схемой заготовок, посредством которых подготавливаются все детали:
До того как начать вырезать заготовки под vr очки, следует сделать чертежи на картоне. Для этого используется ручка и линейка.
Как только чертежи будут подготовлены, можно начинать вырезать их, пользуясь ножницами. При совершении погрешности можно устранить ее с помощью клеевого пистолета. Как только все детали будут вырезаны, остается только соединить их в единое целое.

 Лист твердого картона

Чтобы сделать очки виртуальной реальности своими руками, потребуется прочный материал. Как показывает практика, неплохим вариантом станут очки виртуальной реальности из картона. Но если задача заключается в создании прочной конструкции, для изготовления очков понадобится гофрокартон.

 Шаблон для вырезания очков

Перед вырезанием деталей необходимо скачать чертежи с размерами. Найти их достаточно просто в интернете. Подбирать шаблон для очков виртуальной реальности из картона следует в зависимости от размеров вашего устройства, либо подгонять их в индивидуальном порядке. Главное – получить качественное изображение в каждом глазе.

 Линзы в количестве 2х штук

Без линз не обойтись. Если фонариков при себе нет, следует воспользоваться учебными линзами для школы. Они также подходят для создания очков виртуальной реальности. Главное – придать им нужное положение и поиграться с расстоянием, чтобы в конечном итоге получить хорошее разрешение.

 VR контент для проверки

Создав очки для смартфона своими руками, остается всего лишь зайти в маркет приложений под андроид и скачать понравившиеся программы. Выбор делайте на собственный вкус. Но можете прочитать эту статью, она поможет в выборе приложения.

 Вывод

Ознакомившись с тем, как сделать вр очки, вы заметите, что это достаточно простая процедура. Сложнее всего разработать оправу для очков, но в конечном итоге вы будете довольны сделанной работой.

Дорогие читатели спасибо, что дочитали  или пролистали статью до конца. Пожалуйста поделитесь статьей в соц. сетях. Мы стараемся для вас. Нам это придаст дополнительной мотивации.

Многие любители шлемов виртуальной реальности не могут позволить себе приобрести такие дорогие устройства, и именно для них в интернете есть множество шаблонов очков виртуальной реальности, с помощью которых они могут самостоятельно сделать удобный гаджет. Большое количество выкроек 3д очков для смартфона можно найти на нашем сайте. Их же в дальнейшем можно распечатать с помощью принтера, чтобы сделать очки виртуальной реальности самостоятельно.

Все очки виртуальной реальности, которые можно сделать самостоятельно, выполняются на основе Google Cardboard (с англ. «картон»). Именно Google разработал довольно простые чертежи очков виртуальной реальности, подходящие для быстрой домашней сборки, и при этом отвечающие основным требованиям, предъявляемым к устройствам VR. Главный вопрос состоит в последовательности действий при домашнем изготовлении очков.

Легче всего будет распечатать очки виртуальной реальности на принтере, вырезать их детали и затем, разместив их на подготовленном заранее картоне, начать вырезать их. В принципе, с заданием справится даже ребенок, но, только под присмотром взрослого.

При этом сам шаблон очков виртуальной реальности нужно будет напечатать на стандартной бумаге для принтера. Для постоянного использование такие самодельные устройства ВР не предназначены, но для понимания того, что такое виртуальная реальность, для недлительных игр, просмотра фото и видео они вполне годны.

Вы можете скачать чертеж очков виртуальной реальности с размерами с нашего сайта или же с любого другого ресурса аналогичной направленности. Для начала нужно выбрать материал, с которым вы будете работать. Кто-то предпочтет любой картон от бытовых приборов, кто-то сходит за специальным тонким в канцелярский магазин, а отдельные умельцы даже собирали свои очки из металла, поликарбоната или пенопласта.

Известны случаи, когда распечатка очков виртуальной реальности осуществлялась на 3D-принтере. Однако наиболее распространен вариант очков из картона как из максимально доступного материала.

Для того чтобы сделать полноценные Google Cardboard, вам понадобятся:

• Принтер;
• Картон;
• Специальные ножницы;
• Линзы (необходимо будет уточнить размер);
• Скотч с липкой лентой с двух сторон.

Материал понадобится специальный, гофрокартон, так как он состоит из нескольких слоев. Гофрокартон должен быть не только толстым, но и прочным, чтобы его нельзя было случайно помять. В другом случае модель может получиться излишне хрупкой, и форму держать не сможет. Линзы понадобятся выпуклые с двух сторон. Схема очков из картона может быть даже создана самостоятельно, под индивидуальные особенности человеческого лица.

1). Итак, сперва нужно распечатать шаблоны на принтере чертеж очков. Далее располагаем их на листах картона и начинаем вырезать чертежи очков виртуальной реальности для телефона своими руками. Для слишком плотного картона лучше брать канцелярский нож, так как им можно работать сверху листа.

В этот момент нужно решить, будете ли вы собирать очки вручную с использованием ключей, либо будете склеивать детали. В последнем случае, вырезая из картона чертеж VR очков, можно игнорировать ключи, не оставляя их запаса.

2). Далее нужно будет выбрать 2 линзы, и лучше, чтобы они были двояковыпуклыми. Сам шаблон для очков виртуальной реальности предполагает использование линз диаметром 25 мм. Фокусное расстояние между ними должно составлять 45 мм. Некоторые умельцы приобретают линзы даже в хозмаркетах, а некоторые авторы роликов на Youtube, делая своими руками VR очки для смартфона размерами, строго соответствующими чертежам, вместо линз применяют прозрачный бутылочный пластик.

Для этого по шаблону вырезается 4 одинаковых круга и склеиваются между собой по 2 при помощи паяльной лампы. Также нужно оставить небольшое отверстие сверху, чтобы заполнить образовавшееся пространство водой из шприца. Затем оставшийся зазор запаивается, и в ваших руках оказываются практически готовые собранные по чертежу очки виртуальной реальности для телефона.

3). Немногие из современных смартфонов поддерживают магнитное переключение, позволяющее управлять ими без постоянного изъятия из очков. Для реализации данной идеи потребуется простая система магнитов: неодимовый кольцевой и керамический дисковый (диаметром около 19 мм и толщиной около 3 мм). Однако и без магнитов можно удобно управлять смартфоном, достаточно только предусмотреть в схеме очков из картона отверстие для пальца снизу либо сбоку.

4). Когда практически все готово, наступает пора решить проблему с местом крепления смартфона внутри очков. Предусмотреть место для них можно уже на этапе выкройки 3д очков для смартфона. Для крепления можно использовать резиновое кольцо и 2 липучки (размерами около 20х30 мм) для фиксации крышки.

Конечно, мы не используем чертеж Oculus Rift или HTC Vive, это лишь простой их аналог, а сами приборы слишком высокотехнологичны. Без наличия специальных знаний и навыков невозможно воспроизвести их точную копию у себя дома.  Зато чертеж VR очков от Google достаточно прост, весь вопрос в удобстве использования девайса такого плана. Потому что, помимо шлемов ВР, данная индустрия параллельно выпускает множество устройств для более глубокого погружения в виртуальность.

Так, например, виртуальность в перчатках-контроллерах ощущается намного ярче, ведь они позволяют осязать использовать осязание, как наяву, а некоторые модели кресел ВР почти моментально реагируют на движения головы пользователя, поворачивая тело в ту же сторону. Конечно, такие приборы могут использоваться только с оригинальными очками ВР, а картонные считаются хорошо подходящими для первичного ознакомления с виртуальным миром.

Но не стоит забывать о главных моментах:

• Дно корпуса всегда делается меньше, чем пластина сверху, ведь именно там будет располагаться нос.
• В отверстиях для линз должны быть косые срезы, для той же цели.
• Впереди у корпусов должны немного выступать края, на этих выступах будет лежать смартфон.
• Не забудьте о специальных крючках, на которые будут одеваться резинки. Они в дальнейшем будут фиксировать смартфон, чтобы он не падал при резких поворотах головы во время виртуальных игр.

Таким образом, чертеж очков VR предусматривает все малейшие детали, при учете которых устройства очков виртуальной реальности смогут удовлетворить потребности любого пользователя.

Возможно вам поможет наша статья о том, как сделать очки виртуальной реальности своими руками

Cкопировано из сайта vr-j.ru

Подписывайтесь на наш Telegram

Многие пользователи смартфонов слышали , однако из-за их большой стоимости не могли позволить себе такое приобретение. Однако довольно таки быстро люди поняли, что все датчики, которые функционируют в очках виртуальной реальности, есть и в обычных смартфонах, благодаря чему из них своими руками легко можно сделать отличные VR очки, стоит лишь приделать самый обычный корпус и несколько линз.

На самом деле все конструкции очков, которые вы можете найти на просторах сети, выполнены на основе чертежей (с англ. «картон»), и вся разница только в исходных материалах. Кого-то устраивает картон любой толщины, найденный дома, кто-то идет за более тонким в канцелярский магазин, а некоторые умельцы отличились тем, что выполнили свои устройства ВР из металла, поликарбоната, пенопласта и других вспененных материалов.

Счастливые обладатели 3D-принтеров сразу взялись печатать шаблон. По этой выкройке легко понять, как сделать очки виртуальной реальности своими руками, и мы поможем вам в этом, дав несколько советов.

С помощью обычного ножа, пары увеличительных стекол и картона можно сделать своими руками из обыкновенного смартфона подобие . Однако многие желающие не знают, как сделать очки виртуальной реальности из смартфона, из-за чего приобретают дорогущие модели, либо же заказывают картонные комплекты, по типу Google Cardboard.

Конструкция самодельных очков имеет несколько преимуществ перед заказным корпусом, ведь линзы в ней можно перемещать по оси, которая располагается относительно экрана. Благодаря этому очки виртуальной реальности можно тонко подстраивать под особенности зрения любого пользователя.

Чтобы сделать 3d очки для смартфона своими руками, необходимо:

1. Измерить диаметр линз, которые вам потребуются. Для этого необходимо положить смартфон на устойчивую ровную поверхность и включить на нем приложение виртуальной реальности. Посмотрите на экран сквозь линзы, регулируя расстояние. Так вы не только поймете, какие линзы вам нужны, но и определитесь с фокусным расстоянием.
2. Далее попробуйте или сами сконструировать коробочку из картона, которая и будет являться корпусом, либо же скачайте развертку из интернета. Главное, чтобы дно корпуса было не таким длинным, как его верх, ведь не стоит забывать про отверстие для носа. Сделайте выступы для смартфона, чтобы он мог опираться на них. Также не стоит забывать про вырезы под кнопки на боковых гранях телефона.
3. Внутренности корпуса покрасьте в черный. Благодаря краске такого цвета вы сможете избегать различных бликов и отражений, которые будут мешать концентрироваться на просмотре.

Еще один вариант изготовления очков для смартфона своими руками:

1). Для более толстого картона лучше взять канцелярский нож, им удобнее работать прямо сверху листа. Если вы хотите собрать очки вручную, вставляя ключи, то нужно вырезать картон вместе с ними, как на картинке. Если же ваши самодельные очки виртуальной реальности будут впоследствии склеены, то можно не оставлять такого запаса.

2). Далее вам понадобятся 2 линзы, желательно двояковыпуклые. Google советует брать линзы диаметром 25 мм. Фокусное расстояние линз при этом должно быть 45 мм. Умельцы берут линзы даже из хозяйственных магазинов, а некоторые видеоблогеры на Youtube, делая своими руками 3D очки для смартфона, вместо линз используют подручные средства.

Так, например, можно вырезать из обычной пластиковой бутылки 4 одинаковых круга, склеить их между собой по 2 штуки паяльной лампой, оставив небольшое расстояние вверху. Затем в шприц набирается вода из-под крана, ею заполняется пространство между двояковыпуклыми «линзами» из пластика, затем оставшийся зазор также запаивается, и в ваших руках оказываются почти законченные собранные в домашних условиях очки виртуальной реальности.

3). Некоторые модели смартфонов поддерживают магнитное переключение, позволяющее управлять девайсом без вынимания его из коробки. Для реализации такой задумки понадобится простая система магнитов: неодимовый кольцевой и керамический дисковый с диаметром около 19 мм и толщиной около 3 мм. Но и без них все управление будет простым и удобным, достаточно сделать в конструкции самодельных очков виртуальной реальности отверстие для пальца снизу либо сбоку.

4). Когда практически все готово, остается решить только проблему с креплением смартфона в очках. Для этого можно использовать резиновое кольцо и 2 липучки (примерно 20х30 мм) для закрепления крышки.

Очки виртуальной реальности для смартфонов своими руками: часто задаваемые вопросы

— Реально ли сделать своими руками виртуальные очки для смартфона, в которых будет удобно?

Для постоянного пользования, конечно, лучше приобрести недорогие, но удобные очки с заводским креплением, например, или же более дорогие и качественные , и др. Сделанные своими руками VR-очки для смартфона, скорее, подойдут в качестве прибора для первого знакомства с виртуальностью.

— Как сделать очки виртуальной реальности из смартфона, если никогда не делал ничего подобного?

Здесь и придет на помощь широко растиражированный в интернете чертеж Google Cardboard и наша статья. Если даже не получится с первого раза – не расстраивайтесь, ведь материалы практически бесплатны, а самодельные очки виртуальной реальности для смартфона можно доработать в любой момент. Например, последовать примеру тех, кто делал их из потолочной плитки – легкие и незаметные, они спокойно выдерживают вес смартфона.

— Как сделать очки виртуальной реальности для телефона, не имеющего акселерометра?

К сожалению, такие очки не смогут поддерживать работу корректно.

Итак, можно сказать, что сделать своими руками ВР очки для смартфона довольно просто, весь вопрос в удобстве использования такого девайса. Ведь помимо очков, в мире сейчас выпускается довольно много устройств для более глубокого погружения в виртуальность, с которыми просмотр фото и видео становится целым приключением, а игры не дают расслабиться ни на секунду, держа в напряжении.

Так, например, виртуальная реальность в перчатках-контроллерах позволяет осязать предметы, как наяву, а некоторые кресла ВР практически моментально реагируют на движения вашей головы, поворачивая туда же тело. Будущее совсем рядом, нужно просто ощутить его.

Возможно, это видео вам поможет:

Cкопировано из сайта сайт
Подписывайтесь на наш
Telegram

Интересная история получилась с Google Cardboard, вообще, Google их разработала для выставки в качестве насмешки над все увеличивающимся трендом виртуальной реальности, но, идея пошла в массы и теперь 3D очки для смартфона – это один из трендов.

В андроид маркете и магазине iOs приложений вы найдете множество игр и развлекательных приложений для Google Cardboard, они находятся как в платном разделе, так и в бесплатных программах.

Как сделать 3D очки для смартфона

Сделать Google Cardboard своими руками очень просто, скачайте чертеж по ссылке ниже, вставьте две линзы и соберите эти самодельные 3D очки, используя смартфон в качестве экрана.

Скачать чертеж Google Cardboard
можно .

Единственной проблемой могут стать линзы, нужны двояковыпуклые лупы диаметром 40 мм, увеличение 3х, фокусное расстояние 80 мм. Но их можно заказать через интернет.

Посмотрите на анимацию как правильно собрать 3Д очки из картона.

Как видите – никаких проблем.

Кстати, на этих 3D очках люди делают немалые деньги!

Во время прохождения фестиваля Geek Picnic 2015 эти картонки продавали «всего по 990 рублей»!

Самое смешное то, что такой набор Google Cardboard можно заказать из Китая за 3$!!!

Но посетителям картонные 3D очки нравились!

И многие, кто не знает их истинной цены – покупали, причем брали не один экземпляр, а еще и с собой, что бы сделать подарок своим близким.

Работают 3д очки Google Cardboard практически с любым Android-смартфоном или iPhone. Для Android единственное ограничение – ОС должна иметь версию не ниже 4.1.

Штатное приложение Cardboard для Android — это набор мини-утилит, которые демонстрируют возможности 3D очков. Все приложения выводятся в виде ленты пиктограмм, перемещение по которой осуществляется поворотом головы влево-вправо. Самой первой стоит запустить программу Tutorial – очень короткий и простой ролик обучающий работе с 3Д очками.

Кроме инструкции в пакет входят следующие приложения:

Earth: можно летать по 3D картам Google Earth.

Tour Guide: Посетите Версаль с местным гидом.

YouTube: Смотрите популярные видео на YouTube на виртуальном экране.

Exhibit: Изучите культурные артефакты из каждого уголка планеты.

Photo Sphere: Посмотрите свои или другие загруженные сферические фото.

Street Vue: Прокатитесь по Парижу в летний день.

Windy Day: Интерактивный мультфильм от Spotlight Stories

Так же обратите внимание и на программу VR Cinema.

VR Cinema for Cardboard — Кинотеатр виртуальной реальности для Кардборд

Благодаря этому приложению вы можете смотреть фильмы на вашем дисплее VR. Приложение разделяет любое видео формата MP4. Экран делится на две половины с одинаковой картинкой с обеих сторон. Это не настоящие 3D, но ощущения сопоставимы! Загрузка видео происходит из памяти вашего гаджета или из Google Disk. VR Cinema позволяет смотреть видео отснятые на камеру вашего гаджета. Приложение также имеет функцию VR камеры, которая использует фронтальную камеру. Забавный эффект, но я его не оценил. Приложение ещё не доработано и это чувствуется. В следующих версиях разработчик обещает внедрить управление с помощью магнитного кольца, возможность передавать видео онлайн и увеличит количество обрабатываемых форматов.

Если вы не сможете достать линзы или вам их предлагают по цене выше 3$ — то закажите сразу готовые Google Cardboard стоимостью 3.2$ !

Вам нужно будет только сложить эти 3D очки из разобранного состояния, вставить в них смартфон и можно наслаждаться 3Д реальностью!

Купить Google Cardboard
можно

Люблю ребят из Google. Молодцы они. Правильно поставленные просветленные мозги и хорошая мотивация иногда способны выжать из человека совершенно гениальные идеи. Простые как 3 копейки и в то же время совершенно сногсшибательные. Примером такой гениальной сногсшибательной идеи несомненно являются очки виртуальной реальности Google Cardboard.

Все гениальное просто — кусок правильно согнутого картона, две копеечные линзы, смартфон с большим экраном и набором датчиков — вот вам и очки виртуальной реальности. Учитывая, что у многих людей такой смартфон уже в кармане, цена вопроса встает всего в 150 рублей и 2 часа свободного времени на сборку-склейку.

Казалось бы — как-то простенько… Но работает! Да еще как! Игры в 3D, фильмы в 3D, обучающие приложения и виртуальные путешествия — пожалуйста! Простотой, гениальностью подхода и ценой вопроса гугловцы заткнули за пояс всех разработчиков всяких там Oculus Rift»ов и прочее. Та же виртуальная реальность, только почти бесплатно. Пусть выглядит неказисто, но зато работает. А внешний вид, при желании, может быть и пластмассово-вылизанным, достаточно посмотреть на знаменитом китайском сайте — вариантов-аналогов масса, ценник от 700 рублей и далее, с разным функционалом, регулировками и дырками для воздуха…

Для очков подойдет любой смартфон на Android 4.1 Jelly Bean и выше, iOS 7 и выше или Windows Phone 7.0 и выше, с диагональю экрана не менее 4,5 дюймов. В смартфоне должны быть следующие датчики: гироскоп, акселерометр, магнитомер (цифровой компас). ВАЖНО!
Гироскоп и акселлерометр необходимы для работы большинства приложений, иначе можно будет только смотреть 3D-фильмы. Оценить виртуальную реальность без гироскопа и акселерометра невозможно.

Рекомендую всем, у кого в наличии имеется такой смартфон попробовать эту штуку. Поверьте, это здорово. Для тех, кто не хочет заморачиваться с картоном и ножницами, могу порекомендовать купить готовый Google Cardboard на aliexpress.com. Тем же, кто легких путей не ищет — милости просим сюда, я расскажу как можно сделать такую штуку быстро и без подводных камней.

На текущий момент существует 2 версии Google Cardboard. Как собрать вторую версию я расскажу чуть позже, в отдельном посте, сейчас же речь пойдет о самой простой в изготовлении — первой версии. Google, как настоящая корпорация добра, не поскупилась и выложила в общий доступ всю информацию по этому изобретению.

Итак, что нам понадобится для изготовления сего замечательного устройства:

1. Лист твердого картона.
Лучше всего использовать микрогофрокартон, который вовсю применяется для изготовления коробок, тары, упаковок и т.п. Выглядит он так:

Лично я использовал картонку, из которой хитрыми манипуляциями сгибается канцелярский короб для бумаг. Этот короб продается в канцтоварах именно в виде плоского картонного листа (из нее предлагается сгибать короб самостоятельно). Картон хороший, около 2 мм толщиной (толще брать не рекомендую), превосходно режется канцелярским ножом и гнется без особых трудностей. Вот как он выглядит:

Однако можно использовать любую упаковку, хоть от пиццы. Хорошо подходит коробка от материнской платы, например. Главное, чтобы картон был плотный, и не толстый (2-3 мм максимум), иначе начнутся проблемы с размерами.

2. Шаблон для вырезания
очков
, распечатанный на обычной канцелярской бумаге формата А4 (понадобится 3 листа). Данный шаблон можно найти на просторах интернета, либо скачать здесь: . Этот pdf-файлик печатается на любом лазерном принтере, детали вырезаются ножницами и наклеиваются на лист гофрокартона. Поскольку несобранный Google Cardboard длиннее листа А4, шаблон разрезан так, что разрезанные части нужно наложить друг на друга при склейке. Эти части отмечены кружком с цифрой. Накладывать надо светлый (незакрашенный) кружок на закрашенный с той же цифрой и следить за совпадением линий.

3. Линзы в количестве 2х штук
. Это самый сложный момент. Параметры линз такие: асферические, диаметр 25 мм, фокусное расстояние 45 мм. Сложность момента состоит именно в том, где такие линзы взять. Рассмотрим варианты:

1. aliexpress.com — лучший вариант по цене, но длительный по времени. Для своих вторых очков я заказывал там, пришли через 19 дней, это рекорд скорости, ибо обычно все тянется месяц-два-три. Если этот вариант вас устраивает — ищите там «google cardboard lens»
2. Поиск того же в русском сегменте интернета. По скорости будет быстрее китая, но цена будет выше.
3. Магазины «Оптика» вашего города. Да, там тоже можно поискать. Вероятно, это самый дорогой вариант, не знаю, не пробовал. Продавцы в оптике не поймут, если вы скажете «линзы асферические, диаметр 25 мм, фокусное расстояние 45 мм». Им надо говорить по-другому. Поскольку они все измеряют в диоптриях, вам нужно будет спрашивать именно линзы с диоптриями. Сейчас мы их посчитаем: есть формула F=1/D, где F — фокусное расстояние в метрах, а D — оптическая сила линзы в диоптриях. Таким образом D = 1/F = 1/0,045 = 22,2222. В общем, нужно спрашивать линзы «+22 диоптрий». Если таковые найдутся, то их можно обточить там же до нужного диаметра, либо, диаметром побольше, но тогда и шаблон надо будет слегка изменить.
4. Магазины канцтоваров. В нем ищем подходящие по размеру лупы (т.е. увеличительные стекла), чем выше кратность, тем лучше. 10-кратные линзы должны подойти. Данный вариант самый ненадежный, ибо трудно найти 2 одинаковых лупы да еще так, чтобы они подошли по фокусному расстоянию. Однако, именно этот вариант был первым, который я попробовал
5. Различного рода бинокли, детские игрушки, объективы, подзорные трубы, мужички-старьевщики на рынках, в общем, ищем где можем.

Идеологически верным являются первые 3 варианта, ибо они подразумевают точное совпадение с конструкцией, предложенной Google. Остальные варианты дают линзы неточные, поэтому потребуют изменения конструкции самих очков. Нагляднее показать на рисунке:

Из этой картинки следует, что чем больше фокусное расстояние, тем дальше нужно отодвигать смартфон от линзы. Таким образом, если вам достались не родные линзы, вносите изменения в конструкцию. Именно это мне и пришлось сделать в первый раз, когда я купил линзы в канцтоварах. Это несложно, я опишу подробности в следующем посте, целиком посвященному моему первому варианту Google Cardboard.

Что делать если фокусное расстояние ваших линз неизвестно? Два пути: либо делать конструкцию изначально с регулировкой расстояния от линзы до смартфона, как сделал я в своем первом варианте, либо измерить. Измерить фокусное расстояние можно простым дедовским способом:

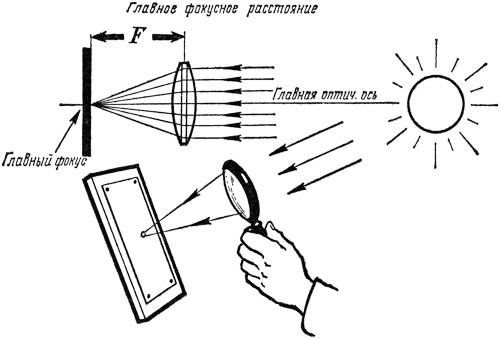

Выжигали в детстве стеклышком? Во-во, то же самое. Берем линзу и фокусируем солнце в маленькую точку на поверхности. Расстояние от поверхности до линзы равно фокусному. Поверхность должна быть перпендикулярна оптической оси.

Итак, про линзы пока все.

4. Магнитики.
Данный пункт для начала необязательный. В конструкции используется 2 магнита, которые работают как кнопка. Один магнит, круглый плоский, обычный, из ферромагнетика, вставляется внутрь конструкции, второй, кольцеобразный неодимовый, лепится снаружи и удерживается там магнитным полем внутреннего магнита:

Для того, чтобы управлять виртуальной реальностью и используется это недокнопка. Когда нам нужно как-то воздействовать на виртуальный мир, мы должны сдвинуть внешний магнитик пальцем вниз и вернуть его назад. Смартфон должен обладать магнитометром (должен быть встроенный компас, грубо говоря), чтобы отловить изменение магнитного поля и воспринять его как нажатие на кнопку.

Сразу говорю — бредовая идея и в самом гугле это поняли, потому вторая версия очков имеет уже механическую кнопку, но об этом — в соответствующем посте. Пока же скажу, что обойтись можно и без этих магнитиков, тем более, что работает эта идея так себе — люди жалуются на то, что не все смартфоны корректно улавливают изменения магнитного поля этой квазикнопки, а у некоторых смартфонов вообще нет магнитометра.

В общем, оставляю это на ваше усмотрение, я себе магнитики не ставил. Когда мой первый вариант заработал, я сделал механическую кнопку.

5. Одежные липучки.
Ну, тут все просто — идем в ателье и покупаем там застежку-липучку, продаются в виде ленты, метражом, цена сущие копейки.

6. Канцелярский нож и двусторонний скотч.

Процесс пошел!

Итак, все купили/наковыряли/насобирали. Приступаем.
1. Печатаем шаблон и наклеиваем его на картон.

2. Вырезаем детали, делаем необходимые прорези

3. Собираем. Для облегчения сборки прикладываю видео:

В связи с растущей популярностью VR технологий, многие люди желают к ним приобщиться. На сегодняшний день в продаже имеется множество всевозможных вариаций и моделей устройств, различной ценовой категории. Тем не менее некоторые пользователи из любопытства или с целью экономии задаются вопросом, как сделать очки виртуальной реальности своими руками из картона или пластмассы (что уже сложнее)?

Данный вариант подходит, прежде всего, для тех, кто обладает современным смартфоном с большим экраном и встроенным набором датчиков (подробнее о нужный датчиках ниже). По статистике подобными устройствами в мире пользуется немалая часть населения. Таким образом, при несущественных денежных и определенных временных затратах, пользователь своими руками может изготовить отличные трехмерные очки. О том, что для этого понадобится и каким образом осуществляется сборка всех деталей, рассмотрим ниже.

Любопытным моментом является то, что упрощенную конструкцию из картона и простых линз изготавливает и распространяет даже компания Google, называются они Cardboard. Их VR очки даже в подобном исполнении выпускаются в нескольких вариантах, которые не сложно повторить в домашних условиях.

Тем более, что сама компания предоставила всю необходимую информацию в общий доступ.

Таким образом, говорить об актуальности рассматриваемого вопроса, не приходится.

Что понадобится для сборки VR очков в домашних условиях

Прежде чем, беспокоиться о материалах и составных компонентах будущих очков, следует убедиться в соответствии своего смартфона технологий. Параметры телефона должны обеспечивать комфортную работу с 3D фильмами, играми и прочими проектами виртуальной реальности.

Для таких целей подойдет, например:

• Android 4.1 JellyBean либо лучше
• iOS 7 либо выше
• Windows Phone 7.0 и так далее

Диагональ экрана должна составлять не менее 4,5 дюймов для комфортной и полноценной работы всех приложений.

Какие датчики нужны:

• Магнитомер, то есть цифровой компас
• Акселерометр
• Гироскоп

Последние два условия, обязательны для большинства виртуальных приложений
, в обратном же случае, пользователь сможет просматривать только . Без этих двух составляющих, полноценно оценить VR технологии не предоставляется возможности.

Следует отметить, что для самостоятельного изготовления не понадобится дорогостоящих либо редких компонентов. Итак, теперь перейдем к перечню необходимых материалов для изготовления ВР очков своими руками в домашних условиях:

• Картон
  . Рекомендуется применять наиболее плотные и одновременно тонкие вариации, например гофрокартон. Картон должен быть в виде цельного листа размерами не менее 22х56 см и толщиной не более 3 мм.
• Линзы
  . Наиболее оптимальным вариантом будет применение двояковыпуклых асферических линз с фокусным расстоянием 40-45 мм и 25 мм в диаметре. Рекомендуется использовать стеклянный вариант вместо пластика.
• Магниты
  . Потребуется два магнита: неодимовый в форме кольца и керамический в виде диска. Размеры должны составлять в диаметре 19 мм, а толщина 3 мм. В качестве замены можно использовать обыкновенную пищевую фольгу. Как вариант, можно использовать полноценную механическую кнопку.
• Велкро
  т. е. текстильная застёжка. Такого материала необходимо две полоски примерно по 20-30 мм каждая.
• Резинка.
  Длина резинки должна быть не менее 8см, поскольку при её помощи будет крепиться смартфон.

Помимо материалов, также понадобятся некоторые инструменты: линейка, ножницы, клей
. Исходя из своих возможностей и смекалки, некоторые материалы и инструменты можно заменить на альтернативные варианты, если от этого не пострадает функциональность.

Как вы уже понимаете, одних материалов и инструментов будет недостаточно для изготовления и тем более сборки целой конструкции. Разумеется, что для этого требуется чертеж либо же попросту шаблонная схема для создания очков виртуальной реальности.

Шаблон для вырезания очков, вы сможете найти ниже. Его легко можно распечатать и затем наклеить на лист картона. Поскольку развернутый вариант очков выходит за пределы обычного альбомного формата (и составляет 3 листа формата А4
), то придется на стыках аккуратно и точно совместить все фрагменты.

Чтобы скачать шаблон на компьютер, нужно правой кнопкой мыши нажать на картинку, и после нажать на пункт «Сохранить изображение как»
.

3 части шаблона

Ниже вы увидите 3 больших картинки, которые нужно будет напечатать, и после наклеить на картон, чтобы все стыки соблюдались.

Готовый результат на картоне

Это конечный результат, который должен у вас получится соединив 3 части листа А4 на картоне.

Вырезанная картонная конструкция

Вот что у нас получилось после того, как мы полностью вырезали картон по чертежу. Внимательно проследите за цифрами, и соедините все части правильно.

Где взять линзы для очков

В рассматриваемом вопросе, именно линзы являются наиболее труднодоступным компонентом. В случае, если по ближайшим магазинам и торговым точкам отыскать их не получается, то можно заняться поиском в интернете.

Среди доступных и наиболее вероятных мест, которые могут предлагать в продажу подобный товар, можно отметить следующее:

• Магазины категории “Оптика”. Здесь товар измеряется в размерности – диоптрий, а для очков потребуются линзы не менее +22 диоптрий
  .
• Магазины канцтоваров. Здесь продаются лупы (т. е. увеличительные стекла), десятикратные линзы
  должны сгодиться в качестве альтернативы.
• Поиск на отечественных сайтах и торговых площадках, либо на зарубежных онлайн аукционах.
• Сделать из пластиковой бутылки (подробнее в видео инструкции)

В случае, когда заполученные пользователем линзы будут в определенной степени отличаться от указанного стандарта, понадобится либо обтачивать сами линзы, либо вносить соответствующие корректировки в конструкцию очков. Зачастую проблему можно решить, предусмотрев в своей конструкции устройство для регулировки расстояния от смартфона до линзы.

Как сделать очки без линз

Те, кто предполагают вариант создания VR очков без линз, могут сразу о нём забыть. Без специальных линз, полученная конструкция будет ничем не отличаться от обычных очков либо стекла
. Никакой практической пользы подобная конструкция не принесет, разве что её можно использовать для создания эффекта кинотеатра.

Пошаговая инструкция как сделать очки виртуальной реальности своими руками из картона

Итак, когда у пользователя есть все материалы, инструменты и распечатанный шаблон, то можно приступать к сборке.

Первый шаг

1. Наклеить шаблон на картон
2. Вырезать по контуру
3. Согнуть и скрепить отдельные места

Первым этапом нужно чертеж наклеить на лист картона. Главное быть внимательным и соблюдать точность на стыках, чтобы размеры не искажались. Затем все элементы необходимо аккуратно вырезать по контуру. По специальным отметкам на чертеже будет понятно, в каких местах конструкцию необходимо согнуть, а в каких скрепить.

Второй шаг

1. В готовую конструкцию вставить линзы
2. Крепеж магнита
3. Обделка картона поролоном

Далее в уже собранный каркас необходимо вставить линзы, а в случае необходимости, зафиксировать их для повышения надежности крепежа. Затем клеится полоска фольги либо магниты, для создания подобия кнопки управления.

Для повышения комфортности использования полученного устройства, в местах соприкосновения с головой, поверхность можно обложить поролоном или иным смягчающим материалом.

Видео инструкция

Определенные моменты из приведенного алгоритма действий по сборке рассматриваемой конструкции могут быть непонятны либо вызывать затруднения. В таком случае, можно ознакомиться с наглядным и пошаговым исполнением всех действий на прилагаемой видео-инструкции.

Это достаточно простой и дешевый вариант, который удовлетворит запросы большого круга пользователей. После того как я у вас все получится, не забудьте прочитать статью о том, для комфортного пользования.

Сегодня я расскажу вам, как сделать HTC Vive из очков виртуальной реальности для смартфона cardboard своими руками, потратив при этом всего лишь 7 тысяч рублей, в то время как оригинальные виртуальные очки HTC Vive стоят около 70 тысяч рублей. Большим преимуществом этих дорогих очков виртуальной реальности является наличие пультов, но это не проблема, так как на сегодняшний день их можно заменить другим устройством. Например, тем же сенсором LeapMotion, с помощью которого ваши руки будут заменять пульты.

Итак, для того, чтобы сделать шлем за 7 тысяч рублей, из устройств на понадобится:

ПК с процессором не менее Intel Core i5 и видеокартой не менее Nvidia GeForce 750,

смартфон со встроенным датчиком гироскопа,

сенсор LeapMotion,

очки виртуальной реальности для смартфона cardboard

и желательно два USB удлинителя.

Смартфон вы можете использовать свой, сенсор LeapMotion вы сможете купить приблизительно за 5 тысяч рублей, и виртуальные очки с хорошим эффектом погружения обойдутся вам в районе 2 000 – 3 000 рублей. Таким образом, вы сделаете себе собственный HTC Vive, который будет стоить в 10 раз меньше, чем оригинальный.

Из программного обеспечения нам потребуется:

и желательно чтобы операционная система была Windows 10.

Для начала необходимо установить программу Vridge RiftCat на ПК и соответствующее приложение на смартфоне. Данная программа поможет вам соединить компьютер со смартфоном и эмулировать подключенные VR очки HTC Vive. Для этого подключаем телефон к ПК USB кабелем, на смартфоне заходим в настройки, активируем режим USB-модем. После чего компьютер со смартфоном войдут в общую локальную сеть. Можно конечно не подключать смартфон к ПК при помощи USB кабеля, а просто использовать Wi-Fi. Почему я выбрал именно подключение через USB? Так, вы сможете добиться наилучшего качества изображения передаваемого с ПК на смартфон, через Wi-Fi качество картинки будет относительно хуже. Теперь открываем RiftCat на вашем смартфоне и подключаемся к RiftCat на ПК.

Дальше необходим сенсор LeapMotion, который уже упоминался, также подключаем его с помощью USB-провода к ПК и устанавливаем драйвера Leap Motion VR Orion Driver и Leap Motion Desktop Software указанные выше.

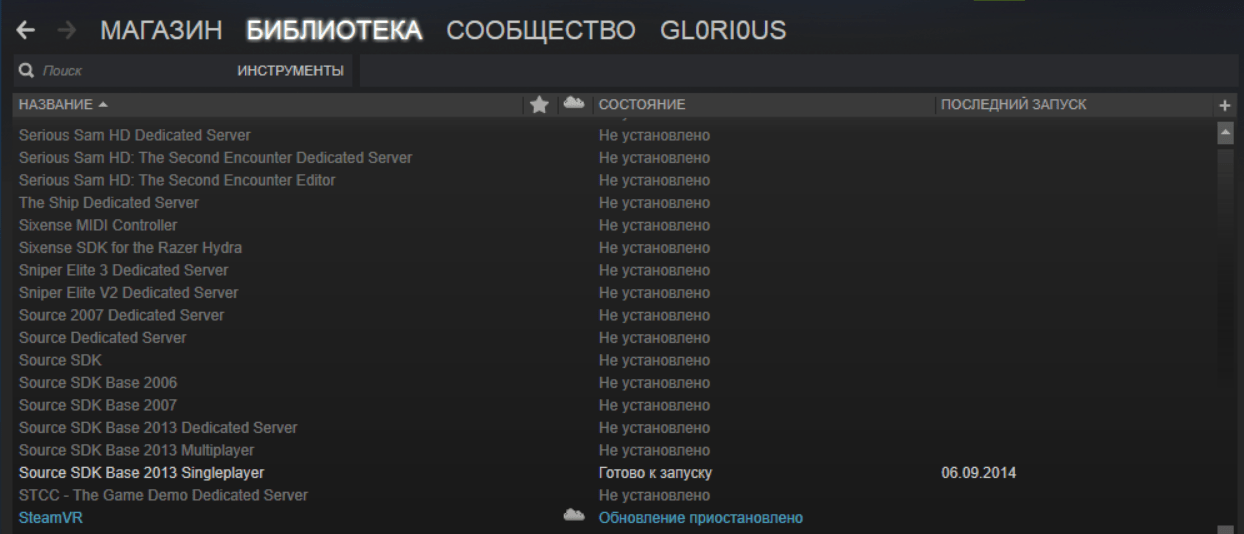

Вам так же потребуется установить на ПК программу Steam и создать себе аккаунт. В Steam перейти на вкладку «Библиотека» и перейти в раздел «Инструменты», найти в списке SteamVR и установить.

И в конце устанавливаем Leap Motion Steam VR Driver.

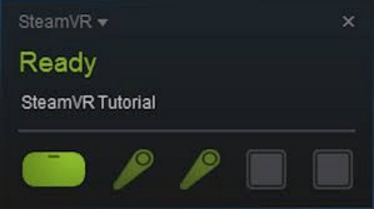

После подключения всех наших устройств и установки всех необходимых программ, в программе Vridge RiftCat на ПК нажимаем Play SteamVR Games, в этот момент появится окошко, запустится эмулятор, после чего автоматически запустится программа Steam VR и если все правильно настроено, то значки очков и пультов в SteamVR будут светиться зеленым. После чего можно нажать на заголовок окна SteamVR и выполнить «Настройку комнаты» выбрав маленькую комнату, а расстояние от пола можно указать 180см. Вот у нас все подключено и работает. Теперь в Steam запускаем любую VR игру совместимую с очками виртуальной реальности HTC Vive. Для того чтобы начать играть, необходимы пульты, но в нашем случае, как я уже говорил, их заменят мои руки. Дальше вставляем смартфон в очки виртуальной реальности и приклеиваем сенсор LeapMotion спереди на крышку очков.

Запустив игру, мои руки стали эмитировать пульты. Сгибая указательные пальцы, вы будете эмитировать нажатие на курок. Есть минимальная задержка по времени, то есть на компьютере действие будет происходить немного позже, чем вы на самом деле сгибаете пальцы, но это не страшно. Также, в отличие от пультов виртуальных очков HTC Vive, руки должны находиться перед вами, в пределах видимости сенсорной камеры. Разводя руки в стороны, камера будет терять их из виду, а в игре будут пропадать пульты, поэтому рекомендуем держать руки в поле зрения сенсорной камеры. Стрелять в играх можно будет, сгибая указательные пальцы. Целиться в играх руками, конечно, не очень удобно, но к этому в принципе можно быстро приловчиться. Рекомендуем вам ознакомиться с доступными жестами на этом сайте.

Я считаю, что такая технология подойдет для тех, кто хочет ознакомиться с очками виртуальной реальности на компьютере, не потратив при этом 70 тысяч рублей. Конечно, данная схема требует достаточно мощный компьютер, с процессором Intel Core i5 и видеокартой не менее Nvidia GeForce 750. Не советую пытаться подключить очки к ноутбуку, за исключением случаев, если у вас игровой ноутбук. В основном виртуальные очки вообще не будут работать с ноутбуком, а с некоторыми, если и удастся подключить, то комфортно играть все равно не получится.

Покупать сенсор LeapMotion и очки виртуальной реальности для смартфона в данном случае, я считаю, можно для ознакомления с играми и самой технологией работы. Конечно, вы сможете привыкнуть играть без пультов, но эффект будет совсем другой. Вы не получите в данном варианте тех эмоций, которые могли бы получить с виртуальными очками HTC Vive. Очень неудобно то, что с сенсором вам необходимо держать руки только в области видимости сенсорной камеры, в то время как с пультами HTC Vive, вы сможете размахивать, как вам удобно. Если же вы хотите играть полноценно и при этом сэкономить, то я советую купить вам, вместо сенсора LeapMotion, пульты RazerHydra, которые хорошо отслеживаются в пространстве, точно так же как и настоящие пульты от HTC Vive. Используя RazerHydra вы сможете так же комфортно играть, как и при помощи пультов от HTC Vive.

Итак, в этой статье я рассказал вам о том, как создать неполноценную, конечно, но хорошую замену для дорогих виртуальных очков HTC Vive, сэкономив в 10 раз. Покупайте себе сенсорную камеру LeapMotion или же пульты RazerHydra, очки виртуальной реальности для смартфона, устанавливайте необходимые программы на ПК и наслаждайтесь играми виртуальной реальности для очков виртуальной реальности HTC Vive вместе с нами! Заказывайте все необходимое на BESTVR!

Виртуальная реальность стала очень популярной. Специальные VR очки представлены огромным количеством – от крайне бюджетных моделей для смартфона до дорогих и сложных шлемов для ПК. Конечно же, многие покупатели задаются вопросом, можно ли сделать очки VR своими руками. Это реально, но, конечно, уровень погружения будет не таким, как у варианта из магазина. Зато самоделка существенно дешевле и позволит без лишних затрат познакомиться с технологией. Процесс изготовления VR очков для смартфона описан ниже.

Необходимые инструменты для сборки

Любопытный факт! Компания Google выпустила собственные Cardbord, это устройства из картона. Изучив данный аксессуар, его вполне можно повторить самостоятельно. При этом компания не стала скрывать информацию по сборке, и любой пользователь может найти ее в интернете, чтобы самостоятельно сделать очки виртуальной реальности.

Итак, для того чтобы сделать VR очки своими руками, понадобятся следующие детали.

1. Картон 22*56 см в форме целого листа с толщиной не больше 3 мм.
2. Линзы, лучше выбрать стеклянные двояковыпуклые асферические с фокусным расстоянием от 40 до 45 мм и диаметром 25 мм.
3. 2 магнита, неодимовый в виде кольца и керамический в форме диска, диаметр -19 мм, толщина – 3 мм. Заменить их в случае отсутствия можно механической кнопкой или фольгой для хранения пищи.
4. Застежка – можно купить обычную липучку в магазине для рукоделия.
5. Резинка длиной не менее 8 см, она нужна для крепления смартфона.

Чтобы все собрать воедино в домашних условиях, понадобится клей, ножницы и линейка. Данные инструменты найдутся в каждом доме, но в случае необходимости можно заменить альтернативными вариантами.

Важно! Требования к гаджету, который станет источником сигнала, предъявляются следующие:  операционная система от Android 4.1, iOS 7 или Windows Phone 7. Он должен быть оснащен несколькими датчиками. В девайсе должны быть цифровой компас (магнитометр), акселерометр и гироскоп. Последние два датчика требуются для приложений, если задача пользователя — просто смотреть видео, то можно обойтись без них.

Как собрать очки

Мало иметь материалы, чтобы сделать очки из картона. Дополнительно понадобится шаблон, по которому будет вырезана будущая заготовка для очков. Чертеж очков виртуальной реальности можно скачать в интернете по соответствующему запросу и распечатать на листах А4. Всего их понадобится 3, а после этого листы следует склеить между собой в нужной последовательности. Далее, заготовку клеят на приготовленный лист картона. Делать очки из бумаги нецелесообразно, так как картон более плотный, впрочем, увлекаться с его толщиной тоже не стоит, ведь заготовка собирается путем изгибания частей, и слишком плотный материал может быть неудобен для этого.

Ниже приведены три пронумерованных рисунка, которые требуется склеить между собой так, чтобы получить результат, приведенный на рисунке №4. Первые три варианта подходят для распечатки, достаточно их сохранить на ПК.

Теперь самодельные очки виртуальной реальности осталось собрать. На рисунке внизу представлена нумерация, по которой это следует делать.

1. Наклеиваем шаблон на очки, вырезаем ко контуру, сгибаем и соединяем отдельные части. При наклейке следует действовать аккуратно, так как все стыки должны точно совпадать. При малейшем искажении конструкция может получиться кривой и не работоспособной. Аналогичные требования налагаются на процесс вырезания шаблона из заготовки. По указаниям на шаблоне понятно, в каких местах нужно сделать изгибы, и что к чему крепить.
2. Второй этап подразумевает установку линз и магнитов или полоски из фольги для управления устройством. Линзы лучше всего закрепить, так как в противном случае они будут двигаться или выпадут, что, естественно, скажется на удобстве пользования. Для удобства места соприкосновения конструкции с головой следует проклеить поролоном.

Все необходимые действия для того, чтобы сделать шлем виртуальной реальности самостоятельно, выполнены, осталось лишь скачать соответствующие приложения или найти видео и оценить, что получилось.

Важно! Стоит помнить, что данная конструкция рассчитана на смартфоны, и если пользователь желает сделать очки для планшета, то ему придется менять размеры или найти шаблон большего размера в сети.

Покупка линз

Из перечисленного выше перечня необходимых материалов самый большой вопрос вызывает поиск линз. Следует рассмотреть следующие места для покупки линз, чтобы сделать самодельные VR очки.

1. Магазин оптики. В данном случае измерение происходит в диоптриях, поэтому понадобятся линзы не менее +22.
2. Если найти линзы не удается, то заменить их можно увеличительным стеклом с десятикратным приближением. Найти можно в любом магазине канцелярских товаров.
3. Также сделать линзы для очков виртуальной реальности можно из пластиковой бутылки, процесс достаточно сложный, поэтому лучше поискать тематические видео, нежели читать инструкции. На видео все наглядно и более понятно.

Если линзы, рекомендованные в начале текста, будут заменены на увеличительное стекло или пластик, то конструкцию придется подгонять. Лучше всего предусмотреть такой вариант, чтобы можно было менять расстояние между смартфоном и стеклами очков.
Следует сразу оговориться, что сделать очки без линз невозможно, никакого эффекта погружения в данном случае не будет. Максимум, на что они могут сгодиться – вставить в них пластиковые линзы или стекла зеленого и красного цвета, таким образом получатся простейшие 3D очки для просмотра специальных фильмов на телевизоре. Очевидно, что в таком случае качество 3D будет минимальным.

Самые лучшие виртуальные очки по мнению покупателей

Очки виртуальной реальности HTC Vive Pro 2.0 на Яндекс Маркете

Очки виртуальной реальности DJI Goggles на Яндекс Маркете

Очки виртуальной реальности Oculus Go — 32 GB на Яндекс Маркете

Очки виртуальной реальности Rombica VR360 v06 на Яндекс Маркете

Очки виртуальной реальности DJI Goggles Racing Edition на Яндекс Маркете

Итак, вы скачали и опробовали описанные выше методы, и выбрали наиболее подходящий лично вам для быстрой работы. Давайте условимся, что у вас смартфон или планшет с 6-7″ диагональю, две пары линз (можно пробовать и с одной парой, но моя схема всё же из двух, возможны расхождения, используйте на свое усмотрение), установлены программы и приобретены материалы с инструментами. Первым этапом будет изготовление первой оправы для первой пары линз. Я сделал ее из пенопласта, и по идее, неплохо было бы иметь под рукой центробур, хоть даже по бетону, которым врезают розетки, а вообще подойдет любой, типа раздвижной фрезы по дереву или даже циркуль. У меня под рукой ничего этого не оказалось, поэтому вырезать круглые отверстия пришлось канцелярским ножом Уолтера Уайта, что при диаметре линз меньшим чем у меня — будет уже совсем неопрятно. Итак, первая заготовка — это оправа для двух линз, как на картинке ниже.

Для того, чтобы ее изготовить, вам потребуется положить смартфон на стол экраном вверх, наклониться над ним, и взяв в руки линзы, поднести их к глазам, пытаясь найти фокусное расстояние. Стремиться нужно к минимальному расстоянию между лицом и экраном, так, чтобы он помещался в «объектив» и наблюдался эффект 3D. Если этот эффект не наблюдается, сдвинут или искажен, не отчаивайтесь, для начала будет достаточно понять фокусное расстояние, а точнее — величину, на которую нужно удалить линзы от смартфона. А что насчет расстояния между линзами в этой паре? Все просто — найдите величину, которая находится посередине между расстоянием между зрачками, и расстоянием между центрами половинок кадра (половина длинной стороны экрана). Скажем, между глаз у нас 65 мм, а экран 135 мм, его половина — 67,5 мм значит вам нужно расставить центры линз примерно на 66 мм, для первого приближения этого достаточно.

Теперь, после того как разметили нужные расстояния, вырезаем отверстия для линз. Примерно оценив плотность пенопласта, я посчитал, что её хватает для крепкой установки линзы, если делать отверстие под неё диаметром слегка меньшим, чем сама линза, я уменьшил вырезаемый круг на 2мм по диаметру, что прекрасно совпало с предположением. У вас параметры могут быть другими, но суть та же — делайте отверстия чуть меньше. Утопить линзу нужно неглубоко, я утопил на 2 мм, ниже будет понятно зачем, ну и наверное нет необходимости упоминать, что линзы было бы неплохо разместить в одной плоскости, то есть следует их обе утопить равномерно.

Первый этап закончен, теперь у нас есть макет расстояния «экран-линзы», и можно двигаться дальше. Помните, что я говорил о двух парах линз? Они, возможно, не так сильно важны в оптическом смысле (на самом деле важны), но бесценны для дальнейшей настройки. Допустим, вы установили первую пару линз как описано выше, включили на смартфоне 3D изображение (игру, фильм, на ваш выбор), и пытаетесь найти трехмерность. Одна пара линз мне этого сделать вот так с наскоку не дала. Но когда я поднес к глазам вторую пару, и поиграв в расстояниями нашел нужное положение — на экране сразу получилось трехмерное изображение. Чтобы этого добиться, вам нужно одновременно двигать линзы относительно экрана, в плоскости параллельной этому экрану и первой паре линз, вверх-вниз и в стороны. Найдите в изображении деталь, по которой можно отследить параллакс-эффект, сфокусируйтесь на ней и попытайтесь соединить изображения в каждом глазе, чтобы они совпали. При некоторой сноровке это делается очень быстро, но способа ускорить этот процесс я вам, к сожалению, подсказать не смогу. Мне — помог вот такой стенд для испытаний, здесь нижняя пара линз уже в пенопласте и настроена на экран, а верхнюю пару, обрамленную в полиэтилен, притом каждую линзу — раздельно, я двигал перед глазами, в поисках «стерео», а подо всей конструкцией — экран на нужной высоте:

Рано или поздно у вас получится свежее, сочное, модное молодежное 3D, но, из-за ввода в схему второй оптической пары — первая настройка фокуса немного собьется. Пугаться не надо, все что требуется — перенастроить фокус еще раз. Для этого сначала нужно сделать оправу для второй пары линз, которые вы только что настраивали. Мой совет такой — сначала скопируйте вашу первую оправу с поправкой на изменившееся расстояние между линзами, а потом — визуально оцените расстояние между первой и второй парой линз, после того, как вы настроили трехмерность. Достаточно будет на глаз, а сравнивать это расстояние следует с толщиной материала — ну буквально, больше ли расстояние между парами, или меньше, чем толщина пенопласта. Если меньше — всё просто, вам нужно будет установить линзы во вторую оправу чуть глубже, на требуемую величину, в случае же, если это расстояние больше толщины пенопласта — вы можете просто перевернуть первую оправу более утопленной стороной к себе, таким образом вам не придется городить огород из прокладок между двумя оправами. В моем случае так и произошло, я перевернул первую оправу наоборот, сложил эти оправы более утопленными сторонами друг к другу, и немного утопил линзы внутрь с каждой стороны.

Итак, у нас получилось оптическое устройство, позволяющее рассмотреть 3D на экране смартфона. Но, конечно, мы помним про фокус, который изменился сначала вводом второй пары линз, а потом еще и переворотом первой пары другой стороной, поэтому фокусировку нужно настроить еще раз. Когда путем нехитрых передвижений вы поймаете фокус, вам нужно будет заметить это расстояние, и изготовить пенопластовые подпорки такой высоты, чтобы установив вашу первую оправу над экраном — изображение в линзах было сфокусированным.

Тут нужно сказать следующее, на мой взгляд важное свойство, я точно не уверен в его природе, но наблюдал неоднократно у подопытных. Многие действия в жизни требуют неоднократного подхода, использования метода приближения и итераций. Это, видимо, не всем понятно, но почти всегда этот метод работает, и дает более качественный результат, если следовать простому алгоритму — пробуй и улучшай. Вот и в случае с этим шлемом — та же история, возможно, с первого раза у вас не получится сделать две правильные пары оправ, я, например, переделывал одну пару трижды, а вторую — дважды, и уже знаю, что буду переделывать ещё, потому что есть идеи улучшений. Но с каждым переделыванием качество возрастало и картинка становилась лучше, поэтому, если вы сделали пару подходов, но у вас «ничего не получилось» — не отчаивайтесь, передохните и начните снова, продолжайте. Результат того стоит.

Небольшой хинт — если полученный окуляр (так я буду называть блок из двух пар линз и их оправ, собранный вместе) имеет хорошее стерео-изображение, но фокусное расстояние сильно выросло относительно первых приближений, разберите окуляр пополам на две оправы и поиграйте с расстояниями, возможно найдется более оптимальное — может быть нужно будет перевернуть один из окуляров наоборот, а может, разнести их подальше друг от друга. Помним, что нужно добиться максимального количества полезных пикселей (а то будет малоинформативно) и минимального расстояния от экрана (а то будет громоздко). Если же у вас прекрасное, чудесное фокусное расстояние, а стереобаза почему-то не удалась — аккуратно разрежьте ножом пенопласт посередине между линзами и посмотрите — вам нужно раздвигать их, или сближать, и там уже действуйте по обстановке. Грубо говоря, у вас будет два окуляра, под каждый глаз — свой, их и подстраивайте, а когда получится — склейте их между собой двусторонним скотчем.

На этом этапе заканчивается история с линзами, и теперь уже неважно, делали вы оптическую схему по моему варианту, или исходя из собственных соображений, далее будет уже не столь важно, остальная часть истории подходит для любого варианта.

Макетная сборка шлема

Найдя общее фокусное расстояние от окуляра к экрану, нам предстоит сделать на его базе коробку, и тут вариантов — еще больше, чем на этапе линз. Но, сейчас у вас на руках «сердце», а точнее «глаза» устройства, и самая сложная его деталь, значит далее будет проще. Допустим, у вас получилось сделать всё вышеописанное верно, и вы можете, приложив окуляры к глазам и наклонившись над смартфоном уверенно наблюдать 3D изображение. Вдоволь поигравшись этим демо-макетом, вы наверняка заметите кое-какие особенности расположения линз и удобства окуляров, которые лично вам покажутся наиболее требующими оптимизации. Не стоит себя сильно ограничивать, оптимизируйте и улучшайте что-то под себя, под ваше зрение, форму носа и черепа и так далее.

Например я, после изготовления окуляра, приложил его к лицу и понял, что приложился я к пенопластовому кирпичу. Удобства ровно ноль, а этот шлем еще носить на голове сколько-то времени! Поэтому, при изготовлении коробки я постарался увеличить удобство ношения одновременно с надежным и удобным расположением смартфона внутри. Пришлось избавится от внутренней стороны пенопласта, и заменить его вспененным полиэтиленом, он на картинке желтого цвета. Он более гибкий и позволяет закручивать форму в широких пределах, поэтому внутренняя поверхность шлема сделана из него. Она должна плотно прилегать к лицу в районе глаз и вокруг носа, иначе вы постоянно будете наблюдать запотевания линз от дыхания, сразу учтите этот момент. Была мысль сделать эту часть из строительной или плавательной маски, но под рукой их не нашлось, поэтому делал сам, впрочем вам вариант с готовой маской может показаться более предпочтительным, его с радостью и советую. Сам же я, решил также делать боковые стороны для шлема, прилегающие к голове.

Еще один момент, о котором стоит помнить — это вес смартфона и рычаг, на котором он будет работать, осуществляя давление на опору. Моя ксперия ультра весит 212 грамм, а необходимое расстояние, на которое она удалена от лица — 85 мм, плюс еще собственный вес коробки — все это вместе, я бы сказал, делает шлем удобным с оговорками. Сзади у него одна лямка, это будет видно на картинке в конце раздела, лямка эта из резиновой ленты, шириной 40мм, которая достаточно плотно притягивает его к затылку, но будь экран тяжелее, или рычаг больше (читай фокусное расстояние длиннее) — носить шлем было бы гораздо сложнее. Так что владельцам устройств большей диагонали или веса — советую сразу продумывать схему крепления на голове со второй, поперечной лямкой от переносицы к затылку, так и удобнее и безопаснее.

Также, на этом этапе вам потребуется продумать еще такой нюанс — вывод звука. У меня есть несколько пар наушников как закрытого, так и открытого типов, есть наушники-затычки и так далее, но подумав, я не стал строить шлем вокруг крупных и удобных Sony MDR с большими амбушюрами, а выбрал простые наушники-затычки. Возможно вам будет критично сделать шлем с крутым звуком, в таком случае — нужно сразу представлять то, как именно вы будете сочленять наушники, их дугу и шлем с его креплением. У меня был такой соблазн, который быстро испарился на этапе макетирования, но я обязательно к нему вернусь в следующей, улучшенной версии шлема, если задумаю его делать. В любом случае, потребуется отверстие в корпусе шлема, соответствующее положению аудиовыхода вашего смартфона.

Итак, у меня на столе вот такое устройство — окуляр со слегка подогнанной под форму головы внутренней поверхностью. Сидит на лице он уже удобно, подходит по ширине, а для его изготовления мне потребовался всего лишь вот такой шаблон, вырезанный из обрезка пенопласта, выгнутого по форме головы, он подойдет с некоторыми правками и к верхней и к нижней части шлема:

Ранее, мы за несколько подходов выяснили фокусное расстояние окуляра. Теперь на нужном расстоянии требуется расположить экран смартфона. Помните, что экран нужно располагать так, чтобы его горизонтальная ось симметрии совпадала по высоте с воображаемой линией между зрачками, ну а то, что его нужно расположить симметрично относительно лица — вам и так понятно. В моем случае расстояние между экраном и ближней к нему стороной окуляра составило 43 мм, поэтому я сделал верхнюю и нижнюю поверхности из пенопласта, а также две боковые вставки. Получилась пенопластовая коробка, которую, поставив на экран — можно было уже использовать по назначению, именно тут и понадобился показанный выше шаблон.

На этом этапе было несколько мелких подгонок фокусировки и расположения смартфона, после этого — точный замер полученных результатов и раскройка внешнего, картонного корпуса. Он обслуживает две цели — защищает довольно нежный пенопласт от механических повреждений, я довольно легко продавливал его пальцами на этапе начальных экспериментов, пришлось следить за этим, а вторая, и основная цель — именно картон будет держать экран в нужном положении, прижимая его к пенопласту.

В итоге получилась такая коробка, с крышкой на верхней передней части, под которой и прячется смартфон.

Примерив шлем к голове, и вдоволь насмотревшись на всевозможное 3D, я подправил мелкие неудобства внутри шлема, и сделал крепление — резинку к голове. Она просто сшита кольцом, и приклеена двусторонним скотчем к картону, плюс сверху прихвачена серебристым оракалом, который был использован на замену скотчу. В результате получилось как-то так:

Кстати, на этом изображении видно еще одно техническое отверстие, которое используется для подключения USB-кабеля, который потребуется нам чуть позже. А вот так выглядит шлем на голове подопытного, подарившего линзы для этого шлема:

Итак, что получилось в итоге.
Габариты: 184х190х124 мм
Снаряженная масса: 380 грамм
USB вход/выход
Разъем 3,5 мм для наушников
Полезная площадь экрана 142х75 мм
Разрешение 1920х1020 пикселей

Настало время перейти к программной части нашего путешествия.

Доступные возможности VR-шлема

Просмотр 3D видео

Самое первое, что приходит на ум — это просмотр фильмов в 3D. Это — очень простая и понятная точка входа в виртуальную реальность, хотя, если говорить более строго, это скорее порог недалеко от неё, предыдущая ступенька. Но, чтобы не умалять заслуг этого вида развлечений, сообщаю — просмотр 3D кинофильмов в получившимся шлеме — очень интересное и забавное занятие. Я посмотрел всего два фильма, поэтому пока не пресытился, но ощущения очень хорошие: представьте, что вы в полутора метрах от стены, на которую смотрите прямо. Не поворачивая головы, попробуйте обвести глазами область вокруг — вот это и будет доступный вам экран. Да, там небольшое разрешение — каждому глазу достается всего по 960х540 пикселей от fullHD фильма, но тем не менее впечатление это оставляет вполне ощутимое.

Для просмотра фильмов в таком виде, вам потребуется бесплатный плеер MX Player с установленным кодеком под ваш процессор, у меня это ARMv7 Neon , ну и собственно, видеофайл. Найти их легко на всевозможных торрент-трекерах, технология называется Side-By-Side или коротко SBS, вот по этим ключевым словам смело ищите. Плеер имеет возможность настроить соотношение сторон воспроизводимого видео, что крайне полезно для SBS файлов, которые в противном случае растягиваются по вертикали на весь экран. В моем случае мне потребовалось зайти в настройки — «экран» — «аспект» и выбрав «вручную» задать соотношение сторон 18 к 4, в противном случае вы получите вытянутые по вертикали изображения. Я попробовал поискать другие плееры с подобным функционалом, не нашел, если вы знаете — добавляйте в копилку знаний.

В общем-то, к этому пункту мне больше и добавить нечего — обычный 3D кинотеатр у вас перед глазами, всё очень похоже на поход в кино, или просмотр на 3D телевизоре с поляризационными очками, например, но в то же время есть и отличия, в общем, если вы любите 3D — вам стоит попробовать VR-шлем.

Андроид-приложения для Durovis Dive и подобных систем

Вся эта история вообще началась именно с этого пункта. В принципе, следующие три ссылки показывают практически все возможные программы под андроид на текущий момент:
www.divegames.com/games.html
www.refugio3d.net/downloads
play.google.com/store/apps/details?id=com.google.samples.apps.cardboarddemo

Что нам потребуется для комфортного вкушения виртуальной реальности? Очевидно — джойстик, либо любой другой контроллер, например — беспроводная клавиатура. В моем случае со смартфоном фирмы Sony естественным и логичным выбором является родной и нативно поддерживаемый контроллер от PS3, но так как у меня такого не оказалось под рукой, а оказался старый добрый Genius MaxFire G-12U, я присовокупил к нему переходник с microUSB на USB, подцепил к смартфону, и даже не удивился, что он без вопросов сразу стал работать как в интерфейсе устройства, так и отдельных программ.

Потребуются и наушники, потому как погружение в виртуальные реальности без звука будет неполным. У меня это обычные затычки, а вы сообразите сами, как удобнее.

Что следует ждать, и чего не следует от приложений, представленных в этом разделе? Дело в том, что все приложения вообще, которые написаны под андроид на тему виртуальной реальности — очень скудны, если выражаться мягко. Если запустить их без шлема, и попытаться, ну, посмотреть, что же это за виртуальность такая, то есть вероятность, что шлем не захочется ни покупать, ни делать. Они откровенно очень сырые и убогие, и ничего супер-интересного не представляют.

Но. Когда вы засунете голову в шлем, всё становится совсем иначе, и лично я, скептически настроенный ко всему, ни за что бы не поверил, тем не менее это так.

Главное, что нужно учесть, это трекинг движения головы. Даже при плохой его реализации, или притормаживаниях — это совсем новое и неизведанное поле для ощущений, поверьте, до появления шлема вы ничего подобного не ощущали очень давно, со времен приключений со скалолазами в горах, прогулок по дну океанов, ночевок в лесу и прочих массовых убийств, которые все мы так любим. Шлем предоставляет совершенно нереальное ощущение реальности, прошу прощения за каламбур, и любая, даже самая убогая графика покажется конфетой внутри него, в общем, я должен сказать — если вы любите играть в игры, или ощущать новое — шлем устройство для вас.

Из собственного опыта: представьте, что вы в 1998 году, и, скажем, польская студия производства компьютерных игр сделала демо, в котором вы высадились на луне, вышли из модуля, увидели каноничный американский флаг, выглядящий как картонка, прибитая к палке, воткнутая в грунт, а над флагом в небе надпись крайне убогим шрифтом «соберите инструменты, осталось 3шт». При этом графика из очень, крайне простых элементов, где однообразно-накопированное звездное небо и квадратно-повторяющийся грунт под ногами занимают 98% полезной площади экрана, и где-то видны пара пикселей тех «инструментов», которые вам предстоит найти. На самом нет. Вы их уже видите, просто идти к ним нужно будет по 10 минут. Просто идти. По луне. Без звука. По повторяющимся спрайтам. Без экшена ну вообще.

Вот скажите, через сколько секунд вы удалили бы эту игру с компьютера или даже смартфона? Вот именно. А в шлеме это чудо позволяет переживать (!) опустошение и одиночество единственного человека на планете. Без шуток. Я обнаружил себя через 15 минут игры отчаянно боящимся, что я на Луне один, под колпаком звезд, и что делать — совсем неизвестно.

Более-менее такая же история и со всеми остальными играми и приложениями. Они убогие, они стрёмные до жути, но при этом внутри шлема — они отсылают тебя на 15-20 лет назад, а кого и раньше, к тем самым играм, в которые играли, а не за которыми проводили время. У меня пока единственный вопрос к разработчикам — почему нет ни одной игры с полноценным сюжетом под этот расклад? Единственная игра спасла бы положение дел просто неимоверно, потому как сейчас, показывая людям виртуальную реальность на андроиде, особо то показать и нечего, всё с оговорками «это демо, здесь нельзя стрелять», да «всё, вся игра пройдена, да, за 4 минуты». К слову, почти все эти приложения написаны на Unity, тем более удивляет их низкий уровень, либо я не умею искать.

Но вы меня все равно не слушайте, попробуйте сами, и расскажите свою версию, я с интересом. И ссылочками приправьте, буду безмерно. Я, например, установил даже демо с неистовым названием Симулятор Туалета. Потому что.

Небольшая пасхалка

На самом деле на сайте дуровис-дайва есть ссылка на квейк-2 , демо-версию игры, устанавливаемая на андроид и имеющую возможность SBS режима отображения, внизу этой страницы — подробная инструкция как это делать. Единственно, что не сработало в автоматическом режиме — не распаковался отдельный архив, так вот там будут в настройках запущенной игры ссылочки на зеркала, вам нужно перепечатать одну из них в браузер на десктопе, скачать самораспаковывающийся архив, выдернуть оттуда файл pak0.pak и подложить его в директорию установленной в телефон игры, у меня она под названием baseq2.

После этого тот самый Q2 запустился у меня без проблем — очень быстро работает, и все прекрасно видно. Страшно стало секунд буквально через 30, прямо холодок по позвоночнику, но дальше описывать не буду, пробуйте сами. Скриншот сделать не получилось, к сожалению, а джойстик работает пока только в режиме «побродить», стрелять не умеет, придется ковырять настройки.

Таким образом, вся эта нерасторопность андроид-разработчиков (внимание андроид-разработчики!) привела меня к мысли — ну что ж, нет игр под андроид — попробуем настольный компьютер, помня о главных плюсах виртуального шлема — огромный экран с погружением в изображение и трекинг положения головы, и попытаемся их не потерять.

Подключение к компьютеру в качестве VR-устройства

Если честно, мысль о таком подключении появилась сразу, но не было ни одной идеи, как, что и в каком порядке делать. Поэтому, пока я чертил, резал и склеивал детали, попутно думал, где получить сведения о том, как вывести изображение с видеокарты компьютера, одновременно передав трекинг головы, то есть данные гироскопа и акселерометра в компьютер. И все это, желательно, с минимальной задержкой.

И вы знаете, решение нашлось. Оно состоит из трех этапов, каждый из которых мы рассмотрим отдельно, притом сначала я опишу работающие варианты, а потом пробегусь по тем, которые оказались неработоспособны в моем случае, но, возможно, будут полезны вам.

Создаем 3D-вывод на компьютере.

Это оказалось относительно просто, но не зная сразу, можно поплутать. Итак, идеальный компьютер, позволяющий играть в полноценные 3D игры в формате стереовывода имеет видеокарту на базе обычных чипов NVidia или ATI, чем современнее тем лучше, и, что очень важно — в драйверах возможность настройки произвольного разрешения. В случае, если у вас ноутбук (мой случай) или такая видеокарта, драйвера которой не поддерживают произвольных разрешений — изображение в шлеме будет вытянутое по вертикали, и возможное решение, небезопасное и довольно муторное — копаться в реестре и прописывать разрешения там. Ваши варианты, опять же, горячо приветствуются!

В общем, вам потребуется установить такую версию драйверов для видеокарты, которая поддерживает произвольные разрешения. Если ваш смартфон и ваш монитор имеют по 1920х1080 пикселей на экране, то всё очень просто — в настройках видеокарты вам нужно создать произвольное разрешение 1920х540, а затем применить его к монитору. Вы увидите, как рабочая область экрана стала меньшей высоты и расположилась по середине экрана. Если картинка на вашем экране примерно такая, то вы все сделали верно:

Так, все было протестировано на обычном, но мощном стационарном компьютере с видеокартой NVidia и последней версией драйверов. Важно, чтобы выполнялись условия — при запуске игры в стерео-режиме изображение на каждой половине кадра не было вытянутым.

Второе, что вам потребуется, это скачать 3D драйвер — который имеет полноценную триальную версию сроком на две недели, и позволяет осуществлять вывод трехмерных изображений на переферийные устройства в произвольных конфигурациях, и сайд-бай-сайд, и топ-боттом, и анаглиф, в общем, все что пожелаете.

Устанавливаете обычным образом, запускаете утилиту TriDef 3D Display Setup и выбираете опцию Side-by-side, теперь при запуске игр из под этого драйвера — они будут в стерео-режиме «каждому глазу — половина кадра». Если у вас установлены игры, то вы можете открыть утилиту TriDef 3D Ignition и выполнить поиск установленных игр, в окошке появится ярлык вашей игры — вуаля, можно пользоваться.

У меня игр установлено не было, поэтому я поставил Steam и на распродаже приобрел Portal 2 за 99 рублей, да это реклама. И тут наступает момент, о котором нужно знать — драйвер, обслуживающий стерео вывод, может выводить стерео у любой игры, которая имеет возможность запускаться в фулскрине, но не может создать вывод для окна, область которого меньше, чем размер рабочего стола. Запомните этот момент, ниже он станет критичным, как красная тряпка у быка.

В общем, если драйвера установлены и настроены, игра приобретена и запущена, и выглядит всё это на экране как-то так:

Можно переходить к следующему этапу.

Передаем изображение с компьютера на экран смартфона

Тут есть несколько путей, и судя по многочисленным иконкам в маркете — программ, позволяющих передать требуемое — не так уж и мало. Мне «повезло», прежде чем я нашел удобное и работоспособное приложение, я испробовал несколько других, удручающих и фрустрирующих поделок из гугл-плэя, и мне жаль, что туда пускают любой шлак. На поиск и настройку приложений я потратил времени больше, чем на изготовление устройства. Более того, одно из приложений пришлось купить, и было бы с ним всё хорошо, если бы не было всё нехорошо. Но обо всем по порядку: вам обязательно потребуется локальное wi-fi соединение между компьютером и смартфоном.

Также вам потребуется хороший и быстрый «удаленный рабочий стол», который не разлогинивается из вашей учетной записи на десктопе при входе через удаленку. Такой программой оказалась бесплатная Splashtop , и также была найдена наполовину-платная iDisplay .

Та, которая платная — с ней всё прекрасно, только она не позволила расположить обрезанный сверху и снизу экран ровно по середине дисплея, поэтому пришлось от нее отказаться, но в целом работает она хорошо, был даже обзор на хабре , откуда я её и почерпнул. А вот Splashtop отработал как надо, поэтому — ставьте его.

Все программы этого типа работают по примерно одинаковой схеме — вам нужно скачать и установить хост-версию для вашего десктопа, и ресивер-версию для смартфона. Думаю, с этим проблем не возникнет, поэтому описывать эти процессы не буду, там дел то на пять минут бубна — скачал, установил, зарегистрировал, настройка, коннект. Единственно, о чем упомяну, вам нужно будет зайти в настройки и указать, что ваше беспроводное подключение нужно использовать локально, для чего вам потребуется в андроид-версии указать IP вашего компьютера явным образом, этот адрес вы можете узнать утилитой ipconfig в командной строке. Собственно, это все настройки, всё уже должно работать, вот, к примеру, скриншот со смартфона текущего момента:

Если вы запустите игру из под утилиты 3D Ignition, то она покажется на экране вашего смартфона одновременно с тем, как это произойдет и на мониторе. Или нет. Потому что здесь скрывается самый горячий подводный камень нашей истории, и да, вы будете смеяться так же, как смеялся я. Следите за ловкостью рук: драйвер, который отдает стерео-картинку из игры требует фулскрина (если выбрать режим «в окне» — стерео работать не будет, будет обычный запуск игры), а программа доступа к рабочему столу с вашего смартфона кричит «я не могу запускать фулскрин, прости, да, совсем», и может лишь показать рабочий стол и окна на нем.

Поэтому, самый тонкий момент. Скорее всего, вам удастся поиграть в любые игры, которые запускаются в режиме «в окне без рамок». Я достоверно не знаю, зачем и откуда такой режим в играх есть, по этой причине, или по какой-то другой — но именно он оказался спасением: с одной стороны он обманывает десктоп, и говорит ему, что запустил игру на полный экран, а с другой — формально отдает в смартфон всего лишь окно, правда без рамок и развернутое на весь экран. Тот самый случай, когда и волки сыты и овцы целы.

Так что мне повезло, портал-2, скачанный мной из стима оказался именно той игрой, которая поддерживает все три режима запуска. Так что вам остается проверять на свое усмотрение, какие игры запустятся так, а какие нет.

Уже сейчас вы можете запустить игру, и погонять в ней в шлеме. Но, как говорится, картина была бы неполной, если бы не было трекинга движения головы.

Подключаем трекинг движения головы

Вы дочитали до этого места, с чем я вас и поздравляю. Не хочу вас обманывать, этот пункт самый сложный и малоизученный, тем не менее не стоит отчаиваться. Итак.

Первой мыслью была «разобрать» Oculus Rift SDK или SDK Durovis Dive , благо исходники в открытом доступе. Возможно так и следовало поступить, но я не программист, и в этом ничего не понимаю. Поэтому мой взор был обращен к готовым решениям, которые передают положение смартфона в пространстве на десктоп. Как оказалось, существует просто гигантское количество программ, которые, якобы, могут это делать. Судя по описаниям — так вообще почти все. И опять, я перебирал десятки программ со сладкими обещаниями, а на деле это было еще более страшно, отвратительно и убого, чем перебирать программы для вывода изображения на экран смартфона, да что там, даже более убого чем те демо-игры для дуровис дайва, которые я описывал выше. Если на этом этапе поймать волну фрустрации, то всё, «досвиданья шлем». Тем не менее, нужная (с оговорками) программа, нашлась. Но сначала ложка дегтя — Monect, UControl, Ultimate Mouse, Ultimate Gamepad, Sensor Mouse — всё это не подошло. Особенно первая в этом списке — в описании сказано, что Monect Portable предоставляет режим

FPS mode — Using gyroscope to aim the target just like a real gun in your hand, perfect support COD serial!

В итоге, я ее купил за баснословные 60 рублей, а это оказалось неправдой. Такого режима в приложении просто не существует! Я был зол.

Но, перейдем к успешным вариантам. Вам снова потребуется скачать хост и клиент версии программы под названием DroidPad. Именно она, при настройке одного из режимов, позволила совершить необходимое, и передать параметры датчиков в реальном времени по беспроводному доступу. Алгоритм такой — устанавливаете программу на декстоп и в смартфон, запускаете ее на смартфоне, выбираете режим «Mouse — Mouse using device tilting», и после этого запускаете её десктопную версию.

Если все сделали в такой последовательности, должно заработать соединение, и вуаля — вы управляете курсором мыши на экране компьютера! Пока что беспорядочно и сумбурно, но погодите, сейчас настроим. В моем случае, в андроид-версии приложения скриншот окна настроек выглядит вот так:

Можно задать название устройства, а вот порт лучше не трогать — работает и по умолчанию, а работающее лучше пока не трогать. В десктопной версии всё чуть сложнее, настройки у меня вот такие, но их еще предстоит оптимизировать, так что ипользуйте только как ориентир, не более:

Здесь настройки осей X и Y на экране компьютера, и сила сенсора из телефона. Как именно это всё работает для меня пока что черный ящик, потому как никакой документации разработчики приложения не предоставляют, поэтому — информацию предоставляю «as is». Совсем забыл добавить, что в смартфоне у меня установлена программа, контролирующая запуск приложений в альбомной или портретной ориентации, и все приложения, которые испытывались для этой затеи = испытывались в режиме альбома. Приложение называется Rotation Manager, а в смартфоне глобально отключена автоориентация экрана.

Настроив ваши приложения соответствующим образом, вы должны будете подключить смартфон к компьютеру по описанному ранее алгоритму (у меня любое расхождение с указанным порядком ведет к завершению работы приложения), и, держа смартфон в руке так, как он будет расположен внутри шлема, попытаться настроить параметры — поочередно подправляя десктопные ползунки и нажимая на кнопку «Calibrate» в окне андроид-версии. Скажу сразу — мне после довольно недолгих попыток, удалось настроить углы и повороты относительно прилично, но затем, настраивая точнее, я сбил те настройки, не подумав их сфотографировать, и те, что сейчас на скриншоте — это уже только приближение к предыдущим, которые были всё же лучше по ощущениям. Еще один момент — все эти ползунки очень чувствительные, и держать в руке смартфон в одном положении так чтобы он не убирал курсор произвольным образом — неудобно, поэтому постоянно приходится разрывать подключение и настраивать, затем подсоединять и проверять. Через некоторое время информация в статье на этот счет будет обновлена, но и при текущих настройках — внутри игрового мира это выглядит весьма впечатляюще.

Итак, какие ощущения? На данный момент у меня за неимением времени установлены игры Portal 2 и бесплатный робото-шутер HAWKEN, предложенный стимом. Что касается портала — там довольно быстро тебя порабощает окружающая атмосфера и звук, и погружение это настолько сильное, что сравнить не с чем, разве что посиделки перед компьютером 10 лет назад в четыре утра, примерно так же остро всё воспринимается. Но если там это была усталость и темнота вокруг, то в шлеме — это несколько другой, более яркий эффект такого же присутствия. А вот вторая игра, где ты сидишь в каноничном «огромном человекоподобном роботе» — удивила. При наличии шлема на голове, реальность, проецируемая как бы на поверхность шлема в игре — становится ближе, теплее и ламповее, при том — очень быстро. Удивительно быстро.

Не стоит полагать, что ощущения, вызываемые VR-шлемом будут одинаковые у всех, но по всем «подопытным кроликам» могу уверенно сказать — оценили этот девайс абсолютно все, отзывы исключительно положительные и заинтересованные. Поэтому смело и рекомендую и вам, потратьте один день на изготовление этого шлема, и оцените сами. Моя личная цель была именно такой — быстро удовлетворить любопытство, без специальной траты денег и времени на ожидание, на все про все я потратил около трех дней поисков и настроек, а теперь передаю эстафету вам, уже в сжатом виде.

Лично для себя я решил, что скорее всего, сделаю вторую версию этого шлема, с небольшими доработками и усовершенствованиями, а впоследствии приобрету свежую потребительскую версию Oculus Rift. Это оказалось очень интересно и познавательно.

Очень жду новых приложений под андроид, и отчасти эта статья написана с надеждой, что кто-то из разработчиков заинтересуется и выдаст какую-нибудь инетерсность на общее обозрение. И, небольшое пожелание — если вы знаете какие-либо программы и решения, которых я не упомянул, но которые бы расширили качество статьи и улучшили работоспособность устройства — напишите о них в комментариях, и я обязательно добавлю ценные сведения в статью, для будущих поколений.

TL;DR: в статье рассказывается о быстром и качественном способе изготовления шлема виртуальной реальности на базе HD смартфона или планшета с андроидом на борту, полная пошаговая инструкция и общие принципы этого процесса, а также описываются основные доступные способы применения полученного шлема: просмотр кинофильмов в 3D формате, игры и приложения под андроид, и подключение шлема к компьютеру для погружения в реальность десктопных 3D-игр.

Добавить метки

А ведь совсем недавно люди платили за это большие деньги! В те времена, когда очки виртуальной реальности не сходили с экранов кино, в жизни позволить их себе могли лишь состоятельные энтузиасты. За окно в виртуальный мир приходилось выкладывать по несколько тысяч долларов — ведь в заветном устройстве использовались миниатюрные цветные дисплеи с разрешением не меньше 640 х 480 (и соответствующим размером пикселя) и удивительные «гироскопические» датчики.

Мода — дама капризная: устройства виртуальной реальности сошли с киноэкранов гораздо быстрее, чем успели подешеветь и стать массовыми. О них надолго забыли, а когда вспомнили вновь, оказалось, что и дисплей с неразличимыми даже под лупой точками, и акселерометры с угловыми датчиками добрая половина горожан каждый день носит с собой. Стоит приладить к любому современному смартфону корпус и пару линз, и получатся VR-очки не хуже тех, что носил Джонни Мнемоник.

Надежное крепление фаблета Galaxy Note, удобная фиксация на голове, специально подобранная оптика с точно выверенным полем зрения и минимальными искажениями — серьезная покупка для истинных любителей 3D-развлечений.

Заполучить заветный корпус с линзами можно несколькими способами. Можно приобрести серьезное (и недешевое) устройство с массой регулировок, такое как Samsung Gear VR. Можно заказать за двадцать баксов один из картонных комплектов, самый известный из которых — Google Cardboard. А можно не дожидаться доставки, а сделать VR-очки своими руками из подручных средств.

Изящная конструкция, рекомендованная Google, вырезается и складывается из единого плоского куска картона. Единственный минус — вам придется добывать линзы со строго определенным фокусным расстоянием и диаметром.

Размер имеет значение

Конструкция очков, которую мы придумали сами, имеет преимущество перед Google Cardboard: линзы в ней могут перемещаться относительно экрана, благодаря чему можно подстроить очки под особенности зрения конкретного человека.

Детали наших очков мы чертили прямо на картоне, в режиме свободного творчества, на глазок, чего и вам желаем: результат нам очень понравился.
На случай, если вам захочется в точности повторить наш опыт, мы сняли размеры с получившихся деталей и нарисовали чертеж. Детали подходят для смартфона Samsung Galaxy S4 и линз диаметром 3,5 см с фокусным расстоянием 3,5 см.
Размечая нижнюю стенку корпуса по своим размерам, не забудьте оставить место для носа. Обязательно предусмотрите механизм крепления смартфона (в нашем случае это крючки и резинки).

Длина корпуса определяется характеристиками стекол: при равном диаметре линзы чем больше фокусное расстояние, тем длиннее получится корпус, и наоборот. Нам в магазине попались две лупы с фокусным расстоянием 3,5 см и диаметром также 3,5 см. Если вы найдете такие же стекла, смело копируйте наши развертки.

Если же линзы окажутся другими, подстройте длину корпуса под их характеристики. Сделать это легко на глаз: положите смартфон на стол, включите VR-приложение и посмотрите на экран через линзы. Вы увидите, что концепт прекрасно работает даже без корпуса. Насладившись зрелищем, вы попутно составите представление о размерах будущего устройства.

Ширина и высота корпуса определяются моделью смартфона. Дистанция между боковыми стенками равна ширине экрана, а расстояние между верхней и нижней пластинами соответствует ширине корпуса телефона. Наши развертки расчерчены с прицелом на аппарат Samsung Galaxy S4.

Кусочек толстого скотча в уголке корпуса выполняет важную функцию: предохраняет кнопку выключения смартфона от случайных нажатий. Механизм регулировки позволяет перемещать линзы между экраном и глазами, подстраиваясь под особенности зрения играющего.

Для изготовления корпуса мы выбрали толстый миллиметровый картон. Конструкция должна быть достаточно жесткой, чтобы выдерживать вес смартфона и сохранять заданное расстояние между экраном и линзами. Перегородка, разделяющая изображения для правого и левого глаза, сделана из плотной бумаги. Также из бумаги сделаны кронштейны для линз. И картон, и бумага легко режутся канцелярским ножом по линейке.

Добро пожаловать в матрицу

Приложений для «мобильной виртуальной реальности» не много, а очень много. Найти их можно по ключевому слову Cardboard (картон) или по аббревиатуре VR. Среди них есть аттракционы и игры, концерты и фильмы, 3D-туры по городам мира и познавательные путешествия в глубь Вселенной. Мы выбрали наиболее стоящие аппы, с которых стоит начать знакомство с миром виртуальной реальности.
Roller Coaster Vr. Приложений с таким названием наберется не один десяток, ведь «американские горки» — это классический аттракцион виртуальной реальности, своего рода «Тетрис» VR-приложений. Самые эффектные «горки» вы найдете по названию разработчика FIBRUM. Вращая головой и управляя взглядом по своему усмотрению, вы насладитесь умопомрачительными видами холмистых джунглей, головокружительными полетами и скоростью на фоне любовно прорисованного заднего плана. Кстати, российская компания FIBRUM не только разрабатывает отличное ПО, но и выпускает весьма продвинутый шлем виртуальной реальности для смартфонов с экранами 4,5−5,5 дюйма.
Zombie Shooter Vr. Если хотите увидеть своего друга, бешено вращающимся посреди комнаты и выкрикивающим нечленораздельные проклятия, предложите ему поиграть в эту игру. Безусловный плюс приложения (опять же от FIBRUM) в том, что оно представляет собой настоящий 3D-шутер, при этом не требуя дополнительных контроллеров (джойстиков, геймпадов или клавиатур). Игрок перемещает перекрестье прицела, вращая головой. При точном наведении на врага выстрел происходит автоматически. Таким образом, в игре реализован принцип «куда смотрю, туда стреляю». Хочется сказать отдельное спасибо разработчикам за то, что они не подпускают врагов к игроку ближе, чем на пару метров, иначе можно было бы и до инфаркта доиграться: виртуальный зомби в 3D выглядит гораздо страшнее, чем в самой продвинутой 2D-игрушке.
Пол Маккартни. Именем великого сэра Пола названо приложение от Jaunt Inc., которое предлагает побывать на одной сцене с участником The Beatles и увидеть его буквально на расстоянии вытянутой руки. Полному погружению в атмосферу концерта способствует не только трехмерное изображение и великолепная операторская работа, но и объемный звук. К сожалению, приложение доступно только для устройств с диагональю экрана более пяти дюймов.
Orbulus. Самое очевидное преимущество виртуальной реальности — возможность побывать в интереснейших уголках мира, не вставая с кресла. Именно этой цели служит приложение Orbulus, призванное перенести зрителя в самые стоящие места на нашей планете и даже за ее пределами. Прогуляйтесь по Марсу, посетите Оксфордский музей естественной истории, насладитесь северным сиянием и возрадуйтесь новогодним фейерверкам Гонконга. В приложении реализована интересная механика управления с помощью взгляда: чтобы отправиться в желаемое место, достаточно лишь посмотреть на него.

Подводные камни

Построить картонную коробочку с линзами не просто, а очень просто. Но все же и здесь есть свои тонкости. Дно корпуса должно быть короче, чем его верхняя пластина, чтобы оставалось место для носа зрителя. Той же цели служат косые срезы на кронштейнах для линз.

Внутреннюю поверхность корпуса настоятельно рекомендуется покрасить в черный цвет, чтобы избежать нереалистичных отражений экрана. Снаружи мы оставили очки в первозданном картонном виде: нам нравится их брутальный кустарный облик.

В передней части корпуса верхняя и нижняя пластины слегка выступают за пределы боковых стенок. Это сделано для того, чтобы на получившиеся выступы опирался смартфон. На пластинах предусмотрены крючки: на них надеваются резинки, фиксирующие телефон. Надежное крепление аппарата очень важно, так как большинство VR-приложений предполагают активное вращение головой.

Кнопки на боковых гранях смартфона, будучи зажатыми между панелями корпуса VR-очков, могут преподнести сюрприз. Чтобы они не нажимались самопроизвольно, стоит предусмотреть для них вырезы или, наоборот, подпоры.

Внутреннюю поверхность корпуса очков стоит выкрасить в черный цвет. В поле зрения каждого глаза попадает чуть больше половины экрана. Создается ощущение просмотра в кинотеатре, когда кроме экрана видны боковые стенки, пол и потолок. Черная краска позволяет избежать ненужных отражений и бликов, помогая сфокусироваться на экране.

И последний совет: предлагая кому-либо испытать ваши новые VR-очки, заранее приготовьте второй смартфон или камеру. Скорее всего, вам захочется снять испытателя на видео. Нарочито «картонный» дизайн VR-очков обманчив: самодельное устройство создает неожиданно сильный эффект погружения в виртуальный мир, вызывая бурю эмоций у зрителей.

Очки виртуальной реальности позволяют владельцам переместиться в абсолютно другой мир – трехмерный. Такие очки стоят немалых денег, однако мы предлагаем не спешить с походом в магазин или заказывать их в интернет магазинах, поскольку такие очки можно изготовить в домашних условиях.

Первым делом предлагаем посвятить несколько минут просмотру авторского видеоролика

Начнем с вырезания всех необходимых деталей с картонной коробки. В рисунке, который представляем ниже, можно увидеть схему картонных заготовок, по которой можно подготовить все детали.

До того, как приступить к вырезанию деталей, нужно их начертить на картоне. Для этого будем использовать линейку и ручку.

Когда все чертежи готовы, можно приступать к их вырезанию при помощи ножниц. По словам автора, если нечаянно вы нарезали какую-то деталь неправильно или неточно, то погрешность можно исправить при помощи клеевого пистолета.

После того, как мы вырезали все детали, нужно все это собрать в одну конструкцию. Для большего удобства и устойчивости конструкции, можно дополнительно соединить все детали клеевым пистолетом.

Теперь необходимо в отдельный кусок картона вставить две линзы. Для этого на куске картона нужно сделать два отверстия. В принципе, если отверстия получились чуть меньше диаметра линз, то это можно считать плюсом, поскольку в таком случае линзы будут вставляться в картон очень плотным образом.

Но в любом случае можно зафиксировать линзы парой капелек горячего клея.

Можно отлучиться на время и начать скачивать на смартфон приложение «Cardboard», демо версию которого можно скачать на Play Market-е. В принципе, в просторах сети можно найти уже взломанную полную версию приложения.

Пока приложение качается, можно продолжить изготовление очков. Вставляем картон с линзами в очки. После этого можно сказать, что наши очки готовы.

Остается всего лишь зайти в приложение на смартфоне, выбрать любой режим, вставить смартфон в очки и наслаждаться трехмерной виртуальной реальностью.

При желании можно усовершенствовать очки, добавив липучки для лучшей фиксации смартфона в них, а также добавить крепления для комфортного ношения очков на голове.

В связи с растущей популярностью VR технологий, многие люди желают к ним приобщиться. На сегодняшний день в продаже имеется множество всевозможных вариаций и моделей устройств, различной ценовой категории. Тем не менее некоторые пользователи из любопытства или с целью экономии задаются вопросом, как сделать очки виртуальной реальности своими руками из картона или пластмассы (что уже сложнее)?

Данный вариант подходит, прежде всего, для тех, кто обладает современным смартфоном с большим экраном и встроенным набором датчиков (подробнее о нужный датчиках ниже). По статистике подобными устройствами в мире пользуется немалая часть населения. Таким образом, при несущественных денежных и определенных временных затратах, пользователь своими руками может изготовить отличные трехмерные очки. О том, что для этого понадобится и каким образом осуществляется сборка всех деталей, рассмотрим ниже.

Любопытным моментом является то, что упрощенную конструкцию из картона и простых линз изготавливает и распространяет даже компания Google, называются они Cardboard. Их VR очки даже в подобном исполнении выпускаются в нескольких вариантах, которые не сложно повторить в домашних условиях.

Тем более, что сама компания предоставила всю необходимую информацию в общий доступ.

Таким образом, говорить об актуальности рассматриваемого вопроса, не приходится.

Что понадобится для сборки VR очков в домашних условиях

Прежде чем, беспокоиться о материалах и составных компонентах будущих очков, следует убедиться в соответствии своего смартфона технологий. Параметры телефона должны обеспечивать комфортную работу с 3D фильмами, играми и прочими проектами виртуальной реальности.

Для таких целей подойдет, например:

• Android 4.1 JellyBean либо лучше
• iOS 7 либо выше
• Windows Phone 7.0 и так далее

Диагональ экрана должна составлять не менее 4,5 дюймов для комфортной и полноценной работы всех приложений.

Какие датчики нужны:

• Магнитомер, то есть цифровой компас
• Акселерометр
• Гироскоп

Последние два условия, обязательны для большинства виртуальных приложений
, в обратном же случае, пользователь сможет просматривать только . Без этих двух составляющих, полноценно оценить VR технологии не предоставляется возможности.

Следует отметить, что для самостоятельного изготовления не понадобится дорогостоящих либо редких компонентов. Итак, теперь перейдем к перечню необходимых материалов для изготовления ВР очков своими руками в домашних условиях:

• Картон
  . Рекомендуется применять наиболее плотные и одновременно тонкие вариации, например гофрокартон. Картон должен быть в виде цельного листа размерами не менее 22х56 см и толщиной не более 3 мм.
• Линзы
  . Наиболее оптимальным вариантом будет применение двояковыпуклых асферических линз с фокусным расстоянием 40-45 мм и 25 мм в диаметре. Рекомендуется использовать стеклянный вариант вместо пластика.
• Магниты
  . Потребуется два магнита: неодимовый в форме кольца и керамический в виде диска. Размеры должны составлять в диаметре 19 мм, а толщина 3 мм. В качестве замены можно использовать обыкновенную пищевую фольгу. Как вариант, можно использовать полноценную механическую кнопку.
• Велкро
  т. е. текстильная застёжка. Такого материала необходимо две полоски примерно по 20-30 мм каждая.
• Резинка.
  Длина резинки должна быть не менее 8см, поскольку при её помощи будет крепиться смартфон.

Помимо материалов, также понадобятся некоторые инструменты: линейка, ножницы, клей
. Исходя из своих возможностей и смекалки, некоторые материалы и инструменты можно заменить на альтернативные варианты, если от этого не пострадает функциональность.

Как вы уже понимаете, одних материалов и инструментов будет недостаточно для изготовления и тем более сборки целой конструкции. Разумеется, что для этого требуется чертеж либо же попросту шаблонная схема для создания очков виртуальной реальности.

Шаблон для вырезания очков, вы сможете найти ниже. Его легко можно распечатать и затем наклеить на лист картона. Поскольку развернутый вариант очков выходит за пределы обычного альбомного формата (и составляет 3 листа формата А4
), то придется на стыках аккуратно и точно совместить все фрагменты.

Чтобы скачать шаблон на компьютер, нужно правой кнопкой мыши нажать на картинку, и после нажать на пункт «Сохранить изображение как»
.

3 части шаблона

Ниже вы увидите 3 больших картинки, которые нужно будет напечатать, и после наклеить на картон, чтобы все стыки соблюдались.

Готовый результат на картоне

Это конечный результат, который должен у вас получится соединив 3 части листа А4 на картоне.

Вырезанная картонная конструкция

Вот что у нас получилось после того, как мы полностью вырезали картон по чертежу. Внимательно проследите за цифрами, и соедините все части правильно.

Где взять линзы для очков

В рассматриваемом вопросе, именно линзы являются наиболее труднодоступным компонентом. В случае, если по ближайшим магазинам и торговым точкам отыскать их не получается, то можно заняться поиском в интернете.

Среди доступных и наиболее вероятных мест, которые могут предлагать в продажу подобный товар, можно отметить следующее:

• Магазины категории “Оптика”. Здесь товар измеряется в размерности – диоптрий, а для очков потребуются линзы не менее +22 диоптрий
  .
• Магазины канцтоваров. Здесь продаются лупы (т. е. увеличительные стекла), десятикратные линзы
  должны сгодиться в качестве альтернативы.
• Поиск на отечественных сайтах и торговых площадках, либо на зарубежных онлайн аукционах.
• Сделать из пластиковой бутылки (подробнее в видео инструкции)

В случае, когда заполученные пользователем линзы будут в определенной степени отличаться от указанного стандарта, понадобится либо обтачивать сами линзы, либо вносить соответствующие корректировки в конструкцию очков. Зачастую проблему можно решить, предусмотрев в своей конструкции устройство для регулировки расстояния от смартфона до линзы.

Как сделать очки без линз

Те, кто предполагают вариант создания VR очков без линз, могут сразу о нём забыть. Без специальных линз, полученная конструкция будет ничем не отличаться от обычных очков либо стекла
. Никакой практической пользы подобная конструкция не принесет, разве что её можно использовать для создания эффекта кинотеатра.

Пошаговая инструкция как сделать очки виртуальной реальности своими руками из картона

Итак, когда у пользователя есть все материалы, инструменты и распечатанный шаблон, то можно приступать к сборке.

Первый шаг

1. Наклеить шаблон на картон
2. Вырезать по контуру
3. Согнуть и скрепить отдельные места

Первым этапом нужно чертеж наклеить на лист картона. Главное быть внимательным и соблюдать точность на стыках, чтобы размеры не искажались. Затем все элементы необходимо аккуратно вырезать по контуру. По специальным отметкам на чертеже будет понятно, в каких местах конструкцию необходимо согнуть, а в каких скрепить.

Второй шаг

1. В готовую конструкцию вставить линзы
2. Крепеж магнита
3. Обделка картона поролоном

Далее в уже собранный каркас необходимо вставить линзы, а в случае необходимости, зафиксировать их для повышения надежности крепежа. Затем клеится полоска фольги либо магниты, для создания подобия кнопки управления.

Для повышения комфортности использования полученного устройства, в местах соприкосновения с головой, поверхность можно обложить поролоном или иным смягчающим материалом.

Видео инструкция

Определенные моменты из приведенного алгоритма действий по сборке рассматриваемой конструкции могут быть непонятны либо вызывать затруднения. В таком случае, можно ознакомиться с наглядным и пошаговым исполнением всех действий на прилагаемой видео-инструкции.

Это достаточно простой и дешевый вариант, который удовлетворит запросы большого круга пользователей. После того как я у вас все получится, не забудьте прочитать статью о том, для комфортного пользования.

Собственный модуль виртуальной реальности — мечта многих с детства, и прогресс уже вплотную приблизился к созданию таких устройств. В 2014 году разработчики Google представили миру ошеломляющее изобретение, использующее возможности обычных смартфонов на платформе Android. Прямо на конференции любой участник мог собрать из картона и нескольких несложных деталей шлем виртуальной реальности и оценить прелести трёхмерной графики и атмосферного видео с возможностью просмотра на все 360 градусов обзора.

Виртуальная реальность по дешёвке

Google Cardboard не стал технологическим прорывом, шлемы виртуальной реальности существуют уже довольно давно, более того, многим знакомы детские устройства для просмотра объёмных изображений. Умением смартфонов ориентироваться в пространстве сейчас тоже мало кого можно удивить, нет, общественность удивило кое-что другое. Простота и доступность конструкции — вот что действительно заслужило внимание, к тому же разработчики успели к настоящему моменту выпустить множество приложений, использующих это устройство для погружения в виртуальную реальность.

Разработчики Google Cardboard открыли всю техническую документацию на устройство, отказавшись торговать своим изобретением, и производители мгновенно подхватили идею. На данный момент существует множество различных моделей из пластика, картона и даже кожаные изделия. В пределах $20 можно приобрести картонные комплекты наподобие тех, что были впервые представлены на конференции разработчиков в июне 2014 года. Также инструкции и схемы доступны любому, и не составит труда собрать Cardboard своими руками.

Материалы

Цены для картонной коробочки, конечно, довольно значительные, но перед тем как сделать Cardboard своими руками, следует знать, где найти или приобрести остальные материалы. Нам понадобятся:

Электронная составляющая — мощный смартфон

Разберём теперь все составляющие по пунктам, начиная с моделей подходящих смартфонов. Любой желающий может найти придуманные разработчиками для сборки Google Cardboard своими руками чертежи. Размеры телефонов, подходящих для таких версий очков 2.0 ограничены шириной до 83 мм и диагональю до 6 дюймов. Для других размеров придётся продумывать свою собственную конструкцию, подбирая расстояния до линз опытным путём или поискать вариант из готовых изделий в магазине. Дополнительные требования 3D-очки предъявляют и к экрану устройства. Помните, вы не просто будете разглядывать экран телефона с очень близкого расстояния, а получите увеличение через линзы. Само собой, чем лучше экран, тем меньше дискомфорта. На данный момент возможно использование смартфонов на базе и выше (от 4 iPhone) или Windows Phone 7.0 и выше, но изначально вся система задумана именно для Android 4.1. Скачайте любое VR-приложение и проверьте свой смартфон на совместимость, вращая его и наблюдая за картинкой.

Материал корпуса

Картон для основы наших очков подобрать несложно, подходящими параметрами обладает большая коробка от пиццы. Также картон можно приобрести в магазинах для рукоделия или разобрать какую-нибудь безхозную коробку из-под бытовых приборов. Слишком толстый картон будет неудобно резать и сгибать, тогда как тонкий, скорее всего, не удержит линзы и смартфон в жёстко зафиксированном положении на голове.

Оптика

С линзами, пожалуй, будет наиболее сложно, но это самый важный материал для 3D-очков. Google рекомендует использовать линзы для Cardboard с фокусным расстоянием 45 мм, соответственно, размеры самих очков виртуальной реальности на сайте рассчитаны лишь на линзы с таким фокусом. Таким образом, желание использовать другие линзы или, быть может, систему из двух и более линз на каждый окуляр неизбежно приведёт к перенастройке расстояния до глаз и экрана, таким образом, к изменению всей конструкции. Если чувствуете себя достаточно уверенными, стоит поэкспериментировать, но гораздо проще заказать линзы.

Крепёжные элементы

В качестве крепления к голове можно использовать тканевую резинку или ремешок на липучке. Канцелярскую резинку для корпуса найти несложно, а заменить и того проще. После сборки всей конструкции она нужна лишь для удержания формы. Можно просто проклеить 3D-очки на всех стыках после проведения настройки линз клеем или скотчем. Две липучки размером 15х20 мм понадобятся, чтобы зафиксировать закрытую крышку со вставленным смартфоном. При отсутствии таковой существует масса вариантов фиксации картонной крышки, главное — убедиться, что смартфон не выпадет в процессе использования 3D-очков.

Дополнительные элементы управления

Магниты нужны, чтобы сделать на корпусе необязательную кнопку управления 3D-гарнитурой, и подходят только к моделям смартфонов со встроенным магнитометром. При создании шлема на пробу не стоит тратить силы и деньги на поиск подходящих магнитов. Такую кнопку можно будет прикрепить к очкам виртуальной реальности отдельно после полного тестирования устройства или вообще не устанавливать её. Для долговременных 3D-очков вам понадобятся кольцо неодимового магнита и диск магнитной керамики, оба размерами не более 3х20 мм. Также можно прорезать отверстия и управлять смартфоном пальцами.

NFC-стикер приклеивают с внутренней стороны очков, что позволяет смартфону автоматически запускать нужные приложения. Найти его можно, наверно, в салонах связи или в интернет-магазинах, обязательным он также не является, да и поставить его можно уже как-нибудь потом.

Инструментарий и техника безопасности

Инструмент для работы понадобится самый простой:

• Шаблон Google Cardboard. Чертежи находятся в статье.
• Острый нож, подойдёт прочный канцелярский. Картон нужно резать чётко по линиям шаблона, особенно пазы и отверстия, поэтому ножницы тут не справятся.
• Скотч или клей.
• Жёсткая линейка.

Google утверждает, что для работы достаточно ножниц, не стоит обольщаться, тонкие прорези и фиксирующие пазы гораздо удобнее вырезать лезвием.

Конструкция получается усиленная рёбрами жёсткости изнутри, поэтому нет особой разницы, вырезать цельную выкройку из длинного куска картона или собрать из 2-3 частей, соединяя их скотчем. При вырезании ножом внимательно следите, чтобы не поцарапать поверхность стола или пола, возьмите для этих целей специальную доску, например, разделочную из кухни. Особенно тщательно нужно подойти к вырезанию отверстий для линз, чтобы впоследствии линзы лежали в одной плоскости, перпендикулярной взгляду.

Сборка устройства

Сборку производите по рисункам, укрепляйте каркас липкой лентой и внимательно следите за расположением линз. В зафиксированном положении картон жёстко прижмёт линзы, чтобы они не смещались относительно друг друга. Далее нужно приклеить липучки в качестве застёжек по краям верхней стороны и на внутренней стороне крышки, а также установить на своё место магниты. На этом этапе уже можно примерить 3D-очки к голове, чтобы определить места возможного натирания кожи. При продолжительном просмотре фильма, к примеру, эти точки могут сильно раздражать, поэтому дополнительно можно проложить их тонкими полосками поролона.

Овчинка стоит выделки?

3D-очки готовы, осталось закрепить их на голове резинкой или ремешком по вашему выбору, вставить смартфон с 3D-приложением и наслаждаться виртуальной реальностью. Что касается стоимости полученного устройства, существует множество предложений готовых комплектов ценой менее $10. Сэкономить получится только в том случае, если все детали имеются под рукой или находятся в лёгкой доступности. Если заказывать запчасти, с учётом различных расходов на пересылку и времени выполнения заказов, получается несколько дороже, чем покупка комплекта целиком. Естественно, если ваш пёс покусает 3D-очки за то, что вы просидели в виртуальной реальности вместо того, чтобы накормить или выгулять животное, вы легко можете собрать новые, используя инструкцию, приведенную выше, и оставшиеся детали. А пока вы ищете картон взамен повреждённого, чтобы восстановить Cardboard своими руками, можно и собаку выгулять и накормить.

Возможности устройства

На данный момент существует уже ощутимое количество оптимизированных под Google Cardboard приложений и несколько фильмов. В паре с наушниками очки виртуальной реальности вполне могут заменить хороший 3D-кинотеатр, а игры, по мнению пользователей, несмотря на свою примитивность, способны добавить сильнейших ощущений присутствия и атмосферности. Для умельцев и любителей различных технических задач можно отметить, что существует возможность очки Cardboard подключить к компьютеру для использования модуля виртуальной реальности в играх. Вот где действительно полное погружение.

Превратить смартфон в очки виртуальной реальности отличного качества вовсе не сложно. Для этого не нужно покупать какие-то дорогие приспособления, достаточно проявить изобретательность, используя подручные средства. Мы составили для вас небольшой гайд: “Как сделать очки виртуальной реальности”. Для очков виртуальной реальности применяется сенсорный телефон на ОС Android 4.1 и выше, на iOS 7 и выше и на Windows Phone 7.0 и выше.

Делаем самостоятельно очки виртуальной реальности.

Для изготовления очков виртуальной реальности вам будут необходимы: картон, ножницы, канцелярский нож, клей для бумаги, принтер, 2 плоско-выпуклые линзы, липучки (которые используют в одежде), смартфон.

Инструменты для изготовления очков виртуальной реальности ©Сomputerworld

Инструменты для изготовления очков виртуальной реальности и шаблон-заготовка. ©Сomputerworld

Очень важно, чтобы дисплей был не меньше 4,5-дюйма. Телефон должен быть оснащен акселерометром, магнитомером и гироскопом. В случае отсутствия гироскопа и акселерометра оценить виртуальную реальность не выйдет.

Далее понадобится лист картона. Желательно брать микрогофрокартон, который зачастую используется для изготовления различных тар (упаковка из под пиццы идеально подойдет). Также нужен шаблон для вырезания очков, распечатанный на листе А4, причем понадобится три листа. Этот шаблон можно с легкостью найти в интернете.

Картон из под пиццы для очков виртуальной реальности ©Сomputerworld

Шаблон можете скачать на официальном сайте, внизу страницы найдете блок Built It Yourself и нажмете кнопку Download Instructions: Cardboard

Либо русифицированную версию: Cardboard

Шаблон-заготовка для очков виртуальной реальности ©Сomputerworld

Еще нужны две линзы, а именно асферические линзы диаметром 25 мм с фокусным расстоянием 45 мм. Такие линзы можно приобрести в магазине оптики, либо же заказать через интернет.
Отметим, что чем больше фокусное расстояние, тем дальше следует отстранять телефон от линзы. Если Вы не знаете фокусное расстояние, то придется создавать устройство с регулировкой расстояния линзы от смартфона.

Вырезаем очки из картона по шаблону ©Сomputerworld

Кроме всего прочего, нужны магнитики. Один круглый магнит вставляется вовнутрь конструкции, а другой крепится снаружи. Удерживается второй магнитик за счет магнитного поля первого магнита. При воздействии на виртуальный мир магнитик необходимо сдвинуть пальцем вниз, а затем вернуть обратно.
Также для создания VR-очков потребуются липучки для одежды. Продаются такие липучки в любом магазине тканей по дешевой цене. Напоследок понадобится канцелярский нож и двусторонний скотч.

Теперь необходимо напечатать шаблон и приклеить его на картон. Потом вырезаются детали и делаются необходимые прорезы. Затем крепятся липучки на левую и правую стороны, дабы конструкция не разъезжалась. Рекомендуется обклеить поролоном очки в местах контакта с глазами.
Очки виртуальной реальности своими руками из вторично использованного картона:

Как мы видим, сделать самостоятельно VR-очки абсолютно не сложно. Здесь главное иметь все необходимые детали и последовательно выполнять действия. Также вы можете за небольшую сумму купить очки виртуальной реальности на Amazon, Ebay или Aliexpress
и собрать их самостоятельно.

Сбор очков виртуальной реальности Cardboard:

Многие из вас слышали про Google Cardboard! Еще давненько мы писали на нашем сайте про выход данного приспособления! Теперь каждый владелец Android смартфона может купить его и накачать кучу игр и приложений под Google Cardboard на официальном сайте!

Купить — это конечно все здорово. Но как насчет того, чтобы сделать шлем виртуальной реальности самому? И так, мы с сейчас расскажем вам, как же это сделать.

1. Возьмем все необходимое

Что же нам нужно для того, чтобы сделать это чудо? И так, вам необходимо добыть: картон (купить его можно в магазине творческих товаров), линзы, магниты, а также застежка «липучка» и резинка.

2. Качаем чертежи

В дальнейшем, если наши читатели захотят и проявят активность в комментариях, мы напишем инструкцию на русском языке.

Нестандартные решения

Когда вы будете делать свои очки виртуальной реальности, не забывайте, что можно проявить нестандартные идеи. Красиво украсить свой Cardboard. На изображении выше показан весьма приятный Google Cardboard под названием POWIS VIEWR. Данная модель обойдется вам в 30$. Сейчас это около 2 000 рублей. Вроде и не дорого, но сделать что-то оригинальное самому намного круче!

Камера Jump

Если вас ну прям очень сильно порадовали данные гаджеты и у вас есть лишние деньги, то можно обзавестись таким гаджетом, как Jump. Что это такое? Это своеобразная конструкция из 16 камер, похоже все это на кольцо.

А ведь совсем недавно люди платили за это большие деньги! В те времена, когда очки виртуальной реальности не сходили с экранов кино, в жизни позволить их себе могли лишь состоятельные энтузиасты. За окно в виртуальный мир приходилось выкладывать по несколько тысяч долларов — ведь в заветном устройстве использовались миниатюрные цветные дисплеи с разрешением не меньше 640 х 480 (и соответствующим размером пикселя) и удивительные «гироскопические» датчики.

Мода — дама капризная: устройства виртуальной реальности сошли с киноэкранов гораздо быстрее, чем успели подешеветь и стать массовыми. О них надолго забыли, а когда вспомнили вновь, оказалось, что и дисплей с неразличимыми даже под лупой точками, и акселерометры с угловыми датчиками добрая половина горожан каждый день носит с собой. Стоит приладить к любому современному смартфону корпус и пару линз, и получатся VR-очки не хуже тех, что носил Джонни Мнемоник.

Надежное крепление фаблета Galaxy Note, удобная фиксация на голове, специально подобранная оптика с точно выверенным полем зрения и минимальными искажениями — серьезная покупка для истинных любителей 3D-развлечений.

Заполучить заветный корпус с линзами можно несколькими способами. Можно приобрести серьезное (и недешевое) устройство с массой регулировок, такое как Samsung Gear VR. Можно заказать за двадцать баксов один из картонных комплектов, самый известный из которых — Google Cardboard. А можно не дожидаться доставки, а сделать VR-очки своими руками из подручных средств.

Изящная конструкция, рекомендованная Google, вырезается и складывается из единого плоского куска картона. Единственный минус — вам придется добывать линзы со строго определенным фокусным расстоянием и диаметром.

Размер имеет значение

Конструкция очков, которую мы придумали сами, имеет преимущество перед Google Cardboard: линзы в ней могут перемещаться относительно экрана, благодаря чему можно подстроить очки под особенности зрения конкретного человека.

Детали наших очков мы чертили прямо на картоне, в режиме свободного творчества, на глазок, чего и вам желаем: результат нам очень понравился.
На случай, если вам захочется в точности повторить наш опыт, мы сняли размеры с получившихся деталей и нарисовали чертеж. Детали подходят для смартфона Samsung Galaxy S4 и линз диаметром 3,5 см с фокусным расстоянием 3,5 см.
Размечая нижнюю стенку корпуса по своим размерам, не забудьте оставить место для носа. Обязательно предусмотрите механизм крепления смартфона (в нашем случае это крючки и резинки).

Длина корпуса определяется характеристиками стекол: при равном диаметре линзы чем больше фокусное расстояние, тем длиннее получится корпус, и наоборот. Нам в магазине попались две лупы с фокусным расстоянием 3,5 см и диаметром также 3,5 см. Если вы найдете такие же стекла, смело копируйте наши развертки.

Если же линзы окажутся другими, подстройте длину корпуса под их характеристики. Сделать это легко на глаз: положите смартфон на стол, включите VR-приложение и посмотрите на экран через линзы. Вы увидите, что концепт прекрасно работает даже без корпуса. Насладившись зрелищем, вы попутно составите представление о размерах будущего устройства.

Ширина и высота корпуса определяются моделью смартфона. Дистанция между боковыми стенками равна ширине экрана, а расстояние между верхней и нижней пластинами соответствует ширине корпуса телефона. Наши развертки расчерчены с прицелом на аппарат Samsung Galaxy S4.

Кусочек толстого скотча в уголке корпуса выполняет важную функцию: предохраняет кнопку выключения смартфона от случайных нажатий. Механизм регулировки позволяет перемещать линзы между экраном и глазами, подстраиваясь под особенности зрения играющего.

Для изготовления корпуса мы выбрали толстый миллиметровый картон. Конструкция должна быть достаточно жесткой, чтобы выдерживать вес смартфона и сохранять заданное расстояние между экраном и линзами. Перегородка, разделяющая изображения для правого и левого глаза, сделана из плотной бумаги. Также из бумаги сделаны кронштейны для линз. И картон, и бумага легко режутся канцелярским ножом по линейке.

Добро пожаловать в матрицу

Приложений для «мобильной виртуальной реальности» не много, а очень много. Найти их можно по ключевому слову Cardboard (картон) или по аббревиатуре VR. Среди них есть аттракционы и игры, концерты и фильмы, 3D-туры по городам мира и познавательные путешествия в глубь Вселенной. Мы выбрали наиболее стоящие аппы, с которых стоит начать знакомство с миром виртуальной реальности.
Roller Coaster Vr. Приложений с таким названием наберется не один десяток, ведь «американские горки» — это классический аттракцион виртуальной реальности, своего рода «Тетрис» VR-приложений. Самые эффектные «горки» вы найдете по названию разработчика FIBRUM. Вращая головой и управляя взглядом по своему усмотрению, вы насладитесь умопомрачительными видами холмистых джунглей, головокружительными полетами и скоростью на фоне любовно прорисованного заднего плана. Кстати, российская компания FIBRUM не только разрабатывает отличное ПО, но и выпускает весьма продвинутый шлем виртуальной реальности для смартфонов с экранами 4,5−5,5 дюйма.
Zombie Shooter Vr. Если хотите увидеть своего друга, бешено вращающимся посреди комнаты и выкрикивающим нечленораздельные проклятия, предложите ему поиграть в эту игру. Безусловный плюс приложения (опять же от FIBRUM) в том, что оно представляет собой настоящий 3D-шутер, при этом не требуя дополнительных контроллеров (джойстиков, геймпадов или клавиатур). Игрок перемещает перекрестье прицела, вращая головой. При точном наведении на врага выстрел происходит автоматически. Таким образом, в игре реализован принцип «куда смотрю, туда стреляю». Хочется сказать отдельное спасибо разработчикам за то, что они не подпускают врагов к игроку ближе, чем на пару метров, иначе можно было бы и до инфаркта доиграться: виртуальный зомби в 3D выглядит гораздо страшнее, чем в самой продвинутой 2D-игрушке.
Пол Маккартни. Именем великого сэра Пола названо приложение от Jaunt Inc., которое предлагает побывать на одной сцене с участником The Beatles и увидеть его буквально на расстоянии вытянутой руки. Полному погружению в атмосферу концерта способствует не только трехмерное изображение и великолепная операторская работа, но и объемный звук. К сожалению, приложение доступно только для устройств с диагональю экрана более пяти дюймов.
Orbulus. Самое очевидное преимущество виртуальной реальности — возможность побывать в интереснейших уголках мира, не вставая с кресла. Именно этой цели служит приложение Orbulus, призванное перенести зрителя в самые стоящие места на нашей планете и даже за ее пределами. Прогуляйтесь по Марсу, посетите Оксфордский музей естественной истории, насладитесь северным сиянием и возрадуйтесь новогодним фейерверкам Гонконга. В приложении реализована интересная механика управления с помощью взгляда: чтобы отправиться в желаемое место, достаточно лишь посмотреть на него.

Подводные камни

Построить картонную коробочку с линзами не просто, а очень просто. Но все же и здесь есть свои тонкости. Дно корпуса должно быть короче, чем его верхняя пластина, чтобы оставалось место для носа зрителя. Той же цели служат косые срезы на кронштейнах для линз.

Внутреннюю поверхность корпуса настоятельно рекомендуется покрасить в черный цвет, чтобы избежать нереалистичных отражений экрана. Снаружи мы оставили очки в первозданном картонном виде: нам нравится их брутальный кустарный облик.

В передней части корпуса верхняя и нижняя пластины слегка выступают за пределы боковых стенок. Это сделано для того, чтобы на получившиеся выступы опирался смартфон. На пластинах предусмотрены крючки: на них надеваются резинки, фиксирующие телефон. Надежное крепление аппарата очень важно, так как большинство VR-приложений предполагают активное вращение головой.

Кнопки на боковых гранях смартфона, будучи зажатыми между панелями корпуса VR-очков, могут преподнести сюрприз. Чтобы они не нажимались самопроизвольно, стоит предусмотреть для них вырезы или, наоборот, подпоры.

Внутреннюю поверхность корпуса очков стоит выкрасить в черный цвет. В поле зрения каждого глаза попадает чуть больше половины экрана. Создается ощущение просмотра в кинотеатре, когда кроме экрана видны боковые стенки, пол и потолок. Черная краска позволяет избежать ненужных отражений и бликов, помогая сфокусироваться на экране.

И последний совет: предлагая кому-либо испытать ваши новые VR-очки, заранее приготовьте второй смартфон или камеру. Скорее всего, вам захочется снять испытателя на видео. Нарочито «картонный» дизайн VR-очков обманчив: самодельное устройство создает неожиданно сильный эффект погружения в виртуальный мир, вызывая бурю эмоций у зрителей.

Скажу сразу. Я в этом пока еще ничего не понимаю, а внуки еще не научили. Но то, что очки виртуальной реальности можно сделать из старых очков и коробки из под обуви подкупило сразу. Утащил к себе для дальнейшего разбирательства.

Этот проект покажет вам, как сделать VR просмотра, таких как Google картона, но оптимизирована для планшетов. Помимо планшета, стоимость очень низкая. Он использует две пары очков для чтения в долларовом магазине (долларовое дерево), пластиковые обувной коробке, и пара недорого призмы линзы стоимостью около 7 долларов. Результатом является очень эффективное устройство, благодаря высокому разрешению дисплея и большее поле обзора смартфона.

Шаг 1: Некоторая Справочная Информация

Я создал это устройство для того, чтобы привлечь учащихся в классе, использование ВР технологий для их образования. Так как я являюсь преподавателем в Салинасе, Калифорния, я именования этого Салинас VR просмотра.

Компании Google картона вдохновил этот зритель, но это было сделано для устранения нескольких основных недостатков пытается заставить зрителя с большим экраном, чем смартфон. Казалось бы, все, что необходимо, это чтобы масштаб до размера просмотра, но есть несколько проблем с этим подходом.

Одна из основных проблем заключается в том, что, как картон, такой зритель будет использовать только простой парой выпуклых линз для просмотра дисплея. Однако, это не может быть эффективным, потому что большой размер дисплея означает, что изображения не могут быть размещены (оптически) непосредственно перед каждым глазом. Если это были не исправлены, тогда человек должен иметь возможность смещаться каждого глаза в сторону направления ушами. Мой зритель решает эту проблему с использованием недорого призмы линзы, сдвиг изображения таким образом, что он оптически прямо перед глазами зрителя.

Другая проблема с использованием простых круглых выпуклых линз заключается в том, что они просто слишком примитивны, чтобы разрешить для VR опыт. Такие объективы имеют очень ограниченную площадь расширить область просмотра в том, что глаза должны быть размещены очень близко к объективу и тем самым ограничить любые движения глаз. Такое ограничение на то, как мы двигаться наши глаза не естественные. Ее трудно заметить, сколько верности VR-системы может иметь, если она заставляет человека держать себя жестко, глядя прямо перед собой в стремлении Сохранить изображение в фокусе. Людям должно быть разрешено перемещение их глаза и все равно видеть изображения VR. К счастью, некоторые линзы эволюционировали, чтобы быть как оптимальным, так как возможно для людей, чтобы использовать, т. е. очки для чтения. Эти очки позволяют для широкого поля обзора (fov), и с очень большой области просмотра. Эти очки также крайне недорого.

Шаг 2: Оборудование:

1 писец [долго думал, что это значит, наверное по русски — чертилка:) ]: сделанные вами.

Сделано с #90 проволочно-гвоздильный, и некоторые пластиковые сложены и сшиты. Это позволяет писец, который знаменует и очень красиво режет либо канцелярский нож или острые ножницы.

2 пары 3.25 увеличением широкий кадр очки для чтения: долларовое дерево

Цена: 2.00 Долларов. Это является довольно выгодной. В других магазинах, таких как аптеки, их трудно найти, и продают гораздо больше (+ 10,00 за пару).

1 пара 1.5 Призма Клина объектива пара: Березин стереофотография продукции http://www.berezin.com/3d

Цена 7.95 долларов за пару.

1 пластиковая Коробка: Амазонка: Whitmor 6362-2691-4 ясно вю коллекцию женской обувной коробке по Whitmor

Цена: $11.99 Вам нужно 1 окно, но вы получаете набор из 4. Вы можете сделать хотя бы 6 зрителей через 3 коробки, и использовать другой ящик для других пластиковых деталей кроме корпуса (пластиковый корпус)

1 рулон клей точками (с повышенной прочностью):

Цена: около 5 долларов. Без этого удивительного клея, зрителю было бы невозможно. Обратите внимание, Вы не используете его с ролика. Вы используете писец (см. выше), чтобы забрать точку и поместите его там, где это необходимо.

3 шаблона: файлы PDF, которые нужно распечатать.

Вырезать и наклеить на пластик, то вы сможете писец нужную вам запчасть. Они в цвет, но вы можете использовать код цвета на экране и все-таки напечатал их в черный и белый.

Шаг 3: вырежьте и соедините очки для чтения.

Использовать Дремель с режущим лезвием (алмаз прекрасно работает), отрезать ручки и нос невесту обе пары очков. Затем наносят клей точками по краю стекла и на переносицу и держаться вместе. Готово!

Шаг 4: писец, вырезать, затем скрепите боковые опоры.

Ленты пластмассы через шаблон поддерживает, и писец, используя линейку. Затем вырезаем поддержки и скрепить по линии, нанесенной, затем сложите, как показано на рисунке. Повторите для второй опоры.

Шаг 5: вырежьте призма поддерживает, место в скольжение металла, придают боковые опоры.

Вырезают призму поддерживает, скрепите их по отмеченной линии, затем сдвиньте две из них их на металлическую полосу, и загните стороны вниз на оба конца так, чтобы он вписался в поддержку очки. Металлические полосы от скользящей на файл папку.

Шаг 6: залить горячим клеем в боковые опоры, чтобы сделать их жесткими.

Наносят клей точками на углах стекла с обеих сторон и поместите стекла в боковые опоры. Затем заполните боковые опоры с горячим клеем, чтобы сделать их жесткими.

Шаг 7: делаем корпус. Вырезать и писец пластиковой коробке из-под обуви.

Вырезать в коробке из-под обуви с использованием шаблона. В коробке из-под обуви-это достаточно долго, чтобы вырезать каждый конец, чтобы получить две гильзы.

Шаг 8: вырежьте и согните металлическую полосу, поместить в кожух и скрепить стороны.

Снова используя файл папку металлические полоски, разрезать их по размеру с помощью шаблонов, сгибать их, и место внутри нижней части кожуха. Откиньте кожух и скрепить металлическими полосками на месте.

Шаг 9: положить защелками на верхней части корпуса.

Вы можете использовать любой вид шнапса или даже скобы для отделки рамы. Те, что я использовал пластиковые защелки которые стоят около 4 долларов за 60 встанет, но нужны специальные клещи, которые продает около 20.00 долларов (Волмарт). Металлические защелки работают хорошо, и не нужен дорогой инструмент, чтобы использовать их.

Шаг 10: прикрепление призма линзы до призмы поддерживает.

Снимите металлическую полоску из стекла и наносят клей точками на призменных опорах. Убедитесь, что призма линзы позицию с худой стороны в сторону носа, держать двух призматических линз вместе и подтолкнуть их на опоры. Положите туда металлическую полосу на очки.

Шаг 11: сделайте поддержку спины, и степлер и клей к корпусу.

Добрый день (опционально вечер/ночь).

Сегодня расскажу Вам о том, как можно изготовить очки виртуальной реальности своими руками, без телефонов
(Трафик!):

ПРЕДИСЛОВИЕ

На данный момент НЕТ
официального стандарта для VR очков/маски и тому подобных вещей. Про Oculus, HTC, Samsung, Sony и тд. нет смысла говорить и сравнивать. Это просто устройства с отличающимся функционалом + / -, какие-либо примочки. Тут нет смысла спорить о том, что такое VR, все видят по-своему.

Мне давненько хотелось поиграть с такого рода вещами, но телефонные очки меня не прельщают, неудобно, тяжело и мало приложений, плохая синхронизация с пк, батарея телефона, задержка по радиоканалу.

В процессе работы над своим экспериментом было выделено 2 нюанса важных для меня:

1. Трекинг головы.
2. Дисплей вместо телефона.

Исходя из этих нюансов я и занялся постройкой агрегата.

Скажу сразу, вещь сама в себе и не претендует на качество, каждый может повторить изготовление этого шлема исходя из полученных инструкций.

КОМПЛЕКТУЮЩИЕ

Для очков мне понадобились следующие комплектующие:

МАТЧАСТЬ

Первым делом будет предупреждение:

Вся ответственность, а именно самостоятельное проникновение в корпус готового изделия с последующим нарушением его целостности работоспособности, лежит на человеке совершившим это действие.

Корпус:

Корпус придется собирать под матрицу отдельно, в связи с тем, что матрица довольно объемная и требуется другое фокусировочное расстояние. Требуется замена линз. Из этого корпуса будет взята прикладывающаяся к голове и носу часть.

Контроллер:

Основная задача стоит в синхронизации контроллера с матрицей, то что контроллер и матрица заработают я знал, а вот получу ли я нужное разрешение — это другой вопрос.

Я же приведу вырезку из даташита:

Мой дисплей имеет соотношение сторон 16:9 и разрешение, которое укладывается в диапазон 1920х1440.

Проблема состоит в том, что контроллер имеет не то разрешение, и его надо прошить.

Изначально, при подключении дисплея, вместо картинки я получил набор полос. (Даже подумал, что накрылся сам дисплей).

Но через некоторое время (при подключению к компьютеру) стало ясно, что дисплей что-то выводит, но видно что у него проблема с синхронизацией и разрешением.

При прошивке перебрал не один десяток и остановился на данной версии:

Теперь при подключении к компьютеру, дисплей отображает информацию, о том, что подключен разъем HDMI и предлагает разрешение 1024х600. При это дисплей активно пытается получить сигнал с VGA, при этом выходит сообщение — «Подключите кабель VGA».

Пришлось снова чесать голову. Данный контролер является прямым аналогом плат с большим количеством разъемов, например:

А значит надо на свой контроллер распаять кнопки, что-бы можно было настраивать дисплей и переключать режимы работы. Схему для разъемов прилагаю, кнопки висят на 53 ноге чипа:

На всякий случай прикладываю схему чипа RTD2660:

После прошивки и переключения контроллера в режим HDMI. Дисплей стал стартовать из под WIndows 7, велико было мое удивление, когда помимо родного, наитивного разрешения 1024х600, я смог установить разрешение 720p и 1080p. При 720р работает отлично не искажается, а вот в 1080р уже шрифты не читаются, но точно так же держит его, сюрприз, запускать игры в 720р веселей чем в 1024х600 (не все игры поддерживают низкие разрешения).

Матрица:

Я уже игрался в очках на телефоне, разрешение составляло 960Х540. Запускал Half-life 2, Portal, но не нравилось, то что это телефон и то что нельзя осмотреть пространство головой, вращал мышью + задержки по Wi-fi, просто бесили и не давали играть. В целом пиксели видно, но мне все-равно понравилось.

Из ящика с запчастями была извлечена матрица 1024х600 размером 7 дюймов, парт номер 7300130906 E231732 NETRON-YFP08. Исходя из доступного разрешения матрицы можно сделать вывод, что для каждого глаза разрешение будет составлять 512х600, что чуть больше чем разрешение экрана телефона и самое важное, будут отсутствовать задержки.

Для достижения максимальной контрастности и сочности изображения, с матрицы придется снять матовую пленку. Так как изделие будет закрытое, то какие-либо блики не страшны.

Доработка матрицы осуществляется в 7 этапов:

1. разбираем матрицу по краю рамки;

2. кладем модуль на подкладку (тут можно прихватить скотчем края модуля к подкладке, чтобы вода не попортила деталь);

3. сверху на дисплей кладется влажная салфетка, желательно по размеру матовой пленки;

4. салфетка аккуратно пропитываются малым количеством воды градусов около 25;

5. выжидаем около 2 — 3 часов, все зависит от качества нанесения покрытия. (клей у матовых пленок чувствителен к воде);

6. аккуратно поддеваем край и медленно, без рывков, снимаем матовый слой;

7. проверяем.

Если Вы захотите собрать очки на 2К дисплее, то я дам Вам ссылку:

За эту цену на али можно купить готовое устройство с FullHD ->

Поэтому я не стал тратить деньги на концепт и решил для пробы пользоваться тем, что есть.

Ардуино и гироскоп:

Самая важная часть получения эффекта присутствия в игре, приложении или видео — это возможность управлять головой, а значит будем писать трекинг головы.

Выдержка из официального источника для Arduino Leonardo:

В отличие от всех предыдущих плат ATmega32u4 имеет встроенную поддержку для USB соединения, это позволяет задать как Leonardo будет виден при подключение к компьютеру, это может быть клавиатура, мышь, виртуальный серийный / COM порт.

Именно это мне и надо.

Гироскоп был выбран самый простой и распространенный — GY521, на борту имеет акселерометр:

1. Accelerometer ranges: ±2, ±4, ±8, ±16g
2. Gyroscope ranges: ± 250, 500, 1000, 2000 °/s
3. Voltage range: 3.3V — 5V (the module include a low drop-out voltage regulator)

Подключение гироскопа:

#include
#include
#include
#include
MPU6050 mpu;
int16_t ax, ay, az, gx, gy, gz;
int vx, vy;
void setup() {
Serial.begin(115200);
Wire.begin();
mpu.initialize();
if (!mpu.testConnection()) {
while (1);
}
}
void loop() {
mpu.getMotion6(&ax, &ay, &az, &gx, &gy, &gz);
vx = (gx+300)/200;
vy = -(gz+100)/200;
Mouse.move(vx, vy);
delay(2);
}

Исходя из скетча можно сделать вывод, что трекинг головы это по сути гиро-мышь.

КОНЦЕПТ

Все свелось к разделению на этапы:

1. примерка трекинга головы;
2. написание прошивки трекера;
3. заказ необходимого контроллера для дисплея;
4. настройка и запуск дисплея с контроллером;
5. примерка и общая сборка.

Так выглядела отладка трекера головы с гироскопом:

Видео работы трекера головы:

Запуск дисплея с контроллером:

Для запуска дисплея мне потребуется программа Tridef 3D, которая позволяет запускать игры и приложения с изображением Side by Side, ею я и воспользовался в качестве теста.

Причина использования вполне ясна, данные очки не будут опознаваться как очки Oculus DK1/DK2 и для того, что бы устройство опознавалось как VR очки хотя бы первых ревизий окулуса, надо менять полностью программное обеспечение контроллера дисплея, что пока я себе позволить не могу, так же потребуется либо частичное протипирование, либо создавать снова концепт платы на базе уже вот таких гироскопов, которые применяются в окулусах —

Но в связи с тем, что я решил много не тратить на этот проект и зарабатывать на нем я тоже не собираюсь, это мы оставим для других людей. (Я знаю кто на основе подобных очков для смартов изготавливает наборы с прошивкой окулуса, но не буду рекламировать их, пост не о них)

Корпус

Наигравшись со стандартным корпусом, я решил примерить матрицу к нему и очень сильно разочаровался, матрица оказалась слишком большая для фокусного расстояния, я все видел но не видел картинки целиком, она не складывалась в единую.
Началось собирание корпуса с нуля.

Отломав все выступающие части, а так же крепление ремня для головы получил такой набор:

Собственно как и многие прототипы я выбрал гофрированный картон, как самый гибкий, легко доступный материал:

Тестирование

В процессе тестирования очки показали себя крайне хорошо, на разрешении 720р играть одно удовольствие. Гироскоп отлично работает и отрабатывает движения головы, мышь не плывет по координатам, кабеля я пропускал через голову позади себя, 3 метров хватило с лихвой.

Нюанс:
Очки довольно сильно выпирают, хоть масса не очень большая крутить головой надо привыкать.

Недостатки такой системы:

1.Надо меньше матрицу размером, что бы уменьшить длинну корпуса.
2.Нужны качественные линзы (для своих я брал с луп в ближайшей роспечати).

В целом для себя, как нетребовательного человека пойдет.

Как наиграюсь с этим всем буду делать из этой матрицы и контроллера проектор 8D. (Следите за обзорами)

Спасибо за внимание, терпение с удовольствием отвечу на ваши комментарии.
