Беспроводная технология передачи данных за последние годы стала неотъемлемой частью жизни в современном мире. Многие пользователи, устанавливающие у себя дома систему Wi-Fi, сталкиваются с проблемой слабости сигнала. Не всегда проблему представляет собой WiFi-антенна. Своими руками сделать её могут практически все, но, прежде чем приступать к сборке, необходимо исключить другие факторы, влияющие на уровень сигнала.

Причина ослабления сигнала

Для начала необходимо разобраться, с чем это может быть связано. На уровень сигнала в той или иной степени могут оказывать влияние следующие факторы:

• поддержка роутером и сетевой картой стандарта N (прежние стандарты A, B, G на сегодня уже устарели, и улучшения скоростных характеристик оборудования с такими стандартами ждать не приходится);
• бытовые приборы на пути сигнала заметно ослабляют его уровень;
• другие беспроводные сети в радиусе приёма также гасят мощность сигнала (эту проблему можно решить путем использования программы Wi-Fi Analyzer);
• наличие более одной стены между антенной роутера и подключённым оборудованием.

Для жителей многоквартирных домов устранение вышеописанных причин может решить проблему слабого сигнала. Увеличить радиус действия на 15-20 см может размещённый за антеной экран из медной или жестяной пластины.

Жители частных домовладений, скорее всего, будут вынуждены прибегнуть к более серьёзным ухищрениям, чтобы сигнал был доступен не только в доме, но и во дворе.

Если устранение этих причин не привело к улучшению, то остаётся всего два варианта: или купить более мощный роутер, или пойти по менее затратному пути, то есть WiFi-антенна своими руками должна быть изготовлена. Это и окажется решением проблемы.

Самодельная WiFi-антенна

Приняв окончательное решение, можно приступать к работе. Ниже будет подробно описано, как сделать WiFi-антенну, способную усилить мощность сигнала и, следовательно, дальность приёма.

Оптимальное решение — это простая в плане сборки конструкция, которая представляет собой антенну в виде зигзага Харченко. Она имеет много разновидностей, но лучшей считается та, что состоит из двух сопряжённых по диагонали квадратов.

Необходимые материалы и инструменты

Для работы нам понадобится инструмент и материал, из которого и будет собираться Wi-Fi-антенна своими руками:

1. Одножильный медный провод сечением от 2,5 до 3 мм.
2. Текстолит с медным покрытием на одной из сторон.
3. Кабель коаксиальный RG-6U нужной длины.
4. Медная трубка с таким диаметром, чтобы в неё плотно входил кабель длиной 5 см с очищенным экраном.

Убедившись, что всё вышеперечисленное есть в наличии, можно смело приступать к изготовлению.

Как собирается WiFi-антенна

Своими руками из текстолитовой плиты вырезаем квадратную пластину с размером стороны 110 мм. Строго по центру высверливаем отверстие под медную трубку. Диаметр отверстия и трубки должен быть одинаковым. Плиту сверлить необходимо со стороны медного покрытия. По краям отверстия необходимо паяльником залудить медную поверхность. Это будет рефлектор. На медной трубке с одного края стачиваем по диаметру одну сторону на 2-3 мм. Вставляем трубку в рефлектор так, чтобы сточенная часть была со стороны медного покрытия. Расстояние от отражателя до конца трубки обязательно должно быть 16 мм.

Отрезаем 244 мм провода и очищаем его от изоляции. Делаем поверхностные надрезы каждые 30,5 мм. После этого по меткам сгибаем под прямым углом так, чтобы получилось подобие цифры восемь.

Припаиваем свободные концы к самому верху трубки таким образом, чтобы целая часть оказалась над сточенной частью трубки. К этому месту и припаиваем центральный провод кабеля, предварительно вставив его в трубку. У нас получилась WiFi-антенна. Своими руками мы собрали конструкцию, способную дать усиление сигнала на 6-8 dB.

Всем привет! Сегодня я продолжу рассказ о самодельных антеннах, и на этот раз речь пойдет о Wi-Fi. Не сложная в изготовлении, всенаправленная Wi-Fi антенна, имеет усиление 6 дБ, с её помощью можно значительно усилить сигнал на ноутбуке, точке доступа и других Wi-Fi адаптерах. В сети можно найти множество вариантов конструкции и размеров данной коллинеарной антенны, и 3 из них мною были опробованы, но отличные результаты показал только вариант, описываемый в этой статье. Конечно, многие скажут, зачем заниматься ерундой и мастерить Wi-Fi антенну своими руками, когда можно купить готовую, на что я скажу, купить можно все, если есть деньги, но зачем их тратить, если можно сделать самому, причем иногда даже лучше чем в магазине, в этом я убеждался не раз.

Скажу сразу, что данная антенна относится к среднемощным, и поддерживать с её помощью длинные линки, не получится. Для этих целей необходимо использовать направленную антенну, варианты конструкций которой мы обязательно рассмотрим в будущем. Данная  же антенна отлично подойдёт для организации связи стандарта Wi-Fi 802.11 в пределах дома, двора, и даже между соседними домами. Такой самодельной антенной Wi-Fi антенной можно заменить стандартную антенну 2дБ входящую в комплект вашего роутера или точки доступа, и увеличить тем самым радиус покрытия более чем в 2 раза. Получится так называемый Wi-Fi усилитель.

Перейдем непосредственно к описанию самой конструкции. Фото наглядно проиллюстрируют весь процесс. Для изготовления антенны нам понадобится все та же монолитная медная проволока сечением 4 мм², которую можно приобрести в любом электрическом магазине. Отрезок такой проволоки нужно изогнуть специальным образом, выдержав размеры, показанные на следующей схеме:

И припаять получившуюся конструкцию к коннектору N-типа, или к обычной маме BNC разъёма, их можно купить в любом радиомагазине. BNC найти проще, его используют для монтажа видеонаблюдения. BNC-маму нужно купить в комплекте с папой, к которому и будем подсоединять коаксиальный кабель 50 Ом, на фото представлен пример с BNC. Припаяв один конец проволоки к коннектору, нужно от его основания отмерить 61 мм и сделать кольцо, как показано на фото:

Накручивать кольцо, лучше всего с помощью шаблона в виде трубки нужного диаметра и плоскогубцев. Кольцо должно получиться диаметром 10 мм. Кольцо ни в коем случае не может быть замкнутым, оно должно переходить в продолжение проволоки.

От этого кольца отмеряем 91 мм и таким же образом делаем второе кольцо, его диаметр также должен составлять 10 мм. Далее, от второго кольца отмеряем 83 мм и обрезаем проволоку. В итоге должна получиться следующая конструкция:

Вот вариант исполнения для точки доступа, к антенне припаян маленький коннектор N с кабелем, во всех вариантах задействована только центральная жила, оплетка просто заворачивается назад и не имеет ни какого контакта:

На этом все. Как видите, изготовление антенны не составит большого труда, скажу только что размеры необходимо соблюдать обязательно, и конечное изделие должно выглядеть аккуратно, от этого в большей степени зависит работоспособность антенны. Как подсоединить такую или другую Wi-Fi антенну к ноутбуку или нетбуку, для усиления сигнала, я расскажу в ближайших статьях.

В заключении хочу поблагодарить некоторых подписчиков и просто читателей за присланные мне чертежи и рисунки с описанием различных самодельных антенн, некоторые из них действительно впечатляют!  Все присланные мне конструкции я обязательно проверю на практике и выложу на блоге в ближайшем будущем. Так что если у вас есть что предложить, обязательно присылайте на ящик BlogAnten@yandex.ru или отправьте письмо со страницы «Контакты», буду признателен.

Настройка сетей Wi-Fi достаточно много нюансов демонстрирует. Сталкивался пытающийся расшарить интернет домашним пользователям. Один компьютер подключен к провайдеру через кабель. Создается режим точки доступа, выбираются протокол защиты, пароль. Домашние пользователи пользуются интернетом параллельно. Методика упирается рогом, спасибо провайдеру, использующему приватную линию. Выход находится. Препоны, стоящие меж людьми и скоростным интернетом, бессильны помешать самодельной антенне Wi-Fi улучшить прием-передачу сигнала, закономерно возрастают дальность связи, скорость.

Назначение самодельных антенн Wi-Fi

Антенны украшают многие устройства. Перечислим:

1. Планшет.
2. IPhone.
3. Ноутбуки.
4. Модемы Wi-Fi.
5. Роутеры Wi-Fi, точки доступа.
6. Вышки сотовой связи.

Самодельная антенна для Wi-Fi адаптера расширит возможности электроники. Точка доступа отличается способностью передать сигнал всенаправленно. Мощность расползается, заполоняя азимуты. Дополняя точку доступа специальной внешней покупной, самодельной антенной, может придать направленные свойства излучению. Увеличит дальность уверенного приема по выбранному азимуту.

Повремените ломать смартфоны, подключая внешнюю антенну, соберите своими руками для точки доступа. Большинство антенн, продаваемых магазинами, обладают круговой диаграммой направленности, излучают одинаково, всенаправленно, деля мощность по азимутам.

Мощные самодельные Wi-Fi антенны имеют гораздо меньший сектор обзора, обеспечат в некоторых случаях более уверенный прием. Оснащенные рефлектором устройства снабжены диаграммой направленности, снабженной одним центральным лепестком. Отражатель убрать — получится восьмерка. В плоскости расположения излучателя будет мертвая зона, сигнал отсутствует. Принимать с направления самодельная антенна для Wi-Fi-роутера неспособна. Схема установки точки доступа ведется следующим образом:

1. Устройство подключается к компьютеру (электросети).
2. Выбирается канал.
3. Выполняется настройка на полную мощность.
4. Выбирается тип протокола.
5. Устанавливаются пароль, имя сети.

Народы ходят довольные новой доступной точкой. Давайте рассмотрим процесс поближе, повременим браться за паяльник, плоскогубцы. Подобно передатчику, радиоэлектронному устройству, антенна, роутер обладают неким пиком возможностей в середине диапазона. Например, на 2,4 ГГц зачастую имеется 14 каналов. Мощность передаваемого сигнала выше посередине, например, шестой канал. Хотя каждая линия занимает в спектре 22 МГц, измерение проводится по уровню поля 0,707 (√2/2) максимума в обе стороны несущей частоты.

Для справки. Определено типом модуляции, иногда остаются только пилот-сигнал, одна полоса. Прямоугольные импульсы, компьютерные сигналы именно такие, имеют выраженный максимум, кучу боковых лепестков. В результате ширина спектра реального сигнала равна бесконечности. Ограничена полоса циклического напряжения, к которому процесс, излучаемый протоколом Wi-Fi, близко не относится.

Самодельная всенаправленная Wi-Fi антенна не лучший вариант. Ничего не изменится. Самодельная направленная антенна Wi-Fi лучше, будем делать из проволоки, фольгированного текстолита, медной трубки. Чувствительные такие. Передаваемая, принимаемая мощности сосредотачиваются узким сектором. Позволит повысить качество передачи, продуманно расположив пользователей, точку доступа. О том, насколько важна расстановка, судите по одному любопытному случаю:

• Офис вызвал мастера. Сказали: в период 12.00 — 14.00 точка доступа коллапсирует. Техник достал специальный прибор оценки занимаемых частот, начал исследование. Подобные программы предоставляются ОС Андроид смартфонов. Пользуйтесь, выбирая канал перед установкой. Ведите исследование на протяжении дня несколько суток подряд, избегая казуса. Доводим обнаруженное мастером: соседний офисе, отделенный стеной, расписал обед. Поочередно работники пользовались микроволновкой (пользуется частотой 2,4 ГГц). Плохая изоляция бытовой техники, отсутствие заземления позволило излучению выставить узкополосную помеху на частоте работы магнетрона. Решение проблемы оказалось простым: точку доступа перенесли на противоположный конец офиса.

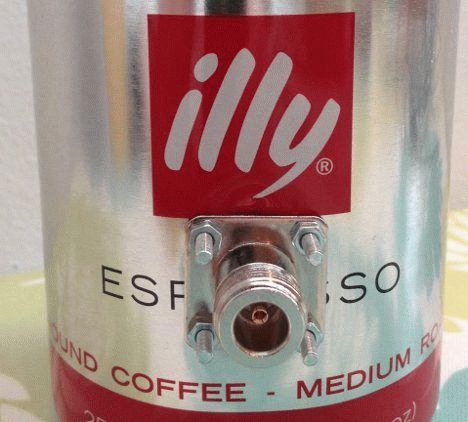

Имейся под рукой простейшая самодельная Wi-Fi антенна из банки пивной с рефлектором, герои могли не узнать, что по соседству мощный источник вредного излучения. Отражатель придает точке доступа направленность, погасит излучение, идущее из-за стены. Очередной плюс направленных антенн, которые сегодня будем делать своими руками. Кстати, покупая микроволновку, попробуйте определить безопасность. Нужно включить прибор в заземленную розетку, положить в рабочий отсек сотовый телефон, закрыть дверцу, набрать номер. Сигнал проходит — наружу выйдет вредное излучение магнетрона. Избегайте садиться рядом. Обсудим, как сделать самодельную Wi-Fi антенну.

Направленная Wi-Fi антенна своими руками

Понадобятся инструменты:

1. Паяльник (припой, канифоль, подставка).
2. Плоскогубцы.
3. Отвертка плоская маленькая.
4. Штангенциркуль, линейка.
5. Дрель со сверлом под медную трубку.

Из материалов потребуются:

1. Кусок фольгированного двухстороннего текстолита в качестве рефлектора.
2. Проволока медная диаметром 1,2 мм и длиной 30 см (понадобятся из них только 26 см).
3. Кабель РК-50 не слишком длинный, чтобы не гасить сигнал.
4. Кусок медной трубки длиной 10 см, чтобы внутрь прошел кабель РК-50.

Начнем медной трубкой. Один конец пропиливаем на 1,5 мм, удаляя две трети стенки. К оставшемуся кусочку будет припаяна антенна. Создаем из проволоки биквадратный контур стороной 30,5 мм. Размер выбран из условия настройки диапазона 2,4 ГГц.

Подобным образом можно изготовить любую антенну сигнала горизонтальной или вертикальной поляризации. Включая телевизионную. Подойдет самодельная Wi-Fi антенна планшету, телефону, модему. Если знать, куда вести подключение.

Обратите внимание, сторона квадратов дана по серединному сечению проволоки. Между ближайшими краями будет 30,5 – 1,2 = 29,3 мм. Можете взять на вооружение. Гнуть начинаем, находя середину. Используем ребро линейки опорой, определяем состояние, когда отрез начнет балансировать. Делаем перегиб на 90 градусов, сие будет точка, куда подключится центральная жила РК-50. Догибаем проволоку, получая «квадратную восьмерку», оба конца должны строго симметрично вернуться. Обрезаем, пару миллиметров не доходя начального изгиба. Лудим концы, откладываем восьмерку в сторону.

Размечаем середину текстолита, сверлим дырку, чтобы еле входила медная трубка. Лудим обе стороны. Берем медную трубку, лудим внешний край тонкой стенки, оставленной первым этапом. Восьмерка отстоит от рефлектора на 1,5 см. Лудим трубку кругом, ободом на указанному расстоянии от края (без учета тонкой стенки). Припаиваем трубку к плате, желательно под углом 90 градусов. На тонкую стенку сажаем оба конца восьмерки, чтобы начальный изгиб не касался трубки. Ориентируем восьмерки параллельно большей стороне текстолита на расстоянии 1,5 см. Теперь рефлектор заземлен.

Кабель РК-50 протаскивается внутрь, экран сажается на медную трубку, жила — на начальный изгиб восьмерки. На противоположный конец монтируем разъем, просто припаиваем отрез к нужным контактам модема, телефона, любого другого устройства. Начинаем тест. Восьмерка должна быть установлена вертикально для горизонтальной поляризации. Если работает, находим силиконовый герметик, не боящийся мороза, осадков, заливаем место выхода кабеля на антенну добрым слоем. После застывания антенна будет успешно противостоять дождю.

Если заменить проволоку толстой жилой ПВ1 достаточно большого сечения (2,5 мм 2), оплетку зачистим в точке начального изгиба и на концах. Самодельная Wi-Fi антенна для ноутбука будет защищена против непогоды. Сегодня выпускают термоусадочные материалы. Нагретая пленка плотно обтягивает изделие, предохраняя от капризов непогоды.

Схема-чертеж антенны

На чертеже представлены размеры между элементами антенны. Её резонансная частота настроена на середину частоты Wi-Fi 2,4 ГГц.

Для изготовления антенны понадобится

• Длинная шпилька с гайками.
• Металлический лист, я взял медный, так как он очень просто режется. Вообще можно взять и жесть от консервных банок.
• . Но можно подключить уже к имеющемуся роутеру.

Изготовление мощной Wi-Fi антенны-пушки

Прежде чем приступить к изготовлению антенны, нужно знать, что любое отклонение от заданных размеров сильно ухудшит ее характеристики. Поэтому все нужно делать максимально точно.
Берем лист металла и примерно размечаем центры диаметров кругов. Затем сверлим центра. Для точности, место перед сверлением керним или проходимся тонким сверло, а затем толстым. В итоге диаметр отверстия должен быть чуть больше шпильки.

Затем берем циркуль и вычерчиваем кругляши на металле.

Вырезаем сначала квадрат.

Потом вырезаем аккуратно круг.

Получились круги для антенны.

Взял длинную шпильку. Обрезал лишнее по длине антенны, учитывая ширину гайки.

Вот и готовый комплект для сборки.

Собираем антенну. Все очень просто, как конструктор в детстве.

Для контроля размеров рекомендую использовать металлическую линейку, так как она более точная.

В последних двух дисках необходимо сделать отверстия для подключения кабеля.

Разъем с кабелем мы сделаем из старой антенны от роутера или адаптера.

Снимаем верхний кожух.

Срезаем изоляцию. Антенна отцепилась сама, потому что была запрессована.

Далее отпаиваем металлический колпак.

И разъем для подключения готов.

Лудим диски. Медь в этом плане отличная штука. Как-то я делал такую антенну из корпуса старого компьютера, так там приходилось лудить с кислотой.

Пропускаем через отверстие последнего круга кабель и припаиваем экранирующую обмотку к диску.

Теперь среднюю жилу пропускаем в отверстие второго диска и припаиваем.

Антенна почти готова. Я установлю ее на кронштейн от фотоаппарата. Будет такой домашний вариант.

К выходу разъема прикручиваем .

Можно примотать его изолентой или скотчем к кронштейну.

Я поставлю антенну на окошко и направлю на объекты, где может быть сигнал.

Ого, сколько сетей появилось. Хотя раньше я ловил сигнал только своего роутера. В нашем городе не много точек для доступа.

Результат поразительный.

Дополнения

Чтобы усилить эффект, я решил установить такую пушку на крышу. Но для этого мне необходимо припаять вместо разъема обычный экранированный кабель, который я использую для спутниковой тарелки.
С помощью такой мощной Wi-Fi пушки — антенны можно передать сигнал в гараж, на работу, в школу, на дачу. Все материалы доступны абсолютно каждому, а делается все очень просто.Более подробную инструкцию по сборке можно узнать посмотрев видео ниже. Так же там показаны более широкие испытания этой мощной Wi-Fi антенны.

PS: Если вы будете делать уличный вариант, то для изоляции и от коррозии всю антенну будет неплохо покрасить обычной краской по металлу.

Часто владельцы больших квартир и многоэтажных частных коттеджей хотят беспрепятственно пользоваться интернетом в любом уголке своего дома. Но мощности вай фай маршрутизатора не всегда хватает. Для улучшения качества сети может быть использована антенна для wi-fi роутера. Своими руками нетрудно изготовить конструкцию любой мощности и направленности.

По умолчанию роутер заводского изготовления оснащен всенаправленными антеннами с коэффициентом мощности 2dB. Он передает интернет сразу во всех направлениях. В результате сигнал «растягивается» по всему периметру и слабеет.

Если на пути сигнала находятся одна или две стены, импульс может не пройти сквозь них и в дальнем помещении сети не будет. Положение исправит покупная или самодельная вай фай антенна для роутера большей мощности.

Всенаправленная антенна особо ситуации не изменит, так как сигнал по-прежнему будет уходить в разные стороны.

Лучше сделать антенну для вай фай роутера направленного действия. Устройство сконцентрирует сеть в более узком секторе и существенно увеличит силу сигнала.

Владельцам коттеджей, которые хотят пользоваться интернетом не только дома, но и на участке, понадобится внешняя антенна для роутера. Ее можно купить, но лучше сделать своими руками. Если это будет направленная антенна, она сможет охватить сетью конкретный участок, не раздавая интернет по сторонам. Изготовить ее совсем нетрудно.

Направленная антенна своими руками

Наиболее популярна и проста в изготовлении самодельная антенна для wi-fi роутера из металлических банок. Сделать ее просто, но слишком большого увеличения сигнала она не даст.

Если необходимо улучшить качество сети в своем доме и на прилегающей территории, потребуется изготовить более мощное устройство.

Комплектующие для сборки

Антенна с биквадратом

Усиление с биквадратом изготовленное своими руками

Как сделать wi-fi антенну для роутера:

1. возьмем трубочку из меди длиной 10-11 см. С одного конца сделаем спил 1-2 мм, удалив часть стенки;
2. из куска проволоки сечением 1.2 мм и 30 см длиной сделаем биквадратный контур с рабочей стороной 3,5 см. Для этого отмерим 15 см и согнем проволоку на 90 °. Далее доведем конструкцию до квадратной восьмерки и обрежем концы. Они не должны доходить до середины проволоки на 2 мм. Зачистим;
3. возьмем кусок текстолита, покрытого фольгой, и в середине сделаем отверстие. В него должна с трудом входить трубка из меди;
4. припаяем трубочку к текстолиту под углом в 90°;
5. на стенку трубки прикрепим медную конструкцию так, чтобы ее середина не соприкасалась с трубкой и не доходила до текстолита на 1 см;
6. внутрь трубки протащим кусок провода РК-50. На середину восьмерки «посадим» жилу. На другой конец кабеля припаяем разъем.

Полученная антенна к роутеру монтируется в вертикальном положении. Свой девайс подойдет для создания связи стандарта 802.11 n на территории квартиры, двора или между домами.

Другие самодельные устройства

Любая wi-fi антенна для роутера своими руками проста в изготовлении. Такое устройство вполне может заменить стоковую антенну на 2-3 dB, входящую в комплект маршрутизатора и увеличить зону покрытия более чем в два раза.

Для использования на улице подойдет выносная антенна для роутера на 8-10 dB, изготовленная из спутниковой тарелки. Для этого следует модернизировать покупную тарелку, расположив в центре самодельную антенну и соединив ее с роутером. Конструкция устанавливается на самом высоком месте дома.

Самодельная wi-fi антенна

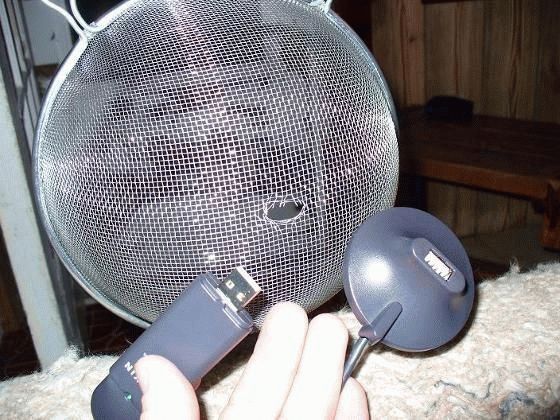

Кроме тарелки для изготовления антенны можно использовать самоделку из обыкновенной фольги. Но в этом случае ее нужно будет укрыть от дождя и ветра, поместив на чердак или в другое закрытое место.

Для стабилизации сигнала в небольшом помещении можно изготовить штыревую антенну. Это аналог стоковой антенны, которой комплектуется вай фай роутер. Такое девайс, сделанный своими руками, намного мощнее и лучше раздает сеть.

Для его изготовления требуется кусок медной проволоки и BNC разъем. Припаяв конец проволоки к «маме» разъема, необходимо через 61 мм от основания скрутить из проволоки кольцо. Затем через 91 мм обернуть еще одно кольцо и через 83 мм от последнего кольца обрезать проволоку. Антенна на wi-fi роутер готова.

Существует множество других конструкций самодельных устройств. Какой вариант антенны для роутера выбрать — зависит только от пользователя, его потребностей и способностей. Любая самодельная вай фай антенна для роутера поможет улучшить качество сигнала в разы.

С любезного разрешения Владимира (VBM), перепечатываем его описание конструкции панельной секторной антенны FA-20, которая при всей простоте зарекомендовала себя как высопроизводительная и надежная.

1. Введение

Оригинальное описание автора находится по адресу http://sterr.narod.ru/wifi/fa20.htm. Описание от Володи — http://vbm.lan23.ru/wifi/fa20.html. О этой конструкции можно найти очень много положительных отзывов в сети, но при этом отмечается, что очень большое значение имеет точность изготовления, в особенно это касается вибраторов и крепежных отверстий в рефлекторе. Также большое значение имеет соблюдение расстояния между рефлектором и вибраторами. Обязательно придерживаетесь указанных размеров, это позволит добиться максимальной эффективности антенны.

2. Конструкция

Антенна состоит из четырех конструктивных элементов: рефлектора (1), вибраторов двух типов (2, 3) и соединительной шины (4), которая служит для соединения вибраторов:

3. Материалы

Для сборки антенны нам понадобятся:

1. Односторонный фольгированный текстолит (для рефлектора)
2. Двусторонний фольгированный текстолит (для вибраторов)
3. Полоска латунной или медной фольги (для шины)
4. Алюминиевый уголок 25×25 мм
5. Заклепки
6. F-коннектор

4. Изготовление

Прежде всего нужно изготовить «корыто» рефлектора. Для этого вырезаем согласно чертежа прямоугольник из фольгированного текстолита 490×222 мм для дна, размечаем (кернить лучше всего со стороны фольги) и сверлим отверстия диаметром 2,5 мм под стойки для вибраторов, залуживаем их. После этого изготавливаем бортики соответствующего размера из алюминиевого уголка 25×25 мм, и крепим их заклепками с обратной стороны рефлектора:

После сборки «корыта» рефлектора его можно немного усилить, проклеив уголки с обратной стороны монтажным скотчем, а вертикальные швы склеив двухкомпонентным эпоксидным клеем:

Усиление конструкции

Володя придумал оригинальную технологию изготовления вибраторов из стеклотекстолита, фольгированного с двух сторон. Преимущество данного метода в том, что из одной заготовки получается два абсолютно одинаковых вибратора.

Сначала вырезается прямоугольная заготовка нужных размеров из текстолита:

Заготовка для изготовления вибраторов

1. Вырезаем ножницами по металлу прямоугольники 1
2. Расслаиваим стеклотекстолит, стараемся расслоить половинки одинаковой толщины
3. Делаем прорези по красным линиям прямоугольников 2 обыкновенными бытовыми ножницами
4. Берем сломанное полотно ножовки для металла и прорезаем по зеленым линиям прямоугольников 2
5. Мелкой наждачной бумагой аккуратно зачищаем торцы получившихся вибраторов

Готовые вибраторы

В результате получаем два вибратора идентичных размеров. Нужно позаботиться, чтобы нефольгированная сторона вибратора была гладкой, для этого возможно понадобиться снять слой стекловолокна. После этого сверлим и лудим отверстия диаметром 2,5 мм под стойки.

После изготовления вибраторов необходимо из латунной или медной фольги изготовить шину (4), при помощи которой позже соединим «хвосты» вибраторов.

Все элементы будущей антенны готовы, можно приступить к сборке. Для этого нужно найти дистанционную прокладку под вибратор. Её толщину подбирайте так, чтобы суммарная толщина текстолита и прокладки давала расстояние 6 мм между рефлектором и фольгой вибратора.

Для установки вибраторов лучше всего использовать ровную толстую медную проволоку диаметром около 2 мм. Нарезаем ее на небольшие куски, припаеваем их в отверстиях «корыта». Затем, подложив дистанционную прокладку рядом со стойкой, припаеваем один край вибратора, потом аналогично — другой, предварительно переместив прокладку. Лишние части стоек откусываем. При установке узкие вибраторы ставятся по краям, более широкие — в центре.

Сборка антенны

После установки вибраторов закрепляем коннектор на «корыте» и соединяем «хвосты» вибраторов при помощи шины, аккуратно пропаивая их, затем припаеваем центральную жилку коннектора к шине.

5. Установка

Проще всего прикреплять антенну к бруску, просверлив отверстия в «корыте» между центральными вибраторами, и прикрутив ее при помощи шурупов или винтов. Если планируете закреплять антенну на трубе, то лучше прикрепить заклепками к антенне с обратной стороны рефлектора алюминиевый уголок длиной около 30 см, затем прикрепить уголок к мачте при помощи хомутов или стяжек.

Спасибо участникам форума за предоставленную информацию.

Изготовление.

Прежде всего, нужно изготовить рефлектор — это металлический лист 450×350 мм (задняя часть антенны). Он служит для отражения и передачи wifi волн на вибраторы и по совместительству выполняет роль корпуса самой антенны.
Для этого берём достаточно толстый лист железа. Например, корпус от старой стиральной машины или противень для выпечки, вполне справятся с этой задачей. Вырезаем «болгаркой» нужный размер и очищаем от ржавчины. см. фото 1 справа

Отложим
пока в сторону заготовку рефлектора и займёмся изготовлением вибраторов, которые будут располагаться на одностороннем стеклотекстолите 1,5мм. Для этого надо приобрести виниловой трафарет вибраторов с монтажной пленкой на самоклеящейся основе. Такие вещи делаются в мастерских плоттерной резки по предоставленному чертежу.
Скачать чертёж Delta Ds 2400-21. Копируем на usb флешку. На фирме плоттерной резки объясните менеджеру, какие должны быть реальные размеры деталей чертежа!
Перед наклейкой трафарета, удалите мелкие царапинки и отполируйте медную поверхность стеклотекстолита с помощью нулёвки и пасты ГОИ. Обезжирьте растворителем (ацетон), поверхность! Осторожно переведите трафарет на медную поверхность стеклотекстолита. Приступим к травлению монтажной платы антенны.
Налейте
горячей воды в подходящею по размеру ёмкость, добавьте медный купорос и пищевую соль в соотношении 1:3, хорошенько перемешайте и опустите медью вниз стеклотекстолит. Что бы плата не утонула, предварительно с помощью двухстороннего скотча наклейте пенопласт на противоположную сторону. Дождитесь полного растворения лишней меди. см. фото 2 слева.

Когда процесс закончится, промойте стеклотекстолит чистой водой снимите винил с вибраторов и дорожек. Сделайте отверстие для контакта разъёма N-235 TGT и залудите. Для защиты от внешней среды и от окисления, покройте сторону антенны с вибраторами — изоляционным лаком!
Приложите стеклотекстолит на рефлектор, сделайте отметку и просверлите отверстие для разъёма n-type. Так же сделайте отверстия
для комплекта наружного крепления wifi антенны, см. фото 3 справа
.
Далее нам нужно соединить рефлектор и плату стеклотекстолита вместе. Зазор между рефлектором и вибраторами должен быть 9мм.!
Вот как мы поступим — приклеим кусочки напольного ламината 6 мм к рефлектору ТОНКИМ слоем клея. Перед этим, равномерно разместим их на стеклотекстолите с помощью двухстороннего скотча, см. фото 4 слева
.
Ламинат 6 мм + стеклотекстолит 1,5 мм + клей 1,5 мм = зазор 9 мм.
Теперь устанавливаем на своё место и туго затягиваем N-235 TGT разъём. После высыхания клея, отлепляем (держащийся на двухстороннем скотче) стеклотекстолит от рефлектора. Закрываем ламинат и разъём малярным скотчем, и окрашиваем рефлектор с обеих сторон, краской по металлу для наружного применения. Рефлектор почти готов, присоединяем конструкцию наружного крепления антенны.
Далее наносим тонкий слой клея «момент» на ламинат и соединяем уже рефлектор со стеклотекстолитом. Вставив в отверстие контакт n-type разъёма, припаиваем его кончик к медной дорожке вибраторов. См. фото 5 справа
.
В данном примере, защитная крышка для антенны не предусматривается. Вместо этого используется гибридный клей-герметик «Soudal Fix All Crystal» и наносится по периметру между рефлектором и стеклотекстолитом, См. фото 6 слева
. Затем фронтальная часть wi-fi антенны покрывается тремя слоями белой, акриловой краской. Предварительно проверьте краску, не будет ли она экранировать Вашу антенну. Покрасьте кусок плотной бумаги и когда краска полностью высохнет, закройте фронтальную сторону wi-fi антенны. Если сигнал не меняется, смело используйте эту краску. См. фото 7 справа
.
Проверим сие изделие в деле.
Вот результаты тестирования Wi-Fi антенны сделанной своими руками:
Для того чтобы подключить антенну, нам понадобится внешний USB wifi адаптер. В этом примере используется «alfa awus036h 1000mw — Тайвань».
Сначала подключим адаптер, без антенны и посмотрим, что он нам покажет, и вообще будит ли работать? Как оказалось, alfa нашёл три точки. Будем ориентироваться на подключённую точку -66 dBm. На протяжении получаса сигнал почти не менялся, и это без какой ли бо антенны. См. фото 8 слева
.
Теперь, не меняя место расположения, проверим нашу самодельную вай фай антенну, направив её в сторону роутера. Как видите результат резко отличается в лучшую сторону. См. фото 9 справа
. Сигнал подключённой точки улучшился с -66 dBm до -45 dBm. Обнаружились ещё три точки.
66-45=21.
Получается, коэффициент усиления антенны — 21 Дб.

Иногда мощности уже имеющегося роутера может не хватать и ноутбук будет медленно ловить сигнал, а покупать новый – затратно. В таком случае можно сделать WiFi антенну своими руками, и тем самым усилить сигнал. Чаще всего такая нужда возникает, если требуется передать сигнал на большое расстояние, или между двумя точками находится слишком много преград. Самодельные антенны можно изготовить даже из подручных средств, и некоторые из инструкций мы приведем ниже.

Типы WiFi-антенн

Существует два основных типа антенн для WiFi маршрутизаторов: для применения снаружи (outdoor) и внутри (indoor). Наружные маршрутизаторы, как правило, больше. Также на их корпусах присутствуют специальные крепления, позволяющие фиксировать устройство на поверхности или опоре. Используются модели класса outdoor для передачи сигнала из одной точки в другую на большое расстояние. Для бесперебойной связи необходимо, чтобы между этими точками не было препятствий.
Аппараты для использования в помещениях (квартирах, частных домах, офисах) менее мощны и имеют меньшие габариты. Некоторые модели имеют крепления, с помощью которых их можно фиксировать на стене.

Вариации WiFi-антенн своими руками

Двойной биквадрат

Самый популярный вариант самодельной антенны, усиливающей WiFi сигнал. Биквадрат – отличный усилитель сигнала, также она обладает широкой диаграммой направленности. А двойной биквадрат – это еще более мощное приспособление.
Для изготовления такой антенны нам потребуется следующее:

• кабель, посредством которого мы будет подключать антенну к роутеру;
• листовой алюминий, от 1 до 2 миллиметров толщиной;
• сверла;
• канифоль;
• дрель;
• плоскогубцы;
• паяльник;
• припой;
• медный провод (2 миллиметра толщиной);
• пластиковые стяжки;
• кусок резиновой трубки.

Вместо резиновой трубки можно использовать виниловую.
Такая всенаправленная антенна изготавливается довольно просто. Необходимо внимательно переносить все размеры, ошибки негативно повлияют на итоговые характеристики приспособления. Инструкция следующая:

1. Сначала нужно сделать чертеж. Высота и ширина рефлектора указаны на картинке снизу. Сторона каждого из 4 квадратов – 30 миллиметров. 15 миллиметров – между рабочей частью и отражателем. Также нужно разметить отверстия.

2. Берем медный провод, загибаем его в соответствии со схемой. Если жила покрыта лаком, счищаем его. Концы нужно спаять друг с другом.

3. Для рефлектора нужен листовой алюминий. Просверливаем на нем отверстия в соответствии со схемой.

4. Для скрепления рефлектора и медной жилы нужны пластиковые стяжки и резиновые трубки. Стяжками через трубки прикрепляем жилу к рефлектору.

5. Стяжками прикрепляем адаптер к пластине сзади (либо кабель). Припаиваем провода (расстояние между контактами 5 миллиметров).

Как видите, двойной биквадрат легко изготовить. На это не требуется много времени и дорогих материалов. Хотя нужно очень внимательно следовать размерам, указанным в инструкции. Тем не менее, биквадрат способен качественно передавать усиленный и всенаправленный сигнал и обеспечивает стабильную работу сети.

Мощная WiFi антенна-пушка


Для того, чтобы получилась мощная антенна-пушка, способная передавать направленный сигнал на 10 км, необходимо строго следовать инструкции, так как малейшие отклонения могут сильно ухудшить характеристики готовой антенны. Каждый шаг следует делать как можно более точно. Порядок действий следующий:

1. Первым делом вырезаем круги для антенны. Размечаем на металлическом листе центры диаметров окружностей, после чего просверливаем их. Для обеспечения большей точности стоит сначала просверлить центр сверлом потоньше. Отверстие должно быть несколько шире шпильки. После с помощью циркуля нужно расчертить круги на металлическом листе. Стоит для начала вырезать квадрат, а уже после этого аккуратно отрезать края, чтобы получилась размеченная окружность.




2. Далее берем длинную шпильку, и обрезаем все лишнее по длине антенны, учитывая ширину гайки. Детали выглядят следующим образом.
3. Антенна собирается достаточно просто. При сборке рекомендуется пользоваться линейкой из металла – она точнее, нежели пластиковая. В крайних 2-х дисках должны быть отверстия, чтобы можно было подключить кабель. Сам разъем для кабеля можно сделать из старой антенны (маршрутизатора или вай фай адаптера).


4. Теперь нужно заняться лужением дисков при помощи меди. Через ранее сделанное отверстие последнего круга продеваем кабель и паяем между обмоткой и диском.

5. Продеть через дырку во втором диске среднюю жилу и припаять.

6. Вай фай адаптер прикручиваем к выходу разъема и приклеиваем его к кронштейну.

7. Все, антенна готова.


Такая wifi антенна для усиления сигнала своими руками позволяет связываться на расстоянии до 10 километров! И не требуется специального мощного и дорогого оборудования. Можно передавать беспроводной сигнал в школу или на работу.

Антенна из листовой жести

Данный вид самодельного приспособления способен значительно усиливать сигнал и работать на расстоянии нескольких километров от точки доступа, стабильно принимая сигнал. Для создания потребуются следующие материалы и инструменты:

• листовая жесть;
• паяльник с высокой мощностью (минимум 100 Вт) и необходимые сопутствующие компоненты (флюс, припой);
• сверла и дрель;
• кабель;
• крепеж с винтами и гайками;
• диэлектрические стойки;
• деревянный молоток;
• плоскогубцы;
• мелкая наждачка;
• ножницы по металлу.

Подобное приспособление требует хотя бы знания основ слесарного дела. Новичку изготовить антенну из листовой жести будет довольно тяжело. Инструкция следующая:

1. Ниже представлена схема, по которой нужно вырезать фигуры ножницами по металлу в соответствии с размерами. Края вырезанных фигур обрабатываем наждачкой.

2. Элементы антенны нужно спаять. Лучше это делать на деревянной поверхности и в хорошо проветриваемой комнате.

3. Берем форму и отмываем ее под проточной водой от кислоты. Просверливаем отверстия (диаметром от 3 до 5 миллиметров).

4. Теперь необходимо сделать короб. Размеры: 450 на 180 миллиметров. Высота бортиков – от 20 до 30 миллиметров. В коробе также нужно сделать отверстия, совпадающие с отверстиями на конструкции. Расстояние между элементами должно равняться 2 сантиметрам.

5. В конце осталось припаять кабель. Подойдет обыкновенный телевизионный.


Плюсы такой антенны: высокая мощность, стабильность усиленного сигнала, отсутствие необходимости в редких или дорогих материалах. Но существенный минус – сложность создания. Также получившееся приспособление получается довольно громоздким, и подойдет только для размещения снаружи.

WiFi-антенна из алюминиевой банки

Такое приспособление на является антенной по сути – это отражатель. Тем не менее, оно может несколько усиливать беспроводной сигнал. Материалов потребуется совсем немного:

• пластилин;
• алюминиевая банка;
• ножницы;
• канцелярский нож.

Инструкция по изготовлению следующая:

1. Тщательно помойте банку.
2. Возьмите канцелярский нож и отрежьте от нее дно.

3. Верхнюю часть не нужно отрезать полностью, оставьте линию длиной до 2 сантиметров.

4. Со стороны дна разрежьте банку вдоль стенки (напротив неразрезанного участка). Для этого понадобятся ножницы.

5. Разогните банку. Оптимальный угол раскрытия придется выяснять уже во время работы, в зависимости от мощности сигнала.

6. Возьмите отражатель и закрепите на антенне своего WiFi при помощи кусочка пластилина. Направьте в необходимую сторону.


Из плюсов такого отражателя можно отметить, что он подойдет для роутера от любого производителя, на котором имеется внешняя антенна. Но у такого устройства есть существенный недостаток – незначительное усиление мощности и нестабильность работы.

Подключение к роутеру

К роутеру можно подключать такие антенны как непосредственно, так и с помощью кабеля. В большинстве случаев устройство придется разбирать, чтобы подключить антенну непосредственно к плате маршрутизатора, именно в то место, куда была присоединена штатная антенна устройства. Но в некоторых моделях предусмотрено подключение внешней антенны через питгейл или разъемов сзади или внутри корпуса. Если на устройстве находится съемная внешняя антенна, ее просто можно заменить на самодельную.

Как протестировать изменения?

Для теста сигнала вам поможет любой сервис для проверки скорости интернета, например, Speedtest. Попробуйте измерить сигнал сначала без антенны, а затем с ней.

Итоги

Как видите, есть несколько вариантов изготовления усилителя беспроводного сигнала для вашего роутера, и ни один из них не требует дорогих или редких материалов. Самодельная антенна отлично подойдет, если ваш роутер слаб, а покупать новый – слишком дорого.

Самодельная антенна Wi-Fi

Настройка сетей Wi-Fi достаточно много нюансов демонстрирует. Сталкивался пытающийся расшарить интернет домашним пользователям. Один компьютер подключен к провайдеру через кабель. Создается режим точки доступа, выбираются протокол защиты, пароль.

Домашние пользователи пользуются интернетом параллельно. Методика упирается рогом, спасибо провайдеру, использующему приватную линию. Выход находится.

Препоны, стоящие меж людьми и скоростным интернетом, бессильны помешать самодельной антенне Wi-Fi улучшить прием-передачу сигнала, закономерно возрастают дальность связи, скорость.

Назначение самодельных антенн Wi-Fi

Антенны украшают многие устройства. Перечислим:

1. Планшет.
2. IPhone.
3. Ноутбуки.
4. Модемы Wi-Fi.
5. Роутеры Wi-Fi, точки доступа.
6. Вышки сотовой связи.

Самодельная антенна для Wi-Fi адаптера расширит возможности электроники. Точка доступа отличается способностью передать сигнал всенаправленно. Мощность расползается, заполоняя азимуты. Дополняя точку доступа специальной внешней покупной, самодельной антенной, может придать направленные свойства излучению. Увеличит дальность уверенного приема по выбранному азимуту.

Повремените ломать смартфоны, подключая внешнюю антенну, соберите своими руками для точки доступа. Большинство антенн, продаваемых магазинами, обладают круговой диаграммой направленности, излучают одинаково, всенаправленно, деля мощность по азимутам.

Мощные самодельные Wi-Fi антенны имеют гораздо меньший сектор обзора, обеспечат в некоторых случаях более уверенный прием. Оснащенные рефлектором устройства снабжены диаграммой направленности, снабженной одним центральным лепестком.

Отражатель убрать — получится восьмерка. В плоскости расположения излучателя будет мертвая зона, сигнал отсутствует. Принимать с направления самодельная антенна для Wi-Fi-роутера неспособна.

Схема установки точки доступа ведется следующим образом:

1. Устройство подключается к компьютеру (электросети).
2. Выбирается канал.
3. Выполняется настройка на полную мощность.
4. Выбирается тип протокола.
5. Устанавливаются пароль, имя сети.

Народы ходят довольные новой доступной точкой. Давайте рассмотрим процесс поближе, повременим браться за паяльник, плоскогубцы. Подобно передатчику, радиоэлектронному устройству, антенна, роутер обладают неким пиком возможностей в середине диапазона.

Например, на 2,4 ГГц зачастую имеется 14 каналов. Мощность передаваемого сигнала выше посередине, например, шестой канал. Хотя каждая линия занимает в спектре 22 МГц, измерение проводится по уровню поля 0,707 (√2/2) максимума в обе стороны несущей частоты.

Для справки. Определено типом модуляции, иногда остаются только пилот-сигнал, одна полоса. Прямоугольные импульсы, компьютерные сигналы именно такие, имеют выраженный максимум, кучу боковых лепестков. В результате ширина спектра реального сигнала равна бесконечности. Ограничена полоса циклического напряжения, к которому процесс, излучаемый протоколом Wi-Fi, близко не относится.

Однако мощность боковых лепестков настолько мала, инженеры просто пренебрегают. Соседним каналам паразитная энергия может нести серьезные проблемы. Со слов эксперта, если наличествует два занятых канала, 1-й и 11-й, при размещении точки доступа на 6-м, получается падение скорости на 70%.

Ошибочные, пропущенные пакеты передаются заново, подобное на практике может иметь место. Соседские точки доступа мешают, оптимальным вариантом становится вещание на одной частоте, когда скорость падает вполовину. Антенны широкополосные всенаправленные.

Вместо того, чтобы полезную мощность отдавать потребителям, рассеиваем эфиру, соседям.

Самодельная всенаправленная Wi-Fi антенна не лучший вариант. Ничего не изменится. Самодельная направленная антенна Wi-Fi лучше, будем делать из проволоки, фольгированного текстолита, медной трубки. Чувствительные такие.

Передаваемая, принимаемая мощности сосредотачиваются узким сектором. Позволит повысить качество передачи, продуманно расположив пользователей, точку доступа.

О том, насколько важна расстановка, судите по одному любопытному случаю:

• Офис вызвал мастера. Сказали: в период 12.00 — 14.00 точка доступа коллапсирует. Техник достал специальный прибор оценки занимаемых частот, начал исследование. Подобные программы предоставляются ОС Андроид смартфонов. Пользуйтесь, выбирая канал перед установкой. Ведите исследование на протяжении дня несколько суток подряд, избегая казуса. Доводим обнаруженное мастером: соседний офисе, отделенный стеной, расписал обед. Поочередно работники пользовались микроволновкой (пользуется частотой 2,4 ГГц). Плохая изоляция бытовой техники, отсутствие заземления позволило излучению выставить узкополосную помеху на частоте работы магнетрона. Решение проблемы оказалось простым: точку доступа перенесли на противоположный конец офиса.

Имейся под рукой простейшая самодельная Wi-Fi антенна из банки пивной с рефлектором, герои могли не узнать, что по соседству мощный источник вредного излучения. Отражатель придает точке доступа направленность, погасит излучение, идущее из-за стены.

Очередной плюс направленных антенн, которые сегодня будем делать своими руками. Кстати, покупая микроволновку, попробуйте определить безопасность. Нужно включить прибор в заземленную розетку, положить в рабочий отсек сотовый телефон, закрыть дверцу, набрать номер. Сигнал проходит — наружу выйдет вредное излучение магнетрона.

Избегайте садиться рядом. Обсудим, как сделать самодельную Wi-Fi антенну.

Направленная Wi-Fi антенна своими руками

Понадобятся инструменты:

1. Паяльник (припой, канифоль, подставка).
2. Плоскогубцы.
3. Отвертка плоская маленькая.
4. Штангенциркуль, линейка.
5. Дрель со сверлом под медную трубку.

Из материалов потребуются:

1. Кусок фольгированного двухстороннего текстолита в качестве рефлектора.
2. Проволока медная диаметром 1,2 мм и длиной 30 см (понадобятся из них только 26 см).
3. Кабель РК-50 не слишком длинный, чтобы не гасить сигнал.
4. Кусок медной трубки длиной 10 см, чтобы внутрь прошел кабель РК-50.

Начнем медной трубкой. Один конец пропиливаем на 1,5 мм, удаляя две трети стенки. К оставшемуся кусочку будет припаяна антенна. Создаем из проволоки биквадратный контур стороной 30,5 мм. Размер выбран из условия настройки диапазона 2,4 ГГц.

Подобным образом можно изготовить любую антенну сигнала горизонтальной или вертикальной поляризации. Включая телевизионную. Подойдет самодельная Wi-Fi антенна планшету, телефону, модему. Если знать, куда вести подключение.

Обратите внимание, сторона квадратов дана по серединному сечению проволоки. Между ближайшими краями будет 30,5 – 1,2 = 29,3 мм. Можете взять на вооружение. Гнуть начинаем, находя середину. Используем ребро линейки опорой, определяем состояние, когда отрез начнет балансировать.

Делаем перегиб на 90 градусов, сие будет точка, куда подключится центральная жила РК-50. Догибаем проволоку, получая «квадратную восьмерку», оба конца должны строго симметрично вернуться. Обрезаем, пару миллиметров не доходя начального изгиба.

Лудим концы, откладываем восьмерку в сторону.

Размечаем середину текстолита, сверлим дырку, чтобы еле входила медная трубка. Лудим обе стороны. Берем медную трубку, лудим внешний край тонкой стенки, оставленной первым этапом. Восьмерка отстоит от рефлектора на 1,5 см.

Лудим трубку кругом, ободом на указанному расстоянии от края (без учета тонкой стенки). Припаиваем трубку к плате, желательно под углом 90 градусов. На тонкую стенку сажаем оба конца восьмерки, чтобы начальный изгиб не касался трубки.

Ориентируем восьмерки параллельно большей стороне текстолита на расстоянии 1,5 см. Теперь рефлектор заземлен.

Кабель РК-50 протаскивается внутрь, экран сажается на медную трубку, жила — на начальный изгиб восьмерки. На противоположный конец монтируем разъем, просто припаиваем отрез к нужным контактам модема, телефона, любого другого устройства. Начинаем тест.

Восьмерка должна быть установлена вертикально для горизонтальной поляризации. Если работает, находим силиконовый герметик, не боящийся мороза, осадков, заливаем место выхода кабеля на антенну добрым слоем.

После застывания антенна будет успешно противостоять дождю.

Если заменить проволоку толстой жилой ПВ1 достаточно большого сечения (2,5 мм2), оплетку зачистим в точке начального изгиба и на концах. Самодельная Wi-Fi антенна для ноутбука будет защищена против непогоды. Сегодня выпускают термоусадочные материалы. Нагретая пленка плотно обтягивает изделие, предохраняя от капризов непогоды.

Источник: //VashTehnik.ru/radioapparatura/samodelnaya-antenna-wi-fi.html

Антенна для роутера для усиления сигнала Wi-Fi

> Антенны > Антенна для роутера для усиления сигнала Wi-Fi

Беспроводной интернет – это одна из тех вещей, без которых уже нельзя представить себе жизнь. Теперь можно пользоваться из любой точки дома и офиса гаджетами, игровыми приставками, интернет-бытовой техникой. Но для одновременного запуска всех этих вещей нужен хороший потенциал.

Самый простейший способ усилить беспроводной сигнал – это использование внешнего усилителя для роутера, который можно купить, или сделать антенну своими руками. Приобретая опыт и усваивая основы, лучше начинаешь понимать, как сделать правильный выбор.

Усиление Wi-Fi

Связь Wi-Fi зависит от радиочастотной энергии, которая передается и принимается по антеннам.

Приёмные и передающие антенны – это устройства, которые излучают радиоволны при подаче электрической энергии. Радиоволны, как и все волны в электромагнитном спектре, измеряются в единицах частоты Герцах.

При упоминании радиоволн часто применяется термин «длина волны». Длина волны (в метрах) = 300 / частота (в МГц).

Эта взаимосвязь между частотой и длиной волны особенно важна для расчётов и создания антенной конструкции.

Ориентация антенны относительно земной поверхности называется ее «поляризацией». Конструкции, которые предназначены для радиоволн, ориентированные, в основном, параллельно земной поверхности, называются «горизонтальными». Если воздействие направлено под прямым углом к ​​земной поверхности, то речь идёт о «вертикальных» конструкциях.

Некоторые антенны могут быть использованы в любой поляризации путем простого изменения положения. Факторы, связанные с выбором одной поляризации над другой, включают рабочую частоту, желаемый охват, механические ограничения и обычную практику.

Двойная поляризация

Очень важно учитывать, что все антенны в системе связи должны использовать одну и ту же поляризацию. Для максимизации совместимости иногда находят применение круговой или эллиптической поляризации.

Усиление мощности приема и сигнала роутера

Антенна для телефона или усилитель сигнала для смартфона

Антенна передаёт (и принимает) радиоволны лучше в определенных направлениях, тем самым увеличивая эффективную излучаемую мощность.

Обратите внимание! Полная излучаемая мощность не увеличивается, а просто становится сильнее в одном или нескольких направлениях и слабее в других направлениях.

Такое «усиление» применяется как к переданному, так и принятому сигналу. Единицей измерения количественного усиления является децибел или дБ, который был назван в честь Александра Грэма Белла.

Важно! Более высокие значения дБ показывают более высокий коэффициент усиления.

Основные виды антенн

Что нужно учитывать при создании антенны? Для работы над усилением сигнала всегда важно помнить о некоторых особенностях передачи сигнала на расстояния. Выбор типа антенного устройства может значительно повлиять на дальность и устойчивость связи.

Все Wi Fi антенны делятся на два вида:

1. направленные,
2. всенаправленные.

Которые, в свою очередь, бывают:

Кроме того, при установке устройства нужно учитывать следующее: несовпадение поляризаций точек доступа приведет к тому, что в одном из положений уровень качества увеличится, а в другом – вообще пропадёт.

Всенаправленные

Наилучшим вариантом расширить диапазон домашней интернет-системы является установка внешней антенны с хорошими коэффициентами усиления и всенаправленности. Всенаправленная антенна обычно является антенной вертикальной поляризации. В удаленной местности, где сотовая связь слабая, устанавливать такое устройство – смысла нет. Вариант больше применим в городских условиях.

Помните! Модели всенаправленных антенн, естественно, мешают друг другу при неправильном размещении в непосредственной близости от обычного маршрутизатора.

Всенаправленный диапазон

Одной из разновидностей всенаправленной антенной с повышенным коэффициентом усиления является вертикальная коллинеарная wi fi антенна с одной точкой питания и фазированием элементов.

Направленные

Антенна является пассивным устройством, которое сигналу не добавляет мощности. Тем не менее, есть методы повышения доли энергии, передаваемой в определенном направлении, за счет уменьшения доли энергии, передаваемой в остальных направлениях.

Если применить направленные антенные усилители, то можно значительно улучшить зону покрытия вай фаем.

Направленный диапазон

Одним из наименее распространенных (за счёт своей дороговизны) типов антенн в сотовой связи являются секторные антенны. Устройства позволяют обеспечить высокий уровень интернет-соединения, если использовать схемы многопанельной установки. Вертикальная и горизонтальная фокусировка лучей (90, 120 градусов) позволяет предотвратить помехи от других антенн.

Как подключить бесплатный интернет вай фай

Усилитель сигнала телевизионной антенны

Существует несколько способов усиления сигнала настолько, чтобы можно было подключиться к доступным точкам или к роутеру соседа, который делится своим паролем для вай фай.

Мощная антенна своими руками

Сделать wifi антенный усилитель направленного действия можно и самостоятельно, благо, что в сегодняшнем интернете много подобных схем. Например, антенну двойной биквадрат, усиление которой составляет 12 дБ. Для сборки понадобится медная проволока диаметром от 2 до 3 мм и длиной 300 мм.

В качестве рефлектора можно использовать пластину из фольгированного гетинакса. Фольгированный гетинакс – это прессованная бумага, пропитанная клеящим составом и покрытая медной фольгой. Если такого нет, то можно применить любой металл, например, крышку старого системника или обычную пивную банку.

Первое, с чего нужно начать, – это согнуть двойную восьмёрку из провода со сторонами квадратов 30 мм. Для этого провод нужно разметить на 8 равных частей, согнуть его в отмеченных местах под углом 90 градусов при помощи плоскогубцев. В результате должна получиться антенна в виде восьмёрки.

Дальше нужно вырезать рефлектор из пластины гетинакса. Отметить центр на пластине и просверлить на ней два отверстия: для антенны и выхода провода. Расстояние между проволокой и пластиной должно быть не менее 15 мм.

Далее понадобится wi fi адаптер, вернее его маленькая антеннка. Просверлив отверстие в корпусе адаптера, выводится провод. Центральный провод припаивается к восьмёрке, а обмотка к ножке. Так устроена антенна wifi двойной биквадрат. Осталось подключить к ноутбуку, и посмотреть, как она ловит сигналы. По сравнению со встроенной антенна для роутера своими руками – это просто wi fi пушка!

Двойной биквадрат

Сверхдальняя wi fi антенна своими руками

Для изготовления конструкции антенны для сверхдальней связи в первую очередь понадобится лист фольгированного (хотя бы с одной стороны) гетинакса или стеклотекстолита. Материал должен быть в хорошем состоянии, достаточного размера и толщины. Также нужны будут виниловые самоклеящиеся трафареты с монтажной пленкой, которые защитят упомянутые листы от травления.

Задняя стенка-отражатель может быть изготовлена из любого ровного металлического листа, хоть из фольги, главное ровной и плоской.

Текстолит сначала размечается, затем разрезается болгаркой на две части размером 450х350 мм. Перед травлением лист зачищается мелкой шкуркой, что довольно важно.

Панельный антенный усилитель

Между отражателем, который тоже вырезается из гетинакса, и самой платой должно быть строго 9 мм. Эти 9 мм можно сделать с помощью ровного пластика. Дальнейшая сборка заключается в склеивании полученных деталей, предварительно оставляются отверстия в мягком пластике, чтобы потом подпаять провод. Провод и разъём покупаются на радиорынке. Разъём подбирается по антеннам роутера.

В результате получается сверхдальняя антенна для wi-fi роутера. На расстоянии одного км от точки доступа эта мощная самодельная антенна имеет усиление 80 дБ.

Травление печатной платы с помощью раствора

Травление – довольно непростая задача. Сложность заключается в поиске емкости для больших листов. Если таковой нет, можно сделать опять же своими руками. Для изготовления самодельной емкости понадобится каркас из четырёх реек и плёнка в несколько слоёв. Плёнка накрывается и закрепляется саморезами.

Хлорное железо – это самый простой и наиболее часто используемый метод для травления печатной платы.

Категорически нельзя:

1. хлорным железом пользоваться в замкнутом небольшом пространстве;
2. трогать раствор голыми руками;
3. использовать металлическую посуду или металл для процесса смешивания;
4. использовать стеклянные или пластиковые лотки в процессе травления;
5. после использования бросать раствор в землю или куда-нибудь.

Рекомендуется:

• прикрывать нос и глаза во время травления;
• после травления раствор один раз можно повторно использовать, но хранить нужно в прохладном месте вдали от солнечного света.

В интернете приведено много занятных вариантов, как сделать wifi антенну, которые можно взять на вооружение. Например, можно сделать модель направленного действия из всенаправленной антенны. Для этого достаточно прикрепить за ней отражающий экран, например, из того же листа фольги.

Осталось только подобрать подходящую wifi антенну, увеличить дальность сети и не расставаться с вай фаем ни на секунду.

Источник: //elquanta.ru/antenna/routera-usileniya-signala-wi-fi.html

Мощная самодельная Wi-Fi антенна своими руками

Панельная антенна состоит из 2-х основных частей – рефлектора и вибраторов.

Линейка вибраторов соединена общим контактом, от которого выведен коаксиальный кабель, ведущий к гнезду внешней антенны Wi FI роутера, закрепленного на тыльной стороне устройства.

Работает антенна как усилитель, о чем можно судить, сравнивая мощность сигнала от штатной антенны роутера (автор использовал tp-link TL-WN722N) – 5db, и от FA-20 – 22db.

Необходимые материалы:

• Фольгированный текстолит односторонний или гетинакс, 430х200 мм, толщина – 1,5 мм;
• Отрезок жести (лучше всего оцинкованной), 435х205 мм, толщина 0,5-1 мм;
• Телевизионный коаксиальный кабель RG-8X 50 Ом;
• Шаблон чертежа антенных вибраторов, напечатанный на виниловой пленке;
• Фоторезист;
• Хлорное железо для протравки плат;
• Баллон аэрозольного лака для текстолита;
• Сода, ацетон или спирт;
• Метизы: болты на 3 мм – 12 шт, гайки – 32 шт.

Инструменты:

• Бормашина с отрезным диском для резки гетинакса;
• Дрель со сверлом 3-3,5 мм;
• Паяльник с припоем;
• Малярный нож, ножницы;
• Плоскогубцы, ножницы по металлу;
• Строительный резиновый валик для прокатки пленок;
• Ванночка для протравки платы антенны;
• Отрезок стекла и ультрафиолетовая лампа для фотолитографии;
• Фен или утюг для прогревания фоторезиста;
• Наждачка-нулевка;
• Пистолет для горячего клея;
• Керн, молоток;
• Металлическая линейка для разметки отверстий.

Этап первый – делаем панель вибраторов

Размечаем лист фольгированного текстолита под размер нашей антенны, и вырезаем отрезным диском бормашины. Эту процедуру можно выполнить и обычным малярным ножом, сделав надрезы по линии разметки с двух сторон листа, а затем обломав их вручную.

На прозрачной пленке для струйных принтеров распечатываем шаблон вибраторов антенны. Он получится из двух листов, которые затем легко соединяются между собой.

Для протравки по технологии фоторезист необходимо подготовить фольгированную сторону гетинакса, зачистив ее нулевкой. Обезжирить поверхности можно используя ацетон или спирт.

Пленку фоторезиста размещаем на гетинаксе, обрезая ее по размеру ножницами. Снимаем защитный слой и клеем фоторезист, избавляясь от пузырьков воздуха посредством прокатки резиновым обойным валиком.

После этого накладываем пленку шаблона вибраторов, и накрываем ее обычным стеклом. Для засвета фоторезиста используем ультрафиолетовую лампу. Время выдержки у разных производителей этого материала отличается. Автору для его пленки, заказанной из Китая, понадобилось 5 сек. на каждую обрабатываемую зону платы.

Теперь необходимо дополнительно прогреть фоторезист, чтобы он прочно пристал к поверхности гетинакса. Снимаем шаблон, лист стекла, и прогреваем пленку феном или утюгом через бумагу. Удаляем верхний защитный слой фоторезиста.

Смываем не засвеченный фоторезист в растворе пищевой соды, помещая в ванночку пластину гетинакса. Спустя несколько минут счищаем остатки пленки использованной зубной щеткой.

Гетинакс готов к протравлению. Разводим хлорное железо в теплой воде, и окунаем пластину в емкость с раствором. Его необходимо периодически помешивать.

Насыщаем старый раствор щелочи кальцинированной содой, и помещаем в него пластину, чтобы избавиться от оставшегося фоторезиста. Полученную плату промываем обычной водой.

Размечаем центры прямоугольников вибраторов на плате, и керним их для просверливания. Отверстие нужно сделать под крепежные болты на 3 мм. Автор использовал шаговое или прецизионное коническое сверло, которым удобно убирать заусенцы.

Этап второй – готовим рефлектор

Из куска оцинкованной жести, наиболее стойкой к воздействию коррозии, вырезаем копию нашей пластины вибраторов. Отверстия для закрепления болтов легко перенести на жесть, сделав насечки тем же сверлом. Досверливаем отверстия на жести через деревянную подкладку.

Болты подкручиваем двумя гайками с обратной стороны пластины, делая необходимый зазор между рефлектором в 3 мм, а общее расстояние между вибраторами и рефлектором – 6 мм. Жесть закрепляем с помощью третьей гайки.

В верхней части рефлектора проделываем отверстие под коаксиальный кабель, центральную жилу которого нужно припаять на пластину вибраторов, а оплетку – к рефлектору.Второй конец кабеля припаиваем на место внешней антенны к роутеру. Его крепим к рефлектору с тыльной стороны антенны на горячий клей.

Лицевую сторону платы вибраторов защищаем от окисления аэрозольным бесцветным лаком.

Для домашнего использования эту антенну можно разместить на подоконнике или на балконе. Если планируется ее использование в уличных условиях, к рефлектору без труда цепляется любой кронштейн, ведущий к мачте на крыше или за окном.

Источник: //dommol29.ru/moschnaya-samodel-naya-wi-fi-antenna-svoimi-rukami/

Мощная самодельная Wi-Fi антенна

Интернет сегодня необходим как воздух, а современная жизнь без него попросту немыслима. И как же радостно осознавать, что бесплатных точек доступа по технологии Wi Fi становится все больше. Но не всем удается ими пользоваться, ведь сигнал бывает недостаточно сильным. Выручит в такой ситуации панельная антенна FA-20, которую мы сегодня предложим вам сделать своими руками.

На самом деле это устройство достаточно простое, и не вызовет сложностей при изготовлении даже в обычной квартире. А вот польза от нее будет изрядно ощутимой, и может даже кого-то из радиолюбителей подвигнет заняться изготовлением такого оборудования всерьез.

Характеристики антенны

Панельная антенна состоит из 2-х основных частей – рефлектора и вибраторов.

Линейка вибраторов соединена общим контактом, от которого выведен коаксиальный кабель, ведущий к гнезду внешней антенны Wi FI роутера, закрепленного на тыльной стороне устройства.

Работает антенна как усилитель, о чем можно судить, сравнивая мощность сигнала от штатной антенны роутера (автор использовал tp-link TL-WN722N) – 5db, и от FA-20 – 22db.
Необходимые материалы:

• Фольгированный текстолит односторонний или гетинакс, 430х200 мм, толщина – 1,5 мм;
• Отрезок жести (лучше всего оцинкованной), 435х205 мм, толщина 0,5-1 мм;
• Телевизионный коаксиальный кабель RG-8X 50 Ом;
• Шаблон чертежа антенных вибраторов, напечатанный на виниловой пленке;
• Фоторезист;
• Хлорное железо для протравки плат;
• Баллон аэрозольного лака для текстолита;
• Сода, ацетон или спирт;
• Метизы: болты на 3 мм – 12 шт, гайки – 32 шт.

Инструменты:

• Бормашина с отрезным диском для резки гетинакса;
• Дрель со сверлом 3-3,5 мм;
• Паяльник с припоем;
• Малярный нож, ножницы;
• Плоскогубцы, ножницы по металлу;
• Строительный резиновый валик для прокатки пленок;
• Ванночка для протравки платы антенны;
• Отрезок стекла и ультрафиолетовая лампа для фотолитографии;
• Фен или утюг для прогревания фоторезиста;
• Наждачка-нулевка;
• Пистолет для горячего клея;
• Керн, молоток;
• Металлическая линейка для разметки отверстий.

Этап первый – делаем панель вибраторов

Размечаем лист фольгированного текстолита под размер нашей антенны, и вырезаем отрезным диском бормашины. Эту процедуру можно выполнить и обычным малярным ножом, сделав надрезы по линии разметки с двух сторон листа, а затем обломав их вручную.

На прозрачной пленке для струйных принтеров распечатываем шаблон вибраторов антенны. Он получится из двух листов, которые затем легко соединяются между собой.

Для протравки по технологии фоторезист необходимо подготовить фольгированную сторону гетинакса, зачистив ее нулевкой. Обезжирить поверхности можно используя ацетон или спирт.

Пленку фоторезиста размещаем на гетинаксе, обрезая ее по размеру ножницами. Снимаем защитный слой и клеем фоторезист, избавляясь от пузырьков воздуха посредством прокатки резиновым обойным валиком.

После этого накладываем пленку шаблона вибраторов, и накрываем ее обычным стеклом. Для засвета фоторезиста используем ультрафиолетовую лампу. Время выдержки у разных производителей этого материала отличается. Автору для его пленки, заказанной из Китая, понадобилось 5 сек. на каждую обрабатываемую зону платы.

Теперь необходимо дополнительно прогреть фоторезист, чтобы он прочно пристал к поверхности гетинакса. Снимаем шаблон, лист стекла, и прогреваем пленку феном или утюгом через бумагу. Удаляем верхний защитный слой фоторезиста.

Смываем не засвеченный фоторезист в растворе пищевой соды, помещая в ванночку пластину гетинакса. Спустя несколько минут счищаем остатки пленки использованной зубной щеткой.

Гетинакс готов к протравлению. Разводим хлорное железо в теплой воде, и окунаем пластину в емкость с раствором. Его необходимо периодически помешивать.

Насыщаем старый раствор щелочи кальцинированной содой, и помещаем в него пластину, чтобы избавиться от оставшегося фоторезиста. Полученную плату промываем обычной водой.

Размечаем центры прямоугольников вибраторов на плате, и керним их для просверливания. Отверстие нужно сделать под крепежные болты на 3 мм. Автор использовал шаговое или прецизионное коническое сверло, которым удобно убирать заусенцы.

Этап второй – готовим рефлектор

Из куска оцинкованной жести, наиболее стойкой к воздействию коррозии, вырезаем копию нашей пластины вибраторов. Отверстия для закрепления болтов легко перенести на жесть, сделав насечки тем же сверлом. Досверливаем отверстия на жести через деревянную подкладку.

Болты подкручиваем двумя гайками с обратной стороны пластины, делая необходимый зазор между рефлектором в 3 мм, а общее расстояние между вибраторами и рефлектором – 6 мм. Жесть закрепляем с помощью третьей гайки.

В верхней части рефлектора проделываем отверстие под коаксиальный кабель, центральную жилу которого нужно припаять на пластину вибраторов, а оплетку – к рефлектору.
Второй конец кабеля припаиваем на место внешней антенны к роутеру. Его крепим к рефлектору с тыльной стороны антенны на горячий клей.

Лицевую сторону платы вибраторов защищаем от окисления аэрозольным бесцветным лаком.

Для домашнего использования эту антенну можно разместить на подоконнике или на балконе. Если планируется ее использование в уличных условиях, к рефлектору без труда цепляется любой кронштейн, ведущий к мачте на крыше или за окном.

Смотрите видео

Понравился наш сайт? Присоединяйтесь или подпишитесь (на почту будут приходить уведомления о новых темах) на наш канал в МирТесен!

Источник: //nig.mirtesen.ru/blog/43110027274/next

Усилитель сигнала вай-фай своими руками

Беспроводная система передачи информации Wi-Fi (аббревиатура не расшифровывается, она была изобретена как маркетинговый ход) – один из столпов современного высокотехнологического социума.

С ее помощью распространяется не только интернет, но и, например, сигналы с видеокамер.

По своей физической сущности она является радиосвязью на частоте 2,4 ГГц и подчиняется всем законам распространения радиоволн.

Поэтому, если ваш планшет или ноутбук отказывается связываться с роутером из-за мешающих стен и перекрытий, вы можете попробовать сделать усилитель сигнала своими руками. Таковым является направленная антенна сантиметрового диапазона.

Ее конструкция может быть штыревой, рамочной, спиральной или зигзагообразной.

В этой статье мы попытаемся на пальцах, не углубляясь в дебри теории антенно — фидерных устройств, объяснить вам, как сделать антенну из подручных материалов, которая будет ничуть не хуже продающихся в магазине.

Немного теории

Перед тем как начать выбирать тип антенны и претворять свои грандиозные планы в жизнь, вам стоит познакомиться основополагающими законами теории антенно — фидерных устройств. Их два:

1. Длина волны, от чего зависят размеры устройства.
2. Коэффициент усиления. Самый интересный момент, позволяющий уловить слабый радиосигнал на больших расстояниях – как раз то, ради чего мы за это дело и беремся.

Эпюра напряженности магнитного поля любого радиосигнала имеет форму синусоиды. Расстояние между первой и третьей точками пересечения ею оси абсцисс называется длиной волны.

Номинал частоты – это количество колебаний в одну секунду. Поскольку радиосигнал распространяется со скоростью света, то длина волны в метрах будет равна результату ее деления на частоту. Для низкочастотного (наиболее распространенного) диапазона Wi-Fi: 299792458 / 2,4 = 12,5 см.

Запомните это значение, поскольку все размеры будущей антенны будут рассчитываться как его дробные части.

Коэффициент усиления – это условная величина, показывающая, во сколько раз выходной сигнал на зажимах направленной антенны больше, чем у ненаправленной. Причем это соотношение вычисляется как десятичный логарифм и обозначается дБ – децибел.

Всенаправленной является та, для которой безразлично положение относительно источника радиосигнала.

Такие применяются в мобильных телефонах и планшетах, поскольку это, во-первых, предполагается условиями пользования, а, во-вторых, определяется малым размером устройств.

Направленные свойства антенны проявляются в том случае, если ее длина равна половине длины волны. Для Wi-Fi это 6,25 см.

Ее пространственная диаграмма направленности представляет собой тор – бублик, перпендикулярный оси антенны. Коэффициент усиления в этом случае равен двум децибелам, то есть 1,58 раза.

Такие полуволновые диполи позволяют увеличить дальность на десяток метров, что уже неплохо для уверенного приема сигнала в своей квартире.

Самый простой способ усиления сигнала

Если вы возьмете линейку и измерите длину штыревой антенны домашнего роутера, то окажется, что ее длина от 10 до 12 см.

Длиннее не делают потому, что в штыре, размер которого больше длины волны, значительно возрастает внутреннее сопротивление и сигнал вместо усиления гаснет.

Это увеличение размера приводит сужению толщины «бублика» диаграммы направленности и незначительному увеличению удельной мощности излучаемого сигнала. Гораздо больший эффект дает экранирование передающей антенны с одной стороны.

Экран позволяет сконцентрировать излучение роутера в нужном вам направлении. Например, если он стоит у стены, то нет никакого резона передавать сигнал Wi-Fi соседям или на улицу.

Его установка увеличивает коэффициент усиления передающей антенны до 3 дБ, то есть, в два раза.

Что фактически отражает физическую суть дела, ведь вы половину бесполезно направленного сигнала переориентировали в нужную сторону.

Вся хитрость в том, на каком расстоянии от антенны роутера расположить экран. По законам распространения радиосигналов оно должно быть равно 1/8 длины волны. Для Wi-Fi это 1,56 см.

Им может быть лист железа (раскроенная пивная или консервная банка), компакт-диск или толстая фольга. Лучше всего выполнить конструкцию в виде подставки под роутер, перпендикулярно которой поставлен экран. Добиться результата можно опытным путем, передвигая по миллиметру источник сигнала ближе или дальше от экрана. В помощь вам будет интерфейс отображения уровня сети.

Достоинством способа является простота, а также то, что антенна для планшета вам не понадобится. То есть, не придется его вскрывать или изыскивать возможности для подключения дополнительного оборудования. Недостатком – малая дальность приема сигнала.

Направленные антенны

Мощная – с коэффициентом усиления от 10 дБ – антенна понадобится в том случае, если предполагаемая дальность приема не менее 50 метров. В этом случае используются остронаправленные антенны. Например, зигзагообразные или спиральные.

Зигзагообразная

Ее называют и антенной Харченко, по имени радиолюбителя, предложившего такую конструкцию в 1961 году, и биквадратной – за характерную форму. Строится она из проводника длиной в две волны предполагаемого сигнала. Для Wi-Fi это значение равно 25 см.

Он изгибается в виде двух квадратов со стороной в ¼ длины волны – 3,125 см. Точка их сочленения разъемная.

Обычно ее крепят к диэлектрической пластине, для обеспечения жесткости, чтобы не было смыкания точек припаивания центральной жилы коаксиального кабеля к одной ветви и экрана к другой.

Антенна биквадрат имеет коэффициент усиления равный 8 дБ в базовом варианте, и около 12 дБ, если установлен экран, которым может быть компакт-диск, фольга, лист металла.

Расстояние до него от плоскости согнутого в два квадрата проводника 1,56 метра – восьмая часть длины волны.

Конструкция удобна тем, что крайние точки квадратов по оси имеют нулевой потенциал, поэтому их можно крепить к экрану чем угодно, в том числе и металлической проволокой, обеспечивая хорошую жесткость.

Для обеспечения необходимого коэффициента усиления она ставится вертикально. В горизонтальном ее направленные свойства не лучше, чем у полуволнового диполя. Ось приема расположена перпендикулярно плоскости фигурного проводника.

Согласование с кабелем не требуется, он подключается к проводнику напрямую.

Недостатком антенны является ее широкополосность – она способна принимать не только Wi-Fi, но и, например, паразитные излучения от микроволновой печки.

Спиральная

Спиральная антенна изобретена в конце 40-х годов прошлого века американским радиоинженером Дж. Краусом. Очень простая по конструкции, она обеспечивает усиление сигнала до 20 дБ (100 раз) и используется во всех диапазонах, начиная от УКВ. Дальность приема до 2 км в пределах прямой видимости. Представляет собой несколько витков проводника, скрученного спиралью.

Диаметр витка спирали равен длине волны. Поэтому при создании каркаса самодельной антенны этого типа замечательно подходит отрезок канализационной пластиковой трубы диаметром 40 мм. Они есть в каждом хозяйственном магазине.

Спираль разреженная. Расстояние между витками ¼ длины волны. Чем она длиннее, тем острее диаграмма направленности и выше коэффициент усиления. Для дистанции в три километра достаточно, чтобы общая длина была равна трем длинам волн – 36 см.

В качестве проводника используется бытовой одножильный медный провод сечением 2,5 мм2 – диаметр 1,5 мм. Изоляционная оболочка не снимается. Он равномерно приклеивается к трубе-основанию.

Экран выполняется из любого листового материала, его положение от кратности длины волны не зависит.

Антенна требует согласования с питающим кабелем. Для этого используется кусочек медного листа в виде прямоугольного треугольника с катетами длиной в 71 и 17 мм. Он приклеивается к трубе так, чтобы наклон гипотенузы повторял наклон витка. Центральная жила кабеля припаивается к углу, который противолежит прямому (на пересечении гипотенузы и короткого катета). Оплетка припаивается к экрану.

Недостаток антенны – некоторая громоздкость и определенная сложность в ее позиционировании – направление на роутер должно быть выдержано с точностью до нескольких градусов.

Подключение

После сборки антенны для Wi-Fi у вас обязательно возникнет вопрос о том, как ее подключить. Обычно на корпусах ноутбуков и планшетов разъемов для этого не делают.

Чтобы решить проблему, купите выносную антенну для мобильного телефона с магнитным адаптером, который приклеивается к корпусу устройства. Отключите от магазинного устройства кабель и используйте его в своих целях.

Конечно, в этом случае увеличатся потери сигнала, и реальная дальность приема окажется несколько ниже, чем ожидаемая. Зато вам не придется вскрывать компьютер и манипулировать с его схемой.

Аккуратно собранная Wi-Fi антенна поможет вам оказаться в зоне действия бесплатных сетей и не отказываться от услуг интернета даже во время загородной поездки.

Источник: //electriktop.ru/oborudovanie/usilitel-signala-vaj-faj.html

Делаем внешнюю всенаправленную антенну WiFi своими руками

Итак, нам нужна внешняя антенна для точки доступа 802.11b на которую будут ориентированны направленные антенны всех остальных пользователей беспрововодной сети (WLAN).

Эта антенна должна будет принимать и передавать сигналы во все стороны, чтоб доступ к сети имелся с любого направления, т.е. должна иметь круговую диаграмму направленности.

Иными словами, нам нужна внешняя всенаправленная антенна WiFi.

Конечно есть заводские решения на этот счёт но стоят они бешеных денег, например, вот эта антенна ANT24-1500 стоит 175 у.е. (Рис. 1)

Рис. 1

а эта ANT24-0500 – 65 у.е. (Рис. 2)

Рис. 2

И вообще дурят нашего брата и не только в этой сфере, себестоимость этих изделий копейки! Поэтому мы сделаем антенну сами и работать она будет не хуже заводских так как законы радиотехники одни для всех и здесь всё будет упираться лишь в точность и качество изготовления.

Наша антенна WiFi будет представлять собой классическую штыревую антенну с круговой диаграммой направленности в горизонтальной плоскости, называемую радиолюбителями Ground Plane пересчитанную на нужный нам диапазон 2.440 Мгц.

Антенна представляет собой, штырь длинной в четверть длинны волны c противовесами той же длинны, расположенными под 135° относительно штыря.

Рис. 3

Почему именно 135°? Потому что лишь при этих параметрах наша антенна будит иметь волновое сопротивление 50 ом и будит согласована с питающим её 50 омным кабелем. Вот как меняется волновое сопротивление при изменении этого угла.

Рис. 4

При рассогласовании антенны с кабелем не вся подходящая к антенне энергия будит излучаться ей т.е здесь надо будет соблюсти точность изготовления. Длина штыря, для середины нашего диапазона 2,440 МГц, будит равна 27.95 мм ( 28 мм округлённое), длина противовесов будет равна 30.72 мм ( 31 мм округлённое).

Рис. 5

Почему штырь короче противовесов? Здесь мы соблюдаем такое радиотехническое правило как коэффициент укорочения, так как длинна радиоволны в различных средах разная. Для нашей антенны при диаметре штыря 2.28 мм он будет равен 0.91.

Размеры штыря и противовесов желательно выдержать точнее насколько это возможно от этого также зависит волновое сопротивление антенны. Стараться надо в плоть до долей миллиметра, так как на этих частотах антенна очень маленькая и даже пара миллиметров несоответствия размерам сильно нарушает соответствие длины штыря четверти длины волны.

Количество противовесов желательно сделать не менее 12 ти а ещё лучше вырезать конус из медной фольги.

Практическое исполнение

Всенаправленная антенна WiFi выполняется путём освобождения центральной жилы питающего кабеля от оплётки с учётом нужной длинны штыря.

Рис. 6

Противовесы изготовлены из скрученной и отведенной на нужный угол оплётки того же кабеля. Срезаем верхний покров кабеля по уровню 31 мм, отводим оплётку и укорачиваем штырь до 28 мм.

Залуживаем паяльником кончик штыря чтоб проводки центральной жилы не разошлись и снимаем изоляцию с центральной жилы, так как если её оставить, нужно будет пересчитать коэффициент укорочения с учётом её влияния.

Всё это необходимо герметично закрыть в пластмассовую коробочку так чтоб не проникал даже свежий воздух.

Рис. 7

А вот как это делают умельцы за бугром:

Рис. 8Рис. 9
Рис. 10

Во-первых, только на разъеме здесь теряется около 2 дб у нас же его просто нет, во-вторых, не учтён коэффициент укорочения, в-третьих, форма самого коннектора искажает форму теоретически правильной антенны этого типа.

Выбор кабеля

Так как радиочастотный выход всех точек доступа обычно имеет сопротивление 50 Ом то особого выбора у нас нет – кабель должен быть волновым сопротивлением 50 ом.

Ну конечно же нам идеально подошел бы кабель типа Н-1000 фирмы Belden с затуханием 0.22 дб/метр, но таких денег у нас нет. Поэтому можно выбрать более дешёвый и доступный РК-50-7-11 с затуханием на наших частотах примерно 0.6 дб.

Естественно, он должен быть без стыков и повреждений, желательно новый.

Соединяем кабель с точкой доступа дешево и сердито

Обычно все соединения в этом деле делаются с помощью специальных разъемов.

Рис. 11
Рис. 12

Но мы не используем это по известным причинам. Вместо этого берём плоскогубцы и без капли сожаления ломаем штатную комнатную антенну WiFi от точки доступа примерно в 2-х сантиметрах от изгибающегося колена антенны.

Рис. 13

Осторожно, внутри идёт тонкий кабелёк, он нам ещё пригодится. Вытаскиваете его вместе с реальной антенной расположенной внутри этого корпуса.

Рис. 14

Вот она какая. Кстати, она описана на рис. 4, только чтоб снизить сопротивление её до 50 Ом, они укоротили её до 26 мм сделав тем самым её менее эффективной чем четверть волновая антенна.

Рис. 15

Отпаиваем кабелёк у основания штыря антенны, вытаскиваем его из трубки и режем в этом месте. Затем освобождаем примерно сантиметр центральной жилы от оплётки, распушив её и отогнув назад.

Далее освобождаем примерно 4 мм центральной жилы от изоляции и залуживаем паяльником этот конец. Теперь берём большой кабель, срезаем где-то сантиметр наружной оболочки, отводим назад оплётку и придаём внутренней изоляции вид конуса.

Затем иголкой пытаемся проделать отверстие между проводками жилы глубиной 4 мм, желательно ближе к центру жилы.

Рис. 16

В это отверстие мы и воткнём жилу маленького кабелька.

Рис. 17

А затем маленькой капелькой олова с канифолью пайнём обе жилы. Место спайки заливаем расплавленным материалом изоляции центральной жилы от какого-нибудь ненужного кусочка такого же кабеля.

Далее соединяем оплётки обоих кабелей со всех сторон равномерно и спаиваем так чтоб не было щелей, можно добавить для этого ещё медных волосков и олова или применить медную фольгу.

Затем заматываем всё это изолентой и получаем вот это.

Рис. 18

При всей топорности и неаккуратности изделия, которое я смастерил всё работает на расстоянии 90 м с уровнем сигнала 61% на полной скорости 11 мбит/с.

Рис. 19

Если учесть, что длина моего кабеля около 8-ми метров и у товарища на том конце метров 12 такого же кабеля с такими же соединениями, питающего простую не доведенную до ума баночную антенну (кому интересно – вот статейка по баночной Wi-Fi антенне), то я считаю это очень даже неплохо.

По истечении года я приобрёл смарт nokia n95 с поддержкой wi-fi и смог произвести новые замеры. Итак, точка доступа таже с мощностью 15dBm, т.е. 31.6 милливат , wi-fi модуль nokia n95 имеет мощность 100 милливатт, но это не важно, так как дальность связи определит самое маломощное устройство в системе, т.е.

на том растоянии где ТД услышит нокию, нокия уже не услышит ТД из-за меньшей её мощности. Антенны WiFi в обоих случаях ненаправленные: на ТД всё тоже, что описано выше, а на нокии её встроенная антенна. По показаниям gps я определял растояния с точностью до пары метров.

Отойдя на расстояние 1100 метров связь всё ещё была устойчивой. C HTTP сервера всё качалось без срывов выход в интернет шёл нормально, хотя и скорость была уже минимальной 1 мегабит сек. На растоянии 1200 метров связь уже сильно рвалась работать было невозможно.

При ипользовании более мощных ТД, таких как DWL-2100AP возможно будет связь на большее расстояние.

Была прямая видимость и без всяких направленных антенн.

Хотя у меня есть подозрение, что в нокии антенна имеет некоторую направленность, хотя и не ярко выраженную – она немного лучше ловит в положении вертикальном левой стороной к источнику сигнала. Конечно же связь будет хорошей не в любом месте где включил телефон обычно на бугорках связь лучше в низинках может пропадать.

Добавлено: еще вариант антенны с усилением 7dBi

Антенна D-link ANT24-0700

Источник: www.vado351.narod.ru

Источник: //usd.ucoz.net/publ/2-1-0-71
