Якорь кошка для лодки пвх своими руками

Любителям рыболовли ну никак не обойтись без лодки. А любая лодка не может быть без якоря. Это известно всем. Но что же делать, если денег на его покупку не хватает, или негде купить?

Все очень просто – сделать приспособление самостоятельно. А если пользоваться чертежами, то этот процесс не заберет много времени.

Как сделать самодельный якорь для лодки ПВХ?

Сначала следует оценить, нужен ли такой механизм вообще, и можно ли пользоваться лодкой без него. Он, прежде всего, нужен для поддержки безопасности пассажиров и рыбаков. Он удерживает равновесие. Благодаря этому приспособлению стоит на месте – чтобы добиться такого результата, не нужно предпринимать никаких дополнительных действий.

Механизм для лодки, произведенный по всем требованиям, должен иметь такие качества:

его масса должна превышать 10% от общей массы лодки;
масса также должна превышать 1% от длинны лодки.

Основные требования к конструкции

Чтобы якорь получился по-настоящему качественным, нужно рассчитать все факторы:

узнать есть ли волны, и какой оны высоты;
сделать расчет максимальной силы ветра;
тип дна лодки ПВХ;
правильно выбрать якорный трос.

Чтобы трос выдержал все нагрузки, он должен быть сверхпрочным. Нагрузки на него будут превышать вес конструкции в несколько десятков раз, поэтому именно такие усилия на разрыв он должен выдерживать.

Якорные канаты бывают двух видов:

синтетические (не гниют, долго служат);
натуральные (используются довольно редко).

Как поймать больше рыбы?

За 13 лет занятия активной рыбалкой я нашел много способов, как улучшить клев. И вот самые эффективные:

Активатор клева . Привлекает
рыбу
в
холодной
и
теплой
воде
с
помощью
феромонов
, входящих
в
состав
и
стимулирует
ее
аппетит
. Жаль
, что
Росприроднадзор
хочет
ввести
запрет
на
его
продажу
.
Более чувствительные снасти.
Читайте соответствующие руководства по конкретному типу снасти
на
страницах
моего
сайта
.
Приманки на основе феромонов
.

Остальные секреты успешной рыбалки вы можете получить бесплатно, читая другие мои материалы на сайте.

Даже в магазине нельзя купить такой якорь, который будет подходить именно под нужный вид рыбалки и те условия, в которых она будет проводиться.

Для того чтобы механизм для остановки лодки, сделанный своими руками, удовлетворял все требования рыбаков, нужно проделать такую работу по подготовке:

проверить погодные условия в том месте, где будет проводиться рыбалка;
выбрать модель;
подготовить все необходимые материалы;
пересмотреть инструкции, советы более опытных рыбаков, статьи в интернете по этой теме.

Чтобы самодельная конструкция стала наиболее эффективной, ее нужно делать по таким критериям:

он должен крепко удерживать лодку на одном месте;
его должно быть легко снимать с зацепов (и при том не потерять);
он не должен много весить;
иметь небольшие размеры, не занимать много места в лодке;
материал не должен поддаваться коррозии;
быть удобным именно для конкретного вида дна водоема.

Кроме магазинных якорьков, очень часто рыбаки используют в их роли подручные средства (камни, кирпичи, мешки с песком и прочее).

Они малоэффективные и тому есть причины:

они много весят – неудобно управлять лодкой и в то же время держать его в руке;
острые углы на некоторых видах приспособлений такого типа могут повредить лодку;
на то, чтобы крепко привязать камни или кирпичи тратится довольно много времени.

Использовать такие устройства можно лишь в том случае, если дно водоема устелено камнями.

Но и готовые конструкции, которые куплены в магазине, не всегда отвечают всем требованиям и могут подвести в самый неудобный момент.

Также у них есть и другие недостатки:

цена (в некоторых случаях она очень высокая);
заводские устройства могут продаваться с браком.

Поэтому намного выгоднее сделать якорь для лодки ПВХ своими руками. Тогда будут учтены все требования и условия рыбалки. Такой предмет не подведет в сложные моменты, так как его конструкция предусматривает появление непредвиденных обстоятельств.

Виды якорей для лодки ПВХ своими руками — чертежи

В некоторых условиях рыбалка на лодке без якоря практически невозможна. Даже если будет наблюдаться сильный ветер или надоедать подводное течение, надежный «тормоз» сможет удержать средство для плаванья на месте. Поэтому потребность такого механизма не следует недооценивать.

Якорь можно сделать своими руками. Сегодня самыми популярными вариантами самодельных конструкций данного типа стали:

конструкция Холла;
якорь-кошка;
устройство, сделанное по системе Курбатова;
грибовидные устройства для рыбалки на речке;
система Денфорта, которая помогает надежно укрепиться на любом виде грунта.

У каждого из этих видов есть свои недостатки. Но есть и положительные качества. Узнать какой именно механизм подойдет в данном случае можно только после детального рассмотрения каждого из видов.

Для его изготовления пригодятся такие материалы:

стальная трубка (ее диаметр – 2,5 см, длинна 27 см.);
1 гайка и 1 втулка;
4 полоски стали – две меньшие и две большие;
два металлических кольца;
около двух килограммов твердого свинца в расплавленном виде.

К концу рубки нужно прикрепить втулку. Четыре полоски стали будут служить в качестве лап. Все это скрепляется гайкой и надежно прикручивается. Для того чтобы приспособление было более тяжелым, внутрь можно залить расплавленный свинец.

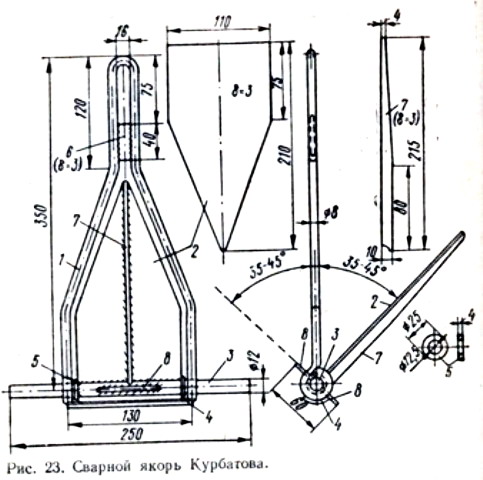

Сварной Курбатовский якорь

Его изготовление более простое и материалов понадобится меньше:

стальной прут;
проволока;
полоски из стали.

Из проволоки нужно сделать некое веретено. Уже к нему привариваются полоски. Чтобы более надежно укрепить конструкцию к ней приваривают кусочки метала.

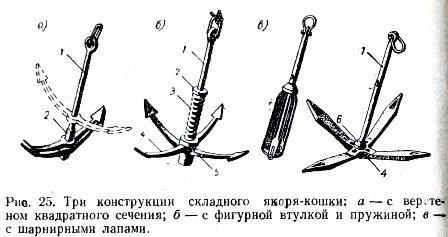

Якорь кошка

Для небольших ПВХ лодок очень часто используют конструкцию именно якоря-кошки. Он складной, не занимает много места. Это довольно легкое приспособление, поэтому в ветреную погоду требует утяжеления.

Лапы крепятся на веретено из проволоки. Их можно регулировать при помощи все того же веретена, сдвигая вверх и вниз.

Якорь пирамидальной формы

Для изготовления такого якоря нужно прежде иметь пирамидальную форму. Ее можно сделать с листов металла. Форму нужно вставить в углубление в земле залить ее горячим расплавленным свинцом. Для крепления используют кусок проволоки. Ее запихивают в горячий свинец, где она надежно застывает.

Второй способ изготовления такого вида приспособления для рыбацкой лодки предусматривает крепление пластин различного размера сверху вниз. Притом, самая маленькая пластина должна размещаться в самом низу. Таким образом, вес предмета можно с легкостью регулировать, просто снимая лишние или добавляя новые пластины.

Научится изготавливать такой предмет своими руками – это только полдела. Так же важно уметь правильно им пользоваться.

Ведь постоянно их терять – слишком дорогое удовольствие. Чтобы этого постоянно не случалось, следует помнить о правилах его использования.

Как не утопить якорь?

Дно водоема в разных участках может быть очень разным. Поэтому рыбак не может знать, куда именно он кинул лодочный «тормоз».

Для того чтобы таким образом его не потерять, нужно сделать следующее:

прикрепить его к тренду;
иметь в наличии буек;
вытянуть конструкцию можно при помощи буйрепа.

Сколько нужно якорей?

Для использования лодки ПВХ хватит и одного якоря. Но он должен быть надежным, а погодные условия – благоприятными. В ином случае лучше иметь запасное приспособление, чтобы не оказаться в неприемлемой ситуации.

Сильный ветер или подводные течения могут унести предмет. В этом случае лучше иметь еще один. Также различные механизмы подходят к разным типам дна водоема. Некоторые подходят к каменистому, некоторые не могут там закрепится. Этот фактор также нужно учитывать.

Рыбаки часто сталкиваются с проблемой загрязнённого берега. Разместиться и забросить удочки в куче мусора или на заиленной площадке тяжело и некомфортно, поэтому многие используют плавательные средства для того, чтобы выбраться на середину водоёма. Лодочное оснащение стоит дорого, и рыболовы стараются сэкономить. Так, многие создают якорь для лодки ПВХ своими руками. Сделать это достаточно легко, если следовать поэтапной инструкции по сборке.

Требования и характеристики

Наличие якоря в арсенале лодки — это важный момент, который способствует удачной рыбалке и решению множества проблем. Когда рыбак выплывает на середину водоёма, быстрое течение или сильный ветер постоянно раскачивает лодку. Это мешает рыбачить и представляет опасность для человека из-за риска перевернуться. Анкер, способный помочь в таких ситуациях, должен соответствовать ряду общих требований:

вес должен составлять 10% от массы плавательного средства;
элементы формы должны иметь крючковатый вид, чтобы якорь мог зацепиться за дно водоёма и удержать лодку;
должно иметься отверстие для крепления верёвки или цепи.

Даже продуманный до мелочей анкер часто не может сдержать на месте плавательное средство.

Такой элемент создаётся исключительно под определённые характеристики местности и погодные условия. За характеристики принимаются следующие факторы:

максимальная высота волн;
материал и конструкция сборки днища лодки;
сила ветра;
трос, используемый для якоря.

Сила ветра и высота волн — это показатели, которые влияют на скорость течения и перемещения лодки. Чем сильнее порывы ветра, тем быстрее течение, и лодку сложнее удержать на одном месте. Всё зависит от её веса, бо́льшая часть которого приходится именно на днище. Железные плавательные средства требуют крепкого захвата за дно водоёма, поэтому важно подобрать правильный тип троса. На маленьких лодках использовать цепь проблематично. Остаётся только трос в виде каната, рассчитанный на большую силу натяжения.

Выделяют два типа тросов для лодочных анкеров:

Искусственный трос — самый популярный среди рыбаков из-за большого срока службы и устойчивости к влаге и гниению.
Приспособление из натуральных материалов — такие тросы редко подходят из-за плохой влагоустойчивости.

Могут пригодиться оба варианта канатов. Определить, какой из них подойдёт, можно только после ряда наблюдений. Чтобы якорь выполнял все функции, следует предварительно ознакомиться с погодными условиями в местности, где будет проходить рыбалка. Затем следует определить конструкцию якоря и подготовить материалы и инструменты.

При выборе конструкции для незнакомой местности лучше поговорить с рыбаками, которые исходя из собственного опыта могут подсказать лучшую схему.

быть компактным и не весить слишком много;
иметь большой срок эксплуатации;
легко сниматься со дна;
быть устойчивым к коррозийным процессам;
удерживать лодку с минимальным движением в пределах натяжения каната.

Этими качествами должен обладать самодельный якорь для лодки ПВХ. Чертежи помогут учесть все необходимые требования в процессе его изготовления. Чтобы достичь необходимого результата, нужно также чётко следовать инструкции.

Преимущества самодельных приспособлений

Рыбаки часто используют в качестве якорей подручные материалы: камни, кирпичи, куски металлолома и прочее. Такой анкер лучше не использовать. Неправильная форма будет мешать нормальному закреплению лодки в конкретном месте водоёма, и якорь не зацепится за дно. Такие элементы занимают много места в лодке, а для надувных плавательных средств представляют опасность, если есть острые углы. Приспособить такой анкер на борту сложно и неудобно, поэтому остаётся использовать самодельный механизм
или промышленную модель якоря.

Промышленные модели стоят дорого и часто оправдывают свою цену, однако они имеют стандартную форму и не приспособлены под конкретный водоём или погодные условия.

Кроме того, такие якоря могут быть бракованными и не отвечать необходимым требованиям. Учитывая эти факты, легче и дешевле сделать якорь для лодки ПВХ по чертежам своими руками
.

Преимущество самодельных моделей состоит в свободе выбора массы и конструкции. При изготовлении многих якорей требуется заливка полостей жидким свинцом для утяжеления. Регулируя количество свинца, можно выбрать необходимую массу под определённый размер и вес лодки. Существует способ создания разборных конструкций, которые считаются универсальными.

Изготовление своими руками

Рыбачить на лодке без якоря сложно, ведь рыболовы часто сталкиваются со множеством проблем, которые могут даже угрожать жизни. На самом спокойном водоёме существуют подводные течения или появляются порывы ветра, которые сносят лодку с выбранного места. В таких ситуациях спасает специальная крепёжная система, удерживающая плавательное средство. Важно подобрать правильный вид якоря
, ведь каждый из них отличается формой и функциональностью.

Выделяют следующие виды анкеров для лодок:

кошка;
якорь Дэнфорта;
Курбатова;
Холла;
грибовидный;
«непотеряйка».

Каждый тип имеет свои особенности. Якорь Дэнфорта считается универсальным. Он способен выполнить свою работу на дне с любым рельефом. Грибовидные зацепы используют на водоёмах со средним и быстрым течением. Каждая конструкция имеет достоинства и недостатки, которые проявляются в зависимости от условий.

Простые разборные модели

Для водоёмов, которые защищены от сильных ветров и не имеют быстрого поверхностного или подводного течения, подойдёт простой разборный анкер
. Рыбаки часто используют этот вид ещё и из-за доступных материалов для его сборки.

Для него требуются следующие детали:

1 металлическая труба длиной 270 мм и диаметром не менее 25 мм;
1 втулка, 1 гайка;
2 металлических кольца;
2 кг свинца;
4 части металла.

Четыре металлические полоски необходимы для изготовления лап. Втулку крепят к металлической трубе и соединяют всю конструкцию. Сделать это можно с помощью сварки или крепёжных элементов для возможности разборки конструкции в случае замены деталей. Свинец необходим для того, чтобы увеличить вес анкера путём заливки в полость трубки. Такая простая модель модернизируется путём замены деталей.

К сварным конструкциям можно отнести якорь Курбатова, который требует наличия стального прута, проволоки и металлических отрезков.

Стальная проволока сгибается в форме веретена, после чего к заготовке начинают приваривать металлические пластинки. Именно за счёт металлических отрезков якорь получает надёжное сцепление с дном и удерживает плавательное средство на одном месте.

Пирамидальный якорь и кошка

Якорь-кошка широко используется рыбаками в самых различных условиях. Этот тип отлично подходит для небольших надувных лодок, выполненных из ПВХ. Ещё одно преимущество — это складная конструкция, которая позволяет размещать его в маленьком пространстве. Лёгкий вес не является проблемой, ведь его можно утяжелять добавочным грузом при усилении ветра. Лапы прикреплённые к веретену, регулируются за счёт того, что они нанизаны на проволоку. Так можно подстроиться под особенности рельефа дна водоёма.

Якорь пирамидальной формы — это «незацепляйка», которая подходит для водоёмов с замусоренным или неровным дном, способным создать неудобства при подъёме анкера. Он изготавливается из металлических листов, которые складываются и свариваются в цельную конструкцию. При этом необходимо оставить прорезь для заливки жидкого свинца. Именно свинец становится главным утяжелителем якоря
, причём можно самостоятельно подобрать его количество исходя из нужного веса.

После того как свинец заливается в полость конструкции, нужно до его застывания установить туда проволоку, которая после остывания металла хорошо в нём закрепится. Пирамида крепится к тросу, и на этом анкер считается готовым.

Перечисленные варианты — не единственные способы того, как сделать якорь для резиновой лодки. Ещё один способ заключается в соединении множества деталей между собой. Для этого необходимо изготовить металлические пластины разного размера и проделать отверстия так, чтобы можно было с помощью болтов и гаек соединить их в цельную конструкцию. Такой вариант хорош тем, что анкер в любой момент можно разобрать, снять лишние пластины или добавить их для регулировки веса. При работе со свинцом после изготовления приспособления изменить вес уже не получится.

Сделать самодельный якорь в домашних условиях легко. Это самая простая часть работы с ним, ведь часто анкер деформируется, или его теряют в процессе эксплуатации. Во избежание подобных проблем важно соблюдать правила эксплуатации якоря.

Каждый водоём отличается рельефом дна и загрязнённостью. Всё это влияет на зацеп анкера, поэтому необходимо заранее изучить дно или поговорить с рыболовами, знакомыми с местностью. Самостоятельно определить специфику дна трудно, поэтому при эксплуатации якоря рекомендуется:

прикреплять анкер к тренду;
вытаскивать его, используя буйрепер;
оборудовать якорь буйком.

Если плавательное средство надувное или небольших габаритов, чаще всего используется один анкер, но лучше перестраховаться. Причин для этого несколько:

Следуя всем рекомендациям, легко сделать якорь для надувной лодки своими руками. Чертежи, видео, инструкции по сборке помогают наглядно увидеть, как провести сборку конструкции, используя простые и распространённые материалы. Главное — не забывать о технике безопасности и правилах эксплуатации анкера при плохой погоде или в условиях рыбалки проходит на водоёме с илистым или замусоренным дном и неровным рельефом.

Внимание, только СЕГОДНЯ!

Рыбалку можно назвать любимым занятием многих представителей сильного пола. Особое внимание уделяется рыбалке на воде. Это связано с тем, что для исследования глубоководных ям, где может затаится хищник трофейных размеров, не нужно проводить дальние забросы.

Необходимым оснащением любой лодки можно назвать якорь, который позволяет держаться транспорту на плаву при течении на протяжении долгого времени. Лодки, изготовленные из ПВХ, как правило, не имеют якоря в комплекте. Именно поэтому приходится проводить самостоятельное изготовление этого нехитрого помощника.

Разновидности самодельных якорей

Рыбачить на большой воде без якоря не получится, так как сильный ветер или течение может понести лодку. Существует несколько вариантов исполнения подобной оснастки водного транспортного средства. Рассмотрим подробности каждой конструкции.

Простой разборный якорь

Для того чтобы сберечь свободное место при транспортировке надувной лодки можно создать разборную конструкцию. К особенностям создания подобного устройства можно отнести:

Результатом проведенной работы станет конструкция, которая имеет вес около 1,6 кг. Для того чтобы существенно повысить устойчивость лодки во время шторма можно в шок залить около 2-х кг металла.

Курбатовский якорь

Также довольно большой популярностью пользуется Курбатовский якорь. Для его изготовления понадобится следующее:

листовой металл, толщина которого должна быть не менее 3 мм;
проволока из стали, диаметр которой должен быть не менее 8 мм;
кусок металлического прута длиной около 12 сантиметров.

Конструкция будет неразборной и иметь раздвоенное веретено и одну лапу. Вес составит примерно 2 кг, чего во многих случаях достаточно для стабилизации лодки во время ветра или сильного течения.

Всю работу можно разделить на следующие этапы:

Сначала нужно сделать веретено из проволоки. При этом к верхней части конструкции приваривается планка.
Следующим шагом является привязывание фиксирующей планки к штоку. Именно этот момент определяет то, что лапа будет после опускания на дно якоря разворачиваться. Этот момент позволяет обеспечить стабилизацию лодки на воде.
К концам веретена у штока приваривается полоска металла. Это делается для того, чтобы поддерживать созданные лапы в рабочем положении.

Следует довольно много внимания уделить качеству сварного шва.

При погружении якорь может довольно сильно удариться о дно, что может привести к повреждению конструкции. Сварные швы восприимчивы к ударным нагрузкам.

Якорь Кошка

Существует достаточно много различных моделей лодок, при изготовлении которых используется ПВХ. Для лодки из ПВХ длиной 3-4 метра отличным выбором становится якорь-кошка. Довольно часто проводится изготовление разборного варианта. Изменить положение лап можно при помощи муфты, которая может скользить по созданному веретену и стопорится в определенном положении.

Как поймать больше рыбы?

Я уже довольно давно занимаюсь активной рыбалкой и нашел много способов как улучшить клев. И вот самые эффективные:

Активатор клева . Привлекает рыбу в холодной и теплой воде с помощью феромонов, входящих в состав и стимулирует ее аппетит. Жаль, что Росприроднадзор хочет ввести запрет на его продажу.
Более чувствительные снасти.
Обзоры и инструкции по другим типам снастстей вы можете найти на страницах моего сайта.
Приманки с использованием феромонов.

Остальные секреты успешной рыбалки вы можете получить бесплатно, читая другие наши статьи на сайте.

К другим особенностям конструкции можно отнести:

для предотвращения обрыва лап их закрепляют на штоке при помощи шплинтов;
при необходимости освобождения конструкции на момент ее застревания проводится срезание шплинтов;
шарнирное крепление лап внизу конструкции позволяет существенно повысить ее компактность.

Рассматриваемая конструкция имеет относительно небольшой вес, что определяет возможность ее использования только в безветренной погоде. Если сильное течение или ветер, то приходится существенно утяжелять прибор.

Модель пирамидальной формы

При изготовлении якоря пирамидальной формы следует использовать твердый свинец. Изготовить рассматриваемую форму можно при использовании листового металла, который сваривается между собой. Для существенного укрепления конструкции проводится наваривание проволоки по периметру. После этого созданную форму закапывают в приготовленную яму в земле и заливают свинцом.

Плавкость свинца определяет то, что сделать его пластичным можно самостоятельно при использовании обычного оборудования. До того момента, пока свинец не остыл, проводится ставка проволочной проушины. Свинец можно собрать из старых аккумуляторов.

Основные требования к якорю

К рассматриваемой конструкции предъявляется довольно много требований. К ним относятся:

При самодельном изготовлении якоря следует обратить внимание на то, при каких условиях будет использоваться конструкция: при сильной растительности, засоренности дна, при каменистой местности и так далее.

Изготавливаем якорь самостоятельно

Для самостоятельного изготовления якоря нужны следующие материалы:

Руководство по изготовлению следующее:

Для начала следует разработать чертеж конструкции с нанесением всех размеров. При этом отметим, что некоторые чертежи можно скачать в интернете.
Следующим шагом становится подготовка необходимых элементов: проводится отрезание металла и прутов при помощи болгарки или плазменной резки.
После подготовки и подгонки всех элементов проводится их соединение при помощи сварки.

После завершения работы следует проверить прочность конструкции, так как вносить изменения на момент применения якоря уже будет невозможно.

Как уберечь якорь от утопления?

Для создания рассматриваемой конструкции требуется достаточно много материалов и усилий. Поэтому следует сберечь якорь от утопления. Даже при рыбалке на знакомом водоеме сложно предугадать то, чем представлено дно. Именно поэтому следует уделить внимание нижеприведенным моментам:

Следует учитывать, что якорь кошка утапливается чаще других, особенно при каменистом дне. Избежать это можно следующим образом:

К конструкции привязывается буйреп и буй. Крепление проводится к месту соединения лап и веретена.
Следует создать еще одно кольцо.
Для начала канат прикрепляется к месту веретена и соединения лап, после чего проводится привязка к кольцу.

В заключение отметим, что, создавая якорь самостоятельно следует использовать только каленный металл, который не подвержен воздействию коррозии. Мягкий металл при падении на дно может серьезно деформироваться, чего допускать нельзя. Однако каленый металл сложнее использовать при самостоятельном изготовлении якоря.

Якорь является важным и обязательным элементом любой лодки или корабля, не и исключение и надувная лодка ПВХ. Но именно для лодок ПВХ якорная система служит лишь для остановки судна на месте рыбной ловли. Очень важно обеспечить стойкую фиксацию, не зависящую от течения или ветра, чтобы якорь плотно залегал на дне.

Самыми главными требованиями любого якоря являются: удобным в использовании, иметь небольшой размер и легко помещаться в маленьком месте. Такое изделие должно совершенно легко выниматься обратно, иметь как можно меньший вес, чтобы уменьшить нагрузку на лодку и, конечно же, должен иметь высокое сопротивление химической коррозии.

Конструкция якоря

В настоящее время существует около десятка известных и проверенных конструкций якоря:

Самым распространенным является якорь-кошка
, который чаще всего устанавливается на лодках ПВХ. Данная модель якоря весит от 2 до 10 килограмм. Чаще всего для малогабаритных лодок обычно создают складные якоря. Преимуществами данного якоря являются небольшой вес, компактность, малые габариты. Существуем два вида якорей-кошек, отличающихся способом фиксации лап.

В первом случае лапы выпрямляются прямо с помощью специальной поворотной муфты, во втором случае механизм фиксации лап схож с зонтом, то есть лапы выдвигаются от центра. Большим недостатком данного якоря является низкое сцепление с илистым или каменистым дном.

Вторым по популярности является якорь Денфорта
, напоминающий плуг. Данную модель нельзя очень легкой и малогабаритной, но зато она имеет большую силу сцепления с грунтом и камнем. С помощью своих плоских лопаточек якорь буквально закапывает себя в дно на довольно внушаемую глубину, затем встречает плотный грунт и останавливается вместе с лодкой. Якорь Денфорта, имеющий массу примерно 2 кг, может выдержать лодку с массой до 80 кг. Явным преимуществом данного якоря является легкость в снятии подводного зацепа.

Также весьма известным является речной грибовидный якорь
, который своей формой напоминает гриб. Весит такая модель примерно 3-10 кг. Отлично ведет себя на каменистом дне, имеет небольшие размеры и весьма компактен.

Еще одним видом якорей является якорь Брюса
, который имеет форму огромного крюка, на конце которого в разные стороны торчат две лопатки. При забрасывании зарывается с помощью лопаток в грунт и фиксирует судно.

Существует также вильчатый якорь
, который своей формой напоминает двойную вилку, между двумя концами которой располагается лапка. Таким образом, при забрасывании лапа зарывается в грунт и фиксируется в нем, а вилка дает еще большее сцепление. Недостатком является то, что устройство достаточно сложно вытащить обратно.

На лодках ПВХ часто редко, но применяется якорь Нортилла
, имеющий форму звезды с четырьмя концами, на двух концах звезды, находящихся параллельно установлены лапки, с помощью которых якорь зарывается в грунт, а две дополнительные балки, торчащие в разные стороны, только усиливают сцепление. Минусы данной модели – это большой вес и габариты, высокая цена, сложно вытащить наружу.

Адмиралтейский якорь обычно применяется на больших кораблях
, но бывают и случаи использования на лодках ПВХ. Он включает в себя веретено, транц, два рога, шток, скобу и рым. Самый главный плюс такого якоря – это универсальность. Его можно использовать на водоемах, имеющих абсолютно любой вид дна. Также он отличается большим коэффициентом удерживающей силы, а также весьма простой конструкцией. Основными недостатками такого вида якоря являются: большие размеры и вес, высокая цена, сложность в эксплуатации.

Также существует еще одна разновидность якорей – якорь Портера
, который очень похож на адмиралтейский, отличающийся лишь в способе крепления лап, которые крепятся перпендикулярно к штоку с помощью болтовых соединений. Благодаря этому, якорь может совершать колебания из стороны в сторону. Важным преимуществом данной модели является то, что при погружении в воду, одна лапа цепляется за грунт, а вторая за веретено, поэтому обеспечивается большая удерживающая сила, а вероятность, что якорный трос зацепится за торчащую лапу практически минимальна.

Основные критерии при выборе якоря

Самое главное требование является главным назначением якоря
, то есть якорь должен обеспечивать надежную и качественную фиксацию на водной местности, сопротивляясь течению и ветру.
Коэффициент удерживающей силы
, который обычно рассчитывается по специальным математическим формулам, обычно указывается на каждом якоре в магазине.
Масса должна быть не слишком большой
, но и не слишком маленькой, оптимальным вариантом будет якорь массой 7-9 кг.
Весьма важным критерием при выборе является тип грунта
, так как каждый якорь по-разному ведет себя на разном грунте.
Также очень важным требованием являются погодные условия
, смотря в каком месте будет проводиться рыбалка, где постоянный ветер или штиль.
Очень важно выбирать якорь, который будет защищен от химической коррозии.
Самым популярным и качественным методом защиты является оцинковывание.

Как создать якорь самостоятельно

Если же денежных средств на покупку готового якоря нет, или нет доверия к производителям, то качественный и надежный якорь для лодок ПВХ можно сконструировать дома самостоятельно, имея надлежащий опыт и знания. Рассмотрим создание якоря на примере сварного Курбатовского якоря.

Для того, чтобы сделать такой якорь, необходимо иметь:

Металлический прут, длиной 2 см;
Сталь в форме листа толщиной 2-3 мм;
Металлическая проволока диаметром не меньше 6 мм;

Вес такого изделия будет равен примерно 3 кг. Пошаговая инструкция:

Такой якорь сможет оставить лодку на любом дне, является отличным вариантом для лодки длиной в 4 метра.

Также помимо сложной конструкции можно изготовить якорь, не прибегая к сварке, просто вылив раскаленный металл в необходимую форму.

Для такого способа понадобится примерно 5-6 кг свинца:

Сначала нужно расплавить металл
, плавить желательно в огнеупорном глиняном тигле.
Приготовить необходимую форму для заливки
, форму можно подобрать самостоятельно.
Вылить расплавившийся металл в форму.
Просверлить дырку для веревки.
Деформировать заготовку так, чтобы имелся крюк или лапка, желательно сделать три таких лапки
, свинец является довольно мягким металлом и хорошо поддается пластической деформации. Или же сделать заготовку в форме грибовидного якоря.

Таким образом, для создания якоря подобного типа не нужно иметь большие познания в конструировании. Достаточно лишь иметь немного фантазии.

Также можно самостоятельно изготовить складной якорь-кошку, так что, лапы конструкции будут крепиться снизу на шарнирах, а изменение состояния работоспособности лап будет меняться с помощью специальной кольцевой муфты.

При создании самостоятельно, конструкция якорей получается гораздо надежнее, так как вся работа выполняется собственноручно, конечно же, денежные затраты гораздо меньше.

Помимо сложной конструкции можно изготовить якорь, не прибегая к сварке, просто вылив раскаленный металл в необходимую форму
Как увеличить улов рыбы?

За 7 лет активного увлечения рыбалкой мною найдены десятки способов улучшить клев. Приведу самые эффективные:

Активатор клева
. Эта феромоновая добавка сильнее всех приманивает рыбу в холодной и теплой воде. .
Повышение чувствительности снасти.
Читайте соответствующие руководства по конкретному типу снасти.
Приманки на основе феромонов
.

Правильное крепление

Необходимо, чтобы лодка надежно фиксировалась на поверхности воды с помощью якоря, но одного якоря будет недостаточно. Очень важно подобрать надежный и качественный якорный трос, соединяющий якорь с лодкой. На сегодняшний день в магазинах продают огромное количество различных тросов, выполненных либо из синтетических, либо из натуральных материалов.

При одинаковом диаметре синтетические канаты превосходят натуральные за счет высокой стойкости к истиранию, высоких пределов прочности на растяжение и изгиб
, также такие виды тросов практически не подвергаются гниению. Самыми главными критериями при выборе троса являются прочность на растяжение и разрыв, толщина и вес.

Весьма качественный трос обязан иметь значение прочности на разрыв, превышающее массу самого якоря в восемьдесят раз.
Чтобы определить точную длину троса, необходимо знать точную глубина водоема, где вы собираетесь провести рыбалку, причем длина каната должна быть больше примерно в шесть раз, потому что чем длиннее трос, тем лучше и надежнее фиксация якоря.

Возможно использования цепи вместо якоря, но так она значительно увеличит вес лодки, но она имеет более высокие показатели прочности и надежности.

Перед рыбалкой необходимо узнать, какое дно имеет водоем, чтобы полностью определиться с выбором якоря;
Необходимо знать глубину водоема для правильной покупки троса;
Надежнее конструировать якорь самому, но если нет такой возможности, то опираться на отзывы предыдущих покупателей;
Нужно отнестись к покупке якоря очень серьезно;
Очень важно не утопить драгоценный якорь, использовать только самые надежные виды узлов.
При сильном течении целесообразно будет применение двух якорей, для лучшей фиксации.
Также якорь можно усилить цепью для лучшей фиксации и сцепления с грунтом.
Также необходимо правильно закидывать якорь в воду под правильным углом.

Легкие и практичные надувные лодки, достаточно популярны среди рыбаков и туристов.

Но немногие из них знают о том, как сэкономить на дополнительном оснащении лодки, смастерив своими руками якорь.

Некоторые вообще порой даже не догадываются, зачем он нужен.

Начать стоит с самого простого: зачем нужен якорь для лодки пвх и можно ли без него обойтись? Ответ на второй вопрос однозначно отрицательный, ведь якорь для лодки пвх – это гарантия безопасности, как самого судна, так и людей, находящихся на борту.

Во-первых, он стабилизирует лодку, помогая даже посреди бурной реки сохранять нужное положение.

Якорь позволяет сделать кратковременную остановку, или обеспечить безопасные условия для долгосрочной стоянки в выбранной точке водоема, избавляя от необходимости постоянно корректировать положения судна движениями весел.

Во-вторых, он решает проблему со швартовкой, ведь вес надувных лодок достаточно небольшой, и без надежного крепления их попросту может унести ветром.

Существует множество видов якорей для лодки пвх, наиболее популярными из которых являются:

якорь Курбатова;
грибовидный;
адмиралтейский;
Дэнфорта;
якорь-кошка.

Наиболее распространенным вариантом для надувных лодок является как раз последний.

Он компактный, его вес не слишком большой, кроме того, он может применяться практически на любых грунтах, что делает его почти универсальным.

Но и у него есть свой недостаток – якорь-кошка имеет небольшой вес и больше подходит для стоянок в спокойных условиях и может не выдержать ветреную погоду.

Для надежности его приходится укреплять дополнительным грузом.
Похожим недостатком отличается и якорь Курбатова. Он требует дополнительного укрепления в том случае, если выброс якоря планируется в водоеме с каменистым грунтом. Но при этом он достаточно прост в изготовлении и способен удерживать довольно большую лодку в неподвижном состоянии.

Описанные выше якоря можно выбрать в любом специализированном магазине, или для экономии средств можно сделать своими руками, используя чертежи и предоставленную нами инструкцию.

Об установке цифрового тахометра на лодочный мотор можно .

Самостоятельное изготовление

Для того чтобы смастерить самодельный якорь для лодки пвх по курбатовскому методу, требуется минимум материалов:

Стальной прут (диаметр от 12 мм);
Стальная проволока (диаметр от 8 мм);
Листовая сталь (толщина от 3 мм).

Процесс изготовления тоже не отличается особой сложностью., однако нужно правильно рассчитать вес.

Первым делом проволока изгибается и из нее формируется веретено (1). Его концы свариваются у конца штока (3). Это помогает поддерживать лапу в рабочем состоянии. С помощью сварки к верхней части веретена крепится планка (6). Затем к штоку приделываются фиксаторы. Для этой цели можно использовать шайбы (5) и планки (8). Они обеспечивают возможность разворачивания лапы якоря для закрепления под водой. К лапе приваривается также ребро (7).

Из материалов необходимо подготовить следующее:

Металлическую трубу в 20-30 см длиной и с диаметром около 30 мм (желательно не полую);
Кусок полой трубы длинною в 2 см;
Веревка;
2 монтажных кольца;
Листы металла (толщиною в 5 мм, шириною в 40 мм).

Первым делом из листов металла вырезаются две лапы. При желании можно вырезать из листа четыре треугольника, которые закрепятся на конце каждой из четырех полосок, что облегчит процесс погружения в грунтовое дно.

В центре каждой из двух лап просверливается отверстие, соответствующее резьбе, приваренной к концовке основной трубы. Лапы надеваются на шток, фиксируются в нужном положении и закручиваются гайкой (М12). К противоположной стороне якоря приваривается кольцо, к которому можно будет привязать веревка.

Небольшой секрет работы над якорем-кошкой состоит в том, что для его утяжеления, помимо различных фиксаторов, можно использовать свинец, который заливается внутрь полой трубы и увеличивает вес почти в два раза.

Что стоит помнить при создании якоря?

Мастеря якорь для лодки пвх, стоит помнить, что его вес должен составлять примерно десятую часть от общего веса судна. Это позволит удерживать лодку в устойчивом положении.

Нужно также обращать внимание на трос, который будет крепить якорь к лодке. Желательно, чтобы выбранная веревка была, изготовлена из синтетического материала. Они более устойчивы и долговечны.

Длина троса напрямую влияет на способности якоря удерживать лодку в одном положении. Особенно, если в планы входит плаванье при сильном ветре.

Помня эти моменты, и внимательно следуя инструкциям, каждый рыбак или просто любитель экстремального туризма может сделать якорь самостоятельно. Ведь только создавая что-то своими руками, можно быть полностью уверенным в качестве и безопасности творения!

Источник

В ожидании очередного парусного сезона, пораскинув мозгами в голове или тем, что там имеется, задействовав свои руки, далеко не самые прямые, сделал якорь для резиновой лодки, точнее для своего парусного катамарана, бороздящего северные Ладожские просторы гордым названием «Котя». Данный аксессуар мне необходим, прежде всего, потому, что в походе «паркую» катамаран на воде. Вытаскивать его на берег лень, а главное жалко ПВХ баллоны, все таки камни на Ладоге как хорошая терка. До сих пор пользовался складной «кошкой» в пару кило, но на камнях, да и на грунте, она держит плохо. Не зацепится за хороший камень – срывается, а хороших камней, как неудивительно, на дне шхер крайне мало.

Если кого интересует, как сделать своими руками якорь Денфорта
без использования сварочного аппарата, обходясь лишь общедоступным инструментом – дрелью и болгаркой, то об этом . Ну а сейчас речь пойдет о гораздо более простом варианте якоря.

Но к делу. Самодельный якорь весом 9 кг изготовлен минут за двадцать (не считая 1,5 часов высыхания краски) из автомобильного хлама, оказавшегося под руками, без каких либо чертежей, а из инструментов использовалась только дрель. Идея родилась и сформировалась в общих чертах буквально за пару минут.

Что потребовалось

старый тормозной диск от какой-то легковушки;
ржавая крышка от тормозной камеры какого-то грузовика;
найденный стержень с резьбой;
крепежный хомут, тоже от тормозной камеры;
гайка корончатая от фиг знает чего;
шайба d30 или около того непонятно от чего;
гайка М16 = 2шт;
болт М8х40 = 3шт;
гайка М8 = 3шт;
шайба кузовная М8 = 3шт;
кусок резинового шланга.

ПРОЦЕСС ИЗГОТОВЛЕНИЯ ЯКОРЯ СВОИМИ РУКАМИ

Прежде всего, слегка пройдясь кардщедкой, снял лишь толстый слой ржавчины и покрасил (использовалась краска с возможностью нанесения прямо на ржавчину). Далее соединяем крышку тормозной камеры к тормозному диску, просверлив в ней 3 отверстия (размечаем по отверстиям на диске). Берем болты М16, гайки, шайбы и скручиваем наши железки.

На резьбовой стержень накручиваем одну гайку. Что бы она нечаянно не открутилась, немного сбил резьбу в торце стержня.

Накидываем шайбу d30 и пропускаем стержень в отверстие крышки камеры. Сверху одеваем корончатую гайку (можно заменить просто шайбой) и стягиваем полученную конструкцию гайкой М16.

Надеваем резиновый шланг и прикручиваем крепежный хомут. Все. Вытираем свои руки. Самодельный якорь для лодки готов.

Чем он, на мой взгляд, хорош именно для лодки ПВХ и конкретно для моего катамарана, так это тем, что не имеет острых углов. Кроме того — легко разбирается для транспортировки. Ну и конечно, весьма приятно, что на изготовление не было потрачено ни копейки.

Требования и характеристики

вес должен составлять 10% от массы плавательного средства;
элементы формы должны иметь крючковатый вид, чтобы якорь мог зацепиться за дно водоёма и удержать лодку;
должно иметься отверстие для крепления верёвки или цепи.

Даже продуманный до мелочей анкер часто не может сдержать на месте плавательное средство.

максимальная высота волн;
материал и конструкция сборки днища лодки;
сила ветра;
трос, используемый для якоря.

Выделяют два типа тросов для лодочных анкеров:

Искусственный трос — самый популярный среди рыбаков из-за большого срока службы и устойчивости к влаге и гниению.
Приспособление из натуральных материалов — такие тросы редко подходят из-за плохой влагоустойчивости.

При выборе конструкции для незнакомой местности лучше поговорить с рыбаками, которые исходя из собственного опыта могут подсказать лучшую схему.

быть компактным и не весить слишком много;
иметь большой срок эксплуатации;
легко сниматься со дна;
быть устойчивым к коррозийным процессам;
удерживать лодку с минимальным движением в пределах натяжения каната.

Преимущества самодельных приспособлений

Промышленные модели стоят дорого и часто оправдывают свою цену, однако они имеют стандартную форму и не приспособлены под конкретный водоём или погодные условия.

Изготовление своими руками

Выделяют следующие виды анкеров для лодок:

кошка;
якорь Дэнфорта;
Курбатова;
Холла;
грибовидный;
«непотеряйка».

Простые разборные модели

Для него требуются следующие детали:

1 металлическая труба длиной 270 мм и диаметром не менее 25 мм;
1 втулка, 1 гайка;
2 металлических кольца;
2 кг свинца;
4 части металла.

К сварным конструкциям можно отнести якорь Курбатова, который требует наличия стального прута, проволоки и металлических отрезков.

Пирамидальный якорь и кошка

прикреплять анкер к тренду;
вытаскивать его, используя буйрепер;
оборудовать якорь буйком.

Внимание, только СЕГОДНЯ!

Якорь по давности своего изобретения может, наверное, поспорить с колесом. Но разработка новых конструкций якорей не прекращается и по сей день. Интенсивные поиски нового ведутся особенно для маломерного флота. Выдержавшие испытания временем конструкции якорей для крупных судов по ряду причин не всегда оказываются пригодными для небольшого катера или мотолодки. Так, изобретатель одного из новых типов якорей Б. П. Митрохин из Горьковской области пишет: «В продаже имеется масса разнообразных якорей, …магазины по сниженным ценам продают залежавшиеся якоря, а любители-судоводители, как правило, пользуются камнями, мешками с песком или якорями-самоделками. Причина — существующие якоря не способны удерживать надежно судно на одном месте…»

Добавим к сказанному, что этот основной недостаток обусловлен заниженной массой якорей или их неудачной конструкцией
. Например, якоря, выпускавшиеся одесским заводом «Военохот», забирают далеко не во всяком грунте, легко выворачиваются из него.

Другая причина, побуждающая владельцев малых судов собственноручно взяться за разработку своей — это неудобства в хранении по-походному или в использовании стандартных якорей.

Рассматривая конструкции самодельных якорей, разработанных любителями
, можно сделать вывод, что создатели их считают наиболее важными качествами своих изделий следующие:

Высокая надежность и держащая сила, измеряемая числом масс якоря;

Портативность и удобство хранения;

Способность легко освобождаться при зацепах за подводные препятствия.

В. А. Стерхов и А. А. Жданухин из г. Устинов разработали новую конструкцию якоря на основе
. По их мнению, якорь В. А. Стрелецкого неудобен тем, что требует замены фиксирующей нити после каждого зацепа якоря на грунте. Авторы применили на своем якоре вместо разрушающейся чеки или разрывающейся нити пружинно-демпфирующее устройство. Оно, несмотря на кажущуюся сложность, действует надежно и безотказно.

Складной якорь-кошка конструкции В. А. Стерхова и А. А. Жданухина

увеличить, 1482х956, 153 КБ
а — якорь в рабочем состоянии; б — лапы сложены по-походному;
в — при освобождении от зацепа.
1 — нижняя втулка; 2 — веретено; 3 — пружина упора; 4 — толкатель; 5 — пружина толкателя;
6 — верхняя втулка; 7 — тяга якорного каната; 8 — подвижная втулка; 9 — стопорящий шарик;
10 — тяги лап; 11 — лапы; 12 — подвижный упор.

Якорь представляет собой четырехлапую кошку со складывающимися лапами. На трубчатом веретене 2 расположена подвижная втулка 8, шарнирно связанная через тяги 10 с лапами 11. Фиксация втулки 8 на веретене, а, следовательно, и лап происходит за счет шарика 9, расположенного в радиальном отверстии веретена. На внутренней поверхности втулки проточены две кольцевые канавки, верхняя из которых служит для фиксации втулки и лап в рабочем положении, а нижняя — в походном, сложенном.

Внутри веретена помещен толкатель 4, удерживаемый пружиной 5, и подвижный упор 12, подпружиненный пружиной 3. Якорный канат 7 закреплен за толкатель 4.

В походном положении, когда втулка 8 зафиксирована по нижней канавке шариком 9, лапы оказываются в сложенном положении — прижатыми к штоку. Для приведения лап в рабочее положение необходимо переместить вниз упор 12, сжимая пружину 3, и, повернув его в любую сторону вокруг своей оси на 90°, зафиксировать за счет профильного отверстия в нижней заглушке 1 и профильного выступа на упоре 12 (см. сечение А-А). При этом толкатель 4 под действием пружины 5 также переместится вниз и его верхняя кольцевая канавка установится против шарика 9. Затем необходимо потянуть за одну из лап в сторону раскрытия, тогда втулка 8 вытолкнет шарик в кольцевую канавку толкателя и тем самым втулка получит возможность при дальнейшем раздвижении лап перемещаться вниз по веретену. Затем упор 12 необходимо повернуть вокруг своей оси до исходного положения. Под действием пружины 5 толкатель 4 будет перемещаться вверх. Как только верхняя канавка втулки совместится с шариком, произойдет фиксация втулки и лап.

Для приведения якоря из рабочего положения в походное необходимо провести все операции в обратной последовательности, то есть зафиксировать упор 12 в нижнем положении, сложить лапы и возвратить упор в исходное состояние.

В случае застревания якоря в грунте, усилие подъема на якорном канате перемещает толкатель 4 в верхнее положение, преодолевая сопротивление пружины 5. При этом нижняя кольцевая канавка толкателя совместится с шариком, а втулка за счет усилия, удерживающего лапы в грунте, вытолкнет шарик. Втулка 8 переместится вниз по веретену, раскрывая лапы, и якорь освободится от зацепа.

Усилие освобождения застрявшего якоря, иначе говоря, максимальное усилие сжатия пружины 5, подбирается такой величины, которая превышает усилие, возникающее в якорном канате под воздействием ветра и волны на судно. Кстати, рывки якорного каната, вызванные волнением поверхности водоема, воспринимаются и гасятся пружинным демпфером в составе толкателя 4 и пружины 5, что предотвращает самопроизвольный срыв якоря с грунта.

На наш взгляд, конструкция очень интересная. Она не сложна в изготовлении и заслуживает внимания любителей. Некоторым недостатком ее считается то, что держащая сила якоря не может быть больше усилия сжатия пружины, которая со временем уменьшится из-за усталости металла. Но для небольшой лодки это не существенно.

Удобный при хранении и надежный в работе складной якорь-«кошку» предлагает В. И. Врублевский.

1 — веретено, 2 — лапа; 3 — нажимное кольцо; 4 — гайка; 5 — крестовина тренда.

К нижней части веретена 1, изготовляемого из стального прутка, приваривается или крепится на резьбе крестовина 5, к ушкам которой на пальцах крепятся четыре лапы 2. Нижние концы лап имеют выступы, которые служат для их фиксации в рабочем или сложенном по-походному положении. Фиксация осуществляется при помощи нажимного кольца, 3 и стопорной гайки 4. Отвинтив гайку и опустив вниз кольцо, лапы устанавливают в нужное положение, затем вновь втугую завинчивают гайку. Гайку желательно изготовить из нержавеющей стали или латуни и снабдить накаткой и лысками для облегчения ее отвинчивания.

Лапы можно изготовить из стального прутка, диаметр которого выбирается в зависимости от диаметра веретена, соотношение диаметров 3:5. Высота якоря Н и длина лап L должны находиться в соотношении H/L = 1,1-1,25.

Оригинально решил задачу освобождения якоря при зацепе за грунт Б. П. Митрохин из г. Павлов-на-Оке.

1 — лапы; 2 — веретено-скоба; 3 — ось вращения лап; 4 — гнездо для шарика;
5 — шаровой стопор; 6 — якорный канат; 7 — узел для крепления шара.

Веретено обычного якоря с поворотными лапами сделано в виде пружинящей скобы, имеющей в верхней части отверстия-гнезда для стопорящего шара, закрепленного на якорном канате. Сам канат крепится к якорю за ось вращения лап. Если усилие на канате превысит определенную и критическую величину, шар разжимает пластины веретена и выскакивает из отверстий. При этом усилие каната переносится на ось лап и легко освобождает якорь от зацепа.

На этот способ крепления каната к якорю Б. П. Митрохиным получено авторское свидетельство № 781106 от 27.12.72.

Компактная, удобная для хранения форма, повышенная держащая сила якоря, сочетающиеся с возможностью легкого его освобождения при зацепах, достигнуты Ф. П. Коноплевым из Казани в разработанной им конструкции на основе фотографии якоря «Акула», помещенной в «КиЯ» № 50.

увеличить, 1206х1038, 137 КБ
1 — рама 5х35; 2 — ось Ø10; 3 — лапы δ=10; 4 — кронштейны лап, Ø3; 5 — упорные шайбы δ=5;
6 — срезающий штифт Ø3; 7 — ограничитель поворота лап, Ø8; 8 — ось Ø10.

Устройство и принцип работы якоря хорошо видны из рисунка. Срезающий штифт на шайбе, ограничивающей отклонение лап на угол не более чем на 45°, изготовлен автором из гвоздя диаметром 3 мм. При зацепе якоря за препятствие на грунте, под действием прилагаемого усилия к якорному канату штифт срезается, освобождая лапы. Опытная эксплуатация подтвердила работоспособность и надежность выбранной конструкции. Хранить такой якорь можно в плоском парусиновом чехле.

Вариант легкоосвобождаемого шлюпочного якоря предлагает Ю. И. Никифоров из г. Гороховец.

увеличить, 1066х867, 106 КБ
1 — веретено; 2 — лапа; 3 — отбойная планка, δ=5, δ=3; 4 — ребро; 5 — ось Ø16/Ø 18;
6 — втулка; 7 — кольцо; 8 — бракета.

В его конструкции кольцо, за которое крепится канат, имеет возможность перемещаться по веретену в его трендовую часть — к оси лап. В таком положении лапы легко освобождаются из грунта, так как они выходят, не выворачивая грунт.

Принцип освобождения якоря Ю. Никифорова:
при зацепе (а), нормальное положение в грунте (б)

На приводимом чертеже указаны размеры двух типоразмеров якорей — массой 7,7 кг (в числителе) и 3,8 кг (в знаменателе). Веретено изготавливается из полосы 14х22 мм для большего и 12х16 мм для малого. Полосу можно заменить на пруток диаметром соответственно 14 и 12 мм. Концы полосы привариваются к втулке тренда. Важными деталями якоря являются отбойные планки 3, которые разворачивают лапы в нужное положение, когда он перемещается по грунту в начальный момент, и ограничитель поворота лап, приваренный к оси, диаметр которой 18 мм для большого и 16 мм для малого. Кольцо для крепления каната имеет несколько увеличенный диаметр я массу для лучшего его перемещения по веретену.

При пользовании легким якорем на сильном течении, на каменистом грунте полезно к кольцу присоединить отрезок цепи длиной 1,5-2 м, к концу которой крепить основной якорный канат.

Эскизы простого по конструкции якоря, представляющего собой модификацию судового якоря типа Данфорта, прислал в редакцию известный яхтенный капитан А. И. Суэцкий из Николаева.

увеличить, 1270х909, 115 КБ
1 — угольник 8х90х90; 2 — лапа; 3 — шток; 4 — дужка Ø10; 5 — стакан стальной Ø54/34, L=40;
6 — втулка бронзовая Ø34/20, L=34, запрессовать во втулку 5; 7 — штырь.

Как показала практика использования этого якоря на крейсерской яхте, он хорошо держит на большинстве грунтов. Особенностью является достаточно большой зазор между веретеном и внутренними кромками лап, благодаря чему исключается заклинивание лап отдельными камнями или галькой.

Подобные же модификации якоря Данфорта с успехом эксплуатируют и яхтсмены на Балтике. Достоинством их является большая держащая сила при малой массе.

Несмотря на то, что самодельных якорей с поворотными лапами сделано очень много, их обладатели часто жалуются на то, что они не всегда хорошо забирают, выворачиваются из грунта, плохо держат на мелкокаменистом грунте.

Чаще всего причиной этих недостатков являются неправильно выбранный угол отклонения лап, соотношения длины лап, их ширины и длины веретена. Подбор правильного соотношения всех элементов якоря — дело достаточно трудоемкое и кропотливое, требующее определенных знаний и опыта, а главное — проверки держащей силы на различных грунтах.

Как сделать плавучий якорь

Лодка является одним из главных помощников рыболова. Без нее не обойтись на диких водоемах, тем более, если они не имеют чистых берегов и обычной удочкой рыбы не поймаешь. Если рыболов располагает лодкой, то имеется возможность ловить на любом участке акватории. К сожалению, лодка должна иметь якорь, для фиксации.

Особенно это актуально при наличии течения. Его можно либо купить, либо сделать самому, что, во-первых, интересно, а во-вторых, не займет много времени и средств.

Для начала лучше определиться с тем, нужен ли якорь для лодки вообще. Как показывает практика, почти в 90 % случаев, якорь просто необходим. При его наличии можно просто заниматься рыбной ловлей, и не думать о том, что лодку может унести ветром или течением.

Подобный элемент лодки должен иметь следующие характеристики:

вес якоря должен соответствовать не менее 10 % веса самой лодки;
его масса должна быть больше 1 % длины лодки.

Основные характеристики якорей

Чтобы якорь смог удерживать лодку при любых условиях, следует брать во внимание все факторы:

определиться с максимальной высотой волн;
рассчитать максимальное усилие ветра;
взять во внимание характер дна лодки;
правильно подобрать трос для якоря.

Особое внимание следует уделить качеству троса, поскольку он будет подвергаться большим усилиям. Чем больше вес лодки, тем на большие усилия должен быть рассчитан трос.

Для якорей применяются два вида канатов:

искусственные. Они имеют длительный срок службы, так как не поддаются гниению;
натуральные. Мало применяются из-за малой устойчивости против влаги.

Как правило, трудно подобрать якорь на все случаи жизни, особенно в магазине.

Чтобы самодельный якорь выполнял свои функции в полной мере, следует провести ряд наблюдений:

ознакомиться с погодными условиями места рыбалки;
определиться с конструкцией;
заняться подготовкой необходимых материалов;
поинтересоваться у опытных рыболовов на предмет более удачной конструкции.

удерживать лодку на одном месте;
легко сниматься с дна водоема;
иметь небольшой вес;
иметь компактные размеры и не занимать много места;
быть устойчивым к коррозии;
хорошо работать на конкретном водоеме.

Довольно часто, вместо реальных якорей, рыбаки применяют подручные средства, в виде камней, кирпичей, балласта с песком и т.д.

Как правило, они обладают малой эффективностью:

такие подсобные устройства не компактные и занимают много полезного пространства лодки;
если имеются острые углы, то они могут повредить лодку;
на установку такого якоря тратится много полезного времени.

Применение подобных устройств оправдано в том случае, если дно водоема твердое и чистое. Несмотря на это, заводские конструкции не всегда отвечают необходимым требованиям.

К недостаткам можно отнести:

высокую, порой не оправданную цену;
изделия могут оказаться просто бракованными.

Если взять во внимание вышесказанное, то якорь проще, дешевле и доступнее изготовить самому. Тем более, что рыболов понимает, какой именно нужен якорь, чтобы рыбалка была комфортной.

Виды якорей для лодки ПВХ своими руками — чертежи фото

Без якоря, тем более на течении, вряд ли можно рассчитывать на рыбалку вообще. Но это совсем не означает, что на водоеме без течения якорь не понадобится. Как правило, на любых водоемах могут присутствовать подводные течения. Кроме этого, ни дня не бывает без ветра, который способен гонять лодку по водоему без проблем. Наличие якоря поспособствует решению многих задач. В связи с этим не следует недооценивать наличие якоря, тем более, что сделать его самому не так уж и сложно. Самыми популярными на сегодняшний день являются следующие конструкции:

якорь Холла;
якорь-кошка;
якорь-Курбатова;
устройство в виде гриба для рыбалки на течении;
якорь Денфорта, предназначен для любого характера дна.

Каждая конструкция обладает своими достоинствами и своими недостатками. Чтобы понять, какой из вариантов наиболее подходящий, нужно детально рассмотреть каждую конструкцию.

Чтобы его сделать нужно иметь следующие детали:

металлическую трубу, диаметром 25 мм и длиной 270 мм;
одну гайку и одну втулку;
четыре отрезка метала: два меньших и два больших;
два кольца из метала;
два килограмма свинца.

Сборка:

К концу трубки крепится втулка. Четыре полоски из стали послужат в качестве лап. Вся конструкция скрепляется гайкой. Для увеличения веса якоря, внутрь трубки заливается свинец.

Это сварная конструкция, поэтому деталей понадобится меньше. Вот они:

прут из стали;
стальная проволока;
металлические отрезки.

Из проволоки нужно согнуть, что-то похожее на веретено, и уже к этой заготовке привариваются остальные детали. За счет приваренных кусочков металла конструкция надежно удерживается на дне.

Этот якорь отлично послужит для небольших надувных лодок из ПВХ. Как правило – это складная конструкции, которая занимает минимум полезного пространства. Конструкция довольно легкая и при наличии ветра ее нужно утяжелять. Лапы якоря крепятся к своеобразному веретену, согнутому из проволоки. Расположение лап можно регулировать, передвигая их по этой проволоке.

Для изготовления подобной конструкции нужна форма в виде пирамиды. Как вариант, ее можно изготовить из листов железа. После этого, форма заливается расплавленным свинцом. Чтобы якорь можно было крепить, после заливки, в горячий еще свинец, вставляется отрезок проволоки. После того, как свинец застынет, проволока надежно укрепится в конструкции. Второй вариант позволяет обойтись без свинца. Он предусматривает крепление пластин различного размера, чтобы получилась пирамида. Достоинство такого способа заключается в том, что можно легко регулировать массу якоря, удаляя или прибавляя пластины. Это легко осуществить, если взять металлическую шпильку с резьбой, а в центре каждой пластины просверлить по отверстию. Вся конструкция может быть скреплена при помощи гайки. При этом, следует набрать платины так, чтобы самая маленькая оказалась внизу.

Сделать якорь своими руками – это несложно. Намного сложнее научиться его эксплуатировать. Если этого не сделать, то потерять его не составит большого труда, а изготавливать якорь для каждой рыбалки – это очень накладно. Поэтому, важно знать, как порыбачить так, чтобы не потерять якорь.

Как не утопить якорь

Каждый водоем характеризуется своим типом дна, который может быть разным на различных участках одного и того же водоема. Поэтому, трудно определить на твердом или илистом дне находится приспособление, если не попытаться его изучить. К сожалению, большинство рыболовов этого не делают. Чтобы не оставить якорь на дне водоема, нужно проделать следующее:

закрепить якорь к тренду;
обеспечить его буйком;
вытаскивать с помощью буйрепа.

Как правило, для нормального функционирования лодки ПВХ, достаточно одного якоря, тем более, при условии правильной эксплуатации. Главное, чтобы конструкция отличалась надежностью, а погодные условия благоприятствовали процессу рыбной ловли. Несмотря на это, лучше перестраховаться и брать с собой еще один якорь, как говорится, на всякий «пожарный» случай. При этом, очень важно учитывать характер дна водоема. Иногда приходится перемещаться от одного водоема к другому, где дно может быть совсем другим. Поэтому, лучше иметь два якоря: один должен предназначаться для твердого дна, а другой для илистого.

Заключение

Рыбалка – это увлекательное занятие, которое приносит человеку массу положительных эмоций, что способствует заряду бодрости и энергии. Но это бывает только при условии, когда рыболов продумал все до мелочей и взял с собой все необходимые принадлежности. Мало того, они должны быть качественными и соответствовать различным условиям ловли. Подобное определение относится и к лодочному якорю. Если это будет качественный и функциональный помощник, то кроме удовольствия, рыбалка не принесет негатива. Если элемент окажется некачественным, то процесс рыбалки может быть испорчен. Кроме огромной досады этот процесс ничего не вызовет.

Рыбалка, конечно же — излюбленное занятие среднестатистического гражданина мужского пола. А уж уединиться, заплыть подальше от всех — так это самое многих рыбаков. При этом якорь для лодки ПВХ — одно из самых необходимых приспособлений при осуществлении рыбной ловли на воде, ведь чтобы ваше «суденышко» не снесло течением (на реке) или ветром (на озере или пруду), надо хорошенько зафиксировать его!

Что такое лодка ПВХ (краткая справка)

Это сокращение правильно расшифровывается как поливинилхлорид. Самое главное качество — ПВХ не поддерживает горение, в отличие от, например, обыкновенной резины. Этот материал был изобретен еще в девятнадцатом веке. Затем, спустя сорок лет, было организовано его промышленное производство. ПВХ используют для производства детских игрушек, строений, тентов и, конечно же, лодок! Для рыбацких используется специальный армированный лодочный материал, который намного тяжелее обычного. Так, лодка длиной два метра должна весить не менее 10 кг, иначе это простой надувной матрас с веслами и сидениями, непригодный для длительного плавания и борьбы со стихией! Как правило, используется одиннадцатислойный ПВХ, но слоев может быть и больше. Не самую последнюю роль для качества полотна играет его плотность. Чем плотнее, тем длиннее можно изготовить судно. Выбирая наиболее качественную лодку, рыбак максимально обезопасит и себя, и людей, находящихся вместе с ним на рыбалке. А еще, выбирая лодку из ПВХ, надо обращать внимание на прочность на разрыв (предел прочности), чтобы наверняка знать грузоподъемность вашего судна.

Как сделать якорь для лодки ПВХ своими руками?

Такое нужное приспособление можно, конечно же, купить в любом крупном рыбацком магазине. Но можно попробовать изготовить якорь для лодки ПВХ своими руками — и дешевле, и всегда будешь уверен в надежности этого «произведения рыбацкого искусства». Существует несколько проверенных временем и людьми вариантов, которые приведены ниже.

Курбатовский — сварной, самодельный

Якорь для лодки ПВХ своими руками можно изготовить, используя проволоку диаметром не менее восьми миллиметров, листовую сталь три миллиметра в толщину и отрезок металлического прута диаметром двенадцать миллиметров. Конструкция имеет только одну лапу и небольшое раздвоенное веретено, весит чуть более двух килограмм и отличается компактностью. Может быть использована на лодках длиной до пяти метров. Итак, пошаговая инструкция «Как изготовить якорь для лодки ПВХ своими руками».

1. Веретено изгибаем из проволоки. В его верхней части привариваем планку.

2. К штоку привариваем шайбы и планки (фиксирующие), которые при попадании конструкции на дно разворачивают лапу и заставляют ее цепляться за грунт.

3. У штока концы веретена свариваются полосой металла, которая поддерживает лапу в рабочем положении.

4. Такой якорь хорошо держит на многих грунтах, но если дно каменистое, необходимо иметь снимающуюся болванку весом до четырех кг, которая может быть легко надета на конец якоря и опущена вместе с ним.

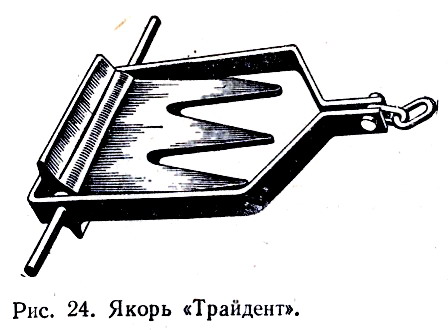

В последние годы за границей используется заводской якорь «Трайдент», который мало чем отличается по своей конструкции от Курбатовского. Лапа его шире и сделана в форме трезубца. Он также хорошо держит лодку на рыхлом грунте, вгрызаясь в почву. На каменистом же необходимо использовать балласт.

Складная «кошка»

Якоря-кошки являются довольно надежными конструкциями для небольших лодок (длиной три-четыре метра). Единственное их неудобство — хранение на судне. Этот якорь для лодки ПВХ своими руками легко изготовить, сделав его складным. Весь секрет в том, что все четыре лапы конструкции будут шарнирно закреплены в нижней части основы. А муфта, которая скользит по самому веретену, застопорится то в верхнем, то в нижнем положении, фиксируя лапы якоря-кошки в рабочем или сложенном вдоль веретена состоянии.

Источник

Второй способ изготовления

Для простейшего складного якоря нужен минимальный набор электроинструмента и навыки обращения с ним.

Необходимые материалы

Трубка нержавеющая:

Диаметр 2.5 сантиметра.
Длина 27 сантиметров.
Втулка 2.5 сантиметра с шагом резьбы М-12.

Нержавеющая сталь полосовая:

Длина 26 сантиметров.
Ширина 40 сантиметров.
Толщина не менее 4 миллиметров.

Производится сварка втулки с основной трубкой. Полоски стали обрабатываются наждачной бумагой и привариваются. К одной из лап крепится посредством сварки две полосы для предотвращения поворота в собранном состоянии якоря.

Одеваем лапы на подготовленный шток и закрепляем гайкой М-12. Для возможности сборки в полевых условиях, наваривается вертикальное металлическое кольцо на гайку.

С обратной стороны якоря просверливается отверстие и крепится ещё одно кольцо диаметром не менее 4 сантиметров и толщиной 0.4 сантиметра.

Масса данного якоря составит 1.7 килограмма. Для увеличения устойчивости можно использовать утяжелитель не менее 2 килограммов свинца. Крепёж этой разборной модели осуществляется с помощью карабина.

Для изготовления данной модели сварного якоря можно использовать проволоку диметром не менее 8 миллиметров и отрезка металлического прута с диаметром 1.2 сантиметра.

Так же понадобится листовой металл толщиной не менее 3 мм. Данная модель по своему конструктивному исполнению похожа на якоря Данфорта и Матросова, но различается наличием только одного крыла и раздвоенного веретена.

Представленная модель обладает весом около 2.5 килограммов и может быть применена на гребных, моторных и надувных лодках.

Демонстрирует превосходные показатели на основных типах дна, где основную роль играет вес, а наличие утяжелителя весом 4-5 кг значительно улучшит характеристики.

Из проволоки изгибается веретено №1. В верхней части приваривается планка №6. Фиксаторные шайбы №5 и планка №8 посредством сварки соединяются со штоком №3.

Делается это для того чтобы при касания грунта произошёл выход лапы №2, которая обеспечивает фиксацию. При изготовлении штока важно соблюдать размеры, указанные в чертеже для качественной работы якоря.

Производится соединение полосой №4 концы веретена у штока. Которая служит для ограничения угла выноса лапы. Для удерживания зацепа в разложенном состоянии применяется планка №8. Ребро №7 сваривается с лапой.

Четырехпалые якоря, получившие широкое применение в речном судоходстве имеют существенный недостаток в хранении благодаря массивности конструкции.

Для использования с маленькой надувной лодкой рекомендуется изготовить складной вариант, по моделям, представленным на рисунке.

Самая примитивная по сложности кошка представлена на рисунке (а). Квадратное сечение нижней части веретена№2, в отличие от классической круглой №1.

В верхней втулке подвижной части лап проделывается отверстие. Для размещения лап в одной плоскости приподымается подвижная часть до круглого веретена и после разворота на девяносто градусов устанавливается на место.

якорь для рыбалки своими руками

В следующем конструктивном исполнении (б) предусматривается фиксация в рабочем положении верхней подвижной пары с использованием выреза во втулке №5.

Пружина №3 благодаря упору в приваренную шайбу №7 удерживает лапы в сложенном и рабочем положении.

Следующая модель (в), нашедшая широкое применение за границей четырёхпалого якоря, отличается от остальных тем, что в шарнирной части №1 закрепляются все лапы.

Фиксация лопастей в рабочем и транспортном положении происходит благодаря скольжению муфты №6 по веретену.

Видео самодельный якорь

Можно приступать к изготовлению. Кроме резки металла болгаркой и сверления, может потребоваться плазменная резка.

В подавляющим числе технологий необходим также сварочный аппарат.

Якорь-кошка

Отличный вариант для использования с лодок ПВХ длиной 3-4 м в безветренную погоду. Складные лапы крепятся на скользящей по центральному стержню муфте. Перед переноской якоря лапы должны быть зафиксированы в нижней части. Рабочее положение лап -фиксация наверху при помощи шплинтов. Эти шплинты легко срезаются при необходимости извлечь застрявший якорь.

Если ожидается ветреная погода, конструкция нуждается в утяжелении. И, порой, в весьма существенном!

Основу изделия составляет плотная ткань. Плавучий якорь, фото которого представлено ниже, сделан из парусины.

Как правило, приспособление обладает формой конуса или же пирамиды, основание которой раскрыто. Последнее крепится посредством обруча из металла или же крестовидных балок. К нему подсоединены четыре стропы, при помощи которых происходит крепление к якорному канату.

К вершине конуса прикреплен оттягивающий трос, который тянет якорь. У приспособления имеется буек, применяемый для спуска и подъема устройства. Также по буйку можно определить, где находится изделие.

Данные взяты из ежегодного журналаRORC 1999. Материалы довольно интересны, поскольку в отечественной литературе способы применения плавучих якорей изложены в общих чертах и не дают полного ответа о целесообразности их применения в условиях штормовой погоды. Советскими специалистами вскользь отмечалось лишь то, что они применяются для иол.

Досконально плавучий якорь рассмотрен в труде К. Адларда Колса «Под парусом в шторм». Автор отмечает, что дрейф, создаваемый устройством, эффективнее уменьшает снос в ветреную погоду (размер яхты должен соответствовать размеру устройства).

Главная опасность заключена в том, что при рыскании яхта может повернуться лагом к волне и перевернуться. Рыскание вызывает нагрузку на якорь и канат.

При заднем ходе судна руль его может сломаться. Становится ясным, что при использовании приспособления на современной яхте с коротким килем судно должно быть поставлено парусом на корму для сохранения направления на плавучий якорь.

Это обеспечит сохранность плавсредства.

Подходит плавучий якорь для лодки, шлюпки и ахтерштага. Однако выносливость бизани на ахтерштаге имеет предел.

Поэтому, по мнению Колса, применение плавучего якоря не всегда оправдано. При условии, что удержании яхты на ветру будет оптимальным, а нагрузка на руль сниженной, яхта станет находиться словно привязанной к корме.

Она не будет качаться, что может вызвать ее заливание. Яхта подставит воде кокпит.

Следует отметить, что все заключения автора относятся к середине прошлого столетия. За прошедшие годы модификация яхт претерпела сильные изменения, и кокпиты стали сами сливать воду. Изменение конструкции позволило взглянуть на проблему использования таких якорей по-новому. Сегодня подобное устройство советуется иметь любому яхтсмену, который выходит в открытое море.

Почти все типы плотов имеют плавучий якорь. Он был разработан Национальным Морским Институтом Великобритании (NMI).

Устройство обладает большой величиной. Поверхность его пористая.

Наряду с крупными карманами для балласта оно имеет высокую эффективность против перевертывания плота. Испытания, проведенные в Исландии, доказали, что, несмотря на шторм, плот остается на плаву.

Вторая функция якоря заключена в замедлении дрейфа.

Испытание было проведено для RORC в университете Саутгемптона. Оно доказало, что плавучий якорь способен удержать яхту на плаву при высоких волнах. Устройство способствует уменьшению скорости судна и удерживает его по ветру. Модельные испытания выявили, что яхта неоднократно избегала разворотов лагом и переворачивания волной.

Плавучий якорь рекомендован как для однокорпусных, так для многокорпусных моделей яхт. Положение устройства с кормы предполагает, что волны большой тяжести лягут на эту часть судна.

По данной причине все отверстия должны быть герметично закрыты. Этому придается большое значение в специальном своде правил, где указано, что яхты должны обладать прочностью и водонепроницаемостью.

В особенности это относится к корпусной части, каюте и палубе, которые должны выдерживать натиск воды.

Если судно не может доплыть до берега, войти в бухту или же выбрать место, удобное для причаливания, а также не в состоянии посредством руля держаться на ветру, то следует прибегнуть к использованию плавучего якоря. Приспособление позволит сократить дрейф.

На большой глубине устройство дает возможность поставить судно вразрез волне. Якорь при этом находится на носу судна, в воде происходит его наполнение. Затем натягивается канат, который тормозит движение шлюпки, поворачивая ее носом навстречу ветру.

Длина каната должна составлять не меньше пяти длин маломерного судна. Трос выпускают в ослабленном состоянии. Он должен быть не короче каната для якоря.

Чтобы ослабить удар волн о судно и предотвратить заливание, применяют специальные масла. Наибольшей эффективностью обладают масла животного происхождения. Растекаясь по водной глади, они создают пленку, мешающую образованию гребней и гасящую энергию волн.

Минеральные масла обладают более низкой функциональностью. На маломерных суднах их применять не советуется.

Плавучий якорь для лодки ПВХ должен обладать размером от 2, 5 до 4 м. Все зависит от величины судна. При помощи строп регулируется скорость движения лодки.

Основу самодельной конструкции составляет купол. Материалом может служить толстый полиэтилен, синтетический материал. От этого зависит продолжительность службы изделия.

Важно, что в центре такого парашюта должно быть отверстие диаметром 10-15 см. Через него и будет входить вода. Оно регулируется при помощи шнура. Диаметр купола, в зависимости от размера лодки, составляет 120-150 см.

По длине круга нашиваются петли, через которые продевается веревка, затягивающая якорь. Существуют конструкции, крепящиеся на планки. На верхней из них находится бутылка. Нижняя часть якоря должна быть более тяжелой.

Чем длиннее веревка, посредством которой прикреплен якорь к лодке, тем большей эффективностью будет обладать устройство. К примеру, при длине строп 1,5 м длина веревки должна составлять 10 м.

Как правило, это прямоугольный плавучий якорь. Открытое отверстие приспособления в этом случае может иметь четырехугольную, треугольную или любую другую форму. Можно сделать плавучий якорь для лодки руками из весельного шеста.

Плавучий якорь для лодки ПВХ своими руками можно изготовить и другим методом. Эта конструкция предполагает использование кольца из проволоки диаметром 6-8 мм.

Для устройства идеально подходит хула-хуп советского производства из прочного качественного алюминия. Он оптимален по форме и размеру.

Размер такого приспособления позволит удержаться на плаву небольшой лодке из ПВХ в струе течения и обеспечит ее оптимальную скорость во время рыбалки.

Если хула-хупа нет, то кольцо делается из проволоки. Затем обруч обтягивается тонким брезентом, но можно и полиэтиленом.

Полотно натягивается так, чтобы не было провисаний. Круг делится на три равные части, к которым привязываются метровые веревки.

Их концы связываются. К верхней части привязывается бутылка из пластика объемом 5 л, а к нижней крепится груз.

Так якорь в воде примет вертикальное положение и сможет держать струю течения.

Если рыбная ловля проводится в ветреную погоду, то бутыль из пластика заменяется пол-литровой емкостью. В этом случае плавучий якорь уходит в толщу воды не намного, и волны не представляют опасность. Система не надувается как парус и стабильно удерживает судно в требуемой струе течения.

Опускать приспособление от лодки советуется не более чем на 5 м. Дальше не советуется, так как средство может повернуть якорь своей массой, и смысл устройства будет утерян.

Иметь при себе такое незамысловатое приспособление рекомендуется, если вы рыбачите в водохранилищах. Диаметр кольца подбирается в зависимости от размера лодки из ПВХ.

Следует отметить, что если не имеется обруча из алюминия, то можно прибегнуть к использованию веток с листьями. Ветки срубаются и плотно связываются. К ним крепится небольшой груз. Бутылка не привязывается, так как ветки обладают прекрасной плавучестью. Такое устройство по функциональности уступает якорю на основе обруча, но справляется со своей задачей.

Как выбрать лучший якорь для надувных ПВХ лодок?

Перед производством якоря нужно понимать, зачем он используется и возможно ли эксплуатировать лодку без него.

В первую очередь якорь применяется для обеспечения безопасности судна и пассажиров. Производит стабилизацию лодки даже на бурном течении и помогает удерживать необходимое положение.

Так же даёт возможность сделать стоянку в нужном месте без необходимости постоянной корректировки положения. Ну и, конечно же, не будет проблем со швартовкой, так как без надёжного крепления лодку может просто унести.

Перед изготовлением якоря нужно определиться с моделью и весом.

Качественный якорь должен отвечать двум обязательным требованиям:

Масса (в кг) должна быть не менее 10 процентов от веса лодки.
Масса (в кг) должна составлять не меньше одного процента, от длинны судна(в см).

Сделав эти не хитрые расчёты можно приступать к выбору конструкции и изготовлению.

При изготовлении якоря следует учесть некоторые дополнительные факторы, которые могут повлиять на качественную работу:

Наличие и высота волны.
Максимальная сила ветра в районе использования.
Тип дна, так как каждая модель показывает лучшие характеристики на определённых тапах дна.
Немаловажное значение имеет выбор якорного троса. На данный момент используются натуральные и синтетические материалы.

Основные параметры при выборе якорного троса:

Усилие на разрыв (должно превышать в семьдесят раз вес якоря).
Толщина.

При желании сэкономить и получить сто процентную уверенность в качестве якоря, то целесообразно сделать его самостоятельно. Для производства своими руками совсем не обязательно быть профессионалом.

Для начала рыболову нужно определится с тем необходим ли якорь для лодки ПВХ или можно комфортно рыбачить без него. Основные предназначения якоря заключаются в сохранении равновесия судна, что влечет за собой обеспечение безопасности пассажиров и рыболова. Якорь позволит зафиксировать лодку в одной точке без других манипуляций.

Основные требования к якорю

Для того, чтобы сделать хороший якорь необходимо правильно рассчитать основные показатели и опираться на них во время изготовления:

удостоверится о наличии на водоеме волн либо их отсутствии и примерной их высоте;
приблизительно знать максимальную силу ветра в ваших широтах;
какого типа дно в вашей лодке ПВХ;
подобрать якорный трос с правильными свойствами и характеристиками.

На трос приходятся максимальные нагрузки, поэтому стоит позаботиться о его прочности. Примерная нагрузка на трос равняется десяти массам якоря.

Вы не сможете отыскать якорь, идеально подходящий под все условия рыбалки.

Прежде чем сделать якорь для лодки ПВХ своими руками необходимо провести некоторые наблюдения и исследования, а уже после этого начинать процесс изготовления и отправляться на водоем с лодкой:

прежде всего необходимо владеть информацией о погодных условиях на водоеме;
выбрать оптимальный тип и конструкцию изделия;
найти и подготовить все материалы, требующиеся для изготовления;
изучить советы от опытных рыбаков, чертежи и фото якорей в глобальной сети.

Плюсы якорей сделанных своими руками

Рыболовы очень часто забывают якорь дома, или у них просто нет возможности купить его или изготовить самостоятельно. Тогда в ход вступают разного рода подручные средства, которые обладают большой массой: гири, камни, кирпичи и прочее.

Эффективность подручных средств, использованных в качестве якоря слишком низкая, но у этого явления есть свои объяснения:

большой вес сильно сковывает движения рыбака внутри лодки при управлении ею;
надувную лодки можно легко повредить острыми углами;
процесс надежной фиксации камня к веревке занимает много времени.

Применения подручных средств в качестве якоря оправдано лишь в условиях рыбалки на водоеме с каменистым дном.

Покупка якоря в магазине не гарантирует полноценное выполнение функций отведенных к нему.

Исходя из таких особенностей сделать якорь для лодки ПВХ своими руками является одной из лучших и оптимальных идей. При изготовлении якоря самостоятельно вы сможете учитывать как личные предпочтения, так и все особенности водоема и условия ловли.

Как сделать самодельный якорь для надувной лодки

На данный момент применяются различные модели самодельных якорей для пвх лодок наиболее востребованными можно выделить такие разновидности:

Курбатова якорь.
Грибовидной конструкции.
Классический «адмиралтейский»
Разработка Дэнфорта.
Так называемый «якорь-кошка».

Грибовидный — или как их ещё называют, зонтообразные якоря начали применять в середине 19 века с целью надёжного и длительного крепления различных плавательных средств.

Широкое применение нашёл в районах с большим уровнем приливно-отливных течений или сильных ветров. При большей массе демонстрирует отличные удерживающие показатели.

Коэффициент удержания варьируется от шести то десяти в зависимости от массы.

Принадлежит к типу безрогих якорей. Материалом для изготовления служит чугун или железобетон в случае для больших конструкций.

Нижняя часть изготовляется с выемкой для лучшего засасывания.

Предусматривается изготовление воздухоотводящих каналов для улучшения показателей. Минимальный вес данного вида якоря для надувной лодки должен быть не менее 4 килограммов.

Адмиралтейский – существование подобных якоре отмечается ещё до нашей эры. Своим названием данная конструкция обязана испытаниям Британского Адмиралтейства в 1980 году.

Классическая конструкция представляет собой стальной кованый якорь со скобой и деревянным штоком.

Основным плюсом является надёжное и крепкое удержание. Но, не смотря на этот факт, существует и масса минусов.

Этот якорь отличается высокой громоздкостью и представляет немалую угрозу для самого судна и проходящих мимо судов. В случае применения в районах с изменяющимся ветром или течение часто происходит разрыв цепи.

Якорь Дэнфорта – схожий по принципу работы с якорем Холла, при этом отличается от него конструктивным исполнением, гораздо более сближенные лапы и наличие штока у тренда, предотвращает падение якоря на бок при соприкосновении с грунтом, выступая как стабилизатор.

Наибольшую популярность у рыболовов приобрели:

Якорь-кошка.
Модель Курбатова.

Неоспоримыми преимуществами использования первой модели можно назвать универсальность использования на любом типе грунтового покрытия.

Единственный недостаток — сравнительно малый вес что в свою очередь затрудняет использование при сильных порывах ветра. Для увеличения надёжности применяются дополнительные утяжелители.

Определённые недостатки имеются и у якоря Курбатова. В случае применения на каменистых типах грунта потребуется дополнительное укрепление конструкции.

Как устроен плавучий якорь?

Якорь – устройство, используемое на воде и обеспечивающее безопасность людей, необходимо выбирать с особой тщательностью с учетом требований, предъявляемых к якорному устройству.

Назначение якоря – фиксировать положение судна при любой силе ветра, величине волн и стремительности течения. Самый тяжелый якорь, не означает – лучший. Квадратная гиря в 20 кг, не имея сцепления с донным грунтом, не удержит лодку на месте, а 8 — килограммовый якорь с этой задачей справится.

Влияют на выбор якоря и его удобство при эксплуатации и хранении. Выбор конструкции якоря зависит от условий судоходства и от характера донных поверхностей, с которыми контактирует якорь.

Адмиралтейский якорь – устойчив на всех донных грунтах. Однако уступает якорям, которые погружаются в дно двумя лапами (якорь Холла).

Недостатки: сложность подъема и неудобство при хранении из-за значительных размеров лап и штока. Кроме того, стандартная конструкция этого якоря предусматривает его неудобное закрепление с помощью разводной чеки.

Вместо этой конструкции часто используют стопорную шайбу с пазом.

К штоку приваривают шип и в той его части, которая проходит через веретено, надевают шайбу. Шип и паз имеют размеры, позволяющие шипу свободно проходить через паз. Шток фиксируется при повороте шайбы и ее перемещении к веретену. Проворачиванию штока препятствует еще один шип, установленный на нем и заходящий паз отверстия веретена.

Якорь Матросова с повышенной силой удерживания используется для крупных яхт и катеров.

Якорь-кошка получил широкое применение на небольших судах. Удобно складывается для хранения и может применяться для поиска затонувших предметов, тросов или цепей.

Основные требования

Требуется, чтобы люки и закладные доски, закрывающие центральный вход, были прикреплены к яхте крепкой стропой. Крыши рундуков кокпита также нуждаются в пристальном внимании. Они играют огромную роль в водонепроницаемости судна. Если эти крайне необходимые части будут потеряны или повреждены, то вода, обрушивающаяся на корму, будет попадать внутрь и быстро заполнять яхту.

Транспортный департамент установил размеры плавучих якорей для судовых плотов спасательного назначения и спасательных шлюпок. Диаметр трубы должен составлять от 10 до 15 % LWL яхты. Такой плавучий якорь своими руками может сделать парусный мастер.

Как использовать масло?

Масло периодически льется с наветренного борта. С того же края подвешивается смоченная в нем швабра.

Есть и другой способ, более экономный. В мешке из парусины или же банке из металла делаются отверстия, в которые закладывается раскрошенная пробка, ветошь или пенька. Внутрь заливается масло. Затем емкость закрывается, мешок завязывается, крепится к якорному канату и травится.

Также через плавучий якорь продевается линь, чтобы оба конца были на судне. Затем к линю крепится мешок или банка.

Их надо передвигать к якорю на расстоянии нескольких метров от него. Опустевший мешок или банка вытаскивается на судно и вновь заполняется маслом.

Для линя на плавучем якоре рекомендуется запастись блоком. Мешок или банка подвешиваются к канату для якоря в качестве поплавка на такой высоте, чтобы они смогли достать до волны.

Масло, вытекая из банки или мешка, покрывает водную гладь пленкой.

Источник

Как определить вес якоря и
размеры якорного каната.

Нет смысла возить на легкой
лодчонке тяжеленный адмиралтейский якорь, но будет еще хуже, если вы
выйдете в открытое море на каютном катере с трехкилограммовой «кошкой».
Ясно, что в первом случае будет напрасно занято полезное место, во
втором — возможны самые печальные последствия.

Давайте лучше прикинем, какой же якорь
действительно нужен судну, пользуясь приближенными формулами.

Вес якоря

W
=(8÷10)(корень 3 степени из

D
2
)
кгс,

D
—

водоизмещение судна, тс.

Калибр якорной цепи (диаметр
стержня звена)

d
=4,7(корень 3 степени из
D
) мм.

Таблица 1
.

Якоря и
канаты для катеров и мотолодок

Диаметр каната из менее
прочного, чем капроновый, сизальского троса должен быть увеличен
примерно вдвое, из пенькового — втрое. Сравнительные данные растительных
и капроновых тросов приведены в
табл. 3
.

Не забудьте, что разрывная нагрузка
якорного каната Должна быть в 40-50 раз больше веса якоря, указанного в табл. 1
и
табл.2.

Сколько нужно якорей?

Этот вопрос встает обычно
перед капитанами сравнительно крупных катеров и яхт,
предназначенных для дальних плаваний,

Считается необходимым иметь
на борту второй становой (он может быть на 20-30% легче основного) и
небольшой (5 кгс) шлюпочный якорь или кошку. Желательно, чтобы каждый
якорь был снабжен своим канатом.

Какой якорь лучше?

Однозначно на этот вопрос не
ответить.

Адмиралтейский (рис. 20)
по держащей силе раза в 3-4 уступает якорям,
цепляющимся за дно не одной, а одновременно двумя лапами
(например, якорю Холла), зато надежность стоянки меньше, зависит от
характера грунта. Якорь Холла при натяжении каната нередко
выворачивается из-за неоднородности грунта под обеими лапами, поэтому
рискованно принимать его легче адмиралтейского.

Приобретая адмиралтейский
якорь, убедитесь, что он правильно изготовлен: веретено и шток должны
быть, по крайней мере, в 2,5 раза длиннее каждого рога. Как правило,
якоря этого типа с более длинным веретеном обладают и лучшей держащей
силой.

Обычная четырехлапая кошка с
успехом используется на речных лодках и катерах; для повышения ее
надежности рекомендуется закрепить дополнительный груз на веретене.

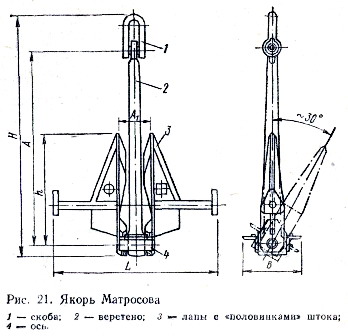

Для крупных катеров и яхт
рекомендуется якорь Матросова
(рис. 21)
.
Это — якорь с повышенной держащей силой. Якоря Матросова выпускаются
(лит сварными) весом начиная с 5 кгс, что делает возможными их выбор
практически для всех судов внутреннего плаЯ вания. Однако заметим, что
для безопасности стоянки лучше все-таки иметь тяжелый
адмиралтейский якорь, а не более легкий якорь повышенной держащей силы.

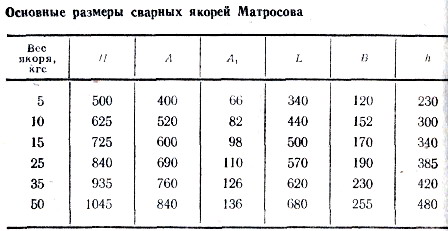

Таблица

Шайба вместо чеки.

На стандартном адмиралтейском
якоре шток фиксируется в рабочем положении разводной чекой. Это
неудобно.

Вместо чеки можно применить
стопорную шайбу с пазом (рис. 22)
. На
шток наваривается шип 1, который проходит через соответствующий ему
прямоугольный паз на шайбе 2,
свободно надетой на проходящую
через веретено часть штока. Достаточно повернуть шайбу, сдвинув ее
вплотную к веретену, — и шток будет зафиксирован. А чтобы шток не
проворачивался, на нем делается второй такой же шип 3,
входящий в
соответствующий паз отверстия в веретене.

Самодельный сварной якорь
Курбатова.

Сварной якорь
(рис. 23)
можно изготовить из проволоки
диаметром 8 мм, отрезка 12-миллиметрового прутка и листовой
стали толщиной 3 мм. Он напоминает известные якоря Данфорта и Матросова,
но отличается от них тем, что имеет только одну лапу и раздвоенное
веретено. Якорь указанных на чертеже размеров весит около 2,5 кгс и
может быть использован на гребных и моторных лодках Миной до 5 м. Он
хорошо держит на большинстве грунтов, но чтобы повысить его надежность
на каменистых грунтах, где важен в первую очередь вес, рекомендуется
иметь в запасе болванку весом 3-4 кгс, которая может быть надета на
якорный конец и опущена вместе с якорем.

Веретено 1 изгибают из
проволоки; в верхней его части вваривается планка 6.
К штоку 3
(не требует никакой механической обработки) должны быть приварены
фиксирующие шайбы 5 и планки 8,
которые при падении якоря 1 на
дно поворачивают лапу 2
и заставляют ее вонзиться в грунт. Шток
для устойчивости якоря на грунте должен иметь длину не менее указанной
на чертеже.

Концы веретена у штока
соединяются полосой 4,
которая одновременно ограничивает угол
поворота лапы: планка 8
упирается в нее и удерживает лапу в
рабочем положении. К лапе приваривается ребро 7.

Якорь «Трайдент».

В последние годы за рубежом
находит применение однолапый якорь «Трайдент»
(рис. 24)
, по конструкции мало отличающийся от якоря Курбатова,

Лапа якоря «Трайдент» шире и
имеет форму трезубца, поэтому он хорошо держит на мягком и рыхлом грунте
(песок, ил, галька). На глинистом и каменистом грунте надо добавлять
балласт. По всей ширине лапы сделан гребень, который поворачивает ее,
когда якорь ползет по дну; благодаря повороту лапа и «вгрызается» в
грунт. Одновременно гребень, упираясь в нижнюю полосу якорной обоймы,
ограничивает поворот лапы до определенного угла (около 40°).

«Трайдент» весом 2 кгс
(ширина лапы 235 мм) пригоден для лодок длиной 3-4 м, а при весе 7 кгс
(ширина лапы 375 мм) — для малых катеров и мотолодок длиной до 6 м.

Три конструкции складной
кошки.

Четырехлапые якоря-кошки,
получившие распространение на речных лодках, неудобны для хранения на
судне. Рекомендуем изготовить «складную» кошку одной из показанных на
рис. 25
конструкций.

У самой простой
(рис. 25, а)
кошки нижняя часть веретена 1
имеет не круглое, а квадратное сечение 2.
Соответствующей формы
отверстие сделано во втулке верхней — подвижной пары лап. Чтобы все лапы
оказались в одной плоскости, нужно поднять подвижную пару лап до
круглого сечения веретена, затем, развернув их на 90°, снова опустить на
место.

В другой конструкции
(рис. 25, б)

верхняя
подвижная пара лап 4
фиксируется в рабочем положении благодаря
вырезу во втулке 5.
К веретену приварена шайба 7,
в
которую упирается пружина 3,
удерживающая пару лап 4
в
рабочем или сложенном положении.

Третья конструкция складного
четырехлапого якоря
(рис. 25, в)

,
получившая распространение за рубежом, 1 отличается тем, что все
лапы 4
закреплены в нижней; части веретена 1
шарнирно.
Муфта 6,
скользящая по, веретену, стопорится в верхнем или нижнем
положении и соответственно фиксирует лапы в сложенном вдоль веретена или
рабочем состоянии.

Чтобы не потерять якорь.

При плавании по
водохранилищам, засоренным корягами и затопленными деревьями,
вероятность остаться; без якоря очень велика. Поэтому отдавать якорь, не
привязав к тренду (место соединения рогов с веретеном) буйрепа с буйком

(рис. 26)
, не следует. Лучше всего
иметь буек (он называется томбуй) с буйрепом длиной 10-15 м постоянно в
снабжении судна. В крайнем случае вместо буйка можно
использовать любой плавучий предмет — деревянную чурку, кусок пенопласта
и т. п.

Конструкция якоря

В настоящее время существует около десятка известных и проверенных конструкций якоря:

Основные критерии при выборе якоря

Самое главное требование является главным назначением якоря
, то есть якорь должен обеспечивать надежную и качественную фиксацию на водной местности, сопротивляясь течению и ветру.
Коэффициент удерживающей силы
, который обычно рассчитывается по специальным математическим формулам, обычно указывается на каждом якоре в магазине.
Масса должна быть не слишком большой
, но и не слишком маленькой, оптимальным вариантом будет якорь массой 7-9 кг.
Весьма важным критерием при выборе является тип грунта
, так как каждый якорь по-разному ведет себя на разном грунте.
Также очень важным требованием являются погодные условия
, смотря в каком месте будет проводиться рыбалка, где постоянный ветер или штиль.
Очень важно выбирать якорь, который будет защищен от химической коррозии.
Самым популярным и качественным методом защиты является оцинковывание.

Как создать якорь самостоятельно

Для того, чтобы сделать такой якорь, необходимо иметь:

Металлический прут, длиной 2 см;
Сталь в форме листа толщиной 2-3 мм;
Металлическая проволока диаметром не меньше 6 мм;

Вес такого изделия будет равен примерно 3 кг. Пошаговая инструкция:

Такой якорь сможет оставить лодку на любом дне, является отличным вариантом для лодки длиной в 4 метра.

Для такого способа понадобится примерно 5-6 кг свинца:

Сначала нужно расплавить металл
, плавить желательно в огнеупорном глиняном тигле.
Приготовить необходимую форму для заливки
, форму можно подобрать самостоятельно.
Вылить расплавившийся металл в форму.
Просверлить дырку для веревки.
Деформировать заготовку так, чтобы имелся крюк или лапка, желательно сделать три таких лапки
, свинец является довольно мягким металлом и хорошо поддается пластической деформации. Или же сделать заготовку в форме грибовидного якоря.

Активатор клева
. Эта феромоновая добавка сильнее всех приманивает рыбу в холодной и теплой воде. .
Повышение чувствительности снасти.
Читайте соответствующие руководства по конкретному типу снасти.
Приманки на основе феромонов
.

Правильное крепление

Перед рыбалкой необходимо узнать, какое дно имеет водоем, чтобы полностью определиться с выбором якоря;
Необходимо знать глубину водоема для правильной покупки троса;
Надежнее конструировать якорь самому, но если нет такой возможности, то опираться на отзывы предыдущих покупателей;
Нужно отнестись к покупке якоря очень серьезно;
Очень важно не утопить драгоценный якорь, использовать только самые надежные виды узлов.
При сильном течении целесообразно будет применение двух якорей, для лучшей фиксации.
Также якорь можно усилить цепью для лучшей фиксации и сцепления с грунтом.
Также необходимо правильно закидывать якорь в воду под правильным углом.

Требования и характеристики

вес должен составлять 10% от массы плавательного средства;
элементы формы должны иметь крючковатый вид, чтобы якорь мог зацепиться за дно водоёма и удержать лодку;
должно иметься отверстие для крепления верёвки или цепи.

Даже продуманный до мелочей анкер часто не может сдержать на месте плавательное средство.

максимальная высота волн;
материал и конструкция сборки днища лодки;
сила ветра;
трос, используемый для якоря.

Выделяют два типа тросов для лодочных анкеров:

Искусственный трос — самый популярный среди рыбаков из-за большого срока службы и устойчивости к влаге и гниению.
Приспособление из натуральных материалов — такие тросы редко подходят из-за плохой влагоустойчивости.

При выборе конструкции для незнакомой местности лучше поговорить с рыбаками, которые исходя из собственного опыта могут подсказать лучшую схему.

быть компактным и не весить слишком много;
иметь большой срок эксплуатации;
легко сниматься со дна;
быть устойчивым к коррозийным процессам;
удерживать лодку с минимальным движением в пределах натяжения каната.

Преимущества самодельных приспособлений

Промышленные модели стоят дорого и часто оправдывают свою цену, однако они имеют стандартную форму и не приспособлены под конкретный водоём или погодные условия.

Изготовление своими руками

Выделяют следующие виды анкеров для лодок:

кошка;
якорь Дэнфорта;
Курбатова;
Холла;
грибовидный;
«непотеряйка».

Простые разборные модели

Для него требуются следующие детали:

1 металлическая труба длиной 270 мм и диаметром не менее 25 мм;
1 втулка, 1 гайка;
2 металлических кольца;
2 кг свинца;
4 части металла.

К сварным конструкциям можно отнести якорь Курбатова, который требует наличия стального прута, проволоки и металлических отрезков.

Пирамидальный якорь и кошка

прикреплять анкер к тренду;
вытаскивать его, используя буйрепер;
оборудовать якорь буйком.

Внимание, только СЕГОДНЯ!

Часто, в качестве якоря, рыбаки используют мешки с песком, кирпичи и другие подобные вещи. Но эти приспособления не могут правильно зацепиться за дно, и лодка постоянно меняет свое положение. Как сделать его знают все опытные рыбаки. Изготовить его можно самостоятельно, причем много знаний и инструментов не потребуется. А в качестве составляющего можно использовать подручные материалы.

Чтобы лодка не перемещалась, особенно если течение на реке быстрое, рекомендуется использовать сразу два. Опытные рыбаки рекомендуют использовать два якоря: основной и дополнительный. Дополнительный будет использоваться при необходимости, но он будет поддерживать на нужном месте.

Виды якорей

Якорь может иметь много разновидностей. Например, вильчатый, Холла, Портера, адмиралтейский, грибовидный, плуг и так далее. В зависимости от места рыбалки и выбирается якорь. Все они имеют свои недостатки и преимущества.
Но для успешного использования необходимо грамотно подобрать вид, его массу и конечно учитывать особенности рыбалки.

Для начала нужно рассчитать вес. Это не трудно сделать самостоятельно. Как правило, к лодке до 600 кг. можно брать якоря в 5-6 кг. Обычно, вес его должен быть не менее одного процента от массы лодки. Для лодки весом в 400 кг. Можно брать его для лодки ПВХ массой 4 кг.

Выбор каната для якоря

Канат должен быть прочным и долговечным, ведь он должен находиться в воде.
Канат может быть синтетическим и натуральным. Канат крученого типа будет более надежным. А его толщина должна быть не менее 1 сантиметра. Длина каната зависит от глубины водоема. Но важно, чтобы длина превышала глубину не менее, чем в 5 раз. Это особенно важно при ловле на водоеме с сильным течением.

Якорь разборного типа

Такой самодельный якорь удобно использовать и транспортировать на место ловли.
Необходимые материалы:

Стальная трубка, длина 27 сантиметров, диаметр 2,5 сантиметра;
Гайка и втулка диаметром 2,5 сантиметра;
Кусок свинца массой 2 килограмма;
Две стальные полоски 260(40(4 миллиметра;
Две стальные полоски меньшего размера;
Два кольца из металла.

Изготовление: Сначала к концу трубки нужно приварить втулку. Большие полоски по краям необходимо обработать наждачной бумагой. Из них нужно сделать лапы. К одной из лап нужно приварить полоски поменьше. Это необходимо для предотвращения прокручивания якоря. К трубке прикрепить лапы и установить гайку. Рядом с гайкой нужно приварить кольца. Они необходимы для удобства доставания со дна и простоты сборки. Расплавленный свинец нужно залить в трубку.

Курбатовский способ изготовления якоря

Самодельные якоря для лодок, большинство любителей рыбалки, изготавливают именно таким способом. Они надежны и просты в изготовлении. Очень хорошо такой работает на водоемах, на дне которых много неровностей, камней, коряг и так далее. Необходимые материалы:

Металлический прут.
Полоски из стали толщиной 3 миллиметра.
Проволока диаметром не больше 8 миллиметров.

Изготовление: Из проволоки необходимо соорудить веретено. На один конец конструкции необходимо приварить полоски. А к другому концу нужно прикрепить металлический прут. Вместо сварки можно использовать проволоку или прочную веревку. Помимо вышеперечисленных способов якорь для резиновой лодки может иметь конструкцию кошки и пирамиды.

Кошка используется при рыбалке с лодок длиной 3-4 метра. Он имеет складывающиеся лапы и их можно самостоятельно регулировать. Муфты могут передвигаться по всему стволу трубы. Можно утяжелить ее расплавленным свинцом. Но этот якорь, лучше всего, использовать на водоемах без течения и при штиле. Если водоем имеет течение или на улице сильный ветер, то грузило не будет держать лодку. Ее постоянно нужно будет передвигать и ставить на правильное место.

Пирамида может изготавливаться двумя способами, но окончательный вид походит на пирамиду. Самодельный якорь для лодки ПВХ применяется для различных лодок. А несомненным преимуществом этого вида конструкций является то, что его вес может изменяться в зависимости от условий рыбалки. Если нужно облегчить вес, то пластины просто снимаются с основной трубки.

Для изготовления якоря пирамиды понадобятся пластины из стали различного размера, металлический прут, кольца. На металлический прут поочередно нанизываются пластины. На основание прута нужно приварить кольцо. С другой стороны прута крепится гайка, чтобы ее можно было открутить и снять пластины. Эта простая конструкция хорошо работает на водоемах без течения или при небольшом течении.

Выбрать якорь для лодки можно и в магазине. Но они имеют существенные недостатки. Основным недостатком магазинных изделий является их высокая цена. Кроме того, готовый якорь нельзя будет подстроить под конкретную лодку. Если сделать его своими руками, то можно изменять его в соответствии с лодкой. Например, при использовании другой лодки можно изменить и якорь, просто приварить к нему утяжеление или воспользоваться расплавленным свинцом.

Метод изготовления якоря может быть весьма разнообразным, и каждый рыбак самостоятельно выбирает его, более подходящий для него. Подобрать его в магазине значительно проще, но при эксплуатации могут выявиться нежелательные проблемы, а якорь уже куплен. Выбор якоря может зависеть от массы лодки, скорости течения, глубины водоема и рельефа его дна. Только на практике можно правильно определиться с конструкцией и сделать его надежным.

Плавающие средства
, независимо от размера, нуждаются в тормозах не меньше, чем наземный транспорт. Если плоты и паромы тормозят багром, то корабли, суда, лодки, туристские и рыбачьи плоты стопорятся на воде якорями.

Для небольших плавсредств можно купить готовый якорь, но, в ряде случаев, целесообразно изготовить его своими руками. Для одной лодки неплохо иметь их минимум два -передний и задний. Такое стопорение будет надёжней и влияние ветра и волн на произвольные перемещения судёнышка будет минимальным
.

Выбор конструкции

Типы самодельных якорей для лодок ПВХ

Зная, что существует порядка двух тысяч разновидностей этих изделий
, не стоит все их подробно изучать. Достаточно знать, что популярностью пользуются не так много конструкций. Вот их краткий обзор:

2. Якоря грибовидные
, якорные устройства различных оригинальных и нестандартных конструкций. Подходят, как правило, для небольших одиночных лодок, поскольку обладают малой удерживающей силой и не цепляются за грунт. Зато такие устройства крайне просты в изготовлении и не требуют дорогих материалов.

Камень с отверстием для крепления каната
Пластмассовая бутылка со срезанным верхом
. Внутрь заливается цементный раствор и вставляется анкер (его можно изготовить из алюминиевой проволоки) для крепления каната. Края бутылки феном заворачивают так, чтобы цементный монолит не вышел из бутылки. Впрочем, потеря пластмассовой оболочки не критична, устройство всё равно будет работать.
Старые гантели, чугунные утюги, рельсы и т.д. Эти якоря тяжелы и не очень удобны, транспортировать их в рюкзаке сложно, держать на резиновой лодке опасно.Якоря округлых форм плохо цепляются за донный грунт и могут скользить по нему.

Галерея: самодельные якоря для надувных лодок ПВХ (25 фото)

Масса

Требуемую массу якоря
можно определить несколькими способами:

По таблицам. Эти таблицы можно найти в специальной литературе (библиотечные книги или подшивки тематических журналов), но более доступным источником такой информации
является, безусловно, интернет.
По эмпирической формуле. Водоизмещение лодки, выраженное в тоннах, возводится в квадрат. Из результата извлекается корень кубический, полученное число умножается на восемь. Конечный результат и показывает требуемый вес в кг.
По длине и массе лодки. Соответствующая величина, выраженная в кг или см, делится на сто. Полученная величина и будет весом в кг. Например, для лодки массой 500 кг с грузом требуется якорь 5 кг. Если длина лодки 250 см, то ей потребуется якорь весом 2,5 кг.

Выбор каната

Материал и тип

Цепи для надувных лодок противопоказаны. Категорически! Канаты из природных материалов
(например, пеньки или джута), скорее всего, не встретятся в продаже или в сараях даже самых рачительных хозяев. Стало быть, выбирать придётся среди синтетических изделий

Прочность на разрыв материала определяется под усилие, превышающее массу якоря в 70 раз. Канат должен быть скручен из волокон, диаметром не менее 10 мм во избежания передавливания рук при манипуляциях с якорем.

Длина каната

Этот показатель зависит от силы ветра и предполагает знание глубин водоёма, на котором будет использоваться лодка.

Если длина якоря равна утроенной глубине водоёма, то, возможно, плавание при ветре силой до з–х баллов.
Если ветер дует с силой 6 баллов, то потребуется канат длиной в 5 глубин водоёма.
При ветре силой 9 баллов, следует позаботиться о якорном канате длиной в 7 глубин.
Если ожидается сильное течение, то длину каната следует увеличить дополнительно, запас будет отнюдь не лишним!

Самодельные якоря для лодок ПВХ, примеры изготовления

Итак, водоём, погодные условия и особенности предстоящей рыбалки определены, известен характер дна. Определён тип якоря, конструкция разработана (лучше всего раздобыть или самому сделать чертёж, можно скачать его из интернета), рассчитана масса и подобран соответствующий канат. Можно приступать к изготовлению. Кроме резки металла болгаркой и сверления, может потребоваться плазменная резка. В подавляющим числе технологий необходим также сварочный аппарат.

Якорь-кошка

Отличный вариант для использования с лодок ПВХ длиной 3-4 м в безветренную погоду. Складные лапы крепятся на скользящей по центральному стержню муфте. Перед переноской якоря лапы должны быть зафиксированы в нижней части. Рабочее положение лап -фиксация наверху при помощи шплинтов. Эти шплинты легко срезаются при необходимости извлечь застрявший якорь.

Если ожидается ветреная погода, конструкция нуждается в утяжелении. И, порой, в весьма существенном!

Материалы для изготовления:

Труба (можно пруток) металлическая с диаметром 30 мм, длина в пределах 20…30 см и, дополнительно, кусок трубы чуть больше по диаметру, длиной 2…3 см. Короткая труба должна соосно надеваться на длинную трубу и иметь возможность свободно перемещаться вдоль оси.
Кольца монтажные, 2 шт.
Металлические листы толщиной 4…6 мм, из которых следует сделать следующие заготовки:
- полоски10…15 см х2 см, 4 шт.;
- полоски 4…5 см х 2 см, 4 шт., края закруглить.
- полоски 3 см х 2 см, 8шт., закруглить с одного торца.
- лапы в виде заострённого треугольника, 4 шт.

Технология изготовления:

4 из 8-ми полосок размером 2х3 см просверливаются (выполняется по одному отверстию диаметром 5…7 мм). Такие же отверстия просверливаются в средних и длинных полосках, причём в средних надо сделать 2 отверстия по краям.
Полоски 2х3 см с отверстиями привариваются к длинной трубе и будут служить кронштейнами для крепления лап.
Оставшиеся 4 полоски 2х3 см привариваются к короткой трубе
.
На точиле выполняется сужение длинных полос, затем, к ним приваривают треугольники. В середине полосок выполняется надрез, заготовка подгибается и заваривается. Так изготавливаются 4 рога-лапы.
Короткая труба надевается на длинную, приваренные полоски на обоих трубах попарно соединяются серьгами (полосками 4…5х2 см) при помощи прутков.

Изделие готово!

Пирамидальный якорь

Существуют два способа:

Материалы:

Металлический прут. Длина 12 мм.
Металлические полоски. Толщина проката 3 мм.
Проволока. Диаметр не более 8 мм.

Технология:

Из проволоки изготавливается веретено.
Сверху на веретено привариваются (или привязываются) планки, служащие для разворачивания лапы и обеспечения нормального сцепления с дном.
К концам веретена приваривается полоса металла. Её функция-удержание лап в рабочем положении.

Недостатком этой разновидности является неразборность конструкции, что усложняет транспортировку и повышает риск повреждения лодки.

Разборной якорь своими руками

Материалы:

Свинец * до 2-х кг.
Кольца из металла, 2 шт.
Стальная трубка, диаметр 25 мм и длина 270 мм.
Втулка на 25 мм.
Гайка М12.
Металлические полоски ** толщиной 4 мм.

* Можно обойтись без свинца, если масса якоря (1,6 кг в приведенном примере) достаточна для надёжного удержания лодки. В противном случае свинец служит для утяжеления конструкции якоря.

**Полосок размером 260х40 мм понадобится 2 шт., ещё нужны будут полоски меньших размеров, количество также 2 шт.

Технология:

на одном конце трубки сверлится отверстие;
к другому концу трубки приваривается втулка;
края более крупных металлических полосок, являющихся заготовками лап, обрабатываются наждачной бумагой;
к одной из полосок-лап привариваются две пластинки меньшего размера, они будут предотвращать прокручивание якоря;
лапы надеваются на трубку;
заделывается гайка;
кольца привариваются к гайке и к отверстию на трубе (штоке).

Кольца служат для обеспечения удобства при сборке якоря и при поднятии его с грунта.

Если требуется утяжеление конструкции, то внутрь трубы можно залить свинец.

Заключение

В магазине нелегко найти якорь, удовлетворяющий всем требованиям и пожеланиям рыбака или туриста. Да и цена такого изделия высока. Нет, по сути, и гарантии высокого качества купленного товара.

Поэтому изготовить якорь для лодки ПВХ своими руками, значит, оптимально решить эти проблемы

И последний совет: самодельные якоря для лодок ПВХ следует оснастить буйками. Их можно сделать из куска пенопласта.

Источник

При рыбалке с лодки необходимо заранее продумать вопрос установки лодки в неподвижном состоянии, а значит – выбора якоря.

Виды якорей для надувной лодки пвх

Сразу следует отметить, что в настоящее время, запатентовано порядка 2000 якорей для надувных лодок ПВХ. Наиболее распространенными из них являются:

На сегодняшний день, якорь плуг является одним из наиболее эффективных при использовании на илистом или плотном песчаном грунте.

Кроме вышеперечисленных видов, наиболее распространенными и применяемыми можно считать следующие виды якорей: кошка, гриб, речной и некоторые другие. Например, якорь-кошка является достаточно популярным, так как имеет предельно простую конструкцию и при этом, эффективно работает. Якорь-гриб является лучшим решением для тех, кто любит ловить рыбу на водоемах с песчаным дном. А вот речной якорь в принципе считается самым универсальным, так как может использоваться на любой глубине и в любых речках.

Выбор якоря и основные требования к якорям

При выборе якоря стоит ориентироваться на такие критерии как:

Коэффициент держащей силы.
Рассчитывается либо по специальным формулам, либо из значений таблиц. Специалисты рекомендуют больше ориентироваться на вес якоря. В среднем, его масса должна составлять примерно 10% от грузоподъемности надувной . Вес якоря также можно определить по следующему соотношению. Он должна быть не менее 1% от длины лодки. Например, если длина 4,5 м. (450 см.), то умножаем это значение в (см.) на 0,01. В результате получаем, что для такой надувной лодки ПВХ, вес якоря должен быть не менее 4,5 кг.
Обязательно нужно учитывать тип грунта в месте
, где планируется рыбачить, а также характер и особенности водоема (глубины, сила течения, как часто бывают сильные ветра и прочие факторы). К примеру, на водоемах с большой глубиной рекомендуется использовать стандартный якорь плуг, а вот на водоемах с сильным течением либо якорь-гриб, либо якорь Норхила.

Также важными требованиями, предъявляемые к якорям для надувных лодок ПВХ являются: безопасность, удобство использования, компактность, универсальность.

Как изготовить якорь своими руками

Одним из наиболее распространенных и универсальных якорей, которые к тому же довольно просто изготовить самостоятельно, является якорь-кошка.

Для его изготовления понадобиться:

металлический прут ил труба, длиной от 200 мм. – до 300 мм. и диаметром 25 мм. – 30 мм.
небольшой кусок полой трубы, диаметров – 40 – 50 мм.
монтажные кольца – 3 штуки.
металлически листы – толщина 4-6 мм.

Этапы работы:

Из металлических листов вырезать:
- Четыре полоски прямоугольной формы (размеры: ДхШ) – 50х20 мм.
- Четыре полоски с закругленными краями (размеры: ДхШ) – 50х20 мм.
- Восемь полосок с закругленными краями только с одной стороны и просвероить в них отверстия для крепления рук (ДхШ) – 80х20 мм (диаметр отверстий – 5-7 мм.).
- Четыре треугольника (лапы якоря).
К основной трубе необходимо приварить монтажные кольца (сверху и снизу).
Приварить к нижней части основы четыре полоски с закругленными концами (4 из 8).
Оставшиеся полоски приварить к второй трубе. Она должна свободно перемещаться по первой.
Просверлить отверстие в средних и длинных полосках – во-первых – по краям – а во-вторых, только с одной стороны.
Приварить треугольники к данным полоскам (к сужающимся сторонам). В средней части этих полосок, сделать небольшие надрезы и согнуть. После этого, сварить в данном месте. Таким образом, рогам придается изогнутая форма. Прикрепить сделанные рога, с помощью металлических прутков к нижним “ушам”. Таким же способом прикрепить четырех сантиметровые полоски к ушам, расположенным на куске трубы и после чего надеть ее на основную трубу. Просверлить в рогах отверстия так, чтобы можно было соединить их прутками с отверстиями в других концах четырехсантиметровых полосок.

Как увеличить улов рыбы?

Активатор клева
. Эта феромоновая добавка сильнее всех приманивает рыбу в холодной и теплой воде. Обсуждение активатора клева «Голодная рыба» .
Повышение чувствительности снасти.
Читайте соответствующие руководства по конкретному типу снасти.
Приманки на основе феромонов
.

Курбатовский якорь

Для якоря данного типа понадобятся:

листовая часть, толщиной в 3 мм;
кусочек высококачественного металлического прута, общей длиной с 12 см;
проволоки с диаметром не менее 9 мм.

К пруту, длиной в 12 см. посредством проволоки прикрепляется главная листовая часть, которая предварительно подгоняется под объемный якорь и все вместе сваривается.По финансам – это один из самых доступных якорей, а на изготовление уходит не более 2-3 часов.

Что потребуется помимо якоря

Кроме якоря, для установки надувной лодки ПВХ в неподвижное положение потребуется еще и специальный канат или трос. Их лучше всего выбирать из синтетических материалов. Это обусловлено тем, что синтетика прочнее и надежнее, а во-вторых – более стойкая к воздействию внешних факторов.

К якорному тросу также предъявляются определенные требования:

Прочность.
Чтобы ее рассчитать, необходимо массу якоря умножить на 70.
Толщина.
Трос, толщиной в 7 мм. и выдерживающий усилия на разрыв в 1000 кг. вполне подойдет для большинства якорей, используемых для надувных ПВХ лодок.
Длина.
Здесь также существуют определенные стандарты. Считается, что этот показатель должен превышать глубину в местах плавания в среднем в 4-5 раз. Кроме этого рекомендуется использовать специальные рым-кольца для стопорения якорного каната.

На самом деле, возможна и предельно привязка якорных шнуров.

Она заключается в том, что сам якорный шнур через гаечную серьгу не пропускается – он просто привязывается за нее. К самой серьге якоря шнур закрепляется стандартным способом и дополнительно привязывается леской или проволокой. В текущем варианте также исчезает и риск зацепа непосредственное за какие-либо серьезные подводные препятствия. петлей, которая образована самим шнуром между двумя серьгами, но при этом также возникает опасность возможность потери.

Правильное использование якоря

Мало грамотно подобрать якорь – необходимо также уметь им пользоваться. К примеру, при эксплуатации якоря-кошки профессионалы рекомендуют привязывать такие якоря именно за нижнюю часть петли, а не за привычную верхнюю. В таком случае, при зацепе за корягу или камень можно оборвать верхнее крепление и освободить якорь.

Максимально грамотная установка лодки – по течению.
Для этого стоит зайти чуть выше места стоянки и опустить якорь. Стравливание якорного тросса зависит от силы течения и размера якоря (обычно – от 3 до 8 метров). При сильном течении рекомендуется установка лодки на два якоря: один на корму, второй на нос. Здесь сначала опускаем якорь с носа, а затем – после того как течение выровняет лодку – устанавливаем второй якорь с кормы. Также можно поставить лодку на два якоря, опустив их с обоих бортов.

Важно грамотно подобрать тип якоря.
При нечастой эксплуатации стоит использовать якоря, имеющие универсальные характеристики.
В случае частой эксплуатации якоря, рекомендуется использовать якорный тросс из паракордового материала, характеризующегося надежностью и долговечностью.

Что такое лодка ПВХ (краткая справка)

Как сделать якорь для лодки ПВХ своими руками?

Курбатовский — сварной, самодельный

1. Веретено изгибаем из проволоки. В его верхней части привариваем планку.

3. У штока концы веретена свариваются полосой металла, которая поддерживает лапу в рабочем положении.

Складная «кошка»

Чуть ранее мы уже рассказывали, как сделать якорь своими руками
для лодки
ПВХ
без использования, каких либо инструментов кроме дрели. Тогда речь шла об изготовлении простейшего якоря-присоски из старого тормозного диска . В этот раз поговорим о более сложном агрегате – о якоре Денфорта.

О том, как в домашних условиях, своими руками сделать якорь Денфорта уже много раз рассказано, показано на видео и в чертежах. Зачем же еще говорить об этом? А вот зачем. Во всех статьях и видео обзорах для его создания необходима сварка. Наша задача – собрать якорь без использования сварочного аппарата, обойдясь лишь дрелью, болгаркой (или ножовкой по металлу), парой обычных головок для закручивания гаек и своими руками.

На сей раз будем руководствоваться простым чертежом якоря. Впрочем, чертеж – это громко сказано, обойдемся эскизом, нарисованным от руки, с указанием основных размеров, в данном случае этого более чем достаточно.

НЕОБХОДИМЫЕ МАТЕРИАЛЫ И ИНСТРУМЕНТЫ

Материалы:

Инструмент для изготовления якоря своими руками:

дрель;
болгарка (можно обойтись и ножовкой по металлу, но потребуется больше сил и времени);
головка 13 мм = 2шт;
удлинитель L-125 = 2 шт (можно использовать и что либо другое, например, большую шлицевую отвертку, дальше поймете).

ПРОЦЕСС ИЗГОТОВЛЕНИЯ ЯКОРЯ

Сначала изготовим лапы для нашего якоря. Для этого рекомендую начертить их сначала на куске картона вырезать трафарет, по нему, чуть позже, вырежем стальные. А пока, для «примерки», лучше попользуемся картоном. Формы лап — какая больше по душе.

Далее берем нашу трубу и разрезаем ее на две части – 200 и 400 мм. В той, что короче, делаем два пропила длиной и шириной в соответствии с нашим картонным макетом лапы. В центре вырезаем сегмент шириной 34 мм (т.е. чуть больше диаметра трубы) и глубиной ½ диаметра (можно чуть глубже). Сверлим 5-ть отверстий – 1 по центру под болт крепления рым гайки и 4 шт диаметром 5 мм для крепления лап якоря (в принципе, достаточно и 2-х, по одному с каждой стороны). Должны получить следующий результат.

После этого, вырезаем лапы из металла, вставляем их в прорези, сверлим в них отверстия в соответствии с отверстиями в трубке.

Берем вторую часть трубы (400 мм). На одном её конце делаем косые спилы, для того, что бы она могла вращаться в центральном пропиле короткой трубки, но с таким расчетом, чтобы осталось достаточно площади, для отверстия под болт М8, который будет выступать в роли оси вращения. На другом конце просто сверлим отверстия.

Теперь настал черед сборки всей конструкции. Прикручиваем рым гайку (к ней будет привязываться якорная веревка).

Делаем ось вращения — скручиваем вот таким образом болт, гайку и шайбу.

Вставляем трубу в трубу, устанавливаем ось и фиксируем её – накручиваем гайку, почти до конца, но не затягиваем, накидываем шайбу и теперь уже все стягиваем еще одной гайкой. Тут и понадобятся головки и удлинители (если удлинителей нет, можно использовать шлицевую отвертку соответствующей ширины). В итоге должна получиться вот такая штука.

Теперь осталось прикрутить лапы якоря, а торцы трубки забить деревянными заглушками, они исключат люфты лап и все.

При данном способе привязки, желательно, установить на конце ручки слабое кольцо (можно от связки ключей) и привязать веревку. Впрочем, есть разные способы крепления, обеспечивающие извлечение якоря при зацепе, выбирайте тот, который вам больше нравится.

Конечно, он получился у нас немного непрезентабельным и не слишком аккуратным, но о красоте не думали. Стояла задача – попытаться сделать для лодки ПВХ, якорь своими руками, конкретно складной якорь Денфорта, без использования сварочного аппарата, лишь с помощью доступного всем инструмента. Вроде получилось.

обновлено: Сентябрь 26, 2018
автором: Sergei

Высокая надежность и держащая сила, измеряемая числом масс якоря;

Портативность и удобство хранения;

Способность легко освобождаться при зацепах за подводные препятствия.

Складной якорь-кошка конструкции В. А. Стерхова и А. А. Жданухина

Удобный при хранении и надежный в работе складной якорь-«кошку» предлагает В. И. Врублевский.

1 — веретено, 2 — лапа; 3 — нажимное кольцо; 4 — гайка; 5 — крестовина тренда.

Оригинально решил задачу освобождения якоря при зацепе за грунт Б. П. Митрохин из г. Павлов-на-Оке.

На этот способ крепления каната к якорю Б. П. Митрохиным получено авторское свидетельство № 781106 от 27.12.72.

Вариант легкоосвобождаемого шлюпочного якоря предлагает Ю. И. Никифоров из г. Гороховец.

Принцип освобождения якоря Ю. Никифорова:
при зацепе (а), нормальное положение в грунте (б)

Как сделать плавучий якорь

Очень легкая и ей просто необходимо иметь якорь, что позволит максимально закрепить её в нужном месте. Но стоит отметить, что данное средство должно быть очень надежным и правильно фиксировать её.

Перед тем как приступить к изготовлению качественного якоря, то необходимо ознакомиться с нужной литературой или же просто посоветоваться со знакомыми, которые в этом хорошо разбираются. Необходимо помнить, что он нужен:

Для фиксации на воде водного транспорта;
Для поддержания равновесия;

В ту же очередь если проводить любые исследования, точное установление якоря поспособствует быстрому поиску ответов на поставленные вопросы. Хороший якорь – это очень большое преимущество, поэтому необходимо уделять особое внимание подбору этого необходимого инструмента.

Какими характеристиками должен обладать якорь

Небольшой вес
– это очень важно, так как такая лодка сделана из очень легкого материала и в случаи если будет перегруз, то она просто перевернется. В результате чего может пострадать лица, которые находятся там.
Складные лапы
– как известно, якорь имеет острые лапы, которые могут повредить лодку, а она же надувная, поэтому обратите внимание, чтобы он имел складные лапы. Как показывает практика использование такого якоря очень простое и при этом не смотря на все факторы, он занимает на лодке небольшое место, т. е. он достаточно компактный.
Высокая удерживающая сила
–
главная задача -это удержание лодки на определенном месте. Таким образом, данная принадлежность должна быть сделана таким образом, чтобы могла легко закрепиться на глубине. В таком случаи необходимо уделить большое внимание именно материалу, с которого сделан якорь. По мнению экспертов, зарубежные более продуманы, и весьма отличаются от нашей. Правда, есть производители, которые практически сумели догнать своих конкурентов.
Устойчивость к коррозии
– и опять самое важное играет материал, поэтому он должен быть сделан из сплава, что имеет устойчивость к коррозии несмотря на то, что всегда функционирует с водой. Стоит отметить, за ним нужно правильно ухаживать. Одним из самых важных считается очищение, так как он фиксируется на глубине, где есть грязь, которая способна разрушить внешний слой якоря.
Легкость при снятии с зацепов
– он постоянно цепляется на глубине реки или же другой водной среды, где есть масса препятствий для возращения якоря. Данный прибор необходимо выбирать так, чтобы были пути, которые будут способствовать возвращению из дна.

Наиболее популярные виды: достоинства и недостатки

Курбатова
– это сварной инструмент, который сделан из стального прутка с диаметром 10 миллиметров и толщиной 4 миллиметров. Главной особенностью считается это наличие лишь одной лапы и раздвоенного веретена. Его вес составляет не более 2,5 кг. Такого типа якоря достаточно хорошо держаться на любых фунтах. Недостатком считается тот факт, что на каменистых поверхностях он держится плохо, поэтому придется возить с собой болванку с весом 4 или 5 килограмм.
Грибовидный
– это один из первых якорей, что используется из 1850 года. Его главное преимущество — это держаться на плаву. Он имеет специальные отверстия через которые проходит воздух, тем самым это позволяет якорю не двигаться с закрпленного места. Для лодок ПВХ используется маленький с размером 3,5 кг. Недостатком считается то, что он не складывается и имеет немаленький вес.
Адмиралтейский
– Преимуществом данного типа считается то, что его достаточно просто сделать, так как состоит из веретена и с утолщенной внизу частью. Его можно подобрать разного размера и с разных материалов. Недостатком считаются его лапы, так как они не складывают и сами по себе острые, а для лодки ПВХ – это опасно.
Дэнфорта
– один из популярных якорей, главным его преимуществом считается повышенная держащая сила. Суть состоит в том, что когда он падает на дно, то он не останавливается и входит прямо в рыхлый слой грунта и достигает твердой основы. Удлиненный шток служит стабилизатором и не позволяет якорю опрокидываться на бок. Якорь такого типа представлен в разных весовых категориях. Необходимо сказать, что в малом весе он мало пригоден. На сильном течении такой якорь долго дрейфует и падет не на то месте, где планировалось.
Кошка
– такой тип очень хорошо использоваться на маленьких суднах. На больших суднах он служит вспомогательным, но никак не основным. Он достаточно хорошо фиксируется на глубине. Один из самых недорогих. Лапы его складываются и по размеру маленький. Если его использовать на , то необходимо очень аккуратно, так как у него острые лапы, что могут повредить судну.

Как увеличить улов рыбы?

Активатор клева
. Эта феромоновая добавка сильнее всех приманивает рыбу в холодной и теплой воде. Обсуждение активатора клева «Голодная рыба» .
Повышение чувствительности снасти.
Читайте соответствующие руководства по конкретному типу снасти.
Приманки на основе феромонов
.

Самостоятельное изготовление по Курбатовскому методу

Материалы

Для изготовления понадобятся обычные материалы:

Веревка для формирования веретена;
Два монтажных кольца будут служить связующим звеном между другими деталями;
Листы металла с толщиной – 5 мм, шириной – 40 мм.
Металлическая труба с диаметром 30 мм и длиной 20-30 сантиметров;
Кусок полой трубы в 2 сантиметра;
Стальная проволока;
Стальной прут.

Процесс

С выше перечисленного материала вырезаем все детали. Данный процесс лучше осуществлять под руководством уже опытных людей. Изготовление состоит из следующих действий:

Изгибается проволока, из которой соответственно формируем веретено, концы которого свариваются у края штока. Данное действие позволяет держать лапу в рабочем состоянии.
При использовании сварки прикрепляется к верхней части веретена планка;
К штоку прикрепляется фиксатор. В использовании могут понадобиться планка и шайба, они в свою очередь помогают разворачивать лапы якоря для закрепления в воде.
К лапе обязательно стоит приварить также ребро.

Способы определения веса и размеры якорного каната

По расчету исходя из формул

Это довольно сложная по структуре формула, которая максимально приближена к идеальной:

W=(8÷10)(корень 3 степени из D2) кгс,

W
– вес якоря;

D — водоизмещение судна, тс.

Правда есть масса и других формул, что позволяют определить вес или размер.

Перед тем как выходить в море необходимо тщательно просчитать все параметры и уже только после этого применять любые действия.

Необходимо обратить внимание на глубину погружения, размер лодки или же другого судна, скорость течения, тип якоря и какое время он должен находится на глубине.

Посмотрев в специальные таблицы

Научные деятели, решили упростить мастерам работу и провели исследования, которые относятся к выбору нужного приспособления. Эти таблице позволяют сопоставить все технические параметры любого водного транспорта и таким образом можно достаточно легко выбрать нужный и при этом не используя массу формул, которые отнимают много времени и сил.

Стоит отметить, что правильно сделанные самодельные якоря ничем не хуже от заводских так, как правильная технология приведет к хорошему результату. Перед тем как сделать, необходимо ответить на такие вопросы:

Для какого судна он будет использоваться (в частности сюда относятся параметры, т. е. вес и объем устройства);
Не навредит ли он такого типа лодке (как известно, есть разные материалы из которых изготовлена лодка, в частности с надувными надо быть осторожными, чтобы не пробить ее);
Не подвержен ли материал для изготовления якоря коррозии – в случаи если вы не уверенны, то проконсультируйтесь у специалиста, чтобы ваш труд, не пропал зря.

Перед тем как начать изготовление необходимо ознакомиться с достаточно большим количеством литературы и можно посмотреть несколько видеоуроков, которые позволят пойти по правильному направлению.
Определенному типу лодки соответствует якорь, который сможет выполнить все необходимые функции. Если течения достаточно быстрое, то лучше брать с большим весом – это поможет зафиксировать лодку в нужном месте;
Хранить данный инструмент лучше всего в чехле, который будет его защищать от внешней среды, во время неиспользования. Также не будет царапать поверхность судна;
После использования стоит его очистить – это поможет максимально долго его использовать.

Источник

Самодельный якорь кошка

Чтобы не произошло обрыва, лапы закрепляем на штоке при помощи шплинтов, которые в случае застревания конструкции срезаются, позволяя лапам распрямиться и выйти из-под коряги или иного блокирующего объекта. Повысить компактность можно при помощи шарнирного крепления лап внизу штока, на который надевается плавающая муфта. Так вы сможете легко складывать лапы и приводить их обратно в рабочее положение.

Такой якорь-кошка особенно хорош при безветренной погоде. В случае сильных порывов ветра якорь следует дополнительно утяжелить.

Определение веса якоря и характеристик якорного каната

Важнейшая характеристика якоря, определяющая надежность фиксации лодки или катера на месте стоянки – его держащая сила, величина которой зависит от массы якоря.

Наиболее известная формула определения веса якоря: W= (8/10)∛ D^2кгс где D – водоизмещение судна.
Диаметр якорного каната можно определить, используя следующую формулу: d=4.7 ∛ D^мм.

Наиболее прочные среди материалов, применяемых для производства канатов – синтетические. Нейлоновые и капроновые тросы имеют большую по сравнению с веревками из натуральных материалов прочность, более устойчивы к разложению, в меньшей степени подвержены воздействию температуры и влажности.

Одно из общих правил выбора троса: разрывное усилие троса должно превышать вес якоря в семьдесят раз. Некоторые сведения о характеристиках, используемых на практике синтетических канатов для катеров внутреннего плавания, приведены в таблице.

Вид судна Масса якоря, кгс Характеристики каната (капрон)

Длина, м Толщина, м

Открытые катера до 5 м 12 25 8

(12) (30) (8)

Открытые катера до от 5 до 7 м 12 – 14 25 8

(30) (10)

Открытые катера до от 7 до 8 м 14 – 18 30 10

(35-40) (10-12)

Открытые катера до от 8 до 10 м 20 30 12

(45) –

Скобками обозначены значения для морских судов.

Наряду с расчетом массы якоря с использованием формул и таблиц используются и упрощенные алгоритмы определения этого параметра. Для надежного закрепления судна вес его якоря должен составлять около 10% веса плавучего средства. Или еще один принцип расчета, показавший свою эффективность: масса якоря должна составлять 1% длины судна.

Выбор конструкции

Типы самодельных якорей для лодок ПВХ

Зная, что существует порядка двух тысяч разновидностей этих изделий, не стоит все их подробно изучать. Достаточно знать, что популярностью пользуются не так много конструкций. Вот их краткий обзор:

Якоря с лапами. Хорошо держат лодку ПВХ, цепляясь лапами за дно. Лапы могут быть как складными, так и неподвижными. Распространены следующие конструкции:
- Кошка. Складывающиеся лапы (4 шт.) удобны в транспортировке и использовании, конструкция рекомендуема для комплектации лодок.Особенно ценно то, что в сложенном виде лапы не повредят лодку. Этот якорь для лодки своими руками один из наиболее популярных среди других типов.
- Якорь Холла. Тяжеловат, может вывернуться из грунта при натянутом канате. Сложен при самостоятельном изготовлении.Зато хорошо цепляется за грунт, хотя и не способен углубляться в него.Состоит из веретена и коробки, на которой имеются лапы., коробка с лапами может качаться.Один из наименее рекомендуемых вариантов для использования с надувными лодками.
- Якорь Данфорда также относится к тяжёлым конструкциям. Удерживающие свойства невероятно высоки. Шток расположен в нижней части, что предотвращает опрокидывание конструкции при попадании на дно. Устройство глубоко зарывается в грунт. Это хорошо надёжного удержания лодки, но можно потерять устройство при попытке вытащить его из грунта.Конструкция не рекомендуется для применения в местах с дном из крупной гальки.
- Якорь Матросова. Ещё один вид тяжёлых якорей, хорошо держащих лодку при опускании устройства на галечное дно. Лапы могут заклинивать.
- Курбатовский. Рекомендуется для комплектации надувных лодок.
- Разборной . Рекомендован для надувных лодок.
- Адмиралтейский якорь (модификации носят имена Портера, Портера-Тротмана, Нортхилла).Классический вариант. Работает на любом грунте, ограниченно рекомендуется к применению на лодках из ПВХ или резины. Способность к удержанию немного уступает лучшим якорям.Но конструкция хотя и проста, но, в плане технологии для изготовления своими руками, неудобна.Нижняя деталь, тренд, имеет массивную конструкцию и изогнутую конфигурацию с фигурными носками на рогах.Вес большой, много неудобств в работе, точащий над грунтом рог может повредить канат.
- Якорь Брюса. Отлично заглубляется в грунт, так как по конструкции аналогичен плугу. Но подъём из воды такой конструкции затруднён.
- Кобра.Характеризуется достаточно хорошей силой удержания, нет подвижных частей.
- Пирамидальный. Подходит для работы с надувных лодок из ПВХ. Конструкция технологична для самодельного изготовления, наборной вариант позволяет легко нарастить при необходимости массу якоря.

2. Якоря грибовидные, якорные устройства различных оригинальных и нестандартных конструкций. Подходят, как правило, для небольших одиночных лодок, поскольку обладают малой удерживающей силой и не цепляются за грунт. Зато такие устройства крайне просты в изготовлении и не требуют дорогих материалов.

Примеры:

Камень с отверстием для крепления каната
Пластмассовая бутылка со срезанным верхом. Внутрь заливается цементный раствор и вставляется анкер (его можно изготовить из алюминиевой проволоки) для крепления каната. Края бутылки феном заворачивают так, чтобы цементный монолит не вышел из бутылки. Впрочем, потеря пластмассовой оболочки не критична, устройство всё равно будет работать.
Старые гантели, чугунные утюги, рельсы и т.д. Эти якоря тяжелы и не очень удобны, транспортировать их в рюкзаке сложно, держать на резиновой лодке опасно.Якоря округлых форм плохо цепляются за донный грунт и могут скользить по нему.

Масса

Требуемую массу якоря можно определить несколькими способами:

Особенности и технические характеристики лодок серии «Крым»Российские лодочные моторы для лодкиКакую выбрать пластиковую лодку под мотор в 5 и 10 л сСтроение надувной лодки Баджер

По таблицам. Эти таблицы можно найти в специальной литературе (библиотечные книги или подшивки тематических журналов), но более доступным источником такой информации является, безусловно, интернет.
По эмпирической формуле. Водоизмещение лодки, выраженное в тоннах, возводится в квадрат. Из результата извлекается корень кубический, полученное число умножается на восемь. Конечный результат и показывает требуемый вес в кг.
По длине и массе лодки. Соответствующая величина, выраженная в кг или см, делится на сто. Полученная величина и будет весом в кг. Например, для лодки массой 500 кг с грузом требуется якорь 5 кг. Если длина лодки 250 см, то ей потребуется якорь весом 2,5 кг.

Якорь: виды, выбор подходящего для лодок/малых судов, нюансы, изготовление самостоятельно

Сделать якорь своими руками владельцев малых плавсредств побуждает не только достаточно высокая цена фабричных якорей. Стандартные якоря выпускаются массой от 5 кг, что для лодки водоизмещением до 500 кг многовато. Особенно, если выходят на ней в закрытую спокойную акваторию (пруд, небольшое озеро, реку). Места в посудине один только якорь занимает немало, и в крохотной лодчонке, такой, напр., как популярная вследствие своих высоких качеств лодка динги или скиф, держать неоправданно большой якорь неудобно. Но и становиться вместо надежного якоря на что попало нельзя.

Джозеф Конрад недаром назвал якоря «честными кусками железа»: пренебрежение надежностью якоря может стоить жизни судоводителю и пассажирам даже у самого берега. Самодельный якорь должен держать судно так же крепко, как патентованный фирменный, и теряться в грунте не чаще него. Надежность сверхлегких якорей из имеющихся в продаже не гарантирована. Фирменным сертификатам не верьте: никакой морской или речной регистр не включит в свой реестр якорь массой менее 5 кг. Запрещено международными правилами безопасности судовождения. А они, как и армейские уставы, написаны человеческими жизнями.

Рыбацкая лодка на якоре. Карикатура

Настоящий клубок проблем представляет якорь для лодки ПВХ. Во-первых, якорь лишь часть якорного устройства, состоящего из нескольких конструктивных узлов. Каждый из них по главному правилу сопромата «Где тонко, там и рвется» должен быть надежен не менее самого якоря. Разместить все это в надувной лодке просто негде. Во-вторых, когда надувные лодки бюджетной ценовой категории начали делать не из авторезины или прорезиненной ткани, а из пластика, оказалось, что и поднятый якорь в такой лодке может быть опасен – число несчастных случаев на воде, вызванных порывом баллона или днища лодки якорем, резко возросло.

Цель настоящей статьи – помочь начинающему судоводителю решить задачи выбора прототипа якоря для своего судна и рассказать, как правильно сделать якорь сообразно типу конструкции судна, его водоизмещению и условиям плавания. Существенная часть материала посвящена выбору и особенностям изготовления якорей для «сверхмалых» судов (до 0,5 т), эксплуатируемых на внутренних водоемах. Дно в них часто топкое, илистое или торфянистое; на таком трудно как обеспечить должную держащую силу якоря, так и не дать ему утонуть в грунте.

Примечание: у всех надувных лодок есть еще одно отличие от нормально водоизмещающих судов – очень малое сопротивление трения о воду. Надувная лодка цепляется за воду слабее, чем глиссер. С одной стороны, это хорошо для тихой воды, поскольку удержать лодку на течении легче. Но на волнении, наоборот, труднее, т.к. лодка-поплавок сильно дергает якорный канат. И встать на якорь надувной лодке тоже труднее: ему нельзя полагаться на то, что судно его потянет, уложит как надо на грунт и поможет за него зацепиться. Тут якорь для надувной лодки должен полагаться только на себя: сам укладываться правильно без рывка со стороны судна и обладать абсолютной цепкостью (см. далее).

Выбор оптимального якоря

Опытные рыболовы и охотники покупают якорь вслед за лодкой, так как знают что без него рыбалка превратится в испытание, но никак не станет отдыхом. Но правильно выбрать это изделие может далеко не каждый рыболовы.

Основным критерием выбора якорей является вес лодки со всей экипировкой. Опытные рыболовы уже давно проверили экспериментально каким должно быть соотношение веса якоря к массе лодки и обнародовали результаты:

При весе судна до 150 кг необходимо выбирать якорь массой 1.5 килограмма, и фиксировать его на веревку диаметром около 2 миллиметров.
Если ваша лодка весит 150 — 200 килограмм, то масса якоря должна составлять порядка 2.5 килограмм.
Лодки весом от 250 до 500 килограмм необходимо оборудовать якорями около 3.5 килограмм.
Если катер или лодка весит от 500 до 750 кг, то вес якоря должен составлять порядка 7.5 килограмм.

Можете заменить бой пустыми пластиковыми бутылками или пенопластом, некоторые применяют деревянные доски. В таком случае, оторвать якорь для надувной лодки ПВХ сводится к минимуму и вы сможете рыбачить без опасения.

Критерии выбора якоря

Для того чтобы правильно выбрать якорь, следует учитывать такие правила:

Якорь необходим для фиксации судна, он должен противостоять любым погодным условиям и течению.
В паспорте содержатся данные относительно коэффициента силы удерживания якоря, надо обратить внимание на эту цифру.
Вес якоря подбирается в зависимости от веса плавсредства.
Один из важнейших критериев выбора – тип грунта.
Погодные условия и тип водоема играют немаловажную роль при выборе.
От материала изготовления зависит продолжительность эксплуатации изделия.

Опрос! Какого размера Ваша лодка?

Меньше 2 м
13.33%

От 2.5 – 3 м
33.33%

От 3-4 м
46.67%

У меня тральщик!
0%

Более 4 м
6.67%

Да я и не мерил…
0%

У меня ее нет
0%

Проголосовало: 15

Вес

Для того чтобы не ошибиться с весом якоря, нужно провести расчет отношения самого якоря к размеру лодки. Принцип примерно таков: на 1 кг якоря должен приходиться 1 м плавсредства.

Немного сложнее эмпирическая формула для расчета веса якоря. Для этого нужно возвести в квадрат водоизмещение лодки и тоннах. Из полученного числа надо извлечь кубический корень и полученную цифру умножить на 8. В результате последнего действия получается вес якоря.

Размер

Размеры якорей могут быть разными, они зависят от их конструктивных особенностей. Каждая разновидность якорей имеет свои пропорции, оптимальные для достижения наилучшего эффекта.

Материал изготовления

Среди наиболее предпочтительных материалов для якоря можно отметить нержавеющую или оцинкованную сталь, а также чугун. Для более дешевого производства чаще используются малоуглеродистые стали. Для якоря Холла больше подойдет сталь ГОСТ 766-74Е, для якоря Матросова ГОСТ 8497-78Е.

Канат для якоря

Якорный канат или трос – очень важная составляющая. От нее зависит, сможет ли лодка быть зафиксированной с помощью якоря. На небольшие рыбацкие лодки из ПВХ не считается целесообразным прикреплять металлическую якорную цепь. Тем более что сейчас в продаже имеются изделия из очень прочных современных материалов. Эти материалы обладают огромным запасом прочности и износостойкостью. Для того чтобы якорный трос (фал) соответствовал возложенным на него функциям, он должен обладать такими параметрами:

способностью быстро отдать или поднять якорь;
не перекручиваться и быть всегда готовым к работе (то есть уложенным в специальную катушку);
обладать хорошей удерживаемостью, руки человека не должны пострадать от контакта с такой веревкой или тросом;
обладать необходимой толщиной. Для того чтобы трос не врезался в руки, он не должен быть менее 6 мм в диаметре;
обладать достаточной жесткостью. Это необходимо как для облегчения сматывания, так и для возможности вязать прочные узлы;
обладать растяжимостью около 15%. Если эластичности будет недостаточно, фал не сможет гасить рывки, и лодка будет часто дергаться. И наоборот, слишком растяжимый фал проявит себя, как резинка.

Не менее важна и длина. Она должна в 3 раза превышать глубину водоема. Если в регионе бывают сильные ветры или в реке есть сильное течение, то фал должен быть еще длиннее примерно на 10-15 м. Этот запас потребуется для стабилизации судна и снижения нагрузки на якорь.

Самодельный якорь

На якорь даже в покое приходится огромная нагрузка. Она многократно усиливается при порывах ветра или подводном течении. Разрывное усилие лодочного фала можно рассчитать, это делается исходя из массы якоря. В идеале оно должно превосходить массу якоря в 50-70 раз. Лидерами по этому признаку являются синтетические канаты. У них усилие на разрыв может составлять до 1000 кг при диаметре 7 м.

Еще один отличный вариант – полиамидные тросы, плетение не играет принципиальную роль. Канаты из полипропилена имеют положительную плавучесть: если канат уплыл, он не утонет и его можно найти на поверхности воды.

Нейлоновая якорная веревка обладает необходимой легкостью, гибкостью, прочностью и эластичностью. Но именно из-за своей хорошей растяжки канат способен генерировать тепло, поэтому зимой он очень быстро разрушается.

Самодельный Курбатовский якорь

Для изготовления якоря такого типа нужны:

кусочек металлического прута с длиной в 12 мм;
листовая часть (толщина 3 мм);
проволока (диаметр не меньше 8 мм).

Якорь будет обладать раздвоенным веретеном и одной лапой. Приблизительный вес – 2 кг.

Сначала делаем веретено из проволоки, к верхней части которого привариваем планку. Далее привязываем фиксирующие планки к штоку. Благодаря им будет разворачиваться лапа, обеспечивается надёжный зацеп за донный грунт. Концы веретена у штока следует приварить полоской металла, что нужно для поддержания единственной лапы в рабочем положении.

Для лодок ПВХ с длиной в 3-4 м отличным решением будет использование якоря-кошки. Проще всего изготавливается складной вариант, конструкция которого предусматривает закрепление лап при помощи шарниров внизу основы якоря. Положение лап якоря меняется при помощи специальной муфты, которая скользит по веретену и стопорит в верхнем или нижнем положении.

Якорь-кошка

Рыбаки предпочитают легкие якорьки для надувных лодок, которые при наличии сильного ветра можно просто оборудовать дополнительным весом. Немалую роль играет компактность конструкции и отсутствие острых выступающих элементов или граней. Этим требованиям полностью отвечает конструкция “кошка”, имеющая несколько модификаций:

разборная с лапами под углом 90º;
складная с различными углами наклона лап.

Изготовление якоря в разборном варианте потребует следующих материалов:

2 полосы из стали толщиной 4 мм, длиной 260-270 мм и шириной 40 мм;
стальная трубка диаметром 250 мм и длиной 270-300 мм;
гайка и втулка, подходящие по диаметру для стальной трубки 25 мм;
2 кольца для крепления веревок.

По центру стальных полосок высверливаются отверстия. Втулка вставляется в трубку, полоски монтируются на ее выступающую часть и крепятся с помощью гайки. Металлические кольца располагаются в верхней и нижней частях конструкции. Сама трубка может быть залита свинцом для увеличения массы. Нижнее кольцо и второй канат отвечают за подъем якоря и освобождение лап из грунта. В упрощенном варианте металлические полоски заменяют на толстую проволоку или арматуру диаметром 4 мм без нижнего крепления. В этом случае при вытягивании кошки лапы, освобождаясь, разгибаются – это настоящий якорь-“незацепляйка”.

Якорь для надувных лодок

Якорь данного типа производится, как правило, просто. Для надувных лодок отлично показал себя якорь, который производится из сковороды. Его диаметр составляет 30 сантиметров. Это не шутка, именно из сковороды. Необходимо просверлить дырку, которая необходима для веретена с определенной резьбой.

С другой стороны данного веретена делается так называемая проушина, которая необходима для каната. Далее на данную резьбу надевается специальная гайка, а уже потом плоский, круглой формы груз из свинца. Его вес должен составлять примерно один килограмм. Уже потом необходимо надеть эту сковороду, она должна будет зажаться с помощью шайбы за счет еще одной гайки.

Но также необходимо сказать то, что такой якорь сможет неплохо удержать её. Более того, такие якоря достаточно легко улучшаются и приобретают сосем иную форму. Это можно сделать за счет вырезания в сковороде нескольких непосредственных секторов. Далее острые края очень легко скругляются.

Также достаточно хороший якорь является в виде пирамиды, он производится из такого материала, как свинец. В данной пирамиде располагается специальная петля из специальной проволоки. Если длина стороны подобной пирамиды будет составлять около 10 сантиметров, то непосредственный вес его будет составлять три с половиной килограмма. Именно такой якорь сможет удержать надувную лодку даже на больших течениях и при большом ветре.

Разновидности

Самодельные якоря для надувных лодок подразделяются на множество видов.

Вот основные из них:

якорь Курбатова;
«кошка»;
Дэнфорта;
Холла;
Матросова.

Данные виды якорей отличаются массой, формой и «приспособленностью» к определенному типу дна. Рассмотрим более подробно каждую разновидность.

Система Курбатова

Он представляет собой хомут из крепкой проволоки и одной лапы с уклоном, равным половине прямого угла. Удлиненный шток способствует глубокому погружению металла в грунт или ил. Изделие очень компактно, подходит для небольших лодок.

Есть ряд ограничений по применению данной конструкции. Масса резиновой лодки вместе с пассажирами не должна превышать 180-200 килограммов. Лодка может быть двухместной. Не рекомендуется применять систему Курбатова на водоемах с сильным течением, неровной каменистой линией берега. Запрещено использовать этот тип якоря при скорости ветра больше 6 м/с.

Тип « кошка»

Одна из самых распространенных разновидностей для небольших судов. Устройство можно дополнительно оснастить добавочным весом, что делает его универсальным и позволяет корректировать массу в зависимости от загруженности судна. Вес конструкции находится в пределах от двух до четырнадцати килограммов – чаще всего рыбаки предпочитают более легкие варианты. «Кошка» также может применяться для траления – поиска снастей, утопленных предметов и других вещей.

Такие якоря наиболее популярны у владельцев надувных лодок. Конструкция очень проста, и ее сделать сможет даже рыбак-новичок. Технику изготовления своими руками мы рассмотрим в следующем разделе.

Система Д э нфорта

Данный якорь обладает повышенной удерживающей силой, что уменьшает область его применения для рыбалки и водной охоты. Чаще всего применяется в водоемах с песчаным дном.

Максимальная держащая сила обеспечивается близким расположением лап, имеющих треугольную форму, обтекаемой формой головки и длинным веретеном. При падении вниз якорь врезается вглубь и закрепляется в плотных далеких от поверхности слоях грунта. Однако это свойство бесполезно при использовании на каменистом дне, при сильном ветре и быстром течении – устройство Дэнфорта может унести вместе с верхними слоями песка. В этом случае будет дрейфовать и лодка.

Длинный шток увеличивает габариты, что затрудняет хранение и использование изделия. Существует около сотни моделей системы Дэнфорта. Масса конструкции находится в широком диапазоне: от двух килограммов до семи тонн.

Конструкция Холла

Этот якорь был изобретен в 19 веке и совершил прорыв в кораблестроении. Он и по сей день является актуальным в некоторых регионах ввиду рельефа дна. Он изготавливается из чугуна, что очень удешевляет производство. В свое время эта технология позволила британскому флоту еще больше укрепить свое владычество на море. Упав на дно, изделие ложится плашмя и одним из зубцов закрепляется в грунте. Лопатообразные утолщения лап многократно увеличивают удерживающую силу.

Якорь очень быстро зарывается в донный субстрат, однако имеет большую массу, и его нельзя применять при штормах выше 4-5 баллов. Такую конструкцию сделать проблематично, и она используется только для относительно крупных деревянных рыбацких яликов.

Изобретение Матросова

Повышенная держащая способность – наследие конструкции Холла, которую Матросов значительно усовершенствовал и избавил от большинства имевшихся недостатков. Благодаря обтекаемой форме изделие глубже погружается в грунт, а выросты на лапах придают дополнительную устойчивость.

Удерживающая сила увеличена в четыре раза по сравнению с адмиралтейским якорем аналогичной массы. Конструкция Матросова не вырывается из субстрата даже при повороте судна на 360° . Эффективность одинакова на глинистом, песчаном и каменистом дне. Чаще всего ввиду особенностей строения (очень близко расположенных лап) применяется в речном флоте.

Share your comments

Конструкции складной кошки

Среди опытных рыбаков получили распространение несколько вариантов якоря-кошки, упрощающее его хранение:

Вариант 1. Верхняя пара лап в этой конструкции подвижная. При использовании якоря пары лап зафиксированы и располагаются под углом в 90 градусов друг к другу. После вытравливания якоря на борт верхняя пара поднимается и поворачивается, располагаясь параллельно с нижней, уменьшая габариты якоря. Фиксация подвижной пары лап производится с помощью втулок и отверстий.

Вариант 2. Отличается от первого тем, что во время нахождения якоря на дне подвижную пару фиксирует на ее рабочем месте пружина. Эта же пружина прижимает свободную пару, но расположенную аналогично неподвижной, когда якорь сложен.

Вариант 3. В кошке этой конструкции все лапы соединены с основанием якоря шарнирами и в походном положении прижаты к веретену. Разворачивает лапы в рабочее положение, прижимая их к нижней части якоря, муфта, двигающаяся по веретену. Эта же муфта, находясь в верхнем положении, фиксирует лапы, прижатые к веретену.

Якорь-кошка

Иногда в якорях-кошках перечисленных вариантов модернизируют лапы. Усовершенствование состоит в том, что лапы якоря, изготовленные из трех- или четырёхмиллиметровой проволоки или арматуры, при вытравливании с большим усилием изгибаются, освобождая якорь из грунта.

И все-таки кошка якорь!

Ещё одним качественным вариантом изготовления такого устройства своими руками является сборка якоря-кошки для ПВХ плавсредства. Для обеспечения надёжности, чтобы не допустить обрыв лапы, устройство закрепляется на штоке с помощью шплинтов из меди. Это позволяет в случае застревания изделия на дне срезать шплинт при установленном усилии, после чего лапа выпрямится и выйдет из-под коряги.

Благодаря использованию шарнирного крепления лап к нижней части на штоке, на который надевают плавающую муфту, устройство получается компактнее. Также за счёт скольжения муфты по основанию происходит фиксация лап в рабочем состоянии внизу штока, а при перемещении вверх они складываются. Якорь-кошка для надувной лодки, изготовленный своими руками хорош только при рыбалке в тихую погоду, а в случае с сильным ветром его нужно утяжелить дополнительным грузом.

Во-первых, по держащей силе кошка якорь довольно-таки средненький. Правда, для лодки, которая скользит по воде чуть ли не как палый лист, это не так существенно. Существенно другое: на каменистом или топком грунте кошку очень легко потерять. Когда металлолом валятся везде под ногами, а мастер на работе и без бутылки позволял пользоваться в личных целях сваркой и гибочным станком, это не имело значения, но сейчас другие времена.

Во-вторых, и тогда происшествий на воде из-за якорей-кошек хватало. А ныне выяснилось, что кошка опасна на только в лодке ПВХ, но и в сшитой из фанеры без набора корпуса, как те же динги или скифы. Литые складные кошки безопасны, хорошо держат сверхмалое судно на любом грунте, компактны, но стоят нечестно дорого. Хотя для шитой лодки с жестким корпусом прим. 2,5-3,5 м длиной подойдет и самодельная складная кошка с поворотной лапой, см. напр. видео

Пришла пора вспомнить о якоре-кошке и заодно о грибовидном якоре, т.к. они также взаимосвязаны. Путь происхождения якоря-гриба от складной кошки иллюстрирует левая часть след. рис. Грибовидный якорь хорош тем, что при минимальных размерах и полной безопасности для надувной лодки держит ее на очень и очень слабом дне – глубоко заиленном, плывучем мелкопесчаном и т.п. И еще тем, что его размеры и вес меньше, чем у других якорей, зависят от длины и водоизмещения судна. Однако грибовидный якорь для топкого дна обязательно должен быть снабжен обушком на тренде: вытащить его за рым или обух, если затянет в грунт, невозможно, не зачерпнув бортом.

Сделать грибовидный якорь можно из днища от бытового газового баллона; уже якорь из донышка от 5 л баллона надежно держит 1-2 местную лодку ПВХ. Днище от баллона отрезают там, где оно переходит в вертикальные стенки (наклон касательной такой же, как у адмиралтейского якоря – 40 градусов). В днище вырезают 3-4 отверстия диаметром 30-40 мм, чтобы грунт сквозь них продавливался, а не забивал лемех якоря.

У якоря-кошки есть еще одно достоинство: его можно сделать из подручных материалов. Конкретно – из пары кривых обломков или обрезков сучьев для лап, камня подходящего размера и формы, и еще куска кривого сука или рогульки для веретена. Сучья-лапы связывают накрест, привязывают к перекрестью камень; затем к нему – рогульку или сук-веретено. Известны случаи, когда люди выживали в экстремальных условиях благодаря самодельному якорю-кошке из подручных материалов.

Якорь-кошка

Если с якорем что-то не так

Для сшитых и, особенно, надувных носимых на себе лодок масса и компактность якоря имеют определяющее значение, поэтому якоря для них следует делать как можно более легкими. Но как быть, если якорь пополз?

Способ увеличить держащую силу якоря известен давно: пригруз на якорь-тросе или якорь-цепи, слева вверху на рис. Кто помнит школьную физику, без труда подсчитает, что пригруз в половину веса якоря способен увеличить его держащую силу вдвое и более. Для легкого якоря надувной или шитой лодки достаточно свинцового пригруза в 1-2 кг; много места он не займет. Для установки на трос пригруз снабжается карабином, его можно закрепить на пригрузе жестко. Спускают пригруз на леске, которая на рыбалке всегда под рукой.

Якорь кошка для лодки пвх своими руками

Способы увеличить держащую силу якоря и высвободить застрявший якорь

Другая нештатная ситуация с якорем – застрял. Способ освободить застрявший якорь также известен: буйреп, закрепленный на тренде, и буек-поплавок. Чтобы якорь вышел из мертвого зацепа, тянут за буйреп. Если обушка для него на якоре нет, а дно заведомо «подлое» (топкое, каменистое), буйреп можно привязать к тренду, как показано на рис.

На малых судах держать бухту буйрепа и буек часто неудобно. В случае, если якорь с поворотными лапами или какая-то из его модификаций, радикальное средство превратить якорь в нетеряйку – скользящий рым, поз. а-г на рис. Наиболее надежен скользящий рым по поз. в, но якорь с ним громоздок. Высвобождают якорь, как показано на поз. г: дают судну ход против натяга якорного троса.

Источник

Виды якорей для надувной лодки пвх

Сразу следует отметить, что в настоящее время, запатентовано порядка 2000 якорей для надувных лодок ПВХ. Наиболее распространенными из них являются:

Адмиралтейский. Это классический вид. Состоит из веретена, транца, двух рог, лап, штока, скобы и рыма. Главным преимуществом такого якоря — универсальность. Его можно использовать на водоемах с любым дном. К тому же, он отличается достаточно высоким коэффициентом держащей силы, а также простотой конструкции. Сегодня выпускается большое разнообразие якорей адмиралтейского типа. Основные его минусы:
- Сложность в обращении.
- Громоздкость.
- Высокая стоимость.
- Вероятность того, что за одну из лап может зацепиться и запутаться якорный трос.
Якорь Портера. Во многом напоминает адмиралтейский, за исключением того, что лапы якоря крепятся перпендикулярно штоку с помощью болтов. Благодаря этому, он может раскачиваться со стороны в сторону. дополнительным преимуществом данного вида является то, что когда одна лапа погружается в грунт, другая прижимается к веретену. Благодаря этому обеспечивается более высокая удерживающая сила, а вероятность зацепиться якорным тросом за торчащую лапу практически сведена к нулю.
Якорь Дэкфорта. Обладает высоким показателем удерживающей силы. Главным отличим является его конструкционная особенность — шток расположен не у, а в нижней части веретена. При попадании на дно, шток не позволяет якорю опрокинуться. Основным плюсом является то, что он глубоко зарывается в грунт. Но при использовании якоря Дэкфорта обязательно следует учитывать тип грунта, так как в некоторых случаях он может погрузиться до такой степени, что вытащить его будет весьма проблематично, а иногда и вообще невозможно. Основные недостатки:
- Неэффективен на водоемах с галечным дном.
- На больших глубинах может долго погружаться.
Якорь Норхила. Обладает повышенной удерживающей силой. Принцип действия аналогичен адмиралтейскому. Достоинства:
1. Высокий КПД. При одинаковом весе, коэффициент удерживающей силы у якоря Нордхила будет в 7 раз выше, чем у того же адмиралтейского.
2. Удобство транспортировки.
3. Компактность (складывается).
4. Малый вес.
Якорь плуг. Главная особенность его конструкции заключается в том, что он имеет всего одну лапу и при этом обладает довольно высокой удерживающей силой. Достоинства:
- Обладает высоким КПД.
- Быстро и надежно зарывается в дно.
- Малый вес.
- Компактный.

Выбор якоря и основные требования к якорям

При выборе якоря стоит ориентироваться на такие критерии как:

Коэффициент держащей силы. Рассчитывается либо по специальным формулам, либо из значений таблиц. Специалисты рекомендуют больше ориентироваться на вес якоря. В среднем, его масса должна составлять примерно 10% от грузоподъемности надувной лодки ПВХ. Вес якоря также можно определить по следующему соотношению. Он должна быть не менее 1% от длины лодки. Например, если длина 4,5 м. (450 см.), то умножаем это значение в (см.) на 0,01. В результате получаем, что для такой надувной лодки ПВХ, вес якоря должен быть не менее 4,5 кг.
Обязательно нужно учитывать тип грунта в месте, где планируется рыбачить, а также характер и особенности водоема (глубины, сила течения, как часто бывают сильные ветра и прочие факторы). К примеру, на водоемах с большой глубиной рекомендуется использовать стандартный якорь плуг, а вот на водоемах с сильным течением либо якорь-гриб, либо якорь Норхила.

Как изготовить якорь своими руками

Для его изготовления понадобиться:

металлический прут ил труба, длиной от 200 мм. — до 300 мм. и диаметром 25 мм. — 30 мм.
небольшой кусок полой трубы, диаметров — 40 — 50 мм.
монтажные кольца — 3 штуки.
металлически листы — толщина 4-6 мм.

Этапы работы:

Из металлических листов вырезать:
- Четыре полоски прямоугольной формы (размеры: ДхШ) — 50х20 мм.
- Четыре полоски с закругленными краями (размеры: ДхШ) — 50х20 мм.
- Восемь полосок с закругленными краями только с одной стороны и просвероить в них отверстия для крепления рук (ДхШ) — 80х20 мм (диаметр отверстий — 5-7 мм.).
- Четыре треугольника (лапы якоря).
К основной трубе необходимо приварить монтажные кольца (сверху и снизу).
Приварить к нижней части основы четыре полоски с закругленными концами (4 из 8).
Оставшиеся полоски приварить к второй трубе. Она должна свободно перемещаться по первой.
Просверлить отверстие в средних и длинных полосках — во-первых — по краям — а во-вторых, только с одной стороны.
Приварить треугольники к данным полоскам (к сужающимся сторонам). В средней части этих полосок, сделать небольшие надрезы и согнуть. После этого, сварить в данном месте. Таким образом, рогам придается изогнутая форма. Прикрепить сделанные рога, с помощью металлических прутков к нижним «ушам». Таким же способом прикрепить четырех сантиметровые полоски к ушам, расположенным на куске трубы и после чего надеть ее на основную трубу. Просверлить в рогах отверстия так, чтобы можно было соединить их прутками с отверстиями в других концах четырехсантиметровых полосок.

Курбатовский якорь

Для якоря данного типа понадобятся:

листовая часть, толщиной в 3 мм;
кусочек высококачественного металлического прута, общей длиной с 12 см;
проволоки с диаметром не менее 9 мм.

К пруту, длиной в 12 см. посредством проволоки прикрепляется главная листовая часть, которая предварительно подгоняется под объемный якорь и все вместе сваривается.По финансам — это один из самых доступных якорей, а на изготовление уходит не более 2-3 часов.

Что потребуется помимо якоря

К якорному тросу также предъявляются определенные требования:

Прочность. Чтобы ее рассчитать, необходимо массу якоря умножить на 70.
Толщина. Трос, толщиной в 7 мм. и выдерживающий усилия на разрыв в 1000 кг. вполне подойдет для большинства якорей, используемых для надувных ПВХ лодок.
Длина. Здесь также существуют определенные стандарты. Считается, что этот показатель должен превышать глубину в местах плавания в среднем в 4-5 раз. Кроме этого рекомендуется использовать специальные рым-кольца для стопорения якорного каната.

На самом деле, возможна и предельно привязка якорных шнуров. Она заключается в том, что сам якорный шнур через гаечную серьгу не пропускается — он просто привязывается за нее. К самой серьге якоря шнур закрепляется стандартным способом и дополнительно привязывается леской или проволокой. В текущем варианте также исчезает и риск зацепа непосредственное за какие-либо серьезные подводные препятствия. петлей, которая образована самим шнуром между двумя серьгами, но при этом также возникает опасность возможность потери.

Как создать якорь самостоятельно

Для того, чтобы сделать такой якорь, необходимо иметь:

Металлический прут, длиной 2 см;
Сталь в форме листа толщиной 2-3 мм;
Металлическая проволока диаметром не меньше 6 мм;

Вес такого изделия будет равен примерно 3 кг. Пошаговая инструкция:

Чтобы определить точную длину троса для якоря, необходимо знать точную глубина водоема, где вы собираетесь провести рыбалку
Во-первых, проволоку необходимо изогнуть так, чтобы получилось веретено, а в верхней его части приварить планку.
Во-вторых, нужно планки и шайбы, которые будут фиксировать якорь, прикрепить к штоку. При попадании на дно, они разворачивают лапу и обеспечивают ее сильную и надежную фиксацию за грунт.
Затем концы веретена у штока необходимо сварить полосой металла. Благодаря этому, лапа существует в рабочем положении.

Такой якорь сможет оставить лодку на любом дне, является отличным вариантом для лодки длиной в 4 метра.

Для такого способа понадобится примерно 5-6 кг свинца:

Сначала нужно расплавить металл, плавить желательно в огнеупорном глиняном тигле.
Приготовить необходимую форму для заливки, форму можно подобрать самостоятельно.
Вылить расплавившийся металл в форму.
Просверлить дырку для веревки.
Деформировать заготовку так, чтобы имелся крюк или лапка, желательно сделать три таких лапки, свинец является довольно мягким металлом и хорошо поддается пластической деформации. Или же сделать заготовку в форме грибовидного якоря.

Помимо сложной конструкции можно изготовить якорь, не прибегая к сварке, просто вылив раскаленный металл в необходимую форму

Достоинства самодельных якорей над магазинными

Как правило, они обладают малой эффективностью:

такие подсобные устройства не компактные и занимают много полезного пространства лодки;
если имеются острые углы, то они могут повредить лодку;
на установку такого якоря тратится много полезного времени.

К недостаткам можно отнести:

высокую, порой не оправданную цену;
изделия могут оказаться просто бракованными.

Виды якорей для лодки ПВХ своими руками — чертежи фото

якорь Холла;
якорь-кошка;
якорь-Курбатова;
устройство в виде гриба для рыбалки на течении;
якорь Денфорта, предназначен для любого характера дна.

Простая модель разборного якоря

Чтобы его сделать нужно иметь следующие детали:

металлическую трубу, диаметром 25 мм и длиной 270 мм;
одну гайку и одну втулку;
четыре отрезка метала: два меньших и два больших;
два кольца из метала;
два килограмма свинца.

Сборка:

Сварной якорь Курбатова

Это сварная конструкция, поэтому деталей понадобится меньше. Вот они:

прут из стали;
стальная проволока;
металлические отрезки.

Некоторые советы по использованию якорей

Типы самодельных якорей для лодок ПВХ

Якоря с лапами. Хорошо держат лодку ПВХ, цепляясь лапами за дно. Лапы могут быть как складными, так и неподвижными. Распространены следующие конструкции:
- Кошка. Складывающиеся лапы (4 шт.) удобны в транспортировке и использовании, конструкция рекомендуема для комплектации лодок.Особенно ценно то, что в сложенном виде лапы не повредят лодку. Этот якорь для лодки своими руками один из наиболее популярных среди других типов.
- Якорь Холла. Тяжеловат, может вы из грунта при натянутом канате. Сложен при самостоятельном изготовлении.Зато хорошо цепляется за грунт, хотя и не способен углубляться в него.Состоит из веретена и коробки, на которой имеются лапы., коробка с лапами может качаться.Один из наименее рекомендуемых вариантов для использования с надувными лодками.
- Якорь Данфорда также относится к тяжёлым конструкциям. Удерживающие свойства невероятно высоки. Шток расположен в нижней части, что предотвращает опрокидывание конструкции при попадании на дно. Устройство глубоко зарывается в грунт. Это хорошо надёжного удержания лодки, но можно потерять устройство при попытке вытащить его из грунта.Конструкция не рекомендуется для применения в местах с дном из крупной гальки.
- Якорь Матросова. Ещё один вид тяжёлых якорей, хорошо держащих лодку при опускании устройства на галечное дно. Лапы могут заклинивать.
- Курбатовский. Рекомендуется для комплектации надувных лодок.
- Разборной . Рекомендован для надувных лодок.
- Адмиралтейский якорь (модификации носят имена Портера, Портера-Тротмана, Нортхилла).Классический вариант. Работает на любом грунте, ограниченно рекомендуется к применению на лодках из ПВХ или резины. Способность к удержанию немного уступает лучшим якорям.Но конструкция хотя и проста, но, в плане технологии для изготовления своими руками, неудобна.Нижняя деталь, тренд, имеет массивную конструкцию и изогнутую конфигурацию с фигурными носками на рогах.Вес большой, много неудобств в работе, точащий над грунтом рог может повредить канат.
- Якорь Брюса. Отлично заглубляется в грунт, так как по конструкции аналогичен плугу. Но подъём из воды такой конструкции затруднён.
- Кобра.Характеризуется достаточно хорошей силой удержания, нет подвижных частей.
- Пирамидальный. Подходит для работы с надувных лодок из ПВХ. Конструкция технологична для самодельного изготовления, наборной вариант позволяет легко нарастить при необходимости массу якоря.

Лодки ПВХ “Гладиатор”: преимущества и характеристики

Примеры:

Камень с отверстием для крепления каната
Пластмассовая бутылка со срезанным верхом. Внутрь заливается цементный раствор и вставляется анкер (его можно изготовить из алюминиевой проволоки) для крепления каната. Края бутылки феном заворачивают так, чтобы цементный монолит не вышел из бутылки. Впрочем, потеря пластмассовой оболочки не критична, устройство всё равно будет работать.
Старые гантели, чугунные утюги, рельсы и т.д. Эти якоря тяжелы и не очень удобны, транспортировать их в рюкзаке сложно, держать на резиновой лодке опасно.Якоря округлых форм плохо цепляются за донный грунт и могут скользить по нему.

Галерея: самодельные якоря для надувных лодок ПВХ (25 фото)

Масса

Требуемую массу якоря можно определить несколькими способами:

Также рекомендуем прочитать: Лодка ПВХ с надувным дном
Электромоторы для лодок
Как сделать водомет для лодки своими руками
Технические характеристики лодки Казанка-6

По таблицам. Эти таблицы можно найти в специальной литературе (библиотечные книги или подшивки тематических журналов), но более доступным источником такой информации является, безусловно, интернет.
По эмпирической формуле. Водоизмещение лодки, выраженное в тоннах, возводится в квадрат. Из результата извлекается корень кубический, полученное число умножается на восемь. Конечный результат и показывает требуемый вес в кг.
По длине и массе лодки. Соответствующая величина, выраженная в кг или см, делится на сто. Полученная величина и будет весом в кг. Например, для лодки массой 500 кг с грузом требуется якорь 5 кг. Если длина лодки 250 см, то ей потребуется якорь весом 2,5 кг.

Длина каната

Если длина якоря равна утроенной глубине водоёма, то, возможно, плавание при ветре силой до з–х баллов.
Если ветер дует с силой 6 баллов, то потребуется канат длиной в 5 глубин водоёма.
При ветре силой 9 баллов, следует позаботиться о якорном канате длиной в 7 глубин.
Если ожидается сильное течение, то длину каната следует увеличить дополнительно, запас будет отнюдь не лишним!

Самодельные якоря для лодок ПВХ, примеры изготовления

Холла

Еще одним типом, который пользуется широкой популярностью у рыболовов, является якорь Холла. Конструктивно он состоит из веретена, рыма и лап со свободным ходом. Принцип действия основан на зарывании свободно ходящих лап в грунт.

Несомненным плюсом является надежность сцепления с грунтом. Из минусов можно отметить неудобство и громоздкость в транспортировке, необходимость наличия дополнительного троса для обеспечения зацепа.

Денфорта

Как ловить больше рыбы?

Каждый ярый рыбак несомненно имеет свои секреты успешной рыбалки. Я и сам за время осознанного рыболовства нашел не мало способов, как улучшить клев. Делюсь своим ТОПом:

Активатор клева. Стимулирует сильный аппетит у рыбы, привлекая ее даже в холодной воде. Всему виной феромоны, входящиевего состав. Жаль, чтоРосприроднадзорхочетввестизапретнаегопродажу.
Правильный подбор снасти.Читайте соответствующие руководства по конкретному типу снастинастраницахмоегосайта.
Приманки на основе феромонов.

Остальные секреты успешной рыбалки вы можете получить бесплатно, читая другие мои материалы на сайте.

Принцип работы данного якоря аналогичен работе Холла. Отличие заключается лишь в наличии штока, который предотвращает опрокидывание устройства на бок, что особенно актуально для крупных водоемов или рек с небольшим течением.

Наилучшие результаты он показывает на песчаных и глиняных грунтах. Для грунтов с преобладанием крупной гальки он не пригоден.

Минусом является его сравнительно малый вес, поэтому для рыбалки с частыми перемещениями он неудобен, так как медленно достигает дна.

Надежное удержание лодки

Для надежного удержания лодки во время большой волны, сильного течения необходимо иметь два устройства, один из которых будет основным, а другой – вспомогательным.

В качестве вспомогательного лучше всего использовать якорь – кошку, так как кроме удержания он поможет найти утерянные снасти. В качестве основного можно использовать грибовидный, который поможет при ловле в местах с каменистым дном.

Примечание! Для использовании якоря Холла или Денфорта в качестве основного, не лишним будет приобрести либо изготовить вручную металлический фал, без которого нормальная эксплуатация данных устройств не представляется возможным.

Вес

Минимальный вес устройства, необходимого для удержания лодки на месте, можно вычислить двумя способами:

Вес = 1/10 веса удерживаемой лодки в кг.
Вес = 1/100 длины лодки в см.

Первый способ больше подходит для лодок с твердым корпусом. Второй способ оптимален для лодок ПВХ.

При подсчете веса, необходимо помнить про возможность уменьшения веса за счет применения якорей с хорошей держащей силой и зацепом за грунт.

Где купить и по какой цене?

Купить якорь для малого плавательного средства можно во многих крупных рыболовных магазинах. Цена при этом будет главным образом зависеть от массы, а не типа.

Так, цена на устройство, массой, не превышающей 7 кг, какой вполне хватит для удержания практически любой лодки ПВХ, не превышает 3000 российских рублей.

Якорь пирамидальной формы

Источники

http://prostokaras.com/transport/upgrade/yakor.html
http://lakeking.ru/lodka/naduvnye/yakorya.html
http://FishingDay.org/yakor-dlya-lodki-pvx-svoimi-rukami/
http://34fish.ru/lodki/samodelnyie-yakorya-dlya-naduvnyih-lodok-pvh-svoimi-rukami
https://bagorik.ru/transport/obustrojstvo-lodki/yakor-dlya-lodki-pvx-obzor-modelej-i-sovety-po-vyboru.html
http://bolshoyulov.ru/delaem-yakor-dlya-lodki-pvx-svoimi-rukami-chertezhi-sxemy-i-sovety/

[свернуть]

Источник
