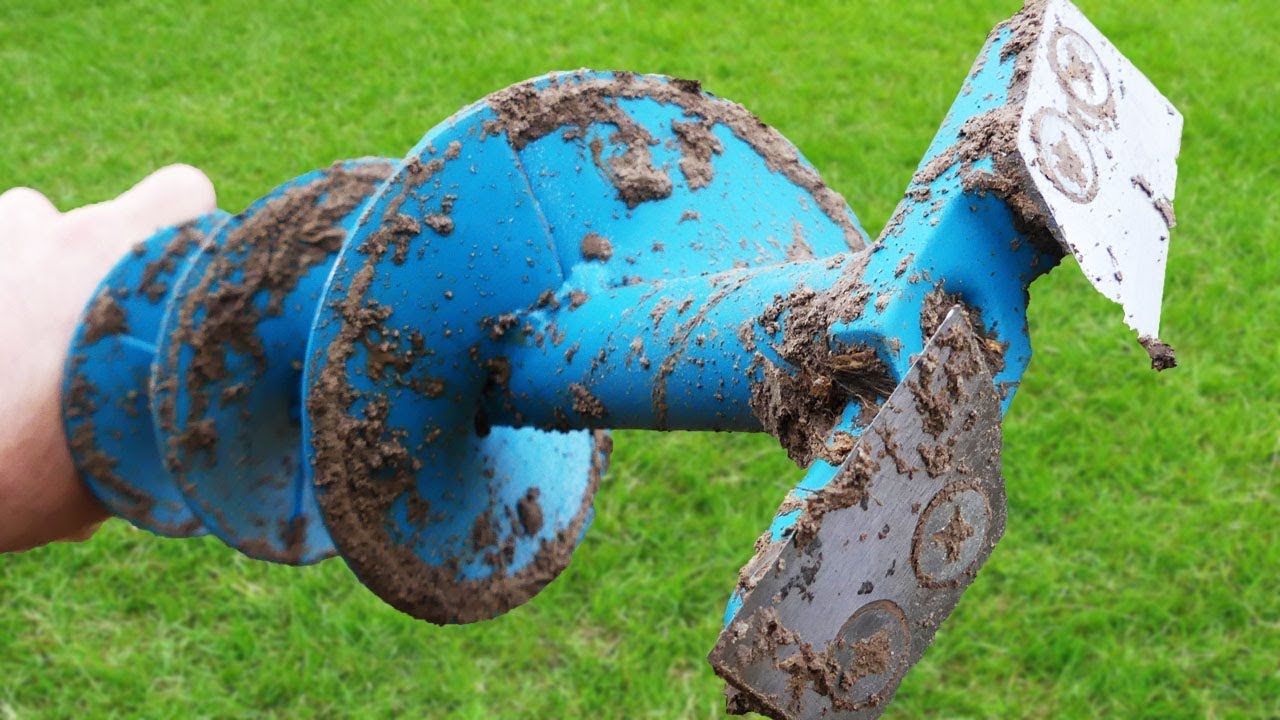

Ямобур своими руками ручной для столбов

Комментарии и отзывы: 9

Dima
Некоторые создают неповторимые скульптуры из металлолома, используя по максимуму свое воображение и не ленясь постоянно смотреть под ноги. Если вы испытываете интерес к такой теме, то эта статья для вас. Ниже мы подготовили подборку материалов об увлеченных людях, создающих свои шедевры из отходов металла.

Guest
Если поставить на вал бура ( выше винта Архимеда) пластиковую трубку- то получится ручка направляющая, при начале сверления поможет выдержать направление и уменьшит биение бура. В вашем случае можно поставить кусок трубки рарезаной вдлину и обмотанной сверху изолентой.

Andrei
Открыл вчерашний день. Ну с ножами конечно в прошлой серии ты намудрил. А так, все рыбаки на ДВ уже так сделали. Правда, нет ничего лучше собственно ручно пробуренной лунки на льду. А так угарно было смотреть, как старался пробурить лунку с неправильно посаженными ножами

VLADUS
Идея не нова. но шурик. так сказать. не уместен. Купил на известном ав. сайте обьяв. электродрель с низкооборотным редуктором. производства Болгарии. ей годов 40. но за 1000 рублей самое то. слегка переделал патрон и вуаля. все как у автора. но эффективность намного выше.

Алексе
Для УЛУЧШЕНИЯ И ОБЛЕГЧЕНИЯ РАБОТЫ я бы сделал следующее. срезать все лепестки? Кроме нижнего и на него наварить пластину по диаметру с разрезом на сгибе пластина 1мм. толщина. 15- 20 мм. высота и длина по окружности думаю что ЭТО значительно облегчит работу Удачи

Назыф
Привет Сергей. Штука действительно классная. Но Лично мне т. е. по моему мнению, то что ты делаешь это при помощи аккумуляторного шуруповертом вранье. Так как движок слабый для этого дела. Лучше это делать миксером, Иначе сгорит движка.

Николай
В Забайкалье лед растет больше метра, поэтому бур разрезается и внутрь вставляют пруток арматуры по диаметру, несколько отверстий + болт с барашком позволяют изменять длину бурения почти в полтора раза. За самоделку респект.

Сергей
Ну вот молодец Я же говорил что так надо сделать под перфоратор зря убрал надо было им пользоваться он мощнее чем Шурик и на неё можно было дрель ставить Так что нужно было оставить сверло под перфоратор А так всё О’кей молодец

Макс
А можешь рассказать, как сделать удобную приспособу для заточки цепи бензопилы? Можно механизированную)А то вручную пытаюсь напильником заточить, угол сложно выдержать одинаковый, не пилит потом ровно пила.

Ручной ямобур своими руками: пошаговое описание, чертеж

В процессе строительства дома и при обустройстве участка иногда возникает необходимость в проделывании круглых отверстий в почве. Они могут потребоваться при возведении ограды, когда технология предусматривает монтаж столбов. Опоры монтируются и при строительстве беседок, лёгких хозяйственных сооружений и арок. А вот если вы устраиваете свайный фундамент, то шурфы тоже понадобятся, однако их диаметр должен быть более внушительным.

Эти ямы формируются ручным или моторизированным буром. В магазинах такие устройства присутствуют в широком ассортименте, однако многие домашние мастера предпочитают выполнять их самостоятельно, ведь они получаются более надежными, а порой и более производительными по сравнению с заводскими изделиями. Кроме того, ямобур своими руками можно выполнить с учетом собственных предпочтений.

Выбор конструктивных особенностей

Если вы решили сделать бур своими руками, то следует разобраться в основных разновидностях таких изделий. Среди прочих – это садовые инструменты, которые обычно обладают полукруглыми лопастями. Они привариваются под углом. Используется такое устройство для формирования лунок при посадке растений. Однако с помощью этого же инструмента можно проделать шурфы для опор при возведении беседок, легких построек и заборов.

Вы можете изготовить еще и шнековый бур, который обладает более длинной режущей частью. Он используется для проделывания ям под опоры. Конструкция исключает необходимость более частого вынимания инструмента, поэтому бурение удается закончить в короткие сроки. Прежде чем выполнить ямобур своими руками, вы должны рассмотреть его разновидности. Среди прочих конструкций та, что специально предназначена для свай. Она обладает откидывающейся лопаткой для того, чтобы получить расширение в нижней части опоры.

Изготовление ямобура своими руками: разбор конструктивных особенностей

Если вы планируете изготовить ямобур своими руками, то должны разобраться в основных узлах этой конструкции. Среди прочих – режущая часть, которая представлена двумя полукругами с заточенными краями. Диаметр лопасти будет подбираться с учетом диаметра. Для удобства лопасти обычно делаются съемными, а устанавливаются на болтах.

Еще один узел – это стержень, который изготавливается из профилированной трубы квадратного сечения. В качестве альтернативного решения выступает лом, длина которого должна быть подобрана с учетом глубины шурфа, к ней добавляется 60 см. Если это значение уменьшить, то последние сантиметры вы будете работать, наклонившись над почвой. При таком расчете общая высота должна быть больше на 1,5 м. Это указывает на то, что штангу лучше сделать сборной.

Стержень наращивается отрезками трубы, однако вам нужно будет продумать систему сочленения. Прежде чем выполнить ямобур своими руками, вы должны подумать, какой будет ручка. Она приваривается к опоре в виде буквы Т, а ее длина составляет 40 см. Можно увеличить это значение до 60 см. Важно снабдить конструкцию ещё и наконечником в виде сверла. Этот узел располагается под лопастями. Наконечник будет разрыхлять почву, а на первом этапе обеспечивать центрирование, так вам будет проще удерживать инструмент вертикально. Эта конструкция является базисной, ее можно дорабатывать, однако для начала важно решить, из чего сделать землебур.

Подготовка материалов

Если вы решили сделать ручной ямобур своими руками, то должны позаботиться о наличии соответствующих материалов. Обычный инструмент выполняется из труб, сечение которых вы можете выбрать самостоятельно. Что касается профилированного изделия, то его сечение может быть квадратным со стороной 20 мм. Увеличить этот параметр можно до 35 мм.

Ножи-лопасти обычно выполняются из пильного диска и листовой стали. Толщина последней должна быть равна 4 мм. Пильный диск подбирается для болгарки с учётом диаметра. Как показывает практика, лопасти обычно выполняются из пильного диска. Режущие кромки при этом будут уже готовы. Боковые грани дополнительно затачиваются, чтобы почва разрыхлялась проще.

Сверло в виде пики выполняется из разных материалов. Можно изготовить просто заточенный стержень. Для этого подбирается отрезок прутка внушительного диаметра. Еще одним вариантом может стать стальная полоса, которая имеет вид сверла. Иногда используется и комбинация этих вариантов. Прежде чем выполнить ручной ямобур своими руками, вы должны подумать о ручке. Удобнее, если она будет иметь вид круглой трубы. Ее диаметр подбирается по охвату ладоней. Главное требование при этом выражено в том, чтобы мастеру было удобно работать.

Работа над ножами и технология крепления

На первом этапе необходимо определиться с тем, будете ли вы делать бур со съемными или стационарными лопастями. В первом случае на один из концов стержня необходимо приварить полочки, которые предварительно выполняются из толстой стали. Они должны быть расположены под наклоном, чтобы плоскости ножей были разведены под углом в 30°.

Для тех, кто делает ямобур своими руками, чертеж станет первым помощником. Ознакомившись с ними, вы сможете понять, что после приваривания полок необходимо сделать несколько отверстий под крепеж. Такие же отверстия необходимо будет сформировать ещё и в лопастях, тогда как устанавливают их на болты внушительного диаметра.

В дисках по центру необходимо вырезать отверстия, чтобы эти элементы плотно прилегали к стержню, однако эта манипуляция потребуется лишь при монолитном варианте, когда лопасти придётся приваривать.

Использование листовой стали

Прежде чем сделать ямобур своими руками, чертежи следует рассмотреть в первую очередь. Один из них вам придется составить самостоятельно или воспользоваться тем, что предлагается в статье. Если лопасти вы планируете изготавливать из листовой стали, то предварительно из бумаги необходимо выполнить шаблон. В центре окружности нужно просверлить отверстие, куда вставляется и приваривается стержень. В зависимости от того, какой стержень вы предпочли, нужно будет выполнить квадрат или окружность.

Отверстие при этом будет иметь несколько больший размер по сравнению с параметрами стержня. Вам следует решить, какими будут лопасти. Они могут иметь две половинки или могут быть представлены разомкнутым кругом со смещенными краями. Разводить края необходимо под углом 30°. Эффективность бурения при этом окажется максимальной.

Если вы выполняете ямобур на трактор своими руками, с помощью которого будете работать на плотных почвах, то лопасти могут быть сведены под нагрузкой. Для того чтобы этого избежать, из уголка или толстой полосы стали необходимо выполнить упор. Лопасти будут гнуться, ведь сталь используется незакаленная, однако в листе ее найти почти невозможно. Если же эту задачу вы решите, то согнуть материал вряд ли получится.

Использование пильного диска

Выполняя ямобур своими руками на МТЗ, вы можете использовать пильный диск. Если такой у вас есть в наличии, то важно удостовериться в том, что его диаметр подходит. В таких изделиях применяется закаленная сталь, которая отличается высокой прочностью и упругостью. Согнуть такой лист не получится, поэтому его необходимо распилить пополам, а половинки развести под нужным углом.

Доработка бура

Если вы выполнили ручной ямобур своими руками, чертежи вам в этом деле, безусловно, помогали. Однако впоследствии вы можете понять, что инструмент требует доработки. Когда манипуляции приходится выполнять в плотных грунтах, большие лопасти довольно сложно режут почву. На стержень при этом привариваются лезвия разного размера.

Возле пики в нижней части следует укрепить маленькие лезвия, а с отступом несколько сантиметров – большие. Ярусов должно быть 3, их количество можно увеличить до 4. Режущая часть не должна быть больше 50 см, в противном случае физически работать будет очень сложно.

Особенности изготовления электрического ямобура

Если вы хотите выполнить электрический ямобур своими руками, то должны знать, что конструкция имеет электрический привод в виде мотора редуктора. С помощью него осуществлять работы по бурению получится максимально оперативно. Выполненное ручное устройство по вышеописанной технологии может быть дополнено электрическим приводом.

Можно выполнить инструмент из перфоратора, дополнив его буром из отрезного диска. Последний дополняется трубой круглого сечения. У токаря можно заказать переходник. Конструкция снабжается головкой, которая позволит соединить электрический инструмент с механической частью. Важно при работе с таким оборудованием не наткнуться на корни. Однако если возникнет препятствие, то у электрического инструмента должна сработать соответствующая защита.

Изготовление бура для трактора

Если перед вами стал вопрос о том, как сделать ямобур на трактор своими руками, то вы можете использовать для этого диски из металла. Их количество будет равно числу витков. Диски должны быть одинаковыми, в центре вырезаются отверстия для стержня. Диски должны быть сварены с одной стороны, а потом немного растянуты, чтобы получилась гармошка. С другой стороны проваривается шов. На крайних дисках укрепляются кольца. Сваренные диски надеваются на стержень, а нижний край проваривается.

На следующем этапе необходимо использовать лебедку. Заготовка для шнека фиксируется, круг лебедки необходимо зацепить за кольцо и растянуть, пока не удастся получить нужную длину. Затем шнек проваривается.

Для справки

Заключение

Источник

Ямобур своими руками

Самодельный ручной ямобур сделанный умельцем своими руками: фото изготовления с описанием.

Простой самодельный ямобур можно сделать из старого диска от циркулярной пилы, процесс изготовления подробно показан на этих фото.

Нам понадобится любой диск от циркулярной пилы.

Диск разрезаем пополам с помощью УШМ.

Также понадобится труба — 3/4″, длинной примерно — 1,3 метра.

Сторону трубы которая будет входить в почву, нужно срезать под углом.

К обратной стороне трубы привариваем рычаг из такой же трубы, длинна рычага — 1 метр.

Затем на расстоянии 15 см от острого края трубы, привариваем половинки диска, приваривать нужно под углом 10-15 градусов.

Вот так нужно приварить половинки диска.

Вот и всё, самодельный ямобур готов. Пользоваться ручным ямобуром довольно просто — втыкаем приспособление в почву, держась за рычаги проворачиваем его направлении режущей грани, постепенно бур входит в землю, периодически его извлекаем из лунки и удаляем почву. С помощью такого ручного приспособления, можно сделать лунки под столбчатый фундамент, под опоры для заборов и ограждений.

Видео автора самоделки: изготовление ямобура своими руками.

Источник

Как самостоятельно изготовить ручной ямобур

Строительство, создание забора — для всего этого будет необходим бур. При помощи этого инструмента дачники также проеряют уровень подземных вод. Не секрет, что можно заплатить деньги мастеру, который придет со своим приспособлением и сделает отверстие в земле. Можно также взять в аренду данное оборудование. Но почему бы не изготовить свой личный инструмент? В статье вы найдете все необходимые сведения о том, как создать ямобур своими руками.

Ямобур самодельный

Классический диаметр инструмента — около 260 мм. Но если мы захотим изготовить его собственноручно, то можно не ограничивать воображение. Диаметр ямобура бывает разным, смотря для чего он изготавливается. Размеры полностью будут зависеть от ширины лопастей. Вы можете выбрать любой размер, все равно придется сделать эскиз. Ремонт на даче — это хороший повод создать ямобур. Чертежи вполне можно выполнить своими руками.

Выбор конструкции

Бур создается либо усиленной, либо простой конструкции. Отличаются они следующими параметрами:

Для стандартной маленькой конструкции потребуется:

Сборка

Чтобы собрать стандартный ямобур, к металлу присоединяем лезвия из специальной рессоры — выходят готовые лопасти, которые должны быть похожи на топор, чтобы при бурении они не согнулись, а все попавшие корешки были порублены. Такой ямобур подходит для рытья ям глубиной не более 1,5 м.

Для более сложной конструкции устройство дополняют трубкой огромного диаметра или листом из металла, который нужно оборачивать по кругу лопастей, делая винт. Одно из этих усилений плотно приваривается к основному стержню или лопастям. Устройство отличается от бура простой конструкции лопастями, прикрученными, как винтовая лестница. Этим можно достичь огромной прочности. Лопасти не затупятся, а выгибаясь, будут принимать свое привычное положение и не сломаются.

Ручку устройства стоит сделать съемной, тогда в случае вспомогательного увеличения высоты можно будет прибавить еще трубочки или поменять на ручку огромного размера. При создании рукоятки для устройства необходимо предусмотреть, что, возможно, в нее придется вставить рычаг для изготовления специального момента силы.

Рекомендация: когда прибор будет собран полностью, стоит максимально раскалить его и опустить в машинное масло. Такая обработка придает больше прочности и гибкости.

Инструменты

Необходимо заранее приготовить все, что может потребоваться во время работы, дабы потом не отвлекаться и не бегать за каждой деталью:

Процесс работы

Вначале нужно сделать все заготовки. Для этого из листа стали вырежем наши лезвия. Диаметр лезвий будет на 5 мм больше, чем размеры ямы. Получается, что он может быть любым. Перед началом работы нужно определиться с тем, что мы будем бурить, и какой ширины нам нужны отверстия. Можно еще создать лезвия разных диаметров.

В каждом взятом лезвии необходимом просверлить дырки, куда будет погружаться арматура (основание для бура). При этом отверстия создаем на 1 мм больше, чем диаметр самой арматуры.

Потом сделаем втулки из стали. Для этого потребуется токарный станок. Далее, сделаем два радиальных отверстия в выбранной втулке. А в отверстиях необходимо сделать резьбу. Получается, что через них с помощью болта или гайки будут присоединены лезвия с главной арматурой.

С помощью наждачного круга вырежем небольшой сектор на лезвиях. Лишние концы сектора вытянем таким способом, чтобы сделать винтовую поверхность. Снизу вырез затачиваем под углом в 45 или 60 градусов. На этом шаге лезвия из заготовок превращаются в готовые острые лопасти.

Наждачным кругом создаем лыски на арматуре глубиной где-то три мм. Лыски стоит делать, отойдя от углов стойки на восемь или десять сантиметров.

Нижний конец стойки придется тоже заточить. Угол заточки — 25−300. Там же создаем канавки в форме спирали. Для этого нам необходимо воспользоваться специальным кругом.

На конец стойки можно спокойно присоединить сверло по металлу. Из-за этого установка бура быстро будет входить в твердую почву и не сломается.

К арматуре — стойке нашего бура — присоединяем ручку, лучше всего съемную. На стойке рукоятку можно присоединять при помощи втулки.

Источник

Как сделать самодельный земляной бур (ямобур, землебур)

При строительстве дома и обустройстве участка часто требуется сделать круглые отверстия в земле. Они нужны при устройстве ограды — под установку столбов, при постройке беседок, установке арок и других легких хозяйственных сооружений. Такие же шурфы, но большего диаметра и глубины требуются при устройстве свайного фундамента. Делают эти ямы моторизованным или ручным буром. В магазинах они есть в достаточном количестве, но многие предпочитают самоделки: зачастую они более производительны и надежны, чем фабричные изделия. К тому же бур своими руками можно сделать любой конструкции, а их немало.

Конструкции и применение

Есть три основных конструкции земляных буров:

Пример самодельного земляного садового бура

Шнековый бур отличается навитыми спирально несколькими оборотами спирали

Откидывающееся лезвие — особенности бура для свай ТИСЭ

Более простые в изготовлении садовые земляные буры. В зависимости от типа почв, на которых проводят бурение, их конструкцию немного видоизменяют. В этом и состоит прелесть самодельных буров — их можно «затачивать» под конкретные условия и дело не только в размерах — лопасти можно сделать съемными, на болтах, но и в особенностях конструкции. Да, обычные буры в магазине стоят недорого, но они «универсальные». Хорошо работают на «легких» почвах». На суглинках, глинах, мергеле и т.п. они малоэффективны.

Делаем садовый бур

Садовый бур — самая простая, но эффективная конструкция. Он состоит из:

Бур для столбов может быть со сборной штангой

Это базисная конструкция, а к ней есть множество доработок. Но давайте сначала о том, из чего можно сделать землебур.

Материалы

Как уже говорили, стержень чаще всего делают из трубы круглого или квадратного сечения. Диаметр — от 3/4′ до 1,5′, профилированную трубу можно брать от 20*20 мм до 35*35 мм.

Ножи-лопасти делать можно из:

Землебур с лопастями из пильного диска для болгарки

Пику-сверло делают из разных материалов — очень много ее конструкций. Делают просто заточенный стержень. Тогда нужен отрезок прутка большого диаметра. Второй вариант — из полосы стали сделать что-то типа сверла. И еще — комбинация этих двух.

И напоследок — о ручке. Удобнее, если она сделана из круглой трубы. Ее диаметр можно подобрать по охвату ладоней. Основное требование — вам должно быть удобно.

Ножи и способ из крепления

В первую очередь надо решить, делаете вы бур своими руками со съемными или стационарными лопастями. Если лопасти съемные, на одном из концов стержня привариваете полочки из толстой стали. Полочки делают под наклоном — так, чтобы плоскости ножей были разведены под углом 25-30°.

После того, как полки приварили, в них делают два-три отверстия — под крепеж. Потом такие же отверстия надо будет делать в лопастях, а устанавливать их на болты солидного диаметра.

На один стержень можно иметь несколько комплектов режущих лопастей — для шурфов разных диаметров

В самих дисках по центру придется вырезать отверстия — чтобы они плотнее прилегали к стержню, но эта операция требуется и при монолитном варианте — с приваренными лопастями.

Листовая сталь

Если лопасти собираетесь делать из листовой стали, вырезаете из бумаги шаблон, по нему — круг из стали. В центре сверлите отверстие — в него надо будет вставить и приварить стержень. Круг или квадрат — в зависимости от выбранного стержня. Размеры отверстия — немного больше, чем габариты стержня.

Далее надо решить, какими будете делать лопасти — из двух половинок круга (как на фото выше) или в виде разомкнутого круга со смещенными краями — один виток спирали (на фото ниже).

Ручной буроям с одним витком

Разводить края надо тоже градусов на 25-30°. В этом случае эффективность бурения будет максимальной. Если работать будете на плотных грунтах (глина, суглинки с преобладанием глины), лопасти под нагрузкой может сводить. Чтобы этого избежать, добавляют из уголка или толстой полосы стали упоры.

Усиление ручного бура для бурения скважин в плотных грунтах

Гнутся лопасти из-за того, что сталь используется незакаленная, но ее в листе найти практически невозможно, а если и можно, то ее вряд ли получится согнуть.

Из пильного диска

Если у вас есть старый распилочный диск подходящего диаметра — вы нашли почти идеальный вариант. В них сталь используется закаленная, а она — упругая и прочная. Но такой диск согнуть не получится, потому его распиливают пополам и эти половинки разводят под требуемым углом.

Диск распилен пополам

Такой самодельный бур для земляных работ показывает довольно высокую производительность. Даже б/у диски имеют хорошо наточенную кромку. А чтобы бурение шло еще легче, бур своими руками затачивают еще и по бокам.

Модификации

В плотных грунтах бывает сложно большими лопастями резать грунт. В таком случае на стержень приваривают несколько лезвий разного размера. Снизу, возле пики, наваривают самые маленькие, выше, отступив несколько сантиметров — большие. Таких ярусов может быть три, максимум — четыре. Вся режущая часть не должна быть больше 50 см, иначе работать физически очень сложно.

Режущие лопасти можно расположить в несколько ярусов

Если бур нужен для неглубоких ям — для установки столбов и т.п., то такая конструкция оптимальна — она имеет относительно небольшой вес, работать с ней легко. Процесс работы такой — опустили в лунку, провернули несколько раз — вытащили, высыпали застрявший между лопастями грунт. Но если пробурить необходимо глубокие шурфы, таскать с глубины небольшое количество грунта замучаешься. Для таких случаев над лопастями приваривают коробку для сбора грунта.

Самодельный бур с землеприемником подойдет при установке столбов и свай

И все это — буры сделанные своими руками. Все они отличаются высокой эффективностью — работать намного легче чем покупными.

Шнековый бур

Шнековый бур из-за большого количества витков создает значительное сопротивление, то есть работать им намного сложнее, чем садовым буром. Но шнеки применяют в основном при наличии механизированного привода — когда делают бур для скважин большой глубины — на воду, устройства подземных зондов для теплового насоса и т.п.

Так выглядит шнековый бур

Для изготовления самодельного шнекового бура понадобится несколько дисков из металла. Количество дисков равно количеству витков. Диски вырезаются одинаковые, в них, в центре, вырезается отверстие под стержень, а также одинаковый сектор — чтобы можно было их сварить.

В кольцах размечается сектор, вырезается

Диски сваривают с одной стороны, потом, слегка растянув получившуюся гармошку, проваривают шов с другой стороны. На крайних дисках приваривают кольца. Сваренные диски надевают на стержень, нижний край приваривают.

Получается большая такая пружина

Далее потребуется лебедка. Заготовка для шнека закрепляется, крюк лебедки цепляется за кольцо и растягивается до нужной длинны, после чего шнек проваривается.

Бур для свай ТИСЭ

Бур своими руками для свай ТИСЭ — один из вариантов

На фото ниже — второй вариант самодельного бура для свай ТИСЭ. Конструкция более сложная, но и более эффективная. Плуг-лопатка сделана из куска рессоры, заточена и приварена к откидной конструкции на болтовых соединениях.

Более сложная конструкция

Землесборник — из старого пропанового баллона. Сбор земли происходит снизу, потому приемник сделан с округлым дном. В нем имеются два отверстия, их края заточены.

Чертежи

Сделанный своими руками бур хорош тем, что его конструкция «заточена» под хозяина. В процессе изготовления каждый вносит свои изменения, потом еще многие дорабатывают изделие. Но без базовых чертежей бывает обойтись трудно. В этой граве собраны несколько чертежей с размерами различных буров. Как вы понимаете, размеры условны, их можно и нужно менять, подстраивая под размеры требуемых скважин.

Бур из лопаты

Для посадки растений делать серьезную конструкцию не имеет смысла. В этом случае можно сделать садовый бур из лопаты. Выбирают качественную, из хорошей стали лопату, наносят разметку, как показано на чертеже. По разметке надо будет вырезать два небольших фрагмента, распилить нижнюю часть посередине на глубину 30 см (на фото).

Далее кромки отгибают одну вперед, другую — назад, к ним подгибают образовавшиеся в нижней части лепестки. Полученные швы проваривают снаружи и изнутри.

Бур для мягких грунтов

Если грунт мягкий, обычная конструкция работает не очень хорошо. Для таких случаев есть специальный бур с удлиненной режущей частью. Она представляет собой своеобразный стакан с прорезями по бокам. Разрезы снабжены режущими кромками. Их лучше делать из хорошо закаленной стали.

Бур для мягких грунтов

На этом чертеже изображена интересная конструкция ручки — ее можно переставлять по мере наращивания длины штанги.

Базовые чертежи шнекового и садового бура

Оба этих агрегата работают неплохо, но садовый приходится часто вынимать, а шнековый тяжелее вращать. Выбираете по собственным предпочтениям.

Шнековый и садовый бур для земли разной плотности

Подробный чертеж в проекциях шнекового бура

Чертеж садового бура

Видео материалы

Источник

В процессе строительства дома и при обустройстве участка иногда возникает необходимость в проделывании круглых отверстий в почве. Они могут потребоваться при возведении ограды, когда технология предусматривает монтаж столбов. Опоры монтируются и при строительстве беседок, лёгких хозяйственных сооружений и арок. А вот если вы устраиваете свайный фундамент, то шурфы тоже понадобятся, однако их диаметр должен быть более внушительным.

Эти ямы формируются ручным или моторизированным буром. В магазинах такие устройства присутствуют в широком ассортименте, однако многие домашние мастера предпочитают выполнять их самостоятельно, ведь они получаются более надежными, а порой и более производительными по сравнению с заводскими изделиями. Кроме того, ямобур своими руками можно выполнить с учетом собственных предпочтений.

Выбор конструктивных особенностей

Если вы решили сделать бур своими руками, то следует разобраться в основных разновидностях таких изделий. Среди прочих – это садовые инструменты, которые обычно обладают полукруглыми лопастями. Они привариваются под углом. Используется такое устройство для формирования лунок при посадке растений. Однако с помощью этого же инструмента можно проделать шурфы для опор при возведении беседок, легких построек и заборов.

Вы можете изготовить еще и шнековый бур, который обладает более длинной режущей частью. Он используется для проделывания ям под опоры. Конструкция исключает необходимость более частого вынимания инструмента, поэтому бурение удается закончить в короткие сроки. Прежде чем выполнить ямобур своими руками, вы должны рассмотреть его разновидности. Среди прочих конструкций та, что специально предназначена для свай. Она обладает откидывающейся лопаткой для того, чтобы получить расширение в нижней части опоры.

Самыми простыми в изготовлении являются садовые буры. В зависимости от того, какой тип почвы на территории, конструкция может быть видоизменена. В этом и состоит прелесть самодельных инструментов, ведь их можно заточить под конкретные условия. Обычные буры в магазинах хоть и стоят недорого, но являются универсальными. С их помощью просто работать на легких почвах, а вот на глинах, суглинках и мергеле они малоэффективны.

Изготовление ямобура своими руками: разбор конструктивных особенностей

Если вы планируете изготовить ямобур своими руками, то должны разобраться в основных узлах этой конструкции. Среди прочих – режущая часть, которая представлена двумя полукругами с заточенными краями. Диаметр лопасти будет подбираться с учетом диаметра. Для удобства лопасти обычно делаются съемными, а устанавливаются на болтах.

Еще один узел – это стержень, который изготавливается из профилированной трубы квадратного сечения. В качестве альтернативного решения выступает лом, длина которого должна быть подобрана с учетом глубины шурфа, к ней добавляется 60 см. Если это значение уменьшить, то последние сантиметры вы будете работать, наклонившись над почвой. При таком расчете общая высота должна быть больше на 1,5 м. Это указывает на то, что штангу лучше сделать сборной.

Стержень наращивается отрезками трубы, однако вам нужно будет продумать систему сочленения. Прежде чем выполнить ямобур своими руками, вы должны подумать, какой будет ручка. Она приваривается к опоре в виде буквы Т, а ее длина составляет 40 см. Можно увеличить это значение до 60 см. Важно снабдить конструкцию ещё и наконечником в виде сверла. Этот узел располагается под лопастями. Наконечник будет разрыхлять почву, а на первом этапе обеспечивать центрирование, так вам будет проще удерживать инструмент вертикально. Эта конструкция является базисной, ее можно дорабатывать, однако для начала важно решить, из чего сделать землебур.

Подготовка материалов

Если вы решили сделать ручной ямобур своими руками, то должны позаботиться о наличии соответствующих материалов. Обычный инструмент выполняется из труб, сечение которых вы можете выбрать самостоятельно. Что касается профилированного изделия, то его сечение может быть квадратным со стороной 20 мм. Увеличить этот параметр можно до 35 мм.

Ножи-лопасти обычно выполняются из пильного диска и листовой стали. Толщина последней должна быть равна 4 мм. Пильный диск подбирается для болгарки с учётом диаметра. Как показывает практика, лопасти обычно выполняются из пильного диска. Режущие кромки при этом будут уже готовы. Боковые грани дополнительно затачиваются, чтобы почва разрыхлялась проще.

Сверло в виде пики выполняется из разных материалов. Можно изготовить просто заточенный стержень. Для этого подбирается отрезок прутка внушительного диаметра. Еще одним вариантом может стать стальная полоса, которая имеет вид сверла. Иногда используется и комбинация этих вариантов. Прежде чем выполнить ручной ямобур своими руками, вы должны подумать о ручке. Удобнее, если она будет иметь вид круглой трубы. Ее диаметр подбирается по охвату ладоней. Главное требование при этом выражено в том, чтобы мастеру было удобно работать.

Работа над ножами и технология крепления

На первом этапе необходимо определиться с тем, будете ли вы делать бур со съемными или стационарными лопастями. В первом случае на один из концов стержня необходимо приварить полочки, которые предварительно выполняются из толстой стали. Они должны быть расположены под наклоном, чтобы плоскости ножей были разведены под углом в 30°.

Для тех, кто делает ямобур своими руками, чертеж станет первым помощником. Ознакомившись с ними, вы сможете понять, что после приваривания полок необходимо сделать несколько отверстий под крепеж. Такие же отверстия необходимо будет сформировать ещё и в лопастях, тогда как устанавливают их на болты внушительного диаметра.

В дисках по центру необходимо вырезать отверстия, чтобы эти элементы плотно прилегали к стержню, однако эта манипуляция потребуется лишь при монолитном варианте, когда лопасти придётся приваривать.

Использование листовой стали

Прежде чем сделать ямобур своими руками, чертежи следует рассмотреть в первую очередь. Один из них вам придется составить самостоятельно или воспользоваться тем, что предлагается в статье. Если лопасти вы планируете изготавливать из листовой стали, то предварительно из бумаги необходимо выполнить шаблон. В центре окружности нужно просверлить отверстие, куда вставляется и приваривается стержень. В зависимости от того, какой стержень вы предпочли, нужно будет выполнить квадрат или окружность.

Отверстие при этом будет иметь несколько больший размер по сравнению с параметрами стержня. Вам следует решить, какими будут лопасти. Они могут иметь две половинки или могут быть представлены разомкнутым кругом со смещенными краями. Разводить края необходимо под углом 30°. Эффективность бурения при этом окажется максимальной.

Если вы выполняете ямобур на трактор своими руками, с помощью которого будете работать на плотных почвах, то лопасти могут быть сведены под нагрузкой. Для того чтобы этого избежать, из уголка или толстой полосы стали необходимо выполнить упор. Лопасти будут гнуться, ведь сталь используется незакаленная, однако в листе ее найти почти невозможно. Если же эту задачу вы решите, то согнуть материал вряд ли получится.

Использование пильного диска

Выполняя ямобур своими руками на МТЗ, вы можете использовать пильный диск. Если такой у вас есть в наличии, то важно удостовериться в том, что его диаметр подходит. В таких изделиях применяется закаленная сталь, которая отличается высокой прочностью и упругостью. Согнуть такой лист не получится, поэтому его необходимо распилить пополам, а половинки развести под нужным углом.

Такой самодельный бур будет демонстрировать высокую производительность. Даже если у вас в наличии диски бывшего употребления, то они будут обладать хорошо наточенной кромкой. Для того чтобы бурение было эффективным, заточить инструмент можно ещё и по бокам.

Доработка бура

Если вы выполнили ручной ямобур своими руками, чертежи вам в этом деле, безусловно, помогали. Однако впоследствии вы можете понять, что инструмент требует доработки. Когда манипуляции приходится выполнять в плотных грунтах, большие лопасти довольно сложно режут почву. На стержень при этом привариваются лезвия разного размера.

Возле пики в нижней части следует укрепить маленькие лезвия, а с отступом несколько сантиметров – большие. Ярусов должно быть 3, их количество можно увеличить до 4. Режущая часть не должна быть больше 50 см, в противном случае физически работать будет очень сложно.

Особенности изготовления электрического ямобура

Если вы хотите выполнить электрический ямобур своими руками, то должны знать, что конструкция имеет электрический привод в виде мотора редуктора. С помощью него осуществлять работы по бурению получится максимально оперативно. Выполненное ручное устройство по вышеописанной технологии может быть дополнено электрическим приводом.

Можно выполнить инструмент из перфоратора, дополнив его буром из отрезного диска. Последний дополняется трубой круглого сечения. У токаря можно заказать переходник. Конструкция снабжается головкой, которая позволит соединить электрический инструмент с механической частью. Важно при работе с таким оборудованием не наткнуться на корни. Однако если возникнет препятствие, то у электрического инструмента должна сработать соответствующая защита.

Изготовление бура для трактора

Если перед вами стал вопрос о том, как сделать ямобур на трактор своими руками, то вы можете использовать для этого диски из металла. Их количество будет равно числу витков. Диски должны быть одинаковыми, в центре вырезаются отверстия для стержня. Диски должны быть сварены с одной стороны, а потом немного растянуты, чтобы получилась гармошка. С другой стороны проваривается шов. На крайних дисках укрепляются кольца. Сваренные диски надеваются на стержень, а нижний край проваривается.

На следующем этапе необходимо использовать лебедку. Заготовка для шнека фиксируется, круг лебедки необходимо зацепить за кольцо и растянуть, пока не удастся получить нужную длину. Затем шнек проваривается.

Для справки

Самостоятельно вы можете выполнить бур ТИСЭ, который будет представлять собой лопасти с землеприемником. Нож должен быть более широким, в нижней части он будет формировать расширение сваи. Однако использовать такой инструмент не очень удобно, ведь складной нож будет мешать.

Заключение

В некоторых конструкциях для исключения подобной проблемы нож делается съемным. Сами шурфы бурятся садовым буром, тогда как для расширения можно отдельно выполнить раскладывающийся нож с землеприемником. Это позволит выполнить работы в короткие сроки и с меньшими трудозатратами.

Выполняя нож, вы можете использовать обрезанную лопату, тогда как землеприёмник изготавливается из банки из-под сельди. Нож фиксируется подвижно, а по достижении дна ослабляется, лопата при этом начинает подрезать бока шурфа, формируя расширение.

Установить столб — не такая простая задача, особенно вырыть углубление под него. Яма необходима в различных строительных работах, таких как обустройство фундамента или забора. Обыкновенной лопатой её не сделаешь, поэтому используют специальный инструмент — бур (ямобур, землебур и т.п.). Бур для столбов, как и любой другой инструмент, имеет свои особенности.

Ручной бур поможет проделать скважину нужных размеров

Виды буров

Бур — это вид строительной техники, функция которого — проделка отверстия нужного размера. Используется он в разных сферах. К примеру, в постройке мостов и ограждений, для садовых работ (при посадке деревьев и другой растительности).

Буры можно разделить на несколько основных видов, которые отличаются по размерам, предназначению и мощности.

Их можно поделить на:

1. Ручные буры. Часто применяются в быту как начинающими, так и продвинутыми дачниками.
2. Конструкции с автоматическим приводом. Модернизированные ручные буры. На них устанавливается мотор.
3. Навесные. Это те же механизированные буры, только с возможностью установки на специальную сельскохозяйственную технику (тракторы, мотоблоки и т.п.).

Первые имеют самую слабую конструкцию и предназначение. Они пробуривают ямы маленького диаметра и глубины. Без усилий рабочего такой инструмент бесполезен. Но его преимущество заключается в компактности, так как он маленький и лёгкий. Перевозить его довольно удобно. С помощью такого инструмента можно с лёгкостью проделать яму под забор или саженцы.

В данном видео рассмотрим как сделать ручной бур:

Он состоит из стержня и ручки Т-образной формы сверху конструкции. Снизу есть металлический наконечник, выполняющий функцию центровки инструмента. Немного выше расположен сам механизм бурения, оформленный в спиральной форме. Зачастую состоит из 2-3 рядов металлических круглых резаков. В качестве альтернативы используют диск от пилы как режущую часть.

Как правило, таким инструментом можно сделать яму до 2 метров с диаметром до 30 см. Бур делают разборным для более удобной транспортировки. Металлическую трубу изготавливают из двух частей (разборных). Лезвия тоже часто делают съёмными на болтах.

Механизированные буры сделаны с приводной системой. Конструкция более сложная, но сделать такой ручной бур для столбов сможет большинство дачников самостоятельно. Бур также имеет металлическую трубу с ручкой, наконечник и режущую часть. Но дополнительно устанавливается мотор с редуктором и приводной частью. Шнековая (режущая) часть движется за счёт вращательных движений, передаваемых по шестерням от редуктора с мотором.

Такая конструкция более мощная, но её сила зависит непосредственно от производительности и силы мотора. Отверстие при этом можно сделать более глубокое, до 3 метров.

Навесные буры предназначены выполнять более сложную работу. Ширина и длина отверстий намного больше. Зачастую их используют для строительства мостов, вокзалов и других промышленных целей. С их помощью можно выполнить шпунтовые ограды для котлованов и траншей. Благодаря навесному оборудованию стоимость строительных работ существенно уменьшается, так как они имеют большую производительность и мощность.

Нюансы выбора модели

На сегодня покупных моделей есть огромное количество, и зачастую сделать правильный выбор довольно сложно.

При покупке в первую очередь необходимо обращать внимание на технические характеристики, а именно:

• максимальная глубина ямы;
• ширина бурения;
• производительность работы (скорость бурения и количество ям за определённый период);
• мощность бура.

При аренде также необходимо учитывать стоимость доставки бура в нужное место. Перед покупкой коловорота для земли стоит уделить особое внимание ножам. Необходимо, чтобы они были очень острыми и желательно самозатачивающимися. Они должны быть сделаны из качественного металла, так как будут разбивать камни, почву, резать траву и т.п.

Уход за коловоротом

Для начала нужно понять главное правило — инструмент использовать исключительно по назначению. Проделывать яму можно только тогда, когда есть уверенность, что бур предназначен для определённого типа грунта. Если он не способен работать на такой земле, то, скорее всего, сломается при первой же попытке.

Нужно тщательно прочитать инструкцию, технические характеристики и не требовать от инструмента большего, чем он способен выполнять. Также необходимо изучить технические особенности работы. К примеру, ручным ямобуром можно сделать не более 35 отверстий в день.

При работе сильно помогает дополнительно установленная треножная система. Она фиксирует бур, и с ней легче его вытащить с земли. А достать его поможет специальный рычаг. Он зажимается, а бур проворачивается против часовой стрелки и достаётся. Для долговечной работы рекомендуется смазывать бур с помощью антикоррозионных веществ, а также покрасить для закрепления результата.

Подготовка к бурению

Ямы для забора начитают делать только после необходимых подготовительных работ на участке. В то же время нужно сделать соответствующую разметку. Отдельно на участке нужно сделать и скважины для опор под ворота и калитку, если это предусматривает планировка постройки.

Для установки опор для забора их необходимо опустить на соответствующую глубину. Какой она должна быть, знают далеко не все. Как следствие — неправильно установленные опоры, забор со временем падает, или их форма деформируется.

Сделайте ручной бур своими руками

Правильно сделать такую работу можно с помощью нескольких советов:

1. Для установки столба необходимо пробурить скважину. Её диаметр должен быть немного больше, чем диаметр столба. При этом излишне широкие отверстия делать не нужно, так как они сильно разрыхляют почву. А когда сделать ширину ямы один в один с шириной опоры, то вмонтировать её таким образом не получится.
2. Количество необходимых ям для забора можно рассчитать без особых проблем. Для этого периметр забора следует разделить на количество секций. Прибавить к получившемуся числу ещё две ямы для ворот и две для калитки.
3. Глубина отверстий должна соответствовать весу, длине и ширине сваи. Обращать внимание необходимо и на тип грунта, подземные воды. Если почва неустойчивая, то глубина ям должна быть не менее 1,2-1,5 метра.

Глубина ямы должна быть больше, чем возможная глубина промерзания грунта в сильные морозы. Если грунт плотный, то яму можно делать до 1 метра. При этом сама опора в земле должна быть не менее чем на 1/3. Таким образом забор получится очень прочным и надёжным.

Необходимые инструменты

Скважину проделать сможет не каждый, и работа эта непростая. Каждая яма должна быть одного диаметра и глубины, что обычно занимает немало времени. Большое значение при этом имеет выбор правильного инструмента. Сделать такую скважину можно различным инвентарём: специально переделанной лопатой, ручным буром, автоматизированным буром или навесной установкой.

Плюсы и минусы лопаты

Лопата — самый дешёвый инструмент
, но и эффективность её невысока. Выкопать глубокую яму таким инвентарём не получится, так же, как и узкую, и чересчур широкую. К тому же диаметр ям всегда будет немного отличаться. Но если забор планируется изготавливать из кирпича, то лопата будет идеальным вариантом. Если инструмент повредится, то его легко можно заменить другим, так как стоимость маленькая.

Преимущества и недостатки садового бура

Такой инвентарь довольно популярен, хотя в каждом хозяйстве его нет. В большинстве случаев его используют для рытья ям под посадку растительности и для других нужд на даче. Он относительно тяжёлый, если сравнивать с лопатой, но и качество проделки значительно выше.

В его конструкцию входят три части: шнековая, рукоятка бура и металлический стержень. Снизу к металлическому стержню также прикрепляют наконечник, который выполняет функцию центровки бура. Диаметр режущей части – около 15-20 см, вес – 10-15 кг.

Если покупать такой инструмент, то необходимо обратить внимание на то, заточен ли он соответствующим образом. Если нет, то его нужно заточить перед работой. Для этого лучше использовать болгарку, но можно сделать и ручным напильником, хотя это малоэффективно.

Инструмент можно использовать не только для проделки ям под заборы. Зачастую также используют для посадки деревьев, проделки отверстий под сваи фундамента и другие работы. Для его использования не нужно обладать особыми навыками, поэтому справиться может каждый. К тому же служит садовый бур довольно длительное время при правильной эксплуатации и профилактике.

Автобур с приводом

Проделывать ямы с помощью мотобура очень быстро, но способ – довольно дорогостоящий. Конструкция состоит из привода (мотора, редуктора, системы шестерней) и прикреплённого к нему шнекового бура. Покупные варианты работают на бензине, дизельном топливе или электричестве. Это зависит от производителя аппарата.

С помощью такого инвентаря можно бурить ямы до 3 метров в глубину и при этом сделать это за считанные минуты. Но вместе с плюсами автоматический бур имеет и свои недостатки:

• сильный шум во время работы;
• если мотор электрический, нужно постоянно быть вблизи от розетки;
• покупка бензина для работы двигателя обойдётся недешёво.

Для обустройства забора необходимо проделывать ямы на глубину минимум 80 см. А если умножить на количество столбов, то цифра получается довольно большой. Ручным буром работа будет выполняться длительное время. Другое дело — мотобур с автоматическим приводом.

Для сверления более глубоких отверстий понадобится навесное оборудование, которое устанавливается на машины. Зачастую им проделываются отверстия для артезианских скважин. В целях обустройства забора их не используют.

Эффективная работа

Для того чтобы бурение было эффективное, следует помнить о некоторых нюансах. К примеру, необходимо проделать большое количество отверстий для забора, но нужно сэкономить средства. В этом случае лучше выбрать садовый бур, но с хорошо заточенной режущей частью. Наконечник и боковые грани также нуждаются в заточке. Только после этого можно переходить к работе. В размеченном заранее месте бур ставится в вертикальное положение, после этого происходит бурение ям под столбы забора.

Когда в грунте очень много глины и песка, то через несколько витков бурить уже будет тяжело. Для решения проблемы необходимо вытащить бур и залить туда ведро воды. Через 15 минут можно продолжать бурение скважины под столбы. Дальше работу будет намного проще сделать. Если бур застрял в лунке, то его необходимо расшатать из стороны в сторону, после чего вытащить. Сделать это будет уже легче. На шнеке может быть много земли. Её нужно снимать ножом, после чего залить ещё воды и продолжать бурение.

Выбор покупного инвентаря — очень важный момент для успешной проделки отверстий. От характеристик инструмента будет зависеть качество выполняемой работы, её быстрота и практичность.

Для это необходимо прислушаться к некоторым рекомендациям:

1. При покупке в первую очередь нужно обращать внимание на спираль. Она должна быть заточенной.
2. Пологая спираль подходит для бурения ям небольшого размера.
3. Ручные буры для скважин и столбов, заборов следует выбирать внимательно. Нужно обратить внимание на скорость работы. Она должна быть оптимальной.
4. Если нужно проделывать более серьёзные работы, то лучше купить шнековый бур.
5. Наличие ёмкости для сбора земли значительно облегчает работу.

Бурение отверстия — довольно сложный процесс. Для этого лучше использовать автоматизированные конструкции. Но если бюджет ограничен, то покупка ручного бура будет просто необходима. К тому же небольшой забор можно сделать и таким инвентарём.

При возведении домов и других работах по обустройству участков нередко приходится делать круглые отверстия в земле под столбы, опоры, арки и прочие детали, составляющие экстерьер. Обычная лопата не поможет выкопать глубокую яму, поэтому хозяева берут бур в аренду, привлекая специалиста, умеющего управляться с инструментом. Для сверления скважин можно задействовать и самодельный бур для столбов.

Конструктивные особенности приспособления

Ручной бур для столбов предназначен для того, чтобы формировать скважины в земле на уровне расположения столбчатого фундамента. Именно поэтому в конструкции предусмотрена значительная режущая часть, которая отличается в разных типах устройств. Очень важный нюанс заключается в том, что в процессе вращения
должна выполняться выемка грунтовых масс с дальнейшей аккумуляцией в приемнике.

Первый этап — правильный подбор конструкции агрегата. Есть некоторые особенности сборки, от которых зависит дальнейшая функциональность такого инструмента, как ручной бур для земли:

Прежде чем изготовить бур для столбов своими руками, необходимо обязательно подготовить чертежи. Они напрямую зависят от того, какие требования выдвигаются к конструкции.

Виды инструмента

Один из важных параметров — форма режущей плоскости и ее расположение на штанге. Если намечаются незначительные объемы работ и диаметр скважин не будет превышать 20 см, то можно остановить внимание на шнековой модели.

Подобная конструкция отличается относительной простотой изготовления, существует значительный выбор материалов для режущей части. Но стоит учесть некоторые следующие особенности:

• чтобы удалить остатки почвы, бурилка для столбов должна постоянно извлекаться из скважин;
• нижняя расширенная часть фундамента отсутствует;
• если шнековые полости полностью заполнятся грунтом, для удаления понадобятся значительные усилия.

Альтернатива — устройство, имеющее комплект сменных ножей
. Их устанавливают на специальных монтажных площадках, располагая под углом друг к другу. Своеобразная форма позволяет получать неодинаковые скважины, пользуясь одним и тем же устройством. Дополнительно следует отметить минимальную трудоемкость при изготовлении и возможность установить новые части на замену тем, что сломались. Недостаток такой же, как и у шнековых изделий — низкая производительность.

Все эти минусы отсутствуют у ручного бура для земли с цилиндрической режущей кромкой. Нижняя часть составлена из двух плоскостей, расположенных под углом. Грунт набирается в приемник достаточной вместительности.

Главная особенность — наличие навесного плуга
, с помощью которого расширяется диаметр скважины непосредственно около основания. Его можно установить на всех моделях, но только с последней можно добиться максимальной эффективности.

После того как определена конструкция, можно приступать к самому изготовлению. Не обойтись без расходных материалов, хорошего сварочного аппарата и режущего инструмента — болгарки либо ножовки по металлу.

Самая несложная модель та, в которой задействованы сменные лезвия. Как исходный материал для производства, можно использовать диски по металлу неодинакового диаметра (160−350 мм). Размеры внутренних посадочных
отверстий должны быть различны. Только так возможно сохранить главное преимущество.

В процессе изготовления конструкции не обойтись без следующих компонентов:

Углы между плоскостями двух половин разрезанных дисков бура для столбов должны составлять 30 градусов. Это нужно для обеспечения оптимального срезания почвы
, не прилагая значительных усилий. Если беретесь за изготовление плуговой конструкции, то режущие части заказывайте в отдельном порядке или приобретите уже готовые.

Копать своими руками лунки под столбы лопатой — процесс трудоемкий и долгий. На это может уйти не один день, если принято решение сооружать забор. Выход из этой непростой ситуации — все сделать с помощью садового бура. Приспособление это простое, не требующее использования энергоносителя, то есть это чисто ручной инструмент. Работать с ним просто, никаких больших усилий. Как показывает практика, за 15 минут можно выкопать лунку в земле диаметром 20 см и глубиною один метр. То есть, буквально за пару часов можно полностью подготовить места для установки столбов.

Сегодня производители садового инструмента предлагают достаточно широкий ассортимент ручных буров. Стоят они по-разному, но если проводимая ими работа будет разовой, то, может быть, стоит изготовить его своими руками. Насколько сложен этот творческий процесс? В принципе, для любого домашнего мастера, кто дружит с нехитрыми слесарными инструментами и может обращаться с электросваркой, данная задача вполне выполнима. Давайте рассмотрим, как можно из подручных материалов изготовить садовый ручной бур.

Необходимые материалы и инструменты

Какие материалы для этого потребуются:

• Труба металлическая диаметром 20-25 мм.
• Полоса толщиною 3-5 мм.
• Лист металлический 3-4 мм или диск от циркулярки, можно использовать фрезу.
• Болты с гайками М6, если будет изготавливаться бур со съемными ножами.

Инструменты:

• Сварочный аппарат в комплекте с электродами;
• Молоток;
• Ножовка по металлу или болгарка;
• Рулетка.

Внимание!
Обратите внимание на внутренний диаметр фрезы, он должен быть чуть больше внешнего диаметра трубы приблизительно на 5-7 мм.

Процесс изготовления

В первую очередь определяется длина ручного бура для столбов. Ориентировочно можно взять в пределах 1,5 м. Поэтому от трубы отрезается кусок такого размера. Обрезку делают болгаркой.

Очень важный элемент — это наконечник бура. Он выполняет функции направляющего элемента. Но если подойти к вопросу легкости бурения грунта (особенно твердого), то стоит из наконечника сделать небольшой бур. Поэтому сам элемент лучше изготовить из металлической полосы толщиною 5 мм. Как это сделать правильно.

• Отрезается от полосы толщиною 5 мм и шириною 20 мм отрезок длиною 10 см.
• Один его конец затачивается под конус. Это можно сделать болгаркой, надев на нее наждачный диск.
• Другой конец обтачивается с двух сторон так, чтобы он легко мог войти в трубу. Длина обточки — 5 см.
• Вставляется наконечник в трубу и обваривается электросваркой со всех сторон.
• Можно изменить конструкцию наконечника (улучшить), сделав из него маленький бур. Для этого придется приспособление нагреть и придать форму шнека, что-то в виде штопора.

Именно штопорная конструкция поможет увеличить возможность элемента вгрызаться в твердые породы грунта. Здесь важно точно установить направление скрутки. Он должен совпадать с углом наклона основных ножей бура. Обычно кручение инструмента производится по часовой стрелке, значит, острая кромка должна располагаться с правой стороны.

Есть еще один вариант, как сделать своими руками наконечник бура. Для этого придется разрезать конец трубы в продольном направлении на глубину 3-5 см. Делается это болгаркой. Надрезов должно быть четыре или пять, между которыми оставляется одинаковое расстояние (или приблизительно одинаковое). Теперь ударами молотка необходимо подогнать края распилов к центру диаметра трубы. После чего стыки полос распила обвариваются электродами, а конец приспособления заостряется болгаркой.

Теперь можно переходить к установке основных ножей. Их можно изготовить своими руками из разных режущих рабочих инструментов. Выше перечислялись фрезы и диски от циркулярки. В принципе, этот список больше. Если режущие диски не были найдены, то можно ножи изготовить из листовой стали толщиною 3-4 мм. Просто вырезается из листа необходимого диаметра круг, кстати, это можно сделать и болгаркой, и электросваркой. Затем в нем делается отверстие диаметром чуть больше диаметра трубы. И после этого стальной круг разрезается на две ровные половинки.

Можно сначала разрезать круг пополам, а уже на двух половинках вырезать полукруги под трубу. Здесь важно закончить процесс шлифовкой всех необработанных краев. Внешние края полудисков затачиваются до определенной остроты. После чего оба ножа привариваются к трубе. Здесь есть пара рекомендаций:

• Расстояние от места сварки наконечника до места установки ножей — 10-15 см.
• Сами ножи устанавливаются один над другим, расстояние между ними — 5 см, угол наклона установки приблизительно 20°.
• Приваривать диски надо так, чтобы рабочая их кромка острием была направлена вниз, то есть, при бурении бур должен легко врезаться в землю.

Остается только приварить перпендикулярно трубе бура небольшой кусок трубы. Это будет ручка. Ее длина — 50 см, но тут каждый подбирает под себя. Чтобы усилие человеческих рук не сорвало сварку между двумя трубами, необходимо приварить с двух сторон косынки, вырезанных из металлического листа.

Можно конструкцию бура видоизменить, а точнее, улучшить. Иногда появляется необходимость выкопать лунки для столбов длиною больше 1,5 м. Поэтому рекомендуется прибавить к инструменту парочку дополнительных труб, которые будут наращивать сам инструмент по длине. Как правильно сделать эти элементы.

• Во-первых: необходимо видоизменить ручку бура, сделав ее съемной. Поэтому ее не приваривают намертво, а делают в виде буквы «Т». При этом отрезок трубы, который будет вставляться в ствол бура, должен быть диаметром меньше диаметра ствола. И при этом рукоятка должна входить в ствол беспрепятственно, но не настолько, чтобы снизить прочностные характеристики самого инструмента.
• Во-вторых: в стволе рукоятки нужно сделать два сквозных отверстия, расположенных перпендикулярно друг друга. Расстояние между ними 5-6 см.
• В-третьих: точно такие же отверстия диаметром 7 мм необходимо сделать и на стволе бура в месте входа рукоятки. Получается так, что оба элемента будут соединяться двумя болтами М6.
• В-четвертых: подготавливаются несколько труб длиною 1,5 м, соответствующих диаметру ствола рукоятки, в которых просверливаются с двух концов все те же отверстия. Места расположения, как на стволе рукоятки.

Чтобы удлинить бур ручной в два или три раза, необходимо открутить крепежные болты, снять ручку, вставить трубу в трубу, закрепить их болтами, на свободный конец удлиненного бура установить ручку, прикрепив ее двумя болтами.

Что касается диаметра лунок для столбов, то и его можно изменять, если сделать ножи съемными. Для этого по месту установки ножей необходимо приварить две полки, вырезанные из полосы толщиною 5 мм. Можно полку сделать в виде круга с внутренним отверстием под трубу инструмента. Круг диаметром 8-10 см вырезается из листа железа, в нем же делается отверстие под трубу, и этот элемент устанавливается и приваривается к стволу. В нем предварительно надо сделать четыре сквозных отверстия по два с каждой стороны. К ним и будут крепиться съемные ножи.

Внимание!
Крепление съемных ножей проводится болтами М6. Установка болтов должна производится резьбой вверх в сторону ручки. Они просто в таком положении не будут мешать процессу бурения грунта.

Можно увеличить эффективность бура, если между ножами и наконечником установить дополнительный элемент. Это, по сути, плоскорез, который будет рыхлить почву перед врезкой ножей и центровать сам бур. Небольшое дополнение даст возможность увеличить скорость бурения, особенно в твердых грунтах, и в местах, где в земле находится большое количество корней растений.

Сделать такой плоскорез своими руками несложно. Для этого потребуется пластина толщиною 4-5 мм и шириною 30 мм. Из нее вырезаются два отрезка длиною по 80 мм. Их приваривают напротив друг друга к стволу бура. Правая кромка дополнительных ножей заостряется. Чтобы большие нагрузки не сломали плоскорез, можно добавить к их креплению две металлические косынки.

В принципе, вот так можно своими руками сделать ручной бур для выкапывания лунок для столбов. Скажем прямо, но изготовления этого инструмента уйдет не очень много времени, часа два, не больше.

Совершенно точно хозяин земельного участка хотя бы однажды сталкивался с необходимостью копания ям для столбов и различных опор для оформления внешнего вида участка. Бывает так, что требуется проделать узкую лунку в не совсем удобном месте. Простой лопатой будет сложно справиться, и придется брать у знакомых в пользование ручной бур под столбы или даже вызывать специалиста, который ловко управляется с инструментом.

Конструкция ручного бура

Садовый бур является очень полезным приспособлением для любого дачника
. Он очень компактный, удобный и простой в использовании. Как правило, изготавливают его из твердого металла. Он без усилий раскалывает на части мелкие камни и корневища растений.

С помощью такого приспособления с легкостью можно выкопать яму, вращая его вокруг своей оси как штопор.

Главным назначением бура является рытье лунок для столбов. Небольшие скважины делает режущая часть приспособления, которая может быть разнообразной формы:

• Двухлопастной;
• В виде полудисков;
• Винтообразной;
• Шнекообразной;
• Многоярусной;
• Цельной или съемной.

Есть модели, которые начинаются с небольших лопастей, и их верхняя часть постепенно увеличена до больших размеров. Заводской бур является функциональным и эффективным не во всех ситуациях, потому что инструмент попросту не сможет внедриться в почву на нужную глубину, или его насадки будут не того диаметра, который требуется.

Хотя стоимость заводского бура для столбов относительно демократична, вполне можно сделать полезный инструмент самостоятельно, и при этом он будет отвечать всем необходимым требованиям. Технология изготовления бура своими руками очень проста, и стоимость его будет гораздо дешевле заводского. Нужно всего лишь определиться с параметрами изделия.

Разберем несколько различных конструкций, которые отвечают за эффективность и функциональность бура
:

Материалы и инструменты

Для того чтобы сделать ручной бур для столбов, как правило, не нужно особых усилий. Но мастеру нужны материалы и комплектующие для создания изделия.

Список необходимых деталей:

• Гайка и болт М20;
• Диски диаметром 100−150 мм — 2 штуки;
• Сверло с наконечником (20 мм в диаметре);
• Отрезки металлической трубы: два по 500 мм и один 400 мм. Толщина стенки должна быть 3,5 мм, наружный диаметр — 40 мм.

Толщина стенки металлической трубы должна быть именно такой для того, чтобы готовое изделие было прочным и могло работать с любым, даже довольно твердым грунтом. Диски можно взять из пилы-циркулярки или сделать их своими руками. Для самодельных дисков понадобятся листы металла толщиной как минимум 3 мм.

Из инструментов
при создании изделия понадобится:

• болгарка;
• молоток;
• сварочный аппарат;
• дрель;
• сверла по металлу;
• точилка для лезвий.

Если в наличии нет наконечника со сверлом, то можно заменять его сверлом с хвостовиком в виде конуса. Его диаметр должен быть соответствующим шнеку. Для того чтобы избежать травматизма, рекомендуется использовать мягкие ручки от велосипеда.

Пошаговое изготовление бура

На металлическом листе рисуем окружность, отмечая центр. Это будет лезвие. Далее, эту окружность нужно вырезать при помощи болгарки, а затем нанести линию разреза, которая проходит по линии диаметра. Затем наносим линию выреза, которая должна соответствовать окружности воротка. Получившийся диск нужно разделить на две части и прорезать отверстия для воротков.

На конце трубы, которая и будет выступать в роли воротка, болгаркой прорезаем четыре продольных линии, 3−4 см в длину. После этого из них нужно сформировать остриё при помощи молотка, при этом нужно собрать надпилы у самого центра трубы. Полученное остриё нужно обработать сваркой и сделать так, чтобы вороток в процессе работы не забивался почвой.

Следующим этапом будет соединение воротка с диском при помощи сварки. Это делается на расстоянии между ними в 5 см и под углом к плоскости вращения в 20 градусов.

Далее приступаем к трубе-удлинителю, которая должна быть оснащена рукояткой
. Эту деталь нужно приварить буквой «Т» и обязательно приварить к ней усилители в виде «косынки». Заготовка продевается в вороток, и сквозь них проделывается отверстие, чтобы можно было скрепить детали шпилькой. Таких отверстий нужно сделать несколько штук для того, чтобы иметь возможность регулировать длину изделия.

Работа заканчивается затачиванием лезвий. Кромку фрезы нужно обработать таким образом, чтобы при вращении остриё лезвия было направлено вниз.

Защитное покрытие

Во избежание возникновения ржавчины на деталях самодельного бура для столбов нужно тщательно прочистить их наждачной бумагой и обработать грунтовкой и фосфатирующим раствором
. После такой обработки готовое изделие можно красить.

При эксплуатации устройства нужно после каждого применения разбирать его и чистить все соединения от пыли и грязи, а также покрывать их специальной смазкой, отталкивающей воду. Не стоит упускать этот момент, так как правильный уход за инструментом станет хорошей профилактикой заклинивания болтов и позволит ему работать бесперебойно очень долгое время.

Способы усовершенствования инструмента

При бурении лунок мастер может столкнуться с большим количеством корневищ растений, которые плотно залегают в почве. Острые кромки лезвий значительно облегчат работу с буром. Для удобства пользования можно на покатой области лезвия нарезать несколько зубцов или закруглить его режущую зону.

Можно усовершенствовать конструкцию и сделать съемные фрезы для бура
. Благодаря им будет возможно бурение лунок любого диаметра. Кроме изготовления запасных частей, нужно предусматривать их крепление к воротку. Проще всего соединить их двумя пластинками железа, которые крепятся сваркой.

В крепежных пластинах, а также в лезвиях нужно просверлить по два отверстия для бортов. Фрезы крепятся болтами М6. Для того чтобы болты не мешали при работе, их нужно вкручивать резьбой кверху.

Есть еще один способ усовершенствовать самодельный
бур для столбов. Можно усилить эффективность работы нижнего торца воротка. Для этого нужно вырезать узкую металлическую пластину (10×2 см) и обточить в виде конуса при помощи болгарки, делая своеобразное остриё.

Не нужно делать надрезы в воротке, в его торец вставляются металлические обточенные пластины, фиксируются сваркой и сплющиваются. В итоге должна получится пика.

Есть другой метод изготовления пики. Металлическую пластину отрезают длиной около 17 см и делают из нее шнек, похожий на штопор. Далее алгоритм действий такой же, как и в описанном первом варианте.

В роли шнека может выступать подходящее сверло, которое легко может справиться с деревом, а также металлом. Такой инструмент значительно легче войдет в грунт и будет без проблем бурить ямку до нужной глубины.

Строителям, которые работают на плотных глубинных слоях грунта, пригодится один совет. Между пикой и фрезой нужно приварить плоскорез небольшого размера
. Благодаря такой конструкции будет возможно рыхление земли и центровка при бурении. Для такой детали понадобится 2 металлических пластины 3×8 см. Такая хитрость значительно ускорит работу с инструментом.

Фрезы также можно сделать из дисков для болгарки, которые предназначаются для работы с камнем. Круги нужно нарезать по радиусу и расширить отверстие в центре, соответственно диаметру воротка. Изгиб диска с разведением сторон дает подобие штопора или шнека. Останется только приварить деталь способом, описанным выше.

Фрезу очень просто сделать из диска от циркулярной пилы. Зубья такой модели очень легко справятся с корневищами растений и твердой почвой.

Способ модернизации своего бура мастер может выбрать самостоятельно
. Стоит сказать, что изготовление бура для столбов своими руками — совершенно не сложный процесс и требует от мастера минимальных физических и финансовых затрат. Весь процесс изготовления занимает от силы два часа.

Напоследок есть один важный совет
: перед процессом бурения лучше всего взрыхлить грунт при помощи лопаты, тогда устройство легче войдет в него, и работа пойдет гораздо быстрее. Приведенные рекомендации обязательно помогут мастеру сделать функциональный и эффективный инструмент, который будет служить ему десятилетиями и станет очень хорошим помощником.

Столб – основной архитектурный элемент многих типов ограждений и построек. Для его установки необходим специальный инструмент, бур ручной для столбов. С его помощью в грунте выбираются отверстия, в которые и устанавливаются столбы.

При необходимости устройства большого количества отверстий используют моторизированные буры, но в частном строительстве, в частности, во время самостоятельного возведения оград, применяются ручные варианты такого инструмента. Существует масса промышленно производимых моделей, но ничто не мешает самостоятельно изготовить бур, который будет удовлетворять локальные потребности. И обойдется дешевле покупного.

Необходимы хотя бы минимальные навыки работы со сварочным аппаратом и его наличие.

Альтернативный вариант – изготовление инструмента на заказ по выбранному проекту. В таком случае понадобится найти исполнителей и подходящий чертеж.

Конструкция земляного бура

Принципиально каждый бур состоит из трех основных элементов:

1. Пика
   , которая погружается в грунт первой и центрирует весь инструмент на первых этапах бурения. Некоторые варианты шнековых буров и конструкций с землеприемником не оснащаются пикой.
2. Режущая часть
   , выполненная в виде шнека, половин дисков или имеющая иную конфигурацию.
3. Цельный или сегментированный стержень
   , к нижней части которого крепятся рабочие элементы, а к верхней – рукоятка или штифт для подключения к моторизированному блоку.

Различные типы и комбинации этих элементов составляют разницу между видами буров. Садовый бур снабжается пикой и двумя лопастями, закрепленными на основном стержне под определённым углом (как правило, 35-40 градусов к перпендикуляру оси). Это не самый производительный инструмент, используемый для устройства лунок под посадку или отверстий для небольших опор.

Шнековый бур
– специфический вариант для быстрого устройства скважин под опоры ограждения. Он снабжается спиралевидной лопастью с несколькими витками для отвода грунта, которые режет лезвие в нижней части шнека.

Режущая кромка лезвия должна всегда оставаться самой низкой точкой шнека. В противном случае устройство не сможет бурить землю. Поэтому модели с двумя-четырьмя полукруглыми лопастями пригодны только для устройства неглубоких лунок под посадку растений. Непосредственно резание грунта производится только одним углом одной лопасти.

Бур с землеприемником
представляет собой отрезок трубы большого диаметра, в нижней внутренней части которой закреплены лезвия чаще всего снабжаемые зубьями. При вращении бура они заполняют объем трубы над ними, после чего инструмент извлекается из земли.

Бур для свай ТИСЭ
представляет собой инструмент предыдущего типа, снабженный откидывающимся лезвием для устройства расширений канала для заливки свайных оснований. Иногда вместо режущей части землеприемник снабжается глухим дном для сбора грунта, выбираемого откидным лезвием.

Изготовление бура

Основными инструментами для самостоятельного изготовления бура служат углошлифовальная машина и сварочный аппарат. Процесс начинается с выбора и подготовки основной оси инструмента. На эту роль подойдет кругла (диаметром 26,8-48 мм) или профильная (20×20-35×35) труба.

Из профильной квадратной трубы не получится сделать шнековый садовый бур своими руками. Для него используются исключительно трубы с круглым сечением.

Необходимая длина рассчитывается путем прибавления 50-60 см к глубине будущей скважины. Если итоговое значение будет превышать полтора метра, понадобится сделать штангу разборной. Механизм соединения может быть любой (резьбовое, шплинтовое или иное), главное – чтобы выдерживала нагрузки при вращении с сопротивлением.

Пика, как правило, изготавливается отдельно. Из отрезка трубы, внутренний диаметр которой равен наружному можно изготовить просто острый наконечник или сплющить трубу, а затем свернуть в спираль из одного-двух витков или заточить на манер острия бура по дереву. Среди других вариантов – напайка узкого спирального шнека. Хорошие результаты показывает использование бура по дереву сорокового диаметра. В таком случае диаметр концевого бура должен превышать наружный диаметр штанги.

После того, как пика будет приварена к осевой штанге (или её нижнему сегменту), можно приступать к устройству основной режущей части. Для этого старый пильный диск от циркулярной пилы, диаметр которого соответствует параметрам необходимого отверстия, режется на две равные половины. Полученные лопасти привариваются к основной штанге выше пики. Предпочтительный угол к перпендикуляру оси составляет 30-40 градусов, к вертикали – строго 90. Режущие кромки затачиваются.

Еще один, более производительный вариант, заключается в изготовлении шнека. Для него из листового железа нарезаются круги, диаметр которых соответствует параметрам необходимого углубления. Количество дисков равняется количеству витков будущей спирали (не менее трех). Заготовки складываются в стопку, после чего в их центре высверливается отверстие, соразмерное наружному диаметру трубы.

После из дисков вырезается небольшой сегмент. Полученные детали необходимо сварить так, чтобы получилась пружина. Затем ее растягивают на лебедке, проваривают швы между витками с обратной стороны и крепят к оси.

Финальный штрих – рукоять. Она делается из отрезка той же трубы, которая была использована для осевой штанги или более подходящего под руку диаметра. Способ крепления зависит от личных предпочтений. Рукоять может быть приварена к оси, укреплена дополнительными перекладинами или выполнена в съемном виде.

Используемые материалы

В зависимости от типа изготавливаемого бура применяются различные материалы, но основу всегда составляют круглые или профильные трубы и листовой металл (отработанные пильные диски).

В качестве пики используются отрезки трубы, части сломанных буров по дереву, металлические пластины. Или изготавливаются модели без пик. Для устройства сочленений сегментов штанги служат шпильки и гайки.

В целом ассортимент необходимых и допустимых материалов зависит от выбранной конструкции. Его необходимо продумывать до начала работ.

Режущие элементы и их крепление

Режущая часть земляных буров может быть съемной или несъемной. Однако разъемное крепление допустимо только на вариантах с половинчатыми лопастями или пильных дисков или листового металла. Для этого к основной штанге крепятся полки, распложенные под таким же углом, что и лопасти. В полках высверливается 2-3 отверстия, к которым, при помощи болтов и гаек крепятся режущие части.

Сменные коронки можно делать и для буров с землеприемником. Для этого в арматурной дуге, которая крепит ковш к штанге, необходимо сделать уплощение, просверлить отверстие и нарезать в нём резьбу.

Шнековые режущие части крепятся к оси жестко. Для бурения отверстий различного диаметра имеет смысл сделать несколько насадок для одной рукояти.

Некоторые модификации

1. Прямые дробильные лопасти между пикой и режущей кромкой.
2. Многоярусное расположение лопастей с постепенно увеличивающимся диаметром.
3. Силовые ребра между углами лопастей и/или осевой штангой.
4. Короб-землеприемник, чтобы выбирать больше грунта за один заход.
5. Дополнительное лезвие с 2-3 зубцами для упрощения бурения плотных грунтов.
6. Съемные лезвия для быстрой замены в процессе выполнения работ.
7. И множество других, количество которых ограничивается только личной изобретательностью.

Видео

Бур для свай ТИСЭ

Принципиальное отличие бура для устройства свайных фундаментов заключается в наличии откидного лезвия и контейнера – землеприемника. Часто он изготавливается как отдельный инструмент вместе со шнековым буром для собственно скважин.

Механизм откидывания лезвия представляет собой тягу, которая двигает небольшой отрезов трубы большего диаметра, надетый на основную штангу. Это движение приводит в действие систему рычагов, опускающую лезвие.

Шнековый бур

Для устройства множества отверстий лучше применять именно шнековый бур. Для разовых проектов вполне подойдет рыбацкий коловорот для льда. Но для массового устройства отверстий лучше приобрести или сделать соответствующий бур из трубы и других материалов.

У шнекового бура «рабочей» выступает только один край лопастей. Второй можно снабдить гребенкой с несколькими зубьями, расположенным немного ниже режущей плоскости.

При наличии времени и средств значительно ускорить бурение лунок под столбы для забора поможет использование моторизированного блока и специальной станины.

Чертежи

Обилие конструкций позволяет создать узкоспециализированный инструмент для личных нужд. Рассмотрим некоторые чертежы таких вариантов.

Бур из лопаты

При посадке растений глубина бурения не критична. Поэтому можно пожертвовать старую лопату для упрощения подготовки лунок. От нижней центральной точки следует отступить 30 мм. От нее прочертить линии к краям под углом в 10-20 градусов. Затем от каждого края отступить по 30 мм и начертить вертикали. Сегменты штыка, расположенные между вертикалями и линиями, расходящимися от центра – вырезать.

Затем разрезать отмеченные 30 мм от нижней центральной точки. Теперь остается только загнуть нижние и боковые части штыка в противоположные стороны по размеченным линиям. Земляной бур своими руками готов.

Ямобур своими руками

Самодельный ручной ямобур сделанный умельцем своими руками: фото изготовления с описанием.

Простой самодельный ямобур можно сделать из старого диска от циркулярной пилы, процесс изготовления подробно показан на этих фото.

Нам понадобится любой диск от циркулярной пилы.

Диск разрезаем пополам с помощью УШМ.

Также понадобится труба — 3/4″, длинной примерно — 1,3 метра.

Сторону трубы которая будет входить в почву, нужно срезать под углом.

К обратной стороне трубы привариваем рычаг из такой же трубы, длинна рычага — 1 метр.

Затем на расстоянии 15 см от острого края трубы, привариваем половинки диска, приваривать нужно под углом 10-15 градусов.

Вот так нужно приварить половинки диска.

Вот и всё, самодельный ямобур готов. Пользоваться ручным ямобуром довольно просто — втыкаем приспособление в почву, держась за рычаги проворачиваем его направлении режущей грани, постепенно бур входит в землю, периодически его извлекаем из лунки и удаляем почву. С помощью такого ручного приспособления, можно сделать лунки под столбчатый фундамент, под опоры для заборов и ограждений.

Видео автора самоделки: изготовление ямобура своими руками.

Ручной ямобур своими руками: пошаговое описание, чертеж

В процессе строительства дома и при обустройстве участка иногда возникает необходимость в проделывании круглых отверстий в почве. Они могут потребоваться при возведении ограды, когда технология предусматривает монтаж столбов. Опоры монтируются и при строительстве беседок, лёгких хозяйственных сооружений и арок. А вот если вы устраиваете свайный фундамент, то шурфы тоже понадобятся, однако их диаметр должен быть более внушительным.

Эти ямы формируются ручным или моторизированным буром. В магазинах такие устройства присутствуют в широком ассортименте, однако многие домашние мастера предпочитают выполнять их самостоятельно, ведь они получаются более надежными, а порой и более производительными по сравнению с заводскими изделиями. Кроме того, ямобур своими руками можно выполнить с учетом собственных предпочтений.

Выбор конструктивных особенностей

Если вы решили сделать бур своими руками, то следует разобраться в основных разновидностях таких изделий. Среди прочих – это садовые инструменты, которые обычно обладают полукруглыми лопастями. Они привариваются под углом. Используется такое устройство для формирования лунок при посадке растений. Однако с помощью этого же инструмента можно проделать шурфы для опор при возведении беседок, легких построек и заборов.

Вы можете изготовить еще и шнековый бур, который обладает более длинной режущей частью. Он используется для проделывания ям под опоры. Конструкция исключает необходимость более частого вынимания инструмента, поэтому бурение удается закончить в короткие сроки. Прежде чем выполнить ямобур своими руками, вы должны рассмотреть его разновидности. Среди прочих конструкций та, что специально предназначена для свай. Она обладает откидывающейся лопаткой для того, чтобы получить расширение в нижней части опоры.

Самыми простыми в изготовлении являются садовые буры. В зависимости от того, какой тип почвы на территории, конструкция может быть видоизменена. В этом и состоит прелесть самодельных инструментов, ведь их можно заточить под конкретные условия. Обычные буры в магазинах хоть и стоят недорого, но являются универсальными. С их помощью просто работать на легких почвах, а вот на глинах, суглинках и мергеле они малоэффективны.

Изготовление ямобура своими руками: разбор конструктивных особенностей

Если вы планируете изготовить ямобур своими руками, то должны разобраться в основных узлах этой конструкции. Среди прочих – режущая часть, которая представлена двумя полукругами с заточенными краями. Диаметр лопасти будет подбираться с учетом диаметра. Для удобства лопасти обычно делаются съемными, а устанавливаются на болтах.

Еще один узел – это стержень, который изготавливается из профилированной трубы квадратного сечения. В качестве альтернативного решения выступает лом, длина которого должна быть подобрана с учетом глубины шурфа, к ней добавляется 60 см. Если это значение уменьшить, то последние сантиметры вы будете работать, наклонившись над почвой. При таком расчете общая высота должна быть больше на 1,5 м. Это указывает на то, что штангу лучше сделать сборной.

Стержень наращивается отрезками трубы, однако вам нужно будет продумать систему сочленения. Прежде чем выполнить ямобур своими руками, вы должны подумать, какой будет ручка. Она приваривается к опоре в виде буквы Т, а ее длина составляет 40 см. Можно увеличить это значение до 60 см. Важно снабдить конструкцию ещё и наконечником в виде сверла. Этот узел располагается под лопастями. Наконечник будет разрыхлять почву, а на первом этапе обеспечивать центрирование, так вам будет проще удерживать инструмент вертикально. Эта конструкция является базисной, ее можно дорабатывать, однако для начала важно решить, из чего сделать землебур.

Подготовка материалов

Если вы решили сделать ручной ямобур своими руками, то должны позаботиться о наличии соответствующих материалов. Обычный инструмент выполняется из труб, сечение которых вы можете выбрать самостоятельно. Что касается профилированного изделия, то его сечение может быть квадратным со стороной 20 мм. Увеличить этот параметр можно до 35 мм.

Ножи-лопасти обычно выполняются из пильного диска и листовой стали. Толщина последней должна быть равна 4 мм. Пильный диск подбирается для болгарки с учётом диаметра. Как показывает практика, лопасти обычно выполняются из пильного диска. Режущие кромки при этом будут уже готовы. Боковые грани дополнительно затачиваются, чтобы почва разрыхлялась проще.

Сверло в виде пики выполняется из разных материалов. Можно изготовить просто заточенный стержень. Для этого подбирается отрезок прутка внушительного диаметра. Еще одним вариантом может стать стальная полоса, которая имеет вид сверла. Иногда используется и комбинация этих вариантов. Прежде чем выполнить ручной ямобур своими руками, вы должны подумать о ручке. Удобнее, если она будет иметь вид круглой трубы. Ее диаметр подбирается по охвату ладоней. Главное требование при этом выражено в том, чтобы мастеру было удобно работать.

Работа над ножами и технология крепления

На первом этапе необходимо определиться с тем, будете ли вы делать бур со съемными или стационарными лопастями. В первом случае на один из концов стержня необходимо приварить полочки, которые предварительно выполняются из толстой стали. Они должны быть расположены под наклоном, чтобы плоскости ножей были разведены под углом в 30°.

Для тех, кто делает ямобур своими руками, чертеж станет первым помощником. Ознакомившись с ними, вы сможете понять, что после приваривания полок необходимо сделать несколько отверстий под крепеж. Такие же отверстия необходимо будет сформировать ещё и в лопастях, тогда как устанавливают их на болты внушительного диаметра.

В дисках по центру необходимо вырезать отверстия, чтобы эти элементы плотно прилегали к стержню, однако эта манипуляция потребуется лишь при монолитном варианте, когда лопасти придётся приваривать.

Использование листовой стали

Прежде чем сделать ямобур своими руками, чертежи следует рассмотреть в первую очередь. Один из них вам придется составить самостоятельно или воспользоваться тем, что предлагается в статье. Если лопасти вы планируете изготавливать из листовой стали, то предварительно из бумаги необходимо выполнить шаблон. В центре окружности нужно просверлить отверстие, куда вставляется и приваривается стержень. В зависимости от того, какой стержень вы предпочли, нужно будет выполнить квадрат или окружность.

Отверстие при этом будет иметь несколько больший размер по сравнению с параметрами стержня. Вам следует решить, какими будут лопасти. Они могут иметь две половинки или могут быть представлены разомкнутым кругом со смещенными краями. Разводить края необходимо под углом 30°. Эффективность бурения при этом окажется максимальной.

Если вы выполняете ямобур на трактор своими руками, с помощью которого будете работать на плотных почвах, то лопасти могут быть сведены под нагрузкой. Для того чтобы этого избежать, из уголка или толстой полосы стали необходимо выполнить упор. Лопасти будут гнуться, ведь сталь используется незакаленная, однако в листе ее найти почти невозможно. Если же эту задачу вы решите, то согнуть материал вряд ли получится.

Использование пильного диска

Выполняя ямобур своими руками на МТЗ, вы можете использовать пильный диск. Если такой у вас есть в наличии, то важно удостовериться в том, что его диаметр подходит. В таких изделиях применяется закаленная сталь, которая отличается высокой прочностью и упругостью. Согнуть такой лист не получится, поэтому его необходимо распилить пополам, а половинки развести под нужным углом.

Такой самодельный бур будет демонстрировать высокую производительность. Даже если у вас в наличии диски бывшего употребления, то они будут обладать хорошо наточенной кромкой. Для того чтобы бурение было эффективным, заточить инструмент можно ещё и по бокам.

Доработка бура

Если вы выполнили ручной ямобур своими руками, чертежи вам в этом деле, безусловно, помогали. Однако впоследствии вы можете понять, что инструмент требует доработки. Когда манипуляции приходится выполнять в плотных грунтах, большие лопасти довольно сложно режут почву. На стержень при этом привариваются лезвия разного размера.

Возле пики в нижней части следует укрепить маленькие лезвия, а с отступом несколько сантиметров – большие. Ярусов должно быть 3, их количество можно увеличить до 4. Режущая часть не должна быть больше 50 см, в противном случае физически работать будет очень сложно.

Особенности изготовления электрического ямобура

Если вы хотите выполнить электрический ямобур своими руками, то должны знать, что конструкция имеет электрический привод в виде мотора редуктора. С помощью него осуществлять работы по бурению получится максимально оперативно. Выполненное ручное устройство по вышеописанной технологии может быть дополнено электрическим приводом.

Можно выполнить инструмент из перфоратора, дополнив его буром из отрезного диска. Последний дополняется трубой круглого сечения. У токаря можно заказать переходник. Конструкция снабжается головкой, которая позволит соединить электрический инструмент с механической частью. Важно при работе с таким оборудованием не наткнуться на корни. Однако если возникнет препятствие, то у электрического инструмента должна сработать соответствующая защита.

Изготовление бура для трактора

Если перед вами стал вопрос о том, как сделать ямобур на трактор своими руками, то вы можете использовать для этого диски из металла. Их количество будет равно числу витков. Диски должны быть одинаковыми, в центре вырезаются отверстия для стержня. Диски должны быть сварены с одной стороны, а потом немного растянуты, чтобы получилась гармошка. С другой стороны проваривается шов. На крайних дисках укрепляются кольца. Сваренные диски надеваются на стержень, а нижний край проваривается.

На следующем этапе необходимо использовать лебедку. Заготовка для шнека фиксируется, круг лебедки необходимо зацепить за кольцо и растянуть, пока не удастся получить нужную длину. Затем шнек проваривается.

Для справки

Самостоятельно вы можете выполнить бур ТИСЭ, который будет представлять собой лопасти с землеприемником. Нож должен быть более широким, в нижней части он будет формировать расширение сваи. Однако использовать такой инструмент не очень удобно, ведь складной нож будет мешать.

Заключение

В некоторых конструкциях для исключения подобной проблемы нож делается съемным. Сами шурфы бурятся садовым буром, тогда как для расширения можно отдельно выполнить раскладывающийся нож с землеприемником. Это позволит выполнить работы в короткие сроки и с меньшими трудозатратами.

Выполняя нож, вы можете использовать обрезанную лопату, тогда как землеприёмник изготавливается из банки из-под сельди. Нож фиксируется подвижно, а по достижении дна ослабляется, лопата при этом начинает подрезать бока шурфа, формируя расширение.

Как сделать самодельный земляной бур (ямобур, землебур)

При строительстве дома и обустройстве участка часто требуется сделать круглые отверстия в земле. Они нужны при устройстве ограды — под установку столбов, при постройке беседок, установке арок и других легких хозяйственных сооружений. Такие же шурфы, но большего диаметра и глубины требуются при устройстве свайного фундамента. Делают эти ямы моторизованным или ручным буром. В магазинах они есть в достаточном количестве, но многие предпочитают самоделки: зачастую они более производительны и надежны, чем фабричные изделия. К тому же бур своими руками можно сделать любой конструкции, а их немало.

Конструкции и применение

Есть три основных конструкции земляных буров:

Садовый. Обычно это две полукруглые лопасти, сваренные под углом одна к другой. Используется ручной бур этой конструкции для организации лунок под посадку растений, от чего и носит название «садовый». Но этим же инструментом делают шурфы при установке столбов для заборов, беседок и других легких построек.

Пример самодельного земляного садового бура

Шнековый бур отличается навитыми спирально несколькими оборотами спирали

Откидывающееся лезвие — особенности бура для свай ТИСЭ

Более простые в изготовлении садовые земляные буры. В зависимости от типа почв, на которых проводят бурение, их конструкцию немного видоизменяют. В этом и состоит прелесть самодельных буров — их можно «затачивать» под конкретные условия и дело не только в размерах — лопасти можно сделать съемными, на болтах, но и в особенностях конструкции. Да, обычные буры в магазине стоят недорого, но они «универсальные». Хорошо работают на «легких» почвах». На суглинках, глинах, мергеле и т.п. они малоэффективны.

Делаем садовый бур

Садовый бур — самая простая, но эффективная конструкция. Он состоит из:

Режущей части. Она обычно представляет собой два стальных полукруга с заточенными краями. Диаметр лопастей подбирается в зависимости от диаметра ям, которые требуется пробурить. Для удобства лопасти можно сделать съемными — на болтах.

Бур для столбов может быть со сборной штангой

Это базисная конструкция, а к ней есть множество доработок. Но давайте сначала о том, из чего можно сделать землебур.

Материалы

Как уже говорили, стержень чаще всего делают из трубы круглого или квадратного сечения. Диаметр — от 3/4′ до 1,5′, профилированную трубу можно брать от 20*20 мм до 35*35 мм.

Ножи-лопасти делать можно из:

• листовой стали толщиной от 4 мм;
• пильного диска для болгарки подходящего диаметра.

Землебур с лопастями из пильного диска для болгарки

Проще делать лопасти из пильного диска. В этом случае режущие кромки уже готовы. Можно будет дополнительно заточить боковые грани, чтобы грунт резался легче.

Пику-сверло делают из разных материалов — очень много ее конструкций. Делают просто заточенный стержень. Тогда нужен отрезок прутка большого диаметра. Второй вариант — из полосы стали сделать что-то типа сверла. И еще — комбинация этих двух.

И напоследок — о ручке. Удобнее, если она сделана из круглой трубы. Ее диаметр можно подобрать по охвату ладоней. Основное требование — вам должно быть удобно.

Ножи и способ из крепления

В первую очередь надо решить, делаете вы бур своими руками со съемными или стационарными лопастями. Если лопасти съемные, на одном из концов стержня привариваете полочки из толстой стали. Полочки делают под наклоном — так, чтобы плоскости ножей были разведены под углом 25-30°.

После того, как полки приварили, в них делают два-три отверстия — под крепеж. Потом такие же отверстия надо будет делать в лопастях, а устанавливать их на болты солидного диаметра.

На один стержень можно иметь несколько комплектов режущих лопастей — для шурфов разных диаметров

В самих дисках по центру придется вырезать отверстия — чтобы они плотнее прилегали к стержню, но эта операция требуется и при монолитном варианте — с приваренными лопастями.

Листовая сталь

Если лопасти собираетесь делать из листовой стали, вырезаете из бумаги шаблон, по нему — круг из стали. В центре сверлите отверстие — в него надо будет вставить и приварить стержень. Круг или квадрат — в зависимости от выбранного стержня. Размеры отверстия — немного больше, чем габариты стержня.

Далее надо решить, какими будете делать лопасти — из двух половинок круга (как на фото выше) или в виде разомкнутого круга со смещенными краями — один виток спирали (на фото ниже).

Ручной буроям с одним витком

Разводить края надо тоже градусов на 25-30°. В этом случае эффективность бурения будет максимальной. Если работать будете на плотных грунтах (глина, суглинки с преобладанием глины), лопасти под нагрузкой может сводить. Чтобы этого избежать, добавляют из уголка или толстой полосы стали упоры.

Усиление ручного бура для бурения скважин в плотных грунтах

Гнутся лопасти из-за того, что сталь используется незакаленная, но ее в листе найти практически невозможно, а если и можно, то ее вряд ли получится согнуть.

Из пильного диска

Если у вас есть старый распилочный диск подходящего диаметра — вы нашли почти идеальный вариант. В них сталь используется закаленная, а она — упругая и прочная. Но такой диск согнуть не получится, потому его распиливают пополам и эти половинки разводят под требуемым углом.

Диск распилен пополам

Такой самодельный бур для земляных работ показывает довольно высокую производительность. Даже б/у диски имеют хорошо наточенную кромку. А чтобы бурение шло еще легче, бур своими руками затачивают еще и по бокам.

Модификации

В плотных грунтах бывает сложно большими лопастями резать грунт. В таком случае на стержень приваривают несколько лезвий разного размера. Снизу, возле пики, наваривают самые маленькие, выше, отступив несколько сантиметров — большие. Таких ярусов может быть три, максимум — четыре. Вся режущая часть не должна быть больше 50 см, иначе работать физически очень сложно.

Режущие лопасти можно расположить в несколько ярусов

Если бур нужен для неглубоких ям — для установки столбов и т.п., то такая конструкция оптимальна — она имеет относительно небольшой вес, работать с ней легко. Процесс работы такой — опустили в лунку, провернули несколько раз — вытащили, высыпали застрявший между лопастями грунт. Но если пробурить необходимо глубокие шурфы, таскать с глубины небольшое количество грунта замучаешься. Для таких случаев над лопастями приваривают коробку для сбора грунта.

Самодельный бур с землеприемником подойдет при установке столбов и свай

И все это — буры сделанные своими руками. Все они отличаются высокой эффективностью — работать намного легче чем покупными.

Шнековый бур

Шнековый бур из-за большого количества витков создает значительное сопротивление, то есть работать им намного сложнее, чем садовым буром. Но шнеки применяют в основном при наличии механизированного привода — когда делают бур для скважин большой глубины — на воду, устройства подземных зондов для теплового насоса и т.п.

Так выглядит шнековый бур

Для изготовления самодельного шнекового бура понадобится несколько дисков из металла. Количество дисков равно количеству витков. Диски вырезаются одинаковые, в них, в центре, вырезается отверстие под стержень, а также одинаковый сектор — чтобы можно было их сварить.

В кольцах размечается сектор, вырезается

Диски сваривают с одной стороны, потом, слегка растянув получившуюся гармошку, проваривают шов с другой стороны. На крайних дисках приваривают кольца. Сваренные диски надевают на стержень, нижний край приваривают.

Получается большая такая пружина

Далее потребуется лебедка. Заготовка для шнека закрепляется, крюк лебедки цепляется за кольцо и растягивается до нужной длинны, после чего шнек проваривается.

Бур для свай ТИСЭ

В авторском варианте бур ТИСЭ — это лопасти с землеприемником и раскладным более широким ножом, который формирует расширение в нижней части сваи. Но работать таким снарядом неудобно — сильно мешает складной нож. Потому в некоторых конструкциях его делают съемным, а вообще, рекомендуют бурить сами шурфы обычным садовым буром, а для расширения сделать отдельно раскладывающийся нож с землеприемнником. Так работа проходит проще и быстрее.

Бур своими руками для свай ТИСЭ — один из вариантов

В качестве ножа тут выступает обрезанная лопата, а землеприемник сделан из банки из-под сельди. Нож закреплен подвижно, при опускании в шурф подтягивается привязанным к концу капроновым тросом. Достигнув дна, трос ослабляют, лопатка начинает подрезать бока шурфа, формируя необходимое расширение.

На фото ниже — второй вариант самодельного бура для свай ТИСЭ. Конструкция более сложная, но и более эффективная. Плуг-лопатка сделана из куска рессоры, заточена и приварена к откидной конструкции на болтовых соединениях.

Более сложная конструкция

Землесборник — из старого пропанового баллона. Сбор земли происходит снизу, потому приемник сделан с округлым дном. В нем имеются два отверстия, их края заточены.

Работает этот снаряд хорошо даже на плотной глине. Правда, для уменьшения трения скважину постоянно надо смачивать водой.

Чертежи

Сделанный своими руками бур хорош тем, что его конструкция «заточена» под хозяина. В процессе изготовления каждый вносит свои изменения, потом еще многие дорабатывают изделие. Но без базовых чертежей бывает обойтись трудно. В этой граве собраны несколько чертежей с размерами различных буров. Как вы понимаете, размеры условны, их можно и нужно менять, подстраивая под размеры требуемых скважин.

Бур из лопаты

Для посадки растений делать серьезную конструкцию не имеет смысла. В этом случае можно сделать садовый бур из лопаты. Выбирают качественную, из хорошей стали лопату, наносят разметку, как показано на чертеже. По разметке надо будет вырезать два небольших фрагмента, распилить нижнюю часть посередине на глубину 30 см (на фото).

Далее кромки отгибают одну вперед, другую — назад, к ним подгибают образовавшиеся в нижней части лепестки. Полученные швы проваривают снаружи и изнутри.

Бур для мягких грунтов

Если грунт мягкий, обычная конструкция работает не очень хорошо. Для таких случаев есть специальный бур с удлиненной режущей частью. Она представляет собой своеобразный стакан с прорезями по бокам. Разрезы снабжены режущими кромками. Их лучше делать из хорошо закаленной стали.

Бур для мягких грунтов

На этом чертеже изображена интересная конструкция ручки — ее можно переставлять по мере наращивания длины штанги.

Базовые чертежи шнекового и садового бура

Оба этих агрегата работают неплохо, но садовый приходится часто вынимать, а шнековый тяжелее вращать. Выбираете по собственным предпочтениям.

Шнековый и садовый бур для земли разной плотности

Подробный чертеж в проекциях шнекового бура

Чертеж садового бура

Видео материалы

Механизированный ямобур своими руками: варианты конструкции и принципы ее расчета

Современный рынок насыщен разного рода строительными инструментами и приспособлениями. Возьмем, к примеру, ямобур: сегодня без труда можно найти устройство, стоимость которого вполне доступна, а заявленные характеристики полностью устраивают покупателя. Казалось бы, нет ничего проще: покупай и пользуйся. Но не всегда следует торопиться с подобным приобретением. Дело в том, что бюджетное оборудование на практике не всегда соответствует потребностям покупателя, а то и вовсе не способно выполнять возложенные на него функции: бур не спешит входить в грунт даже при сильном нажатии, обороты двигателя падают от большой нагрузки и т. д.

Покупать мощное и дорогостоящее устройство для небольшого объема строительных или садовых работ – не всегда целесообразно. Аренда – тоже удовольствие не из дешевых. Поэтому и стремятся умельцы применить уже имеющееся в их распоряжении оборудование для создания компактных бурильных установок.

Земляной бур из дрели

В большинстве случаев механизированный ямобур представляет собой силовую установку (мощная дрель или бензиновый двигатель), которая с помощью простого механического привода соединяется с обычным ручным буром. Бур можно изготовить самостоятельно.

В продаже можно найти готовый бур серийного исполнения.

Многие говорят, что покупали просто такой шнек и закрепляли к нему мощную низкооборотистую электрическую дрель.

Характеристики двигателя

Рекомендации, касающиеся количества оборотов силовой установки и других ее характеристик, заслуживают отдельного рассмотрения. Начнем с того, что силовая установка может соединяться с буром как напрямую, так и через дополнительный редуктор. Необходимость применения редуктора каждый определяет для себя сам. Как показывает практика, если номинальная мощность дрели составляет 2 кВт, то в применении редуктора нет необходимости (особенно, если установка не имеет специальной станины, и в процессе работы ее приходится держать руками).

Поначалу планировался редуктор, но после полевых испытаний со схемой – «дрель – шнек» решено от редуктора отказаться. Момент таков, что оператора она вообще не замечает (если бурить руками).

Показатель мощности – 2 кВт – взят нами не случайно. Именно такие дрели чаще всего используют участники нашего форума при изготовлении механизированных ямобуров.

Есть опыт строительства столбчатого фундамента с ростверком. Использовал дрель мощностью 2 кВт и шнек, рассчитанный на диаметр ямы – 30 см (диаметр бура где-то равен 29,3 см). Для более глубокого бурения использовал удлинитель из обычной стальной трубы. Грунт у меня на том месте – не сахар: земля, потом глина, потом линза какая-то с пляжным песком, потом опять глина с песком, а потом голубая глина (на глубине — 1.8 — 1.9 м).

Для того чтобы в земле получались отверстия требуемой глубины, пользователю пришлось соорудить компактную бурильную установку (со станиной, лебедкой и другими вспомогательными приспособлениями).

Но речь сейчас идет о мощности силового агрегата, и из представленного описания легко понять, на что способна дрель с номинальной мощностью 2 кВт (даже без редуктора).

Немного теории

Если рассматривать взаимосвязь между мощностью дрели (или бензинового двигателя) и крутящим моментом на валу бура, то она определяется следующей зависимостью:

• N – мощность (Вт).
• M – крутящий момент (Нм).
• n – число оборотов (об/мин).
• 9549 – специальный коэффициент.

Теоретически крутящий момент на рабочем валу такой установки при оборотах 500 об/мин должен составлять 38 Нм (64 Нм – при 300 об/мин). Но для расчета крутящего момента всегда необходимо учитывать потери, которые определяются КПД устройства. Все дело в том, что большинство производителей электроинструмента указывают лишь потребляемую мощность своих устройств, а мощность на выходе (на рабочем валу) на 1/3. 1/4 меньше потребляемой. Соответственно, меньше и крутящий момент. Дрель мощностью 2 кВт при 300 об/мин будет создавать на шпинделе крутящий момент, равный не 64 Нм, а примерно – 48 Нм.

Выбирая силовой агрегат для своего ямобура, можно рассматривать устройства с потребляемой мощностью менее 2-х кВт. Но тогда всерьез придется подумать о внедрении в конструкцию бурильной установки понижающего редуктора.

По поводу редуктора: редуктор — это хорошо, потому как он позволяет, не изменяя мощности, пропорционально изменять число оборотов и крутящий момент. То есть, уменьшая через редуктор число оборотов, мы пропорционально увеличиваем крутящий момент. А мощность в этом случае так и остается обобщенной характеристикой (константой).

Ориентируясь на крутящий момент, который создает дрель мощностью 2 кВт (без дополнительного редуктора), можно подобрать подходящее устройство для своего ямобура. Иными словами, зная мощность дрели, число оборотов ее шпинделя и передаточное число используемого редуктора, можно рассчитать значение крутящего момента, которое вы получите на выходе из силовой установки. Но следует понимать, что число оборотов бура нельзя сильно уменьшать.

Оптимальная частота оборотов во время бурения – от 60. 100 до 200. 300 об/мин. Режим зависит от типа грунта, способа бурения, разновидности буровых насадок, диаметра скважины и т. д.

В приведенной цитате упомянуты способы бурения. Их существует все два: непрерывное бурение и бурение с постоянным выносом грунта. Для непрерывного бурения установка должна обеспечивать наличие большого крутящего момента.

Во время бурения с постоянным выносом грунта шнек, вбурившийся в грунт на определенную глубину, поднимается на поверхность. В этом случае разрыхленный грунт, находящийся на рабочих лопастях шнека, также извлекается наружу.

Как мы уже говорили, выбирая силовой агрегат для бурильной установки, лучше ориентироваться на малооборотистую дрель мощностью 2 кВт (то есть на крутящий момент, который она передает на рабочий вал). Судя по многочисленным отзывам пользователей FORUMHOUSE, эти устройства успели себя неплохо зарекомендовать. Мощность бензиновых двигателей также должна соответствовать указанному показателю.

Редукторы для ямобура и их разновидности

Сборка любого самодельного механизма в большинстве случаев характерна применением подручных материалов, приспособлений и узлов, которые долго лежали без дела, потому как не находилось им достойного применения. Опыт наших пользователей подсказывает, что понижающую механическую передачу можно изготовить из самых разнообразных деталей: из запасных частей к отслужившему свой век мопеду, из незамысловатой цепной или червячной передачи, из подходящего редуктора неизвестного происхождения, случайно завалявшегося на старой полке в гараже и т. д.

Валялся у меня сломанный мопед, с него я и взял задний редуктор. Отпилил редуктор турбинкой (заднюю часть алюминиевого корпуса с редуктором), далее через шестереночную передачу закрепил к этому редуктору электродвигатель от старой электропилы мощностью 2 кВт. Двигатель с редуктором дали соотношение – 13:1 (на выходе получилось примерно 300 об/мин).

О цепной передаче: обладая известной долей смекалки, можно, не прилагая больших усилий, соорудить вполне надежный ямобур, обладающий достаточной мощностью. Представленная идея не нова, и многие с успехом применяют ее на практике (если в этом есть необходимость).

Нет редуктора, хотя планировалось его изготовление из цепи ГРМ ВАЗ 2101 и ее же звездочек. Передаточное число – 1: 2. Испытания показали, что не нужен он. Разве что на совсем твердых грунтах его использовать, но у нас таких нет.

Применение вышеперечисленных механизмов требует нестандартного подхода к сборке бурильной установки. Если же у вас в наличии есть небольшой серийный редуктор (или возможность недорого его приобрести), то задача становится значительно проще. Вот, к примеру, фотография редуктора, выставленная пользователем melomandk.

Вот такой редуктор нашел. Вот только передаточное число большое – равно или даже чуть больше 1:40. Размеры (по корпусу) – где-то 15 х15 см.

Как оказалось, устройство имеет вполне подходящие параметры.

Мой ямобур на базе именно такого редуктора. Пока я очень доволен. Двигатель – болгарка (3000 оборотов на выходе). Мощность болгарки – 2 кВт. Глину бурить не пробовал, но жесткую утрамбованную землю с включениями щебня и гнилых корней ямобур брал. Диаметр шнека – 160 мм, ножи на нем самодельные – из рессоры.

Вывод: конкретных рекомендаций, касающихся конструкции редуктора для самодельного садового ямобура, нет, но рабочих вариантов существует множество.

Станина

Если работы много, если бурить нужно глубоко, а держать установку в руках очень трудно, то имеющееся оборудование можно закрепить в специальную станину.

Конструктивное исполнение у самодельных станин, так же, как и у понижающих механических передач, может быть самым разнообразным. Но есть элементы конструкции, которые используются в подавляющем большинстве случаев.

Подъемный механизм

В качестве подъемного механизма можно использовать цепную передачу, установленную внутри центральной стойки. Подъем и опускание осуществляется либо с помощью дополнительного электродвигателя, либо с помощью ручки (как на фото от пользователя jumper_at_home).

Максимально заглублялись на 1,8 м (шнек + удлинитель). Глубже не требовалось. Лебедка самодельная – 2 шестерни и цепь от мотоцикла.

Для того чтобы плита с основным электродвигателем беспрепятственно двигалась по вертикальной трубе, на каретку можно устанавливать четыре ролика.

Хотите обустроить систему водоснабжения на своем участке, пробурив самостоятельно скважину? Согласитесь, что наличие водопровода и канализации существенно повышает уровень комфорта при проживании в частном доме или на даче. Но вызов специалистов для обустройства колодца или скважины обойдется совсем недешево.

Вы решили смастерить бур для скважины своими руками и подбираете простой вариант самоделки? Мы вам поможем в этом вопросе – в статье собраны полезные сведения о процессе изготовления самодельного бура спирального типа и бура-ложки.

Приведен перечень необходимых инструментов и материалов, подобраны тематические фото и полезные видеорекомендации по сооружению бура-самоделки.

Наши подробные инструкции, оснащенные пошаговыми фото, помогут сделать простой и незамысловатый бур даже новичку.

Наращивание длины колонны штанг, присоединенных к буру, будет производиться постепенно, по мере того, как буровой снаряд будет продвигаться вглубь.

Есть несколько вариантов соединения штанг в длинный буровой стержень, это:

• Резьбовая муфта
  . Чтобы создать такое соединение, внутри каждой секции нарезают резьбу, которая будет соответствовать размерам соединительного элемента. Резьбовая муфта изготавливается нужной длины. Нам осталось исключить возможность самопроизвольного развинчивания соединения. Для этих целей используется шплинтовой фиксатор. Этот способ отличается простотой и надежностью.
• Гайка и болт.
  Привариваются к штангам, выполненным из труб небольшого диаметра. Это достаточно простой, но недостаточно надежный вариант. Приваривать придется на тонкостенную трубу, на которой такое соединения вряд ли получится прочным. Кроме того, чтобы зафиксировать такое резьбовое соединение штанг, придется приложить дополнительные усилия.
• Приваренные муфты.
  Нарезаются из трубы, диаметр которой больше, чем у штанги. Затем наглухо приварить муфту к трубе на одном конце секции. В ту же муфту с другой стороны свободно вставить следующую секцию. Теперь нужно закрепить секции так, чтобы они не проворачивались. Для этого поперёк трубы можно вставить болт и зафиксировать его гайкой с другой стороны.

Для изготовления своими руками бура для глубокой скважины соединяют несколько штанг. Причем лучше, если их соединение будет предельно простым. Ведь в процессе бурения инструмент будет подниматься на поверхность, чтобы он освобождался от земли.

Каждый подъём бура сопровождается его разделением на составные части, а каждый последующий спуски – новой сборкой и наращиванием.

Бур является полезным и необходимым инструментом, особенно если у вас есть дача или приусадебный участок.

С его помощью можно легко пробурить в земле глубокую ямку с идеально ровными стенками. Такой вид ямок нужен для того, чтобы в ней можно было зацементировать трубу, которая будет служить вам опорой для любого вида конструкции. Самые известные примеры построек — это навес, альтанка, забор или опора для винограда.

Сейчас мы расскажем вам, как можно сделать бур для дачи своими руками.

Для этого вам понадобятся такие материалы и инструменты.

Три отрезка труб из металла. Длина двух из них должна составлять пятьсот миллиметров, а третья четыреста миллиметров. При этом они должны быть диаметром сорок миллиметров и иметь толщину стенок не более трех с половиной миллиметров.

Нижний конец прута затачиваете под углом в тридцать градусов так, чтобы он стал острым.

Если вы хотите, чтобы инструмент хорошо бурил твердый слежавшийся грунт, можете к его концу приварить сварочным аппаратом сверло для металла.

К другому концу прикрепляете ручку таким образом, чтобы она держалась крепко, но в то же время легко снималась. Зафиксировать ручку можно, используя втулку. Если необходимо, можно выточить больше втулок и частей для основы чем положено, чтобы был запас. Также, используя еще части основы, вы сможете удлинить инструмент, если возникнет необходимость выбурить более глубокую яму.

На последнем этапе красите наше изделие и даете ему высохнуть.

Показать всё

Следующий способ


Вам понадобятся


Болгарка и два диска для отрезания. Один из них должен быть диаметром сто пятьдесят миллиметров, а второй сто миллиметров.

Болт и гайка сечением двадцать миллиметров.

Сверло, которое имеете диаметр двадцать миллиметров. Также вам будет нужен наконечник, у которого длина семьдесят миллиметров.

Сварочный аппарат и электроды для него.

Берете отрезок металлической трубы, которая пятьсот миллиметров длиной, и немного сплющиваете любую сторону при помощи тисков.

Теперь вы должны приварить овальную сторону к середине меньшей трубы. Она будет выполнять роль ручки для бура, который вы сможете сделать своими руками.

Теперь привариваете к низу длинной трубы гайку.

После этого привариваете к оставшейся трубе с разных сторон болт и наконечник. Таким образом вы сможете соединять обе трубы, используя резьбу.

Оба диска для болгарки распиливаете на две части.

Теперь детали стомиллиметрового диска свариваете между собой, при этом угол сварки должен составлять сорок градусов. Затем получившееся изделие привариваете к краю пятисотмиллиметровой трубы прямо к наконечнику.

Две детали другого диска привариваете аналогично, только выше первого. Отступ между ними должен составлять примерно десять сантиметров. На фотографии ниже все наглядно показано.

После проведенных работ у вас будут две детали, которые можно соединить между собой.

Теперь можете скрутить обе поделки, которые вам удалось сделать своими руками. В результате вы получите бур.

Теперь можете испытать изделие. Если вы все сделали правильно, вы сможете пробурить ямку такого вида.

Как видите, она получилась глубокой и с почти идеально ровными стенками.

После удачного проведения испытания нужно сделать своими руками так, чтобы этот бур прослужил вам как можно дольше. Для этого полностью очищаете его от комков земли и красите любым цветом.

Как сделать бур, используя один диск?


Материалы и инструменты


• Металлическая труба для стойки.
• Шнек. Это часть изделия, которая будет непосредственно использоваться для бурения.
• Ручка из металла.
• Сварочный аппарат и электроды к нему.
• Станок токарный для вытачивания частей.
• Круг из наждачки.
• Дрелька и к ней сверло для металла.
• Стальной высокопрочный лист.
• Часть трубы для газа.
• Прут из металла. Его диаметр должен составлять шестнадцать миллиметров.

Как сделать такой бур своими руками?


Для начала берете стальной лист и вырезаете из него круги разных диаметров. Разные размеры нужно вырезать для того, чтобы выкапывать ямы разных диаметров. Размер каждого круга делаете на пять миллиметров больше, чем ширина предполагаемой ямки.

Ровно в центре каждой заготовки просверливаете отверстия. По диаметру каждое отверстие должно быть на один миллиметр больше, чем имеет приготовленный металлический прут. Он будет выполнять роль основы для нашего изделия.

Используя токарный станок, вытачиваете стальные втулки, в которых просверливаете две дырки. В них нарезаете резьбу. После этого вы сможете прикреплять в основе наши круги различного размера, используя болты.

На круглых деталях делаете надрезы, используя отрезной круг. Теперь концы надрезов нужно растянуть в разные стороны, чтобы получился винт. Режущие кромки краев затачиваете наждачным кругом под углом приблизительно шестьдесят градусов. Лезвие готово.

На пруте нужно сделать срезы глубиной три миллиметра, используя болгарку и режущий круг.

Таким образом вы смогли сделать бур своими руками.

Еще один способ


Что вам понадобится


• Болгарка и режущий круг по металлу к ней.
• Сварка.
• Струбцины для сварки.
• Плашка такого же диаметра, как основа.
• Держатель для плашки.
• Пара газовых ключей.
• Тиски, установленные на прочной поверхности.
• Струбцина для сварки.
• Дрелька электрическая.

Покажем наглядную схему изделия.

Поскольку очень трудно изготовить режущую кромку червячного типа, мы рассмотрим другой вариант.

Поступенчатый шнек мы заменим двумя предрыхлителями. Их нужно приварить к основе изделия. При этом нужно, чтобы диаметр постепенно возрастал. Благодаря этому вы распределите сопротивляемость почвы по получившимся ступенькам и уменьшите затрачиваемые усилия при бурении.

При этом первый нож будет крошить твердую землю, а второй подрезать породу и подавать ее на верх, постепенно погружаясь глубже. Не забывайте периодически вытягивать бур и стряхивать с него землю.

Теперь затачиваете режущие кромки. Привариваете к основе штанги предрыхлители, а к ним уже крепите лезвия.

К другому концу изделия привариваете соединительный болт или нарезаете резьбу.

На резьбу накручиваете муфту и привариваете ее к основе.

Теперь отрезаете кусок трубы и присоединяете ее к буру. Это будет наша ручка.

Теперь просто красите инструмент.

Для рытья ям и маленьких траншей можно, конечно, воспользоваться лопатой. Однако намного проще проводить все работы, если у вас есть садовый ручной бур для земляных работ. Скорость, удобство, возможность охватить большой объем – вот какими преимуществами обладает данный инструмент.

Какие виды буров существуют?

В современных магазинах вы можете купить различные буры – есть ручные модели, электрические, а также буры, работающие от топлива. Чтобы выбрать наиболее подходящий инструмент, необходимо узнать о характеристиках, преимуществах и недостатках модели
. Только после изучения всех особенностей можно отправляться в магазин.

Виды буров:

• Бур электрический для земляных работ – представляет электродвигатель, который снабжен рукоятками с зажимным механизмом для шнека. Этот элемент может быть разного диаметра, благодаря чему можно создавать ямки разных размеров.
• Существует и ручной вид инструмента, который приобрел наибольшую популярность за счет простоты эксплуатации и небольшой стоимости. К другим его плюсам можно отнести автономность от источника электропитания. Радует и то, что вы можете своими руками сделать подобный инструмент, который в будущем будете применять при выполнении работ на дачном участке.

Оба этих вида отличаются тем, что с ними легко работать, они позволяют проводить работы не только на открытой площадке, но и в закрытых помещениях. Их основное отличие – в стоимости. Так, электрооборудование стоит дороже и, чаще всего, используется на строительных площадках.

Основные сферы применения буров в хозяйстве

Как вы уже поняли, их часто применяют для проведения различных работ на дачном участке. Посадка деревьев и кустарников, бурение скважин и колодцев, рытье ям для установки столбов и опор – все это намного проще сделать благодаря этому инструменту, а не . Кроме того, его можно использовать при изыскательных работах во время отбора проб земли, при горизонтальном бурении при и коммуникаций.

В зависимости от того, какие виды работ предстоит провести, применяют различные шнеки для ручки. Использовать данный инструмент для проведения земельных работ очень легко, поскольку бур разрабатывается специально для работ с любым грунтом. Однако здесь есть некоторые правила, которые вы должны учитывать, что позволит сделать процесс рытья еще легче. Так, например, если вам необходимо пробурить яму в глинистом грунте, добавьте немного воды – это позволит оградить шнеки от налипания грязи, что может привести к замедлению работы и даже поломкам.

Самое удобное в таком инструменте – большой объем работы сможет проделать один человек. Отверстия получатся аккуратными и ровными. Если вам необходимо установить опоры, благодаря применению бура вы затратите меньше бетонного раствора на заливку и сэкономите время.

Производительность инструментов – скорость и качество выполняемой работы

Производительность бура может быть различной, однако у самых лучших моделей проходка одного метра занимает около десяти минут. Проделывание ям с диаметром до 30 см и глубиной отверстия до трех метров обычно занимает не более двух часов. Поскольку садовый бур относится к инструментам «начального», а не профессионального уровня, с его помощью тяжело проводить сложные и трудоемкие работы. Однако вы сможете найти модели, позволяющие бурить отверстия, достигающие 15 метров в глубину грунта. Необходимо при приобретении оборудования обратить внимание на качество режущей части.

Лучше выбирать те модели, которые оснащены острым и самозатачивающимся элементом, с помощью которого вы сможете отрубать корни травы и деревьев, раскалывать кирпичи и мелкие камни, которые могут оказаться в грунте. Правда, старайтесь заранее проверить, работа с какой землей вам предстоит, поскольку мелкие камни и иные твердые материалы могут поломать лезвия. Если вы решили самостоятельно изготовить бур, обязательно выбирайте качественный металл – благодаря этому установка будет служить вам как минимум десять лет.

Ручной бур для земляных работ – характеристики, особенности и применение

Механический бур – инструмент незаменимый, но при этом не каждый знает, что он собой представляет. Так, его основной является стальной столб, внизу которого расположена винтообразная лопасть и наконечник, сверху – рукоять. Его используют при рытье неглубоких ям для посадки растений, при установке опорных столбов и во время проведения иных хозяйственных работ. Один бур по скорости и качеству с лихвой заменяет несколько человек с лопатами
.

Данное устройство пригодится там, где возникает необходимость быстро вырыть яму, а специальной техники на участке нет. Они просты в использовании – вам нужно просто взять инструмент в руки, приставить к месту бурения и произвести вращательные движения ручками. На любом участке у вас должен быть земляной бур, своими руками изготовить который просто и легко. Бур чем-то напоминает обычный штопор, только большого размера. При этом механизм работы практически один и тот же. Такой инструмент считается самым легким и компактным среди оборудования подобного типа.

Простота конструкции и небольшие размеры позволят быстро обучиться работе с буром при минимальных затратах.

Садовые буры подразделяются на:

• Шнековые разборные, составленные из отдельных частей для удобства перевозки и хранения;
• Шнековые неразборные;
• Кольцевые (неразборные).

Садовый бур ручной своими руками – простота и надежность

Несомненно, можно и купить механический и электрический бур для земляных работ ручной, однако почему бы не провести все работы самостоятельно, ведь вы теперь сами сможете создать бур! В этом деле главное – это терпение, подбор нужных комплектующих и знание всех этапов по изготовлению. Сначала нужно подобрать нужные инструменты:

• Электродрель с набором разных по диаметру сверл, способных работать с металлом;
• Сварочный аппарат;
• Абразивный круг, благодаря которому вы сможете выточить некоторые нужные элементы.

Перед тем, как приступать к работам, уделите внимание выбору материалов. Выбирая запчасти, помните, что агрегат состоит из самого бура (шнека, которым делают отверстия), шеста из металла и специальной прокручивающей ручки. Для изготовления инструмента нам потребуются такие материалы, как

• Металлический лист;
• Арматура (длиной около двух метров).

Собираем самодельный земляной бур:

Как сделать ручной садовый бур — пошаговая схема

Шаг 1:
Сборка и закрепление лезвия

Изготовление лезвий, для чего мы можем воспользоваться прочным и надежным листовым металлом. Вначале вырезаем шнеки-заготовки. Заранее определите, с какими отверстиями вы будете работать, поскольку диаметр шнеков должен быть примерно на 5-10 мм больше. Для их закрепления к стойкам просверлите в центре отверстие небольшого диаметра – на 1-2 мм больше, чем диаметр отверстия стойки.

Когда требуется вырыть много ям на дачном или приусадебном участке, многие люди, по старой привычке, берут в руки лопату, но как показывает практика, гораздо проще использовать для этого бур (механический, электрический или топливный) — простое приспособление позволяет охватить большой объем земляных работ за сравнительно меньшее время.

Этот инструмент является незаменимым помощником при установке забора и уличных фонарей, а также применяется на дачном участке и в саду — например, при посадке черенков кустарников и молодых деревьев. С ним проще организовать дренажную систему и выкопать колодец. Даже «продырявить» лед на зимней рыбалке удобнее шнековым буром, а не лопатой.

Какие виды буров существуют

В продаже представлены немоторизованные буры, механизированные ручные (электрические и топливные модели) и навесное оборудование. Самые доступные и непривередливые в процессе эксплуатации — немоторизованные. Они обладают небольшим весом и компактными размерами, отличаются надежностью и долговечностью — за счет простоты конструкции (при желании их несложно изготовить самостоятельно).

Различают 3 типа землеройного инструмента:

• садовый бур — используется преимущественно для бурения ям под посадку растений и деревьев, но также оказывается полезен при монтаже столбчатых опор;
• шнековый — имеет удлиненную режущую часть, благодаря чему землеройные работы занимают меньше времени;
• для свай ТИСЭ — конструкция классическая, но кроме ножа предусмотрена еще и откидывающаяся лопатка, при помощи которой формируется характерное расширение в нижней части ямы.

Топливные и электрические ручные модели подкупают большей производительностью, но требуют бережного ухода и постоянных «перекуров» в процессе работы. Топливные буры полностью мобильны, тогда как электрические требуют наличия поблизости источника тока или бензинового генератора. По сравнению с механическими бурами, электро- и бензобуры чаще выходят из строя.

Ножи и способы крепления

Рабочие части изготавливают разной формы: закругленные, прямоугольные и для спиралевидных винтов (шнеки). Также самодельные ручные буры бывают со съемными и несъемными лопастями. В первом случае на нижнем конце стержня при помощи электросварки крепятся стальные полки под углом 25-30 градусов, а затем проделывается несколько отверстий под крепеж (аналогичная операция выполняется и с лопастями).

Соединяются элементы при помощи болтов или шпилек и гаек с шайбами. «Стационарные» диски просто привариваются к металлическому стержню. Для более плотного прилегания уже готовых лопастей к трубе перед установкой по краям предварительно потребуется вырезать полукруглые отверстия.

Производительность инструментов и качество работ

Производительность ручного ямобура зависит от конструкции изделия, типа режущего элемента, а также диаметра и глубины отверстия в грунте. Чтобы пробурить лунку диаметром 25–30 см и глубиной 3 метра, потребуется 2–3 часа. Ручным буром проблематично выполнять трудоемкие работы, но для повседневных задач он вполне сгодится. С его помощью можно проделать до 30-ти лунок в день — чтобы облегчить работу, используйте специальные треноги.

Если решили изготовить инструмент своими руками, для режущих лопастей выбирайте только высококачественную сталь — в этом случае самоделка прослужит верой и правдой не один год.

Самостоятельное изготовление бура

Используя обычный ручной или механизированный ямобур, можно быстро и аккуратно пробурить отверстия в грунте под посадку деревьев, установку столбов и т.д. Вот только покупать дорогой электроинструмент или бензобур для выполнения разовых работ на участке нецелесообразно (а иногда требуется изделие нестандартных размеров). Поэтому в таких ситуациях ручной бур для земляных работ при желании можно изготовить своими силами.

Садовый бур своими руками

Сначала приварите ручку перпендикулярно вертикальному стержню, в качестве которого можно использовать пустотелую трубу, стальной прут или арматуру. При выборе материала учитывайте для каких задач вы делаете бур земляной своими руками. Лопасти проще всего изготовить из твердосплавного пильного диска — разрежьте его болгаркой, а затем приварите две половинки к стержню.

Усовершенствованный бур для земляных работ

Возьмите квадрат из листового металла с размерами 210х210 мм и толщиной 3–4 мм, отметьте центр, проведя две диагонали, и при помощи штангенциркуля прочертите окружность нужного диаметра, после чего вырежьте болгаркой. Также потребуется труба на три четверти и бендикс от стартера.

При помощи специальной коронки или на токарном станке просверлите в круге отверстие под диаметр трубы. К нижней части стержня приварите стальной треугольник (можно использовать обрезки металла, оставшиеся от квадрата), а потом на расстоянии 10 см от его края насадите круг, зафиксировав его электросваркой. В продольном сечении диска сделайте два пропила и разогните их в разные стороны, чтобы угол изгиба был в пределах 25–30°. К верхней части трубы приварите бендикс и горизонтальную ручку. Земляной бур своими руками готов.

Копать своими руками лунки под столбы лопатой — процесс трудоемкий и долгий. На это может уйти не один день, если принято решение сооружать забор. Выход из этой непростой ситуации — все сделать с помощью садового бура. Приспособление это простое, не требующее использования энергоносителя, то есть это чисто ручной инструмент. Работать с ним просто, никаких больших усилий. Как показывает практика, за 15 минут можно выкопать лунку в земле диаметром 20 см и глубиною один метр. То есть, буквально за пару часов можно полностью подготовить места для установки столбов.

Сегодня производители садового инструмента предлагают достаточно широкий ассортимент ручных буров. Стоят они по-разному, но если проводимая ими работа будет разовой, то, может быть, стоит изготовить его своими руками. Насколько сложен этот творческий процесс? В принципе, для любого домашнего мастера, кто дружит с нехитрыми слесарными инструментами и может обращаться с электросваркой, данная задача вполне выполнима. Давайте рассмотрим, как можно из подручных материалов изготовить садовый ручной бур.

Необходимые материалы и инструменты

Какие материалы для этого потребуются:

• Труба металлическая диаметром 20-25 мм.
• Полоса толщиною 3-5 мм.
• Лист металлический 3-4 мм или диск от циркулярки, можно использовать фрезу.
• Болты с гайками М6, если будет изготавливаться бур со съемными ножами.

Инструменты:

• Сварочный аппарат в комплекте с электродами;
• Молоток;
• Ножовка по металлу или болгарка;
• Рулетка.

Внимание!
Обратите внимание на внутренний диаметр фрезы, он должен быть чуть больше внешнего диаметра трубы приблизительно на 5-7 мм.

Процесс изготовления

В первую очередь определяется длина ручного бура для столбов. Ориентировочно можно взять в пределах 1,5 м. Поэтому от трубы отрезается кусок такого размера. Обрезку делают болгаркой.

Очень важный элемент — это наконечник бура. Он выполняет функции направляющего элемента. Но если подойти к вопросу легкости бурения грунта (особенно твердого), то стоит из наконечника сделать небольшой бур. Поэтому сам элемент лучше изготовить из металлической полосы толщиною 5 мм. Как это сделать правильно.

• Отрезается от полосы толщиною 5 мм и шириною 20 мм отрезок длиною 10 см.
• Один его конец затачивается под конус. Это можно сделать болгаркой, надев на нее наждачный диск.
• Другой конец обтачивается с двух сторон так, чтобы он легко мог войти в трубу. Длина обточки — 5 см.
• Вставляется наконечник в трубу и обваривается электросваркой со всех сторон.
• Можно изменить конструкцию наконечника (улучшить), сделав из него маленький бур. Для этого придется приспособление нагреть и придать форму шнека, что-то в виде штопора.

Именно штопорная конструкция поможет увеличить возможность элемента вгрызаться в твердые породы грунта. Здесь важно точно установить направление скрутки. Он должен совпадать с углом наклона основных ножей бура. Обычно кручение инструмента производится по часовой стрелке, значит, острая кромка должна располагаться с правой стороны.

Есть еще один вариант, как сделать своими руками наконечник бура. Для этого придется разрезать конец трубы в продольном направлении на глубину 3-5 см. Делается это болгаркой. Надрезов должно быть четыре или пять, между которыми оставляется одинаковое расстояние (или приблизительно одинаковое). Теперь ударами молотка необходимо подогнать края распилов к центру диаметра трубы. После чего стыки полос распила обвариваются электродами, а конец приспособления заостряется болгаркой.

Теперь можно переходить к установке основных ножей. Их можно изготовить своими руками из разных режущих рабочих инструментов. Выше перечислялись фрезы и диски от циркулярки. В принципе, этот список больше. Если режущие диски не были найдены, то можно ножи изготовить из листовой стали толщиною 3-4 мм. Просто вырезается из листа необходимого диаметра круг, кстати, это можно сделать и болгаркой, и электросваркой. Затем в нем делается отверстие диаметром чуть больше диаметра трубы. И после этого стальной круг разрезается на две ровные половинки.

Можно сначала разрезать круг пополам, а уже на двух половинках вырезать полукруги под трубу. Здесь важно закончить процесс шлифовкой всех необработанных краев. Внешние края полудисков затачиваются до определенной остроты. После чего оба ножа привариваются к трубе. Здесь есть пара рекомендаций:

• Расстояние от места сварки наконечника до места установки ножей — 10-15 см.
• Сами ножи устанавливаются один над другим, расстояние между ними — 5 см, угол наклона установки приблизительно 20°.
• Приваривать диски надо так, чтобы рабочая их кромка острием была направлена вниз, то есть, при бурении бур должен легко врезаться в землю.

Остается только приварить перпендикулярно трубе бура небольшой кусок трубы. Это будет ручка. Ее длина — 50 см, но тут каждый подбирает под себя. Чтобы усилие человеческих рук не сорвало сварку между двумя трубами, необходимо приварить с двух сторон косынки, вырезанных из металлического листа.

Можно конструкцию бура видоизменить, а точнее, улучшить. Иногда появляется необходимость выкопать лунки для столбов длиною больше 1,5 м. Поэтому рекомендуется прибавить к инструменту парочку дополнительных труб, которые будут наращивать сам инструмент по длине. Как правильно сделать эти элементы.

• Во-первых: необходимо видоизменить ручку бура, сделав ее съемной. Поэтому ее не приваривают намертво, а делают в виде буквы «Т». При этом отрезок трубы, который будет вставляться в ствол бура, должен быть диаметром меньше диаметра ствола. И при этом рукоятка должна входить в ствол беспрепятственно, но не настолько, чтобы снизить прочностные характеристики самого инструмента.
• Во-вторых: в стволе рукоятки нужно сделать два сквозных отверстия, расположенных перпендикулярно друг друга. Расстояние между ними 5-6 см.
• В-третьих: точно такие же отверстия диаметром 7 мм необходимо сделать и на стволе бура в месте входа рукоятки. Получается так, что оба элемента будут соединяться двумя болтами М6.
• В-четвертых: подготавливаются несколько труб длиною 1,5 м, соответствующих диаметру ствола рукоятки, в которых просверливаются с двух концов все те же отверстия. Места расположения, как на стволе рукоятки.

Чтобы удлинить бур ручной в два или три раза, необходимо открутить крепежные болты, снять ручку, вставить трубу в трубу, закрепить их болтами, на свободный конец удлиненного бура установить ручку, прикрепив ее двумя болтами.

Что касается диаметра лунок для столбов, то и его можно изменять, если сделать ножи съемными. Для этого по месту установки ножей необходимо приварить две полки, вырезанные из полосы толщиною 5 мм. Можно полку сделать в виде круга с внутренним отверстием под трубу инструмента. Круг диаметром 8-10 см вырезается из листа железа, в нем же делается отверстие под трубу, и этот элемент устанавливается и приваривается к стволу. В нем предварительно надо сделать четыре сквозных отверстия по два с каждой стороны. К ним и будут крепиться съемные ножи.

Внимание!
Крепление съемных ножей проводится болтами М6. Установка болтов должна производится резьбой вверх в сторону ручки. Они просто в таком положении не будут мешать процессу бурения грунта.

Можно увеличить эффективность бура, если между ножами и наконечником установить дополнительный элемент. Это, по сути, плоскорез, который будет рыхлить почву перед врезкой ножей и центровать сам бур. Небольшое дополнение даст возможность увеличить скорость бурения, особенно в твердых грунтах, и в местах, где в земле находится большое количество корней растений.

Сделать такой плоскорез своими руками несложно. Для этого потребуется пластина толщиною 4-5 мм и шириною 30 мм. Из нее вырезаются два отрезка длиною по 80 мм. Их приваривают напротив друг друга к стволу бура. Правая кромка дополнительных ножей заостряется. Чтобы большие нагрузки не сломали плоскорез, можно добавить к их креплению две металлические косынки.

В принципе, вот так можно своими руками сделать ручной бур для выкапывания лунок для столбов. Скажем прямо, но изготовления этого инструмента уйдет не очень много времени, часа два, не больше.

Бур – инструмент для врезки в почву или породу, который оснащен штангой и режущими элементами. Он ввинчивается в почву на некоторую глубину, но вытаскивается без поворота. Почва вместе со штангой поднимается на лезвиях, при этом в почве получается скважина.

В каких целях можно использовать?

Его можно применять для простых работ взамен лопаты или же для более сложных. На даче такое устройство может понадобиться для:

• возведения основания столбчатого типа;
• посадки деревьев;
• рыхления грунта вокруг уже посаженных растительных культур;
• монтажа забора;
• создания скважины под воду.

Конечно, простые конструкции для дачи отличаются от промышленного оборудования как устройством, так и предназначением.

На что следует обращать внимание: количество режущих элементов и длина штанги. Для дачных нужд можно вполне собрать инструмент своими руками, он будет отличаться простотой использования и малым весом.

Автоматическое и ручное оборудование

Автоматический бур (механизированный) функционирует при помощи двигателя на бензиновой или электрической тяге. Ручные варианты менее функциональны, но более просты в изготовлении.

В зависимости от того, какой двигатель установлен на оборудовании, различают бензиновые и электрические варианты.

Бензиновый двигатель

В первом случае оборудование применяют для высадки деревьев, монтировании заборов и других конструкций. Бурильная установка в таком случае может быть:

• колесной – повышенной мощности;
• ручной – менее мощной.

Порядок работы:

1. Производится запуск двигателя, после этого ему надо дать прогреться на холостом ходу несколько минут.
2. Нажатием кнопки или рычага запускается шнек бурового инструмента.
3. После выключения двигателя режущий элемент плавно останавливается.

Сегодня буровое оборудование оснащается специальными предохранителями, при помощи которых появляется возможность аварийной остановки при попадании бура на твердую поверхность.

На электрической тяге

Электротяга может понадобиться для пробивки скважины или рыхления грунта. Принципиальных особенностей в сравнении с бензиновым двигателем конструкция не имеет. Единственное отличие — для электрической тяги не требуется прогрев двигателя.

В чем плюсы автоматического оборудования:

• высокая производительность;
• существует возможность замены режущих элементов;
• бурение возможно в любых типах почв.

Наряду с плюсами существуют и недостатки:

• большой вес;
• объемные габариты;
• необходимость в источниках питания.

Различия по видам насадок и лезвий

Буровое оборудование может быть оснащено шнековым или дисковым буром.

Шнек – винтовой режущий элемент, то есть он вкручивается в почву, как саморез в деревянную поверхность.

Таким буром можно сделать достаточно глубокую скважину, но она будет малого диаметра.

Такой инструмент отлично подойдет для вкапывания столбов или свай.

Плюсы шнекового инструмента:

• удобство в использовании;
• автоматическое снятие земли с лезвия.

Минусы:

• ограниченность применения — невозможно пробурить скважину большого диаметра;
• сложность в самостоятельном изготовлении.

Дисковое лезвие – прикрепленные на основание штанги половинки острого диска толщиной 2 мм и более. Режущие элементы крепят при помощи сварки или болтов, для вкручивания в грунт они должны находиться напротив друг друга под углом в 25 ºС. На одной штанге может быть сразу несколько ножей в зависимости от крепости почвы.

Буры в промышленном и садовом хозяйстве

Ручной бур для сада тоже может быть выполнен с дисковым или шнековым режущим элементом. Он отличается от механизированного тем, что штанга с буровым инструментом работает на ручной силе, то есть без двигателя. Также возможно применение ложковой установки — закрепленный на стержне цилиндр из металла. Данный цилиндр вкручивается в почву, при этом он заполняется грунтом. Далее заполненный почвой инструмент достают и очищают.

Промышленное оборудование:

1. Ударно-канатная бурильная установка. Имеет большие габариты используется на промышленных стройплощадках и для пробивки скважин. Для дачного пользования непригодна. Буровой элемент выполняется из трубы, закрепленной на треноге системой стропил. При помощи пневмоударника труба двигается ударяя по земле, проникая вглубь.
2. Бурение при помощи коронки. Представляет собой штангу с коронкой из победита, которая крепится на специальную бурильную установку. В садовых условиях не используется.
3. Долото зубильного типа. Устанавливается на оборудование для ударно-вращательного бурения, то есть сначала происходит удар долота о поверхность, а затем происходит его поворот на 10º.

Ручную установку для бурения можно сделать своими руками даже без особых навыков в этом деле. Главное – правильно изготовить лезвие.

[stextbox id=’warning’]Советуем почитать: Приспособления для заточки ножей своими руками[/stextbox]

Как сделать своими руками?

Перед тем, как сделать ручную установку, следует определиться с конструкцией и типом режущего элемента. Самая простая установка представляет собой скрепленные буквой «Т» два стержня с коронкой на конце.

Устройство со шнековым режущим элементом

Шнек — более сложная конструкция нежели диск, соответственно ее сложнее использовать. Из-за множества спиралеобразных витков возникает значительное сопротивление. Однако для ямок небольшого диаметра — это оптимальный вариант. Для изготовления понадобятся:

• стержень для штанги – 1,5 м;
• труба для изготовления ручки — 40-50 см;
• диски имеющие одинаковый диаметр – их число будет равно числу витков шнека.

Порядок изготовления:

1. В каждом из дисков делается отверстие, равное диаметру штанги.
2. Затем каждый диск делится на несколько секторов.
3. Получившиеся элементы крепятся между собой при помощи сварки таким образом, чтобы получилась спираль.
4. На концах привариваются кольца.
5. Штанга вдевается через центр получившейся дисковой спирали и за кольца растягивается.
6. Края «пружины» привариваются к штанге, затем шнек проваривается по всей поверхности соприкосновения со штоком.
7. Крепится рукоятка.
8. Конец штанги стачивается под углом 25º.

Дисковый бур

Дисковое лезвие изготовить проще. Для работ необходимо подготовить:

• шлифмашину с отрезными кругами;
• аппарат для сварочных работ;
• молоток;
• наждачка;
• пассатижи.

Из материалов понадобятся:

• труба или арматурный стержень — 1,5 м для штанги;
• арматурный прут для ручки длиной 0,4 м;
• диск циркулярной пилы для изготовления режущего элемента;
• сверло Ø 15 мм для кончика.

Порядок выполнения работ:

1. Диск для лезвия устройства разрезается пополам при помощи болгарки. Размер диска выбирается с расчетом на то, какой диаметр должна иметь скважина, в среднем — 15 см.
2. Зубья диска полностью стачиваются.
3. Рукоятка устройства приваривается к штанге.
4. К концу штока приваривается сверло, на 5-6 см выше – режущие элементы под углом 25º.
5. При помощи шлифмашинки затачиваются лезвия. Можно подточить и сверло на конце.

[stextbox id=’warning’]Справка! Возможно сделать конструкцию со съемными лезвиями.[/stextbox]

Чтобы это осуществить, к штанге привариваются под необходимым углом металлические планки с отверстиями. К ним и будут при помощи болтов крепиться лезвия. При помощи такого усовершенствованного устройства можно бурить небольшие скважины различного диаметра.

Садовая лопата в помощь

Для глины и песчаников можно изготовить буровой инструмент из простой садовой лопаты. Такое устройство прекрасно подходит для посадки плодовых деревьев.

Алгоритм действий будет иметь следующий вид:

1. Необходимо найти лопату из качественной стали и сделать на ней разметку согласно чертежу.
2. Лезвие лопаты разрезается по заданным линиям. Боковые стороны загибаются в противоположные стороны.
3. Нижняя часть загибается вверх – таким же образом в противоположные стороны. Бурильное устройство готово, его можно использовать для посадки растений в огороде или на садовых клумбах.
4. Полученные швы необходимо проварить сварочным аппаратом.

Бур для свай ТИСЭ

В оригинальном исполнении бур ТИСЭ представляет собой лопасти с землеприемником и откидывающимся более широким ножом, при помощи которого формируется расширение в основании скважины. Однако в работе такой снаряд неудобен — мешает нож. Лучше его сделать в съемном исполнении.

Для изготовления своими руками понадобится:

• садовая лопата;
• банка из под сельди;
• труба для штанги и рукоятки.

В качестве ножа выступает обрезанная лопата, а землеприемник изготовлен из большой консервной банки. Нож крепится подвижно, при опускании в скважину он подтягивается закрепленным на конце тросом. Когда устройство достигает дна, трос ослабляется, нож начинает срезать бока скважины, расширяя ее до нужного диаметра.

[stextbox id=’info’ defcaption=»true»]Можно сделать и более мощный агрегат: плуг-лопатка изготавливается из рессоры, она затачивается и приваривается к подвижной конструкции закрепляющейся на болтах.[/stextbox]

Как ухаживать за бурильным оборудованием?

Сделать простую бурильную конструкцию довольно просто, однако, чтобы поддерживать ее в рабочем состоянии необходим соответствующий уход:

1. Штангу и лезвие необходимо систематически покрывать антикоррозийными составами. Если такового под рукой не оказалось, можно просто покрасить изделие.
2. Необходимо следить за остротой лезвия и при необходимости подтачивать его.
3. Перед началом работ в месте бурения разрыхлите немного землю лопатой.
4. После окончания работ всегда счищайте всю налипшую грязь.
5. Любые повреждения необходимо своевременно устранять.

Работая бурильным инструментом, следует постоянно следить за процессом, чтобы почва не осыпалась внутрь скважины. Если это происходит, увлажните почву водой и продолжайте процесс. Изготовленный по всем правилам бур – лишь половина успеха — необходимо также научиться правильно пользоваться устройством.

[stextbox id=’warning’]Советуем почитать: Самодельный трубогиб для профильной трубы[/stextbox]

Полезные видео

Подробное техническое видео о том, как сделать ямобур своими руками:
[yvideo number=»o-PxOM0hieo»]
Универсальный бур для бурения под сваи диаметром 500 мм, смотрим:
[yvideo number=»OAyzHDKjKrM»]
Бур для земляных работ на своем участке — как сделать своими руками, разборный:
[yvideo number=»zPE6OpOUba8″]
Хороший бур для ям самостоятельного изготовления, смотрим:
[yvideo number=»ZosUMQWLKEI»]
