Ящик для холодного и горячего копчения своими руками

Значительно расширить рацион семьи качественными продуктами вы сможете, построив на приусадебном участке стационарную или переносную коптильню. Перед началом работ желательно тщательно проанализировать свои возможности, уровень мастерства и изучить материалы о том, как сделать коптильню своими руками быстро и качественно. Коптильня из нержавейки. Коптильня из холодильника. Коптильня из бочки. Коптильня из кирпича своими руками.

коптильня холодного копчения своими руками:

Подробные инструкции об изготовление печей для горячего и холодного копчения своими руками. Разные варианты: из бочки, кирпича. Чертежи и необходимые расходные материалы. Давайте обсудим процесс работы современной коптильни горячего и холодного копчения. Посмотрите на фото готовых вариантов от наших мастеров. Простая инструкция для начинающих. Рассказываем, как используя проверенные временем чертежи и размеры сделать коптильню холодного, горячего, полугорячего копчения для рыбы, мяса, грибов и овощей.

Многие из нас мечтают иметь собственную коптильню, но по разным причинам откладывают реализацию этой затеи. Коптильня холодного копчения обойдется в значительную сумму. Для горячего дешевле, однако чаше мы предпочитаем все же блюда холодного копчения. Нас останавливает сложная технология приготовления таких блюд. Тем не менее качество всего, что приготовлено собственными руками, конечно же, не сравниться ни с чем. Поэтому мы часто мечтаем о том, чтобы на загородном участке появилась собственная коптильня.

Коптильня холодного и горячего копчения своими руками:

Дым поступает в коптильный шкаф, где и происходит процесс холодного копчения. Холодным процесс можно назвать условно, так как для качественного. принципиальная схема — чертеж коптильни холодного копчения Projects To Try и фото / Cамоделки для дачи / kopchen-edren.ru — Сделай сам своими руками Pallet Wine Gift Box Pallet Boxes & Chests Pallet Home Decorations. — Коптильня холодного копчения своими руками — чертежи, размеры и инструкция по строительству. Задача — вполне посильная для умелого.

Владельцы загородных домов и дачных участков мечтают сделать коптильню холодного копчения своими руками. Тот, кто уже имеет самодельный агрегат, заявляет, что любому под силу его создать. Выбрать наиболее подходящий для своего вкуса вариант, просчитать его экономическую затратную часть, помогут фото и схемы устройств. Коптить продукты люди начали давно, ведь в обработанном виде они лучше сохраняли своё качество и свежесть. В наше время многие хозяева применяют процесс копчения в домашних условиях для придания продуктам изысканного вкуса и соблазнительного аромата. Угостить своих близких людей, родственников и приятелей поможет самодельная коптильня холодного копчения, сделанная своими руками.

Коптильный шкаф для холодного копчения:

Правильно подобранная древесина для копчения и температурный режим позволяют создавать на своем участке совершенно уникальные по вкусу и аромату деликатесы, равных которым очень сложно найти на магазинных полках. Шкаф для копчения своими руками чертежи – Деревянная коптильня холодного и горячего копчения своими руками, дымовой шкаф из дерева, материалы для изготовления: брус, фанера. Изготавливаем коптильный шкаф своими руками из деревянных досок для холодного копчения и металлической бочки для горячего копчения. Инструкция по сборке.

Для тех, кто увлекается охотой, рыбалкой, или разводит домашних животных, коптилка даст возможность обрабатывать продукты для длительного хранения. Далеко не всегда есть возможность приобрести готовое изделие, и, наверное, каждый задумывался над вопросом, как сделать коптильню своими руками. Продукты, приготовленные своими руками дома, имеют лучшие вкусовые качества, и могут хранится намного дольше, чем необработанные. В наше время излишек продуктов можно законсервировать, или заморозить на длительный срок. Но в прежние времена, при отсутствии морозильных камер и других устройств, единственным способом консервации рыбы и мяса было копчение.

Коптильня холодного копчения из дерева (часть 1).:

дымогенератор для холодного копчения своими руками чертежи фото: 13 Downdraft Sanding Table Box — Learn how to make a simple box that will give. Коптильня холодного копчения своими руками — чертежи и фото Правильно, все что нам нужно это железный ящик под дымогенератор, железную. Дымогенератор для копчения своими руками чертежи фото. Как сделать дымогенератор для копчения своими руками. Дымогенератор для холодного.

Копчение продуктов — метод, известный ещё с давних времён палеолита. Человека того времени потому и назвали разумным, что он научился пользоваться не только оружием, палкой-копалкой, а затем и копьём, но и огнём. Именно тогда появилась вариация первых коптилен холодного копчения — мясо животных просто развешивали чуть поодаль от костра. Наскальные рисунки XII тысячелетней давности, как достоверно подтверждают исследования, изображали не только сцены охоты за животными, но и сладостные минуты приготовления и потребления пищи. А важные решения в племени, вполне возможно, принимались в такой вот скальной пещере малосемейного типа под ароматный запах копчёного мяса. Обычный вечер на кухне семьи эпохи палеолита.

Коптильня своими руками — Обзор

Коптильня своими руками холодного и горячего копчения — Процесс изготовления

Источник

Метод приготовления копченой еды в магазинах нельзя назвать полезным для организма, ведь для этого используют консерванты, ароматизаторы, химические заменители дыма. При этом, копчености, приготовленные собственноручно не только безвредны, но еще и невероятно вкусны. Как же закоптить мясо или рыбу в домашних условиях? Выход есть — сделать коптильный шкаф своими руками, на который от силы уйдет 3-4 часа, а использовать его можно будет несколько лет.

Из чего делать?

Смастерить своими руками коптильный шкаф для холодного или горячего копчения можно из различных материалов. Для этого применяются любые корпусные предметы с боковой и верхней дверцей, которая может герметично закрываться. Для шкафов, сделанных собственноручно, для холодного копчения подойдет одно из представленных ниже сооружений:

корпус старой холодильной или морозильной камеры;
металлический пенал;
сейф, предназначенный для хранения оружия;
газовая печь;
старая стиральная машинка с центрифугой;
контейнер прямоугольной продолговатой формы;
трубы больших диаметров;
металлические бочки.

Схема будущей конструкции

Уникальный шкаф для холодного копчения можно сделать их деревянных спилов и брусков. И, несмотря на простоту таких конструкций, коптильные аппараты, сделанные собственноручно, отличаются широким спектром возможностей. Кроме этого, шкафы для копчения позволяют приготовить вкусные и ароматные мясо, рыбу, морепродукты, овощи и другие вкусности.

Конструктивные элементы

Если вы задаетесь вопросом, как сделать деревянный шкаф своими руками, то наверняка не будет лишним, если вы будете знать, из каких конструктивных элементов он состоит.

Основание короба — деревянный каркас, сделанный из брусьев сечением 4х4 см. Подробные чертежи шкафа для холодного копчения, который собирается своими руками, вы можете видеть в этой публикации.

Корпусная часть

Вне зависимости от того, какой корпус вы выбрали для самодельной коптильной установки, его нужно обшить с 3-х сторон доской 2,5 см толщиной и до 10 см шириной. Для этих целей подойдет вагонка из осины, липы, ольхи и прочих лиственных деревьев. Если вам не удалось найти вагонку, хотя это довольно распространенное деревянное полотно, то можно использовать хвойный полимер.

Шкаф для копчения из досок, собранный собственноручно, должен быть максимально герметизированным. Это вполне выполнимая задача, если при изготовлении коптилки использовать уплотнительный материал по типу пеньковой веревки, который нужно вкладывать во все стыки облицовочного материала.

Дверца

Дверца изготавливается по размерам всей величины передней стенки коптильного агрегата. Она собирается собственноручно на деревянном каркасе из дощечек 2,5х10 см так, чтобы покрывной материал каркасной части плотно заходили в проем, а выступающая часть обшивки прикрывала верхний стык. Периметр всего проема оклеивается уплотнительной пищевой резиной, в качестве которой может быть любая резинка с холодильной камеры или духового шкафа. Если в вашем хозяйственном арсенале нет таковой, то ее с легкостью можно сделать из войлочной полосы.

К самой дверце крепится пара петель, которые могут быть либо накладными, либо врезными — все зависит исключительно от уровня вашего мастерства. Также дверь оснащается задвижкой. Дверца, равно как и сам корпус, должна быть в полном объеме герметизирована пеньковой веревкой или, на крайний случай, паклей. Это главное условие создания эффективно работающего ящика для холодного копчения, сделанного своими руками.

Крыша

Верхнюю часть коптильной установки, как правило, выполняют в односкатном или двускатном варианте. Если вы хотите, чтобы ваша коптилка имела односкатную верхнюю поверхность, то ее необходимо делать со скатом назад, взяв для этого доски длинной на 4-5 см больше размера основания. Тогда как при выборе второго варианта для обустройства крыши потребуются собрать стропильную систему с длиной ската 55-65 см. Стыки между досками обязательно герметизируются.

Если вы хотите, что ваша коптилка стационарно стояла на улице, то крышу необходимо загрунтовать и покрасить любой масляной краской. Верхняя часть коптильной конструкции, во время ее работы, не перегревается, поэтому не стоит волноваться о том, что краска может отслоиться, а от непогоды и повышенной влажности окрашивание защитит установку самым лучшим образом.

В верхней части коптилки монтируется дымоход, который оборудуется заслонкой и шаберным механизмом. Он может быть как деревянным, так и металлическим. Эта делать необходимо для того, чтобы коптилка работала максимально эффективно, ведь за счет дымохода происходит не только вывод дымовых масс, но и осуществляется регулировка внутренней температуры.

Инструкция по сборке шкафа

Итак, коптильная мини-станция собирается в следующем порядке:

сборка каркасной основы;
установка дна;
устройство корпуса деревянными полотнами;
изготовление двери;
навешивание дверцы;
устройство верхней части конструкции;
монтаж функционального оборудования — дымогенератор, ТЭН, термостат, дымоходная система.

ВИДЕО: Как и из чего собирать шкаф для копчения

Подробное устройство

Для устройства коптилки используется эжекторный дымовой генератор вертикального типа, который необходимо прикрепить к задней стенке коптильной конструкции. Дымогенератор, в свою очередь, соединяется с внутренней полостью посредством металлической трубы Ø2,5-4 см.

Чтобы переоборудовать шкаф холодного в аппарат горячего копчения, следует оснастить его подогревательным прибором, в качестве которого, как правило, применяются маломощные (не более 1 кВт) ТЭНы закрытого типа. Теплонагревательный элемент устанавливают на дно агрегата. А чтобы избежать возгорания днища, ТЭН размещается на металлической профильной пластине, которая располагается над дном короба на 50-100 мм. Благодаря воздушной прослойке и металлическому каркасу удается вывести часть тепловой энергии, что и исключает возможность возгорания.

Поверх теплонагревательного элемента устанавливается поддон, который предназначен для сбора жира при копчении. В качестве поддона подойдет даже противень. Главное условие — он должен быть съемным, чтобы после каждого сеанса копчения была возможность его изъятия и очистки.

Таким образом можно защитить ТЭН от попадания жирных капель

Можно сразу оборудовать аппарат ТЭНом, а при необходимости холодного копчения попросту отключать ее. Так, благодаря одному дымогенератору температура внутри коптильного шкафа достигает 30-40°С.

Подключение дымогенератора

А если же вы хотите закоптить продукты горячим способом, то с помощью теплонагревательного элемента удается достичь температуры приблизительно 150°С. Что же касается регулировки температурного режима, то в этом вам поможет термостат, датчик которого располагается в верхней части коптилки. Также можно оборудовать конструкцию и термометром, что значительным образом упрощает работу с коптильной установкой.

ТЭН для горячего копчения

Многие мастера оборудуют коптилку двумя ручками, расположенными по сторонам шкафа. Это позволит при необходимости перемещать коптилку с места на место.

Безусловно, вы можете купить коптильный шкаф, но при этом вам придется потратить на такой агрегат в среднем от 3 до 10 тысяч в зависимости от комплектации. На сборку самодельной коптилки вы затратите минимум финансовых ресурсов и усилий.

ВИДЕО: Как собрать дымогенератор и коптильный шкаф

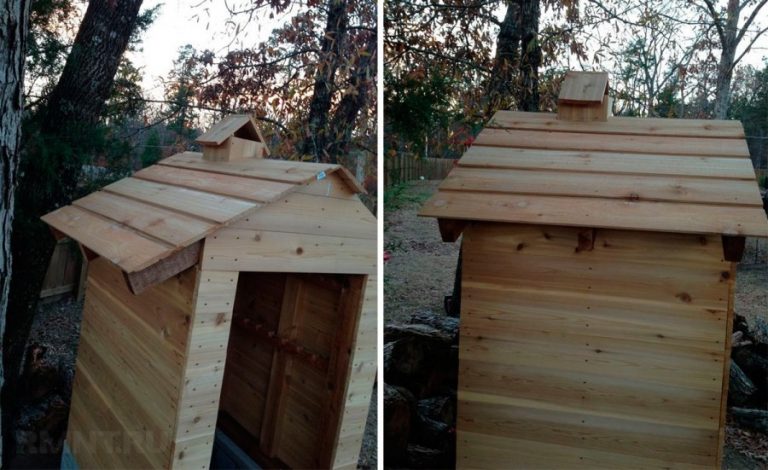

Забегая вперед, речь пойдет о такой красоте

Как сделать деревянную камеру для коптильни?

Любая коптильня включает в себя три базовых составляющих:

камера для копчения;
нагревательный элемент;
дымоход.

Деревянная камера для коптильни проста в построении, имеет эстетичный внешний вид, не токсична, а при правильной обработке материалов и аккуратной сборке прослужит долгие годы. Для построения своими руками камеры с параметрами 1х1 метр понадобятся следующие материалы:

брусочки для каркаса сечением 25х50мм или 50х50мм длиной от 1,3 до 1,5 метров;
вагонка либо доски на обшивку сечением 20-25х150мм;
тонкие саморезы по дереву, либо гвозди;
влагостойкий герметик;
материал для крыши — профлист, плоский лист и пр.;
петли и дверная ручка;
датчик температур.

Необходимо уточнить, что изготавливается коптильня из дерева только лиственных пород. Сначала следует сборка каркаса. Высота камеры с последующим размещением на пьедестале должна составлять 1,3 метра. Если же планируется коптильня холодного копчения с дымогенератором, то высоту оставляют 1,5 метра, 20см из которых добавлены на ножки. Изначально необходимо определиться и со скатом крыши, т.к. при односкатной форме передняя часть камеры должна быть на 20 см выше задней.

Первым делом формируем каркас с помощью таких элементарных заготовок:

Собираем заготовки
Вырисовывается такой каркас

Следующая операция — обшивка дна каркаса доской для фиксации формы конструкции.

Далее, если крыша будет двухскатная, из брусочков выпиливают направляющие в виде равнобедренных треугольников с медианой к основанию. Верхушки треугольников соединяют друг с другом бруском. Теперь следует определиться с местоположением дверного проема и оформить его, набив доски длиной по 20-25 см сверху и снизу.

Собираем рамку под дверь
Двускатный вариант крыши

Оформление крыши зависит от формы:

односкатная — доски длиной 1,3-1,4 метра сбивают вплотную друг к другу;
двухскатная — на верхние бруски каркаса боковин закрепляют дополнительные брусочки для поддержания будущей крыши, доски длиной 0,8-0,9 метра прибивают одним концом к коньку, другим к брусочку боковины.

Следующий шаг — обустройство креплений с пазами для размещения продуктов. Сделать их можно своими руками из доски длиной 90 см. Сначала ее расчерчивают пополам вдоль, затем с промежутком в 10 см просверливают при помощи перьевого сверла отверстия с диаметром 3-4 см. Полученное изделие распиливают по линии и получают полочки, которые в два ряда монтируют на боковины камеры.

Поверх досок коптилка покрывается вагонкой для повышения теплоизоляции. На крышу настилают профлист или алюминиевый лист по размеру, затем выпиливают оконце 15х15 см и оформляют грибок для выхода дыма.

Накрываем крышу листом нержавейки

Дверь тоже делают своими руками. Из брусочков собирают каркас, обивают его доской и вагонкой, либо просто набивают доски и вагонку на два параллельных бруска, прикрепляют ручку и петли, навешивают на косяк. Все швы и стыки заделывают влагостойким герметиком, сверху коптильню покрывают мастикой и лаком. Последний штрих — просверливание отверстия для датчика температуры и его установка. На 50% коптильня из дерева готова.

Виды коптилен с деревянной камерой

Остальная конструкция напрямую зависит от источника дыма. Можно использовать дым от костра, поступающий в камеру через дымоход. В этом случае коптилка оснащается топкой, в которой будут гореть крупные древесные поленья. Второй вариант предусматривает подачу дыма в камеру из дымогенератора.

Сначала рассмотрим инструкцию по созданию своими руками коптильни с топкой. Процесс обустройства в данном случае начинается с выбора места расположения. Следует помнить, что в процессе работы коптильня выделяет очень много дыма, который не должен мешать хозяевам или соседям.

Если почва в месте строительства сыпучая и подвергается затоплению, то лучше начать с закладки фундамента под коптильню. Для этого выкапывают яму по размеру будущей конструкции и глубиной 30-40 см. Дно засыпают слоем щебня, вдоль стен ямы укладывают бетонные блоки, перевязывают их для крепости арматурой и заливают цементным раствором.

Если почва на участке твердая, грунтовые воды залегают глубоко и отсутствует угроза подтопления, можно обойтись без фундамента. В качестве дымохода подойдет металлическая или керамическая труба, асбестовые и полимерные исключены, т.к. выделяют вредные вещества при нагревании. Предпочтительна длина трубы около 1,5 метров и диаметр около 15 см. Если трубу размещают на фундаменте — ее со всех сторон обкладывают кирпичом, песчаником или цементными блоками, если нет — положение фиксируют блоками, располагаемыми по бокам.

Над одним концом дымохода из цементных блоков сооружают пьедестал для камеры, параметры которого 1х1 метр и высота около 60 см. В случае с фундаментом над одним концом трубы вмуровывают сваренный по размерам камеры железный угольник. В другом конце обустраивают из огнеупорного или керамического кирпича топку и вмуровывают металлическую дверцу.

Дымогенератор из термоса

Сделать своими руками коптильню с дымогенератором гораздо проще. В качестве топлива для нее подойдут опилки или щепа. Дымогенератор можно сделать из любого металлического сосуда с плотной крышкой, например термоса с большим объемом или бидона.

Корпусом дымогенератора послужит термос

У термоса снимаем верхнюю каемку и достаем внутреннюю колбу. Корпус больше не нужен.

Самое сложное заключается в том, что необходимо сточить все бортики, чтобы получить вот такую чистую колбу:

Вверху емкости пробивают отверстие, в которое вваривают трубу-дымоход диаметром около 3-5 см. На верхней плоскости трубы, сантиметрах в четырех от сосуда просверливают отверстие для патрубка диаметром около 6 мм, к которому впоследствии подсоединяют шланг от компрессора.

Оформляем такое овальное отверстие в колбе
В отверстие ввариваем будущий дымоход
Из трубочки изготавливаем отвод под компрессор
Привариваем отвод к дымоходу
Результат достигнут

В нижней части сосуда проделывают отверстия для розжига и для ссыпания золы.

Через отверстие внизу буде уходить конденсат в холодную погоду

Работает дымогенератор следующим образом: на дно насыпают и поджигают топливо, в патрубок из компрессора нагнетается воздух, который выгоняет образующийся дым в камеру.

Любое блюдо, будь то мясо, сало, птица или рыба, копченое холодным или полугорячим способом в домашних условиях является поводом для гордости хозяина. Если же копчености приготовила деревянная коптильня, собранная своими руками, то повод для гордости как минимум удваивается!

металлические оружейные или инструментальные сейфы;
корпуса старых холодильников;
газовые плиты;
контейнеры различного вида;
бидоны и резервуары;
трубы и бочки.

Универсальный коптильный шкаф для холодного копчения можно сделать своими руками из брусков и досок. Конструкция этого сооружения очень проста, но отличается широчайшими функциональными возможностями и позволяет приготовить в нем рыбу, мясо, сыр, чернослив и прочие продукты, требующие наличия дыма определенной температуры, в основном, холодного.

Фото коптильного шкафа

Конструктивные особенности деревянного коптильного шкафа

Основанием шкафа холодного копчения для рыбы и мяса является деревянный каркас из соснового бруса сечением 40х40 мм. Чертежи корпуса можно увидеть ниже. Размеры каркаса 1х0,5х0,5 м. Сделать своими руками его несложно, устройство очень простое. Этого вполне достаточно для производства домашних продуктов в необходимом количестве. Тем более что получившийся внутренний объем оптимален для мощности небольшого дымогенератора холодного дыма (объемом камеры сгорания до 3 л) эжекторного типа, работающего на щепе.

Схематичный чертеж шкафа для коптильни

Корпус коптильного шкафа

Обшивается каркас своими руками с трех сторон доской 25 мм толщиной и до 100 мм шириной. В качестве обшивки можно использовать обычную вагонку. Наиболее подходят по своим свойствам для лучшего вкуса рыбы и мяса доска или вагонка из липы, осины, ольхи или иных лиственных пород. Если такой в наличии нет, то можно обшить каркас хвойным пиломатериалом. Он несколько хуже из-за своей смолистости, но после нескольких сеансов копчения пропитывается дымом, и характерный запах исчезает и устройство становится полностью готовым к работе.

Коптильный шкаф должен быть герметичным. Это обеспечивается установкой уплотнителя из пеньковой веревки в каждый стык доски. Если используется вагонка или половая доска со стыком шип/паз, то уплотнитель необязателен, но желателен. А при обшивке своими руками обычной доской с плоской гранью все щели должны быть законопачены.

Стыки законопатить пеньковой веревкой

Пеньковая веревка — оптимальное решение. В качестве альтернативы можно использовать паклю. Сделать это своими руками под силу каждому.

Дверь

Во всю высоту передней стенки изготовляется дверь. Она собирается своими руками на каркасе из доски 0,25х100 мм с таким расчетом, чтобы доски каркаса плотно входили в проем, а выступающая часть обшивки закрывала стык сверху. По периметру всего проема устанавливается уплотнитель из пищевой резины (от холодильника, например). Если такого в наличии нет, можно сделать это войлочной полоской.

Все преимущество конструкций, сделанных своими руками, состоит в том, что существует неограниченное количество технических решений одного и того же узла. Как правило, используются наиболее доступные материалы и утверждать, что они единственно допустимые, нельзя. Поэтому вариации в монтаже той или иной конструкции только приветствуются.

Навешивается дверь на две петли, внешних, или врезных — зависит от уровня вашего мастерства, и снабжается задвижкой. Дверь, как и стены, должна быть полностью герметизирована пенькой или паклей. Это необходимое условие холодного и горячего копчения своими руками.

Крыша

Верхняя часть коптильни выполняется в односкатном варианте с наклоном назад или в более красивом двухскатном. При выборе двухскатного варианта собирается стропильная системы с длиной ската 55-60 см. при наличии определенного опыта, сделать все своими руками может каждый. Крыша полностью герметизируется.

Если планируете установить коптильню для рыбы и мяса на улице, то верхнюю часть обшивки нужно загрунтовать и покрасить любой масляной краской. Крыша в коптильне, даже если она используется для горячего копчения, прогревается не слишком сильно, поэтому опасаться отслаивания краски не стоит, а от дождя или снега окрашивание защитит отлично.

Не забываем про дымоход

В крыше монтируется дымоход, оборудованный заслонками и шаберами. Он может изготовляться как из дерева, так и с металлической трубы. Сделать его несложно.

Порядок сборки шкафа

Коптильный ящик универсального назначения для холодного копчения рыбы и мяса монтируется в таком порядке:

сборка каркаса;
установка днища;
обшивка стен;
навешивание двери;
установка крыши;
монтаж функционального оборудования.

К функциональному оборудованию принадлежит генератор дыма, система подогрева, терморегулятор, дымоход. Рассмотрим их более подробно. От их нормальной работы зависят возможности коптильни.

Дымогенератор для шкафа коптильни

В данной конструкции коптильного ящика предусмотрен эжекторный дымогенератор вертикального типа, который крепится к задней стенке коптильни и соединен с внутренним объемом дымоходом диаметром 25-40 мм. Как сделать его своими руками, можно узнать из этой статьи. В качестве источника холодного дыма можно использовать любой иной тип генератора, исходя из технических возможностей.

Так дымогенератор подключается к шкафу

Превращение коптильни холодного в установку горячего копчения происходит с помощью монтажа специального подогревателя. В его качестве используется спиральный или прямой ТЭН закрытого типа мощностью до 1 кВт, который устанавливается на днище коптильни.

В качестве нагревательного элемента используется ТЭН

Чтобы днище не загоралось, ТЭН устанавливается на металлический радиатор из профиля или любой иной кронштейн, поднимающий его над досками на 5-10 см. Воздушная прослойка и металл каркаса рассеивают часть тепла и вырабатываемой нагревателем температуре не под силу повредить дерево.

Сверху ТЭН защищается поддоном (противнем) в котором собирается скапывающий с рыбы или мяса жир. Поддон съемный. После каждого сеанса копчения, независимо, холодного или горячего, вытаскивается и промывается.

Поддон защищает ТЭН от попадания на него жира и сока

При холодном копчении ТЭН отключен, и температура внутри камеры не превышает 30-40С. если требуется приготовление продуктов горячего копчения, кроме генератора дыма в обычном режиме включается подогрев. Температуру внутри можно поднять до 150С. Регулируется она в автоматическом режиме терморегулятором со штыревым датчиком, установленным в верхней части коптильни. Для удобства работы, коптильня оборудуется термометром.

С обеих сторон ящик для копчения оснащается ручками для переноски. Его общий вес получается небольшим, все оборудование размещено непосредственно в коптильне или навешено на ней, поэтому конструкция получается мобильной и постоянно готовой к работе.

Деревянная коптильня — полезная в хозяйстве вещь, которая поможет разнообразить рацион вкусной пищей.

Сделать такое устройство несложно.

Под деревянной коптильней понимают комплекс специализированного оборудования и деревянную камеру
, которая будет наполняться дымом.

Преимущества и недостатки коптилен холодного и горячего копчения из дерева

У коптилен из дерева много плюсов
. Эти конструкции сделаны из легко поддающегося обработке материала, поэтому корпус дымовой камеры может быть любых форм и размеров. Его можно украсить резьбой, затонировать пропитками.

Фото 1. Деревянная коптильня горячего копчения во время приготовления пищи. Оборудована выдвижными рейками, на которые можно подвешать продукты.

Еще одно преимущество конструкций — доступность и широкий выбор материалов
для изготовления. В процессе работы понадобятся инструменты, которые имеются в каждом доме: молоток, шуруповерт, ножовка, отвертки.

В отличие от коптилен из металла, приспособления из дерева можно утеплить
. Это обеспечит стабильную температуру внутри дымовой камеры
. В качестве теплоизолятора выбирают материалы, которые при нагреве не выделяют вредных веществ. Это эковата, минвата, опилки и стружка, войлок, керамзит, хвоя.

Стандартная схема деревянной коптильни с дымовым шкафом

Стандартная деревянная коптильня холодного копчения состоит из следующих элементов
:

дымовая камера (шкаф) 90х60х120 см
;
металлический поддон 55х85 см
;
2 решетки из дерева или металла 90х60 см
;
деревянные ножки высотой от 15 см
;
пластиковая или металлическая труба-дымоотвод сечением 50 мм
;
труба-дымоход сечением 100 мм
, длиной 3 м
;
кровельные материалы для защиты крыши (шифер, профлист, металлочерепица, рубероид);
топка (печь) из металла или кирпича, которая находится на расстоянии не менее 3 метров
от дымового шкафа.

Фото 2. Коптильня из дерева холодного копчения. Топка сделана из кирпича и расположена под землёй, с дымовым шкафом соединена дымоотводом.

На установленные в дымовой камере решетки укладывают продукты. Поддон предназначен для сбора жира. Ножки необходимы для придания конструкции устойчивости. В стену коптильной камеры можно вмонтировать термометр
для контроля за температурным режимом.

Дымовой шкаф и топку соединяют трубой-дымоходом. В крышу коптильни врезают трубу-дымоотвод. Ее закрывают шибером (вращающейся заслонкой). Функция этого элемента заключается в регулировке силы тяги.

Материалы для изготовления: брус, оструганные доски, фанера и другие

Для изготовления деревянной коптильни пригодны не смолистые породы дерева. В их числе:

кедр;
ольха;
липа;
береза;
осина;

Можно использовать такие материалы:

фанера толщиной от 8 мм
;
оструганные доски;
вагонка;
бруски любого сечения;
деревянный блок-хаус.

Не рекомендуются к применению слоистые, пропитанные клеевыми составами, плиты: ОСБ, ДСП, МДФ
. При нагреве этих материалов будут выделяться вредные для здоровья человека вещества
. Кроме того, под воздействием температуры и влаги эти полотна могут расслоиться.

Прежде чем использовать для строительства коптильной камеры доски, их нужно обработать антисептиком. Подойдут Пинотекс, Пирилакс, Сенеж ЭКОБИО.

Внимание!
При выборе дерева обращают внимание на количество и размер сучков
. В процессе нагрева досок эти сучки будут деформироваться и выпадать. Таким образом нарушится целостность дымовой камеры, что недопустимо. Поэтому рекомендуется приобретать качественную не смолистую древесину.

Мастеру желательно иметь такие электроинструменты, как электролобзик, дрель или шуруповерт.
Они значительно облегчат и ускорят процесс работ. Потребуются рулетка, линейка, строительный уровень, угольник, простой карандаш.

Выбор проекта

В проект коптильни входят: план ее расположения на участке
и чертежи конструктивных элементов
. Для каждой детали указывают размеры.

Прежде всего определяются с желаемыми габаритами корпуса дымовой камеры. Можно ориентироваться на предложенную стандартную схему деревянной коптильни.

плоская;
односкатная;
двухскатная (домиком);
трапециевидная.

Самая простая в изготовлении модель крыши — плоская
. Немногим сложнее односкатная конструкция, расположенная под углом 5—20 °C
относительно уровня грунта. Трубу для отвода дыма можно разместить на любой части крыши: левой или правой.

Входное отверстие для трубы дымохода может быть в нижней части стенки дымовой камеры или в ее днище. Выбор зависит от способа подключения коптильни к топке
. Если дымоход решено прокладывать ниже уровня грунта, входное отверстие делают в нижней стенке (в днище).

Вам также будет интересно:

Этапы изготовления устройства своими руками

Предлагается инструкция по изготовлению деревянной коптильни с размерами камеры 90х60х120 см
.

Основание коптильни

Основные элементы каркаса коптильни — 4 деревянных бруска
сечением 50х50 см
и длиной 150 см
. Это будут вертикальные стойки коптильной камеры. Длину брусков выбирают с таким расчетом: высота камеры 120 см
и ножки 30 см
.

Помимо вертикальных стоек, потребуются горизонтальные перекладины из того же материала (брусков 50х50 мм
). Всего потребуются 4 бруска
длиной 60 см
и 4 бруска
длиной 90 см
. Для соединения горизонтальных и вертикальных стоек используют металлические уголки, саморезы по дереву, шуруповерт.

Корпус

Каркас с внутренней стороны обшивают, выбранным в качестве основного, материалом.

Доски (фанеру, вагонку) крепят к стойкам с помощью гвоздей или саморезов. Поскольку сечение деревянных брусков каркаса 50х50 мм
, между внутренней и внешней обшивкой образуется свободное пространство шириной 50 мм
.

В проемы между стойками каркаса закладывают утеплитель толщиной 50 мм
.

Оптимальный выбор — плиты минеральной ваты
.

Если решено использовать сыпучий утеплитель (опилки, костра, хвоя), его засыпку выполняют после завершения обшивки внешних стен коптильной камеры.

Важно!
Желательно предотвратить попадание на продукты питания волокон или частиц утеплителя. Для этого внутреннюю обшивку дымовой камеры (со стороны утеплителя) закрывают пищевой фольгой
и только после этого закладывают теплоизоляционный материал.

Завершающий этап работ по изготовлению корпуса деревянной коптильни — обшивка внешних стен поверх утеплителя.

Устройство крыши

В соответствии с выбранным проектом возводят односкатную или двухскатную крышу. Можно оставить и плоскую. В верхнем перекрытии (верхней стенке корпуса) делают отверстие под дымоотводящую трубу. Устанавливают трубу и герметизируют зазоры любым способом: паклей, термостойким герметиком, монтажной пеной.

Внешнюю сторону крыши укрывают кровельным материалом, предварительно сделав обрешетку из брусков сечением 20/40 мм
или 30/40 мм
. Таким образом формируют требуемый по технологии вентиляционный зазор, который предотвратит переувлажнение древесины со всеми вытекающими: загниванием, образованием грибка и плесени.

Фото 3. Процесс изготовления деревянной коптильни на этапе установки крыши двухскатной формы.

Решетки

Решетки для коптильни можно сделать из прочных деревянных реек сечением 10х15 мм
или 10х20 мм
. Длина реек соответствует глубине коптильной камеры — 60 см
. Все элементы решетки располагают на расстоянии 3—4 см
друг от друга.

Поддон

Рекомендуется сделать металлический поддон для сбора жира. Его намного проще отмыть, чем деревянный. Для изготовления этого элемента коптильни желательно использовать пищевую нержавеющую сталь
. Из металла вырезают болгаркой прямоугольник размером 55х85 см.

От каждой стороны отступают к центру прямоугольника по 1 см
и чертят соответствующие линии. По этим линиям делают неглубокие надпилы болгаркой с тонким (1—1,5 мм
) диском по металлу. Согласно сделанным надпилам, сгибают полотно нержавейки. Получают бортики поддона. Его углы прихватывают сваркой или стягивают болтами.

Сборка коптильни

Из кирпичей или листов металла
делают топку, которая должна находиться на расстоянии 3 метров от дымовой камеры
. В топку вмуровывают трубу дымохода, противоположный конец которой подключают к коптильной камере.

Оцени статью:

Средняя оценка: 3.33
из 5
.
Оценили: 3
читателя
.

Своя собственная коптильня – это хорошо. Это просто замечательно. Свежевыловленная рыба, тут же, пока еще трепыхается, выпотрошенная и набитая папоротником, кабаний окорок от секача, которого сам срезал точно под левую лопатку, зверюга только кувыркнулась, да копчёненькие… слюнки текут… Нужно сделать своими руками коптиленку какую-нибудь, но покупные цены непомерные, а на вид все просто.

Действительно, коптильня устроена очень просто, и сделать ее самому проще простого. Если есть кухня с газом и вытяжкой, вообще ничего делать не нужно – принес, и копти. Но за кажущейся простотой кроется довольно сложный процесс. Помните старые советские рижские шпроты – толстенькие, ярко-золотистые, с плотным, но нежным мясом? Где сейчас найдешь такие? А прибалты, между прочим, жидким дымом рыбку не обрызгивают, коптят честно.

Однако гастрономические достоинства – только верхушка айсберга. Правильно, по-дедовски закопченные продукты совершенно лишены вредных свойств. Но в век потребления, в погоне за рентабельностью, многие секреты копчения либо утрачены, либо игнорируются.

Поэтому в настоящей статье мы прежде всего расскажем, что нужно знать и понимать, чтобы сделать коптильню, продукт из которой получит тонкий вкус с изысканный ароматом, какие нынешним любителям копченостей просто неведомы. И в то же время он будет совершенно лишен канцерогенов, оксидантов, токсинов и прочего, чем пугают ценителей копчёненького. А уж затем перейдем к описанию некоторых конструкций.

По аналогии.

К автору не так давно захотела наведаться его добрая знакомая. А он как раз разжился настоящими франкфуртскими сосисками, вот и решил порадовать. Приготовил как положено, с зеленым горошком. Она попробовала, и… есть не стала. Она всерьез думает, что сосиски – это то, что на базаре в хот-дог кладут.

Три копченых кита

Китов целиком не коптят; заголовок – образное выражение. Что значит – три кита, на которых и стоит весь процесс копчения правильного, дедовского, исконного. Между прочим, вполне осуществимый в обычной городской кухне. Как именно и что коптить – этого мы тоже коснемся, но ближе к концу статьи.

Первый – равномерность нагрева и окуривания. И тепло, и дымок должны равномерно облекать полуфабрикат со всех сторон. Иначе даже по длине плотвы средних размеров или свиного уха пойдет внутреннее фракционирование компонент продукта, что и вкус испортит, и вредности придаст.
Второй – легкий дымок. Тяжелые фракции дыма должны сконденсироваться и выпасть в осадок, прежде чем дойдут до продукта при любом способе копчения, см. ниже. Наличие пиролизных газов совершенно недопустимо, они-то и дают то, чем с полным основанием пугают медики. Так что «легкий дымок» значит не только белый и ароматный, без угара, но и сильно разбавленный кислородом воздуха, он нейтрализует пиролизные газы.
Третий – постепенность проникновения. Правильное прокапчивание закладки продуктов требует не только времени, но и задержки возле него легкого дымка. При этом все компоненты дыма равномерно проникнут в продукт, что и дает необходимое качество. Схема копчения такова: «рабочий» дым окуривает закладку, пока не выдохнется, тогда он должен уйти, а на смену ему прийти свежий. Обеспечить такой цикл не сложно, т.к. выработавшийся дым при той же температуре легче и стремится уйти вверх. Нужно только задержать его около продукта.

Что несущественно

А вот что не имеет для коптитьни почти никакого значения, так это ее размеры. Все, что требуется соблюсти при конструировании – зазоры не менее 1-2 см между продуктом и стенками и между кусками продуктов. Исключение – мелкая рыба, коптящаяся на решетке навалом: килька, тюлька, красноперка, снеток, корюшка, золотой карась – «пятак».

Также большого значения не имеет материал. Но тут тоже есть исключение: при холодном копчении медвежатины и других видов дичи со специфическим привкусом на коптильную камеру (см. далее) лучше пустить старую дубовую винную, или, в крайнем случае из-под солений, бочку. В сочетании с правильно выбранными дровами для дыма коптильня из бочки выдаст вполне съедобными даже поморника, лысуху или чайку-мартына.

Виды копчения

Самые тонкие, изысканные букеты вкуса и аромата в сочетании с долгой лежкостью готового продукта дает холодное копчение, при температуре 30-50 градусов
. Окорок домашней свиньи, закопченный холодным способом, в прохладном сухом погребе провисит год и более, полностью сохраняя вкус и аромат, только понемногу ссыхаясь. А в холодильнике максимум за месяц размякнет или перемерзнет.

Но холодное копчение длится долго – от 6 часов для мелкой рыбы навалом на решетке до 3-х суток для ляжки упитанного хряка. И требует, кроме того, тщательной подготовки продукта, см. в конце. На нее уйдет от 1 до 5 суток, с тем же разбросом смотря по продукту. Несмотря на это, как раз «холодная» коптильня проще всего по устройству, но для нее требуется небольшой участок земли, примерно 2х3,5 м.

Примечание:

копчености на весу нужно хранить подвешенными на стальной проволоке, а на шток крюка надеть предохранительный кружок, вроде тех, что моряки надевают на швартовы. Крыски, они копчёненькое очень даже уважают. И чуют издалека.

Горячее копчение производится при температуре 70-120 градусов.
Рекомендации доводить температуру до 350 градусов (?) берутся неизвестно откуда, это выйдет не копченость, а запеканка. Происходит горячее копчение быстро, от 15 мин. до 4 час; вилка по продукту та же – тюлька/окорок. Предварительная подготовка полуфабриката не требуется.

Однако по вкусу, запаху и аппетитности вида горячие копчености заметно уступают холодным, а хранятся при комнатной температуре на открытом воздухе, как правило, не более 36 часов. В холодильнике легко перемерзают, что полностью уничтожает гастрономические достоинства. В закрытой таре легко «задыхаются» и протухают, что нужно иметь в виду, беря их с собой в дорогу.

Полугорячее копчение производится при температуре 60-70 градусов
в простейших коптильнях для холодного копчения. На вид и по запаху полугорячий продукт от холодно-копченого отличит только знаток, но на вкус и по лежкости он такой же, как горячего копчения.

Без подготовки полугорячим способом можно коптить только совершенно свежие полуфабрикаты: свежевыловленную рыбу, парное мясо. Поэтому полугорячее копчение применяют в основном индивидуалы охотники-промысловики и рыболовы, после 2-3 суток промысла несущие добычу сразу на базар, для сохранности и придания ей товарного вида.

Есть и другое применение: описанная далее домашняя коптильня из ничего, в буквальном смысле слова, без кавычек, действует именно полугорячим способом. Если нужно для праздника быстренько наготовить копченых деликатесов, а магазинные по цене «кусаются», она может здорово выручить. Особенно, если празднество с водочно-коньячными возлияниями: спирт оглушает вкусовые пупырышки, и после первой никто уже не разберет настоящего вкуса, даже если на пир приглашен сам Лукулл.

Холодная домашняя коптильня

Коптильня холодного копчения, как уже сказано, элементарно проста. Устройство ее показано на рисунке. Коптильную камеру, чтобы не поехала по раскисшей от конденсата почве, ставят на врытые в землю торчком кирпичи или деревянные чурбаки.

Принцип работы таков: дым, пока дойдет до коптильной камеры, остынет, вся вредность из него выпадет в осадок и уйдет в землю. Заодно – и водный конденсат, от которого коптящийся продукт может раскиснуть и протухнуть, пока коптится. Однако пользоваться ею нужно со знанием дела.

Во-первых, дальний от бочки – коптильной камеры лист шифера (или оцинковки, только горячий будет, обжечься можно) предназначен для регулировки дымораспределения. На рисунке он выделен серовато-зеленым. Прежде чем заложить на решетку, или подвесить на вешала, полуфабрикат, его передвигают, пока серый или сизый вонючий дым не пойдет помимо камеры, а в нее – ароматный легкий дымок.

Во-вторых, дымооборот и задержку в камере легкого дымка регулируют наброшенной на устье коптильни слегка влажной мешковиной. При правильном копчении дыма над камерой видно быть не должно – его отработанные остатки оседают в мешковине, которая тяжелеет и загрязняется. Чтобы не провалилась вниз и не испортила продукт, в устье вваривают металлические прутки, или просто кладут на него деревянные прутья, а в камере делают загрузочно-выгрузочную дверцу.

Как видим, изготовление холодной коптильни может потребовать всего только выкопать яму под костер с дымоходом – если предохранительная решетка на устье из палок, то и дверца в камере не нужна. Однако, во-первых, дрова для костра нужно выбирать особенно тщательно, но об этом в конце.

Во-вторых, за такой коптильней нужен постоянный присмотр: едва только мешковина просохнет и через нее пойдут просачиваться струйки дыма, ее нужно сразу же обрызгать. Иначе дым пойдет протоком и часть нужных для вкуса, запаха и пользы веществ из него вылетит в трубу.

В-третьих, земля под холодной коптильней от конденсата из дыма раскисает даже в сухую погоду под навесом. Перед следующей закладкой коптильне нужно дать просохнуть. Если пренебречь этим обстоятельством, то земля, вместо того, чтобы поглощать из дыма ненужное, наоборот, отдаст его обратно. Продукт раскиснет, приобретет мерзкий вкус, завоняется, т.е. – пропадет.

Именно поэтому в обычных магазинах копченых настоящим холодным способом деликатесов не бывает. А в каких бывают – туда живущим на зарплату ради спокойствия душевного лучше не заглядывать. При любом ее размере.

Видео: самодельная “холодная” коптильня

Исконно-посконная

А теперь немного о позабытых секретах. Самый главный: построить коптильню холодного копчения, продукты из которой едали, урча и облизываясь, старопрежние князья да бояре, можно самому. И даже искать бочку из-под горючего не понадобится.

Секрет первый: коптильная камера – круглая или квадратная обечайка из двух плетней с промежутком в две ладони между ними. Промежуток засыпается землей.
Секрет второй: дымооборот легкого дымка регулируется не мешковиной, а набросанными сверху ветками деревьев или кустарников с мелкими частыми листьями, но не испаряющих эфирных масел. Определить просто: если сами листья заметно не пахнут, и цветы без сильного аромата, то пойдет. Сирень, к примеру, не пойдет, а малина, смородина, лещина – запросто.
Также не пойдут деревья, выделяющие камедь, сладкий сок или содержащие много дегтя: береза, клен. Исключение – вишня. Все хвойные не годятся однозначно. Для дичины с привкусом на покрышку нужны ива, ракита, верба, тальник обычный и краснотал. Салициловая отдача внутрь, конечно, загрубит вкус, но и отобьет привкус.
Секрет третий: толщина накладки веток покрышки – от в ладонь при 12-часовом копчении до 3/4 локтя (примерно 30 см) при 3-х суточном. Самый секрет в том, что по верхним листьям судят о степени готовности продукта, не вскрывая камеры. Как только верхние листочки высохли и скукожились – готово! По крайней мере, уже можно вскрывать, не рискуя сбить процесс, и проверить степень готовности. Разумеется, ветки должны быть свежими, только что срезанными.
Секрет четвертый: под дымохода застилают слоем в пол-ладони свежими листьями черной смородины. Да-да, теми самыми, что идут на домашнее консервирование. И с той же целью. Если коптится мясо жестковатое (старая говядина, к примеру), смородину дают пополам с листьями хрена.

Походная

Походная коптильня холодного копчения из ничего показана на рисунке. Она позволяет получить продукт, не уступающий таковому из предыдущей. У нее свои секреты.

Первый – рыть штольню со стволом нужно в глине иди суглинке. Общая длина всей шахты – 2,5-4 м. Штольню пробивают лопатой, к черенку которой привязан длинный «дрын» из валежины.

Примечание:

секрет в секрете – удобно, чтобы не копать слишком много и тяжело, устроить такую в обрыве с норами ласточек-береговушек.

Второй – совсем не нужно тащить с собой в поход ведро без дна или бочку. Вязать плетни для коптильной камеры тоже не обязательно. Если сделать ствол шахты поглубже, то его устье можно просто расширить под закладку, положить наверх пару валежин (они же будут вешалами), а сверху завалить ветками, как описано выше.

Третий – дымогенерация регулируется не заслонкой, а свежими листьями дикой смородины, малины, земляники, лещины, укладываемыми на костерок. Для терпкого вкуса – дуба, ясеня, вяза, ивы, ракиты. Для мягкого – липы. Если потребители не из разряда римских патрициев, то просто луговой травой. Но упаси боже – береза, шалфей, зверобой, чистотел и другие лекарственные травы! И требования к дровам те же, о которых далее.

Горячая

Коптильня горячего копчения устроена сложнее. Т.к. дымооборот и весь процесс происходят гораздо быстрее, указанные в начале требования к «трем копченым китам» нужно соблюдать в полной мере. Устройство горячих коптилен показано на рисунке. Что у них общего?

Первое – коптильная камера помещается в дымовом кожухе. Он сужается кверху. Это нужно, чтобы по мере расходования подаваемого к камере дыма он проникал в нее через отверстия в стенках равномерно.

Второе – коптильная камера с глухим дном. Дело в том, что капающий вниз при горячем копчении жир попадет либо на закладку топлива, либо на днище дымового кожуха. Который, кстати, в отличие от камеры холодного копчения должен иметь герметичные швы и стыки.

В первом случае жир сгорит, а продукты сгорания проникнут в закладку коптимого. По вкусу продукта неискушенные гурманы этого могут и не определить, но химический анализ покажет именно то, от чего компетентные медики и шарахаются с расширенными глазами.

В втором – в присутствии паров влаги, при температуре поступающего дыма примерно в 150 градусов, жир моментально прогоркнет, а затем испарится. По вредности – результат предыдущий, и может появиться противно-приторный привкус.

Если же жир останется в коптильной камере, то там влаги без избытка, да и та быстро улетучивается, т.к. выход из камеры фактически свободен. Жир потом придется отскребать от днища, если только не предусмотрен его сток, но продукт не испортится. Откопченный жир придется выбросить: в нем собралась вся коптильная «гадость».

Третье – термометр со шкалой до 250 градусов. По нему контролируют температуру копчения. Выход ее за пределы 70-120 Цельсия чреват не только порчей вкуса, но и накоплением в готовом продукте вредных веществ.

Теперь о разностях. Левая коптильня на рис. – на самотлении. Топливо – исключительно специальная щепа для копчения. Она есть в продаже, и расход невелик: две горсточки на окорок. Сыпать опилки, как рекомендуют большинство источников рунета – грубейшая ошибка.
В плотной массе опилок неизбежно пойдет пиролиз, а от него – пиролизные газы, о «пользе» которых выше было неоднократно сказано. Устраивать наддув бесполезно, не продует он кучку опилок насквозь. Разве что подать чистый кислород, но это уж на любителей дорогой и опасной техноэкзотики.

Доступ воздуха к топливу обеспечивает поддувало, а общий дымооборот регулируется наброшенной на устье увлажненной мешковиной, как описано выше. Но от веточных секретов холодного копчения, увы, придется отказаться: при такой температуре они дадут обратный эффект.

Розжиг топлива ни в коем случае нельзя производить растопкой, даже современной гелевой «экологической». Топливо разогревают до начала тления извне через днище кожуха. Способы разные: установив коптильню на бытовую газовую плиту, паяльной лампой, пропановой горелкой, электроплиткой с ТЭН’ом – блином и тиристорным регулятором. Подогрев дают постоянно все время копчения; его степень регулируют по температуре в кожухе.

У коптильни на самотлении есть серьезный недостаток: влага из топлива неизбежно попадает в коптильную камеру. Высушивать щепу «до пороха» толку нет – влага образуется в результате химических реакций горения. Поэтому упоминание выше об окороке для коптильни на самотлении чисто символическое: раскиснет, прежде чем прокоптится. Максимум, что можно коптить в такой – куски размером с селедку 30+.

Справа – горячая коптильня, работающая от дымогенератора. Специального для копчения, а не для автодиагностики. Если предусмотреть на дымоходе от генератора охлаждающий змеевик или радиатор и сборник конденсата со сливом, то она может работать и по-холодному. Точнее, псевдо по-холодному, т.к. коптильных шедевров, получаемых из настоящей земляной холодной коптильни, из нее не выйдет. Но окорок все-таки прокоптится.

Изюминка этой коптильни – крышка с зубчатым отогнутым краем, опущенным в водяной затвор. Этим обеспечивается постоянное небольшое избыточное давление в камере и быстрое равномерное прокапчивание закладки. Устье можно и накрыть мешковиной, как в предыдущем случае, но вкус выйдет резковат, а мясо, особенно рыба – дрябловато.

Сравним: всем известно, что при приготовлении наливок или домашнего вина напяливать на горловину банки с закваской презерватив или надувной шарик неправильно. Нужно вмазать резиновую трубку и вывести ее конец в банку поменьше с водой, чтобы побулькивало. Тогда получится напиток, а не «бадяга».

Дымогенераторы

Дымогенератор совершенно необходим для успешного горячего копчения мяса. Устройство простейшего генератора дыма для копчения показано на рис. Нагреватель показан условно; он, как выше сказано, может быть любым. Если костерок или печурка – то и топливо для него любое. Но для генерации коптильного дыма – особое. О чем, опять-таки, далее.

А вот наддув – не условный. Дымогенератор на естественной тяге (для этого необходимо расположить коптильню на 2-3 м выше него) сгодится только для псевдо-холодного копчения. Для настоящего горячего необходимо избыточное давление в камере, а тяга, как известно, дает разрежение.

Интересная схема генератора дыма показана на рис.ниже. Принцип таков: деревянная чурка, поджатая пружиной с регулировочным винтом, трется об стальной шкив до того, что начинает тлеть и дымить. Тут же, на валу двигателя, вентилятор, гонящий дым в камеру. Казалось бы, чистый пиролиз со всей вытекающей вредностью, но!

Другой конец вала движка приводит во вращение маломощное магнето (хоть от старого советского мопеда-«дырчика»), дающее напряжение в 2-4 кВ. Его плюс подается на сетку, через которую прогоняется дым, а минус – на коптимые продукты. Автору статьи неизвестно, знает ли автор конструкции, что вся вредность дыма сосредоточена в отрицательных ионах (анионах), а вся польза – в положительных катионах.

Первые в данном случае сразу оседают на сетке (которую придется часто чистить), а вторые с силой вгоняются в коптимое. Безо всяких хлопот по наблюдению за дымооборотом и его поддержанию.

На электрической схеме показан коллекторный двигатель переменного тока, и это правильно. В таком случае понадобится его мощность в 200-300 Вт, т.к. внешняя характеристика коллекторных двигателей последовательного возбуждения мягкая: при затормаживании вала отбора мощности крутящий момент возрастает. Если же поставить движок асинхронный с конденсаторным запуском (у таких внешняя характеристика довольно жесткая), то, чтобы провернуть вал до начала тления дерева, понадобится 1,5-2 кВт.

Примечание:

т.к. магнето практически на холостом для него ходу дает большие выбросы импульсов напряжения, то рабочее напряжение конденсаторов должно быть не 2 кВ, как рекомендует автор, а 6,8-10 кВ. Такие конденсаторы используются в схемах строчной развертки телевизоров с кинескопом.

О рыбе

А как же коптильня для рыбы? Ее коптят больше всего. Нет ли тут каких-то «рыбьих» нюансов? Для холодного копчения – ни малейших. Холодной коптильне абсолютно все равно, что в нее закладывают, хоть огурцы.

Но в горячей и полугорячей (см. след) для рыбы необходимо предусмотреть отток стекающего жира за пределы дымового кожуха либо его немедленное удаление другим способом
. Легкоплавкий рыбий жир наделен всеми вредными свойствами стекающего коптильного жира в двойной, а то и в пятикратной степени.

О материалах

Прежде чем переходить к бытовым самоделкам из чего попало, следует поговорить еще кое о чем.

Многие загородные рестораны, клубы, базы отдыха, коммерческие рыболовно-охотничьи хозяйства обзаводятся собственным стационарным блоком приготовления мясо-рыбных деликатесов. Обычно это , совмещенный в и коптильней. Солидное сооружение сразу придает престижа заведению, но стоит ли такой комплекс строить целиком из кирпича? Безусловно, нет.

Дело не столько в том, что кирпичная кладка фактически многофункциональной печи сложна и дорога. Более в том, что кирпич пористый. При копчении коптильные эманации внедряются в кладку, а полуфабрикаты закладываются разные, и вкус готовой продукции получается нестабильным, но это еще полбеды.

А беда нередко приходит при простоях в межсезонье. Кладка впитывает атмосферную влагу, проникшая в нее ранее органика начинает гнить. Дело доходит до того, что из отстроенной к началу осеннего сезона новенькой коптильни к следующему лету начинает нести тухлятиной. Какой уж тут престиж…

В земляных холодных коптильнях подобного эффекта не наблюдается. Видимо, микроскопическая почвенная микрофауна, юркая, шустрая и вездесущая, успевает очистить почвенные ходы в промежутках между двумя производственными циклами. Но для загородных рекреационных заведений такая плохо подходит – заготовки просто не успеют прокоптиться до отъезда гостей после выходных

Поэтому в таких случаях лучше сварить коптильню из листового железа толщиной от 4 мм, чтобы не прогорела быстро. А для виду и респекта облицевать ее декоративным кирпичом – он дешевле огнеупорного и работа проще. Такое исполнение имеет еще одно преимущество: цельную металлоконструкцию можно перевезти на другое место. Облицовкой придется пожертвовать, но она несравненно дешевле цельного коптильно-кулинарного кирпичного агрегата.

Полугорячие

Подавляющее большинство самодельных бытовых коптилен относятся к полугорячему типу. Они выдают достаточно качественный и аппетитный продукт, а изготовление их своими силами элементарно. Поэтому коснемся некоторых конструкций подробнее.

Из ничего без ничего

Для простейшей домашней коптильни вообще не нужно ничего делать дополнительно. Все, что требуется – газовая плита с вытяжкой и стальная миска или обрезанная по высоте до 5-6 см широкая консервная банка, напр. из-под томатной пасты. Плошка из банки лучше, т.к. днище ее очень тонкое, и дымарь сразу реагирует на изменение нагрева. А миска эмалированная всего хуже: она и прогревается медленнее, и портится тлеющей щепой навсегда.

Технологическая процедура также элементарна: в вытяжке подвешивают коптимое. Под заготовку подставляют любую посудину, в нее будет капать жир. В плошку кладут горсточку коптильной щепы, включают на самый малый огонь дальнюю, самую маломощную, горелку, и ставят на нее плошку. Усиливают огонь, пока не пойдет дымок, а затем сбавляют, чтобы не было едучего дыма, а легкий весь шел в вытяжку. Коптят до готовности, ее степень видна сразу.

Хитрость в том, что дым успевает достаточно охладиться и полегчать, пока не дойдет до вытяжки. Жир, капающий мимо дымаря, сразу застывает, не успевая нигде навредить. Недостаток – много в таком приспособлении не накоптишь.

Из старой бытовухи

Популярностью пользуются коптильни из холодильника, см. рис. Они достаточно емки, а сделать такую несложно: убирают компрессор с трубопроводами, морозилку, обдирают внутреннюю пластиковую облицовку с теплоизоляцией. Остается подходящей формы и размеров стальной корпус. Делать из оцинковки самому приходится только коптильную камеру (поз. 3 на рис.), да дымоход вверху, поз 4.

Щепу в дымогенераторе 2 на месте бывшего овощного отделения подогревают бытовой электроплиткой 1. Воздух к ней поступает через отверстия от трубопроводов.

Недостатков у такой коптильни два. Первое – большое энергопотребление. Плитка с блином через довольно толстую спецсталь прогревает щепу плохо, и ее мощность нужна не менее 1,5 кВт. Дело в том, что корпуса бытовых холодильников изготавливаются из стали с плохой теплопроводностью.

Второй недостаток обусловлен тем же обстоятельством, это большая по времени инерционность регулировки нагрева. Легкий дымок не идет и не идет, раздраженный неопытный владелец выводит нагрев на максимум. Вдруг – повалил серый едкий дым. Плитка выдергивается за шнур, щепа быстро выгребается лопаткой, но продукт успел подгорчиться.

Для малых по объему закладок почти идеальная коптильня получается из старой круглой стиральной машинки. Мотор с активатором и реле времени удаляют. Коптильной камерой служит бывший бак. Отверстие, в которое проходит вал мотора, расширяют до диаметра активатора, в него пойдет дым, а в сливное будет стекать жир.

Если верхняя крышка из металла, дымооборот регулирую ею. Пластмассовую вовсе убирают, а дым держат в камере увлажненной мешковиной, как описано выше.

Дымогенератор можно использовать или посторонний, или устроить в моторной нише, хотя бы очаг из двух кирпичей. В той же нише поместится и миниатюрная печка-щепочница из двух консервных банок. Чтобы она дала правильный коптильный дым, ее топочную камеру вынимают из кожуха, наполняют, не набивая плотно, коптильной щепой, разжигают из-под низу лучиной и только тогда вставляют обратно в кожух. Дымогенерацию регулируют свежими листьями описанными выше способами.

Есть у коптильни из стиралки еще два плюсика. Первый – колесики, на которых ее легко катать. А о втором вспомним, когда речь пойдет о мангалах с коптильней.

Видео: полугорячая коптильня из бочки

Мобильная мини

Передвижная мини-коптильня, которую можно возить с собой в багажнике, носить в рюкзаке или сумке, очень пригодится на выезде. Особенно – для создания эксклюзивных вершин холодного копчения. Тут первейшее условие – не то что первая, нулевая свежесть продукта. Который может быть мелким рассыпным, и не только животного происхождения, о чем речь еще пойдет.

Чертеж коптильной камеры, которую можно водрузить над любым подходящим источником дыма, приведен на рис. На решетки можно укладывать сетку или, при холодном копчении, неплотную ткань. Вы пробовали когда-нибудь холодно-копченые семечки или орехи? Это не шутка. Вырыть очаг с дымоходом – дело получаса-часа, а коптится насыпная мелочь быстро. И в то же время размеры и объем ящика позволяют за выходные накоптить холодным способом до 15-20 кг некрупной рыбы и столько же полугорячим – мяса или сала.

Мангал-коптильщик

Огонь, как известно, враг шашлыка, а его лучший друг – тот самый, необходимый для копчения, легкий дымок. И у любого шашлычника наверняка не раз мелькала мысль: а зря ведь хороший дым пропадает!

Сделать, чтобы не пропал зря, совсем не сложно. Простейший способ вполне аналогичен описанному выше для коптильни из ничего, см. рис. Отличие одно – коптильная камера должна быть с днищем и, крайне желательно, со стоком для жира за мангал. Чужой жир – тоже враг шашлыка. Особенно, если жир рыбий.

Если в кладовке валяется еще не приспособленный под душ бак от старой стиралки, то это уже почти готовый мангал-коптильня. Остается расширить отверстие под вал активатора до диаметра дымохода мангала, напялить бак на дымоход – и коптильня готова. С жиром проблем нет, стечет в слив. Вешала для заготовок – из любых проволок или прутьев, регулировка дыма – мешковиной.

Примечание:

«мясной» дымок, поднимающийся от мангала с шашлыком, никакой продукт при любом виде копчения не испортит. Только пикантности придаст. Коптильщики старого времени держали в секрете, что самая лучшая копченая рыба или овощи получаются при попутном копчении их над мясом.

Стационарный

Здесь для сравнения на рис. приведена схема стационарной коптильни, совмещенной с мангалом. Изюминка, да и то весьма относительная, только в том, что под коптильню используется свободное пространство под мангалом. Тепловое излучение от его пода позволяет не заботиться о равномерности прогрева закладки. В коптильный отсек можно помещать любую камеру, хоть ящик, описанный выше. Вот, пожалуй, и все.

Как коптить?

А теперь пришла пора для еще нескольких, но очень важных, секретов копчения. Их в общем-то, всего два: выбор с заготовкой дров и подготовка полуфабрикатов под холодное копчение. Под горячее подготовка не нужна, а для полугорячего время засолки и сушки сокращается втрое-вчетверо. Если продукт потребляется в течение суток после полугорячего копчения, то и здесь подготовка не требуется.

Дрова

Дрова из хвойного дерева для копчения совершенно не годятся. Продукт получится не то что противным на вкус, но просто ядовитым. Заготовку подходящих дров (ниже) производят при минимальном сокодвижении в деревьях, но до промерзания, т.е. осенью во время листопада или летом, в самую жару и сушь, но это пойдет уже второй сорт. Заготавливать коптильные дрова во время весеннего буйства зелени нельзя категорически. На щепу нужно пускать дрова после не менее чем месячной воздушной сушки при ясной погоде.

Королева коптильных дров – вишня, ее ближайшие вельможи – фруктовые деревья из порядка розовых: яблоня, груша, слива, абрикос. Еще – кизил и мушмула. Деревья на коптильную щепу пускают старые, отплодоносившие, но еще крепкие и здоровые. Вишню и другие, источающие камедь, окоривают до чистой заболони.

Примечание:

лучше всего покупная щепа. Деревья на нее пускают уже нерентабельные, но еще не дряхлые, т.е. как раз такие, как нужно. И прореживание садов производят по результатам сбора урожая, как раз в подходящее время.

Из лесных деревьев пойдут легкие, малозольные и не дегтярные (не коптящие): ольха, осина, тополь, липа. Для жесткого или с естественным привкусом мяса – дуб, бук, орех, вяз. Для рыбы из сильно тинистых водоемов – ива, ракита, тальник. Но вкус и аромат продукта будут уже второго разряда.

В радиусе 30-50 м от места заготовки не должно быть никаких деревьев, пораженных грибами-трутовиками. Вполне еще здоровое на вид дерево уже может быть пронизано их гифами, и его древесина даст вредный дым. Индикатор отменной коптильной пригодности дерева – муравейник рыжих лесных муравьев поблизости, а для прибрежных деревьев – красных земляных. Они мелкие, куч на поверхности не строят, целиком ярко-красные и невыносимо больно кусаются.

О березе следует сказать особо. Вообще-то по исконным правилам березовой щепой коптят медвежатину, лосятину, болотную птицу, т.е. особо жесткие или с природным душком продукты. Окоривать березовые чурбачки нужно особо тщательно: не только снять бересту до чистой заболони, но и обстругать ее верхний гладкий слой. Это не так уж утомительно, как может показаться, т.к. щепы на копчение требуется немного.

Подготовка

Заготовки под холодное копчение сначала засаливают в тузлуке – насыщенном растворе поваренной соли. По весу это 37,5 г на литр воды, но практически тузлук «колотят», подсыпая соль, пока та не перестанет растворяться.

Засол длится от 4 час для тюльки и снетка до 3-х (окорок домашней свиньи) или даже 5-ти (медвежий, кабаний, говяжий окорок) суток. После засола заготовку вымачивают от часа до суток соответственно. Свиной домашний окорок – 12 час, рыбу среднего размера – 4-6 час. Степень вымачивания контролируют на ощупь: как только верхний слой мяса/рыбы начнет легко продавливаться пальцем – готово, отмокло.

Затем заготовку промокают вафельным или бумажным полотенцем и подвяливают до полного просыхания и некоторой жесткости верхнего слоя. Вялят на рассеянном свету при комнатной температуре, в проволочной клетке, обтянутой марлей или частой оконной сеткой без щелей и прорех. Одна проникшая внутрь муха, успевшая отложить яйца, портит всю партию: при температуре холодного копчения опарыши отлично развиваются. На этом подготовка заканчивается, можно коптить.

Что еще коптят?

Чернослив и копченый сыр знакомы всем. Но вот копченая холодным способом вишня – вполне реальный деликатес. Особенно, если закопчена на вишневых же дровах. У восточных владык когда-то считались лакомством, достойным не менее чем эмиров и везирей, ломтики дыни бас-олды (продолговатой, в зеленых полосках), подсушенные и подкопченные. На Руси – копченые яблоки белого налива.

Из овощей годятся под холодное копчение отварной молодой картофель, а под горячее и полугорячее – кабачки, баклажаны, патиссоны, зеленый горошек. О семечках и лесных орехах уже сказано. О копчении грецких и кедровых орехов сведений нет.

В заключение

Приводить напоследок какие-то высокомудрые выводы необходимости нет: все сказано в тексте. Но совет можно дать: устроить на даче настоящую старозаветную земляную холодную коптильню и начать высокоприбыльный индивидуальный бизнес с нулевыми вложениями и минимальными трудозатратами.

За копчением вполне может последить бабушка или ребенок-школьник, пока взрослые занимаются огородом-садом. А вкус и аромат, по сравнению даже с суперэлитными магазинными продуктами – просто поразительные. Если удастся стакнуться с менеджером или шеф-поваром дорогого ресторана и предложить продегустировать, то, очень даже возможно, они вас под свою лицензию возьмут, и тогда вы – вполне обеспеченный человек.

Источник

Главная » Разное » Ящик для холодного копчения своими руками

Самодельный шкаф для холодного копчения: инструкция по сборке

Технология холодного копчения подразумевает минимальную температуру обработки продуктов, при которой в них сохраняется максимальное количество полезных элементов. Копчение выполняется с помощью дыма, который придает продуктам особый вкус и аромат. Коптильный шкаф можно сделать своими руками без особых усилий и существенных материальных затрат.

Особенности конструкции

Основной особенностью шкафа для холодного копчения является необходимость охлаждения дыма, так как температура обработки продуктов должна быть не более 30-40°C градусов. Следует выделить несколько основных элементов коптильного шкафа:

камера для копчения продуктов;
дымоход;
дымогенератор.

Инструменты и материалы

Шкафы для холодного копчения обычно изготавливают из дерева. Слоистый материал с клеевой пропиткой не подходит.

Дерево неизбежно будет придавать продуктам особый аромат. Лучше делать коптильный шкаф из ольхи, липы, осины или другой лиственной породы. Древесину хвойных пород использовать нежелательно из-за выделяемой смолы, но ель допускается. После нескольких использований запах древесины будет постепенно уходить.

Помимо древесины потребуются следующие инструменты и материалы:

ножовка;
молоток или шуруповерт;
гвозди или саморезы;
бруски для каркаса, внутренних перекладин;
петли для крепления дверки;
ручка для дверцы;
засов или задвижка – подойдет обычный шпингалет;
пеньковая веревка или пакля;
кровельный материал, если шкаф будет установлен на улице;
термометр для контроля температуры внутри шкафа;
решетки для продуктов, прутья с крюками;
труба для дымохода.

Читайте также: Как смастерить коптильню из скороварки

Инструкция по созданию

Размеры самодельного коптильного шкафа могут быть произвольными. Компактная конструкция выполняется высотой в 1 метр и стороной в полметра.

Изготовить шкаф можно по следующему алгоритму:

Сделать каркас. Для этого надо подготовить 4 длинных бруска и скрепить их поперечными брусками внизу и вверху. Для устойчивости можно сделать еще несколько поперечных перекладин – их можно будет использовать для установки решеток. Оптимальное сечение бруска – 4х4 см.
Обшить каркас досками. Подгонять их нужно вплотную друг к другу, иначе дым будет просачиваться в стыки. В качестве уплотнителя использовать пеньковую веревку или паклю – прокладывать ее в каждый стык.
Сделать дверь. Большую часть передней стенки должна представлять дверца. Ее ширина может соответствовать ширине стенки с учетом остова в качестве коробки. Дверцу можно сделать из плотно подогнанных досок и посадить ее на петли. Прикрепить ручку и задвижку. По периметру дверцы стоит пустить уплотнитель, оптимально использовать такую же резинку, как на холодильниках.
Сделать каркас для крыши и обшить его досками. Все стыки надо также пройти пеньковой веревкой или паклей. Крыша для коптильного шкафа может быть одно- или двускатной. Допускается также плоская конструкция.
Вмонтировать в коптильный шкаф термометр. Установить его можно на фронтон крыши, врезать в дверцу шкафа или одну из его боковых стенок.
Смонтировать дымоход. Можно сделать его из трубы либо из дерева, такой вариант исполнения при холодном копчении допускается.
Смонтировать в шкафу перекладины. На них будут устанавливаться решетки для продуктов. В нижнюю часть конструкции нужно ставить поддон для сбора жира. В верхней части коптильни следует оборудовать перекладины для копчения продуктов на крюках.

В качестве источника дыма можно сделать отдельную топку или использовать дымогенератор – такое приспособление можно сделать самостоятельно или приобрести в готовом виде. Устанавливается он сзади или сбоку коптильного шкафа.

Монтаж топки уместен при установке коптильного шкафа на улице. Делают ее на расстоянии 2 м от корпуса конструкции. Подача дыма обеспечивается трубой, которая заглубляется в траншею либо обкладывается кирпичом.

Можно сделать трехсекционный коптильный шкаф. Источник дыма и корпус можно объединить в одну конструкцию. Для этого коптильный шкаф выполняют достаточной высоты, так как отделение для продуктов получается небольшим.

Действовать надо по следующему алгоритму:

Изготовить трехсекционную конструкцию. Нижний сектор должен быть высотой примерно в пятую часть всего шкафа, эта секция используется в качестве топки. Высота верхнего сектора составляет чуть больше четверти шкафа, он предназначен для копчения продуктов. Большую часть занимает средняя секция коптильни, где будет расположена труба для охлаждения дыма. Дверки для каждой секции должны быть отдельными. Дверцы для нижнего и верхнего отсека обязательно должны закрываться на задвижку.

Нижнюю секцию в целях пожарной безопасности и для поддержания температуры следует обшить листовым железом. Такая же мера требуется для внутренней стороны дверцы этого сектора. По периметру дверцы нужно прикрепить уплотнитель.
В нижней части средней секции сделать отверстие для трубы, которая должна заходить в верхний сектор. Именно по этой трубе дым будет поступать в отсек для продуктов. Пока дым проходит расстояние от нижнего сектора до верхней секции, он будет охлаждаться до оптимальной температуры.
В верхнем отсеке сделать отверстие для выхода дыма.
Для нагревания щепы можно использовать подходящую железную емкость и ТЭН. Вместо этого можно установить специальный дымогенератор.
В верхнем секторе сделать перекладины для установки решеток для копчения и поддона для сбора жира.
В дверцу верхней секции встроить термометр.

Читайте также: Какую коптильную выбрать для использования на газовой плите

Что и как можно коптить

Технология холодного копчения применяется для различных продуктов. Большинство людей предпочитают коптить рыбу, мясо и птицу. Особенно уместно это для тех, кто занимается охотой, рыбалкой, разведением домашней рыбы или птицы. Технологию холодного копчения можно использовать также для сыров и колбасы.

Перед копчением продукты нужно подготавливать. Обычно прибегают к маринованию или засолке сухим или мокрым способом.

Копчение продуктов холодным способом предполагает продолжительность процесса. Занимает он не менее 4-6 часов, иногда продлевается на несколько суток. Приготовления мяса, особенно в больших объемах, может занять даже несколько дней. Длительность копчения зависит от типа продукта и его размеров (целая тушка курицы будет коптиться дольше отдельных ее частей).

Благодаря холодному копчению в продуктах сохраняется максимум полезных свойств. Важное преимущество этой технологии – длительное хранение продукта. Если поместить копченую продукцию в холод (ниже 0°C градусов), то хранить ее можно в течение нескольких месяцев.

Холодное копчение – популярный способ приготовления различных продуктов. Коптить их можно в специальном шкафу, который нетрудно сделать своими руками. Все материалы для такой конструкции доступны и стоят недорого. Приготовление продуктов в таком шкафу имеет определенные особенности, но процесс копчения очень простой.

Коптильный шкаф для копчения своими руками

В качестве коптильного шкафа можно использовать любую подходящую конструкцию с боковой или верхней дверкой, способную герметически закрываться. Для коптильных шкафов, сделанных своими руками для рыбы и мяса, приспосабливают различные сооружения:

металлические оружейные или инструментальные сейфы;
корпуса старых холодильников;
газовые плиты;
контейнеры различного вида;
бидоны и резервуары;
трубы и бочки.

Фото коптильного шкафа

Конструктивные особенности деревянного коптильного шкафа

Схематичный чертеж шкафа для коптильни

Корпус коптильного шкафа

Стыки законопатить пеньковой веревкой

Пеньковая веревка — оптимальное решение. В качестве альтернативы можно использовать паклю. Сделать это своими руками под силу каждому.

Дверь

Рекомендуем: Как сделать мангал коптильню из металла

Крыша

Не забываем про дымоход

В крыше монтируется дымоход, оборудованный заслонками и шаберами. Он может изготовляться как из дерева, так и с металлической трубы. Сделать его несложно.

Порядок сборки шкафа

Коптильный ящик универсального назначения для холодного копчения рыбы и мяса монтируется в таком порядке:

сборка каркаса;
установка днища;
обшивка стен;
навешивание двери;
установка крыши;
монтаж функционального оборудования.

Дымогенератор для шкафа коптильни

Так дымогенератор подключается к шкафу

В качестве нагревательного элемента используется ТЭН

Поддон защищает ТЭН от попадания на него жира и сока

Как сделать коптильню с дымогенератором своими руками – схема и принцип работы самодельного ящика для холодного копчения

Я долгое время был поклонником кулинарных шоу и любителем бекона. Когда я увидел выпуск про изготовление бекона, я вдохновился, и решил сделать бекон сам, а также заодно закоптить лосося и другие вкусные продукты. Для этого мне необходимо было устройство для холодного копчения. Я видел много чертежей и схем по изготовлению своими руками профессиональных устройств для горячего копчения с дымогенератором, но не видел как сделать коптильню холодного копчения, чтобы использовать ее для дачи и приготовления разных вкусностей в домашних условиях без печи и специальных дорогих аппаратов.

Основное различие между принципом горячего и холодного копчения заключается в применении дыма без применения тепла. Если вы попробуете сделать бекон в горячей коптильне, жир вытопится, а мясо сварится, прежде чем вы успеете отрегулировать уровень дыма, и останется просто непонятная масса.

Итак, при помощи картона, некоторых устройств, запасных частей и за небольшое количество времени я сделал самодельную коптильню холодного копчения своими руками.

Важное примечание: кажется, что не приготовленные, но вулканизированные продукты можно считать безопасными, если строго соблюдаются правила по подготовке и санитарии. Тем не менее, любой сырой продукт животного происхождения может быть опасен для молодых, пожилых людей и людей с нарушениями иммунной системы.

Шаг 1: Материалы

Вот, что вам будет нужно чтобы построить мини коптилку холодного копчения.

Предметы:

Большая коробка. Я использовал 55 см х 55 см х 75 см (коробка с конфоркой и тлеющей щепой)
Маленький шкафчик (непосредственно емкость для холодного копчения)
Пена-уплотнитель для окон
Электрическая плита
Железная сковорода 25 см
Сковорода 22 см
Щепа для копчения
Алюминиевая выхлопная труба. Я использовал трубу длиной 6 м, но это может быть слишком. Не используйте пластиковые
Вытяжной вентилятор
Зажим для шланга для адаптера
Компьютерный вентилятор (12 В, 5 В)
Источник питания для вентилятора с соответствующим напряжением
Удлинитель
2,5 см U-болт (2 штуки)
Крючок в форме S

Инструменты:

Дрель для изготовления отверстий в шкафчике. Я использовал сверло 1 мм, но подойдет любое из набора
Скотч
Нож для картона, или что-то тонкое и острое для резки картона (горячая емкость)
Кольцевая пила, чтобы сделать большое отверстие в шкафчике (холодная емкость)
Гравёр, чтобы зачистить большое отверстие

Расходники:

Щепа для копчения (Хикори, мескит и т.д.)
Свиная грудинка
Лосось или другая рыба
Все, что вы хотите закоптить

Соберите коробку. Обязательно заклейте все дыры, чтобы загерметизировать её. Вырежьте дверцу в передней части коробки. Я сделал дверь размером 30 х 20 см, но это не так важно, главное, чтобы был доступ к нагревательному элементу и сковородке.

Лучше иметь возможность двигать компоненты, чем пытаться идеально уложить их в коробке. Дверь должна закрываться без дополнительных устройств. Этого можно добиться только при помощи острого и тонкого лезвия. Если вы используете ножницы или широкое лезвие, дверь не будет вплотную прилегать к стенке коробки.

Подключите вентилятор, чтобы видеть, с какой стороны будет дуть воздух. Поскольку это коробка с положительным давлением, вам нужно, чтобы вентилятор дул внутрь.

В нижнем заднем углу коробки сделайте контур будущего вентилятора. Затем вырежьте дверцу чуть меньше, чем ваш контур.

Вдавите дверь внутрь коробки, и вставьте вентилятор в отверстие. Убедитесь, что вентилятор дует внутрь, а кабель питания находится снаружи.

Используя скотч, закрепите вентилятор с внешней стороны коробки. Разметьте отверстие для рукава вытяжки в верхнем заднем углу коробки. Вырежьте отверстие чуть меньше, чем вы нарисовали. Это придаст рукаву достаточное сцепление без использования скотча.

Шаг 3: Холодная емкость

Разметьте на шкафчике отверстие размером с маленькую сторону вентилятора. Используя кольцевую пилу или ножовку, вырежьте круглое отверстие примерно на 3 мм меньше, чем вы разметили. Это позволит вам вставить переходник в отверстие без необходимости закрепления. Если отверстие слишком маленькое, можно откалибровать его с помощью гравёра, слегка подрезав края. Край вытяжки должен плотно держаться в отверстии.

Загерметизируйте монтажной пеной все края двери, которые контактируют с корпусом шкафа. Это должно обеспечить правильный поток дыма внутри.

Найдите центр верхней части шкафа и просверлите отверстия для вашего U-болта. Используя гайки и болты закрепите U-болт к потолку шкафа.

После этого можно повесить крючок в форме S. Используя большое сверло, сделайте несколько отверстий в потолке шкафа. Путем проб и ошибок я понял, что шесть сантиметровых отверстий вполне достаточно для потока воздуха, который дает вентилятор. Начните со сверла 0,6 см, чтобы понять, что сработает в вашем случае.

Вы закончили с холодной емкостью.

Шаг 4: Настройка

Поскольку мы имеем дело с теплом и картоном, я бы советовал делать всё на бетонной плите и на открытом воздухе. Также не помешает иметь под рукой огнетушитель. У меня не было проблем, но на всякий случай.

Поместите горячую коробку там, где будет удлинитель. Холодный ящик нужно поставить поблизости.

Вытяните шланг так сильно, как вы можете, но не выдерните его. Если сильно потянуть, можно порвать вытяжку (это всего лишь проволока, завернутая в алюминиевую фольгу), и придется покупать новую. Как только вы вытянете шланг, убедитесь, что он надежно закреплен и не люфтит. Копчение займет не менее 6 часов, а может и больше, поэтому убедитесь, что ветер вам не помешает.

Используя зажим на дальнем конце вытяжки, прикрепите его к большой стороне адаптера, который уже установлен в холодной камере.

Для питания вентилятора я использовал старый автомобильный аккумулятор. Я подключил его к маленькой солнечной панели днем, и он без проблем питал коптильню всю ночь. Вам не обязательно использовать автомобильный аккумулятор, просто он валялся у меня без дела и я его взял. Вентилятор использует 0.15 А и 12 В, так что почти любой источник энергии подойдет. Можно использовать обычное зарядное устройство или комплект батареек, главное чтобы напряжение источника питания соответствовало напряжению вентилятора, а сила тока была равна или выше чем у вентилятора. Теперь все готово для копчения.

Шаг 5: Копчение

Показать еще 6 изображений

Проверьте погоду. Убедитесь, что не будет дождя. Также убедитесь, что на улице прохладно — 15 градусов Цельсия или меньше, если вы коптите ночью. Когда вы коптите ночью, вам не нужно беспокоиться о солнце. В конце концов, это холодное копчение. Кроме того, ночью легче обнаружить утечки дыма в системе с помощью фонарика. Откройте переднюю дверцу и вставьте туда плитку, сковородку и емкость с щепками. Вам нужен только один слой дерева в сковороде. Хорошо тлеет только древесина, которая непосредственно касается раскаленного железа.

Включите плиту на большой жар примерно на 5-10 минут. Это быстро нагреет сковороду и щепа начнет тлеть. После этого поставьте плиту на средний уровень, чтобы поток дыма стал стабильным. Вам нужно будет поиграть с настройкой, чтобы понять, какой вариант лучше сработает в вашем случае. Закройте дверцу, оставив вилку плиты снаружи. Убедитесь, что удлинитель выдержит силу тока, которую даст плитка.

В этот момент добавьте свинину, лосось, или что-то еще, что вы хотели бы закоптить холодным копчением. Я использовал набор дешевых металлических шампуров, которые вставил в крючки чтобы держать мясо. Вам нужны дешевые, потому что их легко согнуть руками.

Оставьте мясо коптиться в течение как минимум 6 часов на ночь, или в любое другое время. Дым, который будет выделяться, гораздо мягче, чем дым при горячем копчении, поэтому черной корки быть не должно. Тем не менее, он затемнит и высушит поверхность мяса.

Во время копчения проверяйте щепу каждые несколько часов, чтобы убедиться, что она все еще дымит. Если щепа перестала дымить, вытащите её с помощью жаропрочной рукавицы и смените древесину.

Примечание: коптильный шкаф для холодного копчения, собранный своими руками, не приготовит вашу еду независимо от времени копчения. Поэтому если вы делаете бекон из засоленной и промаринованной свиной грудинки, вам нужно будет жарить его так же, как и магазинный бекон.

Как сделать шкаф для копчения своими руками?

Для копчения мяса и рыбы используются установки, в каждой из которых есть камера для продуктов — коптильный шкаф. Так она называется из-за внешнего сходства: большинство таких конструкций — это прямоугольная ёмкость с боковой дверцей. В домашних условиях можно сделать коптильный шкаф своими руками по нашим чертежам.

Коптильный шкаф бывает даже из дерева

Шкаф для холодного копчения из нержавейки

Лучшим материалом для коптильни является пищевая листовая нержавейка толщиной 1,2-2 мм. Она не подвержена коррозии и легко моется.

Конструкция ящика для копчения из нержавеющей стали похожа на коптильный шкаф из холодильника или металлический сейф и собирается из прямоугольных кусков необходимого размера:

два куска 500х500 мм для дна и потолка;
два куска 1200х500 мм для боков камеры;
два куска 500х1200 мм для задней стенки и дверцы.

Собирается коптильный шкаф своими руками при помощи электросварки. Для лучшего прилегания двери и установки решёток к стенкам привариваются нержавеющие уголки. В нижней части ящика сверлится отверстие для присоединения дымогенератора.

На чертеже показаны размеры такой конструкции.

Шкаф для холодного копчения

Шкаф для копчения колбасы

Домашняя колбаса коптится в подвешенном состоянии, кольцами. Эти кольца надеваются на деревянную палку. Через каждый час при горячем копчении и через 5-6 часов при холодном эти кольца необходимо переворачивать. Поэтому колбасу удобнее коптить в шкафу со съёмной верхней крышкой.

Важно! Палки для подвешивания колбас должны быть из лиственных пород дерева и хорошо высушены.

Шкаф для копчения колбасных изделий

Шкаф для копчения рыбы

Коптильня для копчения рыбы не отличается от других аналогичных устройств, кроме одной особенности. Рыба продукт нежный, при перегреве пересыхает, теряет жир и становится вареной, а не копчёной.

Поэтому при её копчении необходимо контролировать температуру в камере, желательно на каждом ярусе решёток и при необходимости уменьшать огонь или время обработки.

Схема шкафа для копчения рыбы

Коптильный шкаф из холодильника

Проще всего сделать домашнюю коптильню из холодильника. Его конструкция зависит от того, в качестве какого устройства будет использоваться получившийся аппарат — для горячего или холодного копчения.

Совет! Лучше всего использовать холодильники советского производства, с решётками из проволоки

Коптильня холодного копчения

Для коптильни холодного копчения дым производится при помощи дымогенератора. При этом виде обработки температура не превышает 50°С, поэтому все пластиковые детали можно оставить:

Вынуть полки. Лучше если они будут из проволоки, как в старых холодильниках советского производства.
В однокамерном аппарате удалить морозилку и провода. В двухкамерном охладитель занимает мало места, поэтому его можно оставить.
Заделать получившиеся отверстия. Для этого подходят деревянные или пластиковые пробки.
Сбоку или сзади на высоте 10 см над дном вырезать отверстие для приходящего дымохода. Установить корпус холодильника на подставке так, чтобы дымовой канал шёл под небольшим наклоном вверх. Ещё одно отверстие для выходящего дыма делается в потолке коптильного шкафа.
На дно поставить поддон для сбора жира. Для этого подойдёт одноразовая форма для запекания или просто застелить дно алюминиевой фольгой.
На необходимой высоте в пазах корпуса установить решётки. При желании в корпусе сверлится отверстие и устанавливается термометр.

Схема коптильни холодного копчения из холодидьника

Коптильня горячего копчения

Переделка холодильника в коптильню горячего копчения сложнее. Этот процесс идет при температуре от 50 до 120°С, поэтому аппарат подвергается переделке:

необходимо удалить все неметаллические части — пластиковую обшивку, термоизолятор и уплотнительную резину в двери;
получившиеся отверстия в корпусе заделать деревянными пробками, а резинку заменить войлочной полосой;
к стенкам на желаемой высоте, а также на расстоянии 10 см от дна прикрутить металлические уголки для решёток и поддона для сбора жира;
коптильный шкаф установить на подставку из кирпичей.

Читайте сейчас: Как сделать коптильню из кастрюли для квартиры?

Процесс копчения производится так же, как в других устройствах горячего копчения:

на дно насыпаются опилки;
на нижнюю пару уголков ставится поддон, а на верхние решётки с продуктами;
под днищем разводится небольшой костёр.

Костёр греет опилки, они дымят и коптят мясо и рыбу.

Схема коптильни горячего копчения из холодильника

Шкаф для коптильни холодного копчения из дерева

Стационарный коптильный шкаф можно сделать из дерева. Древесину лучше использовать лиственных пород, иначе перед началом эксплуатации придётся несколько раз провести копчение «вхолостую», без продуктов, чтобы стенки пропитались дымом. Для домашнего использования на 100 кг продуктов достаточно камеры размером 0,5х0,5х1 метр и дымогенератора ёмкостью 3 литра. Процесс копчения продолжается сутки. Если нет досок, то можно построить аналогичную стационарную коптильню из кирпича

Конструктивно такая коптильня из дерева похожа на ящик с дверью или дачный «домик неизвестного архитектора». Она собирается на каркасе из брусков 40х40 мм. Из таких же брусков делаются направляющие для решёток. Каркас обшивается досками или фанерой.

Лучше всего стенки ящика сделать из вагонки или половой доски. В этих пиломатериалах есть пазы, при помощи которых доски соединяются между собой. Это соединение получается достаточно герметичным, что бы не дать выходить дыму.

Если нет вагонки, то допустимо сделать ящик для копчения своими руками из досок. В этом случае при сборке щели необходимо уплотнять паклей или другим уплотнителем.

Хороший результат получается при обшивании стенок фанерой. В стенах из этого материала отсутствуют щели, но под воздействием влаги фанера коробится и расслаивается. Поэтому после каждого использования ящик для холодного копчения из фанеры необходимо просушивать, а снаружи покрасить водостойкой краской.

Такой коптильный шкаф можно построить из брёвен. Получившаяся конструкция будет похожа на деревянную избу. Между брёвнами прокладывается уплотнитель.

На заметку! В конструкции из брёвен дверь всё равно делается из досок.

Дверь в ящике для холодного копчения своими руками делается собранной из нескольких продольных досок и двух поперечных. Фанерная дверь является просто куском фанеры необходимого размера.

Читайте сейчас: Коптильня для домашнего копчения на газу

Крепится дверь на двух петлях и имеет по контуру резиновый или войлочный уплотнитель.

Крыша делается односкатная или двухскатная. Односкатная проще. Для её изготовления достаточно скосить верх боковых стен, а заднюю стенку сделать меньше двери. В крыше ставится дымоходная труба.

Генератор дыма ставится на земле, при необходимости в углублении или вместо него в земле прокладывается дымоход, на другом конце которого находится топка, а коптильный шкаф делается без дна.

Шкаф для коптильни из дерева

Коптильный шкаф с дымогенератором

В аппаратах для холодного копчения дым вырабатывается не в камере, а отдельно, в дымогенераторе. Он ставится ниже коптильного шкафа и дым, проходя по дымоходу, охлаждается.

Совет! Для улучшения качества дыма дымоход оснащается сборником конденсата, фильтром, холодильником и другими аксессуарами.

Схема коптильного шкафа с дымогенератором

Шкаф для холодного копчения с подогревом

Процесс холодного копчения идёт при температуре 20-50°С. Но если на улице холодно, то дым, приходящий в коптильный шкаф, имеет более низкую температуру. Для обогрева коптильной камеры внутри неё на дне устанавливается электроплитка или несколько ламп накаливания.

Совет! Для более стабильной температуры лампы включаются через термостат, например, от инкубатора.

Схема шкафа с подогревом для копчения

Коптильный шкаф для холодного копчения электрический

Некоторые фирмы производят электрические коптильни для дома и малого бизнеса. В этих аппаратах опилки нагреваются в дымогенераторе электро нагревателями, есть встроенные вентиляторы, обдувающие дымом копчёности, терморегуляторы и другие устройства. Как пользоваться коптильней указано в инструкции фирмы-производителя.

Эти шкафы для холодного копчения не требуют открытого огня для нагрева, но нуждаются в подключении к сети ~220 В. Процесс копчения происходит при более низких температурах и дольше, чем в аппаратах горячего копчения.

Такое бытовое устройство можно сделать своими руками из металлического ящика и установить на балконе.

Все регуляторы вэлектрической коптильне устанавливаются в пульт управления, который крепится на стенке коптильни.

Комплектующие коптильного электрического шкафа под копчение

Универсальный коптильный шкаф

Перед тем, как выбрать коптильню, необходимо определить необходимые функции. Но есть аппараты «широкого профиля»

Они могут производить обработку продуктов в разных режимах, поэтому он оборудуется внешним дымогенератором с охладителем, встроенным ТЭНом на дне и вытяжным регулятором сверху.

В разных режимах работают различные элементы:

Холодное копчение. Дымогенератор с охладителем и вытяжной вентилятор.
Горячее копчение. Внутренний ТЭН, на который устанавливается ёмкость с опилками.
Сушка. При обычной сушке работает только вытяжной вентилятор, а при ускоренной к ним добавляется ТЭН.

Совет! Для более качественной работы желательно все электроприборы оснастить регулятором мощности, а корпус утеплить.

Компоненты универсального коптильного шкафа

Источник

Метод приготовления копченой еды в магазинах нельзя назвать полезным для организма, ведь для этого используют консерванты, ароматизаторы, химические заменители дыма. При этом, копчености, приготовленные собственноручно не только безвредны, но еще и невероятно вкусны. Как же закоптить мясо или рыбу в домашних условиях? Выход есть – сделать коптильный шкаф своими руками, на который от силы уйдет 3-4 часа, а использовать его можно будет несколько лет.

Из чего делать?

корпус старой холодильной или морозильной камеры;
металлический пенал;
сейф, предназначенный для хранения оружия;
газовая печь;
старая стиральная машинка с центрифугой;
контейнер прямоугольной продолговатой формы;
трубы больших диаметров;
металлические бочки.

Схема будущей конструкции

С этой статьей читают: Копчение рыбы в домашних условиях в коптильне холодного копчения

Конструктивные элементы

Основание короба – деревянный каркас, сделанный из брусьев сечением 4х4 см. Подробные чертежи шкафа для холодного копчения, который собирается своими руками, вы можете видеть в этой публикации.

Корпусная часть

Пенька для законопачивания стыков

Дверца

К самой дверце крепится пара петель, которые могут быть либо накладными, либо врезными – все зависит исключительно от уровня вашего мастерства. Также дверь оснащается задвижкой. Дверца, равно как и сам корпус, должна быть в полном объеме герметизирована пеньковой веревкой или, на крайний случай, паклей. Это главное условие создания эффективно работающего ящика для холодного копчения, сделанного своими руками.

Крыша

Дымоход

Инструкция по сборке шкафа

Итак, коптильная мини-станция собирается в следующем порядке:

сборка каркасной основы;
установка дна;
устройство корпуса деревянными полотнами;
изготовление двери;
навешивание дверцы;
устройство верхней части конструкции;
монтаж функционального оборудования – дымогенератор, ТЭН, термостат, дымоходная система.

С этой статьей читают: Дымогенератор для холодного копчения своими руками

ВИДЕО: Как и из чего собирать шкаф для копчения

Подробное устройство

Поверх теплонагревательного элемента устанавливается поддон, который предназначен для сбора жира при копчении. В качестве поддона подойдет даже противень. Главное условие – он должен быть съемным, чтобы после каждого сеанса копчения была возможность его изъятия и очистки.

Таким образом можно защитить ТЭН от попадания жирных капель

Подключение дымогенератора

ТЭН для горячего копчения

ВИДЕО: Как собрать дымогенератор и коптильный шкаф

Источник

Деревянная коптильня — полезная в хозяйстве вещь, которая поможет разнообразить рацион вкусной пищей.

Сделать такое устройство несложно.

Преимущества и недостатки коптилен холодного и горячего копчения из дерева

Стандартная схема деревянной коптильни с дымовым шкафом

Стандартная деревянная коптильня холодного копчения состоит из следующих элементов
:

дымовая камера (шкаф) 90х60х120 см
;
металлический поддон 55х85 см
;
2 решетки из дерева или металла 90х60 см
;
деревянные ножки высотой от 15 см
;
пластиковая или металлическая труба-дымоотвод сечением 50 мм
;
труба-дымоход сечением 100 мм
, длиной 3 м
;
кровельные материалы для защиты крыши (шифер, профлист, металлочерепица, рубероид);
топка (печь) из металла или кирпича, которая находится на расстоянии не менее 3 метров
от дымового шкафа.

Материалы для изготовления: брус, оструганные доски, фанера и другие

Для изготовления деревянной коптильни пригодны не смолистые породы дерева. В их числе:

кедр;
ольха;
липа;
береза;
осина;

Можно использовать такие материалы:

фанера толщиной от 8 мм
;
оструганные доски;
вагонка;
бруски любого сечения;
деревянный блок-хаус.

Выбор проекта

плоская;
односкатная;
двухскатная (домиком);
трапециевидная.

Вам также будет интересно:

Этапы изготовления устройства своими руками

Предлагается инструкция по изготовлению деревянной коптильни с размерами камеры 90х60х120 см
.

Основание коптильни

Корпус

Каркас с внутренней стороны обшивают, выбранным в качестве основного, материалом.

В проемы между стойками каркаса закладывают утеплитель толщиной 50 мм
.

Оптимальный выбор — плиты минеральной ваты
.

Устройство крыши

Фото 3. Процесс изготовления деревянной коптильни на этапе установки крыши двухскатной формы.

Решетки

Поддон

Сборка коптильни

Оцени статью:

Средняя оценка: 3.33
из 5
.
Оценили: 3
читателя
.

Копченые продукты не только обладают приятным ароматом и вкусом, но и отличаются продолжительным сроком годности. В массовом питании натуральное копчение чаще всего заменяют процессом обработки жидким дымом. Коптильные шкафы – это устройства для холодного и горячего копчения. Они позволяют изготавливать копченые деликатесы из рыбы или мяса у себя дома. Необходимо лишь приобрести подходящее оборудование или изготовить его самостоятельно.

Виды копчения

Конструкция коптильного шкафа во многом будет зависеть от конкретного назначения данного оборудования. Устройство может иметь различные режимы работы в зависимости от того, какую температуру нужно поддерживать внутри шкафа.

Процедура копчения бывает трех различных видов.

Горячее.
Температура дыма в данном случае должна составлять не менее семидесяти градусов. Максимальное значение может достигать ста двадцати градусов. Данная процедура может занять от пятнадцати минут до четырех часов в зависимости от размеров продуктов.
Полугорячее.
Температура должна быть в пределах от шестидесяти до семидесяти градусов. Таким способом можно производить обработку только очень свежих полуфабрикатов.
Холодное.
Температура дыма не должна превышать пятидесяти градусов. Минимальное допустимое значение температуры – тридцать градусов. Такая процедура занимает большое количество времени, которое может составлять от нескольких часов до нескольких суток.

Характеристики

Коптильное оборудование имеет различие в конструкции и некоторых характеристиках. Устройство коптильного шкафа полностью зависит от того, для какого вида копчения он предназначается.

Приборы всех типов должны обладать тремя основными функциями.

Обеспечивать равномерное прогревание продуктов. Температура и дым в шкафу должны равномерно воздействовать на полуфабрикат. В противном случае вкус копченостей будет испорчен.
Дым в камере должен быть легким.
Конструкция должна обеспечивать постепенное проникновение дыма в продукты.

Холодное

Низкотемпературное коптильное оборудование состоит из следующих основных элементов:

топочная камера;
коптильный шкаф;
дымоход.

Для изготовления топки чаще всего используют кирпичи или металл.
Конструкция камеры должна позволять легко вычищать золу в процессе копчения. Так как при разжигании дров выделяется довольно едкий дым темного цвета, в топке должна быть оборудована дымовая заслонка. Она будет направлять дым в дымоход или выводить его из коптильного шкафа наружу.

Так как процесс холодного копчения не требует высоких температур, шкаф для копчения можно делать из самых простых материалов, например, из некоторых пород древесины или нержавеющей стали.

Исключение составляют лишь материалы с высокой пористостью, так как в порах будет скапливаться дым и влага, что приведет к образованию неприятного запаха в камере.

Наиболее удобным вариантом будет бочка из дерева или металла. На дне изделия проделывают отверстие, чтобы обеспечить проникновение дыма в камеру. Для размещения продуктов в коптильной камере внутри бочки необходимо закрепить металлические решетки или повесить крюки. В качестве крышки можно использовать увлажненную мешковину.

Отличительной особенностью конструкции приборов для холодного копчения является длинный дымоход.
Для изготовления такой конструкции лучше всего подойдет металл. Однако следует помнить, что металлический дымоход требует регулярной чистки от сажи. Можно выкопать дымоход в земле, тогда почва будет поглощать конденсат, содержащий в себе канцерогены.

Горячее

Горячее копчение проходит при довольно высоких температурах. Достигается такая температура не при помощи сжигания дров, а благодаря сгоранию специальной щепы. Время копчение зависит от размера продуктов, но в любом случае значительно короче, нежели время обработки холодным дымом. Топочная камера в устройствах горячей обработки должна находиться непосредственно под коптильной камерой. Топку можно соорудить из газовой горелки для котлов или электрической плитки.

Камера для копчения должна быть максимально герметичной, что позволит равномерно воздействовать дымом на полуфабрикаты.

Закрывающая конструкция коптильной камеры может быть оснащена гидрозатвором. Он представляет собой небольшое углубление в соответствии с размером камеры и крышки. В полученный резервуар наливается вода. Сверху конструкция закрывается крышкой. Это позволяет сформировать барьер, который защищает камеру от проникновения воздуха снаружи и не выпускает дым изнутри.

Внутри коптильной камеры размещаются крюки или решетки для продуктов.
Решетку можно изготовить самостоятельно или взять изделие для барбекю. Обязательным элементом камеры для обработки горячим дымом является емкость под стекающий жир и капающий сок с полуфабрикатов. Поддон должен легко выниматься из оборудования, так как его необходимо периодически вычищать от скопившихся загрязнений.

Полугорячее

Приборы для полугорячего копчения обладают самой простой конструкции. Чаще всего для домашней обработки мясных и рыбных продуктов используют именно такой вид оборудования. Его можно соорудить из газовой плиты с вытяжкой или из стального ящика. Толщина стенок ящика из нержавеющей стали должна составлять не менее полутора миллиметров, из черной стали – три миллиметра.

Коптильный ящик должен быть оснащен крышкой, емкостью для сбора жира и решетками для продуктов. Щепа насыпается на дно шкафа, после чего изделие устанавливается над костром. Стружки тлеют под воздействием высоких температур, образуя дым в камере. На крышке изделия можно просверлить маленькую дыру, чтобы небольшое количество дыма при копчении выходило наружу.

Как изготовить самостоятельно?

Сделать коптильню своими руками для того или иного способа обработки мясных и рыбных полуфабрикатов не составит особой сложности. Важно лишь знать способ работы устройства для того или иного вида копчения. Готовые инструкции и чертежи оборудования можно с легкостью найти в интернете.

Что может быть вкуснее домашних копченостей? Многих мастеров интересует описание принципа создания полезных в хозяйстве самоделок.

Готовые изделия запечатлены на фото, коптильни холодного копчения можно изготовить своими руками. Продукция домашнего приготовления – это желанное угощение.

Самостоятельное изготовление конструкции

Холодное копчение представляет собой обработку еды с помощью дыма, имеющего температуру 32 градуса. Процесс должен быть организован грамотно, поэтому мастеру понадобится разобраться, как сделать коптильню холодного копчения правильно. Важно не ошибиться со схемой строительства.

Необходимо, чтобы горячий дым стал холодным. Для этого используют туннель, который топку подсоединяет к отделению, куда помещают продукты. Длина туннеля может варьироваться в пределах 2-7 м. Это расстояние учитывают, чтобы вычислить длину дымохода.

Если топка находится от коптильни на расстоянии более 7 м, проблем с тягой, как правило, не удается избежать.

Как работает устройство?

Принцип работы самодельной коптильни можно представить следующим образом. Обработка еды может длиться от 3 дней. Процесс может продолжаться в течение нескольких недель.

Главное – следить, чтобы процесс копчения происходил равномерно. В камере для копчения нельзя смешивать различные виды пищи.

Нужно готовить еду за один прием. Важно сортировать продукты по размерам.

Подробнее о конструкции коптильни

Чтобы сделать топку, необходимо выкопать траншею с габаритами 50х50. Эти значения могут быть больше. Часто ширину с глубиной ямы делают метровой.

Дно топки можно сделать кирпичным, после чего накрыть его жестяным листом. Готовить цементный раствор нет необходимости. Кирпичи достаточно утрамбовать близко друг к другу. Боковые стороны также отделывают кирпичом. Здесь для кладки понадобится глиняный раствор.

Создавая чертеж коптильни холодного копчения, требуется принимать во внимание как удаленность отдельных частей конструкции, так и размеры материалов.

Под дымоход с диаметром 25 см специально выкапывают траншею. Сверху ее нужно закрыть листом железа. Чтобы не допустить просачивания дыма, листовой материал засыпается землей.

В месте стыковки коптильни с дымоходом ставят фильтр. В качестве основного элемента берут сетку из металла с маленькими ячейками. На сетку кладут плотный материал. Фильтр защищает готовую продукцию от сажи.

Коптильню важно сделать прочной и надежной. В этом случае конструкция будет стоять устойчиво и не упадет, если ее случайно кто-нибудь заденет. Вверху коптильню оснащают прутьями из нержавейки.

Показатель их толщины варьируется в диапазоне от 8 до 10 мм. Они прочные, и на них подвешивают еду, приготовленную для копчения. Обычно еду вешают на специальные крюки. Альтернативной заменой служит обычная решетка.

Самая простая схема

Бюджетным вариантом считается коптильня, позволяющая мастеру сэкономить стройматериалы и время, потраченное на строительство.

Камера с продуктами удалено от топки на 2 м. Основой для коптильни может служить металлическая бочка.

Обратите внимание!

Этапы работы

Определив для себя размеры коптильни, можно приступать к строительству. Сначала понадобится выкопать яму под камеру топки. Ее дно закрывают жестяным листом. Благодаря этому удается обеспечить более равномерное тление щепок и опилок.

Следующий этап работы – устройство дымохода. Вырытую траншею требуется накрыть сверху. Для этой цели подойдут только негорючие материалы.

Яму можно накрыть листом шифера. Сверху дымоход засыпают грунтом для обеспечения герметичности.

Коптильную камеру устраивают в бочке с отрезанным дном. Внизу монтируется сетка из металла, на которую кладут мешковину. Благодаря комбинированию этих материалов эффективно решается задача отфильтровать частицы сажи.

Вверху бочки болтами крепят решетку из металла, отступив от края 20 см. Этот вариант использовать необязательно, можно ограничиться прутьями с крюками.

Обратите внимание!

Чтобы до конца разобраться во всех нюансах, нужно посмотреть соответствующий видео ролик.

При холодном копчении еда теряет влагу постепенно. В процессе подсушивания дым проникает все глубже в продукты. В результате получаются мясные и рыбные деликатесы с восхитительным вкусом.

Когда коптят тушу старого животного, его мясо останется жестковатым. Чтобы не разочароваться, нужно на первых порах руководствоваться рецептами, которые уже были апробированы многими. Эксперименты с оттенками вкуса лучше оставить на потом.

В готовой коптильне заводского производства имеется несколько решеток и поддон. Лучше выбирать изделие с большой емкостью, чтобы копчение осуществлялось более равномерно.

Для любителей затяжных походов нужна коптильня, сделанная из металла с толщиной 0,8 мм. На даче можно установить более тяжелые варианты, где толщина стального корпуса составляет 2 мм.

Фото коптильни холодного копчения своими руками

Обратите внимание!

Копченая рыба и мясо неспроста относятся к деликатесам — копчение позволяет не только придать продуктам неповторимый вкус и аромат, но и существенно продлить срок хранения. Продукты из магазина, к сожалению, нельзя назвать копчеными — для их массового производства давно используют концентрат «жидкий дым». В результате вкус получается посредственным, а польза их и вовсе сомнительна.

Коптить можно совершенно разные продукты: привычные всем рыбу, мясо и сало, а также орехи, сыры, овощи и даже фрукты и ягоды. Конечно, для них нужны разные режимы: температура дыма и длительность копчения, а также применяемая для этого древесная щепа.

холодное, с чуть теплым дымом 30-50ºС;
горячее, с температурой дыма 70-120ºС;
полугорячее, при 60-70ºС.

Чем выше температурный режим, тем быстрее готовится мясо и рыба. Придание же дыму нужной температуры — задача, решаемая правильной конструкцией коптильни.

даём рекомендации, как своими руками произвести установку печи в баню с выносной топкой.
Подробности кладки печи длительного горения, работающей на угле, узнайте .
рассказываем, как опираясь на технические характеристики, сделать правильный выбор дровяной печи.

Холодного копчения

Главное ее отличие — протяженный дымоход
, в котором дымовые газы успевают полностью прогореть, вредные канцерогены из них осаждаются на стенках дымохода, а продукты, подвергающиеся копчению, окутывает легкий ароматный дымок. Мясо после такой обработки может храниться несколько месяцев, рыба — от трех до 12 недель.

На рисунке — , ее можно установить на участке в загородном доме. Размеры — произвольные, поэтому на чертеже указаны только основные конструктивные элементы.

Коптильня холодного копчения состоит из трех основных блоков: топки, коптильной камеры и соединяющего их . Топку можно сложить из блоков, кирпича или сварить из металла. Ее необходимо оснастить легко очищаемым зольником — время копчения некоторых продуктов составляет несколько суток, и золу необходимо в процессе топки удалять.

Выход дыма — регулируемый, при розжиге и в начале топки дрова выделяют темный едкий дым, который может испортить вкус копченостей. Поэтому топку оснащают заслонкой для дыма, направляющей его поток либо в дымоход, либо наружу. Чаще всего ее делают в виде крышки топочной камеры.

Для копчения нельзя использовать смолистые — ель, сосна, или выделяющие деготь — клен, береза, дрова. Лучшая древесина — вишня, ольха, дуб и яблоня.

На фото — коптилка холодного копчения из деревянной бочки, оснащенная съемными прутьями.

Коптильную камеру из-за невысокой температуры можно делать из чего угодно, например, из металла или дерева. Не рекомендуется применение пористых материалов, типа кирпича
— впитывая дым, а после окончания копчения влагу, они образуют осадок, который со временем приобретает неприятный тухлый запах.

Самый простой вариант — металлическая или деревянная бочка
с отверстием в дне, в которое будет поступать дым. Ее оснащают крючьями или решетками для размещения продуктов. Роль крышки обычно играет влажная мешковина — она задерживает дым внутри камеры, при этом поглощает лишнюю влагу. На фото приведен пример коптильной камеры из ивняка, накрытой сверху мешковиной.

Ответственный момент — устройство дымохода.
Его, так же как коптильную камеру, не стоит делать из кирпича, так как он впитывает влагу и вредные вещества из дыма. Металл подойдет лучше
, но из него необходимо своевременно удалять конденсат и сажу, иначе со временем образуется запах. Оптимальный вариант — дымоход, выкопанный в земле
. Грунт не только эффективно охлаждает дым, но и впитывает конденсат, а содержащиеся в почве микроорганизмы успешно перерабатывают канцерогены из него.

Сделать такую коптильню своими руками довольно просто. Для этого необходимо выбрать участок с небольшим склоном, обеспечивающим естественную тягу дыма. Внизу склона размещают топку. На склоне копают канавку, которая будет выполнять функцию дымохода. Сверху ее накрывают листами железа, а на них насыпают слой грунта для лучшей теплоизоляции. Дымоход выводят в коптильную камеру, изготовить ее можно по-разному.

Горячего копчения

Горячее копчение — процесс довольно быстрый, от 15 минут до нескольких часов в зависимости от размера отдельных кусков мяса или рыбы. Дым при этом более горячий, около 100ºС, и получают его не от дров, а от специальной щепы, поэтому конструкция коптильни горячего копчения имеет свои особенности.

Прежде всего, топка расположена непосредственно под камерой копчения
. Необязательно делать топку на дровах, ее можно сделать своими руками из газовой горелки или электроплитки. Главное — нагреть дно коптильни до температуры, при которой начнется тление щепы.
Коптильная камера в коптилках горячего копчения выполняется герметичной
. Это обеспечивает более равномерный прогрев всех уровней продукта — их в коптильне может быть несколько, а также позволяет использовать дым полностью, не допуская его утечек.
Некоторые модели коптилок имеют крышку с гидрозатвором
. Этот гидрозатвор представляет собой П-образное углубление по периметру камеры, в которое наливают воду. Края крышки входят в это углубление, в результате получается барьер для воздуха снаружи и для дыма изнутри. Гидрозатвор не только позволяет изолировать камеру, но и уменьшает количество канцерогенов в дыме.
На одном или нескольких уровнях располагают съемные решетки или прутья
для подвешивания крючков. На них при копчении помещают продукты. Можно использовать решетки-барбекю подходящего размера, если сделать своими руками под них опоры из уголка и отрезать болгаркой ручки.
Еще одно обязательное условие — поддон для сбора сока и жира
. Если они будут капать прямо на дно коптилки, жир начнет гореть, а продукты приобретут горький неприятный вкус. Для рыбы, из-за низкой температуры горения ее жиров, лучше сделать его с оттоком из камеры. Поддон также должен быть съемным, его необходимо регулярно очищать от остатков жира.

Чертеж с вариантами выполнения коптилки для горячего копчения приведен ниже.

Лучший материал для такой коптилки — нержавейка, но часто их делают из подручных материалов, например, из металлической бочки, как показано в видео.

Переносные мини-коптильни полугорячего копчения

Приведенные выше конструкции коптилок отлично подходят для дачи или деревенского дома, но взять их с собой на пикник или рыбалку не получится — они слишком громоздки. В походных условиях их с успехом заменит мини-коптилка в виде ящика с крышкой
, как на чертеже. Ее можно сделать своими руками и использовать как на даче, так и перевозить в багажнике автомобиля на место отдыха.

Температура в такой коптильне оптимально поддерживается на уровне 60-70ºС, что соответствует режиму полугорячего копчения. Подготовка продуктов для такого копчения непродолжительна, а их срок хранения — около трех суток.

Конструкция мини-коптильни проста:
ящик с крышкой, оснащенный поддоном для сбора жира и решетками. Стружку насыпают на дно, при размещении коптилки на костре она начинает тлеть. Дым заполняет пространство камеры, и продукты быстро готовятся. Крышку при желании можно оснастить гидрозатвором и отверстием для выхода дыма небольшого диаметра, как на фото.

Материал для изготовления — листовая сталь, лучше нержавеющая
. Толщина должна быть такой, чтобы при нагреве не уводило стенки коптилки, иначе, из-за неравномерного нагрева, она деформируется. Обычно применяют черную сталь 2-3 мм толщиной, нержавейку — от 1,5 мм. Решетки в любом случае должны иметь нержавеющее покрытие.

Видео: как сделать мини-коптилку своими руками.

Дрова и щепа: как правильно выбрать

Залог вкуса копченостей — правильно подобранные дрова
. Известно, что дым от разных пород древесины имеет совершенно разный привкус. Проще всего использовать в этом случае покупную щепу, выбрав подходящую для каждого вида продуктов:

ольховая
— универсальна, подходит для мяса, сала, рыбы и овощей;
дуб
— преимущественно для копчения дичи и красного мяса;
ива, береза
— дичь со специфическим вкусом, например, лося или медведя, а также болотную рыбу;
вишня, яблоня
— сыры, овощи, орехи и ягоды.

Влажность дров и щепы должна находиться в пределах 15%, иначе будет образовываться слишком много пара, и копчености размокнут, после чего будут плохо храниться.

Затраты на изготовление коптилки незначительны, можно использовать подручные материалы и остатки. Коптильня, сделанная своими руками, и правильно подобранный режим копчения позволят вам приготовить уникальные по вкусу деликатесы и удивить семью и гостей.

Я обожаю рыбу и мясо холодного копчения и давно мечтал купить или смастерить себе коптильню под эти цели. Вынашивал я эти планы около года. Коптильни в основном попадались «универсальные», для горячего и холодного копчения и цена оказалась просто космической. Тем не менее, осталось желание иметь на столе свои собственные копченые ребрышки (имею в виду приготовленные самостоятельно, а не то о чем вы подумали), рыбу, сыр крылышки и т.п..

Требования к коптильне

Было принято решение изготовить коптильню для холодного копчения своими руками, но был ряд ограничений:

У меня небольшой дачный участок, на котором нет места для того чтобы размещать стационарную коптильню на дровах и копать длинную траншею для охлаждения дыма. Ведь мы все знаем, что при холодном копчении температура дыма должна быть в диапазоне 15-40&degС.
Коптильня должна быть относительно недорогой, по понятным причинам.
При этом она должна быть мобильной (её можно передвинуть) и не слишком страшной (я не плотник).
Коптильня должна быть небольшой. Я не собираюсь коптить половину свиной туши или что-то подобное.

Источник дыма для холодной коптильни

Изучение информации и чертежей в интернете показало, что в основном в качестве источника дыма используют обычные дрова. Дым получается очень горячим и в связи с этим требуется длинная труба или подземная траншея для того чтобы он успел достаточно охладиться.

Я же использовал в качестве источника дыма электроплитку и кастрюлю наполненную опилками. Температура тления опилок получается не такой большой и поэтому его проще охладить. Достаточно гибкого алюминиевого воздуховода сравнительно небольшой длины.

После я нашел в интернете специальное приспособление из нержавейки, которое предназначено для тления опилок в нем. Пишут, что в таком дымогенераторе опилки могут тлеть до 10 часов. Должно быть это очень удобно. Нашел на Amazon , но дорого.

Устройство коптильни холодного копчения

Корпусом для коптильни стал шкаф из фанеры сколоченный мной наспех. К шкафу были приделаны дверцы, тоже из фанеры и проделано несколько отверстий для вентиляции. К дну были прикручены колеса, для того чтобы коптильню можно было перемещать. К сожалению, я не сделал видео или поэтапных фотографий изготовления, но я думаю и так все понятно по общей фотографии. Такая конструкция по силам каждому.

Нижняя секция

Здесь размещается источник дыма: электроплитка и кастрюля с опилками или дымогенератор описанный мной выше. На всякий пожарный случай я обшил её изнутри металлическими листами.

Внимание
: Конструкция ни коим образом не проверялась на пожарную безопасность, поэтому все делается на свой страх и риск. У меня она не вызвала никаких опасений на данный счет, т.к. температура в нижней секции сравнительно невысокая, но без контроля коптильню лучше не оставлять.

Средняя секция

Это камера охлаждения дыма. Я разместил в ней алюминиевый воздуховод длиной около 4 метров. Разместил рукав вертикально для того чтобы коптильня удовлетворяла требованиям компактности и мобильности.

Верхняя секция

Камера, в которой непосредственно коптятся продукты. Она имеет регулируемое отверстие сверху для выхода дыма. Для вашего удобства можете понаделать там полочек и крючков в зависимости от того что планируете коптить.

Из того что не видно на фото
: на дверцах имеются щеколды для запирания, позже в верхнюю секцию был встроен термометр, в нижней секции по периметру двери приклеил уплотнитель, чтобы избежать утечки дыма.

UPDATE:
Если дым окажется не достаточно холодным, то можно убрать боковые стенки шкафа и/или увеличить его высоту чтобы поместить воздуховод большей длины.

Источник

Мало кто способен отказаться от сочного куска копченого мяса или рыбы, но брать такие продукты в магазине – значит, довериться случаю. Напротив, если приготовить эти блюда собственными руками в домашней коптильне, результат всегда будет превосходным. В этой статье вы узнаете, как сделать коптильню своими руками, а пока рассмотрим некоторые особенности использования такого устройства.

Определение и особенности процесса

Копчение – это обработка еды дымом от тлеющих частиц древесины. Процесс предполагает, что блюдо подсушится, частично усохнет, но не потеряет своего жира и пропитается особым ароматом. Такой продукт прекрасно хранится в течение длительного времени. Копчение может быть как холодным, так и горячим. Первое предполагает, что еда на протяжении нескольких дней или даже недель будет обрабатываться дымом при температуре от 20 до 25°C. При горячем копчении температура воздействия увеличивается в разы (в пределах от 45 до 120 °C), а блюдо можно будет подавать к столу уже через пару часов. Нужно знать, что холодное копчение продлевает срок хранения продуктов, но процесс изготовления такой коптильни более сложный.

Как сделать коптилку горячего копчения мы говорили ранее.

Преимущества данного способа приготовления пищи

Вареное мясо, жареное мясо, мясо, запеченное в духовке… выбор рецептов разнообразен. С рыбой история примерно та же самая. А порой хочется чего-то нового, свежего, чтоб вкусовые рецепторы вздрогнули и восхищенно вздохнули!

На этот случай и придуманы блюда горячего и холодного копчения. Рыба и мясо порадуют самых капризных гурманов, а готовятся они довольно просто в любых условиях – хоть дома, хоть в лесу у костра.

Холодное копчение – процесс, требующий больше временных затрат. На приготовление рыбы или мяса в среднем понадобится около 3 суток. Зато и хранятся продукты холодного копчения несколько недель или даже месяцев. Особый аромат, от которого непроизвольно начинается слюноотделение, и нежная консистенция пришлась по душе многим.

Горячее копчение – это вариант, который ваши домашние смогут оценить уже спустя пару часов после приготовления. Для горячего копчения скумбрии или курицы потребуется всего 1-2 часа. Золотистая, плотная мякоть готовится быстро, но и хранить ее можно только в холодильнике и совсем недолго. Никаких канцерогенов, оксидантов, токсинов и прочих «благ» цивилизации, только натуральный вкус, приправленный дымком.

Есть большое количество самых разных видео для домашнего копчения. Но принципы правильного копчения едины со времен наших предков.

Нагрев и окуривание должны быть одинаковы и равномерны в течение всего времени приготовления. Дым и тепло влияют на качество блюда, и если не контролировать данные показатели, то мы рискуем на выходе получить некачественный полуготовый продукт.
Дымок должен быть легким, светлым, почти прозрачным, сильно разбавленным кислородом. Не соблюдая этого условия, мы как раз и получаем полный набор токсинов и прочих вредных веществ, о которых так много пишут врачи. И уж тем более никакого использования искусственного «жидкого дыма», пожалейте свой организм!
Дым должен проникать постепенно, полуфабрикат нужно окутывать им полностью. Тут большую роль играет правильная закладка продуктов.

Правила довольно простые. Именно поэтому все чаще приобретаются коптилки горячего копчения для приготовления любимых блюд. Размеры коптильни на вкусовые качества никак не влияют, тут каждый исходит из своих потребностей и запросов.

Как это работает?

Стандартная схема коптильни горячего копчения выглядит следующим образом:

Процесс копчения начинается, когда дым попадает на полуфабрикаты. Устройство коптильни горячего копчения таково, что опилки и щепа закладываются в коптильню, а затем нагреваются очагом, расположенным снизу.

В коптильне необходимы следующие элементы:

Крепления для решеток, обычно расположены на боковых стенках.
Прут или решетки для продуктов, которые будем готовить. Можно запастись специальными крюками, на них удобно подвешивать тушки целиком.
Специальный поддон для жира и жидкости, выделяющихся во время приготовления. Отсутствие поддона чревато тем, что жир может попадать на опилки, и блюдо будет иметь отчетливый прогорклый привкус.
Слой опила или щепок на дне. Их задача – выделять дым при нагревании.
Коптилки горячего копчения обычно ставятся на специальную подставку, для этого можно использовать кирпичи, обрезки труб и так далее. А если у вас домашняя коптильня для газа или электроплиты, то ставите прямо на них.
Термометр – удобное, но не обязательное приспособление. Если у вас не достаточно опыта, лучше обратить внимание на модели, где можно контролировать температуру нагрева. Норма нагрева варьируется от 70 до 150 градусов.

Не пропустите: Как сделать мангал из колесных дисков автомобиля: пошаговый алгоритм действий, преимущества, недостатки

Мнение эксперта

Игорь Лебедев

Эксперт нашего сайта. Более 10 лет в печном деле.Реализовал десятки различных проектов. Помогает делать контент нашего сайта интересным и полезным!

Задать вопрос

Внимание! Помните, что крупные куски мяса или рыбы рекомендуется располагать снизу, потому что температура там существенно выше.

Безопасно и удобно

Сначала для будущей коптильни холодного копчения нужно выбрать подходящее место. Во-первых, оно не должно быть пожароопасным. Во-вторых, его нужно выбирать с точки зрения удобства: хорошо, когда рядом с коптилкой можно и присесть, и разместить продукты. Кроме того, нужно позаботиться и о месте для подземного дымохода: в длину – не менее 3 метров, в ширину – от 30 до 50 см, в высоту – от 25 до 27 см.

Не следует забывать и о том, что между камерой и очагом нужно будет сделать хорошую тягу. Большое влияние в этом случае оказывает разница температур между горячим дымом и окружающим воздухом, поэтому сделать ее не так-то просто. Для хорошей тяги можно использовать вентилятор, а для охлаждения дыма – коллектор.

Коптильный шкаф из холодильника

Совет! Лучше всего использовать холодильники советского производства, с решётками из проволоки

Коптильня холодного копчения

Вынуть полки. Лучше если они будут из проволоки, как в старых холодильниках советского производства.
В однокамерном аппарате удалить морозилку и провода. В двухкамерном охладитель занимает мало места, поэтому его можно оставить.
Заделать получившиеся отверстия. Для этого подходят деревянные или пластиковые пробки.
Сбоку или сзади на высоте 10 см над дном вырезать отверстие для приходящего дымохода. Установить корпус холодильника на подставке так, чтобы дымовой канал шёл под небольшим наклоном вверх. Ещё одно отверстие для выходящего дыма делается в потолке коптильного шкафа.
На дно поставить поддон для сбора жира. Для этого подойдёт одноразовая форма для запекания или просто застелить дно алюминиевой фольгой.
На необходимой высоте в пазах корпуса установить решётки. При желании в корпусе сверлится отверстие и устанавливается термометр.

Читать также Птицы клюют монтажную пену что делать

Коптильня горячего копчения

необходимо удалить все неметаллические части — пластиковую обшивку, термоизолятор и уплотнительную резину в двери;
получившиеся отверстия в корпусе заделать деревянными пробками, а резинку заменить войлочной полосой;
к стенкам на желаемой высоте, а также на расстоянии 10 см от дна прикрутить металлические уголки для решёток и поддона для сбора жира;
коптильный шкаф установить на подставку из кирпичей.

Процесс копчения производится так же, как в других устройствах горячего копчения:

на дно насыпаются опилки;
на нижнюю пару уголков ставится поддон, а на верхние решётки с продуктами;
под днищем разводится небольшой костёр.

Костёр греет опилки, они дымят и коптят мясо и рыбу.

Принцип работы

Во время холодного копчения в специальном туннеле, соединяющем топку и собственно коптильню (в нее и закладываются продукты), идет охлаждение дыма. Минимальное расстояние между двумя этими отделениями должно составлять не менее 2 метров, максимум – 7. От этой величины и будет зависеть длина трубы, через которую дым будет попадать в коптильню. Превышать расстояние между продуктовым отделением и топкой не рекомендуется: могут возникнуть проблемы с тягой. Сверху крышку камеры лучше придавить кирпичом или другим тяжелым предметом: после долгого горения металл может искривиться.

В такой коптильне еда обрабатывается в течение минимум 3 суток. Для получения наилучшего результата нужно соблюсти несколько простых правил:

чтобы процесс шел равномерно, не рекомендуется одновременно коптить разные виды продуктов.
Готовить нужно одним приемом, не докладывая еду в процессе копчения.
Куски перед закладкой в продуктовое отделение лучше отсортировать по размеру. Нарушив одно из этих правил, нужно быть готовым к тому, что часть продуктов будет испорчена.

Ну а дальше вы узнаете, как сделать коптильню холодного копчения своими руками.

Дымогенератор для шкафа коптильни

Так дымогенератор подключается к шкафу

Читать также Как размножить кротон в домашних условиях листом

В качестве нагревательного элемента используется ТЭН

Поддон защищает ТЭН от попадания на него жира и сока

Коптильня из бочки

Для изготовления простой коптильни для холодного копчения своими руками нужно взять:

металлическую бочку;
металлическую сетку;
лист из жести;
решетку;
мешковину;
пару болтов;
лопату и другие инструменты.

Выкопав под топку яму, нужно положить на дно жестяной лист: он нужен для равномерного тления опилок или щепок.

После того как подготовительный этап закончен, можно заняться устройством дымохода – неглубокой траншеей шириной 25 см и длиной от 2 до 7 метров. Для герметичности ее необходимо накрыть любым негорючим материалом, который находится под рукой (например, подойдет шифер), и присыпать грунтом.

Затем нужно заняться коптильной камерой. Проще всего сделать ее из металлической бочки, от которой нужно отделить дно и прикрепить внизу металлическую сетку. Для фильтрации сажи на нее нужно будет постелить мешковину. В нижней части бочки прикрепляется прочная решетка, на которой можно разметить фильтр.

Затем еще одну прочную решетку разместить в верхней части бочки, отступив от края примерно на 20 см. Именно на нее будут закладываться продукты для копчения.

В данном случае речь идет о простой коптилке, поэтому выбор в пользу решетки – самый рациональный вариант. В усложненной конструкции она может быть заменена на прутья с крюками.

Вот и все, получилась рабочая коптильня холодного копчения своими руками.

Бытовые коптильни на угле

4. Ольховый дым Престиж

Это двухъярусная продукция производится из матовой нержавеющей стали марки 304, устройство дополнительно оснащено гидрозатвором, что позволяет получать блюда горячего копчения. Вместе с устройством поставляются две решетки, имеется поддон, куда будет скапливаться жир. Также есть специальная сумка для удобной транспортировки и небольшой пакет щепок из ольхи. Корпус конструкции собирается посредством аргонно-дуговой сварки, что придает изделию дополнительную прочность и надежность. Форма изделия классическая, поэтому в нем можно готовить абсолютно любые продукты питания – мясо, рыбу, курицу, овощи. Система гидрозатвора надежно удерживает дым в коптильной камере, поэтому данной продукцией можно пользоваться даже в домашний условиях.

В продаже можно встретить модификацию этой коптильни, которая оснащается специальным биметаллическим термометром – пользователь всегда будет точно знать, какая температура в настоящий момент в камере. Эту конструкцию можно в течение долгого времени применять на углях, не опасаясь, что она начнет деформироваться вследствие постоянного сужения и расширения металла – этого удалось добиться за счет стенок толщиной 2 мм.

Преимущества:

Габаритные размеры приборы можно выбрать в зависимости от своих потребностей;
Решетки и поддон выполнены из нержавеющей стали;
Повышенная прочность корпуса устройства;
Продолжительный период гарантийного обслуживания – целых два года;
Можно заказать модификацию с термометром;
Имеется удобная сумка для транспортировки продукции;
По бокам есть рукоятки для облегчения монтажа на местности;
С легкостью удастся очистить скопившийся жир.

Недостатки:

На ручках не предусмотрена термоизоляция;
Некоторые модификации отличаются довольно большой массой – целых 26 кг.

Ольховый дым Профи

Одна из лучших моделей для использования в домашних условиях во многом за счет наличия гидрозатвора, который позволяет применять аппарат в помещении. В собранном виде коптильня закрывается специальной крышкой, которая вставляется в довольно глубокие борта. По периметру наливается вода – она и не будет давать дыму выходить в помещения. Для того, чтобы выводить его излишки, в углу конструкции располагается специальный патрубок. На него надевается шланг, выполненный из качественного силикона, который выводится на улицу. Конструкция производится из нержавеющей стали. Внутренняя камера двухъярусная, между ярусами сохраняется приличное расстояние, за счет чего одновременно можно готовить даже крупные продукты, например, курицу.

Корпус собирается при помощи специальной сварки, поэтому можно не опасаться, что он начнет выходить из строя раньше времени. Поддон, предназначенный для сбора жира, изготавливается из матовой медицинской нержавеющей стали, что облегчает его очистку от загрязнений. Конструкция продумана тщательно, она обладает небольшими габаритными размерами – 40х30х20 см.

Преимущества:

Небольшая величина продукция;
Корпус хорошо сопротивляется коррозионным процессам и дефорации;
Все элементы выполнены из нержавеющей стали;
Поддон изготавливается из медицинской стали, с которой очень легко убрать весь жир;
Предусмотрен гидрозатвор, не позволяющий дыму выходить за пределы устройства.

Недостатки:

Относительно дорого стоит;
У решеток большие расстояния между прутьев, поэтому закоптить небольшие продукты не удастся;
Не предусмотрена подставка для размещения на углях;
Рукоятки также не изолированы, поэтому придется использовать прихватки.

Добрый жар

Разрабатывалась такая конструкция специально для домашнего использования, причем ее допустимо устанавливать на все бытовые плиты, в том числе и на варочные поверхности. Форма конструкции цилиндрическая, поэтому ее удастся установить даже на небольших размеров плиту. В основе всех элементов устройства находится стойкая к коррозии пищевая нержавеющая сталь. У бака предусмотрены довольно удобные рукоятки, которые в процессе работы коптильни не слишком сильно нагреваются и быстро остывают. В верхней части есть желоб по всей окружности – это гидрозатвор, обеспечивающий абсолютную герметичность камеры. Крышка оборудована штуцером, через который подключается электронный термометр, в ней же размещен выпускной патрубок. В комплекте поставляет поднос на дно для щепы, специальный поддон для жира. Приготовленные в такой коптильне продукты отличаются великолепным ароматом и превосходными вкусовыми качествами.

Габаритные размеры коптильни позволяют разместить в ней до трех подставок с продуктами, причем они достаточно высокие. Также изготавливаются из нержавеющей стали, поэтому не впитывают в себя запахи. Продукты коптятся в подвешенном состоянии, благодаря чему они полностью пропекаются, жир также выходит весь, не придется переживать, что пища может пригореть или прилипнуть.

Преимущества:

Изготавливается из листовой нержавеющей стали, толщина которой 1,5 мм;
Лоток для щепы оборудован ножками, что обеспечивает равномерное тление топлива;
Решетки оборудованы рукоятками, поэтому их очень легко доставать;
В комплекте поставляется специальный тканевый чехол;
Небольшие габаритные размеры прибора.

Недостатки:

Относительно высокая цена;
Шланг для отвода дыма придется приобретать отдельно;
Верхняя крышка нагревается очень сильно.

Camping World Gurman

В продаже можно встретить несколько модификаций данной коптильни – они отличаются друг от друга своими размерами и, следовательно, максимальным количеством продуктов, которые можно приготовить за один раз. Корпус надежный, характеризуется повышенным уровнем прочности – он производится из нержавеющей стали марки ASIS 430. Этот материал практически не расширяется при нагревании, поэтому любые деформации корпуса полностью исключены. Модель оборудована крышкой формата слайдер – она выдвигается на специальных полозьях. Кроме того, у нее есть складная стальная ручка. При необходимости конструкцию можно переставить с одного места на другое, не боясь потерять накопившийся внутри дым.

Ещё: ТОП 10 лучших сварочных аппаратов для дома и дачи

Продукты можно разложить на двух ярусах. В комплекте идет поддон для сбора жира. Коптильню разрешается использовать не только на углях, вполне допустимо устанавливать ее на плиты любого типа. конструкция обладает складным механизмом, в сложенном виде занимает минимальное количество свободного места, поэтому ее удастся с легкостью взять с собой даже в дальний поход. В комплекте есть сумка для транспортировки.

Преимущества:

Вполне приемлемая стоимость продукции;
Незначительная масса, позволяющая носить коптильню в руках в течение долгого времени;
Тканевый чехол повышенной прочности;
Производится из высококачественных материалов;
За один прием можно приготовить до 3 кг мяса или рыбы.

Недостатки:

Может использоваться исключительно для горячего копчения;
Рукоятка для подъема устройства не имеет термоизоляции;
Толщина стенок составляет всего лишь 0,8 мм, что не застраховывает изделие от прогорания с течением времени.

Холодильник превращается в коптильню

Коптильня холодного копчения своими руками может получиться даже из старых и ненужных предметов.

Для того чтобы дать старому холодильнику новую жизнь, нужно, прежде всего, убрать из него «начинку» и заклеить отверстия лейкопластырем. В верхней части корпуса делают отверстие для дыма, а при желании даже устанавливают вентилятор.

Вверху камеры нужно закрепить решетки для продуктов, а к самому холодильнику при помощи трубы из оцинковки (длина – от 3 до 4 метров) присоединить печку-буржуйку. Можно вместо нее использовать и любой другой закрытый контейнер соответствующего размера. Для того чтобы приступить к копчению продуктов, в него нужно поместить электрическую плитку, на которую следует положить опилки. Необходимо дождаться, пока опилки задымят, а затем отключить ее.

Как сделать коптильню холодного копчения

Что бы сделать её самому, потребуются слесарные навыки, умение работать паяльником, читать схемы и чертежи. Главная задача правильной коптильни – придание дыму в камере нужной температуры. Сделанная коптильня своими руками состоит из камеры для копчения, автоматики для поддержания температуры и дымогенератора. Такая коптильня из дерева работает и в режиме холодного копчения и в режиме горячего копчения и ещё в режиме сушки. Размеры коптильни у каждого индивидуальные, под свои нужды. Для её изготовления потребуется слесарный инструмент, шуруповерт, паяльник.

Материалы и комплектующие:

Деревянный брусок 50х50 мм;
Вагонка липовая;
Вагонка сосновая;
Петли, ручка;
Шурупы, гвозди.
Лист оцинкованного железа;
ТЭН 220 В (2кВт);
Корпус для автоматики;
ПИД регулятор температуры REX C100;
Выключатели, монтажные провода.

Пошаговый процесс постройки:

Из бруса 50х50 собрали каркас коптильного шкафа. Для крепления между собой были использованы металлические уголки. Высота всего каркаса 150 см, высота камеры 100 см, ширина 45см, глубина 40 см. От низа до места будущей двери 20 см. Не большой объем, но для домашнего использования вполне хватает.
Внутреннюю часть каркаса обшиваем липовой вагонкой, можно использовать осиновую вагонку.
Собрали каркас двери и также зашили внутреннюю сторону липой.
Со внутренней стороны привернули шурупами бруски 50х50 для крепления дна и потолка.
В ниши стенок, дна и потолка степлером закреплена пищевая фольга.
В ниши укладываем базальтовый утеплитель толщиной 50 мм. Он не горюч, не выделяет вредных веществ при повышенной температуре.
При желании утеплитель можно закрыть пароизоляцией. Затем наружную часть стен и дна забиваем вагонкой. Наружные стены были забиты сосновыми рейками по экономическим соображениям, на качество копченостей наружняя обшивка не влияет.
В верхней части коптильни смонтировано отверстие для выхода дыма.
Из вагонки собран и остальной дымоход с задвижкой. Вверху установлена железная накладка под вытяжную трубу. Труба из пластика 115 мм диаметром.
Из листа нержавейки или оцинковки вырезаем и сгибаем поддон. Он нужен для защиты внутренней части коптильни от горячих тэнов.
Устанавливаем его в углубление под дверью. Желательно между поддоном и корпусом коптильни установить негорючую прокладку.
На направляющих для гипсокартона закрепляем два киловатных тэна от плитки. Как показала практика 2 кВт за глаза хватает для такого объема. При температуре наружного воздуха +10°С до нагрева 100°С внутри коптильни ушло 20 минут.
Тэны устанавливаем в нишу.
Крепим двери петлями к корпусу коптильной камеры. Устанавливаем ручку и шпингалет. Корпус покрываем льняным маслом для защиты от атмосферной влаги. Если планируется использовать аппарат на открытом воздухе, то монтируем двухскатную крышу из любого кровельного материала. В нашем случае коптильня находится под навесом, поэтому необходимости в крыше нет.
Над тэнами установлен поддон из нержавеющей стали для сбора жира. Ниже поддона сделано отверстие для входа трубы дымогенератора.
Автоматика для коптильни собирается на контроллере REX C100, купленного на просторах Китая. Контроллер обеспечивает эффективное регулирование заданной температуры.
Монтаж автоматики собран по схеме.
Вся начинка собрана в подходящем корпусе, установлены два выключателя. Один общий, второй для выключения и включения тенов. Датчик температуры установлен в зоне нахождения сырья для копчения. Снизу установлены две розетки, для подключения компрессора дымогенератора и вентилятора. Вентилятор нужен когда коптилка холодного копчения работает в режиме сушильного шкафа, или конвекции.
Для контроля готовности колбас, мяса используется термометр для коптильни с выносным щупом.

Читать также: Свп для плитки своими руками

Итак, коптильня холодного копчения своими руками собрана.

Как сделать правильный дымогенератор для коптильни, описано в ранее опубликованной статье.

Для копчения понадобится специальная щепа. От правильно подобранной щепы зависит вкус ваших деликатесов. Ольховая и буковая щепа универсальная, подходит для копчения мяса, рыбы, сала. Щепа дуба в основном подходит для мяса дичи, конины, говядины.

Фруктовая щепа вишни, яблони больше подходит для сыра, овощей. Важно помнить, что перед использованием щепы, её необходимо подсушить, влажность щепы должна быть около 15%. При высокой влажности, образуется много пара, продукт будет сыреть и в итоге снизится его срок хранения.

Длительность приготовления копчёностей зависит от температуры процесса. Быстрее всего готовятся мясо и рыба горячего копчения: их приготовление производится при температуре свыше 50 градусов за время от 30 минут до 2 часов в аппаратах, которые так и называются — коптилки горячего копчения. Такую самодельную коптильню горячего копчения можно сделать своими руками в домашней мастерской.

Походный вариант

Как сделать коптильню холодного копчения своими руками, чтобы конструкцию можно было брать с собой в длительные походы? На самом деле устройство для холодного копчения так просто изготовить, что сделать это можно даже в походных условиях. Для этого потребуется:

кусок полиэтилена;
колья или брус для каркаса;
прутья с крюками, чтобы подвесить продукты.

Главное удобство такой коптильни заключается в том, что все необходимое для ее устройства легко вместится в багажник легкового автомобиля. Стоит обратить внимание на то, что трубу дымохода, крайне неудобную для транспортировки, легко заменить более простой альтернативой.

Для того чтобы ее соорудить, нужно найти участок местности с уклоном в 60 градусов, укрыть его ветками и брезентом, а также засыпать дерном. Это будет импровизированная труба. После этого в верхней части нужно будет поставить каркас из бруса или кольев и обмотать его куском полиэтилена. Внутри конструкции нужно будет установить стойку с крючками либо разместить прутья для копчения рыбы. После этого останется только развести под коптильней костер, чтобы подать дым и начать приготовление блюда.

Фото коптильни горячего копчения своими руками

Читайте здесь — Гнезда для кур несушек своими руками: чертежи, хитрости, лучшие решения и советы как сделать гнезда правильно (115 фото и видео)

Выбор готовой коптильни

Если технология изготовления коптильни кажется слишком сложной, можно купить и готовую. Для того чтобы не ошибиться с выбором, стоит учесть следующие характеристики устройства:

металл, из которого сделана коптильня холодного копчения. В его составе не должно быть вредных примесей, а сам он должен быть достаточно прочным. Оптимальная толщина стенок – не менее 4 мм. Тонкий металл быстро прогорит и заржавеет, после чего у продуктов появится неприятный вкус и аромат;
объем устройства. Бессмысленно брать для большой компании маленькую коптильню на пару колбасок, а для семьи из трех человек – большой «ящик», в котором легко уместится целый поросенок;
наличие температурных датчиков и регулятора тяги. Благодаря этим опциям в коптильне удается поддерживать одинаковую температуру и контролировать процесс приготовления пищи;
количество полок для продуктов в коптильне. Здесь работает принцип «чем больше – тем лучше»;
универсальность устройства. Есть модели, в которых предусмотрен как холодный, так и горячий режим копчения блюд.

Кроме того, качественная коптильня должна иметь гарантийный срок службы, в течение которого ее можно будет вернуть производителю.

Как построить деревянную коптильню в виде домика с односкатной крышей своими руками

При наличии навыков работы с деревом и столярного инструмента такая коптилка строится за один рабочий день из досок лиственных пород дерева или фанеры толщиной 8 мм.

Проектирование коптилки

Перед началом работ составляется чертеж деревянной коптильни холодного копчения. При этом необходимо учесть следующие моменты:

место установки;
желаемые размеры;
тип крыши — односкатная или двускатная;
вид копчения — холодное или горячее;
при холодном копчении тип дымогенератора — отдельно стоящий или в земле.

Перед началом работ необходимо подготовить место установки, а в случае выбора дымохода, проложенного в земле — прокопать для него канаву.

Сделать такой аппарат можно также из деревянной бочки. Сделанная своими руками коптильня из бочки обладает всеми достоинствами коптильни в виде домика.

Необходимые материалы

Для изготовления корпуса размером 90*60*120 см с односкатной крышей необходимы:

бруски сечением 50х50мм для каркаса;
доски, вагонка или фанера для обшивки стен и крыши;
поддон для сбора жира 40х70 см;
рейки для решёток размером 80х50 см;
дымоход из асбоцементной или оцинкованной трубы ∅80-120 мм длиной 30-50 см;
лист шифера или профнастила для крыши.

Важно! В брусках и досках не должно быть сквозных сучков. При нагреве и высыхании досок сучки выпадут и образуются отверстия, нарушающие герметичность камеры.

Процесс изготовления

Для сборки корпуса необходимо:

Взять 4 бруска сечением 50х50 мм, 2 передних длиной 150 см, 2 задних 140 см. От одного из концов отмечают 30 см для ножек.
На боковых стенках на внутренней стороне прикручивают рейки или металлические уголки для решёток с продуктами. В коптильне горячего копчения дополнительно монтируется крепление для поддона для сбора жира. Его также можно установить на подставке на ножках.
Вертикальные стойки соединяют горизонтальными поперечными брусками 50х50 мм. Таких брусков необходимо 8 штук — 4 длиной 60 см, 4 длиной 90 см. Соединяют бруски саморезами, а для прочности используются металлические уголки.
После сборки каркаса задняя сторона, боковые стенки и дно обшиваются досками или фанерой. На переднюю стенку на петлях вешается дверь.
В дне и в верху одной из стенок прорезаются отверстия для входного и выходного дымоходов. Это можно сделать в досках, предназначенных для обшивки, до их крепления к каркасу. При наличии отдельно стоящего дымогенератора отверстие для входного дымохода прорезается в противоположной стороне от выходного отверстия над полом.
Сверху корпус накрывается листом шифера или профнастила. Допускается применение шпунтованной доски или вагонки.
Монтажной пеной или войлоком герметизируются все щели. Это делается для поддержания температуры и плотности дыма.
Устанавливается дымоход. Для регулировки тяги в нём рекомендуется установить заслонку.
Изготавливается необходимое количество решёток. Они делаются из деревянных реек или металлических прутков или нержавеющих трубок. Решётка из нержавейки — это оптимальный вариант. Она легко моется и не впитывает запахи. При рекомендованных размерах коптилки и реек размер решётки составляет 80х50 см.
Если нет готовой ёмкости для поддона, то он изготавливается из листового металла. Для этого берётся прямоугольный кусок металла 50х80 см, в нем вырезаются уголки 5х5 см, края загибаются и места стыка завариваются электросваркой. Заготовку можно вырезать из бака старой советской стиральной машинки.

После сборки устройство ставится на место эксплуатации.

Изготовление двухскатной крыши

Такая коптильня выглядит красивее, но сложнее в сборке, чем с односкатной крышей:

все вертикальные стойки берутся одинаковой длины;
над передней и задней стенками из брусков собираются два равносторонних треугольника;
вершины треугольников соединяются бруском;
при монтаже крыши из металлического листа он сгибается посередине под углом 60-90°.

Читать также: Кунжутное масло полезные свойства применение и противопоказания

Секреты использования

Под решеткой коптильни следует поместить неглубокий поддон для жира, выделяемого из мяса и рыба во время копчения. Он оставит опилки чистыми, и приготовленная еда сохранит свой аромат. При установке поддона нужно помнить о зазорах, которые необходимо оставить между его краями и стенками ящика.
Для того чтобы задерживать пепел, над топкой натягивают влажную мешковину: такая завеса пропустит дым, но никак не загрязняющие вещества.
Чтобы проверить температуру копчения, достаточно капнуть немного воды на крышку устройства. Сильное шипение говорит о высокой температуре копчения. Если такого звука нет, а вода просто испаряется с поверхности коптильни — температура оптимальна. По мере использования необходимость в таком тесте пропадет: те, кто часто готовят в коптильне, знают примерное время приготовления тех или иных продуктов.

Кроме того, в процессе копчения нужно соблюдать несколько важных правил:

следить за температурой дыма в камере;
дождаться сухой безветренной погоды;
проявить терпение: постоянно приоткрывая дверцу и заглядывая в камеру, можно значительно увеличить время приготовления блюд;
начинать подготовку к процессу нужно вечером, а коптить мясо или рыбу – утром;
в начале или конце копчения в дрова хорошо добавить веточки вишни, можжевельника или винограда. Эти породы деревьев придадут блюдам неповторимый аромат, а вот смола хвойных пород, если такие попадут в дрова, плохо повлияет как на вкус, так и на запах готовых блюд;
использовать в коптильне лишь сухие дрова: влажная древесина будет не гореть, а тлеть, и процесс приготовления блюд займет долгое время.

Электрокоптильни для горячего копчения в домашних условиях

Элвин Эку

Универсальная продукция, которая разработана специально для использования в бытовых условиях. С ее помощью можно приготовить самые разные копченые продукты, не выходя их дома. За счет технологии горячего копчения можно получить очень вкусную рыбу, мясо или сало. Универсальность изделия заключается в том, что оно способно функционировать как в режиме электрического нагрева, так и за счет применения углей или дров. При использовании аппарата с подключением к сети, следует соблюдать определенные меры предосторожности – в помещении должно быть не более 35 градусов и не ниже -1 градуса. Номинальная мощность оборудования составляет 0,75 кВт, однако данный параметр можно отрегулировать в ручном режиме в диапазоне от 300 до 750 Вт.

Прибор можно использовать без перерыва в течение долгого времени, не выключая на перерыв. Полезный объем рабочей камеры составляет 20 литров. В ней можно закоптить не только рыбу, но и достаточно большой кусок сала или мяса. Габаритные размеры следующие – диаметр 40 см, а высота 50 см. В результате получилась довольно компактная продукция, которой найдется место даже на тесной кухне.

Ещё: ТОП-10 лучших распиловочных станков, как выбрать настольную циркулярку

Преимущества:

Изготавливается из очень качественных материалом;
В процессе копчения продукты не прилипают к решеткам;
Способна обеспечить равномерное копчение;
Привлекательный внешний вид.

Недостатки:

Необходимо соблюдать определенные меры предосторожности при использовании данного аппарата.

1100 Вт Muurikka

Достаточно удобная продукция с горизонтальной загрузкой продуктов питания. Как и предыдущую модель это устройство можно использовать как с подключением к сети, так и без него. Габаритные размеры небольшие, поэтому коптить на дровах не получится – удастся использовать либо небольшие щепки, либо опилки. Внутренняя температура регулируется за счет специального поворотного регулятора – он трехпозиционный, поэтому в устройстве можно готовить пищу и по горячей, и по холодной технологии. Благодаря регулировке температуры удастся в значительной степени ускорить процесс копчения. Корпус изготавливается из качественной тонколистовой нержавеющей стали, есть рукоятка для переноски.

Для большего удобства применения конструкции, прибор оборудован специальным вентиляционным клапаном, термометром и специальной сигнальной лампой. Максимальная мощность оборудования составляет 1100 Вт. Диаметр коптильни составляет 25 см при высоте 50. Размеры решетки 24х41,5 см, что позволяет разместить там достаточно много продуктов.

Преимущества:

За один прием можно приготовить до 2 кг продуктов;
Превосходная устойчивость за счет крупных металлических ножек;
Ручка позволяет переносить даже горячий прибор;
Корпус выполнен из высоколегированной нержавеющей стали;
Несколько режимов работы;
Можно сократить время приготовления блюд;
Высота решетки регулируется;
В комплекте идет чехол для хранения и транспортировки.

Недостатки:

Корпус с течением времени покрывается слоем жира, который бросается в глаза и плохо отмывается;
У крышки предусмотрен вырез под нагревательный элемент, из-за чего в помещение может проникать дым.

Завод Сельмаш Дымок

Качественная и бюджетная продукция от отечественного производителя. Конструкция характеризуется простотой и продолжительным периодом эксплуатации. По большому счету, это просто металлический короб, внутри которого располагается нагревательный элемент. Это оптимальный вариант для работы не только с рыбой или мясом, но и для курятины. Полезный объем составляет целых 20 литров. Работает данная модель только на электричестве, загружать туда опилки, щепочки и иное топливо категорически не рекомендуется. В процессе приготовления она не выделяет дыма. Места на кухне занимает очень мало. Эргономика продумана тщательно, поэтому мыть конструкцию довольно легко. Пар будет выходить через специальное отверстие, проделанное в крышке. К нему подводится комплектный силиконовый шланг, через который его отводят за пределы помещения. Стык крышки и корпуса тщательно загерметизирован.

Весь жир с готовящихся продуктов будет скапливаться на специальном широком поддоне, находящемся непосредственно под решеткой. Одновременно в корпусе можно разместить сразу два противня с мясом или рыбой. Дно изделия изготавливается из оригинального материала – закаленной нержавеющей стали, толщина которой составляет 2 мм, что позволяет ей выдерживать температуру до 800 градусов. В зависимости от продукта процесс занимает от 30 до 90 минут. Для контроля за температурой в камере есть биметаллический термометр.

Преимущества:

Приемлемая стоимость;
Нет необходимости использовать дрова или иные горючие материалы;
Легко очищаются любые загрязнения;
Нагревательный элемент тщательно защищен от попадания жира.

Недостатки:

Не предусмотрена система регулировки температуры в камере.

Элвин Эку-Комби

Может работать не только от электрического тока, но и на дровах или же на газе. Верхняя крышка и лотки производятся на базе высококачественной нержавеющей стали. Пользоваться этим оборудованием можно как в домашних условиях, так и на природе. Нагревательная поверхность плоская, отличается высокой мощностью, что в значительной степени увеличивает ее функциональные возможности. Вообще, как отмечают пользователи, данная коптильня помимо своей основной задачи, может применяться в качестве гриля, мангала, электрической плиты небольших размеров. Блок электронагрева у прибора съемный, при необходимости его можно отключить. Использовать этот агрегат разрешается и в помещениях, если там невзрывоопасная среда и температурный режим в пределах от -1 до +35 градусов.

В комплекте поставляется сразу три решетки для продуктов. Диаметр модели составляет 40 см, высота – 50 см при массе 12 кг. Номинальная мощность конструкции 750 Вт, однако предусмотрена и регулировка данного параметра в пределах от 300 до 750 Вт. В нижней части корпус защищен дополнительным слоем металла.

Преимущества:

Довольно длинный питающий шнур – 1,8 м;
Потребляет всего лишь 800 Вт электричества;
Изделие не придется особым образом настраивать для правильной эксплуатации;
Превосходно сопротивляется возникновению и развитию коррозионных процессов;
Небольшие габаритные размеры;
Предусмотрена чаша для сбора стекающего жира;
Мощность при необходимости регулируется;
Пользователь может отсоединить нагревательный элемент.

Ещё: ТОП 10 лучших холодильников Атлант для дома

Недостатки:

Крышка не оснащена рукояткой;
Довольно дорого стоит;
Между решетками небольшое расстояние.

Порядок сборки шкафа

Коптильный ящик универсального назначения для холодного копчения рыбы и мяса монтируется в таком порядке:

сборка каркаса;
установка днища;
обшивка стен;
навешивание двери;
установка крыши;
монтаж функционального оборудования.

Источник

Самодельный шкаф для холодного копчения: инструкция по сборке

Особенности конструкции

камера для копчения продуктов;
дымоход;
дымогенератор.

Инструменты и материалы

Дерево неизбежно будет придавать продуктам особый аромат. Лучше делать коптильный шкаф из ольхи, липы, осины или другой лиственной породы. Древесину хвойных пород использовать нежелательно из-за выделяемой смолы, но ель допускается. После нескольких использований запах древесины будет постепенно уходить.

Помимо древесины потребуются следующие инструменты и материалы:

ножовка;
молоток или шуруповерт;
гвозди или саморезы;
бруски для каркаса, внутренних перекладин;
петли для крепления дверки;
ручка для дверцы;
засов или задвижка – подойдет обычный шпингалет;
пеньковая веревка или пакля;
кровельный материал, если шкаф будет установлен на улице;
термометр для контроля температуры внутри шкафа;
решетки для продуктов, прутья с крюками;
труба для дымохода.

Читайте также: Как смастерить коптильню из скороварки

Инструкция по созданию

Изготовить шкаф можно по следующему алгоритму:

Сделать каркас. Для этого надо подготовить 4 длинных бруска и скрепить их поперечными брусками внизу и вверху. Для устойчивости можно сделать еще несколько поперечных перекладин – их можно будет использовать для установки решеток. Оптимальное сечение бруска – 4х4 см.
Обшить каркас досками. Подгонять их нужно вплотную друг к другу, иначе дым будет просачиваться в стыки. В качестве уплотнителя использовать пеньковую веревку или паклю – прокладывать ее в каждый стык.
Сделать дверь. Большую часть передней стенки должна представлять дверца. Ее ширина может соответствовать ширине стенки с учетом остова в качестве коробки. Дверцу можно сделать из плотно подогнанных досок и посадить ее на петли. Прикрепить ручку и задвижку. По периметру дверцы стоит пустить уплотнитель, оптимально использовать такую же резинку, как на холодильниках.
Сделать каркас для крыши и обшить его досками. Все стыки надо также пройти пеньковой веревкой или паклей. Крыша для коптильного шкафа может быть одно- или двускатной. Допускается также плоская конструкция.
Вмонтировать в коптильный шкаф термометр. Установить его можно на фронтон крыши, врезать в дверцу шкафа или одну из его боковых стенок.
Смонтировать дымоход. Можно сделать его из трубы либо из дерева, такой вариант исполнения при холодном копчении допускается.
Смонтировать в шкафу перекладины. На них будут устанавливаться решетки для продуктов. В нижнюю часть конструкции нужно ставить поддон для сбора жира. В верхней части коптильни следует оборудовать перекладины для копчения продуктов на крюках.

Монтаж топки уместен при установке коптильного шкафа на улице. Делают ее на расстоянии 2 м от корпуса конструкции. Подача дыма обеспечивается трубой, которая заглубляется в траншею либо обкладывается кирпичом.

Действовать надо по следующему алгоритму:

Изготовить трехсекционную конструкцию. Нижний сектор должен быть высотой примерно в пятую часть всего шкафа, эта секция используется в качестве топки. Высота верхнего сектора составляет чуть больше четверти шкафа, он предназначен для копчения продуктов. Большую часть занимает средняя секция коптильни, где будет расположена труба для охлаждения дыма. Дверки для каждой секции должны быть отдельными. Дверцы для нижнего и верхнего отсека обязательно должны закрываться на задвижку.
Нижнюю секцию в целях пожарной безопасности и для поддержания температуры следует обшить листовым железом. Такая же мера требуется для внутренней стороны дверцы этого сектора. По периметру дверцы нужно прикрепить уплотнитель.
В нижней части средней секции сделать отверстие для трубы, которая должна заходить в верхний сектор. Именно по этой трубе дым будет поступать в отсек для продуктов. Пока дым проходит расстояние от нижнего сектора до верхней секции, он будет охлаждаться до оптимальной температуры.
В верхнем отсеке сделать отверстие для выхода дыма.
Для нагревания щепы можно использовать подходящую железную емкость и ТЭН. Вместо этого можно установить специальный дымогенератор.
В верхнем секторе сделать перекладины для установки решеток для копчения и поддона для сбора жира.
В дверцу верхней секции встроить термометр.

Читайте также: Какую коптильную выбрать для использования на газовой плите

Что и как можно коптить

Благодаря холодному копчению в продуктах сохраняется максимум полезных свойств. Важное преимущество этой технологии – длительное хранение продукта. Если поместить копченую продукцию в холод (ниже 0°C градусов), то хранить ее можно в течение нескольких месяцев.

kopchen.ru

как сделать своими руками коптильню для горячего или холодного копчения, чем утеплить, деревянный самодельный вариант

Виды копчения

Процедура копчения бывает трех различных видов.

Горячее. Температура дыма в данном случае должна составлять не менее семидесяти градусов. Максимальное значение может достигать ста двадцати градусов. Данная процедура может занять от пятнадцати минут до четырех часов в зависимости от размеров продуктов.
Полугорячее. Температура должна быть в пределах от шестидесяти до семидесяти градусов. Таким способом можно производить обработку только очень свежих полуфабрикатов.
Холодное. Температура дыма не должна превышать пятидесяти градусов. Минимальное допустимое значение температуры – тридцать градусов. Такая процедура занимает большое количество времени, которое может составлять от нескольких часов до нескольких суток.

Характеристики

Приборы всех типов должны обладать тремя основными функциями.

Обеспечивать равномерное прогревание продуктов. Температура и дым в шкафу должны равномерно воздействовать на полуфабрикат. В противном случае вкус копченостей будет испорчен.
Дым в камере должен быть легким.
Конструкция должна обеспечивать постепенное проникновение дыма в продукты.

Холодное

Низкотемпературное коптильное оборудование состоит из следующих основных элементов:

топочная камера;
коптильный шкаф;
дымоход.

Для изготовления топки чаще всего используют кирпичи или металл. Конструкция камеры должна позволять легко вычищать золу в процессе копчения. Так как при разжигании дров выделяется довольно едкий дым темного цвета, в топке должна быть оборудована дымовая заслонка. Она будет направлять дым в дымоход или выводить его из коптильного шкафа наружу.

Исключение составляют лишь материалы с высокой пористостью, так как в порах будет скапливаться дым и влага, что приведет к образованию неприятного запаха в камере.

Отличительной особенностью конструкции приборов для холодного копчения является длинный дымоход. Для изготовления такой конструкции лучше всего подойдет металл. Однако следует помнить, что металлический дымоход требует регулярной чистки от сажи. Можно выкопать дымоход в земле, тогда почва будет поглощать конденсат, содержащий в себе канцерогены.

Горячее

Камера для копчения должна быть максимально герметичной, что позволит равномерно воздействовать дымом на полуфабрикаты.

Внутри коптильной камеры размещаются крюки или решетки для продуктов. Решетку можно изготовить самостоятельно или взять изделие для барбекю. Обязательным элементом камеры для обработки горячим дымом является емкость под стекающий жир и капающий сок с полуфабрикатов. Поддон должен легко выниматься из оборудования, так как его необходимо периодически вычищать от скопившихся загрязнений.

Полугорячее

Как изготовить самостоятельно?

Устройство для обработки холодным дымом чаще всего изготавливают из деревянной или металлической бочки. Приборы из древесины удобны тем, что их можно утеплить изнутри, в отличие от изделий из металла. Утеплителем может служить любой материал, который при нагревании не выделяет токсичных веществ: целлюлозная вата, минеральная вата, войлок. Конструкции для горячей обработки лучше всего делать из нержавеющей стали.

В качестве примера стоит рассмотреть самодельную конструкцию низкотемпературного шкафа из бочки объемом 100–200 литров. Верхняя часть резервуара полностью срезается, а в нижней части проделывается отверстие для подсоединения дымохода. Из срезанной части бочки можно изготовить поддон для сбора жира. Для полуфабрикатов в камере необходимо сделать решетку или подвесить крюки на прутья из арматуры.

Крышка камеры наиболее оптимально изготавливать из древесины. В изделии высверливают от 5 до 10 отверстий для выхода влаги. Вместо деревянной крышки можно использовать мешковину. Перед тем как приступать к копчению, материал необходимо смачивать в холодной воде и тщательно выжимать.

О том, как сделать коптильный шкаф своими руками, смотрите в видео ниже.

stroy-podskazka.ru

Коптильный шкаф для копчения своими руками

металлические оружейные или инструментальные сейфы;
корпуса старых холодильников;
газовые плиты;
контейнеры различного вида;
бидоны и резервуары;
трубы и бочки.

Фото коптильного шкафа

Конструктивные особенности деревянного коптильного шкафа

Схематичный чертеж шкафа для коптильни

Корпус коптильного шкафа

Стыки законопатить пеньковой веревкой

Пеньковая веревка — оптимальное решение. В качестве альтернативы можно использовать паклю. Сделать это своими руками под силу каждому.

Дверь

Крыша

Не забываем про дымоход

В крыше монтируется дымоход, оборудованный заслонками и шаберами. Он может изготовляться как из дерева, так и с металлической трубы. Сделать его несложно.

Порядок сборки шкафа

Коптильный ящик универсального назначения для холодного копчения рыбы и мяса монтируется в таком порядке:

сборка каркаса;
установка днища;
обшивка стен;
навешивание двери;
установка крыши;
монтаж функционального оборудования.

Дымогенератор для шкафа коптильни

Так дымогенератор подключается к шкафу

В качестве нагревательного элемента используется ТЭН

Поддон защищает ТЭН от попадания на него жира и сока

okopchenii.ru

чертежи, фото, видео пошаговая инструкция

Метод приготовления копченой еды в магазинах нельзя назвать полезным для организма, ведь для этого используют консерванты, ароматизаторы, химические заменители дыма. При этом, копчености, приготовленные собственноручно не только безвредны, но еще и невероятно вкусны. Как же закоптить мясо или рыбу в домашних условиях? Выход есть – сделать коптильный шкаф своими руками, на который от силы уйдет 3-4 часа, а использовать его можно будет несколько лет.

Из чего делать?

корпус старой холодильной или морозильной камеры;
металлический пенал;
сейф, предназначенный для хранения оружия;
газовая печь;
старая стиральная машинка с центрифугой;
контейнер прямоугольной продолговатой формы;
трубы больших диаметров;
металлические бочки.

Схема будущей конструкции

С этой статьей читают: Копчение рыбы в домашних условиях в коптильне холодного копчения

Конструктивные элементы

Корпусная часть

Пенька для законопачивания стыков

Дверца

Крыша

Дымоход

Инструкция по сборке шкафа

Итак, коптильная мини-станция собирается в следующем порядке:

сборка каркасной основы;
установка дна;
устройство корпуса деревянными полотнами;
изготовление двери;
навешивание дверцы;
устройство верхней части конструкции;
монтаж функционального оборудования – дымогенератор, ТЭН, термостат, дымоходная система.

С этой статьей читают: Дымогенератор для холодного копчения своими руками

ВИДЕО: Как и из чего собирать шкаф для копчения

Подробное устройство

Поверх теплонагревательного элемента устанавливается поддон, который предназначен для сбора жира при копчении. В качестве поддона подойдет даже противень. Главное условие – он должен быть съемным, чтобы после каждого сеанса копчения была возможность его изъятия и очистки.

Таким образом можно защитить ТЭН от попадания жирных капель

Подключение дымогенератора

ТЭН для горячего копчения

ВИДЕО: Как собрать дымогенератор и коптильный шкаф

www.portaltepla.ru

Ящик для коптильни холодного копчения своими руками

металлические оружейные или инструментальные сейфы;
корпуса старых холодильников;
газовые плиты;
контейнеры различного вида;
бидоны и резервуары;
трубы и бочки.

Фото коптильного шкафа

Конструктивные особенности деревянного коптильного шкафа

Схематичный чертеж шкафа для коптильни

Корпус коптильного шкафа

Стыки законопатить пеньковой веревкой

Пеньковая веревка — оптимальное решение. В качестве альтернативы можно использовать паклю. Сделать это своими руками под силу каждому.

Дверь

Крыша

Не забываем про дымоход

В крыше монтируется дымоход, оборудованный заслонками и шаберами. Он может изготовляться как из дерева, так и с металлической трубы. Сделать его несложно.

Порядок сборки шкафа

Коптильный ящик универсального назначения для холодного копчения рыбы и мяса монтируется в таком порядке:

сборка каркаса;
установка днища;
обшивка стен;
навешивание двери;
установка крыши;
монтаж функционального оборудования.

Дымогенератор для шкафа коптильни

Так дымогенератор подключается к шкафу

В качестве нагревательного элемента используется ТЭН

Поддон защищает ТЭН от попадания на него жира и сока

Особенности конструкции

камера для копчения продуктов;
дымоход;
дымогенератор.

Инструменты и материалы

Дерево неизбежно будет придавать продуктам особый аромат. Лучше делать коптильный шкаф из ольхи, липы, осины или другой лиственной породы. Древесину хвойных пород использовать нежелательно из-за выделяемой смолы, но ель допускается. После нескольких использований запах древесины будет постепенно уходить.

Помимо древесины потребуются следующие инструменты и материалы:

ножовка;
молоток или шуруповерт;
гвозди или саморезы;
бруски для каркаса, внутренних перекладин;
петли для крепления дверки;
ручка для дверцы;
засов или задвижка – подойдет обычный шпингалет;
пеньковая веревка или пакля;
кровельный материал, если шкаф будет установлен на улице;
термометр для контроля температуры внутри шкафа;
решетки для продуктов, прутья с крюками;
труба для дымохода.

Инструкция по созданию

Изготовить шкаф можно по следующему алгоритму:

Сделать каркас. Для этого надо подготовить 4 длинных бруска и скрепить их поперечными брусками внизу и вверху. Для устойчивости можно сделать еще несколько поперечных перекладин – их можно будет использовать для установки решеток. Оптимальное сечение бруска – 4х4 см.
Обшить каркас досками. Подгонять их нужно вплотную друг к другу, иначе дым будет просачиваться в стыки. В качестве уплотнителя использовать пеньковую веревку или паклю – прокладывать ее в каждый стык.
Сделать дверь. Большую часть передней стенки должна представлять дверца. Ее ширина может соответствовать ширине стенки с учетом остова в качестве коробки. Дверцу можно сделать из плотно подогнанных досок и посадить ее на петли. Прикрепить ручку и задвижку. По периметру дверцы стоит пустить уплотнитель, оптимально использовать такую же резинку, как на холодильниках.
Сделать каркас для крыши и обшить его досками. Все стыки надо также пройти пеньковой веревкой или паклей. Крыша для коптильного шкафа может быть одно- или двускатной. Допускается также плоская конструкция.
Вмонтировать в коптильный шкаф термометр. Установить его можно на фронтон крыши, врезать в дверцу шкафа или одну из его боковых стенок.
Смонтировать дымоход. Можно сделать его из трубы либо из дерева, такой вариант исполнения при холодном копчении допускается.
Смонтировать в шкафу перекладины. На них будут устанавливаться решетки для продуктов. В нижнюю часть конструкции нужно ставить поддон для сбора жира. В верхней части коптильни следует оборудовать перекладины для копчения продуктов на крюках.

Монтаж топки уместен при установке коптильного шкафа на улице. Делают ее на расстоянии 2 м от корпуса конструкции. Подача дыма обеспечивается трубой, которая заглубляется в траншею либо обкладывается кирпичом.

Действовать надо по следующему алгоритму:

Изготовить трехсекционную конструкцию. Нижний сектор должен быть высотой примерно в пятую часть всего шкафа, эта секция используется в качестве топки. Высота верхнего сектора составляет чуть больше четверти шкафа, он предназначен для копчения продуктов. Большую часть занимает средняя секция коптильни, где будет расположена труба для охлаждения дыма. Дверки для каждой секции должны быть отдельными. Дверцы для нижнего и верхнего отсека обязательно должны закрываться на задвижку.
Нижнюю секцию в целях пожарной безопасности и для поддержания температуры следует обшить листовым железом. Такая же мера требуется для внутренней стороны дверцы этого сектора. По периметру дверцы нужно прикрепить уплотнитель.
В нижней части средней секции сделать отверстие для трубы, которая должна заходить в верхний сектор. Именно по этой трубе дым будет поступать в отсек для продуктов. Пока дым проходит расстояние от нижнего сектора до верхней секции, он будет охлаждаться до оптимальной температуры.
В верхнем отсеке сделать отверстие для выхода дыма.
Для нагревания щепы можно использовать подходящую железную емкость и ТЭН. Вместо этого можно установить специальный дымогенератор.
В верхнем секторе сделать перекладины для установки решеток для копчения и поддона для сбора жира.
В дверцу верхней секции встроить термометр.

Что и как можно коптить

Благодаря холодному копчению в продуктах сохраняется максимум полезных свойств. Важное преимущество этой технологии – длительное хранение продукта. Если поместить копченую продукцию в холод (ниже 0°C градусов), то хранить ее можно в течение нескольких месяцев.

Шкаф для холодного копчения из нержавейки

два куска 500х500 мм для дна и потолка;
два куска 1200х500 мм для боков камеры;
два куска 500х1200 мм для задней стенки и дверцы.

На чертеже показаны размеры такой конструкции.

Шкаф для копчения колбасы

Важно! Палки для подвешивания колбас должны быть из лиственных пород дерева и хорошо высушены.

Шкаф для копчения рыбы

Коптильный шкаф из холодильника

Совет! Лучше всего использовать холодильники советского производства, с решётками из проволоки

Коптильня холодного копчения

Вынуть полки. Лучше если они будут из проволоки, как в старых холодильниках советского производства.
В однокамерном аппарате удалить морозилку и провода. В двухкамерном охладитель занимает мало места, поэтому его можно оставить.
Заделать получившиеся отверстия. Для этого подходят деревянные или пластиковые пробки.
Сбоку или сзади на высоте 10 см над дном вырезать отверстие для приходящего дымохода. Установить корпус холодильника на подставке так, чтобы дымовой канал шёл под небольшим наклоном вверх. Ещё одно отверстие для выходящего дыма делается в потолке коптильного шкафа.
На дно поставить поддон для сбора жира. Для этого подойдёт одноразовая форма для запекания или просто застелить дно алюминиевой фольгой.
На необходимой высоте в пазах корпуса установить решётки. При желании в корпусе сверлится отверстие и устанавливается термометр.

Коптильня горячего копчения

необходимо удалить все неметаллические части — пластиковую обшивку, термоизолятор и уплотнительную резину в двери;
получившиеся отверстия в корпусе заделать деревянными пробками, а резинку заменить войлочной полосой;
к стенкам на желаемой высоте, а также на расстоянии 10 см от дна прикрутить металлические уголки для решёток и поддона для сбора жира;
коптильный шкаф установить на подставку из кирпичей.

Процесс копчения производится так же, как в других устройствах горячего копчения:

на дно насыпаются опилки;
на нижнюю пару уголков ставится поддон, а на верхние решётки с продуктами;
под днищем разводится небольшой костёр.

Костёр греет опилки, они дымят и коптят мясо и рыбу.

Шкаф для коптильни холодного копчения из дерева

На заметку! В конструкции из брёвен дверь всё равно делается из досок.

Крепится дверь на двух петлях и имеет по контуру резиновый или войлочный уплотнитель.

Коптильный шкаф с дымогенератором

Совет! Для улучшения качества дыма дымоход оснащается сборником конденсата, фильтром, холодильником и другими аксессуарами.

Шкаф для холодного копчения с подогревом

Совет! Для более стабильной температуры лампы включаются через термостат, например, от инкубатора.

Коптильный шкаф для холодного копчения электрический

Эти шкафы для холодного копчения не требуют открытого огня для нагрева, но нуждаются в подключении к сети

220 В. Процесс копчения происходит при более низких температурах и дольше, чем в аппаратах горячего копчения.

Такое бытовое устройство можно сделать своими руками из металлического ящика и установить на балконе.

Все регуляторы в электрической коптильне устанавливаются в пульт управления, который крепится на стенке коптильни.

Универсальный коптильный шкаф

В разных режимах работают различные элементы:

Холодное копчение. Дымогенератор с охладителем и вытяжной вентилятор.
Горячее копчение. Внутренний ТЭН, на который устанавливается ёмкость с опилками.
Сушка. При обычной сушке работает только вытяжной вентилятор, а при ускоренной к ним добавляется ТЭН.

Совет! Для более качественной работы желательно все электроприборы оснастить регулятором мощности, а корпус утеплить.

bymosque.ru

Коптильня из дерева своими руками, инструкция по сборке

Копчение – популярный способ приготовления различных продуктов, придающий им специфический вкус и аромат. Для готовки таким способом можно использовать различные коптильни, в том числе сделанные своими руками. Один из не самых популярных вариантов – деревянная конструкция. Отметим, что коптильню можно сделать и для горячего, и для холодного копчения.

Преимущества и недостатки

У коптилен, изготавливаемых из дерева, есть как положительные, так и отрицательные стороны.

Преимуществ таких конструкций значительно больше:

доступность материала;
простота обработки материала – конструкция из дерева может иметь любую форму, размер и даже декоративную отделку;
легкость в ремонте – поврежденные фрагменты деревянной коптильни легко заменить;
возможность внутреннего утепления коптильни – можно использовать материалы, не выделяющие при нагревании вредных веществ;
экологичность;
эргономичность.

Благодаря простоте работы с деревом коптильни можно изготавливать в различном исполнении. При желании можно сделать конструкцию, которая идеально впишется в ландшафтный дизайн.

У деревянной коптильни имеются и некоторые недостатки. Связаны они с особенностями используемого материала. Недостатки коптилен из дерева следующие:

Риск возгорания – дерево может воспламениться, а огонь способен перекинуться на другие конструкции, деревья, сухую траву. Справедливо заметить, что возгорание случается при неправильной эксплуатации коптильни.
Чувствительность к перепадам температуры и влажности. С таким недостатком можно справиться с помощью наружной обработки коптильни, но даже без этого приема конструкция прослужит достаточно долго.

Особенности конструкции

Особенностью деревянной коптильни является ее конструкция. Выполняют такое устройство в виде домика с остроконечной крышей.

Топка для коптильни горячего копчения располагается непосредственно в нижней ее части либо на небольшом расстоянии от нее. Топка и коптильня холодного копчения монтируются по отдельности на расстоянии нескольких метров друг от друга и соединяются трубой.

Топка и идущая от нее к коптильне труба должны быть герметичными. Это условие необходимо для пожарной безопасности – даже одна искра может вызвать пожар, особенно при копчении горячим способом, который подразумевает поддержание довольно высокой температуры.

Необходимые инструменты и материалы

Для изготовления коптильни из дерева следует выбирать не смолистые породы. Это может быть:

липа;
ольха;
кедр;
осина;
дуб;
береза.

В качестве материала для деревянной коптильни можно использовать фанеру (минимальная толщина 8 мм), остроганные доски, бруски, вагонку, блок-хаус. Выбранный материал следует обработать специальным антисептиком.

Для изготовления деревянной коптильни не подходят материалы, которые состоят из нескольких слоев и пропитаны клеевым составом. В выбранной древесине должно быть также минимум сучков.

Помимо выбранного дерева для изготовления коптильни понадобятся другие материалы и инструменты:

ножовка по дереву;
молоток и гвозди либо шуруповерт и саморезы;
отвертка;
петли для дверцы;
труба для дымохода;
термометр;
металлический поддон для сбора жира;
решетки для продуктов либо арматура для их изготовления;
крюки для подвешивания продуктов;
металлические уголки или деревянные бруски в качестве направляющих для поддона и решеток;
материал для кровли – крышу можно покрыть шифером, профилем;
кирпичи или блоки для топки и цоколя коптильни;
цемент, песок, щебень для фундамента;
для заделки стыков – пакля, влагостойкий герметик.

Читайте также: Как смастерить коптильню из трубы

Изготовление устройства для горячего копчения

Коптильня для горячего копчения предполагает поддержание в камере довольно высокой температуры. Достигается это близким расположением источника жара. Топку можно смонтировать под корпусом коптильни, но такой вариант пожароопасен, поэтому следует вынести ее за пределы конструкции.

Действовать нужно по следующему алгоритму:

Выкопать яму. Ширина одной стороны – 1 м, глубина – 0,3-0,4 м.
Сделать песчаную подушку и насыпать слой щебня.
Установить по периметру кирпичи или блоки, залить раствор.
Выложить небольшой цоколь из кирпича или блоков, вмонтировав в него внизу трубу. Внутри цоколя она должна загибаться кверху – из нее будет поступать дым в камеру коптильни. В камере труба должна выходить кверху в центре, общая ее длина 1,5 м, диаметр 0,2 м.
Сделать небольшое углубление, к краю которого должна подходить труба, выходящая из корпуса коптильни. Выложить дно и стены углубления кирпичом – стенки должны немного возвышаться над верхним краем трубы.
В передней части топки смонтировать дверцу. Верх закрыть керамической плитой или кирпичами, выстелив сначала лист железа. Все стыки промазать огнеупорной глиной.
Смонтировать каркас коптильни. Делать это удобнее непосредственно на месте. По боковым сторонам корпуса нужно предусмотреть поперечные перекладины. На них в дальнейшем будут устанавливаться решетки для продуктов. Внизу камеры такие перекладины нужны для размещения поддона для сбора жира. В верхней части корпуса на перекладинах следует сделать несколько углублений – в них будут крепиться деревянные перекладины либо прутья из арматуры, на которые можно подвешивать крюки с продуктами.
Все стороны каркаса обшить досками. Стыки должны быть плотными, все щели следует заделать паклей.
Передняя стенка камеры обшивается досками частично – в нее следует вмонтировать дверь. Крепить ее следует на прочные петли. Обязательно сделать задвижку или щеколду и удобную ручку. Дверь должна строго соответствовать размерам проема. Изготавливается она также из плотно подогнанных досок или брусков.
Сделать двухскатную крышу. Скат в сторону топки нужно удлинить и установить на опоры. Над трубой смонтировать деревянный настил – глубина соответствует размерам коптильни. В полученном пространстве удобно хранить запас дров, которые будут оставаться сухими.
В крыше сделать отверстие и вывести трубу. Обязательно смонтировать над ней «гриб». Для заделки стыков использовать влагостойкий герметик.
Для защиты от осадков покрыть крышу подходящим кровельным материалом.
Установить решетки для копчения продуктов. Между ними нужно оставлять достаточно места, чтобы дым хорошо циркулировал.
Вмонтировать в дверку или боковую сторону коптильни термометр.

Оптимальная температура для горячего копчения – 90-120°C градусов. Такой показатель означает повышенный риск возгорания, поэтому важно тщательно заделать все стыки и соблюдать правила пожарной безопасности. Рядом с коптильней всегда следует держать емкость с песком – в случае пожара им можно будет быстро потушить огонь.

Преимущество использования коптилен для горячего копчения состоит в том, что приготовление таким способом занимает немного времени: закоптить рыбу, мясо или птицу можно в течение часа. Это позволяет не оставлять деревянную конструкцию надолго без внимания, что хорошо с точки зрения пожарной безопасности.

Читайте также: Как сделать коптильню из медицинского бикса

Самодельная конструкция для холодного копчения

Конструкция для холодного копчения выполняется также в виде домика. При желании коптильню можно интересно декорировать. Устройство подразумевает обустройство основного корпуса коптильни и отдельной топки – соединение выполняется с помощью трубы, размещенной в траншее.

Действовать нужно по следующему алгоритму:

Сделать два углубления в земле и соединить их траншеей. Топку следует располагать ниже камеры коптильни – этот фактор следует учитывать, если на участке рельеф неровный. Оптимальная длина траншеи – 2-2,5 м. Камеру заглублять примерно на 40 см.
Утрамбовать дно котлована для камеры коптильни, сделать песчаную подушку (5-7 см), насыпать слой щебня и залить бетонный раствор.
Утрамбовать дно траншеи и уложить трубу с меньшим диаметром – траншея должна быть на 20 см выше. Труба должна примерно на 15 см заходить в углубление для топки.
Нанести по длине трубы раствор и наложить обрезок трубы большего диаметра. Остальное пространство заполнить раствором.
В углублении для топки стенки выложить кирпичом, смонтировать дверцу. Стенки должны закрывать также часть трубы.
Верх топки закрыть керамической плитой или металлическим листом, он должен перекрывать и стенки топки, и заходить сверху на дверцу.
Сделать для коптильни бетонное основание и выложить цоколь из кирпича – труба, выходящая из траншеи, должна быть вмонтирована в него. Цоколь выкладывается в 10 рядов кирпича, половина из них должна располагаться над грунтом. Внешние размеры цоколя должны строго соответствовать размерам камеры коптильни.
На этом этапе следует проверить работы конструкции – разжечь в топке огонь и проверить, поступает ли дым по трубе в цоколь будущей коптильни.
Сделать каркас коптильни. В высоту используют бруски длиной 80 см, соединяют их внизу и вверху брусками длиной в 35 мм. В итоге должен получиться остов параллелепипеда.

Сделать П-образную стойку и прикрепить ее сверху основного каркаса. Эта стойка необходима для крыши. На верхние боковины каркаса прикрепить бруски, выступающие за его пределы. К ним будут крепиться нижние части досок для кровли.
Обшить корпус коптильни и крышу выбранным деревом. Передняя стенка обшивается частично, так как в ней будет сделана дверца. Крышу покрыть выбранным кровельным материалом.
Смонтировать дверцу и закрепить ее на петлях. Сделать задвижку или замок.
В крыше сделать отверстие диаметром 5-7 см и вывести вентиляционную трубу. Над ней следует сделать «гриб», чтобы защитить от осадков.
Внутри корпуса смонтировать перекладины, сделав сверху небольшие углубления – закрепить в них прутья из арматуры. Они будут использоваться для подвешивания продуктов. При желании можно сделать дополнительные перекладины, куда можно устанавливать решетки для горизонтальной выкладки продуктов.
Установить камеру коптильни на подготовленный цоколь и скрепить их металлическим скобами или полосками металла.
Термометр можно вмонтировать в дверцу коптильни либо одну из боковых стенок.

Одну сторону крыши можно удлинить в сторону траншеи и сделать под нижний край подпорки. На траншею установить деревянный поддон – его можно использовать для хранения запаса дров – крыша сверху будет защищать их от дождя.

Конструкцию можно упростить и соорудить топку из металлической бочки. Располагается она рядом с коптильней из дерева, а соединительная труба располагается над землей.

Вместо изготовления деревянного каркаса можно использовать деревянную бочку. Недостаток такого варианта заключается в меньших размерах конструкции.

Технология холодного копчения требует поддержания в коптильне невысокой температуры – не более 35-40°C градусов. Именно для соблюдения этого условия топка устанавливается на таком расстоянии от основного корпуса коптильни.

Привлекательность агрегата для холодного копчения заключается в том, что топка располагается отдельно, поэтому риск возгорания деревянной конструкции из-за нее минимален: искры огня на таком расстоянии просто не доходят до основной конструкции, потому туда попадает только дым.

Деревянные коптильни имеют ряд преимуществ, а при соблюдении технологии изготовления и правил пожарной безопасности практически лишены недостатков. Можно изготовить конструкцию и для горячего, и для холодного копчения. Основное отличие заключается в расстоянии, на котором располагают топку.

kopchen.ru

Деревянная коптильня холодного и горячего копчения своими руками, дымовой шкаф из дерева, материалы для изготовления: брус, фанера

Мангалы, печи,
барбекю

Строительство своими руками
- Барбекю
  - Под крышей
  - Проекты из кирпича
  - Проекты из металла
  - Вопросы строительства
  - Аксессуары
- Мангал
- Коптильня
  - Домашние
  - Из чего сделать
  - Компоненты, аксессуары
  - Из металла
  - Из кирпича
  - На дачe
  - Для разных продуктов
  - Холодного копчения
- Печь
  - Виды печей
  - Вопросы строительства
  - Отделка
- Гриль
- Тандыр
Грили
- Электрогрили
- Газовые
Тандыр
Коптильни
- Для дома
Печи
- Для дачи
- Для дома
- Для производства
  - Муфельные
- Для бани
- Туристические
Производители
- Печей
  - Мини-печи
  - Для бани
  - Для дома
  - Муфельных
- Грилей
  - Weber
  - Philips
  - Tarrington House
Отопление
- Котлы
  - Газовые
  - Дровяные
  - Пеллетные
  - Электрокотлы
  - Твердотопливные
  - Пиролизные
- Компоненты системы
  - Теплоноситель
  - Насос
  - Гидрострелка
  - Трехходовой кран
  - Терморегулятор
- Трубы
- В квартире
  - Счетчики
- Теплицы
- Загородного дома
- Теплые полы
- Обогреватели
  - Инфракрасные
- Радиаторы
  - Обслуживание
  - Установка
  - Виды
- В частном доме
- Конвекторы
- Топливо

ogon.guru

Источник
