Ящик для копчения под дымогенератор своими руками

---

Трудность состоит в том, что копчение — процесс длительный и требует не только надлежащего оборудования, но и солидного запаса дров, если вы используете коптильню традиционной конструкции, в которой сжигаются дрова. Такое копчение длится до нескольких дней при постоянном поддержании горения в топке.

Но из этой ситуации изобретательская мысль тоже нашла выход — дымогенератор для коптильни. Главное и единственное назначение дымогенератора — производство значительного количества дыма и его подача в коптильный шкаф, где размещены заготовки для копчения. В результате взаимодействия с дымом особым образом замаринованного мяса, рыбы или птицы, в продуктах происходит ряд химических реакций, превращающие их в хорошо усваиваемые организмом и очень вкусные продукты.

Дымогенератор для коптильни — довольно простое, но необычайно эффективное устройство, которое вполне можно сделать своими руками из подручных материалов. Вся привлекательность  дымогененратора состоит в том, что он может работать в автоматическом режиме. В коптильном шкафе температура достигается не слишком высокая, поэтому опасаться, что  продукты подгорят, не следует.

Конструкция дымогенератора

Источником дыма  служат опилки, стружка или щепа, медленно тлеющие внутри генератора. Секрет установки состоит в том, как обеспечить постоянное равномерное горение и каким образом подать дым в коптильный шкаф. Чтобы собрать дымогенератор для коптильни  в условиях домашней мастерской вам понадобятся:

• квадратная или круглая труба (обычная сталь, нержавейка) сечением приблизительно 100 Х 100 мм (диаметр круглой — 100 – 120 мм);
• отрезки металлической трубы диаметром 25 – 40 мм длиной до 40 см для дымового канала (для горячего копчения);
• пластиковая  гофрированная труба длиной 2-3 м или металлорукав (что намного лучше) диаметром соответствующим внешнему размеру  дымохода(для холодного копчения);

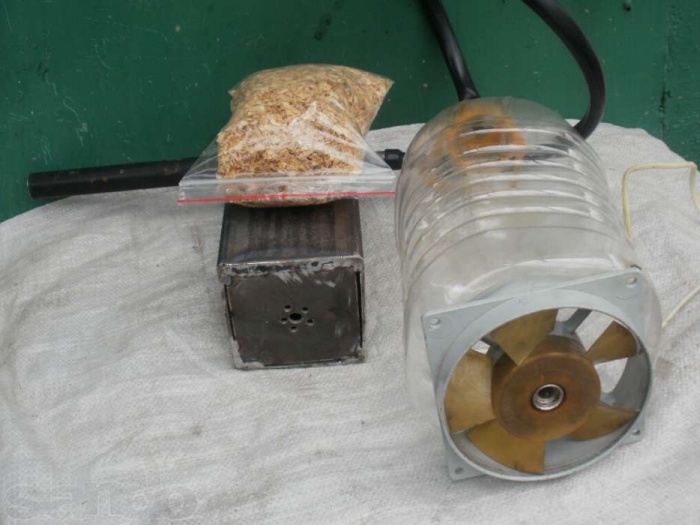

• электровентилятор (компрессор);

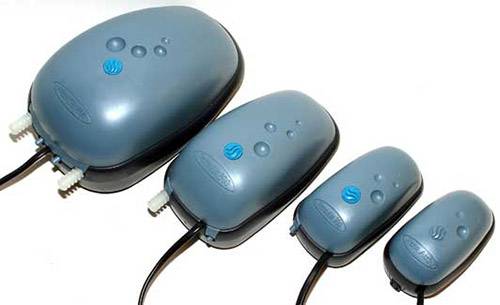

  Для этой цели подойдет аквариумный компрессор

• тройниковое соединение (фитинг) для трубопроводов, соответствующее по диаметру размерам дымового канала;
• соединительные провода и выключатель;
• термометр.

Как видно — список не очень  длинный, при этом все комплектующие можно без труда купить в магазине или, хорошенько поискав, найти в собственном гараже или домашней мастерской. Чертежи и инструкции по сборке дымогенератора для коптильни — в изобилии в интернете.

Чтобы соорудить своими руками дымогенератор, потребуются еще сварочный аппарат, болгарка и некоторые навыки работы с ними. Основная трудность состоит в приваривании дымоходного штуцера к трубе, изготовлении дверок для топки и съемных нижней и верхней крышек. Но обо всем по порядку.

Этапы сборки дымогенератора

Первым делом необходимо отрезать от  трубы, предназначенной для корпуса, кусок длиной 0,5 – 0,8 м. Под его внешние размеры из листового металла изготовляются днище и крышка. Днище должно иметь боковые бортики, чтобы корпус плотно заходил внутрь и пепел от сгоревших опилок не высыпался наружу. В боковой части корпуса, чуть выше буртика днища, просверливается несколько отверстий, служащих для розжига топлива и доступа кислорода  для горения. Диаметр их составляет 0,6 – 0,8 см.

Для удобства использования и устойчивости дымогенератора, к основанию привариваются ножки высотой 15 – 20 см или ровная площадка.

В случае наличия съемного днища дверки для топки в боковой стенке не нужны. Если днище предусмотрено глухое, то нужно сделать боковые дверки на петлях,  с прорезями для притока воздуха, наподобие печных. Это несколько сложнее, но вполне возможно сделать своими руками. Верхняя крышка глухая, без дымохода и вентиляционных отверстий. Она тоже должна плотно заходить на трубу и быть оборудована ручкой — скобой для открывания дымогенератора.

В верхней части корпуса вваривается дымоотвод, на расстоянии 5 – 8 см от среза трубы. Штуцер вваривается перпендикулярно к стенке и должен выступать от стены на 6 – 8 см. Перед  сварочными работами на его внешнем конце необходимо нарезать резьбу под фитинг (тройник). После подсоединения дымохода, к нему подсоединяется тройник и две трубки — одна идет вниз, другая к коптильне.

К штуцеру, идущему вниз, подсоединяется  трубка от компрессора, к боковому — соединительный патрубок, ведущий  к коптильному шкафу. В качестве  вентилятора можно использовать компрессор от аквариума, кулер от компьютера или что-нибудь похожее — важно создать не слишком  мощный, но постоянный поток воздуха, направленный к  емкости, в которой происходит копчение.

Как вариант — тройник можно подсоединить к крышке дымогенератора, не затрагивая целостности боковой стенки. В таком случае нижний штуцер подсоединяется к  крышке, задний — к воздуховоду от компрессора, передний — к коптильне.

Вот и все — дымогенератор для коптильни готов.

Как это работает

Коптильня с дымогенератором, построенная своими руками очень мобильна и компактна. В нерабочем состоянии ее можно хранить в гараже, подвале, даже шкафу. Это в зависимости, от того,  что используется в качестве, собственно, коптильни. Для камеры можно использовать любой металлический ящик подходящего размера. Если готового нет, то своими руками его можно сделать без особых проблем. Размеры ящика различны, зависимо от того, какие объемы продукции вы будете коптить.

Для домашнего копчения оптимальны размеры — 1,0 / 0,6 / 0,6 м (В/ Ш / Г). Сверху ящик закрывается  крышкой с вмонтированным термометром и несколькими мелкими (0,3 -0,5 мм) отверстиями для создания тяги. Верхняя часть коптильни  в рабочем состоянии должна находиться выше дымогенератора — это создает дополнительную природную тягу, и, даже, при остановке вентилятора, дым будет поступать в камеру без задержек.

Теперь необходимо все собрать:

1. Устанавливаем генератор на несгораемое основание — металлический стол, бетонную плиту или пол,  керамическую плитку. Это нужно сделать  из соображений пожарной безопасности. Помимо того, что дымогенератор довольно сильно нагревается, из него могут выпасть кусочки горящей щепы.
2. В дымогенератор загружаем приблизительно 0,5 – 1 л сухой щепы, опилок, стружек лиственных деревьев (хвойные для копчения не используются) и плотно закрываем его  крышкой.
3. Подсоединяем патрубок компрессора и соединяем дымоход с коптильной камерой.
4. Поджигаем топливо через боковое отверстие.
5. Включаем вентилятор.

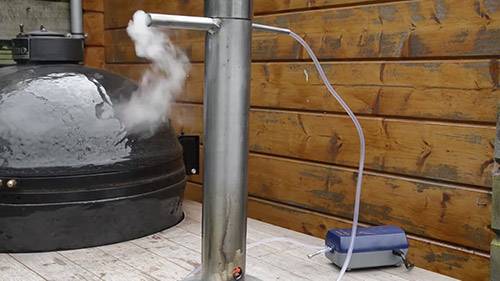

Процесс копчения начался. Тройник с вентилятором выполняет роль инжектора. В трубе дымохода создается разрежение, которое вызывает втягивание дыма из генератора, и довольно ощутимый воздушно-дымовой поток направляется в сторону коптильного шкафа. Одновременно образуется приток воздуха в топку извне, сквозь боковые отверстия в дымогенераторе. Горение поддерживается само по себе и вмешательства человека не требуется.

Посредством вставленного в коптильню термометра контролируется температура внутри шкафа.

С помощью увеличения или уменьшения длины дымохода можно регулировать температуру копчения, следовательно, использовать горячее или холодное копчение. Для горячего копчения штуцер дымогенератора напрямую подсоединяется к камере копчения.

Размеры дымогенератора приведены усредненные. При его строительстве своими руками можно исходить из доступных материалов и комплектующих. Например, в качестве корпуса можно использовать бидоны, кастрюли, любые цилиндрические емкости из металла. В качестве «дымопровода» подходит  любая труба, устойчивая к высокой температуре (но металлорукав — лучше всего). Без вентилятора дымогенератор  тоже работает, но не столь эффективно — природная тяга слишком слаба и процесс копчения растягивается во времени.

В продаже имеется много готовых продуктов питания, полученных способом холодного копчения. Проблемы несоблюдения технологических циклов на пищевых предприятиях приводят к тому, что вкус продающихся деликатесов не всегда соответствует ожиданию покупателей. Многие гурманы современного питания приобретают в пользование агрегаты промышленного изготовления, некоторые умельцы делают дымогенераторы коптильни холодного копчения своими руками, что относительно несложно при понимании ситуации и принципа работы устройства.

В последние годы используют химические средства для обработки мясного и рыбного сырья под названием «жидкий дым». Копчения в этом процессе не наблюдается
. Продукт замачивается в разведённом растворе на время, затем извлекается готовый «деликатес», который приобрёл соответствующий вкус, цвет и оттенок. Препараты для такого производства имеют испытательные сертификаты и разрешены в качестве воздействующих веществ на продукты питания. Но потребители хотят видеть у себя на столе не химически обработанные продукты, а полученные натуральным способом мясо, сало, сыры и рыбу.

Устройство генератора

Приспособление для холодного копчения и условия его работы относительно простые. Заключаются они в том, что древесное измельчённое топливо тлеет, при этом снижен или полностью отсутствует доступ кислорода. Выделяющийся дым окутывает продукты, которые коптятся с его участием.

Сам генератор является металлической ёмкостью любой формы. У агрегатов промышленного изготовления предусматривается ряд выключателей, термометров и регуляторов. Приспособления для копчения оснащены подающими механизмами для древесных стружек. Приборы поддерживают в камере сгорания определённую температуру, необходимую для процесса тления. Дым поступает в коптильню с продуктами.

Классическая конструкция предполагает удалённые камеры
, которые соединяет длинная труба-тоннель для охлаждения выделяющегося дыма. В результате процесса копчения не производится нагревание продуктов, но в итоге получается качественный копчёный деликатес мягкой консистенции.

Состав генератора дыма для холодного копчения

Агрегат можно изготовить своими руками в условиях частного дома, для этого потребуется:

• Камера сгорания, в качестве которой может быть использована любая ёмкость, например, большой металлический термос, огнетушитель, кусок большой по диаметру трубы (около 100 мм). Для работы отверстие с одной стороны заваривается наглухо, а с другой устраивается отверстие для зажигания топлива.
• Вентилятор или насос становится второй деталью генератора дыма. Можно использовать аквариумный насос с мощностью мотора до 6 Вт, чего вполне достаточно для нагнетания свежего воздуха. Иногда умельцы делают компрессор, для которого используют компьютерный вентилятор и небольшую ёмкость из пластика, в днище крепится вентилятор, а на горловине предусмотрена крышка со вставленным туда шлангом.
• Эжектор из труб водопровода с комплектующими переходниками (сгибами, отводами, тройниками и др.). Чертежи сборки можно увидеть в интернете. Место крепления эжектора находится внизу или вверху генератора.
• Шкаф размещения продуктов (коптильню) изготавливают из просторного корпуса старого холодильника , металлического ящика или старой бочки. Собрав всю конструкцию своими руками в соответствии с чертежами, наполнив опилками или стружкой, можно закупать продукты и делать копчёные деликатесы. В летнее время конструкцию размещают в уличных условиях.
• Если коптильня выполнена строго по чертежам, то домочадцы и гости с удовольствием полакомятся копчёным салом, мясом, рёбрышками, птицей или рыбными деликатесами. Чтобы улучшить вкус используют древесину ольхи и вербы
  .

Принципы работы коптильни

Прежде чем приступить к сборке дымогенератора для холодного копчения своими руками, чертежи которого разрабатываются с учётом потребностей, следует перечислить все свойства правильно сделанной коптильни
:

• устройство отлично генерирует дым;
• смолистые продукты распада при горении остаются на стенках камеры дымогенератора;
• для работы насоса или вентилятора потребуется совсем немного электрической энергии;
• работать с таким агрегатом легко и просто.

Использование генератора для копчения продуктов включает следующие этапы
:

• поместить продукты в шкаф или развесить их на крючках;
• в приёмное отверстие топочной камеры дымогенератора уложить топливо;
• генератор соединить со шкафом посредством трубы или широкого шланга и начать копчение, осуществив розжиг топлива.

Время приготовления некоторых продуктов питания

Чтобы получить мягкий и насыщенный дымом продукт, следует знать определённое время для его пребывания в коптильне:

• рыба крупных сортов и сало подвергаются копчению до готовности около 24 часов
  ;
• мелкая рыба типа мойвы или бычков приготавливается за 8 часов
  ;
• утка, гусь, окорок свиньи потребуют копчения в течение 30 часов
  .

Перед тем как поместить продукты в коптильню
, их засаливают
. Стандартным рецептом является раствор, в который кладут 200 г. поваренной соли на литр воды. После приготовления рассола продукты ставят на огонь и томят так, чтобы вода в сосуде не кипела. Для всех продуктов, кроме сала достаточно около 35-45 минут, а сало находится в горячем растворе около двух часов. В зависимости от вкуса используют различные специи. После выведения из рассола все продукты обсушивают на открытом воздухе.

Как устроить дымогенератор для коптильни холодного копчения своими руками

Варианты по изготовлению различны, но заслуживают внимания следующие советы:

В качестве топки применяется относительно герметичная ёмкость, где при небольшом токе воздуха происходит процесс тления (обычно это измельчённые отходы древесины в виде щепок или опилок). Предусматривают вторую дверцу или заслонку, устроенную специально для регуляции воздушного потока. Нужно постараться создать такой ток воздуха, от которого не горит большой огонь, но при этом его должно быть достаточно для медленного тления топлива и создания дымоходной тяги.

В другом варианте дымогенератора устраивается двухкамерная топка
, где под жерлом печи разжигается огонь в открытых условиях. На металлическом листе помещается топливный материал, тот же, что и в обычных случаях. Для образования тяги и служит верхняя коптильня, предназначенная только для дыма. Она наполняется дымом, внутри слоями-ярусами располагаются продукты, которые обдаются копчёным ароматом. Способ образования дыма не влияет на длительность процесса: чтобы получить качественный продукт, следует постоянно контролировать весь процесс копчения.

Копчение относится к энергоёмким процессам, расход топлива достаточный. Можно сделать дымогенератор на электрическом или газовом топливе, но тогда расходы на оплату услуг поставляющих компаний увеличатся.

Коптильня ставится на кирпичное основание, которое заглубляется в землю: если не использовать для установки кирпичи, то от влажности почвы могут возникнуть проблемы. Чертежи по устройству основания можно выполнить своими руками после расчёта ширины и длины камеры. Габариты основания должны быть на 20 см шире камеры с каждой стороны.

Место должно быть ровным и удобным для работы, его размещают на открытом пространстве без высоких кустов и деревьев. После выбора металлической ёмкости для камеры сгорания, её накрывают куском металла для препятствия выхода дыма. Дымоходный канал устраивается на уровне выше коптильной камеры. Для одинакового распределения и выброса вредных компонентов после сгорания топлива вход делают не менее 20 см.

Самодельную коптильню варят из решётки, на которой вешают крюки для продуктов. Под решёткой прокладывают поддон небольшой высоты, при этом делают щели для вредных дымовых газов между стенками. Сверху всю конструкцию накрывают влажным материалом, например, брезентом, чтобы уберечь продукты от загрязнения. Температуру в камере, сделанной своими руками, измеряют обычным термометром, который крепят на стенках. Для устройства дымогенератора не требуется дорогостоящих строительных материалов, используются предметы, которые в большинстве случаев всегда есть под руками.

Продукты, полученные способом холодного копчения, подлежат длительному хранению. Из-за отсутствия термической обработки в них сохраняются многие питательные вещества. Если у хозяина нет желания делать генератор своими руками, то его приобретают в магазине, благо в продаже есть множество моделей различных размеров.

Использование переносного дымогенератора для коптильни

Из-за больших габаритов самодельные устройства имеют ограниченную зону применения. В некоторых случаях требуется переносная установка, которая берётся с собой на дачу или в другое место. Для таких случаев разработан генератор дыма для коптильной камеры
. Устройство позволяет подсоединиться к камере и за небольшой промежуток времени создать большое количество густого дыма. Так как агрегат относится к экономичным устройствам, то эффективная работа устройства организуется с применением небольшого количества топливных ресурсов.

Его принципиальное отличие от стационарных приборов заключается в том, что нужна принудительная подача воздушного потока для получения области высокого давления и охлаждения.

Профессиональная коптильная камера с дымогенератором

Заводские агрегаты подобного типа представлены в продаже большим ассортиментом. Добротная продукция, полностью готовая к работе, идёт в комплекте с подробной инструкцией о правилах использования. Вместе с агрегатом продаётся набор различных подвесок и крючков для разных продуктов и их копчения.

Простые модели предусматривают охлаждение дымовых масс посредством прохождения по длинной трубе. Но в небольших компактных моделях дым не может охладиться полностью
из-за небольшой протяжённости дымохода, и холодный процесс копчения в идеальном виде получить не удаётся. В таком случае происходит уменьшение времени копчения, но при этом страдает качество продукта.

Водяное охлаждение коптильни

Конструкция охладителя в дымогенераторе предусматривает корпуса, расположенные один внутри другого, при этом во внешнем протекает вода. Чтобы уменьшить её расход, делают небольшой напор, а при потребности не выливают жидкость, а переливают из одного бака в другой. Внутренний корпус является теплообменником с функцией охлаждения дымового потока. Вода делает стенки холодными, а дым от соприкосновения с ними теряет температуру.

Воздушное охлаждение коптильни

В этом варианте предусмотрена змеевидная труба, имеющая из-за изогнутости большую протяжённость. Уменьшение температуры дымового потока происходит за счёт обмена теплом с атмосферными струями. Дымоход выполняют из металла и ограничения по длине для такой конструкции не предусмотрено. Чертежи рассматривают рациональную длину, рассчитанную для каждого отдельного случая.

Несмотря на то что окупаемость промышленного газогенератора большая, так как цены на продукты, приготовленные способом холодного копчения высокие, многие пользователи стараются сделать такое приспособление для копчения своими руками. Можно посмотреть образовательное видео
об этом процессе.

Незабываемый вкус многим рыбным, мясным деликатесам придает их обработка дымом тлеющих древесных опилок (щепы). Для лучшего сохранения продуктов идеально подходит способ холодного копчения, невозможный без особого приспособления – дымогенератора. Об их видах и особенностях работы расскажем в этой статье.

Это устройство используется для получения плотного насыщенного ароматного дыма на протяжении длительного времени для обработки пищевых продуктов, которая может достигать десяти и более часов. При этом газовая смесь подается под небольшим напором, обеспечивающим оптимальное заполнение коптильной камеры различного объема от нескольких до сотен литров. С этой целью часто используется электрический насос различной мощности.

Дымогенераторы различаются по объему производимого дыма, времени постоянной работы и объема коптильной камеры, которую они могут обслуживать. Для личного использования достаточно небольшого приспособления, позволяющего обеспечить единовременное копчение нескольких килограммов рыбных или мясных продуктов. Современный рынок не изобилует предложением дымогенераторов, что, вероятно, связано с низким распространением этого способа заготовки продуктов в промышленных маштабах. Есть варианты российского и зарубежного производства.

Из первых можно выделить аппараты под маркой «Егерь» и «Вихрь», производимые на высоком профессиональном уровне, но имеющие высокую стоимость (примерно 25000 руб), что ограничивает их использование в домашнем копчении. Меньшей стоимостью отличаются генераторы серии Hobbi Smoke, пригодные для небольших объемов продуктов и домашнего копчения. Из зарубежных аналогов выделяются аппараты марки Original BradleySmoker производства Канады.

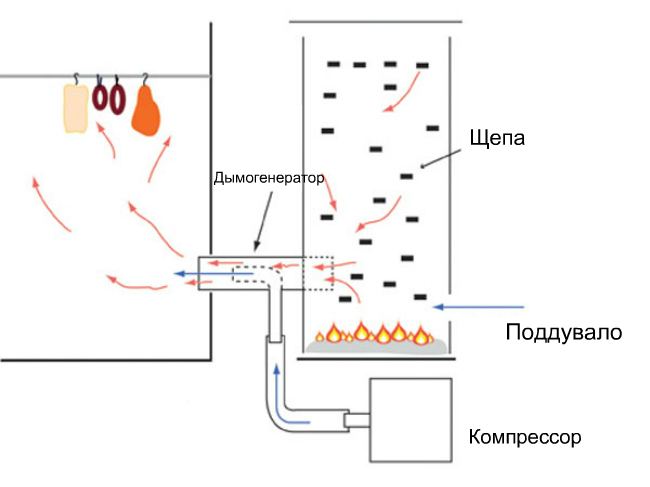

Устройство простейшего дымогенератора

Принципиальная схема дымогенератора не сложна и вполне доступна для понимания каждому. Основа приспособления – корпус, который может иметь как прямоугольное, так и круглое сечение.

Наилучшим материалом для его изготовления является сталь различной толщины и другие металлы или их сплавы. Это могут быть круглые или прямоугольные трубы подходящего диаметра, металлические емкости и т.п. Назначение корпуса заключается в хранении требуемого объема топлива и ограничение подаваемого кислорода в зону горения. Генерация самого дыма происходит за счет медленного тления загружаемых внутрь опилок, стружек, щепы и других отходов обработки древесины лиственных пород (преимущественно ольхи, яблони, груши, бука). Медленное горение обеспечивается достаточно плотной укладкой предварительно измельченного древесного топлива, а так же ограничением количества воздуха, поступающего в зону горения.

Для того чтобы осуществить поджиг топлива могут быть использованы внешние источники пламени – газовые горелки, а так же внутренние – небольшие вольфрамовые спирали с приводом 220 V через регулируемое сопротивление. При подключении к сети спираль раскаляется и приводит к возгоранию щепы. Для поджига древесных отходов извне в нижней части корпуса изготавливается небольшое окошечко.

После загрузки топлива и легкого его уплотнения достаточно поднести зажигалку на несколько секунд к отверстию в корпусе и запустить процесс генерации дыма.

Часто для улучшения отвода основного продукта приспособления из зоны горения – дыма внутрь корпуса устанавливается перфорированная стальная трубка или плотно навитая пружина. Она может дополнительно фиксироваться или изготавливаться в съёмном варианте.

Отвод газообразной смеси осуществляется через выводящую трубку, которая может крепиться непосредственно к корпусу приспособления с помощью сварного шва или к его крышке.

Обеспечение лучшей тяги, смешивание чистого воздуха и густого дыма, что приводит к усилению потока дыма, достигается путем использования несложной системы, состоящей из металлической трубки небольшого диаметра и гибкого трубчатого привода, присоединяемого к небольшому компрессору, например, аквариумному.

Нагнетатель воздуха (более тонкая трубка), необходимо зафиксировать в таком положении, чтобы внутренний его конец входил в газоотводную трубку не более чем на 1 см. относительно вертикальной оси всего устройства.

При проектировании и изготовлении приспособления необходимо обращать на этот факт пристальное внимание.

Сборка дымогенератора своими руками

В случае организации домашней коптильни небольшого объема несложный дымогенератор можно изготовить из двух консервных банок разного размера. Одна из них будет служить корпусом приспособления, вторая – бункером для топлива.

На дне большей емкости разметьте круг, диаметр которого равен диаметру дна меньшей банки. С помощью линейки разделите окружность на восемь сегментов.

Сверление тонколистового металла удобно выполнять центрованным спиральным сверлом (такие сверла используют для работы по дереву) при небольшой подаче и на средних скоростях вращения.

Отверстие необходимо для вырезания оставшихся частей сегментов окружности до линии окружности с помощью электролобзика с установленной пилкой по металлу, отличающейся более мелким зубом и меньшей длиной.

Далее в меньшей банке, отступив от дна 1 см, просверливаем три отверстия диаметром 1/2 дюйма так, чтобы два из них располагались строго напротив друг друга, а третье было перпендикулярно их оси. Отверстия, расположенные напротив друг друга, будут служить для фиксации трубки, подающей воздух, а третье отверстие необходимо для запуска генератора (поджига).

Теперь банки на время можно отложить в сторону и подготовить следующие детали:

• Отрезок полудюймовой оцинкованной трубы длиной около 12 см с нарезанной резьбой на обоих торцах;
• Полудюймовый сгон;
• Латунный штуцер с наружной резьбой диаметром 1/2 дюйма;
• Латунная, медная или стальная трубочка, диаметр которой позволяет ей входить в сквозное отверстие в штуцере.

Примерно в середине стальной трубки с помощью сверла необходимо изготовить одно продолговатое (на вертикальном фрезерном станке) или несколько рядом расположенных (на сверлильном станке) отверстий диаметром 10 мм.

Следующий шаг – с помощью сгона присоединить штуцер к стальной трубке и установить в него трубочку малого диаметра, на которую необходимо установить гибкий шланг компрессора.

Далее переходим к сборке приспособления. Для этого на дно большей емкости монтируем небольшие ножки, согнутые из стальной полосы сечением 1х15 мм. К отогнутым ранее сегментам саморезами по металлу закрепляем меньшую емкость.

В соответствующее отверстия устанавливаем собранный ранее дымоход. При этом продолговатое отверстие, просверленное в стальной полудюймовой трубке, должно располагаться в центре меньшей банки.

Теперь переходим к испытанию полученного приспособления. Для этого устанавливаем его в удобном месте и присоединяем к гибкому шлангу компрессор достаточной мощности.

Внутрь бункера и самого дымогенератора закладываем топливо, например, пеллеты из древесины лиственных пород. Хвойная древесина содержит большое количество смолы, которая при сгорании дает сильную копоть и неприятный запах. Ее для генерации дыма в коптильнях использовать не рекомендуют.

При первом запуске необходимо опытным путем найти удачное положение самой тонкой трубки дымогенератора. Как говорилось выше, в таком положении конец этой трубки будет находиться не далее 1 см. от продолговатого отверстия. Нагнетаемый компрессором воздух создает разряжение воздуха около конца тонкой трубки – то есть в зоне продолговатого отверстия, через которое и выводится дым из зоны тления опилок. При этом, подбирая положение тонкой трубки, вы настраиваете характеристики дыма, которые требуются именно для вашего процесса копчения.

Убедившись в качестве работы нашего дымогенератора устанавливаем его около входного отверстия коптильной камеры и начинаем производство деликатесов для семьи и друзей.

Примеры наших читателей

Петр Викторович Демин прислал на обсуждение фотографии своего самодельного дымогенератора с небольшими комментариями к ним:

Для удобства картинки можно увеличить.

«В качестве нагнетателя воздуха, можно использовать кулер от ноутбука. Он как мини-турбина, может спокойно создать нужный поток воздуха в трубке D10 mm, питание 5 в. позволяет крутить его даже от батарейки сотового телефона. Я доволен им т.к. с компрессором вышла заминка и пришлось срочно выпутываться. Фотография с бутылкой — пробный вариант с маленьким кулером, работал отвратительно, тяги почти не давал.

На воздушной трубке видны риски, это для удобства регулировки глубины её погружения. На фото с холодильником — пластиковые трубы водоснабжения, я сделал прозрачное окно для контроля дымообразования.

Корпус дымогенератора сделан из ОП-5-1, он имеет широкую съемную крышку — удобно засыпать опилки. Турбина использовалась слишком мощная, для данного агрегата, поэтому пришлось добавить заслонку, хотя можно было и блок питания с регулировкой напряжения поставить. Воздушная трубка выполнена из телескопической антенны.»

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами;)

Пятый обзор приспособлений и инструментов для производства домашних мясных деликатесов

Мы будем делать универсальный дымогенератор из нержавейки с дополнительной камерой для охлаждения дыма и отводом конденсата в отдельную емкость.
Естественно, основную идею изделия я нагло спер! Но и своего добавил. Соответственно, нисколько не буду против, если кто-то на основе моего обзора соберет что-то еще более надежное и универсальное и за меньшие деньги.

К сожалению, у производителя внутренние конденсатоотводы начинаются с достаточно больших диаметров, поэтому вместо внутреннего D125 мы будем использовать наружный D130 – он идеально подходит по размеру.
Если же найти дымоходы именно этого производителя не удастся – не беда. Конденсатоотводы можно запросто заменить на обычные заглушки, просверлив в них отверстия 20 мм точно по центру и врезав в них кусок трубы с резьбой 1/2″ на пару контргаек по обе стороны.
Диаметр трубы дымохода тоже не играет особой роли. Но, думаю, D125 – наиболее удобный вариант. Хотя можно сделать как большего, так и меньшего диаметра.

Еще нам понадобится нагрянуть в Леруа Мерлен или аналогичный магазин и закупиться необходимым. Вот список:

Для садового шланга 1/2 дюйма и быстросъёма 1/2-3/4 дюйма я давал в списке из предыдущего обзора

1 шт
— 1 шт
— 3 шт
— 1 шт
— 1 шт
— 1 шт
— 1 шт
— упаковка 10 штук (нужно 2 гайки)
— 1 шт (нужно ~10 см)
— 1 шт (нужно ~30 см)
— 1 шт (если в хозяйстве нет)

На этом дымогенератор готов и можно приступать к испытаниям

Выводы.
1. Для монтажа дымоходов в качестве именно дымоходов, нужно придерживаться правильного расположения раструбов, чтобы внутрь не попадал дождь. В нашем случае все наоборот. Конденсат на стенках топки собирается как раз при правильном расположении. Поэтому топочную часть нужно собирать так: сверху внутренняя крышка, а внизу – наружная. Тогда Ваш генератор дольше будет оставаться чистым и красивым. Из четырех наших генераторов таким оказался лишь один, да и тот по ошибке – поторопились. На видео неправильный вариант расположения крышек!
2. Не обязательно разжигать такой горелкой, как на видео. Достаточно и обычной зажигалки. Тяга достаточная, пламя зажигалки втягивает в поддувало и щепа быстро схватывается.
3. Конденсат плохо отмывается! Осторожно! Нет, серьезно: руки хрен ототрешь!

4. Для того, чтобы потушить генератор, достаточно отключить компрессор. Через несколько минут щепа погаснет сама от недостатка кислорода.

P.S. Не рассматривался вопрос крепления генератора к стенке коптильной камеры, станина или иное приспособления для стационарного его размещения в пространстве. Для каждого проекта этот элемент индивидуален. Поэтому тут уж каждый сам за себя.
P.P.S. Дальше меня ждет постройка коптильной камеры. Пока не уверен, буду ли писать отчет об этом – уж сильно тематика выбивается из рамок портала. Но вот автоматику камеры, думаю, опишу. Ну а пока можно коптить и в картонной коробке. Даже горячее копчение отлично получается, если в коробку поместить электропллитку, запитанную через терморегулятор.
Обзор понравился

+101

+167

На прилавках продовольственных магазинов всегда имеются разнообразные продукты холодного копчения. К сожалению, качество и вкусовые свойства таких с позволения сказать «деликатесов» далеки от совершенства. Проблема в технологии изготовления.

Последние несколько десятилетий, в пищевой промышленности активно применяются химические препараты, под общим названием «жидкий дым». Мясо или рыба погружаются в раствор на некоторое время, приобретая характерный вид и аромат. Понятно, что к копчению этот процесс не имеет никакого отношения.

Важно! Эти добавки сертифицированы и разрешены к применению. Пагубное влияние на организм не больше, чем от любых других добавок и ароматизаторов.

Но ведь нам хочется натурального продукта! Поэтому настоящие гурманы предпочитают организовать холодное копчение самостоятельно, по старым дедовским технологиям.

Для обеспечения потребностей трудящихся, в продаже имеются различные коптильные установки, как для горячего, так и для холодного копчения.

Классическая технология подразумевает разнесенные камеры, соединенные длинным тоннелем, в котором охлаждается дым. В результате термообработка не производится, и копченый продукт остается таким же мягким, как будто он только что приготовлен.

Инструкция: как сделать простой дымогенератор холодного копчения

Чтобы сделать простой дымогенератор вам потребуется:

1. Жестяная трехлитровая банка
2. Жестяная литровая банка
3. 4 самореза
4. Полудюймовая трубка
5. Полудюймовый штуцер с переходником для резинового шланга
6. Муфта ½ для соединения штуцера и трубки

Приступаем к изготовлению

Как работает установка для холодного копчения?

Камеры располагаются на разных уровнях. Разнос по высоте регулирует тягу в дымоходе, и влияет на интенсивность охлаждения дыма. Разница может составлять до 1 метра.

Важно! Для монтажа подобной установки требуется наличие свободного места, и желателен естественный уклон грунта.

Такие условия не всегда имеются во дворе частного дома или на дачном участке. Тем более что строительство настоящей коптильни подразумевает инженерные работы.

Копчение мясных и рыбных продуктов, как способ придать им неповторимый вкус и аромат, а также провести консервацию для увеличения срока хранения, известно уже очень давно. Копченая рыба – дорогостоящий, и в тоже время очень полезный деликатес. Копченая курочка или сало богатые источники белка для организма. Многие сограждане, покупая эти деликатесные продукты в магазине, задумываются, а можно ли приготовить ароматную копченую рыбку или курочку своими силами.

С распространением интернета, информация о методах копчения, приспособлениях для этого и способах эти приспособления сделать из подручных материалов своими руками стала общедоступна. Немаловажную роль в распространении домашнего копчения сыграла и мода. Тренд употребления экологически чистых продуктов толкает людей на изобретения. Как бы сказал Ленин «творческая энергия масс» рождает все новые схемы домашних коптилен.

Собственно, в определении содержится смысл.

Холодное копчение – это процесс обработки продуктов дымом, температура которого не превышает 25 градусов Цельсия. Такой вид копчения занимает от 3 часов до нескольких дней, в зависимости от массы и вида продукта, температуры дыма.

Горячее копчение это аналогичная процедура, с той лишь разницей, что обработка сопровождается еще и термическим воздействием. Температура дыма при таком приготовлении составляет от 45 до 120 градусов Цельсия. Время, которое затрачивается на копчение горячим методом в разы меньше, 2-4 часа достаточно, но продукты холодного копчения хватятся дольше.

И тот и другой способы закоптить мясо, рыбу или курицу возможно форсировать с помощью электростатического поля высокого напряжения и ионизации дыма.

Конструкция дымогенератора

Условный чертеж дымогенератора

Источником дыма  служат опилки, стружка или щепа, медленно тлеющие внутри генератора. Секрет установки состоит в том, как обеспечить постоянное равномерное горение и каким образом подать дым в коптильный шкаф. Чтобы собрать дымогенератор для коптильни  в условиях домашней мастерской вам понадобятся:

Комплектующие легкодоступны и стоят недорого

• квадратная или круглая труба (обычная сталь, нержавейка) сечением приблизительно 100 Х 100 мм (диаметр круглой — 100 – 120 мм);
• отрезки металлической трубы диаметром 25 – 40 мм длиной до 40 см для дымового канала (для горячего копчения);
• пластиковая  гофрированная труба длиной 2-3 м или металлорукав (что намного лучше) диаметром соответствующим внешнему размеру  дымохода(для холодного копчения);
• электровентилятор (компрессор);

  Для этой цели подойдет аквариумный компрессор

• тройниковое соединение (фитинг) для трубопроводов, соответствующее по диаметру размерам дымового канала;
• соединительные провода и выключатель;
• термометр.

Как видно — список не очень  длинный, при этом все комплектующие можно без труда купить в магазине или, хорошенько поискав, найти в собственном гараже или домашней мастерской. Чертежи и инструкции по сборке дымогенератора для коптильни — в изобилии в интернете.

Чтобы соорудить своими руками дымогенератор, потребуются еще сварочный аппарат, болгарка и некоторые навыки работы с ними. Основная трудность состоит в приваривании дымоходного штуцера к трубе, изготовлении дверок для топки и съемных нижней и верхней крышек. Но обо всем по порядку.

Этапы сборки дымогенератора

Первым делом необходимо отрезать от  трубы, предназначенной для корпуса, кусок длиной 0,5 – 0,8 м. Под его внешние размеры из листового металла изготовляются днище и крышка. Днище должно иметь боковые бортики, чтобы корпус плотно заходил внутрь и пепел от сгоревших опилок не высыпался наружу. В боковой части корпуса, чуть выше буртика днища, просверливается несколько отверстий, служащих для розжига топлива и доступа кислорода  для горения. Диаметр их составляет 0,6 – 0,8 см.

В корпусе дымогенератора необходимо проделать отверстие для розжига и доступа кислорода

Для удобства использования и устойчивости дымогенератора, к основанию привариваются ножки высотой 15 – 20 см или ровная площадка.

В случае наличия съемного днища дверки для топки в боковой стенке не нужны. Если днище предусмотрено глухое, то нужно сделать боковые дверки на петлях,  с прорезями для притока воздуха, наподобие печных. Это несколько сложнее, но вполне возможно сделать своими руками. Верхняя крышка глухая, без дымохода и вентиляционных отверстий. Она тоже должна плотно заходить на трубу и быть оборудована ручкой — скобой для открывания дымогенератора.

В верхней части корпуса вваривается дымоотвод, на расстоянии 5 – 8 см от среза трубы. Штуцер вваривается перпендикулярно к стенке и должен выступать от стены на 6 – 8 см. Перед  сварочными работами на его внешнем конце необходимо нарезать резьбу под фитинг (тройник). После подсоединения дымохода, к нему подсоединяется тройник и две трубки — одна идет вниз, другая к коптильне.

Один из вариантов исполнения дымогенератора для коптильни с тройником

К штуцеру, идущему вниз, подсоединяется  трубка от компрессора, к боковому — соединительный патрубок, ведущий  к коптильному шкафу. В качестве  вентилятора можно использовать компрессор от аквариума, кулер от компьютера или что-нибудь похожее — важно создать не слишком  мощный, но постоянный поток воздуха, направленный к  емкости, в которой происходит копчение.

Компрессор можно сделать из куллера и бутылки

Как вариант — тройник можно подсоединить к крышке дымогенератора, не затрагивая целостности боковой стенки. В таком случае нижний штуцер подсоединяется к  крышке, задний — к воздуховоду от компрессора, передний — к коптильне.

Дымогенератор для коптильни с верхним расположением тройника

Вот и все — дымогенератор для коптильни готов.

Разборная коптильня своими руками

Можно соорудить временную коптильню прямо на месте рыбалки, или сделать стационарное сооружение во дворе дома, которое даст простор кулинарной фантазии и позволит наслаждаться неповторимым копченым вкусом не нанося вреда своему здоровью.

Главный принцип копчения – длительное окуривание дымом при определенной температуре заранее засоленных продуктов.

Поэтому, прежде чем приступить к изучению различных рецептов копченной рыбы или колбасы, нужно обзавестись коптильней — камерой, в которой будет вырабатываться дым в нужном режиме и с нужными свойствами.

Основным рабочим устройством коптильни является дымогенератор, который можно сделать из подручных средств.

Камеру для продуктов можно соорудить, подарив вторую жизнь испорченному холодильнику, газовой плите, металлическим бочкам и баллонам.

Переносная и разборная самодельная коптильня наиболее удобна для использования. Ее можно разобрать и складировать, а также вывозить на пикники, охоту и рыбалку.

Сборная конструкция позволяет вводить усовершенствования, заменять детали и емкости. Для изготовления такого коптильного аппарата понадобиться старый газовый баллон, две металлические бочки, стальные пластины и пруты, 5 полуметровых отрезков труб с диаметром 10 см, из инструментов — болгарка, дрель и сварочный аппарат.

Газовый баллон становится топкой, из металлических бочек вырезаются камеры копчения, в которых устанавливаются металлические сетки и прутья для продуктов.

Из труб монтируется дымоход, в который и вставляется самодельный дымогенератор — устройство по производству и подаче дыма в камеры с продуктами. Температура дыма при этом регулируется длиной съемного патрубка.

Принцип работы и сборка дымогенератора

Перед тем как сделать дымогенератор своими руками, нужно представить принцип работы коптильни: в топке за счет постоянного обогрева происходит тление горючего материала, дым, проходя по трубе, охлаждается до нужной температуры — от 20 до 40 градусов по Цельсию, в зависимости от обрабатываемого продукта.

Здесь же происходит очищение от вредных примесей и оседание конденсата, после чего дым попадает в камеру копчения, для выполнения своего предназначения.

Корпусом дымогенератора для копчения может стать любая металлическая посуда, например, бидон или глубокая кастрюля, в крышке которой нужно просверлить отверстие для фитинга — детали соединяющейся с дымоходом.

Опилки предназначенные для горения помещаются на дно емкости, сбоку, на высоте примерно 3 см от дна, нужно предусмотреть отверстие для поджигания.

Затем в корпусе делается подсоединение для аквариумного компрессора, а напротив топки — отверстие для дымоотвода, который подсоединяется к камере с продуктами.

На фото показано как может выглядеть самодельная коптильня с дымогенератором.

Разнообразие конструкций дымогенератора

Внешний вид и функциональность самодельного генератора дыма зависит от ситуации. Временные конструкции можно соорудить за 5 минут, но при более серьезном подходе можно получить фабричное качество и эстетику.

Компрессор дымогенератора можно устанавливать как снизу, так и в верхней части корпуса. Вместо аквариумного процессора можно использовать любой другой электрический насос, мощностью 4-5 ватт.

Главная цель компрессора — подача кислорода для горения, поэтому для этой цели умельцы могут приспособить кулеры и вентиляторы от различных устройств.

Есть множество вариантов подборки корпуса, его можно сделать из жаростойкой трубы, можно применить различные варианты выводящих труб, дополнить конструкция емкостью для сборки конденсата, в качестве эжектора используется обыкновенный водопроводный тройник.

Можно усовершенствовать место розжига прикрепив ко дну корпуса металлическую спираль.

Варианты копчения пищи

Основных способов копчения известно два — холодный и горячий. Под эти способы и разрабатываются конструкции коптильных установок. У обоих методов есть свои собственные преимущества и недостатки, поэтому сказать наверняка, какой из способов лучше, весьма затруднительно.

Например, при горячем копчении температура, как правило, находится в диапазоне от 50 до 120 градусов, а основным достоинством является быстрота приготовления. Но, вместе с тем, такую обработку нельзя назвать «бережной», так как высокая температура способна разрушить большинство полезных витаминов и микроэлементов, которые содержатся в продуктах.

Холодное копчение, напротив, позволяет приготовить пищу более щадящим способом, сохраняя полезные вещества, в отличие от горячего копчения. Температура дыма, при которой происходит холодное копчение, составляет от 20 до 35 градусов, но зато и время на приготовление пищи потребуется не 2-3 часа, а от одного до трёх суток. Столь долгий период обработки позволяет продуктам дольше сохранять свою свежесть и быть пригодными к употреблению еще 3-5 недель после копчения. Поэтому люди, которые хотят приготовить продукты сразу на долгий промежуток времени, выбирают метод холодного копчения, и для этого подойдёт самодельная коптильня с дымогенератором.

Что такое дымогенератор?

В любой коптильне должен находиться отсек, в который кладутся дрова или щепа, дым от которых и воздействует на коптящийся продукт. Но проблема в том, что холодное копчение, как было сказано выше, может длиться два — три дня, что значительно усложняет жизнь, так как нужно постоянно поддерживать нужную температуру, не допуская перегрева или наоборот, недостатка тепла. Для этих целей, люди и придумали такую конструкцию, как дымогенератор для коптильни.

Генератор дыма для холодного копчения – это устройство, которое производит достаточное количество дыма, необходимое для поддержания процесса копчения, а также передаёт этот дым в коптильный шкаф.

Эскизы или чертежи дымогенератора легко найти в Интернете. Несмотря на кажущуюся сложность, при наличии определенной сноровки, простых подручных материалов и советов домашних мастеров, аппарат можно изготовить самостоятельно. Главное его преимущество состоит в том, что он может работать в автоматическом режиме и не требует постоянного наблюдения.

Устройство дымогенератора несложно. Главный источник дыма в нём – это стружка, опилки или щепа, которые находятся внутри генератора и медленно тлеют. Особенности выбора опилок можно рассматривать отдельно, однако необходимо обратить внимание на важную тонкость – не использовать опилки хвойных пород деревьев. Для копчения, как правило, применяются исключительно лиственные породы дерева, а также допускаются фруктовые щепки.

Главная задача мастера – собрать все части корпуса генератора таким образом, чтобы обеспечить равномерную подачу дыма в коптильный шкаф.

Конструкция

Для того, чтобы сделать дымогенератор для холодного копчения своими руками, потребуется следующие элементы:

• Отрезок металлической трубы. Труба может быть круглой или квадратной, диаметром приблизительно 100-140 мм. Труба будет основой устройства — камерой, в которой и будет происходить образование и движение дыма.
• Трубки меньшего диаметра для изготовления эжектора. Устройство эжектора видно на рисунках.
• Пружина, которая будет располагаться внутри камеры. Она нужна только для того, чтобы дым из нижних слоёв опилок мог легко подниматься .
• Компрессор, который будет подавать воздух в эжектор.
• Термометр. С помощью термометра можно будет определять температуру внутри дымогенератора, чтобы избежать возможности остывания или перегрева емкости, в которой образуется дым.

Если говорить вкратце, то принцип работы любого дымогенератора сводится к простой схеме:

1. Камера дымогенератора нагревается снизу внешним источником тепла, или опилки сами в нём тлеют.
2. Опилки выделяют коптильный дым.
3. Дым поднимается и с помощью эжектора уходит в дымоход, откуда затем направляется по трубке в коптильную камеру.

Таким образом, процесс дымообразования полностью автоматизирован и никакого вмешательства человека не требует.

По большому счету, все эти комплектующие можно купить в любом строительном или хозяйственном магазине. Еще для соединения частей дымогенератора понадобятся такие строительные инструменты, как болгарка и сварочный аппарат, но это всё можно у кого-нибудь одолжить на время.

Компрессор

Часто люди, которые собрались соорудить дымогенератор, задаются вопросом «как сделать компрессор». На деле, все оказывается просто — как компрессор дымогенератора может работать обычный кулер от компьютера. Он приклеивается изнутри к обрезку пластиковой бутылки, а на горлышко бутылки надевается шланг, который идёт к дымогенератору. Такое устройство вполне может работать, правда, выглядит непрезентабельно.

Можно также использовать компрессор для аквариума, многие так и делают. Можно обойтись и совсем без компрессора, и дымогенератор тоже будет работать, но, правда, не столь эффективно. Воздух в дымогенератор будет поступать «самотёком», и природной тяги будет недостаточно. Впоследствии это приведет к тому, что копчение затянется на гораздо более долгий срок, а результат окажется не таким, какой ожидался. Именно поэтому лучше потратить немного времени и средств, но установить в дымогенератор самый простой компрессор.

Сборка

Как было сказано выше, основными составляющими дымогенератора являются: камера (отрезок трубы), дымоход, заслонки и компрессор. Теперь остается вопрос, как собрать все это воедино. Обо всём будет рассказано по порядку.

Для начала нужно соорудить камеру. Обычно в высоту дымогенератор достигает 70-80 сантиметров. Сверху у него должна быть съёмная крышка, чтобы внутрь устройства был доступ — для засыпки свежих опилок и для очистки. Снизу же необходимо предусмотреть ёмкость для сбора золы.

В самых простых вариантах дымогенератора опилки насыпаются прямо на дно, которое приваривается к нижнему краю трубы наглухо. Никакого зольника в этом случае нет, а для очистки дымогенератора его просто переворачивают и вытряхивают.

В более аккуратных конструкциях опилки насыпаются на решётку, которая закрепляется на некотором расстоянии от дна. Образующаяся в процессе тления зола просыпается сквозь решётку вниз. В таких устройствах часто дно делают съёмным — например, в виде стакана, диаметр которого немного больше диаметра ёмкости, в которой находятся опилки. То есть стакан просто надевается снизу на дымогенератор и фиксируется на нём болтами. Можно также оборудовать камеру зольника открывающейся заслонкой, вроде печной дверцы. Для очистки от золы это наиболее трудоёмкий вариант.

В любом из вариантов в нижней части дымогенератора нужно просверлить отверстие диаметром 5-6 миллиметров для доступа воздуха. Больше не нужно, иначе опилки внутри могут просто загореться, а они должны только тлеть, давая дым.

В верхней части камеры, примерно на 7-9 см ниже верхнего края трубы будет находиться дымоход. Как видно на чертеже, трубка дымоотвода крепится к отверстию в стенке генератора; её длина может быть 7-8 сантиметров, чтобы на неё было удобно надевать длинную пластиковую трубку, которая уходит к коптильне. Но вообще говоря, в стационарных вариантах дымогенератор крепится прямо к стене коптильни, и трубка дымохода непосредственно входит в коптильную камеру.

Теперь нужно собрать эжектор. Это устройство, которое высасывает дым из дымогенератора и направляет его в дымоход. Его конструкция понятна из рисунков. Тонкая трубка, в которую подаётся давление из компрессора, входит на несколько сантиметров в более широкую трубу дымохода. За счёт движения воздуха появляется небольшое разрежение, и дым из камеры дымогенератора уходит в дымоход.

Работа

Теперь, когда все основные детали соединены и надежно закреплены, осталось только собрать дымогенератор, чтобы проверить его в работе:

1. Внутрь дымогенератора кладутся щепки, вес которых составляет примерно 700-800 граммов. Как было неоднократно сказано, в качестве опилок должны использоваться преимущественно лиственные или фруктовые деревья, но никак не хвойные.
2. Крышка плотно закрывается и аппарат устанавливается на своё место на стенке коптильни. Или, если у вас отдельностоящая конструкция, к дымоходу присоединяется шланг, ведущий в коптильню.
3. Через боковое отверстие опилки внутри поджигаются и включается компрессор.

Эти три простых шага помогут генератору начать работать, а хозяину приготовиться к тому, чтобы получить самые вкусные копченые продукты.

Использование и назначение генератора

Дымогенератор представляет собой прибор для обработки продуктов на протяжении длительного времени ароматным и стойким дымом.

У каждого элемента конструкции есть определенное значение

При этом создание дымогенератора для коптильни холодного копчения своими руками предполагает подачу газового состава под мощным напором, который заполняет коптильные резервуары разного объема. При этом применяются насосные приборы разнообразной мощности. Данные устройства отличаются объемом коптильной камеры, временем работы и количеством производимого дыма.

Для установки конструкции требуется найти подходящее место

Для домашнего пользования можно использовать небольшие агрегаты, которые позволяют обеспечить копчение в одно время двух-четырех килограмм продуктов. Можно купить дымогенератор для холодного копчения, цена на подобную конструкцию может варьироваться от 24 тысяч рублей. Среди моделей отечественного производства представлены марки Вихрь и Егерь.

Полезная информация! Для монтажа такого оборудования потребуется подготовка свободного места. Камеры устройства могут располагаться на отдельных ярусах. При этом понадобится место с естественным наклоном грунта.

Можно приобрести готовые изделия, которые отличаются компактностью

Дымогенератор для холодного копчения своими руками: чертежи и принцип работы

Чтобы сделать дымогенератор для холодного копчения своими руками используются чертежи. В основе конструкции – корпусный элемент, который может быть округлой или цилиндрической формы. Лучшим материалом для производства данного элемента считается сталь.

Данная схема показывает, что конструкция имеет не сложный принцип действия

Корпус предназначен для топливного сырья и задержки кислорода для подачи в область горения. Специфический дым образуется из-за медленного горения древесного сырья, а также других отходов: из ольхи, груши, бука и яблони.

Агрегаты для копчения могут создаваться в разных вариациях. Есть переносные и стационарные установки

Медленное горение происходит благодаря тщательной укладке размельченного сырья. Для разжигания в нижнем блоке конструкции предусмотрено специальное окошко.

Топливо для коптильного аппарата можно приобрести в специальных упаковках или воспользоваться древесными отходами

В нижней камере, которая называется топкой, происходит образование дыма. При этом используется несколько способов:

• в резервуаре с хорошей герметичностью при небольшом притоке воздуха топливный материал еле тлеет. С помощью входящей заслонки производится нужная подача воздуха, который производит тягу в дымоходной магистрали;
• используется топочная емкость с двумя камерами. Под жаровней располагается очаг, а для образования дыма на металлическое основание выкладывается сырье. Тяга формируется в верхней камере.

Часто домашние дымогенераторы выполняются из обычных бочек

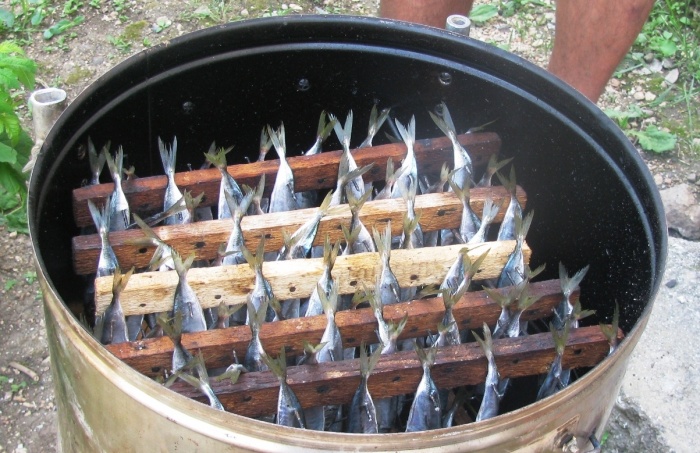

В коптильне продукты развешиваются ярусами. Она наполняется дымом и производится насыщение ароматами. Данный процесс должен находится под постоянным контролем.

Топки могут быть электрическими или газовыми. Топливо при этом тратится в большом количестве. Для домашнего применения предусмотрено использование дымогенераторов для холодного и горячего копчения.

Полезная информация! Для отвода продуктов горения монтируется перфорированная труба из стали.

Используемая труба должна быть из качественного материала

Статья по теме:

Мангалы из металла своими руками. Размеры, фото. Секреты изготовления мангалов своими руками и обзор самых разнообразных их видов в отдельной публикации.

Водяной тип охлаждения

Технология холодного дыма подразумевает использование нескольких способов охлаждения. При таком методе охлаждении механизм включает два резервуара. При этом один находится внутри другого. В верхнем резервуаре перемещается ода. Чтобы уменьшить потребление можно немного снизить напор.

Внутренний резервуар представляет собой специальное устройство, охлаждающее дымовую смесь. При соприкосновении с прохладными стенками, температура дыма понижается.

Наличие качественного охлаждения способствует образованию насыщенного дыма

Воздушный способ охлаждения

Перед тем как дым поступит в камеру коптильного аппарата, он прогоняется через трубу в форме змеевика. При этом охлаждение получается за счет воздушного теплообмена. Преимущество данной конструкции в ее дешевой стоимости и простоте. Размер змеевика может быть любым.

Полезная информация! Дымоходный элемент лучше делать из стали, который обладает более высокой теплопроводностью.

Монтаж дымогенератора для холодного копчения своими руками: видео и фото

Можно выполнить качественный дымогенератор для холодного копчения своими руками. Чертежи и схемы позволят создать лучший агрегат.

На данной схеме показана коптильня с большим дымоходом и специальным местом для сушки дров

В целях экономии деталь змеевика можно поместить вокруг топочного резервуара. Нужно создавать качественную циркуляцию воздушных потоков, чтобы нагретый корпус не препятствовал охлаждению дыма.

Устройство для создания дыма при наличии всех нужных элементов можно собрать за несколько дней

Для самостоятельной сборки понадобятся следующие элементы:

• отрезки трубы из металла с диаметром в 25-40 мм для дымовой магистрали;
• круглая или квадратная труба;
• металлорукав  или гофрированная труба;
• тройниковые соединения;
• компрессоры;
• термометр и специальные провода.

На схеме показаны все важные составляющие хорошей коптильни

Также понадобится агрегат для сварки и болгарка. Чертеж дымогенератора для холодного копчения позволяет рассмотреть все составляющие конструкции.

Монтаж конструкции имеет следующие особенности:

• если днище съемное, то дверцы на боковых поверхностях агрегата не нужны;
• верхняя крышка должна быть без вентиляции и дымохода. Она должна оборудоваться специальными элементами для открывания;
• сверху агрегата монтируется дымоотвод. Штуцер приваривается к стене в перпендикулярном направлении;

Дымоотвод может монтироваться и в нижней части

• нарезается резьба под фитинги;
• после монтажа дымоходной части, подключается тройниковый элемент и две трубы;
• магистраль от компрессорного элемента крепится к патрубку, ведущему вниз, к боковому штуцеру монтируется специальный патрубок, ведущий к емкости для копчения;
• вместо вентилятора применяется кулер из компьютера или компрессор для аквариумов. При этом необходимо создать постоянную циркуляцию воздушного потока.

Коптильню возможно изготовить из досок

Тройник крепится к крышке, при этом не затрагивается целостность стенок сбоку.

Полезная информация! Для стойкости агрегата к низу монтируются небольшие ножки из стали. Также делается плоское дно.

Полезные рекомендации: как работает самодельное устройство?

Отличается мобильностью и компактностью дымогенератор для холодного копчения своими руками. Видео позволяет увидеть все этапы монтажа данного агрегата.

Можно сделать комбинированные конструкции, часть которых приобретается в магазине, а часть делается из того, что есть под рукой

Подобную установку можно хранить в подвале, гараже или в шкафу.

Количество продуктов, которые можно разместить в агрегате зависит от объема резервуара

Работает устройство следующим образом:

• прибор устанавливается основу из жаропрочных материалов. Это может быть плита из бетона, керамическая плитка или стол из металла;
• данный агрегат быстро нагревается, и из него высыпаются частицы горящего материала;
• в емкость загружается около 0,8 кг опилок, щепы или стружек;
• крышка хорошо закрывается;
• подсоединяется компрессорный патрубок, а дымоход соединяется с камерой копчения;
• топливо поджигается через боковое отверстие;
• включается вентилятор.

Устройство для копчения можно построить в комбинации с печкой

С помощью термометра определяется температура. При создании данного оборудования своими силами можно использовать подручные материалы. Для корпуса подойдут кастрюли, бидоны или любые другие емкости в виде цилиндра. Дымоотвод делается из любой подходящей трубы. Подобная установка может работать даже без вентилятора. При этом тяга будет более слабая и процесс копчения сильно затянется.

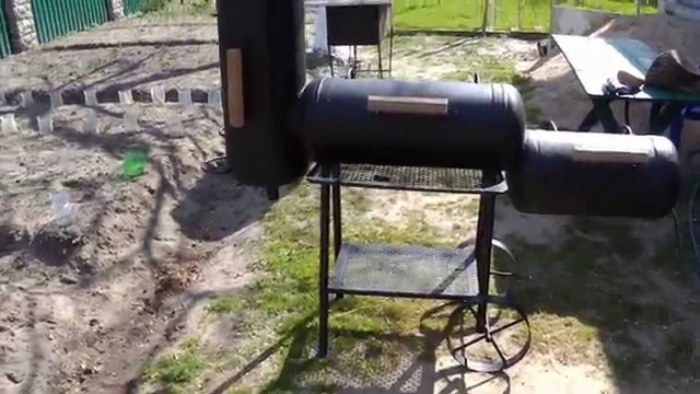

Агрегаты для копчения делают даже из старых газовых баллонов

При наличии определенного подручного материала, специальных инструментов и некоторых навыках, создаются прочные и качественные дымогенераторы, с помощью которых можно приготовить вкуснейшие копченые продукты.

Конструкция коптильни

Схема коптильни проста. Состоит этот аппарат из двух частей:

• В одном сжигаются дрова. При этом гореть они, в принципе, не должны. Основной процесс – тление. Вот почему так важно, чтобы в эту камеру мало поступало кислорода (свежего воздуха).
• Во второй камере коптильни развешиваются тушки (рыба, птица, куски мяса).

Обе камеры соединяет трубопровод, по которому и будет перемещаться дым от тлеющей древесины. При этом, чем больше дыма будет приходить во вторую камеру, тем интенсивнее будет происходить процесс копчения. В этой же камере обязательно делается небольшое отверстие для удаления избыточного дыма. Это же отверстие будет выполнять функции дымоотвода для создания внутри разреженной атмосферы.

Есть, правда, в этой коптильной установке один отрицательный момент. Чтобы заложенные продукты коптились внутри несколько часов, необходимо все время поддерживать тление дров, подбрасывая в них дополнительные чурки. Поэтому приходится все время находиться вблизи коптильни. От этого можно избавиться, если сделать дымогенератор для холодного копчения своими руками.

Что такое дымогенератор коптильни

Схема дымогенератора проста. Чтобы вы поняли, о чем идет речь, посмотрите на фото ниже. На нем четко показано, как работает это устройство.

Получается так, что между камерой коптильни, где тлеют дрова, и камерой, в которой развешаны мясные продукты, устанавливается небольших размеров цилиндрический прибор. В него впаян патрубок с отводом внутри, через который подается воздух под небольшим давлением. Создавая поток, движущийся в сторону второй камеры коптильни, воздух тянет за собой и дым из камеры сгорания дымогенератора. При этом дым полностью всасывается, не оставаясь на стенках и не выходя за пределы камеры сгорания. То есть, это максимально эффективная форма потребления дыма, практически без потерь.

Так вот камера сгорания с промежуточным элементом, который создает направленный поток смеси воздуха с дымом, и является дымогенератором. Понятно, что чем больше по объему камера сгорания, тем длительнее будет происходить процесс копчения. Если говорить о бытовых установках, то для этого можно использовать различные предметы бытового обихода. К примеру, алюминиевый молочный бидончик, огнетушитель б/у, старый вышедший из строя термос. Но оптимальное решение – это дымогенератор для холодного копчения из стальной трубы диаметром 80-100 мм длиною полметра.

С одной стороны ее плотно закрывают крышкой, делается это при помощи сварки. С другой оставляют открытой, только с боку делается полуотверстие (круглое, прямоугольное), которое будет использоваться для розжига щепы. С боку также делается отверстие, к которому присоединяется патрубок. Через него и будет прогоняться воздух. Кстати, для создания направленного воздушного потока под давлением нужно будет приобрести воздушный компрессор. К примеру, тот, который используется в аквариумах. Вот такое незамысловатое устройство дымогенератора.

Теперь, что касается расположения этого патрубка. Он должен быть ближе к зоне горения топлива или наоборот. Оптимальный вариант – если патрубок находится выше, то есть, подальше от зоны горения. Все дело в том, что при обратной установке происходит несколько негативных действий.

• Во-первых, ограничивается камера сгорания по высоте. А это прямая причина затухания дров.
• Во-вторых, интенсивный отсос дыма приводит к быстрому сгоранию топлива, что снижает срок работы дымогенаратора.
• В-третьих, тяга внутри коптильни снижается, особенно, когда выключен компрессор.
• В-четвертых, низкая посадка патрубка создает условия, при которых несгоревшая щепа попадает внутрь. А это перекрывает проход.
• В-пятых, низкая посадка – это нахождение патрубка в зоне с высокой температурой, которая снижает его рабочий ресурс.

Промежуточный элемент коптильни, он же является частью дымогенератора, можно изготовить из обычных труб диаметром 20-25 мм. Можно просто ее приварить к камере сгорания дымогенератора и к камере коптильни, а в промежуток установить патрубок из той же трубы, к которому приваривается трубка меньшего диаметра. Через нее и будет подаваться в дымогенератор воздух от компрессора.

В принципе, делаться промежуточная часть может по-разному. Вот только некоторые вариации:

1. Производится соединение двух труб резьбой, где между ними устанавливается фитинг в виде тройника. В свободное его отверстие вставляется сгон, на который накручивается переходник от трубы на шланг. Через подсоединенный шланг и будет подаваться воздух в дымогенератор.
2. Вместо шланга можно припаять медную трубку.
3. Установить сверху камеры сгорания фитинг тройник по средству установленного сгона. Одна сторона фитинга будет направлена в камеру, где развешаны продукты, во вторую будет подаваться воздух.

Некоторые модификации такого подключения показаны на фото ниже.

Кстати, и способ крепления патрубков к камере сгорания дымогенератора для коптильни холодного копчения, сделанного своими руками, может производиться не только сваркой или пайкой. На том же фото хорошо видно резьбовое крепление. То есть, вариантов, как сделать дымогенератор много. Но сделанный правильно аппарат прослужит верой и правдой много лет.

Компрессор дымогенератора

Как уже было сказано выше, для подачи воздуха в дымогенератор можно использовать компрессор для аквариумов. Это небольшой приборчик малой мощности (4-5 Вт), которого вполне хватит, чтобы коптильный бытовой агрегат работал эффективно.

Но умельцы не останавливаются на месте. Экономить так экономить. Вот как можно сделать один из видов компрессоров для дымогенератора своими руками. Для этого понадобится вентилятор от компьютера и пластиковая пятилитровая бутылка.

• В бутылке срезается дно.
• В полученное отверстие вставляется вентилятор, который закрепляется саморезами.
• В крышку бутылки закрепляется через вырезанное отверстие шланг.
• Производится подключение вентилятора в сеть электрического тока.

Простое и эффективное решение. Главное – обеспечить герметизацию всех соединений.

В принципе, это все, что касается такого аппарата, как дымогенератор для копчения, своими руками изготовленного. Остается всего лишь один вопрос, чем коптить мясные и рыбные продукты.

Дрова для копчения

Есть одно лишь ограничение по выбору дров для дымогенератора. Это не использовать для копчения щепу из хвойных пород. В них присутствует смола, которая придает мясу горьковатый привкус. Все остальные породы деревьев можно использовать без ограничения.

Что касается размеров, то и тут запретов нет. Единственное, на что необходимо обратить внимание, это возможность перемещаться дыму сквозь уложенные и тлеющие деревяшки. Поэтому когда в дымогенератор закладывается мелкая щепа, то рекомендуется внутрь устройства установить дополнительный элемент, по которому дым будет беспрепятственно перемещаться в сторону выходного патрубка. Это может быть перфорированная трубка или пружина, необходимой длины и ширины. Между крупной щепой дым будет передвигаться самостоятельно.

Внимание! Увеличивая или уменьшая размер промежуточного патрубка, можно регулировать температуру внутри дымогенератора. Подобрать нужный температурный режим придется опытным путем.

Камера для коптильни

Сделать камеру для коптильни своими руками также просто, как и дымогенератор. Это может быть металлическая бочка, в которой сделана дверца. Это может быть сваренный из стальных листов ящик с той же дверцей. А можно использовать совершенно обычные предметы бытового обихода. К примеру, старый холодильник. Он плотно закрывается, полностью герметичный, его шкаф утеплен, у него уже готовая дверца в хорошим уплотнением. Так что для камеры коптильни это идеальный вариант. Остается только подключить к нему дымогенератор.

Мастер-класс: как сделать простой дымогенератор своими руками

Самый простой генератор дыма можно сделать своими руками из трёх консервных банок. Вот небольшой мастер-класс с подробными фото:

Простой дымогенератор для холодного копчения: делаем сами

Есть и общие принципы, которые должны соблюдаться, независимо от выбранной технологии. Это будет залогом надежного и безопасного функционирования устройства.

Материалы и инструменты

Из инструментов пригодятся гаечные ключи различного размера для фиксации метизов. Нарезка труб и других деталей выполняется болгаркой. В отдельных случаях потребуется сварочный аппарат.

Камера сгорания

Высота емкости варьируется от 0,5 до 1 метра. Диаметр должен быть не менее 9 см. Это позволит предотвратить застревание щепы. В специализированных магазинах продают готовые трубы, которые идеально подходят для камеры сгорания.

Дымопровод

1. Крепится сгон из трубы ¾.
2. Устанавливается крестовина ¾.
3. В торец помещается заглушка для ревизии.
4. Фиксируется труба дымовода, которая будет соединяться с коптильней.

Для лучшего охлаждения в некоторых случаях берут трубу большого диаметра, по размеру равную диаметру камеры сгорания.

Монтаж дымогенератора для холодного копчения своими руками: видео и фото

Можно выполнить качественный дымогенератор для холодного копчения своими руками. Чертежи и схемы позволят создать лучший агрегат.

На данной схеме показана коптильня с большим дымоходом и специальным местом для сушки дров

В целях экономии деталь змеевика можно поместить вокруг топочного резервуара. Нужно создавать качественную циркуляцию воздушных потоков, чтобы нагретый корпус не препятствовал охлаждению дыма.

Устройство для создания дыма при наличии всех нужных элементов можно собрать за несколько дней

Для самостоятельной сборки понадобятся следующие элементы:

• отрезки трубы из металла с диаметром в 25-40 мм для дымовой магистрали;
• круглая или квадратная труба;
• металлорукав  или гофрированная труба;
• тройниковые соединения;
• компрессоры;
• термометр и специальные провода.

На схеме показаны все важные составляющие хорошей коптильни

Также понадобится агрегат для сварки и болгарка. Чертеж дымогенератора для холодного копчения позволяет рассмотреть все составляющие конструкции.

Монтаж конструкции имеет следующие особенности:

• если днище съемное, то дверцы на боковых поверхностях агрегата не нужны;
• верхняя крышка должна быть без вентиляции и дымохода. Она должна оборудоваться специальными элементами для открывания;
• сверху агрегата монтируется дымоотвод. Штуцер приваривается к стене в перпендикулярном направлении;

Дымоотвод может монтироваться и в нижней части

• нарезается резьба под фитинги;
• после монтажа дымоходной части, подключается тройниковый элемент и две трубы;
• магистраль от компрессорного элемента крепится к патрубку, ведущему вниз, к боковому штуцеру монтируется специальный патрубок, ведущий к емкости для копчения;
• вместо вентилятора применяется кулер из компьютера или компрессор для аквариумов. При этом необходимо создать постоянную циркуляцию воздушного потока.

Коптильню возможно изготовить из досок

Тройник крепится к крышке, при этом не затрагивается целостность стенок сбоку.

Полезные рекомендации: как работает самодельное устройство?

Отличается мобильностью и компактностью дымогенератор для холодного копчения своими руками. Видео позволяет увидеть все этапы монтажа данного агрегата.

Можно сделать комбинированные конструкции, часть которых приобретается в магазине, а часть делается из того, что есть под рукой

Подобную установку можно хранить в подвале, гараже или в шкафу.

Количество продуктов, которые можно разместить в агрегате зависит от объема резервуара

Работает устройство следующим образом:

• прибор устанавливается основу из жаропрочных материалов. Это может быть плита из бетона, керамическая плитка или стол из металла;
• данный агрегат быстро нагревается, и из него высыпаются частицы горящего материала;
• в емкость загружается около 0,8 кг опилок, щепы или стружек;
• крышка хорошо закрывается;
• подсоединяется компрессорный патрубок, а дымоход соединяется с камерой копчения;
• топливо поджигается через боковое отверстие;
• включается вентилятор.

Устройство для копчения можно построить в комбинации с печкой

С помощью термометра определяется температура. При создании данного оборудования своими силами можно использовать подручные материалы. Для корпуса подойдут кастрюли, бидоны или любые другие емкости в виде цилиндра. Дымоотвод делается из любой подходящей трубы. Подобная установка может работать даже без вентилятора. При этом тяга будет более слабая и процесс копчения сильно затянется.

Агрегаты для копчения делают даже из старых газовых баллонов

При наличии определенного подручного материала, специальных инструментов и некоторых навыках, создаются прочные и качественные дымогенераторы, с помощью которых можно приготовить вкуснейшие копченые продукты.

Простой деревенский способ копчения

Эта конструкция состоит из двух камер, соединенных между собой дымоходом. Коптильня располагается на одной стороне, на другой стороне находится печь или очаг, который и есть генератор дыма.

Коптильню делают из досок – она должна быть полностью герметична. Можно использовать бочку. Камеру располагают на возвышенности, обязательно выше печи для хорошего движения дыма

Дымоход должен быть длиной от 3 до 4 метров, чтобы дым – предназначенный для копчения охладился до подходящей температуры.

В зависимости от того как будет использоваться коптильня есть 2 вида прокладки дымохода:

• Если коптильня стационарная, то дымоход выполняется в виде кирпичного канала или металлической трубы, закопанной в землю.
• Если конструкция собрана «на скорую руку», то отлично подойдет выкопанная под уклоном траншея.

Дымоход соединить с коптильней снизу для большего заполнения дымом. В месте соединения нужно расположить фильтр, чтобы сажа блокировалась и не садилась на продукты копчения.

Простейший дымогенератор из электроплитки

Если копчености нужны «вот прямо сейчас», можно использовать очень простой способ: нужна электрическая плитка, бочка без дна или отрезок трубы большого диаметра, проволочная сетка с ячейкой не менее 10*10 см, лист фанеры или железа. Еще — опилки и «объект копчения».

Простейший дымогенератор холодного копчения можно соорудить на основе электроплитки и бочки

Такую коптильню холодного копчения ставят обычно на улице, на заднем дворе. Надо очистить пятачок от растительности, установить электроплитку. На нее — металлическую емкость (которую не жалко выбросить). В емкость насыпаются опилки.

В верхней части бочки/трубы, отступив от верхнего края 10-5 см, сверлим четыре отверстия. Расположены они диаметрально или друг напротив друга. В них продеваем штыри. Можно металлические прутья, можно — палки. Выбор зависит от веса укладываемых продуктов или того, что имеется в наличии. Сами прутья могут располагаться накрест или как две параллели, расположенные примерно на 1/3 диаметра корпуса коптильни. Сверху на эту опору укладываем сетку, с прикрепленными снизу продуктами. Коптильню прикрываем фанерой или листом металла.

В верхней части бочки сверлим отверстия, в них вставляем прутья решетки с подвешенными продуктами

Включаем плитку. Через некоторое время опилки начинают дымить. Время «работы» на одной закладке зависит от количества насыпанных опилок, но в среднем это 3-5 часов. Дальше приходится отставлять корпус, досыпать опилки, ставить все на место. Тяжело, неудобно и чревато «авариями». Но конструкция очень проста, это «походный» вариант, который и не предполагает удобств.

Это дымогенератор холодного копчения в собранном виде

Еще один минус — регулировать интенсивность дыма моно регулятором плитки, но делать это в таком виде неудобно — снова-таки приходится переносить корпус. Избавиться от этих недостатков можно, если сделать внизу дверку. С ее помощью можно будет и приток воздуха регулировать, и менять опилки.

Как сделать коптильню горячего копчения из холодильника своими руками (пошагово, инструкция)

При горячем методе продукты коптятся при температуре не менее 100 градусов. Соответственно процесс происходит быстро – два часа это максимум, который может потребоваться для приготовления продуктов. Считается, что с такой коптильней из холодильника для рыбы, мяса и других продуктов, часть витаминов теряется. Кроме того, есть риск образования канцерогенов.

Вкус продуктов при холодном и горячем методе копчения различается, поэтому при изготовлении агрегата нужно полагаться на свои предпочтения. Во втором случае шкаф сделать проще, чем для холодного копчения. Не придется рыть траншею и экспериментировать с четырехметровой трубой. Инструкция будет содержать всего пару пунктов:

1. Установить холодильник.
2. Вниз поставить электроплиту, а на ней разместить емкость со щепой.

Внимание! Для шкафа горячего копчения важно понять, на каком режиме разогревать плиту. Топливо ни в коем случае не должно загореться, необходимо его тление, чтобы увеличить количество дыма и свести к минимуму риск воспламенения, нужно увлажнять щепу.

Во время горячего копчения в любом случае будет много жира

Поэтому поддон под него стоит поставить. Сверху шкафа обязателен дымоотвод

Во время горячего копчения в любом случае будет много жира. Поэтому поддон под него стоит поставить. Сверху шкафа обязателен дымоотвод.

Также можно сделать коптильню из холодильника с дымогенератором своими руками. Это улучшит вкус еды и ускорит процесс приготовления. Устройство продается готовое или можно собрать его самостоятельно. Для него понадобится аквариумный компрессор (оптимальная мощность 60 л/ч).

Варианты исполнения дымогенератора горячего копчения.

Начнем с самого простого варианта. Это раскаленные угли, поверх которых накидана сырая трава, хвоя и листья. Вокруг такого костра можно сделать навес из полиэтиленовой пленки или картона и внутри разместить рыбу в подвешенном состоянии. Горячая коптильня в походном виде готова. И действительно, этот метод быстро приготовить только что пойманную рыбу часто используют в походах, на рыбалке.

В качестве генератора дыма для приготовления деликатесного блюда из мяса или рыбы может служить обычная электрическая плитка. Она устанавливается внутрь камеры копчения, включается в сеть. На плитку устанавливается противень с щепой или прессованными опилками, которые начинают выделять дым при нагреве. Чтобы наши опилки не залило выделяющимся в процессе копчения жиром, над генератором дыма предусмотрен влагособирающий поддон.

Точно такой же принцип работы тэнового генератора дыма, с той лишь разницей, что ТЭНы необходимо закреплять в корпусе коптильной камеры, что добавляет головной боли.

Инструкция сборки коптильни холодного копчения

Существует множество советов, где камеру подобных конструкций изготавливают из картонных коробок, пластиковых бочек и прочих отходов. Использование холодного дыма позволяет это делать, но коптильни хватит на пару раз использования. Если есть желание постоянно заниматься копчением, своими руками собирают капитальную конструкцию.

Камера

Под любую камеру сначала готовят фундамент из красного кирпича или бетонных блоков. С одной его стороны предусматривают проход, куда будет подключен канал.

Под кирпичную камеру потребуется усиленный фундамент, вдобавок ее труднее соорудить. Проще из досок сбить квадратный домик высотой до 1,5 м, длиной стен 1 м. Сначала из бруса сбивают каркас. Элементы соединяют саморезами, углы усиливают монтажными металлическими уголками.

Три стороны каркаса обшивают наглухо доской. Потолок тоже оббивают, только предусматриваю трубу для выхода дыма. Здесь можно использовать оцинковку или пластик. На не обшитую четвертую сторону каркаса петлями навешивают двери для загрузки продукта. Над камерой из брусков обустраивают каркас двускатной крыши, накрывают коптильню любым легким кровельным материалом. Отлично подойдет профнастил.

Очаг

На расстоянии минимум 2 м от камеры сооружают очаг. Печь выкладывают из красного или огнеупорного кирпича. Предусматривают дверцу для загрузки сырья и удаления золы. Под печку желательно забетонировать основание. В задней части предусматривают заслонку. Ее закрывают при розжиге, чтобы в камеру с продуктами исключить попадание первого едкого дыма, образующегося с началом горения.

Канал

Особенное внимание уделяют конструкции канала. Внутри него будут осаждаться канцерогенные вещества, содержащиеся в дыме

Канал обычно начинают сооружать одновременно с очагом, так как его подключают к задней части печи.

Проще всего уложить металлическую тонкостенную трубу диаметром от 300-500 мм. Однако со временем она забивается сажей, требует чистки. Эффективным считается канал, прокопанный в земле. Его бока обкладывают красным кирпичом, верх укрывают листами металла для предотвращения обвалов грунта. Осаждающаяся копоть и конденсат отлаживаются на земляном дне. Почвенные бактерии переработают канцерогенные отходы, отпадет необходимость проводить чистку канала.

Если на участке имеется склон, камеру располагают на высоте, а очаг – в низине. Из камней выкладывают дорожку ступеньками, для удобства подхода при загрузке продуктов. Коптить в такой коптильне можно при любой погоде, так как камера и очаг защищен от осадков.

Дымогенератор для коптильни холодного копчения

Отсутствие места на участке не позволяет сооружать длинный канал, устанавливать громоздкий очаг. Выходом из ситуации будет изготовление дымогенератора. Из материалов нужен корпус старого металлического огнетушителя или труба диаметром 100-150 мм. Дополнительно понадобятся штуцера, компрессор или пылесос с функцией выдувания воздуха, тонкие трубки для обустройства дымохода.

Состоит конструкция из 3 основных узлов:

• корпус, внутри которого тлеют опилки без поступления кислорода;
• труба выхода дыма;
• узел охлаждения.

Внизу корпуса устанавливают колосники для тлеющих опилок, образуют зольную камеру, вваривают штуцер для подачи воздуха из компрессора.

К дымопроводу конструкцию подсоединяют патрубком, внутрь которого вставляют эжектор, сделанный из подвижной трубки. Механизмом регулируют подачу дыма. Загруженные опилки поджигают через нижний клапан. Выделяющийся дым под нагнетанием компрессора движется по трубкам в камеру.

Часто между дымогенератором и камерой коптильни устанавливают дополнительный узел – фильтр. Выполнен он отстойником из куска трубы. Проходящий по фильтру дым остывает, канцерогены в виде конденсата сливаются через вваренный на днище штуцер.

Инструкция по эксплуатации

Чтобы агрегат как можно эффективнее использовал заложенные конструкцией функции, следует придерживаться правил по его эксплуатации:

1. Перед тем как запустить дымогенератор в работу подберите поверхность и установите агрегат. Поверхность должна быть ровной и надежно защищенной от возгораний, поскольку в имеющиеся в генераторе отверстия часто просыпается не только пепел, но и не прогоревшие угли (так называемый жар).
2. Размещая древесно-стружечное топливо в отсек корпуса, старайтесь вначале укладывать на дно тонкие веточки и щепки (10-20 мм), затем можно использовать материал более крупный. Не стоит увлекаться формированием «колодцев», а также загружать слишком большие ветки.
3. При использовании в качестве топлива опилок (они будут ложиться плотнее щепок, веток или щепы, что затормозит или даже полностью перекроет выход дыма), наденьте на трубу, которая располагается верху (более тонкая), круто завитую пружину (можно использовать трубку из стали с перфорацией). Качество материала не имеет особого значения, главное – нужно правильно подобрать диаметр (около 20 мм). Пружину можно «наглухо» закрепить либо сделать съемной.
4. После этого помещаем в коптильню приготовленные для копчения продукты.
5. Прикрываем плотно крышку. Соединяем дымоходом компрессор с фитингом, а коптильню с генератором.
6. Поджигаем топливо и осуществляем запуск компрессора.
7. Открываем заслонку зольника.
8. Когда тление древесины выходит на средний уровень, по необходимости производим регулировку подачи воздуха компрессором и зольной заслонкой.

Изготовить собственными руками дымогенератор с заслонкой и зольником при владении навыками сварки абсолютно несложно. Для этого не понадобится ни дорогостоящих материалов, ни особых инструментов (кроме сварки). Если вы хотите опробовать холодное копчение, обязательно сделайте такой агрегат, он имеет отличную тягу и позволяет на выходе получить качественные копченые продукты.

Как сделать коптильню из бочки своими руками

Бочка объемом 200 литров идеально подходит для коптильни. Это почти готовая коптильня, требует минимальной доработки и небольшой набор инструментов

Подойдет любая бочка, при этом не важно, что именно в ней раньше хранилось. Главное, что металл был качественным, что позволит увеличить срок эксплуатации готового устройства

Как подготовить бочку

Чтобы устранить все вещества, которые находились ранее в бочке её необходимо обжечь. Для этого в бочку закладывают дрова и разводят костер. После этого бочка чистится, от сажи и копоти.

Виды коптилен из бочки

Коптильня холодного копчения из бочки имеет различные варианты изготовления. Все они имеют свои преимущества и недостатки, с которыми стоит ознакомиться до начала сборки оборудования для копчения. Это позволит подобрать наиболее приемлемый в каждом индивидуальном случае вариант.

Горизонтальная коптильня из бочки

При изготовлении коптильни такого вида бочка располагается горизонтально. Если у бочки отсутствует крышка, то сверху наваривается лист железа.

Отступив от каждого края 10-15 см, в бочке вырезается дверца. Вырезанная дверца приваривается с помощью петель к бочке. Для удобства дополнительно приваривается ручка и запор. Что бы крышка не провалилась внутрь, края выреза изнутри подваривают полосками листового железа.

Чуть ниже люка необходимо приварить направляющие для решетки. Еще ниже установить поддон для сбора жира.

С любой стороны вырезается отверстие для дымохода, устанавливается колено 90 и труба. Для регулировки выхода дома необходимо установить шиберную заслонку.

Щепа засыпается непосредственно на дно емкости. Конструкция полностью готовая. Ее можно ставить на огонь, загружать продукты и приступать к процессу копчения.Ф.

Вертикальная с топкой

Такая коптильня из бочки подходит только для горячего копчения. В нижней части корпуса вырезается дверца для топки и крепится петлями. Над топкой устанавливается поддон, он выполняет две роли. Первая служит сводом топки и вторая используется как поддон. Затем на разной высоте сверлятся отверстия для направляющих. На эти направляющие устанавливается сетка или крючки для продуктов копчения. Верх бочки закрывается крышкой с дымоходом. Более подробно как сделать коптильню показано на видео.

Коптильня из двух бочек

В этом случае первая бочка делается по аналогии с горизонтальной и будет служить камерой для копчения. Вторая бочка устанавливается вертикально и выполняет роль топки. В месте соединения бочек во время копчения устанавливается фильтр из мешковины или мокрой ткани.Ф.

Как готовить в коптильне из бочки

Готовить деликатесы в самодельной коптильне очень просто. Достаточно разместить подготовленные продукты на решетки или крюки, закрыть конструкцию и разжечь дрова.

В нижнюю часть готовой конструкции засыпаются опилки или щепа. Когда дно коптильни нагреется до нужно температуры, щепа начнет постепенно дымить. Запустится процесс копчения, теперь нужно следить за температурой, количеством дыма и засечь время.

Типы коптилен

Коптильня своими руками может быть разного типа и иметь свои конструкционные особенности, которые напрямую зависят от потребностей пользователя и его строительных возможностей. Наиболее популярными являются 3 типа коптилен:

● шахтная (вертикальная); ● туннельная (горизонтальная); ● камерная.

Шахтная коптильня наиболее проста в монтаже и не требует определенного места для установки. Ее строение напоминает канонический шалаш, вверху которого висят продукты. Однако такой тип коптилен имеет ряд существенных недостатков, среди которых одними из самых весомых являются недоступность копчения методом окуривания, а также небольшие возможности при регулировки дымообразования.

Туннельная коптильня требует достаточно большого объема работ, большая часть которых земельная. Также необходимо найти подходящий участок для ее монтажа — необходимо, чтобы он находился на склоне. Очаг-дымогенератор в таком горизонтальном устройстве располагается в специальной камере полузамкнутого типа. Благодаря этому процесс копчения можно проводить при любых погодных условиях. В зависимости от длины канала можно производить как горячее, так и холодное копчение.

Камерная коптильня достаточно примитивна в своем устройстве, однако при этом габаритная: высота составляет 1,5 метра, а диаметр — 1 метр

При строительстве важно обеспечить необходимый угол наклона, который варьируется от 10 до 30 градусов
