Ящик для коптильни холодного копчения из дерева своими руками

Метод приготовления копченой еды в магазинах нельзя назвать полезным для организма, ведь для этого используют консерванты, ароматизаторы, химические заменители дыма. При этом, копчености, приготовленные собственноручно не только безвредны, но еще и невероятно вкусны. Как же закоптить мясо или рыбу в домашних условиях? Выход есть — сделать коптильный шкаф своими руками, на который от силы уйдет 3-4 часа, а использовать его можно будет несколько лет.

Из чего делать?

Смастерить своими руками коптильный шкаф для холодного или горячего копчения можно из различных материалов. Для этого применяются любые корпусные предметы с боковой и верхней дверцей, которая может герметично закрываться. Для шкафов, сделанных собственноручно, для холодного копчения подойдет одно из представленных ниже сооружений:

• корпус старой холодильной или морозильной камеры;
• металлический пенал;
• сейф, предназначенный для хранения оружия;
• газовая печь;
• старая стиральная машинка с центрифугой;
• контейнер прямоугольной продолговатой формы;
• трубы больших диаметров;
• металлические бочки.

Схема будущей конструкции

Уникальный шкаф для холодного копчения можно сделать их деревянных спилов и брусков. И, несмотря на простоту таких конструкций, коптильные аппараты, сделанные собственноручно, отличаются широким спектром возможностей. Кроме этого, шкафы для копчения позволяют приготовить вкусные и ароматные мясо, рыбу, морепродукты, овощи и другие вкусности.

Конструктивные элементы

Если вы задаетесь вопросом, как сделать деревянный шкаф своими руками, то наверняка не будет лишним, если вы будете знать, из каких конструктивных элементов он состоит.

Основание короба — деревянный каркас, сделанный из брусьев сечением 4х4 см. Подробные чертежи шкафа для холодного копчения, который собирается своими руками, вы можете видеть в этой публикации.

Корпусная часть

Вне зависимости от того, какой корпус вы выбрали для самодельной коптильной установки, его нужно обшить с 3-х сторон доской 2,5 см толщиной и до 10 см шириной. Для этих целей подойдет вагонка из осины, липы, ольхи и прочих лиственных деревьев. Если вам не удалось найти вагонку, хотя это довольно распространенное деревянное полотно, то можно использовать хвойный полимер.

Шкаф для копчения из досок, собранный собственноручно, должен быть максимально герметизированным. Это вполне выполнимая задача, если при изготовлении коптилки использовать уплотнительный материал по типу пеньковой веревки, который нужно вкладывать во все стыки облицовочного материала.

Дверца

Дверца изготавливается по размерам всей величины передней стенки коптильного агрегата. Она собирается собственноручно на деревянном каркасе из дощечек 2,5х10 см так, чтобы покрывной материал каркасной части плотно заходили в проем, а выступающая часть обшивки прикрывала верхний стык. Периметр всего проема оклеивается уплотнительной пищевой резиной, в качестве которой может быть любая резинка с холодильной камеры или духового шкафа. Если в вашем хозяйственном арсенале нет таковой, то ее с легкостью можно сделать из войлочной полосы.

К самой дверце крепится пара петель, которые могут быть либо накладными, либо врезными — все зависит исключительно от уровня вашего мастерства. Также дверь оснащается задвижкой. Дверца, равно как и сам корпус, должна быть в полном объеме герметизирована пеньковой веревкой или, на крайний случай, паклей. Это главное условие создания эффективно работающего ящика для холодного копчения, сделанного своими руками.

Крыша

Верхнюю часть коптильной установки, как правило, выполняют в односкатном или двускатном варианте. Если вы хотите, чтобы ваша коптилка имела односкатную верхнюю поверхность, то ее необходимо делать со скатом назад, взяв для этого доски длинной на 4-5 см больше размера основания. Тогда как при выборе второго варианта для обустройства крыши потребуются собрать стропильную систему с длиной ската 55-65 см. Стыки между досками обязательно герметизируются.

Если вы хотите, что ваша коптилка стационарно стояла на улице, то крышу необходимо загрунтовать и покрасить любой масляной краской. Верхняя часть коптильной конструкции, во время ее работы, не перегревается, поэтому не стоит волноваться о том, что краска может отслоиться, а от непогоды и повышенной влажности окрашивание защитит установку самым лучшим образом.

В верхней части коптилки монтируется дымоход, который оборудуется заслонкой и шаберным механизмом. Он может быть как деревянным, так и металлическим. Эта делать необходимо для того, чтобы коптилка работала максимально эффективно, ведь за счет дымохода происходит не только вывод дымовых масс, но и осуществляется регулировка внутренней температуры.

Инструкция по сборке шкафа

Итак, коптильная мини-станция собирается в следующем порядке:

• сборка каркасной основы;
• установка дна;
• устройство корпуса деревянными полотнами;
• изготовление двери;
• навешивание дверцы;
• устройство верхней части конструкции;
• монтаж функционального оборудования — дымогенератор, ТЭН, термостат, дымоходная система.

ВИДЕО: Как и из чего собирать шкаф для копчения

Подробное устройство

Для устройства коптилки используется эжекторный дымовой генератор вертикального типа, который необходимо прикрепить к задней стенке коптильной конструкции. Дымогенератор, в свою очередь, соединяется с внутренней полостью посредством металлической трубы Ø2,5-4 см.

Чтобы переоборудовать шкаф холодного в аппарат горячего копчения, следует оснастить его подогревательным прибором, в качестве которого, как правило, применяются маломощные (не более 1 кВт) ТЭНы закрытого типа. Теплонагревательный элемент устанавливают на дно агрегата. А чтобы избежать возгорания днища, ТЭН размещается на металлической профильной пластине, которая располагается над дном короба на 50-100 мм. Благодаря воздушной прослойке и металлическому каркасу удается вывести часть тепловой энергии, что и исключает возможность возгорания.

Поверх теплонагревательного элемента устанавливается поддон, который предназначен для сбора жира при копчении. В качестве поддона подойдет даже противень. Главное условие — он должен быть съемным, чтобы после каждого сеанса копчения была возможность его изъятия и очистки.

Таким образом можно защитить ТЭН от попадания жирных капель

Можно сразу оборудовать аппарат ТЭНом, а при необходимости холодного копчения попросту отключать ее. Так, благодаря одному дымогенератору температура внутри коптильного шкафа достигает 30-40°С.

Подключение дымогенератора

А если же вы хотите закоптить продукты горячим способом, то с помощью теплонагревательного элемента удается достичь температуры приблизительно 150°С. Что же касается регулировки температурного режима, то в этом вам поможет термостат, датчик которого располагается в верхней части коптилки. Также можно оборудовать конструкцию и термометром, что значительным образом упрощает работу с коптильной установкой.

ТЭН для горячего копчения

Многие мастера оборудуют коптилку двумя ручками, расположенными по сторонам шкафа. Это позволит при необходимости перемещать коптилку с места на место.

Безусловно, вы можете купить коптильный шкаф, но при этом вам придется потратить на такой агрегат в среднем от 3 до 10 тысяч в зависимости от комплектации. На сборку самодельной коптилки вы затратите минимум финансовых ресурсов и усилий.

ВИДЕО: Как собрать дымогенератор и коптильный шкаф

Забегая вперед, речь пойдет о такой красоте

Как сделать деревянную камеру для коптильни?

Любая коптильня включает в себя три базовых составляющих:

• камера для копчения;
• нагревательный элемент;
• дымоход.

Деревянная камера для коптильни проста в построении, имеет эстетичный внешний вид, не токсична, а при правильной обработке материалов и аккуратной сборке прослужит долгие годы. Для построения своими руками камеры с параметрами 1х1 метр понадобятся следующие материалы:

• брусочки для каркаса сечением 25х50мм или 50х50мм длиной от 1,3 до 1,5 метров;
• вагонка либо доски на обшивку сечением 20-25х150мм;
• тонкие саморезы по дереву, либо гвозди;
• влагостойкий герметик;
• материал для крыши — профлист, плоский лист и пр.;
• петли и дверная ручка;
• датчик температур.

Необходимо уточнить, что изготавливается коптильня из дерева только лиственных пород. Сначала следует сборка каркаса. Высота камеры с последующим размещением на пьедестале должна составлять 1,3 метра. Если же планируется коптильня холодного копчения с дымогенератором, то высоту оставляют 1,5 метра, 20см из которых добавлены на ножки. Изначально необходимо определиться и со скатом крыши, т.к. при односкатной форме передняя часть камеры должна быть на 20 см выше задней.

Первым делом формируем каркас с помощью таких элементарных заготовок:

Собираем заготовки
Вырисовывается такой каркас

Следующая операция — обшивка дна каркаса доской для фиксации формы конструкции.

Далее, если крыша будет двухскатная, из брусочков выпиливают направляющие в виде равнобедренных треугольников с медианой к основанию. Верхушки треугольников соединяют друг с другом бруском. Теперь следует определиться с местоположением дверного проема и оформить его, набив доски длиной по 20-25 см сверху и снизу.

Собираем рамку под дверь
Двускатный вариант крыши

Оформление крыши зависит от формы:

• односкатная — доски длиной 1,3-1,4 метра сбивают вплотную друг к другу;
• двухскатная — на верхние бруски каркаса боковин закрепляют дополнительные брусочки для поддержания будущей крыши, доски длиной 0,8-0,9 метра прибивают одним концом к коньку, другим к брусочку боковины.

Следующий шаг — обустройство креплений с пазами для размещения продуктов. Сделать их можно своими руками из доски длиной 90 см. Сначала ее расчерчивают пополам вдоль, затем с промежутком в 10 см просверливают при помощи перьевого сверла отверстия с диаметром 3-4 см. Полученное изделие распиливают по линии и получают полочки, которые в два ряда монтируют на боковины камеры.

Поверх досок коптилка покрывается вагонкой для повышения теплоизоляции. На крышу настилают профлист или алюминиевый лист по размеру, затем выпиливают оконце 15х15 см и оформляют грибок для выхода дыма.

Накрываем крышу листом нержавейки

Дверь тоже делают своими руками. Из брусочков собирают каркас, обивают его доской и вагонкой, либо просто набивают доски и вагонку на два параллельных бруска, прикрепляют ручку и петли, навешивают на косяк. Все швы и стыки заделывают влагостойким герметиком, сверху коптильню покрывают мастикой и лаком. Последний штрих — просверливание отверстия для датчика температуры и его установка. На 50% коптильня из дерева готова.

Виды коптилен с деревянной камерой

Остальная конструкция напрямую зависит от источника дыма. Можно использовать дым от костра, поступающий в камеру через дымоход. В этом случае коптилка оснащается топкой, в которой будут гореть крупные древесные поленья. Второй вариант предусматривает подачу дыма в камеру из дымогенератора.

Сначала рассмотрим инструкцию по созданию своими руками коптильни с топкой. Процесс обустройства в данном случае начинается с выбора места расположения. Следует помнить, что в процессе работы коптильня выделяет очень много дыма, который не должен мешать хозяевам или соседям.

Если почва в месте строительства сыпучая и подвергается затоплению, то лучше начать с закладки фундамента под коптильню. Для этого выкапывают яму по размеру будущей конструкции и глубиной 30-40 см. Дно засыпают слоем щебня, вдоль стен ямы укладывают бетонные блоки, перевязывают их для крепости арматурой и заливают цементным раствором.

Если почва на участке твердая, грунтовые воды залегают глубоко и отсутствует угроза подтопления, можно обойтись без фундамента. В качестве дымохода подойдет металлическая или керамическая труба, асбестовые и полимерные исключены, т.к. выделяют вредные вещества при нагревании. Предпочтительна длина трубы около 1,5 метров и диаметр около 15 см. Если трубу размещают на фундаменте — ее со всех сторон обкладывают кирпичом, песчаником или цементными блоками, если нет — положение фиксируют блоками, располагаемыми по бокам.

Над одним концом дымохода из цементных блоков сооружают пьедестал для камеры, параметры которого 1х1 метр и высота около 60 см. В случае с фундаментом над одним концом трубы вмуровывают сваренный по размерам камеры железный угольник. В другом конце обустраивают из огнеупорного или керамического кирпича топку и вмуровывают металлическую дверцу.

Дымогенератор из термоса

Сделать своими руками коптильню с дымогенератором гораздо проще. В качестве топлива для нее подойдут опилки или щепа. Дымогенератор можно сделать из любого металлического сосуда с плотной крышкой, например термоса с большим объемом или бидона.

Корпусом дымогенератора послужит термос

У термоса снимаем верхнюю каемку и достаем внутреннюю колбу. Корпус больше не нужен.

Самое сложное заключается в том, что необходимо сточить все бортики, чтобы получить вот такую чистую колбу:

Вверху емкости пробивают отверстие, в которое вваривают трубу-дымоход диаметром около 3-5 см. На верхней плоскости трубы, сантиметрах в четырех от сосуда просверливают отверстие для патрубка диаметром около 6 мм, к которому впоследствии подсоединяют шланг от компрессора.

Оформляем такое овальное отверстие в колбе
В отверстие ввариваем будущий дымоход
Из трубочки изготавливаем отвод под компрессор
Привариваем отвод к дымоходу
Результат достигнут

В нижней части сосуда проделывают отверстия для розжига и для ссыпания золы.

Через отверстие внизу буде уходить конденсат в холодную погоду

Работает дымогенератор следующим образом: на дно насыпают и поджигают топливо, в патрубок из компрессора нагнетается воздух, который выгоняет образующийся дым в камеру.

Любое блюдо, будь то мясо, сало, птица или рыба, копченое холодным или полугорячим способом в домашних условиях является поводом для гордости хозяина. Если же копчености приготовила деревянная коптильня, собранная своими руками, то повод для гордости как минимум удваивается!

• металлические оружейные или инструментальные сейфы;
• корпуса старых холодильников;
• газовые плиты;
• контейнеры различного вида;
• бидоны и резервуары;
• трубы и бочки.

Универсальный коптильный шкаф для холодного копчения можно сделать своими руками из брусков и досок. Конструкция этого сооружения очень проста, но отличается широчайшими функциональными возможностями и позволяет приготовить в нем рыбу, мясо, сыр, чернослив и прочие продукты, требующие наличия дыма определенной температуры, в основном, холодного.

Фото коптильного шкафа

Конструктивные особенности деревянного коптильного шкафа

Основанием шкафа холодного копчения для рыбы и мяса является деревянный каркас из соснового бруса сечением 40х40 мм. Чертежи корпуса можно увидеть ниже. Размеры каркаса 1х0,5х0,5 м. Сделать своими руками его несложно, устройство очень простое. Этого вполне достаточно для производства домашних продуктов в необходимом количестве. Тем более что получившийся внутренний объем оптимален для мощности небольшого дымогенератора холодного дыма (объемом камеры сгорания до 3 л) эжекторного типа, работающего на щепе.

Схематичный чертеж шкафа для коптильни

Корпус коптильного шкафа

Обшивается каркас своими руками с трех сторон доской 25 мм толщиной и до 100 мм шириной. В качестве обшивки можно использовать обычную вагонку. Наиболее подходят по своим свойствам для лучшего вкуса рыбы и мяса доска или вагонка из липы, осины, ольхи или иных лиственных пород. Если такой в наличии нет, то можно обшить каркас хвойным пиломатериалом. Он несколько хуже из-за своей смолистости, но после нескольких сеансов копчения пропитывается дымом, и характерный запах исчезает и устройство становится полностью готовым к работе.

Коптильный шкаф должен быть герметичным. Это обеспечивается установкой уплотнителя из пеньковой веревки в каждый стык доски. Если используется вагонка или половая доска со стыком шип/паз, то уплотнитель необязателен, но желателен. А при обшивке своими руками обычной доской с плоской гранью все щели должны быть законопачены.

Стыки законопатить пеньковой веревкой

Пеньковая веревка — оптимальное решение. В качестве альтернативы можно использовать паклю. Сделать это своими руками под силу каждому.

Дверь

Во всю высоту передней стенки изготовляется дверь. Она собирается своими руками на каркасе из доски 0,25х100 мм с таким расчетом, чтобы доски каркаса плотно входили в проем, а выступающая часть обшивки закрывала стык сверху. По периметру всего проема устанавливается уплотнитель из пищевой резины (от холодильника, например). Если такого в наличии нет, можно сделать это войлочной полоской.

Все преимущество конструкций, сделанных своими руками, состоит в том, что существует неограниченное количество технических решений одного и того же узла. Как правило, используются наиболее доступные материалы и утверждать, что они единственно допустимые, нельзя. Поэтому вариации в монтаже той или иной конструкции только приветствуются.

Навешивается дверь на две петли, внешних, или врезных — зависит от уровня вашего мастерства, и снабжается задвижкой. Дверь, как и стены, должна быть полностью герметизирована пенькой или паклей. Это необходимое условие холодного и горячего копчения своими руками.

Крыша

Верхняя часть коптильни выполняется в односкатном варианте с наклоном назад или в более красивом двухскатном. При выборе двухскатного варианта собирается стропильная системы с длиной ската 55-60 см. при наличии определенного опыта, сделать все своими руками может каждый. Крыша полностью герметизируется.

Если планируете установить коптильню для рыбы и мяса на улице, то верхнюю часть обшивки нужно загрунтовать и покрасить любой масляной краской. Крыша в коптильне, даже если она используется для горячего копчения, прогревается не слишком сильно, поэтому опасаться отслаивания краски не стоит, а от дождя или снега окрашивание защитит отлично.

Не забываем про дымоход

В крыше монтируется дымоход, оборудованный заслонками и шаберами. Он может изготовляться как из дерева, так и с металлической трубы. Сделать его несложно.

Порядок сборки шкафа

Коптильный ящик универсального назначения для холодного копчения рыбы и мяса монтируется в таком порядке:

1. сборка каркаса;
2. установка днища;
3. обшивка стен;
4. навешивание двери;
5. установка крыши;
6. монтаж функционального оборудования.

К функциональному оборудованию принадлежит генератор дыма, система подогрева, терморегулятор, дымоход. Рассмотрим их более подробно. От их нормальной работы зависят возможности коптильни.

Дымогенератор для шкафа коптильни

В данной конструкции коптильного ящика предусмотрен эжекторный дымогенератор вертикального типа, который крепится к задней стенке коптильни и соединен с внутренним объемом дымоходом диаметром 25-40 мм. Как сделать его своими руками, можно узнать из этой статьи. В качестве источника холодного дыма можно использовать любой иной тип генератора, исходя из технических возможностей.

Так дымогенератор подключается к шкафу

Превращение коптильни холодного в установку горячего копчения происходит с помощью монтажа специального подогревателя. В его качестве используется спиральный или прямой ТЭН закрытого типа мощностью до 1 кВт, который устанавливается на днище коптильни.

В качестве нагревательного элемента используется ТЭН

Чтобы днище не загоралось, ТЭН устанавливается на металлический радиатор из профиля или любой иной кронштейн, поднимающий его над досками на 5-10 см. Воздушная прослойка и металл каркаса рассеивают часть тепла и вырабатываемой нагревателем температуре не под силу повредить дерево.

Сверху ТЭН защищается поддоном (противнем) в котором собирается скапывающий с рыбы или мяса жир. Поддон съемный. После каждого сеанса копчения, независимо, холодного или горячего, вытаскивается и промывается.

Поддон защищает ТЭН от попадания на него жира и сока

При холодном копчении ТЭН отключен, и температура внутри камеры не превышает 30-40С. если требуется приготовление продуктов горячего копчения, кроме генератора дыма в обычном режиме включается подогрев. Температуру внутри можно поднять до 150С. Регулируется она в автоматическом режиме терморегулятором со штыревым датчиком, установленным в верхней части коптильни. Для удобства работы, коптильня оборудуется термометром.

С обеих сторон ящик для копчения оснащается ручками для переноски. Его общий вес получается небольшим, все оборудование размещено непосредственно в коптильне или навешено на ней, поэтому конструкция получается мобильной и постоянно готовой к работе.

Деревянная коптильня — полезная в хозяйстве вещь, которая поможет разнообразить рацион вкусной пищей.

Сделать такое устройство несложно.

Под деревянной коптильней понимают комплекс специализированного оборудования и деревянную камеру
, которая будет наполняться дымом.

Преимущества и недостатки коптилен холодного и горячего копчения из дерева

У коптилен из дерева много плюсов
. Эти конструкции сделаны из легко поддающегося обработке материала, поэтому корпус дымовой камеры может быть любых форм и размеров. Его можно украсить резьбой, затонировать пропитками.

Фото 1. Деревянная коптильня горячего копчения во время приготовления пищи. Оборудована выдвижными рейками, на которые можно подвешать продукты.

Еще одно преимущество конструкций — доступность и широкий выбор материалов
для изготовления. В процессе работы понадобятся инструменты, которые имеются в каждом доме: молоток, шуруповерт, ножовка, отвертки.

В отличие от коптилен из металла, приспособления из дерева можно утеплить
. Это обеспечит стабильную температуру внутри дымовой камеры
. В качестве теплоизолятора выбирают материалы, которые при нагреве не выделяют вредных веществ. Это эковата, минвата, опилки и стружка, войлок, керамзит, хвоя.

Стандартная схема деревянной коптильни с дымовым шкафом

Стандартная деревянная коптильня холодного копчения состоит из следующих элементов
:

• дымовая камера (шкаф) 90х60х120 см
  ;
• металлический поддон 55х85 см
  ;
• 2 решетки из дерева или металла 90х60 см
  ;
• деревянные ножки высотой от 15 см
  ;
• пластиковая или металлическая труба-дымоотвод сечением 50 мм
  ;
• труба-дымоход сечением 100 мм
  , длиной 3 м
  ;
• кровельные материалы для защиты крыши (шифер, профлист, металлочерепица, рубероид);
• топка (печь) из металла или кирпича, которая находится на расстоянии не менее 3 метров
  от дымового шкафа.

Фото 2. Коптильня из дерева холодного копчения. Топка сделана из кирпича и расположена под землёй, с дымовым шкафом соединена дымоотводом.

На установленные в дымовой камере решетки укладывают продукты. Поддон предназначен для сбора жира. Ножки необходимы для придания конструкции устойчивости. В стену коптильной камеры можно вмонтировать термометр
для контроля за температурным режимом.

Дымовой шкаф и топку соединяют трубой-дымоходом. В крышу коптильни врезают трубу-дымоотвод. Ее закрывают шибером (вращающейся заслонкой). Функция этого элемента заключается в регулировке силы тяги.

Материалы для изготовления: брус, оструганные доски, фанера и другие

Для изготовления деревянной коптильни пригодны не смолистые породы дерева. В их числе:

• кедр;
• ольха;
• липа;
• береза;
• осина;

Можно использовать такие материалы:

• фанера толщиной от 8 мм
  ;
• оструганные доски;
• вагонка;
• бруски любого сечения;
• деревянный блок-хаус.

Не рекомендуются к применению слоистые, пропитанные клеевыми составами, плиты: ОСБ, ДСП, МДФ
. При нагреве этих материалов будут выделяться вредные для здоровья человека вещества
. Кроме того, под воздействием температуры и влаги эти полотна могут расслоиться.

Прежде чем использовать для строительства коптильной камеры доски, их нужно обработать антисептиком. Подойдут Пинотекс, Пирилакс, Сенеж ЭКОБИО.

Внимание!
При выборе дерева обращают внимание на количество и размер сучков
. В процессе нагрева досок эти сучки будут деформироваться и выпадать. Таким образом нарушится целостность дымовой камеры, что недопустимо. Поэтому рекомендуется приобретать качественную не смолистую древесину.

Мастеру желательно иметь такие электроинструменты, как электролобзик, дрель или шуруповерт.
Они значительно облегчат и ускорят процесс работ. Потребуются рулетка, линейка, строительный уровень, угольник, простой карандаш.

Выбор проекта

В проект коптильни входят: план ее расположения на участке
и чертежи конструктивных элементов
. Для каждой детали указывают размеры.

Прежде всего определяются с желаемыми габаритами корпуса дымовой камеры. Можно ориентироваться на предложенную стандартную схему деревянной коптильни.

​

• плоская;
• односкатная;
• двухскатная (домиком);
• трапециевидная.

Самая простая в изготовлении модель крыши — плоская
. Немногим сложнее односкатная конструкция, расположенная под углом 5—20 °C
относительно уровня грунта. Трубу для отвода дыма можно разместить на любой части крыши: левой или правой.

Входное отверстие для трубы дымохода может быть в нижней части стенки дымовой камеры или в ее днище. Выбор зависит от способа подключения коптильни к топке
. Если дымоход решено прокладывать ниже уровня грунта, входное отверстие делают в нижней стенке (в днище).

Вам также будет интересно:

Этапы изготовления устройства своими руками

Предлагается инструкция по изготовлению деревянной коптильни с размерами камеры 90х60х120 см
.

Основание коптильни

Основные элементы каркаса коптильни — 4 деревянных бруска
сечением 50х50 см
и длиной 150 см
. Это будут вертикальные стойки коптильной камеры. Длину брусков выбирают с таким расчетом: высота камеры 120 см
и ножки 30 см
.

Помимо вертикальных стоек, потребуются горизонтальные перекладины из того же материала (брусков 50х50 мм
). Всего потребуются 4 бруска
длиной 60 см
и 4 бруска
длиной 90 см
. Для соединения горизонтальных и вертикальных стоек используют металлические уголки, саморезы по дереву, шуруповерт.

Корпус

​

Каркас с внутренней стороны обшивают, выбранным в качестве основного, материалом.

Доски (фанеру, вагонку) крепят к стойкам с помощью гвоздей или саморезов. Поскольку сечение деревянных брусков каркаса 50х50 мм
, между внутренней и внешней обшивкой образуется свободное пространство шириной 50 мм
.

В проемы между стойками каркаса закладывают утеплитель толщиной 50 мм
.

Оптимальный выбор — плиты минеральной ваты
.

Если решено использовать сыпучий утеплитель (опилки, костра, хвоя), его засыпку выполняют после завершения обшивки внешних стен коптильной камеры.

Важно!
Желательно предотвратить попадание на продукты питания волокон или частиц утеплителя. Для этого внутреннюю обшивку дымовой камеры (со стороны утеплителя) закрывают пищевой фольгой
и только после этого закладывают теплоизоляционный материал.

Завершающий этап работ по изготовлению корпуса деревянной коптильни — обшивка внешних стен поверх утеплителя.

Устройство крыши

В соответствии с выбранным проектом возводят односкатную или двухскатную крышу. Можно оставить и плоскую. В верхнем перекрытии (верхней стенке корпуса) делают отверстие под дымоотводящую трубу. Устанавливают трубу и герметизируют зазоры любым способом: паклей, термостойким герметиком, монтажной пеной.

Внешнюю сторону крыши укрывают кровельным материалом, предварительно сделав обрешетку из брусков сечением 20/40 мм
или 30/40 мм
. Таким образом формируют требуемый по технологии вентиляционный зазор, который предотвратит переувлажнение древесины со всеми вытекающими: загниванием, образованием грибка и плесени.

Фото 3. Процесс изготовления деревянной коптильни на этапе установки крыши двухскатной формы.

Решетки

Решетки для коптильни можно сделать из прочных деревянных реек сечением 10х15 мм
или 10х20 мм
. Длина реек соответствует глубине коптильной камеры — 60 см
. Все элементы решетки располагают на расстоянии 3—4 см
друг от друга.

Поддон

Рекомендуется сделать металлический поддон для сбора жира. Его намного проще отмыть, чем деревянный. Для изготовления этого элемента коптильни желательно использовать пищевую нержавеющую сталь
. Из металла вырезают болгаркой прямоугольник размером 55х85 см.

От каждой стороны отступают к центру прямоугольника по 1 см
и чертят соответствующие линии. По этим линиям делают неглубокие надпилы болгаркой с тонким (1—1,5 мм
) диском по металлу. Согласно сделанным надпилам, сгибают полотно нержавейки. Получают бортики поддона. Его углы прихватывают сваркой или стягивают болтами.

Сборка коптильни

Из кирпичей или листов металла
делают топку, которая должна находиться на расстоянии 3 метров от дымовой камеры
. В топку вмуровывают трубу дымохода, противоположный конец которой подключают к коптильной камере.

Оцени статью:

Средняя оценка: 3.33
из 5
.
Оценили: 3
читателя
.

Своя собственная коптильня – это хорошо. Это просто замечательно. Свежевыловленная рыба, тут же, пока еще трепыхается, выпотрошенная и набитая папоротником, кабаний окорок от секача, которого сам срезал точно под левую лопатку, зверюга только кувыркнулась, да копчёненькие… слюнки текут… Нужно сделать своими руками коптиленку какую-нибудь, но покупные цены непомерные, а на вид все просто.

Действительно, коптильня устроена очень просто, и сделать ее самому проще простого. Если есть кухня с газом и вытяжкой, вообще ничего делать не нужно – принес, и копти. Но за кажущейся простотой кроется довольно сложный процесс. Помните старые советские рижские шпроты – толстенькие, ярко-золотистые, с плотным, но нежным мясом? Где сейчас найдешь такие? А прибалты, между прочим, жидким дымом рыбку не обрызгивают, коптят честно.

Однако гастрономические достоинства – только верхушка айсберга. Правильно, по-дедовски закопченные продукты совершенно лишены вредных свойств. Но в век потребления, в погоне за рентабельностью, многие секреты копчения либо утрачены, либо игнорируются.

Поэтому в настоящей статье мы прежде всего расскажем, что нужно знать и понимать, чтобы сделать коптильню, продукт из которой получит тонкий вкус с изысканный ароматом, какие нынешним любителям копченостей просто неведомы. И в то же время он будет совершенно лишен канцерогенов, оксидантов, токсинов и прочего, чем пугают ценителей копчёненького. А уж затем перейдем к описанию некоторых конструкций.

По аналогии.

К автору не так давно захотела наведаться его добрая знакомая. А он как раз разжился настоящими франкфуртскими сосисками, вот и решил порадовать. Приготовил как положено, с зеленым горошком. Она попробовала, и… есть не стала. Она всерьез думает, что сосиски – это то, что на базаре в хот-дог кладут.

Три копченых кита

Китов целиком не коптят; заголовок – образное выражение. Что значит – три кита, на которых и стоит весь процесс копчения правильного, дедовского, исконного. Между прочим, вполне осуществимый в обычной городской кухне. Как именно и что коптить – этого мы тоже коснемся, но ближе к концу статьи.

1. Первый – равномерность нагрева и окуривания. И тепло, и дымок должны равномерно облекать полуфабрикат со всех сторон. Иначе даже по длине плотвы средних размеров или свиного уха пойдет внутреннее фракционирование компонент продукта, что и вкус испортит, и вредности придаст.
2. Второй – легкий дымок. Тяжелые фракции дыма должны сконденсироваться и выпасть в осадок, прежде чем дойдут до продукта при любом способе копчения, см. ниже. Наличие пиролизных газов совершенно недопустимо, они-то и дают то, чем с полным основанием пугают медики. Так что «легкий дымок» значит не только белый и ароматный, без угара, но и сильно разбавленный кислородом воздуха, он нейтрализует пиролизные газы.
3. Третий – постепенность проникновения. Правильное прокапчивание закладки продуктов требует не только времени, но и задержки возле него легкого дымка. При этом все компоненты дыма равномерно проникнут в продукт, что и дает необходимое качество. Схема копчения такова: «рабочий» дым окуривает закладку, пока не выдохнется, тогда он должен уйти, а на смену ему прийти свежий. Обеспечить такой цикл не сложно, т.к. выработавшийся дым при той же температуре легче и стремится уйти вверх. Нужно только задержать его около продукта.

Что несущественно

А вот что не имеет для коптитьни почти никакого значения, так это ее размеры. Все, что требуется соблюсти при конструировании – зазоры не менее 1-2 см между продуктом и стенками и между кусками продуктов. Исключение – мелкая рыба, коптящаяся на решетке навалом: килька, тюлька, красноперка, снеток, корюшка, золотой карась – «пятак».

Также большого значения не имеет материал. Но тут тоже есть исключение: при холодном копчении медвежатины и других видов дичи со специфическим привкусом на коптильную камеру (см. далее) лучше пустить старую дубовую винную, или, в крайнем случае из-под солений, бочку. В сочетании с правильно выбранными дровами для дыма коптильня из бочки выдаст вполне съедобными даже поморника, лысуху или чайку-мартына.

Виды копчения

Самые тонкие, изысканные букеты вкуса и аромата в сочетании с долгой лежкостью готового продукта дает холодное копчение, при температуре 30-50 градусов
. Окорок домашней свиньи, закопченный холодным способом, в прохладном сухом погребе провисит год и более, полностью сохраняя вкус и аромат, только понемногу ссыхаясь. А в холодильнике максимум за месяц размякнет или перемерзнет.

Но холодное копчение длится долго – от 6 часов для мелкой рыбы навалом на решетке до 3-х суток для ляжки упитанного хряка. И требует, кроме того, тщательной подготовки продукта, см. в конце. На нее уйдет от 1 до 5 суток, с тем же разбросом смотря по продукту. Несмотря на это, как раз «холодная» коптильня проще всего по устройству, но для нее требуется небольшой участок земли, примерно 2х3,5 м.

Примечание:

копчености на весу нужно хранить подвешенными на стальной проволоке, а на шток крюка надеть предохранительный кружок, вроде тех, что моряки надевают на швартовы. Крыски, они копчёненькое очень даже уважают. И чуют издалека.

Горячее копчение производится при температуре 70-120 градусов.
Рекомендации доводить температуру до 350 градусов (?) берутся неизвестно откуда, это выйдет не копченость, а запеканка. Происходит горячее копчение быстро, от 15 мин. до 4 час; вилка по продукту та же – тюлька/окорок. Предварительная подготовка полуфабриката не требуется.

Однако по вкусу, запаху и аппетитности вида горячие копчености заметно уступают холодным, а хранятся при комнатной температуре на открытом воздухе, как правило, не более 36 часов. В холодильнике легко перемерзают, что полностью уничтожает гастрономические достоинства. В закрытой таре легко «задыхаются» и протухают, что нужно иметь в виду, беря их с собой в дорогу.

Полугорячее копчение производится при температуре 60-70 градусов
в простейших коптильнях для холодного копчения. На вид и по запаху полугорячий продукт от холодно-копченого отличит только знаток, но на вкус и по лежкости он такой же, как горячего копчения.

Без подготовки полугорячим способом можно коптить только совершенно свежие полуфабрикаты: свежевыловленную рыбу, парное мясо. Поэтому полугорячее копчение применяют в основном индивидуалы охотники-промысловики и рыболовы, после 2-3 суток промысла несущие добычу сразу на базар, для сохранности и придания ей товарного вида.

Есть и другое применение: описанная далее домашняя коптильня из ничего, в буквальном смысле слова, без кавычек, действует именно полугорячим способом. Если нужно для праздника быстренько наготовить копченых деликатесов, а магазинные по цене «кусаются», она может здорово выручить. Особенно, если празднество с водочно-коньячными возлияниями: спирт оглушает вкусовые пупырышки, и после первой никто уже не разберет настоящего вкуса, даже если на пир приглашен сам Лукулл.

Холодная домашняя коптильня

Коптильня холодного копчения, как уже сказано, элементарно проста. Устройство ее показано на рисунке. Коптильную камеру, чтобы не поехала по раскисшей от конденсата почве, ставят на врытые в землю торчком кирпичи или деревянные чурбаки.

Принцип работы таков: дым, пока дойдет до коптильной камеры, остынет, вся вредность из него выпадет в осадок и уйдет в землю. Заодно – и водный конденсат, от которого коптящийся продукт может раскиснуть и протухнуть, пока коптится. Однако пользоваться ею нужно со знанием дела.

Во-первых, дальний от бочки – коптильной камеры лист шифера (или оцинковки, только горячий будет, обжечься можно) предназначен для регулировки дымораспределения. На рисунке он выделен серовато-зеленым. Прежде чем заложить на решетку, или подвесить на вешала, полуфабрикат, его передвигают, пока серый или сизый вонючий дым не пойдет помимо камеры, а в нее – ароматный легкий дымок.

Во-вторых, дымооборот и задержку в камере легкого дымка регулируют наброшенной на устье коптильни слегка влажной мешковиной. При правильном копчении дыма над камерой видно быть не должно – его отработанные остатки оседают в мешковине, которая тяжелеет и загрязняется. Чтобы не провалилась вниз и не испортила продукт, в устье вваривают металлические прутки, или просто кладут на него деревянные прутья, а в камере делают загрузочно-выгрузочную дверцу.

Как видим, изготовление холодной коптильни может потребовать всего только выкопать яму под костер с дымоходом – если предохранительная решетка на устье из палок, то и дверца в камере не нужна. Однако, во-первых, дрова для костра нужно выбирать особенно тщательно, но об этом в конце.

Во-вторых, за такой коптильней нужен постоянный присмотр: едва только мешковина просохнет и через нее пойдут просачиваться струйки дыма, ее нужно сразу же обрызгать. Иначе дым пойдет протоком и часть нужных для вкуса, запаха и пользы веществ из него вылетит в трубу.

В-третьих, земля под холодной коптильней от конденсата из дыма раскисает даже в сухую погоду под навесом. Перед следующей закладкой коптильне нужно дать просохнуть. Если пренебречь этим обстоятельством, то земля, вместо того, чтобы поглощать из дыма ненужное, наоборот, отдаст его обратно. Продукт раскиснет, приобретет мерзкий вкус, завоняется, т.е. – пропадет.

Именно поэтому в обычных магазинах копченых настоящим холодным способом деликатесов не бывает. А в каких бывают – туда живущим на зарплату ради спокойствия душевного лучше не заглядывать. При любом ее размере.

Видео: самодельная “холодная” коптильня

Исконно-посконная

А теперь немного о позабытых секретах. Самый главный: построить коптильню холодного копчения, продукты из которой едали, урча и облизываясь, старопрежние князья да бояре, можно самому. И даже искать бочку из-под горючего не понадобится.

• Секрет первый: коптильная камера – круглая или квадратная обечайка из двух плетней с промежутком в две ладони между ними. Промежуток засыпается землей.
• Секрет второй: дымооборот легкого дымка регулируется не мешковиной, а набросанными сверху ветками деревьев или кустарников с мелкими частыми листьями, но не испаряющих эфирных масел. Определить просто: если сами листья заметно не пахнут, и цветы без сильного аромата, то пойдет. Сирень, к примеру, не пойдет, а малина, смородина, лещина – запросто.
  Также не пойдут деревья, выделяющие камедь, сладкий сок или содержащие много дегтя: береза, клен. Исключение – вишня. Все хвойные не годятся однозначно. Для дичины с привкусом на покрышку нужны ива, ракита, верба, тальник обычный и краснотал. Салициловая отдача внутрь, конечно, загрубит вкус, но и отобьет привкус.
• Секрет третий: толщина накладки веток покрышки – от в ладонь при 12-часовом копчении до 3/4 локтя (примерно 30 см) при 3-х суточном. Самый секрет в том, что по верхним листьям судят о степени готовности продукта, не вскрывая камеры. Как только верхние листочки высохли и скукожились – готово! По крайней мере, уже можно вскрывать, не рискуя сбить процесс, и проверить степень готовности. Разумеется, ветки должны быть свежими, только что срезанными.
• Секрет четвертый: под дымохода застилают слоем в пол-ладони свежими листьями черной смородины. Да-да, теми самыми, что идут на домашнее консервирование. И с той же целью. Если коптится мясо жестковатое (старая говядина, к примеру), смородину дают пополам с листьями хрена.

Походная

Походная коптильня холодного копчения из ничего показана на рисунке. Она позволяет получить продукт, не уступающий таковому из предыдущей. У нее свои секреты.

Первый – рыть штольню со стволом нужно в глине иди суглинке. Общая длина всей шахты – 2,5-4 м. Штольню пробивают лопатой, к черенку которой привязан длинный «дрын» из валежины.

Примечание:

секрет в секрете – удобно, чтобы не копать слишком много и тяжело, устроить такую в обрыве с норами ласточек-береговушек.

Второй – совсем не нужно тащить с собой в поход ведро без дна или бочку. Вязать плетни для коптильной камеры тоже не обязательно. Если сделать ствол шахты поглубже, то его устье можно просто расширить под закладку, положить наверх пару валежин (они же будут вешалами), а сверху завалить ветками, как описано выше.

Третий – дымогенерация регулируется не заслонкой, а свежими листьями дикой смородины, малины, земляники, лещины, укладываемыми на костерок. Для терпкого вкуса – дуба, ясеня, вяза, ивы, ракиты. Для мягкого – липы. Если потребители не из разряда римских патрициев, то просто луговой травой. Но упаси боже – береза, шалфей, зверобой, чистотел и другие лекарственные травы! И требования к дровам те же, о которых далее.

Горячая

Коптильня горячего копчения устроена сложнее. Т.к. дымооборот и весь процесс происходят гораздо быстрее, указанные в начале требования к «трем копченым китам» нужно соблюдать в полной мере. Устройство горячих коптилен показано на рисунке. Что у них общего?

Первое – коптильная камера помещается в дымовом кожухе. Он сужается кверху. Это нужно, чтобы по мере расходования подаваемого к камере дыма он проникал в нее через отверстия в стенках равномерно.

Второе – коптильная камера с глухим дном. Дело в том, что капающий вниз при горячем копчении жир попадет либо на закладку топлива, либо на днище дымового кожуха. Который, кстати, в отличие от камеры холодного копчения должен иметь герметичные швы и стыки.

В первом случае жир сгорит, а продукты сгорания проникнут в закладку коптимого. По вкусу продукта неискушенные гурманы этого могут и не определить, но химический анализ покажет именно то, от чего компетентные медики и шарахаются с расширенными глазами.

В втором – в присутствии паров влаги, при температуре поступающего дыма примерно в 150 градусов, жир моментально прогоркнет, а затем испарится. По вредности – результат предыдущий, и может появиться противно-приторный привкус.

Если же жир останется в коптильной камере, то там влаги без избытка, да и та быстро улетучивается, т.к. выход из камеры фактически свободен. Жир потом придется отскребать от днища, если только не предусмотрен его сток, но продукт не испортится. Откопченный жир придется выбросить: в нем собралась вся коптильная «гадость».

Третье – термометр со шкалой до 250 градусов. По нему контролируют температуру копчения. Выход ее за пределы 70-120 Цельсия чреват не только порчей вкуса, но и накоплением в готовом продукте вредных веществ.

Теперь о разностях. Левая коптильня на рис. – на самотлении. Топливо – исключительно специальная щепа для копчения. Она есть в продаже, и расход невелик: две горсточки на окорок. Сыпать опилки, как рекомендуют большинство источников рунета – грубейшая ошибка.
В плотной массе опилок неизбежно пойдет пиролиз, а от него – пиролизные газы, о «пользе» которых выше было неоднократно сказано. Устраивать наддув бесполезно, не продует он кучку опилок насквозь. Разве что подать чистый кислород, но это уж на любителей дорогой и опасной техноэкзотики.

Доступ воздуха к топливу обеспечивает поддувало, а общий дымооборот регулируется наброшенной на устье увлажненной мешковиной, как описано выше. Но от веточных секретов холодного копчения, увы, придется отказаться: при такой температуре они дадут обратный эффект.

Розжиг топлива ни в коем случае нельзя производить растопкой, даже современной гелевой «экологической». Топливо разогревают до начала тления извне через днище кожуха. Способы разные: установив коптильню на бытовую газовую плиту, паяльной лампой, пропановой горелкой, электроплиткой с ТЭН’ом – блином и тиристорным регулятором. Подогрев дают постоянно все время копчения; его степень регулируют по температуре в кожухе.

У коптильни на самотлении есть серьезный недостаток: влага из топлива неизбежно попадает в коптильную камеру. Высушивать щепу «до пороха» толку нет – влага образуется в результате химических реакций горения. Поэтому упоминание выше об окороке для коптильни на самотлении чисто символическое: раскиснет, прежде чем прокоптится. Максимум, что можно коптить в такой – куски размером с селедку 30+.

Справа – горячая коптильня, работающая от дымогенератора. Специального для копчения, а не для автодиагностики. Если предусмотреть на дымоходе от генератора охлаждающий змеевик или радиатор и сборник конденсата со сливом, то она может работать и по-холодному. Точнее, псевдо по-холодному, т.к. коптильных шедевров, получаемых из настоящей земляной холодной коптильни, из нее не выйдет. Но окорок все-таки прокоптится.

Изюминка этой коптильни – крышка с зубчатым отогнутым краем, опущенным в водяной затвор. Этим обеспечивается постоянное небольшое избыточное давление в камере и быстрое равномерное прокапчивание закладки. Устье можно и накрыть мешковиной, как в предыдущем случае, но вкус выйдет резковат, а мясо, особенно рыба – дрябловато.

Сравним: всем известно, что при приготовлении наливок или домашнего вина напяливать на горловину банки с закваской презерватив или надувной шарик неправильно. Нужно вмазать резиновую трубку и вывести ее конец в банку поменьше с водой, чтобы побулькивало. Тогда получится напиток, а не «бадяга».

Дымогенераторы

Дымогенератор совершенно необходим для успешного горячего копчения мяса. Устройство простейшего генератора дыма для копчения показано на рис. Нагреватель показан условно; он, как выше сказано, может быть любым. Если костерок или печурка – то и топливо для него любое. Но для генерации коптильного дыма – особое. О чем, опять-таки, далее.

А вот наддув – не условный. Дымогенератор на естественной тяге (для этого необходимо расположить коптильню на 2-3 м выше него) сгодится только для псевдо-холодного копчения. Для настоящего горячего необходимо избыточное давление в камере, а тяга, как известно, дает разрежение.

Интересная схема генератора дыма показана на рис.ниже. Принцип таков: деревянная чурка, поджатая пружиной с регулировочным винтом, трется об стальной шкив до того, что начинает тлеть и дымить. Тут же, на валу двигателя, вентилятор, гонящий дым в камеру. Казалось бы, чистый пиролиз со всей вытекающей вредностью, но!

Другой конец вала движка приводит во вращение маломощное магнето (хоть от старого советского мопеда-«дырчика»), дающее напряжение в 2-4 кВ. Его плюс подается на сетку, через которую прогоняется дым, а минус – на коптимые продукты. Автору статьи неизвестно, знает ли автор конструкции, что вся вредность дыма сосредоточена в отрицательных ионах (анионах), а вся польза – в положительных катионах.

Первые в данном случае сразу оседают на сетке (которую придется часто чистить), а вторые с силой вгоняются в коптимое. Безо всяких хлопот по наблюдению за дымооборотом и его поддержанию.

На электрической схеме показан коллекторный двигатель переменного тока, и это правильно. В таком случае понадобится его мощность в 200-300 Вт, т.к. внешняя характеристика коллекторных двигателей последовательного возбуждения мягкая: при затормаживании вала отбора мощности крутящий момент возрастает. Если же поставить движок асинхронный с конденсаторным запуском (у таких внешняя характеристика довольно жесткая), то, чтобы провернуть вал до начала тления дерева, понадобится 1,5-2 кВт.

Примечание:

т.к. магнето практически на холостом для него ходу дает большие выбросы импульсов напряжения, то рабочее напряжение конденсаторов должно быть не 2 кВ, как рекомендует автор, а 6,8-10 кВ. Такие конденсаторы используются в схемах строчной развертки телевизоров с кинескопом.

О рыбе

А как же коптильня для рыбы? Ее коптят больше всего. Нет ли тут каких-то «рыбьих» нюансов? Для холодного копчения – ни малейших. Холодной коптильне абсолютно все равно, что в нее закладывают, хоть огурцы.

Но в горячей и полугорячей (см. след) для рыбы необходимо предусмотреть отток стекающего жира за пределы дымового кожуха либо его немедленное удаление другим способом
. Легкоплавкий рыбий жир наделен всеми вредными свойствами стекающего коптильного жира в двойной, а то и в пятикратной степени.

О материалах

Прежде чем переходить к бытовым самоделкам из чего попало, следует поговорить еще кое о чем.

Многие загородные рестораны, клубы, базы отдыха, коммерческие рыболовно-охотничьи хозяйства обзаводятся собственным стационарным блоком приготовления мясо-рыбных деликатесов. Обычно это , совмещенный в и коптильней. Солидное сооружение сразу придает престижа заведению, но стоит ли такой комплекс строить целиком из кирпича? Безусловно, нет.

Дело не столько в том, что кирпичная кладка фактически многофункциональной печи сложна и дорога. Более в том, что кирпич пористый. При копчении коптильные эманации внедряются в кладку, а полуфабрикаты закладываются разные, и вкус готовой продукции получается нестабильным, но это еще полбеды.

А беда нередко приходит при простоях в межсезонье. Кладка впитывает атмосферную влагу, проникшая в нее ранее органика начинает гнить. Дело доходит до того, что из отстроенной к началу осеннего сезона новенькой коптильни к следующему лету начинает нести тухлятиной. Какой уж тут престиж…

В земляных холодных коптильнях подобного эффекта не наблюдается. Видимо, микроскопическая почвенная микрофауна, юркая, шустрая и вездесущая, успевает очистить почвенные ходы в промежутках между двумя производственными циклами. Но для загородных рекреационных заведений такая плохо подходит – заготовки просто не успеют прокоптиться до отъезда гостей после выходных

Поэтому в таких случаях лучше сварить коптильню из листового железа толщиной от 4 мм, чтобы не прогорела быстро. А для виду и респекта облицевать ее декоративным кирпичом – он дешевле огнеупорного и работа проще. Такое исполнение имеет еще одно преимущество: цельную металлоконструкцию можно перевезти на другое место. Облицовкой придется пожертвовать, но она несравненно дешевле цельного коптильно-кулинарного кирпичного агрегата.

Полугорячие

Подавляющее большинство самодельных бытовых коптилен относятся к полугорячему типу. Они выдают достаточно качественный и аппетитный продукт, а изготовление их своими силами элементарно. Поэтому коснемся некоторых конструкций подробнее.

Из ничего без ничего

Для простейшей домашней коптильни вообще не нужно ничего делать дополнительно. Все, что требуется – газовая плита с вытяжкой и стальная миска или обрезанная по высоте до 5-6 см широкая консервная банка, напр. из-под томатной пасты. Плошка из банки лучше, т.к. днище ее очень тонкое, и дымарь сразу реагирует на изменение нагрева. А миска эмалированная всего хуже: она и прогревается медленнее, и портится тлеющей щепой навсегда.

Технологическая процедура также элементарна: в вытяжке подвешивают коптимое. Под заготовку подставляют любую посудину, в нее будет капать жир. В плошку кладут горсточку коптильной щепы, включают на самый малый огонь дальнюю, самую маломощную, горелку, и ставят на нее плошку. Усиливают огонь, пока не пойдет дымок, а затем сбавляют, чтобы не было едучего дыма, а легкий весь шел в вытяжку. Коптят до готовности, ее степень видна сразу.

Хитрость в том, что дым успевает достаточно охладиться и полегчать, пока не дойдет до вытяжки. Жир, капающий мимо дымаря, сразу застывает, не успевая нигде навредить. Недостаток – много в таком приспособлении не накоптишь.

Из старой бытовухи

Популярностью пользуются коптильни из холодильника, см. рис. Они достаточно емки, а сделать такую несложно: убирают компрессор с трубопроводами, морозилку, обдирают внутреннюю пластиковую облицовку с теплоизоляцией. Остается подходящей формы и размеров стальной корпус. Делать из оцинковки самому приходится только коптильную камеру (поз. 3 на рис.), да дымоход вверху, поз 4.

Щепу в дымогенераторе 2 на месте бывшего овощного отделения подогревают бытовой электроплиткой 1. Воздух к ней поступает через отверстия от трубопроводов.

Недостатков у такой коптильни два. Первое – большое энергопотребление. Плитка с блином через довольно толстую спецсталь прогревает щепу плохо, и ее мощность нужна не менее 1,5 кВт. Дело в том, что корпуса бытовых холодильников изготавливаются из стали с плохой теплопроводностью.

Второй недостаток обусловлен тем же обстоятельством, это большая по времени инерционность регулировки нагрева. Легкий дымок не идет и не идет, раздраженный неопытный владелец выводит нагрев на максимум. Вдруг – повалил серый едкий дым. Плитка выдергивается за шнур, щепа быстро выгребается лопаткой, но продукт успел подгорчиться.

Для малых по объему закладок почти идеальная коптильня получается из старой круглой стиральной машинки. Мотор с активатором и реле времени удаляют. Коптильной камерой служит бывший бак. Отверстие, в которое проходит вал мотора, расширяют до диаметра активатора, в него пойдет дым, а в сливное будет стекать жир.

Если верхняя крышка из металла, дымооборот регулирую ею. Пластмассовую вовсе убирают, а дым держат в камере увлажненной мешковиной, как описано выше.

Дымогенератор можно использовать или посторонний, или устроить в моторной нише, хотя бы очаг из двух кирпичей. В той же нише поместится и миниатюрная печка-щепочница из двух консервных банок. Чтобы она дала правильный коптильный дым, ее топочную камеру вынимают из кожуха, наполняют, не набивая плотно, коптильной щепой, разжигают из-под низу лучиной и только тогда вставляют обратно в кожух. Дымогенерацию регулируют свежими листьями описанными выше способами.

Есть у коптильни из стиралки еще два плюсика. Первый – колесики, на которых ее легко катать. А о втором вспомним, когда речь пойдет о мангалах с коптильней.

Видео: полугорячая коптильня из бочки

Мобильная мини

Передвижная мини-коптильня, которую можно возить с собой в багажнике, носить в рюкзаке или сумке, очень пригодится на выезде. Особенно – для создания эксклюзивных вершин холодного копчения. Тут первейшее условие – не то что первая, нулевая свежесть продукта. Который может быть мелким рассыпным, и не только животного происхождения, о чем речь еще пойдет.

Чертеж коптильной камеры, которую можно водрузить над любым подходящим источником дыма, приведен на рис. На решетки можно укладывать сетку или, при холодном копчении, неплотную ткань. Вы пробовали когда-нибудь холодно-копченые семечки или орехи? Это не шутка. Вырыть очаг с дымоходом – дело получаса-часа, а коптится насыпная мелочь быстро. И в то же время размеры и объем ящика позволяют за выходные накоптить холодным способом до 15-20 кг некрупной рыбы и столько же полугорячим – мяса или сала.

Мангал-коптильщик

Огонь, как известно, враг шашлыка, а его лучший друг – тот самый, необходимый для копчения, легкий дымок. И у любого шашлычника наверняка не раз мелькала мысль: а зря ведь хороший дым пропадает!

Сделать, чтобы не пропал зря, совсем не сложно. Простейший способ вполне аналогичен описанному выше для коптильни из ничего, см. рис. Отличие одно – коптильная камера должна быть с днищем и, крайне желательно, со стоком для жира за мангал. Чужой жир – тоже враг шашлыка. Особенно, если жир рыбий.

Если в кладовке валяется еще не приспособленный под душ бак от старой стиралки, то это уже почти готовый мангал-коптильня. Остается расширить отверстие под вал активатора до диаметра дымохода мангала, напялить бак на дымоход – и коптильня готова. С жиром проблем нет, стечет в слив. Вешала для заготовок – из любых проволок или прутьев, регулировка дыма – мешковиной.

Примечание:

«мясной» дымок, поднимающийся от мангала с шашлыком, никакой продукт при любом виде копчения не испортит. Только пикантности придаст. Коптильщики старого времени держали в секрете, что самая лучшая копченая рыба или овощи получаются при попутном копчении их над мясом.

Стационарный

Здесь для сравнения на рис. приведена схема стационарной коптильни, совмещенной с мангалом. Изюминка, да и то весьма относительная, только в том, что под коптильню используется свободное пространство под мангалом. Тепловое излучение от его пода позволяет не заботиться о равномерности прогрева закладки. В коптильный отсек можно помещать любую камеру, хоть ящик, описанный выше. Вот, пожалуй, и все.

Как коптить?

А теперь пришла пора для еще нескольких, но очень важных, секретов копчения. Их в общем-то, всего два: выбор с заготовкой дров и подготовка полуфабрикатов под холодное копчение. Под горячее подготовка не нужна, а для полугорячего время засолки и сушки сокращается втрое-вчетверо. Если продукт потребляется в течение суток после полугорячего копчения, то и здесь подготовка не требуется.

Дрова

Дрова из хвойного дерева для копчения совершенно не годятся. Продукт получится не то что противным на вкус, но просто ядовитым. Заготовку подходящих дров (ниже) производят при минимальном сокодвижении в деревьях, но до промерзания, т.е. осенью во время листопада или летом, в самую жару и сушь, но это пойдет уже второй сорт. Заготавливать коптильные дрова во время весеннего буйства зелени нельзя категорически. На щепу нужно пускать дрова после не менее чем месячной воздушной сушки при ясной погоде.

Королева коптильных дров – вишня, ее ближайшие вельможи – фруктовые деревья из порядка розовых: яблоня, груша, слива, абрикос. Еще – кизил и мушмула. Деревья на коптильную щепу пускают старые, отплодоносившие, но еще крепкие и здоровые. Вишню и другие, источающие камедь, окоривают до чистой заболони.

Примечание:

лучше всего покупная щепа. Деревья на нее пускают уже нерентабельные, но еще не дряхлые, т.е. как раз такие, как нужно. И прореживание садов производят по результатам сбора урожая, как раз в подходящее время.

Из лесных деревьев пойдут легкие, малозольные и не дегтярные (не коптящие): ольха, осина, тополь, липа. Для жесткого или с естественным привкусом мяса – дуб, бук, орех, вяз. Для рыбы из сильно тинистых водоемов – ива, ракита, тальник. Но вкус и аромат продукта будут уже второго разряда.

В радиусе 30-50 м от места заготовки не должно быть никаких деревьев, пораженных грибами-трутовиками. Вполне еще здоровое на вид дерево уже может быть пронизано их гифами, и его древесина даст вредный дым. Индикатор отменной коптильной пригодности дерева – муравейник рыжих лесных муравьев поблизости, а для прибрежных деревьев – красных земляных. Они мелкие, куч на поверхности не строят, целиком ярко-красные и невыносимо больно кусаются.

О березе следует сказать особо. Вообще-то по исконным правилам березовой щепой коптят медвежатину, лосятину, болотную птицу, т.е. особо жесткие или с природным душком продукты. Окоривать березовые чурбачки нужно особо тщательно: не только снять бересту до чистой заболони, но и обстругать ее верхний гладкий слой. Это не так уж утомительно, как может показаться, т.к. щепы на копчение требуется немного.

Подготовка

Заготовки под холодное копчение сначала засаливают в тузлуке – насыщенном растворе поваренной соли. По весу это 37,5 г на литр воды, но практически тузлук «колотят», подсыпая соль, пока та не перестанет растворяться.

Засол длится от 4 час для тюльки и снетка до 3-х (окорок домашней свиньи) или даже 5-ти (медвежий, кабаний, говяжий окорок) суток. После засола заготовку вымачивают от часа до суток соответственно. Свиной домашний окорок – 12 час, рыбу среднего размера – 4-6 час. Степень вымачивания контролируют на ощупь: как только верхний слой мяса/рыбы начнет легко продавливаться пальцем – готово, отмокло.

Затем заготовку промокают вафельным или бумажным полотенцем и подвяливают до полного просыхания и некоторой жесткости верхнего слоя. Вялят на рассеянном свету при комнатной температуре, в проволочной клетке, обтянутой марлей или частой оконной сеткой без щелей и прорех. Одна проникшая внутрь муха, успевшая отложить яйца, портит всю партию: при температуре холодного копчения опарыши отлично развиваются. На этом подготовка заканчивается, можно коптить.

Что еще коптят?

Чернослив и копченый сыр знакомы всем. Но вот копченая холодным способом вишня – вполне реальный деликатес. Особенно, если закопчена на вишневых же дровах. У восточных владык когда-то считались лакомством, достойным не менее чем эмиров и везирей, ломтики дыни бас-олды (продолговатой, в зеленых полосках), подсушенные и подкопченные. На Руси – копченые яблоки белого налива.

Из овощей годятся под холодное копчение отварной молодой картофель, а под горячее и полугорячее – кабачки, баклажаны, патиссоны, зеленый горошек. О семечках и лесных орехах уже сказано. О копчении грецких и кедровых орехов сведений нет.

В заключение

Приводить напоследок какие-то высокомудрые выводы необходимости нет: все сказано в тексте. Но совет можно дать: устроить на даче настоящую старозаветную земляную холодную коптильню и начать высокоприбыльный индивидуальный бизнес с нулевыми вложениями и минимальными трудозатратами.

За копчением вполне может последить бабушка или ребенок-школьник, пока взрослые занимаются огородом-садом. А вкус и аромат, по сравнению даже с суперэлитными магазинными продуктами – просто поразительные. Если удастся стакнуться с менеджером или шеф-поваром дорогого ресторана и предложить продегустировать, то, очень даже возможно, они вас под свою лицензию возьмут, и тогда вы – вполне обеспеченный человек.

Копчёности – одни из вкуснейших продуктов на столе, но выбрать хорошую коптилку в магазинах сложно. В процессе эксплуатации она может не понравиться или не отвечать всем ожиданиям своего хозяина, поэтому проще будет сделать ее своими руками, используя натуральное дерево.

Конструктивные особенности деревянных коптилен

В конструкцию коптильни из дерева входит шкаф. Его внутренние стенки оборудуются кронштейнами, на которые устанавливаются сетки. В зависимости от размера изготовленного ящика предусматривают количество решёток из нержавейки (еда не будет прилипать). Также возможен вариант установки горизонтальных труб, на которые продукт будет подвешиваться вертикально.

Важной в конструкции является топка (дымогенератор). Она устанавливается отдельно от деревянной конструкции. Сооружается из кирпича.

Между топкой и шкафом для копчения предусматривается установка трубы, по которой будет транспортироваться дым под действием тяги.

Поскольку коптильня изготавливается из дерева, значит, она представляет опасность возникновения пожара. Эта причина исключения установки в середине шкафа открытого источника огня или электрической печки.

Преимущества и недостатки коптилен из дерева

К преимуществам деревянных конструкций относят:

• Простота обработки. При повреждениях камеры, материал легко зачистить или восстановить;
• Лёгкость. Дерево – не тяжёлый материал. Если шкаф мобилен, то перенести его сможет один человек;
• Хорошая теплоизоляция. Благодаря пористой структуре материала, теплопередача замедляется, поэтому копчение будет быстрым благодаря термическому сопротивлению конструкции;
• Экологичность. Подразумевает обеспечение положительного влияния на чистоту окружающей среды и приготовленного продукта;
• Дополнительный аромат приготовленным деликатесам.

К минусам деревянной конструкции относят чувствительность к перепадам температуры и влажность. Быстрое повреждение материала предотвращают, выбирая дерево твёрдой породы, например, ясень, дуб, бук, розовое дерево и др.

Сооружаем коптилку из дерева для горячего метода копчения

Почему она называется многофункциональная? Потому что деревянная коптильня своими руками будет сделана не только для копчения продуктов, но и для хранения дров.

Изготовление основания

Под кладку основания необходимо залить фундамент. Глубина его закладки не должна быть большой, ведь основание будет всего 1×1 м с высотой не более 0,6 м. Процесс закладки подземного сооружения состоит из таких действий:

• Выкапывается яма глубиной 0,3–0,4 м длиной и шириной по 1 м;
• Для защиты от влаги предусматривается размещение изоляционного материала;
• Укладывается щебёночная подушка;
• Ставятся бетонные блоки;
• Обвязывают стальной проволокой;
• Заливаются цементом.

После укрепления фундамента можно начинать кладку шлакоблоком. В процессе предусматривается наличие дымохода длиною 1,5 м, диаметром 0,15–0,2 м.

Дымоход должен быть из металлической или керамической трубы. Цилиндрическое изделие из пластика под действием высокой температуры выделяют ядовитые вещества, которые в процессе копчения попадут на продукты и могут вызвать отравление!

Укладка трубы возможна в двух вариантах:

• На фундаменте, обложив кладкой из кирпича или другого термостойкого облицовочного материала
• На земле. Необходима фиксация блоками по бокам

Дина трубы от камеры до топки должна быть не меньше 0,8 м.

Изготовление качественного источника дыма

Его называют топкой или дымогенератором. Её размеры – 0,6×0,6 м. Изначально её выкладывают из огнеупорного материала, а потом облицовывают красным или белым кирпичом. В конструкции предусматривают наличие дверок из металла или чугуна для подлаживания дров.

Верх топки также перекрывают кирпичом, но перед этим укладывают стальные листы. Швы и стыка замазывают огнеупорной глиной.

Сборка камеры копчения

Сборка шкафа для холодного копчения начинается с монтажа каркаса. Для этого используют бруски длиною 1,3 м сечением не меньше 25×50 мм. Получается, что высота камеры будет 1,3 м.

Каркас обшивается с трёх сторон досками. Подгонка – максимально плотная с заделыванием щелей паклей.

Коптильный шкаф может быть изготовлен из вагонки или напольной доски. Последнее изделие имеет ключи и пазы, исключающие проблемы со щелями.

Четвертая сторона предназначена для установки двери. Их делают точно по размерам проёма и закрепляют на камере с помощью петель. На готовых дверях монтируется ручка и щеколда.

В конструкции предусматривается двускатная крыша. Кроме того, стропила одной стороны будут в 2–2,5 раза длиннее, чтобы соорудить накрытие для хранения брёвен.

Стоит определить важность установки «грибка», позволяющему осуществить выход дыма их камеры. Его конструкция плотно подгоняется под устройство крыши, а швы заделываются влагостойким герметиком.

Деревянная обрешётка покрывается любым кровельным материалом, который защитит коптильный шкаф от дождя.

Пол также обшивается досками. Швы заделываются паклей или НЕ полимерным герметиком (полимерный будет выделять вредные вещества в дым).

Установка полок для приготовления продуктов

Набор полок (количество по личным предпочтениям) осуществляется из досок. Между ними должны быть просветы для хорошей циркуляции дыма внутри камеры. С обратной стороны полок монтируются крючки, которые будут держать продукты. Возможен вариант натягивания сетки вместо крючков, но она должна быть не окрашена.

Последние штрихи – установка поддона для сбора жира и сока, выделяющихся во время копчения, а также датчика температуры для контроля жара в топке.

Деревянная коптильня для холодного копчения

Коптильня холодного копчения своими руками из дерева – не простое устройство и требует временных затрат и бюджетных капиталовложений, но используя пошаговые рекомендации по её сборке, можно облегчить себе участь в этом непростом деле:

Для предотвращения утечки дыма внутренний слой обшивки кладут вертикально, а внешний – горизонтально. В двери также следует предусмотреть наличие пазовых выступов по всему периметру.

• Делаем обрешётку для крыши (1–2 бруска удержат кровельный материал). К одному из брусков крепим металлический дымоход;
• В двери просверливается отверстие для крепления датчика температуры, а также монтируется защёлка.

Отдельные части коптилки из дерева готовы, осталось только поставить «домик» на основание и скрепить две конструкции металлическими дюбелями. Для надёжности рекомендуется между колодцем и камерой нанести цементный раствор.

Копченая рыба или мясо – это продукты, любимые многими. Конечно, эта еда считается гастрономической бомбой замедленного действия, так как вредна практически во всех смыслах. Но время от времени побаловать себя копченым лакомством – не грех.

Хорошо идет и копченая говядина, и сало, и любой сорт рыбы. Чтобы разнообразить свой рацион на пикнике, можно купить готовое блюдо на свой страх и риск, а можно приготовить это вкуснейшее угощение самостоятельно, если на даче или приусадебном участке будет сооружена качественная коптильня холодного копчения своими руками.

Виды копчения

Что же такое копчение? Это медленный процесс готовки путем выдерживания сырого продукта в дыму, который исходит от тлеющей древесины. Таким образом, мясо или рыба не перегревается и не подвергается действию открытого огня, да и вообще высокой температуры. Многие кулинары уверены, что правильный выбор породы тлеющей древесины исключительно важен для придания блюду того или иного аромата.

Всего существует три варианта приготовления блюд в коптильне:

• Горячее – самый быстрый способ приготовить продукт.
  Мясо или рыба без лишнего жира подвешивается над источником открытого огня, подвергаясь воздействию разогретого до 80-140 градусов дыма. Температура зависит от сорта приготавливаемого продукта.
• Полугорячее.
  В этом варианте дым охлаждается с помощью короткой трубы. При этом температура дыма опускается до 50-60 градусов. Готовка в таком случае занимает примерно сутки.
• Холодное – это вариация вяленья мяса или рыбы.
  Сырой продукт готовится в дыму, который остывает до 15-40 градусов. Чтобы остудить поток отходов горения до такой температуры, сооружается специальная конструкция: между развешенными продуктами и тлеющей древесиной выкапывается небольшая траншея или прокладывается длинная труба. Этот способ занимает большее количество времени – не меньше нескольких суток, но и срок годности готового продукта существенно увеличивается.

Коптильня предназначена не только для готовки мясных или рыбных продуктов, но и молочных изделий, а также овощей и фруктов, которые при этом приобретают новые вкусовые нотки. Способов осуществления процесса готовки в коптильне придумано множество.

Конструкция типичной коптильни

Таким образом, от выбранного способа приготовления копченого мяса или рыбы будет зависеть и устройство коптильного агрегата. Если хочется заняться , никаких сложностей можно не ожидать – сконструировать пристойную коптильню вполне можно из любого подручного металлического объекта, хоть из старого ржавого ведра. В том же случае, если готовить блюдо решено методом холодного копчения, постройка коптильни своими руками будет несколько сложнее. Придется потратить несколько большее количество времени на разбор устройства, планирование и само сооружение коптильни. Но и эта задача не является невозможной.

Как и любой агрегат для готовки пищи, коптильня холодного типа может быть выполнена в двух вариантах:

• Стационарном
  , при котором обязательно придется сооружать эффективный дымоход достаточной длины, который будет охлаждать дым до нужной температуры. Но отдалить приготавливаемый продукт от пламени недостаточно – нужно правильно направить исходящий от дров дым, для чего потребуется хорошая сила тяги. Соответственно, дымоход должен иметь достаточную высоту. Вид дымовой трубы может быть любым: ее можно соорудить из кирпича, оцинкованной или нержавеющей трубы – тут все зависит по большей части от эстетических предпочтений. Нельзя использовать только асбестовые и полимерные дымоходы, так как они могут пропитывать пищу токсичными выделениями.
• Мобильный вариант
  коптильного агрегата не требует сооружения дымохода. В этом случае транспортировкой дыма будет заниматься выкопанный ров достаточной глубины, ширины и наклона.

Читайте также:
Как в домашних условиях сделать коптильню

Вместо полноценного источника тепла в коптильне может использоваться простой дымогенератор, применение которого значительно упрощает сборку коптильни. Заправлять это устройство можно мелким деревянным топливом – щепками или опилками.

Конструируется простейший генератор дыма из любой стальной емкости в форме цилиндра – например, крупного термоса, из которого вынимается колба и используется как простая печь.

Для начала следует рассмотреть общие принципы постройки коптилен своими руками, после чего – особенности конструирования деревянной коптильной камеры.

Технология конструирования неподвижной коптильни

Для того чтобы получилась качественная и долговечная коптильня холодного копчения, которая неподвижно будет стоять на дачном участке, потребуется совсем немного материалов:
несколько листов шифера, прочный кирпич, камера для приготавливаемого блюда (ведро, бочка или цистерна, в зависимости от планируемых объемов готовки, – коптильня может иметь емкость из стали или древесины), а также металлическая решетка.

Сам процесс строительства коптильни своими руками происходит в несколько этапов:

Читайте также:
Самодельная коптильня

Если на выбранном для сооружения коптильни месте сырая или рыхлая почва, под камеру следует сделать фундамент. Для этого нужно выкопать прямоугольный котлован, соответствующий размерам конструкции. Глубина ямы должна равняться как минимум 30 см.

Строение фундамента должно быть таким:

• дно ямы засыпается крупным щебнем;
• стены формируются из пенобетонных блоков или монолитного бетона, для которого нужно соорудить опалубку;
• блоки упрочняются металлической арматурной сеткой с крупными ячейками;
• остальной объем заливается цементно-песочным раствором, приготовленным с соотношением цемента к песку 1:3.

Если почва достаточно надежная, а размывание ее грунтовыми или другими водами маловероятно, можно не сооружать полноценный фундамент и обойтись лишь кирпичным постаментом.

Конструирование мобильной коптильни

Чтобы соорудить походную версию коптильни , понадобится достаточное количество плотной пленки из полиэтилена, а также много любого доступного подручного материала: свежие ветки деревьев, хорошие доски, хворостины. Разумеется, мобильная коптильня может быть построена только своими руками.

Конструирование коптильни происходит в четыре простых шага:

1. В месте привала выбирается подходящий участок: пологий склон или берег водоема. Сторона, к которой обращена поверхность земли, должна быть наветренной, чтобы дым не улетал, куда не следует. Как и в стационарном варианте, прокапывается прямая канава такого же размера – длиной 3 м., глубиной 50 см., ширина значения не имеет. Ров может проходить под уклоном к линии горизонта, но угол не должен превышать 60 градусов.
2. Ров укрывается найденными ветками и досками и присыпается землей и дерном. На нижнем конце канавы разводится костер, на верхнем – обустраивается коптильная камера.
3. В данном случае сборка основательной емкости для холодного копчения не требуется, подойдет обычный каркас из досок, который следует обтянуть полиэтиленом. Сверху прорезается вытяжная щель.
4. В полученной импровизированной камере развешиваются приготавливаемое мясо и рыба. Чтобы пошел процесс готовки, разведенный костер должен прогореть, остаться должны только разогретые тлеющие угли. После того, как все языки пламени исчезнут, яма накрывается плотной тканью с оставлением щели для обеспечения силы тяги. Ширина этой щели подбирается так, чтобы угли хорошо тлели, но не разгорались.

Сборка коптильной камеры из древесины

Итак, коптильня холодного копчения состоит из трех основных элементов: источника тепла, дымовой трубы и коптильной камеры. И если первые два элемента в любом агрегате схожи, то при сооружении третьего можно позволить фантазии разгуляться. Хорошим вариантом станет конструирование камеры из дерева своими руками, так как это довольно просто, экологически безопасно и эстетически привлекательно. При качественной сборке и достойной обработке древесины такая коптильня прослужит очень долго.

Я обожаю рыбу и мясо холодного копчения и давно мечтал купить или смастерить себе коптильню под эти цели. Вынашивал я эти планы около года. Коптильни в основном попадались «универсальные», для горячего и холодного копчения и цена оказалась просто космической. Тем не менее, осталось желание иметь на столе свои собственные копченые ребрышки (имею в виду приготовленные самостоятельно, а не то о чем вы подумали), рыбу, сыр крылышки и т.п..

Требования к коптильне

Было принято решение изготовить коптильню для холодного копчения своими руками, но был ряд ограничений:

1. У меня небольшой дачный участок, на котором нет места для того чтобы размещать стационарную коптильню на дровах и копать длинную траншею для охлаждения дыма. Ведь мы все знаем, что при холодном копчении температура дыма должна быть в диапазоне 15-40&degС.
2. Коптильня должна быть относительно недорогой, по понятным причинам.
3. При этом она должна быть мобильной (её можно передвинуть) и не слишком страшной (я не плотник).
4. Коптильня должна быть небольшой. Я не собираюсь коптить половину свиной туши или что-то подобное.

Источник дыма для холодной коптильни

Изучение информации и чертежей в интернете показало, что в основном в качестве источника дыма используют обычные дрова. Дым получается очень горячим и в связи с этим требуется длинная труба или подземная траншея для того чтобы он успел достаточно охладиться.

Я же использовал в качестве источника дыма электроплитку и кастрюлю наполненную опилками. Температура тления опилок получается не такой большой и поэтому его проще охладить. Достаточно гибкого алюминиевого воздуховода сравнительно небольшой длины.

После я нашел в интернете специальное приспособление из нержавейки, которое предназначено для тления опилок в нем. Пишут, что в таком дымогенераторе опилки могут тлеть до 10 часов. Должно быть это очень удобно. Нашел на Amazon , но дорого.

Устройство коптильни холодного копчения

Корпусом для коптильни стал шкаф из фанеры сколоченный мной наспех. К шкафу были приделаны дверцы, тоже из фанеры и проделано несколько отверстий для вентиляции. К дну были прикручены колеса, для того чтобы коптильню можно было перемещать. К сожалению, я не сделал видео или поэтапных фотографий изготовления, но я думаю и так все понятно по общей фотографии. Такая конструкция по силам каждому.

• Нижняя секция

Здесь размещается источник дыма: электроплитка и кастрюля с опилками или дымогенератор описанный мной выше. На всякий пожарный случай я обшил её изнутри металлическими листами.

Внимание
: Конструкция ни коим образом не проверялась на пожарную безопасность, поэтому все делается на свой страх и риск. У меня она не вызвала никаких опасений на данный счет, т.к. температура в нижней секции сравнительно невысокая, но без контроля коптильню лучше не оставлять.

• Средняя секция

Это камера охлаждения дыма. Я разместил в ней алюминиевый воздуховод длиной около 4 метров. Разместил рукав вертикально для того чтобы коптильня удовлетворяла требованиям компактности и мобильности.

• Верхняя секция

Камера, в которой непосредственно коптятся продукты. Она имеет регулируемое отверстие сверху для выхода дыма. Для вашего удобства можете понаделать там полочек и крючков в зависимости от того что планируете коптить.

Из того что не видно на фото
: на дверцах имеются щеколды для запирания, позже в верхнюю секцию был встроен термометр, в нижней секции по периметру двери приклеил уплотнитель, чтобы избежать утечки дыма.

UPDATE:
Если дым окажется не достаточно холодным, то можно убрать боковые стенки шкафа и/или увеличить его высоту чтобы поместить воздуховод большей длины.

Копчение придает продуктам особый вкус и приятный аромат. К тому же такой способ приготовления пищи помогает продлить срок ее годности. Поэтому многие владельцы домов и дач решают, что им просто необходима
коптильня холодного копчения.

Своими руками чертежи и размеры
такого устройства изготовить нетрудно, но можно воспользоваться опытом любителей копчения, которым они охотно делятся на тематических форумах в Сети.

Вконтакте

Отличия коптилен холодного и горячего копчения

Продукты копчения, которые продаются в магазинах и на рынках, имеют сомнительное качество. Нередко для приготовления большого количества копченой продукции производители применяют сильные концентраты, которые придают пище приятный вид и запах, однако лишают ее полезных веществ.
Чтобы иметь копчености в достаточном количестве и высокого качества приготовления, некоторые хотят смастерить собственную
коптильню на дровах
.
Есть множество способов это сделать.

Внимание!
Коптить можно не только мясные, рыбные продукты и сало, но и многие овощи, орехи, фрукты, ягоды и даже сыры. Для каждого типа продукта нужно подбирать индивидуальную температуру и время копчения, а также правильно выбирать дерево для щепы.

Перед тем
как сделать холодную коптильню своими руками
, необходимо узнать разницу между холодным и горячим копчением.

Коптильня холодного копчения отличается тем, что в ней газы дыма прогорают, благодаря чему все вредные элементы оседают в дымоходе.
В результате продукт копчения получает обработку приятным дымком при температуре от тридцати до пятидесяти градусов.

Приготовленный по такому принципу продукт может храниться от нескольких недель до нескольких месяцев в зависимости от его вида.

Особенности горячего копчения

Горячее копчение отличается высокой скоростью. На приготовление пищи можно потратить от пятнадцати минут до нескольких часов, в зависимости от вида продукта и его размера. Температура дыма достигает ста градусов, что возможно благодаря использованию преимущественно щепы, а не дров.

Есть также коптилки полугорячего копчения, температура дыма в которых достигает шестидесяти или семидесяти градусов. Обычно такие конструкции небольшие и простые в транспортировке, благодаря чему их удобно брать на пикник или в поход. Существуют различные
чертежи коптилен холодного и горячего копчения
, некоторые из них описываются далее.

Цены на коптильню холодного копчения

коптильня холодного копчения

Изготовление различных разновидностей коптилен

Любая
коптильня для мяса, сделанная своими руками, чертежи
которой вы можете найти в Интернете, состоит из следующих элементов:

• топки;
• камеры для копчения;

• дымохода.

Материалы для их изготовления могут быть разнообразными. В зависимости от выбора материала выбирается схема конструкции.

Кирпичная и блочная коптильня

Кирпичное сооружение для копчения отличается надежностью и долговечностью. В этом его преимущество и в то же время недостаток.

Если есть намерение использовать коптильню часто, то однозначно есть смысл ее возводить.

Однако в случае редкого применения
печи для копчения мяса
она будет просто занимать место на приусадебном участке и вызывать множество вопросов у гостей, не имеющих ни малейшего представления о том, каким целям может служить такое сооружение.

Стены камеры нужно выложить из красных кирпичей, изготовленных из глины, или из огнеупорных блоков.
Способ их кладки – «на ребро». Клеевым раствором послужит смесь песка и глины. На дно укладывается крышка от бочки или любой подобный материал (поддон, форма из металла). Лучше всего сооружать коптильню высотой полтора метра.

Прежде чем возводить стены, как и в любом строительстве, необходим фундамент. Для его изготовления понадобится плита из железобетона или сетка из металла, залитая раствором из песка, щебня и бетона. Заливка основания проходит в несколько этапов:

1. Выкапывание небольшого котлована.

2. Засыпание дна щебнем и песком для образования подушки.

3. Трамбовка первого слоя.

4. Выкладывание сетки или плиты.

5. Заливание бетонного раствора.


Начинать возведение стен можно только после того, как фундамент полностью застынет.

Что нужно знать, прежде чем начать строить

Строительство коптильни холодного копчения
имеет ряд особенностей, с которыми следует ознакомиться, прежде чем начинать работу.

1. Нельзя халатно относиться к выбору места для строительства, поскольку оно будет постоянным. Если правильно выбрать место, к коптильне можно даже подвести водопровод и канализационную систему, а также соорудить коптильню, которая при надобности может служить в качестве мангала.

2. Перед началом кладки кирпича хорошо бы продумать и даже начертить схему возведения каждого ряда стен.

3. Песчано-глиняный раствор можно замешивать собственноручно. Однако проще будет делать это с помощью бетономешалки.

4. При заливке фундамента лучше соблюдать все правила, например, использовать деревянную опалубку и подушку из бетона.

5. Если конструкция будет высокой, то фундамент следует заливать в несколько слоев.
   Заливку каждого очередного слоя необходимо начинать только после полного высыхания предыдущего.

6. Для того чтобы было проще выполнить разметку, выкладывание первого кирпичного ряда проводится без применения раствора.

7. Выкладывание блоков необходимо начинать от углов. Для усиления прочности углов следует применить проволоку.

8. К большой коптильне следует соорудить дверь. Изготовить ее можно из дерева и для повышения огнеупорности покрыть глиной. Во время возведения стен необходимо не забыть оставить дверной проем.


Чертеж коптильни холодного копчения из кирпича.

Внимание!
Некоторые дополняют
чертежи коптильни холодного копчения
отделением для хранения запаса дров и других продуктов горения.

Дерево является чистым экологически материалом, который не будет отрицательно влиять на копченые продукты.
Для постройки коптильни следует выбирать древесину плотного и крепкого вида, но в тоже время не содержащую ядовитых смол.
Например, это может быть грушевая, ольховая, яблоневая или дубовая древесина.

Оптимальный
размер коптильни холодного копчения
из дерева равен 80х45х45 сантиметров.
Чертеж домашней коптильни
требует для воплощения следующих материалов:

• Каркасные брусья размером 5х5 сантиметров. Для их изготовления нужно 800 сантиметров бруса.

• Отшлифованные доски, имеющие ширину 10 сантиметров, а толщину до одного сантиметра. Следует учитывать то, что доски будут выложены в два слоя, чтобы сделать стенки коптильни герметичными и не пропускающими дыма. Первый ряд выкладывается вертикально, а второй – горизонтально.

• Нужно подготовить также вагонку для крыши камеры.

• В целях обеспечения водонепроницаемости коптильни можно смонтировать слой кровли, защищающей от влаги и воды. Однако это не обязательный шаг, можно обойтись и брусом.

• Для удобства пользования нужно подготовить крепление двери и ручку с щеколдой.

• Для возведения основания понадобятся красные кирпичи.

• Для того чтобы защитить деревянные стенки камеры от горения, изнутри потребуется защита из жаропрочных силикатных кирпичей.

• Для выкладывания блоков потребуются цемент и песок.

• Для крыши нужен слой гидроизоляции и элементы герметизации стыка и трубы.

• Металлические или керамические огнеупорные трубы, в диаметре равные 8–10 сантиметрам (с длиной 200–250 сантиметров, и 10–12 сантиметрам (длиной 50 сантиметров).

• Лист из качественного металла, который послужит настилом для топки.


1. Выбор подходящего места для строительства.

2. Выкапывание двух котлованов, находящихся примерно в 200 сантиметрах один от другого.
   Котлован для основания должен находиться на небольшой возвышенности, его глубина должна достигать примерно сорока сантиметров.
   Другой же следует выкопать ниже и глубиной около 25 сантиметров.

3. Между котлованами выкапывается небольшая траншея, в которую позже монтируется труба для дыма.

4. Котлован для топки хорошо утрамбовывается. Затем в него помещается песок (до высоты около шести сантиметров) и щебень. После этого туда нужно залить смесь цемента и гравия, который закрепит первый и второй слои. Когда бетон высохнет, на него монтируется сетка для армирования. Затем нужно залить цементно-песчаную смесь до высоты около четырех сантиметров.

5. Необходимо утрамбовать поверхность дна траншеи. Туда монтируется труба, диаметр которой меньше. Ее конец должен заканчиваться раньше, чем траншея, примерно на восемнадцать сантиметров.

6. После этого один край трубы замазывается бетоном, и сверху монтируется труба пошире.
   Она должна заходить на узкую трубу примерно на десять сантиметров. Благодаря этому шагу дым будет лучшим образом остывать.
7. Широкая часть трубы выходит в топочную часть коптильни (примерно на пятнадцать сантиметров). По оба края трубы нужно поставить два кирпичных блока. С них начинается строительство топочной камеры. Толщина стен должна быть равной половине кирпичного блока.

8. Трубу нужно перекрыть досками на время, и залить котлован, в котором она находится, раствором бетона.

9. Когда два ряда стены топочной камеры готовы, можно готовить топочную дверь (подойдет и маленькая, размером 30х19 сантиметров). Однако лучше начинать это делать с первого ряда.

10. Поверх двух временных кирпичей устанавливается плита из огнеупорной керамики или металла.

11. После возведения стен топочной части можно оставить ее для высыхания и перейти к сооружению коптильной зоны. Выкладывание фундамента проводится кирпичными блоками. На один ряд будет затрачено шесть блоков, расстояние между которыми составляет один сантиметр, и общий периметр ряда будет равен пятидесяти сантиметрам. Чтобы стены получились ровными, нужно применять уровень.

12. Высота цоколя равна примерно девяти рядам кирпича, большая половина которых будут над поверхностью почвы (примерно пять рядов).
    Замуровывая трубу, входящую в коптильную камеру, необходимо качественно закрыть все отверстия и зазоры вокруг нее, чтобы перекрыть доступ влаге и грунтовой сырости
    .
13. Заливая бетоном траншею с дымоходной трубой, необходимо оставить около семи сантиметров для верхнего слоя почвы.

14. Когда раствор высыхает, все отверстия и зазоры, которые остались возле стен, заполняются глиной или почвой и плотно трамбуются.

15. Следующий шаг – проверка проходимости дыма. В отдел для топки укладывается хворост, бумага и поджигается. Если в коптильный отдел дым попадает без проблем, можно окончательно закрывать почвой и трамбовать траншею с трубой.

16. Брус нарезается на четыре части по восемьдесят сантиметров каждая, а также восемь частей по 35 сантиметров каждая, три части по 55 сантиметров, и две части по двадцать сантиметров. Монтаж проводится с гвоздями или саморезами для дерева (семь сантиметров).

17. Сначала нужно выполнить переднюю и заднюю часть каркасного сооружения. Доски (35 см) монтируются с краю, находясь между брусками в 80 сантиметров. Таким образом, образуются две рамы равного размера, соединенные внизу.

18. Каркас монтируется в вертикальном положении и закрепляется с помощью доски, размер которой 55 сантиметров. Брусья выходят за пределы каркаса примерно на пять сантиметром. Эти выступы позже будут основой для монтажа кровли.

19. В верхних передней и задней рамах определяется середина. На ней прикрепляется двадцатисантиметровый брус (направляясь вниз). Поверх них монтируется третий отрезок доски, также выступающий по обе стороны на пять сантиметров.

20. Посередине конькового бруса прибивается доска (это нужно сделать по обоим скатам). Готовый каркас нужно покрыть ровными досками, которые будут последним слоем крыши.

21. Затем деревянными досками обшиваются стены постройки.

22. Дверной проем должен быть крупнее самой двери на половину сантиметра по всему периметру, чтобы обеспечить свободное открытие в любую погоду и после возможной деформации дерева из-за мороза или влаги.

23. Пока одна боковая стенка не прошита доской, через нее монтируются перекладины для копчения. Когда они готовы, можно завершать обшивку стен.

24. Согласно оставленному дверному проему изготавливается и прикрепляется дверь.

25. Для повышения качества и долговечности коптильню лучше покрыть слоем, защищающим дерево от влаги.


Чертеж коптильни холодного копчения из дерева.

Некоторые также практикуют строительство места для хранения дров возле коптильни, например, отведя от кровли небольшой навес. По этому же принципу можно создать
чертеж коптилки из металла с размерами
.

Варианты коптильни холодного копчения из бочки

Схема коптильни холодного копчения
из бочки проста. Бочка должна вмещать от ста до двухсот литров. С чистой емкости нужно срезать крышку. На дне изготавливается дырка для дымохода. Из крышки можно сделать емкость для жира. Его размер необходимо сделать не меньшим, чем диаметр бочки.

Нужна также одна (или больше) решетка для выкладывания продуктов копчения. Выполнить ее можно из ветвей ивы или из проволоки. Еще один вариант – установить вверху бочки арматуру, на которой будет на крючках висеть мясо. В случае использования нескольких решеток между ними нужно оставлять около пятнадцати сантиметров.

Поддон монтируется с помощью арматурных прутьев. На нем нужна петля для простоты изъятия и очистки. Крышку для бочки можно изготовить из деревянных досок. В ней оставляется несколько небольших отверстий, через которые будет выходить лишняя влага.

Коптильня, изготовленная из старого холодильника

Из старого холодильника получится отличная
коптильня для холодного копчения рыбы своими руками. Чертежи
ее просты. Весь каркас уже готов, а продукты копчения будут выкладываться на решетках. Остается только оборудовать дно холодильника как камеру топки и изготовить дымоход.
Использовать старый холодильник можно и для копчения любых других продуктов.

Переносные мини-коптильни полугорячего копчения

Из ведра или металлического ящика может быть изготовлена
переносная коптильня своими руками. Чертежи
ее также элементарны: в емкость просто нужно установить решетку для продуктов, а на дно насыпать ольховую стружку. Конструкция ставиться над раскаленными углями на время от получаса до пары часов (в зависимости от того, что внутри).

Можно сделать
ящик для холодного копчения своими руками. Чертежи
будут включать в себя пять листов металла, которые нужно сварить, и крышку для них.

Чертеж коптильни холодного копчения из металлического ящика.

Схема классической коптильни изнутри

Классическая коптильня изготавливается по схеме, по которой строится упомянутая выше деревянная коптильня. Сооружается два помещения – одно для разжигания огня, а другое для копчения продуктов. Между ними проводится дымоходная труба.

Для изготовления классической коптильни можно использовать дерево, кирпич, металл и другие огнеупорные материалы
.

Дрова и щепа: как правильно выбрать

Как для изготовления, так и для самого процесса копчения не следует применять дерево смолистых пород наподобие сосны или ели, а также дегтярные деревья типа клена или березы. Лучше отдать предпочтение вишне, ольхе, яблоне или дубу. Тогда копченые продукты будут качественными, не содержащими вредных веществ и приятными на вкус.

Копчение продуктов своими руками – увлекательный и несложный процесс, результат которого порадует ваших домочадцев и друзей. Поэтому есть смысл выбрать подходящий тип коптильни и приступить к ее изготовлению.

Артем Щавельский

А
А

Кроме коптильных установок, сделанных из металла, на дачном участке или во дворе частного дома строятся деревянные коптильни. Для получения качественных копчёностей нужно знать, как выполняется сборка коптильни из дерева своими руками.

У деревянной коптильни есть особенности, отличающие сделанный от деревянных и металлических коптилен.

Плюсы коптильни из дерева

У деревянной конструкции есть преимущества перед другими аппаратами:

• изготавливаются без электросварки и других металлообрабатывающих станков;
• деревянные бруски и доски дешевле и более доступны, чем металл, особенно нержавеющая сталь;
• простота изготовления — забить гвоздь и отпилить доску может любой домашний мастер;
• дерево обладает хорошими теплоизоляционными свойствами, облегчающими поддержание постоянной температуры, особенно зимой.

Недостатки

Кроме достоинств у таких сооружений есть недостатки:

• при перепадах температуры и влажности доски «коробятся» и в стенках могут появляться щели;
• дерево впитывает влагу и дым, поэтому после работы внутреннюю часть камеры необходимо просушивать;
• дерево поглощает не только влагу, но и запах, поэтому после копчения рыбы её аромат может переходить на мясо.

Конструкция коптильни из дерева

Конструктивно этот агрегат похож на деревянный ящик с дверцей или на «домик неизвестного архитектора» (дачный туалет). Он может использоваться в качестве .

Чертеж коптильни в виде домика должен включать в себя следующие элементы:

• на стенках прибиваются несколько рядов брусков, на которые ставятся решётки с продуктами, а в коптильнях горячего копчения дополнительно устанавливается поддон для сбора жира;
• в верхней части делается отверстие для выхода дыма или дымоход для улучшения тяги;
• в полу или на высоте в 20-50 см прорезается отверстие для входа дымового канала и подачи дыма;
• сверху коптильная камера накрывается односкатной или двухскатной крышей.

Информация! с целью лучшей теплоизоляции стенки могут быть двойные, с прослойкой рубероида между ними.

Конструкция коптильни из дерева

Принцип работы

Принцип действия такой коптилки аналогичен устройствам, изготовленным из других материалов:

1. на деревянные бруски, прибитые к стенкам, устанавливаются решётки с продуктами;
2. в дымогенератор загружаются опилки и щепа;
3. дым из работающего дымогенератора при помощи эжектора или естественной тяги поступает в камеру;
4. попавший в коптилку дым проходит через решётки, придавая продуктам специфический вкус, и выходит через дымоход.

Информация! В коптильнях горячего копчения дополнительно на дне устанавливается электроплитка с ёмкостью для опилок, а над ними поддон для сбора жира.

Как построить деревянную коптильню в виде домика с односкатной крышей своими руками

При наличии навыков работы с деревом и столярного инструмента такая коптилка строится за один рабочий день из досок лиственных пород дерева или фанеры толщиной 8 мм.

Проектирование коптилки

Перед началом работ составляется чертеж деревянной коптильни холодного копчения. При этом необходимо учесть следующие моменты:

• место установки;
• желаемые размеры;
• тип крыши — односкатная или двускатная;
• вид копчения — холодное или горячее;
• при холодном копчении тип дымогенератора — отдельно стоящий или в земле.

Перед началом работ необходимо подготовить место установки, а в случае выбора дымохода, проложенного в земле — прокопать для него канаву.

Сделать такой аппарат можно также из деревянной бочки. Сделанная обладает всеми достоинствами коптильни в виде домика.

Необходимые материалы

Для изготовления корпуса размером 90*60*120 см с односкатной крышей необходимы:

• бруски сечением 50х50мм для каркаса;
• доски, вагонка или фанера для обшивки стен и крыши;
• поддон для сбора жира 40х70 см;
• рейки для решёток размером 80х50 см;
• дымоход из асбоцементной или оцинкованной трубы ∅80-120 мм длиной 30-50 см;
• лист шифера или профнастила для крыши.

Важно! В брусках и досках не должно быть сквозных сучков. При нагреве и высыхании досок сучки выпадут и образуются отверстия, нарушающие герметичность камеры.

Процесс изготовления

Для сборки корпуса необходимо:

1. Взять 4 бруска сечением 50х50 мм, 2 передних длиной 150 см, 2 задних 140 см. От одного из концов отмечают 30 см для ножек.
2. На боковых стенках на внутренней стороне прикручивают рейки или металлические уголки для решёток с продуктами. В коптильне горячего копчения дополнительно монтируется крепление для поддона для сбора жира. Его также можно установить на подставке на ножках.
3. Вертикальные стойки соединяют горизонтальными поперечными брусками 50х50 мм. Таких брусков необходимо 8 штук — 4 длиной 60 см, 4 длиной 90 см. Соединяют бруски саморезами, а для прочности используются металлические уголки.
4. После сборки каркаса задняя сторона, боковые стенки и дно обшиваются досками или фанерой. На переднюю стенку на петлях вешается дверь.
5. В дне и в верху одной из стенок прорезаются отверстия для входного и выходного дымоходов. Это можно сделать в досках, предназначенных для обшивки, до их крепления к каркасу. При наличии отдельно стоящего дымогенератора отверстие для входного дымохода прорезается в противоположной стороне от выходного отверстия над полом.
6. Сверху корпус накрывается листом шифера или профнастила. Допускается применение шпунтованной доски или вагонки.
7. Монтажной пеной или войлоком герметизируются все щели. Это делается для поддержания температуры и плотности дыма.
8. Устанавливается дымоход. Для регулировки тяги в нём рекомендуется установить заслонку.
9. Изготавливается необходимое количество решёток. Они делаются из деревянных реек или металлических прутков или нержавеющих трубок. Решётка из нержавейки — это оптимальный вариант. Она легко моется и не впитывает запахи. При рекомендованных размерах коптилки и реек размер решётки составляет 80х50 см.
10. Если нет готовой ёмкости для поддона, то он изготавливается из листового металла. Для этого берётся прямоугольный кусок металла 50х80 см, в нем вырезаются уголки 5х5 см, края загибаются и места стыка завариваются электросваркой. Заготовку можно вырезать из бака старой советской стиральной машинки.

После сборки устройство ставится на место эксплуатации.

Схема деревянной коптильни

Изготовление двухскатной крыши

Такая коптильня выглядит красивее, но сложнее в сборке, чем с односкатной крышей:

1. все вертикальные стойки берутся одинаковой длины;
2. над передней и задней стенками из брусков собираются два равносторонних треугольника;
3. вершины треугольников соединяются бруском;
4. при монтаже крыши из металлического листа он сгибается посередине под углом 60-90°.

Схема двухскатной крыши

Деревянная коптильня холодного копчения

Самое распространённое применение таких сооружений — это использование в качестве коптилен холодного копчения. Для этого к деревянному ящику необходимо подключить на высоте 20-50 см от дна внешний дымогенератор или установить коптилку с отверстием в дне над дымоходом, выкопанным в земле.

Деревянная коптильня холодного копчения

Деревянная коптильня холодного копчения с дымогенератором в земле

Один из вариантов устройства дымогенератора для холодного копчения — построить его на склоне холма или оврага:

1. на склоне ниже коптильной камеры на расстоянии 3-5 метров копается яма 50х50х50 см;
2. от ямы к месту установки аппарата прокладывается канава 15х15 см;
3. канава накрывается шифером, досками, листовым металлом или другим подручным материалом, оставляя незакрытым верхний конец на расстоянии 15 см;
4. над выходным отверстием из кирпича или отрезка трубы большого диаметра устанавливается дымоход, достающий до дна коптильни;
5. в днище деревянного ящика прорезается отверстие 20х20 см;
6. коптильня устанавливается на земле отверстием над верхним концом канавки;
7. в коптилку загружаются продукты;
8. в яме разводится небольшой костёр из лиственных пород древесины или засыпаются угли от сгоревших дров;
9. костёр прикрывается листом металла;
10. дым проходит по канаве, остывает и поступает в коптильную камеру.

Совет! Для усиления дымовыделения в костёр добавляются влажные опилки.

Схема деревянной коптильни холодного копчения с дымогенератором в земле

Коптильня горячего копчения из дерева

Деревянная коптильная камера имеет особенности, связанные с качествами этого материала. Нагрев щепы в таких аппаратах производится электроплиткой или углями от разведённого рядом костра, а дерево, особенно высушенное в процессе эксплуатации, хорошо горит.

Поэтому чертеж коптильни горячего копчения из дерева должен включать в себя меры пожарной безопасности и защиты корпуса от возгорания:

• при постройке с использованием электроплитки она устанавливается так, чтобы она не касалась деревянных деталей;
• ёмкость с углями ставится на несгораемую подставку, например из кирпичей.

Информация! Допускается изготовление деревянного корпуса без дна и установка его прямо на землю.

Схема коптильни горячего копчения из дерева

Собираем шкаф для копчения своими руками: чертежи, схемы, размеры

Дата создания: 19.01.2019

Обновлено: 12.11.2019

Для копчения мяса и рыбы используются установки, в каждой из которых есть камера для продуктов — коптильный шкаф. Так она называется из-за внешнего сходства: большинство таких конструкций — это прямоугольная ёмкость с боковой дверцей. В домашних условиях можно сделать коптильный шкаф своими руками по нашим чертежам.

Коптильный шкаф бывает даже из дерева

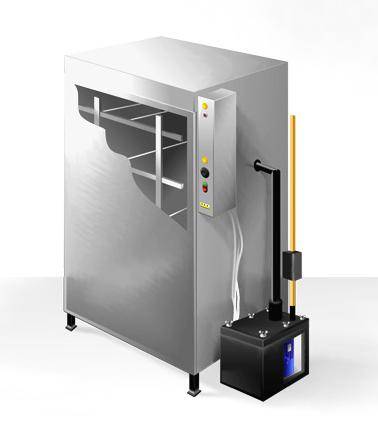

Шкаф для холодного копчения из нержавейки

Лучшим материалом для коптильни является пищевая листовая нержавейка толщиной 1,2-2 мм. Она не подвержена коррозии и легко моется.

Конструкция ящика для копчения из нержавеющей стали похожа на коптильный шкаф из холодильника или металлический сейф и собирается из прямоугольных кусков необходимого размера:

• два куска 500х500 мм для дна и потолка;
• два куска 1200х500 мм для боков камеры;
• два куска 500х1200 мм для задней стенки и дверцы.

Собирается коптильный шкаф своими руками при помощи электросварки. Для лучшего прилегания двери и установки решёток к стенкам привариваются нержавеющие уголки. В нижней части ящика сверлится отверстие для присоединения дымогенератора.

На чертеже показаны размеры такой конструкции.

Шкаф для холодного копчения

Шкаф для копчения колбасы

Домашняя колбаса коптится в подвешенном состоянии, кольцами. Эти кольца надеваются на деревянную палку. Через каждый час при горячем копчении и через 5-6 часов при холодном эти кольца необходимо переворачивать. Поэтому колбасу удобнее коптить в шкафу со съёмной верхней крышкой.

Важно! Палки для подвешивания колбас должны быть из лиственных пород дерева и хорошо высушены.

Шкаф для копчения колбасных изделий

Шкаф для копчения рыбы

Коптильня для копчения рыбы не отличается от других аналогичных устройств, кроме одной особенности. Рыба продукт нежный, при перегреве пересыхает, теряет жир и становится вареной, а не копчёной.

Поэтому при её копчении необходимо контролировать температуру в камере, желательно на каждом ярусе решёток и при необходимости уменьшать огонь или время обработки.

Схема шкафа для копчения рыбы

Коптильный шкаф из холодильника

Проще всего сделать из холодильника. Его конструкция зависит от того, в качестве какого устройства будет использоваться получившийся аппарат — для горячего или холодного копчения.

Совет! Лучше всего использовать холодильники советского производства, с решётками из проволоки

Коптильня холодного копчения

Для дым производится при помощи дымогенератора. При этом виде обработки температура не превышает 50°С, поэтому все пластиковые детали можно оставить:

1. Вынуть полки. Лучше если они будут из проволоки, как в старых холодильниках советского производства.
2. В однокамерном аппарате удалить морозилку и провода. В двухкамерном охладитель занимает мало места, поэтому его можно оставить.
3. Заделать получившиеся отверстия. Для этого подходят деревянные или пластиковые пробки.
4. Сбоку или сзади на высоте 10 см над дном вырезать отверстие для приходящего дымохода. Установить корпус холодильника на подставке так, чтобы дымовой канал шёл под небольшим наклоном вверх. Ещё одно отверстие для выходящего дыма делается в потолке коптильного шкафа.
5. На дно поставить поддон для сбора жира. Для этого подойдёт одноразовая форма для запекания или просто застелить дно алюминиевой фольгой.
6. На необходимой высоте в пазах корпуса установить решётки. При желании в корпусе сверлится отверстие и устанавливается термометр.

Схема коптильни холодного копчения из холодидьника

Коптильня горячего копчения

Переделка холодильника в сложнее. Этот процесс идет при температуре от 50 до 120°С, поэтому аппарат подвергается переделке:

1. необходимо удалить все неметаллические части — пластиковую обшивку, термоизолятор и уплотнительную резину в двери;
2. получившиеся отверстия в корпусе заделать деревянными пробками, а резинку заменить войлочной полосой;
3. к стенкам на желаемой высоте, а также на расстоянии 10 см от дна прикрутить металлические уголки для решёток и поддона для сбора жира;
4. коптильный шкаф установить на подставку из кирпичей.

Процесс копчения производится так же, как в других устройствах горячего копчения:

1. на дно насыпаются опилки;
2. на нижнюю пару уголков ставится поддон, а на верхние решётки с продуктами;
3. под днищем разводится небольшой костёр.

Костёр греет опилки, они дымят и коптят мясо и рыбу.

Схема коптильни горячего копчения из холодильника

Шкаф для коптильни холодного копчения из дерева

Стационарный коптильный шкаф можно сделать из дерева. Древесину лучше использовать лиственных пород, иначе перед началом эксплуатации придётся несколько раз провести копчение «вхолостую», без продуктов, чтобы стенки пропитались дымом. Для домашнего использования на 100 кг продуктов достаточно камеры размером 0,5х0,5х1 метр и дымогенератора ёмкостью 3 литра. Процесс копчения продолжается сутки. Если нет досок, то можно построить аналогичную стационарную

Конструктивно такая похожа на ящик с дверью или дачный «домик неизвестного архитектора». Она собирается на каркасе из брусков 40х40 мм. Из таких же брусков делаются направляющие для решёток. Каркас обшивается досками или фанерой.

Лучше всего стенки ящика сделать из вагонки или половой доски. В этих пиломатериалах есть пазы, при помощи которых доски соединяются между собой. Это соединение получается достаточно герметичным, что бы не дать выходить дыму.

Если нет вагонки, то допустимо сделать ящик для копчения своими руками из досок. В этом случае при сборке щели необходимо уплотнять паклей или другим уплотнителем.

Хороший результат получается при обшивании стенок фанерой. В стенах из этого материала отсутствуют щели, но под воздействием влаги фанера коробится и расслаивается. Поэтому после каждого использования ящик для холодного копчения из фанеры необходимо просушивать, а снаружи покрасить водостойкой краской.

Такой коптильный шкаф можно построить из брёвен. Получившаяся конструкция будет похожа на деревянную избу. Между брёвнами прокладывается уплотнитель.

На заметку! В конструкции из брёвен дверь всё равно делается из досок.

Дверь в ящике для холодного копчения своими руками делается собранной из нескольких продольных досок и двух поперечных. Фанерная дверь является просто куском фанеры необходимого размера.

чертежи, фото, видео пошаговая инструкция

Метод приготовления копченой еды в магазинах нельзя назвать полезным для организма, ведь для этого используют консерванты, ароматизаторы, химические заменители дыма. При этом, копчености, приготовленные собственноручно не только безвредны, но еще и невероятно вкусны. Как же закоптить мясо или рыбу в домашних условиях? Выход есть – сделать коптильный шкаф своими руками, на который от силы уйдет 3-4 часа, а использовать его можно будет несколько лет.

Из чего делать?

Смастерить своими руками коптильный шкаф для холодного или горячего копчения можно из различных материалов. Для этого применяются любые корпусные предметы с боковой и верхней дверцей, которая может герметично закрываться. Для шкафов, сделанных собственноручно, для холодного копчения подойдет одно из представленных ниже сооружений:

• корпус старой холодильной или морозильной камеры;
• металлический пенал;
• сейф, предназначенный для хранения оружия;
• газовая печь;
• старая стиральная машинка с центрифугой;
• контейнер прямоугольной продолговатой формы;
• трубы больших диаметров;
• металлические бочки.

Схема будущей конструкции

Уникальный шкаф для холодного копчения можно сделать их деревянных спилов и брусков. И, несмотря на простоту таких конструкций, коптильные аппараты, сделанные собственноручно, отличаются широким спектром возможностей. Кроме этого, шкафы для копчения позволяют приготовить вкусные и ароматные мясо, рыбу, морепродукты, овощи и другие вкусности.

С этой статьей читают: Копчение рыбы в домашних условиях в коптильне холодного копчения

Конструктивные элементы

Если вы задаетесь вопросом, как сделать деревянный шкаф своими руками, то наверняка не будет лишним, если вы будете знать, из каких конструктивных элементов он состоит.

Основание короба – деревянный каркас, сделанный из брусьев сечением 4х4 см. Подробные чертежи шкафа для холодного копчения, который собирается своими руками, вы можете видеть в этой публикации.

Корпусная часть

Вне зависимости от того, какой корпус вы выбрали для самодельной коптильной установки, его нужно обшить с 3-х сторон доской 2,5 см толщиной и до 10 см шириной. Для этих целей подойдет вагонка из осины, липы, ольхи и прочих лиственных деревьев. Если вам не удалось найти вагонку, хотя это довольно распространенное деревянное полотно, то можно использовать хвойный полимер.

Шкаф для копчения из досок, собранный собственноручно, должен быть максимально герметизированным. Это вполне выполнимая задача, если при изготовлении коптилки использовать уплотнительный материал по типу пеньковой веревки, который нужно вкладывать во все стыки облицовочного материала.

Пенька для законопачивания стыков

Дверца

Дверца изготавливается по размерам всей величины передней стенки коптильного агрегата. Она собирается собственноручно на деревянном каркасе из дощечек 2,5х10 см так, чтобы покрывной материал каркасной части плотно заходили в проем, а выступающая часть обшивки прикрывала верхний стык. Периметр всего проема оклеивается уплотнительной пищевой резиной, в качестве которой может быть любая резинка с холодильной камеры или духового шкафа. Если в вашем хозяйственном арсенале нет таковой, то ее с легкостью можно сделать из войлочной полосы.

К самой дверце крепится пара петель, которые могут быть либо накладными, либо врезными – все зависит исключительно от уровня вашего мастерства. Также дверь оснащается задвижкой. Дверца, равно как и сам корпус, должна быть в полном объеме герметизирована пеньковой веревкой или, на крайний случай, паклей. Это главное условие создания эффективно работающего ящика для холодного копчения, сделанного своими руками.

Крыша

Верхнюю часть коптильной установки, как правило, выполняют в односкатном или двускатном варианте. Если вы хотите, чтобы ваша коптилка имела односкатную верхнюю поверхность, то ее необходимо делать со скатом назад, взяв для этого доски длинной на 4-5 см больше размера основания. Тогда как при выборе второго варианта для обустройства крыши потребуются собрать стропильную систему с длиной ската 55-65 см. Стыки между досками обязательно герметизируются.

Если вы хотите, что ваша коптилка стационарно стояла на улице, то крышу необходимо загрунтовать и покрасить любой масляной краской. Верхняя часть коптильной конструкции, во время ее работы, не перегревается, поэтому не стоит волноваться о том, что краска может отслоиться, а от непогоды и повышенной влажности окрашивание защитит установку самым лучшим образом.

В верхней части коптилки монтируется дымоход, который оборудуется заслонкой и шаберным механизмом. Он может быть как деревянным, так и металлическим. Эта делать необходимо для того, чтобы коптилка работала максимально эффективно, ведь за счет дымохода происходит не только вывод дымовых масс, но и осуществляется регулировка внутренней температуры.

Дымоход

Инструкция по сборке шкафа

Итак, коптильная мини-станция собирается в следующем порядке:

• сборка каркасной основы;
• установка дна;
• устройство корпуса деревянными полотнами;
• изготовление двери;
• навешивание дверцы;
• устройство верхней части конструкции;
• монтаж функционального оборудования – дымогенератор, ТЭН, термостат, дымоходная система.

С этой статьей читают: Дымогенератор для холодного копчения своими руками

ВИДЕО: Как и из чего собирать шкаф для копчения

Подробное устройство

Для устройства коптилки используется эжекторный дымовой генератор вертикального типа, который необходимо прикрепить к задней стенке коптильной конструкции. Дымогенератор, в свою очередь, соединяется с внутренней полостью посредством металлической трубы Ø2,5-4 см.

Чтобы переоборудовать шкаф холодного в аппарат горячего копчения, следует оснастить его подогревательным прибором, в качестве которого, как правило, применяются маломощные (не более 1 кВт) ТЭНы закрытого типа. Теплонагревательный элемент устанавливают на дно агрегата. А чтобы избежать возгорания днища, ТЭН размещается на металлической профильной пластине, которая располагается над дном короба на 50-100 мм. Благодаря воздушной прослойке и металлическому каркасу удается вывести часть тепловой энергии, что и исключает возможность возгорания.

Поверх теплонагревательного элемента устанавливается поддон, который предназначен для сбора жира при копчении. В качестве поддона подойдет даже противень. Главное условие – он должен быть съемным, чтобы после каждого сеанса копчения была возможность его изъятия и очистки.

Таким образом можно защитить ТЭН от попадания жирных капель

Можно сразу оборудовать аппарат ТЭНом, а при необходимости холодного копчения попросту отключать ее. Так, благодаря одному дымогенератору температура внутри коптильного шкафа достигает 30-40°С.

Подключение дымогенератора

А если же вы хотите закоптить продукты горячим способом, то с помощью теплонагревательного элемента удается достичь температуры приблизительно 150°С. Что же касается регулировки температурного режима, то в этом вам поможет термостат, датчик которого располагается в верхней части коптилки. Также можно оборудовать конструкцию и термометром, что значительным образом упрощает работу с коптильной установкой.

ТЭН для горячего копчения

Многие мастера оборудуют коптилку двумя ручками, расположенными по сторонам шкафа. Это позволит при необходимости перемещать коптилку с места на место.

Безусловно, вы можете купить коптильный шкаф, но при этом вам придется потратить на такой агрегат в среднем от 3 до 10 тысяч в зависимости от комплектации. На сборку самодельной коптилки вы затратите минимум финансовых ресурсов и усилий.

ВИДЕО: Как собрать дымогенератор и коптильный шкаф

Самый вид копчененького возбуждает желание его отведать, но не каждый тут же начинает рыться в кошельке – стоит ли бежать в магазин или на рынок? Вовсе не уменьшается количество людей, решающих обзавестись коптильней, сделанной своими руками. Соорудить свою собственную коптильню, действительно, вполне реально, и мы постараемся по мере возможности помочь читателям в этом полезном и вкусном деле.

Финансовый фактор не единственный и, возможно, не главный, благодаря которому популярность домашнего копчения отнюдь не убывает.
Самостоятельно сделать коптильню правильной конструкции значит быть уверенным в качестве продукции; если копчености собственного приготовления идут на продажу – убедительно предлагать их покупателям. Ныне это никак не лишне: в сегодняшнем мире фальсификация продуктов питания, к сожалению, распространена и узаконена буквально повсеместно, и копчености – излюбленный объект производителей суррогатов.

Масштаб фальсификации продуктов копчения в наше время несведущему трудно вообразить.
К примеру, ВОЗ рекомендует не превышать содержания в еде полициклических ароматических углеводородов (ПАУ, с этой гадостью мы еще столкнемся) в 0,62 мкг/кг. В РФ допускается содержание ПАУ в продуктах питания до 0,2 мкг/кг; правильно построенная домашняя коптильня способна выдавать продукт с содержанием ПАУ в 0,1 мкг/кг. А в кичащейся своей экологичностью Германии допускается содержание такого печально известного представителя ПАУ, как бенз(а)пирен, до 1 мкг/кг. В России бенз(а)пирен признан канцерогеном первой степени опасности, а в ЕС медики считают его вредное действие на животных доказанным полностью, но на человека – доказанным недостаточно. Как сие разуметь, кроме как завуалированную рекомендацию людям покупать (а как же!) и есть то, от чего отвернется собака в здравом уме? Крысы дохнут, а человеку можно? Если он адекватный благонамеренный потребитель? Но вернемся к теме.

Самое главное

Изготовление коптильни технических сложностей не представляет и обойдется недорого
. Конструкция коптильни проста, пластична, легко и без ущерба для качества готовой продукции приспосабливаема к имеющимся материалам и возможностям. Но, прежде чем переходить к дальнейшему, уместно будет напомнить: копчение есть процесс пищевой технологии.

Представим себе, по аналогии, что кто-то придумал некую идеальную, «правильную» во всех отношениях кастрюлю. Сможет ли человек, до того имевший отношение к кулинарии только в качестве непритязательного едока, держа перед глазами кулинарную книгу, вот так сразу сварить в ней настоящий флотский борщ? Уместна и другая аналогия: есть дешевая, штампованная из тонкой нержавейки, сковородка и допотопная электроплитка с открытой спиралью. Сможет ли умелый шеф-повар приготовить на этом «оборудовании» хотя бы обычное жаркое так, как у себя на кухне?

Вывод прост: одной-единственной «правильной» коптильни не бывает. Но есть немало видов коптилен, в которых возможно правильное копчение.
Вот такими мы и займемся. Заодно и собственно копчением, исходя из некоторых обязательных требований к конструкции коптильного агрегата.

Конструктивные типы коптилен

Устройство успешно действующих домашних коптилен бывает весьма разнообразным; некоторые образцы см. на фото. Как правило, коптильню стараются построить обеспечивающую возможность всех или большинства видов копчения (см. далее). Но весь это видимый разнобой укладывается всего в 3 основные схемы коптильных установок: вертикальную (шахтную), горизонтальную (туннельную, траншейную) и камерную. Самодельные коптильни чаще всего сочетают в себе элементы 2-х или всех 3-х схем.

Шахтная коптильня, слева на след. рис.,
проще всего, не требует оборудования места под нее и наименее трудоемка. Изначально это конический шалаш, чум или вигвам, в котором вверху подвешены куски мяса про запас. В таком случае (шахта коническая) и полупроницаемый дымовой затвор (зеленый частый пунктир на рис.) не обязателен.

Однако шахтная коптильня не лишена серьезных недостатков:

• Копчение методом окуривания (см. далее) невозможно, т.к. температура дымового клуба под устьем дымохода всегда выше, чем окружающего воздуха.
• Одновременное копчение 2-мя способами также невозможно.
• Регулировка режима дымообразования очагом возможна только в очень небольших пределах.
• Оседание вредных компонент коптильного дыма (см. далее) несколько затруднено, отчего добиться соответствия концентрации ПАУ в продуктах норме возможно только при горячем или полугорячем копчении.
• При повышении влажности поступающего воздуха, от неподходящего или слишком сырого топлива возможно распространение «кислой» зоны на коптимое, отчего вся загрузка пропадает: продукт становится невыносимо кислым и токсичным.
• При ухудшении качества топлива для очага (коптильного материала), а также превышении температуры и влажности поступающего воздуха, содержание ПАУ в продуктах стремительно нарастает.

Примечание:
последний фактор особенно чувствителен, т.к. просто так избыток ПАУ незаметен. Наоборот, их излишек может усилить остроту и пикантность вкуса и аромата готовых продуктов.

Для туннельной коптильни, в середине на рис.
, нужен довольно большой объем земляных работ и, весьма желательно, подходящий участок на склоне: чем больше свободная (без дымового затвора) тяга в системе, тем проще обеспечить стабильный режим дымоообразования. Благодаря расположению очага-дымогенератора в полузамкнутой камере с регулируемым крышкой доступом воздуха и закрытому дымоводу уменьшается зависимость качества копчения от погоды: пользоваться туннельной коптильней возможно до 75% влажности и 30 градусов температуры наружного воздуха в течение до 8-9 часов в сутки, при отсутствии атмосферных осадков.

При длине канала свыше 3 м в туннельной коптильне возможно холодное копчение; свыше 5 – окуривание, а свыше 7 м – 2-3 вида копчения одновременно. Правильно построенная и эксплуатируемая туннельная коптильня способна обеспечить содержание ПАУ в готовых продуктах в пределах до 0,2 мкг/кг для всех режимов копчения.

Камерные коптильни, справа на верхнем рис.,
не такие уж древние: туннельная коптильня на уклоне достаточной длины в 10-30 градусов, дополненная шахтой высотой 1,5-2 м и диаметром ок. 1 м, см. рис. справа, это уже камерная коптильня: дистиллятором дыма служат длинный туннель и глухой низ шахты; последний работает как расширительная камера, где резко усиливается осаждение остаточных вредных компонент дыма. Современные производственные коптильни предприятий пищевой промышленности строятся исключительно по камерной схеме, но компактными, со специальными установками подготовки воздуха и электродистилляторами дыма.

Что происходит в коптильне?

Видимый дым, т.е. несгоревшие частицы топлива и зольные (минеральные) включения, как ни странно на первый взгляд, на процесс копчения существенно не влияют. Они способствуют отложению на продукте глянцевитой золотистой корочки; вреда от них не замечено. И еще они по виду дыма позволяют довольно точно определить его пригодность для копчения.

Разведем в безветренную погоду или в высоком шалаше костерок из слегка сыроватых дров, это и есть простейший очаг-дымогенератор. Непосредственно над пламенем будет прозрачная зона, где догорают пиролизные газы. Выше – грязно-серый, возможно, с буроватым оттенком, довольно плотный дым. Еще выше – сероватый, иногда с легкой синевой, а еще выше – полупрозрачный белый дымок.

Теперь возьмем пробы из каждой зоны, кроме пиролизной, и сделаем их химический анализ. Не дома, разумеется, тут придется прибегнуть к жидкостной хроматографии и другим тонким методам. В «серо-бурой» (условно – тяжелой) зоне обнаружится преобладание канцерогенов и др. веществ со значительной молекулярной массой. В «серой», средней, пробе на фоне поредевших канцерогенов и токсинов больше проявятся радикалы органических кислот. В белом дымке от вредности в заметных количествах останутся тот самый бенз(а)пирен с остатками муравьиной и уксусной кислот (возможно – яблочной, лимонной и др.), а прочие легкие компоненты – как раз те, что придают коптимому неповторимый вкус, аромат и оказывают бактериостатическое действие, т.е. не дают продукту портиться более-менее продолжительное время, в дыме от подходящего для копчения топлива выйдут на первый план.

Продолжим серию опытов, разжигая костер из разных видов дров разной степени влажности, с добавками зеленых листьев и травы разных видов и каждый раз меняя режим горения. И окажется, что при этом концентрация бенз(а)пирена и кислот в белом дыму меняется на 2-3 порядка, а в готовом продукте бенз(а)пирена обнаруживается от 0,1 до 62-65 мкг/кг.

Бенз(а)пирен и кислоты

Все ПАУ отнюдь не безвредны для человека,
но бенз(а)пирен выделяется среди них, во-первых, оптимальной, с точки зрения отравы, химической активностью: в обычных условиях он довольно инертен. Во-вторых, «подлостью»: попав в организм, бенз(а)пирен присоединяется к ДНК, влияя таким образом на наследственность. Еще древним авторам было известно, хотя содержания ПАУ в продуктах тогда, понятно, никто и никак не контролировал, что у любителей объедаться копченым слабоумные, хилые и больные дети рождаются гораздо чаще, чем у сторонников умеренности. В-третьих, вездесущностью: вследствие особенностей своей химической активности бенз(а)пирен обладает кумулятивным действием и накапливается в почве, растительных и животных тканях, а также мигрирует по пищевым цепям. В-четвертых, стойкостью: при необходимой для образования коптильного дыма температуре значительная его часть не разлагается, а возгоняется из древесины. В-пятых, «хитростью»: как уже сказано выше, обнаружить избыток бенз(а)пирена в пище возможно только химическим анализом; усиление вкуса и аромата может быть вызвано другими, безвредными и даже полезными веществами.

Борьба с любым злом эффективна в его зародыше, поэтому меры по ограничению содержания бенз(а)пирена в копченостях осуществляются в следующем порядке:

1. Правильный выбор древесины для коптильного материала сообразно не только желаемому вкусу и букету готовой продукции, но и способности дерева данного вида накапливать в себе ПАУ;
2. Заготовка дерева для коптильного материала в экологически чистых местах только от полностью здоровых деревьев: в гифах плесневых грибов и в буровой трухе короедов/древоточцев содержание ПАУ на 1-2 порядка выше, чем в древесине – их питательной среде;
3. Обоснованный выбор вида и режима копчения для данного конкретного вида сырья;
4. Правильная подготовка сырья для копчения;
5. Правильная подготовка коптильного материала: щепы, стружек, опилок, см. далее;
6. Технически грамотное сооружение коптильни по проверенным образцам;
7. Правильное устройство дымогенератора;
8. Настройка дымогенератора под выбранный коптильный материал, вид продукта и режим его обработки;
9. Эффективный контроль за режимом копчения.

Пп. 6 и 7 представляют собой превентивные конструктивные, а п. 8 и 9 – эксплуатационные меры по предотвращению накопления ПАУ в коптильной продукции. Суть их в том, что построить коптильню нужно таким образом, чтобы или не допустить ПАУ к продуктам, или организовать процесс копчения так, чтобы ПАУ, не успев отложиться в коптимом, вылетели в дымовую трубу. Пп. 3, 4 и 9 относятся к кулинарной технологии, поэтому далее мы ограничимся тем, что относится к пп. 6 и 7 и частично к пп. 3, 5 и 9, насколько они влияют на устройство коптильни.

Что касается кислот, то они в той или иной степени участвуют в создании копченостей. Сомнения кое у кого может вызвать муравьиная кислота, но и она зарегистрирована как пищевая добавка Е236. Ее влияние на бактериостатические свойства копчения особенно сильно. Нужно только помнить: все есть лекарство, но и все есть яд. Поваренная соль необходима человеку – ионы натрия регулируют сердечную деятельность, но, если съесть с полстакана или более кухонной соли, мучительная кончина гарантирована из-за сильнейшего разбаланса натрия в организме. К счастью, если выполняются и дают должный результат меры по ограничению миграции ПАУ в продукт, то и с кислотами все бывает в порядке. Исключение может встретиться только при копчении на неподходящем топливе либо в примитивной коптильне во время сильной жары или ненастья.

Копчение и коптильни

Копчение принято делить на холодное и горячее. Представление это сложилось во времена, когда о ПАУ, их миграциях в природе и влиянии на человека понятия ни у кого не было.

С точки зрения современной биохимии лучше будет выделить следующие способы копчения:

• Окуривание (традиционно – холодное копчение).
• Холодное (традиционно – полухолодное) копчение.
• Полугорячее копчение.
• Горячее копчение.
• Запекание в дыму, или быстрое копчение.

Последний способ мы не рассматриваем
. Во-первых, потому, что запеченные в дыму продукты хранению не подлежат, их нужно есть свежеприготовленными. А во-вторых, потому, что есть дымную запеканку вообще не надо: по содержанию бенз(а)пирена запеченные в дыму продукты не уступают обработанным жидким дымом, т.е. 100% сфальсифицированным; подробнее о жидком дыме см. в конце.

Окуривание

Окуривание дымом, остывшим до комнатной температуры 18-25 градусов (для рыбы – до 22-35 градусов), продолжается от 24 час, для мелкой рыбы вроде тюльки, до недели и более, для окорока дикого кабана или медвежьего. Чтобы сырье, пока не прокоптится достаточно для предотвращения развития бактерий, не испортилось, его обязательно заранее солят в рассоле. Консистенция и структура сырья практически не меняются, миграции жира внутри куска также почти не наблюдается.

Главное достоинство этого способа копчения – лежкость готового продукта практически ограничена только его усыханием до несъедобности. В как следует обустроенном погребе копченый окуриванием окорок или грудина могут храниться до 3-4 лет, не теряя своих вкусовых качеств, которые данный вид копчения обеспечивает наивысшие. Способ нейтрализации ПАУ в данном случае – их естественное осаждение в длинном дымоводе. Закисление продуктов возможно как исключение, на совсем плохом топливе или при копчении в сильную жару: кислотные радикалы реагируют с парами воды и выпадают в конденсат быстрее, чем оседает бенз(а)пирен.

Примечание:
хранение копченых любым способом продуктов в холодильнике недопустимо – от оседающего на них водного конденсата не только портится вкус, но и начинаются химические реакции, делающие продукт вредным. Исключение – варено-копченая колбаса, хранимая до 4-7 суток при температуре +(4-8) градусов, т.е. на нижней полке или в овощном отделении.

Делать перерывы в копчении, как пишут в старых руководствах, при окуривании по современным представлениям недопустимо: остывание загрузки сырья на время перерыва и последующий запуск очага резко усиливают концентрацию ПАУ в продуктах. То же самое произойдет при изменении режима тления топлива. Поэтому надеяться выдержать содержание ПАУ в норме при окуривании возможно, только воспользовавшись дымогенератором длительного горения открытого типа без наддува, см. далее. Для устройства коптильни-окуривателя требуется ровный склон с подходящим уклоном, см. выше, т.к. подходящие к данному случаю дымогенераторы работают на хорошей естественной тяге.

Холодное

Холодное (по-старому полухолодное) копчение происходит при температуре 40-50 градусов в течение 2-36 час. Копченые таким способом продукты по вкусу и аромату не уступают окуренным остывшим дымом, но лежкость их не превышает 170 час. Сырье размягчается, однако структуру сохраняет. Легкоплавкие жиры мигрируют по костям и прослойкам до видимости снаружи. Подготовка продуктов – замачивание в тузлуке (свежем насыщенном рассоле) в течение 4-24 час, затем отмачивание 1-6 час и быстрая просушка с поверхности без нагрева, напр. промакивание последовательно 2-3 чистыми х/б тряпками.

Главная опасность при холодном копчении – закисление продуктов вследствие распространения кислой зоны дыма вверх. Избежать его можно, коптя только на ольховой или фруктовой щепе в подходящую погоду. Требования к устойчивости режима дымогенератора такие же, как и в пред. случае, но, поскольку время копчения сокращается в несколько раз, возможно использование простого очага.

Самодельная коптильня холодного копчения строится чаще всего на основе конструкции Ю. Чмыра (в центре на рис.), а он, в свою очередь, задался целью сделать более доступной земляную коптильню, слева на рис., издавна известную рыбакам и охотникам-промысловикам, поставляющим добычу прямо на рынок. Место для коптильни-землянки найти трудно, грунт там должен быть глинистым или плотным суглинком. Пробить штольню и шахту общей длиной более 2,5 м вручную тоже нелегко; дым от очага налаживается обкладкой костра листьями дикой смородины, черники, брусники, папоротника, что также проблема.

Ю. Чмыру удалось уменьшить размеры замляной коптильни и ее зависимость от характера грунта, надставив дымовод камерой из бочки на 200 л и уменьшив степень ее загрузки. Таким образом внизу камеры-шахты образовался расширительный объем. Это, во-первых, дало возможность дымить древесиной, содержащей камедь и танины, см. далее, и получать продукты изысканного вкуса. Во-вторых, настройка дымогенератора свелась к изменению ширины окна для доступа воздуха дополнительным листом жести или просто куском доски. В-третьих, короткий внутренний дымоход (дымовод) позволил при необходимости перенастраивать коптильню под горячее копчение, а при постройке ее из кирпича коптить одновременно 2-мя способами, но только однородные продукты (мясо-мясо, рыба-рыба).

Но главный секрет коптильни Ю. Чмыра – способ нейтрализации ПАУ. Их молекулярная масса в общем больше, чем полезных для копчения веществ, и смоченная (не пропитанная водой!) мешковина, накрывающая коптильную камеру, создает как бы различную тягу для разных компонент дыма: легкие фракции держатся в области коптимого, а ПАУ внизу, постепенно оседая и догорая в очаге. Мешковина должна быть обязательно натуральной, пеньковой или джутовой.

Примечание:
мешковины нужно держать наготове 2 отреза – чуть первый подсох, свежий влажный набрасывают поверх него, а сухой осторожно вытягивают. Выпускать клуб дыма нельзя, ПАУ так ринутся к продуктам.

Вскоре после появления этой коптильни на страницах МК была обнаружена еще одна ее интересная особенность: если накрывать шахту вместо мешковины тонкими ветками ивы или тальника, уложенными в 3-4 слоя наперекрест с промежутками, то удается отбить естественный душок некоторых видов дичи, а старую говядину сделать помягче. Автор этой статьи знавал рыбака, наловчившегося таким образом коптить даже лысух и бакланов. Евшим и невдомек было, что от свежего мяса этих птиц невыносимо несет тухлой рыбой.

Далее коптильню Ю. Чмыра независимо друг от друга усовершенствовали сразу несколько авторов: несколько удлинили дымовод и сделали его сужающимся к коптильной камере, справа на рис. При получившихся размерах в плане ок. 1х3,5 м подобную коптильню возможно соорудить на даче в 6 соток, отведя под нее неплодородный участок. В таком случае, если грунт рыхлый проницаемый, камеру очага и дымовод нужно обмазать глиной слоем в 5-10 см. Выкладывать кирпичом не нужно, т.к. он пористый, будет сильно впитывать ПАУ и отдавать их обратно при прогреве; подробнее о кирпичных коптильнях см. далее.

Примечание:
по тому же принципу устроена популярная финская надземная коптильня-гриль Apetit, ее размеры см. на рис. Вместо дымового затвора из мешковины или веток в данной конструкции применена шатровая крыша коптильной камеры. Решение, безусловно, более эффективное и упрощающее присмотр за агрегатом, но и более трудоемкое.

Полугорячее и горячее

Данные виды копчения осуществляются при температуре 60-80 и 80-120 градусов в течение 1-3 и 0,5-1,5 час соответственно. Нейтрализация ПАУ преимущественно методом «проскока»: на продуктах быстро, спустя несколько мин, образуется довольно плотная корочка, и вредным компонентам дыма проще оказывается вылететь в трубу, чем впитаться в продукт. Легкие полезные компоненты сквозь корочку и проходят легче, т.е. сырье само себе создает защитный барьер. Поэтому требования к материалу для горячего копчения менее жесткие, можно использовать древесину с танинами и камедями, что придает продуктам особый вкус.

Сырье во время горячего копчения проходит термообработку, поэтому продукт выходит нежным, с более тонким вкусом и ароматом. Жир при горячем копчении частично вытапливается. Лежкость готовой продукции – до 36-72 час, смотря по продукту. Предварительная подготовка сырья не требуется, что хорошо для продуктов с изысканным естественным вкусом: домашней птицы, деликатесных видов рыбы. Кроме всем известных скумбрии, синца и белорыбицы, очень хороши для горячего копчения свежемороженые (не соленые!) морской окунь и креветочная сельдь. Сыр и домашнюю колбасу также коптят только горячим и полугорячим способом.

При горячем/полугорячем копчении к возможным источникам ПАУ и других вредных веществ добавляется перегоревший жир, поэтому его попадание в очаг недопустимо. Стационарная коптильня горячего копчения должна быть снабжена поддоном для жира в коптильной камере либо устроена таким образом, чтобы попадание жира в дымогенератор любого типа исключалось, см. далее об образцах коптилен.

Для копчения мелкой совершенно свежей рыбы, для чего понадобится 20-40 мин, возможно использование коптильни горячего копчения без поддона с дымогенератором закрытого типа на ольховой стружке, как, напр. в коптильне-ведре (см. рис.) и подобных ей конструкциях. На коптильне-ведерке следует немного задержаться, т.к. сведения о ней во многих источниках искажены. Что касается стационарных коптилен горячего копчения, то они будут рассмотрены далее в порядке перебора образов готовых изделий.

Во-первых, ведро должно быть из нержавейки. Покрытие оцинкованного ведра очень скоро прогорит, но дело не в том, что посудина придет в негодность. Прогорание оцинковки означает окисление цинка. Окись цинка субимирует, т.е. возгоняется, не плавясь, а ее пары – канцероген и токсин не хуже ПАУ.

Во-вторых, ставить сетки в коптильне-ведре нужно именно на уровнях по схеме и никак не ниже. Самую мелкую и, что особенно важно, тощую заготовку выкладывают с промежутками на нижнюю сетку, а ту, что покрупнее и пожирнее, на верхнюю.

В-третьих, закладывать в ведро щепу можжевельника и топить ольхой, как кое-где (не будем тыкать пальцем) показано – вообще нонсенс. Ольховое пламя не очень жаркое, через перегородку оно если и разогреет можжевельник до тления, то содержание ПАУ в продукте окажется едва ли не убойное в буквальном смысле. Можжевельниковая щепа, как и прошлогодние шишки хвойных, условно пригодна для копчения окуриванием в коптильне на естественной тяге с дымоводом длиной не менее 10 м, а для горячего копчения подходят только коптильные материалы, не содержащие смол.

Дымогенераторы для копчения своими руками

Дымогенераторы для коптилен выполняются открытого (очаги) и закрытого типа, с наддувом и на естественной тяге. Иногда применяются полуоткрытые дымогенераторы – жаровни. В первых тепло, необходимое для термического разложения коптильного материала получается за счет тления его же, т.е. коптильный материал является одновременно и топливом. В закрытом дымогенераторе нагрев коптильного материала осуществляется от постороннего источника тепла в камере через металлическую перегородку; воздух в камеру наддувается или подсасывается по воздуховоду.

Дымогенераторы с наддувом позволяют сделать коптильню компактнее и облегчают налаживание дыма. Наддув дают, как правило, от маломощных источников: аквариумных компрессоров или вентиляторов на 12-25 Вт. Однако, помимо того, что коптильня становится энергозависимой, у дымогенераторов с наддувом есть серьезный недостаток: зоны осаждения вредных компонент дыма сдвигаются в сторону продуктов. Попросту, наддув сдувает все без разбору в сторону коптимого, мешая естественной дистилляции дыма.

Очаги

Простейший дымогенератор-очаг – костерок из дров коптильного материала повышенной влажности (40-70)%. Но современным медико-санитарным требованиям дым от него не удовлетворяет: дрова сохнут, вспыхивают. Очаг приходится обкладывать свежими листьями, травой, дерном, отчего ПАУ будет где разгуляться.

Это обстоятельство было замечено еще в старину: люди, вынужденные долго питаться копчениями, приготовленными на подручном материале (землепроходцы, воины, моряки), слабели и болели при, казалось бы, достаточном питании. Поэтому еще в давние времена путем проб и ошибок были разработаны коптильные очаги на опилках. Именно на таких получены образцы копченостей, укладывающиеся в российские нормы.

Устройство опилочных коптильных очагов для холодного и горячего копчения показано на рис. Дрова и опилки – из одного и того же сорта дерева. Секрет опилочных очагов в том, что термическое разложение коптильного материала происходит при достаточно высокой температуре, свыше 600 градусов. Этого хватает, чтобы «порвать в клочья» и бенз(а)пирен, а образующиеся радикалы химически активны и сразу нейтрализуются кислородом воздуха и парами воды.

Некоторая доля ПАУ образуется в слое опилок, несколько смещенном наружу, где температура менее 400 градусов, но они оседают в более холодных слоях. Залповый выброс ПАУ наблюдается, когда опилочная рубашка почти совсем истлевает, но большинство их проскакивает в трубу мимо продукта, уже покрывшегося корочкой. В любом случае, очаг можно погасить и разжечь резервный, см. ниже, когда опилочная рубашка еще не вовсе осела.

Недостатки открытых дымогенераторов, во-первых, большой расход топлива, а коптильные материалы обходятся куда дороже дров из того же дерева. Во-вторых, время действия очагов на рис. выше – 1-4 час, т.е, если за коптильней присматривает один человек, поспать больше враз ему не удастся, и продолжаться так может до недели и более, если продукт коптится окуриванием. В таком случае, и при холодном копчении, яму – камеру дымогенератора приходится делать больше, разгораживать вертикальной перегородкой и держать там готовый к розжигу запасной очаг взамен выработавшегося.

От последнего недостатка можно избавиться, если не полениться и сделать дымогенератор для копчения из газового баллона (схему см. на рис.). Бытовые газовые баллоны разной емкости обеспечивают непрерывную стабильную работу такого устройства в течение 6-24 час.

Как видим, данный тип дымогенератора для копчения представляет собой что-то вроде печи длительного горения, перевернутой вверх дном. Перфорация трубы-дымосборника 5 начинается не ниже 10-15 см над днищем топливного бункера 4; его дно сетчатое или перфорированное. Дымофильтр 7 – 1-3 слоя стальной сетки с ячеей от 1х1 до 2,5х2,5 мм. Первоначальная настройка дыма осуществляется заслонкой 2 по максимуму его истечения. Шибером 9 подача дыма в коптильню регулируется точно. Через тройник с шиберами этот дымогенератор способен обслуживать 2 коптильные камеры. В заслонках шиберов должны быть окна холостого хода диаметром 3-5 мм, чтобы генератор не задохнулся; тогда не только продукт подпортится, но и генератор придется перезагружать, т.к. его повторный розжиг невозможен.

Примечание: использовать для розжига данного дымогенератора неполярные органические растворители (бензин, керосин, сольвент, толуол и т.п.) недопустимо; лучше всего разжигать его этиловым спиртом.

Закрытые

Достоинство закрытых дымогенераторов, во-первых, в экономии топлива: 2-4 пригоршней щепы хватает, чтобы прокоптить вареный окорок или большой кусок грудинки. Во-вторых, в большей стабильности работы и меньшей зависимости от погоды: подводящий воздуховод можно сделать подлиннее и пустить часть тепла источника нагрева на его подогрев, подсушив таким образом поступающий воздух. В-третьих, в независимости настроек: регулируя по отдельности подогрев и подачу воздуха, можно быстро и без опыта получить на выходе белый полупрозрачный дымок, который почти не ест глаза, что и требуется для копчения. Наконец, в закрытые дымогенераторы можно загружать не только опилки, но также стружку и щепу.

Недостаток закрытых дымогенераторов – температура тлеющего коптильного материала не превышает 400-450 градусов, чего недостаточно для полного распада выделяющихся из древесины ПАУ. Поэтому, используя их для холодного копчения, уложиться удается разве что в европейские нормы. Вкус продуктов, копченых в дыму от закрытых генераторов, по субъективным оценкам заметно уступает копченым в дыму очага.

В целом конструкции дымогенераторов для копчения довольно пластичны, см. видео ниже; большее значение имеет их правильная настройка по собственному опыту.

Видео: самодельные дымогенераторы для коптилен

Жаровни

В дымогенераторе-жаровне коптильный материал нагревается пламенем через рассекатель, сетчатое или перфорированное дно открытого лотка, или электричеством; тогда дно лотка делают глухое. Дымогенераторы-жаровни несколько экономичнее открытых очагов, но в остальном соединяют в себе недостатки открытых и закрытых генераторов, не имея достоинств тех и других, поэтому применяются редко, чаще всего в коптильнях с электроподогревом.

На рис. для примера показаны схемы устройства электрокоптилен горячего копчения из старого холодильника и газового баллона; от холодильника остается только стальной корпус. Недостатки той и другой, помимо весьма средненького качества продукции – ТЭН или чугунный блин электроплитки очень быстро сгорают. Дольше держатся современные металлокерамические воздушные ТЭНы, но, если ориентироваться по стоимости долговременной эксплуатации, «чугунки» обходятся все-таки дешевле. Но не дешевле готовой щепы для закрытого дымогенератора.

Образцы коптилен

По совокупности свойств наилучшим материалом для коптильной камеры является дерево твердых лиственных пород. Но деревянную камеру приходится периодически, и не то чтобы так уж редко, менять: дерево пропитывается вредными компонентами дыма, а при горячем и полугорячем копчении может потрескаться быстрее, чем пропитается. Также древесина пропитывается летучими выделениями коптимого, поэтому для мяса, рыбы и птицы нужно держать отдельные коробки. По этим причинам коптильни строят/делают преимущественно из металла, кирпича и др. минеральных строительных материалов целиком или в различных сочетаниях.

Кирпич и камень

Кирпич, как известно, пористый материал, поэтому коптильня из кирпича оштукатуривается внутри известковой штукатуркой на кварцевом песке или мраморной крошке с добавкой вермикулита. Штукатурку тоже приходится менять, но реже: если наполнитель песчаный, ее слоя в 5-6 мм хватает на 1,5-2 года, а штукатурка на мраморе держится до 5 и более лет. Копоть со стен оштукатуренной коптильни периодически счищают, а для перехода на другой вид продукта (мясо-рыба-птица) стенки проходят жесткой щеткой и коптильню «прожаривают», протапливая полсуток-сутки при 150-200 градусах внутри.

Как устроена компактная уличная коптильня горячего копчения из кирпича, показано слева на рис. Основание бетонное, стальное, каменное и т.п. прочное непроницаемое. Улавливателем жира и дымофильтром служит слой камней (10-25 см) на колосниковой решетке. Камни нужно брать не очень пористые, но с достаточным влагопоглощением: известняк, доломит, сланцы, песчаники. Крышка – деревянная со щелями. В топку можно ввести выводной патрубок отдельного дымогенератора, тогда возможно холодное копчение.

Коптильня справа на рис. универсальная, однородные продукты в ней можно коптить одновременно горячим и холодным способами; в сущности это доработанная коптильня Ю. Чмыра. Дно и стенки тоннеля для горячего копчения обмазываются глиной (если вся коптильня не в жирной глине); покрышка тоннеля – глиняная обмазка на жердях и поверх нее для уменьшения теплопотерь дерн. Камера холодного копчения может быть построена из газобетона (не пенобетона!) D200-D400; в таком случае оштукатуривание стен не требуется, а хватит ее на 2-3 и более лет.

Металл и камень

Канально-камерные коптильни совместного копчения часто делают сварными из стали толщиной 2-4 мм. Трудозатраты в таком случае оказываются много меньше; сварную коптильню можно изготовить на продажу или перевезти с места на место. Сталь довольно хорошо проводит тепло, поэтому в случае изготовления коптильни с возможностью горячего копчения из металла особенно важно выдерживать стабильное распределение температуры по всей длине рабочего хода: зоны осаждения вредного не должны смещаться ни в горячую, ни в холодную стороны. С горячего конца это достигается облицовкой тоннеля кирпичом, а с холодного подбором размеров коптильной камеры и устройством на ней шатрового свода. Менее трудоемкая альтернатива – подбор размеров и места расположения дымохода. Дополнительная мера предотвращения превышения концентрации ПАУ в продуктах – отделение камеры холодного копчения сетчатым дном с ячеей от 5х5 до 12х12 мм. Сетка создает микрозавихрения, «отжимающие» ПАУ вниз и равномернее распределяет коптильный дым в камере.

Чертеж сварной транспортабельной комбинированной коптильни дан на рис. Дымогенератор внешний. Горячая коптильная зона – первые 80 см тоннеля; отмечено цветом.

Металл

Цельносварными выполняются преимущественно коптильни с мангалом. На рис. показаны 2 распространенных образца. Слева – стационарный мангал с камерой горячего копчения. Ее стабильный температурный режим поддерживается, во-первых, обтеканием горячим дымом снизу. Во-вторых, тепловым излучением пода мангала. В-третьих, зазором между рамкой для копчения и внешними стенками. Смещение зоны оседания вредных в зону копчения предотвращает расширенный выход из коптильной камеры в дымоход, но там уж она гуляет как хочет, поэтому коптить холодным способом в таком мангале-коптильне нельзя.

Полностью универсальный мангал-коптильня «5 в 1» (гриль, мангал, барбекю, коптильня горячая и холодная) – хорошо ныне известный мангал-паровоз, показан справа на рис. Основной конструкционный материал – бытовые газовые баллоны различной емкости и калибра. Коптить возможно сразу 2-мя способами; в таком случае желательно в холодной камере (модуль 1) низ отгородить сеткой, как в канально-камерной коптильне, на уровне верха мангала/барбекю/горячей камеры (модуль 2).

Еще металл

Выполнение коптильни из металла позволяет для требуемой задержки дыма в камере вместо полупроницаемой покрышки применить водяной затвор. Качества продуктов из такой коптильни можно добиться повыше среднего, но не элитного. Зато представляется возможность коптить дома на газу: дыма наружу выбивается так мало, что его улавливает обычный колпак над плитой.

Как устроена домашняя мини-коптильня, показано на рис; справа – вид сверху без крышки. Обратите внимание, термораспад дерева в данном изделии анаэробный, без доступа воздуха снаружи. Этот, довольно редкий, способ удержать ПАУ в пределах хотя бы евронормы требует отборного коптильного материала: ольховых либо фруктовых без камеди опилок или стужки высшего качества и комнатной сухости, до (6-7)% влажности. При повышении влажности коптильного материала свыше 8% весьма вероятно закисление продуктов!

О дистилляции дыма

В производственных коптильнях широко применяется электроочистка дыма. Для этого коптимое окружают электрически изолированной металлической сеткой, на которую подается отрицательный потенциал ок. 20 кВ; положительный полюс подключают к стальным вешалам для сырья.

В любительских условиях подобная конструкция, к сожалению, неосуществима, и дело не только в опасности высокого напряжения. На сетку сразу же оседают ионы вредных компонент, отчего появляется ток утечки. К концу процесса копчения его величина возрастает до 10-30 мА и более, что при заданном напряжении соответствует мощности 0,2-0,3 кВт; обычно высоковольтные установки для промышленного копчения делают на мощность свыше 1 кВт. При напряжении 20 кВ это не только сложное и очень дорогое, но без особых мер предосторожности и смертельно опасное сооружение.

Тем не менее, способ очистить дым самодельной коптильни есть. Схема электродистиллятора коптильного дыма, доступного для изготовления своими руками, дана на рис. Дымогенератор в этом случае применен вообще оригинальный, фрикционный: пружина поджимает деревянную чурку к стальной обечайке плохо проводящего тепло барабана (на рис. – шкив), но дело не в этом.

Магнето от старого трактора или мопеда выдает разнополярные импульсы различной амплитуды, поэтому сетка часто-часто как бы отряхивается, сбрасывает с себя налипшие частицы копоти. Рано или поздно она все равно засоряется, но времени действия этого дистиллятора хватает на горячее копчение не очень крупной рыбы или кусков мяса/птицы соотв. размера. О степени засорения сетки судят по интенсивности свечения неоновой лампы.

Мотор для данной установки необходим коллекторный с последовательным возбуждением, т.е. с очень мягкой внешней характеристикой, на 200-300 Вт. В случае использования асинхронного двигателя его мощность придется увеличить до 1,5-2 кВт. Магнето выдает импульсы напряжения амплитудой свыше 6 кВ, поэтому конденсаторы должны быть на напряжение 20 кВ. Такие можно найти в строчной развертке старых цветных телевизоров – «гробов» эпохи до моноблочных ТДКС.

Коптильные материалы

О требованиях к коптильным материалам немало сказано выше по ходу изложения. Нужно еще добавить, во-первых, что наиболее изысканный вкус дает копчение на вишне, дубе и можжевельнике. Не содержат ни смол, ни камеди, ни танинов ольха, яблоня и груша. Дуб и бук выделяют довольно много танинов, что придает вкусу продуктов остроту и пикантность, которые нравятся далеко не всем. Древесина других деревьев порядка ильмовых (клен, граб, вяз) танинами небогата, но общий вкус выходит так себе. Как заменитель вишни, при некотором ухудшении вкуса, пригодна древесина других фруктовых деревьев с камедью порядка розовых: сливы, алычи, абрикоса.

Опилок для копчения лучше всего напилить ручной дисковой пилой с пневмосборником отходов или, гораздо медленнее, электролобзиком на подстеленную пленку. Выгребать опилки из-под дворовой циркулярки нельзя, загрязнение коптильных материалов недопустимо! Коптильные стружки получаются проще, напр. на электрорубанке или фуговальном станке, см. ролик:

Видео: опилки для копчения

С самодельной щепой для копчения дело сложнее. В интернете описано немало способов получения древесной щепы в домашних условиях, но на поверку оказывается, что предназначена она для «облагораживания» самогонного спиртного. Коптильная же щепа, справа на рис., должна быть более-менее калибрована по всем 3-м размерам. Дело не столько в их величине (щепа для холодного и горячего копчения разных калибров), сколько в том, что кусочки необходимы примерно одинаковые и не вытянутые в длину. Если нет, материал будет тлеть неравномерно, что приведет к резкому увеличению содержания ПАУ.

Дробильная (рубочная) машина для коптильной щепы стоит где-то от 65 000 руб. На первый взгляд кажется, что ее можно заменить более дешевой садовой дробилкой, но автору данной публикации при анализе более 30 образцов не удалось обнаружить ни одного, у которого исключено было бы попадание в щепу масла с цепи или из редуктора.

Также кажется, что дробить щепу для копчения можно болгаркой (угловой дрелью), заменив в ней диск самодельным молотком (ножом) из рессорной стали. Однако редуктор болгарки не рассчитан на продолжительные серии частых и сильных ударных нагрузок и также недешевый инструмент в таком режиме долго не протянет.

Пожалуй, лучше всего колоть щепу для копчения с помощью самодельного рычажного колуна из пары труб, соединенных болтом, к одной из которых приварен нож. За полдня с таким приспособлением возможно наколоть щепы на копчение закладки сырья до 10 кг, а калибровка щепок возможна еще точнее, чем на фабрике просеиванием сквозь сито.

Секрет напоследок

В некоторых претендующих на авторитетность источникак, напр. Википедии, к числу способов копчения относят обработку жидким дымом. Да, дым перед сгущением дистиллируют, но все равно, содержание ПАУ в обработанных им продуктах зашкаливает и по евронормам.
Свидетельство этому – ряд внутриевропейских бенз(а)пиреновых скандалов последних лет. Особенно это касается продуктов холодного копчения: вследствие длительности процесса производственные издержки на них велики, высокие цены оправданы, и фальсификация недобросовестными производителями весьма соблазнительна. Так что подскажем читателям, как сразу отличить по-настоящему копченый продукт (слева на рис.) от «вымоченного в дыму», справа там же.

Настоящая копченость на срезе по цвету ближе к сырому розово-красному мясу, раз. Корочка на ней – плотная глянцевитая, два. На срезе ясно видна естественная волокнистая структура сырья, три. Под коркой и на срезе видны потеки жира со струйчатой поверхностью, четыре.

Мясо перед «копчением» жидким дымом проходит термообработку, т.к. жидкий дым бактериостатическими свойствами почти не обладает, поэтому на срезе «копченый» таким образом продукт бледный, со слабо выраженной волокнистостью. Корка тусклая, мягкая; часто – липкая. Потеки жира если есть, то еле заметны, что отличает данный фальсификат от продуктов горячего копчения, также как запах.

Но абсолютно надежный признак, позволяющий сразу издали распознать «копченый» жидким дымом продукт – вакуумная упаковка.
Настоящие копчености в вакуум не пакуют, они так сразу задыхаются. Как видите, отличить настоящую копченость от поддельной не так уж сложно.

Своя собственная коптильня – это хорошо. Это просто замечательно. Свежевыловленная рыба, тут же, пока еще трепыхается, выпотрошенная и набитая папоротником, кабаний окорок от секача, которого сам срезал точно под левую лопатку, зверюга только кувыркнулась, да копчёненькие… слюнки текут… Нужно сделать своими руками коптиленку какую-нибудь, но покупные цены непомерные, а на вид все просто.

Действительно, коптильня устроена очень просто, и сделать ее самому проще простого. Если есть кухня с газом и вытяжкой, вообще ничего делать не нужно – принес, и копти. Но за кажущейся простотой кроется довольно сложный процесс. Помните старые советские рижские шпроты – толстенькие, ярко-золотистые, с плотным, но нежным мясом? Где сейчас найдешь такие? А прибалты, между прочим, жидким дымом рыбку не обрызгивают, коптят честно.

Однако гастрономические достоинства – только верхушка айсберга. Правильно, по-дедовски закопченные продукты совершенно лишены вредных свойств. Но в век потребления, в погоне за рентабельностью, многие секреты копчения либо утрачены, либо игнорируются.

Поэтому в настоящей статье мы прежде всего расскажем, что нужно знать и понимать, чтобы сделать коптильню, продукт из которой получит тонкий вкус с изысканный ароматом, какие нынешним любителям копченостей просто неведомы. И в то же время он будет совершенно лишен канцерогенов, оксидантов, токсинов и прочего, чем пугают ценителей копчёненького. А уж затем перейдем к описанию некоторых конструкций.

По аналогии.

К автору не так давно захотела наведаться его добрая знакомая. А он как раз разжился настоящими франкфуртскими сосисками, вот и решил порадовать. Приготовил как положено, с зеленым горошком. Она попробовала, и… есть не стала. Она всерьез думает, что сосиски – это то, что на базаре в хот-дог кладут.

Три копченых кита

Китов целиком не коптят; заголовок – образное выражение. Что значит – три кита, на которых и стоит весь процесс копчения правильного, дедовского, исконного. Между прочим, вполне осуществимый в обычной городской кухне. Как именно и что коптить – этого мы тоже коснемся, но ближе к концу статьи.

1. Первый – равномерность нагрева и окуривания. И тепло, и дымок должны равномерно облекать полуфабрикат со всех сторон. Иначе даже по длине плотвы средних размеров или свиного уха пойдет внутреннее фракционирование компонент продукта, что и вкус испортит, и вредности придаст.
2. Второй – легкий дымок. Тяжелые фракции дыма должны сконденсироваться и выпасть в осадок, прежде чем дойдут до продукта при любом способе копчения, см. ниже. Наличие пиролизных газов совершенно недопустимо, они-то и дают то, чем с полным основанием пугают медики. Так что «легкий дымок» значит не только белый и ароматный, без угара, но и сильно разбавленный кислородом воздуха, он нейтрализует пиролизные газы.
3. Третий – постепенность проникновения. Правильное прокапчивание закладки продуктов требует не только времени, но и задержки возле него легкого дымка. При этом все компоненты дыма равномерно проникнут в продукт, что и дает необходимое качество. Схема копчения такова: «рабочий» дым окуривает закладку, пока не выдохнется, тогда он должен уйти, а на смену ему прийти свежий. Обеспечить такой цикл не сложно, т.к. выработавшийся дым при той же температуре легче и стремится уйти вверх. Нужно только задержать его около продукта.

Что несущественно

А вот что не имеет для коптитьни почти никакого значения, так это ее размеры. Все, что требуется соблюсти при конструировании – зазоры не менее 1-2 см между продуктом и стенками и между кусками продуктов. Исключение – мелкая рыба, коптящаяся на решетке навалом: килька, тюлька, красноперка, снеток, корюшка, золотой карась – «пятак».

Также большого значения не имеет материал. Но тут тоже есть исключение: при холодном копчении медвежатины и других видов дичи со специфическим привкусом на коптильную камеру (см. далее) лучше пустить старую дубовую винную, или, в крайнем случае из-под солений, бочку. В сочетании с правильно выбранными дровами для дыма коптильня из бочки выдаст вполне съедобными даже поморника, лысуху или чайку-мартына.

Виды копчения

Самые тонкие, изысканные букеты вкуса и аромата в сочетании с долгой лежкостью готового продукта дает холодное копчение, при температуре 30-50 градусов
. Окорок домашней свиньи, закопченный холодным способом, в прохладном сухом погребе провисит год и более, полностью сохраняя вкус и аромат, только понемногу ссыхаясь. А в холодильнике максимум за месяц размякнет или перемерзнет.

Но холодное копчение длится долго – от 6 часов для мелкой рыбы навалом на решетке до 3-х суток для ляжки упитанного хряка. И требует, кроме того, тщательной подготовки продукта, см. в конце. На нее уйдет от 1 до 5 суток, с тем же разбросом смотря по продукту. Несмотря на это, как раз «холодная» коптильня проще всего по устройству, но для нее требуется небольшой участок земли, примерно 2х3,5 м.

Примечание:

копчености на весу нужно хранить подвешенными на стальной проволоке, а на шток крюка надеть предохранительный кружок, вроде тех, что моряки надевают на швартовы. Крыски, они копчёненькое очень даже уважают. И чуют издалека.

Горячее копчение производится при температуре 70-120 градусов.
Рекомендации доводить температуру до 350 градусов (?) берутся неизвестно откуда, это выйдет не копченость, а запеканка. Происходит горячее копчение быстро, от 15 мин. до 4 час; вилка по продукту та же – тюлька/окорок. Предварительная подготовка полуфабриката не требуется.

Однако по вкусу, запаху и аппетитности вида горячие копчености заметно уступают холодным, а хранятся при комнатной температуре на открытом воздухе, как правило, не более 36 часов. В холодильнике легко перемерзают, что полностью уничтожает гастрономические достоинства. В закрытой таре легко «задыхаются» и протухают, что нужно иметь в виду, беря их с собой в дорогу.

Полугорячее копчение производится при температуре 60-70 градусов
в простейших коптильнях для холодного копчения. На вид и по запаху полугорячий продукт от холодно-копченого отличит только знаток, но на вкус и по лежкости он такой же, как горячего копчения.

Без подготовки полугорячим способом можно коптить только совершенно свежие полуфабрикаты: свежевыловленную рыбу, парное мясо. Поэтому полугорячее копчение применяют в основном индивидуалы охотники-промысловики и рыболовы, после 2-3 суток промысла несущие добычу сразу на базар, для сохранности и придания ей товарного вида.

Есть и другое применение: описанная далее домашняя коптильня из ничего, в буквальном смысле слова, без кавычек, действует именно полугорячим способом. Если нужно для праздника быстренько наготовить копченых деликатесов, а магазинные по цене «кусаются», она может здорово выручить. Особенно, если празднество с водочно-коньячными возлияниями: спирт оглушает вкусовые пупырышки, и после первой никто уже не разберет настоящего вкуса, даже если на пир приглашен сам Лукулл.

Холодная домашняя коптильня

Коптильня холодного копчения, как уже сказано, элементарно проста. Устройство ее показано на рисунке. Коптильную камеру, чтобы не поехала по раскисшей от конденсата почве, ставят на врытые в землю торчком кирпичи или деревянные чурбаки.

Принцип работы таков: дым, пока дойдет до коптильной камеры, остынет, вся вредность из него выпадет в осадок и уйдет в землю. Заодно – и водный конденсат, от которого коптящийся продукт может раскиснуть и протухнуть, пока коптится. Однако пользоваться ею нужно со знанием дела.

Во-первых, дальний от бочки – коптильной камеры лист шифера (или оцинковки, только горячий будет, обжечься можно) предназначен для регулировки дымораспределения. На рисунке он выделен серовато-зеленым. Прежде чем заложить на решетку, или подвесить на вешала, полуфабрикат, его передвигают, пока серый или сизый вонючий дым не пойдет помимо камеры, а в нее – ароматный легкий дымок.

Во-вторых, дымооборот и задержку в камере легкого дымка регулируют наброшенной на устье коптильни слегка влажной мешковиной. При правильном копчении дыма над камерой видно быть не должно – его отработанные остатки оседают в мешковине, которая тяжелеет и загрязняется. Чтобы не провалилась вниз и не испортила продукт, в устье вваривают металлические прутки, или просто кладут на него деревянные прутья, а в камере делают загрузочно-выгрузочную дверцу.

Как видим, изготовление холодной коптильни может потребовать всего только выкопать яму под костер с дымоходом – если предохранительная решетка на устье из палок, то и дверца в камере не нужна. Однако, во-первых, дрова для костра нужно выбирать особенно тщательно, но об этом в конце.

Во-вторых, за такой коптильней нужен постоянный присмотр: едва только мешковина просохнет и через нее пойдут просачиваться струйки дыма, ее нужно сразу же обрызгать. Иначе дым пойдет протоком и часть нужных для вкуса, запаха и пользы веществ из него вылетит в трубу.

В-третьих, земля под холодной коптильней от конденсата из дыма раскисает даже в сухую погоду под навесом. Перед следующей закладкой коптильне нужно дать просохнуть. Если пренебречь этим обстоятельством, то земля, вместо того, чтобы поглощать из дыма ненужное, наоборот, отдаст его обратно. Продукт раскиснет, приобретет мерзкий вкус, завоняется, т.е. – пропадет.

Именно поэтому в обычных магазинах копченых настоящим холодным способом деликатесов не бывает. А в каких бывают – туда живущим на зарплату ради спокойствия душевного лучше не заглядывать. При любом ее размере.

Видео: самодельная “холодная” коптильня

Исконно-посконная

А теперь немного о позабытых секретах. Самый главный: построить коптильню холодного копчения, продукты из которой едали, урча и облизываясь, старопрежние князья да бояре, можно самому. И даже искать бочку из-под горючего не понадобится.

• Секрет первый: коптильная камера – круглая или квадратная обечайка из двух плетней с промежутком в две ладони между ними. Промежуток засыпается землей.
• Секрет второй: дымооборот легкого дымка регулируется не мешковиной, а набросанными сверху ветками деревьев или кустарников с мелкими частыми листьями, но не испаряющих эфирных масел. Определить просто: если сами листья заметно не пахнут, и цветы без сильного аромата, то пойдет. Сирень, к примеру, не пойдет, а малина, смородина, лещина – запросто.
  Также не пойдут деревья, выделяющие камедь, сладкий сок или содержащие много дегтя: береза, клен. Исключение – вишня. Все хвойные не годятся однозначно. Для дичины с привкусом на покрышку нужны ива, ракита, верба, тальник обычный и краснотал. Салициловая отдача внутрь, конечно, загрубит вкус, но и отобьет привкус.
• Секрет третий: толщина накладки веток покрышки – от в ладонь при 12-часовом копчении до 3/4 локтя (примерно 30 см) при 3-х суточном. Самый секрет в том, что по верхним листьям судят о степени готовности продукта, не вскрывая камеры. Как только верхние листочки высохли и скукожились – готово! По крайней мере, уже можно вскрывать, не рискуя сбить процесс, и проверить степень готовности. Разумеется, ветки должны быть свежими, только что срезанными.
• Секрет четвертый: под дымохода застилают слоем в пол-ладони свежими листьями черной смородины. Да-да, теми самыми, что идут на домашнее консервирование. И с той же целью. Если коптится мясо жестковатое (старая говядина, к примеру), смородину дают пополам с листьями хрена.

Походная

Походная коптильня холодного копчения из ничего показана на рисунке. Она позволяет получить продукт, не уступающий таковому из предыдущей. У нее свои секреты.

Первый – рыть штольню со стволом нужно в глине иди суглинке. Общая длина всей шахты – 2,5-4 м. Штольню пробивают лопатой, к черенку которой привязан длинный «дрын» из валежины.

Примечание:

секрет в секрете – удобно, чтобы не копать слишком много и тяжело, устроить такую в обрыве с норами ласточек-береговушек.

Второй – совсем не нужно тащить с собой в поход ведро без дна или бочку. Вязать плетни для коптильной камеры тоже не обязательно. Если сделать ствол шахты поглубже, то его устье можно просто расширить под закладку, положить наверх пару валежин (они же будут вешалами), а сверху завалить ветками, как описано выше.

Третий – дымогенерация регулируется не заслонкой, а свежими листьями дикой смородины, малины, земляники, лещины, укладываемыми на костерок. Для терпкого вкуса – дуба, ясеня, вяза, ивы, ракиты. Для мягкого – липы. Если потребители не из разряда римских патрициев, то просто луговой травой. Но упаси боже – береза, шалфей, зверобой, чистотел и другие лекарственные травы! И требования к дровам те же, о которых далее.

Горячая

Коптильня горячего копчения устроена сложнее. Т.к. дымооборот и весь процесс происходят гораздо быстрее, указанные в начале требования к «трем копченым китам» нужно соблюдать в полной мере. Устройство горячих коптилен показано на рисунке. Что у них общего?

Первое – коптильная камера помещается в дымовом кожухе. Он сужается кверху. Это нужно, чтобы по мере расходования подаваемого к камере дыма он проникал в нее через отверстия в стенках равномерно.

Второе – коптильная камера с глухим дном. Дело в том, что капающий вниз при горячем копчении жир попадет либо на закладку топлива, либо на днище дымового кожуха. Который, кстати, в отличие от камеры холодного копчения должен иметь герметичные швы и стыки.

В первом случае жир сгорит, а продукты сгорания проникнут в закладку коптимого. По вкусу продукта неискушенные гурманы этого могут и не определить, но химический анализ покажет именно то, от чего компетентные медики и шарахаются с расширенными глазами.

В втором – в присутствии паров влаги, при температуре поступающего дыма примерно в 150 градусов, жир моментально прогоркнет, а затем испарится. По вредности – результат предыдущий, и может появиться противно-приторный привкус.

Если же жир останется в коптильной камере, то там влаги без избытка, да и та быстро улетучивается, т.к. выход из камеры фактически свободен. Жир потом придется отскребать от днища, если только не предусмотрен его сток, но продукт не испортится. Откопченный жир придется выбросить: в нем собралась вся коптильная «гадость».

Третье – термометр со шкалой до 250 градусов. По нему контролируют температуру копчения. Выход ее за пределы 70-120 Цельсия чреват не только порчей вкуса, но и накоплением в готовом продукте вредных веществ.

Теперь о разностях. Левая коптильня на рис. – на самотлении. Топливо – исключительно специальная щепа для копчения. Она есть в продаже, и расход невелик: две горсточки на окорок. Сыпать опилки, как рекомендуют большинство источников рунета – грубейшая ошибка.
В плотной массе опилок неизбежно пойдет пиролиз, а от него – пиролизные газы, о «пользе» которых выше было неоднократно сказано. Устраивать наддув бесполезно, не продует он кучку опилок насквозь. Разве что подать чистый кислород, но это уж на любителей дорогой и опасной техноэкзотики.

Доступ воздуха к топливу обеспечивает поддувало, а общий дымооборот регулируется наброшенной на устье увлажненной мешковиной, как описано выше. Но от веточных секретов холодного копчения, увы, придется отказаться: при такой температуре они дадут обратный эффект.

Розжиг топлива ни в коем случае нельзя производить растопкой, даже современной гелевой «экологической». Топливо разогревают до начала тления извне через днище кожуха. Способы разные: установив коптильню на бытовую газовую плиту, паяльной лампой, пропановой горелкой, электроплиткой с ТЭН’ом – блином и тиристорным регулятором. Подогрев дают постоянно все время копчения; его степень регулируют по температуре в кожухе.

У коптильни на самотлении есть серьезный недостаток: влага из топлива неизбежно попадает в коптильную камеру. Высушивать щепу «до пороха» толку нет – влага образуется в результате химических реакций горения. Поэтому упоминание выше об окороке для коптильни на самотлении чисто символическое: раскиснет, прежде чем прокоптится. Максимум, что можно коптить в такой – куски размером с селедку 30+.

Справа – горячая коптильня, работающая от дымогенератора. Специального для копчения, а не для автодиагностики. Если предусмотреть на дымоходе от генератора охлаждающий змеевик или радиатор и сборник конденсата со сливом, то она может работать и по-холодному. Точнее, псевдо по-холодному, т.к. коптильных шедевров, получаемых из настоящей земляной холодной коптильни, из нее не выйдет. Но окорок все-таки прокоптится.

Изюминка этой коптильни – крышка с зубчатым отогнутым краем, опущенным в водяной затвор. Этим обеспечивается постоянное небольшое избыточное давление в камере и быстрое равномерное прокапчивание закладки. Устье можно и накрыть мешковиной, как в предыдущем случае, но вкус выйдет резковат, а мясо, особенно рыба – дрябловато.

Сравним: всем известно, что при приготовлении наливок или домашнего вина напяливать на горловину банки с закваской презерватив или надувной шарик неправильно. Нужно вмазать резиновую трубку и вывести ее конец в банку поменьше с водой, чтобы побулькивало. Тогда получится напиток, а не «бадяга».

Дымогенераторы

Дымогенератор совершенно необходим для успешного горячего копчения мяса. Устройство простейшего генератора дыма для копчения показано на рис. Нагреватель показан условно; он, как выше сказано, может быть любым. Если костерок или печурка – то и топливо для него любое. Но для генерации коптильного дыма – особое. О чем, опять-таки, далее.

А вот наддув – не условный. Дымогенератор на естественной тяге (для этого необходимо расположить коптильню на 2-3 м выше него) сгодится только для псевдо-холодного копчения. Для настоящего горячего необходимо избыточное давление в камере, а тяга, как известно, дает разрежение.

Интересная схема генератора дыма показана на рис.ниже. Принцип таков: деревянная чурка, поджатая пружиной с регулировочным винтом, трется об стальной шкив до того, что начинает тлеть и дымить. Тут же, на валу двигателя, вентилятор, гонящий дым в камеру. Казалось бы, чистый пиролиз со всей вытекающей вредностью, но!

Другой конец вала движка приводит во вращение маломощное магнето (хоть от старого советского мопеда-«дырчика»), дающее напряжение в 2-4 кВ. Его плюс подается на сетку, через которую прогоняется дым, а минус – на коптимые продукты. Автору статьи неизвестно, знает ли автор конструкции, что вся вредность дыма сосредоточена в отрицательных ионах (анионах), а вся польза – в положительных катионах.

Первые в данном случае сразу оседают на сетке (которую придется часто чистить), а вторые с силой вгоняются в коптимое. Безо всяких хлопот по наблюдению за дымооборотом и его поддержанию.

На электрической схеме показан коллекторный двигатель переменного тока, и это правильно. В таком случае понадобится его мощность в 200-300 Вт, т.к. внешняя характеристика коллекторных двигателей последовательного возбуждения мягкая: при затормаживании вала отбора мощности крутящий момент возрастает. Если же поставить движок асинхронный с конденсаторным запуском (у таких внешняя характеристика довольно жесткая), то, чтобы провернуть вал до начала тления дерева, понадобится 1,5-2 кВт.

Примечание:

т.к. магнето практически на холостом для него ходу дает большие выбросы импульсов напряжения, то рабочее напряжение конденсаторов должно быть не 2 кВ, как рекомендует автор, а 6,8-10 кВ. Такие конденсаторы используются в схемах строчной развертки телевизоров с кинескопом.

О рыбе

А как же коптильня для рыбы? Ее коптят больше всего. Нет ли тут каких-то «рыбьих» нюансов? Для холодного копчения – ни малейших. Холодной коптильне абсолютно все равно, что в нее закладывают, хоть огурцы.

Но в горячей и полугорячей (см. след) для рыбы необходимо предусмотреть отток стекающего жира за пределы дымового кожуха либо его немедленное удаление другим способом
. Легкоплавкий рыбий жир наделен всеми вредными свойствами стекающего коптильного жира в двойной, а то и в пятикратной степени.

О материалах

Прежде чем переходить к бытовым самоделкам из чего попало, следует поговорить еще кое о чем.

Многие загородные рестораны, клубы, базы отдыха, коммерческие рыболовно-охотничьи хозяйства обзаводятся собственным стационарным блоком приготовления мясо-рыбных деликатесов. Обычно это , совмещенный в и коптильней. Солидное сооружение сразу придает престижа заведению, но стоит ли такой комплекс строить целиком из кирпича? Безусловно, нет.

Дело не столько в том, что кирпичная кладка фактически многофункциональной печи сложна и дорога. Более в том, что кирпич пористый. При копчении коптильные эманации внедряются в кладку, а полуфабрикаты закладываются разные, и вкус готовой продукции получается нестабильным, но это еще полбеды.

А беда нередко приходит при простоях в межсезонье. Кладка впитывает атмосферную влагу, проникшая в нее ранее органика начинает гнить. Дело доходит до того, что из отстроенной к началу осеннего сезона новенькой коптильни к следующему лету начинает нести тухлятиной. Какой уж тут престиж…

В земляных холодных коптильнях подобного эффекта не наблюдается. Видимо, микроскопическая почвенная микрофауна, юркая, шустрая и вездесущая, успевает очистить почвенные ходы в промежутках между двумя производственными циклами. Но для загородных рекреационных заведений такая плохо подходит – заготовки просто не успеют прокоптиться до отъезда гостей после выходных

Поэтому в таких случаях лучше сварить коптильню из листового железа толщиной от 4 мм, чтобы не прогорела быстро. А для виду и респекта облицевать ее декоративным кирпичом – он дешевле огнеупорного и работа проще. Такое исполнение имеет еще одно преимущество: цельную металлоконструкцию можно перевезти на другое место. Облицовкой придется пожертвовать, но она несравненно дешевле цельного коптильно-кулинарного кирпичного агрегата.

Полугорячие

Подавляющее большинство самодельных бытовых коптилен относятся к полугорячему типу. Они выдают достаточно качественный и аппетитный продукт, а изготовление их своими силами элементарно. Поэтому коснемся некоторых конструкций подробнее.

Из ничего без ничего

Для простейшей домашней коптильни вообще не нужно ничего делать дополнительно. Все, что требуется – газовая плита с вытяжкой и стальная миска или обрезанная по высоте до 5-6 см широкая консервная банка, напр. из-под томатной пасты. Плошка из банки лучше, т.к. днище ее очень тонкое, и дымарь сразу реагирует на изменение нагрева. А миска эмалированная всего хуже: она и прогревается медленнее, и портится тлеющей щепой навсегда.

Технологическая процедура также элементарна: в вытяжке подвешивают коптимое. Под заготовку подставляют любую посудину, в нее будет капать жир. В плошку кладут горсточку коптильной щепы, включают на самый малый огонь дальнюю, самую маломощную, горелку, и ставят на нее плошку. Усиливают огонь, пока не пойдет дымок, а затем сбавляют, чтобы не было едучего дыма, а легкий весь шел в вытяжку. Коптят до готовности, ее степень видна сразу.

Хитрость в том, что дым успевает достаточно охладиться и полегчать, пока не дойдет до вытяжки. Жир, капающий мимо дымаря, сразу застывает, не успевая нигде навредить. Недостаток – много в таком приспособлении не накоптишь.

Из старой бытовухи

Популярностью пользуются коптильни из холодильника, см. рис. Они достаточно емки, а сделать такую несложно: убирают компрессор с трубопроводами, морозилку, обдирают внутреннюю пластиковую облицовку с теплоизоляцией. Остается подходящей формы и размеров стальной корпус. Делать из оцинковки самому приходится только коптильную камеру (поз. 3 на рис.), да дымоход вверху, поз 4.

Щепу в дымогенераторе 2 на месте бывшего овощного отделения подогревают бытовой электроплиткой 1. Воздух к ней поступает через отверстия от трубопроводов.

Недостатков у такой коптильни два. Первое – большое энергопотребление. Плитка с блином через довольно толстую спецсталь прогревает щепу плохо, и ее мощность нужна не менее 1,5 кВт. Дело в том, что корпуса бытовых холодильников изготавливаются из стали с плохой теплопроводностью.

Второй недостаток обусловлен тем же обстоятельством, это большая по времени инерционность регулировки нагрева. Легкий дымок не идет и не идет, раздраженный неопытный владелец выводит нагрев на максимум. Вдруг – повалил серый едкий дым. Плитка выдергивается за шнур, щепа быстро выгребается лопаткой, но продукт успел подгорчиться.

Для малых по объему закладок почти идеальная коптильня получается из старой круглой стиральной машинки. Мотор с активатором и реле времени удаляют. Коптильной камерой служит бывший бак. Отверстие, в которое проходит вал мотора, расширяют до диаметра активатора, в него пойдет дым, а в сливное будет стекать жир.

Если верхняя крышка из металла, дымооборот регулирую ею. Пластмассовую вовсе убирают, а дым держат в камере увлажненной мешковиной, как описано выше.

Дымогенератор можно использовать или посторонний, или устроить в моторной нише, хотя бы очаг из двух кирпичей. В той же нише поместится и миниатюрная печка-щепочница из двух консервных банок. Чтобы она дала правильный коптильный дым, ее топочную камеру вынимают из кожуха, наполняют, не набивая плотно, коптильной щепой, разжигают из-под низу лучиной и только тогда вставляют обратно в кожух. Дымогенерацию регулируют свежими листьями описанными выше способами.

Есть у коптильни из стиралки еще два плюсика. Первый – колесики, на которых ее легко катать. А о втором вспомним, когда речь пойдет о мангалах с коптильней.

Видео: полугорячая коптильня из бочки

Мобильная мини

Передвижная мини-коптильня, которую можно возить с собой в багажнике, носить в рюкзаке или сумке, очень пригодится на выезде. Особенно – для создания эксклюзивных вершин холодного копчения. Тут первейшее условие – не то что первая, нулевая свежесть продукта. Который может быть мелким рассыпным, и не только животного происхождения, о чем речь еще пойдет.

Чертеж коптильной камеры, которую можно водрузить над любым подходящим источником дыма, приведен на рис. На решетки можно укладывать сетку или, при холодном копчении, неплотную ткань. Вы пробовали когда-нибудь холодно-копченые семечки или орехи? Это не шутка. Вырыть очаг с дымоходом – дело получаса-часа, а коптится насыпная мелочь быстро. И в то же время размеры и объем ящика позволяют за выходные накоптить холодным способом до 15-20 кг некрупной рыбы и столько же полугорячим – мяса или сала.

Мангал-коптильщик

Огонь, как известно, враг шашлыка, а его лучший друг – тот самый, необходимый для копчения, легкий дымок. И у любого шашлычника наверняка не раз мелькала мысль: а зря ведь хороший дым пропадает!

Сделать, чтобы не пропал зря, совсем не сложно. Простейший способ вполне аналогичен описанному выше для коптильни из ничего, см. рис. Отличие одно – коптильная камера должна быть с днищем и, крайне желательно, со стоком для жира за мангал. Чужой жир – тоже враг шашлыка. Особенно, если жир рыбий.

Если в кладовке валяется еще не приспособленный под душ бак от старой стиралки, то это уже почти готовый мангал-коптильня. Остается расширить отверстие под вал активатора до диаметра дымохода мангала, напялить бак на дымоход – и коптильня готова. С жиром проблем нет, стечет в слив. Вешала для заготовок – из любых проволок или прутьев, регулировка дыма – мешковиной.

Примечание:

«мясной» дымок, поднимающийся от мангала с шашлыком, никакой продукт при любом виде копчения не испортит. Только пикантности придаст. Коптильщики старого времени держали в секрете, что самая лучшая копченая рыба или овощи получаются при попутном копчении их над мясом.

Стационарный

Здесь для сравнения на рис. приведена схема стационарной коптильни, совмещенной с мангалом. Изюминка, да и то весьма относительная, только в том, что под коптильню используется свободное пространство под мангалом. Тепловое излучение от его пода позволяет не заботиться о равномерности прогрева закладки. В коптильный отсек можно помещать любую камеру, хоть ящик, описанный выше. Вот, пожалуй, и все.

Как коптить?

А теперь пришла пора для еще нескольких, но очень важных, секретов копчения. Их в общем-то, всего два: выбор с заготовкой дров и подготовка полуфабрикатов под холодное копчение. Под горячее подготовка не нужна, а для полугорячего время засолки и сушки сокращается втрое-вчетверо. Если продукт потребляется в течение суток после полугорячего копчения, то и здесь подготовка не требуется.

Дрова

Дрова из хвойного дерева для копчения совершенно не годятся. Продукт получится не то что противным на вкус, но просто ядовитым. Заготовку подходящих дров (ниже) производят при минимальном сокодвижении в деревьях, но до промерзания, т.е. осенью во время листопада или летом, в самую жару и сушь, но это пойдет уже второй сорт. Заготавливать коптильные дрова во время весеннего буйства зелени нельзя категорически. На щепу нужно пускать дрова после не менее чем месячной воздушной сушки при ясной погоде.

Королева коптильных дров – вишня, ее ближайшие вельможи – фруктовые деревья из порядка розовых: яблоня, груша, слива, абрикос. Еще – кизил и мушмула. Деревья на коптильную щепу пускают старые, отплодоносившие, но еще крепкие и здоровые. Вишню и другие, источающие камедь, окоривают до чистой заболони.

Примечание:

лучше всего покупная щепа. Деревья на нее пускают уже нерентабельные, но еще не дряхлые, т.е. как раз такие, как нужно. И прореживание садов производят по результатам сбора урожая, как раз в подходящее время.

Из лесных деревьев пойдут легкие, малозольные и не дегтярные (не коптящие): ольха, осина, тополь, липа. Для жесткого или с естественным привкусом мяса – дуб, бук, орех, вяз. Для рыбы из сильно тинистых водоемов – ива, ракита, тальник. Но вкус и аромат продукта будут уже второго разряда.

В радиусе 30-50 м от места заготовки не должно быть никаких деревьев, пораженных грибами-трутовиками. Вполне еще здоровое на вид дерево уже может быть пронизано их гифами, и его древесина даст вредный дым. Индикатор отменной коптильной пригодности дерева – муравейник рыжих лесных муравьев поблизости, а для прибрежных деревьев – красных земляных. Они мелкие, куч на поверхности не строят, целиком ярко-красные и невыносимо больно кусаются.

О березе следует сказать особо. Вообще-то по исконным правилам березовой щепой коптят медвежатину, лосятину, болотную птицу, т.е. особо жесткие или с природным душком продукты. Окоривать березовые чурбачки нужно особо тщательно: не только снять бересту до чистой заболони, но и обстругать ее верхний гладкий слой. Это не так уж утомительно, как может показаться, т.к. щепы на копчение требуется немного.

Подготовка

Заготовки под холодное копчение сначала засаливают в тузлуке – насыщенном растворе поваренной соли. По весу это 37,5 г на литр воды, но практически тузлук «колотят», подсыпая соль, пока та не перестанет растворяться.

Засол длится от 4 час для тюльки и снетка до 3-х (окорок домашней свиньи) или даже 5-ти (медвежий, кабаний, говяжий окорок) суток. После засола заготовку вымачивают от часа до суток соответственно. Свиной домашний окорок – 12 час, рыбу среднего размера – 4-6 час. Степень вымачивания контролируют на ощупь: как только верхний слой мяса/рыбы начнет легко продавливаться пальцем – готово, отмокло.

Затем заготовку промокают вафельным или бумажным полотенцем и подвяливают до полного просыхания и некоторой жесткости верхнего слоя. Вялят на рассеянном свету при комнатной температуре, в проволочной клетке, обтянутой марлей или частой оконной сеткой без щелей и прорех. Одна проникшая внутрь муха, успевшая отложить яйца, портит всю партию: при температуре холодного копчения опарыши отлично развиваются. На этом подготовка заканчивается, можно коптить.

Что еще коптят?

Чернослив и копченый сыр знакомы всем. Но вот копченая холодным способом вишня – вполне реальный деликатес. Особенно, если закопчена на вишневых же дровах. У восточных владык когда-то считались лакомством, достойным не менее чем эмиров и везирей, ломтики дыни бас-олды (продолговатой, в зеленых полосках), подсушенные и подкопченные. На Руси – копченые яблоки белого налива.

Из овощей годятся под холодное копчение отварной молодой картофель, а под горячее и полугорячее – кабачки, баклажаны, патиссоны, зеленый горошек. О семечках и лесных орехах уже сказано. О копчении грецких и кедровых орехов сведений нет.

В заключение

Приводить напоследок какие-то высокомудрые выводы необходимости нет: все сказано в тексте. Но совет можно дать: устроить на даче настоящую старозаветную земляную холодную коптильню и начать высокоприбыльный индивидуальный бизнес с нулевыми вложениями и минимальными трудозатратами.

За копчением вполне может последить бабушка или ребенок-школьник, пока взрослые занимаются огородом-садом. А вкус и аромат, по сравнению даже с суперэлитными магазинными продуктами – просто поразительные. Если удастся стакнуться с менеджером или шеф-поваром дорогого ресторана и предложить продегустировать, то, очень даже возможно, они вас под свою лицензию возьмут, и тогда вы – вполне обеспеченный человек.

Копченые продукты не только обладают приятным ароматом и вкусом, но и отличаются продолжительным сроком годности. В массовом питании натуральное копчение чаще всего заменяют процессом обработки жидким дымом. Коптильные шкафы – это устройства для холодного и горячего копчения. Они позволяют изготавливать копченые деликатесы из рыбы или мяса у себя дома. Необходимо лишь приобрести подходящее оборудование или изготовить его самостоятельно.

Виды копчения

Конструкция коптильного шкафа во многом будет зависеть от конкретного назначения данного оборудования. Устройство может иметь различные режимы работы в зависимости от того, какую температуру нужно поддерживать внутри шкафа.

Процедура копчения бывает трех различных видов.

• Горячее.
  Температура дыма в данном случае должна составлять не менее семидесяти градусов. Максимальное значение может достигать ста двадцати градусов. Данная процедура может занять от пятнадцати минут до четырех часов в зависимости от размеров продуктов.
• Полугорячее.
  Температура должна быть в пределах от шестидесяти до семидесяти градусов. Таким способом можно производить обработку только очень свежих полуфабрикатов.
• Холодное.
  Температура дыма не должна превышать пятидесяти градусов. Минимальное допустимое значение температуры – тридцать градусов. Такая процедура занимает большое количество времени, которое может составлять от нескольких часов до нескольких суток.

Характеристики

Коптильное оборудование имеет различие в конструкции и некоторых характеристиках. Устройство коптильного шкафа полностью зависит от того, для какого вида копчения он предназначается.

Приборы всех типов должны обладать тремя основными функциями.

• Обеспечивать равномерное прогревание продуктов. Температура и дым в шкафу должны равномерно воздействовать на полуфабрикат. В противном случае вкус копченостей будет испорчен.
• Дым в камере должен быть легким.
• Конструкция должна обеспечивать постепенное проникновение дыма в продукты.

Холодное

Низкотемпературное коптильное оборудование состоит из следующих основных элементов:

• топочная камера;
• коптильный шкаф;
• дымоход.

Для изготовления топки чаще всего используют кирпичи или металл.
Конструкция камеры должна позволять легко вычищать золу в процессе копчения. Так как при разжигании дров выделяется довольно едкий дым темного цвета, в топке должна быть оборудована дымовая заслонка. Она будет направлять дым в дымоход или выводить его из коптильного шкафа наружу.

Так как процесс холодного копчения не требует высоких температур, шкаф для копчения можно делать из самых простых материалов, например, из некоторых пород древесины или нержавеющей стали.

Исключение составляют лишь материалы с высокой пористостью, так как в порах будет скапливаться дым и влага, что приведет к образованию неприятного запаха в камере.

Наиболее удобным вариантом будет бочка из дерева или металла. На дне изделия проделывают отверстие, чтобы обеспечить проникновение дыма в камеру. Для размещения продуктов в коптильной камере внутри бочки необходимо закрепить металлические решетки или повесить крюки. В качестве крышки можно использовать увлажненную мешковину.

Отличительной особенностью конструкции приборов для холодного копчения является длинный дымоход.
Для изготовления такой конструкции лучше всего подойдет металл. Однако следует помнить, что металлический дымоход требует регулярной чистки от сажи. Можно выкопать дымоход в земле, тогда почва будет поглощать конденсат, содержащий в себе канцерогены.

Горячее

Горячее копчение проходит при довольно высоких температурах. Достигается такая температура не при помощи сжигания дров, а благодаря сгоранию специальной щепы. Время копчение зависит от размера продуктов, но в любом случае значительно короче, нежели время обработки холодным дымом. Топочная камера в устройствах горячей обработки должна находиться непосредственно под коптильной камерой. Топку можно соорудить из газовой горелки для котлов или электрической плитки.

Камера для копчения должна быть максимально герметичной, что позволит равномерно воздействовать дымом на полуфабрикаты.

Закрывающая конструкция коптильной камеры может быть оснащена гидрозатвором. Он представляет собой небольшое углубление в соответствии с размером камеры и крышки. В полученный резервуар наливается вода. Сверху конструкция закрывается крышкой. Это позволяет сформировать барьер, который защищает камеру от проникновения воздуха снаружи и не выпускает дым изнутри.

Внутри коптильной камеры размещаются крюки или решетки для продуктов.
Решетку можно изготовить самостоятельно или взять изделие для барбекю. Обязательным элементом камеры для обработки горячим дымом является емкость под стекающий жир и капающий сок с полуфабрикатов. Поддон должен легко выниматься из оборудования, так как его необходимо периодически вычищать от скопившихся загрязнений.

Полугорячее

Приборы для полугорячего копчения обладают самой простой конструкции. Чаще всего для домашней обработки мясных и рыбных продуктов используют именно такой вид оборудования. Его можно соорудить из газовой плиты с вытяжкой или из стального ящика. Толщина стенок ящика из нержавеющей стали должна составлять не менее полутора миллиметров, из черной стали – три миллиметра.

Коптильный ящик должен быть оснащен крышкой, емкостью для сбора жира и решетками для продуктов. Щепа насыпается на дно шкафа, после чего изделие устанавливается над костром. Стружки тлеют под воздействием высоких температур, образуя дым в камере. На крышке изделия можно просверлить маленькую дыру, чтобы небольшое количество дыма при копчении выходило наружу.

Как изготовить самостоятельно?

Сделать коптильню своими руками для того или иного способа обработки мясных и рыбных полуфабрикатов не составит особой сложности. Важно лишь знать способ работы устройства для того или иного вида копчения. Готовые инструкции и чертежи оборудования можно с легкостью найти в интернете.

Метод приготовления копченой еды в магазинах нельзя назвать полезным для организма, ведь для этого используют консерванты, ароматизаторы, химические заменители дыма. При этом, копчености, приготовленные собственноручно не только безвредны, но еще и невероятно вкусны. Как же закоптить мясо или рыбу в домашних условиях? Выход есть — сделать коптильный шкаф своими руками, на который от силы уйдет 3-4 часа, а использовать его можно будет несколько лет.

Из чего делать?

Смастерить своими руками коптильный шкаф для холодного или горячего копчения можно из различных материалов. Для этого применяются любые корпусные предметы с боковой и верхней дверцей, которая может герметично закрываться. Для шкафов, сделанных собственноручно, для холодного копчения подойдет одно из представленных ниже сооружений:

• корпус старой холодильной или морозильной камеры;
• металлический пенал;
• сейф, предназначенный для хранения оружия;
• газовая печь;
• старая стиральная машинка с центрифугой;
• контейнер прямоугольной продолговатой формы;
• трубы больших диаметров;
• металлические бочки.

Схема будущей конструкции

Уникальный шкаф для холодного копчения можно сделать их деревянных спилов и брусков. И, несмотря на простоту таких конструкций, коптильные аппараты, сделанные собственноручно, отличаются широким спектром возможностей. Кроме этого, шкафы для копчения позволяют приготовить вкусные и ароматные мясо, рыбу, морепродукты, овощи и другие вкусности.

Конструктивные элементы

Если вы задаетесь вопросом, как сделать деревянный шкаф своими руками, то наверняка не будет лишним, если вы будете знать, из каких конструктивных элементов он состоит.

Основание короба — деревянный каркас, сделанный из брусьев сечением 4х4 см. Подробные чертежи шкафа для холодного копчения, который собирается своими руками, вы можете видеть в этой публикации.

Корпусная часть

Вне зависимости от того, какой корпус вы выбрали для самодельной коптильной установки, его нужно обшить с 3-х сторон доской 2,5 см толщиной и до 10 см шириной. Для этих целей подойдет вагонка из осины, липы, ольхи и прочих лиственных деревьев. Если вам не удалось найти вагонку, хотя это довольно распространенное деревянное полотно, то можно использовать хвойный полимер.

Шкаф для копчения из досок, собранный собственноручно, должен быть максимально герметизированным. Это вполне выполнимая задача, если при изготовлении коптилки использовать уплотнительный материал по типу пеньковой веревки, который нужно вкладывать во все стыки облицовочного материала.

Дверца

Дверца изготавливается по размерам всей величины передней стенки коптильного агрегата. Она собирается собственноручно на деревянном каркасе из дощечек 2,5х10 см так, чтобы покрывной материал каркасной части плотно заходили в проем, а выступающая часть обшивки прикрывала верхний стык. Периметр всего проема оклеивается уплотнительной пищевой резиной, в качестве которой может быть любая резинка с холодильной камеры или духового шкафа. Если в вашем хозяйственном арсенале нет таковой, то ее с легкостью можно сделать из войлочной полосы.

К самой дверце крепится пара петель, которые могут быть либо накладными, либо врезными — все зависит исключительно от уровня вашего мастерства. Также дверь оснащается задвижкой. Дверца, равно как и сам корпус, должна быть в полном объеме герметизирована пеньковой веревкой или, на крайний случай, паклей. Это главное условие создания эффективно работающего ящика для холодного копчения, сделанного своими руками.

Крыша

Верхнюю часть коптильной установки, как правило, выполняют в односкатном или двускатном варианте. Если вы хотите, чтобы ваша коптилка имела односкатную верхнюю поверхность, то ее необходимо делать со скатом назад, взяв для этого доски длинной на 4-5 см больше размера основания. Тогда как при выборе второго варианта для обустройства крыши потребуются собрать стропильную систему с длиной ската 55-65 см. Стыки между досками обязательно герметизируются.

Если вы хотите, что ваша коптилка стационарно стояла на улице, то крышу необходимо загрунтовать и покрасить любой масляной краской. Верхняя часть коптильной конструкции, во время ее работы, не перегревается, поэтому не стоит волноваться о том, что краска может отслоиться, а от непогоды и повышенной влажности окрашивание защитит установку самым лучшим образом.

В верхней части коптилки монтируется дымоход, который оборудуется заслонкой и шаберным механизмом. Он может быть как деревянным, так и металлическим. Эта делать необходимо для того, чтобы коптилка работала максимально эффективно, ведь за счет дымохода происходит не только вывод дымовых масс, но и осуществляется регулировка внутренней температуры.

Инструкция по сборке шкафа

Итак, коптильная мини-станция собирается в следующем порядке:

• сборка каркасной основы;
• установка дна;
• устройство корпуса деревянными полотнами;
• изготовление двери;
• навешивание дверцы;
• устройство верхней части конструкции;
• монтаж функционального оборудования — дымогенератор, ТЭН, термостат, дымоходная система.

ВИДЕО: Как и из чего собирать шкаф для копчения

Подробное устройство

Для устройства коптилки используется эжекторный дымовой генератор вертикального типа, который необходимо прикрепить к задней стенке коптильной конструкции. Дымогенератор, в свою очередь, соединяется с внутренней полостью посредством металлической трубы Ø2,5-4 см.

Чтобы переоборудовать шкаф холодного в аппарат горячего копчения, следует оснастить его подогревательным прибором, в качестве которого, как правило, применяются маломощные (не более 1 кВт) ТЭНы закрытого типа. Теплонагревательный элемент устанавливают на дно агрегата. А чтобы избежать возгорания днища, ТЭН размещается на металлической профильной пластине, которая располагается над дном короба на 50-100 мм. Благодаря воздушной прослойке и металлическому каркасу удается вывести часть тепловой энергии, что и исключает возможность возгорания.

Поверх теплонагревательного элемента устанавливается поддон, который предназначен для сбора жира при копчении. В качестве поддона подойдет даже противень. Главное условие — он должен быть съемным, чтобы после каждого сеанса копчения была возможность его изъятия и очистки.

Таким образом можно защитить ТЭН от попадания жирных капель

Можно сразу оборудовать аппарат ТЭНом, а при необходимости холодного копчения попросту отключать ее. Так, благодаря одному дымогенератору температура внутри коптильного шкафа достигает 30-40°С.

Подключение дымогенератора

А если же вы хотите закоптить продукты горячим способом, то с помощью теплонагревательного элемента удается достичь температуры приблизительно 150°С. Что же касается регулировки температурного режима, то в этом вам поможет термостат, датчик которого располагается в верхней части коптилки. Также можно оборудовать конструкцию и термометром, что значительным образом упрощает работу с коптильной установкой.

ТЭН для горячего копчения

Многие мастера оборудуют коптилку двумя ручками, расположенными по сторонам шкафа. Это позволит при необходимости перемещать коптилку с места на место.

Безусловно, вы можете купить коптильный шкаф, но при этом вам придется потратить на такой агрегат в среднем от 3 до 10 тысяч в зависимости от комплектации. На сборку самодельной коптилки вы затратите минимум финансовых ресурсов и усилий.

ВИДЕО: Как собрать дымогенератор и коптильный шкаф

Копчёности – одни из вкуснейших продуктов на столе, но выбрать хорошую коптилку в магазинах сложно. В процессе эксплуатации она может не понравиться или не отвечать всем ожиданиям своего хозяина, поэтому проще будет сделать ее своими руками, используя натуральное дерево.

Конструктивные особенности деревянных коптилен

В конструкцию коптильни из дерева входит шкаф. Его внутренние стенки оборудуются кронштейнами, на которые устанавливаются сетки. В зависимости от размера изготовленного ящика предусматривают количество решёток из нержавейки (еда не будет прилипать). Также возможен вариант установки горизонтальных труб, на которые продукт будет подвешиваться вертикально.

Важной в конструкции является топка (дымогенератор). Она устанавливается отдельно от деревянной конструкции. Сооружается из кирпича.

Между топкой и шкафом для копчения предусматривается установка трубы, по которой будет транспортироваться дым под действием тяги.

Поскольку коптильня изготавливается из дерева, значит, она представляет опасность возникновения пожара. Эта причина исключения установки в середине шкафа открытого источника огня или электрической печки.

Преимущества и недостатки коптилен из дерева

К преимуществам деревянных конструкций относят:

• Простота обработки. При повреждениях камеры, материал легко зачистить или восстановить;
• Лёгкость. Дерево – не тяжёлый материал. Если шкаф мобилен, то перенести его сможет один человек;
• Хорошая теплоизоляция. Благодаря пористой структуре материала, теплопередача замедляется, поэтому копчение будет быстрым благодаря термическому сопротивлению конструкции;
• Экологичность. Подразумевает обеспечение положительного влияния на чистоту окружающей среды и приготовленного продукта;
• Дополнительный аромат приготовленным деликатесам.

К минусам деревянной конструкции относят чувствительность к перепадам температуры и влажность. Быстрое повреждение материала предотвращают, выбирая дерево твёрдой породы, например, ясень, дуб, бук, розовое дерево и др.

Сооружаем коптилку из дерева для горячего метода копчения

Почему она называется многофункциональная? Потому что деревянная коптильня своими руками будет сделана не только для копчения продуктов, но и для хранения дров.

Изготовление основания

Под кладку основания необходимо залить фундамент. Глубина его закладки не должна быть большой, ведь основание будет всего 1×1 м с высотой не более 0,6 м. Процесс закладки подземного сооружения состоит из таких действий:

• Выкапывается яма глубиной 0,3–0,4 м длиной и шириной по 1 м;
• Для защиты от влаги предусматривается размещение изоляционного материала;
• Укладывается щебёночная подушка;
• Ставятся бетонные блоки;
• Обвязывают стальной проволокой;
• Заливаются цементом.

После укрепления фундамента можно начинать кладку шлакоблоком. В процессе предусматривается наличие дымохода длиною 1,5 м, диаметром 0,15–0,2 м.

Дымоход должен быть из металлической или керамической трубы. Цилиндрическое изделие из пластика под действием высокой температуры выделяют ядовитые вещества, которые в процессе копчения попадут на продукты и могут вызвать отравление!

Укладка трубы возможна в двух вариантах:

• На фундаменте, обложив кладкой из кирпича или другого термостойкого облицовочного материала
• На земле. Необходима фиксация блоками по бокам

Дина трубы от камеры до топки должна быть не меньше 0,8 м.

Изготовление качественного источника дыма

Его называют топкой или дымогенератором. Её размеры – 0,6×0,6 м. Изначально её выкладывают из огнеупорного материала, а потом облицовывают красным или белым кирпичом. В конструкции предусматривают наличие дверок из металла или чугуна для подлаживания дров.

Верх топки также перекрывают кирпичом, но перед этим укладывают стальные листы. Швы и стыка замазывают огнеупорной глиной.

Сборка камеры копчения

Сборка шкафа для холодного копчения начинается с монтажа каркаса. Для этого используют бруски длиною 1,3 м сечением не меньше 25×50 мм. Получается, что высота камеры будет 1,3 м.

Каркас обшивается с трёх сторон досками. Подгонка – максимально плотная с заделыванием щелей паклей.

Коптильный шкаф может быть изготовлен из вагонки или напольной доски. Последнее изделие имеет ключи и пазы, исключающие проблемы со щелями.

Четвертая сторона предназначена для установки двери. Их делают точно по размерам проёма и закрепляют на камере с помощью петель. На готовых дверях монтируется ручка и щеколда.

В конструкции предусматривается двускатная крыша. Кроме того, стропила одной стороны будут в 2–2,5 раза длиннее, чтобы соорудить накрытие для хранения брёвен.

Стоит определить важность установки «грибка», позволяющему осуществить выход дыма их камеры. Его конструкция плотно подгоняется под устройство крыши, а швы заделываются влагостойким герметиком.

Деревянная обрешётка покрывается любым кровельным материалом, который защитит коптильный шкаф от дождя.

Пол также обшивается досками. Швы заделываются паклей или НЕ полимерным герметиком (полимерный будет выделять вредные вещества в дым).

Установка полок для приготовления продуктов

Набор полок (количество по личным предпочтениям) осуществляется из досок. Между ними должны быть просветы для хорошей циркуляции дыма внутри камеры. С обратной стороны полок монтируются крючки, которые будут держать продукты. Возможен вариант натягивания сетки вместо крючков, но она должна быть не окрашена.

Последние штрихи – установка поддона для сбора жира и сока, выделяющихся во время копчения, а также датчика температуры для контроля жара в топке.

Деревянная коптильня для холодного копчения

Коптильня холодного копчения своими руками из дерева – не простое устройство и требует временных затрат и бюджетных капиталовложений, но используя пошаговые рекомендации по её сборке, можно облегчить себе участь в этом непростом деле:

Для предотвращения утечки дыма внутренний слой обшивки кладут вертикально, а внешний – горизонтально. В двери также следует предусмотреть наличие пазовых выступов по всему периметру.

• Делаем обрешётку для крыши (1–2 бруска удержат кровельный материал). К одному из брусков крепим металлический дымоход;
• В двери просверливается отверстие для крепления датчика температуры, а также монтируется защёлка.

Отдельные части коптилки из дерева готовы, осталось только поставить «домик» на основание и скрепить две конструкции металлическими дюбелями. Для надёжности рекомендуется между колодцем и камерой нанести цементный раствор.

Мало кто способен отказаться от сочного куска копченого мяса или рыбы, но брать такие продукты в магазине – значит, довериться случаю. Напротив, если приготовить эти блюда собственными руками в домашней коптильне, результат всегда будет превосходным. В этой статье вы узнаете, как сделать коптильню своими руками, а пока рассмотрим некоторые особенности использования такого устройства.

Определение и особенности процесса

Копчение – это обработка еды дымом от тлеющих частиц древесины. Процесс предполагает, что блюдо подсушится, частично усохнет, но не потеряет своего жира и пропитается особым ароматом. Такой продукт прекрасно хранится в течение длительного времени. Копчение может быть как холодным, так и горячим. Первое предполагает, что еда на протяжении нескольких дней или даже недель будет обрабатываться дымом при температуре от 20 до 25°C. При горячем копчении температура воздействия увеличивается в разы (в пределах от 45 до 120 °C), а блюдо можно будет подавать к столу уже через пару часов. Нужно знать, что холодное копчение продлевает срок хранения продуктов, но процесс изготовления такой коптильни более сложный.

Как сделать коптилку горячего копчения мы говорили ранее.

Преимущества данного способа приготовления пищи

Вареное мясо, жареное мясо, мясо, запеченное в духовке… выбор рецептов разнообразен. С рыбой история примерно та же самая. А порой хочется чего-то нового, свежего, чтоб вкусовые рецепторы вздрогнули и восхищенно вздохнули!

На этот случай и придуманы блюда горячего и холодного копчения. Рыба и мясо порадуют самых капризных гурманов, а готовятся они довольно просто в любых условиях – хоть дома, хоть в лесу у костра.

Холодное копчение – процесс, требующий больше временных затрат. На приготовление рыбы или мяса в среднем понадобится около 3 суток. Зато и хранятся продукты холодного копчения несколько недель или даже месяцев. Особый аромат, от которого непроизвольно начинается слюноотделение, и нежная консистенция пришлась по душе многим.

Горячее копчение – это вариант, который ваши домашние смогут оценить уже спустя пару часов после приготовления. Для горячего копчения скумбрии или курицы потребуется всего 1-2 часа. Золотистая, плотная мякоть готовится быстро, но и хранить ее можно только в холодильнике и совсем недолго. Никаких канцерогенов, оксидантов, токсинов и прочих «благ» цивилизации, только натуральный вкус, приправленный дымком.

Есть большое количество самых разных видео для домашнего копчения. Но принципы правильного копчения едины со времен наших предков.

1. Нагрев и окуривание должны быть одинаковы и равномерны в течение всего времени приготовления. Дым и тепло влияют на качество блюда, и если не контролировать данные показатели, то мы рискуем на выходе получить некачественный полуготовый продукт.
2. Дымок должен быть легким, светлым, почти прозрачным, сильно разбавленным кислородом. Не соблюдая этого условия, мы как раз и получаем полный набор токсинов и прочих вредных веществ, о которых так много пишут врачи. И уж тем более никакого использования искусственного «жидкого дыма», пожалейте свой организм!
3. Дым должен проникать постепенно, полуфабрикат нужно окутывать им полностью. Тут большую роль играет правильная закладка продуктов.

Правила довольно простые. Именно поэтому все чаще приобретаются коптилки горячего копчения для приготовления любимых блюд. Размеры коптильни на вкусовые качества никак не влияют, тут каждый исходит из своих потребностей и запросов.

Как это работает?

Стандартная схема коптильни горячего копчения выглядит следующим образом:

Процесс копчения начинается, когда дым попадает на полуфабрикаты. Устройство коптильни горячего копчения таково, что опилки и щепа закладываются в коптильню, а затем нагреваются очагом, расположенным снизу.

В коптильне необходимы следующие элементы:

• Крепления для решеток, обычно расположены на боковых стенках.
• Прут или решетки для продуктов, которые будем готовить. Можно запастись специальными крюками, на них удобно подвешивать тушки целиком.
• Специальный поддон для жира и жидкости, выделяющихся во время приготовления. Отсутствие поддона чревато тем, что жир может попадать на опилки, и блюдо будет иметь отчетливый прогорклый привкус.
• Слой опила или щепок на дне. Их задача – выделять дым при нагревании.
• Коптилки горячего копчения обычно ставятся на специальную подставку, для этого можно использовать кирпичи, обрезки труб и так далее. А если у вас домашняя коптильня для газа или электроплиты, то ставите прямо на них.
• Термометр – удобное, но не обязательное приспособление. Если у вас не достаточно опыта, лучше обратить внимание на модели, где можно контролировать температуру нагрева. Норма нагрева варьируется от 70 до 150 градусов.

Не пропустите: Как сделать мангал из колесных дисков автомобиля: пошаговый алгоритм действий, преимущества, недостатки

Мнение эксперта

Игорь Лебедев

Эксперт нашего сайта. Более 10 лет в печном деле.Реализовал десятки различных проектов. Помогает делать контент нашего сайта интересным и полезным!

Задать вопрос

Внимание! Помните, что крупные куски мяса или рыбы рекомендуется располагать снизу, потому что температура там существенно выше.

Безопасно и удобно

Сначала для будущей коптильни холодного копчения нужно выбрать подходящее место. Во-первых, оно не должно быть пожароопасным. Во-вторых, его нужно выбирать с точки зрения удобства: хорошо, когда рядом с коптилкой можно и присесть, и разместить продукты. Кроме того, нужно позаботиться и о месте для подземного дымохода: в длину – не менее 3 метров, в ширину – от 30 до 50 см, в высоту – от 25 до 27 см.

Не следует забывать и о том, что между камерой и очагом нужно будет сделать хорошую тягу. Большое влияние в этом случае оказывает разница температур между горячим дымом и окружающим воздухом, поэтому сделать ее не так-то просто. Для хорошей тяги можно использовать вентилятор, а для охлаждения дыма – коллектор.

Коптильный шкаф из холодильника

Проще всего сделать домашнюю коптильню из холодильника. Его конструкция зависит от того, в качестве какого устройства будет использоваться получившийся аппарат — для горячего или холодного копчения.

Совет! Лучше всего использовать холодильники советского производства, с решётками из проволоки

Коптильня холодного копчения

Для коптильни холодного копчения дым производится при помощи дымогенератора. При этом виде обработки температура не превышает 50°С, поэтому все пластиковые детали можно оставить:

1. Вынуть полки. Лучше если они будут из проволоки, как в старых холодильниках советского производства.
2. В однокамерном аппарате удалить морозилку и провода. В двухкамерном охладитель занимает мало места, поэтому его можно оставить.
3. Заделать получившиеся отверстия. Для этого подходят деревянные или пластиковые пробки.
4. Сбоку или сзади на высоте 10 см над дном вырезать отверстие для приходящего дымохода. Установить корпус холодильника на подставке так, чтобы дымовой канал шёл под небольшим наклоном вверх. Ещё одно отверстие для выходящего дыма делается в потолке коптильного шкафа.
5. На дно поставить поддон для сбора жира. Для этого подойдёт одноразовая форма для запекания или просто застелить дно алюминиевой фольгой.
6. На необходимой высоте в пазах корпуса установить решётки. При желании в корпусе сверлится отверстие и устанавливается термометр.

Читать также Птицы клюют монтажную пену что делать

Коптильня горячего копчения

Переделка холодильника в коптильню горячего копчения сложнее. Этот процесс идет при температуре от 50 до 120°С, поэтому аппарат подвергается переделке:

1. необходимо удалить все неметаллические части — пластиковую обшивку, термоизолятор и уплотнительную резину в двери;
2. получившиеся отверстия в корпусе заделать деревянными пробками, а резинку заменить войлочной полосой;
3. к стенкам на желаемой высоте, а также на расстоянии 10 см от дна прикрутить металлические уголки для решёток и поддона для сбора жира;
4. коптильный шкаф установить на подставку из кирпичей.

Процесс копчения производится так же, как в других устройствах горячего копчения:

1. на дно насыпаются опилки;
2. на нижнюю пару уголков ставится поддон, а на верхние решётки с продуктами;
3. под днищем разводится небольшой костёр.

Костёр греет опилки, они дымят и коптят мясо и рыбу.

Принцип работы

Во время холодного копчения в специальном туннеле, соединяющем топку и собственно коптильню (в нее и закладываются продукты), идет охлаждение дыма. Минимальное расстояние между двумя этими отделениями должно составлять не менее 2 метров, максимум – 7. От этой величины и будет зависеть длина трубы, через которую дым будет попадать в коптильню. Превышать расстояние между продуктовым отделением и топкой не рекомендуется: могут возникнуть проблемы с тягой. Сверху крышку камеры лучше придавить кирпичом или другим тяжелым предметом: после долгого горения металл может искривиться.

В такой коптильне еда обрабатывается в течение минимум 3 суток. Для получения наилучшего результата нужно соблюсти несколько простых правил:

1. чтобы процесс шел равномерно, не рекомендуется одновременно коптить разные виды продуктов.
2. Готовить нужно одним приемом, не докладывая еду в процессе копчения.
3. Куски перед закладкой в продуктовое отделение лучше отсортировать по размеру. Нарушив одно из этих правил, нужно быть готовым к тому, что часть продуктов будет испорчена.

Ну а дальше вы узнаете, как сделать коптильню холодного копчения своими руками.

Дымогенератор для шкафа коптильни

В данной конструкции коптильного ящика предусмотрен эжекторный дымогенератор вертикального типа, который крепится к задней стенке коптильни и соединен с внутренним объемом дымоходом диаметром 25-40 мм. Как сделать его своими руками, можно узнать из этой статьи. В качестве источника холодного дыма можно использовать любой иной тип генератора, исходя из технических возможностей.

Так дымогенератор подключается к шкафу

Читать также Как размножить кротон в домашних условиях листом

Превращение коптильни холодного в установку горячего копчения происходит с помощью монтажа специального подогревателя. В его качестве используется спиральный или прямой ТЭН закрытого типа мощностью до 1 кВт, который устанавливается на днище коптильни.

В качестве нагревательного элемента используется ТЭН

Чтобы днище не загоралось, ТЭН устанавливается на металлический радиатор из профиля или любой иной кронштейн, поднимающий его над досками на 5-10 см. Воздушная прослойка и металл каркаса рассеивают часть тепла и вырабатываемой нагревателем температуре не под силу повредить дерево.

Сверху ТЭН защищается поддоном (противнем) в котором собирается скапывающий с рыбы или мяса жир. Поддон съемный. После каждого сеанса копчения, независимо, холодного или горячего, вытаскивается и промывается.

Поддон защищает ТЭН от попадания на него жира и сока

При холодном копчении ТЭН отключен, и температура внутри камеры не превышает 30-40С. если требуется приготовление продуктов горячего копчения, кроме генератора дыма в обычном режиме включается подогрев. Температуру внутри можно поднять до 150С. Регулируется она в автоматическом режиме терморегулятором со штыревым датчиком, установленным в верхней части коптильни. Для удобства работы, коптильня оборудуется термометром.

С обеих сторон ящик для копчения оснащается ручками для переноски. Его общий вес получается небольшим, все оборудование размещено непосредственно в коптильне или навешено на ней, поэтому конструкция получается мобильной и постоянно готовой к работе.

Технология холодного копчения подразумевает минимальную температуру обработки продуктов, при которой в них сохраняется максимальное количество полезных элементов. Копчение выполняется с помощью дыма, который придает продуктам особый вкус и аромат. Коптильный шкаф можно сделать своими руками без особых усилий и существенных материальных затрат.

Коптильня из бочки

Для изготовления простой коптильни для холодного копчения своими руками нужно взять:

•
  металлическую бочку;

• металлическую сетку;
• лист из жести;
• решетку;
• мешковину;
• пару болтов;
• лопату и другие инструменты.

Выкопав под топку яму, нужно положить на дно жестяной лист: он нужен для равномерного тления опилок или щепок.

После того как подготовительный этап закончен, можно заняться устройством дымохода – неглубокой траншеей шириной 25 см и длиной от 2 до 7 метров. Для герметичности ее необходимо накрыть любым негорючим материалом, который находится под рукой (например, подойдет шифер), и присыпать грунтом.

Затем нужно заняться коптильной камерой. Проще всего сделать ее из металлической бочки, от которой нужно отделить дно и прикрепить внизу металлическую сетку. Для фильтрации сажи на нее нужно будет постелить мешковину. В нижней части бочки прикрепляется прочная решетка, на которой можно разметить фильтр.

Затем еще одну прочную решетку разместить в верхней части бочки, отступив от края примерно на 20 см. Именно на нее будут закладываться продукты для копчения.

В данном случае речь идет о простой коптилке, поэтому выбор в пользу решетки – самый рациональный вариант. В усложненной конструкции она может быть заменена на прутья с крюками.

Вот и все, получилась рабочая коптильня холодного копчения своими руками.

Бытовые коптильни на угле

4. Ольховый дым Престиж

Это двухъярусная продукция производится из матовой нержавеющей стали марки 304, устройство дополнительно оснащено гидрозатвором, что позволяет получать блюда горячего копчения. Вместе с устройством поставляются две решетки, имеется поддон, куда будет скапливаться жир. Также есть специальная сумка для удобной транспортировки и небольшой пакет щепок из ольхи. Корпус конструкции собирается посредством аргонно-дуговой сварки, что придает изделию дополнительную прочность и надежность. Форма изделия классическая, поэтому в нем можно готовить абсолютно любые продукты питания – мясо, рыбу, курицу, овощи. Система гидрозатвора надежно удерживает дым в коптильной камере, поэтому данной продукцией можно пользоваться даже в домашний условиях.

В продаже можно встретить модификацию этой коптильни, которая оснащается специальным биметаллическим термометром – пользователь всегда будет точно знать, какая температура в настоящий момент в камере. Эту конструкцию можно в течение долгого времени применять на углях, не опасаясь, что она начнет деформироваться вследствие постоянного сужения и расширения металла – этого удалось добиться за счет стенок толщиной 2 мм.

Преимущества:

• Габаритные размеры приборы можно выбрать в зависимости от своих потребностей;
• Решетки и поддон выполнены из нержавеющей стали;
• Повышенная прочность корпуса устройства;
• Продолжительный период гарантийного обслуживания – целых два года;
• Можно заказать модификацию с термометром;
• Имеется удобная сумка для транспортировки продукции;
• По бокам есть рукоятки для облегчения монтажа на местности;
• С легкостью удастся очистить скопившийся жир.

Недостатки:

• На ручках не предусмотрена термоизоляция;
• Некоторые модификации отличаются довольно большой массой – целых 26 кг.

Ольховый дым Профи

Одна из лучших моделей для использования в домашних условиях во многом за счет наличия гидрозатвора, который позволяет применять аппарат в помещении. В собранном виде коптильня закрывается специальной крышкой, которая вставляется в довольно глубокие борта. По периметру наливается вода – она и не будет давать дыму выходить в помещения. Для того, чтобы выводить его излишки, в углу конструкции располагается специальный патрубок. На него надевается шланг, выполненный из качественного силикона, который выводится на улицу. Конструкция производится из нержавеющей стали. Внутренняя камера двухъярусная, между ярусами сохраняется приличное расстояние, за счет чего одновременно можно готовить даже крупные продукты, например, курицу.

Корпус собирается при помощи специальной сварки, поэтому можно не опасаться, что он начнет выходить из строя раньше времени. Поддон, предназначенный для сбора жира, изготавливается из матовой медицинской нержавеющей стали, что облегчает его очистку от загрязнений. Конструкция продумана тщательно, она обладает небольшими габаритными размерами – 40х30х20 см.

Преимущества:

• Небольшая величина продукция;
• Корпус хорошо сопротивляется коррозионным процессам и дефорации;
• Все элементы выполнены из нержавеющей стали;
• Поддон изготавливается из медицинской стали, с которой очень легко убрать весь жир;
• Предусмотрен гидрозатвор, не позволяющий дыму выходить за пределы устройства.

Недостатки:

• Относительно дорого стоит;
• У решеток большие расстояния между прутьев, поэтому закоптить небольшие продукты не удастся;
• Не предусмотрена подставка для размещения на углях;
• Рукоятки также не изолированы, поэтому придется использовать прихватки.

Добрый жар

Разрабатывалась такая конструкция специально для домашнего использования, причем ее допустимо устанавливать на все бытовые плиты, в том числе и на варочные поверхности. Форма конструкции цилиндрическая, поэтому ее удастся установить даже на небольших размеров плиту. В основе всех элементов устройства находится стойкая к коррозии пищевая нержавеющая сталь. У бака предусмотрены довольно удобные рукоятки, которые в процессе работы коптильни не слишком сильно нагреваются и быстро остывают. В верхней части есть желоб по всей окружности – это гидрозатвор, обеспечивающий абсолютную герметичность камеры. Крышка оборудована штуцером, через который подключается электронный термометр, в ней же размещен выпускной патрубок. В комплекте поставляет поднос на дно для щепы, специальный поддон для жира. Приготовленные в такой коптильне продукты отличаются великолепным ароматом и превосходными вкусовыми качествами.

Габаритные размеры коптильни позволяют разместить в ней до трех подставок с продуктами, причем они достаточно высокие. Также изготавливаются из нержавеющей стали, поэтому не впитывают в себя запахи. Продукты коптятся в подвешенном состоянии, благодаря чему они полностью пропекаются, жир также выходит весь, не придется переживать, что пища может пригореть или прилипнуть.

Преимущества:

• Изготавливается из листовой нержавеющей стали, толщина которой 1,5 мм;
• Лоток для щепы оборудован ножками, что обеспечивает равномерное тление топлива;
• Решетки оборудованы рукоятками, поэтому их очень легко доставать;
• В комплекте поставляется специальный тканевый чехол;
• Небольшие габаритные размеры прибора.

Недостатки:

• Относительно высокая цена;
• Шланг для отвода дыма придется приобретать отдельно;
• Верхняя крышка нагревается очень сильно.

Camping World Gurman

В продаже можно встретить несколько модификаций данной коптильни – они отличаются друг от друга своими размерами и, следовательно, максимальным количеством продуктов, которые можно приготовить за один раз. Корпус надежный, характеризуется повышенным уровнем прочности – он производится из нержавеющей стали марки ASIS 430. Этот материал практически не расширяется при нагревании, поэтому любые деформации корпуса полностью исключены. Модель оборудована крышкой формата слайдер – она выдвигается на специальных полозьях. Кроме того, у нее есть складная стальная ручка. При необходимости конструкцию можно переставить с одного места на другое, не боясь потерять накопившийся внутри дым.

Ещё: ТОП 10 лучших сварочных аппаратов для дома и дачи

Продукты можно разложить на двух ярусах. В комплекте идет поддон для сбора жира. Коптильню разрешается использовать не только на углях, вполне допустимо устанавливать ее на плиты любого типа. конструкция обладает складным механизмом, в сложенном виде занимает минимальное количество свободного места, поэтому ее удастся с легкостью взять с собой даже в дальний поход. В комплекте есть сумка для транспортировки.

Преимущества:

• Вполне приемлемая стоимость продукции;
• Незначительная масса, позволяющая носить коптильню в руках в течение долгого времени;
• Тканевый чехол повышенной прочности;
• Производится из высококачественных материалов;
• За один прием можно приготовить до 3 кг мяса или рыбы.

Недостатки:

• Может использоваться исключительно для горячего копчения;
• Рукоятка для подъема устройства не имеет термоизоляции;
• Толщина стенок составляет всего лишь 0,8 мм, что не застраховывает изделие от прогорания с течением времени.

Холодильник превращается в коптильню

Коптильня холодного копчения своими руками может получиться даже из старых и ненужных предметов.

Для того чтобы дать старому холодильнику новую жизнь, нужно, прежде всего, убрать из него «начинку» и заклеить отверстия лейкопластырем. В верхней части корпуса делают отверстие для дыма, а при желании даже устанавливают вентилятор.

Вверху камеры нужно закрепить решетки для продуктов, а к самому холодильнику при помощи трубы из оцинковки (длина – от 3 до 4 метров) присоединить печку-буржуйку. Можно вместо нее использовать и любой другой закрытый контейнер соответствующего размера. Для того чтобы приступить к копчению продуктов, в него нужно поместить электрическую плитку, на которую следует положить опилки. Необходимо дождаться, пока опилки задымят, а затем отключить ее.

Как сделать коптильню холодного копчения

Что бы сделать её самому, потребуются слесарные навыки, умение работать паяльником, читать схемы и чертежи. Главная задача правильной коптильни – придание дыму в камере нужной температуры. Сделанная коптильня своими руками состоит из камеры для копчения, автоматики для поддержания температуры и дымогенератора. Такая коптильня из дерева работает и в режиме холодного копчения и в режиме горячего копчения и ещё в режиме сушки. Размеры коптильни у каждого индивидуальные, под свои нужды. Для её изготовления потребуется слесарный инструмент, шуруповерт, паяльник.

Материалы и комплектующие:

• Деревянный брусок 50х50 мм;
• Вагонка липовая;
• Вагонка сосновая;
• Петли, ручка;
• Шурупы, гвозди.
• Лист оцинкованного железа;
• ТЭН 220 В (2кВт);
• Корпус для автоматики;
• ПИД регулятор температуры REX C100;
• Выключатели, монтажные провода.

Пошаговый процесс постройки:

1. Из бруса 50х50 собрали каркас коптильного шкафа. Для крепления между собой были использованы металлические уголки. Высота всего каркаса 150 см, высота камеры 100 см, ширина 45см, глубина 40 см. От низа до места будущей двери 20 см. Не большой объем, но для домашнего использования вполне хватает.

2. Внутреннюю часть каркаса обшиваем липовой вагонкой, можно использовать осиновую вагонку.

3. Собрали каркас двери и также зашили внутреннюю сторону липой.

4. Со внутренней стороны привернули шурупами бруски 50х50 для крепления дна и потолка.

5. В ниши стенок, дна и потолка степлером закреплена пищевая фольга.

6. В ниши укладываем базальтовый утеплитель толщиной 50 мм. Он не горюч, не выделяет вредных веществ при повышенной температуре.

7. При желании утеплитель можно закрыть пароизоляцией. Затем наружную часть стен и дна забиваем вагонкой. Наружные стены были забиты сосновыми рейками по экономическим соображениям, на качество копченостей наружняя обшивка не влияет.

8. В верхней части коптильни смонтировано отверстие для выхода дыма.

9. Из вагонки собран и остальной дымоход с задвижкой. Вверху установлена железная накладка под вытяжную трубу. Труба из пластика 115 мм диаметром.

10. Из листа нержавейки или оцинковки вырезаем и сгибаем поддон. Он нужен для защиты внутренней части коптильни от горячих тэнов.

11. Устанавливаем его в углубление под дверью. Желательно между поддоном и корпусом коптильни установить негорючую прокладку.

12. На направляющих для гипсокартона закрепляем два киловатных тэна от плитки. Как показала практика 2 кВт за глаза хватает для такого объема. При температуре наружного воздуха +10°С до нагрева 100°С внутри коптильни ушло 20 минут.

13. Тэны устанавливаем в нишу.

14. Крепим двери петлями к корпусу коптильной камеры. Устанавливаем ручку и шпингалет. Корпус покрываем льняным маслом для защиты от атмосферной влаги. Если планируется использовать аппарат на открытом воздухе, то монтируем двухскатную крышу из любого кровельного материала. В нашем случае коптильня находится под навесом, поэтому необходимости в крыше нет.

15. Над тэнами установлен поддон из нержавеющей стали для сбора жира. Ниже поддона сделано отверстие для входа трубы дымогенератора.

16. Автоматика для коптильни собирается на контроллере REX C100, купленного на просторах Китая. Контроллер обеспечивает эффективное регулирование заданной температуры.

17. Монтаж автоматики собран по схеме.

18. Вся начинка собрана в подходящем корпусе, установлены два выключателя. Один общий, второй для выключения и включения тенов. Датчик температуры установлен в зоне нахождения сырья для копчения. Снизу установлены две розетки, для подключения компрессора дымогенератора и вентилятора. Вентилятор нужен когда коптилка холодного копчения работает в режиме сушильного шкафа, или конвекции.

19. Для контроля готовности колбас, мяса используется термометр для коптильни с выносным щупом.

Читать также: Свп для плитки своими руками

Итак, коптильня холодного копчения своими руками собрана.

Как сделать правильный дымогенератор для коптильни, описано в ранее опубликованной статье.

Для копчения понадобится специальная щепа. От правильно подобранной щепы зависит вкус ваших деликатесов. Ольховая и буковая щепа универсальная, подходит для копчения мяса, рыбы, сала. Щепа дуба в основном подходит для мяса дичи, конины, говядины.

Фруктовая щепа вишни, яблони больше подходит для сыра, овощей. Важно помнить, что перед использованием щепы, её необходимо подсушить, влажность щепы должна быть около 15%. При высокой влажности, образуется много пара, продукт будет сыреть и в итоге снизится его срок хранения.

Длительность приготовления копчёностей зависит от температуры процесса. Быстрее всего готовятся мясо и рыба горячего копчения: их приготовление производится при температуре свыше 50 градусов за время от 30 минут до 2 часов в аппаратах, которые так и называются — коптилки горячего копчения. Такую самодельную коптильню горячего копчения можно сделать своими руками в домашней мастерской.

Походный вариант

Как сделать коптильню холодного копчения своими руками, чтобы конструкцию можно было брать с собой в длительные походы? На самом деле устройство для холодного копчения так просто изготовить, что сделать это можно даже в походных условиях. Для этого потребуется:

•
  кусок полиэтилена;

• колья или брус для каркаса;
• прутья с крюками, чтобы подвесить продукты.

Главное удобство такой коптильни заключается в том, что все необходимое для ее устройства легко вместится в багажник легкового автомобиля. Стоит обратить внимание на то, что трубу дымохода, крайне неудобную для транспортировки, легко заменить более простой альтернативой.

Для того чтобы ее соорудить, нужно найти участок местности с уклоном в 60 градусов, укрыть его ветками и брезентом, а также засыпать дерном. Это будет импровизированная труба. После этого в верхней части нужно будет поставить каркас из бруса или кольев и обмотать его куском полиэтилена. Внутри конструкции нужно будет установить стойку с крючками либо разместить прутья для копчения рыбы. После этого останется только развести под коптильней костер, чтобы подать дым и начать приготовление блюда.

Фото коптильни горячего копчения своими руками

Читайте здесь — Гнезда для кур несушек своими руками: чертежи, хитрости, лучшие решения и советы как сделать гнезда правильно (115 фото и видео)

Выбор готовой коптильни

Если технология изготовления коптильни кажется слишком сложной, можно купить и готовую. Для того чтобы не ошибиться с выбором, стоит учесть следующие характеристики устройства:

• металл, из которого сделана коптильня холодного копчения. В его составе не должно быть вредных примесей, а сам он должен быть достаточно прочным. Оптимальная толщина стенок – не менее 4 мм. Тонкий металл быстро прогорит и заржавеет, после чего у продуктов появится неприятный вкус и аромат;
• объем устройства. Бессмысленно брать для большой компании маленькую коптильню на пару колбасок, а для семьи из трех человек – большой «ящик», в котором легко уместится целый поросенок;
• наличие температурных датчиков и регулятора тяги. Благодаря этим опциям в коптильне удается поддерживать одинаковую температуру и контролировать процесс приготовления пищи;
• количество полок для продуктов в коптильне. Здесь работает принцип «чем больше – тем лучше»;
• универсальность устройства. Есть модели, в которых предусмотрен как холодный, так и горячий режим копчения блюд.

Кроме того, качественная коптильня должна иметь гарантийный срок службы, в течение которого ее можно будет вернуть производителю.

Как построить деревянную коптильню в виде домика с односкатной крышей своими руками

При наличии навыков работы с деревом и столярного инструмента такая коптилка строится за один рабочий день из досок лиственных пород дерева или фанеры толщиной 8 мм.

Проектирование коптилки

Перед началом работ составляется чертеж деревянной коптильни холодного копчения. При этом необходимо учесть следующие моменты:

• место установки;
• желаемые размеры;
• тип крыши — односкатная или двускатная;
• вид копчения — холодное или горячее;
• при холодном копчении тип дымогенератора — отдельно стоящий или в земле.

Перед началом работ необходимо подготовить место установки, а в случае выбора дымохода, проложенного в земле — прокопать для него канаву.

Сделать такой аппарат можно также из деревянной бочки. Сделанная своими руками коптильня из бочки обладает всеми достоинствами коптильни в виде домика.

Необходимые материалы

Для изготовления корпуса размером 90*60*120 см с односкатной крышей необходимы:

• бруски сечением 50х50мм для каркаса;
• доски, вагонка или фанера для обшивки стен и крыши;
• поддон для сбора жира 40х70 см;
• рейки для решёток размером 80х50 см;
• дымоход из асбоцементной или оцинкованной трубы ∅80-120 мм длиной 30-50 см;
• лист шифера или профнастила для крыши.

Важно! В брусках и досках не должно быть сквозных сучков. При нагреве и высыхании досок сучки выпадут и образуются отверстия, нарушающие герметичность камеры.

Процесс изготовления

Для сборки корпуса необходимо:

1. Взять 4 бруска сечением 50х50 мм, 2 передних длиной 150 см, 2 задних 140 см. От одного из концов отмечают 30 см для ножек.
2. На боковых стенках на внутренней стороне прикручивают рейки или металлические уголки для решёток с продуктами. В коптильне горячего копчения дополнительно монтируется крепление для поддона для сбора жира. Его также можно установить на подставке на ножках.
3. Вертикальные стойки соединяют горизонтальными поперечными брусками 50х50 мм. Таких брусков необходимо 8 штук — 4 длиной 60 см, 4 длиной 90 см. Соединяют бруски саморезами, а для прочности используются металлические уголки.
4. После сборки каркаса задняя сторона, боковые стенки и дно обшиваются досками или фанерой. На переднюю стенку на петлях вешается дверь.
5. В дне и в верху одной из стенок прорезаются отверстия для входного и выходного дымоходов. Это можно сделать в досках, предназначенных для обшивки, до их крепления к каркасу. При наличии отдельно стоящего дымогенератора отверстие для входного дымохода прорезается в противоположной стороне от выходного отверстия над полом.
6. Сверху корпус накрывается листом шифера или профнастила. Допускается применение шпунтованной доски или вагонки.
7. Монтажной пеной или войлоком герметизируются все щели. Это делается для поддержания температуры и плотности дыма.
8. Устанавливается дымоход. Для регулировки тяги в нём рекомендуется установить заслонку.
9. Изготавливается необходимое количество решёток. Они делаются из деревянных реек или металлических прутков или нержавеющих трубок. Решётка из нержавейки — это оптимальный вариант. Она легко моется и не впитывает запахи. При рекомендованных размерах коптилки и реек размер решётки составляет 80х50 см.
10. Если нет готовой ёмкости для поддона, то он изготавливается из листового металла. Для этого берётся прямоугольный кусок металла 50х80 см, в нем вырезаются уголки 5х5 см, края загибаются и места стыка завариваются электросваркой. Заготовку можно вырезать из бака старой советской стиральной машинки.

После сборки устройство ставится на место эксплуатации.

Изготовление двухскатной крыши

Такая коптильня выглядит красивее, но сложнее в сборке, чем с односкатной крышей:

1. все вертикальные стойки берутся одинаковой длины;
2. над передней и задней стенками из брусков собираются два равносторонних треугольника;
3. вершины треугольников соединяются бруском;
4. при монтаже крыши из металлического листа он сгибается посередине под углом 60-90°.

Читать также: Кунжутное масло полезные свойства применение и противопоказания

Секреты использования

1. Под решеткой коптильни следует поместить неглубокий поддон для жира, выделяемого из мяса и рыба во время копчения. Он оставит опилки чистыми, и приготовленная еда сохранит свой аромат. При установке поддона нужно помнить о зазорах, которые необходимо оставить между его краями и стенками ящика.
2. Для того чтобы задерживать пепел, над топкой натягивают влажную мешковину: такая завеса пропустит дым, но никак не загрязняющие вещества.
3. Чтобы проверить температуру копчения, достаточно капнуть немного воды на крышку устройства. Сильное шипение говорит о высокой температуре копчения. Если такого звука нет, а вода просто испаряется с поверхности коптильни — температура оптимальна. По мере использования необходимость в таком тесте пропадет: те, кто часто готовят в коптильне, знают примерное время приготовления тех или иных продуктов.

Кроме того, в процессе копчения нужно соблюдать несколько важных правил:

• следить за температурой дыма в камере;
• дождаться сухой безветренной погоды;
• проявить терпение: постоянно приоткрывая дверцу и заглядывая в камеру, можно значительно увеличить время приготовления блюд;
• начинать подготовку к процессу нужно вечером, а коптить мясо или рыбу – утром;
• в начале или конце копчения в дрова хорошо добавить веточки вишни, можжевельника или винограда. Эти породы деревьев придадут блюдам неповторимый аромат, а вот смола хвойных пород, если такие попадут в дрова, плохо повлияет как на вкус, так и на запах готовых блюд;
• использовать в коптильне лишь сухие дрова: влажная древесина будет не гореть, а тлеть, и процесс приготовления блюд займет долгое время.

Электрокоптильни для горячего копчения в домашних условиях

Элвин Эку

Универсальная продукция, которая разработана специально для использования в бытовых условиях. С ее помощью можно приготовить самые разные копченые продукты, не выходя их дома. За счет технологии горячего копчения можно получить очень вкусную рыбу, мясо или сало. Универсальность изделия заключается в том, что оно способно функционировать как в режиме электрического нагрева, так и за счет применения углей или дров. При использовании аппарата с подключением к сети, следует соблюдать определенные меры предосторожности – в помещении должно быть не более 35 градусов и не ниже -1 градуса. Номинальная мощность оборудования составляет 0,75 кВт, однако данный параметр можно отрегулировать в ручном режиме в диапазоне от 300 до 750 Вт.

Прибор можно использовать без перерыва в течение долгого времени, не выключая на перерыв. Полезный объем рабочей камеры составляет 20 литров. В ней можно закоптить не только рыбу, но и достаточно большой кусок сала или мяса. Габаритные размеры следующие – диаметр 40 см, а высота 50 см. В результате получилась довольно компактная продукция, которой найдется место даже на тесной кухне.

Ещё: ТОП-10 лучших распиловочных станков, как выбрать настольную циркулярку

Преимущества:

• Изготавливается из очень качественных материалом;
• В процессе копчения продукты не прилипают к решеткам;
• Способна обеспечить равномерное копчение;
• Привлекательный внешний вид.

Недостатки:

• Необходимо соблюдать определенные меры предосторожности при использовании данного аппарата.

1100 Вт Muurikka

Достаточно удобная продукция с горизонтальной загрузкой продуктов питания. Как и предыдущую модель это устройство можно использовать как с подключением к сети, так и без него. Габаритные размеры небольшие, поэтому коптить на дровах не получится – удастся использовать либо небольшие щепки, либо опилки. Внутренняя температура регулируется за счет специального поворотного регулятора – он трехпозиционный, поэтому в устройстве можно готовить пищу и по горячей, и по холодной технологии. Благодаря регулировке температуры удастся в значительной степени ускорить процесс копчения. Корпус изготавливается из качественной тонколистовой нержавеющей стали, есть рукоятка для переноски.

Для большего удобства применения конструкции, прибор оборудован специальным вентиляционным клапаном, термометром и специальной сигнальной лампой. Максимальная мощность оборудования составляет 1100 Вт. Диаметр коптильни составляет 25 см при высоте 50. Размеры решетки 24х41,5 см, что позволяет разместить там достаточно много продуктов.

Преимущества:

• За один прием можно приготовить до 2 кг продуктов;
• Превосходная устойчивость за счет крупных металлических ножек;
• Ручка позволяет переносить даже горячий прибор;
• Корпус выполнен из высоколегированной нержавеющей стали;
• Несколько режимов работы;
• Можно сократить время приготовления блюд;
• Высота решетки регулируется;
• В комплекте идет чехол для хранения и транспортировки.

Недостатки:

• Корпус с течением времени покрывается слоем жира, который бросается в глаза и плохо отмывается;
• У крышки предусмотрен вырез под нагревательный элемент, из-за чего в помещение может проникать дым.

Завод Сельмаш Дымок

Качественная и бюджетная продукция от отечественного производителя. Конструкция характеризуется простотой и продолжительным периодом эксплуатации. По большому счету, это просто металлический короб, внутри которого располагается нагревательный элемент. Это оптимальный вариант для работы не только с рыбой или мясом, но и для курятины. Полезный объем составляет целых 20 литров. Работает данная модель только на электричестве, загружать туда опилки, щепочки и иное топливо категорически не рекомендуется. В процессе приготовления она не выделяет дыма. Места на кухне занимает очень мало. Эргономика продумана тщательно, поэтому мыть конструкцию довольно легко. Пар будет выходить через специальное отверстие, проделанное в крышке. К нему подводится комплектный силиконовый шланг, через который его отводят за пределы помещения. Стык крышки и корпуса тщательно загерметизирован.

Весь жир с готовящихся продуктов будет скапливаться на специальном широком поддоне, находящемся непосредственно под решеткой. Одновременно в корпусе можно разместить сразу два противня с мясом или рыбой. Дно изделия изготавливается из оригинального материала – закаленной нержавеющей стали, толщина которой составляет 2 мм, что позволяет ей выдерживать температуру до 800 градусов. В зависимости от продукта процесс занимает от 30 до 90 минут. Для контроля за температурой в камере есть биметаллический термометр.

Преимущества:

• Приемлемая стоимость;
• Нет необходимости использовать дрова или иные горючие материалы;
• Легко очищаются любые загрязнения;
• Нагревательный элемент тщательно защищен от попадания жира.

Недостатки:

• Не предусмотрена система регулировки температуры в камере.

Элвин Эку-Комби

Может работать не только от электрического тока, но и на дровах или же на газе. Верхняя крышка и лотки производятся на базе высококачественной нержавеющей стали. Пользоваться этим оборудованием можно как в домашних условиях, так и на природе. Нагревательная поверхность плоская, отличается высокой мощностью, что в значительной степени увеличивает ее функциональные возможности. Вообще, как отмечают пользователи, данная коптильня помимо своей основной задачи, может применяться в качестве гриля, мангала, электрической плиты небольших размеров. Блок электронагрева у прибора съемный, при необходимости его можно отключить. Использовать этот агрегат разрешается и в помещениях, если там невзрывоопасная среда и температурный режим в пределах от -1 до +35 градусов.

В комплекте поставляется сразу три решетки для продуктов. Диаметр модели составляет 40 см, высота – 50 см при массе 12 кг. Номинальная мощность конструкции 750 Вт, однако предусмотрена и регулировка данного параметра в пределах от 300 до 750 Вт. В нижней части корпус защищен дополнительным слоем металла.

Преимущества:

• Довольно длинный питающий шнур – 1,8 м;
• Потребляет всего лишь 800 Вт электричества;
• Изделие не придется особым образом настраивать для правильной эксплуатации;
• Превосходно сопротивляется возникновению и развитию коррозионных процессов;
• Небольшие габаритные размеры;
• Предусмотрена чаша для сбора стекающего жира;
• Мощность при необходимости регулируется;
• Пользователь может отсоединить нагревательный элемент.

Ещё: ТОП 10 лучших холодильников Атлант для дома

Недостатки:

• Крышка не оснащена рукояткой;
• Довольно дорого стоит;
• Между решетками небольшое расстояние.

Порядок сборки шкафа

Коптильный ящик универсального назначения для холодного копчения рыбы и мяса монтируется в таком порядке:

1. сборка каркаса;
2. установка днища;
3. обшивка стен;
4. навешивание двери;
5. установка крыши;
6. монтаж функционального оборудования.

К функциональному оборудованию принадлежит генератор дыма, система подогрева, терморегулятор, дымоход. Рассмотрим их более подробно. От их нормальной работы зависят возможности коптильни.
