Ящик для самогонного аппарата своими руками

Хотите своими силами сделать дешёвый, качественный и универсальный самогонный аппарат? Да не вопрос. Подбираем оптимальные размеры для вашего домашнего производства, изучаем интересные идеи самогонщиков и приступаем к работе. Запаситесь терпением, силами и временем, так как денег понадобится немного (от 300 рублей до 5 тысяч рублей на материалы).

Мы приверженцы качественного и чистого домашнего алкоголя, поэтому самогонный аппарат мы будем делать хороший и эффективный. Пусть вас не смущают некоторые безумные решения народных умельцев, которые гонят самогон из ведра или кастрюли. Любые идеи могут помочь в реализации ваших самогонных планов.

Схема и чертёж самогонного аппарата: из каких частей состоит

Любой адекватный дистиллятор состоит из нескольких частей:

• Перегонный куб (бак). Ёмкость из нержавейки от 10 до 50 литров, в которой происходит нагрев браги. Это самая важная и самая дорогая часть аппарата. Покупка хорошего куба на 20 литров вам обойдется в 9-11 тысяч рублей, поэтому сделать её своими силами гораздо выгоднее, чем приобрести в магазине.
• Трубки паропровода. Нагретая брага превращается в пары, которые из перегонного куба должны переместиться в сухопарник, а потом в холодильник. Это трубки из нержавеющей стали или силикона диаметром от 0,8 до 1,5 см (чем больше, чем лучше). В покупных дистилляторах они привариваются к остальным частям аппарата, но в некоторых случаях гораздо проще их просто вкручивать.
• Сухопарник. Герметичная ёмкость с двумя трубками. Через длинную трубку, которая почти упирается в дно, проходят нагретые пары браги. Сивушные масла и вредные примеси оседают на дне, а лёгкие пары спирта поднимаются к короткой трубке и улетучиваются в холодильник. В сухопарник можно наливать воду и использовать его как барботер. Эффективность обоих устройств примерно одинаковая.
• Проточный холодильник. Одна из самых важных и сложных, но недорогих частей дистиллятора. Это ёмкость, в которой проходит спиральная трубка с проточной холодной водой, сквозь которую движутся пары дистиллята. Они охлаждаются и превращаются в самогон, который каплями или тоненькой струйкой попадает в приёмную ёмкость.
• Кран для слива барды. После окончания перегонки вам нужно слить остатки браги в канализацию, а также промыть его большим количеством чистой воды. Чтобы удобно было опорожнять перегонный куб, на него устанавливают кран.
• Предохранительный клапан. В целях безопасности вам нужно будет врезать в бак предохранительный клапан, который будет вылетать при опасном давлении внутри системы. Стоит он в районе 150 рублей, но может спасти самогон и вашу жизнь.
• Термометр (необязательно). Во время перегонки удобно ориентироваться на температуру, при которой происходят различные вещи: отбор вредных фракций, появление первых капель дистиллята, кипение браги. Все эти цифры можно узнать на нашем сайте в статье про температуру самогона.

Больше всего денег уходит на перегонный куб, поэтому именно его мы будем делать своими силами.

Я не рекомендую вам заниматься изготовлением проточного холодильника, потому что это довольно нежный и сложный узел в конструкции аппарат. Проще будет его купить, установить на трубки паропровода и забыть.

Из чего можно сделать самогонный аппарат своими руками

Из фляги (молочного бидона)

Довольно распространённый вариант для сельской местности. Использовать можно только бидон из нержавейки, а вот старый алюминий можете сразу же отнести в металлолом (материал окисляется и вкус самогона портится).

Фляга имеет оптимальный объём 20, 25 и 40 литров, удобные ручки, а также герметичную крышку. Это отличная экономия для вашего дистиллятора, так как покупка куба вам бы обошлась в 5-10 раз дороже.

Процесс довольно простой и не требует большого мастерства. Видео будет выложено чуть ниже.

1. Делаем в крышке бидона отверстие 12 мм. Вкручиваем туда переходный штуцер 12 мм.
2. Покупаем шланг из нержавейки длиной до 1 метра и вставляем его в этот штуцер.
3. Из обычной стеклянной банки делаем сухопарник — вставляем 2 трубочки разной длины в крышку, после чего длинную подсоединяем к нержавеющему паропроводу. На короткую трубку можно надеть обычный силикон, чтобы сэкономить.
4. Силиконовый шланг от сухопарника идёт к холодильнику, который необходимо будет купить и как-то зафиксировать. Например, привязать к смесителю.
5. Из холодильника выводим ещё один силиконовый шланг в приёмную ёмкость, куда будет капать наш дистиллят.
6. Делаем ещё одно отверстие на 12 мм под предохранительный клапан (его тоже нужно будет докупить).
7. Врезаем или привариваем сливной кран ближе ко дну ёмкости. Делаем это так, чтобы дистиллятор мог спокойно стоять (а не упирался краном в пол).
8. Делаем первую перегонку с помощью обычной воды, чтобы проверить герметичность и прочистить паропровод.

Общие расходы: 2000 рублей.

Холодильник 1500 (от Горилыча «Большой» на chzda.ru), шланг из нержавейки 300, силиконовый шланг 200, ниппель 150, предохранительный клапан 150, сливной кран 200.

Наиболее удачное видео получилось сделать автору канала OverCraft. Первые 7 минут автор пошаговый движется от сверления отверстий к подводке воды к холодильнику и только в конце на несколько секунд показан весь аппарат в сборе.

Если не покупать дрель и свёрла, то цена всей работы (без молочного бидона) обойдётся вам примерно в 2000 рублей. Подход очень бюджетный, но вполне адекватный — у нас получается достойное охлаждение и качественный сухопарник.

Из пивного кега

Мы предлагаем использовать в конструкции покупной змеевик (3000 рублей), который полностью закроет вопрос с паропроводом, сухопарником  и холодильником.

Эта покупка сэкономит вам огромное количество времени на поиск необходимого материала и его обработку.

Процесс довольно простой и не требует большого мастерства.

1. Делаем в крышке бидона отверстие 12 мм. Вкручиваем туда переходной ниппель с внешней резьбой 12 мм.
2. Покупаем змеевик (паропровод, сухопарник и холодильник), после чего прикручиваем его к ниппелю.
3. Делаем ещё одно отверстие на 12 мм под предохранительный клапан (его тоже нужно будет докупить).
4. Врезаем или привариваем сливной кран ближе ко дну ёмкости. Делаем это так, чтобы дистиллятор мог спокойно стоять (а не упирался краном в пол).
5. Делаем первую перегонку с помощью обычной воды, чтобы проверить герметичность и прочистить паропровод.

Общие расходы: 3500 рублей.

Змеевик 3000, ниппель 150, предохранительный клапан 150, сливной кран 200.

Есть разные способы подготовки пивного кега к самогоноварению. Большинство мастеров отдало предпочтение долгому и качественному подходу, в результате которого получается шикарный и удобный бак для нагрева браги.

Наиболее удачную серию роликов сделал Андрей Голубенко, который долго и упорно шёл к своей цели и добился её. Конечный результат получился, как говорится, на совесть. Я выкладываю всю подборку видеозаписей в хронологическом порядке.

Из кастрюли

Если хозяйка на кухне не против отдать вам для экспериментов вместительную кастрюлю из нержавейки, тогда вопрос с изготовлением перегонного куба заметно упрощается. Вам останется только сделать отверстие под паропровод и герметично закрыть крышку.

В данном подходе мы также используем покупной змеевик, поэтому аппарат можно сделать буквально за 30 минут.

1. Покупаем метр силиконового шланга на 8 мм, разрезаем его вдоль и надеваем на верхний ободок кастрюли. Приклеивать ничего не нужно, так как для герметичности мы будем использовать зажимы для бумаг.
2. В зависимости от приобретённого змеевика, мы сверлим отверстие на 10-12 мм и вставляем туда переходный штуцер.
3. Вкручиваем змеевик в штуцер.
4. Заливаем брагу в кастрюлю и ставим на огонь.
5. Крышку прижимаем зажимами для бумаг (6-8 штук по ободу крышке).
6. Подключаем охлаждение с помощью шлангов и совершаем первую перегонку. В следующий раз вам нужно будет сделать уже двойной перегон с выделением вредных фракций.

Общие расходы: 3400 рублей.

Змеевик 3000, ниппель 150, силиконовые шланги 250.

Самое наглядное видео подготовил автор канала Spy Gates.  В качестве кастрюли была выбрана какая-то «бочка» на 40 литров из шикарного металла, но вы можете взять что-нибудь значительно попроще.

Автор почти 17 минут рассказывает о том, какой инструмент вам понадобится и как своими руками довести кастрюлю до ума.  Крайне рекомендую к просмотру, так как мужик определённо знает, что делает.

Из эмалированного ведра

Довольно безумный метод, которым поделился известный самогонщик на Youtube Миша м.

Это один из наиболее дешёвых способов сделать самогонный аппарат, так как себестоимость ведра несравнимо ниже стоимости покупного перегонного куба.

Процесс переделывания ведра под дистиллятор выглядит следующим образом (инструкция от Миши м):

1. Покупаем эмалированное ведро на 12-20 литров с крышкой (около 1000 рублей).
2. Ободок крышки с внутренней стороны промазываем аквариумным силиконом, даём просохнуть.
3. Подготавливаем 2 деревянные фанерки, которые понадобятся вам в качестве упора. По аналогии с кастрюлей вы можете использовать зажимы для бумаг.
4. Просверливаем отверстие на 12 мм и вкручиваем туда переходной штуцер.
5. С помощью силиконового или нержавеющего шланга подключайте покупной змеевик.
6. Аппарат готов.

Общие расходы: 4400 рублей.

Змеевик 3000, ведро 1000, ниппель 150, силиконовые или нержавеющие шланги 250.

Простым и понятным языком рассказывает про изготовление этого «шедевра» сам Миша м.

Видео особенно ценно тем, что записывается непосредственно во время перегонки. То есть вы увидите всю систему не только в сборе, но и во время работы.

Из мультиварки

Идеальная герметичность, клапан сброса давления и автоматический нагрев. Что ещё нужно для того, чтобы приготовить хороший самогон?

Несмотря на небольшой объём ёмкости, можно непосредственно в процессе первого перегона подливать брагу и постепенно её перегонять. Во время второй перегонки такая тема уже не прокатит, потому что нужно будет отбирать головы и хвосты.

Чтобы реализовать полноценный дистиллятор, необходимо будет совершить следующие манипуляции:

1. В зависимости от внешнего вида клапана сброса давления, вам нужно будет подобрать силиконовую трубку под его диаметр.
2. К трубке присоединить змеевик с готовым сухопарником и холодильником. В качестве альтернативы можно посмотреть видео чуть ниже, на котором делается целая серия сухопарников и барботеров.
3. Осталось залить брагу в мультиварку и начинать перегон.

Общие расходы: 3250 рублей (без учёта мультиварки)

Змеевик 3000 и силиконовые  шланги 250.

Позитивное и наглядное видео подготовил автор канала Lexa TV. Парень решил перегнать вино монастырская трапеза и недопитую бутылку пива через мультиварки, используя очистку в виде четырёх барботеров.

Система получается рабочая и довольно простая. Проблемы только всегда появляются на стадии создания холодильника, но с покупным змеевиком таких проблем нет.

Из скороварки

Советские скороварки в своё время были очень популярны в хозяйстве. Сейчас ими уже практически никто не пользуется, а оставшиеся кастрюли пылятся где-нибудь в кладовке.

А если немного подумать, то скороварка — прекрасный перегонный куб. Он очень герметичный, не взрывается из-за сброса давления и легко переделывается под дистиллятор.

Наши действия практически ничем не отличаются от предыдущих идей:

1. Вырезаем отверстие в крышке на 12 мм и вставляем туда переходный ниппель.
2. Через силикон или нержавейку выводим паропровод на змеевик с сухопарником и холодильником.
3. Подключаем воду через обычные ПВХ шланги или через остатки силикона.
4. Гоним!

Общие расходы: 3400 рублей.

Змеевик 3000, ниппель 150, силиконовые или нержавеющие шланги 250.

Ролик от spagyric1 наглядно показывает, как можно сделать сухопарник и холодильник без покупного змеевика. Это довольно муторно, зато экономит около 2 тысяч рублей вашего бюджета.

Мы всё-таки считаем, что охлаждение должно быть надёжным и качественным. И поэтому переплатить пару тысяч за герметичный и качественный холодильник можно без проблем.

Самый дешевый дистиллятор своими руками (от Георгия Кавказа)

Самое дешёвое оборудование можно сделать из тех материалов, которые у вас уже есть под рукой. Скороварка — хорошо. Пивная кега из нержавеющей стали — отлично!

Если не окунаться в дебри, то гораздо проще всё-таки отдать 3 тысячи рублей за змеевик с готовым сухопарником и холодильником. Это сэкономит вам очень много сил, времени и материала.

Если же вы не ищите простых путей, то для вас подойдет самогонный аппарат по-кавказски, который презентовал в своём видео известный на Youtube самогонщик Георгий Кавказ.

Идея заключается в том, что вам понадобится всего лишь перегонный куб, а также несколько трубок, переходников и штуцеров. Процесс изготовления выглядит так:

1. Берём полипропиленовую трубу длиной 1 метр и диаметром 25 мм. Врезаем в неё два тройника со штуцерами под воду.
2. Вставляем в полипропилен медную трубку длиной 1,5 метро и диаметром 14 мм.
3. Заливаем герметик по краям ПВХ трубы, чтобы пространство внутри неё было герметично. Холодная вода будет двигаться по контуру полипропилена и охлаждать пары самогона в медной трубе.
4. Медный паропровод подключаем к перегонному кубу через врезанный в крышку ниппель на 12 мм.
5. Включаем воду, нагреваем брагу и получаем полноценный самогон из кавказского дистиллятора.

Итоговая цена аппарата без перегонного куба: 1500 рублей. Полипропиленовая труба 1 метр, медная труба 1,5 метра, 2 штуцера, 2 тройника под ПВХ, 1 ниппель, силиконовый герметик.

Если наша инструкция вам показалась слишком сложной, то рекомендую вам посмотреть короткое видео от Георгия Кавказа. Мужик по делу и без лишней воды рассказывает про изготовления этого аппарата и подсказывает все размеры.

Фото интересных самодельных самогонных аппаратов

Идеи можно черпать не только из стандартных самодельных аппаратов под пивную кегу или флягу. Народные умельцы гонят самогон из такого оборудования, которое никогда бы не пришло человеку в голову.

Мы сделали небольшую подборку, которая расширит ваши представления о дистилляторах, сухопарников и холодильниках. Черпайте идеи и творите!

Если у вас возникнут вопросы, то смело задавайте их в комментариях на сайте или мне на почту privitalik@mail.ru — мы постараемся всем оперативно ответить.

«Впаривать» вам модели известных брендов мы не будем, а вот дать совет относительно выбора материала вполне можем.

На рынке можно найти десятки самогонных аппаратов. Но, приобретая готовое решение, вы не только переплачиваете изготовителю круглую сумму за совершенно ненужные в самогоноварении красивые элементы, но и не можете быть уверены в качестве материалов изготовления.

Как реализованы и сколько прослужат трубки, из чего сделан куб, насколько долговечны герметизированные соединения?

Именно поэтому опытные адепты самогоноварения предпочитают изготовление самогонного аппарата своими руками приобретению готового. В одной из статей мы рассказывали о принципах работы этого устройства, пришло время рассказать, как собрать самогонный аппарат с нуля для домашнего использования.

Из этой статьи вы узнаете, как сделать самогонный аппарат своими руками, какие материалы использовать, чтобы самогонный аппарат для дома прослужил несколько лет, как чистить самогонный аппарат, стоит ли тратить время на сбор аппарата с сухопарником и барботером (и что это такое). Поехали, вперед к идеальному алкоголю!

Из чего состоит самогонный аппарат?

Сперва кратко опишем основные элементы, которые содержит любая схема самогонного аппарата, оснащенная холодильником (наличие этого элемента существенно ускоряет процесс, поэтому рекомендуем даже не рассматривать чертежи устройств без принудительного охлаждения) после чего расскажем, как их можно сделать самому, и как добиться максимальных КПД и долговечности.

Итак, основные элементы конструкции следующие:

• Перегонный куб.
• Термометр.
• Сухопарник.
• Холодильник.
• Соединительные элементы.

Перегонный куб

Именно здесь будет происходить нагревание браги. Вследствие термического и химического воздействия этот элемент подвергается угрозе разрушения, что диктует особые требования к материалам.

Например, перегонный куб из алюминия использовать нельзя – такая конструкция будет крайне недолговечной (в наше время алюминий не рекомендован к использованию даже в качестве материала кастрюль из-за оксидной пленки, которая может попасть в организм).

Отличным вариантом является использование медных кубов, но стоимость меди высока, поэтому ее применение целесообразно только в случае, если емкость уже имеется. Если же нет – посмотрите в сторону эмалированной посуды, которая не вступает в реакцию с кислотами и спиртами. Хорошая эмаль выдержит порядка четырех лет спокойной работы, и около 2х лет работы «на износ».

Неплохим вариантом может стать и куб из нержавейки, но потребуйте у продавца документы, поскольку зачастую мошенники под видом нержавеющей стали продают оцинкованную, которая не отличается такой устойчивостью к химическому воздействию.

Различаются перегонные кубы и по габаритам. Размеры емкости можно выбрать, примерно прикинув объем необходимого к получению продукта.

Как правило, для изготовления самодельного домашнего самогонного аппарата выбирают емкость объемом от 25 до 35 литров.

Для примерной оценки – 30 литровая емкость позволяет получить за одну перегонку порядка 2.5 литров чистого спирта.

Соединительные элементы

Абсолютно любая схема самогонного аппарата содержит трубки – те элементы, по которым будут идти газ и жидкость. От правильного выбора материалов трубок зависит не только удобство производства алкоголя, но и безопасность употребления готового продукта.

Приводим несколько простых правил, которые позволят вам произвести химически чистый, безопасный для употребления продукт.

Основной вопрос – из чего можно сделать самому соединения, чтобы готовый алкогольный продукт не содержал вредных для здоровья человека примесей?

Оптимальным вариантом станет использование трубок, изготовленных из нержавеющей стали – этот материал обеспечит полное отсутствие вредных примесей, кроме того именно нержавейка обеспечит необходимую долговечность.

При покупке материалов для производства аппарата для самогоноварения рекомендуем озаботиться приобретением штуцеров и фитингов, которые позволят использовать трубки различного диаметра поперечного сечения. А для герметизации этих элементов конструкции лучше всего подойдет самое обычное тесто, которое гарантированно не окажет влияние на качество получаемого дистиллята.

Вопросу герметизации соединений рекомендуем уделить особенное внимание – ведь в случае, если какие-то из них окажутся негерметичными, вы рискуете не только увеличить шанс возникновения пожара, но и существенно снизить КПД всего агрегата.

Советуем почитать: Использование силиконовых шлангов в самогоноварении

Что такое сухопарник?

Самогонный аппарат с сухопарником предполагает чуть большее количество трудозатрат на производство, но при этом обеспечит существенно более высокое качество продукта.

Сухопарник является именно тем элементом, который обеспечит удерживание сивушных элементов. Строго говоря, его использование не является обязательным, и многих пугает сам факт наличия лишнего элемента в принципиальной схеме устройства.

Пугаться не стоит – для его внедрения в конструкцию от вас потребуется лишь найти емкость, объем которой в 10 раз меньше объема перегонного куба и крышку для этой емкости.

Далее в крышке необходимо сделать два отверстия, в которые через штуцера подвести шланги. И эти несколько простейших шагов позволят вам получить гораздо более чистый продукт. Согласитесь, игра стоит свеч!

Ректификация самогона в домашних условиях

Ректификатор (он же часто называется ректификационной колонной) – элемент самогонного аппарата, позволяющий разделить жидкость на  фракции и дать на выходе чистый продукт, напрочь лишенный примесей сивушных спиртов, метанола и ацетона.

Самогонный аппарат с ректификационной колонной позволит вам получать абсолютно чистые и безопасные к употреблению настойки и иные напитки.

Но при этом стоит учесть, что ректификационная колонна позволит получить именно отделенный этиловый спирт, поэтому использование этого элемента целесообразно не при производстве, например, домашнего вина, а именно при задаче, состоящей в получении чистого алкоголя.

Еще по теме: Ректификационная колонна для самогонного аппарата

Двойная перегонка

Получение наиболее качественного продукта – это именно та задача, которую ставит перед собой любой человек, собирающий самогонный аппарат в домашних условиях. Для того, чтобы ваш аппарат стал давать наиболее чистый продукт, следует учесть следующие этапы производства алкоголя:

1. Разбавление водой. Слишком высокое содержание спирта в жидкости может привести к появлению пожара, поэтому перед повторной перегонкой следует уменьшить крепость браги. То есть, если у вас есть сырье крепостью в 40 градусов – следует разбавить его в два раза, чтобы получить сырье с содержанием спирта в 20%.
2. Очистка. После разбавления сырья его следует качественно очистить. Для очистки можно использовать, например, марганцовку (вполне себе классический прием, которым пользовались еще наши деды). Если решили очищать сырье именно этим способом – разведите 3 грамма марганцовки в 300 мл горячей воды. Полученный раствор стоит влить в самогон, перемешать и дать настояться минут 20-25. После чего добавьте столовую ложку соли и соды, которая и так есть у каждой домохозяйки. Через пару часов качественно процедите смесь через фильтр из ваты и марли.
3. Собственно, перегонка. Первая дистилляция практически не имеет никаких отличий от повторной перегонки. Опытные «варщики» точно расскажут вам о трех стадиях получения готового алкоголя, обычно они называют их «голова», «тело» и «хвост». Если совсем вкратце – первая фракция, порядка 10% от спирта не рекомендуется использовать в качестве «питья» ни при каких условиях. Вторая фракция – порядка 80% — двойной самогон, ради которого все и затевалось. Третья фракция – «хвосты» — это то, что мы можем использовать для повышения крепости последующей браги.

Повторная перегонка браги позволяет существенно повысить крепость продукта (до 70 оборотов!) и избежать необходимости дальнейшей очистки полученного напитка. Домашние самогонные аппараты двойной перегонки достаточно специфичны, но при этом позволяют добиться получения гораздо более крепкого напитка, что является целью многих из наших сограждан.

Советуем почитать: Стоит ли перегонять самогон второй раз?

В этой статье мы с вами узнали, в чем заключается изготовление самогонного аппарата своими руками, рассмотрели, как сделать дома все элементы конструкции самогонного аппарата. И – главное – теперь мы знаем, что такое двойная перегонка, и как собрать своими руками самогонный аппарат двойной перегонки.

А выбор, как и всегда, за вами – производить ли домашнее вино, сидр, или же, вооружившись свежими знаниями, подготовиться к получению наиболее крепких напитков. Но, что бы вы ни выбрали, знайте – процесс изготовления алкогольных напитков своими руками наверняка увлечет вас, возможно, даже станет главным хобби вашей жизни. Желаем успехов в производстве домашнего алкоголя!

Как сделать холодильник для самогонного аппарата своими руками

Сегодня я буду рассказывать, как сделать холодильник для самогонного аппарата своими руками. Наконец-то я сел за написание этой статьи. Все обещал-обещал ее написать, но постоянно откладывал. И вот все же я это сделал.

Большая часть статьи посвящена холодильнику-прямоточнику, т.к. я пользуюсь именно им и считаю его более прогрессивным что ли. Почему? Читайте ниже. Про то, как сделать змеевик для самогонного аппарата я также расскажу, но более кратко.

Холодильник предлагаемой мной конструкции собирается примерно за час. Затраты на детали составят около 650 рублей.

Если не хотите работать руками, то можно сразу купить недорогой и хороший холодильник вот здесь .

Содержание

Разновидности холодильников

Всего есть два вида холодильников для самогонного аппарата – прямоточный и змеевик. Нет, конечно наше с вами хобби подразумевает обширное поле для творчества, и наверняка народные умельцы изготовили уже великое множество холодильников различных конструкций и форм.

Но мы будем рассматривать только классические варианты.

Итак, прямоточный холодильник представляет собой прямую трубку из меди или нержавейки, на которую сверху одет кожух (например, другая труба). По внутренней трубке идет самогон, а по внешней – охлаждающая жидкость (вода). Схема такого холодильника приведена ниже.

Змеевик представляет собой ту же трубку, только завитую в спираль, которая помещена в корпус с охлаждающей водой. Схема змеевика:

Подробные чертежи и инструкции по изготовлению приведены в следующих разделах.

Да, чуть не забыл. Есть еще стеклянный холодильник, который можно купить в магазинах для лабораторного оборудования. Но применять его я не рекомендую, т.к. этот очень хрупкий прибор имеет свойство разбиваться при любой удачной возможности.

Особенно это очень опасно во время перегонки, ведь пары и конденсат самогона легко воспламеняемые вещества!

Что лучше, змеевик или прямоточник

Как я уже говорил в начале статьи, я пользуюсь прямоточным холодильником. Могу выделить следующие его преимущества :

1. В нем не образуется конденсатных пробок, которые приводят к колебаниям давления в перегонном кубе. Перепады давления приводят к резкому вскипанию браги и ее выбросу в холодильник (брызгоунос). При использовании змеевика такое явление возникает довольно часто, а в прямоточнике – исключено.
2. В прямоточном холодильнике легко регулировать температуру отбора самогона. Он мгновенно реагирует на изменение подачи воды. У змеевика же реакция очень замедленная.
3. Его КПД выше. Следовательно ниже расход воды и затраты на нее.

Из плюсов змеевика могу назвать только :

1. Более компактные размеры (далеко не всегда).
2. При определенной конструкции можно обойтись без проточной воды.

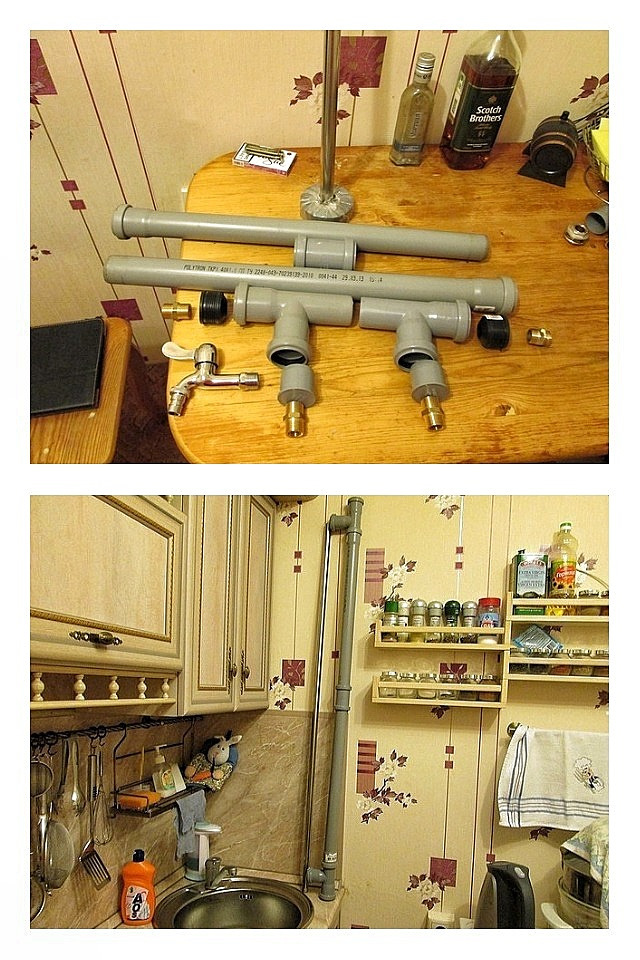

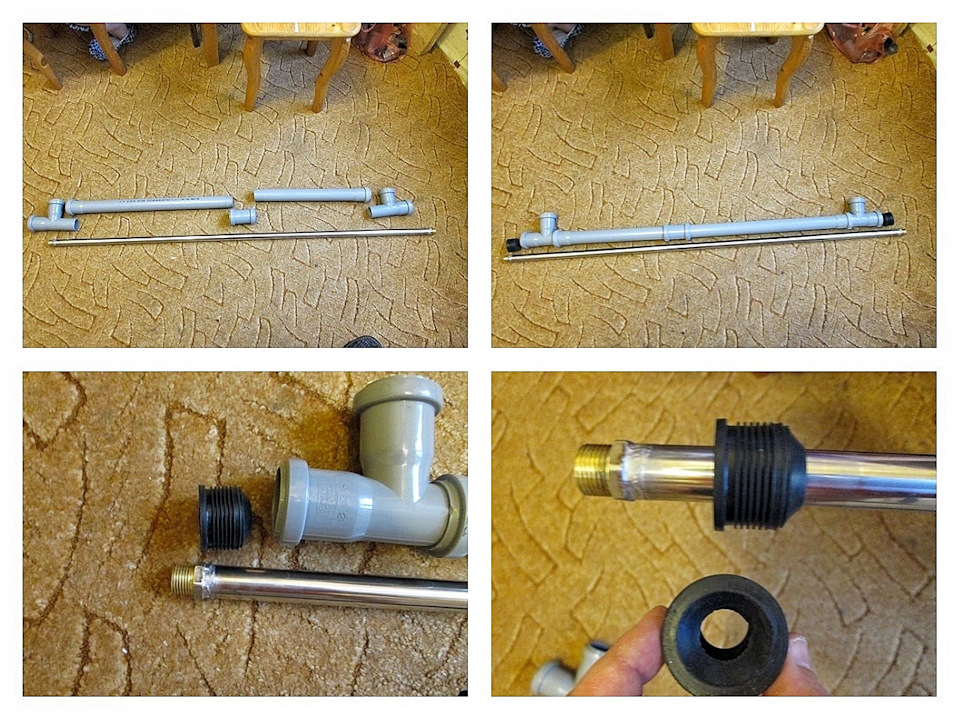

Инструкция по изготовлению прямоточного холодильника

Я рассмотрел много различных конструкций и остановился на варианте из полипропиленовой трубы и фитингов. Это один из самых дешевых материалов, который можно купить практически в любом магазине сантехники или строительном супермаркете.

Мои суммарные затраты составили в одном случае 678 рублей (вариант №1) и 610 рублей в другом (вариант №2).

Сама идея использования полипропиленовой трубы принадлежит не мне, но предлагаемую здесь конструкцию и технологические решения я придумал сам и уже неоднократно испытал. Предлагаю два варианта исполнения, которые легко сделать самому.

Для изготовления нам не потребуются специальные инструменты, а вся работа займет не больше часа.

Итак, я использовал:

1. Трубка медная 12×1 – 1 метр (цена – 300 рублей)
2. Труба полипропиленовая Ø25 мм – 1 метр (68 рублей)
3. Тройник с переходом на внутреннюю резьбу 25×½” – 2 шт (по 71 руб.)
4. Муфта переходная 25-20мм – 2 шт. (по 6 руб.)
5. Заглушка с резьбой ½” – 2 шт. (по 6 руб.)
6. Штуцер с резьбой ½” для присоединения шланга Ø12 мм – 2 шт. (по 62 руб.)
7. Лента ФУМ – 20 рублей

Собирал я все это по чертежу приведенному ниже. Забегая вперед сразу вам покажу фото того, что получилось.

Пошаговая инструкция

1. Берем полипропиленовую трубу и отрезаем пилой по металлу кусок длиной 550-600 мм. Это будет наш кожух. Ну или рубашка, называйте, как хотите.
2. Надеваем на концы тройники. Вообще полипропиленовые трубки соединяются при помощи специального паяльника. Если он у вас есть, то полдела уже сделано. Если нет, то предлагаю способ, которым пользовался я сам. Надо положить тройник в воду и довести ее до кипения. Подержать в кипящей воде несколько минут и быстро, пока деталь не остыла, надеть ее на трубу до упора. Будьте осторожны, не обожгитесь о тройник, особенно о его металлическую часть. Советую одеть трикотажные перчатки.
3. Таким же образом надеваем переходную муфту. Только тройник теперь придется греть вместе с трубой.
4. Берем заглушки с резьбой и в центре проделываем сверлом отверстие, в которое должна влезть медная трубка с минимально возможным зазором. Я сверлил 10 мм сверлом, а потом отверстие дорабатывал круглым напильником. В итоге у меня заглушки сели очень плотно.
5. Греем переходные муфты и забиваем в них заглушки.
6. Закручиваем в тройники штуцеры. Резьбу уплотняем лентой ФУМ от протеканий.
7. Кожух готов! Теперь рядом с ним прикладываем медную трубку и отмеряем кусок, который необходимо отрезать. Отрезаем такой, чтобы трубка выступала с каждой стороны рубашки минимум на 2-3 см.
8. Отрезаем трубу и вставляем в кожух через отверстия в пробках.
9. Остается только чем-то заделать щели. Лучше всего конечно герметиком. У меня под рукой его не оказалось и я воспользовался вот таким универсальным клеем.
10. Все! Холодильником можно пользоваться. На мой взгляд он получился довольно аккуратным и симпатичным. С очень хорошим КПД. Соединить его с перегонным кубом можно силиконовым шлангом.

Обновление от 14.09.16г. Примерно через 10 перегонок прямоточник начал пропускать в одном месте. Видимо клей усох и появилась щель. В итоге залил все щели герметиком для аквариума, который остался после изготовления самогонного аппарата из скороварки . Несколько раз уже успешно испытал в боевых условиях.

Обновление от 15.11.2019г.

Доработку конструкции охладителя предложил читатель блога Евгений. Ниже его текст:

Свой я собирал из нержавеющей трубки диаметром 10мм и толщиной стенок 1 мм.

Проблемой для меня оказалось герметизация торцевых выходов. Ни один из исследованных герметиков не работает с полипропиленом из которого сделана рубашка холодильника. Хватало буквально на 1-1,5 раза.

Тогда я купил цанговый зажим из нержавейки с наружной резьбой ½ и торцевую муфту с внутренней резьбой ½. И вот уже больше года как ничего не протекает!

Еще хотел сказать, что при использовании трубки с внешним диаметром 10мм и ПВХ трубы в качестве рубашки с диаметром 20мм может получится пробка на пути прохождения воды в местах спайки трубы и тройников.

При пайке этих элементов на внутренней стороне получается как бы наплыв, который плотно облегает трубку и не дает прохождению воды. По крайней мере в первом моем холодильнике так и получилось. Пришлось брать ПВХ трубы и прочее на диаметр 25мм.

Вариант №2

Этот вариант отличается тем, что я использовал медную трубу диаметром 10 мм и полипропиленовую Ø20 мм. В таком случае из конструкции исключаются переходные муфты, а заглушки вставляются сразу в тройники. Фото ниже:

За счет этого и меньших диаметров трубок, прямоточник получается немного дешевле и легче, но и его пропускная способность тоже снижается. Рекомендации по подбору диаметра паровой трубки и других размеров приведены в следующем разделе.

Рекомендации по подбору размеров прямоточника

1. Пришел к выводу, что наиболее оптимальными являются следующие размеры – длина водяной рубашки (кожуха) — 50-60 см, односторонний зазор между трубками 1-1,5 мм. У меня в первом варианте такое соотношение не выдерживается, но тогда я еще не сделал определенных выводов.
2. При подборе обращайте внимание на толщину стенки полипропиленовой трубы, чтобы выдержать необходимый зазор. Например у трубы Ø20 мм стенка 3,4 мм и внутренний диаметр получается 13,2 мм. А у Ø25 мм, стенка 4,2 мм и внутренний Ø16,6 мм.
3. Чем тоньше стенка медной трубы, тем лучше отводится тепло от пара. Лучше использовать трубки с толщиной стенки не более 1 мм.
4. Охлаждающая вода должна двигаться навстречу пару, поэтому подключать ее подачу надо с противоположной стороны от входа пара. Как показано на схеме в начале статьи.
5. Нормальным рабочим положением прямоточного холодильника является вертикальное расположение, при котором сконденсированный самогон свободно стекает вниз. Так обеспечивается его максимальный КПД и исключается образование конденсатных пробок.
6. Медную трубку после каждой перегонки необходимо чистить ершиком. Или хотя бы промывать под напором горячей воды. В противном случае образуется ядовитый медный купорос.

Инструкция по изготовлению змеевика

Основные этапы изготовления змеевика следующие:

1. Берется трубка из меди или нержавеющей стали диаметром 10-12 мм. Длина от 1,2 до 1,5 метра. Толщина стенки 0,8-1,0 мм. Менее 0,8 легко повредить при изготовлении. Более 1 мм очень сложно гнуть и также ухудшается их теплопроводность.

Медные трубки в магазинах продаются отожженные и не отожженные. Не отожженную трубку не согнуть, поэтому она нам не подходит.

1. Трубку с одной стороны запаивают или затыкают деревянной заглушкой. Затем в нее насыпают мелкий просеянный песок или соду. Набивать нужно плотно, постукивая по трубке твердым предметом во время засыпки. Делается это для того, что бы трубка не плющилась в процессе навивки. Песок обязательно должен быть мелким, иначе его в последствии будет очень трудно извлечь. Также можно вместо песка налить воды и заморозить. Затем второй конец трубы затыкают.
2. Трубку навивают в спираль вокруг оправки (трубы большего диаметра зажатой в тисках). Диаметр оправки зависит от корпуса, в который будет помещен змеевик. Желательно между витками иметь зазор. Для этого вместе с трубой можно навивать алюминиевую проволоку Ø 6-8 мм. Концы трубы лучше оставлять подлиннее, так их удобнее загибать. Лишние потом отрежете.
3. Заглушки снимаются, песок высыпается и змеевик помещается в корпус. Это может быть ведро, либо пластиковая 5 литровая бутылка из под воды. Очень компактным и удобным в плане технологичности является корпус, сделанный из пластиковой сантехнической трубы, как на фото ниже.

Вот и все. На этом я заканчиваю. Возможно я еще доработаю конструкцию холодильника, есть кое-какие идеи. Подпишитесь на обновления и я буду держать вас в курсе всех изменений. Если у вас есть вопросы – задавайте в комментариях. Также интересно, каким холодильником пользуетесь вы? Делали его сами или покупали?

Сообщества › Сделай Сам › Блог › Изготовление простого прямоточного холодильника на 3000 Ватт.

Не однократно у меня появлялась мысль сделать себе не большой дистиллятор, обычно такие мысли появлялись после прочтения всяких вкусных рецептов. Но как говорится лень раньше меня родилась, все руки не доходили, а покупать как то вроде не хотелось.
Не хотелось по нескольким причинам, ну во-первых всем известная жаба, во вторых дистиллятор, по моим расчетам, будет мне нужен раз 5 в год, ну и в последнюю очередь зачем покупать то, что можно самому собрать.

Прикинул, что у меня есть в наличии и пришел к выводу что у меня есть в принципе все, кроме самого важного — холодильника. Ну на куб можно пустить десятилитровую скороварку, на шланги – нержавеющую гофру, на прикубник (мокропарник) баночку из под огурцов, куда ж без них 🙂

Холодильник хотелось сделать как можно проще, то есть без всяких сварок, скручиваний, без спец инструмента и т, д. Но тем не менее, что б он отвечал ВСЕМ нужным стандартам и параметрам, был технологичным в изготовлении, имел запас по мощности, был удобным в эксплуатации и его мог повторить любой желающий. Данным требованием полностью отвечает прямоточный холодильник. Холодильник в форме змеевика, на мой взгляд, менее технологичен да и другие недостатки имеет.

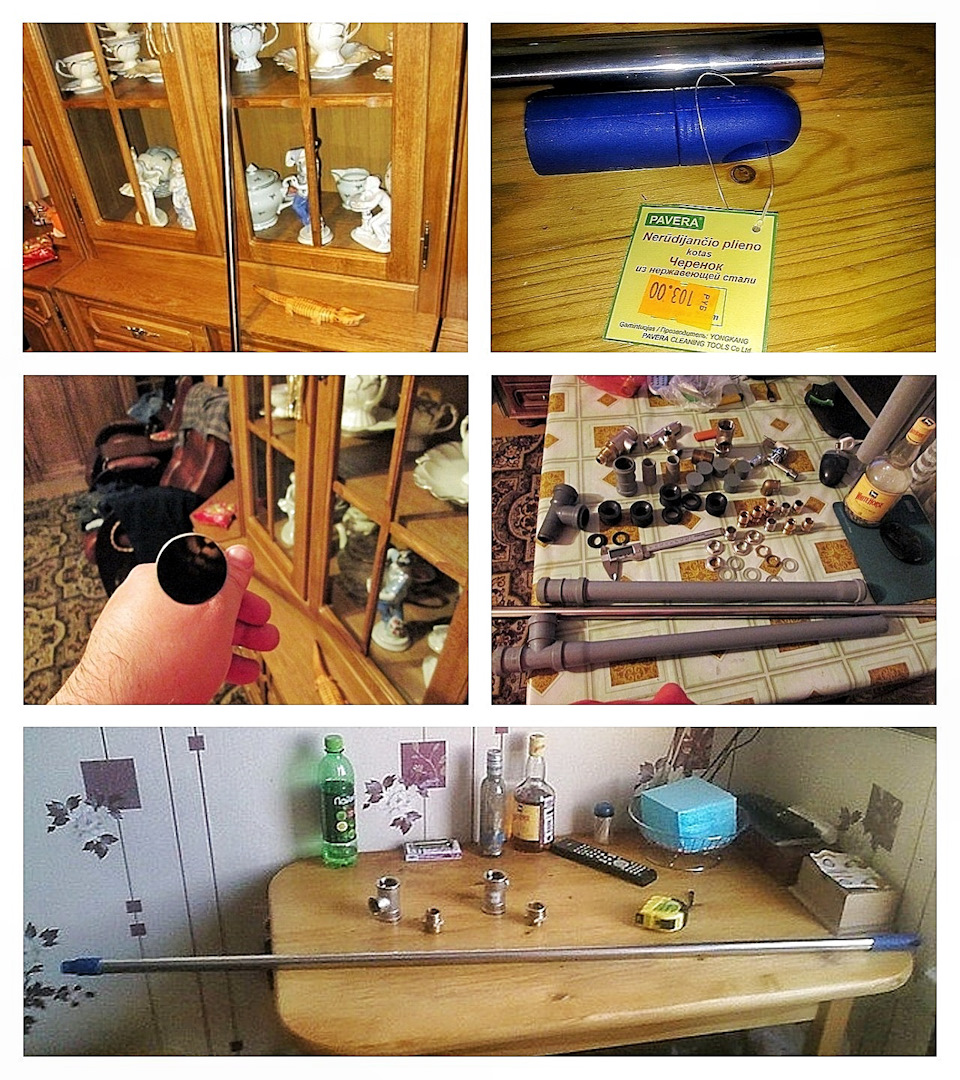

Определившись с типом изделия пошел на поиски комплектующих и вот, как специально, мне в хозяйственном магазине попалась прекрасная трубочка из нержавейки, всего 100 рублей, причем по размерам она с запасом покрывала мои потребности. Данная трубка носила название «Черенок из нержавеющей стали» типа ручка для швабры. Купил, дома проверил реально это нержавейка или нет, тесты магнитом, водой и пайкой подтвердили – Нержавейка. Ну и чудненько, забил ее размеры (1240х21) в «калькулятор» и выяснил что примерно на 3000 Ватт он будет. Что мне хватит по любому и с запасом хорошим, нагрев у меня до 2000 Ватт.

Вот эта «ручка от швабры», и ценник приятно радует 🙂 Вот такая красавица досталась, внутри тоже все ОК.
Прикинул что рубашку охлаждения буду делать из обычной ПВХ сантех трубы сороковки, присоединительные ниппеля и штуцера 3/4, стандартный размер для всяческих гибких подводов. Покопавшись по хламу и заначкам нарыл вот это, начал примерять, прикладывать, по размеру складывать, в общем на фото все 🙂

Выбрал место будущей установки, и начал прикидывать длину. Самое удобное место у меня на стенке, около раковины, места не занимает, не мешается и снимается легко.

Отобрал для работы вот такой набор компонентов, два тройника, два куска трубы, одну муфту, две заглушки, и два уплотнителя, их используют для подсоединения шланга стиральной машинки. На краник внимание не обращайте, он дикий, по всей квартире кочует, как кот :-))

Приступил к сборке.

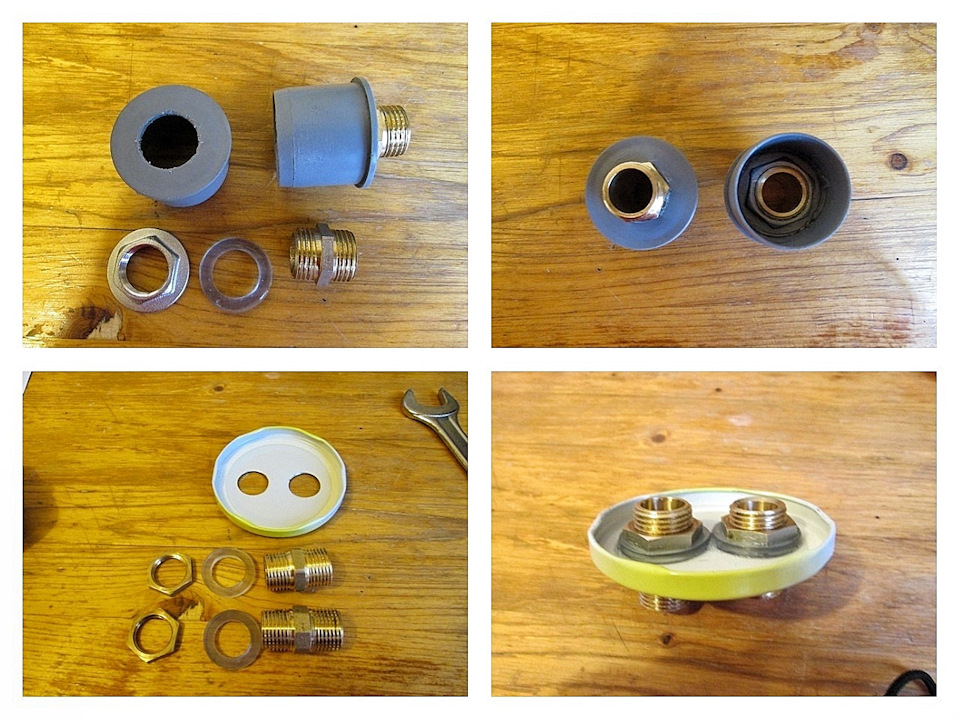

Для начала в трубку запаял с каждой стороны по ниппелю 3/4. Процесс пайки прост, и горяч, по сему сильно не фотографировал, но все очень просто. Сначала облуживаем трубку с каждой стороны, изнутри на 5 мм снаружи на 10мм. Не забываем использовать специальный флюс для нержавейки, который просто водой потом смывается. Потом берем ниппель, мажем флюсом и вставляем в строительный фен, фен на 280 градусов и ждем пару минут. Потом наносим на него олово (лудим), олово само растекается, без помощи паяльника. Ну а в конце вставляем горячий ниппель в трубку, добавляем еще олова и разглаживаем паяльником. Не забываем на последнем этапе тоже подогревать феном.

Не забываем промыть трубку после пайки горячей водой под давлением, так требует инструкция к флюсу, я мыл минут 30. В итоге получаем вот такой результат.

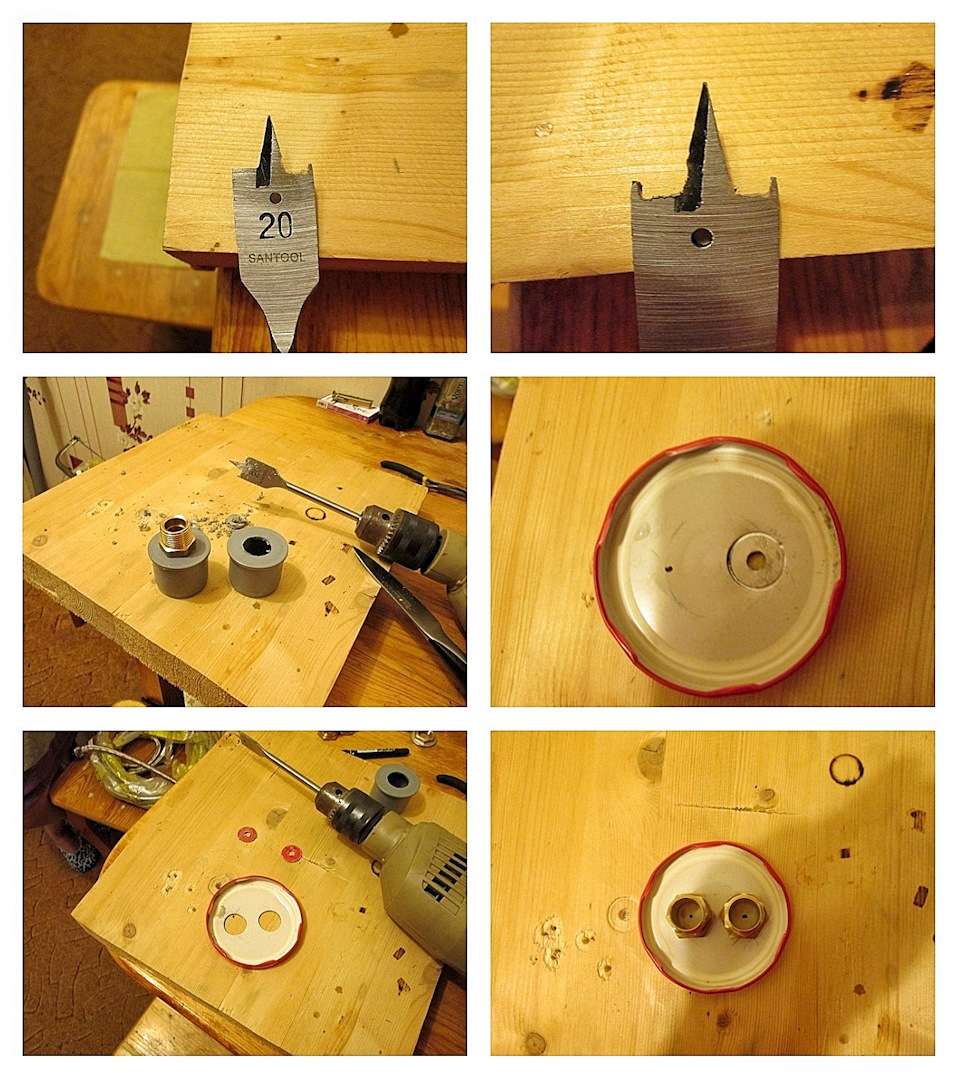

Теперь сделаем сверло для сверления отверстий в заглушках. Берем перо по дереву, двадцатку, и вот так вытачиваем, из фотографии понятно как. Точил болгаркой на малых оборотах но можно чем угодно, хоть надфилем 🙂
Вот такое сверло в итоге получается.
И собственно сверлим заглушки… За одно крышку для прикубника, получается очень аккуратно и быстро, точно в нужный размер.
Вставляем ниппеля.

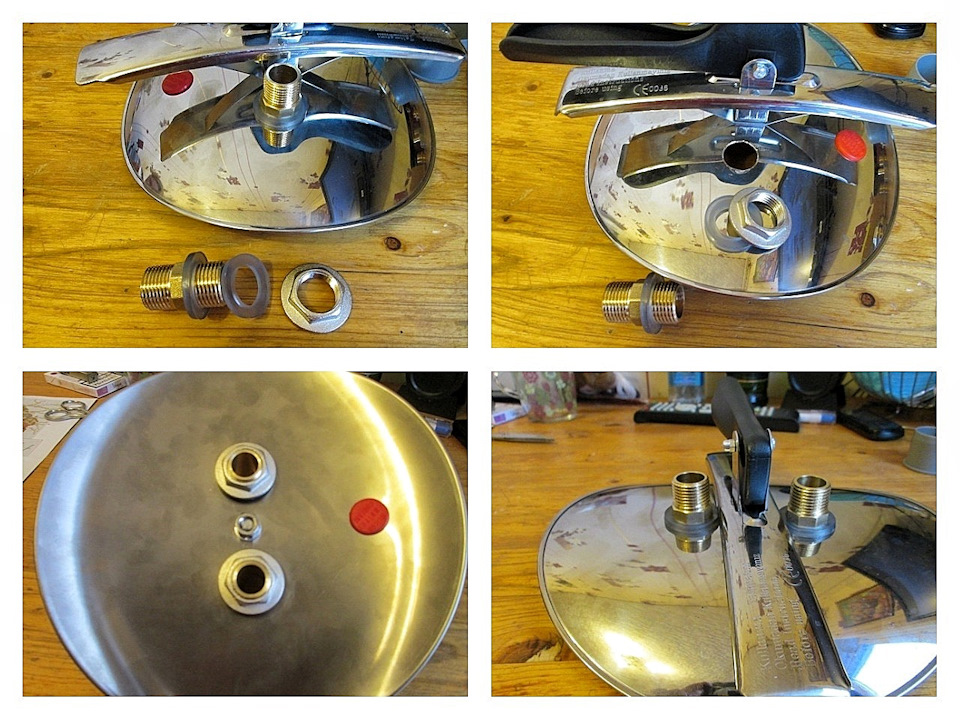

Делаем отверстия а крышке скороварки. Две штуки. Одно для термометра, другое для выхода паровой фракции.
Так, отверстия готовы и можно приступить к завинчиванию ниппелей везде куда нужно, а нужно нам завинтить в крышку от скороварки два ниппеля, один для отвода пара другой для термометра, завинтить в заглушки и к крышку прикубника. Не забываем в процессе использовать только силиконовые прокладки и промазывать их силиконовым герметиком. Герметик берем «пищевой», который для аквариумов. Вот собственно весь процесс.

Займемся заглушками, так же высверливаем вставляем ниппеля и на силиконе собираем.
Так же поступаем с крышкой прикубника.
Вот так в итоге выходит.

Ну вот, у нас все предварительно готово, приступим к финальной примерке и сборке холодильника, все собирается от руки и без гимороя, что и было заложено при проектировании устройства. Все видно из фотографий. Все очень просто и надежно.

Собираем каркас рубашки.

В роль уплотнителей нас будут играть уплотнители для шланга слива стиральной машинки. Они очень надежные и отлично держат, проверенно многолетней практикой. Так же великолепно дружат с высокой температурой.
Одеваем на трубку холодильника. Вставляем ее в рубашку, и с другой стороны уплотнитель устанавливаем.
Ну вот. почти все готово. Осталось установить в водяную рубашку заглушки с ниппелями.
С одной стороны и с другой…

Теперь надо сделать переходник на кран, для подачи воды. У меня ввернут на выходе крана аэратор (интересно, правильно написал? 🙂 ) По сему был куплен такой же и раздраконен, то есть удалил из него всю начинку и через фумленту с герметиком навернул на простой ниппель. Получилось вроде нормально, хотя и чуток колхозно, ну да бог с ним, там давления не будет а на всяк случай потом стяжкой подстрахую.

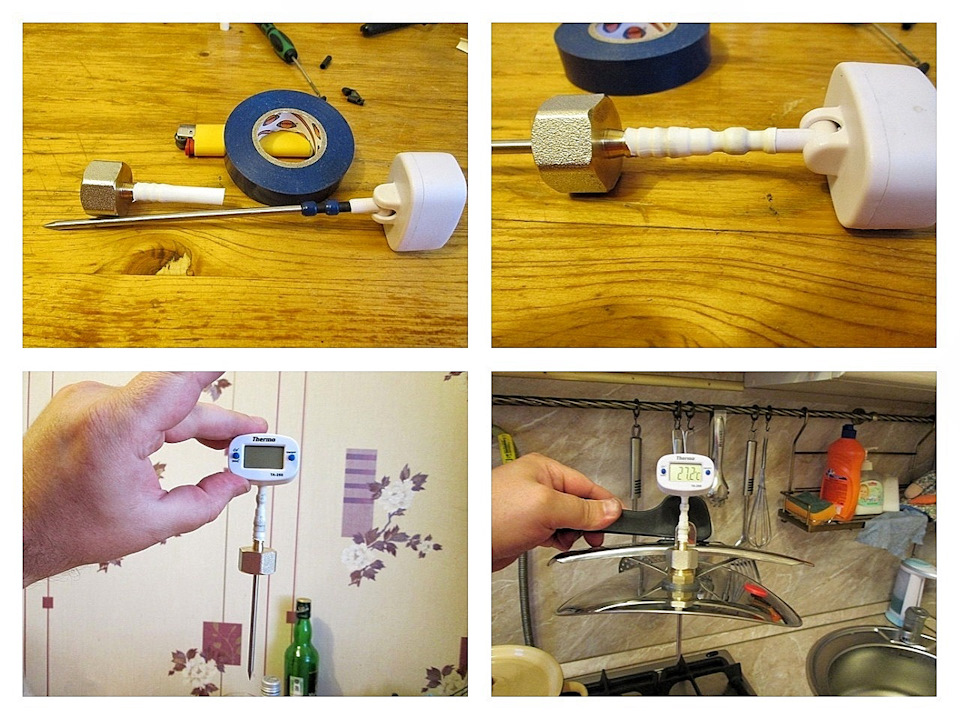

Теперь озаботимся изготовлением температурного контроля, визуального 🙂 Берем два переходника с 3/4 на шланг, как он там называется по научному, и устанавливаем в них термометры. Для скороварки я использовал термометр для замера температуры мяса, он с длинным штырем. Для контроля температуры пара, на входе холодильника, я использовал простой электронный термометр. Как собирал видно из фотографий, уплотнял силиконовым герметиком и синей изолентой. Сверху осаживал термоусаткой, все просто очень. На фото видно.

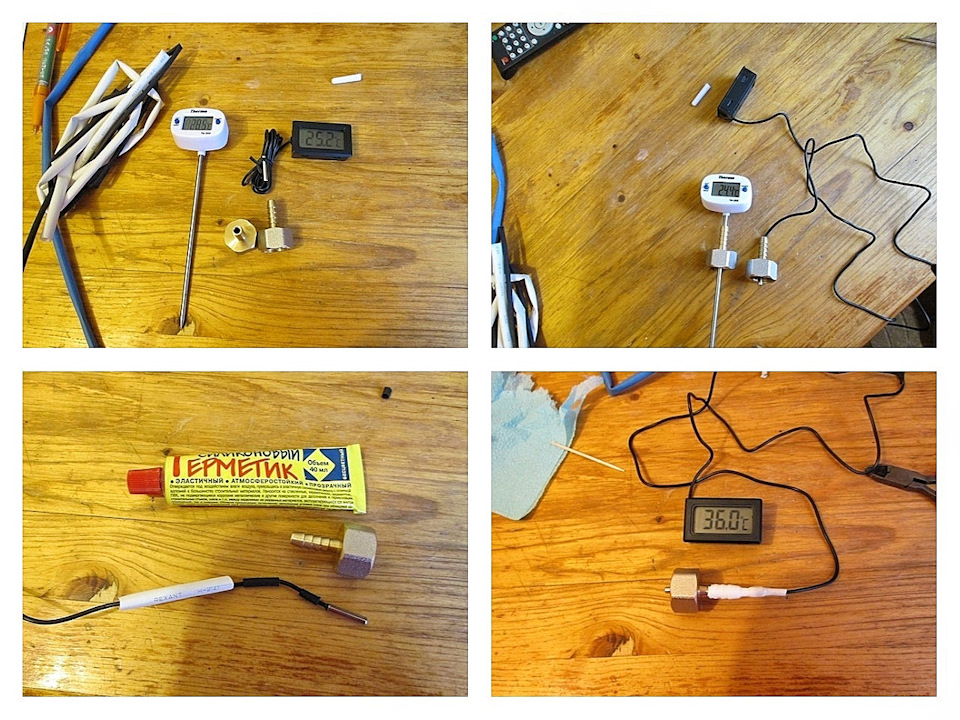

Встроим теперь второй термощуп, который в скороварке-перегонном кубе будет. Все тоже самое + синяя изолента, куда ж без нее :-))
Так же термоусадкой усаживаем. В итоге получается вот так.
И ввинчиваем в крышку. Все, крышка полностью готова.

Ну вот основное сделано, теперь надо провести испытания на протечки и гидроудары.
Повесил на веревочке холодильник и давай его пытать. Пытки с пристрастием выявили низкую стойкость к гидроудару, заглушки начали потихоньку вылезать, по сему было принято решение их закрепить, для этого, как нельзя лучше, подошли зелененькие стяжки. Повторные испытания показали устранение данного недостатка.
Вот так они выдавливались при гидроударе.
Хотя в штатной эксплуатации гидроударов быть не может, но наш холодильник подключен в водопроводу в котором все быть может, по сему закрепляем их намертво но разъемно, вдруг разобрать придется, стяжки в общем использовал, очень удобно и надежно. Плюс цвет живенький 😉

Все готово. Пришло время произвести финальную сборку и провести дистилляцию воды.

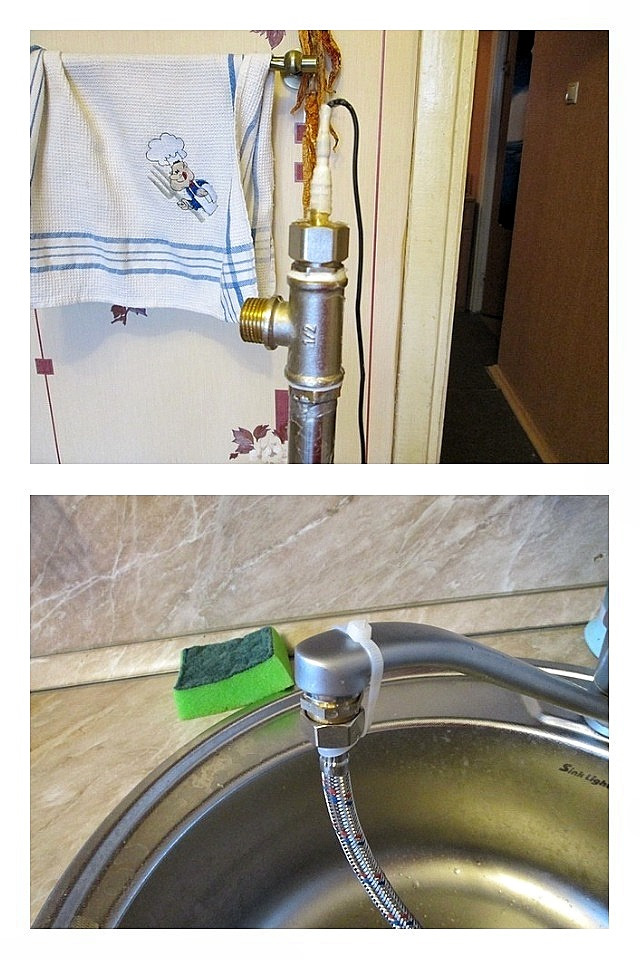

На вход холодильника устанавливаем тройник, сверху в него термодатчик паровой фракции. Вот так.

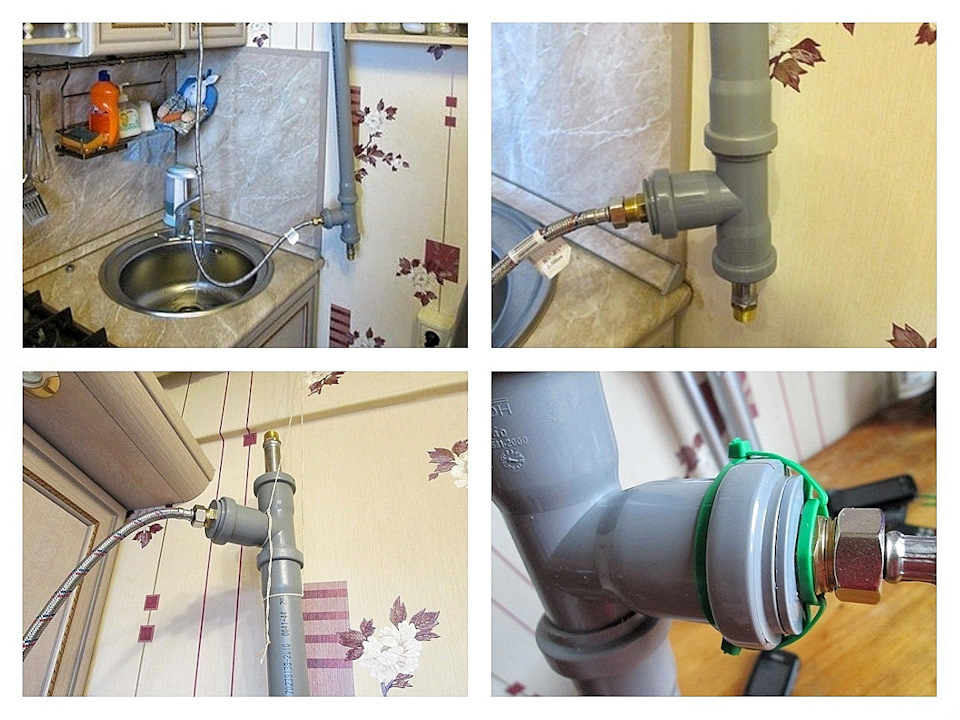

Далее крепим жестко холодильник к стене, подключаем к крану гибкую потводку, на всяк случай страхуемся стяжками от срыва. Соединяем скороварку с холодильником через прикубник (мокропарник). Соединяем с помощью нержавеющей газовой подводки. Не забываем что прокладки должны быть только силиконовые или паранитовые, обычные резиновые дадут запах в дистилляте.
Вот кран и подводка через сделанный переходник.

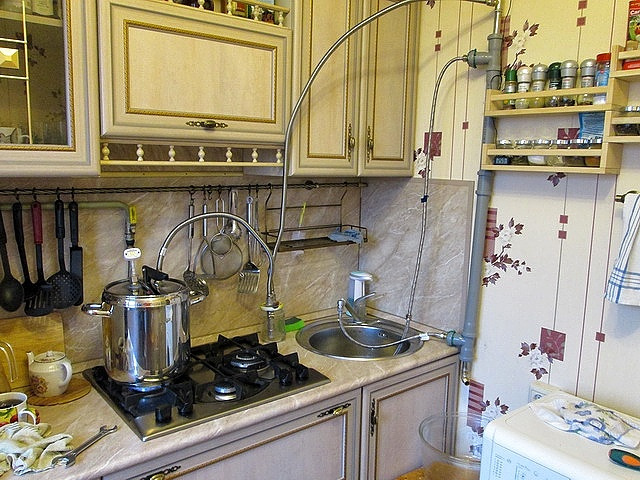

Вот так выглядит все в сборе, дистиллятор, ну или самогонный аппарат, что нашему уху привычней 🙂

Ну а теперь самое интересное, включаем нагрев проводим испытание на воде на самой полной мощности. Испытания прошли просто отлично! На входе пар 91.8 град. На выходе дистиллят 16 град. То что надо! Холодильник на все 100 процентов справляется с нагрузкой. Ура, расчеты нас не подвели!

Вот фотографии холодильника в работе.
Холодильник холодный, пар не поступает.
Куб нагрелся и вышел на режим, на воде проверяю.
Паровая фракция пошла 🙂 Потерял где то фотку с термометром на выходе, где он 16 градусов показывает, так что фото только с входной температурой.
Потек дистиллят. Ну вот и все, аппарат полностью работоспособный.

Как сделать самогонный аппарат в домашних условиях

Умелые мастера делают самогонный аппарат своими руками. Благодаря этому они не только экономят, но и получают качественное и надежное устройство для приготовления спиртного. Самогон является традиционным крепким напитком, и высоко ценится за крепость и вкусовые качества. Одни используют его в чистом виде, а другие – готовят настойки, наливки или же коньяк.

История возникновения самогонного аппарата

Первые упоминания о самогоне датируются IV веком н. э. — один китайский алхимик описывал прозрачный напиток, перегнанный несколько раз. Согласно историческим данным, технологию перегонки использовали как римляне, так и греки и египтяне.

Аппараты в основном были сделаны из камня. Спустя время, арабами было придумано устройство уже из меди. Благодаря ему жидкость нагревалась равномерно, и полностью удалялись вредные масла.

Дальнейшее развитие самогонных аппаратов:

• IX век – изобретение персами змеевика – медной трубы загнутой в несколько витков, находящейся для охлаждения на воздухе;
• X век – самогоноварение набирает популярность, на его основе разрабатываются рецепты эликсиров и снадобий;
• XV век – змеевик опускают в холодную воду для повышения количества спиртового конденсата.

Улучшенное изобретение послужило прототипом современного аппарата, содержащего: перегонный куб, холодильник, сухопарник.

Устройство и принцип работы самогонного аппарата

Самогонный аппарат (дистиллятор) устроен довольно просто. Его составляющие части:

1. Перегонный куб (испаритель). Используется для разогревания первичного сырья – браги, спирта с примесями или вина низкого качества.
2. Перегонный куб можно изготовить самостоятельно необходимого размера или использовать подручные ёмкости:
   • кастрюли;
   • бидоны;
   • фляги;
   • различные колбы.
3. Холодильник (конденсатор). Благодаря данной детали происходит конденсация паров спирта. Конденсатор необходимо постоянно охлаждать, т. к. пары алкоголя при конденсировании нагревают его поверхность.
4. Трубопровод (змеевик). С помощью этой детали спиртовые пары из испарителя попадают в холодильник. Для змеевика берется трубка, загнутая в виде спирали.

Рекомендуемые материалы трубки:

Существуют и более совершенные конструкции, в состав которых дополнительно входят:

1. Сухопарник (дефлегматор) – первичный фильтр для очистки. В большинстве случаев устанавливается в месте, где змеевик входит в испаритель. Вредный пар, проходя через сухопарник здесь конденсируется, и обратно уже не испаряется.
2. Барботер. Данный элемент предназначен для повышения качества самогона. Он, как и сухопарник играет роль фильтра. Только барботерная трубка в отличие от трубки сухопарника, заранее заполняется жидкостью и в первичном сырье в испарителе доходит до самого дна. Для придания самогону специфического вкуса, в жидкость добавляют ароматизаторы, например лимонные корочки.
3. Древесный или угольный фильтры, термометры, датчики измерения температуры.

Результатом работы самогонного аппарата является получение спиртного напитка, в составе которого отсутствуют вредные для человека примеси, портящие вкус. Доля этилового спирта в готовом продукте составляет в среднем 60-70%.

Основные этапы работы дистиллятора:

1. Брагу нагревают до необходимой температуры (83 – 93ºС), при этом начинают выделяться пары алкоголя.
2. Алкогольные пары по специальной трубке попадают в змеевик.
3. Пары охлаждаются и садятся на стенки змеевика в виде конденсата.
4. В конечном результате из трубки начинает капать самогон.

Важно! Первые полученные 50 – 100 гр. самогона содержат ядовитые примеси: сивушные масла, метанол и другие, поэтому их необходимо сливать. Для повышения качества продукта полученный самогон фильтруют с помощью активированного угля и марганцовки, а затем повторно перегоняют.

Сделав дома самодельный самогонный аппарат своими руками, вы сами будете отвечать за качество полученного напитка.

Изготовление самогонного аппарата

Сделать самогонный аппарат своими руками, довольно просто, руководствуясь уже готовыми чертежами, схемами или рисунками. Изготовление самогонного аппарата складывается из нескольких этапов. Для начала собирают отдельные его элементы.

Подбираем соединительные элементы

В качестве соединительных элементов применяются трубки из нержавейки, меди, алюминия или силиконовые шланги (медицинские или пищевые). Трубки из нержавеющей стали – самый простой, экономичный и безопасный вариант.

Для соединения разных элементов трубопровода, разветвления поворотов, переходов с одного диаметра на другой применяются штуцера и фитинги (бронзовые, латунные или из нержавейки). Для герметизации подойдут холодная сварка или термоклей, резиновые прокладки не рекомендуются.

Делаем перегонный куб

1. Выбираем материал для изготовления емкости для первичного сырья:
   • Медный испаритель. Слишком дорогой, начинающим самогонщикам не рекомендуется.
   • Испаритель из нержавейки. Самый надежный вариант, но дорогой. Часто в магазине можно наткнуться на подделку – обычную сталь с никелированным или оцинкованным покрытием.
   • Алюминиевый испаритель. При постоянной эксплуатации приходят в непригодность уже через пол года, начинают течь, т. к. алюминий частично взаимодействует со спиртом и кислотами в браге.
   • Испаритель из эмалированной посуды. При правильной эксплуатации может использоваться в течение 3-5 лет. Не вступает в реакцию с кислотами и спиртами.
2. Определяемся с объемом перегонного куба. Для каждого самогонщика этот объем индивидуален. Для домашнего самогоноварения достаточно будет 25-35 литров. Исходя из техники безопасности, испаритель заполняют первичным сырьем не более чем на 80%. Об этом важно помнить при выборе ёмкости. Перегонный куб должен быть устойчивым и размером, не превышающим размер плиты или другого нагревательного элемента.
3. Выбираем подходящую ёмкость. Испаритель при нагревании расширяется, на него действуют высокая температура и давление, поэтому он, прежде всего, должен быть надежным. При изготовлении самодельной ёмкости путем сварки будьте внимательны к качеству швов, т. к. некачественный варочный шов в процессе перегона сырья может лопнуть в любой момент.

Перегонным кубом могут служить:

1. Мультиварка (или скороварка). Практически готовая герметичная ёмкость. Единственное, что нужно сделать — отверстие в крышке для трубки, через которую будет выходить пар. Удобство в том, что нагрев осуществляется по установленной температуре. Недостаток – небольшой размер.
2. Молочный бидон (алюминиевый или из нержавейки). Самый практичный вариант. Необходимо лишь избавиться от резиновых прокладок на крышке. Резина содержит вредные вещества, которые отрицательно влияют на запах и вкусовые качества самогона. Поэтому старые прокладки заменяем силиконовыми.
3. Эмалированная кастрюля. Испаритель из неё достаточно прост в изготовлении, единственная сложность – герметизация крышки.

Испаритель из молочного бидона

Ёмкость необходимо подготовить к использованию:

1. Снимается резиновая прокладка.
2. По окружности крышки наносится силиконовый герметик. После того как он высохнет действие повторяется (до 3-х раз).
3. В крышке делается отверстие необходимого размера для установки трубки, соединяющей будущий перегонный куб и змеевик (или сухопарник).

Важно! Чтобы испаритель из молочного бидона прослужил долгое время, его необходимо мыть мылом с большим количеством воды после каждого использования. Ни в коем случае не пользуйтесь для этих целей содой и чистящими порошками.

Делаем холодильник (конденсатор)

Конденсатор включает в себя 2 элемента:

• змеевик (закрученная трубка);
• ёмкость для охлаждения змеевика.

Ёмкость для охлаждения змеевика — самая важная часть всего аппарата, от неё зависит качество и объем полученного самогона.

Выбираем материал для изготовления змеевика

В качестве материала подойдут:

1. Медь. Обладает самой высокой тепловодностью и легкостью обработки (можно паять). Для поддержания качества производимого самогона медный змеевик необходимо тщательно чистить от налета, полученного из-за окисления спиртом (желательно каждый раз после перегонки). Делается это с помощью лимонной кислоты и кипятка или с помощью уксуса. Хотя медь, слегка окисленная спиртом, улучшает вкус самогона.
2. Алюминий. Менее теплопроводный по сравнению с медью, но дешевый, доступный и простой в обработке. Правда, змеевики из алюминия особо не распространены т.к. не добавляют вкусовых качеств самогону.
3. Нержавейка. Не окисляется и не взаимодействует со спиртом. Материал достаточно сложный в обработке.
4. Стекло. Изготовить стеклянный змеевик дома просто невозможно без особого оборудования. Лучше – приобрести готовый элемент в магазине. Стекло обладает маленькой теплопроводностью и очень хрупкое.

Выбираем толщину и размер трубки змеевика

1. Длина – от 1,5 до 2 метров. От неё зависит площадь контакта пара и охладительного элемента, но слишком длинная трубка снизит скорость перегона.
2. Внутренний диаметр — от 8 до 12 мм. От него зависит эффективность охлаждения (чем больше диаметр — тем быстрее происходит охлаждение). Правда, трубки больших диаметров сложны в обработке.
3. Толщина – от 0,9 до 1,1 мм. От неё зависит теплопроводность (чем меньше толщина – тем выше теплопроводность и лучше конденсация паров спирта). Правда, тонкие трубки очень ломкие.

От выбора правильных параметров трубки змеевика зависит эффективность её работы.

Способ подключения змеевика

Обычно змеевик располагается вертикально. В этом случае самогон, сконденсировавшийся на стенках, бежит самотеком и не замедляет движение пара. Для сокращения сопротивления пар направляют в верхнюю часть змеевика.

Определяемся с охлаждающим веществом

Это может быть:

Самое распространенное – водяное охлаждение.

Выбираем схему отвода тепла

• открытая (функционируют на циркулирующей воде);
• закрытая (вода не циркулирует, а стоит в ёмкости, например, в ведре).

Собрать закрытую систему выгодней и проще, но змеевик при такой схеме медленнее охлаждается. Это приводит к ухудшению качества самогона и его потерям.

Проточную систему собрать сложнее, потребуется большой объем воды, но дистиллят получается качественный.

Для экономии можно создать циркуляцию определенного объема воды, но это довольно энергозатратно. Для проточной схемы подойдет небольшая ёмкость.

Определяемся с подачей воды

Вода должна попадать в холодильник снизу, а выходить сверху. Это способствует быстрому охлаждению змеевика снизу.

Далее приступаем непосредственно к изготовлению конденсатора.

Собираем холодильник (конденсатор). Пошаговая инструкция

Понадобится трубка из алюминия, меди или нержавейки. В качестве ёмкости для охлаждения берем металлическую или пластиковую трубу (диаметр — от 75 до 80 мм). На рисунке можно посмотреть чертеж холодильника.

Основные этапы изготовления:

1. Трубка змеевика набивается песком или содой для того, чтобы при завивании не сплющилась. Концы трубки забиваются чопиками. Рекомендуется приварить гайку на одну из сторон.
2. Трубка наматывается на предмет цилиндрической формы, имеющий ровное сечение необходимого диаметра. Рекомендуется делать промежуток между витками — 12 мм
3. Концы сделанного змеевика освобождаются. Трубка очищается и промывается проточной водой. Устанавливаются трубки для циркуляции воды.
4. Змеевик помещается внутрь корпуса, и устанавливаются заглушки с обеих сторон. Все стыки герметизируются.

При качественном изготовлении конденсатора, самогон, полученный на конечном этапе, будет комнатной tº или холодный.

Делаем сухопарник или барботер

Сухопарник и барботер выполняют одинаковую задачу, различаются лишь некоторыми деталями конструкции.

Сухопарник – герметичный металлический или стеклянный резервуар между испарителем и конденсатором. Пары в нем охлаждаются, а затем жидкость закипает снова, и попадает в змеевик.

Барботер – устройство похожее на сухопарник, но пары спирта здесь пропускаются через воду (или другую жидкость). Трубка, через которую подается пар опускается практически до дна.

Предназначение сухопарника (барботера):

1. Препятствует попаданию браги в конечный продукт.
2. Ароматизирует спирт при перегонке (для этого в емкость кладут кусочки яблока, корочки цитрусовых).
3. Очищает дистиллят от некоторой части вредных масел.
4. Делает напиток крепче.

Установка большого количества сухопарников (барботеров) не сделает самогон супер чистым, а лишь увеличит его крепость. Все вредные вещества, от которых очищает сухопарник (барботер), находятся в первой банке, а последующие удаляют из дистиллята только воду.

Основные этапы изготовления:

1. Необходимые материалы:

• герметичная ёмкость, например, стеклянная банка (её объем должен быть меньше объёма испарителя в 10 раз);
• штуцер – 2шт.;
• гайка – 2 шт.;
• шило;
• термоклей или холодная сварка;
• маркер.

1. На крышке обводим маркером штуцера в местах, где будут соединения – получаем размеры отверстий.
2. С помощью шила проделываем отверстия.
3. Устанавливаем штуцера, закрепляем гайками. С помощью термоклея или холодной сварки герметизируем отверстия со всех сторон.
4. Важно при присоединении к аппарату ставить вводную трубку глубже, чем выводящая. В барботере вводная трубка не достает до дна ёмкости 2-3 см.

Недостатком барботеров и сухопарников из банки является отсутствие слива. Для удаления скопившейся там жидкости конструкцию необходимо разбирать.

Методы нагрева самогонного аппарата

Выделяют несколько видов нагрева:

1. Открытый огонь, например горелка или газовая плита. Доступный, простой и экономный способ. При этом обладает высокой пожароопасностью и сложностью контроля над температурой.
2. Электротэны, располагаются прямо в перегонном кубе. Используются латунные или из нержавейки. Позволяют быстро менять температуру, возможна установка автоматики. При этом требуют предварительной фильтрации браги, во избежание пригорания крупных частичек, и периодической замены, т. к. через какое-то время перегорают.
3. Индукционная плита. Снабжена автоматическим контролем над температурой, позволяет равномерно нагревать днище перегонного куба. При этом обладает высокой стоимостью и может разогревать только магнитосодержащие материалы (чугун, нержавейка), другие не подойдут. Работает от электричества. Разделяют портативные и стационарные индукционные плиты.
4. Парогенератор. Используется для перегонки густой браги. Позволяет сделать весь процесс автоматизированным и избежать пригорания. При этом обладает высокой сложностью изготовления конструкции.

Термометры в самогонном аппарате

Термометры позволяют регулировать температуру нагрева.Пи принципу действия различают:

• электронные (точные, но даже легкий удар может вывести их из строя);
• биметаллические (надежные, но не достаточно точные);
• цифровые (самые точные, но дорогие).

Идеальным вариантом будет установка двух термометров:

1. На выходе из испарителя – наблюдать за уровнем нагрева браги.
2. Перед входом в конденсатор – следить за tº пара перед его конденсацией.

Для установки проделывают отверстия под цилиндр термометра. Изнутри цилиндр фиксируется болтом и закрепляется гайкой. Потом вставляется термометр. На фото показан готовый самогонный аппарат с одним термометром.

В первый раз запускайте сделанный своими руками самогонный аппарат с использованием воды, а не браги. Это сразу выявит имеющиеся проблемы, а заодно промоет все элементы конструкции. Качественно изготовленный самогонный аппарат поможет в приготовлении превосходного самогона, обладающего отменным вкусом и мягкостью.

Холодильник для самогонного аппарата своими руками

Готовить огненный напиток россияне научились еще в пик «сухого закона». За все это время мастерство оттачивалось, вносились изменения в рецептуру, совершенствовались самогонные аппараты. Сегодня ни приобретать, ни тем более изготавливать алкоголь для домашнего использования уже никто не запрещает, но качество магазинной водки оставляет желать лучшего. Именно поэтому настоящее время можно назвать расцветом самогоноварения. Мы уже писали, как изготовить сухопарник и даже змеевик, а сейчас пришло время рассказать, как сделать холодильник для самогонного аппарата своими руками.

Несмотря на то, что готовые самогонные аппараты есть в свободной торговле, многие предпочитают собирать его самостоятельно. Тем более что на самом деле ничего принципиального сложного в этом нет. В конце статьи мы приведем рекомендации специалистов, а также расскажем, как сделать зимой самогон даже без аппарата.

Устройство самогонного аппарата

Как бы сурово ни выглядел уже собранный агрегат, его устройство очень простое, в состав которого входят следующие обязательные элементы:

• Перегонный куб – герметичная емкость, куда заливается брага и откуда начинается производство спиртосодержащего продукта. В самодельных аппаратах в качестве перегонного куба выступает скороварка, где сырье подогревается до определенной температуры.
• Змеевик – спиралевидная медная (стеклянная, алюминиевая или из нержавейки) труба, через которую проходит спиртосодержащий пар, часть оседает в виде конденсата на стенках, а спирт стекает в подготовленный резервуар.
• Холодильник – емкость с циркулирующей холодной водой с погруженным змеевиком, где и происходит процесс фрагментации пара на спирт и конденсат. Как и в перегонном кубе, здесь должна поддерживаться относительно постоянная температура, достаточная для появления конденсата.

За время работы самогонного аппарата вода в холодильнике нагревается и конечного продукта получается меньше. Для того, чтобы температура воды была все время на одной отметке, необходимо обеспечить ее постоянную температуру. Для этого в резервуаре делают краны для слива и подачи воды.

Кран для подачи воды должен всегда находиться внизу емкости – холодная вода, поднимаясь при нагреве, стремится навстречу самогону, за счет происходит интенсивное разделение пара.

• Шланги или трубки, необходимые для соединения всех элементов в одну цепь.
• Сухопарник – дополнительный элемент, который используется для дополнительной очистки конечного продукта.

Как сделать холодильник для самогонного аппарата своими руками

Для корпуса берете трубу из нержавеющей стали диаметром 76-78 мм. Сверху и снизу делаете 2 отверстия для подвода и вывода воды и подсоединяете патрубки для удобства. На крышках делаете отверстия уже под змеевик, исходя из его диаметра.

Вставляете в трубу змеевик и патрубки, все отверстия завариваете герметично, чтобы не вытекала вода.

После того, как собран весь холодильник, обязательно проверьте его на герметичность.

На трубу змеевика на подаче приварите штуцер с внешней резьбой.

Размеры и чертеж холодильника для самогонного аппарата

На этом изготовление холодильника закончено.

Для справки. Стандартная длина змеевика 1800-2000 мм, этого достаточно для получения 3 литров самогона в час. Увеличивать скорость не рекомендуется – если брага начнет сильно кипеть, она будет выплескиваться в готовый продукт, что испортит вкус и аромат.

Подключая холодильник, обеспечьте вывод отработки (теплой воды) сверху, а подачу холодной воды снизу. Если этого не предусмотреть, на выходе из 10 литров браги вы получите всего 1,5-2 литра самогона, то есть почти в 2 раза меньше планируемого объема.

Примеры самогонных аппаратов с разными холодильниками

1. Для начала рассмотрим схему самогонного аппарата по принципу изотермической перегонки

Принципиально новой эту схему нельзя назвать, но стоит отметить приемочную воронку, которая позволяет собирать готовый продукт без изъятия холодильника. Лучше всего воронку поставить на небольшую треногу, но можно прикрепить и проволокой.

Что отличительного в такой схеме? Наличие проточной системы сразу от водопроводного крана, что позволяет постоянно охлаждать воду и сделать аппарат более эффективным.

Место соединения испарителя и холодильника рекомендуется замазать обычным соленым тестом. Во-первых, такое соединение компенсирует избыточное давление, по сути, тесто выступает предохранительным клапаном. Во-вторых, при нагревании в помещении будет аромат свежей выпечки, а не сивухи, как это часто бывает. Это мелочь, но также очень важна.

1. Стандартная схема агрегата

Это наиболее популярный вид самогонного аппарата и холодильника, изготавливаемого в домашних условиях.

Берете емкость, закрываете ее герметично крышкой , в которую вставляете термометр и выводящую трубку с краном. К этой трубке подсоединяете змеевик. Он, в свою очередь, погружается в емкость с холодной водой.

Заливать брагу в перегонный куб надо не более чем на 2/3 объема. Доводите постепенно до температуры 75-780С, после чего контролируете кипение – оно должно быть очень медленным и не бурлящим. Если быстро закипятить или допустить бурное кипение, капли браги забьют трубку, придется разбирать и промывать всю систему.

1. Это пример со стандартным холодильником, но добавочной емкостью, которая дополнительно очищает готовый продукт (это не сухопарник).

В емкости с водой (на рис.6) температура должна быть постоянно на отметке 80С.

Как правильно пользоваться

Наливаете на 2/3 объема перегонного куба брагу, подогреваете до температуры 75-78С и держите спокойное кипение. После того, как процесс запущен, фракции спирта и воды проходят через емкость (на рис. 6), где вода оседает, а концентрированные пары спирта переходят в холодильник. Здесь уже начинается стандартное отделение конденсата от спирта, оседание на стенках и выход уже готового продукта в приемочную емкость, которая установлена на водяную баню.

При прохождении емкости с теплой водой, часть спирта также оседает, поэтому по окончании перегонки рекомендуется переливать в перегонный куб воду из емкости (на рис. 6) и заново прогонять всю систему.

Как сделать простейший холодильник для самогонного аппарата своими руками – видео

Рекомендации по очищению самогона

1. После того, как самогон уже приготовлен, бросьте щепотку (на 3 литра на кончике ножа) марганцовки. Спустя сутки процедите через ватный фильтр.
2. Для того, чтобы продукт получился чистым и без сивушных запахов, при подготовке браги надо дождаться, когда она станет прозрачной. Потом аккуратно, не перемешивая с осадком, слить и прогнать через аппарат. Запах вообще не будет, а на утро самочувствие – идеальное!
3. Простейший рецепт браги – 4,5 литра воды + 1 кг сахара + 100 грамм прессованных (живых) дрожжей. Под гидрозатвор в теплое темное место на полторы недели.

Как сделать самогон без самогонного аппарата

Этот рецепт пользуется популярностью на севере, и готовят по нему только зимой при температуре -2º – -3ºС.

Итак, делаете брагу, заливаете ее в обычную грелку или медицинские перчатки. Оставляете на улице на сутки (внимательно следим за соседями). Спустя сутки сливаете практически готовый продукт. Бросаете в него щепотку марганцовки и несколько таблеток активированного угля и спустя еще сутки процеживаете через ватный фильтр.

Чертежи и подробное описание самогонного аппарата

(+18) Водка дорожает и качество её часто вызывает сомнения. Поэтому иногда (в праздник) угостить гостей хочется безопасным для здоровья напитком. Самогонный аппарат можно купить, а можно и сделать из подручных материалов своими руками. Подробное описание конструкции самогонного аппарата с чертежами далее в статье.

Статья предназначена для лиц не моложе 18 лет.

Подробное описание изготовления самогонного аппарата

Свой самогонный аппарат я сделал сам своими руками лет двадцать назад и с тех пор он мне исправно служит. Начинать надо с подбора материала. Медь, алюминий, обычная сталь не годятся для этой цели, поскольку не являются пищевыми материалами. Аппарат надо делать из нержавейки или титана. по возможности стараться не применять резиновые детали (прокладки, шланги), которые могут контактировать со спиртовым паром. Это резко ухудшает вкус и запах продукта. Я старался все соединения делать резьбовые и если применял прокладки, то только из кожи. В качестве емкости для нагрева браги очень удобно использовать молочный бидон емкостью 37-40 литров, в нем есть штатный зажим для герметизации и все материалы заведомо пищевые.

Главной частью любого самогонного аппарата является:

• теплообменник,
• холодильник,
• змеевик, омываемый водой.

Змеевик своими руками

Змеевик делается из тонкостенной нержавеющей трубки d8-10 мм, длиной около 2-х метров.

Сделав несложное приспособление, змеевик можно навить вручную.

Приспособление состоит из трубы или прутка d(наружный) 35 мм, к которому приваривается гайка М8-10 в зависимости от диаметра трубки змеевика.

Трубка длиной 2 метра засыпается сухим песком, с двух сторон закрывается пробками. Затем трубка пропускается через отверстие гайки, короткий конец приспособления зажимается в тисках и вокруг длинного конца прутка производим навивку змеевика. После навивки пробки вынимаются, песок высыпается, трубка промывается проточной водой.

Холодильник

Корпус для холодильника сделал из нержавеющей трубы d76мм, проточив ее по наружи до d75мм. В корпусе сверху и снизу сделал отверстия d8мм для установки патрубков подвода и отвода воды. Две крышки d75мм с отверстиями d8мм(использовал трубку для змеевика d8мм) для выхода концов змеевика. В корпус устанавливается змеевик, устанавливаются крышки, отверстиями на трубки змеевика, заваривается герметично. Вставляются патрубки и также завариваются. Холодильник проверяется на герметичность. К трубке змеевика на подаче ПГС приваривается штуцер с наружной резьбой.

Холодильник наш готов.

Из своего практического опыта могу Вас заверить, что змеевик, сделанный из трубки длиной 2 метра, успешно справляется c конденсацией 8 литров продукта в час. Гнать самогон следует со скоростью не более 3 литров в час, иначе брага бурно закипает и в готовый продукт выносится большое количество примесей.

И еще один нюанс: при подключении холодильника прямая подача холодной воды идет снизу, обратка(отработанная вода) сливается сверху. В противном случае возникает противоход жидкости и эффективность теплообмена значительно падает.

Отстойник своими руками

Между баком и холодильником на линии паро-газовой смеси(ПГС) желательно поставить отстойник, который улавливает тяжелые фракции, качество продукта при этом значительно улучшается. В самом простейшем случае это стеклянная банка с двумя трубками.

Я сделал отстойник таким образом.

В цилиндре из нержавеющей трубы d57 мм просверлил два отверстия d8мм(см. эскиз), в которые установил трубки, предварительно изогнутые. К трубке, установленной в верхнее отверстие отстойника, со стороны холодильника, приварил штуцер с наружной резьбой. Трубки приварил герметично к отстойнику. Внутрь цилиндра приварил два пятака(завихрители) с зазорами на противоположных сторонах. Две крышки, верхняя глухая, нижняя с отверстием для установки патрубка вывода осадка. Парогазовая смесь поступает в цилиндр, расширяется и проходит по лабиринту, сивушные масла при этом выпадают в осадок и выводятся через нижний вентиль(у меня на этот патрубок установлена резиновая аптечная трубка, которую закрываю на время отбора продукта обычной прищепкой). Опять таки из личного опыта могу Вам сказать, что сливать осадок из отстойника достаточно через каждый литр полученного продукта.

Осадка за это время набирается не много и он не доходит до нижнего патрубка ПГС.

Сборка аппарата

Теперь собираем всю нашу систему в единое целое. В крышке молочного бидона сверлим отверстие, вставляем в него трубку c наружной резьбой, внутри крышки устанавливаем на трубку прокладку и навинчиваем гайку, изготовленную из нержавейки. Снаружи также устанавливаем прокладку, навинчиваем штуцер, соединение тщательно затягиваем. К щтуцеру приваривается трубка, идущая от отстойника с нижней его части. Затем с помощью накидной гайки крепится холодильник к трубке отстойника.

Наш самогонный аппарат, сделанный своими руками, готов к работе.

ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ

П О П У Л Я Р Н О Е:

Известно, что недостаточность освещенности рабоче­го места, так же как и ее избыточность, отрицательно сказывается на зрении. Есть много профессий, для ко­торых особенно важно следить за утомляемостью зре­ния. Это, например, копировщики, монтажники модулей, часовые мастера и многие другие. В течение суток осве­щенность в помещении изменяется, причем иногда эти изменения идут настолько медленно, что увлеченно ра­ботающий человек не всегда своевременно может их за­метить и включить искусственное освещение. Подробнее…

Виды газовых котлов

Промышленностью выпускаются одноконтурные и двухконтурные газовые котлы. Одноконтурные — обеспечивают только отопление. Двухконтурные котлы кроме отопления обеспечивают ещё и горячее водоснабжение дома. Двухконтурные котлы также подразделяются на котлы с бойлером и на котлы с проточной подачей теплой воды.

При установке дверей своими руками возникают некоторые вопросы: выбор дверной коробки, наличников, петель, ручки с защелкой и т.д. А также при смене межкомнатных дверей возможно возникновение проблемы с дизайном и цветовым решением интерьера. Давайте подробнее рассмотрим: как же правильно установить дверь своими руками?

Самогонный аппарат своими руками: самые простые модели, не требующие больших финансовых затрат

В слове «самогоноварение» выделяются две части: «сам» – то есть самостоятельно и «варение» – устаревшее название процесса дистилляции. При расшифровке термина мы получаем «самостоятельное получение дистиллятов» – кустарным способом, на дому. Но большинство самогонщиков вкладывают в понятие дополнительный смысл: не просто выгонка спирта в домашних условиях, но и с помощью самодельного самогонного аппарата, сделанного своими руками.

Самогонный аппарат своими руками

Собрать такой агрегат не так уж сложно. Есть множество простых схем, в которых может разобраться человек без инженерного образования. На специализированных форумах опытные самогонщики охотно делятся своим опытом сборки, следуя этим советам, новички смогут решить задачу без больших трудозатрат.

Собственноручно сделанный самогонный аппарат обойдется дешевле, чем покупка уже готового оборудования. Кроме того, кустарный вариант можно подогнать под себя, дополнить сборку элементами, повышающими производительность процесса и качество напитка. С его помощью вы получите дистиллят, безопасный для здоровья, с приятными вкусом и ароматом.

Составные части конструкции

Схема самогонного аппарата включает в себя обязательные элементы:

• перегонный куб (резервуар);
• паропровод;
• сухопарник;
• холодильник (конденсатор).

Схема самогонного аппарата

Центральный элемент — перегонный куб

Сердцем самогонного аппарата является перегонный куб или резервуар. Собирая самодельный самогонный аппарат своими руками, начинать нужно именно с него. Он представляет собой емкость, в которую наливается брага и потом нагревается. Поскольку в резервуаре происходит интенсивная термическая реакция, его надежность не должна вызывать сомнений.

Перегонный куб

Лучший вариант — это перегонный куб из меди или стали. Алюминиевая емкость не подойдет — металл будет вступать в реакцию с брагой и испортит вкус конечного продукта, и такой бак прослужит недолго. Медь считается наиболее предпочтительной, но она достаточно дорогая, так что покупка такой емкости будет накладной. Обычно самогонщики-кустари используют посуду и кухонную утварь — кастрюли из нержавеющей стали или эмалированные, фляги из-под молока или пивные кеги, скороварки и даже мультиварки.

Самодельный перегонный куб из обычной эмалированной кастрюли прослужит около 4 лет. Емкость из нержавейки даже более долговечна. Для собираемого собственными руками аппарата можно выбрать резервуар желаемого объема — от 5 до 100 л. Но по мнению опытных самогонщиков, оптимальный вариант — 25-35-литровая емкость, с помощью которой получается в среднем 1,5-3 л самогона.

Система соединительных элементов – паропровод

В самодельном самогонном аппарате, сделанном своими руками, используется система трубок, по которым передаются спиртовые пары и сама жидкость. К их выбору тоже нужно подходить с умом, потому что от качества вспомогательных элементов зависят вкусовые качества напитка. Лучше покупать трубки из нержавеющей стали — этот металл остается нейтральным к воздействию разогретых спиртовых паров и самого спирта и не дает вредных примесей.

Отвод (паропровод)

Паропровод должен быть герметичным, поэтому для его сборки используются дополнительные элементы — штуцеры и фитинги, с помощью которых отдельные трубки разного диаметра соединяются в единую систему. Полной герметичности можно добиться, используя изолирующие составы, например, самое обычное тесто, которым замазывают места соединений.

Самодельный сухопарник

Качество кустарного дистиллята зависит от того, сколько в нем содержится вредных примесей. Для очистки напитка от них в процессе сборки самодельного самогонного аппарата своими руками устанавливается сухопарник. Проще всего сделать его из обычной стеклянной банки 0,75-1 л. Ее закрывают крышкой, делают в ней два отверстия и подводят к ним два шланга, которые закрепляют и герметизируют.

Холодильник для самогонного аппарата

Самой сложной деталью является холодильник или конденсатор, задача которого — остужать спиртовые пары, чтобы они превращались в жидкость. Можно купить этот элемент уже в готовом виде, можно сделать самостоятельно.

Холодильник включает в себя две составляющих — змеевик и источник охлаждения. Самодельный змеевик для самогонного аппарата своими руками можно изготовить из стекла или алюминиевой трубки. Первый вариант предпочтительнее. Но если позволяют финансы, то лучше всего купить медный змеевик, который быстро охлаждается и никак не влияет на вкусоароматические характеристики готового напитка.

Холодильник для самогонного аппарата своими руками

К трубке-змеевику предъявляется несколько требований:

• диаметр сечения должен быть в пределах 9-13 мм, если он будет больше — аппарат получится слишком громоздким;
• оптимальная длина, по мнению опытных самогонщиков, должна составлять 1,6-2,2 м, если сделать длиннее — то повысится сила сопротивления и процесс перегонки замедлится;
• толщина стенок должна быть 1-1,2 мм, при меньшем показателе охлаждение системы будет идти интенсивнее, но изнашиваться при этом элемент будет гораздо быстрее.

Как сделать холодильник своими руками:

1. Гибкую металлическую трубку следует заполнить песком, чтобы случайно не смялась.
2. Наматываем ее на цилиндр с диаметром примерно 30-35 мм, делая витки с шагом 10-13 мм.
3. Песок убираем, хорошо промываем трубку внутри водой.
4. Вставляем змеевик в корпус — кусок пластмассовой трубы, устанавливаем на ней патрубки для подведения проточной воды.
5. Герметично запечатываем оба конца конструкции.

Самый простой самодельный самогонный аппарат

Проще всего изготовить конструкцию из обычной кастрюли. Для такого самогонного аппарата чертеж не понадобится. Если заранее сделать сухопарник и холодильник, то весь процесс сборки займет не более получаса.

Самодельный самогонный аппарат из кастрюли

Изготовление самого простого самодельного самогонного аппарата из кастрюли:

1. Для обеспечения герметичности используем силиконовую прокладку, изготовленную из силиконового шланга, разрезанного вдоль и натянутого на верхнюю часть кастрюли.
2. В крышке проделываем отверстие диаметром 12 мм, вставляем в него переходник, который закрепляем с внутренней стороны гайкой с резиновой прокладкой.
3. Снаружи к переходнику крепим паропровод.
4. Чтобы крышка как можно плотнее прилегала к кастрюле, фиксируем ее обычными зажимами для бумаг.
5. Присоединяем к трубопроводу сухопарник и змеевик.
6. Герметизируем места стыков.
7. Тестируем аппарат и приступаем непосредственно дистилляции.

Самогонный аппарат из фляги

Изготовить самодельный самогонный аппарат с сухопарником своими руками большего объема можно из фляги старого образца — такие были распространены во времена СССР. Сейчас их можно купить через частные объявления. У такой емкости есть плотно прилегающая крышка, которую не придется прижимать.

Самогонный аппарат из фляги своими руками

Процесс сборки не намного сложнее в сравнении с вариантом, в котором используется кастрюля.

• В крышке фляги сверлим отверстие диаметром 20 мм.
• В него ставим латунный штуцер, прижимая его с внутренней стороны прокладкой с шайбой.
• Надеваем на переходник шланг, который состыкуем с сухопарником, а от него выводим трубопровод к конденсатору.
• Проверяем все соединения, герметизируем их и делаем пробную перегонку.

Вместо фляги советского образца можно взять современный бидон для транспортировки молочной продукции или кеговую бочку для пива. Во втором случае получается самогонный аппарат очень большого объема, позволяющий выгнать много дистиллята за раз. Но процесс изготовления конструкции из кеги достаточно трудоемкий — придется работать с болгаркой и сварочным аппаратом.

Самогонный аппарат из скороварки

Скороварка или чудо-кастрюля — советский прототип мультиварки, но с более ограниченными функциональными возможностями. Но для самогонщиков этот агрегат представляет интерес потому, что обладает большей герметичностью, чем обычная кастрюля. Однако есть и существенный недостаток — небольшой объем резервуара, который позволяет получить в итоге не более 1,5 л дистиллята.

Самогонный аппарат-скороварка — это тоже экономичный и простой вариант, собирают такое устройство по тому же алгоритму, который применяется в случае с кастрюлей. Так что если дома лежит ненужная советская скороварка, которую вы так и не удосужились выбросить, то ее можно приспособить к делу.

Самогонный аппарат из скороварки

Самодельный самогонный аппарат с колонной

Получать в домашних условиях спирт возможно не только путем дистилляции, но и путем ректификации — данный метод используется на промышленных предприятиях. Он имеет главное преимущество — позволяет автоматически отделять фракции, за счет чего выходит уже очищенный, качественный продукт без сивушных примесей. Процесс ректификации протекает в непрерывном темпе, за счет чего и повышается эффективность перегонки спиртовых паров в жидкость.

Самогонный аппарат с ректификационной колонной

Принцип ректификации похож на дистилляцию. В данном случае тоже происходит нагревание браги в кубе-резервуаре. Выделяются пары, которые поступают в дефлегматор, выполняющий роль сухопарника, охлаждаются в конденсаторе, а получившаяся жидкость стекает вниз, где встречается с новой порцией спиртового пара и перемешивается с ним. В результате образуются более насыщенные спиртовые пары, которые концентрируются в верхней части колонны, а затем поступают в холодильник и выпадают в приемную камеру в виде готового очищенного продукта.

Своими руками самогонный аппарат с ректификационной колонной собрать тоже вполне возможно. Он включает в себя следующие обязательные детали:

• резервуар из стали или меди;
• тело — представляет собой вертикальную стальную или медную трубку диаметром 30-50 мм и длиной 1350-1400 мм, толщина стенок должна быть не менее 2-3 мм;
• дефлегматор (аналог сухопарника) — может изготавливаться из стеклянной банки, термоса или скороварки;
• конденсатор — змеевик в корпусе;
• контактный элемент — сетчатая терка для посуды;
• соединительные элементы — гайки, шайбы, переходники, силиконовые трубки.

Схема самогонного аппарата-колонны своими руками

Как собрать самодельный самогонный аппарат-колонну своими руками

1. Лучше всего приобрести для сборки кустарной конструкции медную трубу. Ее разрезаем на два куска, концы которых зачищаем и соединяем с помощью переходника.
2. В одну часть закладываем посудные сетки-губки, можно заменить их мелкими стальными пружинами или стеклянными шариками. Сетки необходимы для улучшения качества теплообмена. Покупая эти детали, обязательно убедитесь, что они сделаны из нержавейки. Перед использованием их желательно прокипятить в воде с 5 ложками поваренной соли, а затем разрезать на куски по 5 см.
3. На конец трубы устанавливается сетчатая заглушка на шайбах, чтобы содержимое не выпадало.
4. Соединяем перегонную колонну с резервуаром.
5. В другой конец медной трубки вставляем кусок поролона толщиной 4-5 мм, который будет выполнять роль теплоизолятора, и состыкуем ее с дефлегматором путем припаивания.
6. Макушку колонны закрываем пробкой и запаиваем. В крышке следует предварительно проделать отверстие под атмосферную трубку. Ее фиксируем с помощью штуцера.
7. Для выведения дистиллята делается отверстие для патрубка диаметром около 14-20 мм в нижней части трубы. Под ним монтируется пластина для наполнения конденсатом.
8. Присоединяем к колонне холодильник, используя для этого силиконовый шланг. Его удобно пережимать прищепкой для капельницы, что позволяет регулировать скорость движения конденсата.
9. К холодильнику рекомендуется присоединить кран от газовой горелки, чтобы было удобно регулировать температуру воды внутри корпуса — в районе 50-55 градусов.
10. Также стоит вмонтировать в колонну термометр, для чего делается отдельный узел.

Тестирование самодельного самогонного аппарата-колонны, сделанного своими руками — завершающий этап сборки. Следует убедиться, что конструкция функционирует как надо. Ректификатор нужно установить в строго вертикальном положении и тщательно проследить, чтобы все соединительные элементы были закреплены герметично.
