Замена мембраны в газовой колонке аристон своими руками

В современное многие сталкиваются с необходимостью самостоятельно обеспечить себе основные блага цивилизации, комфортные условия для проживания. К примеру, вопрос подачи подогретой воды успешно решается путём установки определённого , которые представлены в магазинах в большом ассортименте.

Среди всех образцов большим спросом пользуется газовая колонка, благодаря экономичности и быстрому нагреву больших объёмов воды. Но как бы не был хорош этот агрегат, никто не застрахован от его неисправностей и поломок.

Безусловно, можно пригласить мастера, однако стопроцентной гарантии на то, что он как следует отремонтирует оборудование, не нанеся при этом устройству дополнительного вреда, нет. Вот почему нужно знать, как произвести ремонт газовой колонки своими руками.

Разновидности газовых колонок

Как устроена газовая колонка?

Обычная газовая колонка оснащена железным коробом, который имеет вид кухонного шкафа для хозяйственных нужд. От него идут газовая и водопроводная трубы. Внутреннее устройство всегда состоит из теплообменника, основной и дополнительной горелок. Как только открывается водопроводный кран, раскрывается створка газового клапана, благодаря чему газ поступает в запальную горелку, а затем включается и основная.

Вследствие сгорания газа выделяется определённое количество тепла, необходимого для моментального подогрева воды, проходящей по теплообменнику, размещённого прямо над горелками в трубе в виде спирали.

Основные виды газовых колонок

Существует несколько вариантов розжига запальника, в соответствии с чем различают электронные, ручные изделия и с пьезорозжигом. Ручная модель считается устаревшей и несовременной, т. к. без спичек здесь не обойтись. Да и основная горелка не может загореться без прокручивания ручки.

Современные приборы предполагают комфортную, практичную и безопасную систему розжига, работающую на электронной основе. Открытие крана приводит в действие давление воды и программу, характеризующуюся появлением заряда искры для пальчиковых батареек. Одновременно с этим меняет положение газовый клапан.

Всегда можно подобрать хорошую газовую колонку

Таким образом, одной искры достаточно, чтобы первая горелка начала гореть, а к ней подключилась и вторая.

Основные причины поломки газовой колонки

Засорился теплообменник

Среди часто встречающихся причин неисправностей водонагревательных агрегатов является образование накипи внутри радиатора. Чаще катализатором в таких процессах выступает большой уровень жёсткости воды. Накипь, в свою очередь, появляется при температуре нагрева жидкости до 80 градусов, если температура превышает этот лимит, процессы активизируются.

Избавиться от таких последствий поможет правильная эксплуатация газовой горелки. Не устанавливайте агрегат на высокие температуры, для купания, стирки вещей в машине-автомат и достаточно нагрева воды до 60 градусов.

Особенно часто с проблемой образования накипи в теплообменнике сталкиваются собственники квартир, оставляющие изделие работать посредством запальника в постоянном режиме. В итоге уже через час температура достигает 90 градусов, и образования накипи уже невозможно избежать. В этом случае желательно подключать установку по необходимости и не переделывать автоматическое устройство на свой лад. Либо не удивляться, почему прибор не работает.

Но что делать, если поломка уже произошла, как её устранить и починить агрегат? Сначала следует удостовериться в причине, а именно — если горячая вода из крана течёт тонкой струйкой, в то время как проблем с холодной не возникает, и вместе с этим колонка отказывается включаться, это означает, что дело как раз в накипи.

Вооружитесь отвёртками с разными насадками, комплектом рожковых сантехнических ключей, рядом прокладочных материалов и резиновым эластичным шлангом. Не обойтись и без антинакипина, который можно приобрести в любом хозяйственном магазине. В крайнем случае средство заменяется уксусной эссенцией.

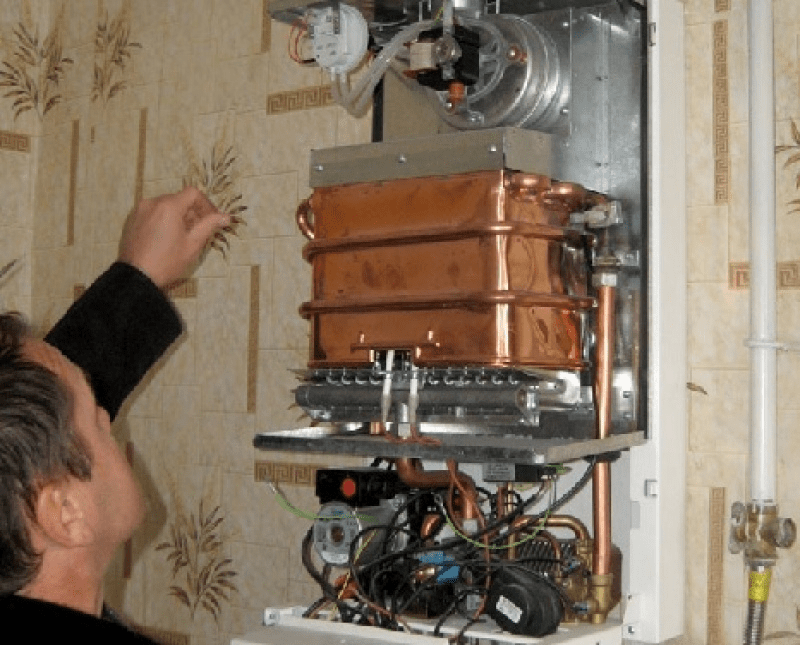

Избавьте водонагревательное изделие от фурнитуры и кожуха, перекройте подачу воды и откройте какой-либо кран, близкорасположенный к колонке. Открутите от батареи гайку и дождитесь, когда вода полностью сольётся в заранее приготовленную ёмкость.

Влейте средство через шланг, одетый на вход теплообменника. Делайте это аккуратно, чтобы антинакипин не вылился. Оставьте газовую колонку на несколько часов, после чего откройте воду. Наличие большого количества грязи в жидкости и сильный напор означает, что вы справились с поставленной задачей. Если же вы чувствуете, что какая-то часть накипи по-прежнему сохраняется внутри, проделайте те же манипуляции ещё раз.

Обнаружена течь

Если газовая колонка не работает по причине обнаружения течи, в идеале следует заменить устаревшее на новое. Однако цена на теплообменники достигает одной трети полной стоимости всего изделия, поэтому целесообразнее его починить своими руками.

В этом поможет пайка, которая выдерживает до 100 градусов нагрева воды. Откройте горячую воду, уберите с холодной трубы гайку, дождитесь пока вода стечёт. Если часть жидкости осталась внутри, продуйте изделие пылесосом.

Течь устраняется посредством пайки

Начинать делать пайку следует с очистки места тканевым кусочком, обработанным растворителем. Пройдитесь по поверхности свища наждачной бумагой мелкозернистой структуры. В роли флюса может выступить канифоль, при её отсутствии подойдут измельчённые таблетки аспирина.

В итоге толщина припая должна составлять 1–2 мм. Можете считать, что свищ устранён. Прощупайте трубу теплообменника, если заметили пятно зелёного оттенка, значит, в этом месте имеется микроотверстие, займитесь и им.

Газовое устройство не зажигается

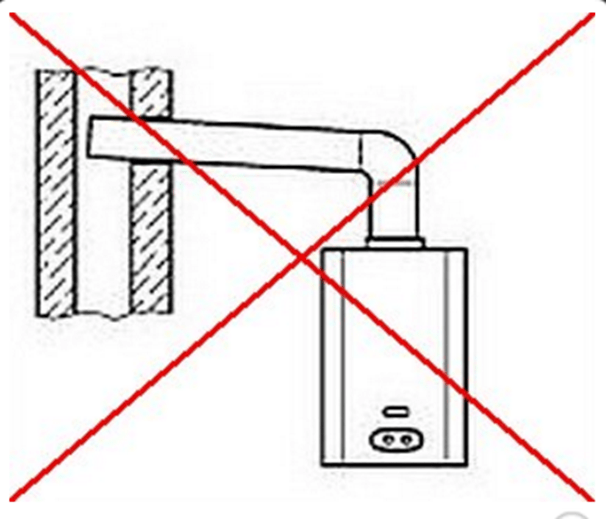

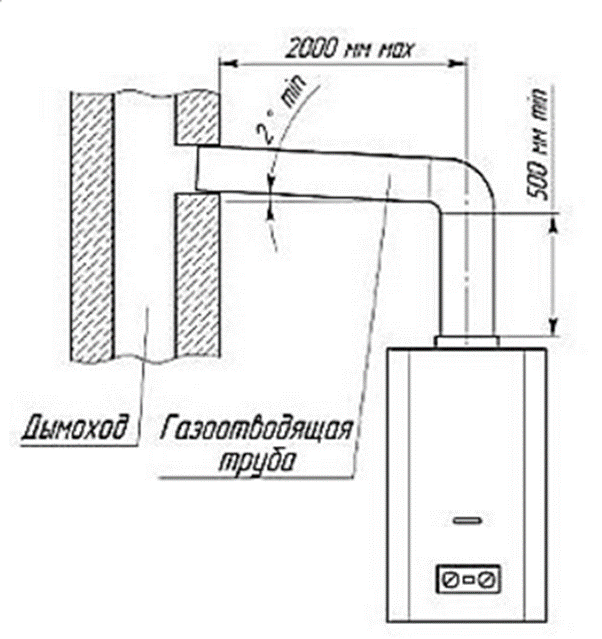

Причины того, что прибор невозможно зажечь просты — в вентиляции отсутствует тяга. Возможно, забился дымоход или внутрь попал какой-то предмет. На этот счёт в современных водонагревательных моделях заложена система контроля и защиты, в соответствии с которой перестаёт поступать газ.

Чтобы починить прибор, необходимо проверить наличие тяги. Зажгите спичку и расположите близко к дымоходу, пламя колышется — тяга есть.

Зажечь колонку не представляется возможным если разрядились элементы питания. Слабый напор воды тоже является сигналом для прибора прекратить нагрев. Как вариант — может понадобиться прочистить фильтр, представленный в виде мелкой сетки. Уберите в сторону гайку, вытащите сетку и тщательно очистите.

Определитесь с состоянием мембранной составляющей — открутите два гаечных элемента, три винта, фиксирующие водяной узел. Его следует разделить, а мембрану промыть от грязи. Мембрана, выполненная из силикона, служит дольше своих аналогов.

Газовая колонка неверно нагревается

Такое может происходить если агрегат оснащён небольшой мощностью. Исправить этот недостаток можно, только купив новую модель.

Частые поломки газовой колонки — повод для её замены

Если изменился цветовой тон пламени — наверняка изделие засорилось. Отрегулируйте процесс подачи газа к горелке с помощью крана, определяющего объём воды, двигающейся через колонку в течение одной минуты. Починить неисправность помогает сокращение пропускной способности вручную.

Очень горячая вода на выходе не является дефектом, поэтому здесь не требуется никакого ремонта. Ограничьте подачу газа, используя механизм перекрытия крана, по которому проходит газ, установленного на входе в водонагревательный прибор, расположенный .

Заключение

Если вы не хотите постоянно ломать голову, что делать при неисправности газовой колонки, обратите внимание на качество поступающих в квартиру воды и газа.

Некачественный газ характеризуется красноватым оттенком, что говорит о большом количестве посторонних наполнителей. Вредит прибору и хлорированная вода с примесями.

Установка проточного водонагревателя является одним из вариантов решения обеспечения дома горячей водой, разумеется, для этого требуется иметь , однако газ сейчас есть практически у всех.

Особое внимание нужно обратить на газовую колонку, так как они более экономичны, чем электрические с учетом тарифов и удобнее накопительных водонагревателей, так как можно использовать любые объемы горячей воды в любое время.

При этом очень важно быстро находить и устранять любые неисправности. Газовую колонку вполне возможно отремонтировать своими силами.

Газовая колонка, это железный короб, напоминающий шкаф. К нему подходят газовая и водопроводная трубы, внутри имеется теплообменник, а также основная и запальчивая горелка.

После открытия крана, открывается клапан газа и пропускает его в запальчивую горелку, от нее загорается основная. При сгорании газа, выделяется тепло, используемое для подогрева воды, продукты горения при этом выходят через дымоход.

Исходя из способа розжига запальника, колонки могут быть электронными, ручными или с пьезорозжигом, при ручном розжиге требуются спички, нужно открыть газовый кран, поднести к запальнику зажженную спичку и зажечь его, основная горелка загорится после поворота ручки.

Практически все современные колонки оснащены электронной системой розжига, она намного практичнее и безопаснее, после открытия крана система активизируется давление воды и при помощи двух пальчиковых батареек дается разряд и открывается газовый клапан.

Система пьезорозжига основана на пьезоэлектрическом эффекте, механические действия преобразуются в электро разряде. Когда включаете колонку впервые, на ее передней панели нужно нажать кнопку, чтобы активировать пьезоэлемент, от этой искры зажжется запальник и основная горелка.

При закрытии крана, она потухнет, а запальная будет гореть, но ее теплоты не хватит, чтобы закипела вода, оставшаяся в теплообменнике.

В следующий раз, достаточно просто открыть кран, ничего нажимать и поджигать не нужно, сразу пойдет теплая вода. Если у вас есть , то газовая колонка станет оптимальным решением.

Газовая колонка — это достаточно сложный прибор, но если соблюдать правила эксплуатации и тщательно за ней ухаживать, она может прослужить достаточно долго, однако любая техника когда — то ломается, это относится и к газовым колонкам. Особенно важно для них качество воды и газа, через какое — то время, колонке может потребоваться ремонт.

Как отремонтировать газовую колонку?

Существует несколько основных неисправностей таких колонок. Во многих случаях, возможен ремонт газовых колонок своими руками, правда, для этого требуются строительные навыки.

Наиболее распространенная проблема, заключается в том, что теплообменник засорился накипью. В этом виновата жесткая вода, накипь начинает откладываться при температуре выше 80 градусов.

• Решить проблему достаточно просто, нужно не использовать чрезмерно горячую воду при купании, вполне достаточно температуры 42 градуса, а для мытья посуды — 45, средства удаления жира справятся и в холодной воде, для машинной стирки вполне достаточно температуры в 60 градусов.
• Многие для удобства оставляют колонку работать на запальнике, чтобы ее вновь не разжигать и не настраивать, однако температура повышается буквально через час ее работы, в итоге, образуется накипь.
• Колонку нужно обязательно включать и выключать при необходимости, не нужно переделывать автоматику нагревателя, если у вас слабый напор, лучше поставьте увеличительный насос.
• Если же колонка все — таки сломалась, промойте теплообменник, но нужно понять, что он на самом деле забит, об этом может свидетельствовать снижение напора воды в кране. Для промывания, вам нужны будут плоская и крестообразная отвертка, рожковые ключи, паранитовые прокладки, а также резиновый шланг, также нужен будет порошок антинакипин, подойдет и уксусная эссенция.

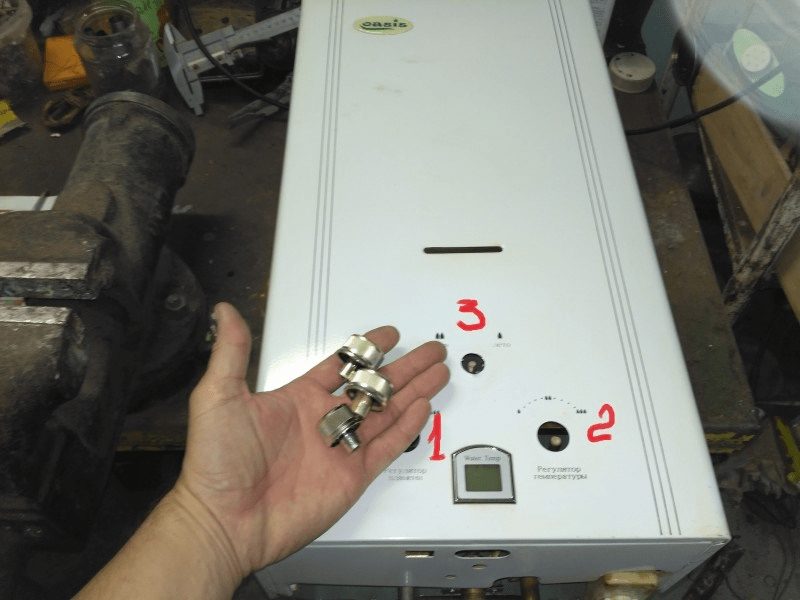

Начать нужно со снятия с колонки фурнитуры, далее снимается кожух, после чего, перекройте воду и откройте ближе к колонке любой кран подогретой воды, теперь нужно открутить от теплообменника подающую трубку, отведите ее в сторону, после откручивания гайки с теплообменника, из него начнет уходить вода, слейте около литра.

На вход теплообменника нужно одеть шланг и поднять выше колонки, поставьте в шланг воронку и небольшой струей влейте в нее раствор, делайте это медленно, чтобы не было реакции и антинакипин не был вытолкнут. Оставьте раствор в теплообменнике на 2 часа. Вещество можно прогреть на запальнике, чтобы реакция шла быстрее.

Под кран нужно поставить ведро или тазик и открыть воду, если из шланга идет шлам, а напор после ремонта улучшился,значит все нормально, если нет, повторите процедуру, но если вы используете антинакипин, таких проблем не будет.

При виде течи в газовой колонке возникает желание поменять теплообменник, но это достаточно дорого, возможно, придется вновь делать , лучше постараться отремонтировать его, можно запаять припоем, с использованием паяльника.

Вода, текущая по трубке теплообменника имеет температуру до 100 градусов, а припой плавится при 200 градусах, поэтому пайка не будет плавиться. Обычно свищи возникают в трубке, проходящей с внешней стороны радиатора, так как ее часто изготавливают из некачественного материала. Если вы нашли место течи, то перед тем как паять, нужно слить воду из теплообменника, чтобы она не отводила тепло, и вы могли хорошо прогреть место пайки.

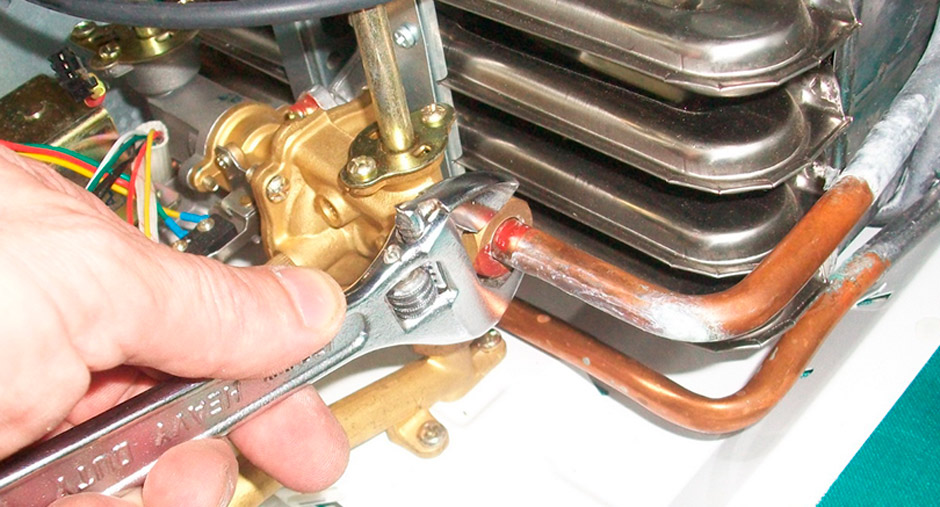

Откройте горячий кран в раковине, далее нужно отвернуть накидную гайку с трубы колонки, подающей холодную воду. Газовая колонка расположена выше крана, поэтому у вас стечет много воды, но не вся, чтобы удалить остатки, нужен пылесос, чтобы сделать продувку, только после этого можно начинать ремонтировать радиатор.

Сама пайка вещь нетрудная, при помощи мелкой наждачной бумаги зачистите место свища от окисла. После зачистки, протрите участок тканью, смочите ее в растворителе, чтобы можно было удалить пыль и жир. В качестве флюса подойдет канифоль, но если ее нет, можно воспользоваться аспирином, таблетки нужно раскрошить и посыпать в место лужения, также можно натереть таблеткой нагретую поверхность.

• Если во время лужения, припой не растекается, а возникает рыхлый слой, значит, вы плохо прогрели место пайки и нужно сделать это повторно. Как только припой равномерно покроет поверхность, его нужно нарастить до толщины 2 мм, со свищем вы больше не столкнетесь. Внимательно посмотрите на трубку радиатора.
• Если вы видите зеленое пятно, значит, там и есть отверстие, пропускающее воду, залудите и пропаяйте его, чтобы не пришлось в скором времени возвращаться к этой работе.
• Если колонка не зажигается, возможно, в вентиляционном колодце нет тяги, видимо, дымоход забит сажей или там находится посторонний предмет, в колонке просто сработала защита, и был перекрыт газ, нужно проверить тягу, для этого поднесите к нему спичку, если пламя уходит в сторону, тяга имеется.

Возможно, колонка не зажигается, то может быть разрядились элементы питания, но это может быть, только если у вас колонка с автоматическим розжигом, хотя производители и говорят, что батарейки рассчитаны на год, фактически их придется менять намного чаще.

Колонка может не зажигаться из — за слабого напора воды, откройте холодный кран, если напор маленький, возможно, виновата не сама колонка, а отдельный участок или весь трубопровод.

Если напор холодной воды сильнее чем горячей, то нужно ремонтировать водяной блок колонки, так как причина, скорее всего, в нем. Иногда может засориться сетчатый фильтр, это происходит при отключении и повторном подключении подачи воды, нужно открутить одну гайку, вытащить сетку и почистить ее. Проверьте состояние мембраны, открутите с узла 2 гайки и 3 винта, удерживающие узел за конус в газовом узле.

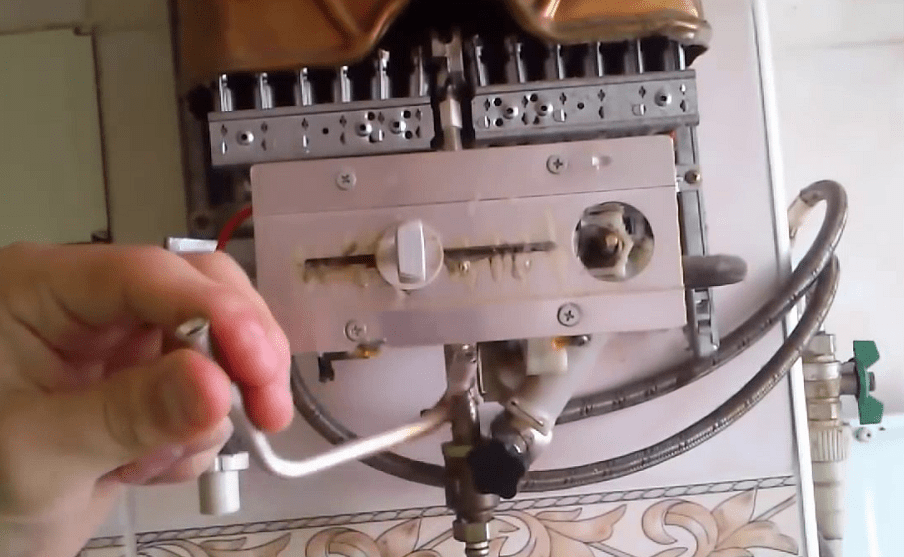

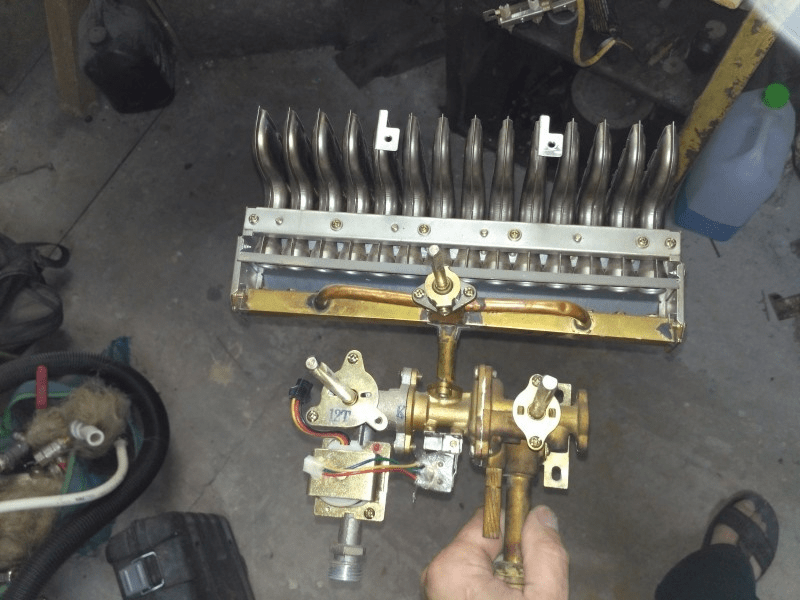

Отсоедините половинки узла, перед вами будет мембрана. Если у резинки деформирована поверхность, замените ее, также можно очистить полости узла и сетку.

Лучшим вариантом будет мембрана из силикона, она прослужит дольше. Колонка иногда гаснет после зажигания, причиной может быть термопара, ее плохой контакт с электромагнитным клапаном.

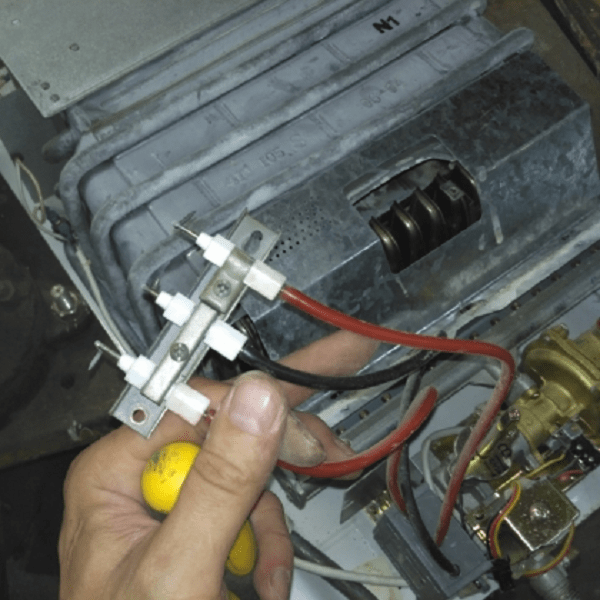

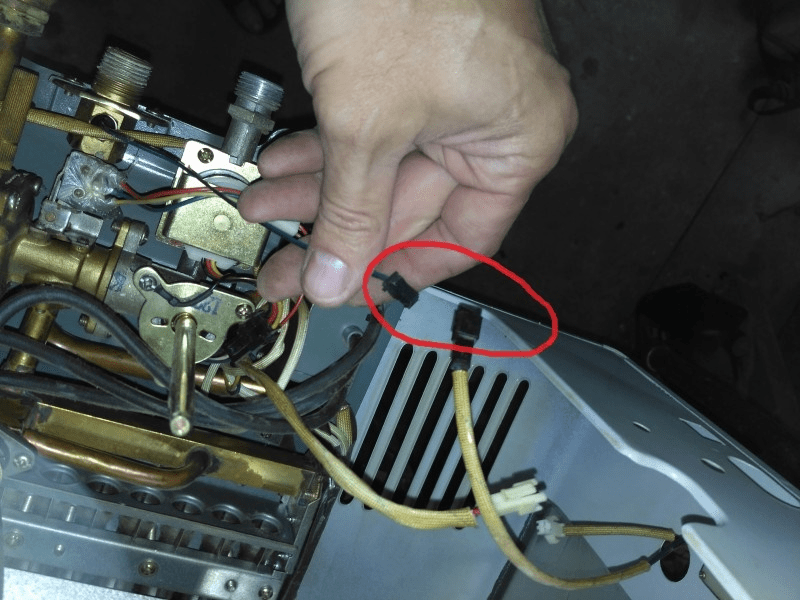

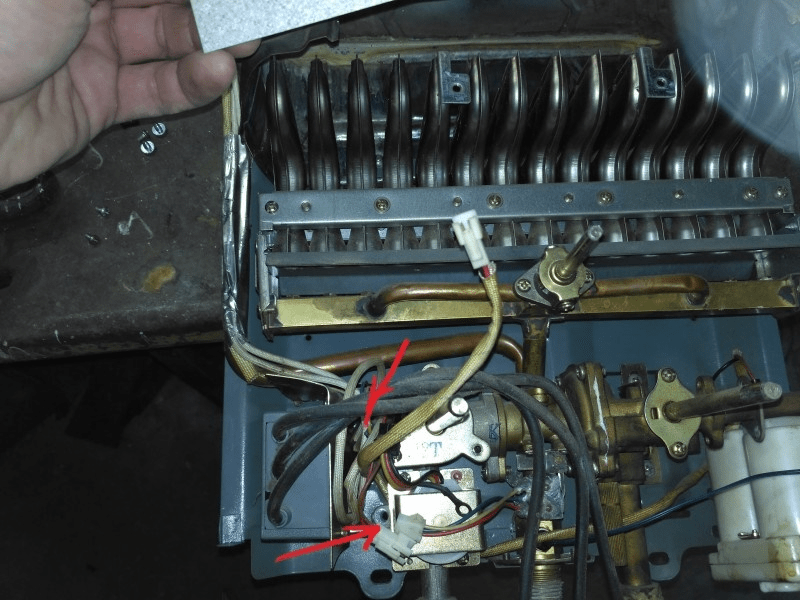

Если она цела, нужно прочистить контакты колонки и блока автоматики, отрегулируйте подачу холодной и горячей воды, не разбавляйте горячую воду холодной, так как потухнет пламя. Как видно, отремонтировать колонку вполне возможно самостоятельно, но для этого нужно быть внимательным и уметь работать с инструментами.

Независимо от модели газовой колонки в её конструкцию входят следующие элементы.

• Теплообменник.
• Основную горелку.
• Запальную горелку.

Работает газовая колонка по следующему принципу.

• При открытии крана с водой давление в системе падает и в колонке срабатывает запальная горелка.
• После чего запальная горелка подпаливает основную. Та, в свою очередь, начинает интенсивно нагревать теплообменник, который выполнен в виде змеевика. В процессе прохождения воды по теплообменнику она нагревается и на выходе с крана уже идёт горячая вода.
• Продукты отработанного газа выходят в специально отведённую трубу.

Данный принцип работы относится к автоматическим колонкам. В полумеханических или механических — принцип работы немного отличается, но в целом идентичен автоматической горелке.

Также на зависимо от модели после цикла нагрева воды пламя в запальной горелке остаётся гореть тем самым поддерживая высокую температуру в теплообменнике. При открытии водопроводного крана весь процесс начинается заново.

Виды

На сегодняшний день на рынке газовых приборов представлен широкий выбор различных моделей газовых горелок. Если взять, в общем, то все газовые нагреватели работают по одному принципу и отличаются между собой следующими характеристиками.

Мощностью.
Чем больше мощность нагревателя, тем больше воды он сможет нагреть за короткий промежуток времени.

Среди массово распространённых видов мощность можно отметит следующие три:

1. Нагреватель с мощностью в 28 кВт.
2. Нагреватель с мощностью в 26 кВт.
3. Нагреватель с мощностью в 17 кВт.

Последний вид имеет низкую стоимость, но в то же время не может обеспечивать одновременно горячей водой ванную и кухню. Как правило, большинство пользователей выбирают второй вид, так как он имеет оптимальное соотношение цена производительность.

Безопасностью эксплуатации устройства.
Является одним из основных критериев при выборе нагревателя. Несмотря на передовые технологии все же случаются случаи, когда отключают воду или газ и чтоб не допустить утечку топлива или продуктов горения колонки оборудуют следующими датчиками.

1. Датчик отключения газа, в случае если пламя погаснет.
2. Датчик горения. Является дублирующим и также отключает подачу газа, в случае если пламя потухло, и первый датчик не сработал.
3. Клапан сброса давления воды. Предотвращает от разрыва водопроводных труб колонки в случае высокого давления в системе.

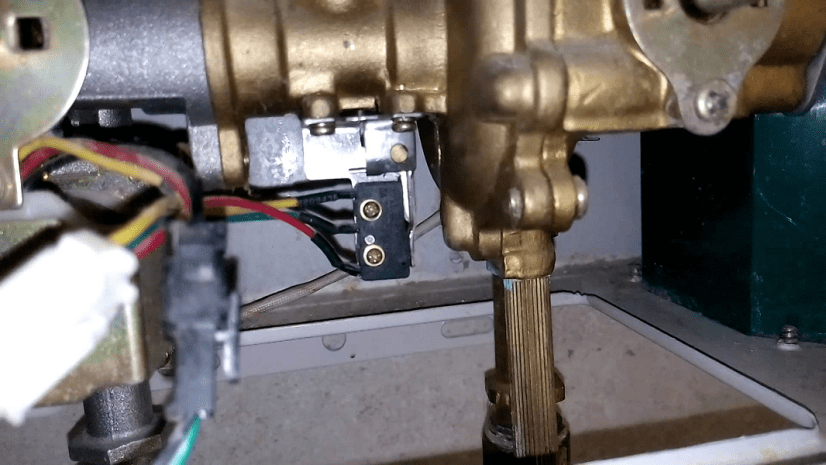

4. Датчик открытия и закрытия крана с водой. Выполняет функцию включения и выключения нагревателя при открытии крана.
5. Датчик тяги. Предотвращает включение колонки в случае отсутствия тяги, при этом позволяет избежать отравления угарным газом.
6. Датчик давления воды. Препятствует включению нагревателя в случае низкого давления в водопроводе.
7. Термостат. Обеспечивает отключение подогрева воды, когда температура достигла нужной отметки.

Это основной перечень защитных датчиков, которыми должна быть оборудована современная газовая колонка. В случае отсутствия одного из них такой прибор крайне не рекомендовано использовать с точки зрения безопасности.

Вид поджога.
Поджог может осуществляться одним из двух видов.

1. Пьезовый относится к механическому виду, то есть подпаливать придётся вручную.
2. Автоподжог работает при помощи батареек и является автоматическим. Принцип работы тот, что и в пьезовом поджоге только без участия человека. Также к автоматическому поджогу относится гидротурбинный розжиг, работающий от электрогенератора.

Дополнительными функциями.

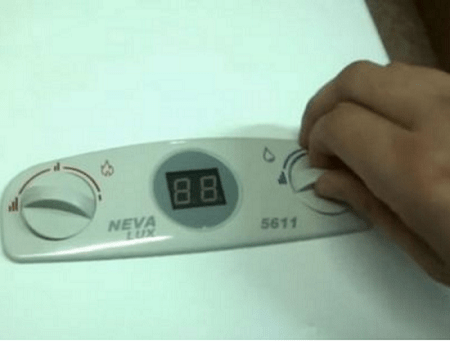

К этим функциям относится наличие ЖК-дисплея отображающий различную информацию, дополнительные настройки и т. д.

Наиболее часто встречающиеся поломки

Как известно, ничего вечного нет и газовые нагреватели тому не исключение. Как и вся техника, они имеют свойство выходить из строя, причиной тому есть множество факторов. К одним из более распространённых поломок можно отнести следующие неисправности.

• Не поджигается основная горелка при рабочей запальной.
• Затухание горелки без причины.
• Плохо нагревает воду.
• В работе колонки присутствуют хлопки.
• При включении нагревателя слышен запах газа.
• Прибор не зажигается.

Это список распространённых неисправностей газовых нагревателей. При наличии инструмента и небольших знаний данные неисправности можно устранить самостоятельно. В противном случае лучше данный процесс доверить понимающему человеку.

Накипь на теплообменнике — как исправить

Необходимость чистить теплообменник, как правило, вызывается следующими причинами.

• Долго греется вода.
• Плохой напор воды.
• Срабатывает датчик перегрева и колонка отключается.

Если вышеописанное происходит с колонкой, это означает что необходимо произвести чистку теплообменника, так как в нём образовалось большое количество накипи.

Пошаговая инструкция

Чистка теплообменника состоит из следующих этапов.

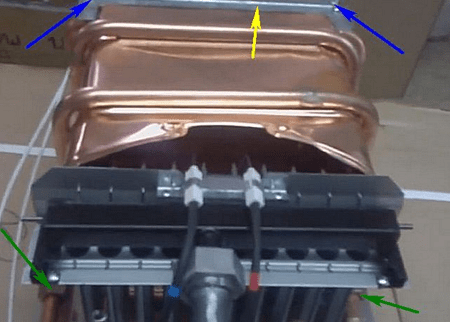

1. Нужно перекрыть вентилем подачу воды в нагреватель, и демонтировать теплообменник, отсоединив его от водопроводных трубок. Если чистка производится нечасто рекомендовано для демонтажа использовать смазочный спрей что легче открутить окислившиеся гайки. Поле обработки гаек спреем необходимо подождать минут 15-20 и приступать к их откручиванию.

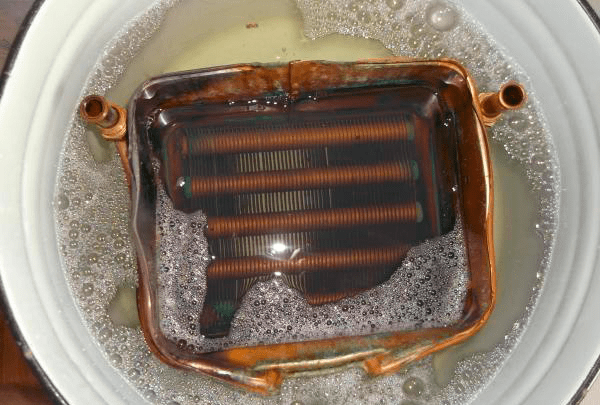

2. После демонтажа теплообменника можно приступать к его чистке. Для очищения накипи можно использовать раствор, приготовленный из расчёта 100 грамм. лимонной кислоты на пол литры горячей воды. При помощи лейки раствор заливается в теплообменник, и остаётся там его на 12 часов.
3. После необходимо слить раствор и тщательно промыть деталь чистой водой. Необходимо хорошо прочистить теплообменник от остатков накипи, так как она может забивать трубки, блокируя поток воды. Можно сделать это при помощи воды под давлением или сжатым воздухом.
4. Завершающий этап, на котором необходимо произвести монтаж теплообменника на место в нагреватель предварительно поменяв уплотняющие шайбы.

Течёт радиатор — как исправить

В случае если в газовом нагреватели начал течь радиатор целесообразней будет его заменить на новый но его стоимость зачастую составляет одну третью от стоимости колонки что совсем нерационально. В таких случаях естественней будет запаять дырявый радиатор. Сделать это можно при помощи припоя, так как вода, которая проходит через радиатор не превышает отметки в 100 градусов, а температура плавления припоя 200 градусов.

Пошаговая инструкция

Для того чтоб произвести пайку радиатора необходимо произвести следующие действия.

1. Слить воду с колонки и демонтировать радиатор.
2. Найти место течи и мелкой наждачной бумагой зачистить участок для пайки. Зачищенный участок необходимо протереть и обезжирить спиртом.
3. Непосредственно перед пайкой место течи необходимо залудить. Сделать это можно при помощи обычной канифоли.
4. Пайку необходимо производить паяльником мощностью не менее 100 ватт и припоем. На подготовленный участок для пайки нужно равномерным слоем наносить припой разогретым паяльником. Если пайка ложится неравномерно и рыхлая нужно сильней прогреть участок пайки.

После пайки следует проверить радиатор на отсутствие течи и если все нормально произвести его монтаж в колонку в обратной последовательности.

Не зажигается газовая колонка — как исправить

В случае если нагреватель не поджигается в первую очередь необходимо установить причину неисправности.

Пошаговая инструкция

В большинстве случаев причиной неисправности могут оказаться следующие обстоятельства.

1. Отсутствие тяги.

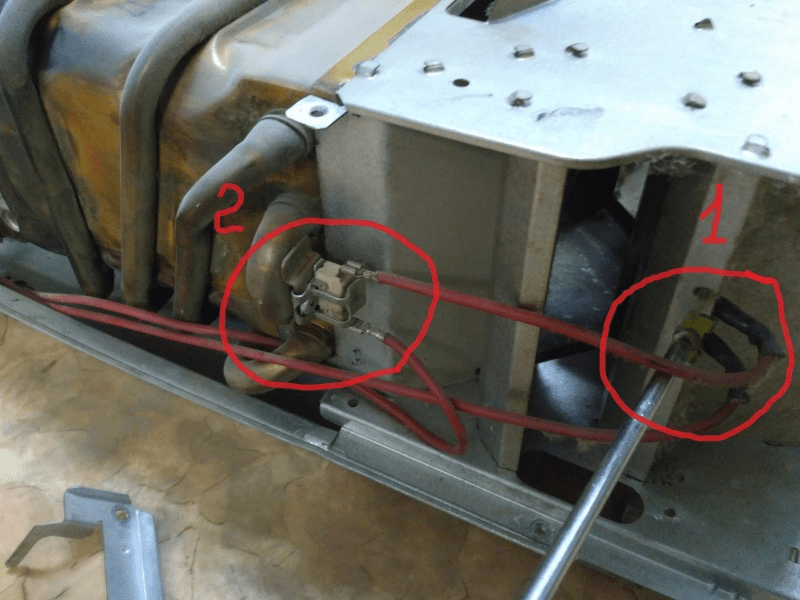

   Если забита труба отвода отработанных продуктов горения датчик тяги будет срабатывать и не давать поджечь колонку. В таких случаях необходимо прочистить трубу выхода отработанных газов.
2. Сели батарейки.
   Если нагреватель с автоматическим поджогом, то причиной неисправности могут быть севшие батарейки, которые немеют достаточно энергии, чтоб произвести поджог. В таком случае достаточно поменять батарейки на новые и поломка будет устранена.
3. Маленький напор воды.
   Как известно, все современные колонки оборудованы датчиками напора воды и если поток недостаточно велик нагреватель не включается. Причиной этой неисправности может быть засорение водного фильтра, которые стоит перед входом воды в колонку или сильный налёт в теплообменнике. Устраняется такая неисправность чисткой фильтра или теплообменника в зависимости что засорилось.
4. Также причиной, не работающей колонки, могут быть засорённые газовые форсунки, забитый нагаром теплообменник, неисправные датчики и т. д.
   Устраняются такие поломки методом исключения необходимо начать с чистки всех возможных узлов нагревателя и постепенно продвигаться к замене датчиков.

Звуки при включении — как исправить

Одной из самых распространённых неисправностей колонки могут быть хлопки при включении. Изначально они несильные и им не придают большого значения, но с каждым разом они становятся интенсивней и в один прекрасный момент может так хлопнуть, что повылезают окна или разорвёт дымоход. Причиной этим хлопкам являются следующие неисправности.

• Отсутствие тяги в трубе для отвода отработанных продуктов горения.
• Нерабочий замедлитель поджога.
• Сели батарейки (в колонках с автоматическим поджогом).
• Неисправно положение искровой свечи.

Устранить такие неисправности можно частично самостоятельно, а некоторые рекомендовано устранить при помощи специалиста газовой службы.

Пошаговая инструкция

Устраняются хлопки во время поджога колонки следующим образом.

1. Чистка дымохода.
2. Замена батареек.

Замена прокладок

Одной из причин течи колонки может быть износ прокладки. Также одной из причин утечке газа из нагревателя является износ прокладки.

Пошаговая инструкция

Замена прокладок состоит из следующих этапов.

1. Необходимо перекрыть подачу газа и воды в нагреватель.
2. Выпалить остатки газа и слить воду.
3. Открутить теплообменник от трубок подачи воды и демонтировать старые прокладки. После чего установить новые прокладки и прикрутить радиатор в обратной последовательности.
4. После необходимо открутить колонку он газовой магистрали, демонтировать старые прокладки установить новые и прикрутить нагреватель обратно.

Не рекомендовано использовать самодельные прокладки, изготовленные из подручных средств, так как это черёва-то плохими последствиями. Лучше приобретать прокладки в специализированных магазинах и хорошего качества.

Приступая к ремонту газовой колонки, следует помнить, что это прибор повышенной опасности и требует безоговорочного соблюдения правил безопасности. Также при ремонте нагревателей следует придерживаться следующих рекомендаций.

• При любом ремонте отключать подачу газа и воды в сам прибор.
• Использовать качественные комплектующие и детали, приобретённые в специализированных магазинах.
• После демонтажа нагревателя или его узлов тщательно проверять на герметичность соединений при обратной установке.
• Не следует производить ремонт колонки, если нет представления, как она устроена и что является причиной поломки.

Также следует помнить, что в случае неудачной починки колонка может выйти из строя и быть не ремонтной, так что следует щепетильно подходить к этому процессу.

17 лет жития и непрерывной битвы с газовыми колонками под шильдиком Bosch и Junkers.
Битва ведется с переменным успехом, но, надеюсь, добился наконец, и в картинках покажу.

К сожалению, к нам в Россию они поставляют колоник ужасного качества, с заложенным заводским дефектом в самую дорогую деталь — теплообменник. Замена теплообменника равна или чуть меньше стоимости новой колонки, а гарантия ровно год.

Колонки для нас делались в Испании и ныне делается в Португалии.

Когда я покупал первую колонку Bosch WR400, во всю рекламировались их листовки — срок службы до 50 лет и 25 лет безупречной работы в условиях планового обслуживания.
Жил бы я в Германии, засудил бы фирму.

Сейчас, правда таких листовок нет, постеснялись врать в открытую.

Вот он последний, выживший. С 2007 года.
Junkers WR15

Первая колонка WR400 с батарейным розжигом прожила с 1999 по 2007 год.
Вторая колонка WR15 с нормальным для людей пьезо розжигом живет с 2007 года — и не даю ей помереть

Все по честному — дата приобретения 2007 год.

Первая колонка Bosch WR 400 в течение года гарантии подвергалась сервису пару раз — не загорался фитиль.
Это общая беда всех батарейных — щелкает себе. Но не зажигается.

А зажегся фитиль и гаснет — срабатывает теплоэлемент из-за слабого огня.
Сервис-мен решил эту проблему методом приближения фитиля к теплоэлементу, благо конструктив позволял.

А на второй год потекла трубка теплообменника — это место одно и то же и маркировано цифрой 1
.
Это выходная трубка горячей воды.

Проблема в том, что работники завода изогибают трубку малым, недопустимым диаметром, что приводит к пластической деформации самого материала трубки да и деформируют круглую форму трубки, что приводит к завихрениям воды внутри.

Проблема в том, что это не обычная неотожженная медная труба диаметром 15мм
а тонкостенная трубка, которая гнется пальцами. Про это дальше.

Первый мой водогрей потек именно на этом месте.
Второй мой водогрей потек именно на этом месте.
Водогрей на выброс, где я покупал запчасть, потек именно на этом месте, через полтора года работы.

Ну а уже потом, потекла эта же трубка на другом сгибе — маркировано цифрой 2
.

И ВСЁ!
Не течет нигде больше!
Это два проблемных места, и они — заложенный производителем дефект.

Когда потек первый водогрей, на второй то год, я был в шоке. За немерянные деньги в 1999 году купленный, когда цены были в евро.
Где же тут 25 лет работы?

ВПГ-23 с медным теплообменником у меня прожил 5 лет, доставал только автоматикой — выключался и было его потом не включить. Поэтому его продал в надежде на новую жизнь.
Новая счастливая жизнь была два года.

Посему, раз это явный заводской дефект, я написал в официальное представительство Bosch/Junkers.
А вот ответ официального представительства Bosch/Junkers.

Ответил мне Валерий Олейников
— что я возможно ворую электроэнергию!
и поэтому через колонку текут токи Фуко и происходит электро-химическая эррозия трубки теплообменника.

Мало того, что он написал в немецкое представительство Bosch, что проблема, оказывается в неправильной установке
.
Вот что ответило немецкое представительство Bosch/Junkers.

«Ваша проблема — не качество изделия, а условия установки. Об этом мне сообщил из Москвы г. Олейников, ему все видно из Москвы.»

Поэтому то и появилась течь.

Поскольку стоимость нового теплообменника, если память помнит, была 250 евро и без установки его не продавали, пришлось вступить в борьбу с переменным успехом.

Место течи было видно, это упрощало жизнь.
Эпоксидная шпаклевка (жидкий металл), водостойкая, температура до 150 градусов была в помощь.
Эпоксидный пластилин тоже ничего, подходит.

Проблема в том, что рано или поздно, из-за теплового расширения/сужения эпоксидка начинает отставать.
И течь будет снова.

Есть умельцы, которые за 2500 р. заливают трубку оловом. Но народ пишет, что потом опять течет, да и правильно — трубка тонкостенная. И олово (мягкий материал) с оплеткой тут не поможет.
А трубка великолепно прихвачена к кожуху оловом. Очень качественно и навсегда, поэтому ее никак не заменить.

А однозначно поможет нормальная резина на хомуте — как вы можете увидеть под стрелкой 2.

Наносим эпоксидку, прижимаем резиной.
Это очень и очень надолго.

Но вот настал момент истины, когда ничего уже не помогает.
И решение было радикально — разрезать медную трубку и напрямую подвести резиновую трубку.

Собственно трубка тонкостенная, деформированная, если зажимать хомут на ней, плохо.
Единственная нормальная деталь, похожая на заводской фланец — выход из кожуха, в который впаяна сама трубка.
Режем трубку в 2-3 см за фланцем, отгибаем, чтобы надеть резиновую трубку.

И тут выясняется, что медная трубка теплообменника просто гнется пальцами.

Надеваем с запасом резиновую трубку и зажимаем по фланцу
хомутами.

Резиновая трубка найдена методом тыка в автомагазине.
Шланг отопителя подводящий 2110-8101200-01, к радиатору.

Для народного автомобиля ВАЗ.

Изготовлена из EPDM материала, стойкого к высокой температуре, солнечному свету, озону и атмосферному влиянию.

Рабочая температура:
-40°С / + 95°С кратковременно до 110°С

Было подозрение, что вода будет вонять резиной, но вроде как все нормально.

Размеры идеально подошли, ничего резать не надо.
На выход ставим

штуцер 18х1/2 НР

Собственно резина мягкая, внутренний диаметр 16 мм.
Отгибаем пальцами выходной патрубок, чтобы не мешал.

За кожухом температура низкая, самое горячее место — вход, там бывает температура пара за 100 градусов.

Трубка проходит достаточно свободно.

Ну и модификации по мелочам.

Выключался фитиль
— слабое пламя на термоэлемент.
В этой конструкции все узлы жестко фиксированы, просто расширить отверстие в трубке.
Тупо шилом.

Механический фильтр
на входе выкрутить сразу, у вас все равно должен стоять на стояке магистральный фильтр на 5 — 10 микрон.

Текут быстро съемные соединения
— три или четыре витка ленты фум полностью загерметизируют течь.

Течь от ручки смешивания с холодной водой — снять ручку, она плохо отцентрована и получается ось под наклоном.

С течью из-под подвижного штока диафрагмы
при включении воды сложнее.
Хорошая новость в том, что сама диафрагма тут не порвется, она сделана из очень качественного силикона.
Течет — надо хорошо смазать густой смазкой шток. Он подвижный, но смазка не даст протекать. И промазать два болта крепежа диафрагмы.

Этот узел я и покупал про запас, на всякий случай.

Вот и все.

P.S. А хорошая новость, что газовая часть изготовлена совершенно без претензий на качество.

Ремонт газовых колонок на дому, как и любых других приборов, работающих на этом природном топливе, должен осуществляться только квалифицированными специалистами. Но знания лишними не бывают, поэтому потребителям полезно разбираться в устройстве такого оборудования, чтобы уметь определять причины поломки и подсчитывать приблизительную стоимость работ по их устранению.

Ремонт газового оборудования желательно доверить специалистам

Устройство прибора

Чтобы уметь диагностировать неисправности прибора без помощи мастера по газовым колонкам , нужно иметь общее представление об их устройстве, ведь именно от этого зависит, как будут проходить ремонтные работы. Не нужно углубляться в тонкости сборки множества различных моделей, т.к. большинство из них похожи. Поэтому можно ограничиться лишь знакомством с общими принципами работы подобных приборов.

По историческим меркам горячее водоснабжение появилось в домах не так давно. Подогрев воды производили различными методами, но легче всего это было сделать с помощью твердотопливного нагревателя. Обычно его топили углем, реже использовали дрова либо мазут. Чтобы горячей воды хватило на принятие ванны, на подогрев приходилось тратить довольно много времени — от 2 часов и более. Разумеется, это не совсем удобно, и для решения проблемы были созданы газовые колонки.

С устройством газовой колонки вы сможете ознакомиться в данном видео:

Этот прибор предназначен для повышения температуры воды с помощью газа из городской магистрали. Чтобы ускорить процесс нагрева, в оборудование были встроены теплообменники — именно в них влага распределяется по системе из тонких трубочек, расположенных над газовой горелкой. За счёт этой особенности колонка способна нагревать воду довольно быстро и не требует наполнения большого резервуара.

Газовая колонка – оборудование, позволяющее нагревать воду при помощи газа

Это главный принцип работы всех газовых приборов, остальная техническая начинка предназначена для розжига, поддержания пламени, регулирования температуры нагрева, а также обеспечения безопасности во время эксплуатации. Розжиг основной составляющей — горелки — может происходить:

1. От запальника. Он зажигается вручную с помощью спички, специальной зажигалки либо включается кнопкой (автоматической или механической). Первые варианты считаются устаревшими, поэтому такие колонки вряд ли можно встретить в продаже.
2. Без запальника (пьезорозжиг).
3. С помощью электроники. Этот способ работает так же, как зажигание автомобилей.

Система безопасности блокирует поступление газа к горелке, при попадании внутрь воды

Большинство современных колонок оснащены механической системой безопасности. Даже устройства с электронной начинкой имеют защиту этого типа, расположенную между мембраной в устройстве для приёма воды и клапаном газовой трубы. Система работает по следующему принципу:
клапан перестает мешать поступлению природного топлива в прибор, только если напор воды давит на мембрану с требуемой силой. Все можно объяснить ещё проще: газ не подаётся к горелке, если в колонку не поступает вода.

Возможные поломки

Любой мастер по ремонту газовых колонок скажет, что этот прибор считается потенциально опасным, поэтому его обслуживание ни в коем случае нельзя доверять людям, не имеющим необходимой квалификации. Но для общей информации рекомендуется ознакомиться с перечнем часто встречающихся поломок и способами их устранения.

Хлопки во время работы

Если при нагреве воды периодически слышатся хлопки, исходящие от колонки, лучше сразу же обратиться за помощью к профессионалу. Регулировку оборудования довольно трудно произвести без специальной подготовки, поэтому рекомендуется довериться мастеру, отказавшись от попыток починить все самостоятельно.

Причинами возникновения такой неисправности могут служить:

• Слишком слабый напор газа, из-за чего в горелку попадает воздух и приводит к микровзрывам, которые человеческий слух воспринимает как звонкие хлопки.
• Сильный напор, когда пламя быстро разгорается, периодически прерываясь.

Для устранения таких проблем обычно достаточно отрегулировать оборудование и подвергнуть его чистке. Это может показаться несложной процедурой, но всё-таки не стоит проводить её своими руками. Специалист справится с такой работой лучше и быстрее.

Пахнет газом

Если после включения колонки в помещении начинает пахнуть газом (точнее, одорантами, которые добавляют в топливо, чтобы можно было вовремя узнать об утечке), то это уже более чем серьёзно и даже опасно. В этом случае нужно немедленно выключить прибор, перекрыть подачу газа, а также открыть все окна, двери и запустить вытяжку (если она имеется), чтобы обеспечить постоянную вентиляцию комнаты.

После всех этих манипуляций необходимо вызвать аварийную газовую службу по номеру 104 (для домашних телефонов) или 040 — для мобильных. Бригаду лучше ожидать на улице, не стоит пытаться самостоятельно отремонтировать газовую колонку, т.к. можно только усугубить сложившуюся ситуацию.

Пламя не загорается

Прибор может не зажигаться по многим причинам. Прежде всего стоит убедиться в том, что горит запальник. Если проблема именно в этой детали, то она решается довольно просто — из коммунальной службы вызывают газовщика, который прочищает элемент или меняет его на новый.

Вариант решения проблемы с газовой колонкой – изучение инструкции или вызов специалиста

В колонках с электророзжигом о том, что пламя не появляется, перестает подаваться газ, сигнализирует специальный индикатор, расположенный на корпусе прибора. Первым делом стоит изучить инструкцию. Возможно, в ней описан путь решения проблемы (иногда достаточно просто вставить новую батарейку). В противном случае за разъяснением можно обратиться к продавцу, производителю или специалисту по ремонту.

Также колонка может не зажигаться из-за отсутствия тяги в вентиляционном колодце. Это предположение легко подтверждается или опровергается при поднесении к решётке кусочка бумаги или горящей спички. Если заметно, что тяги нет или она слишком слабая, то придётся прочистить вентиляционный колодец. Во время этой процедуры не затрагиваются сложные элементы оборудования, поэтому её можно выполнить самостоятельно или все же обратиться к специалисту.

К этой неприятной ситуации может привести и износ водяной мембраны. Эта деталь склонна со временем деформироваться, так как постоянно подвергается нагрузкам, из-за чего постепенно теряет чувствительность и перестает выполнять свои функции. К сожалению, этого избежать нельзя, даже в приборах серьёзных производителей из Европы приходится производить замену мембраны каждые 4−7 лет. Чтобы определить, действительно ли дело в этой небольшой детали, нужно раскрутить кран воды до максимума. Если колонка всё-таки включается при самом сильном напоре, значит, пришло время сменить мембрану.

Также рекомендуется проверить фильтр, расположенный в водоприёмном устройстве прибора. Недостаточный напор воды нередко служит причиной, которая может помешать включению колонки. К этому обычно приводят засоры. Фильтр не считается газовым оборудованием, поэтому его спокойно можно заменить без привлечения специалиста.

Гаснет во время эксплуатации

Если горелка зажигается, но через некоторое время пламя гаснет, то проблема, скорее всего, в температурном датчике. Эта деталь призвана не давать прибору перегреваться. Такая неисправность чаще всего проявляется следующим образом:

1. Колонка загорается, некоторое время работает нормально, после чего гаснет. Последующие попытки включения результата не дают. Примерно через 20 минут установку всё-таки удаётся зажечь, но ситуация повторяется. Причиной этого может быть слишком высокая чувствительность биметаллического датчика.
2. Прибор не включается вообще или от случая к случаю. И если вчера воду удалось нагреть, но сегодня горелка уже не функционирует, это означает, что происходит замыкание, которое активирует предохранительный клапан.

Возможно необходимо обратиться в гарантийный сервисный центр

Первая неисправность считается гарантийным случаем, но может носить сезонный характер и проявляться лишь в жаркие летние дни или зимой, когда все окна закрыты, а отопление работает по максимуму. При этом температура в помещении повышена, и прибор не успевает охлаждаться должным образом. С этой проблемой можно столкнуться после истечения гарантии, тогда придётся производить ремонтные работы за свой счёт.

Во втором случае нужно проверить изоляцию проводника датчика. Возможно, она износилась и требует замены. Газовщики тут не помогут, такая неисправность не по их профилю, а самостоятельно починку производить не стоит. Лучше обратиться в авторизованный сервисный центр или к производителю.

Обслуживание теплообменника

Нередко газовая колонка перестает работать из-за неисправностей теплообменника. В этом случае потребители могут столкнуться со слабым напором и нагревом воды, а также слышать странные шумы, исходящие от устройства.

Часто причиной поломки газовой колонки может стать накипь в трубе

Чаще всего причиной неправильного функционирования этой составляющей является накипь, покрывшая внутреннюю поверхность медных трубок. Из-за этого снижается пропускная способность, а также теплообмен. Стоит учесть, что между пластинками обменника могут скапливаться копоть и пыль, которые также способны препятствовать нормальному нагреву. Если хозяин умеет работать руками и имеет представление об устройстве колонки, то он может попытаться произвести ремонт самостоятельно. Для начала нужно правильно снять неисправную деталь:

1. Прибор отключают от водопровода и перекрывают газ.
2. Под водяной секцией теплообменника откручивают пробку и сливают из него всю жидкость.
3. Трубы слива и подачи воды отсоединяют от агрегата (зелёные стрелочки на фото).
4. Откручивают винтики (синие указатели) и убирают пластинку фиксации (жёлтая стрелка).

Если есть представление об устройстве колонки, то он можно попытаться починить ее самостоятельно

Деталь тщательно промывают, чтобы удалить копоть, пыль и прочие загрязнения. Затем на полчаса опускают в ёмкость с раствором из воды и любого моющего средства, а узлы очищают щёткой с мягкими щетинками. Если накипь не удаётся убрать, придётся залить в трубки специальный раствор на основе лимонной кислоты, которая точно найдётся на кухне практически у всех хозяек.

Для этого 0,5 л воды нагревают до +40°С и растворяют в ней 50 г лимонной кислоты. Средством смачивают детали, оставляют на 15 минут и тщательно смывают под сильным напором. Процедуру можно повторить несколько раз, пока вся грязь и накипь не удалится.

Течь нагревателя

Со временем оборудование изнашивается, поэтому хозяева старых колонок могут столкнуться с проблемой протечки. В этом случае ремонт нагревателя будет подразумевать замену радиатора, цена которого обычно составляет 25−35% от стоимости прибора. К этому стоит прибавить оплату мастеру, и получится кругленькая сумма, поэтому в целях экономии можно самостоятельно произвести запаивание повреждённых мест. Чаще всего они встречаются на трубке, расположенной снаружи теплообменника.

Если в нагревателе появилась течь, можно попытаться ее самостоятельно запаять

Работу производят по следующему алгоритму:

1. Установку отключают, сливают жидкость из радиатора и снимают гайку с патрубка, подводящего холодную воду. Обычно колонки устанавливаются выше кранов, поэтому влага спокойно вытекает самостоятельно. Оставшуюся можно удалить с помощью компрессора или пылесоса.
2. Место течи обрабатывают наждачной бумагой и протирают растворителем.
3. Лужение производят мощным паяльником, в качестве флюса используют канифоль, припой — любой доступный сплав.
4. Повреждённый участок покрывают тонким слоем припоя, после чего наращивают его толщину до 2 миллиметров.

Работу заканчивают осмотром трубки по всей длине. На местах с зелёным налётом в скором времени появятся новые течи, поэтому их тоже следует пропаять. Обычно эта процедура не кажется сложной опытным мастерам.

При установке и обслуживании газовых колонок важно выполнять работу аккуратно и внимательно, ведь неосторожная ошибка может привести к необратимым последствиям. Поэтому для ремонта подобного оборудования лучше обращаться к специалистам или в газовую службу.

Ремонт газовой колонки по своей сложности и количеству возможных технических проблем не идет ни в какое сравнение с любой другой домашней техникой. Более сложным и насыщенным возможными техническими нюансами может быть только ремонт газовых котлов на дому. Если водогрейный аппарат еще можно попытаться ремонтировать своими руками, то обслуживание и ремонтные работы котла отопления, независимо от количества встроенной автоматики, наличия второго контура и производителя, лучше всего доверить сертифицированному специалисту.

Что можно отремонтировать в газовой колонке своими руками

Разумеется, не всегда газовая водогрейная колонка изнашивается или ломается настолько основательно и безвозвратно, что без помощи специалиста никак не обойтись. По отзывам тех же слесарей газово-эксплуатационной службы, в 70% случаев ремонт газовых колонок сводится к обычному обслуживанию и устранению мелких дефектов, как правило, связанных с низким качеством деталей или неправильной регулировкой.

В список работ, доступных для ремонта газовых колонок на дому, можно включить следующие мероприятия:

• Мелкий ремонт и переупаковка муфтовых и гаечных соединений трубопроводов;
• Замена эластичной мембраны в водо-газовом регуляторе колонки;
• Прочистка и настройка работы датчика тяги;
• Прочистка и промывка теплообменника;
• Ремонт платы розжига.

Понятно, что есть определенная категория дорогостоящих водогрейных колонок, насыщенных автоматикой и электроникой, которую просто нет смысла даже пытаться ремонтироваться в домашних условиях. Например, ремонт газовых колонок Электролюкс или Vaillant обойдется дешевле в сервисном центре из-за высокой стоимости запчастей. Исключение составляют особо ответственные узлы, такие как трехходовой клапан или плата розжига, их лучше покупать у официального дилера, даже если цена выше. Это единственный шанс выполнить ремонт и не убить дорогущую итальянскую или немецкую колонку некондиционной запчастью.

Ремонт газовой колонки Оазис

Китайские водогрейные аппараты Оазис приглянулись на отечественном рынке, прежде всего невысокой ценой и простотой конструкции, что обеспечивает ремонт газовой колонки своими руками практически в любой проблемной ситуации. Устройство и формат основных деталей очень похожи на большинство отечественных систем, так что с разборкой и ремонтом проблем не бывает, даже если нет инструкции по ремонту или схемы на газовую колонку Оазис.

Из практики известно, что китайские газовые аппараты Оазис страдают тремя видами дефектов:

• Быстрый разряд батарей;
• Выход из строя свечей розжига;
• Подтекание воды на сальнике мембранного датчика давления воды.

В первом случае проблема с батарейками проявляется довольно необычно, индикаторное табло радует синим или зеленым светом, но при попытке включить газовую колонку ничего не происходит. Ремонт подобного дефекта выполняется простой заменой обычных солевых батарей на щелочные элементы с увеличенной емкостью заряда. Их должно хватать минимум на год.

Разбираем Оазис для ремонта

Если под колонкой начали появляться капли воды, то это, скорее всего, означает, что потребуется ремонт одного из узлов проточной части водогрейного аппарата. Чтобы установить причину подтекания воды и выполнить ремонт, Оазис необходимо разобрать. В первую очередь необходимо снять наружную облицовку аппарата. Для этого снимаются ручки и выкручиваются саморезы в нижней части корпуса.

Следующим этапом отключаем разъемы от индикаторного табло и микровыключателя.

Получаем доступ к будущему месту проведения ремонта — мембранному блоку контроля давления воды.

Ремонтируем блок-регулятор газовой колонки

Для того чтобы снять блок контроля за давлением, необходимо аккуратно отключить разъем микровыключателя и вывернуть два винта, крепящих фланец теплообменника к корпусу блока.

Понятно, что перед ремонтом газовой колонки воду необходимо перекрыть, оставшееся в системе давление воды сбросить, открыв кран.

Для ремонта потребуется дополнительно снять газовый блок водогрейного аппарата и горелочное устройство.

Снятый блок можно разобрать для ремонта, вывернув четыре стальных винта. Обычно стальной крепеж сильно прикипает к латуни, поэтому предварительно стык обрабатывают ВД-5 или тормозной жидкостью.

Работает блок контроля давления следующим образом:

Понятно, что поверхность стального штока при контакте с резиной интенсивно коррозирует и покрывается кавернами. Каждое движение такого штока приводит к катастрофической выработке сальника, который уже через год начинает течь. Кроме того, при любом ремонте, при первой же возможности необходимо поменять мембрану на качественную каучуковую.

Нередко случается ситуация, когда перед ремонтом сальника газовая колонка начинает кипеть и плеваться паром. Это говорит о том, что мембрану тоже нужно очистить от грязи и по возможности заменить.

Ремонт электродной системы газовой колонки

Китайские производители газовых колонок Оазис всегда любят экономить на качестве используемых материалов. В качестве примера можно привести ситуацию, когда новая, полностью исправная газовая колонка перестает зажигаться даже при исправном блоке контроля воды и газа и платы розжига.

Причиной является выход из строя одной из трех свечей розжига пламени горелки. Конструкция горелочного устройства такова, что для поджига газа необходимо, чтобы все три свечи были исправными.

Ремонт системы розжига газовой колонки начинается с определения неисправной свечи. Для этого необходимо снять облицовку, выключить свет и затенить помещение. При запуске газовой колонки можно увидеть, как на одной из свечек электрический разряд бьет не в поток газа, а значительно ниже, в корпус.

Ситуация крайне опасна и требует срочного ремонта системы зажигания газо-воздушного потока в колонке. Откладывать ремонт нельзя, даже если колонка зажигается на второй-третий раз запуска. При запуске в топливную камеру и вытяжное устройство нагнетается большое количество смеси газа и воздуха, и если зажигание колонки сработает с большой задержкой, возможен взрыв и пожар.

Для ремонта необходимо демонтировать все три свечи, очистить их от нагара, продуктов окисления. Одна свеча точно пробивает на корпус, остальные неизвестно, в каком состоянии, поэтому все три одевают в изоляционную термоусадочную полимерную трубку, минимум в три-четыре слоя. В ходе ремонта потребуется таким же способом заизолировать прижимную планку, которой свечки фиксируются на корпусе горелки.

Ремонт газовой колонки Нева

Большинство моделей газовых колонок Нева показали себя, как простые и доступные в ремонте водогрейные устройства. До надежности европейских моделей им далеко, но ремонт их обходится на порядок дешевле, и почти всегда его можно выполнить своими руками.

Выход из строя и последующий ремонт свечи розжига по правилам считается нетипичным случаем поломки, поэтому, выполнив ремонтные работы, будет правильным поискать причину дефекта. Чаще всего выгорание пластика происходит из-за конденсата, стекающего по системе вентиляции на корпус газовой горелки.

Как выполнить ремонт накидной гайки теплообменника

Одним из наиболее распространенных дефектов газовых колонок Нева практически для всех моделей, остается низкое качество металла теплообменника. По правилам теплообменный контур, по которому движется вода, не должен контактировать с алюминиевыми деталями, например, газовой горелки или блока-регулятора. Любой подобный контакт может стать причиной электрохимической коррозии медных стенок, и тогда ремонт будет просто бесполезен.

Кроме того, не всегда соблюдаются правила заворачивания накидных гаек, которыми теплообменник крепится к регулятору и выводной трубе. С каждым снятием и ремонтом теплообменника гайки вырезают в медной стенке тонкую, едва различимую дорожку. В конечном итоге развальцованный торец и часть медной трубы на десятый раз закручивания просто обламываются.

В этом случае приходится подрезать и выравнивать место поломки, устанавливать новую гайку с наружной резьбой и соединять теплообменник с блок-регулятором обычным гибким шлангом. Любой другой вариант ремонта, как показывает практика, оказывается недолговечным.

Ремонт микровыключателя в системе запуска газовой колонки

Ситуация, схожая с Оазисом на севших батарейках, случается и с газовой колонкой Нева. При попытке запустить Неву зажигается индикаторное табло, но воспламенения газовой горелки не происходит. Иногда колонку удается включить на 4-5 раз.

В данной ситуации требуется ремонт микровыключателя, по причине преждевременного износа детали или неправильной регулировки узла.

Выключатель располагается рядом с блоком контроля давления воды. При запуске колонки мембрана на блоке выдавливает шток, который разблокирует контакт выключателя. В отличие от Оазиса, все детали блока, в том числе и шток, изготовлены из латуни, поэтому коррозии нет, ремонту и замене подлежит сам микровыключатель.

Для выполнения ремонтных работ необходимо отсоединить разъем, отвернуть два винта М3 и снять корпус выключателя с планки, как на видео

Заменить микрик несложно. Можно купить оригинальную деталь за 400-500 руб. в специализированном салоне или приобрести аналог за 50 руб. в любом магазине радиодеталей. Разницы для ремонта никакой, в обоих случаях продадут деталь из китайского ширпотреба.

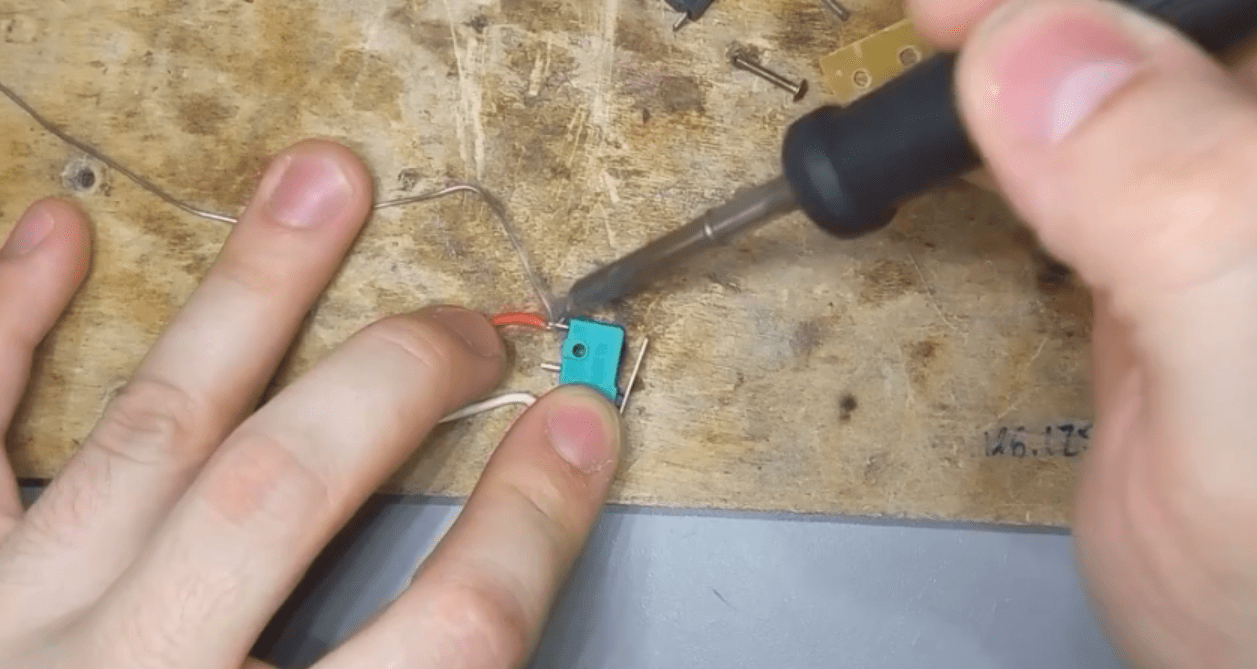

Для того чтобы выполнить ремонт, потребуется отпаять две жилы провода с разъемом от ножек выключателя, одеть термоусадочную трубку и припаять к контактам новой детали.

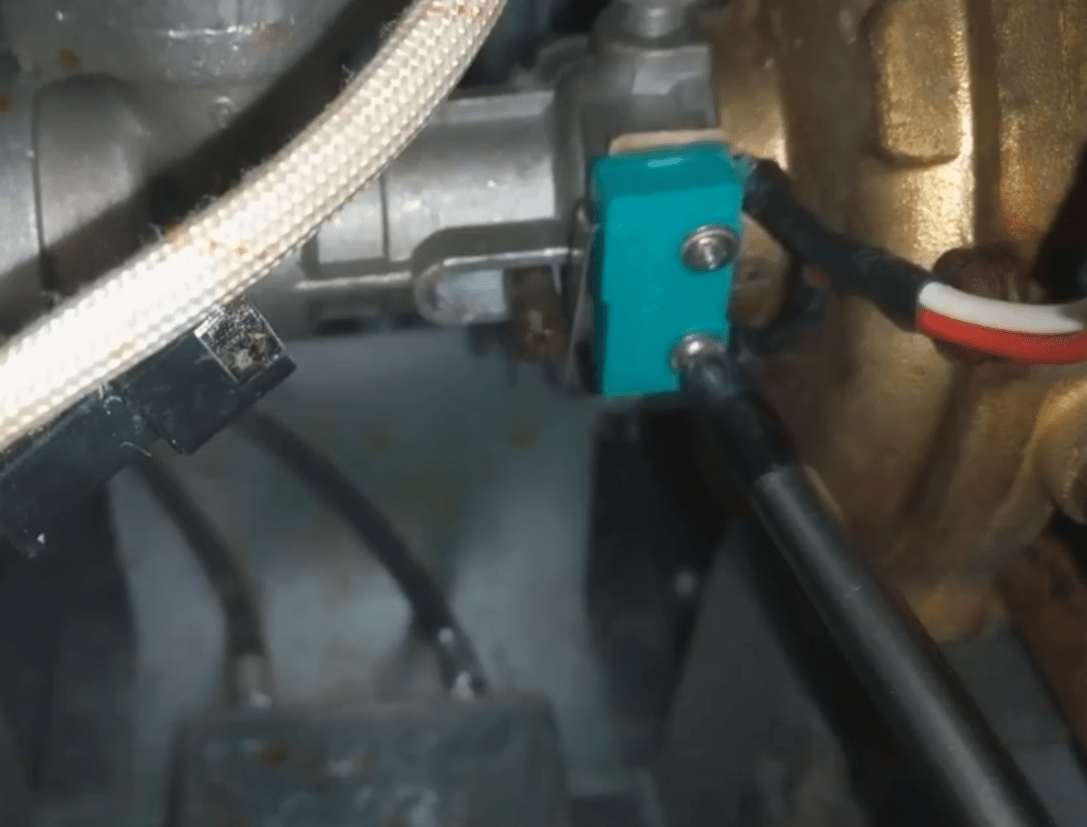

На завершающем этапе ремонта выключатель прикручивают старыми винтами на крепежную планку на блоке. Далее нужно отрегулировать положение корпуса микровыключателя так, чтобы шток при перемещении полностью отпускал контакт. Делается это с помощью крепежных винтов. Один из винтиков выгибается с радиусом, соответственно, вращая его, можно добиться перемещения корпуса выключателя в нужном направлении.

Ремонт газовой колонки Юнкерс

Преимуществом отечественных газовых колонок является их высокая устойчивость к перегрузкам и низкому качеству воды, и в первую очередь, газа. Специалисты утверждают, что немецкая техника традиционно показывает огромные сроки эксплуатации без ремонта, но при одном условии – система должна быть защищена от скачков напряжения в сети и оборудована защитными фильтрующими элементами, смягчающими жесткость нагреваемой воды.

Но даже в таких условиях приходится периодически выполнять мелкий ремонт своими руками газовой колонки Юнкерс. Причина проста, автоматика, розжиг и запальное устройство оказываются очень чувствительными к загрязнениям, наличию пыли и ржавчины в бытовом газе. На грязном газовом топливе первым выходит из строя запальник.

Для восстановления колонки потребуется снять крышку и вытащить рукой тонкую профилированную алюминиевую трубку, обеспечивающую работу в дежурном режиме. Трубку аккуратно прочищают медной проволокой и промывают спиртом. Из-за высокого содержания в газе пентакарбонила железа на стенках газопровода выпадает мелкодисперсная металлическая пыль, убивающая свечи и запальник.

Фильтры практически не задерживают пентакарбонил, поэтому умельцы алюминиевую трубку зачастую заменяют медной большего диаметра. Новый газопровод оборачивают вокруг теплообменника, что обеспечивает разложение карбонила в трубе до попадания в зону розжига.

Кроме того, грязный газ вынуждает регулярно вскрывать и чистить газовую горелку колонки.

Ремонт теплообменников газовых колонок

Одним из наиболее тяжелых случаев повреждения колонки считается прогар, разлом или сквозная коррозия медного теплообменника. В первых двух случаях ремонт выполняется только заменой детали на новую запчасть. В случае сквозной коррозии на стенках теплообменника образуются тонкие, 02,-0,5 мм отверстия, через которые вода вытекает из контура.

Дефект, как правило, обнаруживается по интенсивному сажеобразованию, подтеканию воды и падению давления в контуре при закрытом кране.

Для ремонта теплообменика потребуется снять его с крепления газовой колонки. Далее медную поверхность очищают от наслоений копоти и окалины и подвергают гидравлическому испытанию.

Проще всего необходимо выявить место коррозии с помощью прокачивания воздуха или воды под избыточным давлением. Например, вывод теплообменника глушится резиновой пробкой, а на входе ручным насосом подается давление воздуха. Теплообменник газовой колонки погружают в емкость с водой и определяют место повреждения.

Отремонтировать повреждение в домашних условиях можно пайкой медно-серебряным оловянным припоем. Первый используется для реставрации наиболее горячих точек, расположенных близко к фронту пламени. Для заделки оловом медную поверхность протравливают раствором цинка в соляной кислоте, разогревают горелкой и лудят массивным куском припоя. Для нормальной работы толщина оловянной заплатки должна быть не менее 0,5-0,7 мм.

После ремонта теплообменник еще дважды подвергают проверке – с помощью традиционного закачивания воздухом и выдержкой под рабочим давлением воды после установки узла на газовую колонку. Давление в контуре не должно падать минимум в течение 15 мин.

Ремонт газовой колонки Бош

Водогрейные газовые аппараты, производства компании Бош отличаются компактными размерами и огромной насыщенностью автоматики. Чем больше в конструкции узлов и механизмов, тем больше вероятность поломки.

Для бошевских систем нагрева воды WR10 характерны два типа поломок – произвольное выключение после удачного старта и подтекание сальников из-за высокой жесткости воды.

Произвольное выключение может происходить по трем причинам:

• Падение тяги в дымоходе;
• Загрязнение электрода-запальника, вследствие чего автоматика не распознает очень маленький ток ионизации и выключает подачу газа. Ремонт сводится к обычной прочистке электродов;
• Срабатывание датчика перегрева теплообменника.

Последний случай наиболее актуальный. Датчик перегрева представляет собой биметаллическую пластину с контактами. При достижении определенной температуры пластина изгибается и размыкает контакты.

Предварительно для восстановления необходимо проверить работу датчика, например, закоротить контакты напрямую скрепкой или медной проволокой. Если газовая колонка продолжает работу в нормальном режиме, то нужно купить и заменить датчик. Сильный перегрев означает, что потребуется выполнить регулировку и проверку регулятора расхода газа.

Газовую колонку можно отнести к конструктивно сложным водонагревательным приборам, которые при чётком следовании эксплуатационным правилам могут прослужить без поломки не одно десятилетие. Но как известно, нет ничего вечного и даже такое надёжное устройство, может сломаться. В первую очередь — это обусловлено несоответствием качества воды и газа, которые подаются коммунальными службами в дом.

Если следовать правилам техники безопасности, то любая неисправность газового оборудования должна устраняться соответствующими службами или сертифицированными специалистами. Но хочется отметить, что существуют некоторые типичные поломки газовой колонки, которые домовладелец может устранить своими руками, не дожидаясь приезда мастера.

Конструктивные особенности газовой колонки

Прежде чем научиться правильно диагностировать разные неисправности газовой колонки для дальнейшего их устранения своими руками, целесообразно ознакомиться с устройством такого водонагревательного прибора
. Естественно, ознакомиться с конструкцией всех моделей газовых агрегатов для нагрева воды невозможно, но знать обобщённые принципы устройства колонки нужно.

Централизованная подача горячей воды в жилые помещения появилась не так давно. При этом проблема нагрева воды в частных домах и многоквартирных постройках решалась разными методами, самым распространённым из которых был нагреватель накопительного принципа действия
, работающий на твёрдом топливе.

Нагрев воды в таких котлах должен был происходить заблаговременно, так как для того чтоб принять ванную или душ, затрачивалось от 60 до 90 минут
. Естественно, это делало использование таких приборов очень неудобным и непрактичным. Поэтому для решения проблемы, быстрого нагрева воды была разработана газовая колонка.

Принцип работы газовых колонок состоит в нагреве воды поступающей из водопровода за счёт сгорания газа. При этом чтобы максимально ускорить данный процесс водонагревательное устройство снабжается теплообменником
, распределяющим водный поток по тонким трубкам, расположенным прямо над горелкой. Благодаря этому удалось добиться быстрого прогрева воды непосредственно во время её использования.

Такая конструкция газовой колонки является основой большинства подобных водонагревательных устройств. Все остальные конструктивные дополнения служат для розжига газа и задания температурных параметров, а также обеспечения защиты и безопасности прибора. При этом если рассматривать розжиг колонки, то он отличается принципом действия.

• Розжиг с использованием запальника
  подразумевает постоянное поддержание небольшого источника открытого огня. В свою очередь, сам запальник зажигают или спичкой или пьезоэлементом, встроенным в колонку.
• Система пьезорозжига
  без использования запальника.
• Электронный блок розжига
  газовой колонки, работающий от сети переменного тока.

Если говорить о системе обеспечения безопасности, то она в большинстве случаев механическая. Даже самая современная газовая колонка, напичканная, разными электронными блоками имеет самую простую защиту, механически связанную с мембраной и устройством приёма воды, а также газовым клапаном. Открытие газового клапана происходит только при достаточном давлении воды на мембрану. Проще говоря, отсутствует вода не горит газ — воду включили горелка зажглась.

Газовый водонагреватель не зажигается

Одной из самых распространённых проблем того, что газовая колонка не загорается, является отсутствие тяги из-за засорения вентиляционных колодцев. Возможно, что в дымоходе оказался инородный предмет или он засорился сажей в процессе длительной эксплуатации. В таком случае происходит срабатывание системы защиты и как следствие перекрытие подачи газа.

Для ремонта неисправности своими руками нужно проверить тягу в трубе отвода отработанных газов. Для этого зажжённая спичка подносится к вытяжному колодцу
и в случае исправности дымохода пламя отклоняется в сторону. Если пламя не зашевелилось нужно проверить колодец и устранить грязь или посторонние предметы и всё заработает без обращения к специалистам.

Ещё одной проблемой, при которой отсутствует розжиг колонки, является банальное отсутствие питания, естественно, если речь идёт об агрегатах, с автоматической системой розжига работающих от батарейки, таких как изделия компании Электролюкс. При этом, несмотря на все заверения производителей, что батарейки должно хватить на год их замена должна проводиться намного чаще. Для ремонта нужно сделать следующее:

• проверить исправность работы кнопки, включения газового прибора;
• банальная замена источника питания (батарейки).

Также проблемы с розжигом в газовой колонке, могут быть, обусловлены отсутствием достаточного напора воды. Проверка давления воды своими руками также не составляет никаких проблем. Нужно просто открыть кран и визуально оценить напор воды. И если будет обнаружена проблема, то ремонтировать нужно трубопровод.

Если будет обнаружено, что холодная вода подаётся под большим напором, то проблему нужно искать в водном узле газового водонагревателя. Распространёнными причинами снижения напора горячей воды являются засорённые фильтры или деформированная мембрана. Для устранения поломки нужно проделать следующие действия:

• для начала нужно поинтересоваться отсутствием напора холодной воды у коммунальных служб;
• проверить и при необходимости выполнить промывку или замену своими руками фильтров;
• выполнить очистку газового прибора от накипи, но такие профилактические меры лучше доверить специалистам;
• выполнить замену деформированной мембраны.

Зачастую можно столкнуться с проблемой, когда газовый водонагреватель загорается и сразу же тухнет. Это часто происходит из-за неправильной регулировки подачи воды. Для ремонта поломки выполняется снижение подачи воды, которое можно сделать своими руками.

При включении прибора слышен характерный хлопок

Микровзрыв или хлопок, которые появляются при включении газовой колонки могут появляться из-за нехватки тяги в системе вентиляции. Если это устройство снабжено электророзжигом, то причиной может быть разряженная батарейка. Также проблеме может сопутствовать засорение жиклёров или других конструктивных элементов прибора или из-за чрезмерного притока газа. При этом для устранения проблемы нужно выполнить следующие манипуляции:

• самостоятельная очистка дымохода или вызов печника;
• замена элементов питания;
• все остальные поломки должен исправлять специалист, вызванный из службы газа.

Важно помнить, что во время включения газового водонагревателя не должно присутствовать никаких посторонних запахов особенно газа. При обнаружении запаха нужно незамедлительно перекрыть вентиль подачи газа открыть двери и окна в квартире и позвонить в службу газа. Но ни при каких обстоятельствах нельзя пытаться устранить проблему самостоятельно.

Отсутствует подача газа

При включении колонки всегда слышен характерный звук розжига газа, который свидетельствует о работе водонагревательного прибора. Если при включении прибора ничего не слышно, то, возможно, газ не поступает в колонку. Для решения проблемы нужно проверить, а есть ли газ вообще. Для этого можно зажечь конфорку газовой плиты или позвонить в коммунальные службы на возможность проведения плановых ремонтных работ. Если газ в доме есть, а колонка не горит нужно обращаться за помощью к специалистам.

Течь газового водонагревателя

Если в доме эксплуатируется старая газовая колонка, то зачастую может наблюдаться её протекание. При этом для ремонта водонагревателя желательно заменить радиатор целиком. Однако стоимость такой запчасти может достигать 30% цены колонки
. Поэтому целесообразно выполнить пайку повреждённого места своими руками.

Наиболее часто отверстия обнаруживаются на трубке, находящейся, с наружной стороны теплообменника. Если будет выявлено место повреждения, то первым делом нужно предпринять определённые меры.

1. Сливается вода из радиатора
   путём открытия крана в мойке или ванной и откручивается накидная гайка на патрубке колонки подводящей холодную воду.
2. По причине того, что колонку в большинстве случаев устанавливают, выше кранов в доме, то вода из радиатора водонагревателя стечёт самотёком
   .
3. Для устранения оставшейся жидкости используют компрессор или бытовой пылесос
   .

Обычно сама процедура пайки не должна, вызывать проблем. Первым делом необходимо место, где обнаружено повреждение, зачистить при помощи наждачной бумаги и обработать растворителем. Лужение выполняется любым доступным припоем с помощью мощного паяльника. В качестве флюса используется канифоль.

После покрытия тонким слоем припоя повреждённого участка его наращивают до 2 мм толщины. Затем выполняется визуальный осмотр патрубка по всей длине. При обнаружении зеленных образований можно быть уверенным, что в этом месте скоро появится новая дырка, поэтому данный участок трубки также пропаивается.

Газовая колонка горит, но вода не нагревается

Выходу слегка тёплой воды из колонки может предшествовать несколько причин. В первую очередь устройство может иметь недостаточную мощность. Чтобы удостовериться в этом, необходимо внимательно изучить документацию на прибор.

Помимо этого недостаточный нагрев воды может происходить из-за банального засорения агрегата, о чём будет свидетельствовать цвет горения газа и появление копоти под водонагревательным прибором
. Также температура воды может не прогреваться до заданных параметров по причине слабого давления газа. Для ремонта неисправности нужно сделать следующее:

• выполнить регулировку крана подачи горячей воды;
• выполнить чистку агрегата своими руками;
• обратиться к специалисту.

Выше были рассмотрены типичные поломки газовой колонки, которые встречаются чаще всего и их можно устранить своими руками. Но если у домовладельца нет уверенности в своих силах, то лучше доверить всё специалистам.

Выполняя регулировочные или ремонтные работы с газовой колонкой своими руками нужно уделять этому процессу должное внимание, иначе это может привести к необратимым последствиям. Поэтому прежде чем самостоятельно разбирать газовый водонагревательный прибор нужно быть уверенным, что не будет повреждён газопровод или другие важные узлы, которые могут привести к взрыву газа.

Механика в советских газовых колонках при длительной эксплуатации может давать сбои в работе. В данной статье показан процесс ремонта блокировочного газового крана на примере проточного газового водонагревателя ВПГ-18 производства львовского завода теплогазового оборудования.

Советские газовые колонки многим служат уже не один десяток лет, и, возможно, прослужат столько же. Важное их преимущество — энергонезависимость. Автоматика в таких устройствах полностью механическая и при своевременном обслуживании — достаточно надежная. Советская колонка полностью разбирается, что позволяет эффективно ее ремонтировать, чего не скажешь о современных аналогах, ремонт которых чаще всего представляет собой замену целых узлов.

Плоской отверткой откручиваем два винта крепления фланца с ограничителем.

Вынимаем фланец вместе со втулкой и двумя пружинами.

Примечание:
вторая пружина находится внутри бронзовой втулки.

Ключом № 10 проворачиваем пробку крана.

Вынимаем пробку вместе с шайбой.

Ветошью протираем поверхность пробки. Если смазка засохла — ее можно удалить бензином или спиртом. Очищаем при помощи ветоши внутреннюю поверхность корпуса крана, полости фланца и втулку от старой смазки.

Наносим газовую смазку тонким слоем на всю поверхность пробки.

Устанавливаем пробку в корпус крана обязательно большим отверстием вверх. От ее изначального положения зависит правильность работы блокировочного крана.

Наносим толстым слоем смазку на втулку.

Устанавливаем втулку во фланец так, чтобы бугорок на втулке вошел в паз на фланце.

Устанавливаем пружину во втулку.

Надеваем шайбу на шток пробки завальцованным бортом на себя.

Устанавливаем большую пружину и прижимаем ее фланцем, совмещая при этом паз втулки со шлицами на штоке пробки. Для этого регулируем положение втулки во фланце, немного прокручивая ее до попадания.

Фланец устанавливаем прорезью влево. Равномерно обжимаем его двумя винтами.

Надеваем ручку крана и проверяем плавность хода.

Проверяем правильность сборки

Ставим ручку крана в закрытое положение. Открываем подачу газа. Зажимаем кнопку автоматики. Подносим спичку к запальнику. Запальник не должен загораться!

Поворачиваем ручку крана в положение запальника. Зажимаем кнопку автоматики. Подносим спичку. Запальник должен загореться (это может занять до минуты, т. к. в систему мог попасть воздух при разборке-сборке). Отпускаем кнопку автоматики. Запальник должен гореть, при открытии крана горячей воды основная горелка разгореться не должна!

Поворачиваем кран в режим полного открытия. Открываем кран горячей воды. Основная горелка должна разгореться.

Ставим ручку крана в закрытое положение. Запальник должен полностью потухнуть.

Убедившись в правильности работы газового крана, разжигаем колонку и проверяем герметичность всех газовых соединений мыльным раствором. Если колонку не разжечь — герметичность удастся проверить только до кнопки автоматики.

Результаты проделанной работы

Блокировочный газовый кран правильно выполняет свою функцию и полностью герметичен. Кран работает плавно, что позволяет легко, а главное, точно регулировать поступление газа к горелке для обеспечения нужной температуры горячей воды.

Если вы длительное время не используете газовую колонку, желательно все равно раз в месяц выполнять пробный пуск. Это исключит многие проблемы, связанные с простоем, и позволит при необходимости без проблем запустить оборудование.

Чтобы удовлетворить запросы потребителей в горячей воде, разработано множество водонагревательных аппаратов, как электрических, так и газовых. Для надежной работы они оснащаются новыми системами контроля и защиты для безопасной и длительной эксплуатации. Но какими бы надежными не были водонагреватели, со временем они также выходят из строя. Ремонт газовых колонок, как правило, должен выполняться профессионалами, но в некоторых случаях возможно и самостоятельное устранение неполадок.

Газовая колонка – аппарат достаточно неприхотливый в эксплуатации и может работать долгое время без поломок. Но если они случаются, то диагностировать газовую колонку для правильного ремонта аппарата можно по следующим признакам:

• проблемы с электропитанием;
• неисправность водяного узла;
• неполадки в газовом блоке;
• неправильная установка.

Если обнаружились неполадки в газовом блоке, то ремонт газовой колонки Аристон или ремонт газовой колонки Юнкерс, а также любой другой водогрейки собственноручно проводить нельзя.
Исправлять поломку должен квалифицированный мастер. В остальных случаях можно попробовать справиться своими силами.

Проблемы с электропитанием

Для нормальной работы большинства находящихся внутри агрегата узлов необходимо наличие стабильного электропитания. Поэтому, если появляются неисправности газовой колонки в виде сбоев, которые характеризуются тем, что пламя не зажигается или гаснет в процессе работы аппарата, то возможной причиной такой неполадки может быть нехватка мощности тока
, подаваемого от батареек.

Это не касается агрегатов без электронных узлов в конструкции. Например, вы его не найдете в агрегате Нева 3208, ремонт которого захотите произвести, или при ремонте газовой колонки Астра старой модели.

Часто пользователей при ремонте газовой колонки Оазис, а также газовой колонки Юнкерс, вводит в заблуждение тот факт, что ЖК дисплей светится, и проблем с питанием вроде бы нет. Но следует учитывать, что для розжига требуется достаточной силы заряд, чтобы образовалась искра в запальной свече. Помимо этого, электронному блоку также требуется электропитание для передачи его на электромагнитный клапан, чтобы он находился в состоянии «открыто». Поэтому, если батарейки уже подсевшие, то на обеспечение работы данных модулей может быть недостаточно мощности.

В инструкции к водонагревателю производитель указывает время работы одного комплекта батареек. Как не трудно догадаться, эта величина приблизительная, и зависит она от качества применяемых элементов питания. При покупке батареек следует обратить внимание на маркировку, нанесенную на них. Для длительной работы газовой колонки рекомендуется выбирать батарейки с маркировкой LR20
. Это означает, что они алкалиновые, то есть щелочные.

Более дешевые, с надписью R20, выходят из строя очень быстро и не справляются с постоянной нагрузкой. Идеальным вариантом можно считать литиевые батареи CR20. Главное их отличие от щелочных – это высокая емкость, стабильный создаваемый ток, длительная работа, превышающая в несколько раз срок службы батарей LR20. Единственный недостаток батареек с маркировкой CR20 – это их высокая стоимость
. Так что покупка щелочных элементов питания LR20 в плане экономичности и рентабельности будет правильным выбором.

Следует запомнить: никогда не покупайте элементы питания в уличных киосках, а тем более на рынке с лотков. Особенно эта рекомендация относится к зимнему периоду, так как от холода батарейки теряют заряд.

Снятие облицовки колонки

Такой ремонт газовой колонки своими руками, как замена батареек, является единственным способом устранения неполадок, не требующий снятия внешнего кожуха агрегата. Для проведения ремонта газовых колонок Вектор, Оазис и любых других при других неисправностях потребуется вскрытие аппарата. Чтобы приступить к снятию кожуха с водонагревателя, необходимо перекрыть все вентили подачи воды и газа, после чего, выполнить следующее (для примера взята водогрейка Нева 5611, которую разберем на столе).

Неисправность водяного узла

Чаще всего ремонт газовых колонок производится по поводу неисправности водяного блока. Работа его состоит в том, что под воздействием давления жидкости мембрана, находящаяся внутри его, выгибаясь, передает движение штоку, а уже он двигает толкатель газового узла. Вследствие этого открывается пружинный клапан, и происходит включение подачи электрического питания на управляющий модуль. Поэтому если неисправен водяной узел, то аппарат запускаться не станет.

Поломку водяного блока можно определить по внешним признакам
.

Если вы заметили хоть один признак, то узел потребуется снять и починить. Водяной узел снимается только вместе с газовым модулем, поскольку они представляют собой единую конструкцию.
Сделать это можно следующим способом:

• после того, как вы удостоверились, что газовый вентиль на трубе переведен в закрытое состояние, можно отсоединить шланг подводки (а);
• аналогично, при отключенной подаче воды, откручивается гайка на патрубке водяного блока (б);
• далее с помощью гаечного ключа необходимо открутить гайку, которая соединяет водяной блок с теплообменником (в);
• рассоедините контактную колодку (г) на проводниках, соединяющих электромагнитный клапан с управляющим модулем;
• таким же образом отсоединяются провода (д), идущие к выключателю;
• с помощью отвертки необходимо выкрутить 2 винта (е), прикрепляющих патрубок к водно-газовому узлу, по которому подается горючее на коллектор горелки;
• после вывинчивания крепежа, весь узел легко вынимается из аппарата.

Ремонт газовой колонки Нева 3208 по поводу неисправности “лягушки” аналогичен и интуитивно понятен, хотя внутренний вид агрегата немного отличается. Так же разбирается и газовая колонка Нева 4511, ремонт своими руками которой вполне осуществим.

Когда производится ремонт китайской газовой колонки
, всегда удивляет размер водяного узла. Он достаточно небольшой по величине, и чтобы разобрать “лягушку”, потребуется открутить всего 4 винта.

Ремонт теплообменника

Ремонт теплообменника газовой колонки потребуется в случае:

• если на выходе из газовой колонки замечен недостаточный напор воды;
• слабый нагрев жидкости;
• слышны шумы при работе агрегата.

Причиной всему этому может стать накипь
, образовавшаяся на внутренней поверхности медных трубок. Поэтому снижается теплообмен и пропускная способность последних. Кроме этого, если обслуживание агрегата давно не проводилось, между пластинами теплообменника может скапливаться пыль и копоть
, которая также мешает процессу нагрева воды. Снимается теплообменник просто.

Ремонт теплообменников любых газовых колонок начинается с промывки их под сильным потоком воды для удаления пыли и других загрязнений.
После чего его рекомендуется опустить на полчаса в воду с добавлением моющего средства, например, для посуды.

Чистка узла продолжается с помощью небольшой не жесткой щетки, после чего он снова промывается под проточной водой. Забитые накипью трубки водонагревателей очищаются сильным потоком воды в обратном направлении. Если накипь полностью не удаляется, то придется заливать в трубки специальный кислотный раствор
. Для его приготовления можно использовать обычную лимонную кислоту. Нужно взять 100 г кислоты и развести ее в 1 литре воды, нагретой до 40С. Этот раствор заливается в патрубок теплообменника до тех пор, пока он не появится из другого. Реакция будет видна сразу в виде выходящей пены. Залитый раствор оставляют на 15 минут, по истечении которых все каналы узла хорошо промываются под напором воды.

Если результат вас не устраивает, растворение накипи можно повторить.

Таким образом производится промывка теплообменника газовой колонки Нева Люкс, Дион, КГИ, Селена, а также газовой колонки Нева транзит.

Неправильная установка

Причиной того, что водонагреватель выключается после запуска, может быть неправильная его установка. На схеме, предоставленной ниже, показано, как нужно устанавливать агрегат.

На следующих рисунках показаны распространенные ошибки при монтаже водогрейки.

Такие способы монтажа нарушают нормальную тягу, вследствие чего работа водонагревателя становится неправильной, а в некоторых случаях – невозможной.

Самое подробное описание: ремонт газовых колонок аристон своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

Скажем сразу, ремонт газовой колонки, как и любого другого газового оборудования – дело исключительно для профессионалов. Но, хотя ремонт колонок своими руками и не допускается, знания лишними не бывают. Умение определить самостоятельно, что именно сломалось, чем эта поломка грозит, и во что может стать ремонт никому не помешают. Какие же поломки газовых колонок бывают, и какими «симптомами» они сопровождаются?

На первый взгляд ремонт может показаться трудным

Для начала, перед ознакомлением с основами диагностики неисправностей, нелишне узнать, как газовая колонка устроена, от устройства во многом будет зависеть ремонт. Углубляться в тонкости устройства множества моделей колонок не станем, ограничимся лишь ознакомлением с общими принципами.

Централизованное горячее водоснабжение появилось по историческим меркам сравнительно недавно. Вопрос нагрева воды в домашних условиях решался различными способами, но самым распространенным у нас был накопительный твердотопливный нагреватель – так называемый титан. Топился титан углем, реже дровами или мазутом. Воду в котле нужно было разогревать заблаговременно. Так для принятия ванны приходилось затратить не менее часа времени. Разумеется, пользоваться таким прибором было весьма неудобно. Проблема быстрого нагрева воды была решена в газовых колонках.

Устройство газового водонагревателя

Работа газовой колонки состоит в подогреве водопроводной воды газом из городской магистрали. Для ускорения процесса нагревания служит теплообменник, в котором поток воды распределяется по системе тонких трубок, находящихся непосредственно над газовой горелкой. За счет этого удается нагреть воду достаточно быстро, прямо в процессе использования, заранее накапливать нагретую воду в резервуаре не нужно.

Таково принципиальное устройство газовой колонки, вся остальная начинка служит для розжига газа, регулировки нагрева воды, а также обеспечения безопасности.

Розжиг основной горелки бывает:

• От запальника. Постоянно горящий запальник в свою очередь, включается пьезорозжигом (автоматический или ручной от кнопки) либо зажигается вручную от спички. Если, конечно, вам повезло заполучить в собственность такой раритет.
• Пьезорозжиг без запальника.
• Электронный розжиг. По своему устройству электронный розжиг схож с зажиганием автомобиля

Системы обеспечения безопасности бывают:

• Механические. Практически любая колонка, даже напичканная электроникой, оснащается простым устройством – механической связью между мембраной в устройстве приема воды и клапаном в газовой трубе. Газовый клапан открывается, только если напор воды с достаточной силой давит на мембрану. Принцип прост: нет воды – газ к горелке не подается, включаем воду – включается горелка.

Колонка может не работать по многим причинам. Сейчас мы расскажем о самых частых.

Причин того, что не зажигается газовая колонка, может быть несколько. Прежде всего, убедитесь, что горит запальник. Если запальник не работает – вызывайте газовщика из коммунальной службы, он заменит или прочистит жиклер запальника.

В колонках с электронным розжигом в случае, если зажигания не произошло, подача газа отсекается клапаном, о чем пользователя информирует соответствующий индикатор. Изучите инструкцию (которую вы должны были изучить еще до первого включения колонки), возможно, проблему можно решить своими руками простой заменой батарейки. В противном случае обращайтесь к производителю.

Другой причиной того, что не зажигается газовая колонка, может быть отсутствие тяги в вентиляционном колодце. Проверить тягу можно, поднеся к вентиляционной решетке лист бумаги или зажженную спичку. Если тяги нет, устранить засор вентиляционного колодца можно своими руками, либо обратившись в коммунальные службы.

На зажженная колонка теплой воды не даст

Еще одной причиной несрабатывания горелки может стать износ водяной мембраны. Мембрана со временем деформируется от постоянных нагрузок, устройство включения горелки при подаче воды теряет чувствительность и не работает. К сожалению, сделать с этим ничего нельзя, даже в колонках серьезных западных производителей мембраны приходится менять каждые 5-7 лет.

Попробуйте открыть кран воды на максимум, если включение колонки достигается при максимальном напоре, значит дело именно в мембране, придется ее заменить. Необходимо также проверить фильтр, которым оснащается водоприемное устройство колонки. Недостаточный для открытия газового клапана напор воды может быть связан с засорением фильтра. Водяной фильтр не относится к газовому оборудованию, и заменить его можно своими руками.

Наконец, колонка может не зажигаться из-за неправильной работы биметаллических датчиков. О них речь пойдет ниже.

Если колонка зажигается, но гаснет, виновником, скорее всего, является биметаллический температурный датчик, призванный уберечь колонку от перегрева. Неисправность обычно имеет два варианта проявления:

• Горелка загорается, колонка нормально работает некоторое время, после чего гаснет и какое то время не работает – попытки розжига результатов не дают. Минут через 15-20 колонку снова можно включить, горелка загорается, после чего снова, примерно через такой же промежуток времени, гаснет опять. Происходит подобное из-за «врожденной» повышенной чувствительности датчика.

Бывает и такое, что колонка гаснет в самый неподходящий момент

В принципе, это гарантийный случай, но дело в том, что проблема носит сезонный характер и возникает во время летнего зноя или зимы, когда окна на кухне постоянно закрыты. В обоих случаях температура воздуха повышена, и колонка не охлаждается должным образом. Может случиться так, что проблема проявит себя, когда срок гарантийного ремонта истечет. Увы, но в этом случае ремонт придется производить за свой счет.

• Отключения колонки носят хаотичный характер, устройство иногда не загорается вообще. Подобное поведение нагревателя может свидетельствовать об износе изоляции проводника датчика. Происходит замыкание на корпус, приводящее к срабатыванию предохранительного клапана. Вызывать газовщика бесполезно – проблема не по газовой части, пытаться чинить своими руками также не стоит. По вопросу ремонта лучше обратиться к производителю данной модели либо в сервисный центр.

Если подача газа происходит, значит, напор воды в водоприемном устройстве нормальный, проблема в засоре теплообменника накипью. Одной из причин может стать «холостое» горение запальника в течение длительного времени. Запальник успевает достаточно нагреть теплообменник, вызывая активное испарение остатков воды. Образовавшаяся накипь не вымывается из-за отсутствия тока воды и до следующего включения колонки успевает «схватиться», результат – колонка не работает. Ремонт заключается в чистке или замене теплообменника.

Забитый накипью теплообменника уменьшить напор воды

Возможные причины следующие:

• Напор газа слишком сильный, горелка загорается слишком активно, из-за чего происходит срыв пламени.
• Напор газа слишком слабый, происходит попадание воздуха внутрь горелки, что сопровождается микровзрывом.

Горелка нуждается в чистке и регулировке. В принципе, ничего сложного, но браться за эту работу своими руками не нужно, ремонт газовой колонки должен производить специалист.

Недостаточный нагрев воды может быть связан с малой мощностью колонки. Не открывайте одновременно горячий кран в ванне, раковине и на кухне, либо купите агрегат помощнее.

Неправильно подобранная колонка не будет успевать нагревать воду

Другой возможной причиной может быть засор горелки, о чем свидетельствует желтый цвет пламени. Вызывайте газовщика, специалист решит эту проблему за час.

Это уже серьезно и грозит самыми печальными последствиями. Немедленно выключите колонку, отключите кран подачи газа, обеспечьте в помещении постоянную вентиляцию, вызывайте аварийную службу (104) и ждите приезда бригады.

В завершение в очередной раз хотелось бы напомнить о безопасности. Не пытайтесь разбирать, чистить и ремонтировать газовое оборудование самостоятельно. Это работа только для квалифицированных специалистов.

Чтобы детально разобраться, как отремонтировать газовую колонку своими руками, рассмотрим чаще всего встречающиеся поломки, их причины и способы устранения.

Все работы по ремонту нужно выполнять при закрытом вентиле газа (как отремонтировать газовую колонку Оазис читайте в этой статье), даже в случае, если вы не планируете разбирать газовую часть. Есть вероятность, что вы случайно открутите не ту гайку и газ начнет выходить наружу.

Теплообменник состоит из кожуха и труб, в которые поступает холодная вода и там нагревается. В любом случае со временем внутри появляется небольшой слой накипи. Главные причины ее возникновения – большая жесткость воды и работа водонагревателя при температурах выше 80 градусов.

Определить, что трубы колонки забились накипью можно по тому, что холодная вода из крана течет активно, а горячая из колонки тонкой струей.

Починить колонку можно не снимая теплообменник. Выключается газ и закрывается вентиль воды. Нужно снять кожух с устройства и слить воду. Для этого откручивается накидная гайка с водного входа в водонагреватель и включается кран, находящийся ниже всего в системе, обычно это кран в ванной комнате. Газовые колонки Termaxi имеют специальный кран для слива воды из системы. В этом случае проще слить воду в подставленную емкость.

После этого откручиваются гайки на входе и выходе теплообменника и в него через шланг вливается специальная жидкость антинакипин, которую можно купить в хозяйственных магазинах. Также можно воспользоваться раствором с уксусом или лимонной кислотой.

В таком виде колонку оставляют на несколько часов. Далее всё подключается обратно и включается водный вентиль. Нужно медленно включить кран горячей воды. Должна политься грязная жидкость. Если после этого напор увеличился, значит трубы теплообменника почищены. При необходимости можно повторить всю процедуру очистки несколько раз.

Для того чтобы избежать этой поломки, нужно пользоваться водонагревателем при температурах порядка 40-50 градусов. Также можно установить фильтр на входе, который будет очищать воду от солей, которые и образуют накипь.

Радиатор теплообменника состоит из труб и металлических пластин, близко расположенных друг к другу. Пластины находятся в непосредственном контакте с пламенем, поэтому со временем на них собирается сажа.

Определить, что проблема в этом можно по следующим показателям:

• Желтый цвет пламени.
• Огонь стремится не вверх, а в сторону, нагревая корпус.
• При работе на полную мощность вода слабо нагревается.
• Из-под колонки сыпется сажа.

Для того, чтобы его очистить, нужно снять теплообменник. Для этого убирается кожух, и откручиваются все элементы, которые его держат. Во время разбора следует накрыть тряпкой горелку, чтобы в неё не попала копоть.

После снятия, узел несется в ванную и там моется. Лучше всего оставить его в емкости с высокими бортами на несколько часов, чтобы сажа раскисла. Далее пространство между ребрами теплообменника прочищается под проточной водой с помощью щетки с длинным ворсом и моющих средств. В конце производится сушка и установка в обратном порядке.

Если с колонки стала капать вода, возможно причина в том, что образовались свищи на медных трубах. Для того чтобы найти место протечки нужно внимательно осмотреть теплообменник при выключенной воде. Некоторые свищи найти легко, будет видно, как из этих мест выходит вода. Мелкие отверстия можно увидеть по зелёным пятнам и ржавчине вокруг.

Устранить протечку можно тремя способами:

1. Поставить хомут с резиновой прокладкой. Если место позволяет, и труба не прилегает плотно к кожуху, самым простым, быстрым и эффективным будет установить металлический хомут с резиновой прокладкой. Несмотря на простоту этот метод позволяет устранить протечку, при этом не повредив конструкцию.
2. Запаять свищ. Предварительно зачистив и обезжирив, место протечки покрывают флюсом. После этого с помощью мощного паяльника или горелки с газовым баллоном свищ паяют. При этом надо достичь того, чтобы припой покрыл нужный участок трубы слоем в 1-2 мм.

После окончания пайки запускается вода в водонагреватель, чтобы его проверить. Желательно дополнительно зачистить и запаять все места зеленоватого оттенка. Возможно, через время там появятся новые свищи.

Также течь может образоваться вследствие того, что износились прокладки. Если вода вытекает из мест соединений труб, следует просто заменить там прокладки на новые.

а — хорошая тяга, б — тяги нет, в -обратная

То, что тяга недостаточно сильная, видно по следующим атрибутам:

• Колонка загорается, а потом гаснет. При этом срабатывает датчик уходящих газов.
• Водонагреватель работает только при открытой форточке. Если окно закрыть, то пламя через какое-то время потухает.

Чтобы проверить, действительно ли проблема в слабой тяги, следует поднести горячую спичку к дымоходу. Пламя на ней должно отклоняться в сторону. Также это заметно по направлению пламени в запальнике.

Причин слабой тяги может быть несколько:

1. Забит дымоотвод. Возможно, в нем скопилось большое количество копоти или попал посторонний предмет. В этом случае надо его прочистить. Если вы живете в многоквартирном доме, то шахта дымохода может быть забита намного выше. В этом случае следует обращаться в коммунальные службы.
2. Мощная вытяжка. Если в кухне параллельно включена активная вытяжка, то отработанные газы могут вытягиваться в неё, вместо того, чтобы идти сразу вверх. Тогда сработает датчик отработанных газов и выключит колонку.
   Следует выключать вентилятор вытяжки во время работы колонки, или поменять ее на менее мощную.
3. Недостаточная высота дымоотвода. Если колонка работает в своем доме, возможно, что дымоход недостаточно высокий. Его конец должен подниматься минимум на 50 см над коньком крыши.
4. Дымоход сверху накрыт. Запрещается установка спутниковых антенн над дымоотводами. Также нельзя слишком низко устанавливать зонты, флюгарки и колпаки.

Для профилактики следует раз в три месяца проверять самому тягу дымохода.

Мембрана находится в водяном регуляторе. Когда в него попадает вода, под давлением мембрана изгибается и давит на шток, который подключен к газовой арматуре и открывает газ. Со временем мембрана может растянуться или порваться. Если система включения газа сломалась, водонагреватель или совсем перестанет включаться, или пламя будет очень слабым.

В колонках Нева Люкс, Оазис и Termaxi установлены новые китайские водогазовые системы. Расположены они горизонтально, слева находится газовый узел, справа водный.

Для замены мембраны нужно снять кожух с колонки и слить с нее воду. Чтобы добраться до мембраны, нужно отсоединить ключом на 19 трубы подвода воды. Потом откручивается и вытаскивается вся водогазовая система с горелочным блоком. И в конце откручивается четыре винта на водном регуляторе.

Для замены нужно брать силиконовую мембрану, она прослужит дольше. Также в продаже имеются ремкомплекты, которые дополнительно содержат в себе прокладки и запасные части. Важно правильно совместить перепускные отверстия водного регулятора и мембраны, иначе устройство не будет включаться.

После замены мембраны колонка собирается в обратном порядке и тестируется.

Также кроме основательных поломок, есть ряд проблем, которые решаются без особого труда:

• Засорение сетчатых фильтров. Так как вода в кранах жесткая с повышенным содержанием солей, со временем забиваются простые сетчатые фильтры на входе в колонку. Их следует время от времени менять.
• Слабое давление воды. Если напора воды недостаточно, колонка просто не включится. Следует проверить, как идет вода из холодного крана. Если напор и там слабый, следует подождать или позвонить в коммунальные службы. Узнать, куда звонить, можно в справочной службе или на информационных объявлениях в подъезде. Также это можно устранить, настроив регулятор давления на самой колонке. Нужно его поставить на меньший напор.
• Сели батарейки. Если у вас автоматический розжиг от батареек, то их следует заменить (как это сделать в газовых колонках Нева читайте здесь). Иногда сложно распознать, когда батарейки разрядятся, потому что искра продолжает трещать, но ее мощности недостаточно для того, чтобы газ зажегся. В некоторых моделях колонок есть индикатор заряда батареек на экране или стоит специальная лампочка. В современных моделях устанавливают две батарейки с маркировкой R Следует брать дорогие алкалоидные. Обычно ячейка с ними находится снизу корпуса.
• Засорился запальник. Если у вас модель с пьезорозжигом, то над горелкой расположен запальник. Раз в год его следует очищать от пыли. Снимается защитная шайба и он аккуратно вытаскивается в направлении вверх. Зубной щеткой очищается место его расположения на устройстве. Сам запальник представляет собой трубку, которую также аккуратно прочищают тонкой проволокой.

Может выйти из строя электрическая часть аппарата. В этом случае следует вызвать специалистов. Возможные неисправности газовой колонки Power описаны по ссылке: https://boilervdom.ru/gaz-kolonki/firma/neispravnosti-gazovoj-kolonki-power.html.

Также усложненным устройством отличаются турбированные колонки (например, Termaxi JSG 20R) и колонки с гидротурбиной. Для их ремонта также желательно позвонить специалистам.

Если вы почувствовали запах газа, то следует немедленно выключить колонку, закрыть все вентили газа, отключить электроприборы, открыть окно и позвонить в газовую службу.

Ниже посмотрите 3 видео по ремонту газовой колонки Бош.

Любой профессионал вам скажет: «газовая колонка является потенциально опасным оборудованием, поэтому доверять его обслуживание и ремонт можно исключительно квалифицированно му специалисту». Однако умение понимать, какой именно элемент вышел из строя и к чему это может привести, определенно не помешает.

Ремонт газовой колонки своими руками

Помимо этого, с устранением некоторых неисправностей, не затрагивающих конкретно газовое оборудование можно справиться собственными силами. Ознакомьтесь с описанием типичных поломок и рекомендациями к действию в случае их обнаружения.

Устройство газовой колонки

Оборудование может перестать зажигаться по нескольким причинам.

Устройство газовой колонки

В первую очередь вы должны убедиться в исправности запальника. Если он не горит, обращайтесь в газовую службу. Специалист прочистит либо заменить вышедший из строя элемент. Трогать его самостоятельно нельзя – это опасно.

Схема устройства газовой колонки

В современных агрегатах с электронным розжигом в случае отсутствия зажигания газ перестает подаваться – его отсекает клапан. Пользователь узнает об этом посредством соответствующего индикатора. В некоторых ситуациях такая проблема решается путем простой замены батарейки. Этот момент уточните в инструкции. Если же производитель не дает подобных рекомендаций, лучше сразу обратитесь в газовую службу либо сторонний ремонтный сервис.

В один прекрасный момент колонка может не зажечься

Блок батарей для розжига колонки

Колонка не зажжется при отсутствии вентиляционной тяги. Для проверки уровня тяги подносим к решетке вентиляции полоску бумаги. Если листок не меняет своего положения либо же меняет его недостаточно выражено, с тягой явные проблемы. В многоквартирных домах прочисткой вентиляционных колодцев занимаются коммунальщики – обратитесь к ним. Можно сделать это и самостоятельно при помощи металлического ершика, привязанного к подходящей по длине гибкой проволоке (шлангу и т.п.), однако коммунальные службы подобные самовольные действия обычно не одобряют.

Нередко горелки не срабатывают из-за износа мембраны. Этот элемент конструкции достаточно быстро деформируется, механизм запуска горелки становится менее чувствительным и не срабатывает при включении воды. Даже в дорогих нагревателях мембраны изнашиваются за 5-8 лет – с этим, к сожалению, ничего не поделаешь.

Нередко горелки не срабатывают из-за износа мембраны

Для проверки включите воду на максимум. Если при сильном напоре колонка включилась, проблема определенно в мембране. Замену этого элемента можно выполнить собственными силами.

Для этого сделайте следующее:

• открутите гайки крепления с водяного узла (обычно их 2);
• открутите крепежные винты, за счет которых водяной узел удерживается в газовом (обычно винтов 3);
• рассоедините половинки узла и вы увидите резиновую мембрану. Если она не плоская, а заметно деформированная, замените ее. Для этого купите в специализированн ом магазине аналогичное изделие. По возможности отдавайте предпочтение мембране из силикона – она прослужит намного дольше своего простого резинового аналога.

На этом же этапе можете проверить состояние фильтра водоприемного устройства. Если он засорился, почистите его либо же замените новым. Для чистки попросту открутите гайку со стороны подачи воды, достаньте сетку и промойте ее либо же замените новой, в зависимости от состояния.

Если нагреватель включается, но тухнет, проблема в большинстве ситуаций заключается в биметаллическом температурном датчике, необходимом для защиты оборудования от перегрева. Также из-за сбоев в работе этого элемента нагреватель может не включаться вообще.

Такая проблема имеет 2 основных сценария развития.

1. По первому сценарию горелка исправно загорается, оборудование некоторое время функционирует безо всяких нареканий, а затем тухнет и в течение какого-то времени не подает никаких признаков жизни – попытки разжечь нагреватель ни к чему не приводят. Обычно через 20-30 минут оборудование включается опять и история повторяется. Это происходит по причине чрезмерной чувствительности датчика. Как правило, она является «врожденной», т.е. это заводской брак. Самостоятельно что-то сделать крайне сложно. Лучше сразу обращаться в сервис производителя для гарантийного ремонта.
2. В соответствии со вторым сценарием колонка может выключаться хаотически, а иногда и не включаться вообще. Причина, как правило, заключается в износе изоляционного материала проводника биметаллического датчика. Имеет место банальное замыкание на корпус, в результате которого предохранительны й клапан срабатывает, и колонка начинает вести себя ненормально.

Обращайтесь в сервисный центр для гарантийного ремонта

Обращаться к газовщикам не имеет смысла – дефект явно не «газовый». Пробовать избавиться от поломки самостоятельно также не нужно – можно лишь доломать агрегат. Обращайтесь в сервисный центр для гарантийного ремонта.

Вода выходит со слабым напором

Чаще всего это случается из-за засорения теплообменника колонки накипью. Обычно причиной засорения становятся продолжительные «холостые» срабатывания запальника. Устройство нагревает теплообменник до температуры, достаточной чтобы привести к испарению остатков влаги.

Ток воды отсутствует, накипь не вымывается из теплообменника, до следующего включения оборудования она схватывается, в результате чего колонка перестает нормально функционировать. Обычно спасает прочистка теплообменника. В запущенных случаях его приходится менять.

Для замены лучше сразу обращаться к профессионалам, а вот с чисткой можно справиться собственными силами. Подготовьте отвертки, резиновый шланг, рожковые ключи и паранитовые прокладки. Купите в хозяйственном магазине смесь для удаления накипи. Обычно его так и называют – антинакипин. Более бюджетный вариант – промывка уксусной эссенцией. Работайте в таком порядке.

Первый шаг. Последовательно снимите фурнитуру и кожух с нагревателя.

Второй шаг. Перекройте воду на входе и откройте кран горячей воды, желательно как можно менее удаленный от колонки.

Третий шаг. Открутите трубку подачи воды от теплообменника, а затем отведите ее в сторону. После откручивания гайки теплообменник колонки начнет отдавать воду. Всего ее будет слито около 1 л.

Четвертый шаг. Наденьте шланг подходящего диаметра на вход в теплообменник и поднимите его чуть выше нагревателя. Вставьте в закрепленный шланг обыкновенную воронку и начинайте медленно, тонкой струей вливать готовый раствор (инструкция по приготовлению приводится на упаковке). Спешить не надо. Будете лить слишком быстро – антикипин попросту вытолкнет обратно, и вам это вряд ли понравится.

Промывка теплообменника газовой колонки

Оставьте чистящее средство в теплообменнике нагревателя на 2-3 часа (обычно необходимое время указывается на упаковке).

Подставьте под водяной кран подходящую емкость и осторожно возобновите подачу жидкости в нагреватель. Понаблюдайте, что выходит из шланга. Вышло достаточно много шлама, а затем напор стал нормальным? Все хорошо. В противной же ситуации промывку придется выполнить повторно. Обычно необходимость повторной промывки возникает только при использовании уксусной эссенции. Антинакипин в большинстве ситуаций справляется с первого раза.

В такой ситуации лучше сразу обращаться к профессионалу. Он выполнит регулировку, произвести которую без знания дела крайне сложно, и колонка начнет работать нормально.

Вы же можете узнать причины появления такой неисправности для общего развития. Основных причин две:

• газ поступает под чересчур большим напором. Нагреватель загорается слишком активно, что приводит к срыву огня;
• газ поступает под слишком низким напором. В горелку нагревателя проникает воздух, что приводит к микровзрыву, расценивающемуся человеческим слухом как хлопок.

Колонка недостаточно нагревает воду

Обычно это происходит по причине недостаточно высокой мощности газовой колонки. Пользователь начинает требовать от оборудования больше, чем оно может сделать.

Вариантов решения проблемы два:

• перестаем злоупотреблять и не открываем одновременно горячие краны во всех точках водозабора;
• покупаем более мощную колонку.

Также неадекватный нагрев жидкости может происходить по причине засорения горелки. Посмотрите на цвет огня. В нормальных условиях он голубоватый. Если пламя пожелтело, обращайтесь к газовщикам. Доверять такой ремонт можно исключительно профессионалу, т.к. это уже «газовая» поломка.

Проблема более чем серьезная. Ни о каком собственноручном ремонте и не думайте. Выключите нагреватель, перекройте газовый кран, обеспечьте постоянную достаточную вентиляцию жилья и незамедлительно позвоните в службу газа. Прибывшая на место бригада оценит проблему и предпримет соответствующие меры.

Теперь вам известны основные неисправности газовой колонки, и вы знаете, как себя вести при их появлении. Главное – помните о безопасности. Не нужно пытаться исправить поломки, для устранения которых у вас не хватает квалификации – это может привести к непоправимым последствиям.

Несмотря на широчайший ассортимент на рынке отопительных электроприборов, газовая колонка по-прежнему остается одним из самых популярных средств обогрева дома и обеспечения его горячей водой. Это достаточно экономичный вариант, поскольку позволяет обеспечить одновременно несколько водосборных точек в доме. Еще одним преимуществом газовых колонок можно считать то, что они позволяют использовать горячую воду, практически не лимитировано, без каких-либо ограничений.

Устройство газовой колонки выглядит примерно следующим образом.

• Регулятор водного расхода.
• Соединение с дымоходом.
• Контроль мощности.
• Теплообменник.
• Водный узел.
• Колпак для вытяжки.
• Переключатель.
• Задняя панель.
• Газовый клапан, состоящий из мембран.
• Зажигание.
• Газовый узел.

Возможно вас так же заинтересует статья про газовые котлы отопления, подробнее о них читайте тут

К газовой колонке подводятся две трубы. Первая из них предназначена для подачи газа, вторая – для подачи холодной воды. Кроме того, снизу размещена пара горелок, одна вспомогательная, одна основная.

Важно! Устройство газовой колонки может быть разным, в зависимости от способа розжига – он (розжиг) может быть электронным, ручным и с помощью пьезоэлемента.

Такие приборы предназначаются для обеспечения горячей водой бытовых и промышленных объектов. Суть их работы достаточно проста: холодная вода из трубопровода попадает в теплообменник колонки, где прогревается горелками (они размещены под теплообменником). Как известно, огонь нуждается в кислороде, поэтому чтобы горелки не затухали колонка подключается к вентиляционной системе дома/квартиры. Отработанный же газ устраняется путем специального дымохода, который совмещается исключительно с газовой колонкой.

О том на что следует обращать внимание при выборе водонагревателя читайте тут

Все описанные разновидности колонок несколько по-разному функционируют.

Так, если включения устройства происходит вручную, то есть, газ приходится поджигать спичками, горелка будет зажигаться от того, что вы повернете вентиль подачи топлива. Хотя стоит отметить, что подобные конструкции уже давным-давно устарели. Современные конструкции оборудуются либо электронным розжигом, либо пьезоэлементом.

Новые модели активируются одним нажатием кнопки, располагающейся на фронтальной панели устройства. Пьезоразжиг создает искру, поджигающую запальник. В дальнейшем же все происходит в автоматическом режиме – открывается кран, зажигается колонка, начинает поступать горячая вода.

Если же газовая колонка разжигается электронным способом, то она, пожалуй, является самым надежным и долговечным устройством. Система включается посредством пары батареек, подающих необходимый для образования искры заряд. Никаких кнопок, никаких спичек, единственное, что нужно сделать для включения – это открыть кран. В большинстве случаев батарейки служат очень долго, так как энергия для заряда минимальна.

Как расчитать расход газа на отопление дома — читайте тут

Использование газовых колонок, впрочем, как и любого другого оборудования, сопровождается неполадками, частыми или редкими. При этом есть такие неисправности, устранять которые могут лишь специалисты, имеющие для того необходимые знания и допуск. Но есть и такие, которые вполне можно устранить своими руками, вот их мы и рассмотрим.

Видео — не исправность датчика

1. Наиболее «популярным» типом поломки считается то, что она попросту не включается. Если розжиг у нее электронного типа, то вы можете легко решить подобную проблему – просто проверить батарейки и, если потребуется, поменять их на новые. Зачастую подобные неприятности настигают владельцев уже через год после приобретения, так как батарейки служат преимущественно столько.
2. Также при использовании газового водонагревателя может случиться, что вода в ней не прогревается либо же прогревается, но недостаточно хорошо. Зачастую причиной таких проблем является водный узел, а точнее, его дефект. В итоге мембрана перестает реагировать на то, что в водопроводной системе изменяется давление. И если данная мембрана прекратит растягивание под напором воды, то, как следствие, газовый клапан не откроется, или же откроется, но не полностью. Для решения этой проблемы вы должны хоть в общих чертах знать устройство газовой колонки, потому что дефект может быть нескольких типов.
   1. Если скопились солевые отложения.
   2. Если система засорилась.
   3. Если образовались трещины и прочее.

   Для устранения такой неполадки вы должны, прежде всего, отсоединить колонку от газоснабжения, затем произвести чистку водонапорного блока и проверку мембраны.



3. Если же внутренние элементы прибора покрылись сажей или грязью, то это тоже может привести к выходу из строя. Дабы решить такую проблему, вы должны снять наружный корпус устройства, затем прочистить каждый из элементов, используя для этого пылесос.
4. Следующим признаком того, что газовая колонка перестала работать правильно, может быть затухание горелки сразу же после включения. Это случается из-за того, что засоряется канал вентиляции. Современные модели газовых колонок оборудуются на такой случай специальными датчиками, которые сообщат владельцу, если тяга будет отсутствовать. После этого немедленно следует отключить подачу газа. Далее должен проверяться дымоход. Для этого демонтируется заглушка и удаляется все, что накопилось там.

Важно! Проверить тягу дымохода можно старым «дедовским» способом: поднести к нему зажженную спичку. Если огонь на спичке будет отклоняться в направлении дымохода, значит, с ним все в порядке. Если же этого не произошло, то он нуждается в полной чистке.

Именно по этой причине газовую колонку следует обследовать ежегодно – лишь так она будет работать правильно.

Советуем так же ознакомится с основными требованиями

Газовые водонагреватели современности отличаются малогабаритностью и компактностью, благодаря чему их можно размещать практически в любом удобном месте. Их срок эксплуатации зависит во многом от того, насколько правильно их устанавливать и использовать в будущем.

Как известно, устройство газовой колонки таково, что работать ей приходится с достаточно опасным топливом. По этой причине во время монтажа позаботьтесь о том, чтобы, не дай бог, не случилось утечки газа. Если вы не можете по той или иной причине позаботиться об этом, или, того хуже, не можете устранить все места утечки, то дальнейшая эксплуатация превратится в опасное занятие, которое рано или поздно может привести к взрыву.

По этой причине устанавливать газовую колонку своими руками категорически не рекомендуется. Лучше, чтобы этим занялись профессионалы, обладающие всеми необходимыми навыками, опытом, а также соответствующим оборудованием.

Итак, для монтажа необходимо наличие следующих инструментов:

1. дюбеля;
2. фильтр на магните и на соли;
3. дрель;
4. необходимое количество кранов;
5. трубопровод;
6. дымоходная гофра;
7. труба для газа;
8. вентиль Маевского;
9. собственно, сама колонка.

Устанавливается прибор только на кухне и только на стене, которая изготовлена из огнеупорного материала. Расстояние от колонки до поверхности стены должно составлять минимум 2 сантиметра, если получится больше, то это даже лучше. Сюда же следует заложить асбестовый лист, который должен иметь толщину минимум 0,3 сантиметра.

Важно! В квартире/доме обязательно должен наличествовать дымоход, который будет отводить продукты сжигания газа. Он будет состоять не только из вертикальных, но и из горизонтальных участков, и на них он должен идти под уклоном (приблизительно по 0,2 сантиметра на каждый погонный метр).

Дабы трубопровод случайно не прорвало, газовая колонка должна устанавливаться лишь в том случае, когда вода полностью слита из системы.

Но монтаж, как мы уже говорили, не самое главное. Важно также, чтобы прибор правильно эксплуатировался, для чего следует соблюдать определенные правила эксплуатации. Если же не делать этого, то даже самая дорогая и высококачественная модель в скором времени сломается. Итак, мы хотим предотвратить это. Во-первых, мы не должны подогревать воду до температуры, которая превышала бы 60 градусов. Дело в том, что чересчур высокая температура приведет к тому, что на стенках теплообменника будет образовываться соляная накипь. Как результат – более частая чистка или, того хуже, замена теплообменника.

Помимо того, навредить конструкции теплообменника мы можем и использованием чересчур жесткой воды. Во избежание этого следует смягчать воду, используя для того специальные средства, либо же устанавливать в систему специальный фильтр.

Наконец, не рекомендуется демонтировать и прочищать газовую колонку своими руками, потому что, мы уже говорили об этом, такой процедурой должны заниматься профессионалы. Делать же это собственноручно крайне опасно.

Если вы решили приобрести себе устройство газовой колонки, то обратите внимание, прежде всего, на мощность выбранной вами модели. Она должна быть достаточно для того, чтобы обеспечить всех членов вашей семьи горячей водой. Мощность практически всех современных моделей вписывается в диапазон от 3 до 60 киловатт.

Важно! Чем мощнее газовая колонка, тем больший объем воды она сумеет подогреть в течение определенного промежутка времени.

Среднестатистическая «ячейка общества», состоящая из четырех человек, нуждается в устройстве, мощность которого составляет в среднем 16-24 киловатт. Ее более чем достаточно для того, чтобы была вымыта посуда и каждый сумел принять душ. Даже если прибор будет иметь малую мощность в 16 киловатт, то он сумеет дать 10 литров горячей воды, чего хватит для того, чтобы можно было одновременно мыться и мыть посуду. Конечно, если можете, то купите колонку с мощностью в 24 киловатта, так как она сможет обеспечить 24 литра прогретой воды.

Помимо того, желательно учесть и температуру воды, которую можете обеспечить конкретная модель. Для ее обозначения используют латинские буквы DT. К примеру, если в теплообменник вода уже будет поступать с температурой в 12 градусов, то в нем она нагреется до 24 . следовательно, ею можно будет пользоваться даже без предварительного разбавления.

Сегодня существуют такие модели, которые способны нагревать воду даже до 50 градусов. Их мощность, равно как и стоимость, на порядок выше обычных моделей. По этой причине если к системе одновременно подключено сразу несколько элементов сантехники, то колонку лучше приобретать более мощную, чтобы она смогла обеспечить их всех горячей водой одновременно.

Также, покупая газовую колонку, посмотрите, оборудована ли она датчиками безопасности. Они бывают следующих типов:

• перегревания;
• затухания горелки;
• горения;
• пониженного давления;
• температуры;
• внезапного прекращения водоснабжения.

И помните: газовые колонки разрешается устанавливать исключительно на кухне! Установка газовой колонки в ванной запрещается! Разве что она (ванная) соответствует всем существующим требованиям.

Итак, мы разобрали, что представляет собой газовая колонка, в чем ее особенности, какие неисправности могут возникнуть при эксплуатации и как их потом чинить. Отметим лишь, что подобные устройства – крайне экономичны, особенно в свете все возрастающих коммунальных тарифов. И последнее: не забывайте о том, что ежегодно должна проводиться профилактика работоспособности колонки.

Микроперелючатель, который стоит под штоком датчика протока, я завернул в полиэтиленовую пленку и теперь он не боится протечки. А протечка у меня настолько малая, что мне ниразу не удалось увидеть каплю, а сырость таки заизвестковала кнопочку микропереключателя, так что она не выходила из него и не включала электронику. Микропереключатель легко снимается с кронштейна двумя маленькими болтиками.

У меня проблема с газовой колонкой Селена. Как только закрывается крышечка в батарейный отсек, сразу загорается газ даже когда вода закрыта. Чтобы нагреть воду сначала открываю кран с водой, потом закрываю крышку батарейного отсека. Чтобы выключить газ в колонке, открываю крышку батарейный отсека. Вызывала мастера, поменял микровыключатель, но не помогло. Мастер не может определить поломку. Кто знает как исправить оставьте комментарий, пожалуйста.

подскажите почему очень слабый напор воды в турбированной газовой колонке селена

после загорания колонки через несколько секунд срабатывает пьезоэлемент и она тухнет

Cac saedeniti provodchi
U menea sieli v siu provodcu crisi

колонка амина. загорается и поднимается температура до максимальной (70) и не падает, напором газа не регулируется(газ на минимуме). Что может быть? Спасибо

поставил новую колонку RODA-20 A-6 запустилась сразу но через минуту потухла.через пол минута сама загорелась.и так пока не набрал ванную,что ни делал как не регулировал,ничего не получилось.Что может быть?Спасибо

колонка росс горит ошибка ее

Как только закрывается крышечка в батарейный отсек, сразу загорается газ даже когда вода закрыта. Подскажите что делать, дело в пьезе.

что надо поменять если температура не регулируется греет 27 не больше.

Газовая колонка Рода на батарейки попадает вода в чем причина

что сделать если приходится включать воду и в ванной и на кухне чтобы заработала колонка автомат не очень удобно

При подаче воды в колонку не загорает лампочка зеленым светом. Искра есть щелкает но колонка не разжигается Что может быть за причина, не исправности.

Оцените статью:

Ремонт газовых колонок на дому, как и любых других приборов, работающих на этом природном топливе, должен осуществляться только квалифицированными специалистами. Но знания лишними не бывают, поэтому потребителям полезно разбираться в устройстве такого оборудования, чтобы уметь определять причины поломки и подсчитывать приблизительную стоимость работ по их устранению.

Ремонт газового оборудования желательно доверить специалистам

Устройство прибора

Чтобы уметь диагностировать неисправности прибора без помощи мастера по газовым колонкам , нужно иметь общее представление об их устройстве, ведь именно от этого зависит, как будут проходить ремонтные работы. Не нужно углубляться в тонкости сборки множества различных моделей, т.к. большинство из них похожи. Поэтому можно ограничиться лишь знакомством с общими принципами работы подобных приборов.

По историческим меркам горячее водоснабжение появилось в домах не так давно. Подогрев воды производили различными методами, но легче всего это было сделать с помощью твердотопливного нагревателя. Обычно его топили углем, реже использовали дрова либо мазут. Чтобы горячей воды хватило на принятие ванны, на подогрев приходилось тратить довольно много времени — от 2 часов и более. Разумеется, это не совсем удобно, и для решения проблемы были созданы газовые колонки.

С устройством газовой колонки вы сможете ознакомиться в данном видео:

Этот прибор предназначен для повышения температуры воды с помощью газа из городской магистрали. Чтобы ускорить процесс нагрева, в оборудование были встроены теплообменники — именно в них влага распределяется по системе из тонких трубочек, расположенных над газовой горелкой. За счёт этой особенности колонка способна нагревать воду довольно быстро и не требует наполнения большого резервуара.

Газовая колонка – оборудование, позволяющее нагревать воду при помощи газа

Это главный принцип работы всех газовых приборов, остальная техническая начинка предназначена для розжига, поддержания пламени, регулирования температуры нагрева, а также обеспечения безопасности во время эксплуатации. Розжиг основной составляющей — горелки — может происходить:

1. От запальника. Он зажигается вручную с помощью спички, специальной зажигалки либо включается кнопкой (автоматической или механической). Первые варианты считаются устаревшими, поэтому такие колонки вряд ли можно встретить в продаже.
2. Без запальника (пьезорозжиг).
3. С помощью электроники. Этот способ работает так же, как зажигание автомобилей.

Система безопасности блокирует поступление газа к горелке, при попадании внутрь воды

Большинство современных колонок оснащены механической системой безопасности. Даже устройства с электронной начинкой имеют защиту этого типа, расположенную между мембраной в устройстве для приёма воды и клапаном газовой трубы. Система работает по следующему принципу:
клапан перестает мешать поступлению природного топлива в прибор, только если напор воды давит на мембрану с требуемой силой. Все можно объяснить ещё проще: газ не подаётся к горелке, если в колонку не поступает вода.

Возможные поломки

Любой мастер по ремонту газовых колонок скажет, что этот прибор считается потенциально опасным, поэтому его обслуживание ни в коем случае нельзя доверять людям, не имеющим необходимой квалификации. Но для общей информации рекомендуется ознакомиться с перечнем часто встречающихся поломок и способами их устранения.

Хлопки во время работы

Если при нагреве воды периодически слышатся хлопки, исходящие от колонки, лучше сразу же обратиться за помощью к профессионалу. Регулировку оборудования довольно трудно произвести без специальной подготовки, поэтому рекомендуется довериться мастеру, отказавшись от попыток починить все самостоятельно.

Причинами возникновения такой неисправности могут служить:

• Слишком слабый напор газа, из-за чего в горелку попадает воздух и приводит к микровзрывам, которые человеческий слух воспринимает как звонкие хлопки.
• Сильный напор, когда пламя быстро разгорается, периодически прерываясь.

Для устранения таких проблем обычно достаточно отрегулировать оборудование и подвергнуть его чистке. Это может показаться несложной процедурой, но всё-таки не стоит проводить её своими руками. Специалист справится с такой работой лучше и быстрее.

Пахнет газом

Если после включения колонки в помещении начинает пахнуть газом (точнее, одорантами, которые добавляют в топливо, чтобы можно было вовремя узнать об утечке), то это уже более чем серьёзно и даже опасно. В этом случае нужно немедленно выключить прибор, перекрыть подачу газа, а также открыть все окна, двери и запустить вытяжку (если она имеется), чтобы обеспечить постоянную вентиляцию комнаты.

После всех этих манипуляций необходимо вызвать аварийную газовую службу по номеру 104 (для домашних телефонов) или 040 — для мобильных. Бригаду лучше ожидать на улице, не стоит пытаться самостоятельно отремонтировать газовую колонку, т.к. можно только усугубить сложившуюся ситуацию.

Пламя не загорается

Прибор может не зажигаться по многим причинам. Прежде всего стоит убедиться в том, что горит запальник. Если проблема именно в этой детали, то она решается довольно просто — из коммунальной службы вызывают газовщика, который прочищает элемент или меняет его на новый.

Вариант решения проблемы с газовой колонкой – изучение инструкции или вызов специалиста

В колонках с электророзжигом о том, что пламя не появляется, перестает подаваться газ, сигнализирует специальный индикатор, расположенный на корпусе прибора. Первым делом стоит изучить инструкцию. Возможно, в ней описан путь решения проблемы (иногда достаточно просто вставить новую батарейку). В противном случае за разъяснением можно обратиться к продавцу, производителю или специалисту по ремонту.

Также колонка может не зажигаться из-за отсутствия тяги в вентиляционном колодце. Это предположение легко подтверждается или опровергается при поднесении к решётке кусочка бумаги или горящей спички. Если заметно, что тяги нет или она слишком слабая, то придётся прочистить вентиляционный колодец. Во время этой процедуры не затрагиваются сложные элементы оборудования, поэтому её можно выполнить самостоятельно или все же обратиться к специалисту.

К этой неприятной ситуации может привести и износ водяной мембраны. Эта деталь склонна со временем деформироваться, так как постоянно подвергается нагрузкам, из-за чего постепенно теряет чувствительность и перестает выполнять свои функции. К сожалению, этого избежать нельзя, даже в приборах серьёзных производителей из Европы приходится производить замену мембраны каждые 4−7 лет. Чтобы определить, действительно ли дело в этой небольшой детали, нужно раскрутить кран воды до максимума. Если колонка всё-таки включается при самом сильном напоре, значит, пришло время сменить мембрану.

Также рекомендуется проверить фильтр, расположенный в водоприёмном устройстве прибора. Недостаточный напор воды нередко служит причиной, которая может помешать включению колонки. К этому обычно приводят засоры. Фильтр не считается газовым оборудованием, поэтому его спокойно можно заменить без привлечения специалиста.

Гаснет во время эксплуатации

Если горелка зажигается, но через некоторое время пламя гаснет, то проблема, скорее всего, в температурном датчике. Эта деталь призвана не давать прибору перегреваться. Такая неисправность чаще всего проявляется следующим образом:

1. Колонка загорается, некоторое время работает нормально, после чего гаснет. Последующие попытки включения результата не дают. Примерно через 20 минут установку всё-таки удаётся зажечь, но ситуация повторяется. Причиной этого может быть слишком высокая чувствительность биметаллического датчика.
2. Прибор не включается вообще или от случая к случаю. И если вчера воду удалось нагреть, но сегодня горелка уже не функционирует, это означает, что происходит замыкание, которое активирует предохранительный клапан.

Возможно необходимо обратиться в гарантийный сервисный центр

Первая неисправность считается гарантийным случаем, но может носить сезонный характер и проявляться лишь в жаркие летние дни или зимой, когда все окна закрыты, а отопление работает по максимуму. При этом температура в помещении повышена, и прибор не успевает охлаждаться должным образом. С этой проблемой можно столкнуться после истечения гарантии, тогда придётся производить ремонтные работы за свой счёт.

Во втором случае нужно проверить изоляцию проводника датчика. Возможно, она износилась и требует замены. Газовщики тут не помогут, такая неисправность не по их профилю, а самостоятельно починку производить не стоит. Лучше обратиться в авторизованный сервисный центр или к производителю.

Обслуживание теплообменника

Нередко газовая колонка перестает работать из-за неисправностей теплообменника. В этом случае потребители могут столкнуться со слабым напором и нагревом воды, а также слышать странные шумы, исходящие от устройства.

Часто причиной поломки газовой колонки может стать накипь в трубе

Чаще всего причиной неправильного функционирования этой составляющей является накипь, покрывшая внутреннюю поверхность медных трубок. Из-за этого снижается пропускная способность, а также теплообмен. Стоит учесть, что между пластинками обменника могут скапливаться копоть и пыль, которые также способны препятствовать нормальному нагреву. Если хозяин умеет работать руками и имеет представление об устройстве колонки, то он может попытаться произвести ремонт самостоятельно. Для начала нужно правильно снять неисправную деталь:

1. Прибор отключают от водопровода и перекрывают газ.
2. Под водяной секцией теплообменника откручивают пробку и сливают из него всю жидкость.
3. Трубы слива и подачи воды отсоединяют от агрегата (зелёные стрелочки на фото).
4. Откручивают винтики (синие указатели) и убирают пластинку фиксации (жёлтая стрелка).

Если есть представление об устройстве колонки, то он можно попытаться починить ее самостоятельно

Деталь тщательно промывают, чтобы удалить копоть, пыль и прочие загрязнения. Затем на полчаса опускают в ёмкость с раствором из воды и любого моющего средства, а узлы очищают щёткой с мягкими щетинками. Если накипь не удаётся убрать, придётся залить в трубки специальный раствор на основе лимонной кислоты, которая точно найдётся на кухне практически у всех хозяек.

Для этого 0,5 л воды нагревают до +40°С и растворяют в ней 50 г лимонной кислоты. Средством смачивают детали, оставляют на 15 минут и тщательно смывают под сильным напором. Процедуру можно повторить несколько раз, пока вся грязь и накипь не удалится.

Течь нагревателя

Со временем оборудование изнашивается, поэтому хозяева старых колонок могут столкнуться с проблемой протечки. В этом случае ремонт нагревателя будет подразумевать замену радиатора, цена которого обычно составляет 25−35% от стоимости прибора. К этому стоит прибавить оплату мастеру, и получится кругленькая сумма, поэтому в целях экономии можно самостоятельно произвести запаивание повреждённых мест. Чаще всего они встречаются на трубке, расположенной снаружи теплообменника.

Если в нагревателе появилась течь, можно попытаться ее самостоятельно запаять

Работу производят по следующему алгоритму:

1. Установку отключают, сливают жидкость из радиатора и снимают гайку с патрубка, подводящего холодную воду. Обычно колонки устанавливаются выше кранов, поэтому влага спокойно вытекает самостоятельно. Оставшуюся можно удалить с помощью компрессора или пылесоса.
2. Место течи обрабатывают наждачной бумагой и протирают растворителем.
3. Лужение производят мощным паяльником, в качестве флюса используют канифоль, припой — любой доступный сплав.
4. Повреждённый участок покрывают тонким слоем припоя, после чего наращивают его толщину до 2 миллиметров.

Работу заканчивают осмотром трубки по всей длине. На местах с зелёным налётом в скором времени появятся новые течи, поэтому их тоже следует пропаять. Обычно эта процедура не кажется сложной опытным мастерам.

При установке и обслуживании газовых колонок важно выполнять работу аккуратно и внимательно, ведь неосторожная ошибка может привести к необратимым последствиям. Поэтому для ремонта подобного оборудования лучше обращаться к специалистам или в газовую службу.

Проточные водонагреватели имеют простое и одновременно надежное устройство, предотвращающее возникновение аварийных ситуаций. Внутри конструкции присутствуют различные датчики и регуляторы. Контролируется давление газа, интенсивность тяги.

Одним из важных узлов остается водяной узел газовой колонки или «лягушка». Модуль регуляции и безопасности установлен в полуавтоматических и автоматических проточных газовых бойлерах. Неисправность редуктора отражается в сбоях при запуске горелки, отказе во включении и других нарушениях.

Принцип работы водяного блока колонки

Проточные водонагреватели включаются сразу после открытия крана водоснабжения и выключаются после его закрытия. Рабочий процесс регулирует водяной блок газовой колонки.

Полое устройство «лягушки» разделено на две части при помощи резиновой мембраны. Одна половина редуктора подключена к ХВС, во второй расположен шток, подсоединенный к газовому клапану. На металлическом стержне автоматических водонагревателей расположены «крылья», подключенные к блоку электророзжига.

Принцип работы газоводяного узла газовой колонки следующий:

• при открытии крана ХВС одна из полостей заполняется водой;
• под напором воды оказывается давление на мембрану водяного узла;
• диафрагма под давлением выгибается и надавливает на шток, расположенный во второй полости;
• металлический стержень давит на клапан открывая подачу газа;
• в автоматических колонках на штоке расположены ушки, соединенные с блоком розжига;
• на горелку подается искра, поджигающая пламя;
• после закрытия крана ГВС, конструкция и внутренние детали узла приходят в обратное движение;
• шток возвращается в первоначальное положение благодаря пружине и закрывает подачу газа.

Устройство редуктора газового водонагревателя может отличаться в зависимости от модели газовой колонки, но общий принцип работы узла остается неизменным. Любые неисправности отражаются на сбоях в работе оборудования. Определить поломку можно по нескольким характерным признакам.

Вероятные неисправности водяного узла

Существуют сбои и неисправности в работе проточного водонагревателя, однозначно указывающие на выход из строя конструкционных элементов редуктора. К ним относятся:

• отказ в включении колонки;
• пламя зажигается не с первого раза;
• присутствует течь воды с редуктора;
• после закрытия крана ГВС пламя не гаснет.

Сбои в работе указывают на следующие вероятные поломки и неисправности в «лягушке»:

• Прорвалась мембрана
  — средний срок службы диафрагмы 5-7 лет. Со временем из-за постоянного механического воздействия и жесткой воды резина прорывается. Признак выхода из строя мембраны то, что из редуктора капает вода.
• Мембрана огрубела
  — от эластичности диафрагмы зависит качественная работа водяного узла газовой колонки. Для срабатывания важно, чтобы мембрана чутко реагировала на любые изменения напора воды. Если прокладка огрубела колонка будет срабатывать с задержкой. После перекрытия крана ГВС газовая горелка продолжает работать какое-то время.
• Засорился шток
  — при прорыве мембраны вода попадает на металлическую поверхность стержня, вызывая его коррозию. Ржавчина препятствует нормальному движению иглы. Признаки неисправности: пуск колонки затруднен. Пламя зажигается только при сильном давлении воды. После закрытия крана ГВС горелка не тухнет.
• Засорился фильтр грубой очистки
  — на входе в редуктор расположена сеточка, которая быстро забивается, особенно если были нарушены условия подключения и схема обвязки была выполнена с ошибками. Признак неисправности: разница в давлении на входе и выходе из водонагревателя.

Все описанные поломки легко устраняются. Необходимость в том, чтобы полностью поменять редуктор в газовой колонке возникает крайне редко. Ремонт своими руками, при наличии инструментов и понимания внутреннего устройства займет не более 30 мин.

Если описанный ниже технологический процесс будет вызывать сложности, лучше вызвать специалиста из газовой службы на дом, для профессионального сервисного обслуживания проточного бойлера.

Ремонт и обслуживание газоводяного узла

Жесткая вода, постоянная термальная нагрузка и другие факторы со временем разрушают конструкционные узлы колонки. Любое газопотребляющее оборудование требуется регулярно обслуживать. А при выявлении дефектов, осуществлять незамедлительный ремонт.

Конструкция водяного редуктора газовой колонки имеет простое внутреннее устройство. Все легко разбирается. При желании можно выполнить ремонт лягушки газовой колонки или осуществить профилактическое обслуживание, не вызывая мастера.

Как снять лягушку с газовой колонки

Для начала следует перекрыть подачу воды и газа. После этого работы проводят в следующем порядке:

• сливают воду из теплообменника — с этой целью лучше использовать кран или смеситель, расположенный существенно ниже водонагревателя;
• отсоединяют подающие трубопроводы газа и воды (потребуется разводной ключ);
• теперь можно снять водяной узел газовой колонки, если все выполнено правильно лягушка должна легко демонтироваться.

Конструкция редуктора может отличаться в зависимости от модели проточной колонки. Чтобы снятие водяного блока прошло успешно необходимо открепить все детали и трубы, подходящие к основной конструкции. Корпус снимается легко, физические усилия прикладывать не нужно.

Чистка водяного узла газового водонагревателя

Проводится по крайней мере каждый год. На крышке лягушки расположено несколько болтов фиксации. При откручивании необходима осторожность, чтобы не испортить фальцы. После снятия крышки иди разбора редуктора на две части (зависит от модели колонки), проводится чистка внутреннего пространства и обслуживание конструкционных деталей:

• во время чистки редуктора удаляется накипь и твердые остатки, осевшие на дне узла, одновременно чистят сетку грубой очистки на вводном патрубке;
• шток можно смазать касторовым маслом, либо солидолом;
• прокладку также можно промазать, если на ощупь чувствуется, что она огрубела и потеряла свою эластичность.

Регулярное обслуживание лягушки продлит срок эксплуатации проточного газового бойлера и обеспечит его бесперебойную работу.

Какие комплектующие следует заменить

В редукторе присутствует несколько элементов постоянно подвергающихся воздействию механического давления и некачественной воды. При каждом обслуживании проверяют работоспособность и выполняют замену следующих узлов:

• уплотнитель штока
  — замена сальника необходима в среднем каждые 3 года, чтобы защитить газовый клапан от попадания влаги;
• мембрана
  — замена прокладки нужна при ее разрыве, а также при появлении микротрещин;

Независимо от модели газовой колонки в её конструкцию входят следующие элементы.

• Теплообменник.
• Основную горелку.
• Запальную горелку.

Работает газовая колонка по следующему принципу.

• При открытии крана с водой давление в системе падает и в колонке срабатывает запальная горелка.
• После чего запальная горелка подпаливает основную. Та, в свою очередь, начинает интенсивно нагревать теплообменник, который выполнен в виде змеевика. В процессе прохождения воды по теплообменнику она нагревается и на выходе с крана уже идёт горячая вода.
• Продукты отработанного газа выходят в специально отведённую трубу.

Данный принцип работы относится к автоматическим колонкам. В полумеханических или механических – принцип работы немного отличается, но в целом идентичен автоматической горелке.

Также на зависимо от модели после цикла нагрева воды пламя в запальной горелке остаётся гореть тем самым поддерживая высокую температуру в теплообменнике. При открытии водопроводного крана весь процесс начинается заново.

Виды

На сегодняшний день на рынке газовых приборов представлен широкий выбор различных моделей газовых горелок. Если взять, в общем, то все газовые нагреватели работают по одному принципу и отличаются между собой следующими характеристиками.

Мощностью.
Чем больше мощность нагревателя, тем больше воды он сможет нагреть за короткий промежуток времени.

Среди массово распространённых видов мощность можно отметит следующие три:

1. Нагреватель с мощностью в 28 кВт.
2. Нагреватель с мощностью в 26 кВт.
3. Нагреватель с мощностью в 17 кВт.

Последний вид имеет низкую стоимость, но в то же время не может обеспечивать одновременно горячей водой ванную и кухню. Как правило, большинство пользователей выбирают второй вид, так как он имеет оптимальное соотношение цена производительность.

Безопасностью эксплуатации устройства.
Является одним из основных критериев при выборе нагревателя. Несмотря на передовые технологии все же случаются случаи, когда отключают воду или газ и чтоб не допустить утечку топлива или продуктов горения колонки оборудуют следующими датчиками.

1. Датчик отключения газа, в случае если пламя погаснет.
2. Датчик горения. Является дублирующим и также отключает подачу газа, в случае если пламя потухло, и первый датчик не сработал.
3. Клапан сброса давления воды. Предотвращает от разрыва водопроводных труб колонки в случае высокого давления в системе.
4. Датчик открытия и закрытия крана с водой. Выполняет функцию включения и выключения нагревателя при открытии крана.
5. Датчик тяги. Предотвращает включение колонки в случае отсутствия тяги, при этом позволяет избежать отравления угарным газом.
6. Датчик давления воды. Препятствует включению нагревателя в случае низкого давления в водопроводе.
7. Термостат. Обеспечивает отключение подогрева воды, когда температура достигла нужной отметки.

Это основной перечень защитных датчиков, которыми должна быть оборудована современная газовая колонка. В случае отсутствия одного из них такой прибор крайне не рекомендовано использовать с точки зрения безопасности.

Вид поджога.
Поджог может осуществляться одним из двух видов.

1. Пьезовый относится к механическому виду, то есть подпаливать придётся вручную.
2. Автоподжог работает при помощи батареек и является автоматическим. Принцип работы тот, что и в пьезовом поджоге только без участия человека. Также к автоматическому поджогу относится гидротурбинный розжиг, работающий от электрогенератора.

Дополнительными функциями.
К этим функциям относится наличие ЖК-дисплея отображающий различную информацию, дополнительные настройки и т. д.

Наиболее часто встречающиеся поломки

Как известно, ничего вечного нет и газовые нагреватели тому не исключение. Как и вся техника, они имеют свойство выходить из строя, причиной тому есть множество факторов. К одним из более распространённых поломок можно отнести следующие неисправности.

• Не поджигается основная горелка при рабочей запальной.
• Затухание горелки без причины.
• Плохо нагревает воду.
• В работе колонки присутствуют хлопки.
• При включении нагревателя слышен запах газа.
• Прибор не зажигается.

Это список распространённых неисправностей газовых нагревателей. При наличии инструмента и небольших знаний данные неисправности можно устранить самостоятельно. В противном случае лучше данный процесс доверить понимающему человеку.

Накипь на теплообменнике — как исправить

Необходимость чистить теплообменник, как правило, вызывается следующими причинами.

• Долго греется вода.
• Плохой напор воды.
• Срабатывает датчик перегрева и колонка отключается.

Если вышеописанное происходит с колонкой, это означает что необходимо произвести чистку теплообменника, так как в нём образовалось большое количество накипи.

Пошаговая инструкция

Чистка теплообменника состоит из следующих этапов.

1. Нужно перекрыть вентилем подачу воды в нагреватель, и демонтировать теплообменник, отсоединив его от водопроводных трубок. Если чистка производится нечасто рекомендовано для демонтажа использовать смазочный спрей что легче открутить окислившиеся гайки. Поле обработки гаек спреем необходимо подождать минут 15-20 и приступать к их откручиванию.
2. После демонтажа теплообменника можно приступать к его чистке. Для очищения накипи можно использовать раствор, приготовленный из расчёта 100 грамм. лимонной кислоты на пол литры горячей воды. При помощи лейки раствор заливается в теплообменник, и остаётся там его на 12 часов.
3. После необходимо слить раствор и тщательно промыть деталь чистой водой. Необходимо хорошо прочистить теплообменник от остатков накипи, так как она может забивать трубки, блокируя поток воды. Можно сделать это при помощи воды под давлением или сжатым воздухом.
4. Завершающий этап, на котором необходимо произвести монтаж теплообменника на место в нагреватель предварительно поменяв уплотняющие шайбы.

Течёт радиатор – как исправить

В случае если в газовом нагреватели начал течь радиатор целесообразней будет его заменить на новый но его стоимость зачастую составляет одну третью от стоимости колонки что совсем нерационально. В таких случаях естественней будет запаять дырявый радиатор. Сделать это можно при помощи припоя, так как вода, которая проходит через радиатор не превышает отметки в 100 градусов, а температура плавления припоя 200 градусов.

Пошаговая инструкция

Для того чтоб произвести пайку радиатора необходимо произвести следующие действия.

1. Слить воду с колонки и демонтировать радиатор.
2. Найти место течи и мелкой наждачной бумагой зачистить участок для пайки. Зачищенный участок необходимо протереть и обезжирить спиртом.
3. Непосредственно перед пайкой место течи необходимо залудить. Сделать это можно при помощи обычной канифоли.
4. Пайку необходимо производить паяльником мощностью не менее 100 ватт и припоем. На подготовленный участок для пайки нужно равномерным слоем наносить припой разогретым паяльником. Если пайка ложится неравномерно и рыхлая нужно сильней прогреть участок пайки.

После пайки следует проверить радиатор на отсутствие течи и если все нормально произвести его монтаж в колонку в обратной последовательности.

Не зажигается газовая колонка – как исправить

В случае если нагреватель не поджигается в первую очередь необходимо установить причину неисправности.

Пошаговая инструкция

В большинстве случаев причиной неисправности могут оказаться следующие обстоятельства.

1. Отсутствие тяги.
   Если забита труба отвода отработанных продуктов горения датчик тяги будет срабатывать и не давать поджечь колонку. В таких случаях необходимо прочистить трубу выхода отработанных газов.
2. Сели батарейки.
   Если нагреватель с автоматическим поджогом, то причиной неисправности могут быть севшие батарейки, которые немеют достаточно энергии, чтоб произвести поджог. В таком случае достаточно поменять батарейки на новые и поломка будет устранена.
3. Маленький напор воды.
   Как известно, все современные колонки оборудованы датчиками напора воды и если поток недостаточно велик нагреватель не включается. Причиной этой неисправности может быть засорение водного фильтра, которые стоит перед входом воды в колонку или сильный налёт в теплообменнике. Устраняется такая неисправность чисткой фильтра или теплообменника в зависимости что засорилось.
4. Также причиной, не работающей колонки, могут быть засорённые газовые форсунки, забитый нагаром теплообменник, неисправные датчики и т. д.
   Устраняются такие поломки методом исключения необходимо начать с чистки всех возможных узлов нагревателя и постепенно продвигаться к замене датчиков.

Звуки при включении – как исправить

Одной из самых распространённых неисправностей колонки могут быть хлопки при включении. Изначально они несильные и им не придают большого значения, но с каждым разом они становятся интенсивней и в один прекрасный момент может так хлопнуть, что повылезают окна или разорвёт дымоход. Причиной этим хлопкам являются следующие неисправности.

• Отсутствие тяги в трубе для отвода отработанных продуктов горения.
• Нерабочий замедлитель поджога.
• Сели батарейки (в колонках с автоматическим поджогом).
• Неисправно положение искровой свечи.

Устранить такие неисправности можно частично самостоятельно, а некоторые рекомендовано устранить при помощи специалиста газовой службы.

Пошаговая инструкция

Устраняются хлопки во время поджога колонки следующим образом.

1. Чистка дымохода.
2. Замена батареек.

Замена прокладок

Одной из причин течи колонки может быть износ прокладки. Также одной из причин утечке газа из нагревателя является износ прокладки.

Пошаговая инструкция

Замена прокладок состоит из следующих этапов.

1. Необходимо перекрыть подачу газа и воды в нагреватель.
2. Выпалить остатки газа и слить воду.
3. Открутить теплообменник от трубок подачи воды и демонтировать старые прокладки. После чего установить новые прокладки и прикрутить радиатор в обратной последовательности.
4. После необходимо открутить колонку он газовой магистрали, демонтировать старые прокладки установить новые и прикрутить нагреватель обратно.

Не рекомендовано использовать самодельные прокладки, изготовленные из подручных средств, так как это черёва-то плохими последствиями. Лучше приобретать прокладки в специализированных магазинах и хорошего качества.

Приступая к ремонту газовой колонки, следует помнить, что это прибор повышенной опасности и требует безоговорочного соблюдения правил безопасности. Также при ремонте нагревателей следует придерживаться следующих рекомендаций.

• При любом ремонте отключать подачу газа и воды в сам прибор.
• Использовать качественные комплектующие и детали, приобретённые в специализированных магазинах.
• После демонтажа нагревателя или его узлов тщательно проверять на герметичность соединений при обратной установке.
• Не следует производить ремонт колонки, если нет представления, как она устроена и что является причиной поломки.

Также следует помнить, что в случае неудачной починки колонка может выйти из строя и быть не ремонтной, так что следует щепетильно подходить к этому процессу.

Поскольку газовая колонка Нева серии 4511 является одной из наиболее распространенных моделей, то тема ее обслуживания и ремонта интересует многих пользователей, привыкших выполнять подобные работы своими руками. И действительно, эти проточные водонагреватели с открытой камерой сгорания зачастую можно вернуть к жизни, не прибегая к услугам сервисного персонала. Давайте рассмотрим, какие неисправности возникают в процессе эксплуатации данных агрегатов, а также способы их устранения.

Устройство и принцип действия модели Neva 4511

Невозможно самостоятельно отремонтировать бытовой прибор, не зная, как он функционирует и из чего состоит. В отличие от водогрейных аппаратов старого типа, эта серия газовых колонок оборудована контроллером и электрическим розжигом, позволившим убрать постоянно горящий запальник. В остальном конструкция осталась довольно простой и ремонтопригодной. Она состоит из таких основных элементов:

1. Корпус с петлями для настенного монтажа.
2. Диффузор – сборник продуктов горения с патрубком для дымохода.
3. Медный теплообменник.
4. Газогорелочное устройство.
5. Водяной узел.
6. Мембранный исполнительный элемент (так называемая лягушка).
7. Газовый клапан с электромагнитом, соединенный общим штоком с водяным узлом.
8. Контроллер.
9. Микровыключатель подачи питания на электронный блок.
10. Трубки подачи воды.
11. Запальный электрод.
12. Датчик пламени (ионизации).
13. Дополнительный электрод для розжига горелки.
14. Кран – регулятор протока.
15. Регулировка интенсивности горения и температуры нагрева.
16. Подключение датчика тяги, установленного внутри диффузора.
17. Отсек для элементов питания (батареек).

Выше на схеме представлено устройство газовой колонки Нева с цифровыми обозначениями деталей, соответствующими перечню.

Автоматическим включением и нагревом управляет водяной узел вместе с контроллером, а за безопасную подачу газа отвечает электромагнитный клапан, скоммутированный с датчиком тяги. Алгоритм работы водонагревательного прибора выглядит так:

1. После открытия крана горячей воды на входе «лягушки» возникает давление, воздействующее на резиновую мембрану узла. Она перемещает шток, открывающий газовый клапан и замыкающий контакты микропереключателя.
2. Когда электрическая цепь замкнута, питание от батареек поступает контроллеру. Он дает одновременно 2 команды: открыть электромагнитный клапан для прохода газа и создать искру на запальных электродах. В результате происходит розжиг горелки.
3. Датчик пламени фиксирует появление огня и передает импульс электронному блоку, который прерывает искрообразование. Нагреватель переходит в рабочий режим.
4. При закрытии вентиля на смесителе давление в сети исчезает и пружина отбрасывает мембрану «лягушки» назад, одновременно закрывая механический газовый клапан. Срабатывает концевой микровыключатель и контроллер лишается питания, а вместе с ним – электромагнит. Подача топлива прекращается и горелка гаснет.

Принципиальный момент. Электромагнитный клапан соединен в одну цепь с датчиком тяги (поз. 16 схемы). Если по различным причинам в дымоходе исчезнет либо ослабнет тяга, то датчик нагреется и разомкнет цепь, обесточив электромагнит. Последний вернется в закрытое положение и перекроет подачу газа к горелочному устройству.

Чтобы исключить возможный перегрев воды в теплообменнике, производителем реализовано простое техническое решение: в трубопровод встроен температурный датчик, связанный с контроллером. Если поток нагреется до критического уровня (около 90 °С), то подача газа автоматически прекратится и горелка потухнет. Более наглядно строение и принцип работы колонки Нева 4511 показано в видео:

Ремонт водонагревателя

Чтобы своими руками устранить неисправность газовой колонки Нева, нужно ее правильно диагностировать. За годы эксплуатации водогрейного аппарата одна часть деталей изнашивается и требует замены, другая – периодического обслуживания. При этом возникают разнообразные неполадки, характеризуемые определенными симптомами. Мы предлагаем разделить все возникающие проблемы на группы по таким признакам:

• не зажигается горелка при открытии крана системы ГВС;
• проработав 5-10 секунд, агрегат отключается;
• проточный нагреватель исправно запускается и функционирует, но плохо греет воду;
• прочие неполадки.

Совет. Чаще всего в газовых колонках выходит из строя резиновая мембрана водяного узла – растягивается, трескается либо рвется. Это расходная запчасть, которую всегда надо иметь в запасе. Образец детали изображен на фото.

Что делать, если колонка не зажигается

Когда водонагреватель никак не реагирует на включение горячей воды, нужно выполнить простейшее действие – проверить состояние элементов питания и контактов батарейного отсека (они могут окислиться). Почистите их наждачной бумагой, установите новый комплект батареек, а затем повторите попытку розжига.

Важный момент.
Светящийся дисплей бытового прибора вовсе не свидетельствует о полном заряде элементов питания, поскольку он не потребляет много энергии. Если батареи «подсели», то напряжения для срабатывания электромагнита и искрообразования может не хватать. Согласно характеристикам, опубликованным на официальном сайте производителя, комплекта элементов хватает примерно на 250 часов работы.

Расположение батарейного отсека — вид аппарата снизу

С электропитанием все в порядке? Тогда продолжайте диагностику газовой колонки по такому алгоритму:

1. Убедитесь, что для включения аппарата достаточно напора в трубопроводе. Возможно, кто-то случайно закрыл отсекающий кран либо регулировочный вентиль на самом нагревателе (справа).
2. Если на входящем водопроводе стоит сетчатый фильтр, проверьте его состояние и при необходимости почистите.
3. Снимите переднюю панель аппарата и откройте кран ГВС, наблюдая за штоком. Если он не двинулся с места при нормальном давлении воды, причина кроется в мембране «лягушки».
4. Шток переместился, отпустил кнопку выключателя, но ничего не происходит? Налицо проблема с электрическими цепями. Нужно проверить микропереключатель и прозвонить другие провода, питающие контроллер и электромагнитный клапан.

Совет. Выполняя ремонт газовой колонки Нева, сопровождающийся разборкой агрегата, на всякий случай перекройте газовую магистраль.

Для демонтажа переднего кожуха надо снять пластиковые рукоятки с кранов управления и отсоединить разъем подключения дисплея. Сзади панель держится на 2 саморезах, находящихся в нижней части прибора. Выверните их и снимите кожух, отведя его на себя и потянув кверху.

Чтобы проверить концевой выключатель, необходимо отсоединить разъем и прозвонить его с помощью мультиметра либо лампового тестера. При нажатой кнопке цепь должна быть разомкнутой. Что касается проводки, то она редко выходит из строя, разве что вам попадется на глаза отвалившийся провод, что легко устраняется.

Для замены мембраны в колонке Neva 4511 следует снять и разобрать водяной узел вместе с газовым, следуя инструкции:

1. Закройте подачу холодной воды и газа, открутите рожковым ключом оба подающих патрубка. Также отключите медную трубку, ведущую к теплообменнику.
2. Отсоедините разъемы контроллера и микропереключателя.
3. Весь водно-газовый блок крепится на 2 винтах к фланцу горелочного устройства. Открутите их отверткой с крестообразным шлицем и снимите узел.
4. Разберите «лягушку» и замените мембрану, а вместе с ней маленькое уплотнительное колечко, показанное на фото.

Примечание. Замену можно произвести и без демонтажа целого блока, но выполнять операцию в таком положении крайне неудобно. Описанная технология разборки подходит и к другим моделям газовых колонок – Нева Люкс 4510, 5611 и так далее.

Как меняется мембрана проточного водонагревателя, смотрите в очередном видео:

Искра есть – розжига нет

Когда на запальной свече заметно искрение, но горелка бездействует, нужно проверить следующие моменты:

•
  не сдвинулся ли искровой электрод относительно сопла;
•
  не вышел ли из строя датчик тяги или перегрева, размыкающий цепь электромагнитного клапана;
•
  не пробивает ли на корпус высоковольтный провод;
•
  не ослабела ли искра из-за засорения свечи или разрядки батарей.

Электрод должен находиться прямо над соплом одной из секций горелки на расстоянии не более 5 мм от нее. Нарушение положения свечи исправляется простым подгибанием. Иногда же достаточно почистить конец электрода от сажи, чтобы мощность искры увеличилась.

Работа датчиков тяги и перегрева проверяется способом прямого замыкания их контактов. Поочередно поставьте перемычки на каждое устройство, включая воду на смесителе. При появлении пламени поменяйте неисправный датчик.

После запуска горелка гаснет

Если пламя в колонке исправно загорается вместе с появлением водоразбора, а спустя 5-10 секунд гаснет, то причины могут быть такие:

•
  не срабатывает датчик ионизации (не фиксирует возгорание топлива);
•
  нет тяги в дымоходе, отчего перегревается соответствующий датчик и размыкает электрическую цепь;
•
  установлен максимальный нагрев при малом расходе воды, отчего ее температура быстро достигает 90 °С и срабатывает датчик перегрева.

Последние 2 неисправности не зависят от водонагревателя и устраняются пользователем в индивидуальном порядке. Иногда эффект затухания создает слишком растянутая мембрана: в первый момент после подачи воды она перемещает шток, а при нормализации давления в трубе снова отпускает.

Датчик пламени отказывает по трем причинам:

1. Электрод покрыт толстым слоем сажи и требует очистки.
2. «Носик» устройства согнулся вниз от длительного воздействия температуры и его нужно слегка подогнуть вверх, как продемонстрировано в видеосюжете.
3. Прибор вышел из строя и нуждается в замене.

Случается и обратная ситуация: кран ГВС перекрыт, а горелка продолжает работать. Здесь налицо заклинивание штока, которое устраняется путем разборки и чистки водно-газового блока.

Как устранить слабый нагрев

Причины у данного явления две: засорение сопел горелки и отложения в трубках теплообменника. В первом случае заметно изменение синего цвета пламени на желтое либо красноватое, газогорелочное устройство начинает коптить. Для устранения желательно вызвать мастера газовой службы, но при необходимости можно справиться и самостоятельно:

1. Перекройте подачу газа.
2. Демонтируйте горелку, отвернув прижимную гайку на газопроводе и 4 винта, указанных ниже не фото.
3. Продуйте узел доступным способом от пыли, а затем промойте слабым мыльным раствором.
4. Высушите устройство и соберите колонку в обратной последовательности.

Если горелка действует исправно, но вода не нагревается, то нужно промыть теплообменник. Заводом – изготовителем предусмотрен упрощенный демонтаж элемента: слейте воду из колонки, открутите две соединительных гайки на трубках (на фото показаны зелеными стрелками) и 2 крепежных винта сверху. После этого погрузите теплообменник в ведро с раствором лимонной кислоты (100 грамм на 1 литр воды) и дождитесь, пока он разъест накипь. После тщательной промывки и просушки установите элемент на место.

Совет. При обратной сборке теплообменника желательно поменять резиновые прокладки, находящиеся внутри накидных гаек.

Заключение

Нельзя сказать, что самому выполнить ремонт газовой колонки Нева — нереально или недопустимо. С часто встречающимися неисправностями, описанными выше, вы и вправду можете справиться самостоятельно, причем без каких-то особенных инструментов. При этом следует помнить, что водонагреватель относится к газоиспользующему оборудованию, требующему осторожного и основательного подхода.

Инженер-конструктор с опытом работы в строительстве более 8 лет..
Закончил Восточноукраинский Национальный Университет им. Владимира Даля по специальности «Оборудование электронной промышленности» в 2011 году.

Похожие записи:

От автора:
привет, дорогие читатели! Несмотря на популярность электрических водонагревателей, газовое оборудование занимает немалую нишу. Оно высокоэффективно, экономично и обладает множеством других достоинств. Конечно, как и любому другому оборудованию, такому обогревателю требуется регулярное обслуживание, а иногда и мелкий ремонт, который можно сделать в домашних условиях.

Для того чтобы у вас была возможность осуществить эти операции, вам необходимо знать, как разобрать газовую колонку. Сегодня именно об этом и пойдет речь. Кроме процесса разборки, вы также узнаете о способах очистки теплообменника от накипи, а также о некоторых ремонтных работах.

По поводу последнего пункта сразу стоит сказать следующее. Далеко не каждая процедура ремонта может производиться в домашних условиях. Голубое топливо является пожароопасным и взрывоопасным веществом, поэтому, если есть хоть малейшая вероятность возникновения подобных последствий, заниматься устранением проблем собственноручно вам категорически запрещено. Причем это не теоретический запрет, а очень даже официальный.

Существует несколько видов неполадок, устранением которых могут заниматься исключительно специалисты:

• неисправность запальника
  — необходима его замена;
• во время работы колонки раздаются хлопки
  — это говорит о слишком высоком или слишком низком напоре при подаче газа, необходима регулировка колонки;
• во время работы горелки пламя желтое, а не голубое
  — скорее всего, проблема заключается в засорении элемента;
• при включении оборудования вы ощущаете запах газа
  .

Поскольку во всех четырех случаях речь идет о неисправности элементов, отвечающих за подачу и горение газа, заниматься решением вопроса должны только специалисты из службы соответствующей направленности.

Отдельно стоит сказать о четвертом случае. Если при включении или эксплуатации колонки возникает запах газа, то нужно незамедлительно совершить несколько действий.

1. Выключить оборудование.
2. Перекрыть запорный кран на трубе подачи газа.
3. Обеспечить интенсивный уровень воздухообмена в помещении — проще говоря, распахнуть окна для проветривания.
4. Позвонить в аварийную газовую службу и обрисовать проблему.

Помимо выключения колонки и перекрытия газа, вам больше ничего нельзя делать с этим оборудованием, пока проблема не будет устранена специалистами. Безопасность — это самое главное, о чем вы должны помнить в данной ситуации.

Что ж, с запретами разобрались. Давайте теперь перейдем к тому, что вы можете сделать самостоятельно, если ваша колонка капризничает и не хочет нормально работать.

Разборка оборудования

Перед тем как приступать к разборке оборудования, вам необходимо сделать три вещи:

• перекрыть подачу воды;
• перекрыть подачу газа;
• снять колонку со стены.

Первые две операции делаются с помощью запорных кранов, установленных на соответствующих трубах. Что касается снятия со стены, то тут возможно варианты. Если вам нужно просто произвести профилактический осмотр внутренностей устройства, то колонку можно оставить на месте. Если же требуются какие-то ремонтные работы или чистка, то устройство лучше снять. Как правило, оно фиксируется на стене с помощью специальных элементов и крепежей. Для снятия вам понадобится только отвертка.

Перед тем как убрать колонку с законного места, обязательно отсоедините ее от всех коммуникаций. Сначала откройте «горячий» кран на ближайшей точке водоразбора и спустите оставшуюся в теплообменнике воду. Затем закройте этот смеситель. Отсоедините водопроводные трубы, затем газовую. Не забудьте и про дымоходную трубу.

1. Снятие ручек. Речь идет о регуляторах, которые расположены на главной панели устройства. Они установлены по тому же принципу, что и ручки на обычной плите. Снять их можно, либо просто потянув на себя, либо поддев длинной плоской отверткой и, опять же, потянув.
2. Снятие кожуха. Передняя панель обычно закреплена с помощью винтов. Их расположение зависит от конкретной модели колонки — они могут быть сверху и снизу, или же на задней панели. В любом случае, их нужно найти и выкрутить. После этого вы можете снять лицевую панель. Иногда она дополнительно закреплена с помощью зацепов. В этом случае крышку нужно немного приподнять и только потом тянуть на себя. Резких движений не делайте, поскольку к панели управления от внутренних элементов колонки крепятся провода. Их нужно отсоединить и только потом окончательно убрать кожух.
3. Снятие теплообменника. Как правило, он крепится к вытяжному шкафу и к газовой горелке с помощью винтов. Их нужно выкрутить и вытащить, а затем вынуть и сам элемент, стараясь не повредить провода и контакты. Подробное описание снятия теплообменника вы можете посмотреть на видео:

Для всех этих операций вам понадобится лишь набор отверток. Будьте внимательны: все вытащенные винты складывайте в какую-нибудь емкость, чтобы впоследствии они не потерялись. Когда дело дойдет до снятия теплообменника, рекомендуем фотографировать расположение элементов конструкции перед каждым последующим действием. Так вы сможете впоследствии без труда восстановить их изначальную позицию и все правильно подключить.

После того как оборудование полностью разобрано, можно приступать к профилактическим или ремонтным процедурам.

Удаление накипи из теплообменника

Накипь является очень частой проблемой любого водонагревательного оборудования. Она образуется в результате взаимодействия солей, содержащихся в воде, с высокими температурами. Соответственно, основная ее концентрация приходится на те элементы, которые одновременно контактируют и с нагревом, и с жидкостью. В данном случае, это теплообменник.

Накипь оказывает довольно негативное воздействие на оборудование. Как минимум, она забивает собой трубки, уменьшая их пропускную способность. Из-за этого вода хуже циркулирует, да еще и некачественно нагревается в процессе.

Определить наличие проблемы можно еще до того, как вы разобрали колонку и заглянули внутрь теплообменника. Симптомы могут быть следующими:

• горячая вода из смесителя бежит гораздо хуже, чем холодная;
• газ в водонагревателе гаснет практически сразу после розжига;
• колонка не включается;
• вода стала нагреваться хуже, чем раньше.

К счастью, справиться с накипью можно самостоятельно, причем это не потребует каких-то глобальных затрат. Понадобится только некоторое количество времени, большой таз, шланг, лимонная кислота и теплая вода. На всякий случай запаситесь также тряпкой — в процессе на пол может пролиться немного жидкости.

1. Приготовьте раствор для чистки. Для этого 100 гр лимонной кислоты нужно развести в 1 л теплой воды. Если накипи очень много, то лучше использовать более радикальные средства. В магазинах бытовой химии продаются различные химические составы, предназначенные именно для удаления таких отложений. Конечно, это обойдется дороже, чем лимонная кислота, но и действует такое средство эффективнее. Если оба варианта вам по какой-то причине не подходят, можете попробовать не слишком концентрированный раствор уксуса — использовать для него следует столовую разновидность, а не эссенцию. В крайнем случае, может сойти за очистительное средство газировка типа Кока-Колы или Спрайта. В них содержится ортофосфорная кислота, которая и играет роль растворителя. Но данный метод используйте на свой страх и риск, так как он, мягко говоря, не относится к рекомендуемым.
2. Поместите теплообменник в большой таз. В трубки залейте подготовленный раствор так, чтобы полностью их заполнить. Чтобы было удобнее, воспользуйтесь резиновой грушей от клизмы или чем-нибудь подобным.
3. Если вы применили для чистки уксусный или лимонный раствор, то теплообменник должен полежать в залитом состоянии 15 минут. Если же вы воспользовались магазинной химией, то время замачивания указано на упаковке.
4. После того как замачивание подействовало, необходимо слить раствор и промыть теплообменник. Для этого вам понадобится шланг. Один его конец опустите в ближайшую раковину, а второй прикрепите к теплообменнику, который нужно подсоединить к трубе подачи холодной воды. Затем откройте на ней запорный вентиль. Поток воды вымоет весь раствор, сливаясь по шлангу в раковину. Промывку делайте подольше, чтобы весь агрессивный состав точно ушел со стенок теплообменника. В противном случае, воздействие веществ продолжится, что может привести к порче металла.

После промывки проведите визуальный осмотр трубок теплообменника. Если стенки чистые — прекрасно, можно собирать колонку в изначальное состояние. Если же в трубках осталось какое-то количество накипи, то повторите процедуру с самого начала.

Ремонтные работы

Теперь давайте перейдем к ремонтным работам, которые вы можете осуществить самостоятельно. Еще раз напоминаем, что некоторые неполадки могут устранить только специалисты из газовой службы. Не игнорируйте это предупреждение, поскольку речь идет, в первую очередь, о вашей безопасности.

Итак, рассмотрим, что вы можете сделать, если колонка:

• не зажигается;
• постоянно затухает;
• плохо греет;
• выдает струю воды со слабым напором.

Горелка не зажигается

Первым делом при возникновении такой неприятности проверьте состояние запальника. В случае его неработоспособности обратитесь в газовую службу по поводу прочистки или замены элемента. Если же с запальником все в порядке, то еще одной причиной возникновения проблемы может стать отсутствие искры. Например, колонки с электронным управлением обычно выдают ее только при наличии источника питания, в роли которого выступают батарейки. на новые — чаще всего, такое простое действие приводит к успеху.

Теперь перейдем к причинам посложнее. Например, колонка может не зажечься, если отсутствует нормальная тяга в дымоходе. В этом случае датчик, который отслеживает данный фактор, просто не даст работать элементам, отвечающим за возгорание. И правильно сделает, поскольку без отвода угарного газа использование колонки смертельно опасно.

Диагностика данной проблемы осуществляется просто. Открепите трубу, соединяющую патрубок колонки и вентиляционный выход. Затем поднесите к последнему несколько длинных полосок бумаги. Тест нужно проводить при открытом окне. Если бумагу втягивает в канал, то все отлично. Если же нет, то с тягой явная проблема.

Решить ее можно двумя способами. Первый — почистить канал самостоятельно. Делается это строго со стороны квартиры. Для работы вам понадобится длинный металлический ершик. С его помощью соскребите со стенок канала сажу, паутину и прочие отложения. Затем уберите все это дело с помощью обычного пылесоса.

После данной операции снова проверьте тягу. Если ситуация не изменилась, то это обычно говорит о наличии засора где-то в глубине канала. Самостоятельно вы с этим уже ничего не сделаете, поэтому ваш путь лежит в организацию, занимающуюся обслуживанием дома. Там напишите заявление на прочистку вентиляционной системы, после чего придет специалист и все сделает.

Последней причиной отсутствия нормального розжига колонки может являться деформация мембраны, которая расположена в водяном узле. Независимо от качества и стоимости водонагревательного оборудования, этот элемент со временем изнашивается. Прослужить он может от силы лет семь. Результатом деформации становится снижение чувствительности — мембрана просто не реагирует на усиление потока воды, поэтому сигнал для розжига не подается.

Чтобы подтвердить данное предположение, откройте кран на смесителе так, чтобы поток воды был максимально мощным. Если при этом колонка зажглась, а при меньшем напоре нет, то причина практически 100% именно в мембране.

Чтобы добраться до этого элемента, вам нужно открутить две гайки с водяного узла, а также три винта, с помощью которых он фиксируется в газовом. Затем рассоедините узел на две половинки. Внутри вы увидите резиновую мембрану. В идеале, она должна быть плоской. Если наблюдаются какие-либо деформации, то элемент подлежит замене. Когда будете приобретать новую мембрану, остановите выбор на силиконовой — она прослужит гораздо дольше и надежнее, чем та, что сделана из обычной резины.

Раз уж вы залезли внутрь водяного узла, то заодно проверьте и состояние фильтра — как говорится, чтобы два раза не вставать. Если сетка забита грязью, то отсоедините ее и либо промойте, либо замените на новую. Затем установите все элементы на место и заново соберите узел, произведя описанные выше действия в обратном порядке.

Пламя горелки постоянно затухает

Как правило, затухание горелки имеет защитное происхождение. На это влияет датчик, который отслеживает уровень нагрева колонки. Если температура начинает превышать допустимый показатель, защита срабатывает, и горелка выключается.

В норме, такое происходит нечасто. Но в работе оборудования бывают сбои, вследствие чего затухания начинают происходить постоянно. Естественно, пользоваться колонкой в таких случаях просто невозможно. Существует два варианта того, как проявляет себя нарушение работоспособности температурного датчика:

• горелка тухнет через некоторое время после начала работы,
  затем колонку невозможно запустить около получаса. По прошествии этого периода она снова начинает работать, после чего все повторяется. Такая неполадка обусловлена излишней чувствительностью температурного датчика. То есть, защитный элемент реагирует даже на ту температуру, которая не является опасной для оборудования. Как правило, данное нарушение работоспособности является следствием брака, допущенного при производстве;
• горелка ведет себя непредсказуемо.
  Она может самопроизвольно потухнуть в любое время, а то и вовсе изначально не зажечься. Причина обычно заключается в следующем. На проводнике температурного датчика есть изоляционный материал. Если он изнашивается, то начинают происходить хаотичные замыкания на корпус. На это реагирует предохранительный клапан, который и выключает горелку.

В данном случае газовая служба никак не сможет помочь с ремонтом, но и самостоятельно вам его сделать вряд ли удастся. Конечно, если у вас есть опыт подобных работ, то это не проблема — просто замените датчик на новый. Но в случае отсутствия соответствующих навыков лучше обратитесь в сервисный центр, не пытаясь устранить поломку собственноручно.

Особенно это касается ситуаций, когда оборудование все еще находится на гарантийном обслуживании. Если вы попытаетесь починить его самостоятельно, и у вас не получится, то и по гарантии вы потом не сможете восстановить работоспособность колонки, поскольку налицо будет вмешательство извне. Поэтому, если срок обслуживания еще не истек, то лучше сразу отправьте колонку специалистам по ремонту.

Плохой нагрев воды

У этого явления может быть две причины. Первая — засорение горелки, о чем уже говорилось выше. В этом случае пламя становится желтым, а не голубым, как должно быть. Устранять засор самостоятельно нельзя, поскольку это относится к компетенции газовой службы.

Вторая причина заключается в изначально неправильном подборе оборудования. Если колонка обладает меньшей мощностью, чем необходимо именно для вашей семьи, то и итог будет очевиден. Например, вы приобрели устройство, рассчитанное на две точки водоразбора, а по факту оно работает на три. Понятно, что на такой объем воды его просто не хватит.

Решить данную проблему можно двумя способами. Либо купите более мощную колонку, которая будет соответствовать потребностям семьи. Либо проведите собрание домочадцев, на котором постановите, что одновременно можно пользоваться только двумя точками водоразбора, а не тремя и более.

Плохой напор воды

Слишком слабый напор воды обычно связан с засорением теплообменника накипью. Его проходная способность становится намного меньше, а потому и струя выдается тоньше. О том, как вы можете собственноручно избавиться от накипи, уже говорилось выше. Причем проводить данную процедуру желательно не тогда, когда колонка уже стала выдавать жалкую струйку вместо нормального напора, а профилактически — то есть регулярно.

Бывают особо запущенные случаи, когда трубки теплообменника забиты практически полностью, и накипь удалить не удается. Кроме того, наличие толстого прикипевшего слоя часто влияет и на состояние стенок. В такой ситуации лучше не заморачиваться с очисткой, а заменить теплообменник. По этому поводу желательно обратиться к специалистам, которые имеют опыт подобной работы.

Дорогие друзья, теперь для вас не составит труда разобрать , провести диагностику и исправить имеющуюся проблему. При принятии решения о необходимых работах помните, что главное в данном случае — это безопасность. Поэтому при любых сомнениях лучше обращайтесь к специалистам. Успехов!

Ремонт газовых колонок на дому, как и любых других приборов, работающих на этом природном топливе, должен осуществляться только квалифицированными специалистами. Но знания лишними не бывают, поэтому потребителям полезно разбираться в устройстве такого оборудования, чтобы уметь определять причины поломки и подсчитывать приблизительную стоимость работ по их устранению.

Ремонт газового оборудования желательно доверить специалистам

Устройство прибора

Чтобы уметь диагностировать неисправности прибора без помощи мастера по газовым колонкам , нужно иметь общее представление об их устройстве, ведь именно от этого зависит, как будут проходить ремонтные работы. Не нужно углубляться в тонкости сборки множества различных моделей, т.к. большинство из них похожи. Поэтому можно ограничиться лишь знакомством с общими принципами работы подобных приборов.

По историческим меркам горячее водоснабжение появилось в домах не так давно. Подогрев воды производили различными методами, но легче всего это было сделать с помощью твердотопливного нагревателя. Обычно его топили углем, реже использовали дрова либо мазут. Чтобы горячей воды хватило на принятие ванны, на подогрев приходилось тратить довольно много времени — от 2 часов и более. Разумеется, это не совсем удобно, и для решения проблемы были созданы газовые колонки.

С устройством газовой колонки вы сможете ознакомиться в данном видео:

Этот прибор предназначен для повышения температуры воды с помощью газа из городской магистрали. Чтобы ускорить процесс нагрева, в оборудование были встроены теплообменники — именно в них влага распределяется по системе из тонких трубочек, расположенных над газовой горелкой. За счёт этой особенности колонка способна нагревать воду довольно быстро и не требует наполнения большого резервуара.

Газовая колонка – оборудование, позволяющее нагревать воду при помощи газа

Это главный принцип работы всех газовых приборов, остальная техническая начинка предназначена для розжига, поддержания пламени, регулирования температуры нагрева, а также обеспечения безопасности во время эксплуатации. Розжиг основной составляющей — горелки — может происходить:

1. От запальника. Он зажигается вручную с помощью спички, специальной зажигалки либо включается кнопкой (автоматической или механической). Первые варианты считаются устаревшими, поэтому такие колонки вряд ли можно встретить в продаже.
2. Без запальника (пьезорозжиг).
3. С помощью электроники. Этот способ работает так же, как зажигание автомобилей.

Система безопасности блокирует поступление газа к горелке, при попадании внутрь воды

Большинство современных колонок оснащены механической системой безопасности. Даже устройства с электронной начинкой имеют защиту этого типа, расположенную между мембраной в устройстве для приёма воды и клапаном газовой трубы. Система работает по следующему принципу:
клапан перестает мешать поступлению природного топлива в прибор, только если напор воды давит на мембрану с требуемой силой. Все можно объяснить ещё проще: газ не подаётся к горелке, если в колонку не поступает вода.

Возможные поломки

Любой мастер по ремонту газовых колонок скажет, что этот прибор считается потенциально опасным, поэтому его обслуживание ни в коем случае нельзя доверять людям, не имеющим необходимой квалификации. Но для общей информации рекомендуется ознакомиться с перечнем часто встречающихся поломок и способами их устранения.

Хлопки во время работы

Если при нагреве воды периодически слышатся хлопки, исходящие от колонки, лучше сразу же обратиться за помощью к профессионалу. Регулировку оборудования довольно трудно произвести без специальной подготовки, поэтому рекомендуется довериться мастеру, отказавшись от попыток починить все самостоятельно.

Причинами возникновения такой неисправности могут служить:

• Слишком слабый напор газа, из-за чего в горелку попадает воздух и приводит к микровзрывам, которые человеческий слух воспринимает как звонкие хлопки.
• Сильный напор, когда пламя быстро разгорается, периодически прерываясь.

Для устранения таких проблем обычно достаточно отрегулировать оборудование и подвергнуть его чистке. Это может показаться несложной процедурой, но всё-таки не стоит проводить её своими руками. Специалист справится с такой работой лучше и быстрее.

Пахнет газом

Если после включения колонки в помещении начинает пахнуть газом (точнее, одорантами, которые добавляют в топливо, чтобы можно было вовремя узнать об утечке), то это уже более чем серьёзно и даже опасно. В этом случае нужно немедленно выключить прибор, перекрыть подачу газа, а также открыть все окна, двери и запустить вытяжку (если она имеется), чтобы обеспечить постоянную вентиляцию комнаты.

После всех этих манипуляций необходимо вызвать аварийную газовую службу по номеру 104 (для домашних телефонов) или 040 — для мобильных. Бригаду лучше ожидать на улице, не стоит пытаться самостоятельно отремонтировать газовую колонку, т.к. можно только усугубить сложившуюся ситуацию.

Пламя не загорается

Прибор может не зажигаться по многим причинам. Прежде всего стоит убедиться в том, что горит запальник. Если проблема именно в этой детали, то она решается довольно просто — из коммунальной службы вызывают газовщика, который прочищает элемент или меняет его на новый.

Вариант решения проблемы с газовой колонкой – изучение инструкции или вызов специалиста

В колонках с электророзжигом о том, что пламя не появляется, перестает подаваться газ, сигнализирует специальный индикатор, расположенный на корпусе прибора. Первым делом стоит изучить инструкцию. Возможно, в ней описан путь решения проблемы (иногда достаточно просто вставить новую батарейку). В противном случае за разъяснением можно обратиться к продавцу, производителю или специалисту по ремонту.

Также колонка может не зажигаться из-за отсутствия тяги в вентиляционном колодце. Это предположение легко подтверждается или опровергается при поднесении к решётке кусочка бумаги или горящей спички. Если заметно, что тяги нет или она слишком слабая, то придётся прочистить вентиляционный колодец. Во время этой процедуры не затрагиваются сложные элементы оборудования, поэтому её можно выполнить самостоятельно или все же обратиться к специалисту.

К этой неприятной ситуации может привести и износ водяной мембраны. Эта деталь склонна со временем деформироваться, так как постоянно подвергается нагрузкам, из-за чего постепенно теряет чувствительность и перестает выполнять свои функции. К сожалению, этого избежать нельзя, даже в приборах серьёзных производителей из Европы приходится производить замену мембраны каждые 4−7 лет. Чтобы определить, действительно ли дело в этой небольшой детали, нужно раскрутить кран воды до максимума. Если колонка всё-таки включается при самом сильном напоре, значит, пришло время сменить мембрану.

Также рекомендуется проверить фильтр, расположенный в водоприёмном устройстве прибора. Недостаточный напор воды нередко служит причиной, которая может помешать включению колонки. К этому обычно приводят засоры. Фильтр не считается газовым оборудованием, поэтому его спокойно можно заменить без привлечения специалиста.

Гаснет во время эксплуатации

Если горелка зажигается, но через некоторое время пламя гаснет, то проблема, скорее всего, в температурном датчике. Эта деталь призвана не давать прибору перегреваться. Такая неисправность чаще всего проявляется следующим образом:

1. Колонка загорается, некоторое время работает нормально, после чего гаснет. Последующие попытки включения результата не дают. Примерно через 20 минут установку всё-таки удаётся зажечь, но ситуация повторяется. Причиной этого может быть слишком высокая чувствительность биметаллического датчика.
2. Прибор не включается вообще или от случая к случаю. И если вчера воду удалось нагреть, но сегодня горелка уже не функционирует, это означает, что происходит замыкание, которое активирует предохранительный клапан.

Возможно необходимо обратиться в гарантийный сервисный центр

Первая неисправность считается гарантийным случаем, но может носить сезонный характер и проявляться лишь в жаркие летние дни или зимой, когда все окна закрыты, а отопление работает по максимуму. При этом температура в помещении повышена, и прибор не успевает охлаждаться должным образом. С этой проблемой можно столкнуться после истечения гарантии, тогда придётся производить ремонтные работы за свой счёт.

Во втором случае нужно проверить изоляцию проводника датчика. Возможно, она износилась и требует замены. Газовщики тут не помогут, такая неисправность не по их профилю, а самостоятельно починку производить не стоит. Лучше обратиться в авторизованный сервисный центр или к производителю.

Обслуживание теплообменника

Нередко газовая колонка перестает работать из-за неисправностей теплообменника. В этом случае потребители могут столкнуться со слабым напором и нагревом воды, а также слышать странные шумы, исходящие от устройства.

Часто причиной поломки газовой колонки может стать накипь в трубе

Чаще всего причиной неправильного функционирования этой составляющей является накипь, покрывшая внутреннюю поверхность медных трубок. Из-за этого снижается пропускная способность, а также теплообмен. Стоит учесть, что между пластинками обменника могут скапливаться копоть и пыль, которые также способны препятствовать нормальному нагреву. Если хозяин умеет работать руками и имеет представление об устройстве колонки, то он может попытаться произвести ремонт самостоятельно. Для начала нужно правильно снять неисправную деталь:

1. Прибор отключают от водопровода и перекрывают газ.
2. Под водяной секцией теплообменника откручивают пробку и сливают из него всю жидкость.
3. Трубы слива и подачи воды отсоединяют от агрегата (зелёные стрелочки на фото).
4. Откручивают винтики (синие указатели) и убирают пластинку фиксации (жёлтая стрелка).

Если есть представление об устройстве колонки, то он можно попытаться починить ее самостоятельно

Деталь тщательно промывают, чтобы удалить копоть, пыль и прочие загрязнения. Затем на полчаса опускают в ёмкость с раствором из воды и любого моющего средства, а узлы очищают щёткой с мягкими щетинками. Если накипь не удаётся убрать, придётся залить в трубки специальный раствор на основе лимонной кислоты, которая точно найдётся на кухне практически у всех хозяек.

Для этого 0,5 л воды нагревают до +40°С и растворяют в ней 50 г лимонной кислоты. Средством смачивают детали, оставляют на 15 минут и тщательно смывают под сильным напором. Процедуру можно повторить несколько раз, пока вся грязь и накипь не удалится.

Течь нагревателя

Со временем оборудование изнашивается, поэтому хозяева старых колонок могут столкнуться с проблемой протечки. В этом случае ремонт нагревателя будет подразумевать замену радиатора, цена которого обычно составляет 25−35% от стоимости прибора. К этому стоит прибавить оплату мастеру, и получится кругленькая сумма, поэтому в целях экономии можно самостоятельно произвести запаивание повреждённых мест. Чаще всего они встречаются на трубке, расположенной снаружи теплообменника.

Если в нагревателе появилась течь, можно попытаться ее самостоятельно запаять

Работу производят по следующему алгоритму:

1. Установку отключают, сливают жидкость из радиатора и снимают гайку с патрубка, подводящего холодную воду. Обычно колонки устанавливаются выше кранов, поэтому влага спокойно вытекает самостоятельно. Оставшуюся можно удалить с помощью компрессора или пылесоса.
2. Место течи обрабатывают наждачной бумагой и протирают растворителем.
3. Лужение производят мощным паяльником, в качестве флюса используют канифоль, припой — любой доступный сплав.
4. Повреждённый участок покрывают тонким слоем припоя, после чего наращивают его толщину до 2 миллиметров.

Работу заканчивают осмотром трубки по всей длине. На местах с зелёным налётом в скором времени появятся новые течи, поэтому их тоже следует пропаять. Обычно эта процедура не кажется сложной опытным мастерам.

При установке и обслуживании газовых колонок важно выполнять работу аккуратно и внимательно, ведь неосторожная ошибка может привести к необратимым последствиям. Поэтому для ремонта подобного оборудования лучше обращаться к специалистам или в газовую службу.

От автора:
привет, дорогие читатели! Несмотря на популярность электрических водонагревателей, газовое оборудование занимает немалую нишу. Оно высокоэффективно, экономично и обладает множеством других достоинств. Конечно, как и любому другому оборудованию, такому обогревателю требуется регулярное обслуживание, а иногда и мелкий ремонт, который можно сделать в домашних условиях.

Для того чтобы у вас была возможность осуществить эти операции, вам необходимо знать, как разобрать газовую колонку. Сегодня именно об этом и пойдет речь. Кроме процесса разборки, вы также узнаете о способах очистки теплообменника от накипи, а также о некоторых ремонтных работах.

По поводу последнего пункта сразу стоит сказать следующее. Далеко не каждая процедура ремонта может производиться в домашних условиях. Голубое топливо является пожароопасным и взрывоопасным веществом, поэтому, если есть хоть малейшая вероятность возникновения подобных последствий, заниматься устранением проблем собственноручно вам категорически запрещено. Причем это не теоретический запрет, а очень даже официальный.

Существует несколько видов неполадок, устранением которых могут заниматься исключительно специалисты:

• неисправность запальника
  — необходима его замена;
• во время работы колонки раздаются хлопки
  — это говорит о слишком высоком или слишком низком напоре при подаче газа, необходима регулировка колонки;
• во время работы горелки пламя желтое, а не голубое
  — скорее всего, проблема заключается в засорении элемента;
• при включении оборудования вы ощущаете запах газа
  .

Поскольку во всех четырех случаях речь идет о неисправности элементов, отвечающих за подачу и горение газа, заниматься решением вопроса должны только специалисты из службы соответствующей направленности.

Отдельно стоит сказать о четвертом случае. Если при включении или эксплуатации колонки возникает запах газа, то нужно незамедлительно совершить несколько действий.

1. Выключить оборудование.
2. Перекрыть запорный кран на трубе подачи газа.
3. Обеспечить интенсивный уровень воздухообмена в помещении — проще говоря, распахнуть окна для проветривания.
4. Позвонить в аварийную газовую службу и обрисовать проблему.

Помимо выключения колонки и перекрытия газа, вам больше ничего нельзя делать с этим оборудованием, пока проблема не будет устранена специалистами. Безопасность — это самое главное, о чем вы должны помнить в данной ситуации.

Что ж, с запретами разобрались. Давайте теперь перейдем к тому, что вы можете сделать самостоятельно, если ваша колонка капризничает и не хочет нормально работать.

Разборка оборудования

Перед тем как приступать к разборке оборудования, вам необходимо сделать три вещи:

• перекрыть подачу воды;
• перекрыть подачу газа;
• снять колонку со стены.

Первые две операции делаются с помощью запорных кранов, установленных на соответствующих трубах. Что касается снятия со стены, то тут возможно варианты. Если вам нужно просто произвести профилактический осмотр внутренностей устройства, то колонку можно оставить на месте. Если же требуются какие-то ремонтные работы или чистка, то устройство лучше снять. Как правило, оно фиксируется на стене с помощью специальных элементов и крепежей. Для снятия вам понадобится только отвертка.

Перед тем как убрать колонку с законного места, обязательно отсоедините ее от всех коммуникаций. Сначала откройте «горячий» кран на ближайшей точке водоразбора и спустите оставшуюся в теплообменнике воду. Затем закройте этот смеситель. Отсоедините водопроводные трубы, затем газовую. Не забудьте и про дымоходную трубу.

1. Снятие ручек. Речь идет о регуляторах, которые расположены на главной панели устройства. Они установлены по тому же принципу, что и ручки на обычной плите. Снять их можно, либо просто потянув на себя, либо поддев длинной плоской отверткой и, опять же, потянув.
2. Снятие кожуха. Передняя панель обычно закреплена с помощью винтов. Их расположение зависит от конкретной модели колонки — они могут быть сверху и снизу, или же на задней панели. В любом случае, их нужно найти и выкрутить. После этого вы можете снять лицевую панель. Иногда она дополнительно закреплена с помощью зацепов. В этом случае крышку нужно немного приподнять и только потом тянуть на себя. Резких движений не делайте, поскольку к панели управления от внутренних элементов колонки крепятся провода. Их нужно отсоединить и только потом окончательно убрать кожух.
3. Снятие теплообменника. Как правило, он крепится к вытяжному шкафу и к газовой горелке с помощью винтов. Их нужно выкрутить и вытащить, а затем вынуть и сам элемент, стараясь не повредить провода и контакты. Подробное описание снятия теплообменника вы можете посмотреть на видео:

Для всех этих операций вам понадобится лишь набор отверток. Будьте внимательны: все вытащенные винты складывайте в какую-нибудь емкость, чтобы впоследствии они не потерялись. Когда дело дойдет до снятия теплообменника, рекомендуем фотографировать расположение элементов конструкции перед каждым последующим действием. Так вы сможете впоследствии без труда восстановить их изначальную позицию и все правильно подключить.

После того как оборудование полностью разобрано, можно приступать к профилактическим или ремонтным процедурам.

Удаление накипи из теплообменника

Накипь является очень частой проблемой любого водонагревательного оборудования. Она образуется в результате взаимодействия солей, содержащихся в воде, с высокими температурами. Соответственно, основная ее концентрация приходится на те элементы, которые одновременно контактируют и с нагревом, и с жидкостью. В данном случае, это теплообменник.

Накипь оказывает довольно негативное воздействие на оборудование. Как минимум, она забивает собой трубки, уменьшая их пропускную способность. Из-за этого вода хуже циркулирует, да еще и некачественно нагревается в процессе.

Определить наличие проблемы можно еще до того, как вы разобрали колонку и заглянули внутрь теплообменника. Симптомы могут быть следующими:

• горячая вода из смесителя бежит гораздо хуже, чем холодная;
• газ в водонагревателе гаснет практически сразу после розжига;
• колонка не включается;
• вода стала нагреваться хуже, чем раньше.

К счастью, справиться с накипью можно самостоятельно, причем это не потребует каких-то глобальных затрат. Понадобится только некоторое количество времени, большой таз, шланг, лимонная кислота и теплая вода. На всякий случай запаситесь также тряпкой — в процессе на пол может пролиться немного жидкости.

1. Приготовьте раствор для чистки. Для этого 100 гр лимонной кислоты нужно развести в 1 л теплой воды. Если накипи очень много, то лучше использовать более радикальные средства. В магазинах бытовой химии продаются различные химические составы, предназначенные именно для удаления таких отложений. Конечно, это обойдется дороже, чем лимонная кислота, но и действует такое средство эффективнее. Если оба варианта вам по какой-то причине не подходят, можете попробовать не слишком концентрированный раствор уксуса — использовать для него следует столовую разновидность, а не эссенцию. В крайнем случае, может сойти за очистительное средство газировка типа Кока-Колы или Спрайта. В них содержится ортофосфорная кислота, которая и играет роль растворителя. Но данный метод используйте на свой страх и риск, так как он, мягко говоря, не относится к рекомендуемым.
2. Поместите теплообменник в большой таз. В трубки залейте подготовленный раствор так, чтобы полностью их заполнить. Чтобы было удобнее, воспользуйтесь резиновой грушей от клизмы или чем-нибудь подобным.
3. Если вы применили для чистки уксусный или лимонный раствор, то теплообменник должен полежать в залитом состоянии 15 минут. Если же вы воспользовались магазинной химией, то время замачивания указано на упаковке.
4. После того как замачивание подействовало, необходимо слить раствор и промыть теплообменник. Для этого вам понадобится шланг. Один его конец опустите в ближайшую раковину, а второй прикрепите к теплообменнику, который нужно подсоединить к трубе подачи холодной воды. Затем откройте на ней запорный вентиль. Поток воды вымоет весь раствор, сливаясь по шлангу в раковину. Промывку делайте подольше, чтобы весь агрессивный состав точно ушел со стенок теплообменника. В противном случае, воздействие веществ продолжится, что может привести к порче металла.

После промывки проведите визуальный осмотр трубок теплообменника. Если стенки чистые — прекрасно, можно собирать колонку в изначальное состояние. Если же в трубках осталось какое-то количество накипи, то повторите процедуру с самого начала.

Ремонтные работы

Теперь давайте перейдем к ремонтным работам, которые вы можете осуществить самостоятельно. Еще раз напоминаем, что некоторые неполадки могут устранить только специалисты из газовой службы. Не игнорируйте это предупреждение, поскольку речь идет, в первую очередь, о вашей безопасности.

Итак, рассмотрим, что вы можете сделать, если колонка:

• не зажигается;
• постоянно затухает;
• плохо греет;
• выдает струю воды со слабым напором.

Горелка не зажигается

Первым делом при возникновении такой неприятности проверьте состояние запальника. В случае его неработоспособности обратитесь в газовую службу по поводу прочистки или замены элемента. Если же с запальником все в порядке, то еще одной причиной возникновения проблемы может стать отсутствие искры. Например, колонки с электронным управлением обычно выдают ее только при наличии источника питания, в роли которого выступают батарейки. на новые — чаще всего, такое простое действие приводит к успеху.

Теперь перейдем к причинам посложнее. Например, колонка может не зажечься, если отсутствует нормальная тяга в дымоходе. В этом случае датчик, который отслеживает данный фактор, просто не даст работать элементам, отвечающим за возгорание. И правильно сделает, поскольку без отвода угарного газа использование колонки смертельно опасно.

Диагностика данной проблемы осуществляется просто. Открепите трубу, соединяющую патрубок колонки и вентиляционный выход. Затем поднесите к последнему несколько длинных полосок бумаги. Тест нужно проводить при открытом окне. Если бумагу втягивает в канал, то все отлично. Если же нет, то с тягой явная проблема.

Решить ее можно двумя способами. Первый — почистить канал самостоятельно. Делается это строго со стороны квартиры. Для работы вам понадобится длинный металлический ершик. С его помощью соскребите со стенок канала сажу, паутину и прочие отложения. Затем уберите все это дело с помощью обычного пылесоса.

После данной операции снова проверьте тягу. Если ситуация не изменилась, то это обычно говорит о наличии засора где-то в глубине канала. Самостоятельно вы с этим уже ничего не сделаете, поэтому ваш путь лежит в организацию, занимающуюся обслуживанием дома. Там напишите заявление на прочистку вентиляционной системы, после чего придет специалист и все сделает.

Последней причиной отсутствия нормального розжига колонки может являться деформация мембраны, которая расположена в водяном узле. Независимо от качества и стоимости водонагревательного оборудования, этот элемент со временем изнашивается. Прослужить он может от силы лет семь. Результатом деформации становится снижение чувствительности — мембрана просто не реагирует на усиление потока воды, поэтому сигнал для розжига не подается.

Чтобы подтвердить данное предположение, откройте кран на смесителе так, чтобы поток воды был максимально мощным. Если при этом колонка зажглась, а при меньшем напоре нет, то причина практически 100% именно в мембране.

Чтобы добраться до этого элемента, вам нужно открутить две гайки с водяного узла, а также три винта, с помощью которых он фиксируется в газовом. Затем рассоедините узел на две половинки. Внутри вы увидите резиновую мембрану. В идеале, она должна быть плоской. Если наблюдаются какие-либо деформации, то элемент подлежит замене. Когда будете приобретать новую мембрану, остановите выбор на силиконовой — она прослужит гораздо дольше и надежнее, чем та, что сделана из обычной резины.

Раз уж вы залезли внутрь водяного узла, то заодно проверьте и состояние фильтра — как говорится, чтобы два раза не вставать. Если сетка забита грязью, то отсоедините ее и либо промойте, либо замените на новую. Затем установите все элементы на место и заново соберите узел, произведя описанные выше действия в обратном порядке.

Пламя горелки постоянно затухает

Как правило, затухание горелки имеет защитное происхождение. На это влияет датчик, который отслеживает уровень нагрева колонки. Если температура начинает превышать допустимый показатель, защита срабатывает, и горелка выключается.

В норме, такое происходит нечасто. Но в работе оборудования бывают сбои, вследствие чего затухания начинают происходить постоянно. Естественно, пользоваться колонкой в таких случаях просто невозможно. Существует два варианта того, как проявляет себя нарушение работоспособности температурного датчика:

• горелка тухнет через некоторое время после начала работы,
  затем колонку невозможно запустить около получаса. По прошествии этого периода она снова начинает работать, после чего все повторяется. Такая неполадка обусловлена излишней чувствительностью температурного датчика. То есть, защитный элемент реагирует даже на ту температуру, которая не является опасной для оборудования. Как правило, данное нарушение работоспособности является следствием брака, допущенного при производстве;
• горелка ведет себя непредсказуемо.
  Она может самопроизвольно потухнуть в любое время, а то и вовсе изначально не зажечься. Причина обычно заключается в следующем. На проводнике температурного датчика есть изоляционный материал. Если он изнашивается, то начинают происходить хаотичные замыкания на корпус. На это реагирует предохранительный клапан, который и выключает горелку.

В данном случае газовая служба никак не сможет помочь с ремонтом, но и самостоятельно вам его сделать вряд ли удастся. Конечно, если у вас есть опыт подобных работ, то это не проблема — просто замените датчик на новый. Но в случае отсутствия соответствующих навыков лучше обратитесь в сервисный центр, не пытаясь устранить поломку собственноручно.

Особенно это касается ситуаций, когда оборудование все еще находится на гарантийном обслуживании. Если вы попытаетесь починить его самостоятельно, и у вас не получится, то и по гарантии вы потом не сможете восстановить работоспособность колонки, поскольку налицо будет вмешательство извне. Поэтому, если срок обслуживания еще не истек, то лучше сразу отправьте колонку специалистам по ремонту.

Плохой нагрев воды

У этого явления может быть две причины. Первая — засорение горелки, о чем уже говорилось выше. В этом случае пламя становится желтым, а не голубым, как должно быть. Устранять засор самостоятельно нельзя, поскольку это относится к компетенции газовой службы.

Вторая причина заключается в изначально неправильном подборе оборудования. Если колонка обладает меньшей мощностью, чем необходимо именно для вашей семьи, то и итог будет очевиден. Например, вы приобрели устройство, рассчитанное на две точки водоразбора, а по факту оно работает на три. Понятно, что на такой объем воды его просто не хватит.

Решить данную проблему можно двумя способами. Либо купите более мощную колонку, которая будет соответствовать потребностям семьи. Либо проведите собрание домочадцев, на котором постановите, что одновременно можно пользоваться только двумя точками водоразбора, а не тремя и более.

Плохой напор воды

Слишком слабый напор воды обычно связан с засорением теплообменника накипью. Его проходная способность становится намного меньше, а потому и струя выдается тоньше. О том, как вы можете собственноручно избавиться от накипи, уже говорилось выше. Причем проводить данную процедуру желательно не тогда, когда колонка уже стала выдавать жалкую струйку вместо нормального напора, а профилактически — то есть регулярно.

Бывают особо запущенные случаи, когда трубки теплообменника забиты практически полностью, и накипь удалить не удается. Кроме того, наличие толстого прикипевшего слоя часто влияет и на состояние стенок. В такой ситуации лучше не заморачиваться с очисткой, а заменить теплообменник. По этому поводу желательно обратиться к специалистам, которые имеют опыт подобной работы.

Дорогие друзья, теперь для вас не составит труда разобрать , провести диагностику и исправить имеющуюся проблему. При принятии решения о необходимых работах помните, что главное в данном случае — это безопасность. Поэтому при любых сомнениях лучше обращайтесь к специалистам. Успехов!

Проточные водонагреватели обладают длительным сроком эксплуатации и просты в использовании. Со временем требуется профилактический или капитальный ремонт газовых колонок, который необходим для восстановления бесперебойной работы оборудования и подачи горячей воды в дом. Редакция сайт сегодня решила посвятить отдельную статью этому вопросу. Мы расскажем об основных неисправностей бытовых колонок и способах их устранения.

Читайте в статье:

Особенности устройства газовой колонки и принцип её работы

Наверняка многие пользователи задумывались, почему газовая колонка плохо греет воду, не зажигается либо работает с перебоями. Прежде чем приступить к устранению неисправностей, следует разобраться с конструктивными особенностями бытовых колонок. Внутри всех проточных бытовых водонагревателей имеется теплообменник, газовые горелки и датчики рабочей температуры. Помимо этого, к конструкции колонки подключаются трубопроводы, по которым в систему подаётся газ, поступает холодная, а также выводится горячая вода потребителю.

Принцип работы газовой колонки заключается в следующем: после открытия водопроводного крана срабатывает клапан, газ поступает в горелку, и свеча осуществляет розжиг. По мере его сгорания вырабатывается тепло, температура которого регулируется встроенным датчиком. Таким образом, осуществляется нагрев воды при помощи теплоносителя. Колонки оборудованы системой вентиляции, при помощи которой осуществляется вывод отработанного газа и пара. Рабочая температура воды регулируется посредством встроенного переключателя, расположенного снаружи проточного оборудования.

Как включить газовую колонку и отрегулировать температуру и давление

Рассмотрим особенности включения и регулировки параметров бытового прибора, если колонка демонтировалась для капремонта, либо производилась её замена на новую модель. После установки и подключения всех конструктивных узлов оборудования следует включить горелку и открыть горячую воду. Далее нужно замерить исходящую температуру и сравнить её с входящей (подачей холодной воды) – разница между показателями должна составлять порядка 25°С. При длительном нагреве исходящей жидкости либо полном его отсутствии следует отрегулировать температуру при помощи ручки (тумблера) подачи газа.

Добиться поступления горячей воды нужной температуры можно, отрегулировав давление жидкости в трубопроводе. Если напор воды будет слишком слабым, температура станет слишком высокой, либо её не хватит для включения колонки. Высокое давление, наоборот, приведёт к тому, что жидкость не будет успевать нагреваться. Проблему с плохим водяным давлением можно решить несколькими способами.

Прохудившаяся мембрана является достаточно частой причиной отсутствия горячей воды в доме. После её замены прибор без проблем будет справляться с большим объёмом поступающей жидкости.

Как проверить тягу в газовой колонке: практические рекомендации

В обязательном порядке перед запуском колонки необходимо проверить тягу, поскольку от скорости движения отработанных газов в дымоходе будет зависеть качество работы оборудования. Помимо этого, данная процедура проводится с целью исключения возможности отравления угарным газом. Чтобы проверить интенсивность тяги, представители газовой службы используют анемометр. Также можно использовать пламя огня, поднесённое к вентиляционной шахте. Для этого нужно зажечь лист бумаги или поднести к ней спичку: если пламя быстро устремляется в дымоход, значит, тяга хорошая, и можно пользоваться колонкой.

Важно!
Слабая тяга проточных водонагревателей может образовываться по причине засоров конструктивных элементов колонок. Это легко увидеть, если присутствует нехарактерный (насыщенно оранжевый либо зелёный) цвет пламени в горелке. Чтобы удалить сажу, нужно очистить вентиляционную шахту и убрать загрязнения с узлов прибора.

Инструменты, необходимые для ремонта газовой колонки своими руками

Если газовая колонка не работает, и предстоит самостоятельный ремонт неисправного оборудования, следует подготовить соответствующие инструменты. Для работы потребуются разводные и рожковые ключи, которые нужны для откручивания и обжатия патрубков и резьбовых соединений.

Также нужно подготовить набор простых и крестовых отвёрток. Перед началом работ следует приобрести паронитовые прокладки, чтобы заменить ими изношенные уплотнители. Обратите внимание, что для герметизации швов следует использовать паклю. Если предстоит устранение неисправностей электрооборудования, потребуется мультиметр для замера ряда параметров. При обнаружении течи теплообменника и трубопровода следует подготовить наждачную бумагу, паяльник, канифоль и припой.

Способы устранения часто встречающихся неисправностей газовой колонки

Проблема #1. Ремонт теплообменника газовой колонки при образовании накипи

Одной из причин, почему газовая колонка не включается при включении воды, является образование накипи теплообменника в процессе эксплуатации. Его конструкция состоит из трубопровода и металлического кожуха. В трубы поступает вода, где осуществляется её нагрев. Из-за большой жёсткости и высокой температуры образуется отложение известняка и солей, которые препятствуют нормальной работе колонки.

Мнение эксперта

Инженер-проектировщик ВК (водоснабжение и канализация) ООО «АСП Северо-Запад»

Спросить у специалиста

“Если холодная вода при открытии идёт под хорошим напором, а горячая тонкой струёй, это указывает на засорение трубопровода теплообменника, который нуждается в промывке”.

Для восстановления нормальной работы оборудования совсем необязательно демонтировать теплообменник. Перед началом ремонтных работ следует перекрыть подачу газа и воды. Затем нужно снять накидную гайку и слить с него воду.

Также нужно открутить гайки на выходном и входном патрубках устройства. Далее при помощи резинового шланга внутрь заливается антинакипин. Для этих целей также можно использовать лимонную кислоту либо уксусный раствор.

Через 3 часа следует подключить патрубки к теплообменнику, проверить герметичность резьбовых соединений. Затем нужно открыть кран подачи воды (горячей). Делать это нужно медленно, чтобы грязь под напором не расплескалась по всей кухне. Когда накипь и засоры сольются, напор горячей воды увеличится. При необходимости процедура очистки повторяется несколько раз. Проблему с образованием накипи можно решить достаточно просто, установив фильтрационное оборудование.

Проблема #2. Газовая колонка не загорается или зажигается и сразу тухнет

Теперь давайте рассмотрим, что делать, если газовая колонка не зажигается. Основной причиной данной неисправности может служить отсутствие тяги. Такое достаточно часто происходит по причине засорения вентиляционной шахты. Проблема устраняется путём прочистки канала дымохода при помощи ерша с металлической щетиной.

Также колонка не зажжётся, если повреждена мембрана. Она достаточно часто деформируется, из-за чего пусковой механизм горелки не срабатывает во время открытия крана с горячей водой.

Поломка мембраны определяется следующим образом: необходимо сделать напор воды максимальным, открыв до конца вентиль. Если нагревательный прибор включится, мембрану нужно заменить. Для этого механизм водяного узла нужно разобрать и заменить деформированную мембрану.

Обратите внимание, что силиконовые уплотнители служат гораздо дольше резиновых мембран, поэтому для обеспечения длительной работы колонки следует выбирать именно их. Также оборудование может не включаться, если забьётся фильтр водоприёмника. Чистка осуществляется просто: нужно со стороны подачи напора открутить гайку, изъять и промыть сеточку, после чего установить на место и проверить прибор.

Проблема #3. Почему газовая колонка самопроизвольно гаснет, и как исправить проблему

Если колонка тухнет, распространённой причиной этой поломки является выход из строя температурного датчика. Биметаллическое устройство защищает её от перегрева. Со временем изоляция датчика изнашивается, часто появляется замыкание устройства на корпус, из-за чего происходит включение предохранительного клапана.

Это приводит к хаотической работе газовой колонки. В таких случаях датчик температуры нуждается в срочной замене. Во избежание образования сложных аппаратных поломок проводить замену устройства должен квалифицированный специалист, поэтому менять его своими руками не рекомендуется.

Проблема #4. Газовая колонка не греет воду

Нередко пользователям приходится сталкиваться с тем, что напор хороший, а газовая колонка плохо греет воду. Такая неисправность может быть вызвана недостаточной мощностью прибора. Помимо этого, прогрев напора воды может быть слишком слабым по причине банального засорения системы. Также стоит обратить внимание на давление в газопроводе – если он будет слишком слабым, поступающая в теплообменник жидкость нагреваться практически не будет. Данная проблема решается путём регулировки крана горячего водоснабжения, чистки конструктивных элементов системы либо полной замены колонки на модель необходимой мощности. Прежде чем приступить к устранению этой неисправности, следует пригласить специалиста по обслуживанию газовых приборов.

Проблема #5. Слабый напор горячей воды из газовой колонки

Мы уже говорили о необходимости в очистке теплообменника от накипи. Именно её наличие вызывает определённые трудности для нормальной работы устройства, поскольку забитый трубопровод не даёт возможности поступать воде хорошим напором. Помимо засора этого устройства, вероятной причиной отсутствия включения колонки может стать работа запальника в режиме холостого хода. Когда он горит длительное время, корпус теплообменника нагревается, в результате чего имеющаяся в нём жидкость испаряется.

Это приводит к тому, что в трубопроводе отсутствует ток воды, и засор не вымывается. Со временем теплообменник становится непригодным для дальнейшей эксплуатации. Если очистка не представляется возможной, данный узел следует заменить.

Проблема #6. Что делать, если течёт радиатор газовой колонки

Длительная эксплуатация газовых колонок приводит к повреждению прокладок и образованию трещин в трубах и радиаторе. На практике его замена обходится достаточно дорого, ведь её стоимость составляет практически треть от цены нового оборудования. Разберёмся, как можно отремонтировать этот узел своими руками с минимальными затратами.

Таблица 1. Последовательность проведения ремонтных работ радиатора газовой колонки

Проблема #7. Замена прокладок газовой колонки

Из-за воздействия высокой температуры со временем в местах подключения патрубков прокладки твердеют либо деформируются, вследствие чего образуется течь. Она устраняется путём простой замены уплотнительных элементов.

Для откручивания и затягивания гаек потребуется рожковый ключ на 24 либо его разводной аналог. После установки новой прокладки не забудьте на резьбу трубы намотать 4−5 витков ФУМ-ленты.

Проблема #8. Слышны хлопки во время включения газовой горелки

Основной причиной образования хлопков во время работы проточного водонагревательного оборудования является слишком высокое либо низкое давление в газопроводе. Если напор небольшой, в подаваемой к колонке смеси имеется кислород, который при возгорании образует хлопки. При высоком давлении пламя, срываясь с запальника, также образует подобные звуки. Данная проблема решается путём регулировки давления газового потока. Лучше эту работу поручить представителям газовой службы.

Проблема #9. Во время работы чувствуется запах газа

Нередко возникает такая проблема в работе оборудования, как утечка газа, которая сопровождается устойчивым характерным запахом. При его наличии не стоит эксплуатировать колонку, чтобы избежать возникновения аварийной ситуации. В этом случае нужно вызвать ремонтную бригаду газовой службы.

Ремонт газовых колонок популярных марок на дому

Особенности ремонта газовых колонок «Bosch»

Высокое качество сборки газовых колонок «Bosch» обеспечивает длительную бесперебойную работу водонагревательного оборудования. Так, теплообменники моделей Therm серии 4000 и 6000 могут прослужить 6−10 лет без необходимости в прочистке. Для проведения профилактики узла колонку снимать не нужно.

Обычно вопросов о том, как зажечь газовую колонку «Bosch», не возникает. Если наблюдаются перебои в работе оборудования, первым делом следует проверить целостность прокладок и мембраны. Также может выйти из строя водяной блок или проточный регулятор. В основном ремонт заключается в замене уплотнительных элементов.

Как своими руками сделать ремонт газовой колонки «Юнкерс»

Ремонт колонок «Юнкерс» в большинстве случаев сводится к проведению профилактических мероприятий. Они заключаются в чистке патрубков, замене мембраны, удалении образовавшегося нагара, настройке работы горелки и клапанов. К сложным видам ремонта следует отнести настройку блока управления и восстановление водогазовой системы.

Ремонт газовой колонки «Оазис»: краткая инструкция

Краткая инструкция по ремонту газовой колонки «Оазис» (схема оборудования представлена на фото) заключается в выявлении типичных неисправностей и их устранении. Так, если не работает автоматическая система розжига, нужно зачистить контакты и заменить батарейки.

При отсутствии тяги колонка не будет включаться. Проблема устраняется путём прочистки вентиляционной шахты. То же произойдёт, если регулятор водяного давления будет установлен на минимальной отметке, поскольку в этом случае не сработает мембрана, и газовый клапан не откроется. Чтобы устранить неисправность, достаточно поставить регулятор на максимум.

Достаточно часто в газовых колонках наблюдается засорение сетчатого фильтра, в который попадают мелкие частицы, снижающие интенсивность напора. Проблема решается путём промывки.

Особенности ремонта газовой колонки «Вектор»

Устройство и принцип работы приборов «Вектор» мало чем отличается от остальных моделей. При низком напоре холодной воды рекомендуется установить повысительный насос, который обеспечит бесперебойное горячее водоснабжение. Если газовая колонка «Вектор» не зажигается, следует проверить состояние фильтра и теплообменник на наличие накипи.

Уважаемые читатели онлайн-журнала сайт! Оставляйте в комментариях полезные советы по ремонту и профилактике газовых колонок, а также делитесь с другими посетителями своим опытом в настройке проточных водонагревателей.

Поскольку газовая колонка Нева серии 4511 является одной из наиболее распространенных моделей, то тема ее обслуживания и ремонта интересует многих пользователей, привыкших выполнять подобные работы своими руками. И действительно, эти проточные водонагреватели с открытой камерой сгорания зачастую можно вернуть к жизни, не прибегая к услугам сервисного персонала. Давайте рассмотрим, какие неисправности возникают в процессе эксплуатации данных агрегатов, а также способы их устранения.

Устройство и принцип действия модели Neva 4511

Невозможно самостоятельно отремонтировать бытовой прибор, не зная, как он функционирует и из чего состоит. В отличие от водогрейных аппаратов старого типа, эта серия газовых колонок оборудована контроллером и электрическим розжигом, позволившим убрать постоянно горящий запальник. В остальном конструкция осталась довольно простой и ремонтопригодной. Она состоит из таких основных элементов:

1. Корпус с петлями для настенного монтажа.
2. Диффузор – сборник продуктов горения с патрубком для дымохода.
3. Медный теплообменник.
4. Газогорелочное устройство.
5. Водяной узел.
6. Мембранный исполнительный элемент (так называемая лягушка).
7. Газовый клапан с электромагнитом, соединенный общим штоком с водяным узлом.
8. Контроллер.
9. Микровыключатель подачи питания на электронный блок.
10. Трубки подачи воды.
11. Запальный электрод.
12. Датчик пламени (ионизации).
13. Дополнительный электрод для розжига горелки.
14. Кран – регулятор протока.
15. Регулировка интенсивности горения и температуры нагрева.
16. Подключение датчика тяги, установленного внутри диффузора.
17. Отсек для элементов питания (батареек).

Выше на схеме представлено устройство газовой колонки Нева с цифровыми обозначениями деталей, соответствующими перечню.

Автоматическим включением и нагревом управляет водяной узел вместе с контроллером, а за безопасную подачу газа отвечает электромагнитный клапан, скоммутированный с датчиком тяги. Алгоритм работы водонагревательного прибора выглядит так:

1. После открытия крана горячей воды на входе «лягушки» возникает давление, воздействующее на резиновую мембрану узла. Она перемещает шток, открывающий газовый клапан и замыкающий контакты микропереключателя.
2. Когда электрическая цепь замкнута, питание от батареек поступает контроллеру. Он дает одновременно 2 команды: открыть электромагнитный клапан для прохода газа и создать искру на запальных электродах. В результате происходит розжиг горелки.
3. Датчик пламени фиксирует появление огня и передает импульс электронному блоку, который прерывает искрообразование. Нагреватель переходит в рабочий режим.
4. При закрытии вентиля на смесителе давление в сети исчезает и пружина отбрасывает мембрану «лягушки» назад, одновременно закрывая механический газовый клапан. Срабатывает концевой микровыключатель и контроллер лишается питания, а вместе с ним – электромагнит. Подача топлива прекращается и горелка гаснет.

Принципиальный момент. Электромагнитный клапан соединен в одну цепь с датчиком тяги (поз. 16 схемы). Если по различным причинам в дымоходе исчезнет либо ослабнет тяга, то датчик нагреется и разомкнет цепь, обесточив электромагнит. Последний вернется в закрытое положение и перекроет подачу газа к горелочному устройству.

Чтобы исключить возможный перегрев воды в теплообменнике, производителем реализовано простое техническое решение: в трубопровод встроен температурный датчик, связанный с контроллером. Если поток нагреется до критического уровня (около 90 °С), то подача газа автоматически прекратится и горелка потухнет. Более наглядно строение и принцип работы колонки Нева 4511 показано в видео:

Ремонт водонагревателя

Чтобы своими руками устранить неисправность газовой колонки Нева, нужно ее правильно диагностировать. За годы эксплуатации водогрейного аппарата одна часть деталей изнашивается и требует замены, другая – периодического обслуживания. При этом возникают разнообразные неполадки, характеризуемые определенными симптомами. Мы предлагаем разделить все возникающие проблемы на группы по таким признакам:

• не зажигается горелка при открытии крана системы ГВС;
• проработав 5-10 секунд, агрегат отключается;
• проточный нагреватель исправно запускается и функционирует, но плохо греет воду;
• прочие неполадки.

Совет. Чаще всего в газовых колонках выходит из строя резиновая мембрана водяного узла – растягивается, трескается либо рвется. Это расходная запчасть, которую всегда надо иметь в запасе. Образец детали изображен на фото.

Что делать, если колонка не зажигается

Когда водонагреватель никак не реагирует на включение горячей воды, нужно выполнить простейшее действие – проверить состояние элементов питания и контактов батарейного отсека (они могут окислиться). Почистите их наждачной бумагой, установите новый комплект батареек, а затем повторите попытку розжига.

Важный момент.
Светящийся дисплей бытового прибора вовсе не свидетельствует о полном заряде элементов питания, поскольку он не потребляет много энергии. Если батареи «подсели», то напряжения для срабатывания электромагнита и искрообразования может не хватать. Согласно характеристикам, опубликованным на официальном сайте производителя, комплекта элементов хватает примерно на 250 часов работы.

Расположение батарейного отсека — вид аппарата снизу

С электропитанием все в порядке? Тогда продолжайте диагностику газовой колонки по такому алгоритму:

1. Убедитесь, что для включения аппарата достаточно напора в трубопроводе. Возможно, кто-то случайно закрыл отсекающий кран либо регулировочный вентиль на самом нагревателе (справа).
2. Если на входящем водопроводе стоит сетчатый фильтр, проверьте его состояние и при необходимости почистите.
3. Снимите переднюю панель аппарата и откройте кран ГВС, наблюдая за штоком. Если он не двинулся с места при нормальном давлении воды, причина кроется в мембране «лягушки».
4. Шток переместился, отпустил кнопку выключателя, но ничего не происходит? Налицо проблема с электрическими цепями. Нужно проверить микропереключатель и прозвонить другие провода, питающие контроллер и электромагнитный клапан.

Совет. Выполняя ремонт газовой колонки Нева, сопровождающийся разборкой агрегата, на всякий случай перекройте газовую магистраль.

Для демонтажа переднего кожуха надо снять пластиковые рукоятки с кранов управления и отсоединить разъем подключения дисплея. Сзади панель держится на 2 саморезах, находящихся в нижней части прибора. Выверните их и снимите кожух, отведя его на себя и потянув кверху.

Чтобы проверить концевой выключатель, необходимо отсоединить разъем и прозвонить его с помощью мультиметра либо лампового тестера. При нажатой кнопке цепь должна быть разомкнутой. Что касается проводки, то она редко выходит из строя, разве что вам попадется на глаза отвалившийся провод, что легко устраняется.

Для замены мембраны в колонке Neva 4511 следует снять и разобрать водяной узел вместе с газовым, следуя инструкции:

1. Закройте подачу холодной воды и газа, открутите рожковым ключом оба подающих патрубка. Также отключите медную трубку, ведущую к теплообменнику.
2. Отсоедините разъемы контроллера и микропереключателя.
3. Весь водно-газовый блок крепится на 2 винтах к фланцу горелочного устройства. Открутите их отверткой с крестообразным шлицем и снимите узел.
4. Разберите «лягушку» и замените мембрану, а вместе с ней маленькое уплотнительное колечко, показанное на фото.

Примечание. Замену можно произвести и без демонтажа целого блока, но выполнять операцию в таком положении крайне неудобно. Описанная технология разборки подходит и к другим моделям газовых колонок – Нева Люкс 4510, 5611 и так далее.

Как меняется мембрана проточного водонагревателя, смотрите в очередном видео:

Искра есть – розжига нет

Когда на запальной свече заметно искрение, но горелка бездействует, нужно проверить следующие моменты:

•
  не сдвинулся ли искровой электрод относительно сопла;
•
  не вышел ли из строя датчик тяги или перегрева, размыкающий цепь электромагнитного клапана;
•
  не пробивает ли на корпус высоковольтный провод;
•
  не ослабела ли искра из-за засорения свечи или разрядки батарей.

Электрод должен находиться прямо над соплом одной из секций горелки на расстоянии не более 5 мм от нее. Нарушение положения свечи исправляется простым подгибанием. Иногда же достаточно почистить конец электрода от сажи, чтобы мощность искры увеличилась.

Работа датчиков тяги и перегрева проверяется способом прямого замыкания их контактов. Поочередно поставьте перемычки на каждое устройство, включая воду на смесителе. При появлении пламени поменяйте неисправный датчик.

После запуска горелка гаснет

Если пламя в колонке исправно загорается вместе с появлением водоразбора, а спустя 5-10 секунд гаснет, то причины могут быть такие:

•
  не срабатывает датчик ионизации (не фиксирует возгорание топлива);
•
  нет тяги в дымоходе, отчего перегревается соответствующий датчик и размыкает электрическую цепь;
•
  установлен максимальный нагрев при малом расходе воды, отчего ее температура быстро достигает 90 °С и срабатывает датчик перегрева.

Последние 2 неисправности не зависят от водонагревателя и устраняются пользователем в индивидуальном порядке. Иногда эффект затухания создает слишком растянутая мембрана: в первый момент после подачи воды она перемещает шток, а при нормализации давления в трубе снова отпускает.

Датчик пламени отказывает по трем причинам:

1. Электрод покрыт толстым слоем сажи и требует очистки.
2. «Носик» устройства согнулся вниз от длительного воздействия температуры и его нужно слегка подогнуть вверх, как продемонстрировано в видеосюжете.
3. Прибор вышел из строя и нуждается в замене.

Случается и обратная ситуация: кран ГВС перекрыт, а горелка продолжает работать. Здесь налицо заклинивание штока, которое устраняется путем разборки и чистки водно-газового блока.

Как устранить слабый нагрев

Причины у данного явления две: засорение сопел горелки и отложения в трубках теплообменника. В первом случае заметно изменение синего цвета пламени на желтое либо красноватое, газогорелочное устройство начинает коптить. Для устранения желательно вызвать мастера газовой службы, но при необходимости можно справиться и самостоятельно:

1. Перекройте подачу газа.
2. Демонтируйте горелку, отвернув прижимную гайку на газопроводе и 4 винта, указанных ниже не фото.
3. Продуйте узел доступным способом от пыли, а затем промойте слабым мыльным раствором.
4. Высушите устройство и соберите колонку в обратной последовательности.

Если горелка действует исправно, но вода не нагревается, то нужно промыть теплообменник. Заводом – изготовителем предусмотрен упрощенный демонтаж элемента: слейте воду из колонки, открутите две соединительных гайки на трубках (на фото показаны зелеными стрелками) и 2 крепежных винта сверху. После этого погрузите теплообменник в ведро с раствором лимонной кислоты (100 грамм на 1 литр воды) и дождитесь, пока он разъест накипь. После тщательной промывки и просушки установите элемент на место.

Совет. При обратной сборке теплообменника желательно поменять резиновые прокладки, находящиеся внутри накидных гаек.

Заключение

Нельзя сказать, что самому выполнить ремонт газовой колонки Нева — нереально или недопустимо. С часто встречающимися неисправностями, описанными выше, вы и вправду можете справиться самостоятельно, причем без каких-то особенных инструментов. При этом следует помнить, что водонагреватель относится к газоиспользующему оборудованию, требующему осторожного и основательного подхода.

Инженер-конструктор с опытом работы в строительстве более 8 лет..
Закончил Восточноукраинский Национальный Университет им. Владимира Даля по специальности «Оборудование электронной промышленности» в 2011 году.

Похожие записи:

Не все здания подключены к центральному , дома старой планировки оборудованы газовыми , которые круглогодично снабжают жильцов квартир горячей водой. Многие частники во время индивидуального строительства останавливают свой выбор именно на таких ввиду недорогого топлива. Все работы по установке и ремонту газовых колонок на дому должны проводиться только аттестованными специалистами. Однако разбираться и понимать, какой узел вышел из строя, не помешает, да и простейшие поломки всё же можно отладить самостоятельно..

Основные узлы и их назначения у всех газовых водонагревателей одинаковы.

Дополнительно производители оснащают свои модели удобным функционалом безопасности, который регулирует и при необходимости прекращает эксплуатацию системы: датчиком тяги дымохода, газовым клапаном, датчик пламени. Все колонки работают по одному принципу: холодная вода из трубопровода проходит по теплообменнику, нагревается там благодаря горелкам, расположенным ниже. Кислород, который нужен для обеспечения режима горения, поступает по естественным способом, а отработанные продукты выходят по дымоходу наружу. Подогретая жидкость идёт в смеситель.

Как включить газовую колонку и отрегулировать температуру и давление

Перед тем как зажечь газовую колонку, проводят первичные настройки, чтобы оптимизировать под пользователя подогрев воды, расход газа и производительность установки. А также наладка может понадобиться после ремонта, или если по каким-то причинам сбились настройки.

Расход воды

Номинальные параметры расхода воды указаны производителем в паспорте на колонку. Например, для установки значения 10 л/мин необходимо включить кран с горячей водой, поставить регулировочную ручку на этом показателе, после этого закрыть смеситель.

Расход газа

Для начала ручку подачи топлива установить на минимальном показателе, после подключения оборудования в сеть или размещения в нём батареек открыть газовый кран на основной трубе. Далее открыть с горячей водой, колонка включится автоматически и начнёт подогревать воду. Затем следует установить регулятор подачи топлива на таком уровне, который будет подогревать воду на 25°C выше отметки входящего потока. При этом нужно помнить, что оборудованию на нагрев потребуется некоторое время.

Как проверить тягу в газовой колонке

В первую очередь, если возникают проблемы с водонагревателем, проверяют тягу. Для этого к вытяжному отверстию подносят зажжённую спичку или кусочек бумаги:

• если пламя неподвижно, значит, есть проблема в дымоходе или вытяжной системе. Для этого можно просто удалить скопившуюся грязь;
• если пламя затягивает внутрь, значит, система работает отлично;
• если пламя отклоняется в противоположную сторону – это означает появление обратной тяги,что крайне опасно,для этого следует проверить её в вентшахте, предварительно отсоединив от неё дымоход. Если вентканал работает нормально, пламя на спичке отклоняется внутрь, значит,возникли проблемы в теплообменнике.

Это важно!
От проверки тяги при помощи спички нужно отказаться, если есть риск утечки газа.

Какие инструменты нужны для ремонта и замены газовой колонки своими руками

Для устранения каждой неполадки понадобятся свои материалы, но основной для ремонта должен состоять из следующего набора:

• крестообразная и обычная отвёртки;
• набор рожковых ключей;
• прокладки паронитовые;
• паяльник, канифоль;
• наждачка.

Что делать с часто встречающимися неисправностями газовой колонки

Разобраться в причинах, почему не работает газовая колонка, и выполнить несложные действия под силу любому человеку, который умеет держать в руках . Разберём основные проблемы и способы их устранения.

Ремонт теплообменника газовой колонки при образовании накипи

Засорение теплообменника – это наиболее частая причина, почему газовая колонка плохо греет воду, которая в наших системах не самого лучшего качества.

Это следует знать!
Для профилактики образования накипи можно использовать только горячую воду не выше 45°C, не разбавляя её холодной водой. Для этого нужно изменить настройки режима.

Определить, что теплообменник нуждается в прочистке, можно только при включении колонки: из-за небольшого давления воды агрегат будет сразу выключаться или вообще не включится. Дальше порядок действий следующий:

1. Разобрать водонагреватель.
2. Перекрыть подачу жидкости и открыть смеситель с горячей водой.
3. Снять с узла подающую трубку и слить с него около 1 л жидкости, после чего установить трубку на место.
4. Влить очищающую жидкость с антинакипином внутрь, используя воронку, и оставить на 2 часа.
5. Через 1−2 часа возобновить подачу воды и посмотреть, какой состав выходит из шланга. При необходимости нужно всё повторить.

Это важно!
Для ускорения процесса можно запалом подогреть состав внутри теплообменника.

Газовая колонка не загорается или зажигается и сразу тухнет

Если возникает вопрос, что делать, если газовая колонка не зажигается или сразу тухнет, нужно определить первопричину неисправности:

• нет тяги,или засор в ;
• в автоматических системах водонагревателя закончился заряд;
• в подводящем патрубке. Для сравнения можно открыть кран с холодной водой, если и там напор невысокий – проблема в системе водоснабжения;
• если давление воды из холодного смесителя хорошее, а горячая течёт небольшой струйкой, необходим ремонт водного узла. В нём может быть засорён , для прочистки его нужно демонтировать и промыть под проточной водой;
• если неисправна мембрана водного узла, придётся покупать новую;
• если горелка сразу тухнет − это бывает из-за плохого контакта термопары и клапана электромагнитного. Помочь может прочистка контактов и блока.

Почему газовая колонка самопроизвольно гаснет, и как исправить проблему

Если проточный водонагреватель гаснет вскоре после включения, на это может быть 2 причины:

• наличие сквозняка или обратной тяги;
• неисправен датчик температуры.

Для устранения первой причины следует закрыть окна и проверить тягу, во втором случае – зачистить контакты или заменить датчик.

Газовая колонка не греет воду

Основная причина такой неисправности – засор теплообменника, для его устранения нужно промыть узел при помощи антинакипина. Существует ещё несколько возможных причин данной неполадки:

• если газовая колонка плохо греет воду, но напор хороший, значит,выбрана недостаточная мощность агрегата;
• низкий уровень ;
• производственный брак.

Слабый напор горячей воды из газовой колонки

Слабое давление воды в системе может возникнуть по трём причинам:

• засорился на входящем патрубке. Достаточно разобрать его и промыть под проточной водой, может понадобиться дополнительное воздействие антинакипина или лимонной кислоты;
• накипь в теплообменнике;
• неправильно выставлены первичные настройки водонагревателя.

Что делать, если течёт радиатор газовой колонки

Если водонагревателю много лет, может возникнуть течь радиатора из-за образования трещин. Покупка нового элемента стоит до 1/3 от стоимости оборудования, поэтому можно попробовать его отремонтировать самостоятельно. Существует ещё одна причина появления течи – прохудились прокладки, но их легко заменить за несколько минут. После определения места течи, если отверстие небольшое, можно его заделать при помощи паяльника. Пошаговый процесс следующий:

1. Слить воду из системы. Для этого нужно открыть смеситель горячей воды, открутить входную трубу подачи холодной воды и дождаться слива максимального количества жидкости.
2. Демонтировать радиатор полностью.
3. Осмотреть его, если на трубках будет характерная зелень, нужно зачистить это место и проверить на предмет трещинообразования.
4. После обнаружения места протечки нужно зачистить наждачкой отверстия и обезжирить их растворителем.
5. Далее нужно при помощи паяльника залудить пробоину, применив при этом канифоль с припоем. Вместо канифоли можно использовать аспирин.
6. Пробоину нужно затереть припоем, дать остыть и добавить ещё немного олова. Слой должен получиться около 2 мм.

Это следует знать!
Если пробоина большая около 5 см, мастер может попробовать закрепить медную или алюминиевую заплатку при помощи проволоки или ленты из металла. Но это временный эффект, проблема решена не будет. Лучше в таком случае сразу купить новый радиатор и забыть об этой неприятности.

Замена прокладок газовой колонки

Если появилась течь в соединениях , следует самостоятельно поменять прокладки, которые могут со временем потерять эластичность. Такая работа выполняется очень быстро, но если течь не устранена, можно поставить дополнительный комплект прокладок. Если и это не помогло, нужно просто заменить шланги.

Слышны хлопки во время включения газовой горелки

Иногда во время работы оборудования можно услышать характерные хлопки. Это может возникать по нескольким причинам:

• нет тяги в ;
• плохой заряд батареек;
• засор сопла;
• большая подача топлива.

Чтобы более точно установить причину, следует понаблюдать за пламенем: оно должно иметь устойчивый огонь голубого цвета. Если цвет становится жёлто-красным, нужно прочистить форсунки.

Во время работы чувствуется запах газа

Если вы почувствовали характерный запах газа, следует немедленно отключить его подачу на центральной трубе, открыть окно и позвонить в аварийную службу. Категорически нельзя выяснять причину его возникновения самостоятельно.

Ремонт газовых колонок популярных марок на дому

Ремонт основных поломок всех газовых схож между собой, так как принцип действия у всех приборов аналогичен. Однако у разных производителей есть слабые стороны в оборудовании, которые встречаются наиболее часто.

Это важно!
Если газовая колонка стоит на гарантийном обслуживании, не рекомендуется производить ремонт самостоятельно. В дальнейшем сервисная служба может снять её с гарантии.

Особенности ремонт газовых колонок «Bosch»

Слабое место у моделей японского производителя – термопара, через пару лет эксплуатации могут возникнуть проблемы срозжигом и горением, газовая колонка может не включаться при включении воды или гаснуть самопроизвольно. Можно самостоятельно зачистить термопару, но это лишь временно устранить причину. Вскоре деталь придётся заменить. Ещё одна проблема – трубка запальника закреплена не жёстко, в связи с чем, может произойти её смещение. Для устранения такой неполадки нужно просто вернуть её на место.

Нюансы ремонта своими руками газовой колонки «Юнкерс»

Слабое место в моделях производителя «Юнкерс» – система розжига. Со временем может гаснуть горелка или фитиль, в связи с этим возникает проблема нагрева воды. Для её устранения нужно проверить работоспособность узла.

Краткая инструкция по ремонту газовой колонки «Оазис»

Оборудование немецкого изготовителя отличается сборкой очень высокого качества. Проблем, характерных именно этой марке не выявлено, а для устранения рядовых поломок газовой колонки «Оазис» следует ознакомиться со схемой установки и нашей инструкцией по ремонту, используя вышеперечисленные методы.

Особенности ремонта газовой колонки «Вектор»

По мнению специалистов, все неисправности колонок данного производителя−в использовании запчастей низкого качества и неправильной сборки. Основная проблема, почему не зажигается газовая колонка «Вектор»,−в блоке питания окислились контакты. В таком случае даже замена батареек не принесёт должного результата, необходимо тщательно зачистить контакты. Ещё одна возможная неприятность: на водяном клапане наблюдается зависание штока.

Статья

Подробно: ремонт газовых колонок аристон своими руками от настоящего мастера для сайта olenord.com.

Скажем сразу, ремонт газовой колонки, как и любого другого газового оборудования – дело исключительно для профессионалов. Но, хотя ремонт колонок своими руками и не допускается, знания лишними не бывают. Умение определить самостоятельно, что именно сломалось, чем эта поломка грозит, и во что может стать ремонт никому не помешают. Какие же поломки газовых колонок бывают, и какими «симптомами» они сопровождаются?

На первый взгляд ремонт может показаться трудным

Для начала, перед ознакомлением с основами диагностики неисправностей, нелишне узнать, как газовая колонка устроена, от устройства во многом будет зависеть ремонт. Углубляться в тонкости устройства множества моделей колонок не станем, ограничимся лишь ознакомлением с общими принципами.

Централизованное горячее водоснабжение появилось по историческим меркам сравнительно недавно. Вопрос нагрева воды в домашних условиях решался различными способами, но самым распространенным у нас был накопительный твердотопливный нагреватель – так называемый титан. Топился титан углем, реже дровами или мазутом. Воду в котле нужно было разогревать заблаговременно. Так для принятия ванны приходилось затратить не менее часа времени. Разумеется, пользоваться таким прибором было весьма неудобно. Проблема быстрого нагрева воды была решена в газовых колонках.

Устройство газового водонагревателя

Работа газовой колонки состоит в подогреве водопроводной воды газом из городской магистрали. Для ускорения процесса нагревания служит теплообменник, в котором поток воды распределяется по системе тонких трубок, находящихся непосредственно над газовой горелкой. За счет этого удается нагреть воду достаточно быстро, прямо в процессе использования, заранее накапливать нагретую воду в резервуаре не нужно.

Таково принципиальное устройство газовой колонки, вся остальная начинка служит для розжига газа, регулировки нагрева воды, а также обеспечения безопасности.

Розжиг основной горелки бывает:

• От запальника. Постоянно горящий запальник в свою очередь, включается пьезорозжигом (автоматический или ручной от кнопки) либо зажигается вручную от спички. Если, конечно, вам повезло заполучить в собственность такой раритет.
• Пьезорозжиг без запальника.
• Электронный розжиг. По своему устройству электронный розжиг схож с зажиганием автомобиля

Системы обеспечения безопасности бывают:

• Механические. Практически любая колонка, даже напичканная электроникой, оснащается простым устройством – механической связью между мембраной в устройстве приема воды и клапаном в газовой трубе. Газовый клапан открывается, только если напор воды с достаточной силой давит на мембрану. Принцип прост: нет воды – газ к горелке не подается, включаем воду – включается горелка.

Колонка может не работать по многим причинам. Сейчас мы расскажем о самых частых.

Причин того, что не зажигается газовая колонка, может быть несколько. Прежде всего, убедитесь, что горит запальник. Если запальник не работает – вызывайте газовщика из коммунальной службы, он заменит или прочистит жиклер запальника.

В колонках с электронным розжигом в случае, если зажигания не произошло, подача газа отсекается клапаном, о чем пользователя информирует соответствующий индикатор. Изучите инструкцию (которую вы должны были изучить еще до первого включения колонки), возможно, проблему можно решить своими руками простой заменой батарейки. В противном случае обращайтесь к производителю.

Другой причиной того, что не зажигается газовая колонка, может быть отсутствие тяги в вентиляционном колодце. Проверить тягу можно, поднеся к вентиляционной решетке лист бумаги или зажженную спичку. Если тяги нет, устранить засор вентиляционного колодца можно своими руками, либо обратившись в коммунальные службы.

На зажженная колонка теплой воды не даст

Еще одной причиной несрабатывания горелки может стать износ водяной мембраны. Мембрана со временем деформируется от постоянных нагрузок, устройство включения горелки при подаче воды теряет чувствительность и не работает. К сожалению, сделать с этим ничего нельзя, даже в колонках серьезных западных производителей мембраны приходится менять каждые 5-7 лет.

Попробуйте открыть кран воды на максимум, если включение колонки достигается при максимальном напоре, значит дело именно в мембране, придется ее заменить. Необходимо также проверить фильтр, которым оснащается водоприемное устройство колонки. Недостаточный для открытия газового клапана напор воды может быть связан с засорением фильтра. Водяной фильтр не относится к газовому оборудованию, и заменить его можно своими руками.

Наконец, колонка может не зажигаться из-за неправильной работы биметаллических датчиков. О них речь пойдет ниже.

Если колонка зажигается, но гаснет, виновником, скорее всего, является биметаллический температурный датчик, призванный уберечь колонку от перегрева. Неисправность обычно имеет два варианта проявления:

• Горелка загорается, колонка нормально работает некоторое время, после чего гаснет и какое то время не работает – попытки розжига результатов не дают. Минут через 15-20 колонку снова можно включить, горелка загорается, после чего снова, примерно через такой же промежуток времени, гаснет опять. Происходит подобное из-за «врожденной» повышенной чувствительности датчика.

Бывает и такое, что колонка гаснет в самый неподходящий момент

В принципе, это гарантийный случай, но дело в том, что проблема носит сезонный характер и возникает во время летнего зноя или зимы, когда окна на кухне постоянно закрыты. В обоих случаях температура воздуха повышена, и колонка не охлаждается должным образом. Может случиться так, что проблема проявит себя, когда срок гарантийного ремонта истечет. Увы, но в этом случае ремонт придется производить за свой счет.

• Отключения колонки носят хаотичный характер, устройство иногда не загорается вообще. Подобное поведение нагревателя может свидетельствовать об износе изоляции проводника датчика. Происходит замыкание на корпус, приводящее к срабатыванию предохранительного клапана. Вызывать газовщика бесполезно – проблема не по газовой части, пытаться чинить своими руками также не стоит. По вопросу ремонта лучше обратиться к производителю данной модели либо в сервисный центр.

Если подача газа происходит, значит, напор воды в водоприемном устройстве нормальный, проблема в засоре теплообменника накипью. Одной из причин может стать «холостое» горение запальника в течение длительного времени. Запальник успевает достаточно нагреть теплообменник, вызывая активное испарение остатков воды. Образовавшаяся накипь не вымывается из-за отсутствия тока воды и до следующего включения колонки успевает «схватиться», результат – колонка не работает. Ремонт заключается в чистке или замене теплообменника.

Забитый накипью теплообменника уменьшить напор воды

Возможные причины следующие:

• Напор газа слишком сильный, горелка загорается слишком активно, из-за чего происходит срыв пламени.
• Напор газа слишком слабый, происходит попадание воздуха внутрь горелки, что сопровождается микровзрывом.

Горелка нуждается в чистке и регулировке. В принципе, ничего сложного, но браться за эту работу своими руками не нужно, ремонт газовой колонки должен производить специалист.

Недостаточный нагрев воды может быть связан с малой мощностью колонки. Не открывайте одновременно горячий кран в ванне, раковине и на кухне, либо купите агрегат помощнее.

Неправильно подобранная колонка не будет успевать нагревать воду

Другой возможной причиной может быть засор горелки, о чем свидетельствует желтый цвет пламени. Вызывайте газовщика, специалист решит эту проблему за час.

Это уже серьезно и грозит самыми печальными последствиями. Немедленно выключите колонку, отключите кран подачи газа, обеспечьте в помещении постоянную вентиляцию, вызывайте аварийную службу (104) и ждите приезда бригады.

В завершение в очередной раз хотелось бы напомнить о безопасности. Не пытайтесь разбирать, чистить и ремонтировать газовое оборудование самостоятельно. Это работа только для квалифицированных специалистов.

Чтобы детально разобраться, как отремонтировать газовую колонку своими руками, рассмотрим чаще всего встречающиеся поломки, их причины и способы устранения.

Все работы по ремонту нужно выполнять при закрытом вентиле газа (как отремонтировать газовую колонку Оазис читайте в этой статье), даже в случае, если вы не планируете разбирать газовую часть. Есть вероятность, что вы случайно открутите не ту гайку и газ начнет выходить наружу.

Теплообменник состоит из кожуха и труб, в которые поступает холодная вода и там нагревается. В любом случае со временем внутри появляется небольшой слой накипи. Главные причины ее возникновения – большая жесткость воды и работа водонагревателя при температурах выше 80 градусов.

Определить, что трубы колонки забились накипью можно по тому, что холодная вода из крана течет активно, а горячая из колонки тонкой струей.

Починить колонку можно не снимая теплообменник. Выключается газ и закрывается вентиль воды. Нужно снять кожух с устройства и слить воду. Для этого откручивается накидная гайка с водного входа в водонагреватель и включается кран, находящийся ниже всего в системе, обычно это кран в ванной комнате. Газовые колонки Termaxi имеют специальный кран для слива воды из системы. В этом случае проще слить воду в подставленную емкость.

После этого откручиваются гайки на входе и выходе теплообменника и в него через шланг вливается специальная жидкость антинакипин, которую можно купить в хозяйственных магазинах. Также можно воспользоваться раствором с уксусом или лимонной кислотой.

В таком виде колонку оставляют на несколько часов. Далее всё подключается обратно и включается водный вентиль. Нужно медленно включить кран горячей воды. Должна политься грязная жидкость. Если после этого напор увеличился, значит трубы теплообменника почищены. При необходимости можно повторить всю процедуру очистки несколько раз.

Для того чтобы избежать этой поломки, нужно пользоваться водонагревателем при температурах порядка 40-50 градусов. Также можно установить фильтр на входе, который будет очищать воду от солей, которые и образуют накипь.

Радиатор теплообменника состоит из труб и металлических пластин, близко расположенных друг к другу. Пластины находятся в непосредственном контакте с пламенем, поэтому со временем на них собирается сажа.

Определить, что проблема в этом можно по следующим показателям:

• Желтый цвет пламени.
• Огонь стремится не вверх, а в сторону, нагревая корпус.
• При работе на полную мощность вода слабо нагревается.
• Из-под колонки сыпется сажа.

Для того, чтобы его очистить, нужно снять теплообменник. Для этого убирается кожух, и откручиваются все элементы, которые его держат. Во время разбора следует накрыть тряпкой горелку, чтобы в неё не попала копоть.

После снятия, узел несется в ванную и там моется. Лучше всего оставить его в емкости с высокими бортами на несколько часов, чтобы сажа раскисла. Далее пространство между ребрами теплообменника прочищается под проточной водой с помощью щетки с длинным ворсом и моющих средств. В конце производится сушка и установка в обратном порядке.

Если с колонки стала капать вода, возможно причина в том, что образовались свищи на медных трубах. Для того чтобы найти место протечки нужно внимательно осмотреть теплообменник при выключенной воде. Некоторые свищи найти легко, будет видно, как из этих мест выходит вода. Мелкие отверстия можно увидеть по зелёным пятнам и ржавчине вокруг.

Устранить протечку можно тремя способами:

1. Поставить хомут с резиновой прокладкой. Если место позволяет, и труба не прилегает плотно к кожуху, самым простым, быстрым и эффективным будет установить металлический хомут с резиновой прокладкой. Несмотря на простоту этот метод позволяет устранить протечку, при этом не повредив конструкцию.
2. Запаять свищ. Предварительно зачистив и обезжирив, место протечки покрывают флюсом. После этого с помощью мощного паяльника или горелки с газовым баллоном свищ паяют. При этом надо достичь того, чтобы припой покрыл нужный участок трубы слоем в 1-2 мм.

После окончания пайки запускается вода в водонагреватель, чтобы его проверить. Желательно дополнительно зачистить и запаять все места зеленоватого оттенка. Возможно, через время там появятся новые свищи.

Также течь может образоваться вследствие того, что износились прокладки. Если вода вытекает из мест соединений труб, следует просто заменить там прокладки на новые.

а — хорошая тяга, б — тяги нет, в -обратная

То, что тяга недостаточно сильная, видно по следующим атрибутам:

• Колонка загорается, а потом гаснет. При этом срабатывает датчик уходящих газов.
• Водонагреватель работает только при открытой форточке. Если окно закрыть, то пламя через какое-то время потухает.

Чтобы проверить, действительно ли проблема в слабой тяги, следует поднести горячую спичку к дымоходу. Пламя на ней должно отклоняться в сторону. Также это заметно по направлению пламени в запальнике.

Причин слабой тяги может быть несколько:

1. Забит дымоотвод. Возможно, в нем скопилось большое количество копоти или попал посторонний предмет. В этом случае надо его прочистить. Если вы живете в многоквартирном доме, то шахта дымохода может быть забита намного выше. В этом случае следует обращаться в коммунальные службы.
2. Мощная вытяжка. Если в кухне параллельно включена активная вытяжка, то отработанные газы могут вытягиваться в неё, вместо того, чтобы идти сразу вверх. Тогда сработает датчик отработанных газов и выключит колонку.
   Следует выключать вентилятор вытяжки во время работы колонки, или поменять ее на менее мощную.
3. Недостаточная высота дымоотвода. Если колонка работает в своем доме, возможно, что дымоход недостаточно высокий. Его конец должен подниматься минимум на 50 см над коньком крыши.
4. Дымоход сверху накрыт. Запрещается установка спутниковых антенн над дымоотводами. Также нельзя слишком низко устанавливать зонты, флюгарки и колпаки.

Для профилактики следует раз в три месяца проверять самому тягу дымохода.

Мембрана находится в водяном регуляторе. Когда в него попадает вода, под давлением мембрана изгибается и давит на шток, который подключен к газовой арматуре и открывает газ. Со временем мембрана может растянуться или порваться. Если система включения газа сломалась, водонагреватель или совсем перестанет включаться, или пламя будет очень слабым.

В колонках Нева Люкс, Оазис и Termaxi установлены новые китайские водогазовые системы. Расположены они горизонтально, слева находится газовый узел, справа водный.

Для замены мембраны нужно снять кожух с колонки и слить с нее воду. Чтобы добраться до мембраны, нужно отсоединить ключом на 19 трубы подвода воды. Потом откручивается и вытаскивается вся водогазовая система с горелочным блоком. И в конце откручивается четыре винта на водном регуляторе.

Для замены нужно брать силиконовую мембрану, она прослужит дольше. Также в продаже имеются ремкомплекты, которые дополнительно содержат в себе прокладки и запасные части. Важно правильно совместить перепускные отверстия водного регулятора и мембраны, иначе устройство не будет включаться.

После замены мембраны колонка собирается в обратном порядке и тестируется.

Также кроме основательных поломок, есть ряд проблем, которые решаются без особого труда:

• Засорение сетчатых фильтров. Так как вода в кранах жесткая с повышенным содержанием солей, со временем забиваются простые сетчатые фильтры на входе в колонку. Их следует время от времени менять.
• Слабое давление воды. Если напора воды недостаточно, колонка просто не включится. Следует проверить, как идет вода из холодного крана. Если напор и там слабый, следует подождать или позвонить в коммунальные службы. Узнать, куда звонить, можно в справочной службе или на информационных объявлениях в подъезде. Также это можно устранить, настроив регулятор давления на самой колонке. Нужно его поставить на меньший напор.
• Сели батарейки. Если у вас автоматический розжиг от батареек, то их следует заменить (как это сделать в газовых колонках Нева читайте здесь). Иногда сложно распознать, когда батарейки разрядятся, потому что искра продолжает трещать, но ее мощности недостаточно для того, чтобы газ зажегся. В некоторых моделях колонок есть индикатор заряда батареек на экране или стоит специальная лампочка. В современных моделях устанавливают две батарейки с маркировкой R Следует брать дорогие алкалоидные. Обычно ячейка с ними находится снизу корпуса.
• Засорился запальник. Если у вас модель с пьезорозжигом, то над горелкой расположен запальник. Раз в год его следует очищать от пыли. Снимается защитная шайба и он аккуратно вытаскивается в направлении вверх. Зубной щеткой очищается место его расположения на устройстве. Сам запальник представляет собой трубку, которую также аккуратно прочищают тонкой проволокой.

Может выйти из строя электрическая часть аппарата. В этом случае следует вызвать специалистов. Возможные неисправности газовой колонки Power описаны по ссылке: https://boilervdom.ru/gaz-kolonki/firma/neispravnosti-gazovoj-kolonki-power.html.

Также усложненным устройством отличаются турбированные колонки (например, Termaxi JSG 20R) и колонки с гидротурбиной. Для их ремонта также желательно позвонить специалистам.

Если вы почувствовали запах газа, то следует немедленно выключить колонку, закрыть все вентили газа, отключить электроприборы, открыть окно и позвонить в газовую службу.

Ниже посмотрите 3 видео по ремонту газовой колонки Бош.

Любой профессионал вам скажет: «газовая колонка является потенциально опасным оборудованием, поэтому доверять его обслуживание и ремонт можно исключительно квалифицированно му специалисту». Однако умение понимать, какой именно элемент вышел из строя и к чему это может привести, определенно не помешает.

Ремонт газовой колонки своими руками

Помимо этого, с устранением некоторых неисправностей, не затрагивающих конкретно газовое оборудование можно справиться собственными силами. Ознакомьтесь с описанием типичных поломок и рекомендациями к действию в случае их обнаружения.

Устройство газовой колонки

Оборудование может перестать зажигаться по нескольким причинам.

Устройство газовой колонки

В первую очередь вы должны убедиться в исправности запальника. Если он не горит, обращайтесь в газовую службу. Специалист прочистит либо заменить вышедший из строя элемент. Трогать его самостоятельно нельзя – это опасно.

Схема устройства газовой колонки

В современных агрегатах с электронным розжигом в случае отсутствия зажигания газ перестает подаваться – его отсекает клапан. Пользователь узнает об этом посредством соответствующего индикатора. В некоторых ситуациях такая проблема решается путем простой замены батарейки. Этот момент уточните в инструкции. Если же производитель не дает подобных рекомендаций, лучше сразу обратитесь в газовую службу либо сторонний ремонтный сервис.

В один прекрасный момент колонка может не зажечься

Блок батарей для розжига колонки

Колонка не зажжется при отсутствии вентиляционной тяги. Для проверки уровня тяги подносим к решетке вентиляции полоску бумаги. Если листок не меняет своего положения либо же меняет его недостаточно выражено, с тягой явные проблемы. В многоквартирных домах прочисткой вентиляционных колодцев занимаются коммунальщики – обратитесь к ним. Можно сделать это и самостоятельно при помощи металлического ершика, привязанного к подходящей по длине гибкой проволоке (шлангу и т.п.), однако коммунальные службы подобные самовольные действия обычно не одобряют.

Нередко горелки не срабатывают из-за износа мембраны. Этот элемент конструкции достаточно быстро деформируется, механизм запуска горелки становится менее чувствительным и не срабатывает при включении воды. Даже в дорогих нагревателях мембраны изнашиваются за 5-8 лет – с этим, к сожалению, ничего не поделаешь.

Нередко горелки не срабатывают из-за износа мембраны

Для проверки включите воду на максимум. Если при сильном напоре колонка включилась, проблема определенно в мембране. Замену этого элемента можно выполнить собственными силами.

Для этого сделайте следующее:

• открутите гайки крепления с водяного узла (обычно их 2);
• открутите крепежные винты, за счет которых водяной узел удерживается в газовом (обычно винтов 3);
• рассоедините половинки узла и вы увидите резиновую мембрану. Если она не плоская, а заметно деформированная, замените ее. Для этого купите в специализированн ом магазине аналогичное изделие. По возможности отдавайте предпочтение мембране из силикона – она прослужит намного дольше своего простого резинового аналога.

На этом же этапе можете проверить состояние фильтра водоприемного устройства. Если он засорился, почистите его либо же замените новым. Для чистки попросту открутите гайку со стороны подачи воды, достаньте сетку и промойте ее либо же замените новой, в зависимости от состояния.

Если нагреватель включается, но тухнет, проблема в большинстве ситуаций заключается в биметаллическом температурном датчике, необходимом для защиты оборудования от перегрева. Также из-за сбоев в работе этого элемента нагреватель может не включаться вообще.

Такая проблема имеет 2 основных сценария развития.

1. По первому сценарию горелка исправно загорается, оборудование некоторое время функционирует безо всяких нареканий, а затем тухнет и в течение какого-то времени не подает никаких признаков жизни – попытки разжечь нагреватель ни к чему не приводят. Обычно через 20-30 минут оборудование включается опять и история повторяется. Это происходит по причине чрезмерной чувствительности датчика. Как правило, она является «врожденной», т.е. это заводской брак. Самостоятельно что-то сделать крайне сложно. Лучше сразу обращаться в сервис производителя для гарантийного ремонта.
2. В соответствии со вторым сценарием колонка может выключаться хаотически, а иногда и не включаться вообще. Причина, как правило, заключается в износе изоляционного материала проводника биметаллического датчика. Имеет место банальное замыкание на корпус, в результате которого предохранительны й клапан срабатывает, и колонка начинает вести себя ненормально.

Обращайтесь в сервисный центр для гарантийного ремонта

Обращаться к газовщикам не имеет смысла – дефект явно не «газовый». Пробовать избавиться от поломки самостоятельно также не нужно – можно лишь доломать агрегат. Обращайтесь в сервисный центр для гарантийного ремонта.

Вода выходит со слабым напором

Чаще всего это случается из-за засорения теплообменника колонки накипью. Обычно причиной засорения становятся продолжительные «холостые» срабатывания запальника. Устройство нагревает теплообменник до температуры, достаточной чтобы привести к испарению остатков влаги.

Ток воды отсутствует, накипь не вымывается из теплообменника, до следующего включения оборудования она схватывается, в результате чего колонка перестает нормально функционировать. Обычно спасает прочистка теплообменника. В запущенных случаях его приходится менять.

Для замены лучше сразу обращаться к профессионалам, а вот с чисткой можно справиться собственными силами. Подготовьте отвертки, резиновый шланг, рожковые ключи и паранитовые прокладки. Купите в хозяйственном магазине смесь для удаления накипи. Обычно его так и называют – антинакипин. Более бюджетный вариант – промывка уксусной эссенцией. Работайте в таком порядке.

Первый шаг. Последовательно снимите фурнитуру и кожух с нагревателя.

Второй шаг. Перекройте воду на входе и откройте кран горячей воды, желательно как можно менее удаленный от колонки.

Третий шаг. Открутите трубку подачи воды от теплообменника, а затем отведите ее в сторону. После откручивания гайки теплообменник колонки начнет отдавать воду. Всего ее будет слито около 1 л.

Четвертый шаг. Наденьте шланг подходящего диаметра на вход в теплообменник и поднимите его чуть выше нагревателя. Вставьте в закрепленный шланг обыкновенную воронку и начинайте медленно, тонкой струей вливать готовый раствор (инструкция по приготовлению приводится на упаковке). Спешить не надо. Будете лить слишком быстро – антикипин попросту вытолкнет обратно, и вам это вряд ли понравится.

Промывка теплообменника газовой колонки

Оставьте чистящее средство в теплообменнике нагревателя на 2-3 часа (обычно необходимое время указывается на упаковке).

Подставьте под водяной кран подходящую емкость и осторожно возобновите подачу жидкости в нагреватель. Понаблюдайте, что выходит из шланга. Вышло достаточно много шлама, а затем напор стал нормальным? Все хорошо. В противной же ситуации промывку придется выполнить повторно. Обычно необходимость повторной промывки возникает только при использовании уксусной эссенции. Антинакипин в большинстве ситуаций справляется с первого раза.

В такой ситуации лучше сразу обращаться к профессионалу. Он выполнит регулировку, произвести которую без знания дела крайне сложно, и колонка начнет работать нормально.

Вы же можете узнать причины появления такой неисправности для общего развития. Основных причин две:

• газ поступает под чересчур большим напором. Нагреватель загорается слишком активно, что приводит к срыву огня;
• газ поступает под слишком низким напором. В горелку нагревателя проникает воздух, что приводит к микровзрыву, расценивающемуся человеческим слухом как хлопок.

Колонка недостаточно нагревает воду

Обычно это происходит по причине недостаточно высокой мощности газовой колонки. Пользователь начинает требовать от оборудования больше, чем оно может сделать.

Вариантов решения проблемы два:

• перестаем злоупотреблять и не открываем одновременно горячие краны во всех точках водозабора;
• покупаем более мощную колонку.

Также неадекватный нагрев жидкости может происходить по причине засорения горелки. Посмотрите на цвет огня. В нормальных условиях он голубоватый. Если пламя пожелтело, обращайтесь к газовщикам. Доверять такой ремонт можно исключительно профессионалу, т.к. это уже «газовая» поломка.

Проблема более чем серьезная. Ни о каком собственноручном ремонте и не думайте. Выключите нагреватель, перекройте газовый кран, обеспечьте постоянную достаточную вентиляцию жилья и незамедлительно позвоните в службу газа. Прибывшая на место бригада оценит проблему и предпримет соответствующие меры.

Теперь вам известны основные неисправности газовой колонки, и вы знаете, как себя вести при их появлении. Главное – помните о безопасности. Не нужно пытаться исправить поломки, для устранения которых у вас не хватает квалификации – это может привести к непоправимым последствиям.

Несмотря на широчайший ассортимент на рынке отопительных электроприборов, газовая колонка по-прежнему остается одним из самых популярных средств обогрева дома и обеспечения его горячей водой. Это достаточно экономичный вариант, поскольку позволяет обеспечить одновременно несколько водосборных точек в доме. Еще одним преимуществом газовых колонок можно считать то, что они позволяют использовать горячую воду, практически не лимитировано, без каких-либо ограничений.

Устройство газовой колонки выглядит примерно следующим образом.

• Регулятор водного расхода.
• Соединение с дымоходом.
• Контроль мощности.
• Теплообменник.
• Водный узел.
• Колпак для вытяжки.
• Переключатель.
• Задняя панель.
• Газовый клапан, состоящий из мембран.
• Зажигание.
• Газовый узел.

Возможно вас так же заинтересует статья про газовые котлы отопления, подробнее о них читайте тут

К газовой колонке подводятся две трубы. Первая из них предназначена для подачи газа, вторая – для подачи холодной воды. Кроме того, снизу размещена пара горелок, одна вспомогательная, одна основная.

Важно! Устройство газовой колонки может быть разным, в зависимости от способа розжига – он (розжиг) может быть электронным, ручным и с помощью пьезоэлемента.

Такие приборы предназначаются для обеспечения горячей водой бытовых и промышленных объектов. Суть их работы достаточно проста: холодная вода из трубопровода попадает в теплообменник колонки, где прогревается горелками (они размещены под теплообменником). Как известно, огонь нуждается в кислороде, поэтому чтобы горелки не затухали колонка подключается к вентиляционной системе дома/квартиры. Отработанный же газ устраняется путем специального дымохода, который совмещается исключительно с газовой колонкой.

О том на что следует обращать внимание при выборе водонагревателя читайте тут

Все описанные разновидности колонок несколько по-разному функционируют.

Так, если включения устройства происходит вручную, то есть, газ приходится поджигать спичками, горелка будет зажигаться от того, что вы повернете вентиль подачи топлива. Хотя стоит отметить, что подобные конструкции уже давным-давно устарели. Современные конструкции оборудуются либо электронным розжигом, либо пьезоэлементом.

Новые модели активируются одним нажатием кнопки, располагающейся на фронтальной панели устройства. Пьезоразжиг создает искру, поджигающую запальник. В дальнейшем же все происходит в автоматическом режиме – открывается кран, зажигается колонка, начинает поступать горячая вода.

Если же газовая колонка разжигается электронным способом, то она, пожалуй, является самым надежным и долговечным устройством. Система включается посредством пары батареек, подающих необходимый для образования искры заряд. Никаких кнопок, никаких спичек, единственное, что нужно сделать для включения – это открыть кран. В большинстве случаев батарейки служат очень долго, так как энергия для заряда минимальна.

Как расчитать расход газа на отопление дома — читайте тут

Использование газовых колонок, впрочем, как и любого другого оборудования, сопровождается неполадками, частыми или редкими. При этом есть такие неисправности, устранять которые могут лишь специалисты, имеющие для того необходимые знания и допуск. Но есть и такие, которые вполне можно устранить своими руками, вот их мы и рассмотрим.

Видео — не исправность датчика

1. Наиболее «популярным» типом поломки считается то, что она попросту не включается. Если розжиг у нее электронного типа, то вы можете легко решить подобную проблему – просто проверить батарейки и, если потребуется, поменять их на новые. Зачастую подобные неприятности настигают владельцев уже через год после приобретения, так как батарейки служат преимущественно столько.
2. Также при использовании газового водонагревателя может случиться, что вода в ней не прогревается либо же прогревается, но недостаточно хорошо. Зачастую причиной таких проблем является водный узел, а точнее, его дефект. В итоге мембрана перестает реагировать на то, что в водопроводной системе изменяется давление. И если данная мембрана прекратит растягивание под напором воды, то, как следствие, газовый клапан не откроется, или же откроется, но не полностью. Для решения этой проблемы вы должны хоть в общих чертах знать устройство газовой колонки, потому что дефект может быть нескольких типов.
   1. Если скопились солевые отложения.
   2. Если система засорилась.
   3. Если образовались трещины и прочее.

   Для устранения такой неполадки вы должны, прежде всего, отсоединить колонку от газоснабжения, затем произвести чистку водонапорного блока и проверку мембраны.



3. Если же внутренние элементы прибора покрылись сажей или грязью, то это тоже может привести к выходу из строя. Дабы решить такую проблему, вы должны снять наружный корпус устройства, затем прочистить каждый из элементов, используя для этого пылесос.
4. Следующим признаком того, что газовая колонка перестала работать правильно, может быть затухание горелки сразу же после включения. Это случается из-за того, что засоряется канал вентиляции. Современные модели газовых колонок оборудуются на такой случай специальными датчиками, которые сообщат владельцу, если тяга будет отсутствовать. После этого немедленно следует отключить подачу газа. Далее должен проверяться дымоход. Для этого демонтируется заглушка и удаляется все, что накопилось там.

Важно! Проверить тягу дымохода можно старым «дедовским» способом: поднести к нему зажженную спичку. Если огонь на спичке будет отклоняться в направлении дымохода, значит, с ним все в порядке. Если же этого не произошло, то он нуждается в полной чистке.

Именно по этой причине газовую колонку следует обследовать ежегодно – лишь так она будет работать правильно.

Советуем так же ознакомится с основными требованиями

Газовые водонагреватели современности отличаются малогабаритностью и компактностью, благодаря чему их можно размещать практически в любом удобном месте. Их срок эксплуатации зависит во многом от того, насколько правильно их устанавливать и использовать в будущем.

Как известно, устройство газовой колонки таково, что работать ей приходится с достаточно опасным топливом. По этой причине во время монтажа позаботьтесь о том, чтобы, не дай бог, не случилось утечки газа. Если вы не можете по той или иной причине позаботиться об этом, или, того хуже, не можете устранить все места утечки, то дальнейшая эксплуатация превратится в опасное занятие, которое рано или поздно может привести к взрыву.

По этой причине устанавливать газовую колонку своими руками категорически не рекомендуется. Лучше, чтобы этим занялись профессионалы, обладающие всеми необходимыми навыками, опытом, а также соответствующим оборудованием.

Итак, для монтажа необходимо наличие следующих инструментов:

1. дюбеля;
2. фильтр на магните и на соли;
3. дрель;
4. необходимое количество кранов;
5. трубопровод;
6. дымоходная гофра;
7. труба для газа;
8. вентиль Маевского;
9. собственно, сама колонка.

Устанавливается прибор только на кухне и только на стене, которая изготовлена из огнеупорного материала. Расстояние от колонки до поверхности стены должно составлять минимум 2 сантиметра, если получится больше, то это даже лучше. Сюда же следует заложить асбестовый лист, который должен иметь толщину минимум 0,3 сантиметра.

Важно! В квартире/доме обязательно должен наличествовать дымоход, который будет отводить продукты сжигания газа. Он будет состоять не только из вертикальных, но и из горизонтальных участков, и на них он должен идти под уклоном (приблизительно по 0,2 сантиметра на каждый погонный метр).

Дабы трубопровод случайно не прорвало, газовая колонка должна устанавливаться лишь в том случае, когда вода полностью слита из системы.

Но монтаж, как мы уже говорили, не самое главное. Важно также, чтобы прибор правильно эксплуатировался, для чего следует соблюдать определенные правила эксплуатации. Если же не делать этого, то даже самая дорогая и высококачественная модель в скором времени сломается. Итак, мы хотим предотвратить это. Во-первых, мы не должны подогревать воду до температуры, которая превышала бы 60 градусов. Дело в том, что чересчур высокая температура приведет к тому, что на стенках теплообменника будет образовываться соляная накипь. Как результат – более частая чистка или, того хуже, замена теплообменника.

Помимо того, навредить конструкции теплообменника мы можем и использованием чересчур жесткой воды. Во избежание этого следует смягчать воду, используя для того специальные средства, либо же устанавливать в систему специальный фильтр.

Наконец, не рекомендуется демонтировать и прочищать газовую колонку своими руками, потому что, мы уже говорили об этом, такой процедурой должны заниматься профессионалы. Делать же это собственноручно крайне опасно.

Если вы решили приобрести себе устройство газовой колонки, то обратите внимание, прежде всего, на мощность выбранной вами модели. Она должна быть достаточно для того, чтобы обеспечить всех членов вашей семьи горячей водой. Мощность практически всех современных моделей вписывается в диапазон от 3 до 60 киловатт.

Важно! Чем мощнее газовая колонка, тем больший объем воды она сумеет подогреть в течение определенного промежутка времени.

Среднестатистическая «ячейка общества», состоящая из четырех человек, нуждается в устройстве, мощность которого составляет в среднем 16-24 киловатт. Ее более чем достаточно для того, чтобы была вымыта посуда и каждый сумел принять душ. Даже если прибор будет иметь малую мощность в 16 киловатт, то он сумеет дать 10 литров горячей воды, чего хватит для того, чтобы можно было одновременно мыться и мыть посуду. Конечно, если можете, то купите колонку с мощностью в 24 киловатта, так как она сможет обеспечить 24 литра прогретой воды.

Помимо того, желательно учесть и температуру воды, которую можете обеспечить конкретная модель. Для ее обозначения используют латинские буквы DT. К примеру, если в теплообменник вода уже будет поступать с температурой в 12 градусов, то в нем она нагреется до 24 . следовательно, ею можно будет пользоваться даже без предварительного разбавления.

Сегодня существуют такие модели, которые способны нагревать воду даже до 50 градусов. Их мощность, равно как и стоимость, на порядок выше обычных моделей. По этой причине если к системе одновременно подключено сразу несколько элементов сантехники, то колонку лучше приобретать более мощную, чтобы она смогла обеспечить их всех горячей водой одновременно.

Также, покупая газовую колонку, посмотрите, оборудована ли она датчиками безопасности. Они бывают следующих типов:

• перегревания;
• затухания горелки;
• горения;
• пониженного давления;
• температуры;
• внезапного прекращения водоснабжения.

И помните: газовые колонки разрешается устанавливать исключительно на кухне! Установка газовой колонки в ванной запрещается! Разве что она (ванная) соответствует всем существующим требованиям.

Итак, мы разобрали, что представляет собой газовая колонка, в чем ее особенности, какие неисправности могут возникнуть при эксплуатации и как их потом чинить. Отметим лишь, что подобные устройства – крайне экономичны, особенно в свете все возрастающих коммунальных тарифов. И последнее: не забывайте о том, что ежегодно должна проводиться профилактика работоспособности колонки.

Микроперелючатель, который стоит под штоком датчика протока, я завернул в полиэтиленовую пленку и теперь он не боится протечки. А протечка у меня настолько малая, что мне ниразу не удалось увидеть каплю, а сырость таки заизвестковала кнопочку микропереключателя, так что она не выходила из него и не включала электронику. Микропереключатель легко снимается с кронштейна двумя маленькими болтиками.

У меня проблема с газовой колонкой Селена. Как только закрывается крышечка в батарейный отсек, сразу загорается газ даже когда вода закрыта. Чтобы нагреть воду сначала открываю кран с водой, потом закрываю крышку батарейного отсека. Чтобы выключить газ в колонке, открываю крышку батарейный отсека. Вызывала мастера, поменял микровыключатель, но не помогло. Мастер не может определить поломку. Кто знает как исправить оставьте комментарий, пожалуйста.

подскажите почему очень слабый напор воды в турбированной газовой колонке селена

после загорания колонки через несколько секунд срабатывает пьезоэлемент и она тухнет

Cac saedeniti provodchi
U menea sieli v siu provodcu crisi

колонка амина. загорается и поднимается температура до максимальной (70) и не падает, напором газа не регулируется(газ на минимуме). Что может быть? Спасибо

поставил новую колонку RODA-20 A-6 запустилась сразу но через минуту потухла.через пол минута сама загорелась.и так пока не набрал ванную,что ни делал как не регулировал,ничего не получилось.Что может быть?Спасибо

колонка росс горит ошибка ее

Как только закрывается крышечка в батарейный отсек, сразу загорается газ даже когда вода закрыта. Подскажите что делать, дело в пьезе.

что надо поменять если температура не регулируется греет 27 не больше.

Газовая колонка Рода на батарейки попадает вода в чем причина

что сделать если приходится включать воду и в ванной и на кухне чтобы заработала колонка автомат не очень удобно

При подаче воды в колонку не загорает лампочка зеленым светом. Искра есть щелкает но колонка не разжигается Что может быть за причина, не исправности.

Оцените статью:
