Железный стол для гаража своими руками

Первоначально стол в гараж своими руками начинают делать владельцы боксов если есть необходимость в обработке деревянных изделий, а также периодически требуется место для закрепления заготовок. Классический вариант такого верстака состоит из столешницы, в которой вырубается несколько отверстий разных форм, забиваются клинья и вставляются гребенки для упора.

Это самый первый вариант столов для гаража, который использовался еще 20-25 лет назад. Сейчас гаражный стол имеет множество полок и несколько шкафов, да и сама конструкция со временем изменилась. С описания конструкции гаражного верстака и начнем статью.

Как сделать стол в гараж своими руками – описание конструкции

Самый простой вариант стола делается из следующих элементов:

• Рама из дерева или металла на 4-ех ножках;
• Столешница, толщиной 6-8 см с ровной поверхностью и гладкими углами;
• Полки и выдвижные шкафы для хранения инструментов.

Если Вам необходимо сделать стол для работы с металлическими изделиями и запчастям, тогда следует обзавестись слесарным верстаком. В случае, если требуется периодически проводить ремонт автомобиля и различные столярные работы – деревянного верстака для гаража будет вполне достаточно. Рассмотрим, как сделать слесарный стол своими руками для гаража.

Слесарный стол для гаража

Для того чтобы правильно сделать каркас конструкции, необходимо предварительно обзавестись чертежом или планом стола. С помощью четкой модели Вы сможете правильно представлять готовый результат и выполнять все работы шаг за шагом. Если Вам нужна не только столярка в гараже, но еще и место для обработки стальных предметов, тогда можете идти по следующему плану:

• Для придания каркасу жесткости необходимо использовать железный уголок (толщина уголка 5 мм, а ребро должно быть не менее 35 мм),
• В виде столешницы можно использовать 2-ух мм лист из стали,
• Металлический лист выпрямляем и закрепляем либо на 50-ти мм доске либо привариваем к каркасу из уголка,
• Для выдвижных полок нет необходимости применять толстые доски – подойдет и простая фанера,
• В виде уголков для выдвижных ящиков можно применить уголок в 3 мм,
• Если Вам не нужен переносной или складной стол в гараж, тогда можно сделать стационарный каркас, закрепленный анкерными болтами,
• По контуру металлическую столешницу привариваем к уголку и зачищаем капли до гладкости.

Металлический стол для гаража является универсальным вариантом для любого помещения. Изготавливая деревянный рабочий стол для гаража своими руками, Вы сможете создать удобное место для обработки любых изделий. Рядом с таким верстаком также необходимо изготовить своими руками стул в гараж.

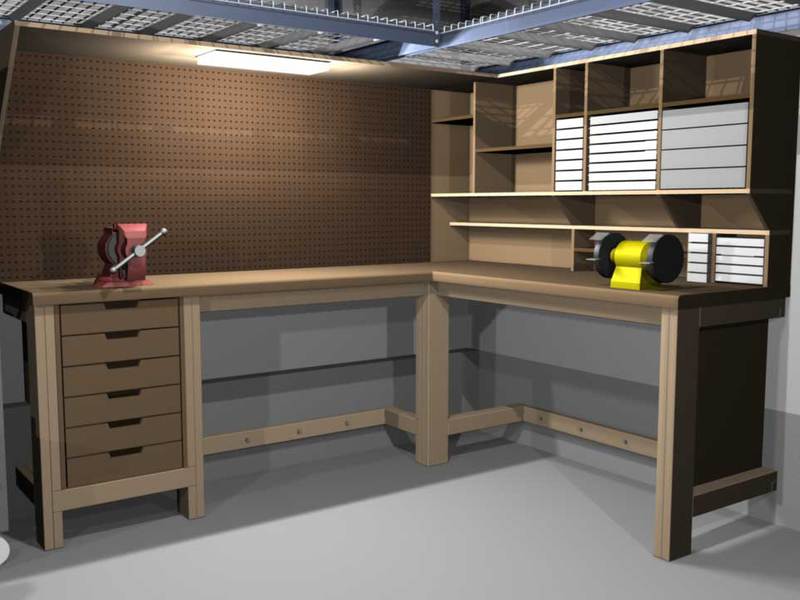

Деревянный рабочий стол в гараж своими руками – фото и видео пошаговой инструкции

Для его изготовления необходимо подготовить фото материалы и проект. Фото и чертежи стола в гараже своими руками помогут Вам понять, из чего и как делается верстак. При строительстве верстака из дерева Вам потребуется следующие инструменты:

• Болгарка с комплектом кругов,
• Аппарат для сварки и набор электродов,
• Уровень и 2-5 метровая рулетка,
• Саморезы с шуруповертом,
• Ручной лобзик для резки листа фанеры,
• Электродрель.

Также предварительно подготовьте материалы на рабочий откидной стол в гараж:

• Несколько уголков 50х50 мм с толщиной полки 4 мм и длиной 5 м,
• Квадратную трубу 60х40 мм,
• Стальную полосу для бордюра с шириной 40 мм и толщиной 4 мм,
• Металлический лист для поверхности стола 2,2х0,75 м,
• Доски для деревянной обрешетки (брус 50х50 мм),
• Куски фанеры под выдвижные ящики и стенки рабочего стола,
• Металлические направляющие под шкафы и комплект саморезов/шурупов под соединение всех элементов.

Этапы изготовления стола для гаража своими руками с фото

Вначале раскраиваем все материалы на необходимые элементы. С помощью профильных труб изготавливаем каркас. Стальные уголки предназначаются для ребер жесткости. Также дополнительно необходимо подготовить уголок для окантовки поверхности стола.

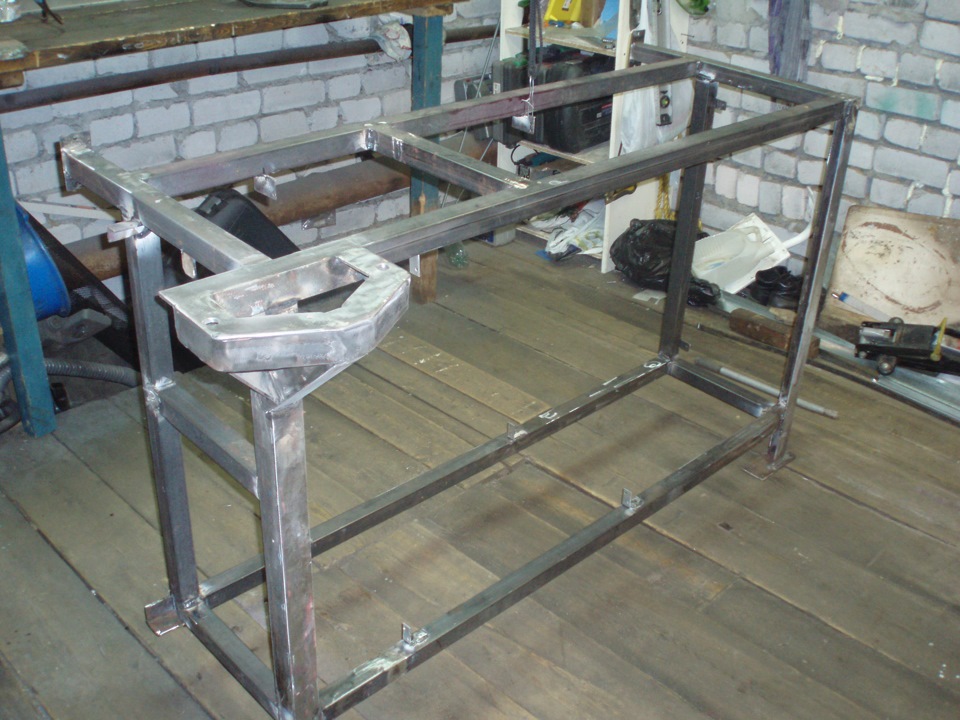

Далее необходимо правильно сварить силовой каркас верстака. Вначале привариваем все нарезанные элементы для столешницы. Потом к готовому каркасу нужно прикрепить сваркой каркас из уголка, в которые будут вставлены доски для поверхности столешницы. После того, как сделать стол для гаража в виде каркаса фактически удалось, остается только приварить боковые ножки по всему периметру верстака.

Следующий шаг состоит в сварке конструкции под выдвижные ящики. При этом квадратный каркас под ящики делают из трубы, которая с 2-ух сторон верстака закрепляется к столешнице. Каркасы нужно будет лишь усилить продольными ребрами.

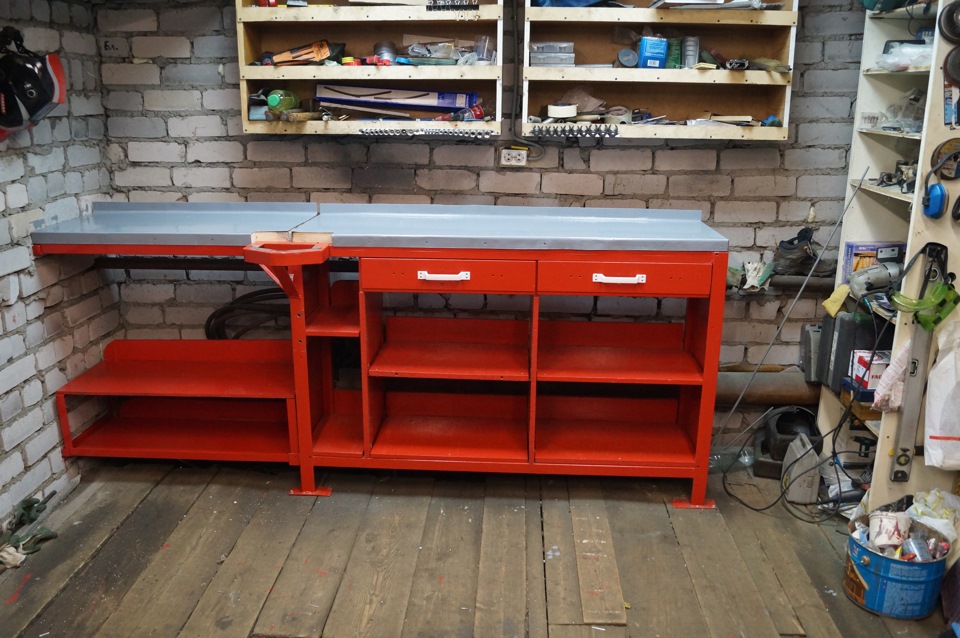

Металлический каркас рабочего стола для гаража полностью готов, остается только закрепить обрешетку готовой панели для закрепления запчастей и оборудования. В итоге остается только закрепить панель с помощью приваривания ее к столешнице.

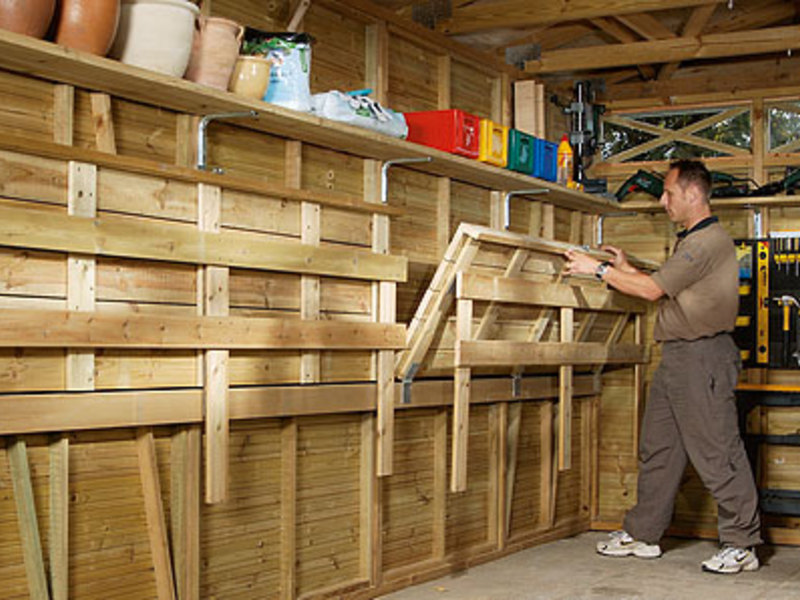

По сути, откидной стол в гараж делается по тому же принципу, что и стационарный. Единственным отличием является использование петель, которые закрепляются на боковой стороне стола. После изготовления конструкции остается только хорошо отшлифовать и покрасить столешницу вместе с каркасом. Если Вы хотите продлить время эксплуатации такого верстака, лучше всего провести обработку досок и шкафов антисептиком.

Хотите обеспечить максимальное удобство при работе с рабочим местом? Сделайте диван в гараж своими руками и закрепите над столом стационарную лампу, которая будет иметь гнущуюся стойку. С помощью небольшой лампы Вы легко сможете направлять свет в нужные места при ремонте и резке изделий.

2074

0

0

Что нужно сделать для того, чтобы превратить гараж в полноценную мастерскую? Разумеется, установить там хороший верстак. Давайте выясним, что такое верстак, каким он должен быть и как его собрать самому.

Что такое верстак

Верстак — это рабочий стол с усиленной конструкцией и упрочнённой столешницей. В зависимости от модификации, столы предназначены для работы с деревянными или металлическими заготовками. При проектировании и изготовлении верстаков учитываются такие требования, как функциональность, продолжительный эксплуатационный ресурс, эргономика и безопасность рабочего пространства.

Конструкция верстака

В конструкции большинства верстаков есть такие элементы как столешница и опорное основание. В зависимости от комплектации, конструкция оснащается стендами для открытого складирования рабочего инструмента или ящиками для их закрытого хранения.

В соответствии со степенью функциональности верстаки комплектуются упорными и зажимными приспособлениями. Профессиональное оснащение рабочего стола предполагает электрификацию рабочего пространства и установку приборов направленного освещения.

Важный момент — это габариты стола, ведь именно от размеров зависит удобство и продуктивность работы. Предпочтительная высота столешницы 85-95 см. Длина и ширина конструкции определяются габаритами помещения.

Виды верстаков

Верстак в гараж своими руками

В настоящее время есть немало вариантов приобретения профессиональных и полупрофессиональных верстаков для эксплуатации в домашней мастерской и в гараже. Единственный недостаток всех этих вариантов — это высокая цена. Тем не менее, простой, надёжный и удобный в работе верстак можно сделать своими руками из подручных материалов.

Если уж совсем нет опыта изготовления промышленной мебели, для обустройства мастерской можно приспособить старый ненужный стол, дополнив его тисками и прочей технологической оснасткой. Если же руки золотые и есть соответствующий инструмент, верстак можно собрать из пиломатериалов или из металлического проката.

Как сделать стол с ящиками для инструментов

Обработка антисептиком
. Так как готовый верстак изготовлен из древесины и предназначен для эксплуатации в гараже, нужно позаботиться о его защите от гниения. Гараж особенно, если он неотапливаемый — это непостоянная температура и как следствие нестабильный уровень влажности воздуха. Поэтому все деревянные поверхности в обязательном порядке обрабатываются антисептиками.

Если предполагается последующая окраска верстака, от применения антисептика можно отказаться в пользу олифы или аналогичных пропиток.

Как правильно выбрать антисептик?
Выбранная пропитка должна быть бактерицидной, поэтому покупаем не проникающие стабилизаторы, а концентрированный состав с обеззараживающим действием.

Сколько покупать антисептика?
Средство покупаем из расчёта нанесения в два слоя. Сопоставляем площадь поверхности верстака, помноженную на два, с расходом средства, указанным на упаковке.

Как наносить антисептик?
Наносите жидкое средство так как вам удобно – кистью, валиком или распылителем. Перед нанесением второго слоя дождитесь пока высохнет первый слой.

Что потребуется для создания верстака из металла

Так как работы будут выполняться с металлом, потребуется соответствующее режущее, сверлильное и сварочное оборудование.

Часто при работе с металлом начинающие сборщики интересуются, можно ли обойтись без сварочного аппарата. Применение сварных соединений обеспечивает готовой мебели приемлемую прочность, но, если сварочного оборудования нет, большинство соединений можно сделать болтами и гайками. Но нужно понимать, что стол, собранный на болтах и гайках, будет смотреться не так аккуратно, как сварной гаражный верстак.

Список материалов и инструментов для изготовления стола

Материалы
:

• Труба профильная с сечением 50×50 мм.
• Труба профильная 25×25 мм.
• Уголок 25 мм.
• Стальной лист толщина 2-3 мм.
• Лакокрасочные материалы, включая грунтовку с преобразователем ржавчины.

Инструменты
:

• Сварочный аппарат с сопутствующим оборудованием.
• УШМ (болгарка) с отрезным диском.
• Дрель с сверлами по металлу.
• Струбцины.
• Измерительный инструмент.

Как сделать металлический верстак своими руками

Подведем итоги

Теперь вы знаете, как и из чего сделать верстак, а значит сможете обустроить гараж или домашнюю мастерскую. С дополнительными подробностями по теме можно ознакомиться, посмотрев видео в этой статье.

28 ноября 2018г.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!

Первоначально
верстак использовался исключительно при обработке дерева
, и главной его задачей было закрепление заготовки для упора в применении инструментов. Для этого вырубали по краю столешницы различные по форме отверстия, забивали клинья, вставляли гребёнки и чурки для упора или как направляющие. Такой верстак получил название классический
.

Простейшая конструкция верстака выглядит так:

• несущая рама на ножках;
• толстая столешница, с мощной поверхностью;
• дополнительная полка под столешницей для хранения инструментов и приспособлений;
• полки или выдвижные ящики, увеличивающие площади хранения.

Интересно:
Сейчас популярна компьютерная игра Minecraft
, которая для стимуляции творчества предлагает игрокам создать виртуально верстак из древесины
от А до Я, в любой модификации.

Совершенствование инструментария, появление электрооборудования сказалось на модификации верстака
. А ручная обработка нового материала — металла создала совершенно новый вид рабочего стола для слесарных работ. Так по назначению
сегодня различают верстаки:

• плотницкий;
• столярный;
• слесарный;
• универсальный.

Стол в гараж своими руками — фото варианты:

Рабочий стол в гараж может быть рассчитан на разное количество работников, или места зонирования.

В таком случае различают верстаки:

• одноместные;
• двухместные;
• многоместные.

Дополнение возможностей специализированного рабочего места породило такие его разновидности:

• складной;
• передвижной (на колёсиках);
• верстак откидной пристенный;
• верстак-шкаф (с секциями для хранения инструмента).

По материалу, из которого изготовлен рабочий стол для обработки материалов, различают:

• деревянные (из прочных пород дерева);
• металлические (сварные конструкции);
• комбинированные (деревянная основа усилена металлическим листом на столешнице, дополнена гребёнками из металла, винтами с ходовой резьбой; металлический корпус оснащён деревянными полками и ящиками).

Важно:
Металлические части верстака нуждаются в антикоррозийном покрытии, а деревянные — в антисептической пропитке.

Как выглядит самодельный верстак для гаража смотрите видео:

Какой рабочий стол нужен автолюбителю?

В гараже не так уж много свободного места, поэтому важно определиться, для каких целей
он будет установлен:

• мелкого ремонта и незначительных слесарных работ;
• постоянного круга работ, связанных с обслуживанием дома, или своего хобби;
• объёма работ в заботе об автомобиле для полного освобождения от зависимости СТО.

В любом случае ограниченность пространства потребует от гаражного верстака:

• компактности;
• устойчивости;
• универсальности;
• освещённости;
• выполнения функции хранения;
• безопасного подключения к электросети;
• поднятия над полом на 15 см для качественной уборки.

Размеры верстака для гаража
(стандартного — 6х4) не могут превысить 60 см по ширине, и 1,5 м по длине. Высота верстака в гараже определяется, исходя из роста владельца, — до середины кистей рук в положении стоя. Лучшим выбором будет — металлическая конструкция, так как большинство работ в обслуживании автомобиля — слесарные. Для наибольшей устойчивости рекомендуется опора несущей рамы на 6 ног, а то и 8.

Выбор места
— тоже специфика гаражного верстака: ведь на нём должно быть удобно работать при стоящей в помещении машине. И, в то же время, рекомендуется его удаление от транспортного средства не менее, чем на 1 метр. С покупным экземпляром все эти тонкости учесть трудно.

Если делать верстак своими руками, то какой — деревянный или металлический?

Деревянный — проще в изготовлении, но…

Выбор вида опять определяет целевое назначение
: побыстрее и для несложных операций — приемлем будет и деревянный каркас из мощной доски (40х80мм) или бруса (50х100), собранный в прямоугольную конструкцию по стандартным габаритам, с помощью саморезов или гвоздей. Для усиления конструкции
применяют деревянные распорки между ножками (верху и внизу). Нижние (на уровне 15 см от пола) могут стать основой полки для хранения.

Столешница собирается из строганной шпунтованной буковой (дубовой) доски или двух листов влагостойкой фанеры толщиной по 18мм, склеенных вместе и обшитых по краю. Для особой прочности
поверхность столешницы обивают металлическим листом толщиной в 5мм, делая бортик со стороны стенки.

Однако если делать деревянный верстак в гараж своими руками, то такой вариант имеет свои минусы:

• он не рассчитан на большое силовое воздействие;
• на нём затруднительно размещение сразу нескольких необходимых устройств: для сверления, заточки,тяжёлые слесарные тиски;
• износ станины из дерева недолговечен;
• дерево портится от пролитых масел и краски, наполняет поры и щели металлической пылью и стружкой;
• сохраняется опасность возгорания.

Металлический рабочий стол — правильный выбор

Преимущества верстака из металла для автомобилиста:

• компактность всех элементов конструкции при увеличении надёжности;
• способность выдержать любое силовое усилие;
• дополнительный вес, обеспечивающий устойчивость;
• возможность учесть особенности помещения, сделав верстак передвижным, складным, откидным, укороченным;
• повышенная прочность сварной конструкции;
• столешницы могут быть полностью выполнены из металла с 3-х сторонним бортиком;
• столешница не имеет острых углов (для безопасности);
• комплектуется 2-мя тисками и зажимным винтом;
• предусмотрены отверстия для струбцин и упоров;
• позволяет выполнять распиловку и резку металла, обточку и шлифовку;
• возможность наполнить пространство под столешницей любыми приспособлениями для хранения (полки, ящики, органайзеры, сетки);
• обеспечена надёжность крепления ящиков и полок;
• металлическая стружка не забивается в щели;
• на нём можно проводить обработку и деревянных деталей;
• безопасность в условиях риска пожароопасности;
• экономит усилия работника;
• такой стол прост в уходе.

К сведению:
Гаражный верстак из металла — хит продаж специализированных магазинов, где определяющее значение имеют только цена и усовершенствование конструкции.

Но тяга к творчеству ведёт по пути собственного опыта.

Полезное видео о том, как сделать верстак слесарный для гаража своими руками:

Как сделать верстак из металла для гаража?

Алгоритм:

1. Выбрать место, с учётом всех требований к размещению автомобиля в гараже.
2. Подготовить прочную основу для установки.
3. Произвести замеры места установки.
4. Создать эскиз своей задумки со всеми деталями и усовершенствованиями.
5. Заготовить необходимый материал и инструмент.
6. Подготовить элементы конструкции.
7. Продумать технологию сборки и усиления каркаса.
8. Собрать изделие.
9. Покрыть грунтовкой и защитным слоем.
10. Провести тестирование на функциональность и безопасность.
11. Закрепить на столешнице необходимое оборудование.

Необходимый для работы материал:

• металлический полый профиль(4мм) для ножек;
• металлический равносторонний уголок (50х4мм) на царги, проножины, направляющие для полок;
• листовой металл с оцинковкой или нержавейка для столешницы (5 или 2мм);
• полосы из металла для устройства бортиков;
• доска шпунтованная (50х150мм) для деревянной столешницы с обивкой металлом (как вариант);
• саморезы;
• грунтовка и краска по металлу.

Инструмент, который потребуется в работе:

• уровень, рулетка;
• дрель;
• болгарка;
• сварочный аппарат.

Технология сборки:

• для сборки рабочего стола используют неразъёмное сварное соединение всех металлических деталей (царги как основы столешницы, ножек, перемычек, прямоугольников для устойчивости на концы ножек);
• горизонтальные и вертикальные элементы для большей прочности оснащаются постоянными укосами;
• столешницу делают из цельного листа металла или дощатого щита обитого оцинкованным железом в 5мм; в первом случае столешница приваривается, во втором — прикручивается саморезами к цангам и дополнительным полосам металла;
• для устройства полок и ящиков к стойкам приваривается уголок в качестве направляющих (ящики могут быть как из металла, так и из дерева); дерево обрабатывается антисептиком;
• прямоугольники, наваренные на концы ножек, увеличивают устойчивость верстака и позволяют зафиксировать его к полу.

Металлический верстак в гараже своими руками — фото чертежи:

Совет напоследок:
Рабочий стол в гараж своими руками (металлический) стоит делать только в том случае, если вам на практике хорошо знакомо искусство сварки и правила безопасности при её проведении.

Все знают, что гараж необходим для того, чтобы ставить в нем автомобиль. Однако многие автовладельцы это помещение используют как склад ненужных вещей, а если позволяет пространство, то переделывают его под небольшую мастерскую. Следовательно, в нем устанавливают соответствующее оборудование – стеллажи, полки и верстак. Последний представляет собой многофункциональный рабочий стол, применяемый для обработки различных материалов, осуществления слесарных, монтажных и электромеханических работ. Верстаки для гаража можно сделать своими руками.

Гаражи имеют преимущественно прямоугольную форму, поэтому при выборе места под верстак следует учитывать определенные особенности использования будущего рабочего места:

• Если ширина гаража достаточная, то оптимальным местом для верстака будет одна из длинных стен строения, так как это позволит сделать стол нужной длины и обеспечит подход к верстаку с трех сторон, что весьма удобно, особенно в случае одновременной работы двух человек;
• Если верстак устанавливается в торцевой части гаража, можно вынести все крепления под тиски и другие приспособления на переднюю часть столешницы, распределяя отверстия для струбцин и прочих инструментов по передней продольной стороне стола;
• Еще один вариант расположения верстака – по длинной стене с упором в торцевую стену, что дает возможность использовать подход к столу с двух сторон.

Совет!
Если на примыкающей к стене стороне верстака укрепить вертикальные стойки с поперечными перекладинами, можно удобно размещать на крючках или других типах держателей различные инструменты, которые всегда будут на виду.

Первым опытом построения оборудования для гаража может стать простой деревянный верстак или верстачный стол из дерева. Конструкция стола из бруса более доступная в изготовлении, работа с пилой, электролобзиком и дрелью намного проще, чем крой и сварка стального уголка, из которого обычно изготавливают слесарные инструменты профессионального качества.

Строим деревянный верстак для сборочных работ

Чтобы построить верстак, нам потребуется:

1. Деревянный брус, лучше дубовый или сосновый, примерно 12- 15 м, сечение материала выбирается индивидуально, исходя из предполагаемой нагрузки на верстак;
2. Доска обрезная строганая, толщиной 20- 30 мм, ровная, без сучков и дефектов поверхности;
3. Фанера листовая, толщиной 6- 8 мм, три полотна 200х60 см;
4. Комплект саморезов по дереву и уголков стальных, размером полки 50 мм и длиной от 50 до 70 мм, не менее 40 штук.

Совет!

Все раскройные работы необходимо выполнять с использованием ручной или стационарной циркулярной пилы, подрезать края бруса или досок только электролобзиком или аналогичным электроинструментом.

В этом случае, даже при отсутствии столярных навыков, рез получается ровным, соответственно, вся конструкция верстака будет выглядеть, как фабричная.

На первом этапе изготавливаем каркас верстака, при этом учитываем размеры места в гараже. Для этого потребуется вырезать из бруса четыре вертикальные стойки, четыре горизонтальные балки и пять горизонтальных коротких поперечных распорок. Если размеры деревянного верстака для гаража не превышают двух метров, можно использовать брус сечением 70х70 мм.

Отрезаем четыре вертикальные стойки – две высотой по 90 см, две — по 150 см. Последние изготавливаются на 60 см выше, на них после окончания сборки верстака будет установлен фанерный экран для инструмента, хранящегося в гараже.

Горизонтальные балки тоже разного размера. Для перевязки опорных стоек каркаса в нижней части верстака обрезаем две секции бруса по 150 см, для крепления столешницы необходимы отрезки по 200 см. Последними из остатков материала режем поперечные распорки по 60 см длиной.

Всю конструкцию собираем с помощью стальных уголков и саморезов, как показано на схеме.

Столешницу собираем склейкой из листов фанеры и досок. После выравнивания и подгонки размеров доски и фанеру, промазанные ПВА-М или столярным клеем, собираем в струбцинах до полного высыхания и набора прочности. По контуру столешницу сшиваем саморезами.

Укладываем столешницу на готовый каркас и крепим с помощью саморезов, после этого поверхность тщательно шлифуется наждачной насадкой для электродрели. Последним устанавливаем экран и покрываем всю конструкцию лаком, чтобы в сырую погоду в гараже дерево верстака не «повело».

На вид верстак для гаража получился достаточно ажурным, но в реальности его прочности достаточно, чтобы выдержать нагрузку более ста килограммов. Для увеличения жесткости задние стойки можно закрепить анкерным креплением к стенам гаража.

Необходимый инструмент:

• Болгарка с кругом для резки металла и шлифовальным диском.
• Сварочный аппарат и электроды.
• Спецодежда и защитные приспособления для сварочных работ.
• Уровень.
• Рулетка.
• Шуруповерт.
• Электролобзик для раскроя фанеры.
• Дрель.

Необходимые материалы:

• Уголок 50 мм на 50 мм, толщина 4 мм, длина 6,4 м.
• Труба квадратная 60 мм на 40 мм, толщина 2 мм, длина 24 м.
• Уголок 40 мм на 40 мм, толщина 4 мм, длина 6,75 м.
• Стальная полоса шириной 40 мм, толщина 4 мм, длина 8 м.
• Стальной лист для столешницы 2200 мм на 750 мм. Толщина 2 мм.
• Стальной лист для изготовления держателей для ящиков. Толщина 2 мм.
• Деревянные доски для столешницы. Толщина 50 мм.
• Фанера для изготовления ящиков и для боковых и задних стенок стола. Толщина 15 мм
• Направляющие для ящиков стола.
• Шурупы для сборки ящиков из фанеры.
• Саморезы по металлу.
• Анкерные болты.
• Краска по дереву и металлу.

Верстак, который будет изготавливаться из этих материалов, имеет довольно внушительные размеры: длина стола 220 см, ширина — 75 см. Габаритная конструкция и большая столешница позволяют разместить в разных концах стола тиски и, например, наждак или другой инструмент.

Первый шаг
изготовления верстака — это раскрой имеющегося материала на элементы. Профильная труба предназначается для изготовления каркаса. Стальной уголок предназначен для создания ребер жесткости. Он разрезается на части и из него формируется силовой каркас. Также стальной уголок нужен для окантовки столешницы, на которую будут уложены доски. Стальная полоса предназначена для изготовления направляющих, на которых будут крепиться боковые панели. Также этот материал пойдет на кронштейны для крепления ящиков и фанеры. Ящики стола изготавливаются из фанеры.

Второй шаг
— сварка силового каркаса верстака. Первыми привариваются элементы столешницы — 2 трубы длиной 2200 мм и 2 трубы по 750 мм. Каркас должен быть сварен так, чтобы наверх на него можно было приварить еще один каркас из уголков, в который будут уложены доски столешницы. Для армирования столешницы требуется через 40 см наварить еще несколько стальных труб, которые будут выполнять функцию ребер жесткости.

Затем привариваются 4 боковые ножки по краям верстака. Их длина составляет 900 мм. Между ножками приваривается силовые перемычки, укрепляющие конструкцию.

После того, как базовый каркас готов, можно приступить к сварке конструкции для ящиков. Для этого из стальных труб формируются квадратные каркасы, которые с двух сторон стола привариваются к столешнице. Каркасы усиливаются продольными ребрами жесткости.

Третий шаг
— изготовление каркаса для столешницы. Два стальных уголка, длиной 2200 мм и еще два уголка длиной 750 мм, нужны для изготовления каркаса. Конструкция сваривается так, чтобы внутрь ее легли доски из дерева.

Каркас из уголка укладывается на каркас из труб и сваривается. Получается усиленная столешница, высотой 8 см с внутренними ребрами жесткости.

Металлический каркас верстака практически готов, осталось сварить обрешетку панели для крепления инструмента. Для этого требуется один металлический уголок длиной 2200 мм и 4 уголка, имеющих длину 950 мм. Два элемента крепятся по бокам конструкции и два в середине, для усиления. Панель для инструментов приваривается к столешнице.

Каркас из уголков и труб готов. Можно приступить к усилению конструкции. К боковинам стола привариваются кронштейны, которые нарезаются из стальной полосы. Всего нужно 24 детали. Посередине каждого кронштейна просверливается отверстие. С помощью этих отверстий боковые и задние стенки стола из фанеры будут крепиться к металлическому каркасу верстака.

Четвертый шаг
— изготовление ящиков для стола. Фанера нарезается на заготовки, которые скручиваются шурупами. Количество ящиков зависит от того, что будет храниться в столе. Если мелкие детали, то можно соорудить 3 ящика, если крупные — то 2. Все зависит от личного предпочтения.

Можно расположить ящики по двум сторонам стола, можно смонтировать на одной половине выдвижные конструкции, а на второй — обычные открытые полки.

После того, как шуфлядки собраны, нужно приварить между боковинами отделов для ящиков металлические полосы с отверстиями. К этим отверстиям с внутренней стороны будут крепиться салазки для направляющих ящиков.

Пятый шаг
— укладка досок в каркас столешницы. Доски толщиной 50 мм раскраиваются на заготовки определенной длинны. Если есть в наличии длинная доска, то нужно три заготовки шириной по 245 мм и длиной по 2190 мм. Если длинных досок в наличии нет, то можно уложить заготовки поперек стола. Для этой цели древесина шириной 205 мм раскраивается на 10 заготовок длиной по 740 мм.

Прежде чем уложить древесину в каркас стола, ее нужно обработать антисептическим раствором. Это убережет материал от гниения и порчи жуками.

Затем в обязательном порядке требуется покрасить всю металлическую конструкцию верстака. Это защитит металл от коррозии. Лучше всего использовать атмосферостойкий и антикаррозийный вариант покрытия. Особенно тщательно нужно красить сварочные швы. Капли металла и неровности рекомендуется перед покрасочными работами тщательно зачистить. Это можно сделать с помощью угловой шлифмашинки с диском для шлифования металла.

После того, как конструкция высохнет, можно начать укладывать доски на столешницу. Они не должны слишком плотно загоняться в каркас. Это связано с тем, что дерево при смене температуры и влажности имеет свойство расширяться и усыхать. Лучше оставить между досками небольшой зазор в несколько миллиметров. Поверхность древесины требуется зашлифовать, это упростит укладку металлического листа поверх дерева. Доски по всему периметру стола прикручиваются к каркасу на саморезы.

Шестой шаг
— крепление верхнего стального листа. Его можно приварить к столешнице, но внутри конструкции находится дерево, которое в процессе сварки может воспламениться. Поэтому, лучше всего прикрепить стальной лист на скрытые саморезы к деревянным доскам. Предварительно металл требуется покрасить с двух сторон преобразователем ржавчины. Этот укрывной материал выглядит как прозрачное лакокрасочное покрытие, легко восстанавливается и надежно защищает металл от ржавчины. Также можно покрасить металлическую столешницу той краской, которой покрывался каркас. Это будет красиво, но со временем краска может поцарапаться и стол будет выглядеть не слишком новым.

Заключительный шаг
— установка ящиков на направляющие и крепление фанеры на боковые стенки, полки и силовой щит перед столом. Эту работу можно назвать финишной отделкой верстака. После того, как работа с фанерой закончится, ее нужно покрыть составом, который защитит материал от воздействия окружающей среды. Также не стоит забывать об оформлении силового щита для инструментов. Можно прикрепить к нему специальные крючки или саморезы, к которым будут подвешиваться нужные вещи.

Для того, чтобы за верстаком было удобно работать, можно прикрепить к силовому щиту специальную лампу с гнущейся стойкой. В этом случае можно по желанию направлять поток света в нужное место.

Тиски — это непременный атрибут слесарного верстака. Прикреплять зажимной инструмент, весящий несколько десятков килограмм к самой столешнице не рекомендуется. Лучше всего между металлом стола и инструментом разместить металлическую прокладку, толщиной в 1 см. В прокладке требуется просверлить отверстия под анкерные болты. Затем в тех же местах просверлить в столешнице такие же по размеру отверстия. Скрепляется вся конструкция анкерными болтами.

Гараж — это многофункциональ ное помещение. В нем можно ставить и ремонтировать авто, конструировать и изготавливать своими руками различные вещи и механизмы.

Если человек любит проводить время в гараже, занимаясь ремонтными работами, нужно правильно оборудовать свое рабочее место. Верстак — это многофункциональ ный рабочий стол, на котором можно обрабатывать различные материалы, проводить слесарные, электромеханичес кие и монтажные работы. Также в конструкции верстака можно продумать полки и шуфлядки, чтобы хранить инструментарий и другие предметы.

Виды верстаков

Верстаки изготавливаются для обработки металла (слесарный) и дерева (столярный). Различаются конструкции материалом столешниц. У слесарных моделей столешница в обязательном порядке должна быть металлической, так как работа с металлом подразумевает использование машинного масла и других жидкостей, которые на деревянной поверхности могут оставить следы.

Также при обработке металлических деталей часто требуется усилие, использование острого инструмента, поэтому оптимальней всего оснащать верстак металлической столешницей.

Столярные верстаки предназначены для работы с деревом, поэтому они не настолько прочные и функциональные, как слесарные модели.

Конструкция верстака

Если конструкция рабочего стола в гараж изготавливается своими руками, то прежде всего требуется тщательно продумать каждую деталь, прикинуть, где будут размещаться инструменты, какие работы будут проводиться на верстаке. От этого и зависит модель стола в гараж.

Стандартные модели часто оборудуются выдвижными ящиками, которые можно изготовить из дерева или металла. Также конструкцию стола можно дополнить полками, силовым щитом для подвесного инструмента, который всегда будет под рукой. Но самое главное, верстак должен быть устойчивым, прочным и надежным.

Инструмент

Болгарка с кругом для резки металла и шлифовальным диском.

Сварочный аппарат и электроды. Спецодежда и защитные приспособления для сварочных работ.

2. Шуруповерт.

   Электролобзик для раскроя фанеры.

Материалы

Уголок 50 мм на 50 мм, толщина 4 мм, длина 6,4 м.

Труба квадратная 60 мм на 40 мм, толщина 2 мм, длина 24 м.

Уголок 40 мм на 40 мм, толщина 4 мм, длина 6,75 м.

Стальная полоса шириной 40 мм, толщина 4 мм, длина 8 м.

Стальной лист для столешницы 2200 мм на 750 мм. Толщина 2 мм.

Стальной лист для изготовления держателей для ящиков. Толщина 2 мм.

Деревянные доски для столешницы. Толщина 50 мм.

Фанера для изготовления ящиков и для боковых и задних стенок стола. Толщина 15 мм

Направляющие для ящиков стола.

Шурупы для сборки ящиков из фанеры.

Саморезы по металлу.

Анкерные болты.

Краска по дереву и металлу.

Верстак, который будет изготавливаться из этих материалов, имеет довольно внушительные размеры: длина стола 220 см, ширина — 75 см. Габаритная конструкция и большая столешница позволяют разместить в разных концах стола тиски и, например, наждак или другой инструмент.

Первый шаг изготовления верстака — это раскрой имеющегося материала на элементы.
Профильная труба предназначается для изготовления каркаса. Стальной уголок предназначен для создания ребер жесткости. Он разрезается на части и из него формируется силовой каркас. Также стальной уголок нужен для окантовки столешницы, на которую будут уложены доски.

Стальная полоса предназначена для изготовления направляющих, на которых будут крепиться боковые панели. Также этот материал пойдет на кронштейны для крепления ящиков и фанеры.

Ящики стола изготавливаются из фанеры.

Второй шаг — сварка силового каркаса верстака.
Первыми привариваются элементы столешницы — 2 трубы длиной 2200 мм и 2 трубы по 750 мм. Каркас должен быть сварен так, чтобы наверх на него можно было приварить еще один каркас из уголков, в который будут уложены доски столешницы. Для армирования столешницы требуется через 40 см наварить еще несколько стальных труб, которые будут выполнять функцию ребер жесткости.

Затем привариваются 4 боковые ножки по краям верстака. Их длина составляет 900 мм. Между ножками приваривается силовые перемычки, укрепляющие конструкцию.

После того, как базовый каркас готов, можно приступить к сварке конструкции для ящиков. Для этого из стальных труб формируются квадратные каркасы, которые с двух сторон стола привариваются к столешнице. Каркасы усиливаются продольными ребрами жесткости.

Третий шаг — изготовление каркаса для столешницы.
Два стальных уголка, длиной 2200 мм и еще два уголка длиной 750 мм, нужны для изготовления каркаса. Конструкция сваривается так, чтобы внутрь ее легли доски из дерева.

Каркас из уголка укладывается на каркас из труб и сваривается. Получается усиленная столешница, высотой 8 см с внутренними ребрами жесткости.

Металлический каркас верстака практически готов, осталось сварить обрешетку панели для крепления инструмента. Для этого требуется один металлический уголок длиной 2200 мм и 4 уголка, имеющих длину 950 мм. Два элемента крепятся по бокам конструкции и два в середине, для усиления. Панель для инструментов приваривается к столешнице.

Каркас из уголков и труб готов. Можно приступить к усилению конструкции. К боковинам стола привариваются кронштейны, которые нарезаются из стальной полосы. Всего нужно 24 детали. Посередине каждого кронштейна просверливается отверстие. С помощью этих отверстий боковые и задние стенки стола из фанеры будут крепиться к металлическому каркасу верстака.

Четвертый этап — изготовление ящиков для стола.
Фанера нарезается на заготовки, которые скручиваются шурупами. Количество ящиков зависит от того, что будет храниться в столе. Если мелкие детали, то можно соорудить 3 ящика, если крупные — то 2. Все зависит от личного предпочтения.

Можно расположить ящики по двум сторонам стола, можно смонтировать на одной половине выдвижные конструкции, а на второй — обычные открытые полки.

После того, как шуфлядки собраны, нужно приварить между боковинами отделов для ящиков металлические полосы с отверстиями. К этим отверстиям с внутренней стороны будут крепиться салазки для направляющих ящиков.

Пятый этап — укладка досок в каркас столешницы.
Доски толщиной 50 мм раскраиваются на заготовки определенной длинны. Если есть в наличии длинная доска, то нужно три заготовки шириной по 245 мм и длиной по 2190 мм. Если длинных досок в наличии нет, то можно уложить заготовки поперек стола. Для этой цели древесина шириной 205 мм раскраивается на 10 заготовок длиной по 740 мм.

Прежде чем уложить древесину в каркас стола, ее нужно обработать антисептическим раствором. Это убережет материал от гниения и порчи жуками.

Затем в обязательном порядке требуется покрасить всю металлическую конструкцию верстака. Это защитит металл от коррозии. Лучше всего использовать атмосферостойкий и антикаррозийный вариант покрытия. Особенно тщательно нужно красить сварочные швы. Капли металла и неровности рекомендуется перед покрасочными работами тщательно зачистить. Это можно сделать с помощью угловой шлифмашинки с диском для шлифования металла.

После того, как конструкция высохнет, можно начать укладывать доски на столешницу. Они не должны слишком плотно загоняться в каркас. Это связано с тем, что дерево при смене температуры и влажности имеет свойство расширяться и усыхать. Лучше оставить между досками небольшой зазор в несколько миллиметров. Поверхность древесины требуется зашлифовать, это упростит укладку металлического листа поверх дерева. Доски по всему периметру стола прикручиваются к каркасу на саморезы.

Шестой этап — крепление верхнего стального листа.
Его можно приварить к столешнице, но внутри конструкции находится дерево, которое в процессе сварки может воспламениться. Поэтому, лучше всего прикрепить стальной лист на скрытые саморезы к деревянным доскам. Предварительно металл требуется покрасить с двух сторон преобразователем ржавчины. Этот укрывной материал выглядит как прозрачное лакокрасочное покрытие, легко восстанавливаетс я и надежно защищает металл от ржавчины. Также можно покрасить металлическую столешницу той краской, которой покрывался каркас. Это будет красиво, но со временем краска может поцарапаться и стол будет выглядеть не слишком новым.

Последний этап — установка ящиков на направляющие и крепление фанеры на боковые стенки
, полки и силовой щит перед столом.
Эту работу можно назвать финишной отделкой верстака. После того, как работа с фанерой закончится, ее нужно покрыть составом, который защитит материал от воздействия окружающей среды. Также не стоит забывать об оформлении силового щита для инструментов. Можно прикрепить к нему специальные крючки или саморезы, к которым будут подвешиваться нужные вещи.

Для того, чтобы за верстаком было удобно работать, можно прикрепить к силовому щиту специальную лампу с гнущейся стойкой. В этом случае можно по желанию направлять поток света в нужное место.

Видео — Процесс изготовления верстака

Установка тисков на слесарный верстак

Тиски — это непременный атрибут слесарного верстака. Прикреплять зажимной инструмент, весящий несколько десятков килограмм к самой столешнице не рекомендуется. Лучше всего между металлом стола и инструментом разместить металлическую прокладку, толщиной в 1 см. В прокладке требуется просверлить отверстия под анкерные болты. Затем в тех же местах просверлить в столешнице такие же по размеру отверстия. Скрепливается вся конструкция анкерными болтами.

Требования безопасности к самодельной конструкции верстака

1. Если площадь гаража не слишком большая, то можно своими руками сделать стол для слесарных работ меньшего размера. Но, стоит знать, что вся конструкция должна быть устойчивой, не раскачиваться и не сдвигаться с места при небольшом усилии.
2. Рабочее место должно быть организовано так, чтобы человеку ничего не мешало. При работе с тисками все лишние инструменты должны быть убраны со столешницы.
3. Углы и выступающие детали стола не должны быть слишком острыми и иметь режущих кромок.
4. После ремонтных работ за верстаком нужно убирать рабочее место от металлической стружки, капель масла и других материалов.
5. Если самодельный верстак изготовлен правильно, то он легко выдерживает нагрузку в 200 кг.

Фанера для щита

Видео — Верстак в гараж своими руками

Стоит машина место для работы очень мало. Стоит что-то поставить и места нет вообще.
Было принято решение установить компактный стол, но стол мешает все равно. Идеальным вариантом стал откидной стол. Места занимает минимум.

Когда-то разобрал старый платяной шкаф. Рука не поднималась отнести его на мусорку и не зря.

Для стола нам понадобится:

— ДСП;
— пара петель;
— саморезы по дереву;
— уголки;
— мебельные врезные гайки;
— брусок для ножек;
— анкерные болты;
— брусок опора.

Первым делом размечаем уровень стола. Разметку выполняем при помощи уровня. Будь то обычный строительный или водяной из трубочки с водой. Я применял последний. Наметил две точки и приложив брусок разметил линию по которой буду прикручивать.
Сверлим сквозные отверстия в бруске и крепим его на анкерные болты.

Далее размечаем на брусках для ножек, места для установки уголков. Уголки взяты из тоже из старого шкафа. На уголке есть два отверстия. Одно круглое, второе с пропилом.
Круглое будет крепиться на ножки стола.

Уголки будут прикручиваться на мебельные гайки. Гайки были выкручены все из того же старого шкафа.

Сверлим отверстия и вкручиваем гайки в бруски ножек.

Подобным образом размечаем отверстия в столешне. Вкручиваем гайки.

К нашему бруску прикручиваем петли. Сначала прикручиваем на бруске, а потом прикладываем столешню и прикручиваем петли к ней.

Вот так выглядят прикрученные ножки. Чтоб их снять, достаточно пару раз крутануть винты и ножки снимаются. Полностью винты не откручиваются. Винты взяты из того же шкафа и имеют потайную головку.

Чтоб наш стол в сложенном состоянии держался и не падал нужно сделать крепление на стене. Для этого берем маленький брусочек. Размечаем на нем отверстия и прикручиваем на стену.

В роли держателя у нас будет обычный шпингалет.

Вот так держится стол в сложенном состоянии и не занимает практически никакого рабочего пространства в гараже.

Ножки снимаются и ставятся в стороне.

Вот так выглядит стол в разложенном состоянии.

В заключении отмечу. Практически все основные части стола были взяты из старого шкафа. Который был не выкинут, а заботливо стоял в углу и ждал своего часа, вот его время пришло. Стол выдерживает вес около 85 кг, думаю и сотню выдержит)

Подробную инструкцию по сборке, как всегда, можно посмотреть на видео:

Гараж в первую очередь нужен всем для хранения автомобиля. Однако опытные, компетентные водители используют помещение для технического осмотра, ремонтных работ, обслуживания машины. И они умеют не только заливать масло, но даже делать и какие-то довольно сложные с технической точки зрения работы, ремонтируя свое любимое авто. В результате гараж превращается из простого хранилища в настоящую мастерскую. И тут уже следует иметь все нужное для работы оборудование. Верстак в гараж в таком случае просто необходим.

Чем же так полезен верстак, что это такое? Дело в том, что верстак является специальным рабочим столом со множеством функций. На нем можно в удобных условиях эффективно заниматься электромеханическими, монтажными и слесарными работами. Отлично подходит такой стол для обработки всевозможных материалов. При этом каждый желающий, если ответственно подойдет к задаче, сумеет сделать надежный верстак в гараж своими руками.

Давайте познакомимся с верстаком ближе. Его зачастую принято сравнивать с письменным столом. Он максимально расширяет возможности человека, поскольку предоставляет отличную возможность эффективно использовать прочную поверхность для работы. При этом имеется здесь и достаточное количество секций для хранения нужных предметов, инструментов и деталей. Именно такой настоящий верстак, дополненный многочисленными полочками и ящичками, наиболее эффективен, удобен для работы в гараже.

Перечислим основные конструктивные элементы верстака.

• Рама с ножками представляет собой несущую основу. Именно она становится базой, на которой уже закреплены все стальные детали.
• Столешница должна мыть мощной, толстой и прочной. Ей предстоит выдерживать серьезнейшие механические нагрузки, например, удары молотка. Принято делать столешницу из толстой деревянной доски или металла.
• Тумбочки обычно располагают по краям. Отлично, когда есть много выдвижных ящичков, полок. В таких секциях удобно хранить нужные детали, компактные запасные части, небольшие инструменты.
• Дополнительная полка обычно занимает место непосредственно под столешницей. Там логичнее всего разместить те предметы, инструменты, детали, которые чаще применяются непосредственно во время работы на верстаке. Их будет очень удобно брать: все необходимое окажется в зоне свободного доступа.

Обратите внимание на важный момент. Когда вы ставите стол в гараж, обязательно надо позаботиться об уровне освещенности. Продумайте заранее альтернативное освещение рабочей зоны. Например, можно использовать разные виды осветительных приборов. На потолке установить дополнительный источник света, а к стене или столу прикрепить поворотную лампу с направленным пучком света. Для более эффективной работы, а также соблюдения техники безопасности хорошее освещение необходимо.

Виды верстаков

Прежде чем установить конкретный верстак в гараже, стоит разобраться, какие виды таких рабочих столов бывают. Принято делить верстаки на слесарные и рабочие.

Столярный верстак имеет деревянную столешницу. Рама может быть изготовлена из дерева, металла. Конечно, деревянная столешница, какая бы толстая она ни была, все-таки является весьма уязвимой. Работать на таком верстаке с металлическими деталями неудобно. Поверхность столешницы из дерева повреждается металлической стружкой, с нее сложно убрать многочисленные следы машинного масла. К сожалению, срок службы таких верстаков невелик.

Больше подойдет слесарный верстак в гараже. Именно он привлекает надежностью, долговечностью, повышенной устойчивостью к износу и универсальностью. Главный секрет – прочная столешница из металла. На ней можно комфортно работать с деталями из любых материалов, в частности, из металла. На слесарных верстаках шлифуют и режут, точат и пилят. Преимущество верстака еще и в его устойчивости, ведь при работе с деталями из металла на столешницу иногда оказывается большое давление. Инструменты лучше хранить на полочках, выдвижных ящиках верстака.

Материалы: конкуренция дерева и металла

Хотите сделать верстак в гараж самостоятельно? Тогда вам надо будет выбрать основной материал: такие столы делают из металла и дерева. В результате готовые конструкции отличаются уровнем надежности, устойчивости. Безусловно, металлический верстак более функциональный, устойчивый, долговечный.

Уделим внимание основным особенностям верстаков из разных материалов.

• В процессе изготовления верстака проще работать, разумеется, с деревом. Достаточно запастись молотком, лобзиков, отвертками и болгаркой или ножовкой, чтобы достаточно быстро изготовить деревянный верстак.
• Металлический рабочий стол сделать заметно сложнее, поскольку надо уметь обрабатывать металл, а также проводить сварочные работы. С заготовками из железа работать достаточно сложно. Желательно иметь хотя бы минимальные навыки. Кроме того, здесь потребуется и специальное оборудование.
• Когда специалисты сравнивают металлические и деревянные верстаки, они отмечают: деревянный стол менее прочен, зато металлический слишком тяжелый, не так удобен при эксплуатации.
• Оптимальное решение – комбинированные верстаки. Можно изготовить деревянную столешницу, а затем дополнительно накрыть ее металлическим слоем. И тогда можно будет спокойно работать с металлом, использовать тиски.

Вы хотите иметь собственный верстак в гараже, желаете его лично изготовить, но не собираетесь слишком часто использовать? Тогда для вас будет оптимальным вариантом традиционный деревянный рабочий стол. Только сделайте столешницу более толстой, надежной. Очень важно обеспечить устойчивость к механическим нагрузкам.

Подготовительный процесс

Узнаем, как сделать верстак в гараже своими руками. Для начала нужно подготовиться к работе. В первую очередь определите оптимальную конструкцию, размеры и форму вашего будущего верстака. Допустим, иногда оптимальным вариантом становится размещение верстака в углу гаража. Это позволит рационально использовать пространство и создать комфортную рабочую зону.

• Выбор места для установки верстака – одна из наиболее важных задач. Большое значение имеет здесь уровень освещенности. Подумайте, каким будет естественное освещение. Лучший вариант – когда свет падает прямо или с левой стороны. Когда речь идет об искусственном освещении, надо все грамотно организовать. Желательно делать верхний свет, а также устанавливать дополнительный источник направленного освещения рабочей зоны.
• Результативность работы на верстаке, уровень комфорта во многом зависят также от высоты столешницы. Надо заранее рассчитать оптимальную высоту. Просто встаньте прямо и руки согните в локтях. Представьте, что вы опираетесь на верстак. Вот как раз расстояние между вашими руками и полом и является оптимальной высотой верстака.
• Ширину слишком большой делать не надо. Отлично, если человек может свободно дотягиваться до противоположного края столешницы. Хороший размер – 50 см в ширину. Длину можно сделать значительно больше. Чем длиннее стол, тем больше деталей и крупногабаритных инструментов на нем можно разложить.

Хорошее решение – оборудовать верстак нужными инструментами. Например, закрепляют на столешнице лобзик, циркулярную пилу.

Подбираем инструменты, материалы

Сразу уточним список материалов и инструментов. Для работы нужны дрель и сварочный аппарат, рулетка и уровень, болгарка с электрическим лобзиком. Обязательно запаситесь следующими материалами.

• Стальная полоса и уголок. Толщина должна составлять 4 мм.
• Анкерные болты, шурупы и саморезы.
• Квадратная труба с толщиной 2 мм.
• Стальной лист, чтобы из него сделать держатели для ящиков и столешницу. Оптимальная толщина – 2 мм.
• Нужны направляющие для ящиков.
• Для столешницы надо брать массивную деревянную доску с толщиной 50 мм.
• Стенки ящиков, стола делают из фанеры с толщиной 15 мм.
• Для оформления и повышения эксплуатационных свойств также нужна краска по дереву, металлу.

Если вы сделаете из этих материалов верстак, он будет очень прочным, долговечным и устойчивым, удобным в эксплуатации.

Собираем своими руками верстак для гаража

Рассмотрим алгоритм изготовления верстака для гаража.

1. Сначала берите четыре опоры. Их делают из стального уголка. Ножки скрепляют сверху сваркой.
2. Нужны ребра жесткости. На расстоянии 12-15 см от уровня пола надо приварить небольшие фрагменты уголка.
3. Для закрепления ящиков, полок приваривают дополнительные стойки.
4. Затем приходит время изготовления столешницы. Можно взять дубовые доски. Их надо плотно закрепить на каркасе. Лучший вариант – заранее сделать по периметру каркаса отверстия для болтов.
5. Доски тоже надо просверлить. В дырки должны хорошо проходить болты.
6. Уже закрепили крышку? Теперь е пора обшивать металлом. Желательно использовать оцинкованное железо. Его фиксируют саморезами.
7. Края металла обработайте напильником.
8. Отдельно изготовьте полки, столешницы.
9. Соберите весь верстак полностью.
10. На заключительном этапе нужно обработать деревянные элементы специальными составами для предотвращения образования грибка и плесени, а также антипиренами. Можно дополнительно оформить рабочий стол, используя .

Когда вы хотите, чтобы верстак стоял максимально надежно, можно прикрепить его к полу, приварив к ножкам металлические уголки.

Если вы максимально ответственно подойдете к задаче, будете соблюдать технологию и воспользуетесь полезными советами, ваш верстак ни в чем не будет уступать готовым рабочим столам из магазина.

Видео: изучаем процесс изготовления верстака в гараж

Хотите наглядно рассмотреть все ключевые моменты, алгоритм работы при изготовлении верстаков для гаража? Сейчас у вас есть отличная возможность увидеть всю полезную информацию на видео.

Здесь вы просто ощутите себя непосредственным участником событий! Можно будет оценить сложность, порядок работы. В роликах акцент сделан на всех наиболее существенных нюансах. После просмотра, если вы отнесетесь к делу ответственно, вы вполне сумеете установить такой функциональный рабочий стол в гараже своими руками.

Удачи вам! Иметь надежный, эффективный верстак в гараже . С ним работа превратится в удовольствие.

Функции гаража зачастую выходят за пределы банальной стоянки автомобиля. Одновременно он служит мастерской. Ремонтные или созидательные работы требуют места, оснащенного инструментами и оборудованием. Как сделать верстак в гараже рассмотрим подобно.

Виды верстаков

Верстак отдаленно напоминает письменный стол, только больших размеров. Все конструкции делятся на два вида — слесарные и столярные. Основное отличие в материале изготовления столешницы. Если она деревянная, верстак в гараже относится к столярной конструкции, металлическая поверхность автоматически перемещает его в группу слесарного оборудования.

Деревянная поверхность верстака не предназначена для работы с металлическими деталями. Стружка или острые края предметов будут регулярно царапать дерево, а машинное масло оставлять не выводимые пятна. В результате чего столешница столярного верстака быстро придет в негодность.

Гораздо практичней сделать в гараже слесарную конструкцию, которая считается универсальной и подходит для всех видов работ. На ней можно:

• пилить;
• точить;
• резать;
• шлифовать.

Каркас верстака из металла более прочен и удобен при работе с тяжелыми предметами. Конструкция обладает большей устойчивостью, и не будет прогибаться при сильном давлении на столешницу. Если гараж служит основным местом времяпровождения и достаточно свободной площади, для работы можно сделать две конструкции — слесарную и столярную.

Замечание!
В непосредственной близости от верстака в гараже обычно оборудуют полки, где хранятся многочисленные инструменты и другие приспособления для ремонта или любимого творческого занятия.

Варианты конструкций

Функциональность рабочего стола в гараже зависит от его конструкции. Для удобства он оснащается дополнительными элементами. В зависимости от рода занятий, рабочее место в гараже включает:

• Раму с ножками.
  Выполняет функцию несущего элемента, на котором держатся остальные части.
• Столешницу.
  Поверхность выбирают мощную, способную выдержать удары молотка и тяжесть размещаемых предметов. Можно сделать из толстой доски или листового металла, актуальна комбинированная конструкция.
• Тумбочку.
  Оборудуют один или два отсека по краям верстака. Внутреннее наполнение может состоять из полок и ящиков, предназначенных для хранения в гараже мелких инструментов.
• Дополнительную полку.
  Располагается на стене перед верстаком, ее функция также заключается в хранении подручных инструментов.

Замечание!
Качественное освещение рабочего места — непременное условие при оформлении в гараже верстака.

Для работы лучше подобрать настольную или настенную лампу с возможностью регулировки направления света. Вблизи рабочего стола обязательно находится розетка, которая предназначена не только для обеспечения освещения, но и для работы всех электроинструментов.

Идея сделать в гараже откидной верстак своими руками не отличается практичностью. Основная цель откидной конструкции на двух ножках — сэкономить в гараже свободную площадь. В этом случае столешница будет крепиться к стене и находиться в поднятом состоянии, когда в ней нет надобности. Но сущность верстака — качественно оборудованное рабочее место, когда все необходимое находится под рукой. А с откидной столешницей пространство под ней должно быть свободным, ни о каких тумбочках и полках не может быть и речи. Такой вариант приемлем для владельцев гаража, у которых пространство ограничено, а потребность в верстаке возникает крайне редко.

Дерево или металл, что лучше

Вариантов изготовления рабочего стола относительно выбора материала несколько:

• полностью деревянная модель;
• предыдущий экземпляр дополняют сверху металлическим листом;
• раму из дерева покрывает металлическая столешница;
• рабочий стол полностью выполнен из металла.

Каждый из способов имеет свои слабые и сильные стороны. Рассмотрим характеристики отдельных моделей, а владелец гаража самостоятельно решит, какой вариант для него лучше:

• Металлический стол сделать своими руками затруднительно. Наличие сварочного аппарата и опыта проведения сварочных работ обязательно.
• Конструкция из металла наиболее прочная и долговечная, обладает большей устойчивостью.
• Сделать деревянный стол несколько проще, электролобзик и болгарка — основные помощники. При их отсутствии положение спасет обыкновенная ручная ножовка.
• Столярный стол обладает меньшей практичностью при необходимости работы с металлом. Срок его эксплуатации ниже.

Как вывод — совместить деревянную конструкцию с металлическим листом, который отлично справится с защитной функцией поверхности стола.

Подготовительный процесс

После определения материала изготовления и места установки переходят к составлению чертежа верстака, который станет основой для обустройства функционального рабочего места в гараже. Для начала определяются с габаритами:

• Длина.
  Зависит от рода занятий владельца гаража и свободного места. Средние показатели варьируются в пределах 2 м.
• Ширина.
  Если верстак будет находиться возле стены, важно предусмотреть свободный доступ к инструментам на полке. Поэтому ширину верстака свыше 0,6 м делать нецелесообразно, чтобы рука дотягивалась до нужных предметов. Размещение в центре гаража позволяет сделать ширину больше, если в этом есть необходимость.
• Высота.
  Значение строго индивидуально. Зависит от роста мастера и позы, в которой он привык работать. Стандартной высоты стола 0,8 м бывает недостаточно для работы в стоячем положении, спина будет быстро уставать. Владельцы верстаков часто доводят высоту конструкции до 1 м.

Сориентироваться по высоте рабочего стола в гараже поможет поза с согнутыми в локтях руками. Мысленно опираясь на будущий верстак, замеряют расстояние между полом и локтями.

Совет!
На случай если конструкция разработана для стоячей позы, а иногда приходится сидеть, запаситесь удобной деревянной подставкой, на которую можно поставить стул. Низкий стеллаж из дерева понадобится в морозы, чтобы не мерзли ноги от бетонного пола гаража.

Одна сторона верстака предназначается для установки электрического режущего инструмента. Для удобства фиксации лобзика или циркулярной пилы край столешницы должен выступать за каркас на 0,2-0,3 м.

Набор материалов и инструментов для изготовления своими руками верстака в гараж зависит от выбранной конструкции. Лист на столешницу оптимально выбрать из нержавейки толщиной 1,5-2,0 мм. Если для владельца гаража это покажется дорого, можно обойтись сталью 1,5 мм.

Изготовление деревянного верстака

При недостаточной опытности, лучше выбрать в гараж для изготовления своими руками модель деревянного верстака. Сделать конструкцию из бруса, орудуя дрелью и электролобзиком значительно проще, нежели заниматься сваркой стального уголка.

Для сборки в гараж деревянного верстака понадобится:

• Деревянный брус. Особой прочностью отличаются сосновые и дубовые заготовки. В зависимости от конструкции верстака, длины 15 м должно хватить. Сечение зависит от планируемых нагрузок.
• Доска обрезная для столешницы верстака. Выбирают экземпляры толщиной 2-3 см, без дефектов поверхности и сучков.
• Между тумбами рабочего стола в гараже зачастую помещают дополнительную полку. Подойдет листовая фанера толщиной 6-8 мм. Лучше взять 3 листа 0,6х2 м.
• Саморезы для работы по дереву и стальные уголки для сборки отдельных элементов верстака.

Чтобы получить ровные линии заготовок после раскроя, используют циркулярную стационарную пилу, в крайнем случае обращаются к ручному аналогу. Края досок или бруса обрезают электролобзиком.

Сначала требуется сделать каркас для рабочего стола в гараж с учетом размеров, заложенных в чертеже. Брус распиливают на части, должно получиться:

• 4 стойки для ножек;
• 4 балки, которые будут располагаться в горизонтальном направлении;
• 5 поперечных распорок.

Если длина верстака в гараже не больше 2 м, для работы подойдет брус с гранями по 7 см. В результате распила вертикальных стоек должно получиться 2 заготовки по 0,9 м и 2 детали по 1,5 м, которые будут располагаться возле стены гаража. Разница 0,6 м предназначена для дальнейшей фиксации на опоры экрана из фанеры для хранения инструмента.

Горизонтальные балки соединяют ножки верстака в гараже. Для крепления опорных стоек в нижней части длина составляет 1,5 м. Фиксацию столешницы проводят брусом длиной 2,0 м (согласно размеру верстака, указанному в чертеже). Из оставшегося бруса готовятся распорки длиной 0,6 м. Все детали соединяются стальными уголками и саморезами.

Когда каркас рабочего стола в гараж готов, приступают к оформлению столешницы. Для верстака столярного типа ее собирают из досок и фанерного листа. Выровненное и подогнанное полотно промазывают столярным клеем, две заготовки зажимают струбцинами и держат, пока клей полностью не высохнет, и полотно не наберется прочности. В заключение столешница фиксируется по контуру саморезами.

Деревянное полотно соединяется с каркасом верстака саморезами, поверхность шлифуют с помощью электродрели, оборудованной наждачной насадкой. На заключительном этапе монтируют экран и обрабатывают конструкцию лаком. Повышенная влажность в гараже — явление обыденное, защитная пленка лака предупредит деформацию деревянной конструкции.

Замечание!
Придать дополнительную жесткость рабочему столу поможет фиксация задних стоек к стенам гаража при помощи анкерных болтов.

Оформление конструкции из стального уголка

Оформление в гараж металлической конструкции идет с использованием стального уголка. Основные помощники — сварочный аппарат и болгарка.

Основные шаги процесса:

Угловые направляющие нуждаются в тщательной шлифовке или нашивке пластиковых полосок. Такие меры защиты предупредят повреждение ящиков верстака в гараже. Иначе через короткий промежуток времени простые действия по выдвижению потребуют значительных усилий.

По окончании работ сварные швы тщательно зачищают и покрывают фосфатной грунтовкой. Затем металлическая конструкция верстака в гараж грунтуется и окрашивается. Рабочая поверхность столешницы не нуждается в покрытии краской, при желании ее обрабатывают кислотным протравителем или полируют.

Заключение

Сделать в гараж удобный верстак — задача выполнимая. Даже при условии приобретения всех материалов его конечная стоимость обойдется значительно меньше, нежели установка готового экземпляра. Неоспоримое достоинство конструкции, выполненной своими руками — возможность выбрать оптимальные габариты в соответствии с размерами гаража и собственным ростом.

Первостепенная задача верстака для гаража — создание эргономичного рабочего пространства для слесарных и столярных работ. В статье рассказывается о разновидностях рабочих столов и особенностях их конструкций. Предлагаемый ниже материал содержит информацию о плюсах и минусах деревянных и металлических моделей и об особенностях их комплектации. Вы познакомитесь с критериями выбора оборудования и организацией рабочего места.

Полный порядок на рабочем месте Источник mcahamilton.org

О видах верстаков

Владельцы автомобилей регулярно сталкиваются с необходимостью выполнения разнообразных ремонтных работ. Для всех, кто занимается столярным и слесарным делом (неважно, на профессиональном или любительском уровне), грамотное оснащение рабочего места помогает экономнее распределять силы и время, а также обеспечивает лучший результат. На роль универсального оборудования, подходящего для эксплуатации в гаражных условиях, подходит верстак.

Изначально верстак возник как плотницкое рабочее место, предназначенное для обработки древесины. С появлением разнообразного (в том числе электрического) оборудования и разделения профессий, верстак стал специализироваться. Сегодня, помимо плотницких, существуют столярные и слесарные верстаки, а также комбинированные разновидности.

Прадедушка современных моделей Источник pinterest.com

Базовая комплектация

Верстаком в гараже называют оборудованный рабочий стол, состоящий из различных модульных элементов, в число которых входит:

Металлический каркас
(стол). Его конструкция рассчитана на солидный вес, от 70 до 300 кг (в зависимости от модели). Столы, предназначенные для работы с тяжелыми и крупными деталями (например, колесами), укрепляются дополнительными диагональными соединениями.

Столешница
для столярных и слесарных работ. В зависимости от выполняемых функций она может быть сделана из оцинкованной или нержавеющей стали, ДСП, фанеры. Запас прочности столешницы рассчитан так, чтобы выдерживать динамические и ударные нагрузки, контакт с химически активными составами.

Аксессуары
. Верстак служит не только рабочей зоной, но и местом сберегания инструментов, запасных деталей и прочей оснастки. Поэтому обязательные составляющие конструкции — тумбы, экраны, драйверы (выдвижные ящики), полки, навесные держатели.

Каждая вещь на своем месте Источник interstroy.info

Критерии выбора: дерево или металл

Для многих автолюбителей гараж является вторым домом, поэтому к его обустройству они подходят с должным вниманием. Особенно ответственным моментом является приобретение верстака; критерием выбора может служить цель, для которой он предназначен. В большинстве случаев такое оборудование устанавливается для выполнения следующих работ:

Для регулярного техосмотра и поддержки состояния
автомобиля.

Для мелких слесарных работ
, небольшого ремонта, исправления дефектов, связанных с обслуживанием дома и приусадебной территории.

Если слесарное или столярное дело — часть вашего хобби
.

Первый вопрос, встающий при выборе — материал изготовления. Встречаются деревянные (чаще всего самодельные) и металлические верстаки, предлагаемые различными производителями, как отечественными, так и зарубежными.

Рабочее место для души Источник nw1ab.ru

Деревянные верстаки

Деревянный верстак в гараж, выполненный полностью или частично из древесины, подходит для периодической и недолгой работы с несложными деталями; он плохо подходит для обработки сложных металлических компонентов. Каркас таких моделей выполняется из древесины крепких пород (бук или дуб) и закрепляется саморезами. Устойчивость стола обеспечивается дополнительными распорками, поперечными или х-образными. Деревянные модели, как правило, оснащаются полками или ящиками для хранения. Деревянная столешница по краю отделывается металлом.

Распространенной моделью является конструкция из двух массивных тумб, соединенных между собой столешницей. Такой вариант выглядит достаточно практичным, поскольку решает большинство проблем, связанных с размещением инструментов. Несмотря на относительную дешевизну и хорошую (хотя и несколько ограниченную) функциональность, многие полагают, что верстак в гараж из дерева имеет значительные минусы:

Деревянный слесарный стол не рассчитан на серьезную нагрузку
.

При усиленной эксплуатации
срок службы каркаса значительно сокращается
.

Деревянный верстак Источник whilesafe.blogspot.com

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу монтажа металлоконструкций . Напрямую пообщаться с представителями можно, посетив выставку домов «Малоэтажная Страна».

Площадь стола не позволяет размещать
несколько видов оборудования одновременно.

Деревянная поверхность столешницы под действием химических агентов (красок, растворителей) и металлической пыли со временем приходит в негодность
, а следы масел остаются навсегда.

Дерево — пожароопасный материал
; в сочетании с расположенной по соседству коллекцией химических веществ это свойство многократно возрастает.

Металлические верстаки

Чтобы собрать функциональный слесарный стол из металла, потребуется специальное оборудование и навыки работы с металлом (фрагменты соединяются при помощи сварки). Модели из металла, собранные в цеховых условиях, обладают прочной конструкцией и современным дизайном. Несмотря на более высокую цену, обусловленную стоимостью металла и более сложным процессом сборки, металлическое оборудование имеет немало преимуществ, в число которых входит:

Долгий срок эксплуатации
. Модели из нержавеющей стали могут похвастаться сроком безупречной службы в 50 лет.

Металлический верстак Источник shkaf-nsk.ru

Большой выбор моделей
и их комплектаций. Производителями предлагаются варианты как универсальные, так и с узкой специализацией.

Многофункциональность
. Вы можете выполнять любые виды работ, включая обточку, резку, шлифовку.

Мобильность и компактность
. Многие модели можно разбирать (полностью или частично), а при необходимости добавлять новые инструменты (тиски, зажимы).

Небольшой вес
при сохранении прочности. Столешница устойчива к деформациям и повреждениям (царапинам).

Минимальный уход
. Конструкция характеризуется повышенной сопротивляемостью к коррозийным процессам и не нуждается в покраске. Уборка металлической пыли и стружки с поверхности столешницы не занимает много времени.

Видео описание

Об обзоре верстаков в следующем видео:

Параметры верстака

Чтобы определиться с размерами верстака, необходимо понять, какую площадь в гараже вы готовы выделить под рабочее место. Выбор конструкции для обустройства гаража основывается на нескольких показателях:

Глубина
. Большинство гаражей имеют скромные габариты. С учетом этого ограничения для применения в домашних условиях предпочтительны слесарные верстаки с глубиной (шириной) столешницы, не превышающей 0,5-0,6 м.

Длина
. Важный параметр, который не стоит уменьшать без крайней надобности. Чем длиннее столешница, тем удобнее на ней выполнять слесарные работы, устанавливать вспомогательные инструменты. Если предполагается использование круговой пилы или электрического лобзика, под эти работы также придется выделить часть столешницы. Практически, большинство хозяев гаражей предпочитают устанавливать верстаки длиной порядка 1,5-2 м.

Компактность — одно из достоинств Источник koffkindom.ru

Высота верстака
в гараже. Определяется удобством для владельца и зависит от его роста. В среднем удобной считается расположение столешницы на уровне середины кистей рук (если стоять рядом).

Технический зазор
. Для качественной уборки удобно, чтобы нижняя часть конструкции была приподнята над полом на 15 см.

Прочность
. Необходимой прочностью обладают сварные конструкции с опорой несущей рамы на 6-8 ног. Поскольку большая часть работ по обслуживанию автомобиля — слесарные, металлический верстак станет оптимальным выбором.

Функциональность
. Чтобы работа была комфортной, просторной столешницы не достаточно. Большое значение приобретают стеллажи, полки и ящики. Все они должны размещаться на удобном расстоянии от рабочей зоны; хорошо, когда инструмент, точки питания, материалы и емкости для мелких предметов не мешают выполнять работу, но всегда находятся под рукой.

Видео описание

О слесарном верстаке в следующем видео:

Организация рабочего места

В среднестатистическом гараже не так уж много свободного пространства. Помимо компактности, критерий, влияющий на параметры рабочего стола — это объем работ, которым вы собираетесь посвящать свое время. Если предполагается, что вы будете не только сверлить и забивать гвозди, но и заниматься более сложными манипуляциями, стоит подумать о столе большего размера. Периодическую обработку деталей или заготовок удобнее выполнять, если тиски и станок для заточки или сверления находятся в собранном состоянии. Владельцу гаража придется найти решение еще для нескольких задач:

Хранение
. Из-за ограниченности пространства на верстак возлагается еще одна важная задача — обеспечение удобных условий хранения. Правильный верстак используется не только в качестве рабочего стола, но и как удобное вместилище расходных материалов, запчастей и инструментов.

Когда все под рукой Источник tr.pinterest.com

Выбор места
. Специфичной гаражной задачей является выбор места для рабочего стола. Необходимо соблюсти два условия. Во-первых, расстояние между автомобилем и верстаком и полками в гараже должно составлять не менее одного метра. Второе условие заключается в том, что вам должно быть удобно работать рядом с машиной, без риска повредить ее.

Подключения к электросети
. Электрификация должна быть безопасной, учитывающей влияние сырости и агрессивных жидкостей, обычных для гаражных работ. Электропроводку необходимо уложить в пожаробезопасную гофру или спрятать в штробы. Если у вашего электрощитка металлический корпус, его в обязательном порядке необходимо заземлить.

Автомобиль не должен служить помехой Источник yasminroohi.com

Освещение
. Учитывая, что в гараже всегда имеются теневые зоны (от автомобиля, полок и стеллажей), практичным вариантом станет комбинированная система из нескольких источников света, предназначенных для разных задач. Над верстаком, в зоне проведения работ, удобно установить яркую поворотную лампу, защищенную абажуром. Лампу можно сделать съемной; также ее удобно встроить в верстак, а не закреплять на стене — если вы захотите передвинуть стол, проблем с электрификацией не возникнет.

Особенности моделей

Верстаки, выпускаемые серийным способом, удобны тем, что их характеристики задаются во время производства и соответствуют их предназначению. В зависимости от того, в каких технических условиях будет работать тот или иной верстак, различные модели могут иметь следующие параметры:

Материал столешницы
. Влагостойкая фанера или МДФ, покрытые оцинкованным металлом. Толщина столешницы варьируется в пределах 24-30 мм.

Профессиональный подход Источник extxe.com

. Серийные модели допускают нагрузку в 300-350 кг. Верстак усиленной серии рассчитан на 400 кг и более.
— 20-30 кг, на верстачную полку — до 40-50 кг.

Защита
. На тумбу может устанавливаться замок, ключевой или: повышенной секретности (штифтовой).

Комплектующие
. Разнообразные полки, держатели, экраны и крючки.

Верстаки заводского изготовления поставляются в разобранном виде; по конструкции их можно разделить на три группы:

Бестумбовые
. Идеальный небольшой верстак для гаража скромных размеров. Простая в сборке конструкция характеризуется достаточным размером рабочей поверхности, которая при необходимости складывается (откидной верстак). Устойчивость обеспечивается регулируемыми ножками. Бестумбовые модели могут дополнительно комплектоваться ящиками на подшипниковых направляющих.

Видео описание

Об организации рабочего места в следующем видео:

Однотумбовые
. Надежная сборная конструкция с усиленной столешницей и весом 96-105 кг. Такой верстак оснащен как удобной рабочей поверхностью, так и тумбой с драйверами (выдвижными ящиками на шариковых направляющих, имеющих разную высоту) или полками переставного типа. Ящики блокируются центральным замком. Некоторые модели комплектуются инструментальной панелью.

Двухтумбовые
. Вес таких моделей составляет 100-115 кг; они комплектуются двумя драйверами с разными по высоте ящиками. Максимальная допустимая нагрузка на каждый ящик (при равномерном распределении) составляет 30 кг. В комплект может входить перфорированный экран — панель, предназначенная для размещения держателей и крючков.

Комбинированный верстак Источник searsoutlet.com

Заключение

Рабочий стол для гаража — разновидность промышленной мебели, которая должна обладать повышенной износостойкостью и быть удобной в повседневном использовании. Данные свойства помогают хозяину полностью сосредоточиться на работе, тем самым снижая риск случайного травматизма. Верстак для гаража будет максимально эффективным, если его характеристики (грузоподъемность, габариты, оснащенность) будут соответствовать решаемым задачам.

Все знают, что гараж необходим для того, чтобы ставить в нем автомобиль. Однако многие автовладельцы это помещение используют как склад ненужных вещей, а если позволяет пространство, то переделывают его под небольшую мастерскую. Следовательно, в нем устанавливают соответствующее оборудование – стеллажи, полки и верстак. Последний представляет собой многофункциональный рабочий стол, применяемый для обработки различных материалов, осуществления слесарных, монтажных и электромеханических работ. Верстаки для гаража можно сделать своими руками.

Гаражи имеют преимущественно прямоугольную форму, поэтому при выборе места под верстак следует учитывать определенные особенности использования будущего рабочего места:

• Если ширина гаража достаточная, то оптимальным местом для верстака будет одна из длинных стен строения, так как это позволит сделать стол нужной длины и обеспечит подход к верстаку с трех сторон, что весьма удобно, особенно в случае одновременной работы двух человек;
• Если верстак устанавливается в торцевой части гаража, можно вынести все крепления под тиски и другие приспособления на переднюю часть столешницы, распределяя отверстия для струбцин и прочих инструментов по передней продольной стороне стола;
• Еще один вариант расположения верстака – по длинной стене с упором в торцевую стену, что дает возможность использовать подход к столу с двух сторон.

Совет!
Если на примыкающей к стене стороне верстака укрепить вертикальные стойки с поперечными перекладинами, можно удобно размещать на крючках или других типах держателей различные инструменты, которые всегда будут на виду.

Первым опытом построения оборудования для гаража может стать простой деревянный верстак или верстачный стол из дерева. Конструкция стола из бруса более доступная в изготовлении, работа с пилой, электролобзиком и дрелью намного проще, чем крой и сварка стального уголка, из которого обычно изготавливают слесарные инструменты профессионального качества.

Строим деревянный верстак для сборочных работ

Чтобы построить верстак, нам потребуется:

1. Деревянный брус, лучше дубовый или сосновый, примерно 12- 15 м, сечение материала выбирается индивидуально, исходя из предполагаемой нагрузки на верстак;
2. Доска обрезная строганая, толщиной 20- 30 мм, ровная, без сучков и дефектов поверхности;
3. Фанера листовая, толщиной 6- 8 мм, три полотна 200х60 см;
4. Комплект саморезов по дереву и уголков стальных, размером полки 50 мм и длиной от 50 до 70 мм, не менее 40 штук.

Совет!

Все раскройные работы необходимо выполнять с использованием ручной или стационарной циркулярной пилы, подрезать края бруса или досок только электролобзиком или аналогичным электроинструментом.

В этом случае, даже при отсутствии столярных навыков, рез получается ровным, соответственно, вся конструкция верстака будет выглядеть, как фабричная.

На первом этапе изготавливаем каркас верстака, при этом учитываем размеры места в гараже. Для этого потребуется вырезать из бруса четыре вертикальные стойки, четыре горизонтальные балки и пять горизонтальных коротких поперечных распорок. Если размеры деревянного верстака для гаража не превышают двух метров, можно использовать брус сечением 70х70 мм.

Отрезаем четыре вертикальные стойки – две высотой по 90 см, две — по 150 см. Последние изготавливаются на 60 см выше, на них после окончания сборки верстака будет установлен фанерный экран для инструмента, хранящегося в гараже.

Горизонтальные балки тоже разного размера. Для перевязки опорных стоек каркаса в нижней части верстака обрезаем две секции бруса по 150 см, для крепления столешницы необходимы отрезки по 200 см. Последними из остатков материала режем поперечные распорки по 60 см длиной.

Всю конструкцию собираем с помощью стальных уголков и саморезов, как показано на схеме.

Столешницу собираем склейкой из листов фанеры и досок. После выравнивания и подгонки размеров доски и фанеру, промазанные ПВА-М или столярным клеем, собираем в струбцинах до полного высыхания и набора прочности. По контуру столешницу сшиваем саморезами.

Укладываем столешницу на готовый каркас и крепим с помощью саморезов, после этого поверхность тщательно шлифуется наждачной насадкой для электродрели. Последним устанавливаем экран и покрываем всю конструкцию лаком, чтобы в сырую погоду в гараже дерево верстака не «повело».

На вид верстак для гаража получился достаточно ажурным, но в реальности его прочности достаточно, чтобы выдержать нагрузку более ста килограммов. Для увеличения жесткости задние стойки можно закрепить анкерным креплением к стенам гаража.

Необходимый инструмент:

• Болгарка с кругом для резки металла и шлифовальным диском.
• Сварочный аппарат и электроды.
• Спецодежда и защитные приспособления для сварочных работ.
• Уровень.
• Рулетка.
• Шуруповерт.
• Электролобзик для раскроя фанеры.
• Дрель.

Необходимые материалы:

• Уголок 50 мм на 50 мм, толщина 4 мм, длина 6,4 м.
• Труба квадратная 60 мм на 40 мм, толщина 2 мм, длина 24 м.
• Уголок 40 мм на 40 мм, толщина 4 мм, длина 6,75 м.
• Стальная полоса шириной 40 мм, толщина 4 мм, длина 8 м.
• Стальной лист для столешницы 2200 мм на 750 мм. Толщина 2 мм.
• Стальной лист для изготовления держателей для ящиков. Толщина 2 мм.
• Деревянные доски для столешницы. Толщина 50 мм.
• Фанера для изготовления ящиков и для боковых и задних стенок стола. Толщина 15 мм
• Направляющие для ящиков стола.
• Шурупы для сборки ящиков из фанеры.
• Саморезы по металлу.
• Анкерные болты.
• Краска по дереву и металлу.

Верстак, который будет изготавливаться из этих материалов, имеет довольно внушительные размеры: длина стола 220 см, ширина — 75 см. Габаритная конструкция и большая столешница позволяют разместить в разных концах стола тиски и, например, наждак или другой инструмент.

Первый шаг
изготовления верстака — это раскрой имеющегося материала на элементы. Профильная труба предназначается для изготовления каркаса. Стальной уголок предназначен для создания ребер жесткости. Он разрезается на части и из него формируется силовой каркас. Также стальной уголок нужен для окантовки столешницы, на которую будут уложены доски. Стальная полоса предназначена для изготовления направляющих, на которых будут крепиться боковые панели. Также этот материал пойдет на кронштейны для крепления ящиков и фанеры. Ящики стола изготавливаются из фанеры.

Второй шаг
— сварка силового каркаса верстака. Первыми привариваются элементы столешницы — 2 трубы длиной 2200 мм и 2 трубы по 750 мм. Каркас должен быть сварен так, чтобы наверх на него можно было приварить еще один каркас из уголков, в который будут уложены доски столешницы. Для армирования столешницы требуется через 40 см наварить еще несколько стальных труб, которые будут выполнять функцию ребер жесткости.

Затем привариваются 4 боковые ножки по краям верстака. Их длина составляет 900 мм. Между ножками приваривается силовые перемычки, укрепляющие конструкцию.

После того, как базовый каркас готов, можно приступить к сварке конструкции для ящиков. Для этого из стальных труб формируются квадратные каркасы, которые с двух сторон стола привариваются к столешнице. Каркасы усиливаются продольными ребрами жесткости.

Третий шаг
— изготовление каркаса для столешницы. Два стальных уголка, длиной 2200 мм и еще два уголка длиной 750 мм, нужны для изготовления каркаса. Конструкция сваривается так, чтобы внутрь ее легли доски из дерева.

Каркас из уголка укладывается на каркас из труб и сваривается. Получается усиленная столешница, высотой 8 см с внутренними ребрами жесткости.

Металлический каркас верстака практически готов, осталось сварить обрешетку панели для крепления инструмента. Для этого требуется один металлический уголок длиной 2200 мм и 4 уголка, имеющих длину 950 мм. Два элемента крепятся по бокам конструкции и два в середине, для усиления. Панель для инструментов приваривается к столешнице.

Каркас из уголков и труб готов. Можно приступить к усилению конструкции. К боковинам стола привариваются кронштейны, которые нарезаются из стальной полосы. Всего нужно 24 детали. Посередине каждого кронштейна просверливается отверстие. С помощью этих отверстий боковые и задние стенки стола из фанеры будут крепиться к металлическому каркасу верстака.

Четвертый шаг
— изготовление ящиков для стола. Фанера нарезается на заготовки, которые скручиваются шурупами. Количество ящиков зависит от того, что будет храниться в столе. Если мелкие детали, то можно соорудить 3 ящика, если крупные — то 2. Все зависит от личного предпочтения.

Можно расположить ящики по двум сторонам стола, можно смонтировать на одной половине выдвижные конструкции, а на второй — обычные открытые полки.

После того, как шуфлядки собраны, нужно приварить между боковинами отделов для ящиков металлические полосы с отверстиями. К этим отверстиям с внутренней стороны будут крепиться салазки для направляющих ящиков.

Пятый шаг
— укладка досок в каркас столешницы. Доски толщиной 50 мм раскраиваются на заготовки определенной длинны. Если есть в наличии длинная доска, то нужно три заготовки шириной по 245 мм и длиной по 2190 мм. Если длинных досок в наличии нет, то можно уложить заготовки поперек стола. Для этой цели древесина шириной 205 мм раскраивается на 10 заготовок длиной по 740 мм.

Прежде чем уложить древесину в каркас стола, ее нужно обработать антисептическим раствором. Это убережет материал от гниения и порчи жуками.

Затем в обязательном порядке требуется покрасить всю металлическую конструкцию верстака. Это защитит металл от коррозии. Лучше всего использовать атмосферостойкий и антикаррозийный вариант покрытия. Особенно тщательно нужно красить сварочные швы. Капли металла и неровности рекомендуется перед покрасочными работами тщательно зачистить. Это можно сделать с помощью угловой шлифмашинки с диском для шлифования металла.

После того, как конструкция высохнет, можно начать укладывать доски на столешницу. Они не должны слишком плотно загоняться в каркас. Это связано с тем, что дерево при смене температуры и влажности имеет свойство расширяться и усыхать. Лучше оставить между досками небольшой зазор в несколько миллиметров. Поверхность древесины требуется зашлифовать, это упростит укладку металлического листа поверх дерева. Доски по всему периметру стола прикручиваются к каркасу на саморезы.

Шестой шаг
— крепление верхнего стального листа. Его можно приварить к столешнице, но внутри конструкции находится дерево, которое в процессе сварки может воспламениться. Поэтому, лучше всего прикрепить стальной лист на скрытые саморезы к деревянным доскам. Предварительно металл требуется покрасить с двух сторон преобразователем ржавчины. Этот укрывной материал выглядит как прозрачное лакокрасочное покрытие, легко восстанавливается и надежно защищает металл от ржавчины. Также можно покрасить металлическую столешницу той краской, которой покрывался каркас. Это будет красиво, но со временем краска может поцарапаться и стол будет выглядеть не слишком новым.

Заключительный шаг
— установка ящиков на направляющие и крепление фанеры на боковые стенки, полки и силовой щит перед столом. Эту работу можно назвать финишной отделкой верстака. После того, как работа с фанерой закончится, ее нужно покрыть составом, который защитит материал от воздействия окружающей среды. Также не стоит забывать об оформлении силового щита для инструментов. Можно прикрепить к нему специальные крючки или саморезы, к которым будут подвешиваться нужные вещи.

Для того, чтобы за верстаком было удобно работать, можно прикрепить к силовому щиту специальную лампу с гнущейся стойкой. В этом случае можно по желанию направлять поток света в нужное место.

Тиски — это непременный атрибут слесарного верстака. Прикреплять зажимной инструмент, весящий несколько десятков килограмм к самой столешнице не рекомендуется. Лучше всего между металлом стола и инструментом разместить металлическую прокладку, толщиной в 1 см. В прокладке требуется просверлить отверстия под анкерные болты. Затем в тех же местах просверлить в столешнице такие же по размеру отверстия. Скрепляется вся конструкция анкерными болтами.

Стоит машина место для работы очень мало. Стоит что-то поставить и места нет вообще.
Было принято решение установить компактный стол, но стол мешает все равно. Идеальным вариантом стал откидной стол. Места занимает минимум.

Когда-то разобрал старый платяной шкаф. Рука не поднималась отнести его на мусорку и не зря.

Для стола нам понадобится:

— ДСП;
— пара петель;
— саморезы по дереву;
— уголки;
— мебельные врезные гайки;
— брусок для ножек;
— анкерные болты;
— брусок опора.

Первым делом размечаем уровень стола. Разметку выполняем при помощи уровня. Будь то обычный строительный или водяной из трубочки с водой. Я применял последний. Наметил две точки и приложив брусок разметил линию по которой буду прикручивать.
Сверлим сквозные отверстия в бруске и крепим его на анкерные болты.

Далее размечаем на брусках для ножек, места для установки уголков. Уголки взяты из тоже из старого шкафа. На уголке есть два отверстия. Одно круглое, второе с пропилом.
Круглое будет крепиться на ножки стола.

Уголки будут прикручиваться на мебельные гайки. Гайки были выкручены все из того же старого шкафа.

Сверлим отверстия и вкручиваем гайки в бруски ножек.

Подобным образом размечаем отверстия в столешне. Вкручиваем гайки.

К нашему бруску прикручиваем петли. Сначала прикручиваем на бруске, а потом прикладываем столешню и прикручиваем петли к ней.

Вот так выглядят прикрученные ножки. Чтоб их снять, достаточно пару раз крутануть винты и ножки снимаются. Полностью винты не откручиваются. Винты взяты из того же шкафа и имеют потайную головку.

Чтоб наш стол в сложенном состоянии держался и не падал нужно сделать крепление на стене. Для этого берем маленький брусочек. Размечаем на нем отверстия и прикручиваем на стену.

В роли держателя у нас будет обычный шпингалет.

Вот так держится стол в сложенном состоянии и не занимает практически никакого рабочего пространства в гараже.

Ножки снимаются и ставятся в стороне.

Вот так выглядит стол в разложенном состоянии.

В заключении отмечу. Практически все основные части стола были взяты из старого шкафа. Который был не выкинут, а заботливо стоял в углу и ждал своего часа, вот его время пришло. Стол выдерживает вес около 85 кг, думаю и сотню выдержит)

Подробную инструкцию по сборке, как всегда, можно посмотреть на видео:

2074

0

0

Что нужно сделать для того, чтобы превратить гараж в полноценную мастерскую? Разумеется, установить там хороший верстак. Давайте выясним, что такое верстак, каким он должен быть и как его собрать самому.

Что такое верстак

Верстак — это рабочий стол с усиленной конструкцией и упрочнённой столешницей. В зависимости от модификации, столы предназначены для работы с деревянными или металлическими заготовками. При проектировании и изготовлении верстаков учитываются такие требования, как функциональность, продолжительный эксплуатационный ресурс, эргономика и безопасность рабочего пространства.

Конструкция верстака

В конструкции большинства верстаков есть такие элементы как столешница и опорное основание. В зависимости от комплектации, конструкция оснащается стендами для открытого складирования рабочего инструмента или ящиками для их закрытого хранения.

В соответствии со степенью функциональности верстаки комплектуются упорными и зажимными приспособлениями. Профессиональное оснащение рабочего стола предполагает электрификацию рабочего пространства и установку приборов направленного освещения.

Важный момент — это габариты стола, ведь именно от размеров зависит удобство и продуктивность работы. Предпочтительная высота столешницы 85-95 см. Длина и ширина конструкции определяются габаритами помещения.

Виды верстаков

Верстак в гараж своими руками

В настоящее время есть немало вариантов приобретения профессиональных и полупрофессиональных верстаков для эксплуатации в домашней мастерской и в гараже. Единственный недостаток всех этих вариантов — это высокая цена. Тем не менее, простой, надёжный и удобный в работе верстак можно сделать своими руками из подручных материалов.

Если уж совсем нет опыта изготовления промышленной мебели, для обустройства мастерской можно приспособить старый ненужный стол, дополнив его тисками и прочей технологической оснасткой. Если же руки золотые и есть соответствующий инструмент, верстак можно собрать из пиломатериалов или из металлического проката.

Как сделать стол с ящиками для инструментов

Обработка антисептиком
. Так как готовый верстак изготовлен из древесины и предназначен для эксплуатации в гараже, нужно позаботиться о его защите от гниения. Гараж особенно, если он неотапливаемый — это непостоянная температура и как следствие нестабильный уровень влажности воздуха. Поэтому все деревянные поверхности в обязательном порядке обрабатываются антисептиками.

Если предполагается последующая окраска верстака, от применения антисептика можно отказаться в пользу олифы или аналогичных пропиток.

Как правильно выбрать антисептик?
Выбранная пропитка должна быть бактерицидной, поэтому покупаем не проникающие стабилизаторы, а концентрированный состав с обеззараживающим действием.

Сколько покупать антисептика?
Средство покупаем из расчёта нанесения в два слоя. Сопоставляем площадь поверхности верстака, помноженную на два, с расходом средства, указанным на упаковке.

Как наносить антисептик?
Наносите жидкое средство так как вам удобно – кистью, валиком или распылителем. Перед нанесением второго слоя дождитесь пока высохнет первый слой.

Что потребуется для создания верстака из металла

Так как работы будут выполняться с металлом, потребуется соответствующее режущее, сверлильное и сварочное оборудование.

Часто при работе с металлом начинающие сборщики интересуются, можно ли обойтись без сварочного аппарата. Применение сварных соединений обеспечивает готовой мебели приемлемую прочность, но, если сварочного оборудования нет, большинство соединений можно сделать болтами и гайками. Но нужно понимать, что стол, собранный на болтах и гайках, будет смотреться не так аккуратно, как сварной гаражный верстак.

Список материалов и инструментов для изготовления стола

Материалы
:

• Труба профильная с сечением 50×50 мм.
• Труба профильная 25×25 мм.
• Уголок 25 мм.
• Стальной лист толщина 2-3 мм.
• Лакокрасочные материалы, включая грунтовку с преобразователем ржавчины.

Инструменты
:

• Сварочный аппарат с сопутствующим оборудованием.
• УШМ (болгарка) с отрезным диском.
• Дрель с сверлами по металлу.
• Струбцины.
• Измерительный инструмент.

Как сделать металлический верстак своими руками

Подведем итоги

Теперь вы знаете, как и из чего сделать верстак, а значит сможете обустроить гараж или домашнюю мастерскую. С дополнительными подробностями по теме можно ознакомиться, посмотрев видео в этой статье.

28 ноября 2018г.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!

Все знают, что гараж необходим для того, чтобы ставить в нем автомобиль. Однако многие автовладельцы это помещение используют как склад ненужных вещей, а если позволяет пространство, то переделывают его под небольшую мастерскую. Следовательно, в нем устанавливают соответствующее оборудование – стеллажи, полки и верстак. Последний представляет собой многофункциональный рабочий стол, применяемый для обработки различных материалов, осуществления слесарных, монтажных и электромеханических работ. Верстаки для гаража можно сделать своими руками.

Особенности конструкции верстака

Рабочий верстак для гаража часто сравнивают с письменным столом, потому что он обеспечивает удобство проведения разнообразных работ
и дает возможность все необходимые инструменты держать под рукой. Таким образом, кроме столешницы, он имеет большое количество полок и ящиков. Конструкция верстака состоит из следующих элементов:

Обязательно верстак должно хорошо освещаться. Для этого устанавливают стационарную поворотную лампу
, которая включается в розетку. Ее можно оборудовать на стене, возле верстака, но гораздо практичнее встроить электрооборудование непосредственно в него. В этом случае не будет никаких проблем с электрификацией, если потребуется установить стол на новое место.

Верстаки для гаража

Виды верстаков

Такие столы бывают двух видов:

• столярные;
• слесарные.

Столярный представляет собой металлический или деревянный каркас, столешница которого изготовлена из дерева. На нем лучше всего не обрабатывать металлические детали, потому что на его поверхности остаются следы от машинного масла, от которых очень трудно избавиться. Помимо этого, металлическая стружка часто вредит поверхность стола, в результате чего прослужит он не очень долго.

Для работы в гараже лучше всего использовать слесарный верстак
, являющийся универсальной моделью. Столешница его является металлической, поэтому используется для обработки деревянных и металлических деталей. На ней выполняют самые разнообразные действия: пилят, режут, точат, шлифуют. Кроме того, такая конструкция гораздо устойчивее столярной, что очень важно для выполнения работ с металлическими деталями, так как во время работы часто возникает сильное давление на поверхность столешницы. Хранятся инструменты в полках, которые специально для этого предусмотрены.

Используемый материал

Чтобы сделать верстак в гараж своими руками используются два материала: дерево и металл. Разница между этими конструкциями будет заключаться в надежности и устойчивости к различным силовым и механическим воздействиям. В этом отношении верстак из металла будет значительно выигрывать у деревянного. Существуют и другие моменты, о которых следует упомянуть:

• Металлическую конструкцию сложно сделать своими руками, потому что потребуется проведение сварочных работ
  , а также необходимо иметь навыки работы с металлом. Обрабатывать железную заготовку также довольно нелегко. Поэтому, чтобы изготовить рабочий стол такого типа своими руками, понадобится специальное оборудование и специфические знания.
• Совсем другое дело – дерево. Чтобы сделать для гаража деревянный верстак своими руками, необходим будет только стандартный набор домашнего инструмента
  – болгарка, отвертка, электрический лобзик, молоток и т. д. Можно даже воспользоваться только ручной ножовкой, но работа в этом случае немного усложнится.
• Если взять во внимание эксплуатационные и технические аспекты рабочего стола, изготовленного из того или иного материала, то здесь необходимо выделить большой вес металлического изделия и довольно небольшую прочность деревянного верстака. Идеальным вариантом было бы совмещение двух этих материалов в одном изделии, например, верстак сделать из древесины, а его столешницу накрыть тонким слоем железа. В этом случае даже использование тисков и других подобных приспособлений не сможет причинить ему вреда.

Таким образом, комбинирование материалов является идеальным решением для изготовления верстака
в гараж своими руками. Однако, если рабочий стол будет использоваться не слишком часто, а время от времени, то лучше всего обойтись полностью деревянной конструкцией.

Подготовительные работы

Прежде чем приступить к изготовлению верстака для гаража своими руками, следует определиться с тем, какие размеры и конфигурацию будет иметь будущая конструкция.

При оборудовании гаража своими руками очень важно правильно выбрать место
, где будет установлен верстак. Лучшим вариантом будет считаться часть гаража, где имеется хорошее освещение и оборудованы электрические розетки. Необходимо учитывать и такой момент, как направление естественного освещения. Свет должен падать с левой стороны или прямо. В этом случае рабочая поверхность будет всегда освещена.

Длина столешницы должна быть такой, чтобы на ней с легкостью размещались инструменты и крупные детали, которые требуются для работы. Ширина ее не должна быть больше 50 – 60 см. Это позволяет дотягиваться без труда до противоположного края. Одна сторона может быть оборудована для работы с электрическим режущим инструментом: циркулярной пилой, лобзиком и т. п. С этой целью закрепляют дощечку таким образом, чтобы она выступала за край верстака на 200 – 300 мм.

Также перед тем как сделать верстак в гараже своими руками, необходимо уточнить еще один параметр – его высоту. От того, насколько правильно она будет определена, зависит удобство осуществления работ. Чтобы определить высоту, необходимо встать прямо, согнуть в локтях руки и мысленно облокотиться
на воображаемый стол. Расстояние между полом и согнутыми руками будет являться идеальной высотой для будущей конструкции.

Необходимые инструменты и материалы

Чтобы сделать верстак в гараж, потребуются следующие инструменты:

• болгарка, имеющей шлифовальный диск и круг для резки металла;
• уровень;
• шуруповерт;
• дрель;
• сварочный аппарат и электроды;
• рулетка;
• электролобзик для раскроя фанеры.

Материалы:

• уголок толщиной 4 мм;
• стальная полоса толщиной 4 мм;
• стальной лист, необходимый для изготовления держателей для ящиков толщиной 2 мм;
• фанера для изготовления задних, боковых стенок стола и ящиков толщиной 15 мм;
• шурупы;
• анкерные болты;
• труба квадратная толщиной 2 мм;
• стальной лист, который будет использоваться для столешницы, толщиной 2 мм;
• деревянные доски для столешницы толщиной 50 мм;
• направляющие для ящиков стола;
• саморезы по металлу;
• краска по металлу и дереву.

Конструкция, изготовленная из этих материалов, будет надежной и очень прочной. Доски будут использоваться для ниш и полок, а стальные полосы понадобятся, чтобы создать бортики на поверхности стола.

Сборка верстака для гаража своими руками

После завершения всех подготовительных работ приступают к сборке верстака для гаража своими руками. Для этого берутся 4 опоры, изготовленных из стального уголка. Ножки для рабочего стола должны быть одинакового размера. В верхней части их скрепляют между собой с помощью уголка и сварки. Таким образом, если посмотреть на конструкцию сверху, то должен получиться прямоугольник размерами 100х50 см.

Это же самое действие проделывают снизу. На высоте около 15 см от пола приваривают обрезки уголка, которые впоследствии будут обеспечивать дополнительную жесткость
всей конструкции. Если возникает такая необходимость, то можно приварить дополнительные стойки, которые будут нужны для крепления полок и ящиков.

Как только каркас будет готов, начинают изготавливать крышку верстака. Берутся обрезные дубовые доски, шириной 25 см и толщиной 5 см. Длина досок определяется исходя из расчетов, произведенных ранее. Доски укладывают сверху на каркас и очень плотно закрепляют друг к другу. Для этого по периметру верхних соединительных элементов каркаса делают под болты ряд отверстий.

В досках столешницы также просверливают отверстия, через которые будет осуществляться их крепление к каркасу. С верхней стороны тоже необходимо просверлить отверстия
для того, чтобы в них поместились шляпки болтов.

После того как крышка будет закреплена, приступают к ее обшивке металлом. Для этого используется оцинкованное железо. Подходящий по размеру металлический лист закрепляют на поверхности с помощью обычных саморезов. Следует знать, что при резке на металлических краях могут образовываться заусенцы, поэтому для безопасности их следует обработать напильником.

На этом работы по изготовлению простейшего верстака для гаража считаются завершенными. Своими руками изготовить такую конструкцию довольно просто. Для более надежной устойчивости к ножкам верстака снизу приваривают металлические уголки или прямоугольники
, которые позволяют прикрутить конструкцию к полу.

Таким образом, верстак в гараже является очень удобным приспособлением. Его можно оборудовать дополнительными ящиками, полками и креплениями для инструмента. К той стороне конструкции, находящейся ближе к стене, прикручивают специальный экран, который будет использоваться для размещения на нем пассатижей, отверток, кусачек и т. д. Изготовленный своими руками верстак часто бывает не хуже покупного.

Первоначально стол в гараж своими руками начинают делать владельцы боксов если есть необходимость в обработке деревянных изделий, а также периодически требуется место для закрепления заготовок. Классический вариант такого верстака состоит из столешницы, в которой вырубается несколько отверстий разных форм, забиваются клинья и вставляются гребенки для упора.

Это самый первый вариант столов для гаража, который использовался еще 20-25 лет назад. Сейчас гаражный стол имеет множество полок и несколько шкафов, да и сама конструкция со временем изменилась. С описания конструкции гаражного верстака и начнем статью.

Как сделать стол в гараж своими руками – описание конструкции

Самый простой вариант стола делается из следующих элементов:

• Рама из дерева или металла на 4-ех ножках;
• Столешница, толщиной 6-8 см с ровной поверхностью и гладкими углами;
• Полки и выдвижные шкафы для хранения инструментов.

Если Вам необходимо сделать стол для работы с металлическими изделиями и запчастям, тогда следует обзавестись слесарным верстаком. В случае, если требуется периодически проводить ремонт автомобиля и различные столярные работы – деревянного верстака для гаража будет вполне достаточно. Рассмотрим, как сделать слесарный стол своими руками для гаража.

Слесарный стол для гаража

Для того чтобы правильно сделать каркас конструкции, необходимо предварительно обзавестись чертежом или планом стола. С помощью четкой модели Вы сможете правильно представлять готовый результат и выполнять все работы шаг за шагом. Если Вам нужна не только столярка в гараже, но еще и место для обработки стальных предметов, тогда можете идти по следующему плану:

• Для придания каркасу жесткости необходимо использовать железный уголок (толщина уголка 5 мм, а ребро должно быть не менее 35 мм),
• В виде столешницы можно использовать 2-ух мм лист из стали,
• Металлический лист выпрямляем и закрепляем либо на 50-ти мм доске либо привариваем к каркасу из уголка,
• Для выдвижных полок нет необходимости применять толстые доски – подойдет и простая фанера,
• В виде уголков для выдвижных ящиков можно применить уголок в 3 мм,
• Если Вам не нужен переносной или складной стол в гараж, тогда можно сделать стационарный каркас, закрепленный анкерными болтами,
• По контуру металлическую столешницу привариваем к уголку и зачищаем капли до гладкости.

Металлический стол для гаража является универсальным вариантом для любого помещения. Изготавливая деревянный рабочий стол для гаража своими руками, Вы сможете создать удобное место для обработки любых изделий. Рядом с таким верстаком также необходимо изготовить своими руками стул в гараж.

Деревянный рабочий стол в гараж своими руками – фото и видео пошаговой инструкции

Для его изготовления необходимо подготовить фото материалы и проект. Фото и чертежи стола в гараже своими руками помогут Вам понять, из чего и как делается верстак. При строительстве верстака из дерева Вам потребуется следующие инструменты:

• Болгарка с комплектом кругов,
• Аппарат для сварки и набор электродов,
• Уровень и 2-5 метровая рулетка,
• Саморезы с шуруповертом,
• Ручной лобзик для резки листа фанеры,
• Электродрель.

Также предварительно подготовьте материалы на рабочий откидной стол в гараж:

• Несколько уголков 50х50 мм с толщиной полки 4 мм и длиной 5 м,
• Квадратную трубу 60х40 мм,
• Стальную полосу для бордюра с шириной 40 мм и толщиной 4 мм,
• Металлический лист для поверхности стола 2,2х0,75 м,
• Доски для деревянной обрешетки (брус 50х50 мм),
• Куски фанеры под выдвижные ящики и стенки рабочего стола,
• Металлические направляющие под шкафы и комплект саморезов/шурупов под соединение всех элементов.

Этапы изготовления стола для гаража своими руками с фото

Вначале раскраиваем все материалы на необходимые элементы. С помощью профильных труб изготавливаем каркас. Стальные уголки предназначаются для ребер жесткости. Также дополнительно необходимо подготовить уголок для окантовки поверхности стола.

Далее необходимо правильно сварить силовой каркас верстака. Вначале привариваем все нарезанные элементы для столешницы. Потом к готовому каркасу нужно прикрепить сваркой каркас из уголка, в которые будут вставлены доски для поверхности столешницы. После того, как сделать стол для гаража в виде каркаса фактически удалось, остается только приварить боковые ножки по всему периметру верстака.

Следующий шаг состоит в сварке конструкции под выдвижные ящики. При этом квадратный каркас под ящики делают из трубы, которая с 2-ух сторон верстака закрепляется к столешнице. Каркасы нужно будет лишь усилить продольными ребрами.

Металлический каркас рабочего стола для гаража полностью готов, остается только закрепить обрешетку готовой панели для закрепления запчастей и оборудования. В итоге остается только закрепить панель с помощью приваривания ее к столешнице.

По сути, откидной стол в гараж делается по тому же принципу, что и стационарный. Единственным отличием является использование петель, которые закрепляются на боковой стороне стола. После изготовления конструкции остается только хорошо отшлифовать и покрасить столешницу вместе с каркасом. Если Вы хотите продлить время эксплуатации такого верстака, лучше всего провести обработку досок и шкафов антисептиком.

Хотите обеспечить максимальное удобство при работе с рабочим местом? Сделайте диван в гараж своими руками и закрепите над столом стационарную лампу, которая будет иметь гнущуюся стойку. С помощью небольшой лампы Вы легко сможете направлять свет в нужные места при ремонте и резке изделий.

Гараж в первую очередь нужен всем для хранения автомобиля. Однако опытные, компетентные водители используют помещение для технического осмотра, ремонтных работ, обслуживания машины. И они умеют не только заливать масло, но даже делать и какие-то довольно сложные с технической точки зрения работы, ремонтируя свое любимое авто. В результате гараж превращается из простого хранилища в настоящую мастерскую. И тут уже следует иметь все нужное для работы оборудование. Верстак в гараж в таком случае просто необходим.

Чем же так полезен верстак, что это такое? Дело в том, что верстак является специальным рабочим столом со множеством функций. На нем можно в удобных условиях эффективно заниматься электромеханическими, монтажными и слесарными работами. Отлично подходит такой стол для обработки всевозможных материалов. При этом каждый желающий, если ответственно подойдет к задаче, сумеет сделать надежный верстак в гараж своими руками.

Давайте познакомимся с верстаком ближе. Его зачастую принято сравнивать с письменным столом. Он максимально расширяет возможности человека, поскольку предоставляет отличную возможность эффективно использовать прочную поверхность для работы. При этом имеется здесь и достаточное количество секций для хранения нужных предметов, инструментов и деталей. Именно такой настоящий верстак, дополненный многочисленными полочками и ящичками, наиболее эффективен, удобен для работы в гараже.

Перечислим основные конструктивные элементы верстака.

• Рама с ножками представляет собой несущую основу. Именно она становится базой, на которой уже закреплены все стальные детали.
• Столешница должна мыть мощной, толстой и прочной. Ей предстоит выдерживать серьезнейшие механические нагрузки, например, удары молотка. Принято делать столешницу из толстой деревянной доски или металла.
• Тумбочки обычно располагают по краям. Отлично, когда есть много выдвижных ящичков, полок. В таких секциях удобно хранить нужные детали, компактные запасные части, небольшие инструменты.
• Дополнительная полка обычно занимает место непосредственно под столешницей. Там логичнее всего разместить те предметы, инструменты, детали, которые чаще применяются непосредственно во время работы на верстаке. Их будет очень удобно брать: все необходимое окажется в зоне свободного доступа.

Обратите внимание на важный момент. Когда вы ставите стол в гараж, обязательно надо позаботиться об уровне освещенности. Продумайте заранее альтернативное освещение рабочей зоны. Например, можно использовать разные виды осветительных приборов. На потолке установить дополнительный источник света, а к стене или столу прикрепить поворотную лампу с направленным пучком света. Для более эффективной работы, а также соблюдения техники безопасности хорошее освещение необходимо.

Виды верстаков

Прежде чем установить конкретный верстак в гараже, стоит разобраться, какие виды таких рабочих столов бывают. Принято делить верстаки на слесарные и рабочие.

Столярный верстак имеет деревянную столешницу. Рама может быть изготовлена из дерева, металла. Конечно, деревянная столешница, какая бы толстая она ни была, все-таки является весьма уязвимой. Работать на таком верстаке с металлическими деталями неудобно. Поверхность столешницы из дерева повреждается металлической стружкой, с нее сложно убрать многочисленные следы машинного масла. К сожалению, срок службы таких верстаков невелик.

Больше подойдет слесарный верстак в гараже. Именно он привлекает надежностью, долговечностью, повышенной устойчивостью к износу и универсальностью. Главный секрет – прочная столешница из металла. На ней можно комфортно работать с деталями из любых материалов, в частности, из металла. На слесарных верстаках шлифуют и режут, точат и пилят. Преимущество верстака еще и в его устойчивости, ведь при работе с деталями из металла на столешницу иногда оказывается большое давление. Инструменты лучше хранить на полочках, выдвижных ящиках верстака.

Материалы: конкуренция дерева и металла

Хотите сделать верстак в гараж самостоятельно? Тогда вам надо будет выбрать основной материал: такие столы делают из металла и дерева. В результате готовые конструкции отличаются уровнем надежности, устойчивости. Безусловно, металлический верстак более функциональный, устойчивый, долговечный.

Уделим внимание основным особенностям верстаков из разных материалов.

• В процессе изготовления верстака проще работать, разумеется, с деревом. Достаточно запастись молотком, лобзиков, отвертками и болгаркой или ножовкой, чтобы достаточно быстро изготовить деревянный верстак.
• Металлический рабочий стол сделать заметно сложнее, поскольку надо уметь обрабатывать металл, а также проводить сварочные работы. С заготовками из железа работать достаточно сложно. Желательно иметь хотя бы минимальные навыки. Кроме того, здесь потребуется и специальное оборудование.
• Когда специалисты сравнивают металлические и деревянные верстаки, они отмечают: деревянный стол менее прочен, зато металлический слишком тяжелый, не так удобен при эксплуатации.
• Оптимальное решение – комбинированные верстаки. Можно изготовить деревянную столешницу, а затем дополнительно накрыть ее металлическим слоем. И тогда можно будет спокойно работать с металлом, использовать тиски.

Вы хотите иметь собственный верстак в гараже, желаете его лично изготовить, но не собираетесь слишком часто использовать? Тогда для вас будет оптимальным вариантом традиционный деревянный рабочий стол. Только сделайте столешницу более толстой, надежной. Очень важно обеспечить устойчивость к механическим нагрузкам.

Подготовительный процесс

Узнаем, как сделать верстак в гараже своими руками. Для начала нужно подготовиться к работе. В первую очередь определите оптимальную конструкцию, размеры и форму вашего будущего верстака. Допустим, иногда оптимальным вариантом становится размещение верстака в углу гаража. Это позволит рационально использовать пространство и создать комфортную рабочую зону.

• Выбор места для установки верстака – одна из наиболее важных задач. Большое значение имеет здесь уровень освещенности. Подумайте, каким будет естественное освещение. Лучший вариант – когда свет падает прямо или с левой стороны. Когда речь идет об искусственном освещении, надо все грамотно организовать. Желательно делать верхний свет, а также устанавливать дополнительный источник направленного освещения рабочей зоны.
• Результативность работы на верстаке, уровень комфорта во многом зависят также от высоты столешницы. Надо заранее рассчитать оптимальную высоту. Просто встаньте прямо и руки согните в локтях. Представьте, что вы опираетесь на верстак. Вот как раз расстояние между вашими руками и полом и является оптимальной высотой верстака.
• Ширину слишком большой делать не надо. Отлично, если человек может свободно дотягиваться до противоположного края столешницы. Хороший размер – 50 см в ширину. Длину можно сделать значительно больше. Чем длиннее стол, тем больше деталей и крупногабаритных инструментов на нем можно разложить.

Хорошее решение – оборудовать верстак нужными инструментами. Например, закрепляют на столешнице лобзик, циркулярную пилу.

Подбираем инструменты, материалы

Сразу уточним список материалов и инструментов. Для работы нужны дрель и сварочный аппарат, рулетка и уровень, болгарка с электрическим лобзиком. Обязательно запаситесь следующими материалами.

• Стальная полоса и уголок. Толщина должна составлять 4 мм.
• Анкерные болты, шурупы и саморезы.
• Квадратная труба с толщиной 2 мм.
• Стальной лист, чтобы из него сделать держатели для ящиков и столешницу. Оптимальная толщина – 2 мм.
• Нужны направляющие для ящиков.
• Для столешницы надо брать массивную деревянную доску с толщиной 50 мм.
• Стенки ящиков, стола делают из фанеры с толщиной 15 мм.
• Для оформления и повышения эксплуатационных свойств также нужна краска по дереву, металлу.

Если вы сделаете из этих материалов верстак, он будет очень прочным, долговечным и устойчивым, удобным в эксплуатации.

Собираем своими руками верстак для гаража

Рассмотрим алгоритм изготовления верстака для гаража.

1. Сначала берите четыре опоры. Их делают из стального уголка. Ножки скрепляют сверху сваркой.
2. Нужны ребра жесткости. На расстоянии 12-15 см от уровня пола надо приварить небольшие фрагменты уголка.
3. Для закрепления ящиков, полок приваривают дополнительные стойки.
4. Затем приходит время изготовления столешницы. Можно взять дубовые доски. Их надо плотно закрепить на каркасе. Лучший вариант – заранее сделать по периметру каркаса отверстия для болтов.
5. Доски тоже надо просверлить. В дырки должны хорошо проходить болты.
6. Уже закрепили крышку? Теперь е пора обшивать металлом. Желательно использовать оцинкованное железо. Его фиксируют саморезами.
7. Края металла обработайте напильником.
8. Отдельно изготовьте полки, столешницы.
9. Соберите весь верстак полностью.
10. На заключительном этапе нужно обработать деревянные элементы специальными составами для предотвращения образования грибка и плесени, а также антипиренами. Можно дополнительно оформить рабочий стол, используя .

Когда вы хотите, чтобы верстак стоял максимально надежно, можно прикрепить его к полу, приварив к ножкам металлические уголки.

Если вы максимально ответственно подойдете к задаче, будете соблюдать технологию и воспользуетесь полезными советами, ваш верстак ни в чем не будет уступать готовым рабочим столам из магазина.

Видео: изучаем процесс изготовления верстака в гараж

Хотите наглядно рассмотреть все ключевые моменты, алгоритм работы при изготовлении верстаков для гаража? Сейчас у вас есть отличная возможность увидеть всю полезную информацию на видео.

Здесь вы просто ощутите себя непосредственным участником событий! Можно будет оценить сложность, порядок работы. В роликах акцент сделан на всех наиболее существенных нюансах. После просмотра, если вы отнесетесь к делу ответственно, вы вполне сумеете установить такой функциональный рабочий стол в гараже своими руками.

Удачи вам! Иметь надежный, эффективный верстак в гараже . С ним работа превратится в удовольствие.

Делаем своими руками верстак для гаража — чертежи:

Посмотрите, как сделать верстак в гараже своими руками — фото:

Уважаемые посетители сайта «В гостях у Самоделкина » в представленном материале вам будет показано, как самостоятельно сделать прочный и надежный верстак в мастерскую либо гараж .
Без верстака в гараже, ну никак не обойтись, постоянно что то нужно отремонтировать, разобрать, собрать, а где это делать если не на верстаке, тиски прикручены к столешнице и инструмент весь необходимый всегда находится под рукой.

Верстак предназначен для слесарных работ, имеет металлический каркас из уголка и профтрубы, а так же удобные ящики для хранения мелкого инструмента, болтов, гаек и прочей полезной мелочи, так же имеются удобные полочки, а сама столешница обязательно должна быть отделана железом 1.5-2 мм толщиной. Дополнительно к задней части стола крепится панель для инструмента, что тоже очень удобно ибо необходимое будет висеть прямо перед вами, так же желательно вывести на панель розетку или тройник, чтобы можно было подключить электроинструмент.

Необходимо защитить металлические поверхности от коррозии, а именно покрыть их антикоррозийным составом и краской, таким образом стол будет выглядеть всегда опрятным и прослужит вам долгие годы.

И так, давайте рассмотрим, что конкретно понадобится для изготовления верстака?

Материалы

1. проф труба квадратного сечения
2. уголок 40х40 мм
3. металлический лист 2 мм
4. фанера
5. саморезы по металлу
6. краска
7. пропитка для дерева
8. саморезы по дереву
9. антикоррозийное покрытие
10. металлическая пластина
11. мебельные направляющие для ящиков

Инструменты

1. сварочный аппарат
2. болгарка (УШМ)
3. дрель
4. рулетка
5. ножовка по дереву
6. электролобзик
7. кисть
8. молоток
9. шуруповерт
10. линейка
11. маркер
12. уровень
13. уголок
14. наждачная бумага
15. шлифовальная машинка

Пошаговая инструкция по созданию верстака своими руками .

Сборка и установка данного стола в гараже или же мастерской, дело серьезное и ответственное. При его изготовлении нужно прежде всего знать, что он должен быть устойчивым и выдерживать нагрузку порядка 200 кг, проверять уровнем нет ли перекосов, потому как желательно чтоб стол в итоге получился ровным. Перед началом работ следует изучить чертежи и схемы предоставленные автором.

После чего мастер из проф трубы квадратного сечения сварил основу для будущего верстака.

Места сварки тщательно зачистил при помощи болгарки (УШМ)

К задней части стола наварил металлические уголки, на них будет закреплена панель для инструмента.

Затем усиливается зона под столешницу, а именно навариваются дополнительные трубы.

Сама столешница будет из доски 50 мм и под ее размещение автор сделал раму из уголка.

После чего все места соединения необходимо усилить металлическими пластинами.

В углы навариваются распорки.

На верстак будут действовать различные нагрузки: вес, удары, вибрация итд, на этапе создания все эти моменты надо учесть и перестраховаться.

Для удобства хранения малого инструмента, запчастей, болтов и гаек мастер сделал специальные ящики из фанеры.

Поверхность верстака окрашивается краской.

На ящики по бокам прикручиваются мебельные направляющие.

Дерево будет принимать на себя часть нагрузки от ударов, вибрации и веса.

Полученную поверхность следует хорошо зашлифовать, мастер для этого использовал болгарку (УШМ) с шлифовальным кругом.

Чтобы дерево долго прослужило и не загнило под металлом, то его следует обработать специальной пропиткой для дерева.

После чего по размеру столешницы выпиливается лист металла 2 мм.

Металл необходимо с обеих сторон обработать антикоррозионным составом, чтобы металлический лист не ржавел.

Ящики устанавливаются в полость стола где мастер вмонтировал салазки под каждый ящик.

Таким образом ящики будут удобно открываться и закрываться.

В передней части каждого ящика прикручена ручка для удобного открывания.

На готовый верстак можно разместить к примеру наждак прикрутив его болтами к столешнице.

В нижней части сделаны открытые полки, где можно хранить электроинструмент.

Очень удобно работать когда у тебя все под рукой и собрано в одном месте.

Так же на верстак можно установить тиски, которые так же прикручиваются к столешнице болтами и стягивается гайками.

Верстак слесарный — это рабочий стол с широким спектром назначения. Он позволяет проводить слесарные, ремонтные, электромонтажные работы, обработку различных материалов. Верстак должен быть в любой домашней мастерской. Мастера предпочитают конструировать его своими руками, чтобы сделать максимально удобным для себя.

Составные части приспособления

Хороший верстак слесарный — это стол с прочной металлической поверхностью. Дерево в качестве основного материала не допускается: оно легко марается машинным маслом или другими смазками. Поскольку на слесарном столе занимаются обработкой изделий из металла, поэтому в деревянной столешнице будет постоянно задерживаться стружка. Однако доски иногда применяют в комбинации со сталью или иным подобным материалом. Такое сочетание позволяет упростить и удешевить сборку, не сильно теряя в прочности.

Внимание! Помимо слесарных столов существуют столярные, на которых занимаются обработкой древесины. Эти верстаки не такие крепкие, но зато проще в сооружении. Изготавливать на них металлические детали не рекомендуется.

Конструкция верстака для работ по металлу напоминает обычный письменный стол, в чём можете убедиться на фото. На столе также должны быть:

1. Ящики и полочки для хранения оборудования и расходников (могут располагаться над столешницей или под ней, в тумбе или просто так).
2. Силовой щит, чтобы подвешивать инструмент.
3. Тиски.

Верстак из металла

Сам верстак должен стоять под крышей в мастерской, гараже или ином подобном помещении. Расположение частей в корпусе вам предстоит продумать заранее и отразить в чертеже, исходя из собственного удобства и размеров помещения. Комфортнее работать на верстаке большой площади. Но часто габариты мастерских ограничивают этот параметр.

Совет. Оптимальная высота стола — расстояние от пола до локтя опущенной руки.

Материалы и оборудование для монтажа верстака

Стол должен обладать такими свойствами:

• прочность;
• устойчивость опорной рамы;
• надёжность.

Обязательное условие правильной и безопасной эксплуатации слесарного верстака — хорошее освещение. Для него в первую очередь нужны розетки, которые разместятся вблизи рабочего места. Лампу делают стационарной, подвешивая на стену или закрепляя на самом верстаке. Второй вариант практичнее, поскольку избавляет от лишних сложностей при переносе стола.

Расходные материалы и инструмент для сборки верстака слесарного:

• 2-миллиметровый лист стали для столешницы;
• обрезная доска (толщина — 50 мм, желательная ширина — 250 мм);
• труба диаметром 40-50 мм или уголок толщиной 4 мм для основы и ножек;
• болгарка;
• сварочный агрегат;
• электродрель;

• гайки и винты;
• напильник и молоток;
• краски с кистью.

Устройство слесарного верстака — это жесткая металлическая основа (выполненная из уголков либо квадратной трубы). Чтобы оформить столешницу, лучше использовать 50-миллиметровый брус. Сверху на него набивается стальная пластина толщиной до 6 мм. Для скрепления всех металлических деталей воспользуйтесь сваркой, но можно также вкрутить болты.

Монтаж каркаса верстака и основы для столешницы

Прежде чем приступать непосредственно к сборке, внимательно посмотрите на заготовленный чертеж. Еще раз убедитесь, что размеры будущего верстака вписываются в размеры помещения, где будет стоять ваш слесарный инструмент (гараж, сарайчик или мастерская). Монтаж стола начинается с создания каркаса:

1. Из уголка отрежьте 4 ножки одинакового размера.
2. Соедините их вверху горизонтальными перекладинами из того же материала. Используйте сварку. В результате должен получиться прямоугольник (вид сверху) заданного размера.
3. Дополнительно сделайте линию жёсткости, ещё раз скрепив ножки таким же способом горизонтальными перемычками примерно на высоте 15 см от пола.
4. Если у вас предусмотрена тумба с ящиками сбоку под крышкой верстака, то для неё приварите пару дополнительных опор.

После этого можно приступать к сборке столешницы:

• сделайте по периметру горизонтальных металлических перекладин отверстия для болтового соединения;
• нарежьте доски по длине стола;
• уложите их друг к другу без щелей и просветов, закрепите в таком положении;
• сделайте отверстия в древесине, совпадающие с отверстиями в уголке.

Совет. С верхней стороны досок отверстия должны иметь расширения. В них будут углубляться шляпки болтов, чтобы деревянная поверхность столешницы осталась ровной.

Заключительный этап сборки верстака

Столешница будет готова после обшивки металлом. Для этого просто отрежьте фрагмент необходимого размера от подготовленного листа и зафиксируйте его на древесной основе при помощи саморезов. Обратите внимание, что после их вкручивания на металле могут оставаться заусенцы. Их следует просто подпилить напильником.

Если вы предусмотрели в конструкции верстака ящики или полочки, воспользуйтесь простой технологией их изготовления. В качестве материала подойдёт обычная 15-миллиметровая фанера. Ящики собирают на шурупах. На один приходится примерно 15-20 шт. Полки проще прикрепить к уголку, а вот для ящиков придётся дополнительно купить направляющие полосы — салазки. Их приваривают к каркасу.

Той же фанерой можно обшить боковые стороны стола и сделать экран на его задней стороне. Для большей устойчивости мастера рекомендуют прикрепить снизу к опорам прямоугольники или кусочки уголка. В этом деле поможет сварочный аппарат. При необходимости прикрутите к верстаку тиски. В завершение обработайте все стальные элементы конструкции краской по металлу, чтобы избежать появления ржавчины.

Сделать верстак для работ по металлу не очень легко, но вполне возможно, если ответственно подойти к делу. Зато вы убедитесь, что ни один покупной стол не сравнится по качеству с изделием, собранным своими руками.

Для удобства обработки дерева, камня, пластика и металла, для отделочных и сборочных манипуляций часто необходим рабочий столярный верстак. Чтобы сделать его своими руками, чертежи не потребуются – они нужны для рабочих столов сложной конструкции, которые также описаны в этой статье.

Назначение и типовое устройство верстака

Любой верстак представляет собой массивный и обязательно устойчивый рабочий стол для обработки изделий различных габаритов
. Чем больше его размеры, тем габаритнее и тяжелее детали можно на нем обработать. Причём сама работа выполняется как ручным инструментом (ножовкой, коловоротом и т. д.), так и механизированным – например, с помощью электрической дрели или электрорубанка
. Столярный верстак имеет следующую типичную компоновку:

• Рабочая поверхность – выполняется из массивной доски, толщиной не менее 60 мм. Для крышки верстака желательно использовать древесину твердых пород – бука, граба или дуба, иначе ее придется периодически менять в связи с быстрым износом
  . Крышку можно сколотить из отдельных сухих досок и перед установкой обработать олифой;
• На переднюю (лицевую) часть верхней крышки «навешиваются» тиски для крепления обрабатываемых изделий. Если линейный размер верстака превышает 1 метр, можно установить двое тисков – отдельно для крупных и мелких деталей. Крупные тиски должны быть деревянными, малые допустимы в «стальном варианте»;
• Верстачные опоры выполняются из мягкой древесины – сосны или липы. Опоры верстака из дерева обязательно соединены между собой продольными планками для общей устойчивости конструкции;
• На опорах в подверстачном пространстве могут располагаться выдвижные или наглухо закрепленные полки для инструментов.

В передней части верхней крышки высверливается ряд отверстий для установки струбцин, клиньев и других деталей для крепежа крупных деталей. В задней части рабочей поверхности предусматривают углубление – оно предназначено для мелких деталей и фурнитуры. Можно заменить сложную в изготовлении выемку периметром из деревянных реек.

Самодельный верстак может иметь три типа конструктивного исполнения:

• Мобильный. Небольшой стол размерами примерно 70 на 80 см по длине и ширине, с одними тисками и весом до 30 кг. Нижние части опор изготавливаются из металла для дополнительной устойчивости. Предназначен для мелкого ремонта и работы с легкими изделиями из древесины;
• Стационарный верстак простой конструкции – прост в изготовлении, но накрепко «привязан» к одному месту. Используется для обработки тяжелых досок и массивных деревянных заготовок;
• Составной на болтовых соединениях. Удобен своей «разборностью» и простотой замены отдельных частей, но в изготовлении сложнее прочих.

Фотогалерея: чертежи с размерами и обозначениями

Методику самостоятельного изготовления стационарного и регулируемого верстаков рассмотрим подробнее. Стационарный вкапывается в землю на собственном участке, на даче или во дворе. Если же он устанавливается внутри гаража или другого рабочего помещения, его рекомендуется хорошо прикрепить к полу, чтобы во время работы верстак не качался.

Монтажная последовательность выглядит следующим образом:

1. Основание – рама из деревянных брусьев, которая скреплена так, чтобы конструкция в результате вышла максимально надежной. Для этого вам нужно между ножками расположить перемычку, а посередине установить царгу. Их лучше всего расположить на расстоянии около 40 см от уровня пола. К слову, они также пригодятся для создания дополнительных полок. Брусья совмещаются с помощью строительного клея. Там, где проводить подобные работы невозможно, нужно эксплуатировать саморезы. Если вы собираетесь сделать разбирающийся инструмент, лучше всего опоры соединять металлическими уголками. В любом случае, сначала подготавливаются все пазы, затем собирается конструкция, клеем обрабатываются места соединения, закрепляем их с помощью струбцин. Лучшим вариантом при устройстве стационарного верстака считается возможность часть инструмента прикрепить к стене для надежности.

   Основание представляет собой раму из брусьев

2. Если сооружать столешницу из нескольких досок, то важно максимально качественно сбить их, чтобы в зазоры не попадал мусор и опилки. Размеры должны превышать ширина и длину основания на 3-5 см – это позволит со всеми удобствами чистить инструмент.
3. Столешница прикручивается и прибивается к нескольким доскам, которые находятся с другой стороны рабочей поверхности, а в основании необходимо расположить пазы для монтирования брусков.

   Доски крепятся к устойчивому каркасу

4. Рабочий стол нужно привести в порядок с помощью шлифовальной машины, покрыть олифой для снижения риска получения травм от щепок, а к его основанию болтами прикручиваются металлические уголки.
5. К уже сделанной рабочей поверхности крепим тиски, под которые следует создать углубления в рабочей поверхности, это позволит расположить вертикальную пластину в одну плоскость со столешницей. С нижней стороны устанавливаем фанерную прокладку, при этом важно сделать так, чтобы губы тисков располагались на одном уровне с поверхностью. Приложив тиски, отмечаем участок, где будут сверлиться отверстия, и прикрепляем их с помощью гаек. Заранее фрезеруем отверстия, чтобы болты в них «потонули». Лучше всего устанавливать тиски не по углам, что сделает их надежными даже при условии больших нагрузок.

   К поверхности верстака можно прикрепить тиски или пилу

6. Кроме тисков, вы должны сделать и упоры. Их, конечно, можно сделать самостоятельно, но лучше приобрести и готовые. Однако если решили создать их своими руками, приготовьте прямоугольные упоры, которые можно будет регулировать по высоте. Болты применять не стоит, поскольку они могут повредить заготовки при работе. На рабочей поверхности проделываем отверстия под упоры, при этом располагать их желательно на расстоянии до 50 % от хода тисков – это позволит надежно закрепить любые заготовки.

Видео: верстак с тисками

Видео: рабочий стол с пилой

Как сделать простой столярный верстак своими руками

1. Верхняя крышка сколачивается из толстых досок, из которых должен получиться массивный щит шириной от 70 см и длиной до 2 метров. Для крепежа используются длинные гвозди, вбиваемые в доски с «фасадной» стороны и тщательно загибаемые на изнаночных деревянных перемычках. Рабочая поверхность верстака обязательно выполняется из деревянного массива, ДВП, ДСП и прочие материалы из прессованной стружки для нее категорически не подойдут.
2. Хорошим конструктивным решением будет обшивка крышки по нижнему периметру брусом 5 на 5 см – впоследствии к нему удобно закрепить вертикальные опоры. Увеличенная тяжесть крышки только придаст дополнительной устойчивости всему сооружению.
3. От размеров верхней крышки нашего верстака зависит расположение вертикальных опор. Желательно изготовить их из прямоугольного бруса размерами от 120 на 120 мм. Можно взять в качестве опор и круглый лес, но его крепеж не столь надежен, как у квадратных (прямоугольных) брусков. Большое значение имеет высота рабочей поверхности, от нее зависит удобство столярных манипуляций.
4. Оптимально установить верхний срез опор на уровне опущенной вниз руки – за счет монтажа крышки общая высота верстака «подрастет» на 7-10 см и работать на нем станет достаточно удобно. На земле выполняем разметку под лунки для вертикальных опор и выкапываем их на глубину 25-30 см. Соответственно, общая длина вкапываемых брусков составляет 1.2-1.3 метра.
5. Вертикальные бруски устанавливаются в выкопанные лунки ровно, строго по строительному уровню. Установленные опоры соединяются попарно с помощью широких досок на высоте 20-40 см. Поперечные доски крепятся к вертикальным брускам с помощью длинных саморезов. После чего на торцы опор монтируется рабочая поверхность. Для ее монтажа используются саморезные шурупы, т. к. удары молотка по гвоздям могут сдвинуть каркас нашей конструкции.
6. Когда верхняя крышка надежно закреплена, на нее можно «навешивать» тиски, струбцины и прочие устройства для удобства столярных дел.

Если конструкция более сложная

При изготовлении составного столярного верстака своими руками чертежи потребуются обязательно, хотя сама процедура изготовления во многом схожа с вышеописанной. Главные различия связаны с использованием болтовых соединений вместо саморезных шурупов и монтажом ящиков для инструмента в подверстачном пространстве.

Когда монтаж вертикальных опор завершен, их соединяют между собой горизонтальными перемычками. Предварительно в каждой перемычке с помощью стамески и молотка выдалбливаются пазы под гайку с шайбой (можно использовать специальные мебельные болты с С-образными гайками). Выставив брус-перемычку на необходимую высоту, в вертикальной опоре и горизонтальном бруске просверливается сквозное отверстие, в которое вставляется длинный болт. Со стороны подготовленного паза на болт «наживляется» гайка с шайбой и тщательно затягивается по резьбе.

Горизонтальных перемычек для каркаса разборного верстака потребуется по две со всех четырех сторон. Кроме того, необходимо установить 1-2 перемычки в середине столешницы, непосредственно под ней. К этим дополнительным перемычкам на небольшие саморезы крепятся горизонтальные рейки, по которым будут скользить выдвижные ящики для инструмента. Сами ящики изготавливаются «по месту», то есть в зависимости от размеров монтажного просвета между перемычками.

Рабочая крышка разборного верстака тоже крепится на болтах. В верней части вертикальных опор с помощью стамески выдалбливается монтажное углубление, в крышке сверлятся отверстия под болты. Т.к. необходима ровная рабочая поверхность, головки болтов «утапливаются» в крышке благодаря высверливанию их посадочных мест сверлами соответствующего диаметра.

Видео: как сделать самостоятельно фрезерный стол

Неоспоримое преимущество разборного верстака заключается не только в легкой замене деталей и самой столешницы. Как известно, под нагрузкой от строгания, сверления, при другой механической обработке самый прочный верстак расшатывается. Гораздо надежнее и проще заново затянуть крепежные болты, чем загонять в древесину новые гвозди или шурупы – так что разборные модели служат гораздо дольше сколоченных аналогов.

Видео: складной стол-верстак

Конструкция столярного верстака будет зависеть от ваших потребностей. Для того чтобы изготовить его своими руками, достаточно минимальных знаний и умений.

Не секрет, что хорошо оборудованное рабочее место — залог успешного выполнения слесарных, электромеханических или монтажных работ. Главным предметом в гараже или мастерской, вокруг которого обустраивается все рабочая зона, является верстак. Этот рабочий стол должен обладать необходимой функциональностью, быть прочным и надежным. Покупка готового изделия в торговой сети может вылиться в кругленькую сумму, поэтому лучше изготовить его самостоятельно. Это даст возможность не только сэкономить, но и получить гаражный стол в точном соответствии с запросами функциональности и размещения.

Верстак своими руками. Как сделать?

Ниже мы расскажем, как сделать деревянный или металлический верстак своими руками. Представленные конструкции не требуют использования каких-либо дефицитных деталей или применения дорогостоящего оборудования, а в процессе монтажа можно обойтись минимальными навыками столярных и слесарных работ.

Изготовление верстака своими руками (из дерева)

Изготовление столярного верстака своими руками имеет массу преимуществ, которые заключаются в том, что заранее можно скомпоновать места расположения тисков и других приспособлений, продумать количество и расположение выдвижных ящиков и т. д.

Необходимые инструменты и материалы

Для самостоятельного изготовления верстака вам необходимо подготовить такие инструменты:

• электрический лобзик или ножовка;
• электродрель и набор сверл по дереву и металлу;
• угольник столярный;
• рулетка;
• пузырьковый уровень;
• набор гаечных ключей.
• Запасаясь материалами, обязательно обращайте внимание, чтобы деревянные детали не имели трещин и сучков. Для того чтобы начать работу, вам понадобятся:
• бруски для опорных ножек 100х100 мм;
• два фанерных листа толщиной не менее 20 мм (можно использовать OSB). При этом один лист пойдет на крышку стола, а другой — на нижнюю полку.
• доски 50х150 мм, из которых будет смонтирован каркас;
• болты (лучше всего использовать мебельные, с квадратной частью, препятствующей их вращению в деревянных деталях);
• шайбы и гайки;
• саморезы.

Чтобы облегчить сборку и избежать ошибок при раскрое материала, лучше сделать чертежи верстака и указать на нем размеры каждой детали.

Верстак своими руками чертежи

Верстак своими руками. Пошаговая инструкция

Прежде всего, надо изготовить верхнюю раму
подстолья. Для этого в соответствии с чертежом отпиливают доски нужной длины.

С помощью саморезов длинные и короткие детали крепят таким образом, чтобы получить раму прямоугольной формы. После этого отмеряют расстояние до ее середины по длинной стороне, где устанавливают распорную планку. В ее качестве используют ту же доску 50х150 мм, которую с обоих торцов к раме крепят саморезами.

Верстак из дерева своими руками. Фото

Опорные ножки
верстака изготавливают из 6-ти одинаковых брусков. Для их крепления к верхней раме используют длинные болты с гайками и шайбами. Для монтажа опоры брусок устанавливают в угол рамы и сверлят два сквозных отверстия сквозь ножку и боковую доску. Затем соединения затягивают, используя болты с гайками.

Чтобы добиться необходимой жесткости конструкции, монтируют нижние доски. К слову, эти же детали послужат и основанием нижней полки
. Для этого в полном соответствии с чертежами верстака отпиливают 4 деревянные детали сечением 50х150 мм.

Чтобы закрепить нижние доски, отмеряют по 30 см от края каждой опоры. На этой высоте одну деталь крепят к трем задним ножкам конструкции, а с передней доску крепят между средней и боковой опорой с той стороны, где будет установлена дополнительная полка
.

Две короткие доски монтируют на такой же высоте по бокам верстака.

Используя электрический лобзик или ножовку, из листов OSB или фанеры нарезают детали для столешницы
. К верхней части рабочего стола ее крепят заподлицо при помощи саморезов. Чтобы защитить поверхность верстака от повреждений, поверх фанеры укладывают слой оргалита, который по мере износа можно будет легко заменить новым материалом. Чтобы установить нижнюю полку, измеряют расстояние от средних до крайних ножек. Материал раскраивают по этому размеру и электролобзиком или ножовкой в его углах делают вырезы под опорные ножки. Крепление щита к нижнему основанию выполняют аналогично монтажу столешницы.

Чтобы получить устойчивость конструкции каркаса, при креплении опор и сборке рамы слесарного верстака обязательно используют столярный угольник
. После установки верстака, пузырьковым уровнем проверяют горизонтальность его расположения. При необходимости уровень можно изменить, подкладывая небольшие отрезки тонкой фанеры под ножки.

Верстак своими руками. Пошаговая инструкция

После окончания сборки верстак пропитывают специальным защитным составом, покрывают лаком или красят.

Небольшой верстак для дома своими руками

Предлагаемая ниже конструкция слесарного верстака значительно облегчит слесарные и монтажные работы не только в малогабаритном гараже, но и на балконе, в углу хозяйственного помещения и т.д. Обладая всей функциональностью и удобством полноразмерного рабочего стола, он не будет занимать много места и сможет вместить в своих ящиках множество инструментов и приспособлений.

Столешница малогабаритного верстака
изготавливается из склеенных между собой двух листов фанеры толщиной не менее 18 мм и имеет размеры 1500х600 мм. Для усиления крышки стола, по краям она имеет дополнительное утолщение двумя слоями фанерного листа, что дает толщину 72 мм.

Учитывая, что фанера толщиной 18 мм является не самым дешевым материалом (стоимость одного листа составляет около 1000 рублей), можно немного сэкономить, если купить полноразмерный лист габаритами 2440х1220 мм. К сожалению, этого материала не хватит на изготовление усиливающей полосы, которая располагается по периметру крышки, поэтому придется дополнительно поискать небольшой отрезок фанерного листа. В противном случае конструкцию столешницы придется изменить.

Приступая к сооружению небольшого столярного верстака своими руками, подготовьте следующие инструменты и материалы:

• правило длиной не менее 2 м;
• дисковая пила;
• угольник столярный;
• шпатель зубчатый с размером зуба 2х2 или 3х3 мм. Можно купить готовый инструмент или изготовить его самостоятельно, воспользовавшись болгаркой;
• шуруповерт или набор отверток;
• гаечные ключи;
• хороший столярный клей, например, «Момент Столяр»
• фанера толщиной 18мм;
• деревянный брус 40х60 мм;
• саморезы;
• болты, гайки, шайбы.

Кроме этого, для самостоятельного изготовления верстака необходимо обзавестись хорошими столярными струбцинами
, без которых склеить фанерные листы будет проблематично. Если качественный инструмент приобрести нет возможности, можно воспользоваться недорогими китайскими струбцинами, которых понадобится удвоенное количество.

Процесс изготовления верстака своими руками начинают с крышки
, на которую из листа фанеры длиной 2440 мм отрезают полосу длиной 1520 мм. Распилив эту деталь, получают элементы размером 1520х610 мм для усиления боков крышки. Затем правилом проверяют плоскость фанерных листов, для того, чтобы при склеивании сориентировать их выпуклой поверхностью вовнутрь.

Следующий этап потребует максимальной концентрации и аккуратности — в течение пары минут требуется равномерно распределить столярный клей
по поверхности одного листа фанеры. Если вы чувствуете, что недостаток опыта не даст вам возможности справиться с этой работой за такой короткий срок, то применяйте для соединения деревянных деталей мебельный клей ПВА. Он не имеет временных ограничений и допускает нанесение простой малярной кистью. Заранее подготовив струбцины и доски для распределения нагрузки по всей плоскости, уложите на три доски нижний лист, а после нанесения клеящего состава, накройте его верхним фанерным щитом.

Установив сверху нажимные доски, стягивайте конструкцию струбцинами, постоянно контролируя плоскостность при помощи правила. Место в центре столешницы прижать струбциной не получится, поэтому его оставляют без нагрузки.

При склеивании щита из нескольких листов фанеры, можно обойтись и без струбцин, если положить конструкцию на ровную поверхность и равномерно прижать по всей плоскости каким-либо грузом. После высыхания клея струбцины или груз снимают и приступают к следующему этапу изготовления верстака своими руками.

Чтобы столешница имела строгую геометрическую форму, при ее обрезании паркеткой
надо быть очень внимательным. В качестве шины для ведения пилы можно применить правило. Обрезая столешницу до размеров 1500х600 мм, выдерживайте углы 90° при помощи столярного угольника или используя оставшиеся при нарезке фанеры заводские углы в качестве шаблона. Оставшиеся обрезки фанерного щита распустите на полосы шириной 150 мм. Они будут нужны для усиления столешницы по периметру, поэтому приклейте их по всему краю столешницы в два слоя. При этом верхние полосы должны перекрывать стыки нижних отрезков фанеры.

Для изготовления подстолья
применяют брус сечением 40х60 мм. При этом царги и проножки изготавливают из цельного пиломатериала, а опоры склеивают из двух отрезков и одного целого бруса. Высоту верстака выбирают с учетом своего роста, поскольку при его использовании не должно возникать неудобства и дискомфорта. В нашем случае высота верстака от пола до верхней поверхности столешницы составляет 900 мм.

Далее склеивают ножки и собирают две рамы. При этом важно соблюдать перпендикулярность соединений, поскольку при отклонении от прямого угла геометрия конструкции будет нарушена. Добиться выполнения этого условия будет проще, если еще на этапе торцовки выполнять углы всех деталей строго под 90°. В нашем верстаке ширина рамы равняется 900 мм, а высота опорных ножек — 830 мм. Зазор от пола до нижней проножки должен составлять 150 мм.

После высыхания клея рамы монтируют на столешницу и крепят струбцинами. Затем ножки выставляют строго под углом 90 градусов к нижней поверхности фанерного щита и выпиливают еще один комплект проножек и царг. Для крепления конструкции к столешнице используют саморезы 8х120 мм.

Повысить устойчивость верстака можно, если проножки и царги дополнительно скрепить такими же саморезами. Выбрав углубление под головку метизов перьевым сверлом, обеспечивают эстетичность мест соединения.

Практически верстак готов. При желании в его подстолье можно изготовить ящик для хранения инструментов.

Металлический верстак для гаража своими руками

Верстак, изготовленный из стали, обладает необходимой прочностью и надежностью, которые требуются при работе с металлическими изделиями. Такой рабочий стол сможет добавить функциональности любому гаражу или мастерской.

Материалы и инструмент

Чтобы приступить к изготовлению верстака в гараж своими руками, следует обзавестись следующим слесарным инструментом:

• угловая шлифмашина с отрезным и шлифовальным дисками;
• сварочный аппарат;
• строительный уровень;
• электрический лобзик;
• дрель с набором сверл;
• шуруповерт;
• измерительный инструмент.

Чертежи верстака из металла своими руками

Некоторые материалы, которые нужны для верстака, можно найти в гараже, а недостающие части докупить на строительном рынке. Вам понадобятся:

• уголки стальные 50х50х4 и 40х40х2;
• труба профильная 60х40х2;
• полоса стальная 40х4 мм;
• стальные листы 2200х750х2 мм;
• доски толщиной 50 мм;
• 15-мм фанера и направляющие для ящиков;
• саморезы по металлу и болты.

Кроме того, подготовьте краску и преобразователь ржавчины для того чтобы изделие выглядело эстетично, а металл был защищен от воздействия влаги.

Пошаговая инструкция по изготовлению верстака из металла

Раскрой материала
. На каркас нарезают профильную трубу. Стальной уголок используется для усиления конструкции и окантовки столешницы. Металлическая полоса нужна в качестве направляющих элементов боковых панелей и для изготовления кронштейнов ящиков стола.

Сварка каркаса
. Из труб длиной 2200 и 750 мм, соединяемых попарно, монтируют прямоугольную раму столешницы. При этом учитывают, что поверх каркаса необходимо будет приварить уголки, в которые укладывают доски рабочей поверхности. Для усиления рамы через каждые 400 мм приваривают отрезки стальных труб в качестве ребер жесткости.

Как сделать верстак своими руками из металла. Фото

По краям стола сваркой монтируют опорные ножки длиной 900 мм, которые внизу укрепляют перемычками из уголка или профильной трубы.

С двух сторон к ножкам приваривают каркасы ящиков верстака.

На каркас столешницы устанавливают уголки для окантовки, после чего крепят сварочным соединением.

Из уголка длиной 2200 мм и 4 уголков длиной 950 м обустраивают обрешетку силовой вертикальной панели для инструмента.

Готовый каркас укрепляют кронштейнами из стальной шины
, которые приваривают к его боковинам. Для усиления потребуется 24 элемента. Дополнительно требуется просверлить отверстия в каждой полосе для монтажа боковых и задних фанерных стенок.

Фанеру раскраивают на детали для изготовления ящиков, после чего их собирают при помощи саморезов. Количество ящиков и их расположения зависит от конкретной необходимости и личных предпочтений хозяина.

После сборки выдвижных ящиков к боковинам каркаса приваривают металлические полосы с отверстиями для крепления салазок.

Все сварочные швы и острые углы проходят болгаркой с установленным обдирочным кругом, а ржавые участки металлопроката очищают металлической щеткой-насадкой.

Металлический каркас обрабатывают антикоррозионным составом и окрашивают атмосферостойкой краской.

Доски раскраивают по длине столешницы и укладывают в каркас из уголка. Чтобы предотвратить гниение и порчу древесины насекомыми, доски обрабатывают антисептическим составом
.

Пиломатериал укладывают в подготовленное ложе, оставляя между деревом и металлом зазоры в 2-3 мм для возможности расширения древесины при набухании. После этого доски прикручивают саморезами.

Верхний стальной лист обрабатывают с двух сторон преобразователем ржавчины, а после высыхания крепят к деревянной столешнице саморезами.

Окрашивают ящики стола и устанавливают на направляющие, а также крепят боковую и заднюю фанерную обшивку.

После того, как верстак будет изготовлен, устанавливают тиски и другое необходимое оборудование, крепят крючки для размещения инструмента.

Что такое верстак

Верстак представляет собой стол, предназначенный для работ, связанных с изготовлением и монтажом изделий из дерева, металла и других материалов. Нередко верстаки дополнительно оборудуют оборудованием для крепления обрабатываемых деталей, ящиками и полками для хранения инструментов и аксессуаров. В зависимости от целевого предназначения различают столярные и слесарные верстаки для работ с деревом и металлом соответственно. Рабочие столы для мастерских и гаражей могут быть одноместными и многоместными. Верстаки, рассчитанные на одно рабочее место, имеют ширину до 0.8 м и длину до 1.5 м. Габариты многоместных слесарных столов увеличиваются соответственно количеству работающих за ними людей. Расстояние рабочей поверхности от пола обычно составляет 0.8 — 0.9 м, однако есть и конструкции с регулируемой высотой. Верстаки чаще всего делают из металла или дерева, а их столешницы укрывают листами фанеры, оргалита, оцинкованной жести, досок и других материалов.

Генеральный принцип развития техники обработки материалов с доисторических времен до наших дней – как делать на неточном оборудовании детали для более точного. А начиналось все с верстака, его прообразы находят при раскопках поселений каменного века. Построить верстак, причем полноценный, своими руками вполне возможно, и это не только сэкономит значительную сумму, но также упростит, облегчит работу и улучшит ее результат.

Три ошибки

Любители, порой, судя по их конструкциям, очень опытные, знающие и прилежные, иногда делают себе верстаки, на которых, образно выражаясь, можно танк кувалдой разнести. Времени и труда на них уходит много, а денег вряд ли меньше, чем на хороший фирменный любительский верстак. Повторение в конструкции для собственного пользования промышленных прототипов, предназначенных для интенсивной работы в 3 смены и статическую нагрузку более чем в тонну, при сроке службы от 20 лет – одна из типичных ошибок разработки верстаков собственной конструкции.

Вторая – пренебрежение вибрациями. Не явно ощущаемой «игрой» или «отдачей», а мелкой дрожью, существенно затрудняющей работу и снижающей ее качество. Особенно сильно вибрации сказываются в верстаках на металлической станине.

Третья – повторяют столярные или слесарные верстаки; возможно, с некоторыми доработками под свою руку. Между тем конструкций верстаков для домашних/любительских работ разного характера немало. Бывают верстаки более или менее специализированные или, наоборот, универсальные, временные из подручных материалов и др.

Мы в этой статье разберемся, как сделать верстак с учетом этих ошибок,
во-первых, попроще и подешевле сообразно кругу потребностей и/или увлечений умельца. Во-вторых, как сделать верстак общего назначения или универсальный для особых условий использования – в тесном гараже, под столярку на стройке из подручного хлама, домашний для мелкой точной работы, детский.

Об универсальных верстаках

Среди фирменных изделий, подчас весьма недешевых, можно встретить «универсальные» верстаки в виде столярного с крышкой без лотка, комплектными слесарными тисками на деревянной подушке, и струбциной для их установки, вроде того, что на фото:

“Универсальный” верстак заводского изготовления

Это неправильное решение не только потому, что деревянная столешница от столярных работ портится. Главное, что здесь плохо – технологические жидкости, применяемые при обработке металла – масло, керосин и др. Пропитанное ими дерево становится гораздо более горючим. Возможно и самовоспламенение; вспомните, на производстве категорически запрещено накапливать промасленную ветошь. Подход к конструированию столешницы (доски, крышки) универсального верстака нужен другой исходя из того, для какой работы он преимущественно используется – тонкой или грубой, см. далее.

Рабочая скамья

На Западе широко распространены любительские/домашние верстаки с наборной столешницей, обрамленной бортиком. Чертежи такой «рабочей скамьи» даны на рис. Под слесарку крышку накрывают листом стали толщиной 1,5-2 мм и ставят тиски на подушке.

Верстак-скамейка хорошо гасит вибрации; сделать его можно из сосны или ели. Но конструкция сложна, с длинномерными материалами и мебелью работать на таком верстаке неудобно. Поэтому мы посмотрим сначала, как сделать наиболее употребительный столярный верстак, затем гаражный и слесарный. Далее постараемся объединить их в универсальный верстак и поглядим, чего на этой основе можно придумать для особых потребностей.

Состав верстака

Верстак «нашего» типа (условно, поскольку точно установить его происхождение невозможно) состоит из:

• Подверстачья (в столярных верстаках), или станины (в слесарных), обеспечивающей устойчивость всего агрегата и эргономику рабочего места.
• Крышки, коробчатой или в виде лотка, придающей рабочей области необходимую жесткость.
• Полки; возможно, с лотком, гнездами, и упорами, на которой производятся рабочие операции.
• Фартука, на котором развешивается инструмент. Фартук не обязательная принадлежность верстака, он может висеть на стене или быть заменен тумбой, стеллажом и пр.

Примечание:
размеры верстака в высоту ок. 900 мм. Длина и ширина выбираются по месту установки и роду работ в пределах 1200-2500 и 350-1000 мм соотв.

Крышку с полкой чаще всего выполняют заодно, неразъемными, и называют просто крышкой, верстачной доской или столешницей. Для гашения вибраций полку всегда делают на основе (постели, подложке) из дерева. В слесарном верстаке постель накрывается стальным листом от 2 мм толщиной и может быть выполнена из хвойной древесины. Ее общая прочность достаточна, а стальная покрышка предохраняет дерево от местных повреждений и попадания техжидкостей. В столярном верстаке постель из качественной (без сучков, свилей, и др. дефектов) твердой мелкослойной древесины (дуб, бук, граб, вяз, орех) служит одновременно и полкой, в верстаке для дома ради ее упрощения не в ущерб качеству возможна и 2-слойная конструкция, см. далее.

Традиционная конструкция подверстачья, наоборот, разборная из того же дерева, что и полка столярного. Это исходит от мастеров-шабашников прошлого, перевозивших свое оборудование от заказчика к заказчику на телеге. Именно со станины/подверстачья и следует начинать разработку своего верстака не хуже, но проще традиционных.

Станина: металл или дерево?

Стационарный деревянный верстак имеет перед таковым на стальной станине преимущества не только в меньшей стоимости и трудоемкости. Дерево, во-первых, не пластично. Верстак на деревянном основании можно сломать, но, если древесина использована выдержанная и пропитанная, он никогда не прогнется. Во-вторых, дерево отлично гасит вибрации. Фундаменты ваших строений ведь не усиленные вибропоглощающие, как цехов на заводе? А общую прочность и устойчивость станины домашнего верстака вполне обеспечит хвойная деловая древесина обычного качества.

Конструкция деревянной станины верстака из досок 120х40 показана слева на рис. Допустимая статическая нагрузка – 150 кгс; динамическая по вертикали вниз в течение 1 с – 600 кгс. Угловые стойки (ножки) собираются на саморезах 6х70 зигзагом (змейкой) с отступом от кромки 30 мм и шагом 100-120 мм. Крепление двусторонее; змейки с той и другой стороны пакета ведутся в зеркальном отражении. Промежуточные опорные балки крепятся стальными уголками на саморезах; краевые – парами саморезов у шипам стоек и, снаружи, уголками.

Если есть в наличии брус 150х50 или (180…200)х60, конструкцию можно упростить, как показано в центре на рис. Несущая способность повысится до 200/750 кгс. А из бруса 150х150, 150х75 и (180…200)х60 можно соорудить станину, способную вынести 450 кгс в статике и 1200 в динамике, справа на рис.

Примечание:
любая из этих станин пригодна и под столярный, и под слесарный верстаки. Под столярку на нее ставят коробчатую крышку (см. далее), а под слесарку лоток из уголка 60х60х4 с вваренными 4-мм полосами над промежуточными балками. В лоток укладывают деревянную подушку и накрывают ее сталью, также см. далее.

Если нет сварки

Цельнодеревянный верстак, без необходимости в сварочных работах для его изготовления, можно сделать по схеме на след. рис. «Фишка» здесь в столешнице, набранной на клею из бруса 75х50 и скрепленной стяжками. Если брус дубовый, то допустимая нагрузка – 400/1300 кгс. Угловые стойки – брус 150х150; остальное – брус 150х75.

Металл

Бывает наоборот: металл доступнее дерева, и сварка есть. Тогда стол-верстак под нагрузку 100/300 кгс можно собрать по чертежу слева на рис. Материалы – уголок 35х35х3 и 20х20х2. Ящики – из оцинковки. Недостаток – нельзя сделать проем внизу для ног, конструкция потеряет способность нести динамическую нагрузку.

Под нагрузку 200/600 подойдет более удобный металлический верстак по схеме справа вверху из профтрубы 50х50 (угловые стойки), 30х30 (прочие вертикальные детали) и уголка 30х30х3. Дощатая подушка того и другого верстака настилается только поперек (справа внизу) из шпунтованных досок (120…150)х40.

Полка – сталь 2 мм. Полку крепят к подушке саморезами 4х(30…35) по паре с каждого края каждой доски, а вдоль крайних досок – с шагом (60…70) мм. Только в таком исполнении верстак покажет заданную несущую способность.

Эти верстаки относятся уже к универсальным: под столярку крышку переворачивают деревянной стороной вверх или приспосабливают, как описано далее. Слесарные тиски устанавливаются на деревянной подушке, но крепятся не струбциной. В подушку тисков загоняется снизу цанговый анкер под болт М10-М14, и под него же в крышке сверлится сквозное отверстие. Под головку болта подкладывается шайба от 60х2. Такое решение удобно тем, что тиски возможно использовать недорогие неповоротные.

Для столярки

Крышка столярного верстака, в отличие от слесарного, крепится к подверстачью наглухо и выполняется коробчатой, для общей жесткости. Оптимальный вариант крепления для неразборного верстака – стальные уголки и саморезы. Подверстачье может быть и стальной станиной из описанных выше.

Как устроен столярный верстак традиционного типа, показано на поз. А рис; принадлежности к нему на поз. Б. Верстачная доска (в данном случае это отдельное приспособление) используется для работы с длинномером. Упор в ее пазу делается из подклиненного обрезка доски, см. далее. В доске желательно насверлить продольный ряд отверстий и крепить ее в гнезда болтами с конусными головками впотай. Традиционная конструкция столярного подверстачья показана на поз. Г, но – см. выше.

Крышку столярного верстака возможно удешевить, выполнив 2-слойной, поз. В. Тогда качественные доски твердого дерева понадобятся только на полку. Настилают ее, кладя доски «горбушками» годичных слоев попеременно вверх и вниз, во избежание коробления. Настил полки сначала сплачивают на клею ПВА или столярном, туго сжав струбциной или обмотав шнуром; ставят на подушку на том же клею. Юбка крышки собирается отдельно на клею и сквозных шипах (врезка на поз. В) и крепится к пакету подушка-полка саморезами.

Тиски для столярки

Цельнодеревянные столярные тиски, передние и стуловые, в настоящее время почти начисто вытеснены тисками с металлическим винтовым зажимом, поз. Д; их устройство показано на поз. Е. Тут необходимы некоторые замечания.

Первое – под головку зажимного винта нужно подложить 2-3 стальные шайбы, иначе он быстро проест подушку (деревяшка 4х4х1 см). Второе – если гайка не заказная и не покупная фасонная, то обзаведитесь хоть на время комплектом метчиков под используемую резьбу. В таком случае не старайтесь для ровности и плавности зажима применять слишком толстый винт; М12-М16 вполне достаточно.

Гайку самодельной зажимной пары наваривают на основание диаметром от 60 мм или, квадратное, от 70х70 мм. Утапливать ее в подушку зажима на надо, так меньше вероятности, что гайку сорвет при зажимании. Но от сварки резьбу безобразно уведет, болтом не прогонишь. Резьбу приваренной гайки нужно будет проходить метчиками по полной схеме, как при нарезке: первый метчик – второй – третий (если входит в комлект).

Примечание:
гайке, наваренной на основание, перед проходом резьбы нужно дать отлежаться от 2-х час, чтобы «улеглись» остаточные деформации.

Тиски и столярка для слесарки

Тиски на слесарном верстаке устанавливаются в углу (см. врезку на рис.), чтобы как можно большая часть динамических нагрузок при обработке металла приходилась по вертикали на угловую стойку. Расположение поперечных балок и промежуточных вертикальных стоек верстака со стационарными тисками желательно делать немного асимметричным, ставя их с меньшими промежутками в сторону угла с тисками. Установку тисков ведут также начиная с угла:

• В деревянную угловую стойку загоняют цанговый анкер под установочный болт, а в металлическую вваривают высокую гайку или резьбовую втулку (точка крепления 1 слева внизу на рис.);
• Если крепежный узел сварной, проходят резьбу метчиками, как в самодельной гайке столярных тисков, см. выше;
• Ставят тиски временно на 1 болт и по месту размечают отверстия под крепежные точки 2, 3 и 4;
• Тиски снимают и сверлят сквозные отверстия 2, 3 и 4;
• Ставят тиски на болты 1, 2 и 3;
• Для крепления на болт 4 подкладывают под крышку (столешницу) укосину У из деревянного бруса от 60х60 или профтрубы от 40х40. Закреплять укосину не обязательно, но она должна упираться из-под низа в верхнюю раму (обвязку) станины, но не в столешницу!
• Крепят тиски окончательно на болт 4.

Примечание:
таким же способом крепят и стационарный электроинструмент, напр. наждак.

Под столярку

Слесарный верстак возможно приспособить и для столярных работ, если просверлить в столешнице 2-4 пары отверстий под фиксацию столярного упора (справа и в центре на рис.). В таком случае к нижней поверхности упора привинчивают саморезами круглые бобышки; хорошо подходят пробки от пластиковых бутылок, они много раз выдерживают посадку втугую.

Верстак для гаража

Верстак в гараж невозможно сделать оптимальной по эргономике рабочего места ширины – размеры стандартного бокса 4х7 м со стоящим в нем автомобилем не позволяют. Давно уже путем проб и ошибок определена ширина гаражного верстака в 510 мм: и поворачиваться между ним и капотом достаточно удобно, и работать более-менее можно. Узкий верстак под тяжелым грузом (напр., вынутым для переборки мотором) оказывается неустойчивым, поэтому его делают прикрепленным к стене. Часто – угловым, это повышает устойчивость, но любой пристенный верстак «отзванивается» сильнее верстака-стола такой же конструкции

Схема устройства одной секции гаражного верстака дана на рис. В данной конструкции применен остроумный способ дополнительного гашения вибраций: ячейки рам крышки и нижней полки дальнего от угла края разных размеров. Точность установки поперечин +/– 1 см. С той же целью крышка и нижняя полка выполнены из ЛДСП толщиной 32 мм и застланы вместо стали линолеумом. Для гаражных работ его стойкость достаточна; заменяется без труда.

Крепление к стенам – саморезы от 8 мм или болты от М8 с шагом 250-350 мм. Заглубление в каменную стену 70-80 мм; в деревянную 120-130 мм. Под саморезы в каменную стену ставятся пропиленовые дюбели; под болты – цанговые анкеры.

Еще для гаража

Другой вариант гаражного верстака уже на пристенный, а настенный, слева на рис. Монтировать его можно только на каменные стены. Верстачная доска откидная 2-слойная; каждый слой из фанеры 10-12 мм. Проем под станок со ступенчатой внутренней кромкой. Под «фрезером» в данном случае понимается сверлильный мини-станок с подвижно-поворотным столиком и зажимом для детали. Конструкция удобна тем, что стружка сыплется сразу на пол.

Если ваш автомобиль что-то вроде Daewoo или Chery с 3-х цилиндровым моторчиком, а гараж совсем маленький, то в нем можно поставить складной мини верстак-шкафчик с подъемной столешницей, справа на рис; он же подойдет в дом для тонкой работы (электроника, точная механика). Столешница подвешена на рояльной петле, ножки на карточных. Для складывания ножки подворачивают под столешницу (полезно было бы связать их проножкой), и столешница опускается.

Примечание:
для тесного гаража с обычным городским автомобилем, возможно, оптимален будет складной верстак-ящик, см. видео ниже.

Видео: складной верстак-ящик

Домашний универсал

Дома занимаются более мелким, но кропотливым техническим творчеством: пайкой, моделизмом, часовым делом, художественным выпиливанием из фанеры и т.п. Для мелкой тонкой работы пригоден универсальный верстак, чертежи которого и приспособлений к нему даны на рис. Стойкость рабочей поверхности и ее вибропоглощение в данном случае не так важны, как ровность, гладкость и некоторая адгезия («прилипаемость» деталей), поэтому столешница покрыта линолеумом. Слесарные тисочки к данному верстаку нужны небольшие, с винтовым зажимным креплением.

Еще о фанере

Вообще-то работать с металлом «по-грубому» на фанере нежелательно, т.к. она неплохо «отзванивает». Если же подушка доски слесарного верстака делается все-таки из фанеры, то к ее исподу нужно приклеить на ПВА раму (обрамление) тоже из фанеры, см. рис. Верхнюю (рабочую сторону) тогда желательно покрыть сначала линолеумом без подкладки, а уж по нему класть сталь.

Подрастающей смене

Другой случай, когда делать верстачную доску из фанеры оправдано, это ученический верстак для ребенка. Тут играют роль уже педагогические соображения: пусть учится чувствовать материал и не лупить почем зря, а работать аккуратно. С той же целью мастера прошлого нарочно давали ученикам плохой инструмент.

Верстаки на дачу

Когда дачный домик или др. легкое деревянное сооружение еще только строится, тут не до верстачных премудростей, нужно хоть что-то, на чем можно производить несложные столярные работы. Для такого случая на скорую руку можно сколотить столярный верстак для дачи из подручных материалов, слева на рис. Конструкция замечательна тем, что в ней наглядно и полно воплощен принцип: на плохом оборудовании делаем хорошие вещи.

Для последующих работ по обустройству дачи пригодится мини-верстак, справа на рис. При минимальном расходе материала и предельно простой конструкции он достаточно для обычных столярных работ устойчив во всех отношениях, т.к. середина верстачной доски подперта парой подкосов. Если их поставить на болты, верстак получится складным и от выходных до выходных стоять в кладовке. Для разборки после высвобождения подкосов распорку вместе с ними вынимают, а ножки подворачивают под доску. Наконец, для дачи, обитаемой постоянно или все лето, с мастеровым хозяином, кстати придется более сложный, но полнофункциональный складной верстак, см. видео ниже.

exterminator › Блог › Как я делал верстак в гараж

По просьбам выкладываю.
Первым делом для постройки верстака нам понадобится купить гараж.
Далее нам нужно обжиться там, устроить бардак и натащить кучу не нужных вещей. Хотя нужных тоже надо притащить.
Обязательно поставить машину, чтобы мешалась… Машину надо поставить такую, которую не возможно делать без верстака. Чтобы совсем совсем было плохо. Так мотивация поднимается 🙂

И так идея сделать верстак под силовые работы в виде гибки металла, частого стучания молотком/кувалдой, сварки, обязательно место для тисков, полки или ящики для инструмента. Так как будут работы со всеми возможными деталями и агрегатами, верстак должен не боятся прямого удара молотка, сварки (желательно чтобы проводил электричество по столу) и жидкостей. То есть имел металлическое покрытие.
Максимально большой, но чтобы не мешался.
Для этого подойдет хорошая мощная станина с деревянной столешницей из досок и металлическим листом поверх. Лист в идеале бы нержавейку 1,5-2 мм, но это дорого. Так что я выбрал обычную «сталь 3» 1.5 мм — других нет.

Изначально хотел сделать откидную столешницу, которая бы складывалась к стене без основания (2 ножки на болтах) Зачем? Да чтобы место экономить. Тогда можно его убрать и он не будет мешаться. Потом подумал… Даже и не знаю. Обычно под столом что-то хранится. Нужны ящики для инструмента и хлам хранить. А если он будет разборный — куда денется хлам, и как сделать ящики? Они все равно останутся где-то в гараже… Короче идея не прокатила.

В итоге я выбрал размер чуть больше чем стена со стороны ворот. Долго думал, ходил с рулеткой. Решил выдвинуть на 5 см наружу, чтобы дойти до 60см глубины. 70 конечно удобнее но тогда машина может не влезть.
Длину взял от балды равную 2м, почему-то долго решал 2 или 2.10… Кажется это было связано с географией гаража — он сложен из бетонных блоков.
Тут еще небольшой экскурс в историю гаража. Как я уже ранее написал надо купить гараж и обжиться там. Так вот я покупал 2 доски 150х40х6000 и резал их пополам. В итоге у меня было 4 доски 150х40 примерно около 3м длинной. Соответственно доски я решил положить как основу на столешницу. Их ширина в сумме давала мои 60см, а длина до 3 метров. Доски выбрал класть в длину — так у них меньше возможность играть на «изгиб» точнее поворот.

Тиски являются силовой частью, поэтому под них решил сделать опору из профиля 50х50, остальные ножки из 40 уголка. Хотя у друзей и без опоры под тисками все нормально. Но у них верстаки из советского 50 уголка.
Основание столешницы тоже из 40 уголка, с несколькими перемычками поперек в районе ножек. Правые ножки из 25 уголка — там нагрузка небольшая.

Высота это индивидуально. У друзей 80см обычно — по стандарту. Может и удобно если сидишь весь день на стуле. А работать согнувшись — нет! Да если в тиски кладешь что-то — нормально. Решил взять метровую высоту. На вопросы «А не высоко?» отвечаю: «А у меня есть подставка». Так что выше встать не проблема.

Оригинальной картинки не сохранилось. Ну суть в чем. Тиски надо размещать справа, так как слева у меня стена ворот и габаритные вещи не влезут. Справа от верстака в таком случае тоже лучше ничего не ставить — мешается. Основное рабочее пространство выходит в центре и справа от тисков (на краю много чего удобно делать). Слева по плану ниша под сварочник, а у меня их два. Каждый сварочник на тележке. Так что габариты ниши по тележкам. Размеры сняты заранее, тележки варились по размерам. Глубина верстака учитывала гарабиты сварочников.
Поэтому отступаем 50 см от правого края и ставим ногу под тиски.
Слева отступаем размер под сварочники 35+25 см = 55 см.
Над сварочниками остается ниша, в ней решил сделать просто полку. Потому что уголок загнут внутрь этой нишы. Ящик там делать не выгодно — теряю почти 5 см высоты в пустоту. А молотки и крупный инструмент хранить самое оно. Или краги.

В центре остается 95. Плюс надо учесть ширину профиля и уголка, сделать на это зазоры и смещения.
В итоге ширина ящиков в центре 78см.
Это размеры центров ножек. На деле еще надо учесть, что слева нет ног — верстак опирается на уголок на стене и уголок на воротах. Справа ноги из 25 уголка. А в центре 50 профиль под тисками, а левее 40 уголок.

После переворота на место разметил отверстия под тиски, и положил доски. Доски в последствии подровнял рубанком. Доски поверх промазал маслом, чтобы не гнили вслучае чего. И не могли плесневеть.
Поверх положил лист.

На фотке Артем, на пару дней приехал из армии, помог загнуть лист.
Учитывая кривой пол гаража временно подложены бруски, верстак выведен в уровень, тележки со сварочниками пока не катаются по такому полу, но в последствии будет заливаться.

Ящики
Это сложный процесс, дорогой поэтому длился долго иба нахаляву 🙂 Купил направляющие с полным вылетом — 160р за один ящик. На металлических шариках.

Высота выбрана исходя из потребностей хранить мелкий часто используемый инструмент. То есть верхние 2 ящика высотой 5см (-толщина дна). Там удобно лежат линейки, ножницы, зажимы, мелкая трещетка с головками, штангель, маркеры и прочее. Никогда не теряются — всегда лежат в один слой и чтобы достать, не нужно копаться среди тяжелых и больших вещей добираясь до дна. Даже отвертку сделанную и 1 мм прутка легко найти в таком ящике — ей просто негде теряться.
И так высота ящиков: 5, 5, 10, 10, 15 см.

По факту использования могу сказать, что пока проблем нет. Кроме того, что лист ржавеет местами, главное не давать ему сильно покрываться ржавчиной. В принципе он съемный, может быть заменю на нержавейку.
Тиски в принципе тоже съемные, при желании — пока не нужно было. Часто прикручиваю листогиб. Гайки пока не вваривал. Сделал подставку под ТИГ гарелку, тоже крепится к верстаку на болт.

На этой фотке показано в каком бардаке делался верстак. После создания ящиков почти весь хлам убрался по своим местам. Главное что инструмент теперь всегда легодоступен.

В продолжении статейка про тележки под сварочные аппараты.

Источник

Верстак в гараже своими руками

Большинство владельцев гаражей, помимо основного предназначения, используют помещение в качестве мастерской, что вполне логично — многие ремонтируют свою машину самостоятельно, задействуя для этого различные приспособления и оборудование. При необходимости производятся любые другие технические работы, ремонт бытовой техники, сборка сооружений или приспособлений на дачу и т.д. Чтобы качественно выполнить все эти манипуляции, требуются соответствующие условия. Оптимальным вариантом является создание своими руками удобного и прочного верстака.

Назначение верстака в гараже

Верстак — это рабочий стол, удобный для выполнения различных технических операций. Основное назначение — слесарные работы с использованием ручного или электрического инструмента, обработка деталей, сборка или разборка механизмов, изготовление или ремонт отдельных деталей и т.д.

Кроме того, верстак является местом хранения инструментов. Если оно правильно организовано, все ручные или электрические инструменты и приспособления находятся на виду и расположены максимально удобным образом, достаточно лишь протянуть руку. Поблизости устанавливаются розетки для электроинструмента, тиски для фиксации обрабатываемых деталей и прочие элементы обустройства.

Результат выполнения любых работ напрямую зависит от условий, в которых они производились, поэтому верстак позволяет получить качественные и ожидаемые плоды от приложенных усилий.

Конструкция верстака

Площадь большинства гаражей ограничена, поэтому выбор правильной конструкции верстака очень важен. Основным требованием является оптимальное сочетание функциональности и компактности. Стандартный размер гаражного бокса — 6х4 м. Если вычесть из этого площадь, занимаемую машиной, остаётся не так уж и много свободного пространства, которое необходимо использовать самым рациональным образом.

Существует множество вариантов конструкции верстака, но все они должны иметь:

Важно также обеспечить наличие качественного освещения и розеток для подключения ручного электроинструмента. Рекомендуется располагать их в верхнем ярусе, чтобы провод не мешался под руками и не создавал опасных ситуаций.

Основные виды

Основным элементом верстака является несущая конструкция, выполненная в виде рамы. Она обеспечивает жёсткость и прочность, принимает на себя все нагрузки и одновременно служит каркасом для тумб и выдвижных ящиков.

Рабочая поверхность (столешница) является отдельным элементом, прикреплённым к раме после сборки. Материалом для рамы могут служить:

Использование металлических деталей требует производства сварных работ или резьбовых соединений. Древесина проще и легче в обработке, но прочность её намного ниже, что требует использования достаточно толстых опорных брусков. Нередко раму собирают из сочетания тех и других элементов. Обычно это вызвано нехваткой материалов — используется то, что имеется в наличии и позволяет сэкономить деньги и время.

Для столешницы можно использовать:

Кроме того, существуют различные варианты формы верстака:

Существует различия и по типу функционала:

Выбор наиболее подходящего варианта обусловлен предпочтениями владельца, наличием навыков выполнения тех или иных работ, свободным местом в гараже и прочими обстоятельствами.

Наиболее распространённым вариантом конструкции является металлический верстак с рамой из металлической трубы прямоугольного сечения, установленный вдоль длинной или короткой стены (иногда собирают угловой вариант, размещённый вдоль обеих стен),

Необходимые инструменты и материалы

Для создания своими руками металлического верстака потребуются:

Из материалов необходимо приготовить:

В зависимости от выбранной конструкции могут потребоваться и другие детали или материалы, перечислены только наиболее нужные элементы.

Подготовительные работы

Подготовка к сборке верстака состоит в определении особенностей конструкции, выборе размеров и места установки сооружения. Для того чтобы ни один момент не ускользнул от внимания и не оказался забытым, рекомендуется создать рабочий чертёж верстака, выполненный в масштабе с привязкой к размерам гаража. Особое внимание следует уделять высоте столешницы — она существенно отличается от высоты обычного обеденного стола. Оптимальный вариант — высота от пола до сгиба локтей стоящего прямо человека. Учитывая разницу в росте у разных людей, сборка оптимального для себя верстака сможет стать очень полезным мероприятием.

Кроме того, надо помнить, что ширина столешницы не должна быть слишком большой. Размеры гаража относительно невелики, нередко приходится работать рядом со стоящим внутри автомобилем.

Понадобится место для прохода человека, поэтому оптимальной шириной считается 50 см. Также надо определиться с размерами щита для инструментов, которые нужны чаще всего.

Приспособления, находящиеся под рукой, позволят экономить время и усилия, которые уходят на поиск необходимых элементов по ящикам и полкам.

Пошаговая инструкция по изготовлению верстака для гаража

Рассмотрим примерный порядок действий при сборке металлического верстака. Необходимо выполнить следующие операции:

Перечисленные операции относятся к основным, наиболее необходимым действиям. В зависимости от типа конструкции и наличия дополнительных элементов могут потребоваться и другие этапы сборки. Для того чтобы не допускать ошибок, рекомендуется продумать порядок работ во время создания рабочего чертежа. Следовать пунктам плана необходимо для увеличения скорости работ и исключения путаницы в сборке сооружения.

Видео: Процесс создания верстака

Техника безопасности при работе с самодельным верстаком

Работа с самодельным верстаком требует соблюдения обычных правил безопасности. Самостоятельная сборка не меняет никаких требований и норм.

Необходимо присоединить верстак к общему заземляющему контуру гаража, прочно закрепить его на полу или стенах. Стеллажи и инструментальный щит с верхним ярусом прочно крепятся с помощью анкерных болтов к стенам. Шурупы в данном случае использовать нельзя.

Все электрические провода необходимо спрятать в гофрированные шланги или кабельные каналы. Освещение должно быть достаточным, направленным с левой стороны и сверху. Следует исключить возможность раскачки верстака, все опоры должны прочно и плотно стоять на полу, обеспечивая полную неподвижность рабочей поверхности.

Наличие качественного верстака поможет выполнять все необходимые работы в нормальных условиях. Время на выполнение работы значительно сократится, а качество работ — улучшится. Сборочные работы пройдут быстро и качественно, если все необходимые инструменты и материалы будут заранее приготовлены, раскроены и распределены по категориям. Тогда станет проще выполнять сборочные операции, а возможность ошибки будет сведена к нулю.

Источник

Верстак является одним из наиболее важных и необходимых устройств в гараже. На рынке есть множество их разновидностей, но можно собрать конструкцию самостоятельно своими руками. В качестве основы для неё чаще всего используется металл, который отличается надёжностью и долговечностью.

Чертежи и размеры

Чтобы собрать качественный верстак для гаража, необходимо изначально определиться с его габаритами. При составлении чертежа особенное внимание следует уделить высоте столешницы. Оптимальным вариантом этого показателя является расстояние от локтевого сгиба стоящего прямо человека до пола.

Не следует делать слишком большую ширину. Это связано с ограниченными размерами гаража и необходимостью часто работать, когда внутри помещения стоит автомобиль. Потребуется место для прохода людей, поэтому оптимальная ширина конструкции варьирует в пределах от 50 до 80 см.

Материалы и инструменты

Для того чтобы собрать верстак в гараж своими руками, потребуются такие инструменты, как:

Следует также использовать защитные приспособления и спецодежду. Для выполнения процедуры потребуются следующие материалы:

Инструкция по изготовлению

Верстак, который будет сконструирован из указанных материалов, обладает длиной в 2,2 м и шириной в 75 см. Такие внушительные габариты позволят расположить в углах стола тиски, наждак и прочий инструментарий.

Сборка основы

Конструирование каркаса верстака проводят по следующему алгоритму:

Сборка ящиков для стола

Данный процесс состоит из следующих этапов:

Завершающие работы

После сборки ящиков выполняют следующие шаги:

Примеры обустройства

Существует много вариантов размещения самодельных верстаков в гараже. Наиболее удачные из них представлены на картинках.

Установить верстак в гараже нужно так, чтобы он в любом положении не мешал автомобилю. Также он не должен затруднять проход по помещению и перемещение объёмных запчастей. Желательно разместить конструкцию в каком-либо отдалённом углу.

Собрать верстак самостоятельно довольно просто. Процесс занимает немного времени и позволяет сэкономить деньги на покупку готового устройства.

Источник

Столярный верстак своими руками

Выбор материалов

Для изготовления верстака принято использовать два основных вида материала, которые существенно отличаются между собой прочностью и надёжностью.

Идеальным вариантом будет совмещение материалов. Каркас лучше делать из дерева, а вот рабочую поверхность — из прочного металла. Это позволит создать долговечную, надёжную и удобную конструкцию всего за несколько часов.

Виды верстаков

Верстаки классифицируются по нескольким параметрам: по количеству рабочих мест, например, одноместные, двухместные и многоместные; по дополнительным функциям — складные (с откидывающимися рабочими поверхностями) и в форме шкафов с множеством выдвижных полок.

В зависимости от целевого назначения оборудования выделяют следующие виды верстаков:

Три ошибки

Любители, порой, судя по их конструкциям, очень опытные, знающие и прилежные, иногда делают себе верстаки, на которых, образно выражаясь, можно танк кувалдой разнести. Времени и труда на них уходит много, а денег вряд ли меньше, чем на хороший фирменный любительский верстак. Повторение в конструкции для собственного пользования промышленных прототипов, предназначенных для интенсивной работы в 3 смены и статическую нагрузку более чем в тонну, при сроке службы от 20 лет – одна из типичных ошибок разработки верстаков собственной конструкции.

Любительский верстак, надежный, но излишне сложный, тяжелый и громоздкий

Вторая – пренебрежение вибрациями. Не явно ощущаемой «игрой» или «отдачей», а мелкой дрожью, существенно затрудняющей работу и снижающей ее качество. Особенно сильно вибрации сказываются в верстаках на металлической станине.

Третья – повторяют столярные или слесарные верстаки; возможно, с некоторыми доработками под свою руку. Между тем конструкций верстаков для домашних/любительских работ разного характера немало. Бывают верстаки более или менее специализированные или, наоборот, универсальные, временные из подручных материалов и др.

Мы в этой статье разберемся, как сделать верстак с учетом этих ошибок, во-первых, попроще и подешевле сообразно кругу потребностей и/или увлечений умельца. Во-вторых, как сделать верстак общего назначения или универсальный для особых условий использования – в тесном гараже, под столярку на стройке из подручного хлама, домашний для мелкой точной работы, детский.

Подготовительные работы

Создание чертежа верстака — обязательная часть подготовительного этапа

Подготовка к сборке верстака состоит в определении особенностей конструкции, выборе размеров и места установки сооружения. Для того чтобы ни один момент не ускользнул от внимания и не оказался забытым, рекомендуется создать рабочий чертёж верстака, выполненный в масштабе с привязкой к размерам гаража

Особое внимание следует уделять высоте столешницы — она существенно отличается от высоты обычного обеденного стола. Оптимальный вариант — высота от пола до сгиба локтей стоящего прямо человека

Учитывая разницу в росте у разных людей, сборка оптимального для себя верстака сможет стать очень полезным мероприятием.

Кроме того, надо помнить, что ширина столешницы не должна быть слишком большой. Размеры гаража относительно невелики, нередко приходится работать рядом со стоящим внутри автомобилем.

Понадобится место для прохода человека, поэтому оптимальной шириной считается 50 см. Также надо определиться с размерами щита для инструментов, которые нужны чаще всего.

Конструкция верстака

Если конструкция рабочего стола в гараж изготавливается своими руками, то прежде всего требуется тщательно продумать каждую деталь, прикинуть, где будут размещаться инструменты, какие работы будут проводиться на верстаке. От этого и зависит модель стола в гараж.

Стандартные модели часто оборудуются выдвижными ящиками, которые можно изготовить из дерева или металла. Также конструкцию стола можно дополнить полками, силовым щитом для подвесного инструмента, который всегда будет под рукой. Но самое главное, верстак должен быть устойчивым, прочным и надежным.

Особенности

Слесарный верстак – это, по сути, стол, на котором выполняются работы с металлом и деревом. К нему предъявляются такие требования.

Поэтому большинство домашних мастеров предпочитают делать верстаки своими руками. Это не только значительно экономит деньги, но и позволяет получить именно ту конструкцию, которая нужна.

Перед самостоятельным изготовлением обратите внимание на ряд особенностей

Только грамотно спроектированный верстак будет удобным и эргономичным, поэтому всегда учитывайте рост и комплекцию мастера. Высота рабочей поверхности должна находиться на уровне пупка. При работе руки должны быть слегка согнуты, а кисти быть на уровне брючного ремня.

Длина стола не имеет большого значения. Но в просторных помещениях её рекомендуется делать больше для обработки более крупных деталей. В рабочем положении желательно дотягиваться руками до краёв стола или в крайнем случае делать полшага-шаг в сторону.

Если верстак большой, конструкцию можно сделать разборной. Но учтите, что болтовые соединения менее прочные, чем сварные. Альтернатива – сделать несколько верстаков, поставить их рядом и соединить болтами.

Ширина (или глубина) стола находятся в пределах 50–60 см. Этого вполне достаточно.

Хорошо, если верстак имеет нишу для ног, тогда с ним удобно работать сидя. Если её нет, на нижней полке можно разместить больше инструментов, а жёсткость всей конструкции повышается.

Слесарный верстак в принципе не имеет избыточной прочности

Чем жёстче конструкция – тем лучше, ведь на столе работают тяжёлыми инструментами с ударной нагрузкой.

Особое внимание уделите устойчивости. Если верстак будет шататься, не получится нормально работать

В особо тяжёлом случае он всей своей массой упадёт на человека, и тогда не избежать серьёзных травм. Поэтому станки для тяжёлых работ крепятся к полу или (и) стене анкерными болтами.

Некоторые столы имеют 6 и более ножек. Это прочнее, но на кривом полу он будет качаться (а в большинстве мастерских пол неровный). Поэтому ножки должны иметь регулировку по длине. Кстати, для большинства верстаков хватит и 4-х ножек.

Центр тяжести должен находиться как можно ниже, поэтому на нижних ярусах должны лежать самые тяжёлые инструменты. Некоторые мастера дополнительно приваривают балласт. Чем верстак тяжелее – тем лучше, поскольку он становится устойчивее и меньше реагирует на удары. Правда, транспортировать его тяжелее, но это необходимо крайне редко.

Это, пожалуй, всё, что касается общих требований. Приступаем к проектированию.

Подготовительный этап

Грамотное проектирование – это залог успешной работы. Габариты верстака должны соответствовать размерам помещения и росту мастера, а конструкция – видам выполняемых работ. При этом стол может быть прямым или угловым (П-образным делать стол не рекомендуется).

Можно воспользоваться компьютерным проектированием. Для построения 3D-моделей есть множество программ (Компас 3Д, SOLIDWORKS, AutoCAD), которые имеют библиотеки материалов и крепежа. В них можно рассчитать затраты материала, подобрать необходимый прокат и скорректировать конструкцию. Более того, встроенное в них ядро позволяет виртуально приложить усилия и определить слабые элементы конструкции.

Кроме того, в процессе работы всегда можно посмотреть тонкости конструкции. А ещё одно преимущество моделирования – по заготовленной модели можно сделать чертежи и заказать работу профессиональному сварщику.

Если с моделью не получилось, всё равно нужно подготовить эскизы и чертежи в удобном для вас масштабе (необязательно по ГОСТу). Без проектирования обойдутся только очень опытные мастера, и то результат не всегда будет положительным.

Мы приведём несколько интересных схем слесарных верстаков с основными размерами:

Материалы и комплектующие

Как видите, верстаки сильно отличаются по конструкции, и материалы могут быть самые разные. Обычно это то, что есть в гараже, но они могут быть и покупными.

Например, для изготовления каркаса такого верстака потребуются:

Всего нужно 121 кг металла. Его количество может отличаться в зависимости от размеров.

Для такой модели понадобится:

Размеры проката могут варьироваться. Главное правило – чем он больше, тем прочнее и тяжелее конструкция.

Такой толстый участок может быть небольшим и использоваться как наковальня, а другая часть столешницы быть относительно тонкой. Главное – обеспечить надёжность соединения.

Продумайте и другие моменты.

Необходимые инструменты

Для изготовления верстака нам понадобятся:

После того как всё готово, приступаем к изготовлению.

Этапы сборки

Сперва нужно подготовить ранее замеренные заготовки. Для этого следует болгаркой отрезать все требуемые металлические и деревянные детали, после чего можно приступать к сборке оборудования.

По окончании всех работ элементы конструкции нужно обезжирить и закрасить. Лучше всего подбирать молотковую краску, поскольку именно она устойчива ко многим внешним воздействиям и механическим повреждениям.

Из какого материала лучше сделать верстак в гараж своими руками

Существует несколько вариантов изготовления рабочего стола. По типу применяемого для изготовления материала верстаки бывают:

В комбинированных верстаках используется деревянная основа и металлический лист в качестве усилителя столешницы. Кроме этого, в конструкции присутствуют металлические гребенки, а также винты с нанесенной резьбой. К комбинированным устройствам относятся металлические столы с ящиками и полками для инструмента, изготовленными из дерева.

Преимущества и недостатки деревянного верстака в гараже

Выбор материала для изготовления стола в первую очередь определяется его назначением. Деревянный верстак в гараже обычно устанавливается в тех случаях, когда требуется быстро организовать рабочее место для выполнения несложных операций. Для создания каркасной части можно использовать доски размером 4х8 см или брус величиной 5х10 см. Прямоугольное основание собирается с учетом стандартных габаритов, а его компоненты фиксируются гвоздями или саморезами.

Деревянный верстак устанавливается в тех случаях, когда необходимо быстро организовать рабочее место

Чтобы усилить конструкцию, в верхней и нижней частях между ножками устанавливаются деревянные распорки. Нижние, которые располагаются на высоте 15 см от пола, можно применять в качестве основы для полки. Для сборки столешницы подойдет строганая шпунтованная доска из дуба или бука. Можно также использовать пару листов влагостойкой фанеры толщиной 1,8 см, которые проклеиваются между собой и обшиваются по краю.

Для создания своими руками верстака в гараже из дерева не требуется особых усилий и навыков обращения со сварочным аппаратом. Набор инструментов минимален (электрический лобзик и дрель), а сам процесс занимает гораздо меньше времени, чем изготовление металлической конструкции.

С другой стороны, деревянный стол имеет и множество недостатков:

Минусом деревянного верстака считается неспособность выдерживать большие силовые нагрузки

Преимущества и недостатки металлического верстака для гаража

Чтобы собрать стол сварщика своими руками, потребуется специальное оборудование и навыки обращения с ним. Элементы верстака соединяются методом сварки. Качественно изготовить металлическую конструкцию под силу далеко не каждому мастеру. К тому же стол получается очень тяжелым, да и сам материал, в отличие от древесины, стоит недешево.

С другой стороны, у верстаков в гараже из металла имеется немало преимуществ, которые по достоинству оценят многие автовладельцы:

Сборка каркаса

Сборка конструкции слесарного верстака не вызывает сложностей, если иметь навык работы со сварочным аппаратом. Благодаря заготовленным деталям все становится просто и понятно. Лучшим решением будет использование полуавтомата, а не дуговой сварки. В этом случае материал прогревается до требуемой температуры и не прогорает от электрода. Швы получаются аккуратными и прочными.

Первым делом понадобиться изготовить прямоугольную основу для конструкции слесарного верстака. Для этого потребуется две заготовки, длина которых равна глубине стола, и две заготовки, длина которых равна ширине верстака. Торцы срезаются болгаркой под угол в 45 градусов, чтобы обеспечить идеальный узел примыкания. Заготовки верстака выкладываются на ровную горизонтальную поверхность. Первоначально их необходимо зафиксировать небольшими прихватками и подровнять, если это необходимо. Далее выполняется наложение полного шва на конструкцию. При этом потребуется сделать провар и с другой стороны.

Следующим шагом является установка четырех стоек слесарного верстака. Они привариваются к подготовленной раме. Их необходимо расположить вертикально. После этого выполняется нижняя обвязка по трем сторонам. На этом же этапе привариваются вертикальные стойки под стенд для инструмента, который будет находиться над слесарным верстаком. Следующим шагом выполняется монтаж рам для ящиков и полочек, как видно на фото выше. При этом между ними закрепляется дополнительная перекладина, но приваривается она со смещением к середине, чтобы было удобно стоять за слесарным верстаком.

Применение слесарного верстака

На таком столе выполняют следующие виды работ:

Такое оборудование используют не только в помещениях подсобного характера, но и даже на станциях технического обслуживания машин, автосервисах и крупных промышленных предприятиях.

Надежный слесарный стол дополнительно оборудуют осветительными узлами, чтобы обрабатывать и ремонтировать на них различные изделия, тисками и прочими приспособлениями

Верстак предназначается для более эффективного применения рабочего места, поэтому при его создании своими руками принимают во внимание специфику производства и планировку помещений

Делаем слесарный верстак

Для начала необходимо приготовить инструмент для работы:

Материалы, которые понадобятся:

саморезы по металлу;

краска по металлу и дереву.

По плану должен получиться верстак размерами 220х75 см.

Основные этапы изготовления слесарного верстака:

2 шт. – длиной 2200 мм.;

2 шт. – длиной 750 мм.

Для увеличения прочности столешницы приваривают еще пару труб с шагом 40 см.

2 шт. – длиной 750 мм.;

2 шт. – длиной 2200 мм.

Внутрь готового каркаса в дальнейшем укладываются доски.

Металлический каркас выдерживает нагрузку более сотни килограмм. На нем спокойно можно перебирать двигатель автомобиля. Изготовить верстак слесарный своими руками по плечу любому домашнему мастеру.

Источник

Рабочий стол в гараже своими руками для большинства автолюбителей является незаменимым оборудованием, особенно, если он достаточно тяжелый и прочный. На нем можно обрабатывать деревянные или металлические детали, собирать узлы автомобиля, производить их ремонт и многое другое. Статья подскажет, как изготовить стол для гаража своими руками.

Особенности оборудования для гаража

Для большинства автолюбителей гараж является укрытием для авто и вторым домом, где они могут проводить довольно много времени. Это требует и особого подхода к оборудованию помещения. При халатном отношении к этому вопросу может значительно сократиться длительность полезной службы автотранспорта, а проводить ремонт в плохо оборудованном гараже очень неудобно.

Прежде всего, при обустройстве помещения необходимо:

• Обеспечить минимальный уровень влаги в нем и поддержание нужной температуры. Даже в достаточно суровые морозы автомобиль не должен слишком промерзать.
• Создать комфортные и приятные условия для работы владельца.
• Обеспечить достаточное пространство для удобного хранения запчастей. При этом доступ к ним необходимо выполнить наиболее удобным.
• Обеспечить возможность быстрого прогрева гаража и надежную защиту его от проникновения преступников.

Особое значение для автовладельца имеет правильный выбор нужного оборудования для гаража.

Здесь необходимо иметь:

• Различные стеллажи и полки для размещения инструментов и запасных частей.
• Верстак или стол в гараж.
• Аппарат для сварки.
• Компрессор (см. Выбор компрессора для гаража).
• Отделитель воды и масла.

В своем гараже каждый автовладелец может установить много дополнительных приспособлений и оборудования на свое усмотрение.

Как сделать удобный стол для гаража

Место для работы должно быть:

• Удобным для работы.
• Уютным.
• Эргономичным и практичным.
• Здесь должно быть все, что необходимо.

Совет: Начинать обустройство места для работы своими руками следует, исходя из собственных предпочтений. Каждый человек имеет свои предпочтения, кто-то здесь будет заниматься резьбой любимых пейзажей по дереву, кто-то собирать радиоприемники, а кому-то больше по душе делать модернизацию садового инструмента.

Первое, что необходимо сделать, – это собрать стол своими руками в гараж.

Он может быть:

• Деревянным.
• Металлическим.
• Готовым верстаком в гараж. На столе можно будет рисовать проекты и планы, мастерить, заниматься другим любимым делом.

Правильно обустроенный стол должен укомплектовываться ящиками для хранения мелких рабочих принадлежностей:

• Инструментов.
• Метизов.
• Со специальными удобными ящичками и баночкам для размещения разных размеров нужных гаечек, болтиков, диодов и всего подобного.
• Размещать инструмент и мелкие детали можно на специальных стеллажах и полках в гараже, что упрощает конструкцию стола.

Как сделать складной стол

Совет: Прежде, чем приступить к сборке стола, следует определиться, какой он будет иметь вид, для чего предназначен.

Далее инструкция выполнения работ складного стола, как на фото, состоит в следующем:

• При наличии кривого пола его следует выровнять. Не обязательно выравнивать весь, достаточно лишь тот участок, где будет размещаться откидной гаражный стол.
• Делается столешница склеиванием доски. Ее можно не изготавливать, а просто оторвать столешницу от уже ненужного стола или использовать старую дверь. Главное, чтобы этот предмет не был слишком тяжелым, иначе будет очень трудно раскладывать, а затем складывать стол.
• Вырезаются ножки из любых досок или брусков. Главное условие – их прочность.

Совет: Расстояние между двумя боковыми ножками выбирается меньше, чем половина длины столешницы. В противном случае их нельзя будет сложить.

• Приобретаются дверные петли, перфорированные крепежи.
• Ножки прислоняются к стене гаража и прикручиваются дверные петли.
• К стене крепится небольшая доска, равная высоте ножек. В этом случае толщина доски соответствует толщине ножки.
• С помощью петли для двери столешница фиксируется к прикрепленной на стене доске.

Как изготовить переносной стол в гараж

Сооружение переносного складывающегося стола отличается удобством его транспортировки в любое место как гаража, так и в другое помещение. Много места он занимать не будет, он достаточно легко складываться.

В составе конструкции две части:

• Съемная столешница.
• Складываемое основание.

Порядок изготовления верстачной столешницы следующий:

• Собирается платформа из доски с размерами 1700x190x35 миллиметров.
• Из древесины вырезается ползун, его размеры должны быть 350х90 миллиметров.
• Из бука вырезаются накладные планки для соединения ползуна с платформой.
• В платформе выполняются 8 сквозных отверстий с шагом 173 миллиметров и три отверстия в ползуне на расстоянии 85 миллиметров. Все отверстия имеют размеры 3х3 сантиметра. Изготовление сквозных отверстий позволяет производить обработку деталей разной длины.
• Из брусков вырезаются квадратные переставные упоры.
• К каждому элементу крепится L-образный металлический профиль, толщиной один миллиметр.
• Вырезаются планки и саморезами крепятся к нижней части столешницы.

Совет: Предварительно на планках делаются вырезы, что предотвратит движение столешницы во время работы.

• На платформе устанавливаются поперечные тиски, на ползуне – продольные.

На чертеже:

• Поз. 1- продольные тиски.
• Поз.2 – поперечные тиски.
• Поз. 3 – переставной упор, два штуки.
• Поз. 4 – платформа.
• Поз. 5 – ползун.
• Поз. 6 – буковые шипы.

Для изготовления складного основания необходимо:

• Вырезать соответствующих размеров доску.
• Две рамы.
• Разъемные подкосы.

Порядок сборки основания:

• На пол кладутся параллельно между собой планка и брусок-поперечина.
• К ним саморезами крепится доска основания.
• На его верхней части фиксируются три планки, которые будут разделителями.
• Их концы соединяются между собой дополнительной планкой такого же сечения.
• В нижней части к бруску-поперечине и планке прибивается фанера, толщиной три миллиметра, заподлицо с доской.
• К среднему и правому разделителям фиксируются бобышки, что предотвратит движение столешницы стола во время работы.
• На дверные петли монтируются трапециевидные стойки.

На чертеже:

• Поз. 1 – столешница, длиной 1,6 метров.
• Поз. 2 – подкос, два штуки.
• Поз. 3 – планка, две штуки размером 380х45х20.
• Поз. 4 – поперечина, две штуки, размером 380х45х35.
• Поз. 5 – стойка, две штуки.
• Поз. 6 – петли, четыре штуки.
• Поз. 7 – зашивка, фанера толщиной три миллиметра
• Поз. 8 – разделитель, три штуки.
• Поз. 9 – бобышка, две штуки.

Как сделать универсальный стол

Прежде, чем изготовить универсальный стол для гаража, стоит посмотреть видео.

Порядок сборки конструкции заключается в следующем:

• Из двух рам собирается основание.
• Можно изготовить цельный каркас из профильных уголков 32х32х3 миллиметров.
• Стойки обшиваются многослойной фанерой.
• Устанавливаются дверцы.
• Изготавливается из досок сечением 2х10 сантиметров ящик для инструментов.
• В качестве крышки можно использовать текстолитовую плиту, толщина которой 8 миллиметров.
• К ящику фиксируются уголки для установки верстачной доски.
• На ней крепятся тиски, зажимная гребенка и выдвижной упор.
• Для обработки длинных деталей дополнительно можно смонтировать кронштейн.

Удобное и качественное оборудование в гараже – комфортный и приятный ремонт своего авто.
