Из этой статьи вы узнаете, как своими силами собрать станок для гибки труб. Также в статье вы найдёте информацию о том, как сделать трубогиб своими руками, видео и чертежи с комментариями по сборке и применению станка. Мы расскажем о нюансах монтажа и поделимся секретами.

Станки для гибки труб необходимы не только в профессиональной, но и домашней работе. Особенно актуальны загибы труб по большому радиусу — из них делают рёбра каркасов теплиц, козырьков, парников. О том, как сделать простые станки для гибки труб, мы расскажем в этой статье.

В чём разница между гнутьём круглых и профильных труб

Трубы прямого и круглого сечения изначально имеют разное назначение — круглые для водопровода (иногда столбов), прямые для каркаса. Поэтому требования к герметичности и сохранности стенки у них разные — круглая труба должна максимально сохранить свойства. В связи с этим упорные колёса и оправки всегда имеют жёлоб под определённый диаметр. Колёса и бабки для профильной трубы имеют либо прямоугольный жёлоб, либо вообще «зуб» по всей окружности. Он подминает внутрь стенку трубы и тем самым сохраняет размеры сечения. Это актуально потому, что прямой профиль загибают под малым радиусом в основном с целью получить декоративные элементы так называемой «холодной ковки».

Профильный трубогиб на вальцах своими руками

Домашний самодельный вариант этого станка схематично взят с заводских моделей . Конструкция максимально упрощена и под силу начинающему мастеру. По принципу работы вальцевые станки разделяют на два основных вида — с пресс-вальцами и с подъёмной платформой (платформами). При этом основная конструкция практически совпадает, разница лишь в том, какой элемент будет задавать радиус арки. Мы рассмотрим простую конструкцию с подъёмной платформой.

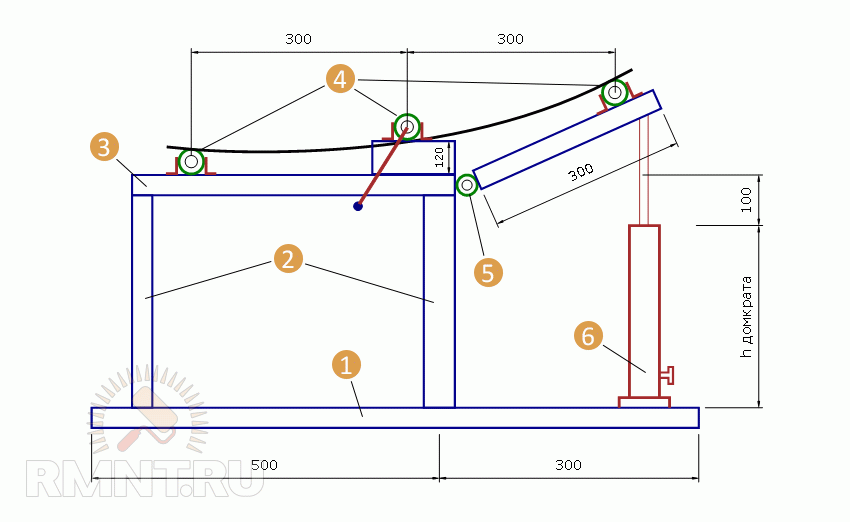

1, 3 — швеллер; 2 — стойки; 4 — вальцы; 5 — петля; 6 — домкрат

Для создания станка понадобится три пары подшипников с посадочным диаметром не менее 30 мм — это будет основа вальцев. Также к ним следует подобрать сами валы, чтобы они садились в подшипники (лом, круг, заводские валы, детали авто- мототехники). Остальной материал — швеллер, стальная пластина 10 мм, уголок — можно варьировать в зависимости от имеющихся запасов.

Выполнение работы:

1. Взять надёжную основу, например, толстостенный швеллер 100-150 мм длиной 800 мм.
2. Из такого же швеллера нужно сделать платформы — два отрезка по 300 мм.
3. В 500 мм от одной из сторон вертикально привариваем центральную стойку высотой 350 мм из квадратной трубы или спаренного швеллера.
4. Сверху строго горизонтально навариваем неподвижную платформу и заднюю стойку к ней.
5. Наращиваем стенки из профильной трубы на высоту 120 мм. Высота должна быть выдержана таким образом, чтобы размер на чертеже был не менее максимальной толщины трубы, которую предполагается гнуть.
6. Для создания подвижной платформы нужно сделать петлю. Подбираем трубу и «палец», чтобы входил в неё без люфта. Режем трубу в ширину швеллера и разделяем на три части. Две крайние привариваем к станине, а третью (среднюю) — к отрезку швеллера 300 мм. Монтируем соединение «на палец».
7. К обеим частям платформы в 50 мм от края навариваем подшипники с обеих сторон, а также на наращённых стенках. Усиливаем уголками.

Внимание! Следите за соосностью подшипников — перекос не позволит установить вал.

1. Устанавливаем вальцы в подшипники. На средний валец монтируем съёмный вороток, например, педаль от велосипеда.
2. Под конец подвижной платформы нужно завести регулирующий механизм. В идеале — гидравлический домкрат, но можно обойтись и резьбовым (тяга от станка, нога от лесов). Подъёмник также закрепить к основе на болты.
3. По желанию к основе можно приварить лапки для монтажа на болты.

Домашний трубогиб, видео

Гидравлический профильный трубогиб для малых радиусов

Трёхточечный станок отличается от других разновидностей трубогибов не столько приводом (гидравлика), сколько образом приложения усилия. Принцип действия этого устройства предельно прост — участок трубы, зафиксированный упором в двух точках, продавливается в середине (в третьей точке) радиальной бабкой-оправкой с жёлобом, постепенно принимая её форму.

Этот трубогиб удобен тем, что его можно скомпоновать на подвижной платформе с колёсами для транспортировки. Платформа будет нужна в любом случае, т. к. усилие, направленное на оправку, нужно будет компенсировать упором. Давление такой силы можно оказать механическим (резьбовым) либо гидравлическим домкратом.

Для изготовления трубогиба понадобится материал:

1. Стальные пластины 10 мм размерами 600х150 мм — 2 шт., 300х80 — 1 шт.
2. Полоса или вырезка из пластины 6-10 мм длиной 450 мм — 4 шт.
3. Болты с гайками Ø 10 мм и 20 мм.
4. Пружины на растяжение 200 мм.

Инструмент:

1. Сварочно-слесарный — мощная болгарка, сварочный аппарат, дрель от 850 Вт (станок).
2. Измерительно-разметочный — рулетка, угольники, маркер, кернер.
3. Расходный материал — диски по металлу отрезные и шлифовальные, свёрла по металлу 6, 10 и 16 мм.

Станок будет состоять из пространственно-жёсткой рамы и съёмного автомобильного домкрата. Главное достоинство разборного станка — возможность использования домкрата отдельно — не нужно приобретать его специально для трубогиба. В принципе, силовой привод может быть хоть дизельный ДВС. Главная его задача — выдать достаточное усилие для преодоления сопротивления трубы.

Изготовление рамы

Рама состоит из двух зеркальных элементов — каркасных стенок — и пятки, на которую будет установлен домкрат. Элементы конструкции компонуются согласно чертежу.

1 — болты; 2 — домкрат; 3 — оправка

Разметка рабочей пластины производится от вертикальной оси (если рама стоит вертикально). Первые нижние отверстия располагаются в 40 мм от края и в 75 мм от оси. Оси крайних отверстий — в 25 мм от наружного края. Разметив таким образом первое и крайнее отверстия крыла, можно построить ось промежуточных отверстий, затем разбить её на равные отрезки. Пересечения рисок и наклонной оси будут осями отверстий.

Отверстия Ø 22 мм лучше сверлить в несколько подходов, постепенно увеличивая диаметр (например, Ø 6, Ø 10, Ø 18, Ø 22). Это особенно актуально, если в распоряжении нет сверлильного станка, а только дрель.

Внимание! Помните, что чем больше диаметр, тем ниже должна быть скорость вращения сверла и сильнее нажим.

Зеркальная пластина изготавливается аналогичным образом. Нижнюю упорную пластину следует разметить по осям равномерно и выявить места монтажных отверстий для домкрата. Пятка домкрата всегда имеет штатные отверстия для крепления.

Высота конструкции определяется размерами имеющегося домкрата и расстоянием от дна жёлоба оправки до контактной поверхности упорного ролика (бабки) строго по вертикали (размер а на чертеже). Расстояние а должно быть равно примерно 20 мм при полностью задвинутом штоке домкрата (без нагрузки). Это нужно для установки трубы минимального диаметра (15-16 мм).

Свободные углы (заштрихованы жёлтым) можно срезать. Все кромки и торцы следует ошлифовать болгаркой, желательно затем пройти диском «лепесток».

Сборка станка

Расстояние между зеркальными пластинами должно быть на несколько миллиметров больше максимального диаметра трубы, которую предстоит гнуть. Для станка данного типа оптимальный максимум — 50 мм. Итого между пластинами 53-55 мм. Упорные ролики должны быть точно такого размера (по высоте цилиндра), их следует установить в первую очередь перед сваркой. Определив местоположение стальных полос на пятке, свариваем конструкцию воедино.

Затем в нижней трети определяем оптимальное положение промежуточной полки и крепим к ней пружину обратного хода. Крепление пружины к штоку домкрата подбирается индивидуально, исходя из конструкции домкрата и подручных средств.

Специальные элементы

В трёхточечном трубогибе есть один нюанс — одну деталь никак не получится сделать в домашних условиях и придётся обращаться к токарю или покупать. Это оправка. Изготовление одной оправки стоит от 10 до 25 у. е. в зависимости от размера и сложности. Цена оправок в магазине — от 20 у. е.

Упорные ролики также достойны особого упоминания. Они могут представлять собой мощную стальную втулку под ось 20 мм (болт). По наружной плоскости можно наварить самодельные оправки под основные диаметры — 25, 32, 38 и 50 мм или профили. Оправку для упорного ролика можно изготовить, вырезав её из трубы большего диаметра и подрихтовать молотком.

Упрощённые варианты станка

Для большого объёма работ с тонкими (16-25 мм) трубами, а также тонкостенными (медь, алюминий, нержавейка) можно собрать простой вариант описанного станка буквально из нескольких полос металла. Такой станок будет в разы легче, но при этом диапазон диаметров заготовки ограничен. Главное отличие — отверстия расположены в ряд перпендикулярно штоку домкрата.

Если в наличии нет гидравлического домкрата, можно заменить его резьбовым, смонтировав на месте в упорную пятку рамы. Для этого нужно прожечь в ней отверстие и наварить гайку под резьбовой шток, подобно тому, как сделан трубогиб, видео которого расположено ниже.

Ручной трёхточечный трубогиб с резьбовым домкратом на видео

Удобство конструкции заключается в том, что её можно полностью видоизменять, сохраняя основной принцип трёх контактных точек. В итоге можно получить тот же трубогиб, но из других материалов. В стационарном исполнении он может выглядеть так:

Вертикальный трёхточечный трубогиб смотрите на видео

Вершиной удобства и технологичности, без сомнения, будет гидравлический домкрат с электроприводом. Это «высший пилотаж» домашнего мастера, но вполне возможный вариант при развитом навыке и доступе к токарному цеху. Такие модели есть в продаже.

Для того чтобы собрать трубогиб своими руками, важны не столько чертежи, сколько наличие инструмента и подручного материала — металла, колёс, подшипников и т. д. Используя наши советы и собственный навык, это вполне по силам домашнему мастеру.

Для качественного осуществления строительного процесса необходимо иметь полный перечень инструмента. При работе с трубами не обойтись без трубогиба – специальное устройство, с помощью которого профильной трубе можно придать правильно изогнутой формы. Но профессиональное оборудование стоит денег, поэтому рассмотрим, как можно сделать вальцы своими руками.

Виды

Основываясь на особенностях конструкции и источнике используемой силы, направленной на изгиб труб, инструмент можно разделить на такие виды:

• С электроприводом. Это устройство для изменения формы труб практически полностью автоматизировано и не требует силы человека для осуществления рабочего процесса. Оно позволяет, за максимально короткий отрезок времени, придавать большому количеству элементов нужных форм.
• На гидравлике. Наличие установленного пресса с гидравлическим приводом разрешает изогнуть трубу любого диаметра – сила устройства очень большая. Но огромными габаритами и невозможностью переноса с места на место они проигрывают мобильным моделям.
• Ручные. Такие вальцы имеют небольшие размеры, что упрощает транспортировку, но их работа подразумевает наличие у человека определенной силы, необходимой для изгиба профильной трубы.

Первые два типа в большей степени изготавливаются на заводах или соответствующих предприятиях, поэтому остановимся на ручных вальцах, возможность изготовления которых своими руками вполне реальна.

Как работают?

Для осуществления изгиба профильной трубы, нужно:

1. Разместить трубу на подающих вальцах устройства.
2. Прижать трубу к любому из двух вальцов, наращивая силу прижима до тех пор, пока элемент не начнет изгибаться под нужным углом.
3. Включить механизм передачи. Труба начнет проходить через устройство и по всей длине получиться равномерный изгиб.

Если с первого раза не получается желаемый результат – операция проводится повторно, но уже с измененной силой прижима.

Изготовление трубогиба своими руками

Самостоятельное изготовление – процесс вполне осуществимый в домашних условиях, но требующий от исполнителя некоторых навыков проведения механических работ. Не менее важно выбрать правильный чертеж, по которому и будут изготавливаться все детали будущего механизма в точном соответствии.

В зависимости от того, какой выбран чертеж, механизм может иметь следующие элементы:

• Опорная рама.
• Вальцы. В большинстве случаев их 3: 2 обводных и 1 прижимной.
• Подшипники.
• Привод.
• Направляющие кольца.
• Стопор (нужен, чтобы и фиксировать определенный уровень изгиба).
• Шток для подачи валка прижима.

Этапы сборки:

• Основание должно выдерживать большие нагрузки – для его изготовления своими руками используют швеллер, а лучше – трубчатый каркас.
• Часть, которая будет отвечать за подачу усилия для изгиба, выполняют из П-образного каркаса. В его верх вваривается гайка. В этом случае используется струбцина с резьбой. В шпильку вкручивается болт подходящего диаметра и на его конец приваривается круглая металлическая пятка.
• Для изготовления механизма подачи нужно найти цепь от мотоцикла или велосипеда. На вальцы привариваются 2 звездочки: 1 на деформирующий и 1 на ведомый. Натягивается цепь и проверяется. Только после того, как убедились, что вальцы с натянутой цепью вращаются без затруднений – приваривается ручка.
• Вальцы должны иметь высокий уровень прочности, который позволит не поддаваться воздействию профильной трубы (нужно гнуть трубы, а не наоборот). Их можно изготовить из обычной стали, которая после вытачивания должна быть закалена.
• Для крепления вальцов используют подшипники качения, которые устанавливаются на станинах (расположены на стаканах).

Обратите внимание. Конструкция может быть усовершенствована гидравлическим домкратом. Он устанавливается под станиной. Это позволит передавать изгибающее усилие с помощью давления поступающего типа на верхние вальцы подачи.

Покупать станок или делать самому?

Сравнивать самодельные механизмы с покупными не имеет смысла. Но, если выполнять работу при самостоятельном изготовлении правильно, выбран хороший чертеж и нет необходимости в ежедневном использовании трубогиба – лучше обойтись без лишних трат (особенно, если учитывать стоимость на устройства подобного назначения).

Перед началом работы определите степень предполагаемой нагрузки на устройство и предусмотрите возможность его изготовления с применением электропривода. Также нужно учитывать, что чем функциональнее будет трубогиб, тем меньше останется возможностей для его транспортировки – с увеличением функций растет и масса.

Выбирайте понятные чертежи и выполняйте работу в полном их соответствии. Тогда механизм, сделанный собственноручно, будет выполнять качественные изгибы и прослужит много лет.

При проведении ремонтных и строительных работ в частном секторе часто возникает необходимость в изготовлении криволинейных конструкций из металла. Их используют для создания каркаса для козырьков, навесов, крыш домов и беседок. Решить данную задачу помогут вальцы для профильной трубы. Это приспособления, которые можно приобрести в специализированных магазинах или сделать своими руками. Рассмотрим предназначение этих устройств, их разновидности и спецификацию.

Только вальцевание прокатки на специальном станке является способом достижения подобного результата. Вальцы представляют собой механизм, состоящий из нескольких металлических валов и источника энергии, приводящего их в движение.

Виды вальцов

Для придания прокату требуемой формы применяются приборы с одинаковой механической частью и разными приводами.

Выбор источника энергии зависит от нескольких факторов:

• насколько большая нагрузка потребуется для сгибания металла;
• как часто будет использоваться оборудование;
• в каких условиях планируется эксплуатация трубогиба;
• собственные познания, опыт в области конструирования и работы с железом.

Кратко рассмотрим особенности каждого вида привода.

Гидравлические

Конструкции такого типа являются самыми мощными и производительными. Как правило, их используют фабрики и заводы, занимающиеся массовым производством криволинейных профилей. Гидравлика сложна для самостоятельного монтажа, но она создает усилие, достаточное для изгиба сразу нескольких труб крупного сечения.

В домашних условиях конструирование гидравлического профилегиба экономически оправдано в том случае, если планируется изготовление десятков или сотен толстых арочных профилей.

Механические/рычажные

Изделия отличаются портативностью и небольшим весом. Их легко переносить с места на место и перевозить в кузове. Усиление давления на приводное устройство достигается за счет увеличения длины рычага. Но, изгибать вручную можно только профили сечением не более 40×20 мм. Эти детали подходят для строительства крыши дома и дворовых построек. Из арочных профилей изготавливают теплицы, покрываемые сотовым поликарбонатом.

Электрические

Использование электрического двигателя для пропускания заготовок через валы не только ускоряет процесс изгибания труб, но и избавляет домашнего мастера от тяжелого физического труда. Производительность электрических устройств высока при незначительных финансовых расходах.

Сборка станка собственными силами требует знаний в области механики, электротехники и кинематики. Следует обратить внимание вопросам безопасности.

Принцип работы вальцов

Вальцовка профильной трубы — это процесс придания ей изгиба определенного радиуса. Чтобы этого добиться, необходимо поместить заготовку между роликов, которых расположены снизу и сверху. Заготовка подается в устройство и придавливается сверху. После этого валы начинают вращаться, продвигая трубу вперед и деформируя ее по направлению верхнего вала.

Если степень изгиба недостаточна для проекта, то степень надавливания увеличивается. Изделие прокатывается через вальцы до тех пор, пока не будет достигнута необходимая форма.

Как пользоваться вальцами

Это приспособление состоит из нескольких статических и подвижных деталей:

1. Основанием является прочная, тяжелая и устойчивая станина, к которой крепятся все остальные узлы и механизмы.
2. На раме расположены ролики, выполняющие роль приемного и подающего устройства. К роликам подведена передача на силовую установку.
3. К основе крепится прижимное приспособление, регулирующее параметры изгиба. Как правило, производители используют струбцину с резьбой.
4. На раме закрепляется направляющая из металлического листа, арматуры или стального профиля. Эта деталь необходима для того, чтобы заготовка не изгибалась в горизонтальном направлении.

Независимо от источника энергии, подведенного к направляющим роликам, все устройства работают одинаково. После включения оборудования конец профиля вставляется в отверстие между роликами и подается вперед. Захваченная заготовка проходит по валам, где деформируется. Для уменьшения радиуса проводится подкручивание струбцины и повторный прогон арки.

Лучше купить или сделать самому?

Общее у произведенной на заводе продукции одно — высокая цена. Она намного превышает расходы на закупку готовых арок или заказ этой услуги у профессионалов. При грамотном подходе к делу самодельные трубогибы превосходят по качеству заводские аналоги.

Решение о том, делать дорогостоящую покупку или изготавливать станок своими руками следует после изучения конъюнктуры рынка и оценки своих возможностей.

Какие есть на рынке

Хозяйственный рынок предоставляет широкий выбор , различающегося по разным параметрам. Станки могут иметь несколько роликов и даже направлений для одновременного загиба нескольких заготовок. Рабочая зона оборудована откидным или регулируемым валом.

Привод выводится на верхние и нижние валы или только на один уровень. Электрические и гидравлические устройства предусматривают возможность ручного вращения с указанием, какое усилие для этого потребуется.

Современные модели трубогибов классифицируются по таким критериям:

• силовой привод;
• габариты;
• вид обрабатываемого металла;
• толщина стенок профиля;
• диаметр (мм) роликов;
• максимальная длина заготовок.

Практически все станки имеют опцию реверса вращения прокатного механизма.

Сборка своими руками

Вальцы для гибки труб представляют собой простое устройство. Сделать его можно даже из подручных материалов, оставшихся после ремонта и строительства. В большинстве случаев, принимая решение, как сделать вальцы, начинающие мастера склоняются к выбору конструкции механического типа. Ее несложно спроектировать и собрать с помощью сварки, которая есть в каждом доме.

Небольшой по размерам станок легко перемещать по участку, для него нет необходимости строить отдельное помещение.

Чертеж

Перед тем, как изготовить добротный и функциональный станок для сгибания профиля, необходимо изготовить подробные чертежи, размеры всех деталей следует наносить с высокой точностью.

Схемы валков можно сделать на миллиметровой бумаге или на компьютере. Выбор зависит от навыков проектирования. На основе составленных чертежей рассчитывается потребность в строительных материалах и инструментах. Делается смета, осуществляется подбор оборудования и закупка недостающего имущества.

Материалы и инструменты

Для сборки самодельных вальцов потребуются такие инструменты и расходные материалы:

• сварочный аппарат;
• болгарка или фреза с дисками по металлу;
• рулетка;
• электрическая дрель;
• набор отверток и гаечных ключей;
• угольник;
• керн;
• масляный уровень;
• метизы (уголки, болты, гайки, заклепки);
• швеллер или двутавровая балка;
• заготовки для валов;
• профильные трубы.

Подбирая материал для строительства, следует помнить, что металлы и сплавы для вальцов должны быть намного прочнее, чем сталь профильных труб.

Что входит в конструкцию

Станина изготавливается из толстого и тяжелого проката.

Прочность и масса основания должна соответствовать прикладываемому усилию при прокатке профилей. Каркас собранный должен быть устойчивым и крепким, чтобы не качаться во время работы.

Прижимная система собирается в форме буквы «П». На верхней перекладине изготавливается отверстие с резьбой для создания прижимного усилия. Другим вариантом является приваривание гайки поверх круглого отверстия. Впоследствии в него вставляется болт для регулировки просвета между роликами.

Сами ролики оборудуются подшипниками качения, которые крепятся на прочных осях. Вальцы вытачиваются на токарном станке, проходят цикл закалки в масле.

Привод делается из велосипедных звездочек и цепи. Звездочки привариваются к ведомому и ведущему валу, после чего соединяются цепью. На ведущую звездочку приваривается ворот с достаточным рычагом усилия.

Заполнение песком или водой?

При придании заготовкам сильного изгиба происходит их сплющивание и нарушение геометрии сечения. Для того, чтобы этого не допустить, полые профили заполняются плотным материалом, не меняющим объем под давлением.

Самым простым решением является заполнение заготовок песком. Его проливают водой, трамбуют, после чего приваривают заглушки на торцы.

С водой сложнее, так как заглушки должны быть герметичными. Если сборка происходит зимой, то лучшим решением будет заливка труб водой, закрытие их пластиковыми заглушками и замораживание. Такой способ применяется при изготовлении духовых музыкальных инструментов.

Выбор пружины

Пружины используются для снижения воздействия вибрации от электродвигателя на прокатную систему. При сильной вибрации может наблюдаться смещение заготовок по горизонтальной оси. Пружины должны быть жесткими, чтобы не допустить раскачивания мотора и одновременно снизить тряску. Рекомендуется использовать не менее 4 пружин для фиксации станины электродвигателя.

Нарезаем и варим

Процесс изготовления вальцов проводится в такой последовательности:

1. Проведение замеров и нанесение разметки в соответствии со схемами.
2. Разрезание проката на заготовки, зачистка поля для сварки.
3. Вытачивание и закалка валов, установка в них подшипников, прикрепление звездочек, закрепление на оси.
4. Сваривание каркаса с прокаточным и прижимным механизмом.
5. Монтаж привода. Он может быть постоянным или съемным.
6. Проверка работоспособности станка.

В заключение проводится очистка металла от ржавчины, его грунтовка и покраска. Подвижные части смазываются.

Видео процесса

Просмотр видео работы по самостоятельному изготовлению вальцов поможет начинающим мастерам без труда справиться с этой работой.

Вальцы для профильной трубы – это инструмент, который известен далеко не всем. Что же он представляет собой и для чего нужен?

Немного о профильной трубе

Традиционные круглые трубные изделия более привычны для обывателя. Они используется для систем водоснабжения, водоотведения, в качестве кабельной оболочки и много другого. Профильная труба имеет не совсем обычную форму.

Профиль трубного изделия может иметь разную форму, однако наибольшей популярностью пользуются следующие виды:

• Овал
  . Изделия такого профиля встречается в радиаторных системах и в качестве элементов декоративных конструкций.
• Квадрат или прямоугольник
  . Такой профиль находит применение при строительстве несущих конструкций. Объясняется это большой прочностью изделий при поперечной нагрузке. Вес, при котором обычная труба сгибается, профильная труба прямоугольной или квадратной формы выдерживает без изменения формы.

Способы монтажа несущих конструкций

При монтаже несущих конструкций состыковка элементов выполняется двумя способами:

• С помощью сварки
  . Соединение элементов сваркой отличаются прочностью и долговечностью. Особенно это важно в тех местах, где на соединение оказывается большое давление.
• С помощью болтов
  . Такое соединение более выгодно, так как не у всех найдется сварочный аппарат. Болтами могут соединяться элементы теплиц, навесов и стеллажей.

Несущие части, на которые планируется большая нагрузка, лучше выполнять с использованием двутавров или швеллеров. Эти элементы не так красивы, но имеют высокую прочность по сравнению с профильной трубой.

Создание криволинейных поверхностей

В несущих конструкциях профильная труба играет роль горизонтальной, вертикальной или наклонной опоры для балконов, перекрытий или крыши. А вот для навесов, козырьков или теплиц необходимо создать криволинейную поверхность.

Объясняется это несколькими причинами:

• Эстетическое восприятие
  . На зрение и психику человека округлые формы оказывают успокаивающее воздействие.
• Ветер и осадки
  . Обтекаемая форма не служит препятствием ветру, поэтому при сильных порывах округленной поверхности практически ничего не угрожает. Помимо этого на круглые формы не задерживают осадки в виде дождя и снега.

Для создания криволинейной поверхности необходимо согнуть материал. Выполнить это действие можно при нагревании отдельных участков газовой горелкой.

Это самый простой способ изгиба, но у него есть некоторые недостатки:

• Во-первых
  , для его выполнения требуется большой рычаг, крепкий упор трубного изделия и огромные физические усилия.
• Во-вторых
  , таким способом невозможно добиться равномерного изгиба.

Создать ровный сектор окружности можно с помощью вальцов.

Виды вальцов

Для производства профильной трубы и ее изгиба в домашних и заводских условиях требуются совершенно разные инструменты.

Заводское производство

Вальцевание
– это главная технологическая операция в процессе изготовления профилированных трубных изделий.

Весь цикл выглядит следующим образом:

• Плоские заготовки сворачиваются в цилиндр, место соединения сваривают.
• Полученное изделие прокатывают через вальцы, где под большим давлением происходит формирование нужного профиля.
• Выполняется проверка качества швов.
• Изделия прокаливают для снятия остаточных напряжений от деформации.

Для изготовления больших объемов заводы используют соответствующее оборудование. Например, на полноценном прокатном стане крупного предприятия вальцы для трубогиба имеют вес в несколько десятков тонн, а прилагаемое на них усилие может достигать нескольких сотен тонн. При этом здесь используется не ручной привод, а оборудование с электроприводом.

Домашнее производство

Выполненные своими руками вальцы для трубогиба должны отвечать совсем другим требованиям:

• Легкость
  . Оборудование должно перемещаться без особых усилий.
• Компактность
  . В небольшом помещении крупные габариты станка только усложнят рабочий процесс.
• Экономичность
  . Для быстрого проката заготовок можно использовать мощные электромоторы. Однако такое потребление электричества требует больших затрат на его оплату. Помимо этого для работы на таком оборудовании необходимо иметь соответствующую проводку, которая может выдержать высокую мощность.

В домашних условиях используют два вида вальцов: электроприводные (с моторами мощностью до 1.5 кВт) и ручные.

Ручные вальцы для профильной трубы – это самый простой вариант. Такое приспособление состоит из трех стальных валиков, два из которых расположены на одной горизонтали, а третий валик опускается между ними по принципу струбцины с помощью винтового механизма. К одному из валиков, лежащих на одной линии, прикреплена ручка, которая приводит его в движение. Принцип работы такого механизма также прост, как и его устройство: на два валика укладывается профильная труба, сверху она прижимается третьим валиком, который под давлением изгибает трубу. Вращением рукоятки на одном из валиков труба прокатывается через вальцы. В результате по всей длине получается ровный изгиб.

Если на самодельных вальцах для профильной трубы сделать поперечные желоба, то можно будет гнуть круглую не профилированную трубу.

Сделанные своими руками вальцы для профильной трубы можно использовать для изготовления элементов теплиц и навесов в небольшом объеме. Для производства большого количества конструкций такое приспособление не подходит.

Гнуть трубу профильную на вальцах с электроприводом намного легче. Протяжкой и деформацией трубы занимается несложный механизм, состоящий из электромотора небольшой мощности и редуктора. Большой коэффициент передачи на редукторе обеспечивает работу механизма с мотором малой мощности.

Используя различные чертежи вальцов для профильной трубы, можно не искать подходящее оборудование, а сделать его своими руками.

Профильная труба – элемент многих строительных конструкций и каркасов. Используется при возведении промышленных и жилых построек. Основная характеристика, отличающая от труб другого типа — не круглая форма среза. Производится профильная труба из листа, сваренного и прогнутого вдоль в нужной форме. При необходимости можно изготовить вальцы для профильной трубы своими руками – чертежи и пояснения вы найдете в этой статье.

Изготовление профильной трубы вальцовочным методом

Ассортимент профильных труб

В заводских условиях применяются два метода производства профильных труб из металлического листа:

• горячий метод, при котором прямошовная круглая труба нагревается;
• холодный метод, при котором вальцы для профильной трубы прокатываются по не разогретому металлу.

Основой для производства служит углеродистая, низколегированная, реже нержавеющая сталь. Современное заводское оборудование позволят получить профиль с высокой точностью швов и изгибов, так как управление процессом происходит через передачу данных с компьютера и получение их с датчиков, снимающих показания с точностью до тысячных долей миллиметра. Самодельные вальцы для профильной трубы такой детальности обеспечить не могут, но с задачей производства элементов для домашнего строительства и хозяйственных работ справляются. В такой технике изготавливаются расходные элементы для заборов и навесов, теплиц и технических построек, водостоков и кабель-каналов. Делать в домашних условиях профильную трубу для масштабных построек не рекомендуется. Заводское оборудование позволяет подвергнуть каждый выпускаемый элемент тестовым испытаниям и проверить как качество шва, так и точность калибровки профиля. Отсутствие такого оборудования не дает мастеру возможности гарантировать качество самодельного продукта.

Сборка станка для производства профиля

Применение изогнутых профильных труб

Вальцовочный станок для профильной трубы своими руками внешне похож на конструкцию для гибки труб. Он состоит из таких элементов:

• несущая рама;
• система вальцов;
• прессующая форма:
• упор и рычаги для приведения в действие механизма проката.

На деле это два разных механизма и схожей у них может быть только рама. Все элементы конструкции собираются из прочных элементов и свариваются: любые недоработки и халатность могут обернуться производственной травмой. Сам станок прочно фиксируется на поверхности.

Практически невозможно обеспечить нужное давление ручным способом: пресс для создания профильной трубы желательно снабдить электроприводом.

В станке для придания профилю округлой формы главное — пресс, скручивающий лист металла. Такое давление дает только прочная конструкция: весь период сварки трубу необходимо держать неподвижно. Для упрощения работы металл нагревают, а затем сворачивают. После сварки уже круглая труба проверяется на качество соединения: недостаточно ровный и чистый шов разойдется, когда начнется вальцовка профильной трубы из круглой формы в прямоугольную или квадратную.

Процесс обработки заготовок

Готовая прямошовная труба вальцуется в горячем или холодном виде. В домашних условиях сложно организовать горячую вальцовку, поэтому процесс чаще проводится по уже остывшему металлу.

Труба помещается под пресс из вальцов, образующих необходимую форму.

Прокат производится постепенно с уменьшением расстояния между верхними и нижними вальцами. Резкое давление приводит к внутренним складкам металла, что повлияет на прочность колен. Последним прокатом достигается запланированный диаметр и контур среза.

Труба проверяется на наличие трещин и деформации металла в районе сгибов после каждого проката. Зона особого внимания – область шва, она наиболее уязвимая.

После обработки вальцами труба прокаливается: эта мера устраняет напряжение слоев металла и повышает прочность конструкции в целом.

Гибка профильных труб

Мастера редко решаются на самостоятельное изготовление профильной трубы, предпочитая приобретать готовый материал фабричного производства. Профильная труба относится к недорогим расходным элементам, поэтому необходимости в сгибании собственными руками нет. Станок для гибки профильных труб своими руками – более востребованное оборудование, так как элемент продается в прямом виде, а заказ гибки по собственным чертежам – дорогостоящая услуга. Криволинейный или округлый профиль применяется для строительства и возведения декоративных элементов как более эстетичный. Рамы и карнизы, дуги теплиц и арки калиток можно изготовить собственными руками. Простейшие вальцы для гибки профильной трубы собираются за несколько часов. Промышленных объемов и точности они не обеспечат, но расходы на производство отдельных элементов сократят.

Требования к качеству гибки

Простейший способ гибки профильных труб — накаливание и давление. Таким способом можно создать даже острый угол, но на точность и прочность узла не стоит рассчитывать. Складки на внутренней поверхности колена и трещины на внешней гарантированы. Сгиб без дефектов достигается только постепенным прокатыванием трубы на вальцах и расчетом минимального диаметра. Максимальный угол сгиба не нормирован, минимальный ограничен требованиями техники безопасности. Стандартный фабричный станок для гибки профильной трубы задает минимальные диаметры округлого изгиба, на эти же показатели можно ориентироваться и при создании самодельного станка:

• трубы 20х20х2, 25х25х2, 15х15х1,5 – 56 см;
• трубы 30х30х2 – 65 см
• трубы 40х20х2 – 65 см;
• трубы 40х40х2 – 180 см;
• трубы 50х25х2 – 80 см.

Чертежи станков для домашнего использования

Простейшую деформирующую конструкцию можно собрать прямо во дворе или техническом помещении, закрепив все элементы на плотном щите или прямо на заборе. Элементарные модели выручат, если надо выгнуть несколько труб по единой форме, например для монтажа верхних арок теплицы. Вне зависимости от выбранного диаметра изгиба и размеров самой трубы потребуются:

1. Рама, повторяющая контур требующейся арки. Она вырезается из цельного отреза древесины или собирается из ряда дощечек. По этому трафарету труба будет выгибаться.
2. Упор с одной из сторон рамы. Зазор между упором и трафаретом делается соответствующим диаметру обрабатываемой трубы. Меньший затруднит установку элемента в устройство, больший не зафиксирует колено прочно.
3. Колодка, которой труба вручную прижимается к шаблону.

Работа с таким трубогибом сложна: все усилия придется производить вручную. Зато конструкция обеспечит точность при гибке: сделать несколько элементов с идентичным углом деформации на ней можно.

Трубогиб для постоянного использования собирается на прочной П-образной раме. В его системе обязательны такие элементы:

• два закрепленных на рельсе вращающихся вала, по которым профиль будет проходить при вальцевании;
• расположенный над ними выдавливающий вал, во время проката прожимающий профиль;
• струбцина или домкрат, обеспечивающие давление;
• цепь, с помощью которой набор вальцов придет в движение.

Чтобы собрать вальцы для профильной трубы своими руками, потребуется сварочный аппарат и навыки инженерных работ. Неточности расчета диаметра функциональных валов сделают аппарат неработоспособным.

Видео: работа с ручным профилегибом

Сборка устройства для гибки своими руками – процесс сложный, трудоемкий и дорогостоящий. На фоне умеренных цен на оборудование, стоит задуматься о рациональности приобретения. Возможно, для сгибания нескольких элементов выгоднее обратиться в мастерскую, а для постоянной работы приобрести фабричную модель с гарантией качества.

Очень часто в домашнем хозяйстве при проведении различных ремонтных работ требуется особым образом согнуть кусок трубы, и в этом случае следует задуматься о том, как самостоятельно собрать вальцы для профильной трубы своими руками.

Этот специальный станок, который при минимальных усилиях способен справиться практически с любой трубой, должен иметь в своем арсенале каждый заботливый хозяин.

Содержание:

• Особенности работы и виды вальцов
• Особенности самодельных вальцов
• Этапы сборки
• Рекомендации и советы

Конечно, легче всего приобрести профессиональные вальцы в специализированном магазине, однако не у каждого найдутся лишние средства на данное устройство.

Обыкновенные вальцы представляют собой устройство, которое имеет специальный рычаг, приводящий в движение несколько металлических валов, проходя через которые металлическая заготовка приобретает необходимую загнутую форму.

Чтобы самостоятельно сделать вальцы в домашних условиях, необходимо иметь под рукой соответствующие чертежи и досконально понять принцип работы.

Самодельные вальцы для загибки металлических заготовок будут обладать достойным качеством и хорошей производительностью, если будет в точности соблюдена технология их сборки.

Особенности работы и виды вальцов

Наиболее распространенными являются вальцы с ручным приводом. Данное универсальное устройство, как правило, имеет компактные размеры и сравнительно небольшой вес.

У мастера не должно возникнуть проблем с их размещением в своей мастерской.

Ручные вальцы, предназначенные для гибки различных металлических заготовок, не имеют электрического привода, а значит, смогут работать практически в любых условиях.

В большинстве случаев такое ручное устройство состоит из металлической прочной станины, а также подающих валец, которые выполнены в виде небольших цилиндров.

Соединены они между собой цепной передачей, которая и приводит при необходимости их в движение. Кроме этого, вальцы имеют небольшие струбцины.

Для того чтобы вальцы смогли производить необходимую деформацию заготовки, их дополнительно оборудуют специальной передающей трубой.

Для того чтобы выполнить необходимую работу на таком устройстве, мастер должен приложить определенное физическое усилие, поэтому на больших производствах они не используются.

Более всего удобно работать на вальцах, которые оборудованы электрическим приводом. Металлическая заготовка, которую необходимо погнуть, протягивается через рабочую область при помощи достаточно мощного электрического мотора.

По внешнему виду они отдаленно напоминают ручные модели, отличие состоит в том, что в специальном месте смонтирован электродвигатель.

Электрические вальцы чаще всего и используются на больших предприятиях.

Еще один вид вальцов для гибки заготовок из металла, который используется на промышленных предприятиях, имеет специальный гидропривод.

Они имеют достаточно внушительные размеры и обладают большой мощностью, что позволяет производить работу практически с любым видом заготовок.

Гидроприводные вальцы могут выполнять большой объем необходимой работы за короткий промежуток времени.

Фото:

Особенности самодельных вальцов

Как показывает практика, домашнему мастеру нет необходимости иметь под рукой профессиональные вальцы, оснащенные гидроприводом или электромотором.

Такие устройства имеют не только достаточно сложную конструкцию, но и требуют для самостоятельной сборки наличие под рукой дорогостоящих составляющих.

В большинстве случаев в домашнем хозяйстве сталкиваются с необходимость осуществить деформацию различных металлических изделий крайне редко.

Поэтому домашнему мастеру достаточно иметь под рукой ручной вариант, который к тому же можно совершенно свободно собрать своими руками.

Все, что для этого потребуется — это определенный комплект составляющих, рабочее место и соответствующий инструмент.

Для того чтобы устройство, собранное в домашних условиях, смогло с легкостью справиться со своей задачей по предназначению и прослужило хозяину на протяжении многих лет, необходимо при сборке соблюдать определенные правила.

Прежде всего, все составляющие для устройства следует подбирать максимально качественные и прочные, без каких-либо дефектов. Очень часто все необходимые комплектующие материалы можно найти в собственном хозяйстве.

Кроме этого, перед тем, как начинать работы по сборке, рекомендуется изучить соответствующие чертежи, которые дадут полное представление о принципе работы ручных типов устройств.

Если в точности будут соблюдены все этапы работ, и использованы только качественные комплектующие, устройство для гибки получится не только надежным, но и долговечным.

Этапы сборки

Начинать сборку самодельного вальца следует с каркаса. Он должен получиться максимально прочным и жестким. Для его изготовления лучше взять трубчатый металл, однако подойдет и швеллер соответствующего сечения.

Деформирующую часть каркаса следует сделать П-образной формы, а на его верхней части необходимо будет укрепить при помощи сварки гайку.

Выполняя эту работу, следует использовать струбцину, которая должна в обязательном порядке иметь резьбу.

После этого следует ввернуть в соответствующую шпильку гайку, диаметр которой должен подходить по своему размеру.

На конец гайки необходимо будет, воспользовавшись сваркой, укрепить круглую металлическую пятку. Для удобства можно будет смонтировать гидравлический домкрат.

Его необходимо укрепить в нижней части каркаса станины и таким образом деформация будет осуществляться под воздействием поступающей силы на расположенные в верхней части вальцы подачи.

Далее следует сделать надежный и функциональный механизм подачи. Для этого следует взять металлическую цепь. Подойдет металлическая цепь от старого велосипеда.

Одну из звездочек необходимо будет укрепить на деформирующем валу, а вторую — на ведомом. После этого следует в обязательном порядке аккуратно натянуть установленную цепь и только после этого можно попробовать провернуть соответствующую ручку.

Для того чтобы самостоятельно выточить необходимых размеров вальцы, можно воспользоваться обыкновенной легированной сталью. Готовые вальцы необходимо будет обязательно закалить.

Следует помнить, что полученные таким образом вальцы, по прочности должны значительно превосходить тот материал, который впоследствии будет обрабатываться на станке.

Крепятся вальцы на устройство через подшипники качения. Крепить их следует максимально надежно так, чтобы они не соскочили и не прогнулись при работе вальца.

Видео:

Рекомендации и советы

Для того чтобы собрать самостоятельно устройство, с помощью которого можно будет достаточно легко производить деформацию профильной трубы, не нужно обладать какими-то профессиональными знаниями.

Любой домашний мастер, который имеет небольшие навыки в строительстве, сможет это сделать за короткий промежуток времени.

Главное в этом случае — иметь под рукой весь необходимый материал и инструмент. Если будет собрано устройство из качественных составляющих и по всем правилам, то можно будет решать абсолютно любые задачи, даже самые сложные.

При изготовлении данного оборудования следует обязательно предусмотреть радиальную регулировку. Это позволит при необходимости быстро менять величину зазора между рабочими механизмами устройства.

Также желательно подумать и о возможности регулировать угловой зазор, что еще больше упростит работу на вальце.

При работе на вальце следует соблюдать правила техники безопасности. Кроме этого, само устройство не должно представлять опасности.

При изготовлении устройства самостоятельно необходимо максимально защитить все рабочие механизмы, предотвратив, таким образом, все возможные риски нанесения травмы.

Самодельный валец в некоторых отдельных случаях по своим рабочим характеристикам может превосходить заводские изделия.

Вальцовочный станок (вальцовка) — это уникальное оборудование, которое применяется в сфере строительных и ремонтных работ для гибки разного рода металлов.

Разновидности и назначение ювелирных вальцов

Такие станки используются на любом современном предприятии для изготовления из металлических листов изделий формы конуса, овала, цилиндра. Процесс создания таких конструкций именуется вальцеванием. Вальцы позволяют выполнить любые трубы, заготовки для дальнейшей штамповки, различные готовые изделия из металлических листов.

Перед изготовлением вальцовочного станка следует выполнить его чертеж

Простые вальцы также применяются в быту, когда надо своими руками сделать:

• Желоба;
• Дымоходы;
• Трубы;
• Воздуховоды;
• Другие изделия для кровли и стройки.

Современное оборудование дает возможность работать почти с любыми металлическими листами. Они без проблем загибают листовой материал из нержавейки, легированных и углеродистых сплавов, алюминиевые, чугунные листы. Есть и модели вальцов, которые функционируют с заготовками из поликарбоната.

Всё оборудование для работы с металлическими листами можно подразделить на такие группы:

• Ручные (ювелирные);
• Электромеханические;
• Гидравлические.

Ручной станок может устанавливаться на стойке (на пол) или на верстаке (на стол). Он не имеет электропривода, поэтому для осуществления гибки на нём требуется достаточная человеческая сила. Ручные ювелирные станки очень просты в применении. Их конструкция создает высочайшую надёжность эксплуатирования спецоборудования в течение продолжительного времени.

Ручное оборудование предназначается для получения труб и прочих изделий из металлических листов толщиной до 1,5-2 мм.

Ручные станки небольшого размера, что дает возможность транспортировать их и использовать прямо на объекте, где ведется ремонт. А также надо отметить, что таким агрегатам не нужно электричество. По стоимости ручной станок на пол или на стол всегда дешевле электромеханического. Станочное оборудование для гибки листового металла с электромотором, оснащенным редуктором, наиболее эффективно в эксплуатировании. На таких станках работа проходит быстрее. Электромеханический станок монтируется стационарно в необходимом цехе предприятия и используется для обрабатывания металлических листов толщиной до 4 мм.

Гидравлика относится к тяжёлому классу. Такие станки требуются для создания труб и других конструкций в солидных промышленных масштабах на комбинатах:

• Энергомашиностроительных;
• Судостроительных;
• Машиностроительных.

По своему потенциалу гидравлика лучше механической и ручной конструкции в значительной степени. На ней реально самому изготовить трубы из металлических листов толщиной до 8 мм. Часто такое спецоборудование оснащается программным управлением.

Принцип работы станка для вальцовки металла

Главный узел станочного оборудования – литая станина. Она может быть стальной или чугунной. На станину устанавливается специальный деформационный механизм, который состоит из 3-4 вальцов. Обычно применяются трехвалковые. Два вальца не двигаются, вращение в процессе работы совершает третий.

Подвижные валы, помимо этого, могут двигаться по вертикали.

Валок сверху фиксируется на станине по схеме, которая позволяет быстро убрать его при надобности либо быстро настроить для изготовления труб с различным сечением. Регулирование этого элемента конструкции производится единым винтом «барашек».

Станок для вальцовки металла обладает длительным сроком службы

Если на рабочих вальцах есть канавки, на них можно гнуть:

Ручное станочное оборудование для гиба металла традиционно имеет 3 вальца, но есть вид трубогиба с 4 валками. А вот гидравлические станки всегда создаются с 4 валками.

Изготовление труб на любом агрегате достаточно простое:

1. Зажим листа специальной рукояткой на станочном оборудовании между валом в середине и с краю.
2. Прижим третьим валиком заготовки.
3. Вращение валки вручную либо запуск двигателя.

Проходя через вальцы с определенной скоростью, металлическая заготовка гнется под требуемыми углами. Чтобы соорудить в домашних условиях трубы или желоба, надо использовать ручной агрегат. По большому счёту его даже нет надобности приобретать (хотя их цена низкая), так как можно собрать самодельный станок и пользоваться им для усиления профильной трубы.

Правила усиления профильной трубы

Без такого устройства, как оборудование для вальцовки труб, почти не обойтись в тех случаях, когда необходимо самостоятельно провести ремонт, при выполнении которого нужно будет использовать изогнутые трубы.

Для этого необходимо приобрести агрегат подобного типа или использовать самодельные профилегибы, конструкция которых довольно несложная.

Вопросом о том, как сделать станок для гибки металла, есть смысл задаться ещё и потому, что магазинные изделия дорогостоящие, поэтому их покупка (в особенности если они нужны только для использования дома) не всегда рациональна. Для того чтобы высококачественно сделать самодельные вальцовки, можно изучить теорию, просмотреть видеоролик на данную тему, но основное – прислушаться к советам тех, кто уже добился отличных результатов.

При использовании станка следует соблюдать правила техники безопасности

Естественно, чтобы соорудить свои вальцы, нужно:

• Обладать соответствующими знаниями;
• Иметь определенные навыки изготовления и применения различных техустройств;
• Подготовить чертежи и материалы.

Вальцы своими руками могут создаваться даже из подручных стройматериалов, которые почти всегда есть в любом гараже или мастерской дома. При этом такое оборудование, если все выполнить с учётом всех рекомендаций, будет работать не хуже, чем изделия из магазина.

Изготовление оборудования своими руками

Сделать самостоятельно такое станочное оборудование сможет каждый.

Перед использованием станка для вальцовки металла следует посмотреть обучающее видео

Из каких стройматериалов и как можно это сделать:

1. Первым делом надо взять каркас из труб либо гнутый металлопрофиль, который будет играть роль станины.
2. Далее надо подготовить металлопрофиль П-формы (лучше всего для этого применить закаленную сталь) для создания вертикальной опоры станка.
3. Деформирующий узел агрегата для вальцовки необходимо установить в открытой (сверху) части металлопрофиля. Закрепить его можно при помощи струбцины, на которой имеется резьба.
4. Под станиной нужно закрепить низ металлопрофиля П.
5. Далее надо взять передаточную цепь, без которой станок не будет функционировать, и монтировать её на звёзды. Надо очень хорошо натянуть цепь и провести проверку легкости её хода.
6. Теперь надо монтировать ручку подачи и прикрепить к станине весь механизм, применив подшипники качения.

Станок готов. Важно правильно продумать в его конструкции особый механизм, который даст возможность проводить регулирование зазора между вальцами. Тогда получится обрабатывать металлы различной толщины. Можно сделать самостоятельно и наиболее сложные вальцы. Главное, подготовить чертежи станочного оборудования и соблюдать инструкцию.

Изучив чертежи самодельных станков, несложно сделать оборудование, которое идеальным образом подойдёт и поможет решить поставленные задачи.

Изогнутая профильная труба находит широкое применение в строительстве различных конструкций. Гнутый профиль придает крыше обтекаемую форму, эстетически привлекателен при строительстве арочных конструкций, проемов, выдерживает серьезные динамические нагрузки. Купить профиль необходимого диаметра не представляет проблемы. Придать прямолинейной металлической профильной трубе нужный изгиб без использования специальной техники невозможно.

Согнуть профиль можно вручную, используя газовую горелку и прикладывая физическое усилие. Но даже для такой простой операции необходимо трубу прочно закрепить, выбрать безопасное место для проведения нагрева, приспособить рычаги для приложения усилия. Еще труднее сделать несколько симметрично изогнутых профилей.

Решается эта задача использованием специальной методики – вальцевания профильной трубы.

Что такое вальцевание трубы

Для строительства металлических конструкций используют специальные трубы с квадратным или прямоугольным сечением, которые обладают повышенной прочностью к статической нагрузке. Придание этим трубам изгибов необходимой формы при помощи специального станка называется вальцеванием. Сам станок носит название вальцы (вальцеватель, трубогиб).

Когда говорят о вальцевание трубы в промышленных масштабах, под этим термином подразумевают операцию по изготовлению профильной трубы. Заготовкой для получения профиля служит круглая сварная труба, которую путем прокатывания на вальцах, преобразуют в трубу с квадратным или прямоугольным сечением.

Вальцевание на производстве состоит из следующих операций:

1. Получение трубы с круглым сечением из плоского металлического проката — лист сворачивают и заваривают соединительный шов.
2. Круглую трубу протягивают через вальцеватель, деформируя и придавая ей сечение заданных размеров
3. Проводят контроль качества соединительного шва полученного профиля.
4. Дополнительным прокатыванием снимают остаточное напряжение металла после деформации.

Обратите внимание! Термин «вальцевание» в промышленных масштабах имеет более широкое значение, чем просто радиусное изменение формы трубы.

Вальцы или трубогиб производственный – это станок, состоящий из 3 или пяти металлических валиков, которые соединяются в единый механизм приводной цепью. Используется такой станок в трубопрокатной промышленности, прежде всего, для изготовления самого профиля.

На трубопрокатном производстве или в профессиональном строительстве используют электрический вальцеватель. Это устройство, которое состоит их нескольких специальным образом закрепленных валиков и системы направляющих. Между ними, усилием извне, протягивается металлический профиль.

При изготовлении труб вальцеватель имеет вид стационарного многотонного станка. В промышленном строительстве вальцеватель это изготовленный промышленным способом станок для радиусной деформации трубы.

Вальцы промышленного производства

Промышленность выпускает станки для самостоятельного вальцевания профильной трубы для нужд частного строительства. Стоимость таких устройств начинается от 25 тысяч рублей.

Это переносные, компактные станки:

• с ручным приводом;
• электрические аппараты.

Обратите внимание! Станки с гидравлическим приводом используются в промышленном производстве. Это тяжелые стационарные станки, которые имеют большую мощность.

Стандартно вальцы для домашнего использования состоят из:

• Трех закаленных металлических валиков. Два нижних являются подающими. Верхний, прижимной валик, давит на трубу, деформируя ее.
• Прижимного устройства на резьбе.
• Устойчивой станины.
• Крепкого металлического корпуса.
• Рукоятки для приведения в действие цепной передачи.

Ручной станок просто оборудовать электроприводом. У некоторых промышленных вальцов такая модификация предусмотрена производителем. По желанию потребителя электропривод устанавливается при покупке.

Однако приобретать для домашнего использования промышленный станок является роскошью для большинства потребителей. Изготовить самостоятельно такое устройство возможно, при условии владения некоторыми навыками и наличием составляющих частей.

Самодельные приборы для вальцевания

Трубогиб в арсенале домашнего мастера не является устройством, которое часто бывает задействовано. Однако для тех умельцев, которые занимаются обустройством собственного участка самостоятельно, периодически вальцы необходимы.

Выполнение ремонтных, строительных работ с использованием гнутого профиля позволяет создавать легкие, прочные конструкции из современных материалов. На гнутый металлический профиль хорошо ложится, например, поликарбонат, который широко используется в обустройстве теплиц, беседок, козырьков, крыш.

Самодельный трубогиб – это компактное устройство с размерами: длина – 500 мм, ширина – 220 мм, высота 340 мм.

Для изготовления понадобятся:

• устойчивое основание;
• крепкий корпус;
• валики металлические;
• цепь для передачи крутящего момента на валики;
• струбцина для регулировки давления;
• направляющая труба.

Обратите внимание! Экономить на составляющих элементах недопустимо. Станок для вальцевания должен обладать достаточной прочностью и быть безопасным в применении.

Чтобы изготовить самостоятельно качественный трубогиб, необходимо иметь навыки работы с металлом, уметь составить и прочитать чертеж. Приложив немного усилий, в домашних условиях можно собрать вальцы, которые по своим эксплуатационным качествам не будут отличаться от промышленных аналогов.

Как изготовить вальцы своими руками?

Самодельные вальцы для профильной трубы должны быть:

В зависимости от частоты использования самодельный станок можно оснастить электроприводом, после его изготовления. Мощность мотора должна быть не больше 1,5 кВт (для работы от стационарной сети).

Обратите внимание! Электрические вальцы для профиля нельзя назвать экономичным прибором. Если подобный станок используется нечасто, то можно обойтись ручным приводом.

Изготовление станка для домашнего вальцевания следует начинать со сборки его корпуса. Для этого рекомендуется использовать швеллер или профильную трубу. Основание должно быть достаточно широким, устойчивым. Корпус жесткий, рабочая часть П-образная. Вверху корпуса приваривают гайку для установки струбцины для регулировки прижима деформирующего валика. Второй вариант – установка гидравлического домкрата.

Домкрат устанавливают под подающим валиком снизу. Подача давления на трубу в этом варианте оказывается снизу, для чего половина установочной платформы (с одним подающим вальцом) делается подвижной.

Прокатный механизм имеет свои особенности. Валики должны быть прочнее, чем трубы, которые предполагается деформировать. Их изготавливают из закаленной стали и закрепляют подшипниками качения. Два вальца устанавливают на нижней платформе, на одной плоскости. Они будут протягивать трубу.

Деформирующий валик устанавливают сверху в П-образной части корпуса. Его положение регулируется струбциной. Соединяется и приводится в действие прокатный механизм при помощи цепной передачи. Цепь можно использовать от большого велосипеда. Звездочки устанавливаются на прокатный и деформирующий валик и соединяются с ручкой, с которой и подается крутящий момент.

Для удержания трубы по центру монтируется направляющая труба.

Рекомендации специалистов

Основные моменты, которые следует учитывать при изготовлении вальцов для профильной трубы:

• при сборке станка рекомендовано установить радиальную регулировку, что при работе позволит регулировать зазор;
• следует предусмотреть регулировку углового зазора;
• для безопасной работы станка, особенно с электроприводом, следует использовать защиту на движущиеся части механизма.

При правильном подходе вальцы, изготовленные в домашних условиях, ничем не уступают промышленным станкам.

Каждый пчеловод хорошо знаком с основными правилами работы и содержания пасеки: одним из них является создание благоприятных и комфортных условий для жизнедеятельности пчелосемьи — объемных, просторных ульев и качественных сотов. Пчелы вырабатывают воск – материал для постройки сотов, их шестигранные ячейки выполняют несколько функций: они являются хранилищем для меда, складами для перги и колыбелями для личинок.

Ячейки сотов, в зависимости от их значения и формы, делятся на четыре класса:

1. Основные — пчелиные, в них рождаются рабочие пчелы, откладывается их основная пища — мед и перга. Таких ячеек в сотах большинство;
2. Переходные;
3. Маточные, в них матка откладывает яйца для создания дальнейшего потомства;
4. Трутневые.

После вывода личинок в сотах остаются их продукты жизнедеятельности и коконы, что впоследствии приводит к потемнению и засорению сотов, измельчению ячеек. В таких ячейках выводится более мелкое и менее жизнеспособное потомство, могут завестись вредители. Именно потому в основе успешного разведения здоровых пчелиных семей и качественного производства меда лежит своевременная замена сотов – 1 раз в год.

Вощина: для чего она нужна

Вощина для рамок

Вощина – это тонкая восковая пластина, база, на которой пчелы будут возводить будущие соты, на вощине отпечатаны донца ячеек шестиугольной формы. Их пчелы удлинят до нужной им высоты при помощи собственного воска. Для того, чтобы уменьшить количество трутней в пчелиной семье и увеличить объемы добычи меда (складируемого в пчелиные ячейки) пчеловоды и используют вощину. Кроме того, применение вощины позволяет экономить ресурсы пчелы, сконцентрировать их основную работу на сборе нектара, способствует развитию пчелиных семей.

• Несложно изготовить кормушки для пчел своими руками. Подробнее об этом читайте в статье на нашем сайте.
• Процесс изготовления дым-пушки своими руками описан в этой статье.
• Делаем поилку для пчел самостоятельно: https://uleypchel.com.ua/izgotovlenie-poilki-dlya-pchel-svoimi-rukami

Материалы для изготовления вощины

Для производства вощины применяют различные материалы: натуральные и искусственные:

Производство вощины в домашних или фабричных условиях

Для российских пасечников самой популярной и распространенной остается натуральная вощина, изготовленная из пчелиного воска. Многие покупают уже готовые листы, произведенные в фабричных условиях при помощи специальных прессовочных станков. Кто-то предпочитает домашний способ изготовления восковых основ.

Существует два способа создания листа вощины:

1. При помощи специального формовочного пресса штампуют восковые листы с узорами ячеек.
2. Посредством прокатки восковой массы через специальные вальцы для вощины с ручным, механическим или электрическим управлением.

• Тележка Апилифт своими руками для перевозки ульев.
• Об изготовлении воскотопки своими руками читайте здесь.
• Прицеп для перевозки ульев можно сделать самостоятельно: https://uleypchel.com.ua/pritsep-dlya-perevozki-pchelinyih-ulev-svoimi-rukami

Пресс для восковой вощины

Заводской пресс для вощины

Изготовить пресс для отлива вощины в домашних условиях несложно: специальный промышленный силикон, используемый для отлива форм, наносят на готовый лист вощины с обеих сторон, для высыхания помещают в духовой шкаф. По готовности силиконовые листы крепят к металлическим пластинам – основам будущего пресса, прикручивают ручку и дополнительные боковые фиксаторы.

Вальцы для вощины

Вальцы для производства листовой вощины представляют собой устройство, состоящее из двух металлических барабанов с рельефом ячеек, зафиксированных металлическими креплениями так, чтобы через них было возможно пропустить восковой лист, и на выходе получить вощину с отштампованными ячейками.

Вальцы могут быть:

• Гравировальными. При помощи таких вальцов можно сформировать уже готовую вощину с рельефами ячеек. Даже при помощи ручных гравировальных вальцов можно произвести до 20 кг вощины за день;
• Гладкими. Такие вальцы напоминают приспособление для раскатки теста: гладкие вальцы помогают сформировать и заготовить большие объемы заготовок из восковых брикетов для листов вощины без рельефов.

Вальцы для изготовления вощины своими руками

Вальцы для производства вощины

При создании вальцов нужно учитывать следующие детали:

1. В зависимости от климатической зоны размеры ячейки на сотах варьируются от 5,1 до 5,7 мм, поэтому при выборе размера ячейки обратите на это особое внимание, измерьте эти показатели в сотах вашей пасеки;
2. Для заготовки вальцов используются алюминиевые валики. По периметру валика должно быть около 46-50 оснований ячеек, это нужно учесть при выборе диаметра заготовок (стандартно диаметр валика составляет до 60 мм, длина – около 280 мм);
3. Угол ячейки вальцов должен быть максимально приближен к натуральному, который создают пчелы при формировании сотов – это 120 градусов.

На полученные заготовки наносится рельеф ячеек – эта задача является особенно сложной: кто-то использует способ токарной обработки с помощью специальных фрез, кто-то накатывает требуемый профиль по поверхности валика. При помощи специальных шестерен, подшипников и крепежей валики фиксируются на расстоянии 2-4 мм друга от друга.

При изготовлении вощины валики смазываются специальным раствором, состоящим из глицерина, воды, жидкого меда. Это поможет защитить поверхности валиков от налипающего воска. После окончания работ валики нужно промыть жидким мылом без запаха, тщательно просушить.

Видео. Изготовление вощины в домашних условиях
