Ванна для иммерсионного охлаждения асиков своими руками

Иммерсионная ванна для асиков своими руками «из того что было»

Имерсионное охлаждение асиков — как это работает и стоит ли оно того

Иммерсионное охлаждение на один асик

Обновлено: 03.02.2022

Отопление дома майнинг-фермой с полной компенсацией затрат на электроэнергию

В статье Майнинг-ферма в Норильске зарабатывает на биткоинах 15 млн руб/сутки. Почему оборудование разместили именно там? были показаны примеры огромных майнинг-ферм на территории России для получения криптовалюты биткоин.

Главная их проблема – это отвод тепла. Если зимой с этим проблем нет, то летом перегрев вызывает отключение оборудования. А что, если выделяемое тепло от небольшой майнинг-фермы использовать для отопления своего дома? Причем, желательно через водяное отопление. Оказывается, такие системы давно существуют. Называется: иммерсионное охлаждение оборудования.

В большинстве случаев — это пластиковая ванна, изготовленная под определенное число асиков (ASIC ), вычислительных устройств. Не секрет, что биткойнт давно невозможно майнить видеокартами. В ванну залита специальная маслянистая жидкость (не проводит электричество) для охлаждения. С асиков сняты кулеры и поставлены «обманки» в виде специальных микросхем. Тепло от их работы передается жидкости и далее через теплообменник передается воде в систему отопления.

Затраты на электроэнергию для работы оборудования перекладываем на затраты по отоплению дома. А асики, получают чистую прибыль, добывая биткоин, если их мощности способны это делать.

При изучении примеров попались отзывы владельцев таких майнинг-ферм. Пример их экономики. Кто-то приобретал летом 2020 г. ASIC Bitmain Antminer L3 (устаревшее оборудование), которое на октябрь 2020 г. добывало биткоин в объеме затрат на электроэнергию. Стоило такое б/у оборудование тогда 6000 руб./шт. Но тогда курс биткоина был 10 тыс.$/ биткоин. Таким образом, до ноября 2020г. затраты на отопление дома равнялись нулю (без прибыли). Но на сегодня курс биткоина равен почти 60 тыс.$/ биткоин. Таким образом, на сегодня рентабельность майнинг-фермы составляет 500%.

Да, система иммерсионного охлаждения имеет приличную стоимость. В 2018г. они стоили до 200 тыс. руб. на 12 асиков. Про одну из иммерсионных систем охлаждения (или систему отопления дома) можно посмотреть в этом ролике:

Таких примеров в youtube много. Плюс такой системы охлаждения асиков является бесшумность. Можно смело устанавливать в доме. Нет циркуляции пыли в объеме помещения.

У него достаточно высокая производительность (до 14 TH /s). И мощность: 1400 Вт. А в жидкости его можно разогнать еще выше, до 2 кВт. На дом до 150 м2 понадобится примерно 10 кВт тепловой мощности, т.е. пять асиков. Это 25 тыс. руб. Округлим до 30 тыс. руб.

Ванну можно заказать по чертежам у производителей полипропиленовых бассейнов. Спаяют быстро, зимой работы мало. Думаю, в 20 тыс. руб. можно уложиться. Теплообменник: пусть будет 30 тыс. руб. Масло в систему: 200 руб./л. Нужно до 50 л. Обвязка и автоматика – еще 20 тыс. руб. Итого грубо: 110 тыс. руб.

Считаем затраты в месяц на электроэнергию, получается: 2 кВт*5шт.*24ч*30 дн.*5 руб./кВт*ч = 36000 руб. (тариф в московской области). В нашем регионе электроэнергия – 2,75 руб./кВт*ч. Т.е. затраты: 19800 руб. Понятно, не все тепло нам нужно 24 часа в сутки. И часть придется отводить на улицу.

При курсе биткоина майнинг-ферма с учетом этих затрат еще и заработает 100-180 тыс. руб./мес. Окупится за месяц. Но повторюсь – это при настоящем курсе 60 тыс.$/ биткоин. Но я могу и ошибаться и вычислительных мощностей Bitmain Antminer S 9i уже не хватит для прибыльного майнинга. Это нужно узнавать. Но тогда просто будете бесплатно отапливать дом. Хотя, на aliexpress даже Antminer L3 стоит от 30 тыс. руб. Значит, оборудование применимо для майнинга.

Отдельный вопрос – это настройка оборудования и вывод средств. Эта информация выходит за рамки данной статьи.

Если курс сохранится и майнить можно будет и далее, то имеет смысл этим заниматься и летом. Для этого можно охлаждать ванну через вот такой тепловентилятор, установленный на улице:

Иммерсионное охлаждение своими руками

Что только не ищут майнеры в интернете: иммерсионное охлаждение своими руками, иммерсионная ванна своими руками, иммерсионная жидкость своими руками.
Мотив этих поисков в основном конечно попытка сэкономить на покупке системы охлаждения, иногда просто из любопытства и любви к науке.

Здесь попробуем помочь и ответить на ряд вопросов по самодельным системам иммерсионного охлаждения.

Конечно как сделать своими руками иммерсионную жидкость не имея дорогостоящего оборудования я слабо представляю, но по остальному помочь, могу попробовать.

1. Иммерсионная ванна своими руками. В общем то вопрос не сложен с одной стороны, берете любую емкость или изготавливаете сами из любого материала. Главное чтобы материал был прочным и держал массу жидкости внутри и температуру. А второе правило это правильная организация потоков жидкости. В остальном вам остается только изучить вопросы гидродинамики.
купить готовую ванну
купить готовую систему

2. Иммерсионное охлаждение своими руками. Так же вопрос легко решаем многими. Чтобы правильно собрать систему вам нужно либо идти путем эксперементов. Либо все же изучить для начала вопросы по гидродинамике и теплотехнике. Рассчитать можно любую систему. Пытаться сделать это наугад или по роликам из интернета будет сложной задачей которая может привести к разочарованию.
купить теплообменники

3. Иммерсионная жидкость своими руками. Это конечно сложный вопрос, большинство иммерсионных жидкостей это масла или фторкетон. Подробнее о них можно почитать здесь:
про иммерсионные жидкости
про жидкость HVI
про жидкость ПАО ПАОМ 2
про минеральные масла
про трансформаторные масла
про блюмид и ПМС (полиметилсикоксан)

Во многих вопросах по сборке системы мы готовы помогать нашим клиентам, как при выборе жидкостей, так и при подборе ванн и теплообменников. В целом мы всегда готовы оказать консультационную поддержку по сборке системы для наших клиентов, либо же предоставить различные готовые решения для ваших ригов, серверов, аисков, майнинг ферм.

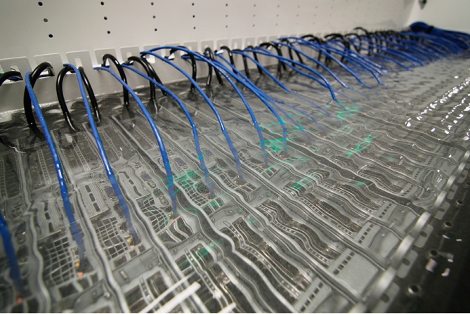

ИММЕРСИОННОЕ ОХЛАЖДЕНИЕ

Иммерсионное охлаждение подразделяется на два вида или типа: однофазное и двухфазное.

При однофазном иммерсионном охлаждении теплоноситель в который погружено устройство находится в одной фазе или агрегатном состоянии, при этом сам теплоноситель охлаждается за счет передачи тепла в другую жидкую среду через теплообменник или в атмосферу через радиатор (градирню).

Двухфазное иммерсионное охлаждение означает, что теплоноситель в рабочем цикле переходит из одной фазы (агрегатного состояния) в другую за счет чего охлаждается и перемешивается. Чаще всего при двухфазном охлаждении теплоноситель изначально находится в состоянии жидкости, после его нагрева он начинает кипеть и испаряться переходя в газообразное состояние, таким образом отдавая тепло. Из газообразного состояния обратно в жидкость теплоноситель переходит путем конденсации. Таким образом в емкости для охлаждения происходит постоянный круговорот теплоносителя и его перемешивание.

Иммерсионная жидкость однофазного охлаждения. Какая бывает? Плюсы и минусы? Какую выбрать?

Сейчас на рынке множество предложений по иммерсионному охлаждению и различным жидкостям для погружного охлаждения. Так как мы имеем 2 вида охлаждения то и жидкости разделим на 2 типа. Однофазные и двухфазные.

Однофазные иммерсионные жидкости нужно подбирать в первую очередь исходя из потребностей. Так как мы говорим об охлаждении электроники то первое что нам нужно это чтобы жидкость обладала диэлектрическими свойствами. И таких жидкостей огромное количество. Это практически любые масла (растительные, минеральные, синтетические, силиконовые), так же можно привести в пример дистилированную воду, жидкий фторкетон и др. Как известно вода в любом случае окислитель, кроме того 100% дистилят воды сложно получить, а так же любое попадание примесей приведет к замыканию электроники поэтому рассматривать его нет смысла. Фторкетон Novec 1230 скорее относится к категории двухфазного охлаждения и о нем позже.

О иммерсионных жидкостях далее читайте на вкладке ниже.

Иммерсионное охлаждение трансформаторным маслом
И так первое что придет на ум в качестве диэлектрической жидкости это трансформаторное масло. По сути продукт получаемый из нефти, а его название говорит о непосредственном применении в электротехнике. И действительно это неплохой диэлектрик для трансформаторных подстанций и иных устройств в сетях высокого напряжения. Но для иммерсионного охлаждения особенно в домашних условиях или в помещениях где работают люди абсолютно не подходит. Во первых масло имеет неприятный запах, во вторых его пары могут вызывать аллергию, а при попадании на кожу появляется раздражение. И самое важное при работе с электроникой это его гигроскопичность, т.е. способности впитывать воду. А это значит, что во первых его нужно периодически менять, а во вторых есть риск получить КЗ в ваших приборах. Не стоит забывать и о том что в трансформаторах в масляной среде нет микрочипов, герметиков, термопасты, термоусадок, пвх проводов, печатных плат и как оно повлияет на электронику при длительном использовании мало что можно сказать. Так же масло неплохо горит, температура вспышки может быть около 135*С. Но есть один плюс, дешевое. около 50 рублей за литр.
Силикон, полиметилсилоксан, силиконовое масло как иммерсионный теплоноситель

Силиконовые масла (полиметилсилоксан). Широко применяется для иммерсионного охлаждения и во множестве других отраслей (медицина, косметология, строительные материалы, смазки для авто и др.). В целом гораздо безопаснее трансформаторного и не опасно для человека.
Есть миф что ПМС 200 не горит. На самом деле он горит. Но вот температура вспышки или самовоспламенения значительно выше чем у минеральных или синтетических масел температура вспышки ПМС 200 составляет 315*С а самовоспламенения более 460.

И в целом это действительно неплохой вариант. Но цена достаточно высока и составляет от 350 рублей за литр.

Белое минеральное масло высокой степени очистки как иммерсионная жидкость.

Белые минеральные масла это нефтепродукт широко применяемый во многих отраслях. Часто применяется в косметологии, в составе кремов, мазей и различной косметики. Так же применяется в медицине, строительстве, ремонте автомобилей, производстве химических составов.
Использование данной жидкости обусловлено широкой практикой и одобрением в США и Европе для иммерсионного охлаждения. Многие производители систем охлаждения майнинг устройств рекомендуют именно его как недорогой и долговечный теплоноситель.

Из плюсов можно отметить отсутствие гигроскопичности стабильность в течении длительного времени (как правило срок службы от 3 лет, либо не ограничен). Неплохие показатели по пожаробезопасности. Температура вспышки выше 200*С, самовозгорания выше 300*С. И главное это безопасность для человека. Как правило не имеет запаха, не воздействует на организм, и не относится к опасным веществам.

Известные марки STE Crystal oil стоят дорого но есть аналоги дешевле. В целом цена на рынке не сильно высока и составляет около 200р за литр.

Из минусов. Значительно отстает по показателям пожаробезопасности и температуре застывания полиметилсилоксану. Хотя так ли они нужны.

Синтетические базовые масла ПАОМ и HVI как иммерсионная жидкость.

Синтетические базовые масла в иммерсионном охлаждении завоевывают популярность из-за своей низкой цены. По сути это базовые масла из которых производят автомобильные и технические смазочные материалы. Прозрачные жидкости которые сложно отличить от минерального масла или иных масел.

Самый главный плюс это конечно цена. Стоимость от 100р до 150р за литр.

Но наверное плюсов больше не найти. Есть факты когда масло оставляет отложения которые трудно смыть. Так же вопрос пожаробезопасности достаточно важен. Температура вспышки у ПАОМ масле составляет от 150*С что значительно ниже чем у других жидкостей, у HVI вспышка около 200*C. Но это не самое важное. Воздействие на человека пока не изучено, есть вероятность аллергии и иного вреда здоровью. Длительных испытаний в качестве иммерсионной жидкости пока так же нет.

В целом не самый плохой вариант, и можно неплохо сэкономить. Но есть и некоторые риски. Решать вам.

Двухфазное иммерсионное охлаждение и жидкости для двухфазного охлаждения.

Собственно двухфазное иммерсионное охлаждение порой необходимо и оправдано. На данный момент компания Зм выпустила свою жидкость Novec и активно её продвигает. Благодаря использованию жидкостного двухфазного охлаждения получается значительно увеличить плотность размещения оборудования и таким образом тратить меньше самой жидкости на построение системы. Главное преимущество это отсутствие необходимости качать и охлаждать саму жидкость, она охлаждается и перемешивается за счет естественных процессов фазового перехода и круговорота. Остается только охлаждать испаряющуюся жидкость и конденсат направлять обратно. Кроме того жидкость не только не горит, но и используется в системах пожаротушения.

Минусов у такой системы несколько. Во первых она должна быть герметичной, чтобы жидкость не улетучилась из системы в виде пара. Во вторых если используется стандартное оборудование, то для того чтобы система была рентабельной вам придется модернизировать устройства (снимать кулеры, радиаторы и все лишнее) и погружать непосредственно платы и чипы. В третьих цена самой жидкости достаточно высока и составляет около 2500р/кг.

Хорошее решение для профессионалов. Но постройка системы обойдется в разы дороже чем однофазовые системы охлаждения.

Принципы организации системы однофазового иммерсионного охлаждения
Чтобы собрать однофазное иммерсионное охлаждение не требуется особых условий. Многие майнеры собирают системы охлаждения своими руками, иногда успешно иногда не очень. Для того чтобы не допускать ошибок можно выбрать и купить готовую систему коих сейчас масса на рынке, есть хорошие и не очень варианты.
Если же вы решили самостоятельно сделать такую систему то нужно учитывать множество факторов. Чтобы принять верное решение нужно определиться по следующим пунктам:
1) Устройства. Какие ASIC вы будете погружать в жидкость. Будете ли их разгонять. Есть ли прошивка отключения для кулеров или обманки. Результат которого вы хотите добиться от погружения майнера в систему.
2) Экономическая целесообразность. Вопрос финансов всегда будет актуален. И здесь всем важно чтобы вложения в иммерсионное охлаждение были оправданы. Вариант полезного использования тепла позитивно скажется на вашей экономике.
3) Теплоноситель. Какая у него рабочая температура и каким образом вы будете его охлаждать.
4) Теплоотведение. Как вы будете отводить тепло, будет это передача через теплообменник в другую жидкую среду, или же вы будете охлаждать иммерсионную жидкость непосредственно через воздушный радиатор или градирню.
5) Автоматизация и защита. Для поддержания стабильной температуры часто требуется автоматика на теплоотводящих элементах, это регулирование оборотов градирни, или включения насосов. Так же не стоит забывать о защите от перегрева и замыкания.

Ниже приглашаем ознакомится с полезными страницами по теме иммерсионного охлаждения.

Ванна иммерсионного охлаждения для Айсиков. Новый подход — так еще никто не делал!

Прошло около полугода с момента написания поста о ванне иммерсионного охлаждения для 6шт z9mini.
За это время мы запустили еще несколько таких ванн. Все они работают.
Сегодня мы хотим представить вашему вниманию, нашу новую работу — ванну на б’Ольшую мощность — сейчас в ней охлаждается 3 Asica Z9, общая мощность — порядка 4квт.
Без каких либо серьезных доработок, такую ванну можно использовать для охлаждения 3-4шт z11, S9, всей линейки айсиков S17, а также многих других моделей .
Основная сфера применения такого рода ванн — домашний майнинг. Компактность, эффективность, простота реализации. Если вас заинтересовало, как нам удалось это сделать — посмотрите подробности в видеоролике:

163EWGEN163

Друг форума

Нержавейки на целый асик будет.

Бывалый

Масло масленое )

Свой человек

kol_660

Местный житель

это для хомяков схемы втирают, но мы то не пальцем деланные

igor11

Друг форума

да норм ванна и идея, по сравнению с остальными все очень просто и дешего

Свой человек

negative1988

Свой человек

Мало платите за ЭЭ? платите ещё и за воду!

DaggerX

Великий мудрец

За это время мы запустили еще несколько таких ванн. Все они работают. Сегодня мы хотим представить вашему вниманию, нашу новую работу

«Мы Николай II» что ли?

Хешрейт вырастет на 40% если к линии +12в подключить обычный. [читать дальше]

Иммерсионное охлаждение

Что за конский ценник? И зачем нужна вода «халява»?

Для всех ответивших выше: Вас же не спрашивали зачем это ему? Ну захотелось ему разобраться в вопросе. В чем проблема?
Для ТС:
Для начала тебе нужно определится со следующими вопросами?
1)Куда отводить тепло? (Теплый пол? Батареи? Просто сбросить»вникуда»)
2)Если ответ на 1 вопрос Теплый пол, или батареи, то нужно понять сколько кВт энергии твои «потребители» способны забрать на себя.
Если ответ на первый вопрос «вникуда» то тут проще.
3)После того, как ответы на первые 2 вопроса найдены — можно приступать к выбору ванны и теплообменника. В зависимости от того, какая будет выбрана ванна (важный критерий — количество машин в этой ванне) — нужно выбирать теплообменник.

Объясняю наглядно:
Покупаешь ванну на 6 устройств (минимум. Лучше конечно на 9, иначе окупаемость долгая). Если на 6 мест. то туда нужно приблизительно 70 литров жидкости залить.
К этой ванне подключаешь циркуляционный насос. (Это будет у нас первый контур.)
Далее (если есть уже разводка на теплый пол — назовем это второй контур) то покупаешь теплообменник (который ты подобрал для своих нужд) и подводишь оба контура к этому теплообменнику.
В итоге у тебя получается 2 контура (проходящих через теплообменник) где первый контур отдаёт тепло, а второй контур — забирает.

Расклад по ценам приблизительно такой — ванна на 8 машин — 28 к.
Теплообменник (зависит от твоей задачи) но для «стандартных» решений — от 12 до 30 к.
Жидкость — получится приблизительно 15 — 20 к.
Циркуляционный насос на 1 контур — 5к
Циркуляционный насос на 2 контур (зависит от условий) — но от 5 до 14 к.
машины — зависит от тебя.
Промежуточный итог — от 100 к. (только на то что бы начать)
А дальше уже всё зависит от «обвязки» от автоматики (термореле, и прочее)

В общем — задача не самая сложная. Просто нужно точно понимать что именно ты хочешь.

Ванна иммерсионного охлаждения для Айсиков. Новый подход — так еще никто не делал!

Ничего подобного даже близко нет. Ток остается практически тем же самым, даже в холодной жидкости. Обороты вентиля в 8 -20 раз меньше, чем на воздухе.

А что здесь замерять?

А вы возьмите и померяйте. А не теории разводите.

Вам же написали, плотность жидкости на порядки выше плотности воздуха. Для перемещения N объёма жидкости нужно пропорционально больше энергии чем для перемещения N объёма воздуха .

Вот здесь вы абослютно правы . Поэтому, поскольку жидкости надо перемещать «на порядки» меньше, то потребление энергии вентилятором остается таким же как и на воздухе. Все тот же закон сохранения энергии, на который вы ссылаетесь.

В какой-нибудь особенно жаркий день вентиляторы начнут останавливаться один за другим (как большой специалист по СВО вы видимо знаете, что эти вентиляторы при превышении нагрузки просто отключаются?), температура в вашем крематории начнёт расти лавинообразно. Потом жидкость закипит и выкипит. Владелец «ванны» вернётся вечером чтобы найти трупики своих асиков. ))

Полное непонимание. Если вентиляторы работают на холодной жидкости, то «при нагреве» они работают в еще более комфортном режиме. Тут система, в отличие от воздуха, саморегулируется — чем выше температура жидкости, тем выше скорость вентилей, тем с большей скоростью идет ее перемещение, что частично компенсирует увеличение температуры.

Что касается аварийных ситуаций — выхода из строя вентиляторов, насосов и прочего оборудования, то эти ситуации отрабатывает автоматика, так должно быть в любой ванне

Система с многими вентиляторами, как у меня, изначально более надежна, поскольку вентиляторов много, а не один, и выход какого то количества из строя — будет не критично, как, например, если остановится один общий насос или один вентилятор на внешнем радиаторе.

Более того, поскольку, вы, скорее всего, не читали мои обзоры предыдущих ванн, напомню — что, когда делали первые ванны, для 6шт z9 mini — там вообще не было вентиляторов. Так вот, разница в температуре с вентиляторами и без — не более 10 градусов. В данной ванне никто не мешает также снять ветиляторы, но тогда уже надо разместить асики вертикально. За счет естественной конвекции -теплой жидкости вверх, холодной вниз, — система будет работать вообще без вентиляторов.

Не стал так делать, что бы не погружать асик полностью, тем самым уменьшилось количество иммерсионки, и не уменьшать эффективность охлаждения.
Но , повторю, можно делать вообще без вентиляторов.

Ванна по иммерсионной печати (аквапринт) своими руками

В данный момент многие люди ищут в интернете — оборудование для аквапечати своими руками или ванна для аквапечати своими руками, Если Вас тоже интересует вопрос, как сделать ванну для аквапринта (иммерсионной печати) своими руками, то Вы зашли по адресу.

Предлагаем Вашему вниманию схему простейшего оборудования (ванны) с оснасткой для аквапечати. Повторяю, это простейшая схема, которую можно модернизировать до «космического корабля», но и в этом виде она работает. К слову, мы сами работаем на аналогичном оборудовании. Итак приступим.

Во-первых, схема самой ванны для аквапечати. Изготавливается из нержавеющей стали, толщиной 2-3 мм.
Во-вторых, список того, что нам понадобится для автоматизации процесса:

Черчеж ванны

1.Монтажный шкаф
2. Реле регулятор температуры с датчиком RT-820 M
3. Кнопки (ключ) фиксируемые 2 шт.
4. Контактор КМИ с катушкой 220-400В, по мощности ТЭНа в данном случае КМИ 11210
5. ТЭН водяной 3,0-3,5 кВт
6. Насос циркуляционный 3-х скоростной (для систем отопления)
7. Дин рейка и соединительные провода исходя из мощности оборудования
Ну и собственно сама схема электрооборудования ванны для аквапечати:
1. ТЭН
2. Контактор КМИ
3. Реле регулятор температуры RT-820 M
4. Датчик температуры (в комплекте с RT-820 M), выводится в нагревательный отсек произвольно
5. Монтажная колодка
6. Циркуляционный насос
7. К1- фиксируемый ключ, К2- фиксируемый ключ
Внимание! Обязательно необходимо заземлить корпус ванны, насос и ящик пульта управления.

Принципиальная схема ванны

Ну и попробую разжевать, В монтажный шкаф на дин рейке монтируется реле регулятор температуры(RT-820 M)
и контактор КМИ. Устанавливается монтажная колодка. На монтажную колодку подается
питание от сети.
-Кнопка К2 управляет циркуляционным насосом. (Насос необходимо заземлить)
-С монтажной колодки подается питание на контактор КМИ (вход), с контактора питание
поступает на ТЭН. Параллельно подается питание на реле регулятор через кнопку К2.
Соответственно при включении кнопки К2, включается реле регулятор температуры, который
управляет катушкой контактора КМИ. Подключение и настройку реле регулятора температуры
производить согласно инструкции (прилагается в комплекте с реле RT-820M)
Мы получили схему, согласно которой: К1- включает насос (подача воды), К2 включает реле
регулятор температуры. Датчик температуры установленный в нагревательном отсеке
передает показания реле регулятору температуры, если температура меньше установленной
на регуляторе автоматически включается ТЭН, как только температура достигла установленной
на реле регуляторе, ТЭН выключается автоматически.Во время полного нагрева ванны, необходимо включать насос.

Вот оборудование для аквапечати и готово, при желании его можно дополнить дополгнительной системой фильтрации, датчиком уровня воды, автоматическим погружным механизмом и т.д.

Ванна для иммерсионной печати своими руками. Что и как?

Без машины

ТЭНа хватает 4квт.
Касательно размера ванны, не спешите, это слишком много, вряд ли Вы получите заказ на такие габариты.
Касательно нержавейки, это конечно здорово, но 2мм мало, надо 3-3.5, а это дорого.
Практика показала, что ванна из черного металла крашеная порошковой краской ничем не уступают по защите от коррозии, однако имеет совсем другую цену

если не ошибаюсь поле нанесения порошковой краски деталь помещают в печ, вопрос как ванную поместить в печ ?

Зависит от размера печи

С острил, а не задовался вопросом сколько это стоить будет?

Задавался. У нас метр на метр лист вроде 350р задуть. я красил суппорта. А у кого то там малярились траверсы от крана. Можеш представить размеры печей

ТЭНа хватает 4квт.
Касательно размера ванны, не спешите, это слишком много, вряд ли Вы получите заказ на такие габариты.
Касательно нержавейки, это конечно здорово, но 2мм мало, надо 3-3.5, а это дорого.
Практика показала, что ванна из черного металла крашеная порошковой краской ничем не уступают по защите от коррозии, однако имеет совсем другую цену

Моя ванна 2мм нержавейка. Вполне достаточно. Верхнее ребро жесткости и посередине квадрат приваренный не дают ванне раздутся.

ребят че вы себе жизнь усложняете какие чертежи, я себе сварил каркас обложил его изнутри оцинковкой листы между собой склепал и промазал швы герметиком и так работаю второй год, так что 2мм нержавейки хватит за глаза главное каркас сварить чтоб метал от давления воды не дулся как пузо

Без машины

Скажи, каким герметиком швы проливал?

Шовный герметик наволовкий

Без машины

Если я всё верно понял, то ванна у тебя работает до сих пор, окисления есть ?

Да ванная ржавеет так так я по незнанию купил китайскую оцинковку, но если взять хорошую отечественную то все будет норм

Без машины

Прослойку из чего делал, я хочу из фанеры 10

Без машины

AdamMustapaev

Да ванная ржавеет так так я по незнанию купил китайскую оцинковку, но если взять хорошую отечественную то все будет норм

а как швы, живы до сих пор ?

Подскажите пожалуйста, а нет ли каких противопоказаний, если ванна будет из алюмяхи сварена? Активатор с ней не вступает в реакцию? У меня просто есть аппарат для сварки, да и алюмяха не такая уж и дорогая, как оказалось)))). Хочу не особо большую ванночку сваять для учебы, чтобы ноут помещался, будет получаться — другую изготовим

берешь эмалированную ванну врезаешь тен, ставишь под наклон, в конце наклона контейнер куда будет сливаться вода, из него качает нассос, все трубы и переходы из пвх, цена вопроса максимум 4000, рабочая зона примерно 1500*500*400

DmitrySPb-LO

Подскажите пожалуйста, а нет ли каких противопоказаний, если ванна будет из алюмяхи сварена? Активатор с ней не вступает в реакцию? У меня просто есть аппарат для сварки, да и алюмяха не такая уж и дорогая, как оказалось)))). Хочу не особо большую ванночку сваять для учебы, чтобы ноут помещался, будет получаться — другую изготовим

Для учебы ничего не ваяй — есть пластиковые строительные ванны. Ими и пользуйся. Размер примерно 80*42 Для ноутбука и мелочи хватит за глаза. Мы в такой ванне больше половины заказов делаем. Большую и греть долго и мороки с ней много. А в такую небольшие детали — самое оно

Иммерсионное охлаждение для асика

Давно уже была идея самому собрать иммерсионное охлаждение для асика. При этом упор будем делать на самые дешевые материалы. Всё таки топить в иммерсионной жидкости я собрался свой старый Antminer D3. И собственно делать это я буду только в рамках эксперимента. Исходя из моих наблюдений, вы сможете сделать для себе что-то более надежное.

Иммерсионное охлаждение для асика своими руками

Я буду тестировать свой старенький Antminer D3, причем работающий всего на двух платах. Это значит, что эксперимент не может являться показательным для других моделей и тот же Antminer S9 будет нагреваться куда серьезнее.

За основу был взят обычный аквариум:

Воду разумеется слил! Рыбок переселил в другой аквариум ? Денег я на это не потратил. Даже если у вас нет ненужного аквариума, он может быть у ваших друзей и знакомых. Я бы не рекомендовал вам использовать стекло. Как показал мой эксперимент лучше всего будет металлический ящик.

Также нам потребуется помпа и радиатор. Радиатор я взял на разборке, даже не знаю с какой модели. Хотели за него 500 рублей, полтинник скинули.

Даже для одного асика, размер данного радиатора маловат. Помпу я купил на другой разборке, главное не брать от нашего российского автопрома, они все текут! Цена 300 рублей.

Также мне потребовался пеноплекс. Тратится не пришлось, куски пеноплекса я нашёл в гараже. Патрубки я взял бесплатно на разборке. Крышку сделал из фанеры. Кулера с асика снял и прикрутил к радиатору.

Основное назначение пеноплекса это крепеж для помпы, а также в нем будут идти каналы для обратки жидкости из радиатора в аквариум.

Снизу помпа будет забирать горячее масло, а второй канал, который вырезан из пеноплекса, он предназначен для возврата жидкости из радиатора. Смотри вторую половинку

В сборе это выглядит следующим образом:

Теперь можно погружать оборудование.

Остается залить нашу иммерсионную жидкость. И запустить асик в сеть.

Я использовал веретённое масло. Это самый дешевый вариант иммерсионного охлаждения. Свойствами диэлектрика данное масло обладает, а вот с тем как оно лихо греется конечно проблема.

Подведем итоги по затратам:

• Радиатор: 450 руб.
• Помпа: 300 руб.
• Масло: 825 руб.

Мои выводы из этого эксперимента.

Сам аквариум греется нереально сильно, руку держать невозможно! А ведь это Antminer D3 и всего две платы. Тут я больше ссылаюсь на объем жидкости и размер аквариума, нужно в два раза больше. Кулера наверное лучше подключать напрямую от блока питания, который я кстати не погружал и вам не советую, по крайней мере в это масло!

Данный вариант идеально подойдет для каких нибудь байкалов, либо любых других слабеньких асиков, которые особо то и не греются. Т.е. целью будет окончательно убрать какие либо шумы от аппарата.

Если рассматривать иммерсионное охлаждение для разгона асика. Тот тут явно нужно менять всё. Сам бокс лучше собирать из металла, сразу с возможностью установки 5-10 аппаратов. Разумеется более серьезные радиаторы, хороший нанос. Датчики температуры и сервер мониторинга способный отключать ваши аппараты в случаях поломок всей системы.

Каналы и чаты в Telegram

Дневник Джека если вы любите криптовалюты, то этот Telegram канал для вас. Только дельные советы, когда купить, что купить, какие монеты лучше, всё это и не только на моем телеграм канале. А самое главное как всегда бесплатно

Чат Криптовалюта все любители криптовалют добро пожаловать!

Канал HYIP PW специально для админов HYIP-проектов, да и не только. я там публикую все свои секреты 🙂

Чат HYIP если вам знакомы такие вещи как H-Script, GoldCoders, HSbuilder ждём вас в нашем чате HYIP админов.

Читайте также:



• Бассейн из оргстекла своими руками



• Новые снегири дом с бассейном



• Трубы твэл пэкс монтаж



• Как восстановить дебет абиссинской скважины



• Посоветуйте мастера ремонт ванной

Содержание статьи:

1. Что это такое?
2. Иммерсионное охлаждение асиков и видеокарт
3. Недостатки
4. Преимущества
5. Заключение

Майнинг фермы, работающие на специальных микросхемах ASIC, нуждаются в довольно сложной вентиляционной системе.

В противном случае оборудование будет работать с меньшей продуктивность или прослужит не очень долго.

Для создания комфортных условий применяют различные способы охлаждения.

С недавних пор стали использовать иммерсионное охлаждение.

Для этого блоки погружают в жидкость, которая не проводит ток.

Такой способ охлаждения называют иммерсионным.

Все дело заключается в том, вещества для этого применяемые инертны, то допустимо размещать в них работающие блоки.

Это и называют иммерсионным охлаждением.

Сложности, возникающие с охлаждением майнинг-ферм одни из самых злободневных.

Перегрев конструкции может привести с самым неприятным последствиям.

Но если разговор идет об устройствах с малой, в 5 – 15 кВт, то допустимо использовать бытовые кондиционеры, но, если говорить о промышленных фермах, которые потребляют мощность от 50 кВт, до нескольких МВт.

В таком случае приходит на помощь технология иммерсионного охлаждения для S9.

Попробуем разобраться как это работает?

Иммерсионным охлаждением ASIC называют процесс отвода тепла от работающего оборудования путем его погружения в емкость, заполненную иммерсионной жидкостью.

Эта техническая жидкость обладает определенной запатентованной формулой обладающая следующими уникальными достоинствами:

1. Негорючестью;
2. Малой токсичностью;
3. Пассивностью;
4. Диэлектрическими параметрами.

   Т.о. эта жидкость не вступает ни в какие химические реакции, ни с какими веществами и, по сути, является абсолютным диэлектриком и это позволяет его использовать с любым электронным оборудованием, без каких-либо последствий для последнего.

Использование этих жидкостей в промышленных объемах началось много лет назад.

В наши для ее применяют для создания систем охлаждения в дата-центрах и майнинг-фермах.

Исторически сложилось так, что при сооружении новой майнинг-фермы до 35% расходов приходится на охлаждающее оборудование, из расходов на ее эксплуатацию почти 50% приходится на систему охлаждения.

• Регулярно проводимые исследования показывают то, что иммерсионное охлаждение обладает высоким коэффициентом эффективности использования энергии (PUE).

В практической деятельности применяют несколько подобных систем:

С применением технологии Novec 7200, 1230.

Это сухая вода, применяемая для двухфазного охлаждения.

С применением технологии 3M Novec 7300, 7500 и других жидкостей, которые используют для однофазного охлаждения.

Оно проходит за счет постоянного перемешивания теплых и холодных слоев жидкости.

Как собрать ванну для охлаждения своими руками

Для обеспечения работы промышленной майнинг-фермы достаточно приобрести готовое оборудование.

Его можно найти на специализированных ресурсах посвященных оборудованию для добычи криптовалют.

Но те, кто занимается майнингом в домашних, кустарных условиях перегрев представляет собой серьезную проблему.

За короткое время температура воздуха перестанет быть комфортной.

Это подталкивает домашних майнеров создавать иммерсионное охлаждение асиков своими руками.

Как показывает опыт, простейшее решение — это использование аквариума.

В принципе можно использовать любую готовую емкость, например пластиковый короб или ящик.

Другое дело, что требуется обеспечить циркуляцию жидкости, то есть, требуется, нагретую жидкость охладить и вернуть ее в рабочую емкость.

Для решения этой задачи придется задействовать циркуляционный насос, теплообменное устройство, например, паянный теплообменник.

Во избежание засорения системы циркуляции охлаждающей жидкости потребуется установить сетчатый фильтр.

• Для создания подобной конструкции допустимо использовать полипропиленовые трубы с Ду 16.

Схема подключения может выглядеть следующим образом.

В теплообменник на один контур подается холодная водопроводная вода, на другой контур приходит вода из емкости.

Под действием насоса вода из емкости проходит через фильтр, теплообменник, где отдает лишнее тепло и возвращается обратно.

Водопроводная вода, получив излишек тепла может быть отправлена в канализацию или на обогрев дома.

Как и любая техническая конструкция, иммерсионное охлаждение владеет набором недостатков, в частности:

• Высокая стоимость.

  Все дело в том, что техническое обслуживание такой конструкции, может обойтись минимум в 25% затрат на обслуживание фермы в целом.

  То есть, если установленная  ферма,  потребляет энергии на 10 000 руб.

  То затраты на охлаждение составят 2 500 руб.

  Жидкость для охлаждения стоит недешево.

• Емкость для иммерсионной жидкости открывается только сверху и поэтому собрать ферму на стеллажах вряд ли получится.
• При проведении профилактики, жидкость может попасть на пол, а оттереть ее сложно.
• Требуется обеспечить фильтрование рабочей жидкости.

  Это позволит избежать появления осадка и загрязнений.

Вместе с тем, производители охлаждающего оборудования рекламируют собственную продукцию и при этом обещают то, что произойдет снижение затрат на энергию.

По данным компании Allied Control экономия может составить до 90%.

• Использование иммерсионной охладительной конструкции допускает размещение майнеров в непосредственной близости друг от друга, то есть на одной и той же площади допустимо установить в 10 раз больше устройств.
• Такая конструкция охлаждения на 8 асиков поможет разогнать устройство до предельной мощности.
• Иммерсионная жидкость исключает вероятность попадания внутрь устройств пыли и других загрязнений, таким образом снижается вероятность перегрева и выработку устройства.
• Эта жидкость безопасна для оборудования и человека.
• Система жидкостного охлаждения во время работы не генерирует шума.

За то время пока криптовалюта пользуется спросом технический прогресс ушел далеко вперед и если несколько лет назад для генерации сватало традиционного настольного компьютера, охлаждение которого обеспечивал кулер, то в наше время, когда серьезно выросли вычислительные мощности требуются серьезные решения, иммерсионное охлаждение — это одно из них.

Применение такого способа позволят сберечь оборудование, снизить затраты на энергию.
