Автономный электрогреющий тело модуль
Желание сделать своими руками электрическую грелку возникло у меня тогда, когда у родителей с шумом и вспышками сломалась простенькая промышленная электроглелка. Заглянув в раскуроченные внутренности, я ничего нового в такой электрической грелке для себя не увидел, обычная спираль в какой-то мягкой термостойкой подложке, без каких либо предохранителей непосредственно подключенная к сетевому шнуру 220В. Наверное, это была кустарщина, да еще и на скорую руку сделана, без соблюдения правил электрозащиты. Из этого происшествия были сделаны выводы, которые сформировались в технические требования для домашнего изготовления подобных электрогрелок. Вашему вниманию предлагается самодельная электрическая грелка, сделанная исходя из этих требований и проверенная в эксплуатации.
Идея и размышления
Прелесть электрогрелки в том, что она находится в непосредственной близости возле тела (например, ), таким образом, можно, использовав небольшую мощность эффективно согреться или прогреть нужный участок тела (сам грел шею, спину, колено и все остальное (), что болело и что допускалось греть). Для такого же эффекта нужен электрообогреватель на порядок (а то и два порядка) большей мощности. В итоге – экономия энергии.
Я уже делал подобные штучки с подогревом, например, коврик для мышки с подогревом от USB, мышку и клавиатуру с подогревом от того же источника и т.п. В процессе создания таких подогревателей важно правильно рассчитать сопротивление нагревательного элемента исходя из площади обогрева. Особенно, если при создании такой электрогрелки не применять термостойкие изоляторы (стеклоткань, фторопласт, керамика), коих в обычном домашнем хозяйстве нет. По моему опыту оптимальным значением удельной мощности работы нагревателя в условиях нетермостойких материалов есть 2-3Вт на 1кв.дм
. Другими словами, что бы сделать эффективную грелку достаточно мощности в 15-20 Вт при площади поверхности 4-6 кв.дм.
Еще одним условием творения электрогрелки есть то, что сама рабочая поверхность (плоскость) грелки должна быть полужесткой
. Слишком мягкая поверхность способствует быстрому разрушению нагревательного элемента в результате изгибов(проволоки), слишком жесткая – не огибает формы тела (малоэффективна или неудобна). В этих условиях жесткость обычного (неутепленного, неспециального) линолеума как раз то, что нужно. Обычно для изоляции нихромовой проволоки с двух сторон необходимо 2 пластинки линолеума.
Важно также не только правильно подобрать мощность нагревателя и площадь электрогрелки, а также надежно закрепить проволоку, что бы во время изгибов не возникало коротких замыканий. Проще всего вшить проволоку высокого сопротивления в жесткую ткань или сетк
у. После ремонта квартиры у меня осталось несколько квадратных метров стекловолоконной сетки, использующейся в системах пенопластового утепления. Вот такая сетка как раз подходит для закрепления. Чем меньше размер ячеек сетки, тем лучше. Нихромовую проволоку (нужно взять более тонкую, чем для ) довольно просто продевать между ячейками сетки, кроме того, такая сетка выдерживает высокие температуры. К слову сказать, желательно использовать сетку сложного переплетения, другими словами такую, что бы из нее нельзя было выдернуть отдельную нитку.
Об источнике питания речь пойдет особо, но и так ясно, что использовать непосредственное питание от сети 220В недопустимо в целях безопасности. Необходим источник питания с понижением напряжения меньше 36В и гальванической развязкой от промышленной сети 220В. Наиболее удобно применять источник 12В (переменного или постоянного тока). Подобные автономные и встроенные источники широко распространены, например, сетевые блоки ноутбуков, блоки питания галогенных ламп люстры, блоки питания ЖК мониторов и сканеров и даже внутренний источник стационарного компьютера. Другими словами, если вы читаете это, то поблизости есть источник питания с напряжением 12В как раз нужной мощности, хотя потратив несколько вечеров источник питания для электрогрелки можно сделать самому.
Материалы и инструменты
1.Два куска линолеума размерами 350х140 мм (размеры можно увеличить или уменьшить, пересчитав мощность).
2.Отрез стекловолоконной сетки размеровм 350х140 мм (размеры сетки аналогичны размерам полосок линолеума)
3.Проволока высокого сопротивления (у меня R=40Ом, L=2м).
4.Две контактные группы от старых многоконтактных штыревых разборных разъемов.
5.Суровые нитки, 4 одежные кнопки с отверстиями (для шнуровки) и 2 метра бельевого шнура (опционально).
6.Ножницы, сапожный нож (опционально), кусачки (опционально), иголка для шитья (циганская), шило (опционально).
Работа
Как и при обычном шитье, работа начинается с раскроя. Из остатков линолеума и стекловолоконной сетки (ячейки 2х2мм) вырезаются заготовки размером 350х140мм. Размеры выбраны не случайно, во-первых, такие размеры удобны для закрепления грелки на теле (в том числе и на конечностях) взрослого человека. Во-вторых, размеры удобны для равномерной закладки имеющейся у меня проволоки высокого сопротивления нужной длины ().
Далее, сквозь ячейки стекловолоконной сетки продевается нихромовая проволока. Расстояние между смежными витками плоской спирали (или змейки) получается не меньше 5 ячеек (около 1 см), продольный шаг продевания примерно такой же (5 ячеек, 1см). Следует сказать, что поддевание проволоки в ячейки сетки довольно кропотливое занятие и занимает в процессе изготовления термогрелки наибольшее время (). Разумеется, проволоку следует прокладывать так (форма тромбона), что бы как можно более равномерно заполнялась плоскость будущей термогрелки (обеспечение равномерного нагрева). Для подключения нагревательного элемента в виде такой проложенной спирали с короткой стороны отреза стекловолоконной сетки, линии спирали-змейки (серпантин) прокладывается вдоль длиной стороны (). Количество длинных участков должно быть четным (у меня -8).
Закрепленную в сетке спираль нужно подключить к источнику питания. В первых вариантах термогрелок (сделал уже их несколько) концы спирали я закреплял непосредственно к концам провода, таким образом, рабочая часть вместе с проводом составляла единое целое. Так как нихромовая проволока плохо паяется, соединение производилось простой накруткой и фиксировалось так, как это делают рыболовы, закрепляя крючок на леске (даже не знаю, как этот тип узла называется). В термогрелках спираль не разогревается до высоких температур и не изменяет свои размеры и сопротивление, в противоположность мощным калориферам и утюгам.
В данной конструкции решено было термогрелку сделать с разъемом на борту. В качестве разъемов были применена контактная группа (2мм штырь и гнездо на ) от старых больших круглых проходных разъемов (не хочу заморачиваться с типономиналом). Концы спирали на гнездовой части закрепляются тем же самым «рыболовным» узлом (), который обеспечивает очень надежное гальваническое соединение нихромовой проволоки и посеребренной гнездовой части контактной группы. Располагаются гнездовые контакты по краям короткой стороны отреза сетки () вровень с краем (меньше вероятность случайного замыкания во время коммутации).
Сборка термогрелки начинается с прихватывания сетки к одной из полосок линолеума в нескольких местах. Во-первых, обшиваются нитками гнездовые контакты () при этом контакты дополнительно фиксируются на линолеуме, дабы не соскользнули во время коммутации. Во-вторых, в одной или двух точках прихватывается сетка со стороны противоположной гнездовым контактам, что бы сетка со спиралью не ерзала при последующем шитье между двумя отрезами линолеума. На конечном этапе прихваченная сетка со спиралью и гнездовыми контактами накрывается вторым куском линолеума и прошивается по контуру () и в нескольких местах поперек линий змеевидной спирали. Поперечный прошив (вдоль короткой стороны) обеспечивает дополнительную защиту (
Здравствуйте, уважаемые читатели и самоделкины !
Вот уже и похолодало, и зима на подходе. Пора позаботиться не только о теплых вещах, но и активных согревающих устройствах.
В данной статье, автор YouTube канала «TOKARKA» расскажет Вам, как он изготовил простую каталитическую грелку.
Эта самоделка весьма проста в изготовлении, и может быть изготовлена практически из хлама. Также сложных станков не потребуется, будет достаточно простых домашних инструментов.
Материалы.
— Медная проволока
— Ацетон
— Шприц, иглы
— Листовая медь
— Медная трубка
— Алюминиевый баллончик
— Наждачная бумага
— Флюс, припой
— Вата.
Инструменты,
использованные автором.
—
—
—
—
— , сверла по металлу
—
—
— Наковальня, тиски, молоток
— Ножницы по металлу, керн, шило
— Пассатижи, кусачки, надфиль, напильник.
Процесс изготовления.
Основным элементом этого приспособления будет являться катализатор. Автор решил изготовить его из медной проволоки. Подойдет многожильный медный провод. Из него нужно извлечь одну жилу. Конечно же, для этих целей лучше подходит платиновый проволока, но его стоимость очень высока.
Затем эта медная проволока наматывается на стальной стержень, либо иголку от шприца. Преимущество этого метода заключается в том, что такую пружинку можно изготовить практически любой длины.
Для сохранения формы спирали (особенно при ее нагреве) необходимо вставить в нее более толстую медную проволоку.
Итак, у мастера получились вот такие нагревательные элементы различной формы.
В качестве топлива он будет использовать обычный ацетон. В грелках, производимых фирмой Kovea используется очищенный бензин для зажигалок.
Для первого эксперимента автор поместил в емкость вату, и добавил 2 мл ацетона. При этом испытании нагревательный элемент раскаляется газовой горелкой, и помещается над ватой с топливом. От разогретой спирали начинает более активно испаряться ацетон. Чем больше размер спирали — тем сильнее будет происходить испарение, и тем больше будет выделяться тепла. Однако и время работы уменьшается.
Для проверки времени работы «реактора» с открытым верхом он использует другую спираль в виде улитки. В этом случае слишком много испаренного ацетона улетучивается, не успев вступить в реакцию. В итоге эта конструкция проработала на 2 мл топлива почти половину часа.
Также нагревательный элемент можно изготавливать и из толстой медной проволоки. Получить «пружинку» из него весьма затруднительно, а вот спираль в виде улитки — запросто.
В качестве емкости для топлива конечно же лучше использовать металлические контейнеры, например вот такой небольшой алюминиевый колпачок. Его следует очистить от налета и краски дремелем или наждачной бумагой.
Вот таким нехитрым образом подготавливается еще один вариант нагревателя.
Витки полученной спирали нужно слегка раздвинуть между собой, тогда смесь воздуха и паров топлива сможет проходить между ними.
На верхней кромке емкости мастер пропиливает надфилем четыре паза, и фиксирует на них спираль.
Преимущества алюминиевого корпуса для грелок такого класса заключается в его отличной теплопроводности, и легкости. Нагревательный элемент нужно делать небольшим, иначе скорость испарения топлива будет настолько высокой, что оно не будет успевать прореагировать, и КПД устройства снизится. Кроме того, следует добиться температуры корпуса около 55-60°C, иначе можно будет обжечься.
Эта тестовая версия проработала на 3 мл ацетона почти четверть часа, но теплоотдача была почти в 3 раза больше, чем в предыдущем тесте.
В третьем эксперименте автор намотал спираль на толстую иглу, и свернул ее в улитку.
Эта версия также имеет право на существование. Однако при окислении ацетона на поверхности медной проволоки образуются не очень желательные продукты реакции. Они придают не очень приятный запах, но применять устройства на открытом воздухе зимой вполне реально. Также этот «реактор» можно встраивать в самые различные приспособления, и использовать даже для поддержания пищи теплой. Самое главное их преимущество — это автономная работа, не требующая источников питания вроде аккумуляторов.
Собственно в качестве корпуса автор хотел использовать алюминиевый баллончик от лекарств.
Однако на барахолке он нашел вот такое приспособление для стерилизации многоразовых стеклянных шприцов и иголок. Его корпус полностью изготовлен из латуни, и покрыт хромом. Если Вы не сможете найти такую штуку, то можно сделать корпус грелки даже из старого советского электролитического конденсатора.
Внутренний диаметр его верхней части 31,7 мм.
В качестве заглушки мастер изготавливает небольшой квадрат, и высверливает в нем центральное отверстие.
После выравнивания заготовки, из нее вырезается диск.
Для удобства дальнейшей обработки автор вставил в отверстие винт, и зафиксировал его гайкой. Как видно, диск пока не входит в горловину емкости.
Нужно просто зафиксировать винт в патроне дрели или шуруповерта, и обточить его края напильником.
Лишние детали стерелизатора, а также прокладки удаляются.
Внутренний край горлышка зачищается наждачной бумагой.
Теперь на край корпуса наносится флюс, и он залуживается.
Внутрь корпуса автор помещает обычную вату, набивая ее достаточно плотно. Затем запрессовывается заглушка.
После нанесения флюса, заглушка припаивается к корпусу при помощи газовой горелки и паяльника.
От кусочка медной трубки мастер отрезает небольшой цилиндр, и зачищает его края.
Этот цилиндр припаивается к заглушке следующим образом.
После заправки топливом, и установки спирали, становится ясно, что для каталитической реакции не хватает кислорода.
Для лучшего его поступления в камеру, автор сверлит несколько отверстий по периметру цилиндра.
Через вентиляционные отверстия можно также зафиксировать и спираль тонкой проволокой.
И в этот раз реакция плохо поддерживается.
Привет всем.Рыбакам,охотникам,туристам-в общем всем кто читает эту статью.
Сегодня поделюсь своей идее -как можно сделать грелку для рук из ПРОСТОГО КАРАНДАША.
Такая грелка может давать очень хороший нагрев-при сравнительно небольшом потреблении.(КОНКРЕТНО что у меня получилось будет ниже).
ДАННАЯ СТАТЬЯ НЕ ЯВЛЯЕТСЯ ИНСТРУКЦИЕЙ ПО СБОРКЕ ГРЕЛОК ДЛЯ РУК,А ВСЕГО ЛИШЬ ДЕМОНСТРАЦИЯ МОЕЙ ИДЕИ,ЕЕ ВОПЛОЩЕНИЯ И ТО ЧТО ИЗ ЭТОГО ПОЛУЧИЛОСЬ.ПОМНИТЕ ВАША БЕЗОПАСНОСТЬ В ВАШИХ РУКАХ.
За основу для такой грелки -взял самый обычный графитовый карандаш(тут можно немного поэксперементировать с длиной и толщиной стержня).
Подошел самый обычный за 8-15 рублей в деревянной одежке(можно по дороже-там плотнее дерево-лучше теплопередача+-3-5 градусов разница)при одинаковом потреблении.
Как выяснилось -пластиковые(ЭКО)-что гнуться-неподходят ибо ток не проводят.
Теперь определился с карандашом-вибрал длину и нужный нагрев.
обточил его до нужного диаметра(краску счистил-снижает теплоотвод)-сделал доп.надрезы.
Тут выявилось такое дело сам гриф(без оболочки)-греет очень сильно-обычно +15С к тому что в оболочке-но без нее он становится очень уязвим(ломкий).
Я перепробовал разные варианты защиты стержня..от простой термоусадки до различных трубок.Мороки много-толку мало.Решил его оставить в его родной оболочке-только сточил максимально и сделал надрезы.НА ФОТО карандаши с разными оболочками(рыхлое и твердое дерево).
Следующим этапом подключил USB ПРОВОД-(тут было не все так просто -не припаять..не обжать толком).
Попробовал два таких варианта подключения провода к графиту.
ОБА варианта мне понравились(по своему).Если вы знаете свой хороший вариант подключения к графиту-пишите-будет интересно.
После подключения провода-все акуратно запаковал термоусадкой.
Получилась вот такая грелочка от ПОВЕРБАНКА.
НА момент создания этой статьи-она проработала более 150 часов(в среднем по 3-6-в зависимости от повербанка).Грелка работает четко-ПОВЕРБАНКИ тоже пока целы.
Грелка что на фото и в видео-греет до 70С ПРИ 0.7-0.8А-если честно это очень много для рук(даже при температуре окружающего восдуха 0-2С-она выдавала 50+55С-для меня тоже многовато(но это тестовый вариант)
Максимум что мне удалось выжать при хорошем соотношении +45+50С ИЛИ +30+35 замер при 0-2(для меня самая комфортная температура).ЭТО при 5V-0.5-0.6A.
Длина провода — это уже вопрос удобства(главное по мощьнее-что бы тянул такую напругу)
Оболочка-тоже вопрос эстетики и удобства-главное что бы имела хорошую теплопроводность.
Ну вот в принципе и все дорогие читатели-грелочка работает и греет.
Когда температура за бортом опускается ниже 20 градусов, а стоящий на балконе «бабушкин супец» превращается в здоровенный кусок льда. Котик, кутается забытый кем-то халат. Что если на улицу чего-нибудь снимать, то пальцы, скорее всего, превратятся в сосульки, которыми даже камеру включить не получится. И тут идея сделать электрическую грелку для рук. И сейчас канал AlexGyver покажет, как реализовать эту замечательную идею.
Нам для грелки понадобится источник питания, аккумулятор формата 18650. Взять его из аккумулятора ноутбука или купить в магазине, купить у китайцев, дешево. Но пока он приедет, зима, скорее всего, уже закончится. Но, можно и рискнуть. Покупаем нихромовую проволоку диаметром 0,3 мм. Все равно длину подбирать в ручную. Корпусом нихромового устройства – шприц объёмом 20 мл, подходит под аккумулятор.
Берем винтик с резьбой М3 и две гаечки. В нижней части шприца, по центру, аккуратно сверлим сверлом отверстие на 3 мм, предварительно наметив его шилом для удобства. Сверлом большого диаметра, аккуратно убираем заусенцы изнутри.
С наружной стороны делаем поверхность шершавой при помощи наждачки. Используя длинную отвертку, вставляем винтик в полученное отверстие и закручиваем гаечку почти до самого конца, оставив один виток резьбы. Аккуратно заливаем суперклеем между винтом и корпусом шприца, а быстро затягиваем гайку, пока клей не застыл. Это для герметичности грелки для согрева рук. Остатки клея присыпать пищевой содой. Клей моментально твердеет и перестанет представлять опасность для пальцев. Готово! Получили достаточно надежное герметичное соединение. Как могли догадаться, это первый контакт для аккумулятора.
Берем поршень шприца и отрезаем его часть прямо в углубление. Удаляем заусенцы. Для второго контакта – разогнутая канцелярская скрепка, но лучше толстый медный провод. К проводу или скрепке, приматываем или припаиваем гибкий многожильный провод. Тонким сверлом сквозное отверстие в поршне и с усилием вставляем в него второй контакт ручной грелки. Для герметичности заливаем суперклеем, подтягиваем вниз, чтобы лучше приклеилось и утверждаем содой. То же со стороны резинки. Придаем торчащей проволоке форму плоской загогулины.
Опытным путем определим нужную длину нихрома. Это сложенные вдвое отрезок длиной 50 см. Подходящее нам сопротивление нихромовой проволоки, около 7-8 Ом. Чем длиннее, тем меньше нагрев. Чем короче, тем он сильнее. 4-5 Ом хватит, чтобы обогреть руки, даже в самый лютый мороз. Можно попробовать пустить в три ряда, увеличив площадь нагрева. В этой самоделке можно смело экспериментировать.
Нихром сгибаем пополам и крепим верхнее части шприца на еще одну гаечку. В два ряда. Аккуратненько, красиво и симметрично. И промежуточный результат фиксируем скотчем. Равномерно намотать с первого раза вряд ли получится, но со второго уже точно. Делаем прорезь и закрепляем в ней остатки, скручиваем. Весь корпус покрыть слоем скотча, чтобы защитить проводку.
Провод, идущий от второго контакта, зачищаем примерно на 1 см. И надёжно скручиваем его с торчащей скруткой нихрома. Это прилепить скотчем, а провод зажать в прорезь. Нагреватель почти готов.
Вставляем аккумулятор в поршень, замыкаем контакты и ждём. Спустя несколько минут грелка разогревается до приятной температуры, 40 градусов. Если на улице такого нагрева мало, то длину нихрому можно уменьшить, либо добавить параллельно еще один виток.
«Погоди, погоди!» скажете вы. «А как же кнопка? Она же не пружинит? Использовать такое устройство неудобно, оно включится и просто не выключится. Вставить пружинку?» Сложно найти подходящую. Но, помните, говорил про герметичность? Ей воспользуемся. Возьмем родную иглу от шприца и отрежем почти её на всю длину. Загнём оставшийся кончик. Наша цель – закруглить иглу, чтобы грелка для защиты от мороза рук не пропускала воздуха. Можно даже суперклея в нее капнуть, аккуратненько самую капельку. Теперь, загнул покрепче носик…
Если любите походы зимой, то понравится обзор.
Каждый любитель зимней рыбалки знаком с таким неудобством, как замёрзшие руки. И мёрзнут они, невзирая на самые тёплые рукавицы. Если жители больших городов могут найти в магазинах специальные, каталитические или солевые грелки в рукавицы для такого случая, то жителям периферии приходиться довольствоваться чем-нибудь подручным.
В данной статье рассмотрено, как сделать самодельную химическую грелку для рук своими руками….
Одним из простых решений является нагревающая смесь, состоящая из:
- медного купороса — 3 объёмных части,
- соли поваренной мелкого помола — 2 части,
- древесных опилок — 5 частей
- обрезков алюминиевой проволоки.
Медный купорос всегда продаётся в хозяйственных магазинах по цене около 100 руб. за 1 кг — он используется для борьбы с садовыми вредителями и против грибка на деревянных постройках. Все остальные ингредиенты не составляют проблем. Перед смешиванием медный купорос можно просушить, так как он бывает часто сыроват.
Для корпуса грелки подбирают соответствующую посуду — если для рукавиц, то что-нибудь небольшое и плоское, если как обогреватель большего размера, то какую-нибудь банку, например стеклянную банку — они бывают самого разного размера.
В эту посуду укладывается алюминиевая проволока так, чтобы она при соотношении веса примерно 4-10 г на 100 г смеси по возможности равномерно распределилась по всему её объёму. Смесь засыпается так, чтобы до края оставалось не более 1-2 см.
Для приведения в действие этой грелки достаточно в неё залить некоторое количество воды и снова закрутить крышку. На всё время рыбалки такой грелки для рук вполне хватает, а после этого грелку можно просто выкинуть. Вот примерные пропорции, если готовить своими руками смесь по весу:
Состав и пропорции смеси для изготовления грелки для рук
- соль — 20 г;
- медный купорос — 40 г;
- древесные опилки — 30 г;
- алюминиевая проволока — 4-10 г.
На такое количество смеси требуется для запуска самодельной грелки для рук, изготовленной своими руками, всего 50 мл воды.
Главная
»
Крыша и кровля »
Самодельная грелка для рук своими же руками. Китайская карманная каталитическая грелка спустя два года использования Самодельная каталитическая грелка
Предпосылкой для создания этого прибора стали неудобства, сопровождавшие солдат Первой мировой войны в зимний период времени. Когда проходили бои на заснеженных территориях, бойцы часто страдали от обморожения конечностей и переохлаждения. По истечении четырех лет с момента окончания войны были изобретены первые образцы приспособления, получившего название «каталитическая грелка».
Общие сведения
Принцип работы прибор заключался в использовании каталитической реакции — беспламенном окислении спирта или бензина. Вариантов таких «умных» приспособлений было несколько, но у всех имелись общие черты, главной из которых стала платиновая прокладка. Она находилась в резервуаре, набитом ватой, которая, в свою очередь, пропитывалась спиртом. В металлическом корпусе грелки были просверлены отверстия для поступления воздуха к катализатору.
Сегодня доступен широкий ассортимент разнообразных грелок, они применяются в туризме, спорте, охоте или рыбалке и служат для личного обогрева человека, а также для отопления небольших помещений (палаток, шалашей). В советское время выпускалась каталитическая грелка ГК-1, она была способна вырабатывать тепло до температуры в 60 градусов, и при этом работала от восьми до четырнадцати часов.
Устройство и принципы работы
Конструкция каталитической грелки представляет собой корпус, изготовленный из металла. Он приблизительно соотносим по размерам с ладонью взрослого мужчины. Внутри находится резервуар, к горловине емкости прикреплен катализатор, а в ней — вата, пропитываемая бензином. Закрывает горловину плотная крышка, в ней предусмотрены отверстия для поступления воздуха к катализатору.
Во время заправки бензин пропитывает вату, а затем в процессе испарения окисляется на катализаторе. Во время этой реакции и выделяется необходимое тепло.
Катализатор представляет собой платиновую пластину, находящуюся внутри мелкой металлической сеточки, закрепленной на горловине грелки.
Способ применения
Поставьте горелку на ровную поверхность. Затем при помощи специальной лейки, которая есть в наборе, введите необходимый объем бензина для зажигалок или любой другой с высшей степенью очистки (ни в коем случае нельзя заправлять автомобильным бензином!). Лейку обязательно следует зафиксировать при помощи специальных зажимов во избежание протекания. Сняв лейку, на ее место наденьте катализатор. Убедившись в отсутствии разлитого топлива на корпусе, можете нагреть прибор зажигалкой или спичкой. До необходимой температуры катализатор нагреется в течение 5-10 секунд.
Уход за грелкой
Для долгой работы, как и любая другая вещь, приспособление требует тщательного ухода, но, к счастью, для этого нет нужды обращаться в сервис. Уход за грелкой производится довольно просто: необходимо перед каждой новой заправкой вытряхивать остатки топлива из резервуара. А со временем, когда поверхность катализатора загрязнится, его нужно прогреть в течение одной-двух минут над пламенем газовой плиты. Этим будет обеспечено прежнее состояние устройства. Каталитическая грелка снова станет нагреваться до максимальной температуры.
Отечественные и зарубежные аналоги
Сегодня на рынке присутствует огромное множество каталитических грелок различных фирм и стран-производителей. Мы рассмотрим две: одну отечественного образца, другую — импортную.

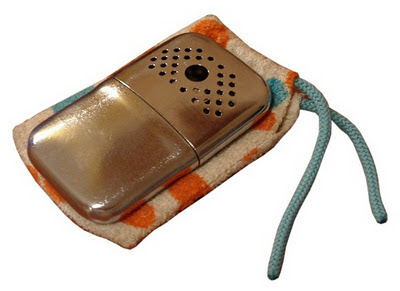

Грелка каталитическая ГК-1 — это полностью российская разработка. Она сделана очень добротно и качественно, отличительной чертой является катализатор, изготовленный исключительно из платины. Эта особенность гарантирует долговечную работу прибора — до 25 лет. Резервуар горелки объемом от 12 до 30 миллилитров обеспечивает работу при полной заправке до 14 часов. В комплекте к ней есть удобная воронка с дозатором.
Kovea — каталитическая грелка корейского производителя. Она уже несколько десятилетий уверенно занимает одну из лидирующих позиций на мировых рынках наряду с изделиями американских компаний. Качество всех элементов не вызывает ни малейшего сомнения и обеспечит вам комфортное пользование при довольно компактном размере. Отличительной чертой корейской грелки также является эргономичный дизайн. Такую прелесть очень приятно держать в руках, в полностью снаряженном состоянии она весит всего 100 граммов, работая при этом до 20 часов. Объем горелки составляет 24 миллилитра. Кроме стандартного набора в виде воронки в комплекте имеется еще и очень удобная сумочка для грелки.
Заключение
Если вы являетесь заядлым рыбаком, охотником, спортсменом или просто любителем путешествий, каталитическая бензиновая грелка станет отличным подспорьем во всех путешествиях, не только обеспечив необходимый комфорт, но и сэкономив время и деньги. Являясь простой в обращении, она еще и служит очень дешевым и безопасным источником тепла, так необходимого для человека. Даже в теплое время года (в особенности возле водоема) ночью бывает довольно прохладно, а с компактной грелкой вы сможете согреть замерзшие руки или обеспечить комфортный микроклимат в своей палатке.
Надо добавить, что необходимым элементом для полноценного использования этого прибора является специальный чехол, поскольку во время работы очень сильно нагревается грелка каталитическая. Своими руками долгое время удерживать ее вряд ли получится, поскольку температура нагрева достигает 60 градусов. Чехлы идут обычно в комплекте ко многим грелкам, но если вам он не достался, не спешите отчаиваться: его можно сделать из плотного материала. Главное, чтобы ткань не была синтетической.
Стоимость грелок колеблется в зависимости от фирмы и страны-производителя. Распространенные китайские приборы могут стоить от 200 рублей, а качественные аналоги — до 1500, а порой даже выше. Стоит отметить, что есть еще одно немаловажное различие. Чем дороже каталитическая грелка, тем меньше она расходует топлива и меньше выделяет неприятного запаха бензина во время использования. Происходит это по той причине, что она изготавливается из более качественных материалов.
Посмотрите увлекательный видео-сюжет о самодельной угольной грелке. Сделать ее можно любому мастеру, потому что для работы над этой поделкой не нужно каких-либо особых или дорогих материалов и инструментов. Нужна трубка из нержавейки, металлическая сетка, монетки 3 копейки и 5 копеек СССР, которые можно заменить и другими дисками соответствующего размера из меди или ее сплава. Для питания данная использует угольные стержни.
В сети вы найдете немало описаний каталитических грелок, которые имеют одно неприятное свойство – они выделяют неприятный запах. Данное же устройство не имеет абсолютно никакого резкого запаха, для ее заправки очень просто изготовить угольные стержни. При сгорании выделяется угарный газ, но его количество незначительно, если грелку использовать на улице. Пригодится такая грелка рыболовам, любителям путешествий на природе и др.
Как сделать угольные брикеты.
Для изготовления топливных брикетов нужно взять уголь, желательно мелкий. Такой уголь и угольную пыль вы могли видеть на дне пакетов для растопки мангалов. В нашем случае она идеально подойдет для размещения ее в электрокофемолке. Если же нет в наличии угля, вы можете всегда набрать углей после костра. Крупные угли можно размять, поместив их в какой-либо бумажный или иной пакет и отбив молотком. Также нужно сито со средней сеткой и емкость. Нужен также силикатный, то есть канцелярский клей, который нужно развести водой 50/50. Если смешать эту жидкость с угольным порошком, получится кашеобразная субстанция. Далее необходимо взять 20-кубовый шприц обрезать его на одной стороне.
Стержни нужно делать чуть больше длины шприца. Это желательно, чтобы при выдавливании его из шприца, он не развалился. После того, как брикет высох, стержень извлекается.
Одна сторона брикета зачищается напильником, чтобы корка ушла и стало возможным пропитать составом для розжига шашек.
Пропитка состоит из калиевой селитры и воды или натриевой селитры и воды. Это улучшает розжиг, хотя сделать это можно простой спичкой или зажигалкой.
Угольный стержень отлично тлеет. Он должен делать это очень медленно в течение часа. Время горения зависит от породы дерева и количества добавленного жидкого стекла. С помощью такого угля можно греть руки на расстоянии без специальных приспособлений. Жар настолько сильный, что инфракрасное излучение от него может причинить ожоги. Для предотвращения пожара, отгоревший, казалось бы, брикет, нужно затушить водой, поскольку он может разгореться без видимых признаков огня.
Без оболочки такой брикет тлеет быстрее, огонь расходится по наружной поверхности. В корпусе он тлеет долго. Так происходит из-за ограничения воздуха. Если он тлеет в открытой форме 1,5 часа, то в корпусе это затянется на несколько часов.
Далее о том, как сделать трубку для размещения угля. В крышке мастер проточил специально вентиляционное отверстие для выхода угарного газа. Из проволоки согнул пружинку для удержания крышки. На донышке также сделаны отверстия для вентиляции. От их диаметра и количества зависит скорость сгорания брикета и температура. Также для вентиляции поставлена в трубку сетка, которую впоследствии мастер удалил (ниже объяснение).
После испытаний угольной грелки остался после брикета только пепел.
Для доработки грелки мастер рассверлил отверстия в дне с 1,5 до 3 мм, чтобы увеличить приход воздуха. Была также удалена сетка, так как расстояние между стенками слишком мало, что препятствует движению воздуха. Работала грелка на угле около 5 часов, поддерживая температуру около 50 градусов. При ее работе пришлось приоткрыть крышку, так как вентиляции оказалось недостаточно.
Рекомендуется над монетками все-таки ставить сеточку, чтобы пепел не перекрыл окна вентиляции. Сетку следует ставить, чтобы в нее вставлялся стержень и расстояние от сетки до стенки трубки составляло 3 мм. То есть внутренний диаметр трубки нужно делать на 6 мм больше диаметра сетки. Кроме того, желательно на крышке насверлить отверстия, чтобы угарный газ мог свободно выходить. Также можно сделать прокрутку в форме слайдера для регулировки температуры горения угля и, соответственно поверхности грелки. Если проклеить трубку тканью, то агрессивность нагрева снизится.
Погасить устройство можно, перекрыв отверстия.
В походе, на рыбалке, особенно в непогоду часто возникает нужда в обыкновенной грелке.
В походе, на рыбалке, особенно в непогоду часто возникает нужда в обыкновенной грелке. Конечно, неплоха и обычная резиновая, но у нее есть один существенный недостаток: очень уж медленно греется для нее на костре вода. Попробуем сделать химическую грелку. Для этого нам понадобятся самые обычные реактивы.
В походе, на рыбалке, особенно в непогоду часто возникает нужда обыкновенной грелке. Конечно, неплоха и обычная резиновая, но у нее есть один существенный недостаток: очень уж медленно греется для нее на костре вода.
Попробуем сделать химическую грелку. Для этого нам понадобятся самые обычные реактивы.
Для начала проведем несложный опыт. Пойдите на кухню и возьмите пачку поваренной соли. Впрочем, пачка не понадобится. Достаточно будет 20 г (2 чайных ложки). Затем загляните в шкафчик, где хранятся всевозможные хозяйственные препараты и материалы. Наверняка там сохранилось после ремонта квартиры немного медного купороса. Его понадобится 40 г (3 чайных ложки). Древесные опилки и кусок алюминиевой проволоки, надо полагать, тоже найдутся. Если так, все готово. Разотрите в ступке купорос и соль так, чтобы величина кристаллов не превышала 1мм (разумеется, на глаз). В полученную смесь добавьте 30 г (5 столовых ложек) древесных опилок и тщательно перемешайте. Кусок проволоки согните спиралью или змейкой, вложите в банку из-под майонеза. Туда же засыпьте подготовленную смесь так, чтобы уровень засыпки был на 1-1.5 см ниже горлышка банки. Грелка у вас в руках. Чтобы привести ее в действие, достаточно влить в банку 50 мл (четверть стакана) воды. Спустя 3-4 минуты температура грелки поднимется до 50-60° С.
Откуда берется в банке тепло, и какую роль играет каждый из компонентов? Обратимся к уравнению реакции:
CuSO4+2NaCl > Na2SO4+CuCl2
В результате взаимодействия медного купороса с поваренной солью образуется сульфат натрия и хлорная медь. Именно она нас интересует. Если вычислить тепловой баланс реакции, то окажется, что при образовании одной грамм-молекулы хлорной меди выделяется 4700 калорий тепла. Плюс теплота растворения в исходных образующихся препаратов — 24999 калорий. Итого: примерно 29600 калорий.
Тотчас же после образования хлорная медь вступает во взаимодействие с алюминиевой проволокой:
2Al+3CuCl2 > 2AlCl3+3Cu
При этом выделяется (также в пересчете на 1 г-моль хлорной меди) примерно 84000 калорий.
Как видите, в результате процесса суммарное количество выделяющегося тепла превышает 100000 калорий на каждую грамм-молекулу вещества. Так что никакой ошибки или обмана нет: грелка самая настоящая.
А что же опилки? Не принимая никакого участия в химических реакциях, они в то же время играют очень важную роль. Жадно впитывая в себя воду, опилки замедляют течение реакций, растягивают работу грелки во времени. К тому же древесина обладает достаточно низкой теплопроводностью: она как бы аккумулирует выделяющееся тепло и затем постоянно отдает его. В плотно закрытой посуде тепло сохраняется, по меньшей мере, два часа.
И последнее замечание: банка, конечно, не лучший сосуд для грелки. Она понадобилась нам только для демонстрации. Так что сами подумайте над формой и материалом для резервуара, в который поместить греющую смесь.
Здравствуйте, уважаемые читатели и самоделкины !
Вот уже и похолодало, и зима на подходе. Пора позаботиться не только о теплых вещах, но и активных согревающих устройствах.
В данной статье, автор YouTube канала «TOKARKA» расскажет Вам, как он изготовил простую каталитическую грелку.
Эта самоделка весьма проста в изготовлении, и может быть изготовлена практически из хлама. Также сложных станков не потребуется, будет достаточно простых домашних инструментов.
Материалы.
— Медная проволока
— Ацетон
— Шприц, иглы
— Листовая медь
— Медная трубка
— Алюминиевый баллончик
— Наждачная бумага
— Флюс, припой
— Вата.
Инструменты,
использованные автором.
—
—
—
—
— , сверла по металлу
—
—
— Наковальня, тиски, молоток
— Ножницы по металлу, керн, шило
— Пассатижи, кусачки, надфиль, напильник.
Процесс изготовления.
Основным элементом этого приспособления будет являться катализатор. Автор решил изготовить его из медной проволоки. Подойдет многожильный медный провод. Из него нужно извлечь одну жилу. Конечно же, для этих целей лучше подходит платиновый проволока, но его стоимость очень высока.
Затем эта медная проволока наматывается на стальной стержень, либо иголку от шприца. Преимущество этого метода заключается в том, что такую пружинку можно изготовить практически любой длины.
Для сохранения формы спирали (особенно при ее нагреве) необходимо вставить в нее более толстую медную проволоку.
Итак, у мастера получились вот такие нагревательные элементы различной формы.
В качестве топлива он будет использовать обычный ацетон. В грелках, производимых фирмой Kovea используется очищенный бензин для зажигалок.
Для первого эксперимента автор поместил в емкость вату, и добавил 2 мл ацетона. При этом испытании нагревательный элемент раскаляется газовой горелкой, и помещается над ватой с топливом. От разогретой спирали начинает более активно испаряться ацетон. Чем больше размер спирали — тем сильнее будет происходить испарение, и тем больше будет выделяться тепла. Однако и время работы уменьшается.
Для проверки времени работы «реактора» с открытым верхом он использует другую спираль в виде улитки. В этом случае слишком много испаренного ацетона улетучивается, не успев вступить в реакцию. В итоге эта конструкция проработала на 2 мл топлива почти половину часа.
Также нагревательный элемент можно изготавливать и из толстой медной проволоки. Получить «пружинку» из него весьма затруднительно, а вот спираль в виде улитки — запросто.
В качестве емкости для топлива конечно же лучше использовать металлические контейнеры, например вот такой небольшой алюминиевый колпачок. Его следует очистить от налета и краски дремелем или наждачной бумагой.
Вот таким нехитрым образом подготавливается еще один вариант нагревателя.
Витки полученной спирали нужно слегка раздвинуть между собой, тогда смесь воздуха и паров топлива сможет проходить между ними.
На верхней кромке емкости мастер пропиливает надфилем четыре паза, и фиксирует на них спираль.
Преимущества алюминиевого корпуса для грелок такого класса заключается в его отличной теплопроводности, и легкости. Нагревательный элемент нужно делать небольшим, иначе скорость испарения топлива будет настолько высокой, что оно не будет успевать прореагировать, и КПД устройства снизится. Кроме того, следует добиться температуры корпуса около 55-60°C, иначе можно будет обжечься.
Эта тестовая версия проработала на 3 мл ацетона почти четверть часа, но теплоотдача была почти в 3 раза больше, чем в предыдущем тесте.
В третьем эксперименте автор намотал спираль на толстую иглу, и свернул ее в улитку.
Эта версия также имеет право на существование. Однако при окислении ацетона на поверхности медной проволоки образуются не очень желательные продукты реакции. Они придают не очень приятный запах, но применять устройства на открытом воздухе зимой вполне реально. Также этот «реактор» можно встраивать в самые различные приспособления, и использовать даже для поддержания пищи теплой. Самое главное их преимущество — это автономная работа, не требующая источников питания вроде аккумуляторов.
Собственно в качестве корпуса автор хотел использовать алюминиевый баллончик от лекарств.
Однако на барахолке он нашел вот такое приспособление для стерилизации многоразовых стеклянных шприцов и иголок. Его корпус полностью изготовлен из латуни, и покрыт хромом. Если Вы не сможете найти такую штуку, то можно сделать корпус грелки даже из старого советского электролитического конденсатора.
Внутренний диаметр его верхней части 31,7 мм.
В качестве заглушки мастер изготавливает небольшой квадрат, и высверливает в нем центральное отверстие.
После выравнивания заготовки, из нее вырезается диск.
Для удобства дальнейшей обработки автор вставил в отверстие винт, и зафиксировал его гайкой. Как видно, диск пока не входит в горловину емкости.
Нужно просто зафиксировать винт в патроне дрели или шуруповерта, и обточить его края напильником.
Лишние детали стерелизатора, а также прокладки удаляются.
Внутренний край горлышка зачищается наждачной бумагой.
Теперь на край корпуса наносится флюс, и он залуживается.
Внутрь корпуса автор помещает обычную вату, набивая ее достаточно плотно. Затем запрессовывается заглушка.
После нанесения флюса, заглушка припаивается к корпусу при помощи газовой горелки и паяльника.
От кусочка медной трубки мастер отрезает небольшой цилиндр, и зачищает его края.
Этот цилиндр припаивается к заглушке следующим образом.
После заправки топливом, и установки спирали, становится ясно, что для каталитической реакции не хватает кислорода.
Для лучшего его поступления в камеру, автор сверлит несколько отверстий по периметру цилиндра.
Через вентиляционные отверстия можно также зафиксировать и спираль тонкой проволокой.
И в этот раз реакция плохо поддерживается.
Привет всем.Рыбакам,охотникам,туристам-в общем всем кто читает эту статью.
Сегодня поделюсь своей идее -как можно сделать грелку для рук из ПРОСТОГО КАРАНДАША.
Такая грелка может давать очень хороший нагрев-при сравнительно небольшом потреблении.(КОНКРЕТНО что у меня получилось будет ниже).
ДАННАЯ СТАТЬЯ НЕ ЯВЛЯЕТСЯ ИНСТРУКЦИЕЙ ПО СБОРКЕ ГРЕЛОК ДЛЯ РУК,А ВСЕГО ЛИШЬ ДЕМОНСТРАЦИЯ МОЕЙ ИДЕИ,ЕЕ ВОПЛОЩЕНИЯ И ТО ЧТО ИЗ ЭТОГО ПОЛУЧИЛОСЬ.ПОМНИТЕ ВАША БЕЗОПАСНОСТЬ В ВАШИХ РУКАХ.
За основу для такой грелки -взял самый обычный графитовый карандаш(тут можно немного поэксперементировать с длиной и толщиной стержня).
Подошел самый обычный за 8-15 рублей в деревянной одежке(можно по дороже-там плотнее дерево-лучше теплопередача+-3-5 градусов разница)при одинаковом потреблении.
Как выяснилось -пластиковые(ЭКО)-что гнуться-неподходят ибо ток не проводят.
Теперь определился с карандашом-вибрал длину и нужный нагрев.
обточил его до нужного диаметра(краску счистил-снижает теплоотвод)-сделал доп.надрезы.
Тут выявилось такое дело сам гриф(без оболочки)-греет очень сильно-обычно +15С к тому что в оболочке-но без нее он становится очень уязвим(ломкий).
Я перепробовал разные варианты защиты стержня..от простой термоусадки до различных трубок.Мороки много-толку мало.Решил его оставить в его родной оболочке-только сточил максимально и сделал надрезы.НА ФОТО карандаши с разными оболочками(рыхлое и твердое дерево).
Следующим этапом подключил USB ПРОВОД-(тут было не все так просто -не припаять..не обжать толком).
Попробовал два таких варианта подключения провода к графиту.
ОБА варианта мне понравились(по своему).Если вы знаете свой хороший вариант подключения к графиту-пишите-будет интересно.
После подключения провода-все акуратно запаковал термоусадкой.
Получилась вот такая грелочка от ПОВЕРБАНКА.
НА момент создания этой статьи-она проработала более 150 часов(в среднем по 3-6-в зависимости от повербанка).Грелка работает четко-ПОВЕРБАНКИ тоже пока целы.
Грелка что на фото и в видео-греет до 70С ПРИ 0.7-0.8А-если честно это очень много для рук(даже при температуре окружающего восдуха 0-2С-она выдавала 50+55С-для меня тоже многовато(но это тестовый вариант)
Максимум что мне удалось выжать при хорошем соотношении +45+50С ИЛИ +30+35 замер при 0-2(для меня самая комфортная температура).ЭТО при 5V-0.5-0.6A.
Длина провода — это уже вопрос удобства(главное по мощьнее-что бы тянул такую напругу)
Оболочка-тоже вопрос эстетики и удобства-главное что бы имела хорошую теплопроводность.
Ну вот в принципе и все дорогие читатели-грелочка работает и греет.
Посмотрите увлекательный видео-сюжет о самодельной угольной грелке. Сделать ее можно любому мастеру, потому что для работы над этой поделкой не нужно каких-либо особых или дорогих материалов и инструментов. Нужна трубка из нержавейки, металлическая сетка, монетки 3 копейки и 5 копеек СССР, которые можно заменить и другими дисками соответствующего размера из меди или ее сплава. Для питания данная использует угольные стержни.
В сети вы найдете немало описаний каталитических грелок, которые имеют одно неприятное свойство – они выделяют неприятный запах. Данное же устройство не имеет абсолютно никакого резкого запаха, для ее заправки очень просто изготовить угольные стержни. При сгорании выделяется угарный газ, но его количество незначительно, если грелку использовать на улице. Пригодится такая грелка рыболовам, любителям путешествий на природе и др.
Как сделать угольные брикеты.
Для изготовления топливных брикетов нужно взять уголь, желательно мелкий. Такой уголь и угольную пыль вы могли видеть на дне пакетов для растопки мангалов. В нашем случае она идеально подойдет для размещения ее в электрокофемолке. Если же нет в наличии угля, вы можете всегда набрать углей после костра. Крупные угли можно размять, поместив их в какой-либо бумажный или иной пакет и отбив молотком. Также нужно сито со средней сеткой и емкость. Нужен также силикатный, то есть канцелярский клей, который нужно развести водой 50/50. Если смешать эту жидкость с угольным порошком, получится кашеобразная субстанция. Далее необходимо взять 20-кубовый шприц обрезать его на одной стороне.
Стержни нужно делать чуть больше длины шприца. Это желательно, чтобы при выдавливании его из шприца, он не развалился. После того, как брикет высох, стержень извлекается.
Одна сторона брикета зачищается напильником, чтобы корка ушла и стало возможным пропитать составом для розжига шашек.
Пропитка состоит из калиевой селитры и воды или натриевой селитры и воды. Это улучшает розжиг, хотя сделать это можно простой спичкой или зажигалкой.
Угольный стержень отлично тлеет. Он должен делать это очень медленно в течение часа. Время горения зависит от породы дерева и количества добавленного жидкого стекла. С помощью такого угля можно греть руки на расстоянии без специальных приспособлений. Жар настолько сильный, что инфракрасное излучение от него может причинить ожоги. Для предотвращения пожара, отгоревший, казалось бы, брикет, нужно затушить водой, поскольку он может разгореться без видимых признаков огня.
Без оболочки такой брикет тлеет быстрее, огонь расходится по наружной поверхности. В корпусе он тлеет долго. Так происходит из-за ограничения воздуха. Если он тлеет в открытой форме 1,5 часа, то в корпусе это затянется на несколько часов.
Далее о том, как сделать трубку для размещения угля. В крышке мастер проточил специально вентиляционное отверстие для выхода угарного газа. Из проволоки согнул пружинку для удержания крышки. На донышке также сделаны отверстия для вентиляции. От их диаметра и количества зависит скорость сгорания брикета и температура. Также для вентиляции поставлена в трубку сетка, которую впоследствии мастер удалил (ниже объяснение).
После испытаний угольной грелки остался после брикета только пепел.
Для доработки грелки мастер рассверлил отверстия в дне с 1,5 до 3 мм, чтобы увеличить приход воздуха. Была также удалена сетка, так как расстояние между стенками слишком мало, что препятствует движению воздуха. Работала грелка на угле около 5 часов, поддерживая температуру около 50 градусов. При ее работе пришлось приоткрыть крышку, так как вентиляции оказалось недостаточно.
Рекомендуется над монетками все-таки ставить сеточку, чтобы пепел не перекрыл окна вентиляции. Сетку следует ставить, чтобы в нее вставлялся стержень и расстояние от сетки до стенки трубки составляло 3 мм. То есть внутренний диаметр трубки нужно делать на 6 мм больше диаметра сетки. Кроме того, желательно на крышке насверлить отверстия, чтобы угарный газ мог свободно выходить. Также можно сделать прокрутку в форме слайдера для регулировки температуры горения угля и, соответственно поверхности грелки. Если проклеить трубку тканью, то агрессивность нагрева снизится.
Погасить устройство можно, перекрыв отверстия.
Автономный электрогреющий тело модуль
Желание сделать своими руками электрическую грелку возникло у меня тогда, когда у родителей с шумом и вспышками сломалась простенькая промышленная электроглелка. Заглянув в раскуроченные внутренности, я ничего нового в такой электрической грелке для себя не увидел, обычная спираль в какой-то мягкой термостойкой подложке, без каких либо предохранителей непосредственно подключенная к сетевому шнуру 220В. Наверное, это была кустарщина, да еще и на скорую руку сделана, без соблюдения правил электрозащиты. Из этого происшествия были сделаны выводы, которые сформировались в технические требования для домашнего изготовления подобных электрогрелок. Вашему вниманию предлагается самодельная электрическая грелка, сделанная исходя из этих требований и проверенная в эксплуатации.
Идея и размышления
Прелесть электрогрелки в том, что она находится в непосредственной близости возле тела (например, ), таким образом, можно, использовав небольшую мощность эффективно согреться или прогреть нужный участок тела (сам грел шею, спину, колено и все остальное (), что болело и что допускалось греть). Для такого же эффекта нужен электрообогреватель на порядок (а то и два порядка) большей мощности. В итоге – экономия энергии.
Я уже делал подобные штучки с подогревом, например, коврик для мышки с подогревом от USB, мышку и клавиатуру с подогревом от того же источника и т.п. В процессе создания таких подогревателей важно правильно рассчитать сопротивление нагревательного элемента исходя из площади обогрева. Особенно, если при создании такой электрогрелки не применять термостойкие изоляторы (стеклоткань, фторопласт, керамика), коих в обычном домашнем хозяйстве нет. По моему опыту оптимальным значением удельной мощности работы нагревателя в условиях нетермостойких материалов есть 2-3Вт на 1кв.дм
. Другими словами, что бы сделать эффективную грелку достаточно мощности в 15-20 Вт при площади поверхности 4-6 кв.дм.
Еще одним условием творения электрогрелки есть то, что сама рабочая поверхность (плоскость) грелки должна быть полужесткой
. Слишком мягкая поверхность способствует быстрому разрушению нагревательного элемента в результате изгибов(проволоки), слишком жесткая – не огибает формы тела (малоэффективна или неудобна). В этих условиях жесткость обычного (неутепленного, неспециального) линолеума как раз то, что нужно. Обычно для изоляции нихромовой проволоки с двух сторон необходимо 2 пластинки линолеума.
Важно также не только правильно подобрать мощность нагревателя и площадь электрогрелки, а также надежно закрепить проволоку, что бы во время изгибов не возникало коротких замыканий. Проще всего вшить проволоку высокого сопротивления в жесткую ткань или сетк
у. После ремонта квартиры у меня осталось несколько квадратных метров стекловолоконной сетки, использующейся в системах пенопластового утепления. Вот такая сетка как раз подходит для закрепления. Чем меньше размер ячеек сетки, тем лучше. Нихромовую проволоку (нужно взять более тонкую, чем для ) довольно просто продевать между ячейками сетки, кроме того, такая сетка выдерживает высокие температуры. К слову сказать, желательно использовать сетку сложного переплетения, другими словами такую, что бы из нее нельзя было выдернуть отдельную нитку.
Об источнике питания речь пойдет особо, но и так ясно, что использовать непосредственное питание от сети 220В недопустимо в целях безопасности. Необходим источник питания с понижением напряжения меньше 36В и гальванической развязкой от промышленной сети 220В. Наиболее удобно применять источник 12В (переменного или постоянного тока). Подобные автономные и встроенные источники широко распространены, например, сетевые блоки ноутбуков, блоки питания галогенных ламп люстры, блоки питания ЖК мониторов и сканеров и даже внутренний источник стационарного компьютера. Другими словами, если вы читаете это, то поблизости есть источник питания с напряжением 12В как раз нужной мощности, хотя потратив несколько вечеров источник питания для электрогрелки можно сделать самому.
Материалы и инструменты
1.Два куска линолеума размерами 350х140 мм (размеры можно увеличить или уменьшить, пересчитав мощность).
2.Отрез стекловолоконной сетки размеровм 350х140 мм (размеры сетки аналогичны размерам полосок линолеума)
3.Проволока высокого сопротивления (у меня R=40Ом, L=2м).
4.Две контактные группы от старых многоконтактных штыревых разборных разъемов.
5.Суровые нитки, 4 одежные кнопки с отверстиями (для шнуровки) и 2 метра бельевого шнура (опционально).
6.Ножницы, сапожный нож (опционально), кусачки (опционально), иголка для шитья (циганская), шило (опционально).
Работа
Как и при обычном шитье, работа начинается с раскроя. Из остатков линолеума и стекловолоконной сетки (ячейки 2х2мм) вырезаются заготовки размером 350х140мм. Размеры выбраны не случайно, во-первых, такие размеры удобны для закрепления грелки на теле (в том числе и на конечностях) взрослого человека. Во-вторых, размеры удобны для равномерной закладки имеющейся у меня проволоки высокого сопротивления нужной длины ().
Далее, сквозь ячейки стекловолоконной сетки продевается нихромовая проволока. Расстояние между смежными витками плоской спирали (или змейки) получается не меньше 5 ячеек (около 1 см), продольный шаг продевания примерно такой же (5 ячеек, 1см). Следует сказать, что поддевание проволоки в ячейки сетки довольно кропотливое занятие и занимает в процессе изготовления термогрелки наибольшее время (). Разумеется, проволоку следует прокладывать так (форма тромбона), что бы как можно более равномерно заполнялась плоскость будущей термогрелки (обеспечение равномерного нагрева). Для подключения нагревательного элемента в виде такой проложенной спирали с короткой стороны отреза стекловолоконной сетки, линии спирали-змейки (серпантин) прокладывается вдоль длиной стороны (). Количество длинных участков должно быть четным (у меня -8).
Закрепленную в сетке спираль нужно подключить к источнику питания. В первых вариантах термогрелок (сделал уже их несколько) концы спирали я закреплял непосредственно к концам провода, таким образом, рабочая часть вместе с проводом составляла единое целое. Так как нихромовая проволока плохо паяется, соединение производилось простой накруткой и фиксировалось так, как это делают рыболовы, закрепляя крючок на леске (даже не знаю, как этот тип узла называется). В термогрелках спираль не разогревается до высоких температур и не изменяет свои размеры и сопротивление, в противоположность мощным калориферам и утюгам.
В данной конструкции решено было термогрелку сделать с разъемом на борту. В качестве разъемов были применена контактная группа (2мм штырь и гнездо на ) от старых больших круглых проходных разъемов (не хочу заморачиваться с типономиналом). Концы спирали на гнездовой части закрепляются тем же самым «рыболовным» узлом (), который обеспечивает очень надежное гальваническое соединение нихромовой проволоки и посеребренной гнездовой части контактной группы. Располагаются гнездовые контакты по краям короткой стороны отреза сетки () вровень с краем (меньше вероятность случайного замыкания во время коммутации).
Сборка термогрелки начинается с прихватывания сетки к одной из полосок линолеума в нескольких местах. Во-первых, обшиваются нитками гнездовые контакты () при этом контакты дополнительно фиксируются на линолеуме, дабы не соскользнули во время коммутации. Во-вторых, в одной или двух точках прихватывается сетка со стороны противоположной гнездовым контактам, что бы сетка со спиралью не ерзала при последующем шитье между двумя отрезами линолеума. На конечном этапе прихваченная сетка со спиралью и гнездовыми контактами накрывается вторым куском линолеума и прошивается по контуру () и в нескольких местах поперек линий змеевидной спирали. Поперечный прошив (вдоль короткой стороны) обеспечивает дополнительную защиту (
Зима пришла незаметно, я это почувствовал когда по дороге в магазин у меня сильно замерзли руки. Про перчатки конечно знаю, но они не греют, а лишь сохраняют тепло наших рук. Поэтому я решил на скорую руку собрать мини грелку специально для моих драгоценных рук. Грелок такого плана на рынках полно, но все-таки захотел сделать свою.
В продаже есть грелки с горючей смесью внутри, это походные грелки длительного резерва на принципе каталитического горения. Есть и электрические грелки со встроенным аккумулятором и нагревательным элементом.
Еще давно я купил несколько повербанков с металлическим корпусом, на базе данного корпуса и была собрана грелка.
Моя грелка будет электрической.
На алиэкспресс я купил инфракрасный нагревательный элемент, применяемый в качестве нагревателя для теплого пола, им также обматывают водопроводные трубы, чтобы вода в последних не замерзла. Ну в общем областей применения у такого нагревателя очень много.
Нагреватель состоит из двух частей — волоконный резистивным материал который собственно и нагревается, и термостойкой гибкой изоляции.
Такие нагреватели питаются от сети, 10 метров такого провода потребляет около 160 ватт при питании от сети 220 вольт. Именно данный материал и решил использовать в моей грелке.
Опытным путем подобрал оптимальную мощность нагревательного элемента, для этого был использован нихромовый нагреватель. Намотал провод на алюминиевый каркас повербанка и подобрал длину так, чтобы при питании от 12 и вольт корпус максимум за 20-30 секунд нагрелся до 50 градусов, в итоге выявил, что для этого нужен нагреватель с мощностью около 6 ватт.
Зная некоторые исходные данные и закон Ома легко можно вычислить нужную длину нагревателя, но нужно учитывать то, что по мере нагрева сопротивление нагревателя будет расти, следовательно мощность снизится, длина и сопротивление для моего случае не так уж и важна, поскольку каждый будет рассчитывать нагреватель индивидуально в зависимости от напряжения питания и длины нагревателя.
Питаться нагреватель будет всего от одной литиевой банки стандарта 18650
, но не напрямую, а через повышающий преобразователь, можно и без него, но для того, чтобы получить нужную мощность от 3,7 Вольт, нужно сократить длину провода и параллельно подключить несколько. Чтобы избежать колхоза, решил задействовать преобразователь, в этом случае нагреватель у нас будет цельным и растянется по всей длине гильзы, этим обеспечив равномерный нагрев.
В грелке аккумулятор обязательно должен быть с защиой, иначе он может выйти из строя из-за глубокого разряда.
Между витками нагревателя сохранил некоторое расстояние, получив что-то на подобии выемок для пальцев, так, что грелка отлично лежит в руке.
В качестве повышающего преобразователя идеально подходит дешевая платка мт3608, подаем на вход платы 3,7 Вольт и вращением подстроечного резистора на выходе модуля выставляем 12 Вольт. Мой корпус оказался маловат и плата преобразователя попросту не влезла, а менять корпус не хотел, в итоге решил доработать платку инвертора кусачками, и вот что получилось.
Размеры уменьшились в два с половиной раза.
Сделаем замеры мощности и времени работы. Подаем на вход инвертора напряжение 3,7 Вольт имитируя аккумулятор, к выходу инвертора подключаем нагреватель и ваттметр.
Потребление от аккумулятора чуть меньше двух ампер, из них около 100мА потребляет сам ваттметр это чуть больше 7 ватт на входе, а на выходе у нас 4,5-5 ватт, кпд порядка 70%. Естественно без инвертора было бы меньше потерь. Но даже с учетом всего этого аккумулятора на 2200мА/ч хватит на чуть больше часа непрерывной работы грелки, а если этого мало, можно взять аккумулятор на 3400мА/ч.
На алюминиевый корпус повербанка намотан термостойкий скотч, он в принципе не нужен, изначально его использовал для теплоизоляции корпуса. Это нужно, для того, чтобы аккумулятор не перегревался, но позже тесты показали, что большая часть тепла непосредственно будет передаваться к руке, а внутри корпуса температура не критическая.
Не смотря на урезанную плату конвертора пришлось удлинять корпус, так как я совсем забыл о том, что в начале планировал впихнуть сюда систему зарядки от юсб.
Включается грелка кнопкой без фиксации.
Кнопка расположена прямо под большим пальцем, это удобно, не зависимо от того в какой руке у вас находится грелка. Кнопка тут задействована не с проста, поскольку грелка в основном будет находится в кармане, то нет гарантии, что вы не оставите ее включенной, а с кнопкой таких проблем не будет, отпустили и все выключилось.
Схема зарядки построена на TP4056
, ничего нового. Эту плату также пришлось уменьшить.
Ну а теперь включаем грелку и замеряем температуру.
Думаю результат отличный, если держать грелку в руке, часть тепла будет отводится самой же рукой. а если будет слишком горячо, то температуру можно снизить уменьшением выходного напряжения инвертора, не зря я сделал отверстие для подстройки.
В данной статье мы поговорим про каталитические грелки для рук, которые можно найти на Алиэкспресс.
Когда на улице холодно, то на открытом воздухе или неотапливаемом помещении используются различные приборы, чтобы не было холодно. Переносные горелки в такой ситуации — идеальное решение.
Но при этом открытое пламя способно обжечь или стать причиной пожара. Гораздо удобнее пользоваться компактным обогревательным прибором, где тепло выделяется за счёт экзотермической реакции. К таким приборам как раз относятся каталитические горелки. Приобрести их можно на Алиэкспресс.
Если вы ещё не успели зарегистрироваться на этой площадке или у вас просто нет ни одного заказа, то рекомендуем изучить статью «Регистрация и первый заказ на Алиэкспресс: пошаговая инструкция».
Каталитическая грелка для рук карманная на Алиэкспресс: каталог, фото
Каталитическая грелка для рук
Каталитические горелки являются уже не новым изобретением и проверены временем. Самые первые модели приборов работали на бензине, спирте и керосине. В качестве катализатора использовалась хромовая зелень или оксид кобальта. Изначально обозреватель использовался военными, но со временем стало использоваться более широко. Среди достоинств данного прибора выделяются:
- Экономный расход топлива
- Удобное и простое использование
- Надежная работа
- Долговечность
- Безопасность
Сегодня данные компактные обогреватели активно используются туристами, рыболовами, спортсменами, альпинистами, в общем всеми, кому часто приходится сталкиваться с низкими температурами.
Работает устройство за счёт выделения тепла при окислении углеводорода (спирта или бензина) в присутствии катализатора. Топливной жидкостью пропитывается вата и она испаряется через специальный каталитический патрон.
Кислород окисляет водород, попадающий на поверхность катализатора. Эта реакция не создаёт открытое пламя, но выделяет достаточно тепла. Грелка способна нагреваться до 50 градусов. При этом топливо разлагается на безопасные компоненты и не наносит вреда здоровью.
Беспламенные каталитические горелки состоят из нескольких элементов:
- Резервуар для топлива с гигроскопическим веществом
- Колпачок с отверстиями для прохождения воздуха
- Головка с катализатором, который помещён внутри сетчатого патрона
Малая каталитическая грелка
Малые каталитические грелки больше похожи на зажигалки из металла. Большие модели могут достигать размера мобильного телефона. При этом они отличаются маленьким весом, эргономичной формой, что делает их применение удобным. Грелку можно положить в карман или рукавицы, а также разместить под одеждой.
Посмотреть каталог
Как сделать каталитическую грелку своими руками?
Если вам не хочется покупать уже готовую грелку, то вы можете собрать её сами, достав все необходимые материалы. Помочь самостоятельно сделать прибор вам поможет видео ниже.
Видео: Самодельная каталитическая грелка «Шайба»
Грелка для рук каталитическая на Алиэкспресс: распродажи, скидки, бесплатная доставка
Все знают, что на Алиэкспресс большинство товаров имеют бесплатную доставку товаров. Но как их найти? Откройте любой каталог с товарами и под строкой поиска сделайте пометку напротив строки «Бесплатная доставка»:
Бесплатная доставка с Алиэкспресс
Не менее популярны и распродажи площадки. Они тут проходят каждый день. В основном у них у всех разные названия, поэтому узнать о них можно из специального блока на главной странице Алиэкспресс:
Реклама на главной странице Алиэкспресс
Есть и несколько постоянных акций — «Быстрые сделки», «Почти даром», «Скидки дня в Молле», «Ликвидация брендов» и «Горящие товары». Но есть и более выгодные — крупные распродажи, где скидки могут доходить до 90%. Узнать когда и какие акции проводятся, вы можете из статьи «График распродаж на Алиэкспресс».
Ещё дешевле вы можете покупать через мобильное приложение Алиэкспресс. Только за оформление заказа с телефона часто предоставляются скидки. Кроме того, тут есть пара примечательных разделов, которых нет в компьютерной версии сайта:
- «Мобильные бонусы». Здесь каждый день можно собирать монеты, играть в игры, к примеру, «Денежное дерево», а взамен получать купоны и скидки на товары.
- «Халява». Каждый день в этом разделе проводится розыгрыш интересных товаров, причём не самых дешёвых. Если вам повезёт выиграть, то покупка обойдётся всего в 1 цент.
Кроме всего прочего, не стоит забывать и о возможности получения кэшбека. Он предоставляется специальными сервисами и возврат по нему составляет от 5% за каждую покупку на сайте. О самых выгодных и популярных сервисах мы рассказывали здесь.
Грелка для рук каталитическая на Алиэкспресс: лучшие продавцы и магазины
Бесспорно, Алиэкспресс большой и надёжный сайт, где каждый день совершается много заказов. Казалось бы, что все должно быть прекрасно, но без старых добрых мошенников не обходится.
И это неудивительно, ведь популярность сайта просто ошеломительная. Чтобы не нарваться на одного из любителей наживы, рекомендуем вам научиться выбирать магазины для покупки. В этом вам поможет наша статья «У какого продавца лучше покупать на Алиэкспресс?».
Чуть ниже мы представляем вам несколько магазинов, где можно приобрести качественную грелку для рук:
- Go To My10086store
- Ruby’s shop
- PisenYoobao Store
- CHUM’S STORE
- Easy-shopping store
Грелка для рук каталитическая на Алиэкспресс: отзывы
Михаил: Заказ до Москвы шёл 33 дня, отслеживался без проблем. Некоторые пишут, что на грелке есть ржавчина, но я не нашёл. Все чистое и гладкое. В коробке есть линейка на 10 кубиков. Инструкция на албанском, что неудобно. Пришлось искать в интернете. Идеально для заправки подходит бензин «Галоша». После первого запуска немного пахло сначала. От одной заправки грелка работала 9 часов. Греет хорошо, но пользоваться надо в чехле иначе будет ожог. Грелка стоящая, рекомендую!
Федор: Грелка прекрасная! Берём уже не первую. В поход, на рыбалку, да и просто в мороз греет и радует. Одной заправки хватит на 6-8 часов. Шёл товар 34 дня, трек отслеживался. Из недостатков только ненадёжная упаковка — конверт и коробка. А так мне все нравится.
Сергей: Грелка как на фото, похожа. Без чехла держать больно. На половину заправил, хватило на 4,5 часа. В холод согревает реально.
Леонид: Ждал посылку 43 дня. Упаковано в почтовый пакет и коробку. В комплекте идёт грелка, лейка и небольшая инструкция в картинках. Сама грелка смотрится неплохо, сделана качественно. Большое спасибо!
Видео: Каталитическая грелка (грелка для рук). Посылка из Китая. Обзор и тест
Каждый любитель зимней рыбалки знаком с таким неудобством, как замёрзшие руки. И мёрзнут они, невзирая на самые тёплые рукавицы. Если жители больших городов могут найти в магазинах специальные, каталитические или солевые грелки в рукавицы для такого случая, то жителям периферии приходиться довольствоваться чем-нибудь подручным.
В данной статье рассмотрено, как сделать самодельную химическую грелку для рук своими руками….
Одним из простых решений является нагревающая смесь, состоящая из:
- медного купороса — 3 объёмных части,
- соли поваренной мелкого помола — 2 части,
- древесных опилок — 5 частей
- обрезков алюминиевой проволоки.
Медный купорос всегда продаётся в хозяйственных магазинах по цене около 100 руб. за 1 кг — он используется для борьбы с садовыми вредителями и против грибка на деревянных постройках. Все остальные ингредиенты не составляют проблем. Перед смешиванием медный купорос можно просушить, так как он бывает часто сыроват.
Для корпуса грелки подбирают соответствующую посуду — если для рукавиц, то что-нибудь небольшое и плоское, если как обогреватель большего размера, то какую-нибудь банку, например стеклянную банку — они бывают самого разного размера.
В эту посуду укладывается алюминиевая проволока так, чтобы она при соотношении веса примерно 4-10 г на 100 г смеси по возможности равномерно распределилась по всему её объёму. Смесь засыпается так, чтобы до края оставалось не более 1-2 см.
Для приведения в действие этой грелки достаточно в неё залить некоторое количество воды и снова закрутить крышку. На всё время рыбалки такой грелки для рук вполне хватает, а после этого грелку можно просто выкинуть. Вот примерные пропорции, если готовить своими руками смесь по весу:
Состав и пропорции смеси для изготовления грелки для рук
- соль — 20 г;
- медный купорос — 40 г;
- древесные опилки — 30 г;
- алюминиевая проволока — 4-10 г.
На такое количество смеси требуется для запуска самодельной грелки для рук, изготовленной своими руками, всего 50 мл воды.
Сегодня хочу рассказать про одну из своих совсем давних покупок.
Каталитическую грелку, которую я покупал на ebay два года назад.
Сейчас у нас становится прохладно, и я снова стал использовать эту полезную вещь. Заодно решил рассказать о ней.
Начну с определения. Вдруг кто-то не знает как именно работают каталитические грелки:
Что такое каталитическая грелка:
Этот прибор представляет собой химическую грелку, предназначение которой заключается в индивидуальном согревании человека при помощи беспламенного окисления паров бензина высокой очистки. За четыре года Первой мировой войны изобретатели Англии, Японии и США создали несколько вариантов жидкостных грелок карманного типа. Для запуска прибора резервуар заполнялся спиртом, который впитывался в вату, после чего устройство прогревалось пламенем спички – в результате этого возникала каталитическая реакция. Сегодня каталитическая грелка для рук и обогрева других частей тела нашла широкое применение среди любителей туристических походов, рыбалки, охоты, зимних видов спорта. Большую востребованность она приобрела и в условиях, связанных с работой на улице. В Советском Союзе производители выпускали бензиновую грелку ГК-1, которая при полной заправке была способна вырабатывать тепло на протяжении 8-14 часов с температурным показателем до 60 градусов.
Принцип работы каталитической грелки:
Устройство каталитической грелки относительно простое, т.к. прибор состоит из корпуса, выполненного из металла, без дополнительных деталей снаружи. По размерам большинство моделей соотносимы примерно с ладонью взрослого мужчины. Внутри корпуса располагается резервуар, а к горловине прикрепляется катализатор. В последнем находится вата, которая пропитывается бензином. Горловина закрывается плотной крышкой, но в ней имеются отверстия, через которые воздух поступает к катализатору.
Принцип работы прибора основывается на выделении тепла, которое сопровождается беспламенным окислением паров бензина в присутствии катализатора. Через специальный каталитический патрон проходят пары бензина. Они подвергаются окислению кислородом на поверхности уже разогретого катализатора, т.е. эти пары сгорают без пламени. Продукты окисления выходят из прибора через вентиляционные отверстия крышки. Одновременно через них к поверхности катализатора начинает поступать воздух, содержащий кислород. Катализатор (каталитическая сетка) является платиновой деталью, которая имеет вид фитиля – это важнейшая составляющая деталь грелки. Внутри нее находится стальной сетчатый патрон. Чтобы запустить сетку в каталитическом патроне, ее необходимо прогреть на протяжении 10-15 сек., используя пламя, которое не дает копоти, к примеру, зажигалку. Топливо, применяемое для грелки, – это бензины, прошедшие через высшую степень очистки. Использование других типов топлива приводит к быстрой порче сетки – явление называется «отравлением катализатора».
Ntthm после небольшого вступления, можно перейти к предмету обзора.
Покупал я грелку на ebay. Покупал по принципу «самое дешевое предложение». Той ссылки где брал уже нету, поэтому в шапке ссылка на самый дешевый вариант, который нашел. Хотя возможно бывают и дешевле.
Я, тогда как помню брал две грелки. Одну для себя, вторую для отца. Обе грелки работают отлично, греют.
На момент прихода в посылке, грелка была в коробке, но понятно дело что за два года коробка не сохранилась. В обычное время грелка хранится у меня в фетровом мешочке, который был в комплекте. Вот он:
Сама грелка представляет собой металлический обмылок, который очень сильно скользит в руках. За два года ношения в чехле, грелка никак не потускнела, не исцарапалась и ничего с ней не случилось. Вот смотрите сами:
Да и что с ней случится если она всегда в чехле?
Для тех кому интересно, покажу размеры:
Корпус грелки изготовлен полностью из металла. Могу предположить, что это нержавейка, но могу и ошибаться. Сам корпус разборный и состоит из нескольких частей: крышка, насадка с катализатором, и бак с ватой. На фото можно увидеть, что грелка была в использовании много раз, поэтому насадка с катализатором имеет следы нагара. Но на греющие свойства грелки это пока не повлияло:
Если снять катализатор, то можно увидеть вату, которую нужно пропитывать бензином или другой горючей жидкостью:
Ради интереса я попробовал снять крышку чтобы посмотреть на внутренности, и она снялась. До этого я ни разу не смотрел что внутри. А внутри обычная вата, уложенная слоями:
На фото везде состояние грелки после двух лет не очень частого использования в холодное время года.
Теперь расскажу про то, как я использую грелку.
В качестве горючей жидкости я использую бензин для зажигалок, которую покупаю в оффлайне по цене 400тенге (около 1.1$) в оффлайне:
В комплекте с грелкой также была специальная заливная воронка:
С её помощью я заливаю бензин в грелку. Заливаю обычно по первое деление воронки. Иногда больше.
Потом ставлю катализатор на место и поджигаю обычными спичками:
В описании к товару, и в инструкции выше написано, что нужно нагревать катализатор в течении 15-20 секунд. Но в моем случае на нагрев катализатора уходит 2-3 спички. Быстрее катализатор не загорается.
Кстати на вот этом фото видно, что центр катализатора уже не накаливается:
Скорее всего из-за постоянного задевания спичками в этом месте он уже испорчен.
После того как катализатор зажегся, нагрев грелки занимает несколько минут. Если не убирать ее в чехол, то буквально через 2-3 минуты грелка в руках ощущается достаточно горячей:
Но обещанных 60 градусов как у советской КТ-1 у данной грелки явно не набирается.
Одной заправки грелки мне хватает в среднем на 4-7 часов. Зависит от того, сколько бензина я залил.
Использую эту грелку я в нескольких вариантах. Осенью, на работе, пока еще не дали отопление, а в помещениях уже прохладно. Зажигаю грелку, убираю в чехол и сую ее в задний карман джинсов. Задница подогрета, тепло идёт на поясницу, и в итоге всему организму тепло.
Конечно есть другой вариант:
Обогреватели «Доброе тепло»!
Наши курьеры доставят их к вам прямо в квартиру в емкостях 0.5, 0.7 и
1 литр…
Но не у всех на работе он применим.
Также эту грелку я всегда беру с собой на зимнюю рыбалку. Какой бы хорошей и тёплой одеждой я не запасался, грелка, лежащая в внутреннем кармане за пазухой, дает приятное тепло, которое очень приятно греет. Тем более что я противник принятия на рыбалке жидкостей для сугреву.
По итогам двухгодичного использования, могу смело сказать, что это очень удачная покупка.
Но сейчас я наверно бы лучше добавил денег, и купил оригинальную грелку Zippo. Вот в такой расцветке:
По отзывам качество этих грелок намного выше чем у китайских. В них стоят катализаторы с настоящего титанового сплава, который надежнее и долговечнее. Ну и плюс внешний вид более интересный.
На этом всё. Желаю всем тепла, в эти уже прохладные осенние дни. Берегите себя и своё здоровье.
Планирую купить
+60
Добавить в избранное
Обзор понравился
+92
+148
Недавно купил это удивительное устройство, и хочу вам рассказать о ней.
Каталитическая грелка — изумительное изобретение. Эта маленькая штуковина разогревается до 60 градусов и работает от 6 до 24 часов на одной заправке. Я купил китайскую за 250 руб. Сделана добротно, металл приличный, меня устраивает.
Работает на очищенном бензине (для зажигалок) например «калоша».
Принцип работы грелки основан на выделении тепла при беспламенном окислении паров бензина в присутствии катализатора. Тепло без дыма и огня, запаха почти нет. Катализатор похож на мохнатую стельку из тугоплавкого материала, типа асбеста, и имеет вот такой вид:
В темноте можно увидеть как он тлеет, и внутри него происходит реакция окисления с выделением тепла:
Википедия гласит что катализатор сделан из платины, и это самая важная часть грелки — от него зависит эффективность и долговечность.
В хороших грелках катализатор выглядит вот так:
Слева ГК, справа Zippo. Посмотрите в Google, один такой «сменный каталитический элемент» стоит в 2-3 раза дороже китайской горелки.
Сегодня решил проверить: заправил, зажег, сунул в карман и поехал по делам. И каждый раз сунув руку в карман я удивлялся насколько эффективно работает эта штуковина. Говорят что для нее не важно в каком положении находиться, хоть кверху дном, главно чтобы был небольшой доступ к воздуху. Грелка разогревается сильно, поэтому без чехла можно даже обжечься. В чехле выглядит вот так:
Зимой можно засунуть в спальник к ногам и рукам, и спать в комфорте. Грелку можно приложить к газовому балону горелки, (на всякий случай через ткань) там как раз вогнутое дно и горелка заведется даже в минусовую температуру.
А это грелка Zippo Handy Warmer Цена варьируется от до рублей.
Внешне форма и устройство катализатора схожи с китайской.
От китайских зиппа отличается тем, что катализатор живёт намного дольше, у китайской это около 1500 часов (2 месяца непрерывной работы)
От советских грелок ГК-1 и американских JON-E 60-х годов отличается сниженным потреблением бензина (в 1,5 — 2 раза) ибо сделано лучше и бензин зря не испаряется в дыры и щели.
Считаю что качество горелок эквивалентно их стоимости, какую покупать — решать вам.
И сама по себе каталитическая горелка это отличный девайс: очень мало расходует бензина, долго работает на 1 заправке, высокая температура, малый вес, долговечность. Рекомендую всем.
Евгений Седов
Когда руки растут из нужного места, жить веселее:)
Содержание
Есть несколько разнообразных устройств, которые используются для отопления небольших помещений и личного обогрева человека. Одним из них является грелка каталитическая, представленная на рынке в большом ассортименте. Предпосылкой для создания этого компактного прибора стали неудобства, которые испытывали солдаты во время Первой мировой войны в зимний период. Узнайте все о данном приборе: о принципе его работы, моделях и ценах.
Что такое каталитическая грелка
Этот прибор представляет собой химическую грелку, предназначение которой заключается в индивидуальном согревании человека при помощи беспламенного окисления паров бензина высокой очистки. За четыре года Первой мировой войны изобретатели Англии, Японии и США создали несколько вариантов жидкостных грелок карманного типа. Для запуска прибора резервуар заполнялся спиртом, который впитывался в вату, после чего устройство прогревалось пламенем спички – в результате этого возникала каталитическая реакция.
Сегодня каталитическая грелка для рук и обогрева других частей тела нашла широкое применение среди любителей туристических походов, рыбалки, охоты, зимних видов спорта. Большую востребованность она приобрела и в условиях, связанных с работой на улице. В Советском Союзе производители выпускали бензиновую грелку ГК-1, которая при полной заправке была способна вырабатывать тепло на протяжении 8-14 часов с температурным показателем до 60 градусов.
Принцип работы каталитической грелки
Устройство каталитической грелки относительно простое, т.к. прибор состоит из корпуса, выполненного из металла, без дополнительных деталей снаружи. По размерам большинство моделей соотносимы примерно с ладонью взрослого мужчины. Внутри корпуса располагается резервуар, а к горловине прикрепляется катализатор. В последнем находится вата, которая пропитывается бензином. Горловина закрывается плотной крышкой, но в ней имеются отверстия, через которые воздух поступает к катализатору.
Принцип работы прибора основывается на выделении тепла, которое сопровождается беспламенным окислением паров бензина в присутствии катализатора. Через специальный каталитический патрон проходят пары бензина. Они подвергаются окислению кислородом на поверхности уже разогретого катализатора, т.е. эти пары сгорают без пламени. Продукты окисления выходят из прибора через вентиляционные отверстия крышки. Одновременно через них к поверхности катализатора начинает поступать воздух, содержащий кислород.
Катализатор (каталитическая сетка) является платиновой деталью, которая имеет вид фитиля – это важнейшая составляющая деталь грелки. Внутри нее находится стальной сетчатый патрон. Чтобы запустить сетку в каталитическом патроне, ее необходимо прогреть на протяжении 10-15 сек., используя пламя, которое не дает копоти, к примеру, зажигалку. Топливо, применяемое для грелки, – это бензины, прошедшие через высшую степень очистки. Использование других типов топлива приводит к быстрой порче сетки – явление называется «отравлением катализатора».
Способ применения каталитической грелки
Повысить эффективность прибора, который подвергся засорению, можно с помощью прокаливания сетчатого патрона вместе с катализатором в муфельной печи или на газовом (некоптящем) пламени. Запомните, что применение индивидуальных каталитических приборов в закрытых помещениях опасно для здоровья, т.к. продукты окисления бензина являются очень токсичными. Использовать грелку каталитического типа необходимо в соответствии с инструкцией:
- Поставьте прибор на ровную поверхность. Если погода холодная, то перед запуском прогрейте приспособление – например, можете на 10 мин. поместить его под одежду.
- Введите в резервуар с помощью специальной лейки/воронки (есть в наборе) необходимый объем бензина для зажигалок или любой другой вариант, который прошел высшую очистку. Учтите, что заправлять прибор для обогрева автомобильным бензином нельзя.
- Лейку обязательно зафиксируйте, используя для этого специальный зажим. Такой подход поможет избежать протекания.
- Снимите лейку и на ее место наденьте катализатор.
- Убедитесь в полном отсутствии разлитого топлива на корпусе прибора, после чего можете нагреть его спичкой или зажигалкой.
- До нужной температуры катализатор нагреется приблизительно за 5-10 секунд.
Для длительной эксплуатации этого карманного приспособления очень важно соблюдать определенные правила ухода. Главное – перед каждой заправкой обязательно нужно вытряхнуть остатки топлива из резервуара. Со временем, когда поверхность устройства загрязнится, прогрейте его в течение 1-2 мин. над пламенем газовой плиты – так вы приведете устройство в прежнее состояние. Благодаря этому грелка снова будет нагреваться до максимальной температуры.
При работе поверхность каталитического прибора способна нагреваться до 60 градусов. Эта температура несколько высока для соприкосновения с телом человека, поэтому в набор помимо устройства, входит и специальный мешочек – в нем и нужно держать прибор. Этот своеобразный чехол необходим и для защиты приспособления от охлаждения, т.к. из-за холодного воздуха его работа может остановиться вследствие недостаточного испарения топлива. Типичные способы использования:
- греть руки, поместив грелку в рукавицу или держа ее в кармане;
- сушить обувь, поместив приспособление внутрь ботинка;
- согреваться ночью, поместив прибор в спальник.
Производители каталитических грелок
Конечная стоимость устройства для обогрева зависит от страны-производителя и фирмы. На рынке встречаются модели отечественного производства, корейского, китайского и др. Качественные модели стоят от 1,5-2 тысяч рублей и выше. Их отличие от дешевых аналогов заключается не только в качестве изготовления, но и расходе топлива – они более экономные и при этом выделяют меньше запаха бензина при эксплуатации. К известным производителям грелок, которые широко применяются рыбаками, охотниками и любителями путешествий, относятся:
- ZIPPO;
- KOVEA;
- Следопыт.
ZIPPO
Грелки от ZIPPO способны выделять тепло на протяжении 12-ти часов. Они применяются для согревания рук и тела человека. Тепло выделяется без горения за счет окисления паров бензина. Сетка (катализатор) выполнена из стекловолокна. Отличным приобретением может стать модель Handwarmer High Polish Chrome. Прибор будет полезным на рыбалке, прогулках, в походах и просто в холодное время года, например, автовладельцам, которым иногда приходится выполнять ремонт машины на морозе:
- название: Zippo Handwarmer 40365 High Polish Chrome;
- цена: 2295 р.;
- характеристики: размеры – 66х13х99 мм, вес – 73,7 г, производитель – США, есть пожизненная гарантия от производителя, оригинальная подарочная упаковка;
- плюсы: долговечность, дает мягкое устойчивое тепло в течение 12 часов;
- минусы: стоит дорого.
Грелки ZIPPO являются настоящим спасением для продавцов, которым приходится простаивать зимой за прилавком. Еще один отличный вариант от этой компании:
- название: Zippo 40363 Pink;
- цена: 2090 р.;
- характеристики: размеры – 51х15х74 мм, вес – 51, сталь с розовым матовым покрытием, держит тепло около 6 ч, гарантия – 2 года;
- плюсы: компактные размеры, надежность;
- минусы: высокая стоимость, держит тепло меньше аналогов;
KOVEA
Корейским производителем каталитических приборов для обогрева является KOVEA (Ковея). Эта компания уже несколько десятков лет занимает одно из лидирующих места на рынке таких грелок. Качество ее продукции не вызывает сомнения. Отличительная черта грелок KOVEA заключается в эргономичном дизайне. Помимо этого, в стандартный набор часто включается удобная сумочка для грелки. Модель VKH-PW05M Pocket Warmer M идеально подходит для обогрева рук, ног и чтобы сушить ботинки и рукавицы.
В походе, на рыбалке, особенно в непогоду часто возникает нужда в обыкновенной грелке.
В походе, на рыбалке, особенно в непогоду часто возникает нужда в обыкновенной грелке. Конечно, неплоха и обычная резиновая, но у нее есть один существенный недостаток: очень уж медленно греется для нее на костре вода. Попробуем сделать химическую грелку. Для этого нам понадобятся самые обычные реактивы.
В походе, на рыбалке, особенно в непогоду часто возникает нужда обыкновенной грелке. Конечно, неплоха и обычная резиновая, но у нее есть один существенный недостаток: очень уж медленно греется для нее на костре вода.
Попробуем сделать химическую грелку. Для этого нам понадобятся самые обычные реактивы.
Для начала проведем несложный опыт. Пойдите на кухню и возьмите пачку поваренной соли. Впрочем, пачка не понадобится. Достаточно будет 20 г (2 чайных ложки). Затем загляните в шкафчик, где хранятся всевозможные хозяйственные препараты и материалы. Наверняка там сохранилось после ремонта квартиры немного медного купороса. Его понадобится 40 г (3 чайных ложки). Древесные опилки и кусок алюминиевой проволоки, надо полагать, тоже найдутся. Если так, все готово. Разотрите в ступке купорос и соль так, чтобы величина кристаллов не превышала 1мм (разумеется, на глаз). В полученную смесь добавьте 30 г (5 столовых ложек) древесных опилок и тщательно перемешайте. Кусок проволоки согните спиралью или змейкой, вложите в банку из-под майонеза. Туда же засыпьте подготовленную смесь так, чтобы уровень засыпки был на 1-1.5 см ниже горлышка банки. Грелка у вас в руках. Чтобы привести ее в действие, достаточно влить в банку 50 мл (четверть стакана) воды. Спустя 3-4 минуты температура грелки поднимется до 50-60° С.
Откуда берется в банке тепло, и какую роль играет каждый из компонентов? Обратимся к уравнению реакции:
CuSO4+2NaCl > Na2SO4+CuCl2
В результате взаимодействия медного купороса с поваренной солью образуется сульфат натрия и хлорная медь. Именно она нас интересует. Если вычислить тепловой баланс реакции, то окажется, что при образовании одной грамм-молекулы хлорной меди выделяется 4700 калорий тепла. Плюс теплота растворения в исходных образующихся препаратов — 24999 калорий. Итого: примерно 29600 калорий.
Тотчас же после образования хлорная медь вступает во взаимодействие с алюминиевой проволокой:
2Al+3CuCl2 > 2AlCl3+3Cu
При этом выделяется (также в пересчете на 1 г-моль хлорной меди) примерно 84000 калорий.
Как видите, в результате процесса суммарное количество выделяющегося тепла превышает 100000 калорий на каждую грамм-молекулу вещества. Так что никакой ошибки или обмана нет: грелка самая настоящая.
А что же опилки? Не принимая никакого участия в химических реакциях, они в то же время играют очень важную роль. Жадно впитывая в себя воду, опилки замедляют течение реакций, растягивают работу грелки во времени. К тому же древесина обладает достаточно низкой теплопроводностью: она как бы аккумулирует выделяющееся тепло и затем постоянно отдает его. В плотно закрытой посуде тепло сохраняется, по меньшей мере, два часа.
И последнее замечание: банка, конечно, не лучший сосуд для грелки. Она понадобилась нам только для демонстрации. Так что сами подумайте над формой и материалом для резервуара, в который поместить греющую смесь.
Для обогрева туриста в походе очень полезным может быть такое устройство, как каталитическая грелка. Эта грелка (другие её названия – бензиновая карманная грелка, грелка для рук) достаточно проста в работе, экономична и способна вырабатывать тепло в течение долгого времени.
 |
| Каталитическая грелка фирмы Kovea |
Конструктивно каталитическая грелка представляет собой металлический корпус, размерами сравнимый с крупным мобильным телефоном, в котором имеется ёмкость для бензина, катализатор на горловине этой ёмкости и крышка, закрывающая катализатор.
Внутри ёмкости для бензина находится вата. При заправке бензин пропитывает вату, а затем, испаряясь, окисляется на катализаторе, выделяя при этом
тепло
. Катализатором служит платина. Волокнистый материал, содержащий платину, находится внутри металлической сеточки, которая закреплена на горловине ёмкости для бензина. Эта часть закрывается крышкой, имеющей ряд отверстий для доступа воздуха к катализатору.
Таким образом, принцип работы каталитической грелки заключается в беспламенном окислении паров бензина кислородом воздуха в присутствии платины. Как мы знаем из курса химии, при окислении органических веществ (к которым относится и бензин) образуются углекислый газ и вода. Поэтому при использовании качественного очищенного бензина запах практически отсутствует. А количество образуемых водяных паров чрезвычайно мало.
Во время работы поверхность
грелки
нагревается до температуры около 60 градусов. Такая температура может быть несколько высокой для соприкосновения с телом человека, поэтому в комплекте грелка имеет мешочек, в котором и нужно её держать во время использования. Кроме того, мешочек защищает грелку от охлаждения, поскольку при холодном воздухе её работа может остановиться вследствие недостаточного испарения бензина.
Такие особенности диктуют сферы применения каталитической грелки. Несмотря на необходимость её использования в холодных условиях, необходимо предохранять грелку от непосредственного соприкосновения с холодным воздухом. Наиболее типичные способы применения: поместить под одежду (во внутренний карман или подвесить на шею на верёвочке); греть руки, держа их с грелкой в кармане либо поместив её в рукавицу; сушить обувь, бросив грелку внутрь ботинка;
согреваться ночью
, поместив грелку в
спальник
.
В качестве компактного обогревателя каталитическая грелка очень удобна и экономична. Она потребляет 1-2 г бензина в час. Таким образом, если мы идём в недельный поход и планируем использовать грелку для обогрева в ночное время, то нам понадобится 50-100 г бензина.
В продаже сейчас можно встретить китайские грелки, советскую грелку ГК-1, грелку фирмы Kovea (Kovea vkh-pw05m pocket warmer) и грелку фирмы Zippo (Zippo hand warmer).
Китайские грелки имеют один плюс – низкую цену. Но отзывы купивших подобный девайс крайне негативные. Покупка китайской грелки превращается в лотерею, поскольку неизвестно, будет она работать или нет. Единственный выход – попросить продавцов проверить её работу прямо в магазине. Ну а лучше всего не пожалеть денег и купить грелку получше.
 |
| Китайская грелка |
Грелки Kovea vkh-pw05m pocket warmer («карманный обогреватель») и Zippo hand warmer («обогреватель для рук») друг на друга очень похожи. Весят они около 80 г, полной заправки (12 мл) хватает примерно на 18 часов работы. В комплекте имеются пластиковая воронка (у Kovea) или лейка (у Zippo) для облегчения заправки бензином с делениями на 6 и 12 мл.
 |
| Грелка фирмы Zippo |
Советская каталитическая грелка ГК-1, как типичное изделие советской промышленности, представляет собой крепкую и надёжную вещь. Весит около 100 г, полной заправки (30 мл) хватает примерно на 14 часов работы, то есть она менее экономична, чем Kovea и Zippo, но греет сильнее. Никаких леек в комплекте не предусмотрено (зато, как и ко всем советским товарам, к грелке прилагается подробная инструкция). Как заправлять её бензином? Инструкция предлагает влить его в горловину, немного подождать, пока впитается в вату, затем остатки слить. Заправить грелку можно и при помощи шприца, отмерив нужный объём бензина. К сожалению, в магазине ГК-1 практически не встречается. Её нужно искать на рынках или заказывать через интернет. Если повезёт, то цена грелки ГК-1 может быть существенно ниже, чем у грелок Kovea и Zippo при не уступающих эксплуатационных характеристиках.
 |
| Грелка ГК-1 |
Как пользоваться каталитической грелкой? Для эффективной работы у новой грелки (или у загрязнившейся от использования плохого бензина) катализатор желательно прокалить на пламени без копоти (например, у газовой печки). Далее нужно заправить её бензином. Бензин должен быть неэтилированный. Лучше всего использовать бензин для зажигалок (например, бензин Zippo) или «Калошу».
 |
| Бензин Zippo и «Калоша» |
Для заправки необходимо снять крышку, а затем катализатор с горловины. После наполнения ставим катализатор на место (если немедленное использование не планируется, можно накрыть горловину кусочком полиэтилена, чтобы бензин не испарялся, а затем установить катализатор). Если погода холодная, перед запуском необходимо грелку подогреть, например, на десять минут засунув её под
одежду
ближе к телу. Для запуска нужно в течение 10-15 секунд прогревать катализатор над некоптящим пламенем (например, зажигалкой), после чего начинается реакция окисления и грелка начинает работать.
Заливая разное количество бензина, можно регулировать продолжительность работы грелки. Если же нужно прекратить её действие раньше, то необходимо снять насадку с катализатором (поскольку она горячая, то подцепить металлическим предметом) и дать ей остыть, после чего установить обратно.
Пусть каталитическая грелка подарит вам тепло в походе!
 |
| Инструкция к грелке ГК-1 |
ЧИТАЙТЕ ТАКЖЕ:
- Палатка Terra Incognita Alfa 2
- Балаклава – шапка-маска от холода
- Туристические рюкзаки: выбор, покупка и эксплуатация
