Веломобиль своими руками

Как правило, отправляясь в турпоездки всей семьей, мы берем с собой палатки, байдарки, различные спортивные игры — словом, груз, который на обычный велосипед не уложить. Веломобиль, который можно сделать своими руками, отлично с ним справляется; он легок в управлении, маневрен, безопасен и достаточно быстроходен. К тому же наличие кузова с крышей или тентом защищает от палящего солнца или непогоды.

Именно таков сделанный мною веломобиль «Радуга». Это педальная машина рамной конструкции, со съемным кузовом. Для перевозки грузов имеется прицеп. Длительная эксплуатация (без единой поломки) позволяет рекомендовать его для повторения всем энтузиастам этого вида транспорта.

Технические характеристика веломобиля «Радуга»:

— Длина — 1780 мм;

— Ширина — 800 мм;

— Высота — 1050 мм;

— Клиренс — 120 мм;

— Масса — 29кг;

— Число передач — 9;

— Скорость — до 25 км/ч;

— Число мест — 1,

— Грузоподъёмность прицепа — до 100 кг;

— Масса прицепа — 7 кг;

— Скорость с прицепом — до 20 км/ч

Веломобиль из полипропиленовых труб своими руками

Рис.1. Конструкция и основные размеры веломобиля:

Рама веломобиля — Т-образной формы. Для ее изготовления использовались дюралюминиевые профили типа «уголок» с полками 50X32 мм, которые сваривались прерывистым швом в коробчатые балки. Рама получилась легкой и очень жесткой. В ее задней части закреплены сваркой перья задних вилок. Спереди на винтах установлена стойка передней вилки, на которой крепятся кареточный узел и два кронштейна для фиксации оплеток троса рулевого управления. Концы троса соединены с помощью винтов с рулевой сошкой. Повороты на веломобиле осуществляются перемещением управляющей ручки вперед-назад.

Все остальные узлы и агрегаты устанавливаются на винтах Мб по месту (в соответствии с индивидуальными особенностями водителя).

Трансмиссия веломобиля состоит из кареточного узла с педалями, натяжного механизма, переключателя скоростей, промежуточного вала и двух цепных передач. При вращении педалей крутящий момент передается цепью на промежуточный вал, расположенный под передней кромкой сиденья. На нем установлен набор звездочек от велосипеда «Спутник» (желательно старой конструкции, так как эти звездочки более толстые и меньше изнашиваются). Промежуточный вал вращается в двух подшипниках № 200. Переключение передач производится ручкой. Для этого ее нужно повернуть вперед и переместить вправо или влево, на один или два паза. При этом ролик на правом конце тяги изменит положение цепи.

Для натяжения цепи служит специальный механизм. Он состоит из двух щек, двух подшипников № 201, шайба толщиной 0,8 мм, оси и оси-трубки нижнего подшипника. Последняя после сборки всего узла завальцовывается с двух сторон так, чтобы наружная обойма подшипника свободно вращалась. В свою очередь, весь механизм должен легко вращаться вокруг оси, которая закрепляется на угольнике-кронштейне. Поперечный люфт устраняется шайбами. Натяжение цепи выполняется пружиной. Как правило, провисание цепи очень небольшое. Для его уменьшения натяжной механизм должен занимать положение, близко к горизонтальному при свободном положении педалей.

Задние колеса взяты от велосипеда «Десна», причем левое — с тормозной втулкой. Переднее колесо веломобиля — «дутик» от самоката.

Кузов веломобиля состоит из деревянного реечного каркаса, обшитого дюралюминиевыми листами толщиной 0,3 мм. Рейки соединяются на накладках из тонкой жести с промазкой эпоксидным клеем. Обшивка держится на клее «Момент», а в наиболее ответственных местах прибита гвоздями, шляпки которых утоплены и зашпаклеваны. Дверные проемы закрываются съемными фартуками из прозрачной пленки на кнопках, установленных с внутренней стороны.

Веломобиль из полипропиленовых труб своими руками

Рис.2. Кузов веломобиля:

1 — рама , 2 — кронштейн (2 шт.), 3 — уголок, 4 — кронштейн устройства натяжения цепи, 5 — планка с пазами, 6 — ручка переключателя скоростей, 7 — гайка М6, 8 — кронштейн промежуточного вала ( 2 шт.), 9 — винт М6 (8 шт.), 10 — каркас кузова (рейка 20X20 мм), 11 — подвижная ось, 12 — подшипник (№ 200), 13 — ролик , 14 — шайба, 15 — гайка М5, 16 — косынка (жесть), 17 — гвоздь (15 мм), 18 — шайба (6 шт.), 19 — ось, 20 — трубка-ось, 21 — пружина устройства натяжения цепи, 22 — вилка передняя, 23 — скоба , 24 — подшипник (№ 201, 2 шт.), 25 — щека (2 шт.), 26 — гайка М8, 27 — вал промежуточный, 28 — оболочка троса.

Веломобиль из полипропиленовых труб своими руками

Рис.3. Рама:

1 — рулевая колонка, 2 — угольник (Ст. 3), 3 — кареточный узел, 4 — лонжерон («уголок» АМг-6), 5 — вилка.

Веломобиль из полипропиленовых труб своими руками

Рис.4. Вал промежуточный:

1 — кронштейн (2 шт.), 2 — звездочка (Z= 19), 3, 5 — фланцы, 4 — вал, 6 — набор звездочек (Z1=15, Z2=19, Z3=22), 7 — корпус подшипника (2 шт.), 8 — винт Мб (4 шт.), 9 — подшипник (№ 200, 2 шт.)

Кузов крепится на раме в четырех точках.

Сиденье веломобиля сделано из труб от «раскладушки» и обтянуто сверху брезентом. На брезент кладется поролоновая подушка. Такая псевдоанатомическая конструкция очень удобна во время дальних походов, обеспечивает хороший упор для развития максимального усилия на педалях.

Поскольку веломобиль — транспортное средство, он обязательно должен быть снабжен световыми приборами: фарами, габаритными огнями, указателями поворотов и стоп-сигналом. Целям повышения безопасности служит и окраска кузова: белая с красными и синими полосами, она привлекает к веломобилю внимание и выделяет его на дороге.

Важное дополнение «Радуги» — прицеп. Он имеет деревянный каркас-основание, собранный из реек, на котором закреплены дно и борта. Стыки сделаны на гвоздях с промазкой эпоксидным клеем. По контуру бортов для жесткости пропущены рейки 20X20 мм. Колесные ниши закрыты кожухами из жести. Снизу каркаса на шурупах закреплены уголки — кронштейны колес. Колеса — самокатные. На передней части прицепа установлен сварной кронштейн. Прицеп оборудован дублирующими указателями поворотов, габаритов и стоп-сигналом.

Веломобиль из полипропиленовых труб своими руками

Рис.5 Прицеп для веломобиля:

1 — нолик (фанера 6 мм), 2- боковая стенка (фанера, 2 шт.), 3 — поперечная стенка (фанера, 2 шт.), 4. 8, 17 — каркас (рейка 20 Х 20 мм), 5 — кожух (жесть, 2 шт.), 6 — ручка, 7 указатель поворотов (2 шт ), 9- кронштейн-угольник (4 шт.), 10 — ручка (2 шт.), 11 — винт М4 (4 шт.), 12 — основание (рейка 20 X 30 мм), 13-шуруп (8 шт.), 14- кронштейн, 15 — подкос, 16- поперечина кронштейна.

Веломобиль из полипропиленовых труб своими руками

Рис.6,7 Велопоезд с прицепом:

1 — «велотягач», 2 — ведомый веломобиль, 3 — электрокабель, 4 — прицеп, 5 — откидной колпак, 6 — шарнир, 7 — шайба, 8 — гайка М16 (2 шт.), 9 ось (Ст. 3), 10 — шайба (2 шт.), 11 — гайка М8 (2 шт.), 12 — кронштейн тягача.

И еще об одной особенности «Радуги», заложенной при проектировании,- это возможность совместного использования нескольких веломобилей в режиме «велосцепки». Этот вариант удобен во время дальних походов, когда каждый работает в меру своих сил, а отстающих или «убегающих» вперед нет. Управление находится в руках у руководителя, все едут вместе; по прибытии на место каждый веломобиль становится автономным. При эксплуатации таких «велопоездов» следует только учитывать, что при увеличении числа «модулей» увеличивается величина заноса на поворотах; при их прохождении необходимо снижать скорость.

А. Муравьев.
Моделист конструктор 03 1991

Источник

Простота устройства данного веломобиля достигнута благодаря рациональной схеме и максимальному использованию деталей от серийно выпускаемых велосипедов.

Они являются наиболее легкими и недорогими.

Вот некотырые чертежи по изделию

Рама сварина с квадратной трубы ,Колеса взяты в магазине ДАЧА к тачке, Педальная часть куплена в веломагазине а также и ступица заднего колеса к которой приварина большая звезда,Рама сварина под ребенка ,Все вопросы тел 0674583043 или Скайп balzak581

Веломобиль своими руками. — Сообщество «Сделай Сам» на DRIVE2

Привет друзья. Наступаю теплые деньки, время, когда начинается сезон велопрогулок, покатушек на ролликах и тому подобных забав. Хочу привлечь ваше внимание в вешице, которую может сделать практически каждый, при наличии некоторого инструмента, желания и немного терпения. Предлагаю Вашему вниманию полное пособие (если можно так назвать), по созданию чудо веломобиля. Цикл видео о том, как это сделал я. Конструкция не идеальна, имеет множество косяков, таких как вес, размер и т.д. Но все это можно устранить и добиться идеального результата. У меня в планах к лету провести небольшой апгрейд, заменить колеса на более легкие, о чем я сделаю отдельный отчет, и еще кое-какие изменения. А пока посмотрите, что имеется на данный момент и поспешите. До лета как раз можно успеть. У меня на это дело ушел месяц. Удачи. Приятного просмотра. Будут вопросы, отвечу всем.

Прототип, который сподвиг на создание веломобиля

Полный размер

и конечный результат

Изготовление веломобиля своими руками

Samodelkin 12-11-2015, 16:41 24 035 Автосамоделки / Велосипеды

Изготовление веломобиля своими руками Представляем веломобиль, как прекрасное средство передвижения во время отдыха на природе. Данный транспорт отличен большой комфортабельностью. Конечно, чтоб осуществить данный проект есть необходимость в некоторых навыках, например: сварка, резка и опыт работы с металлическими материалами. Прежде чем начать, желательно составить представление о данном проекте.

Все, что нам понадобится из материалов:

1) Парочка велосипедов на разборку;2) Квадратные трубы с желательным сечением (3.75 х 3.75см); (1.35 х 1.35 см); (2.5 х 2.5 см);3) Труба из стали с сечением (2.5 см);4) композиционный материал (дсп);5) Элементы обшивки;6) Лист из стали;7) Гайки, болты и различные крепления;8) Аппарат для сварки, болгарка и другие инструменты. Веломобиль из полипропиленовых труб своими руками

Преступаем к плану работы:

1 Этап Производим работу с колесом и передним колесом.

Говоря кратко о конструкции хочу отметить простоту и экономичность. Главные части, которые представляют данное транспортное средство-это колесо и мост представленные рамой, далее велосипедные педали и цепной привод представленный цепью. Все лишнее от рамы требуется отрезать и в этом нам помогает болгарка. На трубе, что находиться под седлом делаем отметку для линии разреза, отметка в виде V, далее следует сделать надрез. Надрез даёт возможность согнуть трубу и образовать наклон в направлении противоположном первоначальному. Веломобиль из полипропиленовых труб своими руками После сгиба образуется шов который следует заварить. Усиление трубы производится пластиной из стали толщиной около 0.5, которая имеет форму клина. Рулевую колонку отпиливаем от трубы, что находится под седлом и от трубы квадратной формы отрезаем кусок размером (3.85 х 3,85 см). По длине он должен быть меньше, чем рулевая колонка на 2,5 см. Веломобиль из полипропиленовых труб своими руками Срезаем одну сторону у трубы и получаем нужный элемент в виде канала.
Далее рулевую трубу помещаем в этот канал и завариваем. Пустоты следует заполнить небольшими остатками стали. Веломобиль из полипропиленовых труб своими руками Одну из частей рулевой колонки следует демонтировать. Из седла вынимаем стопор и соединения с колонкой разъединяем. Веломобиль из полипропиленовых труб своими руками После того, как убедились, что элементы трубки и стопор ровные, соединяем их и завариваем шов. Отрезок трубы устанавливаем внутрь колонки для скольжения. Веломобиль из полипропиленовых труб своими руками 2 Этап; Изготовление рамы Вначале следует нарезать квадратную трубу отрезками в 10 см, 38 см и самый большой отрезок 70 см, края же должны иметь угол 120 град. Веломобиль из полипропиленовых труб своими руками При помощи системы крепления, рулевую колонку привариваем к заглушке рамы. 3 Этап. Изготовление передней вилки. Следующий шаг- это приводную звездочку переносим на перед, чтобы храповый механизм начал работать, переворчиваем звездочки. Веломобиль из полипропиленовых труб своими руками К раме в изначальные отверстия крепится передняя вилка, далее из куска стали вырезаем заготовку (3.8 х 5.5) см и высверливаем отверстия, соответствующие креплениям. Пластина из стали прикрепляется к раме. Веломобиль из полипропиленовых труб своими руками В стальной трубе (90 см) вырезаем щель, в стволе руля высверливается отверстие диаметром (1 см). Рулевую колонку со стержнем сопоставляем с углублением в стволе и далее дно у трубы привариваем к пластине из стали,а после этого трубка снимается. Петли монтажные свариваются. Другие части пластины срезаем. Веломобиль из полипропиленовых труб своими руками 4 Этап. Возвращение к работе над рамой.Из трубы (3.85 х 3.85 см) свариваем заднюю раму. Отрезки длиной (76,2 см) привариваются к 4 отрезкам длиной (53 см), получаем квадрат с 2 перемычками. От пластины из стали (0,47 см) отрезаем 4 куска (5 х 10 см). В отрезках высверливаем отверстия по диаметру к осям. Веломобиль из полипропиленовых труб своими руками

Веломобиль из полипропиленовых труб своими руками Используем колесо, как отметку и пластины привариваем к трубам. Веломобиль ставим на колеса. 5 Этап. Устанавливаем тормоза. Берём переднюю вилку от велосипеда и отрезаем скобу. Веломобиль из полипропиленовых труб своими руками От пластины из стали отрезаем 2 куска -это монтажные пластины, в них высверливаем равные отверстия, данные элементы крепим тормозной скобой, когда же тормоза установлены, пластины из стали привариваем к передней вилке. Веломобиль из полипропиленовых труб своими руками Для изготовления кабельных тормозов нужна длиная гайка, которую зажимаем и высверливаем сторону, а вдоль всей поверхности гайки разрезаем. Веломобиль из полипропиленовых труб своими руками 6 Этап. Переключение передач Переключатель устанавливаем на вверх дном, а ориентир установки уходит вперед на (5.7 см) и на (0.15 см) вверх, далее из двух кусков пластины изготавливаем кронштейн. Веломобиль из полипропиленовых труб своими руками Монтировать передачи, на оси высверливаем отверстия с двумя диаметрами. В меньшее вставляются крепежные элементы, чтобы переключатель передач не выпадал из нужного положения. На оси устанавливаем кронштейн и подсоединяем к переключателю. Веломобиль из полипропиленовых труб своими руками 7 Этап. Изготовление сидения. Из квадратной трубы (2,5 см) свариваем 3 отдельных секции. Навешиваем части сиденья одно на другое, для этого к трубам привариваем отрезки-петли из стали (2,5 х 5 х 0,50см) привариваем к внешней стороне рамы, а секции крепим на болты. Веломобиль из полипропиленовых труб своими руками Крайние 2 секции параметрами в (25 х 24 см), а средняя часть (48 х 24 см), ширина подушек (30 см). К каркасу сиденья прикручиваем пластины из ДСП (1,27 см). Высверливаем отверстия через металлические и деревянные элементы. Сиденье крепится на специальные шарнирные болты, поэтому может перемещаться,а 2 скобы позади сиденья-это надежная поддержка и они регулируются. Веломобиль из полипропиленовых труб своими руками Далее подушки совмещаем в 4 слоя толщиной ( 0,5 см ), сверху покрываем тканью. Четыре слоя склеиваем, а края шлифуем, чтобы поверхность была ровной. Три части обивки сшиваем, а потом обивку натягиваем готовую подушку и крепим к деревянному основанию. Веломобиль из полипропиленовых труб своими руками Тестируем веломобиль. Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

7.5

Идея

9.7

Описание

7.8

Исполнение

Итоговая оценка: 8.33 из 10 (голосов: 6 / История оценок)

Facebook

ВКонтакте

Twitter

ОК

27

Велосипед из пвх труб — Велобаджо

Здравствуйте, уважаемые читатели! Если внимательно присмотреться к окружающим нас предметам, подключив при этом фантазию, то можно каждому из них найти как минимум несколько вариантов применения. Казалось бы, ну что можно сделать из ПВХ труб, ведь они используются исключительно для монтажа канализаций, на самом деле данный материал просто находка для умельцев. Ведь самые простые трубы ПВХ могут достаточно легко и быстро трансформироваться в невероятные предметы обихода, ниже мы подготовили для Вас целую подборку актуальных идей на данную тему, ну и конечно же каждая идея подкреплена для наглядности фото.

Чтобы ребенок ночью не упал с кровати, можно смастерить импровизированный бортик.

3. Заграждение для дверного проема.

Отрезав от трубы цилиндр нужной длины, и оклеив его самоклеящейся эффектной пленкой можно в итоге получить замечательную вазочку, внутрь которой можно установить стаканчик с водой и поставить живые цветы.

5. Новогодний декор.

Нарезаем трубы разных диаметров на небольшие одинаковые по длине цилиндры, склеиваем их вместе формируя веночек, окрашиваем подходящей краской из баллончика, сверху сверлим отверстия и продеваем веревку, подвешиваем венок на стену, а в несколько цилиндров вкладываем мелкие новогодние шарики.

Настенная елка.

Для закаливания ребенка можно подготовить такой импровизированный водопад, подсоединив к подножкам изделия два шланга с включенной водой, и проделав отверстия для стока воды в верхней планке.

7. Детский домик.

Такой тент помимо создания тени, также может служить воротами для водного поло.

9. Держатель для бокалов.

Такое «стойло» для детских велосипедов или самокатов поможет держать двор в порядке.

11. Ячейки для винных бутылок.

Подставка для дрели поможет создавать идентичные отверстия в строго определенных местах изделий.

В трубе пвх при помощи дрели со специальной круглой насадкой следует просверлить крупные отверстия, затем трубу прикопать в землю, и всыпать в нее грунт, ну а затем уже высадить в круглые отверстия рассаду клубники.

15. Подставка для кухонных приборов.

Закрепленные на деревянной планке отрезки труб могут служить подставками для карандашей. А вертикально расположенные цилиндры могут служить поставкой для инструментов. Чтобы инструменты не падали вниз, дно труб можно запенить монтажной пеной.

17. Подставка для ноутбука.

Летнюю обувь можно хранить в трубных ячейках, а чтобы они смотрелись более презентабельно их можно оклеить подходящей клеящейся пленкой.

19. Органайзер для платков и нижнего белья.

Из таких труб можно создавать целые ограды или перегородки, по которым в последующем будут плестись вьющиеся растения.

Чтобы новорожденные щенки или котята не расползались кто куда, можно им соорудить небольшой вольер. Ну а более активным животным можно создать крупный полноценный загон, не забыв обтянуть его сеткой.

23. Держатель для поливочного шланга.

Продолжая тему того, что можно сделать из пвх труб, хотим показать Вам отличную сезонную идею для беседки. Данную конструкцию можно покрыть сверху тентом или повесить по бокам легкие шторы, которые будут то и дело эффектно вздыматься даже при легком дуновении ветерка.

25. Каркас для экрана уличного кинотеатра.

Дети будут восторге от такого мини боулинга.

27. Кукольный театр.

Ребенку будет комфортнее играть в песочнице, если она будет приподнята над землей, к тому же песок не будет попадать в обувь и под одежду малыша.

29. Стеллаж.

Склеенные друг с другом кольца, нарезанные из труб пвх, в итоге послужат замечательной рамой для картины или зеркала.

31. Светильник.

Из трубок пвх можно собрать замечательный стол, накрыв его деревянной столешницей или соорудить лавочку (в конце статьи будет представлено видео, как сделать лавочку из таких труб).

33. Стулья.

Такая переносная сушилка для белья очень пригодится в хозяйстве, ведь в случае необходимости ее можно убрать с глаз, а также перенести с теневой части участка на солнечную. Если внезапно пойдет дождь не бежать снимать еще непросохшее белье, а просто перенести сушилку под навес. Одни преимущества.

35. Транспорт.

Дети могут свободно играть в футбол с такими отличными воротами.

37. Шезлонг.

Обратите внимание, как модно смотрится перегородка, созданная из цилиндров пвх, для этого необходимо трубу нарезать на одинаковые отрезки, а затем выстроить из них перегородку, приклеивая каждый цилиндр друг к другу. Не менее интересно смотрится ширма из пвх труб, представляющая собой экраны с нанизанными шторками.

Как сделать лук из ПВХ трубы:

Как сделать лавочку из труб ПВХ:

Сайт «Уют в Доме» напоминает своим читателям, что у нас можно оформить подписку на получение уведомлений о выходе новых обзоров (подписаться на рассылку можно через форму в сайдбаре).

Как сделать веломобиль своими руками

balzak — 08.10.2012

Простота устройства данного веломобиля достигнута благодаря рациональной схеме и максимальному использованию деталей от серийно выпускаемых велосипедов.

Они являются наиболее легкими и недорогими.

Вот некотырые чертежи по изделию

Рама сварина с квадратной трубы ,Колеса взяты в магазине ДАЧА к тачке, Педальная часть куплена в веломагазине а также и ступица заднего колеса к которой приварина большая звезда,Рама сварина под ребенка ,Все вопросы тел 0674583043 или Скайп balzak581

Video of Веломобіль

Что такое веломобиль и как его сделать своими руками

Современный рынок настолько разнообразен, что за определённую сумму человек может получить практически всё, о чём мечтает. Это же правило касается и суперсовременной техники, которая в последнее время готова удивлять и радовать не только взрослых, но и маленьких детей. Кроме привычных и немного наскучивших стандартных велосипедов, продавцы новомодных технических устройств готовы предложить, наравне с мотоциклами, ультрановые веломобили. Наверняка о таком полезном и весьма дорогостоящем удовольствии мечтает далеко не один десяток людей, однако не у всех есть возможность приобрести подобное устройство. Правда, даже если нет средств позволить себе новый заводской веломобиль, но очень хочется попробовать такой интересный транспорт для развлечения и спорта — не стоит преждевременно расстраиваться и стараться накопить необходимую сумму.

Веломобиль — это отличный способ выделиться из толпы

Достаточно поискать в кладовке или на чердаке старый ненужный велосипед, что станет основой для совершенно нового уникального устройства, которым владелец впоследствии сможет блистать на улицах города. В нижеприведённой статье рассмотрим способ, позволяющий сделать веломобиль своими руками, предварительно взяв на вооружение некоторый расходный материал, инструменты, терпение и хорошее настроение. Всё вышеизложенное поможет затеявшему создание интересного вида транспорта сконструировать уникальный, единственный в своём роде веломобиль, который не потребует огромных денежных затрат. Стоит отметить, что веломобиль можно сделать своими руками не только из старого велосипеда: если, например, есть совершенно новый велосипед, которым никто не хочет пользоваться по предназначению, то и такой агрегат сможет стать основой нового транспортного средства.

Предназначение веломобиля

Многие думают, что не обладают достаточными знаниями и навыками и это может воспрепятствовать созданию не только взрослого, но и детского движимого устройства. Однако, как показывает практика, создать детский веломобиль так же просто, как и взрослый, особенно если взять за основу стандартный чертёж такого транспорта, не усложнённый модернизациями и доработками. Создав своими руками веломобиль, владелец этого устройства приобретёт совершенно иной агрегат, который не имеет практически ничего общего с обыкновенным велосипедом.

В первую очередь стоит отметить комфортабельную езду на веломобиле, так как классическое сидение может быть заменено на более удобное мягкое кресло. Вместе с тем управляющий веломобилем сможет без особого труда напрягать многие мышцы нижней части тела. Иными словами, во время прогулки человек будет получать не только моральное удовольствие, он сможет без определённых усилий прокачивать ноги, бёдра и пресс. Правильная езда позволяет активизировать и другие группы мышц, в результате чего человек будет выглядеть красиво.

Взрослый веломобиль, который может быть оснащён двумя или четырьмя сидениями, сможет порадовать подростков и взрослых, любящих скорость. Поэтому, чтобы внезапно не столкнуться с рядом непредвиденных ситуаций, следует создавать веломобиль своими руками строго по инструкции, правильно устанавливая детали конструкции.

Веломобиль может стать неотъемлемой частью прогулок загородных жителей, которые смогут кататься на далёкие расстояния, с удовольствием рассматривая окружающую природу и наслаждаясь свежим воздухом не только в тёплый летний вечер, но и в более прохладные весенне-осенние дни.

На самом деле, веломобиль дарит огромную радость от катания, он обладает множеством преимуществ, поэтому, собираясь создать подобное устройство самостоятельно, нужно отталкиваться от личных привычек, образа жизни и предпочтений.

Классический одноместный веломобиль

В мире существует множество развлекательно-спортивного транспорта, который отличается друг от друга структурой и возможностями. Каждый желающий может создать своими руками как одноместный, так и двухместный веломобиль, ввиду чего в нижеприведённом материале будет рассмотрен способ создания стандартного в отношении внешнего вида и функционала транспорта.

Если владелец старого или нового велосипеда захочет перевоплотить надоевший агрегат в более скоростное и современное одноместное устройство, ему нужно будет создать трёхколёсную конструкцию, первое одиночное колесо которой будет значительно больше и выше двух задних колёс. Вместе с тем нанотранспорт будет иметь рулевую часть, переднюю раму и сидение. Кроме всего вышеперечисленного, в процессе работы пригодятся различные соединительные элементы.

Для начала, чтобы немного набраться практики, можно постараться воплотить идею в детский веломобиль. Такой интересный и необычный агрегат сможет стать для ребёнка не только полезным средством передвижения, но и прекрасной возможностью провести больше времени на улице, не тратя своего зрения на посиделки за компьютером. Кроме того, готовый транспорт впоследствии можно будет выделить из общей массы посредством креативных и весьма необычных решений. Детский веломобиль можно красиво и ярко декорировать, оснастить необычной конструктивной частью, за счёт чего плод стараний станет особенно уникальным и интересным.

Поэтому, если есть желание сделать веломобиль своими руками, следует немедля приступать к делу. Первое, что понадобится каждому мастеру, — это чертёж будущего транспортного средства. На просторах интернета можно найти множество чертежей, среди них наверняка будет тот единственный вариант, на котором остановит свой выбор создатель веломобиля. Если глобальная сеть не сможет решить подобный вопрос, можно будет попробовать самостоятельно нарисовать схему будущего устройства, при этом надо будет предварительно учесть все составляющие, чтобы не забыть о чём-нибудь важном.

Чертёж должен реализовывать все намётки, чтобы в процессе перевоплощения простого велосипеда в современный веломобиль не были упущены важные конструктивные детали.

Пошаговая инструкция по созданию уникального веломобиля

Для того чтобы создать веломобиль своими руками, понадобится чертёж и множество расходных материалов. Кроме этого, нужно будет запастись такими инструментами, как:

болгарка;
паяльник;
различные элементы для крепежа (болты, гайки);
молоток;
плоскогубцы.

Веломобиль потребует нескольких труб, которые должны иметь разный диаметр. Вместе с тем желательно заблаговременно подготовить материал, который пригодится для обивки готового транспортного средства.

Создание веломобиля своими руками нельзя назвать слишком простой и быстро реализуемой задачей. Кроме инструментария и материалов, затеявшему подобное перевоплощение велосипеда в новое устройство понадобится много свободного времени. Особенно не стоит торопиться на первом этапе, так как от правильно сконструированной передней части будет зависеть общий успех конструкции. Посредством этой немаловажной части будет осуществляться передвижение транспортного средства, кроме того, от него будет зависеть безопасность и удобство водителя и пассажиров. Итак, чтобы сделать веломобиль своими руками, точнее создать рулевую часть с передним колесом, нужно:

болгаркой освободить переднее колесо старого велосипеда, убрав все лишние составляющие;
аккуратно обрезать рамную часть V-образной формы;
оставшийся кусок рамы наполовину разрезать посредством болгарки, вследствие чего эту часть можно будет согнуть к центру устройства;
прикрепить колесо строго посредине конструкции;
согнутую рамную часть соединить с рулевым грифом.

Только после того, как взрослый или детский веломобиль обретёт рулевое управление, следует выполнять остальные действия.

Этап второй. Составление основной рамы

Именно на этом шаге понадобятся заранее подготовленные трубы разных диаметров, которые могут быть отдельно найденными или приобретёнными элементами, а могут быть отрезаны от корпуса старого велосипеда. Реализовать задумку по созданию основной рамы достаточно просто, для этого нужно все трубы разрезать на отдельные куски по 10 см. Болгарку нужно располагать под углом, лучше всего, если его величина составит 120°, тогда форма конструкции получится именно такой, как надо.

Следующим действием должно стать соединение отдельных элементов конструкции, для чего регулярно придётся обращаться к составленному чертежу. После того как всё будет сварено, перед обладателем появится готовая рама, которая впоследствии станет основой для соединения остальных деталей веломобиля. Чтобы создаваемый своими руками веломобиль хорошо держал равновесие и был безопасным, следует проверять каждый элемент рамы.

Этап третий. Создание передней вилки

После того как взрослый или детский веломобиль непроизводственного начала обретёт общие черты, рулевую часть конструкции нужно будет оборудовать передней вилкой. Для этого к ней нужно будет прикрепить посредством паяльника специальный стальной элемент, который станет основной соединительной частью между рамой и остальными движущимися частями веломобиля.

Все трубы, соединяемые с рулевой колонкой, должны иметь разъёмы определённой величины (создать отверстия лучше всего сверлом небольшого диаметра). Именно они помогут собрать конструкцию, которая не будет при каждом движении в буквальном смысле «разваливаться». Все части веломобиля будут плотно прилегать друг к другу. Такие составляющие элементы должны располагаться с двух сторон переднего колеса, за счёт чего управление готовым веломобилем станет более скоординированным и безопасным.

Чтобы сделать веломобиль своими руками, понадобятся такие инструменты, как болгарка и паяльник. Из материалов придётся воспользоваться трубами одинакового диаметра (примерно четыре элемента) и парой труб меньшего диаметра (меньшие трубы должны быть на несколько сантиметров уже основных). Кроме всего этого, нужны будут крепёжные детали.

Чтобы создаваемый одноместный или двухместный веломобиль был создан максимально правильно, соединять четыре трубы одинакового диаметра следует так, чтобы меньшие по длине элементы конструкции впаивались с двух сторон четырёхугольной рамы строго параллельно друг другу. Обе боковые стороны должны впоследствии быть оснащены выступающим крепежом, который бы имел разъём в середине устройства. Именно эти крепежи впоследствии будут соединяться с задними колёсами меньшего диаметра.

Этап пятый. Тормозная система

Собирая веломобиль своими руками, нужно проверять все комплектующие на предмет целостности и идеальной работоспособности. Особенного внимания заслуживает тормозная система устройства, так как именно от неё будет зависеть возможность резкой остановки транспортного средства. Хорошие тормоза нужны даже велосипеду, а если рассматривать веломобиль, то этому агрегату тормозная система необходима не меньше, чем автомобилю или мотоциклу.

Создавая своими руками одноместный или двухместный веломобиль, нужно тормозную «подкову» оснастить двумя алюминиевыми пластинами (посредством паяльника), причём обе составляющие должны иметь несколько отверстий. Готовую целостную конструкцию впоследствии нужно будет объединить с передней рамой и вилками.

Этап шестой. Устройство, позволяющее переключать передачи

Даже детский веломобиль, не говоря о варианте для взрослых, обладает несколькими передачами скоростей. Как показывает практика, умелые мастера своими руками мастерят такие многофункциональные агрегаты, которые даже сравнить невозможно с простенькими устройствами производственного выпуска. После того как в руках собирающего веломобиль окажется оптимальный вариант конструкции для передач скорости, ему нужно будет задуматься о его креплении. Для этого предпочтительнее всего воспользоваться:

двумя алюминиевыми пластинками одинакового размера (впоследствии они будут сварены между собой, создав единое приспособление);
несколькими крепёжными деталями (болтами, гайками или держателями).

Главная задача шестого этапа — оснастить ранее собранную конструкцию устройством для переключения передач, которое будет прикреплено к осевой части основания вилки.

Этап седьмой. Правильная установка кресла

Естественно, каким бы презентабельным внешним видом ни обладало транспортное средство, при неудобном положении «посадочного места» управляющий агрегатом не сможет чувствовать себя комфортно. Для того чтобы создаваемый своими руками веломобиль имел хорошее сидение, понадобятся:

несколько металлических пластин в форме квадрата (основа будущего кресла);
крепёжные детали (болты, гайки);
инструменты (болгарка и свёрла);
кусок ДСП;
любая плотная ткань, которая могла бы стать обивочным материалом (пригодится кожа или материал, используемый для обивки автокресел).

Особенное внимание, создавая детский веломобиль, стоит уделить именно сидению ребёнка, чтобы он мог с удобством располагаться на нём и без труда дотягиваться до рулевого колеса и рычага тормоза. После тщательного соединения всех металлических заготовок посредством паяльника у будущего обладателя веломобиля должно получиться приспособление, подходящее по форме на кресло. Все движимые детали должны быть соединены болтами, что позволит установить сидение так, как это будет удобно его водителю. Поверх приспособления нужно расположить лист ДСП, вся поверхность конструкции в результате должна быть обтянута обивочным материалом.

Этап восьмой. Проверка созданного транспортного средства

Скорее всего, чтобы создать полноценный веломобиль своими руками, даже опытному мастеру понадобится не один день свободного времени. После того как задуманный проект удастся в полной мере реализовать, а начерченное на бумаге устройство станет реальным воплощением из металла, нужно проверить агрегат в действии.

В первую очередь тест-драйв уникального веломобиля должен состояться на месте его изготовления: создающий конструкцию человек обязан проверить все движимые элементы, удостовериться в их работоспособности. После этого нужно испытать веломобиль на практике. Такую проверку предпочтительно проводить вдали от оживлённой трассы, чтобы внезапно открывшиеся неисправности не помешали водителю остановиться или не спровоцировали неловкую ситуацию для других участников движения.

Создание веломобиля повышенной проходимости

В вышеприведённой статье рассмотрен способ создания классического веломобиля для детей и взрослых, хотя каждый желающий может при наличии возможностей и желания создать более совершенный транспорт, который обладал бы повышенной проходимостью. Чтобы сделать подобный агрегат, нужно предварительно определиться с несколькими важными аспектами, в частности с предназначением конструкции, количеством скоростей, дизайном агрегата.

Если в планах владельца есть поездки на приличных скоростях, то нужно будет оснастить конструкцию колёсами или шинами с хорошей резиной. Именно этот показатель поможет увеличить проходимость транспорта в любое время года. Вместе с тем предпочтительно выбирать более крупные покрышки с большим диаметром.

Большую устойчивость и высокую проходимость транспортному средству подарят четыре колеса, которые смогут выдерживать не только одного-двух, но даже четырёх пассажиров.

Не стоит располагать сидение слишком низко, лучше установить его немного выше привычного уровня, что обеспечит большую безопасность пассажиру и защитит его от влияний поверхности дорожного покрытия.

Заключение

Созданный своими руками веломобиль становится верным и надёжным транспортным средством, особенно если создатель вложил в него свою душу и чётко следовал инструкциям и чертежам. Яркий уникальный веломобиль в любую погоду сможет развеселить детей и взрослых, став верным спутником во время прогулок на свежем воздухе, дарящим яркие эмоции.

на сайте
ВКонтакте
facebook

Веломобиль своими руками из велосипеда. Пошаговая инструкция

Главная › Выбор велосипеда

Благодаря современным технологиям на рынке есть множество предложений. Велосипеды, веломобили, мотоциклы и много других транспортов для развлечения и спорта. В кладовке или на чердаке дачи залежался старый велосипед, которым никто уже не пользуется?

А так хочется выделиться и блеснуть на улицах города на ультрасовременном и интересном виде транспорта, как веломобиль? Не стоит спешить тратить все свои запасы и сбережения, ведь из старого велосипеда, да и из нового также приложив усилия, можно смастерить веломобиль.

Для чего нужен веломобиль?

Веломобиль обладает характеристиками, которые не включает в свою функциональность обычный велосипед:

На веломобиле можно комфортно усесться, установив мягкое, удобное кресло;
Также огромным преимуществом веломобиля является то, что при езде на нем качается львиная доля мышц нижней части тела. А это и ноги, и бедра, и пресс. Если делать все правильно, то можно включить в действие и остальные группы мышц, чтобы выглядеть красиво, и подтянуто.
Веломобиль нужен и тем, кто горит от счастья, разгоняясь на невероятные скорости. Самое важное в этом моменте, верно, установить все детали конструкции.
Помимо вышеуказанных достоинств этого вида транспорта, веломобиль также очень кстати придется людям, которые, любят прокатиться по городу или за его пределами, вдыхая полной грудью свежий воздух и свободу.

В целом веломобиль может стать нужным для каждого человека, тут уж нужно отталкиваться от привычек, образа жизни и предпочтений.

Стандартный вариант веломобиля

Веломобили, как и другие виды, развлекательно-спортивного транспорта, могут быть разными по своей структуре и возможностям. Но, несмотря на это, есть все же стандарт внешнего и функционального наполнения этого вида транспорта.

Веломобиль, в обычном своем виде, включает в себя:

Трехколесную конструкцию, в которой переднее колесо несколько превышает размер двух задних колес;
Руль;
Переднюю раму;
Соединительные элементы;
Сидение.

Естественно, стандартность-это возможность влить краску, добавить нот. Ведь, если человек, осуществляющий переделку обычного велосипеда на веломобиль, взял на себя столь интересную миссию, значит, фантазия его достаточно развита и поможет сделать особенную конструкцию.

Веломобиль, это не только средство передвижения и способ коротанья времени с пользой, это еще и возможность выделиться из толпы, показать, что владелец транспорта особенный. Благодаря креативным и необычным решениям, будь то декор или конструктивная часть веломобиля, каждый умелец может сделать плод своих стараний особо интересным.

Чертежи веломобилей

Естественно, даже самые великие мастера и изобретатели не справятся без помощников. В предложенном случае, помощником может стать, ничто иное, как чертеж. Чертежи можно поискать и интернет сети, а можно нарисовать самим, если есть такой опыт, чтобы не упустить ничего важного.

В чертеже очень важно реализовать все свои наметки, потому что в процессе переделывания обычного велосипеда на веломобиль главное, не упустить детали.

Как сделать веломобиль. Пошаговая инструкция

Для того чтобы приступить к работе, необходимо запастись некоторыми подручными средствами и инструментами.

Понадобиться:

Болгарка;
Паяльник;
Крепежные элементы (болты, винтики, гайки);
Молоток;
Плоскогубцы;
Трубы разных диаметров;
Материал, которым планируется обивка готового изделия.
В общем, немного терпения, и мечта станет реальностью.

Шаг 1: Переднее колесо и рулевое управление

Очень важно правильно сконструировать переднюю часть конструкции. Именно она помогает безопасно и правильно передвигаться, впрочем, в деле транспорта важна каждая деталь.

Для того чтобы начать процедуру, необходимо:

От переднего колеса отрезать с помощью болгарки все лишние элементы;
Оставить кусок рамы в V образной форме;
Выступающую часть рамы приблизительно посередине разрезать болгаркой и согнуть к центральной части конструкции;
Колеса крепятся непосредственно к колесу посередине;
Согнутую раму нужно прочно закрепить возле рулевого грифа.
Когда рулевое управление готово, можно приступать к выполнению следующих шагов сооружения веломобиля.

Шаг 2: Основная рама

Чтобы реализовать проект основной рамы, понадобятся отдельно взятые трубы разных диаметров либо части от бывшего велосипеда.

Все трубы необходимо нарезать с помощью болгарки на части размером приблизительно в 10 сантиметров. Резать следует под углом сто двадцать градусов, чтобы на выходе форма конструкции получилась правильной.

Затем необходимо по схеме сварить все получившиеся детали, чтобы вышла рама, на которую будут устанавливаться основные части веломобиля. Также эта конструкция очень важна для равновесия и безопасности.

Шаг 3: Передняя вилка

На рулевую колонку при осуществлении оборудования передней вилки, приваривается стальной элемент, на который будет прикреплена рама и движущие части веломобиля.

В трубах, прикрепляемых к рулевой колонке, просверливаются разъемы, с помощью которых конструкция будет плотно прилегать. Такие конструкции должны быть размещены с двух сторон колеса, чтобы управление было максимально координированным и безопасным.

Шаг 4: Задняя рама

Для реализации изготовления задней рамы понадобятся:

Болгарка;
Устройство для сваривания;
Четыре трубы одинакового размера;
Две трубы на несколько сантиметров меньше, чем основные;
Крепежи.

Осуществить данную конструкцию в жизнь достаточно просто. Необходимо соединить между собой четыре элемента конструкции. Те части, которые меньше по длине, впаиваются по обеим сторонам квадратной конструкции рамы, параллельно друг к другу.

На боковые стороны припаивается выступающий крепеж с разъемом посередине. Эти крепежи потом присоединяются к задним колесам.

Шаг 5: Тормоза

Эта часть веломобиля, пожалуй, одна из максимально значимых. Веломобиль без тормозов — это то же самое, что автомобиль или мотоцикл без устанавливаемо приспособления. В общем, деталь очень важная, поэтому нужно с полной ответственностью подойти к установке.

К тормозной «подкове» припаиваются две алюминиевые пластины, в которых предварительно высверливаются отверстия. После того как конструкция готова, она крепиться на переднюю раму к вилкам.

Шаг 6: Переключатель передач

Как и в обычном велосипеде, в веломобиле имеют место передачи скорости. Естественно, данная конструкция, в силу своей широкой функциональной линейки, может быть простенькой, а бывает и очень функциональной. Для того чтобы сделать крепление для передач скорости, понадобятся:

две одинаковые пластины из алюминия, которые свариваются между собой и образуют единую конструкцию;
также необходимо крепление и элементы, такие как, болты, гайки и держатели.

После того, как конструкция подготовлена к внедрению в схематическую задумку, ее крепят к оси на основании вилки.

Для того чтобы организовать комфортное «посадочное место», необходимо подготовить:

Куски металлических конструкций квадратной формы, которые будут служить основой;
Болты, винтики, гайки;
Болгарку;
Сверло;
Основу из ДСП;
Обивочный материал (это может быть плотная ткань, кожа, материал для обивки автомобильных кресел).

Когда все элементы готовы, необходимо спаять металлические заготовки между собой таким образом, чтобы получилась форма кресла. Движимые части скручиваются болтами, оставляя возможность устанавливать конструкцию в том положении, в котором комфортно. Затем на готовую конструкцию прикручивается ДСП, поверх которого крепиться материал.

Шаг 8: Тест-драйв

И вот настал долгожданный момент, схема выполнена в полном объеме, все заготовки образовали независимое, полноценное изделие. Теперь пришло время провести стресс-тест транспорту, в конструкцию которого вложена душа и множество стараний.

Тест драйв готового веломобиля можно проводить несколькими способами:

Не отходя от места изготовления, проверить все движущие части веломобиля, чтобы убедиться в их исправности;
Проехать на средстве передвижения в безопасной местности, там, где ничего и никто не помешает в полной мере поэкспериментировать в возможностях «детища».
Поручить проверку транспортного средства профессиональным тестировщикам, которые точно знают, на что обратить внимание.

Веломобиль повышенной проходимости и особенности его создания

При изготовлении веломобиля важно учесть многие детали.

Каким образом будет использоваться транспортное средство;
Сколько скоростей необходимо владельцу необычного средства передвижения;
Каковым будет дизайн конструкции;
Качество и количество крепежных элементов.

Для тех, кто планирует выжимать максимум из своего нового железного друга, нужно призадуматься о том, чтобы колеса или шины имели хорошую резину. Ведь для тех, кто собирается проводить множество времени в любое время года на веломобиле, важна проходимость транспорта. Для этого можно использовать вместо обычных шин, шины крупнее, больше диаметром.

А также, для более высокой проходимости включают в конструкцию средства передвижения вместо привычных трех колес, четыре. Высота сидения также может повлиять на проходимость, потому что, чем выше сидение, тем безопаснее пассажиру, он защищен от влияний тротуара, земли и других поверхностей.

Веломобиль может стать нужным и надежным видом транспорта, главное сделать его с душой, четко придерживаясь инструкции и чертежей. Пусть веломобиль станет верным спутником, дарит яркие эмоции и отличное расположение духа. Веломобиль своими руками из велосипеда. Пошаговая инструкция Ссылка на основную публикацию

3D модели для производства взрослого веломобиля своими руками

Производство трехколесных редукторных веломобилей своими руками является отличной идеей, которая может стать прекрасной основой под создание прибыльного бизнеса. В этом нет ничего сложного. Нужны только схемы устройства и образцы деталей. Тогда остается лишь четко придерживаться имеющегося производственного алгоритма – и все получится! Обучайтесь производить экологически чистые транспортные средства постепенно, от простого к сложному. Когда вы осилите сложные четырехколесные модели можно задуматься о комплектации веломобиля вспомогательным электродвигателем.

Как сделать веломобиль своими руками

Проект трехколесного двухместного веломобиля с редуктором:

Модель создана в программе КОМПАС-3D и состоит из 242 деталей. Для просмотра и анализа устройства модели используйте бесплатную программу КОМПАС-3D Viewer.

Скачать 3D-модель.

Проект четырехколесного двухместного веломобиля с передним приводом:

Модель создана в программе SolidWorks и состоит из 70-ти деталей. Для просмотра и анализа устройства модели используйте бесплатную программу eDrawings.

Скачать 3D-модель.

Используя данные 3D-модели, веломобиль можно легко и быстро собрать как конструктор, без утомительного изучения чертежей. При необходимости во всех 3DCAD-программах присутствует возможность печати чертежей по 3D-моделям и их деталям.

Как сделать веломобиль из велосипеда своими руками

Для изготовления веломобиля одного велосипеда будет мало, так как веломобиль должен иметь 3 колеса и более. При изготовлении веломобиля стоит особое внимание обратить на раму. Она должна обладать теми же свойствами что и велосипедная. Рама выполнена из крепкого, но легкого металла, чтобы добиться понижения общего веса транспортного средства. Это существенно облегчит процесс управления транспортом с помощью мускульной силы. При этом легкая и прочная рама добавит вашему веломобилю скоростных возможностей.

Трехколесный веломобиль взрослый:

Монтаж деталей в процессе самостоятельного изготовления веломобиля осуществляется в несколько этапов, а именно:

Для начала монтируем раму. Она представляет собой два продольно соединенных лонжерона из 25-миллиметровых стальных труб, которые обычно достигают не более 120 сантиметров в длину.
На переднем конце, в котором лонжероны соприкасаются между собой, следует приварить каретку. Ее можно позаимствовать у любого велосипеда. Это создаст необходимый педальный привод.
Затем нужно прикрепить поперечную стальную балку (внизу лонжеронов в 42-х сантиметрах от каретной оси). Эта балка зовется траверсой. Она имеет 64 см в длину и 2.8 см в диаметре. На ее конце монтируются шкворневые втулки, изготовленные из 18-миллиметровых труб. Там, где траверса соединена с лонжеронами, образуется небольшой изгиб.
Между лонжеронами в 40 сантиметрах от оси вваривается специальная распорка, которая имеет ушко. На нем крепится крыло.
Рулевая колонка (длина – 33 см, диаметр – 2.8 см), устойчивость, которой обеспечат две так называемые фигурные косынки, приваривается спереди траверсы.

Стоит отметить, что устанавливаемые на веломобиль ходовая часть, колесная подвеска и рулевая колонка являются довольно незамысловатыми механизмами, которые довольно легко крепятся, при этом они крайне неприхотливы в дальнейшем обслуживании. Да и трансмиссия практически не имеет отличий от привода стандартного дорожного велосипеда, хоть и цепь у нее несколько длиннее из-за технических особенностей изготавливаемого своими руками транспортного средства.

В данном трехколесном веломобиле два передних колеса выполняют рулевую функцию, в то время как заднее является ведущим. Позаботьтесь, чтобы обода и шины были прочными, а также не имели видимых дефектов. Сиденья монтируются поочередно с сохранением зазора, позволяющего двум человекам свободно размещаться на веломобиле без тесноты и дискомфорта. Кронштейны скрепляются с лонжеронами скобами с помощью болтов, что делает возможным дальнейшее передвижение сидений на нужное расстояние от педалей.

Можно позаботиться о мягкости кресел. Просто приклейте на пластиковое основание вырезанный по размеру качественный поролон, а потом обшейте его сверху прочной тканью. В самом конце устанавливается редуктор, который приводит веломобиль в движение, что существенно экономит силы водителя.

Можно ли ездить на веломобиле по дорогам

Определенно да! Следует лишь соблюдать все правила дорожного движения, придерживаться крайнего правого ряда, при этом внимательно следить за потоком. Ширина веломобиля или перевозимого груза не должна превышать 1-го метра. Скорость движения должна быть в пределах 25-30 км/час. Так же существует еще несколько других нюансов связанных со светоотражателями, указанием поворотов и т.п. (Все описано в правилах дорожного движения). Но гораздо удобнее и безопаснее пользоваться велосипедными дорожками, но там так же следует придерживается ПДД. Ездите в свое удовольствие, соблюдая правила техники безопасности и дорожного движения! Более того, ваше активное использование трехколесного веломобиля с редуктором станет отличной рекламой вашей продукции.

Как только вы полностью научитесь изготавливать двухместные веломобили (для этого обычно хватает одной или пары сборок), можно приступать к открытию собственного бизнеса по производству и продажи транспортных средств данного типа. Приобретя все необходимые детали (многие из них можно взять, разобрав старые велосипеды), вы за один день сможете сделать функциональный веломобиль, стоимость которого в розничной продаже многократно окупит ваши затраты. Если же отдать предпочтение приобретению бывших в употреблении комплектующих, тогда вы сможете сэкономить еще больше. Правда, в таком случае пострадает товарный вид веломобиля, что может отпугнуть потенциальных клиентов, поэтому экономия важно, но только в меру и не в ущерб развития собственного дела.

Опытные механики отмечают, что рентабельность бизнеса по реализации подобного транспорта может достигать 200%! Так почему бы не заняться этим прямо сейчас? С нашими идеями и чертежами вам это полностью по силам!

Источник

В том случае, если имеется богатая фантазия, а также набор определённых навыков, то практически из любого предмета можно изготовить красивую вещь. Очень часто люди мастерят поделки из полипропиленовых труб. Дело в том, что такой материал выпускается в разном диаметре и продаётся практически в любом строительном магазине по вполне доступным ценам. Использовать их можно не только в качестве сооружения водопровода и канализации, но и для изготовления различных поделок.

Преимущества пластиковых труб

Те, кто не обладают фантазией, наверняка спросят о том, что можно сделать из пластиковых труб. И ответ будет довольно обширен, ведь материал пригоден для сборки сотен различных вещей.

Стоит сразу отметить, что речь идёт не о прямом назначении изделия из труб, а о том удобстве, которое позволяет придать трубе различные формы. Пластиковые конструкции обладают довольно малым весом
, они очень прочные и долговечные. Их легко очистить, и к тому же трубы совсем не собирают пыль. Положительным моментом также является то, что эти изделия не боятся воды.

Все поделки из труб безопасны для абсолютно всех членов семьи, включая и маленьких детей. Ими нельзя порезаться, они лёгкие и не выделяют никаких токсинов, вредных для человеческого организма.

Обычно для творческих работ применяют трубы из ПВХ, которые можно легко соединить при помощи специальных насадок-переходников. Благодаря этому реально получить довольно своеобразные и разные конструкции. Можно использовать также и полипропиленовые трубы, но для изготовления таких поделок необходимо приобретать дополнительно сварочный аппарат, с помощью которого надо соединять трубки. Но недостатком является то, что после сборки, разобрать их будет уже довольно сложно. К тому же материал испортится после разборки.

Соединение конструкций

Пластик примечателен тем, что из него изготавливаются не только различные бытовые приспособления, но и предметы мебели из пластиковых труб. Чтобы конструкция прослужила долгие годы, надо узнать о способах правильного соединения отдельных отрезков. Вариант соединения полипропиленовых труб было указан выше, а потому рассматривать надо исключительно трубы ПВХ.

Способы соединения:

В раструб с применением резиновых уплотнителей.
При помощи клея.
С использованием болтов и просверливания отверстий.

Первый способ является наиболее простым
, но он даёт недостаточно прочное соединение. Перед тем как компоновать конструкцию, надо полностью очистить внешнюю и внутреннюю поверхности труб, которые будут соединяться. Устранить необходимо всю пыль, а после обработать специальной силиконовой смазкой. Трубу необходимо вставлять в раструб до упора, а после очень аккуратно выдвинуть назад примерно на 1 см. Если применять такой способ соединения, то трубы можно впоследствии разъединить, если появится необходимость изменить одну из деталей.

Второй вариант обеспечивает более надёжную фиксацию
, но придётся потратить большее количество времени. Для начала нужно обработать стыковочные поверхности при помощи наждачной бумаги, чтобы добиться хорошего сцепления. После необходимо применить метиленхлорид, чтобы обезжирить трубы.

Клеевой состав наносить надо по всей длине необходимой зоны. После обработки трубу можно вставить в раструб до упора, а после повернуть на четверть оборота. Чтобы произошёл хороший процесс склеивания, детали следует очень крепко прижать и подождать так одну минуту. Стоит отметить, что все операции с клеем необходимо производить очень быстро, поскольку он быстро высыхает.

Последний способ является самым долгим и трудоёмким, поскольку придётся для начала совершать разметку, а после подготавливать поверхность перед тем, как производить процесс сборки.

Если есть необходимость совместить угловой стык, а также соединить сразу несколько отрезков в один узел, лучше всего использовать разные фитинги. Конструкцию из труб можно получить абсолютно любой сложности и если использовать фитинги и тройники.

Оригинальные мелочи для декорирования

Абсолютно любую конструкцию изготовить может любой человек, даже если прежде он никогда не занимался рукоделием. Положительным моментом является то, что для изготовления поделок необходимо использовать минимум материалов, а в некоторых случаях применяют только самые короткие отрезки.

Из обрезков, имеющих крупный диаметр, очень удобно сооружать различные органайзеры, которые можно разместить в гараже или кабинете. Внутрь закладываются ручки, ножницы, линейки или ножи.

Существует несколько вариантов исполнения:

Заготовку можно прикрепить к стене при помощи самореза, для чего один конец отрезка необходимо спилить под определённым углом.
Если все детали самоделки склеить между собой, то получится довольно устойчивая фигура, которую можно перемещать в любое место.

Самоделку оставить можно в оригинальном цвете, или использовать дополнительное окрашивание. Подобный органайзер может стать незаменимой вещью для школьников или тех людей, которые часто занимаются рукоделием или различными видам творчества. С таким приспособлением под рукой всегда будет необходимый инструмент, а на столе — идеальный порядок.

А также комфорт на рабочем столе можно передать при помощи планшета для рисования и подставки для ноутбука. Всё это также легко изготавливается из ПВХ, которые имеют маленький диаметр. Необходимо только вспомнить, какую форму имела школьная подставка для книг, а после при помощи труб и соединительных частей придать такую же форму изделию.

В каждом доме имеются книжные полки, которые заставляют большим количеством напечатанного материала. Обычно такие приспособления имеют довольно стандартные формы. Но если включить фантазию, то из труб можно создать очень оригинальные стойки для книг в стиле хай-тек.

В квартире всегда находится зеркало. При помощи коротких отрезков труб, появится вариант сделать очень красивый узор, который украсит любое зеркало или фотографию. Имеющееся количество колец необходимо заранее склеить по изготовленному макету, который наносится на картонный лист. Создать можно цветочный узор или какую-то абстрактную форму. Размеры рамки будут ограничиваться только количеством материалов, которые можно использовать
.

Если дома имеется ПВХ труба, имеющая крупный диаметр, тогда она идеально подойдёт для сооружения полки, в которую можно ставить обувь. Полка будет иметь большое количество ячеек, которые устанавливаются друг на друга в произвольной форме.

Эта конструкция не будет занимать большого места в коридоре, и в ней можно хранить различные пары обуви, которые имеются в доме. Приятным моментом является то, что подобную полку можно соорудить высотой прямо до потолка. Для изготовления необходимо применять саморезы или обычный клей. Чтобы закрепить конструкцию на стене, можно использовать фанерный лист, к которому будут приклеиваться детали. А саму фанеру можно легко прикрепить к стене при помощи нескольких саморезов.

А также всегда можно соорудить простую вешалку из полипропиленовых труб своими руками. Для этого потребуется всего лишь соединить три части ПВХ.

Вазы и горшки

Когда в доме есть большое количество комнатных растений, то ПВХ трубы, имеющие большой диаметр, можно приспособить под горшки. С одной стороны, необходимо только заделать одно отверстие при помощи фанеры, а после просверлить в ней дырки для дренажной системы. После в эту конструкцию будет засыпаться грунт и высаживаться растение. Интересно будет смотреться конструкция, которая непросто отдельными горшками стоит на полу, а соединяется и образует определённый абстрактный рисунок.

Из удлинённых цилиндров, которые имеют средний диаметр, можно изготовить очень красивую вазу, в которую ставятся красивые искусственные сухофрукты или цветы. Если творчески подойти к процессу, то можно сделать красивый подарок любимому человеку на любое событие. Очень красиво будет смотреться такая ваза, если поверх наклеить старую фотографию.

Поделки для дачи

На дачном участке можно не только работать, но и отдыхать. Но для этого потребуется создать необходимые условия.

Самоделки для дачи:

Поделки для детей

Довольно часто бабушки и дедушки на дачный участок привозят с собой внуков. Но им неинтересно копать землю, а потому придётся развлечь непосед.

Приспособления для детей:

Если на дачу будут летом приезжать дети, то можно развлечь их и изготовить из ПВХ труб футбольные ворота. Это будет отличный вариант, чтобы провести время всей семьёй, играя в футбол. С помощью трубок изготавливается необходимая форма, а затем на неё закрепляется любой отрезок сетки, который имеется на дачном участке. Если его нет, то можно приобрести в строительном магазине. А также понадобятся фиксаторы, которые будут держать сетку на воротах. Для этого идеально подойдут пластиковые хомуты.
Очень интересным приспособлением является лук, изготовленный из пластиковой трубы. Есть такие разновидности трубок, которые очень легко гнутся. Это можно использовать. Основная часть лука изготавливается из гибкого пластика. Его надо немного нужно согнуть, предварительно разогрев, а после натянуть верёвку, которая будет служить в качестве тетивы. Гнуть трубу можно при помощи строительного фена или с использованием открытого пламени. В качестве стрелы можно использовать обычную полку, или всё туже трубу, которая имеет меньший диаметр.

Подытоживая всё вышеописанное, можно сделать вывод, что ПВХ является довольно универсальным средством, которое можно приспособить не только по назначению, но и сделать очень оригинальные вещи для дома или дачи. Вопрос о том, что можно сделать из полипропиленовых труб, отпадёт после изучения вариантов.

ПВХ трубы – оптимальный вариант не только для водопровода, но и для изготовления поделок своими руками. Как часто бывает после ремонта остается несколько отрезков, которые жалко выбросить и так они лежат дома или на даче и ждут своего часа? Эта ситуация знакома многим, поэтому освобождаем место и создаем оригинальные поделки из труб для своего дома и участка.

Варианты соединения труб

Пластиковые трубы – это обобщенное название изделий для создания системы водопровода, канализации и отопления, которые изготавливаются из различных полимеров, чаще всего ПВХ или полипропилена. Отличаются такие трубы массой преимуществ, среди которых высокая прочность, легкость, долговечность, безопасность и простота в уходе.

Чтобы выполнять поделки такого плана важно знать, как можно соединить отдельные их части для формирования задуманной конструкции. Полипропиленовые трубы соединяются между собой при помощи сварочного аппарата, который отличается высокой стоимостью, поэтому лучшим вариантом будет его аренда. Но с таким устройством еще нужно научиться работать, поэтому чаще для этих целей применяют фитинги.

Если говорить о пластиковых трубах, то чаще всего имеют в виду изделия из ПВХ, которые соединяются такими вариантами:

После ознакомления с технологией соединения пластиковых труб можно выполнять любую поделку. Важно только изначально нарисовать эскиз того, что требуется получить в итоге, с указанием всех размеров и элементов конструкции поделки.

Самостоятельно из труб можно создать уникальные поделки, которые будут радовать хозяина внешним видом и практичностью, а в большей мере удивлять гостей.

Органайзер

Эта поделка является самым простым способом использовать пластиковые трубы. Если имеются только мелкие обрезки труб, то и они отлично впишутся в общую идею. Для выполнения мобильного органайзера потребуется просто склеить отрезки труб нужного размера между собой в задуманной последовательности и украсить конструкцию. Такой вариант хранения позволит всегда содержать рабочее место в порядке.

Вторым вариантом поделки-органайзера является стационарный. В таком случае заготовка поделки крепится на горизонтальную поверхность или стену. Так получаются ниши для различных мелочей, созданные своими руками из труб.

Рама или перегородка для помещения

Если есть желание украсить стену дома зеркалом, но у него нет подходящей рамы, необязательно тратиться на покупку новой. Для выполнения потребуется нарезать трубы разного диаметра на тонкие кольца. На бумаге нужно нарисовать макет будущей поделки в реальном размере и прямо на нем собирать ее из обрезков труб. Можно создать как строгую геометрическую раму, так и набор хаотично разбросанных колец. В итоге получившаяся поделка из труб может быть окрашена в желаемый оттенок или декорирована в зависимости от фантазии хозяина.

Таким образом, из труб несложно создать и декоративную перегородку, которая способна украсить не только интерьер дома, но и загородный участок. Усилий, конечно, придется приложить больше, но они того стоят.

Обувница или винная полка

Ситуация с кучей обуви в углу прихожей знакома многим, но не всегда есть место для установки полноценного обувного шкафа. В таком случае можно пофантазировать и выполнить поделку-обувницу из пластиковых труб. Для этого потребуется взять обрезки труб с достаточным диаметром, чтобы туда вмещалась пара обуви, и нарезать их на заготовки длиной около 30 см.

Важно!
Соединять составные части поделки лучше всего при помощи саморезов, чтобы конструкция получилась максимально надежной и прочной.

Собранное изделие нужно закрепить на стене для исключения падения. Такая обувница компактна и по внешнему виду ничем не хуже покупных органайзеров для обуви.

Данная технология может применяться при сооружении полок в ванную комнату, держателя для винных бутылок и даже места для размещения детских игрушек.

Вазы и кашпо

Из обрезков труб для канализации можно выполнить поделки-горшки, которые прекрасно подойдут для высадки в них цветов и размещения на дачном участке. Если предварительно к заготовкам прикрепить днище, к примеру, от пластикового ведра, или просто снабдить их подставкой, то поставить такие горшки можно будет даже в помещении.

Стильно выглядят поделки-вазы из труб малого диаметра. При размещении нескольких заготовок разной высоты, украшенных в технике декупаж, получится эффектное место для срезанных растений.

Подставки и полки

Если дачный домик или гараж требуется обустроить, то создание полок из ПВХ труб станет прекрасной альтернативой покупке массивных деревянных изделий. Для формирования подобного рода поделок из труб потребуется соединение отрезков в определенной последовательности.

Так, змееобразные полки подойдут для хранения книг и фотоальбомов. Также на них удобно вешать одежду или полотенца.

Не менее креативно выглядят поделки-подставки под цветы. В процессе изготовления особое внимание уделяется местам фиксации деталей друг к другу и надежности конструкции. Также дополнительно потребуются куски фанеры или другого материала для изготовления столешницы в подделке из труб.

Садовая арка

Такие изделия, увитые растениями, смотрятся на участке утонченно и изысканно. Они способны украсить собой даже любое торжество. К примеру, если оформить подобную арку атласными лентами, цветами, тюлем, то это станет отличной декорацией к выездной свадебной церемонии или фотосессии. А изготовление поделки не занимает много времени.

Вариантов арок существует множество, поэтому конструкция поделки подбирается в соответствии с желаниями мастера. Главная сложность формирования этой поделки состоит в необходимости сгибания некоторых частей труб. Проще всего это выполнить, слегка нагрев нужный участок трубы при помощи газовой горелки.

Если такой возможности нет, то соединение труб для поделки проводится просто под углом. В таком случае формируется трапеция или треугольник. Делают арку с двумя сводами так, чтобы между ними находились поперечные элементы, которые в процессе эксплуатации помогут зелени распределиться по всей поверхности этой поделки.

Беседка

Не только мелкие изделия можно выполнять из труб. К примеру, беседка из этого материала станет отличным вариантом дополнения места отдыха. Для этого понадобится взять длинные отрезки, сформировать из них дуги и закрепить в земле. Между ними натягивается плотная тентовая ткань в качестве крыши, а во внутреннем пространстве устанавливать обеденный стол или скамейка для отдыха. Вот так, без лишних затрат времени и финансов можно создать шедевральную беседку, которая спасет от летнего зноя.

Совет!
Можно соединить элементы поделки так, чтобы получился домик. Это тоже интересный вариант крупной поделки из ПВХ труб.

Контейнеры для растений

Если дачный участок не отличается достаточной площадью, то вертикальные насаждения являются оптимальным вариантом сохранения пространства. Таким образом легко вырастить зелень, цветы и даже некоторые сорта ягод.

Для этого нужно сформировать из канализационных труб подобие продолговатых кашпо. Получить их можно выполнив отверстия вдоль поделки и оставив достаточно места для грунта и растений. На дне каждой поделки выполняются отверстия для оттока воды. Крепить такие кашпо удобно на заранее подготовленную деревянную подставку, прямо на стену или на забор. Если соединить эти грядки толстым канатом, то получится единая конструкция, которую можно просто подвесить.

Светильник

Для современных интерьеров подходят интересные поделки, которые выполняются своими руками. Одной из таких интерьерных деталей может стать светильник из пластиковых труб. Изделие может быть совершенно разной формы, главное – правильное соединения и возможность подключения электричества для поделки. За формирование такой поделки стоит браться только в случае наличия навыков работы с электричеством.

Даже не обязательно соединять элементы поделки между собой. Если взять разные по длине отрезки труб и вырезать на них отверстия разной конфигурации, то получится уникальный светильник, который будет оставлять на стенах причудливые узоры.

Журнальный столик

При желании оформить садовую зону или обновить меблировку веранды пластиковые трубы тоже могут стать базовым материалом. Изготовить журнальный столик из них несложно. В первую очередь рисуют проект будущей поделки и уже, следуя ему, формируют каркас столика. Он может быть разным, как собранным из множества деталей, так и представляющим собой несколько отрезков, установленных на подставке.

В качестве столешницы для поделки, как правило, используют стекло или лист фанеры. Его украшают по своему усмотрению. Стеклянная столешница смотрится эффектно и стильно, но ее нужно будет дополнительно закрепить на каркасе.

Заключение

Поделки из труб являются уникальным способом оформления не только дачного участка, но даже и дома. Есть множество интересных идей, заслуживающих внимания. Если потратить немного времени и сил, то можно получить из пластиковых водопроводных или канализационных изделий практически любую вещь.

Если не лениться и не бояться проявлять инициативу и смекалку можно творить чудеса из любых подручных средств и материалов. А изготавливать всесторонние поделки из пластиковых труб своими руками любой формации и того легче.

Разновидностей пластиковых труб много. Есть трубы, из которых монтируют отопительную сеть, трубы, предназначенные для водоснабжения и канализационные и пр. и как правило все они сравнительно дешевы и доступны для покупки в любом специализированном магазине. Часто после ремонта или строительства остается много различных труб, которые могут стать превосходным сырьем для изготовления всякого рода поделок.

Вероятно и у вас приготовлено к выносу на свалку некоторое количество различных трубных обрезков. Не спешите их выбрасывать, а сначала ознакомитесь с данным материалом.

Здесь речь пойдет не о специальном назначении труб, а об их использовании как раз «не по назначению». Пластиковые трубы легки, прочны и долговечны. За ними легко можно ухаживать, на них не собирается пыль, а изделия из них совершенно безопасны.

Чаще всего для поделок используются трубы ПВХ. Они прочные, обладают повышенной жесткостью и из них легко собирать разнообразные конструкции посредством всевозможных уголков, переходников и насадок. Хороши и полипропиленовые трубы, но изделия из них уже невозможно будут неразборными. К тому же чтобы творить из таких труб, придется научиться пользоваться специальным паяльным аппаратом.

Способы, которыми трубы соединяются в конструкции

Пластиковые трубы хороши не только для изготовления всевозможных бытовых мелочей, из них также можно сконструировать и всевозможные предметы мебели. Для того, чтобы получившийся предмет прослужил долго, все детали его конструкции должны правильно соединяться между собой. Рассмотрим сборку конструкций из сегментов, выполненных их труб ПВХ.

Способы, которыми можно пользоваться для соединения таких труб:

соединить сегменты посредством раструба и резинового уплотнителя;
посредством специального клея;
при помощи болтов, просверливая под них отверстия.

В случае с раструбом соединение получается нетрудоемким, но не достаточно жестким. Перед процедурой следует тщательно очистить трубы в местах их соединений от пыли и прочих загрязнителей, а после нанести на вставляемый край трубы специальную силиконовую смазку. Поначалу трубу необходимо вставить до конца, но затем рекомендуется выдвинуть ее до сантиметра назад. Делается это для того, чтобы впоследствии конструкцию можно было при случае без труда разобрать.

Следующий способ более надежен, но и более трудоемок. Зато в этом случае изделие получится крепким, надежным и долговечным. Для хорошего склеивания перед монтажом детали в местах соединения для лучшей сцепки обрабатываются наждачкой. После обработанные места обезжириваются метиленхлоридом и готовы к нанесению клея. Клей наносится как на обработанную внешнюю поверхность, так и на внутреннюю. После трубы состыковываются, причем доведя до отказа трубу стоит провернуть на четверть оборота. Детали стоит плотно прижимать друг к дружке на протяжении минуты, а чтобы фиксация была максимальной лучше всего проделывать процедуру склеивания очень быстро. После склеенные сегменты должны сохнуть на протяжении еще нескольких часов.

Самый трудоемким способом является третий. В данном случае придется размечать и сверлить множество отверстий, но данный вариант обеспечит будущему изделию превосходную прочность и надежность. К тому же не придется возиться с клеем и наждачкой, а после сборки не надо ждать, пока что-то там подсохнет.

В целях создания углов, всевозможных ответвлений и пр. моно пользоваться разнообразными фитингами, за счет чего конструкцию любой сложности может собрать даже несведущий в данных делах человек. Итак, приступим к рассмотрению полезных изделий, которые были сконструированы такими же частными умельцами, как и мы с вами.

Видео: Поделки из пластиковых труб своими руками. Часть 1

Поделки, призванные украсить интерьер с полезными функциями

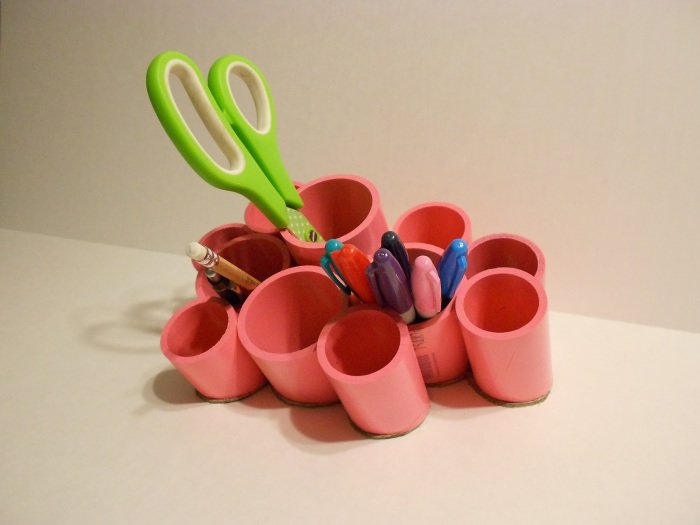

Из самых коротких обрезков небольшого диаметра можно смастерить удобные и практичные органайзеры для гаража или мастерской.

Также из кусков труб получаются неплохие подставки для ноутбуков или даже оригинальные мольберты для рисования.

Книжные полки из труб ПВХ смотрятся восхитительно, к тому же их можно выполнять в разнообразных и экстравагантных конфигурациях.

Если нарезать трубы мелкими колечками, из них можно сооружать поистине превосходные композиции, которыми впоследствии можно украсить любое помещение.

Обрезки труб большого диаметра будут хороши для создания обувных полок, как вариант поделки из пластиковых труб на фото.

Также из туб ПВХ получаются изумительные подставки под цветы,

а из труб широкого диаметра выйдут оригинальные вазоны, что будет отличным вариантом поделки из пластиковых труб для дачи своими руками.

Из труб среднего диаметра можно сделать вазы под цветы. Особенно превосходно они будут смотреться, если обклеить их красочными картинками или фотографиями.

Поистине изумляют и приводят в восторг самодельные оригинальные светильники из коротких обрезков труб ПВХ.

Также из остатков труб можно соорудить такие полезные вещи, как вешалку или держатель для мешка, в который складываются мусорные пакеты.

Изделия для детских площадок

Из пластиковых труб ПВХ как вариант поделки, получается превосходный манеж, аналогов которому не найдется даже в специализированных детских магазинах.

Из таких труб выходят восхитительные и эстетичные детские качели, просыхающие от прошедшего летнего дождя за считанные мгновения.

Также из труб можно сконструировать великолепные и суперлегкие детские санки.

Превосходно смотрятся футбольные ворота, выполненные из труб ПВХ.

Порадует детвору и поделки из водопроводных пластиковых труб — каркас для детского домика. Остается только закрепить на нем одеяла, и «здание» готово к игре!

А вот модель экстравагантного летнего душа, под которым не преминут освежиться даже взрослые.

Восхитительно смотрится и театральная ширма, сконструированная из труб.

Предметы мебели, выполненные из труб ПВХ своими руками

Из труб ПВХ получаются замечательные стулья. Приложив немного усилий и смекалки можно создавать настоящие шедевры мебельного искусства.

Можно изготовить даже замечательную двухъярусную кровать для малышей. Остается лишь купить матрас, и спальные места готовы к использованию. Экономия денег налицо.

А такой журнальный столик и вообще вряд ли отличишь от заводского, настолько естественно, эстетично и со вкусом он выполнен.

превосходной идеей будет соорудить из пластиковых труб стеллажи для всевозможных предметов, которые превосходно будут экономить место в жилище.

Полезные приспособления для дома и дачного участка

Где-где, а на дачном участке найдется место и применение всему, что может остаться от домашнего ремонта, а обрезкам труб – и подавно.

Несколько небольших отрезков и тройников – и вот уже готова замечательная и легкая сушилка для постиранного белья. Ее легко мыть, плюс ко всему пластик не гниет и не ржавеет.

После бассейна или работы на огородных грядках можно отдохнуть в превосходном шезлонге, выполненном из полипропиленовых труб.

Из таких труб выйдет и замечательный навес для авто. Только ввиду своей чрезвычайной легкости необходимо будет конструкцию тщательна закреплять, поскольку ее может снести любым резким порывом ветра.

Превосходно будет смотреться и арочный вход для сада, выполненный из полиэтиленовых труб. Придать нужный изгиб трубам можно постепенно нагревая их газовой горелкой.

Для сооружения простенькой беседки достаточно будет вовсе закрепив трубу в земле одним концом в одном месте, изогнув, закрепить другой конец в следующем намеченном месте, не забыв при этом одеть на трубы специально подготовленный своеобразный тент для защиты от солнца.

Можно сооружать из труб даже такие непредсказуемые приспособления и устройства, как подставки под поленницу и колесные тележки, подставки для удочек или вовсе входные калитки. Разнообразие изделий из данных материалов может быть ограничено лишь скудностью человеческой фантазии.

Канализационные трубы – готовые кормушки для кур.

А из труб ПВХ помимо всего прочего можно изготовить как небольшой парничок, так и внушительную по размерам сезонную теплицу.

Широкие пластиковые трубы – просто находка для дачников, ущемленных в посевной площади. Из них можно сооружать вертикальные грядки всевозможных конфигураций.

Поистине венцом архитектурного искусства является вот такой забор, выполненный из труб ПВХ. Это достаточно сложное сооружение не привередливо к уходу, а также весьма долговечно, поскольку пластик служит гораздо дольше, чем любое дерево.

Не сложно придумать и свои разновидности поделок из пластиковых труб. Достаточно для этого обладать смекалкой, широким воображением, свободным временем, и, конечно же, достаточным количеством обрезков труб, оставшихся от ремонта, как раз тех, что вы приготовились выбрасывать на мусорку.

Видео: поделки из пластиковых труб. Часть 2

Трубы безупречны не только в прямом назначении, но и в качестве основы для изготовления всевозможных поделок. Универсальность назначения материала связана с легкостью, прочностью и существенным сроком службы. Помимо этих качеств нельзя не отметить безопасность в применении труб из пластика и удобство в уходе за ними.

Для поделок лучше всего подходят полимерные трубы из ПВХ, характеризующиеся лучшими соединительными свойствами – они легко разбираются в отличие от полипропиленовых труб.

Соединительные качества труб

Срок службы изделий из труб, а также эксплуатационные качества использования зависят от соединительных качеств обрезков труб. Давайте более детально расскажем о способах соединения материала для предметов обихода.

Варианты соединений труб

Соединение двух труб с помощью раструбов.
Предварительно чистим трубы внутри и снаружи, обрабатываем смазкой, а затем вставляем одну деталь в расширенную часть другой детали. Такой способ сборки очень удобен для дачных конструкций.
Склеивание деталей клеем.
Данный вариант более надежен, но потребует много времени. Вначале осуществляется обработка соединительных частей бумагой с наждачным покрытием и их обезжириванием, и только затем наносится клей снаружи одной трубы и внутри раструба другой. В самом конце соединяем трубы, немного прокручиваем вставляемую трубу, а затем их сдавливаем на минуту для хорошей фиксации. Все манипуляции с деталями проводим очень быстро. И оставляем нашу конструкцию до высыхания клея.
Соединяем несколько заготовок с помощью болтов,
посверлив заранее дырки. Такой вариант самый трудный, но обеспечивает долговечность конструкции.

Теперь остановимся на самых востребованных поделках, которые никого не оставит равнодушным.

Интерьерные украшения на любой вкус

Органайзеры

Тем, кто начинает постигать азы самодельного искусства, легко и просто смогут сделать оригинальные подставки для канцелярских принадлежностей из труб разного диаметра. Изготовление возможно путем крепления к столу (стене), предварительно спилив каждую деталь под углом. Для переносного варианта обрезки склеиваются. Готовые подставки, если есть желание – разукрашиваем в любимый цвет.

Получившаяся подставка для ручек и карандашей великолепно украсит стол, и создаст порядок и комфорт на письменном столе.

Книжные полки

Конструкции, выступающие в качестве полок для книг, подчеркнут изысканный вкус хозяина квартиры.

Рамки для зеркала или фотографий

Квартире придаст изюминку рамка для фото или для зеркала, украшенная короткими отрезками труб разной ширины. Для этого на картон выкладываем кольца в замысловатом узоре и склеиваем их.

Обувная полка

Интересный способ хранения обуви – полки из большого количества самодельных широких труб. Для изготовления изделия необходимо склеить детали или скрепить их с помощью саморезов. Готовую обувную полку прикрепляем к фанере, а затем фиксируем ее на стене.

Подставки и горшки для цветов

Мило будут смотреться горшки цветов на подставках из труб ПВХ. Такая крепкая подставка позволит создать живой уголок в квартире

.

Из небольших отрезков канализационных труб можно смастерить цветочные горшки. Если украсить их бумагой, наклейками или бумагой – это будет дизайнерское ноу-хау.

Декоративная ваза

Оригинально украсить интерьер квартиры получится с помощью длинных труб, превратив их в модные вазы для высушенных или искусственных цветов. Такую поделку можно преподнести в качестве сувенира для какого-нибудь важного праздника.

Если подключить воображение, то с помощью отрезков вы создадите много полезных вещей: вешалки, мусорную корзину и многое другое.

Превращения труб в элементы для детских игр

Из труб можно смастерить разнообразные поделки для игр. Это могут быть манеж, качели, санки, большой домик для забав, ворота для футбола, летний душ и другие поделки.

Из указанного материала получатся удобные качели, которые безумно понравятся детям. Они очень практичны, так как на них можно практически сразу кататься после дождя.

Зимой детвора оценит по достоинству санки, изготовленные из цилиндров разной длины за качество, надежность в использовании и быстроту. Чтобы разобраться с такой сложной конструкцией, необходимо тщательно изучить огромное количество информации и обучающих видео-уроков в Интернете.

Летними жаркими днями дети будут с радостью носиться с мячом по улице и забивать его в футбольные ворота. А сказочный домик поможет воплотить мечты маленьких принцесс. Его каркас изготавливается очень быстро из труб, а затем обтягиваются цветастой тканью стены и крыша.

А какое удовольствие испытает маленький разбойник, освежившись под летним открытым душем, сделанным собственноручно. Такое изделие понравится также и взрослым.

Любителям домашнего театра можно собрать ширму для театральных представлений из трех рамок, аккуратно соединенных между собой и украшенными занавесами. Маленькие актеры с увлечением будут показывать спектакли, которые полезны для раскрытия творческого потенциала.

Предметы мебели – необычный вариант экономии

Из труб можно произвести мебель, которая отличается своей долговечностью. Благодаря смелым решениям можно существенно сэкономить бюджет семьи. Расскажем о наиболее популярных видах мебели.

Стулья
. Пожалуй, это самые необходимые предметы мебели в квартире. Из материала можно смастерить стулья: складные, табуретки, кресла и детские стульчики.

Двухэтажная детская кровать
. Отличное решение, кто хочет сохранить деньги в семье и не покупать дорогую кроватку. Кроме того, когда дети вырастут из нее – можно кровать разобрать и изготовить другие нужные изделия.

Маленький столик со стеклянным покрытием – изысканное решение для тех, кто любит уют и комфорт

Стеллаж
. Конструкция из множества полок – впишется в любую комнату и вместит множество домашней утвари.

Дачные и загородные конструкции

Лишний стройматериал сможете применить и на дачном участке. Пластиковые конструкции – экономный и удачный вариант для ценителей комфорта и удобства за небольшие деньги.

Декоративная арка для плетущих растений из дуг, которые сгибают под высокой температурой с помощью горелки или горячей воды. Для автомобиля можно изготовить открытый гараж с помощью брезента и труб ПВХ.

Ценители отдыха оценят по достоинству шезлонг, беседку из специального материала, закрепленного на изогнутых тонких пластиковых прутьях, утопленных в почву. А автолюбители с удовольствием будут прятать от непогоды свой транспорт по навесом, натянутого на пластиковых трубах.

Список изделий из этого материала огромный – кормушки для птиц, теплицы, вместилища для растений и многое другое. Можно даже оградить с помощью труб участок, изготовив симпатичный заборчик, который нет необходимости ежегодно красить.

Изделия из пластиковых труб очень практичны в использовании и достаточно легко изготавливаются, благодаря своим качествам (гибкость, наличие деталей для соединения, легко обрезаются). Благодаря своей фантазии, усидчивости, старанию любители красивых поделок смогут воплотить любую задумку в жизнь.

Что можно сделать из пластиковых труб

У большинства сразу возникает вопрос: «а можно ли заменить ПВХ трубы на полипропиленовые?» . Можно использовать полипропиленовые трубы, только в данном случае нам еще понадобится паяльник.

Достоинства ПВХ труб:

— белоснежный цвет;

— соединять трубы с фитингами можно при помощи клея, либо вовсе без него;

— если не использовать клей, то конструкция получится разборной, и подобно конструктору ЛЕГО можно использовать фитинги и трубы для сборки других конструкций.

Разумеется, полипропиленовые трубы лишены этих достоинств.

А теперь, давайте посмотрим, какие поделки можно изготовить из пластиковых труб своими руками:

Из пластиковых труб можно изготовить:

Детский стульчик из 1″ трубы

Походный раскладной стул из 1″ трубы

Дачные столы и стулья из 1″ трубы, для использования на улице

Парники, теплицы и легкие каркасы на грядках для укрытия растений, собранные из полипропиленовых труб и соединительных элементов — весьма бюджетный вариант, совмещающий дешевизну и простоту сборки. При необходимости, так же легко демонтируются.

Крепкие и устойчивые стеллажи для выращивания и работы с рассадой.

Трубы ПВХ, более крупного диаметра, аккуратно выпиленные сверху электролобзиком и заполненные грунтом – компактный и эстетичный вариант для посадки зелени.

Детская 2-х ярусная кровать (использовались трубы диаметром 3/4″, 1″ и 1 1/4″)

Кровать для собак, диаметр трубы в данном случае выбирается исходя из габаритов и массы собаки.

Подвесные качели для дачи

Сани для хозяйственных работ зимой на даче

Из остатком труб большого диаметра, можно сделать небольшой органайзер в гараже

Сушилка для белья из ПВХ труб.

Прикрепив, колеса получим весьма удобные тележки.

Теплица из ПВХ труб прослужит вам долгие годы, ее не надо красить, при этом она не будет гнить или ржаветь, как обычно это происходит с теплицами их дерева и металла.

Из пластиковых труб можно собрать гидропонику, но в данном случае хочу отметить, что можно использовать любые трубы (в том числе и канализационные)

Детский автомобиль из пластиковых труб

Или сделать загон для курей

Стеллажи, которые можно без труда собрать под любые размеры

Разборные уличные палатки и шатры из пластиковых труб

Решетка для винограда из пластиковых труб которая всегда будет иметь приятный внешний вид.

Навесы для автомобилей из пластиковых труб

Заборы и ограждения из пластиковых труб

Трубы ПВХ легкодоступный материал для полезных идей и приспособлений в хозяйстве. Что Вам для этого понадобится? Ножовка, рулетка, клей, в некоторых случаях наждачная бумага.

1. Стойка для сушки белья.

2. Система поилки в курятнике.

3. Парничок.

4. Стелажи.

5. Стойка для велосипедов.

6. Стеллаж для контейнеров с овощами.

7. Летний веломобиль.

8. Различные держатели для инструментов.

10. Для хранения обуви.

11. Летний душ для детей.

Несложные конструкции садовой мебели, собранные из полипропиленовых труб, помогут вам приятно расслабиться и отдохнуть в тенистом уголке сада.

Как вам, к примеру, комфортные модели кресел?

Удобный шезлонг, импровизированный навес для утренней трапезы на свежем воздухе или вот такая модель подставки в духе «лайфхак», позволяющая тренироваться на беговой дорожке, не выходя из интернета? Дешево, надежно и практично!

Дети на даче – это отдельная животрепещущая тема. Вездесущей детворе необходимо предоставить возможность играть и безобразничать в таких условиях, чтобы родители были спокойны.

Для малышей на даче можно собрать вот такой удобный манеж или уютный игрушечный домик. Эти конструкции с легкостью переносятся в сад или на веранду, и ваше чадо всегда будет в поле вашего зрения.

Источник

Велосипедный рынок сегодня пестрит моделями самого невероятного направления. Вы можете приобрести не только стандартные байки для велосипедного спорта, но и экзотические модели: унициклы, дрифт трайки и веломобили.

Именно о последних пойдет речь в сегодняшней статье. Готовые велосипеды такого типа стоят довольно дорого, поэтому многие байкеры, мечтающие о подобном виде транспорта приходят к решению о том, чтобы изготовить веломобиль своими руками из велосипеда.

Если вы — именно такой умелец, читайте нашу статью с пошаговой инструкцией по работе.

Что такое веломобиль

Прежде всего веломобиль представляет собой прекрасный способ выделиться из толпы. Для его изготовления не требуется ничего, кроме старого велосипеда и некоторых запчастей, которые легко можно найти практически в каждом гараже или сарае на даче.

Транспорт такого типа напоминает по своему строению квадроцикл. Особой популярностью среди народных умельцев пользуются модели для детей. Изготовить их довольно просто, и гордый юный байкер с удовольствием будет кататься на нем.

На сегодняшний день к продаже предлагаются одноместный, двухместный, многоместный веломобиль, варианты с крышей или мягким навесом, с кабиной и без нее, на педалях или с ручным приводом

Преимуществом веломобиля является, в первую очередь, комфорт. Благодаря удобному широкому сиденью и прямой посадке кататься на нем одно удовольствие. Параллельно с этим байкер использует все плюсы обычного велосипеда и равномерно нагружает мышцы ног при педалировании. Иными словами, владелец веломобиля получает тренировку в особенно комфортных условиях.

Воспользоваться веломобилем могут люди, имеющие определенные проблемы со здоровьем и не имеющие возможности кататься на обычном байке из-за проблем с поддержкой положения тела или удержанием равновесия. Предпочтителен такой вид транспорта и для пожилых любителей активного отдыха.

Взрослый веломобиль может иметь несколько сидений, что позволяет кататься совместно с друзьями или членами семьи. Транспорт такого типа может стать неотъемлемой частью досуга загородных жителей. Особое преимущество веломобиль имеет на скользких или песчаных дорогах, где на обычном байке легко упасть.

Веломобиль сочетает в себе устойчивость и удобство автомобиля с экологичностью и пользой для здоровья велосипеда. Часто сиденья веломобилей имеют лежачую ориентацию, что позволяет снять нагрузку со спины байкера при длительном катании. Лежачее положение водителя гораздо более комфортно, чем в стандартном велосипеде. Удобно оно и по аэродинамическим параметрам.

По своему предназначению транспорт такого типа делится на несколько видов, самым популярным из которых является дорожное направление. Путешествия на дальние расстояния особенно удобны в комфортном веломобиле.

Транспорт такого типа имеет довольно широкое применение. Создание модели своими руками позволяет полностью подогнать ее под собственные нужды. При проектировании следует отталкиваться от собственных предпочтений, планов, образа жизни. Стоит учитывать и ландшафт, в котором предполагается катание.

Из минусов веломобиля можно отметить довольно крупные габариты, затрудняющие хранение, а также меньшую надежность. Конструкция содержит больше узлов по сравнению с обычным двухколесным велосипедом, поэтому риск поломки в веломобиле гораздо выше.

На веломобиле без мотора можно кататься по обычным дорогам, соблюдая все ПДД. При катании по автомобильным трассам следует в обязательном порядке иметь все предписанные правилами отражатели и габаритные огни, а также освоить подачу сигналов торможения и смены направления руками. Не стоит забывать и о стандартной защитной экипировке. Не стоит выезжать на прогулку без велошлема.

Собираем веломобиль из велосипеда: пошаговая инструкция

Классическая одноместная модель

Велосипедный рынок сегодня предлагает множество вариантов развлекательно-спортивного транспорта. Любой желающий может приобрести как классический одноместный веломобиль, так и его семейную модификацию. С учетом высокой цены таких байков, многие любители велосипедного катания изготавливают похожие модели самостоятельно.

При желании превратить старенький байк в современный веломобиль, стоит создать трехколесную конструкцию, в которой переднее колесо по своим размерам значительно превышает задние. Именно такая модификация является стандартной. Существуют также модели с четырьмя колесами, имеющие диски одинакового размера. Трехколесные модификации при этом могут одиночное колесо не только спереди, но и позади сиденья.

От старого байка для работы пригодятся рулевая часть, седло и передняя часть рамы.

Совет:

Если вы никогда ранее не собирали велосипед или схожий вид транспорта своими руками, рекомендуется потренироваться на сборке детской модели. Собирается она тем же способом, что и взрослая. Только работать проще и сподручнее. Детский веломобиль можно красиво декорировать, сделать его многофункциональным с помощью установки полезных аксессуаров, например, корзинки-багажника или сиденья для пассажира.

Подготовительным шагом для любой работы будет создание грамотного чертежа. В интернете вы без труда найдете не только готовые чертежи довольно неплохого уровня, но и видео инструкции. При наличии вдохновения и необходимых умений, чертеж можно разработать и самостоятельно. Схема должна быть хорошо продуманной, содержать информацию о размерах элементов и необходимых материалах.

Стоит тщательно спланировать и последовательность шагов. Этот поможет избежать ошибок в сборке.

Необходимые инструменты и материалы

Чтобы самостоятельно собрать веломобиль нам понадобятся следующие инструменты:

Болгарка.
Крепежные элементы (гайки, шурупы, болты, стяжки).
Паяльник.
Плоскогубцы.
Молоток.
Сварочный аппарат.

Что касается необходимых материалов, помимо старого велосипеда и аксессуаров к нему, пригодятся несколько металлических труб различного диаметра. Перед началом работы подготовьте чертежи, инструкцию, рабочую экипировку с обязательной защитой для глаз, инструменты и материалы.

Пошаговая инструкция

Алгоритм работы:

Первым этапом является создание передней части, включающей рулевую колонку и колесо. От правильности сборки основы веломобиля зависит успех всей затеи. Торопиться на данном этапе не стоит.
Первым шагом следует освободить переднее колесо старого велосипеда.
Далее необходимо обрезать часть рамы V-образной формы.
Оставшуюся часть рамы надрезают болгаркой, вследствие чего трубу можно согнуть к центру.
Далее следует прикрепить колесо.
Согнутую часть рамы необходимо соединить вместе с грифом руля.

Сборку веломобиля можно продолжать только после того, как рулевое управление обретет готовый вид.

Второй этап представляет собой сборку основы рамы. Именно здесь нам пригодятся заранее заготовленные трубы различного диаметра. В ход могут пойти также обрезки от старого велосипеда. Стоит надежно приварить трубы друг к другу, после чего готовую конструкцию следует проверить на прочность. Необходимо осмотреть места стыков на предмет отсутствия деформаций. При выявлении недочетов работу рекомендуется переделать.
Третий шаг представляет собой сборку передней вилки транспортного средства. При помощи паяльника рама скрепляется с другими движущимися частями будущего веломобиля. Трубы, соединяемые с рулевой колонкой должны обладать разъемами подходящей величины. Сделать отверстия можно при помощи обычного сверла и дрели. Такая технология позволит повысить надежность соединения элементов.
Четвертый этап заключается в устройстве крепления задней рамы.

Элементы следует располагать ровно, без перекосов. Нагрузка с сидений должна равномерно распределяться по всем трубам рамы.

Пятым шагом будет монтаж тормозной системы. Именно от ее правильной сборки в значительной степени зависит безопасность катания. При помощи паяльника тормозная «подкова» веломобиля оснащается двумя пластинами из алюминия. Далее готовая конструкция соединяется с передней рамой веломобиля и вилками.
Шестой этап предполагает установку переключения передач. Даже детские модели веломобилей, как правило, имеют несколько скоростей. Многоскоростная трансмиссия существенно расширяет возможности транспортного средства.
Седьмым этапом является монтаж сиденья. Каким бы удобным и продуманным ни был каркас веломобиля, именно его физиологичное широкое сиденье является главным преимуществом транспорта. Экономить на нем не стоит.

При отсутствии подходящего элемента стоит приобрести комфортный вариант через онлайн доски объявлений, например, авито. Можно также изготовить мягкое сиденье своими руками. Для этого сначала собирается жесткий каркас, потом на основу накладывается мягкий материал, например, поролон, после чего для обивки используется искусственная кожа или любой другой материал для автомобильных кресел или мото сидений.

Заключительный, восьмой этап сборки предполагает установку на готовый веломобиль габаритных огней и отражателей.
Самодельный веломобиль готов! Девятый шаг предусматривает проверку собранного транспорта и внесение конечных коррективов при выявлении недоработок. Тест-драйв следует выполнить на безопасной территории, в дали от автомобильных дорог.

Заключение

Самостоятельно создание веломобиля не отличается по своей сложности от проектировки смежного транспорта, например, велорикши или дрифт трайка. Особое внимание следует уделять правильности чертежей и корректной последовательности шагов работы. Яркий и уникальный велотранспорт, собранный своими руками, может стать вашим верным спутником в загородных поездках. Универсальный и удобный веломобиль способен подарить много положительных эмоций вам и вашим близким.

Источник

Реклама:

Хочешь стать куратором любимой темы?

Комментарии к новостям

Тема: Велоэлектромобиль из ПВХ труб
Прочитано 30649 раз

0 Пользователи и 1 Гость просматривают эту тему.

09 Авг 2012 в 14:18

Прочитано 30649 раз

besn

Модератор
г.Москва
Сообщений: 160

Образовалось некоторое свободное время и решил сконструировать двухместный велоэлектромобиль из ПВХ труб на 20 дюймовых колесах по аналогии http://www.americanspeedster.com/side-kick.htm. На одно колесо поставить электромотор с переключением скоростей, а на другое колесо привод от педалей. На первый взгляд вроде ничего мудреного нет. Только режь и клей трубы и фитинги.
Однако, сразу столкнулся с проблемой найти подходящие по жесткости трубы и фитинги. В оригинале используются трубы ПВХ с металлическим армированием сечением 1&1/4 дюйма (я так понял внутренний диаметр) под клеевое соединение. Труб аналогичных на нашем рынке найти не удалось. Полипропиленовые трубы ПН10, ПН20 да и ПН25 армированные алюминием и стекловолокном (которые тяжелые и только под сварку) оказались очень слабые на изгиб.
Вроде по жесткости могут подойти трубы из НПВХ 40мм (стенка 3,0мм.) для бассейнов http://techno-pool.ru/catalog/product/truba_iz_npvkh_40m-1/ , но очень дорогие фитинги, которых требуется немало.
Может кто-то уже пытался конструировать веломобили из труб ПРХ.


09 Авг 2012 в 14:25

Ответ #1

Merakules

*Администратор
Подольск
Сообщений: 2338

Я пытался, Тихоход, Паркетник, зимой развалится на первой же кочке(это если из полипропилена трубы а Поливинилхлорида я не нашел в РФ по крайней мере которые свариваются или склеиваются),
Хотя идея очень хорошая, для прогулочного, легкого, мобильного самое оно! Особенно из басейновых труб!
Нада почитать про них поподробнее, ПВХ мороза не боится.

11 Окт 2012 в 21:47

Ответ #2

china

Алма-Ата(4000км от МСК)
Сообщений: 806

А удилища за 300 рублей -5 метров .
смогут заменить ПВХ трубы?
Хотя они всего по метру из смеси карбона со стекловолокном.
= = =
Охапку удочек легко нести ,а кучку труб 1мм уже не поднять. :-)

« Последнее редактирование: 12 Окт 2012 в 13:57 от china »

12 Окт 2012 в 12:29

Ответ #3

kol

Сообщений: 2526

А может стоить сравнить сколько будут весить трубы железные со стенкой 1 мм.Меньше головоломания будет.И будет надежнее из труб думаю.

12 Окт 2012 в 22:41

Ответ #4

METAL

Мастер
Рузаевка
Сообщений: 5769

у многих головоломание начнется при сварке этих стальных труб. тем более тонкостенных. :hello:
Тут как минимум полуавтомат с углекислотой, а лучше аргон.(не подумайте что аргон только для алюминия и нержавейки- это сего-лишь «местное» название аппарата работающего с защитным аргонным газом и имеющим спец. пистолет с вольфрамовым электродом. а алюминием варит только специальный аппарат с тем-же аргоном и пистолетом, но с интересной импульсной силовой устоновкой- ток не постоянный, а переменный очень низкой частоты чтоб при прямой полярности шел провар, а при переключении на обратную было снятие оксидной пленки- иначе варить алюминий не получится)

п.с.- опять раздул из мухи слона… B-)

13 Окт 2012 в 00:54

Ответ #5

kol

Сообщений: 2526

У меня не возникало проблем при сварке миллиметровых труб трехмиллиметровым электродом на инверторе убавил напряжение и норм все.Вот на обычном сварочном не очень легко так варить.

13 Окт 2012 в 01:57

Ответ #6

METAL

Мастер
Рузаевка
Сообщений: 5769

повторю- не у меньшинства, а наоборот не имеется даже простого дуго вого аппарата и места где можно варить.

14 Окт 2012 в 08:19

Ответ #7

Влад

Калининград
Сообщений: 77

А сли трубы стеклотканью обмотать и эпоксидкой пропитать?

14 Окт 2012 в 08:34

Ответ #8

Peoner

Ульяновск
Сообщений: 6138

А сли трубы стеклотканью обмотать и эпоксидкой пропитать?

а сами трубы потом удалить — получим хендмейд карбон

15 Окт 2012 в 09:34

Ответ #9

besn

Модератор
г.Москва
Сообщений: 160

Метал, конечно можно и может даже вес будет не такой большой, но цель как раз и ставилась, чтобы без всякой сварки и других проблем связанных с работой с металлом.
Еще раз проанализировал наш трубный рынок и пришел к выводу, что для такого велоэлектромобиля подходят только трубы и фитинги используемые при строительстве бассейнов. Они рассчитаны под клеевое соединение. Но здесь пока присутствует одна проблема — это довольно высокая цена фитингов. Но проект пока еще вертится в голове и ждет своего решения.

15 Окт 2012 в 09:49

Ответ #10

-Владимир-

Москва
Сообщений: 7400

« Последнее редактирование: 15 Окт 2012 в 09:56 от -Владимир- »

15 Окт 2012 в 12:48

Ответ #11

Влад Мак

Витебск
Сообщений: 2581

Образовалось некоторое свободное время и решил сконструировать двухместный велоэлектромобиль из ПВХ труб на 20 дюймовых колесах по аналогии http://www.americanspeedster.com/side-kick.htm. На одно колесо поставить электромотор с переключением скоростей, а на другое колесо привод от педалей. На первый взгляд вроде ничего мудреного нет. Только режь и клей трубы и фитинги.
Однако, сразу столкнулся с проблемой найти подходящие по жесткости трубы и фитинги. В оригинале используются трубы ПВХ с металлическим армированием сечением 1&1/4 дюйма (я так понял внутренний диаметр) под клеевое соединение. Труб аналогичных на нашем рынке найти не удалось. Полипропиленовые трубы ПН10, ПН20 да и ПН25 армированные алюминием и стекловолокном (которые тяжелые и только под сварку) оказались очень слабые на изгиб.

Может внутрь деревянный цилиндр вставить.
Или запенить.

17 Окт 2012 в 12:07

Ответ #12

besn

Модератор
г.Москва
Сообщений: 160

Да действительно заполненная пеной труба будет значительно прочнее. Правда при нагрева труб от солнца пена несколько сжимается, но идея мне нравится. Надо взять ее на вооружение.

18 Окт 2012 в 02:37

Ответ #13

Влад Мак

Витебск
Сообщений: 2581

Да действительно заполненная пеной труба будет значительно прочнее. Правда при нагрева труб от солнца пена несколько сжимается, но идея мне нравится. Надо взять ее на вооружение.

Сегодня, по телеканалу Техно24 показывали, как покрышки колёс заполняют пеной , для того, чтобы не спускались если их простреливает пуля.

18 Окт 2012 в 14:46

Ответ #14

Daf.dof

Мастер
Москва
Сообщений: 87

В полипропиленовую трубу диаметром 40 внутрь легко но без зазора вставляется металлическая тонкостенная труба диаметром 25мм от торговой трубной системы uno. В разделе детских ТС были автомобильчики из неё собранные. Проверял сам, была идея сделать лестницу для бассейна, но руки не дошли. Труба приобретает необходимую прочность, а фитинги ещё большего диаметра, спокойно выдерживают вес человека.
Если брать ПП трубы меньшего диаметра 25, 32мм, то туда можно подобрать трубы из алюминия, но это я не проверял.

28 Июл 2013 в 22:14

Ответ #15

pilot plansheta

Калининград
Сообщений: 201

А это из России, вроде :-)

28 Июл 2013 в 23:57

Ответ #16

ДмитрийМver2.0

Москва-Таганка
Сообщений: 898

На практике ПВХ бассейновые трубы в мороз ломаются только в путь… на объекте дворник снег кидал на трубы обвязки бассейна.. все полопались вдоль и поперёк от веса снега. Собственно все пластики кроме фтоторпласта имеют хрупкость на морозе.Может только капролон и полиэтилен высокого давления стоек, из них подшипники и детали на морозе работают.

15 Дек 2013 в 22:49

Ответ #17

Iunosha

Пермь
Сообщений: 9

Зайди в торговое оборудование, спроси систему джокер

Источник

Веломобиль из полипропиленовых труб своими руками

Комментарии

Рекомендуем вам посмотреть эти темы

Веломобиль своими руками. — Сообщество «Сделай Сам» на DRIVE2

Изготовление веломобиля своими руками

Велосипед из пвх труб — Велобаджо

3. Заграждение для дверного проема.

5. Новогодний декор.

Настенная елка.

<img onError="javascript: wp_broken_images = window.wp_broken_images || function(){}; wp_broken_images(this);" decoding="async" src="http://mirkys.ru/raznoe/../wp-content/uploads/velomobil-iz-plastikovyh-trub-svoimi-rukami_4.jpg">

7. Детский домик.

9. Держатель для бокалов.

<img onError="javascript: wp_broken_images = window.wp_broken_images || function(){}; wp_broken_images(this);" decoding="async" src="http://mirkys.ru/raznoe/../wp-content/uploads/velomobil-iz-plastikovyh-trub-svoimi-rukami_9.jpg">

11. Ячейки для винных бутылок.

<img onError="javascript: wp_broken_images = window.wp_broken_images || function(){}; wp_broken_images(this);" decoding="async" src="http://mirkys.ru/raznoe/../wp-content/uploads/velomobil-iz-plastikovyh-trub-svoimi-rukami_10.jpg">

15. Подставка для кухонных приборов.

<img onError="javascript: wp_broken_images = window.wp_broken_images || function(){}; wp_broken_images(this);" decoding="async" src="http://mirkys.ru/raznoe/../wp-content/uploads/velomobil-iz-plastikovyh-trub-svoimi-rukami_12.jpg">

17. Подставка для ноутбука.

<img onError="javascript: wp_broken_images = window.wp_broken_images || function(){}; wp_broken_images(this);" decoding="async" src="http://mirkys.ru/raznoe/../wp-content/uploads/velomobil-iz-plastikovyh-trub-svoimi-rukami_13.jpg">

19. Органайзер для платков и нижнего белья.

<img onError="javascript: wp_broken_images = window.wp_broken_images || function(){}; wp_broken_images(this);" decoding="async" src="http://mirkys.ru/raznoe/../wp-content/uploads/velomobil-iz-plastikovyh-trub-svoimi-rukami_14.jpg">

23. Держатель для поливочного шланга.

<img onError="javascript: wp_broken_images = window.wp_broken_images || function(){}; wp_broken_images(this);" decoding="async" src="http://mirkys.ru/raznoe/../wp-content/uploads/velomobil-iz-plastikovyh-trub-svoimi-rukami_15.jpg">

25. Каркас для экрана уличного кинотеатра.

<img onError="javascript: wp_broken_images = window.wp_broken_images || function(){}; wp_broken_images(this);" decoding="async" src="http://mirkys.ru/raznoe/../wp-content/uploads/velomobil-iz-plastikovyh-trub-svoimi-rukami_16.jpg">

27. Кукольный театр.

<img onError="javascript: wp_broken_images = window.wp_broken_images || function(){}; wp_broken_images(this);" decoding="async" src="http://mirkys.ru/raznoe/../wp-content/uploads/velomobil-iz-plastikovyh-trub-svoimi-rukami_17.jpg">

29. Стеллаж.

31. Светильник.

33. Стулья.

35. Транспорт.

37. Шезлонг.

<img onError="javascript: wp_broken_images = window.wp_broken_images || function(){}; wp_broken_images(this);" decoding="async" src="http://mirkys.ru/raznoe/../wp-content/uploads/velomobil-iz-plastikovyh-trub-svoimi-rukami_29.jpg">

Как сделать лук из ПВХ трубы:

Как сделать лавочку из труб ПВХ:

Рекомендуем почитать:

Как сделать веломобиль своими руками

Что такое веломобиль и как его сделать своими руками

Предназначение веломобиля

Классический одноместный веломобиль

Пошаговая инструкция по созданию уникального веломобиля

Этап второй. Составление основной рамы

Этап третий. Создание передней вилки

Этап пятый. Тормозная система

Этап шестой. Устройство, позволяющее переключать передачи

Этап седьмой. Правильная установка кресла

Этап восьмой. Проверка созданного транспортного средства

Создание веломобиля повышенной проходимости

Заключение

Веломобиль своими руками из велосипеда. Пошаговая инструкция

Для чего нужен веломобиль?

Стандартный вариант веломобиля

Чертежи веломобилей

Как сделать веломобиль. Пошаговая инструкция

Шаг 1: Переднее колесо и рулевое управление

Шаг 2: Основная рама

Шаг 3: Передняя вилка

Шаг 4: Задняя рама

Шаг 5: Тормоза

Шаг 6: Переключатель передач

Шаг 8: Тест-драйв

Веломобиль повышенной проходимости и особенности его создания

3D модели для производства взрослого веломобиля своими руками

Как сделать веломобиль своими руками

Как сделать веломобиль из велосипеда своими руками

Можно ли ездить на веломобиле по дорогам

Преимущества пластиковых труб

Соединение конструкций

Оригинальные мелочи для декорирования

Вазы и горшки

Поделки для дачи

Поделки для детей

Варианты соединения труб

Органайзер

Рама или перегородка для помещения

Обувница или винная полка

Вазы и кашпо

Подставки и полки

Садовая арка

Беседка

Тема: Велоэлектромобиль из ПВХ труб
Прочитано 30649 раз
