Вентилируемый конек для профнастила своими руками

На последнем этапе покрытия кровли профнастилом выполняется оформление коньковых ребер (коньков). Конек формируется на линии пересечения скатов, поэтому является атрибутом скатной кровли. Сверху на него монтируют специальный доборный элемент – коньковую планку или кровельный конек.

Эта работа не является сложной для профессионалов. Но если вы планируете установить конек на крышу из профнастила самостоятельно, придется разобраться с некоторыми технологическими тонкостями.

Основные понятия о коньке
Формирование конькового ребра
Коньковая планка и ее функции

1. Защита подкровельного пространства
2. Обеспечение подкровельной вентиляции
3. Декоративная функция

Формы коньковой планки
Применение уплотнителя
Монтаж конька на профнастил
Видео-пример проведения монтажных работ

Основные понятия о коньке

В кровельных терминах иногда можно запутаться, особенно когда одним словом называют разные вещи. Так происходит и с термином «конек», который может обозначать конструктивную часть крыши или доборный элемент кровли.

Конек, как часть крыши, — это верхнее ребро, образованное при пересечении скатов. Поэтому на двускатной кровле, где существует одно такое пересечение, формируется один конек. На четырехскатной – уже два конька. А на более сложных многоскатных крышах – еще больше.

Так же коньком называют комплектующую деталь для перекрытия конструктивного конька крыши (ребра). Другое ее название – коньковая планка. Она закрывает зазор между скатами и может иметь разные формы. Наиболее часто для профнастила применяют коньки с треугольным и фигурным плоским сечением.

Поэтому, чтобы полностью оформить конек на крыше из профнастила, требуется обустроить ребро пересечения скатов (конструктивный конек) и перекрыть его коньковой планкой.

Формирование конькового ребра

Коньковое ребро образуется при сопряжении стропильных ног соседних скатов. Оно представляет собой линию, проходящую по верхним точкам сопряжения.

Для соединения стропил в коньке используют несколько способов:

Встык – когда стропильные ноги в месте соединения срезают под углом, соответствующем углу наклона скатов. При сопряжении место стыка сбивают гвоздями и дополнительно соединяют накладками – деревянными или металлическими.
Внахлест – верхние части стропил накладывают друг на друга и сшивают гвоздями, болтами или шпильками.
Врубка «вполдерева» — на краях стопил (в местах сопряжения) выпиливают выемки на половину толщины бруса. Затем эти выемки накладывают друг на друга и соединяют любым сквозным соединением, например, болтом, пропущенным сквозь обе стропильные ноги.

В комплексе с другими креплениями может быть применен метод врубки в коньковый прогон. На стропилах делают вырезы, благодаря которым они «надеваются» на коньковый брус. Между собой стропила в этом случае могут закрепляться внахлест, встык с накладками или «вполдерева».

Коньковый прогон также может использоваться как опора для стропил, без обязательной врубки.

После установки стропил конек формируется в соответствии со структурой кровельного пирога. Для профнастила последовательность слоев, как правило, такая: стропильная система, гидроизоляция, обрешетка, коньковая планка.

Коньковая планка и ее функции

Коньковая планка представляет собой наружный уголок (разной формы сечения) из оцинкованной стали. Встречаются изделия с полимерным покрытием (цветные) или без него. Как правило, конек подбирают под цвет профлиста, благодаря чему после монтажа планка сливается с общим покрытием и становится практически незаметной.

Так как коньковая планка служит для перекрытия зазора в конструктивном коньке крыши, она выполняет следующие функции.

1. Защита подкровельного пространства

Это самая важная функция, реализовать которую без конька практически невозможно. Влага, которая может попасть в зазор между скатами, вызывает коррозию металла, порчу обрешетки и всей стропильной системы. Поэтому без перекрытия этого зазора коньком срок службы крыши и ее теплоизоляционные свойства значительно снизятся.

2. Обеспечение подкровельной вентиляции

При укладке планки, между ее подошвой и профилем профнастила остаются зазоры (высота зазора равна высоте профиля). В вентиляционной системе они играют роль вытяжных отверстий, через которые воздух выходит из подкровельного пространства. Приток воздуха выполняется через отверстия в карнизах. Таким образом, при наличии щелей в коньке и возле карнизных свесов, запускается непрерывное движение воздуха для проветривания подкровельного пространства. Особенно это важно для утепленных кровель.

Несмотря на современные пароизоляционные пленки, которые обязательно включают в кровельный пирог при наличии утеплителя, какая-то часть теплых паров из внутренних помещений все равно попадает в подкровельное пространство. Сталкиваясь с поверхностью металла, при разнице температур внутри и снаружи, теплый пар остывает и превращается в водяные капли, то есть в конденсат. В идеале его нужно быстро высушить, чтобы он не причинил вред кровле. Для этого в подкровельном пространстве создают воздушный поток, движущийся сверху вниз: от карнизных свесов до отверстий в коньке.

Стоит заметить, что влага в подкровельном пространстве не всегда заслуга одного конденсата. Профлист (и другие металлические кровли) не являются полностью герметичными. Поэтому влага проникает под материал также извне – во время сильного ветра и дождя, например. Но эту влагу также высушивает правильно организованная вентиляция.

3. Декоративная функция

Конек перекрывает зазор между скатами и, соответственно, делает крышу визуально завершенной. Сливаясь с покрытием из профлиста, коньковая планка смотрится, как органичное продолжение кровли.

Формы коньковой планки

Для крыш из профлиста могут использоваться коньки:

треугольные (простые плоские);
п-образные (фигурные);
круглые (полукруглые).

Треугольная планка – самая простая деталь, выглядит, как обычный металлический уголок с завальцованными краями.

П-образный (фигурный) конек в сечении образует более сложную фигуру со сгибом на вершине в виде буквы П. Этот сгиб создает П-образный вентиляционный «карман», который способствует проветриванию конька с торцов. Фигурный конек выглядит на профнастиле более интересно, но требует большего расхода металла. Поэтому и стоимость его несколько выше.

Круглые коньки – самые декоративные, используются для волнового профнастила. По виду они напоминают полукруглый желоб с боковыми полочками для крепления. Требуют использования боковых заглушек полукруглой или конусной формы, в которых предусмотрены отверстия для вентиляции. Круглые коньки образуют самый большой вентиляционный «карман», по сравнению с планками прямой формы. Но и стоимость их самая высокая, в том числе и из-за необходимости использовать заглушки.

Как правило, длина конькового элемента составляет 2-3 м. При монтаже их собирают методом перехлеста по всей линии конькового ребра. Ширина полки коньковых планок 100-300 мм. Наиболее практичная ширина – 150-200 мм, она позволяет защитить уязвимую часть большинства кровель от внешних факторов.

Более узкие планки хорошо смотрятся на небольших крышах, но их функциональность, к сожалению, может находиться на низком уровне. Те же планки, ширина полок которых доходит до 300 мм, как правило, выглядят слишком массивно. По этой причине они находят свое применение на габаритных крышах, покрытых профнастилом с высокой гофрой.

Применение уплотнителя

Вентиляционные зазоры, к сожалению, пропускают не только воздух. При сильном дожде (снеге) и ветре влага может попасть под конек и просочиться в подкровельное пространство. Также в зазоры может попадать мусор, пыль, насекомые и даже птицы (при высоком профиле). Особенно это присуще кровлям с пологими скатами, имеющими небольшой уклон.

Поэтому в зазор под конек устанавливают уплотнитель – пористый материал, имеющий свойство заполнять пустоты. Их существует нескольких видов:

Уплотнитель универсальный – представляет собой ленту из вспененного пенополиуретана, характеризующегося открытой пористостью. Одну сторону ленты часто делают самоклеющейся, что увеличивает удобство работы с ней. По заявлениям производителей универсальный уплотнитель не препятствует нормальной вентиляции конька, однако такое утверждение спорно и строители-практики подвергают его сомнению.
Уплотнитель профильный – фигурная лента из вспененного полиэтилена, имеет жесткую структуру с закрытыми порами. Повторяет профиль профнастила, поэтому полностью заполняет зазор между коньком и кровлей. Чтобы таким образом не перекрыть вентиляцию, в профильном уплотнителе предусмотрены отверстия (их можно оставить закрытыми, если вентиляция подкровельного пространства выполняется через точечные коньковые или скатные аэраторы).

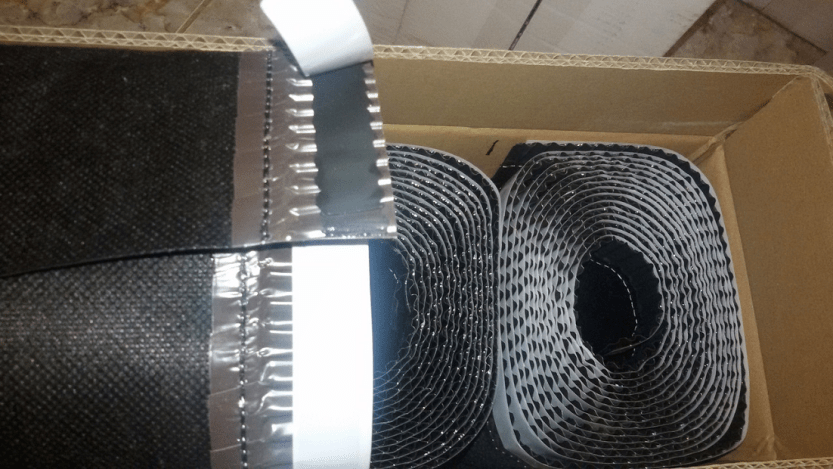

Уплотнитель саморасширяющийся (ПСУЛ) – лента, поставляемая в рулонах. Изготавливается из пенополиуретана, пропитанного акрилом. Изначально уплотнитель поставляется в сжатом виде. Его расширение (до 5 раз!) происходит после монтажа ленты под коньком. Одна сторона ленты самоклеющаяся, имеет защитную полосу, которую снимают для возможности приклеивания на место монтажа.

Базовая информация про особенности коньковых уплотнителей озвучена в видео-ролике:

Монтаж конька на профнастил

Установку коньковой планки начинают после завершения работ по укладке профнастила. При этом листы профнастила не должны доходить до конькового ребра (линии пересечения скатов) на 50-100 мм. Это дает возможность воздуху беспрепятственно двигаться в подкровельном пространстве и выходить в районе конька.

Чтобы надежно закрепить конек, на верхней части обоих скатов монтируют по одному дополнительному бруску обрешетки. Они будут служить опорой для крепления коньковой планки.

Прежде, чем крепить конек, необходимо убедиться, что линия пересечения скатов (ребро) ровная. Для этого используют либо шнур, либо лазерный дальномер. Небольшие погрешности горизонтали допустимы, но не более 2% от ширины полки конька. К примеру, если предполагается монтировать конек с шириной полки 200 мм и длиной 2 м, то допустимые отклонения по линии пересечения скатов не могут быть больше 0,02х200 =40 мм.

Если допустить существование большего расхождения, то кровля в таком месте будет склонна к протечкам. Иными словами, при обнаружении значимых неровностей конькового ребра, их придется устранять либо использовать коньковую планку с увеличенной шириной полок.

Порядок работ по монтажу конька:

Начинают работы с одного края конькового ребра, направление укладки противоположно движению преобладающих ветров.
Монтируют уплотнитель. Как правило, его приклеивают на коньковую планку, с обратной стороны полок, на расстоянии 3 см от краев. Иногда уплотнитель монтируют непосредственно на профлист, в районе конька.
Коньковые элементы укладывают вдоль конструктивного конька кровли (ребра) с перехлестом 150-200 мм. Перехлест круглых коньков ведется по линиям штамповки.
Крепление элементов выполняют к верхней гофре (волне или трапеции) профнастила, пропуская саморезы через обрешетку. Шаг креплений – 300-400 мм. Саморезы загоняют на концах полок коньковой планки, на расстоянии в несколько сантиметров от края.

Для крепления используют кровельные саморезы с резиновой уплотнительной шайбой. Так как конек закрепляют через верхнюю гофру, длину самореза рассчитывают, исходя из высоты профиля используемой марки профлиста.

Используют формулу:

L=H+L₁+L₂,

где: L — искомая длина самореза; H – высота волны (трапеции) профнастила; L₁– длина части самореза, погруженной в обрешетку (около 2,5-3 см); L₂ – толщина шайбы с резиновой прокладкой (около 4 мм).

Использовать гвозди для крепления конька не рекомендуется, так как при сильном ветре существует риск отрыва такого элемента от кровельного покрытия.

Работы ведут, укладывая элементы конька один за другим, до края конькового ребра. По окончании монтажа проверяют ровность и правильность укладки, после чего коньковый узел кровли считают завершенным.

Видео-пример проведения монтажных работ

Предлагаем вам посмотреть видео, в котором показано, как монтировать конек на крышу каркасного дома:

Правильно установленный конек убережет вашу кровлю от множества неприятных факторов и станет залогом ее долговечности и прочности. Поэтому к монтажу коньковой планки необходимо приступать только после изучения всех особенностей материала и его совмещения его с профлистом.

Источник

Конек — это непременный атрибут любой скатной крыши. Так называют стык двух любых горизонтальных или наклонных краев плоскостей скатной кровли. Правильное выполнение этого элемента имеет очень большое значение для надежности всей кровли.

Герметичность скатов крыши обеспечивается плотным прилеганием листов профнастила друг к другу. Для этого при укладке листов профнастила на вертикальных и горизонтальных стыках выполняется нахлест. Часто для большей герметичности по вертикальным краям листа выполняются специальные капиллярные канавки. При этом горизонтальные стыки профилированных листов при небольших уклонах кровли уплотняются специальным кровельным герметиком.

Если предотвратить попадание влаги в подкровельное пространство на плоскости скатов достаточно просто, то защитить крышу от брызг дождя в месте стыка двух наклонных поверхностей может только специальный коньковый элемент для профнастила. Тому, что он собой представляет и как его устанавливать, и посвящена эта статья.

Оглавление статьи (нажмите, чтобы открыть)

Конек для кровли из профнастила — функции и использование

Большинство производителей профнастила выпускают, кроме самого профлиста, все элементы, необходимые для монтажа кровельной системы. Конек для профнастила изготавливается из такой же оцинкованной стали или стали с полимерным покрытием, как и сам профилированный лист. Он является органичной частью кровли и, как правило, незаметен, хотя в реальности играет одну из главных ролей в обеспечении надежности крыши.

Как и для любой скатной крыши, конек на крышу из профнастила имеет особое значение. Первая и главная его функция — это защита подкровельного пространства от попадания в него влаги извне. Учитывая саму конструкцию скатной кровли, реализовать эту задачу каким-либо другим способом — практически невозможно.

Без конька срок службы кровли очень сильно снизится, так же, как и ее теплоизоляционные свойства. Влага приведет к коррозии металла и, при достаточном количестве, к порче обрешетки и стропильной системы. Поэтому нельзя затягивать процесс укладки кровли и, тем более, оставлять ее долго в незавершенном состоянии. От крепления карнизной планки и начала монтажа листов до момента, когда вы завершаете кровельные работы, устанавливая конек кровли из профлиста, должно проходить не больше нескольких дней.

Кроме защиты от влаги, коньковая планка для профнастила выполняет не менее важную функцию — создает условия, необходимые для вентиляции крыши. Особенно важно это для утепленных кровель.

Вентилируемый конек для профнастила

Поскольку металлические профилированные листы имеют свойство очень быстро нагреваться под действием солнечных лучей и так же быстро остывать в холодную погоду, между гидроизоляцией и кровельным покрытием из профлиста всегда устраивается вентиляционный зазор. Именно циркулирующий в нем воздух препятствует образованию конденсата на внутренней поверхности кровельного покрытия, сохраняя его от коррозии и последующего проникновения влаги в утеплитель.

Для того чтобы обеспечить вентиляцию, установка конька на профнастил осуществляется таким образом, чтобы воздух мог беспрепятственно выходить как из подкровельного вентиляционного зазора, так и из вентиляционного зазора между утеплителем и гидроизоляционной пленкой. При этом для свободного прохода воздуха гидроизоляционная мембрана не доходит до конька кровли на 40-60 мм.

Таким образом обеспечивается сквозное движение воздуха снизу вверх: начиная с края скатов и заканчивая вентиляционным отверстием под коньковым элементом. Стоит отметить, что места крепления гидроизоляционной мембраны возле конька необходимо дополнительно изолировать специальной лентой, причем это касается как края, непосредственно прилегающего к коньковому элементу, так и стыка между соседними мембранами — и по бокам, и внизу.

Зачем нужен коньковый уплотнитель для профлиста?

Крепление конька профнастила выполняется саморезами через верхнюю гофру профлиста. При монтаже между поверхностью конькового элемента и профнастилом образуется зазор, равный высоте профиля кровельного покрытия. Даже при размере конькового элемента 200×200 мм при высоте трапеции профнастила больше 20 мм, в подкровельное пространство могут проникать брызги воды при косом дожде и сильном ветре. Во избежание подобного, в этом месте укладывается специальный уплотнитель для конька профнастила.

Необходимо учитывать, что при заполнении гофры профлиста уплотнителем, обязательно нужно оставлять зазор для циркуляции воздуха. Если зазора не будет или он будет недостаточным, то вентиляция подкровельного пространства будет очень ограниченной, что скажется на сроке службы крыши.

Коньковый уплотнитель для профлиста подбирается под конкретную марку профнастила и как бы отражает форму ее гофры. В случае, если необходимого уплотнителя нет в продаже, можно воспользоваться универсальным вариантом. Такой уплотнитель под конек профлиста имеет простую прямоугольную форму и обеспечивает как защиту от влаги, так и вентиляцию. Однако обеспечить хорошее прилегание подобного уплотнителя сложнее.

Как крепить конек на профнастил?

Перед тем, как крепить конек на профлист, необходимо удостовериться в том, что верхний край скатов находится примерно на одной линии. Для этого можно использовать лазерный дальномер или же простой шнур. Расхождение допускается, но на уровне не более 2% от ширины плеча конька. То есть, если вы предполагаете использовать конек для профнастила, размеры которого равны 200 мм в ширину и 2 м в длину, то расхождение по верхнему краю ската не может быть больше 200·0,02=40 мм. Если неровность будет большей, то это чревато протечками кровли в таком месте.

Конек для крыши из профнастила крепится с шагом 200-300 мм, а укладка коньковых элементов выполняется с нахлестом в 150-200 мм и начинается со стороны, противоположной господствующим в данном регионе ветрам. Как правило, размеры конька для профнастила находятся в пределах от 2 до 3 метров. При большей длине для сохранения формы коньку необходимы дополнительные ребра жесткости или большая ширина.

Обычно ширина «плеч» конька находится в промежутке от 100 до 300 мм, что позволяет надежно закрыть уязвимое место от дождя. Крепление осуществляется на концах плеч, на расстоянии нескольких сантиметров от края, причем в некоторых случаях одним саморезом можно выполнить крепление и конька, и уплотнителя.

Узел конька кровли из профлиста, как правило, имеет одну из трех форм:

Простая Г-образная форма;
Конек с вершиной в виде буквы «П»;
Конек с круглой вершиной.

Последний вариант обеспечивает наилучшую вентиляцию, но и цена конька для профнастила такой формы выше. Самый дешевый вариант — просто Г-образный конек, однако он при этом не менее надежен при правильно спроектированной и смонтированной кровле.

Источник

Главная » Разное » Вентилируемый конек для мягкой кровли своими руками

Вентилируемый конек для мягкой кровли своими руками

Обустройство крыши завершается укладкой кровельного покрытия и установкой конька. Это ответственный этап, поскольку от него зависит целый комплекс технико-защитных качеств дома. Наиболее выгодным будет создание вентилируемого конька, который обеспечит проветривание подкровельного пространства, исключит проникновение и скопление влаги в нем.

Преимущества конькового воздухообмена

Задачи вентиляции в области крыши можно решать разными способами. Огромный ассортимент конструкций, позволяющих организовывать вертикальный воздуховод по каналам от помещений до кровли, дает возможность обеспечить эффективное проветривание для любых типов крыши. Для распространенных металлочерепичных и профильных покрытий чаще используется фальцевый вентилируемый конек, обладающий целым рядом эксплуатационных преимуществ:

Герметичность. Замкнутая конструкция практически исключает возможности для проникновения грязи и насекомых в подкровельную нишу.
Надежность. Те же скатные фланцевые крыши с вент-коньком поддерживают основные функции кровельного покрытия, обеспечивая защиту от осадков, ветра и физических воздействий.
Эффективная вентиляция. Основная задача данного элемента, которая решается за счет специального зазора. Его выполняют так, что одновременно обеспечивается барьер перед внешними воздействиями и в то же время сохраняется циркуляция воздушных потоков.
Механическая стойкость. Конек может сооружаться из разных материалов, но обычно применяют высокопрочную элементную базу на металлопластиковой основе.
Использовать вент-конек можно как на классических двухскатных крышах, так и в составе более сложных конструкций типа вальмовых.

Сам по себе конек представляет собой стропильный узел, находящийся в верхней точке крыши. Он образуется в результате сведения двух скатов как минимум, сопрягаются несущие балки и элементы обрешетки. Верхний слой кровельного покрытия не стыкуется. Особенностью устройства вентилируемого конька является сохранение зазора между скатными поверхностями.

По всей линии конька сплошным образом или попеременно формируются зазоры, через которые выходит воздух. Но возникает следующий вопрос: как же сохраняется надежность и герметичность при таком исполнении конструкции? Эти и другие защитные качества гарантируются накладной панелью треугольной формы, которая закрывает шов строго в верхней точке и по бокам.

Казалось бы, образуется зигзагообразный путь, по которому воздух может выходить только с большими затруднениями. И все же эта система работает достаточно эффективно.

Чтобы воздушные потоки стабильно проходили через систему вентиляционного канала (поднимаясь и опускаясь), требуется тяга соответствующей силы. Для ее создания надо соблюдать два условия:

Естественная конвенция. Закон физики, который будет действовать применительно к любым подкровельным пространствам, где в принципе находится теплый увлажненный воздух. Нагретые потоки стремятся наружу, замещаясь холодным воздухом. Это создает базовое условие для работы вентилируемого конька в качестве эффективной системы воздухообмена и проветривания.
Достаточный приток воздуха. В полностью герметизированном на нижних и средних уровнях чердаке физически нет возможности для замещения теплого воздуха, соответственно, циркуляция работать не будет. Исправить ситуацию можно с помощью софитов с перфорацией в системе карнизов. Они станут источниками поступления холодного воздуха, идущего со стороны нижних свесов. Далее воздух нагревается, увлажняется и направляется вверх, проходя через отверстия конька.

Варианты технического исполнения

Существует два подхода к выполнению вент-конька. Первый предусматривает использование аэратора. Это пластиковая накладка с заводской перфорацией, которая монтируется на узел схождения двух скатов, фиксируется метизами и покрывается кровельным материалом. Средняя длина аэратора составляет 1,5-2 м, поэтому на одну крышу может потребоваться несколько сегментов. Они соединяются между собой встроенными замками по принципу зацепа.

Второй способ предполагает выполнение самостоятельного монтажа вентилируемого конька без применения аэратора. Конструкция, с одной стороны, упрощается, а с другой – требует от исполнителя повышенного внимания к деталям, поскольку конек является и ответственным элементом стропильной основы. В точке схождения скатов в данном случае устраивается треугольная обрешетка-накладка из брусков. Между ее элементами оставляют зазоры, которые сверху также покрывают слоем кровли.

Установка аэратора

Центральная часть кровельного аэратора должна устанавливаться строго на коньковом брусе так, чтобы захватывались обе стороны скатов.

Бояться плотной накладки на кровлю по отходящим бокам не следует, поскольку каналы вентиляции в аэраторе являются встроенными и не предполагают оставления дополнительных отверстий.

Сложность может возникнуть лишь при устройстве вентилируемого конька для фальцевой кровли, которая имеет гофрированное покрытие. Соответственно, будут оставлены нежелательные проушины, которые в дальнейшем придется отдельно герметизировать клеящими водостойкими составами.

Изготовление вент-конька своими руками

Данный способ применяется к скатным узлам с промежутком порядка 30-50 мм. Это и будет вентиляционный зазор для кровельного воздуховода.

Задача мастера заключается в приподнятии коньковой накладки примерно на те же 50 мм для обеспечения бокового канала циркуляции потоков, который на практике будет направлять воздух вниз по скатам, не позволит проходить в подкровельную нишу грязи и осадкам.

Выполняется устройство вентилируемого конька на кровле такого типа с помощью брусков по типу стандартной обрешетки. По всей длине конька монтируется несущая деревянная база, на которую укладывается металлический защитный кожух, а потом – кровля.

Что еще учесть в ходе устройства вент-конька?

Среди дополнительных приспособлений можно предусмотреть силовые, фильтрационные и декоративные элементы. Усиление создается за счет включения тыльных монтажных планок и металлических профилей, которые со стороны стропильной конструкции выступают ребрами жесткости.

Фильтрация выполняется в аэраторах естественным образом, а при самостоятельной установке ее можно реализовать мембранными паропроницаемыми подкладками и уплотнителями в обрешетке. Что касается декоративного оформления, то вентилируемый конек обычно украшают нестандартными кровельными накладками оригинальной формы.

Это могут быть вставки с панелями под цвет профилей или черепичной кладки, но с выделяющейся фактурой.

Заключение

Выбор техники монтажа вент-конька зависит от характеристик крыши и ее составных частей. Например, для покрытий из металлического листа фланцевого типа вполне можно применить технологию устройства обрешетки.

Если планируется устанавливать вентилируемый конек для мягкой кровли, то лучше обратиться к готовым решениям с аэраторами. Такие устройства хорошо защищают подкровельное пространство от влаги и грязи, а также эффективно поддерживают несущую функцию в стропильной системе.

И в обоих случаях важно не забыть о герметизации стыков, не относящихся к вентиляции как таковой.

Источник: http://fb.ru/article/392129/ventiliruemyiy-konek-ustroystvo-sposob-montaja-sovetyi-masterov

Вентилируемый конек для мягкой кровли: конструкция и правила монтажа

Устраивая кровлю из гибкой черепицы, нужно понимать, что битумный материал герметичен, то есть влага через него не проходит ни внутрь, ни наружу. Таким образом, конденсат, осевший на чердаке, там и останется, причем надолго. Вентилируемый конек для мягкой кровли обеспечит вентиляцию.Чтобы образующийся конденсат не нанес немало вреда: прогнивание стропильной системы, образование гнили, разрушение утеплителя, протекание крыши и т.д.

Теплый воздух, скопившийся зимой под кровлей, создает большую разницу температур под и вне поверхности кровли. Это вызывает периодическое подтаивание снега с последующим образованием наледи и сосулек. Гибкая черепица начинает протекать, материал отсыревает и растрескивается.

Ситуацию кардинально может изменить вентиляция подкровельного пространства.

Вентилируемый конек для мягкой кровли это именно то, что необходимо для организации правильной вентиляции пространства под кровлей.

Вентилируемый конек обустраивают на том же месте, что и обычный, а именно на верхнем ребре кровли, расположенном по горизонтали. Разница лишь в том, что для вентиляции конька крыши должны быть предусмотрены сквозные отверстия, через которые теплый воздух будет выходить наружу. Зазоры перекрываются коньковым элементом, перфорированным по бокам. С одной стороны он защищает пространство под кровлей от просачивания влаги и проникновения насекомых, а с другой – не препятствует теплому воздуху выходить наружу.

Принцип работы коньковой вентиляции для мягкой кровли ↑

Действие вентиляции конька для мягкой кровли основано на принципе перемешивания (конвекции) воздушных масс. Из внутренних помещений идет насыщенный влагой теплый воздух. Он поднимается вверх в сторону пересечения скатов и стремится выйти наружу. Выход он находит через зазоры в коньке.

Однако, одной лишь перфорации недостаточно, чтобы добиться полноценного проветривания чердака. Чтобы система вентиляции начала работать, необходимо наличие не только вытяжки воздуха, но и его притока. Вытяжку обеспечивает вентилируемый коньковый элемент, в то время, как за приток холодного воздуха отвечают зазоры, оставленные на свесах карнизов.

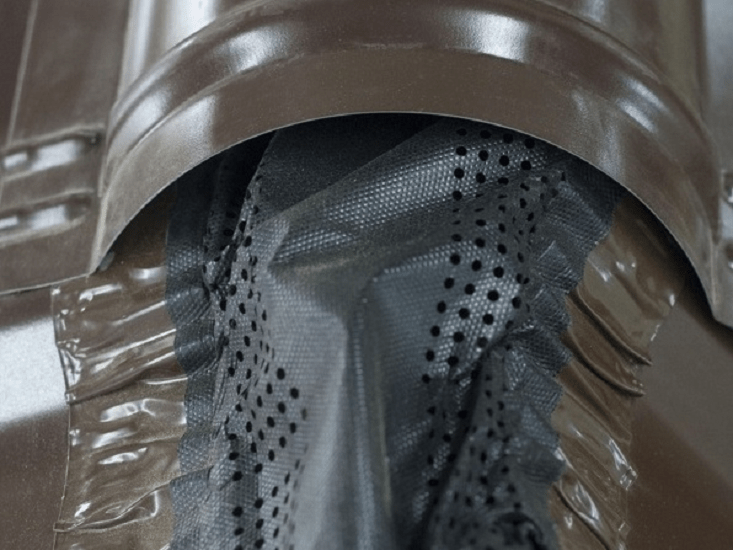

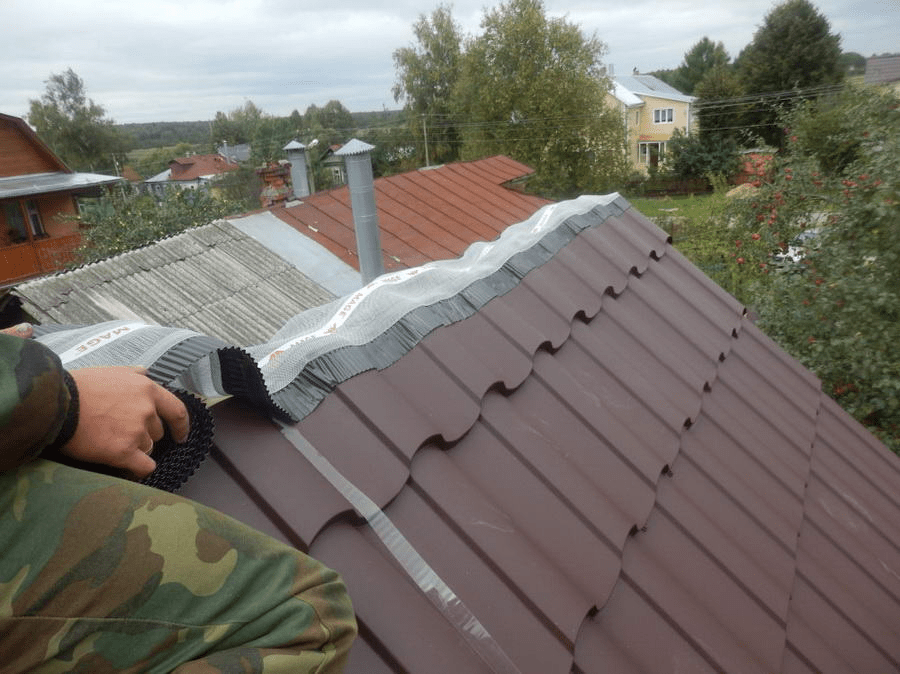

вентиляция конька крыши под металлочерепицу

Совет

Диаметр отверстий на коньке должен быть больше диаметра приточных примерно на 10%. Только в этом случае под кровлей формируется тяга, и запускается циркуляция воздуха.

Холодный воздух с улицы заходит под кровлю через продухи (зазоры) в свесах. Там он не только нагревается, но и насыщается паром. Нагревшийся воздух поднимается в сторону верхнего горизонтального ребра скатной крыши и через него выходит наружу. Создавшаяся тяга втягивает новую порцию холодного воздуха через карниз, и процесс повторяется снова и снова. То есть происходит непрерывный круговорот воздуха, и подкровельное пространство, таким образом, проветривается.

вентилируемый конек на фальцевой кровле

Создание принудительной вентиляции, в том числе и коньковой особенно актуально для подкровельных пространств, где заложен утеплитель, скажем, мансард или теплых чердаков. Что же касается холодных чердаков, то для их вентиляции достаточно наличия слуховых окон.

Таким образом, вентилируемый конек для мягкой кровли с мансардой или теплым чердаком – обязательный элемент, поскольку позволяет проветривать пространство под ней по всей ее протяженности.

Вентилируемый конек для мягкой кровли двух вариантов ↑

Готовый аэратор – простейший вариант устройства вентиляции этого типа. Это элемент из пластика, верхняя часть которого цельная, а боковая – перфорированная. Имеющийся внутри фильтр защищает чердак от попадания осадков, пыли и другого.

Длина аэратора колеблется в пределах 50–122 см. Аэраторы присоединяют друг к другу вдоль всей длины линии сопряжения скатов, обеспечивая непрерывность вентилируемого элемента. Пластиковая поверхность абсолютно незаметна, так как по окончании укладки ее покрывают гонтами мягкой черепицы.

Вентилируемый конек для мягкой кровли своими руками. Изначально формируют вентиляционный зазор в кровле. Над ним укладывают бруски, на которую набивают треугольную конструкцию из фанеры либо ОСП. По бокам, таким образом, образуются зазоры – места выхода теплого воздуха. Как и в предыдущем случае конструкцию покрывают битумной черепицей.

Каким бы ни был вариант исполнения, коньковая вентиляция должна иметь следующие свойства:

Через нее беспрепятственно должны проходить воздушные пары. Вентиляционный зазор для этого должен иметь достаточную ширину – обычно это 4-5 см, а коньковый элемент, который перекрывает зазор должен иметь продухи по бокам.
Защищает чердак от проникновения осадков и просачивания талого снега, а также предотвращает попадание пыли, мелких грызунов и насекомых.
Дает испариться лишней влаге.

Рассмотрим, устройство вентилируемого конька на примере готового аэратора.

Устройство вентиляции в этом случае достаточно простое.

Изначально формируют вентиляционный зазор шириной 4–5 см. При наличии конькового бруса по двум его сторонам производят пропилы шириной 2–2,5 см. И в том, и в другом случае прорези должны оканчиваться, не доходя до краев на 15 см, чтобы не нарушилась карнизная обрешетка.
Затем подготовленный зазор очищают. Аэратор устанавливают точно по его центру. На нем предусмотрены специальные отверстия под крепеж. Конструкцию фиксируют на длинные оцинкованные кровельные гвозди. Их длины должно хватить для крепления к обрешетке.
Как правило, крепление начинаю с одного из концов конька заподлицо с кромкой карниза фронтона и заканчивают с другого. Таким образом, хотя зазор выполнен не до краев, независимо от того, что вентиляционная прорезь начинается на расстоянии 15-30 см от краев аэратор располагают по протяженности всего конька.

На заметку

Конечно, аэратор можно установить только над вентиляционном зазором, и работать он будет ничуть не хуже. Однако он будет значительно заметнее на крыше.

Затем поверх аэратора монтируют коньковую черепицу.

В случае крыш сложной конфигурации для формирования зазоров используют другую технологию.

Вальмовая крыша. По обе стороны коньковой доски прорезают два зазора по 20 мм. Общая длина прорези — 40 мм. Неразрезанными оставляют два промежутка по 150 мм с обоих концов конька.
L- и T-крыша. Вентиляционный зазор длинного конька выполняют аналогично, то есть с отступами в 15 см от краев. Зазор короткого конька заканчивают на расстоянии 30 см от длинного и 15 см до карниза.
Наличие дымовой трубы. Зазор заканчивают на расстоянии 30 см до дымохода. Сам же аэратор устанавливают до самой дымовой трубы, чтобы сохранить ровную линию.

В коньке прорезают вентзазор. Он не должен доходить до края самое меньшее на 15 см. Ширина прорези составляет 3-5 см,
На скатах с обеих сторон крепят полосы сетки из оцинковки для защиты от попадания внутрь насекомых или пыли.
Через конек на оба ската набивают бруски сечением 50 на 50. С одной стороны они будут выполнять роль обрешетки под поверхность коньковой вентиляции, а с другой — формируют вентиляционные продухи по бокам.
Полосы штукатурной сетки подворачивают через бруски и поверх набивают листы OSB либо влагостойкой фанеры, ширина – 45-50 см.

Совет

Чтобы система фильтрации работала надежнее, сетку дополнительно закрепляют еще и поверх вентзазора.

Листы OSB (фанеры) по бокам перекрывают карнизной планкой.
Затем сплошную поверхность покрывают подкладочным ковром, а поверх набивают лепестки коньково-карнизной битумной черепицы. Для крепления используют кровельные гвозди.

Эффективность работы аэратора во многом зависит от его правильного выбора. Чтобы не ошибиться, лучше выбирать конструкции известных производителей, скажем, Ridge Master.

Основные плюсы Ridge Master Plus:

На изделии имеется специальная разметка, которая значительно облегчает установку. Аэратор отличает высокая прочность и простой монтаж, жесткость и эластичность. Он способен выдерживать массу человека, принимать форму любой кровли.

Полосы имеют длину в 122 см, что позволяет максимально сократить потери. Их можно довольно просто соединять друг с другом.
Форма рассчитана очень точно на компьютере и отлично функционирует даже в сложных условиях. К примеру, скорость ливня может достигать 140 км в час, а снега – 200 км в час.
Специальный фильтр ограждает от проникновения насекомых в дом.

(10 votes, average: 0,00 5)

Источник: http://stylekrov.ru/ventiliruemyj-konek-dlya-myagkoj-krovli.html

Вентилируемый конек для крыши – устройство и принцип действия

Современные кровельные конструкции являются сложной системой, в которой элементы эффективно работают, только тесно взаимодействуя и дополняя друг друга. При создании проекта кровли из мягкой черепицы, профнастила или металлочерепицы нужно учесть многое: защитить утеплитель от намокания, предотвратить подгнивание стропильного каркаса и преждевременный износ покрытия.

Для этого на скатных крышах устанавливают вентилируемый конек, монтаж которого является обязательным условием организации принудительной вентиляции кровли.

Конструкция

Вентилируемый конек – устройство, устанавливаемое на скатные крыши для организации принудительной вентиляции крыши. Он представляет собой простой прибор из пластика, устанавливаемый вдоль конька кровли из мягкой черепицы, профнастила или металлочерепицы. Вентилируемый коньковый профиль обладает следующими функциями:

Надежно герметизирует коньковое соединение скатных крыш, чтобы через него не возникали протечки. Треугольная форма конька усложняет заделку этого слабого места кровли из профнастила и профлиста, через которое может просачиваться талая и дождевая вода.
Открывает доступ для воздуха. Вентиляционный зазор, который образуется при установке конька такой конструкции открывает нагретому воздуху внутри помещения путь на улицу, что создает своего рода тягу и заставляет воздух циркулировать внутри дома.
Закрывает вентиляционный зазор от проникновения насекомых и наметания снега. Устройство конька задумано таким образом, что в него не может затечь вода, залететь снег или насекомые.
Позволяет испарятся лишней влаге. Пары, насыщенные влагой, являются продуктом жизнедеятельности человека. Они вместе с воздухом поднимаются вверх, охлаждаются и конденсируются на элементах стропильного каркаса. Термоизоляционный слой кровли из профнастила, мягкой черепицы или металлочерепицы из-за намокания теряет большую часть теплосберегающих свойств, а древесина каркаса гниет и покрывается плесенью. Монтаж проветриваемого конька решает эту проблему, открывая воздух кислороду и позволяя излишкам ваги испаряться.

Вентилируемый конек на кровле из металлочерепицыКоньковый аэратора на кровле из битумной черепицыВентилируемый конек на вальцевой кровле

Обратите внимание! Монтаж конька с вентиляционными отверстиями является частью обустройства принудительной вентиляционной системы кровли из мягкой черепицы, профнастила или металлочерепицы. Чтобы вентиляция заработала, в карнизы устанавливают продухи, места забора свежего воздуха из атмосферы.

Схема работы вентилируемого конька

Монтаж проветриваемого конька не портит внешний вид кровли, при качественной установке этот элемент вентиляционной системы невозможно разглядеть. Чтобы место установки выглядело эстетичнее, поверх него закрепляют полосу мягкой черепицы или металлический профиль, который защищает аэратор от воздействия солнечных лучей и проникновения атмосферной влаги.

Принцип действия

В былые времена строители даже не задумывались об установке вентилируемого конька, так как воздух естественным образом циркулировал через щели или зазоры в строительных материалах и конструкциях.

Устройство современной кровли из металлочерепицы или профнастила требует практически полной герметичности, монтаж выполняется в виде своеобразного «пирога», в котором присутствует слой утеплителя, гидроизоляции и пароизоляции. Такая конструкция не оставляет воздуху ни одной щелочки, и-за чего внутри дома устанавливается душный, влажный микроклимат.

Чтобы решить эту проблему, нужно на этапе утверждения проекта разработать качественную вентиляцию. В зависимости от типа кровли есть 2 варианта вентиляционных систем:

Естественные. Вентиляция естественного типа оборудуется для домов с «холодными» кровлями, в которых не отапливается чердак. При такой конструкции в скате крыши проделывают слуховые окна, необходимые для циркуляции воздуха. В этом случае неотапливаемый чердак выполняет функции «воздушной подушки», изолирующей нагретые помещения от холодной крыши. Монтаж конька с вентиляционными отверстиями выполняется при таких обстоятельствах крайне редко.
Принудительные. Принудительная вентиляция работает по принципу конвекции, который гласит, что нагретый воздух всегда поднимается вверх. Кровли с отапливаемой мансардой из металлочерепицы, профнастила и рулонных материалов оборудуют коньковым аэратором, а также карнизными продухами, чтобы заставить воздушные массы циркулировать между помещением и атмосферой. Поток воздуха проникает в кровельную конструкцию через продухи, нагревается и поднимается под потолок, выходя через вентилируемый конек и освобождая место для свежего воздуха.

Принцип работы вентиляционной системы крышиРабота принудительной вентиляции кровли

Важно! Принудительная вентиляция разрабатывалась на основе физических свойств газа. Для ее функционирования не нужны источники питания, так как тяга создается согласно закону конвекции: теплый воздух поднимается вверх, а холодный опускается вниз. Чтобы добиться максимальной эффективности вентиляционной системы, ее элементы размещают равномерно по всей площади крыши из профнастила, металлочерепицы или рулонных материалов.

Виды аэраторов

Устройство вентиляционной системы зависит от площади скатов, характера использования подкровельного помещения и используемого кровельного материала. Монтаж вентиляции для «теплых» мансардных крыш сложнее и дороже, чем для холодных. Чтобы определить оптимальный состав и взаимное расположение элементов, выполняют монтаж, основанный на определении объема воздуха в чердачном помещении. Для оборудования вентилируемого конька используются аэраторы следующих видов:

Непрерывные аэраторы, которые устанавливаются вдоль всего конька. Они представляют собой пластиковый уголок, в торцах которого изготовлены вентиляционные зазоры, или гофрированную вентиляционную ленту. Аэраторы непрерывного типа считаются более эффективными, так как обесчещивают равномерную циркуляцию воздуха. Чаще они устанавливаются не на крыши из металлочерепицы и профнастила, а на конструкции с рулонными покрытиями на основе битума, так как им требуется более активная вентиляция.Коньковый аэратор непрерывного типа

Вентиляционная коньковая лента

Точечные аэраторы. Точечные аэраторы представляют собой небольшие трубки на треугольном основании, которые устанавливают на коньке крыш из металлочерепицы и профлиста с шагом 1-1,5 м. Монтаж вентилируемых коньковых профилей такого типа выполняют, если крыша имеет маленькую площадь или относится к холодному типу, так как они обладают низкой эффективностью.Точечный коньковый аэратор

Обратите внимание! Самый простой и недорогой способ оборудования проветриваемого конька – применение гофрированной вентиляционной ленты. Она продается в рулонах, а на нижней стороне ленты располагается самоклеящийся слой с защитной пленкой. Чтобы выполнить монтаж, нужно снять защитную пленку, приклеить ленту по обе стороны конька, а затем установить коньковую планку из металла.

Функции

Непрофессиональному мастеру вентиляция конька может показаться ненужным излишеством и дополнительными затратами, но опытные кровельщики знают, что эта простая мера увеличивает срок эксплуатации стропильного каркаса и покрытия крыши. Грамотно рассчитанная и смонтированная вентиляционная система выполняет следующие задачи:

Оптимизирует микроклимат в жилых помещениях. Благодаря постоянному притоку воздуха, насыщенного кислородом, в доме всегда свежо, не душно, поддерживается комфортный температурный режим.
Увеличивает срок службы покрытия кровли. Вентилируемый коньковый профиль предотвращает вздутие рулонных материалов на основе битума от действия солнечной радиации, позволяет испарятся лишней влаге, что благоприятно сказывается на срок эксплуатации крыш из металлочерепицы и профнастила.
Сохраняет здоровое состояние стропильного каркаса и обрешетки. Благодаря аэратору, избытки влаги испаряются, а древесина каркаса крыши не страдает от гнилей, плесени и грибка.
Не допускает намокания утеплителя. За счет постоянной циркуляции воздуха утеплитель проветривается и остается сухим, что сохраняет термоизоляционные качества материала на высоком уровне.
Делает использование материалов на основе битума более безопасным. Циркуляция воздуха через аэраторы исключает возможность проникновения битумных паров, которые считаются вредными для здоровья человека, внутри помещений.

Установка вентилируемого конька

Обратите внимание! Слуховые окна, устанавливаемые при организации естественной вентиляции, располагаются половине высоты ската, из-за чего под самым коньком образуются застойные зоны, где воздух совсем не циркулирует. При монтаже принудительной вентиляции такой проблемы не возникает, так как аэраторы устанавливают прямо на коньковые соединение, которое является высшей точкой кровли.

-инструкция

Источник: http://KrovlyaKrishi.ru/elementy-kryshi/konek/ventiliruemyj-konek-dlya-kryshi.html

Вентилируемый конек для мягкой кровли: технология устройства и монтажа

При монтаже мягкой кровли следует позаботиться о ее вентиляции. То есть об элементах, запускающих циркуляцию воздушных масс и непрерывное проветривание всех составляющих кровли, включая утеплитель и стропила.

Если крыша скатная, то решить проблему с вентиляцией способен вентилируемый конек для мягкой кровли. Его обустраивают из готовых коньковых элементов (аэраторов) или же делают своими руками из подручных строительных материалов.

Конструкция вентилируемого конька

Вентилируемый (дышащий) конек обустраивают на верхнем горизонтальном ребре кровли, по линии соединения скатов. Отличается он от обычного конька наличием сквозных отверстий для выхода теплого воздуха из подкровельного пространства.

Необходимая составляющая данного решения – вентиляционный зазор, который прорезают по коньку крыши. Сверху на этот зазор монтируют коньковый элемент (обычно треугольной формы) с перфорацией по боковым стенкам.

Этот коньковый элемент, так же, как и конструкцию, которую он завершает, называют вентилируемым коньком.

Принцип действия коньковой вентиляции

Коньковая вентиляция действует по принципу конвекции (перемешивания) воздушных масс. Теплый насыщенный влагой воздух, идущий из внутренних помещений дома, поднимается вверх, в направлении конька крыши. Там он стремиться найти выход наружу. И находит его при наличии отверстий в коньке (то есть при наличии вентилируемого конька).

Однако, просто обеспечив перфорацию в коньке, невозможно добиться проветривания подкровельного пространства. Любая система вентиляции запускается только при наличии вытяжки и притока воздуха. Если за вытяжку отвечает вентилируемый конек, то для притока холодного воздуха используются зазоры, оставленные в области карнизных свесов.

Для этого в подшивке свесов используют перфорированные софиты или вентиляционные решетки. Теперь все ставится на свои места. Холодный воздух заходит через продухи в свесах, нагревается и насыщается влажным паром. Затем постепенно поднимается вверх в направлении конька и выходит наружу. Создается тяга и новая порция холодного воздуха втягивается через продухи. Таким образом обеспечивается непрерывный круговорот воздушных масс и проветривание подкровельного пространства.

А зачем вообще необходимо проветривание подкровельного пространства? Может быть, можно обойтись и без него? Пусть теплый влажный воздух поднимается вверх и остается там… К сожалению, такой вариант грозит многими неприятностями: протечками кровли, ухудшением теплоизоляционных свойств утеплителя, гниением деревянных элементов (стропил, обрешетки), порчей битумной черепицы.

Дело в том, что теплые влажные пары, поднимающиеся вверх и не нашедшие выхода наружу, при разнице температур на улице и в помещении конденсируются в подкровельном пространстве. Пар образует множество микроскопических капелек воды, которые оседают на обрешетке, стропилах, утеплителе. В результате стропильная система начинает гнить, утеплитель разрушается.

Зимой скопление теплого воздуха в подкровельном пространстве приводит к большой разнице температур на внутренней и внешней поверхности кровли. Снег на такой крыше периодически подтаивает, образуя наледи и сосульки. Это становится причиной протекания битумной черепицы, ее отсыревания и растрескивания.

Следует отметить, что сооружение вентилируемого конька (и вообще системы принудительной вентиляции) более актуально для теплых чердаков и жилых мансард, то есть там, где в подкровельном пространстве заложен утеплитель. Холодные чердаки прекрасно вентилируются через слуховые окна.

Таким образом, вентиляционная система для мягкой кровли с теплым чердаком или жилой мансардой является обязательной. И самый эффективный способ ее обустройства – сооружение вентилируемого конька, позволяющего проветривать подкровельное пространство по всей его протяженности.

Варианты вентилируемого конька

Проветриваемый конек сооружают двумя способами:

Устанавливают по верхнему ребру крыши специальный коньковый аэратор. Он представляет собой пластиковый элемент с цельной верхней частью и перфорацией по бокам. Внутри вентиля имеется фильтр, препятствующий попаданию в подкровельное пространство осадков, насекомых, пыли. Аэратор может иметь длину 0,5-1,22 м. Для укладки по всей длине конька, аэраторы скрепляют между собой, получая непрерывный вентилируемый элемент. Чтобы по окончании монтажа он был незаметен на крыше, его пластиковую поверхность сверху перекрывают гонтами битумной черепицы.
Формируют конек с зазорами, являющийся непосредственным продолжением кровельной конструкции. На верхние части скатов устанавливают бруски (по типу обрешетки), сверху их перекрывают треугольным элементом из фанеры или ОСП. Таким образом по бокам конька формируются зазоры (между брусков), через которые обеспечивается выход теплого воздуха. Сверху поверхность конька, так же, как и в первом случае, закрывают кровельным материалом.

В любом случае, независимо от варианта исполнения, вентилируемый конек должен обладать следующими свойствами:

Пропускать воздушные пары. Для этого на конструкции кровли по коньку прорезают вентиляционный зазор необходимой ширины (обычно 40-50 мм), через который обеспечивается свободный выход воздуха. Сверху вентиляционный зазор перекрывается коньковым элементом (аэратором или самодельной конструкцией) с продухами в боковых частях.
Защищать подкровельное пространство от осадков, тающего снега. Конструкция конька должна предотвращать просачивание через него талой и дождевой воды.
Защищать подкровельное пространство от пыли, насекомых, мелких грызунов.
Позволять испаряться лишней влаге из помещения.

Рассмотрим, каким образом может происходить устройство вентилируемого конька.

Установка готового конькового аэратора

Данный вариант устройства вентиляционного конька является наиболее простым. Он представляет собой закрепление (накладывание) конькового аэратора по всей длине конька крыши, поверх вентиляционного зазора.

В этом случае больше половины успеха зависит от правильного выбора аэратора. Чтобы не попасть впросак, следует остановиться на конструкциях известных производителей, например, отлично себя зарекомендовали коньковые аэраторы Ridge Master и «Вентлайн».

Технология установки аэратора обычно выглядит следующим образом. В коньке изначально формируют (оставляют свободное место) или вырезают вентиляционное отверстие, шириной 40-50 мм. Если на коньке установлен коньковый брус, то выполняют два пропила по 20 (25) мм – по обеим сторонам бруса. В любом случае вентиляционная прорезь не должна доходить до краев скатов (фронтонов) на 150 мм с обеих сторон, чтобы не нарушить карнизную обрешетку.

К крышам сложных форм применяют немного другие правила устройства зазоров. На вальмовой кровле по обе стороны коньковой доски прорезают два зазора по 20 мм. Общая ширина прорези – 40 мм. Неразрезанными оставляют два промежутка по 150 мм с обоих концов конька.

На Т и Г-образных крышах вентиляционная прорезь длинного конька выполняется по вышеизложенной инструкции. Прорезь короткого конька заканчивается за 300 мм до длинного конька и за 150 мм до карниза.

При наличии дымовой трубы, вентиляционный зазор прорезают, не доходя до нее 300 мм. Хотя аэратор в дальнейшем монтируют до самой трубы.

Ширина и допустимая длина вентиляционных отверстий могут незначительно варьироваться в зависимости от конструкции и производителя конькового аэратора. Но принцип их устройства остается одинаковым.

После этого вырезанный зазор очищают от отходов распилки. А аэратор устанавливают по центру зазора и закрепляют оцинкованными кровельными гвоздями через специальные отверстия, предусмотренные под крепеж. Длина гвоздей должна позволять произвести крепление к нижней обрешетке кровли.

Обычно аэратор начинают крепить с одного конца конька, вровень с краем фронтонного карниза. И заканчивают крепление – с другого конца конька. То есть, независимо от того, что вентиляционная прорезь начинается на расстоянии 15-30 см от краев конька, аэратор монтируют по всей его протяженности. Такой подход повышает декоративность конька, позволяет ему не выбиваться из общей структуры кровли. В то же время ничем не хуже работает установка аэратора только над вентиляционной прорезью. Единственное, что аэратор на такой кровле будет более заметен.

При необходимости вентилируемый конек собирают из нескольких аэраторов, соединяя их между собой. Если монтаж конька ведется в холодное время года, между элементами необходимо оставлять небольшие зазоры в 3 мм для компенсации теплового расширения.

Затем поверх конькового аэратора выкладывают ряд коньковой черепицы, по цвету совпадающей или сочетающейся с цветом рядовой черепицы. Лепестки коньковой черепицы получают путем деления гонтов коньково-карнизной черепицы по линиям перфорации.

Полученные лепестки перегибают пополам, накладывают на конек и прибивают гвоздями – по 4 штуки на каждую плитку. Монтаж ведут с нахлестом. Каждый последующий лепесток накладывают на предыдущий с перехлестом 50%, чтобы полностью перекрыть шляпки от гвоздей.

Аэратор, покрытый гибкой черепицей, практически незаметен на кровле и выглядит с ней, как единое целое.

Процесс монтажа конькового аэратора c последующим его покрытием битумной черепицей зафиксирован на видео:

Самостоятельное изготовление вентилируемого конька

Покупка и монтаж готового аэратора – не единственный способ устройства вентилируемого конька. При должном умении его можно изготовить полностью самостоятельно, не покупая никаких специализированных элементов. Оптимальная ширина такого конька 50 см, ширина вентиляционного просвета – 50 мм.

Используемые материалы:

сетка оцинкованная штукатурная;
бруски 50х50 мм (обеспечат вентиляционный просвет 50 мм);
ОСП или влагостойкая фанера;
планка карнизная/торцевая;
подкладочный ковер, гибкая черепица.

Для устройства конька поступают следующим образом:

В коньке по прямой прорезают вентиляционный зазор, шириной 30-50 мм, не доходя минимум 150 мм до края конька.
По обе стороны от зазора (на скатах) закрепляют полосы оцинкованной сетки, которые в дальнейшем будут подворачиваться за бруски и служить защитой от попадания в подкровельное пространство пыли и насекомых. Чтобы сделать систему фильтрации более надежной, полотно сетки закрепляют еще и поверх вентиляционного зазора.
Сверху, через конек, по обеим сторонам кровли набивают бруски 50х50 мм – они будут формировать вентиляционные боковые продухи (просветы) и, одновременно, сыграют роль обрешетки для поверхности вентиляционного конька.
Полосы сетки перекидывают через бруски, сверху набивают листы ОСП или фанеры, шириной 450-500 мм.
С боковых сторон листы ОСП или фанеры перекрывают торцевой/карнизной планкой. После чего конек практически готов, последний штрих – перекрытие сплошной поверхности лепестками гибкой черепицы.
На сплошную обрешетку набивают подкладочный ковер, а на него – плитки коньково-карнизной черепицы. Крепление ведется с помощью кровельных гвоздей, обычным для гибкой черепицы способом.

Многие строители-практики считают, что собственноручное изготовление вентилируемого конька по описанному выше способу – более качественный вариант вентиляции, чем установка заводского аэратора. Зачастую он дольше служит, меньше подвержен механическим повреждениям и пагубному влиянию перепадов температур.

После просмотра короткого видео-сюжета станет понятным устройство такого вентилируемого конька:

В заключение хотелось бы отметить, что не всегда вентилируемый конек способен в полной мере обеспечить циркуляцию воздушных масс и проветривание подкровельного пространства. При больших размерах скатов вентилируемого конька не достаточно. Процесс вытяжки будет работать слабо. В таких случаях дополнительно необходима установка скатных точечных аэраторов, которые смогут усилить вытяжку и, соответственно, улучшить качество вентиляции.

Источник: https://KrovGid.com/communikacii/ventiliruemyj-konek-dlya-myagkoj-krovli.html

Как устроена вентиляция мягкой кровли – важные особенности крыши

Надёжная и прочная кровля является залогом долговечности жилого строения в целом. Однако качество кровельной конструкции напрямую зависит от множества нюансов, которые следует учитывать при ее обустройстве.

Не является исключением и мягкое кровельное покрытие, пользующееся большой популярностью в современном строительстве. Монтаж его требует учета многих факторов и грамотного обустройства различных компонентов, не последнюю роль среди которых играет эффективная система вентиляции. Не обеспечив нормальный воздухообмен внутри кровельного сооружения, вряд ли можно рассчитывать на то, что оно будет служить длительно и безупречно.

Для чего нужна вентиляция крыши

Система вентиляции мягкой кровли обеспечивает осуществление ряда важных функций, таких как:

обмен тепла и воздуха между внутренним пространством кровли и окружающей средой;
предупреждение конденсации внутри кровельной конструкции, приводящей к порче и гниению различных ее элементов;
теплообмен между подкровельным пространством и жилым помещением.

Отсутствие нормальной вентиляции крыши из мягкой кровли довольно быстро сказывается на её качестве и функциях, проявляясь в следующем:

В морозное время года теплый воздух из помещения, поднимаясь кверху, разогревает кровельное покрытие. Если на крыше имеется снег, он начинает медленно таять, стекая по скатам и образуя сосульки, висящие на карнизных свесах.
В результате воздействия тепла из жилого помещения на более холодную кровлю образуется конденсат в подкровельном пространстве. Появившаяся влага проникает в обрешеточные, стропильные и прочие конструкции, вызывая распространение плесени, грибков и гнилостных микроорганизмов.
В жаркий летний сезон при отсутствии нормальной вентиляции разогрев кровельного покрытия приводит к значительному повышению температуры внутри самого жилища.

Устройство вентиляционной системы мягкой кровли

В прошлом при строительстве домов функция вентиляции подкровельного пространства отводилась главным образом обустраиваемым для этого слуховым окнам. Однако эффективность их, как правило, недостаточна, и в любом случае остаются участки с плохим проветриванием. Поэтому в настоящее время с данной целью используются более современные вентиляционные конструкции. В частности, одним из наиболее эффективных вариантов является обустройство вентилируемого конька для мягкой кровли.

Функционирование коньковой вентиляции происходит вследствие процесса конвекции, в результате которого теплые воздушные массы поднимаются от карниза вверх, а холодный воздух, напротив, стягивается вниз. Вентиляционная система при этом имеет свои зоны входа и выхода. Вход воздуха в подкровельное пространство происходит снизу, через кровельные свесы, а коньковая конструкция вверху служит местом выхода.

Для того, чтобы сквозь кровельные свесы вместе с воздухом не проникли насекомые, мелкие животные или грязь, их оборудуют специальными планками, решетками либо перфорированными софитами. Что касается же конька для мягкой кровли вверху конструкции, то для обеспечения полноценной вентиляции желательно монтировать его по всей длине крыши. Такое устройство вентиляционного конька позволяет ему выполнять свои функции максимально эффективно, избежав появления зон с плохим проветриванием.

Монтаж вентиляционного конька для мягкой кровли осуществляется одним из двух способов:

В коньковой конструкции крыши по всей ее длине обустраивается зазор, на который сверху монтируется коньковый элемент (чаще треугольный) с перфорациями либо зазорами по боковым сторонам.
По верхнему ребру крыши монтируется специальный коньковый аэратор. Он представляет собой элемент с цельной верхней частью и перфорациями по бокам, внутри которого имеется фильтр, препятствующий попаданию в вентиляционное пространство осадков, насекомых, листвы и пыли. Аэраторы обычно имеют длину в 50-122 сантиметра, поэтому для укладки по всей длине конька несколько из них скрепляют между собой. Сверху коньковый аэратор покрывают гонтами мягкой кровли, что делает его незаметным на фоне кровельного покрытия.

Материалом для изготовления современных коньковых аэраторов чаще всего служит прочный пластик, устойчивый к ультрафиолетовым лучам и температурным перепадам. Реже они изготавливаются из полиэтилена низкого давления или из полипропилена.

Самостоятельное изготовление конькового аэратора для мягкой кровли

Элементы для обустройства вентиляционной системы мягкой кровли не обязательно приобретать в готовом виде. При наличии определённых навыков и сноровки можно изготовить коньковый аэратор своими руками. Устройство его будет несколько отличаться от готовых систем кровельной вентиляции, по эффективности, однако, не уступая им.

Для изготовления конькового аэратора понадобятся следующие материалы:

бруски сечением 5 на 5 и длиной в 30 сантиметров;
листы ОСП или влагостойкой фанеры;
сетка оцинкованная штукатурная.

Устройство вентилируемого конька

Сам процесс изготовления вентилируемого конькового устройства состоит из следующих этапов:

Вверху конька прорезается зазор для вентиляции шириной в 3-5 сантиметров. Зазор обустраивается почти по всей длине крыши, за исключением последних 15-20 сантиметров на концевом участке. По обеим сторонам от него оставляются непокрытые битумной черепицей участки шириной в 30 сантиметров для набивания брусков.
По всей длине зазора, по обе стороны от него, укладывается оцинкованная сетка. Для обеспечения лучшей фильтрации, желательно покрыть сеткой и сам зазор.
Поверх сетки справа и слева от зазора набиваются бруски перпендикулярно коньку, с промежутками в 30-50 сантиметров.
С боковой стороны сетка перекидывается через бруски снизу вверх.
Поверх брусков и сетки набиваются листы ОСП или влагостойкой фанеры.
ОСП или фанерные листы перекрывают с боковых сторон карнизной планкой. После этого сам вентилируемый конек можно считать готовым, и остается только покрыть его битумной черепицей.
Поверх листов набивается подкладочный ковер, а затем на него укладываются листы мягкой черепицы.

Следует отметить, что имеющиеся в продаже вентиляционные коньковые системы обычно доступны по цене, а установка их значительно легче, поэтому не всегда имеет смысл браться за их самостоятельное изготовление. Экономия в большинстве случаев навряд ли будет слишком значимой, а временные потери могут оказаться весьма существенными.

Наконец, стоит сказать и о том, что в некоторых случаях для полноценного проветривания подкровельного пространства коньковой вентиляции может оказаться недостаточно. В частности, при больших размерах кровли иногда требуется дополнительная установка точечных скатных аэраторов, способных усилить вентиляцию для обеспечения эффективного воздухообмена.

Источник: https://kryshadoma.com/ventilyatsiya-krovli/kak-ustroena-ventilyatsiya-myagkoy-krovli-vazhnye-osobennosti-kryshi.html

Вентилируемый конек для мягкой кровли своими руками — Справочник домашнего мастера

Особенного внимания заслуживают «теплые» крыши, лишенные изолирующей воздушной прослойки. Чтобы микроклимат в таких домах был пригоден для жизни, нужно наладить между подкровельным пространством и атмосферой циркуляцию воздуху. Для этого на скатных крышах устанавливают вентилируемый конек, монтаж которого является обязательным условием организации принудительной вентиляции кровли.

Конструкция

Надежно герметизирует коньковое соединение скатных крыш, чтобы через него не возникали протечки. Треугольная форма конька усложняет заделку этого слабого места кровли из профнастила и профлиста, через которое может просачиваться талая и дождевая вода.
Открывает доступ для воздуха. Вентиляционный зазор, который образуется при установке конька такой конструкции открывает нагретому воздуху внутри помещения путь на улицу, что создает своего рода тягу и заставляет воздух циркулировать внутри дома.
Закрывает вентиляционный зазор от проникновения насекомых и наметания снега. Устройство конька задумано таким образом, что в него не может затечь вода, залететь снег или насекомые.
Позволяет испарятся лишней влаге. Пары, насыщенные влагой, являются продуктом жизнедеятельности человека. Они вместе с воздухом поднимаются вверх, охлаждаются и конденсируются на элементах стропильного каркаса. Термоизоляционный слой кровли из профнастила, мягкой черепицы или металлочерепицы из-за намокания теряет большую часть теплосберегающих свойств, а древесина каркаса гниет и покрывается плесенью. Монтаж проветриваемого конька решает эту проблему, открывая воздух кислороду и позволяя излишкам ваги испаряться.

Схема работы вентилируемого конька

Принцип действия

Естественные. Вентиляция естественного типа оборудуется для домов с «холодными» кровлями, в которых не отапливается чердак. При такой конструкции в скате крыши проделывают слуховые окна, необходимые для циркуляции воздуха. В этом случае неотапливаемый чердак выполняет функции «воздушной подушки», изолирующей нагретые помещения от холодной крыши. Монтаж конька с вентиляционными отверстиями выполняется при таких обстоятельствах крайне редко.
Принудительные. Принудительная вентиляция работает по принципу конвекции, который гласит, что нагретый воздух всегда поднимается вверх. Кровли с отапливаемой мансардой из металлочерепицы, профнастила и рулонных материалов оборудуют коньковым аэратором, а также карнизными продухами, чтобы заставить воздушные массы циркулировать между помещением и атмосферой. Поток воздуха проникает в кровельную конструкцию через продухи, нагревается и поднимается под потолок, выходя через вентилируемый конек и освобождая место для свежего воздуха.

Принцип работы вентиляционной системы крышиРабота принудительной вентиляции кровли

Виды аэраторов

Устройство вентиляционной системы зависит от площади скатов, характера использования подкровельного помещения и используемого кровельного материала.

Монтаж вентиляции для «теплых» мансардных крыш сложнее и дороже, чем для холодных. Чтобы определить оптимальный состав и взаимное расположение элементов, выполняют монтаж, основанный на определении объема воздуха в чердачном помещении.

Для оборудования вентилируемого конька используются аэраторы следующих видов:

Непрерывные аэраторы, которые устанавливаются вдоль всего конька. Они представляют собой пластиковый уголок, в торцах которого изготовлены вентиляционные зазоры, или гофрированную вентиляционную ленту. Аэраторы непрерывного типа считаются более эффективными, так как обесчещивают равномерную циркуляцию воздуха. Чаще они устанавливаются не на крыши из металлочерепицы и профнастила, а на конструкции с рулонными покрытиями на основе битума, так как им требуется более активная вентиляция.Коньковый аэратор непрерывного типа

Вентиляционная коньковая лента

Точечные аэраторы. Точечные аэраторы представляют собой небольшие трубки на треугольном основании, которые устанавливают на коньке крыш из металлочерепицы и профлиста с шагом 1-1,5 м. Монтаж вентилируемых коньковых профилей такого типа выполняют, если крыша имеет маленькую площадь или относится к холодному типу, так как они обладают низкой эффективностью.Точечный коньковый аэратор

Функции

Оптимизирует микроклимат в жилых помещениях. Благодаря постоянному притоку воздуха, насыщенного кислородом, в доме всегда свежо, не душно, поддерживается комфортный температурный режим.
Увеличивает срок службы покрытия кровли. Вентилируемый коньковый профиль предотвращает вздутие рулонных материалов на основе битума от действия солнечной радиации, позволяет испарятся лишней влаге, что благоприятно сказывается на срок эксплуатации крыш из металлочерепицы и профнастила.
Сохраняет здоровое состояние стропильного каркаса и обрешетки. Благодаря аэратору, избытки влаги испаряются, а древесина каркаса крыши не страдает от гнилей, плесени и грибка.
Не допускает намокания утеплителя. За счет постоянной циркуляции воздуха утеплитель проветривается и остается сухим, что сохраняет термоизоляционные качества материала на высоком уровне.
Делает использование материалов на основе битума более безопасным. Циркуляция воздуха через аэраторы исключает возможность проникновения битумных паров, которые считаются вредными для здоровья человека, внутри помещений.

Установка вентилируемого конька

-инструкция

Источник: http://KrovlyaKrishi.ru/elementy-kryshi/konek/ventiliruemyj-konek-dlya-kryshi.html

Конструкция и правила монтажа вентилируемого конька мягкой кровли

Ситуацию кардинально может изменить вентиляция подкровельного пространства.

Вентилируемый конек обустраивают на том же месте, что и обычный, а именно на верхнем ребре кровли, расположенном по горизонтали.

Разница лишь в том, что для вентиляции конька крыши должны быть предусмотрены сквозные отверстия, через которые теплый воздух будет выходить наружу. Зазоры перекрываются коньковым элементом, перфорированным по бокам.

С одной стороны он защищает пространство под кровлей от просачивания влаги и проникновения насекомых, а с другой – не препятствует теплому воздуху выходить наружу.

Читайте также Проход вентиляции через кровлю из металлочерепицы

Принцип работы коньковой вентиляции для мягкой кровли

Вентиляция конька крыши под металлочерепицу

Важно Диаметр отверстий на коньке должен быть больше диаметра приточных примерно на 10%. Только в этом случае под кровлей формируется тяга, и запускается циркуляция воздуха.

Холодный воздух с улицы заходит под кровлю через продухи (зазоры) в свесах. Там он не только нагревается, но и насыщается паром.

Нагревшийся воздух поднимается в сторону верхнего горизонтального ребра скатной крыши и через него выходит наружу. Создавшаяся тяга втягивает новую порцию холодного воздуха через карниз, и процесс повторяется снова и снова.

То есть происходит непрерывный круговорот воздуха, и подкровельное пространство, таким образом, проветривается.

Вентилируемый конек на фальцевой кровле

Вентилируемый конек для мягкой кровли двух вариантов

rc=»//pagead2.googlesyndication.com/pagead/js/adsbygoogle.js»>

Каким бы ни был вариант исполнения, коньковая вентиляция должна иметь следующие свойства:

-Через нее беспрепятственно должны проходить воздушные пары. Вентиляционный зазор для этого должен иметь достаточную ширину – обычно это 4-5 см, а коньковый элемент, который перекрывает зазор должен иметь продухи по бокам.

Защищает чердак от проникновения осадков и просачивания талого снега, а также предотвращает попадание пыли, мелких грызунов и насекомых.

-Дает испариться лишней влаге.

Как же устанавливают вентилируемый конек на мягкой кровле

Рассмотрим, устройство вентилируемого конька на примере готового аэратора.

Устройство вентиляции в этом случае достаточно простое.

-Изначально формируют вентиляционный зазор шириной 4–5 см. При наличии конькового бруса по двум его сторонам производят пропилы шириной 2–2,5 см. И в том, и в другом случае прорези должны оканчиваться, не доходя до краев на 15 см, чтобы не нарушилась карнизная обрешетка.

-Затем подготовленный зазор очищают. Аэратор устанавливают точно по его центру. На нем предусмотрены специальные отверстия под крепеж. Конструкцию фиксируют на длинные оцинкованные кровельные гвозди. Их длины должно хватить для крепления к обрешетке.

-Как правило, крепление начинаю с одного из концов конька заподлицо с кромкой карниза фронтона и заканчивают с другого. Таким образом, хотя зазор выполнен не до краев, независимо от того, что вентиляционная прорезь начинается на расстоянии 15-30 см от краев аэратор располагают по протяженности всего конька.

На заметку

-Затем поверх аэратора монтируют коньковую черепицу.

В случае крыш сложной конфигурации для формирования зазоров используют другую технологию.

Вальмовая крыша. По обе стороны коньковой доски прорезают два зазора по 20 мм. Общая длина прорези — 40 мм. Неразрезанными оставляют два промежутка по 150 мм с обоих концов конька.

L- и T-крыша. Вентиляционный зазор длинного конька выполняют аналогично, то есть с отступами в 15 см от краев. Зазор короткого конька заканчивают на расстоянии 30 см от длинного и 15 см до карниза.

–Наличие дымовой трубы. Зазор заканчивают на расстоянии 30 см до дымохода. Сам же аэратор устанавливают до самой дымовой трубы, чтобы сохранить ровную линию.

Как изготовить вентилируемый конек самостоятельно

В коньке прорезают вентзазор. Он не должен доходить до края самое меньшее на 15 см. Ширина прорези составляет 3-5 см,

-На скатах с обеих сторон крепят полосы сетки из оцинковки для защиты от попадания внутрь насекомых или пыли.

-Через конек на оба ската набивают бруски сечением 50 на 50. С одной стороны они будут выполнять роль обрешетки под поверхность коньковой вентиляции, а с другой — формируют вентиляционные продухи по бокам.

-Полосы штукатурной сетки подворачивают через бруски и поверх набивают листы OSB либо влагостойкой фанеры, ширина – 45-50 см.

Важно Чтобы система фильтрации работала надежнее, сетку закрепляют еще и поверх зазора

Листы OSB (фанеры) по бокам перекрывают карнизной планкой.

-Затем сплошную поверхность покрывают подкладочным ковром, а поверх набивают лепестки коньково-карнизной битумной черепицы. Для крепления используют кровельные гвозди.

Вентилируемый конек для мягкой кровли: технология устройства и монтажа

Конструкция вентилируемого конька

Его задача: перекрыть вентиляционный зазор, обеспечив герметичность кровли в плане просачивания в отверстия атмосферной влаги и насекомых, и, одновременно, позволить теплому воздуху из внутренних помещений беспрепятственно выходить наружу.

Этот коньковый элемент, так же, как и конструкцию, которую он завершает, называют вентилируемым коньком.

Принцип действия коньковой вентиляции

Затем постепенно поднимается вверх в направлении конька и выходит наружу. Создается тяга и новая порция холодного воздуха втягивается через продухи.

Таким образом обеспечивается непрерывный круговорот воздушных масс и проветривание подкровельного пространства.

Читайте также Гидроизоляция крыши дома под профнастил

Варианты вентилируемого конька

Проветриваемый конек сооружают двумя способами:

Устанавливают по верхнему ребру крыши специальный коньковый аэратор. Он представляет собой пластиковый элемент с цельной верхней частью и перфорацией по бокам. Внутри вентиля имеется фильтр, препятствующий попаданию в подкровельное пространство осадков, насекомых, пыли. Аэратор может иметь длину 0,5-1,22 м. Для укладки по всей длине конька, аэраторы скрепляют между собой, получая непрерывный вентилируемый элемент. Чтобы по окончании монтажа он был незаметен на крыше, его пластиковую поверхность сверху перекрывают гонтами битумной черепицы.
Формируют конек с зазорами, являющийся непосредственным продолжением кровельной конструкции. На верхние части скатов устанавливают бруски (по типу обрешетки), сверху их перекрывают треугольным элементом из фанеры или ОСП. Таким образом по бокам конька формируются зазоры (между брусков), через которые обеспечивается выход теплого воздуха. Сверху поверхность конька, так же, как и в первом случае, закрывают кровельным материалом.

Пропускать воздушные пары. Для этого на конструкции кровли по коньку прорезают вентиляционный зазор необходимой ширины (обычно 40-50 мм), через который обеспечивается свободный выход воздуха. Сверху вентиляционный зазор перекрывается коньковым элементом (аэратором или самодельной конструкцией) с продухами в боковых частях.
Защищать подкровельное пространство от осадков, тающего снега. Конструкция конька должна предотвращать просачивание через него талой и дождевой воды.
Защищать подкровельное пространство от пыли, насекомых, мелких грызунов.
Позволять испаряться лишней влаге из помещения.

Рассмотрим, каким образом может происходить устройство вентилируемого конька.

Установка готового конькового аэратора

Обычно аэратор начинают крепить с одного конца конька, вровень с краем фронтонного карниза. И заканчивают крепление – с другого конца конька.

То есть, независимо от того, что вентиляционная прорезь начинается на расстоянии 15-30 см от краев конька, аэратор монтируют по всей его протяженности. Такой подход повышает декоративность конька, позволяет ему не выбиваться из общей структуры кровли.

В то же время ничем не хуже работает установка аэратора только над вентиляционной прорезью. Единственное, что аэратор на такой кровле будет более заметен.

Аэратор, покрытый гибкой черепицей, практически незаметен на кровле и выглядит с ней, как единое целое.

Процесс монтажа конькового аэратора c последующим его покрытием битумной черепицей зафиксирован на видео:

Самостоятельное изготовление вентилируемого конька

Используемые материалы:

сетка оцинкованная штукатурная;
бруски 50х50 мм (обеспечат вентиляционный просвет 50 мм);
ОСП или влагостойкая фанера;
планка карнизная/торцевая;
подкладочный ковер, гибкая черепица.

Для устройства конька поступают следующим образом:

В коньке по прямой прорезают вентиляционный зазор, шириной 30-50 мм, не доходя минимум 150 мм до края конька.
По обе стороны от зазора (на скатах) закрепляют полосы оцинкованной сетки, которые в дальнейшем будут подворачиваться за бруски и служить защитой от попадания в подкровельное пространство пыли и насекомых. Чтобы сделать систему фильтрации более надежной, полотно сетки закрепляют еще и поверх вентиляционного зазора.
Сверху, через конек, по обеим сторонам кровли набивают бруски 50х50 мм – они будут формировать вентиляционные боковые продухи (просветы) и, одновременно, сыграют роль обрешетки для поверхности вентиляционного конька.
Полосы сетки перекидывают через бруски, сверху набивают листы ОСП или фанеры, шириной 450-500 мм.
С боковых сторон листы ОСП или фанеры перекрывают торцевой/карнизной планкой. После чего конек практически готов, последний штрих – перекрытие сплошной поверхности лепестками гибкой черепицы.
На сплошную обрешетку набивают подкладочный ковер, а на него – плитки коньково-карнизной черепицы. Крепление ведется с помощью кровельных гвоздей, обычным для гибкой черепицы способом.

После просмотра короткого видео-сюжета станет понятным устройство такого вентилируемого конька:

Источник: https://KrovGid.com/communikacii/ventiliruemyj-konek-dlya-myagkoj-krovli.html

Ставим вентилируемый конёк для мягкой кровли

Долгий срок службы мягкой кровли напрямую зависит от качества выполнения работ по обеспечению вентиляции подкровельного пространства. Битумная черепица отличается своей герметичностью и не пропускает влагу не только внутрь, но и наружу. Конденсат, скапливающийся под кровлей, способен разрушить деревянные элементы стропильной системы.

Одним из главных способов борьбы с этим — вентилируемый конёк, который для мягкой кровли может быть изготовлен самостоятельно или использован стандартный элемент. Рассмотрим его устройство и способ монтажа.

Устройство вентиляции под мягкой черепицей

Избежать возникновение конденсата под гибкой черепицей невозможно, так как это естественный физический процесс. Но возможно избежать отрицательных последствий излишней влажности под кровлей. Это возможно двумя способами:

Вывод конденсата из-под кровли;
Организация свободного хождения воздуха под кровлей для просушки элементов.

С первым пунктом справляются капельник на карнизах крыши и применение подкладочного ковра. Для решения второго момента необходимо обеспечить циркуляцию воздуха от карниза к коньку крыши.

Оставить в коньке отверстия для подобной вентиляции будет неразумно: туда без труда попадут дождь, снег, насекомые, поэтому при создании кровли из мягкой черепицы применяются специальные элементы для обустройства конька. В строительном лексиконе они носят название аэратора или дефлектора. Назначение этого элемента в том, чтобы давая свободное хождение воздуха, сохранить герметичность крыши.

Важно помнить, что установка вентилируемого конька бессмысленна без обеспечения притока воздуха с карнизной части крыши.

Верно организованная подкровельная вентиляция характеризуется рядом признаков:

В зимний период нет наледи на карнизах крыши, так как все тепло, попавшее под кровлю из жилого помещения удаляется через конек;
В жаркую погоду теплый воздух из-под крыши не проникает в дом, так как удаляется вентиляционными потоками.

Различные типы аэраторов

Современные аэраторы удобны в монтаже и продуманы по функционалу. Если составить картину кровельного аэратора, то он обладает рядом характеристик:

Изготавливается из прочного пластика с долгим сроком службы, более 50 лет;
Рассчитан на разброс температур от -50 до +60 °С и сильные порывы ветра;
Оснащены защитой от попадания в подкровельное пространство мусора, насекомых и мелких птиц;
Форма выпуска – в виде полос, которые сцепляются друг с другом;
По правилам монтажа аэратор закрывается гибкой черепицей и потому незаметен на кровле.

Вентилируемый конек для мягкой кровли различается двух видов:

Сплошной. Выпускается в виде профиля, который производится из полиэтилена. Сверху подобный аэратор закрывается гонтами черепицы. Конструкция подобного аэратора предусматривает наличие ребер жесткости и уплотнитель, который оберегает подкровельное пространство от попадания мусора.
Точечный. Представляет собой вытяжки, которые монтируются с определенным шагом друг от друга. Использование подобного рода вытяжек, как правило, идет в комплекте со сплошным аэратором, так как обеспечить хорошую циркуляцию воздуха только с помощью точечных аэраторов весьма проблематично.

Читайте также Устройство карниза крыши из профнастила

Создание вентилируемого конька при помощи готовых элементов

Монтаж кровли до этапа набивания сплошного основания под кровельное покрытие ведется без изменений. При строительстве сплошной обрешетки под гибкую черепицу конек остается незакрытым, ширина отверстия достигает 20-30 см. Готовые элементы крепятся над оставленной прорехой при помощи саморезов или гвоздей.

Готовые элементы коньковой вентиляции при необходимости надставляются. Для надежной фиксации и герметичности они оснащены специальными замками, которые позволяют быстро и надежно создать монолитное целое из несколько элементов путем их наставления.

Создание аэратора своими руками

Создать вентилируемый конек возможно собственными силами.

Для этого вдоль конька на расстоянии 15 см от краев кровли в основании под мягкую кровлю делается разрез шириной 3-5 см.
От сделанного разреза необходимо освободить крышу от кровли до 15 см в обоих направлениях.
Чтобы избежать попадания в подкровельное пространство мусора над отверстием укладывается металлическая сетка, ячейки которой не более 2 см в диаметре.
Перпендикулярно отверстию монтируется контробрешетка в виде бруса 5*5 см. Одна их часть зажимает гибкую черепицу, другая – сетку.
На набитую контробрешетку монтируется сплошная обрешетка шириной до 50 см;
Низ обрешетки также укрывается сеткой.
Далее производится стандартная укладка мягкой черепицы.
Коньковые гонты монтируются последними с нахлестом в 10 см. Все стыки надежно промазываются мастикой.

Подведем итоги

Монтаж крыши из гибкой черепицы подразумевает создание вентилируемого конька, который обеспечивает циркуляцию воздуха под кровлей и избавляет подкровельное пространство от излишней влаги.

При создании вентиляции возможно прибегнуть к готовым элементам типа аэратор, или создать коньковую вентиляцию своими руками при помощи обычных строительных материалов, применяющихся при возведении кровли.

Не стоит забывать о необходимости создания вентиляционных каналов, по которым воздух будет циркулировать от карниза крыши до ее конька.

Источник: https://stroicod.ru/material/myagkaya-krovlya/ventiliruemyj-konyok.html

Вентилируемый конек для мягкой кровли: конструкция и правила монтажа

Ситуацию кардинально может изменить вентиляция подкровельного пространства.

Принцип работы коньковой вентиляции для мягкой кровли ↑

вентиляция конька крыши под металлочерепицу

Совет

вентилируемый конек на фальцевой кровле

Вентилируемый конек для мягкой кровли двух вариантов ↑

Каким бы ни был вариант исполнения, коньковая вентиляция должна иметь следующие свойства:

Через нее беспрепятственно должны проходить воздушные пары. Вентиляционный зазор для этого должен иметь достаточную ширину – обычно это 4-5 см, а коньковый элемент, который перекрывает зазор должен иметь продухи по бокам.
Защищает чердак от проникновения осадков и просачивания талого снега, а также предотвращает попадание пыли, мелких грызунов и насекомых.
Дает испариться лишней влаге.

Рассмотрим, устройство вентилируемого конька на примере готового аэратора.

Устройство вентиляции в этом случае достаточно простое.

Изначально формируют вентиляционный зазор шириной 4–5 см. При наличии конькового бруса по двум его сторонам производят пропилы шириной 2–2,5 см. И в том, и в другом случае прорези должны оканчиваться, не доходя до краев на 15 см, чтобы не нарушилась карнизная обрешетка.
Затем подготовленный зазор очищают. Аэратор устанавливают точно по его центру. На нем предусмотрены специальные отверстия под крепеж.
Конструкцию фиксируют на длинные оцинкованные кровельные гвозди. Их длины должно хватить для крепления к обрешетке.
Как правило, крепление начинаю с одного из концов конька заподлицо с кромкой карниза фронтона и заканчивают с другого. Таким образом, хотя зазор выполнен не до краев, независимо от того, что вентиляционная прорезь начинается на расстоянии 15-30 см от краев аэратор располагают по протяженности всего конька.

На заметку

Затем поверх аэратора монтируют коньковую черепицу.

В случае крыш сложной конфигурации для формирования зазоров используют другую технологию.

Вальмовая крыша. По обе стороны коньковой доски прорезают два зазора по 20 мм. Общая длина прорези — 40 мм. Неразрезанными оставляют два промежутка по 150 мм с обоих концов конька.
L- и T-крыша.
Вентиляционный зазор длинного конька выполняют аналогично, то есть с отступами в 15 см от краев. Зазор короткого конька заканчивают на расстоянии 30 см от длинного и 15 см до карниза.
Наличие дымовой трубы. Зазор заканчивают на расстоянии 30 см до дымохода.
Сам же аэратор устанавливают до самой дымовой трубы, чтобы сохранить ровную линию.

В коньке прорезают вентзазор. Он не должен доходить до края самое меньшее на 15 см. Ширина прорези составляет 3-5 см,
На скатах с обеих сторон крепят полосы сетки из оцинковки для защиты от попадания внутрь насекомых или пыли.
Через конек на оба ската набивают бруски сечением 50 на 50. С одной стороны они будут выполнять роль обрешетки под поверхность коньковой вентиляции, а с другой — формируют вентиляционные продухи по бокам.
Полосы штукатурной сетки подворачивают через бруски и поверх набивают листы OSB либо влагостойкой фанеры, ширина – 45-50 см.

Совет

Чтобы система фильтрации работала надежнее, сетку дополнительно закрепляют еще и поверх вентзазора.

Листы OSB (фанеры) по бокам перекрывают карнизной планкой.
Затем сплошную поверхность покрывают подкладочным ковром, а поверх набивают лепестки коньково-карнизной битумной черепицы. Для крепления используют кровельные гвозди.

Основные плюсы Ridge Master Plus:

На изделии имеется специальная разметка, которая значительно облегчает установку. Аэратор отличает высокая прочность и простой монтаж, жесткость и эластичность. Он способен выдерживать массу человека, принимать форму любой кровли.

Полосы имеют длину в 122 см, что позволяет максимально сократить потери. Их можно довольно просто соединять друг с другом.
Форма рассчитана очень точно на компьютере и отлично функционирует даже в сложных условиях. К примеру, скорость ливня может достигать 140 км в час, а снега – 200 км в час.
Специальный фильтр ограждает от проникновения насекомых в дом.

(10 votes, average: 0,00 5)

Источник: http://stylekrov.ru/ventiliruemyj-konek-dlya-myagkoj-krovli.html

Вентилируемый конек для мягкой кровли своими руками. Вентиляция мягкой кровли Tegola. Как организовать правильную вентиляцию конька

Конструкции практически всех типов крыш, состоящие из нескольких слоев, формирующих кровельный пирог, нуждаются в вентиляции. Прохождение потоков воздуха сквозь зазоры между отдельными слоями защищает утеплительный материал от накопления на его поверхности конденсированной влаги.

Некоторые застройщики полагают, что защиты утеплителя гидроизоляцией с одной стороны и пароизоляцией с другой достаточно, чтобы на него не попадала вода, и не заботятся об обустройстве вентиляционных каналов, тем более, строительные нормы не нормируют способы обустройства вентиляционных систем кровли. Эта довольно распространенная ошибка приводит к значительному ухудшению теплоизоляционных свойств утеплителя, гниению деревянных конструкций и сокращению срока службы крыши в целом.

Откуда же в практически герметическом пространстве может взяться влага? В первую очередь определенный процент влаги всегда имеется в воздухе, а при высокой влажности во время туманов или дождей, а также в нагретом воздухе внутренних помещений он значительно повышается. Какое-то количество влажного воздуха проходит через паробарьер, какое-то через пенобетонную или кирпичную кладку и т.д. Создать вакуум между слоями, куда не проникает воздух, практически невозможно. Водяной пар под воздействием перепада температур конденсируется на охлажденных поверхностях, проникает в утеплительный материал, разрушает деревянные конструкции. Таким образом, вентиляция кровли и подкровельного пространства за редкими исключениями обязательно должна быть организована.

Наиболее распространенный и эффективный тип вентиляции кровли – устройство специальных вентиляционных отверстий в коньке и под свесами конструкции крыши. Под воздействием ветра и перепада температур воздух попадает в отверстия под свесами, проходит по вентиляционным зазорам между утеплителем и гидроизоляцией и выходит сквозь отверстия в коньке. Величина вентиляционного зазора зависит от параметров крыши и в среднем составляет 5 см, для кровель с небольшим наклоном скатов – 8 см. Такая вентиляция является естественной, то есть не требует дополнительного оборудования для нагнетания воздуха. Если система выполнена правильно, поток воздуха сможет полностью пройти вдоль всей кровли два раза за 1 час.

Существуют и другие способы обустройства вентиляции, например, вытяжные отверстия делаются не на коньке, а на скатах с применением специальных элементов. Для черепицы или других штучных кровельных материалов выпускаются специальные плитки, имеющие вентиляционные отверстия.

Еще один вариант – слуховые окна на скатах. Это один из самых старых способов вентиляции, который в последнее время редко используется самостоятельно – только в качестве дополнения к вентиляционным зазорам. Дело в том, что при использовании таких окон образуются непроветренные зоны вокруг самих окон. Чтобы вентиляция была максимально эффективной, нужно делать два окна – одно напротив другого. Их размер обычно составляет 0,8х0,6 м. Окна изготавливаются в процессе монтажа стропильной системы, их каркас крепится к стропилам с помощью стоек. Навес над ними и «стены» чаще всего покрываются кровельным материалом, таким же, как и вся крыша. «Стены» могут также обшиваться пластиковой вагонкой. После окончания изготовления проем заполняется оконной коробкой или вентиляционной решеткой. При выборе размеров и места расположения слуховых окон нужно учитывать особенности конструкции крыши и ее внешний вид, не нужно устанавливать их слишком близко к карнизам или конькам. Расстояние между слуховыми окнами на одном скате не должно быть меньше 1 м, общее количество окон должно сводится к оптимальному минимуму, потому как они очень усложняют процесс монтажа стропильной системы.

Как вариант можно рассматривать и организацию принудительной системы вентиляции с использованием турбин или дефлекторов. Они монтируются таким образом, чтобы была возможность вытягивать воздух непосредственно из подкровельного пространства.

Если конструкция крыши предусматривает небольшой угол наклона скатов, нужно позаботиться о защите вентиляционных отверстий от снежных заносов. Обычно в этих случаях вместо вытяжных отверстий используются трубы, длина которых выбирается выше снежного слоя.

Способ вентиляции также зависит и от назначения подкровельного пространства. Для нежилых чердаков вполне достаточно отверстий вдоль свесов и конька, а также фронтонных окон. Для вентиляции мансарды часто дополнительно используются аэраторы – элементы, которые повышают воздухообмен.

Как же происходит вентиляция утеплительного слоя и так ли уж важно сохранить утеплитель сухим?

Для начала пару слов о теплоизоляции кровли. Теплоизоляционный слой – самый толстый в кровельном пироге, именно от него во многом зависит общая толщина кровли, а также ее энергосберегающие свойства. Качественный утеплитель позволяет создать и поддерживать внутри дома максимально комфортный микроклимат независимо от погодных условий. В зависимости от климатического района застройки толщина утеплителя может значительно колебаться. В среднем она может колебаться в пределах 10-15 см.

Практически все утеплители впитывают влагу, что значительно ухудшает их теплоизоляционные способности, поскольку вода, которая хорошо проводит тепло, выталкивает воздух. Даже при 5%-м увлажнении утеплитель теряет 50% своих свойств. В идеале теплоизоляционный слой с двух сторон защищается гидро- и пароизоляцией, о чем говорилось выше, но даже они не способны полностью изолировать утеплитель от попадания пара и его конденсации. Именно поэтому поверхность утеплителя должна постоянно высушиваться потоком воздуха, не давая каплям влаги оседать на его поверхности. Для этого между утеплителем и гидроизоляционным слоем должен оставаться зазор, который образуется за счет досок контробрешетки. Воздух в зазор попадает через отверстия в свесах карнизов и выходит через отверстия в коньке. Если скаты имеют большую площадь или небольшой наклон, для более эффективной вентиляции можно использовать дефлекторы для создания принудительной тяги.

Вентиляционные отверстия, сквозь которые воздух попадает в вентиляционные зазоры и выходит наружу, называются продухами. Как несложно догадаться, продухи бывают карнизными и коньковыми в зависимости от их расположения. Карнизные продухи лучше выполнить вдоль всех карнизов. По своей сути это зазоры между кровлей и стеной, ширина которых порядка 2-2,5 см. Есть также и точечные продухи, которые являются не сплошным зазором вдоль карниза, а отдельными отверстиями. Диаметр таких отверстий зависит от наклона ската: при наклоне более 15 градусов он составляет 10 мм, менее 15 градусов – 25 мм. Все продухи обязательно нужно закрывать: точечные – решетками, а щелевые – сетками или планками (софитами).

Коньковые продухи тоже бывают щелевыми (ширина зазора 5 см) и точечными. Точечные продухи делаются на расстоянии 6-8 м друг от друга. Штучные кровельные материалы имеют специальные доборные элементы с готовыми вентиляционными отверстиями. Для примера, при укладке натуральной черепицы второй ряд от конька выкладывается специальными приконьковыми плитками.

Элементы вентиляционной системы кровли обычно можно приобрести вместе с кровельным материалом. Многие крупные производители изготавливают такие доборные элементы для всех типов покрытий. Они сочетаются с кровлей цветом, текстурой, материалом и при монтаже прекрасно вписываются в общий вид. К вентиляционным элементам относятся коньковые и карнизные продухи, вытяжные отверстия, проходные каналы.

Вытяжные отверстия, расположенные ближе к коньку, бывают нескольких типов: в виде щипцовой решетки на фронтонах, кровельного выхода на скатах. Также вытяжка может размещаться на самом коньке в виде аэратора. Для эффективной вентиляции площадь вытяжных отверстий должна превышать площадь приточных отверстий на 10-15%, что позволит увеличить тягу. Общая площадь продухов выбирается в расчете 1/300-1/500 от площади подкровельного пространства. Другими словами, на 200 м2 площади чердака нужно обеспечить количество продухов общей площадью не меньше 40 см2.

Одним из видов вытяжных продухов является аэратор. В принципе, это то же отверстие для вывода воздуха и влаги, только слегка «окультуренное». По виду аэраторы представляют собой трубы, накрытые зонтиками, установленные около конька. Принцип их работы не отличается от обычных продухов: воздух так же попадает в подкровельное пространство через карнизные продухи и под действием перепада давления и температуры поднимается вверх. Аэраторы бывают непрерывными и точечными, а последние – скатными и коньковыми. Точечные аэраторы применяются для локальной вентиляции отдельных участков чердачных помещений. Более современные их модели имеют форму гриба и встроенные вентиляторы для создания дополнительной тяги в системе.

Непрерывные аэраторы обеспечивают вентиляцию всего подкровельного пространства и размещаются вдоль всего конька. Обычно это пластины с вытяжными отверстиями, скрытые кровельным материалом. Такие аэраторы практически незаметны со стороны.

Выбор типа аэратора зависит от типа кровли, кровельного материала, назначения подкровельного пространства. Есть аэраторы для плоских крыш, натуральной, битумной черепицы, металлочерепицы, а также универсальные модели. Они, как и другие вентиляционные элементы, часто продаются вместе с кровельными материалами.

Проходные элементы или просто проходки позволяют установить вентиляторы и вентиляционные каналы на любой кровле, обеспечивая при этом герметичность узла за счет уплотнителей. Проходные элементы подбираются в зависимости от кровельного материала, конструкции крыши и диаметра вентиляционного прохода. Производители кровельных материалов выпускают проходки для черепицы, металлочерепицы, фальцевой кровли. Проходки могут отличаться между собой элементами примыкания к кровле, и способом монтажа. Обычно они устанавливаются параллельно с укладкой кровельного материала, но некоторые модели можно монтировать на готовую крышу.

Вентиляция подкровельного пространства

Для чего может быть нужна вентиляция , знает не каждый, зато если спросить у человека, который далёк от строительства, для чего нужен в доме чердак, то он ответит, не раздумывая, что для тепла. Под теплом, конечно, понимается хороший микроклимат в доме или городской квартире. Конечно, горожанин ещё отметит, что чердаки содержат некоторые коммуникации, например, отопительные, однако не каждое из этих помещений используется только в таких технических целях. Кстати, именно на примере городских домов можно увидеть, сколько отверстий находится в чердачном помещении. И это не застеклённые окна, а именно сквозные отверстия, поэтому можно понять, насколько сильные гуляют под крышей дома сквозняки.

Они там попросту необходимы, потому что уносят они не сколько тепло от дома, сколько излишнюю влагу. А не будь на чердаке такого проветривания, он стал бы бесполезен. Тогда возникает резонный вопрос: как же в домах делают мансарды, на которых живут люди, работает полноценное отопление и окна могут закрываться герметично на случай ветра, холода и дождя? Неужели в этих помещениях создаётся настоящая « »? Вовсе нет. Точнее – в идеале на мансардах обязан быть такой же точно микроклимат, как и в остальных помещениях дома, и только если чердачное помещение утеплено с грубыми ошибками, то микроклимат становится намного хуже, и не только в одной мансарде.

Даже мансардная крыша обязана вентилироваться, и достигается это разными методами. Суть их сводится к одному: подкровельное пространство обязано продуваться. И для этого делается специальный зазор между собственно кровельным материалом и черновой кровлей. Как правило, последняя представляет собой «многослойный пирог», в котором используется не менее двух мембранных материалов, а также – утеплительные маты. Устройство этого «пирога» хорошо знакомо каждому современному профессиональному кровельщику.

Но вернёмся к подкровельному пространству. Иногда площадь кровли бывает настолько значительной, а конфигурация – настолько сложной, что невозможно всё это пространство проветрить только за счёт одних зазоров. Поэтому намечают такие места, в которые приходится монтировать специальные вентиляторы. Нередко и в саму конструкцию мансарды вносятся изменения, связанные с устройством слуховых окон или так называемых крышных эркеров. Нередко делаются выносные окна, но их устройство напрямую с вентиляцией кровли не связано, а может даже и усложнить её, так как значительно более изрезанной становится поверхность крыши.

К чему приводит плохая вентиляция кровли

Игнорировать устройство вентилирования кровли никогда не стоит, потому что иначе произойдут нежелательные процессы, приводящие к разрушению конструкций здания. Представим, что из дома под кровлю поступает тепло. С другой, наружной, стороны крыши – холодно. Тогда под кровлей будет накапливаться конденсат. Удалить его можно путём постоянного проветривания. Даже в тех домах, где не предусмотрены коммуникации на , выполнялись совсем плоские помещения над последним этажом. Их функция состояла в том, чтобы проветривалась кровля практически постоянно. В многоэтажном доме под такой крышей было уже не так тепло, как непосредственно в отапливаемых квартирах, поэтому там не так сильно накапливался конденсат, и от него было легче избавиться путём проветривания.

Как может повлиять плохое вентилирование на мягкую кровлю? Тоже весьма отрицательно. Как правило, эти материалы лежат на сплошной обрешётке или на бетонном основании. Но излишняя влага, поступающая изнутри, может привести к тому, что материал кровли расслоится и отслоится от основания. Это в дальнейшем приведёт к его разгерметизации, в результате чего крыша станет протекать.

Крыша, крытая железом, со временем может проржаветь, что так же ослабит защитные свойства кровли, как и в первом случае. К тому же осыпание жёсткого кровельного материала с крыши – это ещё и опасность для всех тех, кто находится внизу около дома.

И если в городских постройках вряд ли кто-то решится строить кровлю с нарушением её вентиляции, то с частными постройками всё обстоит несколько иначе, и там мастерам по кровле часто приходится устранять ошибки, сделанные непрофессиональными строителями.

Как вентилировать крышу в частном доме

Есть несколько способов подкровельного пространства в частных постройках. Это:

слуховые окна на чердаке, которые широко используются для не мансардных крыш;
вентилирование конька двухскатной крыши, которое поможет и для мансарды;
карнизный тип вентиляции;
установка крышных вентиляторов;
использование штучных элементов с вентиляционными отверстиями;
устройство коньков специальной конструкции;
вентиляционные зазоры, предусмотренные изначально при монтаже или при реконструкции кровли.

Понятно, что не при каждом кровельном материале можно реализовать конкретный способ вентилирования. Ведь кровли бывают выполнены из разных материалов и их деление только на жёсткие и мягкие можно считать очень приблизительным. Например, глиняная черепица и меатллочерепица при всей их внешней схожести – различные материалы, и если первый – это исключительно штучный материал, к тому же весьма хрупкий для некоторых видов воздействия, то второй можно отнести к листовому типу. В этом плане металлочерепица даже ближе к профнастилу. И если этот материал не является хрупким, то он подвержен коррозии в тех местах, где было нарушено его защитное покрытие.

Сама по себе металлочерепица является таким материалом, который набивается на обрешётку, притом не всегда сплошную. Установка под неё контробрешётки – это идеальный выход из положения, если нужна тёплая мансарда. Контробрешётка не только поднимает обрешётку на определённую высоту, чтобы выдержать высоту вентиляционного зазора, но и для того, чтобы зафиксировать на стропильной системе мембрану. Эта мембрана – парозащитная плёнка с особого рода отверстиями, которые препятствуют попаданию влаги на стропильную систему и , и в то же время выпускают пары из помещения мансарды. Пока эти пары не стали туманом (с точки зрения физики, туман – это взвесь капель воды в воздухе, которую мы видим, как пар) и конденсатом, их подхватывает воздух и выносит наружу из-под кровли.

При такой конструкции крыши у карнизов появляются зазоры. Также на таки крышах делают коньковые продухи, чтобы обеспечить постоянную тягу, благодаря которой и происходит эффективное проветривание.

Переквалифицировать чердак в мансарду часто возможно в том случае, если помещение там делается всесезонным. При этом не нужно забывать про кровли. Но если она настолько качественно уложена, что её не хочется разбирать, а она при этом не вентилируется должным образом? Выход из ситуации есть. Как правило, хоть какой-то зазор в обрешётке имеется, и наша задача – заставить его проветриваться. Чтобы вентиляцию сделать эффективной, можно поставить на крышу специальный трубы, через которые пар будет отводиться из подкровельного пространства. Для этого лучше применять пластиковые трубы, так как они не боятся погодных воздействий. Их нужно установить ближе к коньку крыши, прорезав в металлочерепице под них отверстия. Количество труб рассчитывается по площади кровли – на 50–60 м 2 по одной штуке.

Если дом находится в снежных районах, то нужно просчитывать высоту труб по максимальной снеговой шапке, и каждую трубу накрывать грибком, чтобы туда не попадали осадки.

Каждая труба при установке на крышу должна иметь уплотнитель, потому что иначе металлочерепица может подвергнуться коррозии в месте разреза. Уплотнительный элемент выполняют из силикона. Также можно использовать специализированные выходные элементы для крыш под трубу. Они обеспечивают герметичное присоединение трубы к крыше и способствуют установке трубы в вертикальное положение. Эти элементы содержат уплотнительный кружок, который нуждается в силиконовой смазке, чтобы лучше выполнять свои функции.

Следует также обратить внимание на инструменты, которыми будет прорезаться металлочерепица. Если взять ножницы по металлу, то они не разлохматят покрытие листа, а, наоборот, прижмут его в месте среза к основе, так как работают на сжатие. Использовать ножовку несколько хуже. Но ещё больший урон можно нанести электрической дисковой пилой.

Работа с таким инструментами и приспособлениями позволит не перестраивать кровлю, но сделать её вентилируемой. Если вам всё же покажется, что на мансарде собирается много влаги, то можно увеличить количество труб на крыше в следующий летний сезон.

Не менее часто, чем металлочерепица, в строительства кровли частных домов используется битумная черепица. Её легко монтировать, она мало шумит, к тому же имеет красивый внешний вид, чем может поспорить с металлочерепицей. Но мягкость материала приводит к тому, что достаточно часто под гибкую черепицу кладут сплошную обрешётку, стараясь обеспечить дополнительную прочность . Но при этом проигрывают в способности к вентилированию подкровельного пространства. Поэтому, при обустройстве такой кровли обрешётку надо делать с зазорами, пусть даже и небольшими. Ведь часто при строительстве мансарды вместо обычного не утеплённого чердака материал кровли меняют на более лёгкий, чтобы не создавать дополнительных нагрузок на стены и фундамент (не забывайте о «пироге» утеплителя, который весьма тzжёлый). Поэтому с крыши может быть снята жёсткая черепица и поменяна на гибкую черепицу.

При обустройстве стропильной системы нужно выдержать расстояние от кровли до утеплителя, равное не менее 5 см. Наверху крыши нужно предусмотреть аэраторы или коньковые продухи. Забор воздуха в вентилируемое пространство будет осуществляться с нижних краёв скатов, и тут может возникнуть проблема: как ни старайся выдержать этот «воздухозаборник» свободным, его могут занять птицы, слепив или построив там свои гнёзда. Защититься от этого можно путём установки решётки.

Так как стропильная система делается в утеплённых мансардах с двойной обрешёткой, то можно сделать в ней сразу два вентиляционных контура. Один будет проходить непосредственно под кровлей, между ней и обрешёткой. Второй «канал» будет находиться между утеплителем, укрытым мембраной, и верхней мембраной, уложенной поверх контробрешётки. При этом тип самой нижней мембраны, укрывающей утеплитель – это ветрозащита, а тип верхней мембраны – пароизоляция. Примерно такая же мембрана находится под теплоизолятором внутри помещения мансарды.

Выше мы не раз касались темы вентилируемого конька, но не вдавались в подробности этой конструкции. Конёк может несколькими способами. Заметим, что из-за его верхнего положения воздух поступает к нему за счёт естественной тяги или по причине конвекции. Так как нам нужно отводить тёплый воздух, насыщенный паром, то он, согласно законам физики, будет подниматься именно к коньку, если окажется в зазоре между кровлей и стропильной системой, укрытой ветрозащитой.

В частности, воздух может поступать в пространство под кровлей со сторону карнизов. А вот через что он будет выводиться, зависит от конструкции коньковой вентиляции. Она может быть реализована:

на трубах;
в виде сплошного аэратора;
при помощи дефлекторов;
с плитками для вентиляции.

Использование плиток для вентиляции целесообразно на тех крышах, которые имеют большой угол уклона. Это гарантия того, что решётка в такой плитке не забьётся. Дефлекторы тоже эффективны там, где на крыше не накапливается снег. Принцип их работы состоит в том, что они способствуют созданию разрежения и дополнительной тяги под крышей.

А вот для снежных регионов и при небольших углах скатов крыши придуманы другие способы, в частности – сплошной коньковый . Он делает конструкцию крыши интересной, и ту всё зависит от фантазии архитектора: такой дом приобретает либо что-то древне-японское в своём стиле, либо ассоциируется со старинными русскими теремами. Идея же состоит в том, что над коньком делается как бы ещё одна крыша с совсем коротенькими скатами, буквально на один–два ряда черепицы. Эта крыша и называется аэратором. Она приподнята над основными скатами, и через образовавшийся зазор из-под неё выходит воздух. Верхние скаты нужны, чтобы на аэраторе не задерживались осадки. Защитой от птиц, пыли и косого дождя служит всё та же мембрана. Иногда используются так называемые ворсистые мембраны, на которых ворс собирает мельчайшие капельки, не давая им превращаться в сплошной слой влаги.

Если же и такой зазор может забиться снегом, то используют специальные дефлекторы с трубами. Даже если будет на крыше лежать снеговая шапка, то вентиляция под кровлей всё равно не прекратится. С трубами будет отлично работать и принудительная вентиляция кровли. Для этого в каждую из них можно встроить малошумный вентилятор. Принять решение о принудительном вентилировании можно тогда, когда не обеспечивается полный обмен воздуха под кровлей в течение получаса. Вентиляторы избавят вас от хлопот с установкой дополнительных труб.

Есть ещё дефлекторы такой конструкции, которые проветривают собственно помещение мансарды, выводя из него пар сразу выше кровли. Эти устройства очень хорошо спасают само помещение, и особенно зимой, когда часто проветривать его не будешь. Мансарда претерпевает самую большую нагрузку от тёплого воздуха, потому что это – самое верхнее помещение в доме. И если мы уберегаем её утеплитель мембраной пароизоляции, которая « », то обрекаем саму мансарду на насыщенность водяным конденсатом, который не в состоянии преодолеть эту мембрану.

Дефлектор с выходом из мансарды на крышу имеет маленькое сечение, по сравнению, допустим, с открытым окном или даже форточкой, поэтому его можно сравнить только с вытяжкой. Такое устройство не позволит парам оставаться на мансарде и в то же время – проникать в утеплитель и под кровлю.

Следует также уточнить, что такое многослойный «пирог» мансарды. Итак, он состоит из нескольких слоёв, которые со стороны кровли будут идти так:

кровельный материал;
обрешётка;
контробрешётка;
ветрозащита;
стропильная система и утеплитель (может закладываться между стропилами);
пароизоляция;
черновая отделка (гипскокартон или фанера);
чистовая отделка.

Как проветривать односкатную крышу

Если у дома крыша выполнена с одним скатом, то её очень просто . Стоит только сделать правильный зазор между кровлей и стропильной системой, как тяга в зазоре возникнет сама собой из-за перепада высоты. Если же зазора мало для полного воздухообмена, то можно сделать дополнительные вентиляционные трубы, как это делалось на двускатной крыше.

Как проветрить вальмовую и шатровую крышу

С такой архитектурой крыш не имеют фронтонов. Но это не является препятствием для организации вентиляции. Она строится по такому же принципу, как и на двускатных крышах, но при этом не нужно забывать о том, что нужно делать входные зазоры для воздуха по всему периметру крыши. Сколько бы скатов на шатровой крыше ни было, каждый из них обязан вентилироваться.

Большой «соблазн» забыть о вентиляции подкровельного пространства даёт полувальмовая крыша, ведь её наклонные торцовые элементы имеют относительно небольшие габариты. Вентиляцию здесь можно построить точно так же, как и на основных скатах крыши.

Несколько сложнее продумать вентиляцию торцовых скатов голландской крыши, так как непосредственно над ними расположено окно. Это является препятствием для использования труб, однако решётки или аэратор туда поставить можно.

Во всех этих случаях, если выполняется деревянная подшивка крыши, она не должна быть сплошной, так как через её зазоры должен поступать воздух в подкровельное пространство.

Но, помимо вышеуказанных правил монтажа важно ещё и сделать точный расчёт, чтобы под крышей создавалась нормальная тяга. Иначе всё это работать не будет.

Срок службы любого здания, его долговечность во многом зависят от качества систем проветривания утепленной крыши.

Традиционная вентиляция крыши и чердачного помещения с помощью слуховых окон оказалась на практике не очень эффективной.

Гораздо больший эффект можно получить путем устройства отверстий для вентиляции в коньке крыши. Такая вентиляция всю избыточную влагу, проникающую из теплого помещения под крышу, удаляет наружу. Если не работает вентиляция, все элементы крыши намокают от конденсата. Эта влага проникает в слои теплоизоляции, оседает на стропильных конструкциях. Все это приводит к образованию грибка и плесени, которые разрушают деревянные элементы крыши, бетонные и кирпичные сооружения, вызывают коррозию конструкций из металла. Зимой конденсат становится причиной появления наледи на кровле. Это в свою очередь повреждает водосточную систему и кровельный материал. Защитой от этих неприятных явлений является правильно оборудованная гидроизоляция и вентиляция крыши.

Материалы и инструменты

Инструменты для установки на кровле.

Для оборудования вентиляции в коньке нужно правильно обустроить так называемый кровельный пирог. Для выполнения всех работ понадобятся:

готовые стропильные конструкции;
специальная пленка, с помощью которой обустраивается гидроизоляция;
утеплитель любого вида;
рейки деревянные для обрешетки и контробрешетки;
кровельный материал;
саморезы;
шуруповерт;
лента клейкая;
строительный степлер.

Общие принципы работы

При обустройстве кровли обычно делаются зазоры между слоем гидроизоляции и кровельным материалом. Они способствуют выводу излишней влаги в атмосферу. Но вместе с парами влаги уходит и часть тепла, что приводит к увеличению затрат на отопление. Особенно это заметно, если неправильно и небрежно смонтирована гидроизоляция. Чаще это происходит на крышах с пологими скатами.

Для каждого типа кровельного материала существуют вентиляционные элементы, которые монтируются на . Это могут быть подконьковые черепицы, имеющие воздушные каналы. Есть специальные коньковые планки из пластика или металла. Все эти элементы приобретаются вместе с кровельным материалом. Вентиляционные отверстия должны быть защищены от попадания в них веток, птиц, насекомых. Делается это с помощью специальных устройств, имеющихся в продаже.

При установке конька ни в коем случае нельзя заполнять промежутки между его элементами и поверхностью кровли монтажной пеной или заклеивать их герметичной лентой. Конек должен оставаться полностью проветриваемым. Внутри чердачного помещения в верхней части стропильных конструкций, в свесах и у конька неплохо сделать отверстия диаметром не менее 20 мм или продолговатые щели. Они тоже обеспечивают вентиляцию крыши. В коньке можно также оставить такие отверстия или поставить на него вентиляционные трубы.

Выходы воздуха с парами влаги через элементы конька крыши бывают непрерывные и точечные. Точечные выходы (их еще называют кровельными аэраторами) делаются на самом коньке или рядом с ним. Часто эти аэраторы имеют вентилятор и совмещаются с вентиляционной системой всего дома. Но более эффективно работает вентиляция с непрерывными выходами. Непрерывный выход монтируется по длине всего конька. Необходимо в этом случае лишь обеспечить беспрепятственный проход воздуха от самой нижней части карниза до конька. Общая площадь сечения вентиляционного зазора в коньке должна составлять не менее 0,05% по отношению к общей площади скатов крыши.

Для обеспечения эффективной вентиляции чердачного пространства наиболее рационально располагать вентиляционные отверстия под самым свесом кровли по всему периметру здания равномерно, а в коньке — по всей его длине. Такое расположение по законам аэродинамики является наиболее рациональным для интенсивного воздухообмена во всем объеме чердачного пространства. Нижние отверстия работают на приток воздуха, коньковые отверстия — на вытяжку.

Конек не только защищает отверстие между скатами крыши от осадков, но и осуществляет вентиляцию чердачного помещения.

Коньковая вентиляция устанавливается в таком порядке:

Монтируется стропильная система.
Поперек стропильных ног крепится гидроизоляция из специальной пленки. Верхние полосы пленки ложатся на нижние, перекрывая их на 15-20 см. Швы проклеиваются специальной соединительной лентой. Такая изоляция будет очень надежной.
Вдоль ног стропильной системы набивается контробрешетка, затем обрешетка.
Укладывается основной кровельный материал — ондулин, металлочерепица, профнастил, шифер и т.д.

Пространство между кровлей и пленкой гидроизоляции должно быть не менее 2, а лучше 4-5 см. Именно наличием этого зазора обеспечивается вентиляция через коньковые отверстия.

Готовые системы конька

Для удобства хозяев домов и строителей налажен выпуск специальных коньков с вентиляцией. Они изящно выглядят и легко монтируются из отдельных элементов. Поверхность их обработана с целью защиты от атмосферных воздействий. Система вентиляции не имеет движущихся частей и не потребляет энергии. Каждый элемент имеет длину 1220 мм и не требует торцевых заглушек. Устанавливается такой конек на любые крыши с уклоном 15-53 градуса. Гарантийный срок эксплуатации составляет 20 лет. Маркировка этого конька VentSure Rigid Strip.

Есть рулонная разновидность конька VentSure Rigid Roll. Он тоже очень просто транспортируется и легко устанавливается на крыше с уклоном 10-60 градусов. Выпускается в рулонах из рифленого специального пластика. Длина рулона 6 м.

Правильно устроенная гидроизоляция, теплоизоляция и вентиляция — залог долговечности крыши.

Вентиляция крыши дома необходима, как и или санузла. На поверхности невентилируемой кровли нарушается температурно-влажностный режим. Капли конденсата оседают на кровельном материале и несущих конструкциях, вызывая гниение, разрушение и приводя к частым ремонтам.

Почему необходима вентиляция крыши

Вследствие перепада температур в подкровельном пространстве собирается конденсат. Вода проникает в утеплитель, ухудшаются его изоляционные качества. Чем больше влаги под крышей, тем хуже она удерживает температуру.

Чаще всего стропильная система собирается из дерева, подверженного гниению при постоянном контакте с влагой. Покрытые плесенью стропила разрушаются, грозя обрушением.

Скопление воды в кровельном ковре из мягких материалов вызывает отслаивание покрытия. Крыша начинает течь. И только крышная вентиляция поможет предупредить все неприятности.

Плюсы домов с вентилируемыми крышами:

подкровельное пространство продувается свежим уличным воздухом;
удерживается оптимальная температура и влажность на чердаке;
сохраняются свойства теплоизоляционного материала;
материалы кровли и поддерживающих конструкций предохраняются от плесени, грибка, провисаний.

Плохая вентиляция крыши в частном доме вызывает:

намокание стропильной конструкции, гниение, ухудшение несущих свойств;
деформацию или ржавление кровельного материала;
разрушение каменных и бетонных частей;
снижение теплоизоляционных качеств кровли, а значит повышение расходов на обогрев дома;
перегрев дома и кровли в жаркое время года.

В связи с этим следует упомянуть важность , где подкровельное пространство является жилым.

Способы вентиляции крыши

Вентиляция крыши любого частного дома осуществляется методом естественного движения воздуха в подкровельном пространстве.

Существует несколько механизмов обеспечения :

вентиляция конька двухскатной крыши.
карнизная вентиляция.
вытяжные крышные вентиляторы.
штучные элементы с вентиляционными отверстиями.
коньки специальной конструкции.
вентиляционные зазоры, которые предусматривают при монтаже кровли.
слуховые окна на чердаке.

А теперь рассмотрим особенности разных конструкций вентиляции крыш домов, собранные из разных материалов.

Вентиляция крыши из гибкой черепицы

При укладке гибкой черепицы обязательно оставляется зазор для вентиляции. Но для свободного движения воздуха с обеих сторон кровли необходимо соблюсти еще несколько условий.

Требования к вентиляции крыши из гибкой черепицы:

Между утеплителем и основанием кровли вставляется брус 50 мм;
По низу ската крыши оставляются вентиляционные щели, через которые проникает свежий воздух. Это излюбленное место поселений мелких птиц. Поэтому желательно прикрыть щели для вентиляции крыши из мягкой кровли решеткой или софитами;
Вытяжка воздуха обеспечивается или аэраторами;
Обрешетка устанавливается особым образом, с разрывами, чтобы воздушные потоки свободно проходили снизу вверх;
Высота воздушной прослойки определяется толщиной бруса. Который выбирают в зависимости от длинны ската и угла наклона крыши. Правильно рассчитать ширину воздушного зазора может только специалист.

Например, когда длина ската 5 метров, угол 10 градусов – достаточно 5 см, если угол такой же, а длина ската 25 метров, нужен брус толщиной 10 см.

Вентиляцию крыши из мягкой кровли можно делать 1 или 2-контурной. Двухконтурная система рассматривается на прилагаемой иллюстрации.

1 – утепление, 2 – пароизоляция, 3 – противоураганная защита, 4 – первая щель для вентиляции, 5 – вторая щель для вентиляции, 6 – кровельное покрытие.

Принудительная вентиляция гибкой кровли

Для увеличения эффективности вентиляции кровли из гибкой черепицы устанавливают аэраторы. В аэраторе всегда пониженное давление, поэтому тяга не пропадает никогда.

Аэраторы выпускаются различного диаметра и высоты. Подбирается размер и количество в зависимости от площади крыши из гибкой черепицы.

Вентиляция аэраторами оборудуется по правилам:

между двумя аэраторами должно быть не меньше 12 метров;
устанавливаются они на самые высокие места крыши, равномерно;
если крыша недавно установлена, предпочтительнее выбирать места стыков утеплителя;
если аэраторы устанавливаются во время ремонта крыши из мягкой кровли, лучшее место для элемента вентиляции – там, где кровля слегка вздута;
диаметр отверстия для флюгарка должен быть на 1 – 2 см больше, чем диаметр самой трубы;
аэратор прикрепляют анкерными болтами или дюбелями;
стык нужно обработать герметиком или наклеить специальную ленту.

Вентиляция мансардной крыши

Вентиляция крыши над мансардой несет дополнительную важнейшую функцию регуляции температуры внутри жилого чердака. Нижняя поверхность кровельного пирога фактически примыкает к его потолку. Таким образом, движение воздуха вдоль внутренней плоскости обеспечивает дополнительную термоизоляцию. Поэтому создана особая технология сооружения вентиляции мансардных крыш с выводом влажного, горячего или холодного воздуха наружу.

Используются принципы естественной вентиляции: теплый воздух вытесняется холодным потоком, идущим снизу.

Составляющие вентиляции крыши мансард:

пароизоляционная пленка или мембрана (выбирается с минимальной проницаемостью);
утеплитель, который размещается между стропилами;
обрешетка;
контробрешетка из реек или бруска;
гидроизоляция;
кровельное покрытие.

Диффузионная мембрана полностью предупреждает скопление конденсата. Особая мембранная ткань не пускает влагу снизу (из жилого пространства мансарды) на нижнюю поверхность крыши. Вместе с тем, под кровельным материалом остается промежуток для беспрепятственного движения воздушных масс. Гидроизоляция предупреждает проникновение влаги из вне.

Необходимо также обеспечить щели в карнизе для входа воздуха и в области конька для выхода. Верхняя вентиляционная щель располагается между гидроизоляцией и кровельным покрытием. Вода, проникающая с улицы, испаряется через эту отдушину. Отлично проветриваются и конструкции, поддерживающие крышу.

Нижняя вентиляционная щель расположена между гидроизоляцией и утепляющим слоем. Через нее испаряется вода, проникающая в утеплитель снизу. Воздух из жилых помещений насыщен водяными парами, которые необходимо выводить.

Паро- и гидроизоляция крыши

Изоляционные пленки настилаются на стропила, между которыми оставляют промежутки не более 120 см. Чтобы конденсат не попадал на деревянные балки, пленка монтируется с провисанием 1 – 2 см. Крепят ее степлером или гвоздями с широкой оцинкованной шляпкой. Если шляпка будет не достаточно большой, пленка прорвется. Полотна раскладываются с перекрытием в 15 см, которое проклеивается скотчем.

Между утепляющим слоем и гидроизоляцией должен оставаться промежуток минимум 4 см. Пленку раскатывают по стропилам и крепят рейками вдоль них, прибивая оцинкованными гвоздями.

Контробрешетка состоит из брусков, которые устанавливаются с промежутками 15 см.

В области конька необходимо оставить 5 см между краем изоляции и осью конька для продуха. И лишь теперь можно сооружать обрешетку, тип которой зависит от материала кровли.

Важно правильно обработать места вхождения труб в кровельный пирог. Пленка надрезается в виде усеченного треугольника. Получается подобие клапанов, которые крепятся на стенках трубы или брусках лентой-герметиком.

Пароизоляцию монтируют внатяг, нижний зазор не оставляется. Но верхний продух между мембраной и обрешеткой необходим.

Чтобы уберечь кровельный материал от воздействия пара из жилых помещений, используют ворсистые мембраны, прикрепляемые на утеплитель гладкой поверхностью внутрь. На мелких волосках капельки воды удерживаются, не скатываясь в лужицы. Такой барьер для пара продлевает срок использования утеплителя и деревянных конструкций, сохраняет качества изоляции. Благодаря пленке на стропилах не образуются колонии плесени.

Полотна пароизоляции раскатываются поперек утепляющего материала, внахлест на 15 см, края подклеиваются специальным скотчем.

Коньковый аэратор для вентиляции

Коньковый аэратор обеспечивает вентиляцию конька крыши, помогает поддерживать температуру и влажность в мансарде. Готовые коньковые аэраторы можно монтировать на кровлю любого типа.

Устанавливаются они только на крышах с уклоном от 14 до 45 градусов. На крыше обязательно оборудуются коньковые продухи. Длина аэратора должна совпадать с длиной конька. От дымохода до конькового среза выдерживается расстояние 30 см и более. Конструкция вентилируемого конька крыши должна быть герметичной.

Дефлекторы для мансардной крыши

Дефлекторы или кровельные аэраторы – это механизмы для выведения влаги и пара из кровельного пирога. В аэраторе используется метод конвекции.

Дефлектор в мансардной кровле обеспечивает:

эвакуацию пара до того, как он достигнет кровельных материалов;
уменьшение давления, предотвращая появление вспучивание минваты, используемой в качестве утеплителя;
эвакуацию влаги из минваты, предупреждая выпадение конденсата.

Согласно нормативам на вентиляцию крыш мансардного типа необходимо оборудовать по 1 дефлектору на каждые 100 кв. метров. Такая плотность позволяет эффективно вывести излишки влаги. Если ендова крыши очень крута, а коньки наклонены, дефлекторы размещают в ендове и по коньковому прогону на соединениях утеплительного слоя.

Вентиляция крыши из металлочерепицы

Вентиляция крыши дома из металлочерепицы обладает некоторыми особенностями.

Непрерывная вентиляция обеспечивается во время монтажа кровельного пирога и заключается в том, что между кровельным материалом и термоизоляцией оставляется промежуток до 5 см. Нижний слой утеплителя проветривается благодаря щели толщиной 5 см до обрешетки. А чтобы древесина не намокала, под конек подкладывается уплотнитель.

Площадь вентиляционных щелей у карниза должна равняться площади коньковых продухов (объем притока равен объему оттока). Суммарная площадь продухов должна составлять 1% от площади крыши. Если во время проектирования и строительства дома вентиляция крыши из металлочерепицы не продумана, существует экспресс-метод для уже готовых кровель.

Основу крышной вентиляции в данном случае составляют и вентиляционные выходы. Высота трубы должна быть 50 см и более. На каждые 60 кв. метров площади крыши устанавливается 1 труба как можно ближе к коньку. К моменту монтажа точечных выходов вентиляции, видео которых мы представляем, крыша из металлочерепицы должна быть полностью собрана.

Чаще всего используют пластиковые трубы, они не нарушают внешний вид здания и долго служат.

В районах с обильными снегопадами зимой устанавливают трубы длиной до 65 см. Места примыкания труб к кровле герметично закрывают. Когда кровля пологая, а скаты длиной более 6 м, оборудуют вентиляционные примыкания. Высота примыканий от 40 см над крышей. Вместо обычной трубы иногда эффективнее использовать дефлекторы, представленные на видео вентиляции крыши из металлочерепицы.

Вентиляция конька крыши под металлочерепицу обеспечивается коньковой доской, разделяющей два крышных ската. С одной стороны воздух беспрепятственно выходит, предупреждая образование конденсата.

Для вентиляции пространства под крышей используется естественная тяга. И работать она будет лишь в том случае, если количество и расположение вентиляционных выходов точно рассчитано.

Монтаж точечного выхода вентиляции

Точечные выходы подходят в качестве вентиляции вальмовой и скатной крыши небольшой площади. Сложные крыши с несколькими коньками оборудуются выходом у каждого конька. Расстояние до конька не должно быть больше 0,6 м. Не желательно монтировать по два выхода на одном листе металлочерепицы, чтобы не ослаблять конструкцию.

Приобретая , учитываются следующие параметры:

профиль накладки должен совпадать с профилем металлочерепицы;
цвет трубы;
ограничения по температуре для данного экземпляра;
в комплект должна входить инструкция по установке, накладки, шаблон, крепеж, сама труба, а также проходной элемент;
диаметр трубы зависит от площади крыши.

Самый важный момент в установке точечной вентиляции крыши из металлочерепицы – это прорезывание отверстия нужного размера и герметичный монтаж трубы. Если устройство собрано правильно, в соответствии с аннотацией, то место примыкания к крыше будет заизолировано от попадания дождя или снега.

Отверстие вырезается четко по приложенному шаблону с помощью ножниц по металлу или ножовки, но только не болгарки, которая портит покрытие.

Герметичность обеспечивается силиконом, которым обрабатывают уплотнительный кружок. Далее проходной элемент прикрепляется шурупами из комплекта и в него вставляется труба. Проходной элемент необходим для фиксации трубы. Чтобы крепление получилось надежным, отверстие в нем прорезается на четверть меньше, чем диаметр трубы. Иногда этот узел продается уже в собранном виде. Труба должна быть установлена вертикальна, что проверяется уровнем. Теперь ее крепят шурупами и прикрывают декоративными накладками.

Вентиляция крыши из профнастила

Вентиляция крыши из профнастила организовывается естественным методом, схожим с показанной на видео вентиляцией крыши из металлочерепицы. В зоне карнизного свеса воздух проникает в поднастиловое пространство, свободно проходит вверх до конька и отводится шатровым коньком. Если конек не длиннее 10 м, через торец.

Вентиляция поднастилового пространства крыши из профнастила обеспечивается установкой на слой гидроизоляции вентиляционных реек. Самая нижняя рейка возле карниза должна быть толще остальных на 50%.

Гидроизоляцию не дотягивают до конька крыши, чтобы, обеспечивая качественную вентиляции крыши из профнастила, не препятствовать выходу паров. А затекание воды снаружи предотвращается уплотнением конька системой «топ-ролл». Можно также установить вентиляционный конек крыши под профнастил или металлочерепицу.

Вентиляция односкатной крыши

Чаще односкатные крыши устанавливают над верандами и террасами, где вентиляция не нужна. И совсем другая ситуация, когда она над жилым домом. Вентиляция односкатной крыши оборудуется очень просто и это большое преимущество конструкции. Не нужно приобретать аэраторы или монтировать конек специальной формы, а только правильно собрать саму кровлю.

Односкатная крыша непременно нуждается в вентиляции. Под кровельным материалом оставляется место для свободного продвижения воздушных потоков. Движение осуществляется снизу вверх. Поэтому между теплоизоляционным слоем и гидроизоляцией оставляется просвет. Часто просверливают дополнительные вентиляционные отверстия в коленчатых стенках.

Свесы кровли зашиваются софитами с перфорацией. При установке обрешетки между досками оставляются небольшие щели. Можно также установить вентиляционные решетки. Вентилируются односкатные крыши с углом наклона 5 – 20 градусов.

Вентиляция вальмовой крыши

При сооружении вентиляции крыши вальмовой конструкции руководствуются уже изложенными выше принципами. Это естественный метод вентиляции, при котором воздух попадает в подкрышное пространство из-под карниза и выходит возле конька.

Поэтому особое внимание следует уделить ветровой подшивке карнизов. Если карниз подшивается деревом, между досками оставляются щели. Удобнее делать подшивку из уже готового перфорированного пластика (софитов). Если подшивка уже готова, а вентиляция не обеспечена, вырезаются проемы, в которые монтируются решетки для приточной вентиляции вальмовой крыши. Диаметр решеток 5 см, они прикрыты мелкой сеткой. Между решетками оставляются промежутки не более 0,8 метра. В продаже есть модели разнообразных цветов и форм.

Вентилируемый конек кровли — монтаж и устройство

26-02-2017 Крыша

Современные кровельные конструкции являются сложной системой, в которой элементы действенно работают, лишь тесно взаимодействуя и дополняя друг друга. При создании проекта кровли из мягкой черепицы, профнастила либо металлочерепицы необходимо учесть очень многое: обезопасисть утеплитель от намокания, не допустить подгнивание стропильного каркаса и преждевременный износ покрытия. Особого внимания заслуживают «утепленные» крыши, лишенные изолирующей воздушной прослойки. Дабы микроклимат в таких зданиях был пригоден для жизни, необходимо наладить между подкровельным атмосферой и пространством циркуляцию воздуху. Для этого на скатных крышах устанавливают вентилируемый конек, монтаж которого есть необходимым условием организации принудительной вентиляции кровли.

Конструкция

Вентилируемый конек – устройство, устанавливаемое на скатные крыши для организации принудительной вентиляции крыши. Он представляет собой несложный прибор из пластика, устанавливаемый на протяжении конька кровли из мягкой черепицы, профнастила либо металлочерепицы. Вентилируемый коньковый профиль владеет следующими функциями:

Надежно герметизирует коньковое соединение скатных крыш, дабы через него не появлялись протечки. Треугольная форма конька усложняет заделку этого не сильный места кровли из профнастила и профлиста, через которое может просачиваться талая и дождевая вода.
Открывает доступ для воздуха. Вентиляционный зазор, который образуется при установке конька таковой конструкции открывает нагретому воздуху в помещения путь на улицу, что формирует своего рода тягу и заставляет воздушное пространство циркулировать в дома.
Закрывает вентиляционный зазор от проникновения насекомых и наметания снега. Устройство конька задумано так, что в него не имеет возможности затечь вода, залететь снег либо насекомые.
Разрешает испарятся лишней влаге. Пары, насыщенные влагой, являются продуктом жизнедеятельности человека. Они вместе с воздухом поднимаются вверх, охлаждаются и конденсируются на элементах стропильного каркаса. Термоизоляционный слой кровли из профнастила, мягкой черепицы либо металлочерепицы из-за намокания теряет солидную часть теплосберегающих свойств, а древесина каркаса гниет и покрывается плесенью. Монтаж проветриваемого конька решает эту проблему, открывая воздушное пространство кислороду и разрешая излишкам ваги испаряться.

Обратите внимание! Монтаж конька с вентиляционными отверстиями есть частью обустройства принудительной вентиляционной системы кровли из мягкой черепицы, профнастила либо металлочерепицы. Дабы вентиляция получила, в карнизы устанавливают продухи, места забора свежего воздуха из атмосферы.

Монтаж проветриваемого конька не портит внешний вид кровли, при качественной установке данный элемент вентиляционной системы нереально рассмотреть. Дабы место установки смотрелось эстетичнее, поверх него закрепляют полосу мягкой черепицы либо железный профиль, который защищает аэратор от действия солнечных проникновения и лучей атмосферной жидкости.

Принцип действия

В былые времена строители кроме того не вспоминали об установке вентилируемого конька, поскольку воздушное пространство естественным образом циркулировал через щели либо зазоры в конструкциях и строительных материалах. Устройство современной кровли из металлочерепицы либо профнастила требует фактически полной герметичности, монтаж выполняется в виде необычного «пирога», в котором присутствует слой утеплителя, пароизоляции и гидроизоляции. Такая конструкция не оставляет воздуху ни одной щелочки, и-за чего в дома устанавливается душный, мокрый микроклимат. Дабы решить эту проблему, необходимо на этапе утверждения проекта создать качественную вентиляцию. В зависимости от типа кровли имеется 2 варианта вентиляционных систем:

Естественные. Вентиляция естественного типа оборудуется для домов с «холодными» кровлями, в которых не отапливается чердак. При таковой конструкции в скате крыши проделывают слуховые окна, нужные для циркуляции воздуха. В этом случае неотапливаемый чердак делает функции «воздушной подушки», изолирующей нагретые помещения от холодной крыши. Монтаж конька с вентиляционными отверстиями выполняется при таких событиях очень редко.
Принудительные. Принудительная вентиляция работает по принципу конвекции, который гласит, что нагретый воздушное пространство постоянно поднимается вверх. Кровли с отапливаемой мансардой из металлочерепицы, профнастила и рулонных материалов оборудуют коньковым аэратором, и карнизными продухами, дабы вынудить воздушные веса циркулировать между атмосферой и помещением. Поток воздуха попадает в кровельную конструкцию через продухи, нагревается и поднимается под потолок, выходя через вентилируемый конек и освобождая место для свежего воздуха.

Принципиально важно! Принудительная вентиляция разрабатывалась на базе физических свойств газа. Для ее функционирования не необходимы источники питания, поскольку тяга создается в соответствии с закону конвекции: теплый воздушное пространство поднимается вверх, а холодный опускается вниз. Дабы добиться большой эффективности вентиляционной системы, ее элементы размещают равномерно по всей площади крыши из профнастила, металлочерепицы либо рулонных материалов.

Виды аэраторов

Устройство вентиляционной системы зависит от площади скатов, характера применения подкровельного помещения и применяемого кровельного материала. Монтаж вентиляции для «теплых» мансардных крыш сложнее и дороже, чем для холодных. Дабы выяснить взаимное расположение и оптимальный состав элементов, делают монтаж, основанный на определении объема воздуха в чердачном помещении. Для оборудования вентилируемого конька употребляются аэраторы следующих видов:

Постоянные аэраторы, каковые устанавливаются на протяжении всего конька. Они являются пластиковый уголок, в торцах которого изготовлены вентиляционные зазоры, либо гофрированную вентиляционную ленту. Аэраторы постоянного типа считаются более действенными, поскольку обесчещивают равномерную циркуляцию воздуха. Чаще они устанавливаются не на крыши из металлочерепицы и профнастила, а на конструкции с рулонными покрытиями на базе битума, поскольку им требуется более активная вентиляция.
Точечные аэраторы. Точечные аэраторы являются маленькие трубки на треугольном основании, каковые устанавливают на коньке крыш из металлочерепицы и профлиста с шагом 1-1,5 м. Монтаж вентилируемых коньковых профилей для того чтобы типа делают, в случае если крыша имеет мелкую площадь либо относится к холодному типу, поскольку они владеют низкой эффективностью.

Обратите внимание! Самый простой и недорогой метод оборудования проветриваемого конька – использование гофрированной вентиляционной ленты. Она продается в рулонах, а на нижней стороне ленты находится самоклеящийся слой с защитной пленкой. Дабы выполнить монтаж, необходимо снять предохранительную пленку, приклеить ленту по обе стороны конька, а после этого установить коньковую планку из металла.

Функции

Неумелому мастеру вентиляция конька может показаться дополнительными затратами и ненужным излишеством, но умелые кровельщики знают, что эта несложная мера увеличивает срок эксплуатации покрытия крыши и стропильного каркаса. Грамотно вычисленная и смонтированная вентиляционная система делает следующие задачи:

Оптимизирует микроклимат в жилых помещениях. Благодаря постоянному притоку воздуха, насыщенного кислородом, в доме неизменно свежо, не душно, поддерживается комфортный температурный режим.
Увеличивает срок работы покрытия кровли. Вентилируемый коньковый профиль предотвращает вздутие рулонных материалов на базе битума от действия солнечной радиации, разрешает испарятся лишней влаге, что благоприятно отражается на срок эксплуатации крыш из металлочерепицы и профнастила.
Сохраняет здоровое состояние обрешётки и стропильного каркаса. Благодаря аэратору, избытки жидкости испаряются, а древесина каркаса крыши не страдает от гнилей, грибка и плесени.
Не допускает намокания утеплителя. За счет постоянной циркуляции воздуха утеплитель проветривается и остается сухим, что сохраняет термоизоляционные качества материала на самом высоком уровне.
Делает применение материалов на базе битума более надёжным. Циркуляция воздуха через аэраторы исключает возможность проникновения битумных паров, каковые считаются вредными для здоровья человека, в помещений.

Обратите внимание! Слуховые окна, устанавливаемые при организации естественной вентиляции, находятся половине высоты ската, почему под самым коньком образуются застойные территории, где воздушное пространство совсем не циркулирует. При монтаже принудительной вентиляции таковой неприятности не появляется, поскольку аэраторы устанавливают прямо на коньковые соединение, которое есть высшей точкой кровли.

Видео-инструкция

Источник

Конек является одним из элементов стропильного каркаса крыши. Он необходим для того, чтобы предотвращать попадание воды в пространство под кровлю, обеспечить вентилирование крыши и придать конструкции декоративный эффект. В статье ниже мы рассмотрим, как правильно установить конек на крыше и какие расходные материалы для этого понадобятся.

Устройство конька на крыше

Конек – это место примыкания противоположных скатов крыши. Различают несколько типов коньков исходя из конструкции крыши. Это может быть длинная прочная балка, установленная на вертикальных опорах или уложенная на фронтоны. Далее на такую балку будут опираться стропила в верхней части.

Стропильный каркас может состоять также из отдельных треугольных ферм, образованных соединенными между собой парами стропил. Такие фермы собирают воедино с помощью горизонтальных перемычек. В самом верху наклонной плоскости ферм с каждой стороны нашивают по доске. Именно эти доски, размещенные параллельно карнизу, и являются коньком.

Если речь идет о вентилируемом коньке для профнастила, то имеется в виду специальный элемент кровельного покрытия, который закрывает щель между листами материала, уложенного на скатах кровли. Как правило, такие детали изготовлены из металла или материала, аналогичного кровельному покрытию.

Перед тем, как закрепить конек на крыше из профнастила, стоит определиться, какая форма будет оптимальной для конкретной конструкции:

конусная;
округлая;
ребро;
угол;
рельефная;
фигурная.

Назначение

Прежде всего, стоит сказать, что конек на крыше необходим не только для придания ей завершенности и эстетической красоты, но и для обеспечения функциональности всей кровельной конструкции.

В настоящее время кровельный пирог включает сразу несколько слоев, среди которых пароизоляция, тепло- и гидроизоляция. Кроме того, такая многослойная конструкция предполагает наличие зазоров для вентиляции. В частности, отступ между кровельным покрытием и утеплителем позволяет снизить теплопотери, регулировать температурный режим внутри дома и обеспечить долговечность изоляционного материала. Следовательно, в зимнее время на крыше не образуется ледяная корка, а в летнее – чердачный этаж не нагревается до температуры парилки.

Поэтому перед тем как поставить конек на крышу, в кровельном пироге необходимо предусмотреть вентиляционный зазор и позаботиться о циркуляции воздушных потоков. Чтобы этого добиться, свесы на карнизах подшивают софитом, доской, закрепленные с зазорами, либо прочими материалами в комплексе с решетками для вентиляции. Обратите внимание, что крепление конька к профнастилу нужно сделать так, чтобы под него свободно попадал свежий воздух. В таком случае влажный воздух изнутри будет свободно покидать подкровельное пространство, не оседая в виде конденсата на утеплителе и деревянных конструкциях.

Вычисляем высоту

Выполнять расчеты, на какой высоте должен быть расположен конек, необходимо на стадии разработки проекта. Это особенно актуально в случае с возведением вальмовой или другой крыши со сложной конфигурацией.

Расчет высоты установки конька производится с учетом следующих условий:

конфигурация и внешний вид здания;
разновидность кровельного покрытия;
уровень снеговых и ветровых нагрузок в данном регионе;
обоснованность с точки зрения экономии и сложности установки.

Кровельная конструкция должна быть соразмерной с самим зданием. Если предполагается установка высокой крыши с крутыми скатами, для нее понадобится существенно больше материала. В тоже время низкоуклонная крыша должна быть рассчитана на большое количество снежных осадков.

Чтобы определить, как крепить конек на крышу сложной конфигурации, потребуется специальное программное обеспечение или помощь архитекторов, которые смогут точно высчитать его высоту. Если же речь идет о простой конструкции с уклоном скатов в пределах 35-60º, высоту конька можно высчитать по тригонометрическим формулам.

Тонкости установки и крепления на профнастил

Хотя коньковый прогон может быть сделан из стали, все же владельцы частных домов в основном используют деревянный брус. Однако перед тем как крепить конек на профнастил из дерева, его необходимо обработать антипиренами и антисептиками.

Минимизировать пагубное влияние атмосферных осадков позволяет укладка специальных элементов из кровельного материала или листа оцинковки, а изнутри выполняется гидроизоляция стыков и обустройство зазоров для вентиляции.

Предварительно в верхней части наклонных скатов необходимо набить широкую обрешетку, так как крепить конек на профлист нужно будет специальными креплениями. Однако отступ от ребра кровельного покрытия до верхней точки ската должен составлять примерно 7 см. Более широкие зазоры потребуют специальных коньковых элементов с широкими лопастями.

Гидроизоляция и утепление кровли, которые предотвратят появление конденсата, также выполняются до того, как сделать конек из профнастила. Тем не менее, отступ для циркуляции воздуха должен быть предусмотрен обязательно.

Как крепить вентилируемый конек на профлист

Вентилирование конькового элемента кровли позволяет обеспечить свободную циркуляцию воздуха в кровельном пироге.

Методика, как правильно крепить конек на профлист, предполагает выполнение таких манипуляций:

Поверх установленного ранее стропильного каркаса перпендикулярно стропилам необходимо уложить и зафиксировать слой гидроизоляции. Нахлест отдельных листов должен составлять не менее 15 см, а швы герметизироваться строительной лентой.
К стропильным ногам прибивают рейку обрешетки и контробрешетки.
Далее выполняется монтаж кровельного покрытия, которое немного не достает до конька.
Внутри конькового прогона делают отверстие для вентиляции, которая обеспечит свободную циркуляцию воздуха внутри кровли. Гидроизоляционный материал под ним размещают с нахлестом.
При подшивке свесов на карнизах также необходимо оставить отступать для вентиляции.

Чтобы сделать конек на крыше из профнастила как можно более функциональным, монтируют специальные короба для вентиляции. Они крепятся на самоклеящиеся смеси или специальными крепежами. Обратите внимание, что работать лучше всего в теплую сухую погоду.

Как вариант, если вентиляционный короб нет возможности установить, внутри чердака обустраивают несколько торцевых окон для проветривания.

Крепление конька — как сделать правильно

От того, какой тип материала для перекрытия кровли будет выбран, зависит способ, как соединить конек на крыше. Обычно такие доборные элементы предлагаются в дополнение к основному кровельному покрытию, так что метод их крепления будет аналогичен укладываемому материалу.

Общее правило монтажа кровельного конька гласит, что первыми размещают торцевые детали с обоих фронтонов. Затем между ними натягивают шнур в качестве ориентира. Далее, четко соблюдая горизонтали, укладывают все оставшиеся детали. Обратите внимание, что монтаж коньковых планок нужно выполнять так, чтобы в швы не затекала жидкость и не задувал ветер.

Очень важно выполнить качественную герметизацию коньковой планки, для чего можно использовать:

монтажную пену;
специальный герметик;
цементный раствор в случае с шиферным покрытием;
предусмотренные производителями кровельных материалов составы.

Как правило, для шиферных крыш продают специальные коньковые планки из асбестоцемента. Их монтируют по обеим сторонам конька с нахлестом верхних краев и фиксирует специальными гвоздями.

Коньковые планки из металла можно сделать самостоятельно из оцинкованной стали либо приобрести уже готовые изделия фабричного производства. Для установки таких элементов используются саморезы с уплотняющими кольцами из резины или неопрена.

Для керамической черепицы предусмотрены специальные коньковые элементы. При использовании рулонных материалов или мягкой битумной кровли, конек изолируют аналогичным покрытием.

Стоит отметить, что сделать коньковый прогон более декоративным можно с помощью специальных украшений, которые имеются в продаже в строительных магазинах.

Кровля сложная конструкция, состоящая из множества различных элементов, например, конька. Он выполняет много функций, без которых эксплуатация крыши может быть существенно затруднена. А какой конек на крышу из профнастила можно использовать? Как его правильно монтировать, и как эксплуатировать?

Для чего нужен конек?

Конек устанавливается на крыше любого дома. Исключение составляет только плоская крыша. У этого понятия есть два значения. Конек – это верхняя часть крыши там, где сходятся скаты. В этом случае имеется ввиду либо прогон в виде деревянной балки, либо соединение стропильных ног. Также коньком называют доборный элемент, устанавливаемый на вершине кровли.

В первом случае речь идет о части стропильной системы крыши. В данной статье речь пойдет именно о коньке, как о доборном элементе. В этом случае он представляет собой планку, которая может быть сделана из различных материалов и иметь разную форму.

Конек для профнастила или любого другого кровельного материала выполняет следующие функции:

Защита пространства под кровлей. Укладывая на скаты крыши профнастил или другой материал, трудно сделать так, чтобы верхний стык был достаточно плотным. В этом месте обязательно образуется щель. Для того, чтобы влага не попала под кровлю и следует установить коньковую планку. Защитная функция является основной для этого доборного элемента;
Обеспечивает циркуляцию воздуха. При установке коньковой планки создается зазор, который играет роль вытяжного отверстия. В результате создается . Обеспечение циркуляции воздуха в подкровельном пространстве очень важно, особенно если крыша покрыта профлистом или металлочерепицей. Эти материалы обладают высокой теплопроводностью, и быстро нагреваются и остывают. В результате этого на нижней стороне профлиста образуется конденсат. Если коньковая планка не будет обеспечивать вентиляцию, то и утеплитель быстро выйдет из строя;
Эстетическая функция. Конек на вершине крыши придает всему строению законченный вид. Без этого элемента сложно себе представить любую кровлю.

По всем этим причинам установить конек на крышу из профнастила или любого другого материала нужно в обязательном порядке. Только в этом случае долгая и безаварийная эксплуатация кровли, да и всего дома будет обеспечена.

Формы и размеры

Профнастил в современном строительстве используют часто. Этот материал прочный, долговечный, легко монтируется и стоит недорого. Профлист выпускают многие производители, поэтому и доборных элементов предлагается много. Они отличаются как по всему внешнему виду, так и по характеристикам.

Коньковый элемент для профнастила можно приобрести следующих форм:

А какие используются материалы? Из чего сделан описываемый доборный элемент? Конек, применяемый для крыш покрытых профлистом, изготавливают из того же материала. Это лист оцинкованной стали. Конек, так же как и профнастил, может иметь защитный слой из краски, полимеров или вообще обходится без него. Последний вариант применяется редко. Конек без дополнительной защиты быстро начнет ржаветь. Лучше всего выбирать варианты с полимерным покрытием, в цвет применяемого профнастила. В этом случае конек будет служить долго и надежно защищать крышу от снега и дождя.

Для правильных расчетов следует знать размеры конька для профнастила. Тут выбор очень большой. Как правило, длина коньковой планки равна 2-3 метров. Но в остальных размерах стандартов практически нет. Ширина полок конька может лежать в пределах от 150 до 300 миллиметров. Самый популярный вариант – 200 миллиметров. Более «крупный» по размеру конек будет смотреться слишком массивно, а если полки меньше, то защита крыши из профнастила может пострадать.

Как улучшить защиту

Конек перекрывает щель в местах соединения профнастила на вершине ската. При этом он обеспечивает вентиляцию воздуха под крышей. Но установка коньковой планки не гарантирует полную герметизацию. Под нее все равно будет задувать снег или капли дождя. Чтобы этого не произошло нужно установить уплотнитель.

Подобные изделия выпускаются в нескольких вариантах:

Какой вариант выбрать – это решать самим владельцам дома. Универсальный утеплитель для конька стоит недорого, но вот его защитный функции у профессиональных строителей под большим сомнением. Самым дорогим, но и самым надежным вариантом можно считать саморасширяющуюся ленту. В этом случае все пространство между профнастилом и коньком будет надежно закрыто.

Как устанавливать конек

Любое изделие, даже с высоким качеством, будет работать плохо, если монтаж произведен с ошибками. А как установить конек на крышу с покрытием из профнастила? Какие тут имеются нюансы и возможные трудности?

В первую очередь нужно знать, что монтаж конька начинается после полной . При этом кровельный материал не должен доходить до линии пересечения скатов на 5-10 сантиметров. Если листы профнастила состыковать без такого свободного пространства, то вентиляция подкровельного пространства будет затруднена.

Дальнейшие работы будут выглядеть следующим образом:

Каждая строительная деталь или конструкция имеет предназначение. Конек для профнастила предназначен для защиты кровли от непогоды. От его характеристик напрямую зависит срок службы крыши, а, следовательно, и всего здания. В этой статье речь пойдет о том, как правильно спроектировать конек на крышу из профнастила и произвести его монтаж таким образом, чтобы кровля прослужила долго и на всем сроке эксплуатации исправно выполняла свои функции.

Монтаж крыши из любого кровельного покрытия, в том числе и металлочерепицы, должен производиться таким образом, чтобы осуществлялась вентиляция подкровельного пространства. Подобная необходимость обусловлена тем, что воздух, находящийся снаружи, проникает через карниз под кровлю и нагревается. Согласно законам физики, он поднимается наверх, и просушивает крышу.

Если воздух, набравший влажные пары будет находиться под кровлей постоянно, то образуются идеальные условия возникновения конденсата, ржавчины и плесени, что приведет к выходу из строя крыши. Чтобы избежать подобного, воздух должен иметь пути выхода наружу в наивысшей точке крыши. Таким местом является схождение верхних краев кровельного материала.

Наличие в верхней точке крыши щелей, дает возможность проникать на чердак осадкам, насекомым и даже птицам. Ничем хорошим это не сулит. Поэтому следует выполнять монтаж конька металлочерепицы, впрочем, как и для любых других кровельных материалов.

Установка конька на металлочерепицу и крыш, изготовленных из других кровельных материалов, позволяет создать условия, при которых воздух свободно уходит через вентиляцию в атмосферу, а из нее под кровлю ничего лишнего не попадает.

Помимо практичной функции, монтаж конька крыши из металлочерепицы и прочих кровельных материалов, позволяет придать конструкции более изящный и законченный внешний вид. Таким образом правильно подобранный и грамотно установленный конек, имеет еще и эстетическое значение.

Конек для крыши из профнастила

Как правило, конек на металлочерепицу, должен быть изготовлен из того же материала. Подобрать коньковую конструкцию, изготовленную по тем же технологиям, что и металлочерепица, несложно. Чаще всего они продаются вместе. Разумеется, можно подобрать и соответствующий цвет.

Как правило, конек на профнастил выпускается в трех вариациях:

обычный угловой;
полукруглый;
П-образный.

Полукруглый конек довольно часто снабжается плоской или конусообразной торцевой заглушкой. Помимо вышеперечисленных видов коньков, встречаются и другие виды сечения.

Зачастую, подобные доборные элементы кровли выпускаются длиной от 2000 до 3000 миллиметров. Ширина полок коньков варьируется в пределах от 10 до 30 сантиметров. Радиус конька, имеющего полукруглую форму, тоже может быть разным.

Приобрести коньки можно в магазине, но при желании хозяина дома, имеется возможность заказать индивидуальное изготовление этого доборного элемента крыши. Кроме того, при наличии специального оборудования (листогиба) и определенного опыта, можно изготовить коньковый элемент крыши самостоятельно. Если подобной возможности нет, то не стоит отчаиваться. Покупка готового изделия обойдется ненамного дороже.

Конек – это деталь крыши, которая должна отличаться хорошей жесткостью. Чтобы добиться этого, производители загибают края полок внутрь на 2-3 сантиметра по всей длине изделия. Это позволяет избежать повреждений конькового элемента крыши при резких порывах ветра в процессе выполнения монтажных работ.

Строительные инструменты и материалы для монтажа конька на крыше из профнастила

Использование той или иной формы конька, зависит от массы различных факторов: начиная от эстетических предпочтений хозяина дома, и заканчивая конструкцией стропильной системы. Но независимо от формы конька, для его монтажа потребуется ряд дополнительных строительных материалов и инструментов, которые нужно подготовить заранее и взять с собой на крышу, чтобы не спускаться с нее по несколько раз. Итак, для проведения монтажных работ потребуются:

лестница, оснащенная Г-образными выступами на концах, благодаря которым, она не будет съезжать по скату крыши;
кровельные саморезы. С их помощью выполняется крепление конька к крыше;
шуруповерт или фигурная отвертка. Предпочтительней первое, так как с помощью шуруповерта, все необходимые работы можно проделать гораздо быстрее;
сборные элементы конька, количество которых напрямую зависит от длины крыши и габаритов;
рулетка или любой другой измерительный инструмент;
ножницы для работы с металлом;
уплотнитель.

Г-образный выступ на лестнице, как правило, сделан под углом 90 градусов. В то же время, угол между скатами крыши не всегда равен этому значению. В этом нет ничего страшного. Если угол меньше 90 градусов, то основная нагрузка ложится на верхнюю часть профнастила, которая уложена на обрешетку, поэтому этой части кровли ничего не угрожает. В то же время, если угол больше 90 градусов, то концом Г-образного выступа можно сильно повредить полимерное покрытие кровельного материала. Этот момент нужно учитывать и защитить металлочерепицу от повреждений. Как минимум для этого нужно обмотать выступ лестницы тканью или любым другим подобным материалом.

Особое внимание следует уделить подбору саморезов. Они бывают с острым концом для работы с древесиной и буром для крепления металлических конструкций. Если конек крепится к древесине, то саморез все равно придется просверливать через профнастил. Поэтому следует учитывать одну немаловажную тонкость. Саморез с буром пройдет через металл и врежется в дерево, при этом, высверлив в нем канал. Острый саморез пройти сквозь металл не сможет, тем не менее, в дерево он вкрутится, продавившись в него.

Таким образом, острый саморез будет держаться плотней, и, следовательно, позволит закрепить конек более надежно. Для мест, где сильные порывы ветра являются обычным явлением, это может сыграть немаловажную роль. В связи с этим, устройство конька должно осуществляться с использованием острых саморезов. В подобной ситуации рекомендуется просверлить профнастил и только после этого вкручивать саморезы.

Чтобы эстетические характеристики крыши из профнастила небыли нарушены, следует подобрать саморезы с головкой соответствующего цвета. В магазинах, торгующих кровельными материалами, наверняка найдутся эти крепежные элементы для крыши, подходящего цвета.

Готовя шуруповерт для работы, не следует забывать оснастить его головкой требуемого размера, а лучше, взять с собой еще и запасную. Не редко случается так, что в ходе выполнения работ, затяжка шуруповерта ослабевает и может выпасть.

Дополнительно следует поговорить и об уплотнителе, он является очень важной деталью коньковой конструкции кровли из профлиста. По сути, он играет роль барьера для насекомых и маленьких птичек. Кроме того, он препятствует проникновению под кровлю осадков. В то же время с его помощью можно создать вентилируемый конек, ведь воздух он пропускает беспрепятственно.

Важно правильно подобрать уплотнитель, ведь его форма должна соответствовать профилю профлиста. Следует обратить внимание на то, что подобный уплотнитель выпускается не только для коньков, но и для карнизов и ендовы. Карниз примыкает к кровле с нижней стороны профлиста, а конек к верхней. Поэтому форма уплотнителя может отличаться. Это нужно учитывать при покупке, чтобы выбрать требуемый материал.

Установить уплотнитель довольно просто. Он легко режется и прекрасно клеится клеем, герметиком или двусторонним скотчем. Если найти уплотнитель со специальной формой не удалось, то можно заменить его универсальным самоклеящимся материалом.

Монтаж конька на крышу из профилированных металлических листов

Начинать монтаж конька, требуется с подветренной стороны. Задумываться о форме конька нужно еще на этапе монтажа стропильной системы, но имеется возможность внесения коррективов в процессе монтажа кровли из профнастила. Они выражаются в следующем:

если планировалось устройство обычного углового конька, то требуется уложить профнастил таким образом, чтобы размеры непокрытой обрешетки были минимальными. В ином случае, середина может сместиться вниз. Чем больше угол между скатами и расстояние между краями профнастила, тем больше вероятность того, что это случится;
если имеется желание использовать полукруглый или П-образный конек, то требуется немного доработать стропильную систему. Как сделать это? В точке схождения стропил, требуется установить доску, которая будет поддерживать конек, упираясь в него в верхней части;
в процессе монтажа профнастила на крыше, могут возникать самые разнообразные неприятные ситуации, например, в ходе выполнения работ, может оказаться, что длины стандартных листов металлочерепицы не хватает для того, чтобы верхние края кровли сошлись на расстоянии, дающем возможность использовать угловой конек. В подобной ситуации, тоже можно установить поддерживающую доску и приобрести коньковые элементы иной формы.

Большинство владельцев частных домов устанавливают конек на крышу из профнастила самостоятельно, ведь в этом нет ничего сложного. Подтверждением этому является видео, представленное ниже:

Монтаж конька на крышу из профнастила необходимо выполнять с учетом ряда правил:

перед началом установки коньковых элементов поверх кровельного материала, требуется приклеить уплотнитель;
коньковые элементы нужно укладывать друг на друга с нахлестом в 15-20 сантиметров;
конек крепится к крыше саморезами через каждые 20-30 сантиметров. Крепежи нужно вкручивать в вершину волн;

Если наблюдается избыток длины конькового элемента, то его необходимо устанавливать обрезанным концом внутрь. Желательно обработать линии среза специальным лакокрасочным материалом.

На двухскатной крыше верхний ряд металлокровли всегда заканчивается установкой конька на профнастил. Иного способа, кроме как закрыть щель между двумя смежными кромками установкой коньковой планки, еще не придумали. Смотрится конек на кровле из профлиста слегка вычурно, но гораздо симпатичнее и надежнее, чем полукустарные коньковые заделки шифера, гонта или фальца.

Особенности коньков для крыши из профнастила

Сразу стоит уточнить, что речь идет не о коньковом прогоне стропильного каркаса. В данном случае коньком называют горизонтальную накладную планку из тонколистовой оцинковки, которую нужно обязательно установить на верхней линии стыка двух скатов крыши.

Крепление конька на крыше из профнастила, помимо сугубо декоративного назначения, имеет вполне конкретные технические цели:

Накладка защищает образовавшийся стык между кромками профнастила от затекания талой и дождевой воды, и самой страшной для теплой кровли – конденсирующейся влаги. Нахлест конька на профнастил обеспечивает наиболее эффективное стекание и скапывание конденсата на поверхность профнастила;
Правильная установка коньковой планки обеспечивает непрерывную и эффективную работу системы вентиляции подкровельного пространства. Устройство конька таково, что на обтекаемом воздухом профиле создается разрежение воздуха, и большая часть паров, как пылесосом, вытягивается из-под профнастила.

Защита от влаги и дождя считается важной, но не единственной проблемой, с которой сталкиваются владельцы крыш из профнастила. Кромки тонкого профилированного металла необходимо закрывать от сильных порывов ветра.

К сведению!
Мощность и скорость потока над коньковой планкой в несколько раз выше, чем на уровне карнизных свесов, поэтому важно выполнить крепление конька к профнастилу крыши на фирменном крепеже в соответствии с рекомендациями производителя профнастила.

На фронтонных линиях и карнизах боковин и свесов можно установить доборы Г-образного сечения, для конькового прогона приходится использовать профиль специальной обтекаемой формы. При умелом монтаже конек крыши из профнастила надежно защитит верхнюю кромку кровельного покрытия от деформации и обрыва с креплений.

Виды коньков для кровли из профлиста

Для установки защитного профиля на линии крыши используют несколько типов профилированных планок. Их конструкция подобрана таким образом, чтобы конек получился простым, а установить его на крыше мог бы человек с минимальными навыками кровельных работ.

Для рядовой двухскатной крыши традиционно используется три вида профиля:

На практике можно отметить преимущества круглого конька лишь в отсутствии образования конденсата и скапывания воды. В сильный холод образующаяся тонкая водяная пленка стекает по дугообразной поверхности планки на поверхность профнастила.

Размеры конькового профиля для крыши

Для закрытия верхушки кровельного покрытия используют планки нескольких размеров. Это связано с тем, что угол наклона профнастила на крыше может существенно отличаться. В этом случае при расчете размеров конька для профнастила приходится учитывать поправочный коэффициент по приведенной ниже табличке.

Размеры полок самого простого треугольника 140-145 мм для стандартной крыши и 190-200 мм для наиболее покатых и длинных скатов. Ширина фасочной полки 10-15 мм.

Профилированные коньки с прямоугольным ребром изготавливают с шириной 115-120 мм, размер ребра жесткости составляет 30-40 мм. Полукруглые коньки самые большие, диаметр скругления – 200-220 мм, боковые полки — 85 мм.

К сведению!
Все три типа накладки изготавливают с фальцованной кромкой, ширина которой 10-15 мм. Это необходимо для того, чтобы избежать просадки и деформации кромки в момент крепления коньковой планки.

Длина отдельных секций, из которых набирается коньковая накладка на профнастиле, составляет 200 см для готовых изделий. Простые треугольные коньки продаются также отрезками по 6 м.

Вентилируемый конек для профнастила

Для утепленных крыш, для которых даже малейшее появление конденсата чревато тяжелыми последствиями, всегда используется схема с вентилируемым пространством конька.

Для традиционных крыш из профнастила с небольшим размером ската используют стандартный треугольный конек, который укладывается непосредственно на опорные брусы обрешетки. Щели заделываются укладкой ленты уплотнителя. Из-за небольшого размера вентканалов под профнастилом разрежения воздуха достаточно, чтобы удалять пары и выбрасывать их на кровельное покрытие.

Если крыша дома достаточно пологая, высота конька невелика, а скаты под профнастилом относительно длинные, то в этом случае используются составные системы вентиляции. Отличие заключается в том, что накладка конька укладывается не на обрешеточный брус, а на специальный перфорированный каркас. Это уменьшает сопротивление воздуха и позволяет удалять водяные пары даже при небольшой высоте крыши.

Уплотнитель для конька на кровлю из профлиста

Наличие дополнительного уплотнительного материала создает небольшое сопротивление потокам воздуха и уменьшает эффективность системы вентиляции, но без него не обойтись.

Стандартный утеплитель представляет собой сложенную гармошкой ленту из геотекстильного полотна, с пришитыми на краях алюминиевыми полосками. Для крепления на алюминий нанесен толстый слой бутилкаучука, очень хорошо прилипающий к металлической поверхности профнастила.

Как закрепить конек на крыше из профнастила

Для того чтобы без проблем установить коньковую планку, процедуру монтажа нужно начинать еще до укладки кровельного покрытия. Для работы потребуются инструменты и материалы:

Кровельный конек для профнастила, перед началом работ необходимо замерить общую длину кровли, на которой планируется установить накладку;
Торцевые заглушки и уплотнитель;
Болгарку и ножницы по металлу;
Саморезы;
Напильник по металлу;
Кровельный герметик.

Совет!
Если все же пришлось устанавливать профиль с использованием болгарки, ничего страшного, после раскройки и нарезки материала достаточно обработать линию реза аэрозольной краской. Эмаль отлично защитит и покрытие, и открывшийся металл.

Разумеется, перед тем как устанавливать планку, линию реза необходимо пройти напильником, даже если раскройка материала выполнялась ножницами по металлу. Если установить с заусенцами, то острая, как лезвие, кромка металла сдерет защитное полимерное покрытие и цинк. В результате в месте перехлеста со временем из-за коррозии образуется дыра.

Подготовка к работе

Установить коньковую накладку можно лишь в том случае, если верхняя часть стропил и обрешетки усилена подшивкой. Параллельно коньковому прогону к уже имеющейся обрешетке крыши нашивают дополнительно по две доски с каждой стороны. Это позволит установить планку и прочно притянуть ее к деревянному основанию.

Как по уму установить конек на профнастил

После того как был уложен профнастил, необходимо проверить расстояние между верхними кромками соседних противоположных листов. Оптимальный размер составляет 45-60 мм. При большем зазоре нормально установить планку не удастся, если расстояние слишком мало, то выход паров из подкровельного пространства будет затруднен.

Прежде всего потребуется вырезать необходимое количество планок. Установку начинают с подветренной стороны крыши. Идеальным случаем была бы ситуация, когда ветер не задувал бы воду под линию перехлеста, но столь удачное расположение коньковой балки крыши встречается очень редко, поэтому линию перехлеста приходится хорошо «сдабривать» герметиком. Наиболее удачными в этом отношении считаются полукруглые коньковые элементы, на торцах профиля имеется специальный выступ, блокирующий затекание воды под кромку.

В первую очередь на линию, по которой планируется установить планку, разматывается уплотнитель. Материал фиксируется на поверхности профнастила, ориентируясь по габаритам накладки.

Само по себе кровельное покрытие из профлиста, уложенное руками профессионала, выглядит достаточно привлекательно. Испортить красоту крыши довольно легко, например, попытаться сэкономить и согнуть коньковую планку из остатков кровли, да еще в придачу монтаж конька на профнастил сделать на первом попавшемся под руку материале.

Установить кустарно изготовленный профиль еще можно на крыше сарая под профнастилом, но для дома самодельная накладка, даже окрашенная в тон кровельного покрытия, будет выглядеть слишком убого. Лучше купить готовый профиль, тем более что цена на качественный материал невелика, всего 150-200 руб. за метр длины.

Заключение

Если установка конька на крышу из профнастила выполнена по рекомендациям и советам производителя, то проблем с протечкой или вентиляцией кровли не будет. Выбор за хозяевами крыши, но самодельные накладки из оцинковки служат вдвое меньше, чем фирменные доборные элементы.

Конек для кровли из профнастила — функции и использование

Схема вентилируемого конька для профнастила

Зачем нужен коньковый уплотнитель для профлиста?

Применение конькового уплотнителя для профлиста

Как крепить конек на профнастил?

Источник

Как правильно установить конек для профнастила на кровлю?

Оглавление статьи (нажмите, чтобы открыть)

Конек для кровли из профнастила — функции и использование

Вентилируемый конек для профнастила

Зачем нужен коньковый уплотнитель для профлиста?

Как крепить конек на профнастил?

Узел конька кровли из профлиста, как правило, имеет одну из трех форм:

Простая Г-образная форма;
Конек с вершиной в виде буквы «П»;
Конек с круглой вершиной.

Монтаж профлиста по СНиП

Требования СНиП к кровле из профнастила: содержание нормативных документов, основные пункты и порядковые номера. На странице можно скачать полный вариант СНиП II-26-76 на кровлю.

Сколько стоит профлист на крышу?

От чего зависит цена профнастила для крыши? Как сэкономить на его покупке? Где и у кого лучше купить профнастил для кровли?

Как рассчитать профнастил на крышу?

Расчет профнастила на крышу — это просто! Если знать, как. Читайте статью и узнайте, как легко и быстро вручную рассчитать количество профнастила для крыши.

Разновидности коньков для крыши из профнастила + способ их крепления

Тема статьи – конек для крыши из профнастила. В ней будем рассматривать, как формируется этот элемент железной кровли, чем его закрывают, какие материалы для этого используют, правила монтажа и другие не менее важные аспекты. Хотелось бы сразу обозначить, что не во всех кровельных конструкциях конек присутствует. А значит, не всегда приходится сталкиваться с ним и решать поставленную статьей проблему.

Конек крыши из профилированных листов

Что такое конек крыши

Получается этот элемент на стыке двух скатов. При этом стык должен формировать линию, которая и называется коньком. К примеру, у шатровой крыши этого элемента нет, хотя скаты стыкуются в одной точке. Но не все стыки так называют, а только самый верхний и внешний. К примеру, внутренний угол, образованный двумя скатами, называют ендовой.

Что касается профнастила, уложенного по скатной крыше, то по технологии его укладки листы стыковаться на коньке впритык друг к другу не должны. Обязательно оставляется свободный зазор, через который воздух из-под кровельного материала выходит наружу. А вот чтобы в этот зазор не попадали атмосферные осадки, его закрывают специальным доборным элементом, который называют коньковой планкой. Хотя чисто конструктивно конек – это часть крыши, а не отдельная деталь кровельного покрытия. Но в обиходе даже мастера называют эту планку коньком. Поэтому говорить будем именно о ней: из чего изготавливают, какой формы, и каких размеров.

Конструктивный конек – стык двух скатов крыши

Виды конька для профнастила

Начнем с того, что конек на крышу из профнастила изготавливается из того же материала, что и сами профилированные листы. То есть из оцинкованного стального листа, покрашенного или с нанесенным полимерным слоем. При этом коньковая планка выбирается в цвет кровельному покрытию.

Теперь, что касается формы изделия. Здесь три варианта: уголковая, скругленная и П-образная.

Первая – это деталь в виде уголка с завальцованными краями. Самый простой вариант, без притязаний на высокие эстетические формы, но и самые дешевые, потому что технология их производства – это сгибание оцинкованной полосы до требуемого угла.

Второй – более эстетичная форма в виде желоба с полочками для крепежа, у которых завальцованы края. Именно эти модели образуют под собой большого объема вентиляционный карман. К тому же такие коньковые планки обязательно с боков закрываются заглушками. При высокой эстетичности скругленных коньков цена у них тоже высокая, конечно, в сравнении с другими вариантами.

Третий вариант – самый интересный с позиции декоративного оформления крыши. Но на его изготовление уходит много металла, плюс фасонные заглушки, в купе высокая цена изделия.

Что касается размеров коньков на крышу из профнастила, то длина варьируется в диапазоне 2-3 м. А вот ширину определяет угол наклона скатов, поэтому в этом плане ассортимент широкий.

Виды коньковых планок На нашем сайте Вы можете ознакомиться с самыми популярными в Подмосковье участками для строительства загородного дома. В фильтрах можно выставить желаемое направление, наличие газа, воды, электричества и прочих коммуникаций.

Технология установки коньковой планки

Начнем с того, что профнастил – материал профилированный. То есть его форма – это волны скругленной или трапециевидной формы. Установленный на них конек обеспечивает стопроцентную вентиляцию. Он примыкает монтажными полками к верхним волнам кровельного материала, к ним и крепится, а через пространство, образованного плоскостями нижних волн и полкой конька, выходит воздух из-под кровельного покрытия.

Но это свободное пространство является местом, куда под кровлю залетает пыль, насекомые, мелкие птицы, мусор и прочие неприятности. Сегодня эта проблема решается установкой между коньковой планкой и профнастилом специального уплотнительного материала. По сути, это лента из пористого материала, который при сжимании образует плотную защитную преграду.

Монтаж коньковых планок на крышу

Виды уплотнителя для конька

Производители сегодня предлагают несколько разновидностей уплотнителей для коньков, изготовленных из разных материалов.

Пенополиуретановый уплотнитель. Это универсальный материал с открытой пористостью с длительным сроком эксплуатации. В представленной модельной линейке есть вариант самоклеящийся, что увеличивает удобство установки ленты на профилированные листы.

Полиэтиленовый. Это фигурного типа уплотнитель, в точности повторяющий форму профилей. Материал плотный и жесткий с закрытыми порами. В нем для вентиляции оставляют отверстия. Но их можно держать в закрытом состоянии, если на крыше устанавливают аэраторы: скатные или коньковые.

Лента ПСУЛ. Это саморасширяющийся уплотнитель, изготовленный на основе акрила и полиуретана. В продажу поступает в сжатом виде. После монтажа конька он расширяется, полностью заполняя пространство между кровельным материалом и коньком. Кстати, расширяется материал в 5 раз от своего первоначального состояния.

Обратите внимание, что практически все уплотнители полностью закрывают зазор межу коньковой планкой и кровельным материалом. Поэтому в большинстве случаев вентиляция конька крыши под профнастил организуется через боковые отверстия, которые закрываются перфорированными заглушками. Нередко даже заглушки не устанавливают.

Уплотнитель универсальный под коньковую планку Это может быть интересно! В статье по следующей ссылке читайте о цене конька на крышу из профнастила: виды коньков.

Правила монтажа коньковой планки

Монтаж конька крыши из профнастила начинается с выбора типа коньковой планки. После чего надо определиться с количеством приобретаемых элементов. Здесь все просто. Требуется знать длину конькового прогона, который делят на длину планки. Обязательно учитывают тот факт, что между собой элементы монтируются с нахлестом, равным 15-20 см. То есть количество стыков будет увеличивать длину пролета. Поэтому делают просто, докупают к расчетному количеству еще один элемент.

Хотелось бы обратить внимание на два момента, касающихся формирования конькового прогона:

Края профилированных листов не должны закрывать коньковый прогон. Расстояние от края уложенных листов до верхней точки крыши – 5-10 см.

Под верхние края кровельного материала обязательно укладывается сплошная обрешетка из двух, лежащих друг около друга, досок. Суть в том, что крепление конька на крыше из профнастила производят не в кровельный материал, а в обрешетку.

И еще один не менее важный момент. Линия пересечения скатов должна быть ровной. Погрешность допускается, но не больше 2% от ширины монтажной полки. Например, если запланирован монтаж коньковой планки длиною 2 м с шириною монтажных полок в 20 см, то отклонение от линии пересечения скатов не должно превышать:

Стыковаться листы профнастила должны по ровной линии

Если данный параметр не соответствует требуемым нормам, то вероятность, что крыша протечет именно в месте установки коньковой планки, будет достаточно высока. Эту проблему решают двумя способами:

Самый сложный – переложить кровельный материал.

Самый простой – выбрать коньковую планку с большей шириной монтажных полок.

Монтаж планок начинают с любого края крыши. Сначала укладывают уплотнитель. Здесь применяют два способа:

приклеивают уплотнитель на обратные поверхности монтажных полок;

приклеивают к самому кровельному материалу.

Первый вариант проще и удобнее в исполнении.

Укладывают первую планку. Ее крепят к обрешетке через верхние гофры профнастила кровельными саморезами. Крепежи вкручивают через каждые 30-40 см с отступом от краев полок в пределах 2-3 см. Затем монтируют вторую с перехлестом краев. Крепление точно такое же. И таким образом все остальные элементы.

Обратите внимание на правильный подбор длины крепежного изделия, потому что вкручивание производят в верхнюю волну. Обычно этот параметр состоит из высоты волны профилированного листа и толщины обрешетки.

Заключение по теме

Итак, мы разобрались с устройством конька крыши из профнастила. Определились с видами форм коньковой планки и способом ее монтажа. На самом деле этот элемент входит в категории «самых важных доборных элементов» кровельной конструкции. Без нее крыша будет просто незавершенной.

Как крепить конек на крыше к профнастилу – нюансы крепления

Устройство конька на крыше

Назначение

Вычисляем высоту

Расчет высоты установки конька производится с учетом следующих условий:

конфигурация и внешний вид здания;
разновидность кровельного покрытия;
уровень снеговых и ветровых нагрузок в данном регионе;
обоснованность с точки зрения экономии и сложности установки.

Чтобы определить, как крепить конек на крышу сложной конфигурации, потребуется специальное программное обеспечение или помощь архитекторов, которые смогут точно высчитать его высоту. Если же речь идет о простой конструкции с уклоном скатов в пределах 35-60º, высоту конька можно высчитать по тригонометрическим формулам.

Тонкости установки и крепления на профнастил

Гидроизоляция и утепление кровли, которые предотвратят появление конденсата, также выполняются до того, как сделать конек из профнастила. Тем не менее, отступ для циркуляции воздуха должен быть предусмотрен обязательно.

Как крепить вентилируемый конек на профлист

Методика, как правильно крепить конек на профлист, предполагает выполнение таких манипуляций:

Поверх установленного ранее стропильного каркаса перпендикулярно стропилам необходимо уложить и зафиксировать слой гидроизоляции. Нахлест отдельных листов должен составлять не менее 15 см, а швы герметизироваться строительной лентой.
К стропильным ногам прибивают рейку обрешетки и контробрешетки.
Далее выполняется монтаж кровельного покрытия, которое немного не достает до конька.
Внутри конькового прогона делают отверстие для вентиляции, которая обеспечит свободную циркуляцию воздуха внутри кровли. Гидроизоляционный материал под ним размещают с нахлестом.
При подшивке свесов на карнизах также необходимо оставить отступать для вентиляции.

Как вариант, если вентиляционный короб нет возможности установить, внутри чердака обустраивают несколько торцевых окон для проветривания.

Крепление конька – как сделать правильно

Очень важно выполнить качественную герметизацию коньковой планки, для чего можно использовать:

монтажную пену;
специальный герметик;
цементный раствор в случае с шиферным покрытием;
предусмотренные производителями кровельных материалов составы.

Стоит отметить, что сделать коньковый прогон более декоративным можно с помощью специальных украшений, которые имеются в продаже в строительных магазинах.

Источник

Содержание:

Устройство конька на крыше

конусная;
округлая;
ребро;
угол;
рельефная;
фигурная.

Назначение

Вычисляем высоту

Расчет высоты установки конька производится с учетом следующих условий:

конфигурация и внешний вид здания;
разновидность кровельного покрытия;
уровень снеговых и ветровых нагрузок в данном регионе;
обоснованность с точки зрения экономии и сложности установки.

Чтобы определить, как крепить конек на крышу сложной конфигурации, потребуется специальное программное обеспечение или помощь архитекторов, которые смогут точно высчитать его высоту. Если же речь идет о простой конструкции с уклоном скатов в пределах 35-60º, высоту конька можно высчитать по тригонометрическим формулам.

Тонкости установки и крепления на профнастил

Гидроизоляция и утепление кровли, которые предотвратят появление конденсата, также выполняются до того, как сделать конек из профнастила. Тем не менее, отступ для циркуляции воздуха должен быть предусмотрен обязательно.

Как крепить вентилируемый конек на профлист

Методика, как правильно крепить конек на профлист, предполагает выполнение таких манипуляций:

Поверх установленного ранее стропильного каркаса перпендикулярно стропилам необходимо уложить и зафиксировать слой гидроизоляции. Нахлест отдельных листов должен составлять не менее 15 см, а швы герметизироваться строительной лентой.
К стропильным ногам прибивают рейку обрешетки и контробрешетки.
Далее выполняется монтаж кровельного покрытия, которое немного не достает до конька.
Внутри конькового прогона делают отверстие для вентиляции, которая обеспечит свободную циркуляцию воздуха внутри кровли. Гидроизоляционный материал под ним размещают с нахлестом.
При подшивке свесов на карнизах также необходимо оставить отступать для вентиляции.

Как вариант, если вентиляционный короб нет возможности установить, внутри чердака обустраивают несколько торцевых окон для проветривания.

Крепление конька — как сделать правильно

Очень важно выполнить качественную герметизацию коньковой планки, для чего можно использовать:

монтажную пену;
специальный герметик;
цементный раствор в случае с шиферным покрытием;
предусмотренные производителями кровельных материалов составы.

Стоит отметить, что сделать коньковый прогон более декоративным можно с помощью специальных украшений, которые имеются в продаже в строительных магазинах.

Источник

Вентилируемый конек для профнастила своими руками

Основные понятия о коньке

Формирование конькового ребра

Коньковая планка и ее функции

1. Защита подкровельного пространства

2. Обеспечение подкровельной вентиляции

3. Декоративная функция

Формы коньковой планки

Применение уплотнителя

Монтаж конька на профнастил

Видео-пример проведения монтажных работ

Конек для кровли из профнастила — функции и использование

Вентилируемый конек для профнастила

Зачем нужен коньковый уплотнитель для профлиста?

Как крепить конек на профнастил?

Вентилируемый конек для мягкой кровли своими руками

Преимущества конькового воздухообмена

Варианты технического исполнения

Установка аэратора

Изготовление вент-конька своими руками

Что еще учесть в ходе устройства вент-конька?

Заключение

Вентилируемый конек для мягкой кровли: конструкция и правила монтажа

Принцип работы коньковой вентиляции для мягкой кровли ↑

Вентилируемый конек для мягкой кровли двух вариантов ↑

Вентилируемый конек для крыши – устройство и принцип действия

Конструкция

Принцип действия

Виды аэраторов

Функции

-инструкция

Вентилируемый конек для мягкой кровли: технология устройства и монтажа

Конструкция вентилируемого конька

Принцип действия коньковой вентиляции

Варианты вентилируемого конька

Установка готового конькового аэратора

Самостоятельное изготовление вентилируемого конька

Как устроена вентиляция мягкой кровли – важные особенности крыши

Для чего нужна вентиляция крыши

Устройство вентиляционной системы мягкой кровли

Самостоятельное изготовление конькового аэратора для мягкой кровли

Устройство вентилируемого конька

Вентилируемый конек для мягкой кровли своими руками — Справочник домашнего мастера

Конструкция

Принцип действия

Виды аэраторов

Функции

-инструкция

Конструкция и правила монтажа вентилируемого конька мягкой кровли

Принцип работы коньковой вентиляции для мягкой кровли

Вентилируемый конек для мягкой кровли двух вариантов

Как же устанавливают вентилируемый конек на мягкой кровле

Как изготовить вентилируемый конек самостоятельно

Популярные бренды

Вентилируемый конек для мягкой кровли: технология устройства и монтажа

Конструкция вентилируемого конька

Принцип действия коньковой вентиляции

Варианты вентилируемого конька

Установка готового конькового аэратора

Самостоятельное изготовление вентилируемого конька

Ставим вентилируемый конёк для мягкой кровли

Устройство вентиляции под мягкой черепицей

Различные типы аэраторов

Создание вентилируемого конька при помощи готовых элементов

Создание аэратора своими руками

Подведем итоги

Вентилируемый конек для мягкой кровли: конструкция и правила монтажа

Принцип работы коньковой вентиляции для мягкой кровли ↑

Вентилируемый конек для мягкой кровли двух вариантов ↑

Вентилируемый конек для мягкой кровли своими руками. Вентиляция мягкой кровли Tegola. Как организовать правильную вентиляцию конька

Вентиляция подкровельного пространства

К чему приводит плохая вентиляция кровли

Как вентилировать крышу в частном доме

Как проветривать односкатную крышу

Как проветрить вальмовую и шатровую крышу

Материалы и инструменты

Общие принципы работы

Готовые системы конька

Почему необходима вентиляция крыши

Способы вентиляции крыши
