Вентилятор улитка своими руками для вытяжки

Корпус вентилятора «улитки» напоминает панцирь данного моллюска. Это оборудование используется в ряде промышленных объектов, строительства жилья, вентиляционных системах. Принцип работы — сила, создаваемая вращательным движением роторных лопаток, они проникают в отверстия входа в виде улитки, захватывают воздушный поток и гонят его через отверстия выхода. Располагаются под углом в 90 градусов к отверстию входа.

Особенности

Добротный вентилятор «улитка» своими руками получается в процессе сборочных работ только в том случае, если вы знаете конструкцию. Установка и крыльчатка создают вращательный момент для движения воздуха. Необходимость вытяжного устройства возрастает при ограничении пространства, то монтаж происходит со специализированным оборудованием. Корпус «улитки» вентилятора сделан в виде спирали и служит для направления воздуха.

Самодельные вентиляторы подобного типа весьма популярны в последнее время. Однако при отсутствии навыков и необходимого времени покупка готового оборудования станет одним из лучших вариантов.

Чтобы создать воздушный поток во внутренней части крепления вентилятора «улитки», нужно расположить радиальный элемент — колесо, присоединенное к установке. Разряженное пространство создается загнутыми рабочими лопатками колеса.

Поступление воздушной массы осуществляется через патрубок входа. Давление на входе падает и всасывает окружающий воздух. В результате стремительного продвижения воздуха по спирали в отверстии выхода значительно увеличивается скорость и создается высокое давление. Из выходного патрубка стремительно идет воздушный поток. Если патрубок слева, то ротор вращается по часовой стрелке, если справа, то противоположно.

При сборки своими руками учитывается кривизна используемых лопастей «улитки».

Создаваемые потоки

Центробежные «улитки» — мощность, учитываемая по трем позициям.

Вентиляторы низкого давления — не выше сто кг/см в квадрате. Температура не более 80 °С. Используются при оснащении производственных цехов и строительстве домов. «Улитки» устанавливаются на крышах.

Модели со средним давлением — от ста до триста килограмм на сантиметр квадратный.

Оборудование с высоким давлением — триста -тысяча двести кг/сантиметров в квадрате. Потоки воздуха высокого давления вытяжных «улиток» обычно располагаются в зонах сгорания топлива разных марок в котельных, на складах с ГСМ, системах воздуховода лакокрасочных цехов.

Центробежный вентилятор «улитка» требует надежного крепления и прочного основания. В целях избегания вибрации качественно фиксируется корпус. Игнорирование этого явления приведет к тому, что устройство выйдет из строя.

Делаем своими руками

Вопрос риторический, который требует в процессе владения навыками сварщика или жестянщика. Ведь сборка осуществляется из листов металла различной толщины.

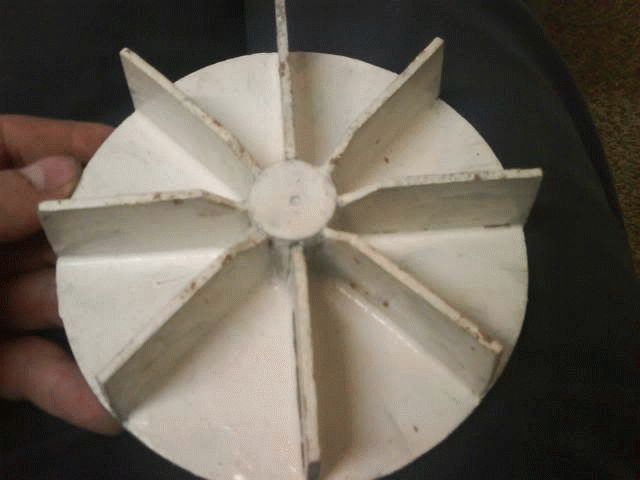

Сделать лопатки самому, а затем качественное крепление к ротору — довольно-таки сложная задача. Ведь при нарушении балансировки вентилятор разлетится на кусочки в связи со значительным вращением ротора в первые же минуты работы.

При оценке мощности и скорости вращения правильно подбирают электродвигатель. При этом мастера пользуются улитками, демонтированными с оборудования, пылесосов и вытяжек. Это служит гарантией определения мощности и параметров корпуса.

Собрать вентилятор «улитка» для бытовых нужд в мастерской можно, это будет посильной задачей. В других случаях вентиляторы используются только заводского изготовления.

Создание

Инструкция по созданию.

1. Рассчитать параметры и размеры будущего оборудования. При этом вставляют демпферные прокладки с целью избегания вибрации при работе. Эти меры позволят сберечь «улитку».
2. Использование подручного материала при изготовлении корпуса вентилятора из пластика, фанеры. При выполнении работ по сборке лишний раз выясните, что нет зазоров, а швы загерметизированы.
3. Предварительно надо проанализировать силовые схемы агрегата. Здесь учитывается мощность. При большой мощности вентилятора используется ременной привод. При невысоких мощностях применяют вал, соединения ротора с редуктором.
4. Используются элементы крепления, а именно пластины буквой «П» для монтажа на корпусе. Прочный фундамент нужен для мощных агрегатов.

Первоначальная задача любого вентилятора заключается в создании верно-направленного воздушного потока из помещения, склонного к загрязнениям или возникновению повышенной влажности. Одним из самых эффективных очистительных систем радиального типа называется вытяжка с необычным названием – улитка.

Вентилятор «Улитка» — эффективная очистительная система

Особенности вытяжки улитка

Запоминающаяся форма и отличительный принцип работы выделяет такую вентиляцию из подобных. Наиболее востребованной улитка будет для помещений с минимальной площадью и свободным пространством. Конструкция вентилятора в виде спирали, служит воздушным каналом в любом складском или промышленном помещении.

На ваш выбор предоставлены заводские агрегаты «улитка» разной комплектации, но при желании – соорудить очистительную систему собственными руками вполне реально. Как установить улитку и чем она лучше остальных очистительных систем? Ответы на эти вопросы кроются в особенностях строения устройства.

Конструкция улитки

Стандартная улитка (зонт) состоит из рабочего колеса и силового агрегата. Свой вентилятор, в зависимости от возложенных функций, может обладать защитными свойствами от коррозии или отличаться повышенной термостойкостью.

Строение улитки подбирается непосредственно под помещение, в которое следует установить дополнительную очистительную систему. При выборе устройства рекомендуется учитывать силу потока воздуха, а именно:

• потоки пониженного давления;
• давление среднего значения;
• потоки высокого давления.

При выборе вентилятора «Улитка» следует учитывать силу потока воздуха

Самодельная улитка

Прежде чем приступить к созданию самодельной системы, народные умельцы рекомендуют определиться с функциональным назначением будущего устройства. Центробежный вентилятор, то бишь зонт из простых подручных материалов подойдет для частичной очистки помещений или сложного оборудования.

В тех случаях, когда вентилятор улитка своими руками предназначается для котлов – корпус устройства обязательно выполнятся из жароустойчивых стальных листов. Центробежный вентилятор, сделанный в домашних условиях, комплектуется из старых частей пылесоса или очистительной системы жилого дома. Такие вентиляторы, как улитка или зонт, прослужат в небольших мастерских на славу, а вот для масштабных предприятий пользы из таких устройств окажется мало.

Весь процесс создания и последующее подключение вентилятора занимает не больше двух дней, с учетом быстрой и качественной работы на всех этапах. Для начала рассчитайте все параметры будущего устройства, включая внешний короб и изоляцию. Не лишним будет рассмотреть вариант дополнительных прокладок, уменьшающий вибрационный эффект от работы устройства «улитка».

Самодельный вентилятор «Улитка» делается из подручных средств

Центробежный вентилятор крепится во внешнем корпусе и устанавливается на неподвижном основании.

В ваших силах с помощью простой схемы сделать, а затем подключить самодельное устройство так называемый зонт, дополнить его и укомплектовать всеми необходимыми элементами для работы в заданном помещении. Главное, это соблюдать все нормы пожарной безопасности и эксплуатировать улитку по назначению.

Улитка для стружкоотсоса своими руками

Улитка для стружкоотсоса своими руками

Улитка для стружкоотсоса своими руками

Зонты вытяжные своими руками

Радиальный вентилятор своими руками

Пылесос-стружкоотсос своми руками — Металлический форум — Страница 2

Buy Продам улитку с крыльчаткой., Шепетовка, Хмельницкая область it is not olx

Самодельный улитка вентилятор — Самодельная желонка для бурения скважины.

Вентиляторы центробежные своими руками

Мощный электродвигатель своими руками

Лопасти для вентиляторов своими руками

Радиальный вентилятор своими руками

Крыльчатку для вентилятора своими руками

Вентилятор радиальный своими руками

Улитка-циклон — Тест крыльчатки

Сидения для стульев своими руками

Крыльчатку для вентилятора своими руками

Вытяжка улитка: предназначение, принцип работы, изготовление своими руками

Радиальный вентилятор своими руками

Самодельный термофен для пайки своими руками + Видео

Создание воздушного потока с высокой плотностью возможно несколькими способами. Одним из эффективных является вентилятор радиального типа или «улитка». Он отличается от других не только формой, но и принципом работы.

Для движения воздуха иногда недостаточно крыльчатки и силового агрегата. В условиях ограниченного пространства следует применять особый вид конструкции вытяжного оборудования. Он приставляет собой спиралевидный корпус, выполняющий функцию воздушного канала. Ее можно сделать своими руками или приобрести уже готовую модель.

Для формирования потока в конструкции предусмотрено радиальное рабочее колесо. Оно соединяется с силовым агрегатом. Лопатки колеса имеют загнутую форму и при движении создают разряженную область. В нее поступает воздух (или газ) из входного патрубка. При продвижении по спиралевидному корпусу возрастает скорость на выходном отверстии.

В зависимости от области применения центробежный вентилятор улитка может быть общего назначения, термостойкий или защищенный от коррозии. Также необходимо учитывать величину создаваемого воздушного потока:

• низкого давления. Область применения – производственные цеха, бытовые приборы. Температура воздуха не должна превышать +80°С. Обязательное отсутствие агрессивных сред;
• среднее значение давления. Является частью вытяжного оборудования для удаления или транспортировки материалов небольшой фракции, опилок зерна;
• высокого давления. Формирует приток воздуха в зону сгорания топлива. Устанавливается в котлах многих типов.

Направление движения лопастей определяется конструкцией, а, в частности, месторасположением выходного патрубка. Если он располагается в левой части — ротор должен крутиться по часовой стрелке. Также учитывается количество лопастей и их кривизна.

Для мощных моделей необходимо сделать своими руками надежное основание с фиксацией корпуса. Промышленная установка будет сильно вибрировать, что может привести к ее постепенному разрушению.

Прежде всего следует определиться с функциональным назначением центробежного вентилятора. Если он необходим для вентиляции определенной части помещения или оборудования – корпус можно сделать из подручных материалов. Для комплектации котла потребуется применить жаропрочную сталь либо сделать его из листов нержавейки своими руками.

Сначала рассчитывается мощность и определяется набор комплектующих. Оптимальным вариантом будет демонтаж улитки со старого оборудования – вытяжки или пылесоса. Преимуществом этого способа изготовления является точное соответствие мощности силового агрегата и параметров корпуса. Вентилятор улитка легко изготавливается своими руками лишь для каких-то прикладных целей небольшой домашней мастерской. В остальных случаях рекомендуется приобрести уже готовую модель промышленного типа или же взять старую из автомобиля.

Порядок действий, чтобы сделать центробежный вентилятор своими руками.

1. Расчет габаритных размеров. Если устройство будет монтироваться в ограниченном пространстве – предусматривают специальные демпферные прокладки для компенсации вибрации.
2. Изготовление корпуса. При отсутствии уже готовой конструкции можно использовать листы пластика, сталь или фанеру. В последнем случае особое внимание уделяется герметизации стыков.
3. Схема установки силового агрегата. Он вращает лопасти, поэтому следует выбрать тип привода. Для небольших конструкций используется вал, соединяющий редуктор двигателя с ротором. В мощных установках применяется привод ременного типа.
4. Крепежные элементы. Если вентилятор будет установлен на внешнем корпусе, например, котла – делают монтажные П-образные пластины. При значительных мощностях потребуется изготовить надежное и массивное основание.

Это общая схема, по которой можно сделать вытяжной функциональный центробежный агрегат своими руками. Она может измениться в зависимости от наличия комплектующих. Важно соблюдать требования герметизации корпуса, а также обеспечить надежную защиту силового агрегата от возможного засорения пылью и мусором.

Во время работы вентилятор будет сильно шуметь. Уменьшить это будет проблематично, так как вибрацию корпуса при движении воздушных потоков практически невозможно компенсировать своими руками. В особенности это актуально для моделей из металла и пластика. Дерево может частично уменьшить звуковой фон, но при этом оно обладает небольшим сроком эксплуатации.

В видеоматериале можно ознакомиться с процессом изготовления корпуса из ПВХ листов:

Обзор и сравнение производственных готовых моделей

Рассматривая радиальный вентилятор улитка, надо учесть материал изготовления: литой корпус из алюминия, листовая или нержавеющая сталь. Подбирается модель исходя из конкретных нужд, рассмотрим пример серийных моделей в литом корпусе.

Вентиляторы улитки свое название получи по форме корпуса, которая напоминает панцирь этого моллюска. Сегодня этот вид оборудования применяется и в промышленности, и в жилищном строительстве в вентиляционных системах. Производители предлагают сегодня несколько моделей улиток для вентиляции. Но все они работают по одному и тому же принципу – центробежная сила, создаваемая вращением лопаток на роторе, захватывает воздух через входное отверстие виде улитки и выталкивает его через прямолинейное выходное отверстие, расположенное под 90° в другой плоскости к входному.

Общие данные о центробежных (радиальных) вентиляторах

Вентиляторы улитки имеют двойственное обозначение (маркировку): ВР и ВЦ, то есть, радиальный и центробежный. Первое говорит о том, что лопатки рабочего органа оборудования расположены радиально относительно своего ротора. Второе – это обозначение физического принципа работы прибора, то есть, процесс забора и перемещения воздушных масс происходит за счет центробежной силы.

Именно центробежные вентиляторы в системах вентиляции показали себя с положительной стороны за счет высокой эффективности отвода воздуха.

Принцип действия

Как уже было сказано, вентиляторы этой модификации работают на основе действия центробежной силы.

1. Лопатки, закрепленные на роторе устройства, вращаются с большой скоростью, создавая завихрения внутри корпуса.
2. Давление на входе падает, что становится причиной всасывания близ расположенного воздуха, который устремляется внутрь.
3. Под действием лопаток он отбрасывается к периферии пространства, где создается высокое давление.
4. Под его действием воздушный поток устремляется к выходному патрубку.

Так работают все центробежные модели, которые устанавливаются не только в системах вентиляции, но и дымоудаления. О последних надо сказать, что изготавливают их корпус из алюминиевого сплава или стали, покрытой жаростойкими материалами, а комплектуют взрывозащищенным электродвигателем.

Особенности конструкции

Как уже было сказано, основная особенность конструкции – улитка. Необходимо обозначить и форму лопаток. В вентиляторах этой марки применяют три их разновидности:

• с прямым наклоном,
• с наклоном назад,
• в виде крыла.

Первая позиция – это небольшие вентиляторы с большой мощностью и производительностью. То есть, они могут создавать условия, при которых другие модели требуют наличия большого корпуса. При этом они работают с низким уровнем шума. Вторая позиция – это экономный вариант, который потребляет на 20% электроэнергии меньше, чем другие позиции. Такие вентиляторы легко переносят нагрузки.

Что касается исполнения, которое относится к электродвигателю, то здесь также три позиции:

• ротор закреплен напрямую с валом двигателя через муфту и подшипники;
• через ременную передачу с помощью шкивов;
• крыльчатка насажена на вал электродвигателя.

И еще одна особенность – это места соединения вентилятора с воздуховодами вентиляционной системы. Входной патрубок имеет прямоугольную форму отверстия, выходной круглую.

Виды

Виды центробежных вентиляторов улиток – это три позиции, отличающиеся друг от друга мощностью. Этот параметр зависит от скорости вращения электродвигателя, а соответственно и ротора, а также от количества лопаток в конструкции устройства. Вот три вида:

1. Вентиляторы улитки низкого давления, параметр которых не превышает 100 кг/см². Чаще всего их используют в системах вентиляции многоквартирных домов. Устанавливают улитки на крышах.
2. Модели среднего давления – 100-300 кг/см². Устанавливаются в системах вентиляции промышленных объектов.
3. Разновидность высокого давления – 300-1200 кг/см². Это мощные вентиляторные установки, которые обычно включают в систему воздухоотвода лакокрасочных цехов, в производствах, где установлен пневмотранспорт, на складах с горюче-смазочными материалами и прочих помещениях.

Есть еще одно разделение вентиляторов улиток – по своему назначению. Это в первую очередь приборы общего назначения. Далее еще три позиции: взрывозащищенные, термостойкие и коррозионостойкие.

Ограничения в использовании

• с липкими взвесями с концентрацией более 10 мг/м³;
• с волокнистыми материалами в воздухе;
• со взрывоопасными включениями;
• с коррозионными частицами;
• и на складах, где хранится взрывчатка.

Во всех остальных случаях использовать улитки можно без ограничений. И еще один момент, регламентирующий условия их эксплуатации, это температурный режим, который нельзя нарушать: от -45С до +45С.

Популярные модели

В принципе, по-модельного разделения улиток не существует. Есть определенные марки, которые выпускаются всеми производителями. И делятся они в основном по прямому назначению. К примеру, вентилятор ВРП, где буква «П» обозначает, что это пылевая модель, которую используют в системах вентиляции и аспирации, для удаления воздуха с большой концентрацией пыли. То есть, это специфичная модель, которую надо использовать именно по прямому назначению. Конечно, этот прибор легко справится и с обычным воздухом, но он дороже стандартных ВР или ВЦ, потому что в его конструкции используется толстый металл для изготовления корпуса и лопаток, отсюда и более высокая мощность электродвигателя.

То же самое касается вентиляторов марки ВР ДУ, то есть, для дымоудаления. Изготавливают их из более качественных материалов с установкой взрывозащищенного двигателя. Отсюда и высокая их цена. Что касается других позиций, то ВР разделяется на виды, о которых было уже сказано, и в каждой группе есть свои модели со своими техническими характеристиками.

Как сделать своими руками

Вопрос, поставленный названием этого раздела, можно отнести к категории риторических. То есть, в принципе, сделать улитку своими руками можно, если владеть навыками жестянщика или сварщика. Потому что собирать прибор придется из листового металла. А в зависимости от мощности и производительности устройства металл будет разной толщины.

Плюс ко всему самостоятельно сделать лопатки и качественно прикрепить их к ротору – сложно. Потому что ротор будет вращаться с огромной скоростью, и если балансировка конструкции нарушена, то вентилятор разнесет на части в первые 20 секунд работы. Да и правильно подобрать электродвигатель надо с учетом мощности и скорости вращения, плюс грамотно провести подсоединение его к ротору вентилятора. Так что не пытайтесь ничего делать своими руками – это опасно для вашей же жизни.

Маломощный центробежный вентилятор даст мало проку. Даже тихие вытяжки снабжаются коллекторными двигателями, сильно шумящими. Если факт не пугает, приступим к выбору средств. Покажем, как сделать центробежный вентилятор своими руками из подручных предметов. Если в типичном – осевом – вентиляторе важны мотор и крыльчатка, здесь, ко всему прочему, добавляется корпус. Попробуем собрать центробежный вентилятор самостоятельно.

Что такое центробежный вентилятор

Центробежный вентилятор используется в качестве канального. Чтобы упростить рассмотрение, скажем, что пылесос содержит в нечто похожее на канальный вентилятор. Теперь подумайте:

1. Пыль всасывается шлангом.
2. Проходит в мешок (бак, отсек).
3. Проходит фильтрацию.
4. Минует двигатель.
5. Выбрасывается с обратной стороны корпуса.

За счет чего получается: внутри стоит центробежный вентилятор, образованный барабаном (беличья клетка), насаженным на вал двигателя. Этого недостаточно. Двигатель с крыльчаткой заключен в герметичный корпус, по каналам которого воздух выходит наружу. Без плотного кожуха смысл работы центробежного вентилятора потеряется. Вот главное различие. В отличие от осевых вентиляторов, часто служащих для личных нужд человека, центробежные применяют в хозяйственной сфере: вентилирование помещения, уборка, очистка воздуха. Чтобы понять, как сделать центробежный вентилятор, изучим принцип действия устройства.

Принцип действия центробежного вентилятора

Центробежный вентилятор работает за счет динамических характеристик потока. Попробуйте привязать камень к нити и покрутить вокруг себя в горизонтальной плоскости. Рука чувствует ощутимое натяжение, если бы связь оборвалась, снаряд немедленно вылетит по касательной к круговой траектории вращения. Аналогично ведут себя и молекулы воздуха: на лопастях колеса обретают значительную скорость и, ничем не удерживаемые, уносятся на внешний периметр. Потом система каналов уже придает потоку нужное направление. Наконец, входит воздух по центру, обычно с противоположной от двигателя стороны.

Внутри пылесоса наблюдаем картину:

• Воздух из мешка (бака, контейнера), очищенный от пыли, подходит к двигателю с фронтальной стороны и заходит в центр барабана.
• Разогнанные лопастями до значительной скорости молекулы выбрасываются наружу. Проходят по каналам герметичного корпуса, попутно охлаждая двигатель, покидают чрево пылесоса с обратной стороны.

Особенность конструкции: лопасти центробежного вентилятора создают давление, если корпус негерметичен, то движение потока воздуха станет нарушаться. Следовательно, сложность для мастера-самоучки заключается в создании правильных условий.

В хороших вытяжках применяются двигатели с вентиляторами тангенциального (центробежного) типа. В избранных конструкция удивляет дуэтом беличьих клеток. В последнем случае пара крыльчаток насаживается по обе стороны от двигателя на вал. Тогда воздух входит с двух направлений, перпендикулярных плоскости вращения колес. Таким образом, эффективность центробежного вентилятора растет.

Как сделать центробежный вентилятор

Из сказанного очевидным способом осуществить задуманное является снять тангенциальный вентилятор с вытяжки, к примеру. Преимущество: обеспечивается бесшумная работа. Производитель соблюдает нормы, предписанные стандартами, поэтому заводские устройства класса вытяжек сравнительно тихие. Полагаем, что для большинства читателей это не лучшее решение задачи, продолжим рассмотрение.

Пылесос

Внутри пылесоса таится готовый центробежный вентилятор. Большой плюс — уже имеется готовый корпус, который необходимо смонтировать в канал по месту. К дополнительным преимуществам отнесем:

Недостаток двигателя пылесоса – шумность. Вдобавок коллекторный двигатель искрит, что создает помехи по сети питания. Понадобится сделать сетевой фильтр, чтобы не сжечь импортную домашнюю аппаратуру. Уровень шума высок. Превышает 63 дБ, разрешённых производить в квартире по закону.

Стиральная машина

Из чего еще собрать центробежный вентилятор? Пришел на ум образ стиральной машины с фронтальной загрузкой. Если дверцу снять, а в корпусе проделать каналы, чтобы поток охлаждал обмотки двигателя, получится центробежный вентилятор. Плюс — рабочий отсек стиральной машины герметичен. Просто удалите стенку бака в районе двигателя, чтобы получить подобие центробежного вентилятора. Барабан придется переработать коренным образом, чтобы захватывал воздух. Корпус понадобится разобрать.

Возникает главная дилемма: стоит ли демонтировать бак. У большинства моделей специально сделан так, чтобы без повреждения крепежа операцию сделать оказалось нельзя. Это помогает сервисным центрам отслеживать хитрецов, делающих ремонт. В любом случае барабан прорезается по месту, чтобы изготовить в стенках лопатки. Отгибайте сталь внутрь, чтобы конструкция не задевала бак. Вариант: из стенок стального цилиндра, причём выгнуть лопасти нужной формы по образу и подобию заводских промышленных моделей центробежных вентиляторов.

Главным видится правильный подбор скорости. 1000 оборотов на отжиме вполне хватит. Диаметр барабана велик. Пылесос дает 6000-16000 оборотов в минуту, но радиус лопастей много меньше. Следовательно, оценивать нужно линейную скорость. Как известно, длина окружности прямо пропорционально зависит от радиуса, следовательно, если диаметр барабана стиральной машины Samsung составляет 45 см, получается минимум в три раза больше, нежели у пылесоса — эквивалентно скорости 3000 оборотов в минуту (минимум). Но! При этом площадь колеса намного больше, следовательно, поток образуется грандиозный.

Из сказанного заключаем, что скорости 1000 оборотов в минуту, тем более, 1500 оборотов в минуту достаточно, чтобы самостоятельно сделать центробежный вентилятор из стиральной машины. Производительность примерно одинакова, однако удельное давление потока сократится. Многое зависит от формы лопаток, настоятельно рекомендуем осведомиться на форуме физиков и гидравликов. Простейший вариант заимствование лопасти у напольного вентилятора. Пластмасса сваривается при помощи набора полиэтиленовых пакетов и паяльника, что позволит укрепить маховик на валу.

Главное, сохранить герметичность. Рекомендуется заделать лишние отверстия, которыми изобилует барабан. Самодельный центробежный вентилятор из стиральной машины опасен в эксплуатации (если бывают безопасные тангенциальные вентиляторы), люк для загрузки белья рекомендуется закрыть прочной решеткой. К примеру, проделайте с фронтальной стороны корпуса ряд отверстий под установку элемента. Устройство центробежного вентилятора дополняется прочной оградой. Решетку делайте из стального прута и крепите на болты.

Регулировка двигателя центробежного вентилятора

В 85% случаев двигатель в стиральной машине коллекторный. Такие, кстати, работают и от постоянного тока. Направление вращения определено полярностью напряжения.

Про схему регулировки оборотов. Принцип действия центробежного вентилятора требует задействования режимов отжима. Найдите тиристорную схему, регулирующую угол отсечки и настройте нужным образом. Для максимальных оборотов подключайте двигатель к сети 220 В. Считаем раскрытыми вопросы, что такое центробежный вентилятор, и как его сделать.

Корпус вентилятора «улитки» напоминает панцирь данного моллюска. Это оборудование используется в ряде промышленных объектов, строительства жилья, вентиляционных системах. Принцип работы — сила, создаваемая вращательным движением роторных лопаток, они проникают в отверстия входа в виде улитки, захватывают воздушный поток и гонят его через отверстия выхода. Располагаются под углом в 90 градусов к отверстию входа.

Особенности

Добротный вентилятор «улитка» своими руками получается в процессе сборочных работ только в том случае, если вы знаете конструкцию. Установка и крыльчатка создают вращательный момент для движения воздуха. Необходимость вытяжного устройства возрастает при ограничении пространства, то монтаж происходит со специализированным оборудованием. Корпус «улитки» вентилятора сделан в виде спирали и служит для направления воздуха.

Самодельные вентиляторы подобного типа весьма популярны в последнее время. Однако при отсутствии навыков и необходимого времени покупка готового оборудования станет одним из лучших вариантов.

Чтобы создать во внутренней части крепления вентилятора «улитки», нужно расположить радиальный элемент — колесо, присоединенное к установке. Разряженное пространство создается загнутыми рабочими лопатками колеса.

Поступление воздушной массы осуществляется через патрубок входа. Давление на входе падает и всасывает окружающий воздух. В результате стремительного продвижения воздуха по спирали в отверстии выхода значительно увеличивается скорость и создается высокое давление. Из выходного патрубка стремительно идет воздушный поток. Если патрубок слева, то ротор вращается по часовой стрелке, если справа, то противоположно.

При сборки своими руками учитывается кривизна используемых лопастей «улитки».

Создаваемые потоки

Центробежные «улитки» — мощность, учитываемая по трем позициям.

Вентиляторы низкого давления — не выше сто кг/см в квадрате. Температура не более 80 °С. Используются при оснащении производственных цехов и строительстве домов. «Улитки» устанавливаются на крышах.

Модели со средним давлением — от ста до триста килограмм на сантиметр квадратный.

Оборудование с высоким давлением — триста -тысяча двести кг/сантиметров в квадрате. Потоки воздуха высокого давления вытяжных «улиток» обычно располагаются в зонах сгорания топлива разных марок в котельных, на складах с ГСМ, системах воздуховода лакокрасочных цехов.

Центробежный вентилятор «улитка» требует надежного крепления и прочного основания. В целях избегания вибрации качественно фиксируется корпус. Игнорирование этого явления приведет к тому, что устройство выйдет из строя.

Делаем своими руками

Вопрос риторический, который требует в процессе владения навыками сварщика или жестянщика. Ведь сборка осуществляется из листов металла различной толщины.

Сделать лопатки самому, а затем качественное крепление к ротору — довольно-таки сложная задача. Ведь при нарушении балансировки вентилятор разлетится на кусочки в связи со значительным вращением ротора в первые же минуты работы.

При оценке мощности и скорости вращения правильно подбирают электродвигатель. При этом мастера пользуются улитками, демонтированными с оборудования, пылесосов и вытяжек. Это служит гарантией определения мощности и параметров корпуса.

Собрать вентилятор
«улитка» для бытовых нужд в мастерской можно, это будет посильной задачей. В других случаях вентиляторы используются только заводского изготовления.

Создание

Инструкция по созданию.

1. Рассчитать параметры и размеры будущего оборудования. При этом вставляют демпферные прокладки с целью избегания вибрации при работе. Эти меры позволят сберечь «улитку».
2. Использование подручного материала при изготовлении корпуса вентилятора из пластика, фанеры. При выполнении работ по сборке лишний раз выясните, что нет зазоров, а швы загерметизированы.
3. Предварительно надо проанализировать силовые схемы агрегата. Здесь учитывается мощность. При большой мощности вентилятора используется ременной привод. При невысоких мощностях применяют вал, соединения ротора с редуктором.
4. Используются элементы крепления, а именно пластины буквой «П» для монтажа на корпусе. Прочный фундамент нужен для мощных агрегатов.

Создание воздушного потока с высокой плотностью возможно несколькими способами. Одним из эффективных является вентилятор радиального типа или «улитка». Он отличается от других не только формой, но и принципом работы.

Устройство и конструкция вентилятора

Для движения воздуха иногда недостаточно крыльчатки и силового агрегата. В условиях ограниченного пространства следует применять особый вид конструкции вытяжного оборудования. Он приставляет собой спиралевидный корпус, выполняющий функцию воздушного канала. Ее можно сделать своими руками или приобрести уже готовую модель.

Для формирования потока в конструкции предусмотрено радиальное рабочее колесо. Оно соединяется с силовым агрегатом. Лопатки колеса имеют загнутую форму и при движении создают разряженную область. В нее поступает воздух (или газ) из входного патрубка. При продвижении по спиралевидному корпусу возрастает скорость на выходном отверстии.

В зависимости от области применения центробежный вентилятор улитка может быть общего назначения, термостойкий или защищенный от коррозии. Также необходимо учитывать величину создаваемого воздушного потока:

• низкого давления. Область применения – производственные цеха, бытовые приборы. Температура воздуха не должна превышать +80°С. Обязательное отсутствие агрессивных сред;
• среднее значение давления. Является частью вытяжного оборудования для удаления или транспортировки материалов небольшой фракции, опилок зерна;
• высокого давления. Формирует приток воздуха в зону сгорания топлива. Устанавливается в котлах многих типов.

Направление движения лопастей определяется конструкцией, а, в частности, месторасположением выходного патрубка. Если он располагается в левой части — ротор должен крутиться по часовой стрелке. Также учитывается количество лопастей и их кривизна.

Для мощных моделей необходимо сделать своими руками надежное основание с фиксацией корпуса. Промышленная установка будет сильно вибрировать, что может привести к ее постепенному разрушению.

Самостоятельное изготовление

Прежде всего следует определиться с функциональным назначением центробежного вентилятора. Если он необходим для вентиляции определенной части помещения или оборудования – корпус можно сделать из подручных материалов. Для комплектации котла потребуется применить жаропрочную сталь либо сделать его из листов нержавейки своими руками.

Сначала рассчитывается мощность и определяется набор комплектующих. Оптимальным вариантом будет демонтаж улитки со старого оборудования – вытяжки или пылесоса. Преимуществом этого способа изготовления является точное соответствие мощности силового агрегата и параметров корпуса. Вентилятор улитка легко изготавливается своими руками лишь для каких-то прикладных целей небольшой домашней мастерской. В остальных случаях рекомендуется приобрести уже готовую модель промышленного типа или же взять старую из автомобиля.

Порядок действий, чтобы сделать центробежный вентилятор своими руками.

1. Расчет габаритных размеров. Если устройство будет монтироваться в ограниченном пространстве – предусматривают специальные демпферные прокладки для компенсации вибрации.
2. Изготовление корпуса. При отсутствии уже готовой конструкции можно использовать листы пластика, сталь или фанеру. В последнем случае особое внимание уделяется герметизации стыков.
3. Схема установки силового агрегата. Он вращает лопасти, поэтому следует выбрать тип привода. Для небольших конструкций используется вал, соединяющий редуктор двигателя с ротором. В мощных установках применяется привод ременного типа.
4. Крепежные элементы. Если вентилятор будет установлен на внешнем корпусе, например, котла – делают монтажные П-образные пластины. При значительных мощностях потребуется изготовить надежное и массивное основание.

Это общая схема, по которой можно сделать вытяжной функциональный центробежный агрегат своими руками. Она может измениться в зависимости от наличия комплектующих. Важно соблюдать требования герметизации корпуса, а также обеспечить надежную защиту силового агрегата от возможного засорения пылью и мусором.

Во время работы вентилятор будет сильно шуметь. Уменьшить это будет проблематично, так как вибрацию корпуса при движении воздушных потоков практически невозможно компенсировать своими руками. В особенности это актуально для моделей из металла и пластика. Дерево может частично уменьшить звуковой фон, но при этом оно обладает небольшим сроком эксплуатации.

В видеоматериале можно ознакомиться с процессом изготовления корпуса из ПВХ листов:

Обзор и сравнение производственных готовых моделей

Рассматривая радиальный вентилятор улитка, надо учесть материал изготовления: литой корпус из алюминия, листовая или нержавеющая сталь. Подбирается модель исходя из конкретных нужд, рассмотрим пример серийных моделей в литом корпусе.

В зависимости от размеров и производительности таких агрегатов будут зависеть и условия эксплуатации: помимо бытового использования, многие виды вентиляционной техники широко применяются и в промышленной сфере. Один из примеров такого оборудования – вытяжка улитка закругленной формы.

Радиальный центробежный вентилятор такого типа чаще всего устанавливается в производственных помещениях и используется для очистки воздуха от пыли, опилок, гари, песка и других промышленных отходов. Аналогичная система обработки воздуха может быть установлена и в многоэтажном доме, например, в вентиляционной шахте.

Давайте разберемся с принципом ее действия и рассмотрим основные стадии конструирования вытяжки улитки своими руками.

Особенности конструкции

Вытяжки-улитки отличаются по строению от стандартных вентиляторов с большими лопастями. Потоки воздуха в таком оборудовании перемещаются за счет центробежной силы, возникающей в результате вращения колеса с небольшими лопатками специальной формы. Скорость и мощность работы таких вытяжек может отличаться в зависимости от количества лопаток и параметров мотора
.

Схема очистки воздуха в радиальных центробежных вытяжках достаточно проста: при попадании внутрь вытяжки воздух начинает всасываться в ротор, где начинает вращаться и подвергаться давлению, постепенно продвигаясь к выходу и очищаясь от посторонних элементов. Общая форма входного и выходного канала напоминает улитку – отсюда и название такой вытяжки.

Внимание!
Конструкции такого типа полезны тем, что могут и всасывать воздух, и обеспечивать его отток.

Корпус вентиляционной системы такого типа изготавливается из прочных материалов, наподобие алюминия, латуни или стали. В продаже имеются и пластиковые конструкции, но они менее долговечны и редко работают с максимальной эффективностью.

Поскольку обработка воздуха может осуществляться при высоких температурах, корпус обрабатывается защитной краской, веществами, стойкими к химикатам, а также покрывается полимерами.

Вращательные механизмы в такой системе могут быть одинарными, а могут включать и два диска с лопатками нужных размеров. И радиальное, и круговое размещение лопастей обеспечивает высокую производительность прибора.

Совет:
для лучшей очистки воздуха приобретайте вентиляторы, в которых лопатки имеют слегка загнутую, а не плоскую форму.

Несмотря на единую форму, такие вытяжки подходят для многих условий эксплуатации, так как отличаются и по ориентации на правую или левую сторону, и по общим размерам. В среднем диаметр основного корпуса такой вытяжки может составлять от 25 до 150 см
.

Для удобства установки в промышленных целях многие конструкции такого типа создаются модульными, и для их соединения используются крепежные болты. Соответственно, вы сможете менять и угол наклона, и сами детали некоторых частей такой конструкции для большей эффективности работы: лучше предварительно просчитать все параметры со специалистами
.

Поскольку улитки могут отличаться друг от друга, не стоит ориентироваться исключительно на размеры и показатели мощности. Ознакомьтесь с их разновидностями – и делайте выбор, полагаясь на будущие условия эксплуатации.

Виды оборудования

Прежде всего, вытяжки-улитки отличаются по показателям давления. Вентиляция может осуществляться в условиях:

• низкого давления – до 100 кг/м2;
• среднего – от 100 дл 300 кг/м2;
• высокого давления – более 300 кг/м2 (может достигать 1200 кг/м2).

Первый тип вытяжек подходит для использования и в промышленных, и в бытовых условиях. Как правило, такая техника достаточно компактна, поэтому может устанавливаться и без дополнительной помощи.

Внимание!
Вытяжки с низким давлением достаточно для обеспечения качественного вентилирования воздуха в шахтах многоэтажных зданий.

Вентиляторы со средним давлением используются в промышленных целях. Такое оборудование легче выдерживает сложные условия эксплуатации, оно оборудовано в соответствии с основными пожарными и техническими требованиями на производстве.

Третий вариант используется не только в цехах, но и в лабораториях, складах, помещениях, где осуществляется покраска и т.д. Их можно устанавливать для обдува систем кондиционирования или рабочих станков, а также для нагнетания воздуха в котельных системах.

В зависимости от качества и степени износа конструкции выделяют общие вытяжки-улитки, термостойкие, коррозионностойкие системы, а также сверхпрочное оборудование, которое выдерживает даже взрывные реакции.

В большинстве случаев системы вентилирования воздуха в форме улитки применяются для удаления из помещения галечника, деревянной и металлической стружки, щепок и других остатков производства. Их монтаж должен осуществляться с учетом требований безопасности и охраны труда.

Как сделать своими руками

Одна из особенностей таких улиток – различный ценовой диапазон. Минимальная цена вытяжки улитки будет составлять около 3 тысяч, но такие приборы, как правило, не сильно мощные и весьма ограничены в размерах. Средняя цена качественного агрегата будет превышать 20 тысяч рублей.

Поэтому для бытовых нужд целесообразнее изготовить самодельную улитку для вытяжки. Стандартная конструкция такого корпуса будет состоять из двух частей: в одной зоне разместится двигатель, в другой – продувные лопасти
.

Корпус для улитки можно приобрести в строительных магазинах. Если вы собрались изготавливать его собственноручно – заранее приобретите мотор и прочие детали, так как размеры придется подгонять. Корпус лучше изготовить из металлов (например, алюминия и стали). Пластик будет менее стойким к механическим повреждениям, а дерево быстро загорится в случае неисправностей.

Вентилятор в такой системе будет работать на большой скорости. Поэтому неправильное конструирование вытяжки может иметь плохие последствия. Проверьте качество и надежность не только самой основы и крепительных механизмов, но и двигателя, рабочего колеса и вентилятора.

Размеры вентилятора подбираются с учетом площади и степени загрязненности помещения. Промышленные образцы имеют большие размеры.

Важно!
При монтаже двигателя внутрь короба такой вытяжки проследите, чтобы конструкция включала охлаждающие отверстия. Высокая температурная нагрузка на систему может привести к взрыву.

Особое внимание уделите выбору внутренних материалов. На работу вентилятора могут повлиять не только температуры, но и мощность потоков воздуха, количество мусора и пыли.

При всасывании воздуха с крупными примесями могут повредиться лопасти вращательного колеса. А для того, чтобы тщательно очистить воздух, агрегат должен работать на большой скорости и под высоким давлением – это создает дополнительную нагрузку на всю внутреннюю конструкцию. Поэтому лучше выбирать детали из прочных материалов, например, стали или алюминия
.

• правильно выбирайте размер и мощность двигателя
  : учитывайте предельную нагрузку на конструкцию, а также необходимую скорость работы вытяжки;
• монтируя такую систему вертикально, тщательно проверьте надежность крепления вентилятора и колеса
  : при стремительных потоках воздуха они могут соскочить или изменить свое месторасположение;
• материалы, соседствующие с такой вытяжкой, должны быть огнеупорными
  , как и все детали, используемые при ее сборке;
• соблюдайте пропорции между отдельными зонами вытяжки
  : в стандартных моделях, предлагаемых в магазинах, учтено оптимальное соотношение длины и ширины конструкции;
• если вы не уверены в том, что собранная вытяжка безопасна – обратитесь к специалистам, которые проверят ее исправность
  .

Обратите внимание, что вытяжки-улитки редко используются в жилых комнатах
. Во-первых, они занимают много места, а во-вторых, в помещениях наподобие кухни потоки загрязненного воздуха могут иметь разную направленность, поэтому лучше всего монтировать такую вытяжку в вентиляционной шахте, где концентрируется весь воздух, поступающий из квартиры.

Важную роль в жилых комнатах будет играть и дизайн таких конструкций, а он не отличается разнообразием и не всегда гармонирует с интерьером.

Совет:
при размещении такой вытяжки в открытых условиях (на улице) убедитесь, что погодные условия не повлияют на ее функциональность.

Вентиляционные вытяжки-улитки можно использовать не только для очистки воздуха
. В бытовых условиях они отлично справятся с отоплением помещения, а также повлияют на влажность в комнате
.

Стоимость оборудования, предназначенного для бытовых и промышленных нужд, будет существенно отличаться, но, в любом случае, такие агрегаты имеют достаточную мощность для полноценной работы.

Пример конструирования вытяжки-улитки смотрите в прикрепленном видео.

Вентилятор улитка — это одно из наиболее востребованных устройств, которые применяются с целью создать воздушный поток с высокими показателями плотности. У данной вытяжки есть свои особенности, нюансы конструкции и принцип работы, который отличает улитку от других систем.

Прежде чем собрать своими руками высокоэффективный вентилятор улитка, вам следует узнать про особенности данного устройства и его конструкцию.

• Чтобы осуществлять принудительное движение воздуха, иногда можно обойтись крыльчаткой и силовой установкой, которая будет вращать рабочий элемент;
• Если пространство ограничено, но вытяжной агрегат крайне необходим, на помощь приходит специализированное оборудование;
• Улитка представляет собой корпус, выполненный в виде спирали;
• Задача корпуса — выполнять задачи воздушного канала;
• Сделанные своими руками улитки достаточно популярны, но когда нет времени на сборку или отсутствуют соответствующие навыки, объективно лучшим решением станет покупка готового оборудования;
• Чтобы образовать воздушный поток, внутри конструкции вентилятора располагается радиальный компонент — колесо;
• Этот радиальный элемент оборудования соединяется с силовой установкой;
• Лопатки на рабочем колесе загнуты, что позволяет при их движении создавать разряженную область;
• Входной патрубок конструкции служит для поступления воздуха или другой среды;
• За счет движения по спиральному корпусу скорость воздуха на выходе через выходное отверстие заметно возрастает;
• Вентиляторы улитки бывают термостойкими, коррозийностойкими и общего назначения;
• Движение лопастей вентилятора улитки зависит от конструкции оборудования. Особое внимание следует уделять расположению выходного патрубка. Если он находится слева, тогда ротор должен совершать свои вращения по часовой стрелке, или наоборот;
• При выборе или сборке своими руками улитки, нужно учесть, сколько используется лопастей и каковы показатели их кривизны.

Создаваемые потоки воздуха

Планируя собрать своими руками самодельный агрегат или купить готовый вытяжной аппарат типа улитка, вам обязательно следует принять во внимание характеристики создаваемых воздушных потоков. А именно вас должна интересовать величина потока, от которой во многом зависит область применения улитки.

1. Низкое давление. Воздушные потоки низкого давления широко применяются при оснащении производственных цехов и компоновке бытовых приборов. Здесь не допускается превышение температуры воздуха более 80 градусов Цельсия. Также улитки низкого давления не приспособлены к работе в условиях агрессивной среды.
2. Среднее давление. Вентиляторы-улитки среднего давления чаще всего встречаются при компоновке вытяжной системы, применяемой для перевозки, удаления материалов мелкой фракции. Ярким примером можно назвать зерно и удаление опилок.
3. Высокое давление. Вытяжки улитки высокого давления образуют потоки воздуха, которые поступают к зонам сгорания различного вида топлива. Котельное оборудование, работающее на разных видах топлива, оснащается именно улитками высокого давления.

Улитка, или центробежный вентилятор, требует наличия надежного основания. Корпус должен быть качественно зафиксирован, чтобы не создавать вибрации. Промышленные агрегаты отличаются повышенной вибрацией. Если не предотвратить это явление, постепенно устройство выйдет из строя.

Делаем своими руками

Построение вентилятора-улитки — дело не самое сложное, если вы решите взяться за самодельный агрегат своими руками.

1. Функциональное назначение. Для оснащения системой вентиляции части помещения, небольшого участка или оборудования, корпус допускается собрать из подручных материалов. Если это центробежный агрегат, который будет формировать воздушные потоки для обеспечения работы котельного оборудования, тогда корпус изготавливается своими руками на основе нержавеющей стали или жаропрочного металла.
2. Мощность. Этот параметр напрямую зависит от функций, которые будет выполнять центробежный агрегат. Многие домашние умельцы используют улитки, снятые со старого оборудования, вентиляционных систем, вытяжек или пылесосов. За счет использования такого агрегата, вы гарантируете точное соотношение мощности и характеристик корпуса.

Если вы хотите сделать улитку для бытового применения, использования внутри мастерской, тогда собрать своими руками устройство можно. Все остальные ситуации подразумевают необходимость использования только заводских, проверенных улиток.

Чтобы своими руками собрать эффективный самодельный вентилятор-улитку, вам потребуется выполнить следующие задачи:

• Рассчитать габариты будущего оборудования. Если это центробежный агрегат для установки на ограниченном пространстве, обязательно воспользуйтесь демпферными прокладками. Они позволят компенсировать образующиеся вибрации в процессе его работы, уберегут улитку от преждевременного износа. Если это крупный стационарный агрегат, защита от вибраций происходит за счет массы оборудования и его фиксации;
• Изготовить корпус вентилятора-улитки. Если у вас нет готового короба, который идеально подойдет для вентилятора, используйте подручные материалы. Для данных целей подойдет пластик, фанерные листы, сталь. Если вы решите взять листы фанеры, убедитесь, что в процессе сборки конструкции полностью отсутствуют зазоры, все швы качественно загерметизированы;
• Продумать схему силового агрегата улитки. Задача силовой установки — вращать лопасти вентилятора. При выборе учитывайте, какую мощность имеет улитка. Если это центробежный вентилятор высокой мощности, используйте ременной привод. В небольших установках актуально применять вал, который соединяет редуктор мотора с ротором;
• Использовать крепежные элементы. При установке вентилятора-улитки на внешнем корпусе конструкции, используют П-образные монтажные пластины. Если мощность агрегатов внушительная, тогда обязательно примите на вооружение массивное, прочное основание;
• Минимизировать шум. Улитка высокой мощности характеризуется тем, что такой центробежный вентилятор излучает достаточно много шума. Объективно лучший способ защититься от шума улитки — собрать оборудование максимально качественно. Уже после сборки улитки компенсировать шум проблематично. Самыми шумными являются модели, корпус которых изготовлен из пластика и металла. Деревянные корпусы уменьшают шум улитки, но существенно уступают металлическим и пластиковым аналогам длительностью эксплуатации.

Согласно представленной схеме вы можете создавать вытяжные центробежные устройства различной мощности назначения своими руками. При необходимости можно вносить изменения в схему, менять комплектующие, добавлять вспомогательные элементы.

Наиболее значимым моментом при сборке вентилятора своими руками — это надежная герметизация всех имеющихся в конструкции швов и защита самого двигателя. С течением времени и по мере эксплуатации на двигатель, не имеющий надлежащей защиты, может попадать различный мусор, пыль, грязь и влага. Не секрет, что это приводит к износу, постепенному разрушению и выходу оборудования из строя.

Вентиляторы улитки свое название получи по форме корпуса, которая напоминает панцирь этого моллюска. Сегодня этот вид оборудования применяется и в промышленности, и в жилищном строительстве в вентиляционных системах. Производители предлагают сегодня несколько моделей улиток для вентиляции. Но все они работают по одному и тому же принципу – центробежная сила, создаваемая вращением лопаток на роторе, захватывает воздух через входное отверстие виде улитки и выталкивает его через прямолинейное выходное отверстие, расположенное под 90° в другой плоскости к входному.

Общие данные о центробежных (радиальных) вентиляторах

Вентиляторы улитки имеют двойственное обозначение (маркировку): ВР и ВЦ, то есть, радиальный и центробежный. Первое говорит о том, что лопатки рабочего органа оборудования расположены радиально относительно своего ротора. Второе – это обозначение физического принципа работы прибора, то есть, процесс забора и перемещения воздушных масс происходит за счет центробежной силы.

Именно центробежные вентиляторы в системах вентиляции показали себя с положительной стороны за счет высокой эффективности отвода воздуха.

Принцип действия

Как уже было сказано, вентиляторы этой модификации работают на основе действия центробежной силы.

1. Лопатки, закрепленные на роторе устройства, вращаются с большой скоростью, создавая завихрения внутри корпуса.
2. Давление на входе падает, что становится причиной всасывания близ расположенного воздуха, который устремляется внутрь.
3. Под действием лопаток он отбрасывается к периферии пространства, где создается высокое давление.
4. Под его действием воздушный поток устремляется к выходному патрубку.

Так работают все центробежные модели, которые устанавливаются не только в системах вентиляции, но и дымоудаления. О последних надо сказать, что изготавливают их корпус из алюминиевого сплава или стали, покрытой жаростойкими материалами, а комплектуют взрывозащищенным электродвигателем.

Особенности конструкции

Как уже было сказано, основная особенность конструкции – улитка. Необходимо обозначить и форму лопаток. В вентиляторах этой марки применяют три их разновидности:

• с прямым наклоном,
• с наклоном назад,
• в виде крыла.

Первая позиция – это небольшие вентиляторы с большой мощностью и производительностью. То есть, они могут создавать условия, при которых другие модели требуют наличия большого корпуса. При этом они работают с низким уровнем шума. Вторая позиция – это экономный вариант, который потребляет на 20% электроэнергии меньше, чем другие позиции. Такие вентиляторы легко переносят нагрузки.

Что касается исполнения, которое относится к электродвигателю, то здесь также три позиции:

• ротор закреплен напрямую с валом двигателя через муфту и подшипники;
• через ременную передачу с помощью шкивов;
• крыльчатка насажена на вал электродвигателя.

И еще одна особенность – это места соединения вентилятора с воздуховодами вентиляционной системы. Входной патрубок имеет прямоугольную форму отверстия, выходной круглую.

Виды

Виды центробежных вентиляторов улиток – это три позиции, отличающиеся друг от друга мощностью. Этот параметр зависит от скорости вращения электродвигателя, а соответственно и ротора, а также от количества лопаток в конструкции устройства. Вот три вида:

1. Вентиляторы улитки низкого давления, параметр которых не превышает 100 кг/см². Чаще всего их используют в системах вентиляции многоквартирных домов. Устанавливают улитки на крышах.
2. Модели среднего давления – 100-300 кг/см². Устанавливаются в системах вентиляции промышленных объектов.
3. Разновидность высокого давления – 300-1200 кг/см². Это мощные вентиляторные установки, которые обычно включают в систему воздухоотвода лакокрасочных цехов, в производствах, где установлен пневмотранспорт, на складах с горюче-смазочными материалами и прочих помещениях.

Есть еще одно разделение вентиляторов улиток – по своему назначению. Это в первую очередь приборы общего назначения. Далее еще три позиции: взрывозащищенные, термостойкие и коррозионостойкие.

Ограничения в использовании

• с липкими взвесями с концентрацией более 10 мг/м³;
• с волокнистыми материалами в воздухе;
• со взрывоопасными включениями;
• с коррозионными частицами;
• и на складах, где хранится взрывчатка.

Во всех остальных случаях использовать улитки можно без ограничений. И еще один момент, регламентирующий условия их эксплуатации, это температурный режим, который нельзя нарушать: от -45С до +45С.

Популярные модели

В принципе, по-модельного разделения улиток не существует. Есть определенные марки, которые выпускаются всеми производителями. И делятся они в основном по прямому назначению. К примеру, вентилятор ВРП, где буква «П» обозначает, что это пылевая модель, которую используют в системах вентиляции и аспирации, для удаления воздуха с большой концентрацией пыли. То есть, это специфичная модель, которую надо использовать именно по прямому назначению. Конечно, этот прибор легко справится и с обычным воздухом, но он дороже стандартных ВР или ВЦ, потому что в его конструкции используется толстый металл для изготовления корпуса и лопаток, отсюда и более высокая мощность электродвигателя.

То же самое касается вентиляторов марки ВР ДУ, то есть, для дымоудаления. Изготавливают их из более качественных материалов с установкой взрывозащищенного двигателя. Отсюда и высокая их цена. Что касается других позиций, то ВР разделяется на виды, о которых было уже сказано, и в каждой группе есть свои модели со своими техническими характеристиками.

Как сделать своими руками

Вопрос, поставленный названием этого раздела, можно отнести к категории риторических. То есть, в принципе, сделать улитку своими руками можно, если владеть навыками жестянщика или сварщика. Потому что собирать прибор придется из листового металла. А в зависимости от мощности и производительности устройства металл будет разной толщины.

Плюс ко всему самостоятельно сделать лопатки и качественно прикрепить их к ротору – сложно. Потому что ротор будет вращаться с огромной скоростью, и если балансировка конструкции нарушена, то вентилятор разнесет на части в первые 20 секунд работы. Да и правильно подобрать электродвигатель надо с учетом мощности и скорости вращения, плюс грамотно провести подсоединение его к ротору вентилятора. Так что не пытайтесь ничего делать своими руками – это опасно для вашей же жизни.

Создание воздушного потока с высокой плотностью возможно несколькими способами. Одним из эффективных является вентилятор радиального типа или «улитка». Он отличается от других не только формой, но и принципом работы.

Устройство и конструкция вентилятора

Для движения воздуха иногда недостаточно крыльчатки и силового агрегата. В условиях ограниченного пространства следует применять особый вид конструкции вытяжного оборудования. Он приставляет собой спиралевидный корпус, выполняющий функцию воздушного канала. Ее можно сделать своими руками или приобрести уже готовую модель.

Для формирования потока в конструкции предусмотрено радиальное рабочее колесо. Оно соединяется с силовым агрегатом. Лопатки колеса имеют загнутую форму и при движении создают разряженную область. В нее поступает воздух (или газ) из входного патрубка. При продвижении по спиралевидному корпусу возрастает скорость на выходном отверстии.

В зависимости от области применения центробежный вентилятор улитка может быть общего назначения, термостойкий или защищенный от коррозии. Также необходимо учитывать величину создаваемого воздушного потока:

• низкого давления. Область применения – производственные цеха, бытовые приборы. Температура воздуха не должна превышать +80°С. Обязательное отсутствие агрессивных сред;
• среднее значение давления. Является частью вытяжного оборудования для удаления или транспортировки материалов небольшой фракции, опилок зерна;
• высокого давления. Формирует приток воздуха в зону сгорания топлива. Устанавливается в котлах многих типов.

Направление движения лопастей определяется конструкцией, а, в частности, месторасположением выходного патрубка. Если он располагается в левой части — ротор должен крутиться по часовой стрелке. Также учитывается количество лопастей и их кривизна.

Для мощных моделей необходимо сделать своими руками надежное основание с фиксацией корпуса. Промышленная установка будет сильно вибрировать, что может привести к ее постепенному разрушению.

Самостоятельное изготовление

Прежде всего следует определиться с функциональным назначением центробежного вентилятора. Если он необходим для вентиляции определенной части помещения или оборудования – корпус можно сделать из подручных материалов. Для комплектации котла потребуется применить жаропрочную сталь либо сделать его из листов нержавейки своими руками.

Сначала рассчитывается мощность и определяется набор комплектующих. Оптимальным вариантом будет демонтаж улитки со старого оборудования – вытяжки или пылесоса. Преимуществом этого способа изготовления является точное соответствие мощности силового агрегата и параметров корпуса. Вентилятор улитка легко изготавливается своими руками лишь для каких-то прикладных целей небольшой домашней мастерской. В остальных случаях рекомендуется приобрести уже готовую модель промышленного типа или же взять старую из автомобиля.

Порядок действий, чтобы сделать центробежный вентилятор своими руками.

1. Расчет габаритных размеров. Если устройство будет монтироваться в ограниченном пространстве – предусматривают специальные демпферные прокладки для компенсации вибрации.
2. Изготовление корпуса. При отсутствии уже готовой конструкции можно использовать листы пластика, сталь или фанеру. В последнем случае особое внимание уделяется герметизации стыков.
3. Схема установки силового агрегата. Он вращает лопасти, поэтому следует выбрать тип привода. Для небольших конструкций используется вал, соединяющий редуктор двигателя с ротором. В мощных установках применяется привод ременного типа.
4. Крепежные элементы. Если вентилятор будет установлен на внешнем корпусе, например, котла – делают монтажные П-образные пластины. При значительных мощностях потребуется изготовить надежное и массивное основание.

Это общая схема, по которой можно сделать вытяжной функциональный центробежный агрегат своими руками. Она может измениться в зависимости от наличия комплектующих. Важно соблюдать требования герметизации корпуса, а также обеспечить надежную защиту силового агрегата от возможного засорения пылью и мусором.

Во время работы вентилятор будет сильно шуметь. Уменьшить это будет проблематично, так как вибрацию корпуса при движении воздушных потоков практически невозможно компенсировать своими руками. В особенности это актуально для моделей из металла и пластика. Дерево может частично уменьшить звуковой фон, но при этом оно обладает небольшим сроком эксплуатации.

В видеоматериале можно ознакомиться с процессом изготовления корпуса из ПВХ листов:

Обзор и сравнение производственных готовых моделей

Рассматривая радиальный вентилятор улитка, надо учесть материал изготовления: литой корпус из алюминия, листовая или нержавеющая сталь. Подбирается модель исходя из конкретных нужд, рассмотрим пример серийных моделей в литом корпусе.

Маломощный центробежный вентилятор даст мало проку. Даже тихие вытяжки снабжаются коллекторными двигателями, сильно шумящими. Если факт не пугает, приступим к выбору средств. Покажем, как сделать центробежный вентилятор своими руками из подручных предметов. Если в типичном – осевом – вентиляторе важны мотор и крыльчатка, здесь, ко всему прочему, добавляется корпус. Попробуем собрать центробежный вентилятор самостоятельно.

Что такое центробежный вентилятор

Центробежный вентилятор используется в качестве канального. Чтобы упростить рассмотрение, скажем, что пылесос содержит в нечто похожее на канальный вентилятор. Теперь подумайте:

1. Пыль всасывается шлангом.
2. Проходит в мешок (бак, отсек).
3. Проходит фильтрацию.
4. Минует двигатель.
5. Выбрасывается с обратной стороны корпуса.

За счет чего получается: внутри стоит центробежный вентилятор, образованный барабаном (беличья клетка), насаженным на вал двигателя. Этого недостаточно. Двигатель с крыльчаткой заключен в герметичный корпус, по каналам которого воздух выходит наружу. Без плотного кожуха смысл работы центробежного вентилятора потеряется. Вот главное различие. В отличие от осевых вентиляторов, часто служащих для личных нужд человека, центробежные применяют в хозяйственной сфере: вентилирование помещения, уборка, очистка воздуха. Чтобы понять, как сделать центробежный вентилятор, изучим принцип действия устройства.

Принцип действия центробежного вентилятора

Центробежный вентилятор работает за счет динамических характеристик потока. Попробуйте привязать камень к нити и покрутить вокруг себя в горизонтальной плоскости. Рука чувствует ощутимое натяжение, если бы связь оборвалась, снаряд немедленно вылетит по касательной к круговой траектории вращения. Аналогично ведут себя и молекулы воздуха: на лопастях колеса обретают значительную скорость и, ничем не удерживаемые, уносятся на внешний периметр. Потом система каналов уже придает потоку нужное направление. Наконец, входит воздух по центру, обычно с противоположной от двигателя стороны.

Внутри пылесоса наблюдаем картину:

• Воздух из мешка (бака, контейнера), очищенный от пыли, подходит к двигателю с фронтальной стороны и заходит в центр барабана.
• Разогнанные лопастями до значительной скорости молекулы выбрасываются наружу. Проходят по каналам герметичного корпуса, попутно охлаждая двигатель, покидают чрево пылесоса с обратной стороны.

Особенность конструкции: лопасти центробежного вентилятора создают давление, если корпус негерметичен, то движение потока воздуха станет нарушаться. Следовательно, сложность для мастера-самоучки заключается в создании правильных условий.

В хороших вытяжках применяются двигатели с вентиляторами тангенциального (центробежного) типа. В избранных конструкция удивляет дуэтом беличьих клеток. В последнем случае пара крыльчаток насаживается по обе стороны от двигателя на вал. Тогда воздух входит с двух направлений, перпендикулярных плоскости вращения колес. Таким образом, эффективность центробежного вентилятора растет.

Как сделать центробежный вентилятор

Из сказанного очевидным способом осуществить задуманное является снять тангенциальный вентилятор с вытяжки, к примеру. Преимущество: обеспечивается бесшумная работа. Производитель соблюдает нормы, предписанные стандартами, поэтому заводские устройства класса вытяжек сравнительно тихие. Полагаем, что для большинства читателей это не лучшее решение задачи, продолжим рассмотрение.

Пылесос

Внутри пылесоса таится готовый центробежный вентилятор. Большой плюс — уже имеется готовый корпус, который необходимо смонтировать в канал по месту. К дополнительным преимуществам отнесем:

Недостаток двигателя пылесоса – шумность. Вдобавок коллекторный двигатель искрит, что создает помехи по сети питания. Понадобится сделать сетевой фильтр, чтобы не сжечь импортную домашнюю аппаратуру. Уровень шума высок. Превышает 63 дБ, разрешённых производить в квартире по закону.

Стиральная машина

Из чего еще собрать центробежный вентилятор? Пришел на ум образ стиральной машины с фронтальной загрузкой. Если дверцу снять, а в корпусе проделать каналы, чтобы поток охлаждал обмотки двигателя, получится центробежный вентилятор. Плюс — рабочий отсек стиральной машины герметичен. Просто удалите стенку бака в районе двигателя, чтобы получить подобие центробежного вентилятора. Барабан придется переработать коренным образом, чтобы захватывал воздух. Корпус понадобится разобрать.

Возникает главная дилемма: стоит ли демонтировать бак. У большинства моделей специально сделан так, чтобы без повреждения крепежа операцию сделать оказалось нельзя. Это помогает сервисным центрам отслеживать хитрецов, делающих ремонт. В любом случае барабан прорезается по месту, чтобы изготовить в стенках лопатки. Отгибайте сталь внутрь, чтобы конструкция не задевала бак. Вариант: из стенок стального цилиндра, причём выгнуть лопасти нужной формы по образу и подобию заводских промышленных моделей центробежных вентиляторов.

Главным видится правильный подбор скорости. 1000 оборотов на отжиме вполне хватит. Диаметр барабана велик. Пылесос дает 6000-16000 оборотов в минуту, но радиус лопастей много меньше. Следовательно, оценивать нужно линейную скорость. Как известно, длина окружности прямо пропорционально зависит от радиуса, следовательно, если диаметр барабана стиральной машины Samsung составляет 45 см, получается минимум в три раза больше, нежели у пылесоса — эквивалентно скорости 3000 оборотов в минуту (минимум). Но! При этом площадь колеса намного больше, следовательно, поток образуется грандиозный.

Из сказанного заключаем, что скорости 1000 оборотов в минуту, тем более, 1500 оборотов в минуту достаточно, чтобы самостоятельно сделать центробежный вентилятор из стиральной машины. Производительность примерно одинакова, однако удельное давление потока сократится. Многое зависит от формы лопаток, настоятельно рекомендуем осведомиться на форуме физиков и гидравликов. Простейший вариант заимствование лопасти у напольного вентилятора. Пластмасса сваривается при помощи набора полиэтиленовых пакетов и паяльника, что позволит укрепить маховик на валу.

Главное, сохранить герметичность. Рекомендуется заделать лишние отверстия, которыми изобилует барабан. Самодельный центробежный вентилятор из стиральной машины опасен в эксплуатации (если бывают безопасные тангенциальные вентиляторы), люк для загрузки белья рекомендуется закрыть прочной решеткой. К примеру, проделайте с фронтальной стороны корпуса ряд отверстий под установку элемента. Устройство центробежного вентилятора дополняется прочной оградой. Решетку делайте из стального прута и крепите на болты.

Регулировка двигателя центробежного вентилятора

В 85% случаев двигатель в стиральной машине коллекторный. Такие, кстати, работают и от постоянного тока. Направление вращения определено полярностью напряжения.

Про схему регулировки оборотов. Принцип действия центробежного вентилятора требует задействования режимов отжима. Найдите тиристорную схему, регулирующую угол отсечки и настройте нужным образом. Для максимальных оборотов подключайте двигатель к сети 220 В. Считаем раскрытыми вопросы, что такое центробежный вентилятор, и как его сделать.

Устройство и конструкция вентилятора

Схема работы радиального вентилятора

Для движения воздуха иногда недостаточно крыльчатки и силового агрегата. В условиях ограниченного пространства следует применять особый вид конструкции вытяжного оборудования. Он приставляет собой спиралевидный корпус, выполняющий функцию воздушного канала. Ее можно сделать своими руками или приобрести уже готовую модель.

Для формирования потока в конструкции предусмотрено радиальное рабочее колесо. Оно соединяется с силовым агрегатом. Лопатки колеса имеют загнутую форму и при движении создают разряженную область. В нее поступает воздух (или газ) из входного патрубка. При продвижении по спиралевидному корпусу возрастает скорость на выходном отверстии.

В зависимости от области применения центробежный вентилятор улитка может быть общего назначения, термостойкий или защищенный от коррозии. Также необходимо учитывать величину создаваемого воздушного потока:

• низкого давления. Область применения – производственные цеха, бытовые приборы. Температура воздуха не должна превышать +80°С. Обязательное отсутствие агрессивных сред;
• среднее значение давления. Является частью вытяжного оборудования для удаления или транспортировки материалов небольшой фракции, опилок зерна;
• высокого давления. Формирует приток воздуха в зону сгорания топлива. Устанавливается в котлах многих типов.

Направление движения лопастей определяется конструкцией, а, в частности, месторасположением выходного патрубка. Если он располагается в левой части — ротор должен крутиться по часовой стрелке. Также учитывается количество лопастей и их кривизна.

Для мощных моделей необходимо сделать своими руками надежное основание с фиксацией корпуса. Промышленная установка будет сильно вибрировать, что может привести к ее постепенному разрушению.

Особенности вытяжки улитка

Запоминающаяся форма и отличительный принцип работы выделяет такую вентиляцию из подобных. Наиболее востребованной улитка будет для помещений с минимальной площадью и свободным пространством. Конструкция вентилятора в виде спирали, служит воздушным каналом в любом складском или промышленном помещении.

На ваш выбор предоставлены заводские агрегаты «улитка» разной комплектации, но при желании – соорудить очистительную систему собственными руками вполне реально. Как установить улитку и чем она лучше остальных очистительных систем? Ответы на эти вопросы кроются в особенностях строения устройства.

Конструкция улитки

Стандартная улитка (зонт) состоит из рабочего колеса и силового агрегата. Свой вентилятор, в зависимости от возложенных функций, может обладать защитными свойствами от коррозии или отличаться повышенной термостойкостью.

Строение улитки подбирается непосредственно под помещение, в которое следует установить дополнительную очистительную систему. При выборе устройства рекомендуется учитывать силу потока воздуха, а именно:

• потоки пониженного давления;
• давление среднего значения;
• потоки высокого давления.

При выборе вентилятора «Улитка» следует учитывать силу потока воздуха

Профессионалы предупреждают, чем мощнее вентиляционный агрегат, тем больше усилий по его установке следует приложить. Самодельный короб или основание поспособствует быстрому подключению и корректной работе всего устройства на протяжении длительного времени.

Самодельная улитка

Прежде чем приступить к созданию самодельной системы, народные умельцы рекомендуют определиться с функциональным назначением будущего устройства. Центробежный вентилятор, то бишь зонт из простых подручных материалов подойдет для частичной очистки помещений или сложного оборудования.

В тех случаях, когда вентилятор улитка своими руками предназначается для котлов – корпус устройства обязательно выполнятся из жароустойчивых стальных листов. Центробежный вентилятор, сделанный в домашних условиях, комплектуется из старых частей пылесоса или очистительной системы жилого дома. Такие вентиляторы, как улитка или зонт, прослужат в небольших мастерских на славу, а вот для масштабных предприятий пользы из таких устройств окажется мало.

Весь процесс создания и последующее подключение вентилятора занимает не больше двух дней, с учетом быстрой и качественной работы на всех этапах. Для начала рассчитайте все параметры будущего устройства, включая внешний короб и изоляцию. Не лишним будет рассмотреть вариант дополнительных прокладок, уменьшающий вибрационный эффект от работы устройства «улитка».

Самодельный вентилятор «Улитка» делается из подручных средств

Дальше центробежный вентилятор собирается из подручных материалов или частей старого устройства. Для таких целей подойдут металлические листы или пластик. Монтаж силового агрегата требует особого внимания, поэтому на этом этапе время уделяется выбору вала или привода. Установленный кулер обеспечит своевременное охлаждение агрегата, продлевая жизнь всему устройству.

Центробежный вентилятор крепится во внешнем корпусе и устанавливается на неподвижном основании.

В ваших силах с помощью простой схемы сделать, а затем подключить самодельное устройство так называемый зонт, дополнить его и укомплектовать всеми необходимыми элементами для работы в заданном помещении. Главное, это соблюдать все нормы пожарной безопасности и эксплуатировать улитку по назначению.

Вентилятор центробежный: конструкция оборудования

Вентиляционные системы, снабженные данным оборудованием, обладают высоким потенциалом даже в сложноклиматических условиях. Центробежный вентилятор представляет собой конструкцию, состоящую из нескольких компонентов:

• спиралевидного корпуса;
• рабочего колеса;
• лопаток рабочего колеса;
• электродвигателя.

Все части конструкции соединяются точечной сваркой, клепками и болтами, что обеспечивает надежность. Вентилятор центробежный зачастую имеет корпус из нержавеющей стали с порошковым покрытием, что сводит к минимуму возможность возникновения коррозии. От направления изгиба лопаток зависят такие показатели, как экономичность и уровень вибрации.

Вентилятор центробежный: принцип работы конструкции

Популярность данного оборудования во многом зависит от эффективности и экономической целесообразности. Вентилятор центробежный сконструирован таким образом, чтобы максимально повысить данные показатели.

Воздух, попадая на лопасти, отклоняется под углом в 90 0. Затем проходит через спиральный кожух центробежного вентилятора и только затем попадает в помещение. Таким образом, достигается максимально эффективная циркуляция воздушных потоков в помещении.

Купить вентилятор вы можете в нашем интернет-магазине. В нашем каталоге представлен большой выбор разнообразных моделей: вентилятор воздуха осевой центробежный, вентилятор воздуха вытяжной центробежный и т.п. Здесь вы легко сможете подобрать подходящий вентилятор центробежный, характеристики, цена и качество которого будут соответствовать вашим требованиям. Своим клиентам мы даем возможность купить выгодно центробежный вентилятор – стоимость оборудования вас приятно удивит.

Виды центробежных радиальных вентиляторов

Принципиальной разницы в конструкции между вентиляторами радиального типа нет. Их делят на несколько видов по назначению и мощности.

По мощности

Рабочее давление, на которое способна вытяжка улитка, зависит от мощности двигателя устройства, количества и конфигурации лопастей рабочего колеса.

Различают 3 типа радиальных вентиляторов по данному параметру:

• Устройства относительно низкого давления (до 100 кг/см²). Это небольшие вентиляторы, применяемые для создания принудительной вентиляции в жилых зданиях, маркированные как ВР 80-75. В многоквартирных домах такие устройства монтируют на крыше, в общий вентканал.
• Устройства, которые работают в интервале среднего давления от 100 до 300 кг/см². Используют в вентиляционных системах производственных цехов без особых требований к безопасности. Общая маркировка вытяжек этой группы ВР 300-45.
• Мощные (рабочее давление в интервале от 300 до 1200 кг/см²) вытяжки улитки устанавливают на вредных производствах, где есть необходимость интенсивного отвода едких, огне- и взрывоопасных газовых смесей. Общая маркировка этого класса ВР 12-26.

На то, какой вентилятор следует выбрать для данной вентиляционной системы, влияет множество параметров: длина каналов, их разветвленность, пропускная способность, требуемая интенсивность воздухообмена в единицу времени. Такие расчеты проводятся специалистами на этапе разработки проекта вентиляционной системы.

Обратите внимание! Центробежные вентиляторы устанавливают не только на вытяжку, но и подачу воздуха, например, в котельных.

По назначению

Вторая система классификации радиальных вентиляторов делит их по назначению:

• Вытяжки улитки общего назначения. Эксплуатируются при температуре до +80 градусов в атмосфере, где нет специфических или опасных загрязнений. Устанавливают в жилом или промышленном секторе.
• Взрывозащищенные – корпус и детали механизма изготовлены из материалов, исключающих появление искры при работе. Используются в помещениях, где есть взрывоопасные газовые смеси. Допустимый температурный интервал эксплуатации от -30 до +40 градусов.
• Противопожарные или жаростойкие вытяжки устанавливают на производствах, которые используют в технологическом процессе повышение температуры. Устройства изготавливают из углеродистой стали и покрывают жаростойкими составами. Эксплуатируются при температуре до +200 по Цельсию.
• С усиленной антикоррозийной защитой. Это вентиляторы, которые устанавливают на химических производствах с агрессивной средой.
• Пылевые (маркировка ВРП) – вентиляторы для удаления воздушных масс с взвешенными частицами. Устройства имеют больший зазор между корпусом и рабочим колесом, сниженное число лопастей, чтобы в процессе работы устройство не забивалось отходами. Особенности конструкции здесь приводят к падению КПД устройства. Выбирать вытяжку требуется с запасом рабочей мощности.
• Для удаления дыма (маркировка ВРДУ). Эти вентиляторы устанавливают для дымоудаления, если произойдет пожар. Устройства работают в диапазоне температур 400-600 градусов.

Общие данные о центробежных (радиальных) вентиляторах

Вентиляторы улитки имеют двойственное обозначение (маркировку): ВР и ВЦ, то есть, радиальный и центробежный. Первое говорит о том, что лопатки рабочего органа оборудования расположены радиально относительно своего ротора. Второе – это обозначение физического принципа работы прибора, то есть, процесс забора и перемещения воздушных масс происходит за счет центробежной силы.

Именно центробежные вентиляторы в системах вентиляции показали себя с положительной стороны за счет высокой эффективности отвода воздуха.

Принцип действия

Как уже было сказано, вентиляторы этой модификации работают на основе действия центробежной силы.

1. Лопатки, закрепленные на роторе устройства, вращаются с большой скоростью, создавая завихрения внутри корпуса.
2. Давление на входе падает, что становится причиной всасывания близ расположенного воздуха, который устремляется внутрь.
3. Под действием лопаток он отбрасывается к периферии пространства, где создается высокое давление.
4. Под его действием воздушный поток устремляется к выходному патрубку.

Так работают все центробежные модели, которые устанавливаются не только в системах вентиляции, но и дымоудаления. О последних надо сказать, что изготавливают их корпус из алюминиевого сплава или стали, покрытой жаростойкими материалами, а комплектуют взрывозащищенным электродвигателем.

Особенности конструкции

Как уже было сказано, основная особенность конструкции – улитка. Необходимо обозначить и форму лопаток. В вентиляторах этой марки применяют три их разновидности:

• с прямым наклоном,
• с наклоном назад,
• в виде крыла.

Первая позиция – это небольшие вентиляторы с большой мощностью и производительностью. То есть, они могут создавать условия, при которых другие модели требуют наличия большого корпуса. При этом они работают с низким уровнем шума. Вторая позиция – это экономный вариант, который потребляет на 20% электроэнергии меньше, чем другие позиции. Такие вентиляторы легко переносят нагрузки.

Что касается исполнения, которое относится к электродвигателю, то здесь также три позиции:

• ротор закреплен напрямую с валом двигателя через муфту и подшипники;
• через ременную передачу с помощью шкивов;
• крыльчатка насажена на вал электродвигателя.

И еще одна особенность – это места соединения вентилятора с воздуховодами вентиляционной системы. Входной патрубок имеет прямоугольную форму отверстия, выходной круглую.

Как работает вытяжка улитка

Работает устройство от электросети. Размеры варьируются от бытового (диаметр основного корпуса 25 см) до промышленного (диаметр 150 см).

Вентилятор «загребает» воздух небольшими лопастями, которые вращаются с огромной скоростью. Воздушный поток направляется в корпус, делает виток и удаляется в выводное отверстие. Проходя по завиткам, поток теряет в скорости и создает давление.

Обратите внимание! Если входное отверстие вентилятора герметично подсоединить к закрытому каналу, то вытяжка улитка будет работать как вакуумный насос.

Самостоятельное изготовление

радиальный вентилятор для котла

Прежде всего следует определиться с функциональным назначением центробежного вентилятора. Если он необходим для вентиляции определенной части помещения или оборудования – корпус можно сделать из подручных материалов. Для комплектации котла потребуется применить жаропрочную сталь либо сделать его из листов нержавейки своими руками.

Сначала рассчитывается мощность и определяется набор комплектующих. Оптимальным вариантом будет демонтаж улитки со старого оборудования – вытяжки или пылесоса. Преимуществом этого способа изготовления является точное соответствие мощности силового агрегата и параметров корпуса. Вентилятор улитка легко изготавливается своими руками лишь для каких-то прикладных целей небольшой домашней мастерской. В остальных случаях рекомендуется приобрести уже готовую модель промышленного типа или же взять старую из автомобиля.

Порядок действий, чтобы сделать центробежный вентилятор своими руками.

1. Расчет габаритных размеров. Если устройство будет монтироваться в ограниченном пространстве – предусматривают специальные демпферные прокладки для компенсации вибрации.
2. Изготовление корпуса. При отсутствии уже готовой конструкции можно использовать листы пластика, сталь или фанеру. В последнем случае особое внимание уделяется герметизации стыков.
3. Схема установки силового агрегата. Он вращает лопасти, поэтому следует выбрать тип привода. Для небольших конструкций используется вал, соединяющий редуктор двигателя с ротором. В мощных установках применяется привод ременного типа.
4. Крепежные элементы. Если вентилятор будет установлен на внешнем корпусе, например, котла – делают монтажные П-образные пластины. При значительных мощностях потребуется изготовить надежное и массивное основание.

Это общая схема, по которой можно сделать вытяжной функциональный центробежный агрегат своими руками. Она может измениться в зависимости от наличия комплектующих. Важно соблюдать требования герметизации корпуса, а также обеспечить надежную защиту силового агрегата от возможного засорения пылью и мусором.

Во время работы вентилятор будет сильно шуметь. Уменьшить это будет проблематично, так как вибрацию корпуса при движении воздушных потоков практически невозможно компенсировать своими руками. В особенности это актуально для моделей из металла и пластика. Дерево может частично уменьшить звуковой фон, но при этом оно обладает небольшим сроком эксплуатации.

В видеоматериале можно ознакомиться с процессом изготовления корпуса из ПВХ листов:

Как сделать своими руками

Одна из особенностей таких улиток – различный ценовой диапазон. Минимальная цена вытяжки улитки будет составлять около 3 тысяч, но такие приборы, как правило, не сильно мощные и весьма ограничены в размерах. Средняя цена качественного агрегата будет превышать 20 тысяч рублей.

Поэтому для бытовых нужд целесообразнее изготовить самодельную улитку для вытяжки. Стандартная конструкция такого корпуса будет состоять из двух частей: в одной зоне разместится двигатель, в другой – продувные лопасти.

Корпус для улитки можно приобрести в строительных магазинах. Если вы собрались изготавливать его собственноручно – заранее приобретите мотор и прочие детали, так как размеры придется подгонять. Корпус лучше изготовить из металлов (например, алюминия и стали). Пластик будет менее стойким к механическим повреждениям, а дерево быстро загорится в случае неисправностей.

Вентилятор в такой системе будет работать на большой скорости. Поэтому неправильное конструирование вытяжки может иметь плохие последствия. Проверьте качество и надежность не только самой основы и крепительных механизмов, но и двигателя, рабочего колеса и вентилятора.

Размеры вентилятора подбираются с учетом площади и степени загрязненности помещения. Промышленные образцы имеют большие размеры.

Важно! При монтаже двигателя внутрь короба такой вытяжки проследите, чтобы конструкция включала охлаждающие отверстия. Высокая температурная нагрузка на систему может привести к взрыву.

Особое внимание уделите выбору внутренних материалов. На работу вентилятора могут повлиять не только температуры, но и мощность потоков воздуха, количество мусора и пыли.

При всасывании воздуха с крупными примесями могут повредиться лопасти вращательного колеса. А для того, чтобы тщательно очистить воздух, агрегат должен работать на большой скорости и под высоким давлением – это создает дополнительную нагрузку на всю внутреннюю конструкцию. Поэтому лучше выбирать детали из прочных материалов, например, стали или алюминия.

Соблюдение следующих рекомендаций позволит создать качественную и безопасную вытяжку с долгим сроком службы:

• правильно выбирайте размер и мощность двигателя: учитывайте предельную нагрузку на конструкцию, а также необходимую скорость работы вытяжки;
• монтируя такую систему вертикально, тщательно проверьте надежность крепления вентилятора и колеса: при стремительных потоках воздуха они могут соскочить или изменить свое месторасположение;
• материалы, соседствующие с такой вытяжкой, должны быть огнеупорными, как и все детали, используемые при ее сборке;
• соблюдайте пропорции между отдельными зонами вытяжки: в стандартных моделях, предлагаемых в магазинах, учтено оптимальное соотношение длины и ширины конструкции;
• если вы не уверены в том, что собранная вытяжка безопасна – обратитесь к специалистам, которые проверят ее исправность.

Обратите внимание, что вытяжки-улитки редко используются в жилых комнатах. Во-первых, они занимают много места, а во-вторых, в помещениях наподобие кухни потоки загрязненного воздуха могут иметь разную направленность, поэтому лучше всего монтировать такую вытяжку в вентиляционной шахте, где концентрируется весь воздух, поступающий из квартиры.

Важную роль в жилых комнатах будет играть и дизайн таких конструкций, а он не отличается разнообразием и не всегда гармонирует с интерьером.

Совет: при размещении такой вытяжки в открытых условиях (на улице) убедитесь, что погодные условия не повлияют на ее функциональность.

Вентиляционные вытяжки-улитки можно использовать не только для очистки воздуха. В бытовых условиях они отлично справятся с отоплением помещения, а также повлияют на влажность в комнате.

Стоимость оборудования, предназначенного для бытовых и промышленных нужд, будет существенно отличаться, но, в любом случае, такие агрегаты имеют достаточную мощность для полноценной работы.

Пример конструирования вытяжки-улитки смотрите в прикрепленном видео.

Используемые электродвигатели

Промышленная вытяжка улитка оснащается электродвигателями со взрывозащищенным исполнением, прочными корпусами и крышками. Чаще всего в качестве привода используются асинхронные механизмы, имеющие фиксированную частоту вращения. Такой агрегат быстро выходит на максимальные показатели производительности, отличается надежностью и долговечностью. К недостаткам асинхронных электродвигателей принято относить невозможность регулировки частоты вращения рабочего вала, что несколько ограничивает возможности использования такой техники.

Наличие у электродвигателя диммирования и автоматического блока управления позволяет регулировать скорость вращения, существенно расширяя функциональные возможности применения вентиляторов улитка. Недостатком использования таких двигателей с регулировкой скорости вращения является их высокая стоимость, а также снижение надежности агрегатов, у которых часто из строя выходит электроника, управляющая работой привода.

Как сделать вентилятор улитку своими руками: крыльчатки, лопасти

Создание воздушного потока с высокой плотностью возможно несколькими способами. Одним из эффективных является вентилятор радиального типа или «улитка». Он отличается от других не только формой, но и принципом работы.

Устройство и конструкция вентилятора

Для движения воздуха иногда недостаточно крыльчатки и силового агрегата. В условиях ограниченного пространства следует применять особый вид конструкции вытяжного оборудования. Он приставляет собой спиралевидный корпус, выполняющий функцию воздушного канала. Ее можно сделать своими руками или приобрести уже готовую модель.

Для формирования потока в конструкции предусмотрено радиальное рабочее колесо. Оно соединяется с силовым агрегатом. Лопатки колеса имеют загнутую форму и при движении создают разряженную область. В нее поступает воздух (или газ) из входного патрубка. При продвижении по спиралевидному корпусу возрастает скорость на выходном отверстии.

В зависимости от области применения центробежный вентилятор улитка может быть общего назначения, термостойкий или защищенный от коррозии. Также необходимо учитывать величину создаваемого воздушного потока:

• низкого давления. Область применения – производственные цеха, бытовые приборы. Температура воздуха не должна превышать +80°С. Обязательное отсутствие агрессивных сред;
• среднее значение давления. Является частью вытяжного оборудования для удаления или транспортировки материалов небольшой фракции, опилок зерна;
• высокого давления. Формирует приток воздуха в зону сгорания топлива. Устанавливается в котлах многих типов.

Направление движения лопастей определяется конструкцией, а, в частности, месторасположением выходного патрубка. Если он располагается в левой части — ротор должен крутиться по часовой стрелке. Также учитывается количество лопастей и их кривизна.

Для мощных моделей необходимо сделать своими руками надежное основание с фиксацией корпуса. Промышленная установка будет сильно вибрировать, что может привести к ее постепенному разрушению.

Самостоятельное изготовление

Прежде всего следует определиться с функциональным назначением центробежного вентилятора. Если он необходим для вентиляции определенной части помещения или оборудования – корпус можно сделать из подручных материалов. Для комплектации котла потребуется применить жаропрочную сталь либо сделать его из листов нержавейки своими руками.

Сначала рассчитывается мощность и определяется набор комплектующих. Оптимальным вариантом будет демонтаж улитки со старого оборудования – вытяжки или пылесоса. Преимуществом этого способа изготовления является точное соответствие мощности силового агрегата и параметров корпуса. Вентилятор улитка легко изготавливается своими руками лишь для каких-то прикладных целей небольшой домашней мастерской. В остальных случаях рекомендуется приобрести уже готовую модель промышленного типа или же взять старую из автомобиля.

Порядок действий, чтобы сделать центробежный вентилятор своими руками.

1. Расчет габаритных размеров. Если устройство будет монтироваться в ограниченном пространстве – предусматривают специальные демпферные прокладки для компенсации вибрации.
2. Изготовление корпуса. При отсутствии уже готовой конструкции можно использовать листы пластика, сталь или фанеру. В последнем случае особое внимание уделяется герметизации стыков.
3. Схема установки силового агрегата. Он вращает лопасти, поэтому следует выбрать тип привода. Для небольших конструкций используется вал, соединяющий редуктор двигателя с ротором. В мощных установках применяется привод ременного типа.
4. Крепежные элементы. Если вентилятор будет установлен на внешнем корпусе, например, котла – делают монтажные П-образные пластины. При значительных мощностях потребуется изготовить надежное и массивное основание.

Это общая схема, по которой можно сделать вытяжной функциональный центробежный агрегат своими руками. Она может измениться в зависимости от наличия комплектующих. Важно соблюдать требования герметизации корпуса, а также обеспечить надежную защиту силового агрегата от возможного засорения пылью и мусором.

Во время работы вентилятор будет сильно шуметь. Уменьшить это будет проблематично, так как вибрацию корпуса при движении воздушных потоков практически невозможно компенсировать своими руками. В особенности это актуально для моделей из металла и пластика. Дерево может частично уменьшить звуковой фон, но при этом оно обладает небольшим сроком эксплуатации.

В видеоматериале можно ознакомиться с процессом изготовления корпуса из ПВХ листов:

Обзор и сравнение производственных готовых моделей

Рассматривая радиальный вентилятор улитка, надо учесть материал изготовления: литой корпус из алюминия, листовая или нержавеющая сталь. Подбирается модель исходя из конкретных нужд, рассмотрим пример серийных моделей в литом корпусе.

Центробежный вентилятор своими руками

Маломощный центробежный вентилятор даст мало проку. Даже тихие вытяжки снабжаются коллекторными двигателями, сильно шумящими. Если факт не пугает, приступим к выбору средств. Покажем, как сделать центробежный вентилятор своими руками из подручных предметов. Если в типичном – осевом – вентиляторе важны мотор и крыльчатка, здесь, ко всему прочему, добавляется корпус. Попробуем собрать центробежный вентилятор самостоятельно.

Что такое центробежный вентилятор

Центробежный вентилятор используется в качестве канального. Чтобы упростить рассмотрение, скажем, что пылесос содержит в нечто похожее на канальный вентилятор. Теперь подумайте:

1. Пыль всасывается шлангом.
2. Проходит в мешок (бак, отсек).
3. Проходит фильтрацию.
4. Минует двигатель.
5. Выбрасывается с обратной стороны корпуса.

За счет чего получается: внутри стоит центробежный вентилятор, образованный барабаном (беличья клетка), насаженным на вал двигателя. Этого недостаточно. Двигатель с крыльчаткой заключен в герметичный корпус, по каналам которого воздух выходит наружу. Без плотного кожуха смысл работы центробежного вентилятора потеряется. Вот главное различие. В отличие от осевых вентиляторов, часто служащих для личных нужд человека, центробежные применяют в хозяйственной сфере: вентилирование помещения, уборка, очистка воздуха. Чтобы понять, как сделать центробежный вентилятор, изучим принцип действия устройства.

Принцип действия центробежного вентилятора

Центробежный вентилятор работает за счет динамических характеристик потока. Попробуйте привязать камень к нити и покрутить вокруг себя в горизонтальной плоскости. Рука чувствует ощутимое натяжение, если бы связь оборвалась, снаряд немедленно вылетит по касательной к круговой траектории вращения. Аналогично ведут себя и молекулы воздуха: на лопастях колеса обретают значительную скорость и, ничем не удерживаемые, уносятся на внешний периметр. Потом система каналов уже придает потоку нужное направление. Наконец, входит воздух по центру, обычно с противоположной от двигателя стороны.

Внутри пылесоса наблюдаем картину:

• Воздух из мешка (бака, контейнера), очищенный от пыли, подходит к двигателю с фронтальной стороны и заходит в центр барабана.
• Разогнанные лопастями до значительной скорости молекулы выбрасываются наружу. Проходят по каналам герметичного корпуса, попутно охлаждая двигатель, покидают чрево пылесоса с обратной стороны.

Особенность конструкции: лопасти центробежного вентилятора создают давление, если корпус негерметичен, то движение потока воздуха станет нарушаться. Следовательно, сложность для мастера-самоучки заключается в создании правильных условий.

В хороших вытяжках применяются двигатели с вентиляторами тангенциального (центробежного) типа. В избранных конструкция удивляет дуэтом беличьих клеток. В последнем случае пара крыльчаток насаживается по обе стороны от двигателя на вал. Тогда воздух входит с двух направлений, перпендикулярных плоскости вращения колес. Таким образом, эффективность центробежного вентилятора растет.

Как сделать центробежный вентилятор

Из сказанного очевидным способом осуществить задуманное является снять тангенциальный вентилятор с вытяжки, к примеру. Преимущество: обеспечивается бесшумная работа. Производитель соблюдает нормы, предписанные стандартами, поэтому заводские устройства класса вытяжек сравнительно тихие. Полагаем, что для большинства читателей это не лучшее решение задачи, продолжим рассмотрение.

Пылесос

Внутри пылесоса таится готовый центробежный вентилятор. Большой плюс – уже имеется готовый корпус, который необходимо смонтировать в канал по месту. К дополнительным преимуществам отнесем:

1. Двигатель пылесоса нацелен на долговременный режим работы. Крутит лопасть сутками напролет. Обмотки чаще защищены от перегрева, вдобавок воздух проходит по каналам, охлаждая статор.
2. Двигатель пылесоса нацелен на преодоление значительных пневмонагрузок. При собственноручном разборе этого помощника домохозяйки увидите внутри предохранительный клапан. Попробуйте снять и продуть силой легких. Не получается? А двигатель это делает шутя! Зажмите входное отверстие, либо перегните шланг пополам. Щелчок, донесшийся из нутра корпуса, сообщает о срабатывании. Полагаем, подобной силы хватит с лихвой для проведения вентиляции объекта.
3. Плюс – мощность всасывания(в аэроваттах) указывается в технических характеристиках, аналогична создаваемому давлению. Таким образом, несложно заранее просчитать по формулам, достаточна ли мощность двигателя для избранной задачи. Иногда производители настолько добры, что указывают скорость движения потока, к примеру, 3 кубометра в минуту. Любой подсчитает: в час – 180 кубических метров. Благодаря высокой мощности, расход будет выдерживаться, несмотря на повороты и изгибы воздуховода.

Недостаток двигателя пылесоса – шумность. Вдобавок коллекторный двигатель искрит, что создает помехи по сети питания. Понадобится сделать сетевой фильтр, чтобы не сжечь импортную домашнюю аппаратуру. Уровень шума высок. Превышает 63 дБ, разрешённых производить в квартире по закону.

Стиральная машина

Из чего еще собрать центробежный вентилятор? Пришел на ум образ стиральной машины с фронтальной загрузкой. Если дверцу снять, а в корпусе проделать каналы, чтобы поток охлаждал обмотки двигателя, получится центробежный вентилятор. Плюс – рабочий отсек стиральной машины герметичен. Просто удалите стенку бака в районе двигателя, чтобы получить подобие центробежного вентилятора. Барабан придется переработать коренным образом, чтобы захватывал воздух. Корпус понадобится разобрать.

Возникает главная дилемма: стоит ли демонтировать бак. У большинства моделей специально сделан так, чтобы без повреждения крепежа операцию сделать оказалось нельзя. Это помогает сервисным центрам отслеживать хитрецов, делающих ремонт. В любом случае барабан прорезается по месту, чтобы изготовить в стенках лопатки. Отгибайте сталь внутрь, чтобы конструкция не задевала бак. Вариант: из стенок стального цилиндра, причём выгнуть лопасти нужной формы по образу и подобию заводских промышленных моделей центробежных вентиляторов.

Главным видится правильный подбор скорости. 1000 оборотов на отжиме вполне хватит. Диаметр барабана велик. Пылесос дает 6000-16000 оборотов в минуту, но радиус лопастей много меньше. Следовательно, оценивать нужно линейную скорость. Как известно, длина окружности прямо пропорционально зависит от радиуса, следовательно, если диаметр барабана стиральной машины Samsung составляет 45 см, получается минимум в три раза больше, нежели у пылесоса – эквивалентно скорости 3000 оборотов в минуту (минимум). Но! При этом площадь колеса намного больше, следовательно, поток образуется грандиозный.

Из сказанного заключаем, что скорости 1000 оборотов в минуту, тем более, 1500 оборотов в минуту достаточно, чтобы самостоятельно сделать центробежный вентилятор из стиральной машины. Производительность примерно одинакова, однако удельное давление потока сократится. Многое зависит от формы лопаток, настоятельно рекомендуем осведомиться на форуме физиков и гидравликов. Простейший вариант заимствование лопасти у напольного вентилятора. Пластмасса сваривается при помощи набора полиэтиленовых пакетов и паяльника, что позволит укрепить маховик на валу.

Главное, сохранить герметичность. Рекомендуется заделать лишние отверстия, которыми изобилует барабан. Самодельный центробежный вентилятор из стиральной машины опасен в эксплуатации (если бывают безопасные тангенциальные вентиляторы), люк для загрузки белья рекомендуется закрыть прочной решеткой. К примеру, проделайте с фронтальной стороны корпуса ряд отверстий под установку элемента. Устройство центробежного вентилятора дополняется прочной оградой. Решетку делайте из стального прута и крепите на болты.

Регулировка двигателя центробежного вентилятора

В 85% случаев двигатель в стиральной машине коллекторный. Такие, кстати, работают и от постоянного тока. Направление вращения определено полярностью напряжения.

Про схему регулировки оборотов. Принцип действия центробежного вентилятора требует задействования режимов отжима. Найдите тиристорную схему, регулирующую угол отсечки и настройте нужным образом. Для максимальных оборотов подключайте двигатель к сети 220 В. Считаем раскрытыми вопросы, что такое центробежный вентилятор, и как его сделать.

Как сделать вентилятор улитку своими руками?

Как сделать вентилятор улитку своими руками?

Вентилятор улитка — так в обиходе называют радиальные, или центробежные вентиляторы. Они широко распространены в промышленности или в крупных системах вентиляции, требующих достаточно высокой энергоемкости воздушного потока для преодоления сопротивления воздуховодов. В большинстве случаев используются промышленные модели вентиляторов, но при необходимости можно изготовить вентилятор “улитка” своими руками.

Устройство и конструкция

Радиальные вентиляторы производят перемещение воздушных потоков с помощью рабочего колеса, установленного внутри корпуса специфической формы. Название «улитка» возникло благодаря некоторому сходству внешнего вида корпуса со спиралеобразной раковиной. Рабочее колесо имеет вид барабана, оборудованного лопатками, расположенными параллельно оси вращения. Работа устройства происходит в тесном взаимодействии корпуса и рабочего колеса, функции которых одинаково важны.

Всасывание происходит в направлении оси вращения, а выброс — по касательной к нему, перпендикулярно к всасыванию. При вращении лопатки захватывают частицы воздуха и с усилием выбрасывают их в центробежном направлении. Корпус вентилятора не позволяет потоку рассеиваться, направляя его в выходное отверстие. В районе центральной части рабочего колеса образуется разрежение, тут же пополняемое притоком из входного отверстия, расположенного в центральной части плоской стороны корпуса.

Особенности

Специфика работы центробежных вентиляторов состоит в способности производить реверс воздушной струи при изменении направления вращения рабочего колеса. При этом, разницы в давлении практически не наблюдается, имеются лишь небольшие отличия параметров, обусловленные использованием обратных сторон лопаток. Это позволяет устанавливать вентилятор в разных участках системы воздуховодов и обеспечивать определенные режимы работы системы.

Конструкция вентилятора улитки достаточно проста. На приводном валу установлено рабочее колесо, вращающееся внутри корпуса. Существуют варианты конструкции, где рабочее колесо не имеет собственного вала и установлено прямо на валу электродвигателя. Это свойственно вентиляторам небольших размеров. Величина определяется номером вентилятора, который обозначает диаметр крыльчатки в дм. Например, радиальный вентилятор № 4 имеет рабочее колесо диаметром 40 см.

Крыльчатки, лопасти

Рабочее колесо (крыльчатка) состоит из лопаток, осуществляющих воздействие на определенные участки воздушного потока, и опорной конструкции карусельного типа.

Существует два вида:

• рабочее колесо барабанного типа. Внешне напоминает беличье колесо. Используется в вентиляторах, осуществляющих перемещение газовоздушной среды с обычными требованиями — температура до 80°, отсутствие агрессивных, легковоспламеняющихся, липких или волокнистых включений. Устанавливается в большинстве вентиляторов
• открытая крыльчатка. Используется намного реже, так как конструкция подобного типа менее устойчива к механическим воздействиям. Большинство производителей делают такие рабочие колеса только на заказ. Применяется для работ в качестве пылевых устройств, работающих со сложными материалами с волокнистыми включениями

Перемещение воздушного потока происходит посредством контакта с лопатками рабочего колеса. При вращении плоскости лопаток воздействуют на определенный объем воздуха, с которым находятся в непосредственном контакте, уплотняют его и придают соответствующий импульс.

Лопатки рабочего колеса имеют слегка выгнутую форму в виде ложбинки. Существуют колеса с лопатками, загнутыми вперед и назад. Если имеется наклон в сторону вращения (вперед), появляется более мощный импульс воздушного потока, но, при недостаточном питании установки (например, если входной патрубок не способен обеспечить подачу в достаточном объеме) вентилятор начинает «захлебываться». Лопатки, выгнутые назад, дают несколько меньший импульс, но позволяют получить ровный и стабильный режим работы без появления сбоев или срывов.

Самостоятельное изготовление

Рассмотрим, каким образом может быть создан вентилятор улитка своими руками, чертежи которого можно отыскать в сети интернет или изготовить самостоятельно.

Чертеж

Видеообзор

Рабочее колесо

Прежде всего необходимо обзавестись рабочим колесом. Это важно, так как оно является достаточно массивным элементом и требует хорошей балансировки. Если крыльчатка хоть немного бьет, подшипники электродвигателя (или собственного приводного вала) быстро выйдут из строя. Часто используются готовые крыльчатки от вентиляторов или кондиционеров, но если отыскать их нет возможности, придется делать самостоятельно.

Посадочная муфта

Прежде всего, надо изготовить посадочную муфту. Она делается на токарном станке. Затем муфту прикрепляют к листу металла сваркой или винтами, зажимают в токарном станке и тщательно центруют. В результате получится круглый диск с посадочной муфтой в центре. На нем делается разметка и прикрепляются лопатки. Делать рабочее колесо барабанного типа своими руками нецелесообразно, поскольку качественная балансировка самодельных элементов невозможна.

Корпус

Для корпуса используется листовая сталь или, как в примере на видео, дерево. Из нее вырезают полосу шириной на 0,5-1 см больше толщины рабочего колеса. Полосу сгибают, придавая ей форму улитки. Это — боковая часть корпуса. Затем изготавливают две одинаковых части, повторяющие профиль бокового элемента.

Одна из частей станет внешней стороной корпуса, на ней делают всасывающее отверстие и закрепляют фланец для монтажа воздуховодов или решетки. Вторая часть крепится к корпусу электродвигателя и имеет отверстие для прохода его вала. Она укрепляется на двигателе при помощи болтов, боковая изогнутая часть приваривается к ней сплошным швом без щелей. На кромку привариваются болты, которыми будет прижата внешняя часть со всасывающим отверстием.

Что такое центробежный вентилятор

Центробежный вентилятор используется в качестве канального. Чтобы упростить рассмотрение, скажем, что пылесос содержит в нечто похожее на канальный вентилятор. Теперь подумайте:

1. Пыль всасывается шлангом.
2. Проходит в мешок (бак, отсек).
3. Проходит фильтрацию.
4. Минует двигатель.
5. Выбрасывается с обратной стороны корпуса.

За счет чего получается: внутри стоит центробежный вентилятор, образованный барабаном (беличья клетка), насаженным на вал двигателя. Этого недостаточно. Двигатель с крыльчаткой заключен в герметичный корпус, по каналам которого воздух выходит наружу. Без плотного кожуха смысл работы центробежного вентилятора потеряется. Вот главное различие. В отличие от осевых вентиляторов, часто служащих для личных нужд человека, центробежные применяют в хозяйственной сфере: вентилирование помещения, уборка, очистка воздуха. Чтобы понять, как сделать центробежный вентилятор, изучим принцип действия устройства.

Принцип действия центробежного вентилятора

Центробежный вентилятор работает за счет динамических характеристик потока. Попробуйте привязать камень к нити и покрутить вокруг себя в горизонтальной плоскости. Рука чувствует ощутимое натяжение, если бы связь оборвалась, снаряд немедленно вылетит по касательной к круговой траектории вращения. Аналогично ведут себя и молекулы воздуха: на лопастях колеса обретают значительную скорость и, ничем не удерживаемые, уносятся на внешний периметр. Потом система каналов уже придает потоку нужное направление. Наконец, входит воздух по центру, обычно с противоположной от двигателя стороны.

Внутри пылесоса наблюдаем картину:

• Воздух из мешка (бака, контейнера), очищенный от пыли, подходит к двигателю с фронтальной стороны и заходит в центр барабана.
• Разогнанные лопастями до значительной скорости молекулы выбрасываются наружу. Проходят по каналам герметичного корпуса, попутно охлаждая двигатель, покидают чрево пылесоса с обратной стороны.

Особенность конструкции: лопасти центробежного вентилятора создают давление, если корпус негерметичен, то движение потока воздуха станет нарушаться. Следовательно, сложность для мастера-самоучки заключается в создании правильных условий.

В хороших вытяжках применяются двигатели с вентиляторами тангенциального (центробежного) типа. В избранных конструкция удивляет дуэтом беличьих клеток. В последнем случае пара крыльчаток насаживается по обе стороны от двигателя на вал. Тогда воздух входит с двух направлений, перпендикулярных плоскости вращения колес. Таким образом, эффективность центробежного вентилятора растет.

Как сделать центробежный вентилятор

Из сказанного очевидным способом осуществить задуманное является снять тангенциальный вентилятор с вытяжки, к примеру. Преимущество: обеспечивается бесшумная работа. Производитель соблюдает нормы, предписанные стандартами, поэтому заводские устройства класса вытяжек сравнительно тихие. Полагаем, что для большинства читателей это не лучшее решение задачи, продолжим рассмотрение.

Пылесос

Внутри пылесоса таится готовый центробежный вентилятор. Большой плюс – уже имеется готовый корпус, который необходимо смонтировать в канал по месту. К дополнительным преимуществам отнесем:

1. Двигатель пылесоса нацелен на долговременный режим работы. Крутит лопасть сутками напролет. Обмотки чаще защищены от перегрева, вдобавок воздух проходит по каналам, охлаждая статор.
2. Двигатель пылесоса нацелен на преодоление значительных пневмонагрузок. При собственноручном разборе этого помощника домохозяйки увидите внутри предохранительный клапан. Попробуйте снять и продуть силой легких. Не получается? А двигатель это делает шутя! Зажмите входное отверстие, либо перегните шланг пополам. Щелчок, донесшийся из нутра корпуса, сообщает о срабатывании. Полагаем, подобной силы хватит с лихвой для проведения вентиляции объекта.
3. Плюс – мощность всасывания(в аэроваттах) указывается в технических характеристиках, аналогична создаваемому давлению. Таким образом, несложно заранее просчитать по формулам, достаточна ли мощность двигателя для избранной задачи. Иногда производители настолько добры, что указывают скорость движения потока, к примеру, 3 кубометра в минуту. Любой подсчитает: в час – 180 кубических метров. Благодаря высокой мощности, расход будет выдерживаться, несмотря на повороты и изгибы воздуховода.

Недостаток двигателя пылесоса – шумность. Вдобавок коллекторный двигатель искрит, что создает помехи по сети питания. Понадобится сделать сетевой фильтр, чтобы не сжечь импортную домашнюю аппаратуру. Уровень шума высок. Превышает 63 дБ, разрешённых производить в квартире по закону.

Стиральная машина

Из чего еще собрать центробежный вентилятор? Пришел на ум образ стиральной машины с фронтальной загрузкой. Если дверцу снять, а в корпусе проделать каналы, чтобы поток охлаждал обмотки двигателя, получится центробежный вентилятор. Плюс – рабочий отсек стиральной машины герметичен. Просто удалите стенку бака в районе двигателя, чтобы получить подобие центробежного вентилятора. Барабан придется переработать коренным образом, чтобы захватывал воздух. Корпус понадобится разобрать.

Возникает главная дилемма: стоит ли демонтировать бак. У большинства моделей специально сделан так, чтобы без повреждения крепежа операцию сделать оказалось нельзя. Это помогает сервисным центрам отслеживать хитрецов, делающих ремонт. В любом случае барабан прорезается по месту, чтобы изготовить в стенках лопатки. Отгибайте сталь внутрь, чтобы конструкция не задевала бак. Вариант: из стенок стального цилиндра, причём выгнуть лопасти нужной формы по образу и подобию заводских промышленных моделей центробежных вентиляторов.

Главным видится правильный подбор скорости. 1000 оборотов на отжиме вполне хватит. Диаметр барабана велик. Пылесос дает 6000-16000 оборотов в минуту, но радиус лопастей много меньше. Следовательно, оценивать нужно линейную скорость. Как известно, длина окружности прямо пропорционально зависит от радиуса, следовательно, если диаметр барабана стиральной машины Samsung составляет 45 см, получается минимум в три раза больше, нежели у пылесоса – эквивалентно скорости 3000 оборотов в минуту (минимум). Но! При этом площадь колеса намного больше, следовательно, поток образуется грандиозный.

Из сказанного заключаем, что скорости 1000 оборотов в минуту, тем более, 1500 оборотов в минуту достаточно, чтобы самостоятельно сделать центробежный вентилятор из стиральной машины. Производительность примерно одинакова, однако удельное давление потока сократится. Многое зависит от формы лопаток, настоятельно рекомендуем осведомиться на форуме физиков и гидравликов. Простейший вариант заимствование лопасти у напольного вентилятора. Пластмасса сваривается при помощи набора полиэтиленовых пакетов и паяльника, что позволит укрепить маховик на валу.

Главное, сохранить герметичность. Рекомендуется заделать лишние отверстия, которыми изобилует барабан. Самодельный центробежный вентилятор из стиральной машины опасен в эксплуатации (если бывают безопасные тангенциальные вентиляторы), люк для загрузки белья рекомендуется закрыть прочной решеткой. К примеру, проделайте с фронтальной стороны корпуса ряд отверстий под установку элемента. Устройство центробежного вентилятора дополняется прочной оградой. Решетку делайте из стального прута и крепите на болты.

Регулировка двигателя центробежного вентилятора

В 85% случаев двигатель в стиральной машине коллекторный. Такие, кстати, работают и от постоянного тока. Направление вращения определено полярностью напряжения.

Про схему регулировки оборотов. Принцип действия центробежного вентилятора требует задействования режимов отжима. Найдите тиристорную схему, регулирующую угол отсечки и настройте нужным образом. Для максимальных оборотов подключайте двигатель к сети 220 В. Считаем раскрытыми вопросы, что такое центробежный вентилятор, и как его сделать.

Улитка вентиляционная: особенности вытяжного центробежного вентилятора

Центробежный вентилятор улитка сочетает в себе надежность конструкции, отличные показатели мощности и простоту эксплуатации. Основное назначение нагнетателя заключается в перемещении больших воздушных масс и организации системы дымоудаления. Используются такие вентиляторы в сушильных камерах, при обдувке станков, в покрасочных цехах и промышленных установках вентиляции зданий.

Центробежные вентиляторы отличаются великолепной эффективностью, которая достигается за счёт быстрого вращения радиального колеса с многочисленными лопатками. Рабочий элемент находится в спиральной камере, что позволяет обеспечить максимально возможную эффективность нагнетания воздуха. Лопасти на колесе выполняются изогнутыми, прямыми или в виде крыла птицы. Соответственно, различаются размеры оборудования, его производительность и назначение.

В зависимости от показателей давления потока воздуха принято выделять три класса центробежных вентиляторов:

• низкого давления;
• средней мощности;
• сверхмощные установки.

Показатель давления может варьироваться в диапазоне 0,1—12 кПа. Производительность оборудования будет зависеть от профиля и количества лопаток, а также от используемого электродвигателя, который отвечает за вращение рабочего элемента. В продаже можно найти как полностью механические аппараты, так и установки, которые управляются автоматикой и имеют расширенную функциональность.

Все используемые сегодня кулеры улитка могут работать как на вдувание, так и на удаление воздуха из помещения. Чтобы изменить направление вращения рабочего колеса, меняются местами фазы тока у клемм электродвигателя. Делается это с помощью соответствующего тумблера переключателя на блоке управления устройством. Отдельные модели вентиляционного оборудования имеют возможность изменения частоты вращения, что позволяет регулировать производительность нагнетателей.

Центробежные вентиляторы, предназначенные для перемещения воздуха и смеси газов, выполняются из прочных материалов, позволяющих выдерживать агрегату повышенные температуры. Конструкция состоит из вращающегося колеса с закрепленными на нем лопастями. Рабочая деталь соединена с валом электродвигателя, отвечающего за вращение и нагнетание воздуха. Принцип действия вытяжки следующий:

1. 1. Воздух засасывается внутрь корпуса ротором через входное отверстие.
2. 2. Воздушные массы получают вращательное движение.
3. 3. За счёт центробежной силы, созданной вращающимися лопатками, воздух под высоким давлением нагнетается к расположенному в спиральном кожухе выходному отверстию.

Специальная конструкция вентилятора позволяет даже при малой мощности электродвигателей обеспечить высокое давление и отличные показатели производительности. Благодаря компактным размерам нагнетатели могут использоваться в бытовых системах вентиляции и дымоудаления.

Улитка вентиляционная сочетает надежность конструкции и великолепную эффективность. К преимуществам оборудования этого типа можно отнести:

• доступную стоимость;
• простоту эксплуатации, обслуживания и ремонта;
• надежность и износоустойчивость;
• производительность.

Из недостатков выделяют сложности с регулировкой мощности и частоты вращения. Такие особенности эксплуатации характерны для вентиляторов, оснащенных асинхронным двигателем. При необходимости изменения частоты вращения следует приобретать установки с расширенной автоматикой управления, что приводит к увеличению стоимости оборудования.

Назначение и показатели мощности устройства будут во многом зависеть от материала, из которого изготовлен кулер. Промышленная улитка для вентиляции выполняется из стали и других сверхпрочных сплавов с учетом степени агрессивности среды применения. Модели вентиляторов, предназначенные для эксплуатации с неагрессивными смесями газов и кислородом, могут изготавливаться из углеродистой и оцинкованной стали.

Когда устройство используется для перемещения агрессивных газовых смесей и кислот, необходимо выбирать химически устойчивые стали, что позволяет обеспечить надежность и беспроблемность эксплуатации техники.

Стандартные модификации вытяжных вентиляторов предназначены для использования с воздушными массами и газами, температура которых не превышает 90 °C. В продаже можно найти узкоспециализированные модели, применяемые для работы с газами температурой до 200 °C. Такие агрегаты выполнены из специальной жаропрочной стали, которая отличается устойчивостью к воздействию кислот.

Существует также взрывозащищенный вариант вытяжки, выполненный из алюминиевых, медных сплавов и других пластичных металлов. В таких улитках используется специальный электропровод, который исключает искрение, являющееся основной причиной взрывов и возгораний.

При необходимости использования центробежных вентиляторов в условиях повышенной влажности применяют модификации, защищенные от коррозионных процессов. Изготавливается корпус улитки из специальной оцинкованной стали, а наличие прорезиненных прокладок позволяет исключить проникновение влаги внутрь защищенного корпуса, где располагаются электромотор и управляющая автоматика.

Если технологический процесс подразумевает активное пылеобразование и наличие в воздухе опилок и прочих механических смесей, то использовать стандартные модификации радиальных вентиляторов не представляется возможным. Необходимо выбирать специальные пылезащищенные установки, которые не имеют на рабочем колесе дополнительного переднего диска, а количество лопаток на валу у них достигает 6—8 штук.

Также особенностью оборудования этого типа является наличие большого зазора между всасывающим отверстием и рабочим колесом. Такая конструкция позволяет справляться с пылью, не снижая при этом коэффициент полезного действия оборудования.
