Часто для обеспечения вентиляции
можно ограничиться аэрацией. Нужно сделать отверстия с заслонками, желательно выбирать рекомендованные места, чтобы циркуляция воздуха была мягкой и постоянно поддерживалась. При необходимости можно воспользоваться системами принудительного воздухообмена.

Над печью

Отверстие для поступающего с улицы воздуха оборудуется выше каменки
. В противоположной стене производится выходное, оно должно быть ниже входного. Теплый поток поднимется струей холодного воздуха и выйдет сквозь отверстие. Благодаря постоянному выходу теплого воздуха, холодный не сможет заходить через выходное отверстие.

За печью

Отверстие для входа воздуха можно расположить в нижней части стены за печью
. Печь будет обогревать заходящий, холодный воздух, поэтому сквозняков или резких смен температур не произойдет. Выходные каналы можно соорудить в полу. Они могут проходить через подпол, переходя в вентиляционную трубу, выводящую воздух на улицу. Созданный по данной схеме отток воздуха позволяет сэкономить тепло, помогает уменьшить затраты на отопление, дарит комфорт находящимся в бане. Главное преимущество — дополнительный прогрев подпола. Он хорошо просушивается, поэтому в нем не разводится плесень и различные грибки.

Под печью

Отверстие делается рядом с печкой как можно ниже
. Когда холодный воздух проходит мимо печки, он нагревается, поэтому поднимается вверх. Выходные отверстия делаются в углу, расположенном напротив печи. Для создания первого нужно отмерить 1 метр от пола, а второе сооружается под потолком. Они объединяются коробом вентиляции, который можно вывести на крышу, например, через чердачное помещение.

Вытяжка под полом

Отверстие для приточной тяги нужно оборудовать с задней стороны печи
. От уровня каменки оно должно возвышаться на 1,5 м. Вытяжка устанавливается под полом, примерно на расстоянии 30 см. В вытяжное отверстие монтируется вентилятор. Весь поступающий воздух будет прогреваться абсолютно равномерно. Сначала воздушные массы нагреваются от печи, поднимаются вверх. После охлаждения устремляются вниз, выходят на улицу. Чтобы сохранить тепло на более долгое время, нужно сделать вытяжное отверстие максимально низко.

Другие популярные варианты

1. Если нет другой возможности, можно сделать входное отверстие для воздуха в любом месте стены возле печки, а выходное также в свободном расположении, но в противоположной стене. Чтобы ускорить циркуляцию воздуха, можно вмонтировать вентилятор для выходного отверстия.
2. Расположение входного и выходного отверстий на одной, противоположной от печи стене. Воздух будет входить через сооруженное на высоте 30 см от пола, а выходить через установленное на 30 см от потолка. Данная схема отлично подходит для бань только с одной внешней стеной.
3. Приточное отверстие помещается на расстоянии 30 см от пола за печкой, а выходное также на высоте 30 см, но на противоположной стороне.
4. Вариант для бань с беспрерывным циклом. Поддувало каменки используется как вытяжка, поэтому есть необходимость в оборудовании лишь одного отверстия для притока воздуха. Его нужно расположить напротив жаровни на высоте ее уровня.

Одним из главных элементов вентиляции
для бани является дымоход. Теплый воздух лучше выходит через трубу, чем через отверстия для вентиляции. Чтобы освежить воздух как можно быстрее, нужно открыть дымоход вместе с оборудованными отверстиями.

Нельзя допускать, чтобы температура в бане опустилась ниже, чем уличная. В этом случае есть риск задымления помещения, в котором находится печка, обычно это парная. Охлажденный воздух образует пробку, его можно выпустить, открыв все заслонки на вентиляционных проемах, подключив и дымоход. Иногда приходится воспользоваться специальным проемом для утилизации золы.

Видео о том, как сделать вентиляцию в бане своими руками.

Вентиляция парилки бани своими руками

В парилке желательно устанавливать печь-каменку. Она обеспечивает основную систему вентиляции. Через поддувало проходит воздух из парильного отделения, поэтому его циркуляция уже хорошо обеспечивается. Поддувало используется вместо специального устройства для вытяжки. Для максимального оттока воздуха
печь нужно установить на уровень ниже, чем чистовой пол. Для начала вентилирования придется лишь немного приоткрыть входную дверь или форточку. Недостатком данного способа вентиляции является ее поддержание только во время горения печи. Если устройство в нерабочем состоянии, вытяжка полностью приостанавливается.

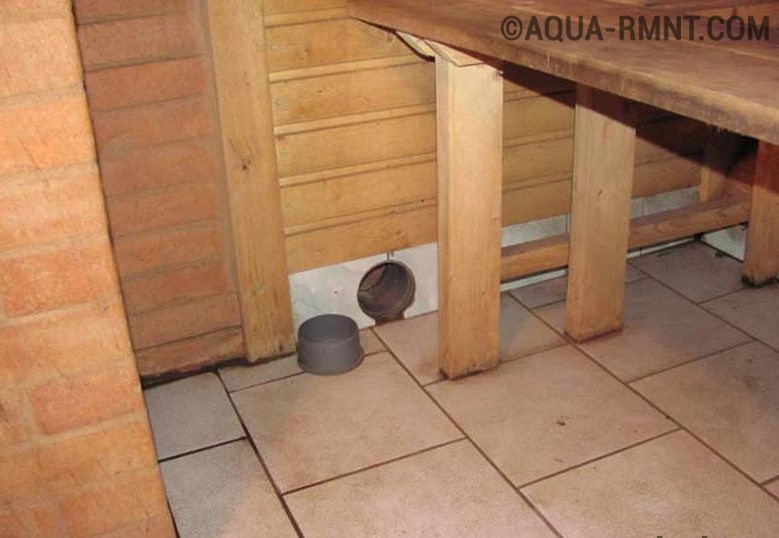

Помимо печи-каменки вентиляция в бане поддерживается дополнительно оборудованными отверстиями
(см. фото ниже). Их нужно закрывать затворами с решеткой. Чтобы регулировать воздухообмен в парилке, достаточно просто открывать или закрывать затворы. После каждой парки необходимо проветривание помещения, поэтому следует открывать отверстия на некоторое время. Если этого не делать, воздух останется влажным, тяжелым, также есть риск отравления угарным газом из-за его повышенного содержания.

Когда парилка только нагревается, печь топится, нужно проследить, чтобы отверстия были плотно закрыты. Когда помещение достаточно нагрето, их можно открыть. Во избежание образования обратной тяги нужно на этапе строительства предусмотреть, чтобы площадь вытяжных проемов превышала приточные. Пар скапливается в самом верху, чтобы его опустить, можно разбрызгивать по полу воду в небольших количествах. Для быстрого опускания пара можно также делать взмахи веником, полотенцем в различных направлениях.

Если печь не устанавливается непосредственно в помещении парной
, то применяют другой прием вентиляции. Около нагревательного прибора делают приточное отверстие на высоте 30 см от пола. На противоположной от него стене делают вытяжное, располагая его на 30 см вниз от потолка.

Иногда входное отверстие размещают за печкой внизу стены. Воздух, поступающий с улицы, согревается от печки, поэтому помещение остывает умеренно. На противоположной к печке стене нужно сформировать 2 проема. Они будут составлять один вытяжной короб. Первый проем делается на расстоянии 1 м от пола, а второй под потолком. Воздух через вытяжку выводится к крыше.

При устройстве такой вентиляции осуществляется быстрый прогрев парной, при этом экономится топливо. Предупреждается возникновение запаха затхлости в помещении, так как подпол хорошо просушивается.

Естественная вентиляция

Чтобы в баню поступал свежий воздух
, нужно сделать небольшой проем в стене, расположенный на расстоянии около 50 см от печи. Для него оборудуют выдвижную заслонку, что позволяет регулировать количество поступающего воздуха. Слишком высокое расположение не разумно, так как к потолку поднимается самый горячий воздух. Чтобы использовать тепло от печи по максимуму, нужно сделать отверстие посередине стены. Если отверстие расположено слишком низко, тяга будет минимальной. Чтобы она правильно осуществлялась, необходимо вмонтировать вентиляционную трубу или приобрести вентилятор.

Принудительная вентиляция

Чтобы в парилку поступало как можно больше свежего воздуха, следует располагать проемы диаметрально друг к другу
. Если будет использоваться принудительный отток воздуха, желательно сделать приточное отверстие выше вытяжного. Если возможно сооружение вентиляционной системы, при которой поток воздуха поступает снизу, нагревается от печки, поднимается вверх, а затем выходит наружу, то установка дополнительных вентиляторов не понадобится.

При использовании вентиляторов
не следует располагать и приточное, и вытяжное отверстия на одном уровне. Приток воздуха может замкнуться, что приведет к концентрации остывших воздушных масс снизу, при этом вверху будет слишком жарко.

Располагать вытяжной проем в потолке нежелательно. При уходе поступающего воздуха вверх придется тратить много времени на достаточный прогрев помещения. Теплый воздух быстро поднимается вверх, мало смешиваясь с холодным, быстро покидает баню. Отвести воздух вверх можно в предбаннике, если стоит цель его обогрева из помещения парилки.

Сечение проемов
для вентиляции должно соотноситься к общей площади бани или парилки в отдельности. Не следует делать отверстия слишком маленькими. При недостаточном обеспечении вентиляции обновление воздуха будет занимать долгое время, он может стать слишком влажным, появится затхлость.

Схема вентиляции в парилке русской бани.

Вентиляция в моечной

Как и в парилке, в моечной бани также отмечается большое скопление влаги. Чтобы не было постоянно сырого воздуха, приводящего к появлению грибков и плесени, нужно обеспечить ее своевременный вывод наружу. Много воды часто скапливается
под полом, поэтому для хорошей вентиляции часто бывает достаточно асбестовой трубы. Ее можно поместить в углу. Один конец трубы размещается под чистовым полом, а другой выводится на крышу, нужно оборудовать его дефлектором.

Сооружение умеренной, регулируемой вентиляции позволяет сохранить помещение бани сухим, поддерживать умеренную температуру, избавляться от влажности, постоянно вдыхать обновленный, свежий воздух. Вентиляция регулирует направление и месторасположение отверстий входа и выхода воздуха, вывод угарного газа, обеспечивает экономию на топливе для печи.

С давних времен люди считали, что баня способна оздоравливать организм. Не зря в народе появилась поговорка: «Баня парит, баня правит, баня все поправит». Чтобы действительно получить заряд бодрости и здоровья, необходимо создать максимально благоприятный для этого микроклимат с достаточным содержанием в нем кислорода. Этому и служит вентиляция в бане в парилке, где в течении каждого часа воздух должен обновляться не менее 2-х раз. Когда говорится о бане, то подразумевается в том числе и о парной.

Качество принятия банных процедур и наше самочувствие напрямую зависят от того, правильно ли выполнена схема вентиляции в парной. Прежде, чем мы рассмотрим, как сделать вентиляцию в парилке, разберем ее функции.

Функции естественной вентиляции парной

Баня нуждается в вентиляции, т.к. она выполняет 3 основные функции:

1. Насыщение парной кислородом.
2. Создание оптимальных банных процессов для управления паром и воздухообменом.
3. Просушка бани после мытья, чтобы предотвратить образование плесени и грибков, разрушающих деревянные строения.

Чтобы парильщикам легко дышалось, требуется постоянное поступления свежего воздуха.Многие утверждают, что вентиляция парилки не нужна, т.к. после мытья проветривают баню через дверь и окно.

В организме человека в момент парения в несколько раз возрастает процесс обмена кислорода в крови. За одно посещение парной (до 2 часов и более) взрослый человек выделяет 0,5-1,5 л пота, который является концентрированным токсином. Без притока свежего воздуха мы отравляемся продуктами своей же жизнедеятельности. Воздушная смесь с низким содержанием кислорода и высоким углекислого газа может вызвать головные боли, тошноту, головокружение и вялость. Люди воспринимают это как непереносимость бани, и не осознают, что сами создали такие условия. Причина в том, что отсутствует вентиляция в парной.

Как создаются паровые режимы? Чтобы воздушный поток быстро нагревался, его вводят внизу печи, от которой он нагревается и, смешиваясь с паром, поднимается к потолку и к зоне парения.

Там создается слой пара, который при охлаждении начинает оседать в виде конденсата. На стене, напротив печи, противоположной стороне ниже, под полком бани, делается отверстие для выхода отработанного воздуха. За счет внутренней циркуляции идет активное подмешивание свежего воздуха и удаление ненужного. На каналы устанавливают задвижки, чтобы корректировать в парной воздухообмен. Так идет управление паром, и банные процедуры проходят в более комфортных условиях.

На противоположной от приточки стене в верхней части делают еще одно вытяжное отверстие, которое закрывается на период топки и мытья. Верхняя вытяжка не для паровых режимов. Она нужна только для просушки бани после мытья. После принятия банных процедур необходимо открыть и верхнее отверстие и нижнее, чтобы хорошенько просушить помещение.

Многие заблуждаются, утверждая, что просушить баню можно печью при закрытых дверях и окнах. Это иллюзия. При отсутствии воздухообмена хорошо высушить баню не удастся. При нагревании воздух способен удерживать в себе много воды (пара). При его остывании все происходит наоборот: воздух не может удерживать много влаги и начинает выбрасывать ее в виде росы. В результате в бане останется много сырости. При организованной вентиляции с каждым новым потоком уносится на улицу и лишняя влага. С этим справится любая стальная печь, ведь процесс остывания идет до 3 часов.

Вентиляция парной через фундамент

Конструкция постройки влияет на выбор вида системы вентилирования.

Пример вентилирования парной через фундамент

Раньше в рубленых банях вентиляции не было, либо она применялась в простейшем виде. Воздух из парильного отделения выходил через поддувало печи, которая была установлена здесь же. Поступление свежего воздуха осуществлялось через, приоткрытую на 5 мм, дверь. Конструкция бани была такова: парная, моечная и печь в одном помещении.

Чтобы печь работала как вытяжка, надо устанавливать ее так, чтобы поддувало было ниже половых досок. Следует учитывать, что вентилирование через печное поддувало идет только в период горения огня в печи. Если используются печи с кратковременной работой, без применения усовершенствованной системы вентиляции не обойтись.

Вот еще одна схема, которая поможет тем, у кого печь металлическая. Основой вентиляции парной является сама горящая печь. Она должна вентилировать не только баню, но и весь фундамент. Под баней обычно скапливается плохой воздух с неприятным запахом, если все устроено не верно. Сделанный в фундаменте продух способствует поступлению воздуха под пол.

С вентилированием подпола

В режиме прогрева (топки) бани воздух циркулирует между моечной, парной и пространством под общим полом. Для этого в перегородке между парилкой и мойкой делают окно с задвижкой, чтобы регулировать вентиляционный режим.

Из дымохода печи идет тяга на поверхность. Для нее воздух поступает из всех возможных щелей.

По металлической трубе диаметром 115 мм проходит 5-10 л/сек дымовых газов, равнозначно всасывающему воздуху печи – 300-600 л/мин, а это 2-3 бочки воздуха в 1 мин печь выкачивает в дымоход.

Поэтому если ваша печь бодро дымит трубой, значит, такое же количество воздуха она поглощает через поддувало из бани, при этом отдает колоссальное количество тепла.

Если ваша печь берет воздух своим поддувалом из вашей парной – она в первую очередь вентилирует вашу парную, потом подполье и через него воздух попадает обратно, т.к. имеет общий объем. Должно быть общее подпольное пространство под всеми отделениями бани. Если полы сделаны независимыми друг от друга, то вентилирования не будет. Доски пола надо стелить не плотно, через 5-10 мм друг от друга.

В течение 15 минут весь воздух бани совершенно полностью меняется, происходит 100% воздухообмен через дымовую трубу. Для дополнительной терморегуляции также можно открывать дверь основного помещения в предбанник, чтобы воздух выходил туда и далее на улицу.

Оптимальная схема для парилки

Существует много схем с разными преимуществами. Вот одна распространенная схема, по которой может быть устроена вентиляция в парилке своими руками. Она также позволяет регулировать воздушный поток для поддержания того или иного режимов.

Рассмотрим подробнее. Печь и дверь на одной стороне. Приток воздуха за печью и через нижнюю щель двери. Напротив смонтированы два вытяжных канала (один под потолком, другой – над полком), соединенные между собой трубой или коробом.

1. В период нагревания парильной комнаты закрываются оба вытяжные отверстия, а приточные остаются открытыми.
2. В период парения закрывают верхний вытяжной клапан, а нижний открывают. Начинается циркуляция воздушных масс: от печи устремляется к потолку, упираясь в стену опускается. Частично он вытягивается нижним клапаном наружу, а оставшаяся часть продолжает двигаться ниже к полу и обратно вверх.
3. После парения, для высушивания бани, открывают оба вытяжных клапана.

Применение механической и комбинированной вентиляции

В парных помещениях обустроить вентиляцию можно несколькими вариантами. Помимо естественной, в парильном отделении используют механическую и комбинированную вентиляцию. Это зависит в основном от планировки, например, если баня пристроена к жилому дому. Когда с улицей граничит только одна стена и все клапаны установлены на ней, тогда вентиляция в бане в парилке без механического побуждения не обойдется.

В механической и комбинированной вентиляционной системе применяются специальные приборы , контролирующие воздухообмен.

Чем ниже размещены вентилирующие отверстия, тем больше тепла сохранится в парной. Чтобы достичь хорошего результата необходимо дополнительно оснастить систему вентиляции механическими приборами. Для этого используются в воздуховодах дефлекторы или простые вентиляторы. Воздухообмен идет по прежней схеме, только удаление ненужного воздуха из помещения идет за счет вентилятора. Это комбинированная система. При механическом типе вентиляции и в приточном и в вытяжном канале ставят вентилятор.
Индивидуально для каждого помещения подбирается свой тип системы.

Какие условия необходимо соблюдать

• Не должен нарушаться температурный режим в парной. Вентиляцией должны правильно распределяться воздушные потоки, не нарушая установленной температуры: горячий воздух вверху и прохладнее ближе к полу.
• Для изменения скорости движения воздуха, на каналы следует ставить задвижки с возможностью регулировки.
• Поступление новых воздушных масс в парильную должно быть напрямую с улицы. Исходя из особенностей постройки, можно монтировать воздуховоды.
• Во избежание обратной тяги не допускайте разницы в площади между вытяжным и приточным каналом.
• Для защиты полов от возгорания приточный канал под полом устанавливается около металлического листа печи, обдувая ее холодным воздухом.
• По окончании приема бани тщательно просушите полы и все комнаты.
• Вентиляционные отверстия снаружи закрывайте решетками для защиты от грызунов.

Замеры микроклимата в парной

У каждого парильщика требования к условиям температуры и влажности индивидуальные. Они основаны на личных ощущениях. Добиться создания определенных параметров можно с помощью приборов.

Измеряют температуру в парной спиртовым термометром. Нельзя применять ртутный термометр. Можно пользоваться электрическим термометром. Термопару размещают в парильной комнате, а индикатор выводят в предбанник или комнату для отдыха.

Влажность воздуха можно измерить гигрометром. Исходя из индивидуальных пристрастий парильщика, можно с помощью этого прибора установить определенный режим.

Что в итоге?

Комфортные условия при парении и в конечном итоге степень удовлетворения обусловлены сбалансированным режимом влажности, тепла и наличием свежего воздуха. Для создания таких условий применяют приточную и вытяжную вентиляцию. Главное — правильно ее организовать.

Подходящий микроклимат и правильная схема вентилирования воздуха создают условия для более качественного парения.

Для чего нужна вентиляционная система в русской бане? Вот простое объяснение: внутри помещения вас окружает воздух с горячим паром. При дыхании человек потребляет кислород и выделяет углекислый газ. Поэтому при отсутствии нормальной вентиляции можно попросту задохнуться от нехватки кислорода. Профессиональные строители зачастую говорят, что в бане, сложенной из кирпича, вентиляционная система не требуется. Но это совсем не означает, что приток воздуха снаружи совсем не нужен, а говорит о наличии его естественной циркуляции и о том, что дополнительных затрат на обеспечение подачи кислорода в помещение не требуется.

Необходимость вентиляции в бане

В те времена, когда самого понятия «вентиляция» ещё не существовало, бани, как впрочем и все другие постройки, строились без применения каких-либо специальных мер для обеспечения притока свежего воздуха. Но на это были объективные причины. Основным материалом при строительстве тогда являлась древесина, нижняя часть венца была свободной. При этом воздух поступал внутрь бани через щели между брёвнами. Регулировали температуру внутри бани просто — открывая или закрывая дверь. Таким простым и довольно эффективным способом обеспечивали наши предки.

Раньше для проветривания банных помещений просто открывали двери и окна

В настоящее время при строительстве бань часто используют другие стройматериалы и технологии, что и обусловливает иной подход к устройству инженерных систем. Если первоначально в проекте бани не предусмотреть систему вентиляции, негативные последствия могут дать о себе знать в самом скором времени. В первую очередь это преждевременное разрушение материалов, обеспечивающих теплоизоляцию помещений. Когда вентиляция имеет низкую эффективность, через довольно короткое время потребуется заменить и утеплитель, и облицовочные материалы стен и полов.

Изменение температуры воздуха в большом диапазоне и его большая влажность — это основные факторы, определяющие износ применяемых материалов. Кроме того, может появиться неприятный запах, так как существующий микроклимат внутри бани способствует появлению плесени и грибков. Без использования химических средств убрать этот запах невозможно, но их применение в бане неприемлемо. Ну и главное — при отсутствии притока достаточного количества воздуха снаружи, внутри помещения быстро возрастает концентрация окиси углерода (угарного газа) и двуокиси углерода (углекислотного газа), а это, как мы уже говорили, может привести к отравлению людей.

В небольшом помещении парной без приточной вентиляции можно задохнуться

Сложив всё вместе, можно легко понять, что вместо эффекта оздоровления получается совершенно противоположный результат. Вышеуказанных факторов вполне хватает чтобы доказать важность эффективной системы вентиляции в бане.

Правила обустройства вентиляции в бане

Существуют следующие схемы применяемых систем вентиляции:

• естественная, при которой возникновение движения воздуха обусловливается наличием естественного перепада давления снаружи и внутри помещения;
• механическая, которая создаётся специальными устройствами, работающими в автоматическом режиме;
• комбинированная, появляющаяся из-за перепада давления создаваемого за счёт подачи избыточного количества воздуха вентилятором.

При этом необходима не только подача воздуха внутрь, но и его удаление из помещения, что обеспечивается установкой коробов в противоположной стороне от канала притока.

Система вентиляции также обязательна и в других помещениях бани, таких как душевая комната, раздевалка и комната для отдыха.

Естественная вентиляция возникает из-за того, что холодный воздух снаружи помещения вытесняет более тёплый, и тот уходит вверх по специально созданным каналам

Пол также обязательно должен вентилироваться по причине того, что на него всегда попадает влага. Если вы не сделали хорошую вентиляцию пола, готовьтесь менять его каждые 4–5 лет. Для обеспечения длительного срока службы необходимо выполнить отдушины в противоположных углах цоколя, а также вентиляционные отверстия в противоположных стенах для обеспечения притока и оттока воздуха. Для защиты от грызунов и других мелких животных закройте отдушины в полу и отверстия в стенах решётками. Устанавливая печь, обязательно обеспечьте уровень чистого пола выше поддувала печи, тем самым создав эффект вытяжки. Настил необходимо выполнять со щелями между досками не менее 5 мм. А после завершения пользования баней нужно обязательно высушить помещение.

Одним из популярных способов является вентиляция по «Басту», когда свежий воздух поступает через отверстие под печью, а удаляется через отверстие под потолком, расположенное напротив дверей. В таком случае применяют короб из дерева обшитый фольгой.

При любом варианте вентиляционной системы всегда работают определённые правила, обеспечивающие полноценную циркуляцию воздуха и высокий уровень комфорта микроклимата. Одним из простейших вариантов является установка двух каналов — входного и выходного, сечение которых определяется исходя из следующих требований: на каждый квадратный метр площади помещения необходим канал сечением 24 см 2 . Очень часто специалисты умышленно занижают сечение каналов, объясняя этот шаг уменьшением потерь тепла. Однако это влечёт за собой только нарушение нормальной работы вентиляции. Для ускорения оттока воздуха разрешается монтаж двух вытяжных каналов или одной магистрали большего сечения. Каналы могут быть расположены как напротив друг друга, так и на одной стене, но в разных углах.

В качестве вентиляционных отверстий в полу могут служит щели между половицами

В процессе подготовки бани большая циркуляция воздуха не требуется, так как это снижает скорость прогрева помещений. Чтобы её уменьшить установите заглушки на каналах или закройте заслонки.

В случае, когда используются материалы с большой воздухопроницаемостью, доски пола должны быть уложены с зазором в 2–3 мм между ними. Воздух будет свободно проходить через щели и тем самым осуществлять функцию сушки и проветривания.

При проектировании системы предусматривается, что приток воздуха главным образом должен обеспечиваться поступлением снаружи помещения, иначе образование неприятного запаха не избежать.

Вытяжные короба необходимо изготавливать только из металла или дерева. В случае применения пластика при его нагревании будут выделяться токсичные вещества, да и срок службы при высоких температурах таких коробов очень маленький. Разрешается их применение только в раздевалках и душевых.

Вытяжные короба можно делать из металла или из дерева

Схемы устройства вентиляционных каналов в бане

Вентиляционные каналы под полами необходимо делать сразу у защитного листа из металла перед печкой. А соотношение размеров короба и дымохода должно составлять порядка 1–1,2. Эта система имеет свои преимущества, так как обеспечивает лёгкость регулировки притока воздуха и не допускает появления запаха в парилке.
В случае, когда печь находится непосредственно внутри парной, данный тип вентиляции подходит больше всего. При этом система получается намного сложнее, так как применяется два короба — первый обеспечивает вентиляцию воздуха, а второй подаёт воздух для горения дров в печи. При этом каналы можно размещать в фундаменте, на котором в будущем и будет установлена печь.

Вариант вентиляции должен быть подобран со всей тщательностью, так как это влияет на уровень комфорта внутри помещения.

Есть несколько вариантов обустройства вентиляции в бане:

В зависимости от особенностей конфигурации банных помещений применяются разные способы расположения вентиляционных отверстий

Подготовка к установке вентиляционной системы

После принятия решения о применении той или иной схемы вентиляционной системы требуется выполнить её чертёж. При помощи простого карандаша и линейки на листе бумаги обозначают места расположения всех входных и выходных каналов, а также коробов для организации потоков воздуха.
При проектировании вентиляционных каналов учитывают такие требования:

• входные и вытяжные каналы должны быть одинаковыми по длине. Иначе достаточный уровень циркуляции воздуха не будет обеспечен;
• размер сечения всех каналов также должен быть одним и тем же;
• нельзя располагать входной и выходной каналы на одном уровне друг напротив друга, потому что в этом случае циркуляция воздуха будет отсутствовать.

После составления чертежа выполняют разметку внутри помещения. С помощью рулетки и маркера размечают точки расположения каналов. Отверстия в стенах и перегородках между помещениями легко выполняются специальной коронкой при помощи электрической дрели.

На чертеже нужно указать размеры помещения и точное расположение всех вентиляционных отверстий

Для изготовления систем вентиляции зачастую используют обычную пластиковую водопроводную или канализационную трубу или специальную металлическую оцинкованную трубу диаметром не более 10 сантиметров. На вытяжную трубу, выходящую на крышу бани, для защиты от попадания внутрь системы осадков устанавливают зонтик из того же оцинкованного метала.

На входные каналы, которые располагаются на уровне или невысоко от земли, требуется устанавливать решётки для защиты от проникновения грызунов и других мелких животных.
Не следует забывать и о таких полезных вещах, как заслонки, которые используются для ручной регулировки циркуляции воздуха. Заслонки могут монтироваться на вентиляционные короба в виде самостоятельной детали конструкции.

Вентиляционное отверстие удобно оборудовать заслонкой, благодаря которой можно самостоятельно регулировать приток воздуха

Расчёт вентиляции для бань разных размеров

При расчёте нужного сечения короба вентиляционных каналов используют известное соотношение: на каждый кубический метр объёма помещений требуется вентиляционный канал (входной и выходной) сечением равным 24 см 2 . Часто используют стандартные канализационные трубопроводы, изготовленные из полиэтилена и имеющие диаметр 10 см (радиус трубопровода равен 5 см). Площадь сечения такой трубы равна 3,14х5 2 =78,5 см 2 . Для того чтобы расчитать, вентиляцию какого объёма помещения сможет обеспечить один короб с таким сечением, полученную величину сечения короба необходимо разделить на 24 см 2 . Получаем: 78,5/24=3,27 м 3 .

По вентиляционной трубе, выведеннй наружу, воздух из помещений будет выводиться на улицу, уступая место свежему

Допустим, что в бане парилка имеет размеры 2х2 м, а предбанник — 1х2 м. Высота потолков везде одинаковая и равна 2 м. Итого суммарный объём помещений равен 2х2х2+1х2х2=12 м 3 . Теперь определяем, сколько потребуется выполнить входных каналов для обеспечения полноценной вентиляции помещений при использовании канализационного трубопровода: 12/3,27=3,7. Принимаем значение равным 4. То есть необходимо выполнить четыре входных канала.

После определения мест расположения каналов делается разметка, сверление отверстий и монтаж коробов.

Размеры вентиляционных отверстий

Площадь сечения вентиляционных каналов зависит от размеров банных помещений: предбанников, парилок, душевых и комнат для отдыха. Важным моментом является не только правильное определение сечений каналов, но и обеспечение возможности их регулировки. Для этого предусматривается установка заглушек или задвижек.

Стоит обратить внимание и на тот факт, что при большом сечении каналов прогрев помещений до требуемой температуры с последующим её поддержанием будет достаточно трудной задачей. Главной причиной этого является отсутствие или затруднённость регулировки проходных сечений входных каналов.

Площадь сечения вентиляционных каналов вычисляется из уже упомянутого соотношения: 24 см 2 на 1 м 3 помещения. Для обеспечения циркуляции вытяжной канал можно сделать немного большим, чем входной.

В случае если размер каналов будет ниже требуемых значений, появится проблема с перегревом помещений и с превышением концентрации вредных газов.

Необходимые инструменты

Для монтажа узлов вентиляционной системы требуется следующие инструменты:

• электрическая дрель;
• коронка по дереву/металлу диаметром 100 мм;
• строительный пистолет под тубу с герметиком.

Пошаговая инструкция: как сделать вентиляцию в бане своими руками

Процесс монтажа вентиляции в бане зависит от типа помещения, в котором проводятся работы.

В предбаннике должно быть тепло, сухо и достаточно свежего воздуха. Для этого в нём обычно устанавливают только один выходной вентиляционный канал. Для увеличения циркуляции воздуха в него заводят вентилятор. Канал чаще всего выполняют напротив двери в парилку на высоте не более 50 см над уровнем пола. Дополнительно вентиляционный канал оборудуют заглушкой, которая закрывается, если баня не используется.

В случае когда топочная дверца и поддувало печи расположены в предбаннике, обязательно выполняется и входной канал, который обеспечивает подачу воздуха снаружи к топке. Обычно такой канал монтируют ниже уровня чистового пола предбанника. Монтаж выполняют до того, как настилают доски на пол. Снаружи на вход обязательно устанавливают решётку.

В предбаннике чаще всего устанавливают только один выходной канал вентиляции или просто открывают окно

Как сделать вентиляцию в парилке бани

Работа вентиляционной системы парилки имеет свои особенности по сравнению с другими помещениями, так как внутри неё климатические условия довольно экстремальны. Несмотря на то, что обычно вентиляционные каналы во время процедур прикрываются либо закрываются полностью, вентиляция всё равно должна присутствовать для насыщения помещения кислородом, удаления углекислого газа, обеспечения равномерного прогрева и прочих задач. К примеру, одна из самых эффективных и распространённых систем для парилок это вентиляция «Басту».

При устройстве вентиляции типа «Басту» в парилке устанавливают вентиляторы и насосы

Видео: установка вентиляционных клапанов в парилке

Как сделать отверстие в стене сруба

Весь процесс состоит из нескольких шагов:

Если же стена выполнена многослойной из-за утеплителя, тогда отверстие выполняется следующим образом:

1. Сверлом насквозь выполняется отверстие.
2. Затем размечается канал нужного диаметра.
3. По всей длине размеченной окружности, сверлятся отверстия небольшого диаметра.
4. Далее стамеской или лобзиком устраняются перемычки и вынимаются внутренние фрагменты.

Видео: чем сверлить отверстие в деревянной стене

Установка труб и решёток

Для изготовления вентиляционных коробов лучше использовать трубопроводы, изготовленные из оцинкованного металла. В случае применения труб из пластика они должны быть рассчитаны на работу при повышенных температурах во избежание разрушения материала.

В вентиляционное отверстие можно вставить задвижную коробку, решётку или вентилятор

Сам процесс монтажа состоит из нескольких этапов:

1. Труба оборачивается теплоизолирующим материалом и устанавливается в выполненное отверстие. Зазоры между стеной и трубой заполняются герметиком или монтажной пеной для обеспечения защиты от проникновения влаги.
2. Далее крепятся защитные решётки при помощи саморезов или промышленного влагостойкого клея.

Для того чтобы оценить работоспособность канала вентиляции, достаточно поднести к нему зажжённую спичку, свечу или тлеющий фитиль. По направлению и скорости движения дыма можно определить эффективность работы смонтированных вентиляционных каналов. Если скорость движения воздуха недостаточна, рекомендуется установить в каналы вентиляторы.

Видео: вентиляция «Басту» в бане

Всё ещё не уверены, требуется ли система вентиляции в бане? И думать не надо, однозначно требуется. Но помните, что выбор схемы вентиляционной системы будет определяться исходя из многих аспектов конструкции самой бани, а также личного предпочтения владельца.

Парилка используется в бане наиболее интенсивно, ведь в ней постоянно повышен уровень влажности и температура. Чтобы воздух в этом помещении не застаивался, а на поверхностях не разрастался грибок и плесень, следует позаботиться о качественной вентиляции. В данной статье, мы подробно, с фото и видео материалами, расскажем о том, как правильно сделать вытяжку в бане, чтобы банные процедуры были не только полезными, но и приятными.

Зачем нужна вытяжка в бане

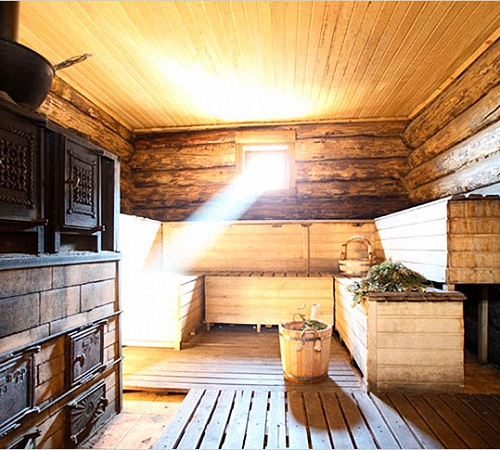

В традиционных бревенчатых банях, распространенных по деревням и предназначенных для собственных нужд, как правило, никаких вентиляционных отверстий не делали. Дело в том, что такая баня проветривается естественным путем через щели в двери, окнах или полу, да и используется не слишком интенсивно.

А вот в случае с большими помещениями, особенно, если они построены из кирпича, о принудительной вентиляции парной нужно обязательно позаботиться.

Вытяжка служит для таких целей:

• замена воздуха внутри парного помещения и вывод углекислого газа, особенно, если баня используется несколько раз подряд;
• просушивание помещения, выведение излишней влаги, чтобы не образовывался затхлый запах, и не появлялась плесень;
• правильная циркуляция теплого воздуха внутри парной, не допускающая застаивания.

Если вы выполняете монтаж вентиляции в бане своими руками, постарайтесь учесть все нюансы, чтобы не возникало таких явлений, как:

• снижение температуры во время использования парилки;
• неправильное распределение воздуха – по правилам самый холодный слой воздуха находится внизу;
• скопление углекислого газа и выход свежего воздуха.

Конструкция вытяжки в парилке

Схема вытяжки в бане разрабатывается еще на этапе планировки парилки. Согласно ей и устанавливается вентиляция в процессе строительства. А вот по завершении возведения здания бани монтировать вытяжку в парной своими руками будет довольно проблематично, ведь придется проделывать лишние отверстия, при этом есть риск повредить стены.

Схема вентиляции в парилке своими руками выглядит следующим образом:

1. В нижней части бани, в стене или полу, располагают отверстие для притока свежего воздуха.
2. С противоположной стороны парной в верхней части стен, там, где скапливается горячий воздух, проделывают выходное отверстие. Тем не менее, слишком близко к потолку его не следует размещать, чтобы баня не остывала слишком быстро.

Очень часто в парной устраивают сразу два вытяжных окна, одно над другим на расстоянии в 1 м, соединяя их гофрированной трубкой. Таким образом, можно контролировать отток воздуха из бани. Например, во время протапливания печи в парилке, оставляют открытыми входное и нижнее выходное окно. А когда нужно просушить парную, то открывают заслонки и на верхнем вентиляционном окне.

Альтернативным вариантом решения проблемы, как сделать вытяжку в бане, может стать монтаж механической системы вентиляции. Она заставляет воздух циркулировать в помещении принудительно, а некоторые модернизированные модели, в случае необходимости, сами открывают вентиляционные зазоры, причем расположение их не имеет особого значения. Кроме того, механика позволяет отрегулировать несовершенства естественного вентилирования парной.

Существует несколько стандартных схем для организации вытяжки в бане своими руками. Их отличие заключается в основном в расположении вентиляционных окон.

Как сделать вентиляцию в парной

Среди способов, как сделать вытяжку в бане своими руками, предлагаем рассмотреть наиболее приемлемые для выполнения в домашних условиях варианты, как естественного, так и искусственного вентилирования.

Вариант 1

Это наиболее распространенный способ устройства вентиляции, который обеспечивает одно входное и два выходных отверстия. В 30 см от пола непосредственно за печью в стене проделывают входное отверстие. Выходные окна соединяются деревянным коробом со встроенной гофротрубкой длиной 1 м и оснащаются заглушками. Кроме того, на вентиляционные окна ставят решетки, чтобы предотвратить попадание в баню насекомых или грызунов.

Данный тип вентиляции чаще всего применяется для небольших по размеру частных бань.

Вариант 2

Вентиляционные ходы могут быть расположены на одном уровне. Данный вариант вентиляции предполагает проделывание входного отверстия в 30 см от пола за печью. А вытяжное окно обязательно оборудуют вентилятором, вытягивающим углекислый газ наружу.

Вариант 3

По данной схеме в парной прорезают два отверстия. Входное отверстие прорезают на 0,5 м выше каменки, а выходной вентиляционный ход располагают внизу, в 20 см от пола. Для принудительного выдува воздуха устанавливают вентилятор.

Вариант 4

Если конструкцией бани предусмотрена лишь одна стена, выходящая непосредственно на улицу, то схема вентиляции предполагает устройство двух ходов, расположенных на одной стене напротив печи. В нижнее окно в 30 см от пола поступает свежий прохладный воздух, который, ударяясь в печь и нагреваясь, постепенно поднимается вверх и выходит через выходное окно наружу. Вытяжное отверстие располагают в 30 см от потолка и устанавливают в нем вентилятор для хорошей циркуляции воздуха.

Вариант 5

Схема вентиляции пола в бане пригодится, если в парной устроен дощатый пол с отверстиями между досками и подпольем. В данном случае окно для притока воздуха обустраивают за печью. По мере охлаждения воздух опускается вниз и выходит через щели в подполье, а оттуда – наружу через вентиляционный ход в стене цоколя, соединенный с трубой для вывода воздуха над крышей.

Вариант 6

Наконец, вентиляционным ходом для вывода отработанного воздуха может служить поддувало в печи, если она расположена в парной. Единственное, что нужно сделать – обеспечить приток воздуха, прорезав в стене напротив печи специальный зазор.

Методика монтажа вытяжки

Правильная организация вытяжки в бане предполагает соблюдение некоторых принципов:

• в баню, пристроенную к дому, воздух должен поступать в направлении от жилых помещений к парной;
• вентиляционное окно для вывода воздуха должно соединяться с трубой, выходящей наружу над крышей бани;
• под потолком оборудовать вытяжной ход не рекомендуется, чтобы сквозняк не попадал на парящихся людей.

Итак, если рассмотреть процесс устройства вентиляции в целом, то он включает несколько этапов:

• Сначала размечают места для вентиляционных ходов и прорезают отверстия диаметром 10-20 см.
• Далее в окна вставляют металлические, деревянные или пластиковые короба.
• Если нужно, на вытяжное отверстие монтируют вентилятор для принудительного выдува. Причем электрооборудование для бани должно быть термостойким и с классом безопасности от IP-44 (прочитайте также: » «).
• Закрывают вентиляционные зазоры решетками и заглушками.
• К выходному отверстию крепят трубу и выводят ее на крышу.

Стоит помнить, что воздух должен не просто обновляться, но и свободно циркулировать над полом. С этой целью в цоколе бани в противоположных стенах прорезают небольшие оконца с решетками для защиты от грызунов.

Соблюдая эти инструкции можно смело браться за обустройство вытяжки в бане, чтобы пребывание в парной приносило только удовольствие.

Собственная банька на участке – непременный атрибут загородного домовладения. Это не просто помещение для гигиенических процедур. Это место для семейного отдыха и встреч с близкими друзьями. Именно поэтому следует продумать ее конструкцию до мелочей. И один из наиважнейших аспектов- правильная вентиляция в бане. Своими руками вполне можно осилить монтаж эффективной вентиляционной системы. Как это сделать просто и быстро – в нашем материале.

Читайте в статье:

Нужна ли в бане вентиляция и каковы ее основные принципы?

Еще древние зодчие знали, что без доступа свежего воздуха дом или баня быстро разрушатся под воздействием сырости и плесени. Именно для воздухообмена они оставляли между верхними бревнами щели. Сейчас на смену такой простой технологии пришли более эффективные системы. Они требуют некоторого времени на установку и планирование. Есть искушение и вовсе махнуть на этот вопрос рукой, но чем это грозит в результате:

• спустя всего пару лет материалы строения, особенно если оно выполнено по каркасной технологии, придут в негодность из-за постоянной сырости;
• в помещении будет постоянно присутствовать затхлый запах. Особенно он будет ощутим при растапливании бани, а это сведет на нет все удовольствие от процесса;
• пребывание в такой бане не просто станет малоприятным, но и опасным для здоровья. Помимо скопления угарного и углекислого газа, в воздухе будет присутствовать большое количество спор плесени, которые могут вызвать тяжелые легочные и кожные заболевания.

Очевидно, что стоит потратить время и средства для собственной безопасности. Прежде чем браться за работу, изучите основные принципы обустройства вентиляции для бани:

А теперь о том, как сделать вентиляцию в бане таким образом, чтобы не потерять драгоценный пар и при этом сохранить материалы и здоровье?

Вентиляция в бане: схема и устройство, особенности систем

Для банного помещения оптимально использование приточно-вытяжной вентиляции. Основной принцип ее работы заключается в организации притока свежего воздуха и вытяжки в бане. Схема этой системы проста:

Свежий воздух может поступать в помещение через вентиляционные клапаны, продухи, приоткрытые форточки. Удаляется нагретый воздух, насыщенный углекислотой, через поддувало в печи или вытяжку.

Чтобы система работала эффективно, следует соблюдать несколько несложных правил:

1. Входящие отверстия вентиляции располагают в нижней части стены, недалеко от печи. Так воздушный поток будет быстрее нагреваться и двигаться естественным образом.
2. Чтобы регулировать потоки, используют заслонки на вентиляционных отверстиях. Оптимальный режим обновления атмосферы в парной – три объема за час.

Эти два основных принципа необходимо соблюдать при любом расположении топки в бане. Вместе с тем, размещение печи тоже имеет немаловажное значении при планировании вентиляции в бане. Схема расположения каналов будет разной. Вот два варианта для примера:

Кроме таких, традиционных вариантов, можно использовать и другие эффективные системы, работающие естественным образом, без использования механизмов и приборов для принудительной подачи воздуха.

Как правильно спланировать вентиляцию пола в бане?

Полы в банном помещении постоянно влажные. Именно они в первую очередь выходят из строя. Особенно подвержены разрушительному влиянию сырости деревянные покрытия, по которым так приятно ходить босиком. Если не предусмотреть правильную вентиляцию под полом в бане, менять настил придется не реже, чем раз в три-четыре года.

Подумать об этом стоит в самом начале стройки. Самый простой способ обеспечить сохранность полов – оставить продушины в цоколе здания. Их располагают друг напротив друга и закрывают решетками, чтобы через отверстия не проникали крысы и мыши.

Доски укладываются на лаги таким образом, чтобы между ними оставались зазоры примерно в полсантиметра. Вода не будет задерживаться на таком покрытии, а воздух беспрепятственно проникнет ко всем сторонам настила.

Можно вывести вентиляционную трубу из-под пола в стояк, который должен быть выше крыши. На верхушке стояка монтируют дефлектор.

Важно!
Не стоит использовать для вывода потоков воздуха чердачное помещение. Зимой холодная и влажная атмосфера подчердачного пространства опустится в баню.

Свободный доступ воздуха к фундаменту

Если обеспечить вентиляцию фундамента в бане, можно одним махом решить большую часть проблем. Хороший обдув пространства под полом гарантирует защиту от гниения и плесени.

Самый оптимальный размер вентиляционного отверстия – 11 сантиметров.
Можно использовать воздуховод и большего диаметра, но в этом случае лучше установить заслонку.

Совет!
Если банька расположена в низине или стоит близко с другим постройкам, необходимо сделать не два, а четыре вентиляционных отверстия с каждой стороны фундамента.

Вентиляционные каналы монтируют во время заливки фундамента. Для их формирования используют асбестоцементные или пластиковые трубы. Расстояние от земли до воздуходува – не менее 15 сантиметров.

Специфика вентиляции в бане в парилке

Вентиляция в парной должна работать во время банной процедуры. По ее окончании парную обычно проветривают, открыв двери нараспашку, чтобы как можно быстрее удалить из помещения влажный пар.

Что нужно для качественной вентиляции в парилке бани? Схема ее устройства проста: воздух должен поступать не из смежных помещений, а с улицы.

На этой схеме отмечено, что воздух в парилку поступает из-под корпуса печи. Прохладные воздушные массы будут быстро прогреваться и не изменять температурного режима парной. Отработанный поток воздуха выводится через канал, размещенный в дальнем углу помещения. Такая схема размещения пригодна в случае, если топка находится непосредственно в помещении парной.

Если печь находится вне парной и соединена с ней топочным тоннелем, расположение каналов вентиляции следует немного изменить. Приточный канал располагают под полом или непосредственно над полом и выводят его у предтопочной площадки, закрытой листом металла или керамической плиткой. Входное отверстие закрывают решеткой.

К сведению!
Приточный канал должен быть того же диаметра, что и вытяжной.

Воздухообмен в моечном помещении

Это самое влажное помещение в бане и здесь важно продумать движение воздушных масс таким образом, чтобы полы и стены быстро просыхали, но при этом не было сквозняка. Самый распространенный вариант вентиляции в мойке бани с деревянными полами – под полом.

Воздух в пространство под полом может попадать естественным образом или с помощью , принудительно подающих его с улицы.

Немного сложнее задача, если полы в моечной бетонные, покрытые керамической плиткой. В этом случае потребуется установка приточных клапанов в стенах.

Важно!
Для обустройства вентиляции в моечной бани используют только влагостойкие материалы. Наиболее практичным считается пластик.

Немного о вентиляции в предбаннике

Проблема в предбаннике та же, что и в остальных помещениях: высокая влажность. Требования к вентиляции предбанника:

• воздуховоды притока и вытяжки должны быть одинакового диаметра;
• приточный воздуховод не должен быть соединен с санузлом;
• высота вытяжного канала – не меньше 2 метров;
• в случае использования принудительной вентиляции используются влагостойкие материалы.

Мнение эксперта

Спросить у специалиста

“Чтобы увеличить скорость воздухообмена, используют осевой вентилятор, создающий область низкого давления и втягивающий атмосферные потоки в помещение.”

Несколько советов по обустройству предбанника:

1. В этом помещении не стоит устанавливать глухие окна. Одна или две форточки значительно упростят процесс проветривания.
2. Предбанник следует тщательно утеплить, чтобы не допустить перепада температур и образования конденсата.
3. Вентканалы не должны соединять предбанники парную.

Размеры предбанника рассчитываются, исходя из формулы 1.5 кв.м. × 1 человека.

Как правильно сделать в бане вентиляцию своими руками

Современные производители предлагают широкий ассортимент готовых комплектов для вентилирования помещений. Можно воспользоваться этими предложениями или изготовить систему самостоятельно. Есть три варианта организации воздухообмена:

Выбор между этими тремя видами воздухообмена зависит не только от финансовых возможностей владельца бани, но и от типа строения. Правильная вентиляция в бане учитывает материалы стен и пола, расположение отопительных приборов, размещение бани относительно остальных построек на участке.

Каркасная баня

Вентиляцию в каркасной бане следует обустраивать таким образом, чтобы не нарушить многослойную структуру стен. Каркасные строения отличаются полной герметичностью, поэтому важно организовать полноценный воздухообмен во избежание появления затхлости и сырости.
В этом случае оправдана установка комбинированной или механической вентиляции.

Важно!
Места монтажа воздуховодов должны закладываться еще на стадии проектирования.

Расположение вентиляционных каналов в каркасной бане традиционно- внизу – приточный поток, в противоположном углу – вытяжка.

Деревянная баня

Дерево – экологичный материал, который сам по себе «дышит». Промежутки между бревнами также способствуют естественной вентиляции в бане из сруба. Но следует учитывать, что баня – помещение с особыми условиями эксплуатации, поэтому нельзя ограничиваться естественными условиями воздухообмена.

Мнение эксперта

Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО «АСП Северо-Запад»

Спросить у специалиста

“Мнение, что в деревянных банях необходимо устанавливать окна нестандартного, маленького размера, ошибочно. Стеклопакеты должны быть качественными и сберегающими тепло – это единственное требование.”

Естественную вентиляцию в деревянной бане можно немного усовершенствовать применением принудительной подачи воздуха в парную.
В остальном сруб сам неплохо справится с поставленной задачей.

Кирпичная и каменная баня

Кирпичные и каменные строения отличаются долговечностью. Сами стены устойчивы к воздействию влаги, но обычно изнутри они обшиваются натуральной вагонкой, а этот материал нуждается в защите. Если нет хорошей вентиляции в кирпичной бане, материал обшивки неизбежно покроется плесенью и деформируется.
Чтобы избежать этого, необходимо распределить воздушные потоки таким образом, чтобы они проникали под материал обшивки. Для этой цели отделочный материал закрепляют на обрешетке и оставляют отверстия для притока воздуха. Чтобы воздух попадал в вентиляционные щели, используются небольшие вентиляторы. Этот прием гарантирует отсутствие затхлости и сырости.

Важно!
Герметичность кирпичной кладки заставляет использовать вентканалы большего диаметра, примерно 20 сантиметров.

Что такое Басту и как ее использовать в бане

Это разновидность естественного воздухообмена, которую часто используют в шведских . Схема вентиляции баста в бане:

Установка этой системы предельно проста и не требует каких-то особых инструментов и знаний. Приточная труба из нержавеющей стали монтируется диагонально от топки в двадцати сантиметрах от пола. Вторая труба устанавливает прямо над печкой в стене. На обоих воздуховодах устанавливают заслонки для регулирования потоков.

В сауне такая система работает безотказно. Но использование ее для классической русской бани стоит тщательно продумать. В русской бане всегда используется влажный пар, но температура воздуха при этом ниже, чем в сауне. Использование вентиляции Басту в русской бане может привести к неоправданной потере драгоценного тепла. Чтобы избежать потерь, необходимо использовать задвижки. Во время банных процедур их закрывают, а после них и в процессе растопки заслонки раскрывают.

К сведению!
Если во время растопки открыть заслонки, температура в парной будет подниматься гораздо медленнее. Кроме того, увеличится расход топлива. А если не открывать, может скопиться углекислый газ.

Следует отметить, что Басту будет функционировать долго и надежно, она не требует какого-то обслуживания и ремонта. Среди недостатков такой методики нужно упомянуть, что в ветреные дни в парной будет сильный сквозняк. Кроме того, Басту не предусматривает применение фильтров для очистки воздуха.

Устройство вентиляции в бане: комплектация систем

В зависимости от принципа работы вентиляции, подбираются комплектующие для ее монтажа. Рассмотрим отдельные элементы систем, которые могут пригодится для бани.

Окно в бане: где расположить, как установить

Окна – важный элемент не только освещения, но и вентиляции банного строения. Прежде всего, стоит ли делать окошко в парилке? Бытует мнение, что окно в парилке неблагоприятно скажется на сохранении пара и температуры. Но, с другой стороны, без окошка трудно качественно проветрить парилку после банной процедуры.

Опытные банщики рекомендуют установить в парилке два окошка.
Одно располагают над полками. Если вы перестарались и пар слишком горячий, или во время процедуры кому то стало нехорошо – приоткройте форточку и проблема будет решена. Если банька работает беспрерывно и между заходами немного времени, это окно используется для быстрой смены атмосферы в помещении. После такого залпового проветривания печь снова растапливается, и температура быстро приходит в норму.

Второе окошко располагают под полками. С его помощью можно быстро просушить лежанки. Его делают совсем небольшим и непрозрачным.

Важно!
Окна в бане должны открываться внутрь. Этого требует техника безопасности.

В моечной окно тоже используется для проветривания, а также для экстренной эвакуации в случае пожара. Так что его размер должен быть таким, чтобы человек мог протиснуться в раму.

Еще один важный вопрос: можно ли в бане использовать пластиковые окна? В моечной, конечно, можно. Но вот в парной, если вы «догоняете» температуру до сотни градусов, пластик может начать выделять токсичные вещества и деформироваться. Для рам окошек в парной используют не смолистую древесину.

К сведению!
Для банных окошек лучше использовать стеклопакеты с двойным стеклом и надежной герметизацией.

Можно вполне освоить установку окон в бане своими руками, она ничем не отличается от установки окон в доме.

Вентиляторы и системы с ними

Для принудительного воздухообмена потребуются следующие комплектующие:

• решетка;
• вентиляционный клапан;
• задвижка;
• короб воздуховода;
• сетка от москитов;
• вентилятор.

Решетка и сетчатый фильтр предотвратят попадание в воздуховод насекомых и домашних грызунов. Учитывая специфику эксплуатации помещения, сетки используют металлические, а решетки – из дерева или устойчивого к высоким температурам пластика. Для воздуховода зачастую используют оцинкованные трубы или гофрорукав. Не рекомендуется использовать пластиковые трубы в парной, они не приспособлены для эксплуатации в высокотемпературном режиме.

Специалисты рекомендуют устанавливать его в одном канале, то есть, к примеру, только в приточном. Вентиляторы для бани должны быть изготовлены из жаропрочных материалов, а все части его механизма должны быть надежно загерметизированы.

Видео: как сделать безлопастный вентилятор своими руками

Вентиляционные клапаны

Эти несложные приспособления устанавливают в приточном и вытяжном канале. Размер, форму и оформление клапана можно подобрать в соответствии с интерьером помещения. В продаже есть две основные разновидности клапанов – они обозначаются аббревиатурами КИВ (клапан инфильтрации воздуха) и КПВ (клапан принудительной вентиляции).

Принцип их работы один, внешне они так же мало отличаются. Вентиляционный клапан для бани легко установить самостоятельно. Его основу можно укоротить в соответствии с толщиной стен. Наружная часть клапана имеет наклонные жалюзи, которые не позволяют дождевым потокам попадать в систему вентиляции. Внутренняя часть оснащена оголовком и мембранами для тепло и звукоизоляции. Во всех клапанах установлены антимоскитные сетки.

Устройство стенового клапана

Несколько советов по установке клапана:

• подбирайте клапан для бани из жаростойких материалов;
• клапаны обычно устанавливаются в несущих стенах;
• не устанавливайте клапан в стенах, которые выходят к уличному туалету или мусорному баку.

Продухи и отдушины в бане

Продухи в банях бывают округлыми, квадратными, прямоугольными. Их устанавливают в толще фундамента и на крыше.

Отдушина размещают равномерно с расстоянием в 2 метра. Если в цоколе есть какие-то внутренние перегородки, то и в них монтируются продухи. В этих простых вентиляционных каналах также устанавливают решетки для защиты от мышей.

Некоторые умельцы советуют закрывать продухи на зиму, герметично закупоривая их ветошью или мешочками с песком. Такой подход чреват образованием повышенной влажности в подполе и быстрым загниванием древесины.

Как сделать отдушину в бане в следующем видеосюжете:

Устройство вытяжки в бане

Если баня на участке пристроена к жилому дому, вытяжку устанавливают таким образом, чтобы воздух перемещался от жилья к бане, а не наоборот.Профессионалы не рекомендуют устанавливать вытяжку непосредственно под потолком. При таком расположении вытяжного отверстия в помещении будет гулять сквозняк.

Схема вытяжки в бане своими руками:

Как правильно сделать вытяжку в бане в этом видео:

Вентиляция в бане своими руками: пошаговое руководство с фото

Установка вентиляции в бане своими руками – дело не сложное. В простейшем варианте потребуются всего лишь асбестоцементные трубы и решетки, которые можно подобрать в соответствии с диаметром канала.

Предлагаем вам мастер класс как сделать вентиляцию в бане своими руками с использованием приточного клапана (если стены выполнены по каркасной технологии):

Такие клапаны можно установить в моечной и предбаннике.

Подводим итоги

Качественный воздухообмен – важный аспект обустройства бани. Без него ваше строение долго не протянет. Стены и пол покроются плесенью, доски быстро сгниют. Вентиляцию в бане своими руками сделать не сложно. Можно организовать естественный приток воздуха или активизировать его с помощью вентиляторов. Лучше всего организовать движение воздушных масс не только непосредственно в самом помещении, но и под полом, и за обшивкой стен. Так вы гарантированно сохраните материалы и обеспечите комфортный климат в баньке.

Банные процедуры это не только один из хороших способов поддерживать гигиену, но и возможность вывести из организма накопившиеся вредные вещества и токсины. Однако чтобы посещение было комфортным и принесло пользу, необходима хорошая , чтобы исключить возможность образования грибков и плесени из-за высокой влажности. Обустроенная специалистами или своими руками вентиляция в бане позволит обеспечить приток в помещение свежего воздуха и удалять отработанные газы и испарения, образующиеся вследствие работы каменки и пользования горячей водой.

Читайте в статье

Так ли нужна вентиляция в бане или можно обойтись без нее?

Функции банной вентиляции усложняются тем, что она должна способствовать довольно быстрому удалению из помещений влажного воздуха и качественно регулировать температуру в парилке. Особенно важно наличие хорошей вытяжной системы для бань оснащенных газовыми и твердотопливными – для поддержания процесса горения в таких конструкциях требуется приток внушительного объема воздуха. Отсутствие вентиляции для приведет к избыточной концентрации углекислого газа, отрицательного сказывающегося на здоровье людей и который может привести к потере сознания.

Неопытные мастера стараются тщательно изолировать помещения, заделывая малейшие щели для увеличения скорости прогревания парной и более длительного сохранения тепла. Однако это неверный подход, поскольку вентиляционные отверстия должны быть обязательно. Грамотно устроенная позволяет:

• создать в бане здоровый микроклимат;
• снизить концентрацию влажности и быстро осушать помещения;
• избавиться от углекислого газа;
• быстро прогревать парную и другие банные помещения;
• устранять застоявшийся и неприятный запах;
• избавиться от болезнетворных грибков и плесени;
• сохранить в первоначальном виде внутреннюю отделку помещений.

Из вышесказанного становиться ясно насколько важно устройство в бане вытяжной системы. Перед тем как сделать вентиляцию в бане необходимо сначала узнать о ее разновидностях и основных схемах установки.

Эффективная вентиляция в бане – схема и устройство

Прежде чем дальше разбираться с вытяжной системой и приступать к ее обустройству в следует знать, что вентиляция бывает естественной и принудительной. Также имеются отличие вентиляционных систем и их схем в зависимости от места расположения. Ну, а теперь обо всем по порядку.

Естественная вентиляция

Этот вариант оптимален для большинства бань, поскольку он самый дешевый и довольно эффективный. Места размещения вентиляционных отверстий необходимо определять исходя из размера помещения, расположения каменки и полок, а также материала из которого построена баня. Каковы бы ни были схемы вентиляции в банях, существует одно общее правило – приточное отверстие должно располагаться на высоте 20-30 см. от уровня пола, а вытяжное на таком же расстоянии, но от потолка.

Размеры отдушин должны быть примерно 300-400 мм 2 . При слишком быстром воздухообмене, который вызовет понижение температуры в парилке, вентиляционные отверстия необходимо прикрывать специальными регулирующими заслонками. Для улучшения внешнего вида желательно на отдушинах монтировать декоративные решетки, которые легко можно купить в специализированных магазинах или изготовить своими руками.

Однако такой вид вентиляции не подходит для парной. Все вентиляционные отверстия (входные и выходные) должны находится на одном уровне от пола. Таким образом, входящие потоки воздуха нагреваются от печи и поднимаются вверх, а остывшие опускаются вниз и попадают в вытяжные отдушины. Для сохранения тепла в помещении отверстия можно закрыть специальными заслонками.

Принудительная вентиляция

Перемещение воздуха механическим способом осуществляется посредством установки на вентиляционных отверстиях специальных устройств (). Это позволит довольно быстро обновить воздух, что очень важно, особенно в моечном помещении. Этот вариант вентиляции хорошо подходит в тех случаях, когда в бане установлен У принудительной схемы вытяжки в бане есть ряд преимуществ перед естественной:

• есть возможность фильтрации входящих воздушных масс;
• поддержание заданного микроклимата;
• равномерное распределение прогретого воздуха.

Для поступления в парную больших объемов свежего воздуха необходимо, чтобы вентиляционные отверстия располагались диаметрально друг к другу. При установке не стоит размещать входные и вытяжные отдушины на одном уровне, чтобы исключить замыкание воздушных потоков, которое вызовет внизу концентрацию остывшего воздуха, а вверху наоборот будет сильно жарко.

Важно!
Поскольку повышенная влажность и высокая температура являются главными врагами любого электрооборудования, то корпус вентилятора должен иметь надежную влагозащиту, а подключение нужно выполнять в полном соответствии с ПУЭ.

Достоинство вентиляции принудительного типа состоит ускоренном воздухообмене и расширенных параметрах регулировки. Такая система вытяжки одинаково эффективна в независимости от силы и направления ветра, а также погодных условий.

Устройство в банях вентиляции полов

Полы в банных помещениях эксплуатируются в экстремальных условиях. Воздействие влаги на пол осуществляется как снизу со стороны грунта, так и сверху. Наиболее тяжелые условия созданы в парной, где горячий пар контактирует с деревянным покрытием пола, охлаждаясь и конденсируясь. Образовавшийся конденсат проникает в и создает благоприятную среду для развития грибка и плесени.

Эффективная схема вентиляции полов в позволяет предотвратить разрушительное воздействие плесени и убрать излишки пара. Вентилирование пола может выполняться естественным или принудительным путем. Однако для эффективности при устройстве вентиляционной системы необходимо придерживаться следующих условий:

• не допускать охлаждения пола в процессе принятия процедур;
• обеспечить быструю и эффективную сушку, но важно не перестараться, чтобы не допустить растрескивание древесины;
• обустройство вентиляционной системы требуется выполнять еще на стадии строительства.

При расположении вентиляционных отдушин нужно принимать во внимание климат, ветровую обстановку, ландшафт, источники загрязнения, а также внутренние факторы – вид и размещение каменки, конструкции дверных проемов, наличие и форточек.
Чаще всего отдушины для вентиляции располагают на 3 разных уровнях:

• под напольным покрытием или в ;
• под обогревательной конструкцией либо на уровне ее фундамента;
• в стене на расстоянии 350-450 мм. от уровня пола (лучше всего делать за каменкой).

Устройство в банях вентиляции под полами имеет ряд преимуществ. Кроме устранения конденсата и улучшения качества сушки напольного покрытия, воздушный поток снизу не формирует сквозняки а, следовательно, вентиляцией можно пользоваться и в процессе принятия банных процедур. Для большей эффективности важно грамотно создать сливную систему для удаления стоков за пределы постройки.

Создание воздухообмена в фундаменте бани

Создание вытяжной системы в бани крайне необходимо, так как она не только позволяет предотвратить образование плесени, но и обеспечить защиту постройку от поражения гнилью. Характеристики вентиляционной системы рассчитываются еще на стадии проектирования. Тип и расположение вентиляции бань во многом зависит от преобладающих ветров, рельефа и наличия водоемов, которые часто становятся причиной подтоплений зданий.

Обеспечить нормальную циркуляцию воздуха можно устроив несколько отверстий, количество и размеры которых рассчитываются в соответствии с размерами бани. Диаметр отдушин должен быть минимум 110 мм. Вентиляционные проемы обычно делают друг напротив друга. В том случае если здание находится в низине, плотно окружено другими строениями или имеются естественные преграды для свободного перемещения воздушных потоков, то отдушины необходимо устраивать по всем сторонам фундамента, поскольку только так можно добиться качественной вентиляции.

Система вентиляции в банях в парилках

Традиционно в парилке устанавливается печь-каменка, которая составляет основу . Воздух из парной проходит через поддувало, что обеспечивает его хорошую циркуляцию. Чтобы получить максимальный отток воздушных масс печь следует устанавливать ниже уровня чистового пола, а для запуска процесса вентилирования помещения достаточно слегка приоткрыть форточку или входную дверь. Недостаток такой схемы вентиляции в парилках бань состоит в том, что когда в нет процесса горения, циркуляция воздуха прекращается.

Кроме каменки вентиляция в парной обеспечивается дополнительными проемами со специальными заслонками для регулировки воздухообмена. После каждой банной процедуры следует открывать на некоторое время, иначе воздух в помещении будет тяжелым и влажным, к тому же существует риск отравления угарным газом.

Когда идет протопка печи и нагрев помещения вентиляция в парной должна быть закрыта. После того как парилка полностью прогреется вытяжные заслонки можно открыть. Чтобы исключить образование обратной тяги нужно еще на этапе сделать так, чтобы вытяжные отверстия были по площади больше приточных проемов.

В том случае если печь установлена не в самой парилке, то используется другая схема вентиляции в парных русских бань. Возле на высоте 300 мм. от уровня пола делается приточное отверстие, а на противоположной от него стене устраивается вытяжной проем на расстоянии 300 мм. от потолка. Иногда приточное отверстие делают внизу стены за печью для того чтобы поступающий с улицы воздух нагревался от каменки и остывание помещения происходило умеренно. На стене, противоположной от обогревательного устройства, делают 2 отверстия, которые сформируют единый вытяжной короб. Первый проем располагается на высоте 1 000 мм. от уровня пола, а другой под потолком. При такой схеме вентиляции парная прогревается быстрее и соответственно экономится топливо.

Устройство воздухообмена в моечной

В моечной, так же как и в парной, присутствует повышенная влажность, которая способствует появлению плесени и грибков. Чтобы избежать этого необходимо создать эффективную систему вентиляции в моечных бань. В помещении для мытья большое количество влаги скапливается под полом, поэтому для ее отведения достаточно будет проложить асбестовую трубу, один конец которой находится под напольным покрытием, а второй выводится на крышу и оснащается дефлектором.

Создание эффективной регулируемой вентиляции в мойках бань обеспечит в помещениях сухость, умеренную температуру, приток свежего воздуха, отвод угарного газа и экономию топлива.

Схема вентиляции в предбанниках

Соседство предбанника с парной приводит к тому, что на деревянных поверхностях обшивки оседает конденсат. Для сохранения облицовки и предотвращения процессов гниения помещение необходимо хорошо утеплить и исключить сквозняки. Наиболее простая схема вентиляции для предбанника состоит в выводе влажного воздуха через моечную или .
Лучше всего для этого помещения организовать вентиляционную систему принудительного типа.

Как сделать правильно вентиляцию в бане

Более менее разобравшись с системой вентиляции в бане нужно также учесть и другие важные моменты. Устройство вытяжки не должно:

• стать причиной нарушения температурного режима в помещениях;
• допускать подъем холодного воздуха к потолку;
• выводить из помещения свежий воздух.

Принципы, по которым создается в бане правильная вентиляция помещений, зависят от архитектурных особенностей конструкции постройки. В том случае если в полах предусмотрены специальные щели для стока воды, то сквозь них может осуществляться приток свежего воздуха и нет необходимости делать дополнительные вытяжные проемы.

Часто в делают небольшие окошки, которые при открывании выполняют роль вытяжки. К тому же если топка каменки расположена непосредственно в парной, то вентиляция выполняется еще проще – достаточно открыть топочную камеру и, изменяя положение заслонки регулировать воздухообмен. Это самые простые, но эффективные и малозатратные варианты устройства вентиляционной системы.

Особенности воздухообмена в каркасных банях

Если в или циркуляция воздуха осуществляется через ряды нижних венцов, то в постройках каркасного типа, обшиваемых большим количеством теплоизоляционного материала, естественная вентиляция отсутствует и по этой причине следует предусмотреть создание специальных проемов с заслонками.

Самой эффективной системой для бани является приточно-вытяжная вентиляция. Для организации качественного воздухообмена необходимо создание двух каналов. Один из них располагается возле пола и служит для притока в помещение свежего воздуха (при необходимости можно установить вентилятор), а второй устраивается на небольшом расстоянии от потолка и необходим для отвода горячих и влажных воздушных масс и угарного газа. Проемы вентиляции в каркасных банях должны оснащаться специальными регулировочными заслонками.

При создании вентиляционной системы необходимо принимать во внимание площадь и форму парной, а также расположение каменки.

Вентиляция рубленой бани

В русской бане, где пар традиционно приготовлялся вручную не подходят схемы принудительной циркуляции воздуха. Чтобы в деревянных банях вентиляция естественного типа способствовала оздоровлению, при ее создании следует придерживаться следующих схем:

• обеспечить возможность проветривания (создание окон, дверных и вентиляционных проемов);
• верхние границы дверей и окон должны быть на одном уровне;
• для парных небольшого размера достаточно простого проветривания;
• каменка с дымоходом является естественной вытяжки отработанного воздуха и газов;
• для нормального воздухообмена можно обустроить рядом с каменкой вентиляционный приточный проем с заслонкой и вытяжное отверстие под потолком.

Устройство хорошей вентиляции в бане из сруба очень важный момент, поскольку необходимо исключить скопление излишней влаги, которая негативно воздействует на деревянную конструкцию и может стать причиной развития болезнетворных грибков и плесени.

Вентсистема в кирпичной постройке

Про обустройство вентиляции в кирпичных банях следует подумать еще на этапе строительства. Поскольку в постройке из кирпича не предусматривается наличие естественной циркуляции воздуха, то следует заранее учесть количество и расположение и проемов.

Система воздухообмена естественным путем идентична той, что устраивается в русской бане — приточное отверстие расположено рядом с печью, а вытяжное под потолком. Однако если баня рассчитана на большое количество человек, то следует подумать о создании принудительной системе вентиляции.

Вентилятор необходимо устанавливать у входа вытяжного канала ведущего на . Для ускорения циркуляции воздуха монтируется несколько вытяжных труб, но может понадобиться установка приточных клапанов, чтобы воздушные массы не разряжались из-за разности объемов приточного и вытяжного воздуха. Слишком мощный вентилятор может привести к той же проблеме, а устройство по мощности не соответствующее площади помещения не сможет нормально выполнять свои функции и воздухообмен в парной будет довольно слабым.

Вентиляция Басту

В последнее время для создания вентиляционных систем находятся новые и более эффективные решения. К таким новинкам можно отнести и схему вентиляции в бане Басту. Среди россиян эта система пользуется большой популярностью из-за простоты монтажа и высокой эффективности.

Принцип вентилирования по Басту заключается в следующем. Раскаленная каменка выполняет роль теплового насоса и затягивает воздух из приточного канала. Холодные потоки, проходя через , очень быстро нагреваются и поднимаются под потолок. Естественно они выталкивают через вытяжной канал равный объем околопольного воздуха. В вентиляционной системе Басту приточные и вытяжные отверстия расположены внизу.

Для устройства подобной вентиляции необходимо две нержавеющие трубы — нижняя устанавливается диагонально от каменки на высоте 200 мм. от пола, а верхняя над печью. Оба выхода должны быть оснащены решетками с заслонками. Однако, как все вентиляционные системы естественного типа, Басту может работать только при работающей печи или при наличии сильного ветра на улице.

Главное преимущество устанавливаемой в русских банях вентиляции Басту заключается в простоте монтажа, который можно выполнить самостоятельно, тем самым сэкономив свои деньги.

Грамотное устройство вентиляции в бане

Нормальная вентиляция может быть только в том случае если в помещении созданы условия для притока свежего воздуха и вывода отработанного. Несмотря на распространенные понятия – вентиляции это не совсем верно, поскольку она всегда является приточно-вытяжной. Принципы работы вентиляций для любых помещений практически одинаковый – свежий воздух поступает через приточное отверстие и выводится через вытяжное.

При расчетах вентиляционных систем необходимо учитывать объемы и назначение помещений, наличие или вероятность образования угарного газа или других вредных для здоровья химических соединений. Нормативные акты устанавливают кратность воздухообмена в течение часа, которая может колебаться 1-10 раз и более. Далее определяются параметры и местоположение будущих воздуховодов с учетом климатических зон и погодных условий, характерных для данной местности. В том случае если вентиляция естественного типа не в состоянии обеспечить необходимую кратность воздухообмена, то применяются системы принудительного типа.

Где расположить в бане окно?

Окна в бане являются не только источником света, но и способом его вентиляции. Существует ошибочное мнение, что окно в парной неблагоприятно сказывается на сохранности пара в помещении и температуры. Однако опытные банщики советуют делать в парилке даже два окошка.
Одно окно располагается над полками, и если пар получился слишком горячим или кому-то стало нехорошо, то достаточно приоткрыть форточку и все будет в порядке. Второе окошко размещают под полками, что позволяет довольно быстро просушить лежаки. Оно делается небольшого размера и непрозрачным.

Важно!
Согласно технике безопасности банные окна должны открываться вовнутрь помещения.

Также стоит установить окно и в моечной. Оно не только поможет проветрить помещение, но и экстренно эвакуироваться в случае пожара. Габариты окна должны быть такими, чтобы сквозь него мог пролезть взрослый человек средних размеров. Некоторых владельцев бань интересует вопрос: можно ли устанавливать ? Если в помещении моечной, то да. Однако в парной, где температура доходит до ста и выше, материал, из которого изготовлены окна начнет выделять токсичные вещества и коробиться. Для окон в парилку лучше всего использовать древесину не смолистых пород. Можно легко выполнить установку окна в бане своими руками, поскольку технология ничем не отличается от его монтажа в жилом доме.

Решетка из дерева или жароустойчивого пластика и металлическая сетка предотвратят попадание внутрь помещения насекомых и домашних . В качестве воздуховода обычно используют гофрорукав или оцинкованную трубу. Специалисты не рекомендуют устанавливать в парной пластиковые трубы, поскольку они не рассчитаны на эксплуатацию в условиях высоких температур.

Вентилятор желательно устанавливать только на одном , например, на приточном. Используемые для бань вентиляторы должны быть изготовлены из жаропрочных материалов и иметь хорошую герметизацию.

Видео, как сделать вентилятор своими руками, более наглядно покажет процесс (представлен безлопастной вариант):

Вентклапаны

Вентиляционный клапан для бани монтируют в приточных и вытяжных каналах. Есть две разновидности данного устройства – КИВ (клапан инфильтрации воздуха) и КПВ (клапан принудительной вентиляции). Внешне они практически не отличаются друг от друга, да и принцип работы у них одинаковый. Наружная часть заслонки снабжена наклонными жалюзи, чтобы исключить попадание воды извне, а внутренняя — оголовком и мембранами для звуко-и теплоизоляции.

При установке клапанов следует придерживаться нескольких рекомендаций:

• для банной вентиляции необходимо устанавливать заслонки из жаропрочных материалов;
• установку необходимо выполнять на несущих стенах бани;
• не желательно монтировать клапана на стенах, выходящих на или мусорный бак.

Статья

Как известно, вентиляция имеет огромное значение для каждого помещения, особенно, если дело касается помещения с повышенной влажностью. Вентиляция басту в бане устанавливается довольно часто. Когда речь идет о высоких температурах, большой влажности и использовании печи, необходимо все организовать максимально правильно, так как тут вопрос безопасности играет большую роль. Установка вентиляции является одним из главных моментов.

В бане чаще всего стараются обойтись без окон. Поэтому с проветриванием помещения могут возникнуть большие проблемы. Таким образом, от правильной вентиляции зависит очень многое. В любом помещении, где работает печь и возникает риск появления в воздухе продуктов горения, необходимо позаботиться о циркуляции кислорода и углекислого газа.

От продуктов распада горения в паре бани можно угореть, поэтому для этого помещения необходима хорошая вентиляция

Важно!
От вентиляции зависит то, насколько комфортно будут чувствовать себя люди, отдыхающие в бане. Но также это очень важный момент для того, чтобы избежать развития грибка и плесени на стенах.

Если влага из бани не сможет никуда уходить, она начнет оседать на потолке, на полу и на стенах. В результате в помещении начнется гниение деревянных элементов и развитие опасных для человека микроорганизмов. Если использовать баню, в которой завелся грибок либо плесень, это может вызвать аллергическую реакцию у человека. Вывести грибки и иные вредные микроорганизмы очень сложно, поэтому нужно создать все условия для того, чтобы избежать их активного размножения в помещении.

При недостатке вентиляции в бане может скапливаться конденсат, что приведёт к появлению грибка

Типы вентиляции в бане

Вентиляционные системы можно поделить на несколько видов. Вытяжка может быть естественной, принудительной, а сами системы вытяжными, приточными либо приточно-вытяжными. Также вентиляция может быть местной либо общеобменной.

При естественном обмене воздуха не используются вентиляторы или иные устройства, которые будут гонять воздух. К такому типу вентиляции можно отнести обычную форточку. Принудительные системы обеспечивают вытяжку отработанного воздуха на улицу, а взамен него в помещение подается свежий с достаточным содержанием кислорода.

Для естественной залповой вентиляции в бане достаточно одной форточки

Учитывая то, что в бане всегда имеется печка, здесь можно легко обустроить и естественную вентиляцию. Все дело в том, что нагрев воздуха будет провоцировать его ускоренное движение, поэтому достаточно просто сделать два вида отверстий, а именно приточные, через которые будет поступать свежий воздух, а также вытяжные для выведения углекислого газа. Первые обязательно должны быть внизу, а вторые в верхней части стены либо в потолке.

Естественная вентиляция в бане работает за счёт разницы расположения вытяжек и давления воздуха в бане

Но нередко естественной вентиляции оказывается недостаточно. Если на улице стоит абсолютно безветренная погода, то в остывающей бане циркуляция воздуха будет недостаточно хорошей. Это приведет к тому, что в помещении начнет застаиваться влага и появляться плесень.

Для таких случаев баню оборудуют принудительной вентиляцией. Она отличается от предыдущего варианта только наличием специальных вентиляторов в отверстиях. Их можно включать, когда нужно провести интенсивную вытяжку углекислого газа из бани либо при необходимости устранить повышенную влажность после использования парной.

Принудительная вентиляция в бане работает на вытяжение за счёт тяги вентиляторов

Вне зависимости от того, какой тип системы будет использован, вытяжные отверстия обязательно должны быть расположены выше приточных.

Для того чтобы обеспечить качественное проветривание банного помещения, нужно правильно рассчитать количество и размеры вытяжных отверстий. Считается, что на один квадратный метр помещения должно быть установлено вентиляционное окошко в 20 сантиметров.

Вентиляция басту

Для простой бани можно использовать и простые вентиляционные системы. Но в последнее время большой популярностью стали пользоваться новые и более эффективные решения, к примеру, вентиляция басту в бане, схему которой можно найти чуть ниже. Такие системы все чаще появляются в русских банях и заменяют естественные и стандартные принудительные вентиляции.

Примером для подобного типа конвекции воздуха в помещении послужило устройство шведских бань. Среди российских мастеров идея быстро прижилась, так как установка вентиляции басту в бане очень проста, а ее действие достаточно эффективно.

Вентиляция басту в шведской бане — это приток воздуха под, циркуляция воздуха под полок с выходом вверху у стены с полком

Для работы подобной системы нужна труба. С ее помощью воздух забирается с улицы и доставляется в помещение. Также в системе басту обязательно должна быть предусмотрена заслонка, что позволит контролировать процесс обмена воздушных масс. Это позволяет избежать лишних потерь тепла.

Для корректной работы устройство вентиляции басту в бане должно включать два отверстия в стене, из которых будут выходить две трубы. Специалисты рекомендуют выбирать нержавеющую сталь, так как она не только долговечна, но и проста в плане монтажа. Трубы из нержавейки хорошо переносят влагу и высокие температуры, поэтому для использования в бане они подходят идеально.

Для вентиляции бани лучше использовать нержавеющие трубы для бани

Нижняя труба должна располагаться диагонально от печи на расстоянии около 20 сантиметров выше пола. Верхняя устанавливается так, чтобы она была над печью. Оба отверстия должны перекрываться, а также открываться при необходимости.

Таким образом, если взять, к примеру, сауну, которая требует частой смены воздуха (несколько раз в час), вентиляция басту будет очень удобным решением.

Что касается классической русской бани, то тут дела обстоят иначе. Поэтому и установка системы, а особенно ее эксплуатация может несколько отличаться.

Естественная вентиляция басту в бане имеет упрощённый вид

Вентиляцию басту в русской бане
можно отнести к естественным вариантам, тут нет специальных устройств, которые бы гоняли воздух, а конвекция воздушных масс регулируется задвижками, установленными у каждой трубы.

Схема вентиляции басту в русской бане позволяет активировать работу вентиляционных отверстий тогда, когда это необходимо. Но нужно учитывать, что как и все иные типы естественной вентиляции, басту будет работать только в том случае, если функционирует печь либо на улице достаточно сильный ветер. Благодаря этому обеспечивается всасывание свежего воздуха. Без него печь не может работать, за счет него и обеспечивается тяга. Но когда в помещении появляются новые воздушные массы, уже использованные будут выталкиваться через вторую трубу, расположенную выше. Теплый воздух с углекислым газом всегда собирается наверху.

Стоит ли устанавливать басту в русской бане?

В настоящей русской парной всегда очень много пара. Здесь нет предельно высоких температур, поэтому лишняя потеря тепла недопустима. Специалисты отмечают, что для таких условий естественная вентиляция может быть не самым лучшим решением. Но если басту все же установлена в русской бане, использовать систему нужно правильно.

Не рекомендуется открывать задвижки во время парения. Так весь пар и тепло быстро уйдут из помещения. Но использование вентиляции будет полезным на том этапе, когда баня только прогревается. Активная работа печи может привести к выбросу углекислого газа, поэтому тут функционирование вентиляции крайне необходимо.

Нужно отметить!
Использование вентиляции типа басту в банях на этапе прогрева приводит к тому, что растопка существенно замедляется. Это вызывает необходимость использования большего количества топлива. Однако тут имеется и положительная сторона, а именно то, что при включенной вентиляции помещение прогревается более равномерно.

Во время самого парения не стоит использовать систему проветривания, но в конце процедуры стоит активировать трубы басту, так как это сделает пребывание в бане более комфортным. Воздух при этом станет более легким, так как пар уйдет. Дышать человеку станет проще, что подготовит организм к выходу на улицу. Это отличное завершение парной процедуры.

управлять вентиляцией басту в бане можно за счёт регулируемых вентиляционных отверстий

Более того, если активировать вентиляцию в конце процедуры, воздух станет сухим и лишняя влага исчезнет. Таким образом стены, пол и потолок будут избавлены от влаги, что убережет баню от грибка и плесени.

Плюсы и минусы басту и естественной вентиляции

Важно!
Самым главным преимуществом вентиляции в бане басту является простота монтажа.

Тут нет необходимости использовать какое-либо оборудование, подключать его к сети и т.д. Все делается очень просто, а вентиляция функционирует на том, что печка притягивает через нижнюю трубу свежий воздух, который выталкивает отработанный через верхнее отверстие.

Работа над такими системами проста, а материалы обходятся недорого. Можно сэкономить и на монтаже, так как его легко выполнить своими руками.

Дополнительным плюсом является то, что работают естественные вентиляции долго. Тут не используется оборудование, которое может выйти из строя, поэтому система будет исправно функционировать долгие годы. Вполне возможно, что когда-нибудь вентиляции понадобится ремонт, но, как правило, он незначительный и легко проводится своими силами.

Но у басту и иных типов естественной вентиляции имеются и недостатки. В первую очередь это касается того, что возможности использования вентиляции напрямую зависят от погодных условий и работы печи. Если летом не очень ветрено, то осенью и зимой бывают сильные ветра, которые становятся причиной сквозняков в бане. Это усложняет использование вентиляции.

Недостатком естественной вентиляции в бане является сквозняк при сильном ветре

Неправильная установка системы может стать причиной того, что воздух в помещении станет непригодным для дыхания. В басту нет возможности установить фильтры, поэтому неприятные запахи, к примеру, от печной трубы, могут проникать в парилку.

Качественная вентиляционная система — обязательный элемент парилки. Отсутствие или неправильная организация вентиляции в бане — опасны для здоровья человека. Правильно обустроенная система обезопасит людей от угарного газа и улучшит комфорт пребывания в помещении. Об особенностях и технологии монтажа вентиляционной системы в бане поговорим далее.

Характеристика правильной вентиляции для парилки

Правильная вентиляция в бане выполняет сразу несколько функций:

• обеспечивает помещение кислородом;
• улучшает комфорт от пребывания в парилке;
• удаляет угарный газ;
• позволяет экономически целесообразно расходовать дрова;
• равномерно распределяет воздушные потоки;
• защищает здание от образования плесени или грибка.

Самым оптимальный вариантом вентиляции в бане является приточно-вытяжной. Для этих целей обустраивают:

• приточное отверстие — через них организуется приток свежего воздуха в парилку, устанавливается вентилятор с вентиляционной трубкой, дополнительный приток воздуха обеспечивается открытыми форточками или через дверь;
• вытяжное отверстие — удаление нагретого воздуха из помещения, через топку, поддувала или приборы улучшающие тягу.

Для улучшения приточно-вытяжной системы вентиляции используют различные способы. Предлагаем ознакомиться с одной из самых эффективных вентиляционных систем:

1. Приточные отверстия расположены снизу помещения, рядом с топкой.

2. Вытяжные отверстия строго на противоположной стороне сверху. Возможен вариант организации сразу двух отверстий для более качественного контроля воздуха.

3. Высота расположения вытяжного отверстия определяет уровень тяги. При низком вентиляционном отверстии, дополнительно усильте систему вентиляционной трубой.

4. С помощью специальных заслонок обеспечивается контроль подачи воздуха из помещения.

5. Обновление воздуха в парилке производится раз в 2-3 часа.

Кроме того, индивидуальные параметры вентиляционной системы определяются типом помещения, вариантом бани. Например, в русской бани, обновить воздух поможет периодическое проветривание. Кроме того, учитывается размер и место монтажа топки, в соотношении с данным параметром организуется два вида вентиляции.

Как сделать вентиляцию в парилке с отдельной топкой

Предлагаем вариант организации вентиляции в парилке, топка которой находится в соседнем помещении. Такая схема популярна в обычных русских банях. Для выведения топки в смежное помещение используют топочный тоннель. Среди преимуществ такого расположения печи отметим:

• отсутствие мусора в парилке;
• дверь в помещение открывается только при входе;
• возможность монтажа жаропрочного стекла для любования открытым пламенем.

Для монтажа приточных отверстий в помещении используют два способа:

1. Обустройство вентиляционного канала в подпольном пространстве. Выведение его перед пред топочном помещении, установка вентиляционных решеток на канале.

2. Напольный подвод вентиляции.

На противоположную стену установите вытяжку, диагонально в соотношении с приточным отверстием.

Главное качество организации правильной вентиляции — приточные отверстия по площади должны совпадать с вытяжными.

Схема вентиляции в парилке с топкой внутри помещения

Если печь-каменка находится непосредственно в парилке, то организация вентиляции происходит иначе. В таком случае, воздушные потоки через поддувало решают вопрос с естественной вентиляцией. Данный метод уместен в том случае, если огонь в печи находится постоянно.

Если печная труба в бане отсутствует, а печь работает в кратковременном режиме, используют более совершенную вентиляционную систему. Ознакомьтесь с технологией обустройства вентиляционной системы в парилке:

1. Соорудите специальный кирпичный подиум, на котором устанавливается печь. С его помощью к печи подводится вентиляционный короб.

2. Уложите торцы, соорудите еще один короб из кирпичей. В итоге первая конструкция установлена кверху печного канала, а вторая — к двери парилки.

3. На смежной с обычной комнатой стене, соорудите дверцы в местах прохождения каменной кладки. Они прогревают соседнюю комнату, при необходимости.

4. На подиуме устанавливается печь, возможен вариант ее монтажа на уголке или на стальных картинах. Выполните отделку печи кирпичом, установите кирпичный экран, с двумя конвекционными задвижками.

5. Вытяжная вентиляционная система функционирует за счет печной топки.

Правильный монтаж вентиляционной системы основывается на правильной ее регулировке. Общие правила управления вентиляционной системой:

• вначале топки печи все отверстия и приточные и вытяжные закрываются;
• дождитесь увеличения температурного режима, затем отрегулируйте вентиляционные отверстия задвижками;
• при необходимости в увеличении объема кислорода в помещении, откройте приточное отверстие;
• по завершению работы, откройте створки, для более качественного проветривания парной.

Вентиляции парилки фото:

Для определения температурного режима и влажности в помещении используйте специальные приборы. Измерить температуру поможет термометр спиртового или электрического типа. Учтите, что применение ртутного варианта категорически запрещено. Для определения уровня влажности воспользуйтесь гигрометром.

Принцип работы вентиляционной системы основывается на таких факторах:

• растапливая печь, происходит постепенный нагрев воздуха и его выход через конвекционную дверь;
• нижняя дверь остается открытой до полного прогрева печи;
• закройте дверь снизу и работайте с верхним люком;
• в процессе парения открывается только поддувало, установленное на коробе;
• после использования парилки по назначению, хорошо проветрите помещение.

Устройство вентиляции в парилке своими руками

Основные функции вентиляционной системы в бане:

• подача воздуха при проведении банных процедур;
• высококачественная сушка помещения.

Вентиляционная система в бане не должна:

• нарушать температуру помещения, в процессе принятия банных процедур;
• разделять температурные потоки, то есть прохладный воздух находится ближе к полу, а теплый — сверху;
• удалять неотработанный воздух из парилки.

Кроме того, отсутствие вентиляции приводит к появлению неприятного воздуха в помещении, образованию плесени и грибка, вредных для здоровья человека.

Выделим три основных вида вентиляции в парилке:

• естественный вариант — подача воздушных потоков через разницу давления;
• механический вариант — подача воздуха с помощью специальных механизмов, при измерении данных характеристик приборами;
• комбинированный вариант — создание искусственного давления вентиляторами и вытяжками.

В помещении выделяют два вида транспортировки воздуха: приточный и отточный. Для этих целей оборудуют отверстие, расположенное диагонально, по отношению к приточному.

Не рекомендуется устанавливать вытяжное отверстие в парилке на потолке, данная вентиляционная система увеличивает время прогрева помещения. Рационально устанавливать вытяжку под потолком, дополнительно оборудовав на ней заслонку, для регулировки тяги.

Кроме того, обеспечьте вентилируемый пол в бане. Таким образом, увеличивается срок напольного покрытия, так как оно находится в постоянном контакте с водой. Рекомендации по обустройству напольной вентиляции:

1. В процессе монтажа фундаментного основания, обеспечьте вентиляцию полов, соорудите отдушины с цокольной части.

2. На противоположных стенах соорудите вентиляционные отверстия, обеспечивающие приток воздуха. Установите на них решетки, во избежание попадания грызунов.

3. Чистовой пол по уровню должен быть немного выше, чем расположено поддувало. Таким образом, оно будет функционировать в качестве вытяжки.

4. Устанавливайте деревянные доски с небольшим зазором, минимум в полсантиметра.

5. После принятия банных процедур, хорошо проветривайте помещение и сушите полы.

Еще один способ организации вентиляционной системы в бане — “По Басту”. В таком случае, свежий воздух попадает в помещение из подпечного пространства, а выхлоп — из отверстия, находящегося вблизи двери. Для этих целей соорудите выхлопной короб из дерева, внутри обшитый фольгой.

Под полом соорудите вентиляционный канал, радом с металлическим листом, предотвращающим попадание в него жара. Размер конструкции не должен превышать двадцати процентов. Регулировка притока свежего воздуха по такой системе выполняется довольно просто. Достаточно открыть вентиляционного отверстие и поддувало. Кроме того, удается избежать скопления неприятного аромата в парилке. Данный метод организации вентиляции уместен в том случае, если топка находится непосредственно в парилке.

Способы организации вентиляции в парилке своими руками

Предлагаем пять самых популярных схем организации приточной вентиляции в парилке:

1. Схема №1.

Установите входное отверстие под печью на 50 см от пола, а выходное — с противоположной стороны на тридцать сантиметров от потолка. Принудительное движение воздушных масс обеспечивается вентилятором. Таким образом, удается обеспечить равномерный прогрев воздуха. Высота расположения первого отверстия регулирует силу тяги естественной вентиляции.

2. Схема №2.

Два вентиляционных отверстия расположены на одной стене, обязательно напротив печи. Входное отверстие устанавливается на расстоянии тридцать сантиметров от пола, а выходное — тридцать сантиметров от потолка. Установите вентилятор в выходное отверстие, охлажденный воздух, попадая в помещение сталкивается с печью, нагревается и выходит наружу.

3. Схема №3.

Расположите входное отверстие за печью, на расстоянии около двадцати сантиметров от пола. Входное отверстие устанавливается на такой же высоте, только вблизи потолка противоположной стены. Во втором отверстии устанавливают вытяжку. Принцип работы системы основывается на попадании охлажденного воздуха в парилку, прохождение через печь и вытягивание вторым отверстием.

4. Схема №4.

Данный метод актуален для парилки с полом, на котором есть отверстия для стока воды. Входное отверстие устанавливают за печью, а выходное — является трубой для стока, через которую воздух выводится наружу.

5. Схема №5.

Актуален для бани с постоянно работающей печкой. Входное отверстие обустраивают напротив печки, а поддувало с дымовой трубой выполняют функцию выходного отверстия

При необходимости повышения температуры в парилке, достаточно закрыть все заглушки. После принятия банных процедур, они снимаются. Данные схемы вентиляции вполне реально организовать самостоятельно, без покупки дорогостоящих приборов и особых материальных вложений.

Как выполнить пароизоляцию парилки своими руками

Пароизоляция в парилке позволяет поддерживать оптимальную температуру помещения. Создать качественную пароизоляцию помогут специальные материалы в виде паронепроницаемых пленок, утеплителя и гидроизоляции. Пленка обеспечивает защиту утеплителя от проникновения водяной пары, не пропуская при этом влагу, которая находится в горячем воздухе.

Качественно обустроенные пароизоляция и вентиляционная система увеличивают срок службы самого помещения и его внешней отделки. Так как горячий воздух поднимается кверху, прежде всего, качественно пароизолируйте потолок.

Для этих целей используйте лахи, доски, толщиной около 6 см. Сверху они закрываются фольга на основе алюминия, картоном с повышенной плотностью или вощеной бумагой, пропитанными олифой. После фиксации одного из этих материалов, потолок отделывают глиной и утепляют.

Кроме того, пароизолировать потолок поможет обрезная доска. На доски устанавливается пропитанный олифой картон, который далее обшивается деревянной вагонкой.

Плиты из пенополистирола — современная замена мягкой глине, отличаются хорошими теплоизоляционными и эксплуатационными характеристиками.

В качестве пароизоляционных материалов для стен парилки используют:

• рубероид;
• фольгу из алюминия;
• пергамин;
• пленку на основе полиэтилена.

Пергамин и рубероид для теплоизоляции парилки используют редко. Это объясняется тем, что при сильном нагреве, они выделяют токсичные вещества и неприятные ароматы. Парилка пароизолируется специальными фольгированными материалами. Выделяют комбинированные методы паро- и теплоизоляции. Например, полипропилет НПП, среди его преимуществ отметим:

• отличное противодействие влаги;
• стойкость перед повышением температуры;
• ламинированное покрытие предотвращает развитие плесени и грибка;
• комбинированная теплопароизоляция.

Кроме того, возможен вариант применения рулонной пароизоляции в виде рулонной фольги или стекловолокнистых плит. Для заделывания стыков между пароизоляционными материалами, используйте фольгированный скотч.

Плиты устанавливают на потолке с небольшим компенсационным зазором в 20 мм. Таким образом, снижается воздействие влаги на эти участки. Учтите, что пароизоляция в парилке должна быть надежно спрятана за основным отделочным материалом, а качественная вентиляционная система является ее дополнением.

Вентиляция в парилке видео:

Вентиляция в бане – обязательный конструктивный элемент. Без полноценного воздухообмена и притока свежего воздуха даже самая качественная деревянная постройка способна за 2-3 года полностью прийти в негодность. Впрочем, даже в этот небольшой промежуток времени, парильщикам придется наслаждаться такими «прелестями», как сырость, неприятный запах, нехватка свежего воздуха.

Поэтому к монтажу системы вентиляции необходимо подойти со всей ответственностью. Это несложно. Тем более, что в большинстве небольших частных бань (особенно с режимом «русской бани»), наиболее оптимальной является естественная вентиляция. А сооружение ее, в отличие от принудительного аналога, не потребует установки дорогостоящих вентиляторов. А в некоторых банях она вообще создается «сама по себе» — только за счет подходящей конструкции парной.

Как устроена система естественной вентиляции?

Естественная вентиляция приводится в действие за счет воздушной конвекции, возникающей при разнице давлений (температур) в помещении (бане) и на улице.

По законам физики, нагретый воздух в помещении всегда поднимается вверх, а холодный – спускается к полу. Главная задача вентиляции в бане – обеспечить приток свежего воздуха (холодного) и вытеснить отработанный (теплый). Поэтому при планировании естественной вентиляции приточное отверстие обычно располагают ниже вытяжного. Тогда теплый воздух, поднимаясь вверх, выходит наружу через вытяжную шахту. При этом в помещении создается разряжение (пониженное давление) и через приток возле пола затягивается свежий прохладный воздух. Постепенно он опять прогревается, поднимается и вытесняет порцию отработанного воздуха через вытяжку. Так выполняется непрерывная конвекция и естественная вентиляция.

В качестве вытяжек в бане с естественной вентиляцией могут использоваться продухи, форточки, дымоход печи. Приток воздуха осуществляется через венцы стен (в рубленых банях), приоткрытые двери, вентиляционные отверстия. Как приточные, так и вытяжные отверстия (продухи, отдушины) снабжают затворами или регулируемыми решетками. Это помогает контролировать воздухообмен в помещении и не допускать сквозняков.

Существуют несколько вариантов естественной вентиляции. Каждый из них имеет свои достоинства, особенную функциональность и некоторые ограничения по использованию.

Вариант #1. Залповая вентиляция — проветривание

В небольших русских банях распространена залповая вентиляция. Это – обычное проветривание, которое выполняется либо после банных процедур, либо между заходами в парилку. Залповая вентиляция способствует быстрой смене воздуха, просушке поверхностей парной.

При залповом проветривании роль вентиляционных отверстий выполняют дверь и форточка, расположенные на противоположных стенах. Для смены воздуха их открывают на короткое время после парения (или между посещениями парилки). В зависимости от того, в какую сторону направлен перепад давления, воздух будет перемещаться от форточки к двери или наоборот.

Роль залповой вентиляции состоит в том, чтобы освежить воздух в парной, но при этом не остудить стены. Поэтому время проветривания небольшое – 1-2 минуты бывает достаточно.

Вариант #2. Вентиляция с оттоком через дымоход

Печь-каменка с дымоходом может стать движущей силой вентиляции. При горении топлива отработанный воздух втягивается в печное поддувало и выходит через дымоход. Для того, чтобы осуществлялся приток свежего воздуха, делают щель около 5-10 мм в нижней части двери. Или же неплотно закрывают ее во время процедур. В банях-срубах, при горении огня в печи, воздух с улицы затягивается через неплотно подогнанные нижние венцы.

Вентиляция посредством оттока воздуха через дымоход возможна только при поддержании огня в печи. Если горение топлива не сохранится во время парения (например, в банях «по-черному» или в печи кратковременного режима работы), смена воздуха выполняться не будет. Потребуется более универсальная система вентиляции.

Вариант #3. Воздухообмен через продухи

Воздухообмен, выполняющийся через специальные продухи — универсальный вид естественной вентиляции. Он позволяет постепенно сменить воздух в парной несколько раз за время парения (в идеале — 5-6 раз за час). При грамотном планировании такой вентиляции сквозняков и снижения температуры поверхностей наблюдаться не будет.

Вытяжное отверстие обычно устраивают под потолком, над верхним полком. Оно имеет размеры 15-20 см, бывает квадратным или круглым. Закрывают вытяжку съемной заглушкой или скользящей заслонкой (дверцей), с помощью которой можно изменять размеры вытяжки и степень воздухообмена.

Еще несколько правил:

• Нежелательно располагать вентиляционные отверстия на одном уровне напротив друг друга. Большая вероятность, что свежий воздух, зашедший в парную, будет сразу же вылетать в вытяжку. Это исключает полноценную циркуляцию воздуха, но приводит к образованию сквозняка.
• Линейные размеры вытяжки, в идеале, должны совпадать с размерами приточного отверстия. Или же быть больше. При отклонении размеров вытяжки в меньшую сторону, новый чистый воздух поступать в баню не будет.
• При желании усилить отток отработанного воздуха размеры вытяжки делают больше приточной отдушины. Или же устраивают на 1 приточное отверстие 2 вытяжки.

Для притока чистого воздуха в парной оборудуют приточное отверстие, как правило, в 0,2-0,4 м от поверхности пола. Оно может находиться на той же стене, что и вытяжка, либо в противоположной стороне. Желательно — рядом с печкой, чтобы поступающий воздух успевал нагреваться и поступал в зону парения уже теплым. Приточное отверстие закрывают вентиляционной решеткой, чтобы воздух втягивался в помещение отдельными струйками, а не сплошным потоком.

Пошаговый инструктаж по монтажу

Классический порядок работы такой:

1. В стенах бани делают два отверстия с поперечными размерами 100-200 мм. Желательно сформировать продухи еще на этапе строительства, чтобы позже не пришлось высекать их в готовых стенах. Одно отверстие выполняют позади печи (или рядом с ней), на расстоянии 20 см от пола. Другое – на противоположной стене, по диагонали, на расстоянии 20 см от потолка.
2. В отверстия устанавливают короба. Их можно купить уже готовыми – из металла или пластика. В рубленых банях лучше использовать деревянные короба, сколоченные из досок.
3. На приточное отверстие ставят вентиляционную решетку, на вытяжное – задвижку. Если одно из отверстий выходит на улицу, с наружной стороны на короб устанавливают сетку от насекомых.

Но этот порядок работ не единственно правильный — все зависит от того, какое у вас строение и какую схему воздуховодов вы выбрали.

Достоинства и недостатки такой системы

Среди достоинств естественной вентиляции самые существенные такие:

• простое устройство и легкий монтаж;
• дешевизна – естественная вентиляция не требует установки дорогостоящих принудительных вентиляторов;
• экономичность в работе – позволяет избежать трат за электроэнергию;
• надежность – отсутствие механических устройств делает естественную вентиляцию практически «вечной», не подверженной поломкам и не нуждающейся в ремонтах.

Есть и минусы:

• зависимость силы вентиляции от разницы температур в парной и на улице;
• осенью и зимой холодный воздух, идущий из приточных отверстий, снижает температуру в парной, могут возникать сквозняки;
• запахи с улицы.

Согласитесь, недостатки — несущественны. В небольшой бане, стоящей на собственном участке, естественная вентиляция — наиболее рациональное решение. Если внутри нет бассейнов и больших моечных, переплачивать за механические вентиляторы (для принудительного воздухообмена) нет никакого смысла. Если же по каким-то причинам естественная вентиляция не будет справляться с возложенными на нее функциями, вы в любой момент сможете преобразовать ее в механическую — достаточно поставить на отверстия вентиляторы!

Вентиляция в бане своими руками — схема

Грамотно обустроенная вентиляционная система при прочих равных условиях гарантирует, во-первых, длительный срок службы строительно-отделочных материалов, задействованных при обустройстве обслуживаемого помещения, во-вторых, комфортность и безопасность посещения последнего для пользователя. В особенности актуальным вопрос обустройства полноценной и в достаточной мере эффективной вентиляции является в бане, ввиду характерных температурно-влажностных условий и дополнительных требований, предъявляемых к подобного рода постройкам.

Общие требования к вентиляции в бане

Видео – Требования к вентиляции в бане

Выбор оптимальной разновидности вентиляционной системы для обслуживания бани – тема для многочасовой дискуссии. К примеру, есть естественная вентиляция. Затраты денег, времени и сил на ее обустройство минимальны – работа в буквальном смысле сводится к просверливанию отверстий в стенах, установке коробов/труб и задвижек/решеток.

Вентиляционный клапан и решетка

Вентиляционные решетки для бани и сауны

Однако использовать естественную вентиляцию для обслуживания всех помещений бани нельзя. Конечно, можно было бы сэкономить, но недостаток такого решения станет очевидным с приходом первой же зимы: вместе с притоком свежего воздуха с улицы будет заходить холод, а сочетание морозного воздуха с влажностью известно каждому – все вокруг попросту замерзнет. Поэтому естественную вентиляцию в одних помещениях нужно обязательно комбинировать с прочими существующими вариантами в других комнатах бани.

Если баня укомплектована помывочной или даже собственным бассейном, естественная вентиляция с обслуживанием таких помещений определенно не справится – придется обустраивать вытяжную систему. Да и в целом наличие принудительного притока/оттока свежего воздуха будет полезно как посетителям бани, так и ее помещениям. Рекомендации в отношении оптимального состава воздухообменной системы приведены в таблице.

Таблица. Выбор вентиляционной системы для разных помещений

В тамбурах, складах и прочих помещениях подобного назначения делают естественную вытяжку.

Вне зависимости от выбранного типа вентиляционной системы, в бане должны присутствовать условия для простого проветривания. Установите регулируемые окна во всех помещениях, особенности расположения которых позволяют это сделать.

Видео – Виды вентиляционных систем

Инструкция по самостоятельному расчету воздухообмена

Для расчета используется элементарная формула:

W (необходимый объем свежего/отработанного воздуха) = k (коэффициент, указывающий на кратность воздухообмена) х V(объем обслуживаемой комнаты, определяется посредством произведения ширины помещения на длину и высоту).

То есть сначала вы должны рассчитать объем каждого помещения и найти для него требуемый показатель объема чистого воздуха (в расчетах принято обозначать Wпр, т.е. притока) и аналогичный показатель отводящегося воздуха (обозначается в виде Wвт, оттока). При этом должны быть учтены коэффициенты кратности. Рассчитанные значения округляются в сторону увеличения – последняя цифра в числе должна быть 0 либо 5.

Далее выполняется суммирование всех Wпр. Аналогичное действие осуществляется для найденных Wвт. Полученные суммы сравниваются. Если суммарное значение Wпр превышает суммарный показатель Wпр, нужно увеличить объем вытяжки для комнат с минимальным значением воздухообмена, если наоборот – повысить приток на недостающее значение. То есть на выходе сумма всех Wпр должна равняться суммарному значению найденных Wвт.

Результаты произведенных расчетов позволят определить оптимальные сечения устанавливаемых воздуховодов и выбрать подходящий вид вентиляционной системы. Таким образом, с расчетом объемов помещений и прочих сопутствующих данных никаких особых проблем не возникнет. Для большего удобства последующей обработки, заносите найденные значения в простую таблицу, как в представленном примере.

В приведенном примере суммарное значение Wпр меньше суммы всех найденных Wвт на показатель, равный 110 м3. Чтобы по итогу баланс был соблюден, надо обеспечить приток чистого воздуха в недостающем количестве. Это можно осуществить лишь в предбаннике. Таким образом, значение в 55 м3 для предбанника, приведенное в таблице, надо заменить на показатель в 165 м3. Тогда баланс будет соблюден.

Приступайте к расчету устанавливаемых воздуховодов и составлению структуры обустраиваемой вентиляционной системы.

Вентиляционная система проектируется таким образом, чтобы воздух двигался по установленным воздуховодам со следующими показателями скорости:

• ≤ 5 м/сек в магистральных каналах и ≤3 м/сек в имеющихся ответвлениях – для вентиляционных систем механического типа;
• ≤ 1 м/сек – для воздухообменов, работающих по естественному принципу;
• 2 м/сек – для естественного воздухообмена непосредственно в парилке.

Выбирая сечение воздуховодов, учитывайте вышеприведенные показатели. Что касается профиля короба/трубы, этот момент определяется конструктивными особенностями воздухообмена и непосредственно бани. К примеру, воздуховоды с круглым сечением более просты в монтаже по сравнению со своими прямоугольными «собратьями», да и требуемую соединительную арматуру для круглых воздуховодов подобрать намного легче.

Взаимосвязь диаметра воздуховодов и других значимых показателей продемонстрирована в следующих таблицах.

Для примера будем работать с круглыми воздуховодами. Необходимые сечения подбираем по соответствующей таблице, ориентируясь, при этом, на показатели таблицы Пример расчета вентиляции.

Расчетный расход воздуха получился 165 м3/час. Воздушный поток при таком расходе должен двигаться не быстрее, чем 5 м/сек. В соответствии с приведенной выше таблицей для круглых воздуховодов, подбираем сечение по указанным данным. Табличное значение, наиболее близкое к нашему, равно 221 м3/час. Сечение воздуховода – 125 мм.

Воздуховод с утеплителем Гибкие воздуховоды

В таком же порядке определяем оптимальные сечения для всех ответвлений системы в обслуживаемых помещениях, помня, что в них воздушный поток должен двигаться со скоростью, не превышающей 3 м/сек (в тамбурах и кладовках – 1 м/сек, в парилке – 2 м/сек):

• парилка: расчетное Wвт равно 60 м3/час, что требует установки воздуховода сечением 125 мм;
• душевая комната – Wвт равняется 50 м3/час, воздух движется со скоростью на уровне 3 м/сек, подойдет воздуховод на 100 мм;
• туалет – показатели аналогичны душевой комнате;
• кладовая, тамбур и т.п. – показатели (за исключением скорости движения воздуха) аналогичны душевой и туалету.

Важно! В душевой (помывочной, комнате с бассейном) отмечается увеличенный уровень влажности. При определении сечения воздуховода для этого помещения, необходимо сделать поправку в сторону увеличения (в данном примере – 125 мм).

Для большего удобства, внесите всю полученную информацию в таблицу. Как пример можете использовать нижеприведенный шаблон.

Важное замечание! В вышеприведенной таблице объем вытяжки превышает объем поступающего чистого воздуха. Так получилось по той причине, что сечения определялись по ближайшему расходу, а диаметр воздуховода в помывочной был намеренно увеличен. На практике подобный подход пойдет лишь на пользу – запас по оттоку и притоку лишним не будет.

СНиП 2.08.01-89. Жилые здания. Файл для скачивания

СНиП 2.08.01-89

Санитарно-эпидемиологические требования к жилым зданиям и помещениям. Санитарно-эпидемиологические правила и нормативы СанПиН 2.1.2.1002-00. Файл для скачивания

СанПиН 2.1.2.1002-00

Строительные нормы и правила российской федерации отопление, вентиляция и кондиционирование heating, ventilation and conditioning СНиП 41-01-2003. Файл для скачивания

СНиП 41-01-2003 (Отопление, вентиляция и кондиционирование)

Площадь поперечного сечения вентиляционного окошка определяется в соответствии с объемом обслуживаемого помещения: 24 см2 на каждый 1 м3.

Остается разобраться лишь с оптимальной высотой расположения вентиляционных отверстий:

• для притока свежего воздуха – в среднем на 25-30 см выше пола (в парилке – возле печки);
• для оттока отработанного воздуха – примерно на 15-20 см ниже потолка, как правило, на противоположной по отношению к приточному стене.

Популярные схемы устройства банной вентиляции

Отдельного рассмотрения заслуживают лишь варианты обустройства вентиляции в парилке – в остальных комнатах все выполняется по стандартной схеме, к примеру, так:

Воздухообмен в парилке можно организовать в соответствии с 4 основными схемами, представленными на следующем изображении.

Схема «а».
Наиболее популярный вариант. Окошко для притока воздуха – рядом с печкой, на расстоянии порядка 25-30 см от пола. Поступающий чистый воздух постепенно вытесняет отработанный теплый вверх к противоположной стене. На ней, примерно на 15-25 см ниже потолка, обустроено вытяжное отверстие.

Схема «б».
Оба отверстия находятся на одной стене. Схема будет работать, только если установить вытяжной вентилятор. Свежий воздух поступает через нижнее отверстие, обустроенное в стене, противоположной по отношению к печке. Воздух будет устремляться в направлении печи, а затем, охватывая дугой пространство парилки, перемещаться к вытяжке и отводиться за пределы бани.

Схема «в».
Вариант подходит для парилок с протекающим полом. Приточное отверстие расположено, как и в схеме «а». Прогревшись в верхней части парилки, воздух спускается к полу, проходит через зазоры в дощатом настиле, способствуя более эффективному просушиванию досок, а после отводится через вытяжное отверстие, как правило, обустраиваемое в другом помещении. Также вытяжка может осуществляться через отдельный изолированный канал.

Схема «г».
Вариант для бань с постоянно работающей печью. В данном случае функции вытяжки выполняет поддувальное отверстие печи. Приточное окошко обустраивается под полкой, в стене, противоположной по отношению к печи. Высота приточного отверстия должна соответствовать высоте размещения подувала печи. Свежий воздух устремляется к печи, вытесняя нагретые ею воздушные массы к потолку. Остывая там, воздух опускается и выводится из бани через поддувало.

Чтобы работа воздухообменной системы была максимально эффективной и качественной, перед началом ее монтажа изучите и запомните несколько простых советов.

Если в вашей бане есть санузел или даже кухня, укомплектовывайте их только вытяжной вентиляцией – такое решение исключит вероятность распространения неприятных запахов по другим помещениям. В качестве альтернативы, можете обустроить в других помещениях приточную вентиляцию, а санузлы укомплектовать естественной вытяжкой – в данном случае воздух будет двигаться к санузлам.

При расчете производительности вентиляторов, рекомендуется уменьшить суммарную мощность приточных устройств на 5-10% суммарной производительности вытяжных агрегатов. В данном случае отработанный воздух будет полностью вытесняться поступающими воздушными массами, а запас в 5-10% компенсирует приток воздуха, поступающего через окна, щели и т.п., что позволит соблюсти баланс.

В помещениях с одной лишь естественной вентиляцией рекомендуется обязательно сделать открывающиеся форточки – так будет увеличена эффективность поступления свежего воздуха и уменьшен риск возникновения грибков, плесени, гнили и т.п.

Важно! Если ваша баня имеет не типовую конфигурацию, проект вентиляционной системы также будет индивидуальным. При его составлении должны учитываться особенности состава помещений, их дизайна, конструктивных особенностей и т.п.

Основные этапы самостоятельного обустройства вентиляционной системы

Любая вентиляционная система в любом помещении обустраивается примерно в одинаковой последовательности. Различия присутствуют лишь в характеристиках воздуховодных отверстий и местах их расположения, а также комплектации системы (механические, в отличие от естественных, дополняются разного рода устройствами).

К примеру, может использоваться следующая схема расположения элементов вентиляции.

Или же ее несколько видоизмененный аналог, представленный на следующем изображении.

Рекомендации в отношении выбора местоположения каждого отверстия, типа системы воздухообмена для разных помещений бани, равно как и порядок определения характеристик элементов вентиляции, были рассмотрены ранее.

Наряду с этим, порядок обустройства вентиляции может различаться в зависимости от того, какому конструктивному варианту вы отдадите предпочтение. Доступных решений немного:

• независимая вентиляция в каждом помещении. Более простой вариант. Работа ограничивается установкой фрамуг, форточек, вентиляторов и других необходимых элементов, если это предусмотрено проектом. Вентиляторы могут монтироваться как в окнах, так и в отдельных каналах, выведенных на улицу через стену;
• централизованная система. Более сложный вариант. Требует прокладки вентиляционных коробов. Используется преимущественно в частных домах – в случае с баней данный вариант будет слишком затратным и трудоемким;
• «гибридный» вариант. Некоторые помещения вентилируются индивидуально, некоторые – объединяются в совместную систему.

Целесообразным вариантом для использования в бане является независимая вентиляция – собственник может выбрать оптимальные характеристики вентиляторов и прочих элементов для каждого помещения, сэкономив деньги, время и силы на проведении мероприятий, необходимых для объединения каналов в единую систему.

Важно! Расположение некоторых помещений бани может не позволять обустроить независимую приточно-вытяжную вентиляцию. В данном случае избежать прокладки вентиляционных коробов не удастся. Как вариант, короба можно разместить на чердачном помещении, а вентиляционные отверстия обустроить в потолке или же соединить с каналами, обустроенными в стенах (вариант более сложный, если прокладка подобного рода каналов не была предусмотрена проектом на стадии строительства бани).

В большинстве случаев применяется первый вариант: вентиляционные трубы необходимой длины выводятся через отверстия в перекрытиях обслуживаемых помещений и либо оснащаются каждая собственным вентилятором, если это необходимо (проще в реализации для неподготовленного пользователя, порядок действий аналогичен приведенному в следующей таблице), либо соединяются в единый контур и подключаются к общей вытяжке (может потребовать привлечения специалистов).

Помните: максимальная эффективность работы вентиляционной системы обеспечивается при использовании как можно более коротких и прямых воздуховодов – до 3 м при обустройстве естественного воздухообмена и до 6 м при задействовании электрических вентиляторов.

Порядок обустройства независимой вентиляционной системы приведен в следующей таблице.

Важно! В примере рассмотрена инструкция по обустройству механической вентиляционной системы с задействованием вентиляторов. Порядок монтажа естественного воздухообмена остается практически аналогичным: исключаются лишь этапы укладки проводов и установки вентиляторов.

Таблица. Обустройство вентиляции

Этап работыПояснения

Видео – Обустройство вентиляционных отверстий

Видео – Вентиляция в бане своими руками — схема

Государственные нормы по вентиляции помещений регламентируются СНиП 41–01–2003, документ устанавливает минимальную кратность обмена воздуха в комнатах в зависимости от их назначения и особенностей использования. В жилых помещениях вентиляция должна выполнять две задачи – обеспечивать благоприятные показатели процентного содержания кислорода в воздухе и удалять отработанные газы.

СНиП 41-01-2003. Отопление, вентиляция и кондиционирование воздуха. Файл для скачивания

СНиП 41–01–2003

Для бани задачи вентиляции усложняются, она дополнительно должна максимально быстро удалять влажный воздух (обеспечивается быстрое высыхание деревянных конструкций) и регулировать температуру в парной. Бывают случаи, когда в парной необходимо быстро снизить температуру перед принятием процедур маленькими детьми, пожилыми или большими людьми. Печь длительное время продолжает отдавать тепло, ждать, пока баня остынет самостоятельно, очень долго. При помощи вентилирования помещения можно быстро установить нужную температуру и поддерживать ее в заданных пределах все время пребывания в ней людей.

Какие бывают виды вентиляции и методика их расчета

Вентиляция может существовать только в тех случаях, когда в помещение есть приток свежего воздуха и отток использованного. Часто можно встретить понятия «приточная» или «вытяжная» вентиляция. Это не совсем правильные понятия, не может быть только приточной или только вытяжной вентиляции, она всегда бывает лишь проточно-вытяжной. Почему используются эти понятия? Таким образом подчеркивается, что приток или вытяжка отработанного воздуха производятся принудительным способом, а, соответственно, удаление или поступление свежего воздуха происходит естественным способом.

Во время расчетов параметров вентиляционных систем в исходных данных учитывают объем и назначение помещений, наличие в них особых условий по показателям воздуха, присутствие или вероятность присутствия угарного газа или иных вредных для здоровья химических соединений. Исходя из этих данных, государственные нормативные акты устанавливают кратность замены воздуха в течение часа, она может меняться от 1÷2 до десяти и более.

Далее инженеры определяют параметры и место расположения каналов для обеспечения необходимого поступления и удаления воздуха с учетом погодных условий и климатической зоны. Если естественная вентиляция не может обеспечить нужную кратность смены воздуха, то используются принудительные системы, подающие/вытягивающие воздух электрическими вентиляторами. Бани имеют свои особенности каждого типа вентиляции, рассмотрим их более подробно.

Общие правила устройства вентиляции в бане

Принципы устройства вентиляции в бане во многом зависят от архитектурных особенностей ее конструкции. Если полы имеют щели для слива воды, то сквозь эти же щели может подаваться и приточный воздух, нет надобности делать специальное отверстие.

Довольно часто в бане устанавливаются небольшие окна – при открывании они «превращаются» в вытяжные отверстия. К тому же в случае расположения топки печи непосредственно в парилке помещение может вентилироваться еще проще – откройте топку и, изменяя положение шибера, регулируйте кратность смены воздуха.

Это наиболее простые варианты парной (кстати, и самые эффективные и малозатратные), но есть случаи, когда топка печи располагается в другом помещении, окна нет, а полы сплошные без щелей. Именно на такой бане мы остановимся в нашей статье. Для чего нужно делать вентиляцию в бане?

1. Для лучшего перемешивания воздуха во всем объеме. Естественная конвекция воздушных масс не в состоянии выравнивать температуру воздуха по высоте, разница в показателях под потолком и около пола может достигать десятков градусов. Это негативно влияет на комфортность принятия водных процедур.
2. Для притока свежего воздуха. Если в парилке парится один человек, а время пребывания не превышает 20÷30 минут, то концентрация кислорода в воздухе не успеет понизиться до критических значений. А если в парилке длительное время парится одновременно несколько людей, то приток свежего воздуха становится обязательным.

Довольно часто застройщики впадают в две крайности: в целях экономии тепла вообще отказываются от вентиляции или делают ее слишком сильной и нерегулируемой. Обе крайности имеют негативные последствия, не нужно пренебрегать вентиляций, она обходится дешево, а положительный эффект весьма внушителен. Но делать ее следует правильно, максимально учитывать особенности помещений, требования к температуре в парной, материалы изготовления стен и обшивки.

В случае полного отсутствия вентиляции взрастают риски кислородного голодания и, если топка печи расположена непосредственно в парной, отравления угарными газами. В случае сильной нерегулируемой вентиляции значительно увеличивается время протапливания, теплый воздух быстро удаляется из помещения. Но и это еще не все проблемы – быстрое удаление теплого воздуха автоматически вызывает столь же быстрый приток свежего – полы всегда будут очень холодными, а это повышает риски заболевания простудными болезнями.

Неконтролируемое вентилирование чревато холодными полами

Приток свежего воздуха в парной устраивают в двух местах: за печкой или под лежаками.

В интернете есть много схем движения воздуха, в большинстве своем они сделаны дилетантами, не стоит обращать на них внимания. Выполняйте только два условия: приток воздуха внизу, вытяжка вверху, размещение каналов по диагонали помещения.

Этого вполне достаточно для обеспечения нормальной циркуляции и перемешивания воздуха. Все остальное – рассуждения ни о чем, они могут только запутать неопытных застройщиков, значительно усложняют систему вентиляции, делают ее дорогой и ненадежной. Есть варианты с двумя разноуровневыми вытяжными клапанами, с двумя приточными и т. д. Отверстия для удаления воздуха располагаются на различной высоте.

Одно под самым потолком, используется только для полного проветривания бани после окончания водных процедур. Втрое делается на 30÷40 сантиметров ниже первого и используется во время мытья. Некоторые умельцы соединяют их между собой внутренними воздуховодами, устанавливают несколько регулирующих заслонок и т. д. Уверяем вас, что эти усложнения никакого видимого влияния на комфортность пребывания в парилке не оказывают.

Несколько слов следует сказать о вентиляционных каналах в бане, их довольно часто предлагают использовать в парных. В больших зданиях вентиляционные каналы служат для подключения нескольких различных помещений к общей вентиляционной системе, не имеет значения какой – естественной или принудительной. Это вполне оправданно как с технологической, так и с экономической точек зрения.

А какие еще помещения можно присоединить вентиляционными каналами к парной? Странный вопрос. Тогда, зачем делать сложные каналы под обшивкой стен? Не проще ли проделать в стенах обыкновенные отверстия и вставить в них обыкновенные куски трубы и решетки с элементарными клапанами? Мы, кончено, расскажем о реальном, эффективном, простом и дешевом способе устройства вентиляции, никакие каналы нигде укладывать не будем. Это универсальный вариант, отлично подходит как к «бюджетным», так и к дорогим эксклюзивным парным.

Видео – Вентиляция в бане

Естественная вентиляция бани

Наиболее принятый вариант для большинства бань, минимальный по стоимости и безопасности и довольно эффективный. Конкретные места расположения вентиляционных отверстий следует принимать с учетом размера помещений, расположения полок, печки и материала изготовления здания. Общее правило – отверстия должны располагаться на различной высоте, как правило, входное (приточное) на 20 см от пола и выходное (вытяжное) на 20÷30 см от потолка. Во время выбора отверстий нужно учитывать, в каких местах отверстия будут расположены на внешних стенах. Желательно, чтобы они не слишком выделялись на фасадных стенах.

Размеры отверстий примерно 300÷400 см2, лучше их сделать больше, чем меньше. В случае слишком быстрого обмена воздуха, приводящего к понижению температуры в парной, каналы следует прикрывать регулирующими заслонками. Для улучшения внешнего вида лучше использовать декоративные решетки, их можно приобрести в специализированных магазинах или сделать самостоятельно.

Несколько усложняет вентиляционную систему, требуется монтаж электрического оборудования. Еще одна проблема связана с микроклиматом в парной. Там высокая температура и влажность воздуха – главные враги любого электрического оборудования. Вентиляторы должны иметь надежную защиту корпуса от влаги, во время подключения следует беспрекословно соблюдать рекомендации ПУЭ. А чтобы соблюдать, их нужно знать.

Преимущества принудительной вентиляции – значительно ускоряется скорость смены воздуха в помещении, расширяются параметры регулирования. Естественная вентиляция очень зависима от погодных условий, в некоторых случаях может становиться малоэффективной. Особенно если ветер направлен под прямым углом к вытяжному вентиляционному отверстию. Принудительная вентиляция работает с одинаковой результативностью в любую погоду и в независимости от направления и силы ветра.

Как сделать вентиляцию в бане своими руками

Исходные данные. Архитектурные особенности бани не предусматривают поступление воздуха через щели пола, двери, окно или топку печи. Нужно делать отверстия как для входа, так и для выхода воздуха. Внутренняя и внешняя обшивка стен отсутствует, баня построена из пиленого бруса.

Шаг 1.
Определитесь с местом расположения входного и выходного каналов.

Мы уже упоминали, что входной канал лучше располагать около печки на расстоянии примерно 20 сантиметров от уровня пола. Выходной канал по диагонали под потолком. Такое положение входного и выходного отверстий обеспечит распределение воздушных потоков по всему объему помещения. Кроме того, входной воздух не будет охлаждать половое покрытие. Каналы должны быть легкодоступными. Есть рекомендации делать выходное отверстие в потолке. Мы противники такого решения, влажный воздух непременно нанесет большой ущерб всей стропильной системе.

Шаг 2.
Закупите или сделайте самостоятельно решетки и клапаны.

Они могут быть различных размеров и геометрических форм: круглыми, квадратными или прямоугольными. При этом учитывайте материалы будущей обшивки внешних и внутренних стен, продумайте, как декоративные решетки будут к ним крепиться.

Важно. Обязательно устанавливайте решетки с регулируемыми просветами, только они смогут обеспечить плавную регулировку кратности смены воздуха в помещении.

И еще один момент – с внешней стороны бани отверстия также должны закрываться. Причем, закрытие должно быть максимально герметичным, не допускать попадания на венцы сруба влаги от дождя или снега.

Шаг 3.
Проделайте отверстия в стенах.

Наиболее трудоемкая операция, придется работать вручную. Предварительно в размеченных местах нужно по периметру просверлить отверстия. Чем они плотнее друг к другу расположены, тем легче потом выдалбливать древесину. Когда отверстия высверлены, берите в руки долото, стамеску и молоток и начинайте разрушать оставшиеся межу отверстиями перемычки бруса. Отверстия под вентиляцию следует сделать на 1-2 см по периметру больше, чем вставляемая труба. Дело в том, что потом эту трубу нужно изолировать для предупреждения появления конденсата на деревянных конструкциях.

Пользуйтесь только острым долотом и стамеской – брус придется рубить поперек волокон, это довольно сложно. Если толщина бруса составляет 20 сантиметров, то лучше половину глубины отверстия проделывать изнутри бани, а вторую половину снаружи. Если у вас есть большой опыт пользования бензиновой пилой, то можно отверстие выпиливать. Но сразу предупреждаем, что работать в таких условиях бензиновой пилой очень опасно. Пилить придется концом шины, во время захватывания дерева нижней частью цепи пилу будет вырывать из рук. Такой способ пользования пилой категорически запрещается правилами техники безопасности, помните об этом.

Если есть необходимость развести входное отверстие в стене и в бане, то покупайте трубу с коленом. Желательно пользоваться не круглыми трубами, а прямоугольными, они занимают меньше места под обшивкой внутренних стен парной.

Места стыков колена и трубы обязательно герметизируйте силиконом и для надежности обматывайте скотчем.

Скотч металлизированный

Шаг 4.
По периметру отверстий уложите фольгу или полиэтиленовую пленку и минеральную вату, слой ваты должен быть плотным, без пропусков. Края отверстия абсолютно ровными сделать не удастся, внимательно следите, чтобы гидроизоляция не повредилась об острые выступы бруса.

Шаг 5.
Вставьте трубы в отверстия в срубе. Входить они должны с небольшим усилием, довольно плотно. Для того чтобы повысить надежность герметизации и крепления, обязательно по периметру отверстия и трубы пройдитесь пеной. Монтажная пена ликвидирует все невидимые пропуски теплоизоляции между трубой и стеной и прочно зафиксирует ее в нужном положении.

Рекомендуем запенивать отверстия и после обшивки стен, пена устранит зазоры между стеной и паробарьером. Во время расширения пены паробарьер плотно прижмется вокруг неровного отверстия, все возможные небольшие повреждения автоматически закроются.

Трубу на вытяжку можно и не изолировать, по ней выходит теплый воздух. Но мы советуем на всякий случай сделать все операции и для нее. Во-первых, времени и денег потеряете немного. Во-вторых, сделаете дополнительную и надежную защиту от проникновения к деревянным конструкциям атмосферной влаги.

Кода оба отверстия подготовлены, можно начинать обивку стен и устанавливать декоративные решетки с регулируемыми пропускными параметрами.

Важно. Настоятельно советуем вам во время установки вентиляции парной сделать вентиляцию пространства между обшивкой стен и алюминиевой фольгой. Работы выполняют по вышеописанному алгоритму с одним отличием. Вентиляция должна быть или постоянно закрытой (во время принятия водных процедур) или постоянно открытой (во время проветривания бани). Использование фольги в качестве парозащиты стен имеет много положительных сторон. Но есть и одна проблема – сложность удаления конденсата между обшивкой и изоляцией. Обыкновенное отверстие решает все проблемы и полностью исключает порчу древесины.

Видео – Вентиляция своими руками

Как сделать отверстие в срубе при помощи коронки

Если вы не желаете делать отверстия под вентиляцию ручным способом, можно просверлить их специальной металлической коронкой. Они реализуются в магазинах и стоят недорого. Единственная проблема – коронка требует мощную низкооборотную дрель или ручную сверлильную машину, обыкновенные дрели из-за большой нагрузки могут быстро выйти из строя. Еще одно ограничение – максимальный диметр коронок редко бывает более 120 мм. Но для большинства бань небольших объемов такого размера достаточно.

Шаг 1.
Выберите коронку подходящего диаметра и закрепите ее в патроне. Разметьте место сверления.

Шаг 2.
Для облегчения усилия резания обязательно смажьте коронку машинным маслом. Смазывание нужно периодически повторять. Как только коронка углубится примерно на две трети высоты – прекратите сверление, выньте коронку и повторно смажьте ее внутренние и внешние поверхности.

Шаг 3.
Наметьте центр отверстия любым тонким сверлом. В неглубокое отверстие вставьте коронку и начинайте высверливать брус.

Шаг 4.
Сверлите до тех пор, пока позволяет высота коронки. Внимательно следите за работой электрического инструмента, не допускайте больших нагрузок. Нагрузки регулируются усилием прижатия коронки к брусу.

Шаг 5
. Коронка дальше не работает – вынимайте ее и долотом или стамеской постепенно удаляйте отрезанную древесину. Удаляется она быстро, начинайте постепенно откалывать по углам отверстия. Не рубите стамеской бревно поперек волокон, откалывайте его только вдоль волокон, так намного легче выполнять работу.

Повторяйте операции до тех пор, пока отверстие не станет сквозным. Если брус настолько толстый, что дрель не может пройти его с одной стороны, переходите на другую. Для этого нужно максимально точно найти центр уже проделанного отверстия. Коронка имеет свое центрирующее сверло, но и его длины может не всегда хватать для выхода на обратную сторону. Придется искать центр самостоятельно. Для этого установите в дрель тонкое сверло по древу, вставьте его в имеющееся отверстие от центровочного сверла коронки и очень внимательно проделайте сквозное отверстие. Чем точнее вы высверлите центр, тем легче и быстрее будет работаться с другой стороны стены.

Видео – Как сверлить отверстие коронкой

Вентиляция бани с обогревом

Довольно оригинальный способ устройства вентиляции, в баню не только поддается свежий воздух, он сразу подогревается. Это очень важно зимой, удается не только повысить комфортность пребывания, но и ускорить прогрев помещений и сэкономить дрова.

Забор воздуха производится внизу бани и с помощью электрических вентиляторов подается в воздухозаборный канал.

Печь имеет металлический дымоход, вокруг дымохода установлен специальный экран, в каналы экрана попадает воздух из воздуховода. Экран выполняет две функции: защищает конечности от ожогов и служит радиатором для подогрева поступающего из воздуховода воздуха. Прогретый воздух выходит из экрана в парную.

При желании можно немного усовершенствовать конструкцию. Поставьте на воздуховод тройник с заслонкой. Это позволит забирать как воздух из бани, так и с улицы – значительно расширяются возможности регулирования параметров микроклимата в помещении.

Видео – Вентиляция в парилке с подогревом воздуха

Зачем нужна вентиляция в русской бане? Наведем простой пример: человек парится, вокруг него – горячий пар и он им дышит. Выдыхается кислород и постоянно вдыхается углекислый газ – и если притока свежего воздуха в такой обстановке не будет, отдыхающий может попросту угореть. То есть, если отсутствует вентиляция – баня становится попросту опасной для жизни – вот почему в технических правилах эксплуатации бани так много тонкостей. Да, порой можно услышать и от опытных мастеров, что вентиляция в кирпичной бане, к примеру, не нужна – но речь идет не о том, что в парной не нужен свежий воздух, а о том, что порой в бане достаточно и естественной вентиляции, и ей не нужна принудительная.

Итак, как сделать вентиляцию в бане – ищем ответ вместе с порталом Stroy-Banya.com.

Общие правила при планировании банной вентиляции

Сама система вентиляции в бане имеет две главных задачи: доставлять свежий воздух во время процедур и обеспечивать быструю и качественную просушку банных помещений после их. И продуманными и реализованными должны быть оба варианта.

А вот то, что вентиляция делать не должна:

• Нарушать притоком свежего воздуха температурный режим бани.
• Неправильно расслаивать температурные потоки – т.е. прохладно может быть только у пола, но ни как не на полке, где сидит распаренный человек.
• Удалять из парной не тот воздух – не отработанный, в котором больше всего углекислого газа.

Также дефицит свежего воздуха неизменно приведет к появлению в бане неприятного запаха – а от него избавиться трудно. Да наполненный спорами плесени и грибков воздух – не самый целебный для отдыхающего человека.

Всего же вентиляция в бани обеспечивается таких видов:

• Естественная, когда весь поток воздуха происходит из-за разницы давления на улице и в помещении.
• Механическая – когда и за температурой, и за подачей воздуха следят приборы.
• Комбинированная, когда давление искусственно создается при помощи вентилятора.

И в самой бане нужен не только приток, но и отток – а это уже делается с помощью короба, который всегда располагается по диагонали от приточного канала.

Вентиляция жизненно необходима не только в душной парилке – но и в душевой, в раздевалке и даже комнате отдыха. Просто изначально нужно определиться, какой из ее видов подходит для конкретной бани.

Полы в бане тоже должны быть вентилируемыми – ведь они постоянно соприкасаются с водой, что может привести к их разрушению. Если этого не предпринять – их придется менять минимум раз в 5 лет. А потому, чтобы продлить их срок эксплуатации, важно делать вот что:

1. Изначально, еще во время закладки фундамента, нужно обеспечить вентиляцию полов – сделать небольшие отдушины с противоположных сторон цоколя.
2. Нужно оставить еще два вентиляционных отверстия около противоположных стен парилки – для свежего воздуха. А, чтобы в баню случайно не проник грызун, эти окошки обычно закрывают решетками.
3. Во время установки печи важно сделать так, чтобы уровень чистового пола оказался немного выше поддувала – тогда она станет работать как вытяжка.
4. Доски настилать нужно так, чтобы между ними оставались щели от 0,5 до 1 см.
5. По завершению банных процедур полы нужно хорошо просушивать – каждый раз.

Можно сделать в бане и вентиляцию «по Басту»: приток свежего воздуха организовать под печью, а выхлоп – с потолка прямо напротив двери в углу. Для этого используется специальный выхлопной короб – его можно сделать из доски и обшить внутри фольгой

Правильное направление потока воздуха

Под полом ветканал нужно делать непосредственно прямо у металлического листа – именно он защищает полы от пожара. И размер самого короба не должен превышать диаметр дымохода на 20%. В общем такая система хороша – приток свежего воздуха с улицы регулировать легко, а вот неприятный запах в парилку уже не проникает.

Если топка находится прямо в парной, то этот вариант – наиболее рационален. Конечно, конструкция получается более сложной – ведь в ней ставить уже нужно два короба: один для обеспечения конвекции воздушных масс, второй – для сгорания дров. И сами каналы разместить можно прямо в кирпичном подиуме – если будет водружена печь.

5 популярных схем устройства на выбор

А вот вентиляция в парилке должна быть продумана особенно тщательно – иначе никакого комфорта от приятных процедур не будет. А обеспечить ее можно разными способами:

Вариант №1. Входное отверстие располагается за печкой, в полуметре от пола, тогда как выходное – с противоположной стороны, на высоте 30 см. В нем устанавливается вентилятор для принудительного движения воздуха. В этом варианте воздух прогревается равномерно – прохладные потоки нагреваются от печи и идут вверх, где охлаждаются и опускаются вниз. Там уже они выводятся наружу через вытяжное отверстие. И чем оно будет ниже, тем сильнее будет поток воздуха.

Вариант №2. Оба вентиляционных отверстия находятся на одной стене – напротив печи. Но входное – внизу, на 30 см от пола, а выходное – вверху, на 30 см от потолка. Здесь в выходном отверстии тоже ставится вентилятор. Но схема потока несколько иная: холодный воздух проникает в парную, ударяется об печь, греется и устремляется вверх – в вытяжку и наружу.

Вариант №3. В этом способе входное отверстие – за печью, на высоте 20 см от пола, а выходное – на той же высоте, но с противоположной стороны. И здесь тоже ставится вентилятор. Вся система достаточно проста: холодный воздух попадает в парную, проходит через печь и вытягивается с помощью вентилятора наружу.

Вариант №4. Это вариант идеален для парной с полами, где есть щели для вытекания воды. Входное отверстие за печью на высоте 30 см от пола, воздух, который остыл, опускается вниз и проникает через пол, а затем через вентиляционную трубу выводится на улицу.

Вариант №5. Этот способ – для тех бань, где печь работает постоянно. Входное отверстие – напротив печи, в 30 см от пола, а дымовая труба и топка с поддувалом выполняют роль вытяжки.

Если нужно поднять температуру в парилке либо увеличить количество либо насыщенность пара – тогда достаточно будет закрыть входные отверстия заглушками. А после окончания процедур – заглушки снять. И это проще, чем жать кнопки на каком-то пульте к сложной и дорогой вентиляционной системе. Вот так делается вентиляция бани своими руками – ничего сложного!

Вентиляция нужна во всех помещениях, правила ее монтажа прописаны в СНиП 41–01–2003. Но они касаются только жилых, общественных и производственных помещений, в которых создаются благоприятные для человека условия. При этом принимается во внимание, что люди в таких помещениях пребывают длительный период времени и для всех нужно создавать одинаковые стандартные показатели микроклимата и качества воздуха.

Бани имеют совершенно иные задачи, в них создается стрессовый для организма микроклимат – высокие показатели температуры (в русских банях до +60°С, в саунах более +100°С) и высокая влажность воздуха (до 90%). Причем в одном помещении показатели температуры и влажности должны изменяться в широких пределах в зависимости от пожеланий моющихся. Изменение параметров микроклимата должно производиться в максимально сжатые сроки, а достигнутые значения поддерживаться относительно длительный период времени. И еще очень важное отличие бани от обыкновенных помещений. Если во вторых люди имеют возможность «защищаться» от временных неудобств одеждой, то в банях это сделать невозможно.

Исходя из этих особенностей, вентиляция бань должна выполнять индивидуальные задачи, а это сказывается на принципах ее устройства и особенностях функционирования. Вентиляция в бане может быть естественной и принудительной, каждый вид имеет свои особенности, характеристики, преимущества и недостатки. В этой статье подробно поговорим только об одном виде вентиляции – естественной.

Виды естественной вентиляции бани

Задачи вентиляции бани и чем она отличается от вентиляции других помещений мы уже выяснили, теперь пора рассказать, какими способами их можно достичь. Способы зависят от архитектурных особенностей помещения и ваших предпочтений.

Вначале нужно вспомнить уроки физики из школы. Вентиляция помещений происходит за счет разности плотности воздуха на улице и в помещении. Нагретый воздух имеет меньший вес и поднимается вверх, холодный воздух тяжелее и опускается вниз, происходит так называемая конвекция. Соответственно, для того чтобы помещение вентилировалось, горячий воздух должен иметь возможность уходить, а холодный поступать, нужны входные и выходные отверстия. Это могут быть обыкновенные щели в окнах и дверях или специально сделанные вентиляционные отверстия.

В интернете можно встретить утверждения, что эти отверстия должны обязательно иметь одинаковые размеры, в противном случае вентиляция не работает или «дует не в ту сторону». Так могут говорить только те, кто прогуливал уроки. Соотношение размеров входа и выхода воздуха на работоспособность вентиляции никак не влияет.

Вентиляционное окно квадратной формы

Если выходное отверстие, к примеру, может выпустить в час только 1 м3 теплого воздуха, то ровно такое же количество попадет в помещение холодного, какие бы размеры ни имело входное отверстие, и наоборот. А эффект обратной тяги получается в случае ветрового подпора или при полном отсутствии поступления свежего воздуха. В первом случае сильный внешний ветер «загоняет» воздух в помещение, во втором случае после выхода воздуха в помещении образуется небольшой вакуум, который обратно втягивает воздух в помещение. Нельзя сказать, что вентиляция полностью отсутствует, просто она становится циклической и работает по принципу «туда-сюда». Конечно, эффективность такой вентиляции приближается к нулю, воздух немного двигается лишь поблизости отверстий.

И с этими явлениями понятно, теперь рассмотрим конкретные виды естественной вентиляции бани. Начнем от самых простых и закончим более сложными.

Наиболее простой, но и наименее эффективный способ вентиляции.

В парной открывается дверь или одновременно дверь и окно – вентилирование происходит быстро, но не так, как нам бы хотелось. Почему?

Из бани удаляется пар, а это имеет и негативные последствия.

Итог – проветривание не тот метод вентиляции, которым следует пользоваться постоянно. Это крайний способ, прибегать к нему рекомендуется только в случае возникновения острой необходимости.

Такой метод можно считать более удачным, но он возможен только в одном случае – топка банной печки располагается в парной. Теплый воздух удаляется через топку и дымоход, поступление может происходить через щели пола, приоткрытую форточку или дверь. Иногда в нижней части дверного полотна делается специальное отверстие, для улучшения дизайна оно закрывается декоративной решеткой.

Преимущества вентиляции бани печкой.

Есть, конечно, и недостатки, назовем главные из них.

1. Недостаточная производительность. Быстро изменить температуру или влажность в парной не удастся.
2. Наличие «мертвых» зон. Перемешивание воздуха по всему объему не происходит, возникают зоны со сквозняками и зоны со стоящим воздухом.
3. Зависимость тяги (вентиляции) от погодных условий.

Несмотря на некоторые недостатки, такой способ вентиляции в сочетании с обыкновенным проветриванием очень часто используется в «бюджетных» вариантах бань.

Для бюджетной парной лучший вариант — вентилирование печью и проветривание

Проветривание бани печкой — схема

Оптимальный вариант устройства вентиляции для большинства бань.

Преимущества:

Важно. Устройство вентиляции желательно продумать еще перед началом возведения бани. Решите вопросы с конкретным размещением отверстий и их габаритными размерами. Советуем высоту продухов делать не больше, чем высота бруса, а плошать отверстия регулировать длиной.

Почему оптимальнее предусмотреть вентиляцию на стадии строительства?

Варианты размещения и размеры вентиляционных продухов

Для всех продухов естественной вентиляции есть несколько общих правил. Первое ­­­– для того чтобы улучшить эффективность работы системы, отверстия подачи холодного воздуха должны располагаться внизу примерно 20 сантиметров от уровня пола. Отверстия для выхода должны размещаться на максимальной высоте – под потолком или на потолке. Второе – перемешивание различных слоев воздуха в объеме парной улучшается, если входное и выходное отверстия расположены на максимальном удалении друг от друга, желательно по диагонали помещения. В каких именно местах их рекомендуется устанавливать?

Его можно делать в нижней части дверного полотна парной.

Преимущества – нет необходимости делать лишнюю дыру в стене бани. Это экономия времени и усилий, кроме того, исключается вероятность намокания нижних венцов сруба. Недостаток – в большинстве случаев двери располагаются напротив полок для принятия банных процедур, появляются потоки холодного воздуха, создающие ряд неудобств.

Под полкой.

Преимущества – входное отверстие незаметно, потоки холодного воздуха хорошо перемешивается с теплым по всему объему. Недостаток – усложняется доступ к решетке для открытия/закрытия заслонки. Если во время мытья регулировать интенсивность вентиляции можно только с помощью верхней решетки, то после проветривания бани нужно закрывать обе. А это значит, что придется через некоторое время специально для закрытия продуха посещать парную.

Важно. Заслонки на вентиляционных отверстиях нужно устанавливать по две на каждое – снаружи и внутри парной. После проветривания бани обе следует закрывать. Выбирайте такую технологию установки решеток, которая гарантирует полную герметичность внешних заслонок. Категорически запрещается попадание атмосферной влаги на венцы сруба.

За печкой.

Самый оптимальный вариант. Холодный воздух с улицы ударятся в печку, немного подогревается и разбивается на несколько отдельных и с невысокой скоростью движения потоков. Сквозняки полностью ликвидируются. Недостатки – не всегда есть возможность установить в этом месте декоративные решетки. Если печка находится близко к стене, то большая температура отрицательно влияет на пластиковые или деревянные материалы декоративной решетки. Кроме того, согласно правилам техники безопасности такие места за печкой должны изолироваться листовым железом с использованием теплоизоляции.

Для вашего конкретного случая не подходит ни один вариант? Не проблема, делайте отверстие там, где считаете нужным.

Что касается выходного отверстия, то с его размещением проблем меньше. Единственный наш совет – не делайте в потолке. Переувлажненный воздух нельзя выводить на чердак, он станет причиной постоянного увлажнения деревянных элементов стропильной системы, а ее преждевременный ремонт всегда «влетает в копеечку». Чтобы предохранить стропила, влажный воздух придется выводить на крышу. Зачем делать в покрытии дополнительное отверстие, зачем своими руками и за свои деньги ухудшать герметичность покрытия крыши?

Размеры отверстий для естественной вентиляции

Технология расчета размеров вентиляционных отверстий указана в действующих нормативных актах. Определить размеры продухов для естественной вентиляции намного сложнее, чем для принудительной – слишком много факторов, не зависящих от людей. Главный параметр производительности системы вентиляции – кратность смены воздуха. Для жилых помещений регламентируется минимальное значение кратности, при этом учитываются как температура в комнатах, так и температура на улице. Температура в жилых помещения колеблется в незначительных пределах, это упрощает работу проектировщиков.

В парных ситуация намного сложнее – показатели температуры и влажности изменяются в очень широких пределах. Кроме этого, скорость прихода/поступления воздуха в различных ситуациях может отличаться в разы. Такие предварительные условия делают практически невозможным выполнение точного расчета оптимальной кратности обмена воздуха при естественной вентиляции.

Некоторые владельцы бань боятся задохнуться во время принятия банных процедур из-за нехватки кислорода. Доводим к их сведению, что одного кубического метра воздуха одному человеку достаточно для дыхания полтора часа. Подсчитайте кубатуру парной и узнаете, сколько времени можно безопасно париться, счет идет на десятки часов.

Проблемы может вызывать угарный газ. Если вы закрыли шибер печи до полного прогорания дров, то никакая вентиляция не поможет. Она может проветрить помещение только в том случае, если угарный газ не больше поступает. Протапливайте печь правильно и никогда не угорите, не надейтесь напрасно на вентиляцию.

Как сделать вентиляционное отверстие в стене бани

Для примера мы возьмем самый сложный вариант – уже сделана внешняя и внутренняя обшивка стен бани. Отверстие может быть круглым, квадратным или прямоугольным.

Шаг 1.
Сделайте разметку месторасположения продуха на внутренней обшивке парной. Перед началом работ вы должны не только знать место расположения отверстия, но и его размеры и конфигурацию. Желательно, чтобы воздуховоды и декоративные решетки были в наличии, это даст возможность точно контролировать размеры отверстия и не делать лишней работы.

Шаг 2.
Подготовьте длинное сверло по дереву, рабочая длина должна превышать толщину стены бани совместно с внешней и внутренней обшивкой. В центре нарисованного контура продуха просверлите сквозное отверстие изнутри парной. Выход сверла снаружи парной будет центром продуха. Нарисуйте вокруг него размеры отверстия, аналогично сделанного в парной.

Шаг 3.
Уберите элементы внутренней и внешней обшивки в контуре. Если ваша баня с двух сторон обшита натуральной вагонкой, то процесс упрощается, просто аккуратно выпилите доски. Если с внешней стороны использовались металлические листы – пользуйтесь болгаркой.

Шаг 4.
Внимательно осмотрите несущие конструкции обшивки, если они повредились – отремонтируйте. По контуру вентиляционного продуха максимально близко друг к другу сверлите сквозные отверстия, постоянно проверяйте, в каком месте они выходят с наружной стороны стены. Сверло должно постоянно быть перпендикулярным к плоскости. Сверлите такие же отверстия по всей площади продуха, чем больше их будет, тем легче делать дыру в стене.

Видео — Как просверлить отверстие большого диаметра в дереве

Шаг 5
. Далее нужно работать долотом и стамеской, постепенно убирайте деревянные перемычки между отверстиями. Полностью выдолбить дыру с одной стороны стены не удастся – слишком трудно добраться инструментом. Сделайте половину работы изнутри парной, а вторую половину снаружи. Тщательно выравнивать поверхности отверстий не нужно, главное чтобы в канал легко помещался воздуховод.

Самая трудная физическая работа сделана, можно приступать к установке воздуховода и решеток. Не расстраивайтесь, если на проделывание отверстий уходит много времени, даже опытные строители редко могут в день подготовить более двух продухов.

Как устанавливать воздуховоды и решетки

Для воздуховодов можно брать металлические оцинкованные или пластиковые трубы, длина определяется длиной прохода. Решетку подбирайте по размерам отверстия, для регулировки эффективности вентиляции на ней должны быть заслонки.

Шаг 1
. Минеральной ватой заизолируйте плоскости отверстия, аккуратно вставьте на место воздуховод. Для того чтобы прочно зафиксировать трубу в нужном положении, используйте монтажную пену. Выступившие излишки пены следует после застывания срезать.

Шаг 2.
Если между обшивкой и стеной есть гидроизоляция, обработайте пеной зазор между стеной и отверстием в обшивке пеной, она герметизирует место прореза и исключит попадание воды на деревянные конструкции.

Шаг 3.
Закрепите решетки, способ крепления зависит от материала изготовления облицовки стен и обрешетки.

Проверьте работоспособность вентиляции при помощи тлеющей головешки или иного источника дыма. Поднесите ее к входному отверстию и понаблюдайте, как и с какой скоростью двигаются воздушные потоки в парной.

На фото клапан притока воздуха и его проверка на работоспособность

Поэкспериментируйте с естественной вентиляцией при различных положениях заслонок, от максимального до минимального.

Видео — Установка клапана КПВ 125

Видео — Вентиляция в бане с печью-кондиционером Термофор

Зачем нужна вентиляция в русской бане? Наведем простой пример: человек парится, вокруг него – горячий пар и он им дышит. Выдыхается кислород и постоянно вдыхается углекислый газ – и если притока свежего воздуха в такой обстановке не будет, отдыхающий может попросту угореть. То есть, если отсутствует вентиляция – баня становится попросту опасной для жизни – вот почему в технических правилах эксплуатации бани так много тонкостей. Да, порой можно услышать и от опытных мастеров, что вентиляция в кирпичной бане, к примеру, не нужна – но речь идет не о том, что в парной не нужен свежий воздух, а о том, что порой в бане достаточно и естественной вентиляции, и ей не нужна принудительная.

Общие правила при планировании банной вентиляции

Сама система вентиляции в бане имеет две главных задачи: доставлять свежий воздух во время процедур и обеспечивать быструю и качественную просушку банных помещений после их. И продуманными и реализованными должны быть оба варианта.

А вот то, что вентиляция делать не должна:

• Нарушать притоком свежего воздуха температурный режим бани.
• Неправильно расслаивать температурные потоки – т.е. прохладно может быть только у пола, но ни как не на полке, где сидит распаренный человек.
• Удалять из парной не тот воздух – не отработанный, в котором больше всего углекислого газа.

Также дефицит свежего воздуха неизменно приведет к появлению в бане неприятного запаха – а от него избавиться трудно. Да наполненный спорами плесени и грибков воздух – не самый целебный для отдыхающего человека.

Всего же вентиляция в бани обеспечивается таких видов:

• Естественная
  , когда весь поток воздуха происходит из-за разницы давления на улице и в помещении.
• Механическая
  – когда и за температурой, и за подачей воздуха следят приборы.
• Комбинированная
  , когда давление искусственно создается при помощи вентилятора.

И в самой бане нужен не только приток, но и отток – а это уже делается с помощью короба, который всегда располагается по диагонали от приточного канала.

Вентиляция жизненно необходима не только в душной парилке – но и в душевой, в раздевалке и даже комнате отдыха. Просто изначально нужно определиться, какой из ее видов подходит для конкретной бани.

Полы в бане тоже должны быть вентилируемыми – ведь они постоянно соприкасаются с водой, что может привести к их разрушению. Если этого не предпринять – их придется менять минимум раз в 5 лет. А потому, чтобы продлить их срок эксплуатации, важно делать вот что:

1. Изначально, еще во время закладки фундамента, нужно обеспечить вентиляцию полов – сделать небольшие отдушины с противоположных сторон цоколя.
2. Нужно оставить еще два вентиляционных отверстия около противоположных стен парилки – для свежего воздуха. А, чтобы в баню случайно не проник грызун, эти окошки обычно закрывают решетками.
3. Во время установки печи важно сделать так, чтобы уровень чистового пола оказался немного выше поддувала – тогда она станет работать как вытяжка.
4. Доски настилать нужно так, чтобы между ними оставались щели от 0,5 до 1 см.
5. По завершению банных процедур полы нужно хорошо просушивать – каждый раз.

Можно сделать в бане и вентиляцию «по Басту»: приток свежего воздуха организовать под печью, а выхлоп – с потолка прямо напротив двери в углу. Для этого используется специальный выхлопной короб – его можно сделать из доски и обшить внутри фольгой

Правильное направление потока воздуха

Под полом ветканал нужно делать непосредственно прямо у металлического листа – именно он защищает полы от пожара. И размер самого короба не должен превышать диаметр дымохода на 20%. В общем такая система хороша – приток свежего воздуха с улицы регулировать легко, а вот неприятный запах в парилку уже не проникает.

Если топка находится прямо в парной, то этот вариант – наиболее рационален. Конечно, конструкция получается более сложной – ведь в ней ставить уже нужно два короба: один для обеспечения конвекции воздушных масс, второй – для сгорания дров. И сами каналы разместить можно прямо в кирпичном подиуме – если будет водружена печь.

5 популярных схем устройства на выбор

А вот вентиляция в парилке должна быть продумана особенно тщательно – иначе никакого комфорта от приятных процедур не будет. А обеспечить ее можно разными способами:

Вариант №1.
Входное отверстие располагается за печкой, в полуметре от пола, тогда как выходное – с противоположной стороны, на высоте 30 см. В нем устанавливается вентилятор для принудительного движения воздуха. В этом варианте воздух прогревается равномерно – прохладные потоки нагреваются от печи и идут вверх, где охлаждаются и опускаются вниз. Там уже они выводятся наружу через вытяжное отверстие. И чем оно будет ниже, тем сильнее будет поток воздуха.

Вариант №2.
Оба вентиляционных отверстия находятся на одной стене – напротив печи. Но входное – внизу, на 30 см от пола, а выходное – вверху, на 30 см от потолка. Здесь в выходном отверстии тоже ставится вентилятор. Но схема потока несколько иная: холодный воздух проникает в парную, ударяется об печь, греется и устремляется вверх – в вытяжку и наружу.

Вариант №3.
В этом способе входное отверстие – за печью, на высоте 20 см от пола, а выходное – на той же высоте, но с противоположной стороны. И здесь тоже ставится вентилятор. Вся система достаточно проста: холодный воздух попадает в парную, проходит через печь и вытягивается с помощью вентилятора наружу.

Вариант №4.
Это вариант идеален для парной с полами, где есть щели для вытекания воды. Входное отверстие за печью на высоте 30 см от пола, воздух, который остыл, опускается вниз и проникает через пол, а затем через вентиляционную трубу выводится на улицу.

Вариант №5.
Этот способ – для тех бань, где печь работает постоянно. Входное отверстие – напротив печи, в 30 см от пола, а дымовая труба и топка с поддувалом выполняют роль вытяжки.

Если нужно поднять температуру в парилке либо увеличить количество либо насыщенность пара – тогда достаточно будет закрыть входные отверстия заглушками. А после окончания процедур – заглушки снять. И это проще, чем жать кнопки на каком-то пульте к сложной и дорогой вентиляционной системе. Вот так делается вентиляция бани своими руками – ничего сложного!

Зачем нужна вентиляция в бане?

Вентиляция в бане представляет собой систему из вентиляционных отверстий, через которые свежий воздух поступает в парилку и медленно выходит из нее на улицу. Если не создать вентиляционные отверстия в бане, по истечению нескольких лет деревянная обшивка парилки начнет покрываться плесенью, а сами доски будут издавать неприятный аромат (запах гнилой древесины и пота).

Что бы всего этого не происходило, необходимо при строительстве бани уделить достаточно внимания схеме вентиляции бани, которая позволит удалять застоявшийся воздух с парилки, подсвежая помещение кислородом.

Принцип действия вентиляционной системы

Как мы уже сказали, вентиляционная система бани состоит из специальных отверстий для подачи и удаления воздуха (приточное и вытяжное отверстие).

В схеме вентиляции бани может быть как два, так и больше отверстий, все зависит от размеров парилки, а так же особенностей построения самой бани.

Принцип действия вентиляционной системы бани следующий: с приточного отверстия свежий воздух поступает в парилку, где смешивается с теплым воздухом от печи-каменки и осуществляет распределение образовавшегося теплого потока по всей комнате.  После этого так называемый «отработанный» воздух удаляется на улицу через вытяжное отверстие, которое может быть установлено как на противоположной от приточного отверстия стене, так и в том же самом месте, только выше (все зависит от схемы проветривания).

Основные схемы вентиляции бани

На сегодняшний день существует множество вариантов схемы вентиляции бани. Как правило, все схемы имеют один и тот же «костяк», но только видоизмененный под индивидуальные особенности бани.

Итак, основными схемами вентиляции бани считаются следующие 5:

В первой схеме приточное вентиляционное отверстие расположено сразу же за печью-каменкой в парилке. Высота установки приточного окошка должна составлять не больше чем 30 см от уровня пола. На противоположной стене размещается второе вентиляционное отверстие – вытяжное. Высота его установки составляет около 30 см от потолка. Данная схема вентиляции бани является одной из наименее целесообразных, т.к. нагретый свежий воздух поднимается вверх и буквально сразу же выходит на улицу, а, следовательно, весь углекислый газ не успевает полностью перемешаться в воздушном потоке и выйти наружу.

Вторая схема более эффективно прогоняет свежий воздух по всей парилке. В данной схеме и приточное и вытяжное отверстие располагаются на одной стенке парилки. Только первое окошко снизу (30 см от пола), а второе сверху (30 см от потолка). Что бы осуществить проветривание необходимо дополнительно установить в вытяжное отверстие нагнетающий вентилятор.

В результате воздух будет попадать через нижнее отверстие в парилку, сталкиваться с печью каменкой, которая стоит напротив возле стены, и весь теплый воздушный поток, проходя через парилку, выйдет через верхнее окошко.

Данная схема вентиляции бани применяется в тех случаях, если парилка имеет только одну стену, соседствующую с улицей.

Третья схема вентиляция является доработанным вариантом первой схемы. Приточное отверстие устанавливается за печью, на высоте 30 см от пола. Вытяжное отверстие устанавливается на противоположной стене, но только не сверху как в прошлый раз, а снизу, на тех же 30 см от пола. Для того, что бы вентиляция нормального функционировала, необходимо так же оснастить вытяжное отверстие нагнетающим вентилятором.

Принцип действия данной схемы заключается в том, что свежий воздух попадает в парилку, прогревается через печь каменку, поднимается вверх к потолку, а когда начинает остывать, опускается к полу и выходит в вытяжное отверстие.

Четвертая схема является не только эффективной для вентиляции бани, но и положительно влияет на долговечность деревянного пола в парилке.

Для создания данной схемы вентиляции необходимо сделать в полу технологические отверстия (зазоры), которые будут выходить в пустое пространство под полом. В этом пространстве устанавливается вытяжное отверстие, представленное трубой, которая ведет на крышу дома.

В данном случае парилка оснащается только одним вентиляционным отверстием – приточным. Оно устанавливается снизу за печью каменкой. Принцип действия такой: свежий воздух попадет в парилку, нагревается и поднимается к потолку. Далее воздух остывает и опускается к полу, где через щели проходит к вентиляционной вытяжной трубе. Когда отработанный воздух будет выходить через пол, он дополнительно осуществит просушивание досок.

Ну и последняя, пятая схема вентиляции бани так же имеет одно вентиляционное отверстие – приточное, устанавливаемое внизу стены, противоположной печи-каменки. Вытяжкой в данной схеме будет служить сама печь, а точнее ее поддувало. Особенность этой схемы заключается в том, что печь должна функционировать на протяжении всего отдыха в бане, иначе поддувало не сможет поглощать отработанный воздух и выводить его наружу.

Так же существует комбинированные схемы вентиляции бани, но их применяют только в редких случаях и то, советуясь со специалистами.

Технология создания вентиляции в бане

Вентиляция в бане своими руками

Перед тем, как создавать вентиляцию в бане своими руками, необходимо знать следующие требования:

1. Вентиляционные отверстия в бане должны поддерживать достаточное количество свежего воздуха в парилке (он не должен быстро выходить либо долго застаиваться).
2. В бане не должно быть сквозняков!
3. Парилка должна граничить хотя бы одной стеной с улицей, для вытяжки воздуха за пределы бани.
4. При установке дверей в баню необходимо оставлять под дверью зазор около 2 см, для дополнительной вентиляции помещения.
5. За один час отдыха в бане схема вентиляции должна обеспечивать минимум 3 смены полного объема воздуха в парилке
6. Размер вентиляционных отверстий (а точнее, площадь) рассчитывается по формуле: «объем проветриваемого помещения» * «24 см²».

Итак, переходим к делу. Создавать вентиляцию в бане своими руками необходимо на основании тщательно подготовленного проекта, во время строительства бани (даже перед возведением фундамента).

В нашем примере баня будет иметь две стены, которые граничат с улицей.

Для создания вентиляции в бане вы должны обладать навыками работы с древесиной, т.к. коробы для отверстий будут изготовлены из досок и брусков.

Из материалов и инструментов для создания вентиляции в бане своими руками вам потребуется:

• Задвижки
• Гофрированная труба
• Вентиляционная приточная решетка
• Вытяжной круглый клапан
• Пиломатериалы
• Инструменты по работе с древесиной (пила, молоток, шуруповерт, саморезы по дереву, рулетка, уголок и т.д.).

Технологию создания вентиляции в бане делим на этапы, для удобства восприятия информации:

1. Рассчитываем площадь коробов и изготавливаем их

2.Согласно схеме устанавливаем коробы в нужных местах (снизу либо сверху на стене)

3. Устанавливаем на коробы задвижки (лучше на каждое отверстие наружную и внутреннюю задвижку) и вытяжной круглый клапан (соответственно, на вытяжное отверстие)

4. Внутрь короба помещаем гофрированную трубу (она позволит воздуху беспрепятственно проходить через короб)

5. На приточное отверстие устанавливаем решетку.

Так же, если схема вентиляции бани требует искусственного нагнетания воздуха, не забываем установить специальный вентилятор!

Это и все, что мы хотели вам рассказать о создании вентиляции своими руками! Вы видите, что процесс довольно трудоемкий и сложный, поэтому рекомендуем в данном случае обращаться за помощью к специалистам!

Еще одна поделка для своей бани – это вентиляционная задвижка для парной. Можно, конечно, выбрать и совсем простой путь – купить ее в магазине банных принадлежностей. Но можно изготовить точно такую же задвижку и своими руками, сэкономив при этом определенную сумму денег.

Правда, потребуется ручной фрезер, который не у всех может и быть. Но, если он все-таки есть, то можно смело приступать к работе.

Описание конструкции вентиляционной задвижки

Задвижка для вентиляции в бане представляет собой клееную конструкцию из лиственных пород дерева. В качестве материалов можно применять деревянные заготовки из осины, ольхи, ясеня, липы, березы и т.п.

Склеивание готовых заготовок производится термостойким клеем ПВА по дереву, например, таким, как «Момент Столяр Premium Супер ПВА».

Сама заслонка выполнена из фанеры толщиной 5 мм. Таким образом, в пазах обеспечивается зазор в 2 мм, что вполне достаточно для нормального скольжения заслонки по пазам при открытии-закрытии вентиляционного отверстия.

Крепление задвижки к стене или потолку следует производить саморезами по дереву, которые впоследствии можно зарыть деревянными шкантами диаметром 8 мм.

Ниже представлено 3D-изображение готовой вентиляционной задвижки, а так же всех ее деревянных деталей, что поможет Вам при их изготовлении.

Технология изготовления задвижки

В общих чертах порядок изготовления и отделка задвижки сводиться к следующим операциям:

1. Берется строганая и ровная заготовка сечением 20×20 мм и длиной 1000 мм.
2. За одну установку упоров фрезера выбирается паз глубиной 6 и шириной 7 мм (см. эскизы). Фрезерование паза следует производить за несколько проходов фрезы.
3. Шкуркой зачищаем отфрезерованную заготовку и нарезаем две продольные и две поперечные боковины в размеры 125 и 342 мм соответственно.
4. В длинных заготовках с обеих сторон аккуратно фрезеруем выступы 7×14 мм, выдерживая размеры 8, 6 и 330 мм. К этой операции следует отнестись с особым вниманием, так как выступы будут влиять на правильность расположения пазов в коротких и длинных боковинах. В идеале они должны быть в одной горизонтальной плоскости.
5. Производим пробную сборку рамы. Если все нормально, то замеряем размеры между пазами в длинных боковинах (нужны для изготовления заслонки), и размер длины поперечины.
6. Изготавливаем заслонку с ручкой и поперечину, учитывая сделанные замеры в п. 5.
7. Делаем контрольную сборку всех элементов. Проверяем плавность хода заслонки по всей длине пазов.
8. При получении положительных результатов приступаем к окончательной сборке вентиляционной задвижки, предварительно нанося клей ПВА на склеиваемые поверхности.
9. Выставляем углы, кладем груз на заготовки и оставляем на время для схватывания клея.
10. Высверливаем отверстия под крепеж.
11. Шкуркой зачищаем все неровности, удаляем заусенцы и скругляем острые кромки.

Примечание: фиксацию поперечины к длинным боковинам можно сделать следующим образом:

• на боковинах на месте стыка с поперечиной набиваем по два тонких гвоздика на ½ их длины и откусываем шляпки;
• перед склейкой, когда будем собирать задвижку, свободные концы гвоздиков должны войти в торцы поперечины, обеспечив тем самым их надежную фиксацию.

В дополнении к 3D-изображению привожу еще эскизный чертеж этой задвижки с видом сверху  и двумя разрезами.

В следующей статье рассмотрим технологию изготовления деревянного подголовника для бани.

Перейти в главную статью-содержание: Отделка бани своим руками

_

Банный форум Бани.РФ

Самый крупный банный форум страны: все о банной культуре, банных заведениях, традициях, обычаях и строительстве бани.

Как изготовить вентиляционную задвижку для парилки: особенности конструкции

Как изготовить вентиляционную задвижку для парилки: особенности конструкции

Сообщение Akcii » 10 май 2016, 08:54

Установка вентиляционной решетки с задвижкой не требует привлечения специалиста. Более того, ее можно изготовить своими руками и для этого не потребуется иметь огромный багаж знаний и богатый опыт работы, а всего лишь несколько полезных рекомендаций. Об этом и пойдет речь в нашей статье.
Общеизвестно, что для грамотного обустройства парилки, следует побеспокоиться о качественном оборудовании вентиляции. Во-первых, это позволит воздуху прогреваться равномерно. Во-вторых, в помещении обязательно должен восполняться недостаток кислорода. В-третьих, благодаря вентиляции наружу будет выводиться углекислый газ. Поэтому вентиляционный канал должен быть расположен правильно.

Зачем необходима вентиляционная задвижка?

Если обустройство вентиляционной системы выполнено с ошибками, то в парилке может возникнуть недостаток воздуха и даже стать причиной отрицательного самочувствия людей. Горячие потоки воздуха будут концентрироваться у источника обогрева, а остальные зоны не смогут прогреваться в полной мере. Но встречаются совершенно противоположные ситуации, при которых обмен воздухом происходит слишком быстро. В итоге, парилка не успевает прогреваться. Регуляторами в таких случаях выступают заглушки или специальные решетки.

Монтаж задвижки следует выполнять независимо от того, какая схема вентиляции предусмотрена в бане. Поскольку в помещении не должно быть сквозняков, рекомендуется особое внимание сосредоточить на герметичности заглушки. Также рекомендуется использовать решетку, которая исключит попадание в парилку мелких насекомых и грызунов.

Система вентиляции должна быть обдумана еще на том этапе, когда баню начинают проектировать. При возведении конструкции на высоте около 50 см в стене делают вентиляционное отверстие. Его размер должен быть на 20% больше от толщины дымохода.

Изготовление задвижки для парилки

Владелец бани может приобрести готовую конструкцию. На рынке представлено немало решеток и лидером в этом сегменте рынка является компания Harvia (Финляндия). Вместе с тем, можно изготовить решетку самостоятельно.

Безусловно, идеальным вариантом является дерево. В редких случаях, задвижки выполняют из металла, но таким образом можно получить сильный ожог. В целом же, они запрещены техникой безопасности.

Выбирая древесину, стоит обратить внимание на лучшие материалы – липу и ольху. Они великолепно справляются со своими функциями и не бояться влажности и высокой температуры. Сосна и другие хвойные породы выделяют смолы, которые при высокой температуре также могут стать причиной ожогов.

Порядок работы при изготовлении решетки:

• Вначале необходимо измерить вентиляционное отверстие. После этого подготавливаются четыре рейки, которые станут основой для изготовления рамы. Рейки не стоит делать толще, чем 3 см. Также рама должна выступать на 2 см с каждой стороны отверстия.
• С помощью фрезы на рейке выполняется углубление около 0,8 см. Поверхность реек шлифуем.
• Для того, чтобы обеспечивать нормальное движение задвижки, необходимо срезать одну из реек по высоте на 0,8 см.
• Сборка каркаса. При сборке обратите внимание на то, чтобы подготовленные отверстия были расположены с одной стороны. Крепежными элементами могут выступать оцинкованные гвозди.
• Вырезаем конструкцию решетки. Сечение может быть 5х5 мм или 10х5 мм. Выполняем шлифовку.
• Выполняем закрепление элементов с расстоянием около 3 мм. Для крепления использовать саморезы.
• Вырезаем из липы или ольхи задвижку и после ее шлифовки прикрепляем ручку. Оптимальная толщина массива составляет 5-7 мм.
• Для удержания задвижки потребуется прибить еще одну рейку. Она должна быть расположена в другой стороне от ручки задвижки. После этого вставляем заглушку. Аналогично следует изготовить вторую конструкцию, которая будет эксплуатироваться на выходе.
Не стоит забывать, что материал после шлифовки рекомендуется обработать антисептиком.

Монтаж решетки

Для повышения эффективности системы вентиляции не стоит делать воздуховод длинным, а также с огромным количеством изгибов. Перед выполнением монтажа необходимо закрепить гофру в канале. Как правило, ее выводят выше уровня крыши. Эта мера позволяет увеличить силу тяги.

Решетка устанавливается так, чтобы не ограничивать движение конструкции по пазам. Общее положение конструкции должно быть идеально ровным, что достигается благодаря использованию уровня. Фиксация выполняется с помощью саморезов. Чтобы исключить прикосновение к шляпкам, рекомендуем их максимально углубить в поверхность стены. В процессе работы желательно использовать оцинкованные саморезы. Способ монтажа задвижки на выходном и в приточном отверстии одинаковый.

Как регулировать заглушку во время отдыха в парилке?

В парилке необходимо создать микроклимат, который будет в полной мере обеспечивать комфортное пребывание людей. Достигается это с помощью правильной регулировки вентиляционной задвижки. Поэтому, рекомендуем ознакомиться с несколькими простыми советами:

• перед посещением бани, а именно во время топки, оба вентиляционных отверстиях должны быть полностью открыты;
• после того, как температура в парилке достигнет определенного уровня, заглушку следует установить в нужный режим. Для этого придется пару раз поэкспериментировать;
• для того, чтобы в парилке был свежий воздух, приточное отверстие должно быть открыто;
• после завершения банных процедур, следует открыть две отдушины, что обеспечит проветривание парилки, а также исключит возможность появления грибка.

Источник

Простая вентиляция в бане своими руками: схемы и рекомендации

Без хорошей вентиляции в парной настоящего удовольствия от бани не получишь, а людям, которые не могут похвастаться богатырским здоровьем, ходить в такую баню и вовсе опасно. В этой статье мы рассказываем, как сделать вентиляцию в бане, и разбираем «классику без вентканалов»: как вентилировали парилку наши предки и как это может выглядеть в современном решении.

Залповое проветривание: правильная вентиляция в парилке

В классической русской бане обычно использовались две схемы вентиляции:

Залповое проветривание осуществляется через открытую дверь и окно. Подчеркнем: речь идет о влажной паровой бане, а не о сауне.

Пришлось поскандалить с заказчиком и настоять на том, чтобы в стене толщиной 500 мм было вырублен проем для окна.

Чтобы получить воздух для дыхания в парной, достаточно окошка рядом с полком и двери в предбанник. Окно и дверь нужно открывать между заходами, пока мы отдыхаем. Потом возвращаемся в парную, закрываем окно и дверь и снова паримся.

Для просушки парной в ней делают маленький продух (есть разные варианты: одни делают его в дальнем углу под потолком, другие, наоборот, под полком). После использования бани открывают:

Так создается поток воздуха, который вентилирует помещение и выносит из него влагу.

На фото: баня нашего пользователя с ником Vasisdas.

Когда хочется освежить воздух в парилке после нескольких заходов, вытяжка открывается, в каменку плещется ударная доза кипятка.

Способ «от деда»

Есть еще интересный, дошедший от наших предков способ проветривания бани, который EsKor, участник нашего портала, увидел в бане «у одного седовласого деда». В этой бане единственным специально сделанным средством вентиляции была отдушина в метре от пола, под полком. В чем смысл такой отдушины? Оказалось, что седовласый дед «освежал» воздух в парилке почти так же, как КочевниК, только заранее готовил ведро с ледяной водой и выливал его на полок или за мгновение до, или сразу после того, как в каменку заряжалась ударная доза воды.

Дед пояснил, что холодная вода, которая попадает на пол с полка, тянет к себе пар вниз, а он прихватывает с собой спёртый воздух и улетает в отдушину. Никакой мистики, физика это дело хорошо объясняет.

Понятно, что этот метод не подойдет для суховоздушных бань и для парилок с глухим полом и отсутствием слива.

Разные схемы вентиляции русской бани

Рассмотрим, как работает такая система вентиляции на примерах нескольких бань участников FORUMHOUSE.

Вот баня нашего участника с ником Vasisdas.

Все гениальное просто! Печь каменка, дверь, окно и массив дерева. Научиться пользоваться этим – дело техники.

Как сделано окно в парной: стеклопакет со стороны фасада бани, вентзазор в толщину пирога стены, со стороны парной декоративное окошко. Это позволяет избежать лишних теплопотерь и просто красиво.

У нашего участника с ником Строю для себя небольшая совмещенная парилка-моечная, 2,5 на 2,1 и высотой 2,1м.

Система вентиляции включает в себя:

Верхний продух всегда закрыт, его открывают только для того, чтобы просушить парную после использования. Также наш пользователь иногда открывает его, чтобы создать более мягкий режим для жены и дочки.

Во время парения все отверстия закрыты. Высота окошка подобрана удачно, жар из парной не выдувается.

Во время парения используется два вида проветривания:

Для сушки парной открываются все отверстия и окна.

Воздух с улицы через окно предбанника идет по полу в нижний продух под полком (сквознячок), частично нагреваясь от еще горячей печи и поднимается над полком в верхний продух. Под полом сквозняк от продухов в цоколе. Зимой на время парения я их закрываю.

Такие «старые способы» вентиляции бани, без обустройства вентканалов, наш пользователь считает оправданными и вполне достаточными при теплоемкой печи.

Вот как устроена вентиляция в бане у нашего участника с ником Михалыч Титов. Приток сделан через отверстие в полкирпича в боковой стенке.

Если посмотреть с улицы, то это выглядит вот так.

Ответвление вниз, в которое уходит конденсат, закрыто винтовой заглушкой. Вход из мойки сделан под печь.

При постройке бани участник нашего портала с ником Сhagav придавал вентиляции особенное значение. В комнате отдыха он сделал принудительную вентиляцию (одно приточное отверстие и два вытяжных), а в парной сделана естественная.

При желании воздух в парную поступает с улицы – в фундамент залиты трубы, через камни печи проходит гофрированная нержавейка. Она открывается и закрывается задвижкой.

Пять вытяжных отверстий сделаны на разных уровнях и в разных стенах. Поступление и удаление воздуха в парную регулируется в соответствии с потребностями.

Несколько вытяжных отверстий в парной позволяют решить противоречивые задачи, дирижируя потоками свежего и отработанного воздуха.

Вентиляцию легко перекрыть чтобы поддать парку и легко открыть, чтобы снова восстановить комфортные условия.

Как говорит владелец бани, самое важное – не допустить ситуации, когда холодный воздух тянется по полу парной.

Чтобы избежать этой ситуации, он и соединил приток с гофрированной трубой из нержавейки – многие назовут это перестраховкой, но мастер получил то, на что рассчитывал.

Вентиляция работает отлично, и в такой парной легко дышать.

Выводы

Несложная система вентиляции в бане, без каналов, отлично работает при условии теплоемкой печи. Если мы говорим о русской бане, то для поступления воздуха, необходимого для комфортного пребывания в парной, достаточно залпового проветривания через окно и дверь. Дополнительное отверстие под полком позволит просушивать баню после ее использования.

Все вентиляционные отверстия в парилке должны быть оснащены заслонками, которые при надобности можно открывать и закрывать.

Источник

Вентиляционная задвижка для бани: особенности изготовления и монтажа

Необходимость вентиляционной задвижки для бани

При неправильном обустройстве вентиляции недостаток кислорода может стать причиной плохого самочувствия у посетителей парилки. Кроме того, прогретый воздух будет концентрироваться у печи, не прогревая все зоны комнаты. В некоторых случаях, когда воздухообмен происходит слишком быстро, парилка попросту не будет прогреваться. Чтобы регулировать поступление воздуха в помещение, систему оснащают решетками и заглушками.

Задвижки рекомендуется устанавливать не зависимо от выбранной схемы размещения отверстий для воздухообмена в парилке. При этом важно не создать в помещении сквозняк, то есть заглушка должна быть максимально герметичной. Решетка в свою очередь необходима для предотвращения попадания внутрь насекомых, грызунов или осадков.

Задуматься об оборудовании системы вентиляции необходимо еще на этапе проектирования бани. Во время строительства в стене на высоте 0,4-0,5 метра от пола, где предполагается размещение каменки, делается приточное вентиляционное отверстие диаметром 120% от диаметра дымохода.

Для притока воздуха в некоторых случаях также используют подпольные продухи, которые располагаются в цоколе. Но лучше, чтобы свежий воздух поступал с улицы, а не из подполья.

Диаметр выходного отверстия должен быть в два раза больше. Его делают на противоположной стене у потолка. Однако нежелательно размещать его над полком, поскольку человек, сидящий там, будет находиться на сквозняке и может простудиться.

Решетка с заглушкой для бани

Вы можете купить производственную вентиляционную решетку для бани. Лучшими считаются изделия финского производителя Harvia. Но при желании решетку можно сделать своими руками.

Изготовление решетки с задвижкой для бани

Вентиляционные решетки для бани с задвижкой традиционно изготавливаются из дерева. Заглушки с металлическими ручками категорически запрещено использовать в парилке. В таком случае можно получить ожог, регулируя приток воздуха в нагретом помещении.

Оптимальный материал — ольха или липа. Они лучше всего переносят перепад температуры и влажности. Хвойные породы также нежелательно использовать. При нагревании они выделяют смолы, о которые тоже можно обжечься.

При изготовлении решетки придерживаемся такого алгоритма действий:

Монтаж решетки с заглушкой в бане

Перед монтажом необходимо зафиксировать гофрированную трубу в вытяжном канале, которую обычно продлевают на уровень выше крыши для увеличения тяги. Помните, что воздуховод желательно делать как можно более коротким и прямым. В таком случае эффективность вентиляционной системы будет максимальной.

Саму решетку фиксируем в таком порядке:

Изготовление и монтаж решетки с заглушкой и коробом в бане

В некоторых случаях приточные и выходные отверстия оснащают специальным коробом для регулировки вентиляции, а делают его в такой последовательности:

Регулировка задвижки во время банных процедур

Чтобы обеспечить эффективный воздухообмен и создать в парилке максимально благоприятный микроклимат, нужно правильно регулировать положение вентиляционной задвижки для бани. Для этого учтите несколько правил:

Смотрите видео о вентиляции в бане:

Источник

Как сделать вентиляцию в бане: самые простые и действенные способы

Отправим материал на почту

Проекты бань

Воздухообмен нужен в любом помещении, а в бане с её особым микроклиматом – особенно. Именно он и диктует, как сделать вентиляцию в бане, чтобы приток свежего воздуха не выгонял тепло, а заставлял нагретый печью воздух циркулировать в правильном направлении. Не продумав схему, можно получить такие проблемы, как холодные полы, быстрое снижение температуры в парной, сырость со всеми её последствиями, скопление угарного газа. Придумывать ничего не придется: способы вентилирования бань давно известны, нужно только выбрать наиболее эффективный в вашем случае.

Нужна ли вентиляция в традиционной русской бане

В старину русские бани специально не оборудовались вентиляционной системой, и отлично служили многие годы. Воздухообмен в них происходил естественным путем. Этому способствовали бревенчатые стены без утепления и обшивки, между венцами которых просачивался воздух. А также кирпичные дровяные печи с поддувалом, топящиеся прямо из парной, дымоход которых исполнял функцию вытяжки.

Как делать вентиляцию в бане, никто не задумывался, да в этом и не было необходимости, так как бани были небольшими и состояли максимум из двух помещений – предбанника и парной, в которой и парились, и мылись. Таким маленьким постройкам вполне хватало залпового воздухообмена, происходящего при открывании двери при входе и выходе из парилки. А по окончании процедур её и печную дверцу оставляли приоткрытыми до полного высыхания помещения. Сырой теплый воздух вытягивался в дымоход.

Возможность залпового вентилирования можно предусмотреть и в современных банях, если сделать открывающуюся форточку на стене, противоположной двери в парилку, и по диагонали от неё. Их ненадолго открывают перед заходом очередной партии парильщиков, только чтобы освежить воздух, но не выстудить помещение.

Если вы строите русскую баню без изысков, множества отдельных комнат, с традиционной печью, о том, как сделать вытяжку в бане, чтобы не было сырости, можно особо не задумываться. Достаточно двери, небольшого окна, хорошей печной тяги и обязательного проветривания после того, как все помылись.

Необходимость вентилирования современных бань

Современные бани за последнее столетие стали совсем другими. Сегодня их строят из разных материалов, не только из бревна. Облицовывают снаружи, утепляют и обшивают вагонкой внутри, буквально герметизируя постройку. Делают несколько изолированных помещений – парилку, моечную, раздевалку, комнату отдыха, санузел, а иногда и бассейн, и кухню.

Изменились и принципы отопления: печи зачастую делают с топкой из предбанника, а многие предпочитают дровяным электрические отопительные приборы, для работы которых не нужен дымоход. А чтобы не выходить на улицу в плохую погоду, такие комплексы нередко пристраивают к дому или размещают прямо в нем.

Стремление к удобству, комфорту и красоте может привести к нежелательным последствиям и даже навредить здоровью, если не продумать, как правильно сделать вентиляцию в бане. Самые распространенные последствия – это отравления угарным газом, гниение деревянных конструкций и появление плесени, споры которой совсем небезобидны.

Способы устройства естественной вентиляции

Плотный и тяжелый холодный воздух всегда опускается вниз, а нагретый вытесняется им и поднимается вверх. Так возникают движущиеся воздушные потоки в помещениях с любым обогревательным прибором. Но без притока свежего воздуха он не обновляется, а просто перемещается.

Если в нижней части стены сделать отверстие, через него будет поступать воздух с улицы, если его температура там ниже, чем в помещении. А через отверстие наверху он будет вытягиваться. Это и есть естественная вентиляция.

Этот элементарный закон физики и используют, когда задумываются о том, как сделать вентиляцию в бане своими руками без использования каких бы то ни было механизмов. Как правило, естественной вентиляции без принудительного забора воздуха для небольшой бани вполне хватает. В отличие от жилых помещений, в которых летом бывает так же жарко, как на улице, температура в бане всегда выше.

Но в ней необходимо поддерживать комфортную для приема процедур температуру, причем так, чтобы не образовывались сквозняки, и не было резкого перепада от жары на полке до холода на полу. Для этого воздушные потоки должны двигаться по определенной траектории, которую задают посредством размещения приточных и вытяжных отверстий в конкретных местах.

Вентиляция через дымоход

Проще всего решить проблему, как сделать вентиляцию в парилке, если в ней расположена топка печи с поддувалом. Оно послужит для вывода отработанного воздуха через дымоход, в котором во время горения топлива возникает тяга. Но работать эта схема будет только при условии притока воздуха извне.

Приток можно обеспечить такими способами:

В любом из этих случаев холодный поток, проникающий в помещение, двигается к источнику тепла и вытесняет вверх уже нагретый им воздух. Он при движении прогревает все помещение, постепенно остывая и опускаясь вниз. Здесь он втягивается в поддувало и выводится через дымоход на улицу.

Обратите внимание! Эта схема работает только при наличии тяги в дымоходе, которая возникает при горении дров. При отсутствии горения воздухообмен практически прекращается.

Этот способ как сделать вентиляцию в парной не самый надежный и эффективный, так как большая часть свежего воздуха сразу втягивается в печь. Поэтому ещё во время строительства бани желательно продумать другие варианты с устройством продухов в стенах.

Вентиляция через продухи

Чтобы воздухообмен не зависел от работы печи, для притока и вывода воздуха в стенах устраивают специальные отверстия. Она гарантированно будет работать при соблюдении следующих условий:

Идеальное расположение приточного продуха – за печью. Поступая в помещение, он сразу начинает греться, вытесняя уже горячую воздушную массу вверх и в сторону вытяжки. Поэтому в парной не образуется холодных потоков и уровней с заметно разной температурой.

Если вы хотите знать, как правильно сделать вентиляцию в бане и парилке, предусмотрите эту схему ещё на этапе проектирования и до установки печи. Также важно обязательно сделать перепад по высоте между вентиляционными отверстиями. Если они будут находиться примерно на одном уровне, это приведет к возникновению сквозняка и быстрому проходу свежего воздуха по прямой, без циркуляции в помещении.

Совет! Лучше всего делать вытягивающий продух непосредственно над полком для притока к нему горячего воздуха и быстрого вывода отработанных масс.

Чтобы иметь возможность регулировать проветривание или ограничивать доступ в парилку слишком морозного воздуха, нужно предусмотреть крышки или задвижки для продухов.

Преимущества естественной вентиляции заключаются в том, что она работает без использования устройств, которым необходимо питание от сети и которые могут ломаться. Её монтаж и эксплуатация не требуют больших затрат.

Способы устройства принудительной вентиляции

Обеспечить естественный воздухообмен приемлемой интенсивности не всегда возможно. Такая вентиляция плохо работает как в банях с большим количеством помещений, так и в тех, что имеют общую стену с домом или встроены в него.

В таких случаях прибегают к устройству принудительного нагнетания и/или выброса воздуха, искусственно создавая потоки или заставляя их двигаться быстрее. Для этого в систему встраивают вентиляторы – вытяжные или приточные.

В зависимости от вида объекта используют один из следующих видов принудительной вентиляции:

Если выбирать, как правильно сделать вытяжку в бане, то предпочтение стоит отдать последнему варианту как самому оптимальному.

Выбор вентилятора

Любые механизмы, работающие в бане, должны выдерживать сложные условия эксплуатации: высокую влажность, жару, частую смену температур. Поэтому вентилятор выбирают, в первую очередь исходя из этих требований.

Видео описание

В продаже легко найти агрегаты, специально предназначенные для бань и саун – именно такие показаны в этом видео:

Необходимо определиться и с мощностью прибора, так как избыточная мощность здесь совершенно не нужна и даже противопоказана. Сделать это легко, зная объем вентилируемого помещения и рекомендуемую для бань кратность воздухообмена, которая равна 5.

Например, для парилки 2х3 м высотой 2,2 м мощность вентилятора рассчитывается так:

2 х 3 х 2,2 х 5 = 66 м3/ч

Совет! Приобретайте прибор с изменяемой регулируемой мощностью и таймером, который будет периодически включать и отключать устройство. Можно полностью автоматизировать систему, включив в неё датчики влажности и температуры, настроенные на определенные показатели, при достижении которых они будут запускать вентилятор.

Такие приборы в зависимости от конструкции можно устанавливать прямо в вытяжное отверстие (канальные вентиляторы) или на стену за ним.

Схемы принудительной вентиляции

Принудительно выгонять воздух из парной приходится в тех случаях, когда у неё только одна наружная стена, и оба продуха нужно делать в ней. Или если вентилировать необходимо сразу несколько помещений.

Существует несколько вариантов отлично работающих схем, как сделать вытяжку в бане:

Совет! Так как холодные массы пересекают комнату, полы в ней могут быть холодными. Поэтому приточное отверстие обязательно оборудуется задвижкой для ограничения потока или его перекрытия.

Видео описание

В следующем видеоролике показан пример такого совмещения вентиляции с отоплением:

В банях, построенных из кирпича, строительных блоков или возведенных по каркасной технологии, можно объединять воздуховоды смежных помещений, прокладывая их в стене и выводя на чердак либо через кровлю наружу. Подобным способом решить задачу, как сделать вентиляцию в бане, если она уже построена, будет невозможно, поэтому такие системы проектируются заранее.

Необходимо помнить, что традиционные деревянные бани меньше подвержены застою воздуха, так как сделаны из «живого» материала, способного пропускать через себя воздух и водяные пары. Этому способствуют и конструктивные особенности срубов. Другое дело – практически герметичные постройки из современных материалов, дополнительно изолированные изнутри и снаружи утепляющими и отделочными материалами. Если пренебречь устройством эффективной вентиляционной системы в таких сооружениях, находиться в них будет некомфортно, а деревянные конструкции быстро начнут гнить.

Видео описание

Если вам необходима вентиляция в каркасной бане, как сделать её без особых затрат можно посмотреть в видеоролике:

Обустройство приточных и вытяжных отверстий

Проектируя баню нужно сразу предусмотреть расположение отдушин в стенах или фундаменте. Их проще будет сделать в процессе строительства, а не пробивать после его завершения. В случае с принудительной вентиляцией их размеры не особо важны, так как обеспечивать нужный воздухообмен будет вентилятор рассчитанной мощности.

Другое дело, как правильно сделать вентиляцию в парилке бани, если использование механизмов не предусмотрено. Для хорошего естественного воздухообмена сечение приточного отверстия должно быть достаточным. Его рассчитывают по нормативу, который регламентирует зависимость этого сечения от объема помещения. На каждый кубометр вентилируемого пространства необходимо закладывать продух с площадью сечения 24 см2.

Если взять наш пример с парилкой 2х3х2,2 м, то её объем будет равен 13,2 м3. Умножив его на 24 получим 317 см2. Чтобы определить диаметр круглого отверстия с такой площадью, используют преобразованную формулу площади круга: делят её на число Пи и извлекают из полученного значения корень квадратный. Радиус нашего отверстия получается равным 10 см, соответственно его диаметр должен быть 20 см.

Ещё проще найти длину стороны квадратного отверстия – оно будет равно примерно 18 см. Стороны прямоугольника подбираются также в соответствии с площадью сечения – например, 10х32 см.

Для обустройства круглых продухов используют стальные или пластиковые трубы соответствующего диаметра или чуть больше, а каналы в стене прямоугольной формы делают в виде деревянных коробов из досок.

Вытяжное отверстие, как уже упоминалось, следует делать больше приточного. Зазоры между стеной и стенками канала заполняют паклей, другим утеплителем либо запенивают.

Ещё один важный момент в таком деле, как сделать отдушину в бане – это защита с внешней стороны от проникновения в канал насекомых, грызунов, мусора. Для этого снаружи отверстие перекрывают сеткой или решеткой.

А внутри для регулирования интенсивности воздушного потока устанавливают задвижки, частично или полностью перекрывающие отверстия, когда это необходимо. Например, зимой тяга из-за огромной разницы между низкой температурой уличного воздуха и высокой в бане, возрастает настолько, что холодные потоки не успевают нагреваться от печи и быстро выстуживают помещение. Её уменьшают с помощью задвижки, оставляя лишь небольшую щель или совсем перекрывая отдушину на время принятия процедур.

Заключение

Как правильно сделать вентиляцию в парилке и в бане в целом, зависит от её размеров, количества помещений, расположения относительно других зданий, материала стен и отделки. Для небольших традиционных русских бань вполне достаточно залпового проветривания или устройства естественного воздухообмена через продухи. А современные постройки из блоков, кирпича и каркасных конструкций нуждаются в принудительном вентилировании с использованием электрических механизмов. Но в любом случае нужно суметь выбрать оптимальную схему и вычислить сечение каналов, обеспечивающих нормальный воздухообмен.

Источник

Изготовление шибера для воздуховода своими руками

Для продуктивной работы вентиляционной сети необходима регулировка объема и быстроты проходящих через нее масс воздуха. Для этой цели на дымоход монтируется специальное приспособление — шиберная заслонка для вентиляции.

Описание понятия

Шибер вентиляционный служит для ограничения или полной блокировки прохождения потока воздуха. Устройство имеет форму клапана. Сходные по конструкции детали используются в вытяжках, системах отведения воды. Шиберы применяются для воздуховодов из любого материала, в том числе полипропиленовых и пластиковых в целом. Поскольку правила пожарной безопасности предписывают делать дымоход из огнеупорного материала (кирпичный или стальной), для него нужно использовать металлическую заслонку.

Механизм работы детали идентичен таковому у привычной задвижки, используемой для контроля тяги в трубе. Когда топливо разжигается, открытая заслонка активизирует перемещение потоков воздуха. Пока дрова или торф прогорают, деталь оставляют лишь слегка открытой, чтобы не допустить слишком быстрого тления. Когда процесс полностью завершается, можно закрывать проход. Шибер для вентиляции функционирует по аналогичной схеме: то активизирует, то блокирует потоки воздуха. Элемент может контролировать потоки, проходящие из главного узла в отходящие ветки.

Классификация шиберов

Классификацию задвижек для вентиляции можно проводить по нескольким основаниям. Они отличаются формой, конструкцией, методом установки на дымоход, способами контроля работы.

По форме

Сечение воздуховодного пути может иметь форму круга или прямоугольника. Сообразно этому выбирается деталь для установки. По статистике, шибер для круглого воздуховода применяют очень редко. Его можно монтировать лишь на трубку соответствующей формы. Более распространены прямоугольные шиберы для вентиляции.

Есть ситуации, когда круглый вентиляционный шибер ставить нельзя, допустим только монтаж прямоугольных деталей. Сюда относятся системы с электронагревателями, а также случаи, когда задвижку требуется скрыть, а свободного пространства при этом мало.

По конструктивному исполнению

Наиболее популярные и надежные конструкции – выдвигающиеся. Их широко используют в жестяных и кирпичных дымоходах. Такой тип устройства обеспечивает:

Существуют поворотные модели. Они не обладают высокой надежностью – подвижный компонент механизма легко выходит из строя. Используют их, когда конструктивные или технические особенности не позволяют смонтировать выдвижное изделие. В середине устройства находится прутик. К нему крепится лист металла, вращающийся вокруг своей оси.

По типу управления

Помимо традиционных ручных изделий, существуют автоматические шиберы, а также устройства с гидравлическим и пневматическим управлением. Шибер с электроприводом для вентиляции открывается и закрывается посредством нажатия клавиши (обычно это дистанционное управление).

По материалу изготовления

Шиберы для дымоходов изготавливаются из стальных листов разных типов. Материал может быть хромированным, легированным или с противокоррозионным покрытием. Детали, предназначенные для установок, не предполагающих действия высоких температур, могут быть сделаны и из других материалов, к примеру, пластмасс.

Особенности монтажа и способы установки

Наиболее распространенный тип монтажа – размещение устройства перед выходным отверстием вентилятора. Когда их расположение идентично, смонтированный шибер называют пусковым. Такая деталь защищает силовую установку от избыточного нагревания.

Запуск вентиляционного устройства производится лишь в случае, когда заслонка находится в закрытой позиции. Если делать иначе, вентилятор будет получать избыточную нагрузку. При регулярном пренебрежении этим правилом оборудование станет непригодным к эксплуатации.

Некоторые изделия рассчитаны на установку непосредственно в дымоход. Другие полагается монтировать с применением фиксирующих крепежных деталей. Сюда относится фланцевый метод.

Бесфланцевое соединение

Самый простой в исполнении метод – установка задвижки непосредственно в трубу дымохода. Этот вид размещения детали привлекателен тем, что он предполагает применение добавочных деталей для крепления механизма. Однако не все типы шиберов рассчитаны на установку подобным способом.

Еще один метод – монтаж задвижки перед выходным отверстием дымохода либо в самой печи. В этом случае деталь становится компонентом отопительной конструкции. Однако здесь существует ограничение по высоте. Монтируемая заслонка должна находиться на высоте не более 1 м.

Фланцевое соединение

При закреплении задвижки с использованием фланца нужно учитывать определенные нормы установки. Фиксирующие дымоотвод детали нужно располагать на некотором расстоянии от самой заслонки. Монтировать их вместе с шибером запрещено. Также крепежные детали необходимо размещать строго с определенной стороны фланца. Данное соединение требует снабжения добавочной герметизацией.

Как сделать шибер для вентиляции своими руками

Сделать снабженный выдвигающейся пластинкой шибер для вентиляции своими руками довольно просто. Предварительно нужно выяснить размеры сечения дымохода с помощью строительной рулетки. Опираясь на них, подготавливают простой чертеж.

Самые доступные материалы для домашней заслонки – оцинкованная жесть и нержавеющая сталь. Нужно подготовить 2 листа одного из этих металлов. Подойдет толщина в 0,7 мм. Между листками размещается рамка, параметры которой зависят от габаритов дымохода. По периметру заслонки делаются загибы. В центре прорезается дырочка для объединения двух патрубков. Для крепления используется жаростойкий герметический состав. Между слоями вставляется пластинка для перекрывания тяги.

Использование заслонки для дымохода позволяет контролировать уровень тяги. Можно купить готовые шиберы в обечайке из листов углеродистой стали либо сделать деталь в домашних условиях.

Источник

Простая вентиляция в бане своими руками: схемы и рекомендации

Без хорошей вентиляции в парной настоящего удовольствия от бани не получишь, а людям, которые не могут похвастаться богатырским здоровьем, ходить в такую баню и вовсе опасно. В этой статье мы рассказываем, как сделать вентиляцию в бане, и разбираем «классику без вентканалов»: как вентилировали парилку наши предки и как это может выглядеть в современном решении.

Залповое проветривание: правильная вентиляция в парилке

В классической русской бане обычно использовались две схемы вентиляции:

Залповое проветривание осуществляется через открытую дверь и окно. Подчеркнем: речь идет о влажной паровой бане, а не о сауне.

Пришлось поскандалить с заказчиком и настоять на том, чтобы в стене толщиной 500 мм было вырублен проем для окна.

Чтобы получить воздух для дыхания в парной, достаточно окошка рядом с полком и двери в предбанник. Окно и дверь нужно открывать между заходами, пока мы отдыхаем. Потом возвращаемся в парную, закрываем окно и дверь и снова паримся.

Для просушки парной в ней делают маленький продух (есть разные варианты: одни делают его в дальнем углу под потолком, другие, наоборот, под полком). После использования бани открывают:

Так создается поток воздуха, который вентилирует помещение и выносит из него влагу.

На фото: баня нашего пользователя с ником Vasisdas.

Когда хочется освежить воздух в парилке после нескольких заходов, вытяжка открывается, в каменку плещется ударная доза кипятка.

Способ «от деда»

Есть еще интересный, дошедший от наших предков способ проветривания бани, который EsKor, участник нашего портала, увидел в бане «у одного седовласого деда». В этой бане единственным специально сделанным средством вентиляции была отдушина в метре от пола, под полком. В чем смысл такой отдушины? Оказалось, что седовласый дед «освежал» воздух в парилке почти так же, как КочевниК, только заранее готовил ведро с ледяной водой и выливал его на полок или за мгновение до, или сразу после того, как в каменку заряжалась ударная доза воды.

Дед пояснил, что холодная вода, которая попадает на пол с полка, тянет к себе пар вниз, а он прихватывает с собой спёртый воздух и улетает в отдушину. Никакой мистики, физика это дело хорошо объясняет.

Понятно, что этот метод не подойдет для суховоздушных бань и для парилок с глухим полом и отсутствием слива.

Разные схемы вентиляции русской бани

Рассмотрим, как работает такая система вентиляции на примерах нескольких бань участников FORUMHOUSE.

Вот баня нашего участника с ником Vasisdas.

Все гениальное просто! Печь каменка, дверь, окно и массив дерева. Научиться пользоваться этим – дело техники.

Как сделано окно в парной: стеклопакет со стороны фасада бани, вентзазор в толщину пирога стены, со стороны парной декоративное окошко. Это позволяет избежать лишних теплопотерь и просто красиво.

У нашего участника с ником Строю для себя небольшая совмещенная парилка-моечная, 2,5 на 2,1 и высотой 2,1м.

Система вентиляции включает в себя:

Верхний продух всегда закрыт, его открывают только для того, чтобы просушить парную после использования. Также наш пользователь иногда открывает его, чтобы создать более мягкий режим для жены и дочки.

Во время парения все отверстия закрыты. Высота окошка подобрана удачно, жар из парной не выдувается.

Во время парения используется два вида проветривания:

Для сушки парной открываются все отверстия и окна.

Воздух с улицы через окно предбанника идет по полу в нижний продух под полком (сквознячок), частично нагреваясь от еще горячей печи и поднимается над полком в верхний продух. Под полом сквозняк от продухов в цоколе. Зимой на время парения я их закрываю.

Такие «старые способы» вентиляции бани, без обустройства вентканалов, наш пользователь считает оправданными и вполне достаточными при теплоемкой печи.

Вот как устроена вентиляция в бане у нашего участника с ником Михалыч Титов. Приток сделан через отверстие в полкирпича в боковой стенке.

Если посмотреть с улицы, то это выглядит вот так.

Ответвление вниз, в которое уходит конденсат, закрыто винтовой заглушкой. Вход из мойки сделан под печь.

При постройке бани участник нашего портала с ником Сhagav придавал вентиляции особенное значение. В комнате отдыха он сделал принудительную вентиляцию (одно приточное отверстие и два вытяжных), а в парной сделана естественная.

При желании воздух в парную поступает с улицы – в фундамент залиты трубы, через камни печи проходит гофрированная нержавейка. Она открывается и закрывается задвижкой.

Пять вытяжных отверстий сделаны на разных уровнях и в разных стенах. Поступление и удаление воздуха в парную регулируется в соответствии с потребностями.

Несколько вытяжных отверстий в парной позволяют решить противоречивые задачи, дирижируя потоками свежего и отработанного воздуха.

Вентиляцию легко перекрыть чтобы поддать парку и легко открыть, чтобы снова восстановить комфортные условия.

Как говорит владелец бани, самое важное – не допустить ситуации, когда холодный воздух тянется по полу парной.

Чтобы избежать этой ситуации, он и соединил приток с гофрированной трубой из нержавейки – многие назовут это перестраховкой, но мастер получил то, на что рассчитывал.

Вентиляция работает отлично, и в такой парной легко дышать.

Выводы

Несложная система вентиляции в бане, без каналов, отлично работает при условии теплоемкой печи. Если мы говорим о русской бане, то для поступления воздуха, необходимого для комфортного пребывания в парной, достаточно залпового проветривания через окно и дверь. Дополнительное отверстие под полком позволит просушивать баню после ее использования.

Все вентиляционные отверстия в парилке должны быть оснащены заслонками, которые при надобности можно открывать и закрывать.

Источник

Как сделать вентиляцию в бане: самые простые и действенные способы

Отправим материал на почту

Проекты бань

Воздухообмен нужен в любом помещении, а в бане с её особым микроклиматом – особенно. Именно он и диктует, как сделать вентиляцию в бане, чтобы приток свежего воздуха не выгонял тепло, а заставлял нагретый печью воздух циркулировать в правильном направлении. Не продумав схему, можно получить такие проблемы, как холодные полы, быстрое снижение температуры в парной, сырость со всеми её последствиями, скопление угарного газа. Придумывать ничего не придется: способы вентилирования бань давно известны, нужно только выбрать наиболее эффективный в вашем случае.

Нужна ли вентиляция в традиционной русской бане

В старину русские бани специально не оборудовались вентиляционной системой, и отлично служили многие годы. Воздухообмен в них происходил естественным путем. Этому способствовали бревенчатые стены без утепления и обшивки, между венцами которых просачивался воздух. А также кирпичные дровяные печи с поддувалом, топящиеся прямо из парной, дымоход которых исполнял функцию вытяжки.

Как делать вентиляцию в бане, никто не задумывался, да в этом и не было необходимости, так как бани были небольшими и состояли максимум из двух помещений – предбанника и парной, в которой и парились, и мылись. Таким маленьким постройкам вполне хватало залпового воздухообмена, происходящего при открывании двери при входе и выходе из парилки. А по окончании процедур её и печную дверцу оставляли приоткрытыми до полного высыхания помещения. Сырой теплый воздух вытягивался в дымоход.

Возможность залпового вентилирования можно предусмотреть и в современных банях, если сделать открывающуюся форточку на стене, противоположной двери в парилку, и по диагонали от неё. Их ненадолго открывают перед заходом очередной партии парильщиков, только чтобы освежить воздух, но не выстудить помещение.

Если вы строите русскую баню без изысков, множества отдельных комнат, с традиционной печью, о том, как сделать вытяжку в бане, чтобы не было сырости, можно особо не задумываться. Достаточно двери, небольшого окна, хорошей печной тяги и обязательного проветривания после того, как все помылись.

Необходимость вентилирования современных бань

Современные бани за последнее столетие стали совсем другими. Сегодня их строят из разных материалов, не только из бревна. Облицовывают снаружи, утепляют и обшивают вагонкой внутри, буквально герметизируя постройку. Делают несколько изолированных помещений – парилку, моечную, раздевалку, комнату отдыха, санузел, а иногда и бассейн, и кухню.

Изменились и принципы отопления: печи зачастую делают с топкой из предбанника, а многие предпочитают дровяным электрические отопительные приборы, для работы которых не нужен дымоход. А чтобы не выходить на улицу в плохую погоду, такие комплексы нередко пристраивают к дому или размещают прямо в нем.

Стремление к удобству, комфорту и красоте может привести к нежелательным последствиям и даже навредить здоровью, если не продумать, как правильно сделать вентиляцию в бане. Самые распространенные последствия – это отравления угарным газом, гниение деревянных конструкций и появление плесени, споры которой совсем небезобидны.

Способы устройства естественной вентиляции

Плотный и тяжелый холодный воздух всегда опускается вниз, а нагретый вытесняется им и поднимается вверх. Так возникают движущиеся воздушные потоки в помещениях с любым обогревательным прибором. Но без притока свежего воздуха он не обновляется, а просто перемещается.

Если в нижней части стены сделать отверстие, через него будет поступать воздух с улицы, если его температура там ниже, чем в помещении. А через отверстие наверху он будет вытягиваться. Это и есть естественная вентиляция.

Этот элементарный закон физики и используют, когда задумываются о том, как сделать вентиляцию в бане своими руками без использования каких бы то ни было механизмов. Как правило, естественной вентиляции без принудительного забора воздуха для небольшой бани вполне хватает. В отличие от жилых помещений, в которых летом бывает так же жарко, как на улице, температура в бане всегда выше.

Но в ней необходимо поддерживать комфортную для приема процедур температуру, причем так, чтобы не образовывались сквозняки, и не было резкого перепада от жары на полке до холода на полу. Для этого воздушные потоки должны двигаться по определенной траектории, которую задают посредством размещения приточных и вытяжных отверстий в конкретных местах.

Вентиляция через дымоход

Проще всего решить проблему, как сделать вентиляцию в парилке, если в ней расположена топка печи с поддувалом. Оно послужит для вывода отработанного воздуха через дымоход, в котором во время горения топлива возникает тяга. Но работать эта схема будет только при условии притока воздуха извне.

Приток можно обеспечить такими способами:

В любом из этих случаев холодный поток, проникающий в помещение, двигается к источнику тепла и вытесняет вверх уже нагретый им воздух. Он при движении прогревает все помещение, постепенно остывая и опускаясь вниз. Здесь он втягивается в поддувало и выводится через дымоход на улицу.

Обратите внимание! Эта схема работает только при наличии тяги в дымоходе, которая возникает при горении дров. При отсутствии горения воздухообмен практически прекращается.

Этот способ как сделать вентиляцию в парной не самый надежный и эффективный, так как большая часть свежего воздуха сразу втягивается в печь. Поэтому ещё во время строительства бани желательно продумать другие варианты с устройством продухов в стенах.

Вентиляция через продухи

Чтобы воздухообмен не зависел от работы печи, для притока и вывода воздуха в стенах устраивают специальные отверстия. Она гарантированно будет работать при соблюдении следующих условий:

Идеальное расположение приточного продуха – за печью. Поступая в помещение, он сразу начинает греться, вытесняя уже горячую воздушную массу вверх и в сторону вытяжки. Поэтому в парной не образуется холодных потоков и уровней с заметно разной температурой.

Если вы хотите знать, как правильно сделать вентиляцию в бане и парилке, предусмотрите эту схему ещё на этапе проектирования и до установки печи. Также важно обязательно сделать перепад по высоте между вентиляционными отверстиями. Если они будут находиться примерно на одном уровне, это приведет к возникновению сквозняка и быстрому проходу свежего воздуха по прямой, без циркуляции в помещении.

Совет! Лучше всего делать вытягивающий продух непосредственно над полком для притока к нему горячего воздуха и быстрого вывода отработанных масс.

Чтобы иметь возможность регулировать проветривание или ограничивать доступ в парилку слишком морозного воздуха, нужно предусмотреть крышки или задвижки для продухов.

Преимущества естественной вентиляции заключаются в том, что она работает без использования устройств, которым необходимо питание от сети и которые могут ломаться. Её монтаж и эксплуатация не требуют больших затрат.

Способы устройства принудительной вентиляции

Обеспечить естественный воздухообмен приемлемой интенсивности не всегда возможно. Такая вентиляция плохо работает как в банях с большим количеством помещений, так и в тех, что имеют общую стену с домом или встроены в него.

В таких случаях прибегают к устройству принудительного нагнетания и/или выброса воздуха, искусственно создавая потоки или заставляя их двигаться быстрее. Для этого в систему встраивают вентиляторы – вытяжные или приточные.

В зависимости от вида объекта используют один из следующих видов принудительной вентиляции:

Если выбирать, как правильно сделать вытяжку в бане, то предпочтение стоит отдать последнему варианту как самому оптимальному.

Выбор вентилятора

Любые механизмы, работающие в бане, должны выдерживать сложные условия эксплуатации: высокую влажность, жару, частую смену температур. Поэтому вентилятор выбирают, в первую очередь исходя из этих требований.

Видео описание

В продаже легко найти агрегаты, специально предназначенные для бань и саун – именно такие показаны в этом видео:

Необходимо определиться и с мощностью прибора, так как избыточная мощность здесь совершенно не нужна и даже противопоказана. Сделать это легко, зная объем вентилируемого помещения и рекомендуемую для бань кратность воздухообмена, которая равна 5.

Например, для парилки 2х3 м высотой 2,2 м мощность вентилятора рассчитывается так:

2 х 3 х 2,2 х 5 = 66 м3/ч

Совет! Приобретайте прибор с изменяемой регулируемой мощностью и таймером, который будет периодически включать и отключать устройство. Можно полностью автоматизировать систему, включив в неё датчики влажности и температуры, настроенные на определенные показатели, при достижении которых они будут запускать вентилятор.

Такие приборы в зависимости от конструкции можно устанавливать прямо в вытяжное отверстие (канальные вентиляторы) или на стену за ним.

Схемы принудительной вентиляции

Принудительно выгонять воздух из парной приходится в тех случаях, когда у неё только одна наружная стена, и оба продуха нужно делать в ней. Или если вентилировать необходимо сразу несколько помещений.

Существует несколько вариантов отлично работающих схем, как сделать вытяжку в бане:

Совет! Так как холодные массы пересекают комнату, полы в ней могут быть холодными. Поэтому приточное отверстие обязательно оборудуется задвижкой для ограничения потока или его перекрытия.

Видео описание

В следующем видеоролике показан пример такого совмещения вентиляции с отоплением:

В банях, построенных из кирпича, строительных блоков или возведенных по каркасной технологии, можно объединять воздуховоды смежных помещений, прокладывая их в стене и выводя на чердак либо через кровлю наружу. Подобным способом решить задачу, как сделать вентиляцию в бане, если она уже построена, будет невозможно, поэтому такие системы проектируются заранее.

Необходимо помнить, что традиционные деревянные бани меньше подвержены застою воздуха, так как сделаны из «живого» материала, способного пропускать через себя воздух и водяные пары. Этому способствуют и конструктивные особенности срубов. Другое дело – практически герметичные постройки из современных материалов, дополнительно изолированные изнутри и снаружи утепляющими и отделочными материалами. Если пренебречь устройством эффективной вентиляционной системы в таких сооружениях, находиться в них будет некомфортно, а деревянные конструкции быстро начнут гнить.

Видео описание

Если вам необходима вентиляция в каркасной бане, как сделать её без особых затрат можно посмотреть в видеоролике:

Обустройство приточных и вытяжных отверстий

Проектируя баню нужно сразу предусмотреть расположение отдушин в стенах или фундаменте. Их проще будет сделать в процессе строительства, а не пробивать после его завершения. В случае с принудительной вентиляцией их размеры не особо важны, так как обеспечивать нужный воздухообмен будет вентилятор рассчитанной мощности.

Другое дело, как правильно сделать вентиляцию в парилке бани, если использование механизмов не предусмотрено. Для хорошего естественного воздухообмена сечение приточного отверстия должно быть достаточным. Его рассчитывают по нормативу, который регламентирует зависимость этого сечения от объема помещения. На каждый кубометр вентилируемого пространства необходимо закладывать продух с площадью сечения 24 см2.

Если взять наш пример с парилкой 2х3х2,2 м, то её объем будет равен 13,2 м3. Умножив его на 24 получим 317 см2. Чтобы определить диаметр круглого отверстия с такой площадью, используют преобразованную формулу площади круга: делят её на число Пи и извлекают из полученного значения корень квадратный. Радиус нашего отверстия получается равным 10 см, соответственно его диаметр должен быть 20 см.

Ещё проще найти длину стороны квадратного отверстия – оно будет равно примерно 18 см. Стороны прямоугольника подбираются также в соответствии с площадью сечения – например, 10х32 см.

Для обустройства круглых продухов используют стальные или пластиковые трубы соответствующего диаметра или чуть больше, а каналы в стене прямоугольной формы делают в виде деревянных коробов из досок.

Вытяжное отверстие, как уже упоминалось, следует делать больше приточного. Зазоры между стеной и стенками канала заполняют паклей, другим утеплителем либо запенивают.

Ещё один важный момент в таком деле, как сделать отдушину в бане – это защита с внешней стороны от проникновения в канал насекомых, грызунов, мусора. Для этого снаружи отверстие перекрывают сеткой или решеткой.

А внутри для регулирования интенсивности воздушного потока устанавливают задвижки, частично или полностью перекрывающие отверстия, когда это необходимо. Например, зимой тяга из-за огромной разницы между низкой температурой уличного воздуха и высокой в бане, возрастает настолько, что холодные потоки не успевают нагреваться от печи и быстро выстуживают помещение. Её уменьшают с помощью задвижки, оставляя лишь небольшую щель или совсем перекрывая отдушину на время принятия процедур.

Заключение

Как правильно сделать вентиляцию в парилке и в бане в целом, зависит от её размеров, количества помещений, расположения относительно других зданий, материала стен и отделки. Для небольших традиционных русских бань вполне достаточно залпового проветривания или устройства естественного воздухообмена через продухи. А современные постройки из блоков, кирпича и каркасных конструкций нуждаются в принудительном вентилировании с использованием электрических механизмов. Но в любом случае нужно суметь выбрать оптимальную схему и вычислить сечение каналов, обеспечивающих нормальный воздухообмен.

Источник
