В квартире, где установлены пластиковые окна, наблюдается низкий уровень теплопотерь. Не слышны шумы с улицы. Однако есть у подобных изделий и свои недостатки. Они способствуют застаиванию воздуха в квартире и образованию конденсата. Это может привести к образованию грибка и вызвать различные заболевания дыхательных путей. Решит проблему приточный клапан на пластиковые окна, отзывы о котором позволят правильно выбрать и установить элемент вентиляции. Советы экспертов и простых пользователей помогут сделать лучший выбор.

Недостатки пластиковых окон

Для того чтобы понять необходимость установки приточного клапана, следует ознакомиться с отзывами об основных недостатках пластиковых окон.

Отсутствие сквозняков, по сравнению с деревянными окнами, является, с одной стороны, преимуществом представленных изделий. Однако проветривание приходится выполнять при помощи открывания створок. В зимний период такая процедура приводит к большим потерям тепла.

Когда окна закрыты, в комнатах застаиваются запахи и углекислый газ. Без клапана приточной вентиляции для пластиковых окон, согласно отзывам пользователей, образуется конденсат и постоянно повышается влажность воздуха. Это не является здоровым состоянием атмосферы в жилище. Приточный клапан на пластиковые окна, отзывы о котором будут рассмотрены дальше, способен предотвратить развитие грибка и плесени, убрать конденсат.

Чтобы не свести на нет все функции пластиковых окон, следует применять представленное устройство.

Основные характеристики

Приточный клапан является устройством, которое выполняет вентиляционные функции. Оно устанавливается сверху на створке окна и расположено горизонтально. Согласно отзывам экспертов и обычных пользователей, приточные вентиляционные клапаны на пластиковых окнах устраняют повышенную влажность и конденсат, а также поддерживают здоровый микроклимат в помещении.

Это устройство имеет ряд преимуществ. Клапан приточной вентиляции для пластиковых окон, отзывы о котором представлены в нашем обзоре, не изменяет световой проем окна. Он не создает сквозняков, не происходит потерь тепла, не слышно звуков с улицы. Приток свежего воздуха происходит в достаточном количестве. Согласно отзывам, приточные вентиляционные клапаны для пластиковых окон возможно регулировать.

Еще одним положительным качеством можно считать простоту монтажа этого устройства.

Принцип работы

Ознакомившись с отзывами экспертов-монтажников, можно сделать вывод, что приточный вентиляционный клапан для пластиковых окон должен быть правильно установлен для выполнения своих функций в полном объеме.

Монтаж предполагает удаление части резинового уплотнителя на створке и раме окна. Вместо него будет установлено специальный, более тонкий материал. Клапан приточной вентиляции для пластиковых окон, отзывы о котором в большинстве своем положительные, устанавливается вместе с новым уплотнителем.

Через представленное устройство уличный воздух попадает в квартиру, а влажные внутренние массы выталкиваются через вентиляционные каналы обратно наружу. Циркуляционный процесс происходит благодаря разнице давлений.

Узлы клапана

Ознакомившись с отзывами профессиональных монтажников о приточном вентиляционном клапане для пластиковых окон, можно составить представление о его устройстве. Изделие состоит из нескольких частей.

Внешняя сторона находится снаружи окна. Она забирает воздух извне. Над внешней стороной обязательно устанавливается козырек, который будет предотвращать попадание вовнутрь клапана воды или снега.

Приточные вентиляционные клапаны на пластиковые окна, отзывы о которых предоставили эксперты, обладают также телескопическим каналом. Он проходит сквозь раму, т. е. врезается в пластик корпуса рамы и фиксируется при помощи гильзы.

Внутренняя часть находится непосредственно внутри комнаты. Она представляет собой узел, состоящий из выпускной форсунки, простейшего фильтра и механизма регулировки способностью пропускать воздух.

Основные требования к работе

Согласно отзывам экспертов в области вентиляционной техники, клапаны приточной вентиляции для пластиковых окон работают при соблюдении определенных условий.

Автоматическая вытяжка происходит, если температура на улице не превышает +5 °С. В противном случае вентиляция прекращает свою работу, потому ее осуществление следует выполнять принудительным способом.

Приточные отзывы о которых мы сегодня рассматриваем, правильно функционирует при условии должного функционирования вентиляции в квартире.

Также щели под межкомнатными дверьми должны быть не меньше 2 см. Входная дверь должна закрываться герметично.

Виды клапанов

Согласно отзывам потребителей, существует великое множество моделей приточных клапанов на пластиковые окна. По материалу, из которого они изготовлены, бывают металлические, деревянные или пластиковые изделия.

По способу управления существует автоматический и ручной приточный вентиляционный клапан для пластиковых окон. Отзывы потребителей дают понять, что автоматические разновидности более удобны в эксплуатации. Они определяют самостоятельно, когда необходимо открыть или закрыть вентиляционное отверстие. Причем настройки можно выставить, опираясь на показатели влажности и перепадов давления внутри помещения.

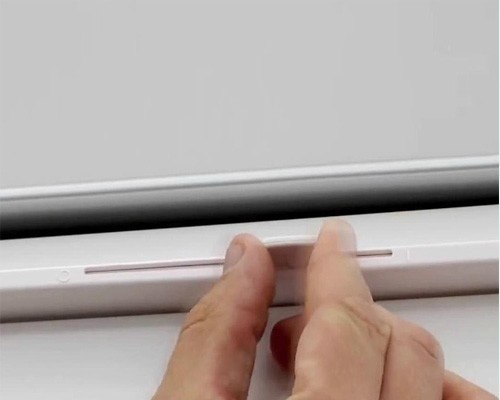

Ручное управление предполагает изменение открытия/закрытия отверстия для вентиляции при помощи специальной веревки. Нужный уровень подбирается Профиль может промерзнуть из-за неправильной регулировки в зимнее время. Именно поэтому большинство отзывов потребителей склоняют к выбору автоматических приточных клапанов для пластиковых окон.

Поступление воздуха

По способу поступления воздуха внутрь помещения различают фальцевые, щелевые и накладные клапаны приточной вентиляции на пластиковые окна. Отзывы людей, попробовавших в своем помещении представленные устройства, говорят о следующем.

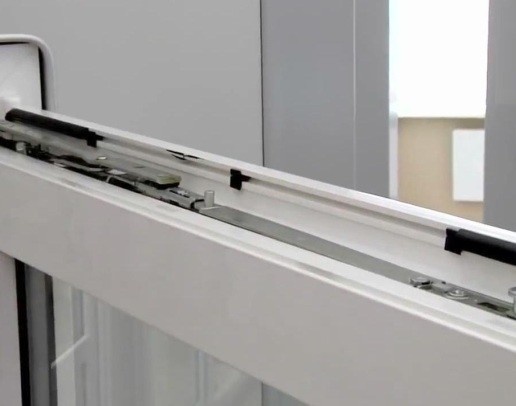

Одним из наиболее экономных вариантов являются фальцевые приточные клапаны. Холодный воздух в этом случае поступает через небольшие вырезы в притворе. Окна при этом можно не демонтировать. Однако таких конструкций довольно низкая.

Более высокой пропускной способностью, согласно отзывам потребителей, обладают щелевые приточные вентиляционные клапаны на пластиковых окнах. Их также устанавливают без демонтажа окон.

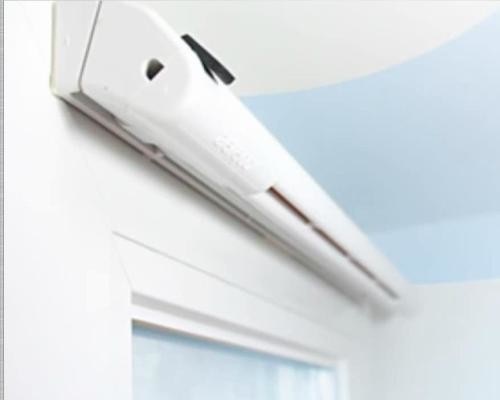

Однако лучше всего воздух пропускают накладные устройства. Единственным их недостатком является потребность подгонять и проем под размер клапана. Если установлен стеклопакет, такой тип изделия не подойдет.

Клапан-ручка

Клапан-ручка является очень удобным устройством. Ее устанавливают вместо обыкновенной оконной ручки. Из преимуществ этого устройства следует отметить отсутствие изменений внешнего вида окна.

Это довольно интересные приточные клапаны на пластиковые окна. Отзывы пользователей заверяют, что клапан вентиляции в этом случае можно расположить там, где чаще всего на окне собирается конденсат.

Это очень эффективное устройство для выведения влаги. Такой клапан не промерзает, так как имеет прямоточную конструкцию. Также клапан-ручка обладает встроенным фильтром, который не пропускает вовнутрь помещения пыль.

Выбор клапана

Среди множества вариантов моделей, представленных на рынке подобной вентиляционной техники, можно потеряться.

Более популярны производители с хорошей историей, давно существующие на рынке приточных клапанов. Это добросовестные компании, подтвердившие качество своей продукции годами ответственной работы.

Согласно отзывам потребителей, добротные приточные клапаны на пластиковые окна выпускают такие производители, как Siegenia, Rehau и Aereco.

Главное правило при выборе представленных изделий — это не экономить на качестве. Также следует понять, что возможность наступления сильных морозов тоже необходимо учитывать, выбирая приточный клапан для пластиковых окон. Отзывы говорят о том, что если температура за окном опустится ниже — 30°С, то внешние элементы многих конструкций замерзают, и происходит постоянное поступление холодного воздуха.

Пластиковые окна помогают сохранить тепло в помещении, не пропускают холод и звук. Но вместе с тем существенно сокращают приток свежего воздуха. Это упущение конструкторов можно исправить, установив на окна приточный клапан. Основная задача устройства — восстановление естественной вентиляции в коммерческом или жилом помещении.

Необходимость применения приточного клапана на пластиковых окнах

Преимущества использования пластиковых окон оценили многие жители квартир и частных домов. Удобные, красивые и практичные окна позволяют снизить теплопотери и повысить шумоизоляцию помещения. Однако наряду с достоинствами потребители отметили и один существенный минус — недостаток вентиляции. Этот фактор ухудшает микроклимат помещения — повышается влажность, воздух становится спертым, а люди, находящиеся в доме начинают испытывать нехватку кислорода. Как результат, на стенах и откосах помещения появляется плесень, а концентрация токсических веществ увеличивается.

Для нормального существования надо восстановить достаточную циркуляцию воздуха. Проветривание квартиры путем открывания оконных форточек сводит к нулю все плюсы герметичного «пластика» и значительно снижает эффективность обогрева. Решить вопрос позволяют приточные клапаны.

Приточный клапан — устройство, устанавливаемое на верхней створке окна в горизонтальном положении, которое выполняет вытяжную функцию. Клапан поддерживает оптимальный микроклимат в комнате, устраняет конденсат на стеклопакете и раме.

Целесообразность применение приточного клапана на пластиковых окнах обусловлена рядом преимуществ:

  • световой проем окна остается неизменным;
  • в квартире не возникают сквозняки, как при обычном проветривании;
  • приток свежего воздуха на достаточном уровне;
  • во время работы клапана нет потерь тепла, а звукоизоляция помещения остается на прежнем уровне;
  • возможность регулировать работу клапана;
  • простота установки и эксплуатации.

Конструкция и принцип работы приточного клапана

Грамотно обустроить вентиляцию окна можно лишь имея полное представление о механизме работе приточного клапана.

При монтаже клапана удаляется часть резинового уплотнителя на раме окна и створке. На это место устанавливается менее толстое специальное уплотнение. Вместе с новым уплотнителем на створку окна монтируется и приточный клапан — основной элемент пассивной вентиляции.

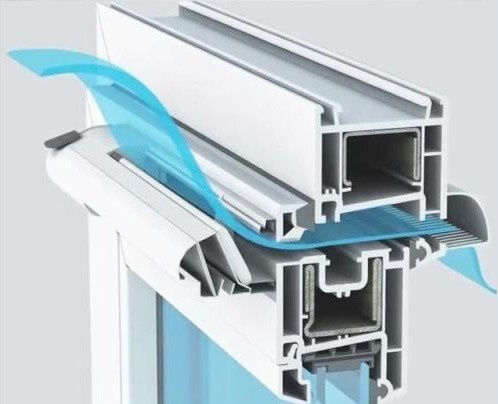

Воздух с улицы засасывается вовнутрь помещения, а теплый воздух через вытяжные ветканалы выталкивается наружу. Циркуляция воздуха происходит благодаря разнице давлений. Естественный воздухообмен действует, если температура воздуха на улице не выше +5°С. В жаркую погоду вентиляция функционирует при принудительной вытяжке.

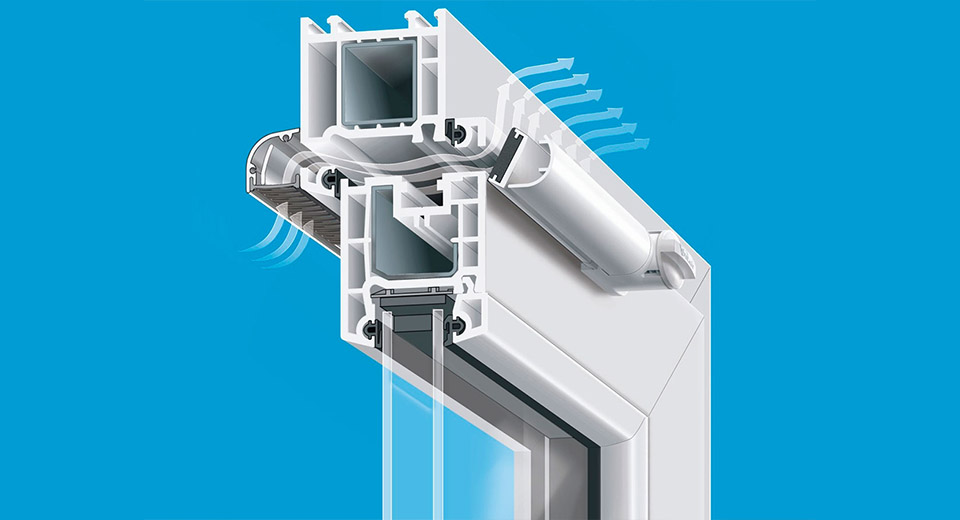

Оконный клапан приточной вентиляции состоит из следующих узлов:

  1. Внешняя часть — «воздухозаборник», устанавливается с наружной стороны рамы. Обязательное условие — наличие козырька над воздухозаборником, который препятствует попаданию в клапан дождя, снега и т.д.
  2. Телескопический канал — проходит сквозь раму. Элемент фрезеруется в пластиковый корпус окна и фиксируется гильзой.
  3. Внутренняя часть, устанавливаемая изнутри помещения. Наиболее сложный узел, который комплектуется выпускной форсункой, простейшим фильтром и механизмом регулировки пропускной способности.

Основные условия для работы приточного клапана:

  • исправная вытяжная вентиляция в квартире;
  • температура воздуха за окном от +5°С;
  • свободный воздухообмен между помещениями в квартире — щели под межкомнатными дверьми не менее 2-х см;
  • герметичная входная дверь.

Совет. Работу вытяжной вентиляции квартиры можно проверить самостоятельно. Дверь в помещение плотно закрыть и открыть окно в комнате, максимально отдаленной от вентиляционного канала. К решетке приложить лист бумаги. Если он не падает и удерживается потоком воздуха, то с вытяжкой все в порядке

Виды приточных клапанов на окно

Различных моделей и вариаций оконных приточных клапанов много. Они отличаются друг от друга по разным критериям.

По материалу изготовления:

  • пластиковые;
  • деревянные;
  • металлические.

По способу управления:

  • автоматические;
  • ручные.

При ручном управлении клапан снабжен специальной веревкой. Автоматический клапан более удобен в эксплуатации. Устройство самостоятельно определяет необходимость открытия/закрытия вентиляционного отверстия. Показатели регулировки выставляются в соответствии с уровнем влажности и перепадам давления в помещении.

Важно! Управление приточным клапаном вручную немного рискованно. Нужный уровень подбирается путем проб и ошибок. Кроме того, существует риск промерзания при неправильной регулировке в зимнее время

По способу поступления воздуха в дом:

  1. Фальцевые приточные клапаны. Один из наиболее экономных вариантов для ПВХ окон. Холодный воздух подается в помещение сквозь небольшие вырезы в притворе. Для установки такого клапана окна можно не демонтировать. Фальцевые клапаны имеют низкую пропускную способность, звукоизоляция на достаточном уровне.

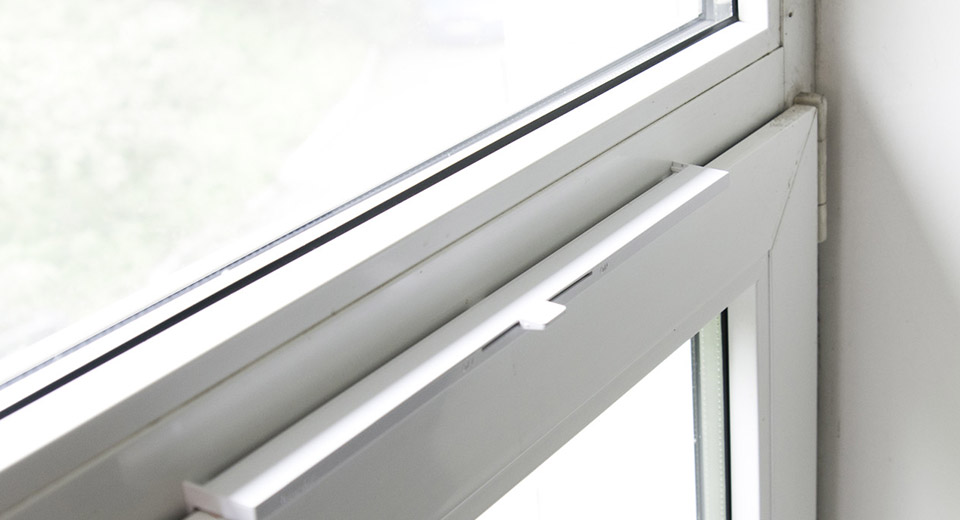

  2. Щелевые приточные клапаны. Воздух поступает через щель, высота которой около 16 мм. С внешней стороны окна клапан прикрыт впускным блоком (защита от осадков и мелких насекомых). Внутренняя сторона устройства закрыта регулирующим блоком. Монтаж щелевого клапана выполняется в горизонтальном импосте или верхнем бруске створке. Достоинства такого клапана: высокая пропускная способность и возможность установки без демонтажа окна.
  3. Накладные клапаны лучше всего пропускают воздух. Однако размер оконного проема и рамы надо «подгонять» под клапан. Монтаж накладного клапана нельзя выполнить на установленный стеклопакет. Такие клапаны обычно используют в производственных и складских помещениях.

Интересный вариант клапан-ручка, который устанавливается вместо обыкновенной оконной ручки. Такое устройство имеет ряд преимуществ:

  • внешний вид окна не изменяется;
  • вентиляционный клапан можно расположить на месте, где чаще всего появляется конденсат;
  • эффективное выведение излишек влаги;
  • клапан не промерзает в зимнее время (устройство имеет прямоточную конструкцию);
  • клапан-ручка имеет встроенный фильтр, который не пропускает в помещение пыль.

Выбор приточного клапана: обзор производителей

Выбор приточного клапана из широкого ассортимента моделей — довольно непростая задача. Рассмотрим общие характеристики товаров наиболее популярных производителей приточной вентиляции. Ведь добросовестные компании в подавляющем большинстве случаев производят качественный продукт.

Французская компания «Homearea» выпускает приточные клапаны Aereco
. Принцип действия приточных устройств основан на изменении проходного сечения зависимо от уровня влажности в помещении. Циркуляция воздуха осуществляется при условии работы механической или естественной вытяжки.

Наиболее распространенные модели производителя:

  1. Клапаны Aereco серии ЕММ — влагочувствительный, гигрорегулируемый. Клапан имеет два метода крепления, которые характеризуют варианты подачи воздуха — с наклонным или вертикальным направление струи. Может работать на двух режимах: «минимальное проветривание» и «автоматика». Расход воздуха до 35 куб.м./час при 10 Па.
  2. Клапаны Aereco серии ЕНА — оборудованы гигрорегулируемым датчиком-приводом, который обеспечивает здоровый микроклимат в помещении. В комплекте поставляется акустические аксессуары, выполняющие функцию шумопоглащения. Расход воздуха — до 50 куб.м/час при 10 Па.
  3. Клапаны Aereco серии ЕНА2 выпускается в стильном тонком корпусе. Устройство гарантирует звукоизоляцию дома до 42 дБ. Наклонный поток воздуха направлен в потолочную зону. Это обеспечивает поступательный нагрев уличного воздуха. Устройство имеет три режима работы: минимальный, автоматический и максимальный приток воздуха.

Приточный клапан для окна Air Box
выпускается в трех комплектациях: Standart, Comfort без фрезеровки и Comfort-S.

Модель Comfort устанавливается двумя способами — с фрезеровкой/без фрезеровки. Фрезеровка — высверливание или выпиливание вверху створки вентиляционного канала.

Важно! Фрезеровка в два раза увеличивает производительность приточного клапана. Но обычно решить проблему вентиляции позволяет стандартная установка — без фрезеровки

Клапан Comfort-S предназначен для установки на глухие окна. Монтаж такого клапана достаточно трудоемок, так как требует сверления стального армированного профиля. Обычно установка клапана Comfort-S происходит в заводских условиях.

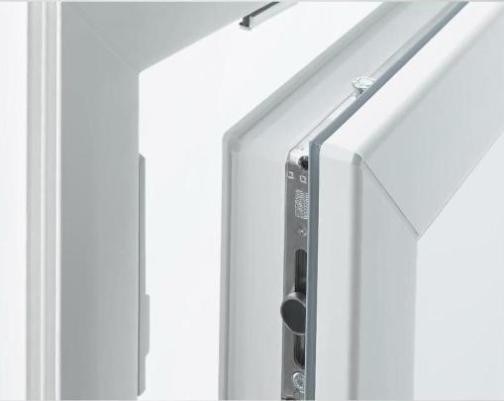

Приточный клапан пассивного проветривания — установка Regel-air
. Проветривание помещения происходит автоматически. Зависимо от температуры в помещении и на улицы устройство самостоятельно регулирует степень проветривани.

Приточный клапан на пластиковые окна: фото

Климатический клапан Regel-air имеет следующие достоинства:

  • доступная цена;
  • скрытый монтаж — при закрытой створке клапан не видно;
  • поступающий воздух циркулирует внутри рамы — температура воздуха повышается;
  • высокая ремонтопригодность;
  • шумоизоляция помещения не ухудшается.

Как установить приточный клапан на окно: пошаговый монтаж

Вентиляционный клапан можно установить на окно двумя способами: с перфорацией и без. Рассмотрим оба вариант.

Последовательность монтажа климатического клапана с перфорацией:

  1. Подготовка инструментов:
    • электрическая дрель;
    • электролобзик;
    • напильник;
    • сверла на 5-10 мм;
    • строительный нож;
    • шаблон для разметки контуров клапана;
    • герметик.
  2. С помощью шаблона нанести контур расположения приточного клапана. Маркер надо приложить к верхней створке. Для этой работы створку окна лучше снять, так как разметка выполняется с наружной и с внутренней стороны детали.
  3. По разметке просверлить несколько сквозных отверстий 5-миллимитровым сверлом. Этот ряд послужит базой для более крупной перфорации.
  4. Подготовленные отверстия рассверлить сверлом в 10 мм. Для удобства расположения клапана отверстия сверлятся с внутренней стороны оконной створки.
  5. Расширение приточного клапана. Между парой крайних отверстий электролобзиком вырезать остатки материала. В результате проделанной работы должна получиться сквозная щель. Края отверстия отшлифовать напильником.
  6. Монтажную планку клапана установить на поверхность наплава створки и закрепить саморезами. Деталь предварительно надо обработать герметиком.
  7. В наплавке рамы выполнить фрезировку паза. Положение приточного клапана разметить по шаблону, а затем вырезать паз при помощи электролобзика и напильника.
  8. На наружную поверхность рамы установить внешнюю часть климатического клапана с козырьком. Фиксация детали происходит саморезами, уплотнение — герметиком.
  9. Собрать створку и установить ее на место — на петли рамы.
  10. Проверить положение отверстий в створке и наплаве рамы.
  11. Зафиксировать внутреннюю часть клапана на монтажную планку. В качестве крепежных элементов использовать клипсы и защелки.
  12. Отрегулировать работу клапана.

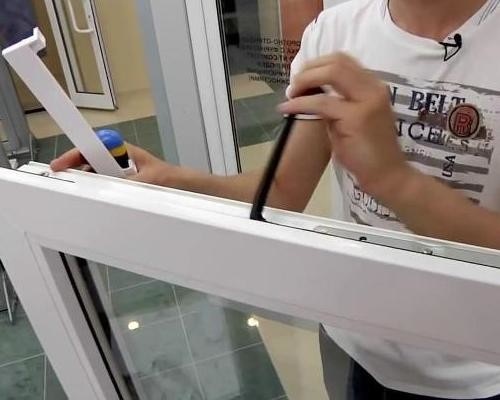

Рассмотрим, как установить на пластиковое окно приточный клапан, не прибегая к перфорации:

  1. Для монтажных работ подготовить:
    • обычная отвертка-крестовина;
    • канцелярский нож;
    • маркер и линейка.
  2. Открыть оконную створку и убрать часть уплотнителя, который герметизирует щель между рамой и створкой. Старая прокладка срезается ножом с наплава рамы. На освободившееся место наклеить специальную прокладку, которая поставляется в комплекте с приточным клапаном.
  3. Непосредственный монтаж клапана:
    • в пазы от уплотнителя установить три заглушки «юбкой» вниз;
    • зафиксировать клапан на наплыве створки — устройство крепится сверху по направлению кронштейнами к окну;
    • закрепить клапан саморезами, пропущенными через кронштейны;
    • в паз между кронштейнами установить уплотнитель.

В данном случае щель между клапаном и уплотнителем на раме работает как вентиляционный канал.

Установка приточного клапана на пластиковые окна: видео

Регулировка и эксплуатация приточного оконного клапана

Приточным клапаном можно управлять вручную и автоматически. Автоматика — более удобна и обычно дополнена датчиком гигрорегулирования. При уменьшении влажности поток воздуха сокращается, и наоборот — циркуляция воздуха увеличивается при повышении влажности в помещении.

При ручном управлении можно допустить ошибки, которые иногда приводят к переохлаждению помещения и обмерзанию климатического клапана.

Важно! В сильные морозы приточный клапан нельзя полностью перекрывать

Уход за вентиляционным клапаном сводиться к выполнению чистки каждые 6 месяцев. Пыль с наружного козырька можно удалять с помощью пылесоса, а корпус протирать влажной тряпочкой.

Для чистки нельзя использовать химические средства. Кроме того надо воздержаться от прочистки устройства под струей проточной воды. При проведении в помещении ремонтных работ клапан надо прикрыть — это защитит его от грязи и пыли.

Приточный клапан на окна ПВХ — практичное и нужное приобретение, которое улучшает микроклимат в доме. Можно выполнить установку приточного клапана на пластиковые окна своими руками. Способ монтажа зависит от модели клапана и его комплектации.

Современная строительная индустрия разработала герметичные пластиковые окна, которые получили повсеместное применение. Но, в тандеме с естественной вентиляцией, пластиковые стеклопакеты работают неоднозначно. При использовании режимов встроенного макро- и микропроветривания либо не обеспечивается нужного объема воздуха, либо устраивается настоящий сквозняк. А при закрытых пластиковых окнах вытяжка вовсе не работает и появляется духота. Вентиляционный клапан для пластиковых окон стал отличным решением возникшей проблемы. Не нарушая герметичности оконных конструкций, клапаны способны не только обеспечивать проветривание помещения при полностью закрытых окнах, но и .

Достоинства использования вентиляционных клапанов:

  1. Создание параметров микроклимата, необходимых для здоровья человека.
  2. Увеличение срока эксплуатации помещений вследствие удаления избыточной влажности и предотвращения образования , особенно кухонь, балконов и лоджий.
  3. Экономия тепла вследствие контролируемого притока воздуха.
  4. Безопасность: уменьшается вероятность проникновения злоумышленников, ведь проветривание идет при закрытых окнах.
  5. Простота использования.

Разновидности клапанов вентиляции

Критерии выбора оконных клапанов вентиляции

Для того, чтобы работа приточного вентиляционного клапана на пластиковых окнах была эффективной, необходима многофункциональность этого устройства. Для определения класса вентиляционных клапанов существуют следующие важнейшие характеристики:

  • Обеспечение требуемых параметров воздухообмена: клапан должен работать на приток наружного воздуха, равный не менее 30 м3/час (в расчете на 1 человека).
  • Обеспечение необходимого уровня шума: для стандартных пластиковых окон этот показатель установлен на уровне 30-35 дБ.
  • Особенности зимней эксплуатации: данный показатель зависит от материала изготовления клапана, разницы наружных и внутренних температур, параметров воздушного потока. Для эффективной работы клапана проветривания и предотвращения его обледенения важно соблюдать качественную тепловую изоляцию конструкции клапана и применение так называемого «теплового разрыва» из пластика между внешней и внутренней поверхностью его металлического корпуса.
  • Способ регулирования: возможна установка приточных клапанов для пластиковых окон с автоматическим, ручным и смешанным регулированием
     (тандем двух предыдущих типов).
  • Место работы клапана: существует оконный вариант установки и стеновой
    . При монтаже на стене значительно повышаются затраты на пробивку отверстия в ограждающих конструкциях помещения и нарушение экстерьера фасада появлением посторонних элементов. Оконный вариант более экономичен, прост и незаметен.
  • Способ монтажа конструкции: установка уже в имеющийся пластиковый стеклопакет или заменяя стеклопакет на новый с уменьшением его размеров.

Совет: Не стоит рассматривать клапана, не оснащенные возможностью регулирования, поскольку необходимость в изменении притока воздуха продиктована практикой.

Наиболее популярные конструкции

Клапаны вентиляции окон Aereco

Французская разработка компании Aereco нашла в России широкое применение. Клапан приточной вентиляции оснащен возможностью регулирования посредством датчика, состоящего из нескольких полиамидных пластинок, при расширении приводящих в движение открывающий механизм. Монтаж может производиться как в пазы, прорезанные в оконном блоке, так и на стенку помещения.

Особенностью клапанов Аэрэко является удаление датчика влажности от клапана, которое обеспечивает реальное отражение параметров воздуха в помещении. К преимуществам можно отнести отсутствие потребности в любых видах энергии, прокладки воздуховодов и бесшумность действия. Линейка клапанов вентиляции пластиковых окон Aereco насчитывает несколько модификаций, отличающихся по степени регулирования и шумовому исполнению.

Системы оконного проветривания Air-Box

Российская компания Мабитек решила не отставать от зарубежных коллег и разработала поистине универсальные клапаны проветривания окон Air-Box, установка которых возможна на оконных блоках любой конструкции. Несомненным его достоинством является возможность установки в фальце оконного блока, которая делает клапан незаметным.

Стандартный вариант исполнения (Air-Box Standart) предполагает монтаж двух частей клапана: нижнего наружного, забирающего воздух с улицы, и верхнего, подающего поток свежего воздуха в помещение. Принцип действия клапана основывается на создании разряжения в помещении при закрытых окнах и работающей вентиляции, под действием которого осуществляется открытие лепестков клапана и создание постоянного воздухообмена около 6 м3/час.

Важно: Приточная вентиляция на пластиковые окна будет эффективно справляться со своей задачей только при исправно работающей вытяжной вентиляции.

Эта марка также выпускает ряд шумозащитных клапанов, маркируемых серией Comfort. Они отличаются возможностью выбора варианта монтажа. Обычная установка предполагает фрезеровку оконного профиля, в то время как безфрезерную можно выполнить самостоятельно с помощью снятия уплотнителя, при этом понадобится всего 10-15 минут времени. Для данных клапанов предполагается ручное регулирование. Модификация Comfort S разработана специально для глухих оконных конструкций и предполагает сквозное сверление оконного блока, поэтому возможно прямое продувание.

Все клапаны Air-Box выходят в лидеры по причине их разумной стоимости, эффективной работы, сравнительно небольших габаритов и простой технологией установки.

А про различные варианты пленок для тонировки окон на этой странице.

Монтаж клапана

Профессионалы применяют два варианта монтажа вентиляционных клапанов. Первый предполагает демонтаж старого стеклопакета и установку нового с уменьшенными размерами. При этом щель, образовавшуюся между оконным проемом и блоком, занимает сам клапан. У этого способа есть существенные минусы: повышение затрат, необходимых на заказ и монтаж нового оконного блока, и уменьшение площади светопрозрачных конструкций.

Вентиляционный клапан для пластиковых окон, установка которого проходит по второму варианту, монтируется в место переплёта. Удобство данного метода оценят хозяева помещений, в которых уже смонтированы герметичные пластиковые стеклопакеты. Все манипуляции по установке клапана займут не более получаса.

На видео продемонстрирован процесс монтажа щелевого клапана Air-Box.

Способы регулирования

В зависимости от устройства механизма клапана, поток приточного воздуха на пластиковых окнах с вентиляцией может регулироваться или иметь постоянные параметры. Оптимальные условия внутреннего микроклимата помещения поможет создать клапан с возможностью регулирования, которое бывает как ручным, так и автоматическим. Последний тип регулирования является более комфортным и осуществляется на основании показаний датчика гигрорегулирования
, который отслеживает значение влажности воздуха в комнате. Регулирование происходит посредством перемены сечения проходного канала для воздуха в нескольких режимах, вплоть до полного закрытия. Максимальное сечение соответствует наибольшему значению влажности. Данный тип регулирования позволяет уменьшить теплопотери, поскольку проветривание происходит лишь тогда, когда в помещении находятся люди и происходит повышение влажности воздуха. Когда помещение пустует и влажность снижается, клапан полностью закрывается.

Выбору ручного способа настройки сопутствует необходимость постоянных раздумий о том, в какое время проветриват
ь, какова очередность проветривания помещений и о времени открытия клапана, необходимого для проветривания. Ручная настройка способна лишь ограничивать воздушный поток при порывистом ветре. Такая настройка более грубая и может привести к возникновению сквозняков в помещении.

Уход и обслуживание

Еще одним неотъемлемым плюсом вентиляционных клапанов проветривания для окон является простота его обслуживания. Для его комфортной работы достаточно только один раз в год очистить его поверхность от загрязнений, в этом и заключается весь уход.

Отличительная черта металлопластиковых окон – способность сохранять тепло в жилом доме. Они эффективно препятствуют проникновению звука, холода, влаги. В то же время данные решения не позволяют обеспечить внутреннее пространство свежим воздухом в достаточном объёме. Единственно верное решение – установить приточный клапан на пластиковые окна. Что же это за изделия такие, и каково их предназначение?

Нужны ли приточные устройства вообще?

У пластиковых окон масса очевидных достоинств. Их по достоинству оценили не только собственники городских квартир, но и загородных коттеджей. Вот только при всех своих «плюсах» визуально красивые решения де-факто ухудшают микроклимат жилья. Монтаж приточных клапанов на окна ПВХ – самый доступный и простой способ нормализации температурно-влажностного режима, нивелирования опасности образования плесени, грибка.

Итак, что же это за устройство такое и как оно работает? Приточный клапан для пластиковых окон – небольшое решение, которое принято устанавливать в верхней створке рамы. Располагается оно в строго горизонтальном положении, благодаря чему и реализуется вытяжная функция. Небольшой клапан не только нивелирует вероятность образования конденсата в раме, но и способствует поддержке комфортного микроклимата.

Приточные клапана на окна целесообразно использовать по ряду причин:

  • в процессе его функционирования исключаются любые тепловые потери, уровень звукоизоляции сохраняется на изначальном уровне;
  • в отличие от традиционного проветривания, не возникают сквозняки;
  • оконный проем никак не изменяется с точки зрения проникновения света;
  • изделие можно легко установить, никаких проблем не возникает и в процессе эксплуатации;
  • работу устройства можно корректировать по собственному усмотрению.

Зачем нужны приточные клапаны

Конструкционные особенности и нюансы функционирования

Грамотная установка приточного клапана на пластиковое окно возможна лишь при наличии исчерпывающего понимания механизма работы этого приспособления. В процессе монтажных работ из конструкции оконного проема удаляется участок с резиновым уплотнителем, причём, как у створки, так и у рамы. Его заменяют дополнительной прослойкой уплотнителя и приточным устройством, которому и делегируется роль пассивной вентиляции.

Установленные таким образом решения позволяют отводить теплый воздух наружу и осуществлять забор свежего кислорода внутрь помещения. Достигается это за счёт разницы давлений. Система работает при условии, что температура за окном не ниже +5°С. Вентиляционные изделия в знойную жару приводятся в действие благодаря принудительной вытяжке.

Клапан на пластиковое окно включает в себя ряд элементов:

  • наружная конструкция воздухозаборника
     (монтируется только с внешней стороны рамы). Над самым изделием непременно должен присутствовать козырёк, препятствующий проникновению внутрь влаги, атмосферных остатков;
  • компактный телескопический канал
     – небольшой элемент, совмещаемый с оконным корпусом и закрепляемый специальной гильзой;
  • внутренний фрагмент
    , располагающийся внутри комнаты. С конструкционной точки зрения это один из самых сложных элементов системы, в состав, которого входят: механизм управления (для корректировки потока воздуха), фильтрационная решетка и выпускная форсунка.

Устройство конструкции

Существует ряд условий, необходимых для эффективной работы в пластиковых окнах:

  • функционирование основного домового вентиляционного канала;
  • наличие естественного воздухообмена (небольшие щели в полу, в межкомнатных дверях);
  • герметичность входной двери;
  • за окном температурный режим не ниже +5°С.

Обязательно посмотрите видео по принципу работы приточного устройства.

Передача «Чудо техники» на НТВ, про приточные клапаны Аэрэко (Aereco)

В продаже представлен широкий ассортимент вытяжных решений для окон ПВХ. Что касается отличий между конкретными моделями, то их принято рассматривать по ряду критериев.

Разновидности приточных устройств

В зависимости от преобладающего в конструкции материала
:

  • металлические;
  • деревянные;
  • пластиковые.

По методу забора свежего воздуха
 внутрь помещения:

  • Накладные решения
    . Вентиляционный клапан для пластиковых окон характеризующийся высокой эффективностью. Ключевая его особенность заключается в необходимости «подгонки» конструкции рамы и стеклопакета под вытяжное устройство. Подобные изделия невозможно встроить в готовое окно. Основная сфера применения – складские объекты, производственные комплексы.
  • Приточно-щелевые конструкции
    . Забор воздуха осуществляется через 16-см щель. Внутри комнаты располагается специальный регулирующий блок, а снаружи – впускной, препятствующий проникновению насекомых, мелких частиц и осадков. Для установки нет необходимости демонтировать окно. Изделие отличается достаточной высокой производительностью.
  • Фальцевые изделия
    . Одна из самых доступных разновидностей оконных . Подача свежего кислорода осуществляется посредством небольших вырезов, расположенных в притворе. Решения отличаются хорошей звукоизоляцией, невысокой пропускной способностью и простотой монтажа.

По типу управления
:

  • ручные;
  • автоматические.

Обратите внимание
! Большим спросом пользуются оригинальные конструкции в виде клапана-ручки. Данное изделие заменяет собой традиционную оконную ручку и при этом не нарушает внешнего вида самого проема.

Пошаговая инструкция по монтажу вентиляционного клапана

Остановимся подробнее на нюансах монтажа вентиля своими руками. Для этого мероприятия не требуется никаких специализированных навыков, да и по времени весь процесс длится до 40-60 минут.

Чтобы установить приточный клапан на окна своими руками следует подготовить:

  • шаблон;
  • отвёртка средней длины;
  • комплектный клапан;
  • канцелярский нож.

Все перечисленные элементы, необходимые для монтажа небольших изделий, присутствуют в стандартном комплекте поставки. Длина клапана не превышает 35 см. Помимо него понадобятся 2 уплотнителя, длина каждого из которых – не менее 16 см, а также дополнительный отрезок на 35 см. Для фиксации конструкции применяют специальные крепления на саморезах.

Этап 1

. Локализация участка монтажа
. Оконные приточные клапаны принято размещать в верхней части створки. Специалисты рекомендуют отметить место посередине конструкции, а затем приложить к нему шаблон и обвести вокруг.

Этап 2

. Выемка уплотнителя
. На обозначенном участке необходимо удалить стандартный уплотнитель. Он зафиксирован не слишком плотно и, если сделать небольшие надрезы канцелярским ножом, то резиновое изделие можно абсолютно свободно удалить.

Этап 3

. Монтаж дюбелей-фиксаторов
. В свободный паз необходимо вставить 3 дюбеля-фиксатора. Основное их предназначение – крепление корпуса клапана на основании створки. Один дюбель смещают ровно посредине, а остальные 2 располагают по краям.

Этап 4

. Установка вентиляционного устройствана окно
. Чтобы работать было удобнее, рекомендуем на поверхность створки предварительно нанести двухсторонний монтажный скотч. Клапан располагается в наиболее предпочтительном положении.

Этап 5

. Фиксация клапана на оконной створке
. Вентиляционное изделие необходимо прикрепить к конструкции профиля, используя саморезы (о дюбелях не забываем). Это позволит достаточно надёжно закрепить изделие.

Этап 7

. Демонтаж старого рамного уплотнителя
. Чтобы вентиляционное устройство функционировало должным образом ему необходимо обеспечить приток чистого воздуха. С этой целью специалисты настоятельно рекомендуют отказаться от типового уплотнителя, заменив его тем, который идёт в комплекте с клапаном. Напротив зафиксированного клапана помечают отрезок, общая длина которого должна составлять не менее 35 см. Демонтируем старый уплотнитель с последующей заменой новым.

Уплотнитель в раме имеет вид, представленный на изображении ниже. Если взять более узкий уплотнитель, то между створкой и основанием рамы сформируется небольшой зазор, сквозь который и осуществляется забор свежего кислорода. Окно останется работоспособным.

На этом процесс установки считается завершенным. По собственному усмотрению можно скорректировать приток кислорода, используя небольшой движок. В правом положении шторка будет открыта полностью, следовательно, поток воздуха окажется максимальным.

Устройство, рассмотренное в нашей статье– полезное и нужное решение для каждого дома, позволяющее в разы улучшить микроклимат жилья. Монтажные работы при желании можно выполнить собственноручно, не прибегая к помощи специалистов. Особенности установки зависят от комплектации, конструкции и конкретной модели клапана.

Представленные на рынке системы можно разделить на три категории.

Щелевые

Устройство монтируют в верхнюю часть открывающейся створки или вертикальный импост. Для установки приходится демонтировать часть фурнитуры и фрезеровать отверстия в металлопластиковом профиле. Если не уверены в своих силах, лучше доверить работу профессионалам.

Конструктивно система состоит из двух блоков. Один монтируют со стороны улицы. Он служит одновременно воздухозаборником и козырьком, защищающим канал от попадания осадков. Второй блок ставят с внутренней стороны. В нем находится механизм, который регулирует интенсивность проветривания.

Главным преимуществом такой конструкции становится высокая пропускная способность. Протяженность вентканала варьируется в пределах 170-400 мм, а ширина 12-16 мм. Этого достаточно, чтобы организовать микроклимат в больших помещениях.

Накладные

Интегрируются в оконный профиль еще на стадии изготовления рамы. Установить их постфактум не получится. В быту такие системы не используются из-за чрезмерно большой пропускной способности. Их обычно применяют для вентиляции крупных офисов и торговых залов.

Изделия незаменимы в павильонах со сплошным остеклением, когда нет возможности делать вентканалы в несущих конструкциях. В отличие от стеновых моделей, их недостатком становится низкая звуко и теплоизоляция.

Фальцевые

Стали популярными благодаря дешевизне и простоте монтажа. Установить их можно самостоятельно буквально за полчаса.

Ставят изделие на верхней части створки в разрыв . Свежий воздух в помещение поступает через небольшую щель в уплотнителе. Конструкция очень простая, но предусматривает возможность регулировки воздушного потока.

Ставить такие устройства в зале или большой жилой комнате бесполезно. Они не обеспечат должного воздухообмена. Их лучше использовать на , кухне или небольшой спальне.

Способы регулировки клапанов на ПВХ окнах

Ручная

На корпусе таких приборов предусмотрена ручка или движок. Его перемещение меняет положение заслонки, а значит и интенсивность воздушного потока. Такие конструкции надежные и долговечные. Ломаться в них практически нечему. Однако есть ряд недостатков:

  • Ограниченный доступ. Элементы управления находятся в верхней части створки. Каждый раз, когда необходимо изменить положение заслонки приходится брать стул. В некоторых моделях эта проблема решена установкой шнурка, как в жалюзи.
  • Статичность. Поддерживать с их помощью постоянный микроклимат очень сложно. Чтобы добиться комфортных условий приходится менять положение затвора в зависимости от погоды. Не всегда удается подобрать правильный режим.

Автоматическая

Такие изделия обладают рядом преимуществ:

  • Поддерживают постоянный микроклимат. Прибор самостоятельно создает предустановленные комфортные температуру и влажность. Интенсивность воздушного потока регулируется на основании показаний датчиков.
  • Автономны. Изделие работает без электронных компонентов. Ему не нужно питание от сети или батареек. Заслонку перемещают нейлоновые ленты. В зависимости от давления, они меняют свою длину и соответственно положение заслонки.
  • Экономичность. Приток свежего воздуха увеличивается с повышением влажности, например, если в доме много людей или сушится белье. В спокойной обстановке устройство не переохлаждает дом, что снижает расходы на отопление.

Плюсы и минусы приточных вентиляционных клапанов

Достоинства:

  • Бытовые приборы простые и надежные. Установить их можно своими руками.
  • Вентнакладка убирает излишнюю влагу из самого благоприятного для ее образования места — границы перепада температур. Если на стеклопакетах были испарина или конденсат, количество капель уменьшается или они пропадают вовсе.
  • В помещении отсутствуют сквозняки, как при микропроветривании или полном открывании форточки. А значит, снижается риск простудных заболеваний.
  • Воздухообмен между квартирой и улицей происходит непрерывно. Вы дышите свежим воздухом целый день, а не только во время проветривания.

Недостатки:

  • При сильных заморозках бюджетные модели могут обмерзать.
  • В подавляющем большинстве изделий нет фильтрующих элементов. Из-за этого в дом попадают пыль и посторонние запахи.
  • С полноценной регулировкой микроклимата справляются только дорогие модели. В бюджетных приходится самостоятельно следить за температурой и влажностью в доме — постоянно менять положение заслонки в зависимости от погодных условий.

Как выбрать приточный клапан на пластиковые окна

Перечислим наиболее важные критерии, на которые нужно обратить внимание при выборе:

  • Шумность. Когда воздушные массы на большой скорости проходят через отверстие ограниченного сечения, появляется шум. Комфортный уровень звука находится в пределах 30-40 децибел. Модели, в которых на минимальном притворе образуется узкая длинная щель, при сильном ветре могут издавать свист. Если в рабочем положении задвижка не плотно прилегает к , она может дребезжать.
  • Производительность. Напрямую зависит от условного прохода отверстий для вентиляции. Чем больше площадь каналов, тем больше свежего воздуха попадает через них в дом. При выборе конкретного прибора нужно отталкиваться от площади помещения и количества жильцов. Производительность разных устройств варьируется в диапазоне от 6 до 150 м3/час. Лучше выбирать прибор не точно по своим параметром, а с запасом в 1,5-2 раза.
  • Предварительный подогрев воздуха. В классических моделях холодные воздушные массы прогреваются теплым конвекционным потоком от радиатора. В северных районах этого может быть не достаточно. Тогда нужно подбирать оборудование с электроподогревом.
  • Тип фильтров. В конструкциях, которые монтируют на створку, они отсутствуют. Модели интегрированные в раму могут оснащаться фильтрующими элементами. При их использовании в помещение не попадает пыль с улицы. Но фильтр нужно постоянно чистить, иначе производительность устройства сильно падает.
  • Способ монтажа. Есть универсальные модели, которые интегрируют в оконный профиль любого производителя. Некоторые из них можно установить самостоятельно. Но часть конструкций необходимо монтировать на стадии изготовления рамы.
  • Цена. Каждая из перечисленных выше опций влияет на стоимость. Если вы слишком требовательны к микроклимату, стоит сравнить оконные устройства с другими вариантами климатических изделий.

Как установить приточный клапан на пластиковые окна своими руками

На рынке представлено несколько разновидностей изделий для бытового использования. В рейтинг популярных моделей входит продукция французского и российского производства:

  • Air-Box.
  • Aereco.

Подробнее расскажем о монтаже их систем.

Инструкция по монтажу оборудования Air-Box

Прибор устанавливает на верхнюю часть створки. Работу выполняем в следующей последовательности:

  1. Карандашом отмечаем центр рамы.
  2. Открываем створку, прикладываем к ней внутреннюю монтажную планку и ставим отметки по краям.
  3. По меткам вырезаем участок уплотнительной резинки.
  4. Вместо штатной резины вставляем уплотнитель, который идет в комплекте.
  5. В образовавшийся разрыв уплотнения устанавливаем само устройство, предварительно сняв с него защитную пленку.
  6. Прикручиваем кронштейны саморезами.
  7. Закрываем окно и отмечаем на раме габариты прибора.
  8. По разметке вырезаем фрагмент рамного уплотнения.
  9. Вставляем новую тонкую резинку.

Опционально изделие может поставляться с наружным воздухозаборником. В него устанавливается фильтрующий элемент, который задерживает атмосферную пыль. Пошаговое руководство по монтажу приведем в видео.

Инструкция по монтажу оборудования Aereco

Приборы предназначены для автоматического регулирования микроклимата. Они интегрируются в раму, благодаря чему обеспечивают больший воздухообмен. При установке нарушается целостность профилей, поэтому нужно быть осторожными. Если сомневаетесь в своих силах, лучше воспользоваться услугами грамотных специалистов. Работы проводим в следующей последовательности:

  1. Размечаем середину оконной створки.
  2. Прикручиваем металлический шаблон или пластиковую монтажную планку.
  3. Сверлом диаметром 4-5 мм делаем центровочные отверстия по краям.
  4. По шаблону отмечаем контур будущих прорезей и снимаем его.
  5. Рассверливаем отверстия сверлом диаметром 10 мм.
  6. Лобзиком, реноватором или фрезером прорезаем пазы между отверстиями.
  7. При закрытом окне переносим габариты отверстий на раму.
  8. Устанавливаем шаблон на рамный профиль и повторяем все операции по фрезеровке пазов. Для удобства работы временно вытаскиваем уплотнительную резинку.
  9. Прикручиваем монтажную пластину с внутренней стороны.
  10. Устанавливаем не нее элемент с задвижкой, регулирующий воздухообмен.
  11. С внешней стороны прикручиваем защитный козырек.

Наглядно увидеть процесс установки можно в видео.

Если нужно проветривать небольшое помещение или избавиться от запотевания стекол, подойдут простые конструкции по типу Air-Box. Для автономного регулирования микроклимата лучшим решением становятся изделия по типу Aereco. А приведенные советы и рекомендации помогут вам произвести установку клапана для вентиляции своими руками.

  • Материал подготовил:
    Игорь Степаньков
