Вентиляция в доме из газобетона через стену своими руками

Вентиляция в доме из газобетона – очень важный элемент системы коммуникаций, без которого безопасно и комфортно эксплуатировать жилье не удастся. Газобетон – популярный и качественный современный строительный материал, который обеспечивает прекрасные теплоизоляционные характеристики, но имеет один недостаток – высокую гигроскопичность, из-за чего сильно впитывает влагу.

В старые времена, когда не были так распространены металлопластиковые дома и натяжные потолки, принудительное вентилирование было не обязательным, так как дерево и другие натуральные отделочные материалы прекрасно пропускают воздух. В рамах были щели, стены неплохо впитывали влагу и выводили наружу.

Современные отделочные материалы на такое не способны, а пластиковые окна гарантируют максимальную герметичность, поэтому газобетон нередко становится причиной повышения влажности в частном доме, распространения плесени и других проблем.

Чтобы избежать негативного влияния особенностей газобетона на микроклимат в помещении, необходимо обязательно позаботиться о качественной циркуляции воздуха в доме, выполнив монтаж системы вентиляции. Способов обустройства системы может быть несколько, все они отличаются по расходам, трудоемкости, масштабности и другим параметрам.

Зачем нужна вентиляция

Построенный из газоблоков дом считается бюджетным вариантом – возводится быстро и очень просто, стены получаются с высоким уровнем теплоизоляции и идеально ровными. Удается сэкономить на монтаже и отсутствии необходимости привлекать спецтехнику, а потом и на отделке.

Единственный недостаток газобетона – способность быстро и много впитывать влагу. Даже после отделки стен штукатуркой нельзя добиться стопроцентной защиты. Результатом воздействия влаги могут становиться быстрое отслоение и приход в негодность отделки, а также опасность для здоровья и жизни людей плохого микроклимата, микроорганизмов.

Немаловажно и то, что влажные пары, попадая вовнутрь блоков газобетона, существенно понижают несущую способность материала. А это может стать причиной разрушения дома и уменьшения срока его эксплуатации.

Ввиду таких особенностей, вентиляция дома из газобетона должна быть выполнена качественно, правильно и ответственно: в каждом помещении обустраивают систему в соответствии с нормами воздухообмена. Она будет выводить влагу и неприятные запахи, привлекая свежий воздух извне.

Виды вентиляционных систем

До того, как сделать вентиляцию, необходимо изучить особенности монтажа системы в доме из газобетона. В зданиях из традиционных материалов каналы монтируют только там, где повышена влажность (кухня, ванна, санузел), в данном же случае каналы часто нужны в каждом помещении.

Если такой вариант кажется очень сложным и дорогим, можно обустроить вентиляцию там, где влажность повышена, а в жилых комнатах установить межкомнатные двери со специальным вентиляционными решетками либо зазором снизу.

Варианты обустройства системы вентиляции в газобетонном доме:

• Пассивная – воздух перемещается естественным образом через вентканалы, которые выведены на крышу здания.
• Смешанный тип – установлены вытяжные вентиляторы там, где влажность самая высокая, и включаются только по необходимости автоматически (через заданные интервалы времени) или с ручным запуском.
• Принудительная – в данном типе конструкции в общем канале монтируется вытяжной вентилятор, который работает на все воздуховоды.
• Принудительная приточно-вытяжного типа – воздухообмен осуществляется за счет механической вентиляционной системы, оснащенной рекуператором.

Естественная пассивная вентиляция

Пассивная вентиляция работает только при условии правильного монтажа и нормального притока/оттока воздуха. Чтобы воздух уходил сам, все вентиляционные каналы из помещений должны идти на крышу строения на определенную высоту. Если не учесть эти нюансы, тяга будет плохой и даже возможно «опрокидывание».

Высота вентканалов:

• При условии расположения от конька на расстоянии в 150 сантиметров – выше конька на 50 сантиметров
• Если расстояние до 3 метров – оголовок канала выполняют на уровне конька
• При условии, что расстояние более 3 метров – верх канала не должен быть ниже границы линии, условно отчерченной от конька под ровным углом 10 градусов к горизонту

Для обеспечения притока свежего воздуха нужны:

• Окна с воздушными клапанами – это могут быть как щелевые системы, так и просто наличие конструкции в виде ручки для открывания створки (у них минимальная площадь отверстий, поэтому для больших помещений они не подходят и могут быть вспомогательным вариантом).
• Воздушные клапаны в стенах – самый эффективный выбор, устанавливаются на стенах и обеспечивают нормальный приток свежего воздуха.

Вентканалы должны содержаться в чистоте, так как мусор будет препятствовать работе системы. Именно поэтому от внутристенных шахт и конструкций в формате выходящих вертикальной трубой за границы крыши коробов постепенно отказываются – они со временем перестают выполнять свои функции.

Проще всего делать в газобетонных стенах отверстия, обеспечивающие приток и отток воздуха: в каждом помещении внизу стены устанавливают клапан для притока воздуха, вверху – для оттока. Так не нужно трогать газобетонные стены и нарушать их целостность.

Полезные советы: если поставить клапаны под окнами, зимой воздух будет прогреваться теплом от радиаторов. При выводе вытяжной трубы на крышу нужно сверху смонтировать зонтик/грибок для защиты от осадков либо дефлектор.

Принудительная

Данный тип системы вентиляции предполагает высокие расходы на монтаж и саму эксплуатацию, так как в нее включены специальные приборы, используется электроэнергия для работы. Зато эффективность таких систем гораздо выше.

Особенности принудительной системы вентиляции:

• Воздуховоды монтируются с вентиляторами вытяжного типа, приток свежего воздуха осуществляется через свою сеть каналов.
• Для поддержания оптимального температурного режима в помещении система оснащается агрегатами для прогрева воздуха, поступающего с улицы.
• Наиболее экономичный вариант – использование вместо электронагревателя рекуператора тепла. Такой теплообменник оснащен двумя вентиляторами (вытяжной/приточный), в нем свежий воздух нагревается за счет тепла газов, что отводятся с дома.

Принудительная вентиляция собирается по схеме, аналогичной естественной, просто монтируется дополнительно вентилятором.

Три типа вентиляции:

• Приточного типа

  – вентилятор монтируют на приточный канал: устройство работает с нагнетанием, поэтому движение воздуха небыстрое. В связи с этим важно правильно определить точку установки вентилятора и выполнить это таким образом, чтобы потоки воздуха шли вдоль стен, а не перпендикулярно. Обычно на клапаны крепят колпаки со щелями вдоль стен.

• Вытяжного типа

  – самая популярная, вентилятор работает на вытяжку. Устанавливается на плоскость стены со сквозным отверстием или в нее. Важно верно определить производительность прибора: так, для ванной достаточно 25 м/час, кухни – 60 м/час, жилых комнат – 30 м/час.

• Приточно-вытяжного типа

  – вентиляторы стоят и на вытяжке, и на притоке. Есть уже готовые блоки оборудования, которые монтируют на чердаке в формате разводки воздуховодов по помещениям, которые идут через перекрытие. Блоки обязательно комплектуются калориферами, рекуператорами, фильтрами.

Опытные мастера говорят, что системы с рекуператорами в здании с отоплением позволяют сокращать теплопотери на 25-30%. Чаще всего рекуператор монтируют на чердаке, затем подсоединяют к каналу общему, оставляя свободный доступ к оборудованию (для обслуживания).

Смешанного типа

В системе данного типа свежий воздух приходит естественным образом, а отвод осуществляется вытяжными вентиляторами – одним мощным (установленным на чердаке с подводкой каналов) или отдельными приборами, встроенными в стены, окна помещений.

Такая вентиляция поделена по комнатам чаще всего – так, в одной комнате может работать естественная вентиляция (жилые помещения), в другой – принудительная (ванная, кухня, котельная, кладовка и т.д.). Чаще всего используют вытяжку с установкой приточных каналов.

Что касается кухонной вытяжки, то в доме из газобетона лучше выбирать модели с отводом отработанного воздуха через окно/стену прямо на улицу. Желательно, чтобы это был отдельный агрегат.

Устройство вентиляционных каналов

Планируя выполнить вентиляционную систему в доме из газобетона своими руками, необходимо все тщательно изучить. Особое внимание всегда уделяют монтажу вентканалов, помня, что газобетон – материал хрупкий, боится резких перепадов температур, влаги.

Мастера не советуют монтировать систему в наружных стенах, так как будет появляться конденсат, лучше обустраивать все в отдельных вентшахтах или перегородках.

Способы обустройства вентиляционных каналов в газобетонном доме:

• Гильзование трубами из пластика, асбеста
• Выкладывание из кирпича
• Установка короба из покрытой цинком стали с выкладкой маломерными блоками из газобетона

Стальной короб устанавливается редко, так как стоит дорого и требует немало сил. Да и образование конденсата на стенках конструкций из металла плохо влияет на газобетонные блоки, предполагая необходимость в теплоизоляции.

Вентканалы из кирпича

Выкладка вентиляционных каналов из кирпича предполагает определенную очередность действий, а также наличие нужных материалов, инструментов.

Как выложить вентиляционные канали из кирпича:

• Желательно, чтобы таких каналов в здании было немного, лучше строить их в стенах смежных комнат, где отмечена высокая влажность.
• Кладку выполняют лишь из полнотелого кирпича, если пустотелый – то с последующим заполнением пустот раствором цемента.
• Раствор нужно наносить аккуратно, чтобы смесь вовнутрь канала не попадала. Швы заполняют полностью, затирают каждые 2-3 ряда камня, чтобы не позволить отработанному воздуху оказываться в смежных помещениях и комнатах.
• Внутри стенки каналов желательно создавать гладкими, дабы воздух циркулировал беспрепятственно. Лишнюю смесь со стыков сразу удаляют, поверхность разглаживают мастерком. Также потом можно канал гильзовать воздуховодом из металла.

Силикатный кирпич в такой кладке не используют, так как он боится высокой температуры и крошится. Механические устройства в кирпичные каналы нельзя устанавливать.

Гильзование пластиковыми трубами

Наиболее эффективный способ для монтажа принудительной вентиляции. В монтаже применяют пластиковые трубы сечением 13 сантиметров либо прямоугольной формы сечением 150 см2.

Для естественной вентиляции лучше брать трубы больше. Для точного расчета воздуховодов нужны такие данные: количество людей в жилье, объем отводимого воздуха, особенности климата и т.д. Расчеты должен проводить специалист. Вентиляция обустраивается одновременно со строительством дома.

Как смонтировать вентиляцию из пластиковых труб:

• Крепление отвода в блоке, расположенном на уровне отверстия для вентиляции, соединение его с трубой.
• Выпиливание отверстий на пару миллиметров больше труб в блоках для воздуховодов (в процессе кладки). Обычно для этого используют ножовку.
• Заполнение раствором пространства между воздуховодами и выпиленными стенками блоков. Стыкование труб (наращивание вверх) в процессе кладки стен.
• Утепление труб в зонах их прохода сквозь чердак, крышу.
• Отдельные воздуховоды на уровне чердака соединяются в единый канал, который выводится на улицу через крышу или присоединяется к рекуператору, канальному вентилятору. Все отверстия тщательно заделываются, герметизируются.

Монтаж системы

Сборка всей системы может осуществляться по-разному и зависит от выбранного метода обустройства вентиляции. Так, установка труб и кладка кирпичных каналов выполняются на этапе строительства здания, установка вентиляторов и клапанов может осуществляться после.

Лучше всего делать специальные каналы на этапе строительства – во всех помещениях или лишь там, где отмечена повышенная влажность. Кирпичные каналы или трубы в блоках прокладывают по стенам и выводят к чердаку, объединяя их там и утепляя в местах выхода на кровлю.

Трубы берут из пластика обычно, диаметром 13 сантиметров и более. Они прокладываются в газобетонных блоках, изолируются раствором.

Этапы сборки горизонтальной системы вентканалов:

• Составление схемы установки воздуховодов – если система одна, магистраль создается из одного воздуховода, проложенного горизонтально под потолком.
• Расчет диаметра воздуховода на базе расчета объема воздуха, который отводится.
• Расчет числа фитингов, прямолинейных участков и их длины (по схеме).
• Закупка материалов.
• Выполнение отверстий в каждой стене по сечению воздуховода.
• Сборка на муфты/хомуты – начинается с дальнего помещения.
• Вывод выходного патрубка (обычно через кухню) через стену на улицу.
• Выполнение в воздуховоде окон для вытяжки, закрытых решетками.

При монтаже канальной модели ее вставляют в отверстие для вытяжки в стену. Настенные модели (часто используют для санузлов) крепят внутри помещения к стене точно по горизонтали, чтобы вентилятор работал корректно.

Чего не стоит делать

Когда строится частный дом и создается в нем система вентиляции, очень важно серьезно отнестись к предварительным расчетам и делать все в соответствии с нормативами.

О чем нужно помнить:

• Вентиляцию в несущих стенах не делают во избежание понижения прочности.
• В котельных устанавливают и вытяжной, и приточный клапаны.
• В комнатах, отделенных от помещения с вентканалом двумя дверьми, также делают оба клапана.
• Минимальное сечение канала должно составлять 0.016 м2 (около 15 сантиметров диаметр трубы).
• Самый эффективный метод – гильзование вентканала пластиковой трубой. Металлические трубы будут собирать конденсат.
• В многоквартирных домах лучше устанавливать металлопластиковые окна с клапанами либо мощные вытяжные вентиляторы.

Почему стоит выбрать инерционные вытяжки

Инерционные приточно-вытяжные конструкции демонстрируют высокую эффективность при условии правильного расчета сечений и длины каналов, а также верного расположения клапанов. Сначала составляют подробную схему дома, учитывая взаимодействие воздуха (холодный внизу, теплый – вверху), объем воздухообмена.

Инерционные вытяжки довольно просты по принципу действия – когда воздух приходит с улицы, они закрываются, не давая ему поступать в помещение. Когда же воздух идет от вытяжки, клапан его пропускает, открываясь. Правильно предусмотрев установку таких устройств, можно создать эффективную систему вентиляции.

Вентиляция в доме из газобетона – вопрос, который нельзя игнорировать, если планируется создать в жилье комфортные и здоровые условия. Кроме того, правильно обустроенная вентиляция существенно повысит прочность, надежность и долговечность самого дома.

Сама по себе естественная вентиляция крайне проста по принципу действия. Здесь не нужны компрессоры, загрязненный воздух сам выходит на улицу, заменяясь чистым. Это происходит за счет разности давлений и температур. При правильном построении система работает непрерывно и в доме всегда свежий воздух и комфорт.

Конечно, помещение легко проветривать и вручную, с помощью окон и форточек. Но это не всегда приемлемо, скажем зимой, да и сквозняки никому еще не приносили пользы. А в иных случаях проветривание и вовсе невозможно, например, в ванной комнате, где часто вообще нет окна. Еще один минус в периодичности. В идеале в помещении всегда должен циркулировать воздух, чего не добьешься форточками. Кондиционер также не решает проблемы. Будь их даже два, они не в состоянии гонять воздух по всему дому и заменять его чистым уличным. В любом случае придется приложить усилия и построить систему естественной вентиляции. А кондиционер создан для решения совсем других задач.

Основные требования

Итак, система воздухообмена в частном домовладении
должна удовлетворять следующим основным требованиям:

Система не должна ощутимо влиять на температуру воздуха в помещении, особенно в зимнее время года;

Должен осуществляться непрерывный полноценный обмен воздухом комнат с улицей, а не между собой;

Хорошая система должна обеспечивать чистым воздухом все помещения;

Особенно важен ускоренный воздухообмен в ванной комнате, кухне и туалете;

Полное отсутствие сквозняков.

Таким образом, нужен не просто обмен между комнатами в доме, а замена загрязненного воздуха на свежий в каждом помещении. Создать полноценную вентиляцию в готовом жилье очень проблематично, поэтому все работу лучше производить еще на стадии возведения стен. Если же вы решили сделать капитальный ремонт жилища, то именно сейчас можно соорудить качественный воздухообменник.

Вентиляция пассивного дома

Пассивные дома не требуют отопления! Они обогреваются за счет тепла, излучаемого жильцами и бытовой техникой, поэтому каждая килокалория тепла должна быть сохранена и использоваться рационально. Оборудование, которое успешно применяется для вентиляции кирпичных домов, здесь неприемлемо. Холодные потоки воздуха нельзя пускать внутрь, также как недопустимы и потери драгоценного тепла.

движение воздуха в пассивном доме

Поэтому идеально герметичные пассивные дома оборудуются особыми приточно-вытяжными вентиляционными установками с. Для пассивных домов разработаны энергоэффективные противоточные теплообменники и вентиляторы с ЕС-двигателями. Такое оборудование возвращает до 95% тепла из отработанного воздуха и позволяет тратить на отопление в среднем 5 киловаттчас на 1 кв. метр площади дома в год. Одно из важнейших требований к вентиляции пассивного дома – очень тихая работа оборудования.

Хорошим дополнением к энергоэффективной вентиляции пассивного дома являются грунтовые теплообменники (тепловые насосы). Устройства получают тепло непосредственно из земли или воды. Воздух, прошедший через подземный теплообменник, даже зимой имеет температуру не ниже 17 градусов. Летом же, раскаленный уличный воздух охлаждается таким же образом. Поэтому в пассивных домах всегда комфортная температура.

Подробнее о том, что такое энергоэффективный дом и как его построить в видеоролике:

Дополнительные действия

Наряду с естественной вентиляцией стен и кровли дома из газобетонных блоков, стоит позаботиться о подаче, охлаждении/нагревании свежего воздуха. Современные вентиляционные системы рекуперационного типа позволяют сократить теплопотерю сооружения на 20-30%. Это позволяет полностью перекрыть утечку тепла, вызванную воздушными каналами газобетонных блоков.

То, что дом из газобетона может обойтись без вентиляции – не более чем миф. Пористая структура блоков не справится с выводом накопившейся в помещениях влаги, что приведет к разрушению отделки и снижению эксплуатационных свойств жилища. Дому из газоблоков необходима качественная вентиляция, позволяющая создать комфортную для проживания людей обстановку.

Вентиляция для пеноблочного дома виды рабочих схем

В большом пенобочном доме показана вентиляция смешанного типа

Для любого дома важным моментом является утепление. Для вентиляции этот фактор также является немаловажным. Вентиляцию можно разделить на три основные направления:

• естественная;
• принудительная;
• смешанная.

В первом случае циркуляция воздушных потоков производится за счет разницы давлений снаружи и внутри дома. Воздух может поступать через окна, форточки, двери, оконные клапаны. Выведение отработанного воздуха производится через вентиляционную шахту.

Такое вентилирование не требует больших финансовых затрат, не зависит от электричества. Единственный минус – это зависимость от погодных условий. В летнее время будут образовываться застои «отработанного воздуха » из-за отсутствия соответствующей тяги.

Вентканалы в стенах из газобетонных блоков инженерные нормативы

Вентиляционная труба должна изолироваться

В домах, построенных из газобетона, особое внимание уделяется построению вентканала. Обязательно учитывается способность этого строительного материала впитывать влагу, газы, его хрупкость и неспособность противостоять высоким температурам

Следовательно, вентканалы выполняют другими способами:

• выкладывание самого канала и прилегающей к нему стены из кирпича;
• гильзование пластиковыми, стальными или асбестоцементными трубами;
• установка оцинкованного короба, который обшивается блоками из газобетона.

Вентканалы выводятся на крышу, на определенную высоту. Нарушение расположения трубы чревато плохой тягой или вообще ее «опрокидыванием». Так, канал, выведенный на расстоянии 1,5 м от конька должен превышать его на 500 мм. Если он расположен в 3-х метрах от конька – вровень с ним по высоте, более 3-х метров – не ниже, чем угол равный 10°, между коньком и верхним краем трубы.

Важно! Категорически нельзя устраивать из вентканала «произведение искусства» и украшать его приспособлениями, не имеющими отношения к системе вентиляции. Завершением трубы может быть зонтик или дифлектор, который улучшит работу естественной вытяжки

Общие требования к хорошим дымоходам

Определенной мощности котлам, печам или каминам соответствуют дымоходы с разными сечениями каналов. Эти сечения нужно правильно и точно рассчитывать. При слишком узком канале дым не будет успевать удаляться, тяга будет плохая, а отопительный прибор будет дымить. Вид материала часто имеет решающее значение, например, трубы дымохода в стене из газобетона требуют более надежной теплоизоляции, чем уличные трубы, но менее, чем трубы, проходящие сквозь дерево.

Предпочтительна круглая форма дымохода, в такой не бывает завихрений, вызывающих плохую или обратную тягу. При этом установка любого дымохода через стену предполагает оптимальную его высоту в 5-10 метров. При индивидуальном строительстве трубы длиной 10 метров — это что-то из области фантастики. А вот дымоходы короче 5 метров — достаточно распространенное явление, люди не слишком интересуются, как вывести трубу от печи правильно. При этом какая высота гарантированно обеспечить плохую тягу.

Если кровельное покрытие подвержено возгоранию, то на выведенный котловой или печной дымоход должен обязательно ставится искрогаситель в виде металлической сетки с ячейками 0,5х0,5 сантиметров. Возле отопительного прибора должна быть отличная вентиляция. Горизонтальные лежаки не должны превышать 1 метра (оптимально 0,6 метра). Более длинные горизонтальные участки ухудшают тягу и могут быстро засоряться сажей. В любом трубопроводе, особенно если это дымоход одностенный и из металла, должен быть предусмотрен сборщик для конденсата и отверстие (или дверца) для очистки от сажи. Желательно избегать углов в 90 градусов, один такой угол лучше заменить двумя в 45 градусов.

Вентканалы в доме из газобетона своими руками кирпичная кладка

Построение систем вентиляции частного дома лучше всего доверять специалистам. Если же следовать строительным нормам и соблюдать правила укладки и монтажа, устроить вытяжку возможно и самостоятельно. Прежде всего, определяются, каким из известных способов будет монтироваться вытяжной канал.

Вентиляционная шахта выводит отработанный воздух из разных помещений

При выкладке каналов кирпичом нужно учитывать:

• Расположение – в одной из стен помещения, где особенно скапливается влага.
• Чем меньше каналов, те лучше. Этот вопрос решается территориально – помещения кухни, санитарных комнат находятся в непосредственной близости друг от друга («соседние»). Кстати, такое требование относится не только к вентиляции, но и системам канализации и водопровода.
• Кирпичная конструкция не должна соприкасаться с деревянными строительными элементами дома – температура канала будет постепенно разрушать дерево.
• Используется только полнотелый кирпич. Допускается укладка и из облицовочного пустотелого, но с тщательным заполнением пустот раствором. Не подходит для таких работ силикат, имеющий способность крошиться, он не переносит температурный режим, образуемый внутри вентканала.
• Каналы между собой перевязываются, разделители составляют ½ кирпича.
• Кирпич кладется по однорядной системе перевязки. Накладывая раствор для очередного ряда, необходимо следить, чтобы смесь не попадала внутрь канала.

Важно! Вентиляция в несущей стене из газобетона, как в прочем и в домах из других материалов, не прокладывается! Это не обязательное требование, но специалисты рекомендуют из-за того, что, в основном, несущие стены располагают снаружи здания – на них будет образовываться конденсат. . Внутренняя поверхность каналов, вентиляционных и дымовых, должна быть, насколько это возможно, гладкой

Потому, во время кладки кирпичей, со стыков снимается лишний раствор, а поверхность разглаживается кельмой (мастерком). Также на внутренней поверхности не должно быть выступов или впадин – они препятствуют нормальной циркуляции воздуха.

• Внутренняя поверхность каналов, вентиляционных и дымовых, должна быть, насколько это возможно, гладкой. Потому, во время кладки кирпичей, со стыков снимается лишний раствор, а поверхность разглаживается кельмой (мастерком). Также на внутренней поверхности не должно быть выступов или впадин – они препятствуют нормальной циркуляции воздуха.

Особое внимание уделяют швам, которые должны быть заполнены раствором и затерты, во избежание попадания продуктов сгорания, отработанного воздуха в смежные каналы или помещения дома. Затирка производится после укладки 2-3 рядов кирпича

Процесс проводится вручную, возвратно-поступательными и круговыми движениями по внутренней поверхности конструкции.

Важно! Особенность вентканалов из кирпича – не оборудуются механическими устройствами.

Каналы основа принципа

Входы и выходы каналов закрываются декоративными легкосъемными решетками. Это позволит производить регулярную очистку воздуховодов, от раза до нескольких в год. Сами канала лучше выполнить из нержавеющих металлов, чтобы обеспечить необходимую долговечность системы. Возможность для подогрева воздуха позволит существенно повысить эффективность вентиляции. Если все сделать правильно, то внешне стена с каналом ничем не будет отличаться от обычных.

Для подогрева лучше установить вентиляционный канал рядом с печкой или установить обогреватель. Установка «зонта» над плитой сразу решает несколько задач. Это не только удаление чада и неприятных запахов с кухни, но и дополнительный подогрев системы, что в разы усиливает воздухообмен.

Все чаще в наши дни используют круглые пластиковые каналы. Однако, как показывает практика, круглое сечение каналов резко снижает эффективность системы. Оптимальное сечение трубы – квадрат. Экономия тут неуместна. Поэтому обратимся к жестянщикам, чтобы они изготовили трубы и коллекторы квадратного сечения. И лишь ввод и вывод воздуха допустимо осуществлять трубами круглого сечения.

Вентиляция дома из СИП-панелей

система “дышащего дома” из сип-панелей

Дома из СИП-панелей не зря называют “термосами” за высокую термоизоляцию. Энергоэффективность достигается за счет отсутствия щелей, мостиков холода и особых качеств самих СИП-панелей. Ни о какой естественной вентиляции в таких домах и говорить не приходится. Весь воздухообмен происходит принудительно. Но и здесь существуют более или менее затратные варианты вентиляции дома из СИП-панелей.

Самое недорогое решение таково: вытяжные каналы проводятся только в кухню и санузлы. Это два отдельных канала, их не объединяют, чтобы запах из туалета не проникал в кухню и наоборот. Таким образом, в доме будет 2-3 воздуховода (в зависимости от количества санузлов). Перед прохождением кровли воздуховоды объединяются вместе, чтобы не дырявить крышу в нескольких местах.

При качественной вытяжке приток можно организовать методом микропроветривания через окна или приточные клапана. Этот метод несколько снижает энергоэффективность строения. Поэтому в таких домах используют вентиляционные приточные установки с подогревом воздуха, которые сложно смонтировать своими руками.

Второй вариант бюджетной вентиляции дома из СИП-панелей – установка бризеров. Бризеры – компактные приточно-вытяжные установки на одно помещение. В час бризер подает в дом около 100 кубометров воздуха. Если проживающих 3-4 человека, правильно установить для вентиляции дома, как минимум два агрегата.

Каждый бризер имеет два выхода на улицу: для забора и отвода воздуха. Воздух обогревается рекуператором или калорифером. Установка бризеров обойдется в 2-4 раза дешевле, чем полноценной приточно-вытяжной вентиляции. Но какой план вентиляции дома без вытяжек из туалета и кухни.

Самый дорогостоящий и эффективный вариант вентиляции дома из СИП-панелей – приточно-вытяжная установка, которая обслуживает все помещения дома. Многих владельцев готовых домов такая вентиляция отпугивает необходимостью прокладки воздуховодов. Поэтому проектировать ее желательно как можно раньше.

Где лучше размещать выход дымохода

Лучше всего, если уличный дымоход будет проходить через стену со стороны фронтона. Если же это невозможно, и гильза будет выходить со стороны кровельного ската, придется сооружать еще и опорную стойку, если кровельный свес больше 40 сантиметров. Если же свес небольшой, то трубу можно пропустить прямо через него. При надлежащей огнезащите, особенно, если строится дымоход через стену в деревянном доме, он послужит дополнительным фиксатором.

Очень важно правильное крепление к стене дымоходных труб со стороны улицы. Существует два варианта такого крепления: . В первом варианте хомуты, обхватив трубу, с двух сторон жестко крепятся к стене.
Второй вариант — это стандартный хомут, который затягивается, а потом крепится к стене на анкерную шпильку

Третий элемент крепления — это нижняя консоль, которая подхватывает трубу и не позволяет ей рухнуть вниз. Эта консоль имеет вид 3-угольных металлических подпорок, одна сторона которых привинчена к стене, а на вторую сторону опирается дымоход, причем так, чтобы опоры не мешали открывать дверку для прочистки. Таких опор нужно две. Вариант со шпильками традиционно считается более бюджетным.

• В первом варианте хомуты, обхватив трубу, с двух сторон жестко крепятся к стене.
• Второй вариант — это стандартный хомут, который затягивается, а потом крепится к стене на анкерную шпильку. Третий элемент крепления — это нижняя консоль, которая подхватывает трубу и не позволяет ей рухнуть вниз. Эта консоль имеет вид 3-угольных металлических подпорок, одна сторона которых привинчена к стене, а на вторую сторону опирается дымоход, причем так, чтобы опоры не мешали открывать дверку для прочистки. Таких опор нужно две. Вариант со шпильками традиционно считается более бюджетным.

Преимущества прохода через стену

• Экономия места, т.е. полезной площади;
• Дымоход через стену можно строить не в начале, а в конце, если бюджет строительства дома ограниченный;
• Установка и проход любого дымохода через стену проще, чем сооружение стандартного внутри помещения;
• Повышенная пожаробезопасность. делая свой печной газоотвод, вы должны помнить, что рано или поздно в нем может самопроизвольно воспламениться сажа, и температура внутри трубы достигает 1200 градусов. Если дымоход металлический и расположен внутри помещения, особенно вблизи воспламеняющихся стен или элементов декора, то пожар случится с большой долей вероятности. Адское же пламя в трубе на улице не угрожает такими катастрофическими последствиями;
• Кирпичные дымоходы внутри помещений со временем начинают пропускать дым и угарный газ через швы, а монтаж дымохода через стену и его подсоединение к уличной трубе от этого надежно защищает;
• В случае проблем с тягой регулировать наружный дымоход по высоте намного проще, не трогая при этом узел прохода трубопровода через стену и участок до котла.

Виды

Любое строение требует частного проекта системы воздуховода. Но есть две основные разновидности систем:

Какие декоративные материалы используют для отделки слабых участков

Стариковский керамзит используется в современных проходных устройствах редко, сейчас по большей степени используют различные базальтовые наполнители или различные фиброцементные плиты. Выглядят они, как гипсокартон и хорошо режутся. Это вообще самый лучший материал на данный момент. Фиброцементные плиты имеют много коммерческих названий.

Часто используется кирпич, тут правило простое – кирпич укладывается от трубы на всю длину, и этого, в принципе, достаточно для огнезащиты. Жар в основном снимается кирпичом, но немножко фиброцементной плиты по периметру все равно не помешает.

Отлично подходит керамогранитная плитка, потому что она выдерживает температуру до 1500 градусов, и ее можно использовать для декоративной отделки вместе с огнезащитой. Можно положить ее аналог – это очень стойкая специальная жаропрочная плитка с названием терракот. Отличная плитка, которая используется для термозащиты и одновременно для оформления помещения, как на полу возле печки, так и на стене в месте вывода дымохода.

Воздуховоды в кирпичном доме

Кладка вентиляционных каналов из кирпича – наиболее распространённый способ организации воздухообмена в частных домах. Кирпич не разрушается под воздействием горячего воздуха, на его стенках не образуются загрязнения и не оседает влага, поэтому материал часто применяется для организации дымоходов и воздуховодов.

Вентканал представляет собой прочную вертикальную конструкцию, выходящую на отметку выше кровли

Важно организовать в шахте постоянное движение воздушных масс, для этого следует избегать поворотов и неровностей внутри воздуховода.

Кирпич для вентканалов устойчив к воздействию влаги и горячего воздуха.
В качестве скрепляющего раствора используется смесь песка и цемента, разведённая водой.

Размеры составляют, как правило, 12×15 см, для кирпичных конструкций — 12×25 см. Толщина стенок не должна быть меньше 10 см. Поскольку вентшахта из кирпича имеет большой вес и создаёт сильную нагрузку, его устанавливают непосредственно на фундамент здания.

Этапы работ по кладке кирпичной вентиляции

Процесс работы по установке кирпичной кладки своими руками происходит с применением шаблона, который можно изготовить из фанеры или листа ДСП. Эта деталь имеет квадратную или прямоугольную форму, в зависимости от формы сечения будущего воздуховода. Длина шаблона составляет 8–10 кирпичей в толщину.

Кладка вентканалов из кирпича производится от угла стены. Первый воздуховод создаётся после того, как уложены 2 слоя кирпича. Чтобы ориентироваться на шаблон во время работы, его нужно установить по вертикали при помощи отвеса. Между двумя каналами следует оставлять расстояние шириной в один кирпич.

Кирпичи нужно монтировать впритык, а излишки раствора снимать с помощью шпателя. Ряды укладываются с небольшим сдвигом относительно предыдущего ряда. После выкладывания 5–7 рядов кирпичей, необходимо переносить фанерный шаблон.
Если рядом с вентканалом расположен дымоход, между ними должна быть сплошная кладка из кирпича толщиной от 40 см. Это позволит избежать смешения воздушных потоков и попадания продуктов горения в систему вентиляции.

Воздуховоды из ПВХ

Важной особенностью является материал, из которого сделан вентканал. Воздуховоды из ПВХ очень популярны по причине невысокой цены

Их чаще всего используют в монтаже вентиляционной и водопроводной системы. По своим характеристикам они имеют ряд преимуществ, а именно:

• устойчивы ко многим агрессивным химическим веществам;
• не ржавеют;
• легкие по весу.

ПВХ часто используют при монтаже принудительной вентиляции. Но, пока достойную конкуренцию составляют более дорогостоящие пластиковые трубы на металлической основе. Они по своей конструкции более совершенны, не требуют дополнительного изоляционного слоя.

Устройство системы

В частном доме средних размеров должно быть не менее двух вытяжек. Вовсе не нужно ставить вытяжную трубу в каждой комнате. Как правило, достаточно вытяжек для ванной комнаты и для кухни. Вытяжная труба – это не просто дырка в стене. Все это представляет собой достаточно сложную систему, которую лучше всего проектировать на стадии строительства жилья. Главное здесь – тонкий расчет, только так система будет работать максимально эффективно.

Если саму постройку системы можно выполнить самостоятельно, то проектирование и расчет лучше доверить профессионалу. Воспользоваться готовым проектом гораздо проще, ведь не нужно будет учитывать множество тех или иных факторов, необходимых при расчете.

Принудительный тип вентиляции

Такая конструкция и сложнее в монтаже, и дороже, и эксплуатация ее подразумевает использование электроэнергии, а также различных приборов. Но стоимость всего оборудования быстро окупается за счет того, что в доме микроклимат становится намного лучше.

Давайте выделим несколько особенностей системы:

1. На воздуховодах устанавливают вытяжные вентиляторы, воздух извне поступает через сеть каналов.
2. Чтобы не нарушить температурный режим в холодное время года, необходимо устанавливать в вентиляционной системе устройства для прогрева воздуха.
3. Самый дешевый способ обогрева – это не электрический нагреватель, а рекуператор. Это своеобразный теплообменник, у которого имеется два вентилятора – вытяжной и приточный. Прогрев воздуха, поступающего в дом, осуществляется газом, который отводится на улицу.

Обратите внимание на то, что при установке системы с рекуператором потери тепла снижаются примерно на 30 %. Как правило, устройство ставят на чердаке и соединяют с общим каналом

В нем объединяют воздуховоды, которые идут от всех комнат. Необходимо обеспечить свободный доступ к рекуператору – в нем придется иногда чистить пластины и менять фильтрующие элементы.

Основные моменты установки

В стандартных зданиях система вентиляции внедряется с помощью специализированных каналов, которые монтируются в стены. В газобетонных домах нужна другая система, поэтому они доставляют сложность.

Используемый материал обладает газопроницаемостью, что имеет положительные и отрицательные последствия
(нарушение герметичность воздуховодов). Для решения поставленной задачи применяют следующие варианты:

1. Монтаж центрального канала, произведенного из надежной оцинкованной стали. Чтобы избежать образования конденсата, его можно утеплить (обшить с помощью газобетонных малогабаритных блоков).
2. Укладка кирпичом канала и внутренних стен.
3. Гильзование каналом из качественного пластика.

Дополнительные шаги

Важно позаботиться о температурных режимах, то есть о нагревании или охлаждении подаваемого воздуха. Если предпочтение отдается системам рекуперационного вида, то это позволит сократить уровень потери тепла на 25–30 процентов

Данное действие происходит за счет перекрытия утечки тепла, которую вызывают воздушные каналы.

Уникальность газобетона заключается в пористости структуры, поэтому блоки просто не в состоянии справиться с выведением накопившегося количества влаги.
Снижается уровень эксплуатационных свойств и начинается портиться внутренняя и наружная отделка.

Профессионалы утверждают, что таким домам крайне необходима качественная система воздуховода, позволяющая создавать максимально комфортные (отсутствие влаги, сквозняков, быстрая и регулярная смена воздуха) и приемлемые условия жизни для людей.

Виды вентиляционных систем

Вентиляция в газобетонном доме имеет свои особенности. Если в строениях из традиционных материалов вентканалы прокладываются только в помещениях с повышенной влажностью воздуха, то здесь их желательно устраивать в каждой комнате.

Совет. Если это слишком сложно, то вентиляционной системой обязательно оборудуются такие помещения, как кухня, санузел, котельная и подвал. А в жилых помещениях межкомнатные двери необходимо снабдить вентиляционными решетками или оставлять под ними небольшой зазор для свободной циркуляции воздуха.

Дверь с вентиляционной решеткой

Вентиляция частного дома может быть естественной, принудительной или смешанной.

Примеры разных схем приведены в таблице.

Теперь подробнее о каждом виде.

Естественная (пассивная) вентиляция

Чтобы пассивная вентиляция дома из газобетона работала нормально, нужно приложить некоторые усилия.

А именно:

• Устроить каналы для отвода грязного и влажного воздуха из дома. Чтобы он вытягивался сам, эти каналы должны выходить на крышу дома на определенную высоту. Если они отстоят от конька на полтора метра, то должны быть выше него на 50 см. При расстоянии до 3 метров, оголовок канала может быть на одном уровне с коньком. А а если это расстояние превышает 3 метра, верхушка канала не должна быть ниже линии, проведенной от конька под углом 100 к горизонту. Нарушение этих требований становится причиной плохой тяги или даже её «опрокидывания».

Схема вывода вентканалов на крышу

Совет. На вершину вытяжной трубы необходимо установить зонтик для защиты от осадков или дефлектор, улучшающий работу естественной вентиляции.

• Обеспечить приток свежего воздуха. Герметичные пластиковые окна его практически не пропускают в дом, но выход найти можно. Например, установить оконные блоки с приточными клапанами или встраиваемые в наружные стены проветриватели.

Совет. Если проветриватели установить прямо под окнами, поступающий с улицы воздух зимой будет подогреваться теплом, идущим от радиаторов отопления.

Принудительная вентиляция

Такая система обойдется дороже и в монтаже, и в эксплуатации из-за использования электроэнергии и специальных приборов для принудительной циркуляции воздуха.

Но их цена окупается большей эффективностью вентиляции и улучшением домашнего микроклимата.

• Воздуховоды в такой системе оборудуются вытяжными вентиляторами, а воздух с улицы подается через свою сеть каналов.
• Чтобы в холодную погоду не нарушался температурный режим в помещениях, вентиляционную систему снабжают агрегатами для нагрева уличного воздуха.
• Самым экономичным в этом случае вариантом является использование не электронагревателя, а рекуператора тепла. Это теплообменник с двумя вентиляторами — приточным и вытяжным, в котором происходит нагревание свежего воздуха от тепла отводимых из дома газов.

Принцип работы рекуператора

Для справки. При использовании систем с рекуператором теплопотери в отапливаемом здании сокращаются на 20-30%.

Обычно рекуператор устанавливают на чердаке дома и подключают к общему каналу, в который объединяются воздуховоды из всех вентилируемых помещений. Доступ к нему должен быть свободным, так как он требует обслуживания — очистки пластин при смене сезонов и замены фильтров.

Рекуперационная установка на чердаке

Вентиляция смешанного типа

В такой системе приток свежего воздуха происходит естественным путем, а для отвода отработанных воздушных масс устанавливают вытяжные вентиляторы.

Это могут быть:

• Приборы, встроенные в наружные стены или окна каждой вентилируемой комнаты;

Вытяжной вентилятор в стене

• Один мощный канальный вентилятор на чердаке, к которому подводится несколько вентканалов.

Канальный вентилятор

Материалы по теме

• Как приготовить вкусный глинтвейн дома?
• Как выглядеть моложе: лучшие стрижки для тех, кому за…
• Действительно ли кальций укрепляет кости?
• Узнайте о 5 растениях, которые должны быть в вашем доме
• В Гонконге родился беременный ребенок
• Очаровательная фотосессия мамы пятерняшек
• Смешные, но реальные факты о туалете
• 14 различий между твоей девушкой и будущей женой
• 11 признаков, что вас посетил ангел-хранитель
• 5 человек, с которыми нельзя общаться
• Почему нужно делать отжимания каждый день?
• Любите зеленый чай? Рискуете здоровьем!
• Что говорит о вас форма лица?
• Что произойдет, когда вы будете делать «планку» каждый день?

Оптимальная система вентиляции для газобетонного дома

Начинать надо опять с напоминания, что газосиликатные блоки обладают высокой гигроскопичностью. А значит, оптимальный вариант сооружения вентиляционной системе в таком доме – это установка вертикальных каналов и шахт. Пусть провести монтаж вентканала непросто, пусть это займет много времени и средств, но идеальный вариант именно этот.

Установка воздушных клапанов в стены газосиликатного дома – это большая вероятность, во-первых, снизить несущую способность стены, во-вторых, появляется возможность проникновения влаги в тело газоблоков при соприкосновении теплого воздуха из помещений с холодным на улице. То есть, появление конденсата – реальная возможность. А это опять влага, которая разрушает газобетон.

Поэтому предлагается дополнительно еще три варианта, которые помогут избежать неприятностей.

1. Использовать только приточную схему с выводом через центральные стояки.
2. Использовать материалы для утепления воздушных вытяжных клапанов. Кстати, многие производители сегодня так и поступают. В их моделях используется цилиндрической формы теплоизоляционный материал, который вставлен внутри клапана. Он и обеспечивает защиту стены от появления конденсата.
3. Использовать в качестве приточных приборов только оконные конструкции.

Кстати, приточная вентиляционная система показала себя в этой ситуации куда лучше, чем вытяжная. Но многие умельцы нашли свой выход из затруднительной ситуации. К примеру, для установки клапана диаметром 100 мм в стене делалось отверстие диаметром 130-150 мм. клапан устанавливался в стену, а зазор между ним и стеной заполнялся монтажной пеной. Последняя – это пенополиуретан с высокими теплоизоляционными характеристиками.

Еще один вариант, который хорошо подходит для домов из газобетона, это система с рекуперацией или с калориферным нагревом входящего воздуха. То есть, холодный воздух, перед тем как попасть во внутренние помещения и пройти через стену, набирает тепло, что само собой исключает образование конденсата. Правда, надо отметить, что такие вентиляционные системы очень дороги, к тому же они энергозатратны, так что придется все время оплачивать счета за электроэнергию.

Создаем уют и комфорт

В идеале каналы для вентиляции должны быть вмонтированы в стены здания. Это сэкономит площадь и не испортит внутренний интерьер помещения. Каждый канал должен иметь выход внутрь комнаты, закрытый декоративной решеткой. А вся система должна как минимум иметь два выхода на улицу. Один воздуховод рассчитан на забор свежего внешнего воздуха. Оптимальный вариант – расположить его в стене на высоте 1.8-2.2 метра над уровнем фундамента. Декоративный дефлектор защитит вход от постороннего мусора и улучшит КПД системы. Второй выход предназначен для вывода загрязненного воздуха из помещения. Он располагается на крыше и соединяет в себе все каналы для вентиляции. Диаметр выхлопной трубы должен быть достаточен, чтобы не образовывать в себе воздушные пробки.

Чтобы обеспечить необходимую эффективность, разместим трубу на высоте 70 см над уровнем кровли. В случае большого домовладения таких труб может быть до пяти. Повысить эффективность поможет установка дефлекторов на каждую из труб.

Вентиляция фундамента

крепление пластиковых труб в опалубке фундамента

Заботясь о правильной вентиляции дома, важно не забывать о сохранности ограждающих конструкций: кровли, перекрытий, фундамента. Вентиляцию частного дома следует проектировать комплексно, включая вспомогательные постройки и канализацию

Вентиляцию фундамента дома желательно планировать во время возведения самого фундамента. Когда установлено перекрытие для пола первого этажа, добраться до необходимых участков бывает невозможно.

Вентиляция фундамента дома – это система отверстий (продухов), размещенных в цоколе. Общая площадь продухов и их размещение зависят от размера и расположения дома.

Правила обустройства вентиляции фундамента дома:

• Площадь одного продуха должна быть от 0,25 кв.м. Можно сделать несколько находящихся рядом отверстий меньшей площади или одно побольше. Суммарная площадь отверстий должна составлять 0,25 кв.метров на каждые 100 кв.метров площади дома.
• Продухи размещаются равномерно, иначе образуются области застоя воздуха.
• От глухого угла до ближайшего продуха расстояние до 1 метра.
• С каждой стороны фундамента делают по 2 продуха.

Если коттедж расположен на возвышенности или равнине и хорошо продувается ветрами, для качественной вентиляции фундамента дома достаточно оборудовать по 2 продуха диаметром 0,15 м с каждой стороны.

Если продухи закрыты сетками или декоративными решетками, чистая площадь отверстий уменьшается. Поэтому желательно сделать по одному дополнительному продуху с каждой стороны дома.

Зимой вентиляцию в фундаменте дома закрывают, некоторые продухи периодически открываются для проветривания. Тогда пол в доме сохранит свою температуру, но в подполе не скопится излишек влаги.

Вентиляцию в фундаменте дома можно сделать и после его возведения. Отверстия делают перфоратором с твердосплавной коронкой подходящего размера. Если во время бурения разрежется арматура цоколя, фундамент в этом месте ослабнет.

Оцинкованные вентканалы

Оцинкованные вентканалы из нержавеющей стали, также имеют свои плюсы. Они являются пожаробезопасными, легко выносят перепады температур и избыточную влажность (при конденсате). Минусом является вес – трубы достаточно тяжелые, что затрудняет монтаж и фиксацию.

Часто практикуется, что в системе вентиляции использую трубы из ПВХ, предназначенные для канализации. Это допускается. Если сравнивать вентканалы из поливинилхлорида и металла, то лучше выбрать первые. Они и дешевле, и практичнее.

Важно! Трубы из полимерных материалов нельзя монтировать рядом с дымоходами. Они не обладают огнеупорными свойствами

Монтаж вентканалов

При подборе вентканалов необходимо акцентировать внимание на материале, из которого состоит труба, и правильно подобрать диаметр сечения. Ведь чем качественнее вентканал, тем дольше он прослужит

По форме воздуховоды бывают:

• прямоугольные;
• круглые.

Последние обладают меньшей шумоизоляцией. Трубы с круглым диаметром сечения монтируют в домах с высоким потолком. Вентканал прямоугольной формы более эффектно выглядит. Однако и те, и те можно задекорировать коробом из тонкого пластика.

При кладке удобнее выполнить канал прямоугольной формы

По конструкции воздуховоды бывают:

• гибкие;
• жесткие.

Гофрированные трубы просты в монтаже, потому что могут принять любое положение и направление. Однако, при установке на место эксплуатации гофру необходимо по максимуму растягивать. Это делается для того, чтобы «гармошка» не создавала лишний шум при прохождении воздуха внутри воздуховода. Гофрированные трубы крепятся с помощью хомутов. Такой воздуховод подойдет для вытяжки на кухне.

Важно! При монтаже вентиляции, необходимо избегать лишних изгибов. Они повышают аэродинамическую сопротивляемость проходящих потоков

При работе вентсистемы частички пыли оседают на внутренней поверхности «гармошки», засоряя ее. Жесткие трубы, благодаря гладкой внутренней поверхности, обладают не только высокой шумоизоляцией, но и препятствуют оседанию грязи на внутренних стенках. Они более надежны в эксплуатации, так как не подвержены механическим повреждениям, вмятинам.

Расчеты производительности и оптимальных габаритов

С расчетами, учитывающими температуру, количество проживающих людей, площадь остекления и другие параметры, может справиться только специалист. Однако, каждый владелец строения, способен произвести простой приблизительный расчет вентиляции своего дома, используя всего несколько параметров.

Итак, прежде чем построить вентканал в несущей стене из газобетона, необходимо посчитать его производительность. Для примера возьмем: одноэтажный дом, площадь пяти жилых помещений – 80 кв. м, высота потолков – 2,7 м, кухня с электроплитой, совмещенные ванна и туалет, котельная – 10 кв.м и данные из СП 54.13330.2011 «Здания жилые многоквартирные».

• Приток – 80х2,7х1=216 куб.м/ч.
• Необходимый отвод отработанного воздуха: кухня – 60 куб.м/ч; санузел – 50 куб.м/ч. котельная – 100 куб.м/ч – 60+50+100=210 куб.м/ч.
• Расчетная норма – 216 куб.м/ч.

Высота вентканала одноэтажного дома – 4 м. При температуре 25°C производительность вытяжки – 58,59 куб.м/ч, следовательно, 216/58,59=3,69. Исходя из расчетных данных – необходимо устроить 4 воздуховода, которые будут обеспечивать эффективную вентиляцию дома.

Вентиляция в кирпичном доме

вентиляцию кирпичного дома планируют на самой ранней стадии строительства

При создании плана вентиляции дома из кирпича необходимо уделить особое внимание расположению вентиляционных шахт для естественной вентиляции. Вентиляционные каналы из кирпича в частных домах можно провести: . параллельно дымоходам;
установить отдельными стояками.

• параллельно дымоходам;
• установить отдельными стояками.

В любом случае вытяжные шахты выводятся через кровлю. Тяга формируется за счет разницы давления воздуха в доме и над крышей, вынося пары и газы за пределы жилища. Такой тип вентиляции в кирпичном доме наиболее эффективен в холодный период года.

Каналы чаще всего размещаются внутри стен из кирпичной кладки:

• при толщине стены 0,38 м – в один ряд;
• при толщине 0,64 м – в два ряда.

Для вентиляции двух- или одноэтажного дома удобнее всего делать каналы квадратного сечения 14х14 см. Кирпич кладется на раствор для кладки стен, но можно сделать и глиняно-песчаную смесь.

Заранее подготовьте полнотелый обожженный кирпич, буйки, проверочный шар и шаблон. В качестве инвентарных буйков используются дощатые коробки с сечением 14х14 см, длиной до 10 кирпичей. Шаблон – это доска 2,5 х 0,14 х 0,025 м, в ней вырезают отверстия, формой и расположением соответствующие будущим воздуховодам.

Во время кладки необходимо проверять вертикаль отвесом. По окончании работы стенки швабруются. Кладка выполняется вертикально. Расстояние до углов и дверных проемов от 38 см. Между вытяжной шахтой и дымоходом необходимо проложить термоизоляцию.

Важные моменты при строительстве домовой вентиляции своими руками:

• Установите шаблон торцом к внутренней стороне поперечной стены. Мелом обозначьте расположение отверстий и в ходе работ время от времени сверяйтесь с шаблоном;
• Стенки каналов делают толщиной в 1 кирпич;
• Раствор подрезается и каналы укладываются впритык;
• Рядом с вентканалами перевязка укладки выполняется в один ряд;
• Чтобы шахта получилась крепче, можно укладывать поперек канала кирпичи, но чистить такой канал будет сложнее;
• Отводные каналы выкладывают из отесанных под нужным углом кирпичей (более 60 градусов к горизонту). Диаметр основного и отводного каналов должны совпадать;
• Перевязка стены и шахты делается трехчетвертинками и половинками кирпича;
• Буйки, которые время от времени переставляются, одновременно помогают удерживать форму канала и оставляют его чистым;
• При швабровке стены увлажняют и тщательно затирают.

Отклонение канала от вертикали ухудшает тягу. В таком случае выход только один – вытяжной вентилятор.

Принудительная вентиляция

Циркуляция воздушных потоков в пеноблочном доме производится с помощью механических устройств. Вентилирование помещения может производиться по трем разным схемам:

• механическая вытяжная;
• механическая приточная;
• приточно-вытяжная механическая.

В случае механического удаления грязного воздуха, в воздуховоды монтируют вытяжные вентиляторы. Данные устройства подразделяются на:

• центробежные;
• осевые;
• кухонные.

Непригодный воздух может выводиться прямиком на улицу или в вентшахту. В последнем варианте, чтобы не допустить обратного оттока грязного воздуха необходимо оборудовать обратный клапан.

Механическая приточная вентиляция осуществляется путем подачи свежего воздуха через вентиляционные пути с помощью воздушных клапанов, канальных кондиционеров. Она служит дополнением к естественной вентиляции. Поступающий поток воздушных масс может очищаться и подогреваться.

В приточно-вытяжной вентиляции с рекуперацией тепла осуществляется нагрев приточного воздуха за счет отработанного. То есть воздушные потоки не смешиваются, а проходят по соприкасаемым параллельным каналам. Таким образом, приточный воздух прогревается. Рекуператоры при работе используют мало электричества. Еще одним плюсом является то, что механическое устройство не шумное. Происходит сбалансирование притока и оттока воздуха, поэтому циркуляция воздушных потоков внутри дома будет осуществляться равномерно.

Почему стоит выбрать инерционные вытяжки

Если человек задается вопросом выбора системы воздуховода в доме, тогда стоит рассмотреть инерционные приточно-вытяжные конструкции. Прежде чем осуществлять покупки, стоит выполнить расчет длины и сечений каналов.

Затем определяется месторасположение абсолютно всех клапанов. Для правильного выполнения составляется полноценная вентиляционная схема дома, которая основывается на характеристиках взаимодействия воздуха. По законам физики теплый воздух поднимается, а холодный опускается.

Еще если установка вентиляционной системы производится самостоятельно, тогда нужно продумать, какие материалы и инструменты нужны для установки. На данный момент магазины предлагают широкий ассортимент товаров, с помощью которых можно в кратчайшие сроки установить систему циркуляции воздуха.

Вентканалы какие они и для чего

В доме из газобетона вентиляцию в идеале необходимо строить вместе с возведением стен

Вентиляционные каналы – это вытяжка для естественной вентиляционной системы. Естественную вентиляцию еще можно назвать – круглосуточная, без механического побуждения

Очень важно устройство вентканалов в домах из газобетонных блоков. Такие строения особенно нуждаются в хорошем вентилировании, так как газобетон, благодаря своей пористой структуре, отличный поглотитель влаги

Ему свойственно впитывать ее не только снаружи, из окружающей среды, но и во влажных помещениях внутри дома. Из-за чего, при снижениях температуры, влага в порах замерзает и расширяется, что приводит к появлению трещин. Именно поэтому необходимо своевременное удаление влаги из тех помещений, в которых она способна задерживаться.

Вентканалы в доме из газобетона должны быть предусмотрены для помещений:

• санузла;
• ванной комнаты;
• кухни;
• бассейна;
• котельной;
• гаража;
• погреба.

Также в этот список входит помещение, находящееся непосредственно над котельной, независимо от его назначения. Такие меры безопасности принимаются во избежание возможного попадания туда отработанных газов.

Вентиляционный канал представляет собой прочную конструкцию, выводящую непрерывный канал на отметку выше крыши и обеспечивающий постоянное движение воздуха. В основном, размеры вентканала составляют 120х120 мм, для кирпичной кладки – 120х250 мм, толщина стенок – 100 мм. В связи с тем, что канал из кирпича для двухэтажного дома, весит приблизительно 5,5 тонн, то его устанавливают на фундамент.

Из каких частей состоит уличный дымоход

Как уже было сказано, самые популярные и самые надежные из уличных – это сендвич-дымоходы. Стандартная гильза для прохода труб должна выводиться через дерево с особенно тщательной огнезащитой, которую может обеспечить только сендвич-технология. При этом в месте перехода через стену никаких стыков труб не должно быть! Итак, из каких частей состоит обычно уличный дымоход, который выводят через стену? Это:

• Трубы;
• Тройники;
• Колено для изгиба трубопровода в нужном направлении;
• Опора для дымохода;
• Хомуты. Расстояние между хомутами при креплении к стене: 60-100 см;
• Тройник с ревизией, т.е. дверкой для прочистки дымохода;
• Сборник конденсата с носиком за его удаления.

Вентиляция дома из газобетона

Большим плюсом проектов газосиликатных блоков под ключ является их быстровозводимость и приемлемая цена. Но быстро построив дом, совсем не обязательно, что можно будет жить в нём комфортно и достойно. Избежать климатического дискомфорта поможет правильный расчёт – минимальное значение кратности воздухообмена для жилых домов и помещений равно 1м3, а температура 22 гр.C.

Система вентиляции и кондиционирования в доме из пеноблоковФото: коттедж из газосиликатных блоков в Одинцово

Достичь значений соответствующих санитарным нормам без серьёзных затрат можно используя комплекс естественной и принудительной вентиляции. Современная вентиляционная система проектируется с рекуперацией воздуха, что сокращает теплопотери на 20-30%. Это соответствует теплопотерям от воздушных каналов газобетонных блоков.

Проект климатической системы дома из газосиликатных блоков

В коттедже под Москвой были воплощены принципы климатического комфорта и бюджетного строительства. Для того чтобы температурно-влажностные параметры и кратность воздухообмена в доме из газобетона соответствовали нормам СНиП было установлено следующее оборудование:

• вентиляционная шахта на крыше – естественная вентиляция;
• вентиляторы Helios, приточная установка Wolf, приточно-вытяжная установка Hidria – приточно-вытяжная вентиляция;
• компрессорно-конденсаторный блок с фреонопроводами – кондиционирование;
• клапан противопожарный, заслонка воздушная – дымоудаление;
• автоматика для Klimair2/ Topair – автоматизация;
• шумоглушители ГТП1-5, воздуховоды оцинкованные — расходные материалы.

Дом был выполнен из сверхлегких блоков вспененного бетона автоклавной сушки. После ввода в эксплуатацию системы вентиляции и кондиционирования с автоматикой и дымоудалением был обеспечен климатический комфорт, дом начал «дышать» и перестал бояться влажности. Несмотря на невысокую проницаемость стен из пеноблоков, благодаря принудительной вентиляции в жилых помещениях перестало быть душно, стало более экологично и легко дышать.

Как построить климатически комфортный дом

Специалисты климатической компании ООО «СтройИнжиниринг» помогут правильно возвести дом и организовать лучшую систему вентиляции и кондиционирования для Ваших коттеджей из пеноблоков, дач из газобетона, частных домов из пенобетона. Опытные проектировщики подберут оптимальное техническое оборудование и подготовят качественные климатические системы для внутреннего комфорта в таунхаусах и коттеджных посёлках под ключ.

Предлагаем отличные условия – выгодные цены, быстрые сроки исполнения, доработка проектов, гарантия участника СРО. Управляющим компаниям, ТСЖ, строительно-ремонтным организациям из Москвы и области – особое отношение, скидки на сервисное обслуживание кондиционеров!

Квалифицированные специалисты проведут профессиональный монтаж вентиляционного оборудования, строго в соответствии с технологиями и требованиями установки приточно-вытяжной вентиляции и центрального кондиционирования. Ваше жилище из пенобетонных блоков будет обеспечено хорошо продуманным, комфортным и экологически чистым климатом.

Какие проекты помогут создать комфортные условия для проживания

• Расчёт и устройство вентиляции в коттедже
• Приточно-вытяжная вентиляция подвала — схема
• Система вентиляции в банях и парных
• Как правильно сделать вентиляцию гаража?

Строительство домов из пеноблоков под ключ по низким ценам помогали провести квалифицированные проектировщики и исполнители, заказавшие разработку климатической системы в нашей компании.

Вентиляция панельного дома

схема вентиляции панельного дома

Система вентиляции панельных домов представляет собой набор бетонных конструкций, собранных между собой, как детский конструктор. Вентиляция всех панельных домов относится к неуправляемому естественному типу и основывается исключительно на использовании природных явлений. Воздухоотведение происходит благодаря разнице температуры и давления в вентиляционной шахте и над крышей дома. В квартирах образуется разряжение атмосферы, которое восполняется за счет приточного воздуха.

По плану вентиляции дома вытяжные каналы разводятся таким образом, чтобы воздушные потоки не перетекали из одной квартиры в другую. Правильно к каждому санузлу и кухне дома подвести канал-спутник, который на следующем этаже вливается в вентиляционную шахту. Чтобы в вентиляции последних этажей сталинских домов не возникало обратной тяги, воздуховоды выбрасывают газы в атмосферу, минуя общий стояк.

Приток воздуха в квартиры запланирован через приоткрытые форточки, дверные и оконные щели. Вентиляция панельных домов не рассчитана на современные строительные технологии, обеспечивающие полную изоляцию квартир от внешнего мира. Поэтому без модернизации вентиляция многоэтажных домов бездействует.

Модернизация вентиляции своими руками

Сырость, плачущие окна и духота заставляет жильцов задуматься о том, как правильно сделать вентиляцию в доме. Чаще всего попытки сделать вентиляцию в доме своими руками начинаются с установки вытяжного вентилятора и кухонной вытяжки. До того, как делать своими руками, разберитесь с принципами работы вентиляции в доме:

• План вентиляции дома включает вытяжку и приток.
• Внутри квартиры обеспечивается свободное прохождение потоков воздуха.
• Чистый воздух подается в спальни и гостиные, отработанный удаляется из туалета, ванной, кухни.

приточный клапан

Это минимум условий для правильной вентиляции в доме. Правильно установленная вентиляция в доме кроме вытяжки обеспечивает и подачу воздуха. Для этого разработаны разнообразные приточные устройства:

• стеновые и оконные клапаны;
• компактные приточные установки;
• проветриватели.

Любое из перечисленных устройств справится с вентиляцией квартиры в многоэтажном доме, обеспечивая больший или меньший комфорт. Клапаны
подают уличный воздух без подогрева, лишь фильтруя его. А вот приточные установки
и компактные проветриватели
согревают приток, не нарушая температурный режим квартиры.

Перед началом работ закажите диагностику общеобменной вытяжной вентиляции в сталинском доме. Если шахта перекрыта соседями или завалена мусором – вытяжной вентилятор не спасет.

Расчет и проектирование

Давайте рассмотрим, как можно рассчитать систему вентиляции на примере одноэтажного дома из газоблоков. Будем учитывать, что в доме используется естественный воздухообмен, где вытяжка установлена на кухне, в ванной и туалете. А приток производится через три жилые комнаты. Получается так, что для расчета надо учитывать или приточный объем с учетом норматива, или вытяжной. Поэтому сначала рассчитываются оба показателя, и из них выбирается больший.

1. В доме три жилые комнаты с общей площадью 100 м² и высотою потолков 3 м. В них воздухообмен по нормам равен 30 м³/час. То есть, общее значение – 90 м³/час.
2. Теперь три помещения, откуда происходит вытяжка: кухня – 60 м³/час, ванная и туалет по 25. То есть, общий отток воздуха будет составлять 110 м³/час.

Из двух значений больший – 110. Значит, его и берем для расчета. Теперь надо обратиться к табличному значению, в основе которого лежат два показателя: высота вытяжки, пусть она равна с учетом высоты кровли 4 м, и температура внутри комнат — +20С. Для этих двух значений подходит канал площадью 204 см² (0,2 м²), который пропускает через себя за один час 46 м³ воздушной массы.

Теперь можно узнать, сколько вентканалов этого размера требуется для оттока воздуха в объеме 110 м³. Для этого надо провести одно математическое действие: 110/46=2,4, округляем в большую сторону, получаем «3». Это и есть число необходимых вентиляционных каналов, установленных: один на кухне, второй в ванной, третий в туалете.

Особенности планировки

Для хорошего воздухообмена межкомнатные двери не должны слишком плотно закрываться. Необходимо предусмотреть специальные каналы для прохода воздуха. Впрочем, сама по себе конструкция межкомнатных дверей не предусматривает плотности. Межкомнатные подвесные двери создают идеальные условия для естественной вентиляции дома.Окна в доме также должны быть снабжены форточками, что позволит регулировать скорость воздухообмена в ту или другую сторону, особенно это актуально в межсезонье. Печь или камин сами по себе являются частью естественной вентиляции. Как дополнение к системе можно установить в кухонной форточке специальный вентилятор. Все это позволит очень эффективно проветривать помещение.

Азы обустройства вентканалов

Устройство вентканала предполагает обязательную герметизацию швов

В СНиП 2.04.05-86 отображены все требования предъявляемые к вентиляционным магистралям. Вентиляционные трубы, шахты объединяются в одну общую систему вентилирования. В случае пожара могут представлять опасность, поэтому их возведение должно соответствовать требованиям СНиП 41-01-2003.

• Вентканалы в доме из пеноблоков нельзя возводить в наружных стенах. Из-за большой вероятности образования конденсата в холодное время года.
• Шахту следует строить в вертикальном положении. В случае возведения ее горизонтальной ориентации угол наклона должен быть не меньше 60° к основанию дома.
• Если в доме есть комнаты с повышенной влажностью, то возведение в их стенах вентканалов запрещается. От сырости, они могут со временем обвалиться.
• При выведении воздуховода через кровлю, на расстоянии дальше, чем 3 м от конька крыши, высота венканала должна быть не меньше 50 см от кровли.

Размер вертикальных вентшахт зависит от двух основных факторов – источника тепла и воздухообмена необходимого для данной постройки.

Например, если оборудование с тепловой мощностью – 3,5 кВт, то вентшахта возводится с сечением 140 х 140 мм. Если источник тепла мощностью 5,2 кВт, размер вентиляционной шахты 140 х 200 мм. Если мощность больше, то соответственно диаметр шахты 140 х270 мм.

Важно! Вентшахты возводятся на расстоянии 40 см от окон и дверей. Этот показатель относится и к монтажу вентканалов

Внутренняя часть канала любого диаметра должна быть гладкой, швы следует тщательно затереть.

Канал естественной вентиляции в частном доме правила размещения

Вентиляционные каналы представляют собой вытяжку естественной системы проветривания. Приток воздуха в ней осуществляется через неплотности окон и дверей, а также с помощью специальных каналов в стенах. Воздух с улицы проходит через все комнаты и выводится в общедомовой вентканал, который имеет ответвления по всему дому.

В частном доме из кирпича или газобетона кладка вентиляционных каналов должна быть предусмотрена для следующих комнат:

• санузел;
• ванная или душевая комната;
• кухня;
• гараж;
• погреб;
• котельная.

Именно в этих помещениях отмечается большое содержание влаги, тепла и различных загрязнений в воздухе

В целях безопасности, особое внимание следует уделить вентиляции котельной и прилегающих к ней комнат – в этом месте происходит накопление газа.

Зачем нужна вентиляция

Непродуманный воздухообмен в помещениях создает ощутимый дискомфорт для всех домашних обитателей, от питомцев до человека. Мало того, что это наносит ощутимый урон для кошелька, в первую очередь страдает здоровье. Накапливание продуктов жизнедеятельности – углекислоты и влаги – крайне негативно влияет на человека. Кроме того, запах сырости создает дискомфорт, поэтому естественная вентиляция просто необходима для любого домовладения.

Как правило, плохая вентиляция резко сокращает срок жизни дома. Плесень и грибок, резкие перепады влажности и отсутствие проточного воздуха сводят на нет все усилия по сохранению жилья в хорошем состоянии. В отличие от многоэтажных домов, где все предусмотрено проектом, в частном доме систему вентиляции приходится продумывать своими силами. Это довольно трудоемкий процесс, требующий знаний и опыта. Однако, вопреки бытующему мнению, при желании все заботы по проектированию и строительству системы воздухообмена можно возложить на свои плечи. Если же Вы сомневаетесь в своих силах, лучше не искушать судьбу и обратиться за помощью к специалисту.

Чего не стоит делать

Профессионалы настоятельно рекомендуют не устанавливать в домах из газобетона в несущих стенах каналы вентиляционной системы. Это приводит к отрицательным последствиям, т. к. начинается создание конденсата в помещениях, снижаются показатели теплосберегающих качеств.

Газобетонные дома требуют особого внимания, поэтому системы обустраивают в отведенных для этих целей шахтах или перегородках, которые располагаются между внутренних стен. Так можно своими руками создать отличный обмен воздуха даже в большом здании.

Наиболее эффективный метод прокладки – гильзование с использованием вентканала из пластика. В газобетонной конструкции крепят вентиляционный отвод, делают это в первом блоке и от него производят разводку системы.

Дальнейшая установка предполагает выпиливание отверстий подходящего размера, куда закладывается воздуховод. Вентиляционные каналы из пластика имеют свои преимущества, если они внедрены в газобетон одного из частных домов, то владельцы могут забыть о конденсате.

Если вентиляция нужна в многоквартирном доме, то предлагаются два вида систем:

1. Клапан в оконном профиле.
2. Встраиваемые в стену.

Второй вариант не всегда доступен, потому что нужны определенные технические мощности, поэтому оконные клапаны – это простое решение, даже если у вас газобетонные стены.

Если увеличивается приток воздуха, тогда придется устанавливать в многоэтажном доме надежный и мощный вытяжной вентилятор, который обеспечивает высокий показатель воздухообмена. Устройство выбирают исходя из параметров комнаты.

В некоторых случаях придется устанавливать мощный вентилятор

В статье мы рассмотрим, как сделать вентиляцию в доме из газобетона своими руками. Газобетон — это достаточно качественный строительный материал, который обладает массой преимуществ. Самое главное — он имеет низкую стоимость и дома, построенные из него, очень теплые. Но есть и недостаток — влагу впитывает газобетон тоже хорошо, а теплосберегающие качества при этом сильно ухудшаются.

Для того чтобы избавиться от всех недостатков, нужно обеспечить качественную циркуляцию воздуха в комнатах. Сделать ее самостоятельно несложно, но придется изучить все рекомендации и нюансы. В противном случае работать система будет неправильно.

Для чего нужна система вентиляции

Вам будет интересно:

До того как начали внедряться металлопластиковые окна, натяжные потолки и разнообразные паронепроницаемые материалы для отделки стен, практически не было необходимости в принудительной вентиляции. Как правило, свежий воздух поступал через неплотности и щели в рамах из дерева, а излишняя влага, впитываясь стенами из кирпича (или дерева), постепенно выходила наружу.

Благодаря современным материалам наша жизнь делается комфортнее и проще, но появляются новые неприятности. Возникает необходимость в создании вентиляции в частном доме из газобетона. Большая часть домовладельцев не забывают о том, чтобы сделать защиту стен с внешней стороны от воздействия осадков.

В данном материале речь пойдет больше о вентиляционных каналах (вентканалах), но и другие инженерные отверстия в кладке из газобетона будут рассмотрены. Мы расскажем о нескольких способах создания вентканалов, а также о сопутствующих вопросах, которые могут возникнуть при работе с их монтажом.

Начнем с того, что вентканалы относятся к инженерным коммуникациям вертикального типа, задача которых – создавать направленный ток воздуха для вентиляции помещения.

Каналы и штробы под инженерные коммуникации делятся на горизонтальные и вертикальные. Горизонтальные штробы в газобетоне делаются неглубокими, так как горизонтальное штробление на всю длину стены сильно ослабляет кладку, особенно, если толщина небольшая. Горизонтальные и вертикальные штробы/каналы делаются для электрики, водопровода, канализации и системы теплоносителей для отопления.

Для системы вентиляции и дымохода обычно делают строго вертикальные каналы определенного диаметра. Чтобы тяга в вентканалах была более высокой, полезно использовать пластиковые или металлические гильзы. Для дымохода нужно использовать строго металлические гильзы.

Стоит отметить, что кирпичные вставки в газобетоне не нужны, так как смысла в них мало, кроме того, что кирпич лучше впитывает тепло из камина и лучше отдает его в помещение.

Способы создания вентканалов в газобетоне

Существует 4 способа создания сквозных вентиляционных каналов в газобетонной кладке:

1. Сверлить газоблоки коронками и бурами большого диаметра.
2. Выложить каналы в стене из более тонких перегородочных блоков.
3. Приобрести готовые О-блоки из газобетона.

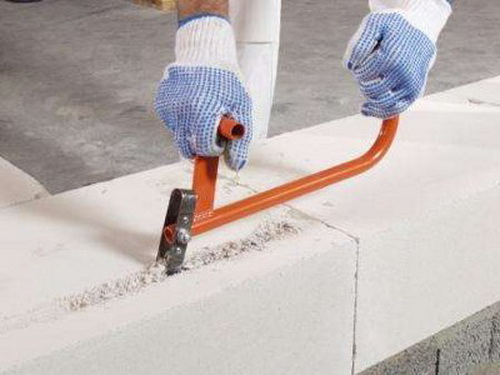

4. Сделать неглубокие штробы.

Если использовать способ сверления газобетона, то придется последовательно сверлить каждый выложенный блок. То есть, уложили газоблок, начертили вертикальную линию вентканала и вырезали отверстие по этой линии, в следующем ряду отверстие должно строго совпадать с нижним по вертикали и отступам от краев блока.

Помните, что в некоторых рядах кладки находится арматура, и ее расположение должно подходить под план вентканалов и под их диаметр. Не забывайте учитывать толщину стены и отступы от краев, подбирая диаметр самого отверстия.

Стоит отметить, что самостройщику сложно с первой своей стройки учесть все моменты в строительстве, всегда бывают косяки, на которые тратится лишнее время и деньги. И чтобы избежать лишних трат, полезно разработать или заказать готовый план строительства, к примеру, проект трехэтажного дома из газобетона , в котором будут учтены и предусмотрены все детали.

Дымоход также является вентиляционным каналом, в котором более высокая температура и тяга. В дымоходах обязательно наличие гильзы из нержавеющей стали. Гильза уменьшает нарастание сажи, устраняет турбулентность и обеспечивает лучшую тягу при меньшем сечении, так как исключается воздухопроницаемость через газобетонную кладку.

Зазор между гильзой и газобетонной кладкой нельзя заделывать раствором или клеем. Зазор заполняется песком, перлитом или негниющими материалами, которые устраняют вибрации вентканала.

Более подробно о нюансах вентиляции вы узнаете из видео Глеба Грина.

Наглядно о монтаже вентиляционных каналов смотрите в данном видео.

Комфорт проживания в доме или квартире сильно зависит от правильности настройки вентиляции: она не только освежает воздух, но и выводит влагу и запахи, предотвращая появление грибка и плесени. Особенно в этом нуждаются газобетонные стены, которые сильно абсорбируют воздух со всеми веществами, находящимся в нем. Постоянное накопление влаги в помещении приводит к деформации внешнего слоя стен, что повышает теплопроводность, а также образованию трещин в холодное время года.

В зависимости от предназначения делится на подгруппы по четырем критериям:

• фактор движения воздуха: естественные и механические;
• по направлению движения воздуха: приточные и вытяжные;
• по размеру обслуживаемой зоны: общеобменные и локальные;
• по способу выполнения: канальные и бесканальные.

Естественные системы есть в каждом доме и квартире: они приводятся в действие за счет разницы давлений между конкретным этажом здания и вытяжным устройством на крыше. Недостатки очевидны: при смене направления ветра вытяжной воздуховод превращается в приточный, а это не всегда нужно. Проблему решает установка механической турбины или вентилятора на электроприводе.

Усилить вентиляционный эффект, к примеру, в мансарде из газоблока поможет монтаж приточного устройства, которое будет располагаться на уровне первого этажа. Оно окажется очень полезным благодаря управлению мощностью входного потока и возможностью установки дополнительных модулей, отвечающих за очистку, дезинфекцию, нагрев или охлаждение воздуха.

Локальные системы предназначены только для циркуляции воздуха в конкретном месте: например, над плитой в кухне или в небольшом офисе. Общеобменные же нацелены на равномерный приток/отток одновременно во всем помещении.

В канальной вентиляции воздух циркулирует по каналам в единое отверстие, расположенное, как правило, в потолке мансарды здания. В бесканальных системах вентиляторы размещаются в сквозных проемах стен. Они гораздо дешевле канальных, но пропускают большое количество тепла на улицу. Хорошим соотношением цена/качество обладает механическая бесканальная конструкция в виде настенного модуля: у него можно регулировать мощность и переключать направление потока. Также удачным и современным выбором будет приобретение оконных клапанов — они просты в монтаже, не требуют обслуживания.

Недостаток у механических систем только один: повышенная цена на покупку, установку и эксплуатацию. Обычно в стенах дома, построенного из газобетона, все вышеописанные типы совмещаются в разных помещениях для эффективного вывода газов, влаги, теплоты.

Схема размещения вытяжки

Отверстия под каналы продумываются еще на схеме до возведения здания, и в дальнейшем изменять их будет огромной проблемой. Они обязательно должны находиться в следующих местах:

• кухня;
• санузел;
• мансарда;
• ванная;
• котельная и комната над ней;
• гараж;
• бассейн, баня.

Каналы из всех помещений выходят на чердак или мансарду, где их герметично объединяют, утепляют и выводят на крышу. В домах из газобетона не рекомендуется прокладывать вентканал во внешних стенах — это приведет к серьезной потере тепла. Для этих целей должна быть оборудована специальная шахта, либо освобождено место во внутренних стенах.

Лучше выполнять воздуховод из пластика, стали или асбестцемента и вставлять в оцинкованный короб, обшитый со всех сторон газоблоками. Считается, что самый эффективный — это пластик, ведь на его стенках почти не образуется конденсат. Сделать выход канала стоит на крыше здания, и на его конце должен быть только конус или дефлектор. Как-либо украшать категорически не рекомендуется.

Еще одна важная задача — это сохранение как можно большего количества тепла внутри дома. Одна из главных проблем современных домов — большие теплопотери из-за непродуманной конструкции воздухообмена. Справиться с этой задачей помогут две вещи:

• хорошая герметизация воздуховода;
• наличие водяных воздухонагревателей.

Устройство системы воздухообмена

Зачастую, жильцы видят только отвод для вытяжки и решетки, но даже самая простая вентиляция в доме из газобетона состоит из многих компонентов:

1. Обратные клапаны: они позволяют воздуху перемещаться только в необходимом направлении. Это полезно зимой, когда нужно не пустить холод с улицы.

2. Фильтры — бывают разных назначений: самые простые защищают от пыли, насекомых и прочего мусора с улицы.

3. Нагреватели — работают на воде или одном электрическом нагревательном элементе. Зачастую их монтаж в домах экономически не выгоден.

4. Шумоглушители — обычно это бесшумные трубы, покрытые изнутри шумопоглощающим материалом. Рекомендуется устанавливать их недалеко от вентиляторов.

5. Вентиляторы — бывают двух видов: осевые и радиальные. Первые предназначены для ввода/отвода воздуха в помещение, вторые — для создания давления в сложных каналах.

6. Насосы, компрессоры — создают давление. Нужны только для крупных многоэтажных систем воздухообмена.

7. Рекуператор — необязательный, но полезный элемент. Он делает главную работу по сохранению тепла, возвращая в комнату до 2/3 потерянной при вентилировании тепловой энергии.

8. Распределители воздуха — только для больших помещений. Служат для равномерного распределения входящего потока по всему пространству.

Систему можно автоматизировать, добавив к ней датчики температуры и электронные системы управления. Это, к примеру, позволит вентиляторам и клапанам автоматически изменять направление потоков.

Как избежать ошибок?

Часто случается так, что вентиляция частного дома из газоблока чем-то не устраивает жильцов, например:

• отсыревают стены, вырастает плесень;
• запотевают окна;
• появляются сквозняки при закрытых дверях и окнах;
• работает слишком слабо или чересчур сильно;
• в газоблоках образуются мелкие трещины;
• вытяжка шумит сильнее, чем должна.

1. Выход воздуховода ничего не должно заслонять, а находиться он должен на крыше.

2. На схеме каналов должно быть как можно больше прямых линий: каждый поворот снижает эффективность системы вытяжки на 10%.

3. Частая проблема: ветер задувает чужие неприятные запахи. Поможет с ней справится наличие вентиляторов, работающих в режимах «приток» и «выдув».

4. При возможности установить принудительную вентиляцию. Пассивные вытяжные решетки летом почти не работают, а зимой вытягивают слишком сильно и зависят от направления и силы ветра.

5. Установка шумоглушителей пригодится при работе шумной вытяжки.

6. Наличие противопожарного клапана позволит быстро удалить дым при необходимости.

7. Сделать чертеж системы воздухообмена лучше доверить мастеру. Серьезная ошибка в проекте может снизить эффективность вытяжки почти до нуля. Самостоятельно монтируют только решетки, клапаны, отводы для вытяжки, вентиляторы и другие мелкие элементы.

8. Длина каналов во всех помещениях должна быть равной или уравненной с помощью решеток. Нарушение этого правила приведет к снижению тяги.

9. Входное и выходное отверстия должны находиться подальше друг от друга и в разных комнатах, иначе будут возникать сквозняки и неприятный воющий звук.

10. Повысить эффективность оттока воздуха выйдет, разместив выходные отверстия над источниками тепла: печь, плита, батарея и т. д.

Выводы

Для домов из газоблоков советуется проводить вентиляционный канал с хотя бы пассивным воздухообменом. Пористая структура неспособна выводить всю получаемую влагу, из-за чего стены начинают быстро портиться.

Надежные и бюджетные. Но будет ли постройка, сооруженная за короткие сроки, комфортной для проживания? Газобетон обладает мощными абсорбционными свойствами, поэтому быстро впитывает влагу. Ее избыток в жилых помещениях снижает теплосберегающие свойства стен, вызывает деформацию отделочного слоя. Благоприятную атмосферу для жизнедеятельности человека и нормального функционирования коттеджа из газобетона обеспечит правильно организованная вентиляция. Данная система каналов обеспечит циркуляцию воздуха в доме, не давая ему застаиваться в помещениях.

Особенности воздухообмена в доме из газоблоков

Если в кирпичных домах вентиляция организовывается путем сооружения специальных каналов в стенах, то газобетонные постройки представляют сложность в этом плане. Материал их сооружения обладает высокой газопроницаемостью, что нарушает герметичность воздуховодов. Решить данную проблему позволит:

1. Установка канала-короба, изготовленного из оцинкованной стали. Его можно утеплить во избежание образования конденсата и обшить малогабаритными газобетонными блоками.
2. Выкладка вентканала и прилегающих к ним внутренних стен кирпичом.
3. Гильзование пластиковым вентиляционным каналом.

Устройство системы воздухообмена

Чтобы вентиляция в доме из газобетона соответствовала действующим санитарным нормам, используют комплекс естественной и принудительной систем. Воздуховоды сооружают из оцинкованных, пластиковых и асбестоцементных труб и протягивают их в каждое помещение. Вытяжные каналы, отходящие из , туалета, кухни объединяют на уровне чердака, утепляют и герметизируют в местах выхода на крышу .

Для прокладки системы естественной вентиляции применяются трубы сечением 15 см, для принудительной — 13 см. В газобетонных блоках вырезают отверстия с небольшим зазором (по 5 мм с каждой стороны), в которых закрепляют воздуховоды при помощи раствора. Отверстия под трубу в перекрытиях и перегородках дополнительно гидроизолируют.

Внимание: вентиляционные каналы в доме из газоблоков не прокладывают в наружных несущих стенах – это чревато снижением их теплосберегающих свойств, образованием конденсата. Вентиляцию обустраивают в отдельной шахте, или по внутренним стенам и перегородкам. Это позволяет организовать воздухообмен даже в сооруженном коттедже.

Самый эффективный способ прокладки , сооруженном из газобетонных блоков — при помощи гильзования пластиковым вентканалом. Для этого применяются трубы, площадь сечения которых составляет 150 см 2 . Вентиляционный отвод крепят в начальном блоке, и от него осуществляют разводку системы. При дальнейшей кладке в блоках выпиливают отверстия соответствующего размера, в которые закладывают воздуховоды, производя их стыковку.

На заметку: преимущество пластиковых вентиляционных каналов в том, что на них практически не образуется конденсат.

Дополнительные действия

Наряду с естественной вентиляцией стен и кровли дома из газобетонных блоков, стоит позаботиться о подаче, охлаждении/нагревании свежего воздуха. Современные вентиляционные системы рекуперационного типа позволяют сократить теплопотерю сооружения на 20-30%. Это позволяет полностью перекрыть утечку тепла, вызванную воздушными каналами газобетонных блоков.

То, что дом из газобетона может обойтись без вентиляции – не более чем миф. Пористая структура блоков не справится с выводом накопившейся в помещениях влаги, что приведет к разрушению отделки и снижению эксплуатационных свойств жилища. Дому из газоблоков необходима качественная вентиляция, позволяющая создать комфортную для проживания людей обстановку.

В статье мы рассмотрим, как сделать вентиляцию в доме из газобетона своими руками. Газобетон — это достаточно качественный строительный материал, который обладает массой преимуществ. Самое главное — он имеет низкую стоимость и дома, построенные из него, очень теплые. Но есть и недостаток — влагу впитывает газобетон тоже хорошо, а теплосберегающие качества при этом сильно ухудшаются.

Для того чтобы избавиться от всех недостатков, нужно обеспечить качественную циркуляцию воздуха в комнатах. Сделать ее самостоятельно несложно, но придется изучить все рекомендации и нюансы. В противном случае работать система будет неправильно.

Для чего нужна система вентиляции

Вам будет интересно:

До того как начали внедряться металлопластиковые окна, натяжные потолки и разнообразные паронепроницаемые материалы для отделки стен, практически не было необходимости в принудительной вентиляции. Как правило, свежий воздух поступал через неплотности и щели в рамах из дерева, а излишняя влага, впитываясь стенами из кирпича (или дерева), постепенно выходила наружу.

Благодаря современным материалам наша жизнь делается комфортнее и проще, но появляются новые неприятности. Возникает необходимость в создании вентиляции в частном доме из газобетона. Большая часть домовладельцев не забывают о том, чтобы сделать защиту стен с внешней стороны от воздействия осадков.

Вентиляция в доме из газобетона – очень важный элемент системы коммуникаций, без которого безопасно и комфортно эксплуатировать жилье не удастся. Газобетон – популярный и качественный современный строительный материал, который обеспечивает прекрасные теплоизоляционные характеристики, но имеет один недостаток – высокую гигроскопичность, из-за чего сильно впитывает влагу.

В старые времена, когда не были так распространены металлопластиковые дома и натяжные потолки, принудительное вентилирование было не обязательным, так как дерево и другие натуральные отделочные материалы прекрасно пропускают воздух. В рамах были щели, стены неплохо впитывали влагу и выводили наружу.

Современные отделочные материалы на такое не способны, а пластиковые окна гарантируют максимальную герметичность, поэтому газобетон нередко становится причиной повышения влажности в частном доме, распространения плесени и других проблем.

Чтобы избежать негативного влияния особенностей газобетона на микроклимат в помещении, необходимо обязательно позаботиться о качественной циркуляции воздуха в доме, выполнив монтаж системы вентиляции. Способов обустройства системы может быть несколько, все они отличаются по расходам, трудоемкости, масштабности и другим параметрам.

Зачем нужна вентиляция

Построенный из газоблоков дом считается бюджетным вариантом – возводится быстро и очень просто, стены получаются с высоким уровнем теплоизоляции и идеально ровными. Удается сэкономить на монтаже и отсутствии необходимости привлекать спецтехнику, а потом и на отделке.

Единственный недостаток газобетона – способность быстро и много впитывать влагу. Даже после отделки стен штукатуркой нельзя добиться стопроцентной защиты. Результатом воздействия влаги могут становиться быстрое отслоение и приход в негодность отделки, а также опасность для здоровья и жизни людей плохого микроклимата, микроорганизмов.

Немаловажно и то, что влажные пары, попадая вовнутрь блоков газобетона, существенно понижают несущую способность материала. А это может стать причиной разрушения дома и уменьшения срока его эксплуатации.

Ввиду таких особенностей, вентиляция дома из газобетона должна быть выполнена качественно, правильно и ответственно: в каждом помещении обустраивают систему в соответствии с нормами воздухообмена. Она будет выводить влагу и неприятные запахи, привлекая свежий воздух извне.

Виды вентиляционных систем

До того, как сделать вентиляцию, необходимо изучить особенности монтажа системы в доме из газобетона. В зданиях из традиционных материалов каналы монтируют только там, где повышена влажность (кухня, ванна, санузел), в данном же случае каналы часто нужны в каждом помещении.

Если такой вариант кажется очень сложным и дорогим, можно обустроить вентиляцию там, где влажность повышена, а в жилых комнатах установить межкомнатные двери со специальным вентиляционными решетками либо зазором снизу.

Варианты обустройства системы вентиляции в газобетонном доме:

• Пассивная – воздух перемещается естественным образом через вентканалы, которые выведены на крышу здания.
• Смешанный тип – установлены вытяжные вентиляторы там, где влажность самая высокая, и включаются только по необходимости автоматически (через заданные интервалы времени) или с ручным запуском.
• Принудительная – в данном типе конструкции в общем канале монтируется вытяжной вентилятор, который работает на все воздуховоды.
• Принудительная приточно-вытяжного типа – воздухообмен осуществляется за счет механической вентиляционной системы, оснащенной рекуператором.

Естественная пассивная вентиляция

Пассивная вентиляция работает только при условии правильного монтажа и нормального притока/оттока воздуха. Чтобы воздух уходил сам, все вентиляционные каналы из помещений должны идти на крышу строения на определенную высоту. Если не учесть эти нюансы, тяга будет плохой и даже возможно «опрокидывание».

Высота вентканалов:

• При условии расположения от конька на расстоянии в 150 сантиметров – выше конька на 50 сантиметров
• Если расстояние до 3 метров – оголовок канала выполняют на уровне конька
• При условии, что расстояние более 3 метров – верх канала не должен быть ниже границы линии, условно отчерченной от конька под ровным углом 10 градусов к горизонту

Для обеспечения притока свежего воздуха нужны:

• Окна с воздушными клапанами – это могут быть как щелевые системы, так и просто наличие конструкции в виде ручки для открывания створки (у них минимальная площадь отверстий, поэтому для больших помещений они не подходят и могут быть вспомогательным вариантом).
• Воздушные клапаны в стенах – самый эффективный выбор, устанавливаются на стенах и обеспечивают нормальный приток свежего воздуха.

Вентканалы должны содержаться в чистоте, так как мусор будет препятствовать работе системы. Именно поэтому от внутристенных шахт и конструкций в формате выходящих вертикальной трубой за границы крыши коробов постепенно отказываются – они со временем перестают выполнять свои функции.

Проще всего делать в газобетонных стенах отверстия, обеспечивающие приток и отток воздуха: в каждом помещении внизу стены устанавливают клапан для притока воздуха, вверху – для оттока. Так не нужно трогать газобетонные стены и нарушать их целостность.

Полезные советы: если поставить клапаны под окнами, зимой воздух будет прогреваться теплом от радиаторов. При выводе вытяжной трубы на крышу нужно сверху смонтировать зонтик/грибок для защиты от осадков либо дефлектор.

Принудительная

Данный тип системы вентиляции предполагает высокие расходы на монтаж и саму эксплуатацию, так как в нее включены специальные приборы, используется электроэнергия для работы. Зато эффективность таких систем гораздо выше.

Особенности принудительной системы вентиляции:

• Воздуховоды монтируются с вентиляторами вытяжного типа, приток свежего воздуха осуществляется через свою сеть каналов.
• Для поддержания оптимального температурного режима в помещении система оснащается агрегатами для прогрева воздуха, поступающего с улицы.
• Наиболее экономичный вариант – использование вместо электронагревателя рекуператора тепла. Такой теплообменник оснащен двумя вентиляторами (вытяжной/приточный), в нем свежий воздух нагревается за счет тепла газов, что отводятся с дома.

Принудительная вентиляция собирается по схеме, аналогичной естественной, просто монтируется дополнительно вентилятором.

Три типа вентиляции:

• Приточного типа
  – вентилятор монтируют на приточный канал: устройство работает с нагнетанием, поэтому движение воздуха небыстрое. В связи с этим важно правильно определить точку установки вентилятора и выполнить это таким образом, чтобы потоки воздуха шли вдоль стен, а не перпендикулярно. Обычно на клапаны крепят колпаки со щелями вдоль стен.
• Вытяжного типа
  – самая популярная, вентилятор работает на вытяжку. Устанавливается на плоскость стены со сквозным отверстием или в нее. Важно верно определить производительность прибора: так, для ванной достаточно 25 м/час, кухни – 60 м/час, жилых комнат – 30 м/час.
• Приточно-вытяжного типа
  – вентиляторы стоят и на вытяжке, и на притоке. Есть уже готовые блоки оборудования, которые монтируют на чердаке в формате разводки воздуховодов по помещениям, которые идут через перекрытие. Блоки обязательно комплектуются калориферами, рекуператорами, фильтрами.

Опытные мастера говорят, что системы с рекуператорами в здании с отоплением позволяют сокращать теплопотери на 25-30%. Чаще всего рекуператор монтируют на чердаке, затем подсоединяют к каналу общему, оставляя свободный доступ к оборудованию (для обслуживания).

Смешанного типа

В системе данного типа свежий воздух приходит естественным образом, а отвод осуществляется вытяжными вентиляторами – одним мощным (установленным на чердаке с подводкой каналов) или отдельными приборами, встроенными в стены, окна помещений.

Такая вентиляция поделена по комнатам чаще всего – так, в одной комнате может работать естественная вентиляция (жилые помещения), в другой – принудительная (ванная, кухня, котельная, кладовка и т.д.). Чаще всего используют вытяжку с установкой приточных каналов.

Что касается кухонной вытяжки, то в доме из газобетона лучше выбирать модели с отводом отработанного воздуха через окно/стену прямо на улицу. Желательно, чтобы это был отдельный агрегат.

Устройство вентиляционных каналов

Планируя выполнить вентиляционную систему в доме из , необходимо все тщательно изучить. Особое внимание всегда уделяют монтажу вентканалов, помня, что газобетон – материал хрупкий, боится резких перепадов температур, влаги.

Мастера не советуют монтировать систему в наружных стенах, так как будет появляться конденсат, лучше обустраивать все в отдельных вентшахтах или перегородках.

Способы обустройства вентиляционных каналов в газобетонном доме:

• Гильзование трубами из пластика, асбеста
• Выкладывание из кирпича
• Установка короба из покрытой цинком стали с выкладкой маломерными блоками из газобетона

Стальной короб устанавливается редко, так как стоит дорого и требует немало сил. Да и образование конденсата на стенках конструкций из металла плохо влияет на газобетонные блоки, предполагая необходимость в теплоизоляции.

Вентканалы из кирпича

Выкладка вентиляционных каналов из кирпича предполагает определенную очередность действий, а также наличие нужных материалов, инструментов.

Как выложить вентиляционные канали из кирпича:

• Желательно, чтобы таких каналов в здании было немного, лучше строить их в стенах смежных комнат, где отмечена высокая влажность.
• Кладку выполняют лишь из полнотелого кирпича, если пустотелый – то с последующим заполнением пустот раствором цемента.
• Раствор нужно наносить аккуратно, чтобы смесь вовнутрь канала не попадала. Швы заполняют полностью, затирают каждые 2-3 ряда камня, чтобы не позволить отработанному воздуху оказываться в смежных помещениях и комнатах.
• Внутри стенки каналов желательно создавать гладкими, дабы воздух циркулировал беспрепятственно. Лишнюю смесь со стыков сразу удаляют, поверхность разглаживают мастерком. Также потом можно канал гильзовать воздуховодом из металла.

Силикатный кирпич в такой кладке не используют, так как он боится высокой температуры и крошится. Механические устройства в кирпичные каналы нельзя устанавливать.

Гильзование пластиковыми трубами

Наиболее эффективный способ для монтажа принудительной вентиляции. В монтаже применяют пластиковые трубы сечением 13 сантиметров либо прямоугольной формы сечением 150 см2.

Для естественной вентиляции лучше брать трубы больше. Для точного расчета воздуховодов нужны такие данные: количество людей в жилье, объем отводимого воздуха, особенности климата и т.д. Расчеты должен проводить специалист. Вентиляция обустраивается одновременно со строительством дома.

Как смонтировать вентиляцию из пластиковых труб:

• Крепление отвода в блоке, расположенном на уровне отверстия для вентиляции, соединение его с трубой.
• Выпиливание отверстий на пару миллиметров больше труб в блоках для воздуховодов (в процессе кладки). Обычно для этого используют ножовку.
• Заполнение раствором пространства между воздуховодами и выпиленными стенками блоков. Стыкование труб (наращивание вверх) в процессе кладки стен.
• Утепление труб в зонах их прохода сквозь чердак, крышу.
• Отдельные воздуховоды на уровне чердака соединяются в единый канал, который выводится на улицу через крышу или присоединяется к рекуператору, канальному вентилятору. Все отверстия тщательно заделываются, герметизируются.

Монтаж системы

Сборка всей системы может осуществляться по-разному и зависит от выбранного метода обустройства вентиляции. Так, установка труб и кладка кирпичных каналов выполняются на этапе строительства здания, установка вентиляторов и клапанов может осуществляться после.

Лучше всего делать специальные каналы на этапе строительства – во всех помещениях или лишь там, где отмечена повышенная влажность. Кирпичные каналы или трубы в блоках прокладывают по стенам и выводят к чердаку, объединяя их там и утепляя в местах выхода на кровлю.

Трубы берут из пластика обычно, диаметром 13 сантиметров и более. Они прокладываются в газобетонных блоках, изолируются раствором.

Этапы сборки горизонтальной системы вентканалов:

• Составление схемы установки воздуховодов – если система одна, магистраль создается из одного воздуховода, проложенного горизонтально под потолком.
• Расчет диаметра воздуховода на базе расчета объема воздуха, который отводится.
• Расчет числа фитингов, прямолинейных участков и их длины (по схеме).
• Закупка материалов.
• Выполнение отверстий в каждой стене по сечению воздуховода.
• Сборка на муфты/хомуты – начинается с дальнего помещения.
• Вывод выходного патрубка (обычно через кухню) через стену на улицу.
• Выполнение в воздуховоде окон для вытяжки, закрытых решетками.

При монтаже канальной модели ее вставляют в отверстие для вытяжки в стену. Настенные модели (часто используют для санузлов) крепят внутри помещения к стене точно по горизонтали, чтобы вентилятор работал корректно.

Чего не стоит делать

Когда строится частный дом и создается в нем система вентиляции, очень важно серьезно отнестись к предварительным расчетам и делать все в соответствии с нормативами.

О чем нужно помнить:

• Вентиляцию в несущих стенах не делают во избежание понижения прочности.
• В котельных устанавливают и вытяжной, и приточный клапаны.
• В комнатах, отделенных от помещения с вентканалом двумя дверьми, также делают оба клапана.
• Минимальное сечение канала должно составлять 0.016 м2 (около 15 сантиметров диаметр трубы).
• Самый эффективный метод – гильзование вентканала пластиковой трубой. Металлические трубы будут собирать конденсат.
• В многоквартирных домах лучше устанавливать металлопластиковые окна с клапанами либо мощные вытяжные вентиляторы.

Почему стоит выбрать инерционные вытяжки

Инерционные приточно-вытяжные конструкции демонстрируют высокую эффективность при условии правильного расчета сечений и длины каналов, а также верного расположения клапанов. Сначала составляют подробную схему дома, учитывая взаимодействие воздуха (холодный внизу, теплый – вверху), объем воздухообмена.

Инерционные вытяжки довольно просты по принципу действия – когда воздух приходит с улицы, они закрываются, не давая ему поступать в помещение. Когда же воздух идет от вытяжки, клапан его пропускает, открываясь. Правильно предусмотрев установку таких устройств, можно создать эффективную систему вентиляции.

Вентиляция в доме из газобетона – вопрос, который нельзя игнорировать, если планируется создать в жилье комфортные и здоровые условия. Кроме того, правильно обустроенная вентиляция существенно повысит прочность, надежность и долговечность самого дома.

Газобетон — это достаточно качественный строительный материал, который обладает массой преимуществ. Самое главное — он имеет низкую стоимость и дома, построенные из него, очень теплые. Но есть и недостаток — влагу впитывает газобетон тоже хорошо, а теплосберегающие качества при этом сильно ухудшаются.

Для того чтобы избавиться от всех недостатков, нужно обеспечить качественную циркуляцию воздуха в комнатах. Сделать ее самостоятельно несложно, но придется изучить все рекомендации и нюансы. В противном случае работать система будет неправильно.

Для чего нужна система вентиляции

До того как начали внедряться металлопластиковые окна, натяжные потолки и разнообразные паронепроницаемые материалы для отделки стен, практически не было необходимости в принудительной вентиляции. Как правило, свежий воздух поступал через неплотности и щели в рамах из дерева, а излишняя влага, впитываясь стенами из кирпича (или дерева), постепенно выходила наружу.

Благодаря современным материалам наша жизнь делается комфортнее и проще, но появляются новые неприятности. Возникает необходимость в создании вентиляции в частном доме из газобетона. Большая часть домовладельцев не забывают о том, чтобы сделать защиту стен с внешней стороны от воздействия осадков.

Но особенность газобетона в том, что он легко впитывает в себя лишнюю влагу из всех комнат. При этом возможна деформация отделки, появление плесени и грибков, а главное — в доме будет царить неблагоприятный микроклимат. Но если не дать воздуху застаиваться, то вы сможете избежать таких последствий. А для этого нужно сделать качественную систему вентиляции.

Разновидности систем вентиляции

Стоит обратить внимание на то, что устройство вентиляции в доме из газобетона имеет отличительные особенности. Если в домах из традиционных стройматериалов каналы прокладывают, как правило, только в тех помещениях, в которых высокая влажность воздуха, то в таком случае рекомендуется делать их во всех без исключения комнатах.

Если же реализовать вентиляцию во всех комнатах сложно, необходимо сделать ее в санузле, кухне, подвале (при наличии), котельной. При этом во всех жилых комнатах необходимо на межкомнатных дверях установить специальные вентиляционные решетки или оставить под ними зазор, для того чтобы воздух мог свободно циркулировать. В частных домах используются такие виды вентиляции:

• Естественная.
• Смешанная.
• Принудительная.

Примеры схем вентиляции

Система вентиляции в доме из газобетона может быть построена по одной из таких схем:

Вентиляция пассивного типа. Воздухообмен происходит естественным образом посредством каналов, выведенных через крышу.

Смешанная — устанавливаются в тех комнатах, в которых загрязнение воздуха наибольшее. Включение вентиляторов происходит вручную или в автоматическом режиме через установленный промежуток времени.

Вытяжная принудительная вентиляция — вентиляторы ставят в общем канале, который объединяет все воздуховоды, идущие от комнат.

Приточно-вытяжная принудительного типа — свежий воздух поступает и уходит отработанный при помощи вентиляционной системы механического типа с рекуператором.

А теперь давайте рассмотрим каждую систему как можно подробнее.

Естественная вентиляция воздуха

Иногда ее называют пассивной — никаких средств для искусственного движения воздуха не предусмотрено. Как сделать вентиляцию в доме из газобетона естественного типа? Для этого нужно знать определенные особенности, иначе вся система не сможет правильно функционировать.

Если конкретно, то нужно сделать следующее:

Обустроить все каналы, по которым будет отводиться влажный отработанный воздух из комнат. Для того чтобы он сам вытягивался, нужно вывести каналы над крышей дома на определенную высоту. Если находится труба в полутора метрах от конька, то нужно приподнять ее над ним примерно на 0,5 м. Если же расстояние менее 3 метров, то допускается верхнюю часть трубы расположить на одном уровне с коньком. В том же случае, если расстояние более 3 метров, необходимо от конька провести линию под углом 10 градусов к горизонту. И верхушку трубы необходимо разместить ниже этой линии. Если не выполнить эти условия, тяга окажется плохой.

Также необходимо сделать приток воздуха с улицы. Учтите, что металлопластиковые окна не пропускают в помещение воздух, но выход есть. Можно установить специальные оконные блоки с клапанами для притока. Также допускается установка в наружных стенах встраиваемых проветривателей.

Принудительный тип вентиляции

Такая конструкция и сложнее в монтаже, и дороже, и эксплуатация ее подразумевает использование электроэнергии, а также различных приборов. Но стоимость всего оборудования быстро окупается за счет того, что в доме микроклимат становится намного лучше.



Давайте выделим несколько особенностей системы:

1. На воздуховодах устанавливают вытяжные вентиляторы, воздух извне поступает через сеть каналов.
2. Чтобы не нарушить температурный режим в холодное время года, необходимо устанавливать в вентиляционной системе устройства для прогрева воздуха.
3. Самый дешевый способ обогрева — это не электрический нагреватель, а рекуператор. Это своеобразный теплообменник, у которого имеется два вентилятора — вытяжной и приточный. Прогрев воздуха, поступающего в дом, осуществляется газом, который отводится на улицу.

Обратите внимание на то, что при установке системы с рекуператором потери тепла снижаются примерно на 30 %. Как правило, устройство ставят на чердаке и соединяют с общим каналом. В нем объединяют воздуховоды, которые идут от всех комнат. Необходимо обеспечить свободный доступ к рекуператору — в нем придется иногда чистить пластины и менять фильтрующие элементы.

Смешанная вентиляция

В такой конструкции свежий воздух поступает в дом естественным образом, а вот отвод выполняется с помощью вентиляторов. Можно использовать:

• Вентиляторы, встроенные во внешние стенки дома или окна каждой комнаты.
• Один вентилятор высокой мощности, установленный на чердаке. К нему подводится сразу несколько вентиляционных каналов.

Конструкция вентканалов

Если вы будете делать вентиляцию в одноэтажном доме из газобетона, нужно учитывать, что данный стройматериал очень хрупкий, неустойчивый к воздействию высоких температур, хорошо впитывает влагу.

Нужно учесть и тот факт, что воздуховоды нельзя прокладывать во внешних стенах, так как увеличивается риск образования конденсата.

Можно делать каналы следующими способами:

1. Выкладыванием из кирпича.
2. Гильзованием при помощи пластиковых или асбестовых труб.
3. Монтаж оцинкованного короба и облицовка небольшими блоками из газобетона.

Последний способ считается самым дорогим и трудоемким, при этом на стенках металлических элементов появляется конденсат. А он для газобетона губителен. По этой причине требуется укладывать теплоизоляционный материал.

Каналы из кирпича

Если вы еще не решили, нужна ли вентиляция в доме из газобетона, ознакомьтесь с последствиями, которые вас ожидают, если не сделать ее.

При кладке вентиляционных каналов из кирпича вам нужно знать такие нюансы:

1. Чем меньшее число каналов будет в доме, тем лучше. Рекомендуется делать их в стенах смежных комнат, в которых высокая степень влажности. Обычно это санузел, котельная, душевая.
2. Обязательно при кладке использовать полнотелые марки кирпича. Если решите применять пустотелый, то все отверстия в нем должны быть заполнены бетонным раствором. Нельзя использовать силикатные марки кирпича — они не выдерживают температурный режим и крошатся.
3. Раствор нужно накладывать аккуратно, не допускайте падения внутрь канала смеси. Все швы обязательно нужно полностью заполнять, затирку осуществлять через 2-3 ряда. В этом случае воздух не будет проникать в смежные комнаты и каналы.
4. Стены каналов нужно изнутри делать гладкими, чтобы никакие выступы не препятствовали циркуляции воздуха. Чтобы добиться этого, нужно лишний раствор снимать с внутренней стороны и размазывать при помощи мастерка. Также допускается осуществлять гильзование воздуховодов из металла.

Можно ли гильзовать трубами из пластика?

Металлические трубы дорогие и достать их порой сложнее, а вот пластиковых в продаже много. Преимущество пластика также в том, что на нем не появляется конденсат. Обычно при монтаже используют трубы круглого сечения диаметром 130 мм. Иногда используют прямоугольные с площадью сечения 150 кв. см.

Обустройство вентиляции в доме из газобетона выполняется в то время, когда выкладываются стены:

• В блоке, который находится на уровне отверстия вентиляции, нужно закрепить отвод и соединить его с трубой из пластика.
• Чтобы сделать обход воздуховодов в блоках, нужно выпилить отверстия, которые будут на пару миллиметров больше, чем размеры труб. Учтите, что газобетонные блоки легко пилятся обычными ножовками по дереву.
• Между воздуховодом и стенами нужно заполнить пространство раствором.
• Обязательно необходимо утеплить места, в которых проходят трубы через крышу и чердак.

На чердаке все воздуховоды необходимо объединить в один канал и вывести на крышу. Также можно подсоединить его к вентилятору или рекуператору.

Согласно санитарным нормам, требования основываются на обмене воздуха за час, поэтому для каждого помещения они будут отличаться. Чтобы соблюдать их, нужно установить трубы с необходимым сечением канала. К примеру, диаметра трубы в 150 мм будет достаточно для жилой комнаты, кухни или ванной. Выбрать вентилятор еще проще, так как на упаковке указывается производительность каждого из них.

Хорошая вентиляция, как известно, позволяет не только комфортно ощущать себя в собственном жилище, но и предотвращает появление в нем грибка и плесени, а также неприятного запаха сырости.

Дома из газобетонных блоков особенно нуждаются в вентиляции, ведь возводятся они, как правило, быстро и за приемлемую цену, а после завершения работ обнаруживается, что воздухообмен в помещениях не достаточный, да и температура не соответствует установленным нормам.

Конечно, если заказать профессионалам строительство дома из газобетона под ключ можно избежать подобных трудностей, но чаще всего проблему с вентиляцией все-таки приходится решать самостоятельно. Из этой статьи вы узнаете все о монтаже вентиляционной системы в доме из газобетона.

Необходимое оборудование

Для создания нормального воздухообмена и поддержания оптимальных показателей температуры и влажности в доме должно быть установлено следующее оборудование:

• Вентиляционная шахта на крыше, обеспечивающая естественную вентиляцию воздуха.
• Вентиляторы, а также приточная и приточно-вытяжная системы.
• Компрессорно-конденсаторный блок для обеспечения кондиционирования воздуха.
• Противопожарный клапан и воздушная заслонка для удаления дыма, в случае необходимости.
• Автоматика для систем кондиционирования.
• Воздуховоды и шумоглушители.

Несмотря на то, что проницаемость газобетонных стен достаточно не высокая, установив подобную систему можно обеспечить комфортные условия для пребывания в доме.

Сразу стоит отметить, что улучшить циркуляцию воздуха в жилище можно с помощью приточных клапанов. Они могут быть двух видов:

• Оконные клапаны.
• Те, которые встраиваются в стену.

Первый вид клапана не всегда может быть установлен самостоятельно по техническим причинам, а вот оконный клапан установить самому вполне реально. Вытяжные вентиляторы всегда необходимо выбирать с учетом площади помещений, при этом, особое внимание стоит уделять мощности вентилятора.

С не меньшей ответственностью стоит отнестись к выбору оборудования приточно-вытяжной системы: рассчитать необходимые сечения вентиляционных шахт, а также длину воздуходувов. Кроме того, стоит определиться с расположением приточных и вытяжных клапанов. Для этого потребуется составить схему вентиляции дома.

Вентканалы в загородном доме смотрим в видео:

От автора:
здравствуйте, дорогие читатели! На многих форумах, посвященных строительству загородных домов, не утихают споры о том, нужна ли вентиляция в доме из газобетона. Противники системы утверждают, что этот материал сам по себе является «дышащим» — а значит, воздухообмен происходит естественным путем прямо сквозь стены.

Пожалуй, сразу разрушим этот миф. Как минимум, здесь наблюдается подмена понятий. «Дышащим» называют соответствующий материал за качество, которое не имеет практически никакого отношения к воздухообмену.

По сути, речь идет о впитывании влаги. Такими свойствами обладает, например, кирпич и некоторые разновидности бетона. Когда в помещении слишком влажно, стены забирают в себя часть воды из воздуха и удерживают. Когда, наоборот, в доме излишне сухо, влага отдается назад. Как видите, именно о дыхании, как таковом, речи нет.

Это во-первых. А во-вторых, внутренняя часть стен, как правило, покрыта отделкой. И не всегда декоративный материал пропускает через себя влагу. В общем, давайте забудем о так называемых дышащих свойствах и сосредоточимся на том, что дом из газобетона — это жилое строение, а значит, оно нуждается в воздухообмене.

Варианты обустройства

Практически любая вентиляционная система основывается на прокладке специальных каналов. Выходы из них расположены в помещениях, где особенно часто наблюдается повышенный уровень влажности: на кухне, в ванной комнате и т. п.

О принципе работы естественной вентиляции не раз уже рассказывалось на нашем сайте, поэтому обрисуем вкратце. Свежий холодный воздух, попав в дом, выталкивает вверх уже нагревшийся, последний всасывается в вентканал и выходит на крышу. У такого подхода есть свои недостатки, но об этом поговорим ниже. В любом случае, обустройство вентиляционных каналов необходимо.

В большинстве домов они прокладываются таким образом, что их стенками становится тот же материал, из которого возведены стены здания. Но у ячеистого бетона есть некоторые особенности, которые требуют иного подхода. Этот материал назван ячеистым не просто так. В его структуре есть множество пор, наполненных воздухом.

За счет этого материал обладает низкой теплопроводностью и другими замечательными качествами. Но вот плотностью он похвастаться не может, а потому стенки канала из него делать никак нельзя — получится абсолютно не герметичное сооружение, и отработанный воздух будет распространяться куда угодно, но не по нужному маршруту.

Поэтому к обустройству проходов для движения воздушных масс необходимо применить иной метод. Существует три варианта, которые можно использовать в данном случае:

• установить в канал короб, сделанный из оцинкованной стали;
• проложить в качестве воздуховода пластиковую трубу;
• выложить канал керамическим кирпичом.

Рассмотрим подробнее.

Прокладка каналов из пластика и стали

Пластиковые и стальные каналы выглядят несколько по-разному, но суть одна. Вы просто обустраиваете маршрут для воздуха, ограниченный плотными гладкими стенками. Таким образом, воздушные массы будут беспрепятственно выходить на крышу, никак не вредя окружающему материалу, из которого сделаны стены.

Что касается размещения каналов, то об этом стоит поговорить отдельно. Система такая: от кухни, ванной комнаты, туалета и тому подобных помещений прокладывается отдельный воздуховод. Далее все эти каналы объединяются на чердаке, а уже оттуда выходят одной трубой на крышу дома.

Важно учесть, что в наружных — то есть несущих — стенах каналы не прокладывают. Это касается домов именно из газобетона. Если пренебречь этим моментом, то вы сильно снизите прочность стен, повысите их теплопроводность, можете спровоцировать образование конденсата и т. д. В общем, хорошо не будет. Поэтому прокладку каналов необходимо осуществлять только во внутренних стенах и перегородках.

Сама процедура монтажа производится следующим образом. С газобетонных блоках прорезаются каналы нужного диаметра или сечения, в них вставляется конструкция, которая будет служить воздуховодом. Все это дело скрепляется с помощью цементного раствора.

Кроме того, необходимо еще дополнительно поработать с трубами, расположенными на чердаке, если он не отапливаемый. В холодное время года может возникнуть явление, называемое точкой росы. Внутри трубы будет идти теплый влажный воздух. А снаружи будет воздействовать холод. В результате, на внутренних стенках воздуховода будет образовываться конденсат.

Такая ситуация может привести к пагубным последствиям, поскольку практически ни один строительный материал не выдерживает длительное воздействие жидкости. Кроме того, может начать образовываться плесень — она очень любит условия постоянно повышенной влажности. А это уже приведет, как минимум, к затхлому запаху из вентиляции. Да и для здоровья такое соседство, определенно, не является полезным.

Так вот, чтобы подобного не произошло, трубы необходимо утеплить снаружи. Для этого их можно обмотать любым подходящим материалом. Очень часто в качестве утеплителя используют минеральную вату. Спору нет, она обладает просто шикарными характеристиками. Но картина портится тем, что воздействие влаги этот материал абсолютно не переносит. При намокании минеральная вата теряет большинство своих утеплительных свойств. При этом высыхания вы от нее не дождетесь.

Таким образом, обматывать воздуховоды можно только в том случае, если поверх нее вы разместите абсолютно герметичный слой какого-нибудь водостойкого материала. Вот тогда вы получите качественное и жизнеспособное утепление. Если же такой возможности нет, то лучше использовать другие материалы. Благо, что современный строительный рынок предлагает варианты на любой вкус, кошелек и подход к монтажу.

Выкладка каналов кирпичом

Сам процесс кладки описывать здесь не будем, осуществляется она стандартно: кирпич, раствор, снова кирпич и так далее. Но есть несколько очень важных требований, которые необходимо соблюдать, если вы решили выложить воздуховоды керамическими блоками:

• можно использовать только классические керамические красные кирпичи. Силикатные для этой цели не подойдут по двум причинам. Во-первых, они слишком хрупкие, поэтому будут постоянно крошиться. О прочности в этом случае говорить не приходится. Во-вторых, они плохо переносят температурные режимы, близкие к тому, который свойственен вентиляционному каналу;
• кирпичи должны быть полнотелыми. Если по какой-то причине вы все же решили использовать пустотелые, то отверстия в них необходимо заполнить с помощью кладочного раствора так, чтобы в блоке не осталось пустот;
• кладка делается однорядным методом;
• каналы необходимо перевязывать друг с другом, при этом разделитель составляет половину кирпича;
• кирпичный канал нужно прокладывать так, чтобы исключить его соприкосновение с деревянными строительными элементами. В противном случае, древесина будет разрушаться под воздействием температуры воздуха в воздуховоде;
• кладку нужно делать так, чтобы внутренняя поверхность воздуховода была идеально гладкой. К слову, это же требование соблюдается и при возведении печного дымохода. Дело в том, что наличие различных выступов значительно снижает интенсивность циркуляции воздуха. Очень часто из швов вылезает некоторое количество раствора и застывает, образуя те самые препятствия. Поэтому в процессе кладки излишки кладочного состава нужно сразу же счищать, а затем тщательно выравнивать поверхность с помощью кельмы. Все швы после высыхания затираются, делать это нужно после выкладки каждых двух–трех кирпичных рядов. Затирка производится вручную, круговыми движениями.

Перед принятием решения о выкладке воздуховода кирпичом важно учесть, что в него нельзя будет поставить никакие механические устройства.

Принудительная система

После обустройства воздуховодов приходит время подумать о том, каким образом будет осуществляться циркуляция воздуха. В принципе, если дом небольшой, то естественной вентиляции может быть вполне достаточно. Отработанный воздух будет уходить через сделанные , а свежий — поступать через окна и двери.

Но для относительно габаритных строений такой подход — не лучшее решение. Нужно учитывать следующие факторы:

• мощность системы.
  Если помещение большое, то весь объем воздуха просто не будет успевать уходить через вытяжные каналы. Соответственно, все имеющиеся в нем продукты жизнедеятельности будут накапливаться в доме;
• зависимость воздухообмена от внешних факторов.
  Например, если на улице жарко, горячий воздух, заходя в дом, никак не будет провоцировать уже отработанные воздушные массы подниматься вверх. Если в маленьком доме можно хотя бы устроить сквозняк и таким образом выдуть все ненужное, то с большим эта операция довольно затруднительна.

При этом, если не обеспечить жилищу нормальный воздухообмен, то итогом будет и духота, и неприятный запах, и плесень. Вот почему рекомендуется обустраивать принудительную систему вентиляции. Она может быть вытяжной, приточной, но оптимальным вариантом является сочетание этих разновидностей.

Вытяжные приборы

Оборудование, отвечающее за отвод воздуха из помещений, подсоединяется к тем самым вентиляционным каналам, о которых говорилось выше. Впрочем, есть и прибор, который можно расположить автономно путем прокладки сквозь стену. Это вытяжной клапан. Ставится он обычно в помещениях, где нет вентиляционных отверстий, но есть необходимость в постоянном оттоке воздуха — например, в мастерских, откуда нужно удалять различные запахи.

Гораздо более распространены такие приборы, как кухонная вытяжка и настенный осевой вентилятор. Первая, в соответствии с названием, устанавливается на кухне. Как правило, устройство располагают прямо над плитой. Впрочем, возможны и варианты, когда вытяжка вешается посреди кухни — такие разновидности называют островными.

Вообще, существует множество различных модификаций кухонного вытяжного оборудования. Настенные и встроенные, с подсветкой и без нее, сделанные из пластика, нержавеющей стали, закаленного стекла… Можно подобрать оборудование на любой вкус и кошелек. Но одним из важнейших факторов является мощность. Именно на нее стоит ориентироваться, и только потом уже оценивать внешний вид прибора.

Показатель мощности вы можете найти в сопроводительной документации. Там же обычно указан и объем помещения, на который рассчитана вытяжка. Число лишь приблизительно, но этого вполне достаточно.

Монтаж вытяжки осуществляется не так уж сложно. Само устройство закрепляется в предназначенном для этого месте. Настенная крепится, соответственно, на стену. Встроенная заменяет собой днище одного из кухонных шкафчиков. Островная крепится на потолок в любом месте кухни (но учтите, что вам придется как-то маскировать идущий от нее воздуховод).

После установки вытяжка соединяется с вентиляционным каналом с помощью трубы. Последняя может быть пластиковой или гофрированной. Пластик крепче и долго служит, а гофра удобнее в монтаже, так что выбирайте, исходя из своих предпочтений. В завершение вытяжное устройство подключается к электросети.

Что касается настенного осевого вентилятора, то с ним дело обстоит еще проще. Прибор обычно ставится в ванной и туалете. Он представляет собой корпус, внутри которого расположен цилиндр с лопастями. Все это дело прикрыто лицевой решеткой. Установка осуществляется с помощью обычного водостойкого клея или жидких гвоздей. Наносите на рамку клеевой состав, прижимаете к стене, ждете высыхания, подключаете к сети. Вот и все.

Приточные приборы

Что касается притока воздуха, то об этом тоже стоит позаботиться. Постоянные проветривания с помощью открытых окон — это не слишком удобно. А иногда и опасно, в случае наличия домашних животных или маленьких детей. В закрытом же состоянии пластиковые стеклопакеты не пропустят ни одной молекулы свежего воздуха.

Поэтому выход заключается в установке приточного клапана. Он монтируется в промежутке между окном и находящимся под ним радиатором отопления. В принципе, такое расположение не является обязательным требованием. Но при таком подходе воздух будет нагреваться сразу же, входя в помещение. Поэтому комнаты не будут выстужаться.

Самая простая модификация приточного клапана представляет собой воздуховод, защищенный с двух сторон решетками: защитной и декоративной. Внутрь трубы ставится фильтр, который не пропускает в дом пыль и насекомых. Также там размещается вентилятор, за счет которого происходит нагнетание воздуха в помещение.

Для установки вовсе не обязательно вызывать мастера. Пробурите стену насквозь (естественно, речь идет о наружной, чтобы был контакт с улицей). В отверстие установите воздуховод, а в него — фильтр и вентилятор. Далее закрепите решетки на предназначенных для этого местах. В завершение прибор подключается к сети и тестируется.

Уважаемые читатели, теперь вы знаете, как сделать качественную вентиляцию в частном доме своими руками. Независимо от того, из чего построено ваше жилище — из газобетона, кирпича, дерева и т. д. — о воздухообмене в нем можно и нужно заботиться. Успехов!

Правильная вентиляция в доме из газобетона

› Малоэтажное строительство

10.08.2019

Вентиляция в доме из газобетона – очень важный элемент системы коммуникаций, без которого безопасно и комфортно эксплуатировать жилье не удастся. Газобетон – популярный и качественный современный строительный материал, который обеспечивает прекрасные теплоизоляционные характеристики, но имеет один недостаток – высокую гигроскопичность, из-за чего сильно впитывает влагу.

В старые времена, когда не были так распространены металлопластиковые дома и натяжные потолки, принудительное вентилирование было не обязательным, так как дерево и другие натуральные отделочные материалы прекрасно пропускают воздух. В рамах были щели, стены неплохо впитывали влагу и выводили наружу.

Современные отделочные материалы на такое не способны, а пластиковые окна гарантируют максимальную герметичность, поэтому газобетон нередко становится причиной повышения влажности в частном доме, распространения плесени и других проблем.

Чтобы избежать негативного влияния особенностей газобетона на микроклимат в помещении, необходимо обязательно позаботиться о качественной циркуляции воздуха в доме, выполнив монтаж системы вентиляции. Способов обустройства системы может быть несколько, все они отличаются по расходам, трудоемкости, масштабности и другим параметрам.

Зачем нужна вентиляция

Построенный из газоблоков дом считается бюджетным вариантом – возводится быстро и очень просто, стены получаются с высоким уровнем теплоизоляции и идеально ровными. Удается сэкономить на монтаже и отсутствии необходимости привлекать спецтехнику, а потом и на отделке.

Единственный недостаток газобетона – способность быстро и много впитывать влагу. Даже после отделки стен штукатуркой нельзя добиться стопроцентной защиты. Результатом воздействия влаги могут становиться быстрое отслоение и приход в негодность отделки, а также опасность для здоровья и жизни людей плохого микроклимата, микроорганизмов.

Немаловажно и то, что влажные пары, попадая вовнутрь блоков газобетона, существенно понижают несущую способность материала. А это может стать причиной разрушения дома и уменьшения срока его эксплуатации.

Виды вентиляционных систем

До того, как сделать вентиляцию, необходимо изучить особенности монтажа системы в доме из газобетона. В зданиях из традиционных материалов каналы монтируют только там, где повышена влажность (кухня, ванна, санузел), в данном же случае каналы часто нужны в каждом помещении.

Варианты обустройства системы вентиляции в газобетонном доме:

• Пассивная – воздух перемещается естественным образом через вентканалы, которые выведены на крышу здания.
• Смешанный тип – установлены вытяжные вентиляторы там, где влажность самая высокая, и включаются только по необходимости автоматически (через заданные интервалы времени) или с ручным запуском.
• Принудительная – в данном типе конструкции в общем канале монтируется вытяжной вентилятор, который работает на все воздуховоды.
• Принудительная приточно-вытяжного типа – воздухообмен осуществляется за счет механической вентиляционной системы, оснащенной рекуператором.

Естественная пассивная вентиляция

Пассивная вентиляция работает только при условии правильного монтажа и нормального притока/оттока воздуха. Чтобы воздух уходил сам, все вентиляционные каналы из помещений должны идти на крышу строения на определенную высоту. Если не учесть эти нюансы, тяга будет плохой и даже возможно «опрокидывание».

Высота вентканалов:

• При условии расположения от конька на расстоянии в 150 сантиметров – выше конька на 50 сантиметров
• Если расстояние до 3 метров – оголовок канала выполняют на уровне конька
• При условии, что расстояние более 3 метров – верх канала не должен быть ниже границы линии, условно отчерченной от конька под ровным углом 10 градусов к горизонту

Для обеспечения притока свежего воздуха нужны:

• Окна с воздушными клапанами – это могут быть как щелевые системы, так и просто наличие конструкции в виде ручки для открывания створки (у них минимальная площадь отверстий, поэтому для больших помещений они не подходят и могут быть вспомогательным вариантом).
• Воздушные клапаны в стенах – самый эффективный выбор, устанавливаются на стенах и обеспечивают нормальный приток свежего воздуха.

Вентканалы должны содержаться в чистоте, так как мусор будет препятствовать работе системы. Именно поэтому от внутристенных шахт и конструкций в формате выходящих вертикальной трубой за границы крыши коробов постепенно отказываются – они со временем перестают выполнять свои функции.

Полезные советы: если поставить клапаны под окнами, зимой воздух будет прогреваться теплом от радиаторов. При выводе вытяжной трубы на крышу нужно сверху смонтировать зонтик/грибок для защиты от осадков либо дефлектор.

Принудительная

Данный тип системы вентиляции предполагает высокие расходы на монтаж и саму эксплуатацию, так как в нее включены специальные приборы, используется электроэнергия для работы. Зато эффективность таких систем гораздо выше.

Особенности принудительной системы вентиляции:

• Воздуховоды монтируются с вентиляторами вытяжного типа, приток свежего воздуха осуществляется через свою сеть каналов.
• Для поддержания оптимального температурного режима в помещении система оснащается агрегатами для прогрева воздуха, поступающего с улицы.
• Наиболее экономичный вариант – использование вместо электронагревателя рекуператора тепла. Такой теплообменник оснащен двумя вентиляторами (вытяжной/приточный), в нем свежий воздух нагревается за счет тепла газов, что отводятся с дома.

Принудительная вентиляция собирается по схеме, аналогичной естественной, просто монтируется дополнительно вентилятором.

Три типа вентиляции:

• Приточного типа – вентилятор монтируют на приточный канал: устройство работает с нагнетанием, поэтому движение воздуха небыстрое. В связи с этим важно правильно определить точку установки вентилятора и выполнить это таким образом, чтобы потоки воздуха шли вдоль стен, а не перпендикулярно. Обычно на клапаны крепят колпаки со щелями вдоль стен.
• Вытяжного типа – самая популярная, вентилятор работает на вытяжку. Устанавливается на плоскость стены со сквозным отверстием или в нее. Важно верно определить производительность прибора: так, для ванной достаточно 25 м/час, кухни – 60 м/час, жилых комнат – 30 м/час.
• Приточно-вытяжного типа – вентиляторы стоят и на вытяжке, и на притоке. Есть уже готовые блоки оборудования, которые монтируют на чердаке в формате разводки воздуховодов по помещениям, которые идут через перекрытие. Блоки обязательно комплектуются калориферами, рекуператорами, фильтрами.

Источник: https://hopper-time.ru/pravilnaya-ventilyatsiya-v-dome-iz-gazobetona/

Вентиляция в частном доме из газобетона

Схема вентиляции частного дома

Выбирая газобетон для строительства дома, мы получаем теплое и надежное жилье, которое обходится значительно дешевле кирпичного и возводится гораздо быстрее. Но при всех своих достоинствах этот материал обладает одним недостатком: он слишком хорошо впитывает влагу, теряя при этом свои теплосберегающие свойства.

Чтобы этого не происходило, нужно обеспечить хорошую циркуляцию воздуха в помещениях. Вентиляция в доме из газобетона своими руками — дело непростое, но вполне выполнимое.

Естественная (пассивная) вентиляция

Чтобы пассивная вентиляция дома из газобетона работала нормально, нужно приложить некоторые усилия.

А именно:

• Устроить каналы для отвода грязного и влажного воздуха из дома. Чтобы он вытягивался сам, эти каналы должны выходить на крышу дома на определенную высоту. Если они отстоят от конька на полтора метра, то должны быть выше него на 50 см. При расстоянии до 3 метров, оголовок канала может быть на одном уровне с коньком. А а если это расстояние превышает 3 метра, верхушка канала не должна быть ниже линии, проведенной от конька под углом 100 к горизонту. Нарушение этих требований становится причиной плохой тяги или даже её «опрокидывания».

Схема вывода вентканалов на крышу

Совет. На вершину вытяжной трубы необходимо установить зонтик для защиты от осадков или дефлектор, улучшающий работу естественной вентиляции.

• Обеспечить приток свежего воздуха. Герметичные пластиковые окна его практически не пропускают в дом, но выход найти можно. Например, установить оконные блоки с приточными клапанами или встраиваемые в наружные стены проветриватели.

Совет. Если проветриватели установить прямо под окнами, поступающий с улицы воздух зимой будет подогреваться теплом, идущим от радиаторов отопления.

Принудительная вентиляция

Такая система обойдется дороже и в монтаже, и в эксплуатации из-за использования электроэнергии и специальных приборов для принудительной циркуляции воздуха.

Но их цена окупается большей эффективностью вентиляции и улучшением домашнего микроклимата.

• Воздуховоды в такой системе оборудуются вытяжными вентиляторами, а воздух с улицы подается через свою сеть каналов.
• Чтобы в холодную погоду не нарушался температурный режим в помещениях, вентиляционную систему снабжают агрегатами для нагрева уличного воздуха.
• Самым экономичным в этом случае вариантом является использование не электронагревателя, а рекуператора тепла. Это теплообменник с двумя вентиляторами — приточным и вытяжным, в котором происходит нагревание свежего воздуха от тепла отводимых из дома газов.

Принцип работы рекуператора

Для справки. При использовании систем с рекуператором теплопотери в отапливаемом здании сокращаются на 20-30%.

Обычно рекуператор устанавливают на чердаке дома и подключают к общему каналу, в который объединяются воздуховоды из всех вентилируемых помещений. Доступ к нему должен быть свободным, так как он требует обслуживания — очистки пластин при смене сезонов и замены фильтров.

Рекуперационная установка на чердаке

Вентиляция смешанного типа

В такой системе приток свежего воздуха происходит естественным путем, а для отвода отработанных воздушных масс устанавливают вытяжные вентиляторы.

Это могут быть:

• Приборы, встроенные в наружные стены или окна каждой вентилируемой комнаты;

Вытяжной вентилятор в стене

• Один мощный канальный вентилятор на чердаке, к которому подводится несколько вентканалов.

Устройство вентиляционных каналов

Решая, как сделать вентиляцию в доме из газобетона, особое внимание нужно уделить устройству вентиляционных каналов. Учитывая при этом хрупкость материала, его способность впитывать влагу и неустойчивость к высоким температурам.

Обратите внимание. Воздуховоды для вентиляции в домах из газобетона не рекомендуется прокладывать в наружных стенах из-за образования в них конденсата, снижающего теплосберегающие свойства материала. Их лучше устраивать в перегородках или отдельных вентиляционных шахтах.

Вентканалы в газобетонных домах строятся одним из следующих способов:

• Выкладывание канала из кирпича;
• Гильзование асбестовыми или пластиковыми трубами;
• Установка стального оцинкованного короба с облицовкой маломерными газобетонными блоками.

Воздуховоды из оцинкованной стали

Последний способ применяется редко из-за его трудоемкости и дороговизны. Кроме того, на стенках металлических конструкций образуется конденсат, губительный для газобетона, поэтому такие каналы нужно дополнительно теплоизолировать.

Вентканалы из кирпича

Если вы решили выкладывать вентиляционные каналы из кирпича, вам пригодится следующая инструкция:

• Чем меньше в доме таких каналов, тем лучше. Поэтому устраивать их желательно в стенах смежных помещений с высокой влажностью (котельная, постирочная, санузел, кухня). Как правило, они и располагаются рядом, так как объединяются общей системой водопровода и канализации.

Кирпичный воздуховод в стене между кухней и санузлом

• Для кладки можно использовать только полнотелый кирпич или пустотелый, но с заполнением всех пустот строительным раствором.

Обратите внимание. Силикатный кирпич для этих целей не применяется, так как он плохо противостоит образующемуся внутри вентканала температурному режиму, и начинает крошиться.

Каналы выполняются из полнотелого керамического кирпича с тщательной заделкой швов

• Очень важно аккуратно накладывать раствор, не допуская падения смеси внутрь канала. Швы следует заполнять полностью и затирать через каждые 2-3 ряда кладки, чтобы отработанный воздух не проникал в смежные каналы и помещения.

Кирпичные вентканалы выкладываются с особой тщательностью и аккуратностью

• Стенки каналов внутри должны быть максимально гладкими, чтобы выступы не препятствовали свободной циркуляции воздуха. Поэтому лишний раствор со стыков нужно постоянно снимать и разглаживать поверхность мастерком. Либо кирпичный канал в процессе кладки гильзуется металлическим воздуховодом.

Источник: https://proectstroy.com/ventilyatsiya-v-chastnom-dome-iz-gazobetona/

Устройство вентиляции в частном доме из газобетона

Выбирая газобетон для строительства дома, мы получаем теплое и надежное жилье, которое обходится значительно дешевле кирпичного и возводится гораздо быстрее. Но при всех своих достоинствах этот материал обладает одним недостатком: он слишком хорошо впитывает влагу, теряя при этом свои теплосберегающие свойства.

Чтобы этого не происходило, нужно обеспечить хорошую циркуляцию воздуха в помещениях. Вентиляция в доме из газобетона своими руками — дело непростое, но вполне выполнимое.

Гильзование пластиковыми трубами

Для устройства принудительной вентиляции этот способ считается самым эффективным, так как на пластике практически не образуется конденсат.

Как правило, для её монтажа используют круглые трубы диаметром 13 см или прямоугольные с площадью сечения 150 см2. Сечение каналов для естественной вентиляции должно быть больше.

Но это приблизительные данные. Чтобы точно рассчитать размер воздуховодов, нужно знать объем выводимого воздуха, количество проживающих в доме, учесть климатические условия и другие параметры. Это задача для специалистов.

Устройство вентиляции в доме из газобетона выполняется параллельно с возведением стен.

• В блоке, находящемся на уровне вентиляционного отверстия, крепят отвод и соединяют его с пластиковой трубой.

• Для обхода воздуховодов в блоках при дальнейшей кладке выпиливают отверстия, на несколько миллиметров превышающие размеры труб. Газобетон очень легко пилится обычной ножовкой.

• Пространство между стенками блоков и воздуховодами заполняют раствором. Трубы по мере роста высоты кладки стыкуют друг с другом, наращивая вверх.

• В местах прохода труб через чердак и крышу их обязательно утепляют.

На уровне чердака отдельные воздуховоды объединяют в один канал и выводят через крышу на улицу либо подсоединяют к канальному вентилятору или рекуператору. Все отверстия с выводами каналов в стенах заделывают и герметизируют.

Заключение

Рекомендуем вам посмотреть видео в этой статье, чтобы лучше разобраться в данном вопросе. Пренебрегать им не стоит, так как пористая структура газобетонных блоков быстро накапливает в себе скопившуюся во внутренних помещениях влагу и с большим трудом отдает её.

Поэтому вентиляция в газобетонном доме необходима для создания комфортного микроклимата для жизни людей и сохранности отделки.

Источник: https://craftroof.ru/stroitelstvo/ventilyatsiya-v-dome-iz-gazobetona-osobennosti-i-sposoby-ustrojstva

Правильная вентиляция в частном доме из газобетона: выбор системы вентилирования, расчет и монтаж

При планировании, а также дальнейшей постройке жилого дома важно учесть многие факторы.

Любой, даже незначительный неучтенный нюанс может уменьшить степень комфортности пребывания в данном жилище.

Вентиляция, установленная в доме из газобетона, – это не роскошь, а важная система жизнеобеспечения.

Зачем нужна вентиляция в доме из газобетона

Пример схемы вентиляции дома из газобетона

Дома, построенные из газобетона, относятся к сегменту бюджетного строительства.

Из их плюсов следует отметить:

• быстроту постройки;
• хорошую теплоизоляцию.

Однако из-за высокой гигроскопичности материала внутренняя отделка помещений преждевременно утрачивает привлекательный внешний вид. К тому же влага, проникающая в материал не только снаружи, но и из помещений дома, накапливается в порах газобетона и в холодное время года замерзает.

Источник: https://probetonstroy.com/ustroystvo-ventilyatsii-v-chastnom-dome-iz-gazobetona/

Как сделать вентиляцию в доме из газобетона своими руками

Газобетон в последние годы приобрел широкую популярность. Все больше людей выбирают этот материал для возведения своих домов. Он привлекает доступной ценой, отличными техническими характеристиками и технологическими преимуществами: работа с ним продвигается значительно легче и быстрее, чем с кирпичом.

Часто хозяин нового дома в первую очередь считает необходимым провести в жилище электричество, отопление, воду и канализацию, забывая или умышленно отодвигая на задний план систему вентиляции. Так нужна ли вентиляция в частном доме из газобетона? И если да, то какую лучше выбрать? Да и как сделать?

Все о значении системы вентилирования в доме из газобетонных блоков вы узнаете из предложенной нами статьи. Мы познакомим с видами и спецификой организации коммуникаций, обеспечивающих стабильный нормативный воздухообмен. Расскажем об особенностях их устройства.

Зачем нужна и на что влияет вентиляция?

Для комфортного пребывания человека в рабочем/жилом/хозяйственном помещении должны поддерживаться определенные параметры микроклимата: освещение, температура, влажность, концентрация кислорода, углекислого газа, допустимый процент взвешенных в воздухе загрязнений и др.

Вы, наверное, замечали, что иногда даже при комфортной температуре нам становится душно, сыро и неуютно. Запахи из кухни или санузлов разлетаются по всему дому и подолгу не выветриваются, а в лучах солнечного света видно бесчисленное множество пылинок. К сожалению, подобные ситуации знакомы многим обладателям домов.

Без нормально действующей вентиляционной системы, обеспечивающей регулярный воздухообмен, невозможно достичь параметров микроклимата, требующихся для комфортного и безопасного для здоровья проживания

Причиной всех этих неприятностей в большинстве случаев является неправильная работа или отсутствие системы вентиляции. Ведь именно она отвечает за удаление из помещения отработанной массы воздуха и подачу взамен ему свежего и чистого потока.

Еще со школы мы знаем, что в процессе дыхания и жизнедеятельности человек потребляет кислород и выделяет в окружающий нас воздух углекислый газ и влагу. Также много влаги попадает в воздух при стирке и сушке белья, приготовлении пищи, влажной уборке, принятии душа.

Вентиляционную систему с расположенными в конструкциях стояками лучше соорудить в процессе строительства. Однако если ее организация была упущена, то вентилирование не поздно сделать и после выполнения отделочных работ

Мы постоянно, не задумываясь об этом, приносим домой пыль на одежде и вещах. Атмосфера в пределах замкнутых помещений буквально кишит летучими микроскопическими органическими и минеральными загрязнениями, шерстью животных.

Регулярный воздухообмен осуществляется посредством поступления воздуха с улицы через приточные компоненты и отвода отработанной воздушной массы через вытяжку

Без стабильно поставленного воздухообмена в доме со стенами из газобетонных блоков не будет своевременно удаляться конденсат. В итоге в строительных конструкциях расселится грибок, разрушающий как стройматериалы, так и здоровье владельцев с домочадцами.

Санитарные нормативы вентиляции

В отличие от частных застройщиков сотрудники проектных организаций и санитарные врачи прекрасно знают про важность воздухообмена в жилых домах. Поэтому вентиляции наряду с отоплением, водоснабжением, и освещением посвящены целые разделы нормативных документов.

Вот некоторые из таких правил:

Источник: https://StroyBlok56.ru/vidy/dymohod-v-gazobetonnoj-stene.html

Правильная вентиляция в частном доме из газобетона: выбор системы вентилирования, расчет и монтаж

При планировании, а также дальнейшей постройке жилого дома важно учесть многие факторы.

Любой, даже незначительный неучтенный нюанс может уменьшить степень комфортности пребывания в данном жилище.

Вентиляция, установленная в доме из газобетона, – это не роскошь, а важная система жизнеобеспечения.

Естественная

Схема естественной вентиляции дома из газобетона

Воздухообмен в вентиляции данного типа организован за счет естественного движения воздушных масс. Перемещение воздуха происходит за счет разницы температур на улице и внутри помещения: теплый воздух поднимается, а холодный опускается (конвекция).

Размещение каналов проектируется таким образом, чтобы приточные отверстия располагались максимально высоко.

В домах старых конструкций перемещение воздуха происходило через щели и зазоры в дверях и окнах. С развитием современного строительства оконные и дверные конструкции стали более герметичными, что полностью нарушило естественную вентиляцию помещения.

Для устранения этой проблемы производители стали монтировать специальные приспособления, позволяющие восстановить естественную циркуляцию воздуха внутри дома.

Для этого чаще всего применяют:

Клапаны, предназначенные для поступления воздуха и устанавливаемые напрямую в стены дома. Это очень удобный тип вентиляции, идеально подходящий для конструкций из газобетона.

Приточные клапаны, монтируемые в двери или окна. Существует несколько видов данной конструкции, начиная от обычных зазоров и заканчивая специально изготовленными ручками, приоткрывающими щель для потока воздуха. Выбор конструкции осуществляется с учетом размеров помещения.

В настоящее время при постройке домов из газобетона устанавливаются вентиляционные отверстия прямо в стене: одно под самым потолком, для обеспечения вывода теплого воздуха, второе — у самого пола, для поступления свежего.

Смешанная система

В этом случае дом зонируется. В некоторых помещениях, например, в ванной комнате, в подвале, на кухне, в кладовке, в подполе и прочих местах, где требуется интенсивное отведение воздуха, монтируется принудительный тип вентиляции.

А остальные помещения проветриваются естественным способом.

Вытяжка, организованная таким образом, позволяет улучшить циркуляцию воздуха не только на кухне, но и во всем доме. В данном случае рециркуляционная модель малоэффективна.

Выбор оптимальной системы вентиляции для газобетонного дома

Вентиляционные каналы внутри стен

Уже на стадии проектирования следует учесть, что газобетон – материал с низкой прочностью и высокой гигроскопичностью. Именно поэтому к установке системы следует подойти с особым вниманием, учитывая все нормы и требования.

При монтаже вентиляции в частном доме из газобетона рекомендовано использовать три типа систем:

1. С установкой короба, выполненного из оцинкованного железа.
2. С монтажом системы воздуховодов, выполненных из металлических или пластиковых труб.
3. С постройкой отдельного вентиляционного канала из кирпича.

Оптимальным способом обеспечения вентиляции в доме из газобетона является монтаж вертикальных шахт в момент постройки сооружения.

Это самый долгий путь, требующий предварительных расчетов и постоянного контроля при строительстве, но именно он даст наилучшие результаты.

При проектировании вентиляционной системы важно учитывать сам тип вентиляции, размеры помещения, климат и многие другие параметры. Назвать вентиляционную систему, которая была бы наилучшей в любых условиях, невозможно.

Нормативные требования к вентиляции

Нормы воздухообмена в различных помещениях

Причем для каждого вида помещения установлены свои нормы. Чтобы вентиляция, установленная в дома из газобетона, эффективно работала, соблюдение этих требований обязательно.

Проще всего провести расчеты для установки принудительной вентиляции, так как у каждого устройства есть своя заданная производительность. Труднее с вентиляцией естественного типа.

В данном случае учитываются размеры входных и выходных отверстий. Следует понимать, что вентиляционные отверстия, подходящие для ванной комнаты и санузла, могут быть слишком маленькими для кухни.

Расчет и проектирование системы

Пример схемы вентилирования

Многие, строя свой дом из газобетона, интересуются, как же правильно сделать в нем вентиляцию.

Наиболее простые расчеты при установке принудительной вентиляции. В этом случае, зная объемы помещения, несложно подобрать вентилятор нужной производительности.

Все требуемые нормы по воздухообмену берутся из соответствующей документации. Расчеты необходимо делать как для каждой комнаты, так и для всего дома в целом.

Если нет специального образования и навыков, для расчета вентиляции следует обратиться к специалисту. Это важно, так как следует учесть не только объемы перемещаемого воздуха, но и температуру окружающей среды, погодные условия, количество жильцов в доме, остекление и многие другие параметры.

Монтаж вентиляции своими руками

Если по какой-либо причине нет возможности обратиться к профессионалу, систему вентиляции можно смонтировать и самостоятельно. Причем это можно делать как на стадии строительства, так и в уже построенном доме.

Самое главное при установке вентиляции в доме из газобетона своими руками — не нарушить требования санитарно-гигиенических норм.

Для получения наилучшего результата рекомендовано применение готовых воздуховодов, изготовленных из:

• цинка;
• пластика;
• асбестоцемента.

Вентканалы прокладывают в доме из газобетона в каждой комнате.  Их объединяют на уровне потолка. В месте вывода канала на крышу требуется дополнительное утепление.

Возможные ошибки при монтаже

При самостоятельной установке вентканалов в доме из газобетона следует избегать следующих ошибок:

• Нельзя устанавливать вентиляционные короба в несущие стены.
• Необходимо использовать трубы правильного сечения. Неверно выбранный диаметр может сделать всю систему вентиляции малоэффективной. Минимальное сечение трубы — 150 мм.
• В котельной следует установить как приточный, так и вытяжной клапан.
• Если комната отделена от вентиляционного канала двумя дверями, установка приточного и вытяжного клапана обязательна.

Если нет возможности при монтаже вентиляции обратиться к специалисту, следует тщательно просчитать и проверить установку каждого клапана, каждого канала и каждой единицы дополнительного оборудования.

В заключение

Дома из газобетона являются довольно экономичным вариантом постройки жилья. Однако важно правильно организовать систему вентилирования с учетом свойств материала.

При неверных расчетах или ошибках в самом монтаже в помещениях может наблюдаться повышенная влажность.

Это приводит к быстрой порче внутренней отделки помещения, развитию плесени, пагубно влияющей на здоровье, а также к более быстрому разрушению основных конструкций здания.

Для установки вентиляции в доме из газобетона лучше обратиться к специалисту, который на основании нормативных документов и с учетом всех внешних факторов сможет подобрать и рассчитать систему воздухообмена.

Источник: https://proventilyaciyu.ru/ventilyatsiya/ventilyaciya-v-dome-iz-gazobetona

Вентиляция в доме из газобетона – как сделать своими руками

Вентиляция в доме из газобетона – очень важный элемент системы коммуникаций, без которого безопасно и комфортно эксплуатировать жилье не удастся. Газобетон – популярный и качественный современный строительный материал, который обеспечивает прекрасные теплоизоляционные характеристики, но имеет один недостаток – высокую гигроскопичность, из-за чего сильно впитывает влагу.

В старые времена, когда не были так распространены металлопластиковые дома и натяжные потолки, принудительное вентилирование было не обязательным, так как дерево и другие натуральные отделочные материалы прекрасно пропускают воздух. В рамах были щели, стены неплохо впитывали влагу и выводили наружу.

Современные отделочные материалы на такое не способны, а пластиковые окна гарантируют максимальную герметичность, поэтому газобетон нередко становится причиной повышения влажности в частном доме, распространения плесени и других проблем.

Чтобы избежать негативного влияния особенностей газобетона на микроклимат в помещении, необходимо обязательно позаботиться о качественной циркуляции воздуха в доме, выполнив монтаж системы вентиляции. Способов обустройства системы может быть несколько, все они отличаются по расходам, трудоемкости, масштабности и другим параметрам.

Смешанного типа

В системе данного типа свежий воздух приходит естественным образом, а отвод осуществляется вытяжными вентиляторами – одним мощным (установленным на чердаке с подводкой каналов) или отдельными приборами, встроенными в стены, окна помещений.

Что касается кухонной вытяжки, то в доме из газобетона лучше выбирать модели с отводом отработанного воздуха через окно/стену прямо на улицу. Желательно, чтобы это был отдельный агрегат.

Вентканалы из кирпича

Выкладка вентиляционных каналов из кирпича предполагает определенную очередность действий, а также наличие нужных материалов, инструментов.

Как выложить вентиляционные канали из кирпича:

• Желательно, чтобы таких каналов в здании было немного, лучше строить их в стенах смежных комнат, где отмечена высокая влажность.
• Кладку выполняют лишь из полнотелого кирпича, если пустотелый – то с последующим заполнением пустот раствором цемента.
• Раствор нужно наносить аккуратно, чтобы смесь вовнутрь канала не попадала. Швы заполняют полностью, затирают каждые 2-3 ряда камня, чтобы не позволить отработанному воздуху оказываться в смежных помещениях и комнатах.
• Внутри стенки каналов желательно создавать гладкими, дабы воздух циркулировал беспрепятственно. Лишнюю смесь со стыков сразу удаляют, поверхность разглаживают мастерком. Также потом можно канал гильзовать воздуховодом из металла.

Силикатный кирпич в такой кладке не используют, так как он боится высокой температуры и крошится. Механические устройства в кирпичные каналы нельзя устанавливать.

Монтаж системы

Сборка всей системы может осуществляться по-разному и зависит от выбранного метода обустройства вентиляции. Так, установка труб и кладка кирпичных каналов выполняются на этапе строительства здания, установка вентиляторов и клапанов может осуществляться после.

Лучше всего делать специальные каналы на этапе строительства – во всех помещениях или лишь там, где отмечена повышенная влажность. Кирпичные каналы или трубы в блоках прокладывают по стенам и выводят к чердаку, объединяя их там и утепляя в местах выхода на кровлю.

При монтаже канальной модели ее вставляют в отверстие для вытяжки в стену. Настенные модели (часто используют для санузлов) крепят внутри помещения к стене точно по горизонтали, чтобы вентилятор работал корректно.

Чего не стоит делать

Когда строится частный дом и создается в нем система вентиляции, очень важно серьезно отнестись к предварительным расчетам и делать все в соответствии с нормативами.

О чем нужно помнить:

• Вентиляцию в несущих стенах не делают во избежание понижения прочности.
• В котельных устанавливают и вытяжной, и приточный клапаны.
• В комнатах, отделенных от помещения с вентканалом двумя дверьми, также делают оба клапана.
• Минимальное сечение канала должно составлять 0.016 м2 (около 15 сантиметров диаметр трубы).
• Самый эффективный метод – гильзование вентканала пластиковой трубой. Металлические трубы будут собирать конденсат.
• В многоквартирных домах лучше устанавливать металлопластиковые окна с клапанами либо мощные вытяжные вентиляторы.

Почему стоит выбрать инерционные вытяжки

Инерционные приточно-вытяжные конструкции демонстрируют высокую эффективность при условии правильного расчета сечений и длины каналов, а также верного расположения клапанов. Сначала составляют подробную схему дома, учитывая взаимодействие воздуха (холодный внизу, теплый – вверху), объем воздухообмена.

Инерционные вытяжки довольно просты по принципу действия – когда воздух приходит с улицы, они закрываются, не давая ему поступать в помещение. Когда же воздух идет от вытяжки, клапан его пропускает, открываясь. Правильно предусмотрев установку таких устройств, можно создать эффективную систему вентиляции.

Вентиляция в доме из газобетона – вопрос, который нельзя игнорировать, если планируется создать в жилье комфортные и здоровые условия. Кроме того, правильно обустроенная вентиляция существенно повысит прочность, надежность и долговечность самого дома.

Вентиляция в доме из газобетона

Подходить к организации вентиляции в газобетоне надо с позиции того, что этот строительный материал имеет невысокую прочность и высокую гигроскопичность. Поэтому очень важно соблюсти все нормы правильного сооружения вентиляционной системы. Для чего используются три основных варианта строительства:

1. С закладкой короба из оцинкованного железа.
2. С установкой металлических или пластиковых труб.
3. Путем сооружения вентканала с помощью кирпичной кладки.

В самом газобетоне сооружать вентшахту без дополнительных защитных конструкций запрещено. Потому что он быстро впитывает влагу, теряя свои и без того невысокие прочностные характеристики.

Зачем нужна вентиляция в доме

Итак, сооруженный из газоблоков дом – это бюджетный вариант, быстровозводимый и с неплохими теплоизоляционными характеристиками. Но, как уже было сказано выше, у этого материала высокая гигроскопичность, то есть, он быстро впитывает влагу. И даже если стены дома изнутри были отделаны штукатурными растворами, это не говорит о том, что это стопроцентная защита от негативного воздействия влаги. Она проникает в стену и становится причиной отслоения отделочных материалов от основы.

При этом, проникая в тело газобетонных блоков, влажные пары уменьшают их несущую способность. Поэтому в таком доме нужна вентиляция обязательно. Она должна работать хорошо с точным соответствием нормам воздухообмена для каждого помещения в отдельности.

И, конечно, система вентиляции дома из газобетона – это сеть, которая будет менять воздух внутри помещения на свежий с улицы, удалять неприятные запахи.

Источник: https://salesbeton.ru/maloetazhnoe-stroitelstvo/ventilyacziya-v-dome-iz-gazobetona-kak-sdelat-svoimi-rukami

Вентиляция в доме из газобетона своими руками

› Малоэтажное строительство

10.08.2019

Вентиляция в доме из газобетона – очень важный элемент системы коммуникаций, без которого безопасно и комфортно эксплуатировать жилье не удастся. Газобетон – популярный и качественный современный строительный материал, который обеспечивает прекрасные теплоизоляционные характеристики, но имеет один недостаток – высокую гигроскопичность, из-за чего сильно впитывает влагу.

В старые времена, когда не были так распространены металлопластиковые дома и натяжные потолки, принудительное вентилирование было не обязательным, так как дерево и другие натуральные отделочные материалы прекрасно пропускают воздух. В рамах были щели, стены неплохо впитывали влагу и выводили наружу.

Современные отделочные материалы на такое не способны, а пластиковые окна гарантируют максимальную герметичность, поэтому газобетон нередко становится причиной повышения влажности в частном доме, распространения плесени и других проблем.

Чтобы избежать негативного влияния особенностей газобетона на микроклимат в помещении, необходимо обязательно позаботиться о качественной циркуляции воздуха в доме, выполнив монтаж системы вентиляции. Способов обустройства системы может быть несколько, все они отличаются по расходам, трудоемкости, масштабности и другим параметрам.

Подходить к организации вентиляции в газобетоне надо с позиции того, что этот строительный материал имеет невысокую прочность и высокую гигроскопичность. Поэтому очень важно соблюсти все нормы правильного сооружения вентиляционной системы. Для чего используются три основных варианта строительства:

1. С закладкой короба из оцинкованного железа.
2. С установкой металлических или пластиковых труб.
3. Путем сооружения вентканала с помощью кирпичной кладки.

В самом газобетоне сооружать вентшахту без дополнительных защитных конструкций запрещено. Потому что он быстро впитывает влагу, теряя свои и без того невысокие прочностные характеристики.

Зачем нужна вентиляция в доме

Итак, сооруженный из газоблоков дом – это бюджетный вариант, быстровозводимый и с неплохими теплоизоляционными характеристиками. Но, как уже было сказано выше, у этого материала высокая гигроскопичность, то есть, он быстро впитывает влагу. И даже если стены дома изнутри были отделаны штукатурными растворами, это не говорит о том, что это стопроцентная защита от негативного воздействия влаги. Она проникает в стену и становится причиной отслоения отделочных материалов от основы.

При этом, проникая в тело газобетонных блоков, влажные пары уменьшают их несущую способность. Поэтому в таком доме нужна вентиляция обязательно. Она должна работать хорошо с точным соответствием нормам воздухообмена для каждого помещения в отдельности.

И, конечно, система вентиляции дома из газобетона – это сеть, которая будет менять воздух внутри помещения на свежий с улицы, удалять неприятные запахи.

Виды

В принципе, в доме из газосиликатных блоков можно использовать любой тип вентиляционной системы. А это вентиляция естественная или принудительная. Отличаются они друг от друга наличием (во второй) вентиляторов, которые и образуют приток и вытяжку воздушных масс.

Естественная

Воздухообмен при естественной вентиляции производится путем естественного движения воздушного потока за счет разницы температур на улице и внутри помещений дома. То есть, происходит физическое движение теплого воздуха вверх. Именно поэтому вентканалы устанавливаются таким образом, чтобы их входные отверстия располагались как можно выше, ближе к потолку.

При этом раньше приток воздуха происходил через неплотности, щели и зазоры в деревянных окнах и входных дверях. Сегодня с использованием герметичных оконных и дверных конструкций такая возможность просто перестала существовать. Поэтому производители вентиляционных систем стали предлагать всевозможные приспособления, с помощью которых появилась возможность организовать естественный приток воздуха.

1. Воздушные клапаны, устанавливаемые в стены дома. Оптимальный вариант для многих зданий, и газобетонных в том числе.
2. Воздушные клапаны, устанавливаемые в оконные конструкции ПВХ моделей. Здесь несколько разновидностей от традиционных щелевых до новых в виде ручки для открывания створки окна. В зависимости от комнаты в доме из газобетонных блоков используется один из видов с учетом воздухообмена. К примеру, клапаны-ручки имеют небольшую площадь отверстий, что не позволяет использовать их в больших помещениях. Чаще всего они идут, как вспомогательный вариант, дополнением к настенной модели.

Очень важно – естественная вентиляция будет работать лишь в том случае, если вентканал чистый, незамусоренный. Поэтому надо следить за тем, чтобы его шахта всегда была чистой. Сегодня все чаще отходят от вентиляционных шахт, расположенных внутри стен или в виде коробов, выходящих вертикальной трубой за пределы крыши. Как показывает практика, за такими каналами никто не следит, поэтому со временем они начинают работать неэффективно.

Сегодня используется вариант с сооружением в газобетонных стенах отверстий и для притока воздуха, и для его вытяжки. То есть, в каждой комнате устанавливаются воздушные клапаны: один вверху под потолком, через которых будет производиться отток воздушных масс, второй внизу – через него будет производиться приток свежего воздуха. Такой вариант дает возможность избежать сооружения вентканала внутри стен, что обеспечит гарантированную их прочность.

Принудительная

Принудительная вентиляция в доме из газобетона – это, по сути, та же схема, что и у естественной, только в нее устанавливается вентилятор, который обеспечивает максимально эффективный отвод воздуха из помещений. Здесь три варианта организации вентиляции:

1. Приточная – это когда вентилятор устанавливается на приточный канал. Неплохой вариант, но здесь необходимо учитывать, что вентилятор работает с определенным нагнетанием, что становится причиной образования движения воздуха с небольшой скоростью. Поэтому очень важно правильно найти место установки вентилятора или поставить его так, чтобы воздушный поток двигался не перпендикулярно стене, а вдоль нее. Поэтому на такие клапаны с вентиляторами устанавливаются колпаки с внутренней стороны помещений. Этот колпак со щелями вдоль стены организует поток по стеновым плоскостям.
2. Вытяжная – самая часто встречающаяся схема. По сути, это вентилятор, который работает на вытяжку. Его устанавливают в стену или крепят на плоскость стены, в которой сделано сквозное отверстие. В первом случае используются канальные модели вентиляторов – это труба, в которую установлен вентилятор. С внешней и внутренней стороны он закрывается декоративной решеткой. Во втором случае – это настенная модель, устанавливаемая со стороны комнаты. Крепится она к стене в том месте, где сделано сквозное отверстие. Основное требование к вентиляторам данного типа – точно подобранный прибор по производительности, который должен соответствовать нормативам воздухообмена. К примеру, в кухне надо установить вентилятор с производительностью 60 м/час, в ванной 25, в жилых комнатах 30.
3. Приточно-вытяжная. Это когда и на притоке, и на вытяжке устанавливаются вентиляторы. Сегодня производители предлагают целые блоки данного вида оборудования, которые собираются на чердаке в виде разводки воздуховодов по комнатам, входящим через перекрытие, и вентиляторной установки. Такие блоки дополнительно комплектуются фильтрами, рекуператорами, калориферами. Для небольших домов из газобетона предлагаются моноблоки небольших размеров.

Смешанная система

Под этим названием используется вентиляция, которая разбита по комнатам. То есть, в одной работает естественная схема, в другой одна из принудительных. Чаще всего в жилых помещениях устанавливается естественная схема воздухообмена, в кухне, в ванной, туалете, кладовке и котельной – принудительная. При этом чаще применяется вытяжка дома в этих помещениях с установкой приточных каналов.

Обратите внимание на тот факт, который касается кухонной вытяжки. В домах из газобетона лучше устанавливать вытяжную модель с отведением загрязненного воздуха через стену или окно на улицу. Это дополнительный агрегат, который будет увеличивать воздухообмен внутри дома и конкретно на кухне. Установка рециркуляционной модели не рекомендуется.

Нормативы

Что касается нормативов, то здесь, как уже было сказано выше, надо основываться на требования санитарных норм. А в их основе лежит обмен воздуха за один час. В каждом помещении нормы разные. О некоторых из них уже было сказано и обозначено в численном эквиваленте.

Главное – чтобы сделать вентиляцию в доме из газобетона эффективно работающую, надо четко соблюдать эти нормативные показатели. С вентиляторами проще, зная их производительность, можно легко подобрать прибор под норматив. С естественной вентиляцией сложнее, потому что она – это всего лишь две отверстия, размер сечения которых и будет определять объем отводящего воздуха.

К примеру, труба диаметром 150 мм создает воздухообмен, равный 30 м³/час. То есть, для ванной, туалета и жилой комнаты одно такое отверстие будет достаточным, чтобы обмен воздушной массы соответствовал нормативу. Но при этом необходимо учитывать, что вытяжка зависит не только от площади сечения канала, но и от других факторов. К примеру, от силы ветра на улице, температуры внутри дома и снаружи, от того, насколько вытяжная труба была поднята над кровлей здания. И все это надо обязательно учитывать, создавая вентиляционную систему.

Оптимальная система вентиляции для газобетонного дома

Начинать надо опять с напоминания, что газосиликатные блоки обладают высокой гигроскопичностью. А значит, оптимальный вариант сооружения вентиляционной системе в таком доме – это установка вертикальных каналов и шахт. Пусть провести монтаж вентканала непросто, пусть это займет много времени и средств, но идеальный вариант именно этот.

Установка воздушных клапанов в стены газосиликатного дома – это большая вероятность, во-первых, снизить несущую способность стены, во-вторых, появляется возможность проникновения влаги в тело газоблоков при соприкосновении теплого воздуха из помещений с холодным на улице. То есть, появление конденсата – реальная возможность. А это опять влага, которая разрушает газобетон.

Поэтому предлагается дополнительно еще три варианта, которые помогут избежать неприятностей.

1. Использовать только приточную схему с выводом через центральные стояки.
2. Использовать материалы для утепления воздушных вытяжных клапанов. Кстати, многие производители сегодня так и поступают. В их моделях используется цилиндрической формы теплоизоляционный материал, который вставлен внутри клапана. Он и обеспечивает защиту стены от появления конденсата.
3. Использовать в качестве приточных приборов только оконные конструкции.

Кстати, приточная вентиляционная система показала себя в этой ситуации куда лучше, чем вытяжная. Но многие умельцы нашли свой выход из затруднительной ситуации. К примеру, для установки клапана диаметром 100 мм в стене делалось отверстие диаметром 130-150 мм. клапан устанавливался в стену, а зазор между ним и стеной заполнялся монтажной пеной. Последняя – это пенополиуретан с высокими теплоизоляционными характеристиками.

Еще один вариант, который хорошо подходит для домов из газобетона, это система с рекуперацией или с калориферным нагревом входящего воздуха. То есть, холодный воздух, перед тем как попасть во внутренние помещения и пройти через стену, набирает тепло, что само собой исключает образование конденсата. Правда, надо отметить, что такие вентиляционные системы очень дороги, к тому же они энергозатратны, так что придется все время оплачивать счета за электроэнергию.

Расчет и проектирование

Давайте рассмотрим, как можно рассчитать систему вентиляции на примере одноэтажного дома из газоблоков. Будем учитывать, что в доме используется естественный воздухообмен, где вытяжка установлена на кухне, в ванной и туалете. А приток производится через три жилые комнаты. Получается так, что для расчета надо учитывать или приточный объем с учетом норматива, или вытяжной. Поэтому сначала рассчитываются оба показателя, и из них выбирается больший.

1. В доме три жилые комнаты с общей площадью 100 м² и высотою потолков 3 м. В них воздухообмен по нормам равен 30 м³/час. То есть, общее значение – 90 м³/час.
2. Теперь три помещения, откуда происходит вытяжка: кухня – 60 м³/час, ванная и туалет по 25. То есть, общий отток воздуха будет составлять 110 м³/час.

Из двух значений больший – 110. Значит, его и берем для расчета. Теперь надо обратиться к табличному значению, в основе которого лежат два показателя: высота вытяжки, пусть она равна с учетом высоты кровли 4 м, и температура внутри комнат — +20С. Для этих двух значений подходит канал площадью 204 см² (0,2 м²), который пропускает через себя за один час 46 м³ воздушной массы.

Теперь можно узнать, сколько вентканалов этого размера требуется для оттока воздуха в объеме 110 м³. Для этого надо провести одно математическое действие: 110/46=2,4, округляем в большую сторону, получаем «3». Это и есть число необходимых вентиляционных каналов, установленных: один на кухне, второй в ванной, третий в туалете.

Устройство вентиляции своими руками

Монтаж вентиляционной системы газобетонного дома – это непростой процесс. Если вы не строитель, то своими руками его не осилить. Все дело в том, что вентканал собирается в месте со стеной. Чаще его поднимают внутри стены, устанавливая короб или трубу.

Есть вариант сборки системы вентиляции, которая формируется за пределами конструктивных элементов строения. Для этого придется собрать модульную систему на чердаке с установкой вентилятора и разводки воздуховодов. В принципе, ничего сложного в сборке нет. Непросто будет сделать отверстия в перекрытиях, вставить туда трубы. Для этого используют перфоратор с алмазной коронкой. И здесь опять-таки, если вы не строитель, то лучше это не делать своими руками.

Установка приточного клапана

Самый простой вариант – установить воздушные клапаны. Газоблоки – материал мягкий и пористый, так что просверлить в них отверстия не составит большого труда. Это можно сделать не только коронкой, но и обычным сверлом, сделав в стене несколько отверстий небольшого диаметра, расположенных по окружности, определяющей контуры будущего сквозного отверстия.

В принципе, естественную вентиляционную систему в доме из газобетона можно собрать из воздуховодов с выводом их за пределы строения. Как это сделать правильно.

Монтаж вентиляционных каналов

Как проводится процесс сборки вентканалов в доме из газобетона своими руками.

1. В первую очередь определяется схема установки воздуховодов. Если это одна система, то магистраль будет захватывать все служебные помещения одним воздуховодом, проведенным под потолком в горизонтальном направлении.
2. Определяется сечение воздуховода на основании расчета объема вытягиваемого воздуха.
3. По схеме рассчитывается количество фитингов и прямолинейных участков, с обозначением длины последних по каждому участку.
4. Закупаются необходимые материалы с учетом крепежных элементов.
5. Сборку лучше начинать со стороны самого крайнего помещения.
6. Придется в каждой стене, отделяющей комнаты друг от друга, проделывать отверстия под диаметр воздуховода.
7. Сборка проводится на хомуты, если это металлические воздуховоды, или на муфты, если они пластиковые.
8. Выходной патрубок выводится обычно через кухню, а точнее через стену, сопряженную с улицей.
9. Во всех помещениях в воздуховоде делаются окна для вытяжки, которые закрываются решетками.

Монтаж вытяжного вентилятора

Если это канальная модель, то ее просто вставляют в стену в отверстие, которое сделано для вытяжки. Если это настенная модель, то она крепится к стене с внутренней стороны комнаты. В санузлах используется именно последний вариант. Вентилятор будет работать правильно, если его выставить точно по горизонтали, имеется в виду его вал с крыльчаткой.

Популярные ошибки

Ошибки, которые могут присутствовать в сооружении вентиляционной системы дома из газоблоков, встречается немало.

1. Нельзя делать вентиляцию в несущей стене, это ослабит ее прочность.
2. В котельной надо устанавливать сразу и приточный клапан, и вытяжной.
3. Если комната от помещения, где установлен вентканал, отделена двумя дверьми, надо обязательно устанавливать и приточный, и вытяжной клапан.
4. Устанавливается небольшого сечения шахта, которая не может обеспечить воздухообмен, рассчитанный по нормативам санитарных требований. Минимальное сечение канала – 0,016 м², что соответствует диаметру трубы 150 мм.

Вентиляция в доме из газобетона: виды и способы монтажа

Хорошая вентиляция в доме обеспечивает свежий воздух для жителей, делает микроклимат более сухим, а также практически исключает вероятность появления плесени на стенах.

Что такое вентиляция и для чего она нужна в газобетонном доме

Вентиляция – направленный поток воздуха, который заменяет и подает в дом свежий воздух с улицы.

Вентиляция служит для двух основных задача:

• поддержание внутри дома комфортного уровня углекислого газа;
• выведение лишней влаги из внутренних помещений и стен.

Хорошая вентиляционная система особенно важна в том случае, когда газобетонные стены утеплены паронепроницаемыми материалами, такими как пенопласт, ЭППС, ППУ. Достаточный поток свежего приточного воздуха способен высушивать газобетонные стены, не образуя сырости в помещении.

Нормативы по вентилированию здания

В основе санитарных норм лежит воздухообмен в помещении на единицу помещения в час. То есть, чтобы проходить по нормам вентилирования, нужно учитывать количество людей в помещении, общий объём дома и принцип вентиляции (естественная или принудительная).

Расход воздуха на человека

Качество воздуха в помещении

Нормы воздухообмена в помещении

Разновидности вентиляционных систем

Для любых домов, в том числе и газобетонных, можно устанавливать любые вентиляционные системы, главное, чтобы они обеспечивали достаточный воздухообмен.

Выделают следующие вентсистемы:

1. Естественная.
2. Принудительная.
3. Комбинированная.

В естественной вентиляции поток воздуха создается сам собой, за счет разности давления воздуха между входными и выходными каналами.

К естественным элементам вентиляции можно отнести:

• Проветривание через форточки и окна.
• Оконные блоки с приточными клапанами.
• Проветриватели в стенах.

В принудительной системе присутствуют вентиляторы, которые втягивают и вытягивают воздух. Такой тип вентиляции называется принудительная приточно-вытяжная.

Существуют специальные устройства – рекуператоры, которые подогревают приточный воздух за счет тепла выходящего воздуха. Также есть калориферы, подогревающие приточный воздух за счет электроэнергии или системы отопления.

Комбинированная вентиляция втягивает воздух через естественные каналы, а вытяжку (откачку) воздуха обеспечивает один вентилятор. Такой тип еще называют принудительная вытяжная.

Подбирать тот или иной способ вентиляции нужно исходя из размеров и конструкции дома, а также в зависимости от количества людей в помещении.

Варианты устройства вентканалов в газобетонном доме

Существует четыре основных способа создания вентиляционных каналов (шахт) в газобетонной кладке:

1. Сверлить блоки газобетона коронками и бурами нужного диаметра.
2. Выложить каналы в стене из тонких перегородочных блоков.
3. Приобрести готовые блоки с внутренней полостью для трубы.
4. Сделать неглубокие штробы.

Подробный монтаж таких коммуникаций мы описали в нашей предыдущей статье – вентиляционные отверстия в газобетоне.

ПОХОЖИЕ СТАТЬИ:

Изготовление армопояса для газобетона

Чем отличается газобетон от пенобетона

Сравнение кирпича и газобетона

Гидроизоляция фундамента под газоблоки

Какой марки выбрать газобетон?

Какие инструменты нужны для работы с газобетоном?

Разновидности крепежей для газобетона

Сколько стоит построить газобетонный дом?

Выбираем и сравниваем клей для кладки блоков

Как сделать вентиляцию в газобетонных домах

Газобетон – это популярный недорогой материал, который активно используется для постройки домов. Благодаря своим техническим характеристикам он все чаще применяется в строительстве. При обустройстве дома важно уделить внимание вентиляции для обеспечения комфортного микроклимата. Газобетонные блоки имеют свои особенности, которые нужно учитывать, чтобы не нарушить конструкцию и не уменьшить их срок службы.

Необходимость установки вентиляции

Старые воздушные массы должны отводиться из дома, чтобы внутрь проник свежий наполненный кислородом воздух. Благодаря воздухообмену в квартире не будет накапливаться конденсат, который приводит к образованию плесени и грибков. Также свежий воздух полезен для здоровья и нормального функционирования человеческого организма.

Нормы обеспечения воздушного обмена прописаны в СП, СанПиН и СНиП.

• Каждый жилой дом из любого материала должен иметь систему вентиляции. Это относится как к частным, так и к многоквартирным постройкам.
• Система вентиляции должна способствовать обновлению воздуха с определенной периодичностью.
• Вывод воздуха обеспечивается через вытяжные каналы в кухне и санузле.
• Для каждого помещения существуют свои значения обмена воздуха, которых нужно придерживаться.

Все значения по воздухообмену указаны в нормативных документах.

Организация вентиляции в частном доме

Существующие нормы воздухообмена должны быть выполнены при проектировании вентиляции. Слишком сильный обмен воздушных масс может понизить влажность, а недостаточной приведет к низкому содержанию кислорода.

Обеспечить необходимые значения можно с помощью двух видов вентиляции – естественной и механической. В первом случае воздух циркулирует за счет разности температур и плотности воздуха в доме и снаружи. Эта система автономна, но зависит от погодных условий. При механическом способе используются разные устройства, которые создают воздухообмен независимо от климата. Чаще всего используется комбинация этих двух способов. При такой схеме недостатки каждого вида будут устранены.

Вентиляционную систему нужно продумать еще на этапе проектирования одноэтажного или многоэтажного дома. В ином случае создать нормальный воздухообмен будет сложно, так как потребуется создание отверстий в стенах и перекрытиях для прокладки труб.

Оптимальная система вентиляции в газобетонных домах

Газобетон – это материал с высокой гигроскопичностью. По этой причине лучшая схема вентиляционной системы – монтаж вертикальных каналов и шахт.

Не рекомендуется делать воздушные клапаны в стене. Из-за них ухудшается несущая функция стены и появляется возможность попадания влаги в тело дома. Из-за конденсата образуется плесень и разрушается газобетон.

Также можно использовать схему с выводом через центральный стояк или использовать только оконные конструкции. Лучше выбрать приточную вентиляцию, так как она работает в газобетонных домах лучше вытяжной.

В доме из газобетона можно поставить устройство с рекуперацией или калорифером. Холодный воздух будет нагреваться при попадании внутрь, что исключит возможность образования конденсата. Но такие системы отличаются высокой ценой и энергозатратами для получения теплого воздуха.

Расчет системы

Примером расчета будет служить одноэтажный дом, в котором есть естественный воздухообмен, а на кухне и в ванной поставлена вытяжка. Санузел раздельный. Приток воздушных масс происходит через три жилые комнаты общей площадью 100 кв.м и высотой потолков 3 м.

В такой ситуации рассчитывается и приточный, и вытяжной объем. Далее эти показатели сравниваются и выбирается больший в качестве основного.

Согласно нормам СНиП, в жилой комнате должен поддерживаться воздухообмен 30 куб.м./час. Тогда для трех помещений общее значение будет равно 90 куб.м./час.

Значение для кухни и санузла составляет 60 куб.м./час и 25 куб.м./час соответственно. Общий отток воздуха составит 60 + 25 +25=110 куб.м/час.

Из полученных значений выбирается большее (110) и используется в дальнейших расчетах. Далее по таблице выбирается площадь вентиляционных каналов. Для этого нужна высота кровли (4 м) и температура в комнатах (+20°С). Оптимальным значением будет площадь 204 кв.см. с пропуском 46 куб.м./час воздуха. Для определения числа вентиляционных каналов 110 делится на 46 и полученное число округляется в большую сторону.

Монтаж вентиляции своими руками

Установка вентиляционной системы в газобетонном доме является непростым процессом. Требуется сборка канала вместе со стеной или собирается модульная схема на чердаке или мансарде с установкой вентилятора. Потребуется создание отверстий в перекрытиях, чтобы провести трубы. Все это требует от мастера навыков и профессионального инструмента.

Установка воздушных клапанов

Это самый простой способ, которым создается вентиляция в газобетонном доме. Газобетон отличается мягкостью и пористостью структуры, поэтому просверлить в нем отверстия несложно. Для этого потребуется коронка или обычное сверло, с помощью которых делают дыры небольшого диаметра по окружности.

Установка вентиляционных каналов

Алгоритм сборки вентиляционного канала:

• Определение схемы установки воздуховодов. Магистраль должна захватывать все служебные помещения одним воздуховодом. Ее проводят над потолками горизонтально.
• Определение сечения воздуховодов.
• Расчет количества фиксаторов и соединителей с обозначением длины участков.
• Покупка материалов и инструментов для установки трубопровода.
• Сборка. Лучше начинать процесс с самого крайнего помещения. В каждой стене между комнатами делаются отверстия под трубы. Собираются трубы на хомуты (при металлических трубах) или муфты (пластиковые трубы).
• Прокладывание выходного патрубка через кухню и стену, сопряженную с улицей.
• Создание окон воздуховода в каждой комнате. Их нужно перекрыть решеткой.

Далее можно приступать к выбору дополнительного оборудования, расчету его мощности, покупке и установке.

Монтаж вытяжного вентилятора

Вентиляторы бывают разные. В случае выбора канальной модели, потребуется ее установка в стену в отверстие для вытяжки. Настенные устройства крепятся на стену с внутренней стороны. Это вариант для санузлов.

Распространенные ошибки

Начинающие специалисты часто совершают ряд ошибок при установке вентиляции в доме из газоблоков:

• Установка вентиляции в несущей стене. Тогда ее прочность ослабевает и возрастает нагрузка на всю конструкцию.
• Не ставят в котельной приточный и вытяжной клапан. Требуется монтаж обоих устройств. Также требуется установка приточного и вытяжного клапана в комнатах, которые отделяются от помещения двумя дверьми и в которых стоит вентиляционный канал.
• Недостаточный размер сечения вентиляционной шахты. Минимальное сечение составляет 0,015 кв.м., что равно диаметру 150 мм.

В случае отсутствия инструментов и навыков следует доверить установку системы профессионалам. Неправильный монтаж грозит нарушением воздухообмена.

Вентиляция в частном доме из газобетона — как сделать своими руками, пошаговый план

Вентиляция в доме из газобетона – очень важный элемент системы коммуникаций, без которого безопасно и комфортно эксплуатировать жилье не удастся. Газобетон – популярный и качественный современный строительный материал, который обеспечивает прекрасные теплоизоляционные характеристики, но имеет один недостаток – высокую гигроскопичность, из-за чего сильно впитывает влагу.

В старые времена, когда не были так распространены металлопластиковые дома и натяжные потолки, принудительное вентилирование было не обязательным, так как дерево и другие натуральные отделочные материалы прекрасно пропускают воздух. В рамах были щели, стены неплохо впитывали влагу и выводили наружу.

Современные отделочные материалы на такое не способны, а пластиковые окна гарантируют максимальную герметичность, поэтому газобетон нередко становится причиной повышения влажности в частном доме, распространения плесени и других проблем.

Чтобы избежать негативного влияния особенностей газобетона на микроклимат в помещении, необходимо обязательно позаботиться о качественной циркуляции воздуха в доме, выполнив монтаж системы вентиляции. Способов обустройства системы может быть несколько, все они отличаются по расходам, трудоемкости, масштабности и другим параметрам.

Зачем нужна вентиляция

Построенный из газоблоков дом считается бюджетным вариантом – возводится быстро и очень просто, стены получаются с высоким уровнем теплоизоляции и идеально ровными. Удается сэкономить на монтаже и отсутствии необходимости привлекать спецтехнику, а потом и на отделке.

Единственный недостаток газобетона – способность быстро и много впитывать влагу. Даже после отделки стен штукатуркой нельзя добиться стопроцентной защиты. Результатом воздействия влаги могут становиться быстрое отслоение и приход в негодность отделки, а также опасность для здоровья и жизни людей плохого микроклимата, микроорганизмов.

Немаловажно и то, что влажные пары, попадая вовнутрь блоков газобетона, существенно понижают несущую способность материала. А это может стать причиной разрушения дома и уменьшения срока его эксплуатации.

Виды вентиляционных систем

До того, как сделать вентиляцию, необходимо изучить особенности монтажа системы в доме из газобетона. В зданиях из традиционных материалов каналы монтируют только там, где повышена влажность (кухня, ванна, санузел), в данном же случае каналы часто нужны в каждом помещении.

Естественная пассивная вентиляция

Пассивная вентиляция работает только при условии правильного монтажа и нормального притока/оттока воздуха. Чтобы воздух уходил сам, все вентиляционные каналы из помещений должны идти на крышу строения на определенную высоту. Если не учесть эти нюансы, тяга будет плохой и даже возможно «опрокидывание».

Высота вентканалов:

• При условии расположения от конька на расстоянии в 150 сантиметров – выше конька на 50 сантиметров
• Если расстояние до 3 метров – оголовок канала выполняют на уровне конька
• При условии, что расстояние более 3 метров – верх канала не должен быть ниже границы линии, условно отчерченной от конька под ровным углом 10 градусов к горизонту

Для обеспечения притока свежего воздуха нужны:

• Окна с воздушными клапанами – это могут быть как щелевые системы, так и просто наличие конструкции в виде ручки для открывания створки (у них минимальная площадь отверстий, поэтому для больших помещений они не подходят и могут быть вспомогательным вариантом).
• Воздушные клапаны в стенах – самый эффективный выбор, устанавливаются на стенах и обеспечивают нормальный приток свежего воздуха.

Вентканалы должны содержаться в чистоте, так как мусор будет препятствовать работе системы. Именно поэтому от внутристенных шахт и конструкций в формате выходящих вертикальной трубой за границы крыши коробов постепенно отказываются – они со временем перестают выполнять свои функции.

Полезные советы: если поставить клапаны под окнами, зимой воздух будет прогреваться теплом от радиаторов. При выводе вытяжной трубы на крышу нужно сверху смонтировать зонтик/грибок для защиты от осадков либо дефлектор.

Принудительная

Данный тип системы вентиляции предполагает высокие расходы на монтаж и саму эксплуатацию, так как в нее включены специальные приборы, используется электроэнергия для работы. Зато эффективность таких систем гораздо выше.

Особенности принудительной системы вентиляции:

• Воздуховоды монтируются с вентиляторами вытяжного типа, приток свежего воздуха осуществляется через свою сеть каналов.
• Для поддержания оптимального температурного режима в помещении система оснащается агрегатами для прогрева воздуха, поступающего с улицы.
• Наиболее экономичный вариант – использование вместо электронагревателя рекуператора тепла. Такой теплообменник оснащен двумя вентиляторами (вытяжной/приточный), в нем свежий воздух нагревается за счет тепла газов, что отводятся с дома.

Принудительная вентиляция собирается по схеме, аналогичной естественной, просто монтируется дополнительно вентилятором.

Три типа вентиляции:

• Приточного типа – вентилятор монтируют на приточный канал: устройство работает с нагнетанием, поэтому движение воздуха небыстрое. В связи с этим важно правильно определить точку установки вентилятора и выполнить это таким образом, чтобы потоки воздуха шли вдоль стен, а не перпендикулярно. Обычно на клапаны крепят колпаки со щелями вдоль стен.
• Вытяжного типа – самая популярная, вентилятор работает на вытяжку. Устанавливается на плоскость стены со сквозным отверстием или в нее. Важно верно определить производительность прибора: так, для ванной достаточно 25 м/час, кухни – 60 м/час, жилых комнат – 30 м/час.
• Приточно-вытяжного типа – вентиляторы стоят и на вытяжке, и на притоке. Есть уже готовые блоки оборудования, которые монтируют на чердаке в формате разводки воздуховодов по помещениям, которые идут через перекрытие. Блоки обязательно комплектуются калориферами, рекуператорами, фильтрами.

Смешанного типа

В системе данного типа свежий воздух приходит естественным образом, а отвод осуществляется вытяжными вентиляторами – одним мощным (установленным на чердаке с подводкой каналов) или отдельными приборами, встроенными в стены, окна помещений.

Что касается кухонной вытяжки, то в доме из газобетона лучше выбирать модели с отводом отработанного воздуха через окно/стену прямо на улицу. Желательно, чтобы это был отдельный агрегат.

Устройство вентиляционных каналов

Планируя выполнить вентиляционную систему в доме из газобетона своими руками, необходимо все тщательно изучить. Особое внимание всегда уделяют монтажу вентканалов, помня, что газобетон – материал хрупкий, боится резких перепадов температур, влаги.

Мастера не советуют монтировать систему в наружных стенах, так как будет появляться конденсат, лучше обустраивать все в отдельных вентшахтах или перегородках.

Способы обустройства вентиляционных каналов в газобетонном доме:

• Гильзование трубами из пластика, асбеста
• Выкладывание из кирпича
• Установка короба из покрытой цинком стали с выкладкой маломерными блоками из газобетона

Вентканалы из кирпича

Выкладка вентиляционных каналов из кирпича предполагает определенную очередность действий, а также наличие нужных материалов, инструментов.

Как выложить вентиляционные канали из кирпича:

• Желательно, чтобы таких каналов в здании было немного, лучше строить их в стенах смежных комнат, где отмечена высокая влажность.
• Кладку выполняют лишь из полнотелого кирпича, если пустотелый – то с последующим заполнением пустот раствором цемента.
• Раствор нужно наносить аккуратно, чтобы смесь вовнутрь канала не попадала. Швы заполняют полностью, затирают каждые 2-3 ряда камня, чтобы не позволить отработанному воздуху оказываться в смежных помещениях и комнатах.
• Внутри стенки каналов желательно создавать гладкими, дабы воздух циркулировал беспрепятственно. Лишнюю смесь со стыков сразу удаляют, поверхность разглаживают мастерком. Также потом можно канал гильзовать воздуховодом из металла.

Силикатный кирпич в такой кладке не используют, так как он боится высокой температуры и крошится. Механические устройства в кирпичные каналы нельзя устанавливать.

Гильзование пластиковыми трубами

Наиболее эффективный способ для монтажа принудительной вентиляции. В монтаже применяют пластиковые трубы сечением 13 сантиметров либо прямоугольной формы сечением 150 см2.

Для естественной вентиляции лучше брать трубы больше. Для точного расчета воздуховодов нужны такие данные: количество людей в жилье, объем отводимого воздуха, особенности климата и т.д. Расчеты должен проводить специалист. Вентиляция обустраивается одновременно со строительством дома.

Как смонтировать вентиляцию из пластиковых труб:

• Крепление отвода в блоке, расположенном на уровне отверстия для вентиляции, соединение его с трубой.
• Выпиливание отверстий на пару миллиметров больше труб в блоках для воздуховодов (в процессе кладки). Обычно для этого используют ножовку.
• Заполнение раствором пространства между воздуховодами и выпиленными стенками блоков. Стыкование труб (наращивание вверх) в процессе кладки стен.
• Утепление труб в зонах их прохода сквозь чердак, крышу.
• Отдельные воздуховоды на уровне чердака соединяются в единый канал, который выводится на улицу через крышу или присоединяется к рекуператору, канальному вентилятору. Все отверстия тщательно заделываются, герметизируются.

Монтаж системы

Сборка всей системы может осуществляться по-разному и зависит от выбранного метода обустройства вентиляции. Так, установка труб и кладка кирпичных каналов выполняются на этапе строительства здания, установка вентиляторов и клапанов может осуществляться после.

Лучше всего делать специальные каналы на этапе строительства – во всех помещениях или лишь там, где отмечена повышенная влажность. Кирпичные каналы или трубы в блоках прокладывают по стенам и выводят к чердаку, объединяя их там и утепляя в местах выхода на кровлю.

При монтаже канальной модели ее вставляют в отверстие для вытяжки в стену. Настенные модели (часто используют для санузлов) крепят внутри помещения к стене точно по горизонтали, чтобы вентилятор работал корректно.

Чего не стоит делать

Когда строится частный дом и создается в нем система вентиляции, очень важно серьезно отнестись к предварительным расчетам и делать все в соответствии с нормативами.

О чем нужно помнить:

• Вентиляцию в несущих стенах не делают во избежание понижения прочности.
• В котельных устанавливают и вытяжной, и приточный клапаны.
• В комнатах, отделенных от помещения с вентканалом двумя дверьми, также делают оба клапана.
• Минимальное сечение канала должно составлять 0.016 м2 (около 15 сантиметров диаметр трубы).
• Самый эффективный метод – гильзование вентканала пластиковой трубой. Металлические трубы будут собирать конденсат.
• В многоквартирных домах лучше устанавливать металлопластиковые окна с клапанами либо мощные вытяжные вентиляторы.

Почему стоит выбрать инерционные вытяжки

Инерционные приточно-вытяжные конструкции демонстрируют высокую эффективность при условии правильного расчета сечений и длины каналов, а также верного расположения клапанов. Сначала составляют подробную схему дома, учитывая взаимодействие воздуха (холодный внизу, теплый – вверху), объем воздухообмена.

Инерционные вытяжки довольно просты по принципу действия – когда воздух приходит с улицы, они закрываются, не давая ему поступать в помещение. Когда же воздух идет от вытяжки, клапан его пропускает, открываясь. Правильно предусмотрев установку таких устройств, можно создать эффективную систему вентиляции.

Вентиляция в доме из газобетона – вопрос, который нельзя игнорировать, если планируется создать в жилье комфортные и здоровые условия. Кроме того, правильно обустроенная вентиляция существенно повысит прочность, надежность и долговечность самого дома.

Вентиляционные системы в домах из газобетона

Вентиляция в доме из газобетона – нужная вещь, т. к. этот материал характеризуется особыми впитывающими свойствами и достаточно быстро абсорбирует окружающую влагу. Если в помещениях наблюдается неестественный уровень влаги, то начинается изменение отделочного слоя, и снижается уровень теплосбережения стен.

Создать подходящую атмосферу для жизни в доме из газобетона поможет правильно обустроенная вентиляция

Точно продуманная и организованная вентиляция в доме поможет создать подходящую атмосферу для жизни. Устройство вентиляции, сделанное своими руками, гарантирует полноценную циркуляцию кислорода в частном доме и в здании из газобетона, не давая ему задерживаться.

Основные моменты установки

В стандартных зданиях система вентиляции внедряется с помощью специализированных каналов, которые монтируются в стены. В газобетонных домах нужна другая система, поэтому они доставляют сложность.

Используемый материал обладает газопроницаемостью, что имеет положительные и отрицательные последствия (нарушение герметичность воздуховодов). Для решения поставленной задачи применяют следующие варианты:

1. Монтаж центрального канала, произведенного из надежной оцинкованной стали. Чтобы избежать образования конденсата, его можно утеплить (обшить с помощью газобетонных малогабаритных блоков).
2. Укладка кирпичом канала и внутренних стен.
3. Гильзование каналом из качественного пластика.

Любое строение требует частного проекта системы воздуховода. Но есть две основные разновидности систем:

Монтаж системы

Многие люди, которые только переехали в купленный дом или строят его с нуля, задаются вполне логичным и обоснованным вопросом, как сделать вентиляцию в доме?

Причем очень важно чтобы вентиляционная система полностью соответствовала всем санитарным и техническим нормам. Используют специализированный комплекс, который состоит из определенных систем. Воздуховоды производят из следующих материалов:

Их прокладывают во всех комнатах. Вентиляционные каналы, которые отходят из помещений, объединяют примерно на уровне потолка (чердака), в таких ситуациях очень важно, чтобы он и были утеплены в тех местах, где выходят на крышу.

Чтобы прокладывать своими руками принудительную вентиляцию в доме из газобетона, необходимы трубы с 13- сантиметровым сечением.

Для естественной берут трубы немного большим диаметром, разница в 2 сантиметра. Далее в газобетонной стене делается дырка с небольшим интервалом в полсантиметра в каждую сторону, в них и закрепляют системы воздуховодов.

Для успешного завершения нужно перед установкой подготовить специальный раствор, а все отверстия, в которых будут монтироваться трубы и вентиляторы, обязательно гидроизолируют.

Чего не стоит делать

Профессионалы настоятельно рекомендуют не устанавливать в домах из газобетона в несущих стенах каналы вентиляционной системы. Это приводит к отрицательным последствиям, т. к. начинается создание конденсата в помещениях, снижаются показатели теплосберегающих качеств.

Газобетонные дома требуют особого внимания, поэтому системы обустраивают в отведенных для этих целей шахтах или перегородках, которые располагаются между внутренних стен. Так можно своими руками создать отличный обмен воздуха даже в большом здании.

Наиболее эффективный метод прокладки – гильзование с использованием вентканала из пластика. В газобетонной конструкции крепят вентиляционный отвод, делают это в первом блоке и от него производят разводку системы.

Дальнейшая установка предполагает выпиливание отверстий подходящего размера, куда закладывается воздуховод. Вентиляционные каналы из пластика имеют свои преимущества, если они внедрены в газобетон одного из частных домов, то владельцы могут забыть о конденсате.

Если вентиляция нужна в многоквартирном доме, то предлагаются два вида систем:

1. Клапан в оконном профиле.
2. Встраиваемые в стену.

Второй вариант не всегда доступен, потому что нужны определенные технические мощности, поэтому оконные клапаны – это простое решение, даже если у вас газобетонные стены.

Если увеличивается приток воздуха, тогда придется устанавливать в многоэтажном доме надежный и мощный вытяжной вентилятор, который обеспечивает высокий показатель воздухообмена. Устройство выбирают исходя из параметров комнаты.

В некоторых случаях придется устанавливать мощный вентилятор

Почему стоит выбрать инерционные вытяжки

Если человек задается вопросом выбора системы воздуховода в доме, тогда стоит рассмотреть инерционные приточно-вытяжные конструкции. Прежде чем осуществлять покупки, стоит выполнить расчет длины и сечений каналов.

Затем определяется месторасположение абсолютно всех клапанов. Для правильного выполнения составляется полноценная вентиляционная схема дома, которая основывается на характеристиках взаимодействия воздуха. По законам физики теплый воздух поднимается, а холодный опускается.

Еще если установка вентиляционной системы производится самостоятельно, тогда нужно продумать, какие материалы и инструменты нужны для установки. На данный момент магазины предлагают широкий ассортимент товаров, с помощью которых можно в кратчайшие сроки установить систему циркуляции воздуха.

Дополнительные шаги

Важно позаботиться о температурных режимах, то есть о нагревании или охлаждении подаваемого воздуха. Если предпочтение отдается системам рекуперационного вида, то это позволит сократить уровень потери тепла на 25–30 процентов. Данное действие происходит за счет перекрытия утечки тепла, которую вызывают воздушные каналы.

Уникальность газобетона заключается в пористости структуры, поэтому блоки просто не в состоянии справиться с выведением накопившегося количества влаги. Снижается уровень эксплуатационных свойств и начинается портиться внутренняя и наружная отделка.

Профессионалы утверждают, что таким домам крайне необходима качественная система воздуховода, позволяющая создавать максимально комфортные (отсутствие влаги, сквозняков, быстрая и регулярная смена воздуха) и приемлемые условия жизни для людей.

Вентиляция в доме из газобетона: особенности и способы устройства

Выбирая газобетон для строительства дома, мы получаем теплое и надежное жилье, которое обходится значительно дешевле кирпичного и возводится гораздо быстрее. Но при всех своих достоинствах этот материал обладает одним недостатком: он слишком хорошо впитывает влагу, теряя при этом свои теплосберегающие свойства.

Чтобы этого не происходило, нужно обеспечить хорошую циркуляцию воздуха в помещениях. Вентиляция в доме из газобетона своими руками — дело непростое, но вполне выполнимое.

Зачем нужна вентиляция

До появления пластиковых окон, натяжных потолков и паронепроницаемых материалов для отделки стен необходимости в принудительном вентилировании помещений практически не возникало. Свежий воздух проникал в дом через щели и неплотности в деревянных рамах, а лишняя влага впитывалась деревянными либо кирпичными стенами и постепенно выводилась наружу.

Современные материалы делают нашу жизнь проще и комфортнее, но вместе с тем становятся причиной новых проблем. С одной из них сталкиваются владельцы газобетонных домов, в которых отсутствует система вентиляции.

Так как этот материал обладает высокой абсорбционной способностью, то о защите наружных стен от атмосферной влаги домовладельцы не забывают, отделывая их сразу после окончания строительства. Но газобетон легко впитывает избыточную влагу и из внутренних помещений, что приводит к деформации отделочного слоя, появлению плесени, возникновению неблагоприятного микроклимата в доме.

Избежать этого можно, если не давать воздуху застаиваться, устроив качественную систему вентиляции.

Виды вентиляционных систем

Вентиляция в газобетонном доме имеет свои особенности. Если в строениях из традиционных материалов вентканалы прокладываются только в помещениях с повышенной влажностью воздуха, то здесь их желательно устраивать в каждой комнате.

Совет. Если это слишком сложно, то вентиляционной системой обязательно оборудуются такие помещения, как кухня, санузел, котельная и подвал. А в жилых помещениях межкомнатные двери необходимо снабдить вентиляционными решетками или оставлять под ними небольшой зазор для свободной циркуляции воздуха.

Вентиляция частного дома может быть естественной, принудительной или смешанной.

Примеры разных схем приведены в таблице.

Теперь подробнее о каждом виде.

Естественная (пассивная) вентиляция

Чтобы пассивная вентиляция дома из газобетона работала нормально, нужно приложить некоторые усилия.

• Устроить каналы для отвода грязного и влажного воздуха из дома. Чтобы он вытягивался сам, эти каналы должны выходить на крышу дома на определенную высоту. Если они отстоят от конька на полтора метра, то должны быть выше него на 50 см. При расстоянии до 3 метров, оголовок канала может быть на одном уровне с коньком. А а если это расстояние превышает 3 метра, верхушка канала не должна быть ниже линии, проведенной от конька под углом 10 0 к горизонту. Нарушение этих требований становится причиной плохой тяги или даже её «опрокидывания».

Совет. На вершину вытяжной трубы необходимо установить зонтик для защиты от осадков или дефлектор, улучшающий работу естественной вентиляции.

• Обеспечить приток свежего воздуха. Герметичные пластиковые окна его практически не пропускают в дом, но выход найти можно. Например, установить оконные блоки с приточными клапанами или встраиваемые в наружные стены проветриватели.

Совет. Если проветриватели установить прямо под окнами, поступающий с улицы воздух зимой будет подогреваться теплом, идущим от радиаторов отопления.

Принудительная вентиляция

Такая система обойдется дороже и в монтаже, и в эксплуатации из-за использования электроэнергии и специальных приборов для принудительной циркуляции воздуха.

Но их цена окупается большей эффективностью вентиляции и улучшением домашнего микроклимата.

• Воздуховоды в такой системе оборудуются вытяжными вентиляторами, а воздух с улицы подается через свою сеть каналов.
• Чтобы в холодную погоду не нарушался температурный режим в помещениях, вентиляционную систему снабжают агрегатами для нагрева уличного воздуха.
• Самым экономичным в этом случае вариантом является использование не электронагревателя, а рекуператора тепла. Это теплообменник с двумя вентиляторами — приточным и вытяжным, в котором происходит нагревание свежего воздуха от тепла отводимых из дома газов.

Для справки. При использовании систем с рекуператором теплопотери в отапливаемом здании сокращаются на 20-30%.

Обычно рекуператор устанавливают на чердаке дома и подключают к общему каналу, в который объединяются воздуховоды из всех вентилируемых помещений. Доступ к нему должен быть свободным, так как он требует обслуживания — очистки пластин при смене сезонов и замены фильтров.

Вентиляция смешанного типа

В такой системе приток свежего воздуха происходит естественным путем, а для отвода отработанных воздушных масс устанавливают вытяжные вентиляторы.

• Приборы, встроенные в наружные стены или окна каждой вентилируемой комнаты;

• Один мощный канальный вентилятор на чердаке, к которому подводится несколько вентканалов.

Устройство вентиляционных каналов

Решая, как сделать вентиляцию в доме из газобетона, особое внимание нужно уделить устройству вентиляционных каналов. Учитывая при этом хрупкость материала, его способность впитывать влагу и неустойчивость к высоким температурам.

Обратите внимание. Воздуховоды для вентиляции в домах из газобетона не рекомендуется прокладывать в наружных стенах из-за образования в них конденсата, снижающего теплосберегающие свойства материала. Их лучше устраивать в перегородках или отдельных вентиляционных шахтах.

Вентканалы в газобетонных домах строятся одним из следующих способов:

• Выкладывание канала из кирпича;
• Гильзование асбестовыми или пластиковыми трубами;
• Установка стального оцинкованного короба с облицовкой маломерными газобетонными блоками.

Последний способ применяется редко из-за его трудоемкости и дороговизны. Кроме того, на стенках металлических конструкций образуется конденсат, губительный для газобетона, поэтому такие каналы нужно дополнительно теплоизолировать.

Вентканалы из кирпича

Если вы решили выкладывать вентиляционные каналы из кирпича, вам пригодится следующая инструкция:

• Чем меньше в доме таких каналов, тем лучше. Поэтому устраивать их желательно в стенах смежных помещений с высокой влажностью (котельная, постирочная, санузел, кухня). Как правило, они и располагаются рядом, так как объединяются общей системой водопровода и канализации.

• Для кладки можно использовать только полнотелый кирпич или пустотелый, но с заполнением всех пустот строительным раствором.

Обратите внимание. Силикатный кирпич для этих целей не применяется, так как он плохо противостоит образующемуся внутри вентканала температурному режиму, и начинает крошиться.

• Очень важно аккуратно накладывать раствор, не допуская падения смеси внутрь канала. Швы следует заполнять полностью и затирать через каждые 2-3 ряда кладки, чтобы отработанный воздух не проникал в смежные каналы и помещения.

• Стенки каналов внутри должны быть максимально гладкими, чтобы выступы не препятствовали свободной циркуляции воздуха. Поэтому лишний раствор со стыков нужно постоянно снимать и разглаживать поверхность мастерком. Либо кирпичный канал в процессе кладки гильзуется металлическим воздуховодом.

Обратите внимание. В вентиляционные каналы из кирпича нельзя устанавливать механические устройства.

Гильзование пластиковыми трубами

Для устройства принудительной вентиляции этот способ считается самым эффективным, так как на пластике практически не образуется конденсат.

Как правило, для её монтажа используют круглые трубы диаметром 13 см или прямоугольные с площадью сечения 150 см 2 . Сечение каналов для естественной вентиляции должно быть больше.

Но это приблизительные данные. Чтобы точно рассчитать размер воздуховодов, нужно знать объем выводимого воздуха, количество проживающих в доме, учесть климатические условия и другие параметры. Это задача для специалистов.

Устройство вентиляции в доме из газобетона выполняется параллельно с возведением стен.

• В блоке, находящемся на уровне вентиляционного отверстия, крепят отвод и соединяют его с пластиковой трубой.

• Для обхода воздуховодов в блоках при дальнейшей кладке выпиливают отверстия, на несколько миллиметров превышающие размеры труб. Газобетон очень легко пилится обычной ножовкой.

• Пространство между стенками блоков и воздуховодами заполняют раствором. Трубы по мере роста высоты кладки стыкуют друг с другом, наращивая вверх.

• В местах прохода труб через чердак и крышу их обязательно утепляют.

На уровне чердака отдельные воздуховоды объединяют в один канал и выводят через крышу на улицу либо подсоединяют к канальному вентилятору или рекуператору. Все отверстия с выводами каналов в стенах заделывают и герметизируют.

Заключение

Рекомендуем вам посмотреть видео в этой статье, чтобы лучше разобраться в данном вопросе. Пренебрегать им не стоит, так как пористая структура газобетонных блоков быстро накапливает в себе скопившуюся во внутренних помещениях влагу и с большим трудом отдает её.

Поэтому вентиляция в газобетонном доме необходима для создания комфортного микроклимата для жизни людей и сохранности отделки.

Вентиляция в частном доме из газобетона — как сделать своими руками, пошаговый план

Вентиляция в доме из газобетона – очень важный элемент системы коммуникаций, без которого безопасно и комфортно эксплуатировать жилье не удастся. Газобетон – популярный и качественный современный строительный материал, который обеспечивает прекрасные теплоизоляционные характеристики, но имеет один недостаток – высокую гигроскопичность, из-за чего сильно впитывает влагу.

В старые времена, когда не были так распространены металлопластиковые дома и натяжные потолки, принудительное вентилирование было не обязательным, так как дерево и другие натуральные отделочные материалы прекрасно пропускают воздух. В рамах были щели, стены неплохо впитывали влагу и выводили наружу.

Современные отделочные материалы на такое не способны, а пластиковые окна гарантируют максимальную герметичность, поэтому газобетон нередко становится причиной повышения влажности в частном доме, распространения плесени и других проблем.

Чтобы избежать негативного влияния особенностей газобетона на микроклимат в помещении, необходимо обязательно позаботиться о качественной циркуляции воздуха в доме, выполнив монтаж системы вентиляции. Способов обустройства системы может быть несколько, все они отличаются по расходам, трудоемкости, масштабности и другим параметрам.

Зачем нужна вентиляция

Построенный из газоблоков дом считается бюджетным вариантом – возводится быстро и очень просто, стены получаются с высоким уровнем теплоизоляции и идеально ровными. Удается сэкономить на монтаже и отсутствии необходимости привлекать спецтехнику, а потом и на отделке.

Единственный недостаток газобетона – способность быстро и много впитывать влагу. Даже после отделки стен штукатуркой нельзя добиться стопроцентной защиты. Результатом воздействия влаги могут становиться быстрое отслоение и приход в негодность отделки, а также опасность для здоровья и жизни людей плохого микроклимата, микроорганизмов.

Немаловажно и то, что влажные пары, попадая вовнутрь блоков газобетона, существенно понижают несущую способность материала. А это может стать причиной разрушения дома и уменьшения срока его эксплуатации.

Виды вентиляционных систем

До того, как сделать вентиляцию, необходимо изучить особенности монтажа системы в доме из газобетона. В зданиях из традиционных материалов каналы монтируют только там, где повышена влажность (кухня, ванна, санузел), в данном же случае каналы часто нужны в каждом помещении.

Естественная пассивная вентиляция

Пассивная вентиляция работает только при условии правильного монтажа и нормального притока/оттока воздуха. Чтобы воздух уходил сам, все вентиляционные каналы из помещений должны идти на крышу строения на определенную высоту. Если не учесть эти нюансы, тяга будет плохой и даже возможно «опрокидывание».

Высота вентканалов:

• При условии расположения от конька на расстоянии в 150 сантиметров – выше конька на 50 сантиметров
• Если расстояние до 3 метров – оголовок канала выполняют на уровне конька
• При условии, что расстояние более 3 метров – верх канала не должен быть ниже границы линии, условно отчерченной от конька под ровным углом 10 градусов к горизонту

Для обеспечения притока свежего воздуха нужны:

• Окна с воздушными клапанами – это могут быть как щелевые системы, так и просто наличие конструкции в виде ручки для открывания створки (у них минимальная площадь отверстий, поэтому для больших помещений они не подходят и могут быть вспомогательным вариантом).
• Воздушные клапаны в стенах – самый эффективный выбор, устанавливаются на стенах и обеспечивают нормальный приток свежего воздуха.

Вентканалы должны содержаться в чистоте, так как мусор будет препятствовать работе системы. Именно поэтому от внутристенных шахт и конструкций в формате выходящих вертикальной трубой за границы крыши коробов постепенно отказываются – они со временем перестают выполнять свои функции.

Полезные советы: если поставить клапаны под окнами, зимой воздух будет прогреваться теплом от радиаторов. При выводе вытяжной трубы на крышу нужно сверху смонтировать зонтик/грибок для защиты от осадков либо дефлектор.

Принудительная

Данный тип системы вентиляции предполагает высокие расходы на монтаж и саму эксплуатацию, так как в нее включены специальные приборы, используется электроэнергия для работы. Зато эффективность таких систем гораздо выше.

Особенности принудительной системы вентиляции:

• Воздуховоды монтируются с вентиляторами вытяжного типа, приток свежего воздуха осуществляется через свою сеть каналов.
• Для поддержания оптимального температурного режима в помещении система оснащается агрегатами для прогрева воздуха, поступающего с улицы.
• Наиболее экономичный вариант – использование вместо электронагревателя рекуператора тепла. Такой теплообменник оснащен двумя вентиляторами (вытяжной/приточный), в нем свежий воздух нагревается за счет тепла газов, что отводятся с дома.

Принудительная вентиляция собирается по схеме, аналогичной естественной, просто монтируется дополнительно вентилятором.

Три типа вентиляции:

• Приточного типа – вентилятор монтируют на приточный канал: устройство работает с нагнетанием, поэтому движение воздуха небыстрое. В связи с этим важно правильно определить точку установки вентилятора и выполнить это таким образом, чтобы потоки воздуха шли вдоль стен, а не перпендикулярно. Обычно на клапаны крепят колпаки со щелями вдоль стен.
• Вытяжного типа – самая популярная, вентилятор работает на вытяжку. Устанавливается на плоскость стены со сквозным отверстием или в нее. Важно верно определить производительность прибора: так, для ванной достаточно 25 м/час, кухни – 60 м/час, жилых комнат – 30 м/час.
• Приточно-вытяжного типа – вентиляторы стоят и на вытяжке, и на притоке. Есть уже готовые блоки оборудования, которые монтируют на чердаке в формате разводки воздуховодов по помещениям, которые идут через перекрытие. Блоки обязательно комплектуются калориферами, рекуператорами, фильтрами.

Смешанного типа

В системе данного типа свежий воздух приходит естественным образом, а отвод осуществляется вытяжными вентиляторами – одним мощным (установленным на чердаке с подводкой каналов) или отдельными приборами, встроенными в стены, окна помещений.

Что касается кухонной вытяжки, то в доме из газобетона лучше выбирать модели с отводом отработанного воздуха через окно/стену прямо на улицу. Желательно, чтобы это был отдельный агрегат.

Устройство вентиляционных каналов

Планируя выполнить вентиляционную систему в доме из газобетона своими руками, необходимо все тщательно изучить. Особое внимание всегда уделяют монтажу вентканалов, помня, что газобетон – материал хрупкий, боится резких перепадов температур, влаги.

Мастера не советуют монтировать систему в наружных стенах, так как будет появляться конденсат, лучше обустраивать все в отдельных вентшахтах или перегородках.

Способы обустройства вентиляционных каналов в газобетонном доме:

• Гильзование трубами из пластика, асбеста
• Выкладывание из кирпича
• Установка короба из покрытой цинком стали с выкладкой маломерными блоками из газобетона

Вентканалы из кирпича

Выкладка вентиляционных каналов из кирпича предполагает определенную очередность действий, а также наличие нужных материалов, инструментов.

Как выложить вентиляционные канали из кирпича:

• Желательно, чтобы таких каналов в здании было немного, лучше строить их в стенах смежных комнат, где отмечена высокая влажность.
• Кладку выполняют лишь из полнотелого кирпича, если пустотелый – то с последующим заполнением пустот раствором цемента.
• Раствор нужно наносить аккуратно, чтобы смесь вовнутрь канала не попадала. Швы заполняют полностью, затирают каждые 2-3 ряда камня, чтобы не позволить отработанному воздуху оказываться в смежных помещениях и комнатах.
• Внутри стенки каналов желательно создавать гладкими, дабы воздух циркулировал беспрепятственно. Лишнюю смесь со стыков сразу удаляют, поверхность разглаживают мастерком. Также потом можно канал гильзовать воздуховодом из металла.

Силикатный кирпич в такой кладке не используют, так как он боится высокой температуры и крошится. Механические устройства в кирпичные каналы нельзя устанавливать.

Гильзование пластиковыми трубами

Наиболее эффективный способ для монтажа принудительной вентиляции. В монтаже применяют пластиковые трубы сечением 13 сантиметров либо прямоугольной формы сечением 150 см2.

Для естественной вентиляции лучше брать трубы больше. Для точного расчета воздуховодов нужны такие данные: количество людей в жилье, объем отводимого воздуха, особенности климата и т.д. Расчеты должен проводить специалист. Вентиляция обустраивается одновременно со строительством дома.

Как смонтировать вентиляцию из пластиковых труб:

• Крепление отвода в блоке, расположенном на уровне отверстия для вентиляции, соединение его с трубой.
• Выпиливание отверстий на пару миллиметров больше труб в блоках для воздуховодов (в процессе кладки). Обычно для этого используют ножовку.
• Заполнение раствором пространства между воздуховодами и выпиленными стенками блоков. Стыкование труб (наращивание вверх) в процессе кладки стен.
• Утепление труб в зонах их прохода сквозь чердак, крышу.
• Отдельные воздуховоды на уровне чердака соединяются в единый канал, который выводится на улицу через крышу или присоединяется к рекуператору, канальному вентилятору. Все отверстия тщательно заделываются, герметизируются.

Монтаж системы

Сборка всей системы может осуществляться по-разному и зависит от выбранного метода обустройства вентиляции. Так, установка труб и кладка кирпичных каналов выполняются на этапе строительства здания, установка вентиляторов и клапанов может осуществляться после.

Лучше всего делать специальные каналы на этапе строительства – во всех помещениях или лишь там, где отмечена повышенная влажность. Кирпичные каналы или трубы в блоках прокладывают по стенам и выводят к чердаку, объединяя их там и утепляя в местах выхода на кровлю.

При монтаже канальной модели ее вставляют в отверстие для вытяжки в стену. Настенные модели (часто используют для санузлов) крепят внутри помещения к стене точно по горизонтали, чтобы вентилятор работал корректно.

Чего не стоит делать

Когда строится частный дом и создается в нем система вентиляции, очень важно серьезно отнестись к предварительным расчетам и делать все в соответствии с нормативами.

О чем нужно помнить:

• Вентиляцию в несущих стенах не делают во избежание понижения прочности.
• В котельных устанавливают и вытяжной, и приточный клапаны.
• В комнатах, отделенных от помещения с вентканалом двумя дверьми, также делают оба клапана.
• Минимальное сечение канала должно составлять 0.016 м2 (около 15 сантиметров диаметр трубы).
• Самый эффективный метод – гильзование вентканала пластиковой трубой. Металлические трубы будут собирать конденсат.
• В многоквартирных домах лучше устанавливать металлопластиковые окна с клапанами либо мощные вытяжные вентиляторы.

Почему стоит выбрать инерционные вытяжки

Инерционные приточно-вытяжные конструкции демонстрируют высокую эффективность при условии правильного расчета сечений и длины каналов, а также верного расположения клапанов. Сначала составляют подробную схему дома, учитывая взаимодействие воздуха (холодный внизу, теплый – вверху), объем воздухообмена.

Инерционные вытяжки довольно просты по принципу действия – когда воздух приходит с улицы, они закрываются, не давая ему поступать в помещение. Когда же воздух идет от вытяжки, клапан его пропускает, открываясь. Правильно предусмотрев установку таких устройств, можно создать эффективную систему вентиляции.

Вентиляция в доме из газобетона – вопрос, который нельзя игнорировать, если планируется создать в жилье комфортные и здоровые условия. Кроме того, правильно обустроенная вентиляция существенно повысит прочность, надежность и долговечность самого дома.

Вентиляция в доме из газобетона

Подходить к организации вентиляции в газобетоне надо с позиции того, что этот строительный материал имеет невысокую прочность и высокую гигроскопичность. Поэтому очень важно соблюсти все нормы правильного сооружения вентиляционной системы. Для чего используются три основных варианта строительства:

1. С закладкой короба из оцинкованного железа.
2. С установкой металлических или пластиковых труб.
3. Путем сооружения вентканала с помощью кирпичной кладки.

В самом газобетоне сооружать вентшахту без дополнительных защитных конструкций запрещено. Потому что он быстро впитывает влагу, теряя свои и без того невысокие прочностные характеристики.

Зачем нужна вентиляция в доме

Итак, сооруженный из газоблоков дом – это бюджетный вариант, быстровозводимый и с неплохими теплоизоляционными характеристиками. Но, как уже было сказано выше, у этого материала высокая гигроскопичность, то есть, он быстро впитывает влагу. И даже если стены дома изнутри были отделаны штукатурными растворами, это не говорит о том, что это стопроцентная защита от негативного воздействия влаги. Она проникает в стену и становится причиной отслоения отделочных материалов от основы.

При этом, проникая в тело газобетонных блоков, влажные пары уменьшают их несущую способность. Поэтому в таком доме нужна вентиляция обязательно. Она должна работать хорошо с точным соответствием нормам воздухообмена для каждого помещения в отдельности.

И, конечно, система вентиляции дома из газобетона – это сеть, которая будет менять воздух внутри помещения на свежий с улицы, удалять неприятные запахи.

В принципе, в доме из газосиликатных блоков можно использовать любой тип вентиляционной системы. А это вентиляция естественная или принудительная. Отличаются они друг от друга наличием (во второй) вентиляторов, которые и образуют приток и вытяжку воздушных масс.

Естественная

Воздухообмен при естественной вентиляции производится путем естественного движения воздушного потока за счет разницы температур на улице и внутри помещений дома. То есть, происходит физическое движение теплого воздуха вверх. Именно поэтому вентканалы устанавливаются таким образом, чтобы их входные отверстия располагались как можно выше, ближе к потолку.

При этом раньше приток воздуха происходил через неплотности, щели и зазоры в деревянных окнах и входных дверях. Сегодня с использованием герметичных оконных и дверных конструкций такая возможность просто перестала существовать. Поэтому производители вентиляционных систем стали предлагать всевозможные приспособления, с помощью которых появилась возможность организовать естественный приток воздуха.

1. Воздушные клапаны, устанавливаемые в стены дома. Оптимальный вариант для многих зданий, и газобетонных в том числе.
2. Воздушные клапаны, устанавливаемые в оконные конструкции ПВХ моделей. Здесь несколько разновидностей от традиционных щелевых до новых в виде ручки для открывания створки окна. В зависимости от комнаты в доме из газобетонных блоков используется один из видов с учетом воздухообмена. К примеру, клапаны-ручки имеют небольшую площадь отверстий, что не позволяет использовать их в больших помещениях. Чаще всего они идут, как вспомогательный вариант, дополнением к настенной модели.

Очень важно – естественная вентиляция будет работать лишь в том случае, если вентканал чистый, незамусоренный. Поэтому надо следить за тем, чтобы его шахта всегда была чистой. Сегодня все чаще отходят от вентиляционных шахт, расположенных внутри стен или в виде коробов, выходящих вертикальной трубой за пределы крыши. Как показывает практика, за такими каналами никто не следит, поэтому со временем они начинают работать неэффективно.

Сегодня используется вариант с сооружением в газобетонных стенах отверстий и для притока воздуха, и для его вытяжки. То есть, в каждой комнате устанавливаются воздушные клапаны: один вверху под потолком, через которых будет производиться отток воздушных масс, второй внизу – через него будет производиться приток свежего воздуха. Такой вариант дает возможность избежать сооружения вентканала внутри стен, что обеспечит гарантированную их прочность.

Принудительная

Принудительная вентиляция в доме из газобетона – это, по сути, та же схема, что и у естественной, только в нее устанавливается вентилятор, который обеспечивает максимально эффективный отвод воздуха из помещений. Здесь три варианта организации вентиляции:

1. Приточная – это когда вентилятор устанавливается на приточный канал. Неплохой вариант, но здесь необходимо учитывать, что вентилятор работает с определенным нагнетанием, что становится причиной образования движения воздуха с небольшой скоростью. Поэтому очень важно правильно найти место установки вентилятора или поставить его так, чтобы воздушный поток двигался не перпендикулярно стене, а вдоль нее. Поэтому на такие клапаны с вентиляторами устанавливаются колпаки с внутренней стороны помещений. Этот колпак со щелями вдоль стены организует поток по стеновым плоскостям.
2. Вытяжная – самая часто встречающаяся схема. По сути, это вентилятор, который работает на вытяжку. Его устанавливают в стену или крепят на плоскость стены, в которой сделано сквозное отверстие. В первом случае используются канальные модели вентиляторов – это труба, в которую установлен вентилятор. С внешней и внутренней стороны он закрывается декоративной решеткой. Во втором случае – это настенная модель, устанавливаемая со стороны комнаты. Крепится она к стене в том месте, где сделано сквозное отверстие. Основное требование к вентиляторам данного типа – точно подобранный прибор по производительности, который должен соответствовать нормативам воздухообмена. К примеру, в кухне надо установить вентилятор с производительностью 60 м/час, в ванной 25, в жилых комнатах 30.
3. Приточно-вытяжная. Это когда и на притоке, и на вытяжке устанавливаются вентиляторы. Сегодня производители предлагают целые блоки данного вида оборудования, которые собираются на чердаке в виде разводки воздуховодов по комнатам, входящим через перекрытие, и вентиляторной установки. Такие блоки дополнительно комплектуются фильтрами, рекуператорами, калориферами. Для небольших домов из газобетона предлагаются моноблоки небольших размеров.

Смешанная система

Под этим названием используется вентиляция, которая разбита по комнатам. То есть, в одной работает естественная схема, в другой одна из принудительных. Чаще всего в жилых помещениях устанавливается естественная схема воздухообмена, в кухне, в ванной, туалете, кладовке и котельной – принудительная. При этом чаще применяется вытяжка дома в этих помещениях с установкой приточных каналов.

Обратите внимание на тот факт, который касается кухонной вытяжки. В домах из газобетона лучше устанавливать вытяжную модель с отведением загрязненного воздуха через стену или окно на улицу. Это дополнительный агрегат, который будет увеличивать воздухообмен внутри дома и конкретно на кухне. Установка рециркуляционной модели не рекомендуется.

Нормативы

Что касается нормативов, то здесь, как уже было сказано выше, надо основываться на требования санитарных норм. А в их основе лежит обмен воздуха за один час. В каждом помещении нормы разные. О некоторых из них уже было сказано и обозначено в численном эквиваленте.

Главное – чтобы сделать вентиляцию в доме из газобетона эффективно работающую, надо четко соблюдать эти нормативные показатели. С вентиляторами проще, зная их производительность, можно легко подобрать прибор под норматив. С естественной вентиляцией сложнее, потому что она – это всего лишь две отверстия, размер сечения которых и будет определять объем отводящего воздуха.

К примеру, труба диаметром 150 мм создает воздухообмен, равный 30 м³/час. То есть, для ванной, туалета и жилой комнаты одно такое отверстие будет достаточным, чтобы обмен воздушной массы соответствовал нормативу. Но при этом необходимо учитывать, что вытяжка зависит не только от площади сечения канала, но и от других факторов. К примеру, от силы ветра на улице, температуры внутри дома и снаружи, от того, насколько вытяжная труба была поднята над кровлей здания. И все это надо обязательно учитывать, создавая вентиляционную систему.

Оптимальная система вентиляции для газобетонного дома

Начинать надо опять с напоминания, что газосиликатные блоки обладают высокой гигроскопичностью. А значит, оптимальный вариант сооружения вентиляционной системе в таком доме – это установка вертикальных каналов и шахт. Пусть провести монтаж вентканала непросто, пусть это займет много времени и средств, но идеальный вариант именно этот.

Установка воздушных клапанов в стены газосиликатного дома – это большая вероятность, во-первых, снизить несущую способность стены, во-вторых, появляется возможность проникновения влаги в тело газоблоков при соприкосновении теплого воздуха из помещений с холодным на улице. То есть, появление конденсата – реальная возможность. А это опять влага, которая разрушает газобетон.

Поэтому предлагается дополнительно еще три варианта, которые помогут избежать неприятностей.

1. Использовать только приточную схему с выводом через центральные стояки.
2. Использовать материалы для утепления воздушных вытяжных клапанов. Кстати, многие производители сегодня так и поступают. В их моделях используется цилиндрической формы теплоизоляционный материал, который вставлен внутри клапана. Он и обеспечивает защиту стены от появления конденсата.
3. Использовать в качестве приточных приборов только оконные конструкции.

Кстати, приточная вентиляционная система показала себя в этой ситуации куда лучше, чем вытяжная. Но многие умельцы нашли свой выход из затруднительной ситуации. К примеру, для установки клапана диаметром 100 мм в стене делалось отверстие диаметром 130-150 мм. клапан устанавливался в стену, а зазор между ним и стеной заполнялся монтажной пеной. Последняя – это пенополиуретан с высокими теплоизоляционными характеристиками.

Еще один вариант, который хорошо подходит для домов из газобетона, это система с рекуперацией или с калориферным нагревом входящего воздуха. То есть, холодный воздух, перед тем как попасть во внутренние помещения и пройти через стену, набирает тепло, что само собой исключает образование конденсата. Правда, надо отметить, что такие вентиляционные системы очень дороги, к тому же они энергозатратны, так что придется все время оплачивать счета за электроэнергию.

Расчет и проектирование

Давайте рассмотрим, как можно рассчитать систему вентиляции на примере одноэтажного дома из газоблоков. Будем учитывать, что в доме используется естественный воздухообмен, где вытяжка установлена на кухне, в ванной и туалете. А приток производится через три жилые комнаты. Получается так, что для расчета надо учитывать или приточный объем с учетом норматива, или вытяжной. Поэтому сначала рассчитываются оба показателя, и из них выбирается больший.

1. В доме три жилые комнаты с общей площадью 100 м² и высотою потолков 3 м. В них воздухообмен по нормам равен 30 м³/час. То есть, общее значение – 90 м³/час.
2. Теперь три помещения, откуда происходит вытяжка: кухня – 60 м³/час, ванная и туалет по 25. То есть, общий отток воздуха будет составлять 110 м³/час.

Из двух значений больший – 110. Значит, его и берем для расчета. Теперь надо обратиться к табличному значению, в основе которого лежат два показателя: высота вытяжки, пусть она равна с учетом высоты кровли 4 м, и температура внутри комнат — +20С. Для этих двух значений подходит канал площадью 204 см² (0,2 м²), который пропускает через себя за один час 46 м³ воздушной массы.

Теперь можно узнать, сколько вентканалов этого размера требуется для оттока воздуха в объеме 110 м³. Для этого надо провести одно математическое действие: 110/46=2,4, округляем в большую сторону, получаем «3». Это и есть число необходимых вентиляционных каналов, установленных: один на кухне, второй в ванной, третий в туалете.

Устройство вентиляции своими руками

Монтаж вентиляционной системы газобетонного дома – это непростой процесс. Если вы не строитель, то своими руками его не осилить. Все дело в том, что вентканал собирается в месте со стеной. Чаще его поднимают внутри стены, устанавливая короб или трубу.

Есть вариант сборки системы вентиляции, которая формируется за пределами конструктивных элементов строения. Для этого придется собрать модульную систему на чердаке с установкой вентилятора и разводки воздуховодов. В принципе, ничего сложного в сборке нет. Непросто будет сделать отверстия в перекрытиях, вставить туда трубы. Для этого используют перфоратор с алмазной коронкой. И здесь опять-таки, если вы не строитель, то лучше это не делать своими руками.

Установка приточного клапана

Самый простой вариант – установить воздушные клапаны. Газоблоки – материал мягкий и пористый, так что просверлить в них отверстия не составит большого труда. Это можно сделать не только коронкой, но и обычным сверлом, сделав в стене несколько отверстий небольшого диаметра, расположенных по окружности, определяющей контуры будущего сквозного отверстия.

В принципе, естественную вентиляционную систему в доме из газобетона можно собрать из воздуховодов с выводом их за пределы строения. Как это сделать правильно.

Монтаж вентиляционных каналов

Как проводится процесс сборки вентканалов в доме из газобетона своими руками.

1. В первую очередь определяется схема установки воздуховодов. Если это одна система, то магистраль будет захватывать все служебные помещения одним воздуховодом, проведенным под потолком в горизонтальном направлении.
2. Определяется сечение воздуховода на основании расчета объема вытягиваемого воздуха.
3. По схеме рассчитывается количество фитингов и прямолинейных участков, с обозначением длины последних по каждому участку.
4. Закупаются необходимые материалы с учетом крепежных элементов.
5. Сборку лучше начинать со стороны самого крайнего помещения.
6. Придется в каждой стене, отделяющей комнаты друг от друга, проделывать отверстия под диаметр воздуховода.
7. Сборка проводится на хомуты, если это металлические воздуховоды, или на муфты, если они пластиковые.
8. Выходной патрубок выводится обычно через кухню, а точнее через стену, сопряженную с улицей.
9. Во всех помещениях в воздуховоде делаются окна для вытяжки, которые закрываются решетками.

Монтаж вытяжного вентилятора

Если это канальная модель, то ее просто вставляют в стену в отверстие, которое сделано для вытяжки. Если это настенная модель, то она крепится к стене с внутренней стороны комнаты. В санузлах используется именно последний вариант. Вентилятор будет работать правильно, если его выставить точно по горизонтали, имеется в виду его вал с крыльчаткой.

Популярные ошибки

Ошибки, которые могут присутствовать в сооружении вентиляционной системы дома из газоблоков, встречается немало.

1. Нельзя делать вентиляцию в несущей стене, это ослабит ее прочность.
2. В котельной надо устанавливать сразу и приточный клапан, и вытяжной.
3. Если комната от помещения, где установлен вентканал, отделена двумя дверьми, надо обязательно устанавливать и приточный, и вытяжной клапан.
4. Устанавливается небольшого сечения шахта, которая не может обеспечить воздухообмен, рассчитанный по нормативам санитарных требований. Минимальное сечение канала – 0,016 м², что соответствует диаметру трубы 150 мм.

Вентиляция в доме из газобетона: особенности и способы устройства

Выбирая газобетон для строительства дома, мы получаем теплое и надежное жилье, которое обходится значительно дешевле кирпичного и возводится гораздо быстрее. Но при всех своих достоинствах этот материал обладает одним недостатком: он слишком хорошо впитывает влагу, теряя при этом свои теплосберегающие свойства.

Чтобы этого не происходило, нужно обеспечить хорошую циркуляцию воздуха в помещениях. Вентиляция в доме из газобетона своими руками — дело непростое, но вполне выполнимое.

Зачем нужна вентиляция

До появления пластиковых окон, натяжных потолков и паронепроницаемых материалов для отделки стен необходимости в принудительном вентилировании помещений практически не возникало. Свежий воздух проникал в дом через щели и неплотности в деревянных рамах, а лишняя влага впитывалась деревянными либо кирпичными стенами и постепенно выводилась наружу.

Современные материалы делают нашу жизнь проще и комфортнее, но вместе с тем становятся причиной новых проблем. С одной из них сталкиваются владельцы газобетонных домов, в которых отсутствует система вентиляции.

Так как этот материал обладает высокой абсорбционной способностью, то о защите наружных стен от атмосферной влаги домовладельцы не забывают, отделывая их сразу после окончания строительства. Но газобетон легко впитывает избыточную влагу и из внутренних помещений, что приводит к деформации отделочного слоя, появлению плесени, возникновению неблагоприятного микроклимата в доме.

Избежать этого можно, если не давать воздуху застаиваться, устроив качественную систему вентиляции.

Виды вентиляционных систем

Вентиляция в газобетонном доме имеет свои особенности. Если в строениях из традиционных материалов вентканалы прокладываются только в помещениях с повышенной влажностью воздуха, то здесь их желательно устраивать в каждой комнате.

Совет. Если это слишком сложно, то вентиляционной системой обязательно оборудуются такие помещения, как кухня, санузел, котельная и подвал. А в жилых помещениях межкомнатные двери необходимо снабдить вентиляционными решетками или оставлять под ними небольшой зазор для свободной циркуляции воздуха.

Вентиляция частного дома может быть естественной, принудительной или смешанной.

Примеры разных схем приведены в таблице.

Теперь подробнее о каждом виде.

Естественная (пассивная) вентиляция

Чтобы пассивная вентиляция дома из газобетона работала нормально, нужно приложить некоторые усилия.

• Устроить каналы для отвода грязного и влажного воздуха из дома. Чтобы он вытягивался сам, эти каналы должны выходить на крышу дома на определенную высоту. Если они отстоят от конька на полтора метра, то должны быть выше него на 50 см. При расстоянии до 3 метров, оголовок канала может быть на одном уровне с коньком. А а если это расстояние превышает 3 метра, верхушка канала не должна быть ниже линии, проведенной от конька под углом 10 0 к горизонту. Нарушение этих требований становится причиной плохой тяги или даже её «опрокидывания».

Совет. На вершину вытяжной трубы необходимо установить зонтик для защиты от осадков или дефлектор, улучшающий работу естественной вентиляции.

• Обеспечить приток свежего воздуха. Герметичные пластиковые окна его практически не пропускают в дом, но выход найти можно. Например, установить оконные блоки с приточными клапанами или встраиваемые в наружные стены проветриватели.

Совет. Если проветриватели установить прямо под окнами, поступающий с улицы воздух зимой будет подогреваться теплом, идущим от радиаторов отопления.

Принудительная вентиляция

Такая система обойдется дороже и в монтаже, и в эксплуатации из-за использования электроэнергии и специальных приборов для принудительной циркуляции воздуха.

Но их цена окупается большей эффективностью вентиляции и улучшением домашнего микроклимата.

• Воздуховоды в такой системе оборудуются вытяжными вентиляторами, а воздух с улицы подается через свою сеть каналов.
• Чтобы в холодную погоду не нарушался температурный режим в помещениях, вентиляционную систему снабжают агрегатами для нагрева уличного воздуха.
• Самым экономичным в этом случае вариантом является использование не электронагревателя, а рекуператора тепла. Это теплообменник с двумя вентиляторами — приточным и вытяжным, в котором происходит нагревание свежего воздуха от тепла отводимых из дома газов.

Для справки. При использовании систем с рекуператором теплопотери в отапливаемом здании сокращаются на 20-30%.

Обычно рекуператор устанавливают на чердаке дома и подключают к общему каналу, в который объединяются воздуховоды из всех вентилируемых помещений. Доступ к нему должен быть свободным, так как он требует обслуживания — очистки пластин при смене сезонов и замены фильтров.

Вентиляция смешанного типа

В такой системе приток свежего воздуха происходит естественным путем, а для отвода отработанных воздушных масс устанавливают вытяжные вентиляторы.

• Приборы, встроенные в наружные стены или окна каждой вентилируемой комнаты;

• Один мощный канальный вентилятор на чердаке, к которому подводится несколько вентканалов.

Устройство вентиляционных каналов

Решая, как сделать вентиляцию в доме из газобетона, особое внимание нужно уделить устройству вентиляционных каналов. Учитывая при этом хрупкость материала, его способность впитывать влагу и неустойчивость к высоким температурам.

Вентиляция в доме из газобетона: виды и способы монтажа

Хорошая вентиляция в доме обеспечивает свежий воздух для жителей, делает микроклимат более сухим, а также практически исключает вероятность появления плесени на стенах.

Что такое вентиляция и для чего она нужна в газобетонном доме

Вентиляция – направленный поток воздуха, который заменяет и подает в дом свежий воздух с улицы.

Вентиляция служит для двух основных задача:

• поддержание внутри дома комфортного уровня углекислого газа;
• выведение лишней влаги из внутренних помещений и стен.

Хорошая вентиляционная система особенно важна в том случае, когда газобетонные стены утеплены паронепроницаемыми материалами, такими как пенопласт, ЭППС, ППУ. Достаточный поток свежего приточного воздуха способен высушивать газобетонные стены, не образуя сырости в помещении.

Нормативы по вентилированию здания

В основе санитарных норм лежит воздухообмен в помещении на единицу помещения в час. То есть, чтобы проходить по нормам вентилирования, нужно учитывать количество людей в помещении, общий объём дома и принцип вентиляции (естественная или принудительная).

Расход воздуха на человека

Качество воздуха в помещении

Нормы воздухообмена в помещении

Разновидности вентиляционных систем

Для любых домов, в том числе и газобетонных, можно устанавливать любые вентиляционные системы, главное, чтобы они обеспечивали достаточный воздухообмен.

Выделают следующие вентсистемы:

1. Естественная.
2. Принудительная.
3. Комбинированная.

В естественной вентиляции поток воздуха создается сам собой, за счет разности давления воздуха между входными и выходными каналами.

К естественным элементам вентиляции можно отнести:

• Проветривание через форточки и окна.
• Оконные блоки с приточными клапанами.
• Проветриватели в стенах.

В принудительной системе присутствуют вентиляторы, которые втягивают и вытягивают воздух. Такой тип вентиляции называется принудительная приточно-вытяжная.

Существуют специальные устройства – рекуператоры, которые подогревают приточный воздух за счет тепла выходящего воздуха. Также есть калориферы, подогревающие приточный воздух за счет электроэнергии или системы отопления.

Комбинированная вентиляция втягивает воздух через естественные каналы, а вытяжку (откачку) воздуха обеспечивает один вентилятор. Такой тип еще называют принудительная вытяжная.

Подбирать тот или иной способ вентиляции нужно исходя из размеров и конструкции дома, а также в зависимости от количества людей в помещении.

Варианты устройства вентканалов в газобетонном доме

Существует четыре основных способа создания вентиляционных каналов (шахт) в газобетонной кладке:

1. Сверлить блоки газобетона коронками и бурами нужного диаметра.
2. Выложить каналы в стене из тонких перегородочных блоков.
3. Приобрести готовые блоки с внутренней полостью для трубы.
4. Сделать неглубокие штробы.

Подробный монтаж таких коммуникаций мы описали в нашей предыдущей статье – вентиляционные отверстия в газобетоне.

ПОХОЖИЕ СТАТЬИ:

Изготовление армопояса для газобетона

Чем отличается газобетон от пенобетона

Сравнение кирпича и газобетона

Гидроизоляция фундамента под газоблоки

Какой марки выбрать газобетон?

Какие инструменты нужны для работы с газобетоном?

Разновидности крепежей для газобетона

Сколько стоит построить газобетонный дом?

Выбираем и сравниваем клей для кладки блоков

Вентиляция в доме из газобетона

Дома из газобетонных блоков теплые, надежные и бюджетные. Но будет ли постройка, сооруженная за короткие сроки, комфортной для проживания? Газобетон обладает мощными абсорбционными свойствами, поэтому быстро впитывает влагу. Ее избыток в жилых помещениях снижает теплосберегающие свойства стен, вызывает деформацию отделочного слоя. Благоприятную атмосферу для жизнедеятельности человека и нормального функционирования коттеджа из газобетона обеспечит правильно организованная вентиляция. Данная система каналов обеспечит циркуляцию воздуха в доме, не давая ему застаиваться в помещениях.

Особенности воздухообмена в доме из газоблоков

Если в кирпичных домах вентиляция организовывается путем сооружения специальных каналов в стенах, то газобетонные постройки представляют сложность в этом плане. Материал их сооружения обладает высокой газопроницаемостью, что нарушает герметичность воздуховодов. Решить данную проблему позволит:

1. Установка канала-короба, изготовленного из оцинкованной стали. Его можно утеплить во избежание образования конденсата и обшить малогабаритными газобетонными блоками.
2. Выкладка вентканала и прилегающих к ним внутренних стен кирпичом.
3. Гильзование пластиковым вентиляционным каналом.

Вентиляция в доме

Устройство системы воздухообмена

Чтобы вентиляция в доме из газобетона соответствовала действующим санитарным нормам, используют комплекс естественной и принудительной систем. Воздуховоды сооружают из оцинкованных, пластиковых и асбестоцементных труб и протягивают их в каждое помещение. Вытяжные каналы, отходящие из ванной, туалета, кухни объединяют на уровне чердака, утепляют и герметизируют в местах выхода на крышу дома.

Для прокладки системы естественной вентиляции применяются трубы сечением 15 см, для принудительной — 13 см. В газобетонных блоках вырезают отверстия с небольшим зазором (по 5 мм с каждой стороны), в которых закрепляют воздуховоды при помощи раствора. Отверстия под трубу в перекрытиях и перегородках дополнительно гидроизолируют.

Внимание: вентиляционные каналы в доме из газоблоков не прокладывают в наружных несущих стенах – это чревато снижением их теплосберегающих свойств, образованием конденсата. Вентиляцию обустраивают в отдельной шахте, или по внутренним стенам и перегородкам. Это позволяет организовать воздухообмен даже в сооруженном коттедже.

Самый эффективный способ прокладки вентиляции в доме, сооруженном из газобетонных блоков — при помощи гильзования пластиковым вентканалом. Для этого применяются трубы, площадь сечения которых составляет 150 см 2 . Вентиляционный отвод крепят в начальном блоке, и от него осуществляют разводку системы. При дальнейшей кладке в блоках выпиливают отверстия соответствующего размера, в которые закладывают воздуховоды, производя их стыковку.

На заметку: преимущество пластиковых вентиляционных каналов в том, что на них практически не образуется конденсат.

Дополнительные действия

Наряду с естественной вентиляцией стен и кровли дома из газобетонных блоков, стоит позаботиться о подаче, охлаждении/нагревании свежего воздуха. Современные вентиляционные системы рекуперационного типа позволяют сократить теплопотерю сооружения на 20-30%. Это позволяет полностью перекрыть утечку тепла, вызванную воздушными каналами газобетонных блоков.

То, что дом из газобетона может обойтись без вентиляции – не более чем миф. Пористая структура блоков не справится с выводом накопившейся в помещениях влаги, что приведет к разрушению отделки и снижению эксплуатационных свойств жилища. Дому из газоблоков необходима качественная вентиляция, позволяющая создать комфортную для проживания людей обстановку.

Вентиляция в доме из газобетона

Вентиляция в доме из газобетона

© ООО «СтройПартнер» 2009-2018

Адрес: 119071 , г. Москва , 2-й Донской проезд, д. 4 стр. 1

Вентиляция в доме из газобетона проводится по таким же принципам, как и в любом другом строении. Главные отличия в пористости материала, так как в стенах из ячеистого бетона сложнее спрятать разводку труб. Газобетон позиционируется как «дышащий» паропроницаемый материал, способный поддерживать здоровый микроклимат в помещении.

Действительно, в совокупности с правильной наружной отделкой в таких зданиях наблюдается определенный положительный эффект от паропроницаемости блоков. Но этого может быть недостаточно, чтобы вывести избыточную влагу изо всех помещений большого дома. Также с помощью вентканалов в доме из газобетона за счет постоянного притока свежего воздуха вытесняются тяжелые примеси углекислого газа, испарения от бытовой химии.

Что учитывается при проектировании вентиляции?

Проектирование разводки и диаметра труб, количество и размещение входных и выходных отверстий, мощность вентиляторов и прочее разрабатывается совместно с проектом здания. И лучше, если этим займется специалист. Например, при неправильном расположении вентканалов в доме из газобетона могут отсыревать стены, появиться сквозняки, запотевать окна.

Для каждого строения создается своя система вентилирования. Она зависит от многих факторов, таких как:

• климатические особенности региона;
• площадь дома;
• количество и высота этажей;
• наличие отапливаемого или неотапливаемого чердака;
• количество и предназначение комнат;
• степень герметичности наружных дверей и окон;
• наличие щелей в межкомнатных дверях;
• предпочитаемый температурный режим в помещениях;
• количество постоянно проживающих в здании человек и т.д.

И если с регулируемыми системами принудительного воздухообмена разобраться проще, то неправильное расположение естественной вентиляции в доме из газобетона сделает все усилия и расходы бесполезными.

Основные моменты расположения естественной вентиляции

В целом схема естественной вентиляции монтируется по таким принципам:

• Отверстия для притока воздуха располагаются в спальнях, гостиных и других «чистых» помещениях. Свежий поток подается по спрятанным в отдельных шахтах или внутренних стенах пластиковым или асбестоцементным трубам с отверстиями для воздуховодов.
• Выходы оборудуют в кухне, ванной, санузлах. На чердаке их объединяют в общую укрытую утеплителем трубу и выводят за поверхность кровли, часто заканчивая систему специальным «грибком».

Также вентканалы в доме из газобетона можно выполнить в армировочном поясе, однако это усложняет замену или ремонт труб в случае возникновения такой необходимости. Чтобы избежать сквозняков, входное и выходное отверстие монтируют на значительном расстоянии друг от друга, в идеале – в разных комнатах.

Чтобы сделать воздухообмен эффективней, можно расположить вентканал над печью, батареями отопления и другими источниками тепла. Кладовки, гардеробные и другие небольшие помещения могут проветриваться за счет зазора в дверях.

Естественная вентиляция в доме из газобетона хорошо справляется с задачей в теплую и прохладную погоду, но может давать сбои при существенном повышении или понижении температуры. В летнюю жару горячий воздух с трудом выводится из помещения, так как не создается нужного перепада давления для перемещения воздушных масс. Проблема решается с включением кондиционеров. А зимой разница температур слишком существенна и вентилирование может происходить слишком интенсивно.

Принудительная вентиляция

Принудительная вентиляция в доме из газобетона осуществляется за счет работы вентиляторов, направляющих воздушный поток в нужную сторону. В небольших зданиях на несколько комнат имеет смысл установка рекуператоров. Эти приборы прогревают поступающий воздух за счет тепловой энергии выходящего потока, поэтому помогают снизить теплопотери в холодный период. Недостаток этих устройств – небольшой радиус действия, поэтому рекуператоры приходится устанавливать в каждой комнате, что снижает декоративную эстетику помещения.

Для обустройства более совершенной системы в доме из газобетона приходится прокладывать вентканалы. Это выполняется по той же схеме, что и для естественного воздухообмена. В зависимости от необходимости выбирают один из типов принудительных устройств:

• приточные;
• вытяжные;
• приточно-вытяжные.

Системы часто комплектуются многими полезными элементами и могут увлажнять, фильтровать, подогревать, обеззараживать воздух. Наиболее интересные модели оборудованы таймером, системой управления, могут включаться чаще при превышении определенного уровня влажности.

Устройство вентиляционных каналов

Учитывая тот факт, что газоблоки являются относительно хрупким и склонным к влагопоглощению материалом, особое внимание необходимо уделить сооружению вентканалов. Это может быть выполнено несколькими способами:

• выкладыванием из кирпича;
• путем гильзования пластиковыми трубами;
• с помощью установки оцинкованных коробов с последующей обкладкой газоблоками.

Монтаж оцинкованных коробов производится крайне редко из-за довольно высокой стоимости и трудоемкости. Также стальные изделия нуждаются в дополнительной теплоизоляции, поскольку склонны к образованию конденсата.

Вентканалы из кирпича

Вентиляционные каналы из кирпича обычно выкладываются только в смежных помещениях с повышенным уровнем влажности (ванная, кухня и др.).

Несколько основных требований к кирпичным каналам вентиляционной системы:

• Для кладки применяется керамический полнотелый кирпич. При использовании пустотелых изделий все пустоты обязательно заполняются раствором, во избежание проникновения отработанного воздуха в смежные каналы и помещения.
• Идеально гладкие внутренние стенки – выступающий со швов раствор будет препятствовать свободной циркуляции воздуха. Швы рекомендуется затирать на каждых 2-3 выложенных рядах, избегаю падения раствора внутрь воздуховода.
• Отсутствие любых механических устройств в кирпичных вентканалах.

Гильзование пластиковыми трубами

Данный метод считается самым эффективным при устройстве принудительной вентиляционной системы. Это обусловлено тем, что на пластиковых трубах не образуется конденсат. Оптимальный диаметр труб – 130 мм. Однако конкретные размеры воздуховода рассчитываются при проектировании на основании объема количества человек в доме, климатических условий и других факторов.

• Крепление отвода в газоблоке расположенном на уровне вентотверстия и его соединение с пластиковой трубой.
• Обход воздуховода выполняется путем выпиливания отверстий в блоках при кладочных работах.
• Заполнение пространства между стенками газоблоков и трубами раствором.
• Утепление труб в местах прохода через чердак и крышу.

Соединение отдельных вентиляционных каналов в один воздуховод на уровне чердака с последующим его выведением через крышу на улицу или подсоединением к рекуператору или канальному вентилятору.

Вывод

В ряде случаев наибольший эффект получается при совмещении естественной и принудительной вентиляции в доме из газобетона. При этом если система не была внесена в проект здания при строительстве, можно провести навесные каналы только для выходных отверстий и установить окна с точечными приточными разъемами.

Вентиляция в доме из газобетона проводится по таким же принципам, как и в любом другом строении. Главные отличия в пористости материала, так как в стенах из ячеистого бетона сложнее спрятать разводку труб. Газобетон позиционируется как «дышащий» паропроницаемый материал, способный поддерживать здоровый микроклимат в помещении.

Действительно, в совокупности с правильной наружной отделкой в таких зданиях наблюдается определенный положительный эффект от паропроницаемости блоков. Но этого может быть недостаточно, чтобы вывести избыточную влагу изо всех помещений большого дома. Также с помощью вентканалов в доме из газобетона за счет постоянного притока свежего воздуха вытесняются тяжелые примеси углекислого газа, испарения от бытовой химии.

Что учитывается при проектировании вентиляции?

Проектирование разводки и диаметра труб, количество и размещение входных и выходных отверстий, мощность вентиляторов и прочее разрабатывается совместно с проектом здания. И лучше, если этим займется специалист. Например, при неправильном расположении вентканалов в доме из газобетона могут отсыревать стены, появиться сквозняки, запотевать окна.

Для каждого строения создается своя система вентилирования. Она зависит от многих факторов, таких как:

• климатические особенности региона;
• площадь дома;
• количество и высота этажей;
• наличие отапливаемого или неотапливаемого чердака;
• количество и предназначение комнат;
• степень герметичности наружных дверей и окон;
• наличие щелей в межкомнатных дверях;
• предпочитаемый температурный режим в помещениях;
• количество постоянно проживающих в здании человек и т.д.

И если с регулируемыми системами принудительного воздухообмена разобраться проще, то неправильное расположение естественной вентиляции в доме из газобетона сделает все усилия и расходы бесполезными.

Основные моменты расположения естественной вентиляции

В целом схема естественной вентиляции монтируется по таким принципам:

• Отверстия для притока воздуха располагаются в спальнях, гостиных и других «чистых» помещениях. Свежий поток подается по спрятанным в отдельных шахтах или внутренних стенах пластиковым или асбестоцементным трубам с отверстиями для воздуховодов.
• Выходы оборудуют в кухне, ванной, санузлах. На чердаке их объединяют в общую укрытую утеплителем трубу и выводят за поверхность кровли, часто заканчивая систему специальным «грибком».

Также вентканалы в доме из газобетона можно выполнить в армировочном поясе, однако это усложняет замену или ремонт труб в случае возникновения такой необходимости. Чтобы избежать сквозняков, входное и выходное отверстие монтируют на значительном расстоянии друг от друга, в идеале – в разных комнатах.

Чтобы сделать воздухообмен эффективней, можно расположить вентканал над печью, батареями отопления и другими источниками тепла. Кладовки, гардеробные и другие небольшие помещения могут проветриваться за счет зазора в дверях.

Естественная вентиляция в доме из газобетона хорошо справляется с задачей в теплую и прохладную погоду, но может давать сбои при существенном повышении или понижении температуры. В летнюю жару горячий воздух с трудом выводится из помещения, так как не создается нужного перепада давления для перемещения воздушных масс. Проблема решается с включением кондиционеров. А зимой разница температур слишком существенна и вентилирование может происходить слишком интенсивно.

Принудительная вентиляция

Принудительная вентиляция в доме из газобетона осуществляется за счет работы вентиляторов, направляющих воздушный поток в нужную сторону. В небольших зданиях на несколько комнат имеет смысл установка рекуператоров. Эти приборы прогревают поступающий воздух за счет тепловой энергии выходящего потока, поэтому помогают снизить теплопотери в холодный период. Недостаток этих устройств – небольшой радиус действия, поэтому рекуператоры приходится устанавливать в каждой комнате, что снижает декоративную эстетику помещения.

Для обустройства более совершенной системы в доме из газобетона приходится прокладывать вентканалы. Это выполняется по той же схеме, что и для естественного воздухообмена. В зависимости от необходимости выбирают один из типов принудительных устройств:

• приточные;
• вытяжные;
• приточно-вытяжные.

Системы часто комплектуются многими полезными элементами и могут увлажнять, фильтровать, подогревать, обеззараживать воздух. Наиболее интересные модели оборудованы таймером, системой управления, могут включаться чаще при превышении определенного уровня влажности.

Устройство вентиляционных каналов

Учитывая тот факт, что газоблоки являются относительно хрупким и склонным к влагопоглощению материалом, особое внимание необходимо уделить сооружению вентканалов. Это может быть выполнено несколькими способами:

• выкладыванием из кирпича;
• путем гильзования пластиковыми трубами;
• с помощью установки оцинкованных коробов с последующей обкладкой газоблоками.

Монтаж оцинкованных коробов производится крайне редко из-за довольно высокой стоимости и трудоемкости. Также стальные изделия нуждаются в дополнительной теплоизоляции, поскольку склонны к образованию конденсата.

Вентканалы из кирпича

Вентиляционные каналы из кирпича обычно выкладываются только в смежных помещениях с повышенным уровнем влажности (ванная, кухня и др.).

Несколько основных требований к кирпичным каналам вентиляционной системы:

• Для кладки применяется керамический полнотелый кирпич. При использовании пустотелых изделий все пустоты обязательно заполняются раствором, во избежание проникновения отработанного воздуха в смежные каналы и помещения.
• Идеально гладкие внутренние стенки – выступающий со швов раствор будет препятствовать свободной циркуляции воздуха. Швы рекомендуется затирать на каждых 2-3 выложенных рядах, избегаю падения раствора внутрь воздуховода.
• Отсутствие любых механических устройств в кирпичных вентканалах.

Гильзование пластиковыми трубами

Данный метод считается самым эффективным при устройстве принудительной вентиляционной системы. Это обусловлено тем, что на пластиковых трубах не образуется конденсат. Оптимальный диаметр труб – 130 мм. Однако конкретные размеры воздуховода рассчитываются при проектировании на основании объема количества человек в доме, климатических условий и других факторов.

• Крепление отвода в газоблоке расположенном на уровне вентотверстия и его соединение с пластиковой трубой.
• Обход воздуховода выполняется путем выпиливания отверстий в блоках при кладочных работах.
• Заполнение пространства между стенками газоблоков и трубами раствором.
• Утепление труб в местах прохода через чердак и крышу.

Соединение отдельных вентиляционных каналов в один воздуховод на уровне чердака с последующим его выведением через крышу на улицу или подсоединением к рекуператору или канальному вентилятору.

Вывод

В ряде случаев наибольший эффект получается при совмещении естественной и принудительной вентиляции в доме из газобетона. При этом если система не была внесена в проект здания при строительстве, можно провести навесные каналы только для выходных отверстий и установить окна с точечными приточными разъемами.

СКИДКА 400 руб/м3 от цены! Блок газосиликатный стеновой для малоэтажного строительства YTO.

О-блок YTONG – Газобетонные блоки YTONG длиной 500 мм со сквозными отверстиями. Для вентил.

СКИДКА 5% от цены! Летний раствор Premium для тонкошовной кладки блоков Ytong

Блок газосиликатный стеновой для малоэтажного строительства Bonolit, ровный, плотностью D5.

Толщина данного блока в 100 мм является минимально используемой в качестве перегородок меж.
