Вентиляция в парной своими руками из чего сделать

Произвести монтаж вентиляции в парилке бани стоит в обязательном порядке. При желании подобную систему вполне можно собрать своими руками, так как конструкция ее обычно не слишком сложная. О том, как обеспечить в парилку приток свежего воздуха я и расскажу вам ниже.

Какую систему выбрать?

На данный момент существует всего две разновидности систем, применяемых в банях:

— С естественной тягой. Воздухообмен производится сам по себе – через щели в полу, входную дверь и окно.
— С принудительной. Устроить такую вентиляцию немного сложнее. К тому же для ее сборки придется дополнительно приобрести специальное оборудование.

Вентиляционные системы принудительные применяются тогда, когда баня рассчитана более, чем на 10 человек или имеет большую площадь.

Составляем проект

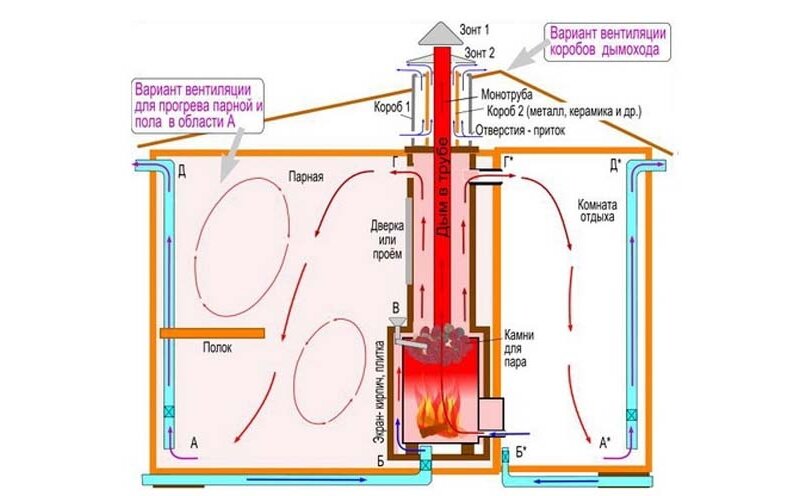

Перед тем, как приступать к монтажу вентиляции в парилке, вам нужно будет обязательно продумать схему расположения всех элементов. Из чего именно состоит банная система вентиляции, смотрите в таблице ниже:

При применении данной схемы, поток, поступающий с улицы, будет нагреваться печью, и подниматься наверх. Достигнув противоположной стены, он остывает и – по законам физики – опускается вниз. Далее, благодаря тяге, создаваемой лопастями, он удаляется из парной наружу.

При желании вы можете использовать и другие схемы. К примеру, иногда оба канала и подающий и вытяжной устраиваются на стене – против печи. При этом первый вырезают на высоте в 300мм от потолка, а второй – в 300мм от пола.

Совет: Доверьте разработку чертежей проветривания бани специалистам. Разного рода ошибки могут привести к самым неприятным последствиям – от переохлаждения помещения, до скапливания в нем вредного угарного газа.

Как сделать вентиляцию в парилке правильно?

Составляя проект, важно правильно выбрать диаметры вытяжного и приточного каналов. Чем объемнее парилка, тем больше они должны быть. Проще всего этот параметр определить опытным путем. На приточное отверстие следует поставить поворотную заглушку. С ее помощью в последующем можно будет регулировать температуру прогрева помещения.

Важно: Для того чтобы находиться в парилке было комфортно, воздух здесь должен обновляться примерно 5-6 раз в час в полном объеме.

Также обязательно учитывайте такой параметр, как производительность вентилятора. Вычислить его несложно. Для этого следует определить объем помещения и умножить его на необходимое количество замен воздуха в час.

Как просверлить каналы в стенах?

Итак, давайте посмотрим, как собственно сделать вентиляцию в парилке бани. Выдолбить отверстия в бревне или брусе, из которых обычно строится баня, своими руками не сложно. Для этого вам понадобится дрель. Порядок выполнения работы таков:

• Возьмите патрубок от вентилятора, приложите его к бревну и обведите карандашом.
• Просверлите по получившейся окружности отверстия на небольшом расстоянии друг от друга.
• Выбейте оставшиеся «перегородки» зубилом и выбейте деревянный круг наружу.

Приточный канал прорубается подобным же образом. Закрепите к нему декоративную перекрывающую дверку.

Монтаж вентилятора

Далее в выдолбленную вытяжку вставьте патрубок. Если ширина его больше чем необходимо, сделайте разметку и отрежьте лишнюю часть. Зафиксируйте патрубок саморезами. Если между ним и стеной остались щели, промажьте их герметиком. Вставьте прибор в патрубок. Проводка в бане – вопрос отдельный. Если не хотите серьезных проблем в будущем, обязательно соблюдайте при ее проведении правила противопожарной безопасности:

1. 1) Кабель должен быть защищен двумя слоями резиновой изоляции.
2. 2) Сами провода рекомендуется использовать медные.
3. 3) Протягивается кабель в ПВХ трубе.
4. 4) Между трубой и стеной прокладывается асбестовый лист не менее 3мм.

Как видите, технически устройство вентиляции в парилке – дело несложное и вполне выполнимое своими руками. Основная трудность заключается в правильном составлении схемы и выборе диаметра приточного и вытяжного каналов. Это работу все же рекомендую поручить специалистам. Иначе баня может получиться не слишком удобной в использовании, а в самом тяжелом случае и просто опасной для здоровья и жизни.

Видео по теме:

Вентиляция пола в бане — это острая необходимость. Постоянная сырость полового покрытия неминуемо приведет к гниению материала, даже при бетонном основании. А полы с участками гнили, плесени, грибков становятся источником различной заразы и неприятного запаха. Да и долговечность такого элемента будет короткой. Сделать вентиляцию пола бане — это значит, увеличить срок его эксплуатации без ремонта, исключить нездоровое влияние на человеческий организм и обеспечить комфорт банной процедуры.

Гниль на полу в бане свидетельствует о недостатке вентиляции

Особенности проблемы

Пол в бане находится в экстремальных условиях. Активное увлажнение материала идет как снизу (со стороны грунта), так и сверху при эксплуатации заведения. Особенно тяжелые условия создаются в парилке, где насыщенный разогретый водяной пар, контактируя с напольным покрытием, охлаждается и конденсируется. Образующаяся вода проникает внутрь материала, создавая благоприятную среду для различных вредных организмов. Разрушительный процесс ускоряет повышенная температура, которая у поверхности пола может составлять 30-40 градусов.

Не намного лучше условия и в моечном отделении. Здесь на пол льются потоки воды (причем и теплой, и холодной) из душевых кабинок и различных емкостей для поливания. Более того, вода смешана с моющими средствами, что повышает агрессивность воздействия.

Более благоприятная среда возникает в предбаннике и комнате отдыха. Однако и в этих помещениях не следует сбрасывать со счета возможность проникновения пара из парилки через открытую дверь, а также влаги с мокрых ног.

Вентиляция пола в бане предотвращает появление грибка и гнили, а также вытягивает лишний пар

Со стороны почвы увлажнение вызывается естественными условиями. Наиболее опасно наличие высоко расположенных грунтовых вод и подъем уровня воды при длительных осадках, таянии снега и паводковых ситуациях. В принципе для защиты от воздействия этой влаги предназначаются дренажные системы и слои гидроизоляции в конструкции пола, но и они полностью исключить проникновение влаги снизу не могут.

нюанс!
Вентиляция полов в бане своими руками считается эффективным способом борьбы с проблемой сырости.

Обеспечивая приток свежего воздуха, она ускоряет высыхание материала в период между банными процедурами. Она не дает возможности накапливаться конденсату на поверхности, не дает активно развиваться микроорганизмам, выводит из помещения загрязненный воздух.

Принципы организации вентиляции

Вентилирование пола в банных помещениях может выполняться различными методами. Одним из важнейших элементов системы считается создание вентиляционных пространств в напольной конструкции, что позволяет устранить накопление влаги внутри, между слоями. Основная система может основываться на нескольких характерных конструкциях: вентиляция под полом в бане, общая вентиляция банного помещения, обдув теплым воздухом.

Конструктивно любая вентиляция помещения должна включать вход для свежей воздушной массы и выход для загрязненного воздуха. Для этого все банные помещения оборудуются входными и выходными вентиляционными отверстиями (отдушинами). Кроме того, при необходимости монтируются воздуховоды (воздушные каналы), заслонки, защитные решетки, обеспечивающие подачу воздуха в нужный период и в нужном направлении.

По характеру обеспечения воздушного потока, данный процесс может быть естественным и искусственным (принудительным). Классическим считается первый вариант, при котором перемещение воздушного потока происходит самопроизвольно в соответствии с законами конвекции, т.е. в результате градиента температуры или давления. Когда происходит такая вентиляция пола в бане, схема потоков имеет характерный вид (рис. 1).

Нюанс!
При естественной схеме входная отдушина должна располагаться как можно ниже (под полом или возле него).

Воздух, нагреваясь, будет подниматься вверх, и именно там должно располагаться выходное отверстие. Не рекомендуется вентиляция пола в бане через чердак, т.е. через отдушину в потолке. На чердаке формируется закрытое пространство, где накапливаются постепенно все вредные выделения, которые затем через отверстие могут возвратиться в баню, но уже в концентрированном состоянии.

Рисунок 1. Естественная вентиляция происходит за счёт разницы давления воздуха в парилке

Принудительная вентиляция банного пола основывается на использовании специального оборудования, создающего регулируемый воздушный поток в требуемом направлении. Возможно применение таких разновидностей искусственной вентиляции:

1. Вытяжной тип: приток свежего воздуха извне происходит естественным путем, а выходная отдушина обеспечивается вытяжным вентилятором, принудительно вытягивающим отработанную воздушную массу.
2. Приточный тип: осуществляется принудительная подача свежего воздуха с использованием входного воздушного вентилятора, при этом выведение его из банного помещения идет естественным путем через соответствующую отдушину.
3. Приточно-вытяжной тип совмещает перечисленные технологии, совмещая принудительную подачу и отток воздуха.
4. Общеобменная система является усложненным вариантом предыдущей вентиляции. Создается единая схема воздушной циркуляции с применением воздуховодов, что дает возможность контролировать объем, направление и скорость перемещения воздушного потока.

Существует вариант отточной вентиляции через пол в бане наружу

Особенности проектирования системы

При обустройстве вентиляции пола необходимо учитывать ряд конкретных условий. Эффективность и комфортабельность системы обусловлена выполнением таких требований:

• недопущение охлаждения пола во время банной процедуры, особенно важно обеспечить отсутствие сквозняков (не должно тянуть по ногам);
• объем воздушной массы должен быть достаточным для выполнения поставленных задач;
• должна обеспечиваться быстрая, оптимальная сушка, особенно при наличии деревянных полов, когда недопустима сырость, но плохо сказывается и чрезмерное высушивание, способное вызвать растрескивание древесины;
• обустройство вентиляции следует производить на стадии строительства бани, когда создаются отдушины нужной формы и размера, закладываются трубы, формируются распределительные каналы (зазоры).

При обеспечении приточной вентиляции через пол необходимо, чтобы по полу не тянул холодный возудх

Качество и характеристики вентиляции зависят, прежде всего, от расположения отдушин. При выборе места для них необходимо учитывать климатические условия (влажность и температуру воздуха), ветровую обстановку («розу ветров»), ландшафт участка, наличие загрязняющих источников, а также внутренние факторы – тип и расположение печи, конструкция дверей, наличие окон и форточек.

Наиболее часто входное отверстие для вентиляции пола размещается в следующих местах, на 3-х различных уровнях:

• самый низкий уровень: в фундаменте или под напольным покрытием;
• непосредственно под печкой или на уровне её основания;
• в стене на высоте 35-45 см от пола (лучше всего за печью).

Наиболее распространенные варианты

Наиболее часто при организации вентиляции пола в бане используются следующие достаточно простые решения:

1. Сделать вентиляцию бане под полом можно, создав воздушную тягу под напольным покрытием. Для этого входное отверстие оборудуется ниже уровня верхнего настила, а сам настил приподнимают над черновым полом на 3-5 см. Между досками настила оставляется зазор 10-15 мм.
2. Вентиляция по системе Баста. Поступление воздушного потока обеспечивается под печью, при этом выход устраивается на противоположной стороне. Под полом воздушная масса направляется по коробу, облицованному алюминиевой фольгой. Размер такого воздухопровода соответствует размеру дымоходного канала. Таким образом обеспечивается горячая вентиляция пола в бане.
3. Вентиляционный стояк. Такая система часто применяется в моечном помещении. В этом случае устанавливается асбестовая труба, которая выводится за пределы банной крыши, что создает хорошую воздушную тягу. Подобный стояк, обычно, комплектуется дефлектором.

Вентиляция по системе Баста в парилке

Особенности системы под полом

Вентиляция, смонтированная под полом бани, обладает рядом преимуществ. Помимо того, что она помогает устранять конденсат и обеспечивать сушку напольного покрытия, спрятанный внизу воздушный поток не может вызвать сквозняков, а значит, систему можно использовать и во время банной процедуры.

Для эффективной работы вентиляции под полом важно правильно обустроить сливную систему, т.е. постоянно удалять сточные воды за пределы бани. Вентилирование обеспечивается обустройством в фундаменте 2-х отверстий. Они располагаются на противоположных стенах, но не прямо друг против друга. Вообще, оптимальным считается вариант, когда воздушный поток проходит по сложному пути, охватывая максимально возможную площадь. Отдушины комплектуются задвижками, позволяющими регулировать время подачи свежего воздуха и скорость потока. Следует выделить одну из разновидностей выходной отдушины – вертикальное отверстие через всю толщу фундамента до грунта. По такому каналу обеспечивается и дренаж влаги.

Вентиляционный канал под полом формируется перемычками (лагами), в качестве которых обычно используется брус размером 6-8 х 10-15 см. Эти лаги монтируются на бетонную стяжку, выполненную с уклоном для отвода стока. Дощатый настил укладывается поверх лагов, причем доски крепятся с зазором, что обеспечивает свободный отток воды. Задвижки на отдушинах открываются с учетом температуры внешнего воздуха. Летом они могут быть открыты постоянно, но в зимнее время активную вентиляцию следует проводить только при отсутствии людей в парилке.

Обустройство теплых полов

Один из самых комфортных и эффективных вариантов – сделать теплый пол в бане вентиляцией. Для решения этой задачи надо направить в вентиляционные каналы нагретый воздух. В банных условиях его можно получить с помощью печи. Можно использовать двухсекционную трубу, которая обеспечит вентиляцию и помещения, и подполья. Эта труба направляется через банную печь, а воздушный поток разделяется по 2 направлениям: в парилку и под пол. Такую систему желательно снабдить принудительной вытяжкой.

В раздевалке бани можно соорудить тёплый пол с вентиляцией

совет!
Теплый пол с вентиляцией горячим воздухом необходимо хорошо изолировать от поверхности грунта для уменьшения охлаждения канала от почвенных вод (особенно в зимнее время).

Для этого укладывается гидроизоляция и эффективный теплоизоляционный слой. В рассматриваемой системе внешний настил накладывается с плотной подгонкой досок друг к другу, без зазора. Выход системы совмещается с дымоходом, что увеличивает тягу. Входное и выходное отверстия оборудуется задвижками.

Вентиляция пола в бане считается важным элементом её обустройства, позволяющим предотвратить гниение материала и повысить срок службы всего сооружения. С помощью вентиляции можно обеспечить теплые полы, что повысит комфортность банных процедур. Вентиляционную банную систему можно обеспечить своими руками, но для этого необходимо учитывать специфические требования и рекомендации специалистов.

Кирилл Сысоев

Мозолистые руки не знают скуки!

Содержание

Создать оазис гармонии среди горячего пара, текущей рекой из душевых воды или мини-бассейнов непросто. Эксплуатация бани требует соблюдения некоторых тонкостей еще на этапе строительства. Чтобы повышенная влажность не испортила строение, а спертый воздух не помешал банным процедурам, необходимо правильно выбрать и сделать вентиляцию.

Вентиляция в бане – схема и устройство

Приток и отток воздуха – важнейшее условие, поскольку воздухообмен строится на балансе приточной вентиляции (свежий воздух) и вытяжной – выход отработанного. Движение воздушного потока может происходить естественным, принудительным или комбинированным способом. От правильного выбора вентиляционной системы будет зависеть уровень влажности воздуха, циркуляция потока, теплообмен. При нарушении схемы и устройства вентиляции в бане нарушится микроклимат, будет трудно дышать, а на стенах появится плесень. Избежать этого помогут советы экспертов:

• Вытяжное отверстие должно находиться выше, чем приточное, потому что холодный воздух тяжелее теплого.
• Не рекомендуется делать вытяжное отверстие на потолке, поскольку это место прогревается медленнее других.
• Классическое расположение приточного отверстия – около печи и близко к полу.
• Вентиляция бани должна строится по принципу: приточные отверстия располагаются на противоположной стене от вытяжных, при этом на последних следует установить заслонки.

Вентиляция в парной

Чтобы подобрать правильную систему, продлевая жизнь строению и отделочным материалам, следует разобраться с особенностями каждого вида, а вентиляция парной бывает следующих типов:

Вентиляция в предбаннике

Парилка с ее высокой температурой часто окружена функциональными помещениями. Просушить элементы обстановки, поддержать комфортные условия, обеспечить приток обогащенного кислородом воздуха – вот основные функции вентиляции в предбаннике. Если парилка используется круглый год, то надо позаботиться о монтаже вентилятора, идеальный вариант – принудительная (механическая) система с выводом отработанного воздуха через туалет или моечное отделение. Естественный способ – открытее настежь двери и окна – это ненадежный способ проветривания предбанника.

Вентиляция в мойке бани

Правильно установить печь, распределить поток холодного и теплого воздуха так же важно, как и позаботиться о других банных процедурах. Желание помыться, ополоснувшись водой, потребует внимательного подхода к обустройству этого места. Чтобы под полом или в стенах не скапливалась сырость, нужна вентиляция в моечном отделении бани. Самый простой вариант – сделать совмещенную парную и мойку, а если эти помещения раздельные, то потребуется специальное оборудование для удаления конденсата.

Вентиляция в комнате отдыха бани

После активных банных процедур, когда перегретый воздух паровой расслабляет мышцы, хочется отдохнуть. Устройство вентиляции в комнате отдыха бани почти ничем не отличается от общих принципов. При небольшом размере помещения, где есть пару полок, и отсутствии контакта с водой можно с периодичностью устраивать сквозняк. Если же помещение большое, то необходима вентиляция для бани комбинированного вида. Среди новейших технических разработок лучше отдать предпочтение компактным устройствам – проветривателям.

Вентиляция в каркасной бане

Деревянные полы уже за пару лет прогниют, если не позаботиться о вентсистеме и просушке. Даже антисептическая обработка не справится с этим так, как вентиляция в каркасной бане, обеспечивающая приток свежего воздуха. Схема устройства естественной вентиляционной системы включает: каналы, трубу от печи, сквозную выемку, форточки, двери. Отдушина в бане располагается сверху, ближе к крыше, при этом для регулирования потока ее надо снабдить задвижкой или заслонкой. Принудительная вентиляция в бане из каркаса применяется там, где только одна из стен является наружной.

Вытяжка в бане из сруба

Из деревянного бруса получается традиционная русская парилка, и если правильно расположить отдушины, то направление воздушного потока создаст комфортные условия. Чтобы обеспечить полное проветривание, вытяжку в бане из сруба все же придется обустроить. Классический вариант предполагает устройство естественной схемы воздухообмена. Особенность поддувала печи-каменки, шибер с клапаном для дымохода, крепление вентиляторов для ускорения воздухообмена – все это необходимо, чтобы исключить образование слоя конденсата и сквозняка.

Как сделать вентиляцию в бане

Еще на этапе строительства придется предусмотреть создание вентиляционной системы. Как сделать вытяжку в бане, чтобы поддержать микроклимат? Бревна традиционной парилки укладывают с зазором, поэтому щели сруба пропускают свежий воздух, а проветривать можно с помощью сквозняка. Система вентиляции в бане кирпичной, из пеноблока или из других современных строительных материалов, потребует закладки вентсистемы с необходимым количеством приточных и вытяжных отверстий до начала возведения строения. Предпочтение следует отдать комбинированной или механической схеме.

Вентиляция басту

Чтобы сухой пар дарил жаркие объятия, мог обогревать полы и защищать стены от гнили, монтаж вентиляции басту производят так:

1. В фундаменте здания не нужны специальные отверстия, можно сделать деревянный пол со щелями. Оборудовать помещение стеклянной дверью с тремя навесами, хорошим уплотнителем, защелкой на магнитах.
2. Установить электрическую печь конвекционного типа, которая обеспечит режим циркулирования воздушных потоков по принципу перевернутого стакана.
3. Приток сделать под печью, а вытяжное отверстие – под полоком в 30 см от пола. Теплый воздух будет подниматься вверх по коробу под вагонкой и выводиться наружу через отверстие, которое следует сделать на противоположной стене от притока (по диагонали и как можно дальше).
4. Прогретый воздух заполнит парную, выталкивая холодный к низу. Если сделать канал со смежным помещением, то парилка будет отдавать часть тепла и ему.

Вентиляция сауны

Закладывать основы вентсистемы необходимо на стадии строительства, потому что переделка готового здания обойдется дороже. Краткая инструкция по проектированию вентсистемы бани выглядит так:

1. Допускается свободное расположение отдушин, поэтому подходит комбинированная или механическая система, включающая вытяжки для бани.
2. Для непрерывного притока свежего воздуха сделать отдушину на уровне полуметра от пола около печи, а вытяжное отверстие – на противоположной стене.
3. Обязательно установить регулируемые заслонки (затвор, шибер) на притоке и отводе для поддержания микроклимата.

Вентиляция в русской бане

Чтобы естественная вентиляция в парилке русской бани способствовала оздоровительному эффекту, при обустройстве необходимо придерживаться следующей схемы:

1. Позаботиться о возможности проветривания: окно, дверь, продухи.
2. Верхние уровни окна и двери должны совпадать, а выше – это место для теплового кармана. Для залповой вентиляции небольших парных простого проветривания хватит, чтобы быстро обновить воздух.
3. Печь с дымоходом – это естественная вытяжка для бани: отработанный воздух будет идти по коробу вверх, а приток осуществляться через щели внизу двери.
4. Для воздухообмена обустроить продухи: вытяжное отверстие под потолком, оборудовать его дверцей (заслонкой), а приток сделать рядом с печкой и установить вентиляционную решетку.

Видео: как правильно сделать вентиляцию в бане

Нашли в тексте ошибку? Выделите её, нажмите Ctrl + Enter и мы всё исправим!

Бани всегда славились своими целительными свойствами. Но для получения оздоровительного эффекта необходимо не только прислушиваться к советам медиков, но и организовать в собственной бане правильную систему вентиляции.

Те, кто бывал в классических деревенских банях, выполненных из дерева, вряд ли вспомнят наличие в таких парных вытяжных отверстий. На самом деле, там их и нет. Ведь небольшое количество свежего воздуха, поступающего в баню из щелей в полу, окошке или дверном проеме, может обеспечить потребности 2-3 человек.

Но баня, рассчитанная на большую вместимость, а тем более кирпичная, в обязательном порядке должна быть обустроена вентиляционной системой для выполнения следующих важных моментов:

• поступления свежего воздуха, который препятствует скоплению углекислого газа в парилке и сохраняет здоровье людей, находящихся в бане;
• циркуляции воздуха, которая позволяет просушивать помещение после банных процедур. Это препятствует возникновению в бане неприятных запахов, росту плесневых грибков и способствует увеличению срока эксплуатации постройки без необходимости замены элементов из древесины;
• равномерному распределению нагретого воздуха в парном помещении бани.

При этом если вытяжка устроена правильно, она не должна приводить к следующим неприятным последствиям:

• к падению температуры в парной во время банных процедур;
• нарушению правильного расслоения воздуха по температуре – самый прохладный слой должен быть внизу;
• удалению из парной чистого воздуха, а не насыщенного углекислым газом.

В парной с хорошей вентиляцией дышать легко, а отдыхать — приятно

Как устроена банная вентиляция

Систему вентиляции бани правильно предусматривать еще на этапе строительства, ведь именно в этот момент можно сделать вытяжку правильно и самостоятельно с наименьшими трудовыми и материальным затратам. Кроме того, процесс проделывания отверстий в готовой конструкции может привести к уменьшению прочности стен.

Воздухообмен в бане обеспечивается при помощи двух отверстий.

1. Приточное отверстие располагается внизу и обеспечивает поступление свежего воздуха в баню.
2. Вытяжное отверстие находится вверху на противоположной приточному отверстию стене. Благодаря вытяжке отработанный воздух удаляется из помещения парной. Однако если отверстие расположено очень близко к потолку, то горячий воздух быстро удаляется из помещения, что приводит к понижению температуры парной.

Такая конструкция позволяет регулировать направление воздушного потока. В момент, когда баня топится, все три отверстия находятся в закрытом состоянии. Когда люди парятся, открыто приточное и нижнее вытяжное отверстие. После банных процедур вся вентиляция находится в открытом состоянии, что позволяет хорошо просушить баню.

Вентиляция в бане может быть механической. В ней воздух в парилке циркулирует благодаря нагнетательному оборудованию. В более сложном и дорогом варианте за процессом подачи воздуха следят специальные приборы, которые при необходимости запускают систему вентиляции. Применение механической вытяжки позволяет расположить отверстия на любой из стен, а также исправить погрешности при организации естественной вентиляции.

В любом случае для обеспечения воздухообмена в бане существует несколько схем вытяжки, отличающиеся друг от друга по местоположению отверстий.

Видео — Вентиляция в бане с печью — кондиционером

Способы устройства вентиляции в бане

Опишем несколько наиболее популярных и простых способов обустройства вентиляции в парной. Они могут быть как с использованием вентиляторов, так и осуществляться полностью естественным путем.

Способ 1

Это описанная выше схема естественной вентиляции с одним приточным и двумя выходными отверстиями.
Входное отверстие в такой системе проделывают в стене сразу за печкой на расстоянии в 0,3 м от поверхности пола.

Для соединения выходных отверстий друг с другом применяют короб, который делают из деревянных досок, в нем прокладывают гофрированную трубу длиной около одного метра. Сами отверстия снабжаются заглушками, позволяющими регулировать потоки воздуха, как это было описано выше. Помимо заглушек вам понадобятся также и решетки, предотвращающие попадание в баню насекомых и грызунов через вентиляцию.

Такая система применима для небольших бань.

Способ 2

Это еще одна простая и наиболее распространенная схема вентилирования пространства бани. В ней приточное отверстие располагают за печью чуть выше пола (около 0,3 м). Вытяжка находится на такой же высоте, но на противоположной стене и оборудуется вентилятором, принудительно вытягивающим отработанный воздух.

Способ 3

Способ 3 чем-то схож с предыдущим. Только вход воздуха устраивают на высоте полуметра от каменки, а выход – чуть выше пола (около 0,2 м). Вытяжку оборудуют вентилятором.

Способ 4

Способ 4 применяется для бань, у которых парная имеет лишь одну стену, выходящую на улицу. В этой системе отверстия для притока и выхода воздуха располагаются на одной стене напротив печи. Входит воздух в нижнее отверстие, находящееся на высоте 30 см от пола, а выходит в верхнее, которое расположено на 30 см ниже потолка и оборудовано вентилятором.

Чистый воздух попадает в помещение, сталкивается с печью, нагревается, поднимается и направляется через выходное отверстие наружу.

Способ 5

Способ 5 подходит для бань, в которых между досками пола есть небольшие зазоры в полсантиметра. Приточное отверстие располагают за печкой. Охлажденный и отработанный воздух опускается к полу и выходит через щели в подполье, где находится вытяжное отверстие в стене цоколя, соединенное с вентиляционной трубой, выводящей потоки воздуха над крышей.

Способ 6

Если в вашей парилке печь топится весь период работы бани, то поддувало может само выполнять функцию вентиляции, а точнее, вытяжки. В таком случае необходимо только отверстие для притока воздуха, которое располагают вблизи пола напротив печки. Поддувало же должно быть немного ниже чистового пола.

Пошаговая инструкция установки вентиляции

При обустройстве бани вентиляцией важно соблюдать следующие условия:

• если баня прилегает к жилому строению, то приток воздуха должен идти по направлению от жилья к парилке;
• вытяжное отверстие соединяют с коробом или трубой, которую в обязательном порядке выводят над крышей бани;
• вытяжку не стоит делать над полками, чтобы исключить действия сквозняка на распаренных людей.

Обобщенно процесс монтажа вентиляции можно описать следующим образом.

Шаг 1

В выбранных местах предусматривают на этапе строительства или подготавливают уже после стройки входное и выходное отверстия, сечение которых должно составлять 10-20 см.

Шаг 2

Оборудуют коробами из металла, пластика или дерева подготовленные отверстия.

Шаг 3

Устанавливают при необходимости вентилятор на вытяжку.

Обратите внимание! Для бань необходимо применять вентиляционное оборудование из термостойкого материала и с классом защиты не менее IP-44.

Шаг 4

Монтируют на отверстия решетки и заглушки.

Шаг 5

Выходное отверстие соединяют с трубой, которую выводят над кровлей.

Обратите внимание! Помимо вентиляции помещения необходимо обеспечить циркуляцию воздуха под полом. Для этого на этапе строительства в цоколе на противоположны сторонах делают отверстия, которые закрывают решетками для защиты от грызунов.

Вот таким несложными способами можно устроить банную вентиляцию, обеспечив долгий срок службы парной и комфортное пребывание в ней.

Видео – Схема вентиляции в бане

Вентиляция в бане — это не только комфорт, но и насущная необходимость. Она нужна и во время банных процедур и после них:

• В процессе важно, чтобы никто не угорел
  . Опасность отравления угарным газом существует всегда — это результат неполного сгорания топлива. Поэтому вентиляция нужна для безопасности людей в бане.
• Помимо этого воздух, который вдыхается и выдыхается, становится «отработанным»
  , и его нужно удалять, замещая новым, с большей долей кислорода.
• Регулировать температуру,
  следя за состоянием людей, тоже можно с помощью вентиляции, особенно, когда нужно сделать это экстренно.
• Любая печка работает за счет кислорода (горение — это окисление), поэтому и ей нужна вентиляция. А при грамотном устройстве можно получить еще и экономию топлива
  .
• И, наконец, просушка после, от которой напрямую зависит долговечность строения, особенно его деревянных частей. Вентиляция способна стать хорошей профилактикой грибков и гниения
  .

При этом банная вентиляция достаточно сложна и разнообразна по устройству. Конечно, вопрос можно свести к финансовым вложениям, но на деле нужен просто хороший спец по вентиляции, который найдет оптимальное решение в каждом конкретном случае. Мы же рассмотрим все возможности и особенности устройства .

Система вентиляции в бане: какая она может быть?

Системы вентиляции в банях разделяются сразу по нескольким параметрам:

• принудительная или естественная;

• вытяжная, приточная или приточно-вытяжная;

• местная или общеобменная
  .

Поясним, что принудительная отличается от естественной наличием вентиляторов, которые насильно гонят воздух внутрь или наружу, местная отличается от общеобменной своим локальным характером, например, дымоход над печкой — местная вентиляция, а отдушины — часть общеобменной.

Что же касается приточной, вытяжной и их комбинации, то это обозначения того, какой воздух куда направляют: вытяжная гонит отработанный воздух наружу, приточная — свежий внутрь, а их комбинация создает сбалансированный воздухообмен внутри помещения.

Это общие термины для любой вентиляции, но наша задача — рассмотреть банную, имеющую свою специфику. Советуем попутно ознакомиться с (8 типов).

Полезное видео

Посмотрите небольшой ролик, как один из вариантов организации вентиляции в бане:

Естественная вентиляция в бане

Работает она на принципах физики, которые говорят, что нагрев делает воздух легче и заставляет его подниматься вверх. А увеличение объема холодного воздуха ускоряет движение горячего. Зная об этом свойстве, можно вообще не ставить никакие приборы, достаточно вентиляционных отверстий, расположение которых сделает одни из них приточными, а другие — вытяжными.

А еще в бане есть печь, и это очень благоприятное обстоятельство для направления циркуляции воздуха. Если приточное отверстие естественной вентиляции расположено у самого пола рядом с поддувалом, то печь сама будет втягивать свежий воздух, без всякого вентилятора. Также улучшению тяги способствует подъем чистового пола чуть выше отверстия под топкой.

Вытяжное отверстие делается обычно на стороне, которая противоположна стене с приточным отверстием, но это не единственный вариант.

Принудительная вентиляция

Если в те же отверстия поставить вентиляторы, то можно не опасаться безветрия или других погодных обстоятельств, которые плохо сказываются на циркуляции воздуха в бане.

В принципе, большого отличия между естественной и принудительной вентиляцией в самой схеме нет, это лишь вопрос того, в каких отверстиях стоят вентиляторы. Потому что можно ставить их не везде, усиливая только вытяжку или только приток. Но создавая большую разность между притоком и оттоком, мы меняем давление в помещении. Это легко обнаруживается по тому, как хлопает дверь. Задача же в создании баланса между оттоком и притоком, причем воздух во время банных процедур должен циркулировать медленно, не вызывая сквозняка. А при просушке сквозняк только на пользу.

ВАЖНО!
Направление, в котором вентилятор гонит воздух, зависит от расположения его лопастей, поэтому важно следить за тем, чтобы в приточном отверстии не оказался вытяжной вентилятор и наоборот.

Устройство вентиляции в бане: принципы работы

Вентиляцию бани можно условно разделить на функционирующую постоянно (кровельная, фундаментная, стеновая) и функционирующую периодически, во время банных процедур и работы печи. Та и другая — части единой вентиляционной системы, которая закладывается еще при строительстве.

Принцип работы вентиляционной системы: вытеснение отработанного воздуха свежим. В самом примитивном случае для этого достаточно двух отверстий, но на практике имеют значение и направления потоков, поэтому количество приточных и вытяжных отверстий может быть увеличено, а сами они снабжаются заслонками, которые и есть средство управления потоками, их объемами и скоростью.

Независимо от места приточные делаются всегда ниже вытяжных. Иногда приток воздуха обеспечивается через жалюзи внизу двери в парную. Но есть одно правило: откуда воздух берется, туда же он должен и отдаваться
. Если берем из помещения, нужно возвращаться не на улицу, а тоже в помещение. Иначе работать не будет.

Расчет площади вентиляционных окошек достаточно прост: надо исходить из того, что каждому кубометру объема помещения нужно окошко площадью 24 см². Окошки ни в коем случае не делаются прямо напротив друг друга на одной высоте.

1. При прогреве бани продухи в фундаменте закрываются, заслонки в парной задвигаются.

2. Во время парения окошки приоткрываются по необходимости.

3. После завершения процедур баня проветривается целиком.


В помощь вам также подготовлен (10+ разных схем).

Вентиляция басту в бане

Все большую популярность в российских банях получает вентиляция типа басту, названная в честь конвекционных шведских бань. Ее и сделать просто, и эффективность ее высока.

Приток воздуха под печь осуществляется с помощью вентиляционной трубы с улицы. При этом обязательно нужна заслонка, которая бы его перекрывала.

Для оттока воздуха монтируется короб, который начинается в 20-30 см от пола и уходит на улицу. Расположение короба — по диагонали от печи. Материал — лучше всего нержавейка. Короб тоже должен перекрываться на 100%.

Итак, работает это следующим образом: если внутрь помещения входит определенный объем, то соответствующий объем оттуда будет выталкиваться при наличии выхода. Работающая печь активно засасывает холодный воздух из приточного воздуховода. Часть его используется в горении (и уходит через дымоход), а часть поднимается вверх, нагреваясь по пути от печки. Избыточный объем параллельно начинает уходить через короб, который забирает воздух от пола. Поэтому свежий нагретый воздух оказывается в зоне дыхания, а отработанный оказывается внизу и уходит.

Видео

Посмотрите, как объясняется и делается Басту в этих роликах:

Вентиляция басту «включается» и «выключается» посредством манипуляций с задвижками. При этом печь должна работать, потому что именно она — тепловой насос, ответственный за циркуляцию воздуха. Если печь погасла, вентиляция басту в бане работать не будет
.

Идеальное применение вентиляция басту получает в сауне, где нужно менять воздух 6-8 раз в час. А вот в русской бане условия несколько иные и хотя басту можно ставить и в ней, есть ограничения на ее использование.

Вентиляция басту в русской бане

Русская баня — это не слишком высокая температура и обилие пара. В таких условиях вентиляцию басту в русской бане не стоит «включать» во время парения
.

Но можно спокойно запустить ее в самом начале, на этапе прогрева парной. При этом время нагрева увеличится, но он будет равномерным. Если же оставить задвижки открытыми, басту пересушит и перегреет парную. Можно попробовать «включать» басту на последнем этапе
парения — воздух будет легкий, горячий, дышать можно свободно. Отличное завершение парения.

В русской бане басту пригодится и для просушки после процедур
— с этим она справляется отменно и никаких запахов, никакой плесени при такой просушке уже не будет.

Вентиляция пола в бане

Пол в бане нуждается в полной просушке после процедур. Первым условием этого будет организация правильного стока, с уклоном, который отведет воду в канализацию. Конечно, вариантов устройства пола несколько.

Для проливного (мокрого) пола вентиляция особо важна
. Поэтому зазоры между досками, достигающие в ширину до 1 см нужны не только для отвода воды, но и для высушивания досок. А поможет в этом открытие продух в фундаменте, о которых мы расскажем ниже.

Сухой пол не предполагает щелей между досками, потому что монтируется из шпунтованной доски. А значит, принцип его проветривания несколько иной. Сушить придется сверху средствами залповой вентиляции (это означает открытие всех окон и дверей) и той системы, что предусмотрена в бане, например, принудительной приточно-вытяжной.

Полезное видео

Посмотрите к чему может привести сырость на сухом полу, даже если он покрыт яхтным лаком:

О вентиляционном стояке в моечной речь пойдет ниже, но он тоже влияет на вентиляцию пола.

И еще пол хорошо продувается во время работы печи, если (как уже упоминалось), поднять его уровень над поддувалом, а в самом полу оставить небольшие зазоры между досками.

Вентиляция фундамента бани

Собственно, с нее все и начинается, потому что она монтируется при закладке фундамента. Для этого берутся обрезки асбоцементных труб, заполняются песком и в таком виде закладываются среди арматуры, крепясь вязальной проволокой между прутьев на высоте от 5 до 12 см над уровнем грунта. После распалубки песок удаляют.

Всего таких отверстий может быть два, заложенные на противоположных сторонах цоколя. Однако в реальности надо учесть целый ряд разнообразных факторов, от которых в итоге зависит и количество отверстий, и их диаметр. Кстати, обычный диаметр — 11 см.

Полезное видео

Посмотрите, к чему может привести отсутствие продухов для вентиляции пола и фундамента:

Перед проектированием вентиляции берутся в расчет:

• удаленность бани от водоема;
• расположение (на возвышенности или в низине);
• окруженность другими постройками со всех сторон;
• роза ветров данного участка;
• площадь бани.

Понятно, что если баня в низине или вокруг сплошные строения, надо делать больше отверстий и даже со всех сторон. Также можно увеличить диаметр, но поставить решетку-жалюзи или заслонку.

ОСТОРОЖНО!
Грызуны могут проникать в незащищенные продухи, поэтому рекомендуется также затягивать их металлической сеткой.

Отверстия, снабженные заглушками, обычно оставляют закрытыми во время процедур, но для просушки их открывают.

Вентилирование разных помещений бани:

В силу различий в температурном и влажностном режиме каждого из банных помещений, вентиляция в них организуется по-разному.

мойки

Моечное отделение — самое влажное, поэтому рекомендуется оборудовать его вентиляционным стояком, который располагается в углу, под полом. Это асбоцементная труба, которая потом выводится на крышу и снабжается сверху дефлектором. Вентиляция в мойке происходит за счет разницы давлений между помещением и концом трубы над крышей, воздух стремится наружу, увлекая с собой и лишнюю влагу.

Причина, по которой приходится выводить на крышу, проста: если влажный воздух сразу выгонять на улицу, то стена, где будет расположено это отверстие, быстро испортится с внешней стороны.

парилки

чердака

Чердачная вентиляция — это особая песня. Она делается на этапе установки кровли.

1- перекрытие 2- софиты 3- конёк крыши

ВАЖНО!
Неверно мнение, что для вентиляции чердака достаточно по окошку на фронтоне. Эти окошки не заменят приточно-вытяжную систему в кровле.

Приточные отверстия делаются под навесом кровли (между обрешеткой кровли и верхней частью стены, где стропила опираются на мауэрплат), а вытяжные — на коньке. Отверстия должны быть и на фронтонах, но они небольшие и очень высоко расположенные.

Также важно принимать во внимание соотношение между площадью приточных и вытяжных отверстий с одной стороны и общей площадью чердака. Оптимально, чтобы первые составляли 1/500 от второй. Соотношение между площадью приточных и вытяжных не 50 на 50, вытяжные должны быть на 10-15% больше по площади, чем приточные
.

Эта система подходит для тех бань, у которых чердак холодный. А есть еще бани с мансардами. Там вентиляция тоже делается в момент, когда кровля еще открыта с чердака.

Для вентиляции подкровельного пространства (между материалом кровли и мембраной) может использоваться либо естественная, либо принудительная вентиляция. Но для функционирования той и другой нужны аэраторы и софиты.

Аэраторы устанавливаются либо на площади кровельного ската, либо на коньке (эти наиболее эффективные). Они служат для вытяжки. А софиты отвечают за приток воздуха. Это сайдинг-панели для обшивки свесов крыши, часть из которых должна быть перфорированной. Соотношение площади вентиляционных отверстий и вентилируемой площади то же, что упоминалось выше 1/500.

ВАЖНО!
Эффективность аэраторов будет выше, если устанавливать только обычные или только коньковые.

Вентиляторы для подкровельного пространства используются приточные. Особое внимание уделяется проводке, дабы она не стала причиной возгорания.

бани в подвале или цокольном этаже дома

Часть владельцев загородных домов отводит под баню подвал или цокольный этаж. Подобное расположение горячего и влажного помещения предъявляет особые требования к вентиляции, на которой держится теперь уже долговечность целого дома.

Заметим, что перепланировка бывшего жилого или хозяйственного помещения включает и перепланировку вентиляции. В целом, это затратнее, чем баня, заложенная в проект строящегося дома.

Так или иначе, нужно не забыть о вентиляционном зазоре между стенами и утеплителем
. Это обезопасит от порчи утеплителя конденсатом. Но влага в воздушном коридоре тоже должна куда-то уходить. Поэтому для подвальных и цокольных бань рекомендуется профессионально сделанная приточно-отточная вентиляция, причем лучше не естественная, а принудительная. Та и другая сопровождается установкой цокольного дефлектора.

Расположение подвальной вентиляции зависит от конкретики проекта и здесь приводиться не будет. Возможна также установка специального осушителя.

Хорошим вариантом будет выбор вентиляции басту — это не так затратно, но очень эффективно. Об устройстве басту говорилось выше.

душевой

При наличии в бане душевой кабины или открытого душа стоит установить рядом принудительную вентиляцию, которая ускорит процесс просушки.

Если считать, что приток воздуха обеспечен за счет уже имеющихся приточных отверстий, расположенных в моечной и других помещениях, то можно поставить вентилятор только на вытяжное отверстие, которое находится поблизости от душа. (Аналогичным образом можно поступить, если в бане есть санузел.)

предбанника

Предбанник страдает от конденсата в силу разницы температур между ним и горячими помещениями бани. Поэтому вентиляция в нем необходима так же, как и везде в бане
. Один продух располагается внизу, другой сверху. Нижний отвечает за приток воздуха, верхний — за его отток. Установка принудительной вентиляции не возбраняется. Помимо этого проветривать предбанник можно с помощью двери и (если есть) окна.

Вконтакте

Мы уже неоднократно обращались к теме банной вентиляции, но это были материалы касательно ее теоретической части.

Данная статья исправляет перевес теории и целиком посвящается практическим вопросам устройства вентиляции в бане.

Как правильно сделать вентиляцию в бане: планировать на этапе строительства

Действительно, далеко не единичны случаи возведения бань без какой бы то ни было вентиляции. На первый взгляд кажется, что поезд уже ушел. Однако на деле всегда есть возможность все исправить, правда, придется смириться с тем, что это влетит в копеечку. Особенно сложно делать забытую вентиляцию в кирпичной бане, где вентиляционные каналы прокладываются в стенах на этапе возведения.
Но и в других случаях задача не из легких.

Но что значит планировать на этапе строительства? В первую очередь речь идет о схеме расположения вентиляционных отверстий и каналов, которыми они соединяются с улицей или соседними помещениями (в зависимости от выбора). Исходя из этой схемы, объема помещений и нормативов, рассчитывается диаметр труб, обеспечивающий необходимый газообмен в каждом из банных помещений: парилке, моечной, комнате отдыха, предбаннике, туалете. Если вентиляция принудительная, то рассчитывается мощность вентиляторов.

Если баня уже построена

Возьмем, в качестве примера обычную русскую баню, в которой забыли сделать вентиляционные отверстия. В принципе, если имеются оконца, а топка печи расположена внутри парилки, то можно обойтись вообще без сверления отверстий.
Но придется постоянно прибегать к залповому проветриванию и использовать тягу печи в качестве вентиляционной.

Это решит проблему в целом, но есть недостатки, о которых стоит знать:

1. Открывая окна и двери, мы не столько снижаем температуру в помещении, сколько перегоняем пар в другие помещения (вместо улицы, откуда идет приток, он направляется внутрь и там выпадает конденсат), а потом пар выходит, а температура лишь немного понизилась и восстановится за короткое время.
2. Для использования печной тяги придется все же проделать отверстия, но только в нижней части двери парной. Тогда через нее пойдет приток из соседних помещений, которые, в свою очередь, будут тянуть сквозь щели с улицы.

Для регулировки вентиляции с помощью печи в ход идут шибер и печные дверцы. Если нужно увеличить воздухообмен, достаточно просто открыть шибер и дверцы топки до упора.
Для его сокращения шибер прикрывают, но не полностью, потому что в закрытом виде с непрогоревшими дровами – это гарантия отравления угарным газом.

Кстати
, проблема забытой вентиляции в бане из любого материала решается описанными способами. Заменить полностью приточно-вытяжную вентиляцию они не могут, но от заботы дырявить стены избавляют.

Если же такой вентиляции окажется недостаточно, придется сверлить стену. Но об этом – ниже.

Устройство, схемы: как сделать вентиляцию в бане

Есть ряд материалов, вошедших в другие статьи, поэтому, чтобы не повторяться, мы предлагаем вам перейти по приведенным ниже ссылкам – там вы найдете массу полезной информации на интересующую тему:

Вентиляция в бане своими руками: пошаговое руководство

Теперь приступим к разбору пунктов, из которых состоит создание своими руками банной вентиляции, назовем это пошаговым руководством.

Выбор схемы

В плане выбора схемы ответ на вопрос “как правильно сделать вентиляцию в бане” неоднозначен, так как есть разные схемы. Физика говорит, что приточное отверстие должно располагаться ниже вытяжного. Какой именно будет между ними разница высот – решать вам. Несмотря на то, что во многих источниках предлагается делать вытяжное отверстие под потолком (но ни в коем случае не на потолке, чтобы не портить чердак конденсатом), есть более продвинутая схема, в которой на одно вытяжное отверстие наружу приходятся два вытяжных внутри
. Это просто: ставится труба с двумя отверстиями – пониже за средним полком и под потолком, а выход на улицу у этой трубы один.

Еще схемы различаются тем, на каких стенах делать вытяжку. С приточкой чаще всего вопросов не бывает – она делается под печку, а вытяжку делают и на противоположной, и на той же стенах, и с выходом на улицу, и в смежное помещение.

Выбрать оптимальный путь вентиляционных потоков

Просто делаются расчеты только для принудительной вентиляции. Для естественной приходится принимать во внимание много факторов, в частности, силу и направление ветров, обычно дующих на этом участке. Зачем это надо? Возьмем случай, когда вытяжное отверстие выходит на ту же сторону, с которой дует сильный ветер. И получается, что в вытяжное отверстие из-за этого норовит попасть приток. Тогда приточное тоже «развернется» в обратную сторону. Это называется обратной тягой или опрокидыванием тяги.

Дабы избежать подобного, вентиляционные каналы можно удлинить, чтобы вывести в нужную сторону, и даже сделать с поворотами, которые, кстати, уменьшают скорость движения воздуха.

Идея проста: ориентировать вход притока лучше на сторону, откуда часто дует ветер, а выход вытяжки – на противоположной стороне или через крышу по высокой трубе.

СОВЕТ! Чем делать вентканалы с коленцами, лучше сразу сделать принудительную вентиляцию.

Кстати, не всякая стена хорошо примет вентканал в своей толще. Лучше не делать подобного во внешних стенах из блоков. Там всю вентиляцию проводят по внутренним стенам и перегородкам, часто поверх стен.

Как сделать отверстие в стене

Этот пункт очень подробно рассматривается дальше.

Установка труб и решеток

В качестве воздуховода можно использовать оцинкованные трубы.

ВНИМАНИЕ
! Если берете пластиковые, обращайте внимание на их температурный диапазон, чтобы парилка их не попортила.

Вентиляция в предбаннике

Предбанник должен быть теплым помещением со свежим воздухом, в котором комфортно находиться после банных процедур. Поэтому его обычно оборудуют только одним вентиляционным отверстием – вытяжкой. А для ускорения процесса газообмена на эту вытяжку часто ставят вентилятор. Само вытяжное отверстие располагается напротив парилки на высоте полуметра.
Его высверливают доступным способом в стене, ставят на него с одной стороны заглушку, с другой – решетку или дефлектор. В случае принудительной вентиляции внутри находится вентилятор, подключенный по прилагающейся к прибору инструкции.

Но если топка печи находится не в парилке, а в предбаннике, придется позаботиться о том, чтобы к печи поступал свежий воздух с улицы.
Для этого оборудуется вентиляционный канал, скорее всего из оцинкованной стали, который проходит под чистовым полом и доставляет свежий воздух непосредственно к печной дверце. Монтаж этого канала ведется до окончания работ с полом. Труба расчетного диаметра одним концом вставляется в отверстие в стене, где закрепляется с помощью монтажной пены и закрывается решеткой, а с другой стороны выводится к печи и снабжается регулируемой заглушкой.

Как сделать вентиляцию в парилке бани

Режим вентиляции парилки отличается от других помещений бани так же, как сама парилка отличается от них своей экстремальностью. В русской бане во время парения вентиляция перекрывается на время. Но в то же время она крайне важна
для насыщения парилки кислородом, равномерного нагрева, распределения воздушных потоков.

Более подробная информация на эту тему найдется в статьях и в целом. В частности, среди отлично зарекомендовавших себя способов вентиляции этого помещения можно назвать вентиляцию басту. Но и о ней можно прочитать в упомянутых статьях.

Вентиляция в парилке своими руками

Схемы вентиляции в парилке тоже можно найти в . Что же касается этапов самостоятельного монтажа воздуховодов, то они ничем не отличаются от приведенных выше, поэтому сейчас мы детально рассмотрим способ сверления отверстий в стенах из сруба или бруса, а также из блоков.

Как сделать отверстие в стене сруба

1. Перед началом нужно знать место и размеры
   будущего отверстия, которое чуточку больше, чем диаметр трубы, потому что вам еще оборачивать трубу теплоизолятором. После этого делается разметка. (Желательно в этот момент иметь под рукой и трубы, и решетки, чтобы по ним можно было контролировать процесс.)
2. Сверлом для дерева, длина которого должна быть больше, чем толщина стены со всем «пирогом», если он есть, просверливается сквозное отверстие по центру разметки
   .
3. После этого с наружной стороны стены чертится окружность нужного диаметра с просверленной дыркой в центре
   .
4. Наружная и внутренняя отделка стены аккуратно выпиливается
   по кругу, освобождая бревно стены.
5. Тем же сверлом делаются отверстия в бревне по всей окружности
   размеченного круга. И чем ближе они будут друг к другу, тем проще вынуть внутренний фрагмент потом. Следите за перпендикулярностью сверла плоскости стены.
6. Долото и стамеска помогут устранить перемычки
   между высверленными отверстиями. Работу следует делать как изнутри, так и снаружи бани.
7. Вынув среднюю часть, не заравнивайте края
   – это лишнее.

Полезное видео

А вот здесь на видео то же самое делается с помощью дрели и коронки:

Как сделать отверстие в блочной стене

Способ для блочной стены точно такой же, как описанный выше, за исключением того, что берется бур для бетонов (можно вместо этого воспользоваться коронкой). Кстати, блоки очень мягкие, главное – не столкнуться с металлом (армирующая сетка, нагели, крепежная арматура проемов). Если это произошло, понадобятся специальные клещи (гидравлические).

ВАЖНО
! Вероятность столкнуться с металлом есть и при сверлении сруба – под потолком находятся нагели, которые держат мауэрплат, так что клещи стоит арендовать заранее.

Что касается воздуховодов, заглушек и задвижек, то все это приобретается в магазинах. Воздуховодом чаще всего служит оцинкованная труба (круглая, квадратная или прямоугольная в сечении), которую нужно теплоизолировать (обернуть утеплителем) и герметизировать пеной, чтобы конденсат не образовывался, а стена не мокла.

Заглушки и заслонки покупаются на нужный диаметр. Лучше брать деревянные, потому что пластик в парилке будет выделять ненужные нам канцерогены, а металл – обжигать в нагретой парилке.
Что касается схем, то ссылки на них мы уже давали.

Полезное видео

В нем показано как с помощью дрели делается квадратное отверстие в стене.

Что ж, на этом все, что мы смогли вам рассказать о том, как сделать вентиляцию в бане. Нам остается только пожелать успехов в реализации задуманного. Вентиляция в бане своими руками – дело сложное, но посильное для многих. Надеемся, что вы все хорошо и до конца спланировали, и в будущем вам не придется сожалеть ни о потерянном времени, ни вложенных деньгах.

Вконтакте

Вентиляция парилки это важнейшая составляющая конструкции современной бани. Вентиляция служит для отвода излишков пара, отработанного воздуха и правильного распределения тепла в помещении. Обеспечить вентиляцию в парилке можно своими руками, вложив совсем немного средств и материалов. Но сначала разберемся: нужна ли в парилке вентиляция.

Зачем в парилке вентиляция

Грамотно сооруженная вентиляция в парилке решает две задачи:

• комфорт для парящихся;
• безопасность.

Отсутствие воздухообмена или неграмотно сделанная в парилке вентиляция может привести к таким печальным последствиям как:

• стремительное гниение и износ строения. Даже в правильно сооруженной бане древесина служит не дольше 2 десятков лет. Если же вентиляции нет, этот срок уменьшится в разы;
• неприятный запах гнили и затхлости отвадят от посещения парной;
• скопление газов и микробов вредны для здоровья. Во время горения дров и нахождения в бане людей, выделяются газы. А во влажной и теплой атмосфере развиваются плесень, грибки. Если воздухообмена нет, все вредные примеси концентрируются, делая банные процедуры опасными для человеческого организма.

Одна из важнейших функций вентиляции в парилке – это оптимизация прогрева. Воздух, насыщенный водными парами, слабый проводник тепла.

Вот почему баня без вентиляции протапливается дольше. Для усиления движения воздуха приточное отверстие располагают за топкой, чуть выше пола. Попадающий в помещение воздух сначала прогревается, не понижая общую температуру в парной.

Итак, вентиляция в русской парной нужна, а как ее правильно сделать – читайте дальше и смотрите в видео.

Правила устройства вентиляции в парилке

Существует множество схем вентиляции в парилке. Выбор подходящей зависит от архитектурных особенностей бани. Но некоторые законы нельзя нарушать в любом случае.

• Приток воздуха организуется в нижней части помещения, предпочтительно возле топки;
• Отток отработанного воздуха при сооружении вентиляции в парилке своими руками лучше всего располагать на противоположной стороне, как можно ближе к потолку. Некоторые владельцы делают вытяжное отверстие непосредственно в потолке, что имеет свои плюсы и минусы.

Нельзя размещать приток и выдув на одной высоте!

Иначе большая часть воздуха в бане не будет участвовать в движении. Ноги замерзнут, а голова перегреется.

Диаметр вентиляционных отверстий зависит от объема бани:

на 1 кубометр воздуха требуется 24 кв. сантиметра диаметра трубы.

Перед тем, как устроить вентиляцию в парилке, необходимо продумать систему задвижек. Они нужны для регулировки потока воздуха и позволяют быстро охладить или согреть баню. Желательно устанавливать вентиляционные трубы на этапе строительства здания.

Признаки плохой работы вентиляции:

• конденсат на стенах;
• плесень в углах;
• тяжелый запах;
• сквозняки;
• холод в среднем и верхнем слоях воздуха;
• баня плохо набирает температуру и быстро выхолаживается;
• удаляется свежий приточный воздух, а углекислый газ остается в помещении (ощущение духоты).

Даже в очень жарко растопленной парной должно легко дышаться.

Какая вентиляция парной лучше: естественная или принудительная?

Задумываясь о том, как сделать вентиляцию в парилке, нужно решить основной вопрос: воздухообмен будет естественным или механическим. У обоих методов есть преимущества и недостатки. Своими руками оборудуя вентиляцию в парилке, проще прибегнуть к механической тяге.

Нет необходимости тщательно выверять расположение и диаметр вентканалов, осваивая навыки печника. Нужно лишь вставить вентиляторы – и они сами сделают всю работу.

• При естественной схеме вентиляции парилки движение воздуха обеспечивается разностью температуры и давления снаружи и в бане. Теплый воздух устремляется к потолку, вытягивается на улицу, создавая некоторое разряжение воздуха. Недостаток давления компенсируется притоком свежего воздуха. Естественная вентиляция особенно хороша в парных из дерева – дышащего материала. Движение воздушных потоков при этом поддерживается и за счет наличия щелей между бревнами. Если площадь баньки при этом невелика, естественного воздухообмена будет вполне достаточно;
• При принудительной схеме вентиляции приток или выдув воздуха в парилке организуются вентилятором. Иногда вентиляторы устанавливают и на приток, и на отток. В таких случаях вентиляционные решетки можно монтировать в любых местах. Если вентилятор лишь один – приток воздуха делают только возле пола за топкой. Большую баню, выстроенную из камня или кирпича, качественно проветрить естественным способом не получится. Используются вспомогательные методы улучшения тяги, например, вытяжной вентилятор или приточный клапан.

Преимущество естественной схемы вентиляции парилки в дешевизне. Однако не всегда можно установить вытяжные трубы в нужных местах и приходится прибегать к механической тяге.

Перед тем, как сделать вентиляцию в парилке, необходимо приобрести вентилятор. Не любая модель справится с повышенной влажностью и температурой. Обычный бытовой вентилятор можно использовать исключительно для проветривания помещения по окончанию банных процедур.

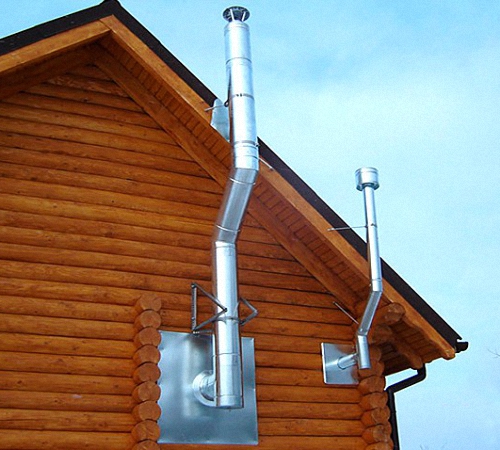

Кроме вентиляторов к усилителям тяги относятся и дефлекторы. Они ставятся на наружном конце вентканала.

Если в парной для обогрева установлена газовая колонка, для нее оборудуется специальный вентиляционный канал.

Зачастую парилки и сауны оснащаются приточно-вытяжными системами, которые самостоятельно регулируют температуру, влажность и воздухообмен в помещении.

Схемы вентиляции парилки

Ошибка устройства вентиляции парилки может стоить дорого. Как правильно расположить вентиляционные отверстия наглядно показывают схемы:

А
– фото вентиляции парилки с естественной тягой. Приток организовывается за топкой, отток – напротив из верхней части помещения. Чтобы в ветреную погоду система работала, вытяжную трубу делают вертикальной, край ее выше конька крыши. Важно правильно подобрать диаметр воздуховодов, тогда воздухообмен будет протекать самостоятельно. Регулируется он заслонками.

Б
– на этом фото сделана вентиляция в парилке своими руками с нехарактерным распределением воздуховодов. Схема используется, когда можно выделить под вентиляцию лишь одну стену. Воздух поступает в парную снизу, попадает на горячую печь, согревается и устремляется к потолку, постепенно продвигаясь к вытяжному отверстию. Вытяжка обязательно принудительная.

В
– вентилируется не только помещение парной, но и подпол, не допуская гниение досок. Приточный воздух сразу согревается печью, опускается вниз, через щели пола, затем поднимается вверх и вытягивается на улицу.

Г
– на этом фото печная труба используется для вентиляции парилки и представляет собой вытяжку. Приточное отверстие напротив печи возле пола. Такая вентиляция чаще устраивается в общественных парилках, так как здесь печь работает постоянно.

Очень важную роль в организации вентиляции парилки играет печь. Именно от ее расположения во многом зависит схема вентиляции. Более эффективный воздухообмен возможен при устройстве каменки непосредственно внутри парной, а не в прилегающем помещении.

О проветривании русской бани

В классической русской бане невозможно установить механическую вытяжку. Она за считанные минуты выдует весь пар на улицу. Поэтому после окончания банных процедур помещение просто тщательно проветривают. Для этого чаще всего открывают дверь и форточку, которая обычно располагается на противоположной от двери стене. Если есть принудительная вытяжка, ее можно использовать, но тоже с открытой дверью. Непременно нужно убрать все мокрые листочки от веников, ведь в них удерживается влага и микробы. А лавки и деревянный пол высушиваются с помощью полотенец. В мокрых досках полатей замечательно размножаются микробы и скапливаются вредные вещества, выделенные с потом.

Тщательно просушив и проветрив помещение, можно начинать протапливать парилку, где обязательно нужна вентиляция.

Во время прогревания в парной закрывают вытяжные трубы и открывают приток.

движение воздуха по окончанию растопки)

Баня на участке – сооружение исключительно полезное: и с друзьями посидеть, и организм оздоровить. Но чтобы эффект был максимальным, нужна хорошая вентиляция в парилке.

Если при строительстве этот момент упущен, может пострадать и самочувствие посетителей бани, и целостность строения.

Давайте попробуем разобраться, в принципах функционирования вентиляции, а также в том, как правильно обустроить принудительную вентиляцию в сауне.

Вентилирование любого жилого помещения должно быть организовано правильно, а в отношении бани это еще важнее. Для этого помещения характерна повышенная влажность и резкие перепады температуры. Если воздухообмен не сбалансирован, то бане, построенной из натуральной древесины, уже через пару лет понадобится серьезный ремонт.

Кроме того, без проветривания в парилке будет крайне неприятный и даже опасный для здоровья микроклимат: тяжелый воздух, плесень, неприятные запахи и т.п. Оптимальным для русской бани считается естественное вентилирование, организация которого не требует больших затрат или сложных строительных навыков.

Галерея изображений

Выводы и полезное видео по теме

Подробные и интересные сведения о принципах вентилирования парилки изложены здесь:

Бесспорно, вентиляция в бане необходима. Только при условии правильного воздухообмена банные процедуры действительно принесут здоровью посетителей настоящую пользу, а владельцы строения будут избавлены от дополнительных затрат на борьбу с плесенью и текущий ремонт.

Зачем нужна вентиляция в русской бане? Наведем простой пример: человек парится, вокруг него – горячий пар и он им дышит. Выдыхается кислород и постоянно вдыхается углекислый газ – и если притока свежего воздуха в такой обстановке не будет, отдыхающий может попросту угореть. То есть, если отсутствует вентиляция – баня становится попросту опасной для жизни – вот почему в технических правилах эксплуатации бани так много тонкостей. Да, порой можно услышать и от опытных мастеров, что вентиляция в кирпичной бане, к примеру, не нужна – но речь идет не о том, что в парной не нужен свежий воздух, а о том, что порой в бане достаточно и естественной вентиляции, и ей не нужна принудительная.

Общие правила при планировании банной вентиляции

Сама система вентиляции в бане имеет две главных задачи: доставлять свежий воздух во время процедур и обеспечивать быструю и качественную просушку банных помещений после их. И продуманными и реализованными должны быть оба варианта.

А вот то, что вентиляция делать не должна:

• Нарушать притоком свежего воздуха температурный режим бани.
• Неправильно расслаивать температурные потоки – т.е. прохладно может быть только у пола, но ни как не на полке, где сидит распаренный человек.
• Удалять из парной не тот воздух – не отработанный, в котором больше всего углекислого газа.

Также дефицит свежего воздуха неизменно приведет к появлению в бане неприятного запаха – а от него избавиться трудно. Да наполненный спорами плесени и грибков воздух – не самый целебный для отдыхающего человека.

Всего же вентиляция в бани обеспечивается таких видов:

• Естественная
  , когда весь поток воздуха происходит из-за разницы давления на улице и в помещении.
• Механическая
  – когда и за температурой, и за подачей воздуха следят приборы.
• Комбинированная
  , когда давление искусственно создается при помощи вентилятора.

И в самой бане нужен не только приток, но и отток – а это уже делается с помощью короба, который всегда располагается по диагонали от приточного канала.

Вентиляция жизненно необходима не только в душной парилке – но и в душевой, в раздевалке и даже комнате отдыха. Просто изначально нужно определиться, какой из ее видов подходит для конкретной бани.

Полы в бане тоже должны быть вентилируемыми – ведь они постоянно соприкасаются с водой, что может привести к их разрушению. Если этого не предпринять – их придется менять минимум раз в 5 лет. А потому, чтобы продлить их срок эксплуатации, важно делать вот что:

1. Изначально, еще во время закладки фундамента, нужно обеспечить вентиляцию полов – сделать небольшие отдушины с противоположных сторон цоколя.
2. Нужно оставить еще два вентиляционных отверстия около противоположных стен парилки – для свежего воздуха. А, чтобы в баню случайно не проник грызун, эти окошки обычно закрывают решетками.
3. Во время установки печи важно сделать так, чтобы уровень чистового пола оказался немного выше поддувала – тогда она станет работать как вытяжка.
4. Доски настилать нужно так, чтобы между ними оставались щели от 0,5 до 1 см.
5. По завершению банных процедур полы нужно хорошо просушивать – каждый раз.

Можно сделать в бане и вентиляцию «по Басту»: приток свежего воздуха организовать под печью, а выхлоп – с потолка прямо напротив двери в углу. Для этого используется специальный выхлопной короб – его можно сделать из доски и обшить внутри фольгой

Правильное направление потока воздуха

Под полом ветканал нужно делать непосредственно прямо у металлического листа – именно он защищает полы от пожара. И размер самого короба не должен превышать диаметр дымохода на 20%. В общем такая система хороша – приток свежего воздуха с улицы регулировать легко, а вот неприятный запах в парилку уже не проникает.

Если топка находится прямо в парной, то этот вариант – наиболее рационален. Конечно, конструкция получается более сложной – ведь в ней ставить уже нужно два короба: один для обеспечения конвекции воздушных масс, второй – для сгорания дров. И сами каналы разместить можно прямо в кирпичном подиуме – если будет водружена печь.

5 популярных схем устройства на выбор

А вот вентиляция в парилке должна быть продумана особенно тщательно – иначе никакого комфорта от приятных процедур не будет. А обеспечить ее можно разными способами:

Вариант №1.
Входное отверстие располагается за печкой, в полуметре от пола, тогда как выходное – с противоположной стороны, на высоте 30 см. В нем устанавливается вентилятор для принудительного движения воздуха. В этом варианте воздух прогревается равномерно – прохладные потоки нагреваются от печи и идут вверх, где охлаждаются и опускаются вниз. Там уже они выводятся наружу через вытяжное отверстие. И чем оно будет ниже, тем сильнее будет поток воздуха.

Вариант №2.
Оба вентиляционных отверстия находятся на одной стене – напротив печи. Но входное – внизу, на 30 см от пола, а выходное – вверху, на 30 см от потолка. Здесь в выходном отверстии тоже ставится вентилятор. Но схема потока несколько иная: холодный воздух проникает в парную, ударяется об печь, греется и устремляется вверх – в вытяжку и наружу.

Вариант №3.
В этом способе входное отверстие – за печью, на высоте 20 см от пола, а выходное – на той же высоте, но с противоположной стороны. И здесь тоже ставится вентилятор. Вся система достаточно проста: холодный воздух попадает в парную, проходит через печь и вытягивается с помощью вентилятора наружу.

Вариант №4.
Это вариант идеален для парной с полами, где есть щели для вытекания воды. Входное отверстие за печью на высоте 30 см от пола, воздух, который остыл, опускается вниз и проникает через пол, а затем через вентиляционную трубу выводится на улицу.

Вариант №5.
Этот способ – для тех бань, где печь работает постоянно. Входное отверстие – напротив печи, в 30 см от пола, а дымовая труба и топка с поддувалом выполняют роль вытяжки.

Если нужно поднять температуру в парилке либо увеличить количество либо насыщенность пара – тогда достаточно будет закрыть входные отверстия заглушками. А после окончания процедур – заглушки снять. И это проще, чем жать кнопки на каком-то пульте к сложной и дорогой вентиляционной системе. Вот так делается вентиляция бани своими руками – ничего сложного!

Обустройство сауны – процесс весьма интересный, но хлопотный. Нужно учесть добрую сотню мелочей, чтобы там было не только уютно, но и безопасно для здоровья. Последнее зависит и от воздухообмена – неверно обустроенная вентиляция в сауне способна образовать сквозняк или, наоборот, привести к чересчур большому нагреву помещения!

Парилка – ключевое место для вентиляции

Самое главное помещение любой сауны или бани – это, безусловно, парилка. А в парилке высокая температура во многом зависит именно от вентиляции, да и не только она, но и качество отдыха. Какая польза от горячего воздуха, если он застоявшийся и пропитанный запахами сырости и продуктами потоотделения?

Кроме того, не нужно забывать, что любая парилка – это место с повышенной влажностью, а значит и повышенной опасностью для всех элементов (особенно деревянных) стать рассадником плесени и грибка. Да и какая сауна сейчас обходится без электрики? Даже при минимуме электрического оборудования нужно провести банальный свет, сделать включатель – вот и риск получить удар током при повышенной влажности!

Чтобы не пришлось постоянно думать о повышенной влажности, лучше один раз подумать о качественной вентиляции. Подумать, конечно, будет мало – нужно еще и реализовать правильно замысел! Еще со школьных времен всем нам известно, что у горячего воздуха есть одна ярко выраженная особенность – он всегда стремится подняться вверх, выталкивая холодный воздух вниз. Благодаря этому и обеспечивается естественный круговорот воздуха в атмосфере глобального масштаба и каждого помещения в частности. Применимо к парилке, благодаря этому закону физики мы получаем самые жаркие места на верхних полках и относительно прохладные на нижних.

Согласно общепринятым стандартам, воздух в парилке должен обновляться как минимум три раза в час
, оптимальные же рекомендации – все семь раз! Обеспечить такой воздухообмен можно с помощью обычной приточно-вытяжной вентиляции – горячий воздух, поднимаясь к потолку, выходит через вентиляционное отверстие для оттока, вследствие чего создается небольшое разряжение в воздуховоде для притока, и в помещение поступает свежий воздух. Такая система применима к и туалета, но, в отличие от них, имеет свои особенности.

Но задача усложняется тем, что самый горячий пар, который находится на верхнем уровне парилки, не должен тут же улизнуть в вытяжку, иначе вы останетесь в холодной сауне, которую в срочном порядке нужно протапливать. Если это происходит – значит, вытяжка обустроена неправильно! Иногда это обусловлено невозможностью правильного расположения элементов из-за архитектурных особенностей здания, в таком случае нужно рассмотреть варианты вентиляции, комбинированной с механическим способом.

Приточно-вытяжная вентиляция в сауне – схема обустройства

Для начала рассмотрим классику – естественную приточно-вытяжную вентиляцию. Закон вытяжки такого типа – это правильное расположение приточно-выходных отверстий. Правильное – это когда приточное отверстие расположено возле печки-каменки или под ней (если речь идет об электрическом варианте), тогда как выходное отверстие располагается с противоположной стороны. Также холодный свежий воздух будет проникать в парилку через специально оставленную 5-7 см щель под дверью.

Приточные отверстия должны располагаться строго внизу, чтобы холодный воздух мог успеть нагреться, прежде чем попадет в зону пребывания людей.

Для правильной циркуляции воздуха одного вытяжного отверстия будет мало. На противоположной стороне от притока первая вытяжка располагается на высоте около метра, вторая – под потолком. Оба отверстия должны быть объединены вытяжным коробом, который выводят либо в основную систему вентиляции, либо в дымоход. Если воздуховод идет отдельно, то нужно помнить, что чем выше над уровнем крыши поднимается труба, тем больше тяга будет в системе – важно не переборщить!

Чтобы вы могли регулировать интенсивность воздухообмена, на воздухоотводах в обязательном порядке необходимо установить затворы. Как же работает такая система? Представим себе стандартную парилку с печью-каменкой у дальней стены и дверью у ближней. Как и положено, под дверью оставлена щель, а вытяжки расположены на противоположных стенах: возле печи и у двери.

Перед прогревом парилки ее нужно как следует проветрить, чтобы в помещении был свежий воздух. Затем двери и выходные отверстия закрываются, открытым остается только входной клапан. Парилка нагреется достаточно быстро, поскольку горячему воздуху вскоре не будет, куда выходить, а значит, во входном отверстии не будет разряжения воздуха.

Когда сауна прогрелась, верхний канал по-прежнему оставляем закрытым, тогда как нижний канал приоткрываем – благодаря этому начнется циркуляция воздуха в парилке, при этом верхние слои самого прогретого воздуха не будут покидать помещение. Холодный же воздух снова начнет попадать через приточный канал, но благодаря близости каменки к отдыхающим людям он попадет уже прогретым, постепенно поднимаясь вверх и замещая застоявшийся воздух.

Благодаря такому воздухообмену в помещении будет свежий и прогретый воздух. Отдыхающие же могут даже и не заметить такой перемены, наслаждаясь процессом. Такая система обеспечивает экономное обращение с уже нагретым воздухом, а значит, вы сэкономите и на расходе теплоносителя. Кроме того, проблемы с плесенью и грибком вас не коснутся – благодаря такой циркуляции все элементы будут как следует просушиваться.

Комбинированная система – когда нет других вариантов

Особенности строения не всегда дают нам возможность обеспечить вентиляцию строго по вышеописанной схеме. Например, парилка имеет три смежные стены с другими помещениями, и входное-выходное отверстия приходится размещать на одной стене. В таком случае нужно соблюсти правильное расположение: приточное должно находиться на расстоянии 20 см от пола, тогда как выходное отверстие должно располагаться на таком же расстоянии, только от потолка.

Холодные потоки воздуха, попадая в помещение, будут проходить через печь, нагреваться и подниматься вверх, освежая и прогревая помещение. Недостаток такого способа – в слишком интенсивном воздухообороте, который нужно жестко регулировать с помощью задвижек на отверстиях.

Существует и вариант, при котором приточное отверстие располагается не внизу, под печью, а выше каменки. Если выходной канал расположить уровнем выше на противоположной стене, мы получим относительно нормальное движение воздушных масс. Правда, его может быть недостаточно, поэтому в выходном отверстии в таких случаях располагают вентилятор для прогонки воздуха. Это будет уже комбинированная вентиляция.

Классически ошибки – как нельзя делать

Наиболее распространенная ошибка при обустройстве приточно-вытяжной вентиляции – расположение вентиляционных отверстий на одном уровне. В итоге внизу мы получаем сквозняк, а горячий воздух на верхних уровнях в воздухообмене практически не будет принимать участия.

Если же сделать лишь одно отверстие под выход воздуха под потолком, даже при правильном размещении входа-выхода смешивание потоков горячего и холодного воздуха будет чересчур быстрым – парилка может остыть за несколько минут! Обычно верхнее отверстие используют лишь в тех случаях, когда хочется быстро снизить температуру или полностью проветрить помещение.

Среди важнейших показателей русской бани традиционно называют температуру и уровень влажности воздуха, забывая об еще одном фундаментальном показателе – воздухообмене. Это очень опрометчиво, ведь даже если вы тщательно утеплите помещение и добьетесь комфортной влажности, пребывание в парной с затхлым воздухом будет не только дискомфортным, но и опасным. Если вы хотите минуть такой участи, заранее позаботьтесь о вентиляции в парилке. Обустроить такую систему можно даже своими руками – давайте детально разберем, как это правильно сделать.

Зачем в русской бане нужна вентиляция?

Прежде чем перейти к описанию особенностей непосредственного технологического процесса, для начала проясним, зачем вообще необходима вентиляция в бане в парилке. Не секрет, что многие скептики считают ее обустройство лишь неоправданной тратой времени и средств, но это далеко нет так – отсутствие вентиляционной системы может привести как минимум к трем резко негативным последствиям.

Типы вентиляционных систем для парилки

Вентиляция в бане в парилке может быть трех типов:

• естественная;
• механическая;
• комбинированная.

Естественная система предполагает, что циркуляция воздуха обеспечивается за счет разницы уровней давления и температуры в парной и на улице. Принцип действия здесь простой: сначала горячий воздух поднимается в верхнюю зону парилки, а потом уходит через вытяжное отверстие на улицу, тем самым разряжая атмосферу в бане, – это и создает условия для втягивания нового воздуха через приточное отверстие. Плюс такой вентиляции – минимальные финансовые затраты. Но здесь нужно учитывать один нюанс: при недостаточном утеплении конструкции естественный воздуховод будет преградой для качественного прогрева бани.

Механическая вентиляция функционирует посредством специальных приборов, контролирующих выход отработанного воздуха и подачу новых воздушных потоков в парную. Как правило, в роли таких приборов выступают разного рода вентиляторы. Плюс механической системы в том, что вентиляционное оборудование можно установить практически в любой зоне помещения.

Совет. Для бани не подойдет классический канальный вентилятор, так как он не перенесет тяжелых условий парилки – тут лучше использовать специальные модели из стеклонаполненного полиамида, выдерживающие высокие температуры – до 130 градусов.

Комбинированная вентиляция соединяет в себе элементы и естественной, и механической систем. Функционирует таким образом: за вытягивание отработанного воздуха отвечают механические приборы, а свежий воздух заходит через отдельное приточное отверстие.

Схемы вентиляции

Есть как минимум пять рабочих схем вентиляции, которые можно использовать в парилке – выбирайте конкретный вариант, исходя их конструктивных особенностей вашей русской бани.

• Приточное отверстие – за печью на расстоянии 50 см от каменки, а вытяжное – напротив, на расстоянии 20 см от основания пола. Воздух устраняется принудительно – это обеспечивает вентилятор, встроенный в нижний проем.
• Приточное отверстие – за нагревательным прибором на расстоянии 30 см от основания пола, вытяжное – на расстоянии 20 см от пола на противоположной стене. Воздух уходит принудительно – с помощью вентилятора. Главная особенность схемы – очень высокая скорость нагрева свежего воздуха.

• Оба проема – и проточный, и вытяжной – размещаются на одной стороне прямо напротив печки, но на разных уровнях: первый – на расстоянии 30 см от основания пола, второй – 20 см от потолка. Система функционирует с использованием вентилятора, который монтируется в вытяжное отверстие.

Совет. Такая схема подойдет для бань с внутренним размещением парилки – когда комната имеет лишь одну внешнюю сторону.

• Приточное отверстие – за печкой на высоте 20 см от основания пола. Вытяжного отверстия нет – вместо него предусмотрен специальный протекающий пол: отработанные воздушные массы сквозь его щели проходят к вентиляционной трубе. Такая система гарантирует выполнение дополнительной функции – оперативное просыхание пола.
• Приточный проем – напротив печки на расстоянии 20 см от основания пола. Роль вытяжного отверстия возлагается на поддувало. Такая схема подходит лишь для тех бань, где отопительный прибор работает беспрерывно.

Общие правила организации вентиляции в парилке

Какой бы вариант вентиляционной системы вы не выбрали, обустраивать ее нужно по определенным правилам.

Во-первых, все отверстия для вентиляции желательно выполнить еще на этапе возведения бани, так как пробивание каналов в уже готовой конструкции – очень затруднительный процесс. Идеальный вариант – определиться с подходящей схемой во время проектирования русской бани, чтобы своевременно внести все необходимые правки в рабочий план.

Во-вторых, габариты вытяжного отверстия должны быть приблизительно такими же, как и размеры приточного проема. Во всяком случае, «выход» не должен быть меньше «входа», иначе нельзя будет обеспечить полноценный отток отработанного воздуха из парилки. А чтобы ускорить этот процесс, разрешается увеличивать габариты вытяжного проема и даже обустраивать в одном помещении два «выхода».

В-третьих, чтобы регулировать воздушный обдув парилки, все отверстия вентиляции должны быть оснащены специальными задвижками или жалюзи. Они пригодятся вам в нескольких ситуациях: при разогреве парилки, когда отдушины нужно будет прикрыть для быстрого повышения температуры до необходимого уровня, а также в морозное время года, когда холодный воздух будет активно стремиться в теплое помещение.

В-четвертых, сечение отверстия вентиляции должно соотноситься с площадью парилки в пропорции: 1 куб. м площади – 24 см сечения. Если отверстия будут маленькими, воздух в помещении не сможет быстро обновляться.

Безусловно, организация вентиляции в бане своими руками – задача не из самых легких. Но она принципиально необходима: без воздухообмена о комфорте, безопасности и долговечности парилки можно забыть. Теперь вы знаете главные правила и тонкости этой работы – если будет их неуклонно придерживаться, точно сможете сделать качественную вентиляционную систему даже без профессиональной помощи.

Вентиляция в бане: видео

Обеспечение вентиляции в бане: фото

Как обустроить вентиляцию в парилке

С давних времен люди считали, что баня способна оздоравливать организм. Не зря в народе появилась поговорка: «Баня парит, баня правит, баня все поправит». Чтобы действительно получить заряд бодрости и здоровья, необходимо создать максимально благоприятный для этого микроклимат с достаточным содержанием в нем кислорода. Этому и служит вентиляция в бане в парилке, где в течении каждого часа воздух должен обновляться не менее 2-х раз. Когда говорится о бане, то подразумевается в том числе и о парной.

Качество принятия банных процедур и наше самочувствие напрямую зависят от того, правильно ли выполнена схема вентиляции в парной. Прежде, чем мы рассмотрим, как сделать вентиляцию в парилке, разберем ее функции.

Функции естественной вентиляции парной

Баня нуждается в вентиляции, т.к. она выполняет 3 основные функции:

1. Насыщение парной кислородом.
2. Создание оптимальных банных процессов для управления паром и воздухообменом.
3. Просушка бани после мытья, чтобы предотвратить образование плесени и грибков, разрушающих деревянные строения.

Чтобы парильщикам легко дышалось, требуется постоянное поступления свежего воздуха.Многие утверждают, что вентиляция парилки не нужна, т.к. после мытья проветривают баню через дверь и окно.

В организме человека в момент парения в несколько раз возрастает процесс обмена кислорода в крови. За одно посещение парной (до 2 часов и более) взрослый человек выделяет 0,5-1,5 л пота, который является концентрированным токсином. Без притока свежего воздуха мы отравляемся продуктами своей же жизнедеятельности. Воздушная смесь с низким содержанием кислорода и высоким углекислого газа может вызвать головные боли, тошноту, головокружение и вялость. Люди воспринимают это как непереносимость бани, и не осознают, что сами создали такие условия. Причина в том, что отсутствует вентиляция в парной.

Как создаются паровые режимы? Чтобы воздушный поток быстро нагревался, его вводят внизу печи, от которой он нагревается и, смешиваясь с паром, поднимается к потолку и к зоне парения.

Там создается слой пара, который при охлаждении начинает оседать в виде конденсата. На стене, напротив печи, противоположной стороне ниже, под полком бани, делается отверстие для выхода отработанного воздуха. За счет внутренней циркуляции идет активное подмешивание свежего воздуха и удаление ненужного. На каналы устанавливают задвижки, чтобы корректировать в парной воздухообмен. Так идет управление паром, и банные процедуры проходят в более комфортных условиях.

На противоположной от приточки стене в верхней части делают еще одно вытяжное отверстие, которое закрывается на период топки и мытья. Верхняя вытяжка не для паровых режимов. Она нужна только для просушки бани после мытья. После принятия банных процедур необходимо открыть и верхнее отверстие и нижнее, чтобы хорошенько просушить помещение.

Многие заблуждаются, утверждая, что просушить баню можно печью при закрытых дверях и окнах. Это иллюзия. При отсутствии воздухообмена хорошо высушить баню не удастся. При нагревании воздух способен удерживать в себе много воды (пара). При его остывании все происходит наоборот: воздух не может удерживать много влаги и начинает выбрасывать ее в виде росы. В результате в бане останется много сырости. При организованной вентиляции с каждым новым потоком уносится на улицу и лишняя влага. С этим справится любая стальная печь, ведь процесс остывания идет до 3 часов.

Вентиляция парной через фундамент

Конструкция постройки влияет на выбор вида системы вентилирования.

Раньше в рубленых банях вентиляции не было, либо она применялась в простейшем виде. Воздух из парильного отделения выходил через поддувало печи, которая была установлена здесь же. Поступление свежего воздуха осуществлялось через, приоткрытую на 5 мм, дверь. Конструкция бани была такова: парная, моечная и печь в одном помещении.

Чтобы печь работала как вытяжка, надо устанавливать ее так, чтобы поддувало было ниже половых досок. Следует учитывать, что вентилирование через печное поддувало идет только в период горения огня в печи. Если используются печи с кратковременной работой, без применения усовершенствованной системы вентиляции не обойтись.

Вот еще одна схема, которая поможет тем, у кого печь металлическая. Основой вентиляции парной является сама горящая печь. Она должна вентилировать не только баню, но и весь фундамент. Под баней обычно скапливается плохой воздух с неприятным запахом, если все устроено не верно. Сделанный в фундаменте продух способствует поступлению воздуха под пол.

В режиме прогрева (топки) бани воздух циркулирует между моечной, парной и пространством под общим полом. Для этого в перегородке между парилкой и мойкой делают окно с задвижкой, чтобы регулировать вентиляционный режим.

Из дымохода печи идет тяга на поверхность. Для нее воздух поступает из всех возможных щелей.

По металлической трубе диаметром 115 мм проходит 5-10 л/сек дымовых газов, равнозначно всасывающему воздуху печи – 300-600 л/мин, а это 2-3 бочки воздуха в 1 мин печь выкачивает в дымоход.

Поэтому если ваша печь бодро дымит трубой, значит, такое же количество воздуха она поглощает через поддувало из бани, при этом отдает колоссальное количество тепла.

Если ваша печь берет воздух своим поддувалом из вашей парной – она в первую очередь вентилирует вашу парную, потом подполье и через него воздух попадает обратно, т.к. имеет общий объем. Должно быть общее подпольное пространство под всеми отделениями бани. Если полы сделаны независимыми друг от друга, то вентилирования не будет. Доски пола надо стелить не плотно, через 5-10 мм друг от друга.

В течение 15 минут весь воздух бани совершенно полностью меняется, происходит 100% воздухообмен через дымовую трубу. Для дополнительной терморегуляции также можно открывать дверь основного помещения в предбанник, чтобы воздух выходил туда и далее на улицу.

Оптимальная схема для парилки

Существует много схем с разными преимуществами. Вот одна распространенная схема, по которой может быть устроена вентиляция в парилке своими руками. Она также позволяет регулировать воздушный поток для поддержания того или иного режимов.

Рассмотрим подробнее. Печь и дверь на одной стороне. Приток воздуха за печью и через нижнюю щель двери. Напротив смонтированы два вытяжных канала (один под потолком, другой – над полком), соединенные между собой трубой или коробом.

1. В период нагревания парильной комнаты закрываются оба вытяжные отверстия, а приточные остаются открытыми.
2. В период парения закрывают верхний вытяжной клапан, а нижний открывают. Начинается циркуляция воздушных масс: от печи устремляется к потолку, упираясь в стену опускается. Частично он вытягивается нижним клапаном наружу, а оставшаяся часть продолжает двигаться ниже к полу и обратно вверх.
3. После парения, для высушивания бани, открывают оба вытяжных клапана.

Применение механической и комбинированной вентиляции

В парных помещениях обустроить вентиляцию можно несколькими вариантами. Помимо естественной, в парильном отделении используют механическую и комбинированную вентиляцию. Это зависит в основном от планировки, например, если баня пристроена к жилому дому. Когда с улицей граничит только одна стена и все клапаны установлены на ней, тогда вентиляция в бане в парилке без механического побуждения не обойдется.

В механической и комбинированной вентиляционной системе применяются специальные приборы, контролирующие воздухообмен.

Чем ниже размещены вентилирующие отверстия, тем больше тепла сохранится в парной. Чтобы достичь хорошего результата необходимо дополнительно оснастить систему вентиляции механическими приборами. Для этого используются в воздуховодах дефлекторы или простые вентиляторы. Воздухообмен идет по прежней схеме, только удаление ненужного воздуха из помещения идет за счет вентилятора. Это комбинированная система. При механическом типе вентиляции и в приточном и в вытяжном канале ставят вентилятор.
Индивидуально для каждого помещения подбирается свой тип системы.

Какие условия необходимо соблюдать

• Не должен нарушаться температурный режим в парной. Вентиляцией должны правильно распределяться воздушные потоки, не нарушая установленной температуры: горячий воздух вверху и прохладнее ближе к полу.
• Для изменения скорости движения воздуха, на каналы следует ставить задвижки с возможностью регулировки.
• Поступление новых воздушных масс в парильную должно быть напрямую с улицы. Исходя из особенностей постройки, можно монтировать воздуховоды.
• Во избежание обратной тяги не допускайте разницы в площади между вытяжным и приточным каналом.
• Для защиты полов от возгорания приточный канал под полом устанавливается около металлического листа печи, обдувая ее холодным воздухом.
• По окончании приема бани тщательно просушите полы и все комнаты.
• Вентиляционные отверстия снаружи закрывайте решетками для защиты от грызунов.

Замеры микроклимата в парной

У каждого парильщика требования к условиям температуры и влажности индивидуальные. Они основаны на личных ощущениях. Добиться создания определенных параметров можно с помощью приборов.

Измеряют температуру в парной спиртовым термометром. Нельзя применять ртутный термометр. Можно пользоваться электрическим термометром. Термопару размещают в парильной комнате, а индикатор выводят в предбанник или комнату для отдыха.

Влажность воздуха можно измерить гигрометром. Исходя из индивидуальных пристрастий парильщика, можно с помощью этого прибора установить определенный режим.

Что в итоге?

Комфортные условия при парении и в конечном итоге степень удовлетворения обусловлены сбалансированным режимом влажности, тепла и наличием свежего воздуха. Для создания таких условий применяют приточную и вытяжную вентиляцию. Главное — правильно ее организовать.

Подходящий микроклимат и правильная схема вентилирования воздуха создают условия для более качественного парения.

Нужна ли вентиляция в бане в парилке и как правильно ее сделать

Приветствую тебя, дорогой хозяин. Ты построил дом, родил сына, у дома посадил дерево, пора подумать о здоровье. Да, да, о своем здоровье, и своей семьи. Пора строить баню!

Как строить, из каких материалов, где выбрать место – решать тебе самому – ты хозяин, а я расскажу о, наверное, самой главной и важной части строительства – вентиляции. В идеале расчет и организацию системы вентиляции следует поводить на этапе планирования строительства. Но в реальной жизни вариантов может проявиться множество:

• баня строится, а о вентиляции забыли
• строительство окончено, и тут вспомнили
• устройство парной внутри дома

Возведение бани без вентиляции не редкий случай, не стоит посыпать голову пеплом и думать, что ты глупее других. Отнюдь, ты хотя бы вспомнил, а это уже кое-что. Наладка циркуляции воздуха возможна, даже если не была предусмотрена.

Уповать на залповое проветривание не желательно: накопившееся тепло с открытой дверью не уходит, а, по законам физики, превращается в пар и оседает в виде конденсата на стены и пол. Привет, грибок! Жаль, конечно, ведь перепланировка, а это она и есть, влетит в копеечку. А когда в доме? А дом кирпичный?

Но здоровье дороже любых ремонтов. Чтоб впоследствии отдых с целью оздоровления организма в итоге не закончился головной болью или больничной палатой я и хочу поделиться личным опытом. Подскажу, как установить своими руками, проще и менее затратно финансово. Обязательно заострять внимание на диаметре труб, по техническому регламенту расчет идет из пропорции 24 см² на 1 м³ парной , ведь нагрузка ложится сразу по нескольким пунктам:

• происходит обогащение воздуха кислородом
• создается оптимальная температура
• удаление лишней влаги
• отвод скопившегося углекислого газа

Диаметр проводимой вентиляции влияет на качество процесса: малая сила тяги не позволит полноценно работать всей системе, что сведет к нулю всю произведенную работу, а излишне мощная тяга – напротив, не разрешит создать температуру оптимального режима. Правильная вентиляция требует соблюдения отступов:

• для приточного потока воздуха 10-30 см от пола
• для верхней вытяжки 20-30 см от потолка

Нужна ли вентиляция в бане в парилке?

Да, однозначно, да. Возводят это знаменитое и очень полезное строение с главной целью: оздоровление. Пропаренная кожа пропускает сквозь себя накопившиеся шлаки и грязь, одновременно насыщая тело кислородом, а о каком кислороде идет речь в наглухо запечатанном помещении?

Парная без вентиляции больше похожа на барокамеру с углекислым газом, не пройдет и нескольких минут как невыносимый жар и отсутствие кислорода выгонят тебя из парилки. Устроить отдушину с естественным отводом, принудительной вытяжкой – зависит от технических и твоих возможностей. Главное. Вытяжка от печи, газовая она, дровяная, должна иметь отдельный путепровод.

Вентиляция в парной в русской бане

Русская баня отличается от сауны принципом работы парной, способом протопки и вентиляции. Топилась банька «по-черному» и «по-белому». В первом варианте печь топилась, выложенные поверх очага камни раскалялись, сгоревшие угли выгребались и уносились, жар шел от камней, отток воздуха происходил через дверь или окно. Во втором варианте печь работала во время парки, дым выходил через дымоход, через него уходил и лишний жар. В современной бане кроме дымохода используются дополнительные выходы.

Вариантов множество: в готовом помещении парной вывод отдушины соединить с уже имеющимися воздуховодами, через другие помещения, когда проводка идет внутри дома, вывести отдельную трубу на улицу, просверлив отверстие в стене.

Чтоб правильно сделать вентиляцию в парилке в любом варианте, отверстий будет не меньше трех:

• входное отверстие – приток воздуха
• вытяжка – самотечная или принудительная
• дымоход

Форма проемов абсолютно не несет никакой функциональной нагрузки, важна площадь. Количество тоже хорошо, но правильные расчеты потоков воздуха может сделать только специалист, причем индивидуально каждое помещение: расположение печи, объем, используемое топливо, количество лавок. В общем, я сам не заканчивал физмат, думаю, ты тоже. Будем по-старинке.

Схема вентиляции бани

Вентиляция в парной

Диаметр приточки и вытяжки

Подвал. Парная комната готова. Единственное отверстие – входная дверь. Уже хорошо. Для организации приточной вентиляции используем ее. Проще – вырезать лобзиком внизу двери отверстие, поставить жалюзи, решетку.

Качественнее – перед дверью, со стороны парной, соорудить короб с отводами из канализационных труб под печь и в сторону. Решетку использовать с задвижкой – в зимнее время воздух более холодный, прогрев помещения займет больше времени.

Поток воздуха из-под печи поднимется вверх, захватывая тепло, а с отведенной в сторону трубы пойдет дополнительная тяга свежего воздуха (зимой можно наглухо закрыть задвижкой). Далее прорубаем окно в Европу. Шучу. На улицу.

С внешней стороны отмечаем примерное место, где надо сделать вытяжку. Над землей – повезло, ниже уровня – снимаем грунт, делаем подкоп (чтоб не промахнуться, лучше взять шире). Бетонную стену или кирпичную кладку можно просверлить специальным инструментом. Вряд ли он найдется не у специалиста.

Как вариант – инструмент в прокат. Идешь в интернет, открываешь сайты, специализирующиеся на подобной услуге, делаешь заказ. Но мы с тобой люди простые, прорвемся. Перфоратор вещь не редкая, у меня есть, думаю, у тебя тоже найдется.

Спускаемся снова в подвал. Успел обшить стены – ничего, снимем обшивку. На голой стенке, маркером отметь место выхода трубы. Внимательно отнесись к выбору диаметра! Выше я уже давал формулу расчета. Можешь взять отрезок трубы и обвести вокруг. Немого отступив по периметру круга (отверстие в итоге должно быть чуть больше диаметра трубы), перфоратором высверливается сквозное отверстие, через 2-3 см следующее, и так по кругу.

Зубилом разбиваешь образовавшиеся перемычки – все, проем готов. Вынимаешь остатки стены, подравниваешь края и стенки тоннеля, пробуешь продвинуть трубу. Получилось? Круто. Нет – обрати внимание на то, что мешает, сбей лишнее.

Когда стена сделана из бруса, технология выреза проема по тому же принципу, что и на кирпичной кладке, с малой разницей: вместо зубила берется лобзик. Для вытяжной трубы канализационные трубы не подойдут, требуется оцинковка.

Вставляем отрезок в проем, пустоты забиваем утеплителем (стекловата, минеральная вата), зашиваем стены деревом. Зазор между обшивкой и трубой надо запенить. Изготавливаем короб. Он нужен, чтоб регулировать степень и высоту прогрева помещения. Толщина короба соответствует диаметру трубы, с которой соединяется, длина зависит от высоты парной. На коробе вырезаются два окошка, которые снабжены глухой задвижкой. Одно окошко расположено, примерно, в двадцати см от потолка, нижнее – в 50-60 см от пола.

Использование встроенного вентилятора улучшит отток горячего воздуха из помещения. Не забудь и о решетках на выходе воздуховода во избежание попадания сухих листьев и другого мусора. Кстати, истить вытяжку необходимо не реже одного раза в год.

Схема басту

Принцип работы

Принцип работы схемы басту

Большое распространение получила басту. Прижилась система благодаря легкости монтажа и эффективному распределению тепла. Только вот монтировать ее лучше изначально, на стадии строительства. Приведенная выше схема и устройство циркуляции воздушных потоков кардинально отличается от описанных мною в этой статье раньше.

Нижняя труба, по которой воздух поступает в парилку, берет начало с улицы, выходное отверстие расположено позади печки – собственно это и есть тяга. Выход разогретого воздуха находится строго по диагонали от печи, располагается ниже лавки. Теплый воздух от печи поднимается вверх, создает под потолком повышенное давление, а в противоположном углу немного остывает и, опускаясь, попадает в вентиляцию.

Главным отличием служит примерно одинаковая температура воздуха по высоте помещения, тогда как в русской бане верхняя лавка горячее, а нижняя комфортнее.

Минусом здесь выступает зависимость эффективной работы от силы ветра на улице, когда задуваемый в вытяжную трубу воздух мешает естественному оттоку, более того, может повернуть его вспять. Тогда парная наполнится запахом сгоревшего топлива, что не позволит получить должного результата от процедур.

Полезное видео про вентиляцию в парилке

Простая вентиляция в бане своими руками: схемы и рекомендации

Для чего нужна вентиляция в бане. Готовые схемы. Расчёт вентиляции. Монтаж вентиляции в бане

Без хорошей вентиляции в парной настоящего удовольствия от бани не получишь, а людям, которые не могут похвастаться богатырским здоровьем, ходить в такую баню и вовсе опасно. В этой статье мы рассказываем, как сделать вентиляцию в бане, и разбираем «классику без вентканалов»: как вентилировали парилку наши предки и как это может выглядеть в современном решении.

• Залповая вентиляция в русской бане
• Нужны ли дополнительные вентиляционные отверстия в русской бане
• Устройство правильной вентиляции в бане своими руками на опыте участников нашего портала

Залповое проветривание: правильная вентиляция в парилке

В классической русской бане обычно использовались две схемы вентиляции:

• залповое проветривание, обеспечивающее достаточное количество воздуха во время парения;
• вентиляция для просушки парной после использования.

Залповое проветривание осуществляется через открытую дверь и окно. Подчеркнем: речь идет о влажной паровой бане, а не о сауне.

Пришлось поскандалить с заказчиком и настоять на том, чтобы в стене толщиной 500 мм было вырублен проем для окна.

Чтобы получить воздух для дыхания в парной, достаточно окошка рядом с полком и двери в предбанник. Окно и дверь нужно открывать между заходами, пока мы отдыхаем. Потом возвращаемся в парную, закрываем окно и дверь и снова паримся.

Для просушки парной в ней делают маленький продух (есть разные варианты: одни делают его в дальнем углу под потолком, другие, наоборот, под полком). После использования бани открывают:

• этот маленький продух
• окошко в моечной или предбаннике.

Так создается поток воздуха, который вентилирует помещение и выносит из него влагу.

На фото: баня нашего пользователя с ником Vasisdas.

У пользователя FORUMHOUSE с ником КочевниК вентиляция в бане сделана так: приток воздуха — под топкой печи, выход по диагонали под потолком. Обычно все парятся с закрытой вытяжкой, но иногда ее открывают, «если парящийся не экстремал», и в этом случае работает естественная вентиляция.

Когда хочется освежить воздух в парилке после нескольких заходов, вытяжка открывается, в каменку плещется ударная доза кипятка.

Весь старый пар вышибает в окошко-вытяжку. После этого машу немного дверьми, создавая дополнительный поток, кладу новую полынь, закрываю окошко, и парилка — как новенькая, как будто там и не парились.

Способ «от деда»

Есть еще интересный, дошедший от наших предков способ проветривания бани, который EsKor, участник нашего портала, увидел в бане «у одного седовласого деда». В этой бане единственным специально сделанным средством вентиляции была отдушина в метре от пола, под полком. В чем смысл такой отдушины? Оказалось, что седовласый дед «освежал» воздух в парилке почти так же, как КочевниК, только заранее готовил ведро с ледяной водой и выливал его на полок или за мгновение до, или сразу после того, как в каменку заряжалась ударная доза воды.

Дед пояснил, что холодная вода, которая попадает на пол с полка, тянет к себе пар вниз, а он прихватывает с собой спёртый воздух и улетает в отдушину. Никакой мистики, физика это дело хорошо объясняет.

Понятно, что этот метод не подойдет для суховоздушных бань и для парилок с глухим полом и отсутствием слива.

Разные схемы вентиляции русской бани

Рассмотрим, как работает такая система вентиляции на примерах нескольких бань участников FORUMHOUSE.

Вот баня нашего участника с ником Vasisdas.

Все гениальное просто! Печь каменка, дверь, окно и массив дерева. Научиться пользоваться этим – дело техники.

Как сделано окно в парной: стеклопакет со стороны фасада бани, вентзазор в толщину пирога стены, со стороны парной декоративное окошко. Это позволяет избежать лишних теплопотерь и просто красиво.

У нашего участника с ником Строю для себя небольшая совмещенная парилка-моечная, 2,5 на 2,1 и высотой 2,1м.

Система вентиляции включает в себя:

• окошко у полка 300х300мм по раме, сам проем 200х200;
• продух в верхнем венце под потолком 150х150мм;
• продух у пола под полком 150х150 мм.

Верхний продух всегда закрыт, его открывают только для того, чтобы просушить парную после использования. Также наш пользователь иногда открывает его, чтобы создать более мягкий режим для жены и дочки.

Во время парения все отверстия закрыты. Высота окошка подобрана удачно, жар из парной не выдувается.

Во время парения используется два вида проветривания:

• простое проветривание: выходишь из парной, открываешь окошко и оставляешь приоткрытой дверь.
• быстрое проветривание через окошко в парной и окошко под полком.

Для сушки парной открываются все отверстия и окна.

Воздух с улицы через окно предбанника идет по полу в нижний продух под полком (сквознячок), частично нагреваясь от еще горячей печи и поднимается над полком в верхний продух. Под полом сквозняк от продухов в цоколе. Зимой на время парения я их закрываю.

Такие «старые способы» вентиляции бани, без обустройства вентканалов, наш пользователь считает оправданными и вполне достаточными при теплоемкой печи.

Вот как устроена вентиляция в бане у нашего участника с ником Михалыч Титов. Приток сделан через отверстие в полкирпича в боковой стенке.

Если посмотреть с улицы, то это выглядит вот так.

Ответвление вниз, в которое уходит конденсат, закрыто винтовой заглушкой. Вход из мойки сделан под печь.

При постройке бани участник нашего портала с ником Сhagav придавал вентиляции особенное значение. В комнате отдыха он сделал принудительную вентиляцию (одно приточное отверстие и два вытяжных), а в парной сделана естественная.

При желании воздух в парную поступает с улицы – в фундамент залиты трубы, через камни печи проходит гофрированная нержавейка. Она открывается и закрывается задвижкой.

Пять вытяжных отверстий сделаны на разных уровнях и в разных стенах. Поступление и удаление воздуха в парную регулируется в соответствии с потребностями.

Когда хочу поддать парку — все закрываю (люблю много пара), а после себя снова открываю вентиляцию — все довольны.

Несколько вытяжных отверстий в парной позволяют решить противоречивые задачи, дирижируя потоками свежего и отработанного воздуха.

Вентиляцию легко перекрыть чтобы поддать парку и легко открыть, чтобы снова восстановить комфортные условия.

Как говорит владелец бани, самое важное – не допустить ситуации, когда холодный воздух тянется по полу парной.

Чтобы избежать этой ситуации, он и соединил приток с гофрированной трубой из нержавейки – многие назовут это перестраховкой, но мастер получил то, на что рассчитывал.

Вентиляция работает отлично, и в такой парной легко дышать.

Несложная система вентиляции в бане, без каналов, отлично работает при условии теплоемкой печи. Если мы говорим о русской бане, то для поступления воздуха, необходимого для комфортного пребывания в парной, достаточно залпового проветривания через окно и дверь. Дополнительное отверстие под полком позволит просушивать баню после ее использования.

Все вентиляционные отверстия в парилке должны быть оснащены заслонками, которые при надобности можно открывать и закрывать.

На FORUMHOUSE вы сможете прочитать про монтаж вентиляции в существующей бане. Рекомендуем вам остросюжетную и в чем-то провокационную тему: залповая вентиляция в Русской бане — одна и для всех народов. Почитайте нашу статью о плюсах и минусах встроенной бани. Узнайте про основные виды и характеристики бань. Также предлагаем посмотреть наше видео «Микроклимат в парной. Выбор банной печи под нужную кондицию»

Как правильно сделать вентиляцию в бане: схема и устройство для парной

Схема парилки такова, что в ней поддерживается постоянная высокая температура, а воздух при этом должен быть влажным, насыщенным капельками воды. Но в закрытом помещении с такими климатическими условиями обязательно разведется плесень, а также будут нарушены процессы горения из-за отсутствия кислорода, не говоря про то, что людям внутри будет нечем дышать. Поэтому необходимо проектировать вентиляцию в бане. О ней мы и поговорим в этой статье.

Нужна ли вентиляционная система

При постройке парного помещения начинающие строители стараются максимально герметично подогнать все рейки и ламели, тем самым обеспечивая отсутствие температурных потерь. Это на самом деле так, но если не оставлять естественные отверстия или искусственно созданные отводы, то возможно значительное задымление, если печь работает на дровах или угле. Любое топливо оставляет следы горения. Угарный газ в большой концентрации приведет к потере сознания и возможности летального исхода, особенно если люди в комнате распаренные, с нестабильным давлением, расширенными сосудами.

Требуется для следующих задач:

• создания необходимого микроклимата;
• проветривания и сушки древесины, чтобы не возникла плесень или грибок;
• вывода углекислого газа, в парилке находятся люди, поэтому необходим постоянный приток свежего воздуха;
• содействия процессу горения, для которого важен кислород;
• устранения неприятных запахов;
• сохранения ламелей и полков в первоначальном виде.

Принцип работы системы вентиляции в бане

Всю вентиляционную сеть можно разделить на естественную, которая находится в стенах, кровле и фундаменте и закладывается в начале стройки, и на принудительную, которая активизируется только при использовании парилки.

Оба типа работают следующим образом: отработанный кислород вытесняется и пространство заполняется свежим воздухом. У потока есть два конца – приток и отток, соответственно, нужно минимум два отверстия, расположенные по правилу: приточные вытяжки ниже, чем отточные.

Еще один нюанс принципа работы – весь газ берется оттуда, куда он и выходит. То есть если сообщение происходит с улицей, то все должно выходить туда. Аналогично – если в соседнюю комнату, что тоже возможно. Если вход и выход будут в разных температурных режимах, то образование потока не получится. Однако рекомендуют приток/отток воздуха делать с улицы, так как даже в предбаннике воздух будет влажным и недостаточно обогащенным кислородом.

Правильная вентиляция в бане в парилке

При проектировании постройки сразу нужно рассчитывать, где будут проходить шахты, какого они будут диаметра. А сами отверстия и заслонки на них ставятся непосредственно после облицовки ламелями. Выделяют 4 вида:

• Финская – 130мм приток, 100мм вытяжка.
• Шведская – 100мм приток, 80мм вытяжка.
• Русская – 100мм приток, 100мм вытяжка.

Самым распространенным решением, увы, является отсутствие вентиляционной системы.

Размер отверстий напрямую зависит от того, что вы хотите получить в итоге: русскую парную или сауну.

Рассмотрим, пример расчета. Если парилка 3 м на 1,5 м с высотой 2,5 м, то есть примерно 10-11 м3, нужна печка на 20 кВт. В таком случае лучше использовать естественный тип воздухообмена – со входом воздуха 10 см от пола на удалении от печки на 30 см, а диагональный выход – под полками на высоте 80 см.

При этом надо учесть: из-под вагонки клапан работает только в положении только закрыто или в положении открыто. Он не должен регулироваться, так как делается герметичным, иначе пар будет уходить. Оба устройства вывода необязательно должны иметь одинаковый радиус, но если необходимо обеспечить более эффективную и быструю циркуляцию, то первое можно произвести немного больше или установить два клапана в разных местах. Строго запрещено делать его меньше, чем приточное устройство. Это противоречит правилам безопасности.

На вентиляционные отверстия надо обязательно делать задвижки, которые будут герметично примыкать к проему в закрытом состоянии – в момент растопки и нагревания парной. Зимой эти дверцы будут наполовину прикрыты, потому что чем больше перепад температур, тем сильнее циркулирует воздух. Вытяжки должны быть вверху, а приток – внизу. Это позволит кислороду вентилировать естественным путем. Наиболее популярный вариант сегодня: 100 мм – приток, 80 мм – вытяжка.

Виды вентиляции

Какие-то 5 лет назад о вентиляционной системе в бане никто и не говорил, более того, многие утверждали, что она в бане не нужна. Достаточно наличия форточки. Времена изменились, и сейчас все за вентиляцию в бане. Существует принудительная и естественная. Выбранный вариант зависит от площади парной, климатических условий, а также от желания владельца.

Естественная

Она работает на разнице температур и перепадов атмосферного давления внутри и снаружи. Это очень эффективный и давно используемый метод. Существует нюанс для обустройства такой циркуляции в парной. В самом нагретом помещении из-за естественных законов физики сложно предусмотреть равномерное тепло. Обычно чем выше, тем жарче, а полы могут оставаться достаточно холодными. Задача строителя – продумать систему, чтобы ноги не обдувал сквозняк, а на потолке не скапливался нестерпимый жар. Этого можно добиться, если разделить потоки на две или три вытяжки.

Принудительная

Это электронное управление, которое зависит от температурного режима. Можно включать и выключать приток свежего воздуха по желанию. Можно контролировать с помощью цифрового устройства – сколько градусов должно сохраняться на протяжении всего времени принятия процедуры, а также на какую влажность требуется настроить систему.

Обычно такие комплексы создают в коммерческих целях, поэтому стоят они значительно дороже, чем элементы для естественного оттока, и монтаж может производиться только специалистами.

Одним из основных минусов применения электронных систем – это вероятность оставить включенным вентилятор, что может привести к возгоранию проводки и пожару.

Комбинированная

При покупке электрического устройства обратите внимание, чтобы они имели максимальную защиту всех проводов и электроники от влаги.

Как сделать вентиляцию в бане через специальные продухи

Это решетки, проделанные в стенах на уровне пола (20 см от него) и потолка. При этом следует достичь максимального удаления друг от друга, добиться этого можно, если монтировать их по диагонали, например, одно установить между дверью и печкой, второе – на противоположной стенке.

Элементы для устройства системы циркуляции, а также дымоходы и баки для русской парной можно заказать у дистрибьюторов компании Феррум, которые представлены по всей России. Широкий выбор и качество изделий помогут вам построить банный комплекс своими руками с продукцией Ferrum. Прайслист можно посмотреть на сайте.

Где разместить отверстие для подачи холодного воздуха

Оно располагается внизу. Можно создать его в стене, но тогда необходимо на этапе проектирование заложить трубу или шахту, которая будет вести внутрь. При этом следует учесть, что свежий воздух будет поступать из смежного помещения, а, значит, и выходить он должна не на улицу, а в эту же комнату. Есть минус – обычно полки устанавливают напротив входной конструкции, и циркуляция чувствуется всеми присутствующими.

Еще один вариант предполагает установку продуха под лежаками. Во многом это оптимальное расположение – не сквозит, не портит внешний вид. Но только дотянуться до него бывает сложно, чтобы отрегулировать положение заслонки. В таких случаях в процессе банной процедуры двигают верхние дверцы оттока, а после для проветривания открывают обе.

И еще один распространенный и выигрышный вариант – размещение притока за печкой. Это одновременно и способствует циркуляции, и разогреву углей. Но есть несколько «но» – иногда печь устанавливается в простенке, тогда просто нет возможности организовать там заслонку. И еще один моментс – из-за сильного жара здесь расплавятся пластиковые дверцы и могут начать возгораться деревянные, так что подойдут только металлические.

С выходным оттоком проще, его можно монтировать:

• в потолке, но тогда придется делать дополнительный короб для вывода через крышу, потому что, если влажный пар будет на чердаке, будут гнить деревянные стропила;
• в стене – оптимальный вариант, закладывается еще на моменте возведения здания.

Как сделать вентиляцию в парной бани: размеры отверстий

Точный размер продуха зависит от влажности, перепада температур, минимальных и максимальных показателей. Опыт подсказывает, что наиболее оптимальные не параметры – 10-15 см, при желании можно увеличить диаметр оттока, проточные же системы не могут быть больше.

При этом обязательно нужно устанавливать заслонки. Именно с их помощью вы добьетесь требуемого радиуса при изменении погодных условий

Распространенное заблуждение, что человеку недостает кислорода для дыхания, если сделать слишком маленький приток. Это неверно. Обычному человеку на 1,5 часа хватает одного кубометра воздуха.

Как сделать вентиляцию в бане?

Банные процедуры оздоровляют и расслабляют. Однако без хорошего вентилирования воздуха в парилке нахождение в ней может закончиться проблемами. Вдобавок если полки и стены из дерева регулярно не просушивать, то долго они не прослужат.

Древесина от обилия влаги неизбежно начнет приходить в негодность. Однако сделать эффективную вентиляцию в бане своими руками не так сложно. Существует несколько схем ее устройства в этом помещении. Всегда можно подобрать наиболее оптимальный вариант для самостоятельной реализации.

Содержание

Основные виды вентиляций для бань

Классическая русская баня представляет собой небольшое помещение. Не все виды вентиляций в ней могут быть реализованы. Зачастую в сложных системах воздухообмена в этом случае нет необходимости. И большинство хозяев загородных коттеджей и дач, строящих своими руками парную, предпочитают искать наиболее простые решения.

Все вариации систем вентиляции делятся на:

• естественные;
• принудительные (приточные, вытяжные и комбинированные).

Распределение воздуха в парной при правильной вентиляции

В первом случае вентиляция выстраивается так, чтобы процессы воздухообмена в помещении происходят за счет естественной тяги и конвекции. Во втором – воздух принуждают двигаться по комнате с помощью вентилятора, устанавливаемого на вытяжку, приток либо сразу оба направления.

Для организации вентиляции в бане можно воспользоваться всеми этими способами. Однако естественный вариант более предпочтителен. Он дешев, энергонезависим и не требует присмотра за электрооборудованием. Но в ряде случаев его бывает недостаточно.

Поток воздуха при естественной вентиляции

Например, парилку решено делать в самом доме, а не в виде отдельной постройки на улице. Тогда способна помочь лишь вытяжная или приточная вентиляция. Обустраивать в бане комбинированный приточно-вытяжной аналог с рекуператором или электронагревателем не рекомендуется из-за высокой стоимости и сложности монтажа. Да и в парной такой вариант с дополнительным подогревом воздуха просто не нужен.

Циркуляция воздуха в бане в зависимости от расположения печки

Схемы вентиляции парилок и бань

Неважно – есть в воздуховоде вентилятор или нет. Вентиляция в бане всегда делается так, чтоб было два вентканала (окошка или отверстия на улицу). Один входной идет на приток, а второй выходной на вытяжку. Причем в идеале они должны располагаться на противоположных стенах и иметь дверцы, клапана или задвижки для регулировки тяги.

С одной стороны правильная вентиляция в парилке должна обеспечивать постоянный приток кислорода внутрь, а с другой не вытягивать излишне быстро тепло на улицу. Если воздухообмен сделать слишком интенсивным, то никаких дров на такую баньку не напасешься. Весь нагретый воздух будет моментально уходить наружу.

Распределение температуры в парной с вентиляцией

Дровяная печь и электронагреватель при работе непрерывно сжигают кислород. И вентиляция в бане также непрерывно должна его замещать, чтобы пришедшие попариться не ощутили дискомфорт. Поэтому-то банные вентиляционные окна и должны иметь задвижки, которые позволят регулировать объемы подачи-вытяжки воздуха.

Самыми эффективными схемами размещения в бане окошек вентиляции считаются (направление «приток» – «вытяжка»):

1. На стене возле печки – на стене напротив над полком.
2. На стене у печки – через щели в полу и дальше в отдушину предбанника.
3. На стене под полком – в печную трубу.
4. Через отдушину в фундаменте и щели в полу – на стене под потолком.

В первом случае холодный воздух нагревается у печки и уходит вверх к противоположной стене, где расположен полок. При реализации второго варианта банной вентиляции нагретые воздушные массы сначала поднимаются к потолку, а потом за счет тяги опускаются и вытягиваются наружу через щели между досок пола.

При третьей схеме над полком создается небольшой карман со стоячим раскаленным воздухом. Но кислород такая вентиляция в парную бани все же втягивает и в достаточном количестве.

Четвертый вариант предполагает наличие отдушин в подполе. Исполнить его в уже построенной бане своими руками сложнее. В залитом бетонном фундаменте дырки пробивать под вентиляцию – занятие проблематичное. Зато при нем напольные доски снизу от земли всегда будут быстро просушиватьсяпосле банных процедур и прослужат дольше.

Способы расположения вентиляции в бане

Входное окошко должно располагается от пола на высоте в 20–40 см, а выходное – ниже потолка на 15–20 см. Лучше всего, если оба они одинаковы по размеру. И на обоих следует предусмотреть жалюзи или задвижку.

Вытяжная и приточная вентиляция обычно делаются с канальным вентилятором, который монтируется непосредственно в воздуховод. Выбирать его для бани следует с повышенной защитой от пара и высокой температуры. Все механические и электрические элементы этого вентилятора должны иметь улучшенную гидроизоляцию. Защиту по IP здесь стоит выбирать минимум «54».

Провентилировать парную всегда можно, просто открыв в ней двери и окна. Для этого даже не нужны вентиляционные отдушины. Так внутренний горячий воздух буквально за пару минут замещается холодным наружным.

Циркуляция горячего воздуха в парилке

Однако правильной вентиляцию через открытые двери назвать сложно. Весь пар в таком случае оказывается в предбаннике, где моментально превращается в конденсат на стенах и предметах интерьера. К данному виду “залпового” вентилирования прибегать следует только в крайней ситуации.

Важные нюансы устройства вентиляции бани своими руками

Если все делать правильно, то планировать вентиляцию в бане нужно еще на этапе ее проектирования. В уже готовой постройке проделывать пусть и в древесине вентиляционные отверстия сложнее, нежели одновременно с укладкой сруба. По площади отдушины должны быть порядка 200–300 кв. см. Этого для большинства небольших по квадратуре парных хватит с избытком.

Схема вентиляции в бане

Еще один важный момент – нагели в стенах, скрепляющие между собой бревна. Если они металлические, то при создании отдушин важно не напороться на эти стержни.

Лучше вообще отодвинуть вентиляционные отверстия от них как можно дальше в сторону. От влаги полностью избавиться все равно не удастся, поэтому металл крепежей стоит держать от нее подальше.

План парной с вентиляцией

Отдушины не рекомендуется располагать на одной стене. В этом случае вентиляция получится такой, что поток воздуха будет сразу уходить снизу вверх, не циркулируя по парной. Отверстия следует в высоту делать не больше сечения бревна (бруса). Нужную площадь проема проще подобрать путем увеличения его длины. Встраивать отдушину между двух бревен нельзя. Это сложнее в исполнении и может привести к ее повреждению при оседании сруба.

Принудительная вентиляция в бане

Выходы воздуховодов вентиляции парилки с внешней стены обязательно необходимо защитить от осадков. Если внутрь отверстий попадет вода, то она окажется внутри деревянных стен. И долго после этого древесина вряд ли простоит не сгнившей.

Делая вентиляцию в русской деревянной баньке, выходную отдушину следует выводить в ее стену, а не в потолок. Банный пар должен уходить сразу на улицу. На чердаке ему делать нечего. Там деревянные стропила, которым избыточная влага противопоказана.

Читайте также другие материалы по разделу «Вентиляция и климат»:

Смотрите также видео как сделать вентиляцию в бане:

Бани, сауны и бассейны

Качественная вентиляционная система — обязательный элемент парилки. Отсутствие или неправильная организация вентиляции в бане — опасны для здоровья человека. Правильно обустроенная система обезопасит людей от угарного газа и улучшит комфорт пребывания в помещении. Об особенностях и технологии монтажа вентиляционной системы в бане поговорим далее.

Оглавление:

1. Характеристика правильной вентиляции для парилки
2. Как сделать вентиляцию в парилке с отдельной топкой
3. Схема вентиляции в парилке с топкой внутри помещения
4. Устройство вентиляции в парилке своими руками
5. Способы организации вентиляции в парилке своими руками
6. Как выполнить пароизоляцию парилки своими руками

Характеристика правильной вентиляции для парилки

Правильная вентиляция в бане выполняет сразу несколько функций:

• обеспечивает помещение кислородом;
• улучшает комфорт от пребывания в парилке;
• удаляет угарный газ;
• позволяет экономически целесообразно расходовать дрова;
• равномерно распределяет воздушные потоки;
• защищает здание от образования плесени или грибка.

Самым оптимальный вариантом вентиляции в бане является приточно-вытяжной. Для этих целей обустраивают:

• приточное отверстие — через них организуется приток свежего воздуха в парилку, устанавливается вентилятор с вентиляционной трубкой, дополнительный приток воздуха обеспечивается открытыми форточками или через дверь;
• вытяжное отверстие — удаление нагретого воздуха из помещения, через топку, поддувала или приборы улучшающие тягу.

Для улучшения приточно-вытяжной системы вентиляции используют различные способы. Предлагаем ознакомиться с одной из самых эффективных вентиляционных систем:

1. Приточные отверстия расположены снизу помещения, рядом с топкой.

2. Вытяжные отверстия строго на противоположной стороне сверху. Возможен вариант организации сразу двух отверстий для более качественного контроля воздуха.

3. Высота расположения вытяжного отверстия определяет уровень тяги. При низком вентиляционном отверстии, дополнительно усильте систему вентиляционной трубой.

4. С помощью специальных заслонок обеспечивается контроль подачи воздуха из помещения.

5. Обновление воздуха в парилке производится раз в 2-3 часа.

Кроме того, индивидуальные параметры вентиляционной системы определяются типом помещения, вариантом бани. Например, в русской бани, обновить воздух поможет периодическое проветривание. Кроме того, учитывается размер и место монтажа топки, в соотношении с данным параметром организуется два вида вентиляции.

Как сделать вентиляцию в парилке с отдельной топкой

Предлагаем вариант организации вентиляции в парилке, топка которой находится в соседнем помещении. Такая схема популярна в обычных русских банях. Для выведения топки в смежное помещение используют топочный тоннель. Среди преимуществ такого расположения печи отметим:

• отсутствие мусора в парилке;
• дверь в помещение открывается только при входе;
• возможность монтажа жаропрочного стекла для любования открытым пламенем.

Для монтажа приточных отверстий в помещении используют два способа:

1. Обустройство вентиляционного канала в подпольном пространстве. Выведение его перед пред топочном помещении, установка вентиляционных решеток на канале.

2. Напольный подвод вентиляции.

На противоположную стену установите вытяжку, диагонально в соотношении с приточным отверстием.

Главное качество организации правильной вентиляции — приточные отверстия по площади должны совпадать с вытяжными.

Схема вентиляции в парилке с топкой внутри помещения

Если печь-каменка находится непосредственно в парилке, то организация вентиляции происходит иначе. В таком случае, воздушные потоки через поддувало решают вопрос с естественной вентиляцией. Данный метод уместен в том случае, если огонь в печи находится постоянно.

Если печная труба в бане отсутствует, а печь работает в кратковременном режиме, используют более совершенную вентиляционную систему. Ознакомьтесь с технологией обустройства вентиляционной системы в парилке:

1. Соорудите специальный кирпичный подиум, на котором устанавливается печь. С его помощью к печи подводится вентиляционный короб.

2. Уложите торцы, соорудите еще один короб из кирпичей. В итоге первая конструкция установлена кверху печного канала, а вторая — к двери парилки.

3. На смежной с обычной комнатой стене, соорудите дверцы в местах прохождения каменной кладки. Они прогревают соседнюю комнату, при необходимости.

4. На подиуме устанавливается печь, возможен вариант ее монтажа на уголке или на стальных картинах. Выполните отделку печи кирпичом, установите кирпичный экран, с двумя конвекционными задвижками.

5. Вытяжная вентиляционная система функционирует за счет печной топки.

Правильный монтаж вентиляционной системы основывается на правильной ее регулировке. Общие правила управления вентиляционной системой:

• вначале топки печи все отверстия и приточные и вытяжные закрываются;
• дождитесь увеличения температурного режима, затем отрегулируйте вентиляционные отверстия задвижками;
• при необходимости в увеличении объема кислорода в помещении, откройте приточное отверстие;
• по завершению работы, откройте створки, для более качественного проветривания парной.

Вентиляции парилки фото:

Для определения температурного режима и влажности в помещении используйте специальные приборы. Измерить температуру поможет термометр спиртового или электрического типа. Учтите, что применение ртутного варианта категорически запрещено. Для определения уровня влажности воспользуйтесь гигрометром.

Принцип работы вентиляционной системы основывается на таких факторах:

• растапливая печь, происходит постепенный нагрев воздуха и его выход через конвекционную дверь;
• нижняя дверь остается открытой до полного прогрева печи;
• закройте дверь снизу и работайте с верхним люком;
• в процессе парения открывается только поддувало, установленное на коробе;
• после использования парилки по назначению, хорошо проветрите помещение.

Устройство вентиляции в парилке своими руками

Основные функции вентиляционной системы в бане:

• подача воздуха при проведении банных процедур;
• высококачественная сушка помещения.

Вентиляционная система в бане не должна:

• нарушать температуру помещения, в процессе принятия банных процедур;
• разделять температурные потоки, то есть прохладный воздух находится ближе к полу, а теплый — сверху;
• удалять неотработанный воздух из парилки.

Кроме того, отсутствие вентиляции приводит к появлению неприятного воздуха в помещении, образованию плесени и грибка, вредных для здоровья человека.

Выделим три основных вида вентиляции в парилке:

• естественный вариант — подача воздушных потоков через разницу давления;
• механический вариант — подача воздуха с помощью специальных механизмов, при измерении данных характеристик приборами;
• комбинированный вариант — создание искусственного давления вентиляторами и вытяжками.

В помещении выделяют два вида транспортировки воздуха: приточный и отточный. Для этих целей оборудуют отверстие, расположенное диагонально, по отношению к приточному.

Не рекомендуется устанавливать вытяжное отверстие в парилке на потолке, данная вентиляционная система увеличивает время прогрева помещения. Рационально устанавливать вытяжку под потолком, дополнительно оборудовав на ней заслонку, для регулировки тяги.

Кроме того, обеспечьте вентилируемый пол в бане. Таким образом, увеличивается срок напольного покрытия, так как оно находится в постоянном контакте с водой. Рекомендации по обустройству напольной вентиляции:

1. В процессе монтажа фундаментного основания, обеспечьте вентиляцию полов, соорудите отдушины с цокольной части.

2. На противоположных стенах соорудите вентиляционные отверстия, обеспечивающие приток воздуха. Установите на них решетки, во избежание попадания грызунов.

3. Чистовой пол по уровню должен быть немного выше, чем расположено поддувало. Таким образом, оно будет функционировать в качестве вытяжки.

4. Устанавливайте деревянные доски с небольшим зазором, минимум в полсантиметра.

5. После принятия банных процедур, хорошо проветривайте помещение и сушите полы.

Еще один способ организации вентиляционной системы в бане — “По Басту”. В таком случае, свежий воздух попадает в помещение из подпечного пространства, а выхлоп — из отверстия, находящегося вблизи двери. Для этих целей соорудите выхлопной короб из дерева, внутри обшитый фольгой.

Под полом соорудите вентиляционный канал, радом с металлическим листом, предотвращающим попадание в него жара. Размер конструкции не должен превышать двадцати процентов. Регулировка притока свежего воздуха по такой системе выполняется довольно просто. Достаточно открыть вентиляционного отверстие и поддувало. Кроме того, удается избежать скопления неприятного аромата в парилке. Данный метод организации вентиляции уместен в том случае, если топка находится непосредственно в парилке.

Способы организации вентиляции в парилке своими руками

Предлагаем пять самых популярных схем организации приточной вентиляции в парилке:

Установите входное отверстие под печью на 50 см от пола, а выходное — с противоположной стороны на тридцать сантиметров от потолка. Принудительное движение воздушных масс обеспечивается вентилятором. Таким образом, удается обеспечить равномерный прогрев воздуха. Высота расположения первого отверстия регулирует силу тяги естественной вентиляции.

Два вентиляционных отверстия расположены на одной стене, обязательно напротив печи. Входное отверстие устанавливается на расстоянии тридцать сантиметров от пола, а выходное — тридцать сантиметров от потолка. Установите вентилятор в выходное отверстие, охлажденный воздух, попадая в помещение сталкивается с печью, нагревается и выходит наружу.

Расположите входное отверстие за печью, на расстоянии около двадцати сантиметров от пола. Входное отверстие устанавливается на такой же высоте, только вблизи потолка противоположной стены. Во втором отверстии устанавливают вытяжку. Принцип работы системы основывается на попадании охлажденного воздуха в парилку, прохождение через печь и вытягивание вторым отверстием.

Данный метод актуален для парилки с полом, на котором есть отверстия для стока воды. Входное отверстие устанавливают за печью, а выходное — является трубой для стока, через которую воздух выводится наружу.

Актуален для бани с постоянно работающей печкой. Входное отверстие обустраивают напротив печки, а поддувало с дымовой трубой выполняют функцию выходного отверстия

При необходимости повышения температуры в парилке, достаточно закрыть все заглушки. После принятия банных процедур, они снимаются. Данные схемы вентиляции вполне реально организовать самостоятельно, без покупки дорогостоящих приборов и особых материальных вложений.

Как выполнить пароизоляцию парилки своими руками

Пароизоляция в парилке позволяет поддерживать оптимальную температуру помещения. Создать качественную пароизоляцию помогут специальные материалы в виде паронепроницаемых пленок, утеплителя и гидроизоляции. Пленка обеспечивает защиту утеплителя от проникновения водяной пары, не пропуская при этом влагу, которая находится в горячем воздухе.

Качественно обустроенные пароизоляция и вентиляционная система увеличивают срок службы самого помещения и его внешней отделки. Так как горячий воздух поднимается кверху, прежде всего, качественно пароизолируйте потолок.

Для этих целей используйте лахи, доски, толщиной около 6 см. Сверху они закрываются фольга на основе алюминия, картоном с повышенной плотностью или вощеной бумагой, пропитанными олифой. После фиксации одного из этих материалов, потолок отделывают глиной и утепляют.

Кроме того, пароизолировать потолок поможет обрезная доска. На доски устанавливается пропитанный олифой картон, который далее обшивается деревянной вагонкой.

Плиты из пенополистирола — современная замена мягкой глине, отличаются хорошими теплоизоляционными и эксплуатационными характеристиками.

В качестве пароизоляционных материалов для стен парилки используют:

• рубероид;
• фольгу из алюминия;
• пергамин;
• пленку на основе полиэтилена.

Пергамин и рубероид для теплоизоляции парилки используют редко. Это объясняется тем, что при сильном нагреве, они выделяют токсичные вещества и неприятные ароматы. Парилка пароизолируется специальными фольгированными материалами. Выделяют комбинированные методы паро- и теплоизоляции. Например, полипропилет НПП, среди его преимуществ отметим:

• отличное противодействие влаги;
• стойкость перед повышением температуры;
• ламинированное покрытие предотвращает развитие плесени и грибка;
• комбинированная теплопароизоляция.

Кроме того, возможен вариант применения рулонной пароизоляции в виде рулонной фольги или стекловолокнистых плит. Для заделывания стыков между пароизоляционными материалами, используйте фольгированный скотч.

Плиты устанавливают на потолке с небольшим компенсационным зазором в 20 мм. Таким образом, снижается воздействие влаги на эти участки. Учтите, что пароизоляция в парилке должна быть надежно спрятана за основным отделочным материалом, а качественная вентиляционная система является ее дополнением.

Вентиляция в парилке видео:

Размещение отверстий

Так как законы физики никто не отменял, холодный воздух, находящийся внизу, нагреваясь, непременно поднимется вверх. Именно этим правилом и продиктовано оптимальное расположение отдушин:

Приточное – внизу (немного выше уровня пола). Через него будет поступать свежий воздух, который нагреется и поднимется вверх, выталкивая старый. Нельзя делать его маленьким, предполагая, что это необходимо для повышения температуры в парной. Диаметр отверстия должен строго соответствовать строительным стандартам (15 мм на 1 кв.м. парной, если парная на 10 кв.м., диаметр отверстия = 150 мм). Для быстрого прогрева свежего воздуха и поддержания стабильно высокой температуры, приточное отверстие размещают максимально близко к каменке.

Вытяжное – вверху по диагонали (практически под потолком на противоположной стене). Через вытяжное отверстие из парилки выходит угарный газ и отработанный воздух, обеспечивается непрерывная циркуляция воздушных масс, очищающая помещения. Наличие вытяжного отверстия в парной – обязательно. Без него старому воздуху некуда будет деваться, может накапливаться угарный газ, делая помещение опасным для жизни человека.

Устройство вентиляции в бане. Частые ошибки.

• приточно-вытяжной;
• вытяжной;
• приточной.

Комбинированная система состоит из двух элементов: притока, а также вытяжки воздушных масс. При этой приточно-вытяжной схеме очень важно грамотно рассчитать равный воздухообмен потоков. Приточная вентиляция вытесняет уже обработанный воздух повышенным давлением. Оно создается окнами, дверями и решетками вентиляции, которые обеспечивают постоянный приток. Помимо вентилятора приточного, возможно использование встроенного нагревателя.

Вытяжные системы состоят из фильтра (очистного), двигателя электрического и вентиляторов. При этом такая вентиляция в каркасной бане (или любой другой) актуальна в помещениях комплекса с бассейном (комнаты для отдыха, моечные отделения), где могут собраться множество людей. Они отлично удаляют плохой запах и излишнюю влажность, а также вредные газы.

Как сделать вентиляцию в парной

Среди способов, как сделать вытяжку в бане своими руками, предлагаем рассмотреть наиболее приемлемые для выполнения в домашних условиях варианты, как естественного, так и искусственного вентилирования.

Вариант 1

Это наиболее распространенный способ устройства вентиляции, который обеспечивает одно входное и два выходных отверстия. В 30 см от пола непосредственно за печью в стене проделывают входное отверстие. Выходные окна соединяются деревянным коробом со встроенной гофротрубкой длиной 1 м и оснащаются заглушками. Кроме того, на вентиляционные окна ставят решетки, чтобы предотвратить попадание в баню насекомых или грызунов.

Данный тип вентиляции чаще всего применяется для небольших по размеру частных бань.

Вариант 2

Вентиляционные ходы могут быть расположены на одном уровне. Данный вариант вентиляции предполагает проделывание входного отверстия в 30 см от пола за печью. А вытяжное окно обязательно оборудуют вентилятором, вытягивающим углекислый газ наружу.

Вариант 3

По данной схеме в парной прорезают два отверстия. Входное отверстие прорезают на 0,5 м выше каменки, а выходной вентиляционный ход располагают внизу, в 20 см от пола. Для принудительного выдува воздуха устанавливают вентилятор.

Вариант 4

Если конструкцией бани предусмотрена лишь одна стена, выходящая непосредственно на улицу, то схема вентиляции предполагает устройство двух ходов, расположенных на одной стене напротив печи. В нижнее окно в 30 см от пола поступает свежий прохладный воздух, который, ударяясь в печь и нагреваясь, постепенно поднимается вверх и выходит через выходное окно наружу. Вытяжное отверстие располагают в 30 см от потолка и устанавливают в нем вентилятор для хорошей циркуляции воздуха.

Вариант 5

Схема вентиляции пола в бане пригодится, если в парной устроен дощатый пол с отверстиями между досками и подпольем. В данном случае окно для притока воздуха обустраивают за печью. По мере охлаждения воздух опускается вниз и выходит через щели в подполье, а оттуда – наружу через вентиляционный ход в стене цоколя, соединенный с трубой для вывода воздуха над крышей.

Вариант 6

Наконец, вентиляционным ходом для вывода отработанного воздуха может служить поддувало в печи, если она расположена в парной. Единственное, что нужно сделать – обеспечить приток воздуха, прорезав в стене напротив печи специальный зазор.

Распространенные ошибки при монтаже вентиляции

Прежде, чем начать самостоятельное возведение сауны, обязательно следует задуматься о том, как сделать вентиляцию в сауне, поскольку от нее зависит многое. Очень важно расположить правильно вентиляционные отверстия, а также избежать распространенных ошибок, которые совершаются неопытными мастерами при прокладке воздухообмена. Как было сказано выше, недопустимо устанавливать вентиляционные отверстия напротив друг друга. При таком расположении отверстий в сауне невозможно будет находиться, поскольку горячий воздух уйдет наверх, тогда как по ногам будет гулять сквозняк.

Нельзя оставлять только одно отверстие под потолком, поскольку никакого смешения воздушных масс в помещении не получится. В данном случае сауна будет представлять собой парник без малейшего проникновения свежего воздуха. Не стоит проделывать отверстия по схеме: у потолка выходное, у пола – приточное. В данном случае хозяину сауны придется потратить немало дров для необходимого отопления помещения, при этом прогреваться оно будет очень долго. В случаях, когда такое отверстие было сделано, его обязательно следует снабдить задвижкой. Применение задвижки бывает удобно в случаях, когда воздух в помещении сильно накалился и температуру необходимо быстро снизить.

Как сделать вентиляцию в парилке бани

Режим вентиляции парилки отличается от других помещений бани так же, как сама парилка отличается от них своей экстремальностью. В русской бане во время парения вентиляция перекрывается на время. Но в то же время она крайне важна для насыщения парилки кислородом, равномерного нагрева, распределения воздушных потоков.

Более подробная информация на эту тему найдется в статьях про вентиляцию парилки и про устройство вентиляции в целом. В частности, среди отлично зарекомендовавших себя способов вентиляции этого помещения можно назвать вентиляцию басту. Но и о ней можно прочитать в упомянутых статьях.

Какая должна быть вентиляция в бане

Как правило, вентиляция парилки ограничивается двумя – тремя вентиляционными отверстиями нужного сечения. Одно приточное, и остальные для отвода «отработанного» воздуха. Нужно учитывать, что для комфортного самочувствия, воздухооборот в таком помещении должен быть не менее чем 5-кратным. Это значит, что весь объем воздуха, находящегося в парной, должен пять раз поменяться за 1 час. Есть несколько нюансов, которые обязательны для монтажа любой схемы вентиляции.

• О расположении и размере вентиляционных отверстий в бане, нужно подумать еще на этапе ее строительства, так как сделать отверстия уже в готовой парной будет очень сложно.
• Размеры приточной и вытяжной отдушины должны совпадать. В некоторых случаях размеры вытяжки могут быть больше притока.
• Вентиляционные отверстия должны быть оборудованы задвижками. Это позволит регулировать интенсивность циркуляции воздуха, а при протопке парной, и вовсе их можно закрыть для более быстрого поднятия температуры.
• Очень важный параметр – это сечение вентиляционных отдушин. Важно знать, что их сечение, полностью зависит от объема парилки. На 1 м3 объема должно приходиться 24 см2 вентиляции.

Виды систем воздухообмена для бани

На этапе строительства и отделки помещений производится установка оборудования для обеспечения необходимого воздухообмена. Системы вентиляции в зависимости от конструкции бывают двух видов: с естественной и принудительной циркуляцией воздуха. Выбор определённого типа системы осуществляется при проведении проектно-расчетных мероприятий, исходя из условий помещения.

Естественная вентиляция русской бани в силу своей простоты и дешевизны получила наиболее широкое распространение. Система фактически состоит из двух отверстий, снабжённых шарнирными заслонками или заглушками. Принцип действия такой системы простой: через приточный канал свежий воздух с улицы попадает в парилку. От печки-каменки или иного теплотехнического оборудования происходит его нагрев.

Схема устройства простой естественной вентиляция русской бани

Воздух поднимается вверх и перемешивается с паром и продуктами сгорания. Через вытяжное отверстие он свободно выходит наружу. Оборудование канала воздуховодом и вертикальной трубой, поднятой выше конька крыши, существенно повышает тягу и, следовательно, эффективность системы. Регулирование потоков происходит путём прикрытия заслонок или их открывания.

Принудительная приточно-вытяжная вентиляция в бане сложнее и по устройству и составу оборудования. Система состоит из двух частей, приточная обеспечивает поступление свежего воздуха в помещение по каналу квадратного или круглого сечения. Канал обычно оборудуется заслонкой управляемой вручную. Вытяжная часть представлена воздуховодом с встроенным электрическим вентилятором.

Чертёж и схема приточно-вытяжной вентиляции в бане

При включении привода в районе канала, расположенного в верхней части помещения, образуется область пониженного давления. Вредные газы и излишек пара устремляются в воздуховод и выбрасываются наружу. В помещениях небольшого размера достаточного одной точки для вытяжки, при большой площади под потолком устанавливаются дополнительные каналы, соединённые с вытяжкой. Такая система обеспечивает более равномерный отбор воздуха из комнаты.

Вытяжка для бани: в каком отделении?

Если оставить в стороне уже рассматривавшиеся в других статьях вопросы о вентиляции стен, фундамента и кровли, остаются помещения — парная, моечная, предбанник и комната отдыха — где нужно организовать циркуляцию воздуха. При этом существуют определенные нормативы, касающиеся вентилирования в каждом из них и специфика изготовления вытяжки. Но обо всем по порядку.

Вытяжка в парилке

Для парящихся вытяжка в парилке бани — залог того, что они выйдут оттуда живыми и здоровыми.

Способ вентиляции парилки может быть естественным (за счет законов физики) или принудительным (за счет вентиляторов). Отверстия могут вести на улицу, в воздуховоды и в соседние помещения. На вентиляционных отверстиях ставятся либо жалюзи, либо заслонки. Приток воздуха может быть организован через низ двери парной, отстоящей на 3 см от пола или с жалюзи в нижней части дверного полотна.

Своими руками придется изготовить только короб. Все остальное (гофра, клапаны, задвижки, заслонки) есть в продаже. Вентиляторы (если понадобятся) различаются по диаметру и мощности. Для автоматического управления принудительной вентиляцией можно использовать реле. Отверстия в стене либо оставлены при строительстве, либо пробиваются в уже построенной бане.

Полезное видео

Посмотрите, как умельцы сделали короб для вытяжки вентиляции по типу «басту» из досок:

В моечной

Согласно уже упоминавшимся нормативам, циркуляция воздуха в моечной в час должна быть кратна 8 объемам помещения для приточной вентиляции и 9 — для вытяжки. Это означает:

• что размеры вытяжного отверстия будут больше приточного;
• либо вытяжных будет два на одно приточное;
• либо на вытяжку поставлен вентилятор.

В любом случае, это интенсивный воздухообмен, который предназначен в первую очередь для быстрого осушения моечной. В процессе мытья он не требуется, поэтому его регулируют заслонками.

Кстати, приточные отверстия могут делаться в предбаннике или комнате отдыха, а вытяжные — в моечной. Это позволит вентилировать сразу два помещения. Аналогично вытяжка делается в санузле, причем принудительная, чтобы создать низкое давление. Тогда воздух будет вытягиваться из соседних помещений и уходить через принудительную вытяжку. Таким образом, помещения соединяются сквозными отверстиями, которые с одной стороны будут приточными, а с другой — вытяжными.

Составные части вытяжки в моечной бани не отличаются от использованных в парилке.

Как сделать вентиляцию в парной бани: размеры отверстий

Точный расчет продуха зависит от влажности, перепада температур, минимальных и максимальных показателей. Опыт подсказывает, что оптимальные параметры – 10-15 см, при желании можно увеличить диаметр оттока, проточные же системы не могут быть больше.

При этом обязательно нужно устанавливать заслонки. Именно с их помощью вы добьетесь требуемого радиуса при изменении погодных условий

Распространенное заблуждение, что человеку недостает кислорода для дыхания, если сделать слишком маленький приток. Это неверно. Обычному человеку на 1,5 часа хватает одного кубометра воздуха.
