Построить «русскую баньку» на дачном участке или на территории большого загородного коттеджа планируют как минимум 90% собственников.

У кого-то есть средства, чтобы обустроить шикарный «оздоровительный» комплекс с парилкой и бассейном, но большинство предпочитает остановиться на бюджетном варианте домашней бани.

Чтобы она прослужила долгие годы, необходимо заранее выбрать материал для постройки и определить количество и планировку внутренних помещений. Ведь это напрямую будет влиять на выбор системы вентилирования, от которой зависит своевременная просушка деревянных поверхностей и получение «здорового» пара в процессе принятия банных процедур.

Общие правила при планировании вытяжки в бане

Соблюдение нескольких простых правил будет гарантировать успех вашей затеи с возведением отличной бани.

1. Выбор площадки и расположение (предбанник лучше ориентировать на юг, а окно в парилке на запад).
2. Внутренний объем и количество помещений. Размер парилки – примерно 2 м2 на человека, высота потолка около 220 см (меньшая высота неудобна, а большая чревата высокими теплопотерями). Рационально устройство отдельной моечной, но при необходимости душевую кабину можно разместить в предбаннике, или аккуратно помыться в парной. Размеры дверей — 70х180 или меньше. Площадь предбанника – от 3 м2.
3. Внутренняя отделка доской из тех пород, которые обладают низкой теплопроводностью (осина, ольха, липа), не подвержены быстрому гниению и не выделяют смолу (вагонка из хвойных пород должна пройти специальную термообработку).
4. Выбор основного стройматериала (сруб, брус, кирпич, блоки из легких бетонов, деревянный каркас с утеплителем).
5. Выбор системы вентилирования (естественная, комбинированная или принудительная).

Последний пункт требует максимального внимания, поскольку, независимо от выбора материала для строительства, качественно устроенная система отвода отработанного воздуха является залогом длительной и безопасной эксплуатации сооружения. В тонкостях устройства вентсистемы разберемся более подробно.

Тонкости выбора вентсистем

Отметим, что строительство бань из различных конструкционных стеновых материалов обуславливает специфику вентилирования. Не имея системы воздухообмена и просушки, любая баня уже через некоторое время начнет доставлять неприятные моменты: появляется запах сырости, дерево темнеет, начинает гнить, может появиться грибок, пар будет «тяжелым».

Если для традиционного сруба, за счет определенной конструкции, вентиляция может осуществляться естественным способом, то для кирпичных или каркасных построек следует учитывать определенные нюансы. Обычно кирпичные бани рассчитаны на большое количество посетителей, поэтому в основном оборудуются принудительной вытяжкой, а иногда и встроенным приточным вентилятором.

Ускоренный воздухообмен обеспечивается выведением нескольких вытяжных труб через крышу. Чересчур мощный вентилятор может заметно снижать температуру в парной, а нехватка мощности приведет к застойным явлениям.

Важную роль вентиляции в каркасной бане стоит отметить особо, поскольку строение обладает герметичностью, слоем паро- и термоизоляции, отсутствием естественных отверстий для движения воздуха.

Без правильной системы вентилирования невозможно обеспечить циркуляцию воздушных потоков внутри парной (горячий воздух концентрируется вокруг каменки, не доходя до верхнего полка) и отводить отработанный воздух, который беден кислородом, но богат СО2.

Какие могут быть схемы вентиляции

Выбор схемы приточно-вытяжной вентиляции часто зависит от расположения парной. Например, если она выходит на улицу только одной стенкой и не имеет выхода в моечную, то можно применять схему расположения двух отдушин на противоположной от печки стене (верх-низ).

Есть системы, позволяющие частично направлять горячий воздух на обогрев соседних помещений (душевой, комнаты отдыха). Тогда отверстия должны располагаться на противоположных стенах, но также по схеме низ-верх. Часто встречается схема специально для бани, где моются прямо в парной. Половые доски имеют щели для стекания воды и отлично выпускают остывший воздух в подпол, откуда он выводится через вентиляцию на улицу.

Размещение приточной и вытяжных отдушин зависит и от расположения топки (парилка или соседнее помещение). Вот несколько примерных схем.

Системы могут работать только за счет естественной тяги или усиливаться включением вентиляторов.

Особенности естественной вентиляции парной

Естественной вентиляции присущи несколько способов обновления воздуха. Это может быть «залповое проветривание», когда после окончания сеанса открывают окна и двери, или посредством открывания отдушин.

Такая схема служит для быстрого проветривания, не более 2-3 минут, за которые воздух освежается, а стены не успевают остыть.

Схематическое расположение отверстий для приточно-вытяжной вентиляции различается для бань с подполом и подиумом. Так забор воздуха может осуществляться через отверстие в фундаменте, щели в деревянном полу и продух в стене, а его отвод — через стеновой венткороб или дымоход.

Как приточные, так и вытяжные отверстия (продухи, отдушины) снабжают затворами или регулируемыми решетками. Это помогает контролировать воздухообмен в помещении и не допускать сквозняков.

Вентиляция через дымоход

Роль основного «вентилятора» в парилке может выполнять дымоход печи-каменки. При открытом поддувале отработанный при горении дров воздух втягивается и выбрасывается через дымоход.

Поступление свежего воздуха обеспечивается через щель внизу входной двери (до 1 см).

Традиционно в бани-срубы воздух всегда втягивался через нижние венцы, которые специально не подгоняли плотно. Но такая схема может работать только при условии, что печь постоянно топят.

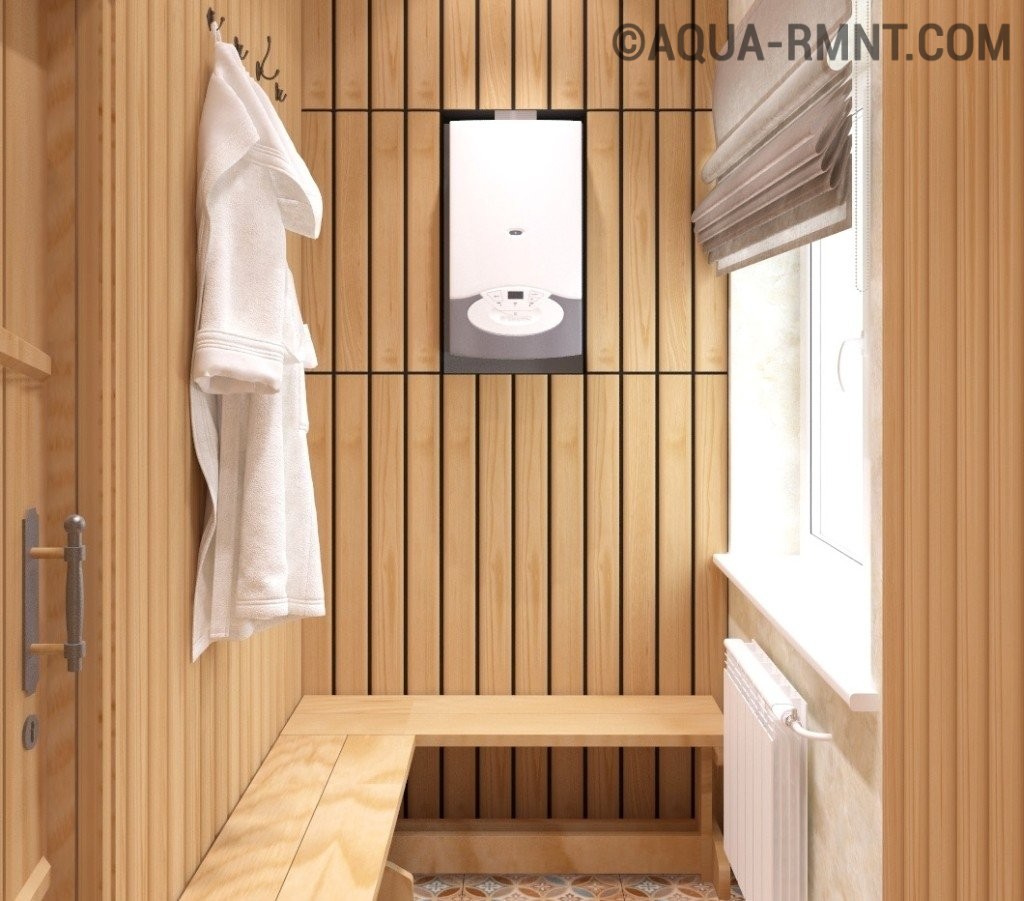

Вентиляция в предбаннике

Если основное задание для вентсистемы в парильном отделении это грамотная конвекция горячего пара и постоянный воздухообмен, то для комнаты отдыха (предбанника) система вентилирования выполняет несколько иные функции, особенно если печка установлена и топится в самой парилке.

При открытии дверей из парной в предбанник с более низкой температурой воздуха горячий пар, оседая на полу, стенах, мебели и даже одежде, имеет свойство преобразовываться в воду. Так что здесь главная задача – просушить и проветрить помещение.

Для этой цели оборудуется либо приточно-вытяжная естественная вентиляция с помощью отдушин с регулируемыми задвижками, либо вытяжная принудительная вентиляция. Учтите, что система вентиляции в бане должна также обеспечивать достаточное прогревание этого помещения, особенно зимой.

Интересной является схема вентиляции, когда одной печкой отапливается два помещения – парная и комната отдыха. Схема вентиляции в этих случая для обоих помещений практически идентична.

Законы устройства вентиляции

Воздухообмен, происходящий через приточно-вытяжные отверстия, позволяет обеспечить циркуляцию тепла и обновить воздух в парной до 5 раз за час.

Грамотное техническое решение исключит появление сквозняка и нарушение температурного режима в парной.

• Вытяжное отверстие обычно устраивают на потолке или в верхней части стены.
• Сечение отдушин обычно прямо пропорционально объему проветриваемого помещения из расчета 5 см2 на каждый кубометр объема.
• Форма вентотверстия может быть любой: квадратной, прямоугольной, круглой, но обязательно закрываться либо заглушкой, которую можно легко снимать, либо несъемной регулируемой решеткой, либо шибером, двигая который можно регулировать воздушный поток.
• По пропускной способности приточный и вытяжной канал должны быть идентичными, иногда допускается больший размер вытяжного канала или устройство двух отдушин.
• Высота приточного отверстия не должна быть выше 40 см от пола.
• Запрещено размещение приточного и вытяжного отверстий на одинаковой высоте друг напротив друга.

Принудительная вентиляция парилки

В некоторых случаях оправдана организация принудительной вентиляции, например, если помещение парилки слишком велико или скорость естественной циркуляции воздушных потоков недостаточна.

В этом случае на одно или оба отверстия устанавливают вентиляторы: один с функцией «втягивания» свежего воздуха, а другой, соответственно, «выталкивания» отработанного.

Правильно выбрать мощность вентилятора поможет простая формула: объем вентилируемого помещения нужно умножить на кратность воздухооборота и добавить 20% запаса.

Для установки в бане выбирают влагоустойчивые модели вентиляторов с регулированием оборотов.

Секреты монтажа вентиляции

В классическом варианте самостоятельный монтаж вентиляции осуществляется в несколько шагов:

1. На этапе строительства в стенах бани закладываются продухи в соответствии с выбранной схемой и требуемого размера. Притяжное обязательно располагается так, чтобы холодный воздух проходил через печь. Расположение вытяжного отверстия будет обусловлено выбранной схемой вентиляции.
2. Второй этап – устройство вытяжных коробов. При необходимости можно купить готовые (пластиковые или металлические короба, гофротрубу), а можно сколотить самому из досок и обшить фольгой. Снаружи отверстия можно затянуть некрупной сеткой (чтобы не залетали насекомые), а изнутри ставят решетки и плавающие задвижки.

Это принцип наиболее простой системы, доступный каждому и обладающий массой преимуществ: простота монтажа, дешевизна, надежность и отсутствие необходимости ремонта. Для небольшой бани на даче самый оптимальный вариант.

При проектировании бани обязательно нужно продумать грамотную систему вентиляции. Она должна выполнять функции воздухообмена в парилке и предбаннике, не нарушая температурный режим в этих помещениях. Важно правильно подобрать расходные материалы. Поэтому нередко вентиляция в бане обустраивается из пластиковой трубы 100 мм. Это оптимально для самостоятельного монтажа.

Правила организации вентиляции в бане

На первом этапе необходимо рассчитать оптимальный объем воздухообмена. Для этого можно использовать действующие нормативные документы – ГОСТ 30494-96 и СНиП 41-01-2008. Не вдаваясь в точности вычислений можно взять средние значения вентиляции для парилки и предбанника. Данные приведены в таблицах.

Кратность воздухообмена для парилки не должна быть менее 5 раз за 1 час. При номинальной скорости потока 2 м/с. Устанавливая приточную и вытяжную пластиковую трубу 100 мм, можно обеспечить вентиляцию только для помещений объемом 11,3 м³ — 56,5/5 (см. данные таблицы). При больших размерах необходимо увеличивать число воздуховодов либо устанавливать магистрали большего сечения.

Дополнительно при обустройстве вентиляции в бане нужно учитывать следующие моменты:

• Максимальная вместительность. Влияет на расположение каналов. Отдыхающий не должен находиться в зоне движения воздушных масс.
• Возможность установки вентиляторов для увеличения обмена.
• Обустройство дополнительных каналов для улучшения микроклимата.

Эти моменты следует продумать еще до окончательной отделки помещений. Если же после строительства были замечены недостатки в работе вентиляции – следует демонтировать внутреннюю декоративную обшивку и установить новые пластиковые трубы.

Схема естественной вентиляции

Важно правильно выбрать местоположение каналов для притока воздуха. Это зависит от конфигурации парилки – находится ли печь с топочной камерной в ней, как установлены лавки и лежанки. Для предварительного проектирования можно использовать общую схему.

Основные правила обустройства вентиляции парилки:

• Канал от входной двери. Это может быть вырез в двери с регулировочной заслонкой.
• Два выходных патрубка на стене, в верхне и нижней части, напротив каменки.
• Под полом, в районе расположения печи. Это необходимо для отвода угарных газов.

О том, как обустроить вентиляцию в сауне своими руками, читайте здесь.

Важно, чтобы на пути воздушных масс не было больших препятствий. Количество поворотов в трубопроводе минимально. Они сказываются на скорости движения. Также рекомендуется предусмотреть систему контроля объема воздуха. Для этого можно использовать решетки с функцией регулировки положения шторок.

Выходные трубы проходят через межэтажное перекрытие на кровлю. Высота над крышей — от 40 см. Обязательна установка защитных дефлекторов, чтобы предотвратить попадание в систему влаги, снега, мусора.

Материалы и компоненты

Для обустройства вентиляции парилки и предбанника можно использовать стандартную канализационную пластиковую трубу 100 мм из ПВХ. С целью удешевления рекомендуется приобретать модели для внутреннего применения. Обычно они серого цвета. Качество не имеет сильного значения — влияет только на трудоемкость монтажа.

Также потребуется приобрести следующие комплектующие:

• Отводы и тройники. Первые необходимы для организации угловых компонентов трубопроводов, вторые – для подключения патрубков к общему стояку.
• Хомуты для крепления к стене. Они поставляются в комплекте с монтажными элементами. Обязательно наличие резиновой подкладки, чтобы компенсировать колебания.
• Решетки для канализационных пластиковых труб с регулируемыми шторками. Монтируются на патрубки, необходимы для контроля объема циркулирующего воздуха.
• Дефлектор на внешний патрубок, выступающий над кровлей.

Для выполнения работ понадобятся рулетка, саморезы, шуруповерт, строительный уровень. Трубы должны располагаться после слоя теплоизоляции. В противном случае они станут источником тепловых потерь. Если же это невозможно технологически – на их поверхность монтируется защитная скорлупа из минеральной ваты или экструдированного пенополистирола.

Схема установки стандартная, с соблюдением герметичности соединений. Важно учитывать температурное расширение пластика – патрубок вставляется в монтажный раструб не до упора, должно оставаться 5-7 мм.

В видеоматериале можно ознакомиться с примером построения вентиляционной системы из пластиковых труб с учетом характеристик помещения:

Главная » Разное » Вытяжка в бане своими руками из пластиковой трубы 100мм

Как сделать вентиляцию в бане из пластиковой трубы диаметром 100 мм — инструкция и схема

При проектировании бани обязательно нужно продумать грамотную систему вентиляции. Она должна выполнять функции воздухообмена в парилке и предбаннике, не нарушая температурный режим в этих помещениях. Важно правильно подобрать расходные материалы. Поэтому нередко вентиляция в бане обустраивается из пластиковой трубы 100 мм. Это оптимально для самостоятельного монтажа.

Правила организации вентиляции в бане

На первом этапе необходимо рассчитать оптимальный объем воздухообмена. Для этого можно использовать действующие нормативные документы – ГОСТ 30494-96 и СНиП 41-01-2008. Не вдаваясь в точности вычислений можно взять средние значения вентиляции для парилки и предбанника. Данные приведены в таблицах.

Кратность воздухообмена для парилки не должна быть менее 5 раз за 1 час. При номинальной скорости потока 2 м/с. Устанавливая приточную и вытяжную пластиковую трубу 100 мм, можно обеспечить вентиляцию только для помещений объемом 11,3 м³ — 56,5/5 (см. данные таблицы). При больших размерах необходимо увеличивать число воздуховодов либо устанавливать магистрали большего сечения.

Дополнительно при обустройстве вентиляции в бане нужно учитывать следующие моменты:

• Максимальная вместительность. Влияет на расположение каналов. Отдыхающий не должен находиться в зоне движения воздушных масс.
• Возможность установки вентиляторов для увеличения обмена.
• Обустройство дополнительных каналов для улучшения микроклимата.

Эти моменты следует продумать еще до окончательной отделки помещений. Если же после строительства были замечены недостатки в работе вентиляции – следует демонтировать внутреннюю декоративную обшивку и установить новые пластиковые трубы.

Схема естественной вентиляции

Важно правильно выбрать местоположение каналов для притока воздуха. Это зависит от конфигурации парилки – находится ли печь с топочной камерной в ней, как установлены лавки и лежанки. Для предварительного проектирования можно использовать общую схему.

Основные правила обустройства вентиляции парилки:

• Канал от входной двери. Это может быть вырез в двери с регулировочной заслонкой.
• Два выходных патрубка на стене, в верхне и нижней части, напротив каменки.
• Под полом, в районе расположения печи. Это необходимо для отвода угарных газов.

О том, как обустроить вентиляцию в сауне своими руками, читайте здесь.

Важно, чтобы на пути воздушных масс не было больших препятствий. Количество поворотов в трубопроводе минимально. Они сказываются на скорости движения. Также рекомендуется предусмотреть систему контроля объема воздуха. Для этого можно использовать решетки с функцией регулировки положения шторок.

Выходные трубы проходят через межэтажное перекрытие на кровлю. Высота над крышей — от 40 см. Обязательна установка защитных дефлекторов, чтобы предотвратить попадание в систему влаги, снега, мусора.

Материалы и компоненты

Для обустройства вентиляции парилки и предбанника можно использовать стандартную канализационную пластиковую трубу 100 мм из ПВХ. С целью удешевления рекомендуется приобретать модели для внутреннего применения. Обычно они серого цвета. Качество не имеет сильного значения — влияет только на трудоемкость монтажа.

Также потребуется приобрести следующие комплектующие:

• Отводы и тройники. Первые необходимы для организации угловых компонентов трубопроводов, вторые – для подключения патрубков к общему стояку.
• Хомуты для крепления к стене. Они поставляются в комплекте с монтажными элементами. Обязательно наличие резиновой подкладки, чтобы компенсировать колебания.
• Решетки для канализационных пластиковых труб с регулируемыми шторками. Монтируются на патрубки, необходимы для контроля объема циркулирующего воздуха.
• Дефлектор на внешний патрубок, выступающий над кровлей.

Для выполнения работ понадобятся рулетка, саморезы, шуруповерт, строительный уровень. Трубы должны располагаться после слоя теплоизоляции. В противном случае они станут источником тепловых потерь. Если же это невозможно технологически – на их поверхность монтируется защитная скорлупа из минеральной ваты или экструдированного пенополистирола.

Схема установки стандартная, с соблюдением герметичности соединений. Важно учитывать температурное расширение пластика – патрубок вставляется в монтажный раструб не до упора, должно оставаться 5-7 мм.

В видеоматериале можно ознакомиться с примером построения вентиляционной системы из пластиковых труб с учетом характеристик помещения:

Насколько эффективна пластиковая вентиляция в бане

Ответить на вопрос о том, возможна ли пластиковая вентиляция бане, однозначно нельзя. Такие системы доказали свою практичность и работоспособность в домашних и промышленных условиях, но банная среда имеет свою специфику, что в определенной мере ограничивает использование пластмассы. При выборе пластиковых изделий для бани в каждом конкретном случае следует подходить с учетом всех воздействующих факторов и возможных последствий.

В бане могут испльзоваться пластиковые трубы для вентиляции в бане

Причины популярности пластика

Вентиляционные конструкции из пластиковых элементов приобрели широкую популярность в самых разных областях человеческой жизни. Этому способствует их привлекательный внешний вид и многочисленные преимущества по сравнению с традиционными металлическими конкурентами.

Обратите внимание! Наибольшее применение находят детали из поливинилхлорида (ПВХ), полиуретана и полипропилена.

Выделяются следующие положительные стороны пластиковой вентиляции:

1. Отсутствие коррозии. Это преимущество чаще всего и обуславливает выбор пластика. Любой металл (даже нержавейка) в условиях вентиляционных систем, где имеет место конденсат пара, агрессивные воздействия различных веществ, загрязняющих воздух, подвержен коррозии. Пластмасса же обладает абсолютной стойкостью в этом отношении.
2. Низкая стоимость. Пластиковые системы имеют значительно более низкую цену по сравнению с металлом, у которого обеспечивается повышенная стойкость к коррозии.
3. Простота и качество монтажа. При монтаже металлических коробов и труб всегда возникают проблемы в местах стуков, требующие вальцевания, сварки, других операций. Разрезание и стыковка пластиковых элементов не вызывает сложностей, а торцы легко обрабатываются и выравниваются. Таким образом, герметизацию пластиковых коробов обеспечить значительно проще.
4. Малый вес. Это преимущество обеспечивают простоту крепления на месте установки и транспортировки при доставке товара.
5. Пластиковые элементы стойки к воздействию воды, пара, агрессивных сред, ультрафиолетовых лучей. Они соответствуют всем санитарным нормам при нормальных условиях.

Устройство ПВХ труб для вентиляции

Особенности применения в бане

Для того чтобы решить, подойдет ли пластиковая вентиляция бане, необходимо отметить и недостатки таких систем:

1. Низкая нагревостойкость пластмассы. Уже при температуре выше 80-85 градусов начинается выделение вредных компонентов из вещества, которое отравляет человеческий организм. При нагреве пластик теряет свою прочность и жесткость, что ведет к деформации.
2. Низкая стойкость к воздействию открытого огня. Несмотря на то, что ПВХ не поддерживает горение, он легко оплавляется, а его капли, попадая на другие конструкции, вызывают возгорание. В целом пластиковые элементы относятся к группе легковоспламеняющихся материалов, что требует большой осторожности при их размещении возле банной печи и дымохода. Даже при небольшом очаге возгорания выделяется большое количество едкого дыма, очень опасного для человека.
3. Пониженная прочность на разрезание, истирание, царапание. При ударных и режущих нагрузках пластик легко повреждается или деформируется.

Температура плавления пластмассы

С учетом изложенных проблем можно сделать вывод о том, подходит ли пластиковая вентиляция бане. Самые экстремальные условия отмечаются в парилке. В русской бане здесь поддерживается температура порядка 60-65 градусов при насыщенном водяном паре. Такие температуры вроде бы ниже допустимых, но они близки к критическим значениям, и при малейшем превышении ведут к разложению пластика. Таким образом, использование пластиковой вентиляции в парилке русской бани опасно для здоровья человека. Совершенно недопустимо её использование в парилке сауны, где температура может достигать 100 градусов.

Дым от горения пластика очень едкий и может привести к отравлению

В других банных помещениях (моечное отделение, предбанник, комната отдыха) температура воздуха не имеет больших величин, а экстремальные условия связаны с повышенной влажностью, что совершенно не опасно для пластика. Следовательно, можно сделать вывод, что вентиляция в бане из пластиковых труб вполне допустима во всех помещениях, кроме парилки.

Принцип проточной вентиляции бани

Важно! Следует обращать особое внимание на расположение печи и её дымохода, рядом с которыми температура воздуха может быть критической. Кроме того, здесь возникают пожароопасные условия.

С особой осторожностью необходимо относиться к расположению пластиковой трубы для вентиляции в бане. Лучше располагать ее за кирпичной обкладкой, если она находится около печи.

Конструктивные особенности

В стандартный комплект банной принудительной вентиляции входят следующие основные элементы: вентилятор (вытяжной и приточный); вентиляционные трубы и короба; отдушины с заглушками;  соединительные и комплектующие элементы. Среди важных комплектующих деталей особо выделяются следующие:

• повороты: предназначены для изменения направления вентиляционного канала;
• переходники: необходимы при соединении элементов трассы разного размера;
• развилки и тройники: устанавливаются при необходимости разделения поступающего воздушного потока на несколько помещений;
• муфты: соединительные и удерживающие элементы;
• фланцы и редукторы.

ПВХ элементы и соединители для вентиляции

Основу принудительной вентиляции составляют вентиляторы вытяжного типа, устанавливаемые на выходной продушине, или приточной разновидности, предназначенные для всасывания свежего воздуха снаружи и формирования воздушного потока. Наиболее часто используется приточная система, причем вентилятор может устанавливаться один для обслуживания всех помещений или несколько устройств отдельно в каждой комнате. В первом случае монтируется достаточно мощный механизм, как правило, с металлическими лопастями, а распределение потока далее идет по вентиляционным пластиковым каналам. В каждом помещении могут устанавливаться небольшие вентиляторы в пластиковом корпусе с пластмассовыми лопастями.

В бане для вытяжения используются пластиковые вентиляторы

Воздуховоды пластиковые для вентиляции бани рассматриваемого типа являются важной частью системы. По ним осуществляется распределение поступающего воздушного потока и направление его в нужную зону.

Принцип вытяжения в бане с вентилятором

Другой вариант – установка вытяжного вентилятора не в выходной продушине, а непосредственно в наиболее застойной области. В этом случае он монтируется на конце вытяжного вентиляционного короба, по которому загрязненный воздух направляется наружу.

Пластмассовые короба и трубы выпускаются различной формы и размеров. По сечению они могут быть круглые и прямоугольные, а по конструкции – гладкие и гофрированные. Чаще всего входной мощный воздушный поток направляется в прямоугольные короба, а затем распределяется по круглым трубам.

Нюанс! Гофрированная конструкция применяется в местах, где нужны перемещения трубы в разных направлениях, или для подгонки элементов по длине.

Виды составных соединительных элементов вентиляционной системы

Воздуховоды имеют различные размеры, которые выбираются в зависимости от необходимой мощности системы и объема поступающего воздуха. Круглые трубы для бани имеют стандартный диаметр в диапазоне 56-160 мм. Среди прямоугольных коробов наибольшее распространение находят воздуховоды размером 6х12 и 6х20,5 см. Гофрированные элементы обычно имеют круглую форму, и диаметр такой трубы колеблется в пределах 15-55 см.

Пластиковые воздуховоды для вентияции бывают круглой и прямоугольной формы

Дополнительные элементы

Помимо указанных элементов, используемых при монтаже вентиляционной системы в бане, находят применение пластиковые детали, выполняющие защитные и регулирующие функции. К ним можно отнести различные заслонки, люки и решетки.

Пластиковые вентиляционные решётки

Пластмассовые решетки могут иметь разное назначение. Выделяются следующие основные разновидности:

• инерционного типа: для разделения потока без нагнетания давления;
• регулируемые решетки: позволяют изменять объем поступающего воздуха и распределение в одном направлении с перекрытием движения воздуха в другом;
• нерегулируемый вид: распределение или ограничения потока без возможности регулирования;
• наружные защитные решетки: для предотвращения попадания в канал чужеродных тел.

Решетки для вытяжки могут быть регулируемого типа

Пластиковые люки могут устанавливаться в мощных, разветвленных системах для возможности доступа в вентиляционную магистраль для ревизии, очистки, ремонта. Монтироваться они могут на потолке или стенах бани. Заслонки в виде дверец предназначены для открывания доступа естестественного потока. Они могут крепиться на продушинах естественной вентиляции в форточке или двери. Стандартные размеры – 10х10, 15х30 и 25х60 см.

Особенности обустройства

Монтаж пластиковой вентиляции в бане можно осуществить своими руками. Основные этапы работ: изготовление продушин; установка вентиляторов; монтаж и закрепление входного короба; монтаж и закрепления системы разветвления потоков поступающего воздуха; обустройство выходной продушины; установка заслонок и люков.

Пример соединения элементов пластиковой вентиляционной системы для бани

При осуществлении работ следует учитывать такие рекомендации:

1. Соединение пластиковых элементов между собой производится путем пайки. При наличии резьбовых элементов используются раструбы, фланцы, переходники, муфты, что дает возможность обеспечения разборной системы.
2. Для герметизации стыков используется специальный герметик.
3. Разрезание элементов или изменение их формы производится с помощью ножа или специальной ножовки.

Схема соединения вентиляторной секции в принудительной системе вентиляции

Для проведения монтажных работ потребуется следующий инструмент: электродрель, шуруповерт, болгарка, нож, ножовка, плоскогубцы и бокорезы, отвертка, кисть малярная, рулетка, линейка металлическая.

Перед использованием необходимо проверить систему вентиляции в бане

Пластиковая вентиляция в бане может монтироваться во всех помещениях, кроме парилки. В ней пластик применять нельзя из-за риска вредных выделений при нагреве. Осуществить монтаж системы можно легко своими руками.

Вентиляция в бане своими руками: схема и пошаговое руководство

Банные процедуры это не только один из хороших способов поддерживать гигиену, но и возможность вывести из организма накопившиеся вредные вещества и токсины. Однако чтобы посещение бани было комфортным и принесло пользу, необходима хорошая вентиляция, чтобы исключить возможность образования грибков и плесени из-за высокой влажности. Обустроенная специалистами или своими руками вентиляция в бане позволит обеспечить приток в помещение свежего воздуха и удалять отработанные газы и испарения, образующиеся вследствие работы каменки и пользования горячей водой.

Хорошая вентиляция в парной – залог здоровья

Так ли нужна вентиляция в бане или можно обойтись без нее?

Функции банной вентиляции усложняются тем, что она должна способствовать довольно быстрому удалению из помещений влажного воздуха и качественно регулировать температуру в парилке. Особенно важно наличие хорошей вытяжной системы для бань оснащенных газовыми и твердотопливными печами – для поддержания процесса горения в таких конструкциях требуется приток внушительного объема воздуха. Отсутствие вентиляции для бань приведет к избыточной концентрации углекислого газа, отрицательного сказывающегося на здоровье людей и который может привести к потере сознания.

Комфортный и здоровый микроклимат в бане зависит от грамотно выполненной вентиляции

Неопытные мастера стараются тщательно изолировать помещения, заделывая малейшие щели для увеличения скорости прогревания парной и более длительного сохранения тепла. Однако это неверный подход, поскольку вентиляционные отверстия должны быть обязательно. Грамотно устроенная система вентиляции позволяет:

• создать в бане здоровый микроклимат;
• снизить концентрацию влажности и быстро осушать помещения;
• избавиться от углекислого газа;
• быстро прогревать парную и другие банные помещения;
• устранять застоявшийся и неприятный запах;
• избавиться от болезнетворных грибков и плесени;
• сохранить в первоначальном виде внутреннюю отделку помещений.

Из вышесказанного становиться ясно насколько важно устройство в бане вытяжной системы. Перед тем как сделать вентиляцию в бане необходимо сначала узнать о ее разновидностях и основных схемах установки.

Эффективная вентиляция в бане – схема и устройство

Прежде чем дальше разбираться с вытяжной системой и приступать к ее обустройству в бане следует знать, что вентиляция бывает естественной и принудительной. Также имеются отличие вентиляционных систем и их схем в зависимости от места расположения. Ну, а теперь обо всем по порядку.

Схема вентиляции через печь

Естественная вентиляция

Этот вариант оптимален для большинства бань, поскольку он самый дешевый и довольно эффективный. Места размещения вентиляционных отверстий необходимо определять исходя из размера помещения, расположения каменки и полок, а также материала из которого построена баня. Каковы бы ни были схемы вентиляции в банях, существует одно общее правило – приточное отверстие должно располагаться на высоте 20-30 см. от уровня пола, а вытяжное на таком же расстоянии, но от потолка.

Схема естественной вентиляции

Размеры отдушин должны быть примерно 300-400 мм2. При слишком быстром воздухообмене, который вызовет понижение температуры в парилке, вентиляционные отверстия необходимо прикрывать специальными регулирующими заслонками. Для улучшения внешнего вида желательно на отдушинах монтировать декоративные решетки, которые легко можно купить в специализированных магазинах или изготовить своими руками.

Однако такой вид вентиляции не подходит для парной. Все вентиляционные отверстия (входные и выходные) должны находится на одном уровне от пола. Таким образом, входящие потоки воздуха нагреваются от печи и поднимаются вверх, а остывшие опускаются вниз и попадают в вытяжные отдушины. Для сохранения тепла в помещении отверстия можно закрыть специальными заслонками.

Принудительная вентиляция

Перемещение воздуха механическим способом осуществляется посредством установки на вентиляционных отверстиях специальных устройств (вентиляторов). Это позволит довольно быстро обновить воздух, что очень важно, особенно в моечном помещении. Этот вариант вентиляции хорошо подходит в тех случаях, когда в бане установлен парогенератор. У принудительной схемы вытяжки в бане есть ряд преимуществ перед естественной:

• есть возможность фильтрации входящих воздушных масс;
• поддержание заданного микроклимата;
• равномерное распределение прогретого воздуха.

Схема принудительной вентиляции

Для поступления в парную больших объемов свежего воздуха необходимо, чтобы вентиляционные отверстия располагались диаметрально друг к другу. При установке вентиляторов не стоит размещать входные и вытяжные отдушины на одном уровне, чтобы исключить замыкание воздушных потоков, которое вызовет внизу концентрацию остывшего воздуха, а вверху наоборот будет сильно жарко.

Важно! Поскольку повышенная влажность и высокая температура являются главными врагами любого электрооборудования, то корпус вентилятора должен иметь надежную влагозащиту, а подключение нужно выполнять в полном соответствии с ПУЭ.

Достоинство вентиляции принудительного типа состоит ускоренном воздухообмене и расширенных параметрах регулировки. Такая система вытяжки одинаково эффективна в независимости от силы и направления ветра, а также погодных условий.

Устройство в банях вентиляции полов

Полы в банных помещениях эксплуатируются в экстремальных условиях. Воздействие влаги на пол осуществляется как снизу со стороны грунта, так и сверху. Наиболее тяжелые условия созданы в парной, где горячий пар контактирует с деревянным покрытием пола, охлаждаясь и конденсируясь. Образовавшийся конденсат проникает в дерево и создает благоприятную среду для развития грибка и плесени.

Не стоит забывать о хорошей вентиляции полов

Эффективная схема вентиляции полов в банях позволяет предотвратить разрушительное воздействие плесени и убрать излишки пара. Вентилирование пола может выполняться естественным или принудительным путем. Однако для эффективности при устройстве вентиляционной системы необходимо придерживаться следующих условий:

• не допускать охлаждения пола в процессе принятия процедур;
• обеспечить быструю и эффективную сушку, но важно не перестараться, чтобы не допустить растрескивание древесины;
• обустройство вентиляционной системы требуется выполнять еще на стадии строительства.

При расположении вентиляционных отдушин нужно принимать во внимание климат, ветровую обстановку, ландшафт, источники загрязнения, а также внутренние факторы – вид и размещение каменки, конструкции дверных проемов, наличие окон и форточек. Чаще всего отдушины для вентиляции располагают на 3 разных уровнях:

• под напольным покрытием или в фундаменте;
• под обогревательной конструкцией либо на уровне ее фундамента;
• в стене на расстоянии 350-450 мм. от уровня пола (лучше всего делать за каменкой).

Схема вентиляции под полом бани

Устройство в банях вентиляции под полами имеет ряд преимуществ. Кроме устранения конденсата и улучшения качества сушки напольного покрытия, воздушный поток снизу не формирует сквозняки а, следовательно, вентиляцией можно пользоваться и в процессе принятия банных процедур. Для большей эффективности важно грамотно создать сливную систему для удаления стоков за пределы постройки.

Создание воздухообмена в фундаменте бани

Создание вытяжной системы в фундаменте бани крайне необходимо, так как она не только позволяет предотвратить образование плесени, но и обеспечить защиту постройку от поражения гнилью. Характеристики вентиляционной системы рассчитываются еще на стадии проектирования. Тип и расположение вентиляции фундамента бань во многом зависит от преобладающих ветров, рельефа и наличия водоемов, которые часто становятся причиной подтоплений зданий.

Отдушины для вентиляции фундамента бани

Обеспечить нормальную циркуляцию воздуха можно устроив несколько отверстий, количество и размеры которых рассчитываются в соответствии с размерами бани. Диаметр отдушин должен быть минимум 110 мм. Вентиляционные проемы обычно делают друг напротив друга. В том случае если здание бани находится в низине, плотно окружено другими строениями или имеются естественные преграды для свободного перемещения воздушных потоков, то отдушины необходимо устраивать по всем сторонам фундамента, поскольку только так можно добиться качественной вентиляции.

Система вентиляции в банях в парилках

Традиционно в парилке устанавливается печь-каменка, которая составляет основу вентиляционной системы. Воздух из парной проходит через поддувало, что обеспечивает его хорошую циркуляцию. Чтобы получить максимальный отток воздушных масс печь следует устанавливать ниже уровня чистового пола, а для запуска процесса вентилирования помещения достаточно слегка приоткрыть форточку или входную дверь. Недостаток такой схемы вентиляции в парилках бань состоит в том, что когда в печи нет процесса горения, циркуляция воздуха прекращается.

Вентиляция в рубленой бане

Кроме каменки вентиляция в парной обеспечивается дополнительными проемами со специальными заслонками для регулировки воздухообмена. После каждой банной процедуры следует открывать вентиляционные решетки на некоторое время, иначе воздух в помещении будет тяжелым и влажным, к тому же существует риск отравления угарным газом.

Когда идет протопка печи и нагрев помещения вентиляция в парной должна быть закрыта. После того как парилка полностью прогреется вытяжные заслонки можно открыть. Чтобы исключить образование обратной тяги нужно еще на этапе строительства бани сделать так, чтобы вытяжные отверстия были по площади больше приточных проемов.

В парной хорошая вентиляция просто необходима чтобы не «угореть»

В том случае если печь установлена не в самой парилке, то используется другая схема вентиляции в парных русских бань. Возле отопительного устройства на высоте 300 мм. от уровня пола делается приточное отверстие, а на противоположной от него стене устраивается вытяжной проем на расстоянии 300 мм. от потолка. Иногда приточное отверстие делают внизу стены за печью для того чтобы поступающий с улицы воздух нагревался от каменки и остывание помещения происходило умеренно. На стене, противоположной от обогревательного устройства, делают 2 отверстия, которые сформируют единый вытяжной короб. Первый проем располагается на высоте 1 000 мм. от уровня пола, а другой под потолком. При такой схеме вентиляции парная прогревается быстрее и соответственно экономится топливо.

Устройство воздухообмена в моечной

В моечной, так же как и в парной, присутствует повышенная влажность, которая способствует появлению плесени и грибков. Чтобы избежать этого необходимо создать эффективную систему вентиляции в моечных бань. В помещении для мытья большое количество влаги скапливается под полом, поэтому для ее отведения достаточно будет проложить асбестовую трубу, один конец которой находится под напольным покрытием, а второй выводится на крышу и оснащается дефлектором.

Вентилирование моечной комнаты избавит от излишней сырости и убережет дерево от гниения

Создание эффективной регулируемой вентиляции в мойках бань обеспечит в помещениях сухость, умеренную температуру, приток свежего воздуха, отвод угарного газа и экономию топлива.

Схема вентиляции в предбанниках

Соседство предбанника с парной приводит к тому, что на деревянных поверхностях обшивки оседает конденсат. Для сохранения облицовки и предотвращения процессов гниения помещение необходимо хорошо утеплить и исключить сквозняки. Наиболее простая схема вентиляции для предбанника состоит в выводе влажного воздуха через моечную или санузел. Лучше всего для этого помещения организовать вентиляционную систему принудительного типа.

Как сделать правильно вентиляцию в бане

Более менее разобравшись с системой вентиляции в бане нужно также учесть и другие важные моменты. Устройство вытяжки не должно:

• стать причиной нарушения температурного режима в помещениях;
• допускать подъем холодного воздуха к потолку;
• выводить из помещения свежий воздух.

В хорошо проветриваемых помещениях и дышится легче

Принципы, по которым создается в бане правильная вентиляция помещений, зависят от архитектурных особенностей конструкции постройки. В том случае если в полах предусмотрены специальные щели для стока воды, то сквозь них может осуществляться приток свежего воздуха и нет необходимости делать дополнительные вытяжные проемы.

Часто в бане делают небольшие окошки, которые при открывании выполняют роль вытяжки. К тому же если топка каменки расположена непосредственно в парной, то вентиляция выполняется еще проще – достаточно открыть топочную камеру и, изменяя положение заслонки регулировать воздухообмен. Это самые простые, но эффективные и малозатратные варианты устройства вентиляционной системы.

Особенности воздухообмена в каркасных банях

Если в банях из бруса или бревна циркуляция воздуха осуществляется через ряды нижних венцов, то в постройках каркасного типа, обшиваемых большим количеством теплоизоляционного материала, естественная вентиляция отсутствует и по этой причине следует предусмотреть создание специальных проемов с заслонками.

Вентлюк за каменкой

Самой эффективной системой для каркасной бани является приточно-вытяжная вентиляция. Для организации качественного воздухообмена необходимо создание двух каналов. Один из них располагается возле пола и служит для притока в помещение свежего воздуха (при необходимости можно установить вентилятор), а второй устраивается на небольшом расстоянии от потолка и необходим для отвода горячих и влажных воздушных масс и угарного газа. Проемы вентиляции в каркасных банях должны оснащаться специальными регулировочными заслонками.

При создании вентиляционной системы необходимо принимать во внимание площадь и форму парной, а также расположение каменки.

Вентиляция рубленой бани

В русской бане, где пар традиционно приготовлялся вручную не подходят схемы принудительной циркуляции воздуха. Чтобы в деревянных банях вентиляция естественного типа способствовала оздоровлению, при ее создании следует придерживаться следующих схем:

• обеспечить возможность проветривания (создание окон, дверных и вентиляционных проемов);
• верхние границы дверей и окон должны быть на одном уровне;
• для парных небольшого размера достаточно простого проветривания;
• каменка с дымоходом является естественной вытяжки отработанного воздуха и газов;
• для нормального воздухообмена можно обустроить рядом с каменкой вентиляционный приточный проем с заслонкой и вытяжное отверстие под потолком.

Вентканал в бане из бревен

Устройство хорошей вентиляции в бане из сруба очень важный момент, поскольку необходимо исключить скопление излишней влаги, которая негативно воздействует на деревянную конструкцию и может стать причиной развития болезнетворных грибков и плесени.

Вентсистема в кирпичной постройке

Про обустройство вентиляции в кирпичных банях следует подумать еще на этапе строительства. Поскольку в постройке из кирпича не предусматривается наличие естественной циркуляции воздуха, то следует заранее учесть количество и расположение воздуховодных каналов и проемов.

Система воздухообмена естественным путем идентична той, что устраивается в русской бане — приточное отверстие расположено рядом с печью, а вытяжное под потолком. Однако если баня рассчитана на большое количество человек, то следует подумать о создании принудительной системе вентиляции.

Вентиляционный выход в кирпичной постройке

Вентилятор необходимо устанавливать у входа вытяжного канала ведущего на крышу. Для ускорения циркуляции воздуха монтируется несколько вытяжных труб, но может понадобиться установка приточных клапанов, чтобы воздушные массы не разряжались из-за разности объемов приточного и вытяжного воздуха. Слишком мощный вентилятор может привести к той же проблеме, а устройство по мощности не соответствующее площади помещения не сможет нормально выполнять свои функции и воздухообмен в парной будет довольно слабым.

Вентиляция Басту

В последнее время для создания вентиляционных систем находятся новые и более эффективные решения. К таким новинкам можно отнести и схему вентиляции в бане Басту. Среди россиян эта система пользуется большой популярностью из-за простоты монтажа и высокой эффективности.

Схема вентилирования по Басту

Принцип вентилирования по Басту заключается в следующем. Раскаленная каменка выполняет роль теплового насоса и затягивает воздух из приточного канала. Холодные потоки, проходя через печь, очень быстро нагреваются и поднимаются под потолок. Естественно они выталкивают через вытяжной канал равный объем околопольного воздуха. В вентиляционной системе Басту приточные и вытяжные отверстия расположены внизу.

Для устройства подобной вентиляции необходимо две нержавеющие трубы — нижняя устанавливается диагонально от каменки на высоте 200 мм. от пола, а верхняя над печью. Оба выхода должны быть оснащены решетками с заслонками. Однако, как все вентиляционные системы естественного типа, Басту может работать только при работающей печи или при наличии сильного ветра на улице.

Главное преимущество устанавливаемой в русских банях вентиляции Басту заключается в простоте монтажа, который можно выполнить самостоятельно, тем самым сэкономив свои деньги.

Грамотное устройство вентиляции в бане

Нормальная вентиляция может быть только в том случае если в помещении созданы условия для притока свежего воздуха и вывода отработанного. Несмотря на распространенные понятия – приточная вытяжная система вентиляции это не совсем верно, поскольку она всегда является приточно-вытяжной. Принципы работы вентиляций для любых помещений практически одинаковый – свежий воздух поступает через приточное отверстие и выводится через вытяжное.

В такой бане и пар хороший и дышится легко

При расчетах вентиляционных систем необходимо учитывать объемы и назначение помещений, наличие или вероятность образования угарного газа или других вредных для здоровья химических соединений. Нормативные акты устанавливают кратность воздухообмена в течение часа, которая может колебаться 1-10 раз и более. Далее определяются параметры и местоположение будущих воздуховодов с учетом климатических зон и погодных условий, характерных для данной местности. В том случае если вентиляция естественного типа не в состоянии обеспечить необходимую кратность воздухообмена, то применяются системы принудительного типа.

Где расположить в бане окно?

Окна в бане являются не только источником света, но и способом его вентиляции. Существует ошибочное мнение, что окно в парной неблагоприятно сказывается на сохранности пара в помещении и температуры. Однако опытные банщики советуют делать в парилке даже два окошка. Одно окно располагается над полками, и если пар получился слишком горячим или кому-то стало нехорошо, то достаточно приоткрыть форточку и все будет в порядке. Второе окошко размещают под полками, что позволяет довольно быстро просушить лежаки. Оно делается небольшого размера и непрозрачным.

С окошком и светлее, и помещение можно быстро проветрить

Важно! Согласно технике безопасности банные окна должны открываться вовнутрь помещения.

Также стоит установить окно и в моечной. Оно не только поможет проветрить помещение, но и экстренно эвакуироваться в случае пожара. Габариты окна должны быть такими, чтобы сквозь него мог пролезть взрослый человек средних размеров. Некоторых владельцев бань интересует вопрос: можно ли устанавливать пластиковые окна? Если в помещении моечной, то да. Однако в парной, где температура доходит до ста и выше, материал, из которого изготовлены окна начнет выделять токсичные вещества и коробиться. Для окон в парилку лучше всего использовать древесину не смолистых пород. Можно легко выполнить установку окна в бане своими руками, поскольку технология ничем не отличается от его монтажа в жилом доме.

На заметку! Банные окна для большей сохранности тепла лучше всего делать с двойными стеклами и хорошей герметизацией.

Вентилятор в воздухообменной системе бани

Для создания качественной принудительной системы вентиляции понадобятся следующие детали:

Вентилятор в системе воздухообмена только ускорит его

Решетка из дерева или жароустойчивого пластика и металлическая сетка предотвратят попадание внутрь помещения насекомых и домашних грызунов. В качестве воздуховода обычно используют гофрорукав или оцинкованную трубу. Специалисты не рекомендуют устанавливать в парной пластиковые трубы, поскольку они не рассчитаны на эксплуатацию в условиях высоких температур.

Вентилятор желательно устанавливать только на одном воздуховоде, например, на приточном. Используемые для бань вентиляторы должны быть изготовлены из жаропрочных материалов и иметь хорошую герметизацию.

Видео, как сделать вентилятор своими руками, более наглядно покажет процесс (представлен безлопастной вариант):

Вентклапаны

Вентиляционный клапан для бани монтируют в приточных и вытяжных каналах. Есть две разновидности данного устройства – КИВ (клапан инфильтрации воздуха) и КПВ (клапан принудительной вентиляции). Внешне они практически не отличаются друг от друга, да и принцип работы у них одинаковый. Наружная часть заслонки снабжена наклонными жалюзи, чтобы исключить попадание воды извне, а внутренняя — оголовком и мембранами для звуко-и теплоизоляции.

Вентклапан в потолке

При установке клапанов следует придерживаться нескольких рекомендаций:

• для банной вентиляции необходимо устанавливать заслонки из жаропрочных материалов;
• установку необходимо выполнять на несущих стенах бани;
• не желательно монтировать клапана на стенах, выходящих на туалет или мусорный бак.

Статья по теме:

Приточный клапан в стену. Обеспечить здоровое состояние атмосферы можно разными способами. Если установить приточный клапан в стену – задача будет решена быстро. В специальной публикации рассмотрим как его грамотно выбрать и смонтировать.

Отдушины в банях

Отдушины или как их еще называют, продухи, могут быть круглыми, прямоугольными или квадратными. Они устраиваются в основании постройки и на крыше. В банях продухи располагают на расстоянии 2 метров друг от друга, а если в цоколе имеются внутренние перегородки, то отверстия делаются и в них. В этих элементарных вентиляционных каналах также необходимо устанавливать решетки для защиты от грызунов.

Отдушина может быть круглой, квадратной или прямоугольной

Некоторые мастера рекомендуют закрывать на зиму отдушины ветошью или мешочками, набитыми песком, но это неправильно, поскольку это вызовет повышение влажности под полом и загнивание древесины.

На видео показано,как сделать в бане отдушину

Как сделать вытяжку в бане

Устройство вытяжки в бане своими руками дело нехитрое, но тем не менее к нему надо подойти с расчетом и не спеша. В первую очередь нужно определиться со схемой, выбором соответствующих материалов и рассчитать диаметр труб. Объем приточного воздуха должен быть равен или меньше удаляемого. Для соблюдения этого условия необходимо знать объем помещения и кратность воздухообмена. Скорость воздуха в магистрали должна быть не более 5 м/с, в парной — 2 м/с, в разветвлениях — 3 м/с и естественная вентиляция — 1 м/с. В таблице можно найти диаметр трубы наиболее подходящий для получения нужного объема воздуха при указанной скорости потока.

Таблица для определения диаметра трубВытяжное отверстие в бане из бруса

Теперь зная диаметр, остается взять соответствующую трубу или гофру и один конец закрепить в помещении, а другой вывести наружу. Для фиксации используют саморезы, металлизированный скотч и монтажную пену. На входе ставится заслонка, а на выходе решетка. Чистку вентиляционных каналов следует проводить не реже одного раза в год.

Для наглядного понимания того как правильно сделать вытяжку в бане предлагаем посмотреть видео

Вентиляция в бане своими руками: пошаговое руководство

Сделать своими руками вентиляцию бани не представляет собой большого труда. Рассмотрим создание принудительной системы воздухообмена на примере каркасной бани. Для этого понадобится:

• клапан;
• вентилятор;
• труба соответствующего диаметра;
• решетки;
• дрель с длинным сверлом;
• электролобзик;
• отвертка и саморезы.

Поэтапное руководство как сделать своими руками вентиляцию в бане​

Заключение

При создании бани нужно обязательно помнить, что очень важно устроить в ней качественную и эффективную систему воздухообмена. Без вентиляции в помещениях будет сыро, на полу, стенах и полках появится грибки и плесень, а сама древесина подвергнется гниению. Организовать хороший воздухообмен лучше всего не только в самой бане, но и под полом. Сделать эффективную вентиляцию в банях своими руками совсем не трудно, тем более что есть масса вариантов – от самой простой до самой навороченной. Независимо от того какую Вы систему вентилирования выберете – естественную или принудительную, хороший воздухообмен позволит продлить срок эксплуатации бани и обеспечит комфортное пребывание в ней. Здорового легкого пара Вам.

Загрузка…

Вентиляция в бане своими руками: варианты правильной организации

Собственная банька на участке – непременный атрибут загородного домовладения. Это не просто помещение для гигиенических процедур. Это место для семейного отдыха и встреч с близкими друзьями. Именно поэтому следует продумать ее конструкцию до мелочей. И один из наиважнейших аспектов- правильная вентиляция в бане. Своими руками вполне можно осилить монтаж эффективной вентиляционной системы. Как это сделать просто и быстро – в нашем материале.

Комфортный климат в бане зависит от качественного воздухообмена

Еще древние зодчие знали, что без доступа свежего воздуха дом или баня быстро разрушатся под воздействием сырости и плесени. Именно для воздухообмена они оставляли между верхними бревнами щели. Сейчас на смену такой простой технологии пришли более эффективные системы. Они требуют некоторого времени на установку и планирование. Есть искушение и вовсе махнуть на этот вопрос рукой, но чем это грозит в результате:

• спустя всего пару лет материалы строения, особенно если оно выполнено по каркасной технологии, придут в негодность из-за постоянной сырости;
• в помещении будет постоянно присутствовать затхлый запах. Особенно он будет ощутим при растапливании бани, а это сведет на нет все удовольствие от процесса;
• пребывание в такой бане не просто станет малоприятным, но и опасным для здоровья. Помимо скопления угарного и углекислого газа, в воздухе будет присутствовать большое количество спор плесени, которые могут вызвать тяжелые легочные и кожные заболевания.

Плесень способна проникать глубоко в древесину, и от нее практически невозможно избавиться

Очевидно, что стоит потратить время и средства для собственной безопасности. Прежде чем браться за работу, изучите основные принципы обустройства вентиляции для бани:

А теперь о том, как сделать вентиляцию в бане таким образом, чтобы не потерять драгоценный пар и при этом сохранить материалы и здоровье?

Вентиляция в бане: схема и устройство, особенности систем

Для банного помещения оптимально использование приточно-вытяжной вентиляции. Основной принцип ее работы заключается в организации притока свежего воздуха и вытяжки в бане. Схема этой системы проста:

Варианты движения воздушных потоков

Свежий воздух может поступать в помещение через вентиляционные клапаны, продухи, приоткрытые форточки. Удаляется нагретый воздух, насыщенный углекислотой, через поддувало в печи или вытяжку.

Чтобы система работала эффективно, следует соблюдать несколько несложных правил:

1. Входящие отверстия вентиляции располагают в нижней части стены, недалеко от печи. Так воздушный поток будет быстрее нагреваться и двигаться естественным образом.
2. Чтобы регулировать потоки, используют заслонки на вентиляционных отверстиях. Оптимальный режим обновления атмосферы в парной – три объема за час.

Эти два основных принципа необходимо соблюдать при любом расположении топки в бане. Вместе с тем, размещение печи тоже имеет немаловажное значении при планировании вентиляции в бане. Схема расположения каналов будет разной. Вот два варианта для примера:

Приток воздуха из-под топки и через специальный канал, проходящий сквозь печь

Кроме таких, традиционных вариантов, можно использовать и другие эффективные системы, работающие естественным образом, без использования механизмов и приборов для принудительной подачи воздуха.

Как правильно спланировать вентиляцию пола в бане?

Полы в банном помещении постоянно влажные. Именно они в первую очередь выходят из строя. Особенно подвержены разрушительному влиянию сырости деревянные покрытия, по которым так приятно ходить босиком. Если не предусмотреть правильную вентиляцию под полом в бане, менять настил придется не реже, чем раз в три-четыре года.

Подумать об этом стоит в самом начале стройки. Самый простой способ обеспечить сохранность полов – оставить продушины в цоколе здания. Их располагают друг напротив друга и закрывают решетками, чтобы через отверстия не проникали крысы и мыши.

Еще один способ обеспечить движение воздушных масс в районе пола – опустить поддувало печи ниже уровня настила

Доски укладываются на лаги таким образом, чтобы между ними оставались зазоры примерно в полсантиметра. Вода не будет задерживаться на таком покрытии, а воздух беспрепятственно проникнет ко всем сторонам настила.

Простая схема вентиляции пола в бане

Можно вывести вентиляционную трубу из-под пола в стояк, который должен быть выше крыши. На верхушке стояка монтируют дефлектор.

Важно! Не стоит использовать для вывода потоков воздуха чердачное помещение. Зимой холодная и влажная атмосфера подчердачного пространства опустится в баню.

Свободный доступ воздуха к фундаменту

Если обеспечить вентиляцию фундамента в бане, можно одним махом решить большую часть проблем. Хороший обдув пространства под полом гарантирует защиту от гниения и плесени.

Вентиляционные каналы в фундаменте располагают с учетом размещения конструкции относительно жилых зданий и водоемов

Самый оптимальный размер вентиляционного отверстия – 11 сантиметров. Можно использовать воздуховод и большего диаметра, но в этом случае лучше установить заслонку.

Совет! Если банька расположена в низине или стоит близко с другим постройкам, необходимо сделать не два, а четыре вентиляционных отверстия с каждой стороны фундамента.

Вентиляционные каналы монтируют во время заливки фундамента. Для их формирования используют асбестоцементные или пластиковые трубы. Расстояние от земли до воздуходува – не менее 15 сантиметров.

Чтобы пластик не деформировался во время заливки и цемент не попал в отверстие, трубу заполняют песком

Специфика вентиляции в бане в парилке

Вентиляция в парной должна работать во время банной процедуры. По ее окончании парную обычно проветривают, открыв двери нараспашку, чтобы как можно быстрее удалить из помещения влажный пар.

Что нужно для качественной вентиляции в парилке бани? Схема ее устройства проста: воздух должен поступать не из смежных помещений, а с улицы.

Схема вентиляции в парной русской бани

На этой схеме отмечено, что воздух в парилку поступает из-под корпуса печи. Прохладные воздушные массы будут быстро прогреваться и не изменять температурного режима парной. Отработанный поток воздуха выводится через канал, размещенный в дальнем углу помещения. Такая схема размещения пригодна в случае, если топка находится непосредственно в помещении парной.

Если печь находится вне парной и соединена с ней топочным тоннелем, расположение каналов вентиляции следует немного изменить. Приточный канал располагают под полом или непосредственно над полом и выводят его у предтопочной площадки, закрытой листом металла или керамической плиткой. Входное отверстие закрывают решеткой.

К сведению! Приточный канал должен быть того же диаметра, что и вытяжной.

Воздухообмен в моечном помещении

Это самое влажное помещение в бане и здесь важно продумать движение воздушных масс таким образом, чтобы полы и стены быстро просыхали, но при этом не было сквозняка. Самый распространенный вариант вентиляции в мойке бани с деревянными полами – под полом.

Дощатый настил делают таким образом, чтобы между досками оставались зазоры

Воздух в пространство под полом может попадать естественным образом или с помощью вентиляторов, принудительно подающих его с улицы.

Немного сложнее задача, если полы в моечной бетонные, покрытые керамической плиткой. В этом случае потребуется установка приточных клапанов в стенах.

Важно! Для обустройства вентиляции в моечной бани используют только влагостойкие материалы. Наиболее практичным считается пластик.

Немного о вентиляции в предбаннике

Проблема в предбаннике та же, что и в остальных помещениях: высокая влажность. Требования к вентиляции предбанника:

• воздуховоды притока и вытяжки должны быть одинакового диаметра;
• приточный воздуховод не должен быть соединен с санузлом;
• высота вытяжного канала – не меньше 2 метров;
• в случае использования принудительной вентиляции используются влагостойкие материалы.

Для дополнительного проветривания предбанника используют окна с форточками“Чтобы увеличить скорость воздухообмена, используют осевой вентилятор, создающий область низкого давления и втягивающий атмосферные потоки в помещение.”

Несколько советов по обустройству предбанника:

1. В этом помещении не стоит устанавливать глухие окна. Одна или две форточки значительно упростят процесс проветривания.
2. Предбанник следует тщательно утеплить, чтобы не допустить перепада температур и образования конденсата.
3. Вентканалы не должны соединять предбанники парную.

Размеры предбанника рассчитываются, исходя из формулы 1.5 кв.м. × 1 человека.

Как правильно сделать в бане вентиляцию своими руками

Современные производители предлагают широкий ассортимент готовых комплектов для вентилирования помещений. Можно воспользоваться этими предложениями или изготовить систему самостоятельно. Есть три варианта организации воздухообмена:

Выбор между этими тремя видами воздухообмена зависит не только от финансовых возможностей владельца бани, но и от типа строения. Правильная вентиляция в бане учитывает материалы стен и пола, расположение отопительных приборов, размещение бани относительно остальных построек на участке.

Каркасная баня

Вентиляцию в каркасной бане следует обустраивать таким образом, чтобы не нарушить многослойную структуру стен. Каркасные строения отличаются полной герметичностью, поэтому важно организовать полноценный воздухообмен во избежание появления затхлости и сырости. В этом случае оправдана установка комбинированной или механической вентиляции.

Каркасные бани быстро возводятся и отличаются хорошим сохранением теплаВажно! Места монтажа воздуховодов должны закладываться еще на стадии проектирования.

Расположение вентиляционных каналов в каркасной бане традиционно- внизу – приточный поток, в противоположном углу – вытяжка.

Деревянная баня

Дерево – экологичный материал, который сам по себе «дышит». Промежутки между бревнами также способствуют естественной вентиляции в бане из сруба. Но следует учитывать, что баня – помещение с особыми условиями эксплуатации, поэтому нельзя ограничиваться естественными условиями воздухообмена.

Для хорошей циркуляции атмосферы в срубе устанавливают вытяжки“Мнение, что в деревянных банях необходимо устанавливать окна нестандартного, маленького размера, ошибочно. Стеклопакеты должны быть качественными и сберегающими тепло – это единственное требование.”

Естественную вентиляцию в деревянной бане можно немного усовершенствовать применением принудительной подачи воздуха в парную. В остальном сруб сам неплохо справится с поставленной задачей.

Кирпичная и каменная баня

Кирпичные и каменные строения отличаются долговечностью. Сами стены устойчивы к воздействию влаги, но обычно изнутри они обшиваются натуральной вагонкой, а этот материал нуждается в защите. Если нет хорошей вентиляции в кирпичной бане, материал обшивки неизбежно покроется плесенью и деформируется. Чтобы избежать этого, необходимо распределить воздушные потоки таким образом, чтобы они проникали под материал обшивки. Для этой цели отделочный материал закрепляют на обрешетке и оставляют отверстия для притока воздуха. Чтобы воздух попадал в вентиляционные щели, используются небольшие вентиляторы. Этот прием гарантирует отсутствие затхлости и сырости.

Вентиляционные каналы следует закладывать еще на стадии возведения стенВажно! Герметичность кирпичной кладки заставляет использовать вентканалы большего диаметра, примерно 20 сантиметров.

Что такое Басту и как ее использовать в бане

Это разновидность естественного воздухообмена, которую часто используют в шведских саунах. Схема вентиляции баста в бане:

Расположение воздуховодов для естественного движения воздуха

Установка этой системы предельно проста и не требует каких-то особых инструментов и знаний. Приточная труба из нержавеющей стали монтируется диагонально от топки в двадцати сантиметрах от пола. Вторая труба устанавливает прямо над печкой в стене. На обоих воздуховодах устанавливают заслонки для регулирования потоков.

В сауне такая система работает безотказно. Но использование ее для классической русской бани стоит тщательно продумать. В русской бане всегда используется влажный пар, но температура воздуха при этом ниже, чем в сауне. Использование вентиляции Басту в русской бане может привести к неоправданной потере драгоценного тепла. Чтобы избежать потерь, необходимо использовать задвижки. Во время банных процедур их закрывают, а после них и в процессе растопки заслонки раскрывают.

К сведению! Если во время растопки открыть заслонки, температура в парной будет подниматься гораздо медленнее. Кроме того, увеличится расход топлива. А если не открывать, может скопиться углекислый газ.Если в конце парения открыть заслонки, пар быстро уйдет и помещение станет просыхать

Следует отметить, что Басту будет функционировать долго и надежно, она не требует какого-то обслуживания и ремонта. Среди недостатков такой методики нужно упомянуть, что в ветреные дни в парной будет сильный сквозняк. Кроме того, Басту не предусматривает применение фильтров для очистки воздуха.

Устройство вентиляции в бане: комплектация систем

В зависимости от принципа работы вентиляции, подбираются комплектующие для ее монтажа. Рассмотрим отдельные элементы систем, которые могут пригодится для бани.

Окно в бане: где расположить, как установить

Окна – важный элемент не только освещения, но и вентиляции банного строения. Прежде всего, стоит ли делать окошко в парилке? Бытует мнение, что окно в парилке неблагоприятно скажется на сохранении пара и температуры. Но, с другой стороны, без окошка трудно качественно проветрить парилку после банной процедуры.

Даже при наличии качественной системы вентиляции окно не помешает, напротив, оно обеспечит помещение естественным освещением

Опытные банщики рекомендуют установить в парилке два окошка. Одно располагают над полками. Если вы перестарались и пар слишком горячий, или во время процедуры кому то стало нехорошо – приоткройте форточку и проблема будет решена. Если банька работает беспрерывно и между заходами немного времени, это окно используется для быстрой смены атмосферы в помещении. После такого залпового проветривания печь снова растапливается, и температура быстро приходит в норму.

Второе окошко располагают под полками. С его помощью можно быстро просушить лежанки. Его делают совсем небольшим и непрозрачным.

Большое окно в предбаннике позволит любоваться садомВажно! Окна в бане должны открываться внутрь. Этого требует техника безопасности.

В моечной окно тоже используется для проветривания, а также для экстренной эвакуации в случае пожара. Так что его размер должен быть таким, чтобы человек мог протиснуться в раму.

Еще один важный вопрос: можно ли в бане использовать пластиковые окна? В моечной, конечно, можно. Но вот в парной, если вы «догоняете» температуру до сотни градусов, пластик может начать выделять токсичные вещества и деформироваться. Для рам окошек в парной используют не смолистую древесину.

К сведению! Для банных окошек лучше использовать стеклопакеты с двойным стеклом и надежной герметизацией.

Можно вполне освоить установку окон в бане своими руками, она ничем не отличается от установки окон в доме.

Вентиляторы и системы с ними

Для принудительного воздухообмена потребуются следующие комплектующие:

• решетка;
• вентиляционный клапан;
• задвижка;
• короб воздуховода;
• сетка от москитов;
• термометр, гигрометр;
• вентилятор.

Решетка и сетчатый фильтр предотвратят попадание в воздуховод насекомых и домашних грызунов. Учитывая специфику эксплуатации помещения, сетки используют металлические, а решетки – из дерева или устойчивого к высоким температурам пластика. Для воздуховода зачастую используют оцинкованные трубы или гофрорукав. Не рекомендуется использовать пластиковые трубы в парной, они не приспособлены для эксплуатации в высокотемпературном режиме.

Вентилятор может устанавливаться в приточном и вытяжном каналах

Специалисты рекомендуют устанавливать его в одном канале, то есть, к примеру, только в приточном. Вентиляторы для бани должны быть изготовлены из жаропрочных материалов, а все части его механизма должны быть надежно загерметизированы.

Видео: как сделать безлопастный вентилятор своими руками

Вентиляционные клапаны

Эти несложные приспособления устанавливают в приточном и вытяжном канале. Размер, форму и оформление клапана можно подобрать в соответствии с интерьером помещения. В продаже есть две основные разновидности клапанов – они обозначаются аббревиатурами КИВ (клапан инфильтрации воздуха) и КПВ (клапан принудительной вентиляции).

Принцип их работы один, внешне они так же мало отличаются. Вентиляционный клапан для бани легко установить самостоятельно. Его основу можно укоротить в соответствии с толщиной стен. Наружная часть клапана имеет наклонные жалюзи, которые не позволяют дождевым потокам попадать в систему вентиляции. Внутренняя часть оснащена оголовком и мембранами для тепло и звукоизоляции. Во всех клапанах установлены антимоскитные сетки.

Устройство стенового клапана

Несколько советов по установке клапана:

• подбирайте клапан для бани из жаростойких материалов;
• клапаны обычно устанавливаются в несущих стенах;
• не устанавливайте клапан в стенах, которые выходят к уличному туалету или мусорному баку.

Продухи и отдушины в бане

Продухи в банях бывают округлыми, квадратными, прямоугольными. Их устанавливают в толще фундамента и на крыше.

Отдушина размещают равномерно с расстоянием в 2 метра. Если в цоколе есть какие-то внутренние перегородки, то и в них монтируются продухи. В этих простых вентиляционных каналах также устанавливают решетки для защиты от мышей.

Некоторые умельцы советуют закрывать продухи на зиму, герметично закупоривая их ветошью или мешочками с песком. Такой подход чреват образованием повышенной влажности в подполе и быстрым загниванием древесины.

Как сделать отдушину в бане в следующем видеосюжете:

Устройство вытяжки в бане

Если баня на участке пристроена к жилому дому, вытяжку устанавливают таким образом, чтобы воздух перемещался от жилья к бане, а не наоборот.Профессионалы не рекомендуют устанавливать вытяжку непосредственно под потолком. При таком расположении вытяжного отверстия в помещении будет гулять сквозняк.

Схема вытяжки в бане своими руками:

Распределение воздушных потоков и размещение вытяжки

Как правильно сделать вытяжку в бане в этом видео:

Вентиляция в бане своими руками: пошаговое руководство с фото

Установка вентиляции в бане своими руками – дело не сложное. В простейшем варианте потребуются всего лишь асбестоцементные трубы и решетки, которые можно подобрать в соответствии с диаметром канала.

Предлагаем вам мастер класс как сделать вентиляцию в бане своими руками с использованием приточного клапана (если стены выполнены по каркасной технологии):

Такие клапаны можно установить в моечной и предбаннике.

Подводим итоги

Качественный воздухообмен – важный аспект обустройства бани. Без него ваше строение долго не протянет. Стены и пол покроются плесенью, доски быстро сгниют. Вентиляцию в бане своими руками сделать не сложно. Можно организовать естественный приток воздуха или активизировать его с помощью вентиляторов. Лучше всего организовать движение воздушных масс не только непосредственно в самом помещении, но и под полом, и за обшивкой стен. Так вы гарантированно сохраните материалы и обеспечите комфортный климат в баньке.

Вентиляция в бане своими руками — схема и монтаж!

Грамотно обустроенная вентиляционная система при прочих равных условиях гарантирует, во-первых, длительный срок службы строительно-отделочных материалов, задействованных при обустройстве обслуживаемого помещения, во-вторых, комфортность и безопасность посещения последнего для пользователя. В особенности актуальным вопрос обустройства полноценной и в достаточной мере эффективной вентиляции является в бане, ввиду характерных температурно-влажностных условий и дополнительных требований, предъявляемых к подобного рода постройкам.

Как сделать вентиляцию в бане

Общие требования к вентиляции в бане

1. Приток и отток воздуха – взаимосвязанные показатели. Если присутствует первый, обязательно обустраивается быть и второй, при этом их объемы должны соответствовать. Система должна быть смонтирована с возможностью регулирования и прогнозирования направления оттока и притока воздуха.
2. По общим правилам, вентиляция должна обеспечивать движение воздуха в направлении от жилых комнат к техническим помещениям. Аналогия для бани: от парилки и предбанника к санузлу и тамбуру.



   Обустройство вентиляции в бане

3. По общим правилам, в случае обустройства механической (принудительной) вентиляции, отверстие для притока свежего воздуха обустраивается на высоте минимум 2 м от уровня грунта и оснащается вентиляционной решеткой. В парилке действуют другие положения: отверстие для притока свежего воздуха обустраивается максимум на полуметровой высоте от пола, лучше – возле печи. Вытяжка создается в верхней части противоположной стены и оснащается задвижкой.
4. Отток воздуха из комнаты отдыха/предбанника осуществляется через помывочную/санузел – это оптимальный вариант.
5. Максимальная эффективность воздухообмена отмечается в случае одновременного использования возможностей принудительной и естественной вентиляции, т.е. при обустройстве комбинированной системы.



   Правильная вентиляция бани

6. За 1 час работы приточно-вытяжная вентиляция должна обеспечивать не менее 3 полных замен воздуха (парилка – исключение). К примеру, если объем обслуживаемой комнаты составляет 15 м2, силами вентиляции в помещение должно поступать не меньше 45 м3 свежего воздуха каждый час.

Отток воздуха. Рекомендация

Видео – Требования к вентиляции в бане

Какую вентиляцию делать в бане: рекомендации для каждого помещения

Выбор оптимальной разновидности вентиляционной системы для обслуживания бани – тема для многочасовой дискуссии. К примеру, есть естественная вентиляция. Затраты денег, времени и сил на ее обустройство минимальны – работа в буквальном смысле сводится к просверливанию отверстий в стенах, установке коробов/труб и задвижек/решеток.

Какую вентиляцию делать в бане

Вентиляционный клапан и решетка Вентиляционные решетки для бани и сауны Вентиляционная решётка в бане Решетка вентиляционная с задвижкой

Однако использовать естественную вентиляцию для обслуживания всех помещений бани нельзя. Конечно, можно было бы сэкономить, но недостаток такого решения станет очевидным с приходом первой же зимы: вместе с притоком свежего воздуха с улицы будет заходить холод, а сочетание морозного воздуха с влажностью известно каждому – все вокруг попросту замерзнет. Поэтому естественную вентиляцию в одних помещениях нужно обязательно комбинировать с прочими существующими вариантами в других комнатах бани.

Если баня укомплектована помывочной или даже собственным бассейном, естественная вентиляция с обслуживанием таких помещений определенно не справится – придется обустраивать вытяжную систему. Да и в целом наличие принудительного притока/оттока свежего воздуха будет полезно как посетителям бани, так и ее помещениям. Рекомендации в отношении оптимального состава воздухообменной системы приведены в таблице.

Таблица. Выбор вентиляционной системы для разных помещений

В тамбурах, складах и прочих помещениях подобного назначения делают естественную вытяжку.

Вне зависимости от выбранного типа вентиляционной системы, в бане должны присутствовать условия для простого проветривания. Установите регулируемые окна во всех помещениях, особенности расположения которых позволяют это сделать.

Видео – Виды вентиляционных систем

Инструкция по самостоятельному расчету воздухообмена

Для расчета используется элементарная формула:

W (необходимый объем свежего/отработанного воздуха) = k (коэффициент, указывающий на кратность воздухообмена) х V(объем обслуживаемой комнаты, определяется посредством произведения ширины помещения на длину и высоту).

То есть сначала вы должны рассчитать объем каждого помещения и найти для него требуемый показатель объема чистого воздуха (в расчетах принято обозначать Wпр, т.е. притока) и аналогичный показатель отводящегося воздуха (обозначается в виде Wвт, оттока). При этом должны быть учтены коэффициенты кратности. Рассчитанные значения округляются в сторону увеличения – последняя цифра в числе должна быть 0 либо 5.

Далее выполняется суммирование всех Wпр. Аналогичное действие осуществляется для найденных Wвт. Полученные суммы сравниваются. Если суммарное значение Wпр превышает суммарный показатель Wпр, нужно увеличить объем вытяжки для комнат с минимальным значением воздухообмена, если наоборот – повысить приток на недостающее значение. То есть на выходе сумма всех Wпр должна равняться суммарному значению найденных Wвт.

Результаты произведенных расчетов позволят определить оптимальные сечения устанавливаемых воздуховодов и выбрать подходящий вид вентиляционной системы. Таким образом, с расчетом объемов помещений и прочих сопутствующих данных никаких особых проблем не возникнет. Для большего удобства последующей обработки, заносите найденные значения в простую таблицу, как в представленном примере.

Таблица. Пример расчета банной вентиляции

Таблица. Пример расчета банной вентиляции

В приведенном примере суммарное значение Wпр меньше суммы всех найденных Wвт на показатель, равный 110 м3. Чтобы по итогу баланс был соблюден, надо обеспечить приток чистого воздуха в недостающем количестве. Это можно осуществить лишь в предбаннике. Таким образом, значение в 55 м3 для предбанника, приведенное в таблице, надо заменить на показатель в 165 м3. Тогда баланс будет соблюден.

Приступайте к расчету устанавливаемых воздуховодов и составлению структуры обустраиваемой вентиляционной системы.

Вентиляционная система проектируется таким образом, чтобы воздух двигался по установленным воздуховодам со следующими показателями скорости:

• ≤ 5 м/сек в магистральных каналах и ≤3 м/сек в имеющихся ответвлениях – для вентиляционных систем механического типа;
• ≤ 1 м/сек – для воздухообменов, работающих по естественному принципу;
• 2 м/сек – для естественного воздухообмена непосредственно в парилке.

Вентиляционный приточный клапан за каменкой

Выбирая сечение воздуховодов, учитывайте вышеприведенные показатели. Что касается профиля короба/трубы, этот момент определяется конструктивными особенностями воздухообмена и непосредственно бани. К примеру, воздуховоды с круглым сечением более просты в монтаже по сравнению со своими прямоугольными «собратьями», да и требуемую соединительную арматуру для круглых воздуховодов подобрать намного легче.

Взаимосвязь диаметра воздуховодов и других значимых показателей продемонстрирована в следующих таблицах.

Таблица. Параметры воздуховодов круглого сечения

Таблица. Воздуховоды прямоугольного сечения

Для примера будем работать с круглыми воздуховодами. Необходимые сечения подбираем по соответствующей таблице, ориентируясь, при этом, на показатели таблицы Пример расчета вентиляции.

Расчетный расход воздуха получился 165 м3/час. Воздушный поток при таком расходе должен двигаться не быстрее, чем 5 м/сек. В соответствии с приведенной выше таблицей для круглых воздуховодов, подбираем сечение по указанным данным. Табличное значение, наиболее близкое к нашему, равно 221 м3/час. Сечение воздуховода – 125 мм.

Воздуховод с утеплителем Гибкие воздуховоды

В таком же порядке определяем оптимальные сечения для всех ответвлений системы в обслуживаемых помещениях, помня, что в них воздушный поток должен двигаться со скоростью, не превышающей 3 м/сек (в тамбурах и кладовках – 1 м/сек, в парилке – 2 м/сек):

• парилка: расчетное Wвт равно 60 м3/час, что требует установки воздуховода сечением 125 мм;
• душевая комната – Wвт равняется 50 м3/час, воздух движется со скоростью на уровне 3 м/сек, подойдет воздуховод на 100 мм;
• туалет – показатели аналогичны душевой комнате;
• кладовая, тамбур и т.п. – показатели (за исключением скорости движения воздуха) аналогичны душевой и туалету.

Важно! В душевой (помывочной, комнате с бассейном) отмечается увеличенный уровень влажности. При определении сечения воздуховода для этого помещения, необходимо сделать поправку в сторону увеличения (в данном примере – 125 мм).

Для большего удобства, внесите всю полученную информацию в таблицу. Как пример можете использовать нижеприведенный шаблон.

Таблица. Результаты расчета и проектирования вентиляции

Важное замечание! В вышеприведенной таблице объем вытяжки превышает объем поступающего чистого воздуха. Так получилось по той причине, что сечения определялись по ближайшему расходу, а диаметр воздуховода в помывочной был намеренно увеличен. На практике подобный подход пойдет лишь на пользу – запас по оттоку и притоку лишним не будет.

Нормы и правила

СНиП 2.08.01-89. Жилые здания. Файл для скачивания

СНиП 2.08.01-89

Санитарно-эпидемиологические требования к жилым зданиям и помещениям. Санитарно-эпидемиологические правила и нормативы СанПиН 2.1.2.1002-00. Файл для скачивания

СанПиН 2.1.2.1002-00

Строительные нормы и правила российской федерации отопление, вентиляция и кондиционирование heating, ventilation and conditioning СНиП 41-01-2003. Файл для скачивания

СНиП 41-01-2003 (Отопление, вентиляция и кондиционирование)

Площадь поперечного сечения вентиляционного окошка определяется в соответствии с объемом обслуживаемого помещения: 24 см2 на каждый 1 м3.

Остается разобраться лишь с оптимальной высотой расположения вентиляционных отверстий:

• для притока свежего воздуха – в среднем на 25-30 см выше пола (в парилке – возле печки);
• для оттока отработанного воздуха – примерно на 15-20 см ниже потолка, как правило, на противоположной по отношению к приточному стене.

Популярные схемы устройства банной вентиляции

Отдельного рассмотрения заслуживают лишь варианты обустройства вентиляции в парилке – в остальных комнатах все выполняется по стандартной схеме, к примеру, так:

Схема вентиляции

Воздухообмен в парилке можно организовать в соответствии с 4 основными схемами, представленными на следующем изображении.

Воздухообмен в парилке

Схема «а». Наиболее популярный вариант. Окошко для притока воздуха – рядом с печкой, на расстоянии порядка 25-30 см от пола. Поступающий чистый воздух постепенно вытесняет отработанный теплый вверх к противоположной стене. На ней, примерно на 15-25 см ниже потолка, обустроено вытяжное отверстие.

Схема «б». Оба отверстия находятся на одной стене. Схема будет работать, только если установить вытяжной вентилятор. Свежий воздух поступает через нижнее отверстие, обустроенное в стене, противоположной по отношению к печке. Воздух будет устремляться в направлении печи, а затем, охватывая дугой пространство парилки, перемещаться к вытяжке и отводиться за пределы бани.

Схема «в». Вариант подходит для парилок с протекающим полом. Приточное отверстие расположено, как и в схеме «а». Прогревшись в верхней части парилки, воздух спускается к полу, проходит через зазоры в дощатом настиле, способствуя более эффективному просушиванию досок, а после отводится через вытяжное отверстие, как правило, обустраиваемое в другом помещении. Также вытяжка может осуществляться через отдельный изолированный канал.

Схема «г». Вариант для бань с постоянно работающей печью. В данном случае функции вытяжки выполняет поддувальное отверстие печи. Приточное окошко обустраивается под полкой, в стене, противоположной по отношению к печи. Высота приточного отверстия должна соответствовать высоте размещения подувала печи. Свежий воздух устремляется к печи, вытесняя нагретые ею воздушные массы к потолку. Остывая там, воздух опускается и выводится из бани через поддувало.

Полезные рекомендации перед началом работы

Чтобы работа воздухообменной системы была максимально эффективной и качественной, перед началом ее монтажа изучите и запомните несколько простых советов.

Если в вашей бане есть санузел или даже кухня, укомплектовывайте их только вытяжной вентиляцией – такое решение исключит вероятность распространения неприятных запахов по другим помещениям. В качестве альтернативы, можете обустроить в других помещениях приточную вентиляцию, а санузлы укомплектовать естественной вытяжкой – в данном случае воздух будет двигаться к санузлам.

Вытяжной вентилятор

При расчете производительности вентиляторов, рекомендуется уменьшить суммарную мощность приточных устройств на 5-10% суммарной производительности вытяжных агрегатов. В данном случае отработанный воздух будет полностью вытесняться поступающими воздушными массами, а запас в 5-10% компенсирует приток воздуха, поступающего через окна, щели и т.п., что позволит соблюсти баланс.

Вытяжка

В помещениях с одной лишь естественной вентиляцией рекомендуется обязательно сделать открывающиеся форточки – так будет увеличена эффективность поступления свежего воздуха и уменьшен риск возникновения грибков, плесени, гнили и т.п.

Открывающееся окно в предбаннике

Важно! Если ваша баня имеет не типовую конфигурацию, проект вентиляционной системы также будет индивидуальным. При его составлении должны учитываться особенности состава помещений, их дизайна, конструктивных особенностей и т.п.

Основные этапы самостоятельного обустройства вентиляционной системы

Любая вентиляционная система в любом помещении обустраивается примерно в одинаковой последовательности. Различия присутствуют лишь в характеристиках воздуховодных отверстий и местах их расположения, а также комплектации системы (механические, в отличие от естественных, дополняются разного рода устройствами).

К примеру, может использоваться следующая схема расположения элементов вентиляции.

Схема расположения элементов вентиляции

Или же ее несколько видоизмененный аналог, представленный на следующем изображении.

Схема расположения элементов вентиляции. Вариант 2

Рекомендации в отношении выбора местоположения каждого отверстия, типа системы воздухообмена для разных помещений бани, равно как и порядок определения характеристик элементов вентиляции, были рассмотрены ранее.

Наряду с этим, порядок обустройства вентиляции может различаться в зависимости от того, какому конструктивному варианту вы отдадите предпочтение. Доступных решений немного:

• независимая вентиляция в каждом помещении. Более простой вариант. Работа ограничивается установкой фрамуг, форточек, вентиляторов и других необходимых элементов, если это предусмотрено проектом. Вентиляторы могут монтироваться как в окнах, так и в отдельных каналах, выведенных на улицу через стену;
• централизованная система. Более сложный вариант. Требует прокладки вентиляционных коробов. Используется преимущественно в частных домах – в случае с баней данный вариант будет слишком затратным и трудоемким;
• «гибридный» вариант. Некоторые помещения вентилируются индивидуально, некоторые – объединяются в совместную систему.

Целесообразным вариантом для использования в бане является независимая вентиляция – собственник может выбрать оптимальные характеристики вентиляторов и прочих элементов для каждого помещения, сэкономив деньги, время и силы на проведении мероприятий, необходимых для объединения каналов в единую систему.

Важно! Расположение некоторых помещений бани может не позволять обустроить независимую приточно-вытяжную вентиляцию. В данном случае избежать прокладки вентиляционных коробов не удастся. Как вариант, короба можно разместить на чердачном помещении, а вентиляционные отверстия обустроить в потолке или же соединить с каналами, обустроенными в стенах (вариант более сложный, если прокладка подобного рода каналов не была предусмотрена проектом на стадии строительства бани).

В большинстве случаев применяется первый вариант: вентиляционные трубы необходимой длины выводятся через отверстия в перекрытиях обслуживаемых помещений и либо оснащаются каждая собственным вентилятором, если это необходимо (проще в реализации для неподготовленного пользователя, порядок действий аналогичен приведенному в следующей таблице), либо соединяются в единый контур и подключаются к общей вытяжке (может потребовать привлечения специалистов).

Помните: максимальная эффективность работы вентиляционной системы обеспечивается при использовании как можно более коротких и прямых воздуховодов – до 3 м при обустройстве естественного воздухообмена и до 6 м при задействовании электрических вентиляторов.

Воздуховод Воздуховод

Порядок обустройства независимой вентиляционной системы приведен в следующей таблице.

Важно! В примере рассмотрена инструкция по обустройству механической вентиляционной системы с задействованием вентиляторов. Порядок монтажа естественного воздухообмена остается практически аналогичным: исключаются лишь этапы укладки проводов и установки вентиляторов.

Таблица. Обустройство вентиляции

Видео – Обустройство вентиляционных отверстий

Видео – Вентиляция в бане своими руками – схема

Вытяжка в бане: как сделать своими руками правильно, в парилке, моечной, сауне, из сруба, пеноблоков,

Главная страница » Вентиляция в бане » Нужна вытяжка в бане? Как сделать правильно своими руками, какие особенности в парилке и в моечной? Что сделать, чтобы не задохнуться?

На нашем сайте уже есть большой обзорный материал устройства банной вентиляции, поэтому теперь стоит поговорить отдельно о вытяжке в бане: о том, как она устроена, как работает и как ее самостоятельно изготовить.

Бани строятся из самых разных материалов, каждый из которых имеет свою специфику. Это сказывается и на вентиляционных системах, имеющих свои особенности в каждом случае. Об их отличиях в плане организации мы и поговорим ниже.

Вытяжка в сауне

Сауна или финская баня отличается от русской малым количеством пара (это практически сухая баня) и высокой температурой (которая может доходить до 130 градусов!). Во время пребывания в сауне есть четкое правило, касающееся вентиляции: воздух должен меняться не менее 6-8 раз в час. А это требует хорошей управляемости воздушных потоков, заменяющих отработанный воздух свежим менее чем каждые 10 минут.

Идеальным вариантом для сауны, как уже говорилось в другой статье, будет вентиляция басту (конвекционный тип). Вкратце повторим, что она действует по принципу «перевернутого стакана»:

• вентиляционный короб, стоящий по диагонали от печи, забирает околопольный воздух;
• выводит его через крышу (стену);
• внизу, рядом с печкой находится приточное отверстие, через которое приходит свежий воздух;
• печь нагревает насыщенный кислородом воздух, он поднимается и распределяется по сауне.

Регуляция потоков производится с помощью заслонок, регулирующих открытость короба и приточного отверстия. Важным моментом при этом является постоянная работа печи, потому что именно она выполняет функцию «насоса».

И даже если вытяжку в сауне делать по другой схеме, задача останется прежней:

• управляемый частый воздухообмен;
• хороший прогрев прибывающего свежего воздуха;
• недопустимость быстрых воздушных течений (более 0,3 м/с), т. е. сквозняков.

В бане из сруба

Сруб был изобретен задолго до того, как оформились законы физики, на которых основана естественная вентиляция. Тем не менее, строители бань из сруба активно пользовались этими законами, чтобы владельцы бани не задохнулись в процессе парения, а баня простояла положенные ей десятки лет. (Конечно, вытяжка в бане из сруба не спасет её от пожара, но от гнили — вполне может.) В срубе приток воздуха обеспечивался за счет нижних венцов, которые намеренно укладывались свободно, то есть имели щели, через которые и «натягивался» свежий воздух. Кроме того, дверь в парилку снизу неплотно прилегала к полу.

В зависимости от того, как именно топилась баня из сруба — «по-черному» или «по-белому» — зависело и то, куда уходил отработанный воздух.

• В натопленной «по-черному» баньке печка не работает в процессе парения, поэтому для оттока использовалась открытая форточка или дверь.
• В топленной «по-белому» бане отток производился через дымоход. Печка при этом работала.

В принципе, ничто не мешает организовать вентиляцию сруба традиционным образом и сегодня. Но решать надо оперативно, еще на стадии строительства. Потому что более современное решение надо закладывать уже в проект. Как вариант, можно пробить отверстия (приточное и вытяжное) прямо на улицу и снабдить их заглушками или заслонками. Одно рядом с поддувалом печи, второе — над верхним полоком на смежной или противоположной стороне. Или сделать два вытяжных отверстия — одно выше, другое ниже верхнего полока. Еще вариант — сделать жалюзи внизу двери парной, а вытяжное отверстие — под потолком душевой.

ВАЖНО! Если нет желания делать выход на улицу, можно проложить воздуховоды, но тогда вместо естественной придется ставить систему принудительной вентиляции.

Пеноблочная баня — не исключение из правила, гласящего, что о вентиляции нужно думать во время проектирования бани. Так проще, чем бить готовые стены. Чтобы обеспечить баню из ячеистого бетона достаточной циркуляцией воздуха, которая избавит строение от лишней влаги, нужно в момент заливки опалубки фундамента заложить обрезки труб, которые потом станут продухами.

Для бани, которая находится не в низине и не окружена со всех сторон постройками, достаточно двух продух на противоположных сторонах, в противном случае их делают 4. Не стоит забывать о вентиляционных зазорах между стенами и утеплителем.

Крыша тоже должна проветриваться, получая приток со свесов кровли и отдавая воздух через приподнятый конек. В помещениях приточные и вытяжные отверстия делаются по одной из стандартных схем.

В случае недостаточности естественной вентиляции на вытяжку с бане из пеноблоков рекомендуется ставить вентиляторы.

Вытяжка для бани: в каком отделении?

Если оставить в стороне уже рассматривавшиеся в других статьях вопросы о вентиляции стен, фундамента и кровли, остаются помещения — парная, моечная, предбанник и комната отдыха — где нужно организовать циркуляцию воздуха. При этом существуют определенные нормативы, касающиеся вентилирования в каждом из них и специфика изготовления вытяжки. Но обо всем по порядку.

Вытяжка в парилке

Для парящихся вытяжка в парилке бани — залог того, что они выйдут оттуда живыми и здоровыми.

ВАЖНО! Нельзя оставлять парилку вообще без вентиляционных отверстий, это большой риск угореть или потерять сознание и задохнуться углекислым газом. Нельзя делать только одно отверстие — так вентиляция не работает.

Способ вентиляции парилки может быть естественным (за счет законов физики) или принудительным (за счет вентиляторов). Отверстия могут вести на улицу, в воздуховоды и в соседние помещения. На вентиляционных отверстиях ставятся либо жалюзи, либо заслонки. Приток воздуха может быть организован через низ двери парной, отстоящей на 3 см от пола или с жалюзи в нижней части дверного полотна.

Своими руками придется изготовить только короб. Все остальное (гофра, клапаны, задвижки, заслонки) есть в продаже. Вентиляторы (если понадобятся) различаются по диаметру и мощности. Для автоматического управления принудительной вентиляцией можно использовать реле. Отверстия в стене либо оставлены при строительстве, либо пробиваются в уже построенной бане.

Полезное видео

Посмотрите, как умельцы сделали короб для вытяжки вентиляции по типу «басту» из досок:

В моечной

Согласно уже упоминавшимся нормативам, циркуляция воздуха в моечной в час должна быть кратна 8 объемам помещения для приточной вентиляции и 9 — для вытяжки. Это означает:

• что размеры вытяжного отверстия будут больше приточного;
• либо вытяжных будет два на одно приточное;
• либо на вытяжку поставлен вентилятор.

В любом случае, это интенсивный воздухообмен, который предназначен в первую очередь для быстрого осушения моечной. В процессе мытья он не требуется, поэтому его регулируют заслонками.

Кстати, приточные отверстия могут делаться в предбаннике или комнате отдыха, а вытяжные — в моечной. Это позволит вентилировать сразу два помещения. Аналогично вытяжка делается в санузле, причем принудительная, чтобы создать низкое давление. Тогда воздух будет вытягиваться из соседних помещений и уходить через принудительную вытяжку. Таким образом, помещения соединяются сквозными отверстиями, которые с одной стороны будут приточными, а с другой — вытяжными.

Составные части вытяжки в моечной бани не отличаются от использованных в парилке.

Это уже говорилось не раз, и все-таки стоит повторить: затраты на обустройство вентиляции вырастут многократно, если делать ее с опозданием, после завершения строительства. При этом принцип создания вентиляции в бане остается неизменным: нужно создать условия для притока и оттока воздуха из помещений. Итак, как сделать вытяжку в бане своими руками или руками профессионалов.

Вытяжка в бане: схема

Схем множество, но для понимания принципа вентиляции годится какая-нибудь одна. Чаще всего предлагаются схемы вентиляции парилки, но куда больший интерес представляет схема для всей бани, с пояснениями.

Посмотрите на эскиз. На нем видно, что вентиляция проведена в моечной, парилке и комнате отдыха. Причем приток воздуха осуществляется с одной трубы в две точки, одна из которых находится в парилке, а вторая — в комнате отдыха. Вытяжка же расположена и в моечной, и в парилке, и в комнате отдыха. Опишем все вентиляционные приспособления в каждом помещении:

1. Моечная — окно из металлопластика, регулируемая вытяжка, которая осуществляет забор воздуха через диффузор, расположенный на потолке. Оттуда воздух уходит через трубу на крышу.
2. Парилка — утепленная форточка, расположенная ниже полка, регулируемая вытяжка, которая представляет собой вертикальный короб, заборное отверстие которого 150 см² расположено ниже полка, а выход из трубы на улицу осуществляется возле потолка. Один из каналов регулируемого притока возле печки, площадь сечения 150 см².
3. Комната отдыха — регулируемая вытяжка, представляющая собой короб с сечением 150 см², высота заборного отверстия 30-40 см от пола, выход через трубу на улицу возле потолка. Регулируемый приток через второй канал с выходом возле топки печки.

Своими руками: как правильно сделать

Вытяжка в бане своими руками это не то, что невозможно осуществить, но к делу нужно подойти расчетливо и не спеша. Для того, чтобы самостоятельно сделать вытяжку, нужно выбрать схему и подготовить согласно ей материалы. Также необходимо сделать расчет сечения вентиляционных труб.

ВАЖНО! Объем притока должен быть равен или быть меньше объема вытяжки.

Для этого нужно знать объем помещения и коэффициент кратности (сколько раз воздух должен обновляться за час) — он есть в нормативах. В магистральных воздуховодах скорость движения не должна превышать 5 м/с, в ответвлениях — 3 м/с, в парилке — 2м/с, естественная вентиляция — до 1 м/с. Далее в таблице находим значение сечения трубы, которое ближе всего дает нужный объем при заданной скорости.

Зная сечение, остается подготовить гофру или трубы соответствующего диаметра, которые одним концом крепятся в помещении на нужной высоте согласно схеме, а другим — выходят на улицу. Для крепления используются саморезы, металлический скотч и монтажная пена. Отверстия снабжаются заслонками в помещении, решетками на выходе. Кстати, чистка вентиляции должна производиться раз в год.

Полезное видео

Посмотрите небольшой ролик, где показана наглядно вентиляция в одной бане:

+++ Ну вот, теперь вы точно знаете, как правильно сделать вытяжку в бане, чтобы спасти себя, домочадцев и гостей от удушья в бане. Остается только правильно применить полученную информацию.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Pinterest

E-mail

Вентиляция в бане: обзор традиционных схем и нюансов устройства

Температурный фон и высокий уровень влаги в бане – благоприятные условия для расселения всевозможных вредоносных микроорганизмов. В их числе бактерии, вирусы, плесневые грибки, разрушающие древесину и легочную систему любителей банных процедур. Грамотно сделанная вентиляция в бане избавит от перечисленного негатива. Как ее сделать?

Мы расскажем все о правилах организации вентиляционных систем, предназначенных для просушки влажных помещений. Использование достоверных сведений поможет разработать и реализовать безупречный проект вентиляции. Представленные к рассмотрению данные опираются на строительные нормы и практический опыт строителей.

В статье обстоятельно описаны способы сооружения вентсистем, предназначенных для выведения взвешенной в воздухе воды, сушки отделки и несущих конструкций. Описаны материалы и комплектующие, требующиеся для их обустройства. Действенную помощь в освоении непростой темы окажут фото-приложения и видео-руководства.

Специфика вентсистем для бани

Баня нуждается в регулярном обновлении воздуха. Это требование безопасности для людей, принимающих банные процедуры. Также правильное вентилирование позволяет продлить срок службы до 50 лет и более.

Тип вентсистемы подбирается индивидуально и зависит от места расположения, размеров сооружения, и материалов, используемых при строительстве.

Схемы вентилирования бани

Все существующие системы вентилирования по принципу действия разделяются на естественные, принудительные и комбинированные. В первом случае проветривание происходит за счет произвольного поступления уличного воздуха, его перемешивания в помещении и вытеснения отработанного сквозь отверстия естественным образом.

Организация вентиляционной системы в бане требуется не только посетителям, но и самому сооружению, особенно, если оно сложено из бруса или бревна Банным печкам, особенно дровяным агрегатам, нужна поставка кислорода для поддержания процесса горения Для продления сроков эксплуатации сооружения и предметов банной обстановки необходимо регулярное просушивание, в котором участвует вентиляция и проветривание Нормальные условия для людей, обстановки, конструкций и оборудования в бане проветривания через оконные и дверные проемы недостаточно. Они только помогут лучше и быстрее просушить По способу побуждения воздушной массы к движению системы вентиляции подразделяются на естественные, механические и комбинированные. В банях с естественной вентиляцией смена воздуха в помещениях происходит на основе законов гравитации Для вентилирования больших банных комплексов, включающих несколько функциональных помещений и комнат отдыха, необходима механическая система. Она перемещает воздух за счет работы вентилятора По месту установки вентилятора механические системы делятся на приточные и вытяжные. Нагнетающие воздух вентиляторы устанавливаются на приток, отводящие воздух — на вытяжку В комбинированных вариантах: если вентилятор нагнетает воздух, он отводится через вытяжное отверстие естественным путем, если вентилятор отводит воздух, то его объем возобновляется посредством естественного притока Хорошо просушенное банное помещениеПоставка кислорода для работы печиПросушенные аксессуары и отделкаПриточный клапан рядом с окномВытяжное отверстие естественной вентиляцииМеханический вариант системыВытяжной вентилятор на деревянной стенеПриточное отверстие комбинированной системы

Во-втором в работу включается дополнительный прибор – вентилятор. Чаще всего его ставят на вытяжку, но можно и на приток. Вентилятор используют в каждом из помещений бани. В третьем – симбиоз первого и второго вариантов.

Подбирая вентилятор для вытяжки, нужно обязательно обращать внимание на его степень защиты (IP44 выше) и корпус, который должен быть жаропрочным

Среди схем вентиляции, применяемых в банях, наиболее популярна басту. Она подразумевает устройство отверстия для притока с регулируемой задвижкой, которое располагается за/под печью. Дополнительно под печью могут быть отдушины, управляемые клапаном или задвижкой. Сквозь них поступает воздух из подполья, проникающий с улицы через продухи в фундаменте.

Среди вентиляторов для бани можно отыскать практически бесшумные модели. Они мощные, создающие шум при работе в 22-35 дБ

Верхнее отверстие этого короба закрыто до нужного времени. Как только возникает необходимость просушить помещение, открывают сразу 2 вытяжных клапана.

Такая, казалось бы, идеальная схема не всегда подходит. Тогда применяют принудительный вариант вентилирования. Если в эту схему добавить вытяжной вентилятор в нижнюю часть на входе в вентиляционный короб, то получится вытяжная система. При установке вентилятора в приточном отверстии за/над печью получим приточную схему вентилирования парилки.

Холодный воздух, попадая в парилку, сразу же прогревается. А отработанный вытесняется в нижнее отверстие вентиляционного короба, устроенного на противоположной стене

Еще одна схема вентиляции, применяемая в банях, когда приток происходит сквозь отдушины, находящиеся в нижней части помещения, рядом с полом, а удаление – сквозь устроенное вверху отверстие с установленными в них вентиляционными клапанами.

Снаружи эти отверстия соединены общим вентканалом, поднимающимся на определенную высоту. Высота нижнего вытяжного клапана – около 50-60 см от пола, а верхнего – 30-40 от потолка.

Удобно использовать схему басту, оборудовав отверстия специальными регулируемыми задвижками. Ведь открывать и закрывать их можно по мере надобности, установив подходящий размер зазора/отверстия

Схема вентиляции, в которой задействован один канал для притока и один для удаления воздушных масс, также используется в банях. Причем эти 2 отверстия располагаются на одинаковой высоте от пола. Первое за печью, а второе – на противоположной стене. Здесь обязательно установить вытяжной вентилятор, чтобы вентсистема заработала.

Все комплектующие, применяемые для устройства вентиляции, нужно подбирать соответствующего уровня влаго- и жаростойкости, специально предназначенные для бань и саун

Самый неудачный вариант, когда приток и вытяжка устроены на одной стене, как раз напротив печи. К сожалению, такая картина также не редкость, когда другие схемы никак не могут быть применены в конкретных условиях.

При такой схеме свежий воздух, попадая в помещение, ищет путь к печи, попутно натыкаясь на ноги парящихся. Затем, оказавшись в нужном месте и нагревшись, он поднимается вверх, перемешивается с паром и вылетает в отверстие, расположенное в 20-30 см от потолка. Он не успевает полноценно отработать, насытившись в нужной мере углекислым газом.

Неудачное расположение вентиляционных отверстий в бане чревато сквозняками и недостаточным насыщением помещения кислородом

Конструктивные составляющие системы

В бане вентиляция необходима для безопасности людей и обеспечения приемлемых условий эксплуатации материалов самого помещения. Разработка и устройство вентсистемы вовсе не значит, что предстоит потратить громадные деньги на реализацию никому не нужных проектов.

Качественная вентиляция бани вовсе не равнозначна дорогой вентиляции. Все будет зависеть от конкретных условий отдельно взятой постройки

Качественная вентиляция, реализованная в бане, включает в себя проветривание и просушку:

• всех помещений;
• конструктивов стен;
• просушка полов;
• вентиляция чердака и подкровельного пространства.

В качестве вентиляционных отверстий на чердаке делают специальные окна, софиты или ставят аэраторы – все зависит от типа крыши и материалов. Просушку кровельного пирога обеспечивают путем устройства вентиляции подкровельного пространства.

Если имеет место утепление, то ставят обязательно контробрешетку, чтобы обеспечить вентиляцию между утеплителем и другими слоями крыши. Ее же используют для вентилирования конструктивов стен, чтобы в толще слоев не образовывался конденсат.

Для просушки полов используют залповое проветривание или оборудуют вентилируемый пол. Такой вариант следует предусмотреть на этапе строительства. Для этого выполняют черновой пол, тщательно залив бетон под уклоном, а чистовой настилают из досок лиственных пород, оставляя между ними небольшие зазоры. Такой пол обеспечивает быстрое удаление излишней влаги.

Важно правильно организовать вентиляцию во всех помещениях бани. Особенное внимание следует уделить моечной/душевой, где повышенная влажность грозит образованием грибка и плесениВ проветривании нуждаются все помещения бани, в их числе:

• парилка;
• помывочная;
• предбанник/комната отдыха;
• другие помещения.

Чтобы устроить правильное вентилирование, предстоит выбрать оптимальную схему, подходящую под требования и условия конкретной бани. Важно помнить, что свежий воздух должен поступать во все помещения и удаляться тоже из всех.

Сооружают вентканалы, проделывают приточные и вытяжные отверстия в стенах или монтируют целую систему воздуховодов – все очень индивидуально

Бывалые мастера не рекомендуют прокладывать сложные системы вентканалов, предпочитая остановиться на самом простом решении, подходящим для конкретного случая. Здесь работает правило – чем проще, тем лучше. Да и по цене простой вариант обойдется в разы дешевле.

Владельцам финских саун и банных комплексов с двумя или более видами парных, включая восточный хамам, рекомендуем ознакомиться со спецификой устройства вентиляции в сауне, подробно описанной в предложенной статье.

Зависимость вентиляции от материала стен бани

Вентиляционная система для бани прямо зависит от типа самого помещения и материала, из которого оно было построено. Это может быть отдельное сооружение или несколько комнат в давно построенном доме. Первый вариант предпочтительнее – здесь удобно спланировать и устроить вентсистему, выбрав самый недорогой способ.

Если баня примыкает к жилым помещениям, следует особое внимание уделять ее просушке, чтобы обезопасить стены дома от гниения. Также, не нужно забывать, что температура в парилке будет высокой, поэтому прилегающие стены нужно дополнительно сделать жаростойкими.

Чаще всего в части жилого дома устраивают не привычную русскую баню, а сауну, в которой меньше пара и больше жара

В таком случае система вентилирования будет только принудительная. Она обязательно должна учитывать безопасность стен и несущих конструкций жилого дома. Вентсистема такой бани будет являться частью системы всего дома. Вентканалы же могут соединяться с общедомовыми или отдельно выходить на крышу или через стену на улицу.

В зависимости от типа материала бани бывают:

• из кирпича;
• бревен;
• из газоблоков;
• бруса;
• деревянного каркаса с утеплением.

В кирпичных и каркасных банях вентканалы можно устраивать в стенах, выводя их на крышу или выше. Для притока прокладывают воздуховод, используют вентиляционный клапан или продухи в фундаменте. Обязательно предстоит поставить вытяжной вентилятор для лучшего удаления отработанного воздуха.

Если баня располагается в цокольном помещении, то устанавливают цокольный дефлектор для обеспечения оптимальной тяги

Бани из газоблоков из-за особенностей материала стен оборудуют оцинкованными воздуховодами, покупая готовые трубы. Иногда устраивают вентканал из оцинкованных листов, придав им соответствующую форму и надежно загерметизировав все стыки. Воздуховоды должны проходить поверх стены.

Если в качестве материала использованы бревна, то возможна естественная приточная вентиляция за счет особенностей дерева и технологии сооружения. Когда дерево дышит, есть необходимые зазоры между бревнами, предусмотрены окна во всех помещениях бани, устроены зазоры от пола до нижнего края двери в 2-3 см, сооружение дополнительных каналов вентиляции может не понадобиться.

Живы еще яркие примеры бань, построенных 50 и более лет назад. Они от времени стали еще крепче, а париться в них – одно удовольствие

Но достичь оптимального соотношения между поступающим воздухом и уходящим паром бывает очень сложно. Чтобы избежать сквозняков и не топить всю улицу, часто предпочитают дополнительно утеплить деревянную баню, организовав внутри отверстия с клапанами для удаления/поступления воздуха.

Особенности устройства вентиляционной системы

Большую роль в выборе оптимальной схемы вентиляции играет материал бани, ее расположение, отдельностоящая она или нет. Все это помогает принять правильное решение при устройстве венсистемы.

Один из действенных методов вентиляции является залповое проветривание – когда нужно быстро все проветрить, открываются все двери и окна. Конечно, это можно реализовать, если есть окна.

При залповом проветривании за считанные минуты основная влага уходит, предотвращая намокание деревянной отделки помещений бани

В вентилировании бани принимают участие:

• окна;
• продухи в фундаменте;
• специальные отверстия в стене/потолке;
• двери и зазор под ними.

Решение с установкой окна в парилке очень хорошее, другое дело, что не всегда удается его реализовать. Именно в таких случаях предстоит подобрать другой вариант организации вентилирования помещения.

Продухи в фундаменте также не часто удается использовать. Особенно, если под парилку владелец решил выделить одну из комнат дома, фундамент которого не оснащен специальными отверстиями. Здесь на помощь придет принудительная вентиляция с тщательно подобранной схемой расположения приточных и вытяжных отверстий.

Как бы ни хотелось защитить помещение от утечки пара, старательно покрыв паронепроницаемыми материалами и плотно подогнав двери, поступать так не стоит. Под дверью в парилку обязательно следует оставить зазор в 2-3 см и никак иначе.

Зазор под дверью парилки обеспечит более равномерное поступление воздуха, что благоприятно скажется на парящихся людях

Для притока воздуха желательно делать отверстия в нижней части комнаты, сообщающиеся с улицей. Ведь помещение нуждается в чистом и свежем воздухе, особенно, если баня расположена за чертой города рядом с хвойным или лиственным лесом.

Отверстия, предназначенные для удаления отработанного воздуха, располагают в верхней части стен, противолежащих стенам с приточными клапанами. Причем их высота зависит от выбранной схемы вентилирования и начинается с 80 см от уровня пола и более. Также возможен вариант устройства вытяжного клапана в потолке с выводом вентканала на крышу.

Приточные отверстия закрывают клапанами, задвижками, чтобы удобно было ими управлять в процессе приема банных процедур

Комплектующие для сооружения вентиляции

Для создания благоприятных условий в парилке бани и во всех дополнительных помещениях предстоит правильно устроить систему вентилирования. В противном случае ни о каком комфорте и речи быть не может.

Комплектующие, используемые для устройства вентиляции, следующие:

• вентиляционный клапан;
• задвижка;
• решетка;
• сетка антимоскитная/защитная;
• вентиляционный короб;
• воздуховод оцинкованный или гофрированный;
• вентилятор;
• гигрометр, термометр;
• металлический скотч, хомут, монтажная пена, герметик, крепления и другие расходные материалы для монтажа и оформления входных и выходных отверстий.

Вентиляционные клапаны для вентиляции в бане ставят на приточные и вытяжные отверстия. Они бывают различного размера, формы и материала. Поэтому не составит труда подобрать клапан, идеально подходящий по цвету.

Клапаны для вентиляции, которые откручиваются/закручиваются, наиболее удобны в использовании, позволяют оставлять совсем маленькие щели для поступления микро порций воздуха

Задвижки также встречаются в различном исполнении. Они нужны, чтобы при необходимости открывать/закрывать отверстия. Часто домашние умельцы делают самодельную конструкцию, которая не хуже справляется с функцией удаления/притока воздушных масс из помещений.

Решетка и сетка нужны для защиты вентиляционного отверстия от попадания внутрь грызунов, ночных бабочек, комаров и прочей живности. Решетки выбирают из дерева, жаропрочного пластика, а сетку чаще всего из металла.

Решетку из мягкого материала нецелесообразно ставить на приточные отверстия – грызуны могут ее испортить. Лучше выбирать металлические варианты

Вентиляционный короб обустраивают в нише стены или, если условия не позволяют, прокладывают поверх, например, если в качестве материала стен использован газобетон. Короб можно смастерить из подручных материалов или использовать в качестве воздуховода гофру или оцинкованную трубу. Пластиковые аналоги для парилки не подойдут – нужно учитывать температуру, до которой будет нагреваться помещение.

Вентилятор в бане используется как для притока, так и для вытяжки. Оптимальным считается его использование только в одном из направлений – для притока или удаления воздушных масс.

Покупать нужно жаропрочный прибор, специально предназначенный для бань и саун с IP 44 и выше. Не нужно забывать о специфике помещения – здесь много пара и высокая температура.

Если в помещении бани обустроен бассейн, то без принудительной вентиляции не обойтись. Бассейн – это дополнительная комната, где круглосуточно испаряется вода. А дерево это не любит

Расходные материалы используются при монтаже для крепления воздуховодов, обустройства вентканалов и установки клапанов, вентиляторов. Гигрометр и термометр нужны, чтобы эффективно пользоваться вентсистемой.

Если устроено механическое вентилирование с применением климат-техники, то там имеется встроенный датчик температуры и регулятор уровня влажности. Исходя из реальных показателей приборов система запускает вытяжной вентилятор или открывает приточный клапан.

Устройство вентилируемых полов планируют еще на этапе строительства. Реализуют этот тип вентиляции вместе с сооружением чернового, а затем чистового пола, подобрав для себя наиболее приемлемый вариант по цене

Правильно обустроенная вентиляция обеспечит комфортное пребывание во всех помещениях бани, не омраченное сторонними запахами и каплями воды, стекающими по стенам и падающими за шиворот с потолка.

Еще одно важное условие длительного срока эксплуатации – своевременная и полная просушка после использования. Именно от выполнения этого пункта зависит, как долго прослужит баня и потребуется ли замена сгнивших досок на новые ближайшие 3-5 лет.

Когда вентиляции нет, а владелец бани плотно закрывает двери и окна после использования, можно уже через год обнаружить грибок, плесень, гниль

Выводы и полезное видео по теме

Действенные схемы организации вентиляции в парилке:

Варианты устройства вентиляции в новой бане:

В отдельно стоящей бане реализована вентиляция всех внутренних помещений и чердака. Также в фундаменте имеются продухи, а для улучшения воздухообмена между парилкой и комнатой отдыха используется вентилятор – все это можно увидеть в видео:

Отсутствие вентканалов в бане может обернуться дорогостоящими неприятностями:

Для рационального и долгосрочного использования бани важно правильно обустроить систему ее вентиляции. Предстоит подобрать наиболее приемлемый вариант, подходящий под конкретные условия, способный обеспечить приток свежего воздуха и удаление отработанного в требуемом объеме. Если в неработающей бане сухо, а в прогретой комфортно и ничего не капает на голову, то с задачей вентиляции удалось справиться на отлично.

У вас возникли вопросы в ходе ознакомления с представленной информацией? Хотите рассказать об известных только вам нюансах организации вентиляции в бане? Пишите, пожалуйста комментарии в блоке, расположенном ниже, размещайте тематические фото, делитесь впечатлениями.



Постройка бани своими руками при наличии своего дома – процесс в последнее время чуть ли необязательный. Утратившая свою популярность в середине и конце 20-го века, в период активной урбанизации, в начале века 21-го, с расширением пригородов и увеличением возможностей, баня уверенно возвращает утраченные позиции. Да и что скрывать, помимо бесспорного очищающего эффекта для телесного и душевного здоровья, который приносит баня, просто приятно иногда с гордостью заявить гостям: «Своими руками строил!»

Необходимость вентиляции

Зачастую приходится сталкиваться с распространенным мнением, что в бане, мол, вентиляция не нужна. Особенно часто это утверждение звучит, когда заходит речь о деревянных банях. Эта ошибка – результат неверного истолкования. На самом деле речь идет о ненужности дополнительной, принудительной вентиляции, так как при постройке традиционной русской бани своими руками нижние венцы сруба были уложены свободно, играя тем самым роль клапанов для подачи свежего воздуха.

Читайте также: Как построить баню с летней кухней и террасой

Ту же роль играла и неизбежная щель внизу двери – именно поэтому печку в русских банях возле двери и устанавливали: это обеспечивало подачу свежего воздуха в печь для нормального процесса горения. А окошко под потолком в противоположной от двери и печки стене играло роль вытяжного отверстия. Если добавить к этому, что при постройке бани учитывались также и свойства используемой для этого древесины, то выстраивается вполне сбалансированная система вентиляции, пригодная и для необходимой циркуляции воздуха во время парения, и для быстрого эффективного проветривания бани после этого. Вот эта «естественность» и вызвала у многих ложное впечатление о ненужности вентиляции в бане.

Три в одном

Задача правильной системы вентиляции в бане (что деревянной, что каменной) — тройная:

1. Способствовать быстрому прогреву бани.
2. Препятствовать накоплению углекислого газа и отработанного воздуха.
3. Способствовать быстрому и эффективному проветриванию бани.

Именно поэтому при постройке бани своими руками желательно иметь возможность перестраивать вентиляцию в несколько разных «режимов». И для этого совершенно необязательны какие-либо хитрые технические приспособления. Достаточно использовать опыт предков, немного его усовершенствовав.

Читайте также: Как построить баню с террасой и летней кухней

Как это делается

Для того чтобы иметь возможность менять режимы вентиляции, потребуются следующие составляющие:

• входное отверстие – делается над полом (или, как вариант, прокладывается под полом, если позволяет конструкция бани) и выводится в непосредственной близости к печке, в идеале – сразу за ней, чтобы поступающий свежий и холодный воздух, во-первых, подавался в печь для обеспечения процесса горения, во-вторых, нагревался, не нарушая температурный режим в бане;
• выходное отверстие №1 – делается в противоположной от печки и входного отверстия стене, на высоте около 1,5 м. Оборудуется заслонкой;
• выходное отверстие №2 – делается над выходным отверстием №1, под самым потолком. Также оборудуется заслонкой;
• соединительный короб – встроенный в стену воздуховод, соединяющий выходные отверстия.

При установке вентиляции своими руками воздуховодные каналы делают с квадратным либо круглым сечением. В случае если вы выбрали круглое сечение, их можно сделать из пластиковых труб. Точно так же можно сделать и соединительный короб. Как входное, так и выходные отверстия рекомендуется перекрыть решеткой и мелкой сеткой во избежание попадания в баню мелких грызунов и насекомых. При расчете входного отверстия, подающего воздух прямо под печку, над железным листом, обычно устанавливаемым под печкой во избежание повреждения деревянного пола, следует помнить о том, что диаметр трубы воздуховода на 20% должен превышать диаметр дымохода, выводящего отработанный воздух.

Таким образом, у нас есть 3 режима, в которых работает вентиляция.

1. Прогрев, во время которого обе вытяжки закрыты, отработанный воздух уходит в дымоход, а свежий воздух, нагреваясь, начинает циркулировать по помещению.
2. Сам процесс парения, во время которого открыта нижняя вытяжка, в результате чего нагретый воздух не уходит через верх, а, продолжая циркулировать, перемешивается по всей вертикали, не создавая температурных перепадов.
3. Просушка по окончании процесса парения, во время которой открыты обе вытяжки, что способствует скорейшему удалению влаги из помещения.

Читайте также: Строительство бани с бассейном

В случае правильной установки баня, построенная своими руками, прослужит вам долго, принося максимальный комфорт и законную гордость.

Грибок, плесень, неприятный запах – спутники влажных помещений с отсутствием циркуляции воздуха. Чтобы попариться на благо здоровью, вентиляция в бане должна быть выполнена правильно.

У всех составляющих банного комплекса – парилки, мойки, предбанника – есть особенности, свои требования к температурному режиму, к проветриванию.

Самым сложным и опасным помещением является парная, где такие факторы, как угарный газ и перегретый воздух, без воздухообмена могут нанести урон здоровью.

Существуют основные требования к циркуляции воздуха и воздухообмену при строительстве как жилых, так и нежилых объектов.

Еще на этапе проектирования проекта банинужно учитывать следующее:

1. Обязательное присутствие циркуляции – притока и оттока воздуха, производимой в равном количестве и в нужном направлении.
2. Стояк вытяжной вентиляции устанавливается выше кровли как в случае устройства принудительной, так и естественной вентиляции как при монтаже снаружи, так и внутри помещения.
3. В принудительном воздухообмене приточное отверстие устраивается на высоте не менее 2-х метров от уровня грунта.
4. Для правильной вентиляции бани вытяжка из предбанника прокладывается через моечное отделение.
5. При использовании для нагрева воды прибора, работающего на газу, вытяжной канал для него выполняют отдельно.
6. Горячий воздух, выводящийся из парильного помещения, желательно применять для обогрева других составляющих бани.
7. Совмещение систем принудительной и естественной вентиляции повышает эффективность воздухообмена.
8. Поступление и отвод воздуха в течение часа должно в 2-3 раза превышать объем для всех помещений бани, а для парилки – в 5-10 раз.

Вентиляция парилки бани

Вентиляция парилки бани обычно проводится естественным воздухообменом. Для этого достаточно в помещении выполнить 2 отверстия.

Первое располагают ближе к полу, через него будет поступать свежий более холодный воздух. Причем размещение производится поближе к обогревателю – каменке, электрическому или газовому прибору. Холодный воздух быстро прогревается, насыщается углекислым газом, влагой и уже как загрязненный уходит через второе отверстие, расположенное на противоположной стене под потолком.

Вентиляция парной в бане выполняется для повышения комфортности пребывания.

В нужный момент отверстия можно закрыть задвижками, довести температурный режим до необходимого значения и вновь открыть их. Человек, принимающий процедуру, сам регулирует проветривание.

Для достижения равномерности прогрева всей парилки рекомендуется выполнять не одно вытяжное отверстие, а два.

Нижнюю вытяжку располагают под верхним отверстием на расстоянии до 1 метра и соединяют их коробом.

Вентиляция в бане: устройство, типы, особенности монтажа своими руками

При прогреве парной оба отверстия закрыты задвижками. При достижении нужной температуры открывается нижняя задвижка. Воздух хорошо перемешивается и вместе с тем не так быстро охлаждается, как если бы открыто было только верхнее отверстие. После процедур открываются обе задвижки. Помещение полностью проветривается.

Вентиляция в сауне и бане хорошо работает в парной, если применить вентилятор, установив его в вытяжном отверстии.

Тогда над печью располагают приток, а отток выполняют немного ниже. Такая система работает эффективно, помещение быстро и, главное, равномерно прогревается. Вентиляция в деревянной бане (русской) осуществляется естественным путем через щели между нижними венцами постройки. Для улучшения воздухообмена ненадолго открывают внешнюю дверь, а сам процесс циркуляции производится через поддувало печи.

Оно располагается чуть ниже уровня пола, а каменка устанавливается как можно ближе к входу.

Сечение отверстий для притока и оттока воздуха подбирается в зависимости от объема помещения. При неправильно подобранных размерах вытяжной и приточной вентиляции в бане может появиться повышенная влажность, которая ведет к размножению болезнетворных бактерий, грибков, или, наоборот, появятся сквозняки, а температуру будет невозможно поднять до требуемого уровня.

Вентиляция в фундаменте бани

Вентиляция в фундаменте бани закладывается в момент постройки здания.

Отверстия для подачи воздуха устраиваются напротив друг друга, закрываются для предохранения от попадания мусора решетками. В полу помещения тоже монтируют выходы для притока воздуха, располагая их на противоположных концах. Циркуляция происходит естественным путем.

Вентиляция в предбаннике

Вентиляция в предбаннике бани выполняется с учетом правильного направления воздухообмена.

Поток должен двигаться в сторону тамбура или туалета, чтобы, во-первых, неприятный запах канализации не попадал в предбанник, во-вторых, для отсечения холодного воздуха от входной двери.

Вентиляция в мойке (моечной)

Особенности помещения с избытком влаги обязательно учитывают при выборе системы вентиляции в мойке бани. Сырость и конденсат быстро разрушают отделочные материалы. Отвод воды осуществляют в канализацию, приток воздуха проводят через отверстия в полу, вытяжку размещают под потолком.

Нужна ли вентиляция в бане?

Конденсат на стенах и потолке, запах затхлости – признаки отсутствия циркуляции воздуха. А показателем неподвижности является неколеблющееся пламя спички, поднесенной к вытяжному отверстию. Отсутствие воздухообмена способствует процессам гниения, разрушения отделочных материалов. Попариться «на здоровье» и с комфортом не получится. Поэтому вентиляцию обязательно нужно устраивать.

Вентиляция с естественной циркуляцией воздуха

Аэрация

Самый простой и наименее затратный способ того, как сделать вентиляцию в бане – устройство естественной циркуляции воздуха, при котором не требуется закупать и устанавливать дорогостоящее оборудование.

Все функциональные зоны бани объединяются общей системой вентиляции с выводом главного стояка на кровлю. При этом стараются чаще проветривать все помещения. По принципу конвекции более легким является теплое вещество в сравнении с холодным. Вентиляция в парилке выполняется согласно базовым законам физики. Влажная теплая среда замещается свежим потоком воздуха.

Так проходит естественная циркуляция. Самопроизвольная аэрация происходит во всех помещениях бани. Через щели в рамах, дверных проемах, строительных конструкциях просачивается холодный воздух, вытесняя теплую загрязненную среду. В холодное время года, когда разница температур внутри и снаружи максимальна, воздухообмен увеличивается.

Давление ветра

Напор ветра тоже влияет на микроклимат в помещениях.

Роль естественной вентиляции в бане исполняет существенная разница давлений с наветренной (зона повышенного давления) и подветренной стороны (зона разряжения) здания при большой скорости ветра.

Свежий воздух поступает через зазоры в строительных конструкциях. Недостаточно построить здание из бруса и разместить в нем банный комплекс. Эта постройка нуждается в заделке щелей, в утеплении. Вентиляция каркасной бани должна проводиться не за счет притока холодного воздуха из зазоров, что вызывает сквозняки в помещениях, не способствует комфортности принятия водных процедур.

Принудительная вентиляция в бане

Если естественная аэрация недостаточна, то через небольшой промежуток времени в помещении скопятся отработанный воздух, продукты, выделяемые человеческим организмом под воздействием повышенных температур.

Дышать станет нечем. В этом случае применяется принудительная вентиляция. Рассмотрим несколько видов принудительного воздухообмена.

Вытяжная система

Вентиляция в моечной бани состоит из вентилятора, а возможно, и фильтров очистки.

Отработанный воздух проходит через вытяжное отверстие с установленным в нем вентилятором. Такая система эффективна и для туалета, бассейна.

Если для вывода отработанных потоков применяются только вытяжные устройства вентиляции в бане, то это приводит к созданию зоны пониженного давления, куда сразу устремляется холодный воздух.

При повышенной циркуляции воздуха более 0,3 м/с возникают сквозняки.

Приточная система

Выполнение приточной системы вентиляции в банях позволяет исключить несанкционированный доступ холода. Основным компонентом ее является вентилятор, нагнетающий свежий воздух, повышающий давление, выдавливающий отработанную среду через вытяжные отверстия, зазоры под дверями, в щелях стен и потолка.

В комбинации с нагревателем появляется возможность подачи теплого потока. При необходимости он может быть пропущен через фильтры очистки.

Приточно-вытяжная система

Правильная вентиляция в бане состоит из совмещения систем притока и оттока воздуха. Причем объемы нагнетания и удаления должны быть равными. Воздух из помещений с повышенным давлением будет поступать в зоны с разряжением.

В туалете, размещенном в банном комплексе, создают пониженное давление принудительно, чтобы неприятный запах не распространялся по другим помещениям.

Принудительная вентиляция бань и саун может быть организована такими способами:

1. Полное замещение. Воздушный поток вытесняет загрязненный воздух через обратные клапаны.
2. Смешивание свежей и отработанных сред. В верхней части помещений устанавливаются диффузоры, через которые проходит воздух от приточного вентилятора, смешивается с загрязненной средой бани.

   Циркуляция улучшается.

3. Рекуперация. Для прогрева и вентиляции бани используется энергия нагретого воздуха, являющегося теплоносителем. Проходя через теплообменник (рекуператор), он отдает тепло, которое возвращается в технологическую цепь.

К вентиляции парной бани предъявляются повышенные требования. Это связано с возможностью превышения допустимой концентрации угарного газа и перегрева воздуха, что ведет к прямой угрозе жизни человека, но не к получению какой-либо пользы от банных процедур.

Чтобы в бане не было затхлости, сырости, застоя воздуха, все помещения комплекса должны быть оборудованы вентиляцией.

Правильно выбранная система позволит вам проводить процедуры с комфортом.

← Вернуться ко всем статьям

Как устроена вентиляция в бане
Способы устройства воздухообмена
Как тип здания бани влияет на вид системы вентиляции
Особенности и тонкости проектирования вытяжки
Организация системы вентилирования в русской бане
Схемы обустройства вытяжки для бани

Полноценное и долговечное функционирование бани любого типа и размеров зависит не только от грамотной постройки здания, его отделки и установки печи, но и от организации вентиляционной системы.

Как устроена вентиляция в бане

Циркуляция воздуха в бане, равно как и в любом другом помещении, происходит по законам физики, так что принципиальная схема вытяжки довольно проста.

Для ее обустройства необходимо проделать два вида отверстий:

По приточным каналам внутрь помещения с улицы проникает свежий воздух. Как правило, при проектировании системы вентилирования внутри бани такие отверстия предусматривают практически у самого пола недалеко от печи.

Это делается для того, чтобы холодный воздух быстро нагревался от печки и общая температура внутри бани не снижалась.

Для того чтобы накапливающийся внутри помещения угарный газ и перегретый влажный воздух могли выводиться из помещения, предназначены вытяжные отверстия. Их размещают немного ниже уровня потолка напротив приточных каналов с тем, чтобы воздух мог свободно обновляться и не застаивался внутри бани.

Тем не менее, в самом потолке отверстие для вытяжки проделывать не стоит, поскольку в таком случае баня будет охлаждаться очень быстро.

Можно сказать, что сама по себе схема расположения входных и выходных вентиляционных отверстий не представляет большой сложности. Гораздо больше забот доставляет необходимость своевременного и эффективного удаления скоплений угарного газа в парной и одновременное поддержание температуры на высоких значениях, необходимых для комфортного пребывания в парилке.

Кроме того, нужно продумать, как сделать вентиляцию в предбаннике, душевой и комнате отдыха так, чтобы в них было приятно и не холодно находиться во время передышки после парилки. Так что следует заранее проработать схему вентиляции в предбаннике бани, если вы планируете выполнять строительные работы самостоятельно.

Способы устройства воздухообмена

Циркуляция воздуха в бане может быть произведена двумя путями:

• самопроизвольно;
• принудительно.

Принимая решение, как сделать вентиляцию в предбаннике своими руками, нужно учитывать размер самого помещения и его функциональные особенности.

Естественное вентилирование

Естественное движение воздуха достигается за счет разности температур и давления внутри строения и снаружи.

Устраивая такую вентиляцию в предбаннике бани, нужно правильно разместить приточные и вытяжные окна. Оптимально, если холодный воздух будет поступать снизу, через ход, устроенный в 25-35 см от пола в непосредственной близости к печи. Отток отработанного горячего воздуха будет производиться через вытяжку в 15-20 см от потолка.

Стоит отметить, что зачастую подобный вариант воздухообмена не подходит для парилок, поскольку холодный воздух застаивается и накапливается у пола, а самый горячий – у потолка.

В этом помещении довольно сложно создать оптимальную циркуляцию воздуха естественным путем, хотя, если очень постараться и грамотно расположить все элементы вентиляционной системы – нет ничего невозможного.

Вытяжка принудительным путем

Заставить воздушные потоки внутри парной в финской или русской бане двигаться можно с помощью механизмов.

Различают два типа систем принудительной вентиляции:

1. С помощью электроники
   . Такая система контролирует температуру воздуха, его влажность, и в автоматическом режиме регулирует его подачу и очистку. Однако устройство таких сложных технологичных установок может обойтись достаточно дорого и не вписаться в бюджет.
2. Комбинированный способ
   обустройства вытяжки предполагает, что наряду с монтажом отверстий для подачи и вывода воздуха, устанавливаются специальные вентиляторы.

   Они будут принудительно заставлять воздушные массы двигаться, создавая при этом ощущение естественного воздухообмена.

Как тип здания бани влияет на вид системы вентиляции

Наилучшим образом естественное вентилирование производится в бревенчатых срубах для русской бани, если при ее обустройстве были соблюдены все технологические требования, и воздуховоды установлены в нужных местах.

Если постройка под баню – каркасного типа, то она, как правило, довольно герметична. Следовательно, чтобы обеспечить лучший приток воздуха в парную и полноценное проветривание, желательно в приточном окне установить вентилятор на вдув.

Кирпичные же строения совершенно не способны дышать и не пропускают воздух. В подобной бане вытяжка в предбаннике, парилке и комнате отдыха может быть только принудительной.

Особенности и тонкости проектирования вытяжки

Приступая к проектированию системы вентиляции в предбаннике и других помещениях бани, следует рассмотреть все тонкости и особенности размещения ее отдельных элементов.

Это очень важно, ведь малейшие нарушения в движении воздушных потоков из-за неправильной локализации вентиляционных окон могут спровоцировать плачевный результат.

В парилке может скапливаться угарный газ, что грозит проблемами со здоровьем. К тому же могут возникнуть сложности с поддержанием нужной температуры.Читайте также: «Устройство вентиляции в бане – от проектирования до монтажа».

Следовательно, определиться, как сделать вытяжку в предбаннике, парной и комнате отдыха, нужно на этапе планирования строительства бани.

Сами ходы, по которым воздушные потоки с улицы будут поступать в парилку, предбанник, душевую и комнату отдыха, а отработанный воздух и скопления угарного газа и пара выходить наружу, нужно будет выполнить в процессе строительства каркаса бани.

А вот дополнительные элементы в виде решеток, задвижек для контроля над интенсивностью подачи воздуха, а также вентиляторы и прочие механизмы, устанавливают уже в процессе окончательной отделки бани изнутри.

На то, насколько эффективно будет работать вентиляционная система в бане, влияют такие параметры:

• принцип размещения окон воздуховодов;
• размеры приточных и вытяжных отверстий, которые рассчитывают исходя из объема комнаты, в которой они расположены, и не важно, что это – душевая, комната отдыха, предбанник или парная.

Расчет размеров окон для вентиляции

Производить расчет величины окон для вдува и выдува воздуха нужно, исходя из размеров того или иного помещения бани, то есть для парилки, комнаты отдыха, моечной или предбанника эти показатели будут разными.

При этом не менее важно предусмотреть возможность регулировать размер такого окна и, соответственно, мощность воздушных потоков, путем установки специальных решеток и задвижек.

Отметим, что если сделать вентиляционные ходы слишком большими, температуру в помещении будет достаточно сложно поддерживать на оптимальном уровне, что параллельно влечет за собой излишние затраты электроэнергии или топлива. Да и корректировать величину зазора в воздуховоде, на которую нужно открыть задвижку, будет достаточно непросто.

При сооружении вентиляции в предбаннике бани своими руками следует отталкиваться от расчетной величины окна для вдува в 24 см2 на 1 кубический метр помещения.

А вот отверстие для выдува следует изготавливать большего размера, чтобы обеспечить хорошую тягу.

Стоит помнить, что в помещении может накопиться слишком много угарного газа и влажного отработанного воздуха, опасных для жизни человека, если размера окон вытяжки недостаточно для полноценной циркуляции воздушных потоков.

Принцип размещения отверстий для вытяжки

Замещение воздуха в помещении происходит благодаря постепенному подъему подогретых воздушных масс вверх к потолку в направлении вытяжного отверстия, выведению их наружу и поступлению аналогичного объема холодного свежего тяжелого воздуха с улицы через приточное окно.

Желательно, чтобы направление теплых воздушных потоков, поступающих со стороны печи, можно было контролировать.

Поэтому целесообразно в парилке размещать сразу два отверстия на вдув. С помощью задвижек на них можно создать направленный тепловой поток, оставляя тот или иной зазор в воздуховодах.

Организация системы вентилирования в русской бане

Насколько эффективно будет функционировать выполненная своими руками вытяжка в предбаннике, парилке и моечной в русской бане, зависит от качества и грамотности разработки проекта.

Хотя воздушные массы в различных помещениях будут разниться по температурным показателям, следует проработать систему вентиляции таким образом, чтобы перепады ощущались как можно меньше и не доставляли неудобства.Читайте также: «Как спроектировать и сделать вентиляцию сауны и бани правильно».

Очень важно, чтобы изменение температуры воздуха при перемещении из парилки в моечную комнату и предбанник было постепенным.

Кроме того, не менее важно, чтобы воздух у пола и на уровне головы не слишком отличался по температуре.

Количество ходов для притока и оттока воздуха, их размер и расположение в помещении напрямую влияют на интенсивность и равномерность циркуляции воздушных масс внутри здания. А дополнительное оборудование значительно упрощает этот процесс.

Схемы обустройства вытяжки для бани

Главной задачей вентиляции в комнате отдыха бани, а также в предбаннике и парилке, является обеспечение постоянного обновления воздуха, сохранение постоянной температуры и влажности, а также вывод угарных газов наружу. Поскольку все комнаты бани постоянно контактируют с высокими температурами и влажностью, они нуждаются в регулярной просушке.

Однако просто проветрить парилку и просушить деревянные элементы – недостаточно. Чтобы древесина не накапливала влагу, в бане должна быть организована постоянная, стабильно работающая вытяжка.

Тогда она прослужит намного дольше и сохранит гигиеничность и чистоту.

Система вентилируемого пола

Чтобы улучшить циркуляцию воздуха в парной, можно обустроить вентилируемый пол.

Для организации такой конструкции потребуется соблюсти ряд условий:

• в фундаменте бани должны быть предусмотрены воздушные отверстия;
• в дощатом настиле нужно оставить зазоры в 1 см, достаточные для прохождения воздуха;
• приточные каналы располагают в параллельных стенах, предварительно защитив их решетками;
• чистовое покрытие выкладывают выше уровня поддувала печи, чтобы она выполняла функцию дополнительной вытяжки;
• по окончании банных процедур в бане оставляют открытыми все двери до полного высыхания пола.

Воздухообмен в предбаннике

Как предбанник, так и комната для релаксации, не подвергаются агрессивному воздействию высокой температуры и влажности.

Поэтому проветривание и воздухообмен в этих помещения сделать проще всего. Тут используется способ естественного вентилирования, либо обустройство дополнительных вентиляторов в вытяжных отверстиях, соединенных с воздуховодами в санузле, тамбуре или парной.

При желании, можно установить электронные проветриватели. Однако для них требуется подключение к электросети и прямой выход на улицу.

Вытяжка в душевой комнате

Как правило, в душевой комнате требуется система принудительного вентилирования с электроприводом, чтобы удалить накопившийся пар и влагу. При этом размеры входного и выходного отверстий делают одинаковыми. Приточный канал берет начало на уровне 2 м над грунтом, а выводящий – заканчивается над кровлей.

Система вентиляции в парной

Одним из основных требований к системе вентиляции в парилке является отсутствие сквозняков.

При этом помещение должно быстро нагреваться, а уровень влажности удерживаться на необходимом для банных процедур уровне. В связи с этим оптимальным считается принцип расположения приточных и вытяжных отверстий, заложенных во время строительства.

Интенсивность воздушных потоков можно регулировать с помощью задвижек.

Вентиляция в бане: схема, устройство

Вместе с тем, большой размер помещения требует установки дополнительных вентиляторов на вдув или выдув.

Зачем нужна вытяжка в бане
Конструкция вытяжки в парилке
Как сделать вентиляцию в парной
Методика монтажа вытяжки

Парилка используется в бане наиболее интенсивно, ведь в ней постоянно повышен уровень влажности и температура.

Вентиляция в бане: виды, правила обустройства, схемы

Чтобы воздух в этом помещении не застаивался, а на поверхностях не разрастался грибок и плесень, следует позаботиться о качественной вентиляции. В данной статье, мы подробно, с фото и видео материалами, расскажем о том, как правильно сделать вытяжку в бане, чтобы банные процедуры были не только полезными, но и приятными.

Зачем нужна вытяжка в бане

В традиционных бревенчатых банях, распространенных по деревням и предназначенных для собственных нужд, как правило, никаких вентиляционных отверстий не делали.

Дело в том, что такая баня проветривается естественным путем через щели в двери, окнах или полу, да и используется не слишком интенсивно.

А вот в случае с большими помещениями, особенно, если они построены из кирпича, о принудительной вентиляции парной нужно обязательно позаботиться.

Вытяжка служит для таких целей:

• замена воздуха внутри парного помещения и вывод углекислого газа, особенно, если баня используется несколько раз подряд;
• просушивание помещения, выведение излишней влаги, чтобы не образовывался затхлый запах, и не появлялась плесень;
• правильная циркуляция теплого воздуха внутри парной, не допускающая застаивания.

Если вы выполняете монтаж вентиляции в бане своими руками, постарайтесь учесть все нюансы, чтобы не возникало таких явлений, как:

• снижение температуры во время использования парилки;
• неправильное распределение воздуха – по правилам самый холодный слой воздуха находится внизу;
• скопление углекислого газа и выход свежего воздуха.

Конструкция вытяжки в парилке

Схема вытяжки в бане разрабатывается еще на этапе планировки парилки.

Согласно ей и устанавливается вентиляция в процессе строительства. А вот по завершении возведения здания бани монтировать вытяжку в парной своими руками будет довольно проблематично, ведь придется проделывать лишние отверстия, при этом есть риск повредить стены.

Схема вентиляции в парилке своими руками выглядит следующим образом:

1. В нижней части бани, в стене или полу, располагают отверстие для притока свежего воздуха.
2. С противоположной стороны парной в верхней части стен, там, где скапливается горячий воздух, проделывают выходное отверстие.

   Тем не менее, слишком близко к потолку его не следует размещать, чтобы баня не остывала слишком быстро.

Очень часто в парной устраивают сразу два вытяжных окна, одно над другим на расстоянии в 1 м, соединяя их гофрированной трубкой. Таким образом, можно контролировать отток воздуха из бани.

Например, во время протапливания печи в парилке, оставляют открытыми входное и нижнее выходное окно. А когда нужно просушить парную, то открывают заслонки и на верхнем вентиляционном окне.

Альтернативным вариантом решения проблемы, как сделать вытяжку в бане, может стать монтаж механической системы вентиляции.

Она заставляет воздух циркулировать в помещении принудительно, а некоторые модернизированные модели, в случае необходимости, сами открывают вентиляционные зазоры, причем расположение их не имеет особого значения. Кроме того, механика позволяет отрегулировать несовершенства естественного вентилирования парной.

Существует несколько стандартных схем для организации вытяжки в бане своими руками.

Их отличие заключается в основном в расположении вентиляционных окон.

Как сделать вентиляцию в парной

Среди способов, как сделать вытяжку в бане своими руками, предлагаем рассмотреть наиболее приемлемые для выполнения в домашних условиях варианты, как естественного, так и искусственного вентилирования.

Вариант 1

Это наиболее распространенный способ устройства вентиляции, который обеспечивает одно входное и два выходных отверстия. В 30 см от пола непосредственно за печью в стене проделывают входное отверстие. Выходные окна соединяются деревянным коробом со встроенной гофротрубкой длиной 1 м и оснащаются заглушками. Кроме того, на вентиляционные окна ставят решетки, чтобы предотвратить попадание в баню насекомых или грызунов.

Данный тип вентиляции чаще всего применяется для небольших по размеру частных бань.

Вариант 2

Вентиляционные ходы могут быть расположены на одном уровне. Данный вариант вентиляции предполагает проделывание входного отверстия в 30 см от пола за печью.

А вытяжное окно обязательно оборудуют вентилятором, вытягивающим углекислый газ наружу.

Вариант 3

По данной схеме в парной прорезают два отверстия. Входное отверстие прорезают на 0,5 м выше каменки, а выходной вентиляционный ход располагают внизу, в 20 см от пола.

Для принудительного выдува воздуха устанавливают вентилятор.

Вариант 4

Если конструкцией бани предусмотрена лишь одна стена, выходящая непосредственно на улицу, то схема вентиляции предполагает устройство двух ходов, расположенных на одной стене напротив печи.

В нижнее окно в 30 см от пола поступает свежий прохладный воздух, который, ударяясь в печь и нагреваясь, постепенно поднимается вверх и выходит через выходное окно наружу. Вытяжное отверстие располагают в 30 см от потолка и устанавливают в нем вентилятор для хорошей циркуляции воздуха.

Вариант 5

Схема вентиляции пола в бане пригодится, если в парной устроен дощатый пол с отверстиями между досками и подпольем.

В данном случае окно для притока воздуха обустраивают за печью. По мере охлаждения воздух опускается вниз и выходит через щели в подполье, а оттуда – наружу через вентиляционный ход в стене цоколя, соединенный с трубой для вывода воздуха над крышей.

Вариант 6

Наконец, вентиляционным ходом для вывода отработанного воздуха может служить поддувало в печи, если она расположена в парной.

Единственное, что нужно сделать – обеспечить приток воздуха, прорезав в стене напротив печи специальный зазор.

Методика монтажа вытяжки

Правильная организация вытяжки в бане предполагает соблюдение некоторых принципов:

• в баню, пристроенную к дому, воздух должен поступать в направлении от жилых помещений к парной;
• вентиляционное окно для вывода воздуха должно соединяться с трубой, выходящей наружу над крышей бани;
• под потолком оборудовать вытяжной ход не рекомендуется, чтобы сквозняк не попадал на парящихся людей.

Итак, если рассмотреть процесс устройства вентиляции в целом, то он включает несколько этапов:

• Сначала размечают места для вентиляционных ходов и прорезают отверстия диаметром 10-20 см.
• Далее в окна вставляют металлические, деревянные или пластиковые короба.
• Если нужно, на вытяжное отверстие монтируют вентилятор для принудительного выдува.

  Причем электрооборудование для бани должно быть термостойким и с классом безопасности от IP-44(прочитайте также: «Какой нужен кабель для бани термостойкий и как его монтировать»).

• Закрывают вентиляционные зазоры решетками и заглушками.
• К выходному отверстию крепят трубу и выводят ее на крышу.

Стоит помнить, что воздух должен не просто обновляться, но и свободно циркулировать над полом.

С этой целью в цоколе бани в противоположных стенах прорезают небольшие оконца с решетками для защиты от грызунов.

Соблюдая эти инструкции можно смело браться за обустройство вытяжки в бане, чтобы пребывание в парной приносило только удовольствие.

Требования к разработке системы вентиляции
Список основных правил и рекомендаций
Стандартные схемы систем вентиляции
Устройство и принцип системы подачи и выпуска
Принцип системы вентиляции в парной

Организация адекватной вентиляции в сауне и сауне чрезвычайно важна. В этой статье мы попытаемся понять схему вентиляционных устройств в сауне и бане, объяснить, почему не обойтись без нее и что грозит ее отсутствием.

Любой, кто понимает системы вентиляции, знает, что без надлежащего воздушного обмена срок службы элементов ванны уменьшается примерно в 3-4 раза.

Ниже мы рассмотрим, как создать высококачественную вентиляцию в сауне без помощи экспертов.

Требования к разработке системы вентиляции

Чтобы успешно завершить весь запланированный список работ, необходимо, по крайней мере, логически подойти к внедрению технологических операций, изучить практические рекомендации и фотографии различных вариантов выхлопных систем.

Мастер должен четко видеть на каждом этапе свою работу, так как требуется некоторое время, сколько денег будет потрачено на организацию системы вентиляции, а также на то, стоит ли делать все дело с вашими руками.

Прежде всего, необходимо выполнить следующие условия:

• организовать непрерывный поток свежего воздуха извне;
• Обеспечьте постоянную температуру в помещении, особенно в парной, потому что она должна быть очень высокой.

Сауна и вентиляция ванны очень похожи, но есть и различия, так как последние различают воздушное отопление на ходу — сауна создает сухой климат.

В связи с этим, принять схему вентиляции в сауне и использовать ее для ванны будет совершенно неприемлемым.

Правила и положения по регулированию системы вентиляции

Так как в сауне есть почти все номера с минимальной квадратурой, лучше установить такую ​​сауну и поклонников сауны, чтобы свежий воздух попадал не реже, чем каждые 15 минут.

Во время создания проекта и последующей установки все проблемы с возможностью сквозняков и мест с застойным воздухом должны быть решены.

Стандартные схемы систем вентиляции

Механическая схема

В то же время это самый дорогой, но и самый эффективный.

Для комплектации вам нужны вентиляционные клапаны для сауны, фильтров, диффузоров, устройства для нейтрализации шума и других компонентов.

Вентиляция

Этот тип вентиляции сауны и паровой комнаты — это самый простой способ организовать свои собственные руки. Но об этом можно только сказать о процессе его установки, так как достаточный воздушный обмен может быть организован только после точных ложных вычислений. Кроме того, такая система имеет множество негативных аспектов.

Например, это зависит от скорости ветра и его направления.

Система впуска и выпуска

Вентиляция этого типа рекомендуется размещать на паровой бане, в других местах, например, в лаунджах или лаунджах, при организации достаточной естественной вентиляции (она гласит: «Надежная вентиляция в гардеробе руками — как поступать правильно»).

Важно понимать схему такой вентиляции.

Устройство и принцип системы подачи и выпуска

Не так сложно организовать такую ​​систему, главное — понять часть ее основных компонентов.

Создание воздухозаборников

Если мы говорим о паровой комнате, входные отверстия должны быть размещены на стенах у пола, а также возле печи. Холодный воздух с дороги может нагреваться быстрее.

Как сделать вентиляцию в ванне: режимы устройства

Кроме того, он не допускает попадания неотапливаемого воздуха в место, где человек находится в паре.

Кроме того, чтобы улучшить воздушный обмен, оставьте слот 5 см между крышкой пола и дверью при установке дверной коробки.

Установка крышки

Отверстия для вытяжки всегда находятся на стенах с противоположной стороны каналов подачи.

В паровой бане этих экстрактов должно быть два, один — на уровне 1 пола МОТ, а другой — под потолком (читайте: «Как процитировать в ванной — дизайн и установка вентиляции»).

Они будут подключены к коробке. Для обеспечения того, чтобы сила ветра и высота вентиляционной трубки не влияли на воздушные силы, необходимо также установить вентилятор.

В общем, при установке такой схемы вентиляции, для управления микроклиматом и потоками воздуха, необходимо установить регулируемые демпферы (т. Е. Затворы или двери).

Если вы заметили, что на стенах есть конденсат, воздух вдувается в комнаты, а затем вы можете говорить о знаках, указывающих на неисправность в системе вентиляции.

Принцип системы вентиляции в парной

Организация вентиляции

Включите вентилятор, полностью заблокируйте все замки и двери — 5-10 минут, воздух полностью заменяется свежим воздухом.

Процедура нагрева

Для быстрого нагревания помещения и слива требуемой температуры с минимальным топливом двери и закрылки закрываются, а каналы подачи плохо открыты.Читайте как: «Вентиляционное устройство в ванной — от конструкции до завода»

Процедуры приема в сауну

Слегка открывает крышку нижнего канала. В этом случае процесс циркулирующих токов, в то время как нагретый воздух накапливается ниже потолка, который поддерживает желаемую температуру.

Следовательно, воздух постоянно обновляется, сохраняется необходимый микроклимат и сохраняется топливо.

Важно выделить несколько основных ошибок с автономной вентиляционной системой:

• Установка только одного воздуховода в случае вентиляции в сауне с электрическим нагревателем или любыми другими парогенераторами.

  После установки капота под потолок мы получим ошибку в системе, в которой нагретый воздух быстро покинет парную. В этом отношении внутренний контроль температуры будет довольно сложным, а расход топлива будет увеличиваться.

• Установка входных и сливных отверстий на один уровень от земли.

  Это приведет к ухудшению воздушного обмена и появлению сквозняков.

• Размеры выхлопной трубы меньше входных отверстий. Это приведет к ухудшению воздушного потока. Рекомендуется рассчитать 24 см2 отверстия в канале для каждых 1 м3 пространства.

Описанная система вентиляции наиболее подходит, хотя легко позаботиться о себе.

Его эффективность определяется практикой. Мы надеемся, что все сомнения в том, что вентиляция в сауне должна быть провентилирована, чтобы каждый мог оснастить свою сауну настоящей и высококачественной вентиляционной системой.

При строительстве и ремонте бань внимание обращают в первую очередь на конструкционные материалы, печи, утепление и гидроизоляцию. Предполагается, что естественной циркуляции воздуха окажется достаточно для качественной вентиляции помещений в бане. Но это совершенно не так, и если подойти к делу поверхностно, можно столкнуться с серьезными проблемами.

Особенности

Вентиляция в бане может быть выполнена различными способами.

От ее присутствия зависит:

• распределение потоков тепла внутри;
• комфорт и безопасность моющихся;
• период эксплуатации здания.

Там непрерывно концентрируется вода и пар, дерево активно вбирает их в себя.
Даже если просушивать здание периодически, не налаживая постоянное движение воздуха, эффект окажется недостаточно сильным. Чтобы не было сырости, требуется создать пару вентиляционных окон – одно служит для ввода чистого воздуха снаружи, а другое помогает выйти разогретому, вобравшему много воды. Подбирая местоположение проемов, меняют участки, которые особенно интенсивно проветриваются. Использование в парилке и предбаннике пары выходных отверстий подчас улучшает ориентацию потока воздуха в требуемом направлении.

Конечно, большое значение имеет и величина каждого окна, и возможность отрегулировать просвет. На них ставят задвижки, открываемые полностью или частично. Расчет объема вентиляционных отверстий отталкивается, в первую очередь, от площади помещений бани. Если сделать их слишком крупными, на полу и в мойке плесень никогда не появятся, но парная будет нагреваться очень долго, расходоваться при этом будет необычайно много топлива либо электрической энергии. Слишком узкие окна не позволят воздуху внутри охладиться или стать суше.

Категорически недопустимы все отклонения от нормальных параметров
, которые позволяют исключить возникновение мощных температурных перепадов – это не только создает дискомфорт, но и может спровоцировать проблемы со здоровьем. Совсем исключить различие температуры потоков невозможно, требуется только ограничить их величину. Нормальные вентиляционные системы формируются в ходе сооружения бани, при этом делают каналы и готовят проемы. Окошки монтируют только после того, как будет выполнена декоративная обшивка здания. А потому придется ввести в проект бани информацию об устройстве вентиляционных каналов.

В большинстве случаев вентиляционные проемы делают строго одинаковыми. Выходное отверстие можно сделать крупнее входного, однако по правилам безопасности оно не может быть меньше первого. По тем же причинам иногда прибегают к парным выходным окошкам. В качестве управляющих элементов стоит применять не дверцы, а задвижки, при закрытии которых невозможно сохранение щелей. Когда парная прогревается в первый раз, задвижки запирают на 100% до тех пор, пока воздух не достигнет нужной температуры.

Применение элементов с управляемым положением полезно и потому, что величину притока воздуха нужно регулировать сообразно сезону.
Когда на улице стоят отрицательные температуры, даже совсем небольшая струйка воздуха приносит много холода. Оттого открывать вентиляционные окна полностью не следует. Поперечные сечения таких окон в среднем должны составлять 24 кв. см на 1 куб. м внутреннего объема. Но это только предварительные цифры, и при сомнении в полученном результате стоит обратиться к квалифицированным теплотехникам для расчетов.

Категорически нельзя ставить вентиляционные окна на одной высоте или даже прямо напротив друг друга, поскольку это не позволит прогреть весь воздух в бане в достаточной степени. Кроме того, такая конструкция не даст равномерно смешать воздушные массы, а значит, потребуется основательно рассчитать точность расположение вентиляционных элементов. Вытяжные окошки рекомендуется помещать чуть ниже потолка, потому что воздух после нагрева сразу устремляется наверх.

Типы вентиляционных систем

Устройство вентиляции в бане варьируется сообразно конструкции помещения и его суммарному объему. Естественная вентиляция основывается на различии температур и давлений внутри и снаружи. Чтобы она работала эффективно, ввод воздуха организуют около печи, на уровне 25-35 см от пола. Выходное отверстие делают на противоположных стенах примерно в 15-25 см ниже потолка. Но важно учесть, что такая схема недостаточно хороша для парных, поскольку внизу там относительно холодно, а вверху всегда горячо.

Естественное движение воздуха в подобной ситуации слишком трудно организовать
, придется очень тщательно и аккуратно располагать составные части вентиляционной системы. Принудительная схема не всегда требует использования электронных управляющих систем, со сложными панелями и так далее. Есть более простые варианты, когда вентиляционные окошки, размещенные особым образом, дополняются вытяжным вентилятором. Сочетание таких компонентов особенно эффективно, когда баня расположена внутри дома, окна не размещены внутри наружной стены, а связаны с выходами длинным коробом для вентиляции. Канальные вентиляторы требуется подбирать очень тщательно, потому что условия их эксплуатации в банях отличаются от обычных параметров.

Особенность таких аппаратов состоит в повышенной гидроизоляции электрических цепей и основных механических деталей, в приспособлении к работе при высокой температуре без последствий для техники. Состояние приточной вентиляции и устройство ее в каждом помещении адаптируется под индивидуальные особенности и под тип бани. Отсюда следует, что время, потраченное на расчеты и продумывание проекта, не тратится зря – оно позволит сэкономить немало средств и времени, получить оптимальный результат скорее.

Как уже известно, основная масса проектов подразумевает расположение вводных окошек около печей в 0,25-0,35 м от пола.
При таком исполнении печка передает тепло воздуху, поступающему извне, и возникает поток, движущийся в направлении вытяжки. Преодолев все расстояние, горячий и уличный потоки в конечном счете охватывают весь объем парной, а сильнее всего нагревается участок, где расположена верхняя полка.

Во втором варианте за счет установки вытяжного вентилятора можно смонтировать вводное и выводное отверстия на одной стене. Воздушный поток устремлен сначала в направлении нагревательного прибора. Получив тепловой импульс, он начинает подниматься к потолку и движется по широкой дуге, которая охватывает всю комнату. Такой подход окажется эффективен, если баня встроена в дом и имеет только одну наружную стену, при этом нет необходимости в обустройстве вентиляционного короба.

Если создается баня с протекающим полом, вводное окно ставят там же, где и в первом случае
, непосредственно рядом с печью. Когда нагретый воздух отдает тепло в верхней доле парилки, он охлаждается и опускается к полу, уходит сквозь отверстия в настиле. Подобный прием улучшает испарение накапливающейся внизу воды и позволяет оттянуть выход деревянного пола из строя. Вытяжку размещают или в соседней комнате, или в изолированных каналах, не позволяющих воздуху возвращаться в парилку. Сложность траектории потока делает применение вентилятора обязательным. Этот вариант применяют очень редко, поскольку просчитать все точно, предусмотреть детали должным образом нелегко.

Еще один тип предусматривает непрерывно действующую печь, поддувальное отверстие которой заменяет вытяжку. Для притока делают окно под полкой, противоположной самой печи и на том же уровне. Холодный воздух вытесняет нагретую массу вверх, а когда отдавшие тепло части потока опускаются, они уходят в поддувальный канал. Есть и еще более сложные системы, когда размещается пара приточных и пара выходных вентиляционных окон (обязательно с принудительным типом циркуляции). Отрегулировать усложненные комплексы довольно сложно, но их эффективность выше, чем в простейших случаях.

Система Басту – это размещение приточных отверстий
(с регулируемыми задвижками) за печью или под ней. Организация отдушин под печью не обязательна, хотя и весьма желательна. Сквозь эти отверстия в помещение проникает воздух из подземной части бани, которая продухами фундамента соединена с внешней атмосферой. Когда баню делают в готовом ранее помещении, нужно выбирать комнату с парой внешних стен; при подготовке подвала выбирают угол, соответствующий тем же требованиям. Размеры входного и выпускного отверстия рассчитывают по общим правилам.

Как правильно сделать?

Монтаж вентиляции подразумевает, что при выводе трубы наружу ее оберегают от проникновения снега, грязи, дождевой и талой воды. Когда так сделать не получается, можно организовать вентилирующий короб либо направить трубу наверх, проводя ее сквозь перекрытие и крышу. В последнем случае канал прикрывают зонтиком, чтобы исключить проникновение внутрь тех же осадков и опадающих листьев. Устроить вентиляцию высокого уровня означает проветрить и просушить все помещения, конструктивные части стен, полы, чердаки и подкровельные пространства.

Пошаговое руководство по монтажу вентиляции в бане найти не составляет труда
, однако самым простым вариантом оказывается применение асбестоцементных труб и решеток, подбираемых сообразно диаметру канала. Если же говорить о техническом исполнении, самым эффективным и удобным исполнением в стенах каркасного типа признается использование приточных клапанов. Сначала клапан разбирают и обводят на стене маркером окружности, где пройдут будущие вентиляционные каналы. Для получения отверстий в обшивке используют дрель, причем берут сверла крупного диаметра, в которые спокойно пройдет нож лобзика.

• при помощи самого лобзика вырезают окружность;
• убирают деревянные детали;
• вынимают утеплительный и пароизоляционный материал;
• с помощью длинного сверла пронзают внешнюю обшивку (так нужно делать, чтобы не допустить ошибки при размещении наружной доли клапана);
• размечают снаружи подходящее отверстие и делают его с использованием длинных сверл;
• отпиливают трубки клапанов по толщине стены.

Потом нужно своими руками смонтировать трубку в отверстии и закрепить внутренний сегмент клапана саморезами, только после чего можно ставить внешнюю часть изделия. Установка клапанов рекомендуется в моечном отделении и в предбаннике.

При подготовке нового строения обязательно нужно рассчитать как величину отверстий, так и требуемую мощность вентиляторов. Наладить вентиляцию можно даже тогда, когда изначально она не была сделана. Распространенная ошибка – уповать на залповое проветривание и применение печной тяги для осушения воздуха. В принципе, такая схема работает, но у нее есть серьезные недостатки. Так, при открытии окон и дверей вместо понижения температуры происходит выброс пара в смежные помещения.

Он не уходит на улицу, а превращается в конденсат. Нагрев воздуха понижается только на короткое время, и очень скоро в бане вновь становится неуютно. Чтобы пользоваться эффектом печной тяги для проветривания, отверстия нужны, но их следует делать только внизу. Это позволит обеспечить приток воздуха из соседних комнат, куда свежие порции будут поступать извне. Отрегулировать вентиляцию помогают шибер и дверцы самой печи, для усиления притока их открывают до предела, а для ослабления прикрывают частично (чтобы избежать поступления угарного газа).

Простой расчет может быть сделан только в отношении принудительной вентиляции
, а естественный поток воздуха куда сложнее устроен и подчиняется целому ряду различных факторов. Среди них особое внимание стоит уделить силе и направлению ветра, которые дуют на конкретном участке. Если выпускное отверстие окажется на той стороне, с которой направлены сильные ветра, это может привести к затеканию внутрь него приточной массы (так называемый эффект обратной тяги или ее опрокидывание).

Профилактика подобного негативного явления кажется простой – это удлинение каналов, выводимых в нужном направлении или применение поворотов в них. Но каждый поворот усложняет работу и снижает скорость выхода или поступления воздуха. Решением будет ориентация входа притока на сторону, с которой в основном дует ветер, при размещении выпускного отверстия на противоположной стороне или на кровле (с высокой трубой).

Использовать вентиляционный канал в блочной стене не стоит
, в таких случаях монтируют его по внутренней стене и перегородке. По мнению специалистов, лучший воздуховод – тот, который построен из оцинкованных труб. Пластмассовые конструкции можно монтировать с осторожностью, тщательно оценивая диапазон допустимой для них температуры. Промежуток от трубы до стенок отверстия заполняют минеральной ватой либо более современными утеплителями. Ликвидировать зазоры на входе и выходе помогает монтажная пена.

Метод крепления вентиляционных решеток подбирается по материалу, который служит основанием. Проверка качества работы вентиляции производится очень легко – к отверстию подносят огонь или дымящийся предмет. Это позволит дополнительно выяснить, с какой скоростью движется воздух. В предбаннике размещают чаще всего только вытяжку, дополняемую вентилятором.

Когда в предбанник выведена топка печи, нужно сделать особый вентилирующий канал на основе оцинкованной стали, пропускаемый под чистовыми полами и подводящий воздух напрямую к дверце печи. Создавать канал нужно прежде чем будет уложен чистовой пол. Один край трубы вводят в отверстие и закрепляется в нем монтажной пеной, закупоривается решеткой. На краю, подходящем к печи, устанавливают регулируемую заглушку.

Хорошая вентиляция – это та, которая позволяет избежать возникновения конденсата на поверхности потолка.
Что касается подпола, работа над ним начинается с подготовки цементной стяжки, которую наклоняют в сторону сточной трубы. Фундамент оснащается парой отверстий (в противоположных стенах, но не прямо напротив друг друга). Воздушные потоки должны идти под полом по максимально замысловатым траекториям. Отверстия закупориваются задвижками, что позволит настраивать темп движения струи сообразно текущему сезону.

В бане, которая изначально построена без вентиляции пола, требуется сверлить бетонное основание вплоть до грунта. Это окажется приличной заменой полноценному дренажу, когда нет желания работать над установкой сливных труб. Вентилируемый пол нужно оформлять перемычками, в качестве которых применяются трубы либо деревянный брус сечением 11х6 или 15х8 см. Лаги накрывают обработанными и хорошо шлифованными досками из дуба.

Как выбрать?

В русской бане, в отличие от обычной моечной, нужно обеспечить с помощью вентиляции такие условия:

• температура в парной – от 50 до 60 градусов;
• относительная влажность – не ниже 70 и не выше 90%;
• очень быстрая сушка любой деревянной поверхности после окончания мытья;
• оперативное понижение влажности при исключении сквозняков и раскрытия дверей;
• одинаковое качество воздуха в парной, а также в комнате отдыха, независимо от сезона;
• сохранение всех традиционных свойств русской бани.

Никакие вентиляционные устройства не помогут спастись от угарного газа
, если будет его постоянный приток. Придется непрерывно следить за полнотой сгорания дров, и только после затухания всех углей перекрывать дымоход. Организация притока воздуха в рубленой бревенчатой бане происходит через венцы стен.

Такой подход по понятным причинам не годится для кирпичной постройки. Когда стены обшивают досками или вагонкой, обязательно потребуется использовать вентиляционные отверстия, иначе негативное действие сырости окажется чрезмерно сильным. Для вывода труб на улицу в большинстве случаев окажется достаточно отверстия 200х200 мм. Выбор пластика или металла должен производиться в соответствии с конкретным проектом и условиями эксплуатации вентиляционной системы.

Баня из пеноблоков обязательно должна вентилироваться и внутри стен.
Слои гидроизоляции и обшивки разделяются вентиляционным зазором, для внешней облицовки он составляет 40-50 мм, а внутри бани – 30-40 мм. Типичная конструкция подразумевает использование обрешетки, которая уже помогает держать облицовку стен. В дополнение к внутристенной вентиляции все помещения оснащаются воздухозаборником внизу (чаще всего за печами) и выпускным отверстием (у самого потолка). Преимуществом активной системы освежения воздуха является то, что она может быть размещена в любом месте.

В большинстве случаев бани из пеноблоков проветривают залповым способом, то есть одновременно открывая входную дверь и самую удаленную от нее форточку. Только профессиональный расчет гарантированно позволит выяснить, нужна ли искусственная вентиляция или хватит естественной циркуляции воздушных масс.

Комплектующие и материалы

Тепловентилятор для бани должен иметь определенный уровень тепловой защиты (не ниже IP44), его корпус всегда делается из устойчивых к разогреву материалов. Современные аппараты имеют очень высокую мощность и работают почти бесшумно, громкость составляет не более 35 дБ.

В роли вентиляционных отверстий на чердаках можно использовать:

• специальные окна;
• аэраторы;
• софиты.

Правильная организация воздухообмена в помещении бани — серьёзная задача, требующая профессионального подхода. Недостаточно построить баню, выполнить отделку интерьера, установить отопительное оборудование и мебель. Важно обеспечить эффективную вентиляцию помещений бани, сформировать благоприятный микроклимат, позволяющий наслаждаться водными процедурами и способствующий длительному ресурсу эксплуатации отделки, а также всего строения.

Вентиляция в бане — залог комфорта

Отдых в бане доставит удовольствие, если в помещении легко и комфортно дышится.

В парной температура вохдуха очень высокая, поэтому если в ней не будет вентиляции, можно задохнуться или получить тепловой удар

При нарушении правильного воздухообмена или при полном отсутствии вентиляции в парной будет трудно дышать и невозможно долго находиться.

Создать комфортный микроклимат позволяет система вентиляции, обеспечивающая поступление насыщенного кислородом воздуха и вывод «отработанных» воздушных масс.

Традиционная планировка банного комплекса предусматривает предбанник, отделение мойки, а также комнату для отдыха, и везде важно обеспечить эффективную циркуляцию воздуха.

Благоприятный микроклимат в комнате отдыха позволит расслабиться после посещения парилки

Повышенная концентрация влаги не доставляет удовольствия как в процессе водных процедур, так и во время отдыха. Организм человека чувствителен к недостатку кислорода и повышенной влажности.

Вывод однозначен: в бане нужно делать хорошую вентиляцию, чтобы в ней было приятно и комфортно не только париться, но и отдыхать.

Нарушение циркуляции воздуха или отсутствие вентиляции вызывает:

Виды и принципы обустройства вентиляции

Для любого типа бани (русская, финская сауна, турецкий хамам) предусматривается вентиляция, которая может осуществляться разными способами.

Естественный воздухообмен

Принцип образования конвекционных потоков воздуха основан на перепаде температуры и давления воздуха с уличной стороны и внутри помещения бани.

Разница температур способствует движению воздушных потоков

Максимальная эффективность воздухообмена достигается благодаря правильному расположению приточной и вытяжной вентиляционных магистралей.

Для вентиляции помещений русской бани и сауны применяется традиционное расположение воздушных каналов. Приточный воздуховод размещается на расстоянии 0,2–0,3 метра от пола, а вытяжная магистраль — на таком же расстоянии от потолка. Следует предусмотреть регулировочные заслонки в помещении, позволяющие оптимизировать воздушные потоки и обеспечить комфортный температурный режим.

Заслонка позволяет регулировать поступление воздуха в помещение

Естественная вентиляция должна обеспечивать воздухообмен, сохраняя температуру помещения и не создавая дискомфорта в процессе отдыха.
Достоинства естественного воздухообмена — простота и незначительные затраты, связанные с отсутствием необходимости приобретения дорогостоящего оборудования.

Комбинированный вариант

Метод организации движения воздушных масс в помещении с использованием вентилятора, обеспечивающего циркуляцию, называется комбинированным.
При этом какая-либо закономерность в расположение вентиляционных каналов отсутствует.

Схема вентиляции определяется индивидуально и предусматривает установку отдушины и канала, оборудованного вентилятором, который монтируется на приточной магистрали или вытяжном канале и создаёт необходимый перепад давлений.

Обеспечение воздухообмена в помещениях бани комбинированным методом удобно и экономически оправдано.

Принудительная циркуляция

Принудительную систему воздухообмена также называют механической.
Система оборудована элементами автоматики, осуществляющими контроль температурного режима, регулировку влажности и интенсивности циркуляции масс воздуха.

Принудительный воздухообмен обеспечивает максимальный уровень комфорта.

Повышенные затраты, связанные с приобретением и установкой оборудования, а также сложности в обслуживании ограничивают применение системы механического воздухообмена в небольших банных помещениях.

Для помещений с увеличенной площадью используют принудительную циркуляцию, если естественный или комбинированный воздухообмен не эффективен.

Если помещения бани имеют большие размеры, в них нужно устраивать принудительную вентиляцию

Применяют следующие виды механической вентиляции:

1. Вытяжную, оборудованную фильтровальным элементом и вентилятором. Этот вид вентиляции обеспечивает эффективное удаление неприятных запахов и загрязнённых воздушных масс из помещений с бассейнами, моечных отделений и зон отдыха. Применение вытяжной системы нуждается в обеспечении притока свежего воздуха, необходимого для компенсации создаваемого вентилятором разряжения.
2. Приточную, обеспечивающую поступление воздуха, богатого кислородом. Насыщенные парами воздушные массы благодаря увеличенному давлению покидают помещение сквозь вентиляционные каналы, а также через имеющиеся зазоры в дверях и окнах. Объединение приточной магистрали с нагревательным устройством позволяет подавать свежий нагретый воздух. Конструкция приточного воздухообмена более сложная.
3. Приточно-вытяжную, объединяющую принцип действия приточной и вытяжной вентиляции. Использование этого принципа вентиляции в помещении сауны требует предварительного выполнения расчётов. Интенсивность циркуляции определяется исходя из того, что объём поступающего воздуха должен соответствовать объёму вытесняемого. С целью недопущения проникновения воздуха из санузла в зону отдыха соотношение умышленно нарушается. Это позволяет сформировать пониженное давление в туалетной комнате и направить в неё дополнительные потоки.

Принципы организации воздухообмена

Планируя устройство вентиляции, руководствуйтесь следующими рекомендациями:

Важно правильно рассчитать площадь вентиляционных магистралей. Сечение отдушины и воздуховода определяется размером помещения парной, на каждый кубический метр объёма которой необходимо предусмотреть 24 см 2 площади вентиляционного воздуховода.

Для комфортного пребывания в нагретом помещении парной обеспечьте возможность более чем пятикратного воздухообмена (воздух в парилке должен за час обновляться 5 раз).
Схема расположения приточного канала и вытяжного воздуховода, а также их количество должны способствовать лёгкой циркуляции масс в парильном помещении.

Эффективный воздухообмен позволит увеличить ресурс эксплуатации деревянных полов. Для его обеспечения необходимо:

Правильное устройство вентиляции позволит в полной мере насладиться парной и получить огромное удовольствие от банного отдыха.

Видео: вентиляция в бане

Как сделать вентиляцию в бане своими руками

Организация циркуляции воздуха в каждом помещении имеет индивидуальные особенности.

Вентиляция предбанника

Тамбурное помещение или предбанник используется в качестве раздевалки. Отделение расположено вдали от зон с повышенной влажностью и температурой.

В вентилируемом помещении раздевалки всегда будет сухо и комфортно

Использование входной двери способствует притоку свежего воздуха и надёжной вентиляции раздевалки.

Расположение в верхней части стены вентиляционной решётки с клапаном позволит обеспечить естественный воздухообмен и контролировать объём поступающих воздушных масс.

При строительстве здания необходимо предусмотреть вентиляционное отверстие. Если воздушный канал отсутствует, то его необходимо сделать самостоятельно:

Воздухообмен в моечной

Моечное отделение, в котором установлен душ, вентилируется за счёт естественной циркуляции воздушных потоков, перемещающихся от помещений с повышенной влажностью к вентиляционным отдушинам или небольшим форточкам.

Проще всего проветривать моечное помещение можно с помощью форточки

Для повышения эффективности вентиляции и уменьшения влажности целесообразно оснастить душевую вытяжным вентилятором.

Выполняйте установку вентилятора по следующему алгоритму:

Для вентиляции моечного помещения применяйте вентиляторы с рабочим напряжением 220 вольт, имеющие небольшую мощность — 20–100 Вт.

Приобретая вентилятор, обратите внимание на возможность работы устройства при повышенной температуре и влажности, а также на степень защиты, которая не должна быть ниже IP44.

Организация циркуляции воздуха в парилке

Для вентиляции парной выполните 2–3 канала, предназначенных для воздухообмена.
Одна магистраль обеспечит поступление свежего воздуха, а остальные позволят отработанным воздушным массам беспрепятственно покинуть помещение.

Увеличенный размер вытяжного канала позволяет быстрее проветривать помещение парной

Расположение каналов выполните согласно одной из предложенных схем вентиляции.

Интенсивность воздухообмена зависит от расположения и соотношения размеров приточных и вытяжных каналов

Выполнение отверстий на стадии строительства позволит сохранить целостность отделочных материалов и облегчить работы.

Площадь входящей магистрали должна соответствовать размеру выходного канала. Однако можно обеспечить более эффективный конвекционный поток, выполнив незначительное увеличение диаметра вытяжной магистрали.

Обязательное условие — установка регулируемых задвижек, позволяющих изменять интенсивность воздухообмена.

В деревянной бане задвижку лучше изготовить из той же из древесины, которая использовалась для внутренней отделки

Выполнение мероприятий по обустройству каналов не представляет сложности:

Видео: вентиляция в парилке

Создание микроклимата в комнате отдыха

Комфортный температурный режим и оптимальная циркуляция воздуха в комнате отдыха достигаются благодаря естественному воздухообмену.

Воздушный канал в верхней части стены обеспечивает достаточный приток свежего воздуха

Важно предусмотреть воздушный канал, оснащённый регулируемой задвижкой или вентиляционным клапаном. Это позволит при необходимости усилить интенсивность движения воздушных масс.

Для организации доступа свежего воздуха вместо вентканала можно использовать окно

Просверлить отверстие и установить задвижку не составит труда.

Видео: изготовление вентиляционного клапана

Варианты и схемы размещения каналов вентиляции

В бане можно использовать разные варианты расположения вентиляционных коммуникаций, предусматривающие естественную циркуляцию воздуха и применение вентилятора.

Различные варианты устройства вентиляции отличаются расположением каналов, но обеспечивают высокую эффективность воздухообмена

Обеспечить комфортное принятие банных процедур позволит одна из предложенных схем естественного воздухообмена, предусматривающих следующие варианты размещения вентиляционных магистралей:

Добиться благоприятного температурного режима и комфортной влажности позволяют схемы воздухообмена, предусматривающие установку вентилятора:

Помните, что определение производительности вентиляторной установки производится путём умножения объёма парилки на коэффициент воздухообмена.

Например, для определения требуемого воздухообмена в парилке площадью 10 м 2 , имеющей высоту 2 метра, необходимо умножить объём на коэффициент воздухообмена, равный 5 (мы уже говорили выше, что в парилке воздух должен полностью обновляться 5 раз в час). Полученное значение производительности вентилятора составляет 10 х 2х 5 = 100 м 3 /ч.

Вентиляция воздуха с подогревом

Обеспечение воздухообмена с одновременным нагревом поступающего воздуха осуществляется в бане различными путями. Они предусматривают использование вентилятора или естественный воздухообмен. Например, располагая определённые воздушные каналы в непосредственной близости от горячей печи, можно одновременно осуществить приток насыщенного кислородом воздуха и повысить его температуру благодаря разогретой поверхности отопительного агрегата.

Для того чтобы создать благоприятный температурный режим, комфортную влажность и плавный нагрев поступающих воздушных масс, приходится использовать заглушки или шиберные заслонки, расположенные на воздушных магистралях. Осуществлять вентиляцию, одновременно производя подогрев воздуха — это довольно сложная задача.

Каждый отопительный агрегат имеет свой индивидуальный «характер». Только в результате экспериментов можно подобрать оптимальный режим воздухообмена и обеспечить комфортную температуру в помещении бани.

Для повышения температуры поступающих воздушных масс можно использовать электрокалорифер, нагревающий поступающий в помещение воздух. Это ещё один вариант вентиляции воздуха с одновременным подогревом.

Поступающий через вентиляционные каналы воздух может предварительно подогреваться калорифером

Мощность электрического нагревателя подбирается экспериментальным путём.

Применяемое в помещениях бани электрооборудование должно выдерживать повышенную температуру и влажность, быть надёжно заземлено и иметь класс защиты не ниже IP44.

Совмещение вентиляции воздуха с нагревом позволяет создать комфортные условия для отдыхающих, а также уменьшить затраты, связанные с обогревом помещения с помощью отопительного оборудования.

Знакомство с принципами организации правильной циркуляции воздуха в парной, а также остальных помещениях сауны и бани, позволит самостоятельно организовать процесс эффективного воздухообмена. Важно правильно выполнить расчёт размеров воздушных магистралей и оптимально разместить входные отверстия каналов в помещениях. Помните, что на степень циркуляции воздуха дополнительно влияет конструкция нагревательного устройства и дымохода. Соблюдая рекомендации, можно избежать ошибок и получить удовольствие от оздоровительных процедур в бане с комфортным микроклиматом.

Поделитесь с друзьями!

Правильно установленная вентиляция обеспечит комфорт и безопасность посетителей бани.

Вне зависимости от типа бани, вентиляция устанавливается по общим правилам и инженерным требованиям к помещениям бань. Об устройстве вентиляции бани и ее нюансах читайте ниже.

1. Вентиляция обеспечивает комфорт и безопасность посетителей


За час один человек выделяет до 18 литров углекислого газа. Без вентиляции в маленькой, забитой людьми парилке концентрация углекислого газа достигнет опасных для жизни величин за короткое время. Через вентиляцию из помещения удаляется углекислый газ и поступает кислород.

1. Вентиляция нужна для работы бани


По законам физики, дрова в топке будут гореть только при поступлении кислорода. Система подачи кислорода устанавливается отдельно от всей вентиляции.

1. Правильная вентиляция продлит срок службы помещения


Сконцентрированная после работы бани влага негативно влияет на конструкцию, провоцируя грибок и плесень. Вентиляция предотвратит скопление влаги.

Нормы вентиляции

Воздухообмен в помещениях парных и саун рассчитывается по нескольким нормативам.

По строительным нормам, вытяжка для общественных сооружений рассчитывается исходя из кратности 1 раз в час. Для бань сухого жара рекомендуется кратность не менее 5 раз в час.

Проконтролировать нормативные показатели можно только при использовании принудительной вентиляции. Естественный же воздухообмен зависит от природных факторов. Вентиляция в предбаннике проводится исходя из таких же норм воздухообмена, но также применяется минимальное количество воздуха для одного человека — 30 м 3 /ч.

Схема вентиляции в бане учитывает направление подачи и удаления потоков и соответствует следующим принципам:

• Свежий воздух подается близко от топки, предпочтительней сделать вентиляцию пола в бане для поступления кислорода в печь;
• Воздухораспределительные устройства (решетки и диффузоры) для организации воздухообмена изготавливаются из дерева, которое не выделяет вредные вещества при нагреве;
• При установке организуют дежурную вытяжку, которая будет работать в постоянном режиме в периоды между использованием парилки.

Виды вентиляции

Вентиляция бани делится на две группы:

• естественная вентиляция, работающая под воздействием природных факторов без применения электрического оборудования;

Чтобы определить значение вентиляции в бане следует знать ее предназначение
:

1. Быстрый прогрев помещения, равномерное распространение тепла. Экономия в затратах на отопление.
2. Постоянное обновление воздуха во время парения. Это необходимо для комфорта и здоровья отдыхающих.
3. Быстрый вывод влажного воздуха. Осуществление обязательной просушки помещения.
4. Сохранение постройки на более долгое время. Не появляются грибки или плесень. Предметы не деформируются, не меняют цвет под действием влаги.

Без осуществления вентиляции или ее недостатке
в помещении постепенно скапливаются неприятные запахи, воздух сыреет. Свежий воздух не поступает, становиться труднее дышать. Есть риск отравления накапливающимся угарным газом. Без обеспечения вентиляции постепенно весь теплый воздух уйдет вверх, а внизу будет скапливаться остывающий.

Правильная система вентиляции в банях

В банях из натуральных бревен
любая вырубка отверстий для обеспечения вентиляции признана лишней. Нижние венцы стен укладываются с установкой отверстий, через которые и проходит умеренное количество свежего воздуха. Если есть печь-каменка, в которой поддувало одновременно предназначено для вывода воздуха наружу, можно ограничиться ее наличием. Впускают воздух через открытую дверь, достаточно щели 5-7 мм.

Вентиляция предназначена для регулярного поступления в баню свежего воздуха, оттока охлажденного и влажного. Для потока свежего воздуха нужно соорудить отдушины
. Если их нет, то можно использовать форточки, двери. Вытяжка также происходит через специальные отверстия, может применяться поддувало печи, большое значение в оттоке пара имеет дымоход. Чтобы был возможен полный контроль воздухообмена, отверстия оборудуются затворами, регулируя которые можно прекратить или возобновить поступление и выход воздуха.

Существует большой перечень систем вентиляции
:

1. Для входного и выходного отверстий, расположенных напротив друг друга, используется один уровень. В некоторых случаях низкое размещение входного отверстия помогает сохранить тепло на более долгое время. Для активизации воздухообмена ставится вентилятор, также могут использоваться воздуховод или дефлектор. Нельзя располагать отверстия с точным соответствием по уровню. В результате быстрого выхода воздуха может образоваться скопления холодного внизу, а теплого в остальной части бани.
2. Воздушные потоки, направляемые работающим устройством для вентиляции, понижают давление внутри воздуховода. Отработанный воздух вытягивается из-за понижения давления внутри бани. Чтобы снова поднять давление, осуществляется приток свежего воздуха.
3. Отдушины можно расположить таким образом: приточная отстоит на 30 см от пола, расположенная напротив выходная не достает до потолка 30 см. Свежий воздух сразу нагревается от печки, поднимается вверх, постепенно покидая помещение.

Чтобы обеспечить постоянный контроль за скоростью и объемами поступающего и выходящего воздуха, создаются заслонки
. Желательно сделать их выдвижными, приоткрывая на необходимое расстояние. Протяженность воздуховода определяется размерами бани, а также максимальным объемом требуемого поступающего воздуха.

Когда помещение только нагревается с помощью разогретой печи, все отверстия следует прикрыть. Когда температура станет оптимальной для парения, приоткрываются задвижки, сразу регулируются, чтобы обмен воздуха не изменял температуру в помещении. И приточные, и выводные отверстия должны иметь приближенный к одинаковому разъем. Чтобы приток свежего воздуха стал сильнее, можно немного увеличить выводное отверстие.

Приточный разъем не должен быть больше выводного. Это приводит к обратной тяге, что способствует выходу свежего воздуха из бани, а не его активной циркуляции.

Вентиляция в русской бане

В классической бане, созданной по русскому образцу, специальные отверстия не производятся
, поэтому воздухообмен должен выполняться более естественным способом. Обычно для поступление потока свежего воздуха используют обычное проветривание. Можно приоткрыть дверь, ведущую на улицу и противоположное к ней окно. Иногда применяется принудительная вытяжка при открытой двери. Чтобы лучше избавиться от накапливающейся сырости, следует своевременно выметать листья от веника. Лавки и другие деревянные предметы при сильном намокании можно просушить, иногда применяют взмахи простыней. Данные процедуры не позволят образоваться тяжелому пару, выведут из помещения неприятные запахи, продукты распада.

После тога как баня проветрена и просушена, нужно начать приготовление пара
. Для этого небольшими порциями льют воду на камни. Подготовленный пар быстро поднимается вверх и долго там остается, поэтому может оказаться, что вверху уже сильно горячо, а внизу еще прохладно. При сильной разнице температур можно подождать, пока пар опуститься или воспользоваться искусственными методами его опускания.

Достаточно поработать вениками, что создать движение в парной, воздух сразу смешается. Взмахи полотенцем или веником должны осуществляться ближе к потолку.

Можно изготовить опахало: на деревянной ручке расположена петля из нержавеющей стали, на которую натягивается ткань. Совершаются горизонтальные или вертикальные движения данным устройством, чтобы перемещать теплый и холодный воздух. Иногда пользоваться им начинают при изготовлении пара. Для этого один человек разливает воду на камни, а второй работает опахалом.

В парилке

В классических схемах вентиляции бань предполагается приток воздуха в парной снизу
. Отверстие обычно располагается ниже полуметра от пола. Вытяжку можно поместить близко к потолку, оборудуя отверстие на противоположной стене. Регуляция уровня влажности и теплоты воздуха осуществляется с помощью выдвижения или закрытия задвижек.

Лучшим вариантом
, особенно для небольшой парилки, является создание приточного отверстия рядом с печью. Это необходимо для моментального прогрева поступающего свежего воздуха. Такое расположение не позволит образоваться сильным сквознякам, помогает избежать большой разницы температур в разных частях парилки. Тепло из парной можно не только выводить на улицу, но и перемещать в другие помещения для их качественного обогрева.

Правильная вентиляция работает с помощью притока свежего воздуха под короб. Воздушные массы покидают устройство через верхнее отверстие. Парилка прогревается достаточно ровно, пока теплый воздух не достигнет низа короба. Горячий воздух будет постепенно вытеснять более холодный, обеспечивая прогрев до выхода из помещения. Парилка одновременно и нагревается, и просыхает.

В предбаннике бани

Канал вентиляции непосредственно связан с коробом, диаметр которого обычно превышает дымоход не больше, чем на 20 %. При таких параметрах кислород наполняет помещение, а не выходит из него. Приток воздуха из подпола не нужен.

Стены печки, если она есть в предбаннике, нужно расположить близко к полу
. Полки не обязательно размещаются в строго горизонтальном положении. Они способны замедлять поднятие тепла к потолку. Для лучшего поглощения теплого воздуха лучше оборудовать печь несколькими дымоходами.

Иногда во время обогрева бани в помещении образуется и задерживается большое количество дыма. Это означает, что внутри предбанника воздух холоднее, чем в окружающей среде. Холодный воздух несколько массивней теплого, поэтому нередко создает оболочку в дымоходах. Для того чтобы вытолкнуть этот воздух, нужно оборудовать дополнительную дверцу для сжигания золы.

Принудительная вентиляция

Вентиляция в бане с помощью электронных систем осуществляется
, если обеспечить хорошую циркуляцию воздуха естественными способами невозможно. Вентиляторы можно устанавливать и на приточное, и на вытяжное отверстие. Они ускоряют движение воздушных масс, обеспечивая помещение свежим воздухом, быстро выводя влажный.

Вытяжная вентиляция

В конструкции данной вентиляции всегда присутствует вентилятор на вытяжном отверстии
. Для циркуляции воздуха обязательно сооружается и приточное. Иногда для поступления свежего воздуха используют щели в стенах, немного приоткрывают окна или двери. Достоинством вытяжной вентиляции является уменьшение давления в бане. Действие должно компенсировать постоянным притоком воздуха из вне.

Вентиляция с мощной вытяжкой отлично выводит вредные газы, влажный воздух с неприятным запахом. Можно сооружать такую систему вентиляции не только в парилке, но и в душевых, моечных, отделах с бассейном или в санузлах. Обычно в базовый комплект вытяжной вентиляционной системы входят вентилятор и короб. Если устройство слишком шумное, можно применить шумоглушитель.

Приточная вентиляция

Устанавливается по принципу вытяжной, однако вентилятор нужно помещать на приточное отверстие
. При активизации работы приточной системы вентиляции наблюдается повышение давления в помещении, что должно своевременно компенсироваться выходом воздуха через вытяжку или зазоры в стенах, полу, потолке, через форточки, дверь.

Приточные вентиляторы не считаются удобными, если будут работать при холодной температуре. Зимой они поставляют ледяной воздух, который следует дополнительно прогревать заранее установленными воздухонагревателями. При необходимости очищения большого количества поступающего воздуха можно применять фильтры.

Приточно-вытяжная вентиляция

Комбинирование искусственного притока и вытяжки
воздуха нередко оснащается рекуператорами, шумоглушителями, фильтрами. Дополнительные устройства обеспечивают комфорт при нахождении в бане, одновременно наблюдается постоянная, хорошая циркуляция воздуха. Чтобы не заботиться о вентиляции, можно оснастить ее автоматическим блоком управления.

Создание конструкции приточно-вытяжной искусственной вентиляции нередко вызывает сложности. Следует произвести расчет оптимального воздухообмена во всех помещениях бани еще на этапе ее проектирования. Количество выходящего воздуха должно соответствовать поступающему. Иногда воздушные потоки специально не уравновешивают. Для предотвращения распространения чрезмерной влажности или неприятного запаха из определенного помещения в нем искусственно понижается давление. Для этого монтируется вытяжка с большей интенсивностью, чем в остальных помещениях.

При обустройстве вентиляции в бане следует
позаботиться не только о парилке, но и о других важных комнатах. Чтобы сэкономить расходы на отопление, можно использовать теплый воздух, образующийся в парилке, выводя его не на улицу, а через другие комнаты. Адаптируя вентиляционную систему под конкретные запросы, можно сделать максимально удачный вариант.
