Вентиляция в складских помещениях своими руками

Необходимость в качественной вентиляции складских помещений

Рабочая система в складских помещениях не только обеспечивает воздухообмен, но также отвечает за поддержание стабильной температуры и влажности воздуха. Малейшие отклонения этих критерий от нормы приводит к порче товаров и финансовым убыткам.

Классификация систем вентиляции

При всем многообразии систем вентиляции, обусловленном назначением помещений, их можно классифицировать по следующим основным признакам:

• назначение (вытяжные и приточные);
• сфера действия (местные и общеобменные);
• способ создания перепадов давления для перемещения воздуха (с естественным и механическим побуждением);
• конструктивные особенности (канальные и бесканальные).

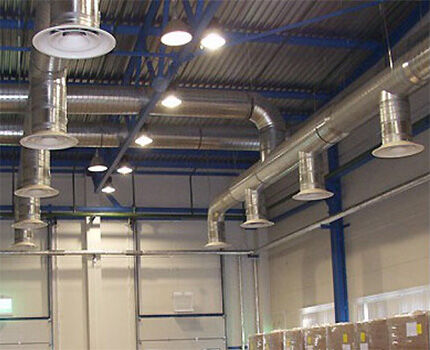

Вытяжные системы предназначены для удаления из помещений загрязненного воздуха. Приточные системы служат для подачи в вентилируемые помещения чистого воздуха взамен удаленного. Подаваемый воздух в необходимых случаях подвергают специальной обработке – очистке, нагреву, увлажнению. В общем случае в помещении предусматривают и приточные системы, и вытяжные, причем их производительность должна быть примерно одинаковой.

Местные системы вентиляции обслуживают ограниченные участки помещений. С их помощью удаляют загрязненный воздух с мест образования вредных выделений и подают сюда чистый воздух. Общеобменные системы, и приточные, и вытяжные, предназначены для вентиляции помещения в целом или значительной его части. Их устраивают для локализации избыточного тепла и влаги, разбавления вредных концентраций паров и газов, не удаленных местной и общеобменной вытяжной вентиляцией, а также для обеспечения расчетных санитарно-гигиенических норм. При отрицательном тепловом балансе, т. е. при недостатке тепла, общеобменную приточную вентиляцию устраивают с механическим побуждением и подогревом всего объема приточного воздуха. Обычно перед подачей воздух очищают от пыли.

Перемещение воздуха в системах естественной вентиляции (аэрации) происходит под действием давления, возникающего вследствие разности температур наружного воздуха и воздуха в помещении, в результате воздействия на здание ветра, а также при совместном действии этих факторов. Аэрацию не применяют, если по технологии требуется предварительная обработка приточного воздуха либо если приток наружного воздуха вызывает образование тумана или конденсата.

В системах естественной вентиляции минимальный перепад по высоте между уровнем забора воздуха из помещения и его выбросом через дефлектор должен быть не менее 3 м. При этом рекомендуемая длина горизонтальных участков воздуховодов – не более 3 м, а скорость воздуха в воздуховодах – не выше 1 м/с. Системы естественной вентиляции просты, не требуют сложного дорогостоящего оборудования и расхода электрической энергии, однако зависимость их эффективности от переменных факторов – температуры, влажности воздуха, направления, скорости ветра, а также небольшое давление, которое они создают, не позволяет решать с их помощью все сложные и многообразные задачи в области вентиляции.

В механических системах вентиляции применяют оборудование и приборы (вентиляторы, электродвигатели, воздухонагреватели, пылеуловители и др.), позволяющие перемещать воздух на значительное расстояние, подавать и удалять воздух в требуемом объеме независимо от меняющихся условий окружающей среды. При необходимости воздух подвергают различным видам обработки – очистке, нагреванию, увлажнению, что практически невозможно при естественной вентиляции. На практике часто применяют смешанную вентиляцию, т. е. одновременно естественную и механическую.

По конструктивному исполнению системы вентиляции разделяют на канальные системы, которые имеют разветвленную сеть воздуховодов для перемещения воздуха, и бесканальные, в которых каналы (воздуховоды) отсутствуют, например, при аэрации, установке вентиляторов в стене, перекрытиях и т. д.

Таким образом, исходя из перечисленных четырех признаков систем вентиляции (назначение, сфера действия, способ побуждения и конструктивные особенности) легко подсчитать, что число основных вариантов систем равно 16, но далеко не все они находят практическое применение в складских помещениях.

Для каждого конкретного случая можно выбрать оптимальный вариант, при этом возможно сочетание сразу нескольких систем вентиляции, например приток с естественным побуждением и вытяжка с механическим побуждением, приток и вытяжка с естественным побуждением. Следует также учитывать, что системы аэрации для складов продовольственных товаров использовать нежелательно, поскольку они не удовлетворяют санитарно-гигиеническим требованиям – приточный воздух обычно загрязнен и не может подвергаться очистке. При выборе системы вентиляции складов необходимо руководствоваться следующими нормативными документами: ГОСТ 12.1.005–88 «Общие санитарно-гигиенические требования к воздуху рабочей зоны», ГОСТ 12.1.004–91 «Пожарная безопасность.

Общие требования», СНиП 21-01-97 «Пожарная безопасность зданий и сооружений», СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование», СНиП 23-02-03 «Тепловая защита зданий», СНиП 31-04-2001 «Складские здания». Согласно СНиП 41-01-2003 вентиляцию с искусственным побуждением следует предусматривать для складских помещений, в которых климатические условия и чистота воздуха не могут быть обеспечены вентиляцией с естественным побуждением или отсутствует возможность естественного проветривания. Системы общеобменной вентиляции из помещений складов с выделением вредных газов и паров следует устраивать с искусственным побуждением. В большинстве складских помещений необходимо предусматривать естественную общеобменную вентиляцию, обеспечивающую однократный воздухообмен в течение 1 часа.

Виды вентиляционных систем для склада

Системы вентиляции в зависимости от разных признаков классифицируются на следующие виды:

• по способу вентиляции: приточные (обеспечивают подачу воздуха с улицы в помещение), вытяжные (отводят отработанный воздух из помещений), приточно-вытяжные (одновременно обеспечивают принудительную подачу и отвод воздуха);
• по основной функции: основные (обеспечивают вентиляцию помещений в рабочем режиме), аварийные (предназначены для работы при выходе из строя основной системы или в экстренных ситуациях);
• по конструктивным признакам: бесканальные (работают без сети воздуховодов), канальные (воздух распределяется в помещениях по сети воздуховодов);
• по охватываемой площади: общие (обеспечивают обслуживание всего здания), местные (предназначены для обслуживания отдельных зон или помещений здания).

Важнейшим классификационным признаком является способ побуждения перемещения потока. По этому признаку выделяют системы естественной и принудительной вентиляции. В первом случае движение воздуха обеспечивается без применения специального оборудования, а в принудительных системах используются вентиляторы.

Системы естественной вентиляции используются на складах сравнительно небольших габаритов при условии того, что на них размещаются товары, не требовательные к условиям хранения. На больших складах требуется прокачивание значительных объемов воздуха. С этой задачей могут справляться только системы принудительной вентиляции. Также они используются в тех случаях, когда размещенная на складе продукция требует создания особых условий хранения.

Особенности естественной вентиляции склада

Естественная вентиляция (аэрация) — наиболее простой и дешевый способ создания требуемого микроклимата на складе. Воздухообмен осуществляется за счет движения масс воздуха под действием разницы давлений на улице и внутри помещения. Перепад давления возникает в результате разницы температур (давление более холодного воздуха на улице выше, чем теплого в помещении) и воздействия ветровых нагрузок.

Уличный воздух поступает внутрь склада через заборные отверстия, а отработанный воздух выводится через вытяжные отверстия. Высота размещения приточных отверстий должна быть в пределах от 0,3 до 1,8 метра. При этом высота размещения отверстий должна быть такой, чтобы исключить возможность их заметания снегом зимой. Чтобы создать необходимый для полноценной аэрации перепад давлений, вытяжное отверстие должно располагаться не менее чем на 3 метра выше заборного. При этом длина горизонтальных участков воздуховодов не должна превышать 3 метров.

Не допускается использование естественной вентиляции в тех случаях, когда ее применение приводит к образованию конденсата или тумана в помещениях. Также ее нельзя использовать на складах, где требуется предварительная подготовка воздуха (подогрев, очистка, увлажнение и т.д.). Это связано с тем, что такая подготовка требует использования специального оборудования, которое создает дополнительное сопротивление в системе и не позволяет поддерживать требуемые параметры воздухообмена.

Преимуществом системы естественной вентиляции является простота, работа без использования дополнительного оборудования, отсутствие дополнительного расхода электроэнергии. Однако она отличается значительной зависимостью от внешних переменных факторов, в том числе от давления, температуры, влажности воздуха на улице, силы и направления ветра. Поэтому она не может применяться на складских помещениях, где предъявляются повышенные требования к воздухообмену, например, на складах, где хранятся нефтепродукты, лакокрасочные материалы, бытовая химия и т.д.

От чего нужно отталкиваться при выборе вентиляционной системы?

Каждый заказчик хочет не только сэкономить, но и добиться максимальной эффективности.  Для правильного выбора комплектных установок (систем) либо их отдельных элементов необходимо обладать определенной информацией, в большей или меньшей степени характеризующей эти установки. Речь идет прежде всего об объемных расходах воздуха; мощности, идущей на нагрев и охлаждение; разностей давлений.

Отталкиваться нужно и от площади помещения, высоты потолков, количества помещений с разными температурами, степени загрязнения воздуха, расчетного уровня шума.

Но один из основных факторов является то, что вы собираетесь хранить на складе.

Например если это склад с продовольствием, то важно учитывать санитарные нормы хранения, постоянную температуру воздуха, определенную влажность.

Если же на вашем складе имеются выделения вредных веществ то необходимо применить интенсивную вентиляцию учитывая нормы пожарной безопасности.

По санитарным нормам желательно установить вентиляцию таким образом, что бы обеспечить 100% обмен воздуха в течении 1 часа.

Особенности принудительной вентиляции склада

Нормы СНиП 41-01-2003 предусматривают необходимость монтажа вентиляции складских помещений с механическим побуждением в следующих случаях:

• естественный воздухообмен не позволяет достичь требуемых параметров чистоты, качества воздуха, параметров микроклимата;
• работа естественной вентиляции склада сильно зависит от сезонных факторов — в определенное время года не обеспечивается требуемый воздухообмен;
• на объекте имеются помещения или зоны, которые невозможно охватить естественной вентиляцией.

Принудительная вентиляция осуществляется при помощи вентиляционных установок и обеспечивает возможность перемещения воздуха на требуемые расстояния и подачи его во все помещения склада, независимо от внешних условий. Кроме этого, она позволяет выполнять его предварительную обработку, которая невозможна при естественном воздухообмене, в том числе подогрев, увлажнение, фильтрация.

На большинстве складов практикуется совместное использование систем естественной и принудительной вентиляции. При этом принудительная система обеспечивает компенсацию того объема воздухообмена, который не в состоянии поддерживать система естественной циркуляции. Такой подход позволяет снизить капитальные затраты на устройство вентиляции склада, уменьшить расходы на ее эксплуатацию и обслуживание.

Нормы и требования к складской вентиляции

Нормативы оборудования вентиляционных систем изложены в нескольких СНиП:

• 21—01—97;
• 23—02—03;
• 41—01—2003;
• 31—04—2001.

Рекомендуемые системы воздухообмена для различных типов объектов складского хранения:

1. Для складов с естественной или механической вентиляцией независимо от размеров помещения с системой отопления — водяные воздушно-отопительные агрегаты, установленные вдоль стен.
2. Склады площадью более 1 тыс. кв. м. с отоплением — центральная установка с подачей свежего воздуха и его распространением через систему разветвлённых воздуховодов или система автономных местных установок с подачей воздуха извне, без единой системы воздушных каналов.
3. Объект менее 1 тыс. кв. м. с проектной приточно-вытяжной вентиляцией и отоплением — центральный вентиляционный агрегат с линиями воздуховодов. Система работает с частичной или постоянной подачей свежего воздуха.
4. Помещение от 300 до 3 тыс. кв. м. с необходимостью поддержания постоянной температуры и влажности на протяжении всего года (если есть водоснабжение) — вентиляционная установка снабжается холодильной машиной с подачей воздуха по вентиляционным каналам для всего пространства здания.
5. Склад площадью до 300 кв. м. без водоснабжения — вентиляционное оборудование на газу или жидком топливе без подключения воздуховодов с частичной подачей свежего воздуха.
6. Складские площади более 300 кв. м. без водоснабжения — вентиляционный агрегат, требуемой мощности, на газу или жидком топливе. Использование нескольких установок небольшой мощности для покрытия всей площади нерационально, с финансовой точки зрения (высокая стоимость оборудования и расходы на топливо).

Важным показателем при проектировании систем вентиляции является кратность воздухообмена — числовое значение, которое показывает, сколько раз в помещении обновился воздух за единицы времени.



Расчет вентиляции склада с примером

Расчет вентиляции помещения осуществляется по каждому из видов загрязнений, присутствующих в воздухе.

Расчет ведется по количеству приточного воздуха, необходимого для нормальных условий работы. Расчет вытяжной вентиляции выполняется после расчета приточной вентиляции и основывается на обеспечении баланса приточного и вытяжного воздуха на объекте. В зависимости от особенностей складского объекта расчет можно производить:

• по излишкам тепла
• при повышенном содержании влаги
• расчет выделений от персонала

Наиболее часто на складских объектах рассчитывают вентиляцию для снижения влажности внутри помещения. Для расчёта нужно знать температуру наружного воздуха, внутреннего воздуха и их относительную влажность: tн, tв, jн, jн. Из этих показателей мы можем получить абсолютную влажность dн и dв.

• В случаях, когда необходимо снижение влажности воздуха в помещении, проветривать его разрешено, только если абсолютная влажность наружного ниже абсолютной влажности в помещении
• Если необходимо понизить влажность и температуру в помещении, то проветривание допускается в случаях, когда температура и влажность воздуха вне помещения ниже температуры и относительной влажности внутри.

Пример: пусть jн = 60%, tн = +13 °С, а jв = 90%. С помощью психометрической таблицы находим dн = 6,75 г/м3; dв = 11,44 г/м3. Так как dн меньше dв, то проветривание вызовет снижение внутренней влажности воздуха.

Проектирование вентиляции склада

Ключевой величиной при проектировании системы вентиляции склада является кратность воздухообмена. Она характеризует отношение объема воздуха, поступающего в помещение за один час к общему объему помещения. Кратность воздухообмена рассчитывается по следующей формуле:

K = A / V,

где: A — объем поступающего воздуха за 1 час (м3/ч); V — объем помещений склада (м3).

Кратность воздухообмена должна быть достаточной для создания комфортных условий для работы складского персонала, поддержания оптимальных условий для хранения размещенных товаров, а также для отведения вредных веществ, примесей и других возможных выделений от хранимой продукции. Соответственно, требуемое значение кратности зависит от типа разменных товаров. Также это значение зависит от того, постоянно или кратковременно в помещениях находятся люди. Для большинства товарных групп это значение нормативной документацией устанавливается равным единице. Для ряда видов продукции кратность воздухообмена может быть больше или меньше 1.

Нормативные значения кратности воздухообмена в складских помещениях для некоторых видов продукции приведены в таблице:

На основании нормативного значения кратности воздухообмена выполняется расчет объема воздуха, который должен поступать в помещения склада и отводиться из них за час. Это позволяет подобрать требуемую мощность вентиляционного оборудования. В случае выделения токсичных или опасных веществ от хранимой на складе продукции может дополнительно предусматриваться монтаж местных вытяжных установок. Вытяжные установки размещаются в зависимости от типа выделяемых веществ. Для летучих компонентов их размещают под потолком, а для веществ тяжелее воздуха — непосредственно над местами хранения. Мощность вытяжных вентиляционных установок рассчитывается в зависимости от объема выделяемых вредных веществ в час таким образом, чтобы обеспечивать их содержание в воздухе не выше предельно допустимой концентрации.

При выполнении проекта также учитывается целый ряд дополнительных факторов, связанных с особенностями размещаемой на складе продукции и особенностями здания, в том числе:

• необходимость в нагреве приточного воздуха зимой и охлаждении летом;
• ориентация здания по сторонам света;
• тип и общая мощность используемого на складе осветительного оборудования;
• общая площадь и тип дверных и оконных проемов;
• количество и планировка отдельных помещений;
• тип и особенности складского оборудования, других конструктивных элементов;
• тип и конструкция кровли здания;
• категория пожарной опасности здания и т.д.

После выполнения расчетов разрабатывается схема воздуховодов, чтобы обеспечить качественную вентиляцию во всех помещениях и зонах склада. Также определяются необходимые параметры дополнительного оборудования для подготовки воздуха.

Проектирование вентиляции склада должны выполнять опытные инженеры в строгом соответствии с требованиями нормативной документации.

Решение технических проблем вентиляции

Для решения связанных с вентиляцией технических проблем существует множество разных возможностей. При этом, выбирая ту или иную установку, приходится учитывать особые граничные условия, относящиеся к данному зданию или помещению, ибо только решение применительно к конкретной проблеме даст искомый результат — экономичный, экологически чистый, энергосберегающий способ строительства. Поэтому все инженерные коммуникации, системы оборудования зданий, и техника кондиционирования воздуха в частности, непременно должны рассматриваться в тесной связи с архитектурно-строительными решениями строящегося объекта.

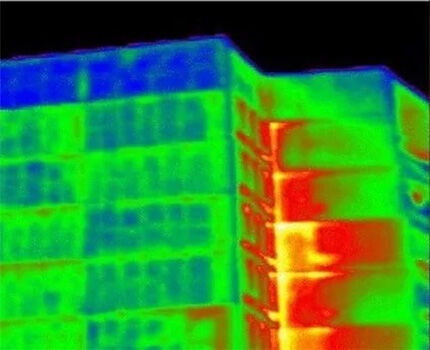

Требования экономии энергии

Требования максимальной экономии энергии официально закреплено в Постановлении по тепловой защите зданий, разработанном на основе действующего Закона об энергии, а также в известном Федеральном законе о воздушных выбросах. С учетом этого требования должны проектироваться и создаваться все системы инженерного оборудования зданий и складов. На фоне повышенного внимания к теплоизоляции возводимых объектов все большее значение приобретает техника вентиляции и кондиционирования воздуха, прежде всего во вновь строящихся зданий. Эти системы обязаны в полной мере соответствовать уровню техники.

В то время как обычные отопительные установки обусловливают лишь тепловой режим здания, системы кондиционирования воздуха способны выполнять более широкие специальные задачи по качеству воздуха помещений, оказывая влияние не только на его температуру, но также на влажность и чистоту. Тем самым, безусловно, вносится существенный вклад в дело сохранения здоровья и работоспособности человека, причем одновременно достигается и другой положительный эффект, а именно решается проблема защиты зданий от скоплений влаги в стенах конструкций и на самих стенах и заметно повышается звукоизоляция строений. По соображениям гигиены и с учетом ряда физических аспектов из области строительного дела необходимо в обязательном порядке отводить из помещений воздух, пропитанный влагой и содержащий вредные вещества и запахи.

Преимущества и недостатки той или иной установки

Приточно-вытяжная установка с электрическим нагревателем

Как правило в такую установку монтируется рекуператор, делается это для уменьшения затрат электро-энергии. Разумным решением установки рекуператора на складском помещении от 1000 м2. Рекуператоры бывают роторные и пластинчатые. Как правило большинство используют пластинчатые рекуператоры, из-за его не сложного устройства, небольшой стоимости, и высоким КПД. Недостатком является обмерзание пластит при низких температурах, в таком случае лучше установить роторный рекуператор.

Приточно-вытяжная установка с водяным нагревателем

Для установки такой системы необходимо иметь свою котельную, или собственную трассу с горячей водой (90-70 Со) Изначальная стоимость установки  будет дороже чем ПВУ с электрическим нагревателем, но в дальнейшем его эксплуатация не только себя окупит, но и будет экономить ваш бюджет.

Так же при желании заказчика могут быть установлены секции охлаждения в ПВУ с водяным и электрическим нагревателем.

Воздушно-тепловые завесы

Установка воздушно тепловых завес необходима как минимум при въезде на склад. Они устанавливаются над воротами.  Если у вас склад разделен на разные помещения с разной температурой, то необходимо между ними установить воздушно-тепловые завесы. Работает как преграда не позволяя теплому воздуху просачиваться в помещение с более низкой температурой и наоборот, так же она не позволяет просачиваться газам, пыли.

Отопление складов

Отопление складов важная часть при проектировании склада, система отопления должна располагается в легко доступном месте, для его непосредственного обслуживания. Системы отопления бывают воздушные и водяные. Водяное отопление устанавливается как правило вдоль стен, где проходит отопление, что позволяет быстро и удобно установить его. Минусом является медлительность перепада температур. Воздушное отопление используется повсеместно и подключается к приточной системой вентиляции, что позволяет нам обеспечить склад теплом и свежим воздухом за небольшой промежуток времени. Так же такую систему выгодно использовать в помещениях с высокими потолками, что нельзя сказать о системе с водяным отоплением. Высокий КПД до 95%. Недостатком является его габаритность из-за большой транспортировки воздуха.

Цели и задачи

Задачи, которые могут быть реализованы путем монтажа в одном или нескольких помещениях, а так же в зданиях в целом, всегда определяются требованиями, предъявляемыми к качеству микроклимата на том или ином объекте. Одна из важнейших задач состоит в замещении отработавшего воздуха свежим( т.е. воздухообмене) . Благодаря весьма простым способам вентиляции здесь уже достигнуты достаточно хорошие результаты.

О воздухообмене

Воздухообмен – это процесс замены отработанного (загрязненного, нагретого) воздуха чистым для создания оптимального микроклимата в складском помещении. Различают естественный и искусственный воздухообмен.

Естественный воздухообмен осуществляется за счет перепада давления внутри и снаружи воздуха – без применения специального оборудования. Он осуществляется путем естественного проветривания (через окна, форточки) – аэрации, а также за счет движения потоков воздуха через щели и поры в стенах, окнах, дверях и кровле – инфильтрация.

Искусственный воздухообмен осуществляется под воздействием специального оборудования, объединенного в системы вентиляции и кондиционирования.

Кратность воздухообмена – показатель, определяющий, сколько раз в час требуется полностью заменить весь воздух в помещении, чтобы достичь допустимых параметров санитарно-гигиенических норм в части загрязненности воздуха (ПДК).

Кратность воздухообмена N определяется по формуле: N = V / W раз в 1 час., где:

• V (м3/ч) – необходимое количество чистого воздуха, поступающего в помещение в течение 1 часа;
• W (м3) – объем помещения.

Требования к устанавливаемому оборудованию

Вентиляционное оборудование работает в комплексе с другими устройствами для создания и поддержания условий нормального функционирования и технического состояния склада. Поэтому необходимо не только соблюдать указанные в СП 60.13330.2012 предписания, но и учитывать положения других нормативных документов.

Основные правила размещение оборудования

Мощность вентиляционного оборудования необходимо выбирать исходя из расчетного воздухооборота с учетом возможных потерь объема по причине неполной герметичности системы.

На небольших складах оборудование размещают исходя из следующих принципов:

• доступность и удобство проведения профилактических и ремонтных работ;
• соответствие требованиям пожарной и электрической безопасности;
• наличие свободного места.

На крупных складах, где необходимо соблюдение нормативов, оборудование устанавливают в специальном помещении или на кровле здания. Это зависит от отнесения помещения склада к определенным категориям пожароопасности.

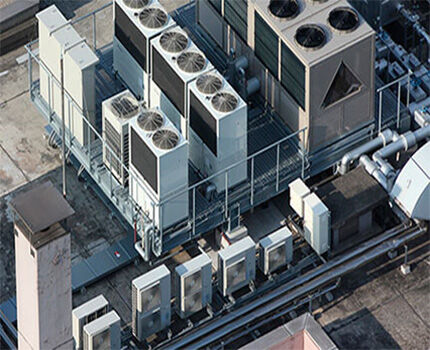

Если вентиляционное оборудование установлено на кровле здания, то необходимо ограничить доступ к нему посторонних лиц. Это требование прописано в СП 60.13330.2012

Резервные и аварийные системы вентиляции

В случае поломки вентиляционного оборудования и остановки системы возможно возникновение нештатной ситуации в складе. Длительное отсутствие воздухообмена может привести к порче хранимой продукции и к созданию условий для высокой концентрации нежелательных примесей в воздухе.

Поэтому в нормативных документах прописан порядок установки резервных систем и их параметры.

Согласно п. 7.2.8, если в помещениях склада предполагается постоянное пребывание людей, то воздухообменные системы необходимо оснащать резервными вентиляторами или использовать две или большее количество установок.

Согласно п. 7.2.18 в помещениях вместимости более 10 тонн и высокой категории пожароопасности необходимо предусмотреть резервную систему, которая полностью обеспечит потребность воздухообмена.

На складе также возможно возникновение аварийной ситуации с выбросом большого объема загрязнителей. Решить возникшую проблему поможет кратковременная работа вентиляционной системы в форсированном режиме. Эффективную работу демонстрируют аспирационные системы.

Согласно п. 7.6.1 расход воздуха и другие параметры аварийной системы определяют на основании положений технологической части проекта.

Вытяжки для удаления загрязнителя размещают в зависимости от его плотности. Если летучие компоненты тяжелее воздуха, то патрубки устанавливают в рабочей зоне, а если легче – то под потолком.

Взвесь пыли не только вредно влияет на здоровье человека. Мучная и древесная пыль взрывоопасна, поэтому установку и работу аварийной вентиляции обязательно проверяет пожарная инспекция

Устройства для обеспечения микроклимата

Наиболее эффективным способом обеспечения температурно-влажностного режима является интеграция калориферов и увлажнителей в приточную вентиляцию. В этом случае будет выполнена подача воздуха с заранее определенными параметрами.

Калориферы могут быть электрического и водяного типа. Вторые более распространены для вентиляционных систем складов и крупных комплексов.

В период года с характерными минусовыми температурами актуально использование систем рекуперации тепла. Это решение значительно снижает объем затрат на обогрев помещения склада.

По причине наличия отдельной зоны для оборудования при выборе рекуператора или регенератора можно руководствоваться только финансовыми затратами и КПД системы. Уровень шума и масса устройств не так важны как при использовании их в поквартирной вентиляции.

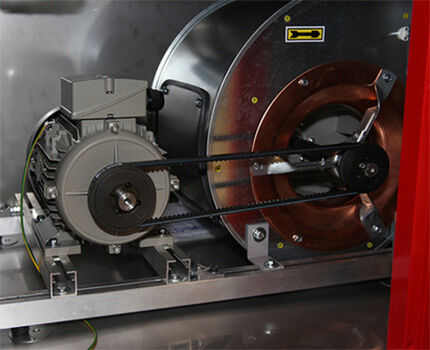

Роторные рекуператоры и водяные калориферы имеют встроенные или внешние электродвигатели. Согласно п. 7.2.7 для них необходимо предусмотреть резервные моторы и насосы на случай поломки основных узлов.

Роторный рекуператор издает шум, однако для склада это не так важно как высокий КПД. Поэтому использование устройства такого типа является популярным решением при вентиляции нежилых помещений

Параметры микроклимата для типовых складов

Параметры микроклимата в складских помещениях и кратность воздухообмена прописаны в НТП-АПК 1.10.17.001-03 “Нормы технологического проектирования баз и складов общего назначения предприятий ресурсного обеспечения”, а также в отраслевых документах.

Так, например, параметры воздушной среды склада пищевых продуктов зависят от условий хранения и номенклатуры конкретных продуктов.

Понятие кратности воздухообмена

Воздухообмен склада необходим для достижения двух целей:

• создание специального микроклимата помещения оптимального для хранения данного вида продукции;
• удаления из помещения вредных, взрывоопасных и иных примесей и аэрозолей.

Расчет кратности воздухообмена выполняют по формуле:

K (1/ч)=A/V,

где:

• A – объем поступающего воздуха за один час, (м3/ч);
• V – объем склада, (м3).

Для хранения большинства видов продукции в нормативных документах прописана кратность воздухообмена равная единице. При некоммерческом использовании помещения в качестве склада часто этот показатель существенно ниже. Это оправдано, если вентиляция такой мощности гарантированно обеспечивает нужные показатели температуры и влажности.

При коммерческой деятельности необходимо соблюдение требований нормативных документов по вентиляции помещения.

Суммарная мощность устанавливаемых систем должна обеспечить воздухооборот необходимой кратности. В противном случае невозможно получение положительного заключения от Роспотребнадзора и пожарной инспекции на использования склада по назначению.

Проверка на соответствие параметров вентиляции нормативным требованиям входит в обязанности пожарного инспектора. При обнаружении нарушений возможна приостановка работы склада до их устранения

В случае наличия на складе нескольких видов продукции необходимо обеспечить параметры микроклимата, удовлетворяющие условиям хранения каждого из них.

Хранение стройматериалов и изделий

При хранении большинства видов стройматериалов температурный режим помещения может быть нерегулируемым. Под исключение попадают склады с рулонными гидроизоляционными битумно-полимерными и полимерными материалами, применяемыми в обустройстве кровель, фундаментов и стен помещений с нестандартно высоким уровнем влажности.

Значение температуры воздуха в этом случае не должно быть ниже +50C.

Влажность на складах такого типа не нормируют, кроме случая хранения сыпучих строительных материалов. Нельзя допускать увлажнения и загрязнения цемента, графита и гипса. Допустимая относительная влажность при их хранении определена производителем и зависит от материала и способа его фасовки.

Воздухооборот для санитарно-технических и санитарно-керамических изделий не нормируется. Для строительных материалов необходимую кратность воздухообмена принимают равной единице.

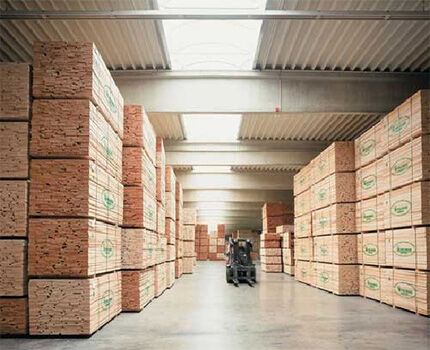

Особенности складирования древесины

Общих нормативных документов, регулирующих показатели воздуха на складе древесины, нет. Основным критериям при выборе вентиляции является влажность, допустимая для конкретного типа материала или готовой продукции.

Если специфика производства предполагает единовременное поступление большого количества сырой древесины, то необходимо наличие принудительной вентиляции, которую используют сразу после загрузки продукции. При достижении материалом показателя естественной влажности, механическую продувку выключают.

В складских помещениях с пиломатериалами постоянно контролируют микроклимат, задействуя специальные приборы для проверки влажности.

Для равномерной вентиляции древесины и изделий на ее основе необходимо их правильное складирование. Нужно соблюдать порядок укладки круглого леса и пиломатериала в штабеля.

Без правильного возведения штабелей невозможно высушить древесину до необходимых показателей. Воздух должен проникать внутрь массива, иначе дерево сгниет при любой вентиляции

При транспортировке мелких изделий часто применяют метод плотной укладки с экономией места. После получения такой продукции на склад ее необходимо разложить или рассыпать так, чтобы ко всем компонентам был сформирован доступ воздуха внутрь кучи.

В противном случае при высокой влажности материала возникнут благоприятные условия для образования грибка и плесени.

Нередко в складе оборудуют зону для первичной обработки древесины – распилу кругляка или опиливанию кромок. В результате проведения этих работ происходит выброс в воздух древесной пыли различной крупности. Постоянное ее вдыхание является распространенным неинфекционным фактором появления хронического бронхита.

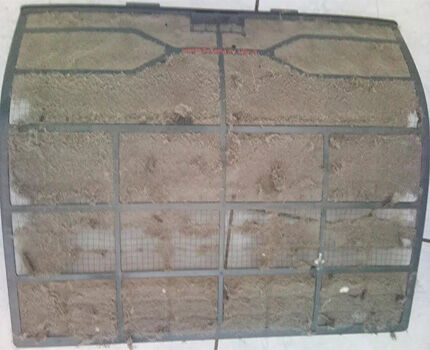

Если удалять пыль с помощью общей вентиляции, то со временем будет загрязнен весь склад. Поэтому предусматривают установку локальных стружко- и пылеотсосов циклонического типа с отдельной вытяжкой, если такие устройства не входят в комплект деревообрабатывающего оборудования.

Механическая система вентиляции

Механическая система, в отличие от систем с естественным побуждением, для перемещения воздуха использует вентиляторы. Такие системы имеют множество преимуществ:

• независимость от температурных колебаний наружного воздуха и ветра;
• способность перемещать воздух на большие расстояния;
• возможность обработки воздуха: очистки, увлажнения, нагрева и осушения.

Приточные механические системы действуют следующим образом: наружный воздух поступает в приточную камеру через воздухоприёмный элемент. В камере воздух подвергается необходимой обработке: очистке от пыли, увлажнению и т.д. И затем по каналам направляется в помещение. В вытяжных системах принцип такой: загрязнённый воздух удаляется из помещения через жалюзийные решётки или специальные укрытия (если используется местная вентиляция), а потом по воздуховодам направляется в вытяжную камеру и выбрасывается в окружающую среду. Чтобы регулировать отдельные ветви приточных и вытяжных воздуховодов используются задвижки и дроссель-клапаны. С помощью механической системы можно создать необходимый воздухообмен в зависимости от условий хранения, например вентиляции склада ЛВЖ. Эффективная работа вентиляции преимущественно зависит от грамотной установки воздухораспределительной системы. К ней относятся многие элементы: сопла, насадки, решётки, щелевые устройства и многое другое. Ассортимент таких элементом на современном рынке многообразен, и многие производители оборудования для вентиляции поставят полный комплекс таких элементов, и за справедливую плату спроектируют и осуществят проект вентиляции.

Влажность воздуха

Избыточная либо недостаточная влажность воздуха губительно сказывается на качестве хранящегося товара. Для того, чтобы контролировать уровень влажности воздуха, специалисты ОТК ежедневно проверяют показания приборов и заносят данные в журнал учета.

В течение всего года системы вентиляции, отопления и кондиционирования совместно работают над обеспечением необходимых условий хранения грузов. Однако высокая разница между температурой снаружи и внутри помещения может привести к образованию конденсата и увлажнению продукции. Чтобы этого не произошло, необходимо более интенсивно проветривать складские помещения в осенний и весенний периоды, чтобы как можно быстрее выровнять температуры груза и воздуха снаружи помещения.

Подбор и размещение оборудования

Для монтажа системы принудительной вентиляции склада используется целый комплекс оборудования, который включает в себя:

• вентиляционные установки осевого или радиального типа (приточные, вытяжные или приточно-вытяжные) — обеспечивают принудительную подачу уличного воздуха и отведение отработанного воздуха из складских помещений;
• воздухонагреватели, калориферы — обеспечивают подогрев воздуха до требуемой температуры в зимний период;
• пылеуловители, фильтры грубой и тонкой очистки воздуха — очищают поступающий с улицы воздух в соответствии с санитарными нормами и требованиями по хранению определенных видов продукции;
• увлажнители и осушители воздуха — доводят уровень влажности воздуха до требуемых значений;
• шумоглушители — уменьшают уровень шума от работающих вентиляторов и движения воздуха по воздуховодам;
• рекуператоры — специальные устройства, обеспечивающие частичный нагрев нагнетаемого внутреннего воздуха за счет теплоты отводимого из помещения отработанного воздуха (уменьшает энергозатраты на подогрев воздуха);
• воздуховоды, регулирующие и запорные устройства;
• воздухораспределительные устройства — вентиляционные решетки, щелевые воздуховоды, вентиляционные плафоны и другие;
• контрольно-измерительные приборы — анемометры, термометры, гигрометры и т.д.;
• другое вспомогательное оборудование.

Оборудование для системы вентиляции склада подбирается на основе проведенных расчетов и составленного проекта. Его параметры должны соответствовать расчетным значениям. При этом необходимо ориентироваться по критерию цена/качество, чтобы обеспечить рациональное использование системы. Например, для отапливаемых складов для нагрева воздуха могут использоваться воздушно-отопительные агрегаты, использующие горячую воду системы отопления.

Главным оборудованием системы является вентиляционная установка. Ее производительность подбирается с определенным запасом относительно расчетной производительности. Это необходимо для того, чтобы учесть возможные потери напора, связанные с неполной герметичностью системы и другими факторами.

Требования к размещению вентиляционного оборудования зависят от его габаритов и габаритов обслуживаемого склада. В небольших складах для размещения вентиляторов выделяется свободное место. При этом должны быть строго соблюдены нормы пожарной и электробезопасности. Также при размещении вентиляционных установок важно предусмотреть удобный доступ для проведения периодического обслуживания, осмотра оборудования, выполнения профилактических и ремонтных работ.

Вентиляционные установки, обслуживающие крупные складские комплексы, размещаются в отдельном, специально оборудованном помещении, соединенном с основным зданием воздуховодами. Кроме того, монтаж таких установок возможен на крыше здания склада. В обоих случаях должны быть предприняты меры по ограничению доступа посторонних лиц к вентиляционному оборудованию.

Кондиционирование складских помещений

В отличии от остальных способов вентиляции, кондиционирование складских помещений служит средством повышения плотности воздуха, который в дальнейшем стремится к выходному отверстию склада. В этом случае отводное отверстие шахты расположено внизу, т.к. более плотный воздух, охлажденный с помощью кондиционеров, тяжелее и оседает в нижних слоях.



Общие требования пожарной безопасности к складским помещениям

Требования сводов правил:

Не менее двух эвакуационных выходов должны иметь складские помещения подвальных и цокольных этажей, предназначенные для одновременного пребывания более 15 чел.

В помещениях подвальных и цокольных этажей, предназначенных для одновременного пребывания от 6 до 15 чел., один из двух выходов допускается предусматривать непосредственно наружу из помещений с отметкой чистого пола не ниже 4,5 метра и не выше 5 метров через окно или дверь размером не менее 0,75 х 1,5 метра, а также через люк размером не менее 0,6 х 0,8 метра.

Также, не менее двух эвакуационных выходов должны иметь:

• складские помещения категорий А и Б с численностью работающих в наиболее многочисленной смене более 5 чел., категории В — более 25 чел. или площадью более 1000 м2;
• открытые этажерки и площадки, предназначенные для обслуживания оборудования, при площади пола яруса более 100 м2 — для помещений категорий А и Б и более 400 м2 — для помещений других категорий.

В стеллажах должны быть предусмотрены поперечные проходы высотой не менее 2 м и шириной не менее 1,5 м через каждые 40 м. Проходы в пределах стеллажей необходимо отделять от конструкций стеллажей противопожарными перегородками. В наружных стенах в местах устройства поперечных проходов в стеллажах следует предусматривать дверные проемы.

При оборудовании складских помещений установками автоматического пожаротушения максимально допустимую площадь можно увеличить на 100%, за исключением зданий IV степени огнестойкости всех классов пожарной опасности и V степени огнестойкости.

Склады с высотным стеллажным хранением категории В должны быть 1-этажными I-IV степеней огнестойкости класса С0 с фонарями или вытяжными шахтами на покрытии для дымоудаления.

Склады пиломатериалов должны быть 1-этажными, не ниже IV степени огнестойкости и классов конструктивной пожарной опасности С0, С1.

Здания складов пиломатериалов должны быть одноэтажными, не ниже IV степени огнестойкости и классов конструктивной пожарной опасности С0, С1.

Склады должны оснащаться системами оповещения людей о пожаре и управления эвакуацией (СОУЭ) соответствующего типа в соответствии с п.17 табл.2 и табл.1 свода правил (СП) 3.13130.2009.

Аэрозольную продукцию 2-го и 3-го уровней по пожарной опасности следует хранить отдельно от других товаров в 1-этажных складских зданиях или противопожарных отсеках таких зданий. Хранение в складах, расположенных в цокольных и подземных этажах, не допускается.

При хранении в складе совместно с другими горючими товарами общее количество аэрозольной продукции 2-го и 3-го уровней по пожарной опасности не должно превышать:

• аэрозольных упаковок уровня 2 — 1100 кг;
• уровня 3 — 450 кг.

Общее количество аэрозольной продукции при хранении в складе совместно с другими горючими товарами допускается увеличить при наличии автоматического водяного пожаротушения и выделения под аэрозольную продукцию отдельных помещений или специально отведенных участков с сетчатым ограждением (из стальной проволоки диаметром не менее 3 мм, размером ячейки не более 50 мм) исключающим разлет баллонов при пожаре. Общее количество аэрозольной продукции 2-го и 3-го уровней по пожарной опасности в этом случае не должно превышать:

• при напольном хранении — 5500 кг;
• при хранении на стеллажах — 11 000 кг.

На открытых площадках или под навесами хранение аэрозольной продукции 2-го и 3-го уровней по пожарной опасности допускается только в негорючих контейнерах. Расстояние от таких мест хранения до зданий (сооружений) должно составлять не менее 15 м или у противопожарных стен.

К аэрозольной продукции 1-го уровня пожарной опасности требования пожарной безопасности по размещению и хранению должны предъявляться, как к горючим товарам.

Складские здания с высотным стеллажным хранением категории В должны быть 1-этажными I-IV степеней огнестойкости класса С0.

Стеллажи должны иметь горизонтальные экраны из материалов группы НГ с шагом по высоте не более 4 м. Экраны должны перекрывать все горизонтальное сечение стеллажа, в том числе и зазоры между спаренными стеллажами, и не должны препятствовать погрузочно-разгрузочным работам. Экраны и днища тары и поддонов должны иметь отверстия диаметром 10 мм, расположенные равномерно, со стороной квадрата 150 мм.

Конструкции рамп и навесов, примыкающих к зданиям I, II, III и IV степеней огнестойкости, классов пожарной опасности С0 и С1, следует принимать из материалов группы НГ.

Перечень складских зданий, сооружений, помещений и оборудования, подлежащих защите автоматическими установками пожаротушения (АУП) и автоматической пожарной сигнализацией (АУПС) приведен в таблице 1:

Таблица 1

Здания (сооружения) складов должны оснащаться системой оповещения и управления эвакуацией людей (СОУЭ) соответствующего типа в соответствии с таблицей 2:

Таблица 2

Системы лучистого отопления и нагревания с темными газовыми и электрическими инфракрасными излучателями допускается применять:

• в складских помещениях (без выделения горючей пыли и аэрозолей или с выделением негорючей пыли) категорий В2, В3, В4 класса Ф5.2 (кроме книгохранилищ, архивов, высокостеллажных складов) при условии размещения излучателей вне взрывоопасных зон;
• в складах категорий Г и Д;

Не допускается применять системы отопления и нагревания с электрическими и светлыми инфракрасными излучателями:

• в помещениях подвальных и цокольных этажей;
• в зданиях V степени огнестойкости;
• в зданиях любой степени огнестойкости классов конструктивной пожарной опасности С1, С2 и С3.

В помещениях для хранения баллонов со сжатым или сжиженным газом, а также в помещениях складов категорий А, Б, В1, В2, В3 и кладовых горючих материалов или в местах, отведенных в цехах для складирования горючих материалов, отопительные приборы следует ограждать экранами из негорючих материалов на расстоянии не менее 100 мм (в свету) от приборов отопления, предусматривая доступ к ним для очистки.

Печное отопление складских зданий и помещений не допускается.

Для складских зданий необходимость устройства внутреннего противопожарного водопровода, а также минимальный расход воды на пожаротушение следует определять в соответствии с таблицей 3:

Таблица 3

Внутренние пожарные краны следует устанавливать преимущественно у входов, на площадках отапливаемых (за исключением незадымляемых) лестничных клеток, в вестибюлях, коридорах, проходах и других наиболее доступных местах, при этом их расположение не должно мешать эвакуации людей.

Хранить в складах (помещениях) вещества и материалы необходимо с учетом их пожароопасных физико-химических свойств (способность к окислению, самонагреванию и воспламенению при попадании влаги, соприкосновении с воздухом и т. п.), признаков совместимости и однородности огнетушащих веществ в соответствии с приложением № 2 к ППБ 01-03. Совместное хранение в одной секции с каучуком или авторезиной каких-либо других материалов и товаров, независимо от однородности применяемых огнетушащих веществ, не разрешается.

Баллоны с ГГ, емкости (бутылки, бутыли, другая тара) с ЛВЖ и ГЖ, а также аэрозольные упаковки должны быть защищены от солнечного и иного теплового воздействия.

Складирование аэрозольных упаковок в многоэтажных складах допускается в противопожарных отсеках только на верхнем этаже, количество таких упаковок в отсеке склада не должно превышать 150000.

Общая емкость склада не должна превышать 900000 упаковок. В общих складах допускается хранение аэрозольных упаковок в количестве не более 5000 шт. В изолированном отсеке общего склада допускается хранение не более 15000 упаковок (коробок).

В складских помещениях при бесстеллажном способе хранения материалы должны укладываться в штабели. Напротив дверных проемов складских помещений должны оставаться свободные проходы шириной, равной ширине дверей, но не менее 1 м.

Через каждые 6 м в складах следует устраивать, как правило, продольные проходы шириной не менее 0,8 м.

Расстояние от светильников до хранящихся товаров должно быть не менее 0,5 м.

Стоянка и ремонт погрузочно-разгрузочных и транспортных средств в складских помещениях и на дебаркадерах не допускается.

Грузы и материалы, разгруженные на рампу (платформу), к концу рабочего дня должны быть убраны.

В зданиях складов все операции, связанные с вскрытием тары, проверкой исправности и мелким ремонтом, расфасовкой продукции, приготовлением рабочих смесей пожароопасных жидкостей (нитрокрасок, лаков и т. п.) должны производиться в помещениях, изолированных от мест хранения.

Электрооборудование складов по окончании рабочего дня должно обесточиваться. Аппараты, предназначенные для отключения электроснабжения склада, должны располагаться вне складского помещения на стене из негорючих материалов или на отдельно стоящей опоре, заключаться в шкаф или нишу с приспособлением для опломбирования и закрываться на замок.

Дежурное освещение в помещениях складов, а также эксплуатация газовых плит, электронагревательных приборов и установка штепсельных розеток не допускается.

В зданиях, расположенных на территории баз и складов, не разрешается проживание персонала и других лиц.

Въезд локомотивов в складские помещения категорий А, Б и В не разрешается.

Не разрешается хранение горючих материалов или негорючих материалов в горючей таре в помещениях подвальных и цокольных этажей, не имеющих окон с приямками для дымоудаления, а также при сообщении общих лестничных клеток зданий с этими этажами.

Совместное хранение ЛВЖ и ГЖ в таре в одном помещении разрешается при их общем количестве не более 200 м3.

Окна помещений, где хранятся баллоны с газами, должны закрашиваться белой краской или оборудоваться солнцезащитными негорючими устройствами.

Баллоны с ГГ должны храниться отдельно от баллонов с кислородом, сжатым воздухом, хлором, фтором и другими окислителями, а также от баллонов с токсичными газами.

При хранении баллонов с кислородом нельзя допускать попадания масел (жиров) и соприкосновения арматуры баллона с промасленными материалами.

При перекантовке баллонов с кислородом вручную не разрешается браться за клапаны.

В помещениях хранения газов должны быть исправные газоанализаторы до взрывоопасных концентраций. При отсутствии газоанализаторов руководитель объекта должен установить порядок отбора и контроля проб.

При обнаружении утечки газа из баллонов они должны быть убраны из склада в безопасное место.

В склад, где хранятся баллоны с ГГ, не допускаются лица в обуви, подбитой металлическими гвоздями или подковами.

Баллоны с ГГ, имеющие башмаки, должны храниться в вертикальном положении в специальных гнездах, клетях или других устройствах, исключающих их падение.

Баллоны, не имеющие башмаков, должны храниться в горизонтальном положении на рамах или стеллажах. Высота штабеля в этом случае не должна превышать 1,5 м, а клапаны должны быть закрыты предохранительными колпаками и обращены в одну сторону.

Хранение каких-либо других веществ, материалов и оборудования в складах газов не разрешается

Эксплуатация современного жилого дома или сооружения коммерческого назначения невозможна без наличия водопровода, канализации, электричества и других инженерных сетей. Очень важна и вентиляция помещений, благодаря которой в комнаты поступает свежий и удаляется загрязненный воздух. Приведенная ниже инструкция расскажет вам об особенностях используемого для проветривания оборудования и расчете его мощности в зависимости от функционального назначения зданий.

Особенности вентиляции различных помещений

Каждое помещение, расположенное как в индивидуальном коттедже, так и в производственном комплексе предназначено для выполнения конкретных задач. В зависимости от них производится расчет вентиляции помещения и приобретается оборудование нужной мощности.

Промышленные цеха

Вентиляция промышленных помещений призвана удалять вредные примеси, находящиеся в окружающем воздухе, и минимизировать другие факторы, негативно воздействующие на здоровье человека.

К ним можно отнести:

• высокую температуру;
• повышенный уровень влажности;
• ядовитые вещества;
• большое количество пыли;
• повышенное содержание дыма и УДА (ультрадисперсных аэрозолей).

Обратите внимание!
Кроме создания комфортных условий труда, вентиляция призвана привести воздух в помещении в соответствие с санитарными, а иногда и другими правилами: противопожарными, технологическими и так далее.
Иногда без правильного проветривания не может осуществляться технологический процесс (например, в сталелитейном производстве или сборке электроники).

Перед началом проектирования и монтажа системы подачи и удаления воздуха необходимо:

• рассчитать вентиляцию помещения с учетом его площади, проводимых технологических операций, количества работающих и других параметров;
• предусмотреть установку оборудования, производящего аспирацию воздуха (отсос пыли, образующейся в результате тех или иных производственных процессов);
• смонтировать при необходимости систему фильтрации воздуха от вредных газообразных примесей.

Желательно выбирать такие типы вентиляции помещений, которые не только соответствуют предъявляемым требованиям, но и являются экономически выгодными.

Промышленные вентиляционные установки бывают двух основных видов:

1. Общеобменные – используются только для подачи свежего воздуха в помещения цехов. Не применяется в случае, когда нужно фильтровать вредные примеси, так как из-за своих конструктивных особенностей могут распространить их по всему помещению.
2. Местные – более распространенные и эффективные системы. Суть местной промышленной вентиляции заключается в том, что над каждым рабочим местом обустраивается индивидуальный отсос, который транспортирует загрязненный воздух к общей фильтрационной установке.

Складские комплексы

Помещения, где осуществляется хранение готовой продукции или товаров, отличаются большим количеством находящегося там оборудования. Большинство современных логистических центров имеют в своем распоряжении высокотехнологичные механизмы, облегчающие перемещение материальных ценностей. Это затрудняет организацию эффективного проветривания подобных зданий.

Вентиляция складских помещений по СНиП предусматривает использование приточных и вытяжных воздушных установок, которые монтируются в производственных цехах, оборудованных крупногабаритными устройствами и станками.

Совет!
При расчетах мощности и точек установки основных узлов воздушной сети необходимо добиться максимально равномерного распределения воздушных потоков.

Современные строительные нормы, описывающие порядок вентиляции складских помещений, предусматривают, чтобы при установке этой инженерной сети были решены следующие задачи:

• не допустить перепада температуры окружающего воздуха по вертикали, иначе товары, расположенные на разных по высоте полках, могут быть испорчены в результате нарушения условий их хранения;
• обеспечить такой объем замены воздуха, чтобы в любой точке склада он соответствовал гигиеническим, противопожарным и другим требованиям, а также обеспечивал соблюдение условий хранения.

В большинстве случаев складские здания комплектуются:

1. Механической приточной вентиляционной системой. Она подает на склад свежий воздух с улицы.
2. Естественной вытяжной вентиляцией. С ее помощью воздух через специально обустроенные под крышей каналы выводится из помещения.

Офисы

Если небольшой по размерам кабинет можно проветрить и своими руками, просто открыв окно, то большое помещение, где работают в течение дня 10 и более человек, обеспечить свежим и прохладным воздухом намного сложнее. Именно поэтому вентиляция офисных помещений – одна из первостепенных задач, стоящих перед архитекторами и инженерами во время постройки зданий коммерческого назначения.

В большинстве случаев подачу и удаление воздуха организуют так, чтобы этот параметр минимально соответствовал действующим нормативным документам. В такой комнате находиться будет можно, но о комфорте не может быть и речи.

Поэтому при расчете вентиляционной системы офисного помещения целесообразно дополнительно принимать во внимание следующее:

• используемые вентиляционные установки должны быть максимально компактными, чтобы не занимать полезную площадь комнаты;
• приточная воздушная система должна обеспечивать не только подачу воздушных масс, но и их фильтрацию, подогрев (охлаждение), стабилизацию уровня влажности, точечную раздачу;
• лучше применять раздельные схемы вентиляции: воздух подается в офис с помощью гибких или жестких воздушных каналов, а его обработка осуществляется в выносных блоках, монтируемых в технических помещениях или на крыше.

Обратите внимание!
При принятии решения об установке того или иного вентиляционного оборудования, следует обращать внимание на такую характеристику, как цена его последующей эксплуатации.
В противном случае счета на оплату коммунальных услуг могут оказаться слишком высокими.

Помещения для скота

Вентиляция животноводческих помещений призвана избавить воздух в зданиях от вредных газов, водяных паров и микроорганизмов, являющихся результатом жизнедеятельности домашнего скота. Кроме того, благодаря свежему воздуху создаются более комфортные условия для обитания животных.

Расчет мощности оборудования и размеров воздушных каналов осуществляется с учетом следующих параметров:

• коэффициента теплопроводности стен здания;
• количества тепла и влаги, которое выделяется содержащимися в помещении животными;
• системы уборки продуктов жизнедеятельности скота;
• способа его содержания.

Количество поступающего свежего воздуха должно быть таким, чтобы в любое время концентрация вредных веществ не превышала допустимое значение.

Если эффективность системы вентиляции будет низкой, животные будут страдать от недостатка свежего воздуха, когда высокой – в помещении образуется сквозняк, который может привести к заболеваниям скота.

Расчет производительности

Расход воздуха

Расчет естественной вентиляции помещения, также как и принудительной приточно-вытяжной системы, начинается с определения ее производительности по воздуху. Этот параметр говорит о том, сколько кубометров может прокачать система за один час.

Обратите внимание!
Существуют нормы по вентиляции помещений, которым должна соответствовать любая система проветривания.
Если они не соблюдены, ввести в эксплуатацию построенное здание не получиться.

Прежде всего, необходимо определить так называемую кратность воздухообмена, то есть сколько раз в течение часа произойдет полная смена воздуха в комнате. Допустимые значения зависят от множества параметров и указаны в СНиП. По общему правилу замена воздуха должна происходить 2-3 раза в час.

Для определения производительности следует рассчитать два типа воздухообмена: по кратности и количеству людей, находящихся в помещении, а затем использовать больший из этих параметров.

Расчет замены воздуха по кратности производится по следующей формуле:

L = n * S * H, где:

• n – норма замены воздуха (в офисах принимается равной 2,5, в обычных жилых – 1);
• S – площадь помещения;
• H – высота от пола до потолка.

Воздухообмен по количеству находящихся в помещении людей осуществляется согласно такой формуле:

L = N * Lнорм, где:

• N – количество людей
• Lнорм – норма расхода воздуха на одного работающего или проживающего.

Этот параметр равен:

• для человека, находящегося в состоянии покоя – 20 куб.метров в час;
• для офисного работника – 40 куб. метров в час;
• для рабочего, выполняющего физическую работу – 60 куб. метров в час.

Получив нужное значение производительности, следует приобрести вентилятор или приточную систему, обеспечивающую нужный объем прокачки. При этом важно знать, что производительность находится в прямой зависимости от так называемого сопротивления воздухопроводной сети (сечения и протяженности воздушных каналов). Все необходимые сведения обычно указываются в сопроводительной документации к оборудованию.

Пример расчета вентиляции помещения приводить нет необходимости, но наиболее распространенные значения мощности могут вам пригодиться:

• квартиры в городском доме требуют производительности вентиляции от 100 до 700 куб. метров воздуха в час;
• индивидуальные коттеджи эффективно проветриваются установками мощностью 1000-3000 куб. метров в час;
• офисы должны быть оборудованы инженерными сетями, прокачивающими до 20 тыс. куб. метров воздуха.

Мощность системы подогрева

Температура подаваемого в помещение воздуха может быть слишком низкой (особенно в холодное время воздуха), что ухудшает эффективность работы отопительного оборудования. Поэтому часто применяются калориферы или рекуператоры тепла, осуществляющие его подогрев.

Согласно действующих СНиП температура поступающего воздуха не должна быть ниже + 18 градусов Цельсия. Мощность нагревательного элемента рассчитывается так, чтобы он был в состоянии прогреть воздушный поток, каким бы холодным он ни был.

Например, если столбик термометра зимой опускается до – 22 градуса Цельсия, нагреватель должен поднять температуру на 40 градусов.

Совет!
В некоторых случаях можно устанавливать воздушный калорифер меньшей мощности, так как сильные морозы в большинстве случаев непродолжительны.

Во время расчетов следует учитывать возможность подключения нагревателя к однофазной (220В) и трехфазной (380В) электрической сети. Последний вариант предпочтительнее, так как в этом случае используется меньшая сила тока. Кроме того, если мощность теплового оборудования превышает 5 кВт, подключение к однофазной сети запрещается.

Ток, необходимый для питания, рассчитывается так:

I = P / U, где:

• P – мощность калорифера.
• U – напряжение (220 В или 660 В – для трехфазной сети).

Помните, что если электрическая проводка, имеющаяся в доме или офисе, не допускает подключения приборов такой мощности, можно устанавливать более слабую модель.

Важно знать, на сколько выбранная вами модель калорифера может поднять температуру подаваемого воздуха. Это значение высчитывается по следующей формуле:

ΔT = 2.98 * P / L, где:

• P – мощность калорифера.
• L – производительность вентиляции по воздуху.

В большинстве случаев при конструировании вентиляции в частной квартире достаточно мощности 1-5 кВт, в офисы потребуется установка более производительных разновидностей.

Совет!
С целью экономии денежных средств на оплату коммунальных услуг можно использовать системы нагревания воздуха, являющиеся частью отопительной сети.
Речь идет о так называемом водяном калорифере.
Благодаря ему вы избавитесь от необходимости оплачивать дополнительно расходуемую электроэнергию.

Иные параметры

После расчета перечисленных выше значений можно приступать к составлению схемы вентиляции. На ней указываются все используемые воздушные каналы, фасонные детали, а также распределители воздушных потоков.

При этом нужно учитывать:

• давление, которое создается в процессе работы вентилятора;
• скорость воздушного потока;
• уровень шума, создаваемого вентиляционной системой.

Эти параметры можно узнать из сопроводительной документации к оборудованию.

Вывод

Расчет производительности вентиляционной системы – сложный процесс, требующий наличия определенных теоретических знаний и навыков. Однако, воспользовавшись приведенной выше информацией, вы сможете если не выполнить ее самостоятельно, то уж точно проконтролировать правильность вычислений. Более подробно о проектировании инженерных сетей вы можете узнать из видео в этой статье.

Виды и типы вентиляции складских объектов

В складских помещениях размещается и хранится огромное количество самых разнообразных товаров. Для того чтобы продукция сохраняла свои характеристики и свойства, нужно обеспечивать оптимальные условия микроклимата. Это касается температуры, влажности и чистоты (запылённости). Для обеспечения требуемых микроклиматических параметров склады должны иметь эффективную систему вентиляции.

Различные виды товаров имеют свои специфические требования по оптимальному температурному и влажностному режимам. Поэтому требования к вентиляции зависят от конкретного назначения — какие виды товаров планируется хранить на складе.

Задачи, которые должна решать система вентиляции складского помещения:

1. Поддержание оптимальной температуры, охлаждение или нагрев пространства склада.
2. Сохранение нужного уровня влажности.
3. Подача свежего воздуха, его очистка, удаление пыли, испарений и различных выделений в атмосферу.
4. Обеспечение равномерного распространения по всей площади воздуха с требуемыми параметрами.

Для складских помещений применяется большое количество различных вариантов воздухообмена. Существуют классификации систем вентиляции по следующим критериям:

• назначение;
• принцип движения воздушных масс;
• конструктивные особенности;
• масштабы охвата.



По назначению выделяют:

• приточные;
• вытяжные;
• смешанные (приточно-вытяжные) системы.

Приточные элементы обеспечивают поступление воздуха в помещение. Вытяжные выполняют задачу выведения воздушных масс. Смешанные системы включают связанные между собой приточные и вытяжные линии.

По принципу движения воздуха:

• естественные;
• механические.

Естественный воздухообмен осуществляется за счёт конструирования линий таким образом, что движение воздушных масс происходит за счёт разности температуры внутри помещения и снаружи. Температурный контраст обеспечивают различия давления воздушных масс вне и внутри здания.

Механический тип воздухообмена обеспечивается за счёт принудительного нагнетания воздуха с помощью специального оборудования и приборов (вентиляторов).

По конструктивным особенностям:

• канальные;
• бесканальные.

Канальные системы обустраиваются в помещениях большой площади. Они состоят из разветвлённых линий, расположенных по всему пространству помещения. Для небольших объектов удобнее монтировать бесканальные конструкции с использованием потолочных и стеновых вентиляторов при механическом типе воздухообмена или отверстий при естественном типе.

По масштабам охвата:

• общеобменные;
• местного типа.

Общеобменные системы организуют вентиляцию по всему пространству склада. Местная вентиляция обеспечивает поступление воздуха на конкретном участке. Местные системы часто используются для «усиления» общеобменной вентиляции на отдельных участках. В случае необходимости конструкция дополняется элементами для очистки, нагрева и увлажнения воздуха.

Схема вентиляции склада

Варианты вентиляционных систем:

1. Вытяжная общеобменная естественного типа. Состоит из вытяжных шахт, устанавливаемых в кровле или стенах. Для усиления каналы «на выходе» дополняются дефлекторами.
2. Вытяжная общеобменная естественного типа (канальная). Используется для больших помещений.
3. Вытяжная общеобменная. Состоит из шахт вытяжки, которые выводятся через стены или кровлю. Оборудуются вентиляторами (тип механического принуждения) и дефлекторами для усиления тяги. Каналы не обустраиваются, шахты монтируются в необходимом количестве в нужных местах. Используется в качестве дополнительного средства периодического проветривания или для увеличения мощности воздухообмена в летнее время года.
4. Вытяжная местная механического типа. К местам, где необходим усиленный воздухообмен (хранение конкретных видов товаров, концентрация опасных газов и загрязнений воздуха), по потолку проводятся вытяжные каналы. В них монтируются вентиляторы. На выходе система дополняется оборудованием очистки, для удаления загрязнений из выводимого воздуха перед его выбросом в атмосферу.
5. Вытяжная местная естественного типа для удаления воздуха в местах концентрации и активного выделения газов и загрязнений.
6. Приточная общеобменная естественного типа без применения вентиляционных каналов. Воздух попадает в помещение через специальные отверстия, окна, раздвижные стены, ворота.
7. Приточная общеобменная механического типа (канальная). В специальное помещение, оборудованное вентилятором с фильтрами, системами нагрева/охлаждения, увлажнения подаётся свежий воздух. После прохождения всех этапов обработки воздух с оптимальными характеристиками подаётся через систему каналов в потолке непосредственно в складские помещения.
8. Приточная общеобменная, принудительная система без использования каналов.
9. Вытяжная общеобменная принудительного типа (канальная). Через несколько вытяжных отверстий, смонтированных в потолке, воздух с помощью вентиляторов выводится через каналы. При необходимости «на выходе», каналы оборудуются системами очистки.



Нормы и требования к складской вентиляции

Нормативы оборудования вентиляционных систем изложены в нескольких СНиП:

• 21—01—97;
• 23—02—03;
• 41—01—2003;
• 31—04—2001.

Рекомендуемые системы воздухообмена для различных типов объектов складского хранения:

1. Для складов с естественной или механической вентиляцией независимо от размеров помещения с системой отопления — водяные воздушно-отопительные агрегаты, установленные вдоль стен.
2. Склады площадью более 1 тыс. кв. м. с отоплением — центральная установка с подачей свежего воздуха и его распространением через систему разветвлённых воздуховодов или система автономных местных установок с подачей воздуха извне, без единой системы воздушных каналов.
3. Объект менее 1 тыс. кв. м. с проектной приточно-вытяжной вентиляцией и отоплением — центральный вентиляционный агрегат с линиями воздуховодов. Система работает с частичной или постоянной подачей свежего воздуха.
4. Помещение от 300 до 3 тыс. кв. м. с необходимостью поддержания постоянной температуры и влажности на протяжении всего года (если есть водоснабжение) — вентиляционная установка снабжается холодильной машиной с подачей воздуха по вентиляционным каналам для всего пространства здания.
5. Склад площадью до 300 кв. м. без водоснабжения — вентиляционное оборудование на газу или жидком топливе без подключения воздуховодов с частичной подачей свежего воздуха.
6. Складские площади более 300 кв. м. без водоснабжения — вентиляционный агрегат, требуемой мощности, на газу или жидком топливе. Использование нескольких установок небольшой мощности для покрытия всей площади нерационально, с финансовой точки зрения (высокая стоимость оборудования и расходы на топливо).

Важным показателем при проектировании систем вентиляции является кратность воздухообмена — числовое значение, которое показывает, сколько раз в помещении обновился воздух за единицы времени.



Особенности естественного воздухообмена

Линии приточно-вытяжных сетей должны иметь сопоставимую производительность при подаче и выводе воздуха. Шахты вытяжки для усиления воздухообмена снабжаются дефлекторами.

Естественное проветривание через специальные отверстия в стенах допускается, если загрязнение воздуха не превышает 30% от показателей предельно допустимых концентраций. Проёмы в стене располагаются на высоте 30—180 см. Отверстия для получения нужного воздухообмена можно оборудовать в несколько ярусов. Не рекомендуется использовать естественный воздухообмен без систем очистки для продовольственных объектов. В качестве приточных элементов могут использоваться раздвижные стены или ворота.

Расположение приточных каналов определяет высота потолков (кровли) склада. Так при высоте в 6 метров отверстия должны располагаться на уровне 3 метров.

В помещении на приточные отверстия монтируются специальные козырьки или решётки, которые позволяют направлять поступающий воздух под нужным углом. Эффективнее использовать специальные створки, направляющие воздух . Если высота потолков склада более 6 метров, отверстия монтируются на уровне не менее 4 метров.

Элементы вытяжки монтируются в виде шахт в кровле или на уровне стыка стен и крыши. Трубы вытяжки должны возвышаться над коньком кровли не менее чем на 50 см. Для регулирования объёмов и скорости поступления воздуха все приточные и вытяжные элементы снабжаются специальными заглушками с несколькими уровнями перекрытия отверстий.

Естественная вентиляция на складе

Так как при строительстве объектов для хранения используются воздухопроницаемые материалы, для создания воздухообмена применяется принцип инфильтрации — неорганизованной вентиляции естественного типа. Параметры инфильтрации определяются с учётом разности температур снаружи и в помещении, различий давления. Кратность воздухообмена при инфильтрации должна равняться 1,5.

При проектировании принудительной вентиляции склада в обязательном порядке должны учитываться линии естественного воздухообмена и инфильтрация. Так как кратность воздухообмена складских помещений должна равняться 1, при использовании материалов и конструкций, способствующих инфильтрации, оборудование приточных линий является необязательным требованием.

Важнейшим показателем при проектировании является влажность. При поступлении воздуха с высокой концентрацией воды в помещении будет образовываться конденсат, который опасен для большого количества наименований продукции.

Для решения этой задачи важно регулировать объёмы поступающего воздуха, производить своевременный его нагрев или охлаждение, контролировать нормальную разницу температур товара и внешней атмосферы.

Особое внимание влажности стоит уделять в помещениях, выполненных из металлоконструкций. Летом стенки нагреваются до высоких температур, что провоцирует испарение влаги внутри помещения. С понижением температуры ночью накопившаяся влага в воздухе приводит к образованию конденсата. Решить проблему позволит повышение интенсивности воздухообмена. При этом нужно строго контролировать этот процесс, т. к. чрезмерная вентиляция приведёт к усыханию грузов.



Особенности принудительного воздухообмена

Принудительные или механические сети работают за счёт установки вентиляторов — приборов, позволяющих искусственно нагнетать воздух в нужных объёмах.

Преимущества использования такой вентиляции на складе:

• Независимость от внешних факторов — температуры и влажности на улице, осадков и ветра.
• Большая мощность перемещения воздуха (расстояние и объёмы).
• Дополнительные возможности очистки, увлажнения, нагрева или охлаждения (если у оборудования есть эти функций или установлены дополнительные агрегаты).
• Возможность оперативной и точной регулировки необходимых параметров.
• Удобство управления и использования.

К минусам стоит отнести стоимость, возможные поломки и сложности при монтаже.



Что влияет на выбор системы вентиляции?

Чтобы разобраться с тем, как правильно обустроить вентиляцию для овощехранилища, нужно подумать об этом еще на этапе проектирования самого здания.

Основные факторы таковы:

1. Какая именно сельскохозяйственная продукция будет храниться.
2. В каком виде хранятся овощи – в контейнерах или же лежат россыпью.
3. Площадь ангара.
4. Будет ли установлены отопительные устройства.
5. Из каких материалов изготовлены стены.

Уровень влажности при хранении нескольких видов овощей должен быть меньше 95%. Если хранится картофель – уровень влажности должен быть в районе 80-90%, если хранится лук – не более 85%.

Почему так важно правильно обустроить вентиляцию в овощехранилищах?

Отсутствие адекватной вентиляционной системы создает высокий риск развития различных проблем.

Вентиляционная система на овощехранилище

Возможно появление таких проблем:

• излишняя влага и тепло, что приводит к возникновению и быстрому размножению плесени;
• быстрое гниение продуктов;
• в теплом и влажном климате быстрее заводятся насекомые;
• возможно выпадание конденсата на стенах и перекрытиях, что ускоряет разрушение самого ангара;
• конденсат несет еще одну угрозу – по стенам он может стекать на хранящуюся сельскохозяйственную продукцию и приводить к ее гниению.

Главные требования к системе

Система вентиляции в таких постройках должна соответствовать основным правилам, соблюдения которых обычно достаточно для предупреждения различных проблем.

Список требований (правил) таков:

1. Необходимо создать оптимальный для конкретного вида хранилища воздухообмен.
2. Необходимо обустроить систему таким образом, чтобы конденсат не образовывался и не скапливался внутри помещения.
3. В идеале система должна работать в нескольких режимах: в режиме подсушки, в режиме прогрева, в режиме охлаждения и кондиционирования воздуха. Не обязательно, чтобы все эти функции выполняла вентиляция: ее основная задача это организация воздухообмена. Обогрев, сушку и охлаждение воздуха могут производить другие системы и другое оборудование.
4. Система должна выводить избытки газов, которые опасны для любой сельскохозяйственной продукции и особенно для картофеля.
5. Температура приточного воздуха должна быть выше 0 градусов. Поэтому приток нельзя организовать напрямую на хранимые продукты. Его нужно выводить либо подальше (чтобы он, поступая в помещение, успевал нагреваться), либо устанавливать внутри воздуховода нагреватель, либо выводить его сначала в смесительную камеру, где он будет смешиваться с теплым воздухом. Как вариант, в вентиляционной системе может быть установлен рекуператор.

Перечисленные требования заложены в регламенте (СНиП), который является одним из основных документов, на который опираются при проектировании и строительстве.

Главные требования к воздуховодам

Существуют также требования к воздуховодам:

• воздуховоды должны быть изготовлены исключительно из нержавеющей стали;
• делать их должны в виде секций с длиной в диапазоне 110-167 см, и массой в 12-47 килограмм (в зависимости от того, какую именно применяют толщину листа металла);
• сплошные воздуховоды должны быть сделаны из оцинковки с толщиной в 1,2-2 мм;
• конструкция перфорированных воздуховодов должна быть в виде полутрубы.

Расчет воздухообмена

Расчет необходимо выполнять еще в процессе проектирования, опираясь на действующие строительные нормы. Основной и наиболее важный параметр расчета – интенсивность воздухообмена. Брать его нужно исходя из зимней температуры, так как обычно именно в зимний период овощи могут портиться быстрее всего.

Вентиляторы для овощехранилища

Расчеты:

1. При температуре более +20 градусов интенсивность воздухообмена для хранения картошки (как пример) составляет примерно 70 м3/т в час. Для капусты и чеснока данный показатель значительно выше, и составляет 150 м3/т в час.
2. При уличной температуре менее +30 градусов описанный параметр для картофеля составит около 50 м3/т час, а для капусты и других овощей – 100 м3/т час.

Кроме этого, следует иметь ввиду конструктивные особенности вентиляции:

• торцы вентканалов не должны подводиться прямо к стенам: расстояние между ними (стеной и вентиляционным отверстием) должно быть в диапазоне 60-80 см;
• скорость вывода воздуха из канала – 1-2 метра в секунду;
• перфоративная площадь в воздуховодах для картофеля должна быть 50% от плоскости труб, а для других овощей – 40%.

При расчете мощности вентиляционной системы в хранилищах нужно учитывать следующие параметры:

1. Возможные тепловые потери.
2. Выработка тепловой энергии от аппаратов в хранилище.
3. Выработка тепловой энергии от хранящейся там продукции.
4. Потери и приход тепла через грунт.

Виды систем вентиляции для ангаров и овощехранилищ

По видам вентсистемы делятся на такие варианты:

1. Естественная – когда приток и удаление воздуха осуществляются без вентиляторов. Вариант дешевый и простой, но не позволяет регулировать скорость воздухообмена. Может подойти разве что для небольших складов (в основном для домашнего хранения).
2. Принудительная – и приток, и удаление воздуха осуществляются при помощи вентиляторов. Воздухообмен таких систем можно регулировать (изменяя скорость вращения вентиляторов), изменяя по необходимости. Более дорогой, более сложный в проектировании и монтаже, но более эффективный вариант.
3. Активная – наиболее подходящий вариант, но он же и самый затратный финансово, требующий установки стороннего оборудования, включая датчики влажности.

Естественная

Самый простой в реализации вариант. Чтобы такая система работала необходимо обеспечить приток холодного воздуха по нижней части ангара. Делается это так: в нижней части стены делаются отверстия, которые снаружи прикрываются решетками.

Воздух удаляется через вентиляционную шахту, отверстия которой выходят в хранилище.

Промышленная вентиляция для овощехранилища

Такая система в целом малоэффективна:

• нельзя регулировать количество проходящего воздуха;
• количество воздуха во многом зависит от погодных условий (в зависимости от температуры и давления на улице, производительность системы может изменяться очень сильно);
• не подходит для построек с большой площадью.

Для крупных овощехранилищ не используют такой метод, однако для небольших частных построек он вполне подходит.

Принудительная

Принудительная система более эффективна, и подходит для построек с большой площадью и/или большим количеством хранящейся продукции.

Приток воздуха организуется по воздуховодам, и нагнетается вентилятором (или вентиляторами). Для удаления воздуха также используются вентиляторы и система воздуховодов.

Из плюсов такой системы:

• по необходимости можно изменять производительность системы (к примеру, когда овощехранилище загружено не полностью, можно уменьшать воздухообмен);
• есть возможность создать систему, управляемую в автоматическом режиме: в этом случае датчики (влажности, количества проходящего воздуха, температуры) будут сами регулировать работу вентиляторов и климатической техники;
• принудительная система обеспечивает стабильный воздухообмен (в отличие от естественной, у которой производительность может сильно изменяться в течение одного дня).

Монтаж вентиляции для овощехранилища (видео)

Вентиляция склада

Хранение материальных ценностей на складе требует соблюдения определенных условий. К ним относятся:

• Защита от атмосферных проявлений.
• Поддержание определенной температуры.
• Обеспечение надлежащего воздухообмена.

В большинстве случаев обогрев и вентиляция складских помещений совмещаются в единую систему, что упрощает задачу и снижает затраты. Создание необходимого микроклимата обеспечивает целостность материалов или товаров, исключает потери при хранении. Существует 4 категории складских помещений, различающихся по уровню обеспечения микроклимата:

• Защита только от осадков (навес).
• Защита от осадков и высоких температур.
• Защита от низких температур, обогреваемые складские помещения.
• Обеспечение полной защиты — перепады температур, влажности, создание заданных условий для определенных групп товаров.

Создание условий хранения практически полностью возлагаются на вентиляционную систему, которая имеет наибольшую эффективность для больших площадей.

Нормы и требования СНиП

Согласно нормам СНиП, для обеспечения условий, при которых может быть обеспечена достаточная вентиляция склада, кратность воздухообмена должна быть равна единице, т.е. объем воздуха должен меняться один раз в течение часа. При этом, если на складе имеются испаряющиеся или легковоспламенимые жидкости, предметы или материалы с резким запахом, а также при использовании автопогрузчиков на двигателях внутреннего сгорания, кратность соответственным образом увеличивается.

Для вентиляции складов обычно используется приточная вентиляция с удалением избытков воздуха через неплотности ограждений — входные или оконные проемы, технологические отверстия и т.д. Часто встречается обратная картина — применяется вытяжная вентиляция с поступлением свежего воздуха через неплотности. Выбор того или иного варианта обусловлен спецификой хранимого товара, физическими или химическими свойствами. Кроме того, выбор типа вентиляции во многом зависит от наличия погрузочных или вспомогательных механизмов, работающих на дизельном топливе или бензине.

Оборудование

Для полной вентиляционной системы склада используется комплекс, состоящий из вентиляционной установки, калорифера, систем рекуперации, фильтрации, кондиционирования и увлажнения воздуха. Часто применяются местные вентиляционные системы, осуществляющие дополнительную вытяжку на участках с высокой вероятностью образования ядовитых или огнеопасных скоплений. Такие системы работают параллельно с общеобменными, выполняя свои функции по мере необходимости. В целом, используется такое же оборудование, как и для систем промышленных или общественных зданий и сооружений.

Теплоизоляция складов и ангаров

В качестве складского помещения может выступать как здание из кирпича, блоков или бетона, так и металлический ангар. Если в первом случае утепление требуется не всегда, то теплоизоляция ангара просто необходима. Без этого зимой в нем будет холодно, а летом – очень жарко, даже жарче чем на улице.

Отопление ангара нужно делать только после качественного утепления, так как основная задача обогрева – это восполнение теплопотерь. Чем меньше теплопотери, тем дешевле обходится отопление. Поэтому нужно тщательно подбирать материал по характеристикам и правильно рассчитать слой утепления.

Как правило, складские помещения утепляются изнутри. Большое значение имеет скорость работ. Немаловажна и цена мероприятия. Каким параметрам должен отвечать теплоизоляционный слой:

• минимальная теплопроводность;
• негорючесть;
• устойчивость к влаге;
• быстрота нанесения;
• эксплуатация без отделки.

Отсутствие отделки на работу склада никак не повлияет, красоты здесь не нужно, главное, практичность и надежность.

С учетом всех вышеперечисленных параметров теплоизоляция склада пенополиуретаном будет идеальным вариантом.

ППУ – это полимерный утеплитель с закрытоячеистой структурой, а для ангара вспененный пенополиуретан вообще единственный вариант. У него самый низкий коэффициент теплопроводности, по сравнению со всеми современными утеплителями, который составляет 0,029 Вт/м*С. Он не пропускает пар и не впитывает влагу. Материал не горит, даже если на него направить открытое пламя, соответственно, ядовитых газов не выделяет. ППУ имеет высокую адгезию практически со всеми материалами, то есть крепко держится на любой поверхности. Утеплитель легкий, усадки не дает, грызунов не боится.

Теплоизоляция склада ППУ проводится за один день, зависит от площади, но зачастую не больше дня. Утеплитель наносится методом напыления, для этого используется специальная выдувная машина. Своими руками такие работы никто не проводит, нанимают подрядчиков.

Отопление складов и складских помещений

После того как утепление окончено, переходим к монтажу системы отопления склада. Обогреть помещение можно многими способами:

• воздушное отопление склада;
• отопление склада электричеством;
• водяное отопление.

Следует помнить, что для хранения некоторых материалов нужно соблюдать строгие параметры температуры, влажности, циркуляции воздуха. Из всех представленных вариантов только воздушный обогрев может обеспечить выполнение этих требований.

Виды систем отопления с разными теплоносителями

По виду теплоносителя различают паровое, воздушное и водяное отопление склада. В некоторых случаях системы комбинируют, устраивая паровоздушный, пароводяной или водовоздушный обогрев. Обо всем по порядку.

Паровые системы

Теплоноситель – сухой насыщенный пар с температурой не более 130 °С. Система может быть разомкнутой, когда конденсат передается в теплообменник насосом, или замкнутой, когда конденсат перемещается самотеком. Основные преимущества:

• минимальные потери тепла в теплообменниках;
• быстрый нагрев радиаторов и других отопительных приборов;
• малая инертность;
• возможность обогрева многоэтажных зданий;
• компактность оборудования;
• низкое гидростатическое давление в системе.

Недостатки:

• высокие потери тепла в паропроводах, как следствие – уменьшение КПД;
• шумность;
• нельзя сделать температуру теплоносителя ниже 100 °С;
• интенсивная коррозия металлических элементов контура.

Паровое отопление разрешено для терминалов с негорючей и неядовитой пылью, негорючими и не поддерживающими горение парами и газами. Паропроводы монтируются отдельно от системы вентиляции и кондиционирования.

Воздушные системы

Воздушные системы отопления складов являются самыми распространенными на сегодняшний день. Теплоноситель – воздух, который нагревается при прохождении через электроагрегат. Нагретый воздух распределяется равномерно по объему склада через систему воздуховодов. Агрегаты монтируют на крыше и вдоль стен. Система хорошо подходит для обогрева высоких комплексов большой площади.

Основные преимущества:

• возможность совмещения отопительного контура с вентиляцией для притока свежего воздуха в помещение;
• высокий КПД до 95%;
• быстрый прогрев воздуха благодаря отсутствию промежуточного теплоносителя;
• возможность автоматизации системы отопления, настройки точных параметров.

Места выпуска теплого воздуха проектируют таким образом, чтобы на пути воздушного потока не было массивных строительных конструкций. При высоте склада менее 8 метров выпуск осуществляют настилающими струями, при высоте более 8 метров – ненастилающими струями. Воздушная струя при выпуске воздуха настилается на потолок на высоте, равной 0,85 от высоты терминала (Н). Ненастилающие струи образуются на высоте 0,35-0,65 Н от пола. Расстояние между воздухораспределителями при установке в ряд составляет не более трех высот помещения.

Воздушное отопление склада экономичное в эксплуатации, быстро окупается, может монтироваться с воздуховодами или без них. Система эффективно работает в терминалах с высокими потолками, позволяет равномерно прогреть весь объем воздуха. Совмещение отопления с вентиляцией и кондиционированием сокращает финансовые затраты на реализацию проекта.

Если нет потребности в постоянном обогреве складских помещений, но и нельзя допускать сильного падения температуры, используют тепловые пушки как более компактные устройства. Оборудование размещают по периметру терминала и подключают к датчикам термостата. Когда температура опускается до установленного значения, оборудование включается и начинает генерировать тепло. Устройство такого отопления не требует составления проекта, позволяет быстро прогреть помещение. Но после выключения тепловой пушки воздух так же быстро остывает.

Водяные системы

Теплоносителем в водяной системе отопления может быть вода или антифриз на водной основе. Для небольших помещений устраивают контур с естественной циркуляцией. Трубы располагают под углом, чтобы вода перемещалась под действием силы тяжести. Для складов большой площади такое решение будет не эффективным, требуется установка насосов. Системы с принудительной циркуляцией имеют высокий КПД, но требуют электроэнергии.

Водяное отопление часто выбирается владельцами складских помещений как наиболее оптимальный вариант. В тех местах, где есть возможность подключения к центральной сети, задача упрощается. При отсутствии такой возможности расчет отопления склада должен включать выбор котла и устройство отдельного помещения под котельную. В качестве недостатка такой системы указывают эстетическую составляющую – трубы вдоль стен не украшают склад.

Преимущество водяных систем над паровыми – равномерный прогрев отопительных приборов, воздух не пересушивается, сохраняются оптимальные условия для товаров. Но такое отопление не рекомендуется устраивать в складских терминалах выше пяти этажей. Это связано с тем, что теплый воздух поднимается и скапливается у, увеличивая утечки тепла через крышу и оставляя холодными зоны первого этажа. В складах с высокими верхами и водяным отоплением для повышения эффективности специалисты монтируют потолочные вентиляторы. Вращение пропеллеров в зимний период обеспечивает циркуляцию теплого воздуха по всему объему склада, а летом дает некоторую прохладу.

Воздушно-тепловые завесы

Воздушные завесы необходимы для разделения зон с разными температурными режимами. Оборудование монтируется в проеме дверей, окон, ворот. Завеса образуется в результате движения высокоскоростного потока воздуха. Это своего рода невидимая преграда, которая не позволяет выходить теплому воздуху и не впускает холодный воздух снаружи. Кроме того, воздушная завеса изолирует склад от выхлопных газов, пыли и прочих негативных явлений без создания помех для передвижения спецтранспорта.

Ширина завесы 0,6-2,5 метра. В более широкие проемы монтируют несколько приборов вплотную друг к другу. При расчете тепловой завесы учитывают такие факторы:

• максимальная температура подаваемого воздуха 50 °С у входа;
• температура воздуха, поступающего снаружи 5-14 °С;
• скорость воздуха не более 8 м/с у входа и не более 25 м/с у технологических проемов и ворот;
• установка тепловых завес оправдана для входных дверей без тамбуров, открывающихся пять и более раз в сутки или на 40 минут в смену.

Виды систем отопления по источнику энергии

В качестве источника энергии может использоваться газ, электричество или твердое/жидкое топливо.

Газовое отопление склада

В газовых системах отопления в качестве источника тепла используют газовые воздухонагреватели или котлы. Это довольно простой и экономичный способ обогрева, особенно при наличии центральной газовой магистрали. Специальное оборудование тоже стоит недорого, но устройство такого отопления требует согласований с надзорными органами и составления грамотного проекта разводки. Каждый газовый котел должен иметь свою питающую трубу и отдельный дымоход.

Отопление склада электричеством

Здесь речь не пойдет об использовании электрических котлов. Ввиду высокой стоимости электроэнергии установка такого оборудования экономически не всегда бывает выгодна. Эксплуатация электрокотлов очень дорого обойдется владельцам больших складских площадей.

Относительно новый метод создания комфортных условий для сотрудников склада – монтаж инфракрасных тепловых излучателей. Специальные панели монтируют на потолке, непосредственно над рабочим местом. Происходит локальный нагрев людей, пола, предметов обстановки. Воздух при этом не нагревается и не циркулирует. Основные преимущества инфракрасных излучателей:

• компактное размещение на потолке;
• малый вес;
• простой монтаж.

Такой способ отопления подходит для складов любого назначения и любой площади. Инфракрасные панели при постоянном использовании потребляют немало электричества, но это почти вдвое меньше, чем содержание электрокотлов.

Установка излучателей оправдана в случаях, когда устроить водяное, паровое или воздушное отопление не представляется возможным, например, при отсутствии топлива. Выбор инфракрасного оборудования зависит от группы пожароопасности помещения.

Лучистое отопление

Это экономичные системы для больших промзданий. Для обогрева производственных помещений устанавливают «светлые» и «темные» инфракрасные обогреватели. В качестве источника тепла используют природный или сжиженный газ. В зданиях, где по каким-либо причинам нельзя устанавливать газотехническое оборудование, монтируют подвесные излучающие панели.

Особенности работы разных видов инфракрасных обогревателей.

В «светлых» обогревателях газ сжигают с помощью специальной горелки, температура поверхности которой может достигать 900 градусов. Раскаленная горелка обеспечивает необходимое излучение. «Темные» обогреватели (их еще называют «трубными» по виду конструкции) представляют собой излучатели с отражателями, которые предназначены для направления лучистой энергии в нужные зоны помещений. Трубные инфракрасные приборы меньше нагреваются (до 500 градусов) и отличаются менее жестким излучением, что значительно расширяет их сферу применения.

Подвесные излучающие панели универсальны, их широко используют в категорийных, производственных и складских помещениях всех типов. Системы работают с помощью промежуточного теплоносителя «пар/вода». Вода в приборах нагревается до 60-120 градусов, а пар – до 100-200. На сегодня это наиболее удобный и экономичный способ отопления производственных помещений и предприятий.

Плюсы и минусы лучистого отопления

Инфракрасные обогреватели отличаются такими бесспорными достоинствами:

• быстрый прогрев помещений (15-20 минут);
• возможность создания теплых зон в неотапливаемых помещениях;
• отсутствие потерь энергии на обогрев «лишней» площади»;
• минимальные теплопотери в системах, работающих без теплоносителя;
• экономия на обслуживании, поскольку не нужно менять фильтры, проверять, чинить насосы и т.п.; комфортный микроклимат: воздух не пересушивается, пол нагревается и служит вторичным источником тепла.

Нельзя устанавливать инфракрасные обогреватели:

• если высота потолков ниже 4 м;
• на производствах, где излучение влияет на качество продукции или технологические процессы;
• в помещениях пожарных категорий А, Б.

Технические нормативы

Различные СНиП, ППБ и ПУЭ регламентируют правила устройства систем отопления в складских помещениях, но разобраться в дебрях технической терминологии может только специалист. Вот некоторые выдержки из регламентов:

1. СНиП 2.11.01-85 пункт 5.3 говорит о том, что в складских помещениях допускается монтаж воздушного отопления или совмещение воздушного отопления с локальными нагревательными приборами.
2. ПУЭ пункт 7.4.25: если в пожароопасной зоне любого класса (к которым относятся и склады) возможно отопление только с помощью электронагревательных приборов, то нагревающиеся поверхности необходимо защищать от контакта с горючими веществами. Под приборами должна быть устроена подставка из негорючего материала. Для защиты используют несгораемые экраны, которые не пропускают тепловое излучение. В пожароопасных зонах складов, музеев, архивов, библиотек и т. д. запрещено использовать электронагревательные приборы. Исключение – специально предназначенные помещения, например, столовая.
3. СНиП 41-01-2003 пункт 7.9.1. Не допускается размещать отопительное оборудование в обслуживаемых складских помещениях категории А, Б, В1-В4. В терминалах категории В2, В3, В4 возможно размещение отопительного оборудования при соблюдении нескольких условий:
   1. помещение склада должно быть оборудовано автоматической пожарной сигнализацией, которая при пожаре может отключить оборудование.
   2. нагревательные приборы должны иметь степень защиты не ниже IP-54;
   3. СНиП 41-01-2003 пункт 12.2. Электроприемники для отопительных систем должны быть той же категории, что и электроприемники инженерного и технологического оборудования склада.
4. СНиП 41-01-2003 пункт 12.18. При эксплуатации воздухонагревателей для отопления склада необходимо предусматривать защиту от перегрева.
5. СП 31-110-2003 пункт 15.7. Запрещено применение на складах с горючими материалами нагревательных приборов с прямым переходом электрической энергии в тепловую. Такое оборудование можно устанавливать в подсобных помещениях и комнатах для обслуживающего персонала, которые отделены от складского терминала стеной.
6. СНиП 2.04.05-91. В помещениях категории А, Б, В без выделения аэрозолей и пыли можно устраивать водяное и паровое отопление с максимальной температурой пара 130 °С, воды – 150 °С. Если в складском помещении категории А или Б выделяется пыль или аэрозоль, то максимальная температура принимается 110 °С, в помещениях категории В – 130 °С. Если на складе хранятся вещества, способные при взаимодействии с водой и паром образовывать горючие, самовозгорающиеся или взрывоопасные вещества, то паровое и водяное отопление монтировать запрещено.
7. Для отопления вспомогательных и подсобных комнат можно использовать масляные радиаторы, питающиеся от самостоятельной электросети и имеющие терморегуляторы.

В целом все нормативы говорят об устройстве газового отопления для складов, но допускается и применение электрооборудования. Электрический котел должен быть установлен в отдельном помещении или пристрое со стенами из негорючих материалов.

Сохранность и срок годности товаров и продуктов, хранящихся на складе, во многом обеспечивается за счёт подбора нужной температуры, подвижности воздуха и относительной влажности. Посему требования к условиям хранения грузов разделяется на три категории.

Также смотрите: проект вентиляции на складе алкоголя площадью 3500 кв.м. как снизить влажность на складе, как повысить влажность на складе, чем измерить влажность на складе

1. Первая категория требований. Защита продуктов и материалов от атмосферных осадков и низких или высоких температур: точных приборов, электротехнических материалов, определённых марок стали, проката цветных металлов. А также защита от резкого перепада температуры, хранение в охлаждённых и утеплённых отапливаемых складских помещениях.
2. Вторая категория требований. Защита товаров от низких температур и атмосферных осадков: олова, лакокрасочных материалов, измерительных приборов, кабельных изделий, инструментов. И их хранение на складах отапливаемого утеплённого типа.
3. Третья категория требований. Защита материалов от высоких температур и атмосферных осадков: резины, толи, рубероида, кожи. И хранение при охлаждаемых условиях в утеплённых складах.
4. Четвертая категория требований. Предохранение от атмосферных осадков. Хранение под навесом в неутеплённых складах.

Чтобы создать нужные климатические условия используют системы отопления, кондиционирования и вентиляции воздуха. А в неотапливаемых складах – систему вентиляции. Вентиляция склада – это совокупность систем и устройств, которые служат для организации воздухообмена. Целью вентиляции является обеспечение необходимых климатических условий и чистоту воздуха в помещении, которое соответствует санитарным, гигиеническим и технологическим нормам.

Классификация вентиляционных систем

Различают 16 вариантов вентиляционных систем, подходящих для разных складских помещений. Классифицировать вентиляцию можно по нескольким основополагающим критериям:

• назначению: приточные и вытяжные;
• конструктивным особенностям: бесканальные и канальные;
• сфере действия: общеобменные и местные;
• принцип создания перепадов давления, нужных для перемещения воздуха: механическое или естественное побуждение.

Назначение. Приточная вентиляция подаёт в помещение чистый воздух взамен удалённого. Вытяжная – удаляет загрязнённый воздух. При необходимости, подаваемый воздух подвергается дополнительной обработке – увлажнению, очистке или нагреву. Если при обустройстве склада используются приточная и вытяжная вентиляция, то они должны иметь схожую производительность. Конструкция. Канальные системы обладают разветвлённой сетью воздуховодов, перемещающих воздух. Бесканальные не имеют этих систем и необходимы для аэрации, монтаже вентиляторов в стены и перекрытия. Сфера действия. Общеобменные системы вентилируют всё помещение или большую его часть. Используются для устранения избыточной влаги и тепла, обеспечения гигиенических и санитарных норм, разбавления вредных газов и паров. При недостатке тепла в складском помещении используют общеобменную вентиляцию приточного типа с механическим побуждением и подогревом воздуха, очищенного от пыли. Местные системы вентиляции на складе используются для локального применения на определённых участках. С помощью них удаляется загрязнённый воздух и подаётся чистый воздух.

Принцип создания перепадов давления

При естественной вентиляции, называемой аэрацией, перемещение воздуха происходит под давлением, которое возникает из-за разности температур внутри и вне помещения, в результате воздействия ветра на здание или при одновременном действии обеих причин. Аэрация не применяется в случаях, когда необходима предварительная обработка приточного воздуха или когда он вызывает туман или конденсат в помещении.

Факт: при аэрации перепад по высоте между дефлектором, выбрасывающим воздух и забором, принимающим воздух, должен быть не мене 3 метров.

А длина участков воздуховодов горизонтального типа  – не больше 3 метров, скорость в них воздуха в них – не выше 1 м/с. Естественная вентиляция проста в применении и не требует использования дорогостоящего оборудования. Однако её зависимость от множества переменных факторов, таких как: температура, направление и влажность воздуха, ветер, давление, делает аэрацию неспособной создать определённые условия на складе.

Механическая система вентиляции использует специальное оборудование:

• фильтры;
• вентиляторы;
• пылеуловители;
• шумоглушители;
• электродвигатели;
• воздухонагреватели;
• вентиляционные установки.

И позволяет перемещать воздух на нужное расстояние, удалять воздух и подавать его независимо от окружающей среды. При этом воздух может подвергаться дополнительной обработке – очистке, увлажнению, нагреванию. Такая обработка невозможна при аэрации. Воздух в системах такой вентиляции перемешается с помощью электрических вентиляторов. Наибольшим спросом пользуются центробежные, которые ещё называют радиальными и осевые. Осевые вентиляторы создают небольшое давление. А радиальные делятся на три категории: низкого, среднего и высокого давления. На складах используют преимущественно вентиляторы с низким давлением. На практике чаще всего используют смешанные системы, то есть механическую и естественную одновременно.

Нормы вентиляции складов: чем руководствоваться при выборе?

При монтаже вентиляции можно использовать сочетание нескольких вентилируемых систем. Например, использовать приток воздуха естественным путём и механическую вытяжку. Всё зависит от параметров склада и груза. Совет: не рекомендуется использовать систему аэрации для продовольствия, т.к. приточный воздух всегда загрязнён и не подвергается очистке. При выборе вентиляции рекомендуется руководствоваться СНиП вентиляция склада и документами ГОСТ:

• СНиП 21-01-97;
• СНиП 23-02-03;
• СНиП 41-01-2003;
• СНиП 31-04-2001;
• ГОСТ 12.1.005–88;
• ГОСТ 12.1.004–91.

Воздухообмен

Воздухообмен – это процесс замены загрязнённого воздуха в помещении на чистый, что создаёт воздушную среду, соответствующую санитарно-гигиеническим требованиям. В большинстве случаев воздухообмен определяется параметрами воздуха. Чтобы определить объём вентиляционного воздуха в единицу времени необходимо быть в курсе видов и количества вредных выделений на складе: избытка влаги, тепла, газов, пыли и паров. Информацию об этом можно найти в Справочнике проектировщика, главе «Тепловой режим здания».

Проектирование вентиляции складских помещений алкогольной продукции, химических и летучих веществ

Читайте подробнее: нормы влажности и вентиляции на алкогольных складах

Для правильного и эффективного хранения химических веществ на складе необходимо, чтобы вентиляция склада алкогольной продукции или других веществ была организована по проект условий вентиляции. Например, на складе алкогольной продукции должны быть следующие условия:

• приточно-вытяжная вентиляция с механическим побуждением;
• выполнение требование по температуре в зависимости от типа алкоголя.

Подробнее это описано в «Приложении к Приказу Федеральной службы по регулированию алкогольного рынка от 26.10.2010 N 59н».

Для создания проекта понадобятся: химический состав воздуха, динамическое и физическое состояния. Климат внутри склада зависит от температуры, скорости перемещения потоков воздуха и влажности. Если на складских помещениях, на которых хранятся безвредные вещества, можно использовать однократный воздухообмен, то вентиляция склада ГСМ или других веществ, требует установки датчиков, контролирующих химический состав воздуха.

Естественная вентиляция

Так как строительные материалы, из которых изготовлены ограждения, являются воздухопроницаемыми, то при разности давлений внутреннего и наружного воздуха через потолки, стены, полы и окна здания, воздухообмен происходит по принципу инфильтрации. Инфильтрация – это естественная и неорганизованная вентиляция. Значение инфильтрации зависит от разности температур внутри и снаружи помещения, скорости ветра и разности давления воздуха внутри и снаружи. На складах значение инфильтрации полуторакратно воздухообмену. Естественную вентиляцию необходимо учитывать при организации общеобменной вентиляции с принудительным побуждением. Принимая в расчёт то, что для большинства складских помещений рекомендуется применять однократный воздухообмен посредством искусственной вентиляции, то можно не организовывать приток воздуха: инфильтрация компенсирует объём удаляемого из помещения воздуха. Естественная вентиляция разделяется на два вида:

1. Вытяжная. Без организации поступления воздуха с помощью канальной системы.
2. Приточно-вытяжная. С организацией притока воздуха с помощью аэрации.

Канальные системы чаще всего используются для организации вспомогательных помещений и зданий складов, где присутствует небольшой воздухообмен и неорганизованный приток воздуха сквозь воздухопроницаемые ограждающие конструкции. В этом случае воздух, под действием разных давлений внутри и снаружи здания, перемещается по каналам.

Чтобы урегулировать количество перемещаемого воздуха по каналам используются специальные приспособления. Например, чтобы повысить давление в канальной вентилирующей системе устанавливают насадки-дефлектора над вытяжной шахтой. Все конструктивные элементы естественной вентиляции описаны в Справочнике проектировщика. При аэрации воздухообмен происходит через световые фонари и открытые фрамуги в окнах под действием разности давлений внутреннего и наружного воздуха, а также давления, которое создается от ветра. Аэрацию не используют, если требуется дополнительная обработка воздуха или концентрация пыли и газов в воздухе превышает 30% значения ПДК (предельно допустимой концентрации). Чтобы организовать приток наружного воздуха в тёплое время года используют проёмы в наружных стенах, которые располагаются на высоте 0,3-1,8 м от пола. Проёмы для притока воздуха можно устанавливать в два и более яруса в продольных стенах склада, свободных от пристроек. Приточными проёмами могут быть раздвижные стены и ворота. В переходное и зимнее время года проёмы устанавливаются в наружных стенах. При этом низ проёма в складах высотой ниже 6 м должен устанавливаться на высоте не мене 3 м от пола.

Нюанс: проёмы оборудуются козырьками или иными элементами конструкции, которые отклоняют приточный воздух под углом вверх.

А в складах высотой выше 6 метров – проёмы устанавливаются на высоте не менее 4 метров от пола. Загрязнённый воздух удаляется из помещения с помощью вытяжных фрамуг или шахт. Рекомендуемое расположение вытяжных элементов – не менее 50 см выше конька крыши. Это позволит избежать опрокидывания наружных элементов при воздействии сильного ветра. Тепловое давление (разность наружного и внутреннего воздуха) аэрации регулируется открытием-закрытием фрамуг. Чтобы управлять воздухообменом, все нижние, приточные и вытяжные верхние отверстия оборудуются открывающимися переплётами с нижней, средней и верхней осями вращения. Более удобными считаются створки с нижней осью вращения, которые открываются внутрь помещения и отклоняют приточный воздух вверх. Общее значение площади открытых проёмов можно определить по объёму воздуха, поступающего в помещение и удаляющегося из него.

Проектирование вентиляции склада: влажность воздуха

Наиболее важным критерием во время проектирования склада является определённая влажность воздуха. Высокая разница в температуре груза, хранимого на складе, и наружного воздуха происходит при смене времён года. Весной наружный воздух прогревается намного быстрее чем груз, находящийся в помещении. И если вентилировать склад тёплым и влажным воздухом, то на холодной поверхности груза образуется конденсат.

Осенью наружный воздух холоднее, чем груз. Поэтому вентиляция в интенсивном темпе также приведёт к конденсату и переувлажнению груза. Ввиду этих причин необходимо осенью и весной вентилировать склад чаще, чем обычно, чтобы постепенно выровнять температуру помещения и грузу относительно окружающей среды.

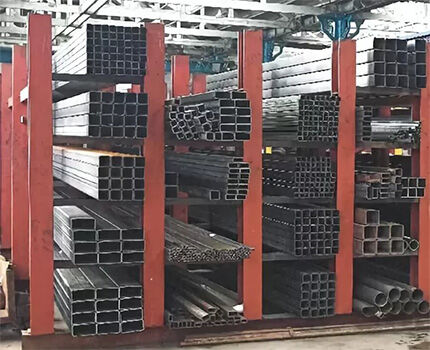

Вентиляция склада из металлоконструкций

Организация вентиляции на складе, состоящем из металлоконструкции, требует продуманного подхода. Всё дело в том, что днём металл раскаляется под солнцем до 70⁰С, что вызывает нагревание штабеля гигроскопичного груза и испарение влаги с его поверхности. Из-за этого на складе значительно повышается влажность. Ночью же температура металлических элементов понижается на 5-10⁰С ниже по сравнению с температурой окружающей среды. Итогом становится образование конденсата из-за контакта тёплого и влажного воздуха.  Выходом станет интенсивная вентиляция в это время. Однако днём это может привести к усыханию груза.

Расчёт

Чтобы правильно определить целесообразность проветривания склада, необходимо провести расчет вентиляции склада. Для расчёта нужно знать температуру наружного воздуха, внутреннего воздуха и их относительную влажность: tн, tв, jн, jн. Применяя данные, полученные с приборов, психометрические таблицы и диаграммы состояния, легко получить абсолютную влажность dн и dв. В случаях, когда необходимо снижение влажности воздуха в помещении, проветривать его разрешено, только если абсолютная влажность наружного ниже абсолютной влажности в помещении. В этом случае температура наружного воздуха может быть выше температуры внутреннего воздуха.

Высокая относительная влажность наружного воздуха оставляет возможность того, что снижение абсолютной внутренней влажности воздуха за счёт притока наружного холодного воздуха может сопровождаться повышением его значения относительной влажности. В подобных ситуациях необходимо понять, целесообразно ли снижать абсолютную влажность.

Пример: пусть jн = 60%, tн = +13 °С, а jв = 90%. С помощью психометрической таблицы находим dн = 6,75 г/м3; dв = 11,44 г/м3. Так как dн меньше dв, то проветривание вызовет снижение внутренней влажности воздуха.

То есть, когда необходимо понизить температуру в помещении, можно применять проветривание только когда внутренняя температура выше температуры снаружи. Также стоит обратить внимание на абсолютную влажность наружного воздуха, которая должна быть ниже абсолютной влажности воздуха внутри помещения. Что касается относительной влажности воздуха снаружи, то при большой разнице температур она может быть выше относительной влажности воздуха внутри. Если необходимо понизить влажность и температуру в помещении, то проветривание допускается в случаях, когда температура и влажность воздуха вне помещения ниже температуры и относительной влажности внутри.

Механическая система вентиляции

Механическая система, в отличие от систем с естественным побуждением, для перемещения воздуха использует вентиляторы. Такие системы имеют множество преимуществ:

• независимость от температурных колебаний наружного воздуха и ветра;
• способность перемещать воздух на большие расстояния;
• возможность обработки воздуха: очистки, увлажнения, нагрева и осушения.

Приточные механические системы действуют следующим образом: наружный воздух поступает в приточную камеру через воздухоприёмный элемент. В камере воздух подвергается необходимой обработке: очистке от пыли, увлажнению и т.д. И затем по каналам направляется в помещение. В вытяжных системах принцип такой: загрязнённый воздух удаляется из помещения через жалюзийные решётки или специальные укрытия (если используется местная вентиляция), а потом по воздуховодам направляется в вытяжную камеру и выбрасывается в окружающую среду. Чтобы регулировать отдельные ветви приточных и вытяжных воздуховодов используются задвижки и дроссель-клапаны. С помощью механической системы можно создать необходимый воздухообмен в зависимости от условий хранения, например вентиляции склада ЛВЖ.

Эффективная работа вентиляции преимущественно зависит от грамотной установки воздухораспределительной системы. К ней относятся многие элементы: сопла, насадки, решётки, щелевые устройства и многое другое. Ассортимент таких элементом на современном рынке многообразен, и многие производители оборудования для вентиляции поставят полный комплекс таких элементов, и за справедливую плату спроектируют и осуществят проект вентиляции.

Источник

• http://skladovoy.ru/kak-organizovat-sistemu-ventilyacii-na-sklade.html

Вентиляция склада: основные нормативные документы. Особенности обеспечения необходимых параметров микроклимата и кратности воздухообмена. Требования к оборудованию и его монтажу.

Основные принципы вентиляции складских помещений

Свод правил СП 60.13330.2012 “СНиП 41-01-2003. Отопление, вентиляция и кондиционирование воздуха” является основным документом, в котором прописаны требования к организации вентилирования помещений для складирования продукции, применяемого в быту оборудования, стройматериалов и прочих изделий.

Особенности естественного воздухообмена

Естественный воздухообмен склада происходит за счет разницы статического давления разнотемпературных столбов воздуха. Более холодный уличный воздух через приточное отверстие попадает в помещение, а внутренний воздух выходит через вытяжку.

В теплый период приточные отверстия располагают на уровне от 0,3 до 1,8 м. В холодное время их устраивают на расстоянии от пола не менее 3 м при общей высоте помещения до 6 м, и 4 м при большей высоте помещения.

Если высота склада небольшая, то можно спроектировать более низкое положение отверстий, однако необходимо учесть возможность заметания его снегом и принять меры по недопущению такого сценария.

Естественная вентиляция практически невозможна при необходимости обработки входящего воздуха. Очистка его от пыли через фильтры, подогрев или увлажнение создают сопротивление в приточном канале и существенно снижают скорость потока.

При естественной вентиляции основная проблема заключается в зависимости скорости потока от параметров внешней среды. При избыточном поступлении воздуха на отверстия монтируют заслонки ручного или автоматического типа действия.

Недостаточный объем воздухооборота можно частично компенсировать, установив вентиляционный дефлектор. Более действенный способ – монтаж принудительной вентиляции.

Использование принудительной вентиляции

Согласно пп. 7.1.3-7.1.4. устройство вентиляции, для функционирования которой необходимо механическое побуждение, устанавливают в следующих случаях:

• если необходимые параметры микроклимата не могут быть достигнуты при естественном воздухообороте;
• если в определенное время года существуют такие температурно-влажностные характеристики наружного воздуха, что естественная вентиляция не обеспечит требуемые показатели микроклимата в складе;
• при наличии помещений или их зон без естественной вентиляции.

Размещение вытяжных отверстий необходимо выполнять в наиболее загрязненных частях склада. В случае ненулевого баланса объема перемещаемого воздуха, его компенсация происходит за счет процесса инфильтрации через стены и крышу сооружения.

Использование принудительной вентиляции приводит к необходимости покупки и монтажа дорогостоящих систем, а также постоянным затратам на электроэнергию, обслуживание оборудования и мероприятия направленные на компенсацию его износа.

Поэтому часто применяют совместный естественный и принудительный воздухообмен. Работу механических устройств используют для компенсации разницы между необходимым объемом замещаемого воздуха и возможностями проветривания.

Неконтролируемый воздухообмен посредством инфильтрации

При расчете параметров оборудования, которое используют для создания требуемого микроклимата, необходимо учитывать инфильтрацию воздуха через периметр склада. Наличие неплотностей в конструкциях приводит к неконтролируемому притоку и оттоку воздуха.

Если в соблюдении определенной температуры и влажности нет необходимости, то иногда можно полностью отказаться от каких-либо способов организации вентиляции в пользу инфильтрации.

Однако в случае необходимости создания определенного микроклимата неконтролируемый воздухообмен создает проблемы. Это происходит по причине непостоянных параметров внешней среды и объема поступающего воздуха.

При минусовой температуре выход теплого потока через щели способствует образованию конденсата и наледи. Это чревато постепенным разрушением несущих конструкций, образованию грибка и плесени, повышению риска короткого замыкания и другими проблемами.

Так как объем инфильтрации непостоянный и зависит от многих параметров, то его не учитывают при нормативном расчете воздухообмена. Однако он с некоторыми допущениями фигурирует при расчете теплопотерь и моделировании показателя влажности.

Если инфильтрация в складских помещениях нежелательна, то необходимо ликвидировать предпосылки ее возникновения. Помимо наличия щелей в стенах здания существуют и другие причины приводящие к неучтенному воздухообмену.

С наветренной стороны происходит динамическое давление воздушной массы на стену здания и проникновение воздуха в помещение. Поэтому при проектировании складов необходимо учитывать розу ветров и не располагать стену здания перпендикулярно преобладающему направлению.

Эффективным решением проблемы также может быть монтаж противоветровых заграждений.

С боковой и подветренной сторон ветровое давление отрицательное. В результате возникающего перепада создаются условия для оттока воздуха из помещения.

Для минимизации градиента давления необходимо придерживаться рекомендаций по геометрическим параметрам крыш и ликвидации точек отрыва пограничного слоя потока с помощи установки ветронаправляющих элементов.

Внутренней причиной для возникновения инфильтрации может стать разница в количестве приточного и удаляемого воздуха. Разбалансированная работа вентиляционной системы приводит к компенсации недостающего или избыточного объема за счет инфильтрации.

Поэтому необходима периодическая калибровка вентиляторов, прочистка воздуховодов и фильтров, а также выполнение других профилактических работ.

Наша проектная компания выполняет:

Проектное бюро специализируется на оказании широкого спектра услуг с упором на проектирование промышленных предприятий и жилых многоэтажных зданий. Профессионализм и ответственность ключевые преимущества нашей компании.

Расчет вентиляции склада с примером

Расчет вентиляции помещения осуществляется по каждому из видов загрязнений, присутствующих в воздухе.

Расчет ведется по количеству приточного воздуха, необходимого для нормальных условий работы. Расчет вытяжной вентиляции выполняется после расчета приточной вентиляции и основывается на обеспечении баланса приточного и вытяжного воздуха на объекте. В зависимости от особенностей складского объекта расчет можно производить:

• по излишкам тепла
• при повышенном содержании влаги
• расчет выделений от персонала

Наиболее часто на складских объектах рассчитывают вентиляцию для снижения влажности внутри помещения. Для расчёта нужно знать температуру наружного воздуха, внутреннего воздуха и их относительную влажность: tн, tв, jн, jн. Из этих показателей мы можем получить абсолютную влажность dн и dв.

• В случаях, когда необходимо снижение влажности воздуха в помещении, проветривать его разрешено, только если абсолютная влажность наружного ниже абсолютной влажности в помещении
• Если необходимо понизить влажность и температуру в помещении, то проветривание допускается в случаях, когда температура и влажность воздуха вне помещения ниже температуры и относительной влажности внутри.

Пример: пусть jн = 60%, tн = +13 °С, а jв = 90%. С помощью психометрической таблицы находим dн = 6,75 г/м3; dв = 11,44 г/м3. Так как dн меньше dв, то проветривание вызовет снижение внутренней влажности воздуха.

“ИНТЕХ” – инжиниринговая компания. На нашем ресурсе air-ventilation.ru Вы можете узнать необходимую информацию и получить коммерческое предложение.

Получите коммерческое предложение на email:

Нужна консультация? Звоните:

Отзывы о компании ООО “ИНТЕХ”:

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

Вентиляция склада и нормы кратности воздухообмена складских помещений

Для обеспечения нормального хранения продукции и соблюдения требований к безопасности труда нужна качественная вентиляция склада.

Необходимые показатели воздухообмена и параметры устанавливаемого оборудования прописаны в нормативных документах.

Основные принципы вентиляции складских помещений

Свод правил СП 60.13330.2012 «СНиП 41-01-2003. Отопление, вентиляция и кондиционирование воздуха» является основным документом, в котором прописаны требования к организации вентилирования помещений для складирования продукции, применяемого в быту оборудования, стройматериалов и прочих изделий.

Особенности естественного воздухообмена

Естественный воздухообмен склада происходит за счет разницы статического давления разнотемпературных столбов воздуха. Более холодный уличный воздух через приточное отверстие попадает в помещение, а внутренний воздух выходит через вытяжку.

В теплый период приточные отверстия располагают на уровне от 0,3 до 1,8 метра.

В холодное время их устраивают на расстоянии от пола не менее 3 метров при общей высоте помещения до 6 метров и 4 метров при большей высоте помещения.

Если высота склада небольшая, то можно спроектировать более низкое положение отверстий, однако необходимо учесть возможность заметания его снегом и принять меры по недопущению такого сценария.

При естественной вентиляции основная проблема заключается в зависимости скорости потока от параметров внешней среды. При избыточном поступлении воздуха на отверстия монтируют заслонки ручного или автоматического типа действия. Недостаточный объем воздухооборота можно компенсировать только за счет установки принудительной вентиляции.

При естественной вентиляции вытяжные отверстия на крыше здания склада устанавливают таким образом, чтобы получить максимально возможную тягу

Использование принудительной вентиляции

Согласно пп. 7.1.3-7.1.4. устройство вентиляции, для функционирования которой необходимо механическое побуждение, устанавливают в следующих случаях:

• если необходимые параметры микроклимата не могут быть достигнуты при естественном воздухообороте;
• если в определенное время года существуют такие температурно-влажностные характеристики наружного воздуха, что естественная вентиляция не обеспечит требуемые показатели микроклимата в складе;
• при наличии помещений или их зон без естественной вентиляции.

Размещение вытяжных отверстий необходимо выполнять в наиболее загрязненных частях склада. В случае ненулевого баланса объема перемещаемого воздуха, его компенсация происходит за счет процесса инфильтрации через стены и крышу сооружения.

Обычно более холодный свежий воздух распространяется по низу помещения, вытесняя загрязненный наверх.

В этом случае вытяжные отверстия размещают под потолком склада

Использование принудительной вентиляции приводит к необходимости покупки и монтажа дорогостоящих систем, а также постоянным затратам на электроэнергию, обслуживание оборудования и мероприятия направленные на компенсацию его износа.

Поэтому часто применяют совместный естественный и принудительный воздухообмен. Работу механических устройств используют для компенсации разницы между необходимым объемом замещаемого воздуха и возможностями проветривания.

Неконтролируемый воздухообмен посредством инфильтрации

При расчете параметров оборудования, которое используют для создания требуемого микроклимата, необходимо учитывать инфильтрацию воздуха через периметр склада. Наличие неплотностей в конструкциях приводит к неконтролируемому притоку и оттоку воздуха.

Если в соблюдении определенной температуры и влажности нет необходимости, то иногда можно полностью отказаться от каких-либо способов организации вентиляции в пользу инфильтрации. Однако в случае необходимости создания определенного микроклимата неконтролируемый воздухообмен создает проблемы. Это происходит по причине непостоянных параметров внешней среды и объема поступающего воздуха.

При минусовой температуре выход теплого потока через щели способствует образованию конденсата и наледи. Это чревато постепенным разрушением несущих конструкций, образованию грибка и плесени, повышению риска короткого замыкания и другими проблемами.

Теплопотери любого здания легко определить с применением инфракрасной съемки.

Таким способом можно выявить места интенсивной инфильтрации и принять меры по ее устранению

Так как объем инфильтрации непостоянный и зависит от многих параметров, то его не учитывают при нормативном расчете воздухообмена. Однако он с некоторыми допущениями фигурирует при расчете теплопотерь и моделировании показателя влажности.

Если инфильтрация в складских помещениях нежелательна, то необходимо ликвидировать предпосылки ее возникновения. Помимо наличия щелей в стенах здания существуют и другие причины приводящие к неучтенному воздухообмену.

С наветренной стороны происходит динамическое давление воздушной массы на стену здания и проникновение воздуха в помещение. Поэтому при проектировании складов необходимо учитывать розу ветров и не располагать стену здания перпендикулярно преобладающему направлению. Эффективным решением проблемы также может быть монтаж противоветровых заграждений.

Внутренней причиной для возникновения инфильтрации может стать разница в количестве приточного и удаляемого воздуха. Разбалансированная работа вентиляционной системы приводит к компенсации недостающего или избыточного объема за счет инфильтрации. Поэтому необходима периодическая калибровка вентиляторов, прочистка воздуховодов и фильтров, а также выполнение других профилактических работ.

Грязный фильтр вентиляции – наиболее частая причина снижения производительности системы. Большинство из них легко поддаются чистке, что требует минимальных затрат времени

Требования к устанавливаемому оборудованию

Вентиляционное оборудование работает в комплексе с другими устройствами для создания и поддержания условий нормального функционирования и технического состояния склада. Поэтому необходимо не только соблюдать указанные в СП 60.13330.2012 предписания, но и учитывать положения других нормативных документов.

Основные правила размещение оборудования

Мощность вентиляционного оборудования необходимо выбирать исходя из расчетного воздухооборота с учетом возможных потерь объема по причине неполной герметичности системы.

На небольших складах оборудование размещают исходя из следующих принципов:

• доступность и удобство проведения профилактических и ремонтных работ;
• соответствие требованиям пожарной и электрической безопасности;
• наличие свободного места.

На крупных складах, где необходимо соблюдение нормативов, оборудование устанавливают в специальном помещении или на кровле здания. Это зависит от отнесения помещения склада к определенным категориям пожароопасности.

Если вентиляционное оборудование установлено на кровле здания, то необходимо ограничить доступ к нему посторонних лиц. Это требование прописано в СП 60.13330.2012

Резервные и аварийные системы вентиляции

В случае поломки вентиляционного оборудования и остановки системы возможно возникновение нештатной ситуации в складе. Длительное отсутствие воздухообмена может привести к порче хранимой продукции и к созданию условий для высокой концентрации нежелательных примесей в воздухе. Поэтому в нормативных документах прописан порядок установки резервных систем и их параметры.

Согласно п. 7.2.8, если в помещениях склада предполагается постоянное пребывание людей, то воздухообменные системы необходимо оснащать резервными вентиляторами или использовать две или большее количество установок.

Согласно п. 7.2.18 в помещениях вместимости более 10 тонн и высокой категории пожароопасности необходимо предусмотреть резервную систему, которая полностью обеспечит потребность воздухообмена.

Вытяжки для удаления загрязнителя размещают в зависимости от его плотности. Если летучие компоненты тяжелее воздуха, то патрубки устанавливают в рабочей зоне, а если легче – то под потолком.

Взвесь пыли не только вредно влияет на здоровье человека. Мучная и древесная пыль взрывоопасна, поэтому установку и работу аварийной вентиляции обязательно проверяет пожарная инспекция

Устройства для обеспечения микроклимата

Наиболее эффективным способом обеспечения температурно-влажностного режима является интеграция калориферов и увлажнителей в приточную вентиляцию. В этом случае будет выполнена подача воздуха с заранее определенными параметрами.

Калориферы могут быть электрического и водяного типа. Вторые более распространены для вентиляционных систем складов и крупных комплексов.

В период года с характерными минусовыми температурами актуально использование систем компенсации тепла. Это решение значительно снижает объем затрат на обогрев помещения склада.

Уровень шума и масса устройств не так важны как при использовании их в поквартирной вентиляции.

Роторные рекуператоры и водяные калориферы имеют встроенные или внешние электродвигатели. Согласно п. 7.2.7 для них необходимо предусмотреть резервные моторы и насосы на случай поломки основных узлов.

Роторный рекуператор издает шум, однако для склада это не так важно как высокий КПД. Поэтому использование устройства такого типа является популярным решением при вентиляции нежилых помещений

Параметры микроклимата для типовых складов

Параметры микроклимата в складских помещениях и кратность воздухообмена прописаны в НТП-АПК 1.10.17.001-03 «Нормы технологического проектирования баз и складов общего назначения предприятий ресурсного обеспечения», а также в отраслевых документах. Так, например, параметры воздушной среды склада пищевых продуктов зависят от условий хранения и номенклатуры конкретных продуктов.

Понятие кратности воздухообмена

Воздухообмен склада необходим для достижения двух целей:

• создание специального микроклимата помещения оптимального для хранения данного вида продукции;
• удаления из помещения вредных, взрывоопасных и иных примесей и аэрозолей.

Расчет кратности воздухообмена выполняют по формуле:

K (1/ч) = A / V

Где:

• A (м3/ч) – объем поступающего воздуха за один час;
• V (м3) – объем склада.

Для хранения большинства видов продукции в нормативных документах прописана кратность воздухообмена равная единице. При некоммерческом использовании помещения в качестве склада часто этот показатель существенно ниже. Это оправдано, если вентиляция такой мощности гарантированно обеспечивает нужные показатели температуры и влажности.

При коммерческой деятельности необходимо соблюдение требований нормативных документов по вентиляции помещения. Суммарная мощность устанавливаемых систем должна обеспечить воздухооборот необходимой кратности. В противном случае невозможно получение положительного заключения от Роспотребнадзора и пожарной инспекции на использования склада по назначению.

Проверка на соответствие параметров вентиляции нормативным требованиям входит в обязанности пожарного инспектора. При обнаружении нарушений возможна приостановка работы склада до их устранения

В случае наличия на складе нескольких видов продукции необходимо обеспечить параметры микроклимата, удовлетворяющие условиям хранения каждого из них.

Хранение стройматериалов и изделий

При хранении большинства видов стройматериалов температурный режим помещения может быть нерегулируемым.

Под исключение попадают склады с рулонными гидроизоляционными битумно-полимерными и полимерными материалами, применяемыми в обустройстве кровель, фундаментов и стен помещений с нестандартно высоким уровнем влажности. Значение температуры воздуха в этом случае не должно быть ниже +50C.

Влажность на складах такого типа не нормируют, кроме случая хранения сыпучих строительных материалов. Нельзя допускать увлажнения и загрязнения цемента, графита и гипса. Допустимая относительная влажность при их хранении определена производителем и зависит от материала и способа его фасовки.

Воздухооборот для санитарно-технических и санитарно-керамических изделий не нормируется. Для строительных материалов необходимую кратность воздухообмена принимают равной единице.

Особенности складирования древесины

Общих нормативных документов, регулирующих показатели воздуха на складе древесины, нет. Основным критериям при выборе вентиляции является влажность, допустимая для конкретного типа материала или готовой продукции.

Если специфика производства предполагает единовременное поступление большого количества сырой древесины, то необходимо наличие принудительной вентиляции, которую используют сразу после загрузки продукции. При достижении материалом показателя естественной влажности, механическую продувку выключают.

Для равномерной вентиляции древесины и изделий на ее основе необходимо их правильное складирование. Нужно соблюдать порядок укладки круглого леса и пиломатериала в штабеля.

При транспортировке мелких изделий часто применяют метод плотной укладки с экономией места.

После получения такой продукции на склад ее необходимо разложить или рассыпать так, чтобы ко всем компонентам был сформирован доступ воздуха внутрь кучи. В противном случае при высокой влажности материала возникнут благоприятные условия для образования грибка и плесени.

Нередко в складе оборудуют зону для первичной обработки древесины – распилу кругляка или опиливанию кромок. В результате проведения этих работ происходит выброс в воздух древесной пыли различной крупности. Постоянное ее вдыхание является распространенным неинфекционным фактором появления хронического бронхита.

Если удалять пыль с помощью общей вентиляции, то со временем будет загрязнен весь склад. Поэтому предусматривают установку локальных стружко- и пылеотсосов циклонического типа с отдельной вытяжкой, если такие устройства не входят в комплект деревообрабатывающего оборудования.

Хранение металла и оборудования

Для металлических изделий, таких как трубы, краны, клапана, температурно-влажностные показатели не нормируются.

Цветной и черный металлопрокат не требователен к температуре и влажности воздуха. Вентиляция необходима для обеспечения безопасных условий труда

Электрооборудование и запчасти к двигателям внутреннего сгорания необходимо хранить с соблюдением антикоррозийных условий.

Ручной электроинструмент, металлорежущий и слесарный инструмент хранят при температуре не ниже +50С и влажности воздуха до 70%.

Для сложного оборудования, такого как деревообрабатывающие станки, производители дают рекомендации по температурно-влажностному режиму при их консервации. Необходимо четко придерживаться этих требований, потому что сложные агрегаты содержат элементы, созданные с применением комбинаций различных материалов, свойства которых могут измениться при неправильном хранении.

Часто обработку металлических изделий и оборудования от коррозии проводят прямо на территории склада. При выполнении ее во избежание воздействия повышенной концентрации токсичных испарений необходимо проветривание помещения в течение 1-1,5 суток.

Выводы и полезное видео по теме

Ролик демонстрирует организацию вентиляции складского комплекса:

Устройство установки для удаления опилок в отдельную вытяжку:

Четкое соблюдение требований нормативных документов по вентиляции складского помещения позволит создать микроклимат, необходимый для качественного хранения продукции. Многообразие предлагаемого оборудования поможет реализовать практически любую конфигурацию системы с учетом требуемого режима и конструктивных особенностей здания.

Источник: http://sovet-ingenera.com/vent/raschety/ventilyaciya-sklada.html

Вентиляция складских помещений — требования, нормы и СНиП

Те правила, которые применяются при обустройстве системы вентиляции в жилом помещении, не могут использоваться и для складских помещений.

Тут нужно учитывать то, что в жилом помещении будут находиться люди, тогда как на складе обычно храниться продукция с ограниченным сроком годности. На этот срок влияет и работа системы вентиляции. Качественные системы позволяют держать на уровне температуру воздуха и его влажность, что также очень важно.

Требования к вентиляции складских помещений

Проектирование складов происходит с уклоном именно в качественный воздухообмен – все технические параметры прописаны в соответствующих законодательных актах.

Но даже если бы их не было, то в интересах предприятия сделать так, чтобы хранимая продукция хранилась без ущерба как можно дольше. Все требования к вентиляции складских помещений можно условно разделить на две категории: это требования к хранению продукции и к экономии энергии.

Чтобы хранимые товары или предметы сохранялись как можно дольше, помещения должны качественно проветриваться и находиться в чистоте. Обращать внимание нужно на влажность воздуха, которая не должна превышать 70%.

Отклонение от установленных норм, даже на некоторое время, является недопустимым. К самой системе есть несколько особых требований, в частности, она должна изготовляться из материалов, устойчивых к воспламенению. Также устройства распределения воздушных потоков должны быть защищены от осадков.

Что касается экономии энергии, то вентиляция складских помещений не может иметь у себя активных подключений других вентиляционных шахт. Работа системы должна быть корректной, на что влияет и теплоизоляция склада.

Все перечисленные требования потребуется выдерживать еще на этапе строительства склада, так как альтернатива в виде кондиционера или тепловой установки не поможет обеспечить сохранность хранимого товара.

Вентиляция складских помещений нормы и СНиП

Все проектно-строительные работы обязательно регламентируются строгими нормативами.

Выделить можно следующее:

1. Во время работ придется следовать нормативам из НТП-АПК «Нормы проектирования баз и складов»
2. Из СниП можно выделить «Пожарную безопасность зданий», «Тепловую защиту зданий», «Складские помещения», «Отопление и вентиляция».
3. Также есть ГОСТы, среди которых можно назвать «Общие требования к воздуху рабочей зоны».

Нужно понимать, что все документы, которые затрагивает вентиляция складских помещений снип, влияют на параметры помещения, на его архитектуру. В свою очередь, вентиляция складских помещений нормы определяет, какой должна быть сама система вентиляции помещения.

Какая система может использоваться на складе?

Тут все зависит от специфики складского помещения, от специфики хранимого товара.

Выделить можно такие виды систем, как:

1. Естественная вентиляция, для которой нужно использовать специальное тепловое оборудование. Грязные потоки воздуха удаляются за счет поддержания разности в плотности воздушных масс.
2. Достаточно часто используются приточно-вытяжные установки, которые всегда имеют две задачи. Они одновременно удаляют так называемый грязный воздух и подают свежий. В качестве такой системы может выступать как простая шахта или полноценная канальная система.
3. Под сферой вентиляции принято понимать установки, которые обеспечивают обмен воздуха только на определенном локальном участке. Обычно ее устанавливают вместе с основной системой там, где это больше всего требуется. Например, таким местом может являться область возле холодильного оборудования или котельной.
4. Иногда на складе может использоваться только приточная или только вытяжная система вентиляции. Иногда полноценную систему установить по ряду объективных причин не получается, и тогда приходиться настраивать ее только на приток или отвод воздуха. Оставшуюся задачу выполняет электрооборудование.

Достаточно часто на выбор типа системы определяющее значение оказывает именно площадь складского помещения.

Вытяжная вентиляция складских помещений

Некоторые установленные на законодательном уровне нормы и правила заставляют владельцев складского помещения делать выбор между теми или иными приоритетами. Но есть приоритеты, которым должна отвечать вытяжная вентиляция складских помещений.

Это эффективность, которая заключается в достаточной пропускной способности установки при минимальных затратах. Сооружение должно быть долговечным, соответственно, на него не должны влиять существующие негативные факторы от деятельности склада. Система очистки воздуха должна потреблять минимальное количество энергии, чтобы ее использование было оправдано с экономической точки зрения.

Какими качествами должна обладать выбранная система?

При проектировании установки нужно решать несколько важных вопросов, в частности, защиту от осадков, простоту сборки и простоту дальнейшей эксплуатации. Очень важно выполнять расчет вентиляции последовательно, то есть, сначала определяется объем поступающего воздушной массы, требуемой для работы склада.

Именно от этих значений нужно отталкиваться при выборе пропускной способности установки. Во время расчета нужно тестировать склад на предмет уровня влажности воздуха, температуры и насыщения вредными газами.

Иногда не удается достичь баланса между притоком и забором воздуха, и тогда нужно делать выбор именно в пользу притока — за поступлением воздуха всегда должен оставаться приоритет. Дополнительные средства, такие как вентиляторы, помогут восстановить этот баланс.

Особенности естественной и принудительной вентиляции

Проветривание склада естественного характера является наиболее дешевым и доступным способом обеспечения качественного воздухообмена. Если у основания склада и наверху есть окна, то грязный воздух будет выходить.

Другое дело, что этот способ подходит только для помещения с небольшой площадью. Если же рассматривать достаточно крупные комплексы, то естественная вентиляция будет иметь должный эффект только на локальных участках.

Что касается принудительной вентиляции, то тут нужно использовать доступные инженерные механизмы, например вентилятор или более крупные установки с электродвигателем. Такой способ проветривания хорош тем, что можно регулировать воздухообмен, сделать локальную вентиляцию. Но подобный способ уступает полноценной системе, так как вентиляторы способны только забирать воздух.

Источник: http://vent-vozduh.ru/sklad/ventilyatsiya-skladskih-pomeshhenij.html

Как организовать эффективную вентиляцию склада: схемы для хранения разных видов продукции

Складское помещение обязательно должно иметь определенный микроклимат. Существенные отклонения от нужных условий легко могут привести к порче имущества, которое будет храниться на складе.

Кроме системы отопления, огромнейшее значение в этом вопросе имеет еще и правильная вентиляция.

Насколько важен оптимальный микроклимат на складе?

Любая продукция — от фруктов и до химических реактивов — требует определенных условий для длительного хранения.

Если нужные условия не будут поддерживаться — это может привести к плачевным последствиям:

• может портиться внешний вид хранящихся товаров (к примеру, если это неокрашенный металл — при повышенной влажности он может ржаветь);
• могут ухудшаться характеристики хранящихся товаров (к примеру, если это пиломатериалы, то при повышенной влажности они могут отсыреть);
• некоторая продукция может портиться вплоть до того, что ее можно будет только выбросить (к примеру, хранящиеся овощи при неподходящей влажности и температуре могут быстро сгнить).

Какую задачу выполняет система вентиляции склада?

Вентиляционная система в таких зданиях выполняет такие задачи:

1. Поддерживает оптимальный уровень влажности и температуры.
2. Обеспечивает свежим воздухом персонал складского комплекса.
3. Удаляет вредоносные вещества, которые выделяют (или могут выделять) хранящиеся товары (к примеру — если это склад ГСМ или лакокраски).
4. Устраняет посторонние запахи. Это важно и для комфорта и безопасности персонала, и для сохранности продукции: часть товаров может «напитаться» запахами от других изделий.

Категории складов по требовательности к микроклимату

В зависимости от хранящейся продукции — товары имеют разные требования к микроклимату и к степени защиты.

Пример вентсистемы складского помещения

В этом плане все виды складов можно разделить на 4 категории:

1. Четвертая категория, защита только от осадков (навесы). Никакой защиты от высокой/низкой влажности и высокой/низкой температуры — нет (или есть, но минимальная). Подходят для навалочных/крупногабаритных грузов. Естественно, что для навеса никакой вентиляции быть не может — стен нет, все открыто.
2. Третья категория, защита от осадков и высокой температуры. Полузакрытый склад — навес с легкими стенами, которые защищают от прямых солнечных лучей.
3. Вторая категория — закрытый склад, защищающий товар от осадков, высоких и низких температур. Обогреваемое помещение, в котором влажность не контролируется (или контролируется неточно, с большой погрешностью). Вентиляция в таких комплексах уже может обустраиваться.
4. Полная защита — закрытый склад, в котором контролируются все важные показатели: температура, влажность, кратность воздухообмена. Обустройство вентиляции обязательно.

Нормы микроклимата для складов разного назначения

Как уже упоминалось, норма кратности воздухообмена зависит от того, что будет храниться на складе.

Приведем конкретные цифры:

Что влияет на проектирование системы?

Проектирование вентсистем должно выполняться индивидуально для каждого здания, с учетом ряда факторов.

Если речь идет о складском комплексе, основными факторами являются:

1. Тип хранимой продукции и требуемый для нее микроклимат. Для разных товаров нужны разные условия хранения (температура, влажность, скорость удаления воздуха). Поэтому склады изначально делятся по назначению, и предназначаются только для определенных товаров.
2. Будут ли на складе храниться вредные/опасные вещества? Если да, то в обязательном порядке потребуется аварийная система вентиляции, а основная система — должна будет иметь достаточную интенсивность.
3. Объем здания и объем отдельных помещений (периметр и высота потолков). От этого зависит и объем воздуха, который нужно будет обновлять и нагревать.
4. Планировка и количество помещений. В одном большом помещении вентсистема обустраивается иначе, чем в здании с большим количеством отдельных комнат.
5. Сезонность использования: будет ли склад использоваться круглый год, или только в определенные месяцы? К примеру, он может предназначаться только для хранения фруктов и овощей на осень и зиму.

Какие нормативные документы используются?

При проектировании и строительстве вентсистем для складов должны соблюдаться определенные стандарты из нормативных документов.

Нормативные документы «общего» назначения:

1. СНиП 21-1-97 «Пожарная безопасность зданий и сооружений.

Источник: https://ventihome.ru/dlya/nezhilyh/ventilyaciya-sklada-vozduhoobmen.html

Вентиляция склада

Типы объектов (решения) ›

Вентиляция склада – это одно из ключевых требований по обеспечению сохранности товаров в складских помещениях.

Оптимальный режим хранения разрабатывается для каждой конкретной группы товаров и описывается в соответствующей нормативной документации (например, «Проект приказа Росалкогольрегулирования …» для складов алкогольной продукции, «Инструкция N 9-7-88» для зерна и круп, «Ведомственные строительные нормы …» для хранения строительных материалов и пр.).

Наши преимущества:

10

10 лет стабильной и успешной работы

500

Выполнено более 500 000 м2

₽

Почему у нас лучшая цена?

100

100% контроль качества

5

5 лет гарантии на выполненные работы

1500

1500 м2 площадь собственных складских помещений

Существует несколько основных способов организации складских помещений:

• Складские помещения простейшего типа — защита от атмосферных осадков под навесом.
• Предохранение от воздействия атмосферных осадков и высоких температур в утепленных складах.
• Защита от низких температур в утепленных отапливаемых складах.
• Предохранение товара от воздействия высоких и низких температур, температурных перепадов и колебаний влажности в складах с искусственно поддерживаемым микроклиматом.

Требования к хранению

Для корректного хранения большинства групп товаров необходимы капитальные строения. Складские помещения должны быть сухими, чистыми, хорошо проветриваемыми, без посторонних запахов.

Относительная влажность в помещении должна составлять от 50 до 70%, температура – от +5 до +180 С. Контроль температуры и влажности осуществляется ответственными сотрудниками (лаборатория, ОТК).

Резкие колебания температуры и влажности даже в пределах допустимых диапазонов недопустимы – стабильность показаний обеспечивается системами вентиляции, отопления и кондиционирования.

Требования экономии энергии

Требования максимальной экономии энергии официально закреплено в Постановлении по тепловой защите зданий, разработанном на основе действующего Закона об энергии, а также в известном Федеральном законе о воздушных выбросах.

С учетом этого требования должны проектироваться и создаваться все системы инженерного оборудования зданий и складов.

На фоне повышенного внимания к теплоизоляции возводимых объектов все большее значение приобретает техника вентиляции и кондиционирования воздуха, прежде всего во вновь строящихся зданий. Эти системы обязаны в полной мере соответствовать уровню техники.

В то время как обычные отопительные установки обусловливают лишь тепловой режим здания, системы кондиционирования воздуха способны выполнять более широкие специальные задачи по качеству воздуха помещений, оказывая влияние не только на его температуру, но также на влажность и чистоту. Тем самым, безусловно, вносится существенный вклад в дело сохранения здоровья и работоспособности человека, причем одновременно достигается и другой положительный эффект, а именно решается проблема защиты зданий от скоплений влаги в стенах конструкций и на самих стенах и заметно повышается звукоизоляция строений. По соображениям гигиены и с учетом ряда физических аспектов из области строительного дела необходимо в обязательном порядке отводить из помещений воздух, пропитанный влагой и содержащий вредные вещества и запахи.

Решение технических проблем вентиляции

Для решения связанных с вентиляцией технических проблем существует множество разных возможностей.

При этом, выбирая ту или иную установку, приходится учитывать особые граничные условия, относящиеся к данному зданию или помещению, ибо только решение применительно к конкретной проблеме даст искомый результат — экономичный, экологически чистый, энергосберегающий способ строительства.

Поэтому все инженерные коммуникации, системы оборудования зданий, и техника кондиционирования воздуха в частности, непременно должны рассматриваться в тесной связи с архитектурно-строительными решениями строящегося объекта.

От чего нужно отталкиваться при выборе вентиляционной системы?

Каждый заказчик хочет не только сэкономить, но и добиться максимальной эффективности.

  Для правильного выбора комплектных установок (систем) либо их отдельных элементов необходимо обладать определенной информацией, в большей или меньшей степени характеризующей эти установки.

Речь идет прежде всего об объемных расходах воздуха; мощности, идущей на нагрев и охлаждение; разностей давлений.

Отталкиваться нужно и от площади помещения, высоты потолков, количества помещений с разными температурами, степени загрязнения воздуха, расчетного уровня шума.

Но один из основных факторов является то, что вы собираетесь хранить на складе.

Например если это склад с продовольствием, то важно учитывать санитарные нормы хранения, постоянную температуру воздуха, определенную влажность.

По санитарным нормам желательно установить вентиляцию таким образом, что бы обеспечить 100% обмен воздуха в течении 1 часа.

Виды вентиляции

• обогрев приточного воздуха электричеством
• обогрев приточного воздуха водой

Преимущества и недостатки той или иной установки

Приточно-вытяжная установка с электрическим нагревателем

Как правило в такую установку монтируется рекуператор, делается это для уменьшения затрат электро-энергии. Разумным решением установки рекуператора на складском помещении от 1000 м2. Рекуператоры бывают роторные и пластинчатые.

Как правило большинство используют пластинчатые рекуператоры, из-за его не сложного устройства, небольшой стоимости, и высоким КПД.

Недостатком является обмерзание пластит при низких температурах, в таком случае лучше установить роторный рекуператор.

Приточно-вытяжная установка с водяным нагревателем

Для установки такой системы необходимо иметь свою котельную, или собственную трассу с горячей водой (90-70 Со) Изначальная стоимость установки  будет дороже чем ПВУ с электрическим нагревателем, но в дальнейшем его эксплуатация не только себя окупит, но и будет экономить ваш бюджет.

Так же при желании заказчика могут быть установлены секции охлаждения в ПВУ с водяным и электрическим нагревателем.

Воздушно-тепловые завесы

Установка воздушно тепловых завес необходима как минимум при въезде на склад. Они устанавливаются над воротами.

 Если у вас склад разделен на разные помещения с разной температурой, то необходимо между ними установить воздушно-тепловые завесы.

Отопление складов

Отопление складов важная часть при проектировании склада, система отопления должна располагается в легко доступном месте, для его непосредственного обслуживания. Системы отопления бывают воздушные и водяные.

Водяное отопление устанавливается как правило вдоль стен, где проходит отопление, что позволяет быстро и удобно установить его. Минусом является медлительность перепада температур.

Воздушное отопление используется повсеместно и подключается к приточной системой вентиляции, что позволяет нам обеспечить склад теплом и свежим воздухом за небольшой промежуток времени.

Цели и задачи

Задачи, которые могут быть реализованы путем монтажа в одном или нескольких помещениях, а так же в зданиях в целом, всегда определяются требованиями, предъявляемыми к качеству микроклимата на том или ином объекте. Одна из важнейших задач состоит в замещении отработавшего воздуха свежим( т.е. воздухообмене) . Благодаря весьма простым способам вентиляции здесь уже достигнуты достаточно хорошие результаты.

О воздухообмене

Воздухообмен – это процесс замены отработанного (загрязненного, нагретого) воздуха чистым для создания оптимального микроклимата в складском помещении. Различают естественный и искусственный воздухообмен.

Естественный воздухообмен осуществляется за счет перепада давления внутри и снаружи воздуха – без применения специального оборудования. Он осуществляется путем естественного проветривания (через окна, форточки) – аэрации, а также за счет движения потоков воздуха через щели и поры в стенах, окнах, дверях и кровле – инфильтрация.

Искусственный воздухообмен осуществляется под воздействием специального оборудования, объединенного в системы вентиляции и кондиционирования.

Кратность воздухообмена – показатель, определяющий, сколько раз в час требуется полностью заменить весь воздух в помещении, чтобы достичь допустимых параметров санитарно-гигиенических норм в части загрязненности воздуха (ПДК).

Кратность воздухообмена N определяется по формуле: N = V / W раз в 1 час., где:

• V (м3/ч) – необходимое количество чистого воздуха, поступающего в помещение в течение 1 часа;
• W (м3) – объем помещения.

Классификация вентиляционных систем, подходящих для разных складских помещений

Вентиляция обеспечивает:

• Воздухообмен для комфортных условий работы.
• Обогрев или охлаждение помещения для соблюдения условий хранения товара.
• Устранение посторонних запахов, избытка влажности, сырости.

В зависимости от конструктивных особенностей складского помещения и необходимого режима хранения товаров различают несколько обширных групп вентиляционных систем. Они классифицируются:

• По типу – естественные и искусственные.
• По сфере действия – местные и общеобменные.
• По назначению – приточные и вытяжные.
• По конструкции – бесканальные и канальные.

Конструкционные отличия в разных типах вентиляционных систем

Естественные и искусственные системы вентиляции.

Естественная вентиляция складских помещений осуществляется за счет конструкционных особенностей здания и расположения воздуховодов, для искусственной вентиляции используются специальные механические приборы. Чаще всего применяются смешанные системы – с элементами механической и естественной вентиляции.

Приточная, приточно-вытяжная и вытяжная вентиляция.

Задача приточной вентиляции – подать в помещение чистый воздух параллельно с вытеснением загрязненного либо предельно холодного/горячего воздуха.

Вытяжная вентиляция, напротив, обеспечивает отток из здания загрязненного либо нагретого воздуха. Взамен него в помещение поступает свежий воздух, который зачастую дополнительно очищают либо нагревают.

Общеобменная и локальная вентиляция

Общеобменная система вентиляции обеспечивает необходимый микроклимат в масштабах всего склада, местные системы выполняют точечные вмешательства (к примеру, удаление загрязненного воздуха на конкретном участке).

Канальные и бесканальные системы вентиляции

Канальная система вентиляции характеризуется значительным количеством воздуховодов, по которым навстречу движется чистый и отработанный воздух. В бесканальных системах подобных воздуховодов нет, чаще всего в них используются вентиляторы, встроенные в стены, потолки или перекрытия. Естественное проветривание также относится к бесканальной системе вентиляции.

Принцип создания перепадов давления, применимо к складу

Перемещение воздуха при естественной вентиляции осуществляется за счет давления, создаваемого вследствие разницы температур внутри и снаружи складского помещения.

Аэрация успешно используется в тех случаях, когда нет необходимости в дополнительной очистке приточного воздуха.

При этом обязательным условием успешного воздухообмена является высокий перепад по высоте между воздухозаборником и дефлектором, выпускающим отработанный воздух – разница в высоте должна быть не менее 3 метров.

Естественная вентиляция применительно к складам

Естественная вентиляция проста в использовании и не требует дополнительных экономических затрат по обслуживанию.

При разработке системы воздуховодов необходимо тщательно рассчитать их расположение (длина горизонтальных участков не должна составлять более 3м), высоту и расположение вентиляционных шахт, розу ветров и метеорологические данные региона – естественная вентиляция очень сильно зависит от атмосферных показателей может оказаться малоэффективной, если ПДК пыли, газов или взвесей превышает 30% от санитарной нормы либо требуется дополнительная очистка воздуха.

В большинстве случаев система естественной вентиляции создается как дополнение к общеобменной принудительной вентиляции. Различают следующие виды естественной вентиляции:

• Инфильтрация – неорганизованная вентиляция, выполняется за счет естественного воздухообмена между помещением и наружным пространством через воздухопроницаемые стены, ограждения, кровлю. Для складских помещений значение инфильтрации полуторакратно воздухообмену.
• Вытяжная – отвод воздуха выполняется посредством отводящих каналов. Компенсировать отток воздуха может инфильтрация.
• Приточно-вытяжная вентиляционная система обеспечивает циркуляцию воздуха в помещении: вводит чистый воздух через технические проемы в стенах и отводит отработанный воздух через вытяжные фрамуги или шахты.

Основные правила по монтажу естественной приточно-вытяжной вентиляции

• В теплое время года технические проемы для притока воздуха снаружи помещений должны располагаться на высоте 0,3 – 1,8 м от пола.
• В зимнее время года проемы устанавливаются: в складах высотой менее 6м – на уровне 3м от пола и выше; в складах высотой более 6м – не ниже 4м от пола.
• Рекомендуемое расположение вытяжных элементов – не менее 50 см выше конька крыши.

Механическая система вентиляции применительно к складу

Механическая (принудительная) система вентиляции значительно практичнее и надежнее, чем естественный воздухообмен:

• Создание необходимых условий хранения товара в любое время года вне зависимости от температуры внутри и снаружи помещения.
• Возможность дополнительной очистки, увлажнения, нагрева либо осушения воздуха.
• Отвод воздуха на любые необходимые расстояния от склада.

Для каждого складского комплекса вентиляционная система разрабатывается индивидуально. Комплекс может включать следующие элементы:

• Вентиляторы. Техническая основа любой принудительной вентиляции. Различают осевые, радиальные и диаметральные агрегаты. Каждый тип конструкции имеет свои особенности и оптимальные условия применения.
• Вентиляторные агрегаты. Среди широкого ассортимента моделей встречаются конструкции, предназначенные для установки на крышах или в вентиляционных каналах.
• Вентустановки приточно-вытяжные, вытяжные, приточные.
• Воздушно-тепловые завесы обустраиваются в промышленных помещениях, складах, открытых площадках.
• Шумоглушители снижают уровень шума в процессе работы вентиляционных установок.
• Воздушные фильтры очищают приточный воздух до уровня, установленного санитарными нормами.
• Воздухонагреватели (электрические, водяные) нагревают приточный воздух для создания благоприятных условий в помещении.
• Воздуховоды служат для транспортировки воздушных масс.
• Регулирующие и запорные устройства.
• Воздухораспределительные устройства (решетки, плафоны, щелевые воздуховоды и пр).
• Специальная тепловая изоляция.

Нормы вентиляции складов

При проектировании системы вентиляции следует руководствоваться строительными нормативными документами и требованиями к условиям хранения той группы товаров, что планируется размещать на складе. Из проектной документации обязательно необходимо учесть требования:

• НТП-АПК 1.10.17.001-03 «Нормы технологического проектирования баз и складов общего назначения предприятий ресурсного обеспечения»

Источник: https://www.air-ventilation.ru/Ventilyatsiya-sklada.htm

Что нужно знать о вентиляция склада?

Что нужно знать о вентиляция склада?

Хранение материальных ценностей на складе требует соблюдения определенных условий. К ним относятся:

Защита от атмосферных проявлений.

Поддержание определенной температуры.

Обеспечение надлежащего воздухообмена.

В большинстве случаев обогрев и вентиляция складских помещений совмещаются в единую систему, что упрощает задачу и снижает затраты. Создание необходимого микроклимата обеспечивает целостность материалов или товаров, исключает потери при хранении. Существует 4 категории складских помещений, различающихся по уровню обеспечения микроклимата:

Защита только от осадков (навес).

Защита от осадков и высоких температур.

Защита от низких температур, обогреваемые складские помещения.

Обеспечение полной защиты – перепады температур, влажности, создание заданных условий для определенных групп товаров.

Создание условий хранения практически полностью возлагаются на вентиляционную систему, которая имеет наибольшую эффективность для больших площадей.

Нормы и требования СНиП

Согласно нормам СНиП, для обеспечения условий, при которых может быть обеспечена достаточная вентиляция склада, кратность воздухообмена должна быть равна единице, т.е. объем воздуха должен меняться один раз в течение часа.

При этом, если на складе имеются испаряющиеся или легковоспламенимые жидкости, предметы или материалы с резким запахом, а также при использовании автопогрузчиков на двигателях внутреннего сгорания, кратность соответственным образом увеличивается.

Для вентиляции складов обычно используется приточная вентиляция с удалением избытков воздуха через неплотности ограждений – входные или оконные проемы, технологические отверстия и т.д.

Часто встречается обратная картина – применяется вытяжная вентиляция с поступлением свежего воздуха через неплотности. Выбор того или иного варианта обусловлен спецификой хранимого товара, физическими или химическими свойствами.

Кроме того, выбор типа вентиляции во многом зависит от наличия погрузочных или вспомогательных механизмов, работающих на дизельном топливе или бензине.

Оборудование

Для полной вентиляционной системы склада используется комплекс, состоящий из вентиляционной установки, калорифера, систем рекуперации, фильтрации, кондиционирования и увлажнения воздуха.

Часто применяются местные вентиляционные системы, осуществляющие дополнительную вытяжку на участках с высокой вероятностью образования ядовитых или огнеопасных скоплений. Такие системы работают параллельно с общеобменными, выполняя свои функции по мере необходимости.

В целом, используется такое же оборудование, как и для систем промышленных или общественных зданий и сооружений.

Расчет

За основу расчета системы вентиляции складского помещения принимается его объем. То есть, нижний предел производительности вентилятора может быть вычислен по размеру склада – при 1-кратном воздухообмене производительность вентилятора равняется объему помещения.

При этом, кратность воздухообмена может быть поднята до 5, например, при хранении ядовитых испаряющихся веществ. Расчет по кратностям наиболее распространен, но помимо него имеется методика расчета по числу работающих людей.

Для складов, где постоянных рабочих мест может и не быть, такая схема не всегда может быть использована, но в некоторых случаях такой расчет обязателен. Нормы воздухообмена на 1 человека:

60 куб.м /час – для постоянной работы.

30 куб.м./час – для временной работы до 2 часов.

Например, для склада, в котором работают 2 кладовщика, 4 грузчика и 2 водителя погрузчиков потребуется 480 куб.м./час. При этом, не следует это значение принимать за основу, если по другим параметрам требуется большая производительность.

Важно! При объеме склада, превышающем нужный объем воздуха для работающих людей, производительность вентиляции принимается по наибольшему значению.

При наличии погрузчиков на ДВС потребуется обеспечить удаление выхлопных газов. В этом случае требуется учитывать потребность в притоке воздуха на ассимиляцию вредностей от работы двигателей.

В качестве примера рассмотрим расчет вентиляции склада площадью 300 кв.м., высота потолков – 4,5 м. Работают 2 человека, на хранении находится лакокрасочная продукция.

Находим объем помещения:

V=300•4,5=1350 куб.м.

Кратность воздухообмена для складов с химреактивами – 2. Соответственно, производительность вентиляционной системы должна составлять:

P=1350•2=2700куб.м./ч.

Санитарная норма на 2 работающих:

60•2=120куб.м./ч.

Производительность системы, найденная по кратностям, вполне удовлетворяет санитарные нормы воздухообмена для 2 человек.

Вентиляция складских помещений обеспечивает необходимый микроклимат, способствующий сохранности ТМЦ, создающий условия для нормальной работы людей.

Выбор определенной схемы вентиляции и используемого оборудования зависит от категории склада, его объема, характеристик и условий хранения находящихся на складе ТМЦ, наличия вспомогательных механизмов, работающих на ДВС и от количества постоянных или временных рабочих мест.

При этом, большинство складских помещений вентилируется по упрощенной схеме, зачастую используется обычная аэрация – естественный приток воздуха через проемы или неплотности.

Полноценная система с обогревом (или охлаждением) воздуха, фильтрацией приточной струи и системами дымоудаления применяется для складских помещений, в которых хранятся требовательные к микроклимату ТМЦ, нуждающиеся в обеспечении определенных условий – продукты питания, лакокрасочная продукция, медицинские препараты и т.д.

Расчет вентиляции для таких складов направлен на обеспечение оптимальных условий хранения товаров и работы людей. Для этого производится расчет по всем параметрам – по кратностям, по числу людей, дополнительным требованиям.

Из полученных значений выбирается наибольшее, оно и будет определять необходимую производительность системы вентиляции.

Купить оборудование для вентиляции склада можно позвонив нам по бесплатному телефону 8-800-200-02-85, либо отправив заявку на info@rsvgroup.ru

Источник: https://RSVgroup.ru/ventilyatsiya/ventilyatsiya-sklada.html

Как известно, все складские помещения служат для временного хранения сырья, продукции и материальных ценностей. Так как на большинстве складов не предполагается постоянное присутствие большого скопления людей, то среди обывателей бытует ошибочное мнение, что вентиляция складских помещений — не самый обязательный элемент инженерных сетей. На самом деле, именно от грамотного проветривания во многом зависит сохранность продукции, ее качество и потребительские свойства в конце срока хранения.

Классификация вентиляционных систем

Существует различные типы систем воздухообмена, которые классифицируют:

• По назначению. Существуют приточные и вытяжные схемы воздухообмена. Приточные отвечают за доставку извне чистого воздуха, вытяжные – удаляют отработанные воздушные массы за пределы строения.
• По конструкции. Различают канальные и бесканальные. Канальные, отличаются разветвленной сетью воздуховодов, по которым перемещаются воздушные массы. Бесканальные воздуховодов не имеют, а вентиляционное оборудование монтируется непосредственно в стенах и перекрытии строения.
• По способу перемещения воздушных масс. Воздух по строению может перемещаться посредством естественного перепада температур между улицей и складом, а также благодаря применению вентиляционного оборудования. Исходя из воздействия на воздушные массы, проветривание может быть с естественным или с механическим побуждением
• По использованию. Все вентиляционные системы делятся на местные и общеобменные. Местные – проветривают определенный участок складского помещения, а общеобменные – весь объем склада.

В зависимости от типа хранимого сырья или продукции, для создания определенной схемы воздухообмена может использоваться следующее оборудование: вентиляторы различной производительности; приточно-вытяжные установки; воздухонагреватели; различные фильтрующие элементы и пылеуловители. Иногда по требованию охраны труда вентиляционные системы оснащаются глушителями.

Задачи, которые должны решаться вентиляцией склада

Основной задачей, которую должна решать вентиляция склада является поддержание строго определенного температурно-влажностного, а также газового состава по всему объему строения.

В зависимости от условий хранения, типа хранимой продукции, загрузки складского помещения, системы обогрева, количества обслуживающего персонала, мощности основного освещения и категории складского помещения, требования к вентиляции складских помещений применяются совершенно разные.Например, на складе где на длительном хранении находится сельскохозяйственная продукция, при циркуляции воздушных масс необходимо поддержание постоянной температуры и состояния газовой среды. Именно поэтому наиболее привлекательной схемой проветривания для таких строений является комбинация принудительной вытяжной и естественной приточной вентиляции. В постройках, предназначенных для хранения резинотехнических, кожаных изделий, основное требование к вентиляции – не допущение повышения температуры выше 35 °С, поэтому наиболее подходящим вариантом будет приточно-вытяжная вентиляция с механическим побуждением.

Нормы и нормативные документы

Достижение определенных температурно-влажностных характеристик воздуха на складах осуществляется посредством использования целого комплекса оборудования, которое отвечает за создание циркуляции, обогрева, охлаждения, увлажнения или осушения воздушных масс. Как известно, использование и монтаж систем вентиляции складских помещений, СНиП разъясняет достаточно четко.

Среди целого комплекса документов, в проектировании используются нормы регламентированные:

• СНиП 41–01–2003;
• СНиП 23–02–2003;
• СНиП 23–01–99;
• СНиП 31–04–2001;
• СНиП 2.01.02–85;
• СНиП 21–01–97 ;
• ГОСТ 12.1.005–88.

Согласно СНиП 2.11.01-85 в специализированных сооружениях не связанных с хранением продуктов, выделяющих в воздух потенциально опасные газы и загрязнения, кратность воздухообмена должна равняться единице. В строениях где при хранении продукции присутствует загазованность воздуха, кратность воздухообмена может быть увеличена с учетом индивидуальных особенностей.

Следует понимать, что для каждого отдельного случая требуется определенная схема воздухообмена, выбор которой следует делать, руководствуясь санитарно-гигиеническими нормами. Особенно, следует учитывать требования к влажности и загрязненности воздуха. В большинстве строений для хранения продукции, где постоянно работают люди, санитарно-гигиеническими нормами предусматривается наличие общеобменной схемы проветривания с полной сменой всего воздуха 1 раз в час.

При выборе системы проветривания для продовольственного склада, не рекомендуется использовать естественный приточный воздухообмен, так как приточный воздух практически всегда содержит различные загрязнения, влияющие на качество продукции и сроки ее хранения.
