Вентиляция в теплом гараже своими руками

Вентиляция в гараже своими руками

Схема механической вентиляции

Схема естественной вентиляции

4. В отверстия вставляем трубы для притока воздуха

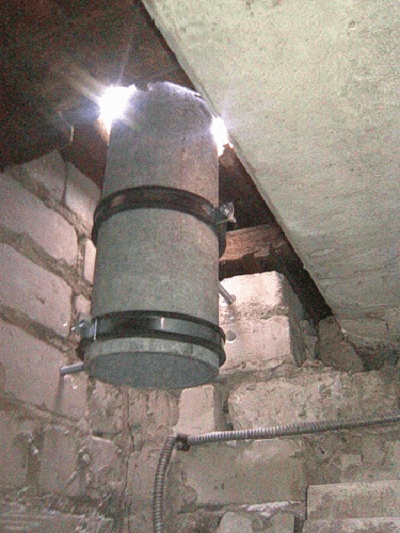

Установленные трубы

Защитный купол для трубы

Вентиляторы для удаления воздуха

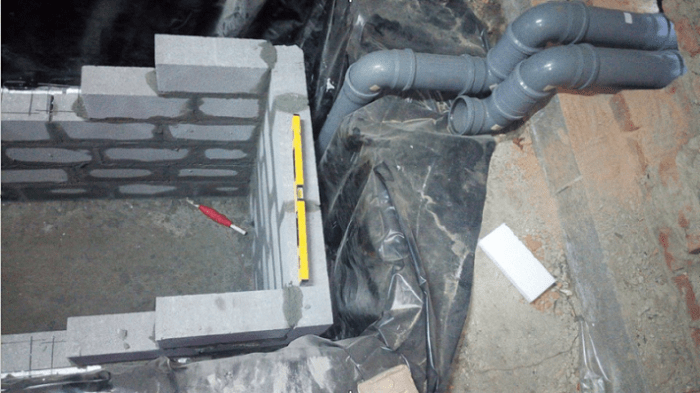

Смотровая яма

Рациональная вентиляция: делаем выбор

Современное оформление гаража — вентканал с вентилятором защищен решеткой

Еще на этапе составления проекта будущего дома для колесного транспорта нужно выбрать тип воздухообмена: естественный, механический или смешанный (комбинированный). Учитывается:

• число этажей (уровней) в гаражном помещении;
• количество авто;
• наличие смотровой ямы;
• геометрические размеры помещения;
• длина воздуховода;
• площадь гаража;
• вид строительного материала;
• количество подсобных помещений, пр.

В зависимости от выбора составляется схема с нанесением размеров, всех функциональных элементов системы вентиляции. Если в качестве эконом-варианта используется натуральный обмен воздухом (аэрация), то для организации параметров микроклимата в теплых гаражах оптимальной считается механическая вентиляция. Она относится к капитальным системам. Требует значительных материальных и физических затрат. Работы с выделением вредных веществ в воздух рабочей зоны (покраска, шлифовка, пр.) нужно проводить только с принудительным обменом воздуха, движущегося со скоростью не менее 2,5 м/с. Такая интенсивность движения не позволят накапливаться вредностям внутри гаража.

Инструменты и материалы

Чтобы сделать работу быстро, подготовьте заранее нужные материалы и инструменты:

• Мощный перфоратор;
• Угловая шлифмашинка;
• Теплоизолирующий материал и герметик;
• Решётки для защиты выходов каналов от грязи;
• Трубы из пластмассы или металла необходимого диаметра.

Кроме того, в зависимости от конструкции, возможно, потребуются вентиляторы:

1. Вытяжные канальные устройства – удобны в работе и доступны. Встроенные регуляторы позволяют менять интенсивность замены воздуха. Оптимальный диаметр – около 160 мм. Но дешевле и проще использовать изделия диаметром 120 мм.
2. Центробежные – лучше всего работают на вытяжку, но их сложней монтировать. Используют в основном в гаражах, где красят машины.
3. Вихревые – наиболее подходящие агрегаты для удаления дыма от сварки.

Для обычного гаража самый практичный вариант – вытяжной канальный вентилятор. Это устройство стоит недорого и хорошо выполняет своё предназначение.

Как правильно сделать вентиляцию самостоятельно

Подводя черту выше сказанному, можно поставить акценты над устройством вытяжки в гараже.

А они следующие:

• создание проекта;
• приобретение нужных материалов;
• утепление внутри гаража стен, потолка и ворот.

Главное при этом – понимание элементарных законов физики, поэтому при устройстве вытяжки к делу нужно подходить обдуманно. А особых навыков, в основном, здесь и не требуется

Если же заострить внимание на плане перед началом работ, то от его детализации будет зависеть простота всей системы циркуляции воздуха

Но зачастую он даже и не нужен. Например, если обустраивать гаражи без подвалов, вентиляция там будет несложная, при этом отдельный проект даже и не потребуется. Главное здесь – творческий подход и соблюдение элементарных правил при устройстве вытяжки.

Как сделать естественную вентиляцию своими руками

Рассмотрим, как сделать вентиляцию в гараже без помощи профессионалов. Перед началом работ строение необходимо утеплить, чтобы не допустить скопления конденсата внутри гаража.

Правила обустройства сети:

1. Приточное отверстие располагается не ниже 10 см от поверхности пола. Чтобы в него не попадал мусор, патрубок закрывается сеткой.
2. Для защиты от снега выводной патрубок приточки делать на высоте от 30 см относительно грунта.
3. Вытяжка располагается в верхней части строения напротив приточного отверстия. Лучше разнести точки по диагонали и как можно дальше друг от друга. Размещать вытяжку нужно на расстоянии в 10 см от кровли. Вывод минимум на 50 см выше горизонта крыши. Для защиты от осадков на выходной конец надеть грибок.

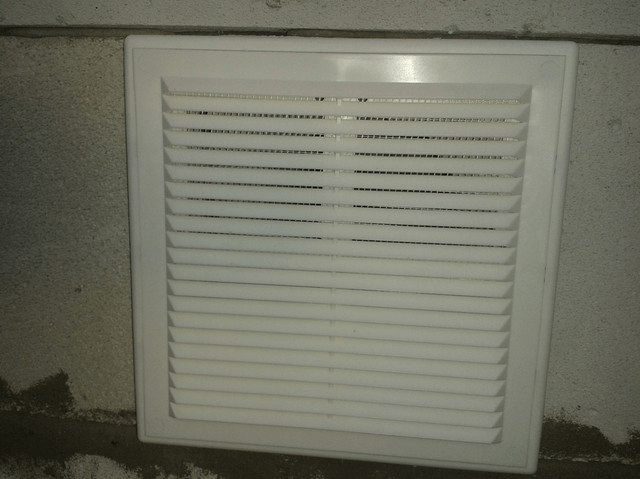

4. Приток допустимо организовывать решетками, вмурованными в стены гаража, ворот. Эффективный воздухообмен поддерживается при условии, что размер решеток больше сечения трубы вытяжки в 3 раза.

Выбор схемы вентиляции и расчет

Схема вентиляции в гараже своими руками выбирается под каждое индивидуальное помещение.

Условия:

• простота выполнения;
• доступность ремонта;
• максимальный воздухообмен;
• сниженные потери тепла;
• возможность переустройства сети.

Последний пункт обязателен, поскольку в летнее время хозяину может потребоваться установить вентилятор. В зимний период чаще всего надо перекрывать интенсивный доступ холодного воздуха.

Расчет диаметра вентиляционных каналов выполняется двумя способами:

1. По формуле на 1м2 площади принимается по 15 мм сечения трубы. Получается, что для площади в 10 м2 выбирают трубу диаметром в 150 мм.
2. По формуле: сумма сечения отверстий = 0,3% площади гаража. Такой расчет выполняется для одноканальной механической сети.

Естественная вентиляция в гараже особых расчетов не требует, важно выполнять правила:

• приточное отверстие расположить с наветренной стороны;
• выход приточки обустроить на расстоянии в 10 см от пола или в 30 см от грунта;
• сверху патрубок защитить решеткой;
• вытяжка располагается по диагонали как можно дальше от приточного отверстия;
• обустройство вытяжного патрубка не ниже чем в 10 см от потолка;
• вывод трубы воздуховода на расстоянии от 50 см выше горизонта крыши;
• воздуховод защитить грибком и сеткой.

Инструменты и материалы

Конструктивно сеть состоит из ряда элементов, которые потребуются мастеру:

• труба притока диаметром до 250 мм;
• труба вытяжки диаметром до 250 мм;
• емкость для сбора конденсата;
• сетки и решетки для патрубков;
• теплоизоляционный материал;
• герметик;
• перфоратор;
• доборные элементы.

Трубы подбирают по материалу в зависимости от назначения помещения. В бытовых стандартных гаражах применяют ПВХ изделия с армированием. Они обладают низким линейным расширением и прочнее продукции без армирования. Для строений с повышенными температурами практичнее брать стальные трубы, но только с оцинковкой или из нержавейки. Стоит это дорого, зато прослужат трубы дольше, чем без защитного покрытия.

Монтаж и проверка вентиляции

Монтаж вентиляции в гараже начинается с подготовки инструментов и нарезки труб. Для разрезания пригодится ножовка по металлу или пластику.

Как обустраивается вентиляция в гараже своими руками поэтапно:

1. Определить зоны размещения трубопроводов вытяжки и притока. Пробурить отверстия.
2. Зафиксировать вытяжной воздуховод. Нижний конец расположить в 1,5 м от пола – тут все зависит от высоты подвала. Внешняя часть трубопровода выводится наружу на 0,5-1,5 м выше точки крыши.
3. Установить вытяжную трубу. Можно сделать это сквозь пол гаража и кровлю. Допустимо выводить через стену. В этом случае устройство вентиляции в погребе гаража такое – нижняя часть выходного трубопровода расположена горизонтально. Она выходит через боковую стену за пределы строения, поднимается рядом со стеной гаража.
4. Установить приточный воздуховод. Тут нижняя часть заводится в смотровую яму или погреб. Заводить надо так, чтобы конец располагался в противоположной от вытяжки стороне. Фиксируется труба на расстоянии в 0,5 м от пола. Другой конец вывести наружу за стену гаража, расположив в 30 см от уровня грунта.

Теперь все отверстия закрываются сетками, верхний конец на крыше дополняется грибком. Для сбора конденсата под выходным патрубком ставится емкость.

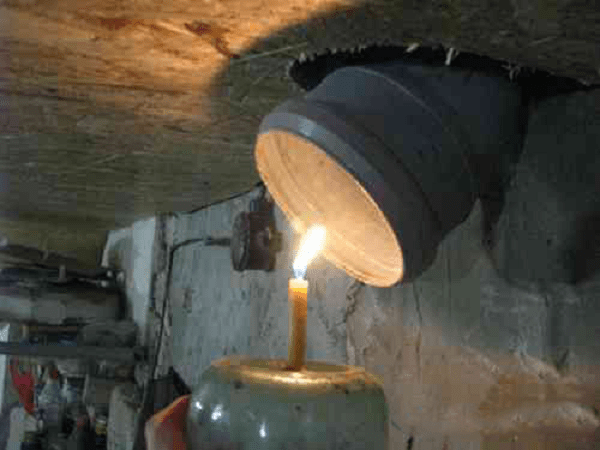

Проверить тягу поможет любой дымный прибор, например, пакля. Поднести к вытяжному патрубку дым, отследить, как среда вытягивается через трубопровод. Как правило, проблем с вытяжкой не бывает, а приточка организуется автоматически после удаления отработанной среды. Приточный воздуховод проверяется горящей свечой – поднести пламя к выходному патрубку, оно должно отклониться в сторону входящего потока.

Вентиляция в гараже своими руками

Для правильного монтирования вентиляции надо ознакомиться с нюансами монтирования основных типов систем.

Естественная

При устройстве естественной системы придерживаются следующих принципов:

• Приточная конструкция устанавливается на наветренной стороне на расстоянии 55 см от пола.
• Вытяжка устанавливается неподалеку от места соединения потолка со стенкой. При этом она должна находиться на 15 см ниже, чем потолочный шов.
• Отверстия для выведения воздуха размещают в противоположных углах гаража на разной высоте.

Принудительная

Монтаж принудительного вентилирования является непростым процессом и поэтому лучше заранее ознакомиться с его особенностями. Чтобы своими руками установить приточный клапан, придется:

• при помощи перфоратора в одной из стен просверлить отверстие и поместить в него трубу;
• на поверхности трубы закрепить решетку, чтобы в нее не попадал мусор;
• залить монтажной пеной полость между установленной трубой и стенкой.

При прокладке воздуховодов придерживаются следующих рекомендаций:

• в противоположных стенках устанавливают трубы для вывода воздуха;
• установленные трубы соединяют с вентиляционными воздуховодами.

Организация комбинированной вентиляции гаража

С помощью комбинированной системы можно в разы улучшить циркуляцию воздуха в гараже. Установка начинается с монтирования вытяжного вентилятора, который устанавливается на крыше. Также его можно разместить на одной из стен помещения.

Когда вентилятор будет установлен, в стене на высоте 60-70 см делается отверстие для поступления воздуха.

Вытяжка в подвале

Если в гараже имеется смотровая яма или подвал, придется устанавливать дополнительную вытяжку.

Сделать вытяжку в погребе просто, если заранее ознакомиться с нюансами ее монтирования. Чтобы улучшить в подвале циркуляцию воздуха, достаточно вмонтировать в потолок приточную трубу, конец которой выводится на улицу. Ее внутренняя часть должна углубляться внутрь всего на 25-35 сантиметров.

Вытяжная труба устанавливается в другом углу, она также должна выводиться на улицу. Чтобы повысить эффективность вентиляции в погребе, устанавливают дефлектор. Приспособление используется для усиления вытяжки воздуха из помещения при сильном ветре.

Для чего вообще нужна вентиляция гаража

Уверенность, а скорее, даже заблуждение многих автовладельцев в том, что в проветривании данное помещение не нуждается, запросто опровергают последствия неимения такого рода системы.

• В помещении образуется токсичная среда, способная отрицательно повлиять на здоровье владельца. Если вентиляционной системы не будет, то в гараже сформируется атмосфера, провоцирующая вялое состояние, мигрени или даже интоксикацию. Даже если вы не будете ощущать испарения от сжигания топлива, то есть концентрация их будет незначительной, в дальнейшем токсины будут накапливаться и обязательно дадут о себе знать.
• Сырость разрушающе воздействует на металлические элементы транспортного средства, а также на электронное оборудование. Более того, избыток влаги может навредить не только автомобилю, но и стенам, опорам из дерева и иным конструктивным элементам (на их поверхностях появится грибок).

Если вы оборудуете даже самую простую вентиляционную систему, то сумеете предотвратить все эти негативные последствия. Тем более что в соответствии со СНиПом 21-02-99 все постройки хозяйственного назначения обязательно должны оснащаться такими коммуникационными системами наравне с жилыми помещениями.

Если же ознакомиться с европейскими требованиями, то в соответствии с ними периодичность полного воздухообмена в гараже должна составлять не менее 6-10 раз за день. Также заметим, что вентиляцию, способную обдувать автомобиль и обеспечивать воздухообмен, необходимо устанавливать как в традиционные одноэтажные, так и в двухэтажные гаражные пристройки. Во втором случае речь идет об объектах с мастерской, расположенной сверху. Еще сюда относятся гаражи с смотровыми ямами. Словом, все помещения, находящиеся в гараже, должны проветриваться одинаково хорошо.

Помимо того, в обязательном порядке должна присутствовать автономная вентиляция погреба (при наличии такового), ведь если погреб изолирован, то циркуляция воздушных масс в нем не будет достаточной, чтобы устранять избыток влажности и сопутствующие ароматы.

Нормы вентиляции подвала многоквартирного дома (погреба)

Подвальное помещение в обязательном порядке нуждается в обустройстве естественного или искусственного воздухообмена. В противном случае скапливается сырость, что приводит к формированию плесени и грибка на стенах здания. Это оказывает неблагоприятное влияние на здоровье жильцов.

Дефицит притока свежего воздуха и оттока влажного неизменно приводит к накапливанию конденсата.

На уровень влажности также могут повлиять следующие факторы:

• низкий уровень изоляции от попадания влаги или ее полное отсутствие;
• частные дожди и неблагоприятные погодные условия в виде сырости, снегопадов и других;
• старая постройка, на стенах которой есть трещины – через них попадает жидкость внутрь;
• на стенах конденсируются пары, что вызвано постоянными перепадами температуры.

При неправильном обустройстве системы вентиляции все жители страдают. При этом возможно возникновение таких неблагоприятных явлений:

• духота – воздух в подвальном помещении становится тяжелым, удушливым, спертым;
• отделка и половое покрытие потрескаются из-за постоянной влажности и резкой смены температурных режимов;
• фасад постройки начнет трескаться, что может повлиять на срок ее эксплуатации;
• если нет дополнительного покрытия, на первом этаже пол начнет отставать и трескаться;
• продукты в погребе будут быстро отсыревать и портиться;
• из-за процессов гниения воздух застаивается, что приводит к распространению неприятных запахов в помещении.

Погреб принято обустраивать таким образом, чтобы помещение контактировало с внешней стеной жилого сооружения.

Исходя из перечисленных выше факторов, становится понятной необходимость обустройства вентиляции подвального помещения. Это требуется в обязательном порядке в соответствии с нормами гигиены

Особенно это важно для небольших построек, где требуется периодически освежать воздух

Эффективный воздухообмен позволит не только хранить продукты значительно дольше, но и исключит опасность образования плесени и грибка.

Механический воздухообмен

Принудительная вентиляция в гараже осуществляется за счет установки в отверстия для притока и вытяжки воздуха вентиляторов. Однако существуют и другие устройства, способные справляться с этой задачей.

Приведем лишь некоторые из них:

• Нагревательная лампочка. Ее установка производится в саму трубу. Благодаря ей происходит нагревание воздуха, а вследствие этого усиливается напор;
• Флюгер-диффузор. Крепится на трубу, выполняющую приточную функцию. Работает за счет напора ветра;
• Дефлектор. В отличие от флюгера-диффузора, устанавливается на вытяжке. Лучший обмен обеспечивается благодаря разжижению воздуха;
• Моноблок. Среди специалистов по вытяжке считается лучшим вариантом для обеспечения вентиляции в гараже. Благодаря этой системе у владельца появляется возможность контроля всего процесса воздухообмена. Воздухообмен, сделанный таким способом, будет самым эффективным по сравнению с естественным и комбинированным. Единственный минус – стоимость установки, которая может достигать 240 тысяч рублей и более.

Однако в некоторых случаях принудительная вентиляция в гараже своими руками может быть и совсем недорогой. Для этого нужно сделать то же самое, что и для установки естественной вентиляции: перфоратором проделать отверстия в противоположных друг другу стенах по диагонали и установить в них трубы. Далее на входные отверстия воздуховодов устанавливается по вентилятору.

Такая схема позволит регулировать воздухообмен в любое время года. Для того, чтобы зимой воздуховод и сам гаражный бокс не замерзали, можно поставить задвижки или регуляторы оборотов вентиляторов. А для сохранения помещения от влаги зимой специалисты советуют закрывать смотровую яму или погреб.

Виды вентиляции

Какой бы у вас ни был гараж, есть ли у него подвал или смотровая яма – вентиляция необходима обязательно.

Существует несколько видов вентиляции такого помещения.

Естественная

Естественная вентиляция – самый бюджетный вариант

Свежий воздух в гараж поступает из-за разницы температур на улице и внутри помещения. Для естественной циркуляции воздуха необходимо предусмотреть 2 вентиляционных отверстия – приточное и вытяжное. Обновление воздуха поможет ускорить дефлектор, размещённый в вытяжном отверстии. Поблизости от этого устройства создаётся участок низкого давления, что позволяет быстро удалять воздух.

Воздушные потоки перемещаются благодаря обычным физическим законам:

1. Разница в плотности холодного и нагретого воздуха.
2. Воздействие потоков ветра.
3. Перемещение воздушных масс в результате взаимодействия высокого и низкого давления.

При использовании естественной вентиляции не забывайте:

1. В летнее время циркуляция воздуха заметно снижается.
2. Из-за резкого изменения давления могут появляться сквозняки.
3. Необходимо постоянно контролировать состояние вентиляционных отверстий и при необходимости их чистить.

Такая вентиляция в основном подойдёт тем, кто не хочет тратить много денег.

Принудительная

Принудительная вентиляция требует тщательного проектирования

Даёт возможность частично или полностью отказаться от дополнительного обогрева гаража, доводя температуру воздуха до 5 градусов тепла. Приточная часть содержит в своём составе фильтр, вентилятор и электрокалорифер. Воздух удаляется из помещения с помощью осевого или канального вентилятора, который установлен в воздуховоде. Перед поступлением воздуха в помещение он проходит фильтр и подогревается калорифером. Удаление отработанного воздуха производится при работе канальных вентиляторов.

Принудительный воздухообмен во время проектирования требует правильных расчётов по точному определению необходимому сечению воздуховода, мощности вентилятора и других рабочих параметров. Чаще всего создают вентиляционные каналы сечением 160-180 мм

Для такой конструкции важно правильно поместить отверстия в разных концах помещения по диагонали

Комбинированная

Комбинированная вентиляция отличается от естественной наличием дополнительного оборудования

Разновидность естественной вентиляции, она отличается только удалением отработанного воздуха – процесс происходит с помощью дополнительного оборудования. При этом способе на вытяжном отверстии ставят электровентилятор. Способ проветривания независим от изменений природы и требует меньших затрат, чем принудительная вентиляция. Минус этого метода в том, что поток воздуха не очищается и не подогревается, а за вентиляционными каналами нужно постоянно следить и очищать их от грязи и наледи.

Приточная

Приточная вентиляция не удаляет отработанный воздух, а обновляет его

В этом названии слово «приточно» сообщает, что основная функция вентиляции заключается не в удалении отработанного воздуха, а только в обновлении его объёма с помощью закачки свежего.

Конструкция такой вентиляции выставляет собственные требования:

• Вентиляционные выходы, в отличие от вытяжной системы, должны находиться невысоко, в идеале – максимум на высоте 30-50 см от пола.
• Выходы в этой системе нужно делать в 2 раза шире, чем при устройстве вытяжной вентиляции.
• Каналы нужно размещать так, чтобы потоки ветра почаще задували в них. Поступление свежего воздуха в помещение удобней всего организовать, установив внизу ворот решётку. Если у вас длинный гараж, то лучше всего разместить вентиляционные каналы в длинной стене по центру гаража.

В стене в подходящем месте проделывают отверстия, а в них устанавливают гофрированные трубы. Учтите, что для хорошей производительности такой системы необходимо создать максимальную разность высот между каналами, для этого придётся найти длинную трубу. Но при низкой кровле гаража можно сделать гофрированную трубу выше, удлинив её пластиковой трубой. В результате мы сможет получить необходимую разность высоты.

Пошаговая монтажная инструкция

Рассмотрим для примера последовательность монтажа комбинированного варианта естественной вентиляции с дополнительной механической вытяжкой.

Канальный вентилятор позволяет легко превратить естественную систему вентиляции в принудительную, а при необходимости вернуть ее к первоначальному виду

Для этого потребуются отрезки пластиковых труб диаметром 110 мм с резиновыми уплотнителями, канальный вентилятор, встраиваемый внутрь воздуховода, на 10 – 15 Вт с питанием от сети 220 В.

Общую длину вытяжного участка выбираем в пределах 3 – 4 м, приточного – в зависимости от глубины подвала и расстояния до выхода за периметр гаража. Также нужны будут два съемных отрезка по 30 см. Один для вентилятора, другой для его замещения. При необходимости можно предусмотреть слив конденсата, тогда дополнительно потребуются тройник и колено. Последнее используется еще и при поворотах трубопровода.

Из инструментов понадобятся: перфоратор, бур, зубило, пробойник, коронка на 125 мм для сверления отверстий в бетоне. При большой толщине потолка, стен будет нужен удлинитель.

Хорошим дополнением к набору инструментов для перфоратора будут ручные пробойники. Ими выбивают из бетона фракции щебня или гравия, которые могут встречаться при сверлении, тем самым сохраняя дорогие сверла (победитовые или с алмазным напылением)

Обустройство вентиляции в подвале гаража проводим в два этапа.

Сначала проделываем все необходимые отверстия в бетонных перекрытиях, кирпичных перегородках внутри подвала, гаража и на крыше. Затем монтируем трубы.

Этап #1 — сверление отверстий

Придерживаемся следующей последовательности действий:

1. Определяем местоположение отверстий приточной и вытяжной трубы в подвале. Они должны располагаться по диагонали в разных углах потолка или верхней части стены. При этом, приточная труба должна выходить на северную сторону гаража, а вытяжная – на крышу, либо на южную.
2. Из подвала сверлим буром в потолке центр будущего отверстия под вытяжку.
3. На верху, в гараже, размечаем окружность 125 мм вокруг просверленного центра. Делаем буром несколько отверстий внутри нее. Затем сверлим коронкой. В случае попадания на армирующие пруты, освобождаем их от бетона зубилом и срезаем сабельной ножовкой по металлу.
4. Приставляем трубу вертикально из полученного отверстия в полу до потолка, и отмечаем положение ее центра. Сверлим буром отверстие.
5. На крыше гаража повторяем операции пункта 3.
6. Аналогично делаем отверстие для подачи в подвал воздуха с улицы, выполняя пункты 2 и 3.

На этом наиболее трудоемкая часть работы завершена.

Сверлить бетонные перекрытия удобней в последовательности снизу вверх. Так проще обеспечить точность совмещения отверстий. Не забывайте использовать очки и респиратор

Этап #2 — монтаж труб и вентилятора

Следующий этап – установку труб и монтаж вентилятора – проводим в таком порядке:

1. Закрепляем вентилятор внутри одного из съемных отрезков трубы.
2. Монтируем в гараже вытяжной участок, соединяя три отрезка. Местоположение вентилятора выбираем из расчета удобства доступа. Верхняя труба минимум на метр должна выходить над крышей, нижняя – заходить в погреб до уровня потолка. Между ними вставляем отрезок трубы с вентилятором, вращение которого должно быть направлено на вытяжку вверх.
3. Устанавливаем приточную трубу, опуская ее в погреб от 0,5 м до 0,2 м над полом. Входную часть выводим на северную сторону от гаража, поднимая на 20 см над землей. Отверстие заканчиваем коленом или тройником с защитной металлической сеткой.
4. Заделываем стыки труб с перекрытиями раствором или монтажной пеной.
5. Подключаем вентилятор и проверяем тягу в подвале, прислоняя листок бумаги к вытяжному отверстию.
6. Утепляем участок трубы над крышей любым доступным материалом. Если гараж не отапливается, то утеплить нужно всю вытяжную трубу.

Использование вентилятора может потребоваться только в летние месяцы. В остальное время года достаточно будет естественной циркуляции воздуха. Для этого необходимо просто заменить фрагмент трубы с вентилятором на такой же отрезок без него.

Выбор технологического оборудования, материалов и комплектующих деталей

Прежде чем монтировать систему для организации циркуляции воздуха, надо разобраться с тем, что для этого понадобится и провести необходимые расчеты.

Важной деталью вентиляции являются воздуховоды, изготавливаемые из пластиковых труб. Некоторые для экономии финансовых средств используют вместо них канализационные трубы, однако они не очень качественные, и поэтому некоторые строители не советуют монтировать их в систему вентилирования

Также необходимо задуматься о покупке вентилятора, который будет использоваться для выведения воздуха. Средняя стоимость такого устройства составляет 4000-5000 рублей.

Закончив с выбором оборудования, приступают к подбору инструментов для выполнения работы. При монтировании вентиляции понадобятся такие инструменты:

• болгарка для обрезки труб;
• перфоратор, при помощи которого будут сверлиться отверстия;
• уровень;
• болты и шурупы для закрепления элементов.

Схемы вентиляции для гаража

В большинстве случаев частный гараж – это небольшое помещение для одной легковой машины. Плюс нередко часть пространства в нем отдана под верстак с инструментами и место для складирования покрышек, канистр и т.п.

Сделать в таком строении самостоятельно вентиляцию проще простого. Производить сложные расчеты по воздухообмену здесь не требуется. Достаточно знать пару формул и норм.

Схем организации вентиляции гаража существует две:

1. С естественным воздухообменом.
2. С принудительной циркуляцией воздуха между улицей и помещением.

Реализация обоих вариантов предусматривает установку двух вентиляционных отдушин с трубами – одна на вытяжку, вторая на приток. Принудительная схема вентиляции нуждается в электрическом вентиляторе. Но для большинства гаражей с избытком будет хватать обычной системы с естественной тягой воздуха. Она энергонезависима, предельно проста в монтаже и дешева.

Циркуляция воздуха в гараже с ямой при естественной вентиляции

Требующую электропитание проточную или вытяжную вентиляцию в гараже делать стоит только при наличии в нем отопления. При этом лучше всего оставить свой выбор на одной вытяжке. С ее помощью можно организовать вполне эффективный воздухообмен. А обойдется она не так дорого, как комбинированная приточно-вытяжная вентиляция. Последняя состоит из немалого количества дорогостоящего оборудования, требующего еще и дополнительных трат при эксплуатации.

Выбирая схему вентиляции гаража, необходимо также учитывать конструктивные особенности гаражного бокса. Если он стоит в ряду однотипных сооружений, то есть ограничения по проделыванию вентиляционных отверстий в некоторых его стенах. Трубы вентиляции получится вывести далеко не со всех сторон строения. Но для повышения естественной тяги они должны располагаться в гараже как раз с разных его концов.

В таком случае рекомендуется останавливать свой выбор на вытяжном, приточном либо комбинированном варианте. Эти виды вентиляции в гараже не так сильно зависят от месторасположения и размера воздуховодов. Здесь более важна будет мощность вентилятора.

Воздухообмен при принудительной вентиляции

Нюансы по монтажу и советы по расчету

Гаражная вентиляция с естественным воздухообменом должна проектироваться так, чтобы между ее нижней и верхней точками было расстояние около 3-х метров. Если будет меньше, то тяга выйдет пониженной.

Элементы вентиляционной конструкции

Чтобы зимой гараж не промерз, необходимо иметь возможность регулировки проходящего через вытяжку объема воздуха. Для этого рекомендуется выбирать для монтажа вентиляционные решетки с регулируемыми жалюзи. При необходимости их можно прикрыть, а после открыть на полную.

Воздухообмен при принудительной вентиляции с подогревом

Если отопления в гаражном боксе нет, а иногда обогрев требуется, то стоит смонтировать приточную систему вентилирования с нагревательным элементом. Такая вентиляция в гараже позволит быстро нагреть его, когда надо. Электрический воздухонагреватель потребляет немало электроэнергии. Но для недолгих включений его на обогрев при необходимости отремонтировать автомобиль в зимнее время – самое то.

Схема вентиляции для гаража с обогревом

Каждая из труб (вытяжка и приток) на всем своем протяжении должны иметь одинаковый диаметр. Сужения здесь недопустимы, а поворотов должно быть минимум. Благо в большинстве гаражных помещений их можно сделать вертикальными без горизонтальных отводов.

Зачем гаражу нужна вытяжка

Вытяжки в гаражах встречаются чаще, чем смотровые ямы в них. Отсутствие приточных дефлекторов и вытяжных труб говорит о том, что гараж либо не эксплуатируется, либо его хозяин тяжело болен. Скорее всего, въезд в него зарос травой или завален снегом, счищенным от соседних ворот. И если летом в нём царит затхлость и запустение, то весной и осенью – сырость и плесень превращает все его внутреннее содержание в ржавый и ненужный хлам.

Однажды, приобретя такую несуразную постройку, её владелец волей-неволей начинает размышлять над вопросом, как сделать вытяжку в гараже правильно. Вот именно в этом случае следует сопоставить все исходные данные, позволяющие принять решение о том — нужна ли вытяжка в гараже. Для корректного решения любой функции нужны верные аргументы:

• помещение будет использоваться постоянно с ежедневными поездками;
• в нём будут все инженерные коммуникации;
• будет обустроен погреб, который должен исполнять свои прямые обязанности;
• смотровая яма станет обязательным атрибутом всего гаражного комплекса;
• машина будет ставиться эпизодически;
• будут обустроены погреб и смотровая яма;
• погреб задействован не будет;
• машина не будет храниться в гараже. Её нахождение там будет лишь редкой, вынужденной мерой;
• погреб и смотровая яма использоваться по назначению не будут. Их обустройство вызвано лишь желанием поддержать общий порядок в своём хозяйстве.

Для каждого из этих случаев использования собственности потребуется и своё обустройство. В том числе и наличие правильно организованной вытяжки для конкретного случая. И если в первом варианте не обойтись без организации функциональной приточно-вытяжной вентиляции, то в последнем – все проблемы решит естественная вентиляция.

Важно: при решении задачи о том, как правильно сделать вытяжку в гараже следует иметь ввиду, что рекомендуемые СНиПом объёмы воздухообмена необходимо соотносить с функцией вентилируемого помещения. Воздухообмен в 60-м3/час на 1-го человека, рекомендуется им только для жилого помещения

Гараж и тем более погреб к таким помещениям не относится. Даже для спальни рекомендуется только 30-м3/час на 1-го человека.

Подводя небольшие итоги

Резюмируя все вышесказанное, сделаем небольшое заключение. Если гараж используется по своему прямому назначению – для хранения транспортного средства, то организация системы вентилирования – мера обязательная.

Только с помощью такого подхода можно обеспечить своевременное удаление избыточной влаги из помещения, которая негативно влияет на хранящиеся внутри гаража предметы. Особенно, это касается самого автомобиля, ведь при повышенной влажности в гаражном помещении риски развития коррозии на металлических поверхностях транспортного средства очень велик.

Фильтры и вентиляция для гаража.

Даже при идеально выполненной гидроизоляции в гараже может быть сыро. И в первую очередь так происходит при изменении погодных условий – когда идет дождь, снег и т.п. Ведь заезжая в гараж на мокром авто, влага автоматически распространяется по всему помещению, скапливаясь на его стеновых перекрытиях и потолке.

Решить проблему с удалением конденсата и проветриваем в гараже поможет качественно выполненная система вентиляции: избыточная влага, конденсат будут попросту выветриваться из помещения под воздействием циркуляции воздушных масс.

Существует 3 варианта устройства вентиляции в гараже:

1. Естественный
   – помещение оборудуется 2-мя вентиляционными каналами, где один служит для ввода воздуха в помещение, а другой – с целью его вывода. Система работает за счет вымещения теплого воздуха наружу.
2. Механический.
   Работает по идентичному принципу, как и схема с естественной циркуляцией воздушных масс. Единственным отличием является наличие специального нагнетающего оборудования для принудительного перемещения воздуха в помещение и выведение из него. Как правило, для таких целей используются электровентиляторы.
3. Комбинированный.
   Как понятно из названия, такая система является гибридом предыдущих двух. В данном случае вентиляторы или любые другие приспособления ставятся на выходе и взамен выведенному воздуху через обычный вентиляционный канал поступает новый.

По этой же причине возникает необходимость и в проветривании смотровой ямы.

Гараж в России – больше, чем гараж. В нем не только хранят, но и ремонтируют автомобиль, складируют массу нужных в хозяйстве вещей, используют в качестве механической мастерской и места для общения с друзьями. Качественная вентиляция в гараже обеспечит всеобщий комфорт при длительном пребывании в этом помещении.

Вентиляция в гараже – если вдруг ее не станет…

Вытяжки и вентиляции для помещений автомобильного назначения – не роскошь и не опция, а  осознанная необходимость. Без вентиляционного обеспечения пользование гаражом таит в себе массу неприятных сюрпризов:

• Вентиляция в гараже служит не только для легкости дыхания автовладельца и его гостей. Гораздо важнее тот факт, что вентилированный воздух снижает сырость в помещении. На машине часто имеются брызги грязи и капли дождя, а порой и снежные заносы. Оттаивая в теплом гараже, они становятся питательной средой для развития коррозии;
• В гараже без вентиляции автомобиль ржавеет гораздо быстрее. Невозможно обработать антикоррозионными составами все критичные узлы и детали, никакой дренаж своими руками от влаги в воздухе не защитит. Водяные пары проникают повсеместно – в результате капитальные кузовные работы стоимостью в десятки тысяч рублей понадобятся уже через год-другой даже для нового автомобиля;
• Сырой воздух способствует разрушению несущих конструкций гаража и коррозии большинства металлических предметов. Если машину мы периодически осматриваем сами и доверяем профилактику мастерам, то  гаражные стойки и дорогостоящие запасные части таким вниманием обделены. Это в пословицах вода камень точит – в современной реальности на месте камня чаще оказывается металл;
• Вентилированный воздух избавляет наши легкие от бензиновых паров, токсичных выхлопных газов и прочей малополезной химии. Собственное здоровье стоит неизмеримо дороже, чем хорошо продуманная и качественно смонтированная система гаражной вентиляции.

Наличие отопления проблему “влажный воздух” не решает, отапливаемый гараж лишь дольше противостоит коррозии, но только вентиляция ликвидирует причину возникновения ржавчины.

Кроме того, протечки в системах водяного отопления чреваты еще развитием плесени и грибков. За техническим состоянием напорных труб в помещениях автомобильного назначения необходимо следить с особым вниманием.

Схема вентиляции гаража – с подвалом и без, три базовых варианта

Воздухообмен в гаражных помещениях может быть реализован по трем различным методикам:

• Естественное вентилирование, наименее трудоемкий способ, и он же наименее эффективный. Представляет собой надежду автолюбителя на то, что будет происходить естественное перемещение воздушных масс из-за разницы температур внутри и снаружи гаража. Осуществляется обычно в металлических гаражах, у которых между крышей и стенками есть протяженные щели – но и тогда для ощутимого эффекта необходимы распахнутые двери. В капитальных строениях из кирпича или железобетона естественная схема вентиляции гаража, с подвалом или без, используется крайне редко;
• Механическая циркуляция с помощью вентиляторов, вытяжек, нагнетателей и других специальных установок. Вытяжная вентиляция погреба в гараже – фактически единственный способ обеспечить приток свежего воздуха ниже уровня земли. Требует наибольших вложений труда и материалов, подводки электричества и расчета размеров воздуховодов;
• Комбинированная схема. Чаще всего реализуется в виде обыкновенного вытяжного вентилятора, который только удаляет затхлый воздух. Приток свежего обеспечивается естественным путем.

Оптимальным конструкторским решением, как сделать вентиляцию в гараже своими руками, будет механическая схема. Она универсальна и подходит для любых типов гаражей. В ней найдется место и поступательным, и вытяжным устройствам, она не нуждается в щелях под потолком и дырах в стенах, для нее не нужно распахивать гаражные ворота на морозную улицу. Естественная и комбинированная схемы гораздо проще и дешевле, но их эффективность существенно ниже, для больших гаражей они фактически бесполезны. Опишем реализацию различных методов гаражной вентиляции подробнее.

Как сделать вентиляцию в гараже – своими руками, с гарантией надежности

Простая вытяжка в гараже своими руками рассчитывается, исходя из площади нашего автохранилища. На квадратный метр пола следует отвести 15 мм диаметра воздухопровода. К примеру, стандартный гараж 6х3 метра потребует воздуховодов диаметром 270 мм – если закладывать “вход” и “выход” в единственном экземпляре.

Разумнее увеличить число входных и выходных патрубков до двух каждого типа. Для приточных патрубков потребуются монтажные отверстия в стенах, пробиваемые почти на уровне бетонной стяжки для пола, не выше 10 см от основания. Чем больше расстояние между входными каналами для поступления воздуха – тем лучше, их располагают на противоположных стенах. Кирпичные и бетонные стены пробиваются перфоратором, стальные листы высверливаются круговым образом.

Вытяжные патрубки монтируются по диагонали от входных, под самой гаражной крышей, и выводятся через нее на улицу. Все щели между вентиляционными трубами и стеной/крышей необходимо тщательно герметизировать. Обратите особое внимание на качество герметика, он должен хорошо “сцепляться” со столь разнородными материалами, как пластик, металл и бетон. Один из вытяжных патрубков составляется из нескольких труб и опускается в смотровую яму (если таковая есть в вашем гараже). Обеспечить естественным образом приток свежего воздуха в смотровую яму можно лишь при ее небольшой глубине (до 1.5 метров) и значительных габаритах по длине и ширине.

После закладки горизонтальной пластиковой трубы в отверстие ее внешнюю часть необходимо поднять вверх на 30-40 см и закрыть сверху сеткой от насекомых и куполом от осадков. Можно закрепить этот внешний участок в стене гаража скобами. Ориентировочная цена такой бюджетной вентиляции составит порядка 50 $, расходы ограничены стоимостью труб, пластиковых поворотов, сетки и герметика.

Монтаж механической вентиляции для гаража

Грамотно обустроенная механическая вентиляция захватывает все помещения – от смотровой ямы и отдельного погреба до вместительных полок и стеллажей под стропилами. Кроме того, она полностью заменяет отопительную систему, т.к. нагнетаемый воздух можно одновременно подогревать специальными электрическими тэнами. При теплой погоде нагреватели отключаются, есть модели с регулировкой интенсивности их работы и т.п.

Приточный блок монтируется в отверстие, пробитое в верхней части фасадной стены под самым потолком. Вытяжку устанавливают в противоположном углу, обвязка трубами приточного и вытяжного блока аналогична вышеизложенной схеме по подключению естественной вентиляции. Заблаговременно к монтажным местам подводят защищенные электрические кабели. Несколько нагнетательных патрубков равномерно распределяют внешний воздух по всему гаражному комплексу. Вытяжные вентиляторы могут иметь несколько скоростей для оптимального режима работы.

Механические вентиляционные системы стоят значительно дороже естественных, от 500 $. При комплектации их автоматическими датчиками для отслеживания температуры воздуха, уровня влажности и других параметров в помещении цена может вырасти до 1.500 $. Но и эффект от такого “воздухообмена с подогревом и наворотами” ощущается в виде полноценного здоровья автомобиля и его владельца.

Нужна ли в гараже вентиляция и каковы ее плюсы

В первую очередь вентиляция необходима для отвода выхлопных газов, но все же это не единственная ее функция. При въезде в гараж на автомобиле заносится некоторое количество наледи и снега или даже дождевой воды. Если влаге некуда будет уходить, то вполне естественно, что она будет оседать на автомашине в виде конденсата. В результате коррозия кузова обеспечена.

Так же вентиляция в гараже, схема которой устроена правильно, поможет удалить влагу из погреба или смотровой ямы. Ведь согласитесь, что неприятно спускаться в подвал если там вода или грязь. Вообще, устройство вентиляции для гаража может быть выполнено различными способами, о которых мы расскажем подробнее чуть ниже. А сейчас необходимо понять, каким образом выполняется устройство вентиляции в гараже.

В качестве решетки можно использовать пустотелый кирпич

Основываясь на законах физики, теплый воздух всегда поднимается . По этой причине приток его должен осуществляться снизу. Ведь каким бы гараж ни был, температура в нем всегда будет несколько выше, чем на улице. И если вентиляция для гаража устроена правильно, то даже при условии естественного притока, ее вполне будет достаточно. Если же автомобиль часто находится в гараже в заведенном состоянии, то лучше устроить принудительную вентиляцию.

Вентиляция в гараже своими руками: схема, фото примеры и способы устройства

Многие недооценивают важность наличия правильной вентиляции в гараже, считая, что отравление угарным газом не слишком опасно. Но это весьма опасное заблуждение. Основная опасность состоит в том, что человек практически не чувствует, как угарный газ воздействует на организм. Достаточно нескольких минут, чтобы он потерял сознание. А закончится это может летальным исходом, как чаще всего и происходит.

Снаружи приточка выглядит практически незаметно

Рассмотрим различные способы того, как правильно сделать вентиляцию гаража своими руками, а также сравним эффективность того или иного вида. Ведь не всегда будет достаточно естественных потоков воздуха – иногда необходимо наличие и дополнительных приспособлений. К тому же вентиляция погреба или подвала гаража так же имеет свои нюансы.

Устройство в гараже естественной вентиляции

Устроить естественную вентиляцию гаража с подвалом можно по принципу, схожему с воздухообменом выгребной ямы. Для этого слишком больших затрат времени и средств не понадобится. Но необходимо понимать, что приток воздуха и его отвод должны осуществляться из разных углов помещения. Идеальным вариантом будут противоположные по диагонали. Именно в этом случае достигается максимальный охват объема, который может обеспечить устройство естественной вентиляции в гараже.

Устройство подобной вентиляции обойдется достаточно дорого

Если рассмотреть чуть подробнее, то приток осуществляется по трубе, верхняя часть которой находится выше уровня пола гаража на 15-25 см, а нижняя – на том же уровне от пола подвала. При этом вытяжка располагается под потолком подпола и выводится как можно выше.

Важная информация! Чем выше будет находиться верхний край вытяжной трубы, тем лучше будет работать устроенная своими руками вентиляция гаража. Причина этому объясняется простейшими законами физики из школьного курса.

При этом устраивать воздухообмен только лишь в подвале нерационально. Обычно вместе с ним предусматривается и схема естественной вентиляции гаража своими руками. Дело в том, что скомбинировать их намного выгоднее и проще, чем делать отдельные контуры на эти помещения.

Отсутствие вентиляции приведет к постоянной сырости внутри помещения

Но, как уже упоминалось, не всегда естественный отток воздуха может справиться с отводом отработанных выхлопных газов из помещения. Многие автолюбители для этой цели держат в гараже гибкий толстый резиновый шланг, один конец которой одевается на выхлопную трубу, а второй выводится за пределы гаража. Конечно, подобным способом достигается максимальный отвод ядовитых газов наружу, но он не очень удобен по той причине, что появляется необходимость загонять автомобиль в гараж лишь в определенном положении, например, передом. Если же машина становится наоборот, то подобное приспособление уже невозможно подвести к выхлопной трубе. В этом случае необходимо устройство принудительной вентиляции.

Устройство принудительной вентиляции гаража и его варианты

Если делать все правильно, то при подобной работе необходимы некоторые расчеты. Но чаще всего автомобилисты делают по-другому. Двигатель с вентилятором берется помощнее, там самым отпадает необходимость вычислений. И все же это тоже «палка о двух концах». Ведь в таком случае возникает проблема переплаты за электроэнергию, которая расходуется бесполезно.

Достаточно дорогое, но при этом эффективное устройство для подачи и нагрева воздуха

Имеет смысл досконально разобраться в расчетах необходимой принудительной вентиляции своими руками в гараже, каким образом их произвести и что для этого потребуется. По нормам СанПиН воздухообмен должен составлять 180 л/ч на каждые 10 м2. Причем это касается как естественной, так и принудительной вентиляции в подвале гаража и в самом боксе.

Конечно, с одной стороны может показаться, что принудительная вентиляция имеет только лишь плюсы, однако это не совсем так. Есть у нее и свои недостатки:

• Обратные клапаны в вытяжке заводского производства с электроприводом достаточно жесткие, а значит при отсутствии электроэнергии воздухообмен будет полностью перекрыт;
• Дополнительная проводка создает опасность замыкания и самовозгорания, особенно при неправильном монтаже;
• Как и любое электрооборудование, вытяжные двигатели требуют периодической ревизии и обслуживания.
• Затраты на электроэнергию тоже стоить принять во внимание.

При правильном расчете вентиляции гаража с газами от автомобиля может справиться и естественная вентиляция, однако здесь есть небольшой нюанс.

Забор воздуха для вентиляции выглядит довольно эстетично

Важный совет! Если планируется устройство лишь естественной вентиляции, то не стоит делать вытяжную трубу большого диаметра и в одном месте. Лучше смонтировать несколько вытяжек в разных местах. Это обеспечит намного лучший воздухообмен.

И все же, если есть подозрение, что подобная схема не справится, существует вариант комбинации обоих типов, о чем сейчас и поговорим.

Статья по теме:

Приточный клапан в стену. Обеспечить здоровое состояние атмосферы можно разными способами. Если установить приточный клапан в стену – задача будет решена быстро. В специальной публикации рассмотрим как его грамотно выбрать и смонтировать.

Организация комбинированной вентиляции гаража и подвала и как ее лучше устроить

В этом случае в помещении помимо естественной делается и принудительная подача либо отвод воздуха. Преимущество подобной схемы в том, что даже при отсутствии напряжения в сети, воздух будет свободно поступать в гараж или погреб и так же свободно удаляться. Однако, следует понимать, что зимой в таком помещении будет значительно холоднее, но и эта проблема решаема. Обычно воздуховоды приточно-вытяжных систем вентиляции в гараже можно с легкостью заглушить, открывая их только тогда, когда это необходимо.

Попробуем рассмотреть более подробно, каким образом можно устроить комбинированную вентиляцию своими руками при помощи небольшого фотоотчета.

Как становится понятно, схема вентиляции включает в себя не только устройство воздухообмена. Очень важны в этом деле и другие факторы, такие как утепление. Ну а для более полного понятия всей подобной работы, предлагаем просмотреть небольшое видео вентиляции в гараже, выполненной не профессионалами, а обычными домашними мастерами:

Вентиляция в гараже: схема, расчет и устройство, а также нюансы проектирования

Составление проекта при подобной работе – довольно важный и ответственный момент. Именно от этого этапа зависит, насколько сложно будет выполнить всю последующую работу.

Важный совет! Не стоит составлять сложные для выполнения проекты. Главное – это понять и обеспечить сам принцип их работы. А схема вентиляции подвала в гараже, равно как и в самом боксе, должна быть как можно проще.

Примерно такой должна быть схема вентиляции гаража без подвала

Начнем с расчетов. Для того, чтобы не слишком утруждаться на этом этапе, можно взять канализационную трубу с диаметром 110 мм, но здесь есть небольшой нюанс. Если гараж слишком мал, а приток, как и отток, будет достаточно силен, возникает опасность того, что температура зимой будет достаточно низкой. А это, согласитесь, не очень приятно.

Основное правило! Диаметр трубы, обеспечивающий отток воздуха из помещения, площадью в 10 м2 – это 15 см. Таким образом легко вычислить необходимый размер трубы для любого помещения. К примеру, имеется гараж с размерами 6х5 м2. Тогда расчет будет следующим. 6х5/10х15=45 см. Это и будет оптимальный размер отводной трубы.

Очень важно понимать, какие преимущества имеются у вентиляции гаража, как правильно ее устроить. Только в этом случае возможно выполнить все работы по правилам. Но все же в боксе выполнить такую работу проще, нежели в помещениях с погребом для овощей или подвалом, не предназначенным для хранения запасов. К примеру, это может быть смотровая яма или подвал для складирования различных вещей. Хотя, разобравшись досконально как рассчитать вентиляцию в гараже, сложностей с остальными помещениями возникнуть не должно.

Именно здесь могут проходить вентиляционные каналы

Вентиляция погреба гаража для хранения овощей и других запасов

Особенности устройства вентиляции подобных помещений достаточно просты. Основная задача здесь – это удаление влаги и поддержание приемлемой температуры для хранения. Именно поэтому стоит монтировать подачу воздуха (забор) именно из гаража, а не с улицы. При этом появляется возможность регулирования температурного режима в погребе путем приближения или удаления ввода от ворот, через которые проникает холодный воздух.

Как правильно сделать вентиляцию в погребе гаража было рассказано в таблице выше, но лишь в общих чертах. Если же быть более точным, то приток воздуха должен быть как можно ниже, в то время как отток – практически на уровне потолка. Этим достигается наибольшее удаление влаги из помещения.

Такой вентилятор может даже нагреть воздух

Не стоит недооценивать и важность правильного покрытия потолка в погребе. Капли конденсата, находящиеся на нем довольно сложно удалить только лишь естественной вентиляцией. Интересно то, что стены особого покрытия при этом не требуют и вполне можно обойтись обычным оштукатуриванием с побелкой.

Важная информация! При побелке стен желательно добавлять в известь медный купорос – он избавит от появления грибка. Так же саму побелку лучше производить не обычной известью, купленной в магазине в готовом виде, а негашеной. Для этого ее нужно залить водой и произвести побелку до ее остывания (при гашении выделяется большое количество тепла, и она закипает).

Устройство правильной вентиляции овощной ямы гаража обеспечит более длительную сохранность урожая. Это касается даже таких фруктов, как яблоки. При оптимальной влажности и температуре они смогут сохраниться практически до конца зимы. Именно поэтому вытяжка гаражного погреба должна быть сделана по всем правилам.

Вытяжка из погреба, выполненная из канализационной трубы ПВХ

Устройство вентиляции подвала в гараже, не предназначенного для хранения запасов

При устройстве подобной вентиляции не имеет значения температура воздуха, а потому приток его может осуществляться и с улицы. Но при этом стоит понимать, что рефлектор или мелкую сетку на наружную трубу, все же, стоит установить. Делается это для предотвращения попадания снега и дождя в приточную вентиляционную трубу. Отличием является и то, что помещать в подвал емкость с водой не нужно. Ведь для хранения каких-либо вещей и оборудования никакой влажности не требуется.

Так же некоторые домашние мастера советуют: перед тем, как сделать вентиляцию в подвале гаража, следует продумать и функцию прогрева подаваемого воздуха. Сделать это не сложно, но для этого понадобятся некоторые дополнительные детали, а именно:

• Кусок асбестоцементной трубы, длиной 1 м;
• Спираль из нихрома от обычной электрической плитки на 220 в;
• Два листа плоского шифера, размером 1.5х1.5 м;
• Вентилятор, который можно установить внутрь пластиковой трубы или на ее окончание в подвале.

Так же важно выбрать и место, где будет установлено прогревочное оборудование. Порядок действий по изготовлению отопителя будет таков. Для начала нужно расположить спираль из нихрома внутри асбестоцементной трубы, а саму трубу установить на какие-либо упоры. Так же, в целях безопасности, нужно закрепить в месте установки на стене и полу шифер. Далее она должна быть включена в систему притока воздуха. При этом в подвале устанавливается вентилятор, который будет затягивать воздух внутрь. А теперь остается лишь подключить вентилятор и трубу с ТЭНом к сети.

В этом гараже и приточка, и вытяжка уже выполнена

Важно! Подобную конструкцию не желательно оставлять надолго без присмотра. И все же можно ее обезопасить. Для этого необходима установка более длинной спирали либо подключение двух подобных нагревателей последовательно. В этом случае прогрев будет намного меньшим, а сама установка – безопаснее. При этом вытяжка из подвала гаража вполне может быть естественной. Задача лишь в том, чтобы правильно рассчитать размер трубы с учетом принудительной приточки.

Устройство вентиляции гаражного подвала более проста именно по тому, что к ней предъявляется меньше требований. Именно поэтому появляется возможность не только отопления самого бокса с ее помощью, но и полной просушки гаража вместе с подвалом и смотровой ямой. Вообще, особых сложностей при монтаже вентиляции подвалов гаражей не возникает, но все же намного удобнее, если это все продумывается на стадии строительства, или даже проектирования самой постройки. В этом случае осуществить все задумки и мысли, рождающиеся на эту тему, намного проще.

Такие лючки можно сделать для проветривания подвалов

И сколько бы люди не говорили, что такая работа неблагодарна и по сути не нужна, все же устройство вентиляции в подвале гаража необходимо, вне зависимости, будут ли там храниться запасы или же это будет обычный склад. То же относится и к смотровым ямам, о которых так же стоит поговорить отдельно.

Вентиляция смотровой ямы – особенности подобной работы

Если отсутствует постороннее поступление воды в смотровую яму, то правильно устроенная естественная вентиляция вполне справится со своей задачей. Но иногда возникают ситуации (особенно по весне), когда в смотровой яме появляется вода. Так же подобное может случиться, если зимой автомобиль ежедневно загоняют в гараж. В этом случае снег и наледь с машины постоянно будут попадать в яму, таять, а в результате – повышенная влажность. В таком случае есть довольно простое решение.

Смотровая яма должна быть закрыта досками, не тоньше 40 мм. В таком случае древесина будет впитывать некоторое количество влаги, а после просыхать под воздействием естественной или принудительной вентиляции смотровой ямы. Если, при этом, организован еще и прогрев, тогда все процессы будут происходить еще быстрее.

Вот что может произойти со стенами смотровой ямы из-за сырости

Важно! Доски, которыми будет закрыта яма, должны быть немного короче ее ширины. В противном случае при намокании их будет довольно проблематично извлечь из посадочных мест если вдруг будет необходим ремонт автомашины.

Вообще, обычно не возникает вопроса, как сделать вентиляцию в смотровой яме гаража. И все же, если она необходима, существенных отличий от воздухообмена в погребе нет. Все практически идентично. Единственное, что можно уточнить, это вопрос прогрева воздуха. В смотровой яме он более востребован, особенно в холодное время года.

Стальной гараж – каковы особенности его вентиляции

Здесь следует отметить, что вентиляция металлического гаража чаще всего является естественной. Дело в том, что такие конструкции более мобильны, их можно переместить с одного места на другое. И погреб в таком гараже тоже редко бывает капитальным. Именно по этой причине удобнее выполнить работы по устройству и направлению естественных потоков воздуха.

Металлический гараж может быть достаточно теплым

Что же касается принципа вентиляции в железном гараже, то он не отличается от описанных выше. И если имеется необходимость, то можно устроить принудительный приток и отток, конечно при наличии подключения электроэнергии.

И все же, каким бы образом не была построена система вентиляции, без дополнительного оборудования не обойтись. Ведь необходимы не только трубы и рефлекторы, но и сами вытяжки. Попробуем рассмотреть некоторые бренды, производящие продукцию в этой области, а также сравнить их стоимость и некоторые технические характеристики.

Материалы и оборудование для устройства вентиляции в гараже

Конечно, наиболее важными деталями вентиляции являются воздуховоды. И для того, чтобы не переплачивать лишних денег на их приобретение, многие монтируют вентиляцию в гаражах из канализационных труб. При этом, помимо дешевизны этого материала, он еще и достаточно надежен, а значит его применение наиболее оптимально. А мы сейчас попробуем сравнить стоимость не только воздуховодов из различного материала, но и вентиляторов, которые могут не только нагнетать или вытягивать воздух, но и прогревать его. Для начала обратим внимание на трубы для вентиляции гаража.

А теперь рассмотрим нагнетатели различных типов.

Таким образом приобретение установки с подогревом становится довольно затратным предприятием. Именно по этой причине стоит обратить внимание на возможность ее изготовления своими руками. Ведь обычный вентилятор для вытяжки в гараже обойдется в гораздо меньшую сумму. Тем более, что их ассортимент на российских прилавках достаточно широк. Средняя цена, за которую можно приобрести вытяжной вентилятор для гаража колеблется в диапазоне от 1500 до 4000 руб.

Ассортимент пластиковых труб для вентиляции

Как сделать правильно вентиляцию в гараже – обобщение информации

Подводя промежуточный итог, можно определить основные задачи, которые необходимо выполнить перед тем, как в гараже сделать вытяжку – это создание проекта, приобретение необходимых материалов и утепление стен и потолков. Каких-то особых знаний и умений для этого не требуется. Главное, подойти к этой работе не только обдуманно, но и творчески. Если говорить о схеме, составляемой перед тем, как сделать вентиляцию в гараже своими руками, то от того, насколько подробно она составлена будет зависеть простота самого устройства системы воздухообмена. Но чаще всего не нужна даже она. Если брать для примера гаражи без подвалов, вентиляция в них будет настолько проста, что отдельного проекта даже не потребуется. Главное здесь – понятие законов физики и творческий подход.

На такой гараж приятно смотреть

Вентиляция гаража, овощной и смотровой ям своими руками: схема, фото

При строительстве частного дома необходимо сразу побеспокоиться о монтаже вентиляции гаража, смотровой и овощной ям. Да и имея обычный гараж для автомобиля, убедитесь, что вентиляция в помещении существует.

Распространенная схема гаража и ям

Вентиляция в гараже должна быть обязательно, так вы предохраните свою машину от появления на ней конденсата и коррозии. Даже если гараж не отапливаемый, следует побеспокоиться о монтаже вентиляции. Обычно вентиляция гаража своими руками не составит особого труда, так как сделать ее довольно просто. Чаще всего автовладельцы выбирают вентиляцию естественным путем, которая зависит от разницы температур, такая вентиляция гаража своими руками выполняется легко.

Тот, кто делает все впервые, и ни разу не сталкивался с подобной конструкцией, может посмотреть фото вентиляции в гараже. Существуют также другие способы, такие как комбинированная и механическая.

Комбинированная система сочетает в себе естественный воздухообмен и вентилятор, (это видно на фото вентиляции в гараже), а механическая одно или двухканальную систему со специальными установками притока и оттока.

Схема вентиляции гаража изображена на сайте, поэтому вы легко сможете понять, как все устроено. Такая схема вентиляции гаража очень наглядно показывает, как происходит воздухообмен.

Вентиляция в овощной яме и ее устройство в гараже

Некоторые люди хранят овощи в гараже, сделав в дальнем уголке овощную яму. Необходимо обеспечить хорошую циркуляцию воздуха, в противоположных углах помещения, чтобы создать вытяжную и приточную системы. Для этого необходимо две асбоцементных или пластиковых трубы, одна из которых будет выходить из потолка ямы, и быть выше уровня крышки на 30 сантиметров, а вторую, приточную надо установить на расстоянии 20 сантиметров от пола ямы и выходить она будет тоже не более 20 сантиметров от лаза. Таким образом, будет происходить естественная вентиляция в овощной яме.

Установка вытяжек в смотровой яме

Если овощной ямы нет, но вы часто ремонтируете машину, вам поможет вентиляция в смотровой яме. Такая вентиляция может быть как естественной, так и принудительной. Такая вентиляция смотровой ямы предусматривается при строительстве гаража.

Если смотровая яма используется постоянно, то ее проветривание, как и вентиляция овощной ямы в гараже обязательны. Для этого можно даже на зиму установить небольшой вентилятор. Кроме этого можно установить специальную систему вытяжек.

Многие используют гараж для всех нужд, и для ремонта машины, и для хранения овощей и солений, а также как мастерскую, поэтому в таком гараже должно быть предусмотрены все возможные вытяжки и вентиляция овощной ямы, дабы исключить сырость, холод и обеспечить себя свежим воздухом.

Вентиляция смотровой ямы в гараже: как сделать правильно

Вентиляция в смотровой яме гаража

Система вентиляции в гараже способствует предохранению помещения от образования в нем конденсата, который приводит к появлению влаги и плесени, что отрицательно действует на сохранность автомобиля и всего, что находится в помещении. Источником влаги дополнительно могут быть смотровая яма и подвал.

Только устройство грамотной системы вентиляции поможет убрать эти проблемы, вывести из гаража все испарения топлива, удалить выхлопные газы и заменить воздух внутри помещения. Как обустроить своими руками вентиляцию в гараже подскажет статья.

Особенности устройства вентиляции в гараже

Большая часть водителей предпочитают устройство естественной вентиляции. при которой циркуляция воздуха производится за счет разницы температур имеющегося и поступающего воздуха. Такую систему можно установить самостоятельно, но часто есть смысл устраивать в гараже комбинированную вентиляцию.

Механическое удаление воздуха в этом случае выполняется вентилятором.

Комбинированная система вентиляции гаража

Когда устройство естественной или комбинированной вентиляции не дают требуемого эффекта, следует устраивать механическую вентиляцию с использованием специальных установок, которые обеспечат принудительный приток и отток воздуха посредством двухканальной системы. Вентиляция овощной ямы в гараже и смотровой, при их наличии, тоже должна быть с притоком свежего воздуха.

Порядок устройства вентиляции в гараже заключается в следующем:

• Разрабатывается принципиальная схема устройства системы вентиляции. На ней в фундаменте, цоколе или стене указываются отверстия, где будут располагаться вентиляционные трубы. Такие же места размечаются для вентиляции смотровой и овощной ям погреба и подвала. В проекте учитываются:

1. высота гаража;
2. площадь помещения;
3. количество размещаемых в нем машин;
4. иногда тип двигателя и его мощность.

Совет: При этом следует учитывать размещение трубопроводов #8212; надземное или подземное, рассмотреть для воздушного вихря эффективность принятого маршрута.

• Выполняется расчет диаметра отверстий для устройства вентиляции.

При простом расчете естественной вентиляции предусматривается установка труб, из условий на один квадратный метр площади гаража #8212; берется 15 миллиметров диаметра. При устройстве одноканального механического воздухообмена площадь вентиляционных отверстий берется 0,3% от всей площади гаража.

Схема естественной вентиляции в гараже

К чему может привести отсутствие вентиляции

По требованиями СНиПа, вентиляция помещения для хранения автомобиля, должна обеспечивать поступление воздуха в объеме минимум 180 куб.м/час.

В случае организации недостаточной вентиляции может возникнуть:

Основное назначение вентиляции в гараже #8212; удаление излишков влаги. Зимой автомобиль заезжает в гараж, имея большое количество лишнего балласта, которыми могут быть: грязь, лед и снег. В герметичном помещении весь этот «багаж» оттаивает, а помещение наполняется влажными парами.

Вентиляция предназначена, чтобы удалить излишнюю влагу, ее функционирование позволяет достаточно быстро высушить снаружи автомобиль. При отсутствии воздушного потока, на автомобиль постоянно будут воздействовать водяные пары, что уже через 2-3 года приведет к капитальному ремонту кузова.

• Отрицательное воздействие на всю конструкцию сооружения.

Устройство вентиляции гаража защищает от негативного воздействия влаги и коробку самого строения. При длительном воздействии, вода агрессивно воздействует и разрушает материал, из которого сооружен гараж.

• Собирается большое количество выхлопных газов.

Отток воздуха позволяет удалить из гаража ядовитые выхлопные газы, пары бензина и другие химические соединения.

Как правильно устроить вентиляцию в гараже

Цена неправильной вентиляции в гараже может дорого обойтись его владельцу. Поэтому очень остро стоит вопрос, какая должна быть температура в гараже, влажность, как правильно устроить вентиляцию.

Для обеспечения хорошей тяги в вытяжной трубе при естественной вентиляции следует соблюдать такие требования:

• Вытяжное отверстие должно находиться в самой высокой точке гаража #8212; под потолком, как показано на фото.

Устройство вытяжной трубы под потолком гаража

• Высота трубы выбирается максимальной, но не менее чем три метра от точки входа в помещение холодного воздуха через канал вентиляции для притока.
• Выходная труба вентиляции должна иметь защиту от прямого попадания на нее дождя. В этом случае на трубу ставится грибок или прикрывается шифером от крыши.
• Учитывается роза ветров. Вытяжной канал делается так, чтобы он направлялся в сторону ветра, а ветер не задувал в него.

При устройстве приточной вентиляции требуется:

• Отверстия для выхода из каналов воздуха при приточной вентиляции следует располагать к полу как можно ближе. Оптимальное расстояние составляет до 50 сантиметров.
• В приточной вентиляции общий диаметр каналов должен быть не меньше двух диаметров каналов вытяжной вентиляции.
• Входящие каналы приточной вентиляции расположены в таком направлении, чтобы ветер максимально задувал в них.

Совет: Простейшая приточная вентиляция состоит из решеточки, расположенной в нижней части ворот гаража.

Как сделать вентиляцию ямы в гараже

Инструкция по вентиляции ямы в гараже предлагает:

• По краям ямы, ближе к трубе, установленной для притока воздуха, ремонтная яма приоткрывается, создается щель шириной от 10 до 15 сантиметров.
• Отверстие приоткрывается и между дощечками на яме оставляется расстояние до 10 сантиметров. Щель делается против каналов вытяжной вентиляции. При этом следует соблюдать правило: отверстия для вытяжки вдвое меньше чем для притока.

Совет: Автомобиль в гараже следует ставить так, чтобы он не был над тем местом, где находится щель для вытяжки воздуха из ямы. Этот участок самой агрессивной среды, здесь он будет очень сильно гнить.

Как сделать вентиляцию подвала в гараже

Совет: Для подвала, размещенного в гараже, следует обязательно сооружать отдельный канал для устройства вытяжной вентиляции.

• Приточная труба располагается с севера, вытяжная с юга или учитывая розу ветров.
• Приточная труба опускается в подвал до пола, а вытяжная идет с потолка.

Для сохранения урожая, хранящегося в подвале зимой, его следует располагать не ближе 70 сантиметров от трубы.

Расположение приточной трубы

• Общий диаметр каналов вытяжки минимум вдвое меньше диаметра притока.
• Разность высот точки для подачи притока воздуха в подвал или конца трубы около пола в подвале для прихода воздуха, и точки выхода из вытяжного канала воздуха или конца трубы, расположенного на улице для выхода воздуха, должна быть не меньше трех метров.

Как правильно сделать вентиляцию в гараже подробно показывает видео.

Надежная овощная яма своими руками: руководство по обустройству

Овощная яма своими руками #8212; не такое уж сложное дело, если следовать правилам ее обустройства. Как правило, такую яму можно сделать в свободном месте гаража или подвала либо вырыть прямо на улице. В любом случае это будет замечательным вариантом для хранения овощей и фруктов.

Подготовительные работы

Прежде чем приниматься за работу над ямой, следует тщательно подготовить место для нее. Перед началом строительства следует заранее выбрать место. Так, если предполагается рыть яму прямо на улице, нужно узнать, не пролегают ли в этом месте какие-то инженерные коммуникации. Особенно это касается города. Также нужно вызвать специалиста, который определит вид почвы и уровень залегания грунтовых вод. Это очень важные параметры, которые могут стать решающими при утверждении проекта ямы. Ведь на некоторых видах почв нельзя вообще что-либо делать.

Что же касается выбора места в гараже или подвале, то там также нужно проверить все эти тонкости. Ведь в любом случае придется рыть яму, нарушая целостность пола. После уточнения всех этих нюансов необходимо набросать на листе примерный чертеж ямы с учетом всех размеров и глубины.

Заранее должна быть продумана вентиляция и гидроизоляция ямы для хранения овощей. А еще необходимо позаботиться о хорошем обустройстве пола и стен в таком мини-хранилище. От успешности этих действий будет зависеть надежность постройки.

Устройство пола, потолка и стен

Сначала роется яма определенной глубины при помощи обыкновенной лопаты. Следует использовать уровень для контроля ровности пола и отвес для проверки стен. Далее приступаем к обустройству дна. Лучше всего туда насыпать щебень средней фракции слоем около 15 см, а затем такой же слой песка. Но необходимо использовать только абсолютно сухие материалы.

После засыпки пол нужно тщательно утрамбовать. Удобно для этого использовать тяжелое цилиндрическое бревно. Применять для такого случая каток совершенно нецелесообразно, ведь он настолько тяжелый, что будет довольно сложно работать им в яме.

Теперь приступайте к заливке. Для заливки пола хорошо использовать битум или армированный бетон. Сразу нужно все разравнивать, чтобы в последующем не возникало никаких перекосов. Следует подождать, пока пол не высохнет. Время ожидания зависит от типа материала. Как только пол высохнет, можно будет класть слой гидроизоляции. Для этой цели можно использовать любой рулонный материал.

Чтобы яма была полностью экологичной и безопасной, можно сделать настил из досок, предварительно обработанных специальным противогрибковым составом. Но чаще всего в этом нет никакой необходимости. Люди предпочитают просто заливать еще один слой бетона поверх гидроизоляции. Оба варианта хороши, остается выбрать только приемлемый для себя.

Теперь самое время заняться обустройством стен. Как показывает практика, лучше всего выложить стены обыкновенным кирпичом. Можно будет их также дополнительно промазать битумом для изоляции, а потом еще и оштукатурить. Это позволит максимально защитить погреб от грибка и укрепить стены.

С потолком дела обстоят несколько сложнее. Для начала нужно определиться, где будет находиться лаз. Специалисты советуют его обустроить посередине крыши, так как в этом случае будет очень удобно подходить к стеллажам. Ведь ими можно заставить полностью все стенки ямы.

Лучше всего для начала сделать арматурный каркас для потолка и обустроить деревянный свод, потом проложить шаблоны из досок, а поверх них уложить кирпич. Это обеспечит надежную защиту ямы для овощей от влаги и грибка. Теперь следует сделать влагоизоляцию потолка. Как только каркас будет готов, необходимо все тщательно обмазать битумом, а потом утеплить пространство между досками каркаса и арматуры пенопластом.

Поверх пенопласта следует тщательно уложить рулонный изоляционный материал. Лучше всего использовать в этих целях толь, который крепится к потолку при помощи обыкновенных гвоздей с широкими шляпками. Крыша готова! Остается только продумать крышку, при помощи которой будет закрываться место для лаза.

Типовая схема естественного вентилирования

В первую очередь рассмотрим устройство вентиляции в наиболее распространенном варианте:

• гараж – металлический либо каменный без погреба и смотровой ямы;
• режим пользования – периодический (в среднем владелец пребывает в помещении не более 1—2 часов за сутки);
• сооружение используется для стоянки транспортного средства, хранения некоторого запаса автомобильных жидкостей и выполнения мелкого ремонта.

Сразу разберем вопрос, нужна ли в подобном помещении принудительная вытяжная и приточная система. Ответ звучит так: если гараж не превращен в мастерскую, то для удаления влаги и газов вполне достаточно естественной вытяжки с притоком.

Местный отсос с вентилятором поможет уловить дым от сварки

Когда необходима принудительная вентиляция:

1. Зимой в закрытом помещении хозяин работает сваркой.
2. Владелец постоянно занимается ремонтом либо покраской автомобилей.
3. В гараже часто применяются жидкости с вредными летучими парами, например, мебельный и резиновый клей, ацетон, уайт-спирит и так далее.

Важный нюанс. Вытяжка неспособна функционировать без притока, причем независимо от силы тяги в вертикальном выходном канале. Если не предусмотреть воздушный поток с улицы, то даже механический вентилятор не сможет выбрасывать водяные пары – крыльчатка станет перемешивать воздух в одном месте.

Простейшая схема воздухообмена с естественным побуждением

Теперь поясним, как своими руками сделать вентиляцию в гараже без подвала:

1. Чтобы правильно подобрать сечение труб и стеновых отверстий, произведите расчет количества воздуха. Методика представлена в последнем разделе данного руководства.
2. На фронтальной стене гаража по бокам от ворот пробейте приточные отверстия расчетного размера. Оптимальный вариант – заложить гильзы, когда строите здание. Высота проемов над землей – 20—50 см (чтобы ветром задувало поменьше пыли).
3. Установите в отверстия наружные решетки, а изнутри придумайте шиберы либо дверцы. Цель – ограничение и регулировка воздушного потока в холодный период.
4. Максимально уплотните все дверные притворы, откуда бесконтрольно может просачиваться воздух, зимой повесьте изнутри штору. Исключение – секционные ворота, подогнанные вплотную к проему.
5. В перекрытии у противоположной стены просверлите отверстие и выведите наружу вертикальный канал из асбестоцементной или канализационной трубы высотой 2 метра. Оголовок прикройте от осадков зонтом.

Разновидности применяемых зонтов (посередине) и дефлекторов

Совет. Если в силу объективных причин поднять срез трубы на 2 м не удается, поставьте вместо колпака дефлектор, усиливающий тягу за счет ветра (показан на фото).

Схема функционирует просто: из-за разницы внешней и внутренней температуры, а также перепада высот между торцами вытяжной трубы возникает естественная тяга, увлекающая гаражный воздух. Давление внутри помещения падает, разрежение провоцирует всасывание воздушной массы через решетки приточной системы.

Схема движения потоков в плане

Воздухообмен в смотровой яме

Канава, предназначенная для осмотра днища авто, нуждается в проветривании. Причина – влага, проникающая из грунта сквозь кирпичные или бетонные стенки, плюс стекающая с машины вода. Если сверху яма не закрыта досками, подойдет описанная выше схема, дорабатывать ничего не придется:

1. Из-за большей плотности и веса холодный поток стремится опуститься вниз, вытесняя теплые воздушные массы. Часть воздуха из приточных отверстий движется на дно канавы.
2. Перемешиваясь с внутренним воздухом, приток нагревается и становится легче. Его вытесняет кверху следующая порция холодной воздушной смеси.
3. Попадая в зону действия вытяжки, воздух увлекается вертикальным каналом и выводится наружу. Принцип работы вентиляции проиллюстрирован ниже на схеме.

Приямок успешно проветривается, если не закрывать его досками

На практике чаще наблюдается другая ситуация: яма перекрыта досками, влага оттуда не удаляется и выпадает конденсатом на внутренней стороне щитов. Дерево гниет, железные уголки обрамления канавы точит коррозия.

Правильное решение проблемы — закладка под стяжку подземного воздуховода нужного диаметра, ведущего из ямы на улицу. Практикуется 2 варианта устройства вентиляции в яме:

• труба подключается к приточному стеновому отверстию и опускается на высоту 15—20 см от дна канавы;
• отдельный вытяжной воздуховод прокладывается из ямы под полом и вертикально поднимается на кровлю.

Провести в яму приточную трубу — самый доступный способ устроить проветривание

В первом случае мы подаем прямо в канаву свежий приток, во втором – отсасываем влажный воздух. Образовавшийся конвекционный поток заставит воздушные массы просачиваться сквозь щели меж досками. Оба варианта одинаково работоспособны. Обычно удобнее организовать приток – яма всегда устраивается ближе к воротам и входным отверстиям.

Примечание. Построить дополнительный воздуховод при залитой стяжке непросто – придется долбить бетон и рыть траншею. Легче открыть приямок, а летом просушить деревянные щиты. Но на этапе строительства гаража лучше заранее разработать и реализовать проект вентиляционных систем.

Пластиковые трубы внутренней канализации – наиболее практичное решение для устройства естественного воздухообмена в ремонтной яме. Они дешевы и обладают минимальным аэродинамическим сопротивлением, дополнительное удобство – применение готовых колен и тройников.

На плане видно, что при подобной схеме нужно задействовать 2 приточных решетки, размещенных на фасаде строения

Организуем вентиляцию гаражного погреба

В качестве примера возьмем гараж длиной 6 м с отдельным подвалом 2 х 3 м и смотровым приямком. Здесь важно соблюсти одно условие: воздух гаражного помещения и канавы не должен проникать внутрь овощного хранилища, как предлагают схемы некоторых интернет-ресурсов.

Рекомендация. Прокладывайте в погреб обособленные вентканалы, не связанные с другими помещениями.

Как правильно делается вытяжка из подвала в гараже:

1. Через перекрытие заведите в подземное хранилище 2 вертикальных воздуховода – приточный и вытяжной.
2. Трубу притока опустите до высоты 10—20 см над полом, второй конец выведите на улицу по кратчайшему пути.
3. Вытяжной канал начинается под потолком погреба, транзитом проходит через автомобильный бокс и поднимается над кровлей (высота 1,5—2 м).

Ставить переточную трубу из смотрового приямка в овощной погреб не допускается, туда нужно подавать только свежий воздух

Совет. Транзитный участок вертикальной трубы, пересекающий гаражное помещение, обязательно утеплите. Иначе нагретый и влажный подвальный воздух станет выделять конденсат от соприкосновения с холодными стенками. Вы не достигнете желаемого результата – удаляемая влага стечет водой обратно в хранилище.

Воздуховоды монтируйте из тех же серых пластиковых труб с уплотнительными резиновыми кольцами в раструбах. Альтернативный вариант – асбестоцемент, но его ставить сложнее из-за приличного веса и отсутствия заводских фитингов.

Приточный воздухопровод заводится в подвал двумя способами:

• пропустить вентканал сквозь подвальное перекрытие в бокс, повернуть коленом и выйти наружу сквозь стену (высота 200—500 мм от уровня земли);
• сразу пройти подвальную стену, повернуть кверху и вертикально вывести трубу на улицу через отмостку.

Так выглядит движение потоков воздуха в боксе и погребе (вид сверху)

Второй вариант обойдется дешевле, если класть воздуховод в процессе строительства, когда отмостка вокруг здания отсутствует. В готовом гараже лучше реализовать первый способ – аккуратно просверлить стену с перекрытием и своими руками установить приточный вентканал.

Не забудьте утеплить пересекающий бокс верхний участок, иначе он «вспотеет» снаружи. Пример обустройства комплексной гаражной вентиляции смотрите на видео:

О принудительной вытяжке

Ставить вентилятор на общеобменную вытяжную трубу бессмысленно по трем причинам:

• эффективный отбор и выброс воздуха производится только при включенном агрегате;
• в отсутствие хозяина крыльчатка отключенного вентилятора перекрывает минимум 50% сечения вентканала, удаление влаги естественным путем сильно замедляется;
• расходуется электроэнергия.

Если вы переоборудовали гараж в мастерскую, есть резон сделать местное вытяжное устройство, состоящее из всасывающего зонта, канального вентилятора и воздуховода с обратным клапаном. Колпак изготавливается из подручных материалов (тонколистовой металл 0.3—0.5 мм), воздушный канал – из труб для канализации Ø110 мм.

Лепестковый клапан и вентилятор канального типа подбирается под внутренний диаметр вентканала – 10 см. Дадим ряд советов по монтажу:

1. Зонт размещается над источником загрязнения воздуха (обычно – верстаком). Размеры колпака – на 20 см больше максимальных габаритов источника, угол раскрытия – не более 60°.
2. Постарайтесь подвесить зонт на минимальном расстоянии от вредных выделений, учитывая удобство выполнения работ.
3. Наметьте кратчайшую трассу прокладки воздухопровода от верстака к наружной стене здания.
4. Клапан и вентилятор вставляйте внутрь раструбов, предварительно обернув уплотняющим материалом (подходящий вариант – поролон). Просверлите в стенке вентканала отверстие и просуньте туда кабель электропитания.
5. Обратный клапан ставится на выходе канала, вентилятор – в пределах помещения. Снаружи воздуховод защите решеткой с сеткой, дабы перекрыть дорогу насекомым и грызунам.

Установка канального нагнетателя внутрь пластиковой трубы d110 мм

Справка. Рекомендации не годятся для гаража, переделанного в покрасочную камеру, где источник воздушного загрязнения распределен по всему боксу. В подобных случаях устраивается полноценная принудительная вентиляция с очисткой и подогревом воздуха, как делается в промышленных помещениях.

Не забываем о необходимости притока – после включения вентилятора полностью открываем решетку входящего воздуха. Иначе работающий агрегат попросту опрокинет тягу в ближайшем вытяжном канале.

При небольшой массе зонта последнюю секцию воздуховода можно сделать поворотной, что позволяет быстро перемещать вытяжку к соседнему столу. Реализацию способа смотрите в очередном видео:

Печной дымоход как элемент вентсистемы

Поскольку зимой многие автолюбители отапливают гаражи дровяными и масляными печками, при организации воздушного обмена следует учесть ряд моментов:

1. Котлу либо печи требуется воздух, расходуемый на сжигание топлива. Отопитель берет его прямо из помещения, соответственно, нужно позаботиться о восполнении – обеспечить приток извне.
2. Правильно смонтированный печной дымоход является хорошей вытяжкой, работающей постоянно, даже при погасшем пламени в топке.
3. Из предыдущего пункта следует: дымоходная труба легко заменяет вентиляционный канал, поэтому собирать отдельную вытяжку нет смысла. Одно условие: потушив печь и покидая бокс, полностью открывайте шибер – регулятор тяги, дабы улучшить воздухообмен.

   Печной дымоход при открытом регуляторе тяги способен удалить достаточное количество воздуха

Информация к размышлению. Нередко владельцы гаражей и частных домов предубеждены к вентиляции. Аргумент: вместе с удаляемой воздушной массой здание теряет тепло. Отвечаем: количество потерь напрямую зависит от притока — сколько воздуха пустит внутрь решетка, столько вытяжка отдаст на улицу. Вывод: регулируйте сечение входных отверстий дверцами и шиберами. Идеальный вариант – установка приточного стенового клапана.

Регулируемый приточный клапан встраивается в наружную стену

Расчет объема вентиляционного воздуха и сечения каналов

Подавляющее большинство автомобилистов не озабочивается расчетами – изучил схемы в интернете, посмотрел видео и смонтировал воздухопроводы из труб внутридомовой канализации Ø100 мм. Если вы хотите вникнуть глубже и рассчитать параметры гаражной вентсистемы, предлагаем ознакомиться с требованиями нормативных документов:

1. Воздухообмен внутри боксов регламентируется региональным документом МГСН 5.01-01 «Стоянки для легковых автомобилей». Пункт 3.17 гласит: минимальный расход воздуха на 1 машину принимается равным 150 м³/ч либо предусматривается двукратное обновление воздушной среды.
2. Ведомственные нормы ВСН 01-89 выдвигают следующее требование к смотровым приямкам: кратность вытяжки из канавы должна составлять 10.
3. Нормы воздухообмена для хранения овощей прописаны в п. 8. 1. 4 документа НТП-АПК 1.10.12.001-02. Объем притока и вытяжки равен 3.5 м³/ч на каждые 100 кг картофеля и 7.5 м³/ч на 100 кг других овощей.

Справка. Число кратности воздухообмена показывает, сколько раз в течение 1 часа приток обновляет воздушную среду в объеме бокса.

Ход вычислений проще всего показать на примере гаража, представленного выше на чертежах. Предварительно определяем внутренний объем помещения – 95 м³, канавы (6.6 м³) и погреба (12 м³). Дальнейший расчет выполняется так:

1. Согласно МГСН 5.01-01 умножаем величину объема бокса на кратность 2, получаем расход воздуха 95 х 2 = 190 м³/ч. Цифра удовлетворяет минимальным требованиям на 1 машину 150 м³/ч.
2. Кратность обмена в яме принимается 10, количество воздуха – 6.6 х 10 = 66 м³/ч.
3. Предположим, в подвале хранится 400 кг картофеля и 200 кг других овощей. Считаем расход вентиляционного воздуха: 3.5 х 4 + 7.5 х 2 = 29 м³/ч.

Замечание. Десятикратный обмен в канаве нужно закладывать при постоянном ведении ремонтных работ снизу автомобиля (как на автосервисе). В обычных условиях хватит двукратного обновления воздушной среды: 6.6 х 2 = 13.2 м³/ч.

Зная расходы в каждом отсеке гаража, нетрудно выяснить сечение воздуховодов притока и вытяжки по формуле:

• F – сечение канала в метрах квадратных;
• L – объем притока (расход), м³/ч;
• ʋ — скорость воздушного потока в трубах и решетках, при естественной вытяжке рекомендуется взять 1 м/с.

Для обычного гаража, где канава используется периодически, включаем в расчет минимальные расходы 150 и 13.2 м³/ч. Суммируем эти значения и определяем сечение вентканала: F = 163.2 / 3600 х 1 = 0.045 м². Пользуясь формулой площади круга, выясняем диаметр воздухопровода – 240 мм. С небольшой натяжкой допускается применение двух пластиковых труб Ø110 мм.

Пример: решетка размерами 230 х 230 занимает 0.053 кв. м., а ее живое сечение составляет всего 0.02 квадрата

Цифра 0.045 м² также показывает требуемое проходное (живое) сечение приточной решетки, которое меньше реальных размеров изделия примерно на 50%. Значит, берем площадь поперечника 0.045 х 2 = 0.09 м² и путем подбора выясняем размеры – 0.3 х 0.3 м или 300 х 300 мм. Такая решетка великовата, лучше сделать в стене 2 проема и поставить две сетки габаритами не меньше 150 х 300 мм.

Размер подвальных воздухопроводов считается аналогичным образом: F = 29 / 3600 х 1 = 0.008 м². Диаметр трубы выйдет 0.1 м или 100 мм. О нюансах монтажа и прохода сквозь перекрытия смотрите в видеосюжете:

Для чего нужна вентиляция в гараже

Опытные автолюбители, не задумываясь, скажут, что вентиляция в гараже должна быть обязательно. Неопровержимое доказательство их правоты – последствия влияния сырости на металл:

• Появление и дальнейшее распространение грибка на деревянных частях гаража;
• Порча продуктов, хранящихся в подвале;
• Разрушение электроники и металла от воздействия влаги.

Если в гараже нет вентиляции, то в воздухе скапливаются токсичные вещества, которые могут стать причиной заболеваний. По нормам, полная замена внутреннего объёма воздуха гаража должна происходить 6–10 раз за сутки. А поступление свежего воздуха – 180 кубометров в течение одного часа.

Что должна делать вентиляционная система:

1. Удалять из гаража влагу, которая проникает внутрь, стекая с загнанной машины.
2. Удалять из помещения пары и газы, которые могут навредить человеческому здоровью.
3. После езды во время снега или дождя подсушивать поверхность автомобиля.
4. Предотвращать коррозию металла, а также развитие грибка на стенах помещения и изделиях из древесины.
5. Просушивать подвал.

Особенности

Если поставлена задача самостоятельно построить вентиляционную систему в гараже, то с ней способен справиться любой владелец автомобиля, если он, конечно, имеет представление о том, как это делается. Существует несколько видов создания оптимального воздухообмена:

• принудительная система;

• комбинированная;

• естественная.

Последний вариант характеризуется минимальными затратами. Принудительная вытяжка будет оптимальной в тех помещениях, которые отапливаются. Это необходимо потому, что разница между температурами внутри и снаружи гаража будет достаточно большой. Это обуславливает то, что построенная вентиляционная система в данный период времени должна быть максимально эффективной. Чтобы создать правильную вентиляцию, необходимо детально разработать схему ее построения.

Для грамотного выполнения работы обязательно требуется план, в котором будут учтены все детали в создании вентиляции в гараже.

Многие автовладельцы вообще не понимают, зачем это нужно. На самом деле, вентиляция сказывается на многих моментах и способна решить множество задач. Рассматриваемая система необходима по нескольким причинам:

• Для защиты транспортного средства. Именно об этом должен беспокоиться любой автовладелец. Если машина будет находиться в помещении с повышенной влажностью, то металлические элементы будут подвергаться коррозии. В первую очередь, будут страдать все элементы, которые открываются. То есть начнут ржаветь двери, багажник и капот. К тому же наличие сырости негативно скажется на функционировании механики и электроники в транспортном средстве.
• Для защиты самого гаража. Те материалы, которые использовались для строительства гаража, также не приемлют сырость. Опоры здания, изготовленные из металла, со временем будут разрушаться, а деревянные элементы начнут гнить. Бетон и иные связующие покрытия будут съедены плесенью.
• Для защиты людей. Если в гараже будет плохая вентиляция, то парам горюче-смазочных материалов некуда будет деться, поэтому они постепенно будут накапливаться в гаражном помещении. Посещая данное место, человек будет подвергаться токсичному воздействию. В некоторых случаях могут появиться головные боли или даже отравление.

• Нельзя игнорировать важность наличия вентиляции в имеющейся смотровой яме/подвале. Требуется она там для удаления запахов и влажности. Данное подвальное помещение должно быть оснащено своей индивидуальной вентиляционной системой.
• Поддержания оптимальной влажности. Необходимо учитывать, что в зимнее время года совместно с автомобилем в гараж попадают снег и лед. В помещении теплее, чем на улице, поэтому они тают и превращаются в водяные пары. В результате влажность в помещении существенно повышается, что плохо отражается на автомобиле.
• Если вы ездили на машине во время дождя либо под снегом, то кузов нуждается в просушке. Выполнить данную процедуру можно посредством вентиляции.

Вентиляционная система способна удалить конденсат со стен и потолка, а также может просушить смотровую яму.

Помните, что влага способна разрушить любые строительные материалы, поэтому гараж не сможет прослужить долго, если не будет тщательно проветриваться.

Основные требования

Для организации правильной работы системы вохдухообмена в схеме должен быть учтен объём смены воздуха и сезонные температурные перепады. Вентиляционная система зависит от следующих критериев:

• Разницы между температурой внутри гаража и за его пределами. Температура, сосредоточенная в гараже, должна быть немного выше. В таком случае воздух с улицы сможет проникать в гараж через построенный воздуховод с целью заменить более плотный воздух, сосредоточенный внутри.
• Разность давления в вертикальной позиции притока и давления в вытяжке. Перепад должен быть обязательно более 3 м.
• Давление перемещающегося воздуха. С более наветренной стороны сооружения необходимо установить повышенное давление, а с подветренной стороны должно быть установлено пониженное. Приточный воздуховод следует устанавливать на той стороне, где преобладает направление ветра.

Если игнорировать данные критерии, то вытяжка не будет эффективной. Зимой необходимо устанавливать внутри гаража температуру выше, чем на улице, однако уменьшая воздухообмен посредством регулирования степени открытия воздуховодов. В летнее время нужно поступить наоборот, полностью открыв воздуховоды.

СНиП и вентиляция

Для нежилых помещений нормы вентиляции также строго регламентируют циркуляцию воздуха.

Строительные нормы и правила предусматривают обеспечение воздухом гаражного помещения в количестве 180 литров в час.

Циркуляция воздушных масс должна быть организована постоянно. Отметим, что в западных странах эта цифра превышает и должна быть выше в два раза.

Если говорить о материалах, из которых построено помещение, вентиляция в металлическом гараже ничем не будет отличаться от вентиляции в кирпичном или бетонном гараже.

Расчет вентиляционных отверстий

Прежде чем приступить к монтажу вентиляции в гараже, требуется произвести расчет для определения оптимального диаметра отверстий. Выполнить этот расчёт можно двумя наиболее популярными способами:

• В первом методе необходимо использовать соотношение, где на один квадратный метр помещения приходится 15 миллиметров диаметра трубы.
• Второй способ предусматривает, чтобы при суммировании площади всех отверстий они составили 0,3% от общей площади помещения. Данная формула обычно используется тогда, когда выстраивается одноканальная система механического типа.

В России нормами предусмотрено, что за один час в помещение должно поступать минимум 180 м3 свежего воздуха. За рубежом данный показатель выше в 2 раза. Необходимо, чтобы вентиляция, установленная в вашем гараже, удовлетворяла данные требования, а для этого необходимо, чтобы трубы имели достаточный диаметр.

Виды вентиляции

Какой бы у вас ни был гараж, есть ли у него подвал или смотровая яма – вентиляция необходима обязательно.

Существует несколько видов вентиляции такого помещения.

Естественная

Естественная вентиляция – самый бюджетный вариант

Свежий воздух в гараж поступает из-за разницы температур на улице и внутри помещения. Для естественной циркуляции воздуха необходимо предусмотреть 2 вентиляционных отверстия – приточное и вытяжное. Обновление воздуха поможет ускорить дефлектор, размещённый в вытяжном отверстии. Поблизости от этого устройства создаётся участок низкого давления, что позволяет быстро удалять воздух.

Воздушные потоки перемещаются благодаря обычным физическим законам:

1. Разница в плотности холодного и нагретого воздуха.
2. Воздействие потоков ветра.
3. Перемещение воздушных масс в результате взаимодействия высокого и низкого давления.

При использовании естественной вентиляции не забывайте:

1. В летнее время циркуляция воздуха заметно снижается.
2. Из-за резкого изменения давления могут появляться сквозняки.
3. Необходимо постоянно контролировать состояние вентиляционных отверстий и при необходимости их чистить.

Такая вентиляция в основном подойдёт тем, кто не хочет тратить много денег.

Принудительная

Принудительная вентиляция требует тщательного проектирования

Даёт возможность частично или полностью отказаться от дополнительного обогрева гаража, доводя температуру воздуха до 5 градусов тепла. Приточная часть содержит в своём составе фильтр, вентилятор и электрокалорифер. Воздух удаляется из помещения с помощью осевого или канального вентилятора, который установлен в воздуховоде. Перед поступлением воздуха в помещение он проходит фильтр и подогревается калорифером. Удаление отработанного воздуха производится при работе канальных вентиляторов.

Принудительный воздухообмен во время проектирования требует правильных расчётов по точному определению необходимому сечению воздуховода, мощности вентилятора и других рабочих параметров. Чаще всего создают вентиляционные каналы сечением 160-180 мм. Для такой конструкции важно правильно поместить отверстия в разных концах помещения по диагонали.

Комбинированная

Комбинированная вентиляция отличается от естественной наличием дополнительного оборудования

Разновидность естественной вентиляции, она отличается только удалением отработанного воздуха – процесс происходит с помощью дополнительного оборудования. При этом способе на вытяжном отверстии ставят электровентилятор. Способ проветривания независим от изменений природы и требует меньших затрат, чем принудительная вентиляция. Минус этого метода в том, что поток воздуха не очищается и не подогревается, а за вентиляционными каналами нужно постоянно следить и очищать их от грязи и наледи.

Приточная

Приточная вентиляция не удаляет отработанный воздух, а обновляет его

В этом названии слово «приточно» сообщает, что основная функция вентиляции заключается не в удалении отработанного воздуха, а только в обновлении его объёма с помощью закачки свежего.

Конструкция такой вентиляции выставляет собственные требования:

• Вентиляционные выходы, в отличие от вытяжной системы, должны находиться невысоко, в идеале – максимум на высоте 30-50 см от пола.
• Выходы в этой системе нужно делать в 2 раза шире, чем при устройстве вытяжной вентиляции.
• Каналы нужно размещать так, чтобы потоки ветра почаще задували в них. Поступление свежего воздуха в помещение удобней всего организовать, установив внизу ворот решётку. Если у вас длинный гараж, то лучше всего разместить вентиляционные каналы в длинной стене по центру гаража.

В стене в подходящем месте проделывают отверстия, а в них устанавливают гофрированные трубы. Учтите, что для хорошей производительности такой системы необходимо создать максимальную разность высот между каналами, для этого придётся найти длинную трубу. Но при низкой кровле гаража можно сделать гофрированную трубу выше, удлинив её пластиковой трубой. В результате мы сможет получить необходимую разность высоты.

Нормы и правила

Обустраивая вентиляцию в гараже, помните о том, что есть нормы СНиП, которых необходимо придерживаться — в противном случае вероятность получить штраф высока как никогда.

Изучите их внимательно в разделе СНиП 21-02*99. Отметим, что свежий воздух должен поступать в объеме как минимум 180 литров час и течение суток обновлять весь внутренний объема гаража как минимум 6 раз.

Материалы и инструменты

• металлические либо пластиковые трубы;
• герметик;
• вентилятор;
• электрокалорифер для механической системы вентиляции;
• болгарка;
• перфоратор и др.

Технологическая карта процесса

Рассмотрим подробно алгоритм обустройства естественной вентиляции из канализационных труб. В качестве примера берем условный гараж с общей площадью 20 кв. метров.

Шаг 1. Расчеты.

На каждые 10 кв. метров площади помещения должно приходиться не менее 15 см в диаметре канала. Соответственно, для гаража на 20 квадратов необходим канал с диаметром как минимум в 30 см. Но если вы делаете несколько вытяжных отверстий, то делите эти 30 см на их количество.

Шаг 2. Начертите схему расположения вентиляционных отверстий.

Предлагаем вам для упрощения процесса уже готовые варианты, которые вполне могут подойти.

Шаг 3. Оформите проем, в который будет поступать воздух.

Делается это перфоратором  — просто отсчитайте от пола как минимум 10 см.

Шаг 4. Оформите выход.

Лучше всего делать его на противоположной стене — с той лишь разницей, что 1- см на этот раз отсчитываются не от напольного покрытия, а от потолка.

Шаг 5. Монтируйте трубу. Она может быть металлической либо пластической и должна выходить над крышей как минимум 30-40 см.

Шаг 6. Заполните имеющиеся пустоты между трубой и стеной герметиком. Это позволит избежать появления конденсата и распространения сырости.

Шаг 7. Поставьте дефлектор на трубы.

Это простое приспособление, которое значительно ускорит перемещение воздуха по трубам туда-обратно. К тому же, оно мешает проникнуть в трубы атмосферным осадкам.

Обустройство естественной системы вентиляции

Естественная вентиляция в подвале гаража используется намного чаще, принудительной. Ее эффективность достаточна для организации качественного воздухообмена в этом небольшом помещении.

Плюсы и минусы

Верно обустроенная система обязана обеспечивать качественное вентилирование. Весь процесс монтажа может быть выполнен своими силами, что позволит сэкономить на найме специалистов. Прежде, чем приступать к решению вопроса как сделать вытяжку в гараже своими руками следует определиться с тем, насколько она будет подходить к вашему сооружению.

Естественная вентиляция подвала обладает следующими достоинствами:

• Невысокая стоимость сооружения. Если сделать все своими силами, то цена снижается в разы.
• Минимальное время на монтаж. Установка может проводиться в любое время года и степени готовности сооружения.

Однако имеется и свой недостаток – в летние периоды времени при повышении температуры окружающего воздуха движение воздушных потоков замедляется или вовсе прекращается. Для больших помещений в этом случае выходом будет использовать либо принудительную вытяжку в погребе, либо смешанный вариант. Это стоит также продумать до начала монтажа.

Способы монтажа

Естественная вентиляция в гараже с подвалом выполняется несколькими способами. Вы можете выбрать наиболее вам подходящий. Вытяжка в погребе обязана выполнять все требования по уровню притока воздуха. Далее разберем процесс обустройства.

Для обеспечения нормального воздухопритока необходимо монтировать 2 трубы. С помощью приточной воздушные массы станут проникать внутрь, а с помощью другой выходить наружу.

Можно повысить степень воздухообмена, если вытяжку в погребе сделать с трубами в различных местах и уровнях. За счет этого можно исключить забор свежего воздуха одной из труб.

Оптимальное расположение вытяжной трубы – у потолка. Вторая должна размещаться внизу на уровне 500-600 мм от пола. Малое сечение использовать нежелательно.

Подобный способ организации воздухообмена в погребе в гараже основан на разнице удельного веса теплого воздуха внутри помещения и холодного снаружи. Это и есть естественных принцип воздухообмена.

Итак, как правильно сделать вентиляцию в подвале, технология:

• Вытяжная труба должна быть выведена на уровень, который находится выше, чем конек крыши. Желательно, чтобы она была двойной. Если имеется чердак и она проходит через него, то в месте прохода стоит ее утеплить. Чем на более высоком уровне будет находиться вытяжка, тем более эффективным будет процесс. Самыми приемлемыми материалами является пластик и ПВХ.
• Сечение должно подбираться исходя из размеров помещения. К примеру, с площадью до 10 м2 должно выбираться сечение не менее 120х120 мм. Если устанавливается одна труба, то диаметром не менее 150 мм. Сечение должно быть одинаковым по всей ее длине.
• Обе трубы необходимо располагать в разных сторонах помещения. Самым оптимальным местом являются противоположные углы. Чем меньше вытяжка из погреба в гараже имеет поворотов, тем эффективнее будет процесс. Идеальным случаем является полное их отсутствие.
• Приточный трубопровод лучше всего работает возле пола. Отверстие следует закрывать сеткой, чтобы туда не проникали животные или грызуны. Вытяжная – возле потолка.
• Верх вытяжного трубопровода необходимо размещать как можно выше над коньком здания. При односкатной крыше замер следует проводить от наиболее высокого места.
• Вытяжка в подвале гаража с высокой вытяжной трубой будет обеспечивать наилучшую эффективность. К тому же не возникнет занос снежными покровами.
• Контроль за процессом вентилирования осуществляется при помощи регулировочных заслонок, которые встроены в каждую из труб. Ими возможно высушить помещение или же настроить регулировку подаваемых воздушных масс. Это будет актуально особенно в зимние периоды времени.
• Наружные участки труб следует обеспечить защитными козырьками. Таким образом вытяжка в гараж будет защищена от проникновения осадков.
• Через вытяжной трубопровод выходят теплые потоки. Поэтому при понижении температуры окружающего воздуха возможно образование конденсата. К тому же существует возможность снижения отверстия для прохода воздуха или даже полностью забивать сечение трубы. Для исключения этого следует провести утепление в том месте, в котором она проходит сквозь крышу.
• При утеплении трубы подвала в гаражном помещении необходимо использовать материалы, обладающие стойкостью к воздействию влаги.

При правильном монтаже вытяжка в подвале гаража способна обеспечить качественное вентилирование и помещение станет более приспособленным для эксплуатации.

Вентиляция в гараже своими руками: схема, фото примеры и способы устройства

Многие недооценивают важность наличия правильной вентиляции в гараже, считая, что отравление угарным газом не слишком опасно. Но это весьма опасное заблуждение. Основная опасность состоит в том, что человек практически не чувствует, как угарный газ воздействует на организм. Достаточно нескольких минут, чтобы он потерял сознание. А закончится это может летальным исходом, как чаще всего и происходит.

Снаружи приточка выглядит практически незаметно

Рассмотрим различные способы того, как правильно сделать вентиляцию гаража своими руками, а также сравним эффективность того или иного вида. Ведь не всегда будет достаточно естественных потоков воздуха – иногда необходимо наличие и дополнительных приспособлений. К тому же вентиляция погреба или подвала гаража так же имеет свои нюансы.

Устройство в гараже естественной вентиляции

Устроить естественную вентиляцию гаража с подвалом можно по принципу, схожему с воздухообменом выгребной ямы. Для этого слишком больших затрат времени и средств не понадобится. Но необходимо понимать, что приток воздуха и его отвод должны осуществляться из разных углов помещения. Идеальным вариантом будут противоположные по диагонали. Именно в этом случае достигается максимальный охват объема, который может обеспечить устройство естественной вентиляции в гараже.

Устройство подобной вентиляции обойдется достаточно дорого

Если рассмотреть чуть подробнее, то приток осуществляется по трубе, верхняя часть которой находится выше уровня пола гаража на 15-25 см, а нижняя – на том же уровне от пола подвала. При этом вытяжка располагается под потолком подпола и выводится как можно выше.

Важная информация! Чем выше будет находиться верхний край вытяжной трубы, тем лучше будет работать устроенная своими руками вентиляция гаража. Причина этому объясняется простейшими законами физики из школьного курса.

При этом устраивать воздухообмен только лишь в подвале нерационально. Обычно вместе с ним предусматривается и схема естественной вентиляции гаража своими руками. Дело в том, что скомбинировать их намного выгоднее и проще, чем делать отдельные контуры на эти помещения.

Отсутствие вентиляции приведет к постоянной сырости внутри помещения

Но, как уже упоминалось, не всегда естественный отток воздуха может справиться с отводом отработанных выхлопных газов из помещения. Многие автолюбители для этой цели держат в гараже гибкий толстый резиновый шланг, один конец которой одевается на выхлопную трубу, а второй выводится за пределы гаража. Конечно, подобным способом достигается максимальный отвод ядовитых газов наружу, но он не очень удобен по той причине, что появляется необходимость загонять автомобиль в гараж лишь в определенном положении, например, передом. Если же машина становится наоборот, то подобное приспособление уже невозможно подвести к выхлопной трубе. В этом случае необходимо устройство принудительной вентиляции.

Устройство принудительной вентиляции гаража и его варианты

Если делать все правильно, то при подобной работе необходимы некоторые расчеты. Но чаще всего автомобилисты делают по-другому. Двигатель с вентилятором берется помощнее, там самым отпадает необходимость вычислений. И все же это тоже «палка о двух концах». Ведь в таком случае возникает проблема переплаты за электроэнергию, которая расходуется бесполезно.

Достаточно дорогое, но при этом эффективное устройство для подачи и нагрева воздуха

Имеет смысл досконально разобраться в расчетах необходимой принудительной вентиляции своими руками в гараже, каким образом их произвести и что для этого потребуется. По нормам СанПиН воздухообмен должен составлять 180 л/ч на каждые 10 м2. Причем это касается как естественной, так и принудительной вентиляции в подвале гаража и в самом боксе.

Конечно, с одной стороны может показаться, что принудительная вентиляция имеет только лишь плюсы, однако это не совсем так. Есть у нее и свои недостатки:

• Обратные клапаны в вытяжке заводского производства с электроприводом достаточно жесткие, а значит при отсутствии электроэнергии воздухообмен будет полностью перекрыт;
• Дополнительная проводка создает опасность замыкания и самовозгорания, особенно при неправильном монтаже;
• Как и любое электрооборудование, вытяжные двигатели требуют периодической ревизии и обслуживания.
• Затраты на электроэнергию тоже стоить принять во внимание.

При правильном расчете вентиляции гаража с газами от автомобиля может справиться и естественная вентиляция, однако здесь есть небольшой нюанс.

Забор воздуха для вентиляции выглядит довольно эстетично

Важный совет! Если планируется устройство лишь естественной вентиляции, то не стоит делать вытяжную трубу большого диаметра и в одном месте. Лучше смонтировать несколько вытяжек в разных местах. Это обеспечит намного лучший воздухообмен.

И все же, если есть подозрение, что подобная схема не справится, существует вариант комбинации обоих типов, о чем сейчас и поговорим.

Организация комбинированной вентиляции гаража и подвала и как ее лучше устроить

В этом случае в помещении помимо естественной делается и принудительная подача либо отвод воздуха. Преимущество подобной схемы в том, что даже при отсутствии напряжения в сети, воздух будет свободно поступать в гараж или погреб и так же свободно удаляться. Однако, следует понимать, что зимой в таком помещении будет значительно холоднее, но и эта проблема решаема. Обычно воздуховоды приточно-вытяжных систем вентиляции в гараже можно с легкостью заглушить, открывая их только тогда, когда это необходимо.

Попробуем рассмотреть более подробно, каким образом можно устроить комбинированную вентиляцию своими руками при помощи небольшого фотоотчета.

Фото пример	Выполняемые действия
	Для начала имеет смысл составить примерную схему циркуляции воздуха в гараже и погребе или подвале. Сделать это можно на любой фанерке или листке бумаги – значения не имеет. Ее единственный смысл – помочь определиться со способом устройства
	Именно такими трубами из пластика, диаметром 110 мм наиболее удобно монтировать всю схему. На фото примере показана приточка воздуха из самого гаража в погреб или подвал. Дело в том, что делать его можно (и даже удобнее) в противоположном от ворот углу. При таком расположении воздух будет немного нагреваться, проходя через помещение, тем самым создавая более высокую температуру внизу. Особенно это актуально, если в погребе хранятся овощи
	А здесь показан вывод воздуха из подвала. Немного ниже объясним, каким образом все устроено внизу
	Сверху, над гаражом, на трубе обязательна подобная насадка – рефлектор. При этом указанные отверстия должны быть как можно шире. Имеет смысл даже расширить их при помощи дрели. Многие скажут, что таким образом холодный воздух при помощи ветра может пойти обратно, но это не так. Напротив, он поможет усилить поток на вытяжку
	В этом фото примере показано отверстие, на которое можно установить вентилятор, тем самым скомбинировав естественную и принудительную вытяжку. Зимой, когда в гараже нет автомобиля, его имеет смысл перекрыть
	Маркером (вдоль верхнего угла) отмечено место, куда в последствии будет установлена пластиковая труба вытяжки с отверстиями. Это позволит лучше удалять угарный газ из помещения при работе двигателя.
	Пенопласт здесь не позволяет образовываться конденсату, что достаточно важно. Именно в верхней точке он будет скапливаться, независимо от качества вытяжки
	Потолок погреба или подвала так же необходимо обшить пенопластом и основательно пропенить швы. Сейчас объясним назначение этих действий. Даже если потолок из бетона или кирпича, грунт, находящийся выше, будет холоднее, чем воздух в помещении. Таким образом это будет способствовать образованию конденсата не потолке, что повысит влажность в помещении. Ошибкой будет считать, что при этом вся влага будет скапливаться между потолком и пенопластом. Ведь при отсутствии там тепла (материал его туда просто не пропустит) исчезают условия образования конденсата
	Все же небольшая влажность в помещении нужна. Именно по этой причине нужно поставить хотя-бы литровую банку с водой в погребе. В нашем случае это ведро с водой и известью, что более практично
	Ну и напоследок нельзя не упомянуть о покрытии потолка гаража. Именно оно дополнит всю систему вентиляции, позволив ей работать более функционально.

Как становится понятно, схема вентиляции включает в себя не только устройство воздухообмена. Очень важны в этом деле и другие факторы, такие как утепление. Ну а для более полного понятия всей подобной работы, предлагаем просмотреть небольшое видео вентиляции в гараже, выполненной не профессионалами, а обычными домашними мастерами:

Watch this video on YouTube

Установка естественного воздухообмена

Такая вентиляция ввиду простоты установки и дешевизны подходит многим. Ее принято использовать также для погребов.

Установка вентиляции в гараже обязательно начинается с расчета.

Согласно СНиП, на каждые 10 квадратных метров площади должно приходиться 15 сантиметров диаметра воздуховода.

Например, размер гаражного помещения равен 5 на 4 метра. Площадь гаража будет равна двадцати квадратным метрам. Рассчитываем согласно формуле: 20*1,5=30 сантиметров.

В результате получаем диаметр каналов в 30 сантиметров. Если планируется установить две вытяжки и два приточных канала, следует уменьшить эту величину вдвое.

На рисунке показана вентиляция в гараже своими руками, схема показывает расположение вентиляционных проемов.

Следующий этап – подготовка проема для поступления воздуха. Делают его при помощи перфоратора на высоте около десяти сантиметров от пола. Правильная вентиляция гаража будет происходить при установке вытяжки в противоположной приточной стене, причем желательно, чтобы отверстие было сделано по диагонали.

При помощи перфоратора проделываем то же самое, только под потолком. Это необходимо, потому что труба вентиляции будет выведена над крышей помещения на высоту примерно пятьдесят сантиметров.

Далее – обработка пустот между стеной и трубой герметиком. Для более качественного скрепления нужно выбирать герметик, позволяющий соединять разные материалы.
В самом конце установки необходимо позаботиться об оборудовании защитных приспособлений. Для предотвращения попадания грызунов и насекомых в свой гараж устанавливаются защитные решетки. От осадков поможет небольшая крышка или купол.

Таким образом, монтаж вентиляции обойдется примерно в 300 рублей. Стоит учесть, что естественный воздухообмен наиболее эффективен при температуре снаружи менее 10-12 градусов Цельсия.

Соответственно, в летнее время обмен воздуха будет малоэффективен. К тому же часто зимой происходит замерзание труб, что приводит к переохлаждению помещения.

Установка комбинированной схемы

Такая схема практически не отличается от предыдущей. Точно так же будет делаться отверстие с одной стороны гаража на высоте десяти сантиметров от пола. Отличие состоит лишь в том, что нет необходимости делать вытяжное отверстие в противоположной стене. Установка вентилятора позволяет делать его в любом месте.

В комбинированной схеме добавляем вытяжной вентилятор

Таким образом, комбинированный способ обмена воздухом является более подходящим, так как будет работать эффективно в любое время года.

Что касается вентиляторов, потребление электроэнергии у многих из них минимальное, поэтому при покупке стоит выбирать тот, который будет издавать наименьшее количество шума.

Механический воздухообмен

Принудительная вентиляция в гараже осуществляется за счет установки в отверстия для притока и вытяжки воздуха вентиляторов. Однако существуют и другие устройства, способные справляться с этой задачей.

Приведем лишь некоторые из них:

• Нагревательная лампочка. Ее установка производится в саму трубу. Благодаря ей происходит нагревание воздуха, а вследствие этого усиливается напор;
• Флюгер-диффузор. Крепится на трубу, выполняющую приточную функцию. Работает за счет напора ветра;
• Дефлектор. В отличие от флюгера-диффузора, устанавливается на вытяжке. Лучший обмен обеспечивается благодаря разжижению воздуха;
• Моноблок. Среди специалистов по вытяжке считается лучшим вариантом для обеспечения вентиляции в гараже. Благодаря этой системе у владельца появляется возможность контроля всего процесса воздухообмена. Воздухообмен, сделанный таким способом, будет самым эффективным по сравнению с естественным и комбинированным. Единственный минус – стоимость установки, которая может достигать 240 тысяч рублей и более.

Однако в некоторых случаях принудительная вентиляция в гараже своими руками может быть и совсем недорогой. Для этого нужно сделать то же самое, что и для установки естественной вентиляции: перфоратором проделать отверстия в противоположных друг другу стенах по диагонали и установить в них трубы. Далее на входные отверстия воздуховодов устанавливается по вентилятору.

Такая схема позволит регулировать воздухообмен в любое время года. Для того, чтобы зимой воздуховод и сам гаражный бокс не замерзали, можно поставить задвижки или регуляторы оборотов вентиляторов. А для сохранения помещения от влаги зимой специалисты советуют закрывать смотровую яму или погреб.

Очищение воздуха в погребе

Как правило, гараж используется не только для стоянки автомобиля, но и для хранения продуктов. Соответственно, это тоже дает дополнительную влагу. Но даже если хранение не производится, проветривание ямы должно быть организовано для комфортной работы в нем.

Как отмечают специалисты, в погребе естественная вентиляция является лучшим вариантом.

При условии хорошего воздухообмена в помещении возможно использовать трубы диаметром 10 сантиметров.

Одна из них устанавливается в районе десяти сантиметров от пола, а вторая на противоположной стороне в десяти сантиметрах от потолка. Конец верхней трубы выводится наружу.

Также стоит позаботиться и о защите вытяжки.

Способы улучшения естественного вентилирования

Не применяя механические инструменты усиления воздухообмена, добиться стабильного обновления атмосферы в помещении гаража можно двумя способами – нагревом вытяжной трубы и установкой на ней дефлектора.

Прогрев вытяжного канала

Прогретый воздух легче холодных воздушных масс, поступающих через приточный воздухозаборник. Стремясь к наивысшей точке, он выходит через вытяжной вентканал, заменяясь свежим воздухом снаружи – давление внутренней (в гараже) и внешней (на улице) атмосфер должно сравняться.

Выстраивая естественную вентиляцию в автобоксе, достаточно следовать рекомендациям данной схемы

Чтобы улучшить прогрев воздуха в верхнем слое атмосферы внутри холодного гаража, нужно выкрасить вытяжной канал черным. В итоге стенки воздуховода поглотят максимальное количество солнечной энергии и будут нагревать воздух внутри канала, побуждая его интенсивнее двигаться вверх.

Планируя естественную вентиляцию с учетом черного окраса, не следует осуществлять теплоизоляцию вентканала. Однако для метода «прогрев лампой накаливания» теплоизолировать вытяжной воздуховод крайне необходимо.

С осени в гараже становится холодно. Для автомобиля это не проблема, но для приточно-вытяжной вентиляции – очень плохо.

Если горячий двигатель первый час после заезда в бокс еще послужит источником тепла для воздуха, то спустя пару часов в неотапливаемом гараже установится температура, практически равная уличной. И естественная вентиляция перестанет действовать.

Ветровой поток обдувает дефлектор (схема а), воздух из канала вытяжки делится на несколько направлений (схема б). При этом возникают множественные зоны пониженного (-) и повышенного (+) давления

Сохранить воздухообмен и предотвратить обледенение вытяжного канала (в нем будет накапливаться конденсат) позволит обычная 40 ваттная лампа накаливания.

Достаточно подвесить ее патрон под проемом вертикального канала вытяжки и оставить включенной. Тепла, генерируемого лампой, хватит для движения воздуха на скорости 0,2-0,4 м/с.

Причем канал воздуховода обязательно нужно обернуть теплоизоляционным материалом и убедиться, что в утеплитель не поступает влага. Тепла от лампы накаливания немного, на полную длину вытяжной трубы его может не хватить и воздух быстро остынет.

Заметим, что применение люминесцентных или светодиодных ламп улучшению воздухообмена не способствует – они генерируют значительно меньше тепловой энергии. Пригодны только лампы накаливания.

Установка вентиляционного дефлектора

Это устройство способствует увеличению вытяжной тяги до 20% без применения каких-либо механических приспособлений – за счет образования зоны низкого давления у оголовья воздуховода.

Основываясь на законе Бернулли, дефлекторы меняют движение потоков воздуха благодаря своей конструкции (сечению).

Параметры элементов дефлектора ЦАГИ привязаны к диаметру вытяжного вентканала. Цифрами на схеме обозначены: оголовок вытяжки (1); стакан диффузора (2); внешний корпус (3); стойки колпака (4); колпак (5) (+)

Ветер вынужден огибать изогнутый корпус дефлектора, что приводит к образованию миниатюрных зон относительного вакуума, побуждающих массу воздуха в трубе двигаться вверх.

Конструктивно вентиляционный дефлектор (на примере проекта ЦАГИ) состоит из таких элементов:

1. Диффузора (стакана), имеющего форму усеченной конической трубы. Узкой стороной он одевается на вытяжную трубу. Способствует установлению разницы воздушного давления и усилению тяги.
2. Колпака (зонта), предохраняющего канал воздуховода от проникновения летучего мусора и атмосферных осадков.
3. Внешнего корпуса, имеющего цилиндрическую форму. Создает зоны низкого давления путем рассечения ветрового потока.

Тип дефлектора ЦАГИ широко используется для усиления естественной тяги вентиляционных труб в России. Наряду с ним известны тарельчатые, флюгерные, Н-образные и ротационные дефлекторы.

Кстати, отечественные вытяжки естественной вентиляции особенно часто оборудуются дефлектором Григоровича.

Эффективность работы вытяжных дефлекторов любой конструкции прямо связана с атмосферными условиями, а именно – наличием ветра.

То есть, при сильном ветре это устройство развивает максимальную тягу в системе естественной вентиляции, а при безветрии совершенно не работает.

Определяющим моментом является близость конька кровли. Чем он ближе к трубе, тем выше ее следует поднять (+)

Дефлектор способен не только улучшить тягу, но и предотвратить «закупорку» вытяжной трубы при сильных ветрах, преодолеть которые слаботочная естественная вентиляция не в силах.

Кроме того оборудованный дефлекторным устройством вентиляционный комплекс наиболее защищен от опрокидывания тяги.

Обращаем внимание на потребность поднятия оголовья вытяжки, оснащенной дефлектором, над плоскостью крыши на полметра и более. Действуют также условия расположения в части близости кровельного конька, рассмотренные на схеме выше.

Как правильно сделать вентиляцию самостоятельно

Подводя черту выше сказанному, можно поставить акценты над устройством вытяжки в гараже.

А они следующие:

• создание проекта;
• приобретение нужных материалов;
• утепление внутри гаража стен, потолка и ворот.

Главное при этом – понимание элементарных законов физики, поэтому при устройстве вытяжки к делу нужно подходить обдуманно. А особых навыков, в основном, здесь и не требуется. Если же заострить внимание на плане перед началом работ, то от его детализации будет зависеть простота всей системы циркуляции воздуха.

Но зачастую он даже и не нужен. Например, если обустраивать гаражи без подвалов, вентиляция там будет несложная, при этом отдельный проект даже и не потребуется. Главное здесь – творческий подход и соблюдение элементарных правил при устройстве вытяжки.

Выводы и полезное видео по теме

Эффективная система естественной вентиляции в реальном гараже с подвалом:

Как утеплить вытяжную трубу над гаражом, чтобы прекратить накопление конденсата и обмерзание:

Правильно построенный и должным образом оборудованный гараж является не только надежным местом для хранения вашего автомобиля и прочих вещей. Конечно же, толстые стены и надежные современные ворота могут отпугнуть вора. Однако злоумышленники – это не самые страшные враги. Затхлость, сырость и грибок намного страшнее. И спасти гараж от всех этих неблагоприятных явлений может лишь вентиляция в гараже своими руками.

Какую вентиляцию можно сделать в гараже?

Воздухообмен в гараже можно организовать в соответствии с тремя основными способами. Однако прежде чем переходить к рассмотрению каждой существующей системы вентиляции гаража своими руками, нужно узнать, какую мощность должен иметь воздушный поток, чтобы в гараже создавались максимально благоприятные и безопасные условия как для машины, так и для ее владельца.

Минимально допустимые показатели прописываются в СНиП. Данными из этих норм и правил нужно руководствоваться при выполнении любых архитектурных и строительных работ. Что касается рассматриваемого случая, то вентиляция гаража должна быть организована таким образом, чтобы постоянный приток воздуха составлял не менее 180 л/час.

Необходимо отметить и тот факт, что эта норма сейчас сохранилась только на постсоветском пространстве. В западных странах вентиляция гаража обязана соответствовать гораздо более строгим требованиям. Там минимально допустимый приток свежего воздуха составляет 360 л/час. По этой причине в настоящее время автовладельцы преимущественно ориентируются на зарубежные нормы, так как считают их более безопасными и эффективными. Однако то, какой будет вентиляция гаража конкретно в вашем случае, решать исключительно вам.

Нужно обязательно рассмотреть существующие типы воздухообмена. Вы можете сделать вентиляцию следующих видов:

1. Естественная. Такой воздухообмен основывается на принципе природного образования потока воздуха ввиду разности температур между улицей и внутренним помещением.
2. Комбинированная. Работа вентиляционных систем такого рода основывается на организации принудительного отведения воздуха и естественной замены его свежим уличным воздухом.
3. Механическая. При устройстве такой вентиляционной системы отведение и приток воздуха будут обеспечиваться за счет специальных устройств. Они будут выбрасывать отработанный воздух наружу и втягивать вместо него свежий.

При выборе какого-то конкретного типа вентиляции ориентируйтесь на собственный бюджет. Наиболее предпочтительным вариантом является механическая система. Однако она весьма дорогая, да и самостоятельно без специальных знаний ее не установить. Без сторонней помощи вы можете сделать комбинированную или естественную вентиляцию.

Прежде чем приступать к работе, подготовьте следующие инструменты и приспособления:

• перфоратор;
• электродрель;
• трубы;
• вентилятор;
• защитный грибок;
• защитная сетка;
• герметик;
• провод.

Пошаговая инструкция по устройству естественной вентиляции в гараже

Естественная вентиляция в гараже – это наиболее бюджетный и простой способ устройства воздухообмена во внутреннем помещении. Лучше всего еще на этапе строительства конструкции создать пару отверстий в стенах для создания такой вентиляции. Схема, в соответствии с которой работает естественная вентиляция, показана на изображении (рис. 1).

Естественная вентиляция состоит из двух отверстий. Первое из них – приточное. Его обычно располагают на высоте не менее 10 см от пола. Выходная труба, которая проходит через это отверстие, должна быть поднята еще выше. На конце такой трубы устанавливаются защитная сетка и конус. Второе отверстие – вытяжное. Его располагают на 10 см ниже потолка. Выводную трубу нужно поднять примерно на 0,5 м над крышей гаража. Конец трубы тоже оснащается защитной сеткой и конусом.

Чтобы естественная вентиляция в вашем гараже работала так, как нужно, приточное и вытяжное отверстие должны быть расположены по диагонали на противоположных стенах. Перед началом работы обязательно рассчитайте нужный диаметр отверстия. Можете использовать простую зависимость, в соответствии с которой на каждый 1 м² гаража нужно 1,5 см вентиляционного отверстия. К примеру, если ваш гараж имеет размер 4х6, то его площадь составляет 24 м². На основании этого диаметр отверстия вентиляции должен равняться 36 см.

В процессе устройства непосредственно вентиляции владельцу не нужно выполнять никаких капитальных переделок. Все сводится к тому, что хозяин гаража покупает комплект труб для устройства вентиляции, после чего проверяет диаметр имеющихся отверстий, которые создавались в процессе строительства здания, и сверяет их с нужным диаметром, рассчитанным в предыдущем шаге. Если отверстие меньше, чем нужно, то его придется расширить при помощи перфоратора.

Вся работа сводится к тому, что трубы обустраиваются в имеющихся отверстиях, после чего защищаются при помощи сетки и конуса. Таким образом, устройство естественной вентиляции не требует ни особых знаний, ни больших денег, ни времени. Однако важно понимать, что просто и дешево – не всегда качественно и выгодно. Не будет нужной разницы температур – в гараж перестанет поступать свежий воздух.

Нужно учитывать и другое условие, которое может помешать организовать качественную естественную вентиляцию. Проблема в том, что высота между вытяжным и приточным отверстием не должна быть менее 3 м. Лишь при соблюдении этого условия воздухообмен будет работать так, как нужно. На выходе трубы нужно обязательно утеплить. Вытяжное и приточное отверстия следует оснастить затворками. С их помощью вы сможете устанавливать нужную силу потока зимой.

Руководство по монтажу комбинированной приточно-вытяжной системы

Необходимо обратить внимание на схему устройства такой вентиляционной системы (рис. 2). По своему строению комбинированный воздуховод похож на рассмотренный ранее, естественный. Сначала создаются все те же 2 отверстия. Преимущество в том, что какой-либо строгой зависимости по расположению приточного и вытяжного отверстий нет.

При желании их можно сделать даже на одинаковом уровне и на одной стене. Правило лишь одно: каналы нельзя обустраивать друг напротив друга. Если вы это сделаете, воздушная цепь попросту замкнется, и в гараж не будет попадать свежий воздух.

Главным элементом комбинированного воздуховода является специальный вентилятор. Именно за счет него происходит воздухообмен.Преимуществом комбинированной вентиляции является то, что она может работать в течение всего года.

Такая вентиляция является отличным решением. Она эффективно выполняет все возлагающиеся на нее задачи и не требует больших затрат. Диаметр каналов подбирается так, как и в предыдущем случае. Периодически систему нужно проверять на правильность работы вентилятора. При желании можно установить реле, которое будет выключать систему автоматически.

Вентиляция погреба и смотровой ямы

При желании вы можете сделать в своем гараже погреб или смотровую яму. Эти элементы тоже нуждаются в вентиляции. В большинстве случаев достаточно простого естественного воздухообмена. Для обустройства такой системы подойдут канализационные пластиковые трубы диаметром в 10-20 см.

Приточная труба устанавливается на расстоянии в 20 см от пола. Вытяжную же необходимо постараться установить как можно выше. Если вы сможете расположить ее вровень с потолком, то в вашем гараже не будет ни одной застойной зоны. Работает такая вентиляция по предельно простому принципу: холодный уличный воздух опускается к полу погреба, по мере нагревания поднимается, а затем отводится на улицу через вытяжную трубу. Эффективность работы такого воздухообмена напрямую зависит от разницы температур.

Трубы вентиляции нужно стараться устанавливать на максимально возможном расстоянии друг от друга. По возможности край вытяжной трубы нужно оснастить вентиляционной турбиной либо дефлектором. За счет этих приспособлений ветер создаст разреженный воздух, благодаря чему эффективность системы возрастет.

Вытяжная труба обязательно утепляется. Она должна быть установлена на расстоянии не менее 30 см от самой высокой части крыши гаража.

Если в вашем гараже есть и подвал, и смотровая яма, то лучше всего оборудовать принудительную вентиляцию. В состав такой системы входят упоминавшиеся ранее вентиляторы. Без таких устройств в теплое время года воздухообмен осуществляться не будет, так как он полностью зависит от разницы температур. Все остальные принципы остаются неизменными.

При желании вместо вентилятора можно использовать дефлектор либо диффузор-флюгер. Некоторые умельцы даже устанавливают лампочку накаливания. Смысл в том, что она будет нагревать окружающее пространство, за счет чего эффективность системы возрастет.

Наиболее эффективными являются автоматические вентиляционные системы. Но их стоимость самая высокая.
