Вентиляция в частном доме с рекуперацией своими руками

приточно вытяжная вентиляция

В каждом доме, коттедже или квартире вентиляционная система является важным элементом, который обеспечивает комфортную климатическую обстановку. Однако, даже зная это, многие не решаются создавать полноценную систему в связи с тем, что она значительно повысит затраты на оплату энергии при постоянном обогреве воздуха, который поступают с улицы.

Наиболее оптимальным решением такой проблемы является приточно вытяжная вентиляция с рекуперацией тепла. Благодаря тому, что рекуператор, который входит в комплект установки, можно понизить расходы по оплате и сэкономить до девяноста процентов энергии.

Принцип работы системы с рекуперацией тепла

Слово рекуперация означает теплообмен, а если говорить о дословном переводе, то это понятие означает «возврат использованного». В такой системе рекуператор служит элементом, который отдает холодному воздуху с улицы тепло, которое он забрал у воздуха, выходящего из комнаты. В зимнее время разница в температуре воздуха может быть примерно сорок градусов. Зачастую нагревание помещения и воздуха в нем осуществляется с помощью приборов отопления, что ведет к большим затратам на оплату коммунальных платежей.Схема приточно-вытяжной установки с рекуператором

Приточно вытяжная вентиляция для квартиры станет настоящим спасением в летнее время, когда вследствие высокой температуры на улице, кондиционерам в помещении приходится работать более интенсивно. Если система вентиляции с рекуператором тепла была правильно установлена, то – это позволит сделать разницу температурами воздуха, который попал с улицы в дом и который выходит с помещения на улицу, в четыри и более раз меньше. Следует отметить, что приточно вытяжная вентиляция с рекуператором имеет массу неоспоримых преимуществ:

  • высокий КПД всей системы, более 65 процентов;
  • экономия средств при оплате электроэнергии. С такой системой вентиляции расходы по квитанциям можно снизить на 30 процентов;
  • благодаря тому, что в данной конструкции отсутствуют движущие детали, риск выхода системы из строя минимален;
  • теплообменник отличается простотой в уходе и обслуживании;
  • для функционирования устройства не требуется электрическая энергия;
  • благодаря рекуперации тепла можно не только сделать в помещении хорошую вентиляцию, но и в некоторых случаях позволяет выполнять регулирование уровня влажности.

Важный момент: в зависимости от того, насколько большая разница между температурой на улице и внутри помещения, будет повышаться процент экономии средств.приточно вытяжная система вентиляции

Принцип действия такой системы вентиляции заключается в следующем: вентиляция набирает в помещение такое количество воздуха, чтобы его объем становился избыточным. После чего отработанный воздух по вытяжной системе выдавливается на улицу. При этом часть тепла от отработанного воздуха остается на стенках конструкции вследствие того, что этот воздух проходит через теплообменник. Если температура на улице понижается, то соответственно и уменьшается эффективность рекуператора, а вся разница между температурами тогда ложится на систему отопления. В том случае, если температура на улице составляет ноль градусов, рекуператор способен вводить в помещение воздух с температурой около пятнадцати градусов.

Существует множество разновидностей рекуператоров, которые имеют свои отличительные особенности, разные характеристики и абсолютной разный уровень КПД. Несмотря на сложность конструкции, ее можно установить самостоятельно и также сэкономить при этом средства на установке.приточно вытяжная вентиляция с рекуперацией тепла

Место для размещения вентиляционного отверстия

При выборе места, где будет находиться приточно вентиляционное отверстие, следует учитывать следующие моменты:

  • не следует выполнять отверстие под вентиляцию в таких комнатах, как кухня или санузел, так как это может привести к тому, что запахи, которые обычно присутствуют в данных помещениях, распространяться по всему дому;
  • в том случае, если присутствует вытяжная вентиляция, то следует устанавливать приточный клапан в другой части помещения от вентиляции, желательно даже в другой комнате;
  • в большинстве случаев обычные пластиковые окна оснащены специальным клапаном для свежего воздуха;
  • чтобы воздух, который поступает в комнату с улицы, немного подогревался, приточный клапан можно поместить за батареей;
  • если в регионе наблюдаются холодные зимы, то не следует отверстие для вентиляции делать сквозным. Этот участок может стать местом прохода холода и будет покрываться инеем.

Важный момент: если планируется установка вентиляционной системы без подогрева, то лучше всего приобретать те модели, которые можно на зимний период закрыть.место для размещения вентиляции

Приточно вытяжная вентиляция своими руками – монтаж естественной вентиляции

Особенностью естественной вентиляции является то, что в ее комплекте отсутствуют какие-либо энергетически зависимые элементы, поэтому можно говорить о полной экономии средств. Естественная вентиляция обладает достаточно простым строением. Ее установку лучше всего делать после окончания работ по штукатурке, перед этапом отделки стен. Наиболее правильным решением будет сделать отверстие в процессе постройки дома, в случае если речь идет о монтаже вентиляции в частном здании.

Прежде всего, необходимо выбрать соответствующее место, где будет установлен клапан. В случае, если он будет монтироваться в стене за батареей, то ее необходимо предварительно снять. К стене следует приложить купленный прибор и сделать разметку на стене по его периметру с помощью маркера. Далее, с помощью перфоратора нужно сделать в стене канал с уклоном примерно в шесть градусов по направлению к улице. Это необходимо, чтобы по нему стекал конденсат. Затем, в проделанное отверстие нужно проложить слой утеплителя и трубу. В некоторых случаях также используется монтажная пена. Далее, следует надеть корпус таким образом, чтобы он не соприкасался непосредственно с трубой. С помощью карандаша нужно наметить, где будут крепления, и высверлить под них отверстия. приточно вытяжная вентиляция в частном домеСам корпус нужно прикрепить посредством саморезов и дюбелей. Важный момент: в некоторые комплекты может входить шумопоглотитель – его следует установить в корпус. Шумополготитель поможет улучшить звукоизоляцию в помещении.  После этого нужно проложить теплоизоляцию корпуса и закрыть его крышкой. Со стороны улицы входное отверстие также нужно соответствующе оформить. На него надевается специальная защитная решетка. Качественная вентиляция напрямую связана с законами физики. Так, если отсутствует баланс между оттоком и притоком воздуха, то от сделанного отверстия не будет никакого эффекта.

Монтаж принудительной приточной вентиляции

Далеко не всегда естественная тяга справляется со своими задачами, так как на нее оказывают сильное воздействие погодные условия и многие другие факторы. Поэтому обустройство принудительной вентиляции просто необходимо практически в каждом доме.

Особенности системы

Сразу стоит отметить, что принудительная приточно вытяжная вентиляция в частном доме является максимальной эффективной, а ее работа стабильной. Такие установки существуют нескольких видов:

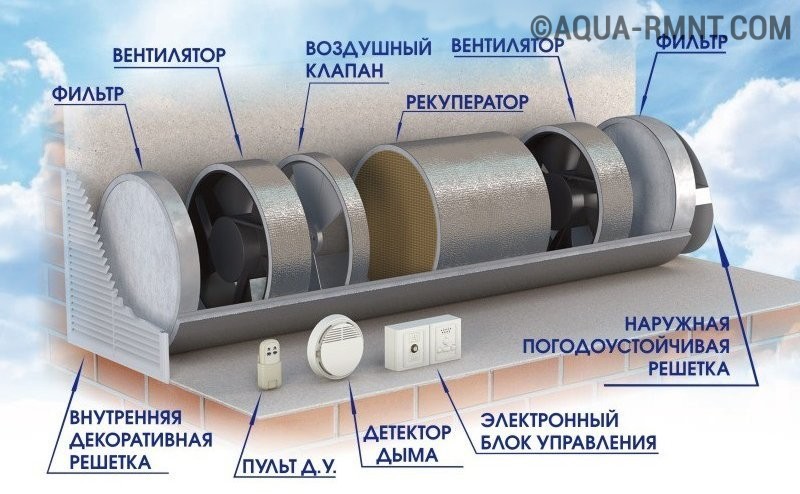

  • компактная система для установки в одной комнате. Для того чтобы обеспечить необходимую климатическую обстановку во всем доме, понадобится купить несколько таких систем и установить их в каждой комнате;
  • полноценные, большие системы, которые состоят из набора элементов, соединенных между собой с помощью вентиляционных каналов. При этом нужно учитывать, что если труба длинная то и сопротивление будет большое, поэтому необходим мощный вентилятор.

Второй вид достаточно редко используется для установки в домашних условиях, так как полноценная вентиляционная система требует недешевого обслуживания и сама обладает достаточно высокой стоимостью. В больших по площади домах или квартирах монтируют вентиляцию с пластиковыми и металлическими воздуховодами, которые довольно гибкие, благодаря чему им можно придать нужную форму. Обычно их прячут под потолком. В комнатах можно увидеть только решетки вентиляции, которые могут обладать довольно эстетичным дизайном, благодаря чему вписываются в интерьер. Принудительная приточно вытяжная система вентиляции должна обладать функцией фильтрации поступающего воздуха. В особенности эта функция необходима при жизни в большом и густонаселенном городе.приточно вытяжная вентиляция своими руками

Помимо того, что такая вентиляция может быть оснащена рекуператором воздуха при желании можно добавить в ее конструкцию также увлажнитель, подогрев воздуха, кондиционер и терморегулятор. В данном виде вентиляции отдельное внимание следует уделить тщательной герметизации стыков и местам скрепления элементов. В большинстве случаев, если с системой и возникают проблемы, то они появляются именно в этих местах.

Установка

Выполнить монтаж вентиляционной системы можно своими руками и для этого необходимо лишь следовать инструкции. Ниже представлен пошаговый план работ по монтажу части принудительной вентиляции на стене:

  1. Необходимо отметить на стене выбранное место и размер того, каким будет отверстие;
  2. С помощью способа алмазного бурения нужно проделать в стене отверстие и при этом выдержать незначительный уклон по направлению к улице;
  3. Далее в полученное отверстие следует вставить трубу . Затем устанавливается канальный вентилятор. Необходимо с помощью монтажной пены заделать все просветы, которые образовались между стеной и трубой;
  4. Затем нужно сделать каналы для прокладки проводки. В них укладываются провода, и подключается электропитание;
  5. Для большего удобства использования систему вентиляции можно соединить с выключателем света, таким образом, он будет включаться вместе со светом в помещении;
  6. Далее, следует установить датчики, фильтр, шумопоглотитель и все остальные дополнительные элементы;
  7. Со стороны улицы и внутри помещения нужно установить решетки, которые закрепляются саморезами.

Видео рекуператор своими руками

Загрузка…

Источник

Поступление свежего воздуха в холодный период времени приводит к необходимости его нагрева для обеспечения правильного микроклимата помещений. Для минимизации затрат электроэнергии может быть использована приточно-вытяжная вентиляция с рекуперацией тепла.

Понимание принципов ее работы позволит максимально эффективно уменьшить теплопотери с сохранением достаточного объема замещаемого воздуха. Давайте попробуем разобраться в этом вопросе.

В осенне-весенний период при вентиляции помещений серьезной проблемой является большая разность температур поступающего и находящегося внутри воздуха. Холодный поток устремляется вниз и создает неблагоприятный микроклимат в жилых домах, офисах и на производстве или недопустимый вертикальный градиент температуры в складе.

Распространенным решением проблемы является интеграция в приточную вентиляцию , с помощью которого происходит нагрев потока. Такая система требует затрат электроэнергии, в то время как значительный объем выходящего наружу теплого воздуха ведет к существенным потерям тепла.

Выход воздуха наружу с интенсивным паром служит индикатором существенных потерь тепла, которое можно использовать на обогрев входящего потока

Если каналы притока и отвода воздуха расположены рядом, то можно частично передать тепло выходящего потока входящему. Это позволит уменьшить потребление электроэнергии калорифером или вовсе отказаться от него. Устройство для обеспечения теплообмена между разнотемпературными потоками газов называется рекуператором.

В теплое время года, когда температура наружного воздуха значительно превышает комнатную, можно использовать рекуператор для охлаждения входящего потока.

Устройство блока с рекуператором

Внутреннее устройство систем приточно-вытяжной вентиляции с достаточно простое, поэтому возможна их самостоятельная поэлементная покупка и установка. В том случае если сборка или самостоятельный монтаж вызывает сложности можно приобрести готовые решения в виде типовых моноблочных или индивидуальных сборных конструкций под заказ.

Элементарным устройством для сбора и отвода конденсата является поддон, расположенный под рекуператором с уклоном в сторону сливного отверстия

Вывод влаги производят в закрытую емкость. Ее размещают только внутри помещения во избежание перемерзания каналов оттока при минусовых температурах. Алгоритма надежного расчета объема получаемой воды при использовании систем с рекуператором нет, поэтому его определяют экспериментальным путем.

Повторное использование конденсата для увлажнения воздуха нежелательно, так как вода впитывает многие загрязнители, такие как человеческий пот, запахи и т.д.

Значительно уменьшить объем конденсата и избежать связанных с его появлением проблем можно организовав отдельную вытяжную систему из ванной комнаты и кухни. Именно в этих помещениях воздух имеет наибольшую влажность. При наличии нескольких вытяжных систем воздухообмен между технической и жилой зоной необходимо ограничить с помощью установки обратных клапанов.

В случае охлаждения выходящего потока воздуха до отрицательных температур внутри рекуператора происходит переход конденсата в наледь, что вызывает сокращение живого сечения потока и, как следствие, – уменьшение объема или полное прекращения вентиляции.

Для периодического или разового размораживания рекуператора устанавливают байпас – обходной канал для движения приточного воздуха. При пропуске потока в обход устройства происходит прекращение теплоотдачи, нагрев теплообменника и переход наледи в жидкое состояние. Вода стекает в емкость сбора конденсата или происходит ее испарение наружу.

Принцип устройства байпаса несложен, поэтому при риске образования наледи целесообразно предусмотреть такое решение, так как отогрев рекуператора другими способами сложен и длителен

При прохождении потока через байпас отсутствует нагрев приточного воздуха посредством рекуператора. Поэтому при активации данного режима необходимо автоматическое включение калорифера.

Особенности различных типов рекуператоров

Существует несколько конструктивно различающихся вариантов реализации теплообмена между холодным и нагретым воздушными потоками. Каждый из них имеет свои отличительные особенности, которые определяют основное предназначение для каждого типа рекуператора.

В основе конструкции пластинчатого рекуператора лежат тонкостенные панели, соединенные поочередно таким образом, чтобы чередовать пропуск между ними разнотемпературных потоков под углом 90 градусов. Одной из модификаций такой модели является устройство с оребренными каналами для прохода воздуха. Оно обладает более высоким коэффициентом теплообмена.

Поочередный пропуск теплого и холодного потока воздуха через пластины реализуют за счет загиба краев пластин и герметизацией соединений полиэфирной смолой

Теплообменные панели могут быть выполнены из различного материала:

  • медь, латунь и сплавы на основе алюминия обладают хорошей теплопроводностью и не подвержены ржавчине;
  • пластмасса из полимерного гидрофобного материала с высоким коэффициентом теплопроводности обладают малым весом;
  • гигроскопическая целлюлоза позволяет проникать конденсату через пластину и попадать обратно в помещение.

Недостатком является возможность образования конденсата при низких температурах. По причине небольшого расстояния между пластинами влага или наледь существенно увеличивают аэродинамическое сопротивление. В случае обмерзания необходимо перекрытие входящего потока воздуха для отогрева пластин.

Преимущества пластинчатых рекуператоров следующие:

  • низкая стоимость;
  • долгий срок службы;
  • длительный период между профилактическим обслуживанием и простота его проведения;
  • небольшие габариты и масса.

Такой тип рекуператора наиболее распространен для жилых и офисных помещений. Также его используют и в некоторых технологических процессах, например для оптимизации сгорания топлива при работе печей.

Барабанный или роторный тип

Принцип действия роторного рекуператора основан на вращении теплообменника, внутри которого расположены слои гофрированного металла, обладающего высокой теплоемкостью. В результате взаимодействия с выходящим потоком происходит нагрев сектора барабана, который впоследствии отдает тепло поступающему воздуху.

Мелкоячеистый теплообменник роторного рекуператора подвержен засорению, поэтому особенно внимательно нужно отнестись к качественной работе фильтров тонкой очистки

Преимущество роторных рекуператоров следующие:

  • достаточно высокий КПД по сравнению с конкурирующими типами;
  • возврат большого количества влаги, которая в виде конденсата остается на барабане и испаряется при контакте с поступающим сухим воздухом.

Этот тип рекуператора реже используют для жилых зданий при поквартирной или коттеджной вентиляции. Часто его применяют в крупных котельных для возврата тепла к печам или для обширных помещений промышленного или торгово-развлекательного назначения.

Однако у этого типа устройств есть существенные недостатки:

  • относительно сложная конструкция с наличием подвижных частей, включающая электромотор, барабан и ременной привод, что требует постоянного обслуживания;
  • повышенный уровень шума.

Иногда для устройств такого типа можно встретить термин “регенеративный теплообменник”, что более правильно чем “рекуператор”. Дело в том, что незначительная часть выходящего воздуха попадает обратно по причине неплотного прилегания барабана к корпусу конструкции.

Это накладывает дополнительные ограничения на возможность использования устройств такого типа. Например, в качестве теплоносителя нельзя использовать загрязненный воздух от печей отопления.

Система на основе трубок и кожуха

Рекуператор трубчатого типа состоит из расположенных в утепленном кожухе системы тонкостенных трубок небольшого диаметра, по которым происходит приток наружного воздуха. По кожуху производят вывод теплой воздушной массы из помещения, которая обогревает входящий поток.

Вывод теплого воздуха необходимо осуществлять именно по кожуху, а не через систему трубок, так как удалить конденсат из них невозможно

Основные преимущества трубчатых рекуператоров следующие:

  • высокий КПД, благодаря противоточному принципу движения теплоносителя и поступающего воздуха;
  • простота конструкции и отсутствие подвижных частей обеспечивает низкий уровень шума и редко возникающую необходимость в обслуживании;
  • долгий срок службы;
  • наименьшее сечение среди всех типов устройств рекуперации.

Трубки для устройства такого типа используют или легкосплавные металлические или, что реже, – полимерные. Эти материалы не гигроскопичны, поэтому при значительной разнице температур потоков возможно образовании интенсивного конденсата в кожухе, что требует конструктивного решения по его удалению. Еще одним недостатком является то, что металлическая начинка обладает значительным весом, несмотря на небольшие габариты.

Простота конструкции трубчатого рекуператора делает этот тип устройств популярным для самостоятельного изготовления. В качестве внешнего кожуха обычно используют пластиковые трубы для воздуховодов, утепленные пенополиуретановой скорлупой.

Устройство с промежуточным теплоносителем

Иногда приточный и вытяжной воздуховоды расположены на некотором расстоянии друг от друга. Такая ситуация может возникнуть по причине технологических особенностей здания или санитарных требований по надежному разделению воздушных потоков.

В этом случае используют промежуточный теплоноситель, циркулирующий между воздуховодами по изолированному трубопроводу. В качестве среды для передачи тепловой энергии используют воду или водно-гликолевый раствор, циркуляцию которого обеспечивают работой .

Рекуператор с промежуточным теплоносителем представляет собой объемное и дорогое устройство, чье применение экономически оправдано для помещений с большим площадями

В том случае, если есть возможность использовать другой тип рекуператора, то лучше не применять систему с промежуточным теплоносителем, так как она обладает следующими существенными недостатками:

  • низкий КПД по сравнению с другими типами устройств, поэтому для небольших помещений с малым расходом воздуха такие устройства не применяют;
  • значительный объем и вес всей системы;
  • необходимость дополнительного электрического насоса для циркуляции жидкости;
  • повышенный шум от работы насоса.

Существует модификация этой системы, когда вместо принудительной циркуляции теплообменной жидкости используют среду с низкой точкой кипения, например фреон. В этом случае движение по контуру возможно естественным образом, но только в том случае если приточный воздуховод расположен над вытяжным.

Такая система не требует дополнительных затрат электроэнергии, но работает на обогрев только при значительном перепаде температур. Кроме того, необходима точная настройка точки изменения агрегатного состояния теплообменной жидкости, которая может быть реализована методом создания нужного давления или определенного химического состава.

Основные технические параметры

Зная требуемую производительность системы вентиляции и КПД теплообмена рекуператора легко рассчитать экономию на обогреве воздуха для помещения при конкретных климатических условиях. Сравнив потенциальную выгоду с затратами на покупку и обслуживание системы можно обоснованно сделать выбор в пользу рекуператора или стандартного калорифера.

Часто производители оборудования предлагают модельную линейку, в которой вентиляционные блоки с похожим функционалом отличаются объемом воздухообмена. Для жилых помещений этот параметр необходимо рассчитывать согласно таблице 9.1. СП 54.13330.2016

Коэффициент полезного действия

Под коэффициентом полезного действия рекуператора понимают эффективность теплопередачи, которую рассчитывают по следующей формуле:

K = (Т п – Т н) / (Т в – Т н)

В которой:

  • Т п – температура поступающего воздуха внутрь помещения;
  • Т н – температура наружного воздуха;
  • Т в – температура воздуха в помещении.

Максимальное значение КПД при штатной и определенном температурном режиме указывают в технической документации устройства. Его реальный показатель будет немного меньше.

В случае самостоятельного изготовления пластинчатого или трубчатого рекуператора для достижения максимальной эффективности теплопередачи необходимо придерживаться следующих правил:

  • Наилучший теплообмен обеспечивают противоточные устройства, затем перекрестноточные, а наименьшую – с однонаправленным движением обоих потоков.
  • Интенсивность теплообмена зависит от материала и толщины стенок, разделяющих потоки, а также от длительности нахождения воздуха внутри устройства.

Е (Вт) = 0,36 х Р х К х (Т в – Т н)

где Р (м 3 /час) – расход воздуха.

Расчет эффективности рекуператора в денежном эквиваленте и сравнение с затратами на его приобретение и монтаж для двухэтажного коттеджа общей площадью 270 м2 показывает целесообразность установки такой системы

Стоимость рекуператоров с высоким КПД достаточно велика, они имеют сложную конструкцию и значительные размеры. Иногда можно обойти эти проблемы установкой нескольких более простых устройств таким образом, чтобы поступающий воздух последовательно проходил через них.

Производительность вентиляционной системы

Объем пропускаемого воздуха определяется статическим давлением, которое зависит от мощности вентилятора и основных узлов, создающих аэродинамическое сопротивление. Как правило, точный его расчет невозможен ввиду сложности математической модели, поэтому для типовых моноблочных конструкций проводят экспериментальные исследования, а для индивидуальных устройств осуществляют подбор компонентов.

Мощность вентилятора необходимо выбирать с учетом пропускной способности устанавливаемых рекуператоров любых типов, которая в технической документации указана как рекомендуемая скорость потока или объем пропускаемого устройством воздуха за единицу времени. Как правило, допустимая скорость воздуха внутри устройства не превышает значения 2 м/с.

В противном случае на высоких скоростях в узких элементах рекуператора происходит резкий рост аэродинамического сопротивления. Это приводит к лишним затратам электроэнергии, неэффективном прогреве наружного воздуха и сокращения срока службы вентиляторов.

График зависимости потери давления от скорости потока воздуха для нескольких моделей рекуператоров высокой производительности показывает нелинейный рост сопротивления, поэтому необходимо придерживаться требований по рекомендуемому объему воздухообмена указываемых в технической документации устройства

Изменение направления потока воздуха создает дополнительное аэродинамическое сопротивление. Поэтому при моделировании геометрии воздуховода внутри помещения желательно минимизировать количество поворотов труб на величину 90 градусов. Диффузоры для рассеивания воздуха также увеличивают сопротивление, поэтому желательно не использовать элементы со сложным рисунком.

Загрязненные фильтры и решетки создают значительные помехи движению потока, поэтому их необходимо периодически прочищать или менять. Одним из эффективных способов оценки засоренности является установка датчиков, отслеживающих перепад давления на участках до фильтра и после него.

Выводы и полезное видео по теме

Принцип работы роторного и пластинчатого рекуператора:

Замер КПД рекуператора пластинчатого типа:

Бытовые и промышленные системы вентиляции с интегрированным рекуператором доказали свою энергетическую эффективность по сохранению тепла внутри помещений. Сейчас существует множество предложений по продаже и установке таких устройств как в виде готовых и опробованных моделей, так и по индивидуальному заказу. Провести расчет необходимых параметров и выполнить монтаж можно самостоятельно.

Если при ознакомлении с информацией появились вопросы или вы нашли неточности в нашем материале, пожалуйста, оставляйте свои комментарии в расположенном ниже блоке.

Многие считают, что рекуператор воздуха для квартиры — необязательный предмет, без которого вполне можно обойтись. Как может приточно-вытяжная вентиляция сократить расходы на отопление, если весь дом подключен к центральной сети? На самом деле, затраты снизить и не удастся, но получится сохранить тепло. Помимо этого рекуператор выполняет ряд других, не менее важных задач. Каких — читайте в нашей статье.

Прана 150

Квартирный проветриватель российского производства мощностью 32 Вт/ч и максимально высоким КПД 91%. Показатели воздухообмена приточные 115 куб.м/ч, вытяжные — 105 куб.м/ч, в ночном режиме 25 куб.м/ч. Пользователи жалуются на то, что рекуперация неэффективная, воздух не успевает подогреваться даже до комнатной температуры, но что касается вентиляции, здесь все выставляют максимальные оценки.

Electrolux EPVS-200

Приточно-вытяжная установка с пластинчатым теплообменников, перегоняющая за час более 200 куб.м воздуха. Предназначается для жилых домов, офисов, небольших производственных помещений. Очищает эффективно воздух от пыли и всех загрязнений, подсушивает его и ионизирует.

Мощность 70 Вт. На приток и вытяжку установлены фильтры тонкой очистки класса F5 (EU5). Система самодиагностики.

ВИДЕО: Самый простой и дешевый способ проветривать помещения с закрытыми окнами

Приточно-вытяжные вентиляционные установки с рекуперацией тепла появились сравнительно недавно, однако быстро обрели популярность и стали достаточно востребованной системой. Устройства способны полноценно вентилировать помещение в холодный период, сохраняя при этом оптимальный температурный режим поступающего воздуха.

Что это такое?

При использовании приточно-вытяжной вентиляции в осенне-зимний период нередко встаёт вопрос сохранения тепла в помещении. Поток холодного воздуха, идущий из вентиляции, устремляется к полу и способствует созданию неблагоприятного микроклимата. Наиболее распространённым способом решения этой проблемы является установка калорифера, нагревающего потоки холодного уличного воздуха перед подачей их в помещение. Однако данный способ является достаточно энергозатратным и не предотвращает тепловых потерь помещения.

Оптимальным вариантом решения проблемы является оборудование вентиляционной системы рекуператором.
Рекуператор представляет собой устройство, в котором каналы оттока и подачи воздуха находятся в непосредственной близости друг от друга. Рекуперационная установка позволяет частично передавать тепло от выходящего из помещения воздуха входящему. Благодаря технологии теплового обмена между разнонаправленными воздушными потоками удаётся сэкономить до 90% электроэнергии, кроме того, в летний период прибор может использоваться для охлаждения входящих воздушных масс.

Технические характеристики

Рекуператор тепла состоит из корпуса, который покрыт тепло- и шумоизоляционными материалами и выполнен из листовой стали. Корпус прибора является достаточно прочным и способен выдерживать весовые и вибрационные нагрузки. На корпусе имеются отверстия притока и оттока, а продвижение воздуха по прибору обеспечивается двумя вентиляторами, как правило, осевого или центробежного типа. Необходимость их установки обусловлена значительным замедлением естественной циркуляции воздуха, что вызвано высоким аэродинамическим сопротивлением рекуператора. Во избежание всасывания опавших листьев, мелких птиц или механического мусора на приточное отверстие, расположенное со стороны улицы, устанавливается воздухозаборная решётка. Такое же отверстие, но со стороны помещения, также оснащается решёткой или диффузором, равномерно распределяющим воздушные потоки. При монтаже разветвлённых систем к отверстиям монтируются воздуховоды.

Кроме того, входные отверстия обоих потоков оборудуются фильтрами мелкой очистки, предохраняющими систему от попадания пыли и жировых капель.
Это предохраняет каналы теплообменника от засорения и значительно продлевает срок службы оборудования. Однако установка фильтров осложняется необходимостью постоянного контроля за их состоянием, чисткой, а при необходимости их заменой. В противном случае забившийся фильтр будет выступать в качестве естественной преграды воздушным потокам, ввиду чего сопротивление им возрастёт и вентилятор сломается.

По типу конструкции фильтры рекуператоров могут быть сухими, влажными и электростатическими. Выбор нужной модели зависит от мощности прибора, физических свойств и химического состава отводимого воздуха, а также от личных предпочтений покупателя.

Помимо вентиляторов и фильтров, в состав рекуператоров входят нагревательные элементы, которые могут быть водяными и электрическими.
Каждый нагреватель оснащён температурным реле и способен автоматически включаться, если тепло, выходящее из дома, не справляется с подогревом входящего воздуха. Мощность нагревателей выбирается в строгом соответствии с объёмом помещения и рабочей производительностью вентиляционной системы. Однако в некоторых приборах нагревательные элементы лишь защищают теплообменник от промерзания и на температуру входящего воздуха влияния не оказывают.

Водяные элементы нагревателя более экономичны.
Это объясняется тем, что теплоноситель, который двигается по медному змеевику, поступает в него из системы отопления дома. От змеевика происходит нагрев пластин, которые, в свою очередь, отдают тепло воздушному потоку. Система регуляции водяного нагревателя представлена трёхходовым клапаном, открывающим и закрывающим подачу воды, дроссельным клапаном, уменьшающим или увеличивающим её скорость, и смесительным узлом, регулирующим температуру. Водные нагреватели устанавливаются в систему воздуховодов с прямоугольным или квадратным сечением.

Электрические нагреватели чаще устанавливают на воздуховоды с круглым сечением, а в качестве тэна у них выступает спираль. Для корректной и эффективной работы спирального нагревателя скорость воздушного потока должна быть больше либо равна 2 м/с, температура воздуха составлять 0-30 градусов, а влажность проходящих масс не превышать 80%. Все электронагреватели оснащены таймером работы и термореле, отключающим прибор в случае его перегрева.

Помимо стандартного набора элементов, по желанию потребителя в рекуператоры устанавливают ионизаторы воздуха и увлажнители, а наиболее современные образцы оборудованы электронным блоком управления и функцией программирования режима работы, в зависимости от внешних и внутренних условий. Панели приборов имеют эстетичный внешний вид, позволяя рекуператорам органично вписываться в систему вентиляции и не нарушать гармонию помещения.

Принцип работы

Для того чтобы лучше понять, как работает рекуперативная система, следует обратиться к переводу слова «рекуператор». Дословно оно обозначает «возврат использованного», в данном контексте – теплообмен. В вентиляционных системах рекуператор забирает тепло у выходящего из помещения воздуха и отдаёт его входящим потокам. Разница температур разнонаправленных воздушных струй может достигать 50 градусов. В летнее время прибор работает наоборот и охлаждает идущий с улицы воздух до температуры выходящего. В среднем, КПД приборов составляет 65%, что позволяет рационально использовать энергетические ресурсы и существенно экономить на электричестве.

На практике теплообмен в рекуператоре выглядит следующим образом:
 принудительная вентиляция загоняет в помещение избыточный объём воздуха, в результате чего загрязнённые массы вынуждены покидать помещение по вытяжному каналу. Выходящий тёплый воздух проходит через теплообменник, нагревая при этом стенки конструкции. В это же время навстречу ему движется поток холодного воздуха, который забирает полученное теплообменником тепло, не перемешиваясь при этом с отработанными потоками.

Однако охлаждение выходящего из помещения воздуха приводит к образованию конденсата. При хорошей работе вентиляторов, придающих воздушным массам высокую скорость, конденсат не успевает выпадать на стенки прибора и выходит на улицу вместе с воздушной струёй. Но если скорость движения воздуха была недостаточно высокой, то вода начинает скапливаться внутри прибора. Для этих целей в конструкцию рекуператора включён поддон, который расположен под небольшим наклоном в сторону отверстия слива.

Через сливное отверстие вода попадает в закрытый бачок, который устанавливают со стороны помещения.
Это продиктовано тем, что скопившаяся вода может переморозить каналы оттока и конденсату некуда будет отводиться. Использовать собранную воду для увлажнителей не рекомендуется: жидкость может содержать большое количество патогенных микроорганизмов, а потому должна быть вылита в систему канализации.

Однако если наледь от конденсата всё же образуется, рекомендуется установка дополнительного оборудования – байпаса. Данное приспособление выполнено в виде обходного канала, по которому приточный воздух будет попадать в помещение. В результате чего теплообменник не нагревает входящие потоки, а расходует своё тепло исключительно на растапливание льда. Входящий воздух, в свою очередь, нагревается при помощи калорифера, который включается синхронно с байпасом. После того как вся наледь растоплена, а вода выведена в накопительный резервуар, байпас отключается и рекуператор начинает работать в штатном режиме.

Помимо установки байпаса, для борьбы с обледенением используют гигроскопическую целлюлозу.
Материал находится в специальных кассетах и поглощает влагу раньше, чем она успевает выпасть в конденсат. Пары влаги проходят через целлюлозный слой и с входящим потоком вновь возвращаются в помещение. Плюсами таких приборов является простой монтаж, необязательность установки сборника для конденсата и накопительной ёмкости. К тому же эффективность работы кассет целлюлозных рекуператоров не зависит от внешних условий, а КПД составляет более 80%. К минусам относят невозможность использования в помещениях с избыточной влажностью и высокую стоимость некоторых моделей.

Виды рекуператоров

Современный рынок вентиляционного оборудования представляет широкий выбор рекуператоров разных типов, отличающихся между собой как по конструкции, так и по способу теплообмена между потоками.

  • Пластинчатые модели
     являются самым простым и распространённым видом рекуператоров, отличаются низкой стоимостью и долгим сроком службы. Теплообменник моделей состоит из тонких алюминиевых пластинок, которые обладают высокой теплопроводностью и значительно повышают КПД приборов, который в пластинчатых моделях может достигать 90%. Высокие показатели эффективности обусловлены особенностью строения теплообменника, пластины в котором расположены таким образом, что оба потока, чередуясь, проходят между ними под углом 90 градусов друг к другу. Очерёдность пропуска тёплых и холодных струй стала возможна благодаря загибу краёв на пластинах и герметизации соединений с помощью полиэфирных смол. Помимо алюминия, для производства пластин используют сплавы меди и латуни, а также полимерные гидрофобные пластмассы. Однако кроме преимуществ, пластинчатые рекуператоры имеют и свои слабые стороны. Минусом моделей считают высокий риск появления конденсата и образования наледи, что обусловлено слишком близким расположением пластин друг к другу.

  • Роторные модели
    состоят из корпуса, внутри которого вращается ротор цилиндрического типа, состоящий из профилированных пластинок. Во время вращения ротора тепло передаётся от выходящих потоков входящим, в результате чего наблюдается небольшое перемешивание масс. И хотя показатель смешивания не является критичным и обычно не превышает 7%, в детских и медицинских учреждениях такие модели не используются. Уровень рекуперации воздушных масс целиком зависит от скорости вращения ротора, которая выставляется в ручном режиме. КПД роторных моделей составляет 75-90%, риск образования наледи минимален. Последнее обусловлено тем, что большая часть влаги задерживается в барабане, после чего испаряется. К минусам относят сложность в обслуживании, высокую шумовую нагрузку, которая обусловлена наличием движущихся механизмов, а также габаритность прибора, невозможность установки на стену и вероятность распространения запахов и пыли во время работы.

  • Камерные модели
    состоят из двух камер, между которыми располагается общая заслонка. После прогрева она начинает поворачиваться и запускать холодный воздух в тёплую камеру. Далее нагретый воздух уходит в помещение, заслонка закрывается и процесс повторяется вновь. Однако камерный рекуператор не получил широкой популярности. Это обусловлено тем, что заслонка не в состоянии обеспечить полную герметичность камер, поэтому воздушные потоки перемешиваются.

  • Трубчатые модели
    состоят из большого количества трубок, в которых содержится фреон. В процессе нагрева от исходящих потоков газ поднимается в верхние участки трубок и нагревает входящие потоки. После того как происходит отдача тепла, фреон приобретает жидкую форму и стекает в нижние участки трубок. К преимуществам трубчатых рекуператоров относят достаточно высокий КПД, достигающий 70%, отсутствие подвижных элементов, отсутствие гула при работе, небольшие размеры и долгий срок службы. Недостатками считают большой вес моделей, что обусловлено присутствием в конструкции металлических труб.

  • Модели с промежуточным теплоносителем
     состоят из двух отдельных воздуховодов, проходящих через теплообменник, наполненный водно-гликолевым раствором. В результате прохождения через тепловой узел отработанный воздух отдаёт тепло теплоносителю, а тот, в свою очередь, нагревает входящий поток. К плюсам модели относят её износоустойчивость, обусловленную отсутствием движущихся деталей, а среди минусов отмечают низкий КПД, достигающий всего 60%, и предрасположенность к образованию конденсата.

Как выбрать?

Благодаря большому разнообразию рекуператоров, представленных потребителям, выбрать нужную модель не составит труда. Тем более что каждый вид прибора имеет свою узкую специализацию и рекомендованное место установки. Так, при покупке устройства для квартиры или частного дома лучше выбрать классическую пластинчатую модель с алюминиевыми пластинами. Такие приборы не нуждаются в обслуживании, не требуют регулярного ухода и отличаются продолжительным сроком службы.

Такая модель отлично подойдёт и для использования в многоквартирном доме.
 Это обусловлено низким уровнем шума при её работе и компактными размерами. Трубчатые типовые модели также неплохо зарекомендовали себя для частного использования: они имеют небольшие размеры и не гудят. Однако стоимость таких рекуператоров несколько превышает стоимость пластинчатых изделий, поэтому выбор прибора зависит от финансовых возможностей и личных предпочтений хозяев.

При выборе модели для производственного цеха, непродовольственного склада или подземной автостоянки следует остановиться на роторных приборах. Такие устройства обладают большой мощностью и высокой производительностью, что является одним из главных критериев работы на больших площадях. Хорошо зарекомендовали себя и рекуператоры с промежуточным теплоносителем, однако из-за низкого КПД они не столь востребованы, как барабанные установки.

Немаловажным фактором при выборе прибора является его цена. Так, самые бюджетные варианты пластинчатых рекуператоров можно приобрести за 27 000 рублей, в то время как мощный роторный рекуперационный блок с дополнительными вентиляторами и встроенной системой фильтрации будет стоить порядка 250 000 рублей.

Примеры проектирования и расчета

Чтобы не ошибиться с выбором рекуператора, следует рассчитать КПД и эффективность работы прибора. Для расчёта КПД используют следующую формулу: K= (Тп – Тн) / (Тв – Тн), где Тп обозначает температуру входящего потока, Тн – уличную температуру, а Тв – температуру в помещении. Далее нужно сопоставить своё значение с максимально возможным показателем КПД приобретаемого прибора. Обычно это значение указывается в техническом паспорте модели либо другой сопроводительной документации. Однако при сравнении желаемого КПД и указанного в паспорте следует помнить, что по факту данный коэффициент будет несколько ниже, чем прописан в документе.

Зная КПД той или иной модели, можно рассчитать его эффективность.
 Сделать это можно по следующей формуле: Е (Вт) =0,36хРхКх (Тв – Тн), где Р будет обозначать расход воздуха и измеряться в м3/ч. После проведения всех расчётов следует сопоставить затраты на покупку рекуператора с его эффективностью, переведённой в денежный эквивалент. Если покупка будет себя оправдывать, прибор можно смело приобретать. В противном случае стоит подумать над альтернативными методами обогрева входящего воздуха либо установить ряд более простых устройств.

При самостоятельном проектировании прибора следует учитывать, что максимальной эффективностью теплообмена обладают противоточные устройства. За ними следуют перекрёстно-точные, и на последнем месте расположились однонаправленные воздуховоды. Кроме того, насколько интенсивным будет теплообмен, напрямую зависит от качества материала, толщины разделительных перегородок, а также от того, насколько длительным будет нахождение воздушных масс внутри прибора.

Тонкости установки

Сборка и монтаж рекуперационного блока могут быть проведены самостоятельно. Самым простым видом самодельного прибора является коаксиальный рекуператор. Для его изготовления берут двухметровую пластиковую трубу для канализации сечением 16 см и воздушную гофру из алюминия длиной 4 м, диаметр которой должен составлять 100 мм. На торцы большой трубы надевают переходники-разветвители, при помощи которых устройство будет соединяться с воздуховодом, а внутрь вкладывают гофру, закручивая её при этом по спирали. Рекуператор подключают к вентиляционной системе таким образом, чтобы тёплый воздух гнался сквозь гофру, а холодный шёл через пластиковую трубу.

В результате такой конструкции смешивания потоков не происходит, а уличный воздух успевает согреться, двигаясь внутри трубы.
Для повышения рабочих качеств прибора можно совместить его с грунтовым теплообменником. В процессе испытаний такой рекуператор даёт неплохие результаты. Так, при наружной температуре в -7 градусов и внутренней в 24 градуса, производительность прибора составила около 270 кубометров в час, а температура входящего воздуха соответствовала 19 градусам. Средняя стоимость самодельной модели – 5 тысяч рублей.

При самостоятельном изготовлении и монтаже рекуператора следует помнить, что чем больше будет длина теплообменника, тем более высоким КПД будет обладать установка. Поэтому опытные мастера рекомендуют собирать рекуператор из четырёх отрезков по 2 м каждый, проведя предварительную теплоизоляцию всех труб. Проблему отвода конденсата можно решить установкой штуцера для слива воды, а сам прибор разместить чуть под наклоном.

Создать комфортный микроклимат в помещениях дома возможно только при соответствующем проветривании. Застоялый воздух может стать причиной появления плесени на стенах, а также физического недомогания. Открытая форточка или окно не всегда могут качественно обновить воздух в помещениях частного дома. Чтобы сделать это эффективно, нужно установить приточно-вытяжную систему вентиляции.



Принцип работы и необходимость приточно-вытяжной вентиляции в частном доме

Этот вид вентиляции ещё называют «принудительной». В отличие от варианта с естественной циркуляцией, она оборудуется электроприборами, которые нагнетают и продвигают воздушные потоки.

Конструкции с системой принудительного воздухообмена оснащаются вентиляторами различной мощности, электроникой, шумоглушителями и нагревательными элементами. Все эти приспособления призваны снабжать жильё экологически чистым кислородом, создавая внутренний комфорт и ощущение свежести.

Наличие указанных элементов создаст эффективную вентиляцию в доме

В отличие от естественной вентиляции, приточно-вытяжной вид воздухообмена эффективен при следующих условиях:

  1. Минимальной разнице температур внутри помещения и на улице, когда поднимающийся тёплый воздух, не может создать тягу.
  2. При перепаде давления воздуха между верхним и нижним уровнем строения.

Такой вид проветривания необходимо использовать для жилых помещений или строений с несколькими комнатами, расположенными на разных уровнях, а также в местностях с загрязнённой атмосферой. Приточно-вытяжной способ проветривания не только сменит воздух в помещении, но и сделает его чистым, благодаря специальным фильтрам предусмотренным в системе.

Конструкция может осуществлять не только обычную фильтрацию через поролоновый слой, но и производить этот процесс с помощью лампы с ультрафиолетовым свечением.

Эффективная система принудительного проветривания

Важную роль в приточно-вытяжной системе играют:

  • мощность двигателя и вентиляторов;
  • класс фильтровального материала;
  • размер нагревательного элемента;
  • качество материала и тип воздуховодов.

Вентиляторы

Принудительное движение воздушных масс обеспечивается вентиляторами. Простые модели оборудуются тремя уровнями оборотов лопастей:

  • нормальный;
  • низкий (используется для «тихой» работы в ночной период или во время отсутствия хозяев);
  • высокий, (применяется для создания мощных воздушных потоков).

Современные модели вентиляторов изготавливают с большим количеством скоростей, что удовлетворяет запросы любого владельца. Вентиляторы модернизируются автоматическими и электронными контроллерами. Это даёт возможность программировать устройство, устанавливая режимы скоростей оборота лопастей. Электрооборудование позволяет синхронизировать вентиляцию с системой «умного дома».

Предпочтение при выборе нужно отдавать проверенным производителям

Так как работа системы вентиляции рассчитана на непрерывно долгий срок, качество вентиляторов должно быть на высшем уровне.

Фильтры

Приточные воздушные массы, необходимо очищать с помощью фильтров. Рекуператоры оборудуют фильтрующими слоями, которые способны задерживать частицы менее 0,5 микрон. Этот параметр соответствует евростандарту. Фильтр с такой пропускной способностью не пропускает в помещение споры грибов, пыльцу растений, сухую сажу и пыль.

Наличие этого устройства особенно важно для владельцев страдающими аллергическими заболеваниями.

Конструкцию вентиляционных каналов могут оснащать несколькими фильтрующими барьерами, монтируя их перед теплообменивающими устройствами. Однако такие фильтры предназначены для их защиты от грязи несущей вытяжными потоками.

Изготавливается с несколькими слоями

Рекуперационные системы оборудуют электронными датчиками, которые зафиксировав предельную степень загрязнения фильтров, сигнализирует звуковым или световым индикатором.

Нагревательные элементы

Приточно-вытяжная вентиляционная система требует установки нагревательных элементов, так как теплообменники теряют свою эффективность, если внешняя температура воздуха ниже отметки -10°С. Для этого на приточный канал монтируется электрическая система подогрева поступаемого воздуха.

Современные нагревательные элементы программируются на определённый режим работы. Это даёт возможность управления температурой без постороннего вмешательства.
 Как правило, компьютеризированные элементы нагрева устанавливают и синхронизируют с системой «умного дома».

Размер, мощность, форма и дизайн элементов нагрева подбираются с соблюдением параметров всей системы вентилирования и желанием владельца.

Сделает температуру комфортной

При выборе мощности калорифера, следует учитывать его работу при внешней низкой температуре и повышенной влажности. Такие условия поспособствуют тому, что на деталях теплообменника может появляться конденсат, впоследствии превращающийся в лёд.
Эту проблему можно решить двумя способами:

  1. Изменить порядок работы приточного вентилятора. Его необходимо включать через каждые 20–30 минут на 5–10 минут. Нагретый воздушный поток, проходящий сквозь теплообменник, исключает оледенение.
  2. Изменить направление движения потоков холодного воздуха. Для этого приточные воздушные массы разделяют, направляя их потоки мимо теплообменника.

Воздуховоды

Вентиляцию удобней всего монтировать в строящемся здании — в подвалах, чердаках или за подвесными панелями. Следует учесть, что монтаж этой системы должен осуществляться в сухом и утеплённом помещении с плюсовой температурой.

Наиболее удобными и популярными воздуховодами являются гибкие варианты из алюминия или пластика. Трубы изготавливают с круглым, квадратным или прямоугольным сечением. Этот материал имеет армирующий каркас из стальной проволоки, а также может покрываться теплоизоляционным слоем на основе минеральных волокон, например — минеральной ватой.

Приточно-вытяжная вентиляция с рекуперацией тепла

Такая система подразумевает её эксплуатацию и в холодные месяцы. Чтобы поступающие потоки воздуха не стали причиной холода в доме, систему необходимо модернизировать теплообменивающим устройством — рекуператором воздуха. Устройство отдаёт тепло холодному воздуху в момент утилизации исходящего.

Влажный воздух, сконцентрированный в кухне, ванной или подсобном помещении, с помощью воздухозаборников направляется наружу. Перед выходом из каналов воздуховодов, он задерживается в теплообменнике, который забирает часть тепла, отдавая его противоположному (приточному движению воздушных масс).

Хороший вариант рекуперации с частичным возвратом влаги реализован в установках Naveka, серии Node5: https://progress-nw.ru/shop?part=UstanovkiventilyatsionnyieNode5 .


Принцип работы устройства

Системы, оборудованные рекуператорами, приобрели большую популярность в странах Западной Европы. Благодаря этому оборудованию, построенные в этих регионах здания теряют в 5–10 раз меньше тепла, чем возведённые без этих систем. Утилизация нагретых вытяжных потоков снизила затраты на выработку тепла на 65–68%. Это дало возможность окупить такую систему за период 4–5 лет. Энергоэффективность домов, которые оборудованы этой системой, позволила уменьшить сроки отопительного периода.

Размеры и мощность приточно-вытяжных систем, оборудованных рекуператором, зависят от площади и расположения проветриваемых помещений.

Предприимчивые домовладельцы устанавливают в своих домах естественную и принудительную (с рекуперацией тепла). Это необходимо на случай неисправности или ремонта механического воздухообмена.
 Естественную вентиляцию удобно использовать в неотапливаемый период.

При использовании в своём доме двух систем вентиляции, следует придерживаться правила — воздуховоды естественной вентиляции необходимо плотно закрывать во время работы принудительного воздухообмена.

Если этим пренебречь, то качество обновления воздуха с помощью приточно-вытяжной системы, значительно снизится.

В вентиляционных системах чаще всего используются следующие виды рекуператоров:

  • пластинчатые;
  • роторные;
  • с промежуточным теплоносителем;
  • камерные;
  • в виде тепловых труб.

Пластинчатые рекуператоры

В этом устройстве тёплые и холодные потоки воздуха проходят с двух сторон пластин. Это способствует образованию на них конденсата. В связи с этим на такие конструкции устанавливаются специальные отводы для скопившейся воды. Камеры для сбора влаги должны оборудоваться затворами, предотвращающими попаданию жидкости в канал. В случае попадания капель воды внутрь системы может образоваться лёд.
 Поэтому для нормальной работы устройства, необходима система разморозки.

Появление льда можно избежать контролированием работы перепускного клапана, который регулирует количество проходящих через устройство потоков воздуха.

Особенность конструкции повышает её эффективность

Роторные

Теплообмен в этом устройство происходит по удаляемым и приточным каналам в результате вращения дисков ротора. Элементы этой системы не защищены от грязи и запахов, поэтому их частицы могут перемещаться из одного потока воздуха в другой.

Рекуперацию тёплых потоков воздуха можно контролировать, изменяя скорость вращения дисков ротора.

Это устройство, в отличие от предыдущего, менее подвержено обмерзанию, так как рабочие элементы подвижны в динамике. Коэффициент полезного действия этих устройств достигает 75–85%.

Оснащён подвижными элементами

Рекуператоры с промежуточным теплоносителем

В качестве теплоносителя в этой конструкции рекуператора является вода или водно-гликолевый раствор. Особенность этого вида в том, что теплообменники в разных каналах — один в вытяжном, другой — в приточном.
 По трубкам вода перемещается между двумя теплообменниками. Конструкция имеет замкнутую систему. Это исключает попадание загрязнений из удаляемого воздуха в приточный поток.

Теплообмен регулируется изменением скорости перемещения влаги теплоносителя.

В таких устройствах не предусмотрены подвижные элементы, поэтому их эффективность ниже, что составляет 45–60%.

Не имеет подвижных элементов

Камерные

Обмен тепла в такой конструкции происходит в результате изменения направления потока воздуха. Камерные рекуператоры представляют собой устройства, обычно в форме прямоугольного параллелепипеда, с камерой, которые разделены заслонкой на две части. В процессе работы она изменяет направление воздушных масс так, что температура приточного потока повышается от разогретого корпуса камеры. Недостаток этого рекуператора в том, что грязные частицы и запахи могут смешиваться с удаляемым и приточным воздухом.

Потоки внутри камеры могут смешиваться

Тепловые трубки

Рекуператоры этого типа имеют запаянный корпус, внутри которого установлена система трубок, наполненных фреоном. Под воздействием высокой температуры (в процессе удаления воздуха) вещество превращается в пар. В момент прохождения приточных масс вдоль трубок, пар собирается в капли, образуя жидкость. Конструкция таких рекуператоров исключает передачу запахов и грязи. Так как корпус этого устройства не имеет подвижных элементов, он обладает низкой эффективностью (45–65%).

Работа основана на температурных изменениях фреона

Благодаря своей высокой эффективности наибольшую популярность приобрели роторные и пластинчатые типы. Конструкции рекуператоров могут модернизировать, например, последовательно установив два теплообменника пластинчатого типа. Эффективность такой вентиляции возрастает.

Проектирование ПВУ

При проектировании системы вентилирования необходимо определить тип этого устройства, так как не каждому владельцу может подойти его мощность и количество затрачиваемой электроэнергии. В связи с этим, если нет необходимости принудительного проветривания, то лучше установить естественную вентиляцию.

Каждая система вентиляции имеет свои нормативные параметры объёмов воздуха, пропускаемого за 1 час:

  • для естественного варианта эта норма составляет 1м³/ч;
  • для принудительного — в пределах от 3 до 5 м³/ч.

Когда проектируется вентиляционная система для больших помещений, то целесообразно устанавливать принудительное вентилирование.

Проектирование и установка вентиляционных систем является технически сложным процессом, включающим в себя несколько этапов:

  1. Первый этап состоит из составления чертежей и сбора данных о планировке помещений. На основании установленных сведений подбирается вид вентиляционной системы, и определяется мощность оборудования.
  2. На втором этапе производятся необходимые расчёты по объёмам воздухообмена, каждого помещения в доме. Это ответственный момент проектирования, так как неправильные расчёты, в дальнейшем, станут причиной застоялого воздуха, появления плесени и грибков и ощущения духоты.
  3. Третий этап заключается в проведении расчётов сечений для воздуховодов. Это тоже немаловажный момент, так как неправильные вычисления станут причиной малой эффективности всей системы, несмотря на дорогостоящее оборудование.
    Поэтому проведение расчётов лучше доверить специалистам, чем делать это самому. Для правильного вычисления размера воздуховодов руководствуются основными правилами:
  • в естественной вытяжке скорость воздушного потока должна соответствовать 1м/с;
  • в воздушных каналах, оборудованных вентиляторами, этот параметр равен 5 м/с;
  • в ответвлениях воздуховодов скорость воздушных масс — 3 м/с.
  1. На четвёртом этапе составляется схема вентиляционной системы с указанием разделительных клапанов. Цель этого этапа правильно распределить заслоны предотвращающие распространение дыма и огня при пожаре.
  2. Пятый этап заключается в согласовании выбранной системы с действующими нормативными документами и правилами установки и размещения. Готовый проект вентиляционной системы необходимо обязательно утвердить пожарной, санитарно-гигиенической и архитектурной организации. Получение разрешений от всех этих служб и государственных органов даёт право на монтаж.

Обратите внимание на материл о проектировании и монтаже вентиляции в погребе частного дома: .

Расчёты

Во время проведения вычислений систем приточно-вытяжной вентиляции, необходимо учитывать количество сменяемого воздуха в помещении за определённое время. Единицей измерения является кубический метр в час (м³/ч).

Чтобы применить этот показатель к расчётам, нужно вычислить прохождение воздушных потоков и прибавить 20% (сопротивление фильтрующих слоёв и решёток).

Расчёт объёма воздуха

В качестве примера произведён расчёт объёма воздуха для частного дома с высотой потолков 2,5 м. Система будет также обслуживать 3 спальных комнаты (по 11 м²), прихожую (15 м²), туалет (7 м²) и кухню (9 м²). Подставим значения (3∙11+15+7+9) ∙2,5=160 м³.

Производя расчёты необходимо округлять полученные данные в сторону увеличения.

Установленный рекуператор, должен соответствовать мощности всех вентиляторов в приточно-вытяжной системе. Для этого необходимо от суммы производительности вентиляторов отнять 25% (сопротивление воздушных потоков в системе). Вход и выход рекуператора должен оснащаться вентиляторами.

Следует учесть, что в каждом помещении дома, где размещена система, должно быть установлено по 1 приточному и 1 вытяжному вентилятору. Требуемая производительность каждого из них рассчитывается следующим образом:

  1. Спальная комната: 11∙2,5=27,5+20%=33 м³/ч. Так как в доме три спальных комнаты с одинаковой площадью, необходимо это значение умножить на три: 33∙3=99 м³/ч.
  2. Прихожая: 15∙2,5=37,5+20%=45 м³/ч.
  3. Туалет: 7∙2,5=17,5+20%=21 м³/ч.
  4. Кухня: 9∙2,5=22,5+20%=27 м³/ч.

Теперь нужно сложить эти значения, чтобы получить общую производительность вентиляторов: 99+45+21+27=192 м³/ч.

Нагрузка на рекуператор составит:192–25%=144 м³/ч.

Расчёт диаметра вентиляционного канала

Чтобы рассчитать диаметр вентиляционного канала, необходимо использовать формулу вычисления площади сечения, которая выглядит следующим образом: F=L/(S∙3600), где L — это общее количество воздушных масс проходящих за один час, S — средняя скорость движения воздуха, равная 1 м/с. Подставим значения: 192/(1 м/с∙3600)=0,0533 м².

Чтобы рассчитать радиус трубы с круглым сечением нужно использовать следующую формулу: R=√(F:π), где R — радиус круглой трубы; F — сечение воздуховода; π – математическая величина, равная 3,14. На примере это выглядит так: √(0,0533∙3,14)=0,167 м².

Расчёт электроэнергии

Правильно рассчитанное потребление электроэнергии позволит рационально использовать систему вентилирования. Это особенно важно, если конструкция воздуховодов оборудована нагревательными элементами.

Чтобы рассчитать количество потребляемой энергии, следует использовать формулу: M=(T1∙L∙C∙D∙16+T2∙L∙C∙N∙8)∙AD:1000, где М — общая цена за использованную электроэнергию; Т1 и Т2 — температурная разница в дневной и ночной период (значения имеют различия в зависимости от месяца года); D, N — стоимость электроэнергии в соответствии со временем суток; A, D — общее число календарных дней в месяце.

Показатели температуры воздуха легко узнать из местных прогнозов погоды, поэтому нет необходимости приобретать какие-либо справочники. Размеры тарифов определяются в соответствии регионом проживания. Используя эти источники можно получить точные показания по расходу электроэнергии при работе системы вентиляции.

Порядок монтажа оборудования

Установка элементов оборудования приточно-вытяжной системы вентилирования помещений производится после отделки стен, до монтажа подвесных панелей потолка. Оборудование системы вентиляции устанавливается в определённом порядке:

  1. Первым монтируется заборный клапан.
  2. После него — фильтр очистки поступающего воздуха.
  3. Потом электрический нагреватель.
  4. Теплообменное устройство — рекуператор.
  5. Система охлаждения воздуховодов.
  6. При необходимости систему оснащают увлажнителем и вентилятором в приточный канал.
  7. Если большой мощности, то устанавливается устройство изолирующее шумы.

Установка приточно-вытяжной системы вентиляции своими руками

Монтаж системы вентиляции состоит из нескольких строительных этапов:

  1. Используя полученные ранее значения, сделать расчёт оптимальных параметров для отверстий в стене.
  2. Сделать разметку для размещения приточного канала. Чтобы просверлить отверстие в бетонной стене, необходимо использовать установку со строительным буром для бетонных поверхностей. Это устройство фиксируется к стене, благодаря чему отверстие получается ровным, в точно размеченном месте.
     Место соприкосновения корончатого сверла и бетонной стены изолируется специальным колпаком, к которому присоединены трубки с подачей струи воды и мощным пылесосом.

    Обеспечит принудительное движение воздушных масс

Установка воздуховодов

Монтажу воздуховодов должно предшествовать составление схем и чертежей. А также следует позаботиться о наличии дополнительных крепежей и фиксаторов.
 Установка воздуховодов осуществляется в следующем порядке:

Как эксплуатировать и обслуживать ПВУ

Качественная работа приточно-вытяжной системы вентиляции зависит не только от профессиональной установки, но и грамотного обслуживания. Элементы приточно-вытяжного устройства требуют:

  • периодической чистки фильтров;
  • их обновлению, при загрязнении или истечении срока эксплуатации;
  • замене смазки движущих частей и деталей вентиляторов;
  • если система оборудована нагревательными элементами, ионизаторами и изоляторами от шума, необходима регулярная проверка их исправности.

Обычно, все необходимые действия по уходу за этой системой, описаны в правилах эксплуатации и инструкциях.

Видео: вентиляция квартиры в 2 уровнях с рекуперацией тепла

Ознакомившись со всеми нюансами установки и оборудования системы вентиляции, вы сможете сделать в своём доме здоровую и комфортную атмосферу, обеспечив себя и близких свежим воздухом.


Приточно – вытяжная вентиляция с рекуперацией тепла – система, позволяющая наладить надежную смену отработанного воздуха в помещении. Установка оборудования позволяет подогревать поступающий в помещение воздух, с помощью температуры выходящего потока. Затраты на приобретение и установку системы быстро окупаются.

Важно знать основные моменты при подборе и установке оборудования.

Что такое рекуперация тепла?

В рекуператоре воздуха производится отдача тепла отработанных газов. Два потока, разделены стенкой, через которую происходит теплообмен между двигающимися потоками воздуха в постоянном направлении. Важная характеристика оборудования – это уровень КПД рекуператора. Это значение для разных видов оборудования, находится в промежутке 30-95%. Это значение находится в прямой зависимости от:

  • конструкции и разновидностей рекуператора;
  • разности температур нагретого выходящего воздуха и температуры носителя за устройством теплообменника;
  • ускорения продвижения потока по теплообменнику.

Достоинства и недостатки системы вентиляции с теплообменником

Такое оборудование позволяет:

  • производить постоянную смену воздушных масс в помещении различных по площади;
  • при потребности жильцов, возможна подача подогретого потока;
  • происходит постоянная очистка поступающего кислорода;
  • по желанию, возможна установка оборудования с возможностью увлажнения воздуха в помещениях, в таких системах предусмотрен канал, для удаления конденсата;
  • при рекуперации тепла и подборе достаточного по мощности оборудования, возможно значительное сокращение затрат на оплату за электроэнергию.

Среди недостатков системы можно выделить несколько пунктов:

  • повышенный уровень шума при работе вентиляторов;
  • при установке дешевой техники, отсутствует возможность охлаждать поступающий воздух в жаркий период;
  • требуется постоянно контролировать и отводить конденсат.

Принцип работы системы вентиляции

Такая вентиляция с рекуперацией тепла позволяет, понизить нагрузку на систему кондиционирования зданий в жаркий период года. Кондиционированный воздух из помещения, при прохождении через теплообменник понижает температуру атмосферного потока с улицы. В зимний период, по такой схеме проходит нагрев забортного потока.

Особенно актуальна установка в зданиях с большой площадью и общей системой кондиционирования. В таких местах уровень воздухообмена может превышать 700-800 м 3 /ч. Такие установки имеют внушительные габариты, поэтому потребуется подготовить отдельное помещение в подвале, на цокольном этаже или чердачном помещении. Если необходима установка на чердаке, его потребуется сделать дополнительную звукоизоляцию и предотвратить потери тепла и образование конденсата в воздуховодах.

Система вентиляции с рекуперацией изготавливается нескольких видов, разберем достоинства и недостатки каждого из них.

Типы устройств с рекуперацией воздуха

Для лучшего сравнения представим виды рекуператоров в отдельной таблице.

Тип установки Краткое описание Достоинства Недостатки
Пластинчатая с пластинами из пластики и металла Выходящий и поступающий поток проходит по обеим сторонам пластин. Средний уровень КПД 50-75%. Потоки не соприкасаются напрямую. В схеме отсутствуют подвижные детали, поэтому такая конструкция надежна и долговечная. Не выявлены
Пластинчатая, с ребрами из водопроводящих материалов. КПД устройств 50-75%, потоки воздуха проходят с обеих сторон. Отсутствуют подвижные детали. Потоки воздушных масс не контактируют между собой. В системе отсутствует конденсат. Отсутствует возможность осушения воздуха в обслуживаемом помещении.
Роторная Высокий уровень КПД 75-85%. Потоки проходят по отдельным каналам с покрытием из фольги. Значительно экономит электроэнергию, способна понижать влажность воздуха в обслуживаемых помещениях. Возможно перемешивание воздушных масс и проникновение неприятного запаха. Требует обслуживания и ремонта сложной конструкции с вращающимися деталями.
Рекуператор воздуха с воздействием промежуточного теплоносителя В роли теплоносителя используют раствор воды и гликоля или заполняют очищенной водой. В такой схеме, выходящий газ, отдает тепло воде, которая разогревает поступающий поток. Предназначен для обслуживания производственных помещений. Нет контакта потоков, поэтому исключено их перемешивание и поступление отработанных газов. Малый уровень КПД
Рекуператоры камерные В камере устройства установлена заслонка, способная увеличивать величину проходящего потока и менять вектор его направления. Благодаря конструктивным особенностям, этот тип оборудования обладает высоким уровнем КПД, 70-80%. Потоки соприкасаются, поэтому возможно загрязнение поступающего воздуха.
Тепловая трубка Устройство снабжено системой, заполненных фреоном трубок. Отсутствуют подвижные механизмы, увеличивается срок службы. Воздух поступает чистым, отсутствует соприкасание потоков. Низкий уровень КПД, он составляет 50-70%.

Выпускается рекуперационная установка с тепловыми трубками, для отдельных небольших помещений в здании. Для них не требуется проводить систему воздуховодов. Но в этом случае, при недостаточном расстоянии между потоками, возможно удаление поступающих потоков и отсутствие циркуляции воздушных масс.

Перечень возможных проблем после установки системы

Критических проблем, если в здании установлена рекуперативная вентиляция не возникает. Основные неисправности устраняются производителями систем по гарантии, но несколько «неприятностей» смогут омрачить радость у собственников зданий и помещений, после установки оборудования приточно – вытяжной системы вентилирования воздуха. К ним относятся:

  1. Возможность образования конденсата. При прохождении потоков воздушных масс с высокой температурой нагрева и соприкосновении их с холодным атмосферным воздухом, в замкнутой камере происходит выпадение капель воды на стенках камеры. При минусовой температуре на улице происходит обмерзание ребер теплообменника, и движение потоков нарушается, понижается эффективность работы системы. При полном обмерзании каналов, работа устройства может прекратиться.
  2. Уровень энергоэффективности системы. Приточно – вытяжные системы, оснащенные дополнительным теплообменником различных видов, требуют для работы поступления электричества. Поэтому требуется проводить точные расчеты оборудования разного типа именно для помещения, которое будет обслуживаться системой.

Следует не экономить средства при покупке, и приобретать устройство, в котором уровень экономии энергии, будет превышать затраты на работу оборудования.

  1. Срок полной окупаемости системы вентилирования воздуха. Период полного возврата затраченных средств на покупку и установку оборудования напрямую зависит от предыдущего пункта. Для потребителя важно, чтобы эти затраты окупились за 10-ти летний период. В противном случае, оснащение помещения или здания дорогостоящей системой вентиляции не рентабельна.

За этот срок потребуется произвести ремонт и возможную замену деталей системы и дополнительных затрат на их покупку и оплаты за их замену.

Способы предотвращения обмерзания рекуператора

Некоторые виды устройств изготовлены с учетом предупреждения сильного обмерзания поверхностей теплообменника. При низкой температуре на улице, наросты льда могут полностью перекрыть доступ свежего воздуха в помещение. Некоторые системы начинают зарастать коркой льда при опускании уличной температуры ниже 0 0 .

В этом случае, выходящий из помещения поток охлаждается до температуры менее точки росы и поверхности начинают обмерзать. Для возобновления работы устройства потребуется поднять температуру поступающего потока до плюсовых значений. Ледовая корка разрушится, оборудование сможет продолжить работу.
Во избежание таких ситуаций приточно – вытяжные установки с вмонтированным рекуператором тепла можно защитить от такой поломки при помощи нескольких способов:

  • для защиты устройства может потребоваться дополнительное оснащение установки электрическим подогревателем воздуха. Он не позволяет охлаждаться выходящим воздушным массам ниже точки росы и препятствует появлению капель воды и образованию льда;
  • самый надежный метод, исключающий вероятность обмерзания ребер рекуператора – это оборудование устройства электронной системой управления схемой для разморозки, включение которой происходит с учетом нескольких параметров. Для этого может потребоваться установить дату включения в работу электрических нагревателей поступающего воздуха, при первых минусовых температурах.
    Можно установить датчик, реагирующий на холодный воздух, и включающий в системе вентиляции воздушные тэны. В любом случае работа подогревающих воздух устройств в вентиляции носит циклический характер, только в холодное время года. При включении приточной вентиляции, нагревается входящий поток и отработанные газы, выводимые из помещения.

Через определенный промежуток времени, происходит отключение приточного вентилятора. В это время в рекуператоре поступающий поток нагревается за счет температуры выходящего воздуха, который вытесняется с помощью вытяжного вентилятора. Этот принцип работы схемы подогрева, работает в автоматическом режиме весь холодный период года.

Для недопущения образования наледи на устройстве, советуем приобрести пластинчатый вид рекуператора с пластиковыми ребрами.

Способ самостоятельного расчета мощности приточно – вытяжной вентиляции

В первую очередь необходимо определить величину объема всех воздушных потоков, необходимого для создания комфортных условий. Это можно сделать несколькими способами:

  1. Можно произвести расчет, исходя из общей площади здания, не учитывая проживающих жильцов. Здесь применяется такая схема расчета – в течение часа, для каждого м 2 общей площади должно поступить 3 м 3 воздуха.
  2. Исходя из санитарных нормативов, для комфортного проживания, для каждого проживающего в помещении должно поступать в течение часа не менее 60 м 3 , для приходящих гостей необходимо добавить еще 20 м 3 .
  3. Исходя из строительных нормативов 2.08.01-89 года разработаны нормы кратности замены воздуха в помещении определенной площади в течение часа. Здесь расчет производится с учетов назначения зданий. Для этого необходимо определить произведение частоты полных замен воздушных масс и объема всего помещения или здания.

В заключение отметим.

Независимо от произношения слова вентиляция, по английски или других языках, главная задача приточно – вытяжной системы с рекуператором тепла – создание для находящихся в помещении людей комфортных условий. Поэтому, определившись с расчетом необходимой мощности и видом теплообменника, можно смело приступать к оснащению дома надежной системой вентиляции.

Для увеличения срока службы, в схему можно добавить фильтры для очищения воздуха. Но следует помнить – легче не допустить поломки, проводя своевременное обслуживание и уход, чем тратить средства на ремонт или покупку нового оборудования.

Источник

О том, что такое рекуператор воздуха и как его собрать при минимальном бюджете, рассказывают пользователи FORUMHOUSE!

Любой, кто постоянно читает FORUMHOUSE, знает, что качественная вентиляция – залог здорового микроклимата в доме. Правильно рассчитанная и смонтированная система вентиляции обеспечивает постоянный приток свежего воздуха в дом и отток отработанного наружу. Однако зимой, вместе с отработанным воздухом, наружу выбрасывается драгоценное тепло, а с улицы в дом поступает холодный воздух, на нагрев которого тратится дополнительная энергия.

Чтобы не отапливать улицу, всё большее количество современных и энергоэффективных домов оснащают рекуператорами. А т.к. цены на промышленные образцы, мягко говоря, кусаются, то лучший выход – это засучить рукава и сделать рекуператор воздуха для дома самостоятельно!

Принцип действия рекуператора

Прежде чем приступить к конструированию самодельного устройства, необходимо разобраться в принципе его работы.

Слово «рекуператор» (от латинского «recuperatio») означает получение или возвращение чего-либо обратно. Воздушный рекуператор – это устройство, в котором посредством теплообмена происходит передача тепла от потока исходящего, уже нагретого воздуха, входящему холодному воздуху.

Таким образом снижаются теплопотери дома, что позволяет уменьшить затраты на отопление.

Не следует путать понятия воздушное отопление и рекуперация. Одно относится к системе отопления, а второе является частью современной вентиляционной системы загородного дома и даже дачного домика.

Система рекуперации воздуха для частного дома.

Эффективность и экономическая выгода от установки рекуперационной системы в доме зависит от следующих факторов:

  • стоимости энергоносителей;
  • предполагаемых сроков эксплуатации системы;
  • сумм, затраченных на монтаж системы;
  • суммы, затрачиваемой на ежегодное обслуживание системы.

– Рекуператор – это всего лишь часть (и не самая дорогая) системы принудительной вентиляции. Поэтому его и вентиляцию следует рассматривать как общую систему.

Вентиляция с рекуперацией своими руками

Виды рекуператоров

Рекуператоры классифицируются в зависимости от конструктивного исполнения и предназначения, а именно:

1. По типу движения теплоносителя (воздуха) – прямоток или противоток.

Чертеж рекуператора.

2. По конструктивному исполнению и принципу действия теплообменника (см. схему):

Рекуператор воздуха, устройство.

1. Роторный рекуператор

Этот тип теплообменника представляет собой закрытый корпус с установленным внутри него ротором (барабаном), приводимым в действие электромотором.

Ротор вращается с определённой скоростью и попеременно оказывается в зоне действия тёплого или холодного воздушного потока.

Таким образом, пластины ротора циклически то нагреваются, то остывают.

В результате накопленное тепло передаётся поступающему холодному уличному воздуху.

Устройства роторного типа имеют высокий КПД (до 85%), не обмерзают при низких температурах и частично регулируют уровень влажности.

Рекуператор воздуха своими руками: чертежи.

К главным недостаткам устройства роторного типа относятся:

  • сложная конструкция, состоящая из электромотора, ротора, приводного ремня и системы воздуховодов;
  • повышенный уровень шума;
  • наличие подвижных частей снижает надёжность системы и приводит к необходимости более частого технического обслуживания.

2. Пластинчатый рекуператор

Пластинчатый рекуператор представляет собой теплообменник (кассету), состоящий из множества тонких пластин, соединённых друг с другом с небольшим зазором.

Тёплый воздух, проходя через кассету, нагревает пластины, которые в свою очередь – за счёт быстрого теплообмена, передают энергию холодному потоку.

Т.к. воздушные потоки не смешиваются друг с другом, теплообмен осуществляется благодаря одновременному охлаждению и нагреванию пластин со всех сторон.

Пластинчатый теплообменник для вентиляции дома имеет следующие плюсы:

  • невысокую стоимость;
  • компактные размеры;
  • простоту устройства;
  • отсутствие подвижных частей.

Пластины для воздушного рекуператора.

У теплообменника этого типа при низкой температуре, из-за образования конденсата, происходит частичное или полное обмерзание пластин теплообменника.

Несмотря на существенный недостаток, этот тип является наиболее распространённым при самостоятельном конструировании.

Рекуператор с роторным теплообменником

Теплообменник пластинчатого рекуператора чаще всего изготавливают из квадратных пластин. В качестве материла для пластин используются:

  • тонкие медные или алюминиевые листы;
  • фольга;
  • паропроницаемые мембраны.

Роторный рекуператор своими руками.

Вентиляция с рекуператором в частном доме

При изготовлении пластинчатого теплообменника мы должны выдержать определённые расстояния между пластинами.

– Оптимальное расстояние между пластинами – не более 3 мм.

Чем меньше зазор между пластинами, и чем они тоньше, тем больше теплообмен между воздушными потоками. Соответственно ,увеличивается КПД установки.

Однако уменьшение толщины зазоров приводит к увеличению скорости образования конденсата. Это, в свою очередь, вызывает закупорку каналов у теплообменника и вызывает падение КПД устройства.

Чтобы бороться с этим явлением, дополнительно подогревают холодный входящий воздух электрическими калориферами или отключают входящий приток и продувают теплообменник только тёплым воздухом.

Это увеличивает трудоёмкость изготовления устройства в домашних условиях.

Но пользователь нашего сайта с ником Megavolt собрал эффективный пластинчатый рекуператор своими руками с блоком управления. Пластины форумчанин сначала решил делать из листовой меди, но, из-за её высокой цены, решил перейти на пищевой алюминий.

Рекуператор для частного дома своими руками.

– Я боялся, что теплообменник из фольги начнёт вибрировать и «запоёт», но я ошибся, установка работает не громче компьютера. Корпус склеил из пластика. Производительность – 200 м3 в час. Также я изготовил процессорный блок управления системой. Теперь можно наблюдать за работой устройства, так сказать, в режиме «онлайн».

В рабочем режиме на дисплей выводится температура выходящего и входящего воздуха, время, мощность вентиляторов. На случай отключения электричества предусмотрено питание блока управления от АКБ.

Рекуператор воздуха для дома своими руками.

Кроме металла, для изготовления теплообменника можно использовать сотовый поликарбонат. Именно так поступил Hecs73:

– Я купил 11 листов сотового полипропилена 3м/2м/3мм. Распилил их на параллелограммы 1х0.5 м и склеил силиконом. Зазор между листами контролировал 3мм шнуром. Шнурок при сборке сдавило, и зазор вышел в 1,5-2 мм, что благотворно сказалось на КПД и негативно – на падении давления. Теплообменник установил в пенопластовую коробку, подвёл утеплённые воздуховоды диаметром в 160 мм и поставил рекуператор на чердак. Производительность установки – 150 м3. Личные замеры показали, что при температуре 5 °C на улице и 24 °C– в доме на притоке получается 22 °C.

Также среди самоделок распространён коаксиальный тип рекуператоров.

– По моему мнению, в домашних условиях проще всего сделать коаксиальный (труба в трубе) самодельный самодельный рекуператор.

Такое устройство изготавливают из канализационной пластиковой трубы диаметром 160 мм, длиной 2 м и алюминиевой воздушной гофры диаметром 100 мм и длиной 4 м.

На концы пластиковой трубы одеваются разветвители-переходники, а внутрь трубы, в виде спирали, укладывается полностью растянутая гофра. Благодаря разветвителям, тёплый поток гонится через гофру, а холодный поток идёт внутри пластиковой трубы. В результате потоки разделяются и не смешиваются друг с другом, а холодный воздух, проходя через теплообменник, нагревается.

– В качестве эксперимента я совместил коаксиальный рекуператор с грунтовым теплообменником. Длина пластиковой трубы – 2.3 м, диаметр – 160 мм. Алюминиевая гофра: длина 3.5 м, диаметр 100 мм. Устройство я собрал за 3 часа, и обошлось оно мне в 5 т. руб. Разместил горизонтально.

По результатам испытаний форумчанин получил следующие данные:

  • Температура в помещении +24°C.
  • Температура воздуха на входе -7°C.
  • Температура воздуха на выходе +19°C.
  • Производительность до 270 м3.

– Чем длиннее путь, который проходит холодный воздух в теплообменнике, тем выше КПД установки. Советую собрать данное устройство из 4-х труб по 2-2.5 метра каждая. Трубы лучше дополнительно теплоизолировать. Конденсат хоть и появится, но его будет значительно меньше, чем в пластинчатом типе устройства, который не будет работать без дополнительного нагрева входящего потока при низкой температуре. Для сбора конденсата можно установить трубы под углом или вертикально, и вставить штуцер для слива.

Также пользователи сайта FORUMHOUSE предлагают модернизировать конструкцию коаксиального рекуператора.

Хозяин Мастер:

– Нужно поменять местами приточный поток и обратный и пустить холодный воздух по гофре.

Тогда конденсат будет вытекать по пластику, а гофра останется сухой.

– Т.к. внешнюю трубу всё равно нужно теплоизолировать, то можно совсем от неё отказаться.

Я планирую собрать длинный короб из ЭППС и положить в него алюминиевую гофру. Думаю, эффективность устройства повысится.

На FORUMHOUSE собраны ответы на все вопросы по рекуперации и вентиляции. Почитайте о самодельном теплообменнике с автоматикой. Также на нашем портале наглядно показывается, как собрать рекуператор из такого распространенного материала, как сотовый поликарбонат. Узнайте, что получится, если совместить коаксиальный рекуператор и грунтовой теплообменник.

А ознакомившись с нашим видеосюжетом, вы узнаете, как теплообменник помогает экономить тепловую энергию.

Комфортное загородное жильё невозможно себе представить без хорошей вентиляционной системы, поскольку именно она являются залогом здорового микроклимата. Тем не менее, многие с осторожностью и даже настороженностью относятся к вопросу реализации такой установки, опасаясь огромных счетов за электроэнергию. Если определенные сомнения «поселились» и в вашей голове, рекомендуем взглянуть на рекуператор для частного дома.

Речь идёт о небольшом агрегате, совмещаемом с приточно-вытяжной вентиляцией и исключающим перерасход электрической энергии в зимний период, когда воздуху требуется дополнительный подогрев. Существует несколько способ сокращения нежелательных расходов. Самый эффективный и доступный – сделать рекуператор воздуха своими руками.

Что это за устройство такое и как оно работает? Об этом и пойдёт речь в сегодняшней статье.

Схема рекуперации тепла в устройстве

Итак, что такое рекуперация тепла? – Рекуперация это процесс теплообмена, при котором холодный воздух с улицы нагревается за счёт выходящего потока с квартиры. Благодаря такой схеме организации установка с рекуперацией тепла экономит тепло в доме. В квартире за короткий промежуток времени и с минимальными затратами электричества формируется комфортный микроклимат.

На видео ниже представлена система рекуперации воздуха.

Экономическая целесообразность рекуперативного теплообменника зависит и от других факторов:

  • цен на энергоносители;
  • стоимости установки агрегата;
  • затрат, связанных с обслуживанием устройства;
  • продолжительности эксплуатации такой системы.

Обратите внимание! Рекуператор воздуха для квартиры – важный, но не единственный элемент, необходимый для эффективной вентиляции в жилом пространстве. Вентиляция с рекуперацией тепла – комплексная система, функционирующая исключительно при условии профессиональной «связки».

С понижением температуры окружающей среды эффективность агрегата падает. Как бы то ни было, а рекуператор для дома в этот период жизненно необходимо, поскольку существенная температурная разница «нагружает» систему отопления. Если за окном 0°C, то в жилое пространство подается воздушный поток, прогретый до +16°C. Бытовой рекуператор для квартиры с этой задачей справляется без каких-либо проблем.

Эффективность агрегата легко рассчитать, воспользовавшись следующей формулой:

Формула для подсчёта эффективности

Современные рекуператоры воздуха отличаются не только КПД, нюансами использования, но и конструкционно. Рассмотрим самые популярные решения и их особенности.

Специалисты акцентируют внимание на том, что системы вентиляции с рекуперацией тепла бывают нескольких типов:

  • пластинчатыми;
  • с отдельными теплоносителями;
  • роторные;
  • трубчатые.

Разновидности рекуператоров воздуха

Пластинчатый тип – включает в себя конструкцию на основе алюминиевых листов. Такая установка рекуператора считается самой сбалансированной с точки зрения стоимости материалов и значения теплопроводности (КПД варьируется от 40 до 70%). Агрегат отличается простотой исполнения, ценовой доступностью, отсутствием подвижных элементов. Для установки не требуется специализированной подготовки. Монтаж без каких-либо сложностей выполняется дома, своими руками.

Роторные – достаточно популярные среди потребителей решения. В их конструкции предусмотрен вал вращения, питающийся от электросети, а также 2 канала под воздухообмен с противотоками. Как работает такой механизм? – Один из участков ротора прогревается воздухом, после чего он поворачивается и тепло перенаправляется к холодным массам, сосредоточенным в соседнем канале.

Несмотря на высокий КПД, установки имеют и ряд весомых недостатков:

  • внушительные массогабаритные показатели;
  • требовательность к регулярному техническому обслуживанию, ремонту;
  • проблематично воспроизвести рекуператор своими руками, восстановить его работоспособность;
  • смешивание воздушных масс;
  • зависимость от электрической энергии.

О видах рекуператоров можете посмотреть видео ниже (начиная с 8-30 минуты)

Обратите внимание! Вентиляционная установка с трубчатыми устройствами, а также отдельными теплоносителями практически не воспроизводится в домашних условиях, даже если под рукой есть все необходимые чертежи и схемы.

самодельный рекуператор воздуха для дома

Самой простой с точки зрения реализации и последующего оборудования считается система рекуперации тепла пластинчатого типа. Эта модель может похвастаться как очевидными «плюсами», так и досадными «минусами». Если говорить о достоинствах решения, то даже самодельный рекуператор воздуха для дома может обеспечить:

  • приличный КПД;
  • отсутствие «привязки» к электросети;
  • конструкционная надёжность и простота;
  • доступность функциональных элементов и материалов;
  • продолжительность эксплуатации.

Но перед тем как начать создавать рекуператор своими руками, следует уточнить и минусы данной модели. Главный из недостатков – образование оледенений при сильных морозах. На улице уровень влаги меньше, нежели в воздухе, который присутствует в комнате. Если не воздействовать на нее каким-либо образом она превращается в конденсат. При морозах высокий уровень влажности способствует формирования наледи.

На фото изображено как происходит воздухообмен

Существует несколько способов защиты устройства рекуператора от обмерзания. Это небольшие по размерам решения, отличающиеся эффективностью и способом реализации:

  • термическое воздействие на конструкцию за счёт чего наледь не задерживается внутри системы (КПД падает в среднем на 20%);
  • механический отвод воздушных масс от пластин, благодаря чему осуществляется принудительный отогрев льда;
  • дополнение системы вентиляции с рекуператором целлюлозными кассетами, поглощающими избыточную влагу. Они перенаправляются в жильё, при этом не только устраняется конденсат, но и достигается эффект увлажнителя.

Предлагаем посмотреть видео — Рекуператор воздуха для дома своими руками.

Источник

ВЕНТИЛЯЦИЯ КОТТЕДЖА – СОСТАВЛЯЮЩАЯ КОМФОРТА

Хорошая вентиляция – необходимое условие для создания в доме здорового микроклимата и комфорта. При этом вентиляция частного дома вызывает наибольший интерес и наибольшее количество вопросов. Почему вопросам вентиляции именно в последние годы уделяется так много внимания?

Причин тут, как минимум, две. С одной стороны, это вполне понятное стремление сделать свое жилище максимально комфортным, и это стремление поддерживается современными технологиями. А с другой – широкое применение новых строительных материалов и конструкций, которые затрудняют или вовсе блокируют естественный воздухообмен помещения с улицей.

Существуют различные способы организации воздухообмена: от периодического открывания окон и дверей (проветривания) до систем подготовки и доставки свежего воздуха в каждое помещение. В большинстве случаев рациональное решение, как водится, находится где-то посередине.

Задача сотрудников нашей компании – найти эту «золотую середину» для каждого случая и реализовать ее.

Вентиляция коттеджа и современные материалы

Раньше к системе вентиляции дома не предъявлялись столь строгие требования. Сегодня же, создавая проект вентиляции коттеджа, наши инженеры непременно учитывают материалы и тип внешних ограждающих конструкций дома.

Дело в том, что традиционные технологии строительства оставляли много возможностей для притока наружного воздуха: приток организовывался через неплотности в ограждающих конструкциях (окнах и стенах). В тех условиях для поддержания комфортной атмосферы в доме хватало простой вытяжки. Кроме того, преимущественно однородные стены с хорошей паропроницаемостью достаточно эффективно выводили наружу водяной пар, не задерживая его в своей толще.

Герметичные окна — причина высокой влажности в доме. Установка герметичных окон и дверей кардинально меняет ситуацию. Современные окна и двери практически не имеют щелей, которые в старых строительных нормах вполне серьезно рассматривались как часть вентиляционной системы. А без них вытяжка практически не работает. Она только создает разрежение, которое не приводит к проветриванию. Выход – создавать приточные каналы, о которых речь пойдет ниже.

Устранение щелей – не единственное новшество, на которое приходится отвечать совершенствованием системы вентиляции коттеджа. Свой вклад вносит и применение материалов с низкой паропроницаемостью: паробарьеров, непроницаемых утеплителей, клинкерной облицовки и других.

Сильное ограничение естественного вывода влаги сквозь стены требует применения новых решений и тщательного расчета воздухообмена.

Нормы воздухообмена в частном доме

Согласно действующим нормативам, в частности «Здания жилые одноквартрные» в жилых помещениях дома необходим однократный воздухообмен в час.

Кратность воздухообмена – это отношение объема помещения к объему воздуха. Например, для жилой комнаты площадью 20 м2 с высотой потолка 3 метра необходимый санитарный воздухообмен составляет 60 м3/час.

Минимальный воздухообмен для жилых помещений в нерабочем режиме (когда в комнате нет людей) и для подсобных помещенний в доме должен быть не менее 0,2 крат.

Вентиляция в частном доме – варианты систем

Вентиляция в жилом доме должна поддерживать чистоту и качество воздуха в соответствии с санитарными нормами, а также равномерность его поступления и распределения.

Вентиляция в частном доме может быть следующих типов:

  • Естественная. С естественным побуждением движения воздуха через вентиляционные каналы
  • Механическая. С принудительным побуждением притока и вытяжки
  • Комбинированная. С естественным притоком и частичным использованием механической вытяжки.

Приточно-вытяжная вентиляция с рекуперацией тепла

Приточно-вытяжная установка с рекуперацией

Одним из эффективных и практичных вариантов устройства вентиляции в частном доме является приточно-вытяжная вентиляция с рекуперацией тепла.

В этом случае, воздухообмен в доме выполняет центральная приточно-вытяжная установка. Наружный воздух поступая в установку, очищается от пыли, подогревается в рекуператоре, догревается в водяном или электрическом калорифере и по воздуховодам из оцинкованной стали распределяется по жилым помещениям.

Рекуперация – это использование тепла вытяжного воздуха для нагрева приточного. Например, чтобы подогреть 1000 м3/час воздуха с — 28 до +20 необходимо примерно 15 кВт тепловой (горячая вода) или электрической энергии. Рекуперация позволяет сэкономить до 80% этих расходов.

Автоматика приточно-вытяжной установки позволяет гибко управлять ее работой: устанавливать температуру, регулировать количество воздуха, изменять скорость и т.п.

Обслуживание приточно-вытяжной установки, в основном, заключается в регулярной замене воздушных фильтров. В среднем, смену фильтров рекомендуется производить не реже 1 раза в квартал.

Современные приточно-вытяжные установки работают, как правило, тихо, особенно на низких оборотах вентиляторов.

Примерную стоимость приточно-вытяжной вентиляции с рекуперацией тепла для частного дома можно рассчитать воспользовавшись на нашем сайте.

Приточно-вытяжные установки с рекуперацией, различного конструктивного исполнения: напольные вертикальные, напольные горизонтальные, подпотолочные

Как и любая система, приточно-вытяжная вентиляция с рекуперацией тепла в коттедже имеет свои сильные и слабые стороны.

Плюсы:

  • Рекуперация тепла
  • Удобное управление

Минусы:

  • Требуеся место под оборудование и воздуховоды
  • Относительно высокая стоимость

Описание приточно-вытяжной вентиляции с рекуперацией и системы кондиционирования коттеджа можно посмотреть в данном видеоролике

Центральное кондиционирование

Канальный охладитель воздуха

Хорошей альтернативой обычным кондиционерам (настенным или канальным) является центральное кондиционирование.

Для простоты понимания, центральное кондиционирование – это та же приточная вентиляция, но увеличенной производительности и с опцией охлаждения приточного воздуха. То есть, летом наружный воздух поступает в дом с температурой не + 30 град. С, как на улице, а +18, например или любой другой по желанию пользователя.

В отличие от кондиционеров, которые «гоняют» один и тот же воздух, центральное кондиционирование создает в доме принципиально более качественный микроклимат, поскольку заполняет дом свежим воздухом. Это, в общем, высокий уровень.

В результате в доме нет внутренних блоков кондиционеров, лючков, дренажей и тому подобных вещей. Все оборудование размещается в одном месте – это упрощает монтаж и сервисное обслуживание.

В качестве охладителей в центральном кондиционировании применяются фреоновые наружные блоки от тех же кондиционеров или холодильные машины типа «чиллер» работающие по схеме фреон/вода.

Как и любая система, центральное кондиционирование воздуха в частном доме имеет свои сильные и слабые стороны.

Основным минусом системы является сложность в регулировании температуры по комнатам – в данном случае, устанавливать можно общую температуру приточного воздуха.

Также, центральное кондиционирование не создает сильного холода, поскольку производительность зависит от кратности, а в вентиляции кратность невелика. Скорее это облегченный вариант охлаждения, создающий легкую фоновую прохладу по всему дому.

Преимущества:

  • Высокое качество воздуха в доме круглый год
  • Фильтрация, подогрев или охлаждение приточного воздуха
  • Гибкость управления
  • Нет внутренних блоков, лючков, дренажей т.п.
  • Сервис в одном месте

Сложности:

  • Сложность в регулировании температуры по зонам
  • Нет сильного холода
  • Требуется профессиональный монтаж

Приточно-вытяжная вентиляция без рекуперации тепла

Приточная установка

В этом случае, для организации приточно-вытяжной вентиляции в коттедже применяются центральная приточная установка и несколько вытяжных систем.

Свежий воздух поступает в приточную установку, очищается от пыли, подогревается в водяном или электрическом калорифере, при необходимости увлажняется или охлаждается и по сети воздуховодов из оцинкованной стали распределяется по жилым комнатам.

Автоматика приточной установки позволяет гибко управлять ее работой – менять температуру притока, количество воздуха, скорость вентилятора и т.п.

Вытяжные системы делаются частично механическими, т.е. работают от вентиляторов, частично естественными — работают за счет естественной тяги.

Обслуживание приточной установки заключается в регулярной замене воздушных фильтров. В среднем, менять воздушный фильтр на приточной установке рекомендуется не реже 1 раза в квартал.

Приточно-вытяжная вентиляция частного дома без рекуперации имеет свои сильные и слабые стороны.

Преимущества:

  • Высокое качество воздуха круглый год
  • Фильтрация и подогрев наружного воздуха
  • Приточные и вытяжные системы размещаются отдельно
  • Удобное управление

Сложности:

  • Требуется место под оборудование и воздуховоды
  • Нет рекуперации тепла
  • Необходим профессиональный монтаж

Комбинированная вентиляция

Вентиляции в жилом доме по схеме естественный приток/механическая вытяжка

Комбинированная системе вентиляции в частном доме — это, в как правило, схема с механической вытяжкой и естественным притоком.

Механическую вытяжку выполняет один или несколько канальных вытяжных вентиляторов. Вытяжные вентиляторы при этом работают постоянно — для обеспечения стабильности воздухообмена. Для экономии электрических и тепловых ресурсов можно применить регуляторы скорости для вытяжных вентиляторов с ручным или автоматическим управлением (например, по датчику СО2).

Приток воздуха организовывается естественным способом. Для этой цели применяются оконные или настенные приточные клапана.

Приточные клапана не содержат в себе движущихся частей, а воздух поступает через них в помещение за счет разряжения создаваемого вытяжными вентиляторами.

При этом приточный воздух поступает в дом без предварительного подогрева. Только это не является проблемой, если под приточным клапаном установлен правильно подобранный отопительный прибор, в идеале, открытый радиатор.

Данную схему вентиляции частного дома можно охарактеризовать как относительно недорогую и практичную. Мировым лидером в области систем вентиляции подобного типа является французская компания «Aereco».

Преимущества:

  • Относительно недорогой монтаж
  • Минимум места под оборудование
  • Минимум технического обслуживания

Недостатки:

  • Нет фильтрации приточного воздуха
  • Нет подогрева притока
  • Минимальные нормы воздухообмена

Естественная вентиляция в частном доме

Схема естественной вентиляции жилого дома

Естественная вентиляция недавнем в прошлом, да и в наше время, самая распространённая схема организации воздухообмена в частном жилом доме.

Это объясняется простотой, универсальностью и экономичностью естественной вентиляции. Если система правильно спроектирована и смонтирована она несет минимальные затраты на обслуживание и эксплуатацию. Основным минусом естественной вентиляции является нестабильность ее работы в теплый период года.

Естественная тяга в вытяжных каналах появляется за счет двух вещей: разности температур в доме и на улице и разности высот между воздухозаборной решеткой в доме и коньком вытяжной шахты.

Соответственно, чем холоднее на улице и чем больше разность высот, тем лучше тяга в вытяжном канале. Поэтому в теплый период года, когда почти нет разности температур, естественная вентиляция работает нестабильно или не работает вовсе. Также, по причине разницы высот, тяга на верхних этажах дома всегда чуть хуже, чем на нижних.

Естественная вентиляции в доме требует внимательного проектирования. Например, любое уменьшение сечение воздуховода может посадить весь канал, поскольку сила естественной тяги не велика. По этой же причине воздуховоды в естественной вытяжке всегда большего сечения, чем в механической.

Чтобы сделать естественную вентиляцию в частном доме своими руками можно воспользоваться, например, следующим алгоритмом действий.

Для начала необходимо определить все подсобные помещения в доме. К подсобным помещениям относятся: кухня, санузлы, ванные, кладовые, гардеробные и т.п.

Прокладка индивидуальных воздуховодов в общей вентиляционной шахте

Из каждого подсобного помещения прокладывается отдельный воздуховод в общую вытяжную шахту. Из кухни необходимо проложить два воздуховода – один от кухонного зонта, второй от вытяжной решетки под потолком кухни (общеобменная вытяжка). Таким образом, в вытяжной шахте будет кол-во воздуховодов равное, примерно, кол-ву подсобных помещений.

Оптимально использовать металлический воздуховод ф125 мм. Будет чуть хуже, но допустимо, если использовать пластиковый воздуховод ф100 мм.

  • Нестабильная работа в теплый период
  • Невысокая производительность
  • Нет рекуперации тепла

    • Проектирование вентиляции в частном доме

    Проект вентиляции частного дома выполняется на стадии общестроительного проектирования дома или на стадии строительно–отделочных работ.

    Проектирование вентиляции коттеджа выполняется в следующей последовательности.

    • Составление технического задания
    • Выбор концепции системы вентиляции
    • Составление расчетных таблиц теплопоступлений и воздухообмена
    • Выбор и расстановка оборудования
    • Аэродинамические и гидравлические расчеты
    • Трассировка воздуховодов
    • Подбор и расчет вент-решеток
    • Подготовка чертежей
    • Составление спецификации оборудования и материалов

    При проектировании вентиляции в частном доме необходимо обратить внимание на следующие особенности:

    • Объемы вытяжного и приточного воздуха должны быть равны между собой, то есть сбалансированы
    • Свежий воздух подается всегда в жилые помещения, отработанный — удаляется из подсобных (кухня, санузел, кладовые, гардеробные и т.п.). Делается это чтобы исключить переток воздуха из подсобных помещений в жилые.
    • Объединять в один вентиляционный канал (воздуховод) вытяжку из кухни и санузла не допускается.
    • Скорость воздуха в магистральных воздуховодах и вентшахтах не должна превышать 6 м/с, максимальная скорость воздуха на выходе из решетки – 3 м/с
    • Вытяжная шахта (воздуховод) проходящие по улице должны быть утеплены изоляцией толщиной 50 мм или более.

    Монтаж вентиляции в частном доме

    Монтаж вентиляции в частном доме выполняется, как правило, одновременно со строительно–отделочными работами. Чтобы повысить качество и согласованность работ монтаж вентиляции в доме рекомендуется делать по соответсвующему проету или монтажной схеме.

    При монтаже и установке вентиляции в частном доме обратите внимание на следующие особенности:

    • Оборудование системы вентиляции и кондиционирования желательно размещать в отдельном помещении, как можно дальше от жилых комнат. Идеальное место для размещения вентиляционного оборудования – подвал, цокольный этаж или улица.
    • Допускается размещать оборудование на чердаке, при условии выполнения мероприятий по звуко- и теплоизоляции.
    • Воздуховоды рекомендуется использовать металлические или пластиковые. При прочих равных воздуховоды круглого сечения лучше, чем прямоугольного.
    • Гибкие воздуховоды можно применять только для присоединения вентиляционных элементов (решеток, вентиляторов и т.п.) и только в местах, к которым в последующем будет доступ. Использовать гибкие воздуховоды в качестве магистральных не допускается (СП 73.13330.2012)
    • Для звукоизоляции системы вентиляции, необходимо применять все стандартные мероприятия по шумоглушению: гибкие вставки, виброизоляторы, шумоглушители.
    • Приточно-вытяжные установки или вентиляторы должны иметь звукоизолированный корпус.

    Некоторые вопросы комфорта

    Комфорт в доме с точки зрения вентиляции определяется не только газовым составом. Очень важна температура поступающего воздуха, картина его распределения по комнате и подвижность.

    Поступление в комнату прохладного воздуха может создавать конвекционный поток, который воспринимается как неприятный сквозняк. В такой комнате всегда будет неуютно, даже при нормальной температуре.

    Учитывая высокие требования к воздухообмену, для нейтрализации таких «сквозняков» часто требуется принятие специальных мер, и, разрабатывая монтаж вентиляции коттеджа, обязательно нужно учитывать это обстоятельство.

    Квалификация и точный расчет – это то, что компания «Технологии микроклимата» гарантирует своим клиентам вместе с современным оборудованием и качественным монтажом.

    Грамотно установленная система вентиляции – залог комфортного проживания в доме. Свежий воздух, оптимальная влажность и отсутствие неприятных запахов – вот ее главные задачи. Сегодня речь пойдет о том, как установить систему своими руками. , схема, оптимально подходящая для каждого помещения, и рекомендации профессионалов – обо всем этом в нашем материале.

    Читайте в статье:

    Зачем нужны системы вентиляции в частном доме?

    Для тех, кто еще сомневается, нужна ли установка вентиляции в частном доме, приведем простой пример. Воздух, пригодный для дыхания, содержит около 60 процентов кислорода. Остальные 40 – газы, которые либо не оказывают влияния на организм, либо наносят ему вред. Наш организм потребляет кислород из воздуха и возвращает атмосфере углекислый газ.

    Кроме того, в помещении с недостаточной циркуляцией воздуха активно размножаются вредоносные бактерии и вирусы.

    Многие родители, слишком рьяно кутающие детей и закрывающие все окна и форточки, не могут понять, почему их ребенок, тем не менее, постоянно болеет. Ответ прост – в спертой атмосфере герметичного помещения болезнетворные организмы чувствуют себя превосходно и успешно атакуют свою жертву. Они берут себе в союзники мельчайшие частички пыли, которые беспрепятственно попадают в ткани легких и носоглотки, оседают там, провоцируя кашель и постоянный насморк.

    Порой заболевания принимают хроническую форму. А ведь решить все эти проблемы поможет устройство вентиляции в частном доме, и обойдется вся конструкция гораздо дешевле, чем полный набор медикаментов для лечения членов семьи.

    Помимо вреда для человека, герметичность помещений наносит ущерб и самому строению. Отсутствие нормального воздухообмена приводит к разрастанию плесени и грибка, разрушению всех натуральных материалов отделки и стен.
    Излишняя влажность воздействует на штукатурку, которая дает трещины и отслаивается от основания. Проекты вентиляции частных домов предусматривают особенности назначения каждого помещения и создают необходимый микроклимат в ванной, кухне, котельной и жилых комнатах.

    Разновидности систем вентиляции

    По основному принципу действия вентиляционные системы можно условно разделить на три вида:

    Вид Описание
    Активная Эта система работает с использованием электроприборов – вентиляторов. Поступление воздушных потоков осуществляется естественным путем через защищенные от попадания пыли, насекомых и грызунов каналы. Отработанные потоки удаляются вытяжными вентиляторами. Все вентиляционные каналы объединяются в одну общую трубу. Подобная конструкция не сложна в установке, но требует затрат на электроэнергию.
    Пассивная Этот вариант вентиляционной системы не нуждается в подключении к электросети и работает за счет естественного движения воздухопотока. Для такой системы потребуется установка нескольких вентиляционных каналов в каждом помещении здания.
    Приточно-вытяжная Система, объединяющая в себе преимущества естественной и активной вентиляции. Входящий воздуховод оснащается фильтром и вентилятором, затягивающим воздух с улицы, исходящий – вытяжным устройством. Это экономичная система, в комнате достаточно установки одного такого устройства.

    Рассмотрим подробнее принципы обустройства каждой из этих систем.

    Устройство естественной вентиляции в частном доме

    Установку естественной вентиляции в частном доме своими руками следует продумать еще на стадии проектирования дома. В процессе возведения стен закладываются вентиляционные шахты или закрепляются трубы, если дом не из кирпича. Система эффективно работает за счет разницы давления и температуры воздуха внутри и снаружи здания. Преимущества и недостатки системы:

    Для естественного воздухообмена диаметр воздуховода должен быть не менее 13 сантиметров.
     Отверстия для установки располагают под потолком.

    Примерная схема естественной вентиляции в частном доме:

    Оптимальным считается вариант, в котором внутри центральной стены располагается общий воздуховод, к которому подсоединены вентканалы со всех комнат.

    Спросить у специалиста

    “Чем меньше горизонтальных отводов в системе, тем эффективнее она работает.”

    Еще один важный момент – труба вытяжки должна быть достаточно утеплена. Если она из кирпича – то рекомендуемая толщина кладки – два с половиной кирпича. Металлические и пластиковые вытяжки утепляют минеральной ватой. Это необходимо для того, чтобы в морозные дни воздуховод не охлаждался и эффективно продолжал свою работу.

    Высота вентканала подбирается относительно высоты конька. Чтобы определить размеры трубы, нужно провести от конька горизонтальную линию, а потом еще одну прямую с подъемом в 10 градусов. Верхняя точка и будет искомым значением.

    Важно!
     Канал естественной вентиляции для камина или газового котла должен быть больше обычного, не менее 13 на 26 сантиметров. Его кладку делают максимально герметичной.

    Особенности принудительной вентиляции в частном доме

    Оборудование для принудительного воздухообмена в большинстве случаев размещают на чердаке. Но есть случаи, когда устанавливают принудительную вентиляцию в подвале частного дома. Обычно монтируется одно мощное устройство, которое обеспечит вытяжку во всей системе или разместить в каждом воздуховоде. Приток свежей атмосферы в этом случае осуществляется через окна и форточки.

    Совет!
     Если дверные проемы в комнатах оборудованы плинтусами, они должны иметь решетки для беспрепятственного проникновения воздуха.

    Система нуждается в установке дополнительного оборудования:

    • защитные решетки и сетки от насекомых и грызунов;
    • фильтры, задерживающие пыль, пыльцу и другие аллергены;
    • клапаны регулировки холодных потоков воздуха;
    • вытяжные вентиляторы;
    • материал, поглощающий вибрацию и звуки;
    • обогреватели воздуха (работают в зимнее время);
    • воздуховоды;
    • блоки автоматики для управления системой.

    Для получения нужного эффекта следует подобрать такую систему принудительного воздухообмена, которая максимально подходит для вашего дома. Вот несколько возможных вариантов:

    Система Описание
    Комбинированная система Сочетает в себе естественную и принудительную подачу воздуха. Не нуждается в особом обслуживании и легко монтируется.
    Принудительная приточная с эффектом охлаждения Устанавливается в комплекте с кондиционером. Стоит довольно дорого и нуждается в регулярном сервисном обслуживании.
    Принудительная с подогревом воздушных потоков В компоненты системы входят рекуператоры. Они используют тепло исходящих потоков для прогревания входящий воздушных масс. Рекуператоры – не дешевые приборы, но их вполне можно собрать своими руками.
    Система с рециркуляцией Требует установки сложных устройств, которые смешивают исходящие потоки отработанного воздуха с уличной атмосферой и возвращают их в дом. Установка такого устройства может быть осуществлена только квалифицированными специалистами.

    Мнение эксперта

    Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО «АСП Северо-Запад»

    Спросить у специалиста

    “Большая установка для общей вентиляции должна быть расположена на максимальном расстоянии от жилых комнат. Даже очень хорошая изоляция не сделает ее бесшумной.”

    Основное требование для обустройства принудительной вентиляции: воздушные массы должны перемещаться от жилых помещений(комнаты) к нежилым (кухня, ванная).

    Типы систем и их схемы

    Схему системы вентиляции в частном доме составить не просто. Такая задача требует особых знаний и представления о правильном размещении воздуховодов, рекуператоров и вентиляторов. От правильной планировки зависит эффективность работы воздухообмена.

    Спросить у специалиста

    “Если у вас нет опыта в проектировании подобных систем, доверьте эту задачу профессионалам. Осуществить монтаж вы сможете и своими силами, а вот грамотно распланировать все сможет только специалист.”

    Основные правила, которых следует придерживаться:

    • в цепочке вентиляционных каналов нежилые помещения должны стоять последними;
    • вытяжная труба должна быть выше конька крыши;
    • размеры воздуховодов рассчитываются по специальным формулам;
    • воздуховоды необходимо тщательно тепло и звукоизолировать, в противном случае в доме будет завывать ветер.

    Приточная вентиляция в частном доме: принцип действия и схема

    В систему приточного воздухообмена входит несколько компонентов: воздуховод, фурнитура и непосредственно сама приточная камера. Размеры устройства сравнительно небольшие, и такая вентиляция не испортит внешнего и внутреннего вида дома.

    Важный аспект!
     Поступающие потоки воздуха должны иметь температуру не менее 18 градусов. Такой воздушный поток не нарушит комфортной атмосферы в помещении, не вызовет простуды и сквозняка. В случае принудительной подачи воздуха в систему должны быть встроены элементы, подогревающие ее до нужной температуры. Раньше устанавливали такие приборы, но в современном строительстве на смену им пришли рекуператоры. Принцип их работы заключается в теплообмене между входящими и исходящими потоками через систему фильтров и пластин.

    В частном доме система принудительной вентиляции имеет свои особенности. Обычно в загородном домовладении много бытовых помещений с особенными функциями. В отличие от городской квартиры в нем располагается котельная, подвал, жилая мансарда, бассейн или баня и другие необходимые для владельцев объекты. В этих комнатах разная влажность и температура, и объединить их одной системой воздухообмена не просто.

    Именно по этой причине в в доме выдвигаются особые требования:

    1. Она должна быть достаточно мощной, чтобы обслуживать весь дом.
    2. Разветвленная система обязана предусматривать особенности разных помещений.
    3. Владелец дома должен обладать возможностью дистанционного или ручного управления воздухообменом.
    4. Конструкция должна учитывать сезонные изменения температуры и зимой обогревать дом, а летом – охлаждать.

    Статья по теме:

    В статье мы подробно рассмотрим виды конструкций, принцип действия, как выбрать место для установки, как правильно осуществить монтаж устройства своими руками, полезные советы и рекомендации специалистов.

    Принципы вытяжной вентиляции в частном доме и видео инструкция по установке вытяжки

    Для отвода отработанного воздуха используют вытяжки. Особенно важно установить их в помещениях, где активно распространяются запахи и царит нездоровая атмосфера – на кухне, в котельной, в санузле. Для принудительного устранения воздушных масс потребуется довольно мощный вентилятор и направленная на улицу вытяжка.

    Одна вытяжка может быть установлена максимум на два отопительных прибора, но представители контролирующих органов вправе потребовать от вас установку отдельных дымоходов для каждого устройства.
    Лучше сделать именно так, ведь речь идет о вашей безопасности.

    Важно!
     Если вытяжная вентиляция через стены на улицу установлена в помещении котельной, она должна иметь герметичный воздуховод, чтобы продукты горения не проникали в другие каналы и помещения. Все швы и стыки дополнительно обрабатываются герметиком. В местах, где дымоход контактирует с кровельным материалом, устанавливают огнеупорные прокладки для предотвращения возгорания.

    Для принудительной вентиляции дымохода используют вентилятор с обратным клапаном и асбестоцементную трубу, устойчивую к возгоранию. Допустимо использовать трубы из металла.

    Важно!
     Ни при каких обстоятельствах нельзя использовать для вытяжки в котельной или на кухне пластиковые трубы, они не термоустойчивы и легко горят, выделяя токсичные испарения.

    Нюансы приточно вытяжной вентиляции в частном доме

    Считается, что этот принцип организации воздухообмена – самый производительный. Удаление отработанных воздушных масс и нагнетание новых происходит одновременно.

    Есть две схемы приточно вытяжной вентиляции. В первом случае в помещении под потолком просто устанавливаются два воздуховода. Через одно отверстие воздух поступает, через другое – выводится. Оба процесса происходят при помощи вентиляторов. Во втором случае приточный поток располагают в нижней части стены. Вентилятор нагнетает свежий воздух, а отработанный удаляется через воздуховод пот потолком естественным образом. Особенно эффективно работает такая система в домах с нестандартно высокими потолками.

    Делаем акцент на каждом помещении – что нужно для вентиляции?

    Как уже говорилось, в частном доме много помещений с разным назначением. Их особенности следует принять во внимание при планировании вентиляционной системы. Рассмотрим подробнее каждый случай.

    Вентиляция в частном доме на кухне: главное вытяжка

    Кухня – это горячий цех, в котором постоянно много пара, жара, дыма и запахов. Если готовится праздничный ужин для гостей или на полную мощность работает духовка, дышать буквально нечем.

    Совет!
     Не стоит ограничиваться только вытяжкой на кухне в частном доме. Она должна сочетаться с общей системой вентиляции. Так вы предотвратите попадание запахов пищи в другие помещения.

    Обустроить вентиляцию на кухне не сложно. Вот несколько рекомендаций от практиков:

    1. Корпус вытяжки лучше подбирать из алюминия.
    2. Фильтры в устройстве над плитой необходимо чистить не реже двух-трех раз в год.
    3. Лучше всего подбирать прибор с регулируемой скоростью вентилятора. Это позволит использовать разные способы очистки воздуха в зависимости от его загрязнения.
    4. Периодически следует проверять эффективность работы вентиляционного канала с помощью горящей спички или листочка бумаги.
      Если пламя затягивает внутрь или бумага прилипает к решетке, вентиляция работает нормально.
    5. Для больших кухонь площадью более 15 квадратных метров предусматривают несколько вытяжных каналов.

    Видео инструкция о том, как правильно установить вытяжку над плитой:

    Монтаж вентиляции в туалете и ванной комнате

    Атмосфера ванной комнаты и туалета насыщена бактериями и микробами¸ которые, скапливаясь в небольшом пространстве, атакуют не только организм человека, но и отделочные материалы. После принятия ванной стены надолго остаются влажными, а при отсутствии качественной вытяжки в туалете стоит невыносимый запах.

    Для обустройства вентиляции санузла потребуются:

    • вентиляционная шахта, которая выходит на крышу. Вентканал должен быть прямым и ровным, только такая форма позволит беспрепятственно двигаться воздушным потокам. Его оптимальные размеры – от одного до двух метров;
    • наружная решетка с наклонными жалюзи, которая защищает канал от попадания атмосферной влаги;
    • внутренняя решетка с регулируемой заслонкой.

    К сведению!
     В санузле можно устанавливать естественную и принудительную систему вентиляции. Принудительная, разумеется, более эффективна.

    Важные моменты в монтаже вентиляции в туалете частного дома:

    1. Для установки используют малошумные устройства с максимальным показателем в 30 децибел.
    2. Вентканал размещают напротив входной двери. Так обеспечивается максимальная тяга и правильное распределение свежего воздуха.
    3. Все оборудование воздуховода размещают на безопасном расстоянии от нагревательных приборов. Материалы вентиляции не могут выдержать температуру свыше пятидесяти градусов, только если это не специализированное устройство для бань и саун.
    4. Мощность устройства вентиляции подбирают в зависимости от интенсивности использования и размеров помещения.
    5. В санузле оправдана установка на вентиляторы датчиков движения и влажности воздуха, таймеров.

    Совет!
     Прежде чем проектировать систему воздухообмена в санузле, ознакомьтесь с требованиями СНиП 41.01.2003. В этом документе описаны все требования к вентиляции в ванной в частном доме.

    Вентиляция в подвале частного дома: важные моменты

    Всех владельцев загородного жилья интересует вопрос: как сделать вентиляцию в подвале частного дома? В подполе загородного дома могут располагаться мастерская, прачечная, котельная. В подвальном помещении многие хозяйки хранят домашние консервы и овощи на зиму.

    Сырость провоцирует развитие плесени и разрушение стенок цоколя и подвала.Чтобы создать в подвальном помещении нормальную атмосферу, необходимо еще на этапе заливки фундамента дома предусмотреть продухи или отдушины.
    Их располагают на противоположных сторонах цоколя. Если внутри подвального пространства есть перегородки, отдушины должны быть и в них. Продухи располагают под потолком подвала, на расстоянии 20-30 сантиметров от уровня грунта и обязательно снабжают решетками от грызунов, в противном случае вашим запасам на зиму не суждено сохраниться до подачи на стол.

    К сведению!
     Еще одна реальная угроза для подвального помещения – взрыв отопительного оборудования, если котельная расположена в этом помещении. Только качественная вентиляция предотвратит скопление опасных газов в случае аварийной ситуации и не даст огню распространиться на весь дом.

    Площадь продухов легко рассчитать, поделив площадь подвала на 400. Рекомендуемый диаметр одного отверстия – 12 сантиметров. И стоит помнить, что эффективность их работы будет напрямую зависеть от преобладающих ветров на участке, так что располагать их стоит соответственно. Кроме прочего при планировании отдушин следует учитывать особенности грунтовых вод, сезонные перепады температур и количество осадков.

    Важно!
     Чтобы во время ливня в отдушины не заливала вода, установите на них козырьки и сделайте наклонную отмостку, отводящую влагу от фундамента.

    Важное о вентиляции котельного помещения

    Основные задачи вентиляции для газового котла в частном доме:

    • регуляция уровня содержания угарного газа. Даже если его процентное содержание превышает 0,2% – это грозит серьезными последствиями для организма человека вплоть до остановки дыхания;
    • воспрепятствование возникновения обратной тяги, при которой продукты горения попадают в помещение;
    • обеспечение помещения необходимым для дыхания кислородом. Кроме того, кислород важен и для работы котла, ведь именно при его наличии возможны процессы горения.

    Объект с высоким уровнем пожарного риска необходимо оборудовать только принудительной системой воздухообмена.
    Естественное вентилирование тут не подойдет из-за своей малой эффективности.

    Чтобы отопительный прибор работал в нормальном режиме, необходима троекратная смена атмосферы в помещении в час. Каждый дымоход оборудуется двумя отверстиями. Верхнее предназначено для вывода газов, нижнее – для периодической очистки от копоти и сажи.

    Спросить у специалиста

    “Прежде чем монтировать вентиляционный канал, изучите паспорт котла. В нем указаны все требования к монтажу дымохода. Сделайте расчет вентиляции котельной с учетом всех рекомендаций.”

    Все элементы дымохода изготавливаются из огнеупорных материалов. Для увеличения коэффициента полезного действия прибора на напольных котлах устанавливают каоксиальный дымоход с двумя воздуховодами.

    Правильная организация воздуховодов на чердаке

    Беспрепятственный воздухообмен предотвратит образование конденсата под кровлей. Это продлит сроки ее эксплуатации и избавит вас от необходимости постоянного ремонта. Зимой крыша не будет покрываться наледью, а летом хорошее проветривание не даст ей чрезмерно нагреваться от солнечных лучей.

    Чтобы правильно организовать вентиляцию чердака в частном доме, используйте перфорированные софиты
    . Они выглядят аккуратно и декоративно, а кроме того, не пропускают насекомых. Кроме этих элементов, используют кровельные аэраторы и вентилируемые коньки.

    Совет!
     Если для покрытия используется мягкий кровельный материал, в контробрешетке делают небольшие разрывы для проникновения воздуха.

    В самых трудных участках крыши со сложной геометрической формой используют устройства точечной аэрации.

    Несколько советов от кровельных мастеров:

    • чердачную вентиляцию следует защитить от попадания пыли, она быстро впитывает влагу и неблагоприятно воздействует на утепление кровли;
    • все чердачные отдушины необходимо оборудовать защитой от птиц, насекомых и опавшей листвы;
    • вентканалы должны иметь одинаковый размер по всей длине. Любое сужение отрицательно скажется на эффективности работы системы;
    • при длине крыши свыше 10 метров рекомендовано использование принудительной вентиляции пространства под кровлей.

    Как сделать вентканалы для канализации и выгребной ямы

    Многие считают, что главная задача вентиляции выгребной ямы в частном доме – всего лишь устранение неприятных запахов. Это так лишь отчасти. Правильный воздухообмен способствует быстрому разложению отходов и снижает давление в трубопроводе местной канализации.
    Избыток метана, продукта разложения органики, может привести к пожару.

    Для вывода отработанных газов в нужном месте устанавливаются высокие стояки. Их устанавливают не только в дачном туалете, но и в автономной системе переработки отходов – в септиках и закрытых резервуарах.

    Важно!
     Высота стояка канализационной вентиляции должна превышать высоту кровли минимум на 70 сантиметров, а сам стояк не располагают вблизи окон.

    Если отсутствует возможность установки стояка выше крыши, используют вентиляционные клапаны, которые открываются по мере разряжения атмосферы. Вентканал для канализации можно изготавливать из пластика, для этого подходят обычные канализационные трубы.

    Воздухообмен в цоколе и фундаменте

    Мы уже говорили о том, как наладить воздухообмен в подвальном помещении. А как быть с вентиляцией фундамента в частном доме без подвала? На самом деле, и в этом случае необходимо обеспечить нормальный воздухообмен. Он защитит лаги полов от гнили и не допустит накопления под полом вредных газов и сырости.

    Для вентиляции цокольного этажа частного дома используют те же продухи с защитными решетками.
     Их закладывают в момент заливки фундамента на противоположных сторонах. Для этой цели используют асбестоцементные или пластиковые трубы. В момент заливки их заполняют песком, чтобы они не деформировались, а внутрь не попал раствор.

    Как вентилировать бассейн

    Бассейн – особое помещение, в котором будет высокая влажность и температура. Эти условия диктуют специальные требования к вентиляции бассейна в частном доме. Только грамотно организованный воздухообмен предотвратить разрастание грибка, которому придется по вкусу климат этого помещения. Если не остановить его рост, споры будут вызывать сильные аллергические реакции у владельцев дома, а все отделочные материалы будут разрушаться буквально на глазах.

    К сведению!
     Благоприятная температура воздуха в бассейне – 28-32 градуса Цельсия. Допустимая влажность – 64 процента.

    В помещении с бассейном не должно быть сквозняка, это важно для комфортного пребывания в нем.
     Бассейн – один из самых сложных участков для проектирования. По этой причине лучше доверить разработку схемы вентилирования специалистам.

    Как в частном доме сделать вентиляцию: расчеты и пошаговый монтаж

    Для расчета вентиляции в частных домах потребуются некоторые основные значения. Это параметры каждого помещения, его назначение и нормы производительности для естественного и принудительного воздухообмена.

    Вентканалы для пассивного воздухообмена располагаются вертикально и идут от каждого помещения к крыше. В жилом помещении атмосфера должна полностью обновляться каждый час.

    Спросить у специалиста

    “Для расчётов принудительной вентиляции потребуется суммировать необходимые нормы воздухообмена каждой комнаты с учетом её площади и на основании полученной суммы подбирать оборудование, которое справится с этой задачей.”

    Например: в доме три комнаты, кухня, санузел и котельная. Рассчитываем производительность для каждого помещения в соответствии с его назначением и площадью:

    • кухня -90 кубометров в час;
    • санузел – 50 кубометров в час;
    • котельная – 70 кубометров в час;
    • детская комната – 40 кубометров в час;
    • гостиная – 120 кубометров в час;
    • спальня – 60 кубометров в час.

    Итого – 430 кубометров в час на весь дом. Следовательно, для успешной работы вентиляционной системы потребуется установка, способная освоить такой объем воздуха. Можно поставить один агрегат или поделить мощность на потребности каждой комнаты и монтировать установки отдельно.

    Пример того, как правильно сделать вентиляцию в частном доме в следующем видеосюжете:

    Прежде, чем решить, как сделать вытяжку в частном доме, ознакомьтесь с нормативами СНиП 31.02.2001 и АВОК 2.1.2008. Они предлагают использовать для расчета нормы воздухообмена. Показатели в этих документах несколько различаются, так что для самостоятельных расчетов лучше выбирать большее значение.

    Особенности схем вентиляции в частном доме своими руками в зависимости от специфики конструкции здания

    1. Если система воздухообмена объединена в одно целое, схема системы вентиляции в частном доме должна предусматривать движение воздушных от «чистых» помещений к «грязным». То есть от жилых комнат к санузлу, котельной и кухне.
    2. Приточные клапаны размещают в каждой комнате, где нет вытяжки.
    3. Если здание имеет два и больше этажей – вентканалы размещают по основным принципам.
    4. Для цоколя, подвала, фундамента обустраивается естественная вентиляция через продухи.
    5. Вытяжные каналы пассивной вентиляции располагаются строго вертикально.
    6. Для равномерной тяги вытяжные каналы должны быть одинаковой длины без сужений и расширений.

    Для минимизации теплопотерь вентиляционные шахты тщательно утепляют, особенно в местах, где они выходят на улицу.

    Монтаж вентиляции в доме своими руками

    В процессе работы могут возникнуть некоторые трудности. Основная из проблем – вес оборудования для принудительной вентиляции. Порой одному мастеру не под силу поднять и установить агрегат. Именно поэтому заранее позаботьтесь о помощнике и грузоподъемном механизме, который облегчит задачу. Можно осуществлять поэтапную сборку агрегата. Узлы конструкции собираются на земле и последовательно устанавливаются согласно схеме. Приточно-вытяжная вентиляция своими руками устанавливается с использованием некоторого специального оборудования.

    В каркасном доме задача значительно упрощается. Установка приточной вентиляции своими руками потребует всего лишь использования стремянки, дрели и лобзика.

    Особенности работ по монтажу

    Если проходит вентиляция в частном доме через стены из кирпича, вентканалы лучше закладывать в процессе строительства, чтобы потом не заниматься трудоемким и дорогостоящим сверлением. Используйте в процессе кладки шаблоны из картона или дерева, чтобы все воздуховоды были с одинаковым сечением. Внутреннюю часть воздуховода выкладываете полнотелым кирпичом, тщательно герметизируя все стыки.

    Для выведения вывода вентиляции на крышу частного дома можно использовать асбестоцементные трубы.
    Их стыкуют с вентканалом в стене и тщательно закрепляют, цементируя всю конструкцию.

    Важно!
     Следите за тем, чтобы сечение на стыках вентканала не менялось. Для этого убирайте излишки раствора и следите за тем, чтобы внутренняя поверхность воздуховода была гладкой.

    И, разумеется, не забывайте в процессе работы о собственной безопасности:

    • не производите работы на кровле в гололед и дождливую погоду;
    • при уклоне кровли более 20 градусов используйте страховку;
    • при сверлении стен применяйте датчик скрытой проводки;
    • работая с лобзиком, дрелью используйте защитный очки и перчатки.

    Как подобрать трубы для вентиляции

    При выборе труб следует принять во внимание основные требования:

    • размер сечения;
    • термостойкость;
    • герметичность;
    • соответствие санитарным нормам.

    Круглые трубы – легко доступный материал с хорошей аэродинамикой. Чаще всего изготавливают вентиляцию в частном доме из канализационных труб. Воздуховоды с квадратным и прямоугольным сечением найти сложнее, но их можно изготовить самостоятельно из листа нержавейки. Такие трубы для вентиляции в частных домах проще монтировать в прямых углах и под потолком.

    Теперь о материале труб. Оцинкованные стальные воздуховоды устойчивы к коррозии и перепадам температур. Нержавейка подойдет для вытяжки в «горячем» помещении – котельной и кухне. Пластиковая вентиляционная труба для вытяжки – самый дешевый вариант, который идеально подходит для влажных помещений.

    Статья

    Еще на стадии проектирования дома надо задуматься о свежем воздухе в помещениях. Причем, может быть так, что спроектированная своими руками вентиляция работать будет не хуже, чем разработанная профессионально. Возможно, решение будет не настолько изящны — главное, чтобы оно было работоспособным.

    Определение и серьезность проблемы

    Под вентиляцией понимают специально организованное движение воздушных масс. Оно необходимо для создания комфортных и здоровых условий жизнедеятельности человека. Вообще, система очень сложная в расчете. Стандартных решений, которые подходят всем или хотя-бы некоторой группе пользователей, просто нет. Каждый проект индивидуален. Играет роль даже расположение одной решетки, вентилятора. Очень многое зависит от положения дома относительно розы ветров и еще много мелочей. Чтобы спроектированная своими руками вентиляция работала хорошо, нужно серьезно разбираться.

    Вентиляция — организованный обмен воздушных масс, в процессе которого отработанный воздух заменяется свежим

    Чтобы вы поняли, насколько это серьезно

    По санитарным нормам один человек с состоянии покоя перерабатывает» за час около 30 кубометров воздуха. Если воздух не обновляется, кислорода становится все меньше, углекислого газа и других продуктов жизнедеятельности — все больше. По мере уменьшения количества кислорода, ухудшается самочувствие. Длительная нехватка кислорода провоцирует развитие болезней.

    Немного цифр, физиологов, отображающих влияние уровня углекислого газа CO2 на состояние человека:

    Физиологи считают содержание углекислого газа в воздухе на уровне 1400 ppm — самой низкой точкой для относительно нормального функционирования человека. Все показатели с большим количеством углекислого газа — это уже за гранью.

    Наглядный пример

    Чтобы оценить тяжесть ситуации без проветривания, приведем график, уровня CO2. Он снят в качестве эксперимента. Чтобы оценить насколько необходима вентиляция в современном доме/квартире с пластиковыми окнами и принятыми мерами по теплоизоляции.

    Условия эксперимента. Спальня 13 квадратов (37 кубов), один человек и одна собака среднего размера. В доме вытяжная вентиляция, стояк на кухне и в котельной. В котельной установлен вытяжной вентилятор, который по таймеру работает пол ночи и пол дня. Приточки нет, доступ свежего воздуха через окна, которые имеют функцию проветривания и микропроветривания.

    Информация для пояснения графика:

    • Точка 1. С 20 часов — работа за компьютером, двери приоткрыты, окно закрыто.
    • Точка 2. Окно открыли, двери приоткрыты, все покинули комнату.
    • Между 1-2 в комнату возвращались, окно закрыли, потом открыли. Все это можно отследить по колебаниям уровня CO2.
    • Точка 3. В 3-35 закрыты двери и окно, человек и собака спят.
    • Точка 4. 9-20 утра, человек проснулся. Уровень CO2 — 2600 ppm, что значительно ниже крайней нормы. Окно открыли, уровень углекислого газа менее чем за час вернулся к норме (Точка 5).

    Как видно из графика, большая часть ночи проходит при очень высокой концентрации углекислого газа. Это может быть причиной усталости, плохого самочувствия утром. В общем, все понятно. При желании, можете провести подобный эксперимент самостоятельно. Требуется лишь метеостанция с возможностью измерения уровня углекислого газа (с памятью). Глядя на результаты эксперимента, значение системы вентиляции переоценить сложно. Давайте разбираться как она работает.

    Принцип работы вентиляции дома и квартиры

    Все системы вентиляции разделяют на два типа — с естественным движением воздуха и с принудительным.

    Воздух движется всегда из зоны более высокого давления в зону более низкого. Это свойство и используется в системах естественной вентиляции. Зона более высокого давления обычно находится в квартире/доме. При наличии вентиляционных ходов/отверстий воздух из помещений стремиться попасть на улицу. Но на место «ушедшего» должен поступать новый, иначе движение прекратиться. Именно потому для нормальной работы системы вентиляции необходим как отток отработанного воздуха, так и приток свежего. И об этом стоит позаботиться. Только тогда вентиляция — своими руками сделанная/разработанная или нет — работать будет эффективно.

    Имейте в виду, что «дышащие» стены к воздухообмену никакого отношения не имеют. В лучшем случае они помогают регулировать влажность. И только. Точно также обычный кондиционер не добавляет кислорода. Он только поддерживает заданные параметры уже имеющегося воздуха. Отводит он только излишнюю влагу, и с обменом воздуха никак не связан. Приток воздуха надо обеспечивать также, как и отток, используя окна (не самый эффективный способ) или специальные устройства.

    Проблемы притока

    Вот, казалось бы, чего проще — сделай в стене дырку — вот тебе и приток кислорода. Может где-то это и так, но не в условиях нашего климата, когда большую часть года на улице температура далека от комфортной. Что не так? Целый ряд неприятных моментов:

    Как видите, «простое» отверстие в стене становится очень непростым устройством. Причем мало чем из этого списка можно пренебречь. Слишком некомфортно будет существование.

    Вытяжная вентиляция

    Вытяжная вентиляция в многоквартирном доме — большая труба, которая проходит через все этажи и выходит на крышу. К ней подключаются все квартиры «в стояке». При наличии нормальных условий, из-за разницы давлений в квартире и на крыше, образуется «тяга», которая и вытягивает воздух из помещений (работает также при наличии притока).

    Вот так можно организовать вытяжную вентиляцию в доме или квартире. Только надо учесть, что «вытягивать» канал должен весь требуемый объем воздуха

    В многоквартирных домах стояки обычно находятся в кухне и/или в ванной. Все остальные помещения вентилируются через эти вытяжки. Для нормального воздухообмена в двери ванной и на кухне необходимо предусмотреть вентиляционные зазоры (под дверью или сделать переточные отверстия в стене) или установить решетки.

    В частном доме все организовано примерно также: в кухне или ванной устанавливают основной вентканал, который выводят на крышу. Заканчивать его на чердаке не стоит. Даже если чердак холодный и вентилируемый. При разнице температур и большой влажности удаляемого воздуха образуется большое количество конденсата. Даже при хорошей вентиляции на чердаке он не успевает выводиться, «мокреет» перекрытие, сыреют стены. В общем, это плохая идея.

    Материал для воздуховодов

    Несколько слов про материал, из которого делают вытяжной вентиляционный канал в частном доме. Чаще всего используют оцинкованные трубы, причем — круглого сечения. У них сопротивляемость воздушному потоку минимальна. Второе место по популярности занимают . С ними проблем больше — они накапливают статику, что способствует накоплению пыли, менее стойки к огню. К плюсам можно отнести более простой монтаж, наличие готовых фасонных элементов, при помощи которых легко создать любую систему. В случае с этими материалами выбор за вами — что больше нравится, то и используйте.

    Чего не стоит делать — выгонять вытяжной канал из кирпича. Во-первых, это дорого (нужен еще и фундамент под него), во-вторых, по эксплуатации он самый проблематичный, так как имеет неровные стенки, что способствует накоплению пыли. В кирпичных стенках, не закрытых металлической гильзой, скапливается конденсат, из-за чего кирпич быстро разрушается. В общем, кирпичные вытяжные каналы — прошлый век.

    Дополнительные устройства

    Что еще может быть необходимо в вытяжной системе, так это обратные клапана. Они препятствуют движению воздуха в обратном направлении, которое возникает при опрокидывании тяги». Когда давление в квартире/доме становится ниже, чем на улице. Также обратные клапана препятствуют распространению запахов из кухни/туалета по другим помещениям, подключенным к каналу.

    Обратные клапана — простое устройство

    В общем и целом, устройство вытяжной системы проще. Но только при условии правильного расчета сечения вентканала, правильно составленной трассы и грамотного монтажа.

    Естественная или принудительная

    Вентиляция бывает двух типов — естественной и принудительной. Что лучше? Сказать однозначно сложно. Каждый решает сам, учитывая все достоинства и недостатки обоих типов.

    Естественная вентиляция в доме работает за счет разницы давлений в помещении и на улице (за счет существования той самой «естественной тяги»). Ее плюсы — бесшумность, независимость от электроэнергии. Минусы — малая производительность из-за чего необходимы трубы большого сечения, невозможность контролировать/регулировать интенсивность работы, зависимость от состояния внешней среды. Летом естественная вентиляция часто не работает, а бывает — работает в обратном направлении. Это когда через вытяжной вентканал «тянет» горячий воздух в помещение.

    Принудительная вентиляция в частном доме — устанавливаются вентиляторы подходящего типа

    В принудительной вентиляции движение воздуха обеспечивают вентиляторы. Она может быть регулируемой, работает при любой погоде, но только при условии наличия электроэнергии и работоспособных вентиляторов. И это минус. Даже два. Первый — энергозависимость, второй — шум, который издают вентиляторы во время работы. Потому в системах принудительной вентиляции многие предпочитают использовать пластиковые воздуховоды. Именно из-за того, что они «тихие».

    Схемы вентиляции частного дома и квартиры

    Самый простой вариант реализуется в небольших домах и квартирах. Приточные отверстия располагают в жилых комнатах, вытяжки — в кухне и ванной. Поступающий в помещения воздух через щели под дверьми проникает в кухню и ванную, где и выводится. Такая схема работает при площади не более 100 квадратов.

    Когда приточная вентиляция — отдельные устройства в каждой комнате, вытяжка — через кухню или ванну

    В домах общей площадью более ста пятидесяти квадратов организуя две отдельные системы — приточную и вытяжную. Каждая из них имеет собственную систему воздуховодов. При таком устройстве в каждом помещении есть вытяжные и приточные отверстия в каждом из помещений. В этом случае регулировка интенсивности притока и оттока воздуха возможна в каждой комнате — можно подстроить атмосферу под требования ее обитателей.

    При централизованной системе приточной вентиляции забираемый с улицы воздух подготовить легче — можно сделать единую систему очистки, подогрева. Подготовленный воздух уже можно разводить по помещениям. В этом случае в каждом помещении имеется по два вентиляционных отверстия — одно приточное, одно — вытяжное. Располагаются они в противоположных углах, закрываются решетками или диффузорами.

    Приточно-вытяжная вентиляция в частном доме может быть организована таким образом: приточка децентрализованная, вытяжка — централизованная

    Даже при большой площади дома приточную систему вентиляции можно сделать децентрализованной, как в первой схеме. При правильном подборе оборудования работать она будет не менее эффективно. Вопрос в том, что будет экономически выгоднее, так как придется решать проблему подготовки воздуха для каждого приточного канала. А оборудование то совсем недешевое.

    Вентиляция своими руками: план действий

    Чтобы самостоятельно спроектировать систему вентиляции, придется совершить целый ряд действий. Проще, если последовательность известна.

    Подготовительные работы

    Сбор информации и элементарные расчеты — вот с его начинается самостоятельное создание проекта вентиляции.

    Предварительные данные готовы. Еще некоторое время обдумывайте где и какие устройства должны находится.

    Расчеты параметров и деталировка

    Когда все вопросы по схеме решены, она приняла окончательный вид, приступаем к деталировке. Сначала тоже идут расчеты, потом приходится искать составляющие системы, решать, какой фирмы использовать оборудование и сводить бюджет.

    Монтаж и настройка

    «Осталось» найти, купить, смонтировать. Написано мало, а сил, времени, нервов на реализацию этого пункта потребуется много. Только после этого можно сказать, что Вентиляция своими руками полностью готова.

    Но и на этом не все. Сделанную своими руками вентиляцию надо запустить, отрегулировать. Это тоже не самый простой процесс — добиться согласованной работы системы в целом. Потом, в процессе эксплуатации, перенастройку приходится делать часто. При смене сезона, изменении количества проживающих, смене погодных условий. В общем, регулировка системы вентиляции — еще одна обязанность владельца дома.

    Кстати, советуем подумать. Вентиляция своими руками (имеется в виду монтаж) обойдется дешевле, но знаний и времени требует больше. Знания можно почерпнуть, а при нехватке времени придется искать и нанимать исполнителей, потом принимать их работу.

    Другие решения

    Рынок не стоит на месте, и сегодня предлагаются новые решения. Например, есть рекуператорные системы, которые сразу, через одно отверстие в стене, выводят отработанный воздух и подают свежий. Это идеальный выход, если вентиляцией озаботились после ремонта или если необходимо решить проблему только в некоторых помещениях. Главное, чтобы эти помещения имели хотя-бы одну стену, выходящую на улицу.

    Недостаток этого способа организации вентиляции в доме или квартире один — цена на такое оборудование. Стоимость одного такого устройства — более 400$.

    В необходимости вентиляции в доме сомневаться не приходится. Появление плесени на стенах и углах, повышенная влажность в помещении (а это дополнительная духота летом и холод зимой) — всё это следствие застоявшегося воздуха, насыщенного парами жизнедеятельности человека. Со временем на стенах поселяется грибок Discula brunneotingens, и человеку приходится дышать его спорами, образующими колонии в деревянных полах, рамах и дверях. В результате — понижение иммунитета, аллергические заболевания и бронхиальная астма, пониженный психологический тонус и синдром хронической усталости. Но решение проблемы существует, и не одно.

    Принцип работы и устройство естественной вентиляции в частном доме

    Вентиляция — это комплекс мероприятий и устройств, обеспечивающий поддержание непрерывного обмена воздуха в жилых и служебных помещениях. Различают следующие виды вентиляции:

    1. Искусственная и естественная. Первая предполагает наличие специальных устройств, вторая — их отсутствие
    2. Вытяжная и приточная. Разделение происходит в зависимости от направления движения воздушной массы. Вытяжная предполагает отвод воздуха, приточная — нагнетание внутрь помещений.
    3. Общая и локальная. Эта характеристика описывает зону действия вентиляции.
    4. Бесканальная и канальная. Классификация происходит по наличию (или отсутствию) воздуховодных каналов.
    5. Постоянная и периодическая. Постоянная вентиляция действует в автоматическом режиме, безостановочно. Периодическая происходит время от времени, к ней относят открывание дверей, окон и форточек.

    Кроме естественной вентиляции можно устроить искусственную (механическую) или соединить эти два вида в комбинированный вариант

    В домах с множеством помещений различного назначения, как правило, применяются комбинированные варианты организации вентиляции. При рассмотрении каждого вида в отдельности обнаруживаются как достоинства, так и недостатки. Для того чтобы выбрать оптимальный вариант, необходимо внимательно ознакомится со всеми возможными видами вентиляции.
    Самый простой и древний способ проветривания помещений — естественная вентиляция.

    О вентиляции знают не только люди, но и медведи — погружаясь в зимнюю спячку, они оставляют небольшое отверстие вверху берлоги для притока свежего воздуха.

    Принцип действия естественной вентиляции основан на известных законах аэродинамики.

    Два физических параметра — температура и давление — управляют перетеканием воздушных масс из одного места в другое.

    1. Воздух движется из зоны высокого давления в зону низкого.
    2. Тёплый воздух всегда стремится вверх, холодный — вниз.
    3. Чем больше перепад давления или температуры, тем быстрее движется воздух.

    Знание этих простых закономерностей позволяет управлять вентиляцией в доме или квартире. Если воздушные массы передвигаются под действием природных факторов, такая вентиляция считается самопроизвольной. Если же движение обусловлено специальными отверстиями, сделанными в стенах, то такой воздухообмен называют организованным. Организованную естественную вентиляцию, кроме того, подразделяют на:

    • гравитационную;
    • ярусную;
    • аэрацию.

    Для большинства домов и квартир естественная вентиляция является достаточной. Конечно, при условии, что она организована правильно и со знанием дела. Приблизительные и точные расчёты позволяют оптимально использовать вентиляционные каналы, экономить время и материалы, правильно выбирать места для установки воздушных проходов и отдушин.

    Воздушные потоки в схеме с естественной вентиляцией заходят через специальные отверстия (2), проходят по помещениям и удаляются через вентиляционный патрубок (1) в главную вентиляционную шахту (3)

    Расчёт вентиляции и сечения вентканала (с учётом объёма помещения)

    Так как снабжение людей воздухом в жилых и производственных помещениях является жизненно важной функцией, расчёт вентиляции производится в соответствии с нормативными документами. К ним относятся:

    • СНБ 4.02.01–03 — санитарные нормы безопасности от Министерства здравоохранения;
    • СП 60.13330.2012 — свод правил, вытекающий из действующих Федеральных законов и Государственных Стандартов;
    • СНиП 41–01–2003 — строительные нормы и правила от Министерства строительства.

    Подробно с ними можно ознакомиться на официальных ведомственных сайтах.

    Точный расчёт всех параметров вентиляции может произвести только опытный специалист. Существует большое количество формул и расчётных таблиц, которые учитывают различные нюансы движения воздушных масс, такие как:

    • общую площадь помещения;
    • назначение помещения в целом и отдельных его составляющих;
    • высоту помещений;
    • наличие и количество вытяжных каналов;
    • высоту вентканалов;
    • функциональное назначение вентиляции.

    Таблица: расход воздуха в воздуховодах для проектирования систем вентиляции

    При оснащении жилья принудительной вентиляцией и использовании специального оборудования в перечень расчётных показателей добавляются силовые показатели аппаратуры — мощность, скорость и объём нагнетаемого (или отводимого) воздуха.

    Проект системы вентиляции выполняется на базе поэтажного плана, в котором отображаются все трассы и указываются размеры и назначение функциональных элементов

    Если планирование вентиляции производится на стадии проектирования дома, составляются отдельные чертежи с расчётом всех показателей и проверкой их соответствия установленными нормам. Проект заверяется компетентными организациями и вносится с общий план мероприятий по возведению жилья.

    Примерный расчёт параметров вентиляции можно осуществить самостоятельно. Для этого нужно знать следующее:

    1. На каждый квадратный метр жилой площади должно приходиться 3 м 3 воздуха в течение одного часа.
    2. Каждое отдельное помещение (разделённое с остальными дверью) имеет свою специфику:
      • кухня с газовой печью или водонагревательной колонкой должна быть обеспечена приточным воздухом в объёме 70 м 3 /ч;
      • кухня с электроплиткой — 50 м 3 /ч;
      • туалет «потребляет» 30 м 3 воздуха в час;
      • ванная комната — 50 м 3 /ч;
      • прихожая, гардероб, кладовая — по 15 м 3 в течение часа;
      • жилые комнаты — не менее чем по 30 м 3 /ч.

    Санитарными нормами предусматривается расчёт вентиляционной системы с учётом количества людей, постоянно находящихся в доме. Это небольшое дополнение может существенно повлиять на общую картину вентиляции.

    Расчёт ведётся не только по объёму воздуха, но и по количеству находящихся в здании людей

    Исходя из этих данных, вычисляются примерные параметры воздуховодов. В расчёт принимается, что средняя скорость истечения воздуха из канала равна 1,0–2,5 м/сек. Диаметр вентиляционного канала подбирается с учётом общего объёма воздуха жилья. Как показывает практика, для одноэтажного строения с естественной вентиляцией воздушная труба в зависимости от объёма внутреннего пространства должна иметь следующие размеры:

    • при объёме 200 м 3 — диаметр не менее 18 см;
    • для помещения в 400 м 3 — 25 см;
    • если внутренние помещения дома занимают 600 м 3 и более — 32 см.

    Эти значения можно использовать при расчёте воздушного канала, имеющего квадратное или прямоугольное сечение, применяя формулу S=πR 2 , где S — площадь сечения круга (выраженная в м 2), π — число «пи», равное 3,14, и R — радиус круга. Найдя значение площади круга, можно подобрать размер прямоугольного вентканала. При этом его нужно увеличить на 20–25%, так как пропускная способность круглых труб всегда выше, чем у прямоугольных. Принятое соотношение короткой стороны прямоугольника к длинной 1:3.

    Если вместо воздуховодов круглого сечения использовать прямоугольные, их сечение нужно увеличить на 20–25%

    Применение принудительной вентиляции — установка нагнетательного вентилятора — уменьшает необходимые размеры труб. Это происходит за счёт увеличения скорости движения воздуха в канале. Так, для помещений с объёмом в 200, 400 и 600 м 3 можно применять каналы с диаметром 11, 18 и 23 см соответственно.

    Видео: вентиляция в подвале своими руками

    Плюсы и минусы естественной вентиляции

    Главным плюсом естественной вентиляции является то, что на её установку не требуется больших финансовых затрат.

    Однажды смонтированная система воздухоотвода не требует частого технического обслуживания.

    Она работает столько, сколько стоит дом. Конструкция такого вида вентиляции проста и редко приводит к каким-либо осложнениям или авариям. Внутри системы нет никаких электрических устройств, повышающих шумовой фон. Движение воздуха происходит естественным образом, без механического нагнетания. К плюсам можно отнести хорошую совместимость естественной вентиляции с другими способами вентилирования. Чаще всего именно комбинирование естественной и принудительной систем вентиляции даёт оптимальные результаты.

    Минусы системы естественной вентиляции:

    1. Нет возможности регулировать скорость истечения воздуха. Это может привести к тому, что внутри будет застаиваться влага и сырость, приводящая к возникновению плесени и грибка.
    2. Через приточные каналы внутрь беспрепятственно проникают пыль и насекомые. Это понижает комфортность и вынуждает к более частым уборкам в помещении. Частично это можно компенсировать установкой противомоскитных сеток, но следует учитывать, что при этом снижается и проходимость чистого воздуха.
    3. Высоки потери тепла в холодное время года. Некоторые специалисты утверждают, что цифра может доходить до 40%.
    4. Зависимость от погодных условий. Чем выше температура воздуха снаружи дома, тем менее эффективна вентиляция.

    Интересно, что в жарких странах средиземноморья, таких как Испания, Италия или Португалия, вентиляция в жилых домах устраивается за счёт так называемых патио — внутренних двориков, имеющих форму вертикального колодца. Солнце практически не проникает внутрь патио, а все окна и балконы выходят именно в эту сторону.

    Видео: естественная вентиляция дома

    Повышение эффективности естественной вентиляции

    Заметно повысить эффективность естественной вентиляции можно при помощи установки приточных клапанов на окна. Стоимость их невелика, а монтаж прост и доступен для самостоятельного выполнения. Чаще всего такие устройства применяются для пластиковых окон. Дело в том, что стеклопакет соединяется с рамой достаточно герметично, и это порой оборачивается негативной стороной — в помещении скапливается влага, может появиться плесень. Для компенсации этого явления были разработаны приточные клапаны, с помощью которых появилась возможность регулировать степень вентиляции через окно. Устанавливается устройство в верхней части рамы. В силу небольших размеров монтаж клапана никак не влияет на уменьшение потока света через окно.

    Врезные приточные клапаны помогают увеличить эффективность системы вентиляции для пластиковых окон

    Приточный клапан — это часть естественной вентиляции, которая подаёт свежий воздух внутрь помещения. Принцип действия прибора основан на гигроскопических свойствах некоторых материалов (специальных нейлоновых лент), которые под действием влаги изменяют свои линейные размеры. Клапан осуществляет изменения подачи воздуха в автоматическом режиме (но в некоторых моделях есть и ручное управление). Происходит это за счёт сужения или расширения воздуховодной створки.

    Виды приточных клапанов

    Различаются металлические и пластиковые устройства. Металлические клапаны надёжны в эксплуатации, но при этом стоят дороже и имеют большую массу.

    Внутри клапана расположен фильтрующий элемент, который нужно менять раз в полгода

    Эти приборы принято делить на две категории:

    При использовании механических устройств в зимний период следует помнить, что закрывать задвижку полностью нельзя — она может примёрзнуть. А при попытке открыть её физическим усилием — сломаться.

    Установка приточного клапана

    Как уже отмечалось выше, монтаж устройства не требует специальных навыков или инструментов. К каждому изделию прилагается подробная инструкция, следуя которой можно установить прибор самостоятельно.

    Для этого нужны:

    • строительный нож;
    • отвёртка;
    • рулетка.

    В комплекте для монтажа поставляются:

    • приточный клапан;
    • крепёж;
    • уплотнитель.

    Установка на окно осуществляется в несколько этапов:

    Как сделать вентиляцию своими руками

    Каждый дом — это отдельная история со своими особенностями и архитектурными нюансами. Если дом уже построен, то в нём будет такая вентиляция, которая возникнет естественным образом. Исправить положение можно только с помощью принудительных мер — механических или комбинированных. Обратим внимание на главные требования, которым должна соответствовать вентиляционная система:

    1. Исправно работающая вентиляция не должна снижать температуру помещения в холодное время года.
    2. В доме не должно возникать устойчивых сквозняков.
    3. «Отработанный» воздух из кухонь, ванн и туалетов необходимо быстро удалять из помещений и заменять свежим.
    4. Циркуляция должна захватывать все без исключения комнаты — кладовки, подвалы коридоры и т. д.
    5. Система должна обеспечивать постоянный приток свежего и отвод застоявшегося воздуха.

    Самым верным решением всех вопросов, связанных с вентиляцией, является закладка системы циркуляции на этапе планирования и строительства дома. В зависимости от размера жилой площади, расположения служебных помещений и количества проживающих в доме людей проектируется один или два канала естественной вентиляции. Они представляют собой вертикальные шахты, которые опираются на фундамент дома и выводятся над кровлей. Реализуется это при помощи различных строительных технологий.

    Размеры вентиляционного стояка в многоквартирных домах рассчитываются по стандартной методике

    Одним из таких решений может служить укладка готовых вентиляционных блоков в несущую стену. Другой вариант — независимый вентиляционный канал, сложенный из кирпича. Внутри помещений для создания потоков воздушных масс используют металлические трубы большого диаметра. Из эстетических соображений их скрывают под подвесными потолками или внутри стен. На концах устанавливаются декоративные пластмассовые решётки.

    Концы воздухозаборников оформляются декоративными пластиковыми решётками

    Такие же решётки монтируют в нижней части дверного полотна, если помещение глухое, не имеет окон и недоступно для вентиляции. В домах, которые отапливаются печами, дымоходная труба может играть роль вентиляционной шахты.

    Решётки на дверях устанавливаются в помещениях с недостаточной вентиляцией

    Советы опытных мастеров по организации вентиляции в доме

    Проектирование устройства вентиляции перед началом строительства

    Эти советы помогут тем, кто планирует монтировать вентиляцию с нуля.

    1. Оптимальное место расположения вентиляционной шахты — центральная часть строения. В холодное время года перепад температур внутри помещения всегда будет выше, что приведёт к усилению тяги воздуха.
    2. Установку вентиляционного стояка лучше всего привязать к несущей стене — в ней всегда будет теплее, чем в других местах, что создаст дополнительные условия для передвижения воздушных масс.

      Вентиляционные каналы лучше устраивать по несущим стенам здания

    3. При выборе воздуховодов нужно учитывать конкретную ситуацию. Если места достаточно — можно устанавливать круглые воздуховоды. Они прекрасно работают, создавая интенсивную тягу. Если установка происходит в стеснённых условиях, лучше подойдут прямоугольные каналы — они занимают меньше места и более компактны в монтаже.

      Разнообразие воздуховодных каналов позволяет решать любые задачи по монтажу вентиляционных систем

    4. При выборе круглых каналов следует знать, что жёсткие трубы работают эффективнее — воздух движется по ним, не встречая сопротивления. Гофрированные трубы могут создавать шум, но при этом они гораздо легче в монтаже. Специалисты советуют по возможности применять жёсткие трубы, прибегая к гофрированным лишь в случае крайней необходимости.

      Гофрированные металлические воздуховоды менее эффективны, чем жёсткие круглые трубы, поэтому их применяют только по необходимости

    5. Необходимо использовать вытяжные воздушные каналы одного диаметра. Сужения и расширения отрицательно влияют на скорость движения воздуха. Если отклонения неизбежны, следует производить их плавными изгибами трубы.

      Высота установки вентиляционного канала на крыше зависит от его удалённости от самой высокой точки крыши

    6. Все соединения труб в системе необходимо сделать ровными и гладкими. Неровности и шероховатости внутри трубы создают заметное сопротивление для прохождения воздуха.
    7. В системе должно быть как можно меньше поворотов в горизонтальной и вертикальной плоскости. Любой поворот понижает скорость воздуха на 10–12%.

    Советы для тех, кто модернизирует уже существующую вентиляцию

    Если дом построен давно, но вентиляция по каким-то причинам перестала удовлетворять нужды жильцов, воспользуйтесь маленькими хитростями, которые усовершенствуют систему.

    1. Установка на оголовке вентиляционной шахты дефлектора усиливает тягу на 15–25%. Кроме этого, канал надёжно защищается от мусора, насекомых и дождя со снегом.

      Установка дефлектора на оголовке вентиляционной шахты увеличивает тягу более, чем на 10%

    2. Герметичные окна из пластика и стеклопакетов препятствуют вентиляции естественным образом. Применение приточных клапанов с датчиками влажности решат эту проблему. Их необязательно устанавливать на всех окнах — достаточно по одному на отдельную комнату.

      Приточный клапан компенсирует избыточную герметичность пластиковых окон

    3. В доме с печным отоплением естественную вентиляцию осуществляет дымоходная труба. В то время, когда печь не топится (например, ночью), можно оставлять поддувало и дымоходную задвижку открытыми — через них будет происходить конвекция воздуха.

      Открытая дверца поддувала стимулирует вентиляцию помещения

    4. Дополнительными устройствами, увеличивающими эффективность имеющейся системы естественной вентиляции, могут служить небольшие приточные устройства со встроенными вентиляторами. Это бризеры и проветриватели. Их можно применять локально.

      Вентиляционный бризер очищает воздух от пыли и тяжёлых примесей угарного газа

    В деревянных домах очень важно проветривать подпольное пространство, которое находится в непосредственном контакте с грунтом.

    Для этого устраиваются отдушники вдоль всего периметра наружных стен. Но ещё одно хорошее решение — вывод воздухозаборника в подпол от зольника печи. В этом случае во время топки печи воздух будет забираться из подпольного пространства. Этим достигается решение сразу двух важных проблем — проветривания подпола и сохранения тепла в жилых помещениях (в обычном режиме печи воздух для горения поступает из жилой зоны).

    Без пищи человек выживет полтора месяца. Без воды — неделю. Без воздуха прожить больше 15 минут способны только тренированные йоги. Забота о чистом воздухе — ключевое условие здоровой и полноценной жизни человека.

    Пластиковые окна, бронированные двери, с одной стороны, сохраняют нужную температуру в помещениях, а с другой — порождают проблемы с воздухообменом. Грамотно устроенная вытяжка в частном доме избавит от ощущения затхлости и образования конденсата. В большинстве случаев это единственный выход для создания здорового микроклимата в нем.

    Мы предлагаем ознакомиться с вариантами вытяжных устройств, способных улучшить микроклимат. Вместе с вами разбираем производство расчетов на конкретном примере. У нас подробно описан процесс монтажа принудительной разновидности вытяжки для желающих провести установку своими руками.

    Представленные сведения опираются на нормативные требования. Информацию дополняют иллюстрации, пошаговые фото-руководства, схемы, таблицы и видео.

    Как в общественных постройках, так и в частных домах применяют разные виды систем вентиляции. Отличаются они предназначением, способом активации воздушного потока и продвижения воздушных масс. , предназначенную для подачи в дом чистого воздуха, называют приточной.

    Конструкция, функция которой заключается в удалении отработанного воздуха за пределы помещения, имеет название вытяжной. Особую миссию выполняет вентиляция с рециркуляцией. В этом случае происходит смешивание части воздуха, выводимого из комнаты, с наружными холодными воздушными массами с дальнейшим нагревом этой смеси до установленной температуры и обратной подачи ее в помещение.

    Все моменты, касающиеся устройства вентиляционной системы следует продумать еще на этапе подготовки к строительству собственного дома (+)

    Движение воздуха возникает в результате процессов, протекающих естественно за счет вытеснения холодным воздухом, имеющим больший объемный вес, нагретого воздуха с весом более легким из помещения.

    Поток в такой системе движется с небольшой скоростью, поскольку вес теплой и холодной массы отличается на небольшую величину. вентиляции с естественным побуждением нерационально использовать, если его длина по горизонтали превышает 8 м.

    Более эффективной является система с искусственной активацией воздушного потока, обеспечивающейся работой вентиляторов. Воздуховоды в этом случае имеют большую длину и могут проходить через несколько помещений. Элементы системы чаще всего размещают на чердаке. Оправдан этот вариант для зданий большой площади.

    Существует деление на системы канальные и бесканальные. В первом случае воздух перемещается по каналам и воздуховодам, во втором — организованное перемещение воздуха отсутствует. В этом случае приходится открывать оконные фрамуги, двери. Естественная вентиляция создает более комфортные условия жильцам дома.

    Галерея изображений

    Необходимые предварительные расчеты

    Исходным параметром при расчете является объем выводимого и поступаемого в помещение воздуха. Существует не одна методика, но в наиболее используемых, взяты за основу санитарные нормы и площадь помещения.

    Согласно требованию первых нужно отталкиваться от того, что потребность в воздухе в м 3 /ч. для одного человека, проводящего в доме большую часть времени, зависит от назначения комнаты:

    • гостиная — 40;
    • спальня — 20;
    • кухня — 60;
    • санузел — 25.

    Базируясь на втором критерии, исходят из следующего нормативного требования: на 1 м² площади жилого помещения должно приходиться 3 м 3 замещаемого воздуха. При руководствуются тем, что оптимальное значение скорости воздуха в центральном канале 5 м/сек., а в боковом — максимум 3 м/сек.

    Самостоятельно определить диаметр трубы можно по формуле:

    S = L/3600/v,

    где L — производительность, измеряемая в м 3 /ч, v — скорость воздуха в м/сек.

    Данные о расходовании воздуха в зависимости от сечения воздуховода сведены в таблицу.

    Аэродинамическое сопротивление воздуховода с сечением в виде круга меньше, чем с квадратным. Квадратная форма более компактна, органично вписывается в интерьер помещения, имеет большой размерный ряд

    Воздуховоды изготавливают из металла, пластика, алюминиевой фольги, полиэфира. Два последних относятся к гибким системам. Шумо- и теплоизоляционные характеристики у них хорошие и они как нельзя лучше подходят для частного дома.

    Естественный воздухообмен в доме

    В основу естественного воздухообмена положено свойство газообразных и части жидких веществ с температурой более высокой подниматься вверх. Таким образом, отработанный воздух естественным путем выводится из помещения через вертикально расположенный вытяжной канал затягивая, попутно наружный воздух через приточные ходы.

    Естественная вентиляция не всегда обеспечивает комфорт в доме. Часто применяют смешанный вариант, когда кроме естественного движения воздуха дополнительно используют и вентиляторы (+)

    На неэффективность приточной вентиляции указывает избыток влаги в помещении во время холодов или повышенная сухость в теплое. Присутствие большого количества пыли, недостаток кислорода — это также признаки недостаточного притока воздуха извне.

    Последствием плохой вытяжки является под обоями, в санузле, оседание копоти на кухонных стенах, запотевшие окна.

    Проверить работу вытяжки легко. Достаточно поднести к вентрешетке лист бумаги. При хорошей тяге он выгнется в сторону вентиляционного канала, в противном случае ничего не произойдет. Следует сделать вывод, что вытяжка чем-то забита и для обеспечения тяги канал необходимо прочистить.

    Галерея изображений

    Чтобы обеспечить частный дом хорошей вентиляцией нужно начать с расчета воздухообмена. По его результатам подбирают сечение каналов, тип вентиляционной системы и делают эскизный вариант схемы вентиляции, где указывают места прохода воздуховодов и установки вентоборудования, точки забора и вывода воздушной массы.

    Частные дома в основном находятся за городом, где воздух, в отличие от городского, более чистый и нет потребности в дополнительной очистке. Поэтому естественная вентиляция для частного дома предпочтительней.

    Большим препятствием для поступления свежего воздуха являются пластиковые окна, в которых отсутствуют щели, а стекла очень плотно прилегают к рамам.

    Выход в установке приточного клапана. Его располагают на верхней раме, поэтому воздух, приходящий с улицы, уходит под потолок и только после смешивания с конвенционными потоками и приобретения комнатной температуры опускается вниз.

    Расположение элементов вытяжной системы должно обеспечить прохождение воздушного потока с охватом всего дома по направлению от «чистых» помещений к тем, где воздух наиболее подвержен загрязнению.

    Согласно этому правилу в помещениях с особыми условиями, к которым можно отнести котельные, кухни с газовой плитой, подвалы, комнаты с каминами и колонками, туалеты, присутствие вытяжки обязательно. В этих помещениях нужны и клапаны.

    Конструкционные особенности приточного клапана позволяют проветривать помещение, не создавая сквозняков и не снижая эксплуатационных характеристик окна. При этом не образуется конденсат. Клапан щелевого типа, как на фото, можно установить на существующий оконный блок

    Принудительная вытяжка санузла частного дома

    В санузле для принудительной вентиляции выполняют монтаж вытяжных вентиляторов, работающих во влажной среде:

    1. подводят в комнату электропитание и устанавливают розетку;
    2. в стене делают отверстие, соответствующее сечению муфты вентилятора;
    3. муфту помещают в отверстие;
    4. высверливают крепежные отверстия;
    5. подсоединяют кабель;
    6. сняв лицевую панель с вентилятора, крепят последний к стене;
    7. возвращают снятую панель на место;
    8. снаружи крепят решетку.

    Такую систему целесообразно использовать в санузле, расположенном на втором этаже. Обычно СВ этого помещения с обязательным наличием вентиляционной шахты закладывают в проект. Приток воздуха осуществляется через щель между полом и дверью, а также через форточки.

    Для создания принудительной вентиляции в санузле в воздухообменную систему встраивают вентилятор. Он вытягивает из помещения отработанный воздух, открывая путь для поступления новой порции воздуха из соседних помещенийДля обустройства санузла, отдельной душевой, туалета или ванной комнаты купим осевой вентилятор с соответствующей категорией защиты от влагиПо выполненной разметке сверлим отверстия в стене, используя сверло с соответствующим материалу и дюбелям типоразмераПроверяем работу вентилятора, запустив его. Если все нормально, закрываем устройство защитной решеткой, защелкнув ее на нижней части корпуса

    Этап 2: Проводка для подключения вентилятора

    Устройство вентиляции подвала

    Для подвала нужна простая и эффективная вентиляция, иначе он не будет отвечать запросам, предъявляемым к нему. Для монтажа нужны 2 трубы сечением от 80 до 150 мм, теплоизоляция, защитные козырьки, решетки.

    Приточную трубу монтируют одним концом в стену, отступив от пола около 0,3 м. Верх трубы длиной приблизительно 5,5 м должен проходить вдоль наружной стены. Тягу обеспечивает перепад температур в верхней и нижней частях трубы.

    С вентиляцией подвала больших габаритов может справиться только приточно-вытяжной вариант вентиляционной системы. В углах размещают вертикальные воздуховоды, под потолком — вытяжной трубопровод, а на определенной высоте над поверхностью пола — приточный

    На эффективность вентиляции собственного дома влияют многочисленные факторы. При выборе типа ВС и выполнении расчетов учитывать нужно все. Только при выполнении этого условия она будет функционировать безупречно.

    Пишите, пожалуйста, комментарии в открытой под текстом блок-форме. Мы ждем ваших рассказов об устройстве и использовании вытяжных систем. Здесь же вы сможете задать вопросы и указать на недочеты, если обнаружите их в представленной к ознакомлению информации.

    Источник

    Рекуператор воздуха для частного дома своими руками

    Комфортное загородное жильё невозможно себе представить без хорошей вентиляционной системы, поскольку именно она являются залогом здорового микроклимата. Тем не менее, многие с осторожностью и даже настороженностью относятся к вопросу реализации такой установки, опасаясь огромных счетов за электроэнергию. Если определенные сомнения «поселились» и в вашей голове, рекомендуем взглянуть на рекуператор для частного дома.

    Речь идёт о небольшом агрегате, совмещаемом с приточно-вытяжной вентиляцией и исключающим перерасход электрической энергии в зимний период, когда воздуху требуется дополнительный подогрев. Существует несколько способ сокращения нежелательных расходов. Самый эффективный и доступный – сделать рекуператор воздуха своими руками.

    Что это за устройство такое и как оно работает? Об этом и пойдёт речь в сегодняшней статье.

    Схема рекуперации тепла в устройстве

    Итак, что такое рекуперация тепла? – Рекуперация это процесс теплообмена, при котором холодный воздух с улицы нагревается за счёт выходящего потока с квартиры. Благодаря такой схеме организации установка с рекуперацией тепла экономит тепло в доме. В квартире за короткий промежуток времени и с минимальными затратами электричества формируется комфортный микроклимат.

    На видео ниже представлена система рекуперации воздуха.

    Экономическая целесообразность рекуперативного теплообменника зависит и от других факторов:

    • цен на энергоносители;
    • стоимости установки агрегата;
    • затрат, связанных с обслуживанием устройства;
    • продолжительности эксплуатации такой системы.

    Обратите внимание! Рекуператор воздуха для квартиры – важный, но не единственный элемент, необходимый для эффективной вентиляции в жилом пространстве. Вентиляция с рекуперацией тепла – комплексная система, функционирующая исключительно при условии профессиональной «связки».

    Рекуператор для дома

    С понижением температуры окружающей среды эффективность агрегата падает. Как бы то ни было, а рекуператор для дома в этот период жизненно необходимо, поскольку существенная температурная разница «нагружает» систему отопления. Если за окном 0°C, то в жилое пространство подается воздушный поток, прогретый до +16°C. Бытовой рекуператор для квартиры с этой задачей справляется без каких-либо проблем.

    Эффективность агрегата легко рассчитать, воспользовавшись следующей формулой:

    Формула для подсчёта эффективности

    Современные рекуператоры воздуха отличаются не только КПД, нюансами использования, но и конструкционно. Рассмотрим самые популярные решения и их особенности.

    Специалисты акцентируют внимание на том, что системы вентиляции с рекуперацией тепла бывают нескольких типов:

    • пластинчатыми;
    • с отдельными теплоносителями;
    • роторные;
    • трубчатые.

    Разновидности рекуператоров воздуха

    Пластинчатый тип – включает в себя конструкцию на основе алюминиевых листов. Такая установка рекуператора считается самой сбалансированной с точки зрения стоимости материалов и значения теплопроводности (КПД варьируется от 40 до 70%). Агрегат отличается простотой исполнения, ценовой доступностью, отсутствием подвижных элементов. Для установки не требуется специализированной подготовки. Монтаж без каких-либо сложностей выполняется дома, своими руками.

    Роторные – достаточно популярные среди потребителей решения. В их конструкции предусмотрен вал вращения, питающийся от электросети, а также 2 канала под воздухообмен с противотоками. Как работает такой механизм? – Один из участков ротора прогревается воздухом, после чего он поворачивается и тепло перенаправляется к холодным массам, сосредоточенным в соседнем канале.

    Несмотря на высокий КПД, установки имеют и ряд весомых недостатков:

    • внушительные массогабаритные показатели;
    • требовательность к регулярному техническому обслуживанию, ремонту;
    • проблематично воспроизвести рекуператор своими руками, восстановить его работоспособность;
    • смешивание воздушных масс;
    • зависимость от электрической энергии.

    О видах рекуператоров можете посмотреть видео ниже (начиная с 8-30 минуты)

    Обратите внимание! Вентиляционная установка с трубчатыми устройствами, а также отдельными теплоносителями практически не воспроизводится в домашних условиях, даже если под рукой есть все необходимые чертежи и схемы.

    самодельный рекуператор воздуха для дома

    Самой простой с точки зрения реализации и последующего оборудования считается система рекуперации тепла пластинчатого типа. Эта модель может похвастаться как очевидными «плюсами», так и досадными «минусами». Если говорить о достоинствах решения, то даже самодельный рекуператор воздуха для дома может обеспечить:

    • приличный КПД;
    • отсутствие «привязки» к электросети;
    • конструкционная надёжность и простота;
    • доступность функциональных элементов и материалов;
    • продолжительность эксплуатации.

    Но перед тем как начать создавать рекуператор своими руками, следует уточнить и минусы данной модели. Главный из недостатков – образование оледенений при сильных морозах. На улице уровень влаги меньше, нежели в воздухе, который присутствует в комнате. Если не воздействовать на нее каким-либо образом она превращается в конденсат. При морозах высокий уровень влажности способствует формирования наледи.

    На фото изображено как происходит воздухообмен

    Существует несколько способов защиты устройства рекуператора от обмерзания. Это небольшие по размерам решения, отличающиеся эффективностью и способом реализации:

    • термическое воздействие на конструкцию за счёт чего наледь не задерживается внутри системы (КПД падает в среднем на 20%);
    • механический отвод воздушных масс от пластин, благодаря чему осуществляется принудительный отогрев льда;
    • дополнение системы вентиляции с рекуператором целлюлозными кассетами, поглощающими избыточную влагу. Они перенаправляются в жильё, при этом не только устраняется конденсат, но и достигается эффект увлажнителя.

    Предлагаем посмотреть видео — Рекуператор воздуха для дома своими руками.

    Что такое рекуператор воздуха для частного дома

    Рекуператор для частного дома

    Современные оконные рамы и двери выступают как герметики, препятствуя поступлению свежего воздуха. Чтобы обеспечить воздухообмен, как вариант, можно оснастить приточной вентиляцией оконную раму. Не нужно будет открывать окно для проветривания, но зимой постоянно поступающий холодный воздух будет снижать температуру в помещении, понадобится дополнительный обогрев. Поток жаркого воздуха летом потребует включения кондиционера и усложнит его работу. Применение рекуператора значительно экономит средства, направленные на поддержание оптимальной температуры воздуха.

    Сегодня во многих домах используется принудительная вентиляция.

    Что такое рекуператор воздуха для частного дома

    В жилых домах с повышенными теплоизоляционными свойствами оптимальной стала установка рекуператора – специального теплообменника поверхностного типа, в котором обмен энергией между потоками воздуха происходит непрерывно через разделяющую их стенку. Это энергосберегающая технология. Для чего нужен рекуператор? В нем, не смешиваясь, встречаются два воздушных потока – вытяжной и приточный. Из-за разницы температур эти воздушные потоки обмениваются тепловой энергией, то есть теплый воздух нагревается, а холодный охлаждается без дополнительных энергопотерь.

    Как функционирует типовая установка:

    • повышение температуры наружного воздуха происходит за счет теплообмена с потоком вытяжного воздуха;
    • на входе размещается фильтр, который препятствует проникновению внешних загрязнений;
    • вентиляторы регулируются скорость воздушного потока и количество его циклов;
    • при необходимости подогрев потока воздуха можно осуществить калорифером.

    Схема стандартного оборудования

    Важно! Установка рекуператора в доме решит проблему сквозняков! Кроме того, при охлаждении из теплого воздуха удаляется влага, она оседает в виде конденсата на стенках устройства. Все это способствует поддержанию температуры и влажности внутреннего воздуха на требуемом уровне.

    Рекуперация воздуха в частном доме должна осуществляться с учетом соблюдения безопасных для здоровья параметров СанПиНа. Согласно этим правилам, для помещения, в котором постоянно находятся люди, норма свежего воздуха должна составлять не менее 60 м³ в час.

    Расчет производится по следующей формуле:
    ПР = КПВ × 0,355 × (Тк-Тн)

    • ПР – производительность рекуператора, измерение идет в м³/сек.
    • КПВ – санитарная норма (60 м³), умноженная на количество человек.
    • 0,355 – стандартный поправочный коэффициент.
    • Тк – температура комнаты, которую требуется получить.
    • Тн – температура наружного воздуха.

    Чтобы рассчитать коэффициент полезного действия прибора, необходимо замерить температуру уличного воздуха (Ту), вытяжного воздуха из помещения (Твп), приточного (нагретого) воздуха в помещение (Тнв) и воспользоваться формулой:

    КПД = (Тнв — Ту)/(Твп — Ту)

    Рекуператор для частного дома: выбор и применение

    Рассчитывая требуемую производительность и КПД, стоит учитывать максимальные и минимальные значения температур в месте установки прибора. При выборе рекуператора важно заострить внимание на следующих параметрах:

    • устранение конденсата, который образуется при охлаждении воздуха, должно происходить без особых усилий;
    • перемещение воздуха посредством вентиляторов требует дополнительных энергозатрат;
    • электропроводка должна соответствовать пропускной способности прибора;
    • размер рекуператора и особенности его крепления также имеют значение.

    Что необходимо учитывать в работе различных моделей оборудования

    Каждая система рекуперации воздуха для частного дома обладает своими сильными сторонами и сферами применения.

    Система вентиляции в частном доме с рекуперацией предполагает не только поддержание показателей температуры и влажности, но и устранение неблагоприятных запахов. На рынке представлен разнообразный выбор моделей, отличающихся своими функциональными характеристиками и способами установки.

    Например, вытяжка, установленная в вентиляцию, позволяет вывести копоть, запах и жир. При этом в помещение поступает чистый воздух, а жирная пыль не оседает на мебели. Такие условия благотворно сказываются на самочувствии, облегчают уборку помещения.

    Пластинчатый теплообменник

    Конструкция теплообменника такова, что за счет разделения металлическими пластинками потоки воздуха не смешиваются. Это простое инженерное решение обеспечивает более эффективный теплообмен. Для создания подобного оборудования не требуется больших вложений. Благодаря отсутствию подвижных частей, такой прибор прослужит сравнительно долго. В настоящее время КПД таких устройств доходит до 60-65%.

    Элементы изготовлены из алюминиевых сплавов. Они не подвержены коррозийным изменениям и обладают высокими показателями теплопередачи.

    Роторная система

    В таком оборудовании смешивается незначительная часть воздушных потоков, так как изолятором потоков воздуха является щетка с мелкой щетиной. Роторная система занимает большую площадь, чем пластинчатая, но также обладает высоким КПД (до 86% в лучших моделях). Вращающийся ротор и ремень, который его крутит, снижают общую надежность прибора и повышают энергозатраты на рекуперацию.

    Жидкостный рекуператор в офисном помещении

    Схема жидкостной рекуперации в офисном помещении

    Это дорогостоящие модели, при этом КПД у них не выше, чем у аналогичного оборудования. Основным положительным отличием является возможность размещения отдельных блоков на большом расстоянии друг от друга. Поэтому жидкостные рекуператоры применяются в основном в коммерческих зданиях большой площади. В частных жилых помещениях обычно используют пластинчатый или роторный рекуператор воздуха для дома.

    Система рекуперации воздуха для частного дома и бризер отличаются в своих назначениях. Прямое назначение бризера — нагревать воздух. В нем не происходит процесс теплообмена, поэтому для повышения температуры воздуха потребуется много электроэнергии.

    Компактная модель рекуператора

    Эта модель – локальная вентиляция с рекуператором в частном доме. Об ее использовании стоит задуматься. Компактные модели можно установить в стенах разных комнат. Они функционируют обособленно, поэтому не требуют подключения к централизованной установке, осуществляющей настройку и контроль работы всех устройств.

    В таких моделях за счет встроенных вентиляторов происходит синхронное перемещение двух воздушных потоков. Продуктивность работы изменяется при помощи пульта дистанционного управления. В ночные часы устройство может быть переведено в режим тихой работы.

    Чтобы не происходило обмерзание, предусмотрены специальные каналы, рядом с которыми проходит часть теплого воздуха. Но эффективность этой защиты сохраняется только до -15ºС. Активизация режима вытяжки способствует устранению изморози и льда с поверхности теплообменника. Также этот режим справится с очищением воздуха в комнате от удушливого дыма и других загрязнений.

    От проникновения мусора с улицы защищает встроенный фильтр. Размер ячеек фильтра подобран таким образом, что не создает особых препятствий для воздушных потоков, но защищает от проникновения насекомых и пуха растений. Для осуществления технического обслуживания с внутренней стороны рекуператора прикреплена съемная крышка.

    Обзор различных моделей рекуператоров

    В таблице приведены характеристики моделей рекуператоров.

    Изготовление бытового рекуператора воздуха своими руками

    Обязательным условием комфортного проживания в частном доме является наличие правильно подобранной системы вентиляции, которая качественно обновляет воздух в помещении. Такое оборудование поддерживает оптимальный микроклимат, регулирует влажность и не охлаждает помещение зимой. Используя специальный рекуператор воздуха, можно расширить функциональность системы вентиляции, сократить расходы домовладельца на обогрев и коммунальные платежи.

    Особенности и принцип работы

    Под рекуперацией принято понимать процесс теплообмена, когда идущий с улицы холодный воздух нагревается тёплым потоком, который удаляется из квартиры. Используемые установки отличаются простотой конструкции, они надежны, позволяя предупредить быстрое охлаждение помещения в зимнее время года. Работают рекуператоры на электричестве, при этом современное оборудование отличается экономичностью, а расход энергии будет в разы меньше, чем возможная экономия на обогреве помещения.

    Принцип работы таких устройств чрезвычайно прост. Внутри рекуператора холодный и теплый поток встречаются, но не смешиваются. При этом происходит активная передача тепла холодному воздуху с улицы, который может нагреваться на 3−5 градусов. В каждом конкретном случае эффективность таких устройств и их функциональные возможности будут различаться, в зависимости от выбранной конструкции, типа техники, наличия или отсутствия дополнительных вентиляторов с теплонагревающими элементами.

    Основные типы конструкций

    Изначально устройства для рекуперации тепла в системах вентиляции представляли собой простейшую технику, выполненную в виде небольшого ящика с тонкой перегородкой. Сегодня появились многочисленные разновидности, которые отличаются своим принципом работы, наличием или отсутствием дополнительных нагревающих элементов, способом формирования воздушных потоков и рядом других характеристик.

    Основные типы рекуператоров:

    • Роторные.
    • Пластинчатые.
    • Канальные.
    • Трубчатые.
    • С отдельным теплоносителем.

    Устройства с пластинчатым теплообменником используют перекрестный ток потоков, которые, не смешиваясь, эффективно передают тепло, нагревая тем самым помещение. КПД у таких установок в зависимости от их размера может составлять 60−80%. Они отличаются минимальными потерями давления, удобны в подключении и использовании, имеют компактную конструкцию, что позволяет располагать его внутри стен дома.

    Комбинированные рекуператоры могут иметь два пластинчатых теплообменника, где формируется перекрестный поток воздуха. К преимуществам оборудования этого типа относится высокий коэффициент полезного действия, удобство подключения и простота обслуживания. Единственный недостаток таких установок — это существенная потеря давления, что вынуждает использовать дополнительные вентиляторы и нагнетатели для воздушного потока.

    Пластинчатые промышленные теплообменники рекуператоров противоточного типа отличаются простотой конструкции, они обеспечивают КПД на уровне 90%, позволяя предупредить охлаждение помещения и эффективно нагревая поступающий в дом воздух с улицы. К недостаткам оборудования противоточного пластинчатого типа относят сложную конструкцию, высокую стоимость, а также увеличенные габариты.

    Противоточные трубчатые бытовые теплообменники обеспечивают максимально возможную эффективность, имеют КПД на уровне 95%. Используя такой рекуператор в системе вентиляции, необходимо дополнительно подключать нагнетатели воздуха, так как потери давления могут составить 40−50%. Также недостатком установок этого типа являются их увеличенные габариты и высокая стоимость оборудования.

    Рекуперативные теплообменники роторного типа обладают показателем КПД на уровне 75−85%, они рассчитаны на одну квартиру и имеют небольшое сопротивление потоку. Предлагаются такие установки по доступным ценам, отличаются компактными габаритами, их монтаж и последующее обслуживание не представляет какой-либо особой сложности.

    Самостоятельное изготовление рекуператора

    Сегодня в продаже можно найти различные модели изготовленных в заводских условиях системы рекуперации воздуха для частного дома, которые отличаются качеством сборки, имеют высокие показатели КПД, а их монтаж не представляет сложности. Однако высокая цена такого оборудования отрицательно сказывается на его популярности на российском рынке.

    Поэтому многие отечественные домовладельцы самостоятельно изготавливают нагреватели, выполнить которые можно из подручных материалов с использованием простейших инструментов. Нужно лишь продумать тип конструкции, а также рассчитать мощность установки, которая должна подходить под показатели производительности всей системы вентиляции в доме.

    Проще всего сделать своими руками рекуператор для частного дома пластинчатого типа, который отличается простотой конструкции и эффективностью. Можно найти многочисленные схемы выполнения такого оборудования, что существенно упрощает работу, одновременно имеется возможность точного расчёта мощности конкретной установки.

    К преимуществам самодельных пластинчатых рекуператоров принято относить следующее:

    • Длительный срок эксплуатации.
    • Простота используемых материалов и функциональных элементов.
    • Надежность конструкции.
    • Полная автономность и отсутствие привязки к электроснабжению.
    • Высокий КПД.

    К минусам таких нагревателей для системы вентиляции принято относить лишь вероятность образования наледи при сильных морозах, что отрицательно сказывается на эффективности установки, вплоть до полного прекращения нагрева поступающего с улицы воздуха. Чтобы решить такие проблемы с обледенением, необходимо дополнительно утеплять рекуператор или устанавливать его в теплом обогреваемом помещении.

    Большой популярностью пользуются самодельные рекуператоры кассетного типа, которые эффективны и при этом полностью решают проблемы с появлением конденсата и обледенением при низких температурах. Выполнить такие нагреватели и их кассеты можно из целлюлозы, а корпус устройства изготавливается из жести или любого другого металла, хорошо защищенного от коррозии.

    Необходимые компоненты и материалы

    Перед тем как непосредственно приступать к изготовлению рекуператора, необходимо подготовить используемые инструменты и материалы. Для такой работы потребуется следующее:

    • Компьютерный вентилятор.
    • Четыре фланца.
    • Уголок.
    • Метизы.
    • Герметик.
    • Клей.
    • Фанера или металл для корпуса аппарата.
    • Минеральная вата для утепления.
    • Деревянные рейки для основания.
    • Алюминиевые листы для изготовления кассет.

    Можно использовать уже готовые целлюлозные кассеты, которые выпускаются для фильтров автомобилей и кондиционеров. Их использование позволяет существенно упростить изготовление рекуператора, повышая его мощность и в последующем упрощая обслуживание самодельного оборудования.

    Подыскать в интернете простые в реализации схемы изготовления самодельных рекуператоров не составит труда. Также простейшие чертежи можно выполнить самостоятельно с учетом мощности оборудования и необходимой производительности. Выполнять такое устройство без схемы изготовления не следует, так как в последующем сложно правильно собрать всю систему, что отрицательно сказывается на надежности оборудования и его эффективности.

    Сборка нагревателя

    Сборка рекуператора не представляет особой сложности. Необходимо нарезать не менее 70 листов металла с размерами сторон от 200 до 300 мм. Подготавливаются деревянные рейки, размеры которых должны полностью соответствовать сторонам нарезанных листов металла. Древесину следует обработать олифой, что предупредит гниение и потерю прочности у внутренних элементов теплообменника. Подготовленные рейки приклеивают клеем с двух сторон металлических квадратов. Собрав все заготовки, можно приступать к следующему этапу работы.

    Чередовать собранные квадраты следует с поворотом в 90 градусов, что позволит обеспечить перпендикулярное расположение кассет внутри рекуператора, гарантируя тем самым максимальную эффективность нагрева воздушных потоков без их смешивания. Верхний квадрат, к которому не крепят рейки, приклеивается к нижнему с помощью специального металлического клея. Дополнительно для повышения прочности конструкции ее стягивают уголками и фиксируют саморезами или аналогичным крепежом. Щели следует обработать герметиком, после чего формируют фланцевые крепления.

    Теплообменник приточного рекуператора готов. Осталось выполнить из металла или пиломатериалов корпус устройства, смонтировать внутри каркаса сотовую кассету. Устанавливать теплообменник необходимо таким образом, чтобы он упирался в рёбра, формируя визуально ромб, через который в последующем будет проходить холодный воздух с улицы и удаляемый нагретый поток из дома.

    Если корпус самодельного рекуператора изготавливается из древесины, следует обработать пиломатериалы специальными пропитками, что предупредит их гниение и быстрый выход из строя оборудования. В процессе работы на теплообменнике будет образовываться конденсат, который стекает с металлических кассет, скапливаясь на дне корпуса. Следует предусмотреть небольшие отверстия для удаления влаги, которые располагаются на одном уровне с дном корпуса устройства.

    На последнем этапе работы крепят к деревянному или металлическому корпусу четыре фланца, которые выполняют из полипропиленовых труб или аналогичных материалов. Их фиксируют с использованием соответствующих хомутов и фитингов, дополнительно промазывая герметиком, чтобы обеспечить максимально возможную герметичность изготовленного корпуса устройства.

    Для повышения эффективности самодельного вентиляционного рекуператора его следует дополнительно обшить минеральной ватой, которая предупреждает теплопотери и образование конденсата. Последний часто появляется, если такое оборудование установлено на открытом воздухе или же в неотапливаемом помещении.

    На входе установки можно смонтировать воздушные фильтры, которые обеспечивают первичную очистку воздуха от имеющихся загрязнений, тополиного пуха и различных аллергенов.

    Использование рекуператора в системе вентиляции частного дома позволяет расширить функциональные возможности такого оборудования, предупреждая быстрое охлаждение комнат в зимнее время года, что экономит расходы домовладельца на оплату коммунальных услуг. Хозяева могут приобрести уже готовые обогреватели, которые отличаются компактными размерами, простотой монтажа и эффективностью. Также можно изготовить рекуператор своими руками, что позволит сократить расходы на обустройство инженерных коммуникаций в частном доме.

    Самодельный рекуператор воздуха – все плюсы и минусы, инструкция по изготовлению +Видео

    Самодельный рекуператор воздуха – все плюсы и минусы, инструкция по изготовлению. Невозможно представить себе комфортное проживание в загородном доме без грамотно обустроенной вентиляционной системы, так как именно она является залогом того, что в вашем доме будет здоровый микроклимат. И, тем не менее, большинство владельцев с настороженностью относятся к тому, чтобы установить вентиляцию, так как боятся получить непомерные счета за электрическую энергию. Если такие же сомнения стали терзать и вас, советуем рассмотреть такое устройство для частного дома, как рекуператор.

    Это небольшой по габаритам агрегат, который совмещается с приточно-вытяжной вентиляцией и он исключает перерасход электрической энергии в зимнее время, когда для воздуха потребуется дополнительное прогревание. Самый доступный и эффективный вариант – это сделать рекуператор воздуха своими руками. Что это за устройство, и по какому принципу оно работает? Об этом мы и поговорим.

    Принцип действия и особенности агрегата

    Понятие процесса

    Итак, что представляет собой рекуперация тепла? Это особый процесс теплообмена, при котором не прогретый воздух с улицы нагревается благодаря выходящему потоку воздуха из помещения.

    За счет такой схемы организации установка будет экономить тепло в доме. За короткий промежуток времени и с небольшими затратами электрической энергии будет сформирован идеальный микроклимат в доме.

    Экономическая целесообразность теплообменника рекуперативного типа зависит и от остальных факторов:

    • Цены на энергоносители.
    • Цена установки устройства.
    • Затраты, которые связаны с обслуживанием устройства.
    • Продолжительность использования системы.

    Обратите внимание, рекуператор воздуха для дома является важным, но далеко не единственным элементом, который требуется для эффективной вентиляции в жилом помещении. Вентиляция вместе с рекуперацией является комплексной системой, которая функционирует лишь при условии работы в профессиональной «связке».

    Эффективность устройства

    При понижении температуры окружающей среды эффективность агрегата уменьшается, но все же сделать рекуператор воздуха для частного дома своими руками важно, так как при существенной разнице система отопления будет перегружена. Если за окном лишь 0 градусов, то в жом будет попадать воздух с температурой в +16 градусов. Бытовые агрегаты с легкостью справляются со своей задачей. Эффективность устройства рассчитать несложно, если использовать следующую формулу:

    Ƞ=(tпост – tулицы)/(tкомн – tулицы)

    • tпост– это температура поступившего воздуха (после рекуперации).
    • tулицы – температура на улице.
    • tкомн – температура в доме по рекуперации.

    Современные устройства отличаются не только высокими показателями КПД и особенностями использования, но и по конструкции. Давайте рассмотрим наиболее популярные решения и их особенности.

    Основные разновидности конструкции

    Специалисты уделяют особое внимание тому, что системы рекуперации с вентиляцией для тепла есть нескольких разновидностей:

    • Пластинчатые.
    • Роторные.
    • С отдельными теплоносителями.
    • Трубчатые.

    Итак, давайте рассмотрим их подробнее.

    Пластинчатый вид отличается от остальных видов тем, что в его конструкции есть алюминиевые листы. Такая установка считается наиболее сбалансированной даже с точки зрения стоимости и значения теплопроводности (КПД от 45% до 72%). Устройство отличается также простотой выполнения, доступной ценой и отсутствием каких-либо подвижных элементов. Для установки не потребуется специальная подготовка. Вы сможете провести ее без сложностей дома, собственноручно.

    Роторные устройства являются самыми популярными. В их конструкции обязательно присутствует вал вращения, который питается от электричества, а еще 2 канала для воздухообмена с противотоками. Как именно работает подобный механизм? Один из участков ротора начинает прогреваться от воздуха, а после он поворачивается и тепло переходит к холодным массам, которые сосредоточены в соседнем канале. Но, несмотря на высокий уровень КПД у такой установки есть ряд весьма ощутимых недостатков:

    • Большой вес.
    • Требуется регулярный ремонт и техническое обслуживание.
    • Сложно починить устройство своими руками, сделать его вновь работоспособным.
    • Воздушные массы смешиваются.
    • Зависимость от электроэнергии.

    Обратите внимание, что устройство вентиляции с трубчатыми элементами, а еще отдельными теплоносителями почти нельзя сделать в домашних условиях, даже если у вас будут все чертежи и схемы.

    Рекуператор своими руками

    Рекуператор воздуха сделать несложно, если подобрать верную конструкцию. Самой простой с точки зрения выполнения будет пластинчатая система. У такой модели есть и большие плюсы, и не менее заметные минусы. Если говорить о преимуществах, то даже сделанный своими руками рекуператор воздуха для частного дома даст вам:

    • Высокий уровень КПД.
    • Не потребуется привязка к электричеству.
    • Простота и надежность конструкции.
    • Доступность материалов и функциональных элементов.
    • Длительный срок эксплуатацию.

    Но перед тем, как начать делать рекуператор воздуха своими руками, уточните все преимущества и недостатки модели. Главный недостаток – это обледенение при сильном морозе. На улице уровень влажности не настолько высокий, как в комнате, и если на нее не воздействовать, она начнет превращаться в конденсат. При морозе высокая влажность будет способствовать образованию наледи.

    Есть несколько способов того, чтобы защитить устройство рекуператора от обмерзания. Это специальные решения небольшого размера, которые отличаются эффективностью и способом реализации:

    • Воздействие термическим путем на конструкцию, и благодаря этому наледь не будет задерживаться внутри системы (при этом КПД будет уменьшено на 20%).
    • Отвод воздушных масс от пластин механическим путем, получается принудительный отогрев льда.
    • Дополнение вентиляционной системы целлюлозными кассетами, которые будут поглощать избыточную влагу. Она будет перенаправлена в жилье, и при этом не только будет устранен конденсат, но и получится эффект увлажнения.

    Большинство специалистов сошлись на мнении, что целлюлозные кассеты на сегодняшний день – это лучшее решение. Они будут функционировать при любой погоде за окном, и при этом не будет потребление электричества, не потребуется канализационный отвод и контейнер для конденсата.

    Инструменты и приспособления

    Итак, что следует подготовить перед тем, как начать сборку домашнего агрегата пластинчатого вида? Специалисты советуют обратить свое внимание на такие материалы:

    1. Листы алюминия (подойдет поликарбонат или текстолит). Обратите внимание на то, что чем тоньше будет материал, тем лучше будет теплообмен. Приточная вентиляция в таком случае будет функционировать лучше.
    2. Деревянные рейки (с шириной 1 см и толщиной 0,2 см). Они должны быть помещены между соседними пластинками.
    3. Минеральная вата (толщина до 4 см).
    4. Фанера или металл для изготовления корпуса устройства.
    5. Уголок.
    6. Клей.
    7. Метизы.
    8. Герметик.
    9. Вентилятор.
    10. 4 фланца (под сечение трубы).

    Важно! Диагональ корпуса обязательно должна соответствовать ширине теплообменника. Что касаемо высоты, то она должна быть отрегулирована под общее число пластин и их толщину при связке с рейками.

    Листы металла используют для нарезания квадратов, которые по размеру должны иметь стороны от 20 до 30 см. В таком случае постарайтесь подобрать оптимальное значение с учетом того, какая система вентиляции была установлена в вашем доме. Листов должно быть не меньше 75 штук. Для того, чтобы они были ровнее, используйте одновременно только с 2-3 листами.

    Для полноценного осуществления рекуперации энергии в системе следует подготовить деревянные рейки по размерам сторон квадрата. После этого аккуратно обработайте их при помощи олифы, а после каждый деревянный элемент приклейте на вторую сторону металлического квадратика. Один из квадратов обязательно должен остаться не оклеенным.

    Чтобы рекуперация и вентиляция воздуха были эффективнее, каждую грань реек сверху следует тщательно промазать клеевым составом. Отдельные элементы должны быть собраны в сэндвич из квадратов. Очень важно, чтобы второй, третий и остальные квадраты были повернуты на 90 градусов по отношению к предыдущему. Благодаря такому способу изготовления рекуператора воздуха своими руками будет проведено чередование каналов и их перпендикулярное положение.

    После этого на клей следует зафиксировать верхний квадрат, на котором будут отсутствовать рейки. При использовании уголков конструкцию следует аккуратно стянуть и прикрепить. Чтобы процесс рекуперации тепла в системе вентиляции был осуществлен без потерь воздуха, следует заполнить щели герметиком. Изготовьте фланцевые крепления. Изготовленное устройство поместите в корпус. Заранее на стенах устройства следует сделать несколько уголковых направляющих. Теплообменник должен быть размещен так, чтобы его углы упирались в боковые стенки, и тогда конструкция будет напоминать ромб.

    Остатки в виде конденсата будут оставаться в нижней части. Главной задачей является получить два вытяжных канала, которые изолированы друг от друга. Внутри конструкции из элементов в виде пластин должно быть смешение воздушных масс. Внизу следует сделать небольшое отверстие, чтобы отвести конденсат через шланг. В конструкции сделайте четыре отверстия для фланцев.

    Отдельно на входе оставьте место для фильтров. Конструкцию требуется покрыть минеральной ватой, и после установить вентилятор, а само устройство должно быть совмещено с вентиляционной системой.

    Расчет устройства

    Для того, чтобы определить мощность рекуператора для конкретного пространства, используйте такую формулу:

    Ǫ=0,355 * L * (tкомн – tнач.)

    • Ǫ – производительность (м 3 /сек).
    • L – общее кол-во приточного воздуха, которое должно поступить по норме на 1 человека (65 м 3 /час на того, кто в помещении постоянно, и 25 м 3 на тех, кто находится в помещении временно).
    • (tкомн – tнач.) – это показатель разницы между температурой, которая требуется, и той, что на улице.

    К примеру, для того, чтобы нагреть воздух в комнате до +25 градусов, где постоянно находиться один человек, требуется произвести следующий расчет: Ǫ=0.355*60*25=532, 5 Вт.

    Для определения КПД агрегата будет достаточно узнать температуру в трех главных точках входа в систему:

    КПД=(tрекуп – tулич)/ (tдом – tулич)

    • Температура, поступающая с улицы до рекуперации (tулич).
    • Температура, поступающая в дом после рекуперации(tрекуп).
    • Температура, выходящая из дома до рекуперации (tдом).

    Заключение

    Теперь вы знаете, что собой представляет рекуператор и насколько он важен для современной вентиляционной системы. Такие устройства намного чаще начинают устанавливать в загородных домах и объектах общественной важности. Сейчас рекуператоры стали востребованы, и при желании вы даже можете сделать устройство своими руками из подручных материалов, как это описано в статье.

    Рекуператор воздуха для частного дома своими руками

    Комфортное загородное жильё невозможно себе представить без хорошей вентиляционной системы, поскольку именно она являются залогом здорового микроклимата. Тем не менее, многие с осторожностью и даже настороженностью относятся к вопросу реализации такой установки, опасаясь огромных счетов за электроэнергию. Если определенные сомнения «поселились» и в вашей голове, рекомендуем взглянуть на рекуператор для частного дома.

    Речь идёт о небольшом агрегате, совмещаемом с приточно-вытяжной вентиляцией и исключающим перерасход электрической энергии в зимний период, когда воздуху требуется дополнительный подогрев. Существует несколько способ сокращения нежелательных расходов. Самый эффективный и доступный – сделать рекуператор воздуха своими руками.

    Что это за устройство такое и как оно работает? Об этом и пойдёт речь в сегодняшней статье.

    Схема рекуперации тепла в устройстве

    Итак, что такое рекуперация тепла? – Рекуперация это процесс теплообмена, при котором холодный воздух с улицы нагревается за счёт выходящего потока с квартиры. Благодаря такой схеме организации установка с рекуперацией тепла экономит тепло в доме. В квартире за короткий промежуток времени и с минимальными затратами электричества формируется комфортный микроклимат.

    На видео ниже представлена система рекуперации воздуха.

    Экономическая целесообразность рекуперативного теплообменника зависит и от других факторов:

    • цен на энергоносители;
    • стоимости установки агрегата;
    • затрат, связанных с обслуживанием устройства;
    • продолжительности эксплуатации такой системы.

    Обратите внимание! Рекуператор воздуха для квартиры – важный, но не единственный элемент, необходимый для эффективной вентиляции в жилом пространстве. Вентиляция с рекуперацией тепла – комплексная система, функционирующая исключительно при условии профессиональной «связки».

    Рекуператор для дома

    С понижением температуры окружающей среды эффективность агрегата падает. Как бы то ни было, а рекуператор для дома в этот период жизненно необходимо, поскольку существенная температурная разница «нагружает» систему отопления. Если за окном 0°C, то в жилое пространство подается воздушный поток, прогретый до +16°C. Бытовой рекуператор для квартиры с этой задачей справляется без каких-либо проблем.

    Эффективность агрегата легко рассчитать, воспользовавшись следующей формулой:

    Формула для подсчёта эффективности

    Современные рекуператоры воздуха отличаются не только КПД, нюансами использования, но и конструкционно. Рассмотрим самые популярные решения и их особенности.

    Специалисты акцентируют внимание на том, что системы вентиляции с рекуперацией тепла бывают нескольких типов:

    • пластинчатыми;
    • с отдельными теплоносителями;
    • роторные;
    • трубчатые.

    Разновидности рекуператоров воздуха

    Пластинчатый тип – включает в себя конструкцию на основе алюминиевых листов. Такая установка рекуператора считается самой сбалансированной с точки зрения стоимости материалов и значения теплопроводности (КПД варьируется от 40 до 70%). Агрегат отличается простотой исполнения, ценовой доступностью, отсутствием подвижных элементов. Для установки не требуется специализированной подготовки. Монтаж без каких-либо сложностей выполняется дома, своими руками.

    Роторные – достаточно популярные среди потребителей решения. В их конструкции предусмотрен вал вращения, питающийся от электросети, а также 2 канала под воздухообмен с противотоками. Как работает такой механизм? – Один из участков ротора прогревается воздухом, после чего он поворачивается и тепло перенаправляется к холодным массам, сосредоточенным в соседнем канале.

    Несмотря на высокий КПД, установки имеют и ряд весомых недостатков:

    • внушительные массогабаритные показатели;
    • требовательность к регулярному техническому обслуживанию, ремонту;
    • проблематично воспроизвести рекуператор своими руками, восстановить его работоспособность;
    • смешивание воздушных масс;
    • зависимость от электрической энергии.

    О видах рекуператоров можете посмотреть видео ниже (начиная с 8-30 минуты)

    Обратите внимание! Вентиляционная установка с трубчатыми устройствами, а также отдельными теплоносителями практически не воспроизводится в домашних условиях, даже если под рукой есть все необходимые чертежи и схемы.

    самодельный рекуператор воздуха для дома

    Самой простой с точки зрения реализации и последующего оборудования считается система рекуперации тепла пластинчатого типа. Эта модель может похвастаться как очевидными «плюсами», так и досадными «минусами». Если говорить о достоинствах решения, то даже самодельный рекуператор воздуха для дома может обеспечить:

    • приличный КПД;
    • отсутствие «привязки» к электросети;
    • конструкционная надёжность и простота;
    • доступность функциональных элементов и материалов;
    • продолжительность эксплуатации.

    Но перед тем как начать создавать рекуператор своими руками, следует уточнить и минусы данной модели. Главный из недостатков – образование оледенений при сильных морозах. На улице уровень влаги меньше, нежели в воздухе, который присутствует в комнате. Если не воздействовать на нее каким-либо образом она превращается в конденсат. При морозах высокий уровень влажности способствует формирования наледи.

    На фото изображено как происходит воздухообмен

    Существует несколько способов защиты устройства рекуператора от обмерзания. Это небольшие по размерам решения, отличающиеся эффективностью и способом реализации:

    • термическое воздействие на конструкцию за счёт чего наледь не задерживается внутри системы (КПД падает в среднем на 20%);
    • механический отвод воздушных масс от пластин, благодаря чему осуществляется принудительный отогрев льда;
    • дополнение системы вентиляции с рекуператором целлюлозными кассетами, поглощающими избыточную влагу. Они перенаправляются в жильё, при этом не только устраняется конденсат, но и достигается эффект увлажнителя.

    Предлагаем посмотреть видео — Рекуператор воздуха для дома своими руками.

    Источник

    Комфортный микроклимат в частном доме или квартире невозможно обеспечить без качественно и грамотно выполненной системы вентиляции. Владельцы жилья опасаются возможного роста энергозатрат на обогрев поступающего с улицы холодного воздуха и потерь тепла вместе с оттоком отработанного воздуха. Справиться с этой проблемой поможет рекуперация тепла в системах вентиляции, использование которой позволит значительно снизить затраты на отопление и кондиционирование.

    Что такое рекуператор — принцип действия системы рекуперации

    Рекуператор — теплообменный модуль с входящими воздуховодами приточной и вытяжной вентиляции. Вытяжная установка отводит тёплый отработанный воздух из помещения через модуль, при этом нагревает его стенки. Одновременно приточная вентиляция нагнетает холодный воздух, который проходя через устройство, получает тепло от его стенок. Чистый воздух с улицы, не смешиваясь отработанным, поступает в помещение уже подогретым. Таким образом, вентиляция с рекуперацией тепла значительно снижает теплопотери, и сокращает затраты на отопление жилого дома.

    рекуператор

    В современном строительстве часто используют паронепроницаемые стеновые материалы, пластиковые окна и герметичные двери, которые препятствуют естественному воздухообмену. Происходит застой отработанного воздуха, повышается влажность, что приводит к развитию плесени и грибка. Эти факторы отрицательно сказываются на здоровье. Приточно-вытяжная вентиляция с рекуперацией тепла позволит создать комфортный воздухообмен с минимальными теплопотерями.

    Преимущества использования вентиляции с рекуперацией тепла:

    • Экономия тепловой и электрической энергии.
    • Улучшение микроклимата.
    • Экономия средств на кондиционирование в летний период.

    Основные типы рекуператоров

    Роторный рекуператор представляет собой вмонтированный в закрытый стальной корпус цилиндр с лопастями. Отработанный воздух поступает в устройство и нагревает вращающиеся лопасти, через которые тепло передаётся входящему холодному воздуху. Это самая эффективная система рекуперации, способная возвращать до 90% тепла. Она не образует наледи и работает при любых отрицательных температурах, что является существенным преимуществом перед другими устройствами.

    Недостатки системы:

    • Наличие вращающихся деталей снижает надёжность устройства и требует регулярного технического обслуживания.
    • Шумность.
    • Сложность конструкции.
    • Высокая стоимость.

    Роторный рекуператор

    Пластинчатый рекуператор — модуль, состоящий из множества тонких алюминиевых или медных пластин, через которые тепло передаётся от одного воздушного потока другому. Часто пластины изготавливают из алюминиевой фольги, как более дешёвого и обладающего лучшими показателями теплопроводности материала.

    Достоинства системы:

    • Дешевизна.
    • Компактность.
    • Простота.
    • Долговечность за счёт простоты конструкции и отсутствия движущихся деталей.

    пластинчатый рекуператор

    Основной недостаток — образование на пластинах конденсата, который при замерзании превращается в наледь. При этом производительность вентиляции падает, и рекуперация воздуха прекращается до полного оттаивания устройства.

    Справиться с наледью поможет установка автоматического клапана, который открывается при обледенении, направляя холодный входящий поток мимо теплообменника. Пластины размораживаются теплом исходящего потока. Клапан закрывается, теплообмен восстанавливается. Простой системы, составляющий до 20 минут в час, сводит экономию тепла к минимуму. В некоторых моделях, для предотвращения образования наледи, входящий воздух предварительно прогревается, что снижает эффективность устройства.

    Разработчики установок нашли способ избавиться от обледенения, используя кассеты из гигроскопичной целлюлозы. Благодаря этой технологии, влага, поступающая с выходящим воздухом, впитывается в стенки кассеты и поступает обратно в помещение с входящим потоком. В итоге эффективность устройства повысилась до 90%. Система вентиляции с кассетами из гигроскопичной целлюлозы отлично подходит для загородных домов и городских квартир, сохраняя и поддерживая воздухообмен при любых отрицательных температурах.
    касеты из целлюлозы

    Трубчатый рекуператор идентичен пластинчатому, но вместо пластин тепло переносит тепловая трубка, наполненная рабочей жидкостью. Жидкость, нагреваясь исходящим потоком, преобразуется в пар и конденсируясь обратно в жидкость на холодном конце трубки, отдаёт тепло входящему с улицы холодному воздуху. Конструкция герметична, компактна и проста в эксплуатации. Но КПД этой системы не превышает 50%, поэтому он не пользуется большой популярностью.

    Изготовление рекуператоров своими руками

    Простая схема устройства пластинчатых теплообменников позволяет собрать его самостоятельно из подручных средств. Пластины вырезают из тонких алюминиевых или медных листов, фольги или мембраны. Корпус модуля изготавливается из металла или пластика и утепляется изнутри. С противоположных сторон сверлятся отверстия, и устанавливаются фланцы для соединения устройства с воздуховодами.

    Аналогично изготавливается рекуператор с трубчатыми теплообменниками. Схемы изготовления пластинчатых и трубчатых теплообменников идентичны, только вместо пластин в устройстве используются алюминиевые трубки, диаметром не более 10 миллиметров. Трубки располагают между двух алюминиевых пластин, соединённых в модуль термостойким герметиком.

    Упростит и удешевит конструкцию использование гофротрубы из алюминия, которая помещается в пластиковую трубу большего диаметра. Через гофротрубу проходит тёплый поток, а холодный воздух с улицы нагревается от её стенок, проходя по наружной трубе. Эта установка не боится конденсата и не подвержена обледенению. Из-за громоздких размеров её сложно использовать в городской квартире, но она идеально подойдёт для загородного дома или гаража.

    При растущих ценах на энергоресурсы становятся востребованными устройства, экономящие тепловую и электрическую энергию и помогающие создать энергоэффективное жилье.

    Монтаж системы приточно-вытяжной вентиляции с рекуперацией тепла при строительстве частного дома или квартиры создаст вам комфортные климатические условия, позволит сократить часть отопительного оборудования и уменьшит расходы на отопление в процессе эксплуатации. Вентиляция с рекуператором не только сэкономит деньги, но и сохранит ваше здоровье.

    Источник

    Приточно вытяжная вентиляция с рекуперацией тепла

    В каждом доме, коттедже или квартире вентиляционная система является важным элементом, который обеспечивает комфортную климатическую обстановку. Однако, даже зная это, многие не решаются создавать полноценную систему в связи с тем, что она значительно повысит затраты на оплату энергии при постоянном обогреве воздуха, который поступают с улицы.

    Наиболее оптимальным решением такой проблемы является приточно вытяжная вентиляция с рекуперацией тепла. Благодаря тому, что рекуператор, который входит в комплект установки, можно понизить расходы по оплате и сэкономить до девяноста процентов энергии.

    Принцип работы системы с рекуперацией тепла

    Слово рекуперация означает теплообмен, а если говорить о дословном переводе, то это понятие означает «возврат использованного». В такой системе рекуператор служит элементом, который отдает холодному воздуху с улицы тепло, которое он забрал у воздуха, выходящего из комнаты. В зимнее время разница в температуре воздуха может быть примерно сорок градусов. Зачастую нагревание помещения и воздуха в нем осуществляется с помощью приборов отопления, что ведет к большим затратам на оплату коммунальных платежей.

    Приточно вытяжная вентиляция для квартиры станет настоящим спасением в летнее время, когда вследствие высокой температуры на улице, кондиционерам в помещении приходится работать более интенсивно. Если система вентиляции с рекуператором тепла была правильно установлена, то — это позволит сделать разницу температурами воздуха, который попал с улицы в дом и который выходит с помещения на улицу, в четыри и более раз меньше. Следует отметить, что приточно вытяжная вентиляция с рекуператором имеет массу неоспоримых преимуществ:

    • высокий КПД всей системы, более 65 процентов;
    • экономия средств при оплате электроэнергии. С такой системой вентиляции расходы по квитанциям можно снизить на 30 процентов;
    • благодаря тому, что в данной конструкции отсутствуют движущие детали, риск выхода системы из строя минимален;
    • теплообменник отличается простотой в уходе и обслуживании;
    • для функционирования устройства не требуется электрическая энергия;
    • благодаря рекуперации тепла можно не только сделать в помещении хорошую вентиляцию, но и в некоторых случаях позволяет выполнять регулирование уровня влажности.

    Важный момент: в зависимости от того, насколько большая разница между температурой на улице и внутри помещения, будет повышаться процент экономии средств.

    Принцип действия такой системы вентиляции заключается в следующем: вентиляция набирает в помещение такое количество воздуха, чтобы его объем становился избыточным. После чего отработанный воздух по вытяжной системе выдавливается на улицу. При этом часть тепла от отработанного воздуха остается на стенках конструкции вследствие того, что этот воздух проходит через теплообменник. Если температура на улице понижается, то соответственно и уменьшается эффективность рекуператора, а вся разница между температурами тогда ложится на систему отопления. В том случае, если температура на улице составляет ноль градусов, рекуператор способен вводить в помещение воздух с температурой около пятнадцати градусов.

    Существует множество разновидностей рекуператоров, которые имеют свои отличительные особенности, разные характеристики и абсолютной разный уровень КПД. Несмотря на сложность конструкции, ее можно установить самостоятельно и также сэкономить при этом средства на установке.

    Место для размещения вентиляционного отверстия

    При выборе места, где будет находиться приточно вентиляционное отверстие, следует учитывать следующие моменты:

    • не следует выполнять отверстие под вентиляцию в таких комнатах, как кухня или санузел, так как это может привести к тому, что запахи, которые обычно присутствуют в данных помещениях, распространяться по всему дому;
    • в том случае, если присутствует вытяжная вентиляция, то следует устанавливать приточный клапан в другой части помещения от вентиляции, желательно даже в другой комнате;
    • в большинстве случаев обычные пластиковые окна оснащены специальным клапаном для свежего воздуха;
    • чтобы воздух, который поступает в комнату с улицы, немного подогревался, приточный клапан можно поместить за батареей;
    • если в регионе наблюдаются холодные зимы, то не следует отверстие для вентиляции делать сквозным. Этот участок может стать местом прохода холода и будет покрываться инеем.

    Важный момент: если планируется установка вентиляционной системы без подогрева, то лучше всего приобретать те модели, которые можно на зимний период закрыть.

    Приточно вытяжная вентиляция своими руками – монтаж естественной вентиляции

    Особенностью естественной вентиляции является то, что в ее комплекте отсутствуют какие-либо энергетически зависимые элементы, поэтому можно говорить о полной экономии средств. Естественная вентиляция обладает достаточно простым строением. Ее установку лучше всего делать после окончания работ по штукатурке, перед этапом отделки стен. Наиболее правильным решением будет сделать отверстие в процессе постройки дома, в случае если речь идет о монтаже вентиляции в частном здании.

    Прежде всего, необходимо выбрать соответствующее место, где будет установлен клапан. В случае, если он будет монтироваться в стене за батареей, то ее необходимо предварительно снять. К стене следует приложить купленный прибор и сделать разметку на стене по его периметру с помощью маркера. Далее, с помощью перфоратора нужно сделать в стене канал с уклоном примерно в шесть градусов по направлению к улице. Это необходимо, чтобы по нему стекал конденсат. Затем, в проделанное отверстие нужно проложить слой утеплителя и трубу. В некоторых случаях также используется монтажная пена. Далее, следует надеть корпус таким образом, чтобы он не соприкасался непосредственно с трубой. С помощью карандаша нужно наметить, где будут крепления, и высверлить под них отверстия.

    Сам корпус нужно прикрепить посредством саморезов и дюбелей. Важный момент: в некоторые комплекты может входить шумопоглотитель – его следует установить в корпус. Шумополготитель поможет улучшить звукоизоляцию в помещении.  После этого нужно проложить теплоизоляцию корпуса и закрыть его крышкой. Со стороны улицы входное отверстие также нужно соответствующе оформить. На него надевается специальная защитная решетка. Качественная вентиляция напрямую связана с законами физики. Так, если отсутствует баланс между оттоком и притоком воздуха, то от сделанного отверстия не будет никакого эффекта.

    Монтаж принудительной приточной вентиляции

    Далеко не всегда естественная тяга справляется со своими задачами, так как на нее оказывают сильное воздействие погодные условия и многие другие факторы. Поэтому обустройство принудительной вентиляции просто необходимо практически в каждом доме.

    Особенности системы

    Сразу стоит отметить, что принудительная приточно вытяжная вентиляция в частном доме является максимальной эффективной, а ее работа стабильной. Такие установки существуют нескольких видов:

    • компактная система для установки в одной комнате. Для того чтобы обеспечить необходимую климатическую обстановку во всем доме, понадобится купить несколько таких систем и установить их в каждой комнате;
    • полноценные, большие системы, которые состоят из набора элементов, соединенных между собой с помощью вентиляционных каналов. При этом нужно учитывать, что если труба длинная то и сопротивление будет большое, поэтому необходим мощный вентилятор.

    Второй вид достаточно редко используется для установки в домашних условиях, так как полноценная вентиляционная система требует недешевого обслуживания и сама обладает достаточно высокой стоимостью. В больших по площади домах или квартирах монтируют вентиляцию с пластиковыми и металлическими воздуховодами, которые довольно гибкие, благодаря чему им можно придать нужную форму. Обычно их прячут под потолком. В комнатах можно увидеть только решетки вентиляции, которые могут обладать довольно эстетичным дизайном, благодаря чему вписываются в интерьер. Принудительная приточно вытяжная система вентиляции должна обладать функцией фильтрации поступающего воздуха. В особенности эта функция необходима при жизни в большом и густонаселенном городе.

    Помимо того, что такая вентиляция может быть оснащена рекуператором воздуха при желании можно добавить в ее конструкцию также увлажнитель, подогрев воздуха, кондиционер и терморегулятор. В данном виде вентиляции отдельное внимание следует уделить тщательной герметизации стыков и местам скрепления элементов. В большинстве случаев, если с системой и возникают проблемы, то они появляются именно в этих местах.

    Установка

    Выполнить монтаж вентиляционной системы можно своими руками и для этого необходимо лишь следовать инструкции. Ниже представлен пошаговый план работ по монтажу части принудительной вентиляции на стене:

    1. Необходимо отметить на стене выбранное место и размер того, каким будет отверстие;
    2. С помощью способа алмазного бурения нужно проделать в стене отверстие и при этом выдержать незначительный уклон по направлению к улице;
    3. Далее в полученное отверстие следует вставить трубу . Затем устанавливается канальный вентилятор. Необходимо с помощью монтажной пены заделать все просветы, которые образовались между стеной и трубой;
    4. Затем нужно сделать каналы для прокладки проводки. В них укладываются провода, и подключается электропитание;
    5. Для большего удобства использования систему вентиляции можно соединить с выключателем света, таким образом, он будет включаться вместе со светом в помещении;
    6. Далее, следует установить датчики, фильтр, шумопоглотитель и все остальные дополнительные элементы;
    7. Со стороны улицы и внутри помещения нужно установить решетки, которые закрепляются саморезами.

    Видео рекуператор своими руками

    Источник

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    ➤
