схемы, разновидности систем, поэтапный процесс установки

Не важно, какой тип вентилирования вы предпочтете: рекомендуем начать подготовку с создания схемы и выбора оптимального места для размещения основных элементов воздухообмена.

О распространенных схемах вентиляции в частном доме своими руками мы расскажем в этой статье.

Варианты вентиляционных систем

Существует три основных вида вентиляционных систем в зависимости от принципа работы. Первый вид — приточная вентиляция в частном доме, которая предусматривает регулярное поступление в помещение свежего воздуха. Также пользуется популярностью вытяжная вентиляция через стену на улицу: такая система вентиляции в частном доме обеспечивает вывод из комнат загрязненного воздуха.

Рециркуляционная, или приточно-вытяжная, вентиляция в частном доме считается наиболее эффективной, так как сочетает две описанных функции. В отличие от многоквартирных домов, где неправильно установленная вытяжка может повлиять на циркуляцию и соседних помещений, вытяжку в своем доме своими руками установить намного проще, как и создать естественную вентиляцию с помощью окон и дверей.

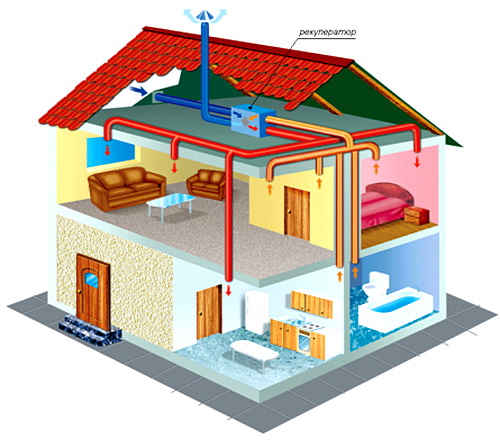

На фото ниже – пример схемы приточно вытяжной вентиляции:

Системы вентиляции жилых домов отличаются и по способу перемещения воздушных потоков. В бесканальной системе он проникает в комнаты через окна и двери. Канальный механизм создается путем монтажа сети (вентиляционного канала) для передвижения воздуха по всему периметру, а также воздуховодов в некоторых точках. В зависимости от того, каким образом воздух поступит в дом, выделяют механические и естественные системы. В первом случае циркуляцию поддерживают вентиляторы, во втором – природный воздух перемещается без дополнительного вмешательства.

Перед созданием проекта вентиляции частного дома важно ознакомиться с условиями создания каждой из предлагаемых – и выбрать для себя оптимальный вариант. Давайте разберемся, по каким критериям следует делать выбор.

Критерии выбора систем вентиляции

Если ориентироваться на стоимость монтажа вентиляционных систем, то создание приточно вытяжной вентиляции своими руками будет самым дорогостоящим. Но и эффективность работы такой системы в разы отличается от результатов функционирования более простых систем.

При принятии решения также важно определиться, достаточно ли места в вашем доме имеется для подобных систем. Если для компактной вытяжки через стену в частном доме необходимо не так много места, то некоторые системы могут предполагать использование сразу нескольких поверхностей.

Также важно обеспечить вентиляцию на крыше частного дома. Монтаж вентиляции и дымоходов в частном доме необходим при наличии каминных установок.

Еще два важных критерия выбора вентиляционных систем – состояние окружающей среды, а также материал, используемый при постройке здания. Эти требования отличаются для естественной, принудительной и смешанной систем.

Совет: планируя создание вентиляции в деревянном доме своими руками, учитывайте влажность воздуха, так как он может повлиять на состояние используемого материала.

Если наружный воздух чистый, можно подумать о естественном вентилировании помещения. Уместна такая вентиляция в доме из газобетона, кирпича, пеноблока, керамзитового блока. Отличным решением будет естественная вентиляция в деревянном доме из брусьев или бревен.

Применение смешанной вентиляции может быть обусловлено крайней необходимостью. К примеру, если вытяжка или вентканалы в доме из газобетона, кирпича и другого материала не справляются со своей задачей даже в условиях нормальной тяги.

Внимание! Механические элементы смешанных систем ставятся только в зонах с наиболее загрязненным воздухом: санузле, кухне, котельных и других помещениях.

Принудительную вентиляцию, фильтрующую циркулирующий воздух, используют в условиях загрязненной окружающей среды, когда атмосфера включает примеси или запахи, от которых следует избавляться. Она подойдет для домов из современных сэндвич-панелей, а также панелей типа МДМ, СОТА, 3D, канадских каркасов и пенополистеролбетона.

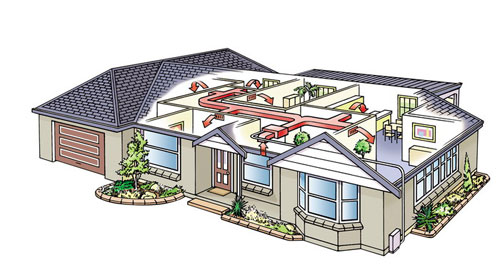

Советуем посмотреть пример схемы вентиляции в каркасном доме своими руками:

Остановимся на плюсах вентиляции естественного типа. Монтаж вентиляции в частном доме может занять много времени и сил, поэтому многие предпочитают поддерживать естественную циркуляцию. Тем более что естественная вентиляция в частном доме имеет свои преимущества:

• нет необходимости тратиться на дополнительные устройства вентиляции в частном доме;
• правильный подход к организации такой системы позволит регулировать теплообмен и обогревать комнаты, где отсутствуют отопительные приборы;
• спальня, гостиная и другие наиболее важные комнаты дома будут наполнены природным воздухом;
• оптимальная влажность комнат будет регулироваться автоматически.

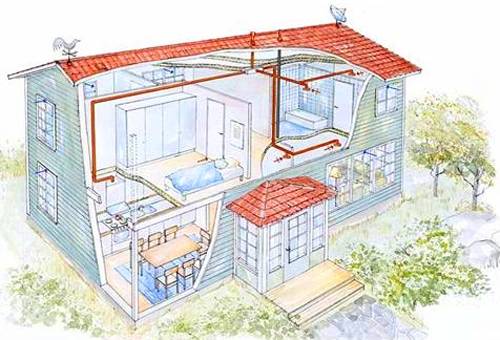

Если вы посмотрите на схему, то увидите, что для создания естественной вентиляции в частном доме своими руками нужно совсем немного. Главное – обеспечить возможность регулярного поступления воздуха.

Делаем вентиляцию своими руками

Как произвести монтаж вентиляции в частном доме своими руками? Процедура организации системы вентиляции в частном доме должна быть поэтапной:

1. Произведите расчет вентиляции в частном доме. Вам важно рассчитать, какой объем проточного воздуха будет оптимальным с учетом санитарных норм.
2. Решите, каким должно быть сечение вентиляционного канала в частном доме. Воздуховоды и каналы должны обеспечить беспрепятственное перемещение воздуха по помещению.
3. Взвесьте все за и против разных систем и решите, что лучше: естественная, смешанная или принудительная вентиляция в частном доме.
4. Выберите, где будет установлено оборудование, и где воздух будет поступать/выходить из помещения.
5. Начертите правильную схему вентиляции в частном доме: схема должна учитывать все особенности монтажа, охватывать каждый этаж, в том числе отображать вывод вентиляции на крышу частного дома, если это предусмотрено. Понимание того, как устроена вентиляция в частном доме, позволит вам быстро и безошибочно выполнить монтажные работы.
6. Запаситесь необходимыми материалами – и приступайте к созданию вентканала в частном доме.

Как правильно сделать вентиляцию в частном одноэтажном доме? На стадии расчета важно учитывать такие показатели, как площадь вашего дома, количество жителей, которые будут находиться здесь постоянно, а также объем воздуха в каждом из помещений.

Помните! Расчеты должны учитывать использование бытовой техники, которая снижает объем чистого воздуха в комнатах во время работы.

Без профессиональных знаний правильно посчитать систему будет непросто, поэтому лучше доверить это специалистам. Проектировка и для кирпичного, и для брусового (деревянного) дома будет осуществляться на основе санитарных и государственных нормативов.

После этих вычислений, а также выбора оптимальной схемы системы вентиляции в частном доме осуществляется расчет вентиляционных каналов.

Вы можете выбрать прямоугольные (с соотношением сторон 3 к 1) или круглые воздуховоды. Сечение определяется по специальной диаграмме на основании скорости потоков воздуха и их среднего расхода. Нормой считается сечение 16 на 20 см (или радиус в 20 см) при принудительном воздухообмене в 360 кубометров в час.

Как препятствовать потерям тепла в деревянном доме? Узнайте, какие материалы рекомендуется использовать для утепления дома из бруса и как провести работы по теплоизоляции строения.

О том, чем лучше утеплить крышу в частном доме и какие рекомендуется выбрать материалы, читайте в этой статье.

При установке вентиляции в частном доме советуем обратить внимание на окна с приточными клапанами. Если герметичные окна препятствуют проникновению воздуха в дом, то клапаны притока воздуха позволят периодически открывать этот доступ.

Кстати, такой клапан можно сделать и вручную на уже установленных окнах: вмонтированный сквозь стену круглый патрубок будет выполнять аналогичные функции. Закройте его решетками с каждой стороны. Некоторые клапаны можно оснастить датчиками температуры.

Обратите внимание на еще одну технологию: установки приточно-вытяжного типа с возможностью рекуперации тепловой энергии. Поскольку они достаточно габаритны, отведите для монтажа зону цокольного этажа или чердак.

Внимание! В холодный сезон такая система обеспечит приток подогретого воздуха, так что вы сможете сберечь до 50% тепла.

Во время сильно низких температур в такой вытяжной трубе для вентиляции в частном доме необходимо включать калорифер, чтобы воздух подогревался еще лучше.

При монтаже вентиляционной системы необходимо просчитать и учесть еще некоторые особенности. Если вы решите остановиться на системе вентиляции механического типа, необходимо поставить заборную решетку в паре метров от земли.

Воздух, перемещающийся по вентканалу, должен выходить за пределы помещения в зоне крыши. Каналы выводятся за кровлю, поэтому заранее предусмотрите эти работы и поищите квалифицированного специалиста.

Если посмотреть на большинство схем, то на любой из них можно увидеть, что правильная вентиляция – это потоки воздуха, организованные по определенному принципу. Так, воздух должен передвигаться из гостиной, спальни, детской и прочих жилых комнат, а не к ним. Из этих помещений потоки будут поступать в зону санузла и ванной, а также кухни, поскольку именно в этих помещениях чаще всего накапливаются загрязнения и пар.

Для кухни следует подобрать и организовать систему газовой вентиляции. А если вы пользуетесь не только плитой на газу, но и колонкой, это требование для кухонной вентиляции является обязательным. Не всегда естественная вентиляция способна справиться с существующей нагрузкой, поэтому отдайте предпочтение системам механического типа – и поищите надежную вытяжку.

Важно! Без внимания нельзя оставлять ни одно помещение в частном доме, поэтому воздухообменные устройства и каналы должны охватывать каждую из комнат.

Подводя итоги, хотим остановиться на особенностях организации системы вентиляции в помещениях разного типа. Поскольку в ванной и туалете постоянно накапливается влага, вы можете обеспечить здесь естественную вентиляцию. Но при наличии только естественной вытяжки вы не сможете избавиться от лишней влаги в летний сезон. Поэтому рекомендуем поставить еще и вентилятор хорошей мощности.

И естественную, и приточную вытяжку придется поставить в котельной. Специалисты также рекомендуют воспользоваться дымоходом: приобретите готовый или сделайте его собственноручно. Поскольку правильная вентиляция этой зоны крайне важна, не стоит браться за обустройство системы и начинать работы без профессиональной консультации.

В подвале как в еще одном помещении с высоким уровнем влажности лучше поставить сразу два варианта вентиляционных устройств. Мощный приток воздуха будет необходим в помещениях, где расположен камин. Причем, придется завысить нормы поступления воздуха, иначе тяга, необходимая для нормальной работы камина, снизится. Вот почему, помимо стандартного оборудования для жилых комнат, здесь будет не лишним дополнительный вентилятор.

На кухне организация вентиляции зависит от площади. В небольшой кухне, как мы уже отмечали, хватит и стандартной вытяжной установки. Если же эта комната имеет большие размеры, создайте в помещении сразу два воздуховодных канала.

Читайте о том, как построить деревянный дом — все этапы самостоятельного строительства, от выбора материалов до наружной и внутренней отделки.

Все типы газовых котлов отопления для частного дома описаны тут, указаны преимущества и недостатки каждого, названы самые экономичные.

Самые лучшие радиаторы отопления для частного дома описаны в статье по адресу: http://kvartira-rf.com/obustrojstvo/kommunikacii/batarei-otopleniya-dlya-chastnogo-doma.html

Видео

Многие упускают из внимания важность качественной вентиляции жилых домов и загородных коттеджей. А ведь именно от этой системы будет зависеть ваш комфорт и даже здоровье. Поэтому не откладывайте проектировку на потом, а для закрепления новых знаний посмотрите видео о вентиляции в частном доме своими руками:

Вентиляция дома. Система вентиляции частного дома

В этой статье будет рассмотрена вентиляция в частном доме. А именно, как устроена правильная приточная вентиляция дома и правильная вытяжная вентиляция дома. В дополнение, в общих чертах будет рассмотрена схема вентиляции дома с рекуперацией и виды воздуховодов для системы вентиляции частного дома.

Устройство вентиляции в частном доме происходит по следующему алгоритму: сначала считаем воздухообмен и подбираем сечение воздуховодов, выбираем тип системы вентиляции. Затем составляется схема вентиляции в частном доме — определяем место установки вентиляционного оборудования, места забора свежего и выброса вытяжного воздуха, и места где будут проходить воздуховоды.

Содержание: (скрыть)

Система вентиляции — естественная или механическая

Как посчитать воздухообмен и подобрать сечение воздуховода мы разобрали в статье Классификация и расчет систем вентиляции дома.

Для комфортного пребывания человека в доме важно не только наличие свежего воздуха и его температура, а еще и скорость движения воздушных потоков. И чем она меньше, тем комфортнее находиться в помещении. Воздухообмен в помещении с механической приточно-вытяжной вентиляцией (вентилятор на притоке и на вытяжке) больше, чем в помещении с естественной вентиляцией. Связано это с различной для них нормируемой объемной скоростью движения воздуха в вентиляционной системе. Для механической вентиляции она составляет 3-5 м³/час, а для естественной не более 1 м³/час, то есть в 3-5 раз меньше. Поэтому естественная вентиляция дома создает более комфортные условия для человека.

Но есть одно «но», из-за которого иногда не удается обойтись без механической вентиляции. Дело в том, что чем меньше скорость движения воздуха по каналу, тем большее нужно его сечение. Т.е. для того чтобы пропустить одно и то же количество воздуха – сечение вентиляционного канала естественной вентиляции будет больше, чем механической. Например, если говорить про вытяжку, то для того чтобы пропустить 300 м³/час воздуха понадобится канал 250х400 мм (или диаметром 350 мм) с естественным движением воздуха или же канал 160х200 мм (или диаметром 200 мм) с механической вытяжкой. Не всегда есть возможность поместить большой канал естественной вытяжки в стене, а выносить его за пределы стены – под потолком или вдоль стены (как в офисных помещениях) не всегда эстетично в жилых домах. Поэтому при больших площадях дома и соответственно больших цифрах необходимой вытяжки зачастую приходится прибегнуть именно к механической вытяжке. Приток воздуха в помещение тоже не всегда удается сделать только лишь естественным способом, подробнее об этом будет далее.

Переток воздуха

Схема организации перетока в вентилируемом пространстве

^{1 — зона притока воздуха;  2 — зона перетока воздуха; 3 — зона вытяжки воздуха.}

Каким бы не был вид притока и вытяжки (естественный или механический), для того чтобы воздух беспрепятственно двигался по дому от приточных устройств к вытяжным, нужно устанавливать переточные решетки в дверях по пути его движения. Переток воздуха считается организованным правильно, если в цепочке движения воздуха самое загрязненное помещение будет последним. Именно поэтому вытяжка, как правило, устанавливается на кухне и в саузле.

Дверь с переточной решеткой

Или оставлять зазор между низом двери и полом, минимум 20 мм по всей ширине двери.

Зазор под дверью для свободного движения воздуха

Если такого зазора в дверях не будет, то всю систему вентиляции в доме можно считать не работающей. Кроме того, Вы с трудом сможете открыть двери без вентиляционной решетки ведущие в ванную комнату с работающим вытяжным вентилятором (из-за избыточного давления).

Приток воздуха

За счет чего осуществляется приток воздуха, как понять достаточно ли его в Вашем доме и какие меры предпринять, чтобы увеличить количество приточного воздуха мы рассмотрим дальше.

Как уже было сказано, приток воздуха может осуществляться естественным образом и принудительно.

Инфильтрация — естественный приток через неплотности наружных ограждений (окон, наружных дверей и стен дома).

Естественный приток воздуха через неплотности в оконных и дверных проемах

Как известно, обычные деревянные окна старого образца имеют довольно высокую воздухопроницаемость (около 10-20 кг/час*м²). При небольшой площади дома, около 100-140 м², объема приточного воздуха проникающего через щели и неплотности таких окон обычно достаточно для обеспечения необходимого притока. Кроме того к нему еще прибавляется, не такой существенный, но тем не менее – приток воздуха через неплотности наружных дверей, а также приток через стены.

Естественный приток через проветривание

Проветривание через открытую форточку или щель при небольшом открывании откидной рамы металлопластикового окна

Металлопластиковые окна в положении проветривания

— несет за собой большие потери тепла;

— в результате такого проветривания в зимний период остывает оконный блок и прилегающие к нему откосы, вплоть до образования на них конденсата;

— обмен воздуха (полная замена старого воздуха на новый) осуществляется за 30-75 мин.

Проветривание при полностью открытых окнах

Проветривание при помощи полностью открытых окон

— быстрый обмен воздуха в помещении – всего 4-10 мин;

— нет эффекта охлаждения конструкций.

Проветривание при полностью открытых окнах и входной двери

Проветривание открытием всех окон и входной двери

— опасный для здоровья сквозняк;

— максимально быстрый обмен воздуха – 2-4 мин при открытии всех окон дома и входной двери.

Примечание: Если в помещении необходимо обеспечить 1-кратный воздухообмен (таб. 4 ДБН В.2.2-15-2005 Жилые здания), то это означает, что в течении часа в данном помещении должен производиться полный обмен воздуха на новый. И если проветривание – единственный в Вашем доме источник приточного воздуха (например стены дома утеплены воздухонепроницаемым утеплителем пенопластом или ЭППС и стоят воздухонепроницаемые металлопластиковые окна), то для обеспечения комфортного и безопасного для вашего здоровья микроклимата Вы должны каждый час проветривать это помещение одним из описанных выше способов. Если такой вариант Вы видите неудобным или просто невозможным для Вас, то рассмотрите вариант установки приточных клапанов, о которых речь пойдет дальше.

Естественный приток через приточные стеновые и оконные клапаны

В последнее десятилетие большой популярностью пользуется установка окон из металлопластика, одной из особенностей которых является герметичность. И технологией монтажа таких окон не предусмотрено, что бы оставались неплотности. Таким образом, мы лишены естественного притока. Воздухопроницаемость металлопластиковых окон составляет не более 0,1 кг/час*м2, т.е. практически нулевая. Что делать в такой ситуации? Выход прост. Во-первых, при выборе и заказе окон, рекомендуем рассмотреть вариант оконных блоков с уже встроенной регулируемой вентиляционной щелью в верхней части оконной коробки – приточный оконный клапан.

Окно с приточным клапаном

Если окна уже выбраны, куплены и установлены, можно установить клапан инфильтрации воздуха — приточный стеновой клапан.

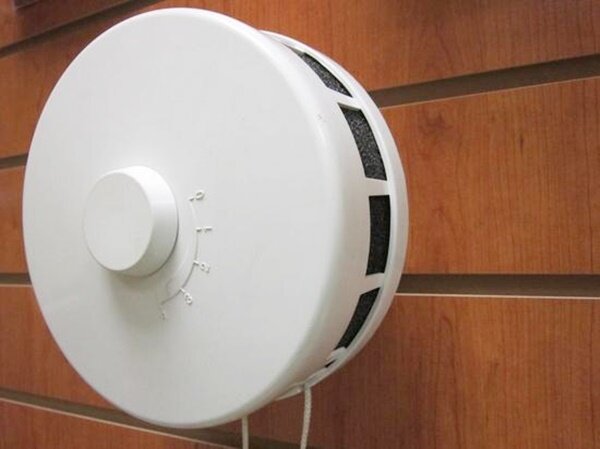

Стеновой приточный клапан

Приточный стеновой клапан представляет собой круглый патрубок, который монтируется в стену (насквозь), с дух сторон закрывается решетками. Внутренняя решетка клапана регулируется, от полностью закрытого состояния до полностью открытого. Устанавливать данный клапан желательно возле оконных проемов, тогда их можно замаскировать тюлью, а также поступающий воздух будет попадать в зону действия радиаторов, что расположены под окнами.

Приток воздуха в зоне действия радиатора

С этой же целью установить клапан можно и непосредственно за батареей, тогда поступающий воздух будет сразу же прогреваться.

Установка приточного клапана непосредственно за радиатором

Клапаны могут быть оснащены фильтрами, а также датчиками влажности и температуры. Клапаны рекомендуется устанавливать в спальне, холле и столовой, для того чтобы соблюдать направленность движения воздуха из чистых зон (жилых комнат) в бытовые (кухню, туалет, ванную).

Такие же клапаны зачастую приходится устанавливать в домах, утепленных паронепроницаемым утеплителем, например пенопластом или ЭППС. Стены становятся паронепроницаемыми, и соответственно количество приточного воздуха в доме уменьшается.

Большинство приточных клапанов подают 50 или 100 м3/ч свежего воздуха. Для того, чтобы подобрать необходимое количество клапанов, нужно сделать расчет необходимого количества приточного воздуха ( L _пр) пользуясь приведенным расчетом в статье Вентиляция дома. Классификация и расчет систем вентиляции дома.

Дом с установленным стеновым приточным клапаном

Принудительный приток с применением всасывающих вентиляторов

Бывают такие случаи когда необходимый приток воздуха настолько велик, что нужно ставить приточные клапаны практически под каждым окном в доме, а Вам этого делать не хочется, например, из эстетических соображений. Тогда Вам подойдет система принудительного притока воздуха.

Приточная система состоит из вентиляционного оборудования и вентиляционной сети. К оборудованию относятся: воздушный клапан, фильтр, калорифер, вентилятор и шумоглушитель. А к сети можно отнести воздухозаборную решетку, воздуховоды и воздухораспределительные устройства (решетки, диффузоры, анемостаты). Набор оборудования приточной вентиляции представлен на рисунке ниже. Фильтр в системе приточной вентиляции необходим для очистки от крупных частичек пыли, которые присутствуют в уличном воздухе. Калорифер – для подогрева воздуха в холодный период года, они есть не во всех системах, устанавливаются по желанию заказчика и могут быть водяными и электрическими. При использовании водяных калориферов, систему вентиляции необходимо дополнительно оснащать смесительными узлами (гидравлическая обвязка калорифера), что в свою очередь удорожает систему.

Схема набора оборудования для приточной вентиляции

Если в доме механический не только приток, но и вытяжка воздуха, то имеет смысл устанавливать систему рекуперации воздуха в целях экономии электроэнергии на обогрев приточного воздуха. О системе рекуперации подробнее будет сказано чуть позже.

Вытяжка воздуха

Если коттедж строится «с нуля», то необходимо предусмотреть выполнение вентиляционных каналов во внутренних стенах помещений ванн, санузлов, кухни. Каналы следует выполнять из кирпичной кладки во внутренних стенах (как правило, они проектируются в разделе архитектурной части проекта).

Вентиляционный канал из кирпича

Поэтому вытяжная вентиляция в частном доме задумывается до начала возведения стен. Если такой возможности поместить вентиляционные каналы в стене нет, то их можно выполнить в виде приставных шахт.

Виды вентиляционных каналов

_{а — размещение вентканалов в кирпичной стене;}

_{б — вентиляционные приставные каналы;}

_{в — подвесной вентиляционный короб;}

_{г — вывод на крышу вентиляционной шахты.}

Естественная вытяжка

Если количество воздуха, которое нужно отвести (L_выт) невелико, и подобранное по диаграмме сечение вытяжного канала помещается в стене (либо не помещается, но Вы готовы сделать приставной канал), то можно обойтись естественной вытяжкой. Канал изнутри помещения, в таком случае, просто закрывается вентиляционной решеткой.

Различные виды вентиляционных решеток

Механическая вытяжка

Если же сечение канала при естественной вытяжке слишком велико, то его можно уменьшить, если вытяжку сделать механической,  установив в ванные комнаты и санузлы, вытяжные вентиляторы.

Вытяжные вентиляторы

На рынке вентиляционного оборудования представлено множество видов и типов вытяжных вентиляторов для санузлов и ванных. Самыми популярными являются настенные вентиляторы, которые крепятся на стену и входят прямо в вентиляционный канал. И вентиляторы скрытого монтажа, они монтируются в запотолочном пространстве и посредством воздуховода также выводятся в канал. Вентилятор подбираем по заранее подсчитанному расходу на вытяжку (L_выт), учитывая потери напора при движении воздуха по воздуховодам. Т.е. вентилятор подбирается не четко на цифру L_выт, а с запасом на потери напора, которые обычно могут подсчитать продавцы вентиляционного оборудования, если Вы скажете им длину и материал Ваших воздуховодов.

Управление механической вытяжкой для санузлов часто присоединяют к выключателю света. Такие вытяжки могут быть с задержкой во времени, например, на 50 секунд, после их включения (человек успевает помыть руки) или с задержкой на 50 секунд после выключения света. Вентиляторы для ванных комнат могут быть оснащены датчиками влажности, т.е. работают до того момента пока в помещении не установится нормальная влажность. Такие вытяжки немного дороже обычных.

Совершенно бесшумный вентилятор, конечно, может быть только в выключенном состоянии, но существуют модели вентиляторов более тихо работающие, чем остальные, например оснащенные шумопонижающими резинометаллическими втулками. Они гасят шум и вибрацию от работы двигателя.

Схема реализации приточно-вытяжной вентиляции в здании

 1- вытяжной вентилятор; 2 — приток воздуха через неплотности оконного проёма; 3 — приток воздуха через приточный клапан; 4 — переточная решетка в дверном проеме.

Движение воздуха по этажу

Вентиляционные системы с рекуперацией

В последнее время очень популярными стали приточно-вытяжные установки с рекуперацией энергии. Это объясняется тем, что при поступлении в дом свежего приточного воздуха в холодный период года мы тратим огромное количество тепловой энергии на его подогрев. Системы с рекуперацией позволяют экономить около 50 % тепла за счет частичного нагрева приточного (холодного) воздуха вытяжным (теплым).  Частично, потому что тепла вытяжного воздуха не всегда достаточно, для того чтобы нагреть холодный приточный воздух до +20 ºС. Поэтому в сильные морозы приточный воздух догревается встроенным в рекуператор калорифером. В такой системе и приток и вытяжка механические, так как воздух подается и отводится принудительно приточным и вытяжным вентиляторами, как видно на рисунке ниже.

Принцип работы системы рекуперации

Если в доме имеются системы кондиционирования, то в летний период приточный воздух будет частично охлаждаться. Это в свою очередь уменьшит нагрузку на системы кондиционирования. Принцип работы следующий: охлажденный за счет системы кондиционирования вытяжной воздух, проходя через рекуператор, охлаждает более теплый приточный воздух.

Расположение оборудования системы рекуперации

В коттеджах с большой площадью воздухообмен иногда превышает 800м³/час. Следовательно, габариты механических вентиляционных установок будут велики. Лучше всего заранее определится с их местом установки, это может быть техническое помещение в цокольном этаже либо пространство чердака. Если выбирается чердак, то его необходимо утеплить для предотвращения замерзания теплоносителя и порчи вентиляционного оборудования (если предусмотрено оборудование для внутреннего монтажа). Ниже, на рисунках приведены примеры расположения оборудования системы вентиляции с рекуперацией на чердаке (а) и в техническом помещении (б).

Рисунок а. Пример выполнения приточной и вытяжной вентиляции в доме с размещением вентиляционного оборудования на чердаке


Рисунок б. Пример выполнения приточной и вытяжной вентиляции в доме с размещением вентиляционного оборудования в техническом помещении

Виды воздуховодов

При варианте принудительной вентиляции для того, чтобы развести по дому приточный воздух и отвести вытяжной, используются воздуховоды (например, как в системе с рекуперацией воздуха на рисунке выше). Какой же лучше использовать воздуховод: круглый, прямоугольный или гибкий?

Круглый воздуховод

В круглых воздуховодах с идеально гладкой поверхностью самое маленькое сопротивление движению воздуха, в прямоугольных больше.

Прямоугольный воздуховод

В гибких же воздуховодах сопротивление воздуха самое большое, из-за неровной гофрированной поверхности. Но они единственные подходят в тех случаях, когда канал несколько раз поворачивается на коротком участке или, же когда к основному (магистральному) каналу нужно присоединить, например, кухонную вытяжку.

Гибкий воздуховод

Например, разводку воздуховодов дома можно выполнить следующим образом, магистральные воздуховоды делать жесткими (из оцинковки), а ответвления гибкими гофрированными воздуховодами. Воздуховоды от заборной решетки до вентиляционной установки (или до калорифера при наборной системе) необходимо изолировать для предотвращения появления конденсата.

Кухонная вытяжка

Кухонная вытяжка

Часто при комплектации систымы вентиляции дома возникает вопрос, а учитывается ли при расчете вентиляции, что часть воздуха отводится кухонной вытяжкой? Нет, не учитывается. Связано это с тем, что кухонная вытяжка включается только иногда и рассчитывать на нее во время ее простоя просто нельзя. Ведь кухонная вытяжка предназначена для удаления запахов, пара и, в первую очередь, вредных веществ в месте их образования – над плитой.

В этой статье мы разобрали возможные варианты обеспечения должного притока и вытяжки в коттедже. Надеюсь они помугут наполнить стены Вашего дома свежим и чистым воздухом.

Как сделать вентиляцию в ванной комнате в частном доме своими руками

Содержание:

1. Строительные нормы для ванных
2. Виды вентиляции
3. Естественная вентиляция
4. Принудительная вентиляция
5. Вентиляционные кольца или решётка

Если вы задумали построить дачу или возвести деревенский дом, то вам придётся продумать множество моментов. Сюда относится и этажность, и планировка, и архитектурные особенности, и правильное обустройство специальных помещений (влажных зон, чердака, подвала и пр.). Особое внимание требуется уделить санузлу, ведь в этой комнате постоянно повышена влажность. Для того, чтобы избежать возникновения плесени, появление грибков, порчи стен, пола и потолка в ванной, нужно обеспечить качественный отвод паров влаги из санузла с помощью грамотно оборудованной вентиляции. Если вы обладаете достаточным бюджетом, то можете пригласить специалистов, но если вам хотелось бы сэкономить, то есть смысл заняться установкой вентиляции самостоятельно. Ниже будет рассмотрено, как сделать вентиляцию в ванной комнате в частном доме своими руками.

Строительные нормы для ванных

Ванная комната — помещение влажное, где микроклимат существенно отличается от микроклимата в прочих комнатах. Именно поэтому к нему применяются особые требования в части температуры и влажности. Так, согласно строительным нормам в ванной температура не должна опускаться ниже 25 градусов в холодный сезон и ниже 20 градусов в тёплый. Кроме того, уровень влажности здесь должен быть не более 65%. Эти характеристики обуславливают не только комфортность водных процедур, но и гигиеничность, ведь тёплая и очень влажная среда — идеальное место для размножения бактерий.

Для того, чтобы обеспечить требуемый уровень влажности, и сооружается вытяжная вентиляция. Профессионально оборудованная вентиляция создаёт в санузле воздухообмен с показателем 25 м³/час, а если санузел совмещённый, то 50 м³/час. К этим параметрам и следует стремиться при оборудовании частного дома тот или иной системой вентиляции в ванной.

Виды вентиляции

В зависимости от размеров дома и санузла, расположения ванной комнаты, а также ваших возможностей, вы можете остановиться на одном из четырёх вариантов:

• естественная вентиляция;
• принудительная вентиляция, организованная с помощью накладного оборудования;
• приточная вентиляция, организованная с помощью канального оборудования;
• вентиляционная решётка или кольца в двери.

Естественная вентиляция

Естественные вентиляционные каналы планируются ещё на этапе разработки проекта. При сооружении каналов их выкладывают изнутри кирпичом или же устанавливают специальные трубы; по вентиляционным каналам насыщенный влагой воздух выводится из ванной за пределы дома. Следует отметить, что через естественную вентиляцию воздух выходит под небольшим давлением. Поэтому принципиально важно, чтобы изнутри элементы вытяжки были как можно более гладкими и не имели выступов. Если в воздуховоде есть крутой поворот, то он существенно снизит эффективность вентиляции, поэтому необходимо располагать каналы так, чтобы они не имели поворотов, в крайнем случае можно сделать очень плавный изгиб.

В ванной комнате лучше всего обустраивать вертикальный канал, не объединяя его с воздуховодами из других помещений, но если всё-таки есть необходимость в соединении вытяжек из разных комнат, которые располагаются на одной стороне строения, то можно сделать это на чердаке. Также допустимо объединять вентканалы ванны и туалета, находящихся на одном этаже.

Владельцы одноэтажных дач могут своими руками сделать вентиляцию в ванной комнате непосредственно в потолке. При такой организации влажный воздух будет вытягиваться сразу же на чердак и на крышу.

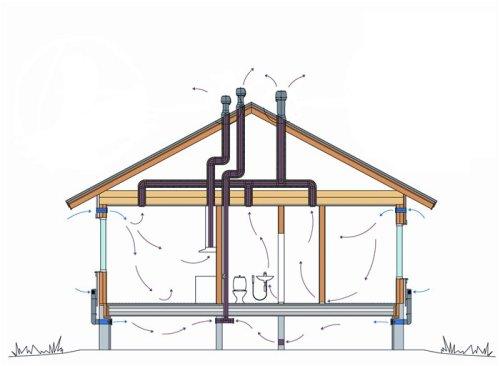

Устройство естественной вентиляции в частном доме

Естественная вытяжка включает два главных элемента — воздуховод и выводной канал. Воздуховоды — прямые вертикальные шахты — прокладываются в стенах. Избегайте при устройстве естественной вытяжки углов и изгибов, но продумайте возможность периодической проверки и очищения шахт. Выводной канал лучше сделать круглым в сечении с диаметром не менее 10 см. В круглой трубе более активная тяга, и, следовательно, вентиляция будет более активной. Для максимальной эффективности стоит заложить высоту канала на 5-6 метров выше дома; такая конструкция обеспечит хороший перепад давления, гарантирующий полный отвод влажного воздуха. Трубу сверху целесообразно накрыть зонтом, чтобы дождь или снег не попадали в шахту.

Принудительная вентиляция

В ряде случаев естественный отвод воздуха оказывается нерезультативным, в таких ситуациях стоит сделать вентиляцию в ванной комнате в частном доме принудительным способом. Такая вытяжка особенно необходима, если в санузле обустроена сауна или парная. Кроме того, принудительная вентиляция может быть дополнением для естественной, часто именно к ней прибегают владельцы старых домов, не готовые к полному переоборудование имеющейся, но вышедшей из строя или уже не справляющейся со своими функциями естественной вентиляции.

Накладное оборудование для принудительной вентиляции

Если санузел невелик по размерам, то подойдёт вариант установки накладного оборудования. Накладные вентиляторы, как правило, обладают небольшим габаритами и простым дизайном, поэтому впишутся в интерьер любого помещения. При покупке вентилятора требуется правильно рассчитать его мощность. Для ориентировки можно использовать такую формулу: площадь помещения*6 (если санузлом пользуется не более трёх человек) или площадь помещения*8 (если санузлом пользуется более трёх человек). Полученное число и будет оптимальной мощностью вентилятора.

Нужно сказать, что накладные вентиляторы имеют сравнительно небольшую мощность, поэтому энергии потребляют немного. Работа этого вида оборудования не повысит ваши коммунальные платежи, но при грамотно выбранных параметрах обеспечит идеальный микроклимат в ванной.

Что касается монтажа вентилятора, то он не требует специальных навыков, с его установкой справится любой хозяин. Напомним, что вентиляторы — приборы электрические, поэтому перед их монтажом в обязательном порядке нужно обесточить дом.

Канальное оборудование для приточной вентиляции

Канальные приборы подходят для просторных санузлов, из которых следует отводить большой объём влажного воздуха. Монтируется такое оборудование в вентиляционную шахту, по возможности, максимально близко к вытяжному отверстию (например, отдушине). Также необходимо предусмотреть установку обратного клапана, который предотвратит втягивание уличного воздуха в воздуховод.

При монтаже канального вентилятора также отключите электричество. Не забудьте, что выходное отверстие, через которое выходят пары из ванной, должно быть очень хорошо герметизировано, в противном случае в санузле будут регулярно возникать сквозняки. Поскольку канальные вентиляторы — оборудование технически сложное, его требуется время от времени проверять, для этого продумайте расположение ревизионного люка.

Выбирая прибор для оснащения частного дома, учитывайте его мощность. Слишком мощные приборы, рассчитанные на активную работу и большие объёмы, довольно дорогостоящи и затрачивают энергию. Если ваш санузел имеет не очень большие размеры, то очень мощный прибор потребует огромных финансовых затрат, но эффективность его будет сравнима с агрегатом средней мощности.

Вентиляционные кольца или решётка

Если описанные выше способы показались вам трудоёмкими, то остановитесь на самом простом варианте — врезке в дверь санузла колец или установке решётки. Эти аксессуары могут выполнены из дерева, металла или полимерных материалов. Для монтажа колец в двери нужно просверлить отверстия, заранее определив место расположения колец и с учётом их размера, обработать внутреннюю поверхность отверстий наждачной бумагой и лаком, а затем вставить кольца. Аналогичным образом устанавливается и вентиляционная решётка, с той лишь разницей, что потребуется проделать в двери большее по площади отверстие. После монтажа колец и решётки убедитесь, что они заняли устойчивое положение и не будут выпадать.

В заключение требуется сказать, что сегодня многие обладатели загородной недвижимости, больших дач и коттеджей оборудуют санузлы кондиционерами. Помните, что установка кондиционера не означает, что в вашей ванной не нужна вентиляция. С помощью кондиционера можно лишь изменять температуру в помещении, но не регулировать влажность. Кроме того, кондиционеры подают в ванную комнату воздух, прошедший через очищающие фильтры, но не производят забор свежего воздуха, а значит, рано или поздно вы всё равно столкнётесь с необходимостью отвода влажного воздуха из санузла.

Вентиляция в частном доме своими руками

Если при строительстве многоквартирных домов наличие вентиляционной системы с естественным побуждением является необходимым условием ввода жилья в эксплуатацию, то в индивидуальном строительстве о вентиляции зачастую вспоминают лишь при обнаружении плесени на стенах и появлении неприятных запахов в доме.

Между тем современное индивидуальное строительство основано на широком использовании новейших отделочных и строительных материалов, применение которых делает дом практически герметичным. В этом случае бессмысленно надеяться на приток воздуха извне при закрытых окнах и дверях и уповать на самостоятельное «дыхание» дома через поверхность якобы «дышащих» строительных материалов. Это миф, развеять который можно, попытавшись дышать через поверхность любого строительного материала, например, дерева или кирпича. Вряд ли у вас это получится.

Остается добавить, что нормального самочувствия человека в помещении в течение часа должно поступать в среднем 30м3 свежего воздуха, обогащенного кислородом, что возможно только при наличии вентиляционной системы в доме. В идеале считается, что высокий уровень комфорта в доме возможен только при кратности воздухообмена равном 1. Иными словами весь объем воздуха в доме в течение часа должен быть замещен свежим воздухом, что полностью соответствует требованиям СНиП.

Какому типу вентиляции отдать предпочтение?

Существует два вида вентиляционных систем:

Вентиляционные системы с естественным побуждением эффективны только при наличии притока свежего воздуха в помещение извне и условия для его направленного движения к вентиляционному каналу внутри помещения.

Как правило, забор воздуха осуществляется через окна и форточки, а его удаление происходит через вентиляционные каналы, выходы которых располагают в ванной комнате, туалете и на кухне. Для обеспечения движения воздуха между полом и дверным полотном оставляют щель не менее 25 мм.

Любое отклонение от этих требований влечет за собой прекращение циркуляции воздуха и прекращение работы вентиляционной системы.

Механическая вентиляция может быть 3 видов:

1. приточная, обеспечивающая приток свежего воздуха извне
2. вытяжная, удаляющая отработанный или загрязненный воздух из помещения
3. приточно-вытяжная, создающая воздухообмен в помещении.

• Вытяжная вентиляция

Вытяжная механическая вентиляция может быть представлена вытяжным вентилятором, вмонтированным в вытяжной канал. По сути, она является аналогом естественной вентиляции, но более эффективна и может использоваться в случае необходимости. Как правило, вытяжные вентиляторы устанавливают на кухне, в туалете, в ванной комнате и в гараже.

Объем удаляемого воздуха зависит от мощности вентилятора, но эффективно такая вентиляционная система может работать только при наличии притока воздуха извне, что возможно при открытых форточках или вентиляционных клапанах. При этом наружный воздух поступает в дом без предварительного подогрева. Зимой это может негативно сказаться на комфорте и создать дополнительную нагрузку на систему отопления.

• Приточная вентиляция

В системах приточной вентиляции воздух извне подается в помещение с помощью нагнетающего вентилятора, в конструкции которого может использоваться нагревательный элемент. Удаление воздуха осуществляется через вентиляционные каналы естественной вентиляции.

Производительность приточной вентиляционной системы ограничена пропускной способностью вентиляционных каналов. К тому же приточная вентиляционная система не экономична с точки зрения энергетических потерь. Дело в том, что с уходящим воздухом теряется немалое количество тепловой энергии, а восполнять потери приходится, нагревая потоки воздуха, поступающего снаружи.

• Приточно-вытяжная вентиляция

В приточно-вытяжной вентиляционной системе приток воздуха осуществляется с помощью нагнетающих вентиляторов, а удаление отработанных воздушных масс осуществляется с помощью вытяжных вентиляторов. В примитивных приточно-вытяжных вентиляционных системах воздух, поступающий извне в холодное время, может подогреваться, а удаляемый воздух просто вбрасывается в окружающую среду. Такие системы, безусловно, обеспечивают необходимый воздухообмен в помещении, но их эксплуатация требует немалых денежных затрат.

Поэтому в последнее время наблюдается постоянный рост интереса к приточно-вытяжным вентиляционным системам с рекуперацией тепла, использование которых позволяет не только обеспечить требуемый воздухообмен в помещении, но и в значительной мере снизить затраты на отопление.

В вентиляционных системах с рекуперацией тепла нагрев поступающего в помещение воздуха производится за счет тепловой энергии, содержащейся в отработанном воздухе. Для этого воздушный поток из вытяжного вентилятора пропускается через теплообменник и лишь после выбрасывается в атмосферу.

Полученная при этом тепловая энергия используется на нагрев свежего воздуха, подаваемого в дом.

Эффективность вентиляционных систем с рекуперацией тепла

Эффективность вентиляционных систем с рекуперацией тепла во многом зависит от теплообменника, применяемого в них. Для оценки процесса теплообмена между холодным и теплым воздухом используется коэффициент рекуперации, показывающий, какое количество тепловой энергии пошло на нагрев поступающего снаружи воздушного потока.

На сегодняшний день лучшими считаются роторные рекуператоры, коэффициент рекуперации которых находится в интервале от 75 до 85%.

Не секрет, что многие производители вентиляционных систем указывают более высокие коэффициенты рекуперации, вплоть до 99%, но при этом основываются на лабораторных испытаниях, проведенных в условиях, далеких от реальных. В реальных условиях эксплуатации, в мороз, при высокой влажности и сильном ветре для получения коэффициента рекуперации 85 % нужно использовать только действительно качественное оборудование.

В жаркую погоду вентиляционная система с рекуперацией тепла работает в обратном режиме и осуществляет охлаждение приточного воздуха удаляемым воздушным потоком.

Подведем итоги

Для комфортных условий жизни в частном доме необходимо обеспечивать воздухообмен, кратность которого равна единице.

В частном доме можно использовать естественную вентиляцию, аналогичную вентиляционным системам, монтируемым в многоквартирных домах. Однако лучший результат можно получить только при использовании вентиляционных систем с рекуперацией тепла, в которых свежий воздух подогревается (летом охлаждается) за счет тепловой энергии уходящих воздушных потоков.

Остается добавить, что хорошая вентиляционная система не может стоить дешево, но однажды сделанная, она на долгие годы обеспечит отличные условия проживания в вашем доме.

Видео — как самостоятельно сделать вентиляцию в доме

как правильно сделать монтаж вытяжки в коттедже своими руками? Схема устройства системы

Вентиляционные системы бывают разнообразными по исполнению, поэтому выбрать подходящий для частного дома вариант довольно сложно. Надо разобраться во множестве тонкостей и нюансов, прежде чем принять решение.

Для чего нужна?

Домашняя вентиляция в коттедже или загородном дачном жилище нужна прежде всего для проветривания, то есть для замены отработанных воздушных масс на свежие. Однако за этим вроде бы простым ответом скрывается множество тонкостей и нюансов. Не всегда хватает именно подкачки некоего объема воздуха извне и сброса его части наружу. Очень важной задачей является освобождение домашней атмосферы от грязи, от вредных микроорганизмов и пылинок.

Даже в коттеджных поселках чистота воздушных масс сомнительна. Все равно каждую минуту где-то работают заводы, мчатся поезда и самолеты, валит дым с электростанций и из выхлопных труб автомобилей. Обычная газовая плита засоряет комнатную атмосферу добавками влаги. Пластиковые окна нарушают нормальный процесс освобождения от загрязнений. Современные вентилирующие устройства успешно решают все эти проблемы.

Окна за счет сеток способны помешать проникнуть внутрь шмелям и мухам, комарам и листьям. Но они не защитят от пылинок и растительных аллергенов. Воздух, проходя сквозь сетку, остается все так же избыточно влажен или сух, как и на улице. Он не подогревается зимой, а летом приносит утомительный жар. Качественно сделанная вентиляция все эти негативные факторы надежно отсекает, не позволяет поселиться в доме плесени и иным грибкам.

Устройство вентиляционной системы

Решить подобные задачи проветривающие комплексы могут только при правильной организации по особой методике. Для организации шахт широкое распространение получили воздуховоды из пластмассы. Благодаря универсальным соединениям можно собрать все своими руками. Металлические конструкции надежнее, но собрать воздуховод из них заметно сложнее. Подобную работу выполняют уже преимущественно мастера.

Для распределения воздуха применяют решетки, на 1 дом может приходиться иногда свыше 10 решеток. Их делят на устройства приточного и вытяжного формата. Но обязательным условием является то, что решетка (вместе с иными составными элементами) должна блокировать проем для прохода воздуха максимум на 40%. Принудительные системы проветривания часто оборудуются диффузорами и вентиляторами.

Вентилирующие комплексы, оборудованные калориферами, способны подогреть поступающий воздух. КПД подобного варианта выше, чем использование даже лучших отопительных аппаратов для прогрева уже поступившего воздуха. Очень важным компонентом во многих случаях оказывается фильтр. В загородных жилищах их могут не использовать, однако близость к федеральной трассе или железной дороге требует применить соответствующее устройство. В таком случае оно должно справляться только с освобождением воздуха от пыли.

Независимо от тонкостей наполнения, от используемой аппаратуры и естественного либо искусственного привода воздуха в движение забирают его снизу, а выпускают в верхней точке. Из дополнительных устройств в естественной схеме проветривания присутствует только приточный клапан. Вытяжки для котла, а также для газовых и электрических плит относятся к автономному типу. Важно понимать, что они не способны заменить полноценную вентиляционную систему. Ведь забор воздуха около потолка и на значительном расстоянии от нагревательных приборов все равно не происходит, а потому атмосфера в комнате неизбежно останется засорена.

Виды

Уже в момент строительства любое здание, в том числе и частный дом, надо оборудовать устройствами натуральной вентиляции. Это базовый минимум, без которого нормальная среда в помещениях не может быть обеспечена. Именно по таким компонентам проводится обычно расчет в первую очередь, и обеспечиваемую естественной вентиляцией порцию воздуха вычитают из потребности, чтобы определить нужную мощность механических аппаратов. Но недостатком подобной системы является то, что она работает стабильно только в очень жестких рамках. Достаточно измениться погодным условиям, просто поменяться направлению ветра, и эффективность стремится к нулю.

Приточные вентиляционные системы обеспечивают рациональное управление качественными характеристиками воздуха в жилище. Простейший способ обеспечить приток воздушной массы – вентилятор, ставящийся в оконный проем. Недостатком подобного варианта является то, что он хорошо работает только в теплые периоды. Если температура будет очень низкой, это создаст дискомфорт.

Та наружная вентиляция, которую можно увидеть на общественных и производственных зданиях, для частного жилища избыточна. И дело не только в чрезмерной мощности, но и в большой занимаемой площади. Потребуется выполнять работу максимально точно и разрабатывать проект в малейших деталях. Широкое распространение получили моноблочные системы, работающие на приток. Такие системы собираются в пределах единого корпуса, оборудованного шумовой изоляцией.

Персональные системы притока работают только для одного помещения. Большинство таких аппаратов отличаются малой мощностью, не создают сильного шума. Расходы на их приобретение невелики. Отсутствует необходимость использования воздуховодов и привлечения специалистов. Допускается оснащение таких систем рекуператорными блоками, однако эффективность их обеспечена только при положительной температуре воздуха.

Приставная разновидность вентиляционных каналов должна иметь размеры 10х10 либо 15х15 см. Целесообразно применять готовые трубы, а не возводить коммуникации из гипсокартона. Это надежнее и обеспечивает экономию времени при монтаже. Трубы выводятся над крышей, высота подъема определяется местом монтажа. Запрещено использовать вентиляцию, совмещенную с дымоходом; приток и вытяжка для кухни должны быть независимыми друг от друга.

Отдельные вентиляционные каналы ведут в помещения, которые нужны для решения хозяйственных задач. Это гардеробные, прачечные и кладовые комнаты. Нельзя прокладывать такие каналы в несущих стенах. Также нецелесообразно тянуть их и во внешних стенах, там это приведет к непрерывному образованию конденсата. Свои особенности имеет и прокладка вентиляционных трасс для газа. При этом не имеет значения, установлены ли колонки (водонагреватели), отопительные котлы или плиты для кухонь.

Сжигание природного газа неизбежно приводит к сокращению концентрации кислорода в воздухе. Дополнительно это обуславливает увеличение концентрации углекислоты, дымоход все больше засоряется сажей, воздух в комнате стремительно наполняется водой и пылью. И все это опасно не только субъективными неудобствами: возникает угроза для здоровья и даже жизни людей. Так как в частных домах, за исключением крупных коттеджей, не ставятся котлы мощнее 30 кВт, именно из этого уровня и стоит исходить. Естественная приточная вентиляция котельных создается с разметкой канала, запас которого составляет около 1 см.

Диаметры воздушных труб составляют минимум 150 мм. Прокладывать их в проемы надо с незначительным наклоном на улицу. Чтобы закрыть пустующие участки, используют монтажную пену. Вышедшую за контур часть пены надо срезать после затвердения. Исключить засорение пылью в этой схеме не получится, решением проблемы является использование решеток с фильтрами.

Еще одна решетка монтируется на выводе трубы на улицу, чтобы внутрь не проникали мелкие животные и мусор. Вывод должен располагаться минимум в 1 м от котла. Это требование призвано предотвратить воздействие холодного воздуха на работу газового котла. Не стоит полагаться излишне на автоматику: да, она способна компенсировать подобное воздействие, но это только существенно сократит период службы изделия. Естественный формат вентиляции котельных, завися от внешних условий, позволяет экономить электроэнергию.

Смешанные приточно-вытяжные аппараты содержат фильтры, вентиляторы и калориферы. В котельных они обеспечивают полноценный микроклимат. Учитывая возможности современных автоматизированных котлов, подобные системы помогают сократить расход топлива и стабилизировать работу отопительных средств. В котельных могут использоваться канальные либо бесканальные системы подачи воздуха. В первом случае потоки его собираются воедино, а затем сбрасываются наружу естественно либо принудительно.

Для перемещения воздуха, который создается газовым оборудованием, чаще всего применяются прямоугольные каналы на основе оцинкованной стали. Подобные системы монтируются легко и просто. В комплекте неизменно поставляются необходимые детали. Отсутствует почти всегда потребность во вспомогательных фитингах. Так как величина и масса воздуховодов невелики, создать их можно и собственными руками.

Требования по нормативам и правила проектирования

Согласно нормативным требованиям, все технические решения в зданиях и сооружениях должны быть ориентированы на обеспечение и поддержание микроклимата, соответствующего указаниям ГОСТ 30494. Также следует руководствоваться указаниями, содержащимися в санитарных правилах 2002 года. Даже аварийная вентиляция и средства противодымной защиты не могут создавать общий шум сильнее 110 дБ, а импульсный – сильнее 125 дБ. Антикоррозийное прикрытие воздуховодов можно делать легко загорающимися красками, но их толщина не может превышать 0,02 см.

Согласно нормам, действующим в России, принудительно приводить воздух в движение нужно, если метеорологические характеристики местности не обеспечивают требуемых параметров его перемещения. Также это может быть связано с необходимостью очищать поступающие воздушные массы. В обязательном порядке механическая вентиляция создается во всех участках, где естественное проветривание полностью невозможно. Еще один случай, когда без искусственного поощрения не обойтись – это местности, в которых температура воздуха опускается до -40 градусов и менее. В таких ситуациях обязательно еще дополнение перекачивающих систем средствами подогрева.

Согласно СНиП, очищение воздуха от пыли должно производиться до ПДК для конкретного населенного пункта или ниже. Расчет всех систем следует делать так, чтобы температура в помещении не падала ниже 12 градусов. В идеале она должна удерживаться в нормируемых рамках. Нижняя точка детали, принимающей воздух извне, должна располагаться как минимум на 1 м выше стабильного снегового покрова и на 2 м над уровнем грунта. Если же территория может быть подвержена песчаным бурям, подъем должен производиться уже на 3 м. А вот потребность в защите приемников воздуха от пыльцы, листьев, веточек, лепестков и тому подобного определяется индивидуально, по техническому заданию.

Все точки, где транзитные воздуховоды прокладываются через стены, через перегородки полагается уплотнять с использованием несгораемых материалов. Запрещено комбинировать воздуховоды с газопроводами, с электрической проводкой, кабелями связи и канализационными системами. Под запрет также попадает приближение всех этих коммуникаций к трубам и их простое пересечение. Если вентиляционных систем несколько (обычно приточная и вытяжная), то приборы для замера температур и давлений делают едиными для всех контуров.

Согласно действующему ГОСТ, разрешается применять только те способы закрепления распределяющих воздух устройств к воздуховодам либо к капитальным конструкциям зданий, которые предусмотрены в технической документации на изделия.

Материалы и комплектующие

Свои особенности имеет обустройство вентиляции в домах из СИП-панелей. В этом случае, поскольку строения облегчены до предела, обычно используют самые простые вентилирующие комплексы. Исключение составляют дома, высота которых два и более этажа. Даже если дом из таких панелей построен по технологии проветриваемого фасада, все равно понадобится дополнительный поток воздуха. Простейший вариант обеспечения его притока без нарушения климатических свойств помещений – использование особых клапанов.

Их монтируют в основном сразу в каркасы домов. Такие конструкции внешне незаметны и не ухудшают облик построек. Чтобы связать приточные клапаны с каркасом и перекрытиями, можно применять пластмассовые либо асбоцементные трубы. Категорически неприемлемо делать металлические воздуховоды. Они существенно усилят шум и ослабят теплоизоляцию. По мнению профессионалов, асбоцементные плиты как основа для вентиляции СИП-дома куда лучше, чем пластмассовые аналоги.

Механические вентиляционные системы в СИП-домах могут обеспечить одновременно с подкачкой очистку и подогрев воздуха. Проблема в том, что без помощи профессионалов изготовить подобные магистрали бывает довольно тяжело. Только очень подготовленные и умелые люди решат такие задачи успешно. Ключевым звеном оказывается вытяжка, обеспечивающая разрежение воздуха в жилых комнатах. Так как забор воздушных масс производится принудительно, формируется повышенное давление, которое и обеспечивает выход (вытеснение) отработанной части атмосферы на улицу.

Во многих каркасных постройках стараются сделать комбинированные вентилирующие системы. Они помогают поддержать оптимальное движение воздуха при незначительном расходе энергии. На большой коттедж (180-200 кв. м) требуется создавать 6, 7 или 8 вентиляционных каналов. Если же общая площадь жилища меньше или больше, их число тоже требуется менять. Трубы формируют своеобразный коллектор, который оснащается вытягивающим вентилятором.

Лучше использовать не просто механические, а полностью автоматизированные вентиляторы. Их потребуется связать с датчиками влажности, ставящимися в каждом из помещений. Тогда будет обеспечиваться оптимальный температурно-влажностный режим в любой комнате. Применять инфракрасные измерительные приборы не рекомендуется, потому что их стоимость чрезмерно велика. Мощность вентиляторов рассчитывают только профессионалы, потому что сделать это правильно без специальной подготовки не удастся никому.

Для формирования вентиляционных магистралей в частных домах часто используются трубы ПВХ канализационные сечением 11 см. Они почти в 3 раза выгоднее, нежели оцинкованные аналоги, и воздух при движении по ним шумит меньше. Что немаловажно, смонтировать такие конструкции можно относительно легко, а стыки будут иметь высокую степень герметичности. Такие трубы могут быть оснащены фитингами самого разного вида, что дает возможность сделать плавные и резкие развороты трубопроводов под произвольным углом.

Гладкость внутренней стенки практически исключает преграды для перемещения воздушных потоков. А это означает не только минимальную «громкость», но и высокую эффективность проветривания. Купить подобные трубы не составит особого труда в любом городе. Но надо учитывать, что все канализационные трубы – круглого формата; они занимают больше места, чем аналогичные по пропускной способности прямоугольные конструкции. А вот тревога по поводу накопления статического электричества на пластмассовых трубопроводах, как показала практика, не имеет веских оснований.

Что касается выделения токсичных веществ, тут ничего без изучения конкретного образца сказать нельзя. Только по итогам проверки в лаборатории становится ясно, опасен ли определенный тип пластика или нет. Все, что остается потребителю, это ориентироваться на предоставляемые изготовителями и продавцами сертификаты качества. Перед составлением схемы разводки вентиляционных труб требуется учесть естественный или принудительный характер проветривания. Только тогда получится использовать и правильные формулы для вычисления сечений по уровню пропускной способности.

Особого внимания заслуживают дымоходы, вернее, принудительные вытягивающие системы. Хотя они и не пересекаются с вентиляцией, не могут формировать единый контур, все же решаемые задачи довольно близки. Слабость тяги в частном доме плоха не только угрозой отравления дымом и угарным газом, не только копотью и сажей в жилище. Даже незначительное ослабление ее, которое заметить бывает сложно, оборачивается перерасходом топлива, падением эффективности его сжигания и ускоренным остыванием комнат.

Еще один нюанс состоит в том, что нестабильная работа вытяжки грозит пожаром. Если скапливается сажа, однажды она может вспыхнуть так, что не выдержит даже жаропрочный сорт кирпича. Поменяв привычные деревянные окна со щелями на пластиковые, поставив стальные двери, тем самым неизбежно ослабляют тягу. Ведь все конструкции дымоходов рассчитаны еще и на этот канал притока свежего воздуха. Потому придется компенсировать выпадающую мощность естественной вентиляции за счет специальных приемов.

Чтобы справиться с воздействием ветра или с изменением направления движения воздуха, можно использовать флюгеры и флюгарки. Такие элементы, разворачиваясь в направлении потока, блокируют оголовок трубы и сохраняют в нем стабильный режим движения воздуха. При обтекании таких деталей ветер способствует образованию разреженных областей над концом дымохода. В результате получается усиленная тяга без расхода электроэнергии. Чаще всего флюгарки делают из нержавеющих марок стали, толщина листа должна составлять минимум 0,05 см.

Чтобы обеспечить движение вокруг своей оси, флюгарки оснащают закрытыми опорными подшипниками. Дополнительного обслуживания за все время эксплуатации такие устройства не требуют. Если изделие соответствует стандартным нормам, корпус не собирает конденсат и сажу. Единственное, что понадобится от владельцев – бороться с образованием ледяных корок. Кроме того, стоит учесть, что вентиляторы-флюгеры плохо и нестабильно действуют, если ветер очень силен.

Альтернативой им оказываются ротационные турбины. Эти устройства тоже используют энергию атмосферных потоков. Но кручение происходит в одном направлении, вне зависимости от того, куда дует ветер. Шар, собранный по особой системе из «лепестков», предотвращает засорение трубы всевозможной грязью и не дает поселяться птицам, насекомым. Однако, когда ветра нет вовсе, это дорогостоящее изделие оказывается почти бесполезно.

Не зависит от погоды вентилятор-дымосос. Он в корне отличается от каминного вентилирующего устройства, призванного форсировать тягу. Основой аппарата выступает электромотор, рассчитанный на питание в обычной домашней электросети. Использовать вентилятор-дымосос нужно, если требуется создать усиленную тягу в дымовом канале для малого камина. Качественные конструкции обеспечивают нормальное проветривание очага даже при нагреве дымоходного канала до 600 градусов.

Как правильно сделать своими руками?

Приступать к монтажу вентиляционных коммуникаций в частном доме можно только после того, как будет составлена схема по всем правилам. Но и сама схема может составляться лишь на основе точных сведений и оценок:

• требуемых параметров воздухообмена;

• создаваемого микроклимата;

• нормативов по установке проветривающего оборудования;

• особенностей и режимов его использования.

Российские стандарты предусматривают, что на 1 кв. м закрытых помещений требуется подавать 3 куб. м воздуха за 60 минут. Но при этом нельзя забывать и о «человеческих» нормах – по 30 куб. м на жильца. Все это стоит помнить, когда придет время рассчитывать сечения и внутренние диаметры каналов, их протяженность и скорость перемещения воздуха. Если кухня оснащена электрической плитой, туда нужно подавать 60 куб. м воздуха, а если газовой – еще на 50% больше. Когда есть возможность, стоит составить техническое задание и поручить проработку проекта квалифицированным специалистам.

Как и в других технических системах, надо стремиться к сокращению количества установленных деталей. Важно продумать такие моменты, как:

• возможность ремонтировать и настраивать все своими руками;

• наличие резервных узлов;

• простота в управлении;

• надежность в самых разных условиях;

• гармоничное вписывание вентиляционного комплекса в интерьер;

• экономичность при монтаже и использовании.

Все продольные швы на воздуховодах и других элементах обязаны смотреть кверху. Каждое крепление затягивают до упора, чтобы болты уже не удавалось прокрутить сильнее. Ставить отдельные части коммуникаций на отведенные для них крепления можно только после установки. При отборе и использовании крепежа обращают внимание на массу воздуховодов. Нагрузка от них не должна доставаться аппаратам.

В обязательном порядке все крепежи оснащаются средствами, сдерживающими распространение вибрации. Радиальные вентиляторы полагается ставить на жесткие опоры и прикреплять анкерными болтами. Фильтрующие блоки надо натягивать ровно, чтобы они не провисали. Запрещается неплотная установка электромоторов (при которой они плохо подогнаны к вентиляторам). Рекомендуется проверять, свободно ли происходит вращение вентиляторных лопастей.

Все отверстия, используемые для прохода воздуха, перекрываются защитными решетками с величиной ячеек не более 70 мм. Обязательным требованием является также сокращение до минимума числа изгибов и разворотов, а также пересечений и дублирующихся участков. Последовательность монтажных работ в любом случае такова:

• разметка позиций для использования крепежей;

• сборка удерживающих конструкций;

• подготовка воздуховодов и получение комплектующих;

• формирование единичных секций вентиляционной системы;

• слияние их в монолитный комплекс с закреплением в соответствии с планами и схемами, отвечающими нормативным требованиям.

В жилых постройках, в отличие от производственных объектов, вентиляционные каналы чаще всего укрывают от внешнего обзора при помощи отделочных элементов. Подбор вентиляционной системы для частного дома определяется такими соображениями, как:

• строительные материалы здания и его перекрытий;

• общая площадь;

• интенсивность использования жилища;

• количество жильцов;

• экологическая и санитарная характеристика уличного воздуха;

• климатический режим местности;

• роза ветров;

• особенности загрязняющих факторов домашней среды;

• экономическая целесообразность применения тех или иных решений;

• обеспечение комфорта и безопасной в санитарном отношении внутренней среды;

• минимизация пожарных рисков и шума;

• отсутствие негативных воздействий на соседние дома и участки, на окружающую среду.

В частных домах можно применять как принудительную, так и естественную систему. Второй вариант предпочтителен для построек из кирпича, дерева и керамзитобетонных блоков. Если жилище оборудуется балконом или лоджией, эти помещения требуется оснащать устройствами для микропроветривания. Но гораздо чаще применяются вытяжки, обеспечивающие отвод конденсата. Приточно-вытяжные приспособления надо применять в помещениях, которые не имеют окон.

Принудительный приточно-вытяжной тип вентиляции рекомендован для проветривания встроенных гаражей и домашних котельных. В смешанной системе за приток отвечает конвектор, дополнительными функциями которого становятся подогрев, фильтрация и дезинфекция поступающего воздуха. Для борьбы с вредными микроорганизмами широко применяются излучатели ультрафиолета.

Исключить переохлаждение обслуживаемого помещения зимой помогает использование рекуператоров.

Поэтапный монтаж подразумевает установку:

• системы фильтров;

• калорифера;

• вентилятора;

• рекуператора;

• кондиционирующие системы.

Если какой-то блок нет необходимости ставить, его просто пропускают. Но общий порядок менять не надо. Кондиционирующие аппараты ставят в последнюю очередь, перед самым отверстием для сброса. Бытовые вентилирующие каналы, пропускаемые через необогреваемые крыши, надо прикрывать тепловой изоляцией. Когда планируется комбинировать приток и отток, надо заботиться о монтаже вытягивающих вентиляторов. Электрические магистрали прокладывают в последнюю очередь, непосредственно перед их подключением; обязательно следует их заземлять.

Когда вентилирующие системы разделены на секции, сети для каждой из них собирают отдельно. Предпусковые тесты всех блоков надо проводить в обязательном порядке.

Бурить вводы и выводы полагается с малым уклоном в направлении улицы. Это важно для полноценного оттока конденсата. Диаметр отверстия – минимум 120-130 мм.

Стеновые клапаны целесообразно ставить в промежутке от подоконника до отопительного радиатора. В стене нужно штробить проход, сечение которого колеблется от 50 до 60 мм. В отверстие и заходит труба. Потом надо закрепить наружный и внутренний распределители. Последующая очистка клапана должна производиться раз в 6 месяцев или даже чаще.

Средства, активизирующие вытяжку воздуха в частном доме, ставят преимущественно в кухнях (над плитами) и в ванных комнатах. Потребление тока подобными системами невелико, удается питать их электричеством, снимаемым с регуляторов работы лампочек. Исключить смешивание, взаимное перекрытие потоков, устремляющихся из туалетов и ванн можно за счет возвратного клапана. Воздух легко может пройти сквозь него, однако обратное движение невозможно. Малые модификации закрепляют на:

Выбирая изделие, надо смотреть не только на соответствие проекту. Очень важный момент для качественной работы клапана – изоляция от воды. Эксперты отмечают, что бесшумные системы расходуют больше электричества при эксплуатации. Опыт применения различных версий позволил сделать вывод, что корпус из акрила и полиизопропилена отличается повышенной крепостью. Вывод через стену – не единственный способ обеспечения воздушного притока, есть еще возможность установки изделий (или подготовки проходов) в оконных блоках или обособленно.

Открыв раму, срезают с нее внизу наружный уплотнитель, длина которого не превышает 50 мм. Удаленную часть материала оставляют храниться, потому что внезапно может потребоваться ее вернуть. Аналогичную часть внутреннего уплотнителя срезают наверху. Принцип исключительно прост:

• уличный воздух проходит в нижний канал;

• пройдя сквозь внутреннюю полость рамы, поток подогревается;

• улучшенная порция воздуха сверху выбрасывается в комнату.

Но такая мера, при всей своей простоте и легкости исполнения, приемлема только в южных регионах. Везде, где могут произойти сильные морозы, внешнее отверстие обледенеет и перестанет работать. Кроме того, нет возможности отфильтровать или усиленно подогреть воздух. Клапаны совершеннее в этом плане, но у них есть свои недостатки:

• многие стены получится пробить только особыми инструментами;

• сверление будет сопровождаться выбросом массы мелкой пыли;

• оценка качества теплозащиты деревянной или каменной стены в пробуренном месте возможна только зимой – когда устранить недостатки оперативно уже почти нельзя;

• подогрев, фильтрация, сушка и увлажнение воздуха возможны только с использованием электрических систем.

В жилом коттедже, где установлен нагревательный котел, чаще всего применяется именно распределенная система воздуховодов. Причина в том, что любые отопительные котлы поглощают много воздуха в процессе своей работы. Ни естественная циркуляция, ни клапаны не смогут восполнить создающейся потери. Преимущественное расположение притока – на входе в жилище либо в коридоре. Ведь именно эти точки гарантированно сообщаются со всеми остальными, и воздушным струям понадобится преодолеть наименьшее возможное расстояние.

Короба воздухопроводов можно делать не только стальными и пластмассовыми; неплохие результаты в ряде случаев дает гофрированный алюминий. Чтобы пересечения элементов были непроницаемы, можно применять как герметики (их выпускают очень много), так и изоляционную ленту. На потолок трубы крепят при помощи подвесов, тщательно выбирая их конструкцию. На стены крепление производится с использованием особых хомутов. Для сдерживания шума и вибраций допускается применять пенопласт либо поролон.

В ходе предпускового теста надо проверять:

• отсутствие вибрации;

• обеспечение проектной и/или нормативной производительности;

• нормальность работы всех установленных деталей и управляющих устройств;

• правильность распределения воздуха в соответствии с плановыми расчетами;

• полноту дымоудаления в кухне;

• полноценность освобождения ванн и туалетов от влажности, от дурных и сильных запахов;

• отсутствие изъянов во всех креплениях и стыков;

• отсутствие коротких замыканий и неправильной работы электрических цепей;

• равномерность корректировки температуры при работе нагревательных устройств.

Распространенным заблуждением является то, что в деревянном доме сами стены обеспечивают полноценный проход воздуха. Даже для бревенчатых построек, возведенных в соответствии с современными требованиями, это уже не так. Тем более остро стоит проблема в каркасном жилище с базовыми деревянными элементами. Если этого соображения недостаточно, важно посмотреть вот еще на что:

• дерево легко насыщается влагой и гниет;

• без полноценной прокачки естественная способность древесины пропускать воздух не позволит все равно наладить его правильную смену;

• природная циркуляция не позволяет прогреть воздух;

• через деревянные конструкции не уходят углекислота, избыток тепла и содержащаяся в воздухе влага.

Естественная вентиляция в деревянном доме закладывается обычно сразу при строительстве. Вертикальные каналы делаются сначала в подвалах, а затем уже в других частях жилища. В подвалах готовятся отдушины, а приточный канал монтируется на уровне цоколя. Рекомендация: целесообразно ставить его с севера, поскольку там разница температур наиболее велика, как и создаваемая ею тяга. Если дом занимает большую площадь, требуется формировать сразу несколько каналов.

Организация вентиляции в домах из кирпича заметно отличается от только что описанной схемы. Вытяжки должны делаться в полном соответствии с требованиями пожарной безопасности. Все вытяжки также оснащаются изолирующими решетками; если они тоже делаются из кирпича, обязательно нужно создавать особые карманы, которые позволят убирать набравшуюся сажу, пыль. Подача воздуха внутрь кирпичного строения обеспечивается за счет вентилятора, ставящегося близко к окну. А вот для сброса отработанной воздушной массы его ставят в канал, противоположный оконному проему.

Каналы прокладываются в любом случае по шаблонам. Для их изготовления применяют доски величиной 140х2500х25 мм. Такие детали снабжают надрезами, каждый из которых по диаметру совпадает с вентиляционным ходом. Если площадь комнаты составляет 30 кв. м или меньше, для нее вполне хватит выемки 14х14 см. А вот подъем канальной кладки над поверхностью кровли должен составлять минимум 7 кирпичей.

При работе нужно смотреть, чтобы каждый шов был идеально закрыт раствором. Только тогда будет исключено просачивание дыма, паров, сажи и копоти в обслуживаемое пространство. Все помещения, где нет естественной циркуляции, в кирпичном доме втройне актуальнее обеспечивать искусственной подачей воздуха. Также придется его механически удалять. Недопустимо наличие трещин и посторонних отверстий, щелей в стене, внутри которой подается холодный воздух.

Каркасные постройки из бруса, эксплуатируемые только в летние месяцы, можно и не оборудовать вентиляционными системами. Но если они все же создаются, рекуператор стоит дополнить байпасом. Тогда в жаркие дни лишний подогрев уличного воздуха можно будет отменить без вторжения в конструкцию воздуховодов. Можно использовать как обычные, так и моноблочные комплексы. Второй вариант отличается усиленной шумовой защитой, и потому в частном жилье подходит идеально.

Многие проекты каркасных домов изначально дополняются особыми отверстиями, которые изначально рассчитаны на проведение требуемых коммуникаций. Отказываться от такой возможности не следует. Пластмассовые трубы для подачи и откачки воздуха идеальны в каркасных постройках, потому что они:

• дешевле стальных;

• не подвержены разрушительному действию конденсата;

• не превращаются в холодовые мостики.

Минимальная величина горизонтальных каналов составляет 10х10 см. Для горизонтальных магистралей этот показатель начинается от 12х12 см. Непременно требуется использовать для размещения клапанов притока еще и рамы окон (наравне со стенами). Рекомендуется монтировать вентиляционные каналы около воздуховодов, обслуживающих газовые котлы. Если дом оснащен обычной печью, канал сброса максимально приближают к этому устройству.

Вытяжка в одноэтажном доме часто усиливается за счет добавления бытового вентилятора. Такой подход достаточно удобен и позволяет исключить распространения дурных запахов по всему дому. Но обеспечение нормальной работы системы невозможно без оставления зазоров, отделяющих пол от дверей. Дополнительным усовершенствованием часто оказывается центральный кондиционер. Однако его использование затрудняется из-за того обстоятельства, что придется протягивать весьма толстые трубы.

Они занимают много места, не всегда практичны и комфортны внешне. Стоимость подобного устройства не всем людям доступна. Зато независимо от сезона оно будет обеспечивать одинаковый уровень прогрева любых помещений. В двухэтажном жилом доме проблемы несколько отличаются. Тут на первый план выходит поддержка нормальной циркуляции воздуха в санитарных узлах и кухнях, занимающих разные ярусы.

К сведению: обычные технические решения, применяемые в двухэтажных постройках, часто создают усиленный шум. Надо сразу подготовиться к этому и активно гасить посторонние звуки. При этом нельзя снижать мощность проветривания проблемных помещений – воздух в них должен меняться 10 раз за 60 минут. Наилучшим решением проблемы профессионалы считают использование приточно-вытяжной естественной конфигурации и рекуператора.

Главный вентилирующий узел в доме как с полноценным вторым этажом, так и с мансардой должен прокачивать за час минимум 400 куб. м воздуха.

Но чем значительнее проветриваемая площадь, тем сильнее обязана быть установка. Рекомендуется применять рекуператоры децентрализованного типа. Такие устройства монтируют в отдельных помещениях, при этом отпадает потребность в системах воздуховодов. Положительные итоги отражаются даже в смежных помещениях.

Правильное движение воздуха обеспечивается при условии размещения принимающего и отдающего отверстий на противоположных стенах. А вот площадь их должна быть строго идентичной, только тогда проход воздушных потоков будет нормальным. Рекомендация: верхнюю решетку правильнее заменить на трубу, поднимающуюся над крышей. В этом случае общая эффективность только дополнительно вырастет. Целесообразно оснащать обособленной вентиляционной системой канализацию.

Фановые трубы делаются из тех материалов, что и сбрасывающий отходы стояк. Для их проведения применяется тот канал, который предусмотрен конструкцией дома. Важно: если архитекторы изначально не озаботились таким моментом, должен использоваться горизонтальный вывод в стену. Так как слив в частном доме невелик, пропуск запахов септиком тоже весьма ограничен. Внутренние стороны изолируют, применяя рубероид или битум, а наружные – обкладывают глиной на 350 мм или немного больше.

Свои тонкости есть и при обустройстве вентиляции в домах из газобетона. Часто там делают центральные каналы из надежных марок оцинкованной стали. Исключить возникновение конденсата помогает утепление ходов. Альтернативами таким мерам оказывается выкладка кирпичной воздушной трассы или гильзование тщательно сконструированным пластмассовым затвором. Проветривание помещений из газобетона производится минимум 5 раз в течение часа.

Воздуховоды можно создавать из оцинкованного материала, асбестоцемента, или пластмассы с надлежащими характеристиками. Проложить каналы нужно во всех помещениях без исключения. Магистрали, используемые для отвода отработанного воздуха, сливаются воедино на чердаке либо на уровне потолка. При этом предельно важно качественное утепление их выводов на крышу. Для принудительной вентиляции газобетонных построек применяют трубы с сечением 130 мм; естественные каналы делаются из труб 150 мм.

Опытные строители считают, что прокладка каналов внутри стен нецелесообразна. В таком случае можно столкнуться с появлением конденсата и понижением тепловых характеристик жилища. В газобетонных домах для размещения отводных и подводных каналов применяют специальные шахты либо перегородки, разделяющие внутренние стены. Лучшим решением оказывается гильзование пластиковой деталью с выпиливанием отверстий требуемой величины.

Обустройство циркуляции воздуха встроенных помещений

Но просто подать порции свежего воздуха извне недостаточно – и в деревянном доме, и в сооружении из газобетона это верно в одинаковой степени. Ведь если свежесть коснется только непосредственного вывода и не пройдет дальше, всякий смысл пропадет. Вентиляция должна обеспечивать еще и циркуляцию воздушных масс. Для холодного чердака в классической схеме обязательна регулируемая система, в которой стропила и обрешетка не закрыты. Если этот подход не устраивает, нужно применять обшивку с зазорами, через которые газ будет двигаться свободно и неограниченно.

Ондулин и шифер полагается класть без употребления пленок, сдерживающих движение воздуха либо водяного пара. Через металлочерепицу они тоже пройдут хорошо, но можно столкнуться с возникновением конденсата. Каналы для доступа воздуха на двухскатной крыше делают во фронтонах. При плотных примыканиях и зашивке, а также при изготовлении фронтонов из камня, придется готовить отверстия в стенах. Суммарная площадь вентиляционных каналов на любом этаже, в том числе чердачном, должна составлять минимум 0,2% суммарной площади.

Чтобы сэкономить деньги, ставят типовые решетки (одну с регулировкой, а другую – развернутую дырами вниз). Обязательно требуется прикрывать решетки москитными сетками, чтобы гарантированно не пробирались внутрь насекомые. Не такой подход требуется к вентиляции вальмовой крыши. Там ввод воздуха готовится внизу (в подшивке), а для вывода его готовят отверстие у самого конька. При использовании гибкой кровли рекомендуется вентиль формата «черепашка» либо конек с функцией проветривания.

Довольно широко встречается мнение, что вентиляция чердака приводит к потерям теплого воздуха. В реальности подобные случаи происходят только по вине непрофессиональных строителей или проектировщиков. Они и запускают такой миф, чтобы оправдать собственные промахи и недочеты в работе. Вентилирующие системы должны отличаться повышенной прочностью, потому что иначе они не перенесут создающихся нагрузок. Рекомендуется приближать отверстия к коньку как можно больше.

Допускается установка неразрывных софитов под карнизами. Но если ставятся такие изделия, их надо укомплектовать тонкой сеткой (пластмассовой или алюминиевой, чтобы не было коррозии). Приточные компоненты надо ставить в наиболее чистом месте. Дистанция от засасывающего оборудования до вытяжного вентилятора должна составлять самое меньшее 8 м. Очень полезна установка рекуператора.

Когда в проекте частного дома предусмотрена организация цокольного этажа (подвала), требуется продумать оснащение его стен отверстиями для натурального воздухообмена. При этом учитывают:

• состав и механическую структуру почвы;

• рельеф территории;

• господствующие направления ветров;

• глубину закладки фундамента и его тип;

• режим использования;

• высоту подземных вод.

По мнению профессионалов, 1 отверстие должно приходиться на 2-3 м стены. Несколько больше их делают, когда строительство ведется в низине. При явной недостаточности продухов используют дополнительную приточно-вытяжную систему. Вентиляция пола очень важна, подчас даже больше, чем проветривание подвала. Если она не обеспечена, даже самые крепкие и красивые доски быстро будут уничтожены плесенью, иными грибками.

Продувка воздуха через пространство подполья производится через отверстия, делающиеся в фундаменте. Туда закладывают трубы, работающие на приток. Стараются максимально приблизить их к вытяжке; если это невозможно, одновременно увеличивают диаметр вступительного отверстия. Если за первые месяцы использования жилища вентиляция показывает себя недостаточно эффективной, приходится пробивать дополнительные отверстия. Но гораздо легче и лучше выполнить все как следует при заливке основания из бетона.

О том, как правильно сделать вентиляцию в частном доме, смотрите в следующем видео.

Устройство и монтаж вентиляции канализации частного дома

Автор Евгений Апрелев На чтение 6 мин Просмотров 1.5к.

На самом деле вентиляция канализации в частном доме не просто нужна, а необходима. Вентиляционная система предотвращает появление в жилище неприятных запахов. При смывании нечистот в системе канализационного трубопровода образуется вакуум, и именно он вытягивает воду из сифонов всех сантехнических устройств, установленных в доме, открывая доступ зловонию к окружающему пространству. В итоге мы чувствуем запах, который приятным назвать трудно.

Вообще, сифоны являются своего рода гидрозатворами, предотвращающими попадание запахов из канализации в помещение. Их применение является обязательным для всех сантехнических устройств. Но есть еще одна причина, почему проветривание канализационной системы просто необходимо. И она также связана с неприятным запахом.

Иногда происходит так: в вашем доме есть гостевая спальня с санузлом или душевой и ей давно никто не пользовался. В сифонах, установленного в санузле оборудования, вода просто пересохла. Без вентилирования, все запахи сразу начнут появляться в помещении, причем вентиляция в санузле частного дома от этого не спасает. В случае установленной фановой трубы, такого явления не произойдет, так как теплый воздух стремится вверх. Он будет заходить в канализацию и спокойно выходить через фановую трубу.

Правила обустройства вентиляции

Канализационная вентиляция в частном доме непременно должна быть, дабы не распространялся ее запах по дому. Но есть определенные правила оснащения фановыми стояками канализационной системы.

1. Такой стояк обязательно должен выводиться на крышу постройки и быть высотой не менее 1 метра от уровня конька.
2. Выход фановой системы должен располагаться не ближе 4 метров от ближайшего окна или балкона.
3. Диаметр ее должен быть таким же, как и труба канализации.
4. Запрещается объединять фановую трубу с общедомовой вентиляционной системой.
5. Не рекомендуется на ее оголовок устанавливать дефлектор, так как он может замерзать перекрывать свободному выходу воздуха.

Выполнение этих правил сделает невозможным попадание зловония из канализации в комнаты жилого дома. Об устройстве вентиляции для загородного дома рассказывается в этой статье.

Выбор фановой трубы

Для организации «проветривания канализации» в частном доме лучше всего выбирать трубы ПВХ. Вентиляция из канализационных труб имеет ряд преимуществ:

• Небольшой вес.
• Их легко монтировать.
• ПВХ трубы имеют большое количество дополнительных элементов. (крепления, повороты, углы)

Есть еще один немаловажный момент в пользу труб: их может смонтировать практически любой человек своими руками, обладающий минимальными знаниями о канализационной, вентиляционной и даже любой системе.

Для вентиляции канализации одноэтажного дома можно использовать пластиковую трубу, диаметром 50 мм, а если дом состоит более чем из одного этажа, то ПВХ труба нужна уже диаметром не менее 110 мм.

Использование вакуумных клапанов

Вообще, вакуумный клапан не используется в конструкции проветривании канализационной системы, но некоторые умельцы из-за нехватки денег или лени, то ли из-за невозможности обустройства этой постройки, не устанавливают фановую трубу на канализационный стояк, а используют именно его. И, главное, что это работает.

Принцип работы клапана до удивления прост: в момент создания вакуума, он приоткрывается, позволяя воздуху попадать в канализацию. Вследствие этого, создавшееся отрицательное давление уравнивается атмосферным, и оттока воды из гидрозатворов не происходит. После уравнивания давления в канализации – он закрывается, перекрывая дорогу зловонию.

Важно!
Установка вакуумного клапана требует соблюдения одного правила — он должен устанавливаться в конце канализационного стояка.

Недостатки вакуумных клапанов

Несмотря на всю простоту и полезность этого устройства, которое как многим кажется, является полноценной заменой вентиляции канализационной системы, есть и серьезный недостаток: это приспособление не спасает от попадания из канализации в помещения дома неприятных запахов, при пересохших сифонах. Т.е если в гидрозатворах воды нет, то не спасет от зловония никакой «волшебный» клапан.

Кроме того, клапан может замерзнуть, загрязниться, он не застрахован от заклинивания и прогнивания и т.д, поэтому полноценной заменой вентиляции канализационной системы его назвать нельзя.

Изготовление вакуумного клапана из подручных средств

Для изготовления этого устройства своими руками вам понадобится:

• Пружина от ручки.
• Саморез длиной 45 мм.
• Кусок тонкого пластика 50 мм х50 мм.
• Кусок тонкого поролона 60 мм х 60 мм.
• Шило
• Концевой тройник из ПВХ

Переходим к самостоятельному изготовлению

1. Для начала изготавливаем сам клапан из пластика. Для этого вырезаем из заготовленного кусочка пластика круг. После чего из поролона вырезаем шайбу. Наклеиваем одну конструкцию на другую. В итоге должен получиться пластиковый кружок с выступающими на 10 мм поролоновыми краями.
2. В центре изделия делаем отверстие, так чтобы саморез проходил свободно. Он будет играть роль штока.
3. В крышке тройника сверлим отверстия по окружности. Идеальным вариантом будут отверстия по 5 мм, а по центру, шилом чуть прокалываем крышку для вкручивания самореза.
4. Надеваем на саморез пружину, а сверху подготовленный кружок с наклеенным поролоном.
5. Выкручиваем крышку тройника и собираем «клапан» в такой последовательности: с обратной стороны крышки вкручиваем саморез с клапаном до того момента, пока пружина поддавит клапан к отверстиям. После чего накручиваем крышку на место, клапаном внутрь.

Устройство собрано, теперь при разряжении, клапан сожмет пружинку и откроет отверстия для входа воздуха. После того как давление в системе уравняется, пружинка вернет клапан на место и перекроет отверстия для выхода воздуха.

Проветривание септика

При знакомстве с вентиляцией канализационной системы нельзя не упомянуть о таком важном устройстве под названием септик. Вентиляция септика выполняет очень важную роль отвода газов выделяющихся при брожении продуктов жизнедеятельности человека. Второе назначение у вентиляционной системы септика – доставка кислорода бактериям, благодаря которым происходит процесс брожения. Не вдаваясь в подробности работы этого устройства, скажем одно – вентиляция септика очень нужна для его правильной работы. В качестве притока воздуха будет работать фановая труба, которая фактически является продолжением канализационного стояка. Теперь поговорим о другой трубе, которая будет обеспечивать перепад давления в системе вентиляции септика. Для простых конструкций однокамерных септиков в качестве вентиляции будет работать крышка люка, через неплотности которой и будет выходить воздух. А в более серьезных сооружениях, установка фановой трубы обязательна, и делать ее лучше из пластиковой трубы. ПВХ трубы, для вентиляции септиков подойдут отлично: они легкие и прочные, на них не воздействует влага и агрессивные среды. Кроме того, установку такой трубы может сделать за считанные минуты любой домашний мастер.

В статье была рассмотрена важность и нужность вентиляции канализационной системы, которая играет ключевую роль в создании комфортных условий проживания в частном доме.

Естественная вентиляция в частном доме. Устройство естественной вентиляции. Схема естественной вентиляции

Появилась плесень на стене, ощущение спертого воздуха в помещения, приступы аллергии? Что же это может быть? А это очень распространенная проблема и связана она с отсутствием правильно смонтированный вентиляцией в частном доме, которая должна предусматривается еще при сооружении того или иного частного, жилого объекта. В данной статье поговорим об одном из типов вентиляционной системы, а именно об естественном воздухообмене, который позволяет без особых затрат создать оптимальный микроклимат внутри помещения. В тематической статье будут указаны положительные и негативные аспекты естественной вентиляции, а также выделены особенности её монтажа.

Оглавление:

1. Что представляет собой естественная вентиляция? Преимущества и недостатки системы
2. Схема естественной вентиляции частного дома
3. Расчеты относительно естественной вентиляции в частном доме
4. В каких домах лучше оборудовать естественную вентиляцию?
5. Особенности монтажа естественной вентиляции в частном доме
6. Советы специалистов по обустройству естественной вентиляции

Что представляет собой естественная вентиляция? Преимущества и недостатки системы

Чтобы обеспечить доступ чистого воздуха в помещение открытого окна не всегда достаточно, особенно если это частный дом с котельней, отдельными ванной комнатой и кухней, частый перепад температуры в которых активно провоцирует образование конденсата. Самым простым способом с справится с недостаточной циркуляцией воздушных масс в помещении — это организовать качественную вентиляционная систему сооружения, которая, в идеале, должна планироваться еще на этапе планировки строительного объекта. Среди трёх основных разновидностей воздуховодных типов — естественного, принудительного и комбинированного, большой популярностью пользуется первый вариант. Он отличается лёгкостью и простотой конструкции, представлен доступным бюджетом, а также имеет низкую вероятность появления сбоев в системе.

Естественная вентиляция в частном доме — это устройство, вытяжные  каналы которого монтируют для каждой комнаты отдельно. Так ведь на кухне господствует излишнее количество паров и посторонних запахов, в ванной и туалете повышенный уровень влажности, и если их не устранять в жителей частного дома могут возникнуть проблемы со здоровьем.

Организовывая в своих владениях естественную систему вентиляции хозяева не тратят лишних средств на покупку дорогостоящего оборудования, так как это тип, способствующий бесперебойной циркуляции воздуха, функционирует без помощи дополнительной техники, различных вентиляторов и т.д. Для создания каналов, трубопроводов чаще всего покупают сантехнические пластиковые трубы, а также металлический материал, но как известно, в влажных местах металлические конструкции быстро поражаются ржавчиной.

Стоит отметить, что невзирая на свою востребованность в повседневной жизни, в строительстве, естественная вентиляция характеризуется приличным списком и минусов. К ним относят:

• отсутствие обработки поступающего уличного воздуха, к тому же при неправильном покрытии вентиляционных отверстий в помещения могут проникать пыльца, мусор, грызуны и т.д.;
• данную систему практически невозможно регулировать, разве что заслонкой, задвину в которую можно уменьшить воздухообмен, но увеличить его до необходимого не получится;
• в период сильных морозов усиливается тяга вентиляции, за счет чего слишком холодный воздух, в больших количествах проникает внутрь дома, в летний период действие воздухообменного устройства наоборот притормаживается и свежий воздух практически не поступает в помещение, так как тяги почти нет.

Таким образом, данный, способствующий природной циркуляции воздуха в жилище — это устройство, которое требует дополнительного оборудования, для того, чтобы его функциональность в летнее и зимнее время не прекращалась. О том, как сделать естественную вентиляцию в частном доме речь пойдет далее в статье.

Схема естественной вентиляции частного дома

Качественное обслуживание естественного воздухообмена в помещении напрямую зависит от подготовленной и использованной схемы конструкции, которую воплощают в реальность еще на начальном этапе сооружения дома, а вносят в планы еще при первоначальном проектировании застройки. Согласно принятым правилам комнаты в одноэтажном или многоэтажном жилом доме делятся на сухие и влажные. К первым относят гостиные, спальни и т.д., ко вторым кухни, ванные, туалеты и т.д, а это значит, что в сухих помещениях устанавливают каналы с поступающим воздухом, а в влажных с отходящим воздухом, таким образом обеспечивая отход тяжелых, сырых скоплений. Следовательно, естественная вентиляция в частном доме схема которой разработана и учтена правильно приносит своим хозяевам намного больше пользы, чем просто проветривание или установка обычных решетчатых отверстий в стенах.

Как показывает практика, большинство строительных проектов основывается на размещении приточных и отводных каналов в таких местах, как верхняя часть окна, стена или потолок, из которого напрямую можно вывести вытяжнуют трубу. Но как бы не располагались воздуховые дыры, естественную вентиляцию рекомендуют либо самостоятельно дополнить, усилить вентиляторами, или использовать в комбинации с принудительной системой циркуляции воздуха.

Расчеты относительно естественной вентиляции в частном доме

Дабы скорректировать возможные недочеты в устройстве естественной вентиляции в частном доме необходимо не только основыватся на подготовленные или заимствованные схемы, но и сделать расчеты оборудования, которые позволят подсчитать расходный материал (трубы, решетки, заслонки и т.д.) и его параметры. Поэтому при разработке документации обустройства воздухообмена учитываются такие критерии как назначение сооружения (для временного или постоянного жительства), количество жителей в доме, планировка и количество комнат и т.д.

То есть перед началом работы нужно знать каким должен быть диаметр труб для оттока и привода воздуха, их длина и т.д. К тому же расчеты помогут понять на сколько устройство естественной вентиляции в частном доме получается эффективным и функциональным и в каких местах его рекомендовано усилить при помощи специальных клапанов и другой специальной техники.

В каких домах лучше оборудовать естественную вентиляцию?

Из вышеперечисленного материала, нам стало понятно, что воздухообмен естественного характера — это слабая система, можно сказать маломощная, поэтому ее использование приемлемо в сооружениях из натуральных материалов, например, в деревянных домах, где по сути и сам строительный материал пропускает чистый воздух сквозь стены. А это значит, что для домов из пенополистиролбетона, сэндвич панелей и т.п. сырья оптимальной считается принудительная вентиляция.

Для жилых конструкций из бруса и других деревянных стройматериалов установка естественной вентиляции заключается в монтаже вертикальных каналов, их установка начинается из комнаты, которая требует проветривания, а заканчивается на кровле здания под коньком. Крайне необходим воздухообмен в гардеробных, санузлах, котельных, в которых продухи свежего воздуха способствуют и горению самого котла.

На качество тяги в воздухоциркулирующей системе частного дома играет роль не только толщина выбранной трубы, а и ее теплоизоляционные свойства, наличие различных изгибов и поворотов в каналах, которые со временем, если они без решеток, могут загрязняться и переставать функционировать.

Важно также обратить внимание на высоту и сечение использованных каналов естественной вентиляции.

Монтаж естественной вентиляции в частном доме основывается на двух основных правилах. Первое, заключается в использовании труб одинаковых параметров, которые ни в коем случае нельзя комбинировать с более узким или широким материалов, все каналы должны быть стандартных размеров, без перепадов. Второе, основывается на правильном выборе места под вентиляционные отверстия. Стоит знать, что приточный и оттоковый каналы никогда не размещаются рядом, расстояние между ними должно быть значительным, лучше если это будут противоположные углы и стены помещения. Не забывайте о том, что выход уличной вентиляционной трубы должен быть на порядок выше козырька здания, это усилит тягу в системе.

Особенности монтажа естественной вентиляции в частном доме

Естественная вентиляция в частном доме своими руками — это процесс который потребует от хозяевов дополнительного времени, но при этом не понадобится большой бюджет. Конечно, же бывает так, что систему кондиционирования организовывают в готовых постройках, но лучше это сделать на этапе строительства, когда вывести вентканалы и проложить трубопровод в стенах и полу вполне доступно, без затруднений монтажа. Разводка системы осуществляется с помощью пластикового инвентаря и начинается с подготовки и установки вентканалов. Их особенность в том, что они как входят внутрь помещения, так и имеют доступ к уличному пространству, за счет чего чистый воздух поступает в систему. То отверстие которое притягивает его дом, должно быть на расстоянии не менее двух метров над основанием здания, и совершенно не важно на какой из наружных стен конструкции оно будет проделано.

Канал, который отвечает за отвод чаще всего устанавливается на крыше, к нему сводятся все отводки естественной вентиляции. Его высота над уровнем здания  должна быть более одного метра. Для крупногабаритных конструкций воздуховодных установок предусматривают несколько. В части труб, которые соприкасаются с улицей организовывают качественную теплоизоляцию, которая позволит установке бесперебойно функционировать в холодный период года. Усилить тягу в естественной вентиляции можно при помощи специально разработанных вентиляторов, их шум снижается дополнительной шумоизоляцией. Стоит сказать, что многие хозяева, которые серьезно относятся к чистоте и экологичности своего жилища оборудуют воздухоциркулирующие устройство профессиональными фильтрами, которые способствуют очищению и разжижению воздуха.

При правильном монтаже и планировке естественная вентиляция в частном доме должна выполнять следующие функции:

• проводить бесперебойный циркулирующий процесс обмена воздуха помещения с улицей;
• снабжать свежим воздухом все комнаты жилища, при этом влажные помещения должны эффективно просушиваться;
• в зимнее время холодные потоки не должны проникать в дом, а летом в доме не должен господствовать жаркий уличный воздух;
• полностью должны отсутствовать сквозняки.

Все эти требования, выдвигаемые к естественной вентиляции помещения легко реализовываются под чутким руководством опытных мастеров, к которым лучше обращаться при планировке строительного объекта.

Советы специалистов по обустройству естественной вентиляции

Естественная вентиляционная система — это устройство, детали которого стоят совсем недорого, при этом ее функциональность улучшает микроклимат частного жилища и позволяет его владельцам защитить себя от спертого воздуха, который провоцирует проблемы со здоровьем, а также пагубно влияет на кухонный и другой бытовой инвентарь. Дабы защитить и само воздухообменное устройство профиссионалы рекомендуют покупать или самостоятельно изготавливать специальные колпаки на канал который выводится на крышу здания. Стоит отметить, что хозяева, которые имеют практическое отношение к сварочному аппарату, также своими руками могут заготовить защитные решетки на вентканалы, используя металлические прутья.

Помните, что на функциональность вентиляционной системы будет влиять не только то, какой материал Вы выбрали за основу или качество того, как вы уложили его в стену, а и то насколько продуманно она была смонтирована.

Так как такие факторы как направление ветра, его скорость, а также перепады уличной и внутренней температуры отражаются на функциональность и циркуляции воздуха. Поэтому делая проект системы, выбирая схемы и производя расчеты к ним владелец должен опираться на господствующий климат на участке, рельеф земли и т.д.

Помните,чтобы ваша вентиляция хорошо работала стоит располагать вытяжку в центральной части здания или межстенном пространстве, так она получит дополнительную теплоизоляцию и будет в полной сохранности в холодное время.

Обратите внимание на форму воздуховодов, они должны быть прямоугольными или круглыми, это обеспечит и эстетичность и экономию пространства стены. Помните, что качественные отверстия — это те которые имеют одинаковые параметры, что обеспечивает продуктивность всей системе. Для дополнительной информации по теме смотрите видео:

Вентиляция — дом, полный воздуха

Что вы узнаете из этой статьи?

• Почему вентиляция в доме так важна?
• Сколько свежего воздуха нужно в доме и как проветривать комнаты?
• Как в доме работает гравитационная вентиляция и как работает вентиляция с рекуперацией тепла?
• Как недорого повысить эффективность вентиляции дома?
• Могу ли я контролировать приток и вытяжку воздуха?
• Как сэкономить энергию, затрачиваемую вентиляцией в доме?
• Какие типы рекуператоров можно использовать в системе вентиляции?
• Как можно использовать естественное тепло земли в системе вентиляции?

Что означает отсутствие вентиляции лучше всего знают жители домов, в которых недавно заменили окна — от старых дырявых до современных — герметичных: запотевшие окна, духота, иногда даже плесень на стенах…

Строя собственный дом, мы обещаем себе не иметь таких проблем: с нами не будет холодно, будет тепло и уютно даже зимой. Как этого добиться? Мы должны думать о вентиляции уже на стадии проектирования: , когда мы можем спроектировать действительно современную и эффективную установку.

Почему вентиляция в доме так важна?

Вентиляция — это просто изменение воздуха в помещении. Отработанный воздух выводится наружу, а свежий воздух поступает на его место.

Что, если нет? В воздухе будут накапливаться различные загрязнители — в основном углекислый газ, который мы выдыхаем, повсеместная пыль, клещи, пыль, споры плесени. Плюс — вредные химические вещества, выделяемые мебелью и другими предметами интерьера, а если в доме есть курильщики — то ядовитые вещества, которые несет с собой сигаретный дым …

Механическая вентиляция в доме встреча WT 2021

В этом доме установлена ​​система механической вентиляции Forvent Reku и вентиляционная установка с рекуперацией тепла Neovent KNP PERFECT.

Воздух, выдыхаемый людьми, и незаметный процесс потоотделения повышают влажность воздуха. Водяной пар скапливается на холодных поверхностях, таких как окна и углы комнаты. На влажных поверхностях питаются клещи, обитающие в домашней пыли и плесени. Эти микроорганизмы могут вызывать аллергию. Споры плесени атакуют продукты питания и повреждают стены, на которых они образуются.

Очень вредно находиться долгое время в плохо проветриваемых помещениях.Это вызывает сонливость, головные боли и головокружение, рассеянность и слабость. Мы можем чувствовать тошноту и в целом истощение и даже депрессию. Иногда организм может отреагировать раздражением глаз и дыхательных путей и даже сердечной аритмией. Нельзя недооценивать и канцерогенный потенциал плесени …

Не будем умножать эти неприятности. Как известно — в доме должна работать вентиляция и непрерывно удалять все загрязнения воздуха . Кроме того, он должен обеспечивать безопасное использование газовых приборов — котла, обогревателя, печи, камина.А если эти устройства не работают должным образом, удалите из дома ядовитый угарный газ или газ.

Он также должен удалять из дома влагу, которую мы генерируем при дыхании, глажении, приготовлении пищи, сушке белья, а также запахи, которые постоянно возникают в закрытых жилых помещениях.

Приточно-вытяжная установка FOR HOME 2021

Система распределения воздуха ДЛЯ ДОМА 2021

Сколько свежего воздуха необходимо в доме?

В общих рекомендациях по этому поводу говорится, что гостиная должна быть заменена в течение часа:

• столько же воздуха, сколько его объем, или
• 30 м3 воздуха на каждого человека, проживающего в этой комнате (из двух значений выберите большее).

Пример: для гостиной площадью 20 м2 требуется 50 м3 воздуха в час, а для спальни на двоих — целых 60 м3 / ч.

Часто предполагается, что воздухообмена 0,5-0,8 объема помещения в час достаточно, так что для помещения в предыдущем примере потребуется всего 25-40 м3 / час. Но помните — чем больше загрязняющих веществ мы производим, тем больше свежего воздуха мы должны приносить в дом. Слишком большая экономия на вентиляции не окупится — мы заплатим за это своим благополучием или даже здоровьем!

Консультативный

Цените наш совет? Последние новости можно получить каждый четверг!

В зависимости от финансовых возможностей и собственных предпочтений мы можем использовать дешевую гравитационную вентиляцию (а) дома, более эффективную механическую вентиляцию (б) …

… механическая вентиляция (в) или самая дешевая в эксплуатации вентиляция с рекуператором (г)

К этим рекомендациям не следует относиться слишком строго.Их может быть недостаточно в доме, где все курят, где живет много людей или где часто навещают гостей. На количество загрязнения также влияет то, как часто и сколько людей моются, готовят в нем, сколько раз в день кто-то принимает душ или ванну, как часто сушит в нем одежду и обувь … плиты (газовые или электрические. ), и даже расположение дома — если мы построим его в затененном месте, в нем будет скапливаться больше влаги, что тоже является неприятным загрязнением.

Количество свежего воздуха, которое необходимо подавать в «грязные» помещения: кухню, ванную, туалет, определяется несколько иначе, так как они требуют интенсивной вентиляции во время использования. А так:

• из санузла сливаем минимум 50 м3 / ч,
• из унитаза — 30 м3 / час,
• кладовых — 15 м3 / час.
• из кухни с электроплитой надо сбросить 50 м3 / час, а если плита газовая — 70 м3 / час.

Отдельные требования предъявляются к гостиной с камином, котельной, прачечной и сушильным помещением — но это должно быть обеспечено дизайнером.

Домашний способ узнать, достаточно ли вентиляции, — это измерить влажность воздуха в помещении в зимний период. Если оно составляет не более 50-60%, вентиляция работает нормально.

Как проветривать комнаты?

Количество свежего воздуха, которое необходимо подавать в комнаты, очевидно, очень велико. А зимой их приходится согревать, потому что холодный воздух попадает на место теплого, удаленного. Это очень высокие затраты — чем холоднее на улице, тем больше мы будем платить за это отопление.Следовательно, отдельные системы вентиляции следует оценивать не только с точки зрения инвестиционных затрат, но и эксплуатационных затрат.

Самая простая система — это гравитационная вентиляция . Воздух поступает в помещения через воздухозаборники и удаляется через вытяжные воздуховоды. Это недорогая система. К сожалению, ее недостатком является высокая стоимость нагрева поступающего холодного воздуха — в системе гравитационной вентиляции мы не можем полностью контролировать количество, которое поступает в помещения.Чем холоднее, тем сильнее на него влияет, а на отопление тратим больше…

Еще одно решение — механическая вентиляция, при которой воздушный поток в доме нагнетается вентилятором. В зависимости от расположения вентиляторов и схемы всей системы вентиляции вентиляция может быть вытяжной или приточно-вытяжной. Вы можете контролировать количество свежего воздуха, поступающего в дом, но, к сожалению, мы все равно несем общие расходы на его отопление.

Однако можно снизить затраты на нагрев этого воздуха.Мы можем подогреть холод, поступающий в комнаты, используя теплый воздух, удаляемый из дома, или тепло, накопленное в земле. Если мы используем установку с рекуператором, то есть с рекуперацией тепла и предварительным нагревом приточного воздуха, мы снизим общие затраты на отопление.

Как работает гравитационная вентиляция в доме?

Функционирует благодаря разнице температур внутри дома и снаружи: теплый воздух, будучи более легким, вытесняется наружу более холодным воздухом, протекающим внутри.Воздух поступает в дом через воздухозаборники. Он перетекает из помещений с диффузорами в помещения с вытяжными решетками. Для правильной работы вентиляции на пути прохождения воздуха не должно быть более двух пар дверей. При возникновении такой ситуации в промежуточном помещении необходимо установить дополнительную решетку приточного воздуха.

Зимой холодный воздух поступает, а теплый выпускается

В жаркие летние дни теплый воздух поступает в дом, а более прохладный выходит из него

Интенсивность работы гравитационной вентиляции зависит в основном от погодных условий — температуры и силы ветра.Когда очень холодно, вентиляция работает интенсивно, а когда жарко — совсем не работает. А поскольку системы вентиляции устроены таким образом, что при + 12 ° C на улице удаляется нужное количество воздуха, во время морозов в дом проникает слишком много холодного воздуха, а летом воздух в доме неподвижен.

Ветер оказывает значительное влияние на интенсивность притока воздуха. Он может засасывать воздух в выходных отверстиях вентиляционных каналов на крыше и через диффузоры переносить воздух в комнаты и, таким образом, увеличивать воздухообмен в доме.

В сильные морозы разница температур внутри и снаружи настолько велика, что работа системы вентиляции раздражает. Не помогает даже ограничение воздушного потока, ведь возле диффузоров можно почувствовать неприятные порывы холода. Как бы то ни было, эта вызывающая дискомфорт вентиляция обходится нам дорого, потому что холодный продуваемый воздух нужно согревать, а мы удаляем уже нагретый воздух из дома.

Из чего состоит установка самотечной вентиляции в доме?

Диффузоры, доставляющие воздух в дом, и воздуховоды, через которые воздух выводится наружу.

Диффузоры могут быть установлены в окнах на заводе, но вы также можете купить полностью герметичные окна и установить диффузоры на стене. Если разместить их на высоте примерно 2 м, мы не почувствуем порывов холодного воздуха, потому что воздух снаружи успевает смешаться с теплым. Также можно установить диффузоры над радиаторами — тогда поступающий холодный воздух сразу нагреется.

Диффузоры могут управляться вручную или автоматически.При использовании более дешевых ручных диффузоров приходится регулировать степень открытия каждого из них самостоятельно. Автоматические диффузоры намного удобнее, так как они регулируют количество проходящего внутрь воздуха под определенный параметр — давление или влажность (реже — температуру), который находится внутри и снаружи помещения.

Вентиляционные каналы. Отработанный воздух выводится через вентиляционные решетки в вентиляционные каналы. Если решетки оснащены заслонками, мы сможем регулировать количество вытяжного воздуха и ограничивать его в очень холодную погоду.

Чаще всего диффузоры монтируют в окнах (а, фото: Brevis), также можно вмонтировать диффузор во внешнюю стену здания (б, фото: PPHU Eureka)

Как недорого повысить эффективность вентиляции дома?

Самый простой и дешевый способ — установка вентиляторов в вытяжные каналы. Они могут срабатывать вручную или автоматически (могут, например, реагировать на освещение или движение в комнате). Воздух выдувается через те же диффузоры, что и в системах гравитационной вентиляции .Вентиляторы обычно размещаются на кухне, в ванной и в системах горячего водоснабжения, т.е. там, где образуются неприятные запахи и влага, которые следует удалить как можно скорее.

Использование вентиляторов обеспечивает эффективную вентиляцию салона в теплые летние дни, но это означает дополнительные расходы, связанные с потреблением электроэнергии этими устройствами, а создаваемый ими шум является дополнительным недостатком. Избежать этого мы сможем, если установим вентиляторы на концах вытяжных каналов, то есть на крыше.

Могу ли я контролировать подачу и выпуск воздуха?

В системе приточно-вытяжной вентиляции можно регулировать не только количество вытяжного, но и приточного воздуха.Нужны всего два вентилятора — приточный и вытяжной, которые можно разместить подальше от комнат, например, на чердаке.

Вентиляторы соединены со всеми помещениями двумя трубами: приточным и вытяжным. Один подает свежий воздух, другой удаляет загрязненный. Хотя это требует больших финансовых затрат, благодаря этому вы можете полностью регулировать количество воздуха, поступающего в отдельные помещения, и вдобавок — устанавливать в такой системе фильтры, очищающие подаваемый воздух, нагреватель для его предварительного нагрева и увлажнитель. Это улучшит качество воздуха зимой, когда в помещении обычно слишком сухо.

Как сэкономить энергию, затраченную на вентиляцию дома?

Реализация приточно-вытяжной установки обычно влечет за собой еще одно решение — расширение системы с рекуперацией тепла. Хотя приточно-вытяжная установка стоит дорого, а с приточно-вытяжной установкой с рекуперацией тепла, — еще дороже, она снизит эксплуатационные расходы.

Когда мы проветриваем дом зимой, теряется много тепла, которое удаляется вместе с загрязненным воздухом.Приточный свежий воздух, который поступает в комнаты, должен быть нагрет — а это может стоить до половины той суммы, которую мы платим за одновременное отопление дома. Если годовая стоимость отопления составляет 3000 злотых, то с учетом потерь на вентиляцию может даже увеличиться до 4500 злотых!

Именно поэтому все больший интерес вызывают устройства, которые сохраняют часть потерянного тепла за счет его рекуперации, а также системы вентиляции , в которых свежий воздух предварительно нагревается в земле.

Принцип рекуперации тепла в рекуператоре перекрестного потока

Как работает вентиляция с рекуперацией тепла?

Основным элементом такой системы является теплообменник, называемый рекуператором . Через него проходит поток подаваемого холодного воздуха и удаляемого через него горячего воздуха. Благодаря особой конструкции теплообменника часть тепла от отработанного воздуха передается приточному. Сколько — зависит от температуры внутреннего и внешнего воздуха, их влажности и конструкции теплообменника.

Этот прибор пригодится не только зимой. В жаркие летние дни он может отбирать тепло из воздуха, подаваемого в комнаты, и тем самым охлаждать их.

Использовать рекуператор только в переходные периоды, когда разница температур внутри и снаружи мала и рекуперация тепла становится невыгодной. Для прохождения воздуха через рекуператор необходимы два вентилятора — приточный и вытяжной, и их работа тоже стоит денег — они тоже потребляют электроэнергию.

Теплообменник с вентиляторами является частью устройства, называемого вентиляционной установкой с рекуперацией тепла. Помимо теплообменника, теплоизолированный и звукоизолированный корпус AHU также включает в себя воздушные фильтры и иногда нагреватель.

Внешними элементами системы с рекуперацией тепла являются воздухозаборник, через который он поступает в комнату, и расположенный на соответствующем расстоянии от воздухозаборника воздухозаборник, через который отработанный воздух удаляется наружу.

Свежий воздух поступает в AHU через воздухозаборник, там он летом охлаждается, а зимой нагревается, а затем попадает в помещения через вентиляционные каналы. Использованный воздух выводится через воздуховоды обратно в установку, где отдает тепло приточному воздуху и выводится за пределы здания.

Рекуператор устанавливается на чердаке или в подвале. Для этого требуется четыре трубных соединения — два входных и два выходных. Приточный воздухозаборник подсоединяется к системе труб, чаще всего соединяемых с кухней, ванной и туалетом, а вывод свежего, нагретого воздуха подсоединяется к вентиляционным каналам, оканчивающимся анемостатами (регулируемыми приточными патрубками), расположенными в гостиной. коридор и спальни.Две другие трубы выведены за пределы здания.

Так выглядит наиболее часто покупаемая в Польше приточно-вытяжная установка с поперечным рекуператором (фото: Went-Dom)

Какие типы рекуператоров можно использовать в системе вентиляции?

В Польше наибольшей популярностью пользуются перекрестные рекуператоры . Их работа очень проста — потоки холодного и теплого воздуха протекают между параллельными пластинами теплообменника и передают тепло без смешивания.Поток обоих потоков нагнетается вентиляторами. Эффективность рекуперации тепла в таком рекуператоре составляет 60-70%.

Агрегат с перекрестным обменником (фото: Ekoklimax-Projekt)

Конструкция противоточных теплообменников очень похожа, воздух проходит через них лишь немного иначе. Хотя они крупнее крестообразных, но имеют гораздо более высокий КПД (до 90%).

Иногда используются трубчатые теплообменники , но из-за больших размеров их использование ограничено, несмотря на довольно высокий КПД (даже выше 90%).

Трубчатый теплообменник (фото: Bartosz)

Также в продаже роторных теплообменников . Они также очень эффективны (эффективность 80-90%), но они смешивают использованный и свежий воздух, что может вызвать распространение нежелательных запахов в доме. Их преимущество — частичное восстановление влаги, содержащейся в удаляемом воздухе; Сторонники роторных теплообменников гарантируют, что передача запаха незначительна. Эти рекуператоры также очень популярны в Скандинавских странах.

AHU с роторным теплообменником (фото: Air System)

В доме, где живет аллергик, мы можем использовать более качественный фильтр приточного воздуха, благодаря которому мы можем удалять аллергенные частицы из воздуха.

При покупке приточно-вытяжной установки стоит выбирать модель с плавным или пятиступенчатым регулированием скорости вращения вентилятора. Чем больше возможностей регулировки, тем лучше рекуператор будет регулировать свою скорость в соответствии с потребностями воздухообмена.

Как можно использовать естественное тепло земли в системе вентиляции?

Если до того, как свежий воздух попадет в дом, он пройдет через наземный теплообменник (сокращенно GHE) , естественное тепло или холод, накопленные в земле, можно использовать в системе вентиляции: на определенной глубине его температура почти равна постоянная и не зависит от температуры воздуха.Такой теплообменник можно использовать круглый год — зимой он нагревает наружный воздух, а летом охлаждает. Эффективность теплопередачи зависит от поверхности теплообменника, глубины, на которой он выполнен, и интенсивности воздушного потока.

Строительство теплообменника из щебня

Строительство геотермального трубчатого теплообменника

Геотермальный теплообменник — не законченное устройство. Он построен в виде системы труб или гравийной подушки. Воздух забирается через отверстие в саду.Холод, полученный от земли, может полностью удовлетворить потребности частного дома в жаркую погоду.

Условием правильной работы теплообменника является его соответствующий размер. Он не может быть слишком маленьким, потому что земля перестанет отдавать тепло (или получать его в периоды, когда она будет использоваться для охлаждения). И чем продолжительнее такие периоды, тем меньше будет сэкономлено энергии зимой, а летом в доме будет теплее.

Земляной теплообменник для рекуперации тепла не потребляет энергию (фото: Рекуператоры.пл)

Геотермальный теплообменник работает только в жаркую или очень холодную погоду. В переходные периоды его следует выключать и забирать наружный воздух из воздухозаборника, расположенного на стене здания.

Monika Kuśnierowicz
открывающая фотография: Aereco

.

Гравитационная вентиляция в частном доме

Чтобы разобраться в вопросах, связанных с качеством и эффективностью вентиляции, сначала нужно знать, что это такое. Принцип гравитационной вентиляции основан на конвекционной вентиляции . Воздух, нагретый в доме, имеет меньшую плотность, чем холодный воздух, поступающий снаружи. Благодаря этому она поднимается вверх. Вертикальные вентиляционные каналы выводят их из верхней части помещения наружу. Когда вентиляция работает нормально, холодный воздух проходит через диффузоры и вытесняет более легкий теплый воздух.Вот почему так важно обеспечить постоянную подачу воздуха извне.

Когда хорошо работает гравитационная вентиляция?

Правильная работа самотечной вентиляции возможна только при условии обеспечения постоянной подачи свежего воздуха. Следовательно, должны быть выполнены определенные условия:

• Текущие окна . Во многих домах и квартирах стремятся максимально закрыть окна. Это необходимо для защиты от потери тепла.Однако утечки очень необходимы именно из-за вентиляции. Решением может стать установка специальных оконных вентиляторов;
• Естественная утечка в здании . Как и окна, они кажутся невыгодными. Однако они обеспечивают правильное функционирование вентиляции;
• Разница температур . Температура внутри дома должна быть выше, чем снаружи. Это позволяет создать перепад давления, позволяющий воздуху выходить за пределы здания.Для правильного обдува разница температур должна быть мин. 12 ° С. В теплые дни это может быть затруднительно. Поэтому бывает, что летом вентиляция работает хуже;
• Соответствующая высота вентиляционных каналов . Благодаря высоким каналам тяга воздуха больше. В частном доме эти каналы обычно не высокие. По этой причине традиционная вентиляция может быть недостаточно эффективной. Кроме того, важно помнить о правильной теплоизоляции дымоходов. Охлаждение каналов приводит к снижению тяги.

Распространенная ошибка — воткнуть вентиляционные решетки . Такие практики особенно можно встретить в ванной. Многие объясняют такой эффект сильным порывом холодного воздуха, который во время ванны очень тягостен. Хотя это и понятно, это может иметь очень негативные последствия. И забиты, и , и забиты. Вентиляционная решетка не работает должным образом.Следовательно — квартира плохо вентилируется.

Гравитационный воздухообмен также в некоторой степени зависит от атмосферных условий . Сильный ветер и перепады давления могут мешать этому типу вентиляции. Чтобы этого не произошло, используются специальные вентиляционные отверстия.

Также важно иметь правильное направление воздушного потока в вашем доме (показано ниже).

Воздух должен течь из слегка загрязненных помещений в более загрязненные.Такой поток обеспечивает адекватный обмен всего воздуха, собранного в здании. Возможно, среди прочего, благодаря вентиляционным решеткам в дверях. От качества воздуха в доме зависит эффективность вентиляции, а значит — здоровье домочадцев. Вот почему так важно обеспечить его бесперебойную работу.

Преимущества и недостатки гравитационной вентиляции

Преимущества традиционной гравитационной вентиляции :

• низкая стоимость строительства и отсутствие эксплуатационных затрат,
• простая конструкция и не требует обслуживания,
• непрерывность бизнеса,
• не требует специальных устройств для работы,
• нет компонентов, которые могут выйти из строя.

К недостаткам гравитационной вентиляции можно отнести:

• высокие тепловые потери,
• в зависимости от погодных условий, герметичности окон и здания,
• не регулируется,
• без фильтрации приточного воздуха,
• нет возможности контролировать количество входящего и выходящего воздуха,
• возможность ослабления или реверсирования тяги воздуха,
• большое количество факторов, влияющих на правильность его работы.

Работа самотечной вентиляции может быть нарушена. Для правильного воздухообмена в первую очередь необходимо правильно выполнить вентиляцию.

Гравитационная вентиляция — на что обратить внимание?

На правильную работу системы вентиляции влияет не только герметичность окон и температура. Очень важно правильно его спроектировать. Вентиляция — одна из самых важных вещей, о которых нужно помнить при строительстве дома .Также следует учитывать переоборудования зданий. Наиболее важные аспекты:

• Конец дымохода . Длина дымохода влияет на правильность тяги. Когда он слишком короткий, отработанный воздух может вернуться в салон. С другой стороны, слишком длинный дымоход может способствовать потере тепла зимой.
• Крышка вентиляционная . Правильно подобранная основа защищает, в том числе против дождя. Это очень важно, так как предотвращает попадание влаги в вентиляционные каналы.
• Заглушки для вентиляционных каналов на кухне и в ванной . Они должны быть хорошо изолированы от конденсата.
• Обеспечение притока свежего воздуха с помощью вытяжных вентиляторов . Особенно это касается вытяжки. Его выпускной канал закрывает вентиляционную решетку.

Учет всех этих аспектов значительно увеличивает эффективность гравитационной вентиляции.Тем не менее во многих домах этого недостаточно. По этой причине все больше и больше людей выбирают механическую вентиляцию легких.

Самотечная и механическая вентиляция

В чем разница между гравитационной и механической вентиляцией? В случае , гравитационная вентиляция использует тягу, создаваемую дымоходами. Механическая вентиляция (рекуперация) основана на движении воздуха, производимого рекуператором. Это позволяет контролировать входящий и выходящий воздух.Он тоже фильтруется. Благодаря рекуперации можно также регенерировать тепло из отработанного воздуха. Это его большое преимущество. В случае гравитационной вентиляции потери тепла очень велики. В зимние месяцы они могут достигать 50%.

Чем еще отличаются эти два типа вентиляции? Рекуперация регулируется. И наоборот, традиционная вентиляция не требует обслуживания. Следовательно, нет никаких дополнительных затрат на погрузочно-разгрузочные работы. Важно отметить, что для восстановления не требуется открытых или незапечатанных окон.Обеспечивает постоянный воздухообмен. Однако необходимо помнить, что для этого требуется подача электроэнергии. Преимуществом рекуперации является также возможность подключения систем охлаждения и грунтового теплообменника (GHE).

Вышеупомянутые отличия делают механическую вентиляцию лучшим решением для дома. Обеспечивает контролируемый воздухообмен и фильтрацию. Это предотвращает потерю тепла, что дает экономию.

Почему так необходима эффективная вентиляция?

Постоянный воздухообмен необходим для поддержания вашего дома в хорошем состоянии.Дом без эффективной вентиляции — вредная среда для его обитателей. Ведь свежий воздух необходим для поддержания здоровья.

90 160

Последствия отсутствия вентиляции могут быть очень серьезными. Накопление влаги в помещении приводит к росту грибка и плесени. Они производят вредные для человека вещества и способствуют развитию многих заболеваний. Непроветриваемые помещения — очень неблагоприятная среда для аллергиков.В таких местах скапливается пыли , а также неприятных запахов . Отсутствие постоянного воздухообмена приводит к избытку углекислого газа. Это вызывает утомляемость, снижение концентрации внимания и общее ухудшение самочувствия.

Плохая вентиляция в доме имеет больше, чем последствия для здоровья. Также это негативно сказывается на состоянии дома и его оборудования. Скопившаяся влага разрушает стены здания. Это также может привести к торможению мебели, разрушению деревянных предметов и электроники.

Как видите, эффективная вентиляция необходима для здоровой и комфортной жизни.

Сводка

Преимущество гравитационного воздухообмена — это, прежде всего, простота и низкая стоимость. Однако у него много недостатков. Это зависит от многих факторов. Они не всегда выполняются, из-за чего вентиляция во многих домах не работает должным образом. Например, невысокие вентиляционные каналы — распространенная проблема. В одноэтажных домах этого сложно избежать. По этой причине гравитационной вентиляции в доме на одну семью может быть недостаточно. В этом случае лучше подходит Механическая вентиляция . Обязательно стоит задуматься о его установке, чтобы круглый год наслаждаться свежим воздухом.

.

Проект вентиляции одноквартирного дома

Как правильно создать проект вентиляции односемейного дома? Мы представляем небольшую статью, чтобы показать вам этапы этого процесса.

Схема системы вентиляции, взаимодействующей с грунтовым теплообменником GEO-NATURA.

ВЫБОР РАСХОДОВ ГЛАВНОГО ОФИСА

В качестве примера подготовим проект вентиляции одноэтажного дома полезной площадью (без гаража и технического помещения) 127 м ² и объемом 350 м ³ .Допустим, в доме живут 4 человека. Кроме того, над всей поверхностью квартиры есть неиспользуемый чердак.

КОНСТРУКЦИЯ ВЕНТИЛЯЦИИ

— МЕСТО ДЛЯ УСТАНОВКИ

Наш проект вентиляции предполагает размещение всей системы вентиляции и рекуператора на чердаке. Что нам делать в первую очередь?

В первую очередь отмечаем на плане здания точки подачи воздуха — диффузоры. Мы размещаем их в чистых помещениях, таких как спальни, гостиная, офис.Мы разместим анемостаты возле окон, вдали от кроватей, письменных столов или мягкой мебели в гостиной.

В каждом приточном помещении запроектируем по одному диффузору. Исключение составляет гостиная, в которой мы нарисовали две форточки. Один настроен на производительность около 80 м ³ / ч, а другой, более крупный, является нормально закрытым. Он открывается, когда требуется интенсивный воздухообмен, например, во время встречи в большой группе или периодически, например, во время совместного обеда в выходные дни.Заслонка с приводом, установленная на вентиляционном канале перед диффузором, будет отвечать за открытие и закрытие дополнительной подачи воздуха. Изменение состояния заслонки (открытие / закрытие) может быть выполнено вручную с уровня манипулятора или может быть принудительно принудительно автоматически в связи с временной программой. Отметим, что уже на этапе выбора (заказа) рекуператора следует планировать способ обращения с дополнительными устройствами. Возможности автоматизации различаются в зависимости от модели рекуператора.

Во-вторых, применяем выхлопные точки в т.н. грязные участки. То есть на кухне, в ванной, туалете, гардеробной и тамбурной. Мы обеспечиваем по одной вытяжке в каждой комнате. Исключение составляет кухня, в которой предполагается две вытяжки. Первый монтируется на потолке и заканчивается выпускным воздушным клапаном, а второй подключается к кухонной вытяжке, оснащенной жироулавливающим фильтром. Включение кухонной вытяжки заставляет рекуператор работать на высшей передаче. Вытяжной воздух из кухни, пройдя вытяжку с жироулавливающим фильтром, направляется в вентиляционную установку.Традиционно вытяжной воздух из вытяжки будет выходить прямо наружу, над крышей здания. Когда мы объединяем вытяжку с рекуператором, мы можем полностью использовать тепло, содержащееся в вентиляционном воздухе.

РАСПОЛОЖЕНИЕ РЕКУПЕРАТОРА

Конструкция вентиляции должна предполагать расположение вдали от спальни и с удобным доступом к воздухозаборнику и выходу.

Затем можно спланировать расположение воздухозаборника и пусковой установки. Более подробную информацию можно найти в статье:

В противоположных стенах разместим воздухозаборник и пусковую установку.При определении размеров воздухозаборника следует руководствоваться правилом, согласно которому скорость поступающего в воздухозаборник воздуха не должна превышать 2,0… 2,5 м / с в отверстии сетки. Скорость воздуха в пусковой установке не должна превышать 4 м / с в проеме сетки. Рекуператор питается от электроустановки с розеткой и защитным заземлением 230 В. Во время работы рекуператора появляется конденсат, что, однако, является совершенно нормальным явлением. Тем не менее, его нужно отвести прямо в канализацию или в специально подготовленную емкость, которую мы опорожним вручную.Размер сливной трубы 22мм. Манипулятор, через который мы будем общаться с приточно-вытяжной установкой, будет крепиться к стене кухни с помощью кабеля в соответствии со схемой подключения.

ТИП ВЕНТИЛЯЦИОННЫХ КАНАЛОВ

Сделаем весь приточно-вытяжной монтаж из изолированных труб и фасонных частей. В связи с тем, что установка будет на неизолированном чердаке, для ограничения тепловых потерь все каналы будут дополнительно покрыты минеральной ватой толщиной 50 мм.Кроме того, во всех комнатных дверях имеется вентиляционный зазор в полу примерно 1,5 см. С другой стороны, двери ванной и туалета дополнительно оснащены решетками.

НЕОБХОДИМОЕ КОЛИЧЕСТВО ВЫТЯЖНОГО ВОЗДУХА

При разработке конструкции механической вентиляции мы определили поток приточного воздуха в соответствии с PN-EN 15251. Таким образом, мы предполагаем, что вытяжной воздух составляет 100 м ³ / ч для кухни, 70 м для ванной комнаты ³ / ч, а для отдельного туалета 50 м ³ / ч.Выхлопные пункты также расположены в раздевалке и тамбуре в количестве 15 м ³ / час каждая. Таким образом, количество вытяжного воздуха для здания составит 250 м ³ / час.

ТРЕБУЕМЫЙ ОБЪЕМ СВЕЖЕГО ВОЗДУХА

Если мы посчитаем поток приточного воздуха только с учетом количества людей (жителей), то можно было бы также использовать упомянутый выше стандарт PN-EN 15251. Согласно ему, принимая 36 м3 / ч на человека для семьи из четырех человек , расход воздуха составит 144 м3 / ч.С учетом дополнительного периодического увеличения производительности выставочного зала на 100 м ^{39 011 / час, расчетный расход воздуха составит 244 м 3 / час.}

В проекте поток приточного воздуха будет определяться исходя из площади чистых помещений (жилые комнаты, спальни, офис) с учетом небольшого избыточного давления около 8%. Таким образом, количество подаваемого воздуха составляет 270 м ³ / час.

ПРОВЕРКА ЗАМЕНЫ

Численное отношение количества вентилируемого воздуха к объему помещений в зависимости от количества человек должно быть в пределах 0,6-1,0.Это, конечно, так называемый количество замен. Значение в нижнем диапазоне — это нормальный уровень требований, который следует использовать для новых и отремонтированных зданий. Значения в верхнем диапазоне рекомендуются для помещений с повышенным комфортом, а также для чувствительных, больных, младенцев и пожилых людей. Большое количество свежего воздуха также используется в системах вентиляции с грунтовыми теплообменниками.

Скорость воздухообмена в проектируемом здании составляет 0,77 л / ч, поэтому находится в пределах рекомендуемого диапазона.Рекуператор следует выбирать из расчета 270 м ³ / час. В проекте мы выбрали компактный рекуператор с противотоком PRO-VENT MISTRAL SMART 300.

После выбора рекуператора рекомендуем проверить перепады давления в установке.

Рекуператор PRO-VENT MISTRAL SMART 300

КОНСТРУКЦИЯ ВЕНТИЛЯЦИИ — ВЫБОР ПИТАНИЯ И ВЫХЛОПНАЯ УСТАНОВКА

РАСЧЕТ ПАДЕНИЙ ДАВЛЕНИЯ — ПОТЕРИ ДАВЛЕНИЯ

Системы вентиляции на самом деле состоят из множества компонентов.Например, это: вентилятор, колена, решетки, теплообменники, фильтры, глушители и т. Д. Все эти компоненты вызывают сопротивление воздушному потоку, т.е. потеря давления. Мы предлагаем выбирать элементы установки таким образом, а воздуховоды вести так, чтобы сопротивление проходящего воздуха было как можно меньше. Установки с низким уровнем сжатия означают более низкие затраты на перекачивание воздуха, бесшумную установку и более длительный срок службы вентиляторов. Величина потерь давления также определяет выбор соответствующей рекуперативной установки.

Потеря давления ΔP всей системы рассчитывается путем сложения отдельных сопротивлений.

ПРАВИЛА ДИЗАЙНА

Мы проектируем отдельную линию подачи, а также отдельную линию выхлопа для обозначенного воздушного потока. Мы следим за тем, чтобы падение статического давления от входа воздуха до самого дальнего выхода воздуха (соответственно от выхода до самого дальнего выхода воздуха) было как можно меньше.

Для расчета перепада давления нам необходимо знать длину воздуховодов, а также количество фитингов и других элементов в системе вентиляции.Длина участка приточного воздуховода (синяя резьба) до самого дальнего диффузора — 18,5 м. Длина приточного воздуховода (зеленая резьба) — 9,5 м. Кроме того, в установку также входят диффузоры, тройники, колена, колена и приточный патрубок. Потери давления, то есть сопротивление системы подачи, рассчитываются как сумма падений давления на каждом элементе установки. Таким образом, для примерной конструкции потеря давления для выдувной резьбы составляет 140 Па. Аналогичным образом рассчитываем и потерю давления для выхлопной системы.

КОНСТРУКЦИЯ ВЕНТИЛЯЦИИ — ВЫБОР РЕКУПЕРАТОРА MISTRAL

Зная потери давления и требуемую производительность, мы выбираем AHU, давление в котором не превышает примерно 150 Па, с расходом 270 м ³ / ч.

Таким параметрам соответствует, например, выбранная рекуперативная установка MISTRAL SMART 300.

Диаметр каналов выбирается по данным AHU, от воздухозаборника и пусковых установок до AHU Ø 160 мм. Также приточно-вытяжные основные (главные) воздуховоды, ведущие к AHU, имеют диаметр 160 мм.

Однако отводные каналы к диффузорам должны иметь диаметр Ø100 мм.

ПОСМОТРЕТЬ ВСЕ МОДЕЛИ РЕКУПЕРАТОРОВ MISTRAL

MISTRAL PRO

Противоточный теплообменник
Вертикальный теплообменник

450-2000 м ³ / ч

MISTRAL SMART

Противоточный теплообменник
Вертикальный теплообменник

300-400 м ³ / ч

SLIM

Противоточный теплообменник подвесной

300-1500 м ³ / ч

MISTRAL

Поперечный теплообменник
Вертикальный рекуператор

400-6000 м ³ / ч

MISTRAL P

Поперечный поток тепла теплообменник
Подвесной рекуператор 3

/ ч

MISTRAL DUO

Двойной перекрестно-проточный теплообменник
Напольный рекуператор

400-800 м ³ / ч

MISTRAL BSR

Вентиляционная установка для плавательного бассейна 9000 — 6000

1100 м 2 3 / ч

.

Одноэтажный дом с мансардой — лучший выбор, чем двухэтажный дом?

Одноэтажный дом с мансардой или без, а может двухэтажный дом? Какое решение будет дешевле и каковы преимущества и недостатки каждого из этих решений?

Одноэтажный дом с мансардой или без?

Выбор подходящего проекта недвижимости — одна из самых напряженных задач, с которой сталкивается любой человек, строящий дом своей мечты. Один из важнейших вопросов — сколько этажей будет в здании.Этажность может напрямую влиять на обустройство комнат, их практичность и даже форму самого дома. Поэтому мы подготовили для вас небольшой список, сравнивая одноэтажные и двухэтажные дома между собой. Из этой статьи вы найдете:

• Одноэтажный дом с мансардой и без: что будет дешевле
• , что влияет на время строительства
• в чем преимущества одноэтажного дома с мансардой
• Функциональность одноэтажного дома и двухэтажного дома
• Одноэтажный и двухэтажный дом и участок

Стоимость одноэтажного дома и одноэтажного дома с мансардой

Одноэтажные дома вообще дешевле, хотя и здесь нет правила.Вообще говоря, строительство одноэтажного дома с относительно небольшой площадью до 140 м2 обходится дешевле, чем дом с мансардой с такой же полезной площадью. Более того, нижняя конструкция создает меньшее напряжение, следовательно, модель позволяет использовать более дешевые материалы с меньшей прочностью. Это касается и несущей способности фундамента, выполнение которого будет намного менее болезненно для вашего кармана.

Есть и обратная сторона медали — все бытовые сооружения придется растягивать по всей плоскости здания.Если заранее не продумать планировку квартиры и не расположить кухню и ванную комнату вплотную друг к другу, придется покупать и устанавливать дорогостоящую водопроводную систему. Дороже будет и вентиляция самого дома — в одноэтажных постройках чаще всего требуется использование дымоходов для увеличения их тяги.

Преимущества одноэтажного дома с мансардой

Если мы ценим тишину и спокойствие, то лучше подойдут дома с мансардой. Это даст возможность четко отделить жилую зону дома, где протекает повседневная жизнь и где принимают гостей, от приватной части.Благодаря этому мы сможем расположить на первом этаже все спальни и детские комнаты, что защитит нас от любопытных взглядов соседей.

Одноэтажный дом и дом с мансардой: срок строительства

В этом отношении одноэтажным домам нет равных. Один этаж означает более быстрое завершение инвестиций. Дополнительным облегчением является высота самого здания, которая практически исключает необходимость установки высоких лесов или вызова крана для доставки строительных материалов.

Функциональность одноэтажного дома и двухэтажного дома

Здесь сложно выбрать победителя. Теоретически дома с мансардой предлагают лучшую планировку комнат при минимальном количестве коридоров. Однако на практике необходимо учитывать значительную потерю пространства, необходимого для лестничных клеток.

Кроме того, следует помнить об эргономике — одноэтажные дома просто удобнее. Нет необходимости преодолевать винтовые лестницы, поэтому их повседневное использование требует меньше усилий.Особенно это оценят люди с ограниченными физическими возможностями и семьи с маленькими детьми. Подробнее о функциональных зонах и планировке комнат читайте в статье о частных домах.

Одноэтажный и двухэтажный дом и участок

При выборе типа дома мы также должны помнить о топографии нашей собственности. Для одноэтажных домов требуются участки с большой площадью, что позволит им оптимально интегрироваться в окружение объекта, а многоэтажные дома отлично впишутся в участки чуть меньшего размера.

.90,000 Проектов одноэтажных домов — Dobre Domy Flak & Abramowicz

Вы мечтаете построить дом, в котором будете жить со своей семьей, и ищете проект, который оправдает ваши ожидания? Подумайте о покупке проекта дома на одну семью. Здание, в котором все комнаты находятся на одном уровне, может получиться очень функциональным и визуально привлекательным одновременно. Узнайте, в каких ситуациях стоит задуматься о покупке проекта одноэтажного дома на одну семью и на что обращать внимание при выборе.

Как будущий инвестор, вы ищете проект, который почти на сто процентов удовлетворит ваши потребности. Безусловно, вы также хотите, чтобы новый дом идеально сочетался с участком и прилегающей территорией. В нашем предложении вы найдете множество готовых проектов одноэтажных домов, созданных с учетом различных потребностей. Узнайте, как найти среди них свой будущий дом.

Одноэтажный дом и затраты — это выгодно?

Каждая строительная площадка требует накопления значительных финансовых ресурсов.Стоимость инвестиций может варьироваться от 500 000 злотых до даже более миллиона злотых. Хотя эти суммы могут быть головокружительными, есть несколько способов снизить цены. Одно из них — строительство одноэтажного дома. Хотя площадь застройки одноэтажного дома может быть больше, чем у многоэтажного, строительство одноэтажного дома может оказаться дешевле. Почему это происходит? Во-первых, за выполнение потолка вы заплатите гораздо меньше. Он не должен выдерживать такие большие нагрузки, как в случае многоэтажных домов.Кроме того, уходят расходы на возведение стен на верхнем этаже и возведение лестницы. Все это позволяет снизить затраты на строительство на десятки и даже десятки тысяч злотых.

Небольшие одноэтажные дома и отопление — окупается!

Жилой дом в один этаж отапливать очень просто. Тепло может равномерно идти из котельной во все помещения. Отсутствуют проблемы и в некоторых двухэтажных домах с плохой отделкой, где верхний этаж очень быстро охлаждается зимой и перегревается летом.

Каковы ваши преимущества? Чек:

• Дом энергоэффективен — быстро нагревается дешевле в обслуживании,
• вы можете инвестировать в возобновляемые источники энергии — деньги, сэкономленные на отоплении, можно потратить на более эффективные и экологически чистые системы отопления, например, фотоэлектрические и тепловые насосы,
• Комфортность использования здания очень высока — если здание хорошо утеплено, во всем интерьере преобладают одинаковые условия.

Преимущества одноэтажного дома — почему все же стоит задуматься о его строительстве?

Очень важным преимуществом одноэтажных домов является их функциональность, особенно если вам предстоит жить с пожилыми людьми или детьми, которые только учатся делать свои первые шаги. Благодаря тому, что в зданиях этого типа все комнаты расположены на одном этаже, отсутствуют преграды, связанные с перемещением между этажами. Поэтому пожилые люди могут свободно перемещаться по всем комнатам.Однако вам, как родителю малышей, не нужно беспокоиться о том, что ваш ребенок упадет с лестницы.

Одноэтажный дом и скат крыши — какая связь?

При выборе одноэтажного проекта стоит учесть, как должна выглядеть кровля здания. Независимо от того, будет ли это двускатная крыша или многоскатная, помните, что слишком крутая конструкция может перегрузить весь дом и в то же время значительно увеличить стоимость строительства объекта. Так как же найти лучшее решение?

Оптимальный угол наклона скатной кровли на первом этаже 25-30 градусов.Такое решение позволяет одноэтажному дому получить дополнительное пространство, которое можно выделить под чердак. Таким образом, у вас будет место для хранения неиспользованных вещей — старой мебели, новогодних украшений и т. Д.

Подойдет ли плоская крыша для одноэтажных проектов? Все зависит от ваших предпочтений. Если вам нравятся постройки очень простой формы, то для этого отлично подойдут современные одноэтажные дома с плоской крышей. Однако, чтобы конструкция постройки не выглядела излишне однообразной, стоит добавить к ней декоративный фасад.На эту роль отлично подойдет деревянная и каменная облицовка, размещенная на передней или задней части здания.

Двухкомнатная квартира на участке — как сделать дом еще привлекательнее?

Крыша и разнообразные фасады — это всего лишь два способа улучшить внешний вид здания. Если вы хотите улучшить внешний вид дома своей мечты, подумайте, что еще вы можете сделать. В нашем предложении есть проекты домов, которые помогут вам найти правильные решения. Проверьте, что мы приготовили для вас:

• Пространство для отдыха на свежем воздухе так же важно, как и пространство внутри здания.Чтобы сделать дом визуально привлекательным и одновременно практичным, выберите проект, в котором есть большая терраса в задней части здания. Интересным архитектурным решением являются планы, в которых перекрыта одна часть террасы. Это делает здание не только отличным для живых выступлений, но и очень практичным. Благодаря этому решению вы сможете проводить время на улице и жарить сосиски, даже если на улице идет дождь и дует сильный ветер. Также можно не опасаясь расставить лаунж-мебель под навесом.
• Спланировать расположение окон и дверей. Если вам нравятся современные конструкции одноэтажных домов, ставьте большое остекление. Они будут прекрасны особенно со стороны сада. Таким образом, ваш дом не только будет красиво выглядеть, но и станет намного функциональнее. Благодаря большим окнам в здание проникает больше естественного света.

Планы одноэтажных домов — каким должно быть расположение комнат на одном этаже?

Чтобы использование одноэтажного дома было для вас максимально комфортным, на этапе выбора планировки продумайте, где должны располагаться отдельные комнаты и другие подсобные помещения.Прежде всего, убедитесь, что все комнаты разделены на три зоны:

• дневная зона — в основном это гостиная со столовой и, возможно, кухня (если она будет совмещена с гостиной),
• хозяйственная зона — в которую войдут санузлы, подсобное помещение и гараж,
• приватная зона — т.е. спальни, которые должны быть максимально отделены от других зон, в основном от кухни.

В случае домов со вторым этажом очень легко разделить внутреннее пространство здания на зоны.Нижняя часть предназначена для дневной зоны, а чердак или первый этаж — это приватная зона. В одноэтажных проектах это невозможно. Однако есть решения, позволяющие решить эту проблему.

Достаточно выбрать форму строительного блока:

• буквы H или L; таким образом, здание четко разделено на части,
• квадратных или прямоугольных и разместите все спальни в задней части здания.

Проекты одноэтажных домов с гаражом и без? Проверьте, какое решение выбрать

Вы хотите построить одноэтажный дом и задаетесь вопросом, должно ли в здании быть место для гаража на одну машину или гаража на две машины? Дом, соединенный с гаражом, безусловно, является большим удобством.Благодаря этому решению вы сможете сразу же после парковки подойти к зданию, не выходя на улицу.

Однако, прежде чем принять окончательное решение, подумайте, подойдет ли на вашем участке одноэтажный дом с гаражом. Необходимость найти место для всех комнат на одном этаже означает, что застроенная площадь дома может быть очень большой. В такой ситуации у вас может остаться мало места для гаража, примыкающего к зданию. Однако есть два способа выйти из этой ситуации.Проверить что:

• Если вы хотите заказать проект с гаражом, а ширина участка не позволяет разместить место для машины сбоку от здания, найдите проект с гаражом, расположенным впереди. Наше предложение включает Дизайн Дакоты.
• Если у вас нет свободного места для дома с гаражом, и вы не хотите уменьшать полезную площадь постройки, выбирайте проект без гаража. Тогда купите отдельный гараж, который можно поставить на свободном месте на участке, либо поставить только навес для машины.

Выберите проект одноэтажного здания — узнайте, что искать

Наша дизайн-студия предлагает множество планов этажей с комнатами на одном уровне. Чтобы найти среди них этот проект одной мечты, стоит взглянуть на несколько вещей. Советуем какие:

• При выборе проекта обращайте внимание на размеры здания. Так вы будете уверены, что интересующий вас дом уместится на вашем участке.Каждый проект, разработанный нашей студией, имеет заданную минимальную ширину и длину участка.
• Чтобы найти идеальный проект, учитывайте условия зонирования в вашем районе. Убедитесь, например, проверив местный план зонирования, какой тип развития действует в районе, где расположен ваш участок. План местного развития может также определять, можно ли строить на этом участке дома с покатой или плоской крышей.
• Выбирая проект, обратите внимание, сколько комнат в нем поместится.Таким образом, вы сможете определить, достаточно ли в интересующем вас плане комнат для всех жителей. В случае семей с маленькими детьми стоит рассмотреть дома как минимум с тремя спальнями — одна для родителей, одна для самого младшего члена семьи и одна дополнительная для гостей.
• Если вы хотите выбрать идеальный дизайн дома, вам также следует обратить внимание на количество ванных комнат в здании. Для большой семьи одной ванной может быть недостаточно.Также стоит задуматься о домах с отдельными от прачечной санузлами.

Следите за одним проектом? Внимательно ознакомьтесь со всеми параметрами плана и переходите к следующему шагу — оформлению заказа. Таким образом, вы сделаете следующий шаг к началу строительства.

.

Красивый одноэтажный дом с гаражом. Практичный план дома с гаражом

Каждый хозяин загородного дома знает, насколько важно для него иметь не только машину, но и специально оборудованную площадку, где можно создать комфортные условия для хранения и обслуживания автомобиля. В настоящее время существует несколько вариантов размещения гаража на участке. В статье будут рассмотрены проекты домов с гаражом под одной крышей: достоинства и недостатки такого решения, а также особенности планировки и строительства.

Проекты одноэтажных домов с гаражом под одной крышей: достоинства и недостатки

Устройство вентиляции в подвале и подвале гаража. Металлическая вентиляция гаража.

Каким требованиям должна соответствовать конструкция дома с гаражом на 2 машины?

Для удобства использования гаражей в последующие годы даже на стадии проектирования и строительства необходимо соблюдение определенных норм, важнейший из которых:

• площадь, отводимая под одну машину, не должна быть меньше чем 18 м².Это нужно в первую очередь для того, чтобы практически любую машину можно было поставить в гараж. Ведь даже если габариты вашего автомобиля сегодня очень скромные, через несколько лет все может измениться, и это необходимо учитывать;

При наличии гаража на 2 машины

• стандарты предусматривают наличие свободного пространства следующим образом: справа и слева, по 70 см каждое и не менее 70 см больше запаса спереди и сзади автомобиля;
• Ворота гаража должны быть такими, чтобы выход не вызывал затруднений.Обычно стандартные размеры составляют 2,5 х 2 м в ширину и высоту соответственно. Нормы высоты гаража в частном доме также оговаривают, что потолок автомобильного бокса должен быть не менее 2,2 м.

Полезный совет! Поскольку автомобиль сделан из металла, он легко подвержен коррозии при хранении в ненадлежащих условиях. Поэтому желательно предусмотреть качественные системы отопления и вентиляции.

Стили и материалы для строительства дома с гаражом под одной крышей: примеры фото

При просмотре фото гаражей в частных домах следует отметить, что зачастую эта часть конструкции выглядит неорганично на фоне своего окружения. Часто гараж смотрится неестественно на фоне изысканного дома, портя его внешний вид для восприятия целостного образа.

Подумайте, какие материалы можно использовать для строительства, а также какие стили дизайна больше других подходят для строительства.

1. Русская усадьба или просто дом из дерева, с гаражом и без. Как правило, такие деревянные конструкции популярны за городом и редко возводятся в черте крупных населенных пунктов. Просматривая проекты домов из бруса с гаражом, можно убедиться, что такой всем известный материал, как дерево, можно использовать для реализации очень необычных, но вполне практичных идей.
2. Дом в английском стиле отличается простотой и изысканностью. Простые линии и геометрические формы можно дополнить колоннами или лепниной, что выгодно отличает дом от остальных.Для строительства могут использоваться самые разные материалы. Для этого можно найти гараж.
3. Ампир — самый праздничный стиль, где каждая деталь здания должна создавать атмосферу праздника. Далеко не самое простое решение, когда речь идет о необходимости организации гаража при доме. Однако фото прекрасно показывают, насколько эффектным может быть результат, если подойти к этому вопросу с должным вниманием.

Полезный совет! Среди нестандартных идей можно рассмотреть проект одноэтажного дома с мансардой и гаражом.Реализация этой идеи создаст дополнительную жилую площадь, даже если гараж и верхние помещения нужно будет пристроить к существующему дому.

Лучшие материалы для реализации проектов дома с гаражом: примеры фото

Когда дело касается выбора наиболее подходящего строительного материала, стоит внимательно рассмотреть все достоинства и недостатки каждого варианта. Кратко рассмотрим самые популярные: деревянные дома

• лучше других дышат и очень экологичны.Что касается основных претензий — горючести и склонности к гниению, то современные технологические составы уже давно решили эти проблемы. Таким образом, единственный существенный недостаток такого решения — дороговизна материала;
• пенобетон или блоки из ячеистого бетона — материалы с отличными теплоизоляционными свойствами. Среди других преимуществ стоит отметить прекрасные звукоизоляционные свойства, негорючесть и достаточно высокий показатель прочности. Однако не следует забывать о недостатках, например, при использовании цементно-песчаного раствора для кладки предусматривается наличие мостиков холода, а специальный клей обойдется в несколько раз дороже;

• Кирпич на протяжении многих лет остается безусловным лидером.К особенностям этого материала можно отнести большой вес, поэтому следует закладывать прочный фундамент. Кроме того, стоимость кирпича нельзя назвать низкой, что, однако, полностью оправдано его прочностью, теплоизоляционными свойствами, а также длительным сроком службы.

Проекты домов с гаражом и баней под одной крышей: особенности совмещения

Несмотря на то, что реализация плана одноэтажного дома с гаражом — задача не из легких, многие собственники это делают. не останавливаться на достигнутом, дополнительно создавая другие постройки — беседку, сауну, веранду и т. д.Часто это предусматривается в проектах одноэтажных домов с гаражом и террасой с баней, которые сами по себе занимали бы слишком много свободного места на участке.

Country можно спроектировать с максимальным удобством, например, со встроенной ванной и гаражом

Это решение имеет свои трудности, но в то же время сохраняет преимущества, которые существуют при любой комбинации — экономия времени, усилий, строительные материалы. К тому же нет необходимости преодолевать серьезные расстояния от одного объекта к другому.

Так же можно рассмотреть интересный вариант более рационального использования имеющихся ресурсов. Например, можно обогреть гараж от печки, которая находится в ванне. Иногда этот вариант также используется для частичного отопления дома. Однако в этом случае важно спроектировать этот момент так, чтобы тепло от печи не пропадало, а можно было использовать.

90 100

С гаражом и сауной под одной крышей

Важно! Этот метод нагрева лучше всего использовать как дополнительный.К тому же этот способ малоэффективен для помещений площадью более 100 м².

Глядя на фото одноэтажных домов с гаражом, а также более сложных построек, включающих чердак или баню, невозможно не заметить, что такое решение — это не только возможность сэкономить. Для многих это возможность спроектировать максимально комфортный рабочий дом, позволяющий удобно хранить и обслуживать автомобили, имеющиеся в семье.

Одноэтажный дом с гаражом давно стал неотъемлемой частью жизни в Подмосковье. Самое главное для застройщика — определиться, какой проект одноэтажного коттеджа выбрать: со встроенным гаражом или отдельно стоящий. Размер строительной площадки и ее индивидуальные особенности больше влияют на выбор проекта. Грамотно спроектированные и реализованные жилые дома со встроенным гаражом удобнее и комфортнее, но они занимают больше места на участке. Особенно это актуально для одноэтажных домов, к которым сбоку пристроен гараж.Таким домам требуются широкие секции. Если участок застройщика будет просто неглубоким и широким, то частный дом с гаражом наоборот будет оптимальным вариантом и позволит сэкономить место на участке.

Проектные планы одноэтажных домов с гаражом: преимущества

Среди девелоперов достаточно популярны проекты одноэтажных домов с гаражом, поскольку для них характерны такие положительные стороны, как:

• Экономия . Выбирая одноэтажный дом с пристроенным гаражом, можно сэкономить на одной стене и фундаменте под ней.Если выбрать планировку одноэтажных домов с полностью интегрированным в здание гаражом, кроме стен, можно сэкономить и на крыше. При этом для возведения стен гаража можно использовать более бюджетные материалы. Прокладка водопровода, отопления и канализации в таком гараже также обойдется дешевле, чем в отдельном помещении.
• Комфорт . Одноэтажные дома с гаражом позволяют быстрее и комфортнее перемещать общие вещи домой.

В 2016 году наш каталог пополнился новыми проектами одноэтажных домов с гаражом (фото, чертежи, схемы, видео, эскизы размещены на сайте в этом разделе), которые можно приобрести по среднерыночным ценам. Если клиенту не удалось выбрать подходящий вариант реализации готовых проектов коттеджей под ключ, специалисты могут разработать план одноэтажного дома с гаражом. При желании это может быть просто типовая планировка проектов одноэтажных домов с гаражом. Кроме того, за дополнительную плату специалисты создадут оригинальный одноэтажный дом с гаражом.

Планы одноэтажных домов с гаражом: ключевые моменты строительства

Если для строительства выбран одноэтажный дом с гаражом, необходимо учитывать следующие моменты:

• Если в архитектурном проекте гараж отсутствует выбранные заказчиком, сами не добавляйте. Это только на первый взгляд кажется простым. Проект одноэтажного дома с гаражом предусматривает ряд обязательных проектных требований, отсутствие которых приведет к серьезным последствиям.
• Перед тем, как проектировать гараж в подвале или цокольном этаже, следует проанализировать смету на его реализацию. Цена одноэтажного дома с гаражом в подвале будет намного выше из-за большего количества фундаментов и земляных работ. Гараж в подвале удобен только в том случае, если предусмотрен подъездной путь с уклоном не более 12 °.

В этом разделе вы можете посмотреть фото одноэтажных домов с гаражом. Мы хотим найти хороший проект, который будет соответствовать вашим требованиям!

Как однажды утверждал классик русской литературы: жилищный вопрос испортил москвичей и оказался неправ.Жилищный вопрос затрагивает не только жителей столицы, но и всех в целом. Крыша над головой — это то, без чего человеку не обойтись. У нас на Родине каждый стремится обзавестись собственной квартирой или собственным домом, справедливо считая, что проживание в съемной квартире крайне недальновидно, ведь за нее нужно платить почти столько же, сколько ипотеку.

При этом, заплатив 10-15 лет по ипотеке, человек становится собственником 2-3 комнат с кухней и санузлом и на пенсионный возраст в будущем, а после 15 лет проживания в сдаваемой квартиру, он эти пятнадцать лет просто теряет.

Собственная квартира, конечно, хорошо, но жизнь в бетонном боксе понравится далеко не всем, особенно если она происходит в большом мегаполисе.

Поэтому с каждым годом все больше людей стараются навсегда переехать в пригород. Купите там сто шестьсот земель и постройте собственный дом с гаражом, баней и прочими прелестями деревенской жизни с городскими удобствами.

Легализовать гараж будущего

Конечно, здесь есть проблемы.Никто не позволит вам построить что-либо только на том основании, что когда вы увидели в Интернете фотографию дома с гаражом, вы захотели иметь такое же. Доджеров, которые до сих пор это делают, периодически заставляют сносить свои незаконные постройки. Чтобы не попасть под каток правосудия, в первую очередь необходимо обосновать строительство.

Признание такого сооружения означает получение разрешения местных властей. Его можно оформить только собственнику земли, на котором он (собственник) построит дом с мансардой и гаражом.

Кроме того, в полученных документах должно быть четко указано, что помимо дома с мансардой вы намерены построить гараж. Все эти нюансы лучше определить заранее, чтобы не возвращаться к ним каждый раз, когда вы захотите построить рядом с домом какую-то пристройку.

Варианты загородных домов

Самый простой и дешевый вариант для загородного дома — деревянная постройка. Он хорошо держит тепло, экологически чистый, в результате не оказывает вредного воздействия на здоровье человека.

Но если вы хотите построить жилье для нескольких поколений своей семьи, лучше строить их из кирпича. Кирпичный дом будет простаивать сотни лет и, что немаловажно, никогда не горит, то есть не будет бояться пожаров.

Перед тем, как приступить к строительству, нужно разработать проект будущего здания или просто поискать что-то подходящее в Интернете, например изучить проекты домов с гаражом и выбрать тот, который вам подходит.

В целом такой подход к строительству наиболее рациональный, так как позволяет сэкономить время и деньги. Ведь не все из нас умеют создать собственный дизайн, поэтому его все равно придется кому-то заказывать.

Тот, кого вы его закажете, сделает именно это, найдет проект в Интернете и продаст его вам как свой собственный. Конечно, всегда есть шанс, что вы встретите честного человека, который старательно отработает полученные от вас деньги.Выбирая проект будущего дома, нужно определиться с месторасположением будущего места хранения автомобиля.

Сдать в гараж

Можно разместить в подвале или подвале под жилым помещением. Можно пристроить прямо к дому на этом же фундаменте. Однако, если позволяет площадь, лучше всего построить автомобильный ящик немного подальше. Такое размещение этой постройки имеет неоспоримые преимущества, и будет стоить не дороже, а может и дешевле, чем первые два варианта.

Как правило, даже обеспеченные люди ограничены в деньгах и вынуждены считать каждый рубль, поэтому, говоря о загородном жилье, имеют в виду одноэтажный дом с гаражом, построенный чуть дальше от основного корпуса. Дело в том, что строить их на одном фундаменте с домом или, например, в подвале, конечно, заманчиво, но тоже несколько отягощено.

Дом и гараж на одном фундаменте

Если вы создаете фундамент для кирпичного дома, он должен быть достаточно прочным, чтобы выдерживать нагрузку большого здания.При этом гараж — это относительно небольшое помещение, высота которого редко превышает два метра.

Толщина стен гаража также почти вдвое меньше толщины стен основного строения. Отсюда следует, что нагрузка на один и тот же фундамент в разных его частях не будет равномерной, а значит, со временем на стыке дома с гаражом может образоваться трещина.

Конечно, можно обойтись без трещины, если соединить их общей плечевой полосой, в этом случае разница нагрузок на фундамент сказывается заметно меньше и никак не влияет на внешний вид дома .

Монтаж бронепояса — довольно трудоемкая задача, но это не единственный ее недостаток. Поскольку они будут соединены общей стеной, очень вероятно, что гостиная все же будет пахнуть гаражом.

Эту проблему также можно устранить, сделав двойные двери между гостиной и гаражом. Самый надежный способ избежать проникновения запахов из гаража в жилую комнату — разместить между ними еще одно проветриваемое помещение, например, котельную.

В целом такая планировка дома оправдана, если в нем установлена ​​надежная система вентиляции, которая может быть естественной или принудительной.

Подвальный гараж

Хорошая вентиляция ни в коем случае не помешает, так как помимо пристроенного гаража в доме наверняка будет и ванная, так почему бы не поставить ее на одном фундаменте с домом.

Также может существовать второй гараж в подвале.Однако его почти единственное преимущество в том, что машина всегда будет под рукой, когда стоит себе под нос.

Недостатки такой конструкции перевешивают достоинства. Во-первых, цена. Это будет стоить вам денег и труда. У идеи держать машину в подвале есть и другие не менее существенные недостатки.

Первое, если можно так выразиться: экологическое — испарение ГСМ неизбежно коснется верхних этажей.

Жить в таких условиях будет некомфортно и вы потеряете все очарование сельской местности. Например, любая погода, дождь приведет к наводнению, избежать этого будет очень сложно.

Однако многочисленные проекты двухэтажных домов с гаражом на первом этаже показывают, что идея пользуется большой популярностью у людей. Это и понятно, ведь в этом случае у вас будет не только крыша над головой, но и крыша дома с гаражом.

Гараж вдали от дома

Честно говоря, надо сказать, что не меньшей популярностью пользуются проекты одноэтажных домов с гаражом. Особенно в тех случаях, когда гараж находится не под одной крышей с домом и немного отведен.

Дело в том, что после объединения дома и гаража в одно целое все это должно выглядеть так, то есть оба строения должны быть кирпичными.

Если место для хранения вещей находится сбоку, оно может быть как из дерева, так и из металла, что дает владельцу свободу рук и позволяет существенно сэкономить.

Металлическое строительство будет намного дешевле кирпичного. То же можно сказать и о деревянном гараже, который имеет как свои недостатки, так и ряд преимуществ.

Среди недостатков деревянного гаража можно выделить основной, сделанный из горючего материала. Что до достоинств, то их масса. Главный из них — невысокая цена. Деревянный гараж в частном доме — лучший вариант для россиян со средним достатком.

Фото домов с гаражом

Мы вышлем Вам материал на электронную почту

Одноэтажная застройка — наиболее распространенный вариант для дачных участков и загородных домов.Казалось бы, это сложно наверстать? На самом деле существует множество факторов, которые необходимо учитывать при строительстве индивидуальной квартиры. Это расположение на участке, топография, наличие центральной водопроводной, газовой и других инженерных сетей и, наконец, просьбы каждого члена семьи, которые будут учтены при будущей планировке. Обо всем этом подробнее в нашем материале.

Одноэтажный дом — идеальный вариант для небольшой семьи

В первую очередь, этажность будущего дома зависит от размера земельного участка под строительство.Представьте себе, что скромные три четверти века полностью уходят под дом, не оставляя места для сада или огорода.

Полезная площадь: фото проектов одноэтажных домов

Решившись на одноэтажное строение, многие считают, что в будущем увеличить площадь дома не удастся.Это не так, вариантов для расширения много:

• если в доме заранее есть подвал, можно оборудовать спортзал, прачечную, да еще и в подвале окна есть; №
• можно установить мансардную крышу над первым этажом и добавить не менее трети квадратных метров общей площади. Полученное пространство используют под детскую, спальню или кабинет;
• использовать плоскую крышу с зоной отдыха на ней.

Связанная статья:

Занимаемся цокольным этажом: план одноэтажного дома 8 на 8 и секреты функционального устройства цокольного этажа

Размеры и высота цоколя зависят от особенностей конструкции дома.Многие застройщики считают, что высота подвала незначительна, достаточно немного приподнять его уровень над землей, и этого будет достаточно. Но это заблуждение.

В частности, чем выше цоколь, тем меньше риск попадания влаги в жилое пространство. Особенно важно нанесение на поверхность подвала.

Минимальная высота этой части здания должна быть сорок сантиметров над уровнем земли, в случае деревянных построек этот параметр увеличивается вдвое.Если за счет цоколя планируется расширить функциональную площадь дома, то его высота над землей должна быть не менее полутора метров.

Что нужно знать перед планировкой подвала:

• перепады температур в разные сезоны;
• уровень снега и осадков, возможные наводнения из-за протечек рек;
• уровень грунтовых вод.

Вы можете произвести необходимые расчеты или обратиться к специалистам, имеющим не только опыт разработки подобных проектов, но и геодезические данные местности.Грамотно разработают план одноэтажного дома и предложат варианты увеличения полезной площади.

Схема одноэтажного дома с цокольным этажом 8 на 8 метров:

Для информации! Наличие основания гарантирует качество. Благодаря высокому цоколю можно даже установить небольшие окна, а затем использовать подвал для размещения спортзала, подсобных помещений или спален.

Для цокольного этажа одноэтажного дома 8 на 8 можно использовать разные материалы.Монолитные стены возводятся одновременно с деталью, изготовленной на фундаменте, залитом до верхнего уровня грунта.

В отделке цоколя использованы влагостойкие материалы. Украсить можно натуральным камнем или керамической плиткой.

Важно! Будут приняты дополнительные меры по защите подвала и жилого этажа от влажности почвы. Он должен быть шириной не менее полуметра.

Плюсы и минусы планировки одноэтажного дома с мансардой размером 10 на 10 метров

Строительная практика показывает, что стоит еще несколько домов с обычной нежилой мансардой.Аналогично используются строительные материалы. Единственное, что потребуется дополнительно — это качественная изоляция и внутренняя отделка, и инженерные сети.

Мансардный этаж нельзя назвать сплошным полом, как цокольный. Здесь можно разместить не только жилые помещения, но и зимний сад, спортзал, творческую мастерскую или офис.

Подумайте об оборудовании чердака дома:

План одноэтажного дома с гаражом 8 на 10 метров: достоинства и недостатки такой планировки

В одноэтажном доме можно разместить не только квадратные метры жилой площади. В нем может разместиться одна или даже две машины. Для защиты жителей автомобильное помещение отделено от гостиных полноценной капитальной стеной.

Совет! Планы одноэтажных домов с гаражом должны включать не менее двух выходов из гаража помимо ворот. Один находится во дворе, поэтому вы можете входить и выходить, например, с инструментами, не проходя через дом. Второй — дома, чтобы в непогоду не попасть под дождь, поставив машину в гараж.

Достоинства и недостатки домов с гаражом:

Совет! В проекте одноэтажного дома 8х10 с гаражом следует учитывать габариты автомобиля хозяина. Если у вас обычный седан, добавьте запас по высоте и длине гаража, машины обычно меняют чаще, чем дома.

Стандартные размеры гаража в метрах: 2 (высота) × 3 (ширина) × 5 (длина). По возможности добавьте к этому материалу еще 4-8 квадратных метров для хранения зимней резины и инструмента.

Совет! Если речь идет об одноэтажном доме с гаражом, стоит выделить место для осмотра и мелкого ремонта автомобиля. Планируя гараж с ямой, также следует учитывать расположение коммуникаций. Они не должны располагаться там, где будет раскоп.

Фото планов одноэтажных домов:

Как правильно разработать проект инженерных сетей дома

Прокладка коммуникаций — один из самых ответственных этапов строительства.Стоимость этой части строительных работ составляет не менее 25% от общих затрат.

Важно! Если фундамент дома имеет монолитную конструкцию, перед заливкой продумайте устройство коммуникаций. В противном случае необходимо нарушить целостность конструкции, а это трудоемкий и затратный процесс.

Алгоритм создания коммуникационного проекта дома:

• Составьте общий план участка и отметьте на нем расположение построек, наличие или точку подключения к электросети и.В результате у вас будет представление о необходимом внешнем подключении.
• Измерьте расстояние от точки электрического подключения до дома. Если она больше двадцати пяти метров, подумайте, где будет установлена ​​вторая опора, или подумайте о подземной кабельной разводке.
• Измерьте расстояние от точек подключения до сетей водопровода и канализации, рассчитайте количество труб и их глубину с учетом особенностей участка.
• Обдумайте точки входа в ваш дом, чтобы обеспечить финансирование отопления воды и сточных вод.
• Нарисуйте схему разводки домашней сети и рассчитайте количество строительных материалов.

Например, план одноэтажного дома 8 на 8 м:

При составлении проекта вы столкнетесь с множеством нюансов. Необходимо тщательно рассчитать нагрузку на систему подачи, чтобы продумать особенности отопления таким образом, чтобы минимизировать возможные тепловые потери.

Каждый тип сети лучше планировать поэтапно. Обычно они начинают с электричества, а затем думают о воде, отоплении и канализации.С электричеством все просто — если рядом будет ЛЭП, проблем не будет.

Важно! Подключить дом к электросетям могут только профессионалы, представители энергокампании. Несанкционированные подключения подлежат штрафу и могут быть опасными.

Если нет централизованного водоснабжения, рассмотрите этот вариант. Самая дорогая артезианская скважина для обеспечения дома чистой питьевой водой.Для нормального функционирования колодца необходима установка. Для бытовых нужд и вполне абиссинских.

Совет! При прокладке водопроводных и канализационных труб выше уровня стразов промерзания почвы подумайте об их использовании.

Самый сложный момент — это когда общение входит в фундамент. Эти точки необходимо тщательно загерметизировать и укрепить, чтобы трубы не раздавились при оседании зданий. Для армирования используйте толстостенные металлические или чугунные гильзы.Их внутренний диаметр должен быть вдвое больше диаметра укладываемых труб.

Совет! Не рекомендуется прокладывать электрические кабели и водопровод в одной заглубленной трубе. В случае опасности такое соседство может привести к печальным последствиям.

Создавая план одноэтажного дома размером 8 на 8 м, заранее продумайте, как его расположить. Если этого не сделать, может случиться так, что он будет стоять на месте переключателя.

Совет! В магистральном доме сетевые кабели скрыты в стенах. В целях безопасности их следует накрыть надежными чехлами. В бревенчатом доме следует учитывать усадку стеновых материалов.

План одноэтажного дома до 100 м2: как продолжить проект

Прежде чем приступить к проектированию, подумайте, достаточно ли у вас знаний для выполнения такой работы. Действительно хороший план дома с учетом всех особенностей участка, с подробными инженерными схемами стоит недешево, но ошибки проектирования обойдутся вам гораздо дороже.

Важно знать характеристики почвы, ее состав, уровень грунтовых вод, доступность источников, климатические особенности и их влияние на участок. Все эти тесты лучше всего проводить весной или осенью, когда грунтовые воды находятся в движении.

Тщательно изучив возможности участка, вы можете определиться с типом фундамента и наличием / отсутствием подвала I. Если грунтовые воды поднимаются высоко, имеет смысл отказаться от подвала и заменить его.

Элементы фундамента помогут вам выбрать материалы для строительства стен.Если только или можно разместить на участке с песчаным или болотистым грунтом, то и материал для строительства дома нужно подбирать соответственно.

Для самостоятельной разработки своего дизайна выбирайте простые геометрические формы. Замысловатые эркеры, кривые стены, сложная крыша — все эти нюансы требуют профессионального подхода.

Совет! Помещения для хозяйственных нужд (санузел, кухня, кладовая, гардероб) лучше всего размещать с северной стороны.

Например, предлагаем типовой проект дома с мансардой до 100 м2:

План одноэтажного дома 6 на 6 и особенности небольшой площади

При планировке одноэтажного коттеджа площадью до сорока квадратных метров следует очень рационально подойти к распределению каждого квадратного метра.Чаще всего небольшие постройки используются как дачи для сезонного посещения. Престарелой паре здесь вполне комфортно жить.

Планировка может быть двух видов:

• открытая — когда стены в комнате закрывают только ванную и спальню;
• закрытые — традиционный вариант с полным разделением комнат для этих целей.

При круглогодичном использовании необходимо обеспечить защиту входа со всех сторон. Такая конструкция убережет небольшой дом от потери тепла в холодное время года. Чтобы максимально использовать пространство, дизайнеры должны делать покупки в таких небольших и удобных домах.

Если добавить в план небольшого одноэтажного одноэтажного дома 6х6 м мансардную конструкцию, можно получить один из самых популярных вариантов дачи. В таких домах можно разместить не 36, а около 60 квадратных метров площади и самые разные варианты планировки. Традиционно второй этаж отводится под спальни, а второй — просторный.

План одноэтажного дома 9 на 9 как пример оптимального распределения пространства

Дома площадью около 50 квадратных метров — это пример недорогих квартир с оптимальной планировкой.Если к такому дому добавить дополнительные конструкции, чердак, гараж, получится полноценная квартира для семьи с двумя детьми.

Здесь много готовых проектов с разным количеством спален, расположением кухни и подсобных помещений.Самая распространенная форма строительства таких квартир — квадрат. Благодаря планировке одноэтажного дома размером 9 на 9 м потери энергии минимизированы, а жильцам обеспечен максимальный комфорт.

Примеры планировки одноэтажного дома 9 на 9 м:

Типовая планировка одноэтажного дома 8 на 10

Площадь 80 квадратных метров позволяет создать несколько вариантов планировки.При необходимости можно разделить это пространство на несколько небольших отдельных комнат или сэкономить максимум свободного пространства с помощью символических и других дизайнерских приемов.

Совет! Окна спальни должны выходить на юг или юго-восток, а гостиная — на запад. Такое расположение способствует хорошему воздухообмену и рациональному использованию электроэнергии и тепла.

Особое внимание стоит уделить гостиной.Гостей всегда будет много, а собираться семья предпочитает именно здесь. План одноэтажного дома 8х10 с мансардой позволяет не экономить на просторной гостиной. Вы можете добавить в проект одну или две комнаты для покойных друзей.

Большая площадь предполагает наличие двух санузлов. В 3D проекте одноэтажного дома размерами 8 на 10 метров с мансардой на первом этаже расположен санузел с ванной, а на втором -.

При постоянном проживании в доме необходимо предусмотреть подсобные помещения: кладовую, котельную.

Совет! Семьям, постоянно проживающим в загородной местности, следует рассмотреть возможность аварийного водоснабжения и электроснабжения. Чтобы вода в доме была постоянной даже при водопроводной сети, следует оборудовать колодец и емкость для хранения запасов воды. Генераторы и солнечные станции используются для обеспечения дома аварийным электричеством.

Артикул

.

Проект Частный дом престарелых., К-67, оп. нас. 1066.00 кв.м

Проект частного дома престарелых К-67 , мансарда одноэтажного использования, без подвала. Здание может также функционировать как гостевой дом, мотель или гостиница.

Технология : внешние стены — керамический блок 30 см, минеральная вата 18 см, внешняя штукатурка.
Потолки : железобетон
Уклон кровли: 35 °
Кровля: черепичный лист
Отопление: две газовые конденсационные печи, работающие в каскаде.
Механическая вентиляция: пригородных и основных холлов — приточно-вытяжная механическая вентиляция с рекуперацией; кухня с дополнительными помещениями — приточно-вытяжная вентиляция
Кондиционирование: все комнаты на первом этаже и чердак с кондиционированием воздуха
Программа: комната потребления, кухня, кухонные помещения, вспомогательная кухня, санитарные помещения, социальные объекты, складские помещения, газовая котельная, 24 двухместных номера с ванными комнатами, гостевая комната, часовня, кабинет врача, терапевтический и реабилитационный кабинет, проморте, кабинет, рецепция.

СОДЕРЖАНИЕ ПРОЕКТА:
— архитектурно-строительный проект
— строительный проект
— строительное проектирование внутренних санитарных сооружений (центральное отопление, водопровод, канализация, газ, механическая приточно-вытяжная вентиляция кухни, механическая приточно-вытяжная вентиляция с рекуперацией банкетного зала, внутренние пожарные краны, кондиционирование помещений)
— строительный проект системы внутреннего электрооборудования и молниезащиты (в том числе:в: противопожарная защита выключатели питания, аварийное освещение, система экстренного вызова)
— проектный энергоэффективность здания
— перечень строительных материалов
— перечень элементов фермы крыши
— противопожарные и санитарно-гигиенические заключения на решения, применяемые внутри здания
— согласование изменений в проект

СПРОСИТЕ О ПРОЕКТЕ!

(012) 410 49 71

(012) 410 49 72

.

Загрузка…
