Верстак из письменного стола своими руками

Когда затевается серьезный ремонт в домовладении, необходимо, чтобы все было под рукой в любой момент, что позволит с  максимальной пользой использовать время. Для этого важно правильно организовать рабочее место домашнего мастера, если он привык все делать своими руками. Во время ремонта или строительства значительное место занимают работы по дереву. Однако пилить брус на табуретке или скамейке неудобно и долго. Рационально использовать время и ресурсы поможет рабочий стол, известный еще под названием верстака.  Сделать его по силам в домашних условиях.

Преимущества создания верстака своими руками

Не каждый хозяин считает, что верстак постоянно нужен в хозяйстве: он нужен только на время ремонта или реконструкции здания, поэтому предпочитает  взять его напрокат. Но такое мнение ошибочно, особенно, если  он является собственником домовладения, стоящего на земле. Появившийся в хозяйстве столярный верстак станет настоящим подспорьем для него.  Смастерив такую конструкцию, хозяин получает целый ряд преимуществ, по сравнению с использованием верстака, взятого напрокат или купленного в строительном супермаркете.

1. Он сэкономит значительную сумму денег, которую сможет использовать для дальнейшего благоустройства дома.
2. Приобретет дополнительный опыт хозяйствования и практические навыки.
3. Получит в свое распоряжение удобный рабочий стол, пригодный для обработки деталей из дерева и металла.
4. Если хозяин изготовит верстак своими руками, сможет пользоваться им в любое время.

Виды столов

Известны различные виды верстаков, которые имеют различное предназначение.

1. Столярный верстак для изготовления деревянных деталей. На нем удобно обрабатывать небольшие деревянные изделия, но не предназначен для первичной обработки древесины. Для него понадобится столешница трехметровой длины шириной в один метр. Детали на нем закрепляются деревянными горизонтальными и вертикальными зажимами.
2. Плотницкое приспособление значительно больше по всем параметрам и тяжелее. На нем обрабатывают стволы деревьев, нарезаются доски, брус и другие заготовки из дерева.
3. Универсальный стол позволяет работать с деревом и с металлом; его столешница укрепляется металлической лентой и имеет деревянные и металлические зажимы.

Существует и другое определение видов конструкций по возможному месту расположения.

1. Мобильный (переносной). Используют для выполнения мелких работ с деталями небольших размеров. Он удобный, достаточно легкий. Его можно без особого труда переместить с одного места на другое. Укомплектовывается столярный стол тисками малого или среднего размера, что позволяет его использовать для мелких слесарных работ.
2. Стационарный рабочий стол отличается массивностью и устойчивостью. На нем можно заниматься обработкой пиломатериалов, но домашнему мастеру такой верстак вряд ли пригодится, если он постоянно не будет заниматься деревообработкой.
3. Сборный на соединениях с использованием болтов. Это своеобразный трансформер: в любой момент его можно дополнить специальным оборудованием и внести необходимые изменения, в зависимости от решаемых задач.

Какой вид конструкции выберет домашний мастер, напрямую  зависит от того, какие цели и задачи он ставит:

• рабочий стол нужен для обработки небольших деталей и изготовления мелких изделий только на период проведения ремонтных и строительных работ;
• хозяин будет им постоянно пользоваться и работать с небольшими объемами деталей из дерева;
• верстак понадобится, чтобы проводить первичную обработку древесины, превращая ее в доски, брус на постоянной основе;
• предполагается использовать стол для периодической обработки небольших деревянных и металлических деталей.

Опытные домашние мастера утверждают, что смастерить изделие можно даже начинающему хозяину, не имеющему навыков обращения со слесарными инструментами.

Выбор материала

Чтобы сделать верстак своими руками, мастеру нужно дерево и металл. Если предполагается изготовить небольшой стол, то для него будет подходящей деревянная основа. Для столешницы подойдет ламинированная ДСП, прессованная фанера толщиной не менее 5 – 7 см. Для стационарного стола можно использовать хорошо оструганные доски, плотно подогнанные друг к другу, и частично – металл.

А если в распоряжении домашнего мастера есть ненужный письменный стол, то он станет добротной основой. Он удобен еще и тем, что уже имеет несколько ящиков или отделений для хранения инструментов.

Найдет применение  в конструкции старая дверь из цельного полотна. Из нее получится прекрасная прочная столешница, которая даже не требует обработки.

Использование  имеющихся в хозяйстве подручных материалов для изготовления столярного стола своими руками сэкономит время и деньги домашнего мастера.

Можно самостоятельно сделать верстак из металла. Он получится прочным, надежным и тяжелым. Но опыт свидетельствует: наиболее приемлемым считается промежуточный вариант, когда каркас и крышка верстака выполняются из дерева, а потом обшиваются листовым металлом.

Домашнему мастеру, решившему сделать своими руками верстак, понадобится определенный набор материалов. Что для этого нужно, ему хорошо известно.

А для тех, кто еще не имеет достаточного опыта, мы составили перечень всего необходимого для его изготовления:

• уголок металлический;
• полоса из стали и лист оцинкованного железа;
• фанера;
• шурупы;
• анкерные болты;
• труба квадратная;
• деревянные доски;
• саморезы по металлу;
• краска.

Какие инструменты понадобятся

Самостоятельно сделанный небольшой деревянный столярный верстак займет достойное место в домашней мастерской. Чтобы его сделать, не нужно большого количества инструментов.

Понадобится стандартный набор, который найдется в каждом доме:

• отвертка;
• рулетка;
• болгарка;
• электролобзик или ручная ножовка;
• молоток.

В зависимости от того, какой материал будет использован для столярного верстака, перечень материалов и инструментов может изменяться. Например, чтобы сделать металлический рабочий стол, не обойтись без сварочного аппарата и электродов.

Где поставить?

Прежде чем приступать к работе, важно сразу  определить, для чего и как часто будет использоваться стол, где будет размещен. Не обойтись и без чертежа. Ответы на эти вопросы  определят его размеры, материал и порядок изготовления.

Лучшим местом для размещения приспособления можно считать ту часть помещения (гаража или сарая), где есть естественное освещение. Также важно, чтобы рядом с верстаком находились электрические розетки, чтобы подключать электроинструменты и лампу. Лучше всего, если свет будет падать слева или прямо, тогда рабочая поверхность стола будет освещена в течение дня.

Затем определяются параметры будущей конструкции. Несмотря на существующие нормы, касающиеся размеров стола, если мастерить столярный верстак  своими руками, домашний мастер будет исходить из целесообразности и фактически имеющегося места, поэтому столешница будет такой, чтобы здесь  свободно  размещались инструменты и детали, без строгого соблюдения размеров. Ширина обычно составляет 50-60 см; такой размер считается оптимальным, так как позволяет свободно дотянуться до противоположного края столешницы.

Еще один важный параметр – высота верстака. Существуют различные способы ее определения, начиная от точных математических расчетов до народного опыта, предлагающего считать оптимальным показателем расстояние от крайней точки согнутой в локте руки до пола.  Опытный мастер может сделать ее регулируемой.

После определения основных параметров изделия можно приступать к сборке.

1. Сначала закрепляются ножки (четыре опоры из стального уголка, которые соединяются также уголками и закрепляются сваркой сверху и снизу.). В результате получается прямоугольная сварная конструкция.
2. После изготовления каркаса приступают к подготовке столешницы. Обрезанные по размеру доски выкладываются на каркас сверху и плотно скрепляются. С каркасом столешница соединяется при помощи болтов. Рабочая поверхность должна быть обработана: остругана и ошкурена. Низ необходимо закрепить с помощью поперечин или деревянных брусков. Они прикручиваются к каждому из элементов получившегося щита.

После ее закрепления нужно сделать обшивку крышки металлом (лучше, если это будет оцинковка). Металлический лист закрепляется на поверхности столешницы саморезами. Если образуются заусенцы, их необходимо зачистить.

Основные работы по изготовлению верстака на этом завершаются, но для придания большей жесткости конструкции и прикрепления к полу, можно снизу приварить металлические уголки. По желанию, можно оборудовать ящиками, полками для инструмента.

Из необходимого оборудования на верстаке обязательно должны найти место тиски. Они навешиваются на лицевую сторону столешницы и используются для крепежа изделий. Если в работе часто бывают крупные детали, есть необходимость установить несколько тисков разных размеров.

Под верстаком можно смонтировать полки, где разместить различные приспособления, нужный инструмент или складывать обработанные детали.

Аккуратно выполненный своими руками, столярный верстак станет удобным приспособлением для работы домашнего мастера.

ВИДЕО: верстак своими руками.

Создания верстака своими руками: 50 фото-идей

Предыдущая

СтолыСтол с эффектом бесконечности — стильное решение для современного интерьера.

Следующая

СтолыЧем оттереть супер клей со стола

Верстак слесарный — это рабочий стол с широким спектром назначения. Он позволяет проводить слесарные, ремонтные, электромонтажные работы, обработку различных материалов. Верстак должен быть в любой домашней мастерской. Мастера предпочитают конструировать его своими руками, чтобы сделать максимально удобным для себя.

• гайки и винты;
• напильник и молоток;
• краски с кистью.

Устройство слесарного верстака — это жесткая металлическая основа (выполненная из уголков либо квадратной трубы). Чтобы оформить столешницу, лучше использовать 50-миллиметровый брус. Сверху на него набивается стальная пластина толщиной до 6 мм. Для скрепления всех металлических деталей воспользуйтесь сваркой, но можно также вкрутить болты.

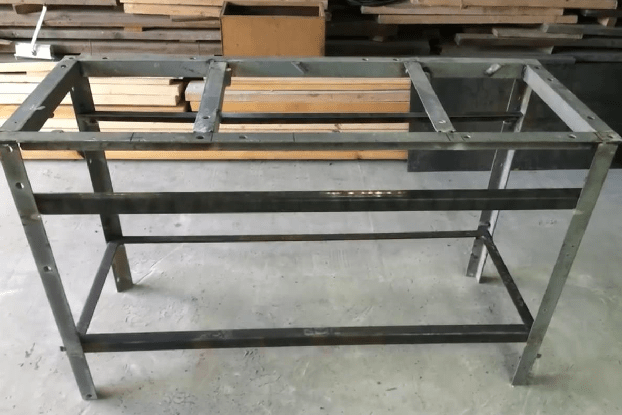

Монтаж каркаса верстака и основы для столешницы

Прежде чем приступать непосредственно к сборке, внимательно посмотрите на заготовленный чертеж. Еще раз убедитесь, что размеры будущего верстака вписываются в размеры помещения, где будет стоять ваш слесарный инструмент (гараж, сарайчик или мастерская). Монтаж стола начинается с создания каркаса:

1. Из уголка отрежьте 4 ножки одинакового размера.
2. Соедините их вверху горизонтальными перекладинами из того же материала. Используйте сварку. В результате должен получиться прямоугольник (вид сверху) заданного размера.
3. Дополнительно сделайте линию жёсткости, ещё раз скрепив ножки таким же способом горизонтальными перемычками примерно на высоте 15 см от пола.
4. Если у вас предусмотрена тумба с ящиками сбоку под крышкой верстака, то для неё приварите пару дополнительных опор.

После этого можно приступать к сборке столешницы:

• сделайте по периметру горизонтальных металлических перекладин отверстия для болтового соединения;
• нарежьте доски по длине стола;
• уложите их друг к другу без щелей и просветов, закрепите в таком положении;
• сделайте отверстия в древесине, совпадающие с отверстиями в уголке.

Совет. С верхней стороны досок отверстия должны иметь расширения. В них будут углубляться шляпки болтов, чтобы деревянная поверхность столешницы осталась ровной.

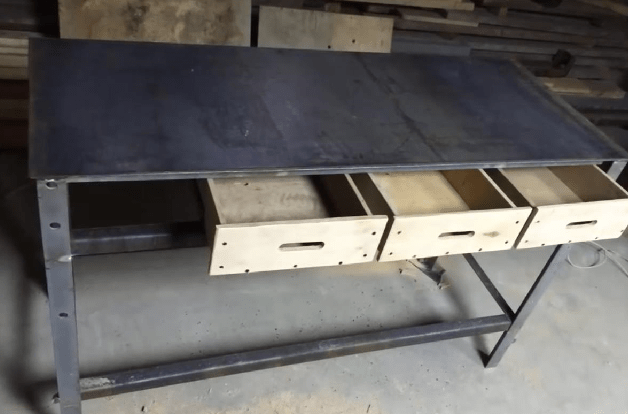

Заключительный этап сборки верстака

Столешница будет готова после обшивки металлом. Для этого просто отрежьте фрагмент необходимого размера от подготовленного листа и зафиксируйте его на древесной основе при помощи саморезов. Обратите внимание, что после их вкручивания на металле могут оставаться заусенцы. Их следует просто подпилить напильником.

Если вы предусмотрели в конструкции верстака ящики или полочки, воспользуйтесь простой технологией их изготовления. В качестве материала подойдёт обычная 15-миллиметровая фанера. Ящики собирают на шурупах. На один приходится примерно 15-20 шт. Полки проще прикрепить к уголку, а вот для ящиков придётся дополнительно купить направляющие полосы — салазки. Их приваривают к каркасу.

Той же фанерой можно обшить боковые стороны стола и сделать экран на его задней стороне. Для большей устойчивости мастера рекомендуют прикрепить снизу к опорам прямоугольники или кусочки уголка. В этом деле поможет сварочный аппарат. При необходимости прикрутите к верстаку тиски. В завершение обработайте все стальные элементы конструкции краской по металлу, чтобы избежать появления ржавчины.

Сделать верстак для работ по металлу не очень легко, но вполне возможно, если ответственно подойти к делу. Зато вы убедитесь, что ни один покупной стол не сравнится по качеству с изделием, собранным своими руками.

Как сделать верстак: видео

Если вы любите работать руками, то верстак будет весьма кстати. Из металла такую конструкцию можно изготовить самостоятельно. Она будет состоять из столешницы, которая укрепляется на металлическом каркасе.

Конструктивные особенности изделия

Верстак металлический может быть столярным или слесарным. Первая разновидность достаточно проста в изготовлении, но на поверхности столешницы можно будет работать исключительно с деревянными деталями. Такой вариант изделия предполагает наличие крышки, выполненной из древесины или обработанной линолеумом. При попытке поработать с металлической заготовкой на столярном верстаке покрытие будет впитывать масла, а металлическая стружка повредит поверхность. Столярные верстаки выполняются из древесины, поэтому являются не столь устойчивыми по сравнению с металлическими.

В гараже наиболее часто применяются слесарные конструкции. С помощью такого оборудования можно работать и с металлическими заготовками. Такой предмет мебели в мастерской является универсальным. Важно определить перед началом проведения работ, будет столешница одноместной или многоместной.

Верстак металлический будет иметь в составе подверстачье, крышку, а также стол. Предпоследний элемент должен быть наделён трехслойными бортами. Металлические конструкции изготавливаются с использованием МДФ или толстого листа фанеры, который дополнительно покрывается металлическим полотном. Важно исключить наличие острых углов, которые могут быть у столешницы, что предотвратит получение травм. Важно обеспечить стол ящиками, которые понадобятся для хранения инвентаря. Нужно оснастить эти составляющие направляющими, которые предотвратят случайное падение. Если есть необходимость защитить стену, у которой будет установлен стол, можно установить на ней специальный экран.

Ножки должны иметь большую площадь поверхности, а также обладать превосходной прочностью. Их дополнительно укрепляют между собой в нижней части. В местах сопряжения рекомендуется расположить полку для лаков, крупных инструментов, комплектующих. Наиболее часто стальные верстаки оборудуются двумя дисками, которые имеют приспособления для упора. Важно наличие зажимного винта.

Подготовка перед началом работ

Верстак металлический может обладать совершенно разными габаритами, однако в качестве наиболее оптимальной можно использовать ширину, равную 60 см. Тогда как длина может быть эквивалентна 1,5 метра. Каркас рекомендуется изготовить из профильной трубы или Рядом со столом должны располагаться розетки и источники света. Для раскроя металла лучше всего применять болгарку. Подготовьте металлические уголки, толщина которых равна 3 см. Их размер должен быть равен 40 x 40 мм. Подойдут и стальные профили, сечение которых равно 30 х 50 миллиметров. Будет нужна металлическая полоса для фиксации рабочего стола к каркасу.

Когда изготавливается металлический верстак в столешница выполняется, как правило, из сухих досок, толщина которых равна 50 миллиметрам, тогда как ширина данного элемента может варьироваться в пределах от 100 до 150 миллиметров. В процессе работ понадобится оцинкованный металл толщиной в 2 миллиметра. Полосы этого же материала понадобится для формирования бортиков, которые станут защищать от воздействия искр. Длина одной такой полосы должно быть эквивалентна длине рабочей поверхности.

Работа по изготовлению верстака

Если вы решили изготовить металлический чертежи рекомендуется подготовить заблаговременно. Детали нарезаются по размеру, а соединить их между собой нужно при помощи сварки. Если нет необходимости в установке дополнительных полок, то конструкция должна быть укреплена посредством ребер жесткости, которые нужно выполнить из того же уголка. Их следует установить, отступив от поверхности пола 10 см. Такое же расстояние оступается вниз от края столешницы. Те же самые манипуляция осуществляется и с центральной частью стола. Для того чтобы обеспечить более высокую на ножки привариваются квадратные стальные пластины.

Особенности проведения сборки

Чертеж металлического верстака, который представлен в статье (фото см. выше), позволит осуществить работы правильно. После того как будет собрана основная конструкция, можно начинать работать над каркасом. Используя квадратные стальные уголки со стороной в 50 миллиметров, нужно сформировать каркас. Его длина должна оказаться на 20 см больше по сравнению с габаритами конструкции. Это требуется для фиксации тисков. Затем в том месте, где рабочий стол будет укрепляться на основную конструкцию, следует наварить стальные полосы, тогда как на них устанавливается конструкция из уголков. Помимо прочего, нужно будет укрепить защитные экраны.

Если вы решили изготовить металлический верстак своими руками, в уголке, который используется для жесткости, а также в столешнице следует просверлить отверстия, к которым будут фиксироваться доски. Наиболее часто для этого используются саморезы, имеющие потайные шайбы. На следующем этапе столешницу можно покрыть листовым металлом, который укрепляется саморезами в заблаговременно просверленные отверстия. Полочки можно окрасить или обработать, используя огнебиозащитный состав. Для обеспечения более комфортной работы деталь может быть жестко зафиксирована. Для этого применяются тиски, которые имеют в составе параллельно расположенные губки. Все обрабатываемые элементы можно зафиксировать.

В заключение

Как известно, верстак металлический очень боится воздействия влаги и коррозии. Для того чтобы продлить срок жизнедеятельности изделия, можно произвести обработку специальной краской, предназначенной для работы по металлу. Это сделает конструкцию еще и более привлекательной внешне.

Гараж в первую очередь нужен всем для хранения автомобиля. Однако опытные, компетентные водители используют помещение для технического осмотра, ремонтных работ, обслуживания машины. И они умеют не только заливать масло, но даже делать и какие-то довольно сложные с технической точки зрения работы, ремонтируя свое любимое авто. В результате гараж превращается из простого хранилища в настоящую мастерскую. И тут уже следует иметь все нужное для работы оборудование. Верстак в гараж в таком случае просто необходим.

Чем же так полезен верстак, что это такое? Дело в том, что верстак является специальным рабочим столом со множеством функций. На нем можно в удобных условиях эффективно заниматься электромеханическими, монтажными и слесарными работами. Отлично подходит такой стол для обработки всевозможных материалов. При этом каждый желающий, если ответственно подойдет к задаче, сумеет сделать надежный верстак в гараж своими руками.

Давайте познакомимся с верстаком ближе. Его зачастую принято сравнивать с письменным столом. Он максимально расширяет возможности человека, поскольку предоставляет отличную возможность эффективно использовать прочную поверхность для работы. При этом имеется здесь и достаточное количество секций для хранения нужных предметов, инструментов и деталей. Именно такой настоящий верстак, дополненный многочисленными полочками и ящичками, наиболее эффективен, удобен для работы в гараже.

Перечислим основные конструктивные элементы верстака.

• Рама с ножками представляет собой несущую основу. Именно она становится базой, на которой уже закреплены все стальные детали.
• Столешница должна мыть мощной, толстой и прочной. Ей предстоит выдерживать серьезнейшие механические нагрузки, например, удары молотка. Принято делать столешницу из толстой деревянной доски или металла.
• Тумбочки обычно располагают по краям. Отлично, когда есть много выдвижных ящичков, полок. В таких секциях удобно хранить нужные детали, компактные запасные части, небольшие инструменты.
• Дополнительная полка обычно занимает место непосредственно под столешницей. Там логичнее всего разместить те предметы, инструменты, детали, которые чаще применяются непосредственно во время работы на верстаке. Их будет очень удобно брать: все необходимое окажется в зоне свободного доступа.

Обратите внимание на важный момент. Когда вы ставите стол в гараж, обязательно надо позаботиться об уровне освещенности. Продумайте заранее альтернативное освещение рабочей зоны. Например, можно использовать разные виды осветительных приборов. На потолке установить дополнительный источник света, а к стене или столу прикрепить поворотную лампу с направленным пучком света. Для более эффективной работы, а также соблюдения техники безопасности хорошее освещение необходимо.

Виды верстаков

Прежде чем установить конкретный верстак в гараже, стоит разобраться, какие виды таких рабочих столов бывают. Принято делить верстаки на слесарные и рабочие.

Столярный верстак имеет деревянную столешницу. Рама может быть изготовлена из дерева, металла. Конечно, деревянная столешница, какая бы толстая она ни была, все-таки является весьма уязвимой. Работать на таком верстаке с металлическими деталями неудобно. Поверхность столешницы из дерева повреждается металлической стружкой, с нее сложно убрать многочисленные следы машинного масла. К сожалению, срок службы таких верстаков невелик.

Больше подойдет слесарный верстак в гараже. Именно он привлекает надежностью, долговечностью, повышенной устойчивостью к износу и универсальностью. Главный секрет – прочная столешница из металла. На ней можно комфортно работать с деталями из любых материалов, в частности, из металла. На слесарных верстаках шлифуют и режут, точат и пилят. Преимущество верстака еще и в его устойчивости, ведь при работе с деталями из металла на столешницу иногда оказывается большое давление. Инструменты лучше хранить на полочках, выдвижных ящиках верстака.

Материалы: конкуренция дерева и металла

Хотите сделать верстак в гараж самостоятельно? Тогда вам надо будет выбрать основной материал: такие столы делают из металла и дерева. В результате готовые конструкции отличаются уровнем надежности, устойчивости. Безусловно, металлический верстак более функциональный, устойчивый, долговечный.

Уделим внимание основным особенностям верстаков из разных материалов.

• В процессе изготовления верстака проще работать, разумеется, с деревом. Достаточно запастись молотком, лобзиков, отвертками и болгаркой или ножовкой, чтобы достаточно быстро изготовить деревянный верстак.
• Металлический рабочий стол сделать заметно сложнее, поскольку надо уметь обрабатывать металл, а также проводить сварочные работы. С заготовками из железа работать достаточно сложно. Желательно иметь хотя бы минимальные навыки. Кроме того, здесь потребуется и специальное оборудование.
• Когда специалисты сравнивают металлические и деревянные верстаки, они отмечают: деревянный стол менее прочен, зато металлический слишком тяжелый, не так удобен при эксплуатации.
• Оптимальное решение – комбинированные верстаки. Можно изготовить деревянную столешницу, а затем дополнительно накрыть ее металлическим слоем. И тогда можно будет спокойно работать с металлом, использовать тиски.

Вы хотите иметь собственный верстак в гараже, желаете его лично изготовить, но не собираетесь слишком часто использовать? Тогда для вас будет оптимальным вариантом традиционный деревянный рабочий стол. Только сделайте столешницу более толстой, надежной. Очень важно обеспечить устойчивость к механическим нагрузкам.

Подготовительный процесс

Узнаем, как сделать верстак в гараже своими руками. Для начала нужно подготовиться к работе. В первую очередь определите оптимальную конструкцию, размеры и форму вашего будущего верстака. Допустим, иногда оптимальным вариантом становится размещение верстака в углу гаража. Это позволит рационально использовать пространство и создать комфортную рабочую зону.

• Выбор места для установки верстака – одна из наиболее важных задач. Большое значение имеет здесь уровень освещенности. Подумайте, каким будет естественное освещение. Лучший вариант – когда свет падает прямо или с левой стороны. Когда речь идет об искусственном освещении, надо все грамотно организовать. Желательно делать верхний свет, а также устанавливать дополнительный источник направленного освещения рабочей зоны.
• Результативность работы на верстаке, уровень комфорта во многом зависят также от высоты столешницы. Надо заранее рассчитать оптимальную высоту. Просто встаньте прямо и руки согните в локтях. Представьте, что вы опираетесь на верстак. Вот как раз расстояние между вашими руками и полом и является оптимальной высотой верстака.
• Ширину слишком большой делать не надо. Отлично, если человек может свободно дотягиваться до противоположного края столешницы. Хороший размер – 50 см в ширину. Длину можно сделать значительно больше. Чем длиннее стол, тем больше деталей и крупногабаритных инструментов на нем можно разложить.

Хорошее решение – оборудовать верстак нужными инструментами. Например, закрепляют на столешнице лобзик, циркулярную пилу.

Подбираем инструменты, материалы

Сразу уточним список материалов и инструментов. Для работы нужны дрель и сварочный аппарат, рулетка и уровень, болгарка с электрическим лобзиком. Обязательно запаситесь следующими материалами.

• Стальная полоса и уголок. Толщина должна составлять 4 мм.
• Анкерные болты, шурупы и саморезы.
• Квадратная труба с толщиной 2 мм.
• Стальной лист, чтобы из него сделать держатели для ящиков и столешницу. Оптимальная толщина – 2 мм.
• Нужны направляющие для ящиков.
• Для столешницы надо брать массивную деревянную доску с толщиной 50 мм.
• Стенки ящиков, стола делают из фанеры с толщиной 15 мм.
• Для оформления и повышения эксплуатационных свойств также нужна краска по дереву, металлу.

Если вы сделаете из этих материалов верстак, он будет очень прочным, долговечным и устойчивым, удобным в эксплуатации.

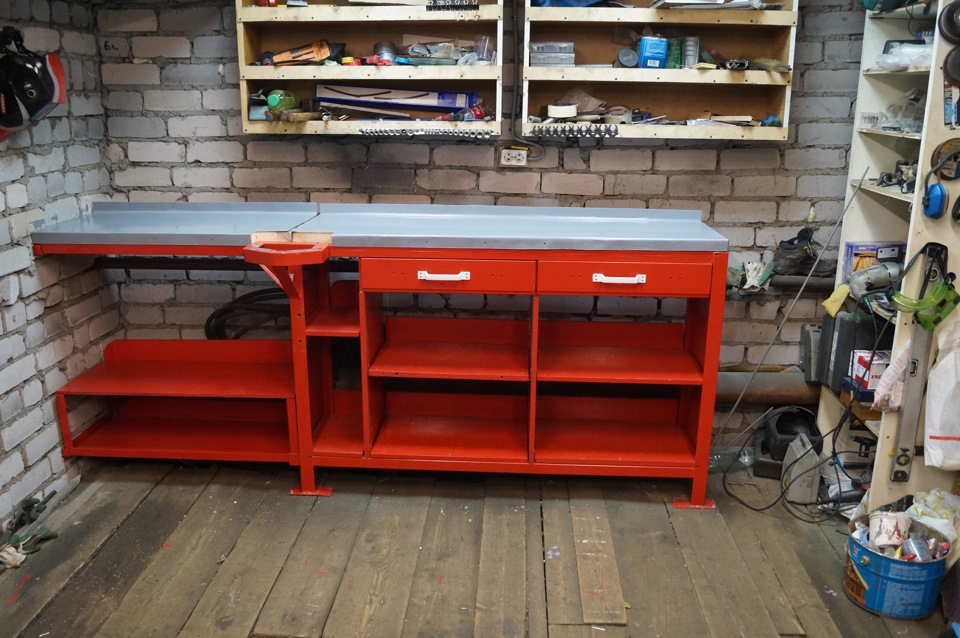

Собираем своими руками верстак для гаража

Рассмотрим алгоритм изготовления верстака для гаража.

1. Сначала берите четыре опоры. Их делают из стального уголка. Ножки скрепляют сверху сваркой.
2. Нужны ребра жесткости. На расстоянии 12-15 см от уровня пола надо приварить небольшие фрагменты уголка.
3. Для закрепления ящиков, полок приваривают дополнительные стойки.
4. Затем приходит время изготовления столешницы. Можно взять дубовые доски. Их надо плотно закрепить на каркасе. Лучший вариант – заранее сделать по периметру каркаса отверстия для болтов.
5. Доски тоже надо просверлить. В дырки должны хорошо проходить болты.
6. Уже закрепили крышку? Теперь е пора обшивать металлом. Желательно использовать оцинкованное железо. Его фиксируют саморезами.
7. Края металла обработайте напильником.
8. Отдельно изготовьте полки, столешницы.
9. Соберите весь верстак полностью.
10. На заключительном этапе нужно обработать деревянные элементы специальными составами для предотвращения образования грибка и плесени, а также антипиренами. Можно дополнительно оформить рабочий стол, используя .

Когда вы хотите, чтобы верстак стоял максимально надежно, можно прикрепить его к полу, приварив к ножкам металлические уголки.

Если вы максимально ответственно подойдете к задаче, будете соблюдать технологию и воспользуетесь полезными советами, ваш верстак ни в чем не будет уступать готовым рабочим столам из магазина.

Видео: изучаем процесс изготовления верстака в гараж

Хотите наглядно рассмотреть все ключевые моменты, алгоритм работы при изготовлении верстаков для гаража? Сейчас у вас есть отличная возможность увидеть всю полезную информацию на видео.

Здесь вы просто ощутите себя непосредственным участником событий! Можно будет оценить сложность, порядок работы. В роликах акцент сделан на всех наиболее существенных нюансах. После просмотра, если вы отнесетесь к делу ответственно, вы вполне сумеете установить такой функциональный рабочий стол в гараже своими руками.

Удачи вам! Иметь надежный, эффективный верстак в гараже . С ним работа превратится в удовольствие.

Людям, занимающимся профессиональным или любительским столярным и слесарным делом, рекомендуется оснастить рабочее место специальным строительным оборудованием. Лучше всего для этих целей подойдет самодельный встроенный верстак, к которому крепятся специальные тиски и надежное защитное устройство. О том, что собой представляет верстак, как его сделать и собрать – расскажем ниже.

Изначально верстаки использовались, как оборудование для изготовления и шлифования изделий из деревянного материала. Основной задачей было сильное закрепление детали и последующая обработка. Такой верстак называли классическим. Время меняется, и современный верстак представляет собой универсальное оборудование, которое обладает множеством функций и назначений.

чертеж стола

Верстак для гаража особенности и виды

Обычный верстак состоит из следующих деталей:

• объемная столешница в несколько сантиметров толщиной (до 10-15 см);
• основание в виде рамы на выступающих ножках;
• вторая полка, расположенная ниже столешницы (служит для хранения инструментов, запчастей, дополнительных материалов);
• выдвижные ящики или полки, увеличивающие поверхность и площадь хранения верстака.

Современное строительное оборудование совершенствуется с каждым днем, коснулось это и верстака. Несмотря на то, что основное предназначение приспособления – ручная шлифовка и изготовление деталей. По назначению, на сегодняшний день, верстаки для гаража, изготовленные своими руками, бывают нескольких видов:

• для универсальной обработки;
• слесарных работ и плотницких работ;
• столярного назначения.

чертеж слесарного стола

Конструкции верстаков для гаража

Материал, из которого изготавливается верстак, также бывает различный. Чаще всего верстак своими руками устанавливают в гараже или ином подсобном помещении (в сарае, мастерской, кладовке), где площадь помещения небольшая.

Если вы собираетесь установить оборудование. для начала определитесь, для каких целей оно будет предназначено:

• небольшого ремонта или мелких слесарных работ;
• станете постоянно его использовать (хобби, обслуживание дома или участка);
• для поддержки технического состояния автомобиля.

Устанавливая верстак, выбирайте место в помещении, которое будет:

• компактным и устойчивым;
• универсальным;
• хорошо освещаться;
• осуществлять функции хранения;
• безопасным местом для вас и окружающих;

Стандартный верстак обладает размером в высоту до 900 мм, а ширина и длина, в зависимости от места установки, могут быть от 1200 мм до 2500 мм и, соответственно, от 300 до 1000 мм.

пример верстака

Деревянный или металлический

Выбрать подходящий верстак для гаража под ваш размер и вкус можно на различных строительных сайтах. Здесь представлено большое количество чертежей.

Делая выбор между этими материалами изготовления, следует определить назначение будущего верстака.

Деревянная модель

Для несложных деталей, на которые не затрачивается дополнительное время, подойдет деревянный верстак в гараж на каркасе из дерева крепких пород или бруса, собранный своими руками в прямоугольную конструкцию и закрепленный при помощи саморезов. Чтобы основа хорошо закрепилась, вставляют деревянные распорки между ножками в основание конструкции. На них можно прикрепить внизу дополнительную полку для хранения.

Тело столешницы собирается из материала выбранного дерева (лучше всего подойдут бук, дуб) и двух листов фанеры. Все части скрепляются между собой при помощи клея и саморезов и обшиваются по краю. Для безопасности, при работе края столешницы отделывают металлическими листами, оставляя бортики со стороны стены.

Обратите внимание! На строительных форумах встречаются чертежи верстака для гаража своими руками, в которых в качестве основы рекомендуют взять две тумбы, скрепленные между собой при помощи массивной столешницы. Подобная конструкция решает все проблемы, связанные с хранением и размещением.

Однако у деревянного верстака есть свои минусы:

• оборудование не рассчитано на серьезную силовую нагрузку;
• трудно разместить одновременно несколько нужных устройств;
• материал основания может прослужить недолго;
• деревянная поверхность подвергается воздействию масел, красок, появляются щели;
• существует опасность возгорания.

Деревянный верстак

Металлический верстак

Не менее сложно собрать металлическую основу под будущий верстак. Чтобы собрать верстак в гараж своими руками, необходимо не только знать, как сварить основу будущего оборудования, но и обладать навыками работы с металлом. Поэтому, чтобы собрать металлический верстак, следует обладать не только необходимым оборудованием, но и специальными знаниями.

Но, несмотря на сложность сборки – преимущества изготовления металлического верстака:

• надежность;
• компактность;
• возможность удерживать любую нагрузку;
• мобильность перемещения верстака для гаража (можно складывать, разбирать, добавить дополнительные элементы)
• прочность конструкции;
• возможность комплектации дополнительных элементов (тиски, зажимы);
• множество выполняемых функций (обточка, шлифовка, резка);
• гладкая поверхность столешницы не дает оседать металлической пыли и стружке;
• экономия времени и затрат;
• простота в уходе.

Металлический верстак

Как сделать деревянный верстак

Альтернативный вариант недорогому и простому в эксплуатации оборудованию – деревянный стол верстак, изготовленный в гараже своими руками. Чтобы его сделать, понадобятся:

• доска с обработанной поверхностью, длиной 40-50 мм;
• прямоугольная коробка из бруса;
• саморезы, гвозди шурупы.

Инструмент:

• шуруповерт или отвертка;
• пила (ручная или дисковая);
• ножовка;
• рулетка.

Важно! Перед изготовлением обязательно подготовьте материал. Дерево должно полностью просохнуть, прежде чем из него будет кроиться основание будущего верстака.

Раскроить и собрать материал для деревянного верстака одному человеку не составит большого труда. Основное правило – соблюдать последовательность при этапах сборки:

1. Первым делом изготавливаются вертикальные ножки будущей конструкции.
2. Следующий этап – сборка двух пространственных устройств. Для этого соединяем основу поверхности стола и раму. Полученная конструкция – готовая станина.
3. В выбранном месте в гараже устанавливаем столешницу. Фиксируем ее при помощи бруса с тыльной стороны для устойчивого положения и жесткости. Прикрепляйте внимательно – следите, чтобы не попасть в места перехода поперечин в рамы.
4. В заключение в нижней части ставим полку. Доску можно взять небольшой толщины.
5. Обрабатываем всю деревянную поверхность специальным противопожарным составом и лаком на водной основе.

Обратите внимание! При изготовлении деревянного верстака недопустимо использование гвоздей. Используйте шурупы или саморезы.

чертеж деревянного верстака

Как сделать металлический верстак

Перед тем, как взяться за установку, определите высоту, на которой он будет располагаться. Стандартная высота – 90-1000 см.

Вам понадобятся:

• металлические уголки;
• профилированная труба диаметром 50-60 мм на 30-40 мм (из нее будет состоять каркас будущей конструкции);
• лист металлический (основа для столешницы 3 мм);
• доска сухая обрезная 40-50 мм;
• направляющие роликовые колесики;
• болты, гайки, саморезы;
• лист фанеры или плита ОСБ для ящиков и стенок.

Инструменты:

• болгарка;
• аппарат для сварки;
• рулетка;
• электродрель;
• шуруповерт;
• отвертка.

Этапы сборки:

1. Начинают собирать основание рабочего стола со сварки всех металлических комплектующих (ножки, перемычки, уголки).
2. Элементы, которые будут находиться в горизонтальной и вертикальной части, дополнительно оснащаются укосами для большей прочности.
3. Столешница вырезается из металлического листа по заданным размерам и приваривается к трубам. Затем с помощью саморезов прикручивается к полученному основанию.
4. Перед установкой полок и ящиков к стойкам привариваются уголки в качестве направляющих.
5. Роликовые колесики, приваренные на дно ящиков, увеличивают стабильность верстака и позволяют фиксировать и выдвигать ящики без усилий.

Чертеж металлического верстака

Вывод

Собрать и установить верстак в гараже стоит только в том случае, если вы знаете, как на практике пользоваться сварочным аппаратом и готовы соблюдать правила безопасности при работе.

Функции гаража зачастую выходят за пределы банальной стоянки автомобиля. Одновременно он служит мастерской. Ремонтные или созидательные работы требуют места, оснащенного инструментами и оборудованием. Как сделать верстак в гараже рассмотрим подобно.

Виды верстаков

Верстак отдаленно напоминает письменный стол, только больших размеров. Все конструкции делятся на два вида — слесарные и столярные. Основное отличие в материале изготовления столешницы. Если она деревянная, верстак в гараже относится к столярной конструкции, металлическая поверхность автоматически перемещает его в группу слесарного оборудования.

Деревянная поверхность верстака не предназначена для работы с металлическими деталями. Стружка или острые края предметов будут регулярно царапать дерево, а машинное масло оставлять не выводимые пятна. В результате чего столешница столярного верстака быстро придет в негодность.

Гораздо практичней сделать в гараже слесарную конструкцию, которая считается универсальной и подходит для всех видов работ. На ней можно:

• пилить;
• точить;
• резать;
• шлифовать.

Каркас верстака из металла более прочен и удобен при работе с тяжелыми предметами. Конструкция обладает большей устойчивостью, и не будет прогибаться при сильном давлении на столешницу. Если гараж служит основным местом времяпровождения и достаточно свободной площади, для работы можно сделать две конструкции — слесарную и столярную.

Замечание!
В непосредственной близости от верстака в гараже обычно оборудуют полки, где хранятся многочисленные инструменты и другие приспособления для ремонта или любимого творческого занятия.

Варианты конструкций

Функциональность рабочего стола в гараже зависит от его конструкции. Для удобства он оснащается дополнительными элементами. В зависимости от рода занятий, рабочее место в гараже включает:

• Раму с ножками.
  Выполняет функцию несущего элемента, на котором держатся остальные части.
• Столешницу.
  Поверхность выбирают мощную, способную выдержать удары молотка и тяжесть размещаемых предметов. Можно сделать из толстой доски или листового металла, актуальна комбинированная конструкция.
• Тумбочку.
  Оборудуют один или два отсека по краям верстака. Внутреннее наполнение может состоять из полок и ящиков, предназначенных для хранения в гараже мелких инструментов.
• Дополнительную полку.
  Располагается на стене перед верстаком, ее функция также заключается в хранении подручных инструментов.

Замечание!
Качественное освещение рабочего места — непременное условие при оформлении в гараже верстака.

Для работы лучше подобрать настольную или настенную лампу с возможностью регулировки направления света. Вблизи рабочего стола обязательно находится розетка, которая предназначена не только для обеспечения освещения, но и для работы всех электроинструментов.

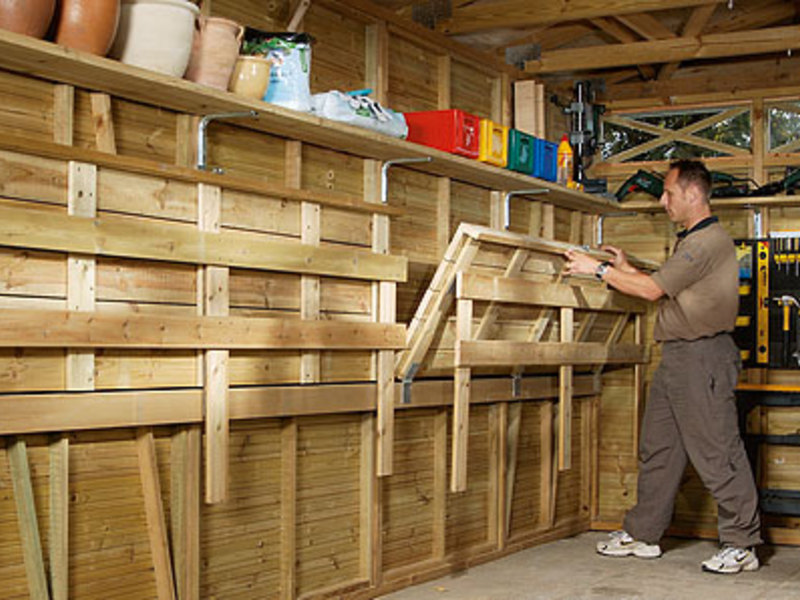

Идея сделать в гараже откидной верстак своими руками не отличается практичностью. Основная цель откидной конструкции на двух ножках — сэкономить в гараже свободную площадь. В этом случае столешница будет крепиться к стене и находиться в поднятом состоянии, когда в ней нет надобности. Но сущность верстака — качественно оборудованное рабочее место, когда все необходимое находится под рукой. А с откидной столешницей пространство под ней должно быть свободным, ни о каких тумбочках и полках не может быть и речи. Такой вариант приемлем для владельцев гаража, у которых пространство ограничено, а потребность в верстаке возникает крайне редко.

Дерево или металл, что лучше

Вариантов изготовления рабочего стола относительно выбора материала несколько:

• полностью деревянная модель;
• предыдущий экземпляр дополняют сверху металлическим листом;
• раму из дерева покрывает металлическая столешница;
• рабочий стол полностью выполнен из металла.

Каждый из способов имеет свои слабые и сильные стороны. Рассмотрим характеристики отдельных моделей, а владелец гаража самостоятельно решит, какой вариант для него лучше:

• Металлический стол сделать своими руками затруднительно. Наличие сварочного аппарата и опыта проведения сварочных работ обязательно.
• Конструкция из металла наиболее прочная и долговечная, обладает большей устойчивостью.
• Сделать деревянный стол несколько проще, электролобзик и болгарка — основные помощники. При их отсутствии положение спасет обыкновенная ручная ножовка.
• Столярный стол обладает меньшей практичностью при необходимости работы с металлом. Срок его эксплуатации ниже.

Как вывод — совместить деревянную конструкцию с металлическим листом, который отлично справится с защитной функцией поверхности стола.

Подготовительный процесс

После определения материала изготовления и места установки переходят к составлению чертежа верстака, который станет основой для обустройства функционального рабочего места в гараже. Для начала определяются с габаритами:

• Длина.
  Зависит от рода занятий владельца гаража и свободного места. Средние показатели варьируются в пределах 2 м.
• Ширина.
  Если верстак будет находиться возле стены, важно предусмотреть свободный доступ к инструментам на полке. Поэтому ширину верстака свыше 0,6 м делать нецелесообразно, чтобы рука дотягивалась до нужных предметов. Размещение в центре гаража позволяет сделать ширину больше, если в этом есть необходимость.
• Высота.
  Значение строго индивидуально. Зависит от роста мастера и позы, в которой он привык работать. Стандартной высоты стола 0,8 м бывает недостаточно для работы в стоячем положении, спина будет быстро уставать. Владельцы верстаков часто доводят высоту конструкции до 1 м.

Сориентироваться по высоте рабочего стола в гараже поможет поза с согнутыми в локтях руками. Мысленно опираясь на будущий верстак, замеряют расстояние между полом и локтями.

Совет!
На случай если конструкция разработана для стоячей позы, а иногда приходится сидеть, запаситесь удобной деревянной подставкой, на которую можно поставить стул. Низкий стеллаж из дерева понадобится в морозы, чтобы не мерзли ноги от бетонного пола гаража.

Одна сторона верстака предназначается для установки электрического режущего инструмента. Для удобства фиксации лобзика или циркулярной пилы край столешницы должен выступать за каркас на 0,2-0,3 м.

Набор материалов и инструментов для изготовления своими руками верстака в гараж зависит от выбранной конструкции. Лист на столешницу оптимально выбрать из нержавейки толщиной 1,5-2,0 мм. Если для владельца гаража это покажется дорого, можно обойтись сталью 1,5 мм.

Изготовление деревянного верстака

При недостаточной опытности, лучше выбрать в гараж для изготовления своими руками модель деревянного верстака. Сделать конструкцию из бруса, орудуя дрелью и электролобзиком значительно проще, нежели заниматься сваркой стального уголка.

Для сборки в гараж деревянного верстака понадобится:

• Деревянный брус. Особой прочностью отличаются сосновые и дубовые заготовки. В зависимости от конструкции верстака, длины 15 м должно хватить. Сечение зависит от планируемых нагрузок.
• Доска обрезная для столешницы верстака. Выбирают экземпляры толщиной 2-3 см, без дефектов поверхности и сучков.
• Между тумбами рабочего стола в гараже зачастую помещают дополнительную полку. Подойдет листовая фанера толщиной 6-8 мм. Лучше взять 3 листа 0,6х2 м.
• Саморезы для работы по дереву и стальные уголки для сборки отдельных элементов верстака.

Чтобы получить ровные линии заготовок после раскроя, используют циркулярную стационарную пилу, в крайнем случае обращаются к ручному аналогу. Края досок или бруса обрезают электролобзиком.

Сначала требуется сделать каркас для рабочего стола в гараж с учетом размеров, заложенных в чертеже. Брус распиливают на части, должно получиться:

• 4 стойки для ножек;
• 4 балки, которые будут располагаться в горизонтальном направлении;
• 5 поперечных распорок.

Если длина верстака в гараже не больше 2 м, для работы подойдет брус с гранями по 7 см. В результате распила вертикальных стоек должно получиться 2 заготовки по 0,9 м и 2 детали по 1,5 м, которые будут располагаться возле стены гаража. Разница 0,6 м предназначена для дальнейшей фиксации на опоры экрана из фанеры для хранения инструмента.

Горизонтальные балки соединяют ножки верстака в гараже. Для крепления опорных стоек в нижней части длина составляет 1,5 м. Фиксацию столешницы проводят брусом длиной 2,0 м (согласно размеру верстака, указанному в чертеже). Из оставшегося бруса готовятся распорки длиной 0,6 м. Все детали соединяются стальными уголками и саморезами.

Когда каркас рабочего стола в гараж готов, приступают к оформлению столешницы. Для верстака столярного типа ее собирают из досок и фанерного листа. Выровненное и подогнанное полотно промазывают столярным клеем, две заготовки зажимают струбцинами и держат, пока клей полностью не высохнет, и полотно не наберется прочности. В заключение столешница фиксируется по контуру саморезами.

Деревянное полотно соединяется с каркасом верстака саморезами, поверхность шлифуют с помощью электродрели, оборудованной наждачной насадкой. На заключительном этапе монтируют экран и обрабатывают конструкцию лаком. Повышенная влажность в гараже — явление обыденное, защитная пленка лака предупредит деформацию деревянной конструкции.

Замечание!
Придать дополнительную жесткость рабочему столу поможет фиксация задних стоек к стенам гаража при помощи анкерных болтов.

Оформление конструкции из стального уголка

Оформление в гараж металлической конструкции идет с использованием стального уголка. Основные помощники — сварочный аппарат и болгарка.

Основные шаги процесса:

Угловые направляющие нуждаются в тщательной шлифовке или нашивке пластиковых полосок. Такие меры защиты предупредят повреждение ящиков верстака в гараже. Иначе через короткий промежуток времени простые действия по выдвижению потребуют значительных усилий.

По окончании работ сварные швы тщательно зачищают и покрывают фосфатной грунтовкой. Затем металлическая конструкция верстака в гараж грунтуется и окрашивается. Рабочая поверхность столешницы не нуждается в покрытии краской, при желании ее обрабатывают кислотным протравителем или полируют.

Заключение

Сделать в гараж удобный верстак — задача выполнимая. Даже при условии приобретения всех материалов его конечная стоимость обойдется значительно меньше, нежели установка готового экземпляра. Неоспоримое достоинство конструкции, выполненной своими руками — возможность выбрать оптимальные габариты в соответствии с размерами гаража и собственным ростом.

​
Приветствуем Вас на нашей странице «Столярные верстаки и столы для столярных работ: варианты и конструктивное исполнение»!

Это обновление 2019 года обзорной фото-галерее специалистов «Арсенал Мастера» . Мы собрали и решили показать самые разные идеи и варианты реализации верстаков для столяров, конструкции самодельные или изготовленные на производстве.

* Данный фотообзор создан в ознакомительных целях и не является товаром, Вы можете распечатать данную страницу самостоятельно и бесплатно.

1. Варианты верстаков:

2.
:

3.
.

Итак, рассмотрим Варианты исполнения столярных верстаков:

Данный вариант компактен, мобилен и обладает малым весом, а соответственно идеален для работы практически за любым столом. Верстак может крепиться для большей устойчивости обычными струбцинами.

Заводского изготовления:

И самодельные настольные верстаки:

Настольный верстак еропейского типа:

Такой верстак можно установить или встроить даже в подоконник:

Вариантов настольных верстаков-тисков много как по материлам, так и по конструктивному исполнению:

В нашем интернет-магазине Вы можете приобрести
размером 725 на 260 мм отечественного производителя «Петроград» :

Технологию самостоятельного изготовления такого верстака Вы можете посмотреть в видеоролике:

А так может выглядеть настольный верстак для ювелирных работ с подставкой для работы ручным лобзиком:

Еще один вариант серийного портативного верстака европейского типа:

и его самодельные аналоги:

С тисками из
и винтовыми деревянными тисками:

Удлиненные версии настольного верстака:

Вариант настольного верстака, представляющего собой готовую столешницу, это уже полшага до полноценного стационарного верстака:

Поэтому, и верстаки у них не настольного, а напольного исполнения. По нашему — это по сути дела верстачная доска.

В нашем ассортименте Вы также сможете выбрать такого типа
:

Идею настольно напольного верстачка (верстачной доски) расширил FESTOOL создав
(можете купить по ссылке):

В этом компактом изделии Festool совместил и мини верстак и ящик для хранения. Причем работать удобно не только с прямоугольными элементами, но и с круглыми за счет имеющегося в верхней поверхости тругольного паза.

Последнее время в интернете появилось не мало его самодельных копий:

• Раскладные мобильные (переносные) верстаки:


Как это ни удивительно большинство промышленно производимых верстаков были сделаны на основе образцов лучших Мастеров-самодельщиков.
На данный момент их разнообразие дает самые широкие возможности как домашнему умельцу, так и Мастеру, работающему на объекте.

Подсматривая идеи у самодельщиков, производители начали предлагать и совсем необычные решения.
Рекомендуем обратить внимание на
(можно купить по ссылке).
Хотя это скорее даже козлы с тисками:

Одним из лучших на наш взгляд решений мобильного и при этом полноценного столярного верстака является

Его популярность связана с тем, что производитель соединил удобство столярных решений (с креплением упоров и зажимов на столешнице в установочных отверстиях) с решением пришедшим из станочной отрасли, где на алюминиевые профиля с Т-образным пазом устанавливается практически любая оснастка.

И тут FESTOOL не стал исключением и повторил удачное решение, но конечно же с расширенными возможностями —

Мобильный верстак FESTOOL MW 1000 в комплекте со столом TSB/1-MW 1000:

Удачным решением для реализации идеи многофункционального самодельного верстака является использование универсальных станочных алюминиевых профилей (к примеру на базе
):

Представляем также
— это:

верстак;

козлы;

монтажный стол, интегрированные по принципу «все в одном»

.

И начнем мы с классического деревянного верстака, коих в зависимости от страны появления и желания Мастера, тоже сейчас не малое множество:

Ниже несколько фото из Обзора


,
рекомендуем всем увлеченным столярным творчеством:

по данному верстаку есть
.

Стол с
п

Стационарные версии идеи фестул стола Festool MFT 3

2.
Конструктивное исполнение верстаков
:

Конструктивно верстаки отличаются по исполнению основных функциональных элементов: тисков, столешницы, основания (подверстачья). Отличаются они могут и по материалам изготовления (дерево, металл).
Рассмотрим варианты данных функциональных элементов.

Посмотреть
в нашем каталоге, перечислим какие тиски бывают:

Передние тиски: вертикальные и горизонтальные, одновинтовые и двухвинтовые, съемные и стационарные

Боковые тиски: Г-образные коробчатые, одновинтовые, врезные.

Они могут различаться по конструктивному исполнению. Винт тисков может быть как металлическим, так и деревянным. А нижняя опора может перемещеться по направляющим на подшипниках, по металлической направляющей, с помощью параллелеграмного и цепного механизмов.

3D схема наиболее распространенной конструкции вертикальных тисков с роликовой нижней опорой и дискретной фиксацией:

Стационарные одновинтовые тиски:

можно

Самодельные

и

(можно купить по ссылке)

Изготовленные из двух одновинтовых тисков или как предыдущий вариант с цепной передачей

Цепной механизм одноручных двухвинтовых тисков:

Боковые в
резные
одновинтовые тиски

Фирмы VERITAS можно

Г-образные боковые одновинтовые т

иски
:

с обычным винтом

с самодельным деревянным винтом

:

Столешница с вклеенными

Разрезной верстак с

Классическая рабочая поверхность с боковым лотком

1. Конструкционные особенности
2. Типы верстаков
3. Материал изготовления
4. Подготовительный этап
5. Инструменты и материалы
6. Инструкция по сборке

Верстак столярный, или токарный, — массивный, устойчивый, стационарный или переносной рабочий стол. На нем ручным или электрическим оборудованием обрабатывают заготовки различного калибра. Для обеспечения надежной фиксации инструмента столешница снабжается технологическими отверстиями.

Конструкционные особенности

Верстаки для домашних мастерских должны быть удобными в использовании, включать полки, ящики. Конструкция:

• несущая рама на четырех ножках;
• столешница из дерева или металлического листа;
• тумбочка (одна или несколько) для хранения приспособлений, запчастей.

Тумбочки устанавливаются по краям рабочей поверхности, часто снабжаются полками, выдвижными ящиками.

Гараж или мастерская , где будет установлен столярный стол, должен иметь розетку для включения стационарной поворотной лампы направленного света. Светильник обычно закрепляют на стене или непосредственно на рабочей поверхности — верстачной доске.

Типы верстаков

Столы бывают:

• столярными,
• слесарными.

В первом случае конструкция состоит из металлического или деревянного каркаса и деревянной столешницы. Не подходит для обработки металлических заготовок, при обтачке которых используется машинное масло: деревянный верстак впитывает маслянистую жидкость. К тому же металлическая стружка быстро приводит крышку в негодность.

Второй вариант — универсальный верстак. Его столешница из оцинкованного железа подойдет для работы с деревом и металлами. Конструкция более устойчива, вынослива, выдерживает усиленное давление. На ней можно делать заточку, шлифовку , распил, резку заготовок. Верстак может быть монолитным и раскладным
. Чертеж самодельного верстака представлен на изображении.

Материал изготовления

Чтобы сделать самодельный столярный верстак, потребуется обрезная доска или листовой металл. Металлический стол более устойчив к механическому воздействию, но его сложно собрать.

Для изготовления верстака из металла необходимо составить чертеж с размерами отдельных элементов. При сборке верстака складного или цельного из доски понадобится обычный набор инструментов.

Металлический образец тяжелый, деревянный не очень вынослив. Можно совместить эти два материала в одном изделии: изготовить рабочий стол из дерева, столешницу усилить тонким листом железа.

Подготовительный этап

Сначала нужно определить форму и габариты верстака, выбрать место его установки. Чтобы рабочее место всегда было хорошо освещено, свет должен падать слева или прямо
. Часто розетки с удлинителем монтируют на поверхности верстака.

Длина столешницы должна быть достаточной для обработки заготовок, размещения инструментов.

Оптимальные параметры ширины — 50–60 см. Один край стола обычно используют для работ с циркулярной пилой , другими электроинструментами. Поэтому там фиксируют предохранительную планку с выступом 20–30 см.

От высоты верстака зависит удобство при работе. Для того чтобы определить этот параметр, нужно встать прямо, согнуть руки в локтях. Расстояние от пола до согнутых в локтях рук — оптимальное для стационарного или складного верстака.

Инструменты и материалы

Потребуется:

• сварочный аппарат;
• угловая шлифовальная машинка с пильным кругом , предназначенным для резки металла;
• дрель, шуруповерт;
• уровень, рулетка
• сварочный аппарат, набор электродов;
• электрический лобзик для распиливания фанеры.

Материалы
:

• Металлический уголок, полоска стали толщиной 4 мм.
• Листовая сталь толщиной 2 мм. Из нее изготавливаются направляющие для ящиков, верхнее покрытие столешницы.
• Доска деревянная толщиной 50 мм, шириной 25 см для рабочей поверхности.
• Фанера толщиной 15 мм. Предназначена для ящиков, стенок верстака.
• Крепежные элементы: саморезы по металлу, анкерные болты, шурупы.
• Двухмиллиметровая труба квадратного сечения.
• Краска для окрашивания деревянных и металлических поверхностей.

Из обрезных досок сооружают столешницу, полки, полоски стали пригодятся для изготовления окантовочных бортиков
.

Инструкция по сборке

Для начала из металлического уголка делают 4 одинаковые ножки. Опоры в верхней части соединяются аналогичным уголком при помощи сварочного аппарата. Должна получиться конструкция 50 х 100 см. Для обеспечения столу дополнительной жесткости на высоте 10–15 см от пола приваривают куски уголка. По желанию можно предусмотреть стойки, служащие креплением для выдвижных ящиков, полок.

Деревянные доски необходимо уложить на остов, плотно зафиксировать болтами, предварительно снабдив металлический каркас и сами доски технологическими отверстиями для крепежных элементов.

Деревянные столешницы не выдерживают усиленные нагрузки. Для защиты используют оцинкованное железо подходящего размера. Его закрепляют поверх досок саморезами.

При резке металлические края часто покрываются заусеницами. Для безопасности их рекомендуется отшлифовать напильником.

Для большей устойчивости ножки в нижней части можно снабдить металлическими пластинами с отверстиями для крепежей. Также рекомендуется прикрутить верстак к полу. На стороне конструкции, примыкающей к стене, часто устанавливают металлический экран. На нем удобно размещать мелкий инструмент.

Хорошо обустроенная мастерская с устойчивым и надёжным столярным верстаком, оборудованным всевозможными приспособлениями для обработки деталей, – это половина успеха при изготовлении изделий из дерева. Конечно, рабочий стол можно купить в торговой сети. Тем не менее, рекомендуем изготовить его самостоятельно.
Во-первых, это позволит получить изделие нужного размера и функциональности. Во-вторых, при постройке верстака дополнительное оборудование можно разместить наиболее рациональным образом. В-третьих, стоимость станка будет намного ниже заводского варианта, что позволит на сэкономленные деньги купить качественный инструмент. Если эти аргументы дали вам повод задуматься об изготовлении рабочего стола своими руками, то наши чертежи, инструкции и рекомендации помогут соорудить добротный, надёжный и функциональный столярный верстак.
Прочный и надёжный столярный верстак обеспечит удобство и комфорт во время продолжительной работы с деревянными деталями.

Столярный верстак, по сути, является массивным, надёжным столом для обработки деревянных изделий любого размера. Главные требования, предъявляемые к оборудованию этого типа, — прочность и устойчивость. Кроме того, станок должен быть оборудован хотя бы минимальным набором приспособлений для закрепления и удержания заготовок. Габариты рабочего стола выбираются в зависимости от размеров и веса обрабатываемых деталей, а также свободного места в мастерской или гараже. К слову, существуют конструкции компактных верстаков, которые можно разместить даже на балконе.

Поскольку работы, которые проводят на столярном станке, выполняются с помощью ручного и электрического инструмента, верстак изготавливают из массивного бруса и толстых досок. К слову, рабочую поверхность, или по-другому верстачную доску, собирают только из твёрдых сортов древесины. При изготовлении столешницы применяют сухие дубовые, буковые или грабовые доски толщиной не менее 60 мм. Если столешница будет изготовлена из сосны, ольхи или липы, то её поверхность будет быстро изнашиваться и потребует периодического обновления. Часто верстачную крышку набирают из нескольких узких и толстых досок, устанавливая их на ребро.

Ряд отверстий, выполненных на рабочей поверхности стола, позволяет устанавливать упорные элементы для удобства обработки длинных деревянных заготовок.

В целях облегчения конструкции опорные ножки рабочего стола, напротив, изготавливают из мягкой древесины. Между собой вертикальные опоры соединяют продольно установленным брусом для повышения устойчивости изделия.
На лицевую и боковую сторону верстака навешивают тиски специальной конструкции для крепления заготовок. Кроме того, на габаритных станках монтируют отдельные зажимные приспособления для крупных и мелких деталей. Оптимальным местом расположения столярных тисков является левая сторона переднего фартука и ближняя часть правой боковины.

В подверстачье — пространстве между опорами, под столешницей, нередко обустраивают удобные полки и выдвижные ящики для хранения инструмента и принадлежностей.

Для удобства в задней части столешницы делают выемку под фурнитуру и мелкие детали. Нередко сложное в изготовлении углубление заменяют рамкой, сбитой из деревянных реек.

Виды и конструктивное исполнение.

Все самодельные рабочие столы для столярных работ можно разделить на три вида:
1.Мобильные верстаки имеют вес до 30 кг, габариты менее 1 м по длине и до 70 см по ширине, оснащаются одними тисками и изготавливаются частично из металлических элементов. Подобные станки предназначаются для работы с небольшими, лёгкими заготовками или мелкого ремонта деревянных изделий. Мобильный рабочий стол является отличным вариантом при недостатке места и может быть установлен в любом помещении на даче или на балконе. Нередко мобильные верстаки имеют раскладную конструкцию.

Если нет потребности в стационарном, профессиональном верстаке, то для мелких ремонтных работ или изготовления небольших деталей можно переоборудовать старый письменный стол.

2.Стационарный столярный верстак изготавливается с привязкой к определённому месту и не предназначен для перемещения в процессе эксплуатации. Оборудование этого типа позволяет обрабатывать детали любого размера и веса.
столярный верстак
Стационарный столярный верстак представляет собой надёжное, устойчивое сооружение, обустроенное в соответствии с предпочтениями владельца и особенностями помещения

3.Станок составного типа — наиболее сложный в изготовлении. Тем не менее, эта конструкция в силу своей вариативности является самым практичным и функциональным сооружением. При необходимости отдельные части верстака можно легко заменить, поскольку элементы рабочего стола соединяются между собой болтовыми соединениями.
Схема составного верстака
Составной верстак представляет собой сооружение, которое можно подстроить под любые требования

Проект и чертежи.

При разработке конструкции столярного верстака важнейшими критериями являются высота, конфигурация и оснащение. Кроме этого, надо обязательно учитывать, кем будет эксплуатироваться рабочий стол — левшой или правшой.

Учитывая, что работать за столярным верстаком придётся подолгу, высоте будущего сооружения должно уделяться самое пристальное внимание. Для людей среднего роста специалисты рекомендуют делать стол не выше 90 см.
Определяя расстояние от пола до столешницы, лучше всего ориентироваться не на среднестатистические параметры, а на особенности собственной анатомии. Оптимально, если верхний срез ножек будет находиться на одном уровне с кистями рук. Если вы рассчитаете этот параметр с учётом толщины столешницы, то работать за таким верстаком без устали можно будет в течение нескольких часов.

Крышка станка может изготавливаться из досок, деревянного массива или фанеры и представляет собой наборную конструкцию. Использовать ДСП или OSB в этих целях не рекомендуется. Профессиональные столяры давно уже определили оптимальный размер столешницы — максимум 2 м в длину и 0.7 м в ширину. На таком верстаке с одинаковым удобством можно изготовить и сборную деревянную дверь, и небольшую форточку.

Проектируя сооружение, не стоит забывать и о прочности несущего каркаса. Для опорных элементов конструкции используют брус сечением не менее 100х100 мм. В качестве продольных и поперечных усиливающих элементов допускается использование реек и бруса сечением поменьше — от 50 – 60 мм и более. Стыки деталей монтируют на шипы или шканты, для прочности используют мебельные уголки и другую арматуру, а все соединения выполняют при помощи болтов и саморезов. Гвозди обеспечить требуемую устойчивость и фундаментальность конструкции не смогут.

Нередко каркас, или по-другому станину верстака, изготавливают из металла. Несмотря на то, что этот материал позволяет с меньшими трудозатратами сделать конструкцию с регулируемой высотой, профессиональные столяры предпочитают полностью деревянные конструкции.

Далее рассмотрим проект столярного стола¸ изготовленного из фанеры, а точнее из двух склеенных между собой фанерных листов толщиной 1.8 мм. Габариты крышки — 150х60 см. По краям столешница имеет усиление из фанерных полос, что увеличивает её толщину до 72 мм. К слову, представленные размеры не являются догмой и могут быть при необходимости скорректированы в соответствии с потребностями и особенностями конкретного помещения, используемого под мастерскую.
Необходимые инструменты и материалы

Фанера толщиной 18 мм является достаточно дорогим материалом (цена одного листа размером 1.5х1.5 м составляет более 700 рублей без учёта стоимости доставки). Для нашего проекта потребуется как минимум два листа этого материала. Немного сэкономить можно, если купить один, более габаритный лист размерами 2500х1250 мм. Дополнительно при возможности постарайтесь приобрести обрезки фанеры шириной не менее 300 мм, которые пойдут на усиление крышки верстака по периметру.

Дополнительно для строительства столярного станка потребуются:
деревянный брус сечением не менее 100х100 мм — для опор;
брус или рейки сечением не менее 60х60 мм — для элементов усиления каркаса;
Выбирая пиломатериал для столярного верстака, тщательно осматривайте заготовки на предмет отсутствия сучков и трещин. Помните о том, что эти детали будут работать под длительной нагрузкой;
электрическая дрель с набором обычных и перьевых свёрл;
отрезки досок длиной не менее 1.5 м для подкладывания под струбцины;
столярный клей. Хороший результат можно получить, воспользовавшись отечественным клеящим составом «Момент Столяр»;
мебельные болты с гайками и саморезы;
дисковая пила;
столярный угольник;
длинное правило (не менее 2 м);
уровень строительный;
шпатель зубчатый с размером вырезанных секторов не ниже 3 мм;
столярные струбцины.

Струбцины, необходимые для сжимания фанерных листов при склеивании, должны быть прочными и надёжными. Если вы непрофессиональный столяр и не имеете качественного инструмента, то можно обойтись недорогими зажимными приспособлениями китайского производства. Разумеется, число подобных устройств должно быть удвоено.

Инструкция по изготовлению.
1.Для изготовления столешницы отрежьте дисковой пилой две заготовки. Если вам удалось приобрести фанерный лист максимальной длины, то от него надо отпилить одну заготовку длиной 1520 мм. Разрезав её пополам, вы получите две детали 1520х610 мм. После этого правилом проверьте у каждого листа вогнутую и выпуклую стороны. Это даст возможность правильно сориентировать листы при склеивании.
Чтобы правильно склеить фанерные листы, их складывают, обращая выпуклыми сторонами друг к другу.

2.Уложив одну заготовку на три параллельно уложенные доски, нанесите на её поверхность столярный клей. Для этого воспользуйтесь прямым и зубчатым шпателями. Помните о том, что работу надо проводить очень быстро, иначе состав начнёт преждевременно схватываться. Производитель клея «Момент столяр» рекомендует соединять детали не позже, чем через две минуты после начала нанесения состава. Поэтому если вы не уверены в скорости своей работы, используйте столярный клей, который не имеет временных ограничений. Конечно, прочность соединения будет немного снижена, однако даже мебельная смесь «ПВА» хорошего качества обеспечит приемлемую степень склеивания.
Склеивание столешницы
Во избежание повреждения заготовки под струбцины подкладывают опорные доски

3.Уложив вторую заготовку поверх первой, по периметру будущей крышки стола подложите опорные доски и начинайте стягивать столешницу струбцинами. При этом не забывайте контролировать плоскостность детали при помощи правила. Центр заготовки стянуть струбцинами не получится, поэтому в этой части можно установить груз весом не менее 15 – 20 кг.

Склеивать фанерные листы в щит можно и без струбцин, если удастся найти идеально ровную поверхность для их укладки, а также груз достаточной массы.

4.После высыхания клея струбцины снимают и приступают к усилению боковых поверхностей столешницы. Для этого полосы фанеры шириной 15 см приклеивают по всему периметру крышки в два слоя. Выполняя эту работу, обязательно проследите, чтобы верхний слой полностью перекрывал места стыкования.
Изготовление столешницы
Усиление боковых частей верстачного стола дополнительными фанерными полосами

5.Для торцевания боковых поверхностей стола применяют дисковую пилу. Паркетку ведут плавно, не спеша. В качестве направляющей удобно использовать всё то же правило. Столешнице придают размер 1500х600 мм с соблюдением прямых углов, для чего пользуются столярным угольником или заводским углом фанерного листа.
6.Опоры верстака изготавливают из бруса сечением 100х100 мм, соединяя их с проножками и царгами, для которых используют пиломатериал поперечным сечением не менее 60х60 мм. В нашем случае высота станка составляет 900 мм, однако, вы можете скорректировать этот размер под свой рост.
Сооружение столешницы
Изготовление каркаса столярного верстака

7.Сборку ножек производят «в шип» или с использованием шкантов, обязательно нанося столярный клей на соединяемые детали.
8.Собирая верхнюю и нижнюю раму подверстачья, скрупулёзно выдерживают углы 90 градусов между деталями. Выполнять это требование будет проще, если ещё на этапе подготовки деталей правильно торцевать их края. Ширина рамы нашего сооружения составляет 900 мм, а высота каркаса — 830 мм, учитывая расстояние от пола до нижней проножки в 150 мм.
9.Для крепления столешницы к подверстачью длинные царги сверлят в трёх местах, через которые крепят детали верстака 8-миллиметровыми саморезами длиной не менее 100 мм.

10.Чтобы головка метизов и шайба не выпирала за пределы опорных элементов, в них делают углубление перьевым сверлом.
Изготовление верстака
Спрятать головки болтов и шайбы помогут отверстия, сделанные в деталях перьевым сверлом

При желании в подверстачье можно соорудить полку. Для этого по размеру нижнего пространства вырезают фанерную панель, в углах которой делают прямоугольные вырезы под ножки станка.

Установка дополнительного оборудования.

Настоящий столярный верстак невозможно представить без приспособлений, предназначенных для крепления обрабатываемых заготовок. В этих целях к готовой столешнице крепят тиски таким образом, чтобы их губки находились на одном уровне с поверхностью крышки. Чтобы правильно установить приспособление на верстак, тиски прикладывают к станку и отмечают места креплений. После этого сверлят отверстия диаметром 12 мм и устанавливают инструмент на станок, используя болтовое соединение с резьбой М12. Выполняя эту операцию, обязательно профрезеруйте отверстия под шайбы и головки болтов.
Если нет возможности установить стационарные тиски, можно обойтись и без них, применяя верстачные зажимы или струбцины.

Кроме тисков, на рабочем столе предусматривают упоры. Для этого в столешнице сверлят ряд отверстий. Лучшими упорами считаются детали, изготовленные из дерева, поскольку металлические приспособления могут повредить обрабатываемую деталь. Гнёзда под опорные элементы располагают на расстоянии, равном половине хода тисков. Это позволит надёжно закрепить заготовку любого размера.

Когда затевается серьезный ремонт в домовладении, необходимо, чтобы все было под рукой в любой момент, что позволит с максимальной пользой использовать время. Для этого важно правильно организовать рабочее место домашнего мастера, если он привык все делать своими руками. Во время ремонта или строительства значительное место занимают работы по дереву. Однако пилить брус на табуретке или скамейке неудобно и долго. Рационально использовать время и ресурсы поможет рабочий стол, известный еще под названием верстака. Сделать его по силам в домашних условиях.

Для большинства мужчин, гараж является и «домом» для автомобиля, и кладовкой и мастерской одновременно.

Не каждый хозяин считает, что верстак постоянно нужен в хозяйстве: он нужен только на время ремонта или реконструкции здания, поэтому предпочитает взять его напрокат. Но такое мнение ошибочно, особенно, если он является собственником домовладения, стоящего на земле. Появившийся в хозяйстве столярный верстак станет настоящим подспорьем для него. Смастерив такую конструкцию, хозяин получает целый ряд преимуществ, по сравнению с использованием верстака, взятого напрокат или купленного в строительном супермаркете.

1. Он сэкономит значительную сумму денег, которую сможет использовать для дальнейшего благоустройства дома.
2. Приобретет дополнительный опыт хозяйствования и практические навыки.
3. Получит в свое распоряжение удобный рабочий стол, пригодный для обработки деталей из дерева и металла.
4. Если хозяин изготовит верстак своими руками, сможет пользоваться им в любое время.

Стало быть, в одном помещении (хорошо, если имеется подвал) необходимо разместить стеллажи и рабочее место.

Виды столов

Известны различные виды верстаков, которые имеют различное предназначение.

1. Столярный верстак для изготовления деревянных деталей. На нем удобно обрабатывать небольшие деревянные изделия, но не предназначен для первичной обработки древесины. Для него понадобится столешница трехметровой длины шириной в один метр. Детали на нем закрепляются деревянными горизонтальными и вертикальными зажимами.
2. Плотницкое приспособление значительно больше по всем параметрам и тяжелее. На нем обрабатывают стволы деревьев, нарезаются доски, брус и другие заготовки из дерева.
3. Универсальный стол позволяет работать с деревом и с металлом; его столешница укрепляется металлической лентой и имеет деревянные и металлические зажимы.

Стол для проведения слесарных работ и обслуживания автомобиля есть практически в каждом гараже.

Существует и другое определение видов конструкций по возможному месту расположения.

1. Мобильный (переносной). Используют для выполнения мелких работ с деталями небольших размеров. Он удобный, достаточно легкий. Его можно без особого труда переместить с одного места на другое. Укомплектовывается столярный стол тисками малого или среднего размера, что позволяет его использовать для мелких слесарных работ.
2. Стационарный рабочий стол отличается массивностью и устойчивостью. На нем можно заниматься обработкой пиломатериалов, но домашнему мастеру такой верстак вряд ли пригодится, если он постоянно не будет заниматься деревообработкой.
3. Сборный на соединениях с использованием болтов. Это своеобразный трансформер: в любой момент его можно дополнить специальным оборудованием и внести необходимые изменения, в зависимости от решаемых задач.

И как правило – он самодельный, то есть, изготовлен с учетом особенностей конкретного помещения.

Какой вид конструкции выберет домашний мастер, напрямую зависит от того, какие цели и задачи он ставит:

• рабочий стол нужен для обработки небольших деталей и изготовления мелких изделий только на период проведения ремонтных и строительных работ;
• хозяин будет им постоянно пользоваться и работать с небольшими объемами деталей из дерева;
• верстак понадобится, чтобы проводить первичную обработку древесины, превращая ее в доски, брус на постоянной основе;
• предполагается использовать стол для периодической обработки небольших деревянных и металлических деталей.

Форма и размеры определяются конфигурацией помещения.

Опытные домашние мастера утверждают, что смастерить изделие можно даже начинающему хозяину, не имеющему навыков обращения со слесарными инструментами.

Рабочий верстак для гаража часто сравнивают с письменным столом, потому что он обеспечивает удобство проведения разнообразных работ и дает возможность все необходимые инструменты держать под рукой.

Выбор материала

Чтобы сделать верстак своими руками, мастеру нужно дерево и металл. Если предполагается изготовить небольшой стол, то для него будет подходящей деревянная основа. Для столешницы подойдет ламинированная ДСП, прессованная фанера толщиной не менее 5 – 7 см. Для стационарного стола можно использовать хорошо оструганные доски, плотно подогнанные друг к другу, и частично – металл.

Кроме столешницы, он имеет большое количество полок и ящиков.

А если в распоряжении домашнего мастера есть ненужный письменный стол, то он станет добротной основой. Он удобен еще и тем, что уже имеет несколько ящиков или отделений для хранения инструментов.

Рабочее место автолюбителя должно быть прочным и устойчивым.

Найдет применение в конструкции старая дверь из цельного полотна. Из нее получится прекрасная прочная столешница, которая даже не требует обработки.

Под столом обязательно размещаются тумбы с инструментом и расходными материалами (сверлами, ножовочными полотнами, ветошью и пр.).

Использование имеющихся в хозяйстве подручных материалов для изготовления столярного стола своими руками сэкономит время и деньги домашнего мастера.

Делать из стола монолитную тумбу нерационально, куда-то надо девать ваши ноги во время сидячих работ.

Можно самостоятельно сделать верстак из металла. Он получится прочным, надежным и тяжелым. Но опыт свидетельствует: наиболее приемлемым считается промежуточный вариант, когда каркас и крышка верстака выполняются из дерева, а потом обшиваются листовым металлом.

Однако обе стороны должны представлять собой если не комплекты выдвижных ящиков, то хотя бы набор полочек.

Домашнему мастеру, решившему сделать своими руками верстак, понадобится определенный набор материалов. Что для этого нужно, ему хорошо известно.

Верстак в гараж не должен быть частью стеллажа, стало быть, стена над ним является местом для навесного хранения инструмента.

А для тех, кто еще не имеет достаточного опыта, мы составили перечень всего необходимого для его изготовления:

• уголок металлический;
• полоса из стали и лист оцинкованного железа;
• фанера;
• шурупы;
• анкерные болты;
• труба квадратная;
• деревянные доски;

• саморезы по металлу;
• краска.

И металлический, и деревянный верстак имеют право на жизнь.

Какие инструменты понадобятся

Самостоятельно сделанный небольшой деревянный столярный верстак займет достойное место в домашней мастерской. Чтобы его сделать, не нужно большого количества инструментов.

На стальной лист всегда можно положить кусок фанеры или оргалита, а на деревянную поверхность – лист оцинковки.

Понадобится стандартный набор, который найдется в каждом доме:

• отвертка;
• рулетка;
• болгарка;
• электролобзик или ручная ножовка;
• молоток.

В первую очередь, определяемся с эргономикой рабочего места.

В зависимости от того, какой материал будет использован для столярного верстака, перечень материалов и инструментов может изменяться. Например, чтобы сделать металлический рабочий стол, не обойтись без сварочного аппарата и электродов.

Высота верстака должна быть такой, чтобы не приходилось гнуть спину, и в тоже время, вставать на цыпочки.

Где поставить?

Прежде чем приступать к работе, важно сразу определить, для чего и как часто будет использоваться стол, где будет размещен. Не обойтись и без чертежа. Ответы на эти вопросы определят его размеры, материал и порядок изготовления.

Лучшим местом для размещения приспособления можно считать ту часть помещения (гаража или сарая), где есть естественное освещение. Также важно, чтобы рядом с верстаком находились электрические розетки, чтобы подключать электроинструменты и лампу. Лучше всего, если свет будет падать слева или прямо, тогда рабочая поверхность стола будет освещена в течение дня.

Проектируйте габариты вашей рабочей зоны.

Затем определяются параметры будущей конструкции. Несмотря на существующие нормы, касающиеся размеров стола, если мастерить столярный верстак своими руками, домашний мастер будет исходить из целесообразности и фактически имеющегося места, поэтому столешница будет такой, чтобы здесь свободно размещались инструменты и детали, без строгого соблюдения размеров. Ширина обычно составляет 50-60 см; такой размер считается оптимальным, так как позволяет свободно дотянуться до противоположного края столешницы.

Типичный размер стола по вертикали лежит в диапазоне 850-950 мм.

Еще один важный параметр – высота верстака. Существуют различные способы ее определения, начиная от точных математических расчетов до народного опыта, предлагающего считать оптимальным показателем расстояние от крайней точки согнутой в локте руки до пола. Опытный мастер может сделать ее регулируемой.

В качестве стены для размещения инструментов отлично подойдет перфорированный металлический лист.

После определения основных параметров изделия можно приступать к сборке.

1. Сначала закрепляются ножки (четыре опоры из стального уголка, которые соединяются также уголками и закрепляются сваркой сверху и снизу.). В результате получается прямоугольная сварная конструкция.
2. После изготовления каркаса приступают к подготовке столешницы. Обрезанные по размеру доски выкладываются на каркас сверху и плотно скрепляются. С каркасом столешница соединяется при помощи болтов. Рабочая поверхность должна быть обработана: остругана и ошкурена. Низ необходимо закрепить с помощью поперечин или деревянных брусков. Они прикручиваются к каждому из элементов получившегося щита.

После ее закрепления нужно сделать обшивку крышки металлом (лучше, если это будет оцинковка). Металлический лист закрепляется на поверхности столешницы саморезами. Если образуются заусенцы, их необходимо зачистить.

Раскроить заготовки следует до начала сварочных работ.

Основные работы по изготовлению верстака на этом завершаются, но для придания большей жесткости конструкции и прикрепления к полу, можно снизу приварить металлические уголки. По желанию, можно оборудовать ящиками, полками для инструмента.

Все сварные стыки усиливаем уголком или стальной полосой.

Из необходимого оборудования на верстаке обязательно должны найти место тиски. Они навешиваются на лицевую сторону столешницы и используются для крепежа изделий. Если в работе часто бывают крупные детали, есть необходимость установить несколько тисков разных размеров.

Главное – усилить все 90° соединения.

Под верстаком можно смонтировать полки, где разместить различные приспособления, нужный инструмент или складывать обработанные детали.

Обязательно пропитываем дерево антисептиком и противопожарной пропиткой.

Аккуратно выполненный своими руками, столярный верстак станет удобным приспособлением для работы домашнего мастера.

Данная конструкция близка к идеалу гаражного верстака, изготовленного своими руками.

ВИДЕО: верстак своими руками.

Создания верстака своими руками: 50 фото-идей

Для удобства обработки дерева, камня, пластика и металла, для отделочных и сборочных манипуляций часто необходим рабочий столярный верстак. Чтобы сделать его своими руками, чертежи не потребуются – они нужны для рабочих столов сложной конструкции, которые также описаны в этой статье.

Назначение и типовое устройство верстака

Любой верстак представляет собой массивный и обязательно устойчивый рабочий стол для обработки изделий различных габаритов
. Чем больше его размеры, тем габаритнее и тяжелее детали можно на нем обработать. Причём сама работа выполняется как ручным инструментом (ножовкой, коловоротом и т. д.), так и механизированным – например, с помощью электрической дрели или электрорубанка
. Столярный верстак имеет следующую типичную компоновку:

• Рабочая поверхность – выполняется из массивной доски, толщиной не менее 60 мм. Для крышки верстака желательно использовать древесину твердых пород – бука, граба или дуба, иначе ее придется периодически менять в связи с быстрым износом
  . Крышку можно сколотить из отдельных сухих досок и перед установкой обработать олифой;
• На переднюю (лицевую) часть верхней крышки «навешиваются» тиски для крепления обрабатываемых изделий. Если линейный размер верстака превышает 1 метр, можно установить двое тисков – отдельно для крупных и мелких деталей. Крупные тиски должны быть деревянными, малые допустимы в «стальном варианте»;
• Верстачные опоры выполняются из мягкой древесины – сосны или липы. Опоры верстака из дерева обязательно соединены между собой продольными планками для общей устойчивости конструкции;
• На опорах в подверстачном пространстве могут располагаться выдвижные или наглухо закрепленные полки для инструментов.

В передней части верхней крышки высверливается ряд отверстий для установки струбцин, клиньев и других деталей для крепежа крупных деталей. В задней части рабочей поверхности предусматривают углубление – оно предназначено для мелких деталей и фурнитуры. Можно заменить сложную в изготовлении выемку периметром из деревянных реек.

Самодельный верстак может иметь три типа конструктивного исполнения:

• Мобильный. Небольшой стол размерами примерно 70 на 80 см по длине и ширине, с одними тисками и весом до 30 кг. Нижние части опор изготавливаются из металла для дополнительной устойчивости. Предназначен для мелкого ремонта и работы с легкими изделиями из древесины;
• Стационарный верстак простой конструкции – прост в изготовлении, но накрепко «привязан» к одному месту. Используется для обработки тяжелых досок и массивных деревянных заготовок;
• Составной на болтовых соединениях. Удобен своей «разборностью» и простотой замены отдельных частей, но в изготовлении сложнее прочих.

Фотогалерея: чертежи с размерами и обозначениями

Методику самостоятельного изготовления стационарного и регулируемого верстаков рассмотрим подробнее. Стационарный вкапывается в землю на собственном участке, на даче или во дворе. Если же он устанавливается внутри гаража или другого рабочего помещения, его рекомендуется хорошо прикрепить к полу, чтобы во время работы верстак не качался.

Монтажная последовательность выглядит следующим образом:

1. Основание – рама из деревянных брусьев, которая скреплена так, чтобы конструкция в результате вышла максимально надежной. Для этого вам нужно между ножками расположить перемычку, а посередине установить царгу. Их лучше всего расположить на расстоянии около 40 см от уровня пола. К слову, они также пригодятся для создания дополнительных полок. Брусья совмещаются с помощью строительного клея. Там, где проводить подобные работы невозможно, нужно эксплуатировать саморезы. Если вы собираетесь сделать разбирающийся инструмент, лучше всего опоры соединять металлическими уголками. В любом случае, сначала подготавливаются все пазы, затем собирается конструкция, клеем обрабатываются места соединения, закрепляем их с помощью струбцин. Лучшим вариантом при устройстве стационарного верстака считается возможность часть инструмента прикрепить к стене для надежности.

   Основание представляет собой раму из брусьев

2. Если сооружать столешницу из нескольких досок, то важно максимально качественно сбить их, чтобы в зазоры не попадал мусор и опилки. Размеры должны превышать ширина и длину основания на 3-5 см – это позволит со всеми удобствами чистить инструмент.
3. Столешница прикручивается и прибивается к нескольким доскам, которые находятся с другой стороны рабочей поверхности, а в основании необходимо расположить пазы для монтирования брусков.

   Доски крепятся к устойчивому каркасу

4. Рабочий стол нужно привести в порядок с помощью шлифовальной машины, покрыть олифой для снижения риска получения травм от щепок, а к его основанию болтами прикручиваются металлические уголки.
5. К уже сделанной рабочей поверхности крепим тиски, под которые следует создать углубления в рабочей поверхности, это позволит расположить вертикальную пластину в одну плоскость со столешницей. С нижней стороны устанавливаем фанерную прокладку, при этом важно сделать так, чтобы губы тисков располагались на одном уровне с поверхностью. Приложив тиски, отмечаем участок, где будут сверлиться отверстия, и прикрепляем их с помощью гаек. Заранее фрезеруем отверстия, чтобы болты в них «потонули». Лучше всего устанавливать тиски не по углам, что сделает их надежными даже при условии больших нагрузок.

   К поверхности верстака можно прикрепить тиски или пилу

6. Кроме тисков, вы должны сделать и упоры. Их, конечно, можно сделать самостоятельно, но лучше приобрести и готовые. Однако если решили создать их своими руками, приготовьте прямоугольные упоры, которые можно будет регулировать по высоте. Болты применять не стоит, поскольку они могут повредить заготовки при работе. На рабочей поверхности проделываем отверстия под упоры, при этом располагать их желательно на расстоянии до 50 % от хода тисков – это позволит надежно закрепить любые заготовки.

Видео: верстак с тисками

Видео: рабочий стол с пилой

Как сделать простой столярный верстак своими руками

1. Верхняя крышка сколачивается из толстых досок, из которых должен получиться массивный щит шириной от 70 см и длиной до 2 метров. Для крепежа используются длинные гвозди, вбиваемые в доски с «фасадной» стороны и тщательно загибаемые на изнаночных деревянных перемычках. Рабочая поверхность верстака обязательно выполняется из деревянного массива, ДВП, ДСП и прочие материалы из прессованной стружки для нее категорически не подойдут.
2. Хорошим конструктивным решением будет обшивка крышки по нижнему периметру брусом 5 на 5 см – впоследствии к нему удобно закрепить вертикальные опоры. Увеличенная тяжесть крышки только придаст дополнительной устойчивости всему сооружению.
3. От размеров верхней крышки нашего верстака зависит расположение вертикальных опор. Желательно изготовить их из прямоугольного бруса размерами от 120 на 120 мм. Можно взять в качестве опор и круглый лес, но его крепеж не столь надежен, как у квадратных (прямоугольных) брусков. Большое значение имеет высота рабочей поверхности, от нее зависит удобство столярных манипуляций.
4. Оптимально установить верхний срез опор на уровне опущенной вниз руки – за счет монтажа крышки общая высота верстака «подрастет» на 7-10 см и работать на нем станет достаточно удобно. На земле выполняем разметку под лунки для вертикальных опор и выкапываем их на глубину 25-30 см. Соответственно, общая длина вкапываемых брусков составляет 1.2-1.3 метра.
5. Вертикальные бруски устанавливаются в выкопанные лунки ровно, строго по строительному уровню. Установленные опоры соединяются попарно с помощью широких досок на высоте 20-40 см. Поперечные доски крепятся к вертикальным брускам с помощью длинных саморезов. После чего на торцы опор монтируется рабочая поверхность. Для ее монтажа используются саморезные шурупы, т. к. удары молотка по гвоздям могут сдвинуть каркас нашей конструкции.
6. Когда верхняя крышка надежно закреплена, на нее можно «навешивать» тиски, струбцины и прочие устройства для удобства столярных дел.

Если конструкция более сложная

При изготовлении составного столярного верстака своими руками чертежи потребуются обязательно, хотя сама процедура изготовления во многом схожа с вышеописанной. Главные различия связаны с использованием болтовых соединений вместо саморезных шурупов и монтажом ящиков для инструмента в подверстачном пространстве.

Когда монтаж вертикальных опор завершен, их соединяют между собой горизонтальными перемычками. Предварительно в каждой перемычке с помощью стамески и молотка выдалбливаются пазы под гайку с шайбой (можно использовать специальные мебельные болты с С-образными гайками). Выставив брус-перемычку на необходимую высоту, в вертикальной опоре и горизонтальном бруске просверливается сквозное отверстие, в которое вставляется длинный болт. Со стороны подготовленного паза на болт «наживляется» гайка с шайбой и тщательно затягивается по резьбе.

Горизонтальных перемычек для каркаса разборного верстака потребуется по две со всех четырех сторон. Кроме того, необходимо установить 1-2 перемычки в середине столешницы, непосредственно под ней. К этим дополнительным перемычкам на небольшие саморезы крепятся горизонтальные рейки, по которым будут скользить выдвижные ящики для инструмента. Сами ящики изготавливаются «по месту», то есть в зависимости от размеров монтажного просвета между перемычками.

Рабочая крышка разборного верстака тоже крепится на болтах. В верней части вертикальных опор с помощью стамески выдалбливается монтажное углубление, в крышке сверлятся отверстия под болты. Т.к. необходима ровная рабочая поверхность, головки болтов «утапливаются» в крышке благодаря высверливанию их посадочных мест сверлами соответствующего диаметра.

Видео: как сделать самостоятельно фрезерный стол

Неоспоримое преимущество разборного верстака заключается не только в легкой замене деталей и самой столешницы. Как известно, под нагрузкой от строгания, сверления, при другой механической обработке самый прочный верстак расшатывается. Гораздо надежнее и проще заново затянуть крепежные болты, чем загонять в древесину новые гвозди или шурупы – так что разборные модели служат гораздо дольше сколоченных аналогов.

Видео: складной стол-верстак

Конструкция столярного верстака будет зависеть от ваших потребностей. Для того чтобы изготовить его своими руками, достаточно минимальных знаний и умений.

Основным объектом в мастерской или гараже, вокруг которого обустраивается остальная рабочая зона, является верстак. Чаще всего организуют верстак своими руками из дерева или других имеющихся материалов. Покупка готового изделия обойдется недешево, потому лучше самостоятельно его изготовить. Так можно не только сэкономить, но и организовать гаражный стол в четком соответствии со своими запросами размещения и функциональности.

Назначение верстака

Верстак представляет собой стол, который предназначен для работ по изготовлению и монтажу изделий из металла, дерева и прочих материалов. Часто верстаки дополнительно оснащают полками и ящиками для хранения аксессуаров и инструментов, оборудованием для крепления обрабатываемых деталей. Исходя из целевого предназначения рабочего места, различают слесарные и столярные верстаки для работ с металлом и деревом соответственно.

Рабочие столы для гаражей и мастерских могут быть и многоместными, и одноместными. Верстаки, которые рассчитаны на одно рабочее место, обычно бывают шириной в пределах 0.8 м и длиной до 1.5 м. Параметры многоместных слесарных столов растут в соответствии с количеством работающих за ними мастеров. Промежуток рабочей поверхности от пола, как правило, составляет 0.8−0.9 м, но при этом есть и конструкции с регулируемой высотой.

Сами конструкции верстаков чаще всего производят из дерева или металла, а их столешницы покрывают листами из таких материалов, как:

• фанера;
• оргалит;
• оцинкованная жесть;
• доски и др.

Инструкция по изготовлению оборудования

Неважно, из чего он изготовлен, главное, чтобы он обладал необходимой функциональностью, быть надежным и прочным. Его конструкции не требуют использования дорогостоящего оборудования или применения каких-либо дефицитных деталей, а в процессе установки можно обойтись минимальными навыками слесарных и столярных работ.

Рабочее место из дерева

Собственноручное создание столярного верстака содержит массу преимуществ, которые состоят в том, что можно заранее скомпоновать места нахождения тисков и прочих приспособлений, обдумать расположение и количество выдвижных ящиков и проч.

Для самостоятельного производства верстака будет нужно подготовить следующие инструменты:

Запасаясь материалами, в обязательном порядке обращайте внимание на целостность деревянных деталей — они не должны иметь сучков или трещин. Чтобы приступить к работе, понадобятся:

• Бруски для основных ножек 100 на 100 мм.
• 2 фанерных листа не менее 20 мм толщиной (допускается применение OSB). Один лист пойдет на нижнюю полку, а другой — на крышку стола.
• Доски 50 на 150 мм, из них будет монтироваться каркас.
• Болты (предпочтительнее всего применить мебельные, с квадратной частью, — они хорошо препятствуют их подвижности в деревянных деталях).
• Гайки и шайбы.
• Саморезы.

Для облегчения сборки и избежания ошибок при раскрое материала желательно сделать чертежи будущего верстака и указать на них все параметры каждой детали.

Последовательность выполнения работ

В первую очередь нужно изготовить верхнюю раму подстолья. В соответствии с чертежом отпиливают доски нужной длины.

С помощью саморезов короткие и длинные детали крепят таким способом, чтобы создать раму прямоугольной формы. Затем по длинной стороне отмеряют дистанцию до ее середины и в намеренном месте устанавливают распорную планку. В качестве таковой применяют ту же доску 50 на 150 мм, ее с обоих торцов крепят к раме саморезами.

Опорные ножки для верстака делают из шести брусков одинакового размера. Для их крепежа к верхней раме применяют длинные болты с шайбами и гайками. Для установки опоры брусок размещают в угол рамы и просверливают 2 сквозных отверстия сквозь боковую доску и ножку. После этого соединения затягивают, используя при этом гайки с болтами.

Чтобы достичь необходимой жесткости конструкции, устанавливают нижние доски. К слову, те же детали будут являться и основанием нижней полки
. Для этой цели в полном соответствии с чертежами отпиливают 4 деревянные детали, сечение которых — 150 мм.

Для того чтобы закрепить нижние доски, измеряют по 30 см от конца каждой опоры. На отмеренной высоте одну деталь прикрепляют к трем задним ножкам сооружения, а с передней стороны доску крепят между боковой и средней опорой со стороны, в которой будет установлена добавочная полка.

Несколько коротких досок монтируют на той же высоте по боковым краям верстака.

При помощи электрического лобзика или ножовки, из фанеры или листов OSB нарезают элементы для столешницы. К верхней области рабочего стола ее закрепят заподлицо саморезами. Для защиты поверхности верстака от повреждений, сверху фанеры кладут слой оргалита, который по мере изнашивания можно без особых усилий заменить новым. Чтобы смонтировать нижнюю полку, замеряют промежуток от крайних до средних ножек. По этому размеру раскраивают материал ножовкой или электролобзиком, а в его углах создают вырезы под опорные ножки. Прикрепление листа к нижнему основанию осуществляют аналогично установке столешницы.

Чтобы добиться устойчивости конструкции каркаса, при монтаже и закреплении опор при сборке рамы верстака в обязательном порядке применяют столярный угольник. После установки конструкции пузырьковым уровнем измеряют точность
горизонтальности его расположения. В случае надобности уровень можно поменять, подкладывая под ножки небольшие отрезки тонкой фанеры.

По завершении сборки верстак пропитывают защитным специальным составом, а также красят или покрывают лаком.

Изготовление уличного верстака для работы на свежем воздухе — на даче или во дворе частного дома, ничем, в общем-то, не отличается. Единственное, что стоит учесть, это мобильность и возможность складывая. Складной верстак может быть уместен при недостатке площади под технические помещения.

Однако учитывая специфику уличного размещения, необходимо заранее позаботиться об устойчивости места постановки верстака, а также о его достаточной защите от погодных условий: понадобится размещение под навесом, покрытие самой конструкции специальными защитными составами.

Смастерить столярный верстак своими руками сможет каждый домашний умелец. Времени на эту работу уходит много, но выгода от обустроенного рабочего места перекрывает и трудозатраты, и вложения в строительный материал. В данной статье вы найдете полную информацию по самостоятельному строительству верстаков для столярных работ.

Столярный верстак – оптимизация рабочего места

Удобная рабочая поверхность пригодится любому мастеру. А столяр нуждается в обустроенной рабочей зоне больше, чем другие специалисты. Ведь ему придется возиться с крупногабаритными заготовками, длина которых доходит до 3 метров, и без грамотно сконструированной рабочей области в этом случае не обойтись. Даже упрощенный складной верстак позволяет обрабатывать брус или доски и собирать изделия из полученных заготовок. Большая столешница с упорами дает возможность зафиксировать пиломатериал в любом положении, обрабатывая не только поверхности, но и грани бруса или доски. А специальные тиски помогут зафиксировать заготовки во время распиловки, сверления или соединения нескольких элементов.

Кроме того, в ящиках и на полках верстака можно хранить детали будущих изделий, инструменты и всякие хозяйственные мелочи. Причем в удобное хранилище можно превратить не только столярный вариант из дерева, но и верстак слесарный, собранный на основе стальных уголков. При этом сделать столярный верстак своими руками, упорядочив и оптимизировав пространство в рабочем помещении, может мастер, не слишком знакомый со строительством. Для этого вам понадобятся общие чертежи или понимание устройства верстака, строительные материалы и пошаговая инструкция для сборки. Все это вы найдете ниже по тексту.

Разновидности и устройство верстаков для столяров

В современном столярном деле используются всего три схемы конструкций верстаков. Во-первых, мобильный вариант – переносная конструкция, которую можно установить даже на балконе. Такая модель пригодится и тем мастерам, которые желают получить универсальный верстак для слесарных и столярных работ. Главный плюс этого варианта – небольшие размеры, основной минус – небольшая зона хранения. Все инструменты в такой стол не сложишь.

Во-вторых, стационарный верстак – вариант для полноценной мастерской. Для размещения этой модели нужна просторная комната, но она войдет и в большой гараж. Этот верстак может быть как деревянный, так и стальной – есть возможность собрать любую конструкцию, ведь переносить его не нужно. Основной плюс модели – широкая функциональность, помноженная на обширное место хранения.
Главный минус – габариты и потребность в большом объеме стройматериалов.

В-третьих, модульная конструкция – верстаки этого типа занимают промежуточное положение между стационарными и мобильными вариантами. Модельная структура позволяет нарастить и укоротить столярный стол, ножки и прочие элементы. Поэтому основной плюс данного варианта – сочетание оптимальных габаритов и функциональности. А главный минус – усложненная конструкция. Построить модульный металлический верстак своими руками не так-то просто, да и с деревом у вас могут быть проблемы.

В итоге оптимальной моделью для самостоятельного строительства следует признать именно стационарный вариант, поскольку мобильный не дает всех выгод, а модульный слишком сложен во время сборки. При этом независимо от принадлежности к одной из разновидностей любой верстак содержит в себе следующие конструкционные элементы:

• Опору (станину, каркас) – систему вертикальных и горизонтальных балок, удерживающих столешницу, заготовки и инструменты.
• Рабочую поверхность (столешницу) – на языке профессионалов этот элемент называют верстачной доской. В ней делают все необходимые пазы и выемки для упоров, которые пригодятся для фиксации обрабатываемых заготовок. Поэтому такая доска должна быть массивной и надежной.
• Передние тиски и коробку – по своей сути, это огромные прижимные блоки, которые конкурируют со струбцинами. Они фиксируют заготовки под углом к плоскости рабочего стола, прижимая их к боковым граням столешницы. Причем складной верстак имеет только одни тиски, а стационарный – как минимум пару прижимных блоков.
• Полки – места хранения, которые располагаются под столешницей.

И все эти части, за исключением некоторых деталей зажимного блока из металла (винтов и гаек), собираются из дерева, что упрощает подбор конструкционных материалов для строительства верстака.

Какие материалы нужны для сборки – готовимся к работе

Вы сможете построить столярный или слесарный верстак своими руками только в том случае, если достанете следующие материалы:

• Фанерный лист толщиной 18-20 миллиметров и общими габаритами 2,5×1,25 метра. Причем старайтесь выбрать идеально ровный лист, без пузырей и провалов на поверхности – он пойдет на столешницу.
• Брус 10×10 и 6×6 сантиметров. Из этих элементов будет собрана станина, следовательно, нам нужно около 4 метров «десяточки» (на ноги и поперечины) и не менее трех метров «шестерочки» (на элементы укрепления). При этом старайтесь выбрать брус без сучков и трещин.
• Доски длиной 2 метра – они пригодятся во время сборки столешницы. А по завершению из них можно .

Кроме того, нам понадобятся следующие инструменты: дрель с перьевыми и обычными сверлами, циркулярная пила (дисковая), прижимы, клей Момент
(по дереву), угольник, уровень, болты с гайками и мебельные саморезы с защитой от коррозии. После того, как все эти материалы и инструменты будут куплены и свезены к месту размещения и сборки, вы можете соорудить верстак из дерева своими руками, опираясь на нашу пошаговую инструкцию.

Сборка своими руками – пошаговая инструкция

Перед тем, как сделать , постарайтесь прочитать эту инструкцию от начала и до конца, прокручивая у себя в голове все описанные ниже этапы сборки. Если вы поймете весь порядок действий, то самостоятельное изготовление верстака отнимет у вас минимум личного времени. Причем наша пошаговая инструкция рассчитана на людей с минимальным опытом в столярном деле. Ну, а сам процесс сборки выглядит следующим образом.

На первом этапе мы собираем стол. Для этого фанерный лист укорачиваем до 1,52 метра дисковой пилой и делим на две части. В итоге в руках мастера остаются две заготовки с габаритами 1,52×0,61 метра. Они и послужат основой для столешницы. А оставшаяся часть 0,98×1,25 пригодится нам в дальнейшем. Следующий этап – склеивание массива стола верстака из двух фанерных заготовок. Для этого нужно смазать их поверхности клеем и, сложив фанерные плиты, стянуть их зажимами, а на центральную часть можно положить 30-килограммовый груз. Причем под зажимы нужно подложить три 1,5-метровых доски, обеспечивающих плотное прилегание при размещении вдоль длинного края листа.

Кроме того, нужно учесть тот факт, что при склеивании листы фанеры должны соединяться выпуклыми сторонами (при наложении друг на друга), иначе весь массив развернет в дугу, что нежелательно. Далее мы переходим к усилению 36-миллиметрового клееного массива. Для этого нам нужно напилить из остатков фанерной панели полосы шириной 15 сантиметров и приклеить их по периметру, с обратной стороны столешницы. В итоге должен получиться стол толщиной 54 миллиметра, состоящий из трех 18-миллиметровых слоев фанеры. Причем полосы усилителя будут играть роль ребер жесткости.

После этого обрезаем массив под габариты 1,5×0,6 метра. Этот этап позволит подрезать торцы, устранив накладки и выступы, образовавшиеся во время сборки столешницы из трех слоев фанеры. Сама подрезка осуществляется дисковой пилой на слабой подаче инструмента. Циркулярку нужно вести по фанере очень медленно, иначе вы получите рваные края. Следующий этап – сборка вертикальных элементов станины. Для этого мы пилим брус 10×10 сантиметров на четыре отрезка длиной по 0,9 метра. Получаем вертикальные опоры. А в качестве проножек (нижняя стяжка между вертикальными балками) и царг (верхняя стяжка) будем использовать брус 6×6 сантиметров, вырезав соответствующие пазы в ножках. Места крепления проножек и царг следует промазать клеем и усилить болтами или саморезами.

Далее мы должны установить вертикальные опоры по месту расположения верстака и собрать всю станину, стянув их с помощью горизонтальных продольных стяжек. Их можно изготовить из бруса 6×6 сантиметров, закрепив в шип или внахлест, на болты или саморезы.

На нижние стяжки мы уложим полки из 1,5-метровых досок, а на верхние – столешницу. Поэтому перед креплением стяжек мы должны отследить вертикаль и горизонталь собираемой станины. Иначе стол будет стоять под наклоном. Крепление столешницы к станине выполняется 8-миллиметровыми саморезами, головки которых нужно утопить в лунках, высверленных перьевым сверлом. Перед креплением стол притягивают к верхним продольным стяжкам и царгам зажимами.

На этом сборка стола заканчивается, и мы можем переходить к монтажу тисков. Причем сделать столярные тиски для верстака своими руками может далеко не каждый. Поэтому новичкам мы предлагаем обратить внимание на готовые модели, установка которых происходит в следующей последовательности: прикручиваем к торцу стола неподвижную губку тисков, закрепляем на ней резьбовой элемент. Продеваем сквозь отверстия в подвижной губке две резьбовых направляющих, вкручиваем их в неподвижную губку. Вставляем в оголовки направляющих рукояти, вращая которые можно придвинуть подвижную часть тисков к неподвижной.

После завершения этапа монтажа тисков вы можете пользоваться верстаком по своему усмотрению. Причем круглые или прямоугольные отверстия для упоров можно нарезать в столешнице по мере необходимости, располагая их, как вам удобно.

Столярный верстак – это краеугольный камень мастерской деревообработчика. Он позволяет грамотно организовать рабочее пространство, повысить производительность и улучшить качество работ, вне зависимости от того являетесь вы приверженцем ручного или электромеханического инструмента. В этом материале мы расскажем, как сделать классический деревянный верстак своими руками.

О столярных верстаках

Устройство и назначение верстака

Столярный верстак – это рабочий стол для ручной и механической обработки деревянных изделий. Конструкция и эргономика классического столярного верстака позволяют фиксировать детали в различных пространственных положениях и с максимальным удобством выполнять основные столярные операции: изготавливать деревянные детали, производить сборку конструкций, покрывать их отделочными составами. Традиционный столярный стол предназначен для работы с пиломатериалом длиной до 3-3,5 м. Для обработки более длинных заготовок используют верстак плотника.

Стол для столярных работ состоит из верстачной доски (крышки) и подверстачья (несущей рамы). Традиционный верстак оснащают передними (фронтальными) и задними (торцевыми) тисками с помощью которых заготовки фиксируют в необходимых пространственных положениях.

В крышке стола и деревянных губках тисков присутствуют отверстия. Они предназначены для установки прижимов и упоров различного сечения и высоты.

Расставив упоры в нужной конфигурации, между ними располагают деталь и поджимают винтовым механизмом тисков. Таким образом заготовка надежно фиксируется в горизонтальном положении. Исходя из толщины деревянной детали, используют упор соответствующей высоты, который не будет выступать за край заготовки и мешать обработке.

Как подобрать оптимальную высоту верстака?

Высота столярных верстаков варьируется в пределах 85-95 см. Оптимальную высоту стола подбирают ориентируясь на рост мастера. Если, стоя у верстака, ладони свободно упираются в его крышку, значит ростовка подобрана правильно. За таким верстаком будет удобно выполнять все основные операции, без частых сгибаний и вытягиваний, которые приводят к быстрому утомлению.

Из каких материалов лучше изготавливать конструкцию?

Столярный верстак должен обладать достаточной прочностью и жесткостью, поскольку при эксплуатации он подвергается большим нагрузкам как статическим, образующимся под весом массивных заготовок, так и динамическим, возникающим в процессе пиления, сверления, ударов и пр. Достаточные характеристики прочности обеспечиваются не только особенностями крепежных узлов, но и типом используемых материалов.

Для изготовления основания традиционно применяют древесину хвойных пород. Крышку стола изготавливают из прочной древесины: дуба, бука, ясеня, клена и пр. Пиломатериалы, используемые для создания верстачной доски, должны быть сухими (влажность порядка 12%) без сучков и других пороков.

Об изготовлении верстачной крышки

Опыт показывает, что при изготовлении столярного верстака своими руками целесообразней приобретать уже готовый клееный щит, который станет заготовкой для крышки. Силы и время потраченные на раскрой, прифуговку кромок, склеивание щита и его выравнивание при создании столь массивной детали окажутся несопоставимы с сэкономленными средствами.

При выполнении работ, которые увеличивают риск повреждения крышки: сверлении, долблении и пр., рабочую поверхность верстака лучше застелить толстым фанерным листом или ДВП, вырезанным по форме крышки. Сделать этот простой настил целесообразно сразу вместе с верстаком.

Изготовление и сборка боковин

Конструкция боковины состоит из двух ножек (В), царг и опор (А). Деталь собирают на сквозном клееном шипе.

Фигурные вырезы царг и опор (деталь А) выпиливают на ленточной пиле с последующей шлифовкой кромок.

В соответствии с указанными в схеме размерами на ножках делают разметку гнезд для шипов проножек, после чего выбирают их стамеской или фрезеруют.

На внешней стороне ножек цекуют коническое углубление под головку стяжного болта. Углубление диаметром 35 мм и глубиной 11 мм делают сверлом Форстнера. По центру сверлят сквозное отверстие диаметром 14 мм.

Выпиливание шипов и проушин

Шипы и проушины делают на пильном станке или вручную, руководствуясь базовыми принципами создания шиповых соединений. В столь ответственной конструкции первый вариант предпочтительней, поскольку позволяет минимизировать погрешности и неточности, обеспечив безупречную подгонку соединения. Заготовки должны иметь подготовленные ровные поверхности и соответствовать размерам, указанным в чертеже.

Половинки деталей A склеивают между собой, предварительно расположив в пазу вкладыш, который предотвратит смещение.

Сборка боковины

Детали А и B склеивают в готовое соединение. После высыхания проступившие излишки клея аккуратно зачищают стамеской. Собранную боковину шлифуют.

По центру склеенной царги просверливают отверстие 19х38 мм под шкант (L) для фиксации крышки верстака.

Изготовление проножек и подверстачной полки

По указанным в чертеже размерам выпиливают заготовки для проножек (деталь С) в количестве 4-х штук. На концах каждой детали делают шипы, придерживаясь размеров указанных на фото. Как и в случае с боковиной, эту операцию лучше проводить на пильном станке.

Соединение проножек с боковиной делают разъемным на болтовой стяжке с поперечной гайкой. Для этого на внутренней стороне проножек фрезеруют углубление для поперечных гаек d25 мм и глубиной 32 мм. В торцах проножек сверлят отверстие 14Х95 мм. На этом этапе лучше использовать сверлильный кондуктор, поскольку отверстия должны быть выполнены строго под углом 90°.

Опорные планки (деталь D и E) прикручивают саморезами с отступом 22 мм от верхних кромок проножек.

По заданным в чертеже «Общая деталировка» размерам выпиливают планки подверстачной полки (деталь F). На концах каждой планки сверлят и раззенковывают отверстия. Планки шлифуют и последовательно монтируют на собранной раме.

Монтаж верстачной крышки

На задней стороне верстачной доски сверлят несквозные отверстия d19 мм и глубиной 32 мм под шканты (L).

Сверлом d19 мм на крышке делают сквозные отверстия для верстачных упоров. Аналогичные гнезда глубиной 45 мм сверлят на торце крышки. На всех отверстиях снимают фаску. Упоры должны легко входить в гнезда и не люфтить.

Совет!
При выполнении всех сверлильных операций используйте дрель с кондуктором, чтобы обеспечить аккуратные отверстия под идеально прямым углом. Изготовить такую направляющую не составит труда самому, имея под рукой обрезок бруса.

Установка верстачных тисков

Решив сделать верстак своими руками, столярные тиски целесообразней купить в готовом виде. В этом случае вы получите максимально надежную и функциональную конструкцию, и что немаловажно избавитесь от лишней головной боли при их монтаже.

Производители верстачных тисков стараются придерживаться стандартов при изготовлении своей продукции. Здесь мы рассмотрим схему монтажа типовых конструкций. Но вполне возможно вам придется импровизировать, приспосабливая монтаж под особенности нестандартных верстачных тисков.

Губки тисков – детали H, I и J (2 шт.) – выпиливают из древесины твердых пород. После этого просверливают отверстия для направляющих штанг, ходового винта, гнезда для верстачных упоров и отверстия для крепежных винтов.

Задние губки передних и задних тисков монтируют к крышке верстака как показано на фото.

Деревянные подкладки (деталь К) выпиливают под размеры тисков. В царгах просверливают сквозные отверстия для направляющих штанг и ходового винта.

Совет!
Для точной разметки отверстий используйте сами направляющие, кусочки малярного скотча и мягкий карандаш.

Домашний мастер обязательно должен иметь удобное место, это залог не только удобства и скорости работы, но и безопасности. Качественные верстаки европейского производства стоят как промышленное оборудование, китайские и кустарной сборки – не отличаются надежностью. Впрочем, сделать хороший верстак можно и своими руками, ведь, по сути, это стол, снабженный различными креплениями, упорами и местом для хранения инструмента.

Проект верстака

Высота верстака зависит от роста его хозяина, должно быть удобно стоя, не сутулясь выполнять основные операции. Для среднего роста это обычно 70-90 см. Конфигурация верстака и необходимые крепления и приспособления зависят от того, какие операции на нем чаще выполняются, но предусмотреть несколько упоров и пару винтовых тисков или струбцин стоит (). Также нужно принять во внимание, какой рукой работает хозяин верстака.

Схема верстака — первый вариант

Ширина и длина верстака зависят от площади мастерской, удобно, если длина верстака не менее 2 метров, а ширина 80-100 см. Удобно, если под верстаком смонтированы ящики или тумбы для хранения инструментов и расходных материалов.

Проектируя верстак, нужно учесть, будет ли он стационарно установлен в мастерской или постоянно собираться и разбираться. Во втором случае конструкцию разумно будет облегчить за счет материала меньшей толщины. В разборном верстаке можно сделать откручивающуюся столешницу, а можно предусмотреть и складные ножки.

Располагать верстак лучше у окна, дополнительное местное освещение тоже обязательно. Непосредственно рядом с верстаком нужно предусмотреть несколько электрических розеток для оборудования. Все провода вблизи рабочей зоны должны быть заключены в короб или гофро-трубу.

Подбор материалов

Оптимальный материал для верстака – строганный брус, из которого будет изготовлена каркасная рама и ножки. Для ножек можно взять его размером 100*70 мм, а для перемычек – 100*50 мм. Столешницу можно сделать из ровных досок толщиной 5 см. Также ее можно изготовить из цельного полотна, например, старой глухой двери или ламинированного ДСП с достаточно прочным покрытием. Для верстака лучше выбирать твердые породы древесины, предпочтителен бук, дуб или клен. Более толстые бруски и доски сделают верстак тяжелее и устойчивее, и работать на нем будет удобнее.

Крепления для изготовления верстака подбираются с учетом того, будет он сборным или разборным. Пригодятся саморезы, гвозди и гайки с болтами.

Перед сооружением верстака нужно подобрать тиски. Удобно, если их будет 2 штуки – справа сбоку и слева спереди. В первых можно фиксировать длинные доски, а во вторых – зажимать короткие детали. Наиболее универсальная ширина губок – 175 мм.

Схема второго варианта верстака

Сооружаем верстак. Основание

Изготовление верстака происходит в 2 этапа: сборка основания и установка . На каждом этапе и при каждой операции нужно контролировать размер деталей и ровность их установки при помощи уровня.

Основание представляет собой раму из брусьев скрепленную таким образом, чтобы конструкция получилась максимально жесткой. Для этого между ножками верстака располагают горизонтальную перемычку, а посередине, по длине, предусматривают царгу. Перемычки и царгу располагают в 40-50 см от пола, затем на них можно установить полки для хранения инструмента. Совмещают брусья для основы при помощи соединения «шип-паз», проклеивая его. В местах, где это невозможно, используют саморезы. Если предполагается, что верстак будет разбираться, то соединять части опорной рамы можно при помощи металлических уголков. Обычно сначала подготавливают пазы и шипы, согласно чертежу, а затем собирают всю конструкцию сразу, проклеивая места соединения столярным клеем и фиксируя их струбцинами.

Хороший вариант для стационарного верстака, если одну или больше частей рамы опоры можно прикрутить к стене, так конструкция будет еще надежнее. Увеличить прочность можно с помощью диагональных перемычек или клиновидных вставок между ножками и верхней частью рамы из того же бруса, которые крепятся саморезами. Узкие концы верхней части рамы также необходимо соединить перемычкой.

Столешница и полезные приспособления

Если столешница сооружается из отдельных досок, то их нужно хорошенько пригнать друг к другу, чтобы в щели не попадал мусор. Размер столешницы должен быть на несколько сантиметров больше основания, чтобы было удобно работать и чистить ее. Доски прибиваются или прикручиваются к 3 брускам, расположенным поперек досок с обратной стороны столешницы. В основании нужно предусмотреть пазы для этих брусков.

Столешница из досок несколько раз тщательно шлифуется и покрывается защитным раствором, предпочтительно маслом или олифой, чтобы избежать травм от щепок при дальнейшей работе. К основанию столешница прикручивается на металлические уголки.

К готовой столешнице крепятся тиски, под них нужно предусмотреть углубление в торце столешницы, чтобы вертикальная пластина образовала с ним одну плоскость. С нижней стороны верстака также потребуется прокладка из фанеры. Губы тисков должны расположиться на одном уровне с поверхностью столешницы. Прикладывая тиски, отмечают место под отверстия и крепят их болтами и гайками (подойдут М12). Отверстия под головки болтов нужно предварительно профрезеровать, чтобы они полностью в них утонули. Располагаться тиски должны не в самом углу, чтобы не сорвать его при большой нагрузке.

Помимо тисков на верстаке необходимо предусмотреть упоры. Можно закрепить готовые, просверлив в столешнице отверстие нужного диаметра, или сделать их самостоятельно. Использовать болты или круглые нагели вместо упоров не стоит, так как болты могут своей головкой повредить обрабатываемые заготовки, а нагели недостаточно хорошо фиксируют детали.

Проще сделать прямоугольные упоры, или колки, которые и регулируются по высоте под разные детали, и надежно их фиксируют. Под них нужно проделать отверстия в столешнице или нарастить ее при помощи брусочков подходящей толщины, прикрученных к ее кромке, и закрытых планкой с другой стороны. Гнезда должны располагаться друг от друга на расстоянии половины от хода тисков, чтобы можно было зафиксировать любую заготовку.

Сами колки выпиливаются из твердой древесины, можно сделать их с «пружиной», которая прикручивается к основанию, а можно просто прямоугольными. Прямоугольные упоры можно чуть расширить кверху, тогда фиксироваться они будут в гнездах надежнее.

Сооружение столярного верстака своими руками – нелегкая задача, но потом это рабочее место сможет долго служить хозяину, обрастать полезными деталями и приспособлениями и подстраиваться под конкретные нужды каждого мастера.

Когда затевается серьезный ремонт в домовладении, необходимо, чтобы все было под рукой в любой момент, что позволит с максимальной пользой использовать время. Для этого важно правильно организовать рабочее место домашнего мастера, если он привык все делать своими руками. Во время ремонта или строительства значительное место занимают работы по дереву. Однако пилить брус на табуретке или скамейке неудобно и долго. Рационально использовать время и ресурсы поможет рабочий стол, известный еще под названием верстака. Сделать его по силам в домашних условиях.

Для большинства мужчин, гараж является и «домом» для автомобиля, и кладовкой и мастерской одновременно.

Не каждый хозяин считает, что верстак постоянно нужен в хозяйстве: он нужен только на время ремонта или реконструкции здания, поэтому предпочитает взять его напрокат. Но такое мнение ошибочно, особенно, если он является собственником домовладения, стоящего на земле. Появившийся в хозяйстве столярный верстак станет настоящим подспорьем для него. Смастерив такую конструкцию, хозяин получает целый ряд преимуществ, по сравнению с использованием верстака, взятого напрокат или купленного в строительном супермаркете.

1. Он сэкономит значительную сумму денег, которую сможет использовать для дальнейшего благоустройства дома.
2. Приобретет дополнительный опыт хозяйствования и практические навыки.
3. Получит в свое распоряжение удобный рабочий стол, пригодный для обработки деталей из дерева и металла.
4. Если хозяин изготовит верстак своими руками, сможет пользоваться им в любое время.

Стало быть, в одном помещении (хорошо, если имеется подвал) необходимо разместить стеллажи и рабочее место.

Виды столов

Известны различные виды верстаков, которые имеют различное предназначение.

1. Столярный верстак для изготовления деревянных деталей. На нем удобно обрабатывать небольшие деревянные изделия, но не предназначен для первичной обработки древесины. Для него понадобится столешница трехметровой длины шириной в один метр. Детали на нем закрепляются деревянными горизонтальными и вертикальными зажимами.
2. Плотницкое приспособление значительно больше по всем параметрам и тяжелее. На нем обрабатывают стволы деревьев, нарезаются доски, брус и другие заготовки из дерева.
3. Универсальный стол позволяет работать с деревом и с металлом; его столешница укрепляется металлической лентой и имеет деревянные и металлические зажимы.

Стол для проведения слесарных работ и обслуживания автомобиля есть практически в каждом гараже.

Существует и другое определение видов конструкций по возможному месту расположения.

1. Мобильный (переносной). Используют для выполнения мелких работ с деталями небольших размеров. Он удобный, достаточно легкий. Его можно без особого труда переместить с одного места на другое. Укомплектовывается столярный стол тисками малого или среднего размера, что позволяет его использовать для мелких слесарных работ.
2. Стационарный рабочий стол отличается массивностью и устойчивостью. На нем можно заниматься обработкой пиломатериалов, но домашнему мастеру такой верстак вряд ли пригодится, если он постоянно не будет заниматься деревообработкой.
3. Сборный на соединениях с использованием болтов. Это своеобразный трансформер: в любой момент его можно дополнить специальным оборудованием и внести необходимые изменения, в зависимости от решаемых задач.

И как правило – он самодельный, то есть, изготовлен с учетом особенностей конкретного помещения.

Какой вид конструкции выберет домашний мастер, напрямую зависит от того, какие цели и задачи он ставит:

• рабочий стол нужен для обработки небольших деталей и изготовления мелких изделий только на период проведения ремонтных и строительных работ;
• хозяин будет им постоянно пользоваться и работать с небольшими объемами деталей из дерева;
• верстак понадобится, чтобы проводить первичную обработку древесины, превращая ее в доски, брус на постоянной основе;
• предполагается использовать стол для периодической обработки небольших деревянных и металлических деталей.

Форма и размеры определяются конфигурацией помещения.

Опытные домашние мастера утверждают, что смастерить изделие можно даже начинающему хозяину, не имеющему навыков обращения со слесарными инструментами.

Рабочий верстак для гаража часто сравнивают с письменным столом, потому что он обеспечивает удобство проведения разнообразных работ и дает возможность все необходимые инструменты держать под рукой.

Выбор материала

Чтобы сделать верстак своими руками, мастеру нужно дерево и металл. Если предполагается изготовить небольшой стол, то для него будет подходящей деревянная основа. Для столешницы подойдет ламинированная ДСП, прессованная фанера толщиной не менее 5 – 7 см. Для стационарного стола можно использовать хорошо оструганные доски, плотно подогнанные друг к другу, и частично – металл.

Кроме столешницы, он имеет большое количество полок и ящиков.

А если в распоряжении домашнего мастера есть ненужный письменный стол, то он станет добротной основой. Он удобен еще и тем, что уже имеет несколько ящиков или отделений для хранения инструментов.

Рабочее место автолюбителя должно быть прочным и устойчивым.

Найдет применение в конструкции старая дверь из цельного полотна. Из нее получится прекрасная прочная столешница, которая даже не требует обработки.

Под столом обязательно размещаются тумбы с инструментом и расходными материалами (сверлами, ножовочными полотнами, ветошью и пр.).

Использование имеющихся в хозяйстве подручных материалов для изготовления столярного стола своими руками сэкономит время и деньги домашнего мастера.

Делать из стола монолитную тумбу нерационально, куда-то надо девать ваши ноги во время сидячих работ.

Можно самостоятельно сделать верстак из металла. Он получится прочным, надежным и тяжелым. Но опыт свидетельствует: наиболее приемлемым считается промежуточный вариант, когда каркас и крышка верстака выполняются из дерева, а потом обшиваются листовым металлом.

Однако обе стороны должны представлять собой если не комплекты выдвижных ящиков, то хотя бы набор полочек.

Домашнему мастеру, решившему сделать своими руками верстак, понадобится определенный набор материалов. Что для этого нужно, ему хорошо известно.

Верстак в гараж не должен быть частью стеллажа, стало быть, стена над ним является местом для навесного хранения инструмента.

А для тех, кто еще не имеет достаточного опыта, мы составили перечень всего необходимого для его изготовления:

• уголок металлический;
• полоса из стали и лист оцинкованного железа;
• фанера;
• шурупы;
• анкерные болты;
• труба квадратная;
• деревянные доски;

• саморезы по металлу;
• краска.

И металлический, и деревянный верстак имеют право на жизнь.

Какие инструменты понадобятся

Самостоятельно сделанный небольшой деревянный столярный верстак займет достойное место в домашней мастерской. Чтобы его сделать, не нужно большого количества инструментов.

На стальной лист всегда можно положить кусок фанеры или оргалита, а на деревянную поверхность – лист оцинковки.

Понадобится стандартный набор, который найдется в каждом доме:

• отвертка;
• рулетка;
• болгарка;
• электролобзик или ручная ножовка;
• молоток.

В первую очередь, определяемся с эргономикой рабочего места.

В зависимости от того, какой материал будет использован для столярного верстака, перечень материалов и инструментов может изменяться. Например, чтобы сделать металлический рабочий стол, не обойтись без сварочного аппарата и электродов.

Высота верстака должна быть такой, чтобы не приходилось гнуть спину, и в тоже время, вставать на цыпочки.

Где поставить?

Прежде чем приступать к работе, важно сразу определить, для чего и как часто будет использоваться стол, где будет размещен. Не обойтись и без чертежа. Ответы на эти вопросы определят его размеры, материал и порядок изготовления.

Лучшим местом для размещения приспособления можно считать ту часть помещения (гаража или сарая), где есть естественное освещение. Также важно, чтобы рядом с верстаком находились электрические розетки, чтобы подключать электроинструменты и лампу. Лучше всего, если свет будет падать слева или прямо, тогда рабочая поверхность стола будет освещена в течение дня.

Проектируйте габариты вашей рабочей зоны.

Затем определяются параметры будущей конструкции. Несмотря на существующие нормы, касающиеся размеров стола, если мастерить столярный верстак своими руками, домашний мастер будет исходить из целесообразности и фактически имеющегося места, поэтому столешница будет такой, чтобы здесь свободно размещались инструменты и детали, без строгого соблюдения размеров. Ширина обычно составляет 50-60 см; такой размер считается оптимальным, так как позволяет свободно дотянуться до противоположного края столешницы.

Типичный размер стола по вертикали лежит в диапазоне 850-950 мм.

Еще один важный параметр – высота верстака. Существуют различные способы ее определения, начиная от точных математических расчетов до народного опыта, предлагающего считать оптимальным показателем расстояние от крайней точки согнутой в локте руки до пола. Опытный мастер может сделать ее регулируемой.

В качестве стены для размещения инструментов отлично подойдет перфорированный металлический лист.

После определения основных параметров изделия можно приступать к сборке.

1. Сначала закрепляются ножки (четыре опоры из стального уголка, которые соединяются также уголками и закрепляются сваркой сверху и снизу.). В результате получается прямоугольная сварная конструкция.
2. После изготовления каркаса приступают к подготовке столешницы. Обрезанные по размеру доски выкладываются на каркас сверху и плотно скрепляются. С каркасом столешница соединяется при помощи болтов. Рабочая поверхность должна быть обработана: остругана и ошкурена. Низ необходимо закрепить с помощью поперечин или деревянных брусков. Они прикручиваются к каждому из элементов получившегося щита.

После ее закрепления нужно сделать обшивку крышки металлом (лучше, если это будет оцинковка). Металлический лист закрепляется на поверхности столешницы саморезами. Если образуются заусенцы, их необходимо зачистить.

Раскроить заготовки следует до начала сварочных работ.

Основные работы по изготовлению верстака на этом завершаются, но для придания большей жесткости конструкции и прикрепления к полу, можно снизу приварить металлические уголки. По желанию, можно оборудовать ящиками, полками для инструмента.

Все сварные стыки усиливаем уголком или стальной полосой.

Из необходимого оборудования на верстаке обязательно должны найти место тиски. Они навешиваются на лицевую сторону столешницы и используются для крепежа изделий. Если в работе часто бывают крупные детали, есть необходимость установить несколько тисков разных размеров.

Главное – усилить все 90° соединения.

Под верстаком можно смонтировать полки, где разместить различные приспособления, нужный инструмент или складывать обработанные детали.

Обязательно пропитываем дерево антисептиком и противопожарной пропиткой.

Аккуратно выполненный своими руками, столярный верстак станет удобным приспособлением для работы домашнего мастера.

Данная конструкция близка к идеалу гаражного верстака, изготовленного своими руками.

ВИДЕО: верстак своими руками.

Создания верстака своими руками: 50 фото-идей

Генеральный принцип развития техники обработки материалов с доисторических времен до наших дней – как делать на неточном оборудовании детали для более точного. А начиналось все с верстака, его прообразы находят при раскопках поселений каменного века. Построить верстак, причем полноценный, своими руками вполне возможно, и это не только сэкономит значительную сумму, но также упростит, облегчит работу и улучшит ее результат.

Три ошибки

Любители, порой, судя по их конструкциям, очень опытные, знающие и прилежные, иногда делают себе верстаки, на которых, образно выражаясь, можно танк кувалдой разнести. Времени и труда на них уходит много, а денег вряд ли меньше, чем на хороший фирменный любительский верстак. Повторение в конструкции для собственного пользования промышленных прототипов, предназначенных для интенсивной работы в 3 смены и статическую нагрузку более чем в тонну, при сроке службы от 20 лет – одна из типичных ошибок разработки верстаков собственной конструкции.

Вторая – пренебрежение вибрациями. Не явно ощущаемой «игрой» или «отдачей», а мелкой дрожью, существенно затрудняющей работу и снижающей ее качество. Особенно сильно вибрации сказываются в верстаках на металлической станине.

Третья – повторяют столярные или слесарные верстаки; возможно, с некоторыми доработками под свою руку. Между тем конструкций верстаков для домашних/любительских работ разного характера немало. Бывают верстаки более или менее специализированные или, наоборот, универсальные, временные из подручных материалов и др.

Мы в этой статье разберемся, как сделать верстак с учетом этих ошибок,
во-первых, попроще и подешевле сообразно кругу потребностей и/или увлечений умельца. Во-вторых, как сделать верстак общего назначения или универсальный для особых условий использования – в тесном гараже, под столярку на стройке из подручного хлама, домашний для мелкой точной работы, детский.

Об универсальных верстаках

Среди фирменных изделий, подчас весьма недешевых, можно встретить «универсальные» верстаки в виде столярного с крышкой без лотка, комплектными слесарными тисками на деревянной подушке, и струбциной для их установки, вроде того, что на фото:

“Универсальный” верстак заводского изготовления

Это неправильное решение не только потому, что деревянная столешница от столярных работ портится. Главное, что здесь плохо – технологические жидкости, применяемые при обработке металла – масло, керосин и др. Пропитанное ими дерево становится гораздо более горючим. Возможно и самовоспламенение; вспомните, на производстве категорически запрещено накапливать промасленную ветошь. Подход к конструированию столешницы (доски, крышки) универсального верстака нужен другой исходя из того, для какой работы он преимущественно используется – тонкой или грубой, см. далее.

Рабочая скамья

На Западе широко распространены любительские/домашние верстаки с наборной столешницей, обрамленной бортиком. Чертежи такой «рабочей скамьи» даны на рис. Под слесарку крышку накрывают листом стали толщиной 1,5-2 мм и ставят тиски на подушке.

Верстак-скамейка хорошо гасит вибрации; сделать его можно из сосны или ели. Но конструкция сложна, с длинномерными материалами и мебелью работать на таком верстаке неудобно. Поэтому мы посмотрим сначала, как сделать наиболее употребительный столярный верстак, затем гаражный и слесарный. Далее постараемся объединить их в универсальный верстак и поглядим, чего на этой основе можно придумать для особых потребностей.

Состав верстака

Верстак «нашего» типа (условно, поскольку точно установить его происхождение невозможно) состоит из:

• Подверстачья (в столярных верстаках), или станины (в слесарных), обеспечивающей устойчивость всего агрегата и эргономику рабочего места.
• Крышки, коробчатой или в виде лотка, придающей рабочей области необходимую жесткость.
• Полки; возможно, с лотком, гнездами, и упорами, на которой производятся рабочие операции.
• Фартука, на котором развешивается инструмент. Фартук не обязательная принадлежность верстака, он может висеть на стене или быть заменен тумбой, стеллажом и пр.

Примечание:
размеры верстака в высоту ок. 900 мм. Длина и ширина выбираются по месту установки и роду работ в пределах 1200-2500 и 350-1000 мм соотв.

Крышку с полкой чаще всего выполняют заодно, неразъемными, и называют просто крышкой, верстачной доской или столешницей. Для гашения вибраций полку всегда делают на основе (постели, подложке) из дерева. В слесарном верстаке постель накрывается стальным листом от 2 мм толщиной и может быть выполнена из хвойной древесины. Ее общая прочность достаточна, а стальная покрышка предохраняет дерево от местных повреждений и попадания техжидкостей. В столярном верстаке постель из качественной (без сучков, свилей, и др. дефектов) твердой мелкослойной древесины (дуб, бук, граб, вяз, орех) служит одновременно и полкой, в верстаке для дома ради ее упрощения не в ущерб качеству возможна и 2-слойная конструкция, см. далее.

Традиционная конструкция подверстачья, наоборот, разборная из того же дерева, что и полка столярного. Это исходит от мастеров-шабашников прошлого, перевозивших свое оборудование от заказчика к заказчику на телеге. Именно со станины/подверстачья и следует начинать разработку своего верстака не хуже, но проще традиционных.

Станина: металл или дерево?

Стационарный деревянный верстак имеет перед таковым на стальной станине преимущества не только в меньшей стоимости и трудоемкости. Дерево, во-первых, не пластично. Верстак на деревянном основании можно сломать, но, если древесина использована выдержанная и пропитанная, он никогда не прогнется. Во-вторых, дерево отлично гасит вибрации. Фундаменты ваших строений ведь не усиленные вибропоглощающие, как цехов на заводе? А общую прочность и устойчивость станины домашнего верстака вполне обеспечит хвойная деловая древесина обычного качества.

Конструкция деревянной станины верстака из досок 120х40 показана слева на рис. Допустимая статическая нагрузка – 150 кгс; динамическая по вертикали вниз в течение 1 с – 600 кгс. Угловые стойки (ножки) собираются на саморезах 6х70 зигзагом (змейкой) с отступом от кромки 30 мм и шагом 100-120 мм. Крепление двусторонее; змейки с той и другой стороны пакета ведутся в зеркальном отражении. Промежуточные опорные балки крепятся стальными уголками на саморезах; краевые – парами саморезов у шипам стоек и, снаружи, уголками.

Если есть в наличии брус 150х50 или (180…200)х60, конструкцию можно упростить, как показано в центре на рис. Несущая способность повысится до 200/750 кгс. А из бруса 150х150, 150х75 и (180…200)х60 можно соорудить станину, способную вынести 450 кгс в статике и 1200 в динамике, справа на рис.

Примечание:
любая из этих станин пригодна и под столярный, и под слесарный верстаки. Под столярку на нее ставят коробчатую крышку (см. далее), а под слесарку лоток из уголка 60х60х4 с вваренными 4-мм полосами над промежуточными балками. В лоток укладывают деревянную подушку и накрывают ее сталью, также см. далее.

Если нет сварки

Цельнодеревянный верстак, без необходимости в сварочных работах для его изготовления, можно сделать по схеме на след. рис. «Фишка» здесь в столешнице, набранной на клею из бруса 75х50 и скрепленной стяжками. Если брус дубовый, то допустимая нагрузка – 400/1300 кгс. Угловые стойки – брус 150х150; остальное – брус 150х75.

Металл

Бывает наоборот: металл доступнее дерева, и сварка есть. Тогда стол-верстак под нагрузку 100/300 кгс можно собрать по чертежу слева на рис. Материалы – уголок 35х35х3 и 20х20х2. Ящики – из оцинковки. Недостаток – нельзя сделать проем внизу для ног, конструкция потеряет способность нести динамическую нагрузку.

Под нагрузку 200/600 подойдет более удобный металлический верстак по схеме справа вверху из профтрубы 50х50 (угловые стойки), 30х30 (прочие вертикальные детали) и уголка 30х30х3. Дощатая подушка того и другого верстака настилается только поперек (справа внизу) из шпунтованных досок (120…150)х40.

Полка – сталь 2 мм. Полку крепят к подушке саморезами 4х(30…35) по паре с каждого края каждой доски, а вдоль крайних досок – с шагом (60…70) мм. Только в таком исполнении верстак покажет заданную несущую способность.

Эти верстаки относятся уже к универсальным: под столярку крышку переворачивают деревянной стороной вверх или приспосабливают, как описано далее. Слесарные тиски устанавливаются на деревянной подушке, но крепятся не струбциной. В подушку тисков загоняется снизу цанговый анкер под болт М10-М14, и под него же в крышке сверлится сквозное отверстие. Под головку болта подкладывается шайба от 60х2. Такое решение удобно тем, что тиски возможно использовать недорогие неповоротные.

Для столярки

Крышка столярного верстака, в отличие от слесарного, крепится к подверстачью наглухо и выполняется коробчатой, для общей жесткости. Оптимальный вариант крепления для неразборного верстака – стальные уголки и саморезы. Подверстачье может быть и стальной станиной из описанных выше.

Как устроен столярный верстак традиционного типа, показано на поз. А рис; принадлежности к нему на поз. Б. Верстачная доска (в данном случае это отдельное приспособление) используется для работы с длинномером. Упор в ее пазу делается из подклиненного обрезка доски, см. далее. В доске желательно насверлить продольный ряд отверстий и крепить ее в гнезда болтами с конусными головками впотай. Традиционная конструкция столярного подверстачья показана на поз. Г, но – см. выше.

Крышку столярного верстака возможно удешевить, выполнив 2-слойной, поз. В. Тогда качественные доски твердого дерева понадобятся только на полку. Настилают ее, кладя доски «горбушками» годичных слоев попеременно вверх и вниз, во избежание коробления. Настил полки сначала сплачивают на клею ПВА или столярном, туго сжав струбциной или обмотав шнуром; ставят на подушку на том же клею. Юбка крышки собирается отдельно на клею и сквозных шипах (врезка на поз. В) и крепится к пакету подушка-полка саморезами.

Тиски для столярки

Цельнодеревянные столярные тиски, передние и стуловые, в настоящее время почти начисто вытеснены тисками с металлическим винтовым зажимом, поз. Д; их устройство показано на поз. Е. Тут необходимы некоторые замечания.

Первое – под головку зажимного винта нужно подложить 2-3 стальные шайбы, иначе он быстро проест подушку (деревяшка 4х4х1 см). Второе – если гайка не заказная и не покупная фасонная, то обзаведитесь хоть на время комплектом метчиков под используемую резьбу. В таком случае не старайтесь для ровности и плавности зажима применять слишком толстый винт; М12-М16 вполне достаточно.

Гайку самодельной зажимной пары наваривают на основание диаметром от 60 мм или, квадратное, от 70х70 мм. Утапливать ее в подушку зажима на надо, так меньше вероятности, что гайку сорвет при зажимании. Но от сварки резьбу безобразно уведет, болтом не прогонишь. Резьбу приваренной гайки нужно будет проходить метчиками по полной схеме, как при нарезке: первый метчик – второй – третий (если входит в комлект).

Примечание:
гайке, наваренной на основание, перед проходом резьбы нужно дать отлежаться от 2-х час, чтобы «улеглись» остаточные деформации.

Тиски и столярка для слесарки

Тиски на слесарном верстаке устанавливаются в углу (см. врезку на рис.), чтобы как можно большая часть динамических нагрузок при обработке металла приходилась по вертикали на угловую стойку. Расположение поперечных балок и промежуточных вертикальных стоек верстака со стационарными тисками желательно делать немного асимметричным, ставя их с меньшими промежутками в сторону угла с тисками. Установку тисков ведут также начиная с угла:

• В деревянную угловую стойку загоняют цанговый анкер под установочный болт, а в металлическую вваривают высокую гайку или резьбовую втулку (точка крепления 1 слева внизу на рис.);
• Если крепежный узел сварной, проходят резьбу метчиками, как в самодельной гайке столярных тисков, см. выше;
• Ставят тиски временно на 1 болт и по месту размечают отверстия под крепежные точки 2, 3 и 4;
• Тиски снимают и сверлят сквозные отверстия 2, 3 и 4;
• Ставят тиски на болты 1, 2 и 3;
• Для крепления на болт 4 подкладывают под крышку (столешницу) укосину У из деревянного бруса от 60х60 или профтрубы от 40х40. Закреплять укосину не обязательно, но она должна упираться из-под низа в верхнюю раму (обвязку) станины, но не в столешницу!
• Крепят тиски окончательно на болт 4.

Примечание:
таким же способом крепят и стационарный электроинструмент, напр. наждак.

Под столярку

Слесарный верстак возможно приспособить и для столярных работ, если просверлить в столешнице 2-4 пары отверстий под фиксацию столярного упора (справа и в центре на рис.). В таком случае к нижней поверхности упора привинчивают саморезами круглые бобышки; хорошо подходят пробки от пластиковых бутылок, они много раз выдерживают посадку втугую.

Верстак для гаража

Верстак в гараж невозможно сделать оптимальной по эргономике рабочего места ширины – размеры стандартного бокса 4х7 м со стоящим в нем автомобилем не позволяют. Давно уже путем проб и ошибок определена ширина гаражного верстака в 510 мм: и поворачиваться между ним и капотом достаточно удобно, и работать более-менее можно. Узкий верстак под тяжелым грузом (напр., вынутым для переборки мотором) оказывается неустойчивым, поэтому его делают прикрепленным к стене. Часто – угловым, это повышает устойчивость, но любой пристенный верстак «отзванивается» сильнее верстака-стола такой же конструкции

Схема устройства одной секции гаражного верстака дана на рис. В данной конструкции применен остроумный способ дополнительного гашения вибраций: ячейки рам крышки и нижней полки дальнего от угла края разных размеров. Точность установки поперечин +/– 1 см. С той же целью крышка и нижняя полка выполнены из ЛДСП толщиной 32 мм и застланы вместо стали линолеумом. Для гаражных работ его стойкость достаточна; заменяется без труда.

Крепление к стенам – саморезы от 8 мм или болты от М8 с шагом 250-350 мм. Заглубление в каменную стену 70-80 мм; в деревянную 120-130 мм. Под саморезы в каменную стену ставятся пропиленовые дюбели; под болты – цанговые анкеры.

Еще для гаража

Другой вариант гаражного верстака уже на пристенный, а настенный, слева на рис. Монтировать его можно только на каменные стены. Верстачная доска откидная 2-слойная; каждый слой из фанеры 10-12 мм. Проем под станок со ступенчатой внутренней кромкой. Под «фрезером» в данном случае понимается сверлильный мини-станок с подвижно-поворотным столиком и зажимом для детали. Конструкция удобна тем, что стружка сыплется сразу на пол.

Если ваш автомобиль что-то вроде Daewoo или Chery с 3-х цилиндровым моторчиком, а гараж совсем маленький, то в нем можно поставить складной мини верстак-шкафчик с подъемной столешницей, справа на рис; он же подойдет в дом для тонкой работы (электроника, точная механика). Столешница подвешена на рояльной петле, ножки на карточных. Для складывания ножки подворачивают под столешницу (полезно было бы связать их проножкой), и столешница опускается.

Примечание:
для тесного гаража с обычным городским автомобилем, возможно, оптимален будет складной верстак-ящик, см. видео ниже.

Видео: складной верстак-ящик

Домашний универсал

Дома занимаются более мелким, но кропотливым техническим творчеством: пайкой, моделизмом, часовым делом, художественным выпиливанием из фанеры и т.п. Для мелкой тонкой работы пригоден универсальный верстак, чертежи которого и приспособлений к нему даны на рис. Стойкость рабочей поверхности и ее вибропоглощение в данном случае не так важны, как ровность, гладкость и некоторая адгезия («прилипаемость» деталей), поэтому столешница покрыта линолеумом. Слесарные тисочки к данному верстаку нужны небольшие, с винтовым зажимным креплением.

Еще о фанере

Вообще-то работать с металлом «по-грубому» на фанере нежелательно, т.к. она неплохо «отзванивает». Если же подушка доски слесарного верстака делается все-таки из фанеры, то к ее исподу нужно приклеить на ПВА раму (обрамление) тоже из фанеры, см. рис. Верхнюю (рабочую сторону) тогда желательно покрыть сначала линолеумом без подкладки, а уж по нему класть сталь.

Подрастающей смене

Другой случай, когда делать верстачную доску из фанеры оправдано, это ученический верстак для ребенка. Тут играют роль уже педагогические соображения: пусть учится чувствовать материал и не лупить почем зря, а работать аккуратно. С той же целью мастера прошлого нарочно давали ученикам плохой инструмент.

Верстаки на дачу

Когда дачный домик или др. легкое деревянное сооружение еще только строится, тут не до верстачных премудростей, нужно хоть что-то, на чем можно производить несложные столярные работы. Для такого случая на скорую руку можно сколотить столярный верстак для дачи из подручных материалов, слева на рис. Конструкция замечательна тем, что в ней наглядно и полно воплощен принцип: на плохом оборудовании делаем хорошие вещи.

Для последующих работ по обустройству дачи пригодится мини-верстак, справа на рис. При минимальном расходе материала и предельно простой конструкции он достаточно для обычных столярных работ устойчив во всех отношениях, т.к. середина верстачной доски подперта парой подкосов. Если их поставить на болты, верстак получится складным и от выходных до выходных стоять в кладовке. Для разборки после высвобождения подкосов распорку вместе с ними вынимают, а ножки подворачивают под доску. Наконец, для дачи, обитаемой постоянно или все лето, с мастеровым хозяином, кстати придется более сложный, но полнофункциональный складной верстак, см. видео ниже.

Домашний мастер обязательно должен иметь удобное место, это залог не только удобства и скорости работы, но и безопасности. Качественные верстаки европейского производства стоят как промышленное оборудование, китайские и кустарной сборки – не отличаются надежностью. Впрочем, сделать хороший верстак можно и своими руками, ведь, по сути, это стол, снабженный различными креплениями, упорами и местом для хранения инструмента.

Проект верстака

Высота верстака зависит от роста его хозяина, должно быть удобно стоя, не сутулясь выполнять основные операции. Для среднего роста это обычно 70-90 см. Конфигурация верстака и необходимые крепления и приспособления зависят от того, какие операции на нем чаще выполняются, но предусмотреть несколько упоров и пару винтовых тисков или струбцин стоит (). Также нужно принять во внимание, какой рукой работает хозяин верстака.

Схема верстака — первый вариант

Ширина и длина верстака зависят от площади мастерской, удобно, если длина верстака не менее 2 метров, а ширина 80-100 см. Удобно, если под верстаком смонтированы ящики или тумбы для хранения инструментов и расходных материалов.

Проектируя верстак, нужно учесть, будет ли он стационарно установлен в мастерской или постоянно собираться и разбираться. Во втором случае конструкцию разумно будет облегчить за счет материала меньшей толщины. В разборном верстаке можно сделать откручивающуюся столешницу, а можно предусмотреть и складные ножки.

Располагать верстак лучше у окна, дополнительное местное освещение тоже обязательно. Непосредственно рядом с верстаком нужно предусмотреть несколько электрических розеток для оборудования. Все провода вблизи рабочей зоны должны быть заключены в короб или гофро-трубу.

Подбор материалов

Оптимальный материал для верстака – строганный брус, из которого будет изготовлена каркасная рама и ножки. Для ножек можно взять его размером 100*70 мм, а для перемычек – 100*50 мм. Столешницу можно сделать из ровных досок толщиной 5 см. Также ее можно изготовить из цельного полотна, например, старой глухой двери или ламинированного ДСП с достаточно прочным покрытием. Для верстака лучше выбирать твердые породы древесины, предпочтителен бук, дуб или клен. Более толстые бруски и доски сделают верстак тяжелее и устойчивее, и работать на нем будет удобнее.

Крепления для изготовления верстака подбираются с учетом того, будет он сборным или разборным. Пригодятся саморезы, гвозди и гайки с болтами.

Перед сооружением верстака нужно подобрать тиски. Удобно, если их будет 2 штуки – справа сбоку и слева спереди. В первых можно фиксировать длинные доски, а во вторых – зажимать короткие детали. Наиболее универсальная ширина губок – 175 мм.

Схема второго варианта верстака

Сооружаем верстак. Основание

Изготовление верстака происходит в 2 этапа: сборка основания и установка . На каждом этапе и при каждой операции нужно контролировать размер деталей и ровность их установки при помощи уровня.

Основание представляет собой раму из брусьев скрепленную таким образом, чтобы конструкция получилась максимально жесткой. Для этого между ножками верстака располагают горизонтальную перемычку, а посередине, по длине, предусматривают царгу. Перемычки и царгу располагают в 40-50 см от пола, затем на них можно установить полки для хранения инструмента. Совмещают брусья для основы при помощи соединения «шип-паз», проклеивая его. В местах, где это невозможно, используют саморезы. Если предполагается, что верстак будет разбираться, то соединять части опорной рамы можно при помощи металлических уголков. Обычно сначала подготавливают пазы и шипы, согласно чертежу, а затем собирают всю конструкцию сразу, проклеивая места соединения столярным клеем и фиксируя их струбцинами.

Хороший вариант для стационарного верстака, если одну или больше частей рамы опоры можно прикрутить к стене, так конструкция будет еще надежнее. Увеличить прочность можно с помощью диагональных перемычек или клиновидных вставок между ножками и верхней частью рамы из того же бруса, которые крепятся саморезами. Узкие концы верхней части рамы также необходимо соединить перемычкой.

Столешница и полезные приспособления

Если столешница сооружается из отдельных досок, то их нужно хорошенько пригнать друг к другу, чтобы в щели не попадал мусор. Размер столешницы должен быть на несколько сантиметров больше основания, чтобы было удобно работать и чистить ее. Доски прибиваются или прикручиваются к 3 брускам, расположенным поперек досок с обратной стороны столешницы. В основании нужно предусмотреть пазы для этих брусков.

Столешница из досок несколько раз тщательно шлифуется и покрывается защитным раствором, предпочтительно маслом или олифой, чтобы избежать травм от щепок при дальнейшей работе. К основанию столешница прикручивается на металлические уголки.

К готовой столешнице крепятся тиски, под них нужно предусмотреть углубление в торце столешницы, чтобы вертикальная пластина образовала с ним одну плоскость. С нижней стороны верстака также потребуется прокладка из фанеры. Губы тисков должны расположиться на одном уровне с поверхностью столешницы. Прикладывая тиски, отмечают место под отверстия и крепят их болтами и гайками (подойдут М12). Отверстия под головки болтов нужно предварительно профрезеровать, чтобы они полностью в них утонули. Располагаться тиски должны не в самом углу, чтобы не сорвать его при большой нагрузке.

Помимо тисков на верстаке необходимо предусмотреть упоры. Можно закрепить готовые, просверлив в столешнице отверстие нужного диаметра, или сделать их самостоятельно. Использовать болты или круглые нагели вместо упоров не стоит, так как болты могут своей головкой повредить обрабатываемые заготовки, а нагели недостаточно хорошо фиксируют детали.

Проще сделать прямоугольные упоры, или колки, которые и регулируются по высоте под разные детали, и надежно их фиксируют. Под них нужно проделать отверстия в столешнице или нарастить ее при помощи брусочков подходящей толщины, прикрученных к ее кромке, и закрытых планкой с другой стороны. Гнезда должны располагаться друг от друга на расстоянии половины от хода тисков, чтобы можно было зафиксировать любую заготовку.

Сами колки выпиливаются из твердой древесины, можно сделать их с «пружиной», которая прикручивается к основанию, а можно просто прямоугольными. Прямоугольные упоры можно чуть расширить кверху, тогда фиксироваться они будут в гнездах надежнее.

Сооружение столярного верстака своими руками – нелегкая задача, но потом это рабочее место сможет долго служить хозяину, обрастать полезными деталями и приспособлениями и подстраиваться под конкретные нужды каждого мастера.

У этого столярного верстака надежный каркас, прочная рабочая поверхность и множество отделений для удобного хранения инструментов и приспособлений. Основную конструкцию вы сделаете своими руками за два дня, а различные полезные дополнения будете добавлять постепенно.

Инструменты для работы

Для обработки массива древесины и листовых материалов потребуется инструмент:

1. Ножовка.
2. Электрорубанок.
3. Пила циркулярная.
4. Шлифовальная машина.
5. Дрель и сверла.
6. Струбцины.
7. Шуруповерт.
8. Карандаш.
9. Угольник.
10. Рулетка.
11. Кисть.

Каркас столярного верстака

Возьмите ровные сосновые доски без крупных сучков сечением 50х150 мм. Сырой пиломатериал просушите: чем ниже влажность досок, тем меньше вероятность коробления конструкции. Рассматриваемый столярный верстак рассчитан на комфортную работу мастера ростом 170–180 см. Чтобы изменить высоту конструкции, сделайте ножки выше или ниже.

Таблица 1 — список деталей каркаса

Все элементы основания столярного верстака парные, поэтому размечайте на доске шириной 150 мм сразу две детали одинаковой длины.

Напилите все деревянные заготовки по длине за исключением проставок: короткие сподручнее нарезать уже строганными, а длинные следует отпилить позднее «по месту».

Замерьте ширину доски, отнимите толщину диска вашей циркулярной пилы и разделите результат пополам. Выставьте на мерной шкале высчитанный размер и убедитесь в перпендикулярном положении пильного диска. Распустите доски точно посередине.

Острогайте детали и обработайте их наждачной бумагой средней зернистости.

Напилите нижние проставки и отшлифуйте торцы. Очистив поверхности от пыли, нанесите клей на малую проножку и на конец ножки.

Сожмите детали струбциной, вытрите выдавившийся клей и просверлите отверстия сверлом с зенковкой.

Скрепите заготовки шурупами 6,0х70. Подготовьте остальные ножки каркаса столярного верстака.

Снимите фаску на нижних торцах, чтобы снизить вероятность раскола древесины при подвижках верстака.

Подготовьте к склейке узлы соединения ножек с продольными проножками. Скрепите детали шурупами, выставив прямой угол.

Прикрутите все четыре ножки на свои места.

Разместите на полу половинки каркаса и продольные царги, отмерьте длину верхних проставок.

Напилите детали и закрепите на клей и шурупы.

Соберите на ровной поверхности верхнюю раму столярного верстака. Скрепляйте бруски столярным клеем и шурупами 6,0х80 мм, высверливая под них направляющие отверстия.

Соберите нижнюю обвязку верстака, использую для удобства струбцины и вспомогательные дощечки.

Положите на место верхнюю раму и выровняйте всю конструкцию. Соедините части каркаса шурупами.

Вырежьте из листового материала толщиной 16 мм нижнюю полку и закрепите её на брусках

Столешница верстака для столярных работ

Используйте для крышки верстака листы МДФ, ДСП или фанеры толщиной 16–20 мм. Склейте плиты в два слоя и получите столешницу толщиной в 32–40 мм.

Чертеж и устройство крышки верстака: 1 – кромочные планки (береза, клен); 2 – рабочая поверхность (твердая ДВП); 3 – несущая плита (ДСП, фанера или МДФ).

Для столешницы можно взять листы ДСП, оставшиеся от ненужной мебели. Например, подойдут стенки платяного шкафа. Возьмите их за основу и добавьте мелкие куски так, чтобы крышка столярного верстака получилась размерами 670х1940 мм.

Размещайте узкие плиты ближе к задней стенке и к центру верстака. Крупные листы располагайте в верхнем слое столешницы. Склейте раскроенные заготовки.

Скрепите листы саморезами, заглубляя их в раззенкованные отверстия. Обрежьте кромки ручной циркулярной пилой на расстоянии 20 мм от края.

Выровняйте столешницу относительно каркаса и закрепите шурупами.

Острогайте рейки для кромочных накладок. Отпилите скосы в 45° и нарежьте планки по длине. Положите на крышку верстака кусок ДВП, добавьте сверху ровную панель и скрепите всё это струбцинами.

Так проще крепить накладки. Выровняйте концы по краям столешницы и прижмите рейку к панели – верхняя плоскость встанет заподлицо с крышкой верстака. Придерживая планку одной рукой, высверлите направляющие отверстия и закрепить детали шурупами.

Переставьте приспособление на другую сторону и установите остальные накладки. Обработайте планки шлифмашиной.

Просверлите в углу плиты отверстие, позволяющее легко вытолкнуть ДВП из углубления при его замене.

Очистите поверхности от пыли и покройте деревянные части каркаса морилкой. Уложите ДВП в углубление крышки. Если вы используете куски материала, то зафиксируйте их с помощью двухстороннего скотча. Установите на верстаке столярные тиски.

Ящики для хранения инструмента в столярном столе

Заполняя пространство под крышкой столярного верстака, используйте модульный принцип. Отдельные блоки делать проще и удобнее впоследствии изменять, когда потребуется место для нового инструмента. Будет определенный перерасход материала, зато увеличится масса верстака и его устойчивости хватит для работы с электроинструментом.

Схема организация мест хранения: 1 – ящик полного выдвижения; 2 – вместительный ящик из фанеры; 3 – контейнер из ДСП; 4 – широкий ящик; 5 – отсек для переносного инструментального ящика; 6 – место для кейсов и заготовок.

Используйте ящики от старой мебели

Подберите подходящие по габаритам ящики от ненужного письменного стола или комода.

Подпишите деревянные элементы и аккуратно разъедините их. Очистите от клея шипы и проушины.

Обрежьте планки по ширине, удаляя стертые углы и растрескавшиеся пазы. Если родное дно ящика хлипкое, приготовьте более толстую фанеру или ДВП. Сделайте новые пазы на циркулярной пиле.

Соберите ящик «на сухую», при необходимости подгоните детали. Очистите поверхности и склейте конструкцию. Используйте монтажные уголки для точной сборки прямых углов.

Когда высохнет клей, отшлифуйте углы и стороны ящика, закрепив его для удобства работы.

Подготовьте направляющие планки и рассчитайте размеры модуля.

Расчет блока для трех выдвижных ящиков

Напилите нижнюю, верхнюю и боковые панели. Прикрутите шурупами направляющие рейки.

Соберите панели в модуль и опробуйте ход ящиков. Разместите блок внутри верстака, подложив под него подпорки.

Высверлите направляющие отверстия, раззенкуйте и закрутите саморезы. Крепите ДСП к верхним брусьям и к ножкам верстака.

Установите на ящики передние накладки. Разметив расположение корпуса, прихватите его одним шурупом. Вставьте ящик на место и скорректируйте положение панели. Аккуратно выньте ящик и заверните остальные шурупы.

Закрепите оставшиеся накладки – модуль с широкими выдвижными ящиками готов.

Отсек столярного стола для переносного ящика

Средний модуль изготавливается во всю высоту подверстачья для усиления жесткости столярного верстака. Для корпуса возьмите ДСП толщиной 16 мм и вырежьте две боковины, дно и крышку.

Корпус среднего модуля: 1 – схема каркаса; 2 – боковая стенка; 3 – нижняя и верхняя панели.

Прикрепите к боковинам направляющие планки, соберите каркас на шурупах и установите вплотную к правому блоку.

Подготовьте детали для выдвижного ящика.

Чертежи элементов ящика: 1 – длинная стенка; 2 – короткая стенка; 3 – днище; 4 – передняя накладка; 5 – рейка.

Циркулярной пилой выберите пазы в стенках, что можно сделать обычным диском. Выставьте глубину пропила 6 мм, а ширину 8 мм. Прогоните все четыре детали. Сдвиньте продольный упор пилы на 2 мм и выполните пробный пропил. Проверьте паз и отрегулируйте упор, если нужно. Прогоните остальные заготовки.

Соберите модуль и установите снизу рейки, защищающие кромки ДСП от сколов и обеспечивающие более «гладкий» ход.

Закрепите лицевую панель шурупами и поставьте ящик на место.

Как сделать модули с удобными выдвижными ящиками

Устройство корпусов этих модулей идентично предыдущим конструкциям. Размещаемый на роликовых направляющих выдвижной контейнер изготавливается с учетом монтажного зазора, поэтому его ширина будет меньше внутреннего размера корпуса на 26 мм (для распространенных направляющих толщиной 12 мм).

Устройство модуля и детали ящика: 1 – сборочная схема; 2 – задняя и передняя стенки; 3 – передняя панель; 4 – днище; 5 – боковые стенки.

Перед сборкой корпуса закрепите на боковинах ограничительные деревянные рейки и металлические направляющие.

Схема монтажа направляющих на стенках корпуса.

Закрепите готовый модуль под крышкой верстака.

Для установки направляющих на ящике отщелкните фиксаторы и вытащите малые рельсы.

Закрепите детали на стенках. Нужное расстояние от кромки до направляющей определите самостоятельно исходя из конкретной конструкции и зазора в 10 мм между стенкой ящика и верхней панели каркаса.

Выдвиньте до упора средние рельсы.

Вставляйте одновременно оба направляющие, придерживая пальцами средние рельсы. Если ящик «пошел» туго, выньте его и попробуйте заново.

Поставьте переднюю накладку на место.

Как сделать выдвижной ящик столярного верстака из фанеры

Напилите заготовки корпуса ящика из 10-миллиметровой фанеры, а для днища возьмите лист толщиной 5 мм.

Схема раскроя деталей для двух фанерных ящиков: 1 – передняя панель; 2 – задний вкладыш; 3 – боковая стенка; 4 – передний вкладыш.

Обработайте заготовки шлифовальной машиной.

Сделайте пазы под фанерное дно в боковых стенках, заднем и переднем вкладышем. Зачистите заусенцы наждачной бумагой.

Склейте и скрутите шурупами детали передней и задней стенок.

Нанесите клей на стыки и в паз.

Соберите конструкцию, использую уголки и струбцины.

Скрепите детали шурупами, высверливая направляющие отверстия.

Соберите своими руками второй фанерный ящик.

Установите на задней стенке столярного верстака панель, предназначенную для увеличения жесткости конструкции и для размещения ручного инструмента.

Покройте отделочным составом ящики и обрезанные торцы древесно-стружечных плит.

Подведите к изготовленному своими руками верстаку электропитание и займитесь наполнением контейнеров инструментами.

Когда затевается серьезный ремонт в домовладении, необходимо, чтобы все было под рукой в любой момент, что позволит с максимальной пользой использовать время. Для этого важно правильно организовать рабочее место домашнего мастера, если он привык все делать своими руками. Во время ремонта или строительства значительное место занимают работы по дереву. Однако пилить брус на табуретке или скамейке неудобно и долго. Рационально использовать время и ресурсы поможет рабочий стол, известный еще под названием верстака. Сделать его по силам в домашних условиях.

Для большинства мужчин, гараж является и «домом» для автомобиля, и кладовкой и мастерской одновременно.

Не каждый хозяин считает, что верстак постоянно нужен в хозяйстве: он нужен только на время ремонта или реконструкции здания, поэтому предпочитает взять его напрокат. Но такое мнение ошибочно, особенно, если он является собственником домовладения, стоящего на земле. Появившийся в хозяйстве столярный верстак станет настоящим подспорьем для него. Смастерив такую конструкцию, хозяин получает целый ряд преимуществ, по сравнению с использованием верстака, взятого напрокат или купленного в строительном супермаркете.

1. Он сэкономит значительную сумму денег, которую сможет использовать для дальнейшего благоустройства дома.
2. Приобретет дополнительный опыт хозяйствования и практические навыки.
3. Получит в свое распоряжение удобный рабочий стол, пригодный для обработки деталей из дерева и металла.
4. Если хозяин изготовит верстак своими руками, сможет пользоваться им в любое время.

Стало быть, в одном помещении (хорошо, если имеется подвал) необходимо разместить стеллажи и рабочее место.

Виды столов

Известны различные виды верстаков, которые имеют различное предназначение.

1. Столярный верстак для изготовления деревянных деталей. На нем удобно обрабатывать небольшие деревянные изделия, но не предназначен для первичной обработки древесины. Для него понадобится столешница трехметровой длины шириной в один метр. Детали на нем закрепляются деревянными горизонтальными и вертикальными зажимами.
2. Плотницкое приспособление значительно больше по всем параметрам и тяжелее. На нем обрабатывают стволы деревьев, нарезаются доски, брус и другие заготовки из дерева.
3. Универсальный стол позволяет работать с деревом и с металлом; его столешница укрепляется металлической лентой и имеет деревянные и металлические зажимы.

Стол для проведения слесарных работ и обслуживания автомобиля есть практически в каждом гараже.

Существует и другое определение видов конструкций по возможному месту расположения.

1. Мобильный (переносной). Используют для выполнения мелких работ с деталями небольших размеров. Он удобный, достаточно легкий. Его можно без особого труда переместить с одного места на другое. Укомплектовывается столярный стол тисками малого или среднего размера, что позволяет его использовать для мелких слесарных работ.
2. Стационарный рабочий стол отличается массивностью и устойчивостью. На нем можно заниматься обработкой пиломатериалов, но домашнему мастеру такой верстак вряд ли пригодится, если он постоянно не будет заниматься деревообработкой.
3. Сборный на соединениях с использованием болтов. Это своеобразный трансформер: в любой момент его можно дополнить специальным оборудованием и внести необходимые изменения, в зависимости от решаемых задач.

И как правило – он самодельный, то есть, изготовлен с учетом особенностей конкретного помещения.

Какой вид конструкции выберет домашний мастер, напрямую зависит от того, какие цели и задачи он ставит:

• рабочий стол нужен для обработки небольших деталей и изготовления мелких изделий только на период проведения ремонтных и строительных работ;
• хозяин будет им постоянно пользоваться и работать с небольшими объемами деталей из дерева;
• верстак понадобится, чтобы проводить первичную обработку древесины, превращая ее в доски, брус на постоянной основе;
• предполагается использовать стол для периодической обработки небольших деревянных и металлических деталей.

Форма и размеры определяются конфигурацией помещения.

Опытные домашние мастера утверждают, что смастерить изделие можно даже начинающему хозяину, не имеющему навыков обращения со слесарными инструментами.

Рабочий верстак для гаража часто сравнивают с письменным столом, потому что он обеспечивает удобство проведения разнообразных работ и дает возможность все необходимые инструменты держать под рукой.

Выбор материала

Чтобы сделать верстак своими руками, мастеру нужно дерево и металл. Если предполагается изготовить небольшой стол, то для него будет подходящей деревянная основа. Для столешницы подойдет ламинированная ДСП, прессованная фанера толщиной не менее 5 – 7 см. Для стационарного стола можно использовать хорошо оструганные доски, плотно подогнанные друг к другу, и частично – металл.

Кроме столешницы, он имеет большое количество полок и ящиков.

А если в распоряжении домашнего мастера есть ненужный письменный стол, то он станет добротной основой. Он удобен еще и тем, что уже имеет несколько ящиков или отделений для хранения инструментов.

Рабочее место автолюбителя должно быть прочным и устойчивым.

Найдет применение в конструкции старая дверь из цельного полотна. Из нее получится прекрасная прочная столешница, которая даже не требует обработки.

Под столом обязательно размещаются тумбы с инструментом и расходными материалами (сверлами, ножовочными полотнами, ветошью и пр.).

Использование имеющихся в хозяйстве подручных материалов для изготовления столярного стола своими руками сэкономит время и деньги домашнего мастера.

Делать из стола монолитную тумбу нерационально, куда-то надо девать ваши ноги во время сидячих работ.

Можно самостоятельно сделать верстак из металла. Он получится прочным, надежным и тяжелым. Но опыт свидетельствует: наиболее приемлемым считается промежуточный вариант, когда каркас и крышка верстака выполняются из дерева, а потом обшиваются листовым металлом.

Однако обе стороны должны представлять собой если не комплекты выдвижных ящиков, то хотя бы набор полочек.

Домашнему мастеру, решившему сделать своими руками верстак, понадобится определенный набор материалов. Что для этого нужно, ему хорошо известно.

Верстак в гараж не должен быть частью стеллажа, стало быть, стена над ним является местом для навесного хранения инструмента.

А для тех, кто еще не имеет достаточного опыта, мы составили перечень всего необходимого для его изготовления:

• уголок металлический;
• полоса из стали и лист оцинкованного железа;
• фанера;
• шурупы;
• анкерные болты;
• труба квадратная;
• деревянные доски;

• саморезы по металлу;
• краска.

И металлический, и деревянный верстак имеют право на жизнь.

Какие инструменты понадобятся

Самостоятельно сделанный небольшой деревянный столярный верстак займет достойное место в домашней мастерской. Чтобы его сделать, не нужно большого количества инструментов.

На стальной лист всегда можно положить кусок фанеры или оргалита, а на деревянную поверхность – лист оцинковки.

Понадобится стандартный набор, который найдется в каждом доме:

• отвертка;
• рулетка;
• болгарка;
• электролобзик или ручная ножовка;
• молоток.

В первую очередь, определяемся с эргономикой рабочего места.

В зависимости от того, какой материал будет использован для столярного верстака, перечень материалов и инструментов может изменяться. Например, чтобы сделать металлический рабочий стол, не обойтись без сварочного аппарата и электродов.

Высота верстака должна быть такой, чтобы не приходилось гнуть спину, и в тоже время, вставать на цыпочки.

Где поставить?

Прежде чем приступать к работе, важно сразу определить, для чего и как часто будет использоваться стол, где будет размещен. Не обойтись и без чертежа. Ответы на эти вопросы определят его размеры, материал и порядок изготовления.

Лучшим местом для размещения приспособления можно считать ту часть помещения (гаража или сарая), где есть естественное освещение. Также важно, чтобы рядом с верстаком находились электрические розетки, чтобы подключать электроинструменты и лампу. Лучше всего, если свет будет падать слева или прямо, тогда рабочая поверхность стола будет освещена в течение дня.

Проектируйте габариты вашей рабочей зоны.

Затем определяются параметры будущей конструкции. Несмотря на существующие нормы, касающиеся размеров стола, если мастерить столярный верстак своими руками, домашний мастер будет исходить из целесообразности и фактически имеющегося места, поэтому столешница будет такой, чтобы здесь свободно размещались инструменты и детали, без строгого соблюдения размеров. Ширина обычно составляет 50-60 см; такой размер считается оптимальным, так как позволяет свободно дотянуться до противоположного края столешницы.

Типичный размер стола по вертикали лежит в диапазоне 850-950 мм.

Еще один важный параметр – высота верстака. Существуют различные способы ее определения, начиная от точных математических расчетов до народного опыта, предлагающего считать оптимальным показателем расстояние от крайней точки согнутой в локте руки до пола. Опытный мастер может сделать ее регулируемой.

В качестве стены для размещения инструментов отлично подойдет перфорированный металлический лист.

После определения основных параметров изделия можно приступать к сборке.

1. Сначала закрепляются ножки (четыре опоры из стального уголка, которые соединяются также уголками и закрепляются сваркой сверху и снизу.). В результате получается прямоугольная сварная конструкция.
2. После изготовления каркаса приступают к подготовке столешницы. Обрезанные по размеру доски выкладываются на каркас сверху и плотно скрепляются. С каркасом столешница соединяется при помощи болтов. Рабочая поверхность должна быть обработана: остругана и ошкурена. Низ необходимо закрепить с помощью поперечин или деревянных брусков. Они прикручиваются к каждому из элементов получившегося щита.

После ее закрепления нужно сделать обшивку крышки металлом (лучше, если это будет оцинковка). Металлический лист закрепляется на поверхности столешницы саморезами. Если образуются заусенцы, их необходимо зачистить.

Раскроить заготовки следует до начала сварочных работ.

Основные работы по изготовлению верстака на этом завершаются, но для придания большей жесткости конструкции и прикрепления к полу, можно снизу приварить металлические уголки. По желанию, можно оборудовать ящиками, полками для инструмента.

Все сварные стыки усиливаем уголком или стальной полосой.

Из необходимого оборудования на верстаке обязательно должны найти место тиски. Они навешиваются на лицевую сторону столешницы и используются для крепежа изделий. Если в работе часто бывают крупные детали, есть необходимость установить несколько тисков разных размеров.

Главное – усилить все 90° соединения.

Под верстаком можно смонтировать полки, где разместить различные приспособления, нужный инструмент или складывать обработанные детали.

Обязательно пропитываем дерево антисептиком и противопожарной пропиткой.

Аккуратно выполненный своими руками, столярный верстак станет удобным приспособлением для работы домашнего мастера.

Данная конструкция близка к идеалу гаражного верстака, изготовленного своими руками.

ВИДЕО: верстак своими руками.

Создания верстака своими руками: 50 фото-идей

Собрать столярный верстак своими руками несложно.

Хороший верстак должен быть в хозяйстве каждого, кто работает с деревом, выполняет плотницкие работы.

Прежде чем мы разберем чертежи и начнем сборку верстака, ознакомимся с его устройством и нюансами изготовления.

Верстак состоит из верстачной доски и основания (подверстачье).

Доска имеет тиски – один или два, в которых мастер зажимает детали винтами.

Можно сделать упор непосредственно на рабочей доске верстака при помощи клиньев, которые вставляются в отверстия в самой доске, тем самым вы можете отрегулировать длину упора в соответствии с длиной обрабатываемой детали.

Верстачная доска выполняется из сухой древесины или клееной фанеры толщиной до 8 см. Подверстачье выполняется из брусков толщиной от 6 см.

Подверстачье держится на 2 стойках, которые между собой поперечно скрепляются брусьями с винтами/клиньями.

Это необходимо для того, чтобы верстак при строгании, выпиливании не «ходил» из стороны в сторону.

Устройство верстака подробно:

• Рабочая столешница – из древесного массива/клееной фанеры толщиной от 6 до 8 см;
• Тиски спереди столешницы;
• Опоры верстака делаются из сплошного дерева/фанеры, соединяются поперечными планками для стабилизации;
• На опоры можно установить полки, ящик под инструмент;
• В столешнице сверлятся отверстия под клинья в целях упора для заготовок;
• Сбоку или сзади рабочей доски можно сделать выемку для хранения инструмента.

Полное устройство верстака показано на фото ниже.

1 — крышка; 2 — подверстачье; 3 — лоток; 4 — передний зажим; 5 — задний зажим; 6 — гнезда; 7 — переставные клинья (гребенки)

Размеры верстака

Тут мы встречаем первый важный нюанс, который никак нельзя игнорировать при изготовлении верстака своими руками – его высота и длина.

Минимально допустимая высота верстака – 130 см, длина – не больше 260 см.

Высота верстака подгоняется под рост работающего на нем человека:

• слишком высокий не позволит сильно упереться, что важно при строгании;
• низкий верстак заставит постоянно горбиться, что плохо скажется на здоровье спины уже через пару месяцев;
• высота будет нормальной, если вы стоите ровно, выпрямились в спине и можете положить руки на доску, не согнув локтей.

Нюансы изготовления

Изготовление верстака имеет свои нюансы, соблюдение которых гарантирует изготовление верстака, который будет выполнять свои функции безукоризненно.

Нюансов – масса, потому мы структурируем их применительно к каждому этапу будущего процесса сборки:

1. Начальный этап работ. Начать нужно с рабочей доски. Кто-то кинется искать дорогой сплошной массив дерева, и не абы какого, а как по науке – дуба, бука или ясеня. Специалисты же посоветуют взять готовую деревянную столешницу, которая будет стоить на порядок меньше;
2. Работа с будущей рабочей поверхностью верстака. Поверхность нужно сделать гладкой, потому любую древесину, уготовленную на роль верстачной доски, нужно как следует зашкурить. Лакировать или нет – решать вам;
3. Важный момент – верстак есть разновидность стола. Ваша задача, по сути – сделать стол, на котором режут не колбасу, а дерево. Потому, собрав верстак, крепите его основательно на четыре ножки и после соединяйте их поперечными рейками между собой для устойчивости;
4. Выдвижные ящички – важный элемент комфорта. Выньте из тумбочки ящичек и обратите внимание на то, как он устанавливается: есть пара направляющих в форме буквы «П» по которым скользят боковые рейки ящичка. Прибейте две направляющие рейки на удалении друг от друга, равном ширине ящичка и готово;
5. Нужен выпилочный столик, если будете пилить. Столик выносится на 20-30 см за пределы самой доски. Представляет он собой небольшую дощечку, которая крепится к рабочему столу с помощью шурупов (смотрите фото);
6. Верстачная доска должна быть прямой. Строгание, распил, выжигание, резьба и прочие манипуляции могут производиться строго на ровной поверхности и никак иначе;
7. Не забудьте про клинья! Клинья нужны для того, чтобы сделать упор при строгании заготовки. В столе при определенном шаге (10-15 см) нужно просверлить ряд отверстий (можно несколько рядов подряд), в которые вы после будете вставлять округлые клинья. По возможности воспользуйтесь насадкой для сверления квадратных отверстий – клинья квадратного сечения лучше держат упор в силу своей формы, нежели округлые, склонные к отклонению вектора прилагаемой нагрузки – заготовка то и дело будет вылетать из упора.

Практическая инструкция по созданию верстака

Итак, настал черед сделать свой собственный столярный верстак. Каждый этап сборки сопровождается описанием и фото процесса.

В конце практической инструкции смотрите видео, резюмирующее процесс сборки поэтапно. Мы не приводим чертежи складной разновидности, так как она на порядок сложнее в изготовлении.

Разберем сборку пошагово.

Шаг 1 – сделать замеры

Спина сильно напряжена или нет? Если все вас устраивает, замерьте расстояние от ладони до пола – это будет общая высота верстака.

Шаг 2 – изготавливаем ножки

Возьмите готовые бруски нужной высоты, либо закупите фанеру и распилите листы на полоски нужной ширины.

Теперь их надо склеить: берем древесный клей или мощный эпоксид, накладываем несколько слоев друг поверх друга, попутно склеивая их между собой.

Может потребоваться по 10 таких полос фанеры на каждую из ножек. Лучше склеить между собой сразу 10 листов фанеры и после высыхания распилить на 4 части.

Шаг 3 – изготовляем каркас верстака

Берем уже готовую доску, толщиной от 4 см – 4 штуки, которые будут сторонами каркаса-короба и собираем коробку, сажая стороны на саморезы.

В другом случае можно взять также несколько листов фанеры, склеить их и после равномерно распилить.

Но чтобы потом правильно соединить их между собой, лучше воспользоваться фрезером и ламелями.

Высверлив нужные отверстия, собираем деревянный короб: сажаем на клей ПВА при помощи шкантов доски, зажимаем струбцинами. После высыхания крепим к коробу ножки саморезами.

Шаг 3 – собираем полку под инструмент

Из клееной фанеры (5-6 листов) вырезаем полку, которая ставится в пазы.

Полку нужно крепить конфирматами: используйте специальное сверло (смотрите фото), которое одновременно снимает фаску и сверлит.

Конфирмат нужно обязательно утопить, так как эта часть полки будет использована в качестве направляющей для ящика. Теперь основа стола готова.

Шаг 4 – изготавливаем ящик для столешницы

Берем лист для дна и снова 4 полосы фанеры из нескольких клееных слоев. По внутренним сторонам двух боковых стенок сделаем пазы – для дна ящика.

А снаружи этих стенок делаем пазы фрезеровкой, чтобы ящик мог свободно ездить по полкам. Фрезы подбираем так: меньшая – как толщина дна, большая – как толщина боковых полос + 1-2 мм.

Для закрепления боковой стенки ставим шканты: сверлим в торцах стенок отверстия для шкантов, размечаем карандашом точку для сверления на сопряженной стенке и сверлим на небольшую глубину.

После сажаем шканты в оба отверстия на клей ПВА. Для окончательной сборки ящика стоит использовать потайные шурупы, которые шляпкой не будут препятствовать открытию-закрытию ящика.

Шаг 5 – изготовление самой столешницы

Снова нарезаем полоски склеенной в несколько слоев фанеры под основу столешницы. Соединяем полоски в короб при помощи шкантов и ПВА.

Если используете круглые шканты, то их нужно брать минимум 4 штуки на каждое соединение.

Пока сохнет коробка столешницы, собираем ее рабочую доску: берем широкие листы фанеры и склеиваем их в несколько слоев.

Также можно подобрать столешницу от старого письменного стола и после просто подогнать по размерам. Клеем столешницу на коробку, усиленную шкантами.

Шаг 6 – ставим тиски

Как только клей схватился и столешница готова, сверлим в ней отверстия под клинья для упора и для крепления тисков.

Обычно тиски ставятся на 3 отверстия: два – для крепления болтами, одно – для винта, сообщающего давление при вращении рукоятки.

Тиски можно взять со старого верстака или же приобрести уже готовые и после просто подогнать под столешницу, высверлив отверстия нужного шага.

Верстачные тиски – это металлический винт с направляющими и зажимом из древесины.

Можно взять несколько слоев клееной фанеры толщиной около 5-7 см и просто просверлить в ней отверстия и поставить на винт – получится упор, после поставить защелкивающие скобки, чтобы тиски не выпадали и готово.

В упоре можно просверлить отверстия по размерам шканта большого диаметра, после посадить его шурупом к квадрату из фанеры, предварительно высверлив в квадратике углубление.

Сделайте таких 4 упора и расставляйте по всей столешнице, чтобы фиксировать заготовки с упором в тисках.

Наш верстак готов!

(Все вышеописанные этапы показаны отдельно в видео процесса сборки)

Правила ухода и эксплуатации

Существует ряд правил, которые нужно неукоснительно соблюдать, чтобы верстак как можно дольше прослужил:

• Очищать поверхность от пыли, клея после каждого использования;
• Протирайте раз в месяц поверхность горячей олифой;
• Не заливайте водой верстак, не кладите на него ничего клеящегося, включая склеиваемые детали.
• Верстак для рубки не используется ни в коем случае;
• Подложите под заготовку доску или фанеру, если хотите использовать режущий инструмент.
• Не затягивайте сильно винты тисков;
• Когда винты затянуты, по тискам нельзя бить;
• Верстак крепится к месту своего постоянного нахождения при помощи планок на шурупах или гвоздях;
• Верстачная доска не должна елозить. В противном случае – укрепите все места ее соединения;
• Протирайте деревянные винты сухим мылом, парафином или графитом, а металлические – только машинным маслом.

Функции гаража зачастую выходят за пределы банальной стоянки автомобиля. Одновременно он служит мастерской. Ремонтные или созидательные работы требуют места, оснащенного инструментами и оборудованием. Как сделать верстак в гараже рассмотрим подобно.

Виды верстаков

Верстак отдаленно напоминает письменный стол, только больших размеров. Все конструкции делятся на два вида — слесарные и столярные. Основное отличие в материале изготовления столешницы. Если она деревянная, верстак в гараже относится к столярной конструкции, металлическая поверхность автоматически перемещает его в группу слесарного оборудования.

Деревянная поверхность верстака не предназначена для работы с металлическими деталями. Стружка или острые края предметов будут регулярно царапать дерево, а машинное масло оставлять не выводимые пятна. В результате чего столешница столярного верстака быстро придет в негодность.

Гораздо практичней сделать в гараже слесарную конструкцию, которая считается универсальной и подходит для всех видов работ. На ней можно:

• пилить;
• точить;
• резать;
• шлифовать.

Каркас верстака из металла более прочен и удобен при работе с тяжелыми предметами. Конструкция обладает большей устойчивостью, и не будет прогибаться при сильном давлении на столешницу. Если гараж служит основным местом времяпровождения и достаточно свободной площади, для работы можно сделать две конструкции — слесарную и столярную.

Замечание!
В непосредственной близости от верстака в гараже обычно оборудуют полки, где хранятся многочисленные инструменты и другие приспособления для ремонта или любимого творческого занятия.

Варианты конструкций

Функциональность рабочего стола в гараже зависит от его конструкции. Для удобства он оснащается дополнительными элементами. В зависимости от рода занятий, рабочее место в гараже включает:

• Раму с ножками.
  Выполняет функцию несущего элемента, на котором держатся остальные части.
• Столешницу.
  Поверхность выбирают мощную, способную выдержать удары молотка и тяжесть размещаемых предметов. Можно сделать из толстой доски или листового металла, актуальна комбинированная конструкция.
• Тумбочку.
  Оборудуют один или два отсека по краям верстака. Внутреннее наполнение может состоять из полок и ящиков, предназначенных для хранения в гараже мелких инструментов.
• Дополнительную полку.
  Располагается на стене перед верстаком, ее функция также заключается в хранении подручных инструментов.

Замечание!
Качественное освещение рабочего места — непременное условие при оформлении в гараже верстака.

Для работы лучше подобрать настольную или настенную лампу с возможностью регулировки направления света. Вблизи рабочего стола обязательно находится розетка, которая предназначена не только для обеспечения освещения, но и для работы всех электроинструментов.

Идея сделать в гараже откидной верстак своими руками не отличается практичностью. Основная цель откидной конструкции на двух ножках — сэкономить в гараже свободную площадь. В этом случае столешница будет крепиться к стене и находиться в поднятом состоянии, когда в ней нет надобности. Но сущность верстака — качественно оборудованное рабочее место, когда все необходимое находится под рукой. А с откидной столешницей пространство под ней должно быть свободным, ни о каких тумбочках и полках не может быть и речи. Такой вариант приемлем для владельцев гаража, у которых пространство ограничено, а потребность в верстаке возникает крайне редко.

Дерево или металл, что лучше

Вариантов изготовления рабочего стола относительно выбора материала несколько:

• полностью деревянная модель;
• предыдущий экземпляр дополняют сверху металлическим листом;
• раму из дерева покрывает металлическая столешница;
• рабочий стол полностью выполнен из металла.

Каждый из способов имеет свои слабые и сильные стороны. Рассмотрим характеристики отдельных моделей, а владелец гаража самостоятельно решит, какой вариант для него лучше:

• Металлический стол сделать своими руками затруднительно. Наличие сварочного аппарата и опыта проведения сварочных работ обязательно.
• Конструкция из металла наиболее прочная и долговечная, обладает большей устойчивостью.
• Сделать деревянный стол несколько проще, электролобзик и болгарка — основные помощники. При их отсутствии положение спасет обыкновенная ручная ножовка.
• Столярный стол обладает меньшей практичностью при необходимости работы с металлом. Срок его эксплуатации ниже.

Как вывод — совместить деревянную конструкцию с металлическим листом, который отлично справится с защитной функцией поверхности стола.

Подготовительный процесс

После определения материала изготовления и места установки переходят к составлению чертежа верстака, который станет основой для обустройства функционального рабочего места в гараже. Для начала определяются с габаритами:

• Длина.
  Зависит от рода занятий владельца гаража и свободного места. Средние показатели варьируются в пределах 2 м.
• Ширина.
  Если верстак будет находиться возле стены, важно предусмотреть свободный доступ к инструментам на полке. Поэтому ширину верстака свыше 0,6 м делать нецелесообразно, чтобы рука дотягивалась до нужных предметов. Размещение в центре гаража позволяет сделать ширину больше, если в этом есть необходимость.
• Высота.
  Значение строго индивидуально. Зависит от роста мастера и позы, в которой он привык работать. Стандартной высоты стола 0,8 м бывает недостаточно для работы в стоячем положении, спина будет быстро уставать. Владельцы верстаков часто доводят высоту конструкции до 1 м.

Сориентироваться по высоте рабочего стола в гараже поможет поза с согнутыми в локтях руками. Мысленно опираясь на будущий верстак, замеряют расстояние между полом и локтями.

Совет!
На случай если конструкция разработана для стоячей позы, а иногда приходится сидеть, запаситесь удобной деревянной подставкой, на которую можно поставить стул. Низкий стеллаж из дерева понадобится в морозы, чтобы не мерзли ноги от бетонного пола гаража.

Одна сторона верстака предназначается для установки электрического режущего инструмента. Для удобства фиксации лобзика или циркулярной пилы край столешницы должен выступать за каркас на 0,2-0,3 м.

Набор материалов и инструментов для изготовления своими руками верстака в гараж зависит от выбранной конструкции. Лист на столешницу оптимально выбрать из нержавейки толщиной 1,5-2,0 мм. Если для владельца гаража это покажется дорого, можно обойтись сталью 1,5 мм.

Изготовление деревянного верстака

При недостаточной опытности, лучше выбрать в гараж для изготовления своими руками модель деревянного верстака. Сделать конструкцию из бруса, орудуя дрелью и электролобзиком значительно проще, нежели заниматься сваркой стального уголка.

Для сборки в гараж деревянного верстака понадобится:

• Деревянный брус. Особой прочностью отличаются сосновые и дубовые заготовки. В зависимости от конструкции верстака, длины 15 м должно хватить. Сечение зависит от планируемых нагрузок.
• Доска обрезная для столешницы верстака. Выбирают экземпляры толщиной 2-3 см, без дефектов поверхности и сучков.
• Между тумбами рабочего стола в гараже зачастую помещают дополнительную полку. Подойдет листовая фанера толщиной 6-8 мм. Лучше взять 3 листа 0,6х2 м.
• Саморезы для работы по дереву и стальные уголки для сборки отдельных элементов верстака.

Чтобы получить ровные линии заготовок после раскроя, используют циркулярную стационарную пилу, в крайнем случае обращаются к ручному аналогу. Края досок или бруса обрезают электролобзиком.

Сначала требуется сделать каркас для рабочего стола в гараж с учетом размеров, заложенных в чертеже. Брус распиливают на части, должно получиться:

• 4 стойки для ножек;
• 4 балки, которые будут располагаться в горизонтальном направлении;
• 5 поперечных распорок.

Если длина верстака в гараже не больше 2 м, для работы подойдет брус с гранями по 7 см. В результате распила вертикальных стоек должно получиться 2 заготовки по 0,9 м и 2 детали по 1,5 м, которые будут располагаться возле стены гаража. Разница 0,6 м предназначена для дальнейшей фиксации на опоры экрана из фанеры для хранения инструмента.

Горизонтальные балки соединяют ножки верстака в гараже. Для крепления опорных стоек в нижней части длина составляет 1,5 м. Фиксацию столешницы проводят брусом длиной 2,0 м (согласно размеру верстака, указанному в чертеже). Из оставшегося бруса готовятся распорки длиной 0,6 м. Все детали соединяются стальными уголками и саморезами.

Когда каркас рабочего стола в гараж готов, приступают к оформлению столешницы. Для верстака столярного типа ее собирают из досок и фанерного листа. Выровненное и подогнанное полотно промазывают столярным клеем, две заготовки зажимают струбцинами и держат, пока клей полностью не высохнет, и полотно не наберется прочности. В заключение столешница фиксируется по контуру саморезами.

Деревянное полотно соединяется с каркасом верстака саморезами, поверхность шлифуют с помощью электродрели, оборудованной наждачной насадкой. На заключительном этапе монтируют экран и обрабатывают конструкцию лаком. Повышенная влажность в гараже — явление обыденное, защитная пленка лака предупредит деформацию деревянной конструкции.

Замечание!
Придать дополнительную жесткость рабочему столу поможет фиксация задних стоек к стенам гаража при помощи анкерных болтов.

Оформление конструкции из стального уголка

Оформление в гараж металлической конструкции идет с использованием стального уголка. Основные помощники — сварочный аппарат и болгарка.

Основные шаги процесса:

Угловые направляющие нуждаются в тщательной шлифовке или нашивке пластиковых полосок. Такие меры защиты предупредят повреждение ящиков верстака в гараже. Иначе через короткий промежуток времени простые действия по выдвижению потребуют значительных усилий.

По окончании работ сварные швы тщательно зачищают и покрывают фосфатной грунтовкой. Затем металлическая конструкция верстака в гараж грунтуется и окрашивается. Рабочая поверхность столешницы не нуждается в покрытии краской, при желании ее обрабатывают кислотным протравителем или полируют.

Заключение

Сделать в гараж удобный верстак — задача выполнимая. Даже при условии приобретения всех материалов его конечная стоимость обойдется значительно меньше, нежели установка готового экземпляра. Неоспоримое достоинство конструкции, выполненной своими руками — возможность выбрать оптимальные габариты в соответствии с размерами гаража и собственным ростом.

Рабочий стол в гараже своими руками для большинства автолюбителей является незаменимым оборудованием, особенно, если он достаточно тяжелый и прочный. На нем можно обрабатывать деревянные или металлические детали, собирать узлы автомобиля, производить их ремонт и многое другое. Статья подскажет, как изготовить стол для гаража своими руками.

Особенности оборудования для гаража

Для большинства автолюбителей гараж является укрытием для авто и вторым домом, где они могут проводить довольно много времени. Это требует и особого подхода к оборудованию помещения. При халатном отношении к этому вопросу может значительно сократиться длительность полезной службы автотранспорта, а проводить ремонт в плохо оборудованном гараже очень неудобно.

Прежде всего, при обустройстве помещения необходимо:

• Обеспечить минимальный уровень влаги в нем и поддержание нужной температуры.
  Даже в достаточно суровые морозы автомобиль не должен слишком промерзать.
• Создать комфортные и приятные условия для работы владельца.

• Обеспечить достаточное пространство для удобного хранения запчастей.
  При этом доступ к ним необходимо выполнить наиболее удобным.
• Обеспечить возможность быстрого прогрева гаража
  и надежную защиту его от проникновения преступников.

Особое значение для автовладельца имеет правильный .

Здесь необходимо иметь:

• Различные стеллажи и полки для размещения инструментов и запасных частей.
• Верстак или стол в гараж.
• Аппарат для сварки.
• Компрессор (см. ).
• Отделитель воды и масла.

В своем гараже каждый автовладелец может установить много дополнительных приспособлений и оборудования на свое усмотрение.

Как сделать удобный стол для гаража

Место для работы должно быть:

• Удобным для работы.

• Уютным.

• Эргономичным и практичным.

• Здесь должно быть все, что необходимо.


Совет: Начинать обустройство места для работы своими руками следует, исходя из собственных предпочтений. Каждый человек имеет свои предпочтения, кто-то здесь будет заниматься резьбой любимых пейзажей по дереву, кто-то собирать радиоприемники, а кому-то больше по душе делать модернизацию садового инструмента.

Первое, что необходимо сделать, – это собрать стол своими руками в гараж.

Он может быть:

• Деревянным.

• Металлическим.

• Готовым верстаком в гараж
  . На столе можно будет рисовать проекты и планы, мастерить, заниматься другим любимым делом.

Правильно обустроенный стол должен укомплектовываться ящиками для хранения мелких рабочих принадлежностей:

• Инструментов.
• Метизов.
• Со специальными удобными ящичками и баночкам для размещения разных размеров нужных гаечек, болтиков, диодов и всего подобного.
• Размещать инструмент и мелкие детали можно на специальных стеллажах и , что упрощает конструкцию стола.

Как сделать складной стол

Совет: Прежде, чем приступить к сборке стола, следует определиться, какой он будет иметь вид, для чего предназначен.

• При наличии кривого пола его следует выровнять. Не обязательно выравнивать весь, достаточно лишь тот участок, где будет размещаться откидной гаражный стол.
• Делается столешница склеиванием доски. Ее можно не изготавливать, а просто оторвать столешницу от уже ненужного стола или использовать старую дверь. Главное, чтобы этот предмет не был слишком тяжелым, иначе будет очень трудно раскладывать, а затем складывать стол.
• Вырезаются ножки из любых досок или брусков. Главное условие – их прочность.

Гараж во многих случаях становится единственным местом, где можно выполнить ремонт или переборку какого-либо узла автомобиля, изготовить необходимый инвентарь или просто отдохнуть душой, работая руками за слесарным или столярным верстаком. В некоторых случаях в гараже можно даже организовать небольшую слесарную или столярную мастерскую, было бы желание и время. В любом случае верстак в гараж нужен, как воздух. У серьезных мастеров их всегда два — для работы с металлом и деревянный верстак, не считая рабочего стола и станка.

Как организовать верстак в гараже

Вариантов заполучить верстак в гараж немного, чаще всего желанное оборудование можно приобрести одним из перечисленных способов:

• Купить продукцию китайского или отечественного производства;
• Составить чертежи с учетом необходимых размеров и заказать изготовление верстака у знакомых столяров или слесарей;
• Сделать верстак в гараж своими руками.

Нельзя сказать, что при нынешнем изобилии разного инструмента и оборудования для гаража сегодня невозможно купить качественный верстак. Более того, даже среди отечественных производителей есть немало приличных на вид моделей, которые вполне подошли бы для работы в гараже, но есть одно условие.

Важно!
Стандартное исполнение размеров и конструкции верстака не всегда подходит под ваш индивидуальный рост и размах рук. Кроме того, не во всех случаях удается впихнуть в пространство своего гаража верстак, рассчитанный на масштаб слесарной мастерской.

Есть смысл заказывать изготовление верстака по вашим чертежам, если нет физической возможности изготовить его для гаража своими руками, например, не готово помещение, или нет необходимых навыков работы со сваркой или столярными инструментами.

Очень важно с самого начала правильно сформулировать требования к конструкции и решить, где и как должен располагаться верстачный стол в гараже:

• Высота стола и размеры верхней крышки или столешницы должны быть максимально удобными под ваши индивидуальные данные. При этом вокруг инструмента в гараже должно быть свободного пространства не менее чем на вытянутую руку от рабочего положенияза столом;
• Несмотря на то, что 99% работ выполняется в положении стоя, возле верстака должен быть стул и решетка из дерева, если пол в гараже бетонный. При этом весь комплект принадлежностей не должен мешать или каким-либо образом влиять на автомобиль или другое транспортное средство, хранящееся в помещении.

Совет!
Если планируете много сверлить, резать или строгать дерево, заведите пылесос, хорошую вытяжную вентиляцию и чехол для машины.

Как сделать верстак в гараже

Первым опытом построения оборудования для гаража может стать простой деревянный верстак или верстачный стол из дерева. Конструкция стола из бруса более доступная в изготовлении, работа с пилой, электролобзиком и дрелью намного проще, чем крой и сварка стального уголка, из которого обычно изготавливают слесарные инструменты профессионального качества.

Строим деревянный верстак для сборочных работ

Чтобы построить верстак, нам потребуется:

1. Деревянный брус, лучше дубовый или сосновый, примерно 12- 15 м, сечение материала выбирается индивидуально, исходя из предполагаемой нагрузки на верстак;
2. Доска обрезная строганая, толщиной 20- 30 мм, ровная, без сучков и дефектов поверхности;
3. Фанера листовая, толщиной 6- 8 мм, три полотна 200х60 см;
4. Комплект саморезов по дереву и уголков стальных, размером полки 50 мм и длиной от 50 до 70 мм, не менее 40 штук.

Совет!
Все раскройные работы необходимо выполнять с использованием ручной или стационарной циркулярной пилы, подрезать края бруса или досок только электролобзиком или аналогичным электроинструментом.

В этом случае, даже при отсутствии столярных навыков, рез получается ровным, соответственно, вся конструкция верстака будет выглядеть, как фабричная.

На первом этапе изготавливаем каркас верстака, при этом учитываем размеры места в гараже. Для этого потребуется вырезать из бруса четыре вертикальные стойки, четыре горизонтальные балки и пять горизонтальных коротких поперечных распорок. Если размеры деревянного верстака для гаража не превышают двух метров, можно использовать брус сечением 70х70 мм.

Отрезаем четыре вертикальные стойки — две высотой по 90 см, две — по 150 см. Последние изготавливаются на 60 см выше, на них после окончания сборки верстака будет установлен фанерный экран для инструмента, хранящегося в гараже.

Горизонтальные балки тоже разного размера. Для перевязки опорных стоек каркаса в нижней части верстака обрезаем две секции бруса по 150 см, для крепления столешницы необходимы отрезки по 200 см. Последними из остатков материала режем поперечные распорки по 60 см длиной.

Всю конструкцию собираем с помощью стальных уголков и саморезов, как показано на схеме.

Столешницу собираем склейкой из листов фанеры и досок. После выравнивания и подгонки размеров доски и фанеру, промазанные ПВА-М или столярным клеем, собираем в струбцинах до полного высыхания и набора прочности. По контуру столешницу сшиваем саморезами.

Укладываем столешницу на готовый каркас и крепим с помощью саморезов, после этого поверхность тщательно шлифуется наждачной насадкой для электродрели. Последним устанавливаем экран и покрываем всю конструкцию лаком, чтобы в сырую погоду в гараже дерево верстака не «повело».

На вид верстак для гаража получился достаточно ажурным, но в реальности его прочности достаточно, чтобы выдержать нагрузку более ста килограммов. Для увеличения жесткости задние стойки можно закрепить анкерным креплением к стенам гаража.

Вариант слесарного верстака из стального уголка

Для изготовления конструкции используем стальной уголок с шириной полки в 50 мм. Ниже приведена последовательность операций изготовления верстака в гараже своими руками. Большая часть работ выполняется в гараже болгаркой и сварочным аппаратом, поэтому перед началом работ следует потренироваться и подобрать лучший режим сварки для металла толщиной в 3 мм.

Для начала нарезаем заготовку для изготовления каркаса под верхнюю плиту верстака. Рабочую поверхность для верстаков слесарного типа лучше всего изготавливать в виде цельной или сварной конструкции из стального листа, пластин или плит. Рекомендованная толщина листа для слесарного верстака гаража — не менее пяти миллиметров.

После подгонки размеров плиты на ее поверхность укладываем заготовки уголка, из которого сварим основание столешницы. Отрезанные заготовки тщательно подгоняем на угловых соединениях, устанавливаем на ровную поверхность, крепим струбциной, свариваем и тщательно зачищаем швы.

Это наиболее сложная часть сварочных работ. Если у вас в гараже есть сварочный полуавтомат, заготовки под раму основания сначала сваривают между собой обычной сваркой, а затем точками прихватывают к стальному листу. Выполнять подобную операцию обычной сваркой достаточно сложно, можно прожечь или перегреть лист, в результате вместо ровной поверхности получится «хлопающая» волна.

«Ноги» для верстака отрезаем из того же уголка и привариваем к основанию. Если верстак будет стоять на земле или щебеночном покрытии гаража, потребуется доварить на опорную часть ног специальные пятачки. Если конструкцию необходимо закрепить на бетонном полу гаража, в пятачках сверлим отверстия под анкерные болты.

Далее вырезаем горизонтальные поперечные стяжки, которые привариваем в нижней части ног верстака. Таким образом, конструкция становится жесткой и устойчивой на любом полу в гараже. При необходимости в задней части каркаса можно приварить дополнительную диагональную распорку.

Для установки ящиков под запчасти и детали, хранящиеся в гараже, дополнительно привариваем горизонтальные направляющие под столешницей. Чтобы ящики могли свободно выдвигаться, на поперечные отрезки привариваем по паре коротких продольных уголков. Ящики можно изготовить отдельно или приспособить уже имеющиеся в гараже. В этом случае расположение направляющих уголков приходится подбирать индивидуально.

Кроме того, уголковые направляющие потребуется тщательно отшлифовать, или нашить полоски из пластика, чтобы дно ящиков при движении «не строгалось» и не повреждалось. В противном случае уже через пару недель после установки верстака в гараже потребное усилие для выдвижения ящиков возрастет в несколько раз.

После выполнения сборочных работ все сварные швы потребуется тщательно зачистить и обработать фосфатной грунтовкой, после чего поверхность металла грунтуется и окрашивается в любимый машиностроителями цвет -синий или зеленый. Какой колер подойдет для вашего гаража, выбирать вам. Рабочая поверхность стального листа столешницы не красится, в лучшем случае полируется или обрабатывается кислотным протравителем.

Заключение

Изготовление верстака для своего гаража является относительно несложным и недорогим процессом. Стальной каркас способен выдержать нагрузку в несколько сот килограммов, например, от подвески или двигателя автомобиля. Даже при условии покупки всех комплектующих и материалов стоимость изготовления будет на порядок меньше покупного варианта. Тем более что в большинстве случаев настоящие автолюбители и мастера ремонта и самоделок именно так и поступают.

Все знают, что гараж необходим для того, чтобы ставить в нем автомобиль. Однако многие автовладельцы это помещение используют как склад ненужных вещей, а если позволяет пространство, то переделывают его под небольшую мастерскую. Следовательно, в нем устанавливают соответствующее оборудование – стеллажи, полки и верстак. Последний представляет собой многофункциональный рабочий стол, применяемый для обработки различных материалов, осуществления слесарных, монтажных и электромеханических работ. Верстаки для гаража можно сделать своими руками.

Гаражи имеют преимущественно прямоугольную форму, поэтому при выборе места под верстак следует учитывать определенные особенности использования будущего рабочего места:

• Если ширина гаража достаточная, то оптимальным местом для верстака будет одна из длинных стен строения, так как это позволит сделать стол нужной длины и обеспечит подход к верстаку с трех сторон, что весьма удобно, особенно в случае одновременной работы двух человек;
• Если верстак устанавливается в торцевой части гаража, можно вынести все крепления под тиски и другие приспособления на переднюю часть столешницы, распределяя отверстия для струбцин и прочих инструментов по передней продольной стороне стола;
• Еще один вариант расположения верстака – по длинной стене с упором в торцевую стену, что дает возможность использовать подход к столу с двух сторон.

Совет!
Если на примыкающей к стене стороне верстака укрепить вертикальные стойки с поперечными перекладинами, можно удобно размещать на крючках или других типах держателей различные инструменты, которые всегда будут на виду.

Первым опытом построения оборудования для гаража может стать простой деревянный верстак или верстачный стол из дерева. Конструкция стола из бруса более доступная в изготовлении, работа с пилой, электролобзиком и дрелью намного проще, чем крой и сварка стального уголка, из которого обычно изготавливают слесарные инструменты профессионального качества.

Строим деревянный верстак для сборочных работ

Чтобы построить верстак, нам потребуется:

1. Деревянный брус, лучше дубовый или сосновый, примерно 12- 15 м, сечение материала выбирается индивидуально, исходя из предполагаемой нагрузки на верстак;
2. Доска обрезная строганая, толщиной 20- 30 мм, ровная, без сучков и дефектов поверхности;
3. Фанера листовая, толщиной 6- 8 мм, три полотна 200х60 см;
4. Комплект саморезов по дереву и уголков стальных, размером полки 50 мм и длиной от 50 до 70 мм, не менее 40 штук.

Совет!

Все раскройные работы необходимо выполнять с использованием ручной или стационарной циркулярной пилы, подрезать края бруса или досок только электролобзиком или аналогичным электроинструментом.

В этом случае, даже при отсутствии столярных навыков, рез получается ровным, соответственно, вся конструкция верстака будет выглядеть, как фабричная.

На первом этапе изготавливаем каркас верстака, при этом учитываем размеры места в гараже. Для этого потребуется вырезать из бруса четыре вертикальные стойки, четыре горизонтальные балки и пять горизонтальных коротких поперечных распорок. Если размеры деревянного верстака для гаража не превышают двух метров, можно использовать брус сечением 70х70 мм.

Отрезаем четыре вертикальные стойки – две высотой по 90 см, две — по 150 см. Последние изготавливаются на 60 см выше, на них после окончания сборки верстака будет установлен фанерный экран для инструмента, хранящегося в гараже.

Горизонтальные балки тоже разного размера. Для перевязки опорных стоек каркаса в нижней части верстака обрезаем две секции бруса по 150 см, для крепления столешницы необходимы отрезки по 200 см. Последними из остатков материала режем поперечные распорки по 60 см длиной.

Всю конструкцию собираем с помощью стальных уголков и саморезов, как показано на схеме.

Столешницу собираем склейкой из листов фанеры и досок. После выравнивания и подгонки размеров доски и фанеру, промазанные ПВА-М или столярным клеем, собираем в струбцинах до полного высыхания и набора прочности. По контуру столешницу сшиваем саморезами.

Укладываем столешницу на готовый каркас и крепим с помощью саморезов, после этого поверхность тщательно шлифуется наждачной насадкой для электродрели. Последним устанавливаем экран и покрываем всю конструкцию лаком, чтобы в сырую погоду в гараже дерево верстака не «повело».

На вид верстак для гаража получился достаточно ажурным, но в реальности его прочности достаточно, чтобы выдержать нагрузку более ста килограммов. Для увеличения жесткости задние стойки можно закрепить анкерным креплением к стенам гаража.

Необходимый инструмент:

• Болгарка с кругом для резки металла и шлифовальным диском.
• Сварочный аппарат и электроды.
• Спецодежда и защитные приспособления для сварочных работ.
• Уровень.
• Рулетка.
• Шуруповерт.
• Электролобзик для раскроя фанеры.
• Дрель.

Необходимые материалы:

• Уголок 50 мм на 50 мм, толщина 4 мм, длина 6,4 м.
• Труба квадратная 60 мм на 40 мм, толщина 2 мм, длина 24 м.
• Уголок 40 мм на 40 мм, толщина 4 мм, длина 6,75 м.
• Стальная полоса шириной 40 мм, толщина 4 мм, длина 8 м.
• Стальной лист для столешницы 2200 мм на 750 мм. Толщина 2 мм.
• Стальной лист для изготовления держателей для ящиков. Толщина 2 мм.
• Деревянные доски для столешницы. Толщина 50 мм.
• Фанера для изготовления ящиков и для боковых и задних стенок стола. Толщина 15 мм
• Направляющие для ящиков стола.
• Шурупы для сборки ящиков из фанеры.
• Саморезы по металлу.
• Анкерные болты.
• Краска по дереву и металлу.

Верстак, который будет изготавливаться из этих материалов, имеет довольно внушительные размеры: длина стола 220 см, ширина — 75 см. Габаритная конструкция и большая столешница позволяют разместить в разных концах стола тиски и, например, наждак или другой инструмент.

Первый шаг
изготовления верстака — это раскрой имеющегося материала на элементы. Профильная труба предназначается для изготовления каркаса. Стальной уголок предназначен для создания ребер жесткости. Он разрезается на части и из него формируется силовой каркас. Также стальной уголок нужен для окантовки столешницы, на которую будут уложены доски. Стальная полоса предназначена для изготовления направляющих, на которых будут крепиться боковые панели. Также этот материал пойдет на кронштейны для крепления ящиков и фанеры. Ящики стола изготавливаются из фанеры.

Второй шаг
— сварка силового каркаса верстака. Первыми привариваются элементы столешницы — 2 трубы длиной 2200 мм и 2 трубы по 750 мм. Каркас должен быть сварен так, чтобы наверх на него можно было приварить еще один каркас из уголков, в который будут уложены доски столешницы. Для армирования столешницы требуется через 40 см наварить еще несколько стальных труб, которые будут выполнять функцию ребер жесткости.

Затем привариваются 4 боковые ножки по краям верстака. Их длина составляет 900 мм. Между ножками приваривается силовые перемычки, укрепляющие конструкцию.

После того, как базовый каркас готов, можно приступить к сварке конструкции для ящиков. Для этого из стальных труб формируются квадратные каркасы, которые с двух сторон стола привариваются к столешнице. Каркасы усиливаются продольными ребрами жесткости.

Третий шаг
— изготовление каркаса для столешницы. Два стальных уголка, длиной 2200 мм и еще два уголка длиной 750 мм, нужны для изготовления каркаса. Конструкция сваривается так, чтобы внутрь ее легли доски из дерева.

Каркас из уголка укладывается на каркас из труб и сваривается. Получается усиленная столешница, высотой 8 см с внутренними ребрами жесткости.

Металлический каркас верстака практически готов, осталось сварить обрешетку панели для крепления инструмента. Для этого требуется один металлический уголок длиной 2200 мм и 4 уголка, имеющих длину 950 мм. Два элемента крепятся по бокам конструкции и два в середине, для усиления. Панель для инструментов приваривается к столешнице.

Каркас из уголков и труб готов. Можно приступить к усилению конструкции. К боковинам стола привариваются кронштейны, которые нарезаются из стальной полосы. Всего нужно 24 детали. Посередине каждого кронштейна просверливается отверстие. С помощью этих отверстий боковые и задние стенки стола из фанеры будут крепиться к металлическому каркасу верстака.

Четвертый шаг
— изготовление ящиков для стола. Фанера нарезается на заготовки, которые скручиваются шурупами. Количество ящиков зависит от того, что будет храниться в столе. Если мелкие детали, то можно соорудить 3 ящика, если крупные — то 2. Все зависит от личного предпочтения.

Можно расположить ящики по двум сторонам стола, можно смонтировать на одной половине выдвижные конструкции, а на второй — обычные открытые полки.

После того, как шуфлядки собраны, нужно приварить между боковинами отделов для ящиков металлические полосы с отверстиями. К этим отверстиям с внутренней стороны будут крепиться салазки для направляющих ящиков.

Пятый шаг
— укладка досок в каркас столешницы. Доски толщиной 50 мм раскраиваются на заготовки определенной длинны. Если есть в наличии длинная доска, то нужно три заготовки шириной по 245 мм и длиной по 2190 мм. Если длинных досок в наличии нет, то можно уложить заготовки поперек стола. Для этой цели древесина шириной 205 мм раскраивается на 10 заготовок длиной по 740 мм.

Прежде чем уложить древесину в каркас стола, ее нужно обработать антисептическим раствором. Это убережет материал от гниения и порчи жуками.

Затем в обязательном порядке требуется покрасить всю металлическую конструкцию верстака. Это защитит металл от коррозии. Лучше всего использовать атмосферостойкий и антикаррозийный вариант покрытия. Особенно тщательно нужно красить сварочные швы. Капли металла и неровности рекомендуется перед покрасочными работами тщательно зачистить. Это можно сделать с помощью угловой шлифмашинки с диском для шлифования металла.

После того, как конструкция высохнет, можно начать укладывать доски на столешницу. Они не должны слишком плотно загоняться в каркас. Это связано с тем, что дерево при смене температуры и влажности имеет свойство расширяться и усыхать. Лучше оставить между досками небольшой зазор в несколько миллиметров. Поверхность древесины требуется зашлифовать, это упростит укладку металлического листа поверх дерева. Доски по всему периметру стола прикручиваются к каркасу на саморезы.

Шестой шаг
— крепление верхнего стального листа. Его можно приварить к столешнице, но внутри конструкции находится дерево, которое в процессе сварки может воспламениться. Поэтому, лучше всего прикрепить стальной лист на скрытые саморезы к деревянным доскам. Предварительно металл требуется покрасить с двух сторон преобразователем ржавчины. Этот укрывной материал выглядит как прозрачное лакокрасочное покрытие, легко восстанавливается и надежно защищает металл от ржавчины. Также можно покрасить металлическую столешницу той краской, которой покрывался каркас. Это будет красиво, но со временем краска может поцарапаться и стол будет выглядеть не слишком новым.

Заключительный шаг
— установка ящиков на направляющие и крепление фанеры на боковые стенки, полки и силовой щит перед столом. Эту работу можно назвать финишной отделкой верстака. После того, как работа с фанерой закончится, ее нужно покрыть составом, который защитит материал от воздействия окружающей среды. Также не стоит забывать об оформлении силового щита для инструментов. Можно прикрепить к нему специальные крючки или саморезы, к которым будут подвешиваться нужные вещи.

Для того, чтобы за верстаком было удобно работать, можно прикрепить к силовому щиту специальную лампу с гнущейся стойкой. В этом случае можно по желанию направлять поток света в нужное место.

Тиски — это непременный атрибут слесарного верстака. Прикреплять зажимной инструмент, весящий несколько десятков килограмм к самой столешнице не рекомендуется. Лучше всего между металлом стола и инструментом разместить металлическую прокладку, толщиной в 1 см. В прокладке требуется просверлить отверстия под анкерные болты. Затем в тех же местах просверлить в столешнице такие же по размеру отверстия. Скрепляется вся конструкция анкерными болтами.

Первостепенная задача верстака для гаража — создание эргономичного рабочего пространства для слесарных и столярных работ. В статье рассказывается о разновидностях рабочих столов и особенностях их конструкций. Предлагаемый ниже материал содержит информацию о плюсах и минусах деревянных и металлических моделей и об особенностях их комплектации. Вы познакомитесь с критериями выбора оборудования и организацией рабочего места.

Полный порядок на рабочем месте Источник mcahamilton.org

О видах верстаков

Владельцы автомобилей регулярно сталкиваются с необходимостью выполнения разнообразных ремонтных работ. Для всех, кто занимается столярным и слесарным делом (неважно, на профессиональном или любительском уровне), грамотное оснащение рабочего места помогает экономнее распределять силы и время, а также обеспечивает лучший результат. На роль универсального оборудования, подходящего для эксплуатации в гаражных условиях, подходит верстак.

Изначально верстак возник как плотницкое рабочее место, предназначенное для обработки древесины. С появлением разнообразного (в том числе электрического) оборудования и разделения профессий, верстак стал специализироваться. Сегодня, помимо плотницких, существуют столярные и слесарные верстаки, а также комбинированные разновидности.

Прадедушка современных моделей Источник pinterest.com

Базовая комплектация

Верстаком в гараже называют оборудованный рабочий стол, состоящий из различных модульных элементов, в число которых входит:

Металлический каркас
(стол). Его конструкция рассчитана на солидный вес, от 70 до 300 кг (в зависимости от модели). Столы, предназначенные для работы с тяжелыми и крупными деталями (например, колесами), укрепляются дополнительными диагональными соединениями.

Столешница
для столярных и слесарных работ. В зависимости от выполняемых функций она может быть сделана из оцинкованной или нержавеющей стали, ДСП, фанеры. Запас прочности столешницы рассчитан так, чтобы выдерживать динамические и ударные нагрузки, контакт с химически активными составами.

Аксессуары
. Верстак служит не только рабочей зоной, но и местом сберегания инструментов, запасных деталей и прочей оснастки. Поэтому обязательные составляющие конструкции — тумбы, экраны, драйверы (выдвижные ящики), полки, навесные держатели.

Каждая вещь на своем месте Источник interstroy.info

Критерии выбора: дерево или металл

Для многих автолюбителей гараж является вторым домом, поэтому к его обустройству они подходят с должным вниманием. Особенно ответственным моментом является приобретение верстака; критерием выбора может служить цель, для которой он предназначен. В большинстве случаев такое оборудование устанавливается для выполнения следующих работ:

Для регулярного техосмотра и поддержки состояния
автомобиля.

Для мелких слесарных работ
, небольшого ремонта, исправления дефектов, связанных с обслуживанием дома и приусадебной территории.

Если слесарное или столярное дело — часть вашего хобби
.

Первый вопрос, встающий при выборе — материал изготовления. Встречаются деревянные (чаще всего самодельные) и металлические верстаки, предлагаемые различными производителями, как отечественными, так и зарубежными.

Рабочее место для души Источник nw1ab.ru

Деревянные верстаки

Деревянный верстак в гараж, выполненный полностью или частично из древесины, подходит для периодической и недолгой работы с несложными деталями; он плохо подходит для обработки сложных металлических компонентов. Каркас таких моделей выполняется из древесины крепких пород (бук или дуб) и закрепляется саморезами. Устойчивость стола обеспечивается дополнительными распорками, поперечными или х-образными. Деревянные модели, как правило, оснащаются полками или ящиками для хранения. Деревянная столешница по краю отделывается металлом.

Распространенной моделью является конструкция из двух массивных тумб, соединенных между собой столешницей. Такой вариант выглядит достаточно практичным, поскольку решает большинство проблем, связанных с размещением инструментов. Несмотря на относительную дешевизну и хорошую (хотя и несколько ограниченную) функциональность, многие полагают, что верстак в гараж из дерева имеет значительные минусы:

Деревянный слесарный стол не рассчитан на серьезную нагрузку
.

При усиленной эксплуатации
срок службы каркаса значительно сокращается
.

Деревянный верстак Источник whilesafe.blogspot.com

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу монтажа металлоконструкций . Напрямую пообщаться с представителями можно, посетив выставку домов «Малоэтажная Страна».

Площадь стола не позволяет размещать
несколько видов оборудования одновременно.

Деревянная поверхность столешницы под действием химических агентов (красок, растворителей) и металлической пыли со временем приходит в негодность
, а следы масел остаются навсегда.

Дерево — пожароопасный материал
; в сочетании с расположенной по соседству коллекцией химических веществ это свойство многократно возрастает.

Металлические верстаки

Чтобы собрать функциональный слесарный стол из металла, потребуется специальное оборудование и навыки работы с металлом (фрагменты соединяются при помощи сварки). Модели из металла, собранные в цеховых условиях, обладают прочной конструкцией и современным дизайном. Несмотря на более высокую цену, обусловленную стоимостью металла и более сложным процессом сборки, металлическое оборудование имеет немало преимуществ, в число которых входит:

Долгий срок эксплуатации
. Модели из нержавеющей стали могут похвастаться сроком безупречной службы в 50 лет.

Металлический верстак Источник shkaf-nsk.ru

Большой выбор моделей
и их комплектаций. Производителями предлагаются варианты как универсальные, так и с узкой специализацией.

Многофункциональность
. Вы можете выполнять любые виды работ, включая обточку, резку, шлифовку.

Мобильность и компактность
. Многие модели можно разбирать (полностью или частично), а при необходимости добавлять новые инструменты (тиски, зажимы).

Небольшой вес
при сохранении прочности. Столешница устойчива к деформациям и повреждениям (царапинам).

Минимальный уход
. Конструкция характеризуется повышенной сопротивляемостью к коррозийным процессам и не нуждается в покраске. Уборка металлической пыли и стружки с поверхности столешницы не занимает много времени.

Видео описание

Об обзоре верстаков в следующем видео:

Параметры верстака

Чтобы определиться с размерами верстака, необходимо понять, какую площадь в гараже вы готовы выделить под рабочее место. Выбор конструкции для обустройства гаража основывается на нескольких показателях:

Глубина
. Большинство гаражей имеют скромные габариты. С учетом этого ограничения для применения в домашних условиях предпочтительны слесарные верстаки с глубиной (шириной) столешницы, не превышающей 0,5-0,6 м.

Длина
. Важный параметр, который не стоит уменьшать без крайней надобности. Чем длиннее столешница, тем удобнее на ней выполнять слесарные работы, устанавливать вспомогательные инструменты. Если предполагается использование круговой пилы или электрического лобзика, под эти работы также придется выделить часть столешницы. Практически, большинство хозяев гаражей предпочитают устанавливать верстаки длиной порядка 1,5-2 м.

Компактность — одно из достоинств Источник koffkindom.ru

Высота верстака
в гараже. Определяется удобством для владельца и зависит от его роста. В среднем удобной считается расположение столешницы на уровне середины кистей рук (если стоять рядом).

Технический зазор
. Для качественной уборки удобно, чтобы нижняя часть конструкции была приподнята над полом на 15 см.

Прочность
. Необходимой прочностью обладают сварные конструкции с опорой несущей рамы на 6-8 ног. Поскольку большая часть работ по обслуживанию автомобиля — слесарные, металлический верстак станет оптимальным выбором.

Функциональность
. Чтобы работа была комфортной, просторной столешницы не достаточно. Большое значение приобретают стеллажи, полки и ящики. Все они должны размещаться на удобном расстоянии от рабочей зоны; хорошо, когда инструмент, точки питания, материалы и емкости для мелких предметов не мешают выполнять работу, но всегда находятся под рукой.

Видео описание

О слесарном верстаке в следующем видео:

Организация рабочего места

В среднестатистическом гараже не так уж много свободного пространства. Помимо компактности, критерий, влияющий на параметры рабочего стола — это объем работ, которым вы собираетесь посвящать свое время. Если предполагается, что вы будете не только сверлить и забивать гвозди, но и заниматься более сложными манипуляциями, стоит подумать о столе большего размера. Периодическую обработку деталей или заготовок удобнее выполнять, если тиски и станок для заточки или сверления находятся в собранном состоянии. Владельцу гаража придется найти решение еще для нескольких задач:

Хранение
. Из-за ограниченности пространства на верстак возлагается еще одна важная задача — обеспечение удобных условий хранения. Правильный верстак используется не только в качестве рабочего стола, но и как удобное вместилище расходных материалов, запчастей и инструментов.

Когда все под рукой Источник tr.pinterest.com

Выбор места
. Специфичной гаражной задачей является выбор места для рабочего стола. Необходимо соблюсти два условия. Во-первых, расстояние между автомобилем и верстаком и полками в гараже должно составлять не менее одного метра. Второе условие заключается в том, что вам должно быть удобно работать рядом с машиной, без риска повредить ее.

Подключения к электросети
. Электрификация должна быть безопасной, учитывающей влияние сырости и агрессивных жидкостей, обычных для гаражных работ. Электропроводку необходимо уложить в пожаробезопасную гофру или спрятать в штробы. Если у вашего электрощитка металлический корпус, его в обязательном порядке необходимо заземлить.

Автомобиль не должен служить помехой Источник yasminroohi.com

Освещение
. Учитывая, что в гараже всегда имеются теневые зоны (от автомобиля, полок и стеллажей), практичным вариантом станет комбинированная система из нескольких источников света, предназначенных для разных задач. Над верстаком, в зоне проведения работ, удобно установить яркую поворотную лампу, защищенную абажуром. Лампу можно сделать съемной; также ее удобно встроить в верстак, а не закреплять на стене — если вы захотите передвинуть стол, проблем с электрификацией не возникнет.

Особенности моделей

Верстаки, выпускаемые серийным способом, удобны тем, что их характеристики задаются во время производства и соответствуют их предназначению. В зависимости от того, в каких технических условиях будет работать тот или иной верстак, различные модели могут иметь следующие параметры:

Материал столешницы
. Влагостойкая фанера или МДФ, покрытые оцинкованным металлом. Толщина столешницы варьируется в пределах 24-30 мм.

Профессиональный подход Источник extxe.com

. Серийные модели допускают нагрузку в 300-350 кг. Верстак усиленной серии рассчитан на 400 кг и более.
— 20-30 кг, на верстачную полку — до 40-50 кг.

Защита
. На тумбу может устанавливаться замок, ключевой или: повышенной секретности (штифтовой).

Комплектующие
. Разнообразные полки, держатели, экраны и крючки.

Верстаки заводского изготовления поставляются в разобранном виде; по конструкции их можно разделить на три группы:

Бестумбовые
. Идеальный небольшой верстак для гаража скромных размеров. Простая в сборке конструкция характеризуется достаточным размером рабочей поверхности, которая при необходимости складывается (откидной верстак). Устойчивость обеспечивается регулируемыми ножками. Бестумбовые модели могут дополнительно комплектоваться ящиками на подшипниковых направляющих.

Видео описание

Об организации рабочего места в следующем видео:

Однотумбовые
. Надежная сборная конструкция с усиленной столешницей и весом 96-105 кг. Такой верстак оснащен как удобной рабочей поверхностью, так и тумбой с драйверами (выдвижными ящиками на шариковых направляющих, имеющих разную высоту) или полками переставного типа. Ящики блокируются центральным замком. Некоторые модели комплектуются инструментальной панелью.

Двухтумбовые
. Вес таких моделей составляет 100-115 кг; они комплектуются двумя драйверами с разными по высоте ящиками. Максимальная допустимая нагрузка на каждый ящик (при равномерном распределении) составляет 30 кг. В комплект может входить перфорированный экран — панель, предназначенная для размещения держателей и крючков.

Комбинированный верстак Источник searsoutlet.com

Заключение

Рабочий стол для гаража — разновидность промышленной мебели, которая должна обладать повышенной износостойкостью и быть удобной в повседневном использовании. Данные свойства помогают хозяину полностью сосредоточиться на работе, тем самым снижая риск случайного травматизма. Верстак для гаража будет максимально эффективным, если его характеристики (грузоподъемность, габариты, оснащенность) будут соответствовать решаемым задачам.

Любому сварщику или токарю необходимо рабочее место, где можно осуществлять работы с металлом: обработкой, заточкой, резкой, шлифовкой. Для этих целей нужен слесарный верстак. Главным отличием слесарного верстака от столярного является металлическая поверхность, в то время как поверхность столярного сделана в основном из дерева.

Основные нюансы

Большинство домашних мастеров предпочитают не покупать верстак, а сделать его собственноручно. Во-первых, слесарный металлический верстак своими руками обойдется намного дешевле покупного. Во-вторых, при изготовлении конструкции есть возможность воплотить свои задумки, ну и наконец, если все сделать правильно, то качество самодельного верстака будет в несколько раз лучше, чем у покупного. При помощи незамысловатых манипуляций с металлом, небольшого количества инструмента и навыков сварки и резки может получиться довольно приличный стол.

При изготовлении следует разделить верстак на составляющие ( для более удобной сборки) и учесть немаловажные нюансы:

• Станина-это поверхность, на которой ведутся все основные работы, поэтому при ее изготовлении необходимо использовать лист толщиной 30 — 40 мм. Сам каркас можно изготовить из квадратной трубы, что повлечет за собой меньше растрат или из уголка, но цена будет немного выше. Все зависит от материала, который имеется в наличии. Что касается длины и ширины, это сугубо индивидуально. Если в помещении, где будет находиться верстак, много места, то будет разумным изготовить его побольше — например, 70 на 200 см.
• Скреплять комплектующие можно при помощи болтовых соединений или сварных швов. Второй вариант будет предпочтительней, так как болты могут со временем ослабляться, и конструкция будет шаткой. Но если планируется изготовить верстак больших размеров, в этом случае следует прибегнуть к болтовым соединениям.
• На станине будут крепиться тиса и различный электроинструмент, поэтому необходимо позаботиться о том, чтобы лист был жесткий и не «играл» при ударах молотком.
• Если верстак будет использоваться в кузнечном деле, небольшой участок стола можно сделать из листа 30 − 40 мм, а для придания дополнительной жесткости укрепить каркас дополнительными перемычками.
• Форма стола может иметь различные вариации. Все зависит от вида работы и пространства, где будет установлена конструкция.
• Под самим столом лучше сделать полки для инструмента или для заготовок. Наилучшим вариантом будет изготовление выдвижных ящиков для хранения инструментов и различных комплектующих для работы, но изготовление ящиков — довольно хлопотное дело, и времени уйдет на такой верстак довольно много.
• Необходимо сделать нишу для ног, иначе во время работы можно получить травму. Нужно помнить, что под верстаком не должно быть острых углов и заусениц. После сварки и резки необходимо зачистить все заусеницы и острые концы.
• Стены вокруг рабочего места рекомендуется использовать для подвешивания инструмента. Необходимо учесть, чтобы при работе от вибрации не падали отвертки, ключи, молоток и другие приспособления.
• Верстак нужно обязательно заземлить, иначе в случае утечки напряжения возможно поражение электрическим током.
• Стоит подумать и об освещении рабочего места, а также о розетках для электроинструмента. По возможности изготовить вытяжку, ограждающую мастера от вредных газов, которые выделяются во время сварки.

Верстак своими руками

Для начала нужно определиться, где будет находиться верстак и к чему можно его закрепить. Если конструкция угловая, то наилучший вариант в этом случае — начать постройку от самих стен, при этом они должны быть крепкими.

Этот вариант хорош тем, что поправки в конструкцию возможно вносить по ходу дела, но если мастер неопытный, то лучше воспользоваться другим вариантом . Оптимальное решение — изготовление верстака по готовым чертежам. Конечно, стоимость такого варианта в несколько раз больше, но размеры и материал уже подобраны и указаны в чертеже, что значительно облегчает работу.

Основание выполнено из 35-го уголка с толщиной стенок 5 мм. Из такого материала получается устойчивая конструкция. В качестве рабочей поверхности используется лист толщиной 3 мм, под листом присутствуют доски толщиной 60 мм, что обеспечивает еще большую жесткость конструкции. Обвязку стола можно сделать из более тонкого уголка, так как нагрузка на нее минимальна, а доски можно использовать от 20 мм. Что касается оставшихся полок, то в качестве поддона используется фанера толщина которой колеблется от 10 до 20 мм. Выдвижные ящики делаются из стали 2 мм. Для изготовления слесарного верстака размеры показаны ниже.

Высоту и ширину тискового стола можно изменять и подстраивать под свои нужды. Еще понадобятся следующие материалы:

• Уголок 35 мм, толщина стенок не меньше 5 мм.
• Уголок 20 мм для каркаса.
• Для опорных ножек необходимо изготовить пластины из кусков стального листа для крепления верстака к полу.
• Фанера.
• Брус 60 на 40.

После того как каркас будет готов, необходимо провести зачистку металла. Затем, во избежание коррозии металла, конструкцию нужно покрыть грунтовкой по металлу в 2 слоя и после этого приступить к покраске. Деревянные элементы необходимо также прогрунтовать и по возможности обработать лаком. Обработанная таким образом древесина прослужит долго и не станет впитывать в себя влагу и гнить.

Как только доски высохнут, их можно настилать на готовую конструкцию. Желательно просверлить в начале и в конце каждой доски отверстия и с помощью шурупов по металлу прикрепить их к основанию. Лист, который послужит своеобразным щитом от ударов молотком, необходимо настелить на доски и зафиксировать болтами или саморезами к доскам. На все полки нужно уложить листы фанеры и закрепить их любым способом. Следующий шаг — изготовление самих ящиков из листового металла.

После того как лист металла был изготовлен по чертежу, следует загнуть его боковые части и обварить. Должна получиться такая конструкция:

К передней части приварить ручку для вытягивания ящика. Перед установкой нужно прогрунтовать и покрасить так же, как и саму раму. Готовые ящики вставить в верстак.

Нужно заметить, что у этого верстака нет места под ноги. Это, конечно, не совсем удобно, но с другой стороны, инструмента и заготовок можно положить значительно больше. К такому верстаку можно сразу прикрепить тиски, сверлильный станок и другое оборудование.

Слесарный стол

Тем, у кого в распоряжении мало места под верстак, подойдет вариант, который объединяет в себе небольшой слесарный стол с элементами верстака. На таком столе можно разместить самое необходимое слесарное оборудование. Выглядит конструкция следующим образом:

Сделать такой стол в мастерскую можно из уголка 60 х 60 или 70 х 70. Уголки нужно сварить между собой, чтобы получился своеобразный прямоугольник. На низ стола можно положить доски или фанеру, но перед этим необходимо в нижних частях уголка просверлить отверстия для крепления стола к полу.

Конструкцию желательно прогрунтовать и окрасить. Если стол будет стоять в сухом отапливаемом помещении, то для экономии средств можно не обрабатывать поверхность. Для столешницы необходим лист толщиной 6−7 мм, под который следует подстелить доски для гашения вибрации от ударов молотком и работы с электроинструментом. Лист крепится болтами или шурупами по металлу.

Все размеры сугубо индивидуальны и подбираются мастером самостоятельно.

Такая конструкция хороша тем, что занимает мало места, а изготовить ее сможет даже начинающий слесарь.

Конструкция из металла

Этот вариант изготавливается из квадратной трубы и уголка. Каркас изготавливается из квадратной трубы, а уголок придаст конструкции необходимую жесткость и используется для окантовки.

Инструменты для изготовления верстака:

• Сварочный аппарат.
• Болгарка с заточными разрезными дисками.
• Угольники.
• Рулетка.
• Фанера, уголок и квадратные трубы.
• Шурупы и направляющие для ящиков.
• Саморезы по металлу и анкера.
• Краска по дереву и по металлу.
• Стальной лист.

Конструкцию необходимо сварить с тем расчётом, чтобы на его верхнюю поверхность можно было приварить вторую часть из уголков, в которой будут располагаться доски под столешницу.

Теперь можно приступить к изготовлению каркаса из уголков для столешницы. Уголки необходимо распилить на две части, длиной 2000 мм. Также понадобятся два уголка по 750 мм. Все это необходимо сварить так, чтобы в пазы уголка легли доски под столешницу.

Для того чтобы сварить обрешетку для инструмента, понадобится два уголка 2000 мм и 4 уголка по 950 мм. Для усиления каркаса следует закрепить уголки длиной 950 мм в середине и два по бокам. Панель можно приварить к столешнице следующим образом:

Следующим этапом будет усиление конструкции при помощи уголков. Это необходимо выполнить так, как показано на рисунке:

Пришло время для изготовления ящиков из фанеры. Сам процесс простой: фанеру следует нарезать лобзиком на заготовки, а затем скрутить саморезами. Ящики можно расположить с обеих сторон стола, а количество их может быть от двух до трех. К ящикам необходимо прикрепить направляющие, но перед этим с каждого бока следует прикрепить две планки из металла, к которым будут крепиться направляющие.

После того как все комплектующие готовы, можно перейти к укладке досок на верстак. Доска должна быть не тоньше 50 мм и длиной 2190 мм. Если же в хозяйстве длинных досок не найти, то можно обойтись коротышами по 74 см. Перед укладкой следует обработать доски «антикороедом» для продления их срока службы. Конструкцию из металла необходимо прогрунтовать и покрасить. Сверху на доски нужно закрепить стальной лист.

В самом конце устанавливаются ящики, а стенд для инструментов обшивается фанерой.

Последний этап — заземление верстака во избежание поражения электрическим током. Сразу можно закрепить на столешницу тиски, точильный станок и различные устройства. По желанию допускается провести кабели для розеток и дополнительного освещения, что сделает работу еще более комфортной.

Как показала практика, изготовление слесарного верстака — довольно кропотливая задача, несущая за собой финансовые затраты, но от работы на таком столе мастер получит только положительные эмоции. Работать станет намного легче благодаря тому, что все инструменты будут под рукой.

​

​

Originally posted 2018-07-04 08:21:50.
