Верстак своими руками чертежи и размеры столярно слесарный

У рачительного хозяина рабочий стол – непременный атрибут гаража, сарая или пристройки к дому. Конечно, столярный верстак можно и приобрести. Но если это изделие известной марки, то стоит оно довольно дорого. К тому же и неизвестно, будет ли оно полностью отвечать всем запросам мастера. Дешевые же столы долго не прослужат – однозначно.

Самое рациональное решение, если действительно хочется иметь максимально удобный и универсальный столярный верстак – изготовить его своими руками. Разобравшись с оптимальными размерами, чертежами, особенностями подбора материалов и рядом других вопросов, станет ясно, что ничего сложного в этом для любого мужчины нет.

Подготовительные мероприятия

Выбор проекта верстака

Начинать нужно именно с этого. Любой рабочий стол изготавливается для каких-то конкретных целей и помещений. Столярный верстак – название обобщенное. Один нужен лишь для деревообработки на приусадебном участке (например, в процессе строительства или капитального ремонта), другой собирается для повседневной работы с мелкими деталями, причем из разных материалов. В зависимости от специфики использования и места установки и определяются его конструктивные особенности, размеры, чертеж.

 Вариант А – верстак переносной (мобильный).  Такой рабочий стол чаще всего собирают своими руками для небольших помещений (пристройка, гараж), со сложной планировкой, и его основное предназначение – выполнение мелких работ с маломерными деталями. Относительно малый вес конструкции позволяет легко переместить ее при необходимости на другой сегмент. Как правило, максимум, чем можно такой верстак укомплектовать – тиски средних размеров и эл/наждак. Это позволит столярный стол частично использовать и для мелких слесарных работ.

 Вариант Б – стационарный верстак.  Его отличительная особенность – массивность. Такие столярные столы в основном нужны тем, кто часто занимается распиловкой (роспуском) пиломатериалов – габаритных досок, бруса или бревна. На практике же мастера-любители устанавливают их на участке лишь на период строительства дома или хозяйственной постройки. После завершения работ они используются нечасто – для «грубых» технологических операций. Для частного дома такой верстак нужен, а вот для гаража (учитывая небольшие размеры бокса) вряд ли подходит.

 Вариант В – по сути, это промежуточная (сборная) конструкция (на болтовых соединениях).  Ее преимущество – в возможности в любое время что-то видоизменить, доработать в зависимости от решаемых задач. Но существенный минус – сложность сборки. А если на таком верстаке установлены вибрирующие механизмы (то же эл/точило), то его придется постоянно приводить в порядок (подтягивать все крепежные детали).

Составление чертежа столярного верстака

Если верстак собирается для бытового использования, то существуют рекомендуемые линейные параметры (в см), на которые можно ориентироваться. Но это не аксиома, поэтому мастер сам волен что-либо изменить, на собственное усмотрение.

• Длина – не менее 180.
• Ширина рабочей поверхности – 90±10.
• Высота верстака – 80±10 (с учетом толщины столешницы). Определяясь с этим параметром, нужно ориентироваться на собственный рост. Вряд ли работа с деревом будет эффективной и принесет удовлетворение, если придется постоянно сутулиться или наоборот, приподниматься «на цыпочки».

Что учесть:

• Количество и вид отсеков в тумбе стола. Это могут быть открытые боксы, ящики выдвижные или с дверками, полки. Другое дело – нужны ли они мастеру?
• Чтобы было удобнее работать с образцами разной длины, в столешнице стоит высверлить несколько «гнезд» для установки ограничителей.
• Для фиксации заготовок желательно иметь на верстаке парочку зажимных устройств (струбцин или тисков винтовых). Оптимальная ширина их «губок» 170±5 мм.
• Место расположения рабочего стола. В зависимости от уровня освещенности определяется количество закрепляемых на верстаке (и над ним) светильников. Но хотя бы пара штук, на краях столешницы, для «точечной» подсветки необходима.

Подбор материалов

 Брус строганый.  Он пойдет на каркас (раму) верстака. Сечение выбирается в соответствии с размерами конструкции. Для стола большого – не менее 100 х 100. Если же он компактный, для универсального применения, можно ограничиться заготовками 100 х 70 (50). Они же отлично подойдут для различных перемычек. Размеры бруса смотрите здесь.
 Доска.  Для столешницы ее минимальная толщина – 50. Здесь нужно подумать, как рациональнее использовать верстак. К примеру, чтобы он стал по-настоящему универсальным, одну его часть можно специально приспособить для выполнения слесарных работ, то есть с металлами. В этом случае желательно брать доску более массивную (например, «шестидесятку») и небольшой сегмент столешницы оббить листовым железом. Это лишь одна из идей, которые можно реализовать своими руками при определении конструктивных особенностей верстака.

Рабочий стол в жилых помещениях не устанавливается. А в мастерской обязательно будут перепады и температуры, и влажности. Поэтому для изготовления верстака рекомендуется древесина – граб, бук, дуб. Единственный минус такого решения – высокая стоимость материалов. Можно выбрать вариант дешевле – клен, лиственница. Эти породы отличаются достаточной твердостью. Хотя для столешницы самодельного верстака, если на нем не планируется проводить какие-то «ударные» работы, иногда берутся плитные образцы (ДСП, ОСВ). В принципе, любой хороший хозяин без труда определит, что ему более подходит.

Крепеж

•  Болты.  С ними особых трудностей нет. Они должны быть такой длины, чтобы с обратной стороны можно было поставить шайбу, гровер и гайку. Сложнее с другими типами крепежа.
•  Гвозди.  Насколько целесообразно их использовать при сборке верстака своими руками (а такие рекомендации встречаются довольно часто), каждый определит самостоятельно. Но ряд замечаний высказать стоит.

1. Во-первых, гвоздь, особенно крупный, легко раскалывает древесину, тем более, если она пересушена.
2. Во-вторых, вбить его строго вертикально вряд ли получится, учитывая длину ножки и прочность дерева, из которого изготавливается верстак.
3. В-третьих, сложность с демонтажом. Например, при необходимости ремонта рабочего стола с заменой составной части. Вытащить плотно забитый «мощный» гвоздь получится не всегда.

•  Саморезы.  Для небольшого верстака – лучший выбор. Наиболее «проблемные» участки дополнительно можно усилить металлическим планками, уголками, пластинами. Главное – грамотно подобрать длину ножки крепежа. Есть правило, согласно которому она должна превышать толщину скрепляемой детали в 3 раза, как минимум. В противном случае прочность соединения – под вопросом.

Инструкция по сборке столярного верстака

В процессе изготовления рабочего стола своими руками мастер должен постоянно, на каждом этапе, контролировать углы и уровни. Малейший перекос даже в одном месте – и все придется начинать сначала.

Изготовление деталей верстака

• Это несложно сделать по имеющимся на чертеже размерам.
• Каждый образец тщательно шлифуется.
• В зависимости от породы древесины выбирается пропиточный состав и производится обработка деталей для защиты от разрушения гнилью и насекомыми-древоточцами.
• Просушка. На этом стоит акцентировать внимание. Инициировать данный процесс с помощью искусственного нагрева нельзя, иначе заготовки начнут деформироваться – изгибаться, скручиваться. Влага должна испаряться только естественным путем – в помещении с комнатной температурой и хорошей вентиляцией.

Сборка несущей рамы (основания верстака)

Частично об особенностях скрепления уже сказано – саморезы + элементы усиления. Но все-таки основной способ фиксации – соединение «шип-паз» с посадкой на столярный клей. А вот крепеж только добавляет прочности всей конструкции верстака. Но это практикуется лишь для массивных столов, которые не планируется в дальнейшем разбирать (стационарные варианты).

Здесь следует учитывать степень ремонтопригодности верстака. Если он находится в помещении с хорошими условиями, то вряд ли древесина быстро начнет подгнивать. В подобных случаях клеевые соединения вполне оправданы. Для рабочих столов, которые располагаются в холодных сараях, неотапливаемых боксах и тем более под открытым небом, «посадка» на клей нежелательна. Частичный ремонт сделать не получится, и придется собирать раму заново.

Дополнительная надежность конструкции может быть обеспечена установкой различных перемычек – диагональных, горизонтальных. Это все продумывается еще на этапе составления чертежа, хотя произвести «доработку» можно и в процессе монтажа.

Столешница

Это самая нагружаемая часть верстака, и ее целесообразно сделать съемной. В этом случае несложно (при значительных повреждениях) заменить 1 – 2 доски.

• Ширина столешницы подбирается из расчета, чтобы ее поверхность несколько выходила за периметр рамы. Иначе работать на таком верстаке будет неудобно. Да и закрепить съемные тиски уже не получится.
• Боковые части досок тщательно шлифуются. Если не добиться точной подгонки образцов, то не избежать появления щелей.
• Заготовки укладываются лицевой стороной вниз (на ровном основании) и скрепляются брусками. Они помещаются перпендикулярно осевым линиям досок, а толщина последних позволяет притянуть их толстыми саморезами. В крайнем случае, в отдельных точках несложно высверлить углубленные фаски.

Советы:

• Чтобы столешница получилась съемной, ее фиксируют на раме с помощью металлических уголков.
• После ее изготовления производится дополнительная шлифовка лицевой части. Для продления срока службы целесообразно произвести обработку рабочей поверхности пропиточными средствами (маслом для дерева, олифой).

Оснащение верстака

На каком этапе и что именно необходимо сделать, решается в зависимости от модификации рабочего стола и выбранного чертежа. К примеру, те же тиски. Они могут быть купленными, которые несложно закрепить на краю верстака. Люди, имеющие опыт в столярном деле, изготавливают зажимные устройства самостоятельно.

В принципе, у мужчины, который «дружит» с простейшим инструментом, при сборке столярного верстака сложностей возникнуть не должно. Единственная рекомендация – перед тем, как приступать к составлению чертежа, стоит внимательно просмотреть все имеющиеся в интернете фото рабочих столов.

Даже если на них нет размеров, определиться с ними нетрудно. Зато с большой долей вероятности можно утверждать, что появятся новые, интересные идеи. Ведь верстак бывает и откидной, который очень удобен в малогабаритном боксе или сарае. Да и ознакомившись с комплектацией стола, конструктивными особенностями различных моделей, можно придумать и что-то свое, оригинальное. Ведь вся прелесть сборки своими руками – в отсутствии каких-либо канонов. Только творчество + знание вопроса.

Домашние мастера, отпиливающие деревянные заготовки на табуретке – рано или поздно приходят к необходимости изготовить собственный верстак для столярных работ. При выполнении несложных задач – можно обойтись универсальным рабочим столом и парой тройкой хороших струбцин.

Если же вы серьезно занимаетесь столярным делом, необходимо соответствующее оборудование. При этом неважно, выполняете вы изделия на заказ, или делаете что-то для дома. Самодельный столярный верстак позволит выполнить любое изделие на высоком техническом уровне, и сэкономит вам массу времени.

ВАЖНО! Обсуждая этот вопрос, подразумевается наличие у вас свободного пространства для работ. В идеале – отдельное помещение в виде мастерской. В крайнем случае – качественный навес во дворе.

Если вы собираетесь столярничать в квартире, или на просторной лоджии – единственный выход, приобрести складной металлический верстак. Разумеется, обрабатывать габаритные деревянные заготовки на нем не получится, но качество работ и удобство возрастут на порядок.

Главная задача такого приспособления – надежно зафиксировать заготовку любой формы на ровной столешнице. Вместо столярных тисков используется система раздвижных половинок рабочей плоскости.

Фиксация изделия производится при помощи переставных упоров. Для их установки в столе имеются отверстия. Продуманная конструкция позволяет закрепить даже круглую заготовку.

Наличие продольного паза в столешнице (к тому же с регулируемой шириной), позволяют распиливать плоские изделия, не опираясь на край, что требует присутствия помощника, придерживающего свободную сторону. Распил можно вести посередине, при помощи электрического лобзика, контролируя обе половинки заготовки.

Такие столы могут быть дополнены электрическим рубанком, циркулярной пилой или фрезерным станком, что расширяет возможности.

Аналогичный складной верстак можно сделать из дерева. Правда устойчивость будет не такой, как у стационарного изделия.

И все же полноценные столярные работы на таких приспособлениях выполнять нельзя. Во-первых, квартира не слишком для этого приспособлена. Во-вторых, размеры складных верстаков ограничивают габариты обрабатываемых изделий.

Поэтому, большинство мастеров, ответственно подходящих к своей работе – предпочтут магазинному универсальному столику самодельный столярный верстак полноценных размеров.

К тому же, готовый станок не предусматривает индивидуальные особенности мастера:

• Рост, длина рук;
• Является мастер левшой или правшой;
• Предпочтения в обрабатываемых изделиях – столешница может быть квадратной или прямоугольной;
• Особенности помещения или площадки использования верстака.

Как сделать своими руками универсальный столярный верстак

Прежде чем искать проект или разрабатывать чертеж верстака собственной конструкции, необходимо понять, как работает система. Хочется иметь сразу и площадку для разделки крупных заготовок, и фрезер, и сверлильный станок.

ВАЖНО! Любая универсальность ухудшает специализированные возможности изделия. Некоторые приспособления все же лучше использовать в виде отдельных устройств.

Устройство столярного верстака

Конструкций существует великое множество, но основные компоненты должны присутствовать обязательно:

Прочная столешница (рабочая поверхность) из твердых пород дерева.

Подойдет дуб, бук или граб. Плотность верхней плоскости должна быть выше, чем у дерева потенциальных заготовок.

Варианты вроде решетки из бруса, покрытого фанерой 12-20 мм, не подходят. Плоская поверхность быстро износится, и во время работы постоянно будут зацепы заготовок о неровности. К тому же, идеально плоский верстак уже сам по себе является эталоном для выравнивания компонентов изделия, или системой координат при разметке.

У этого столярного верстака надежный каркас, прочная рабочая поверхность и множество отделений для удобного хранения инструментов и приспособлений. Основную конструкцию вы сделаете своими руками за два дня, а различные полезные дополнения будете добавлять постепенно.

Инструменты для работы

Для обработки массива древесины и листовых материалов потребуется инструмент:

1. Ножовка.
2. Электрорубанок.
3. Пила циркулярная.
4. Шлифовальная машина.
5. Дрель и сверла.
6. Струбцины.
7. Шуруповерт.
8. Карандаш.
9. Угольник.
10. Рулетка.
11. Кисть.

Каркас столярного верстака

Возьмите ровные сосновые доски без крупных сучков сечением 50х150 мм. Сырой пиломатериал просушите: чем ниже влажность досок, тем меньше вероятность коробления конструкции. Рассматриваемый столярный верстак рассчитан на комфортную работу мастера ростом 170–180 см. Чтобы изменить высоту конструкции, сделайте ножки выше или ниже.

Таблица 1 — список деталей каркаса

Все элементы основания столярного верстака парные, поэтому размечайте на доске шириной 150 мм сразу две детали одинаковой длины.

Напилите все деревянные заготовки по длине за исключением проставок: короткие сподручнее нарезать уже строганными, а длинные следует отпилить позднее «по месту».

Замерьте ширину доски, отнимите толщину диска вашей циркулярной пилы и разделите результат пополам. Выставьте на мерной шкале высчитанный размер и убедитесь в перпендикулярном положении пильного диска. Распустите доски точно посередине.

Острогайте детали и обработайте их наждачной бумагой средней зернистости.

Напилите нижние проставки и отшлифуйте торцы. Очистив поверхности от пыли, нанесите клей на малую проножку и на конец ножки.

Сожмите детали струбциной, вытрите выдавившийся клей и просверлите отверстия сверлом с зенковкой.

Скрепите заготовки шурупами 6,0х70. Подготовьте остальные ножки каркаса столярного верстака.

Снимите фаску на нижних торцах, чтобы снизить вероятность раскола древесины при подвижках верстака.

Подготовьте к склейке узлы соединения ножек с продольными проножками. Скрепите детали шурупами, выставив прямой угол.

Прикрутите все четыре ножки на свои места.

Разместите на полу половинки каркаса и продольные царги, отмерьте длину верхних проставок.

Напилите детали и закрепите на клей и шурупы.

Соберите на ровной поверхности верхнюю раму столярного верстака. Скрепляйте бруски столярным клеем и шурупами 6,0х80 мм, высверливая под них направляющие отверстия.

Соберите нижнюю обвязку верстака, использую для удобства струбцины и вспомогательные дощечки.

Положите на место верхнюю раму и выровняйте всю конструкцию. Соедините части каркаса шурупами.

Вырежьте из листового материала толщиной 16 мм нижнюю полку и закрепите её на брусках

Столешница верстака для столярных работ

Используйте для крышки верстака листы МДФ, ДСП или фанеры толщиной 16–20 мм. Склейте плиты в два слоя и получите столешницу толщиной в 32–40 мм.

Чертеж и устройство крышки верстака: 1 – кромочные планки (береза, клен); 2 – рабочая поверхность (твердая ДВП); 3 – несущая плита (ДСП, фанера или МДФ).

Для столешницы можно взять листы ДСП, оставшиеся от ненужной мебели. Например, подойдут стенки платяного шкафа. Возьмите их за основу и добавьте мелкие куски так, чтобы крышка столярного верстака получилась размерами 670х1940 мм.

Размещайте узкие плиты ближе к задней стенке и к центру верстака. Крупные листы располагайте в верхнем слое столешницы. Склейте раскроенные заготовки.

Скрепите листы саморезами, заглубляя их в раззенкованные отверстия. Обрежьте кромки ручной циркулярной пилой на расстоянии 20 мм от края.

Выровняйте столешницу относительно каркаса и закрепите шурупами.

Острогайте рейки для кромочных накладок. Отпилите скосы в 45° и нарежьте планки по длине. Положите на крышку верстака кусок ДВП, добавьте сверху ровную панель и скрепите всё это струбцинами.

Так проще крепить накладки. Выровняйте концы по краям столешницы и прижмите рейку к панели – верхняя плоскость встанет заподлицо с крышкой верстака. Придерживая планку одной рукой, высверлите направляющие отверстия и закрепить детали шурупами.

Переставьте приспособление на другую сторону и установите остальные накладки. Обработайте планки шлифмашиной.

Просверлите в углу плиты отверстие, позволяющее легко вытолкнуть ДВП из углубления при его замене.

Очистите поверхности от пыли и покройте деревянные части каркаса морилкой. Уложите ДВП в углубление крышки. Если вы используете куски материала, то зафиксируйте их с помощью двухстороннего скотча. Установите на верстаке столярные тиски.

Ящики для хранения инструмента в столярном столе

Заполняя пространство под крышкой столярного верстака, используйте модульный принцип. Отдельные блоки делать проще и удобнее впоследствии изменять, когда потребуется место для нового инструмента. Будет определенный перерасход материала, зато увеличится масса верстака и его устойчивости хватит для работы с электроинструментом.

Схема организация мест хранения: 1 – ящик полного выдвижения; 2 – вместительный ящик из фанеры; 3 – контейнер из ДСП; 4 – широкий ящик; 5 – отсек для переносного инструментального ящика; 6 – место для кейсов и заготовок.

Используйте ящики от старой мебели

Подберите подходящие по габаритам ящики от ненужного письменного стола или комода.

Подпишите деревянные элементы и аккуратно разъедините их. Очистите от клея шипы и проушины.

Обрежьте планки по ширине, удаляя стертые углы и растрескавшиеся пазы. Если родное дно ящика хлипкое, приготовьте более толстую фанеру или ДВП. Сделайте новые пазы на циркулярной пиле.

Соберите ящик «на сухую», при необходимости подгоните детали. Очистите поверхности и склейте конструкцию. Используйте монтажные уголки для точной сборки прямых углов.

Когда высохнет клей, отшлифуйте углы и стороны ящика, закрепив его для удобства работы.

Подготовьте направляющие планки и рассчитайте размеры модуля.

Расчет блока для трех выдвижных ящиков

Напилите нижнюю, верхнюю и боковые панели. Прикрутите шурупами направляющие рейки.

Соберите панели в модуль и опробуйте ход ящиков. Разместите блок внутри верстака, подложив под него подпорки.

Высверлите направляющие отверстия, раззенкуйте и закрутите саморезы. Крепите ДСП к верхним брусьям и к ножкам верстака.

Установите на ящики передние накладки. Разметив расположение корпуса, прихватите его одним шурупом. Вставьте ящик на место и скорректируйте положение панели. Аккуратно выньте ящик и заверните остальные шурупы.

Закрепите оставшиеся накладки – модуль с широкими выдвижными ящиками готов.

Отсек столярного стола для переносного ящика

Средний модуль изготавливается во всю высоту подверстачья для усиления жесткости столярного верстака. Для корпуса возьмите ДСП толщиной 16 мм и вырежьте две боковины, дно и крышку.

Корпус среднего модуля: 1 – схема каркаса; 2 – боковая стенка; 3 – нижняя и верхняя панели.

Прикрепите к боковинам направляющие планки, соберите каркас на шурупах и установите вплотную к правому блоку.

Подготовьте детали для выдвижного ящика.

Чертежи элементов ящика: 1 – длинная стенка; 2 – короткая стенка; 3 – днище; 4 – передняя накладка; 5 – рейка.

Циркулярной пилой выберите пазы в стенках, что можно сделать обычным диском. Выставьте глубину пропила 6 мм, а ширину 8 мм. Прогоните все четыре детали. Сдвиньте продольный упор пилы на 2 мм и выполните пробный пропил. Проверьте паз и отрегулируйте упор, если нужно. Прогоните остальные заготовки.

Соберите модуль и установите снизу рейки, защищающие кромки ДСП от сколов и обеспечивающие более «гладкий» ход.

Закрепите лицевую панель шурупами и поставьте ящик на место.

Как сделать модули с удобными выдвижными ящиками

Устройство корпусов этих модулей идентично предыдущим конструкциям. Размещаемый на роликовых направляющих выдвижной контейнер изготавливается с учетом монтажного зазора, поэтому его ширина будет меньше внутреннего размера корпуса на 26 мм (для распространенных направляющих толщиной 12 мм).

Устройство модуля и детали ящика: 1 – сборочная схема; 2 – задняя и передняя стенки; 3 – передняя панель; 4 – днище; 5 – боковые стенки.

Перед сборкой корпуса закрепите на боковинах ограничительные деревянные рейки и металлические направляющие.

Схема монтажа направляющих на стенках корпуса.

Закрепите готовый модуль под крышкой верстака.

Для установки направляющих на ящике отщелкните фиксаторы и вытащите малые рельсы.

Закрепите детали на стенках. Нужное расстояние от кромки до направляющей определите самостоятельно исходя из конкретной конструкции и зазора в 10 мм между стенкой ящика и верхней панели каркаса.

Выдвиньте до упора средние рельсы.

Вставляйте одновременно оба направляющие, придерживая пальцами средние рельсы. Если ящик «пошел» туго, выньте его и попробуйте заново.

Поставьте переднюю накладку на место.

Как сделать выдвижной ящик столярного верстака из фанеры

Напилите заготовки корпуса ящика из 10-миллиметровой фанеры, а для днища возьмите лист толщиной 5 мм.

Схема раскроя деталей для двух фанерных ящиков: 1 – передняя панель; 2 – задний вкладыш; 3 – боковая стенка; 4 – передний вкладыш.

Обработайте заготовки шлифовальной машиной.

Сделайте пазы под фанерное дно в боковых стенках, заднем и переднем вкладышем. Зачистите заусенцы наждачной бумагой.

Склейте и скрутите шурупами детали передней и задней стенок.

Нанесите клей на стыки и в паз.

Соберите конструкцию, использую уголки и струбцины.

Скрепите детали шурупами, высверливая направляющие отверстия.

Соберите своими руками второй фанерный ящик.

Установите на задней стенке столярного верстака панель, предназначенную для увеличения жесткости конструкции и для размещения ручного инструмента.

Покройте отделочным составом ящики и обрезанные торцы древесно-стружечных плит.

Подведите к изготовленному своими руками верстаку электропитание и займитесь наполнением контейнеров инструментами.

Смастерить столярный верстак своими руками сможет каждый домашний умелец. Времени на эту работу уходит много, но выгода от обустроенного рабочего места перекрывает и трудозатраты, и вложения в строительный материал. В данной статье вы найдете полную информацию по самостоятельному строительству верстаков для столярных работ.

Столярный верстак – оптимизация рабочего места

Удобная рабочая поверхность пригодится любому мастеру. А столяр нуждается в обустроенной рабочей зоне больше, чем другие специалисты. Ведь ему придется возиться с крупногабаритными заготовками, длина которых доходит до 3 метров, и без грамотно сконструированной рабочей области в этом случае не обойтись. Даже упрощенный складной верстак позволяет обрабатывать брус или доски и собирать изделия из полученных заготовок. Большая столешница с упорами дает возможность зафиксировать пиломатериал в любом положении, обрабатывая не только поверхности, но и грани бруса или доски. А специальные тиски помогут зафиксировать заготовки во время распиловки, сверления или соединения нескольких элементов.

Кроме того, в ящиках и на полках верстака можно хранить детали будущих изделий, инструменты и всякие хозяйственные мелочи. Причем в удобное хранилище можно превратить не только столярный вариант из дерева, но и верстак слесарный, собранный на основе стальных уголков. При этом сделать столярный верстак своими руками, упорядочив и оптимизировав пространство в рабочем помещении, может мастер, не слишком знакомый со строительством. Для этого вам понадобятся общие чертежи или понимание устройства верстака, строительные материалы и пошаговая инструкция для сборки. Все это вы найдете ниже по тексту.

Разновидности и устройство верстаков для столяров

В современном столярном деле используются всего три схемы конструкций верстаков. Во-первых, мобильный вариант – переносная конструкция, которую можно установить даже на балконе. Такая модель пригодится и тем мастерам, которые желают получить универсальный верстак для слесарных и столярных работ. Главный плюс этого варианта – небольшие размеры, основной минус – небольшая зона хранения. Все инструменты в такой стол не сложишь.

Во-вторых, стационарный верстак – вариант для полноценной мастерской. Для размещения этой модели нужна просторная комната, но она войдет и в большой гараж. Этот верстак может быть как деревянный, так и стальной – есть возможность собрать любую конструкцию, ведь переносить его не нужно. Основной плюс модели – широкая функциональность, помноженная на обширное место хранения.
Главный минус – габариты и потребность в большом объеме стройматериалов.

В-третьих, модульная конструкция – верстаки этого типа занимают промежуточное положение между стационарными и мобильными вариантами. Модельная структура позволяет нарастить и укоротить столярный стол, ножки и прочие элементы. Поэтому основной плюс данного варианта – сочетание оптимальных габаритов и функциональности. А главный минус – усложненная конструкция. Построить модульный металлический верстак своими руками не так-то просто, да и с деревом у вас могут быть проблемы.

В итоге оптимальной моделью для самостоятельного строительства следует признать именно стационарный вариант, поскольку мобильный не дает всех выгод, а модульный слишком сложен во время сборки. При этом независимо от принадлежности к одной из разновидностей любой верстак содержит в себе следующие конструкционные элементы:

• Опору (станину, каркас) – систему вертикальных и горизонтальных балок, удерживающих столешницу, заготовки и инструменты.
• Рабочую поверхность (столешницу) – на языке профессионалов этот элемент называют верстачной доской. В ней делают все необходимые пазы и выемки для упоров, которые пригодятся для фиксации обрабатываемых заготовок. Поэтому такая доска должна быть массивной и надежной.
• Передние тиски и коробку – по своей сути, это огромные прижимные блоки, которые конкурируют со струбцинами. Они фиксируют заготовки под углом к плоскости рабочего стола, прижимая их к боковым граням столешницы. Причем складной верстак имеет только одни тиски, а стационарный – как минимум пару прижимных блоков.
• Полки – места хранения, которые располагаются под столешницей.

И все эти части, за исключением некоторых деталей зажимного блока из металла (винтов и гаек), собираются из дерева, что упрощает подбор конструкционных материалов для строительства верстака.

Какие материалы нужны для сборки – готовимся к работе

Вы сможете построить столярный или слесарный верстак своими руками только в том случае, если достанете следующие материалы:

• Фанерный лист толщиной 18-20 миллиметров и общими габаритами 2,5×1,25 метра. Причем старайтесь выбрать идеально ровный лист, без пузырей и провалов на поверхности – он пойдет на столешницу.
• Брус 10×10 и 6×6 сантиметров. Из этих элементов будет собрана станина, следовательно, нам нужно около 4 метров «десяточки» (на ноги и поперечины) и не менее трех метров «шестерочки» (на элементы укрепления). При этом старайтесь выбрать брус без сучков и трещин.
• Доски длиной 2 метра – они пригодятся во время сборки столешницы. А по завершению из них можно .

Кроме того, нам понадобятся следующие инструменты: дрель с перьевыми и обычными сверлами, циркулярная пила (дисковая), прижимы, клей Момент
(по дереву), угольник, уровень, болты с гайками и мебельные саморезы с защитой от коррозии. После того, как все эти материалы и инструменты будут куплены и свезены к месту размещения и сборки, вы можете соорудить верстак из дерева своими руками, опираясь на нашу пошаговую инструкцию.

Сборка своими руками – пошаговая инструкция

Перед тем, как сделать , постарайтесь прочитать эту инструкцию от начала и до конца, прокручивая у себя в голове все описанные ниже этапы сборки. Если вы поймете весь порядок действий, то самостоятельное изготовление верстака отнимет у вас минимум личного времени. Причем наша пошаговая инструкция рассчитана на людей с минимальным опытом в столярном деле. Ну, а сам процесс сборки выглядит следующим образом.

На первом этапе мы собираем стол. Для этого фанерный лист укорачиваем до 1,52 метра дисковой пилой и делим на две части. В итоге в руках мастера остаются две заготовки с габаритами 1,52×0,61 метра. Они и послужат основой для столешницы. А оставшаяся часть 0,98×1,25 пригодится нам в дальнейшем. Следующий этап – склеивание массива стола верстака из двух фанерных заготовок. Для этого нужно смазать их поверхности клеем и, сложив фанерные плиты, стянуть их зажимами, а на центральную часть можно положить 30-килограммовый груз. Причем под зажимы нужно подложить три 1,5-метровых доски, обеспечивающих плотное прилегание при размещении вдоль длинного края листа.

Кроме того, нужно учесть тот факт, что при склеивании листы фанеры должны соединяться выпуклыми сторонами (при наложении друг на друга), иначе весь массив развернет в дугу, что нежелательно. Далее мы переходим к усилению 36-миллиметрового клееного массива. Для этого нам нужно напилить из остатков фанерной панели полосы шириной 15 сантиметров и приклеить их по периметру, с обратной стороны столешницы. В итоге должен получиться стол толщиной 54 миллиметра, состоящий из трех 18-миллиметровых слоев фанеры. Причем полосы усилителя будут играть роль ребер жесткости.

После этого обрезаем массив под габариты 1,5×0,6 метра. Этот этап позволит подрезать торцы, устранив накладки и выступы, образовавшиеся во время сборки столешницы из трех слоев фанеры. Сама подрезка осуществляется дисковой пилой на слабой подаче инструмента. Циркулярку нужно вести по фанере очень медленно, иначе вы получите рваные края. Следующий этап – сборка вертикальных элементов станины. Для этого мы пилим брус 10×10 сантиметров на четыре отрезка длиной по 0,9 метра. Получаем вертикальные опоры. А в качестве проножек (нижняя стяжка между вертикальными балками) и царг (верхняя стяжка) будем использовать брус 6×6 сантиметров, вырезав соответствующие пазы в ножках. Места крепления проножек и царг следует промазать клеем и усилить болтами или саморезами.

Далее мы должны установить вертикальные опоры по месту расположения верстака и собрать всю станину, стянув их с помощью горизонтальных продольных стяжек. Их можно изготовить из бруса 6×6 сантиметров, закрепив в шип или внахлест, на болты или саморезы.

На нижние стяжки мы уложим полки из 1,5-метровых досок, а на верхние – столешницу. Поэтому перед креплением стяжек мы должны отследить вертикаль и горизонталь собираемой станины. Иначе стол будет стоять под наклоном. Крепление столешницы к станине выполняется 8-миллиметровыми саморезами, головки которых нужно утопить в лунках, высверленных перьевым сверлом. Перед креплением стол притягивают к верхним продольным стяжкам и царгам зажимами.

На этом сборка стола заканчивается, и мы можем переходить к монтажу тисков. Причем сделать столярные тиски для верстака своими руками может далеко не каждый. Поэтому новичкам мы предлагаем обратить внимание на готовые модели, установка которых происходит в следующей последовательности: прикручиваем к торцу стола неподвижную губку тисков, закрепляем на ней резьбовой элемент. Продеваем сквозь отверстия в подвижной губке две резьбовых направляющих, вкручиваем их в неподвижную губку. Вставляем в оголовки направляющих рукояти, вращая которые можно придвинуть подвижную часть тисков к неподвижной.

После завершения этапа монтажа тисков вы можете пользоваться верстаком по своему усмотрению. Причем круглые или прямоугольные отверстия для упоров можно нарезать в столешнице по мере необходимости, располагая их, как вам удобно.

Для удобства обработки дерева, камня, пластика и металла, для отделочных и сборочных манипуляций часто необходим рабочий столярный верстак. Чтобы сделать его своими руками, чертежи не потребуются – они нужны для рабочих столов сложной конструкции, которые также описаны в этой статье.

Назначение и типовое устройство верстака

Любой верстак представляет собой массивный и обязательно устойчивый рабочий стол для обработки изделий различных габаритов
. Чем больше его размеры, тем габаритнее и тяжелее детали можно на нем обработать. Причём сама работа выполняется как ручным инструментом (ножовкой, коловоротом и т. д.), так и механизированным – например, с помощью электрической дрели или электрорубанка
. Столярный верстак имеет следующую типичную компоновку:

• Рабочая поверхность – выполняется из массивной доски, толщиной не менее 60 мм. Для крышки верстака желательно использовать древесину твердых пород – бука, граба или дуба, иначе ее придется периодически менять в связи с быстрым износом
  . Крышку можно сколотить из отдельных сухих досок и перед установкой обработать олифой;
• На переднюю (лицевую) часть верхней крышки «навешиваются» тиски для крепления обрабатываемых изделий. Если линейный размер верстака превышает 1 метр, можно установить двое тисков – отдельно для крупных и мелких деталей. Крупные тиски должны быть деревянными, малые допустимы в «стальном варианте»;
• Верстачные опоры выполняются из мягкой древесины – сосны или липы. Опоры верстака из дерева обязательно соединены между собой продольными планками для общей устойчивости конструкции;
• На опорах в подверстачном пространстве могут располагаться выдвижные или наглухо закрепленные полки для инструментов.

В передней части верхней крышки высверливается ряд отверстий для установки струбцин, клиньев и других деталей для крепежа крупных деталей. В задней части рабочей поверхности предусматривают углубление – оно предназначено для мелких деталей и фурнитуры. Можно заменить сложную в изготовлении выемку периметром из деревянных реек.

Самодельный верстак может иметь три типа конструктивного исполнения:

• Мобильный. Небольшой стол размерами примерно 70 на 80 см по длине и ширине, с одними тисками и весом до 30 кг. Нижние части опор изготавливаются из металла для дополнительной устойчивости. Предназначен для мелкого ремонта и работы с легкими изделиями из древесины;
• Стационарный верстак простой конструкции – прост в изготовлении, но накрепко «привязан» к одному месту. Используется для обработки тяжелых досок и массивных деревянных заготовок;
• Составной на болтовых соединениях. Удобен своей «разборностью» и простотой замены отдельных частей, но в изготовлении сложнее прочих.

Фотогалерея: чертежи с размерами и обозначениями

Методику самостоятельного изготовления стационарного и регулируемого верстаков рассмотрим подробнее. Стационарный вкапывается в землю на собственном участке, на даче или во дворе. Если же он устанавливается внутри гаража или другого рабочего помещения, его рекомендуется хорошо прикрепить к полу, чтобы во время работы верстак не качался.

Монтажная последовательность выглядит следующим образом:

1. Основание – рама из деревянных брусьев, которая скреплена так, чтобы конструкция в результате вышла максимально надежной. Для этого вам нужно между ножками расположить перемычку, а посередине установить царгу. Их лучше всего расположить на расстоянии около 40 см от уровня пола. К слову, они также пригодятся для создания дополнительных полок. Брусья совмещаются с помощью строительного клея. Там, где проводить подобные работы невозможно, нужно эксплуатировать саморезы. Если вы собираетесь сделать разбирающийся инструмент, лучше всего опоры соединять металлическими уголками. В любом случае, сначала подготавливаются все пазы, затем собирается конструкция, клеем обрабатываются места соединения, закрепляем их с помощью струбцин. Лучшим вариантом при устройстве стационарного верстака считается возможность часть инструмента прикрепить к стене для надежности.

   Основание представляет собой раму из брусьев

2. Если сооружать столешницу из нескольких досок, то важно максимально качественно сбить их, чтобы в зазоры не попадал мусор и опилки. Размеры должны превышать ширина и длину основания на 3-5 см – это позволит со всеми удобствами чистить инструмент.
3. Столешница прикручивается и прибивается к нескольким доскам, которые находятся с другой стороны рабочей поверхности, а в основании необходимо расположить пазы для монтирования брусков.

   Доски крепятся к устойчивому каркасу

4. Рабочий стол нужно привести в порядок с помощью шлифовальной машины, покрыть олифой для снижения риска получения травм от щепок, а к его основанию болтами прикручиваются металлические уголки.
5. К уже сделанной рабочей поверхности крепим тиски, под которые следует создать углубления в рабочей поверхности, это позволит расположить вертикальную пластину в одну плоскость со столешницей. С нижней стороны устанавливаем фанерную прокладку, при этом важно сделать так, чтобы губы тисков располагались на одном уровне с поверхностью. Приложив тиски, отмечаем участок, где будут сверлиться отверстия, и прикрепляем их с помощью гаек. Заранее фрезеруем отверстия, чтобы болты в них «потонули». Лучше всего устанавливать тиски не по углам, что сделает их надежными даже при условии больших нагрузок.

   К поверхности верстака можно прикрепить тиски или пилу

6. Кроме тисков, вы должны сделать и упоры. Их, конечно, можно сделать самостоятельно, но лучше приобрести и готовые. Однако если решили создать их своими руками, приготовьте прямоугольные упоры, которые можно будет регулировать по высоте. Болты применять не стоит, поскольку они могут повредить заготовки при работе. На рабочей поверхности проделываем отверстия под упоры, при этом располагать их желательно на расстоянии до 50 % от хода тисков – это позволит надежно закрепить любые заготовки.

Видео: верстак с тисками

Видео: рабочий стол с пилой

Как сделать простой столярный верстак своими руками

1. Верхняя крышка сколачивается из толстых досок, из которых должен получиться массивный щит шириной от 70 см и длиной до 2 метров. Для крепежа используются длинные гвозди, вбиваемые в доски с «фасадной» стороны и тщательно загибаемые на изнаночных деревянных перемычках. Рабочая поверхность верстака обязательно выполняется из деревянного массива, ДВП, ДСП и прочие материалы из прессованной стружки для нее категорически не подойдут.
2. Хорошим конструктивным решением будет обшивка крышки по нижнему периметру брусом 5 на 5 см – впоследствии к нему удобно закрепить вертикальные опоры. Увеличенная тяжесть крышки только придаст дополнительной устойчивости всему сооружению.
3. От размеров верхней крышки нашего верстака зависит расположение вертикальных опор. Желательно изготовить их из прямоугольного бруса размерами от 120 на 120 мм. Можно взять в качестве опор и круглый лес, но его крепеж не столь надежен, как у квадратных (прямоугольных) брусков. Большое значение имеет высота рабочей поверхности, от нее зависит удобство столярных манипуляций.
4. Оптимально установить верхний срез опор на уровне опущенной вниз руки – за счет монтажа крышки общая высота верстака «подрастет» на 7-10 см и работать на нем станет достаточно удобно. На земле выполняем разметку под лунки для вертикальных опор и выкапываем их на глубину 25-30 см. Соответственно, общая длина вкапываемых брусков составляет 1.2-1.3 метра.
5. Вертикальные бруски устанавливаются в выкопанные лунки ровно, строго по строительному уровню. Установленные опоры соединяются попарно с помощью широких досок на высоте 20-40 см. Поперечные доски крепятся к вертикальным брускам с помощью длинных саморезов. После чего на торцы опор монтируется рабочая поверхность. Для ее монтажа используются саморезные шурупы, т. к. удары молотка по гвоздям могут сдвинуть каркас нашей конструкции.
6. Когда верхняя крышка надежно закреплена, на нее можно «навешивать» тиски, струбцины и прочие устройства для удобства столярных дел.

Если конструкция более сложная

При изготовлении составного столярного верстака своими руками чертежи потребуются обязательно, хотя сама процедура изготовления во многом схожа с вышеописанной. Главные различия связаны с использованием болтовых соединений вместо саморезных шурупов и монтажом ящиков для инструмента в подверстачном пространстве.

Когда монтаж вертикальных опор завершен, их соединяют между собой горизонтальными перемычками. Предварительно в каждой перемычке с помощью стамески и молотка выдалбливаются пазы под гайку с шайбой (можно использовать специальные мебельные болты с С-образными гайками). Выставив брус-перемычку на необходимую высоту, в вертикальной опоре и горизонтальном бруске просверливается сквозное отверстие, в которое вставляется длинный болт. Со стороны подготовленного паза на болт «наживляется» гайка с шайбой и тщательно затягивается по резьбе.

Горизонтальных перемычек для каркаса разборного верстака потребуется по две со всех четырех сторон. Кроме того, необходимо установить 1-2 перемычки в середине столешницы, непосредственно под ней. К этим дополнительным перемычкам на небольшие саморезы крепятся горизонтальные рейки, по которым будут скользить выдвижные ящики для инструмента. Сами ящики изготавливаются «по месту», то есть в зависимости от размеров монтажного просвета между перемычками.

Рабочая крышка разборного верстака тоже крепится на болтах. В верней части вертикальных опор с помощью стамески выдалбливается монтажное углубление, в крышке сверлятся отверстия под болты. Т.к. необходима ровная рабочая поверхность, головки болтов «утапливаются» в крышке благодаря высверливанию их посадочных мест сверлами соответствующего диаметра.

Видео: как сделать самостоятельно фрезерный стол

Неоспоримое преимущество разборного верстака заключается не только в легкой замене деталей и самой столешницы. Как известно, под нагрузкой от строгания, сверления, при другой механической обработке самый прочный верстак расшатывается. Гораздо надежнее и проще заново затянуть крепежные болты, чем загонять в древесину новые гвозди или шурупы – так что разборные модели служат гораздо дольше сколоченных аналогов.

Видео: складной стол-верстак

Конструкция столярного верстака будет зависеть от ваших потребностей. Для того чтобы изготовить его своими руками, достаточно минимальных знаний и умений.

У рачительного хозяина рабочий стол – непременный атрибут гаража, сарая или пристройки к дому. Конечно, столярный верстак можно и приобрести. Но если это изделие известной марки, то стоит оно довольно дорого. К тому же и неизвестно, будет ли оно полностью отвечать всем запросам мастера. Дешевые же столы долго не прослужат – однозначно.

Самое рациональное решение, если действительно хочется иметь максимально удобный и универсальный столярный верстак – изготовить его своими руками. Разобравшись с оптимальными размерами, чертежами, особенностями подбора материалов и рядом других вопросов, станет ясно, что ничего сложного в этом для любого мужчины нет.

Выбор проекта верстака

Начинать нужно именно с этого. Любой рабочий стол изготавливается для каких-то конкретных целей и помещений. Столярный верстак – название обобщенное. Один нужен лишь для деревообработки на приусадебном участке (например, в процессе строительства или капитального ремонта), другой собирается для повседневной работы с мелкими деталями, причем из разных материалов. В зависимости от специфики использования и места установки и определяются его конструктивные особенности, размеры, чертеж.

Вариант А – верстак переносной (мобильный).
Такой рабочий стол чаще всего собирают своими руками для небольших помещений (пристройка, гараж), со сложной планировкой, и его основное предназначение – выполнение мелких работ с маломерными деталями. Относительно малый вес конструкции позволяет легко переместить ее при необходимости на другой сегмент. Как правило, максимум, чем можно такой верстак укомплектовать – тиски средних размеров и эл/наждак. Это позволит столярный стол частично использовать и для мелких слесарных работ.

Вариант Б – стационарный верстак.
Его отличительная особенность – массивность. Такие столярные столы в основном нужны тем, кто часто занимается распиловкой (роспуском) пиломатериалов – габаритных досок, бруса или бревна. На практике же мастера-любители устанавливают их на участке лишь на период строительства дома или хозяйственной постройки. После завершения работ они используются нечасто – для «грубых» технологических операций. Для частного дома такой верстак нужен, а вот для гаража (учитывая небольшие размеры бокса) вряд ли подходит.

Вариант В – по сути, это промежуточная (сборная) конструкция (на болтовых соединениях).
Ее преимущество – в возможности в любое время что-то видоизменить, доработать в зависимости от решаемых задач. Но существенный минус – сложность сборки. А если на таком верстаке установлены вибрирующие механизмы (то же эл/точило), то его придется постоянно приводить в порядок (подтягивать все крепежные детали).

Для бытовых целей домашнему мастеру лучше всего подходит стол по варианту А. Мобильным он называется чисто условно, только лишь по причине сравнительно небольшого веса. Если для него отведено конкретное место в сарае или гараже, ничто не мешает хозяину его ножки зафиксировать на полу (залить бетоном, «пристегнуть» крупными саморезами и так далее). Своими руками – как угодно.

Составление чертежа столярного верстака

Если верстак собирается для бытового использования, то существуют рекомендуемые линейные параметры (в см), на которые можно ориентироваться. Но это не аксиома, поэтому мастер сам волен что-либо изменить, на собственное усмотрение.

• Длина – не менее 180.
• Ширина рабочей поверхности – 90±10.
• Высота верстака – 80±10 (с учетом толщины столешницы). Определяясь с этим параметром, нужно ориентироваться на собственный рост. Вряд ли работа с деревом будет эффективной и принесет удовлетворение, если придется постоянно сутулиться или наоборот, приподниматься «на цыпочки».

Что учесть:

• Количество и вид отсеков в тумбе стола. Это могут быть открытые боксы, ящики выдвижные или с дверками, полки. Другое дело – нужны ли они мастеру?
• Чтобы было удобнее работать с образцами разной длины, в столешнице стоит высверлить несколько «гнезд» для установки ограничителей.
• Для фиксации заготовок желательно иметь на верстаке парочку зажимных устройств (струбцин или тисков винтовых). Оптимальная ширина их «губок» 170±5 мм.
• Место расположения рабочего стола. В зависимости от уровня освещенности определяется количество закрепляемых на верстаке (и над ним) светильников. Но хотя бы пара штук, на краях столешницы, для «точечной» подсветки необходима.

Если хозяин левша, то и это следует предусмотреть. Все типовые чертежи, размещенные в интернете, рассчитаны на мастеров, у которых «рабочая» рука – правая. Следовательно, придется на столе располагать доп/оборудование по принципу «зеркальности».

Пример чертежа верстака

Подбор материалов

Брус строганый.
Он пойдет на каркас (раму) верстака. Сечение выбирается в соответствии с размерами конструкции. Для стола большого – не менее 100 х 100. Если же он компактный, для универсального применения, можно ограничиться заготовками 100 х 70 (50). Они же отлично подойдут для различных перемычек.
Доска.
Для столешницы ее минимальная толщина – 50. Здесь нужно подумать, как рациональнее использовать верстак. К примеру, чтобы он стал по-настоящему универсальным, одну его часть можно специально приспособить для выполнения слесарных работ, то есть с металлами. В этом случае желательно брать доску более массивную (например, «шестидесятку») и небольшой сегмент столешницы оббить листовым железом. Это лишь одна из идей, которые можно реализовать своими руками при определении конструктивных особенностей верстака.

Рабочий стол в жилых помещениях не устанавливается. А в мастерской обязательно будут перепады и температуры, и влажности. Поэтому для изготовления верстака рекомендуется древесина – граб, бук, дуб
. Единственный минус такого решения – высокая стоимость материалов. Можно выбрать вариант дешевле – клен, лиственница. Эти породы отличаются достаточной твердостью. Хотя для столешницы самодельного верстака, если на нем не планируется проводить какие-то «ударные» работы, иногда берутся плитные образцы (ДСП, ОСВ). В принципе, любой хороший хозяин без труда определит, что ему более подходит.

Слишком пористую древесину использовать не следует. Даже качественная ее обработка антисептиками, маслами лишь повысит влагоотталкивающие свойства, но прочности дереву не добавит.

Крепеж

• Болты.
  С ними особых трудностей нет. Они должны быть такой длины, чтобы с обратной стороны можно было поставить шайбу, гровер и гайку. Сложнее с другими типами крепежа.
• Гвозди.
  Насколько целесообразно их использовать при сборке верстака своими руками (а такие рекомендации встречаются довольно часто), каждый определит самостоятельно. Но ряд замечаний высказать стоит.

1. Во-первых, гвоздь, особенно крупный, легко раскалывает древесину, тем более, если она пересушена.
2. Во-вторых, вбить его строго вертикально вряд ли получится, учитывая длину ножки и прочность дерева, из которого изготавливается верстак.
3. В-третьих, сложность с демонтажом. Например, при необходимости ремонта рабочего стола с заменой составной части. Вытащить плотно забитый «мощный» гвоздь получится не всегда.

• Саморезы.
  Для небольшого верстака – лучший выбор. Наиболее «проблемные» участки дополнительно можно усилить металлическим планками, уголками, пластинами. Главное – грамотно подобрать длину ножки крепежа. Есть правило, согласно которому она должна превышать толщину скрепляемой детали в 3 раза, как минимум. В противном случае прочность соединения – под вопросом.

Инструкция по сборке столярного верстака

В процессе изготовления рабочего стола своими руками мастер должен постоянно, на каждом этапе, контролировать углы и уровни. Малейший перекос даже в одном месте – и все придется начинать сначала.

Изготовление деталей верстака

• Это несложно сделать по имеющимся на чертеже размерам.
• Каждый образец тщательно шлифуется.
• В зависимости от породы древесины выбирается пропиточный состав и производится обработка деталей для защиты от разрушения гнилью и насекомыми-древоточцами.
• Просушка. На этом стоит акцентировать внимание. Инициировать данный процесс с помощью искусственного нагрева нельзя, иначе заготовки начнут деформироваться – изгибаться, скручиваться. Влага должна испаряться только естественным путем – в помещении с комнатной температурой и хорошей вентиляцией.

Сборка несущей рамы (основания верстака)

Частично об особенностях скрепления уже сказано – саморезы + элементы усиления. Но все-таки основной способ фиксации – соединение «шип-паз» с посадкой на столярный клей. А вот крепеж только добавляет прочности всей конструкции верстака. Но это практикуется лишь для массивных столов, которые не планируется в дальнейшем разбирать (стационарные варианты).

Здесь следует учитывать степень ремонтопригодности верстака. Если он находится в помещении с хорошими условиями, то вряд ли древесина быстро начнет подгнивать. В подобных случаях клеевые соединения вполне оправданы. Для рабочих столов, которые располагаются в холодных сараях, неотапливаемых боксах и тем более под открытым небом, «посадка» на клей нежелательна. Частичный ремонт сделать не получится, и придется собирать раму заново.

Дополнительная надежность конструкции может быть обеспечена установкой различных перемычек – диагональных, горизонтальных. Это все продумывается еще на этапе составления чертежа, хотя произвести «доработку» можно и в процессе монтажа.

Столешница

Это самая нагружаемая часть верстака, и ее целесообразно сделать съемной. В этом случае несложно (при значительных повреждениях) заменить 1 – 2 доски.

• Ширина столешницы подбирается из расчета, чтобы ее поверхность несколько выходила за периметр рамы. Иначе работать на таком верстаке будет неудобно. Да и закрепить съемные тиски уже не получится.
• Боковые части досок тщательно шлифуются. Если не добиться точной подгонки образцов, то не избежать появления щелей.
• Заготовки укладываются лицевой стороной вниз (на ровном основании) и скрепляются брусками. Они помещаются перпендикулярно осевым линиям досок, а толщина последних позволяет притянуть их толстыми саморезами. В крайнем случае, в отдельных точках несложно высверлить углубленные фаски.

• Чтобы столешница получилась съемной, ее фиксируют на раме с помощью металлических уголков.
• После ее изготовления производится дополнительная шлифовка лицевой части. Для продления срока службы целесообразно произвести обработку рабочей поверхности пропиточными средствами (маслом для дерева, олифой).

Оснащение верстака

На каком этапе и что именно необходимо сделать, решается в зависимости от модификации рабочего стола и выбранного чертежа. К примеру, те же тиски. Они могут быть купленными, которые несложно закрепить на краю верстака. Люди, имеющие опыт в столярном деле, изготавливают зажимные устройства самостоятельно.

В принципе, у мужчины, который «дружит» с простейшим инструментом, при сборке столярного верстака сложностей возникнуть не должно. Единственная рекомендация – перед тем, как приступать к составлению чертежа, стоит внимательно просмотреть все имеющиеся в интернете фото рабочих столов.

Даже если на них нет размеров, определиться с ними нетрудно. Зато с большой долей вероятности можно утверждать, что появятся новые, интересные идеи. Ведь верстак бывает и откидной, который очень удобен в малогабаритном боксе или сарае. Да и ознакомившись с комплектацией стола, конструктивными особенностями различных моделей, можно придумать и что-то свое, оригинальное. Ведь вся прелесть сборки своими руками – в отсутствии каких-либо канонов. Только творчество + знание вопроса.

Ни один из современных атрибутов гаража не востребован и ценится так сильно, как хороший слесарный металлический верстачок. Заглянув в гараж, можно с одного взгляда оценить и понять, чего стоит хозяин и насколько он любит слесарные работы. Тем, кому подолгу приходится работать своими руками, варить или ремонтировать технику, мастерить автомобильные или бытовые «девайсы», обойтись без хорошего металлического верстака практически нереально.

Как правильно спроектировать своими руками слесарный верстак

Можно купить готовое китайское слесарное «чудо» или за полцены сторговаться за подержанный вариант металлического верстака из авторемонтной мастерской. Оба случая явно стоковые. Ни по прочности, ни по размеру, ни по уровню комфорта для слесарной работы своими руками они не подойдут. А последний фактор в слесарном деле один из главных. Самый реальный способ обзавестись хорошим металлическим верстаком — сделать его своими руками по собственному рассудку и разумению.

При изготовлении слесарного верстака своими руками необходимо учесть несколько простых условий удачной конструкции металлического верстака для слесарных работ:

1. Высота конструкции должна быть таковой, чтобы уровень металлической рабочей столешницы приходился вам на уровне пупка. Это значит, что если подойти к металлическому столу впритык и положить ладони на поверхность, при нормальной высоте верстака руки будут слегка изогнуты в локтях, а кисти будут соответствовать уровню брючного ремня;
2. Размах металлического верстака не столь серьезен для комфортной работы, как его высота. Находясь в срединной точке слесарного верстака, вы должны доставать своими руками до любого из его краев, сделав полшага, максимум шаг;
3. Самым важной характеристикой слесарного верстака была, есть и будет всегда — прочность слесарной конструкции. Она никогда не бывает избыточной. Прочность металлического каркаса должна выдержать любые удары и катаклизмы, и при этом не развалиться или, хуже, — опрокинуться, травмировав хозяина.

Совет!
Не пытайтесь заменить металлический верстак деревянным слесарным, оббитым металлом.

Подобный вариант возможен, если вы построите своими руками каркас верстака из бруса старой акации или мореного дуба. В иных случаях на проведение серьезных слесарных работ на таком столе рассчитывать не приходится.

Какой не должна быть металлическая конструкция слесарного верстака

Редко в каком гараже имеется идеально ровный бетонный пол. Зачастую для увеличения прочности металлической конструкции отдельные любители умудряются изготовить своими руками слесарный стол на шести или даже восьми металлических опорах. Как результат — такое слесарное сокровище устойчиво стоит на трех ногах, а еще три или даже пять находятся в подвешенном состоянии. Можно попытаться часть металлических опор выполнить с винтовой регулировкой длины опоры, но стоит ли оно того? Для устойчивого и безопасного положения слесарный верстак должен опираться на четыре опоры, дающие отличную устойчивость и максимальное сцепление с бетонным полом.

Кроме того, центр тяжести слесарного верстака желательно опустить ниже плоскости металлической столешницы, чем ниже, тем лучше. Для этого самые тяжелые и массивные инструменты желательно располагать на нижних полках верстака.

Строим слесарный верстак из металла

В качестве проекта используем обычную двухтумбовую конструкцию слесарного стола на четырех опорах и с металлической рамой. Одну из стоек-тумб используем, как полки, во второй три ящика для стандартных коробок с крепежом, мелким инструментом и всяким хламом, который не должен валяться россыпью на столешнице.

Описание конструкции

Приведенную конструкцию металлического верстака можно назвать одной из самых простых и прочных. На первый взгляд, в устройстве слесарного стола слишком много лишних элементов, но это обманчивое впечатление.

На самом деле схема слесарного стола минимизирована до предела. Фактически в металлической конструкции используются пять основных элементов:

1. Три горизонтальные балки из металлопрофиля 60*40 мм, обеспечивают продольную жесткость стола, каждая длиной чуть более двух метров;
2. Вертикальные стойки, высотой 90-100 мм, в количестве четырех штук, из того же металлического квадрата, что и горизонтальные элементы. В качестве материала стоек можно выбрать любой металлический профиль, желательно с наиболее толстой стенкой. Даже 2 мм будет достаточно для обеспечения прочности, но может оказаться слабым для сварочных работ;
3. Девять малоразмерных балок — стоек из профиля 60*40 мм, из которых собраны каркасы двух тумб слесарного стола. Кроме того, в углах металлической рамы наварены дополнительные косые распорки из стальной полосы. Оба типа деталей вносят основной вклад в обеспечение жесткости и прочности рамы верстака, поэтому все основные места сварки тщательно провариваются и усиливаются накладками;
4. На задней стенке слесарного верстака привариваются четыре вертикальные металлические стойки из уголка №50, высотой от 170 до 200 см. На этих стойках будут сформированы места для крепления рабочего инструмента.

Всего на конструкцию рамы уйдет не менее 25 метров квадрата и 8-10 метров четырехмиллиметровой металлической полоски, шириной 25-40 мм.

Конструкция верстака обладает невысокой продольной жесткостью, поэтому плоскость крепления столешницы дополнительно усилена рамой из уголка. Таким образом, опорная поверхность каркаса и наваренный внешний уголок образовали посадочное место под набивку столешницы из 50-ти миллиметровой доски, покрытой стальным листом 750*2200 мм, с толщиной металла 4 мм.

Чем больше толщина стального покрытия столешницы, тем прочнее сам верстак. Но стоимость листового металла растет в арифметической погрешности от его толщины, работать с такими заготовками достаточно тяжело из-за приличного веса, а особых преимуществ это не приносит.

Кроме того, деревянная доска компенсирует возможные прогибы металлической поверхности при большой статической нагрузке и отчасти гасит колебания столешницы при ударных нагрузках. Иногда с целью уменьшить влияние ударных и вибрационных нагрузок на стальном листе столешнице, под доски, по контуру посадочного места, укладывают своими руками толстую прокладку из транспортерной ленты или аналогичной резины.

Такая мера не столько уменьшает нагрузку на вертикальные стойки, сколько уменьшает риск обрыва или растрескивания сварочных швов при сильных ударах.

Сборочные работы

Фактически рама построена всего из трех видов элементов, благодаря чему проведение сварочных работ существенно упрощается, запутаться или перепутать последовательность сборки просто невозможно. Чаще всего подобный металлопрофиль имеет незначительную толщину стенки металла 2-2,2 мм. Поэтому для получения максимального качества шва лучше применить углекислотный полуавтомат.

Получение первичной металлической рамы верстака

Для любителей, имеющих достаточные навыки сварки тонкостенных конструкций, вполне по силам сварить каркас верстака собственными руками с помощью обычного импульсного сварочного аппарата. Для всех остальных перед сборкой есть смысл потренироваться или прибегнуть к услугам профессионального сварщика.

Первой сваривают основную раму из двух коротких и двух длинных балок. Чтобы избежать скручивания свариваемых деталей «пропеллером», необходимо выполнить два условия:

• Разложить свариваемые элементы на максимально плоской и ровной поверхности;
• Прихватить «точками» в каждой из четырех стыковочных узлов будущей рамы столешницы;
• Аккуратно проварить все четыре шва с одной стороны, перевернуть и повторить сварку с обратной плоскости.

Далее к сваренной раме столешницы привариваются задние вертикальные стойки и задняя третья длинная балка. На этом этапе необходимо своими руками аккуратно проверить точность взаимного расположения вертикальных стоек и при необходимости подогнуть с помощью несильных ударов легким молотком.

На завершающем этапе приваривают остальные вертикальные стойки и элементы жесткости. В результате получили раму, изображенную на фото.

Доводочные работы металлического верстака

На следующем этапе к раме приваривают усиливающий уголок для сборки столешницы. Перед укладкой доски обрабатывают огнестойким составом. Обычно проведение сварочных работ на слесарном верстаке не принято, но пропитка гарантирует и страхует от случайного воспламенения от искр или открытого огня.

Поверх уложенной доски монтируется металлический лист. К вертикальным стойкам верстака с помощью болтов крепится фанерный щит, который будет использоваться для разнообразного инструмента.

Боковые стенки рамы и левая тумба зашиваются фанерными щитами, правая тумба получает три деревянных ящика большой вместимости. При желании их довольно просто сделать собственными руками или заменить обычными металлическими коробками.

Хороший слесарный верстак требует применения лакокрасочных материалов для защиты металлической основы. Первым слоем наносится грунт, вторым эмаль, стойкая к ударам и воздействию смазок и масел. Стальной лист, закрывающий доски столешницы зачастую не покрывают краской, а после обработки преобразователем ржавчины полируют и натирают защитной восковой мастикой.

Самыми проблемными, с точки зрения нагрузок, принято считать места установки слесарных тисков, набора для резки, сварки и клепки стальных конструкций. Чаще всего их удобнее расположить на левом или правом краю слесарного верстака. Место должно быть удобным и безопасным для работы.

Следующим шагом в доводке слесарного верстака считается организация правильного освещения. Для этого используют два раздельных источника света. Первый используется для общего освещения всей поверхности верстака, второй светильник, как правило, точечный переносной источник света, позволяющий выполнять слесарные работы с любыми, самыми мелкими деталями.

Ряд профессионалов рекомендует дополнительно утяжелить верстак всем, что есть под рукой. Несмотря на солидный вес металлической конструкции верстака, потребуется загрузить нижние отделы — полки и ящики верстака наиболее тяжелыми деталями, инструментом и материалами. Это увеличит инертность слесарного верстака и снизит расположение центра тяжести всей металлической конструкции.

Полки и ящики слесарного верстака можно оформить и построить в виде открытых полок, это упростит поиск любых нужных инструментов и материалов. При этом специальные дверцы или шторы в конструкции металлического верстака не используются.

В качестве альтернативного решения можно предложить закрепить опорные поверхности металлических стоек верстака на бетонном основании с помощью четырех анкерных болтов, заделанных в пол гаража.

Заключение

Пускай не вводит никого в заблуждение готовая конструкция слесарного верстака из металла. Очень часто энтузиасты находят немало новых замечательных идей по усовершенствованию конструкции слесарного металлического стола и с удовольствием их внедряют. По-настоящему универсальной и удобной конструкция слесарного верстака становится после четырех — пяти переделок. В таких вариантах появляются специальные места креплений для настольных станков, сварочного, слесарного и паяльного оборудования, систем вытяжки газов.

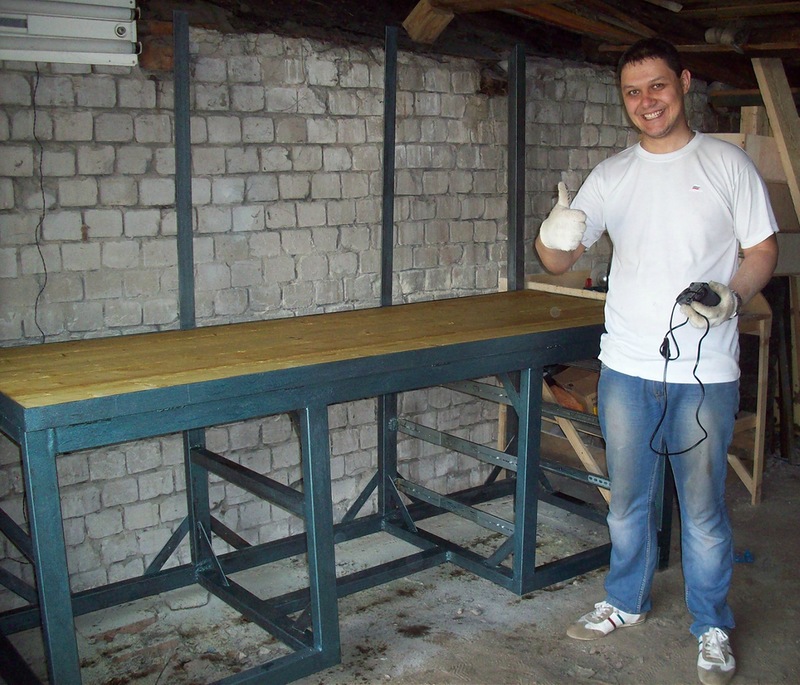

Хочу сварить в гараж верстак. Слесарный, как в мастерской.
Чтобы и варить на нем, и точить, и тиски прикрутить, и в ящики инструменты складывать.

Удалось визуализировать свои намерения. Долго перебирал разные варианты компоновки и прикидывал размеры. Думаю, я нашел оптимальный для себя вариант.

Синим обозначены металлические части, желтым — деревянные.
Столешница будет изготовлена из доски толщиной 50мм, опоясанной уголком 50х50х4 и накрыта листом металла 2мм. Каркас верстака будет сварен из профильной трубы 60х40х2. Из уголка 40х40х4 будут сварены ребра жесткости. Полки и боковые панели будут сделаны из досок толщиной 30мм. Из полосы 40х4 будут сделаны направляющие для крепления боковых панелей. Ящики будут сварены из металла 2мм и установлены на мощные салазки.

Для закупки металла договорились с Диким на двоих заказать Газель, чтобы платить меньше, и в субботу в 8:30 утра, чтобы не растягивать это на весь день, отправились на металлобазу.

Погода была склизкая и с холодным ветром. Грузчик в рваном армейском бушлате, по виду страдавший от похмельного синдрома, доставал мокрый металл для разделки. Рядом в луже валялась грязная переноска с подключенной к ней болгаркой. Отрезанные куски металопроката шлепались в слякотную лужу. Рядом ожидала заказанная Газель. Светало.

Не сочтите меня маньяком, но после приезда в гараж я мыл водой и вытирал насухо чумазые подржавелые куски свежекупленного металла. Все равно его чистить перед покраской, а так с ним приятнее будет работать.

В то суровое январское утро были куплены:
1. Уголок 50х50х4 6,4 метра
2. Труба 60х40х2 24 метра
3. Уголок 40х40х4 6,75 метра
4. Полоса 40х4 8 метров
Всего 121 килограмм металла на 4000 рублей.
Теперь буду варить свой верстак.

Разделка основных деталей каркаса заняла два вечера, в общей сложности пять часов.
Всего получается, что скелет верстака будет состоять из 45 сваренных деталей.
На бирках указано что это и куда это приваривать.

Теперь можно спокойно отложить все в долгий ящик и отдаться густой зловонной липкой трясине каждодневной беспросветной рутины.

Сварены кронштейны для панели инструментов над верстаком.

И сварена основа для самодельной столешницы.

Поперечины основы для столешницы вварены заподлицо с уголком. Для этого в поперечинах сделаны фигурные вырезы. Вот небольшой черчеж как это выглядит:

А пока обварил кронштейны панели инструментов.

Накладками из 4мм полосы усилил нагруженные стыки.

Приварил 24 кронштейна для боковых панелей. Панели будут фанерными — дешевле, чем металлические, и смотрятся лучше.

Кронштейны придают дополнительную жесткость всей конструкции.

Хочу накрыть столешницу листом металла 4мм или 5мм. На Московском проспекте есть контора, которая листы металла сразу рубит в размер. Мне нужен лист 2200х750.
Если взять лист 2500х1250, то останутся два хороших куска (2200х500 и 300х1250) или (2500х500 и 750х300), которые тоже можно нашинковать в нужные размеры.
Если кому-нибудь будут полезны такие куски, то [b]давайте кооперироваться, а то одному дороговато выходит.

Из 15мм фанеры изготовил ящики. Собирал на шурупы 80мм. В каждом ящике по 20 шурупов. Получилось прочно, как я люблю.

Размер каждого ящика 0.6м х 0.7м х 0.2м

Салазки крепил сваркой. Научился приваривать жестянку 1мм к полосе 4мм электродом 3мм на токе 100 амнер. Это как ставить в кухонный комбайн автомобильный двигатель V8 объемом 3 литра. Просто ТИГ было лениво расчехлять. Тем более, что и так держится надежно.

Теперь думаю над разными вариантами фасадов.

На этом сварочный этап закончился. Впереди плотницкий и малярный. Еще по-мелочи слесарный и электропроводный.

Покраска каркаса самодельного верстака.
Попросил продавца посоветовать хорошую краску.
— Вах, какой хороший краска, мамой клянусь! — ответил он протягивая банку краски по ржавчине с металлической крошкой за 500 р.

Накрыл столешницу обрезной доской 150х40. Крепил доски к каркасу саморезами 4.0х35. Всего приименил 60 саморезов.

Немного отшлифовал поверхность чтобы лист металла лежал плотнее.

Политал про защиту дерева от огня. Пропитанная древесина не может сама поддерживать горение.
При нагревании пропитанной древесины, образуется оплавленная пленка, которая не горит и ограничивает доступ кислорода к поверхности. Производитель моей пропитки заявил I группу огнезащитной эффективности — высшую.

Конечно, это не позволяет варить металл прямо на поверхности верстака. Доски все равно если не загорятся, то обуглятся. Для организации сварочного поста планирую сварить съемную решетку, которая надежно защитит поверхность столешницы от теплового воздействия.

После высыхания накрою столешницу уже заготовленным листом металла 4мм.

Накрыл столешницу 4мм листом металла. Лист притягивал к деревянной основе рядами саморезов с потаенной головкой. Столешница получилась монументальной.

Щитами из 10мм фанеры закрыл лишние проемы в каркасе верстака.
На фото малярный цех.

Прописал на столешнице постоянных жильцов — точильный станок и тиски. На здоровенной столешнице они теряются.

1) Чем лучше покрыть голый металл на столешнице? Склоняюсь к преобразователю ржавчины, который создаст прочную защитную пленку и которую легко обновлять при необходимости. Может есть идеи лучше?
2) Где взять прочный стул с регулируемой высотой?

P.S. Думаю, читающим эту ветку будет интересно — буржуйский сайт с кучей идей сварных столов и прочего сварного: http://www.pinterest.com/explore/welding-table/ По ссылкам можно найти процесс изготовления всего представленного.

Все же решился и намазал столешницу преобразователем ржавчины. Мазать надо тонким равномерным слоем.

Пока столешница сохла закончил с полками в левом ящике

Ну в общем, намазать столешницу было не плохой идеей. Действительно получилась пленка, как будто лаком покрыто. Правда, покрыто не очень аккуратно, зато действительно легко восстанавливается — т.к. пленка легко растворяется новой порцией преобразователя и заново засыхает скрывая все старые повреждения.

Из большого — осталось сделать панель для инструментов и разместить на нем крепеж для всего-всего-всего.
Хочу повесить лист фанеры или цельный мебельный щит толщиной 15мм и размером 2.2 метра х 1 метр. Если у кого такой есть, предлагаю обмен на лист металла 4мм 2.2 метра х 0.5 метра (остался от столешницы).

Ну и, собственно, то, ради чего…

Тест пройден

Класс! Больше не приходится ютиться с ручным электроинструментом на табуретках, раскладывать инструменты, крепеж, отвертки, метчики и рулетки по всем доступным полочкам и закоулкам вокруг и разыскивать их, забыв куда положил — все в одном месте и под рукой.

Монтировал панель для инструментов. Цельную, из 21 мм фанеры.

4 уголка 50х50х4 плюс фанера 21 мм плюс 16 болтов 8х40 равно вешать десятки килограммов инструментов не боясь что-нибудь сломать

Фасады для ящиков сделал из остатков 21-й фанеры

Вот и все.
Верстак мечты готов. Местами что-то вышло кривовато, но я очень доволен результатом.

Вес верстака нетто перевалил за 200 килограмм. Площаль столешницы 1,65 квадратных метров, площадь панели инструментов 2,2 квадратных метров. Суммарный объем левой и правой тумб почти один кубический метр. Особенностью верстака является то, что за ним можно сидеть при работе с ТИГ, а покрытая 4мм листом металла столешница не боится механических повреждений. Вместительные полки, ящики и панель позволяют удобно хранить практически весь имеющийся у меня инструмент, предоставляя к нему удобный быстрый доступ.
Вот такой вот самодельный верстак мечты.
Думаю, на нем еще мои правнуки поработают.

P.S. А после небольшой доработки получится отличный гримерный стол)) -816- http://gazeta-v.ru/catalog/detail/192_vizazhist_i_fotograf/15464_grimernyy_stol_svoimi_rukami/

Ну и чтобы поставить жирную точку в проекте еще немного фотографий.

Саморезы вкручиваются и выкручиваются быстро и легко (при наличии шуруповерта, конечно).

Со временем довешу гаечные ключи, держатели для сверел и отверток, кронштейн для бумажных полотенец, ну и дополнительное освещение. Благо, что на двух квадратных метрах есть где развернуться. Штуку я смастерил офигенную. Доволен аки слон.

Во-первых, маленькие тиски не выдержали нагрузки и лопнули.

Вместо них установлены более мощные тиски. На одном боку у них отлита пятиконечная звезда, на другом — цифры 1958 — наверное, год выпуска. Получается, им 56 лет? Надеюсь, мне они прослужат столько же. Вообще, хорошие тиски — гордость мастера.

На фотографии видно, что столешница выпирает за пределы габаритов стола совсем не много. Поэтому при креплении тисков на болты не получится подлезть снизу чтобы затянуть гайку. Я так и задумывал. Тиски и точило закреплены на столешнице с помощью анкерных болтов. Выглядит аккуратно и держится смертельно.

Во-вторых, оказалось, что глубокие ящики в правой тумбе не очень удобны. Лучше было делать их меньшего размера. Я буду придумывать внутри них какие-то органайзеры.

В остальном получилась отличная вещь. Все инструменты в одном месте, на виду и всегда готовы. На большой столешнице также есть где разложиться.

Вы можете приобрести некоторые вещи из этого блога в нашей группе вконтакте:

У рачительного хозяина рабочий стол – непременный атрибут гаража, сарая или пристройки к дому. Конечно, столярный верстак можно и приобрести. Но если это изделие известной марки, то стоит оно довольно дорого. К тому же и неизвестно, будет ли оно полностью отвечать всем запросам мастера. Дешевые же столы долго не прослужат – однозначно.

Самое рациональное решение, если действительно хочется иметь максимально удобный и универсальный столярный верстак – изготовить его своими руками. Разобравшись с оптимальными размерами, чертежами, особенностями подбора материалов и рядом других вопросов, станет ясно, что ничего сложного в этом для любого мужчины нет.

Выбор проекта верстака

Начинать нужно именно с этого. Любой рабочий стол изготавливается для каких-то конкретных целей и помещений. Столярный верстак – название обобщенное. Один нужен лишь для деревообработки на приусадебном участке (например, в процессе строительства или капитального ремонта), другой собирается для повседневной работы с мелкими деталями, причем из разных материалов. В зависимости от специфики использования и места установки и определяются его конструктивные особенности, размеры, чертеж.

Вариант А – верстак переносной (мобильный).

Вариант Б – стационарный верстак.

Вариант В – по сути, это промежуточная (сборная) конструкция (на болтовых соединениях).

Для бытовых целей домашнему мастеру лучше всего подходит стол по варианту А. Мобильным он называется чисто условно, только лишь по причине сравнительно небольшого веса. Если для него отведено конкретное место в сарае или гараже, ничто не мешает хозяину его ножки зафиксировать на полу (залить бетоном, «пристегнуть» крупными саморезами и так далее). Своими руками – как угодно.

Составление чертежа столярного верстака

Если верстак собирается для бытового использования, то существуют рекомендуемые линейные параметры (в см), на которые можно ориентироваться. Но это не аксиома, поэтому мастер сам волен что-либо изменить, на собственное усмотрение.

• Длина – не менее 180.
• Ширина рабочей поверхности – 90±10.
• Высота верстака – 80±10 (с учетом толщины столешницы). Определяясь с этим параметром, нужно ориентироваться на собственный рост. Вряд ли работа с деревом будет эффективной и принесет удовлетворение, если придется постоянно сутулиться или наоборот, приподниматься «на цыпочки».

Что учесть:

• Количество и вид отсеков в тумбе стола. Это могут быть открытые боксы, ящики выдвижные или с дверками, полки. Другое дело – нужны ли они мастеру?
• Чтобы было удобнее работать с образцами разной длины, в столешнице стоит высверлить несколько «гнезд» для установки ограничителей.
• Для фиксации заготовок желательно иметь на верстаке парочку зажимных устройств (струбцин или тисков винтовых). Оптимальная ширина их «губок» 170±5 мм.
• Место расположения рабочего стола. В зависимости от уровня освещенности определяется количество закрепляемых на верстаке (и над ним) светильников. Но хотя бы пара штук, на краях столешницы, для «точечной» подсветки необходима.

Если хозяин левша, то и это следует предусмотреть. Все типовые чертежи, размещенные в интернете, рассчитаны на мастеров, у которых «рабочая» рука – правая. Следовательно, придется на столе располагать доп/оборудование по принципу «зеркальности».

Пример чертежа верстака

Подбор материалов

Брус строганый.
Доска.

Рабочий стол в жилых помещениях не устанавливается. А в мастерской обязательно будут перепады и температуры, и влажности. Поэтому для изготовления верстака рекомендуется древесина – граб, бук, дуб
. Единственный минус такого решения – высокая стоимость материалов. Можно выбрать вариант дешевле – клен, лиственница. Эти породы отличаются достаточной твердостью. Хотя для столешницы самодельного верстака, если на нем не планируется проводить какие-то «ударные» работы, иногда берутся плитные образцы (ДСП, ОСВ). В принципе, любой хороший хозяин без труда определит, что ему более подходит.

Слишком пористую древесину использовать не следует. Даже качественная ее обработка антисептиками, маслами лишь повысит влагоотталкивающие свойства, но прочности дереву не добавит.

Крепеж

• Болты.
  С ними особых трудностей нет. Они должны быть такой длины, чтобы с обратной стороны можно было поставить шайбу, гровер и гайку. Сложнее с другими типами крепежа.
• Гвозди.
  Насколько целесообразно их использовать при сборке верстака своими руками (а такие рекомендации встречаются довольно часто), каждый определит самостоятельно. Но ряд замечаний высказать стоит.

1. Во-первых, гвоздь, особенно крупный, легко раскалывает древесину, тем более, если она пересушена.
2. Во-вторых, вбить его строго вертикально вряд ли получится, учитывая длину ножки и прочность дерева, из которого изготавливается верстак.
3. В-третьих, сложность с демонтажом. Например, при необходимости ремонта рабочего стола с заменой составной части. Вытащить плотно забитый «мощный» гвоздь получится не всегда.

• Саморезы.
  Для небольшого верстака – лучший выбор. Наиболее «проблемные» участки дополнительно можно усилить металлическим планками, уголками, пластинами. Главное – грамотно подобрать длину ножки крепежа. Есть правило, согласно которому она должна превышать толщину скрепляемой детали в 3 раза, как минимум. В противном случае прочность соединения – под вопросом.

Инструкция по сборке столярного верстака

В процессе изготовления рабочего стола своими руками мастер должен постоянно, на каждом этапе, контролировать углы и уровни. Малейший перекос даже в одном месте – и все придется начинать сначала.

Изготовление деталей верстака

• Это несложно сделать по имеющимся на чертеже размерам.
• Каждый образец тщательно шлифуется.
• В зависимости от породы древесины выбирается пропиточный состав и производится обработка деталей для защиты от разрушения гнилью и насекомыми-древоточцами.
• Просушка. На этом стоит акцентировать внимание. Инициировать данный процесс с помощью искусственного нагрева нельзя, иначе заготовки начнут деформироваться – изгибаться, скручиваться. Влага должна испаряться только естественным путем – в помещении с комнатной температурой и хорошей вентиляцией.

Сборка несущей рамы (основания верстака)

Частично об особенностях скрепления уже сказано – саморезы + элементы усиления. Но все-таки основной способ фиксации – соединение «шип-паз» с посадкой на столярный клей. А вот крепеж только добавляет прочности всей конструкции верстака. Но это практикуется лишь для массивных столов, которые не планируется в дальнейшем разбирать (стационарные варианты).

Здесь следует учитывать степень ремонтопригодности верстака. Если он находится в помещении с хорошими условиями, то вряд ли древесина быстро начнет подгнивать. В подобных случаях клеевые соединения вполне оправданы. Для рабочих столов, которые располагаются в холодных сараях, неотапливаемых боксах и тем более под открытым небом, «посадка» на клей нежелательна. Частичный ремонт сделать не получится, и придется собирать раму заново.

Дополнительная надежность конструкции может быть обеспечена установкой различных перемычек – диагональных, горизонтальных. Это все продумывается еще на этапе составления чертежа, хотя произвести «доработку» можно и в процессе монтажа.

Столешница

Это самая нагружаемая часть верстака, и ее целесообразно сделать съемной. В этом случае несложно (при значительных повреждениях) заменить 1 – 2 доски.

• Ширина столешницы подбирается из расчета, чтобы ее поверхность несколько выходила за периметр рамы. Иначе работать на таком верстаке будет неудобно. Да и закрепить съемные тиски уже не получится.
• Боковые части досок тщательно шлифуются. Если не добиться точной подгонки образцов, то не избежать появления щелей.
• Заготовки укладываются лицевой стороной вниз (на ровном основании) и скрепляются брусками. Они помещаются перпендикулярно осевым линиям досок, а толщина последних позволяет притянуть их толстыми саморезами. В крайнем случае, в отдельных точках несложно высверлить углубленные фаски.

• Чтобы столешница получилась съемной, ее фиксируют на раме с помощью металлических уголков.
• После ее изготовления производится дополнительная шлифовка лицевой части. Для продления срока службы целесообразно произвести обработку рабочей поверхности пропиточными средствами (маслом для дерева, олифой).

Оснащение верстака

На каком этапе и что именно необходимо сделать, решается в зависимости от модификации рабочего стола и выбранного чертежа. К примеру, те же тиски. Они могут быть купленными, которые несложно закрепить на краю верстака. Люди, имеющие опыт в столярном деле, изготавливают зажимные устройства самостоятельно.

В принципе, у мужчины, который «дружит» с простейшим инструментом, при сборке столярного верстака сложностей возникнуть не должно. Единственная рекомендация – перед тем, как приступать к составлению чертежа, стоит внимательно просмотреть все имеющиеся в интернете фото рабочих столов.

Даже если на них нет размеров, определиться с ними нетрудно. Зато с большой долей вероятности можно утверждать, что появятся новые, интересные идеи. Ведь верстак бывает и откидной, который очень удобен в малогабаритном боксе или сарае. Да и ознакомившись с комплектацией стола, конструктивными особенностями различных моделей, можно придумать и что-то свое, оригинальное. Ведь вся прелесть сборки своими руками – в отсутствии каких-либо канонов. Только творчество + знание вопроса.

Для удобства обработки дерева, камня, пластика и металла, для отделочных и сборочных манипуляций часто необходим рабочий столярный верстак. Чтобы сделать его своими руками, чертежи не потребуются – они нужны для рабочих столов сложной конструкции, которые также описаны в этой статье.

Назначение и типовое устройство верстака

Любой верстак представляет собой массивный и обязательно устойчивый рабочий стол для обработки изделий различных габаритов
. Чем больше его размеры, тем габаритнее и тяжелее детали можно на нем обработать. Причём сама работа выполняется как ручным инструментом (ножовкой, коловоротом и т. д.), так и механизированным – например, с помощью электрической дрели или электрорубанка
. Столярный верстак имеет следующую типичную компоновку:

• Рабочая поверхность – выполняется из массивной доски, толщиной не менее 60 мм. Для крышки верстака желательно использовать древесину твердых пород – бука, граба или дуба, иначе ее придется периодически менять в связи с быстрым износом
  . Крышку можно сколотить из отдельных сухих досок и перед установкой обработать олифой;
• На переднюю (лицевую) часть верхней крышки «навешиваются» тиски для крепления обрабатываемых изделий. Если линейный размер верстака превышает 1 метр, можно установить двое тисков – отдельно для крупных и мелких деталей. Крупные тиски должны быть деревянными, малые допустимы в «стальном варианте»;
• Верстачные опоры выполняются из мягкой древесины – сосны или липы. Опоры верстака из дерева обязательно соединены между собой продольными планками для общей устойчивости конструкции;
• На опорах в подверстачном пространстве могут располагаться выдвижные или наглухо закрепленные полки для инструментов.

В передней части верхней крышки высверливается ряд отверстий для установки струбцин, клиньев и других деталей для крепежа крупных деталей. В задней части рабочей поверхности предусматривают углубление – оно предназначено для мелких деталей и фурнитуры. Можно заменить сложную в изготовлении выемку периметром из деревянных реек.

Самодельный верстак может иметь три типа конструктивного исполнения:

• Мобильный. Небольшой стол размерами примерно 70 на 80 см по длине и ширине, с одними тисками и весом до 30 кг. Нижние части опор изготавливаются из металла для дополнительной устойчивости. Предназначен для мелкого ремонта и работы с легкими изделиями из древесины;
• Стационарный верстак простой конструкции – прост в изготовлении, но накрепко «привязан» к одному месту. Используется для обработки тяжелых досок и массивных деревянных заготовок;
• Составной на болтовых соединениях. Удобен своей «разборностью» и простотой замены отдельных частей, но в изготовлении сложнее прочих.

Фотогалерея: чертежи с размерами и обозначениями

Методику самостоятельного изготовления стационарного и регулируемого верстаков рассмотрим подробнее. Стационарный вкапывается в землю на собственном участке, на даче или во дворе. Если же он устанавливается внутри гаража или другого рабочего помещения, его рекомендуется хорошо прикрепить к полу, чтобы во время работы верстак не качался.

Монтажная последовательность выглядит следующим образом:

1. Основание – рама из деревянных брусьев, которая скреплена так, чтобы конструкция в результате вышла максимально надежной. Для этого вам нужно между ножками расположить перемычку, а посередине установить царгу. Их лучше всего расположить на расстоянии около 40 см от уровня пола. К слову, они также пригодятся для создания дополнительных полок. Брусья совмещаются с помощью строительного клея. Там, где проводить подобные работы невозможно, нужно эксплуатировать саморезы. Если вы собираетесь сделать разбирающийся инструмент, лучше всего опоры соединять металлическими уголками. В любом случае, сначала подготавливаются все пазы, затем собирается конструкция, клеем обрабатываются места соединения, закрепляем их с помощью струбцин. Лучшим вариантом при устройстве стационарного верстака считается возможность часть инструмента прикрепить к стене для надежности.

   Основание представляет собой раму из брусьев

2. Если сооружать столешницу из нескольких досок, то важно максимально качественно сбить их, чтобы в зазоры не попадал мусор и опилки. Размеры должны превышать ширина и длину основания на 3-5 см – это позволит со всеми удобствами чистить инструмент.
3. Столешница прикручивается и прибивается к нескольким доскам, которые находятся с другой стороны рабочей поверхности, а в основании необходимо расположить пазы для монтирования брусков.

   Доски крепятся к устойчивому каркасу

4. Рабочий стол нужно привести в порядок с помощью шлифовальной машины, покрыть олифой для снижения риска получения травм от щепок, а к его основанию болтами прикручиваются металлические уголки.
5. К уже сделанной рабочей поверхности крепим тиски, под которые следует создать углубления в рабочей поверхности, это позволит расположить вертикальную пластину в одну плоскость со столешницей. С нижней стороны устанавливаем фанерную прокладку, при этом важно сделать так, чтобы губы тисков располагались на одном уровне с поверхностью. Приложив тиски, отмечаем участок, где будут сверлиться отверстия, и прикрепляем их с помощью гаек. Заранее фрезеруем отверстия, чтобы болты в них «потонули». Лучше всего устанавливать тиски не по углам, что сделает их надежными даже при условии больших нагрузок.

   К поверхности верстака можно прикрепить тиски или пилу

6. Кроме тисков, вы должны сделать и упоры. Их, конечно, можно сделать самостоятельно, но лучше приобрести и готовые. Однако если решили создать их своими руками, приготовьте прямоугольные упоры, которые можно будет регулировать по высоте. Болты применять не стоит, поскольку они могут повредить заготовки при работе. На рабочей поверхности проделываем отверстия под упоры, при этом располагать их желательно на расстоянии до 50 % от хода тисков – это позволит надежно закрепить любые заготовки.

Видео: верстак с тисками

Видео: рабочий стол с пилой

Как сделать простой столярный верстак своими руками

1. Верхняя крышка сколачивается из толстых досок, из которых должен получиться массивный щит шириной от 70 см и длиной до 2 метров. Для крепежа используются длинные гвозди, вбиваемые в доски с «фасадной» стороны и тщательно загибаемые на изнаночных деревянных перемычках. Рабочая поверхность верстака обязательно выполняется из деревянного массива, ДВП, ДСП и прочие материалы из прессованной стружки для нее категорически не подойдут.
2. Хорошим конструктивным решением будет обшивка крышки по нижнему периметру брусом 5 на 5 см – впоследствии к нему удобно закрепить вертикальные опоры. Увеличенная тяжесть крышки только придаст дополнительной устойчивости всему сооружению.
3. От размеров верхней крышки нашего верстака зависит расположение вертикальных опор. Желательно изготовить их из прямоугольного бруса размерами от 120 на 120 мм. Можно взять в качестве опор и круглый лес, но его крепеж не столь надежен, как у квадратных (прямоугольных) брусков. Большое значение имеет высота рабочей поверхности, от нее зависит удобство столярных манипуляций.
4. Оптимально установить верхний срез опор на уровне опущенной вниз руки – за счет монтажа крышки общая высота верстака «подрастет» на 7-10 см и работать на нем станет достаточно удобно. На земле выполняем разметку под лунки для вертикальных опор и выкапываем их на глубину 25-30 см. Соответственно, общая длина вкапываемых брусков составляет 1.2-1.3 метра.
5. Вертикальные бруски устанавливаются в выкопанные лунки ровно, строго по строительному уровню. Установленные опоры соединяются попарно с помощью широких досок на высоте 20-40 см. Поперечные доски крепятся к вертикальным брускам с помощью длинных саморезов. После чего на торцы опор монтируется рабочая поверхность. Для ее монтажа используются саморезные шурупы, т. к. удары молотка по гвоздям могут сдвинуть каркас нашей конструкции.
6. Когда верхняя крышка надежно закреплена, на нее можно «навешивать» тиски, струбцины и прочие устройства для удобства столярных дел.

Если конструкция более сложная

При изготовлении составного столярного верстака своими руками чертежи потребуются обязательно, хотя сама процедура изготовления во многом схожа с вышеописанной. Главные различия связаны с использованием болтовых соединений вместо саморезных шурупов и монтажом ящиков для инструмента в подверстачном пространстве.

Когда монтаж вертикальных опор завершен, их соединяют между собой горизонтальными перемычками. Предварительно в каждой перемычке с помощью стамески и молотка выдалбливаются пазы под гайку с шайбой (можно использовать специальные мебельные болты с С-образными гайками). Выставив брус-перемычку на необходимую высоту, в вертикальной опоре и горизонтальном бруске просверливается сквозное отверстие, в которое вставляется длинный болт. Со стороны подготовленного паза на болт «наживляется» гайка с шайбой и тщательно затягивается по резьбе.

Горизонтальных перемычек для каркаса разборного верстака потребуется по две со всех четырех сторон. Кроме того, необходимо установить 1-2 перемычки в середине столешницы, непосредственно под ней. К этим дополнительным перемычкам на небольшие саморезы крепятся горизонтальные рейки, по которым будут скользить выдвижные ящики для инструмента. Сами ящики изготавливаются «по месту», то есть в зависимости от размеров монтажного просвета между перемычками.

Рабочая крышка разборного верстака тоже крепится на болтах. В верней части вертикальных опор с помощью стамески выдалбливается монтажное углубление, в крышке сверлятся отверстия под болты. Т.к. необходима ровная рабочая поверхность, головки болтов «утапливаются» в крышке благодаря высверливанию их посадочных мест сверлами соответствующего диаметра.

Видео: как сделать самостоятельно фрезерный стол

Неоспоримое преимущество разборного верстака заключается не только в легкой замене деталей и самой столешницы. Как известно, под нагрузкой от строгания, сверления, при другой механической обработке самый прочный верстак расшатывается. Гораздо надежнее и проще заново затянуть крепежные болты, чем загонять в древесину новые гвозди или шурупы – так что разборные модели служат гораздо дольше сколоченных аналогов.

Видео: складной стол-верстак

Конструкция столярного верстака будет зависеть от ваших потребностей. Для того чтобы изготовить его своими руками, достаточно минимальных знаний и умений.

Уважаемые посетители сайта «В гостях у Самоделкина » в представленном материале вам будет показано, как самостоятельно сделать прочный и надежный верстак в мастерскую либо гараж .
Без верстака в гараже, ну никак не обойтись, постоянно что то нужно отремонтировать, разобрать, собрать, а где это делать если не на верстаке, тиски прикручены к столешнице и инструмент весь необходимый всегда находится под рукой.

Верстак предназначен для слесарных работ, имеет металлический каркас из уголка и профтрубы, а так же удобные ящики для хранения мелкого инструмента, болтов, гаек и прочей полезной мелочи, так же имеются удобные полочки, а сама столешница обязательно должна быть отделана железом 1.5-2 мм толщиной. Дополнительно к задней части стола крепится панель для инструмента, что тоже очень удобно ибо необходимое будет висеть прямо перед вами, так же желательно вывести на панель розетку или тройник, чтобы можно было подключить электроинструмент.

Необходимо защитить металлические поверхности от коррозии, а именно покрыть их антикоррозийным составом и краской, таким образом стол будет выглядеть всегда опрятным и прослужит вам долгие годы.

И так, давайте рассмотрим, что конкретно понадобится для изготовления верстака?

Материалы

1. проф труба квадратного сечения
2. уголок 40х40 мм
3. металлический лист 2 мм
4. фанера
5. саморезы по металлу
6. краска
7. пропитка для дерева
8. саморезы по дереву
9. антикоррозийное покрытие
10. металлическая пластина
11. мебельные направляющие для ящиков

Инструменты

1. сварочный аппарат
2. болгарка (УШМ)
3. дрель
4. рулетка
5. ножовка по дереву
6. электролобзик
7. кисть
8. молоток
9. шуруповерт
10. линейка
11. маркер
12. уровень
13. уголок
14. наждачная бумага
15. шлифовальная машинка

Пошаговая инструкция по созданию верстака своими руками .

Сборка и установка данного стола в гараже или же мастерской, дело серьезное и ответственное. При его изготовлении нужно прежде всего знать, что он должен быть устойчивым и выдерживать нагрузку порядка 200 кг, проверять уровнем нет ли перекосов, потому как желательно чтоб стол в итоге получился ровным. Перед началом работ следует изучить чертежи и схемы предоставленные автором.

После чего мастер из проф трубы квадратного сечения сварил основу для будущего верстака.

Места сварки тщательно зачистил при помощи болгарки (УШМ)

К задней части стола наварил металлические уголки, на них будет закреплена панель для инструмента.

Затем усиливается зона под столешницу, а именно навариваются дополнительные трубы.

Сама столешница будет из доски 50 мм и под ее размещение автор сделал раму из уголка.

После чего все места соединения необходимо усилить металлическими пластинами.

В углы навариваются распорки.

На верстак будут действовать различные нагрузки: вес, удары, вибрация итд, на этапе создания все эти моменты надо учесть и перестраховаться.

Для удобства хранения малого инструмента, запчастей, болтов и гаек мастер сделал специальные ящики из фанеры.

Поверхность верстака окрашивается краской.

На ящики по бокам прикручиваются мебельные направляющие.

Дерево будет принимать на себя часть нагрузки от ударов, вибрации и веса.

Полученную поверхность следует хорошо зашлифовать, мастер для этого использовал болгарку (УШМ) с шлифовальным кругом.

Чтобы дерево долго прослужило и не загнило под металлом, то его следует обработать специальной пропиткой для дерева.

После чего по размеру столешницы выпиливается лист металла 2 мм.

Металл необходимо с обеих сторон обработать антикоррозионным составом, чтобы металлический лист не ржавел.

Ящики устанавливаются в полость стола где мастер вмонтировал салазки под каждый ящик.

Таким образом ящики будут удобно открываться и закрываться.

В передней части каждого ящика прикручена ручка для удобного открывания.

На готовый верстак можно разместить к примеру наждак прикрутив его болтами к столешнице.

В нижней части сделаны открытые полки, где можно хранить электроинструмент.

Очень удобно работать когда у тебя все под рукой и собрано в одном месте.

Так же на верстак можно установить тиски, которые так же прикручиваются к столешнице болтами и стягивается гайками.
