Приветствуем Вас на нашей странице «Столярные верстаки и столы для столярных работ: варианты и конструктивное исполнение»!

Это обновление 2019 года обзорной фото-галерее специалистов «Арсенал Мастера» . Мы собрали и решили показать самые разные идеи и варианты реализации верстаков для столяров, конструкции самодельные или изготовленные на производстве.

* Данный фотообзор создан в ознакомительных целях и не является товаром, Вы можете распечатать данную страницу самостоятельно и бесплатно.

1. Варианты верстаков:


2.
:


3.
.

Итак, рассмотрим Варианты исполнения столярных верстаков:


Данный вариант компактен, мобилен и обладает малым весом, а соответственно идеален для работы практически за любым столом. Верстак может крепиться для большей устойчивости обычными струбцинами.

Заводского изготовления:

И самодельные настольные верстаки:

Настольный верстак еропейского типа:

Такой верстак можно установить или встроить даже в подоконник:

Вариантов настольных верстаков-тисков много как по материлам, так и по конструктивному исполнению:


В нашем интернет-магазине Вы можете приобрести
размером 725 на 260 мм отечественного производителя «Петроград» :

Технологию самостоятельного изготовления такого верстака Вы можете посмотреть в видеоролике:

А так может выглядеть настольный верстак для ювелирных работ с подставкой для работы ручным лобзиком:

Еще один вариант серийного портативного верстака европейского типа:

и его самодельные аналоги:

С тисками из
и винтовыми деревянными тисками:

Удлиненные версии настольного верстака:

Вариант настольного верстака, представляющего собой готовую столешницу, это уже полшага до полноценного стационарного верстака:


Поэтому, и верстаки у них не настольного, а напольного исполнения. По нашему — это по сути дела верстачная доска.

В нашем ассортименте Вы также сможете выбрать такого типа
:

Идею настольно напольного верстачка (верстачной доски) расширил FESTOOL создав
(можете купить по ссылке):

В этом компактом изделии Festool совместил и мини верстак и ящик для хранения. Причем работать удобно не только с прямоугольными элементами, но и с круглыми за счет имеющегося в верхней поверхости тругольного паза.

Последнее время в интернете появилось не мало его самодельных копий:

  • Раскладные мобильные (переносные) верстаки:

Как это ни удивительно большинство промышленно производимых верстаков были сделаны на основе образцов лучших Мастеров-самодельщиков.
На данный момент их разнообразие дает самые широкие возможности как домашнему умельцу, так и Мастеру, работающему на объекте.

Подсматривая идеи у самодельщиков, производители начали предлагать и совсем необычные решения.
Рекомендуем обратить внимание на
(можно купить по ссылке).
Хотя это скорее даже козлы с тисками:

Одним из лучших на наш взгляд решений мобильного и при этом полноценного столярного верстака является

Его популярность связана с тем, что производитель соединил удобство столярных решений (с креплением упоров и зажимов на столешнице в установочных отверстиях) с решением пришедшим из станочной отрасли, где на алюминиевые профиля с Т-образным пазом устанавливается практически любая оснастка.

И тут FESTOOL не стал исключением и повторил удачное решение, но конечно же с расширенными возможностями —

Мобильный верстак FESTOOL MW 1000 в комплекте со столом TSB/1-MW 1000:

Удачным решением для реализации идеи многофункционального самодельного верстака является использование универсальных станочных алюминиевых профилей (к примеру на базе
):

Представляем также
— это:

    верстак;

    козлы;

    монтажный стол, интегрированные по принципу «все в одном»

.

И начнем мы с классического деревянного верстака, коих в зависимости от страны появления и желания Мастера, тоже сейчас не малое множество:

Ниже несколько фото из Обзора


,
рекомендуем всем увлеченным столярным творчеством:

по данному верстаку есть
.

Стол с
п

Стационарные версии идеи фестул стола Festool MFT 3


2.
Конструктивное исполнение верстаков
 :

Конструктивно верстаки отличаются по исполнению основных функциональных элементов: тисков, столешницы, основания (подверстачья). Отличаются они могут и по материалам изготовления (дерево, металл).
Рассмотрим варианты данных функциональных элементов.

Посмотреть
в нашем каталоге, перечислим какие тиски бывают:

    Передние тиски: вертикальные и горизонтальные, одновинтовые и двухвинтовые, съемные и стационарные

    Боковые тиски: Г-образные коробчатые, одновинтовые, врезные.


Они могут различаться по конструктивному исполнению. Винт тисков может быть как металлическим, так и деревянным. А нижняя опора может перемещеться по направляющим на подшипниках, по металлической направляющей, с помощью параллелеграмного и цепного механизмов.

3D схема наиболее распространенной конструкции вертикальных тисков с роликовой нижней опорой и дискретной фиксацией:

Стационарные одновинтовые тиски:

можно

Самодельные

и

(можно купить по ссылке)

Изготовленные из двух одновинтовых тисков или как предыдущий вариант с цепной передачей

Цепной механизм одноручных двухвинтовых тисков:

Боковые в
резные
одновинтовые тиски



Фирмы VERITAS можно




Боковые
одновинтовые т



иски на базе трубных струбцин:


Г-образные боковые одновинтовые т

иски
:

с обычным винтом

с самодельным деревянным винтом

:

Столешница с вклеенными

Разрезной верстак с

Классическая рабочая поверхность с боковым лотком

Хочу сварить в гараж верстак. Слесарный, как в мастерской.
Чтобы и варить на нем, и точить, и тиски прикрутить, и в ящики инструменты складывать.

Удалось визуализировать свои намерения. Долго перебирал разные варианты компоновки и прикидывал размеры. Думаю, я нашел оптимальный для себя вариант.

Синим обозначены металлические части, желтым — деревянные.
Столешница будет изготовлена из доски толщиной 50мм, опоясанной уголком 50х50х4 и накрыта листом металла 2мм. Каркас верстака будет сварен из профильной трубы 60х40х2. Из уголка 40х40х4 будут сварены ребра жесткости. Полки и боковые панели будут сделаны из досок толщиной 30мм. Из полосы 40х4 будут сделаны направляющие для крепления боковых панелей. Ящики будут сварены из металла 2мм и установлены на мощные салазки.

Для закупки металла договорились с Диким на двоих заказать Газель, чтобы платить меньше, и в субботу в 8:30 утра, чтобы не растягивать это на весь день, отправились на металлобазу.

Погода была склизкая и с холодным ветром. Грузчик в рваном армейском бушлате, по виду страдавший от похмельного синдрома, доставал мокрый металл для разделки. Рядом в луже валялась грязная переноска с подключенной к ней болгаркой. Отрезанные куски металопроката шлепались в слякотную лужу. Рядом ожидала заказанная Газель. Светало.

Не сочтите меня маньяком, но после приезда в гараж я мыл водой и вытирал насухо чумазые подржавелые куски свежекупленного металла. Все равно его чистить перед покраской, а так с ним приятнее будет работать.

В то суровое январское утро были куплены:
1. Уголок 50х50х4 6,4 метра
2. Труба 60х40х2 24 метра
3. Уголок 40х40х4 6,75 метра
4. Полоса 40х4 8 метров
Всего 121 килограмм металла на 4000 рублей.
Теперь буду варить свой верстак.

Разделка основных деталей каркаса заняла два вечера, в общей сложности пять часов.

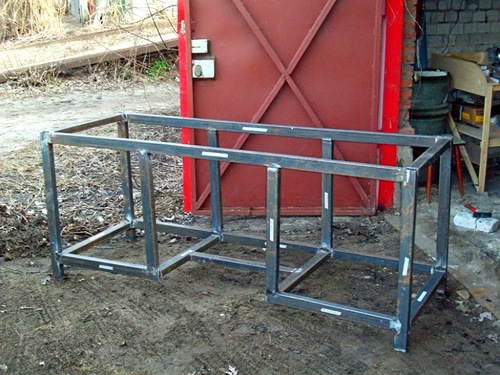

Всего получается, что скелет верстака будет состоять из 45 сваренных деталей.
На бирках указано что это и куда это приваривать.

Теперь можно спокойно отложить все в долгий ящик и отдаться густой зловонной липкой трясине каждодневной беспросветной рутины.

Сварены кронштейны для панели инструментов над верстаком.

И сварена основа для самодельной столешницы.

Поперечины основы для столешницы вварены заподлицо с уголком. Для этого в поперечинах сделаны фигурные вырезы. Вот небольшой черчеж как это выглядит:



А пока обварил кронштейны панели инструментов.

Накладками из 4мм полосы усилил нагруженные стыки.

Приварил 24 кронштейна для боковых панелей. Панели будут фанерными — дешевле, чем металлические, и смотрятся лучше.

Кронштейны придают дополнительную жесткость всей конструкции.

Хочу накрыть столешницу листом металла 4мм или 5мм. На Московском проспекте есть контора, которая листы металла сразу рубит в размер. Мне нужен лист 2200х750.
Если взять лист 2500х1250, то останутся два хороших куска (2200х500 и 300х1250) или (2500х500 и 750х300), которые тоже можно нашинковать в нужные размеры.
Если кому-нибудь будут полезны такие куски, то [b]давайте кооперироваться, а то одному дороговато выходит.

Из 15мм фанеры изготовил ящики. Собирал на шурупы 80мм. В каждом ящике по 20 шурупов. Получилось прочно, как я люблю.

Размер каждого ящика 0.6м х 0.7м х 0.2м

Салазки крепил сваркой. Научился приваривать жестянку 1мм к полосе 4мм электродом 3мм на токе 100 амнер. Это как ставить в кухонный комбайн автомобильный двигатель V8 объемом 3 литра. Просто ТИГ было лениво расчехлять. Тем более, что и так держится надежно.

Теперь думаю над разными вариантами фасадов.

На этом сварочный этап закончился. Впереди плотницкий и малярный. Еще по-мелочи слесарный и электропроводный.

Покраска каркаса самодельного верстака.
Попросил продавца посоветовать хорошую краску.
— Вах, какой хороший краска, мамой клянусь! — ответил он протягивая банку краски по ржавчине с металлической крошкой за 500 р.

Накрыл столешницу обрезной доской 150х40. Крепил доски к каркасу саморезами 4.0х35. Всего приименил 60 саморезов.

Немного отшлифовал поверхность чтобы лист металла лежал плотнее.

Политал про защиту дерева от огня. Пропитанная древесина не может сама поддерживать горение.
При нагревании пропитанной древесины, образуется оплавленная пленка, которая не горит и ограничивает доступ кислорода к поверхности. Производитель моей пропитки заявил I группу огнезащитной эффективности — высшую.

Конечно, это не позволяет варить металл прямо на поверхности верстака. Доски все равно если не загорятся, то обуглятся. Для организации сварочного поста планирую сварить съемную решетку, которая надежно защитит поверхность столешницы от теплового воздействия.

После высыхания накрою столешницу уже заготовленным листом металла 4мм.

Накрыл столешницу 4мм листом металла. Лист притягивал к деревянной основе рядами саморезов с потаенной головкой. Столешница получилась монументальной.

Щитами из 10мм фанеры закрыл лишние проемы в каркасе верстака.
На фото малярный цех.

Прописал на столешнице постоянных жильцов — точильный станок и тиски. На здоровенной столешнице они теряются.

1) Чем лучше покрыть голый металл на столешнице? Склоняюсь к преобразователю ржавчины, который создаст прочную защитную пленку и которую легко обновлять при необходимости. Может есть идеи лучше?
2) Где взять прочный стул с регулируемой высотой?

P.S. Думаю, читающим эту ветку будет интересно — буржуйский сайт с кучей идей сварных столов и прочего сварного: http://www.pinterest.com/explore/welding-table/ По ссылкам можно найти процесс изготовления всего представленного.

Все же решился и намазал столешницу преобразователем ржавчины. Мазать надо тонким равномерным слоем.

Пока столешница сохла закончил с полками в левом ящике

Ну в общем, намазать столешницу было не плохой идеей. Действительно получилась пленка, как будто лаком покрыто. Правда, покрыто не очень аккуратно, зато действительно легко восстанавливается — т.к. пленка легко растворяется новой порцией преобразователя и заново засыхает скрывая все старые повреждения.

Из большого — осталось сделать панель для инструментов и разместить на нем крепеж для всего-всего-всего.
Хочу повесить лист фанеры или цельный мебельный щит толщиной 15мм и размером 2.2 метра х 1 метр. Если у кого такой есть, предлагаю обмен на лист металла 4мм 2.2 метра х 0.5 метра (остался от столешницы).

Ну и, собственно, то, ради чего…

Тест пройден

Класс! Больше не приходится ютиться с ручным электроинструментом на табуретках, раскладывать инструменты, крепеж, отвертки, метчики и рулетки по всем доступным полочкам и закоулкам вокруг и разыскивать их, забыв куда положил — все в одном месте и под рукой.

Монтировал панель для инструментов. Цельную, из 21 мм фанеры.

4 уголка 50х50х4 плюс фанера 21 мм плюс 16 болтов 8х40 равно вешать десятки килограммов инструментов не боясь что-нибудь сломать

Фасады для ящиков сделал из остатков 21-й фанеры

Вот и все.
Верстак мечты готов. Местами что-то вышло кривовато, но я очень доволен результатом.


Вес верстака нетто перевалил за 200 килограмм. Площаль столешницы 1,65 квадратных метров, площадь панели инструментов 2,2 квадратных метров. Суммарный объем левой и правой тумб почти один кубический метр. Особенностью верстака является то, что за ним можно сидеть при работе с ТИГ, а покрытая 4мм листом металла столешница не боится механических повреждений. Вместительные полки, ящики и панель позволяют удобно хранить практически весь имеющийся у меня инструмент, предоставляя к нему удобный быстрый доступ.
Вот такой вот самодельный верстак мечты.
Думаю, на нем еще мои правнуки поработают.

P.S. А после небольшой доработки получится отличный гримерный стол)) -816- http://gazeta-v.ru/catalog/detail/192_vizazhist_i_fotograf/15464_grimernyy_stol_svoimi_rukami/

Ну и чтобы поставить жирную точку в проекте еще немного фотографий.

Саморезы вкручиваются и выкручиваются быстро и легко (при наличии шуруповерта, конечно).

Со временем довешу гаечные ключи, держатели для сверел и отверток, кронштейн для бумажных полотенец, ну и дополнительное освещение. Благо, что на двух квадратных метрах есть где развернуться. Штуку я смастерил офигенную. Доволен аки слон.

Во-первых, маленькие тиски не выдержали нагрузки и лопнули.

Вместо них установлены более мощные тиски. На одном боку у них отлита пятиконечная звезда, на другом — цифры 1958 — наверное, год выпуска. Получается, им 56 лет? Надеюсь, мне они прослужат столько же. Вообще, хорошие тиски — гордость мастера.

На фотографии видно, что столешница выпирает за пределы габаритов стола совсем не много. Поэтому при креплении тисков на болты не получится подлезть снизу чтобы затянуть гайку. Я так и задумывал. Тиски и точило закреплены на столешнице с помощью анкерных болтов. Выглядит аккуратно и держится смертельно.

Во-вторых, оказалось, что глубокие ящики в правой тумбе не очень удобны. Лучше было делать их меньшего размера. Я буду придумывать внутри них какие-то органайзеры.

В остальном получилась отличная вещь. Все инструменты в одном месте, на виду и всегда готовы. На большой столешнице также есть где разложиться.

Вы можете приобрести некоторые вещи из этого блога в нашей группе вконтакте:

Домашние мастера, отпиливающие деревянные заготовки на табуретке – рано или поздно приходят к необходимости изготовить собственный верстак для столярных работ. При выполнении несложных задач – можно обойтись универсальным рабочим столом и парой тройкой хороших струбцин.

Если же вы серьезно занимаетесь столярным делом, необходимо соответствующее оборудование. При этом неважно, выполняете вы изделия на заказ, или делаете что-то для дома. Самодельный столярный верстак позволит выполнить любое изделие на высоком техническом уровне, и сэкономит вам массу времени.

ВАЖНО! Обсуждая этот вопрос, подразумевается наличие у вас свободного пространства для работ. В идеале – отдельное помещение в виде мастерской. В крайнем случае – качественный навес во дворе.

Если вы собираетесь столярничать в квартире, или на просторной лоджии – единственный выход, приобрести складной металлический верстак. Разумеется, обрабатывать габаритные деревянные заготовки на нем не получится, но качество работ и удобство возрастут на порядок.

Главная задача такого приспособления – надежно зафиксировать заготовку любой формы на ровной столешнице. Вместо столярных тисков используется система раздвижных половинок рабочей плоскости.

Фиксация изделия производится при помощи переставных упоров. Для их установки в столе имеются отверстия. Продуманная конструкция позволяет закрепить даже круглую заготовку.

Наличие продольного паза в столешнице (к тому же с регулируемой шириной), позволяют распиливать плоские изделия, не опираясь на край, что требует присутствия помощника, придерживающего свободную сторону. Распил можно вести посередине, при помощи электрического лобзика, контролируя обе половинки заготовки.

Такие столы могут быть дополнены электрическим рубанком, циркулярной пилой или фрезерным станком, что расширяет возможности.

Аналогичный складной верстак можно сделать из дерева. Правда устойчивость будет не такой, как у стационарного изделия.

И все же полноценные столярные работы на таких приспособлениях выполнять нельзя. Во-первых, квартира не слишком для этого приспособлена. Во-вторых, размеры складных верстаков ограничивают габариты обрабатываемых изделий.

Поэтому, большинство мастеров, ответственно подходящих к своей работе – предпочтут магазинному универсальному столику самодельный столярный верстак полноценных размеров.

К тому же, готовый станок не предусматривает индивидуальные особенности мастера:

  • Рост, длина рук;
  • Является мастер левшой или правшой;
  • Предпочтения в обрабатываемых изделиях – столешница может быть квадратной или прямоугольной;
  • Особенности помещения или площадки использования верстака.

Как сделать своими руками универсальный столярный верстак

Прежде чем искать проект или разрабатывать чертеж верстака собственной конструкции, необходимо понять, как работает система. Хочется иметь сразу и площадку для разделки крупных заготовок, и фрезер, и сверлильный станок.

ВАЖНО! Любая универсальность ухудшает специализированные возможности изделия. Некоторые приспособления все же лучше использовать в виде отдельных устройств.

Устройство столярного верстака

Конструкций существует великое множество, но основные компоненты должны присутствовать обязательно:

Прочная столешница (рабочая поверхность) из твердых пород дерева.

Подойдет дуб, бук или граб. Плотность верхней плоскости должна быть выше, чем у дерева потенциальных заготовок.

Варианты вроде решетки из бруса, покрытого фанерой 12-20 мм, не подходят. Плоская поверхность быстро износится, и во время работы постоянно будут зацепы заготовок о неровности. К тому же, идеально плоский верстак уже сам по себе является эталоном для выравнивания компонентов изделия, или системой координат при разметке.

Не секрет, что хорошо оборудованное рабочее место — залог успешного выполнения слесарных, электромеханических или монтажных работ. Главным предметом в гараже или мастерской, вокруг которого обустраивается все рабочая зона, является верстак. Этот рабочий стол должен обладать необходимой функциональностью, быть прочным и надежным. Покупка готового изделия в торговой сети может вылиться в кругленькую сумму, поэтому лучше изготовить его самостоятельно. Это даст возможность не только сэкономить, но и получить гаражный стол в точном соответствии с запросами функциональности и размещения.

Верстак своими руками. Как сделать?

Ниже мы расскажем, как сделать деревянный или металлический верстак своими руками. Представленные конструкции не требуют использования каких-либо дефицитных деталей или применения дорогостоящего оборудования, а в процессе монтажа можно обойтись минимальными навыками столярных и слесарных работ.


Изготовление верстака своими руками (из дерева)

Изготовление столярного верстака своими руками имеет массу преимуществ, которые заключаются в том, что заранее можно скомпоновать места расположения тисков и других приспособлений, продумать количество и расположение выдвижных ящиков и т. д.


Необходимые инструменты и материалы

Для самостоятельного изготовления верстака вам необходимо подготовить такие инструменты:

  • электрический лобзик или ножовка;
  • электродрель и набор сверл по дереву и металлу;
  • угольник столярный;
  • рулетка;
  • пузырьковый уровень;
  • набор гаечных ключей.
  • Запасаясь материалами, обязательно обращайте внимание, чтобы деревянные детали не имели трещин и сучков. Для того чтобы начать работу, вам понадобятся:
  • бруски для опорных ножек 100х100 мм;
  • два фанерных листа толщиной не менее 20 мм (можно использовать OSB). При этом один лист пойдет на крышку стола, а другой — на нижнюю полку.
  • доски 50х150 мм, из которых будет смонтирован каркас;
  • болты (лучше всего использовать мебельные, с квадратной частью, препятствующей их вращению в деревянных деталях);
  • шайбы и гайки;
  • саморезы.

Чтобы облегчить сборку и избежать ошибок при раскрое материала, лучше сделать чертежи верстака и указать на нем размеры каждой детали.

Верстак своими руками чертежи


Верстак своими руками. Пошаговая инструкция

Прежде всего, надо изготовить верхнюю раму
 подстолья. Для этого в соответствии с чертежом отпиливают доски нужной длины.

С помощью саморезов длинные и короткие детали крепят таким образом, чтобы получить раму прямоугольной формы. После этого отмеряют расстояние до ее середины по длинной стороне, где устанавливают распорную планку. В ее качестве используют ту же доску 50х150 мм, которую с обоих торцов к раме крепят саморезами.

Верстак из дерева своими руками. Фото

Опорные ножки
 верстака изготавливают из 6-ти одинаковых брусков. Для их крепления к верхней раме используют длинные болты с гайками и шайбами. Для монтажа опоры брусок устанавливают в угол рамы и сверлят два сквозных отверстия сквозь ножку и боковую доску. Затем соединения затягивают, используя болты с гайками.

Чтобы добиться необходимой жесткости конструкции, монтируют нижние доски. К слову, эти же детали послужат и основанием нижней полки
. Для этого в полном соответствии с чертежами верстака отпиливают 4 деревянные детали сечением 50х150 мм.

Чтобы закрепить нижние доски, отмеряют по 30 см от края каждой опоры. На этой высоте одну деталь крепят к трем задним ножкам конструкции, а с передней доску крепят между средней и боковой опорой с той стороны, где будет установлена дополнительная полка
.

Две короткие доски монтируют на такой же высоте по бокам верстака.

Используя электрический лобзик или ножовку, из листов OSB или фанеры нарезают детали для столешницы
. К верхней части рабочего стола ее крепят заподлицо при помощи саморезов. Чтобы защитить поверхность верстака от повреждений, поверх фанеры укладывают слой оргалита, который по мере износа можно будет легко заменить новым материалом. Чтобы установить нижнюю полку, измеряют расстояние от средних до крайних ножек. Материал раскраивают по этому размеру и электролобзиком или ножовкой в его углах делают вырезы под опорные ножки. Крепление щита к нижнему основанию выполняют аналогично монтажу столешницы.

Чтобы получить устойчивость конструкции каркаса, при креплении опор и сборке рамы слесарного верстака обязательно используют столярный угольник
. После установки верстака, пузырьковым уровнем проверяют горизонтальность его расположения. При необходимости уровень можно изменить, подкладывая небольшие отрезки тонкой фанеры под ножки.

Верстак своими руками. Пошаговая инструкция

После окончания сборки верстак пропитывают специальным защитным составом, покрывают лаком или красят.


Небольшой верстак для дома своими руками

Предлагаемая ниже конструкция слесарного верстака значительно облегчит слесарные и монтажные работы не только в малогабаритном гараже, но и на балконе, в углу хозяйственного помещения и т.д. Обладая всей функциональностью и удобством полноразмерного рабочего стола, он не будет занимать много места и сможет вместить в своих ящиках множество инструментов и приспособлений.

Столешница малогабаритного верстака
 изготавливается из склеенных между собой двух листов фанеры толщиной не менее 18 мм и имеет размеры 1500х600 мм. Для усиления крышки стола, по краям она имеет дополнительное утолщение двумя слоями фанерного листа, что дает толщину 72 мм.

Учитывая, что фанера толщиной 18 мм является не самым дешевым материалом (стоимость одного листа составляет около 1000 рублей), можно немного сэкономить, если купить полноразмерный лист габаритами 2440х1220 мм. К сожалению, этого материала не хватит на изготовление усиливающей полосы, которая располагается по периметру крышки, поэтому придется дополнительно поискать небольшой отрезок фанерного листа. В противном случае конструкцию столешницы придется изменить.

Приступая к сооружению небольшого столярного верстака своими руками, подготовьте следующие инструменты и материалы:

  • правило длиной не менее 2 м;
  • дисковая пила;
  • угольник столярный;
  • шпатель зубчатый с размером зуба 2х2 или 3х3 мм. Можно купить готовый инструмент или изготовить его самостоятельно, воспользовавшись болгаркой;
  • шуруповерт или набор отверток;
  • гаечные ключи;
  • хороший столярный клей, например, «Момент Столяр»
  • фанера толщиной 18мм;
  • деревянный брус 40х60 мм;
  • саморезы;
  • болты, гайки, шайбы.

Кроме этого, для самостоятельного изготовления верстака необходимо обзавестись хорошими столярными струбцинами
, без которых склеить фанерные листы будет проблематично. Если качественный инструмент приобрести нет возможности, можно воспользоваться недорогими китайскими струбцинами, которых понадобится удвоенное количество.

Процесс изготовления верстака своими руками начинают с крышки
, на которую из листа фанеры длиной 2440 мм отрезают полосу длиной 1520 мм. Распилив эту деталь, получают элементы размером 1520х610 мм для усиления боков крышки. Затем правилом проверяют плоскость фанерных листов, для того, чтобы при склеивании сориентировать их выпуклой поверхностью вовнутрь.

Следующий этап потребует максимальной концентрации и аккуратности — в течение пары минут требуется равномерно распределить столярный клей
 по поверхности одного листа фанеры. Если вы чувствуете, что недостаток опыта не даст вам возможности справиться с этой работой за такой короткий срок, то применяйте для соединения деревянных деталей мебельный клей ПВА. Он не имеет временных ограничений и допускает нанесение простой малярной кистью. Заранее подготовив струбцины и доски для распределения нагрузки по всей плоскости, уложите на три доски нижний лист, а после нанесения клеящего состава, накройте его верхним фанерным щитом.

Установив сверху нажимные доски, стягивайте конструкцию струбцинами, постоянно контролируя плоскостность при помощи правила. Место в центре столешницы прижать струбциной не получится, поэтому его оставляют без нагрузки.

При склеивании щита из нескольких листов фанеры, можно обойтись и без струбцин, если положить конструкцию на ровную поверхность и равномерно прижать по всей плоскости каким-либо грузом. После высыхания клея струбцины или груз снимают и приступают к следующему этапу изготовления верстака своими руками.

Чтобы столешница имела строгую геометрическую форму, при ее обрезании паркеткой
 надо быть очень внимательным. В качестве шины для ведения пилы можно применить правило. Обрезая столешницу до размеров 1500х600 мм, выдерживайте углы 90° при помощи столярного угольника или используя оставшиеся при нарезке фанеры заводские углы в качестве шаблона. Оставшиеся обрезки фанерного щита распустите на полосы шириной 150 мм. Они будут нужны для усиления столешницы по периметру, поэтому приклейте их по всему краю столешницы в два слоя. При этом верхние полосы должны перекрывать стыки нижних отрезков фанеры.

Для изготовления подстолья
 применяют брус сечением 40х60 мм. При этом царги и проножки изготавливают из цельного пиломатериала, а опоры склеивают из двух отрезков и одного целого бруса. Высоту верстака выбирают с учетом своего роста, поскольку при его использовании не должно возникать неудобства и дискомфорта. В нашем случае высота верстака от пола до верхней поверхности столешницы составляет 900 мм.

Далее склеивают ножки и собирают две рамы. При этом важно соблюдать перпендикулярность соединений, поскольку при отклонении от прямого угла геометрия конструкции будет нарушена. Добиться выполнения этого условия будет проще, если еще на этапе торцовки выполнять углы всех деталей строго под 90°. В нашем верстаке ширина рамы равняется 900 мм, а высота опорных ножек — 830 мм. Зазор от пола до нижней проножки должен составлять 150 мм.

После высыхания клея рамы монтируют на столешницу и крепят струбцинами. Затем ножки выставляют строго под углом 90 градусов к нижней поверхности фанерного щита и выпиливают еще один комплект проножек и царг. Для крепления конструкции к столешнице используют саморезы 8х120 мм.

Повысить устойчивость верстака можно, если проножки и царги дополнительно скрепить такими же саморезами. Выбрав углубление под головку метизов перьевым сверлом, обеспечивают эстетичность мест соединения.

Практически верстак готов. При желании в его подстолье можно изготовить ящик для хранения инструментов.


Металлический верстак для гаража своими руками

Верстак, изготовленный из стали, обладает необходимой прочностью и надежностью, которые требуются при работе с металлическими изделиями. Такой рабочий стол сможет добавить функциональности любому гаражу или мастерской.


Материалы и инструмент

Чтобы приступить к изготовлению верстака в гараж своими руками, следует обзавестись следующим слесарным инструментом:

  • угловая шлифмашина с отрезным и шлифовальным дисками;
  • сварочный аппарат;
  • строительный уровень;
  • электрический лобзик;
  • дрель с набором сверл;
  • шуруповерт;
  • измерительный инструмент.

Чертежи верстака из металла своими руками

Некоторые материалы, которые нужны для верстака, можно найти в гараже, а недостающие части докупить на строительном рынке. Вам понадобятся:

  • уголки стальные 50х50х4 и 40х40х2;
  • труба профильная 60х40х2;
  • полоса стальная 40х4 мм;
  • стальные листы 2200х750х2 мм;
  • доски толщиной 50 мм;
  • 15-мм фанера и направляющие для ящиков;
  • саморезы по металлу и болты.

Кроме того, подготовьте краску и преобразователь ржавчины для того чтобы изделие выглядело эстетично, а металл был защищен от воздействия влаги.


Пошаговая инструкция по изготовлению верстака из металла

Раскрой материала
. На каркас нарезают профильную трубу. Стальной уголок используется для усиления конструкции и окантовки столешницы. Металлическая полоса нужна в качестве направляющих элементов боковых панелей и для изготовления кронштейнов ящиков стола.

Сварка каркаса
. Из труб длиной 2200 и 750 мм, соединяемых попарно, монтируют прямоугольную раму столешницы. При этом учитывают, что поверх каркаса необходимо будет приварить уголки, в которые укладывают доски рабочей поверхности. Для усиления рамы через каждые 400 мм приваривают отрезки стальных труб в качестве ребер жесткости.

Как сделать верстак своими руками из металла. Фото

По краям стола сваркой монтируют опорные ножки длиной 900 мм, которые внизу укрепляют перемычками из уголка или профильной трубы.

С двух сторон к ножкам приваривают каркасы ящиков верстака.

На каркас столешницы устанавливают уголки для окантовки, после чего крепят сварочным соединением.

Из уголка длиной 2200 мм и 4 уголков длиной 950 м обустраивают обрешетку силовой вертикальной панели для инструмента.

Готовый каркас укрепляют кронштейнами из стальной шины
, которые приваривают к его боковинам. Для усиления потребуется 24 элемента. Дополнительно требуется просверлить отверстия в каждой полосе для монтажа боковых и задних фанерных стенок.

Фанеру раскраивают на детали для изготовления ящиков, после чего их собирают при помощи саморезов. Количество ящиков и их расположения зависит от конкретной необходимости и личных предпочтений хозяина.

После сборки выдвижных ящиков к боковинам каркаса приваривают металлические полосы с отверстиями для крепления салазок.

Все сварочные швы и острые углы проходят болгаркой с установленным обдирочным кругом, а ржавые участки металлопроката очищают металлической щеткой-насадкой.

Металлический каркас обрабатывают антикоррозионным составом и окрашивают атмосферостойкой краской.

Доски раскраивают по длине столешницы и укладывают в каркас из уголка. Чтобы предотвратить гниение и порчу древесины насекомыми, доски обрабатывают антисептическим составом
.

Пиломатериал укладывают в подготовленное ложе, оставляя между деревом и металлом зазоры в 2-3 мм для возможности расширения древесины при набухании. После этого доски прикручивают саморезами.

Верхний стальной лист обрабатывают с двух сторон преобразователем ржавчины, а после высыхания крепят к деревянной столешнице саморезами.

Окрашивают ящики стола и устанавливают на направляющие, а также крепят боковую и заднюю фанерную обшивку.

После того, как верстак будет изготовлен, устанавливают тиски и другое необходимое оборудование, крепят крючки для размещения инструмента.


Что такое верстак

Верстак представляет собой стол, предназначенный для работ, связанных с изготовлением и монтажом изделий из дерева, металла и других материалов. Нередко верстаки дополнительно оборудуют оборудованием для крепления обрабатываемых деталей, ящиками и полками для хранения инструментов и аксессуаров. В зависимости от целевого предназначения различают столярные и слесарные верстаки для работ с деревом и металлом соответственно. Рабочие столы для мастерских и гаражей могут быть одноместными и многоместными. Верстаки, рассчитанные на одно рабочее место, имеют ширину до 0.8 м и длину до 1.5 м. Габариты многоместных слесарных столов увеличиваются соответственно количеству работающих за ними людей. Расстояние рабочей поверхности от пола обычно составляет 0.8 — 0.9 м, однако есть и конструкции с регулируемой высотой. Верстаки чаще всего делают из металла или дерева, а их столешницы укрывают листами фанеры, оргалита, оцинкованной жести, досок и других материалов.

Смастерить столярный верстак своими руками сможет каждый домашний умелец. Времени на эту работу уходит много, но выгода от обустроенного рабочего места перекрывает и трудозатраты, и вложения в строительный материал. В данной статье вы найдете полную информацию по самостоятельному строительству верстаков для столярных работ.


Столярный верстак – оптимизация рабочего места

Удобная рабочая поверхность пригодится любому мастеру. А столяр нуждается в обустроенной рабочей зоне больше, чем другие специалисты. Ведь ему придется возиться с крупногабаритными заготовками, длина которых доходит до 3 метров, и без грамотно сконструированной рабочей области в этом случае не обойтись. Даже упрощенный складной верстак позволяет обрабатывать брус или доски и собирать изделия из полученных заготовок. Большая столешница с упорами дает возможность зафиксировать пиломатериал в любом положении, обрабатывая не только поверхности, но и грани бруса или доски. А специальные тиски помогут зафиксировать заготовки во время распиловки, сверления или соединения нескольких элементов.

Кроме того, в ящиках и на полках верстака можно хранить детали будущих изделий, инструменты и всякие хозяйственные мелочи. Причем в удобное хранилище можно превратить не только столярный вариант из дерева, но и верстак слесарный, собранный на основе стальных уголков. При этом сделать столярный верстак своими руками, упорядочив и оптимизировав пространство в рабочем помещении, может мастер, не слишком знакомый со строительством. Для этого вам понадобятся общие чертежи или понимание устройства верстака, строительные материалы и пошаговая инструкция для сборки. Все это вы найдете ниже по тексту.

Разновидности и устройство верстаков для столяров

В современном столярном деле используются всего три схемы конструкций верстаков. Во-первых, мобильный вариант – переносная конструкция, которую можно установить даже на балконе. Такая модель пригодится и тем мастерам, которые желают получить универсальный верстак для слесарных и столярных работ. Главный плюс этого варианта – небольшие размеры, основной минус – небольшая зона хранения. Все инструменты в такой стол не сложишь.

Во-вторых, стационарный верстак – вариант для полноценной мастерской. Для размещения этой модели нужна просторная комната, но она войдет и в большой гараж. Этот верстак может быть как деревянный, так и стальной – есть возможность собрать любую конструкцию, ведь переносить его не нужно. Основной плюс модели – широкая функциональность, помноженная на обширное место хранения.
Главный минус – габариты и потребность в большом объеме стройматериалов.

В-третьих, модульная конструкция – верстаки этого типа занимают промежуточное положение между стационарными и мобильными вариантами. Модельная структура позволяет нарастить и укоротить столярный стол, ножки и прочие элементы. Поэтому основной плюс данного варианта – сочетание оптимальных габаритов и функциональности. А главный минус – усложненная конструкция. Построить модульный металлический верстак своими руками не так-то просто, да и с деревом у вас могут быть проблемы.

В итоге оптимальной моделью для самостоятельного строительства следует признать именно стационарный вариант, поскольку мобильный не дает всех выгод, а модульный слишком сложен во время сборки. При этом независимо от принадлежности к одной из разновидностей любой верстак содержит в себе следующие конструкционные элементы:

  • Опору (станину, каркас) – систему вертикальных и горизонтальных балок, удерживающих столешницу, заготовки и инструменты.
  • Рабочую поверхность (столешницу) – на языке профессионалов этот элемент называют верстачной доской. В ней делают все необходимые пазы и выемки для упоров, которые пригодятся для фиксации обрабатываемых заготовок. Поэтому такая доска должна быть массивной и надежной.
  • Передние тиски и коробку – по своей сути, это огромные прижимные блоки, которые конкурируют со струбцинами. Они фиксируют заготовки под углом к плоскости рабочего стола, прижимая их к боковым граням столешницы. Причем складной верстак имеет только одни тиски, а стационарный – как минимум пару прижимных блоков.
  • Полки – места хранения, которые располагаются под столешницей.

И все эти части, за исключением некоторых деталей зажимного блока из металла (винтов и гаек), собираются из дерева, что упрощает подбор конструкционных материалов для строительства верстака.

Какие материалы нужны для сборки – готовимся к работе

Вы сможете построить столярный или слесарный верстак своими руками только в том случае, если достанете следующие материалы:

  • Фанерный лист толщиной 18-20 миллиметров и общими габаритами 2,5×1,25 метра. Причем старайтесь выбрать идеально ровный лист, без пузырей и провалов на поверхности – он пойдет на столешницу.
  • Брус 10×10 и 6×6 сантиметров. Из этих элементов будет собрана станина, следовательно, нам нужно около 4 метров «десяточки» (на ноги и поперечины) и не менее трех метров «шестерочки» (на элементы укрепления). При этом старайтесь выбрать брус без сучков и трещин.
  • Доски длиной 2 метра – они пригодятся во время сборки столешницы. А по завершению из них можно .

Кроме того, нам понадобятся следующие инструменты: дрель с перьевыми и обычными сверлами, циркулярная пила (дисковая), прижимы, клей Момент
(по дереву), угольник, уровень, болты с гайками и мебельные саморезы с защитой от коррозии. После того, как все эти материалы и инструменты будут куплены и свезены к месту размещения и сборки, вы можете соорудить верстак из дерева своими руками, опираясь на нашу пошаговую инструкцию.

Сборка своими руками – пошаговая инструкция

Перед тем, как сделать , постарайтесь прочитать эту инструкцию от начала и до конца, прокручивая у себя в голове все описанные ниже этапы сборки. Если вы поймете весь порядок действий, то самостоятельное изготовление верстака отнимет у вас минимум личного времени. Причем наша пошаговая инструкция рассчитана на людей с минимальным опытом в столярном деле. Ну, а сам процесс сборки выглядит следующим образом.

На первом этапе мы собираем стол. Для этого фанерный лист укорачиваем до 1,52 метра дисковой пилой и делим на две части. В итоге в руках мастера остаются две заготовки с габаритами 1,52×0,61 метра. Они и послужат основой для столешницы. А оставшаяся часть 0,98×1,25 пригодится нам в дальнейшем. Следующий этап – склеивание массива стола верстака из двух фанерных заготовок. Для этого нужно смазать их поверхности клеем и, сложив фанерные плиты, стянуть их зажимами, а на центральную часть можно положить 30-килограммовый груз. Причем под зажимы нужно подложить три 1,5-метровых доски, обеспечивающих плотное прилегание при размещении вдоль длинного края листа.

Кроме того, нужно учесть тот факт, что при склеивании листы фанеры должны соединяться выпуклыми сторонами (при наложении друг на друга), иначе весь массив развернет в дугу, что нежелательно. Далее мы переходим к усилению 36-миллиметрового клееного массива. Для этого нам нужно напилить из остатков фанерной панели полосы шириной 15 сантиметров и приклеить их по периметру, с обратной стороны столешницы. В итоге должен получиться стол толщиной 54 миллиметра, состоящий из трех 18-миллиметровых слоев фанеры. Причем полосы усилителя будут играть роль ребер жесткости.

После этого обрезаем массив под габариты 1,5×0,6 метра. Этот этап позволит подрезать торцы, устранив накладки и выступы, образовавшиеся во время сборки столешницы из трех слоев фанеры. Сама подрезка осуществляется дисковой пилой на слабой подаче инструмента. Циркулярку нужно вести по фанере очень медленно, иначе вы получите рваные края. Следующий этап – сборка вертикальных элементов станины. Для этого мы пилим брус 10×10 сантиметров на четыре отрезка длиной по 0,9 метра. Получаем вертикальные опоры. А в качестве проножек (нижняя стяжка между вертикальными балками) и царг (верхняя стяжка) будем использовать брус 6×6 сантиметров, вырезав соответствующие пазы в ножках. Места крепления проножек и царг следует промазать клеем и усилить болтами или саморезами.

Далее мы должны установить вертикальные опоры по месту расположения верстака и собрать всю станину, стянув их с помощью горизонтальных продольных стяжек. Их можно изготовить из бруса 6×6 сантиметров, закрепив в шип или внахлест, на болты или саморезы.

На нижние стяжки мы уложим полки из 1,5-метровых досок, а на верхние – столешницу. Поэтому перед креплением стяжек мы должны отследить вертикаль и горизонталь собираемой станины. Иначе стол будет стоять под наклоном. Крепление столешницы к станине выполняется 8-миллиметровыми саморезами, головки которых нужно утопить в лунках, высверленных перьевым сверлом. Перед креплением стол притягивают к верхним продольным стяжкам и царгам зажимами.

На этом сборка стола заканчивается, и мы можем переходить к монтажу тисков. Причем сделать столярные тиски для верстака своими руками может далеко не каждый. Поэтому новичкам мы предлагаем обратить внимание на готовые модели, установка которых происходит в следующей последовательности: прикручиваем к торцу стола неподвижную губку тисков, закрепляем на ней резьбовой элемент. Продеваем сквозь отверстия в подвижной губке две резьбовых направляющих, вкручиваем их в неподвижную губку. Вставляем в оголовки направляющих рукояти, вращая которые можно придвинуть подвижную часть тисков к неподвижной.

После завершения этапа монтажа тисков вы можете пользоваться верстаком по своему усмотрению. Причем круглые или прямоугольные отверстия для упоров можно нарезать в столешнице по мере необходимости, располагая их, как вам удобно.

Источник


Ни один из современных атрибутов гаража не востребован и ценится так сильно, как хороший слесарный металлический верстачок. Заглянув в гараж, можно с одного взгляда оценить и понять, чего стоит хозяин и насколько он любит слесарные работы. Тем, кому подолгу приходится работать своими руками, варить или ремонтировать технику, мастерить автомобильные или бытовые «девайсы», обойтись без хорошего металлического верстака практически нереально.

Как правильно спроектировать своими руками слесарный верстак

Можно купить готовое китайское слесарное «чудо» или за полцены сторговаться за подержанный вариант металлического верстака из авторемонтной мастерской. Оба случая явно стоковые. Ни по прочности, ни по размеру, ни по уровню комфорта для слесарной работы своими руками они не подойдут. А последний фактор в слесарном деле один из главных. Самый реальный способ обзавестись хорошим металлическим верстаком — сделать его своими руками по собственному рассудку и разумению.

При изготовлении слесарного верстака своими руками необходимо учесть несколько простых условий удачной конструкции металлического верстака для слесарных работ:

  1. Высота конструкции должна быть таковой, чтобы уровень металлической рабочей столешницы приходился вам на уровне пупка. Это значит, что если подойти к металлическому столу впритык и положить ладони на поверхность, при нормальной высоте верстака руки будут слегка изогнуты в локтях, а кисти будут соответствовать уровню брючного ремня;
  2. Размах металлического верстака не столь серьезен для комфортной работы, как его высота. Находясь в срединной точке слесарного верстака, вы должны доставать своими руками до любого из его краев, сделав полшага, максимум шаг;
  3. Самым важной характеристикой слесарного верстака была, есть и будет всегда — прочность слесарной конструкции. Она никогда не бывает избыточной. Прочность металлического каркаса должна выдержать любые удары и катаклизмы, и при этом не развалиться или, хуже, — опрокинуться, травмировав хозяина.

Совет!
Не пытайтесь заменить металлический верстак деревянным слесарным, оббитым металлом.

Подобный вариант возможен, если вы построите своими руками каркас верстака из бруса старой акации или мореного дуба. В иных случаях на проведение серьезных слесарных работ на таком столе рассчитывать не приходится.

Какой не должна быть металлическая конструкция слесарного верстака

Редко в каком гараже имеется идеально ровный бетонный пол. Зачастую для увеличения прочности металлической конструкции отдельные любители умудряются изготовить своими руками слесарный стол на шести или даже восьми металлических опорах. Как результат — такое слесарное сокровище устойчиво стоит на трех ногах, а еще три или даже пять находятся в подвешенном состоянии. Можно попытаться часть металлических опор выполнить с винтовой регулировкой длины опоры, но стоит ли оно того? Для устойчивого и безопасного положения слесарный верстак должен опираться на четыре опоры, дающие отличную устойчивость и максимальное сцепление с бетонным полом.

Кроме того, центр тяжести слесарного верстака желательно опустить ниже плоскости металлической столешницы, чем ниже, тем лучше. Для этого самые тяжелые и массивные инструменты желательно располагать на нижних полках верстака.

Строим слесарный верстак из металла

В качестве проекта используем обычную двухтумбовую конструкцию слесарного стола на четырех опорах и с металлической рамой. Одну из стоек-тумб используем, как полки, во второй три ящика для стандартных коробок с крепежом, мелким инструментом и всяким хламом, который не должен валяться россыпью на столешнице.

Описание конструкции

Приведенную конструкцию металлического верстака можно назвать одной из самых простых и прочных. На первый взгляд, в устройстве слесарного стола слишком много лишних элементов, но это обманчивое впечатление.

На самом деле схема слесарного стола минимизирована до предела. Фактически в металлической конструкции используются пять основных элементов:

  1. Три горизонтальные балки из металлопрофиля 60*40 мм, обеспечивают продольную жесткость стола, каждая длиной чуть более двух метров;
  2. Вертикальные стойки, высотой 90-100 мм, в количестве четырех штук, из того же металлического квадрата, что и горизонтальные элементы. В качестве материала стоек можно выбрать любой металлический профиль, желательно с наиболее толстой стенкой. Даже 2 мм будет достаточно для обеспечения прочности, но может оказаться слабым для сварочных работ;
  3. Девять малоразмерных балок — стоек из профиля 60*40 мм, из которых собраны каркасы двух тумб слесарного стола. Кроме того, в углах металлической рамы наварены дополнительные косые распорки из стальной полосы. Оба типа деталей вносят основной вклад в обеспечение жесткости и прочности рамы верстака, поэтому все основные места сварки тщательно провариваются и усиливаются накладками;
  4. На задней стенке слесарного верстака привариваются четыре вертикальные металлические стойки из уголка №50, высотой от 170 до 200 см. На этих стойках будут сформированы места для крепления рабочего инструмента.

Всего на конструкцию рамы уйдет не менее 25 метров квадрата и 8-10 метров четырехмиллиметровой металлической полоски, шириной 25-40 мм.

Конструкция верстака обладает невысокой продольной жесткостью, поэтому плоскость крепления столешницы дополнительно усилена рамой из уголка. Таким образом, опорная поверхность каркаса и наваренный внешний уголок образовали посадочное место под набивку столешницы из 50-ти миллиметровой доски, покрытой стальным листом 750*2200 мм, с толщиной металла 4 мм.

Чем больше толщина стального покрытия столешницы, тем прочнее сам верстак. Но стоимость листового металла растет в арифметической погрешности от его толщины, работать с такими заготовками достаточно тяжело из-за приличного веса, а особых преимуществ это не приносит.

Кроме того, деревянная доска компенсирует возможные прогибы металлической поверхности при большой статической нагрузке и отчасти гасит колебания столешницы при ударных нагрузках. Иногда с целью уменьшить влияние ударных и вибрационных нагрузок на стальном листе столешнице, под доски, по контуру посадочного места, укладывают своими руками толстую прокладку из транспортерной ленты или аналогичной резины.

Такая мера не столько уменьшает нагрузку на вертикальные стойки, сколько уменьшает риск обрыва или растрескивания сварочных швов при сильных ударах.

Сборочные работы

Фактически рама построена всего из трех видов элементов, благодаря чему проведение сварочных работ существенно упрощается, запутаться или перепутать последовательность сборки просто невозможно. Чаще всего подобный металлопрофиль имеет незначительную толщину стенки металла 2-2,2 мм. Поэтому для получения максимального качества шва лучше применить углекислотный полуавтомат.

Получение первичной металлической рамы верстака

Для любителей, имеющих достаточные навыки сварки тонкостенных конструкций, вполне по силам сварить каркас верстака собственными руками с помощью обычного импульсного сварочного аппарата. Для всех остальных перед сборкой есть смысл потренироваться или прибегнуть к услугам профессионального сварщика.

Первой сваривают основную раму из двух коротких и двух длинных балок. Чтобы избежать скручивания свариваемых деталей «пропеллером», необходимо выполнить два условия:

  • Разложить свариваемые элементы на максимально плоской и ровной поверхности;
  • Прихватить «точками» в каждой из четырех стыковочных узлов будущей рамы столешницы;
  • Аккуратно проварить все четыре шва с одной стороны, перевернуть и повторить сварку с обратной плоскости.

Далее к сваренной раме столешницы привариваются задние вертикальные стойки и задняя третья длинная балка. На этом этапе необходимо своими руками аккуратно проверить точность взаимного расположения вертикальных стоек и при необходимости подогнуть с помощью несильных ударов легким молотком.

На завершающем этапе приваривают остальные вертикальные стойки и элементы жесткости. В результате получили раму, изображенную на фото.

Доводочные работы металлического верстака

На следующем этапе к раме приваривают усиливающий уголок для сборки столешницы. Перед укладкой доски обрабатывают огнестойким составом. Обычно проведение сварочных работ на слесарном верстаке не принято, но пропитка гарантирует и страхует от случайного воспламенения от искр или открытого огня.

Поверх уложенной доски монтируется металлический лист. К вертикальным стойкам верстака с помощью болтов крепится фанерный щит, который будет использоваться для разнообразного инструмента.

Боковые стенки рамы и левая тумба зашиваются фанерными щитами, правая тумба получает три деревянных ящика большой вместимости. При желании их довольно просто сделать собственными руками или заменить обычными металлическими коробками.

Хороший слесарный верстак требует применения лакокрасочных материалов для защиты металлической основы. Первым слоем наносится грунт, вторым эмаль, стойкая к ударам и воздействию смазок и масел. Стальной лист, закрывающий доски столешницы зачастую не покрывают краской, а после обработки преобразователем ржавчины полируют и натирают защитной восковой мастикой.

Самыми проблемными, с точки зрения нагрузок, принято считать места установки слесарных тисков, набора для резки, сварки и клепки стальных конструкций. Чаще всего их удобнее расположить на левом или правом краю слесарного верстака. Место должно быть удобным и безопасным для работы.

Следующим шагом в доводке слесарного верстака считается организация правильного освещения. Для этого используют два раздельных источника света. Первый используется для общего освещения всей поверхности верстака, второй светильник, как правило, точечный переносной источник света, позволяющий выполнять слесарные работы с любыми, самыми мелкими деталями.

Ряд профессионалов рекомендует дополнительно утяжелить верстак всем, что есть под рукой. Несмотря на солидный вес металлической конструкции верстака, потребуется загрузить нижние отделы — полки и ящики верстака наиболее тяжелыми деталями, инструментом и материалами. Это увеличит инертность слесарного верстака и снизит расположение центра тяжести всей металлической конструкции.

Полки и ящики слесарного верстака можно оформить и построить в виде открытых полок, это упростит поиск любых нужных инструментов и материалов. При этом специальные дверцы или шторы в конструкции металлического верстака не используются.

В качестве альтернативного решения можно предложить закрепить опорные поверхности металлических стоек верстака на бетонном основании с помощью четырех анкерных болтов, заделанных в пол гаража.

Заключение

Пускай не вводит никого в заблуждение готовая конструкция слесарного верстака из металла. Очень часто энтузиасты находят немало новых замечательных идей по усовершенствованию конструкции слесарного металлического стола и с удовольствием их внедряют. По-настоящему универсальной и удобной конструкция слесарного верстака становится после четырех — пяти переделок. В таких вариантах появляются специальные места креплений для настольных станков, сварочного, слесарного и паяльного оборудования, систем вытяжки газов.

Первоначально
 верстак использовался исключительно при обработке дерева
, и главной его задачей было закрепление заготовки для упора в применении инструментов. Для этого вырубали по краю столешницы различные по форме отверстия, забивали клинья, вставляли гребёнки и чурки для упора или как направляющие. Такой верстак получил название классический
.

Простейшая конструкция верстака выглядит так:

  • несущая рама на ножках;
  • толстая столешница, с мощной поверхностью;
  • дополнительная полка под столешницей для хранения инструментов и приспособлений;
  • полки или выдвижные ящики, увеличивающие площади хранения.

Интересно:
 Сейчас популярна компьютерная игра Minecraft
, которая для стимуляции творчества предлагает игрокам создать виртуально верстак из древесины
 от А до Я, в любой модификации.

Совершенствование инструментария, появление электрооборудования сказалось на модификации верстака
. А ручная обработка нового материала — металла создала совершенно новый вид рабочего стола для слесарных работ. Так по назначению
 сегодня различают верстаки:

  • плотницкий;
  • столярный;
  • слесарный;
  • универсальный.

Стол в гараж своими руками — фото варианты:

Рабочий стол в гараж может быть рассчитан на разное количество работников, или места зонирования.

В таком случае различают верстаки:

  • одноместные;
  • двухместные;
  • многоместные.

Дополнение возможностей специализированного рабочего места породило такие его разновидности:

  • складной;
  • передвижной (на колёсиках);
  • верстак откидной пристенный;
  • верстак-шкаф (с секциями для хранения инструмента).

По материалу, из которого изготовлен рабочий стол для обработки материалов, различают:

  • деревянные (из прочных пород дерева);
  • металлические (сварные конструкции);
  • комбинированные (деревянная основа усилена металлическим листом на столешнице, дополнена гребёнками из металла, винтами с ходовой резьбой; металлический корпус оснащён деревянными полками и ящиками).

Важно:
 Металлические части верстака нуждаются в антикоррозийном покрытии, а деревянные — в антисептической пропитке.

Как выглядит самодельный верстак для гаража смотрите видео:

Какой рабочий стол нужен автолюбителю?

В гараже не так уж много свободного места, поэтому важно определиться, для каких целей
 он будет установлен:

  • мелкого ремонта и незначительных слесарных работ;
  • постоянного круга работ, связанных с обслуживанием дома, или своего хобби;
  • объёма работ в заботе об автомобиле для полного освобождения от зависимости СТО.

В любом случае ограниченность пространства потребует от гаражного верстака:

  • компактности;
  • устойчивости;
  • универсальности;
  • освещённости;
  • выполнения функции хранения;
  • безопасного подключения к электросети;
  • поднятия над полом на 15 см для качественной уборки.

Размеры верстака для гаража
 (стандартного — 6х4) не могут превысить 60 см по ширине, и 1,5 м по длине. Высота верстака в гараже определяется, исходя из роста владельца, — до середины кистей рук в положении стоя. Лучшим выбором будет — металлическая конструкция, так как большинство работ в обслуживании автомобиля — слесарные. Для наибольшей устойчивости рекомендуется опора несущей рамы на 6 ног, а то и 8.

Выбор места
 — тоже специфика гаражного верстака: ведь на нём должно быть удобно работать при стоящей в помещении машине. И, в то же время, рекомендуется его удаление от транспортного средства не менее, чем на 1 метр. С покупным экземпляром все эти тонкости учесть трудно.

Делаем своими руками верстак для гаража — чертежи:

Если делать верстак своими руками, то какой — деревянный или металлический?

Деревянный — проще в изготовлении, но…

Выбор вида опять определяет целевое назначение
: побыстрее и для несложных операций — приемлем будет и деревянный каркас из мощной доски (40х80мм) или бруса (50х100), собранный в прямоугольную конструкцию по стандартным габаритам, с помощью саморезов или гвоздей. Для усиления конструкции
 применяют деревянные распорки между ножками (верху и внизу). Нижние (на уровне 15 см от пола) могут стать основой полки для хранения.

Столешница собирается из строганной шпунтованной буковой (дубовой) доски или двух листов влагостойкой фанеры толщиной по 18мм, склеенных вместе и обшитых по краю. Для особой прочности
 поверхность столешницы обивают металлическим листом толщиной в 5мм, делая бортик со стороны стенки.

Однако если делать деревянный верстак в гараж своими руками, то такой вариант имеет свои минусы:

  • он не рассчитан на большое силовое воздействие;
  • на нём затруднительно размещение сразу нескольких необходимых устройств: для сверления, заточки,тяжёлые слесарные тиски;
  • износ станины из дерева недолговечен;
  • дерево портится от пролитых масел и краски, наполняет поры и щели металлической пылью и стружкой;
  • сохраняется опасность возгорания.

Посмотрите, как сделать верстак в гараже своими руками — фото:

Металлический рабочий стол — правильный выбор

Преимущества верстака из металла для автомобилиста:

  • компактность всех элементов конструкции при увеличении надёжности;
  • способность выдержать любое силовое усилие;
  • дополнительный вес, обеспечивающий устойчивость;
  • возможность учесть особенности помещения, сделав верстак передвижным, складным, откидным, укороченным;
  • повышенная прочность сварной конструкции;
  • столешницы могут быть полностью выполнены из металла с 3-х сторонним бортиком;
  • столешница не имеет острых углов (для безопасности);
  • комплектуется 2-мя тисками и зажимным винтом;
  • предусмотрены отверстия для струбцин и упоров;
  • позволяет выполнять распиловку и резку металла, обточку и шлифовку;
  • возможность наполнить пространство под столешницей любыми приспособлениями для хранения (полки, ящики, органайзеры, сетки);
  • обеспечена надёжность крепления ящиков и полок;
  • металлическая стружка не забивается в щели;
  • на нём можно проводить обработку и деревянных деталей;
  • безопасность в условиях риска пожароопасности;
  • экономит усилия работника;
  • такой стол прост в уходе.

К сведению:
Гаражный верстак из металла — хит продаж специализированных магазинов, где определяющее значение имеют только цена и усовершенствование конструкции.

Но тяга к творчеству ведёт по пути собственного опыта.

Полезное видео о том, как сделать верстак слесарный для гаража своими руками:

Как сделать верстак из металла для гаража?

Алгоритм:

  1. Выбрать место, с учётом всех требований к размещению автомобиля в гараже.
  2. Подготовить прочную основу для установки.
  3. Произвести замеры места установки.
  4. Создать эскиз своей задумки со всеми деталями и усовершенствованиями.
  5. Заготовить необходимый материал и инструмент.
  6. Подготовить элементы конструкции.
  7. Продумать технологию сборки и усиления каркаса.
  8. Собрать изделие.
  9. Покрыть грунтовкой и защитным слоем.
  10. Провести тестирование на функциональность и безопасность.
  11. Закрепить на столешнице необходимое оборудование.

Необходимый для работы материал:

  • металлический полый профиль(4мм) для ножек;
  • металлический равносторонний уголок (50х4мм) на царги, проножины, направляющие для полок;
  • листовой металл с оцинковкой или нержавейка для столешницы (5 или 2мм);
  • полосы из металла для устройства бортиков;
  • доска шпунтованная (50х150мм) для деревянной столешницы с обивкой металлом (как вариант);
  • саморезы;
  • грунтовка и краска по металлу.

Инструмент, который потребуется в работе:

  • уровень, рулетка;
  • дрель;
  • болгарка;
  • сварочный аппарат.

Технология сборки:

  • для сборки рабочего стола используют неразъёмное сварное соединение всех металлических деталей (царги как основы столешницы, ножек, перемычек, прямоугольников для устойчивости на концы ножек);
  • горизонтальные и вертикальные элементы для большей прочности оснащаются постоянными укосами;
  • столешницу делают из цельного листа металла или дощатого щита обитого оцинкованным железом в 5мм; в первом случае столешница приваривается, во втором — прикручивается саморезами к цангам и дополнительным полосам металла;
  • для устройства полок и ящиков к стойкам приваривается уголок в качестве направляющих (ящики могут быть как из металла, так и из дерева); дерево обрабатывается антисептиком;
  • прямоугольники, наваренные на концы ножек, увеличивают устойчивость верстака и позволяют зафиксировать его к полу.

Металлический верстак в гараже своими руками — фото чертежи:

Совет напоследок:
 Рабочий стол в гараж своими руками (металлический) стоит делать только в том случае, если вам на практике хорошо знакомо искусство сварки и правила безопасности при её проведении.

Гараж — это многофункциональ ное помещение. В нем можно ставить и ремонтировать авто, конструировать и изготавливать своими руками различные вещи и механизмы.

Если человек любит проводить время в гараже, занимаясь ремонтными работами, нужно правильно оборудовать свое рабочее место. Верстак — это многофункциональ ный рабочий стол, на котором можно обрабатывать различные материалы, проводить слесарные, электромеханичес кие и монтажные работы. Также в конструкции верстака можно продумать полки и шуфлядки, чтобы хранить инструментарий и другие предметы.

Виды верстаков

Верстаки изготавливаются для обработки металла (слесарный) и дерева (столярный). Различаются конструкции материалом столешниц. У слесарных моделей столешница в обязательном порядке должна быть металлической, так как работа с металлом подразумевает использование машинного масла и других жидкостей, которые на деревянной поверхности могут оставить следы.

Также при обработке металлических деталей часто требуется усилие, использование острого инструмента, поэтому оптимальней всего оснащать верстак металлической столешницей.

Столярные верстаки предназначены для работы с деревом, поэтому они не настолько прочные и функциональные, как слесарные модели.

Конструкция верстака

Если конструкция рабочего стола в гараж изготавливается своими руками, то прежде всего требуется тщательно продумать каждую деталь, прикинуть, где будут размещаться инструменты, какие работы будут проводиться на верстаке. От этого и зависит модель стола в гараж.

Стандартные модели часто оборудуются выдвижными ящиками, которые можно изготовить из дерева или металла. Также конструкцию стола можно дополнить полками, силовым щитом для подвесного инструмента, который всегда будет под рукой. Но самое главное, верстак должен быть устойчивым, прочным и надежным.

Инструмент

    Болгарка с кругом для резки металла и шлифовальным диском.

    Сварочный аппарат и электроды. Спецодежда и защитные приспособления для сварочных работ.

  2. Шуруповерт.

    Электролобзик для раскроя фанеры.

Материалы

    Уголок 50 мм на 50 мм, толщина 4 мм, длина 6,4 м.

    Труба квадратная 60 мм на 40 мм, толщина 2 мм, длина 24 м.

    Уголок 40 мм на 40 мм, толщина 4 мм, длина 6,75 м.

    Стальная полоса шириной 40 мм, толщина 4 мм, длина 8 м.

    Стальной лист для столешницы 2200 мм на 750 мм. Толщина 2 мм.

    Стальной лист для изготовления держателей для ящиков. Толщина 2 мм.

    Деревянные доски для столешницы. Толщина 50 мм.

    Фанера для изготовления ящиков и для боковых и задних стенок стола. Толщина 15 мм

    Направляющие для ящиков стола.

    Шурупы для сборки ящиков из фанеры.

    Саморезы по металлу.

    Анкерные болты.

    Краска по дереву и металлу.

Верстак, который будет изготавливаться из этих материалов, имеет довольно внушительные размеры: длина стола 220 см, ширина — 75 см. Габаритная конструкция и большая столешница позволяют разместить в разных концах стола тиски и, например, наждак или другой инструмент.

Первый шаг изготовления верстака — это раскрой имеющегося материала на элементы.
Профильная труба предназначается для изготовления каркаса. Стальной уголок предназначен для создания ребер жесткости. Он разрезается на части и из него формируется силовой каркас. Также стальной уголок нужен для окантовки столешницы, на которую будут уложены доски.

Стальная полоса предназначена для изготовления направляющих, на которых будут крепиться боковые панели. Также этот материал пойдет на кронштейны для крепления ящиков и фанеры.

Ящики стола изготавливаются из фанеры.

Второй шаг — сварка силового каркаса верстака.
Первыми привариваются элементы столешницы — 2 трубы длиной 2200 мм и 2 трубы по 750 мм. Каркас должен быть сварен так, чтобы наверх на него можно было приварить еще один каркас из уголков, в который будут уложены доски столешницы. Для армирования столешницы требуется через 40 см наварить еще несколько стальных труб, которые будут выполнять функцию ребер жесткости.

Затем привариваются 4 боковые ножки по краям верстака. Их длина составляет 900 мм. Между ножками приваривается силовые перемычки, укрепляющие конструкцию.

После того, как базовый каркас готов, можно приступить к сварке конструкции для ящиков. Для этого из стальных труб формируются квадратные каркасы, которые с двух сторон стола привариваются к столешнице. Каркасы усиливаются продольными ребрами жесткости.

Третий шаг — изготовление каркаса для столешницы.
Два стальных уголка, длиной 2200 мм и еще два уголка длиной 750 мм, нужны для изготовления каркаса. Конструкция сваривается так, чтобы внутрь ее легли доски из дерева.

Каркас из уголка укладывается на каркас из труб и сваривается. Получается усиленная столешница, высотой 8 см с внутренними ребрами жесткости.

Металлический каркас верстака практически готов, осталось сварить обрешетку панели для крепления инструмента. Для этого требуется один металлический уголок длиной 2200 мм и 4 уголка, имеющих длину 950 мм. Два элемента крепятся по бокам конструкции и два в середине, для усиления. Панель для инструментов приваривается к столешнице.

Каркас из уголков и труб готов. Можно приступить к усилению конструкции. К боковинам стола привариваются кронштейны, которые нарезаются из стальной полосы. Всего нужно 24 детали. Посередине каждого кронштейна просверливается отверстие. С помощью этих отверстий боковые и задние стенки стола из фанеры будут крепиться к металлическому каркасу верстака.

Четвертый этап — изготовление ящиков для стола.
Фанера нарезается на заготовки, которые скручиваются шурупами. Количество ящиков зависит от того, что будет храниться в столе. Если мелкие детали, то можно соорудить 3 ящика, если крупные — то 2. Все зависит от личного предпочтения.

Можно расположить ящики по двум сторонам стола, можно смонтировать на одной половине выдвижные конструкции, а на второй — обычные открытые полки.

После того, как шуфлядки собраны, нужно приварить между боковинами отделов для ящиков металлические полосы с отверстиями. К этим отверстиям с внутренней стороны будут крепиться салазки для направляющих ящиков.

Пятый этап — укладка досок в каркас столешницы.
Доски толщиной 50 мм раскраиваются на заготовки определенной длинны. Если есть в наличии длинная доска, то нужно три заготовки шириной по 245 мм и длиной по 2190 мм. Если длинных досок в наличии нет, то можно уложить заготовки поперек стола. Для этой цели древесина шириной 205 мм раскраивается на 10 заготовок длиной по 740 мм.

Прежде чем уложить древесину в каркас стола, ее нужно обработать антисептическим раствором. Это убережет материал от гниения и порчи жуками.

Затем в обязательном порядке требуется покрасить всю металлическую конструкцию верстака. Это защитит металл от коррозии. Лучше всего использовать атмосферостойкий и антикаррозийный вариант покрытия. Особенно тщательно нужно красить сварочные швы. Капли металла и неровности рекомендуется перед покрасочными работами тщательно зачистить. Это можно сделать с помощью угловой шлифмашинки с диском для шлифования металла.

После того, как конструкция высохнет, можно начать укладывать доски на столешницу. Они не должны слишком плотно загоняться в каркас. Это связано с тем, что дерево при смене температуры и влажности имеет свойство расширяться и усыхать. Лучше оставить между досками небольшой зазор в несколько миллиметров. Поверхность древесины требуется зашлифовать, это упростит укладку металлического листа поверх дерева. Доски по всему периметру стола прикручиваются к каркасу на саморезы.

Шестой этап — крепление верхнего стального листа.
Его можно приварить к столешнице, но внутри конструкции находится дерево, которое в процессе сварки может воспламениться. Поэтому, лучше всего прикрепить стальной лист на скрытые саморезы к деревянным доскам. Предварительно металл требуется покрасить с двух сторон преобразователем ржавчины. Этот укрывной материал выглядит как прозрачное лакокрасочное покрытие, легко восстанавливаетс я и надежно защищает металл от ржавчины. Также можно покрасить металлическую столешницу той краской, которой покрывался каркас. Это будет красиво, но со временем краска может поцарапаться и стол будет выглядеть не слишком новым.

Последний этап — установка ящиков на направляющие и крепление фанеры на боковые стенки
, полки и силовой щит перед столом.
Эту работу можно назвать финишной отделкой верстака. После того, как работа с фанерой закончится, ее нужно покрыть составом, который защитит материал от воздействия окружающей среды. Также не стоит забывать об оформлении силового щита для инструментов. Можно прикрепить к нему специальные крючки или саморезы, к которым будут подвешиваться нужные вещи.

Для того, чтобы за верстаком было удобно работать, можно прикрепить к силовому щиту специальную лампу с гнущейся стойкой. В этом случае можно по желанию направлять поток света в нужное место.

Видео — Процесс изготовления верстака

Установка тисков на слесарный верстак

Тиски — это непременный атрибут слесарного верстака. Прикреплять зажимной инструмент, весящий несколько десятков килограмм к самой столешнице не рекомендуется. Лучше всего между металлом стола и инструментом разместить металлическую прокладку, толщиной в 1 см. В прокладке требуется просверлить отверстия под анкерные болты. Затем в тех же местах просверлить в столешнице такие же по размеру отверстия. Скрепливается вся конструкция анкерными болтами.

Требования безопасности к самодельной конструкции верстака

  1. Если площадь гаража не слишком большая, то можно своими руками сделать стол для слесарных работ меньшего размера. Но, стоит знать, что вся конструкция должна быть устойчивой, не раскачиваться и не сдвигаться с места при небольшом усилии.
  2. Рабочее место должно быть организовано так, чтобы человеку ничего не мешало. При работе с тисками все лишние инструменты должны быть убраны со столешницы.
  3. Углы и выступающие детали стола не должны быть слишком острыми и иметь режущих кромок.
  4. После ремонтных работ за верстаком нужно убирать рабочее место от металлической стружки, капель масла и других материалов.
  5. Если самодельный верстак изготовлен правильно, то он легко выдерживает нагрузку в 200 кг.

Фанера для щита

Видео — Верстак в гараж своими руками


Генеральный принцип развития техники обработки материалов с доисторических времен до наших дней – как делать на неточном оборудовании детали для более точного. А начиналось все с верстака, его прообразы находят при раскопках поселений каменного века. Построить верстак, причем полноценный, своими руками вполне возможно, и это не только сэкономит значительную сумму, но также упростит, облегчит работу и улучшит ее результат.

Три ошибки

Любители, порой, судя по их конструкциям, очень опытные, знающие и прилежные, иногда делают себе верстаки, на которых, образно выражаясь, можно танк кувалдой разнести. Времени и труда на них уходит много, а денег вряд ли меньше, чем на хороший фирменный любительский верстак. Повторение в конструкции для собственного пользования промышленных прототипов, предназначенных для интенсивной работы в 3 смены и статическую нагрузку более чем в тонну, при сроке службы от 20 лет – одна из типичных ошибок разработки верстаков собственной конструкции.

Вторая – пренебрежение вибрациями. Не явно ощущаемой «игрой» или «отдачей», а мелкой дрожью, существенно затрудняющей работу и снижающей ее качество. Особенно сильно вибрации сказываются в верстаках на металлической станине.

Третья – повторяют столярные или слесарные верстаки; возможно, с некоторыми доработками под свою руку. Между тем конструкций верстаков для домашних/любительских работ разного характера немало. Бывают верстаки более или менее специализированные или, наоборот, универсальные, временные из подручных материалов и др.

Мы в этой статье разберемся, как сделать верстак с учетом этих ошибок,
 во-первых, попроще и подешевле сообразно кругу потребностей и/или увлечений умельца. Во-вторых, как сделать верстак общего назначения или универсальный для особых условий использования – в тесном гараже, под столярку на стройке из подручного хлама, домашний для мелкой точной работы, детский.

Об универсальных верстаках

Среди фирменных изделий, подчас весьма недешевых, можно встретить «универсальные» верстаки в виде столярного с крышкой без лотка, комплектными слесарными тисками на деревянной подушке, и струбциной для их установки, вроде того, что на фото:

“Универсальный” верстак заводского изготовления

Это неправильное решение не только потому, что деревянная столешница от столярных работ портится. Главное, что здесь плохо – технологические жидкости, применяемые при обработке металла – масло, керосин и др. Пропитанное ими дерево становится гораздо более горючим. Возможно и самовоспламенение; вспомните, на производстве категорически запрещено накапливать промасленную ветошь. Подход к конструированию столешницы (доски, крышки) универсального верстака нужен другой исходя из того, для какой работы он преимущественно используется – тонкой или грубой, см. далее.

Рабочая скамья

На Западе широко распространены любительские/домашние верстаки с наборной столешницей, обрамленной бортиком. Чертежи такой «рабочей скамьи» даны на рис. Под слесарку крышку накрывают листом стали толщиной 1,5-2 мм и ставят тиски на подушке.

Верстак-скамейка хорошо гасит вибрации; сделать его можно из сосны или ели. Но конструкция сложна, с длинномерными материалами и мебелью работать на таком верстаке неудобно. Поэтому мы посмотрим сначала, как сделать наиболее употребительный столярный верстак, затем гаражный и слесарный. Далее постараемся объединить их в универсальный верстак и поглядим, чего на этой основе можно придумать для особых потребностей.

Состав верстака

Верстак «нашего» типа (условно, поскольку точно установить его происхождение невозможно) состоит из:

  • Подверстачья (в столярных верстаках), или станины (в слесарных), обеспечивающей устойчивость всего агрегата и эргономику рабочего места.
  • Крышки, коробчатой или в виде лотка, придающей рабочей области необходимую жесткость.
  • Полки; возможно, с лотком, гнездами, и упорами, на которой производятся рабочие операции.
  • Фартука, на котором развешивается инструмент. Фартук не обязательная принадлежность верстака, он может висеть на стене или быть заменен тумбой, стеллажом и пр.

Примечание:
 размеры верстака в высоту ок. 900 мм. Длина и ширина выбираются по месту установки и роду работ в пределах 1200-2500 и 350-1000 мм соотв.

Крышку с полкой чаще всего выполняют заодно, неразъемными, и называют просто крышкой, верстачной доской или столешницей. Для гашения вибраций полку всегда делают на основе (постели, подложке) из дерева. В слесарном верстаке постель накрывается стальным листом от 2 мм толщиной и может быть выполнена из хвойной древесины. Ее общая прочность достаточна, а стальная покрышка предохраняет дерево от местных повреждений и попадания техжидкостей. В столярном верстаке постель из качественной (без сучков, свилей, и др. дефектов) твердой мелкослойной древесины (дуб, бук, граб, вяз, орех) служит одновременно и полкой, в верстаке для дома ради ее упрощения не в ущерб качеству возможна и 2-слойная конструкция, см. далее.

Традиционная конструкция подверстачья, наоборот, разборная из того же дерева, что и полка столярного. Это исходит от мастеров-шабашников прошлого, перевозивших свое оборудование от заказчика к заказчику на телеге. Именно со станины/подверстачья и следует начинать разработку своего верстака не хуже, но проще традиционных.

Станина: металл или дерево?

Стационарный деревянный верстак имеет перед таковым на стальной станине преимущества не только в меньшей стоимости и трудоемкости. Дерево, во-первых, не пластично. Верстак на деревянном основании можно сломать, но, если древесина использована выдержанная и пропитанная, он никогда не прогнется. Во-вторых, дерево отлично гасит вибрации. Фундаменты ваших строений ведь не усиленные вибропоглощающие, как цехов на заводе? А общую прочность и устойчивость станины домашнего верстака вполне обеспечит хвойная деловая древесина обычного качества.

Конструкция деревянной станины верстака из досок 120х40 показана слева на рис. Допустимая статическая нагрузка – 150 кгс; динамическая по вертикали вниз в течение 1 с – 600 кгс. Угловые стойки (ножки) собираются на саморезах 6х70 зигзагом (змейкой) с отступом от кромки 30 мм и шагом 100-120 мм. Крепление двусторонее; змейки с той и другой стороны пакета ведутся в зеркальном отражении. Промежуточные опорные балки крепятся стальными уголками на саморезах; краевые – парами саморезов у шипам стоек и, снаружи, уголками.

Если есть в наличии брус 150х50 или (180…200)х60, конструкцию можно упростить, как показано в центре на рис. Несущая способность повысится до 200/750 кгс. А из бруса 150х150, 150х75 и (180…200)х60 можно соорудить станину, способную вынести 450 кгс в статике и 1200 в динамике, справа на рис.

Примечание:
 любая из этих станин пригодна и под столярный, и под слесарный верстаки. Под столярку на нее ставят коробчатую крышку (см. далее), а под слесарку лоток из уголка 60х60х4 с вваренными 4-мм полосами над промежуточными балками. В лоток укладывают деревянную подушку и накрывают ее сталью, также см. далее.

Если нет сварки

Цельнодеревянный верстак, без необходимости в сварочных работах для его изготовления, можно сделать по схеме на след. рис. «Фишка» здесь в столешнице, набранной на клею из бруса 75х50 и скрепленной стяжками. Если брус дубовый, то допустимая нагрузка – 400/1300 кгс. Угловые стойки – брус 150х150; остальное – брус 150х75.

Металл

Бывает наоборот: металл доступнее дерева, и сварка есть. Тогда стол-верстак под нагрузку 100/300 кгс можно собрать по чертежу слева на рис. Материалы – уголок 35х35х3 и 20х20х2. Ящики – из оцинковки. Недостаток – нельзя сделать проем внизу для ног, конструкция потеряет способность нести динамическую нагрузку.

Под нагрузку 200/600 подойдет более удобный металлический верстак по схеме справа вверху из профтрубы 50х50 (угловые стойки), 30х30 (прочие вертикальные детали) и уголка 30х30х3. Дощатая подушка того и другого верстака настилается только поперек (справа внизу) из шпунтованных досок (120…150)х40.

Полка – сталь 2 мм. Полку крепят к подушке саморезами 4х(30…35) по паре с каждого края каждой доски, а вдоль крайних досок – с шагом (60…70) мм. Только в таком исполнении верстак покажет заданную несущую способность.

Эти верстаки относятся уже к универсальным: под столярку крышку переворачивают деревянной стороной вверх или приспосабливают, как описано далее. Слесарные тиски устанавливаются на деревянной подушке, но крепятся не струбциной. В подушку тисков загоняется снизу цанговый анкер под болт М10-М14, и под него же в крышке сверлится сквозное отверстие. Под головку болта подкладывается шайба от 60х2. Такое решение удобно тем, что тиски возможно использовать недорогие неповоротные.

Для столярки

Крышка столярного верстака, в отличие от слесарного, крепится к подверстачью наглухо и выполняется коробчатой, для общей жесткости. Оптимальный вариант крепления для неразборного верстака – стальные уголки и саморезы. Подверстачье может быть и стальной станиной из описанных выше.

Как устроен столярный верстак традиционного типа, показано на поз. А рис; принадлежности к нему на поз. Б. Верстачная доска (в данном случае это отдельное приспособление) используется для работы с длинномером. Упор в ее пазу делается из подклиненного обрезка доски, см. далее. В доске желательно насверлить продольный ряд отверстий и крепить ее в гнезда болтами с конусными головками впотай. Традиционная конструкция столярного подверстачья показана на поз. Г, но – см. выше.

Крышку столярного верстака возможно удешевить, выполнив 2-слойной, поз. В. Тогда качественные доски твердого дерева понадобятся только на полку. Настилают ее, кладя доски «горбушками» годичных слоев попеременно вверх и вниз, во избежание коробления. Настил полки сначала сплачивают на клею ПВА или столярном, туго сжав струбциной или обмотав шнуром; ставят на подушку на том же клею. Юбка крышки собирается отдельно на клею и сквозных шипах (врезка на поз. В) и крепится к пакету подушка-полка саморезами.

Тиски для столярки

Цельнодеревянные столярные тиски, передние и стуловые, в настоящее время почти начисто вытеснены тисками с металлическим винтовым зажимом, поз. Д; их устройство показано на поз. Е. Тут необходимы некоторые замечания.

Первое – под головку зажимного винта нужно подложить 2-3 стальные шайбы, иначе он быстро проест подушку (деревяшка 4х4х1 см). Второе – если гайка не заказная и не покупная фасонная, то обзаведитесь хоть на время комплектом метчиков под используемую резьбу. В таком случае не старайтесь для ровности и плавности зажима применять слишком толстый винт; М12-М16 вполне достаточно.

Гайку самодельной зажимной пары наваривают на основание диаметром от 60 мм или, квадратное, от 70х70 мм. Утапливать ее в подушку зажима на надо, так меньше вероятности, что гайку сорвет при зажимании. Но от сварки резьбу безобразно уведет, болтом не прогонишь. Резьбу приваренной гайки нужно будет проходить метчиками по полной схеме, как при нарезке: первый метчик – второй – третий (если входит в комлект).

Примечание:
 гайке, наваренной на основание, перед проходом резьбы нужно дать отлежаться от 2-х час, чтобы «улеглись» остаточные деформации.

Тиски и столярка для слесарки

Тиски на слесарном верстаке устанавливаются в углу (см. врезку на рис.), чтобы как можно большая часть динамических нагрузок при обработке металла приходилась по вертикали на угловую стойку. Расположение поперечных балок и промежуточных вертикальных стоек верстака со стационарными тисками желательно делать немного асимметричным, ставя их с меньшими промежутками в сторону угла с тисками. Установку тисков ведут также начиная с угла:

  • В деревянную угловую стойку загоняют цанговый анкер под установочный болт, а в металлическую вваривают высокую гайку или резьбовую втулку (точка крепления 1 слева внизу на рис.);
  • Если крепежный узел сварной, проходят резьбу метчиками, как в самодельной гайке столярных тисков, см. выше;
  • Ставят тиски временно на 1 болт и по месту размечают отверстия под крепежные точки 2, 3 и 4;
  • Тиски снимают и сверлят сквозные отверстия 2, 3 и 4;
  • Ставят тиски на болты 1, 2 и 3;
  • Для крепления на болт 4 подкладывают под крышку (столешницу) укосину У из деревянного бруса от 60х60 или профтрубы от 40х40. Закреплять укосину не обязательно, но она должна упираться из-под низа в верхнюю раму (обвязку) станины, но не в столешницу!
  • Крепят тиски окончательно на болт 4.

Примечание:
 таким же способом крепят и стационарный электроинструмент, напр. наждак.

Под столярку

Слесарный верстак возможно приспособить и для столярных работ, если просверлить в столешнице 2-4 пары отверстий под фиксацию столярного упора (справа и в центре на рис.). В таком случае к нижней поверхности упора привинчивают саморезами круглые бобышки; хорошо подходят пробки от пластиковых бутылок, они много раз выдерживают посадку втугую.

Верстак для гаража

Верстак в гараж невозможно сделать оптимальной по эргономике рабочего места ширины – размеры стандартного бокса 4х7 м со стоящим в нем автомобилем не позволяют. Давно уже путем проб и ошибок определена ширина гаражного верстака в 510 мм: и поворачиваться между ним и капотом достаточно удобно, и работать более-менее можно. Узкий верстак под тяжелым грузом (напр., вынутым для переборки мотором) оказывается неустойчивым, поэтому его делают прикрепленным к стене. Часто – угловым, это повышает устойчивость, но любой пристенный верстак «отзванивается» сильнее верстака-стола такой же конструкции

Схема устройства одной секции гаражного верстака дана на рис. В данной конструкции применен остроумный способ дополнительного гашения вибраций: ячейки рам крышки и нижней полки дальнего от угла края разных размеров. Точность установки поперечин +/– 1 см. С той же целью крышка и нижняя полка выполнены из ЛДСП толщиной 32 мм и застланы вместо стали линолеумом. Для гаражных работ его стойкость достаточна; заменяется без труда.

Крепление к стенам – саморезы от 8 мм или болты от М8 с шагом 250-350 мм. Заглубление в каменную стену 70-80 мм; в деревянную 120-130 мм. Под саморезы в каменную стену ставятся пропиленовые дюбели; под болты – цанговые анкеры.

Еще для гаража

Другой вариант гаражного верстака уже на пристенный, а настенный, слева на рис. Монтировать его можно только на каменные стены. Верстачная доска откидная 2-слойная; каждый слой из фанеры 10-12 мм. Проем под станок со ступенчатой внутренней кромкой. Под «фрезером» в данном случае понимается сверлильный мини-станок с подвижно-поворотным столиком и зажимом для детали. Конструкция удобна тем, что стружка сыплется сразу на пол.

Если ваш автомобиль что-то вроде Daewoo или Chery с 3-х цилиндровым моторчиком, а гараж совсем маленький, то в нем можно поставить складной мини верстак-шкафчик с подъемной столешницей, справа на рис; он же подойдет в дом для тонкой работы (электроника, точная механика). Столешница подвешена на рояльной петле, ножки на карточных. Для складывания ножки подворачивают под столешницу (полезно было бы связать их проножкой), и столешница опускается.

Примечание:
 для тесного гаража с обычным городским автомобилем, возможно, оптимален будет складной верстак-ящик, см. видео ниже.

Видео: складной верстак-ящик

Домашний универсал

Дома занимаются более мелким, но кропотливым техническим творчеством: пайкой, моделизмом, часовым делом, художественным выпиливанием из фанеры и т.п. Для мелкой тонкой работы пригоден универсальный верстак, чертежи которого и приспособлений к нему даны на рис. Стойкость рабочей поверхности и ее вибропоглощение в данном случае не так важны, как ровность, гладкость и некоторая адгезия («прилипаемость» деталей), поэтому столешница покрыта линолеумом. Слесарные тисочки к данному верстаку нужны небольшие, с винтовым зажимным креплением.

Еще о фанере

Вообще-то работать с металлом «по-грубому» на фанере нежелательно, т.к. она неплохо «отзванивает». Если же подушка доски слесарного верстака делается все-таки из фанеры, то к ее исподу нужно приклеить на ПВА раму (обрамление) тоже из фанеры, см. рис. Верхнюю (рабочую сторону) тогда желательно покрыть сначала линолеумом без подкладки, а уж по нему класть сталь.

Подрастающей смене

Другой случай, когда делать верстачную доску из фанеры оправдано, это ученический верстак для ребенка. Тут играют роль уже педагогические соображения: пусть учится чувствовать материал и не лупить почем зря, а работать аккуратно. С той же целью мастера прошлого нарочно давали ученикам плохой инструмент.

Верстаки на дачу

Когда дачный домик или др. легкое деревянное сооружение еще только строится, тут не до верстачных премудростей, нужно хоть что-то, на чем можно производить несложные столярные работы. Для такого случая на скорую руку можно сколотить столярный верстак для дачи из подручных материалов, слева на рис. Конструкция замечательна тем, что в ней наглядно и полно воплощен принцип: на плохом оборудовании делаем хорошие вещи.

Для последующих работ по обустройству дачи пригодится мини-верстак, справа на рис. При минимальном расходе материала и предельно простой конструкции он достаточно для обычных столярных работ устойчив во всех отношениях, т.к. середина верстачной доски подперта парой подкосов. Если их поставить на болты, верстак получится складным и от выходных до выходных стоять в кладовке. Для разборки после высвобождения подкосов распорку вместе с ними вынимают, а ножки подворачивают под доску. Наконец, для дачи, обитаемой постоянно или все лето, с мастеровым хозяином, кстати придется более сложный, но полнофункциональный складной верстак, см. видео ниже.

Для удобства обработки дерева, камня, пластика и металла, для отделочных и сборочных манипуляций часто необходим рабочий столярный верстак. Чтобы сделать его своими руками, чертежи не потребуются – они нужны для рабочих столов сложной конструкции, которые также описаны в этой статье.


Назначение и типовое устройство верстака

Любой верстак представляет собой массивный и обязательно устойчивый рабочий стол для обработки изделий различных габаритов
. Чем больше его размеры, тем габаритнее и тяжелее детали можно на нем обработать. Причём сама работа выполняется как ручным инструментом (ножовкой, коловоротом и т. д.), так и механизированным – например, с помощью электрической дрели или электрорубанка
. Столярный верстак имеет следующую типичную компоновку:

  • Рабочая поверхность – выполняется из массивной доски, толщиной не менее 60 мм. Для крышки верстака желательно использовать древесину твердых пород – бука, граба или дуба, иначе ее придется периодически менять в связи с быстрым износом
    . Крышку можно сколотить из отдельных сухих досок и перед установкой обработать олифой;
  • На переднюю (лицевую) часть верхней крышки «навешиваются» тиски для крепления обрабатываемых изделий. Если линейный размер верстака превышает 1 метр, можно установить двое тисков – отдельно для крупных и мелких деталей. Крупные тиски должны быть деревянными, малые допустимы в «стальном варианте»;
  • Верстачные опоры выполняются из мягкой древесины – сосны или липы. Опоры верстака из дерева обязательно соединены между собой продольными планками для общей устойчивости конструкции;
  • На опорах в подверстачном пространстве могут располагаться выдвижные или наглухо закрепленные полки для инструментов.

В передней части верхней крышки высверливается ряд отверстий для установки струбцин, клиньев и других деталей для крепежа крупных деталей. В задней части рабочей поверхности предусматривают углубление – оно предназначено для мелких деталей и фурнитуры. Можно заменить сложную в изготовлении выемку периметром из деревянных реек.

Самодельный верстак может иметь три типа конструктивного исполнения:

  • Мобильный. Небольшой стол размерами примерно 70 на 80 см по длине и ширине, с одними тисками и весом до 30 кг. Нижние части опор изготавливаются из металла для дополнительной устойчивости. Предназначен для мелкого ремонта и работы с легкими изделиями из древесины;
  • Стационарный верстак простой конструкции – прост в изготовлении, но накрепко «привязан» к одному месту. Используется для обработки тяжелых досок и массивных деревянных заготовок;
  • Составной на болтовых соединениях. Удобен своей «разборностью» и простотой замены отдельных частей, но в изготовлении сложнее прочих.

Фотогалерея: чертежи с размерами и обозначениями

Методику самостоятельного изготовления стационарного и регулируемого верстаков рассмотрим подробнее. Стационарный вкапывается в землю на собственном участке, на даче или во дворе. Если же он устанавливается внутри гаража или другого рабочего помещения, его рекомендуется хорошо прикрепить к полу, чтобы во время работы верстак не качался.

Монтажная последовательность выглядит следующим образом:

  1. Основание – рама из деревянных брусьев, которая скреплена так, чтобы конструкция в результате вышла максимально надежной. Для этого вам нужно между ножками расположить перемычку, а посередине установить царгу. Их лучше всего расположить на расстоянии около 40 см от уровня пола. К слову, они также пригодятся для создания дополнительных полок. Брусья совмещаются с помощью строительного клея. Там, где проводить подобные работы невозможно, нужно эксплуатировать саморезы. Если вы собираетесь сделать разбирающийся инструмент, лучше всего опоры соединять металлическими уголками. В любом случае, сначала подготавливаются все пазы, затем собирается конструкция, клеем обрабатываются места соединения, закрепляем их с помощью струбцин. Лучшим вариантом при устройстве стационарного верстака считается возможность часть инструмента прикрепить к стене для надежности.

    Основание представляет собой раму из брусьев

  2. Если сооружать столешницу из нескольких досок, то важно максимально качественно сбить их, чтобы в зазоры не попадал мусор и опилки. Размеры должны превышать ширина и длину основания на 3-5 см – это позволит со всеми удобствами чистить инструмент.
  3. Столешница прикручивается и прибивается к нескольким доскам, которые находятся с другой стороны рабочей поверхности, а в основании необходимо расположить пазы для монтирования брусков.

    Доски крепятся к устойчивому каркасу

  4. Рабочий стол нужно привести в порядок с помощью шлифовальной машины, покрыть олифой для снижения риска получения травм от щепок, а к его основанию болтами прикручиваются металлические уголки.
  5. К уже сделанной рабочей поверхности крепим тиски, под которые следует создать углубления в рабочей поверхности, это позволит расположить вертикальную пластину в одну плоскость со столешницей. С нижней стороны устанавливаем фанерную прокладку, при этом важно сделать так, чтобы губы тисков располагались на одном уровне с поверхностью. Приложив тиски, отмечаем участок, где будут сверлиться отверстия, и прикрепляем их с помощью гаек. Заранее фрезеруем отверстия, чтобы болты в них «потонули». Лучше всего устанавливать тиски не по углам, что сделает их надежными даже при условии больших нагрузок.

    К поверхности верстака можно прикрепить тиски или пилу

  6. Кроме тисков, вы должны сделать и упоры. Их, конечно, можно сделать самостоятельно, но лучше приобрести и готовые. Однако если решили создать их своими руками, приготовьте прямоугольные упоры, которые можно будет регулировать по высоте. Болты применять не стоит, поскольку они могут повредить заготовки при работе. На рабочей поверхности проделываем отверстия под упоры, при этом располагать их желательно на расстоянии до 50 % от хода тисков – это позволит надежно закрепить любые заготовки.

Видео: верстак с тисками

Видео: рабочий стол с пилой

Как сделать простой столярный верстак своими руками

  1. Верхняя крышка сколачивается из толстых досок, из которых должен получиться массивный щит шириной от 70 см и длиной до 2 метров. Для крепежа используются длинные гвозди, вбиваемые в доски с «фасадной» стороны и тщательно загибаемые на изнаночных деревянных перемычках. Рабочая поверхность верстака обязательно выполняется из деревянного массива, ДВП, ДСП и прочие материалы из прессованной стружки для нее категорически не подойдут.
  2. Хорошим конструктивным решением будет обшивка крышки по нижнему периметру брусом 5 на 5 см – впоследствии к нему удобно закрепить вертикальные опоры. Увеличенная тяжесть крышки только придаст дополнительной устойчивости всему сооружению.
  3. От размеров верхней крышки нашего верстака зависит расположение вертикальных опор. Желательно изготовить их из прямоугольного бруса размерами от 120 на 120 мм. Можно взять в качестве опор и круглый лес, но его крепеж не столь надежен, как у квадратных (прямоугольных) брусков. Большое значение имеет высота рабочей поверхности, от нее зависит удобство столярных манипуляций.
  4. Оптимально установить верхний срез опор на уровне опущенной вниз руки – за счет монтажа крышки общая высота верстака «подрастет» на 7-10 см и работать на нем станет достаточно удобно. На земле выполняем разметку под лунки для вертикальных опор и выкапываем их на глубину 25-30 см. Соответственно, общая длина вкапываемых брусков составляет 1.2-1.3 метра.
  5. Вертикальные бруски устанавливаются в выкопанные лунки ровно, строго по строительному уровню. Установленные опоры соединяются попарно с помощью широких досок на высоте 20-40 см. Поперечные доски крепятся к вертикальным брускам с помощью длинных саморезов. После чего на торцы опор монтируется рабочая поверхность. Для ее монтажа используются саморезные шурупы, т. к. удары молотка по гвоздям могут сдвинуть каркас нашей конструкции.
  6. Когда верхняя крышка надежно закреплена, на нее можно «навешивать» тиски, струбцины и прочие устройства для удобства столярных дел.

Если конструкция более сложная

При изготовлении составного столярного верстака своими руками чертежи потребуются обязательно, хотя сама процедура изготовления во многом схожа с вышеописанной. Главные различия связаны с использованием болтовых соединений вместо саморезных шурупов и монтажом ящиков для инструмента в подверстачном пространстве.

Когда монтаж вертикальных опор завершен, их соединяют между собой горизонтальными перемычками. Предварительно в каждой перемычке с помощью стамески и молотка выдалбливаются пазы под гайку с шайбой (можно использовать специальные мебельные болты с С-образными гайками). Выставив брус-перемычку на необходимую высоту, в вертикальной опоре и горизонтальном бруске просверливается сквозное отверстие, в которое вставляется длинный болт. Со стороны подготовленного паза на болт «наживляется» гайка с шайбой и тщательно затягивается по резьбе.

Горизонтальных перемычек для каркаса разборного верстака потребуется по две со всех четырех сторон. Кроме того, необходимо установить 1-2 перемычки в середине столешницы, непосредственно под ней. К этим дополнительным перемычкам на небольшие саморезы крепятся горизонтальные рейки, по которым будут скользить выдвижные ящики для инструмента. Сами ящики изготавливаются «по месту», то есть в зависимости от размеров монтажного просвета между перемычками.

Рабочая крышка разборного верстака тоже крепится на болтах. В верней части вертикальных опор с помощью стамески выдалбливается монтажное углубление, в крышке сверлятся отверстия под болты. Т.к. необходима ровная рабочая поверхность, головки болтов «утапливаются» в крышке благодаря высверливанию их посадочных мест сверлами соответствующего диаметра.

Видео: как сделать самостоятельно фрезерный стол

Неоспоримое преимущество разборного верстака заключается не только в легкой замене деталей и самой столешницы. Как известно, под нагрузкой от строгания, сверления, при другой механической обработке самый прочный верстак расшатывается. Гораздо надежнее и проще заново затянуть крепежные болты, чем загонять в древесину новые гвозди или шурупы – так что разборные модели служат гораздо дольше сколоченных аналогов.

Видео: складной стол-верстак

Конструкция столярного верстака будет зависеть от ваших потребностей. Для того чтобы изготовить его своими руками, достаточно минимальных знаний и умений.

Источник

Ремонт автомашины — непростое и хлопотное занятие. Чтобы облегчить эту работу и создать благоприятные условия, обязательно потребуется сделать слесарный стол. Чертежи и схемы для этого могут быть разные, но принцип того, как построить удобный верстак для гаража своими руками, один. Устройство должно быть компактным и не занимать много места.

Лучше всего построить сборный верстак, чтобы он смог складываться или убираться. Несложную конструкцию можно выполнить полностью из дерева. Этот недорогой материал довольно легко найти и очень просто обработать. Но у деревянных изделий есть недостаток — это склонность к горению. Чтобы сделать менее опасный и наиболее надёжный слесарный верстак, необходимо изготовить самодельную конструкцию из металла. Однако в связи с простотой и лёгкостью постройки большинство автолюбителей чаще всего выбирают дерево.

Необходимые материалы:

  • деревянные бруски;
  • различные доски;
  • шарниры;
  • гвозди;
  • шурупы.

Вначале необходимо определиться с местом под строительство слесарного стола. Если площадь имеет достаточную длину, то лучше установить верстак у задней стены напротив ворот. Это даст возможность заниматься работой, когда машина стоит в гараже. При таком расположении верстака боковые проходы останутся пустыми, что будет очень удобно для ремонта автомобиля. Когда помещение имеет больше свободного пространства в ширину, то наилучший вариант установки будет сбоку. Для русских моделей у левой стены, а для иномарок справа, что обеспечит более безопасный въезд и выезд автомобиля из гаража.

Простая модель

Для этого понадобятся инструменты:

  • шуруповёрт или отвёртка;
  • обычная дрель или коловорот;
  • ручная пила;
  • простой уровень;
  • небольшая рулетка;
  • острый топор;
  • молоток.

Сконструировать и установить в гараже самодельный слесарный стол несложно. Но сначала необходимо определить место, а затем выбрать материал. Для постройки простого верстака отлично подойдут любые доски и деревянные бруски. Это наилучший способ, где потребуются довольно скромные знания на школьном уровне. Кроме того, денежные затраты будут не столь велики, поскольку на строительство такого стола можно использовать старые бруски и доски. Так как древесину легко и быстро обрабатывать, то на всю постройку деревянного верстака уйдёт очень мало времени.

Когда подготовка закончена, и найден подходящий материал, то вначале следует приступить к постройке каркаса. Для этого нужно в гараже по месту сделать замеры будущего стола и по ним напилить 4 бруска для станины. Из них два длинных будут располагаться вдоль стены, а короткие перпендикулярно. Следом необходимо сделать ножки. Высота верстака в гараже должна быть чуть ниже пояса, что обеспечит идеальные условия в работе.

После того как все бруски будут напилены, их соединяют в каркас. Сделать это нетрудно с помощью простых гвоздей или шурупов. Далее всю конструкцию переворачивают на ножки и устанавливают плотно прижатыми к стене. В заключение сверху на гвозди прибивают приготовленные доски и простой деревянный верстак готов к работе. Зачастую многие автолюбители верх стола покрывают жестью или листовой сталью. Это не только увеличивает прочность, но и повышает безопасность при возникновении пожара во время различных сварочных работ.

Откидной верстак

Обычно в целях экономии гаражные постройки делают небольшими по объёму. В маленьком здании с ограниченной площадью редко хватает свободного места для размещения слесарного стола. В случае, когда длина и ширина гаража не позволяет установить какое-либо устройство, здесь применяют откидную конструкцию. Преимущество этого метода в том, что в нормальном собранном состоянии весь стол убирается и полностью освобождает место, но есть недостаток. Для работы на откидном верстаке придётся зачастую выгонять машину из гаража, что очень неудобно в ремонте автомобилей.

Откидной деревянный верстак имеет самую простую и наиболее дешёвую конструкцию. Поэтому для такой постройки потребуется минимум материалов и времени. Сначала необходимо выбрать лучшее место в гараже.
 Затем сделать рулеткой правильные замеры и по ним нарисовать простой чертёж либо набросать от руки схему. По ней несложно будет посчитать количество и расход материалов. Для этого прекрасно подойдут любые деревянные бруски и старые доски.

Вначале делают столешницу
. Приготовленные бруски размечают с помощью рулетки и по размеру отпиливают ручной пилой. Далее складывают их четырёхугольником в виде коробки и гвоздями скрепляют между собой. Следом пилят доски одинаковой длины, приколачивают к брускам, и столешница считается сделанной. К ней на шурупы сразу крепят два шарнира и прикручивают к стене гаража на уровне пояса.

Получится интересный стол, который в одном положении будет висеть на стене, а в другом поднимется и установится горизонтально. Чтобы закрепить столешницу в рабочем положении, необходимо сделать ножки. Для этого отрезают ручной пилой два одинаковых бруска, которые с помощью шурупов прикручивают к свободным углам станины на шарниры. В таком положении каждая ножка стола, как и вся конструкция откидного верстака, также будет легко складываться.

Самодельное оборудование из металла

Для этого потребуются материалы:

  • металлический уголок;
  • обрезки железных труб;
  • жесть или листовая сталь;
  • болты, саморезы, гайки;
  • петли либо шарниры.

Каждый автолюбитель старается сделать в своём гараже все устройства надёжными и безопасными в работе. Хотя слесарный стол из дерева собирается очень просто и быстро, но эта конструкция не очень прочная. Зачастую наверх устанавливают дополнительно новое оборудования — это наждак, тиски, сверлильный станок. Для этого требуется довольно крепкое и устойчивое основание. В таком случае для постройки используют железо, которое намного прочнее дерева. Металлическая конструкция верстака не только прекрасно выдержит любые нагрузки, но и совсем не боится огня.

Чтобы построить металлический слесарный стол, необходимо подготовить все материалы. Это может быть железный уголок либо швеллер, обрезки труб и листовая сталь. При строительстве также необходимо найти инструмент для работы с металлом:

  • сварочный аппарат;
  • электрическая болгарка;
  • обычный шуруповёрт;
  • мощный молоток;
  • гаечные ключи.

Металлический верстак в гараже устанавливается с учётом свободного пространства. Сделать его нужно таким, чтобы было достаточно свободного пространства для ремонта автомашины. На узком и слишком маленьком слесарном столе сложно поместить дополнительное оборудование. Поэтому желательно сделать его максимальных размеров, которые позволят установить не только тиски и наждак, но и другие устройства. Например: небольшой сверлильный или токарный станок.

Процесс сборки

Начинают строительство верстака всегда с верхней части — столешницы. Из железного уголка либо швеллера болгаркой отпиливают небольшие отрезки по размеру стола. Затем на ровном полу их складывают в прямоугольник и соединяют сваркой. Внутри между сторонами также устанавливают дополнительные распорки, которые сделают каркас намного крепче. Верх столешницы обычно делают из кусков жести или листовой стали. Их ровно укладывают на рамку будущего стола и по периметру дрелью делают сквозные отверстия под болты либо саморезы.

Когда столешница будет полностью готова, приступают к строительству опор. Для прочных ножек стола обычно используют металлические трубы. Болгаркой их нарезают на уровне пояса и прикрепляют сваркой к четырём углам сделанной площадки. Чтобы опоры при большой нагрузке не расходились в разные стороны, их скрепляют между собой профильным уголком либо швеллером. Затем стол переворачивают и плотно пододвигают к самой удобной стенке гаража. Верстак готов, и можно начинать ремонт. Но на этом строительство не заканчивают, а продолжают оснащать дополнительным оборудованием — тисками, наждаком и прочими устройствами.

Как справиться с вибрацией и беспорядком

Во время ударов молотком и работы станков на верстаке происходит вибрация. В это время все инструменты и ремонтные детали начинают двигаться и падать со стола. На поиск приходится тратить много времени, что особенно раздражает каждого автолюбителя. Справляются с этим недостатком очень просто: по краю всего периметра столешницы прикрепляют сваркой маленький бортик из уголка или металлической ленты.

Чтобы на верстаке всегда был порядок, необходимо оборудовать место, где будут храниться все инструменты и оставшиеся детали от ремонта. Лучший способ убрать лишние инструменты — это поставить стеллаж. Его следует закрепить на стенке прямо над столом. Обычно стеллаж изготавливают из листа металла, на нём устанавливают полки. И также желательно сделать крючки, на которых будут висеть инструменты. Очень удобно, когда они находятся перед глазами и не мешают работать.

Нередко для хранения ремонтных деталей автомобиля и различного крепежа делают выдвижные ящики. В них также легко можно поместить крупный инструмент, который занимает много места на стеллаже. Для этого внизу стола устанавливают дополнительные стойки и направляющие полозья из металлического уголка. Сами ящики изготавливают из листового железа в виде коробок с одной ручкой. После установки стеллажа и выдвижных ящиков появится возможность справляться с беспорядком, который мешает удобно работать.

Складной вариант

Бывает положение, когда помещение гаража не позволяет сделать хороший верстак. В этом случае лучше всего выбрать складной вариант, которому не нужно большое пространство. На свободном месте потребуется лишь сварить из металла простой короб в виде сундука, а к нему прикрепить крылья на шарниры. По мере надобности их всегда несложно будет раскрыть, что значительно увеличит площадь стола.

Прежде чем начинать строительство необходимо по размерам свободного места нарезать болгаркой 12 одинаковых уголков. Затем с помощью варки собрать каркас в виде куба и наверх прикрепить ровный лист жести либо листовой стали. Получится небольшой стол, который прекрасно подойдёт для мелких ремонтных работ. Чтобы сделать его длиннее, необходимо изготовить дополнительные металлические крылья. Их размеры должны совпадать с одной из сторон каркаса.

Вначале потребуется отрезать болгаркой 4 уголка, которые будут соответствовать рёбрам стола. Затем сложить их в форме квадрата и скрепить с помощью обыкновенной электрической сварки. На получившийся каркас следует положить лист железа, а потом ровно обрезать края. Далее по всему периметру дрелью просверлить сквозные отверстия, вставить туда болты и затянуть гайками. Чтобы крыло легко поднималось и опускалось, нужно прикрепить 2 шарнира.

С помощью сварочного аппарата это делается очень просто. Один край шарнирных петель соединяется с крылом, а другой с основным каркасом. Зафиксировать подвижную плоскость в горизонтальном положении несложно. Стоит лишь сделать из металлических труб две ножки и прикрепить их к свободным углам крыла на шарниры.

Нередко бывает, что увеличенной площади стола катастрофически не хватает. В таком случае нетрудно будет сделать ещё один дубликат и присоединить его к противоположной стороне каркаса. В этом случае получится длинный рабочий стол. Если прикрепить дополнительное крыло сбоку, то такая конструкция прекрасно поместиться в углу гаража. Преимущество складного металлического верстака кроется в том, что его конфигурацию можно всегда изменить по желанию каждого автолюбителя.

Гараж — это многофункциональ ное помещение. В нем можно ставить и ремонтировать авто, конструировать и изготавливать своими руками различные вещи и механизмы.

Если человек любит проводить время в гараже, занимаясь ремонтными работами, нужно правильно оборудовать свое рабочее место. Верстак — это многофункциональ ный рабочий стол, на котором можно обрабатывать различные материалы, проводить слесарные, электромеханичес кие и монтажные работы. Также в конструкции верстака можно продумать полки и шуфлядки, чтобы хранить инструментарий и другие предметы.

Виды верстаков

Верстаки изготавливаются для обработки металла (слесарный) и дерева (столярный). Различаются конструкции материалом столешниц. У слесарных моделей столешница в обязательном порядке должна быть металлической, так как работа с металлом подразумевает использование машинного масла и других жидкостей, которые на деревянной поверхности могут оставить следы.

Также при обработке металлических деталей часто требуется усилие, использование острого инструмента, поэтому оптимальней всего оснащать верстак металлической столешницей.

Столярные верстаки предназначены для работы с деревом, поэтому они не настолько прочные и функциональные, как слесарные модели.

Конструкция верстака

Если конструкция рабочего стола в гараж изготавливается своими руками, то прежде всего требуется тщательно продумать каждую деталь, прикинуть, где будут размещаться инструменты, какие работы будут проводиться на верстаке. От этого и зависит модель стола в гараж.

Стандартные модели часто оборудуются выдвижными ящиками, которые можно изготовить из дерева или металла. Также конструкцию стола можно дополнить полками, силовым щитом для подвесного инструмента, который всегда будет под рукой. Но самое главное, верстак должен быть устойчивым, прочным и надежным.

Инструмент

    Болгарка с кругом для резки металла и шлифовальным диском.

    Сварочный аппарат и электроды. Спецодежда и защитные приспособления для сварочных работ.

  2. Шуруповерт.

    Электролобзик для раскроя фанеры.

Материалы

    Уголок 50 мм на 50 мм, толщина 4 мм, длина 6,4 м.

    Труба квадратная 60 мм на 40 мм, толщина 2 мм, длина 24 м.

    Уголок 40 мм на 40 мм, толщина 4 мм, длина 6,75 м.

    Стальная полоса шириной 40 мм, толщина 4 мм, длина 8 м.

    Стальной лист для столешницы 2200 мм на 750 мм. Толщина 2 мм.

    Стальной лист для изготовления держателей для ящиков. Толщина 2 мм.

    Деревянные доски для столешницы. Толщина 50 мм.

    Фанера для изготовления ящиков и для боковых и задних стенок стола. Толщина 15 мм

    Направляющие для ящиков стола.

    Шурупы для сборки ящиков из фанеры.

    Саморезы по металлу.

    Анкерные болты.

    Краска по дереву и металлу.

Верстак, который будет изготавливаться из этих материалов, имеет довольно внушительные размеры: длина стола 220 см, ширина — 75 см. Габаритная конструкция и большая столешница позволяют разместить в разных концах стола тиски и, например, наждак или другой инструмент.

Первый шаг изготовления верстака — это раскрой имеющегося материала на элементы.
Профильная труба предназначается для изготовления каркаса. Стальной уголок предназначен для создания ребер жесткости. Он разрезается на части и из него формируется силовой каркас. Также стальной уголок нужен для окантовки столешницы, на которую будут уложены доски.

Стальная полоса предназначена для изготовления направляющих, на которых будут крепиться боковые панели. Также этот материал пойдет на кронштейны для крепления ящиков и фанеры.

Ящики стола изготавливаются из фанеры.

Второй шаг — сварка силового каркаса верстака.
Первыми привариваются элементы столешницы — 2 трубы длиной 2200 мм и 2 трубы по 750 мм. Каркас должен быть сварен так, чтобы наверх на него можно было приварить еще один каркас из уголков, в который будут уложены доски столешницы. Для армирования столешницы требуется через 40 см наварить еще несколько стальных труб, которые будут выполнять функцию ребер жесткости.

Затем привариваются 4 боковые ножки по краям верстака. Их длина составляет 900 мм. Между ножками приваривается силовые перемычки, укрепляющие конструкцию.

После того, как базовый каркас готов, можно приступить к сварке конструкции для ящиков. Для этого из стальных труб формируются квадратные каркасы, которые с двух сторон стола привариваются к столешнице. Каркасы усиливаются продольными ребрами жесткости.

Третий шаг — изготовление каркаса для столешницы.
Два стальных уголка, длиной 2200 мм и еще два уголка длиной 750 мм, нужны для изготовления каркаса. Конструкция сваривается так, чтобы внутрь ее легли доски из дерева.

Каркас из уголка укладывается на каркас из труб и сваривается. Получается усиленная столешница, высотой 8 см с внутренними ребрами жесткости.

Металлический каркас верстака практически готов, осталось сварить обрешетку панели для крепления инструмента. Для этого требуется один металлический уголок длиной 2200 мм и 4 уголка, имеющих длину 950 мм. Два элемента крепятся по бокам конструкции и два в середине, для усиления. Панель для инструментов приваривается к столешнице.

Каркас из уголков и труб готов. Можно приступить к усилению конструкции. К боковинам стола привариваются кронштейны, которые нарезаются из стальной полосы. Всего нужно 24 детали. Посередине каждого кронштейна просверливается отверстие. С помощью этих отверстий боковые и задние стенки стола из фанеры будут крепиться к металлическому каркасу верстака.

Четвертый этап — изготовление ящиков для стола.
Фанера нарезается на заготовки, которые скручиваются шурупами. Количество ящиков зависит от того, что будет храниться в столе. Если мелкие детали, то можно соорудить 3 ящика, если крупные — то 2. Все зависит от личного предпочтения.

Можно расположить ящики по двум сторонам стола, можно смонтировать на одной половине выдвижные конструкции, а на второй — обычные открытые полки.

После того, как шуфлядки собраны, нужно приварить между боковинами отделов для ящиков металлические полосы с отверстиями. К этим отверстиям с внутренней стороны будут крепиться салазки для направляющих ящиков.

Пятый этап — укладка досок в каркас столешницы.
Доски толщиной 50 мм раскраиваются на заготовки определенной длинны. Если есть в наличии длинная доска, то нужно три заготовки шириной по 245 мм и длиной по 2190 мм. Если длинных досок в наличии нет, то можно уложить заготовки поперек стола. Для этой цели древесина шириной 205 мм раскраивается на 10 заготовок длиной по 740 мм.

Прежде чем уложить древесину в каркас стола, ее нужно обработать антисептическим раствором. Это убережет материал от гниения и порчи жуками.

Затем в обязательном порядке требуется покрасить всю металлическую конструкцию верстака. Это защитит металл от коррозии. Лучше всего использовать атмосферостойкий и антикаррозийный вариант покрытия. Особенно тщательно нужно красить сварочные швы. Капли металла и неровности рекомендуется перед покрасочными работами тщательно зачистить. Это можно сделать с помощью угловой шлифмашинки с диском для шлифования металла.

После того, как конструкция высохнет, можно начать укладывать доски на столешницу. Они не должны слишком плотно загоняться в каркас. Это связано с тем, что дерево при смене температуры и влажности имеет свойство расширяться и усыхать. Лучше оставить между досками небольшой зазор в несколько миллиметров. Поверхность древесины требуется зашлифовать, это упростит укладку металлического листа поверх дерева. Доски по всему периметру стола прикручиваются к каркасу на саморезы.

Шестой этап — крепление верхнего стального листа.
Его можно приварить к столешнице, но внутри конструкции находится дерево, которое в процессе сварки может воспламениться. Поэтому, лучше всего прикрепить стальной лист на скрытые саморезы к деревянным доскам. Предварительно металл требуется покрасить с двух сторон преобразователем ржавчины. Этот укрывной материал выглядит как прозрачное лакокрасочное покрытие, легко восстанавливаетс я и надежно защищает металл от ржавчины. Также можно покрасить металлическую столешницу той краской, которой покрывался каркас. Это будет красиво, но со временем краска может поцарапаться и стол будет выглядеть не слишком новым.

Последний этап — установка ящиков на направляющие и крепление фанеры на боковые стенки
, полки и силовой щит перед столом.
Эту работу можно назвать финишной отделкой верстака. После того, как работа с фанерой закончится, ее нужно покрыть составом, который защитит материал от воздействия окружающей среды. Также не стоит забывать об оформлении силового щита для инструментов. Можно прикрепить к нему специальные крючки или саморезы, к которым будут подвешиваться нужные вещи.

Для того, чтобы за верстаком было удобно работать, можно прикрепить к силовому щиту специальную лампу с гнущейся стойкой. В этом случае можно по желанию направлять поток света в нужное место.

Видео — Процесс изготовления верстака

Установка тисков на слесарный верстак

Тиски — это непременный атрибут слесарного верстака. Прикреплять зажимной инструмент, весящий несколько десятков килограмм к самой столешнице не рекомендуется. Лучше всего между металлом стола и инструментом разместить металлическую прокладку, толщиной в 1 см. В прокладке требуется просверлить отверстия под анкерные болты. Затем в тех же местах просверлить в столешнице такие же по размеру отверстия. Скрепливается вся конструкция анкерными болтами.

Требования безопасности к самодельной конструкции верстака

  1. Если площадь гаража не слишком большая, то можно своими руками сделать стол для слесарных работ меньшего размера. Но, стоит знать, что вся конструкция должна быть устойчивой, не раскачиваться и не сдвигаться с места при небольшом усилии.
  2. Рабочее место должно быть организовано так, чтобы человеку ничего не мешало. При работе с тисками все лишние инструменты должны быть убраны со столешницы.
  3. Углы и выступающие детали стола не должны быть слишком острыми и иметь режущих кромок.
  4. После ремонтных работ за верстаком нужно убирать рабочее место от металлической стружки, капель масла и других материалов.
  5. Если самодельный верстак изготовлен правильно, то он легко выдерживает нагрузку в 200 кг.

Фанера для щита

Видео — Верстак в гараж своими руками

Гараж является не только строением для хранения автомобиля и различной утвари. В нем может производиться ремонт автомобиля и других изделий. В этом случае не обойтись без хорошего слесарного верстака. Его можно собрать своими руками, но важно понимать особенности его конструкции и учитывать ошибки, которые часто допускают при сборке таких конструкций. В статье будет рассказано о требованиях к хорошему верстаку и предоставлена идея для самостоятельной сборки.

Ошибки при сборке

Важно хорошо понимать, чего не стоит делать при проектировании и сборке металлического верстака. Первым делом стоит обратить внимание на место, где будет установлен слесарный верстак. Часто при заливке пола в гараже руководствуются правилом «и так сойдет». Но это приводит к большим перепадам плоскости, что отрицательно сказывается на слесарном верстаке. Например, некоторые мастера, решившие изготовить для себя слесарный верстак на восьми или шести опорах, сталкиваются с тем, что после установки половина опор находится в воздухе, а сам верстак перекидывается из стороны строну.

Работать за таким слесарным верстаком очень неудобно, а мелкие детали постоянно теряются. Выходом из сложившейся ситуации может стать сооружение регулируемых опор. В этом случае в нижнюю часть устанавливаются мощные болты, которые позволят выровнять слесарный верстак в горизонтальном положении. Другим вариантом будет предварительная подготовка поверхности. Для этого убирается часть стяжки, которая уже залита и заливается новая, которая выравнивается четко по горизонту. В этом случае не потребуется изготовление дополнительных деталей для опор слесарного стола.

Другим решением такой ошибки является уменьшение количества опор до 4 штук. В этом случае будет проще добиться правильного положения даже на неровной поверхности. При правильном проектировании и сооружении каркаса не должно возникнуть проблем с устойчивостью всей конструкции. Дополнительно в нижней части слесарного верстака сооружается полочка или несколько полочек для хранения расходников и инструментов. Одна из них должна находиться как можно ближе к поверхности пола. В этом случае тяжелый инструмент, который на ней можно расположить, будет выступать балансиром для всего каркаса.

Нюансы проектирования

Всегда есть возможность избежать сборки слесарного стола своими руками. В этом случае можно купить дешевый ширпотреб или изделие, которое было в употреблении у мастера. Но каждый из этих вариантов имеет свои значительные минусы. В первом случае нет гарантий, что такой слесарный верстак прослужит долго, т. к. дешевые варианты собираются из отходов производства, а не качественного материала. Подержанные изделия могут обладать отличными прочностными характеристиками и иметь привлекательную конструкцию, но не всегда соответствуют конкретным требованиям гаража, где планируется его монтаж. Поэтому лучшим способом будет сборка собственной конструкции по разработанному чертежу.

Есть несколько факторов, которые позволяют собрать максимально удобную конструкцию под свои нужды в слесарных работах. При проектировании важно учитывать:

  • высоту;
  • ширину;
  • глубину;
  • прочность.

Первым и одним из самых важных факторов является правильный подбор высоты для будущей слесарной конструкции. Если верстак получится ниже, чем требуется, тогда будет идти большая нагрузка на спину, т. к. работать придется в согнутом состоянии. При слишком большой высоте слесарного верстака напрягать придется ноги и руки, чтобы дотягиваться до деталей. Идеальным считается вариант, когда столешница находится на уровне пупка. В этом случае предплечья и кисти рук отлично ложатся на плоскость и не приходится напрягать спину.

В отношении ширины слесарного верстака нет строгих правил. Все зависит от того, какие изделия на нем будут размещены. В классическом варианте ширина подбирается под рост человека. В этом случае, стоя посередине, можно будет дотянуться до любой точки верстака. Глубина изделия должна быть такой, чтобы не приходилось наклоняться, чтобы достать предмет, лежащий в глубине. Обычно достаточно 50 или 60 см. Особое внимание стоит уделить прочности конструкции. С этим показателем невозможно перестараться, т. к. на слесарном верстаке приходится работать тяжелыми инструментами и подчас наносить сильные удары по деталям.

Совет!
Сооружение верстака для слесарных работ должно вестись только из металла. Деревянные конструкции не способны выдержать требуемой нагрузки, даже если подобрать твердые породы древесины и обшить их металлом.

Изготовление своими руками

За образец для самостоятельного изготовления можно взять стол с двумя боковыми тумбами. Такой стол имеет четыре опоры. На месте одной тумбы можно соорудить полки для легкого доступа, а с другой — установить выдвижные ящики, в которых легко хранить мелочевку. Для реализации всего проекта понадобится такой материал:

  • профильная труба с размером 6×4 см;
  • уголок 5×5 см;
  • листовой металл для столешницы.

Из профильной трубы необходимо заготовить горизонтальные балки. Их понадобится три или четыре штуки. Длина будет зависеть от личных потребностей, но обычно достаточно двух метров. Вертикальные стойки подбираются в согласии с собственным ростом, как было описано выше. Они изготавливаются из той же профилированной трубы, понадобится четыре штуки. Толщина стенки профилированной трубы ложна быть по меньшей мере 2 мм.

Дополнительно подготавливается десять заготовок для каркаса слесарного стола под полочки и выдвижные ящики. Можно руководствоваться размерами, которые приведены выше. Чтобы укрепить конструкцию понадобятся укосины, которые будут фиксироваться в углах. Из купленного уголка подготавливаются вертикальные стойки, на которые будет закреплен стенд для ручного инструмента. Таких стоек понадобится четыре штуки. Их высота обычно составляет 2 метра.

Обратите внимание!
Для реализации всего проекта по сооружению верстака потребуется примерно 225 метров квадратной трубы. Уголка для стоек потребуется 8 метров, а шинки с толщиной в 4 мм и шириной в 40 мм, потребуется примерно 10 метров.

Квадратная труба сама по себе не обладает требуемой жесткостью на излом. Именно поэтому по периметру верстака приваривается металлический уголок. Благодаря правильному расположению уголка получается каркас, в который будет просто уложить металлический лист, который будет выступать столешницей. Столешницу верстака необязательно изготавливать из толстого листового металла, т. к. его стоимость может быть довольно высокой. Другим вариантом будет укладка прочных досок, которые накрываются листовым металлом с меньшей толщиной. Такая конструкция лучше поглощает звук при ударах и имеет меньшую отдачу.

Совет!
Дополнительно между доской и металлическим листом столешницы слесарного верстака можно уложить слой резины, который будет выступать амортизатором.

Сборка каркаса

Сборка конструкции слесарного верстака не вызывает сложностей, если иметь навык работы со сварочным аппаратом. Благодаря заготовленным деталям все становится просто и понятно. Лучшим решением будет использование полуавтомата, а не дуговой сварки. В этом случае материал прогревается до требуемой температуры и не прогорает от электрода. Швы получаются аккуратными и прочными.

Первым делом понадобиться изготовить прямоугольную основу для конструкции слесарного верстака. Для этого потребуется две заготовки, длина которых равна глубине стола, и две заготовки, длина которых равна ширине верстака. Торцы срезаются болгаркой под угол в 45 градусов, чтобы обеспечить идеальный узел примыкания. Заготовки верстака выкладываются на ровную горизонтальную поверхность. Первоначально их необходимо зафиксировать небольшими прихватками и подровнять, если это необходимо. Далее выполняется наложение полного шва на конструкцию. При этом потребуется сделать провар и с другой стороны.

Следующим шагом является установка четырех стоек слесарного верстака. Они привариваются к подготовленной раме. Их необходимо расположить вертикально. После этого выполняется нижняя обвязка по трем сторонам. На этом же этапе привариваются вертикальные стойки под стенд для инструмента, который будет находиться над слесарным верстаком. Следующим шагом выполняется монтаж рам для ящиков и полочек, как видно на фото выше. При этом между ними закрепляется дополнительная перекладина, но приваривается она со смещением к середине, чтобы было удобно стоять за слесарным верстаком.

Завершающие работы

Когда рама готова, сверху можно наварить уголок для столешницы слесарного верстка. Доска вырезается по полученным размерам и укладывается в пазы. Перед этим ее необходимо обработать антисептиком и антипиренами, чтобы она не возгорелась во время работы на верстаке. Особенно это касается тех случаев, когда на слесарном верстаке производится сварка двух деталей или работа инструментом, от которого летят искры. После укладки доски на верстаке можно разместить металлический лист, как видно на фото. К высоким вертикальным стойкам прикручиваются листы фанеры, в которых сверлятся отверстия для инструмента.

Чтобы инструмент не высыпался по бокам, необходимо зашить стенки, используя фанеру или другой подходящий материал. В тумбочке слева сооружаются держатели для перегородок, которые будут выступать полочками. Справа в верстаке по чертежу планируются ящики, которые можно собрать из доски, которая укладывалась под столешницу верстака.

Металл подвергается коррозионному воздействию от влаги, поэтому поверхность необходимо защитить краской. Перед покраской необходимо зачистить каркас слесарного верстака шлифовальной машинкой и обезжирить. После этого наносится слой грунтовки. После полного высыхания каркас верстака покрывается финишным слоем эмали. Это должна быть краска, которая устойчива к воздействию температур, а также механических воздействий.

Обычно на слесарном верстаке располагаются тиски и небольшая наковальня. Под них можно предусмотреть дополнительное основание. Монтируются такие модули на слесарный верстак слева, чтобы к ним был удобный доступ, и они не мешали при выполнении основной работы. Еще одним важным устройством для слесарного верстака является освещение. Оно должно быть установлено сверху таким образом, чтобы его не перекрывала голова и руки мастера. В качестве источников света для слесарного верстака можно использовать светодиодные прожекторы. Несколько из них устанавливаются стационарно и несколько должны перемещаться по плоскости верстака. В таком случае можно будет подобрать наилучший угол освещения.

Перед тем как приступить к работам на новом слесарном верстаке, его необходимо максимальной нагрузить, чтобы обеспечить устойчивость, как об этом говорилось выше. Некоторые хозяева дополнительно фиксируют опорные ноги к бетонному основанию посредством анкерных болтов. Видео со сборкой другого варианта слесарного стола есть ниже.

Резюме

Как видно, конструкцию слесарного стола можно собрать самостоятельно. Помощь может потребоваться при проведении сварочных работ, т. к. для этого требуются особые умения и навыки. Второй человек может помогать при сборке, когда есть необходимость придерживать свариваемые детали.

Сегодняшний наш обзор для мужчин мастеров или автолюбителей. Речь пойдёт об организации основного рабочего места в гараже или мастерской — удобного и функционального верстака, обладающего достаточной прочностью и всеми необходимыми приспособлениями.

Чего хотим от верстака

Для большинства гараж — не просто место хранения машины, а самая настоящая мастерская. В отличие от рабочего места в квартире, в гараже ведётся работа с массивными и громоздкими деталями, зачастую грязными. Также довольно часто приходится гнуть и править металл, использовать электродуговую сварку, надёжно зажимать деталь струбцинами или в тисках.

Основные требования, которые следует предъявлять к верстаку для гаража — массивность, прочность, устойчивость к загрязнению, устойчивость поверхности к жару и ударам. Помимо этого верстак должен быть компактным и, по возможности, как можно менее материалоёмким.

Желательно, чтобы верстак имел простую схему сборки, подразумевающую лёгкий демонтаж. Верстак не должен быть в значительной степени зависим от окружающих его капитальных конструкций, например, вмуровывать и бетонировать ножки в пол не рекомендуется.

Основа верстака: рама и ножки

Сперва нужно собрать легковесную рамку — основу под столешницу. Это четыре уголка 40х40 мм или 50х50 мм, обращённые внутренними полками друг к другу. Можно сращивать короткие отрезки уголков сваркой встык: особой конструкционной прочности от рамки не требуется, но произвольное количество перемычек желательно добавить. Длина столешницы может быть любой, хоть во всю стену, а ширина такой, чтобы до угла у стены можно было легко дотянуться руками. В верхней части рамки, образующей внутреннюю полость, будет впоследствии набираться массив столешницы, а внешние полки послужат плоскостью опоры на нижележащие элементы.

Если остро стоит вопрос недостатка места в гараже, его нужно решать сразу. Лучшая стена для размещения верстака — та, что находится прямо напротив ворот. Легче всего выкатить машину на полкорпуса назад, так останется много пространства для работы и свободные проходы с обеих сторон. Поэтому на торцевой стене прибиваем уголок внешней полкой кверху, уровень на 50-60 мм ниже желаемой высоты рабочей поверхности. Высота верстака индивидуальна для каждого, но обычно из роста человека вычитают 100 см.

Если верстак от угла до угла, то на смежных стенах также прибивайте по уголку длиной в глубину столешницы или чуть меньше. Крепление к стене выполняется анкерными болтами и довольно часто, желательно в каждый кладочный элемент, то есть через 20-25 см. Оптимально, если через каждый метр будет приварено по 30-40 см хвосту, направленному вниз и закреплённому анкером.

На опорный уголок уложите рамку, затем приступайте к установке опор. Их желательно сделать косыми, чтобы нижние концы ножек упирались в угол между полом и стеной. В этом месте устанавливается подкладка из отрезка угловой стали. В верхней части ножка стыкуется с рамкой в 50-80 мм от края, но не напрямую, а приваривается к пластине, которая затем крепится болтами. Косые ножки сохранят больше места для въезда легковым автомобилем.

Отрегулировать стол по уровню очень просто. Продольная плоскость задаётся закреплённым на стене уголком. Чтобы избавиться от завала стола, нужно просто задвигать косую ножку немного глубже, чуть подтачивая угол среза болгаркой. После изготовления всех крепёжных элементов в них сверлят отверстия:

  • для скрепления рамки с уголком под болт М12 через каждые 50 см;
  • для скрепления рамы с ножками — под болт М10, по четыре штуки на каждую пластину.

Какой должна быть столешница

Перед сборкой столешницы нужно скрепить все элементы основания болтами, вставив их сверху вниз. Затяжка проводится окончательная, шляпки впоследствии будут утоплены в массиве столешницы.

Основным наполнителем для столешницы служит цельная древесина или листы ДСП. Первое предпочтительней в плане массивности и способности массива дерева хорошо гасить вибрацию удара. Толщина доски должна быть такой, чтобы при укладке в рамку её плоскость совсем немного выступала над уголками. Идеальный вариант — использовать доски той же толщины, что и наружный размер уголка. При этом каждую дощечку перед набором следует довести рубанком, чтобы выступала она всего на 1-1,5 мм.

При наборе столешницы направление дощечек — поперёк длины верстака. Дощатый щит нужно плотно сплачивать, для этого к последней закреплённой доске временно прикручивается небольшой брусок, за который новая дощечка поджимается курковой струбциной. Крепятся доски снизу сквозь уголок рамки, по паре саморезов на каждую сторону.

Если на пути встречаются шляпки болтов, примерьте доску и постучите по ней молотком, чтобы шляпки оставили вмятины, а затем выберите пазы крупным сверлом и стамеской или перьевым сверлом. Не забывайте снимать фаску на торцах досок, ведь уголки имеют скруглённое сопряжение между внутренними полками. Когда все доски набраны, поверхность нужно выровнять шлифовальной машиной, сточив древесину в уровень.

После набора досок займитесь покрытием поверхности. Оптимально для этого подойдёт горячекатаный лист толщиной 2,5-3 мм: такой верстак можно использовать как сварочный стол, править на нём жесть, проливать любые жидкости. Жаростойкость обеспечивается магнезитовым листом или асбестовой тканью, которую укладывают поверх досок. В таком случае толщина пиломатериалов должна быть меньше обычного. Подклада может выступать над рамкой на 1-2 мм, после обивки металлом это не будет проблемой.

Металл нужно укладывать с отступом от задней стены в 10-15 мм, можно временно закрепить небольшую деревянную планку. После этого край листа прижимается струбцинами и оправляется вниз равномерно по всей длине. Ребро уголка обеспечит красивый прямой угол.

После загиба дистанционная планка у стены снимается, а лист вытягивается немного на себя, под него заводится доска и через 50 см сверлятся отверстия по 7-8 мм. Сквозь них отмечаются места в уголке рамки, в которых сверлятся отверстия по 5 мм и нарезается резьба М6. Лист притягивают к рамке болтами с полукруглой шляпкой, здесь фиксация нужна для качественного подворота металла. Оправив нижний угол, выполните крепление листа снизу по аналогии с торцом столешницы, но теперь нужно сделать подрезы под ножки и крепить в шахматном порядке с торцевыми болтами.

Завершается монтаж столешницы установкой в углу у стены уголка 25х25 мм на манер плинтуса. Сквозь отверстия через каждые 25-30 см он притягивается к древесине столешницы саморезами, а затем крепится к стене анкерными болтами через 50-70 см. Если хотите, чтобы покрытие меньше ржавело, снимите лист перед его закреплением к торцу, хорошо прогрейте паяльной лампой и натрите хлопковой ветошью, обильно смоченной в отработанном минеральном масле.

Ящики, дверцы и всё для хранения

Когда база верстака готова, вы легко дополните его необходимыми нишами, полками и прочими оборудованными для хранения местами. В нижней зоне удобно приварить к ножкам уголки с раскосами, на которые достаточно просто настелить дощатые щиты полок. Расположение каскадом сделает всё хранимое на них хорошо видимым и легко доступным.

Под основной рабочей зоной верстака рекомендуется выбрать один-два пролёта между ножками и организовать в верхней их части выездные полки на подобие клавиатурных. На этих полках очень удобно оборудовать органайзеры для наиболее часто используемого инструмента. Поскольку нагрузка на выездной механизм умеренная, можно использовать мебельные направляющие полного выдвижения, предварительно приварив под столом пару уголков для их закрепления.

Ещё одна удобная зона для хранения подручной мелочёвки — стена напротив. На ней очень полезно закрепить перфорированную панель, где на крючках удобно подвесить как электроинструмент, так и молотки, ножовки, расходники и прочее, в том числе и несколько переносных постов с розетками. Ещё качественнее организовать пространство поможет одна или пара полок, закреплённых на 5-10 см выше вашего роста. Нижнюю плоскость удобно использовать для монтажа освещения, сами же полки это классический «долгий ящик» для всякого полезного в перспективе хлама.

Освещение рабочего места

В качестве источников света стоит всерьёз рассматривать два варианта: потолочные люминесцентные светильники на две лампы или светодиодные фонари. Главное преимущество первых — дешевизна, но по неосторожности ртутные трубки легко разбить, плюс такое освещение требует периодического ремонта.

Светодиодные прожекторы несколько дороже, но гораздо долговечнее и менее прожорливее. Из недостатков можно также выделить достаточно резкий свет, отбрасывающий контрастные тени. Это решается либо установкой матовых рассеивателей или световодов, либо увеличением числа фонарей до 5-6 штук и пересечением их световых потоков. Не забудьте про небольшой переносной светильник, который всегда должен быть под рукой, и дополнительную настольную лампу.

Тиски, упоры и прочие приспособления

В качестве заключения дадим пару подсказок: чем и как укомплектовать верстак для удобной работы. Первое и самое очевидное — слесарные тиски. Они должны быть достаточно массивные, для гаража рекомендуется раствор губок не менее 15 см. Обратите внимание, что крепить тиски нужно сквозь стол, предусмотрев с нижней стороны ответную стальную пластину с отверстиями. Оптимальное место расположения — в 100-120 см от любого из углов верстака, при этом желательно предусмотреть дополнительные отверстия, чтобы тиски можно было повернуть под прямым углом.

Второй неизменный атрибут — плита для рубки металла. Целенаправленно разбивать покрытие стола не стоит, особенно если под ним жаропрочная прокладка. Оптимальные размеры плиты — 300х300 мм при толщине не менее 20 мм. Если испытываете затруднения в подборе такого толстого металла, сварите вместе несколько тонких пластин, предварительно стянув их болтами.

В зависимости от сферы ваших увлечений могут быть также полезны столярные тиски, съёмная оправка для жестяных работ и несколько переставных стопоров: уголков со штифтами, которые вставляются в отверстия в столешнице с подкрученными снизу ответными планками. Также очень полезно отвести место под чистовые и тонкие работы, уложив там лист стекла на пружинящей резиновой подкладке.

Генеральный принцип развития техники обработки материалов с доисторических времен до наших дней – как делать на неточном оборудовании детали для более точного. А начиналось все с верстака, его прообразы находят при раскопках поселений каменного века. Построить верстак, причем полноценный, своими руками вполне возможно, и это не только сэкономит значительную сумму, но также упростит, облегчит работу и улучшит ее результат.

Три ошибки

Любители, порой, судя по их конструкциям, очень опытные, знающие и прилежные, иногда делают себе верстаки, на которых, образно выражаясь, можно танк кувалдой разнести. Времени и труда на них уходит много, а денег вряд ли меньше, чем на хороший фирменный любительский верстак. Повторение в конструкции для собственного пользования промышленных прототипов, предназначенных для интенсивной работы в 3 смены и статическую нагрузку более чем в тонну, при сроке службы от 20 лет – одна из типичных ошибок разработки верстаков собственной конструкции.

Вторая – пренебрежение вибрациями. Не явно ощущаемой «игрой» или «отдачей», а мелкой дрожью, существенно затрудняющей работу и снижающей ее качество. Особенно сильно вибрации сказываются в верстаках на металлической станине.

Третья – повторяют столярные или слесарные верстаки; возможно, с некоторыми доработками под свою руку. Между тем конструкций верстаков для домашних/любительских работ разного характера немало. Бывают верстаки более или менее специализированные или, наоборот, универсальные, временные из подручных материалов и др.

Мы в этой статье разберемся, как сделать верстак с учетом этих ошибок,
 во-первых, попроще и подешевле сообразно кругу потребностей и/или увлечений умельца. Во-вторых, как сделать верстак общего назначения или универсальный для особых условий использования – в тесном гараже, под столярку на стройке из подручного хлама, домашний для мелкой точной работы, детский.

Об универсальных верстаках

Среди фирменных изделий, подчас весьма недешевых, можно встретить «универсальные» верстаки в виде столярного с крышкой без лотка, комплектными слесарными тисками на деревянной подушке, и струбциной для их установки, вроде того, что на фото:

“Универсальный” верстак заводского изготовления

Это неправильное решение не только потому, что деревянная столешница от столярных работ портится. Главное, что здесь плохо – технологические жидкости, применяемые при обработке металла – масло, керосин и др. Пропитанное ими дерево становится гораздо более горючим. Возможно и самовоспламенение; вспомните, на производстве категорически запрещено накапливать промасленную ветошь. Подход к конструированию столешницы (доски, крышки) универсального верстака нужен другой исходя из того, для какой работы он преимущественно используется – тонкой или грубой, см. далее.

Рабочая скамья

На Западе широко распространены любительские/домашние верстаки с наборной столешницей, обрамленной бортиком. Чертежи такой «рабочей скамьи» даны на рис. Под слесарку крышку накрывают листом стали толщиной 1,5-2 мм и ставят тиски на подушке.

Верстак-скамейка хорошо гасит вибрации; сделать его можно из сосны или ели. Но конструкция сложна, с длинномерными материалами и мебелью работать на таком верстаке неудобно. Поэтому мы посмотрим сначала, как сделать наиболее употребительный столярный верстак, затем гаражный и слесарный. Далее постараемся объединить их в универсальный верстак и поглядим, чего на этой основе можно придумать для особых потребностей.

Состав верстака

Верстак «нашего» типа (условно, поскольку точно установить его происхождение невозможно) состоит из:

  • Подверстачья (в столярных верстаках), или станины (в слесарных), обеспечивающей устойчивость всего агрегата и эргономику рабочего места.
  • Крышки, коробчатой или в виде лотка, придающей рабочей области необходимую жесткость.
  • Полки; возможно, с лотком, гнездами, и упорами, на которой производятся рабочие операции.
  • Фартука, на котором развешивается инструмент. Фартук не обязательная принадлежность верстака, он может висеть на стене или быть заменен тумбой, стеллажом и пр.

Примечание:
 размеры верстака в высоту ок. 900 мм. Длина и ширина выбираются по месту установки и роду работ в пределах 1200-2500 и 350-1000 мм соотв.

Крышку с полкой чаще всего выполняют заодно, неразъемными, и называют просто крышкой, верстачной доской или столешницей. Для гашения вибраций полку всегда делают на основе (постели, подложке) из дерева. В слесарном верстаке постель накрывается стальным листом от 2 мм толщиной и может быть выполнена из хвойной древесины. Ее общая прочность достаточна, а стальная покрышка предохраняет дерево от местных повреждений и попадания техжидкостей. В столярном верстаке постель из качественной (без сучков, свилей, и др. дефектов) твердой мелкослойной древесины (дуб, бук, граб, вяз, орех) служит одновременно и полкой, в верстаке для дома ради ее упрощения не в ущерб качеству возможна и 2-слойная конструкция, см. далее.

Традиционная конструкция подверстачья, наоборот, разборная из того же дерева, что и полка столярного. Это исходит от мастеров-шабашников прошлого, перевозивших свое оборудование от заказчика к заказчику на телеге. Именно со станины/подверстачья и следует начинать разработку своего верстака не хуже, но проще традиционных.

Станина: металл или дерево?

Стационарный деревянный верстак имеет перед таковым на стальной станине преимущества не только в меньшей стоимости и трудоемкости. Дерево, во-первых, не пластично. Верстак на деревянном основании можно сломать, но, если древесина использована выдержанная и пропитанная, он никогда не прогнется. Во-вторых, дерево отлично гасит вибрации. Фундаменты ваших строений ведь не усиленные вибропоглощающие, как цехов на заводе? А общую прочность и устойчивость станины домашнего верстака вполне обеспечит хвойная деловая древесина обычного качества.

Конструкция деревянной станины верстака из досок 120х40 показана слева на рис. Допустимая статическая нагрузка – 150 кгс; динамическая по вертикали вниз в течение 1 с – 600 кгс. Угловые стойки (ножки) собираются на саморезах 6х70 зигзагом (змейкой) с отступом от кромки 30 мм и шагом 100-120 мм. Крепление двусторонее; змейки с той и другой стороны пакета ведутся в зеркальном отражении. Промежуточные опорные балки крепятся стальными уголками на саморезах; краевые – парами саморезов у шипам стоек и, снаружи, уголками.

Если есть в наличии брус 150х50 или (180…200)х60, конструкцию можно упростить, как показано в центре на рис. Несущая способность повысится до 200/750 кгс. А из бруса 150х150, 150х75 и (180…200)х60 можно соорудить станину, способную вынести 450 кгс в статике и 1200 в динамике, справа на рис.

Примечание:
 любая из этих станин пригодна и под столярный, и под слесарный верстаки. Под столярку на нее ставят коробчатую крышку (см. далее), а под слесарку лоток из уголка 60х60х4 с вваренными 4-мм полосами над промежуточными балками. В лоток укладывают деревянную подушку и накрывают ее сталью, также см. далее.

Если нет сварки

Цельнодеревянный верстак, без необходимости в сварочных работах для его изготовления, можно сделать по схеме на след. рис. «Фишка» здесь в столешнице, набранной на клею из бруса 75х50 и скрепленной стяжками. Если брус дубовый, то допустимая нагрузка – 400/1300 кгс. Угловые стойки – брус 150х150; остальное – брус 150х75.

Металл

Бывает наоборот: металл доступнее дерева, и сварка есть. Тогда стол-верстак под нагрузку 100/300 кгс можно собрать по чертежу слева на рис. Материалы – уголок 35х35х3 и 20х20х2. Ящики – из оцинковки. Недостаток – нельзя сделать проем внизу для ног, конструкция потеряет способность нести динамическую нагрузку.

Под нагрузку 200/600 подойдет более удобный металлический верстак по схеме справа вверху из профтрубы 50х50 (угловые стойки), 30х30 (прочие вертикальные детали) и уголка 30х30х3. Дощатая подушка того и другого верстака настилается только поперек (справа внизу) из шпунтованных досок (120…150)х40.

Полка – сталь 2 мм. Полку крепят к подушке саморезами 4х(30…35) по паре с каждого края каждой доски, а вдоль крайних досок – с шагом (60…70) мм. Только в таком исполнении верстак покажет заданную несущую способность.

Эти верстаки относятся уже к универсальным: под столярку крышку переворачивают деревянной стороной вверх или приспосабливают, как описано далее. Слесарные тиски устанавливаются на деревянной подушке, но крепятся не струбциной. В подушку тисков загоняется снизу цанговый анкер под болт М10-М14, и под него же в крышке сверлится сквозное отверстие. Под головку болта подкладывается шайба от 60х2. Такое решение удобно тем, что тиски возможно использовать недорогие неповоротные.

Для столярки

Крышка столярного верстака, в отличие от слесарного, крепится к подверстачью наглухо и выполняется коробчатой, для общей жесткости. Оптимальный вариант крепления для неразборного верстака – стальные уголки и саморезы. Подверстачье может быть и стальной станиной из описанных выше.

Как устроен столярный верстак традиционного типа, показано на поз. А рис; принадлежности к нему на поз. Б. Верстачная доска (в данном случае это отдельное приспособление) используется для работы с длинномером. Упор в ее пазу делается из подклиненного обрезка доски, см. далее. В доске желательно насверлить продольный ряд отверстий и крепить ее в гнезда болтами с конусными головками впотай. Традиционная конструкция столярного подверстачья показана на поз. Г, но – см. выше.

Крышку столярного верстака возможно удешевить, выполнив 2-слойной, поз. В. Тогда качественные доски твердого дерева понадобятся только на полку. Настилают ее, кладя доски «горбушками» годичных слоев попеременно вверх и вниз, во избежание коробления. Настил полки сначала сплачивают на клею ПВА или столярном, туго сжав струбциной или обмотав шнуром; ставят на подушку на том же клею. Юбка крышки собирается отдельно на клею и сквозных шипах (врезка на поз. В) и крепится к пакету подушка-полка саморезами.

Тиски для столярки

Цельнодеревянные столярные тиски, передние и стуловые, в настоящее время почти начисто вытеснены тисками с металлическим винтовым зажимом, поз. Д; их устройство показано на поз. Е. Тут необходимы некоторые замечания.

Первое – под головку зажимного винта нужно подложить 2-3 стальные шайбы, иначе он быстро проест подушку (деревяшка 4х4х1 см). Второе – если гайка не заказная и не покупная фасонная, то обзаведитесь хоть на время комплектом метчиков под используемую резьбу. В таком случае не старайтесь для ровности и плавности зажима применять слишком толстый винт; М12-М16 вполне достаточно.

Гайку самодельной зажимной пары наваривают на основание диаметром от 60 мм или, квадратное, от 70х70 мм. Утапливать ее в подушку зажима на надо, так меньше вероятности, что гайку сорвет при зажимании. Но от сварки резьбу безобразно уведет, болтом не прогонишь. Резьбу приваренной гайки нужно будет проходить метчиками по полной схеме, как при нарезке: первый метчик – второй – третий (если входит в комлект).

Примечание:
 гайке, наваренной на основание, перед проходом резьбы нужно дать отлежаться от 2-х час, чтобы «улеглись» остаточные деформации.

Тиски и столярка для слесарки

Тиски на слесарном верстаке устанавливаются в углу (см. врезку на рис.), чтобы как можно большая часть динамических нагрузок при обработке металла приходилась по вертикали на угловую стойку. Расположение поперечных балок и промежуточных вертикальных стоек верстака со стационарными тисками желательно делать немного асимметричным, ставя их с меньшими промежутками в сторону угла с тисками. Установку тисков ведут также начиная с угла:

  • В деревянную угловую стойку загоняют цанговый анкер под установочный болт, а в металлическую вваривают высокую гайку или резьбовую втулку (точка крепления 1 слева внизу на рис.);
  • Если крепежный узел сварной, проходят резьбу метчиками, как в самодельной гайке столярных тисков, см. выше;
  • Ставят тиски временно на 1 болт и по месту размечают отверстия под крепежные точки 2, 3 и 4;
  • Тиски снимают и сверлят сквозные отверстия 2, 3 и 4;
  • Ставят тиски на болты 1, 2 и 3;
  • Для крепления на болт 4 подкладывают под крышку (столешницу) укосину У из деревянного бруса от 60х60 или профтрубы от 40х40. Закреплять укосину не обязательно, но она должна упираться из-под низа в верхнюю раму (обвязку) станины, но не в столешницу!
  • Крепят тиски окончательно на болт 4.

Примечание:
 таким же способом крепят и стационарный электроинструмент, напр. наждак.

Под столярку

Слесарный верстак возможно приспособить и для столярных работ, если просверлить в столешнице 2-4 пары отверстий под фиксацию столярного упора (справа и в центре на рис.). В таком случае к нижней поверхности упора привинчивают саморезами круглые бобышки; хорошо подходят пробки от пластиковых бутылок, они много раз выдерживают посадку втугую.

Верстак для гаража

Верстак в гараж невозможно сделать оптимальной по эргономике рабочего места ширины – размеры стандартного бокса 4х7 м со стоящим в нем автомобилем не позволяют. Давно уже путем проб и ошибок определена ширина гаражного верстака в 510 мм: и поворачиваться между ним и капотом достаточно удобно, и работать более-менее можно. Узкий верстак под тяжелым грузом (напр., вынутым для переборки мотором) оказывается неустойчивым, поэтому его делают прикрепленным к стене. Часто – угловым, это повышает устойчивость, но любой пристенный верстак «отзванивается» сильнее верстака-стола такой же конструкции

Схема устройства одной секции гаражного верстака дана на рис. В данной конструкции применен остроумный способ дополнительного гашения вибраций: ячейки рам крышки и нижней полки дальнего от угла края разных размеров. Точность установки поперечин +/– 1 см. С той же целью крышка и нижняя полка выполнены из ЛДСП толщиной 32 мм и застланы вместо стали линолеумом. Для гаражных работ его стойкость достаточна; заменяется без труда.

Крепление к стенам – саморезы от 8 мм или болты от М8 с шагом 250-350 мм. Заглубление в каменную стену 70-80 мм; в деревянную 120-130 мм. Под саморезы в каменную стену ставятся пропиленовые дюбели; под болты – цанговые анкеры.

Еще для гаража

Другой вариант гаражного верстака уже на пристенный, а настенный, слева на рис. Монтировать его можно только на каменные стены. Верстачная доска откидная 2-слойная; каждый слой из фанеры 10-12 мм. Проем под станок со ступенчатой внутренней кромкой. Под «фрезером» в данном случае понимается сверлильный мини-станок с подвижно-поворотным столиком и зажимом для детали. Конструкция удобна тем, что стружка сыплется сразу на пол.

Если ваш автомобиль что-то вроде Daewoo или Chery с 3-х цилиндровым моторчиком, а гараж совсем маленький, то в нем можно поставить складной мини верстак-шкафчик с подъемной столешницей, справа на рис; он же подойдет в дом для тонкой работы (электроника, точная механика). Столешница подвешена на рояльной петле, ножки на карточных. Для складывания ножки подворачивают под столешницу (полезно было бы связать их проножкой), и столешница опускается.

Примечание:
 для тесного гаража с обычным городским автомобилем, возможно, оптимален будет складной верстак-ящик, см. видео ниже.

Видео: складной верстак-ящик

Домашний универсал

Дома занимаются более мелким, но кропотливым техническим творчеством: пайкой, моделизмом, часовым делом, художественным выпиливанием из фанеры и т.п. Для мелкой тонкой работы пригоден универсальный верстак, чертежи которого и приспособлений к нему даны на рис. Стойкость рабочей поверхности и ее вибропоглощение в данном случае не так важны, как ровность, гладкость и некоторая адгезия («прилипаемость» деталей), поэтому столешница покрыта линолеумом. Слесарные тисочки к данному верстаку нужны небольшие, с винтовым зажимным креплением.

Еще о фанере

Вообще-то работать с металлом «по-грубому» на фанере нежелательно, т.к. она неплохо «отзванивает». Если же подушка доски слесарного верстака делается все-таки из фанеры, то к ее исподу нужно приклеить на ПВА раму (обрамление) тоже из фанеры, см. рис. Верхнюю (рабочую сторону) тогда желательно покрыть сначала линолеумом без подкладки, а уж по нему класть сталь.

Подрастающей смене

Другой случай, когда делать верстачную доску из фанеры оправдано, это ученический верстак для ребенка. Тут играют роль уже педагогические соображения: пусть учится чувствовать материал и не лупить почем зря, а работать аккуратно. С той же целью мастера прошлого нарочно давали ученикам плохой инструмент.

Верстаки на дачу

Когда дачный домик или др. легкое деревянное сооружение еще только строится, тут не до верстачных премудростей, нужно хоть что-то, на чем можно производить несложные столярные работы. Для такого случая на скорую руку можно сколотить столярный верстак для дачи из подручных материалов, слева на рис. Конструкция замечательна тем, что в ней наглядно и полно воплощен принцип: на плохом оборудовании делаем хорошие вещи.

Для последующих работ по обустройству дачи пригодится мини-верстак, справа на рис. При минимальном расходе материала и предельно простой конструкции он достаточно для обычных столярных работ устойчив во всех отношениях, т.к. середина верстачной доски подперта парой подкосов. Если их поставить на болты, верстак получится складным и от выходных до выходных стоять в кладовке. Для разборки после высвобождения подкосов распорку вместе с ними вынимают, а ножки подворачивают под доску. Наконец, для дачи, обитаемой постоянно или все лето, с мастеровым хозяином, кстати придется более сложный, но полнофункциональный складной верстак, см. видео ниже.

Похожие статьи

Источник

Прочный и надежный верстак для гаража своими руками. Как сделать столярный верстак своими руками – пошаговая инструкция, чертежи и размеры Размеры верстака для гаража

Верстак слесарный — это рабочий стол с широким спектром назначения. Он позволяет проводить слесарные, ремонтные, электромонтажные работы, обработку различных материалов. Верстак должен быть в любой домашней мастерской. Мастера предпочитают конструировать его своими руками, чтобы сделать максимально удобным для себя.

Составные части приспособления

Хороший верстак слесарный — это стол с прочной металлической поверхностью. Дерево в качестве основного материала не допускается: оно легко марается машинным маслом или другими смазками. Поскольку на слесарном столе занимаются обработкой изделий из металла, поэтому в деревянной столешнице будет постоянно задерживаться стружка. Однако доски иногда применяют в комбинации со сталью или иным подобным материалом. Такое сочетание позволяет упростить и удешевить сборку, не сильно теряя в прочности.

Внимание! Помимо слесарных столов существуют столярные, на которых занимаются обработкой древесины. Эти верстаки не такие крепкие, но зато проще в сооружении. Изготавливать на них металлические детали не рекомендуется.

Конструкция верстака для работ по металлу напоминает обычный письменный стол, в чём можете убедиться на фото. На столе также должны быть:

  1. Ящики и полочки для хранения оборудования и расходников (могут располагаться над столешницей или под ней, в тумбе или просто так).
  2. Силовой щит, чтобы подвешивать инструмент.
  3. Тиски.

Верстак из металла

Сам верстак должен стоять под крышей в мастерской, гараже или ином подобном помещении. Расположение частей в корпусе вам предстоит продумать заранее и отразить в чертеже, исходя из собственного удобства и размеров помещения. Комфортнее работать на верстаке большой площади. Но часто габариты мастерских ограничивают этот параметр.

Совет. Оптимальная высота стола — расстояние от пола до локтя опущенной руки.

Материалы и оборудование для монтажа верстака

Стол должен обладать такими свойствами:

  • прочность;
  • устойчивость опорной рамы;
  • надёжность.

Обязательное условие правильной и безопасной эксплуатации слесарного верстака — хорошее освещение. Для него в первую очередь нужны розетки, которые разместятся вблизи рабочего места. Лампу делают стационарной, подвешивая на стену или закрепляя на самом верстаке. Второй вариант практичнее, поскольку избавляет от лишних сложностей при переносе стола.

Расходные материалы и инструмент для сборки верстака слесарного:

  • 2-миллиметровый лист стали для столешницы;
  • обрезная доска (толщина — 50 мм, желательная ширина — 250 мм);
  • труба диаметром 40-50 мм или уголок толщиной 4 мм для основы и ножек;
  • болгарка;
  • сварочный агрегат;
  • электродрель;

  • гайки и винты;
  • напильник и молоток;
  • краски с кистью.

Устройство слесарного верстака — это жесткая металлическая основа (выполненная из уголков либо квадратной трубы). Чтобы оформить столешницу, лучше использовать 50-миллиметровый брус. Сверху на него набивается стальная пластина толщиной до 6 мм. Для скрепления всех металлических деталей воспользуйтесь сваркой, но можно также вкрутить болты.

Монтаж каркаса верстака и основы для столешницы

Прежде чем приступать непосредственно к сборке, внимательно посмотрите на заготовленный чертеж. Еще раз убедитесь, что размеры будущего верстака вписываются в размеры помещения, где будет стоять ваш слесарный инструмент (гараж, сарайчик или мастерская). Монтаж стола начинается с создания каркаса:

  1. Из уголка отрежьте 4 ножки одинакового размера.
  2. Соедините их вверху горизонтальными перекладинами из того же материала. Используйте сварку. В результате должен получиться прямоугольник (вид сверху) заданного размера.
  3. Дополнительно сделайте линию жёсткости, ещё раз скрепив ножки таким же способом горизонтальными перемычками примерно на высоте 15 см от пола.
  4. Если у вас предусмотрена тумба с ящиками сбоку под крышкой верстака, то для неё приварите пару дополнительных опор.

После этого можно приступать к сборке столешницы:

  • сделайте по периметру горизонтальных металлических перекладин отверстия для болтового соединения;
  • нарежьте доски по длине стола;
  • уложите их друг к другу без щелей и просветов, закрепите в таком положении;
  • сделайте отверстия в древесине, совпадающие с отверстиями в уголке.

Совет. С верхней стороны досок отверстия должны иметь расширения. В них будут углубляться шляпки болтов, чтобы деревянная поверхность столешницы осталась ровной.

Заключительный этап сборки верстака

Столешница будет готова после обшивки металлом. Для этого просто отрежьте фрагмент необходимого размера от подготовленного листа и зафиксируйте его на древесной основе при помощи саморезов. Обратите внимание, что после их вкручивания на металле могут оставаться заусенцы. Их следует просто подпилить напильником.

Если вы предусмотрели в конструкции верстака ящики или полочки, воспользуйтесь простой технологией их изготовления. В качестве материала подойдёт обычная 15-миллиметровая фанера. Ящики собирают на шурупах. На один приходится примерно 15-20 шт. Полки проще прикрепить к уголку, а вот для ящиков придётся дополнительно купить направляющие полосы — салазки. Их приваривают к каркасу.

Той же фанерой можно обшить боковые стороны стола и сделать экран на его задней стороне. Для большей устойчивости мастера рекомендуют прикрепить снизу к опорам прямоугольники или кусочки уголка. В этом деле поможет сварочный аппарат. При необходимости прикрутите к верстаку тиски. В завершение обработайте все стальные элементы конструкции краской по металлу, чтобы избежать появления ржавчины.

Сделать верстак для работ по металлу не очень легко, но вполне возможно, если ответственно подойти к делу. Зато вы убедитесь, что ни один покупной стол не сравнится по качеству с изделием, собранным своими руками.

Каждый домашний мастер знает, что хорошо обустроенная мастерская с устойчивым и надёжным столярным верстаком, оборудованным всевозможными приспособлениями для обработки деталей, – это половина успеха при изготовлении изделий из дерева. Конечно, рабочий стол можно купить в торговой сети. Тем не менее, рекомендуем изготовить его самостоятельно. Во-первых, это позволит получить изделие нужного размера и функциональности. Во-вторых, при постройке верстака дополнительное оборудование можно разместить наиболее рациональным образом. В-третьих, стоимость станка будет намного ниже заводского варианта, что позволит на сэкономленные деньги купить качественный инструмент. Если эти аргументы дали вам повод задуматься об изготовлении рабочего стола своими руками, то наши чертежи, инструкции и рекомендации помогут соорудить добротный, надёжный и функциональный столярный верстак.

Назначение и конструкция типового столярного верстака

Прочный и надёжный столярный верстак обеспечит удобство и комфорт во время продолжительной работы с деревянными деталями

Столярный верстак, по сути, является массивным, надёжным столом для обработки деревянных изделий любого размера. Главные требования, предъявляемые к оборудованию этого типа, — прочность и устойчивость.
 Кроме того, станок должен быть оборудован хотя бы минимальным набором приспособлений для закрепления и удержания заготовок. Габариты рабочего стола выбираются в зависимости от размеров и веса обрабатываемых деталей, а также свободного места в мастерской или гараже. К слову, существуют конструкции компактных верстаков, которые можно разместить даже на балконе.

Конструкция столярного верстака с наборной столешницей. На рисунке: 1 — основание или подверстачье; 2 -верстачная доска; 3 — стусло; 4 — стяжка; 5 — тиски; 6 — опорная балка

Поскольку работы, которые проводят на столярном станке, выполняются с помощью ручного и электрического инструмента, верстак изготавливают из массивного бруса и толстых досок. К слову, рабочую поверхность, или по-другому верстачную доску, собирают только из твёрдых сортов древесины. При изготовлении столешницы применяют сухие дубовые, буковые или грабовые доски толщиной не менее 60 мм. Если столешница будет изготовлена из сосны, ольхи или липы, то её поверхность будет быстро изнашиваться и потребует периодического обновления.
Часто верстачную крышку набирают из нескольких узких и толстых досок, устанавливая их на ребро.

Ряд отверстий, выполненных на рабочей поверхности стола, позволяет устанавливать упорные элементы для удобства обработки длинных деревянных заготовок.

В целях облегчения конструкции опорные ножки рабочего стола, напротив, изготавливают из мягкой древесины. Между собой вертикальные опоры соединяют продольно установленным брусом для повышения устойчивости изделия.

Типовая схема столярного верстака

На лицевую и боковую сторону верстака навешивают тиски специальной конструкции для крепления заготовок. Кроме того, на габаритных станках монтируют отдельные зажимные приспособления для крупных и мелких деталей. Оптимальным местом расположения столярных тисков является левая сторона переднего фартука и ближняя часть правой боковины.

В подверстачье — пространстве между опорами, под столешницей, нередко обустраивают удобные полки и выдвижные ящики для хранения инструмента и принадлежностей.

Для удобства в задней части столешницы делают выемку под фурнитуру и мелкие детали. Нередко сложное в изготовлении углубление заменяют рамкой, сбитой из деревянных реек.

Виды и конструктивное исполнение

Все самодельные рабочие столы для столярных работ можно разделить на три вида:

  1. Мобильные верстаки имеют вес до 30 кг, габариты менее 1 м по длине и до 70 см по ширине, оснащаются одними тисками и изготавливаются частично из металлических элементов. Подобные станки предназначаются для работы с небольшими, лёгкими заготовками или мелкого ремонта деревянных изделий. Мобильный рабочий стол является отличным вариантом при недостатке места и может быть установлен в любом помещении на даче или на балконе. Нередко мобильные верстаки имеют раскладную конструкцию.

    Самодельный столярный верстак мобильной конструкции

    Если нет потребности в стационарном, профессиональном верстаке, то для мелких ремонтных работ или изготовления небольших деталей можно переоборудовать старый письменный стол.

  2. Стационарный столярный верстак изготавливается с привязкой к определённому месту и не предназначен для перемещения в процессе эксплуатации. Оборудование этого типа позволяет обрабатывать детали любого размера и веса.

    Стационарный столярный верстак представляет собой надёжное, устойчивое сооружение, обустроенное в соответствии с предпочтениями владельца и особенностями помещения

  3. Станок составного типа — наиболее сложный в изготовлении. Тем не менее, эта конструкция в силу своей вариативности является самым практичным и функциональным сооружением. При необходимости отдельные части верстака можно легко заменить, поскольку элементы рабочего стола соединяются между собой болтовыми соединениями.

    Составной верстак представляет собой сооружение, которое можно подстроить под любые требования

Проект и чертежи

При разработке конструкции столярного верстака важнейшими критериями являются высота, конфигурация и оснащение. Кроме этого, надо обязательно учитывать, кем будет эксплуатироваться рабочий стол — левшой или правшой.

Учитывая, что работать за столярным верстаком придётся подолгу, высоте будущего сооружения должно уделяться самое пристальное внимание. Для людей среднего роста специалисты рекомендуют делать стол не выше 90 см.

Чертёж столярного верстака

Определяя расстояние от пола до столешницы, лучше всего ориентироваться не на среднестатистические параметры, а на особенности собственной анатомии. Оптимально, если верхний срез ножек будет находиться на одном уровне с кистями рук. Если вы рассчитаете этот параметр с учётом толщины столешницы, то работать за таким верстаком без устали можно будет в течение нескольких часов.

Крышка станка может изготавливаться из досок, деревянного массива или фанеры и представляет собой наборную конструкцию.
Использовать ДСП или OSB в этих целях не рекомендуется. Профессиональные столяры давно уже определили оптимальный размер столешницы — максимум 2 м в длину и 0.7 м в ширину. На таком верстаке с одинаковым удобством можно изготовить и сборную деревянную дверь, и небольшую форточку.

Проектируя сооружение, не стоит забывать и о прочности несущего каркаса. Для опорных элементов конструкции используют брус сечением не менее 100х100 мм. В качестве продольных и поперечных усиливающих элементов допускается использование реек и бруса сечением поменьше — от 50 – 60 мм и более. Стыки деталей монтируют на шипы или шканты, для прочности используют мебельные уголки и другую арматуру, а все соединения выполняют при помощи болтов и саморезов. Гвозди обеспечить требуемую устойчивость и фундаментальность конструкции не смогут.

Столярный верстак. Вид сверху

Нередко каркас, или по-другому станину верстака, изготавливают из металла. Несмотря на то, что этот материал позволяет с меньшими трудозатратами сделать конструкцию с регулируемой высотой, профессиональные столяры предпочитают полностью деревянные конструкции.

Далее рассмотрим проект столярного стола¸ изготовленного из фанеры, а точнее из двух склеенных между собой фанерных листов толщиной 1.8 мм. Габариты крышки — 150х60 см. По краям столешница имеет усиление из фанерных полос, что увеличивает её толщину до 72 мм. К слову, представленные размеры не являются догмой и могут быть при необходимости скорректированы в соответствии с потребностями и особенностями конкретного помещения, используемого под мастерскую.

Необходимые инструменты и материалы

Фанера толщиной 18 мм является достаточно дорогим материалом (цена одного листа размером 1.5х1.5 м составляет более 700 рублей без учёта стоимости доставки). Для нашего проекта потребуется как минимум два листа этого материала. Немного сэкономить можно, если купить один, более габаритный лист размерами 2500х1250 мм. Дополнительно при возможности постарайтесь приобрести обрезки фанеры шириной не менее 300 мм, которые пойдут на усиление крышки верстака по периметру.

Дополнительно для строительства столярного станка потребуются:

  • деревянный брус сечением не менее 100х100 мм — для опор;
  • брус или рейки сечением не менее 60х60 мм — для элементов усиления каркаса;
    Выбирая пиломатериал для столярного верстака, тщательно осматривайте заготовки на предмет отсутствия сучков и трещин. Помните о том, что эти детали будут работать под длительной нагрузкой;
  • электрическая дрель с набором обычных и перьевых свёрл;
  • отрезки досок длиной не менее 1.5 м для подкладывания под струбцины;
  • столярный клей. Хороший результат можно получить, воспользовавшись отечественным клеящим составом «Момент Столяр»;
  • мебельные болты с гайками и саморезы;
  • дисковая пила;
  • столярный угольник;
  • длинное правило (не менее 2 м);
  • уровень строительный;
  • шпатель зубчатый с размером вырезанных секторов не ниже 3 мм;
  • столярные струбцины.

Струбцины, необходимые для сжимания фанерных листов при склеивании, должны быть прочными и надёжными. Если вы непрофессиональный столяр и не имеете качественного инструмента, то можно обойтись недорогими зажимными приспособлениями китайского производства. Разумеется, число подобных устройств должно быть удвоено.

Инструкция по изготовлению

  1. Для изготовления столешницы отрежьте дисковой пилой две заготовки. Если вам удалось приобрести фанерный лист максимальной длины, то от него надо отпилить одну заготовку длиной 1520 мм. Разрезав её пополам, вы получите две детали 1520х610 мм. После этого правилом проверьте у каждого листа вогнутую и выпуклую стороны. Это даст возможность правильно сориентировать листы при склеивании.

    Качественное склеивание обеспечивает прижим деталей столешницы струбцинами

    Чтобы правильно склеить фанерные листы, их складывают, обращая выпуклыми сторонами друг к другу.

  2. Уложив одну заготовку на три параллельно уложенные доски, нанесите на её поверхность столярный клей. Для этого воспользуйтесь прямым и зубчатым шпателями. Помните о том, что работу надо проводить очень быстро, иначе состав начнёт преждевременно схватываться. Производитель клея «Момент столяр» рекомендует соединять детали не позже, чем через две минуты после начала нанесения состава. Поэтому если вы не уверены в скорости своей работы, используйте столярный клей, который не имеет временных ограничений. Конечно, прочность соединения будет немного снижена, однако даже мебельная смесь «ПВА» хорошего качества обеспечит приемлемую степень склеивания.

    Во избежание повреждения заготовки под струбцины подкладывают опорные доски

  3. Уложив вторую заготовку поверх первой, по периметру будущей крышки стола подложите опорные доски и начинайте стягивать столешницу струбцинами. При этом не забывайте контролировать плоскостность детали при помощи правила. Центр заготовки стянуть струбцинами не получится, поэтому в этой части можно установить груз весом не менее 15 – 20 кг.

    Склеивать фанерные листы в щит можно и без струбцин, если удастся найти идеально ровную поверхность для их укладки, а также груз достаточной массы.

  4. После высыхания клея струбцины снимают и приступают к усилению боковых поверхностей столешницы. Для этого полосы фанеры шириной 15 см приклеивают по всему периметру крышки в два слоя. Выполняя эту работу, обязательно проследите, чтобы верхний слой полностью перекрывал места стыкования.

    Усиление боковых частей верстачного стола дополнительными фанерными полосами

  5. Для торцевания боковых поверхностей стола применяют дисковую пилу. Паркетку ведут плавно, не спеша. В качестве направляющей удобно использовать всё то же правило. Столешнице придают размер 1500х600 мм с соблюдением прямых углов, для чего пользуются столярным угольником или заводским углом фанерного листа.
  6. Опоры верстака изготавливают из бруса сечением 100х100 мм, соединяя их с проножками и царгами, для которых используют пиломатериал поперечным сечением не менее 60х60 мм. В нашем случае высота станка составляет 900 мм, однако, вы можете скорректировать этот размер под свой рост.

    Изготовление каркаса столярного верстака

  7. Сборку ножек производят «в шип» или с использованием шкантов, обязательно нанося столярный клей на соединяемые детали.
  8. Собирая верхнюю и нижнюю раму подверстачья, скрупулёзно выдерживают углы 90 градусов между деталями. Выполнять это требование будет проще, если ещё на этапе подготовки деталей правильно торцевать их края. Ширина рамы нашего сооружения составляет 900 мм, а высота каркаса — 830 мм, учитывая расстояние от пола до нижней проножки в 150 мм.

    Спрятать головки болтов и шайбы помогут отверстия, сделанные в деталях перьевым сверлом

При желании в подверстачье можно соорудить полку. Для этого по размеру нижнего пространства вырезают фанерную панель, в углах которой делают прямоугольные вырезы под ножки станка.

Установка дополнительного оборудования

Настоящий столярный верстак невозможно представить без приспособлений, предназначенных для крепления обрабатываемых заготовок. В этих целях к готовой столешнице крепят тиски таким образом, чтобы их губки находились на одном уровне с поверхностью крышки. Чтобы правильно установить приспособление на верстак, тиски прикладывают к станку и отмечают места креплений. После этого сверлят отверстия диаметром 12 мм и устанавливают инструмент на станок, используя болтовое соединение с резьбой М12. Выполняя эту операцию, обязательно профрезеруйте отверстия под шайбы и головки болтов.

Вид готового изделия с установленными тисками

Если нет возможности установить стационарные тиски, можно обойтись и без них, применяя верстачные зажимы или струбцины.

Кроме тисков, на рабочем столе предусматривают упоры. Для этого в столешнице сверлят ряд отверстий. Лучшими упорами считаются детали, изготовленные из дерева, поскольку металлические приспособления могут повредить обрабатываемую деталь. Гнёзда под опорные элементы располагают на расстоянии, равном половине хода тисков. Это позволит надёжно закрепить заготовку любого размера.

Видео: Столярный верстак своими руками

Постройка столярного верстака – задача достаточно сложная. Тем не менее, собственноручно собранный станок позволит работать в удобной, комфортной обстановке. Для этого требуется не только продумать эргономику рабочего пространства и правильно подготовить проект сооружения, но и выполнять работу в полном соответствии с рекомендациями профессиональных столяров. Только тогда полученное изделие будет прочным и устойчивым, радуя своего хозяина на протяжении долгих лет службы.

Уважаемые посетители сайта «В гостях у Самоделкина » в представленном материале вам будет показано, как самостоятельно сделать прочный и надежный верстак в мастерскую либо гараж .
Без верстака в гараже, ну никак не обойтись, постоянно что то нужно отремонтировать, разобрать, собрать, а где это делать если не на верстаке, тиски прикручены к столешнице и инструмент весь необходимый всегда находится под рукой.

Верстак предназначен для слесарных работ, имеет металлический каркас из уголка и профтрубы, а так же удобные ящики для хранения мелкого инструмента, болтов, гаек и прочей полезной мелочи, так же имеются удобные полочки, а сама столешница обязательно должна быть отделана железом 1.5-2 мм толщиной. Дополнительно к задней части стола крепится панель для инструмента, что тоже очень удобно ибо необходимое будет висеть прямо перед вами, так же желательно вывести на панель розетку или тройник, чтобы можно было подключить электроинструмент.

Необходимо защитить металлические поверхности от коррозии, а именно покрыть их антикоррозийным составом и краской, таким образом стол будет выглядеть всегда опрятным и прослужит вам долгие годы.

И так, давайте рассмотрим, что конкретно понадобится для изготовления верстака?

Материалы

1. проф труба квадратного сечения
2. уголок 40х40 мм
3. металлический лист 2 мм
4. фанера
5. саморезы по металлу
6. краска
7. пропитка для дерева
8. саморезы по дереву
9. антикоррозийное покрытие
10. металлическая пластина
11. мебельные направляющие для ящиков

Инструменты

1. сварочный аппарат
2. болгарка (УШМ)
3. дрель
4. рулетка
5. ножовка по дереву
6. электролобзик
7. кисть
8. молоток
9. шуруповерт
10. линейка
11. маркер
12. уровень
13. уголок
14. наждачная бумага
15. шлифовальная машинка

Пошаговая инструкция по созданию верстака своими руками .

Сборка и установка данного стола в гараже или же мастерской, дело серьезное и ответственное. При его изготовлении нужно прежде всего знать, что он должен быть устойчивым и выдерживать нагрузку порядка 200 кг, проверять уровнем нет ли перекосов, потому как желательно чтоб стол в итоге получился ровным. Перед началом работ следует изучить чертежи и схемы предоставленные автором.

После чего мастер из проф трубы квадратного сечения сварил основу для будущего верстака.

Места сварки тщательно зачистил при помощи болгарки (УШМ)

К задней части стола наварил металлические уголки, на них будет закреплена панель для инструмента.

Затем усиливается зона под столешницу, а именно навариваются дополнительные трубы.

Сама столешница будет из доски 50 мм и под ее размещение автор сделал раму из уголка.

После чего все места соединения необходимо усилить металлическими пластинами.

В углы навариваются распорки.

На верстак будут действовать различные нагрузки: вес, удары, вибрация итд, на этапе создания все эти моменты надо учесть и перестраховаться.

Для удобства хранения малого инструмента, запчастей, болтов и гаек мастер сделал специальные ящики из фанеры.

Поверхность верстака окрашивается краской.

На ящики по бокам прикручиваются мебельные направляющие.

Дерево будет принимать на себя часть нагрузки от ударов, вибрации и веса.

Полученную поверхность следует хорошо зашлифовать, мастер для этого использовал болгарку (УШМ) с шлифовальным кругом.

Чтобы дерево долго прослужило и не загнило под металлом, то его следует обработать специальной пропиткой для дерева.

После чего по размеру столешницы выпиливается лист металла 2 мм.

Металл необходимо с обеих сторон обработать антикоррозионным составом, чтобы металлический лист не ржавел.

Ящики устанавливаются в полость стола где мастер вмонтировал салазки под каждый ящик.

Таким образом ящики будут удобно открываться и закрываться.

В передней части каждого ящика прикручена ручка для удобного открывания.

На готовый верстак можно разместить к примеру наждак прикрутив его болтами к столешнице.

В нижней части сделаны открытые полки, где можно хранить электроинструмент.

Очень удобно работать когда у тебя все под рукой и собрано в одном месте.

Так же на верстак можно установить тиски, которые так же прикручиваются к столешнице болтами и стягивается гайками.

Гараж является не только строением для хранения автомобиля и различной утвари. В нем может производиться ремонт автомобиля и других изделий. В этом случае не обойтись без хорошего слесарного верстака. Его можно собрать своими руками, но важно понимать особенности его конструкции и учитывать ошибки, которые часто допускают при сборке таких конструкций. В статье будет рассказано о требованиях к хорошему верстаку и предоставлена идея для самостоятельной сборки.

Ошибки при сборке

Важно хорошо понимать, чего не стоит делать при проектировании и сборке металлического верстака. Первым делом стоит обратить внимание на место, где будет установлен слесарный верстак. Часто при заливке пола в гараже руководствуются правилом «и так сойдет». Но это приводит к большим перепадам плоскости, что отрицательно сказывается на слесарном верстаке. Например, некоторые мастера, решившие изготовить для себя слесарный верстак на восьми или шести опорах, сталкиваются с тем, что после установки половина опор находится в воздухе, а сам верстак перекидывается из стороны строну.

Работать за таким слесарным верстаком очень неудобно, а мелкие детали постоянно теряются. Выходом из сложившейся ситуации может стать сооружение регулируемых опор. В этом случае в нижнюю часть устанавливаются мощные болты, которые позволят выровнять слесарный верстак в горизонтальном положении. Другим вариантом будет предварительная подготовка поверхности. Для этого убирается часть стяжки, которая уже залита и заливается новая, которая выравнивается четко по горизонту. В этом случае не потребуется изготовление дополнительных деталей для опор слесарного стола.

Другим решением такой ошибки является уменьшение количества опор до 4 штук. В этом случае будет проще добиться правильного положения даже на неровной поверхности. При правильном проектировании и сооружении каркаса не должно возникнуть проблем с устойчивостью всей конструкции. Дополнительно в нижней части слесарного верстака сооружается полочка или несколько полочек для хранения расходников и инструментов. Одна из них должна находиться как можно ближе к поверхности пола. В этом случае тяжелый инструмент, который на ней можно расположить, будет выступать балансиром для всего каркаса.

Нюансы проектирования

Всегда есть возможность избежать сборки слесарного стола своими руками. В этом случае можно купить дешевый ширпотреб или изделие, которое было в употреблении у мастера. Но каждый из этих вариантов имеет свои значительные минусы. В первом случае нет гарантий, что такой слесарный верстак прослужит долго, т. к. дешевые варианты собираются из отходов производства, а не качественного материала. Подержанные изделия могут обладать отличными прочностными характеристиками и иметь привлекательную конструкцию, но не всегда соответствуют конкретным требованиям гаража, где планируется его монтаж. Поэтому лучшим способом будет сборка собственной конструкции по разработанному чертежу.

Есть несколько факторов, которые позволяют собрать максимально удобную конструкцию под свои нужды в слесарных работах. При проектировании важно учитывать:

  • высоту;
  • ширину;
  • глубину;
  • прочность.

Первым и одним из самых важных факторов является правильный подбор высоты для будущей слесарной конструкции. Если верстак получится ниже, чем требуется, тогда будет идти большая нагрузка на спину, т. к. работать придется в согнутом состоянии. При слишком большой высоте слесарного верстака напрягать придется ноги и руки, чтобы дотягиваться до деталей. Идеальным считается вариант, когда столешница находится на уровне пупка. В этом случае предплечья и кисти рук отлично ложатся на плоскость и не приходится напрягать спину.

В отношении ширины слесарного верстака нет строгих правил. Все зависит от того, какие изделия на нем будут размещены. В классическом варианте ширина подбирается под рост человека. В этом случае, стоя посередине, можно будет дотянуться до любой точки верстака. Глубина изделия должна быть такой, чтобы не приходилось наклоняться, чтобы достать предмет, лежащий в глубине. Обычно достаточно 50 или 60 см. Особое внимание стоит уделить прочности конструкции. С этим показателем невозможно перестараться, т. к. на слесарном верстаке приходится работать тяжелыми инструментами и подчас наносить сильные удары по деталям.

Совет!
Сооружение верстака для слесарных работ должно вестись только из металла. Деревянные конструкции не способны выдержать требуемой нагрузки, даже если подобрать твердые породы древесины и обшить их металлом.

Изготовление своими руками

За образец для самостоятельного изготовления можно взять стол с двумя боковыми тумбами. Такой стол имеет четыре опоры. На месте одной тумбы можно соорудить полки для легкого доступа, а с другой — установить выдвижные ящики, в которых легко хранить мелочевку. Для реализации всего проекта понадобится такой материал:

  • профильная труба с размером 6×4 см;
  • уголок 5×5 см;
  • листовой металл для столешницы.

Из профильной трубы необходимо заготовить горизонтальные балки. Их понадобится три или четыре штуки. Длина будет зависеть от личных потребностей, но обычно достаточно двух метров. Вертикальные стойки подбираются в согласии с собственным ростом, как было описано выше. Они изготавливаются из той же профилированной трубы, понадобится четыре штуки. Толщина стенки профилированной трубы ложна быть по меньшей мере 2 мм.

Дополнительно подготавливается десять заготовок для каркаса слесарного стола под полочки и выдвижные ящики. Можно руководствоваться размерами, которые приведены выше. Чтобы укрепить конструкцию понадобятся укосины, которые будут фиксироваться в углах. Из купленного уголка подготавливаются вертикальные стойки, на которые будет закреплен стенд для ручного инструмента. Таких стоек понадобится четыре штуки. Их высота обычно составляет 2 метра.

Обратите внимание!
Для реализации всего проекта по сооружению верстака потребуется примерно 225 метров квадратной трубы. Уголка для стоек потребуется 8 метров, а шинки с толщиной в 4 мм и шириной в 40 мм, потребуется примерно 10 метров.

Квадратная труба сама по себе не обладает требуемой жесткостью на излом. Именно поэтому по периметру верстака приваривается металлический уголок. Благодаря правильному расположению уголка получается каркас, в который будет просто уложить металлический лист, который будет выступать столешницей. Столешницу верстака необязательно изготавливать из толстого листового металла, т. к. его стоимость может быть довольно высокой. Другим вариантом будет укладка прочных досок, которые накрываются листовым металлом с меньшей толщиной. Такая конструкция лучше поглощает звук при ударах и имеет меньшую отдачу.

Совет!
Дополнительно между доской и металлическим листом столешницы слесарного верстака можно уложить слой резины, который будет выступать амортизатором.

Сборка каркаса

Сборка конструкции слесарного верстака не вызывает сложностей, если иметь навык работы со сварочным аппаратом. Благодаря заготовленным деталям все становится просто и понятно. Лучшим решением будет использование полуавтомата, а не дуговой сварки. В этом случае материал прогревается до требуемой температуры и не прогорает от электрода. Швы получаются аккуратными и прочными.

Первым делом понадобиться изготовить прямоугольную основу для конструкции слесарного верстака. Для этого потребуется две заготовки, длина которых равна глубине стола, и две заготовки, длина которых равна ширине верстака. Торцы срезаются болгаркой под угол в 45 градусов, чтобы обеспечить идеальный узел примыкания. Заготовки верстака выкладываются на ровную горизонтальную поверхность. Первоначально их необходимо зафиксировать небольшими прихватками и подровнять, если это необходимо. Далее выполняется наложение полного шва на конструкцию. При этом потребуется сделать провар и с другой стороны.

Следующим шагом является установка четырех стоек слесарного верстака. Они привариваются к подготовленной раме. Их необходимо расположить вертикально. После этого выполняется нижняя обвязка по трем сторонам. На этом же этапе привариваются вертикальные стойки под стенд для инструмента, который будет находиться над слесарным верстаком. Следующим шагом выполняется монтаж рам для ящиков и полочек, как видно на фото выше. При этом между ними закрепляется дополнительная перекладина, но приваривается она со смещением к середине, чтобы было удобно стоять за слесарным верстаком.

Завершающие работы

Когда рама готова, сверху можно наварить уголок для столешницы слесарного верстка. Доска вырезается по полученным размерам и укладывается в пазы. Перед этим ее необходимо обработать антисептиком и антипиренами, чтобы она не возгорелась во время работы на верстаке. Особенно это касается тех случаев, когда на слесарном верстаке производится сварка двух деталей или работа инструментом, от которого летят искры. После укладки доски на верстаке можно разместить металлический лист, как видно на фото. К высоким вертикальным стойкам прикручиваются листы фанеры, в которых сверлятся отверстия для инструмента.

Чтобы инструмент не высыпался по бокам, необходимо зашить стенки, используя фанеру или другой подходящий материал. В тумбочке слева сооружаются держатели для перегородок, которые будут выступать полочками. Справа в верстаке по чертежу планируются ящики, которые можно собрать из доски, которая укладывалась под столешницу верстака.

Металл подвергается коррозионному воздействию от влаги, поэтому поверхность необходимо защитить краской. Перед покраской необходимо зачистить каркас слесарного верстака шлифовальной машинкой и обезжирить. После этого наносится слой грунтовки. После полного высыхания каркас верстака покрывается финишным слоем эмали. Это должна быть краска, которая устойчива к воздействию температур, а также механических воздействий.

Обычно на слесарном верстаке располагаются тиски и небольшая наковальня. Под них можно предусмотреть дополнительное основание. Монтируются такие модули на слесарный верстак слева, чтобы к ним был удобный доступ, и они не мешали при выполнении основной работы. Еще одним важным устройством для слесарного верстака является освещение. Оно должно быть установлено сверху таким образом, чтобы его не перекрывала голова и руки мастера. В качестве источников света для слесарного верстака можно использовать светодиодные прожекторы. Несколько из них устанавливаются стационарно и несколько должны перемещаться по плоскости верстака. В таком случае можно будет подобрать наилучший угол освещения.

Перед тем как приступить к работам на новом слесарном верстаке, его необходимо максимальной нагрузить, чтобы обеспечить устойчивость, как об этом говорилось выше. Некоторые хозяева дополнительно фиксируют опорные ноги к бетонному основанию посредством анкерных болтов. Видео со сборкой другого варианта слесарного стола есть ниже.

Резюме

Как видно, конструкцию слесарного стола можно собрать самостоятельно. Помощь может потребоваться при проведении сварочных работ, т. к. для этого требуются особые умения и навыки. Второй человек может помогать при сборке, когда есть необходимость придерживать свариваемые детали.

Гараж — это многофункциональ ное помещение. В нем можно ставить и ремонтировать авто, конструировать и изготавливать своими руками различные вещи и механизмы.

Если человек любит проводить время в гараже, занимаясь ремонтными работами, нужно правильно оборудовать свое рабочее место. Верстак — это многофункциональ ный рабочий стол, на котором можно обрабатывать различные материалы, проводить слесарные, электромеханичес кие и монтажные работы. Также в конструкции верстака можно продумать полки и шуфлядки, чтобы хранить инструментарий и другие предметы.

Виды верстаков

Верстаки изготавливаются для обработки металла (слесарный) и дерева (столярный). Различаются конструкции материалом столешниц. У слесарных моделей столешница в обязательном порядке должна быть металлической, так как работа с металлом подразумевает использование машинного масла и других жидкостей, которые на деревянной поверхности могут оставить следы.

Также при обработке металлических деталей часто требуется усилие, использование острого инструмента, поэтому оптимальней всего оснащать верстак металлической столешницей.

Столярные верстаки предназначены для работы с деревом, поэтому они не настолько прочные и функциональные, как слесарные модели.

Конструкция верстака

Если конструкция рабочего стола в гараж изготавливается своими руками, то прежде всего требуется тщательно продумать каждую деталь, прикинуть, где будут размещаться инструменты, какие работы будут проводиться на верстаке. От этого и зависит модель стола в гараж.

Стандартные модели часто оборудуются выдвижными ящиками, которые можно изготовить из дерева или металла. Также конструкцию стола можно дополнить полками, силовым щитом для подвесного инструмента, который всегда будет под рукой. Но самое главное, верстак должен быть устойчивым, прочным и надежным.

Инструмент

    Болгарка с кругом для резки металла и шлифовальным диском.

    Сварочный аппарат и электроды. Спецодежда и защитные приспособления для сварочных работ.

  2. Шуруповерт.

    Электролобзик для раскроя фанеры.

Материалы

    Уголок 50 мм на 50 мм, толщина 4 мм, длина 6,4 м.

    Труба квадратная 60 мм на 40 мм, толщина 2 мм, длина 24 м.

    Уголок 40 мм на 40 мм, толщина 4 мм, длина 6,75 м.

    Стальная полоса шириной 40 мм, толщина 4 мм, длина 8 м.

    Стальной лист для столешницы 2200 мм на 750 мм. Толщина 2 мм.

    Стальной лист для изготовления держателей для ящиков. Толщина 2 мм.

    Деревянные доски для столешницы. Толщина 50 мм.

    Фанера для изготовления ящиков и для боковых и задних стенок стола. Толщина 15 мм

    Направляющие для ящиков стола.

    Шурупы для сборки ящиков из фанеры.

    Саморезы по металлу.

    Анкерные болты.

    Краска по дереву и металлу.

Верстак, который будет изготавливаться из этих материалов, имеет довольно внушительные размеры: длина стола 220 см, ширина — 75 см. Габаритная конструкция и большая столешница позволяют разместить в разных концах стола тиски и, например, наждак или другой инструмент.

Первый шаг изготовления верстака — это раскрой имеющегося материала на элементы.
Профильная труба предназначается для изготовления каркаса. Стальной уголок предназначен для создания ребер жесткости. Он разрезается на части и из него формируется силовой каркас. Также стальной уголок нужен для окантовки столешницы, на которую будут уложены доски.

Стальная полоса предназначена для изготовления направляющих, на которых будут крепиться боковые панели. Также этот материал пойдет на кронштейны для крепления ящиков и фанеры.

Ящики стола изготавливаются из фанеры.

Второй шаг — сварка силового каркаса верстака.
Первыми привариваются элементы столешницы — 2 трубы длиной 2200 мм и 2 трубы по 750 мм. Каркас должен быть сварен так, чтобы наверх на него можно было приварить еще один каркас из уголков, в который будут уложены доски столешницы. Для армирования столешницы требуется через 40 см наварить еще несколько стальных труб, которые будут выполнять функцию ребер жесткости.

Затем привариваются 4 боковые ножки по краям верстака. Их длина составляет 900 мм. Между ножками приваривается силовые перемычки, укрепляющие конструкцию.

После того, как базовый каркас готов, можно приступить к сварке конструкции для ящиков. Для этого из стальных труб формируются квадратные каркасы, которые с двух сторон стола привариваются к столешнице. Каркасы усиливаются продольными ребрами жесткости.

Третий шаг — изготовление каркаса для столешницы.
Два стальных уголка, длиной 2200 мм и еще два уголка длиной 750 мм, нужны для изготовления каркаса. Конструкция сваривается так, чтобы внутрь ее легли доски из дерева.

Каркас из уголка укладывается на каркас из труб и сваривается. Получается усиленная столешница, высотой 8 см с внутренними ребрами жесткости.

Металлический каркас верстака практически готов, осталось сварить обрешетку панели для крепления инструмента. Для этого требуется один металлический уголок длиной 2200 мм и 4 уголка, имеющих длину 950 мм. Два элемента крепятся по бокам конструкции и два в середине, для усиления. Панель для инструментов приваривается к столешнице.

Каркас из уголков и труб готов. Можно приступить к усилению конструкции. К боковинам стола привариваются кронштейны, которые нарезаются из стальной полосы. Всего нужно 24 детали. Посередине каждого кронштейна просверливается отверстие. С помощью этих отверстий боковые и задние стенки стола из фанеры будут крепиться к металлическому каркасу верстака.

Четвертый этап — изготовление ящиков для стола.
Фанера нарезается на заготовки, которые скручиваются шурупами. Количество ящиков зависит от того, что будет храниться в столе. Если мелкие детали, то можно соорудить 3 ящика, если крупные — то 2. Все зависит от личного предпочтения.

Можно расположить ящики по двум сторонам стола, можно смонтировать на одной половине выдвижные конструкции, а на второй — обычные открытые полки.

После того, как шуфлядки собраны, нужно приварить между боковинами отделов для ящиков металлические полосы с отверстиями. К этим отверстиям с внутренней стороны будут крепиться салазки для направляющих ящиков.

Пятый этап — укладка досок в каркас столешницы.
Доски толщиной 50 мм раскраиваются на заготовки определенной длинны. Если есть в наличии длинная доска, то нужно три заготовки шириной по 245 мм и длиной по 2190 мм. Если длинных досок в наличии нет, то можно уложить заготовки поперек стола. Для этой цели древесина шириной 205 мм раскраивается на 10 заготовок длиной по 740 мм.

Прежде чем уложить древесину в каркас стола, ее нужно обработать антисептическим раствором. Это убережет материал от гниения и порчи жуками.

Затем в обязательном порядке требуется покрасить всю металлическую конструкцию верстака. Это защитит металл от коррозии. Лучше всего использовать атмосферостойкий и антикаррозийный вариант покрытия. Особенно тщательно нужно красить сварочные швы. Капли металла и неровности рекомендуется перед покрасочными работами тщательно зачистить. Это можно сделать с помощью угловой шлифмашинки с диском для шлифования металла.

После того, как конструкция высохнет, можно начать укладывать доски на столешницу. Они не должны слишком плотно загоняться в каркас. Это связано с тем, что дерево при смене температуры и влажности имеет свойство расширяться и усыхать. Лучше оставить между досками небольшой зазор в несколько миллиметров. Поверхность древесины требуется зашлифовать, это упростит укладку металлического листа поверх дерева. Доски по всему периметру стола прикручиваются к каркасу на саморезы.

Шестой этап — крепление верхнего стального листа.
Его можно приварить к столешнице, но внутри конструкции находится дерево, которое в процессе сварки может воспламениться. Поэтому, лучше всего прикрепить стальной лист на скрытые саморезы к деревянным доскам. Предварительно металл требуется покрасить с двух сторон преобразователем ржавчины. Этот укрывной материал выглядит как прозрачное лакокрасочное покрытие, легко восстанавливаетс я и надежно защищает металл от ржавчины. Также можно покрасить металлическую столешницу той краской, которой покрывался каркас. Это будет красиво, но со временем краска может поцарапаться и стол будет выглядеть не слишком новым.

Последний этап — установка ящиков на направляющие и крепление фанеры на боковые стенки
, полки и силовой щит перед столом.
Эту работу можно назвать финишной отделкой верстака. После того, как работа с фанерой закончится, ее нужно покрыть составом, который защитит материал от воздействия окружающей среды. Также не стоит забывать об оформлении силового щита для инструментов. Можно прикрепить к нему специальные крючки или саморезы, к которым будут подвешиваться нужные вещи.

Для того, чтобы за верстаком было удобно работать, можно прикрепить к силовому щиту специальную лампу с гнущейся стойкой. В этом случае можно по желанию направлять поток света в нужное место.

Видео — Процесс изготовления верстака

Установка тисков на слесарный верстак

Тиски — это непременный атрибут слесарного верстака. Прикреплять зажимной инструмент, весящий несколько десятков килограмм к самой столешнице не рекомендуется. Лучше всего между металлом стола и инструментом разместить металлическую прокладку, толщиной в 1 см. В прокладке требуется просверлить отверстия под анкерные болты. Затем в тех же местах просверлить в столешнице такие же по размеру отверстия. Скрепливается вся конструкция анкерными болтами.

Требования безопасности к самодельной конструкции верстака

  1. Если площадь гаража не слишком большая, то можно своими руками сделать стол для слесарных работ меньшего размера. Но, стоит знать, что вся конструкция должна быть устойчивой, не раскачиваться и не сдвигаться с места при небольшом усилии.
  2. Рабочее место должно быть организовано так, чтобы человеку ничего не мешало. При работе с тисками все лишние инструменты должны быть убраны со столешницы.
  3. Углы и выступающие детали стола не должны быть слишком острыми и иметь режущих кромок.
  4. После ремонтных работ за верстаком нужно убирать рабочее место от металлической стружки, капель масла и других материалов.
  5. Если самодельный верстак изготовлен правильно, то он легко выдерживает нагрузку в 200 кг.

Фанера для щита

Видео — Верстак в гараж своими руками

Источник

Для работы с различными материалами в гараже требуется специальное рабочее место. Обычный стол не подходит для выполнения большей части работ по причине хрупкой конструкции и неподходящего материала. Поставив верстак в гараж, удастся выполнять обработку различных материалов и организовать рабочее пространство, сделав его более функциональным.

Для чего в гараже нужен верстак

Правильно сооруженный гаражный верстак выполняет несколько функций. В частности:



  1. Поверхность верстака выступает в роли рабочего стола для выполнения повседневных работ и обработки материалов.
  2. Встроенные шкафы можно использовать для хранения подручных инструментов.
  3. Слесарная разновидность конструкции подходит для заточки и шлифования крупногабаритных металлических изделий.

Верстак слесарный своими руками для гаража из профиля металлический размеры и чертежи

Основные разновидности

Все конструкции подразделяются на столярные и слесарные. Отличия заключаются в используемых материалах, вариативности применения и типе каркаса (складной или цельный). Столярный гаражный верстак конструируется на основе металлического либо деревянного каркаса, который может быть прямым либо угловым. Столешница изготавливается только из древесины.

На данной поверхности не рекомендуется работать с металлическими изделиями, поскольку на ней могут остаться тяжело смываемые следы от машинного масла. Кроме того, металлическая стружка повредит рабочее место, из-за чего сократится срок эксплуатации.

Слесарная разновидность является универсальным вариантом. Столешница изготавливается из металла и подходит для обработки деталей из любых материалов. На поверхности верстака разрешается проводить распил, заточку, шлифование и другие виды работ. Конструкция является более устойчивой даже при откидной столешнице.

деревянный стол

Необходимые инструменты и материалы для создания конструкции

Любую разновидность верстака возможно собрать самостоятельно. Ручная сборка позволяет подогнать размеры и другие параметры с учетом свободного пространства и собственных предпочтений. Для создания конструкции потребуются следующие инструменты:

  • болгарка со шлифовальным диском и кругом для резки по металлу;
  • шуруповерт, дрель;
  • рулетка и уровень для проведения замеров;
  • электрический лобзик для работы с фанерными листами;
  • сварочный аппарат и электроды.

В базовый перечень необходимых материалов входят: уголки толщиной 4 мм, листы из стали, фанера, шурупы, анкерные болты, деревянные доски, саморезы, краска по дереву и металлу. Габариты материалов подбираются с учетом размеров гаража.

лобзик по дереву

Чертежи и оптимальные размеры

Чтобы обеспечить удобство работы на верстаке, рекомендуется придерживаться стандартных размеров, но при этом важно учесть индивидуальные потребности. Для этого необходимо предварительно подготовить чертежи и схемы, на которых будут обозначены точные показатели, включая следующие:

  1. Длина. Зависит от деятельности собственника гаража и наличия пространства. Усредненный показатель составляет около 2 м.
  2. Ширина. Располагая самодельный верстак рядом со стеной, необходимо предусмотреть возможность дотянуться до всех инструментов на полке и в тумбочке. Не следует делать ширину более 0,6 м, если верстак установлен вплотную к стене.
  3. Высота. Показатель высоты определяется в индивидуальном порядке и зависит от роста человека. Стандартный показатель составляет 0,8-1 м, но этого может оказаться недостаточным для работы в стоячем положении.

Если конструкция изначально разрабатывается для стоячей позы, но иногда приходится работать сидя, стоит дополнительно подготовить деревянную подставку, на которую можно будет поставить стул. Также при определении габаритов рекомендуется оставить на одной из сторон столешницы место для крепления электрического режущего и шлифовального инструмента. Чтобы зафиксировать оборудование, необходимо оставить выступ края рабочего стола за каркас на 0,2-0,3 м.

чертежи верстака

Построение верстака своими руками

Несмотря на возможность приобрести готовую конструкцию, многие владельцы гаражей предпочитают самостоятельно создавать рабочее пространство. Собирая верстак своими руками, удается сделать индивидуальную конфигурацию конструкции.

Из металла

Металлическая конструкция отличается высокой надежностью и способностью выдерживать тяжелую нагрузку. Для сбора верстака требуется:

  1. Изготовить из стального уголка 4 опоры и с помощью сварки соединить их с ножками. Провести аналогичное действие с нижней частью для придания дополнительной жесткости и устойчивости.
  2. Приварить дополнительные стойки, если требуется установить ящики для хранения оборудования и материалов.
  3. Уложить на каркас обрезные доски и плотно скрепить их между собой. Для этого по периметру каркаса закручивают болты.
  4. После фиксации столешницы обшить ее поверхность металлом. Подходящим материалом для обшивки является оцинкованное железо. Соответствующий по габаритам лист металла крепят на столешнице саморезами.

зажим на столе

Из дерева

Создание деревянного верстака начинается с подготовки каркаса с учетом заранее определенных габаритов. Для этого брус пилят на несколько частей, сделав по 4 стойки и балки, а также 5 поперечных распорок. Подготовив детали, необходимо следовать пошаговой инструкции:

  • горизонтальными балками из древесины соединить ножки верстака;
  • зафиксировать столешницу брусом и скрепить все детали саморезами и уголками из стали;
  • верхнюю часть конструкции промазать столярным клеем для придания прочности;
  • провести шлифование электродрелью с наждачной насадкой;
  • обработать получившуюся конструкцию из древесины защитным лаком, чтобы предотвратить последующую деформацию.

После сбора конструкции допускается закрепить ножки при помощи металлических уголков. Это позволит придать готовому верстаку дополнительную устойчивость.



Источник

Как сделать слесарный верстак своими руками

Каждый мастер должен иметь собственное рабочее место. Сделать верстак своими руками можно в целях экономии не только денег, но и свободного пространства. Промышленное оборудование имеет стандартные размеры, что может вызвать затруднения с его размещением, а самодельный верстак будет иметь те габариты, которые полностью удовлетворят домашнего мастера.

Особенности конструкции

Если предполагается проводить столярные работы, то можно изготовить своими руками верстак из дерева. В противном случае предпочтение стоит отдать конструкции из металла. Определившись с размерами оборудования, следует обратить внимание на некоторые особенности конструкции:

  • Станину верстака лучше всего изготовить из металлического уголка или трубы квадратного сечения. При этом следует брать сталь толщиной от 3 до 5 мм и шириной 30−50 мм.
  • Конструкция стационарного верстака должна быть сварной, так как болтовые соединения могут не только мешать, но и снизят жесткость.
  • Столешница изготавливается из листа металла и при выборе его толщины необходимо подумать о жесткости, также устранении возможных вибраций.
  • Если часть заготовок будет подвергаться ударной обработке, часть столешницы следует изготовить из металла, толщиной от 15 мм.
  • Форма столешницы может быть любой, но П-образная менее удобна при работе. Если верстак будет оснащаться дополнительным оборудованием, например, для гибки металла, то такие устройства следует размещать на торцах.
  • Ящики, предназначенные для хранения инструмента, заготовок и других предметов, лучше сделать выдвижными, чтобы в них не попадала стружка.
  • Тумбочки не должны занимать все свободное пространство под столом.
  • Поверхность столешницы должна быть ровной без различных углублений и бортиков. Аналогичные требования предъявляются и к покрытию пола.
  • Если на верстаке будет установлено электрическое оборудование, металлические части стола необходимо заземлить. Для создания комфортных условий работы следует подумать о розетках и освещении.

Этап проектирования

Работы по изготовлению слесарного верстака своими руками начинаются с составления его проекта. Существует два пути, по которым может пойти домашний мастер — делать оборудование по месту либо по заранее составленному плану. В первом случае ножки верстака сразу крепятся к полу и к ним привариваются основные элементы конструкции.

Также можно начать изготавливать верстак металлический слесарный своими руками от стены, к которой крепится основной элемент конструкции. Из положительных моментов этого способа стоит отметить возможность быстро вносить изменения конструкцию.

Однако есть и недостаток — отсутствие заранее продуманного плана может стать причиной создания не самой продуманной конструкции.

Второй способ заключается в составлении чертежа будущего верстака и в соответствии с ними осуществляется подбор материалов. В такой ситуации стоимость оборудования может оказаться выше, но при этом конструкция будет хорошо продумана. По какому пути стоит пойти, решает только мастер.

Рекомендации по изготовлению

А сейчас непосредственно о том, как своими руками сделать верстак. Конструкция и размеры выбираются в индивидуальном порядке. При желании можно изготовить даже складный верстак, но в большинстве случаев стоит ограничиться стационарным. Для станины лучше выбрать уголок толщиной в 5 мм, сторона которого имеет ширину 35 мм. Этот материал способен обеспечить достаточную жесткость конструкции.

Столешницу стоит изготовить из досок, а сверху накрыть листовым металлом толщиной в 2 мм. Здесь особое внимание необходимо уделить древесине, которая должна быть хорошо высушена, чтобы в будущем поверхность под металлом не начала искривляться.

Каркас полок и другие не силовые элементы конструкции можно изготовить из уголка 20х20х3 мм. Силовая полка выполняется из древесины толщиной около 20 мм, после чего может быть обшита стальным листом. Для изготовления остальных полок можно использовать фанеру.

Из уголка нарезаются заготовки необходимой длины и затем с помощью сварки соединяются. Опорные пластины, прикрепленные к ножкам, способны сделать конструкцию достаточно устойчивой.

Однако их можно прикрепить к полу, используя анкерные болты или шурупы с шестигранной головкой.

Выбираются крепежные элементы в зависимости от материала пола. Заключительный этап изготовления станины предполагает ее обработку краской.

Для столешницы потребуются следующие материалы:

  • Уголок металлический 20х20 мм.
  • Доска толщиной 50 мм.
  • Стальной лист толщиной в 2 мм.

Перед началом сборки столешницы, деревянные элементы стоит покрыть огнеупорным составом, который способен защитить доски не только от искр, но и жуков-короедов. Когда доски будут плотно уложены, столешница накрывается листом железа и выравнивается.

После этого по контуру верстака укладывается уголок 20х20 и крепится с помощью болтов к основанию. Для удобства работы на оборудовании стоит использовать крепежные элементы с потайными головками.

Для изготовления ящиков листовой металл раскраивается в соответствии с чертежом, и ему придается необходимая форма. После этого конструкцию остается сварить по углам и вставить в направляющие верстака. Когда все работы по его изготовлению будут завершены, можно начать устанавливать дополнительное навесное оборудование.

Делаем верстак своими руками

Удалось визуализировать свои намерения. Долго перебирал разные варианты компоновки и прикидывал размеры. Думаю, я нашел оптимальный для себя вариант.

Синим обозначены металлические части, желтым – деревянные.
Столешница будет изготовлена из доски толщиной 50мм, опоясанной уголком 50х50х4 и накрыта листом металла 2мм. Каркас верстака будет сварен из профильной трубы 60х40х2. Из уголка 40х40х4 будут сварены ребра жесткости. Полки и боковые панели будут сделаны из досок толщиной 30мм. Из полосы 40х4 будут сделаны направляющие для крепления боковых панелей. Ящики будут сварены из металла 2мм и установлены на мощные салазки.

Для закупки металла договорились с Диким на двоих заказать Газель, чтобы платить меньше, и в субботу в 8:30 утра, чтобы не растягивать это на весь день, отправились на металлобазу.

Погода была склизкая и с холодным ветром. Грузчик в рваном армейском бушлате, по виду страдавший от похмельного синдрома, доставал мокрый металл для разделки. Рядом в луже валялась грязная переноска с подключенной к ней болгаркой. Отрезанные куски металопроката шлепались в слякотную лужу. Рядом ожидала заказанная Газель. Светало.

Не сочтите меня маньяком, но после приезда в гараж я мыл водой и вытирал насухо чумазые подржавелые куски свежекупленного металла. Все равно его чистить перед покраской, а так с ним приятнее будет работать.

В то суровое январское утро были куплены:
1. Уголок 50х50х4 6,4 метра
2. Труба 60х40х2 24 метра
3. Уголок 40х40х4 6,75 метра
4. Полоса 40х4 8 метров
Всего 121 килограмм металла на 4000 рублей.
Теперь буду варить свой верстак.

Разделка основных деталей каркаса заняла два вечера, в общей сложности пять часов.
Всего получается, что скелет верстака будет состоять из 45 сваренных деталей.
На бирках указано что это и куда это приваривать.

Теперь можно спокойно отложить все в долгий ящик и отдаться густой зловонной липкой трясине каждодневной беспросветной рутины.

Собран силовой каркас верстака. Дальше больше.

Сварены кронштейны для панели инструментов над верстаком.

И сварена основа для самодельной столешницы.

Поперечины основы для столешницы вварены заподлицо с уголком. Для этого в поперечинах сделаны фигурные вырезы. Вот небольшой черчеж как это выглядит:

А пока обварил кронштейны панели инструментов.

Накладками из 4мм полосы усилил нагруженные стыки.

Приварил 24 кронштейна для боковых панелей. Панели будут фанерными – дешевле, чем металлические, и смотрятся лучше.

Кронштейны придают дополнительную жесткость всей конструкции.

Хочу накрыть столешницу листом металла 4мм или 5мм. На Московском проспекте есть контора, которая листы металла сразу рубит в размер. Мне нужен лист 2200х750.
Если взять лист 2500х1250, то останутся два хороших куска (2200х500 и 300х1250) или (2500х500 и 750х300), которые тоже можно нашинковать в нужные размеры.
Если кому-нибудь будут полезны такие куски, то [b]давайте кооперироваться[/b], а то одному дороговато выходит.

Из 15мм фанеры изготовил ящики. Собирал на шурупы 80мм. В каждом ящике по 20 шурупов. Получилось прочно, как я люблю.

Размер каждого ящика 0.6м х 0.7м х 0.2м

Салазки крепил сваркой. Научился приваривать жестянку 1мм к полосе 4мм электродом 3мм на токе 100 амнер. Это как ставить в кухонный комбайн автомобильный двигатель V8 объемом 3 литра. Просто ТИГ было лениво расчехлять. Тем более, что и так держится надежно.

Теперь думаю над разными вариантами фасадов.

На этом сварочный этап закончился. Впереди плотницкий и малярный. Еще по-мелочи слесарный и электропроводный.

Покраска каркаса самодельного верстака.
Попросил продавца посоветовать хорошую краску.
– Вах, какой хороший краска, мамой клянусь! – ответил он протягивая банку краски по ржавчине с металлической крошкой за 500 р.

Накрыл столешницу обрезной доской 150х40. Крепил доски к каркасу саморезами 4.0х35. Всего приименил 60 саморезов.

Немного отшлифовал поверхность чтобы лист металла лежал плотнее.

Далее обильно пропитал столешницу снизу и сверху огнебиозащитным составом. Это скорее для защиты дерева от плесени и почернения.

Политал про защиту дерева от огня. Пропитанная древесина не может сама поддерживать горение.
При нагревании пропитанной древесины, образуется оплавленная пленка, которая не горит и ограничивает доступ кислорода к поверхности. Производитель моей пропитки заявил I группу огнезащитной эффективности – высшую.

Конечно, это не позволяет варить металл прямо на поверхности верстака. Доски все равно если не загорятся, то обуглятся. Для организации сварочного поста планирую сварить съемную решетку, которая надежно защитит поверхность столешницы от теплового воздействия.

После высыхания накрою столешницу уже заготовленным листом металла 4мм.

Накрыл столешницу 4мм листом металла. Лист притягивал к деревянной основе рядами саморезов с потаенной головкой. Столешница получилась монументальной.

Щитами из 10мм фанеры закрыл лишние проемы в каркасе верстака.
На фото малярный цех.

Прописал на столешнице постоянных жильцов – точильный станок и тиски. На здоровенной столешнице они теряются.

1) Чем лучше покрыть голый металл на столешнице? Склоняюсь к преобразователю ржавчины, который создаст прочную защитную пленку и которую легко обновлять при необходимости. Может есть идеи лучше?
2) Где взять прочный стул с регулируемой высотой?

P.S. Думаю, читающим эту ветку будет интересно – буржуйский сайт с кучей идей сварных столов и прочего сварного: http://www.pinterest.com/explore/welding-table/ По ссылкам можно найти процесс изготовления всего представленного.

Все же решился и намазал столешницу преобразователем ржавчины. Мазать надо тонким равномерным слоем.

Пока столешница сохла закончил с полками в левом ящике

Ну в общем, намазать столешницу было не плохой идеей. Действительно получилась пленка, как будто лаком покрыто. Правда, покрыто не очень аккуратно, зато действительно легко восстанавливается – т.к. пленка легко растворяется новой порцией преобразователя и заново засыхает скрывая все старые повреждения.

Из большого – осталось сделать панель для инструментов и разместить на нем крепеж для всего-всего-всего.
Хочу повесить лист фанеры или цельный мебельный щит толщиной 15мм и размером 2.2 метра х 1 метр. Если у кого такой есть, предлагаю обмен на лист металла 4мм 2.2 метра х 0.5 метра (остался от столешницы).

Ну и, собственно, то, ради чего.

Класс! Больше не приходится ютиться с ручным электроинструментом на табуретках, раскладывать инструменты, крепеж, отвертки, метчики и рулетки по всем доступным полочкам и закоулкам вокруг и разыскивать их, забыв куда положил – все в одном месте и под рукой.

Монтировал панель для инструментов. Цельную, из 21 мм фанеры.

4 уголка 50х50х4 плюс фанера 21 мм плюс 16 болтов 8х40 равно вешать десятки килограммов инструментов не боясь что-нибудь сломать

Фасады для ящиков сделал из остатков 21-й фанеры

Вот и все.
Верстак мечты готов. Местами что-то вышло кривовато, но я очень доволен результатом.

Далее буду по-тихоньку размещать на панели инструменты и розетки и обживаться. Потом выложу фотографии.

Вес верстака нетто перевалил за 200 килограмм. Площаль столешницы 1,65 квадратных метров, площадь панели инструментов 2,2 квадратных метров. Суммарный объем левой и правой тумб почти один кубический метр. Особенностью верстака является то, что за ним можно сидеть при работе с ТИГ, а покрытая 4мм листом металла столешница не боится механических повреждений. Вместительные полки, ящики и панель позволяют удобно хранить практически весь имеющийся у меня инструмент, предоставляя к нему удобный быстрый доступ.
Вот такой вот самодельный верстак мечты.
Думаю, на нем еще мои правнуки поработают.

Ну и чтобы поставить жирную точку в проекте еще немного фотографий.

Саморезы вкручиваются и выкручиваются быстро и легко (при наличии шуруповерта, конечно).

Со временем довешу гаечные ключи, держатели для сверел и отверток, кронштейн для бумажных полотенец, ну и дополнительное освещение. Благо, что на двух квадратных метрах есть где развернуться. Штуку я смастерил офигенную. Доволен аки слон.

P.S. Прошло некоторое время эксплуатации верстака. Хочу поделиться впечатлениями.

Во-первых, маленькие тиски не выдержали нагрузки и лопнули.

Вместо них установлены более мощные тиски. На одном боку у них отлита пятиконечная звезда, на другом – цифры 1958 – наверное, год выпуска. Получается, им 56 лет? Надеюсь, мне они прослужат столько же. Вообще, хорошие тиски – гордость мастера.

На фотографии видно, что столешница выпирает за пределы габаритов стола совсем не много. Поэтому при креплении тисков на болты не получится подлезть снизу чтобы затянуть гайку. Я так и задумывал. Тиски и точило закреплены на столешнице с помощью анкерных болтов. Выглядит аккуратно и держится смертельно.

Во-вторых, оказалось, что глубокие ящики в правой тумбе не очень удобны. Лучше было делать их меньшего размера. Я буду придумывать внутри них какие-то органайзеры.

В остальном получилась отличная вещь. Все инструменты в одном месте, на виду и всегда готовы. На большой столешнице также есть где разложиться.

Металлический слесарный верстак своими руками

Любому сварщику или токарю необходимо рабочее место, где можно осуществлять работы с металлом: обработкой, заточкой, резкой, шлифовкой. Для этих целей нужен слесарный верстак. Главным отличием слесарного верстака от столярного является металлическая поверхность, в то время как поверхность столярного сделана в основном из дерева.

Основные нюансы

Большинство домашних мастеров предпочитают не покупать верстак, а сделать его собственноручно. Во-первых, слесарный металлический верстак своими руками обойдется намного дешевле покупного. Во-вторых, при изготовлении конструкции есть возможность воплотить свои задумки, ну и наконец, если все сделать правильно, то качество самодельного верстака будет в несколько раз лучше, чем у покупного. При помощи незамысловатых манипуляций с металлом, небольшого количества инструмента и навыков сварки и резки может получиться довольно приличный стол.

При изготовлении следует разделить верстак на составляющие ( для более удобной сборки) и учесть немаловажные нюансы:

  • Станина-это поверхность, на которой ведутся все основные работы, поэтому при ее изготовлении необходимо использовать лист толщиной 30 — 40 мм. Сам каркас можно изготовить из квадратной трубы, что повлечет за собой меньше растрат или из уголка, но цена будет немного выше. Все зависит от материала, который имеется в наличии. Что касается длины и ширины, это сугубо индивидуально. Если в помещении, где будет находиться верстак, много места, то будет разумным изготовить его побольше — например, 70 на 200 см.
  • Скреплять комплектующие можно при помощи болтовых соединений или сварных швов. Второй вариант будет предпочтительней, так как болты могут со временем ослабляться, и конструкция будет шаткой. Но если планируется изготовить верстак больших размеров, в этом случае следует прибегнуть к болтовым соединениям.
  • На станине будут крепиться тиса и различный электроинструмент, поэтому необходимо позаботиться о том, чтобы лист был жесткий и не «играл» при ударах молотком.
  • Если верстак будет использоваться в кузнечном деле, небольшой участок стола можно сделать из листа 30 − 40 мм, а для придания дополнительной жесткости укрепить каркас дополнительными перемычками.
  • Форма стола может иметь различные вариации. Все зависит от вида работы и пространства, где будет установлена конструкция.
  • Под самим столом лучше сделать полки для инструмента или для заготовок. Наилучшим вариантом будет изготовление выдвижных ящиков для хранения инструментов и различных комплектующих для работы, но изготовление ящиков — довольно хлопотное дело, и времени уйдет на такой верстак довольно много.
  • Необходимо сделать нишу для ног, иначе во время работы можно получить травму. Нужно помнить, что под верстаком не должно быть острых углов и заусениц. После сварки и резки необходимо зачистить все заусеницы и острые концы.
  • Стены вокруг рабочего места рекомендуется использовать для подвешивания инструмента. Необходимо учесть, чтобы при работе от вибрации не падали отвертки, ключи, молоток и другие приспособления.
  • Верстак нужно обязательно заземлить, иначе в случае утечки напряжения возможно поражение электрическим током.
  • Стоит подумать и об освещении рабочего места, а также о розетках для электроинструмента. По возможности изготовить вытяжку, ограждающую мастера от вредных газов, которые выделяются во время сварки.

Верстак своими руками

Для начала нужно определиться, где будет находиться верстак и к чему можно его закрепить. Если конструкция угловая, то наилучший вариант в этом случае — начать постройку от самих стен, при этом они должны быть крепкими.

Этот вариант хорош тем, что поправки в конструкцию возможно вносить по ходу дела, но если мастер неопытный, то лучше воспользоваться другим вариантом . Оптимальное решение — изготовление верстака по готовым чертежам. Конечно, стоимость такого варианта в несколько раз больше, но размеры и материал уже подобраны и указаны в чертеже, что значительно облегчает работу.

Основание выполнено из 35-го уголка с толщиной стенок 5 мм. Из такого материала получается устойчивая конструкция. В качестве рабочей поверхности используется лист толщиной 3 мм, под листом присутствуют доски толщиной 60 мм, что обеспечивает еще большую жесткость конструкции. Обвязку стола можно сделать из более тонкого уголка, так как нагрузка на нее минимальна, а доски можно использовать от 20 мм. Что касается оставшихся полок, то в качестве поддона используется фанера толщина которой колеблется от 10 до 20 мм. Выдвижные ящики делаются из стали 2 мм. Для изготовления слесарного верстака размеры показаны ниже.

Высоту и ширину тискового стола можно изменять и подстраивать под свои нужды. Еще понадобятся следующие материалы:

  • Уголок 35 мм, толщина стенок не меньше 5 мм.
  • Уголок 20 мм для каркаса.
  • Для опорных ножек необходимо изготовить пластины из кусков стального листа для крепления верстака к полу.
  • Фанера.
  • Брус 60 на 40.

После того как каркас будет готов, необходимо провести зачистку металла. Затем, во избежание коррозии металла, конструкцию нужно покрыть грунтовкой по металлу в 2 слоя и после этого приступить к покраске. Деревянные элементы необходимо также прогрунтовать и по возможности обработать лаком. Обработанная таким образом древесина прослужит долго и не станет впитывать в себя влагу и гнить.

Как только доски высохнут, их можно настилать на готовую конструкцию. Желательно просверлить в начале и в конце каждой доски отверстия и с помощью шурупов по металлу прикрепить их к основанию. Лист, который послужит своеобразным щитом от ударов молотком, необходимо настелить на доски и зафиксировать болтами или саморезами к доскам. На все полки нужно уложить листы фанеры и закрепить их любым способом. Следующий шаг — изготовление самих ящиков из листового металла.

После того как лист металла был изготовлен по чертежу, следует загнуть его боковые части и обварить. Должна получиться такая конструкция:

К передней части приварить ручку для вытягивания ящика. Перед установкой нужно прогрунтовать и покрасить так же, как и саму раму. Готовые ящики вставить в верстак.

Нужно заметить, что у этого верстака нет места под ноги. Это, конечно, не совсем удобно, но с другой стороны, инструмента и заготовок можно положить значительно больше. К такому верстаку можно сразу прикрепить тиски, сверлильный станок и другое оборудование.

Слесарный стол

Тем, у кого в распоряжении мало места под верстак, подойдет вариант, который объединяет в себе небольшой слесарный стол с элементами верстака. На таком столе можно разместить самое необходимое слесарное оборудование. Выглядит конструкция следующим образом:

Сделать такой стол в мастерскую можно из уголка 60 х 60 или 70 х 70. Уголки нужно сварить между собой, чтобы получился своеобразный прямоугольник. На низ стола можно положить доски или фанеру, но перед этим необходимо в нижних частях уголка просверлить отверстия для крепления стола к полу.

Конструкцию желательно прогрунтовать и окрасить. Если стол будет стоять в сухом отапливаемом помещении, то для экономии средств можно не обрабатывать поверхность. Для столешницы необходим лист толщиной 6−7 мм, под который следует подстелить доски для гашения вибрации от ударов молотком и работы с электроинструментом. Лист крепится болтами или шурупами по металлу.

Все размеры сугубо индивидуальны и подбираются мастером самостоятельно.

Такая конструкция хороша тем, что занимает мало места, а изготовить ее сможет даже начинающий слесарь.

Конструкция из металла

Этот вариант изготавливается из квадратной трубы и уголка. Каркас изготавливается из квадратной трубы, а уголок придаст конструкции необходимую жесткость и используется для окантовки.

Инструменты для изготовления верстака:

  • Сварочный аппарат.
  • Болгарка с заточными разрезными дисками.
  • Угольники.
  • Рулетка.
  • Фанера, уголок и квадратные трубы.
  • Шурупы и направляющие для ящиков.
  • Саморезы по металлу и анкера.
  • Краска по дереву и по металлу.
  • Стальной лист.

Конструкцию необходимо сварить с тем расчётом, чтобы на его верхнюю поверхность можно было приварить вторую часть из уголков, в которой будут располагаться доски под столешницу.

Теперь можно приступить к изготовлению каркаса из уголков для столешницы. Уголки необходимо распилить на две части, длиной 2000 мм. Также понадобятся два уголка по 750 мм. Все это необходимо сварить так, чтобы в пазы уголка легли доски под столешницу.

Для того чтобы сварить обрешетку для инструмента, понадобится два уголка 2000 мм и 4 уголка по 950 мм. Для усиления каркаса следует закрепить уголки длиной 950 мм в середине и два по бокам. Панель можно приварить к столешнице следующим образом:

Следующим этапом будет усиление конструкции при помощи уголков. Это необходимо выполнить так, как показано на рисунке:

Пришло время для изготовления ящиков из фанеры. Сам процесс простой: фанеру следует нарезать лобзиком на заготовки, а затем скрутить саморезами. Ящики можно расположить с обеих сторон стола, а количество их может быть от двух до трех. К ящикам необходимо прикрепить направляющие, но перед этим с каждого бока следует прикрепить две планки из металла, к которым будут крепиться направляющие.

После того как все комплектующие готовы, можно перейти к укладке досок на верстак. Доска должна быть не тоньше 50 мм и длиной 2190 мм. Если же в хозяйстве длинных досок не найти, то можно обойтись коротышами по 74 см. Перед укладкой следует обработать доски «антикороедом» для продления их срока службы. Конструкцию из металла необходимо прогрунтовать и покрасить. Сверху на доски нужно закрепить стальной лист.

В самом конце устанавливаются ящики, а стенд для инструментов обшивается фанерой.

Последний этап — заземление верстака во избежание поражения электрическим током. Сразу можно закрепить на столешницу тиски, точильный станок и различные устройства. По желанию допускается провести кабели для розеток и дополнительного освещения, что сделает работу еще более комфортной.

Как показала практика, изготовление слесарного верстака — довольно кропотливая задача, несущая за собой финансовые затраты, но от работы на таком столе мастер получит только положительные эмоции. Работать станет намного легче благодаря тому, что все инструменты будут под рукой.

Верстак слесарный своими руками

Гараж является не только строением для хранения автомобиля и различной утвари. В нем может производиться ремонт автомобиля и других изделий. В этом случае не обойтись без хорошего слесарного верстака. Его можно собрать своими руками, но важно понимать особенности его конструкции и учитывать ошибки, которые часто допускают при сборке таких конструкций. В статье будет рассказано о требованиях к хорошему верстаку и предоставлена идея для самостоятельной сборки.

Ошибки при сборке

Важно хорошо понимать, чего не стоит делать при проектировании и сборке металлического верстака. Первым делом стоит обратить внимание на место, где будет установлен слесарный верстак. Часто при заливке пола в гараже руководствуются правилом «и так сойдет». Но это приводит к большим перепадам плоскости, что отрицательно сказывается на слесарном верстаке. Например, некоторые мастера, решившие изготовить для себя слесарный верстак на восьми или шести опорах, сталкиваются с тем, что после установки половина опор находится в воздухе, а сам верстак перекидывается из стороны строну.

Работать за таким слесарным верстаком очень неудобно, а мелкие детали постоянно теряются. Выходом из сложившейся ситуации может стать сооружение регулируемых опор. В этом случае в нижнюю часть устанавливаются мощные болты, которые позволят выровнять слесарный верстак в горизонтальном положении. Другим вариантом будет предварительная подготовка поверхности. Для этого убирается часть стяжки, которая уже залита и заливается новая, которая выравнивается четко по горизонту. В этом случае не потребуется изготовление дополнительных деталей для опор слесарного стола.

Другим решением такой ошибки является уменьшение количества опор до 4 штук. В этом случае будет проще добиться правильного положения даже на неровной поверхности. При правильном проектировании и сооружении каркаса не должно возникнуть проблем с устойчивостью всей конструкции. Дополнительно в нижней части слесарного верстака сооружается полочка или несколько полочек для хранения расходников и инструментов. Одна из них должна находиться как можно ближе к поверхности пола. В этом случае тяжелый инструмент, который на ней можно расположить, будет выступать балансиром для всего каркаса.

Нюансы проектирования

Всегда есть возможность избежать сборки слесарного стола своими руками. В этом случае можно купить дешевый ширпотреб или изделие, которое было в употреблении у мастера. Но каждый из этих вариантов имеет свои значительные минусы. В первом случае нет гарантий, что такой слесарный верстак прослужит долго, т. к. дешевые варианты собираются из отходов производства, а не качественного материала. Подержанные изделия могут обладать отличными прочностными характеристиками и иметь привлекательную конструкцию, но не всегда соответствуют конкретным требованиям гаража, где планируется его монтаж. Поэтому лучшим способом будет сборка собственной конструкции по разработанному чертежу.

Есть несколько факторов, которые позволяют собрать максимально удобную конструкцию под свои нужды в слесарных работах. При проектировании важно учитывать:

Первым и одним из самых важных факторов является правильный подбор высоты для будущей слесарной конструкции. Если верстак получится ниже, чем требуется, тогда будет идти большая нагрузка на спину, т. к. работать придется в согнутом состоянии. При слишком большой высоте слесарного верстака напрягать придется ноги и руки, чтобы дотягиваться до деталей. Идеальным считается вариант, когда столешница находится на уровне пупка. В этом случае предплечья и кисти рук отлично ложатся на плоскость и не приходится напрягать спину.

В отношении ширины слесарного верстака нет строгих правил. Все зависит от того, какие изделия на нем будут размещены. В классическом варианте ширина подбирается под рост человека. В этом случае, стоя посередине, можно будет дотянуться до любой точки верстака. Глубина изделия должна быть такой, чтобы не приходилось наклоняться, чтобы достать предмет, лежащий в глубине. Обычно достаточно 50 или 60 см. Особое внимание стоит уделить прочности конструкции. С этим показателем невозможно перестараться, т. к. на слесарном верстаке приходится работать тяжелыми инструментами и подчас наносить сильные удары по деталям.

Изготовление своими руками

За образец для самостоятельного изготовления можно взять стол с двумя боковыми тумбами. Такой стол имеет четыре опоры. На месте одной тумбы можно соорудить полки для легкого доступа, а с другой – установить выдвижные ящики, в которых легко хранить мелочевку. Для реализации всего проекта понадобится такой материал:

  • профильная труба с размером 6×4 см;
  • уголок 5×5 см;
  • листовой металл для столешницы.

Из профильной трубы необходимо заготовить горизонтальные балки. Их понадобится три или четыре штуки. Длина будет зависеть от личных потребностей, но обычно достаточно двух метров. Вертикальные стойки подбираются в согласии с собственным ростом, как было описано выше. Они изготавливаются из той же профилированной трубы, понадобится четыре штуки. Толщина стенки профилированной трубы ложна быть по меньшей мере 2 мм.

Дополнительно подготавливается десять заготовок для каркаса слесарного стола под полочки и выдвижные ящики. Можно руководствоваться размерами, которые приведены выше. Чтобы укрепить конструкцию понадобятся укосины, которые будут фиксироваться в углах. Из купленного уголка подготавливаются вертикальные стойки, на которые будет закреплен стенд для ручного инструмента. Таких стоек понадобится четыре штуки. Их высота обычно составляет 2 метра.

Квадратная труба сама по себе не обладает требуемой жесткостью на излом. Именно поэтому по периметру верстака приваривается металлический уголок. Благодаря правильному расположению уголка получается каркас, в который будет просто уложить металлический лист, который будет выступать столешницей. Столешницу верстака необязательно изготавливать из толстого листового металла, т. к. его стоимость может быть довольно высокой. Другим вариантом будет укладка прочных досок, которые накрываются листовым металлом с меньшей толщиной. Такая конструкция лучше поглощает звук при ударах и имеет меньшую отдачу.

Сборка каркаса

Сборка конструкции слесарного верстака не вызывает сложностей, если иметь навык работы со сварочным аппаратом. Благодаря заготовленным деталям все становится просто и понятно. Лучшим решением будет использование полуавтомата, а не дуговой сварки. В этом случае материал прогревается до требуемой температуры и не прогорает от электрода. Швы получаются аккуратными и прочными.

Первым делом понадобиться изготовить прямоугольную основу для конструкции слесарного верстака. Для этого потребуется две заготовки, длина которых равна глубине стола, и две заготовки, длина которых равна ширине верстака. Торцы срезаются болгаркой под угол в 45 градусов, чтобы обеспечить идеальный узел примыкания. Заготовки верстака выкладываются на ровную горизонтальную поверхность. Первоначально их необходимо зафиксировать небольшими прихватками и подровнять, если это необходимо. Далее выполняется наложение полного шва на конструкцию. При этом потребуется сделать провар и с другой стороны.

Следующим шагом является установка четырех стоек слесарного верстака. Они привариваются к подготовленной раме. Их необходимо расположить вертикально. После этого выполняется нижняя обвязка по трем сторонам. На этом же этапе привариваются вертикальные стойки под стенд для инструмента, который будет находиться над слесарным верстаком. Следующим шагом выполняется монтаж рам для ящиков и полочек, как видно на фото выше. При этом между ними закрепляется дополнительная перекладина, но приваривается она со смещением к середине, чтобы было удобно стоять за слесарным верстаком.

Завершающие работы

Когда рама готова, сверху можно наварить уголок для столешницы слесарного верстка. Доска вырезается по полученным размерам и укладывается в пазы. Перед этим ее необходимо обработать антисептиком и антипиренами, чтобы она не возгорелась во время работы на верстаке. Особенно это касается тех случаев, когда на слесарном верстаке производится сварка двух деталей или работа инструментом, от которого летят искры. После укладки доски на верстаке можно разместить металлический лист, как видно на фото. К высоким вертикальным стойкам прикручиваются листы фанеры, в которых сверлятся отверстия для инструмента.

Чтобы инструмент не высыпался по бокам, необходимо зашить стенки, используя фанеру или другой подходящий материал. В тумбочке слева сооружаются держатели для перегородок, которые будут выступать полочками. Справа в верстаке по чертежу планируются ящики, которые можно собрать из доски, которая укладывалась под столешницу верстака.

Металл подвергается коррозионному воздействию от влаги, поэтому поверхность необходимо защитить краской. Перед покраской необходимо зачистить каркас слесарного верстака шлифовальной машинкой и обезжирить. После этого наносится слой грунтовки. После полного высыхания каркас верстака покрывается финишным слоем эмали. Это должна быть краска, которая устойчива к воздействию температур, а также механических воздействий.

Обычно на слесарном верстаке располагаются тиски и небольшая наковальня. Под них можно предусмотреть дополнительное основание. Монтируются такие модули на слесарный верстак слева, чтобы к ним был удобный доступ, и они не мешали при выполнении основной работы. Еще одним важным устройством для слесарного верстака является освещение. Оно должно быть установлено сверху таким образом, чтобы его не перекрывала голова и руки мастера. В качестве источников света для слесарного верстака можно использовать светодиодные прожекторы. Несколько из них устанавливаются стационарно и несколько должны перемещаться по плоскости верстака. В таком случае можно будет подобрать наилучший угол освещения.

Перед тем как приступить к работам на новом слесарном верстаке, его необходимо максимальной нагрузить, чтобы обеспечить устойчивость, как об этом говорилось выше. Некоторые хозяева дополнительно фиксируют опорные ноги к бетонному основанию посредством анкерных болтов. Видео со сборкой другого варианта слесарного стола есть ниже.

Резюме

Как видно, конструкцию слесарного стола можно собрать самостоятельно. Помощь может потребоваться при проведении сварочных работ, т. к. для этого требуются особые умения и навыки. Второй человек может помогать при сборке, когда есть необходимость придерживать свариваемые детали.

Как сделать слесарный верстак своими руками?

Практически в каждом гараже, мастерской либо частном доме имеется слесарный верстак. На нем ремонтируют или изготавливают различные вещи, еще он выполняет функции стола с полками, в которых удобно хранить инструменты.

Верстак часто оснащают слесарными тисками, и монтируют на него станок для заточки разных приспособлений. При покупке такого рабочего стола в магазине придется потратить много денег, поэтому многие стараются сделать его своими руками.

Что собой представляет верстак для слесарных работ?

На этом рабочем столе мастера осуществляют обработку металлических, деревянных и прочих изделий. Верстак, изготовленный самостоятельно, размещают, как правило, на даче или в гараже. Его оборудуют такими дополнительными приспособлениями, как тиски и упоры. Более того, в нем имеются полочки для хранения документации или инструментов.

Верстак можно соорудить из металла либо дерева. Первый вариант больше подходит для слесарей или автомехаников, а второй — столярам. Такие рабочие конструкции чаще всего делают разборными, чтобы не возникало трудностей при их перемещении и транспортировки.

Применение слесарного верстака

На таком столе выполняют следующие виды работ:

  • доводочные;
  • слесарно-сборочные;
  • регулировочные;
  • монтажные;
  • наладочные;
  • рихтовочные и другие.

Такое оборудование используют не только в помещениях подсобного характера, но и даже на станциях технического обслуживания машин, автосервисах и крупных промышленных предприятиях.

Надежный слесарный стол дополнительно оборудуют осветительными узлами, чтобы обрабатывать и ремонтировать на них различные изделия, тисками и прочими приспособлениями. Верстак предназначается для более эффективного применения рабочего места, поэтому при его создании своими руками принимают во внимание специфику производства и планировку помещений.

Если не хватает места для установки большого оборудования, следует делать однотумбовый слесарный верстак. Эту конструкция без проблем удастся поставить в малогабаритном гараже и даже на лоджии.

Процесс изготовления металлического верстака

Разработка проекта будущего рабочего стола

Прежде чем приступить к изготовлению данной конструкции в домашних условиях, нужно все хорошо рассчитать и продумать. Если хотите, чтобы во время работы все следовало по составленному плану, тогда сначала сделайте чертеж в удобном масштабе.

Столешницу можно соорудить своими руками из древесины либо листовой стали. Однако деревянную конструкцию придется потом все равно обтягивать металлом. Каркас столярного верстака обычно делают из профильных труб или уголков.

Необходимо сразу продумать способ крепления такого стола к полу. Верстак нужно обязательно обездвижить, чтобы избежать несчастных случаев и травм, для таких целей к ножкам конструкции приваривают пластины с выемками. Через них потом и будет выполняться крепление к напольной поверхности.

В процессе разработки чертежа и проектирования, следует помнить об освещении рабочего места. Необходимо позаботиться, чтобы источник света находился прямо перед человеком. Розетки надо расположить в доступном и удобном месте, так как работа в основном проводится электрическими инструментами.

Составленный чертеж верстака позволяет рассчитать количество требуемого материала, чтобы уменьшить число отходов. Ведь с заранее подготовленным планом не придется бежать в магазин за недостающими материалами. Во время подготовки деталей нужно хорошо обработать острые края и подогнать все размеры. Таким образом, получится сделать прочную и долговечную конструкцию.

Подготовка к сборке слесарного стола

Перед тем как изготовить верстак своими руками, следует еще раз внимательно осмотреть составленный чертеж и удостовериться, что изделие будет полностью удовлетворять всем требованиям. Сначала необходимо нарезать металлические уголки и профильные трубы на детали необходимого размера. Для этого, как правило, применяют болгарку.

Минимальные габариты уголков 40х40 мм. Если используется профиль, тогда выбирать надо изделия с сечением не менее 30х50 мм. Кроме этого, нужно подготовить металлическую полосу, с помощью которой столешницу будут фиксировать к ножкам.

Для создания основного рабочего покрытия лучше всего применять сухие доски. Причем их толщина не должна превышать 50 мм, а ширина — 150 мм. Из этого материала еще можно сделать ниши с инструментами. Доски обязательно перед работой нужно обработать огнезащитным составом, чтобы не допустить их воспламенения.

Древесину еще используют для сооружения полок с ящиками, однако, такие изделия придется обить металлом. Столешницу желательно отделывать оцинкованным листом толщиной около 2 мм. Деревянные борта верстака тоже надо обить металлическими полосками. Они должны соответствовать ширине, длине и размерам стола.

Но наилучшее решение для создания рабочей поверхности — листовая сталь, ведь она не деформируется даже при ударах. Чтобы защитить слесарный верстак от коррозии, металлические части лучше покрыть специальной краской.

Размеры самодельного слесарного стола

Для начала следует продумать, где будут располагаться тиски. Когда мастер левша, то их надо устанавливать с правой стороны, если же праворукий — с противоположной. Помимо всего прочего, на верстаке стоит разместить несколько клиньев для обработки заготовок.

После этого нужно определиться с габаритами слесарного верстака. Чтобы выяснить высоту рабочей поверхности, следует ровно встать, а руки опустить. Ладони должны располагаться параллельно полу. Расстояние от напольной поверхности до рук и будет соответствовать высоте рабочего стола.

Затем переходят к выбору размеров столешницы, а именно ее высоте и ширине. Чем она длиннее, тем удобнее работать на таком верстаке. Вот почему, если помещение и материалы позволяют, то не стоит экономить на этой части конструкции. Поскольку слесарный стол создают чаще всего на одну рабочую зону, столешницу делают не более 1,5 метра длины.

Ширина верстака должна быть такой, что легко можно достать до инструментов, лежащих на противоположном конце от мастера. Ведь постоянно всем телом опираться на рабочую поверхность с гвоздями, инструментами и различными деталями, чтобы дотянуться до отвертки очень опасно. Поэтому ширину стола стоит делать не меньше 50—60 см.

В том случае, если во время работы все время приходится пользоваться лобзиком, необходимо установить на верстаке специальную дощечку. Она должна выходить за край слесарного стола на 20 см. На ней будет удобнее пилить фанеру. Размеры такой дощечки должны составлять в ширину 120 мм, а в длину — 250 мм.

Мастерим слесарный верстак из металла своими руками

Для сборки такого стола понадобятся следующие инструменты:

Все подготовленные для работы материалы желательно еще раз внимательно осмотреть. На них не должно быть никаких дефектов. Затем можно переходить к изготовлению верстака своими руками. Соединение всех элементов конструкции выполняется с помощью сварки. Вспомогательные перемычки стола необходимо фиксировать на высоте 10 см от покрытия пола.

Для сборки каркаса слесарного верстака понадобятся металлические уголки и профильная труба. Следует дополнительно установить распорки между ножками стола для прочности. Вместо них можно установить внизу верстака полочку под краски, лаки или крупногабаритные инструменты. Кроме этого, ножки конструкции лучше закрепить к полу, чтобы он не шатался во время выполнения слесарных работ.

Создание столешницы своими руками

После сборки нижней части конструкции, можно приступать к изготовлению столешницы. Она должна выступать за рамки стола на 15—20 см с каждой стороны для возможности установки тисков. К каркасу верстака нужно приварить металлические полоски для крепления столешницы. На таком этапе надо позаботиться о защитном экране.

В уголках рабочей поверхности заранее стоит проделать отверстия для фиксации досок с металлическим уголком. Столешница к каркасу крепится при помощи саморезов с потайной шайбой.

Все деревянные полки слесарного верстака следует обработать специальным средством для повышения огнестойкости или обить металлом. Когда рабочий стол будет готов, его необходимо покрыть краской для увеличения срока службы. Таким образом, удастся защитить конструкцию от коррозии на протяжении долгого времени.

Монтаж тисков

Слесарный верстак, сделанный своими руками, надо обязательно оборудовать этим приспособлением для закрепления деталей либо заготовок. На столешнице для более удобной работы проделывают несколько отверстий, которые предназначены для вставки клиньев. На них в итоге фиксируют брусья.

Для верстака подойдут следующие виды тисков: стуловые, ручные или с параллельными губками. Приспособления первого типа так называют из-за метода фиксирования к основанию, изготовленному в форме стула. Затем их начали использовать на верстаках. На стуловых тисках выполняют тяжелые и грубые работы с применением ударных нагрузок.

Слесарный инструмент, оснащенный ручным приводом либо параллельными губками, бывает разных видов: неповоротным, поворотным и инструментальным. Чтобы поворотные тиски прослужили дольше, на них принято крепить стальные пластины с сетчатой насечкой к рабочей поверхности губок.

Неповоротные тиски имеют неподвижное основание и губку. Их фиксируют к столешнице верстака с помощью болтов. Для продления срока эксплуатации рабочие части губок в таком приспособлении лучше делать сменными.

Специальные либо универсальные тиски используют для закрепления небольших деталей. Этот слесарный инструмент тоже фиксируют на столешнице верстака болтами. Специальные тиски можно легко поворачивать в горизонтальную или вертикальную сторону, что позволяет зажимать заготовки в любом положении. Приспособление универсального типа обладает существенным минусом — недостаточной жесткостью крепления.

Виды губок

Такая часть тисков чаще всего делается из твердой стали с насечкой. Губки надежно удерживают изделие в процессе обработки. На них имеются сменные нагубники, созданные из мягкого металла, защищающие поверхность детали от повреждения.

Губки могут быть:

  • С насечками. Они способны жестко зажимать необработанные детали;
  • Гладкие. Такие элементы тисков обеспечивают точное крепление обработанных изделий, не портя их поверхности;
  • Упругие. Эти виды губок создают максимально возможную площадь зажима, равномерно распределяя нагрузку на хрупкие заготовки;
  • Специальные. Подобный вид губок оптимально фиксирует определенные изделия.

Еще данные элементы тисков различаются по степени свободы. Например, стандартные губки расположены всегда параллельно верстаку, поворотные еще могут вращаться в рабочей плоскости. Наклонные изделия поворачиваются лишь в одной плоскости, а глобусные можно наклонять и крутить в любую сторону.

Правила безопасности

Слесарный верстак, изготовленный своими руками, как известно, предназначается для работы с опасными и режущими инструментами. Вот почему при его создании необходимо соблюдать некоторые меры безопасности.

Изготавливая самодельный верстак для использования на балконе или в небольшом гараже, нужно обязательно обеспечить наилучшую устойчивость конструкции. Для этого рабочий стол лучше прикрепить к половому покрытию, чтобы он не шатался во время работ.

Углы столешницы верстака не должны иметь никаких острых выступов и кромок. При монтаже вибрирующего оборудования надо применять специальные резиновые прокладки. Рабочий стол нужно постоянно очищать от масляных пятен и стружки.

Если не совсем уверены, что сможете соорудить слесарный верстак своими руками, то лучше все же купить готовую конструкцию.

Металлический верстак в гараж своими руками

Верстак является одним из наиболее важных и необходимых устройств в гараже. На рынке есть множество их разновидностей, но можно собрать конструкцию самостоятельно своими руками. В качестве основы для неё чаще всего используется металл, который отличается надёжностью и долговечностью.

Чертежи и размеры

Чтобы собрать качественный верстак для гаража, необходимо изначально определиться с его габаритами. При составлении чертежа особенное внимание следует уделить высоте столешницы. Оптимальным вариантом этого показателя является расстояние от локтевого сгиба стоящего прямо человека до пола.

Не следует делать слишком большую ширину. Это связано с ограниченными размерами гаража и необходимостью часто работать, когда внутри помещения стоит автомобиль. Потребуется место для прохода людей, поэтому оптимальная ширина конструкции варьирует в пределах от 50 до 80 см.

Материалы и инструменты

Для того чтобы собрать верстак в гараж своими руками, потребуются такие инструменты, как:

  • сварочный аппарат с электродами;
  • уровень;
  • шуруповёрт;
  • дрель;
  • болгарка, оборудованная шлифовальным диском и кругом для резки металла;
  • рулетка;
  • электрический лобзик, предназначенный для раскроя фанерных листов.

Следует также использовать защитные приспособления и спецодежду. Для выполнения процедуры потребуются следующие материалы:

  • квадратная труба 6Х4 см, длиной в 24 м и толщиной в 2 мм;
  • полоска стали шириной в 4 мм, длиной в 8 м, толщиной 4 мм;
  • лист стали для держателей ящиков толщиной в 2 мм;
  • фанерный лист толщиной в 1,5 см;
  • шурупы;
  • анкерные болты;
  • уголки 5Х5 см, длиной в 6,4 м и толщиной в 4 мм;
  • уголки 4Х4 см, длиной в 6,75 м и толщиной в 4 мм;
  • лист стали для столешницы 2,2Х0,75 м, толщиной в 2 мм;
  • деревянные доски толщиной в 5 см;
  • направляющие для ящиков в столе;
  • саморезы по металлу;
  • краска по металлу и дереву.

Инструкция по изготовлению

Верстак, который будет сконструирован из указанных материалов, обладает длиной в 2,2 м и шириной в 75 см. Такие внушительные габариты позволят расположить в углах стола тиски, наждак и прочий инструментарий.

Сборка основы

Конструирование каркаса верстака проводят по следующему алгоритму:

  1. Раскраивают материал на составные частицы. Профильная труба необходима для того, чтобы сформировать основу. Уголок из стали требуется для создания ребёр, придающих механизму прочности. Его разделяют на несколько частей, после чего на нём собирается силовая основа. Она пригодится в изготовлении окантовки для столешницы. На неё впоследствии сверху поместят доски. Для того чтобы сконструировать направляющие, на которых будут зафиксированы боковые панели, требуется использовать стальную полоску. Она пригодится в качестве основы кронштейнов, которыми скрепятся фанера и коробки. Ящики стола выполняются из фанерных листов.
  2. После этого переходят к свариванию силовой основы устройства. Процедура начинается с соединения частей столешницы — двух труб по 220 см и двух по 75 см. Каркас требуется сварить таким образом, чтобы сверху на него поместить ещё одну основу, которая бы состояла из уголков. Внутрь неё укладываются доски от столешницы. Для того чтобы провести армирование столешницы, необходимо наварить ещё ряд труб из стали через каждые 40 см. Они нужны для выполнения функций рёбер прочности.
  3. Следующим этапом в сборке верстака является приваривание по его краям четырёх боковых ножек. Длина каждой из них составляет 90 см. Для того чтобы конструкция стала более крепкой, необходимо приварить силовые промежутки между ножками устройства.
  4. После этого базовую основу следует считать законченноц и переходят к свариванию конструкции для коробок. В этом случае используют трубы из стали, на основе которых делают каркасы квадратной формы. Их необходимо приварить к столешнице с обеих боков стола. За счёт наличия продольных рёбер прочности происходит их укрепление.
  5. Затем начинают изготавливать основу для столешницы. Для этого потребуются четыре уголка из стали. Длина двух из них составляет 220 см, а длина двух остальных – 75 см. Необходимо так сварить эту конструкцию, чтобы внутри неё размещались деревянные доски.
  6. Каркас на основе уголка помещается на основу из труб, после чего приваривается. В результате должна получиться столешница усиленного типа. Высота её составляет 8 см, а внутри устройства находятся рёбра жёсткости.
  7. Заключительный этап в конструировании верстака из металла состоит в сваривании панельной обрешётки, на которую закрепится инструмент. В этом случае требуется один уголок из металла, длина которого составляет 220 см, и ещё четыре уголка с длиной в 95 см. Два из этих элементов фиксируются на боковых частях конструкции, а ещё два располагаются в центре. Они необходимы для общего укрепления устройства. Панель для инструментов фиксируется к столешнице путём приваривания.
  8. Основа, выполненная из труб и уголков, полностью готова. Эту конструкцию необходимо усилить. К боковым частям стола привариваются кронштейны, нарезаемые из полосы стали. Количество этих деталей равняется 24.
  9. В центральной части всех кронштейнов необходимо просверлить по одному сквозному отверстию. Они нужны для того, чтобы прикрепить задние и боковые стенки фанерного стола к металлической основе верстака.

Сборка ящиков для стола

Данный процесс состоит из следующих этапов:

  1. Фанерный лист необходимо нарезать на заготовки, которые соединяются между собой с использованием шурупов. Количество изготовленных коробок должно варьировать в зависимости от того, какие именно инструменты планируется хранить внутри них. Для мелких деталей потребуется около трёх ящиков, тогда как для хранения запчастей крупных габаритов хватит и двух ящиков. Их допускается расположить как по обеим сторонам стола, так и сконструировать выдвижные конструкции на одной стороне, а с другого бока разместить обычные полки открытого типа.
  2. По завершении сборки шуфлядок необходимо между боковыми частями отделов приварить металлические полосы для коробок, оборудованные специальными отверстиями. С внутренней стороны к этим дырочкам будут фиксироваться салазки для направляющих коробок.
  3. Следом за этим в основу столешницы начинают укладывать доски. Толщина их должна составлять 50 мм. Деревянный материал требуется раскроить на различные заготовки необходимой длины. Если в наличии имеются длинные доски, то потребуются три заготовки длиной в 219 см и шириной в 24,5 см. Если есть только короткие доски, делают такие заготовки, которые можно расположить поперёк стола. С этой целью древесину шириной в 20,5 см измельчают на десять заготовок, длина которых составляет 74 см.

Завершающие работы

После сборки ящиков выполняют следующие шаги:

  1. Перед тем как древесина будет размещена внутри основы стола, её необходимо тщательно обработать антисептическим препаратом. Это позволит защитить заготовки от порчи жуками и другими вредными насекомыми, а также от гниения.
  2. Важным этапом в конструировании верстака является покраска всех металлических элементов. Данная процедура применяется для того, чтобы предохранить устройство от повреждения ржавчиной. Предпочтительнее использовать антикоррозийную атмосферостойкую разновидность покрытия. Особенное внимание необходимо уделить сварочным швам.
  3. Если на поверхности механизма имеются неровности и капли металла, их нужно основательно зачистить, прежде чем переходить к покраске. С этой целью применяют угловую шлифовальную машинку, снабжённую диском для обработки металла.
  4. Устройству дают время на то, чтобы высохла краска, после на столешницу начинают укладывать доски. Не следует слишком сильно прижимать их друг к другу внутри основы. Причиной этого является способность дерева усыхать и расширяться после смены влажности и температурных условий. Между заготовками необходимо сохранить зазор шириной в несколько миллиметров.
  5. Поверхность досок предварительно зашлифовывают. Это поможет уложить лист из металла поверх дерева. Вдоль всего периметра стола необходимо зафиксировать доски на каркасе с использованием саморезов.
  6. После этого начинают крепить верхний лист из стали. Допускается приварить его к столешнице, но внутри устройства расположены деревянные заготовки, и есть риск того, что они воспламенятся от искры. Поэтому в целях безопасности лист крепится к деревянным доскам при помощи скрытых саморезов.
  7. Перед этим необходимо обработать металлические поверхности средством для преобразования ржавчины. Такой укрывной материал внешне напоминает лакокрасочное прозрачное покрытие. Оно имеет способность быстро восстанавливаться и предотвращает развитие коррозии.
  8. Стальную столешницу можно покрасить той же самой, которая использовалась для покраски каркаса. Это улучшит эстетический вид устройства, но через какое-то время краска начнёт царапаться.
  9. На направляющие устанавливают собранные ящики, после чего фанерный лист прикрепляют к боковинкам, силовому щиту и полкам. После этого фанеру следует покрыть специальным защитным составом.
  10. Затем необходимо правильно оформить силовой щит. К нему можно прикрепить саморезы или крючки для каких-либо вещей. Для удобства работы за верстаком к нему можно присоединить настольную лампу с изгибающейся стойкой.
  11. На верстак устанавливают тиски. Это тяжёлый инструмент, ввиду чего не рекомендуется прикреплять его непосредственно к столешнице. Вместо этого следует расположить прокладку из металла толщиной в 10 мм между стальным листом и тисками. В ней необходимо проделать сквозные отверстия. Дырки просверливают в тех же местах на столешнице, после чего скрепляют конструкцию при помощи анкерных болтов.

Примеры обустройства

Существует много вариантов размещения самодельных верстаков в гараже. Наиболее удачные из них представлены на картинках.

Установить верстак в гараже нужно так, чтобы он в любом положении не мешал автомобилю. Также он не должен затруднять проход по помещению и перемещение объёмных запчастей. Желательно разместить конструкцию в каком-либо отдалённом углу.

Собрать верстак самостоятельно довольно просто. Процесс занимает немного времени и позволяет сэкономить деньги на покупку готового устройства.

Источник

Верстак слесарный своими руками для гаража из профиля металлический размеры и чертежи

Изготовить слесарный верстак своими руками может каждый, кто умеет обращаться со сварочным аппаратом. В статье представлены чертежи верстака и размеры стола по ГОСТу, но никто не запрещает сделать верстак конкретно под свои задачи.

Верстак слесарный своими руками для гаража из профиля металлический размеры и чертежи

Верстак слесарный своими руками для гаража из профиля металлический размеры и чертежи

Особенности

Слесарный верстак – это, по сути, стол, на котором выполняются работы с металлом и деревом. К нему предъявляются такие требования.

  • Прочность и жёсткость. Станок предназначен для работы с ударной нагрузкой.
  • Устойчивость. Он не должен шататься.
  • Удобство использования.
  • Приемлемая стоимость.

Промышленные верстаки со стандартными размерами не всегда можно разместить в мастерской. Да и качество материалов у них непредсказуемое.

Поэтому большинство домашних мастеров предпочитают делать верстаки своими руками. Это не только значительно экономит деньги, но и позволяет получить именно ту конструкцию, которая нужна.

Верстак слесарный своими руками для гаража из профиля металлический размеры и чертежи

Верстак слесарный своими руками для гаража из профиля металлический размеры и чертежи

Перед самостоятельным изготовлением обратите внимание на ряд особенностей.

  • Только грамотно спроектированный верстак будет удобным и эргономичным, поэтому всегда учитывайте рост и комплекцию мастера. Высота рабочей поверхности должна находиться на уровне пупка. При работе руки должны быть слегка согнуты, а кисти быть на уровне брючного ремня.
  • Длина стола не имеет большого значения. Но в просторных помещениях её рекомендуется делать больше для обработки более крупных деталей. В рабочем положении желательно дотягиваться руками до краёв стола или в крайнем случае делать полшага-шаг в сторону.
  • Если верстак большой, конструкцию можно сделать разборной. Но учтите, что болтовые соединения менее прочные, чем сварные. Альтернатива – сделать несколько верстаков, поставить их рядом и соединить болтами.
  • Ширина (или глубина) стола находятся в пределах 50–60 см. Этого вполне достаточно.
  • Хорошо, если верстак имеет нишу для ног, тогда с ним удобно работать сидя. Если её нет, на нижней полке можно разместить больше инструментов, а жёсткость всей конструкции повышается.
  • Слесарный верстак в принципе не имеет избыточной прочности. Чем жёстче конструкция – тем лучше, ведь на столе работают тяжёлыми инструментами с ударной нагрузкой.
  • Особое внимание уделите устойчивости. Если верстак будет шататься, не получится нормально работать. В особо тяжёлом случае он всей своей массой упадёт на человека, и тогда не избежать серьёзных травм. Поэтому станки для тяжёлых работ крепятся к полу или (и) стене анкерными болтами.
  • Некоторые столы имеют 6 и более ножек. Это прочнее, но на кривом полу он будет качаться (а в большинстве мастерских пол неровный). Поэтому ножки должны иметь регулировку по длине. Кстати, для большинства верстаков хватит и 4-х ножек.
  • Центр тяжести должен находиться как можно ниже, поэтому на нижних ярусах должны лежать самые тяжёлые инструменты. Некоторые мастера дополнительно приваривают балласт. Чем верстак тяжелее – тем лучше, поскольку он становится устойчивее и меньше реагирует на удары. Правда, транспортировать его тяжелее, но это необходимо крайне редко.

Это, пожалуй, всё, что касается общих требований. Приступаем к проектированию.

Подготовительный этап

Грамотное проектирование – это залог успешной работы. Габариты верстака должны соответствовать размерам помещения и росту мастера, а конструкция – видам выполняемых работ. При этом стол может быть прямым или угловым (П-образным делать стол не рекомендуется).

Верстак слесарный своими руками для гаража из профиля металлический размеры и чертежи

Верстак слесарный своими руками для гаража из профиля металлический размеры и чертежи

Можно воспользоваться компьютерным проектированием. Для построения 3D-моделей есть множество программ (Компас 3Д, SOLIDWORKS, AutoCAD), которые имеют библиотеки материалов и крепежа. В них можно рассчитать затраты материала, подобрать необходимый прокат и скорректировать конструкцию. Более того, встроенное в них ядро позволяет виртуально приложить усилия и определить слабые элементы конструкции.

Необходимые размеры можно взять, если измерить свой рабочий стол рулеткой.

Верстак слесарный своими руками для гаража из профиля металлический размеры и чертежи

Кроме того, в процессе работы всегда можно посмотреть тонкости конструкции. А ещё одно преимущество моделирования – по заготовленной модели можно сделать чертежи и заказать работу профессиональному сварщику.

Если с моделью не получилось, всё равно нужно подготовить эскизы и чертежи в удобном для вас масштабе (необязательно по ГОСТу). Без проектирования обойдутся только очень опытные мастера, и то результат не всегда будет положительным.

    Верстак слесарный своими руками для гаража из профиля металлический размеры и чертежи

    Мы приведём несколько интересных схем слесарных верстаков с основными размерами:

    • здесь синим цветом показаны металлические элементы, а жёлтым – деревянные;
    • ещё пара достойных конструкций.

    Верстак слесарный своими руками для гаража из профиля металлический размеры и чертежи

    Верстак слесарный своими руками для гаража из профиля металлический размеры и чертежи

    Материалы и комплектующие

    Как видите, верстаки сильно отличаются по конструкции, и материалы могут быть самые разные. Обычно это то, что есть в гараже, но они могут быть и покупными.

    Например, для изготовления каркаса такого верстака потребуются:

    • уголок 50х50х4 длиной 6,4 м;
    • труба 60х40х2 длиной 24 м;
    • уголок 40х40х4 длиной 6,75 м;
    • полоса 40х4 длиной 8 м.

    Всего нужно 121 кг металла. Его количество может отличаться в зависимости от размеров.

    Верстак слесарный своими руками для гаража из профиля металлический размеры и чертежи

    Для такой модели понадобится:

    • 225 м квадратной трубы;
    • 8 м уголка;
    • 10 м полосы размером 40х4 мм.

    Размеры проката могут варьироваться. Главное правило – чем он больше, тем прочнее и тяжелее конструкция.

    Для столешницы нужен лист металла толщиной 2–5 мм. Если будут очень сильные нагрузки, размер можно увеличить вплоть до 40 мм.

    Верстак слесарный своими руками для гаража из профиля металлический размеры и чертежи

    Такой толстый участок может быть небольшим и использоваться как наковальня, а другая часть столешницы быть относительно тонкой. Главное – обеспечить надёжность соединения.

    Продумайте и другие моменты.

    • Для ящиков и инструментального щита потребуется фанера толщиной 5 мм. А если вы захотите сделать розетку, понадобится удлинитель и провод.
    • Кроме того, нужны болты с шайбами и гайками.
    • Для отделочных работ нужны грунтовка, краска и лак.

    Верстак слесарный своими руками для гаража из профиля металлический размеры и чертежи

    Верстак слесарный своими руками для гаража из профиля металлический размеры и чертежи

    Необходимые инструменты

    Для изготовления верстака нам понадобятся:

    • «болгарка» или ножовка по металлу;
    • отрезные и наждачные круги для неё;
    • пила для дерева;
    • сварочный аппарат и принадлежности к нему;
    • дрель;
    • рулетка;
    • мел для разметки.

    Во время работы может понадобиться что-то другое. Но редкие инструменты не нужны, хватит стандартного набора для автослесаря или механика.

    После того как всё готово, приступаем к изготовлению.

    Инструкция по изготовлению верстака

    Поскольку каждый делает стол «для себя», приводить в статье точные методики нецелесообразно. Но общий алгоритм для разных конструкций одинаковый.

    После всей подготовки и изготовления чертежей приступаем к сварке нашего будущего верстака.

    Верстак слесарный своими руками для гаража из профиля металлический размеры и чертежи

    Металлического

    Начать можно с изготовления столешницы.

    1. Сделайте деревянный щит толщиной 4–6 см. Он нужен для амортизации ударов и тишины при работе. Сначала просушите древесину, а затем пропитайте её средствами от гнили и жуков-короедов.
    2. При желании в нижней части присоедините полосы толстой резины по всему контуру.
    3. Накройте щит металлическим листом и зафиксируйте его саморезами.

    Верстак слесарный своими руками для гаража из профиля металлический размеры и чертежи

    После этого изготавливаем каркас.

    1. Разрежьте прокат или круглую трубу на части необходимой длины. Желательно сразу убрать заусенцы и скруглить острые грани. Каркас можно сделать из уголка размером 20х20х3 мм.
    2. Будет правильно, если предварительно вы зачистите металл от грязи и ржавчины.
    3. Сварите все отрезки в нужной конфигурации. Для прочности на сварные швы навариваются дополнительные накладки или делаются распорки.

    Верстак слесарный своими руками для гаража из профиля металлический размеры и чертежи

    Можно изготовить ножки отдельно или вертикально приваривать отрезки профиля к раме столешницы.

    После монтажа основных элементов наварите продольные и поперечные полосы. Чем их больше, тем лучше, с точки зрения прочности.

    Из уголка сделайте направляющие для ящиков.

    Зафиксируйте столешницу в верхней части верстака. Это можно сделать болтами или сваркой. При этом лучше сначала наложите столешницу и тогда сверлите отверстия. Иначе при монтаже они могут сильно не совпасть, и их придётся сверлить заново.

    Для безопасной работы на верстаке нужно использовать болты с потайной головкой. Углубления для них делаются зенковкой или большим сверлом (им нужно снять фаску под головку болта).

    Верстак слесарный своими руками для гаража из профиля металлический размеры и чертежи

    Зачистите все швы. Они должны быть аккуратными и не иметь капель металла.

    Основное правило – длина и площадь сварного шва при стыковке деталей должна быть наибольшей. Для этого можно сделать дополнительные пропилы или фаски в свариваемых элементах.

    Добавьте менее ответственные детали.

    • Если ваш верстак будет с полкой, для неё понадобится лист фанеры или ДСП.
    • Из дерева или тонкого металла сделайте ящики для инструментов. Их размер зависит от ваших предпочтений. Не забудьте вырезать или приварить ручки, чтобы их можно было выдвинуть.

    Если вы хотите инструментальный щит, то к задней стенке верстака вертикально приварите полосы. Затем к ним нужно прикрепить лист фанеры.

    Верстак слесарный своими руками для гаража из профиля металлический размеры и чертежи

    Инструменты закрепляются на колышках или гвоздиках.

    Далее, покройте металлические части грунтовкой в 2 слоя, а затем краской. Столешницу обработайте преобразователем ржавчины.

    Более наглядно процесс работы показан на видео.

    А если вам нужна менее монументальная конструкция, можно изготовить верстак из дерева.

    Верстак слесарный своими руками для гаража из профиля металлический размеры и чертежи

    Деревянного

    Такой верстак больше подходит для столярных работ, чем для слесарных. Даже самое прочное дерево не выдержит больших нагрузок, поэтому можно сделать металлический каркас и деревянную столешницу.

    Чисто деревянный верстак проще изготовить и стоить он будет дешевле. Вот примерно как он выглядит.

      Верстак слесарный своими руками для гаража из профиля металлический размеры и чертежи

      Верстак слесарный своими руками для гаража из профиля металлический размеры и чертежи

      При работе обратите внимание на некоторые особенности.

      • Бруски соединяются уголками или винтами.
      • Соединение получится более прочным, если болты будут проходить насквозь и заканчиваться гайкой.
      • Не забывайте подкладывать шайбы.
      • Дерево должно быть хорошо просушенным. Работа с сырым не допускается.
      • Все части такого верстака нужно покрыть антибактериальным составом и средством от жуков-короедов.

      Верстак слесарный своими руками для гаража из профиля металлический размеры и чертежи

      Такой верстак может быть складным (но прочность снизится ещё больше). В таком случае нужно особое внимание уделить шарнирам.

      1. Просверлите в деталях большее отверстие, чем скрепляющий болт.
      2. Вставьте в него металлическую трубку. Её концы должны выступать на 1–2 мм.
      3. Между деревянными планками желательно положить стальную шайбу.
      4. Затем соедините эти элементы болтом. Подложите широкие шайбы под болт и гайку.
      5. Накрутите контргайку или застопорите разъёмное соединение другим способом.

      Трубка нужна для того, чтобы резьба постоянно не рассверливала отверстия. Вместо неё можно на резьбу намотать, например, фольгу, но со временем она может протереться.

      Вот варианты таких станков.

      Верстак слесарный своими руками для гаража из профиля металлический размеры и чертежи

      Верстак слесарный своими руками для гаража из профиля металлический размеры и чертежи

      Не забывайте, что деревянные конструкции требуют ухода. На них не должно попадать машинное масло, растворители и другие агрессивные вещества. Да и нужно периодически смотреть, что гайки не раскрутились. Металлические верстаки такой заботы не требуют.

      После сборки приступаем к обустройству нашего нового верстака.

      Верстак слесарный своими руками для гаража из профиля металлический размеры и чертежи

      Рекомендации

      Работать за новым столом должно быть удобно.

      • Если мастер правша, то с левой стороны нужно закрепить точильный станок, а с правой – тиски.
      • Поскольку для работы часто нужен электроинструмент, на одной из ножек можно установить удлинитель. Колодка закрепляется пластиковыми хомутами (стационарно) или с помощью паза в корпусе удлинителя. В последнем случае её можно снимать.
      • Если вы хотите регулируемые ножки, снизу приварите гайки с крупной резьбой (самой большой, которую вы сможете найти). Затем нужно вкрутить болты, на которые будет опираться стол. Использование колёс в слесарном верстаке недопустимо.
      • Металлическое основание самодельного верстака обязательно нужно заземлить, поскольку при работе часто нужны электроинструменты.
      • Не забудьте про освещение. Один источник должен освещать всю рабочую плоскость, а другой — на гибком штативе — используется для локальной подсветки. Также можно пользоваться фонарями. Главное – свет должен падать слева (для правшей) или прямо.
      • Нужно регулярно очищать столешницу от стружки и мусора.

      Верстак слесарный своими руками для гаража из профиля металлический размеры и чертежи

      Источник

      Что такое верстак

      Верстак – это основа основ всех слесарных работ. Считается, что родиной верстака является Германия. Он представляет собой мультифункциональный стол под выполнение слесарных, электрических, технических работ и обработки металла или дерева. Он оснащён большим количеством стеллажей, шкафчиков и полочек.

      verstak dlya garazha – Верстак в гараж своими руками: чертежи и схемы, инструменты и материалы, пошаговая инструкция, обустройство

      На нем устанавливаются тиски и другой инструмент, необходимый для работы. В ходе работы можно использовать и любой другой электроинструмент. Также часто предусматриваются места и крепления чертежей и другой технологической документации.

      Среди прочих его достоинств, хочется отметить функциональность, прочность и надежность. Верстак способен выдерживать огромные нагрузки и оставаться после этого целым и неповрежденным. Это не просто стол, а целая мини мастерская с возможностью хранения инструмента, деталей и заготовок.

      Чем больше полочек, шкафчиков и ящиков, тем функциональнее конструкция, и тем легче на нем работается.

      Если верстак одноместный, то его габариты должны соответствовать следующим параметрам: высота 0,8-0,9 м, ширина 0,7-0,8 м, длина 1,2-1,5 м. Более удобной будет конструкция и регулируемой высотой 50-250 мм. Если верстак двухместный/многоместный, он увеличен в длину.

      Верстак послужит хорошим помощником любому мастеру и гараж, в где он располагается, уже можно считать настоящей мастерской.

      Назначение

      Верстак — это рабочий стол, удобный для выполнения различных технических операций. Основное назначение — слесарные работы с использованием ручного или электрического инструмента, обработка деталей, сборка или разборка механизмов, изготовление или ремонт отдельных деталей и т.д.

      Кроме того, верстак является местом хранения инструментов. Если оно правильно организовано, все ручные или электрические инструменты и приспособления находятся на виду и расположены максимально удобным образом, достаточно лишь протянуть руку. Поблизости устанавливаются розетки для электроинструмента, тиски для фиксации обрабатываемых деталей и прочие элементы обустройства.

      Результат выполнения любых работ напрямую зависит от условий, в которых они производились, поэтому верстак позволяет получить качественные и ожидаемые плоды от приложенных усилий.

      Особенности конструкции

      Несмотря на то что верстаки отличаются друг от друга не только своими габаритами, но и целевым назначением, конструкция у них примерно одинаковая. Верстак, изготовленный собственными руками, визуально схож с обычным письменным столом, дополненным различными инструментами и деталями. Ведь основное назначение верстака именно в том, чтобы держать все необходимое все под рукой.

      • Основной элемент конструкции — это рама, изготавливаемая, как правило, из металла. Она является опорой для всего устройства.
      • Не менее важным элементом является столешница — прочная толстая поверхность стола, способная выдержать огромные нагрузки, например, мощный удар молотка. Может изготавливаться из плотного сорта дерева или из металла. Столешница предназначена для установки на её поверхности необходимых слесарных инструментов (зажим, станок и так далее).
      • Тумбочки. Их может быть несколько. Располагаются чаще всего по краям столешницы. В каждой тумбе может находиться несколько выдвижных ящиков для хранения инструментов (молоток, пассатижи, отвёртки), которые в любой момент могут понадобиться в процессе выполнения ремонтных работ.
      • Ещё в верстак монтируются дополнительные полки для хранения инструментов. Как правило, полки устанавливают под столешницей или над ней.

      На рабочую стену, к которой устанавливается верстак, вешается защитный экран, оберегающий поверхность от различных механических повреждений. Более того, на таком экране всегда можно оборудовать дополнительные навесные полки, куда будут складываться нужные приспособления и инструменты.

      Устанавливать верстак следует в хорошо освещённом месте. Поэтому вблизи оборудования должна находиться розетка для присоединения к ней поворотной лампы. Размесить освещение можно в любом удобном месте: над верстаком, сбоку или рядом с устройством.

      Изготовление верстака

      Виды

      Верстаки классифицируются по нескольким параметрам: по количеству рабочих мест, например, одноместные, двухместные и многоместные; по дополнительным функциям — складные (с откидывающимися рабочими поверхностями) и в форме шкафов с множеством выдвижных полок.

      В зависимости от целевого назначения оборудования выделяют следующие виды верстаков:

      • Реже всего устанавливают плотничий верстак. Он имеет максимальную длину до шести метров, что позволяет закреплять на поверхности столешницы очень толстые и длинные доски и прочие пиломатериалы. Кроме этого, на поверхности устройства устанавливаются фиксаторы для пиломатериалов, чтобы в процессе обработки доски оставались неподвижными.
      • Столярный верстак имеет рабочую поверхность, которая всегда крепится на прочном каркасе. Столешница, как правило, изготавливается из крепкого металла или плотного дерева (дуб или бук), благодаря чему на ней можно обрабатывать различные металлические части, не боясь повредить покрытие. Основанием служат две крепкие опорные стойки, скреплённые продольными брусьями. На передней поверхности столешницы размещают рабочие тиски для фиксации металлических деталей, а на задней делается прямоугольный вырез, служащий для перемещения дополнительных тисков. В столешнице проделывают отверстия для установки упоров или струбцин, необходимых для столярных работ.
      • Лучшим вариантом для гаража является слесарный верстак, который можно отнести к универсальным. Поверхность изготавливается в основном из металла, что является идеальным вариантом при работе с твёрдыми и тяжёлыми металлическими деталями. На поверхности столешницы можно выполнять любые ремонтно-строительные работы: распиловку, шлифовку, разбор двигателя, заточку, резку и многое другое. Подобная конструкция гораздо прочней и устойчивей других за счет металлического каркаса.

      Конструкция под проведение электромонтажных работ изготавливается из металлического каркаса, на котором устанавливается диэлектрическая жаропрочная столешница. Обычно материалами для нее служат пластик или текстолит.

      Место работы должно быть оборудовано розетками, хорошо освещаться. Удобно, если оно оснащается полками, на которых можно разместить приборы и инструменты.

      Место для работы электромонтажника

      Важно! При проведении паяльных работ рекомендуется установить вытяжку.

      В гаражах, как правило, занимаются выполнением слесарных и электромонтажных работ.

      Место установки

      При выборе места для верстака следует учитывать несколько нюансов, которые могут облегчить процесс монтажа.

      • Выбирать нужно ту часть гаража, которая очень хорошо освещается и имеет доступ к розеткам. Лучше всего, если естественное освещение будет падать либо прямо, либо с левой стороны.
      • Длина рабочей поверхности должна быть такой, чтобы без проблем могли размещаться крупные детали.
      • Ширина не должна превышать 60 сантиметров — чтобы без труда дотянуться до противоположной стороны столешницы.
      • Высота стойки должна быть такой, чтоб за верстаком было максимально удобно работать.
      • Верстак должен располагаться таким образом, чтобы не препятствовать въезду машины в гараж и обеспечивать свободное открытие двери.
      • Проектировать размещение оборудования необходимо так, чтобы на нём можно было спокойно работать, не выгоняя при этом авто из гаража.

      Три ошибки

      Любители, порой, судя по их конструкциям, очень опытные, знающие и прилежные, иногда делают себе верстаки, на которых, образно выражаясь, можно танк кувалдой разнести. Времени и труда на них уходит много, а денег вряд ли меньше, чем на хороший фирменный любительский верстак. Повторение в конструкции для собственного пользования промышленных прототипов, предназначенных для интенсивной работы в 3 смены и статическую нагрузку более чем в тонну, при сроке службы от 20 лет – одна из типичных ошибок разработки верстаков собственной конструкции.

      Верстак в гараж своими руками: чертежи и схемы, инструменты и материалы, пошаговая инструкция, обустройство

      Вторая – пренебрежение вибрациями. Не явно ощущаемой «игрой» или «отдачей», а мелкой дрожью, существенно затрудняющей работу и снижающей ее качество. Особенно сильно вибрации сказываются в верстаках на металлической станине.

      Третья – повторяют столярные или слесарные верстаки; возможно, с некоторыми доработками под свою руку. Между тем конструкций верстаков для домашних/любительских работ разного характера немало. Бывают верстаки более или менее специализированные или, наоборот, универсальные, временные из подручных материалов и др.

      Мы в этой статье разберемся, как сделать верстак с учетом этих ошибок, во-первых, попроще и подешевле сообразно кругу потребностей и/или увлечений умельца. Во-вторых, как сделать верстак общего назначения или универсальный для особых условий использования – в тесном гараже, под столярку на стройке из подручного хлама, домашний для мелкой точной работы, детский.

      Преимущества и недостатки деревянного верстака

      Выбор материала для изготовления стола в первую очередь определяется его назначением. Деревянный верстак в гараже обычно устанавливается в тех случаях, когда требуется быстро организовать рабочее место для выполнения несложных операций. Для создания каркасной части можно использовать доски размером 4х8 см или брус величиной 5х10 см. Прямоугольное основание собирается с учетом стандартных габаритов, а его компоненты фиксируются гвоздями или саморезами.

      verstak-v-garazh-foto-primery-kak-sdelat-svoimi-rukami-9

      Чтобы усилить конструкцию, в верхней и нижней частях между ножками устанавливаются деревянные распорки. Нижние, которые располагаются на высоте 15 см от пола, можно применять в качестве основы для полки. Для сборки столешницы подойдет строганая шпунтованная доска из дуба или бука. Можно также использовать пару листов влагостойкой фанеры толщиной 1,8 см, которые проклеиваются между собой и обшиваются по краю.

      Для создания своими руками верстака в гараже из дерева не требуется особых усилий и навыков обращения со сварочным аппаратом. Набор инструментов минимален (электрический лобзик и дрель), а сам процесс занимает гораздо меньше времени, чем изготовление металлической конструкции.

      С другой стороны, деревянный стол имеет и множество недостатков:

      • не способен выдерживать значительные силовые нагрузки;
      • рабочая поверхность не предназначена для установки нескольких инструментов, что не позволяет одновременно использовать тяжелые слесарные тиски и производить заточку или сверление;
      • деревянная станина недолговечна;
      • древесина плохо реагирует на влажность и контакт с различными красками, маслами и другими веществами;
      • существует опасность возгорания.

      verstak-v-garazh-foto-primery-kak-sdelat-svoimi-rukami-10

      Минусом деревянного верстака считается неспособность выдерживать большие силовые нагрузки.На заметку! Деревянную поверхность обязательно нужно обработать антисептическим средством. Это защитит ее от гниения.

      Чтобы собрать стол сварщика своими руками, потребуется специальное оборудование и навыки обращения с ним. Элементы верстака соединяются методом сварки. Качественно изготовить металлическую конструкцию под силу далеко не каждому мастеру. К тому же стол получается очень тяжелым, да и сам материал, в отличие от древесины, стоит недешево.

      С другой стороны, у верстаков в гараже из металла имеется немало преимуществ, которые по достоинству оценят многие автовладельцы:

      • компактность с высокой степенью надежности;
      • способность выдерживать серьезные механические нагрузки;
      • увеличенный вес конструкции, делающий ее более устойчивой;
      • большой выбор модификаций (конструкция может быть складной, передвижной, укороченной или с откидной столешницей);
      • прочность и надежность всех соединений;
      • пожаробезопасность;
      • долговечность и простота в уходе;
      • отсутствие острых углов делает столешницу безопасной;
      • рабочая поверхность позволяет устанавливать два комплекта тисков;
      • за счет высокой прочности материала на столе можно выполнять резку и распиловку, а также шлифовку и обточку металлических и деревянных деталей;
      • пространство под столешницей можно использовать для установки полок, органайзеров, сетки и ящиков для инструмента;
      • металлическая стружка не повреждает поверхность.

      На заметку! Чтобы предотвратить появление ржавчины, металлическую поверхность необходимо обработать антикоррозийными средствами.

      Подготовительные работы

      Создание чертежа верстака — обязательная часть подготовительного этапа

      Подготовка к сборке верстака состоит в определении особенностей конструкции, выборе размеров и места установки сооружения. Для того чтобы ни один момент не ускользнул от внимания и не оказался забытым, рекомендуется создать рабочий чертёж верстака, выполненный в масштабе с привязкой к размерам гаража

      Особое внимание следует уделять высоте столешницы — она существенно отличается от высоты обычного обеденного стола. Оптимальный вариант — высота от пола до сгиба локтей стоящего прямо человека

      Учитывая разницу в росте у разных людей, сборка оптимального для себя верстака сможет стать очень полезным мероприятием.

      Кроме того, надо помнить, что ширина столешницы не должна быть слишком большой. Размеры гаража относительно невелики, нередко приходится работать рядом со стоящим внутри автомобилем.

      Понадобится место для прохода человека, поэтому оптимальной шириной считается 50 см. Также надо определиться с размерами щита для инструментов, которые нужны чаще всего.

      Материалы и комплектующие

      Как видите, верстаки сильно отличаются по конструкции, и материалы могут быть самые разные. Обычно это то, что есть в гараже, но они могут быть и покупными.

      Например, для изготовления каркаса такого верстака потребуются:

      • уголок 50х50х4 длиной 6,4 м;
      • труба 60х40х2 длиной 24 м;
      • уголок 40х40х4 длиной 6,75 м;
      • полоса 40х4 длиной 8 м.

      Всего нужно 121 кг металла. Его количество может отличаться в зависимости от размеров.

      Верстак в гараж своими руками: чертежи и схемы, инструменты и материалы, пошаговая инструкция, обустройство

      Для такой модели понадобится:

      • 225 м квадратной трубы;
      • 8 м уголка;
      • 10 м полосы размером 40х4 мм.

      Размеры проката могут варьироваться. Главное правило – чем он больше, тем прочнее и тяжелее конструкция.

      Верстак в гараж своими руками: чертежи и схемы, инструменты и материалы, пошаговая инструкция, обустройство

      Такой толстый участок может быть небольшим и использоваться как наковальня, а другая часть столешницы быть относительно тонкой. Главное – обеспечить надёжность соединения.

      Продумайте и другие моменты.

      • Для ящиков и инструментального щита потребуется фанера толщиной 5 мм. А если вы захотите сделать розетку, понадобится удлинитель и провод.
      • Кроме того, нужны болты с шайбами и гайками.
      • Для отделочных работ нужны грунтовка, краска и лак.

      Необходимые инструменты

      Для изготовления верстака нам понадобятся:

      • «болгарка» или ножовка по металлу;
      • отрезные и наждачные круги для неё;
      • пила для дерева;
      • сварочный аппарат и принадлежности к нему;
      • дрель;
      • рулетка;
      • мел для разметки.

      После того как всё готово, приступаем к изготовлению.

      Чертежи и размеры

      Чтобы собрать качественный верстак для гаража, необходимо изначально определиться с его габаритами. При составлении чертежа особенное внимание следует уделить высоте столешницы. Оптимальным вариантом этого показателя является расстояние от локтевого сгиба стоящего прямо человека до пола.

      Не следует делать слишком большую ширину. Это связано с ограниченными размерами гаража и необходимостью часто работать, когда внутри помещения стоит автомобиль. Потребуется место для прохода людей, поэтому оптимальная ширина конструкции варьирует в пределах от 50 до 80 см.

      1551360984 5c77e3d6b9a15 – Верстак в гараж своими руками: чертежи и схемы, инструменты и материалы, пошаговая инструкция, обустройство

      Разработка проекта будущего рабочего стола

      Прежде чем приступить к изготовлению данной конструкции в домашних условиях, нужно все хорошо рассчитать и продумать. Если хотите, чтобы во время работы все следовало по составленному плану, тогда сначала сделайте чертеж в удобном масштабе.

      delaem verstak – Верстак в гараж своими руками: чертежи и схемы, инструменты и материалы, пошаговая инструкция, обустройство

      Столешницу можно соорудить своими руками из древесины либо листовой стали. Однако деревянную конструкцию придется потом все равно обтягивать металлом. Каркас столярного верстака обычно делают из профильных труб или уголков.

      Необходимо сразу продумать способ крепления такого стола к полу. Верстак нужно обязательно обездвижить, чтобы избежать несчастных случаев и травм, для таких целей к ножкам конструкции приваривают пластины с выемками. Через них потом и будет выполняться крепление к напольной поверхности.

      В процессе разработки чертежа и проектирования, следует помнить об освещении рабочего места. Необходимо позаботиться, чтобы источник света находился прямо перед человеком. Розетки надо расположить в доступном и удобном месте, так как работа в основном проводится электрическими инструментами.

      Составленный чертеж верстака позволяет рассчитать количество требуемого материала, чтобы уменьшить число отходов. Ведь с заранее подготовленным планом не придется бежать в магазин за недостающими материалами. Во время подготовки деталей нужно хорошо обработать острые края и подогнать все размеры. Таким образом, получится сделать прочную и долговечную конструкцию.

      Подготовка к сборке слесарного стола

      Перед тем как изготовить верстак своими руками, следует еще раз внимательно осмотреть составленный чертеж и удостовериться, что изделие будет полностью удовлетворять всем требованиям. Сначала необходимо нарезать металлические уголки и профильные трубы на детали необходимого размера. Для этого, как правило, применяют болгарку.

      metallicheskii verstak – Верстак в гараж своими руками: чертежи и схемы, инструменты и материалы, пошаговая инструкция, обустройство
      Минимальные габариты уголков 40х40 мм. Если используется профиль, тогда выбирать надо изделия с сечением не менее 30х50 мм. Кроме этого, нужно подготовить металлическую полосу, с помощью которой столешницу будут фиксировать к ножкам.

      Для создания основного рабочего покрытия лучше всего применять сухие доски. Причем их толщина не должна превышать 50 мм, а ширина — 150 мм. Из этого материала еще можно сделать ниши с инструментами. Доски обязательно перед работой нужно обработать огнезащитным составом, чтобы не допустить их воспламенения.

      Древесину еще используют для сооружения полок с ящиками, однако, такие изделия придется обить металлом. Столешницу желательно отделывать оцинкованным листом толщиной около 2 мм. Деревянные борта верстака тоже надо обить металлическими полосками. Они должны соответствовать ширине, длине и размерам стола.

      Но наилучшее решение для создания рабочей поверхности — листовая сталь, ведь она не деформируется даже при ударах. Чтобы защитить слесарный верстак от коррозии, металлические части лучше покрыть специальной краской.

      Размеры самодельного слесарного стола

      shema slesarnyi verstak – Верстак в гараж своими руками: чертежи и схемы, инструменты и материалы, пошаговая инструкция, обустройство
      Для начала следует продумать, где будут располагаться тиски. Когда мастер левша, то их надо устанавливать с правой стороны, если же праворукий — с противоположной. Помимо всего прочего, на верстаке стоит разместить несколько клиньев для обработки заготовок.

      После этого нужно определиться с габаритами слесарного верстака. Чтобы выяснить высоту рабочей поверхности, следует ровно встать, а руки опустить. Ладони должны располагаться параллельно полу. Расстояние от напольной поверхности до рук и будет соответствовать высоте рабочего стола.

      Затем переходят к выбору размеров столешницы, а именно ее высоте и ширине. Чем она длиннее, тем удобнее работать на таком верстаке. Вот почему, если помещение и материалы позволяют, то не стоит экономить на этой части конструкции. Поскольку слесарный стол создают чаще всего на одну рабочую зону, столешницу делают не более 1,5 метра длины.

      chertezh staniny verstaka – Верстак в гараж своими руками: чертежи и схемы, инструменты и материалы, пошаговая инструкция, обустройство
      Ширина верстака должна быть такой, что легко можно достать до инструментов, лежащих на противоположном конце от мастера. Ведь постоянно всем телом опираться на рабочую поверхность с гвоздями, инструментами и различными деталями, чтобы дотянуться до отвертки очень опасно. Поэтому ширину стола стоит делать не меньше 50—60 см.

      В том случае, если во время работы все время приходится пользоваться лобзиком, необходимо установить на верстаке специальную дощечку. Она должна выходить за край слесарного стола на 20 см. На ней будет удобнее пилить фанеру. Размеры такой дощечки должны составлять в ширину 120 мм, а в длину — 250 мм.

      Мастерим слесарный верстак из металла своими руками

      Для сборки такого стола понадобятся следующие инструменты:

      • Шуруповерт;
      • Болгарка, чтобы нарезать металлические изделия;
      • Пила;
      • Дрель;
      • Мел для наметки и рулетка;
      • Сварочный аппарат для соединения деталей.

      verstak v garazh – Верстак в гараж своими руками: чертежи и схемы, инструменты и материалы, пошаговая инструкция, обустройство
      Все подготовленные для работы материалы желательно еще раз внимательно осмотреть. На них не должно быть никаких дефектов. Затем можно переходить к изготовлению верстака своими руками. Соединение всех элементов конструкции выполняется с помощью сварки. Вспомогательные перемычки стола необходимо фиксировать на высоте 10 см от покрытия пола.

      Для сборки каркаса слесарного верстака понадобятся металлические уголки и профильная труба. Следует дополнительно установить распорки между ножками стола для прочности. Вместо них можно установить внизу верстака полочку под краски, лаки или крупногабаритные инструменты. Кроме этого, ножки конструкции лучше закрепить к полу, чтобы он не шатался во время выполнения слесарных работ.

      Создание столешницы своими руками

      После сборки нижней части конструкции, можно приступать к изготовлению столешницы. Она должна выступать за рамки стола на 15—20 см с каждой стороны для возможности установки тисков. К каркасу верстака нужно приварить металлические полоски для крепления столешницы. На таком этапе надо позаботиться о защитном экране.

      slesarnyi stol – Верстак в гараж своими руками: чертежи и схемы, инструменты и материалы, пошаговая инструкция, обустройство
      В уголках рабочей поверхности заранее стоит проделать отверстия для фиксации досок с металлическим уголком. Столешница к каркасу крепится при помощи саморезов с потайной шайбой.

      Все деревянные полки слесарного верстака следует обработать специальным средством для повышения огнестойкости или обить металлом. Когда рабочий стол будет готов, его необходимо покрыть краской для увеличения срока службы. Таким образом, удастся защитить конструкцию от коррозии на протяжении долгого времени.

      Монтаж тисков

      Слесарный верстак, сделанный своими руками, надо обязательно оборудовать этим приспособлением для закрепления деталей либо заготовок. На столешнице для более удобной работы проделывают несколько отверстий, которые предназначены для вставки клиньев. На них в итоге фиксируют брусья.

      montazh tiskov – Верстак в гараж своими руками: чертежи и схемы, инструменты и материалы, пошаговая инструкция, обустройство
      Для верстака подойдут следующие виды тисков: стуловые, ручные или с параллельными губками. Приспособления первого типа так называют из-за метода фиксирования к основанию, изготовленному в форме стула. Затем их начали использовать на верстаках. На стуловых тисках выполняют тяжелые и грубые работы с применением ударных нагрузок.

      Слесарный инструмент, оснащенный ручным приводом либо параллельными губками, бывает разных видов: неповоротным, поворотным и инструментальным. Чтобы поворотные тиски прослужили дольше, на них принято крепить стальные пластины с сетчатой насечкой к рабочей поверхности губок.

      Неповоротные тиски имеют неподвижное основание и губку. Их фиксируют к столешнице верстака с помощью болтов. Для продления срока эксплуатации рабочие части губок в таком приспособлении лучше делать сменными.

      Специальные либо универсальные тиски используют для закрепления небольших деталей. Этот слесарный инструмент тоже фиксируют на столешнице верстака болтами. Специальные тиски можно легко поворачивать в горизонтальную или вертикальную сторону, что позволяет зажимать заготовки в любом положении. Приспособление универсального типа обладает существенным минусом — недостаточной жесткостью крепления.

      Слесарый верстак своими руками

      chertezh verstaka – Верстак в гараж своими руками: чертежи и схемы, инструменты и материалы, пошаговая инструкция, обустройство
      sdelat slesarnyi verstak – Верстак в гараж своими руками: чертежи и схемы, инструменты и материалы, пошаговая инструкция, обустройство
      samodelnyi karkas – Верстак в гараж своими руками: чертежи и схемы, инструменты и материалы, пошаговая инструкция, обустройство
      samodelnyi verstak foto – Верстак в гараж своими руками: чертежи и схемы, инструменты и материалы, пошаговая инструкция, обустройство

      Виды губок

      Такая часть тисков чаще всего делается из твердой стали с насечкой. Губки надежно удерживают изделие в процессе обработки. На них имеются сменные нагубники, созданные из мягкого металла, защищающие поверхность детали от повреждения.

      Губки могут быть:

      • С насечками. Они способны жестко зажимать необработанные детали;
      • Гладкие. Такие элементы тисков обеспечивают точное крепление обработанных изделий, не портя их поверхности;
      • Упругие. Эти виды губок создают максимально возможную площадь зажима, равномерно распределяя нагрузку на хрупкие заготовки;
      • Специальные. Подобный вид губок оптимально фиксирует определенные изделия.

      Еще данные элементы тисков различаются по степени свободы. Например, стандартные губки расположены всегда параллельно верстаку, поворотные еще могут вращаться в рабочей плоскости. Наклонные изделия поворачиваются лишь в одной плоскости, а глобусные можно наклонять и крутить в любую сторону.

      Верстак в гараж из дерева своими руками

      Первым опытом построения оборудования для гаража может стать простой деревянный верстак или верстачный стол из дерева. Конструкция стола из бруса более доступная в изготовлении, работа с пилой, электролобзиком и дрелью намного проще, чем крой и сварка стального уголка, из которого обычно изготавливают слесарные инструменты профессионального качества.

      374_image005_small

      Строим деревянный верстак для сборочных работ

      Чтобы построить верстак, нам потребуется:

      1. Деревянный брус, лучше дубовый или сосновый, примерно 12- 15 м, сечение материала выбирается индивидуально, исходя из предполагаемой нагрузки на верстак;
      2. Доска обрезная строганая, толщиной 20- 30 мм, ровная, без сучков и дефектов поверхности;
      3. Фанера листовая, толщиной 6- 8 мм, три полотна 200х60 см;
      4. Комплект саморезов по дереву и уголков стальных, размером полки 50 мм и длиной от 50 до 70 мм, не менее 40 штук.

      Здесь вы можете узнать секреты изготовления ворот для гаража своими руками

      Совет! Все раскройные работы необходимо выполнять с использованием ручной или стационарной циркулярной пилы, подрезать края бруса или досок только электролобзиком или аналогичным электроинструментом.

      В этом случае, даже при отсутствии столярных навыков, рез получается ровным, соответственно, вся конструкция верстака будет выглядеть, как фабричная.

      Верстак в гараж из дерева своими руками

      На первом этапе изготавливаем каркас верстака, при этом учитываем размеры места в гараже. Для этого потребуется вырезать из бруса четыре вертикальные стойки, четыре горизонтальные балки и пять горизонтальных коротких поперечных распорок. Если размеры деревянного верстака для гаража не превышают двух метров, можно использовать брус сечением 70х70 мм.

      Отрезаем четыре вертикальные стойки – две высотой по 90 см, две — по 150 см. Последние изготавливаются на 60 см выше, на них после окончания сборки верстака будет установлен фанерный экран для инструмента, хранящегося в гараже.

      Горизонтальные балки тоже разного размера. Для перевязки опорных стоек каркаса в нижней части верстака обрезаем две секции бруса по 150 см, для крепления столешницы необходимы отрезки по 200 см. Последними из остатков материала режем поперечные распорки по 60 см длиной.

      Всю конструкцию собираем с помощью стальных уголков и саморезов, как показано на схеме.

      Верстак в гараж из дерева своими руками

      Столешницу собираем склейкой из листов фанеры и досок. После выравнивания и подгонки размеров доски и фанеру, промазанные ПВА-М или столярным клеем, собираем в струбцинах до полного высыхания и набора прочности. По контуру столешницу сшиваем саморезами.

      Верстак в гараж из дерева своими руками

      Укладываем столешницу на готовый каркас и крепим с помощью саморезов, после этого поверхность тщательно шлифуется наждачной насадкой для электродрели. Последним устанавливаем экран и покрываем всю конструкцию лаком, чтобы в сырую погоду в гараже дерево верстака не «повело».

      Верстак в гараж из дерева своими руками

      На вид верстак для гаража получился достаточно ажурным, но в реальности его прочности достаточно, чтобы выдержать нагрузку более ста килограммов. Для увеличения жесткости задние стойки можно закрепить анкерным креплением к стенам гаража.

      Техника безопасности при работе с самодельным верстаком

      Работа с самодельным верстаком требует соблюдения обычных правил безопасности. Самостоятельная сборка не меняет никаких требований и норм.

      Необходимо присоединить верстак к общему заземляющему контуру гаража, прочно закрепить его на полу или стенах. Стеллажи и инструментальный щит с верхним ярусом прочно крепятся с помощью анкерных болтов к стенам. Шурупы в данном случае использовать нельзя.

      Все электрические провода необходимо спрятать в гофрированные шланги или кабельные каналы. Освещение должно быть достаточным, направленным с левой стороны и сверху. Следует исключить возможность раскачки верстака, все опоры должны прочно и плотно стоять на полу, обеспечивая полную неподвижность рабочей поверхности.

      Наличие качественного верстака поможет выполнять все необходимые работы в нормальных условиях. Время на выполнение работы значительно сократится, а качество работ — улучшится. Сборочные работы пройдут быстро и качественно, если все необходимые инструменты и материалы будут заранее приготовлены, раскроены и распределены по категориям. Тогда станет проще выполнять сборочные операции, а возможность ошибки будет сведена к нулю.

      Требования безопасности к самодельной конструкции верстака

      Любая конструкция должна быть в первую очередь безопасна, а затем функциональна и практична.

      Работа на верстаке несет в себе потенциальную опасность, поэтому он должен соответствовать следующим требованиям:

      1. Верстак должен надежно фиксироваться на полу и не шататься в процессе работы.
      2. Стол, оббитый листовой сталью, должен оснащаться с защитной сеткой высотой не менее 1 метра, проходящей по всей длине верстака.
      3. Рабочее место должно проектироваться удобно и эргономично: все под рукой и ничего не мешает рабочему процессу.
      4. Углы столешницы не должны иметь острых кромок.
      5. Клинья в отверстиях должны крепиться прочно, но не так плотно, чтобы не сколоть края. Отверстия выполняются одинакового размера.
      6. Винты хорошо смазаны, дабы обеспечить плавное перемещение ходовых частей верстака. Их делают металлическими, реже деревянными
      7. По окончанию работы их следует немного ослабить и держать в незатянутом положении.
      8. Поверхность столешницы шлифуется, важно добиться гладкости, отсутствия дефектов. Рабочая поверхность должна постоянно чиститься от стружки и масла.
      9. Следите за чистотой пола рядом с верстаком, в противном случае возможны травмы.
      10. На губках тисков должны присутствовать мягкие прокладки, обеспечивающие надежную фиксацию заготовок.
      11. Используя несколько тисков, следует располагать их на расстоянии не меньше одного метра друг от друга.
      12. Необходимо использовать виброгасящие прокладки из резины при работе с электроинструментами.
      13. На верстак не следует ставить горячие вещи, разливать на них воду и ставить возле него отопительные приборы.
      14. При сверлении, распиловке и другой работе, способной повредить поверхность столешницы, следует под обрабатываемую заготовку подкладывать защитную доску.
      15. Правильно сконструированный верстак способен выдержать нагрузку около 200 килограммов.

      Важно! Мастер должен помнить и про свою безопасность. Рабочее место должно хорошо освещаться, инструменты исправны, тиски оснащены несработанной насечкой и прочно закреплять детали

      Работать следует в специальных защитных очках.

      Более расширенные требования к рабочим столам описаны в ГОСТ 20400 и ГОСТ 22046. Верстак должен отвечать всем требованиям безопасности и только после соблюдения всех условий следует приступать к работе.

      Рекомендации

      Работать за новым столом должно быть удобно.

      • Если мастер правша, то с левой стороны нужно закрепить точильный станок, а с правой – тиски.
      • Поскольку для работы часто нужен электроинструмент, на одной из ножек можно установить удлинитель. Колодка закрепляется пластиковыми хомутами (стационарно) или с помощью паза в корпусе удлинителя. В последнем случае её можно снимать.
      • Если вы хотите регулируемые ножки, снизу приварите гайки с крупной резьбой (самой большой, которую вы сможете найти). Затем нужно вкрутить болты, на которые будет опираться стол. Использование колёс в слесарном верстаке недопустимо.
      • Металлическое основание самодельного верстака обязательно нужно заземлить, поскольку при работе часто нужны электроинструменты.
      • Не забудьте про освещение. Один источник должен освещать всю рабочую плоскость, а другой — на гибком штативе — используется для локальной подсветки. Также можно пользоваться фонарями. Главное – свет должен падать слева (для правшей) или прямо.
      • Нужно регулярно очищать столешницу от стружки и мусора.

      Верстак в гараж своими руками: чертежи и схемы, инструменты и материалы, пошаговая инструкция, обустройство

      Фото

      В зависимости от использованных материалов и решаемых задач результат может удивить:

      Верстак в гараж своими руками: чертежи и схемы, инструменты и материалы, пошаговая инструкция, обустройство

      Верстак в гараж своими руками: чертежи и схемы, инструменты и материалы, пошаговая инструкция, обустройство

      Верстак в гараж своими руками: чертежи и схемы, инструменты и материалы, пошаговая инструкция, обустройство

      Источники

      • https://intehstroy-spb.ru/osnastka/kak-sdelat-verstak-v-garazh-svoimi-rukami.html
      • https://moy-garazh.ru/verstak-dlja-garazha-poshagovaja-instrukcija.html
      • https://tokar.guru/samodelkin/kak-sdelat-verstak-v-garazh-svoimi-rukami.html
      • https://sdelai-lestnicu.ru/stroi-tehnika/verstak-v-garaz-svoimi-rukami-39-foto-varianty-iz-dereva-i-metalla-razmery-i-certezi-samodelnyh-skladnyh-i-navesnyh-verstakov
      • https://hozsektor.com/verstak-v-garazh-foto-primery-kak-sdelat-svoimi-rukami
      • https://vasha-stroika39.ru/stati/slesarnyy-verstak-svoimi-rukami-300-foto-chertezhi-instrukcii.html
      • http://svoimy-rukami.ru/kak-sdelat-verstak-v-garazh-svoimi-rukami/
      • https://odstroy.ru/kak-sdelat-verstak-v-garaz-svoimi-rukami-certezi-razmery-izgotovlenie/
      • https://stroy-podskazka.ru/stoly/slesarnyj-verstak/
      • https://samodel.guru/mebel/sdelat/stol/v-garazh.html

      Источник

      Сделать своими руками верстак значительно дешевле, чем приобретать модель промышленного производства:

      Для создания этой модели вам понадобится дерево и металлический уголок.

      Слесарный верстак из уголка (чертежи

      На этой схеме показан каркас верстака, который собирается из металлического уголка:

      Слесарный верстак из уголка (чертежи

      Из досок формируется основание столешницы:

      Слесарный верстак из уголка (чертежи

      На основании столешницы укладывается лист металла и фиксируется уголком:

      Слесарный верстак из уголка (чертежи

      Монтируются полки из фанеры и устанавливаются выдвижные ящики:

      Слесарный верстак из уголка (чертежи

      На финальном этапе крепятся дверцы:

      Слесарный верстак из уголка (чертежи

      Источник фото:  kak-cdelat.ru/prisposoblenie-i-instrumenti/177-kak-sdelat-slesarnyy-verstak-svoimi-rukami-chertezhi.html

      Источник

      Верстак в гараж: разновидности конструкций и их особенности

      Верстак слесарный для гаража своими руками

      Первостепенная задача верстака для гаража — создание эргономичного рабочего пространства для слесарных и столярных работ. В статье рассказывается о разновидностях рабочих столов и особенностях их конструкций.

      Предлагаемый ниже материал содержит информацию о плюсах и минусах деревянных и металлических моделей и об особенностях их комплектации. Вы познакомитесь с критериями выбора оборудования и организацией рабочего места.

      Полный порядок на рабочем месте Источник mcahamilton.org

      О видах верстаков

      Владельцы автомобилей регулярно сталкиваются с необходимостью выполнения разнообразных ремонтных работ.

      Для всех, кто занимается столярным и слесарным делом (неважно, на профессиональном или любительском уровне), грамотное оснащение рабочего места помогает экономнее распределять силы и время, а также обеспечивает лучший результат. На роль универсального оборудования, подходящего для эксплуатации в гаражных условиях, подходит верстак.

      Изначально верстак возник как плотницкое рабочее место, предназначенное для обработки древесины. С появлением разнообразного (в том числе электрического) оборудования и разделения профессий, верстак стал специализироваться. Сегодня, помимо плотницких, существуют столярные и слесарные верстаки, а также комбинированные разновидности.

      Прадедушка современных моделей Источник pinterest.com

      Базовая комплектация

      Верстаком в гараже называют оборудованный рабочий стол, состоящий из различных модульных элементов, в число которых входит:

      • Металлический каркас (стол). Его конструкция рассчитана на солидный вес, от 70 до 300 кг (в зависимости от модели). Столы, предназначенные для работы с тяжелыми и крупными деталями (например, колесами), укрепляются дополнительными диагональными соединениями.
      • Столешница для столярных и слесарных работ. В зависимости от выполняемых функций она может быть сделана из оцинкованной или нержавеющей стали, ДСП, фанеры. Запас прочности столешницы рассчитан так, чтобы выдерживать динамические и ударные нагрузки, контакт с химически активными составами.
      • Аксессуары. Верстак служит не только рабочей зоной, но и местом сберегания инструментов, запасных деталей и прочей оснастки. Поэтому обязательные составляющие конструкции — тумбы, экраны, драйверы (выдвижные ящики), полки, навесные держатели.

      Каждая вещь на своем месте Источник interstroy.info

      Критерии выбора: дерево или металл

      Для многих автолюбителей гараж является вторым домом, поэтому к его обустройству они подходят с должным вниманием. Особенно ответственным моментом является приобретение верстака; критерием выбора может служить цель, для которой он предназначен. В большинстве случаев такое оборудование устанавливается для выполнения следующих работ:

      • Для регулярного техосмотра и поддержки состояния автомобиля.
      • Для мелких слесарных работ, небольшого ремонта, исправления дефектов, связанных с обслуживанием дома и приусадебной территории.
      • Если слесарное или столярное дело — часть вашего хобби.

      Первый вопрос, встающий при выборе — материал изготовления. Встречаются деревянные (чаще всего самодельные) и металлические верстаки, предлагаемые различными производителями, как отечественными, так и зарубежными.

      Рабочее место для души Источник nw1ab.ru

      Деревянные верстаки

      Деревянный верстак в гараж, выполненный полностью или частично из древесины, подходит для периодической и недолгой работы с несложными деталями; он плохо подходит для обработки сложных металлических компонентов.

      Каркас таких моделей выполняется из древесины крепких пород (бук или дуб) и закрепляется саморезами. Устойчивость стола обеспечивается дополнительными распорками, поперечными или х-образными. Деревянные модели, как правило, оснащаются полками или ящиками для хранения.

      Деревянная столешница по краю отделывается металлом.

      Распространенной моделью является конструкция из двух массивных тумб, соединенных между собой столешницей.

      Такой вариант выглядит достаточно практичным, поскольку решает большинство проблем, связанных с размещением инструментов.

      Несмотря на относительную дешевизну и хорошую (хотя и несколько ограниченную) функциональность, многие полагают, что верстак в гараж из дерева имеет значительные минусы:

      • Деревянный слесарный стол не рассчитан на серьезную нагрузку.
      • При усиленной эксплуатации срок службы каркаса значительно сокращается.

      Деревянный верстак Источник whilesafe.blogspot.com На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу монтажа металлоконструкций. Напрямую пообщаться с представителями можно, посетив выставку домов «Малоэтажная Страна».

      • Площадь стола не позволяет размещать несколько видов оборудования одновременно.
      • Деревянная поверхность столешницы под действием химических агентов (красок, растворителей) и металлической пыли со временем приходит в негодность, а следы масел остаются навсегда.
      • Дерево — пожароопасный материал; в сочетании с расположенной по соседству коллекцией химических веществ это свойство многократно возрастает.

      Металлические верстаки

      Чтобы собрать функциональный слесарный стол из металла, потребуется специальное оборудование и навыки работы с металлом (фрагменты соединяются при помощи сварки).

      Модели из металла, собранные в цеховых условиях, обладают прочной конструкцией и современным дизайном.

      Несмотря на более высокую цену, обусловленную стоимостью металла и более сложным процессом сборки, металлическое оборудование имеет немало преимуществ, в число которых входит:

      • Долгий срок эксплуатации. Модели из нержавеющей стали могут похвастаться сроком безупречной службы в 50 лет.

      Металлический верстак Источник shkaf-nsk.ru Это может быть интересно! В статье по следующей ссылке читайте про строительство подвала в гараже.

      • Большой выбор моделей и их комплектаций. Производителями предлагаются варианты как универсальные, так и с узкой специализацией.
      • Многофункциональность. Вы можете выполнять любые виды работ, включая обточку, резку, шлифовку.
      • Мобильность и компактность. Многие модели можно разбирать (полностью или частично), а при необходимости добавлять новые инструменты (тиски, зажимы).
      • Небольшой вес при сохранении прочности. Столешница устойчива к деформациям и повреждениям (царапинам).
      • Минимальный уход. Конструкция характеризуется повышенной сопротивляемостью к коррозийным процессам и не нуждается в покраске. Уборка металлической пыли и стружки с поверхности столешницы не занимает много времени.

      Об обзоре верстаков в следующем видео:

      Параметры верстака

      Чтобы определиться с размерами верстака, необходимо понять, какую площадь в гараже вы готовы выделить под рабочее место. Выбор конструкции для обустройства гаража основывается на нескольких показателях:

      • Глубина. Большинство гаражей имеют скромные габариты. С учетом этого ограничения для применения в домашних условиях предпочтительны слесарные верстаки с глубиной (шириной) столешницы, не превышающей 0,5-0,6 м.
      • Длина. Важный параметр, который не стоит уменьшать без крайней надобности. Чем длиннее столешница, тем удобнее на ней выполнять слесарные работы, устанавливать вспомогательные инструменты. Если предполагается использование круговой пилы или электрического лобзика, под эти работы также придется выделить часть столешницы. Практически, большинство хозяев гаражей предпочитают устанавливать верстаки длиной порядка 1,5-2 м.

      Компактность — одно из достоинств Источник koffkindom.ru Это может быть интересно! В статье по следующей ссылке читайте про расчет гаража на 1 машину.

      • Высота верстака в гараже. Определяется удобством для владельца и зависит от его роста. В среднем удобной считается расположение столешницы на уровне середины кистей рук (если стоять рядом).
      • Технический зазор. Для качественной уборки удобно, чтобы нижняя часть конструкции была приподнята над полом на 15 см.
      • Прочность. Необходимой прочностью обладают сварные конструкции с опорой несущей рамы на 6-8 ног. Поскольку большая часть работ по обслуживанию автомобиля — слесарные, металлический верстак станет оптимальным выбором.
      • Функциональность. Чтобы работа была комфортной, просторной столешницы не достаточно. Большое значение приобретают стеллажи, полки и ящики. Все они должны размещаться на удобном расстоянии от рабочей зоны; хорошо, когда инструмент, точки питания, материалы и емкости для мелких предметов не мешают выполнять работу, но всегда находятся под рукой.

      О слесарном верстаке в следующем видео:

      Это может быть интересно! В статье по следующей ссылке читайте про варианты гаражного отопления.

      Организация рабочего места

      В среднестатистическом гараже не так уж много свободного пространства. Помимо компактности, критерий, влияющий на параметры рабочего стола — это объем работ, которым вы собираетесь посвящать свое время.

      Если предполагается, что вы будете не только сверлить и забивать гвозди, но и заниматься более сложными манипуляциями, стоит подумать о столе большего размера.

      Периодическую обработку деталей или заготовок удобнее выполнять, если тиски и станок для заточки или сверления находятся в собранном состоянии. Владельцу гаража придется найти решение еще для нескольких задач:

      • Хранение. Из-за ограниченности пространства на верстак возлагается еще одна важная задача — обеспечение удобных условий хранения. Правильный верстак используется не только в качестве рабочего стола, но и как удобное вместилище расходных материалов, запчастей и инструментов.

      Когда все под рукой Источник tr.pinterest.com

      • Выбор места. Специфичной гаражной задачей является выбор места для рабочего стола. Необходимо соблюсти два условия. Во-первых, расстояние между автомобилем и верстаком и полками в гараже должно составлять не менее одного метра. Второе условие заключается в том, что вам должно быть удобно работать рядом с машиной, без риска повредить ее.
      • Подключения к электросети. Электрификация должна быть безопасной, учитывающей влияние сырости и агрессивных жидкостей, обычных для гаражных работ. Электропроводку необходимо уложить в пожаробезопасную гофру или спрятать в штробы. Если у вашего электрощитка металлический корпус, его в обязательном порядке необходимо заземлить.

      Автомобиль не должен служить помехой Источник yasminroohi.com

      • Освещение. Учитывая, что в гараже всегда имеются теневые зоны (от автомобиля, полок и стеллажей), практичным вариантом станет комбинированная система из нескольких источников света, предназначенных для разных задач. Над верстаком, в зоне проведения работ, удобно установить яркую поворотную лампу, защищенную абажуром. Лампу можно сделать съемной; также ее удобно встроить в верстак, а не закреплять на стене — если вы захотите передвинуть стол, проблем с электрификацией не возникнет.

      Это может быть интересно! В статье по следующей ссылке читайте про внутреннюю отделку гаража.

      Особенности моделей

      Верстаки, выпускаемые серийным способом, удобны тем, что их характеристики задаются во время производства и соответствуют их предназначению. В зависимости от того, в каких технических условиях будет работать тот или иной верстак, различные модели могут иметь следующие параметры:

      • Материал столешницы. Влагостойкая фанера или МДФ, покрытые оцинкованным металлом. Толщина столешницы варьируется в пределах 24-30 мм.

      Профессиональный подход Источник extxe.com

      • Допустимая нагрузка на столешницу. Серийные модели допускают нагрузку в 300-350 кг. Верстак усиленной серии рассчитан на 400 кг и более.
      • Допустимая нагрузка на полку в тумбе — 20-30 кг, на верстачную полку — до 40-50 кг.
      • Защита. На тумбу может устанавливаться замок, ключевой или: повышенной секретности (штифтовой).
      • Комплектующие. Разнообразные полки, держатели, экраны и крючки.

      Верстаки заводского изготовления поставляются в разобранном виде; по конструкции их можно разделить на три группы:

      • Бестумбовые. Идеальный небольшой верстак для гаража скромных размеров. Простая в сборке конструкция характеризуется достаточным размером рабочей поверхности, которая при необходимости складывается (откидной верстак). Устойчивость обеспечивается регулируемыми ножками. Бестумбовые модели могут дополнительно комплектоваться ящиками на подшипниковых направляющих.

      Об организации рабочего места в следующем видео:

      • Однотумбовые. Надежная сборная конструкция с усиленной столешницей и весом 96-105 кг. Такой верстак оснащен как удобной рабочей поверхностью, так и тумбой с драйверами (выдвижными ящиками на шариковых направляющих, имеющих разную высоту) или полками переставного типа. Ящики блокируются центральным замком. Некоторые модели комплектуются инструментальной панелью.
      • Двухтумбовые. Вес таких моделей составляет 100-115 кг; они комплектуются двумя драйверами с разными по высоте ящиками. Максимальная допустимая нагрузка на каждый ящик (при равномерном распределении) составляет 30 кг. В комплект может входить перфорированный экран — панель, предназначенная для размещения держателей и крючков.

      Комбинированный верстак Источник searsoutlet.com Это может быть интересно! В статье по следующей ссылке читайте про гараж-невидимку.

      Заключение

      Рабочий стол для гаража — разновидность промышленной мебели, которая должна обладать повышенной износостойкостью и быть удобной в повседневном использовании.

      Данные свойства помогают хозяину полностью сосредоточиться на работе, тем самым снижая риск случайного травматизма.

      Верстак для гаража будет максимально эффективным, если его характеристики (грузоподъемность, габариты, оснащенность) будут соответствовать решаемым задачам.

      Прочитать позже

      Отправим материал на почту

      Изготовление верстака в гараж своими руками, чертежи и размеры, материалы и инструменты

      Верстак слесарный для гаража своими руками

      Для работы с различными материалами в гараже требуется специальное рабочее место. Обычный стол не подходит для выполнения большей части работ по причине хрупкой конструкции и неподходящего материала. Поставив верстак в гараж, удастся выполнять обработку различных материалов и организовать рабочее пространство, сделав его более функциональным.

      Для чего в гараже нужен верстак

      Правильно сооруженный гаражный верстак выполняет несколько функций. В частности:



      1. Поверхность верстака выступает в роли рабочего стола для выполнения повседневных работ и обработки материалов.
      2. Встроенные шкафы можно использовать для хранения подручных инструментов.
      3. Слесарная разновидность конструкции подходит для заточки и шлифования крупногабаритных металлических изделий.

      Основные разновидности

      Все конструкции подразделяются на столярные и слесарные. Отличия заключаются в используемых материалах, вариативности применения и типе каркаса (складной или цельный). Столярный гаражный верстак конструируется на основе металлического либо деревянного каркаса, который может быть прямым либо угловым. Столешница изготавливается только из древесины.

      На данной поверхности не рекомендуется работать с металлическими изделиями, поскольку на ней могут остаться тяжело смываемые следы от машинного масла. Кроме того, металлическая стружка повредит рабочее место, из-за чего сократится срок эксплуатации.

      Слесарная разновидность является универсальным вариантом. Столешница изготавливается из металла и подходит для обработки деталей из любых материалов. На поверхности верстака разрешается проводить распил, заточку, шлифование и другие виды работ. Конструкция является более устойчивой даже при откидной столешнице.

      Необходимые инструменты и материалы для создания конструкции

      Любую разновидность верстака возможно собрать самостоятельно. Ручная сборка позволяет подогнать размеры и другие параметры с учетом свободного пространства и собственных предпочтений. Для создания конструкции потребуются следующие инструменты:

      • болгарка со шлифовальным диском и кругом для резки по металлу;
      • шуруповерт, дрель;
      • рулетка и уровень для проведения замеров;
      • электрический лобзик для работы с фанерными листами;
      • сварочный аппарат и электроды.

      В базовый перечень необходимых материалов входят: уголки толщиной 4 мм, листы из стали, фанера, шурупы, анкерные болты, деревянные доски, саморезы, краска по дереву и металлу. Габариты материалов подбираются с учетом размеров гаража.

      Чертежи и оптимальные размеры

      Чтобы обеспечить удобство работы на верстаке, рекомендуется придерживаться стандартных размеров, но при этом важно учесть индивидуальные потребности. Для этого необходимо предварительно подготовить чертежи и схемы, на которых будут обозначены точные показатели, включая следующие:

      1. Длина. Зависит от деятельности собственника гаража и наличия пространства. Усредненный показатель составляет около 2 м.
      2. Ширина. Располагая самодельный верстак рядом со стеной, необходимо предусмотреть возможность дотянуться до всех инструментов на полке и в тумбочке. Не следует делать ширину более 0,6 м, если верстак установлен вплотную к стене.
      3. Высота. Показатель высоты определяется в индивидуальном порядке и зависит от роста человека. Стандартный показатель составляет 0,8-1 м, но этого может оказаться недостаточным для работы в стоячем положении.

      Если конструкция изначально разрабатывается для стоячей позы, но иногда приходится работать сидя, стоит дополнительно подготовить деревянную подставку, на которую можно будет поставить стул.

      Также при определении габаритов рекомендуется оставить на одной из сторон столешницы место для крепления электрического режущего и шлифовального инструмента.

      Чтобы зафиксировать оборудование, необходимо оставить выступ края рабочего стола за каркас на 0,2-0,3 м.

      Построение верстака своими руками

      Несмотря на возможность приобрести готовую конструкцию, многие владельцы гаражей предпочитают самостоятельно создавать рабочее пространство. Собирая верстак своими руками, удается сделать индивидуальную конфигурацию конструкции.

      Из металла

      Металлическая конструкция отличается высокой надежностью и способностью выдерживать тяжелую нагрузку. Для сбора верстака требуется:

      1. Изготовить из стального уголка 4 опоры и с помощью сварки соединить их с ножками. Провести аналогичное действие с нижней частью для придания дополнительной жесткости и устойчивости.
      2. Приварить дополнительные стойки, если требуется установить ящики для хранения оборудования и материалов.
      3. Уложить на каркас обрезные доски и плотно скрепить их между собой. Для этого по периметру каркаса закручивают болты.
      4. После фиксации столешницы обшить ее поверхность металлом. Подходящим материалом для обшивки является оцинкованное железо. Соответствующий по габаритам лист металла крепят на столешнице саморезами.

      Из дерева

      Создание деревянного верстака начинается с подготовки каркаса с учетом заранее определенных габаритов. Для этого брус пилят на несколько частей, сделав по 4 стойки и балки, а также 5 поперечных распорок. Подготовив детали, необходимо следовать пошаговой инструкции:

      • горизонтальными балками из древесины соединить ножки верстака;
      • зафиксировать столешницу брусом и скрепить все детали саморезами и уголками из стали;
      • верхнюю часть конструкции промазать столярным клеем для придания прочности;
      • провести шлифование электродрелью с наждачной насадкой;
      • обработать получившуюся конструкцию из древесины защитным лаком, чтобы предотвратить последующую деформацию.

      После сбора конструкции допускается закрепить ножки при помощи металлических уголков. Это позволит придать готовому верстаку дополнительную устойчивость.


      Верстак в гараж своими руками — оптимальные размеры, как сварить, инструкция с фото

      Верстак слесарный для гаража своими руками

      09.01.2019

      Большинство владельцев гаражей, помимо основного предназначения, используют помещение в качестве мастерской, что вполне логично — многие ремонтируют свою машину самостоятельно, задействуя для этого различные приспособления и оборудование.

      При необходимости производятся любые другие технические работы, ремонт бытовой техники, сборка сооружений или приспособлений на дачу и т.д. Чтобы качественно выполнить все эти манипуляции, требуются соответствующие условия.

       Оптимальным вариантом является создание своими руками удобного и прочного верстака.

      Назначение верстака в гараже

      Если вы планируете использовать гараж в том числе в качестве мастерской, без верстака не обойтись

      Верстак — это рабочий стол, удобный для выполнения различных технических операций.

      Основное назначение — слесарные работы с использованием ручного или электрического инструмента, обработка деталей, сборка или разборка механизмов, изготовление или ремонт отдельных деталей и т.

      д.

      Кроме того, верстак является местом хранения инструментов. Если оно правильно организовано, все ручные или электрические инструменты и приспособления находятся на виду и расположены максимально удобным образом, достаточно лишь протянуть руку. Поблизости устанавливаются розетки для электроинструмента, тиски для фиксации обрабатываемых деталей и прочие элементы обустройства.

      Результат выполнения любых работ напрямую зависит от условий, в которых они производились, поэтому верстак позволяет получить качественные и ожидаемые плоды от приложенных усилий.

      Конструкция верстака

      Хороший верстак должен соединять в себе функциональность и компактность

      Площадь большинства гаражей ограничена, поэтому выбор правильной конструкции верстака очень важен.

      Основным требованием является оптимальное сочетание функциональности и компактности. Стандартный размер гаражного бокса — 6х4 м.

      Если вычесть из этого площадь, занимаемую машиной, остаётся не так уж и много свободного пространства, которое необходимо использовать самым рациональным образом.

      Существует множество вариантов конструкции верстака, но все они должны иметь:

      • Основную рабочую поверхность;
      • Одну или несколько тумб для хранения различных вещей и одновременно выполняющих функции опорных элементов;
      • Выдвижные ящики для хранения мелких деталей, крепежа или инструментов;
      • Щит для размещения наиболее используемых инструментов.

      Важно также обеспечить наличие качественного освещения и розеток для подключения ручного электроинструмента. Рекомендуется располагать их в верхнем ярусе, чтобы провод не мешался под руками и не создавал опасных ситуаций.

      Основные виды

      Несущая конструкция верстака должна выдерживать большие весовые нагрузки

      Основным элементом верстака является несущая конструкция, выполненная в виде рамы. Она обеспечивает жёсткость и прочность, принимает на себя все нагрузки и одновременно служит каркасом для тумб и выдвижных ящиков.

      Рабочая поверхность (столешница) является отдельным элементом, прикреплённым к раме после сборки. Материалом для рамы могут служить:

      • Металлические элементы — уголок, трубы круглого или прямоугольного сечения, сочетание разных видов;
      • Деревянный брус.

      Использование металлических деталей требует производства сварных работ или резьбовых соединений.

      Древесина проще и легче в обработке, но прочность её намного ниже, что требует использования достаточно толстых опорных брусков. Нередко раму собирают из сочетания тех и других элементов.

      Обычно это вызвано нехваткой материалов — используется то, что имеется в наличии и позволяет сэкономить деньги и время.

      Для столешницы можно использовать:

      • Листовые материалы — ДСП, фанера, ОСБ, МДФ и т.д. Но стоит учесть, что они недостаточно прочны и требуют установки в 2 слоя, что увеличивает расход материалов;
      • Настил из досок. Рекомендуется использовать материал толщиной от 30 мм с оструганной поверхностью. Доски не выдерживают серьёзных механических нагрузок, ударов, неустойчивы к воздействию высоких температур. При этом они удобны для надёжной фиксации каких-либо приспособлений, которые можно прости прибить гвоздями или шурупами, чтобы впоследствии их извлечь и освободить закреплённый предмет. Настил имеет щели, опасные при работах с мелкими деталями, которые способны упасть и затеряться;
      • Листовой металл. Полученная поверхность не имеет щелей, что позволяет работать с мелкими деталями. Столешница прочная, надёжная и способна выдерживать значительные нагрузки. Недостатком является склонность к коррозии и способность проводить электроток, в некоторых ситуациях опасная для работающего человека.

      Кроме того, существуют различные варианты формы верстака:

      • Прямой;
      • Угловой;
      • С дополнительными элементами — стеллажами, верхним ярусом и т.д.

      Существует различия и по типу функционала:

      • Столярный верстак. Обычно делается из дерева, используется для обработки деревянных деталей. Имеет определённые размеры и оборудуется деревянными тисками.
      • Слесарный верстак. Собирается из металла и используется для работ с металлическими деталями.

      Выбор наиболее подходящего варианта обусловлен предпочтениями владельца, наличием навыков выполнения тех или иных работ, свободным местом в гараже и прочими обстоятельствами.

      Наиболее распространённым вариантом конструкции является металлический верстак с рамой из металлической трубы прямоугольного сечения, установленный вдоль длинной или короткой стены (иногда собирают угловой вариант, размещённый вдоль обеих стен),

      Необходимые инструменты и материалы

      Для создания своими руками металлического верстака потребуются:

      • Болгарка с отрезным и шлифовальным кругами;
      • Сварочный аппарат;
      • Рулетка, линейка, угольник;
      • Карандаш или чертилка;
      • Строительный уровень, лазерный уровень или нивелир;
      • Электродрель или шуруповёрт;
      • Электролобзик для резки листовых материалов (ДСП, МДФ, фанеры и т.п.).

      Из материалов необходимо приготовить:

      • Металлический уголок 50 на 50;
      • Труба прямоугольного сечения 60 на 40;
      • Стальная полоса и стальной лист для изготовления направляющих для ящиков, стеллажей, верхнего яруса, инструментального щита;
      • Доски или листовые материалы под столешницу;
      • Фанера для ящиков;
      • Саморезы, шурупы, болты с гайками, прочие крепёжные элементы;
      • Краска, кисти, растворитель.

      В зависимости от выбранной конструкции могут потребоваться и другие детали или материалы, перечислены только наиболее нужные элементы.

      Подготовительные работы

      Создание чертежа верстака — обязательная часть подготовительного этапа

      Подготовка к сборке верстака состоит в определении особенностей конструкции, выборе размеров и места установки сооружения.

      Для того чтобы ни один момент не ускользнул от внимания и не оказался забытым, рекомендуется создать рабочий чертёж верстака, выполненный в масштабе с привязкой к размерам гаража. Особое внимание следует уделять высоте столешницы — она существенно отличается от высоты обычного обеденного стола.

      Оптимальный вариант — высота от пола до сгиба локтей стоящего прямо человека. Учитывая разницу в росте у разных людей, сборка оптимального для себя верстака сможет стать очень полезным мероприятием.

      Кроме того, надо помнить, что ширина столешницы не должна быть слишком большой. Размеры гаража относительно невелики, нередко приходится работать рядом со стоящим внутри автомобилем.

      Понадобится место для прохода человека, поэтому оптимальной шириной считается 50 см. Также надо определиться с размерами щита для инструментов, которые нужны чаще всего.

      Приспособления, находящиеся под рукой, позволят экономить время и усилия, которые уходят на поиск необходимых элементов по ящикам и полкам.

      Пошаговая инструкция по изготовлению верстака для гаража

      Рассмотрим примерный порядок действий при сборке металлического верстака. Необходимо выполнить следующие операции:

      1. Согласно данным сборочного чертежа нарезаются детали соответствующей длины для сборки опорного каркаса. Используется труба прямоугольного сечения, стальной уголок или иные выбранные для этого виды проката.
      2. Производится сварка каркаса. Сначала сваривается опорная площадка для столешницы, затем она переворачивается и привариваются опоры и каркас тумбы. Устанавливаются направляющие для выдвижных ящиков, прикрепляются боковые панели.
      3. Сварные швы зачищаются с помощью болгарки, удаляются заусенцы и острые края, образовавшиеся во время резки металла.
      4. Верстак переворачивается и устанавливается на выбранное заранее место. Вырезается из листового материала или нарезается по длине нужное количество досок для покрытия столешницы. Производится установка и отделка поверхности,
      5. В зависимости от типа конструкции к заднему краю столешницы крепится задняя стенка, не позволяющая инструментам или деталям скатываться и падать за верстак. В условиях гаража это очень важно, так как отыскать закатившийся мелкий винтик будет крайне сложно.
      6. Производится сборка инструментального щита и навеска его на стену. Обычно используется лист фанеры с рядами отверстий, в которые вставляются стержни для подвески инструмента.
      7. Сборка стеллажей производится подобным образом: сварка каркаса, установка плоскостей и навеска на стены или установка с фиксацией к ним. Все края тщательно обрабатываются и зачищаются, острые углы закругляются.
      8. Готовое сооружение красят, после высыхания краски производят установку освещения, размещают инструмент, крепят тиски, наждак и прочие необходимые приспособления.

      Перечисленные операции относятся к основным, наиболее необходимым действиям. В зависимости от типа конструкции и наличия дополнительных элементов могут потребоваться и другие этапы сборки.

      Для того чтобы не допускать ошибок, рекомендуется продумать порядок работ во время создания рабочего чертежа.

      Следовать пунктам плана необходимо для увеличения скорости работ и исключения путаницы в сборке сооружения.

      Техника безопасности при работе с самодельным верстаком

      Работа с самодельным верстаком требует соблюдения обычных правил безопасности. Самостоятельная сборка не меняет никаких требований и норм.

      Необходимо присоединить верстак к общему заземляющему контуру гаража, прочно закрепить его на полу или стенах. Стеллажи и инструментальный щит с верхним ярусом прочно крепятся с помощью анкерных болтов к стенам. Шурупы в данном случае использовать нельзя.

      Все электрические провода необходимо спрятать в гофрированные шланги или кабельные каналы. Освещение должно быть достаточным, направленным с левой стороны и сверху. Следует исключить возможность раскачки верстака, все опоры должны прочно и плотно стоять на полу, обеспечивая полную неподвижность рабочей поверхности.

      Наличие качественного верстака поможет выполнять все необходимые работы в нормальных условиях. Время на выполнение работы значительно сократится, а качество работ — улучшится.

      Сборочные работы пройдут быстро и качественно, если все необходимые инструменты и материалы будут заранее приготовлены, раскроены и распределены по категориям.

      Тогда станет проще выполнять сборочные операции, а возможность ошибки будет сведена к нулю.

      Верстак в гараже своими руками Ссылка на основную публикацию

      Слесарный верстак своими руками 300 фото, чертежи, инструкции

      Верстак слесарный для гаража своими руками
      верстак слесарный своими руками

      Для работы с металлом необходимо специальное рабочее место, обычный стол или табуретка для этих целей явно не подходят. Конечно, изготовить слесарный верстак своими руками не так просто, но вполне реально. В этой статье как раз приведены примеры самодельных конструкций с пошаговыми фотографиями.

      Что собой представляет слесарный верстак? В идеале это металлический каркас с прочной столешницей, ящиками для хранения инструментов и вспомогательным оборудованием, в первую очередь речь идет о тисках, без них сложно проводить какие либо работы. Все это можно сделать самостоятельно, даже тиски, сложнее решить, куда этот верстак поставить, если у вас нет гаража или сарайчика. Впрочем, это уже другой вопрос.

      Хороший пример, как сделать слесарный верстак своими руками из подручных материалов. Автор использовал старый стол и бэушные металлические коробки. Получился неплохой стол, к тому же мобильный, благодаря прикрепленным к нижней раме колесикам.

      Понятно, что даже самодельный стол совсем бесплатно не сделаешь, но затраты на металлические заготовки и краску не такие уж большие, если вы посмотрите, сколько стоит заводской верстак.

      Источник фото www.instructables.com/id/Super-workbench/?ALLSTEPS

      Слесарный верстак своими руками чертежи

      Чтобы сделать любую конструкцию, необходимо иметь чертеж, схему, план – что-нибудь, от чего можно отталкиваться в своей работе. Если есть четкая модель, пол дела уже сделано, дальше делать слесарный верстак своими руками будет легче. Как вам, например, такой вариант?

      • Для жесткости здесь использован стальной уголок толщиной 5 мм с ребром 35 мм.
      • Для столешницы взят 2-х мм стальной лист, закрепленный на 50-ти мм доски.
      • Для полок толстые доски не нужны, можно использовать фанеру толщиной от 10 мм.
      • Также для ящиков и полок достаточно толщины уголка 3 мм, зачем зря железо переводить.

      Если планируете стационарную конструкцию, укрепите конструкцию анкерными болтами (для бетонного пола), для деревянного – шурупами. По контуру деревянная столешница с металлическом листом на рабочей поверхности закрывается уголками 20х20.

      Не забывайте про технику безопасности, пропитайте деревянные детали огнеупорным составом. Полки можно сделать по своему усмотрению, открытыми или закрытыми, с дверцами, конечно, практичней, меньше пыли, к тому же их можно изготовить из фанеры.

      Здесь на схеме не показано, но вам надо заранее продумать, какое оборудование будете устанавливать на столешнице, чтобы предварительно просверлить крепежные отверстия. Также необходимо рассчитать количество и размер инструментов, возможно есть смысл установить еще специальный стенд с держателями.

      Источник фото kak-cdelat.ru/prisposoblenie-i-instrumenti/177-kak-sdelat-slesarnyy-verstak-svoimi-rukami-chertezhi.html

      Верстак слесарный двухтумбовый

      Стильная конструкция вполне может стать украшением вашей мастерской. Сам проект разработан компанией «Солидпроект», может слышали о такой, в общем солидная организация. Как сделать верстак слесарный двухтумбовый, показано на пошаговых фотографиях.

      Чертежа с размерами, к сожалению, нет, ориентируйтесь на высоту 850, длину 2210 глубиной 680. Полок, как видите, много, но они не глубокие. Также предусмотрена горизонтальная полка для пластиковых контейнеров. Инструментальный перфорированный щит с множеством отверстий изготавливается отдельно.

      Источник фото ruki-zolotye.ru/sovety-mebelschiku/verstak-v-masterskuyu.html

      Верстак слесарный своими руками

      Мастер класс по изготовлению слесарного верстака своими руками с пошаговыми фотографиями и схемой, где показаны размеры, а также обозначены металлические (синим) и деревянные (желтым) части.

      Для каркаса использовалась профильная труба 60х40х2, для ребер жесткости уголок 40х40х4, контур столешницы закрыт уголком 50х50х4, сама рабочая поверхность состоит из доски толщиной 5 см, сверху закреплен 2-х миллиметровый металлический лист. Боковые стенки и полки деревянные, изготовлены из досок.

      Из чего делать ящики, большого значения не имеет, в данном случае они металлические. Чтобы было удобней пользоваться, для ящиков сделаны «салазки».

      Для изготовления верстака автор использовал сварку, хотя собрать можно и при помощи болтов.

      Правда это дольше, сверлить отверстия в металле не легкая работа, тем более что отверстий понадобится очень много, плюс постоянно надо будет точить сверла.

      В общем, лучше достать сварочный аппарат, так быстрей и надежней. Чтобы придать конструкции дополнительную жесткость, используйте для боковых панелей кронштейны.

      Источник фото littlehobby.livejournal.com/14188.html

      Стол верстак слесарный

      Никогда заранее не знаешь, какой работой придется заниматься, в хозяйстве часто приходится что-то чинить или изготавливать. Поэтому стол верстак слесарный или столярный всегда пригодится. Представленный вариант компактного столика очень удобный в этом плане.

      Среднего размера, но места достаточно, чтобы разместить небольшие тиски или другое вспомогательное оборудование. Ножки и нижняя полка сделаны из дерева, верхняя рама и поверхность столешницы металлические.

      Деревянные детали не такие прочные, как металл, но без них не обойтись, они служат для гашения колебаний, чтобы ваш стол не звенел, как колокол. Важно прочно скрепит деревянные и металлические детали, чтобы не было шата, дерево разбивается очень быстро.

      Поэтому металлические кронштейны должны иметь достаточную площадь. Металлический лист столешницы закреплен на саморезы, на этот столик пошло тридцать штук. Для того, чтобы стол ровно стоял на шероховатом полу, автор сделал регулировочные ножки, которые идут в нижней части.

      Эти нивеляторы работают хорошо и их очень легко настроить, чтобы стол ровно стоял на полу.

      Источник фото: www.ibuildit.ca/Workshop%20Projects/steel-table-1.html

      Слесарный верстак для гаража

      Гараж без верстака, это, конечно, не то. Вот только зачастую элементарно не хватает места чтобы соорудить солидную конструкцию. Автор, который сделал этот слесарный верстак для гаража, нашел простое решение, переделав инструментальную тумбу Vorel.

      Кроме тумбы понадобилась еще 12 метров профильной трубы и металлические полосы. Как он эту идею воплотил в жизнь, смотрите на пошаговых фотографиях.

      Источник фото www.drive2.ru/c/1329075/

      Металлический верстак

      Привлекательный стильный столик верстак, такой можно даже в квартире поставить. Фото с англоязычного сайта, сразу видно, что сделано по европейски. Впрочем, для тех, кто ценит стиль и уют, подходящая конструкция.

      В принципе, обычный металлический стол, только с изогнутой поперечиной, также имеются регулируемые ножки. Картину завершает продуманное освещение и барный стул. Пожалуй, в гараже будет неплохо смотреться, не стыдно и друзей позвать.

      Источник фото www.12-gaugegarage.com/blog-5/index.html

      Тиски слесарные своими руками

      Без вспомогательных приспособлений любой верстак, это просто стол, пускай и крепкий. Купить, конечно, не проблема что угодно, но можно сделать даже тиски слесарные своими руками. Конструкция этого приспособления не такая уж сложная.

      Если у вас есть свой сварочный аппарат и вы умеете с ним обращаться, то с помощью представленных здесь пошаговых фотографий можете изготовить самодельные металлические тиски из квадратных труб.

      Возможно, не идеальный вариант, но по утверждению автора, свои функции выполняют.

      Источник фото jayscustomcreations.com/2015/03/making-a-metal-vise-from-square-tubing/

      Как сделать стальные тиски для слесарного верстака

      Тиски слесарные изготавливаются из разного материала, чаще всего встречаются чугунные. Они хорошо подходят для различного вида работ и стоят относительно недорого, чугун сам по себе является дешевым материалом, имеет относительно низкую температуру плавления, хорошую текучесть и литейные.

      Тем не менее, он хрупкий и не столь прочным, как и большинство других железных сплавов, таких как сталь, например. Кроме того, очень трудно эффективно сваривать, так что как правило, тиски из чугуна не долговечны.
      Тиски из стали встречаются довольно редко, и цены на них, мягко говоря, кусаются.

      Поэтому вы можете довольствоваться дешевыми и надеяться, что он не сломаются, или немного утрясти свой бюджет, чтобы купить тиски хорошего качества. Есть еще и третий вариант, сделать стальные тиски своими руками. Представленный автором вариант изготовлен им за один день.

      Все, что необходимо сделать,  вырезать части и сварить их вместе, даже большая точность здесь не требуется. Затраты небольшие: шпильки, гайки, сварочная проволока и квадратная труба.

      Независимо от того, насколько вы сэкономили деньги, теперь у вас будут свои металлические тиски, даже если их сломаете, то как как это ваша работа, сможете легко отремонтировать.

      Источник фото www.ibuildit.ca/Workshop%20Projects/bench-vise-1.html

      Монтаж слесарных тисков на верстак

      Закрепить тиски на слесарный верстак, задача вроде не сложная, но есть свои нюансы. Первый шаг, это рассчитать и просверлить отверстия для крепления. Проверти, что они нормально проходят в тисках и столешнице.

      Для того, чтобы обеспечить некоторую дополнительную защиту от повреждения рабочей поверхности стола, подложите кусок стальной пластины выше и ниже поверхности стол. В данном случае использовалась 75мм оцинкованная сталь, которую разрезают с биметаллической пластинкой до 165мм кв.

      После того, как все отверстия просверлены ложите верхнюю пластину в нужном положении, и вставляете боковые болты через шайбы, затем затягиваете нижние болты.

      Источник фото www.davidfindlay.com.au/mounting-a-vice-to-a-rack-it-work-bench/

      Слесарный верстак своими руками чертежи

      Слесарный верстак своими руками 100 фото

      Источник

      Добавить комментарий

      Ваш адрес email не будет опубликован. Обязательные поля помечены *

      ➤
