Верстак столярный деревянный своими руками для улицы на дачу

Генеральный принцип развития техники обработки материалов с доисторических времен до наших дней – как делать на неточном оборудовании детали для более точного. А начиналось все с верстака, его прообразы находят при раскопках поселений каменного века. Построить верстак, причем полноценный, своими руками вполне возможно, и это не только сэкономит значительную сумму, но также упростит, облегчит работу и улучшит ее результат.

Три ошибки

Любители, порой, судя по их конструкциям, очень опытные, знающие и прилежные, иногда делают себе верстаки, на которых, образно выражаясь, можно танк кувалдой разнести. Времени и труда на них уходит много, а денег вряд ли меньше, чем на хороший фирменный любительский верстак. Повторение в конструкции для собственного пользования промышленных прототипов, предназначенных для интенсивной работы в 3 смены и статическую нагрузку более чем в тонну, при сроке службы от 20 лет – одна из типичных ошибок разработки верстаков собственной конструкции.

Вторая – пренебрежение вибрациями. Не явно ощущаемой «игрой» или «отдачей», а мелкой дрожью, существенно затрудняющей работу и снижающей ее качество. Особенно сильно вибрации сказываются в верстаках на металлической станине.

Третья – повторяют столярные или слесарные верстаки; возможно, с некоторыми доработками под свою руку. Между тем конструкций верстаков для домашних/любительских работ разного характера немало. Бывают верстаки более или менее специализированные или, наоборот, универсальные, временные из подручных материалов и др.

Мы в этой статье разберемся, как сделать верстак с учетом этих ошибок,
во-первых, попроще и подешевле сообразно кругу потребностей и/или увлечений умельца. Во-вторых, как сделать верстак общего назначения или универсальный для особых условий использования – в тесном гараже, под столярку на стройке из подручного хлама, домашний для мелкой точной работы, детский.

Об универсальных верстаках

Среди фирменных изделий, подчас весьма недешевых, можно встретить «универсальные» верстаки в виде столярного с крышкой без лотка, комплектными слесарными тисками на деревянной подушке, и струбциной для их установки, вроде того, что на фото:

“Универсальный” верстак заводского изготовления

Это неправильное решение не только потому, что деревянная столешница от столярных работ портится. Главное, что здесь плохо – технологические жидкости, применяемые при обработке металла – масло, керосин и др. Пропитанное ими дерево становится гораздо более горючим. Возможно и самовоспламенение; вспомните, на производстве категорически запрещено накапливать промасленную ветошь. Подход к конструированию столешницы (доски, крышки) универсального верстака нужен другой исходя из того, для какой работы он преимущественно используется – тонкой или грубой, см. далее.

Рабочая скамья

На Западе широко распространены любительские/домашние верстаки с наборной столешницей, обрамленной бортиком. Чертежи такой «рабочей скамьи» даны на рис. Под слесарку крышку накрывают листом стали толщиной 1,5-2 мм и ставят тиски на подушке.

Верстак-скамейка хорошо гасит вибрации; сделать его можно из сосны или ели. Но конструкция сложна, с длинномерными материалами и мебелью работать на таком верстаке неудобно. Поэтому мы посмотрим сначала, как сделать наиболее употребительный столярный верстак, затем гаражный и слесарный. Далее постараемся объединить их в универсальный верстак и поглядим, чего на этой основе можно придумать для особых потребностей.

Состав верстака

Верстак «нашего» типа (условно, поскольку точно установить его происхождение невозможно) состоит из:

• Подверстачья (в столярных верстаках), или станины (в слесарных), обеспечивающей устойчивость всего агрегата и эргономику рабочего места.
• Крышки, коробчатой или в виде лотка, придающей рабочей области необходимую жесткость.
• Полки; возможно, с лотком, гнездами, и упорами, на которой производятся рабочие операции.
• Фартука, на котором развешивается инструмент. Фартук не обязательная принадлежность верстака, он может висеть на стене или быть заменен тумбой, стеллажом и пр.

Примечание:
размеры верстака в высоту ок. 900 мм. Длина и ширина выбираются по месту установки и роду работ в пределах 1200-2500 и 350-1000 мм соотв.

Крышку с полкой чаще всего выполняют заодно, неразъемными, и называют просто крышкой, верстачной доской или столешницей. Для гашения вибраций полку всегда делают на основе (постели, подложке) из дерева. В слесарном верстаке постель накрывается стальным листом от 2 мм толщиной и может быть выполнена из хвойной древесины. Ее общая прочность достаточна, а стальная покрышка предохраняет дерево от местных повреждений и попадания техжидкостей. В столярном верстаке постель из качественной (без сучков, свилей, и др. дефектов) твердой мелкослойной древесины (дуб, бук, граб, вяз, орех) служит одновременно и полкой, в верстаке для дома ради ее упрощения не в ущерб качеству возможна и 2-слойная конструкция, см. далее.

Традиционная конструкция подверстачья, наоборот, разборная из того же дерева, что и полка столярного. Это исходит от мастеров-шабашников прошлого, перевозивших свое оборудование от заказчика к заказчику на телеге. Именно со станины/подверстачья и следует начинать разработку своего верстака не хуже, но проще традиционных.

Станина: металл или дерево?

Стационарный деревянный верстак имеет перед таковым на стальной станине преимущества не только в меньшей стоимости и трудоемкости. Дерево, во-первых, не пластично. Верстак на деревянном основании можно сломать, но, если древесина использована выдержанная и пропитанная, он никогда не прогнется. Во-вторых, дерево отлично гасит вибрации. Фундаменты ваших строений ведь не усиленные вибропоглощающие, как цехов на заводе? А общую прочность и устойчивость станины домашнего верстака вполне обеспечит хвойная деловая древесина обычного качества.

Конструкция деревянной станины верстака из досок 120х40 показана слева на рис. Допустимая статическая нагрузка – 150 кгс; динамическая по вертикали вниз в течение 1 с – 600 кгс. Угловые стойки (ножки) собираются на саморезах 6х70 зигзагом (змейкой) с отступом от кромки 30 мм и шагом 100-120 мм. Крепление двусторонее; змейки с той и другой стороны пакета ведутся в зеркальном отражении. Промежуточные опорные балки крепятся стальными уголками на саморезах; краевые – парами саморезов у шипам стоек и, снаружи, уголками.

Если есть в наличии брус 150х50 или (180…200)х60, конструкцию можно упростить, как показано в центре на рис. Несущая способность повысится до 200/750 кгс. А из бруса 150х150, 150х75 и (180…200)х60 можно соорудить станину, способную вынести 450 кгс в статике и 1200 в динамике, справа на рис.

Примечание:
любая из этих станин пригодна и под столярный, и под слесарный верстаки. Под столярку на нее ставят коробчатую крышку (см. далее), а под слесарку лоток из уголка 60х60х4 с вваренными 4-мм полосами над промежуточными балками. В лоток укладывают деревянную подушку и накрывают ее сталью, также см. далее.

Если нет сварки

Цельнодеревянный верстак, без необходимости в сварочных работах для его изготовления, можно сделать по схеме на след. рис. «Фишка» здесь в столешнице, набранной на клею из бруса 75х50 и скрепленной стяжками. Если брус дубовый, то допустимая нагрузка – 400/1300 кгс. Угловые стойки – брус 150х150; остальное – брус 150х75.

Металл

Бывает наоборот: металл доступнее дерева, и сварка есть. Тогда стол-верстак под нагрузку 100/300 кгс можно собрать по чертежу слева на рис. Материалы – уголок 35х35х3 и 20х20х2. Ящики – из оцинковки. Недостаток – нельзя сделать проем внизу для ног, конструкция потеряет способность нести динамическую нагрузку.

Под нагрузку 200/600 подойдет более удобный металлический верстак по схеме справа вверху из профтрубы 50х50 (угловые стойки), 30х30 (прочие вертикальные детали) и уголка 30х30х3. Дощатая подушка того и другого верстака настилается только поперек (справа внизу) из шпунтованных досок (120…150)х40.

Полка – сталь 2 мм. Полку крепят к подушке саморезами 4х(30…35) по паре с каждого края каждой доски, а вдоль крайних досок – с шагом (60…70) мм. Только в таком исполнении верстак покажет заданную несущую способность.

Эти верстаки относятся уже к универсальным: под столярку крышку переворачивают деревянной стороной вверх или приспосабливают, как описано далее. Слесарные тиски устанавливаются на деревянной подушке, но крепятся не струбциной. В подушку тисков загоняется снизу цанговый анкер под болт М10-М14, и под него же в крышке сверлится сквозное отверстие. Под головку болта подкладывается шайба от 60х2. Такое решение удобно тем, что тиски возможно использовать недорогие неповоротные.

Для столярки

Крышка столярного верстака, в отличие от слесарного, крепится к подверстачью наглухо и выполняется коробчатой, для общей жесткости. Оптимальный вариант крепления для неразборного верстака – стальные уголки и саморезы. Подверстачье может быть и стальной станиной из описанных выше.

Как устроен столярный верстак традиционного типа, показано на поз. А рис; принадлежности к нему на поз. Б. Верстачная доска (в данном случае это отдельное приспособление) используется для работы с длинномером. Упор в ее пазу делается из подклиненного обрезка доски, см. далее. В доске желательно насверлить продольный ряд отверстий и крепить ее в гнезда болтами с конусными головками впотай. Традиционная конструкция столярного подверстачья показана на поз. Г, но – см. выше.

Крышку столярного верстака возможно удешевить, выполнив 2-слойной, поз. В. Тогда качественные доски твердого дерева понадобятся только на полку. Настилают ее, кладя доски «горбушками» годичных слоев попеременно вверх и вниз, во избежание коробления. Настил полки сначала сплачивают на клею ПВА или столярном, туго сжав струбциной или обмотав шнуром; ставят на подушку на том же клею. Юбка крышки собирается отдельно на клею и сквозных шипах (врезка на поз. В) и крепится к пакету подушка-полка саморезами.

Тиски для столярки

Цельнодеревянные столярные тиски, передние и стуловые, в настоящее время почти начисто вытеснены тисками с металлическим винтовым зажимом, поз. Д; их устройство показано на поз. Е. Тут необходимы некоторые замечания.

Первое – под головку зажимного винта нужно подложить 2-3 стальные шайбы, иначе он быстро проест подушку (деревяшка 4х4х1 см). Второе – если гайка не заказная и не покупная фасонная, то обзаведитесь хоть на время комплектом метчиков под используемую резьбу. В таком случае не старайтесь для ровности и плавности зажима применять слишком толстый винт; М12-М16 вполне достаточно.

Гайку самодельной зажимной пары наваривают на основание диаметром от 60 мм или, квадратное, от 70х70 мм. Утапливать ее в подушку зажима на надо, так меньше вероятности, что гайку сорвет при зажимании. Но от сварки резьбу безобразно уведет, болтом не прогонишь. Резьбу приваренной гайки нужно будет проходить метчиками по полной схеме, как при нарезке: первый метчик – второй – третий (если входит в комлект).

Примечание:
гайке, наваренной на основание, перед проходом резьбы нужно дать отлежаться от 2-х час, чтобы «улеглись» остаточные деформации.

Тиски и столярка для слесарки

Тиски на слесарном верстаке устанавливаются в углу (см. врезку на рис.), чтобы как можно большая часть динамических нагрузок при обработке металла приходилась по вертикали на угловую стойку. Расположение поперечных балок и промежуточных вертикальных стоек верстака со стационарными тисками желательно делать немного асимметричным, ставя их с меньшими промежутками в сторону угла с тисками. Установку тисков ведут также начиная с угла:

• В деревянную угловую стойку загоняют цанговый анкер под установочный болт, а в металлическую вваривают высокую гайку или резьбовую втулку (точка крепления 1 слева внизу на рис.);
• Если крепежный узел сварной, проходят резьбу метчиками, как в самодельной гайке столярных тисков, см. выше;
• Ставят тиски временно на 1 болт и по месту размечают отверстия под крепежные точки 2, 3 и 4;
• Тиски снимают и сверлят сквозные отверстия 2, 3 и 4;
• Ставят тиски на болты 1, 2 и 3;
• Для крепления на болт 4 подкладывают под крышку (столешницу) укосину У из деревянного бруса от 60х60 или профтрубы от 40х40. Закреплять укосину не обязательно, но она должна упираться из-под низа в верхнюю раму (обвязку) станины, но не в столешницу!
• Крепят тиски окончательно на болт 4.

Примечание:
таким же способом крепят и стационарный электроинструмент, напр. наждак.

Под столярку

Слесарный верстак возможно приспособить и для столярных работ, если просверлить в столешнице 2-4 пары отверстий под фиксацию столярного упора (справа и в центре на рис.). В таком случае к нижней поверхности упора привинчивают саморезами круглые бобышки; хорошо подходят пробки от пластиковых бутылок, они много раз выдерживают посадку втугую.

Верстак для гаража

Верстак в гараж невозможно сделать оптимальной по эргономике рабочего места ширины – размеры стандартного бокса 4х7 м со стоящим в нем автомобилем не позволяют. Давно уже путем проб и ошибок определена ширина гаражного верстака в 510 мм: и поворачиваться между ним и капотом достаточно удобно, и работать более-менее можно. Узкий верстак под тяжелым грузом (напр., вынутым для переборки мотором) оказывается неустойчивым, поэтому его делают прикрепленным к стене. Часто – угловым, это повышает устойчивость, но любой пристенный верстак «отзванивается» сильнее верстака-стола такой же конструкции

Схема устройства одной секции гаражного верстака дана на рис. В данной конструкции применен остроумный способ дополнительного гашения вибраций: ячейки рам крышки и нижней полки дальнего от угла края разных размеров. Точность установки поперечин +/– 1 см. С той же целью крышка и нижняя полка выполнены из ЛДСП толщиной 32 мм и застланы вместо стали линолеумом. Для гаражных работ его стойкость достаточна; заменяется без труда.

Крепление к стенам – саморезы от 8 мм или болты от М8 с шагом 250-350 мм. Заглубление в каменную стену 70-80 мм; в деревянную 120-130 мм. Под саморезы в каменную стену ставятся пропиленовые дюбели; под болты – цанговые анкеры.

Еще для гаража

Другой вариант гаражного верстака уже на пристенный, а настенный, слева на рис. Монтировать его можно только на каменные стены. Верстачная доска откидная 2-слойная; каждый слой из фанеры 10-12 мм. Проем под станок со ступенчатой внутренней кромкой. Под «фрезером» в данном случае понимается сверлильный мини-станок с подвижно-поворотным столиком и зажимом для детали. Конструкция удобна тем, что стружка сыплется сразу на пол.

Если ваш автомобиль что-то вроде Daewoo или Chery с 3-х цилиндровым моторчиком, а гараж совсем маленький, то в нем можно поставить складной мини верстак-шкафчик с подъемной столешницей, справа на рис; он же подойдет в дом для тонкой работы (электроника, точная механика). Столешница подвешена на рояльной петле, ножки на карточных. Для складывания ножки подворачивают под столешницу (полезно было бы связать их проножкой), и столешница опускается.

Примечание:
для тесного гаража с обычным городским автомобилем, возможно, оптимален будет складной верстак-ящик, см. видео ниже.

Видео: складной верстак-ящик

Домашний универсал

Дома занимаются более мелким, но кропотливым техническим творчеством: пайкой, моделизмом, часовым делом, художественным выпиливанием из фанеры и т.п. Для мелкой тонкой работы пригоден универсальный верстак, чертежи которого и приспособлений к нему даны на рис. Стойкость рабочей поверхности и ее вибропоглощение в данном случае не так важны, как ровность, гладкость и некоторая адгезия («прилипаемость» деталей), поэтому столешница покрыта линолеумом. Слесарные тисочки к данному верстаку нужны небольшие, с винтовым зажимным креплением.

Еще о фанере

Вообще-то работать с металлом «по-грубому» на фанере нежелательно, т.к. она неплохо «отзванивает». Если же подушка доски слесарного верстака делается все-таки из фанеры, то к ее исподу нужно приклеить на ПВА раму (обрамление) тоже из фанеры, см. рис. Верхнюю (рабочую сторону) тогда желательно покрыть сначала линолеумом без подкладки, а уж по нему класть сталь.

Подрастающей смене

Другой случай, когда делать верстачную доску из фанеры оправдано, это ученический верстак для ребенка. Тут играют роль уже педагогические соображения: пусть учится чувствовать материал и не лупить почем зря, а работать аккуратно. С той же целью мастера прошлого нарочно давали ученикам плохой инструмент.

Верстаки на дачу

Когда дачный домик или др. легкое деревянное сооружение еще только строится, тут не до верстачных премудростей, нужно хоть что-то, на чем можно производить несложные столярные работы. Для такого случая на скорую руку можно сколотить столярный верстак для дачи из подручных материалов, слева на рис. Конструкция замечательна тем, что в ней наглядно и полно воплощен принцип: на плохом оборудовании делаем хорошие вещи.

Для последующих работ по обустройству дачи пригодится мини-верстак, справа на рис. При минимальном расходе материала и предельно простой конструкции он достаточно для обычных столярных работ устойчив во всех отношениях, т.к. середина верстачной доски подперта парой подкосов. Если их поставить на болты, верстак получится складным и от выходных до выходных стоять в кладовке. Для разборки после высвобождения подкосов распорку вместе с ними вынимают, а ножки подворачивают под доску. Наконец, для дачи, обитаемой постоянно или все лето, с мастеровым хозяином, кстати придется более сложный, но полнофункциональный складной верстак, см. видео ниже.

Каждому мастеру для работы с деревом или для отделочных манипуляций необходимо удобное рабочее место. Чтобы все работы производить максимально эффективно, можно достаточно быстро своими руками под свои потребности соорудить качественный и недорогой верстак.

Устройство и назначение столярного верстака

Верстак – это устойчивый, массивный рабочий стол, предназначенный для обработки различных изделий с помощью ручного или механизированного инструмента. Чем больше будут размеры такого стола, тем тяжелее и габаритнее детали можно на нем обрабатывать.

Типичная компоновка верстака:

Задумав сделать верстак своими руками, необходимо изучить все возможные конструкции столов, их чертежи, и только потом определяться с выбором.

Простой стационарный верстак
изготовить несложно, однако он будет «привязан» к конкретному месту. Использовать его можно будет для обработки массивных деревянных заготовок и тяжелых досок.

Мобильный рабочий стол
имеет небольшие размеры (примерно 80х70 см), вес около 30 кг и одни тиски. Предназначается он для работы с некрупными изделиями и для мелкого ремонта.

Составной верстак
соединен при помощи болтов, поэтому легко разбирается. Однако сделать своими руками его достаточно сложно.

Составляем проект верстака

Рабочий столярный стол следует делать таких размеров, чтобы на нем было удобно работать.

Высота
стола напрямую зависит от роста хозяина, которому должно быть удобно стоя выполнять любые операции. Для среднего роста человека верстак может быть от 70-90 см высотой.

Длина и ширина
верстака зависит от площади помещения, в котором он будет установлен. Очень удобен стол с шириной в 80-100 см, а длиной не менее двух метров.

Необходимые крепления и конфигурация стола
должна зависеть от того, какой рукой будет работать мастер, и какие операции на верстаке он будет выполнять.

Установить верстак
лучше всего у окна, однако дополнительное освещение понадобится все равно. Кроме этого, рядом с рабочим местом обязательно должны быть предусмотрены розетки.

Конструкцию разборного стола
можно уменьшить за счет небольшой толщины материала. В таком верстаке можно сделать складные ножки или откручивающуюся столешницу.

Верстак своими руками. Чертежи. Видео инструкция

Стационарный верстак можно установить не только в помещении, но и во дворе собственного дома или дачи.

Изготовление основания

В первую очередь своими руками следует сделать раму их брусьев и скрепить ее таким образом, чтобы основание получилось максимально жестким.

Чаще всего сначала, согласно чертежу, делаются пазы
, а уже затем собирается вся конструкция. При этом все места соединения проклеиваются и фиксируются струбцинами. Если верстак будет разборным, то все части рамы можно соединять с помощью металлических уголков.

Чтобы стационарная конструкция была еще более надежней, несколько частей рамы опоры можно закрепить к стене. Увеличить устойчивость столярного верстака можно клиновидными вставками или диагональными перемычками. Они крепятся саморезами между верхней частью рамы и ножками и изготавливаются из того же материала, что и основание стола.

Делаем столешницу с различными приспособлениями

Размер крышки верстака
должен быть на несколько сантиметров больше основания конструкции, тогда за ней будет удобно работать.

1. Доски при помощи металлических уголков крепятся к трем брускам, которые располагают с обратной стороны столешницы. Предварительно для этих брусков должны быть сделаны пазы.
2. Затем доски тщательно подгоняются друг к другу, шлифуются и покрываются защитным раствором. Использовать рекомендуется олифу или масло.

В торце столешницы делается углубление под тиски
. При этом вертикальная пластина должна образовывать с ним одну плоскость. Кроме этого, понадобится прокладка из фанеры, которую нужно будет расположить снизу верстака.

Тиски прикладываются к месту их расположения, и отмечается место под отверстия. В готовое углубление вставляются тиски и крепятся болтами и гайками к столешнице так, чтобы их губы расположились на одном уровне с поверхностью крышки стола.

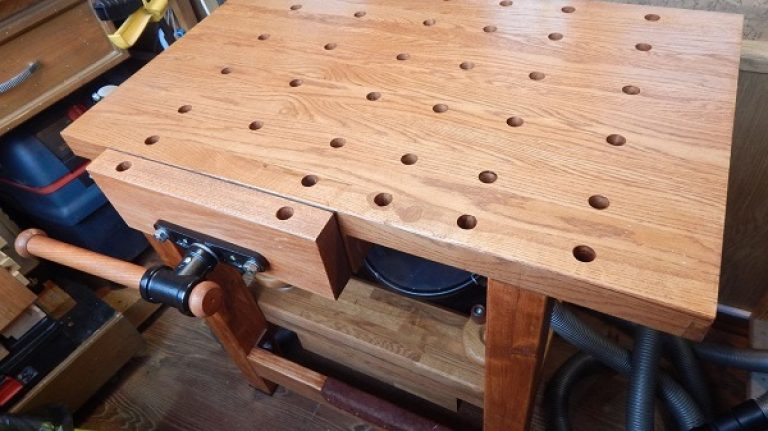

Также на столярном верстаке необходимо соорудить упоры, которые можно приобрести или сделать своими руками. Круглые нагели или болты в качестве упоров применять не рекомендуется, так как нагели плохо фиксирую детали, а головка болта может повредить обрабатываемое изделие.

Достаточно просто можно сделать колки или прямоугольные упоры
. С их помощью можно будет надежно зафиксировать детали любых размеров. Изготавливаются такие упоры из твердой древесины. Сделать их можно просто прямоугольными, расширить кверху или выпилить лобзиком и сделать с «пружиной».

Под колки в столешнице можно проделать отверстия или нарастить ее брусками нужной толщины, прикрутить их к краю стола и закрыть с другой стороны планкой. Чтобы зафиксировать можно было любую деталь, гнезда друг от друга следует расположить на расстоянии половины от хода тисков.

Стационарный верстак готов, теперь на нем можно работать. Однако если на установки рабочего стола недостаточно места, то можно изготовить разборный столярный верстак.

Верстак разборный своими руками – обустройство

Процедура изготовления такого стола схожа с вышеописанной. Ее основное отличие в том, что для соединения деталей требуется применение болтовых соединений
.

Преимущество такого верстака не только в том, что во время его эксплуатации легко можно заменить любые детали
. Так, например, каждый стол со временем расшатывается, и намного проще просто затянуть на нем монтажные болты, чем укреплять его с помощью новых шурупов и гвоздей.

Конечно, совсем нелегкой задачей является сооружение своими руками верстака. Но, хорошо потрудившись, можно в результате получить отличное и удобное рабочее место с различными приспособлениями, за которым работа будет приносить радость.

Домашнему мастеру, который предпочитает все работы по дому выполнять самостоятельно, необходимо удобное и безопасное рабочее место. Лучшим вариантом станет верстак. Благодаря этой несложной конструкции выполнение работ значительно ускорится, поскольку мастер будет трудиться в комфортных условиях и все необходимые инструменты и приспособления будут у него под рукой.

Рисунок 1. Столярный верстак представляет собой надежный удобный стол, необходимый для обработки деталей.

Конструктивные особенности

Столярный верстак – это прочный удобный стол, предназначенный для обработки различных деталей (рис. 1).
Его столешница должна быть прочной и достаточно большой, чтобы на ней поместились дополнительные приспособления: тиски, фреза, циркулярная пила и другие устройства. Чтобы мелкий инструмент был доступен, рядом должны быть устроены ящики или полки для его хранения.

Прежде чем соорудить верстак, необходимо определиться с его конструкцией и размерами. Один из главных параметров – высота стола. При выполнении работ мастеру должно быть удобно, он не должен испытывать никакого дискомфорта. Чтобы определиться с высотой, необходимо встать прямо и согнуть руки в локтях, мысленно облокотившись на воображаемый стол. Высота между согнутыми руками и полом будет искомой величиной.

Кроме того, нужно определиться с конфигурацией верстака, шириной и длиной столешницы. Ширина не должна превышать 80-100 см. Это позволит легко дотягиваться до противоположного края, где могут быть организованы полки для инструмента. Длина будет зависеть от площади мастерской и от количества приспособлений, которые планируется закрепить на поверхности. Пространство под верстаком лучше оборудовать тумбой или ящиками, чтобы хранить расходные материалы и другие предметы.

Еще важно решить, будет верстак стационарной конструкцией или мобильной, которую можно разбирать и переносить в другое место. Если будет сооружаться мобильный вариант, то рациональнее делать конструкцию более легкой, используя материал меньшей толщины. Также у мобильной версии должны быть складывающиеся ножки или съемная столешница.

Место, где будет стоять верстак, должно быть светлым. Для обеспечения дополнительного освещения и работы оборудования необходимо предусмотреть устройство электрических розеток и выключателей. Электрические провода, находящиеся вблизи станка, требуется заключить в гофротрубу или специальный короб.

Подготовка к работе

Перед началом работ нужно составить схему будущей конструкции, на которой указать все размеры, и обозначить места креплений. Это поможет правильно рассчитать необходимое количество материала и не ошибиться во время сборки. Чтобы изготовить каркас будущего верстака, лучше всего использовать деревянный брус. Для ножек стоит выбирать заготовки размером не менее 100х70 или 100х80 мм, перемычки можно соорудить из более тонкого материала, например, 100х50 мм. Для столешницы используются ровные доски, толщина которых не менее 50 мм. Необходимо выбирать древесину твердых пород: дуб, бук, клен. Тогда верстак получится прочным и устойчивым.

Чтобы самостоятельно смастерить столярный верстак, будут необходимы такие материалы и инструменты:

1. Деревянный брус.
2. Доски.
3. Болты, саморезы.
4. Клей.
5. Ножовка по дереву.
6. Молоток.
7. Киянка.
8. Дрель и сверла.
9. Наждачная бумага или шлифовальная машинка.
10. Стамеска.
11. Строительный уровень и угольник.

Этапы сооружения

Верстак сооружается в два этапа. Вначале собирается каркас, а затем устанавливается столешница.

Все работы проводятся в строгом соответствии с чертежом. Каждое соединение проверяется уровнем и угольником.

Рисунок 2. Схема зажима рамы верстака.

Основание конструкции – это рама из брусьев (рис. 2). Чтобы сделать ее максимально жесткой, на высоте 40-50 см от пола между ножками устанавливается горизонтальная перемычка, а по длине – царга. Впоследствии они могут стать основанием для инструментальных ящиков. Верхняя часть рамы укрепляется диагональными перемычками. Для скрепления деталей между собой используется соединение шип-паз с предварительной проклейкой. Там, где такое соединение невозможно, можно воспользоваться саморезами.

Если верстак сооружается в мобильной версии, то опорная рама собирается при помощи металлических уголков. Если передвигать конструкцию не планируется, то рама может быть прикручена к стене и к полу. Это сделает ее прочнее и устойчивее.

Рисунок 3. Сборка верстака.

Для столешницы может быть использовано цельное полотно или отдельные доски. В случае использования досок нужно тщательно подогнать их друг к другу. На поверхности не должно быть щелей и неровностей. Размеры столешницы должны превышать основание на 10-15 см.

Чтобы соединить доски между собой и прикрепить их к основанию, понадобятся 3 бруска, длина которых равна ширине столешницы. Располагаются они поперек досок (рис. 3). На основании должны быть сделаны пазы, в которые войдут эти бруски. Для закрепления столешницы на основании используются металлические уголки.

Поверхность должна быть тщательно отшлифована при помощи наждачной бумаги или шлифовальной машинки. Затем ее следует покрыть олифой.

Вторая жизнь старого стола

Сделать удобный верстак своими руками можно из любого материала, например, из старого стола. Для этого подойдет любая конструкция, главное условие, чтобы она была не слишком старой. Перед тем как старый стол начнет новую жизнь, его необходимо подготовить. Все крепления должны быть осмотрены и подтянуты. Если на несущем каркасе обнаружены трещины или сколы, необходимо на этих местах установить металлические накладки. Этот прием добавит деталям стола больше прочности. Кроме того, древесина должна быть обработана специальными антисептическими средствами, предотвращающими ее порчу.

При сборке верстака нужно учесть что поверхность его должна быть достаточно толстой, чтобы при нанесении ударов она могла не сломалась.

После подготовительных работ можно собирать верстак. Поверхность столешницы должна быть прочной, чтобы выдерживать тяжесть любых работ. Для ее сооружения нужно выбирать доски, толщина которых не менее 3 см. Их нужно последовательно установить на поверхность стола и закрепить саморезами. Доски нужно плотно подгонять друг к другу, чтобы на поверхности не было щелей.

Размеры новой столешницы должны превышать старое основание на 15-20 см. Этот припуск необходим для удобной и надежной установки дополнительного оборудования.

Для хранения инструмента и других нужных материалов необходимо сделать ящики. Их следует делать крепкими, с удобными системами и надежной фурнитурой. Количество ящиков и их размеры зависят от желания мастера и размеров верстака. Устанавливать их нужно так, чтобы они не мешали работать.

Обустройство рабочего места

На готовый верстак можно прикрепить необходимые для работы приспособления. Для установки тисков нужно подготовить углубления на столешнице, а с нижней стороны предусмотреть прокладку из фанеры. Их вертикальная пластина должна находиться в одной плоскости с поверхностью стола. Тиски нужно приложить к поверхности и отметить места креплений. При использовании болтов отверстия под их головки должны быть предварительно обработаны фрезой. Благодаря этому головки болтов утонут в поверхности.

Кроме тисков на верстак могут быть установлены упоры. Лучше всего использовать прямоугольные, которые можно регулировать по высоте. Они позволят обрабатывать различные детали, надежно их фиксируя. Для установки упоров на столешнице должны быть предусмотрены отверстия. На верстаке может быть установлено любое токарное оборудование, но в основном он используется как обычная плоская поверхность, на которой удобно работать.

Верстак является незаменимым атрибутом любой столярной мастерской. Он представляет собой рабочий стол, использующийся для инструментальной обработки заготовок, хранения инструментов, материалов, чертежей и вспомогательных приспособлений.

В данной статье мы рассмотрим конструкцию и размеры верстаков, предложим обзор наиболее популярных заводских моделей и представим пошаговую инструкцию, следуя которой вы сможете сделать самодельный столярный верстак.

1
Устройство и проектирование столярных верстаков

Как для кузнеца основным рабочим инструментом является молоти наковальня, так и в столярной мастерской основным рабочим элементом является верстак. Такой рабочий стол универсален, он одновременно выступает местом для раскройки, обработки и сборки деталей из дерева, хранения рабочих инструментов и приспособлений.

Базовой частью конструкции любого верстака, независимо от того, сколько операций на нем будет выполнятся, является обычная столешница из твердых пород древесины (лучше всего подходит бук и дуб). Толщина столешницы должна составлять 60-70 мм, при этом в задней по всей ее длине вырезается продольная канавка для хранения мелких инструментов. Крупные приспособления складируются в подверстачье — полочке под столешницей.

На столярном верстаке должны обязательно присутствовать тиски, которые используются для фиксации обрабатываемых заготовок. Функциональность стола значительно расширяется отверстиями для установки струбцин, которые высверливаются по краю внутреннего контура столешницы.

Общую высоту конструкции необходимо подбирать исходя из роста мастера, обычно она варьируется в пределах 70-80 см. Ширина и длина столешницы непосредственно зависят от размеров мастерской либо гаража, для одноместного рабочего стола оптимальной является длина 2 метра, ширина — в районе 90 см.

Стационарный стол может иметь вес до 100 килограмм. Если же планируется изготовить складной верстак, то нужно будет позаботиться об его облегчении посредством использования менее толстой древесины. Складная конструкция предполагает возможность откручивания столешницы от ножек, при этом сами ножки могут быть разборными либо телескопическими.

В мастерской верстак лучше всего располагать возле окна, что даст рабочему месту естественное освещение в дневное время суток. Наличие искусственного освещения является обязательным, также возле столешницы нужно разместить несколько розеток для подключения электроинструмента.

1.1
Выбор материалов и сборка

Для изготовления каркаса и ножек хорошо подходит строганный брус размером 100*70 мм, для столешницы лучше всего брать строганные доски дуба или бука толщиной 4-5 см. Более дешевый вариант — столешница из листа ДСП, однако прослужит она меньше. Помните, что чем толще используются доски, тем тяжелее и устойчивее будет столярный верстак, что позитивным образом скажется на удобстве работы.

Крепежные элементы подбираются исходя из того, будет ли стол стационарным (используются гвозди и саморезы) либо сборным (болты и гайки).Из электроинструмента для монтажных работ вам потребуется дрель, болгарка и шуруповерт, также не лишними будут шлифовальная машинка, однако можно обойтись обычным рубанком.

Столярный верстак своими руками делается в два этапа — сборка каркаса и монтаж столешницы. При сборке основания нужно пытаться получить максимально жесткую раму, добиться этого можно расположив между ножками горизонтальные перемычки (на высоте 50-60 см от пола), которые в дальнейшем послужат несущим элементом под монтаж полочек.

Соединять брусья каркаса между собой можно с помощью склеивания в систему «шип-паз», однако удобнее всего использовать металлические уголки и саморезы. Увеличить надежность конструкции можно жестко прикрутив одну из горизонтальных перемычек к стене, однако такое решение применимо лишь при изготовлении стационарного верстака.

Закончив с основанием можно переходить к сборке второй части — столешницы. Если рабочая поверхность состоит из нескольких досок, стыковать их между собой нужно максимально тщательно, чтобы влага и пыль не скапливались в щелях. Соединяются доски на 3-ех брусках (боковых и центральном), расположенных под столешницей. Размеры столешницы должны быть такими, чтобы ее контуры выходили за пределы основания на 5-10 см. По завершению сборки столешница шлифуется и покрывается олифой, на основании ее проще всего закрепить с помощью стальных уголков.

Крепить тиски на верстаке нужно с помощью болтов и гаек М12, при этом в столешницы предварительно необходимо вырезать отверстия под головки болтов. Размещать тиски можно в любом удобном для вас месте, но не в углу, так как при сильной нагрузке он сможет обломится.

Устройство столярного верстака также предполагает наличие упоров, которые можно приобрести уже готовые и закрепить болтами, либо же сделать своими руками. Под упоры вырезаются отверстия в передней части столешницы, в которых размещаются выточенные по размеру деревянные бруски. Для более надежной фиксации их можно сделать в виде расширяющихся к верху колышек.

1.2
Самодельный верстак (видео)

2
Выбор верстака заводского производства

Если возможности изготовить самодельный настольный верстак нет, имеет смысл обратить внимание на продукцию заводского производства. В бюджетной ценовой категории лучшим выбором будет рабочий стол Unipro 16900u, который можно купить менее чем за 3 тыс. рублей.

Unipro 16900u — это отличный металлический верстак, который хорошо подойдет для бытовой любительской эксплуатации. Рабочий стол имеет размеры 520*300 мм, что позволяет обрабатывать заготовки шириной до 265 мм. На поверхности столешницы расположен транспортир, дюймовая и метрическая шкала, также предусмотрены раздвижные держатели для заготовок.

Модель Unipro 16900u рассчитана на общую нагрузку до 100 кг, при этом вес самой конструкции составляет 8 кг. При своей компактности стол достаточно устойчив, единственным его недостатком являются комплектные болты, которые выполнены из мягкого металла. Отзывы владельцев свидетельствуют, что шапку болта очень легко сорвать битой, поэтому сразу же после покупки имеет смысл заменить болты на более качественные.

Если вам нужен профессиональный верстак, рекомендуем обратить вниманию на серию Master Cut от компании Wolfcraft (Германия). В линейке представлены металлические столы, на которые производитель дает гарантию сроком 10 лет, что свидетельствует об их высочайшем качестве.

Wolfcraft предлагает следующие модели столярных верстаков:

• Wolfcraft Master Cut 1500 — рабочая площадь 78*50 см, высота 86 см, выдерживает нагрузку 200 кг. Цена 24 тыс. рублей.
• Wolfcraft Master 700 — отличается регулируемой в пределах 78-95 см высотой и меньшим столом (68*39 см). Рассчитан на нагрузку до 150 кг, стоимость — 17 тысяч.
• Wolfcraft Master Cut 200 — наиболее доступная модель в линейке профессионального оборудования (цена 7 тыс). Столешница для верстака имеет размеры 30*44 см, высота — 80 см. Это отличный ученический стол, который можно рассматривать в качестве универсального верстака для бытовой эксплуатации.

Также в ассортименте немецкой компании представлены столярные верстаки с ящиками для хранения инструментов — Wolfcraft Workshop. Их рабочая поверхность выполнена из массива бука толщиной 30 мм и покрыта листом оцинкованной стали. Характерной особенностью серии Workshop является модульность — клиент получает возможность самостоятельно выбрать конфигурацию отсека для хранения, скомбинировав предложенные в каталоге полки и ящики разных размеров на свое усмотрение.

Совокупная нагрузка, которую может выдержать система Workshop составляет 600 кг, при этом максимальный вес на один ящик не должен превышать 600 кг. Стоимость такого оборудования непосредственно зависит от его комплектации, цены начинаются от 40 тыс. рублей.

Домашний мастер обязательно должен иметь удобное место, это залог не только удобства и скорости работы, но и безопасности. Качественные верстаки европейского производства стоят как промышленное оборудование, китайские и кустарной сборки – не отличаются надежностью. Впрочем, сделать хороший верстак можно и своими руками, ведь, по сути, это стол, снабженный различными креплениями, упорами и местом для хранения инструмента.

Проект верстака

Высота верстака зависит от роста его хозяина, должно быть удобно стоя, не сутулясь выполнять основные операции. Для среднего роста это обычно 70-90 см. Конфигурация верстака и необходимые крепления и приспособления зависят от того, какие операции на нем чаще выполняются, но предусмотреть несколько упоров и пару винтовых тисков или струбцин стоит (). Также нужно принять во внимание, какой рукой работает хозяин верстака.

Схема верстака — первый вариант

Ширина и длина верстака зависят от площади мастерской, удобно, если длина верстака не менее 2 метров, а ширина 80-100 см. Удобно, если под верстаком смонтированы ящики или тумбы для хранения инструментов и расходных материалов.

Проектируя верстак, нужно учесть, будет ли он стационарно установлен в мастерской или постоянно собираться и разбираться. Во втором случае конструкцию разумно будет облегчить за счет материала меньшей толщины. В разборном верстаке можно сделать откручивающуюся столешницу, а можно предусмотреть и складные ножки.

Располагать верстак лучше у окна, дополнительное местное освещение тоже обязательно. Непосредственно рядом с верстаком нужно предусмотреть несколько электрических розеток для оборудования. Все провода вблизи рабочей зоны должны быть заключены в короб или гофро-трубу.

Подбор материалов

Оптимальный материал для верстака – строганный брус, из которого будет изготовлена каркасная рама и ножки. Для ножек можно взять его размером 100*70 мм, а для перемычек – 100*50 мм. Столешницу можно сделать из ровных досок толщиной 5 см. Также ее можно изготовить из цельного полотна, например, старой глухой двери или ламинированного ДСП с достаточно прочным покрытием. Для верстака лучше выбирать твердые породы древесины, предпочтителен бук, дуб или клен. Более толстые бруски и доски сделают верстак тяжелее и устойчивее, и работать на нем будет удобнее.

Крепления для изготовления верстака подбираются с учетом того, будет он сборным или разборным. Пригодятся саморезы, гвозди и гайки с болтами.

Перед сооружением верстака нужно подобрать тиски. Удобно, если их будет 2 штуки – справа сбоку и слева спереди. В первых можно фиксировать длинные доски, а во вторых – зажимать короткие детали. Наиболее универсальная ширина губок – 175 мм.

Схема второго варианта верстака

Сооружаем верстак. Основание

Изготовление верстака происходит в 2 этапа: сборка основания и установка . На каждом этапе и при каждой операции нужно контролировать размер деталей и ровность их установки при помощи уровня.

Основание представляет собой раму из брусьев скрепленную таким образом, чтобы конструкция получилась максимально жесткой. Для этого между ножками верстака располагают горизонтальную перемычку, а посередине, по длине, предусматривают царгу. Перемычки и царгу располагают в 40-50 см от пола, затем на них можно установить полки для хранения инструмента. Совмещают брусья для основы при помощи соединения «шип-паз», проклеивая его. В местах, где это невозможно, используют саморезы. Если предполагается, что верстак будет разбираться, то соединять части опорной рамы можно при помощи металлических уголков. Обычно сначала подготавливают пазы и шипы, согласно чертежу, а затем собирают всю конструкцию сразу, проклеивая места соединения столярным клеем и фиксируя их струбцинами.

Хороший вариант для стационарного верстака, если одну или больше частей рамы опоры можно прикрутить к стене, так конструкция будет еще надежнее. Увеличить прочность можно с помощью диагональных перемычек или клиновидных вставок между ножками и верхней частью рамы из того же бруса, которые крепятся саморезами. Узкие концы верхней части рамы также необходимо соединить перемычкой.

Столешница и полезные приспособления

Если столешница сооружается из отдельных досок, то их нужно хорошенько пригнать друг к другу, чтобы в щели не попадал мусор. Размер столешницы должен быть на несколько сантиметров больше основания, чтобы было удобно работать и чистить ее. Доски прибиваются или прикручиваются к 3 брускам, расположенным поперек досок с обратной стороны столешницы. В основании нужно предусмотреть пазы для этих брусков.

Столешница из досок несколько раз тщательно шлифуется и покрывается защитным раствором, предпочтительно маслом или олифой, чтобы избежать травм от щепок при дальнейшей работе. К основанию столешница прикручивается на металлические уголки.

К готовой столешнице крепятся тиски, под них нужно предусмотреть углубление в торце столешницы, чтобы вертикальная пластина образовала с ним одну плоскость. С нижней стороны верстака также потребуется прокладка из фанеры. Губы тисков должны расположиться на одном уровне с поверхностью столешницы. Прикладывая тиски, отмечают место под отверстия и крепят их болтами и гайками (подойдут М12). Отверстия под головки болтов нужно предварительно профрезеровать, чтобы они полностью в них утонули. Располагаться тиски должны не в самом углу, чтобы не сорвать его при большой нагрузке.

Помимо тисков на верстаке необходимо предусмотреть упоры. Можно закрепить готовые, просверлив в столешнице отверстие нужного диаметра, или сделать их самостоятельно. Использовать болты или круглые нагели вместо упоров не стоит, так как болты могут своей головкой повредить обрабатываемые заготовки, а нагели недостаточно хорошо фиксируют детали.

Проще сделать прямоугольные упоры, или колки, которые и регулируются по высоте под разные детали, и надежно их фиксируют. Под них нужно проделать отверстия в столешнице или нарастить ее при помощи брусочков подходящей толщины, прикрученных к ее кромке, и закрытых планкой с другой стороны. Гнезда должны располагаться друг от друга на расстоянии половины от хода тисков, чтобы можно было зафиксировать любую заготовку.

Сами колки выпиливаются из твердой древесины, можно сделать их с «пружиной», которая прикручивается к основанию, а можно просто прямоугольными. Прямоугольные упоры можно чуть расширить кверху, тогда фиксироваться они будут в гнездах надежнее.

Сооружение столярного верстака своими руками – нелегкая задача, но потом это рабочее место сможет долго служить хозяину, обрастать полезными деталями и приспособлениями и подстраиваться под конкретные нужды каждого мастера.

Смастерить столярный верстак своими руками сможет каждый домашний умелец. Времени на эту работу уходит много, но выгода от обустроенного рабочего места перекрывает и трудозатраты, и вложения в строительный материал. В данной статье вы найдете полную информацию по самостоятельному строительству верстаков для столярных работ.

Столярный верстак – оптимизация рабочего места

Удобная рабочая поверхность пригодится любому мастеру. А столяр нуждается в обустроенной рабочей зоне больше, чем другие специалисты. Ведь ему придется возиться с крупногабаритными заготовками, длина которых доходит до 3 метров, и без грамотно сконструированной рабочей области в этом случае не обойтись. Даже упрощенный складной верстак позволяет обрабатывать брус или доски и собирать изделия из полученных заготовок. Большая столешница с упорами дает возможность зафиксировать пиломатериал в любом положении, обрабатывая не только поверхности, но и грани бруса или доски. А специальные тиски помогут зафиксировать заготовки во время распиловки, сверления или соединения нескольких элементов.

Кроме того, в ящиках и на полках верстака можно хранить детали будущих изделий, инструменты и всякие хозяйственные мелочи. Причем в удобное хранилище можно превратить не только столярный вариант из дерева, но и верстак слесарный, собранный на основе стальных уголков. При этом сделать столярный верстак своими руками, упорядочив и оптимизировав пространство в рабочем помещении, может мастер, не слишком знакомый со строительством. Для этого вам понадобятся общие чертежи или понимание устройства верстака, строительные материалы и пошаговая инструкция для сборки. Все это вы найдете ниже по тексту.

Разновидности и устройство верстаков для столяров

В современном столярном деле используются всего три схемы конструкций верстаков. Во-первых, мобильный вариант – переносная конструкция, которую можно установить даже на балконе. Такая модель пригодится и тем мастерам, которые желают получить универсальный верстак для слесарных и столярных работ. Главный плюс этого варианта – небольшие размеры, основной минус – небольшая зона хранения. Все инструменты в такой стол не сложишь.

Во-вторых, стационарный верстак – вариант для полноценной мастерской. Для размещения этой модели нужна просторная комната, но она войдет и в большой гараж. Этот верстак может быть как деревянный, так и стальной – есть возможность собрать любую конструкцию, ведь переносить его не нужно. Основной плюс модели – широкая функциональность, помноженная на обширное место хранения.
Главный минус – габариты и потребность в большом объеме стройматериалов.

В-третьих, модульная конструкция – верстаки этого типа занимают промежуточное положение между стационарными и мобильными вариантами. Модельная структура позволяет нарастить и укоротить столярный стол, ножки и прочие элементы. Поэтому основной плюс данного варианта – сочетание оптимальных габаритов и функциональности. А главный минус – усложненная конструкция. Построить модульный металлический верстак своими руками не так-то просто, да и с деревом у вас могут быть проблемы.

В итоге оптимальной моделью для самостоятельного строительства следует признать именно стационарный вариант, поскольку мобильный не дает всех выгод, а модульный слишком сложен во время сборки. При этом независимо от принадлежности к одной из разновидностей любой верстак содержит в себе следующие конструкционные элементы:

• Опору (станину, каркас) – систему вертикальных и горизонтальных балок, удерживающих столешницу, заготовки и инструменты.
• Рабочую поверхность (столешницу) – на языке профессионалов этот элемент называют верстачной доской. В ней делают все необходимые пазы и выемки для упоров, которые пригодятся для фиксации обрабатываемых заготовок. Поэтому такая доска должна быть массивной и надежной.
• Передние тиски и коробку – по своей сути, это огромные прижимные блоки, которые конкурируют со струбцинами. Они фиксируют заготовки под углом к плоскости рабочего стола, прижимая их к боковым граням столешницы. Причем складной верстак имеет только одни тиски, а стационарный – как минимум пару прижимных блоков.
• Полки – места хранения, которые располагаются под столешницей.

И все эти части, за исключением некоторых деталей зажимного блока из металла (винтов и гаек), собираются из дерева, что упрощает подбор конструкционных материалов для строительства верстака.

Какие материалы нужны для сборки – готовимся к работе

Вы сможете построить столярный или слесарный верстак своими руками только в том случае, если достанете следующие материалы:

• Фанерный лист толщиной 18-20 миллиметров и общими габаритами 2,5×1,25 метра. Причем старайтесь выбрать идеально ровный лист, без пузырей и провалов на поверхности – он пойдет на столешницу.
• Брус 10×10 и 6×6 сантиметров. Из этих элементов будет собрана станина, следовательно, нам нужно около 4 метров «десяточки» (на ноги и поперечины) и не менее трех метров «шестерочки» (на элементы укрепления). При этом старайтесь выбрать брус без сучков и трещин.
• Доски длиной 2 метра – они пригодятся во время сборки столешницы. А по завершению из них можно .

Кроме того, нам понадобятся следующие инструменты: дрель с перьевыми и обычными сверлами, циркулярная пила (дисковая), прижимы, клей Момент
(по дереву), угольник, уровень, болты с гайками и мебельные саморезы с защитой от коррозии. После того, как все эти материалы и инструменты будут куплены и свезены к месту размещения и сборки, вы можете соорудить верстак из дерева своими руками, опираясь на нашу пошаговую инструкцию.

Сборка своими руками – пошаговая инструкция

Перед тем, как сделать , постарайтесь прочитать эту инструкцию от начала и до конца, прокручивая у себя в голове все описанные ниже этапы сборки. Если вы поймете весь порядок действий, то самостоятельное изготовление верстака отнимет у вас минимум личного времени. Причем наша пошаговая инструкция рассчитана на людей с минимальным опытом в столярном деле. Ну, а сам процесс сборки выглядит следующим образом.

На первом этапе мы собираем стол. Для этого фанерный лист укорачиваем до 1,52 метра дисковой пилой и делим на две части. В итоге в руках мастера остаются две заготовки с габаритами 1,52×0,61 метра. Они и послужат основой для столешницы. А оставшаяся часть 0,98×1,25 пригодится нам в дальнейшем. Следующий этап – склеивание массива стола верстака из двух фанерных заготовок. Для этого нужно смазать их поверхности клеем и, сложив фанерные плиты, стянуть их зажимами, а на центральную часть можно положить 30-килограммовый груз. Причем под зажимы нужно подложить три 1,5-метровых доски, обеспечивающих плотное прилегание при размещении вдоль длинного края листа.

Кроме того, нужно учесть тот факт, что при склеивании листы фанеры должны соединяться выпуклыми сторонами (при наложении друг на друга), иначе весь массив развернет в дугу, что нежелательно. Далее мы переходим к усилению 36-миллиметрового клееного массива. Для этого нам нужно напилить из остатков фанерной панели полосы шириной 15 сантиметров и приклеить их по периметру, с обратной стороны столешницы. В итоге должен получиться стол толщиной 54 миллиметра, состоящий из трех 18-миллиметровых слоев фанеры. Причем полосы усилителя будут играть роль ребер жесткости.

После этого обрезаем массив под габариты 1,5×0,6 метра. Этот этап позволит подрезать торцы, устранив накладки и выступы, образовавшиеся во время сборки столешницы из трех слоев фанеры. Сама подрезка осуществляется дисковой пилой на слабой подаче инструмента. Циркулярку нужно вести по фанере очень медленно, иначе вы получите рваные края. Следующий этап – сборка вертикальных элементов станины. Для этого мы пилим брус 10×10 сантиметров на четыре отрезка длиной по 0,9 метра. Получаем вертикальные опоры. А в качестве проножек (нижняя стяжка между вертикальными балками) и царг (верхняя стяжка) будем использовать брус 6×6 сантиметров, вырезав соответствующие пазы в ножках. Места крепления проножек и царг следует промазать клеем и усилить болтами или саморезами.

Далее мы должны установить вертикальные опоры по месту расположения верстака и собрать всю станину, стянув их с помощью горизонтальных продольных стяжек. Их можно изготовить из бруса 6×6 сантиметров, закрепив в шип или внахлест, на болты или саморезы.

На нижние стяжки мы уложим полки из 1,5-метровых досок, а на верхние – столешницу. Поэтому перед креплением стяжек мы должны отследить вертикаль и горизонталь собираемой станины. Иначе стол будет стоять под наклоном. Крепление столешницы к станине выполняется 8-миллиметровыми саморезами, головки которых нужно утопить в лунках, высверленных перьевым сверлом. Перед креплением стол притягивают к верхним продольным стяжкам и царгам зажимами.

На этом сборка стола заканчивается, и мы можем переходить к монтажу тисков. Причем сделать столярные тиски для верстака своими руками может далеко не каждый. Поэтому новичкам мы предлагаем обратить внимание на готовые модели, установка которых происходит в следующей последовательности: прикручиваем к торцу стола неподвижную губку тисков, закрепляем на ней резьбовой элемент. Продеваем сквозь отверстия в подвижной губке две резьбовых направляющих, вкручиваем их в неподвижную губку. Вставляем в оголовки направляющих рукояти, вращая которые можно придвинуть подвижную часть тисков к неподвижной.

После завершения этапа монтажа тисков вы можете пользоваться верстаком по своему усмотрению. Причем круглые или прямоугольные отверстия для упоров можно нарезать в столешнице по мере необходимости, располагая их, как вам удобно.

Каждый домашний мастер знает, что хорошо обустроенная мастерская с устойчивым и надёжным столярным верстаком, оборудованным всевозможными приспособлениями для обработки деталей, – это половина успеха при изготовлении изделий из дерева. Конечно, рабочий стол можно купить в торговой сети. Тем не менее, рекомендуем изготовить его самостоятельно. Во-первых, это позволит получить изделие нужного размера и функциональности. Во-вторых, при постройке верстака дополнительное оборудование можно разместить наиболее рациональным образом. В-третьих, стоимость станка будет намного ниже заводского варианта, что позволит на сэкономленные деньги купить качественный инструмент. Если эти аргументы дали вам повод задуматься об изготовлении рабочего стола своими руками, то наши чертежи, инструкции и рекомендации помогут соорудить добротный, надёжный и функциональный столярный верстак.

Назначение и конструкция типового столярного верстака

Прочный и надёжный столярный верстак обеспечит удобство и комфорт во время продолжительной работы с деревянными деталями

Столярный верстак, по сути, является массивным, надёжным столом для обработки деревянных изделий любого размера. Главные требования, предъявляемые к оборудованию этого типа, — прочность и устойчивость.
Кроме того, станок должен быть оборудован хотя бы минимальным набором приспособлений для закрепления и удержания заготовок. Габариты рабочего стола выбираются в зависимости от размеров и веса обрабатываемых деталей, а также свободного места в мастерской или гараже. К слову, существуют конструкции компактных верстаков, которые можно разместить даже на балконе.

Конструкция столярного верстака с наборной столешницей. На рисунке: 1 — основание или подверстачье; 2 -верстачная доска; 3 — стусло; 4 — стяжка; 5 — тиски; 6 — опорная балка

Поскольку работы, которые проводят на столярном станке, выполняются с помощью ручного и электрического инструмента, верстак изготавливают из массивного бруса и толстых досок. К слову, рабочую поверхность, или по-другому верстачную доску, собирают только из твёрдых сортов древесины. При изготовлении столешницы применяют сухие дубовые, буковые или грабовые доски толщиной не менее 60 мм. Если столешница будет изготовлена из сосны, ольхи или липы, то её поверхность будет быстро изнашиваться и потребует периодического обновления.
Часто верстачную крышку набирают из нескольких узких и толстых досок, устанавливая их на ребро.

Ряд отверстий, выполненных на рабочей поверхности стола, позволяет устанавливать упорные элементы для удобства обработки длинных деревянных заготовок.

В целях облегчения конструкции опорные ножки рабочего стола, напротив, изготавливают из мягкой древесины. Между собой вертикальные опоры соединяют продольно установленным брусом для повышения устойчивости изделия.

Типовая схема столярного верстака

На лицевую и боковую сторону верстака навешивают тиски специальной конструкции для крепления заготовок. Кроме того, на габаритных станках монтируют отдельные зажимные приспособления для крупных и мелких деталей. Оптимальным местом расположения столярных тисков является левая сторона переднего фартука и ближняя часть правой боковины.

В подверстачье — пространстве между опорами, под столешницей, нередко обустраивают удобные полки и выдвижные ящики для хранения инструмента и принадлежностей.

Для удобства в задней части столешницы делают выемку под фурнитуру и мелкие детали. Нередко сложное в изготовлении углубление заменяют рамкой, сбитой из деревянных реек.

Виды и конструктивное исполнение

Все самодельные рабочие столы для столярных работ можно разделить на три вида:

1. Мобильные верстаки имеют вес до 30 кг, габариты менее 1 м по длине и до 70 см по ширине, оснащаются одними тисками и изготавливаются частично из металлических элементов. Подобные станки предназначаются для работы с небольшими, лёгкими заготовками или мелкого ремонта деревянных изделий. Мобильный рабочий стол является отличным вариантом при недостатке места и может быть установлен в любом помещении на даче или на балконе. Нередко мобильные верстаки имеют раскладную конструкцию.

   Самодельный столярный верстак мобильной конструкции

   Если нет потребности в стационарном, профессиональном верстаке, то для мелких ремонтных работ или изготовления небольших деталей можно переоборудовать старый письменный стол.

2. Стационарный столярный верстак изготавливается с привязкой к определённому месту и не предназначен для перемещения в процессе эксплуатации. Оборудование этого типа позволяет обрабатывать детали любого размера и веса.

   Стационарный столярный верстак представляет собой надёжное, устойчивое сооружение, обустроенное в соответствии с предпочтениями владельца и особенностями помещения

3. Станок составного типа — наиболее сложный в изготовлении. Тем не менее, эта конструкция в силу своей вариативности является самым практичным и функциональным сооружением. При необходимости отдельные части верстака можно легко заменить, поскольку элементы рабочего стола соединяются между собой болтовыми соединениями.

   Составной верстак представляет собой сооружение, которое можно подстроить под любые требования

Проект и чертежи

При разработке конструкции столярного верстака важнейшими критериями являются высота, конфигурация и оснащение. Кроме этого, надо обязательно учитывать, кем будет эксплуатироваться рабочий стол — левшой или правшой.

Учитывая, что работать за столярным верстаком придётся подолгу, высоте будущего сооружения должно уделяться самое пристальное внимание. Для людей среднего роста специалисты рекомендуют делать стол не выше 90 см.

Чертёж столярного верстака

Определяя расстояние от пола до столешницы, лучше всего ориентироваться не на среднестатистические параметры, а на особенности собственной анатомии. Оптимально, если верхний срез ножек будет находиться на одном уровне с кистями рук. Если вы рассчитаете этот параметр с учётом толщины столешницы, то работать за таким верстаком без устали можно будет в течение нескольких часов.

Крышка станка может изготавливаться из досок, деревянного массива или фанеры и представляет собой наборную конструкцию.
Использовать ДСП или OSB в этих целях не рекомендуется. Профессиональные столяры давно уже определили оптимальный размер столешницы — максимум 2 м в длину и 0.7 м в ширину. На таком верстаке с одинаковым удобством можно изготовить и сборную деревянную дверь, и небольшую форточку.

Проектируя сооружение, не стоит забывать и о прочности несущего каркаса. Для опорных элементов конструкции используют брус сечением не менее 100х100 мм. В качестве продольных и поперечных усиливающих элементов допускается использование реек и бруса сечением поменьше — от 50 – 60 мм и более. Стыки деталей монтируют на шипы или шканты, для прочности используют мебельные уголки и другую арматуру, а все соединения выполняют при помощи болтов и саморезов. Гвозди обеспечить требуемую устойчивость и фундаментальность конструкции не смогут.

Столярный верстак. Вид сверху

Нередко каркас, или по-другому станину верстака, изготавливают из металла. Несмотря на то, что этот материал позволяет с меньшими трудозатратами сделать конструкцию с регулируемой высотой, профессиональные столяры предпочитают полностью деревянные конструкции.

Далее рассмотрим проект столярного стола¸ изготовленного из фанеры, а точнее из двух склеенных между собой фанерных листов толщиной 1.8 мм. Габариты крышки — 150х60 см. По краям столешница имеет усиление из фанерных полос, что увеличивает её толщину до 72 мм. К слову, представленные размеры не являются догмой и могут быть при необходимости скорректированы в соответствии с потребностями и особенностями конкретного помещения, используемого под мастерскую.

Необходимые инструменты и материалы

Фанера толщиной 18 мм является достаточно дорогим материалом (цена одного листа размером 1.5х1.5 м составляет более 700 рублей без учёта стоимости доставки). Для нашего проекта потребуется как минимум два листа этого материала. Немного сэкономить можно, если купить один, более габаритный лист размерами 2500х1250 мм. Дополнительно при возможности постарайтесь приобрести обрезки фанеры шириной не менее 300 мм, которые пойдут на усиление крышки верстака по периметру.

Дополнительно для строительства столярного станка потребуются:

• деревянный брус сечением не менее 100х100 мм — для опор;
• брус или рейки сечением не менее 60х60 мм — для элементов усиления каркаса;
  Выбирая пиломатериал для столярного верстака, тщательно осматривайте заготовки на предмет отсутствия сучков и трещин. Помните о том, что эти детали будут работать под длительной нагрузкой;
• электрическая дрель с набором обычных и перьевых свёрл;
• отрезки досок длиной не менее 1.5 м для подкладывания под струбцины;
• столярный клей. Хороший результат можно получить, воспользовавшись отечественным клеящим составом «Момент Столяр»;
• мебельные болты с гайками и саморезы;
• дисковая пила;
• столярный угольник;
• длинное правило (не менее 2 м);
• уровень строительный;
• шпатель зубчатый с размером вырезанных секторов не ниже 3 мм;
• столярные струбцины.

Струбцины, необходимые для сжимания фанерных листов при склеивании, должны быть прочными и надёжными. Если вы непрофессиональный столяр и не имеете качественного инструмента, то можно обойтись недорогими зажимными приспособлениями китайского производства. Разумеется, число подобных устройств должно быть удвоено.

Инструкция по изготовлению

1. Для изготовления столешницы отрежьте дисковой пилой две заготовки. Если вам удалось приобрести фанерный лист максимальной длины, то от него надо отпилить одну заготовку длиной 1520 мм. Разрезав её пополам, вы получите две детали 1520х610 мм. После этого правилом проверьте у каждого листа вогнутую и выпуклую стороны. Это даст возможность правильно сориентировать листы при склеивании.

   Качественное склеивание обеспечивает прижим деталей столешницы струбцинами

   Чтобы правильно склеить фанерные листы, их складывают, обращая выпуклыми сторонами друг к другу.

2. Уложив одну заготовку на три параллельно уложенные доски, нанесите на её поверхность столярный клей. Для этого воспользуйтесь прямым и зубчатым шпателями. Помните о том, что работу надо проводить очень быстро, иначе состав начнёт преждевременно схватываться. Производитель клея «Момент столяр» рекомендует соединять детали не позже, чем через две минуты после начала нанесения состава. Поэтому если вы не уверены в скорости своей работы, используйте столярный клей, который не имеет временных ограничений. Конечно, прочность соединения будет немного снижена, однако даже мебельная смесь «ПВА» хорошего качества обеспечит приемлемую степень склеивания.

   Во избежание повреждения заготовки под струбцины подкладывают опорные доски

3. Уложив вторую заготовку поверх первой, по периметру будущей крышки стола подложите опорные доски и начинайте стягивать столешницу струбцинами. При этом не забывайте контролировать плоскостность детали при помощи правила. Центр заготовки стянуть струбцинами не получится, поэтому в этой части можно установить груз весом не менее 15 – 20 кг.


   Склеивать фанерные листы в щит можно и без струбцин, если удастся найти идеально ровную поверхность для их укладки, а также груз достаточной массы.

4. После высыхания клея струбцины снимают и приступают к усилению боковых поверхностей столешницы. Для этого полосы фанеры шириной 15 см приклеивают по всему периметру крышки в два слоя. Выполняя эту работу, обязательно проследите, чтобы верхний слой полностью перекрывал места стыкования.

   Усиление боковых частей верстачного стола дополнительными фанерными полосами

5. Для торцевания боковых поверхностей стола применяют дисковую пилу. Паркетку ведут плавно, не спеша. В качестве направляющей удобно использовать всё то же правило. Столешнице придают размер 1500х600 мм с соблюдением прямых углов, для чего пользуются столярным угольником или заводским углом фанерного листа.
6. Опоры верстака изготавливают из бруса сечением 100х100 мм, соединяя их с проножками и царгами, для которых используют пиломатериал поперечным сечением не менее 60х60 мм. В нашем случае высота станка составляет 900 мм, однако, вы можете скорректировать этот размер под свой рост.

   Изготовление каркаса столярного верстака

7. Сборку ножек производят «в шип» или с использованием шкантов, обязательно нанося столярный клей на соединяемые детали.
8. Собирая верхнюю и нижнюю раму подверстачья, скрупулёзно выдерживают углы 90 градусов между деталями. Выполнять это требование будет проще, если ещё на этапе подготовки деталей правильно торцевать их края. Ширина рамы нашего сооружения составляет 900 мм, а высота каркаса — 830 мм, учитывая расстояние от пола до нижней проножки в 150 мм.

   Спрятать головки болтов и шайбы помогут отверстия, сделанные в деталях перьевым сверлом

При желании в подверстачье можно соорудить полку. Для этого по размеру нижнего пространства вырезают фанерную панель, в углах которой делают прямоугольные вырезы под ножки станка.

Установка дополнительного оборудования

Настоящий столярный верстак невозможно представить без приспособлений, предназначенных для крепления обрабатываемых заготовок. В этих целях к готовой столешнице крепят тиски таким образом, чтобы их губки находились на одном уровне с поверхностью крышки. Чтобы правильно установить приспособление на верстак, тиски прикладывают к станку и отмечают места креплений. После этого сверлят отверстия диаметром 12 мм и устанавливают инструмент на станок, используя болтовое соединение с резьбой М12. Выполняя эту операцию, обязательно профрезеруйте отверстия под шайбы и головки болтов.

Вид готового изделия с установленными тисками

Если нет возможности установить стационарные тиски, можно обойтись и без них, применяя верстачные зажимы или струбцины.

Кроме тисков, на рабочем столе предусматривают упоры. Для этого в столешнице сверлят ряд отверстий. Лучшими упорами считаются детали, изготовленные из дерева, поскольку металлические приспособления могут повредить обрабатываемую деталь. Гнёзда под опорные элементы располагают на расстоянии, равном половине хода тисков. Это позволит надёжно закрепить заготовку любого размера.

Видео: Столярный верстак своими руками

Постройка столярного верстака – задача достаточно сложная. Тем не менее, собственноручно собранный станок позволит работать в удобной, комфортной обстановке. Для этого требуется не только продумать эргономику рабочего пространства и правильно подготовить проект сооружения, но и выполнять работу в полном соответствии с рекомендациями профессиональных столяров. Только тогда полученное изделие будет прочным и устойчивым, радуя своего хозяина на протяжении долгих лет службы.

Издавна умелые мастера стремились обустроить рабочее место максимально комфортно и, если выражаться современным языком, эргономично, что считалось залогом не только быстрой и эффективной работы, но и безопасности. В связи с этим, помещения, предназначенные для ремонта и ручного производства, были заполнены всевозможными столами, стеллажами и ящиками, первоначальным материалом для изготовления которых было дерево. С течением времени, дешевеющий металл постепенно вытеснял дерево со строительной арены и стал использоваться для изготовления станков, металлической мебели и различного вспомогательного оборудования, особенно актуального в условиях строительной мастерской. Так как товар, предлагаемый магазинами, зачастую не соответствует указанным характеристикам, да и стоит порой наравне с промышленным оборудованием, в нашей статье мы поделимся простыми советами и расскажем, как сделать деревянный верстак своими руками.

Основное предназначение и типовые характеристики верстака

Независимо от своих конструктивных особенностей верстак представляет собой рабочий стол, обязательно характеризующийся массивными габаритами и устойчивостью, и предназначенный для обработки конструкций и изделий с самыми различными габаритами. Конструируя столярный верстак, важно помнить, что габариты обрабатываемых изделий напрямую зависят от габаритов верстака, при этом практикуется обработка изделий как ручным способом, так и с использование электроинструментов — дрели и электрорубанка. Типичная компоновка стандартного столярного верстака состоит из следующих элементов:

• Рабочая поверхность, для изготовления которой используется массивная доска, толщина которой не менее 60 мм. Для изготовления крышки специалисты советуют отдавать предпочтение древесине твердых пород, таким как, дуб или бук, используя которую не придется периодически менять рабочую поверхность верстака, что обусловлено высокой износостойкостью материала.
• Тиски, предназначенные для закрепления обрабатываемых деталей. Они устанавливаются на переднюю поверхность крышки. Массивные верстаки предусматривают установку нескольких тисков, отдельно предназначенных для крепления мелких и крупных деталей. Крупные тиски изготавливаются из дерева, тогда как, выбирая тиски небольших габаритов, лучше отдавать предпочтение металлическим конструкциям.
• Верстачные опоры предназначены для повышения устойчивости общей конструкции, которые соединяются продольными планками. Для их изготовления желательно использовать мягкую древесину, липу или сосну.
• В пространстве под верстаком, на опорах, можно установить выдвижные ящики, предназначенные для инструментов и любых других рабочих принадлежностей.

Столярный верстак: типы конструктивного исполнения

Разрабатывая проект верстака, важно учитывать его конструктивные особенности, будет ли он установлен стационарно в мастерской или будет представлен мобильной конструкцией. Если вы отдали предпочтение мобильной конструкции, оптимальным решением будет облегчить ее за счет используемого материала, который должен быть меньшей толщины. Мобильный верстак также может быть модифицирован посредством разборной столешницы, а также складными ножками. В связи с перечисленными особенностями, различают три типа верстаков:

• Мобильный верстак, предназначенный для мелких ремонтных работ и манипуляций с заготовками из дерева;
• Стационарный верстак, используемый для обработки массивных деревянных заготовок и тяжелых досок. Он прост в изготовлении, однако «привязан» к одному месту;
• Разборный или «верстак- трансформер», удобен своей разборной конструкцией, что облегчает процесс замены отдельных его деталей, а также повышает мобильность всей конструкции. Узнать, как сделать выдвижной верстак, можно в специализированных руководствах.

Столярный или слесарный верстак: различия

Помимо представленной выше классификации, верстаки различаются по своему предназначению. Различают столярный и слесарный верстаки. Так как создание слесарного верстака сопряжено с рядом трудностей, в данном руководстве мы расскажем, как сделать столярный верстак своими руками.

Размеры и расположение верстака

В процессе создания верстака немаловажно правильно выбрать его месторасположение. Он должен быть в непосредственной близи от естественных источников света, если таковые имеются. Местные источники света также не будут лишними. Нельзя забывать и про электрические розетки, которые должны быть также вблизи от верстака. Все провода, находящиеся в рабочей зоне, предпочтительно заключать в гофрированную трубу или короб.

Прежде, чем приступить к сооружению верстака, специалисты рекомендуют определиться с его окончательной высотой. Для этого необходимо опустить руки вниз, после чего ладони расположить параллельно полу. Расстояние между полом и ладонями и есть та самая высота рабочего стола, наиболее удобная конкретно для вас. Так как самодельные верстаки зачастую рассчитаны на единственное рабочее место, длина стола равна 1,5 м, а ширина — 0,8 м.

Как сделать верстак видео

Как сделать верстак в гараже: подбор материалов

Подбор материала для изготовления верстака — немаловажный этап всей работы, который определяет итоговую прочность и устойчивость сооружаемой конструкции. Перед тем, как сделать верстак плотника, поговорим о рациональном выборе материалов, необходимых для его изготовления. По мнению специалистов, для сооружения верстака оптимальным материалом будет строганный брус, который подойдет для изготовления каркасной рамы и ножек.

Идеальные размеры строганного бруса:

• для ножек — 100×70 мм;
• для перемычек — 100×50 мм;

Для столешницы лучше выбрать доски толщиной 5 см, или цельного полотна, например старой деревянной двери или ДСП, характеризующегося ламинированной поверхностью. Важно знать, что предпочтение лучше отдавать твердым породам древесины, таким как дуб, клен и бук.

Как сделать стол верстак? Последовательность действий

Изготовление верстака включает в себя несколько этапов, основополагающими из которых являются:

• Сборка основания;
• Установка столешницы;
• Установка оборудования на верстак.

Сборка основания

Основание, как конструктивный элемент верстака, представляет собой деревянную раму, крепление которой осуществляется таким образом, чтобы конструкция отвечала всем требованиям жесткости и устойчивости. В этих целях, между ножками верстака необходимо предусмотреть установку горизонтально расположенной перемычки, а посередине, на протяжении всей длины конструкции, важно установить царгу. И перемычки, и царгу закрепляют на расстоянии 40-50 см от пола. Впоследствии они могут использоваться не только для усиления конструкции, но и для установки полок и ящиков для подручных инструментов. Конструируя основание, брусья закрепляют посредством соединения «шип-паз», а в тех местах, где подобное не представляется возможным, пользуются саморезами. Предпочтительнее в первую очередь подготовить пазы и шипы, согласно имеющемуся чертежу, и только потом проклеить места соединения брусьев столярным клеем.

Если вы сооружаете стационарный верстак, одну или несколько частей рамы можно прикрепить к стене, что будет способствовать еще большему усилению окончательной конструкции.

Изготовление столешницы и ее установка

• Продумывая этапы изготовления столешницы, нельзя забывать, что она должна быть несколько больше основания. Из ранее подготовленных толстых досок сколачивают массивный щит ранее указанных размеров, для крепежа которых применяют длинные гвозди, вбиваемые с внутренней стороны досок. Используемые доски предварительно пригоняют друг к другу, чтобы исключить попадание мусора в имеющиеся щели. Для монтажа столешницы исключено применение материалов, для изготовления которых использовалась прессованная стружка, так как они не соответствуют требованиям, предъявляемым к его устойчивости. К столешнице, прибиваются несколько поперечных брусков, для которых необходимо предусмотреть пазы в основании. К этим перемычкам с помощью саморезов крепят горизонтально ориентированные рейки, которые нужны для скольжения выдвижных ящиков.

• Столешница прикрепляется к основанию на болтах. Для этого в верхней части брусков основания, используя стамеску, делают углубление, а в столешнице просверливают отверстия под болты, головки которых утапливаются в крышке посредством высверливания в столешнице углублений соответствующего диаметра. Чтобы в процессе последующей работы избежать травм от попадающих щепок, столешницу несколько раз шлифуют и покрывают олифой.

Установка оборудования

• К установленной столешнице прикрепляют тиски, под установку которых должны быть предусмотрены углубления в торце столешницы. В месте установки тисков, с нижней стороны столешницы крепят фанеру. Устанавливая тиски, их сначала прикладывают, отмечают место их крепления, а затем закрепляют с помощью гаек и болтов. Помните, что тиски не должны располагаться с краю, что способствует смещению силы тяжести в процессе работы.

• Кроме тисков классическим оборудование для верстака являются деревянные зажимы, стационарная дрель высокой мощности, отдельные разновидности токарного оборудования, фрезеровочный элемент. В условиях дачи также полезно будет установить болгарку и циркулярку. Устанавливая оборудование на верстак, важно продумать все детали удобства и безопасности, а также проверить прочность всех креплений. Если оборудование работает от электрической сети, важно правильно рассчитать мощность одновременно подключаемого оборудования, а также правильно провести само подключение.

Как спроектировать и сделать универсальный верстак?

В данной статье не был подробно рассмотрен процесс изготовления слесарного верстака, а также не разъясняется, как сделать железный верстак в виду сложности данного процесса, однако считаем нужным рассмотреть вариант, предусматривающий объединение слесарного и столярного верстаков, что особенно актуально в условиях загородных домов и участков.

Для этого изготавливают такой же верстак, как приведено в инструкции, однако несколько увеличивают площадь рабочей поверхнос ти. Иногда для этого может понадобиться и усиление основания посредством использования дополнительных каркасных элементов. Когда столешница установлена, одну половину покрывают листом тонкой нержавеющей стали, который закрепляют саморезами. В идеальном варианте покрывают не только верхнюю часть столешницы, но и ее торцовые элементы.

Когда затевается серьезный ремонт в домовладении, необходимо, чтобы все было под рукой в любой момент, что позволит с максимальной пользой использовать время. Для этого важно правильно организовать рабочее место домашнего мастера, если он привык все делать своими руками. Во время ремонта или строительства значительное место занимают работы по дереву. Однако пилить брус на табуретке или скамейке неудобно и долго. Рационально использовать время и ресурсы поможет рабочий стол, известный еще под названием верстака. Сделать его по силам в домашних условиях.

Для большинства мужчин, гараж является и «домом» для автомобиля, и кладовкой и мастерской одновременно.

Не каждый хозяин считает, что верстак постоянно нужен в хозяйстве: он нужен только на время ремонта или реконструкции здания, поэтому предпочитает взять его напрокат. Но такое мнение ошибочно, особенно, если он является собственником домовладения, стоящего на земле. Появившийся в хозяйстве столярный верстак станет настоящим подспорьем для него. Смастерив такую конструкцию, хозяин получает целый ряд преимуществ, по сравнению с использованием верстака, взятого напрокат или купленного в строительном супермаркете.

1. Он сэкономит значительную сумму денег, которую сможет использовать для дальнейшего благоустройства дома.
2. Приобретет дополнительный опыт хозяйствования и практические навыки.
3. Получит в свое распоряжение удобный рабочий стол, пригодный для обработки деталей из дерева и металла.
4. Если хозяин изготовит верстак своими руками, сможет пользоваться им в любое время.

Стало быть, в одном помещении (хорошо, если имеется подвал) необходимо разместить стеллажи и рабочее место.

Виды столов

Известны различные виды верстаков, которые имеют различное предназначение.

1. Столярный верстак для изготовления деревянных деталей. На нем удобно обрабатывать небольшие деревянные изделия, но не предназначен для первичной обработки древесины. Для него понадобится столешница трехметровой длины шириной в один метр. Детали на нем закрепляются деревянными горизонтальными и вертикальными зажимами.
2. Плотницкое приспособление значительно больше по всем параметрам и тяжелее. На нем обрабатывают стволы деревьев, нарезаются доски, брус и другие заготовки из дерева.
3. Универсальный стол позволяет работать с деревом и с металлом; его столешница укрепляется металлической лентой и имеет деревянные и металлические зажимы.

Стол для проведения слесарных работ и обслуживания автомобиля есть практически в каждом гараже.

Существует и другое определение видов конструкций по возможному месту расположения.

1. Мобильный (переносной). Используют для выполнения мелких работ с деталями небольших размеров. Он удобный, достаточно легкий. Его можно без особого труда переместить с одного места на другое. Укомплектовывается столярный стол тисками малого или среднего размера, что позволяет его использовать для мелких слесарных работ.
2. Стационарный рабочий стол отличается массивностью и устойчивостью. На нем можно заниматься обработкой пиломатериалов, но домашнему мастеру такой верстак вряд ли пригодится, если он постоянно не будет заниматься деревообработкой.
3. Сборный на соединениях с использованием болтов. Это своеобразный трансформер: в любой момент его можно дополнить специальным оборудованием и внести необходимые изменения, в зависимости от решаемых задач.

И как правило – он самодельный, то есть, изготовлен с учетом особенностей конкретного помещения.

Какой вид конструкции выберет домашний мастер, напрямую зависит от того, какие цели и задачи он ставит:

• рабочий стол нужен для обработки небольших деталей и изготовления мелких изделий только на период проведения ремонтных и строительных работ;
• хозяин будет им постоянно пользоваться и работать с небольшими объемами деталей из дерева;
• верстак понадобится, чтобы проводить первичную обработку древесины, превращая ее в доски, брус на постоянной основе;
• предполагается использовать стол для периодической обработки небольших деревянных и металлических деталей.

Форма и размеры определяются конфигурацией помещения.

Опытные домашние мастера утверждают, что смастерить изделие можно даже начинающему хозяину, не имеющему навыков обращения со слесарными инструментами.

Рабочий верстак для гаража часто сравнивают с письменным столом, потому что он обеспечивает удобство проведения разнообразных работ и дает возможность все необходимые инструменты держать под рукой.

Выбор материала

Чтобы сделать верстак своими руками, мастеру нужно дерево и металл. Если предполагается изготовить небольшой стол, то для него будет подходящей деревянная основа. Для столешницы подойдет ламинированная ДСП, прессованная фанера толщиной не менее 5 – 7 см. Для стационарного стола можно использовать хорошо оструганные доски, плотно подогнанные друг к другу, и частично – металл.

Кроме столешницы, он имеет большое количество полок и ящиков.

А если в распоряжении домашнего мастера есть ненужный письменный стол, то он станет добротной основой. Он удобен еще и тем, что уже имеет несколько ящиков или отделений для хранения инструментов.

Рабочее место автолюбителя должно быть прочным и устойчивым.

Найдет применение в конструкции старая дверь из цельного полотна. Из нее получится прекрасная прочная столешница, которая даже не требует обработки.

Под столом обязательно размещаются тумбы с инструментом и расходными материалами (сверлами, ножовочными полотнами, ветошью и пр.).

Использование имеющихся в хозяйстве подручных материалов для изготовления столярного стола своими руками сэкономит время и деньги домашнего мастера.

Делать из стола монолитную тумбу нерационально, куда-то надо девать ваши ноги во время сидячих работ.

Можно самостоятельно сделать верстак из металла. Он получится прочным, надежным и тяжелым. Но опыт свидетельствует: наиболее приемлемым считается промежуточный вариант, когда каркас и крышка верстака выполняются из дерева, а потом обшиваются листовым металлом.

Однако обе стороны должны представлять собой если не комплекты выдвижных ящиков, то хотя бы набор полочек.

Домашнему мастеру, решившему сделать своими руками верстак, понадобится определенный набор материалов. Что для этого нужно, ему хорошо известно.

Верстак в гараж не должен быть частью стеллажа, стало быть, стена над ним является местом для навесного хранения инструмента.

А для тех, кто еще не имеет достаточного опыта, мы составили перечень всего необходимого для его изготовления:

• уголок металлический;
• полоса из стали и лист оцинкованного железа;
• фанера;
• шурупы;
• анкерные болты;
• труба квадратная;
• деревянные доски;

• саморезы по металлу;
• краска.

И металлический, и деревянный верстак имеют право на жизнь.

Какие инструменты понадобятся

Самостоятельно сделанный небольшой деревянный столярный верстак займет достойное место в домашней мастерской. Чтобы его сделать, не нужно большого количества инструментов.

На стальной лист всегда можно положить кусок фанеры или оргалита, а на деревянную поверхность – лист оцинковки.

Понадобится стандартный набор, который найдется в каждом доме:

• отвертка;
• рулетка;
• болгарка;
• электролобзик или ручная ножовка;
• молоток.

В первую очередь, определяемся с эргономикой рабочего места.

В зависимости от того, какой материал будет использован для столярного верстака, перечень материалов и инструментов может изменяться. Например, чтобы сделать металлический рабочий стол, не обойтись без сварочного аппарата и электродов.

Высота верстака должна быть такой, чтобы не приходилось гнуть спину, и в тоже время, вставать на цыпочки.

Где поставить?

Прежде чем приступать к работе, важно сразу определить, для чего и как часто будет использоваться стол, где будет размещен. Не обойтись и без чертежа. Ответы на эти вопросы определят его размеры, материал и порядок изготовления.

Лучшим местом для размещения приспособления можно считать ту часть помещения (гаража или сарая), где есть естественное освещение. Также важно, чтобы рядом с верстаком находились электрические розетки, чтобы подключать электроинструменты и лампу. Лучше всего, если свет будет падать слева или прямо, тогда рабочая поверхность стола будет освещена в течение дня.

Проектируйте габариты вашей рабочей зоны.

Затем определяются параметры будущей конструкции. Несмотря на существующие нормы, касающиеся размеров стола, если мастерить столярный верстак своими руками, домашний мастер будет исходить из целесообразности и фактически имеющегося места, поэтому столешница будет такой, чтобы здесь свободно размещались инструменты и детали, без строгого соблюдения размеров. Ширина обычно составляет 50-60 см; такой размер считается оптимальным, так как позволяет свободно дотянуться до противоположного края столешницы.

Типичный размер стола по вертикали лежит в диапазоне 850-950 мм.

Еще один важный параметр – высота верстака. Существуют различные способы ее определения, начиная от точных математических расчетов до народного опыта, предлагающего считать оптимальным показателем расстояние от крайней точки согнутой в локте руки до пола. Опытный мастер может сделать ее регулируемой.

В качестве стены для размещения инструментов отлично подойдет перфорированный металлический лист.

После определения основных параметров изделия можно приступать к сборке.

1. Сначала закрепляются ножки (четыре опоры из стального уголка, которые соединяются также уголками и закрепляются сваркой сверху и снизу.). В результате получается прямоугольная сварная конструкция.
2. После изготовления каркаса приступают к подготовке столешницы. Обрезанные по размеру доски выкладываются на каркас сверху и плотно скрепляются. С каркасом столешница соединяется при помощи болтов. Рабочая поверхность должна быть обработана: остругана и ошкурена. Низ необходимо закрепить с помощью поперечин или деревянных брусков. Они прикручиваются к каждому из элементов получившегося щита.

После ее закрепления нужно сделать обшивку крышки металлом (лучше, если это будет оцинковка). Металлический лист закрепляется на поверхности столешницы саморезами. Если образуются заусенцы, их необходимо зачистить.

Раскроить заготовки следует до начала сварочных работ.

Основные работы по изготовлению верстака на этом завершаются, но для придания большей жесткости конструкции и прикрепления к полу, можно снизу приварить металлические уголки. По желанию, можно оборудовать ящиками, полками для инструмента.

Все сварные стыки усиливаем уголком или стальной полосой.

Из необходимого оборудования на верстаке обязательно должны найти место тиски. Они навешиваются на лицевую сторону столешницы и используются для крепежа изделий. Если в работе часто бывают крупные детали, есть необходимость установить несколько тисков разных размеров.

Главное – усилить все 90° соединения.

Под верстаком можно смонтировать полки, где разместить различные приспособления, нужный инструмент или складывать обработанные детали.

Обязательно пропитываем дерево антисептиком и противопожарной пропиткой.

Аккуратно выполненный своими руками, столярный верстак станет удобным приспособлением для работы домашнего мастера.

Данная конструкция близка к идеалу гаражного верстака, изготовленного своими руками.

ВИДЕО: верстак своими руками.

Создания верстака своими руками: 50 фото-идей

Дачное строительство, оформление участка и мелкие ремонтные работы требуют специальных навыков и времени. Но также необходимо иметь качественный инструмент и принадлежности, которые помогут в данных процессах. Не лишним будет и верстак, с наличием которого любая стройка пойдет куда быстрее.

Столярный или слесарный верстак – специальный стол для работ с древесиной или металлом.
Они имеет твердую и прочную поверхность большой площади и ящики для инструментов. Дополнительно могут быть установлены дополнительные принадлежности для проведения работ – дрель, тиски, циркулярная пила, небольшая фреза, прочее.

Сегодня мы постараемся сделать столярный верстак своими руками (он же может служить и слесарным), правильно его собрать и оборудовать.

Как обычно, максимально удешевим наше изделие и даже используем старые предметы интерьера и подручные средства.

Столярный верстак из старого стола

Практически любой старый стол может послужить основой для производства верстака. Это может быть обеденный стол или стол-тумба, который вам более не нужен на даче. Стоит только предварительно осмотреть предмет мебели, чтобы он не был слишком ветхим.

Подготовка стола

Изначально, потребуется подготовить стол – подтянуть все болты и гайки, шурупы и прочие крепления. Обязательно нужно будет осмотреть несущий каркас на предмет трещин и, если таковые имеются, поставить металлические или деревянные накладки для обеспечения прочности деталей.

После, провести легкую шпаклевку, обработку средствами защиты древесины или просто покраску специальным защитным лаком.

Когда мы имеем перед собой слегка обновленный и прочный стол, можно приступать.

Сборка изделия

По обыкновению, поверхность верстака – прочная поверхность для самых разнообразных работ. Поэтому для установки столешницы мы должны выбрать качественные доски толщиной не менее 20-30 мм. Их мы последовательно устанавливаем на имеющуюся поверхность стола, затягиваем саморезами, стараясь оставить как можно меньше щелей.

Новая столешница должна быть чуть больше старой, иметь напуск с каждой стороны в 15-20 см, чтобы можно было удобно и надежно навесить оборудование. В местах установки электрического оборудования для верстака можно положить двойной слой доски, чтобы основание было крепче.

Устройство ящиков для хранения инструментов

Теперь нам стоит позаботиться о ящиках, в которых мы будем хранить инструмент, крепеж, различные детали. Это должны быть прочные ящики из дерева на удобных системах, с прочной фурнитурой. Как собирать ящики из дерева и работать с различными формами, мы уже знаем, а потому не будем углубляться в подробности. Стоит только отметить, что каждый элемент ящика должен быть обработан защитной пропиткой.

Ящиков должно быть несколько, например, по 2-3 с каждой стороны. Предварительно стоит оценить размещение и произвести разметку, чтобы установленные фрагменты не мешали удобно работать за готовым верстаком.

Установка оборудования

Классическим оборудованием в данном случае считаются тиски и деревянные зажимы. Кроме того, можно установить стационарную дрель большой мощности, фрезеровочный элемент, некоторое токарное оборудование. Но чаще всего верстак строится, как обычная плоскость для комфортной работы, оборудование же закупается отдельно. Для дачи достаточно дрели, болгарки, циркулярки.

Установка оборудования должна быть хорошо продумана в плане удобства и безопасности, все крепления проверены и надежно затянуты. Если оборудование подразумевает подключение к электрической сети, следует правильно рассчитать мощности, сечение проводов, корректно произвести само подключение. Возможно, для этой работы потребуется воспользоваться помощью квалифицированного электрика.

Объединяем столярный и слесарный верстак

На даче у нас не так много времени, места и средств, чтобы делать отдельно два верстака для работы, хотя понадобиться может как столярный, так и слесарный верстак. Чтобы сократить расходы и потери времени, а также не занимать много места в гараже или сарае установкой двух верстачных столов, мы предлагаем сделать из одного сразу два.

Для производства практичного рабочего места нам нужно будет немного увеличить площадь поверхности. Возможно, для этого понадобится укрепление основания дополнительными частями каркаса, на которые будет опираться столешница.

Когда рабочая часть готова, ее половину следует покрыть тонкой листовой нержавеющей сталью. Ее можно будет закрепить саморезами или специальными заклепками. Желательно производить покрытие не только верхней плоскости, но и торцевых элементов, что, кстати, можно сделать по всему периметру.

Верстак для дачи своими руками с нуля

Хорошо, когда есть с чего начать, но немного сложнее, если старого стола под верстак нет. Но расстраиваться не стоит, ведь с нуля можно сделать рабочее место строго под свои требования, более высокой прочности и именно того размера и формы, которые вам необходимы. Итак, приступаем.

Материалы для производства

Перед началом работ следует подготовить материалы:

• Деревянный брус 50х100 мм для производства опорных перемычек, опорного опорной части столешницы;
• Деревянный брус 80х100 мм для опорного блока и оснований каркаса;
• Деревянный брус 50х150 мм для установки торцевых частей;
• Доска строганая 50х200 мм для сборки столешницы;
• Нержавеющая сталь листовая для покрытия части столешницы:
• Болты, саморезы и заклепки для сборки;
• Клей для промежуточных креплений, защитная пропитка;
• Пластиковые или прорезиненные накладки на опорный блок.

Инструмент для изготовления стандартный – ножовка для распила древесины, молоток и киянка, дрель и сверла, стамеска, дополнительные инструменты, если вы будете готовить особенные детали.

Схема производства верстака

Дополнительно решили предоставить вам схему производства стандартного варианта, быть может, она поможет собрать вам качественный “предмет мебели” для мелких работ на даче.

Столярный верстак: пошаговая инструкция

• Во-первых, следует определить размер верстачного стола – его рабочую поверхность и опорную часть. Для примера мы выбрали размер поверхности 80х160 см, и размер каждой опорной части в 60 см. Высота же верстака 85 см – это общий размер, поэтому не стоит путать с высотой отдельных частей каркаса.
• Во-вторых, подготовить чертеж (возможно, взять что-то из схемы выше).
• В-третьих, проставить размеры, разметить и порезать материал.

Начать можно со сборки столешницы, для производства которой нам необходимо будет создать корпус по периметру (обязательно учитывая напуск с каждой стороны). Корпус нужно будет укрепить деревянным брусом, создавая тем самым повышенную прочность.

На опорный блок устанавливаем опорную часть каркаса, и только потом столешницу.

Для соединений мы рекомендуем выбрать болты и гайки, которые будут навечно скреплять между собой деревянные детали при сквозном проходе и зажиме. Также, можно использовать столярный клей для большей надежности и прочности каждого соединения, наносить его на склеиваемые части и только после этого затягивать болты.

Во время работы следите за соответствием размеров и соблюдением уровней, так как в дальнейших процессах, связанных с верстаком, подобные ошибки могут стоить времени, сил и нервов. Только на качественном верстаке вы сможете работать с удовольствием.

Оснащение верстака, подготовка к работе

Чтобы не повторяться, мы предлагаем обратить внимание на предыдущие разделы, так как новый верстачный стол можно оснастить и оборудовать точно так же, как и созданный на основе старой мебели.

Остается только вопрос в установке и подготовке к работе. Вам необходимо будет установить готовое изделие на ровную поверхность, в крытом помещении. Все материалы желательно защитить специальными пропитками, на опорный блок или ножки верстака поставить накладки. Теперь только оборудование, о котором мы уже говорили ранее, и интересные проекты от вас.

Как самостоятельно сделать верстак для дачи (видео)

Делитесь своими идеями по поводу производства верстаков для дачных дел, а также интересными мыслями о поделках, которые можно с их помощью сделать. Со своей стороны мы предлагаем рассмотреть полезные статьи на сайте о сооружении крольчатников, поилок для птиц, кормушек и домиков для белок, скворечников и прочих мелочей, в процессе создания которых полезно будет использовать верстак.

Изготовление классического столярного верстака своими руками

О столярных верстаках

Устройство и назначение верстака

Столярный верстак – это рабочий стол для ручной и механической обработки деревянных изделий. Конструкция и эргономика классического столярного верстака позволяют фиксировать детали в различных пространственных положениях и с максимальным удобством выполнять основные столярные операции: изготавливать деревянные детали, производить сборку конструкций, покрывать их отделочными составами. Традиционный столярный стол предназначен для работы с пиломатериалом длиной до 3-3,5 м. Для обработки более длинных заготовок используют верстак плотника.

Стол для столярных работ состоит из верстачной доски (крышки) и подверстачья (несущей рамы). Традиционный верстак оснащают передними (фронтальными) и задними (торцевыми) тисками с помощью которых заготовки фиксируют в необходимых пространственных положениях.

В крышке стола и деревянных губках тисков присутствуют отверстия. Они предназначены для установки прижимов и упоров различного сечения и высоты.

Расставив упоры в нужной конфигурации, между ними располагают деталь и поджимают винтовым механизмом тисков. Таким образом заготовка надежно фиксируется в горизонтальном положении. Исходя из толщины деревянной детали, используют упор соответствующей высоты, который не будет выступать за край заготовки и мешать обработке.

Как подобрать оптимальную высоту верстака?

Высота столярных верстаков варьируется в пределах 85-95 см. Оптимальную высоту стола подбирают ориентируясь на рост мастера. Если, стоя у верстака, ладони свободно упираются в его крышку, значит ростовка подобрана правильно. За таким верстаком будет удобно выполнять все основные операции, без частых сгибаний и вытягиваний, которые приводят к быстрому утомлению.

Из каких материалов лучше изготавливать конструкцию?

Столярный верстак должен обладать достаточной прочностью и жесткостью, поскольку при эксплуатации он подвергается большим нагрузкам как статическим, образующимся под весом массивных заготовок, так и динамическим, возникающим в процессе пиления, сверления, ударов и пр. Достаточные характеристики прочности обеспечиваются не только особенностями крепежных узлов, но и типом используемых материалов.

Для изготовления основания традиционно применяют древесину хвойных пород. Крышку стола изготавливают из прочной древесины: дуба, бука, ясеня, клена и пр. Пиломатериалы, используемые для создания верстачной доски, должны быть сухими (влажность порядка 12%) без сучков и других пороков.

Об изготовлении верстачной крышки

Опыт показывает, что при изготовлении столярного верстака своими руками целесообразней приобретать уже готовый клееный щит, который станет заготовкой для крышки. Силы и время потраченные на раскрой, прифуговку кромок, склеивание щита и его выравнивание при создании столь массивной детали окажутся несопоставимы с сэкономленными средствами.

При выполнении работ, которые увеличивают риск повреждения крышки: сверлении, долблении и пр., рабочую поверхность верстака лучше застелить толстым фанерным листом или ДВП, вырезанным по форме крышки. Сделать этот простой настил целесообразно сразу вместе с верстаком.

Изготовление столярного верстака своими руками

Верстак является незаменимым атрибутом любой столярной мастерской. Он представляет собой рабочий стол, использующийся для инструментальной обработки заготовок, хранения инструментов, материалов, чертежей и вспомогательных приспособлений.

В данной статье мы рассмотрим конструкцию и размеры верстаков, предложим обзор наиболее популярных заводских моделей и представим пошаговую инструкцию, следуя которой вы сможете сделать самодельный столярный верстак.

1 Устройство и проектирование столярных верстаков

Как для кузнеца основным рабочим инструментом является молоти наковальня, так и в столярной мастерской основным рабочим элементом является верстак. Такой рабочий стол универсален, он одновременно выступает местом для раскройки, обработки и сборки деталей из дерева, хранения рабочих инструментов и приспособлений.

Базовой частью конструкции любого верстака, независимо от того, сколько операций на нем будет выполнятся, является обычная столешница из твердых пород древесины (лучше всего подходит бук и дуб). Толщина столешницы должна составлять 60-70 мм, при этом в задней по всей ее длине вырезается продольная канавка для хранения мелких инструментов. Крупные приспособления складируются в подверстачье — полочке под столешницей.

На столярном верстаке должны обязательно присутствовать тиски, которые используются для фиксации обрабатываемых заготовок. Функциональность стола значительно расширяется отверстиями для установки струбцин, которые высверливаются по краю внутреннего контура столешницы.

Общую высоту конструкции необходимо подбирать исходя из роста мастера, обычно она варьируется в пределах 70-80 см. Ширина и длина столешницы непосредственно зависят от размеров мастерской либо гаража, для одноместного рабочего стола оптимальной является длина 2 метра, ширина — в районе 90 см.

Стационарный стол может иметь вес до 100 килограмм. Если же планируется изготовить складной верстак, то нужно будет позаботиться об его облегчении посредством использования менее толстой древесины. Складная конструкция предполагает возможность откручивания столешницы от ножек, при этом сами ножки могут быть разборными либо телескопическими.

Верстачная доска, вид сверху

В мастерской верстак лучше всего располагать возле окна, что даст рабочему месту естественное освещение в дневное время суток. Наличие искусственного освещения является обязательным, также возле столешницы нужно разместить несколько розеток для подключения электроинструмента.
к меню ↑

1.1 Выбор материалов и сборка

Для изготовления каркаса и ножек хорошо подходит строганный брус размером 100*70 мм, для столешницы лучше всего брать строганные доски дуба или бука толщиной 4-5 см. Более дешевый вариант — столешница из листа ДСП, однако прослужит она меньше. Помните, что чем толще используются доски, тем тяжелее и устойчивее будет столярный верстак, что позитивным образом скажется на удобстве работы.

Крепежные элементы подбираются исходя из того, будет ли стол стационарным (используются гвозди и саморезы) либо сборным (болты и гайки).Из электроинструмента для монтажных работ вам потребуется дрель, болгарка и шуруповерт, также не лишними будут шлифовальная машинка, однако можно обойтись обычным рубанком.

Столярный верстак своими руками делается в два этапа — сборка каркаса и монтаж столешницы. При сборке основания нужно пытаться получить максимально жесткую раму, добиться этого можно расположив между ножками горизонтальные перемычки (на высоте 50-60 см от пола), которые в дальнейшем послужат несущим элементом под монтаж полочек.

Соединять брусья каркаса между собой можно с помощью склеивания в систему «шип-паз», однако удобнее всего использовать металлические уголки и саморезы. Увеличить надежность конструкции можно жестко прикрутив одну из горизонтальных перемычек к стене, однако такое решение применимо лишь при изготовлении стационарного верстака.

Закончив с основанием можно переходить к сборке второй части — столешницы. Если рабочая поверхность состоит из нескольких досок, стыковать их между собой нужно максимально тщательно, чтобы влага и пыль не скапливались в щелях. Соединяются доски на 3-ех брусках (боковых и центральном), расположенных под столешницей. Размеры столешницы должны быть такими, чтобы ее контуры выходили за пределы основания на 5-10 см. По завершению сборки столешница шлифуется и покрывается олифой, на основании ее проще всего закрепить с помощью стальных уголков.

Крепить тиски на верстаке нужно с помощью болтов и гаек М12, при этом в столешницы предварительно необходимо вырезать отверстия под головки болтов. Размещать тиски можно в любом удобном для вас месте, но не в углу, так как при сильной нагрузке он сможет обломится.

Устройство столярного верстака также предполагает наличие упоров, которые можно приобрести уже готовые и закрепить болтами, либо же сделать своими руками. Под упоры вырезаются отверстия в передней части столешницы, в которых размещаются выточенные по размеру деревянные бруски. Для более надежной фиксации их можно сделать в виде расширяющихся к верху колышек.
к меню ↑

1.2 Самодельный верстак (видео)

к меню ↑

2 Выбор верстака заводского производства

Если возможности изготовить самодельный настольный верстак нет, имеет смысл обратить внимание на продукцию заводского производства. В бюджетной ценовой категории лучшим выбором будет рабочий стол Unipro 16900u, который можно купить менее чем за 3 тыс. рублей.

Unipro 16900u — это отличный металлический верстак, который хорошо подойдет для бытовой любительской эксплуатации. Рабочий стол имеет размеры 520*300 мм, что позволяет обрабатывать заготовки шириной до 265 мм. На поверхности столешницы расположен транспортир, дюймовая и метрическая шкала, также предусмотрены раздвижные держатели для заготовок.

Модель Unipro 16900u рассчитана на общую нагрузку до 100 кг, при этом вес самой конструкции составляет 8 кг. При своей компактности стол достаточно устойчив, единственным его недостатком являются комплектные болты, которые выполнены из мягкого металла. Отзывы владельцев свидетельствуют, что шапку болта очень легко сорвать битой, поэтому сразу же после покупки имеет смысл заменить болты на более качественные.

Если вам нужен профессиональный верстак, рекомендуем обратить вниманию на серию Master Cut от компании Wolfcraft (Германия). В линейке представлены металлические столы, на которые производитель дает гарантию сроком 10 лет, что свидетельствует об их высочайшем качестве.

Wolfcraft предлагает следующие модели столярных верстаков:

• Wolfcraft Master Cut 1500 — рабочая площадь 78*50 см, высота 86 см, выдерживает нагрузку 200 кг. Цена 24 тыс. рублей.
• Wolfcraft Master 700 — отличается регулируемой в пределах 78-95 см высотой и меньшим столом (68*39 см). Рассчитан на нагрузку до 150 кг, стоимость — 17 тысяч.
• Wolfcraft Master Cut 200 — наиболее доступная модель в линейке профессионального оборудования (цена 7 тыс). Столешница для верстака имеет размеры 30*44 см, высота — 80 см. Это отличный ученический стол, который можно рассматривать в качестве универсального верстака для бытовой эксплуатации.

Также в ассортименте немецкой компании представлены столярные верстаки с ящиками для хранения инструментов — Wolfcraft Workshop. Их рабочая поверхность выполнена из массива бука толщиной 30 мм и покрыта листом оцинкованной стали. Характерной особенностью серии Workshop является модульность — клиент получает возможность самостоятельно выбрать конфигурацию отсека для хранения, скомбинировав предложенные в каталоге полки и ящики разных размеров на свое усмотрение.

Совокупная нагрузка, которую может выдержать система Workshop составляет 600 кг, при этом максимальный вес на один ящик не должен превышать 600 кг. Стоимость такого оборудования непосредственно зависит от его комплектации, цены начинаются от 40 тыс. рублей.

Как сделать уличный верстак своими руками

Основным объектом в мастерской или гараже, вокруг которого обустраивается остальная рабочая зона, является верстак. Чаще всего организуют верстак своими руками из дерева или других имеющихся материалов. Покупка готового изделия обойдется недешево, потому лучше самостоятельно его изготовить. Так можно не только сэкономить, но и организовать гаражный стол в четком соответствии со своими запросами размещения и функциональности.

Назначение верстака

Верстак представляет собой стол, который предназначен для работ по изготовлению и монтажу изделий из металла, дерева и прочих материалов. Часто верстаки дополнительно оснащают полками и ящиками для хранения аксессуаров и инструментов, оборудованием для крепления обрабатываемых деталей. Исходя из целевого предназначения рабочего места, различают слесарные и столярные верстаки для работ с металлом и деревом соответственно.

Рабочие столы для гаражей и мастерских могут быть и многоместными, и одноместными. Верстаки, которые рассчитаны на одно рабочее место, обычно бывают шириной в пределах 0.8 м и длиной до 1.5 м. Параметры многоместных слесарных столов растут в соответствии с количеством работающих за ними мастеров. Промежуток рабочей поверхности от пола, как правило, составляет 0.8−0.9 м, но при этом есть и конструкции с регулируемой высотой.

Сами конструкции верстаков чаще всего производят из дерева или металла, а их столешницы покрывают листами из таких материалов, как:

• фанера;
• оргалит;
• оцинкованная жесть;
• доски и др.

Инструкция по изготовлению оборудования

Неважно, из чего он изготовлен, главное, чтобы он обладал необходимой функциональностью, быть надежным и прочным. Его конструкции не требуют использования дорогостоящего оборудования или применения каких-либо дефицитных деталей, а в процессе установки можно обойтись минимальными навыками слесарных и столярных работ.

Рабочее место из дерева

Собственноручное создание столярного верстака содержит массу преимуществ, которые состоят в том, что можно заранее скомпоновать места нахождения тисков и прочих приспособлений, обдумать расположение и количество выдвижных ящиков и проч.

Для самостоятельного производства верстака будет нужно подготовить следующие инструменты:

• ножовка или электрический лобзик;
• электросеть;
• набор сверл по металлу и дереву для электродрели;
• набор отверток или шуруповерт;
• угольник столярный;
• набор гаечных ключей;
• пузырьковый уровень;
• рулетка.

Запасаясь материалами, в обязательном порядке обращайте внимание на целостность деревянных деталей — они не должны иметь сучков или трещин. Чтобы приступить к работе, понадобятся:

• Бруски для основных ножек 100 на 100 мм.
• 2 фанерных листа не менее 20 мм толщиной (допускается применение OSB). Один лист пойдет на нижнюю полку, а другой — на крышку стола.
• Доски 50 на 150 мм, из них будет монтироваться каркас.
• Болты (предпочтительнее всего применить мебельные, с квадратной частью, — они хорошо препятствуют их подвижности в деревянных деталях).
• Гайки и шайбы.
• Саморезы.

Для облегчения сборки и избежания ошибок при раскрое материала желательно сделать чертежи будущего верстака и указать на них все параметры каждой детали.

Последовательность выполнения работ

В первую очередь нужно изготовить верхнюю раму подстолья. В соответствии с чертежом отпиливают доски нужной длины.

С помощью саморезов короткие и длинные детали крепят таким способом, чтобы создать раму прямоугольной формы. Затем по длинной стороне отмеряют дистанцию до ее середины и в намеренном месте устанавливают распорную планку. В качестве таковой применяют ту же доску 50 на 150 мм, ее с обоих торцов крепят к раме саморезами.

Опорные ножки для верстака делают из шести брусков одинакового размера. Для их крепежа к верхней раме применяют длинные болты с шайбами и гайками. Для установки опоры брусок размещают в угол рамы и просверливают 2 сквозных отверстия сквозь боковую доску и ножку. После этого соединения затягивают, используя при этом гайки с болтами.

Чтобы достичь необходимой жесткости конструкции, устанавливают нижние доски. К слову, те же детали будут являться и основанием нижней полки. Для этой цели в полном соответствии с чертежами отпиливают 4 деревянные детали, сечение которых — 150 мм.

Для того чтобы закрепить нижние доски, измеряют по 30 см от конца каждой опоры. На отмеренной высоте одну деталь прикрепляют к трем задним ножкам сооружения, а с передней стороны доску крепят между боковой и средней опорой со стороны, в которой будет установлена добавочная полка.

Несколько коротких досок монтируют на той же высоте по боковым краям верстака.

При помощи электрического лобзика или ножовки, из фанеры или листов OSB нарезают элементы для столешницы. К верхней области рабочего стола ее закрепят заподлицо саморезами. Для защиты поверхности верстака от повреждений, сверху фанеры кладут слой оргалита, который по мере изнашивания можно без особых усилий заменить новым. Чтобы смонтировать нижнюю полку, замеряют промежуток от крайних до средних ножек. По этому размеру раскраивают материал ножовкой или электролобзиком, а в его углах создают вырезы под опорные ножки. Прикрепление листа к нижнему основанию осуществляют аналогично установке столешницы.

Чтобы добиться устойчивости конструкции каркаса, при монтаже и закреплении опор при сборке рамы верстака в обязательном порядке применяют столярный угольник. После установки конструкции пузырьковым уровнем измеряют точность горизонтальности его расположения. В случае надобности уровень можно поменять, подкладывая под ножки небольшие отрезки тонкой фанеры.

По завершении сборки верстак пропитывают защитным специальным составом, а также красят или покрывают лаком.

Изготовление уличного верстака для работы на свежем воздухе — на даче или во дворе частного дома, ничем, в общем-то, не отличается. Единственное, что стоит учесть, это мобильность и возможность складывая. Складной верстак может быть уместен при недостатке площади под технические помещения.

Однако учитывая специфику уличного размещения, необходимо заранее позаботиться об устойчивости места постановки верстака, а также о его достаточной защите от погодных условий: понадобится размещение под навесом, покрытие самой конструкции специальными защитными составами.

Как сделать деревянный столярный верстак

Основа домашней мастерской – верстак. Это рабочее место, стол, на котором можно заниматься ручной обработкой дерева, а при необходимости установить любой деревообрабатывающий станок. Он заметно расширит перечень работ, которые можно выполнить в собственной мастерской.

Верстак можно купить готовый, а можно сделать самостоятельно с учетом всех своих предпочтений. При желании несложно изготовить рабочий стол нестандартной конфигурации с массой специфических приспособлений и креплений.

Проектирование

Сделать верстак под столярный станок самому не так уж и сложно, надо просто постараться. Работать будет проще, если набросать чертёж с обозначением основных размеров. Каким будет готовое изделие – решать самому мастеру.

Обратите внимание! В среднем высота верстака равняется 70-90 см, ширина столешницы – 80 см, длина – 1,8-2,0 м. Такие размеры обеспечат удобство работы и низкую утомляемость.

Под столешницей образуется свободное пространство, его рационально использовать для хранения инструментов для обработки дерева, металла и вспомогательных материалов, деталей. Несложно изготовить несколько выдвижных ящиков, для этого подойдет толстая фанера. Нельзя забывать и об электропитании. Надо предусмотреть несколько розеток. Тут важно уделить максимум внимания безопасности, проводку следует скрыть в коробе.

Каркас верстака для столярных работ изготавливают из бруса. Лучший материал для ножек – брусок 100х70 мм, для перемычек можно взять материал чуть тоньше. Столешницу лучше делать из досок толщиной от 50 мм, в крайнем случае можно использовать ДСП с прочным ламинирующим покрытием.

Древесина должна быть твердых пород. Идеальный вариант – дуб, клен или бук. Помимо прочности, такая древесина тяжелая, что добавит устойчивости конструкции в целом.

Сборку верстака можно условно разделить на два этапа: сооружение основания (рамы) и установка на него столешницы.

Изготовление основания

Работа начинается с рамы. Основное к ней требование – она должна быть устойчивой. В зависимости от предпочтений владельца рама может опираться на четыре отдельные ножки, или ножки попарно будут соединены продольным брусом. В любом случае нужно предусмотреть одну или две перемычки для большей жесткости конструкции.

Брусья соединяют шип-паз, стыки проклеивают столярным клеем, до застывания фиксируют с помощью струбцин. Для большей надежности соединения стоит усилить металлическими уголками, привинченными саморезами по дереву. Использование уголков целесообразно и для конструкций, которые подразумевают периодическую разборку.

Особого подхода требует размещение верстака в небольшой мастерской. Тут стоит рассмотреть как складной верстак, так и стационарный, привинченный к одной из стен. Второй вариант предпочтительнее, он позволит не только сэкономить место, но и обеспечит изделию дополнительную устойчивость.

Столешница

На готовое основание устанавливается столешница. Ее габариты должны немного выходить за периметр основания. Подобное решение обеспечит удобство манипуляций на деревообрабатывающем станке и простоту очистки рабочего места.

Поскольку от качества столешницы во многом зависит долговечность верстака и удобство эксплуатации, ее изготовлению стоит уделить максимум внимания. В выборе материала лучше отдать предпочтение доскам. Сборка потребует больше усилий, зато результат превзойдет все ожидания.

Доски тщательно подгоняют друг к другу. Полотно должно быть сплошным, без щелей, которые будут собирать щепки и мусор. Заготовки укладывают в сплошной щит, выравнивают и с внутренней стороны прибивают (привинчивают) к трем перпендикулярным брусьям.

Обратите внимание! Собранную столешницу шлифуют и пропитывают защитным раствором. Для этих целей лучше всего подходит олифа или масло. В результате такой обработки дерево станет прочнее и прослужит гораздо дольше.

Выбор вспомогательных приспособлений целиком и полностью зависит от предпочтений мастера. В любом случае необходимы тиски, под них следует сделать соответствующие вырезы. Лучший вариант размещения – одни на передней грани, ближе к краю, другие – сбоку. При таком размещении не возникнет сложностей с обработкой длинных досок и будет удобно работать с мелкими деталями. Нелишним будет, кроме столярных, установить еще и слесарные тиски.

Работать с деталями сложной формы станет гораздо удобнее, если предусмотреть упоры. Желательно делать их съемными, это позволит выбирать ту конфигурацию, которая необходима для данного типа работ. Сделать подобное приспособление несложно, для этого надо всего лишь пропилить лобзиком несколько рядов одинаковых отверстий прямоугольного сечения в столешнице, в них будут вставляться колышки-упоры.

Изготовление настоящего столярного верстака потребует много времени и усилий, тем не менее результат гарантированно оправдает все затраты.

Столярный стол своими руками

Если главными инструментами кузнеца являются молот и наковальня, то для столяра нет ничего «роднее», чем его верстак. Именно он для людей, которые работают с деревом, одновременно может являться раскроечной площадкой и сборочным столом, упором и подставкой, приспособлением для хранения инструмента и даже, если хотите, небольшим столярным станком, а иногда и средством заработка. Эта статья рассказывает, как сделать столярные столы своими руками. Представленные в ней инструкции, фотографии и чертеж помогут смонитровать эту конструкцию даже новичку.

В первую очередь, после строительства мастерской необходимо сделать себе стол. Стол типа верстака, по сути. Это стол для работ – примерка, сборка мелких вещей из дерева (табуретки, полочки и пр.) Я его назову сборочный стол.

В действительности, второе название верстака – «сборочный стол». Но, как вы уже поняли, его предназначение выходит далеко за рамки сборочных операций. Поэтому конструкция многофункционального верстака в столярне может быть довольно замысловатой (см. чертеж ниже), а ее разработке (при отсутствии опыта) можно уделить столько же времени, сколько уходит на проектирование самой столярной мастерской.

Общее описание столярного верстака

В основе любого столярного верстака, независимо от количества операций, которые предполагается выполнять с его помощью, всегда находится обычный деревянный стол. Именно на нем мастер и будет столярничать, сверлить детали, обрабатывать поверхности, собирать деревянные безделушки в одну сложную конструкцию и удивлять окружающих своими навыками.

Хороший массивный стол – это основа. А все остальное – тиски, струбцины, ящики с инструментами и крепежными деталями – все это неизменные атрибуты самого полезного приспособления столярной мастерской.

Проект верстака

Для изготовления столярного верстака своими руками необходимо сначала разобраться с его параметрами, оптимальными именно для вас.

Размеры верстака для работы выбираются с таким расчетом, чтобы можно было работать, стоя в полный рост и не сутулиться. Для человека среднего роста высота стола должна быть в пределах 70…90 см. Но лучше ориентироваться на особенности своей собственной анатомии. Оптимально, если верхний срез ножек будет находиться на уровне ваших опущенных рук. Когда к этой высоте добавится несколько сантиметров (толщина крышки верстака), вы поймете, что работать, стоя за таким столиком – одно удовольствие.

Крышку верстака, так же как и рабочую поверхность, лучше сделать из деревянного массива или фанеры. Есть люди, которые используют для этих целей стружечные материалы, легкие листы ДСП и т.п.. Настоятельно не рекомендуем вам брать с них пример. Это плохой проект – ведь нагрузки на поверхность конструкции могут быть вполне ощутимыми, а стружечная плита в таких условиях быстро выйдет из строя.

Я 5 лет назад от соседа получил в подарок 2 листа фанеры. Ее было решено использовать при строительстве верстака. Размер верстака определился сразу – жалко было резать такой лист. Опыт показал, что лишних сантиметров у стола не бывает. Высота определилась по высоте ладоней от пола и составила 850 мм.

В идеале, самодельный верстак должна иметь на крышке специальный лоток для хранения инструментов и заготовок из дерева, участвующих в работе, а также специальные отверстия (гнезда) для клиньев и гребенок. С помощью клиньев и (или) гребенок детали и заготовки будут закрепляться на поверхности стола. Именно на крышку следует монтировать вспомогательные зажимы (тиски) для фиксации обрабатываемых пиломатериалов.

Размеры верстака могут варьироваться в зависимости от габаритов вашей мастерской. Но, как показывает практика, оптимальные габариты крышки равны – 700 мм в ширину и 2000 мм в длину.

Опоры (ножки) верстачка можно сделать из деревянного бруса 120*120 мм, не более. Этого будет вполне достаточно для того, чтобы конструкция получилась устойчивой и не расшатывалась под воздействием грубой физической силы.

Монтаж верстака

Как показывает практика, сделать верстак не сложно. Монтаж верстака ничем не отличается от сборки обыкновенного деревянного стола. Вертикальные опоры скрепляются между собой с помощью вертикальных досок и саморезов. Рабочую поверхность следует закрепить к опорам тоже с помощью саморезов.

В целях экономии пространства столярной мастерской некоторые мастера делают самодельный верстак откидным. Он крепится на стену. Такой вид установки предполагает, что столярные работы будут выполняться только при необходимости.

У меня в прошлом, в стесненных условиях, была верстачная доска – ламинированная плита МДФ толщиной 24 мм, с размерами 1200х2200. Она имела небольшие модификации, такие как: отверстия и пазы под крепление ручного фрезера и циркулярки, врезанная вровень рама из металла с резьбовыми отверстиями для крепления линеек и усовые гайки снизу, расположенные в местах крепления ручного рубанка и сверлильного станка из дрели с коромыслом. К стенке столешница крепилась на трех шарнирах. В нерабочее время она поднималась вертикально и закреплялась на стене. Под доской, также на петлях – два треугольника из той же плиты. На них она укладывалась при работе.

Подобная конструкция – это отличный выход из ситуации, при которой внутреннее пространство мастерской сильно ограниченно. Но такой столярный стол плохо выдерживает интенсивные нагрузки, и самостоятельно изготавливаться он может только в исключительных случаях.

После того, как вы смонтируете каркас и рабочую поверхность изделия, простой столярный стол можно считать готовым. Но для того, чтобы он превратился в полноценный верстак и начать столярную деятельность, его функционал нужно слегка расширить, дополнив конструкцию специализированной оснасткой.

Учитывая особую специфику деятельности, рабочий стол столяра должен быть оснащен соответствующим оборудованием. И если необходимые инструменты всегда под рукой, то это превосходный показатель. А грамотно расположить приспособления, крепежные материалы и электроинструмент вам помогут конструктивные элементы самого верстака.

Задние и фронтальные зажимы

Задние и боковые (фронтальные) винтовые зажимы – это те элементы, без которых ни один верстак попросту не сможет выполнять свое основное предназначение. Следовательно, эту часть конструкции следует соорудить в первую очередь.

Задний зажим предназначен для фиксации пиломатериалов во время строгания. Как показано на схеме, его тисковые колодки перемещаются вдоль фронтальной кромки верстака, позволяя с помощью ходовых винтов надежно закреплять обрабатываемую заготовку.

Боковой винтовой зажим (который, ввиду его особого расположения, многие называют фронтальным) имеет такое же предназначение, как и задний зажим. И отличаются эти элементы между собой только местом своего расположения. Вот чертежи столярного стола для его самостоятельного изготовления.

Подверстачье

В условиях большого нагромождения отдельных шкафчиков, столярных станков и дополнительных приспособлений в столярке было бы просто преступлением не использовать свободное пространство под верстаком с максимальной выгодой для себя. Поэтому создание массивного основания (подверстачья) в пространстве под верхней плоскостью верстака – это удобный прием, которым многие мастера давно уже не пренебрегают, создавая дополнительные удобства.

В том-то и дело, что в конструкции верстака нижняя полка нужна обязательно (особенно на мобильном верстаке). Инструмента используется много, положить на улице во время работы его некуда. Да и в мастерской тоже неудобно – по шкафам и полкам лазить взад-вперед. Один и тот же инструмент складывать по 10 раз в час.

Подверстачье можно приспособить для хранения электроинструмента. Для пущего удобства сюда можно установить шкафчики и полочки для мелких деталей, приспособлений и ручного инструмента.

Изготовив верстак, обладающий всеми перечисленными элементами, можно начинать свою столярную деятельность. В процессе дальнейшей работы вам могут понадобиться дополнительные приспособления. Но о том, какие варианты применить и какие элементы добавить, каждый мастер сможет вполне догадаться и сам.

О том, как правильно сушить древесину, из которой впоследствии можно мастерить различные изделия на своем столярном верстаке, вы сможете узнать из нашей предыдущей статьи. Ознакомиться с практическими идеями, касающимися создания столярного верстака, вы сможете в соответствующем разделе нашего форума. Любой посетитель FORUMHOUSE может ознакомиться с правилами и особенностями эксплуатации ручной циркульной пилы, посетив специальную тему, созданную для обсуждений.

Как собрать столярный верстак своими руками

Добавил(а): Виктор Каплоухий 15 мая

Каждый домашний мастер знает, что хорошо обустроенная мастерская с устойчивым и надёжным столярным верстаком, оборудованным всевозможными приспособлениями для обработки деталей, – это половина успеха при изготовлении изделий из дерева. Конечно, рабочий стол можно купить в торговой сети. Тем не менее, рекомендуем изготовить его самостоятельно. Во-первых, это позволит получить изделие нужного размера и функциональности. Во-вторых, при постройке верстака дополнительное оборудование можно разместить наиболее рациональным образом. В-третьих, стоимость станка будет намного ниже заводского варианта, что позволит на сэкономленные деньги купить качественный инструмент. Если эти аргументы дали вам повод задуматься об изготовлении рабочего стола своими руками, то наши чертежи, инструкции и рекомендации помогут соорудить добротный, надёжный и функциональный столярный верстак.

Назначение и конструкция типового столярного верстака

Прочный и надёжный столярный верстак обеспечит удобство и комфорт во время продолжительной работы с деревянными деталями

Столярный верстак, по сути, является массивным, надёжным столом для обработки деревянных изделий любого размера. Главные требования, предъявляемые к оборудованию этого типа, — прочность и устойчивость. Кроме того, станок должен быть оборудован хотя бы минимальным набором приспособлений для закрепления и удержания заготовок. Габариты рабочего стола выбираются в зависимости от размеров и веса обрабатываемых деталей, а также свободного места в мастерской или гараже. К слову, существуют конструкции компактных верстаков, которые можно разместить даже на балконе.

Конструкция столярного верстака с наборной столешницей. На рисунке: 1 — основание или подверстачье; 2 -верстачная доска; 3 — стусло; 4 — стяжка; 5 — тиски; 6 — опорная балка

Поскольку работы, которые проводят на столярном станке, выполняются с помощью ручного и электрического инструмента, верстак изготавливают из массивного бруса и толстых досок. К слову, рабочую поверхность, или по-другому верстачную доску, собирают только из твёрдых сортов древесины. При изготовлении столешницы применяют сухие дубовые, буковые или грабовые доски толщиной не менее 60 мм. Если столешница будет изготовлена из сосны, ольхи или липы, то её поверхность будет быстро изнашиваться и потребует периодического обновления. Часто верстачную крышку набирают из нескольких узких и толстых досок, устанавливая их на ребро.

Ряд отверстий, выполненных на рабочей поверхности стола, позволяет устанавливать упорные элементы для удобства обработки длинных деревянных заготовок.

В целях облегчения конструкции опорные ножки рабочего стола, напротив, изготавливают из мягкой древесины. Между собой вертикальные опоры соединяют продольно установленным брусом для повышения устойчивости изделия.

Типовая схема столярного верстака

На лицевую и боковую сторону верстака навешивают тиски специальной конструкции для крепления заготовок. Кроме того, на габаритных станках монтируют отдельные зажимные приспособления для крупных и мелких деталей. Оптимальным местом расположения столярных тисков является левая сторона переднего фартука и ближняя часть правой боковины.

В подверстачье — пространстве между опорами, под столешницей, нередко обустраивают удобные полки и выдвижные ящики для хранения инструмента и принадлежностей.

Для удобства в задней части столешницы делают выемку под фурнитуру и мелкие детали. Нередко сложное в изготовлении углубление заменяют рамкой, сбитой из деревянных реек.

Виды и конструктивное исполнение

Все самодельные рабочие столы для столярных работ можно разделить на три вида:

Мобильные верстаки имеют вес до 30 кг, габариты менее 1 м по длине и до 70 см по ширине, оснащаются одними тисками и изготавливаются частично из металлических элементов. Подобные станки предназначаются для работы с небольшими, лёгкими заготовками или мелкого ремонта деревянных изделий. Мобильный рабочий стол является отличным вариантом при недостатке места и может быть установлен в любом помещении на даче или на балконе. Нередко мобильные верстаки имеют раскладную конструкцию.

Самодельный столярный верстак мобильной конструкции

Если нет потребности в стационарном, профессиональном верстаке, то для мелких ремонтных работ или изготовления небольших деталей можно переоборудовать старый письменный стол.

Стационарный столярный верстак представляет собой надёжное, устойчивое сооружение, обустроенное в соответствии с предпочтениями владельца и особенностями помещения

Составной верстак представляет собой сооружение, которое можно подстроить под любые требования

Проект и чертежи

При разработке конструкции столярного верстака важнейшими критериями являются высота, конфигурация и оснащение. Кроме этого, надо обязательно учитывать, кем будет эксплуатироваться рабочий стол — левшой или правшой.

Учитывая, что работать за столярным верстаком придётся подолгу, высоте будущего сооружения должно уделяться самое пристальное внимание. Для людей среднего роста специалисты рекомендуют делать стол не выше 90 см.

Чертёж столярного верстака

Определяя расстояние от пола до столешницы, лучше всего ориентироваться не на среднестатистические параметры, а на особенности собственной анатомии. Оптимально, если верхний срез ножек будет находиться на одном уровне с кистями рук. Если вы рассчитаете этот параметр с учётом толщины столешницы, то работать за таким верстаком без устали можно будет в течение нескольких часов.

Крышка станка может изготавливаться из досок, деревянного массива или фанеры и представляет собой наборную конструкцию. Использовать ДСП или OSB в этих целях не рекомендуется. Профессиональные столяры давно уже определили оптимальный размер столешницы — максимум 2 м в длину и 0.7 м в ширину. На таком верстаке с одинаковым удобством можно изготовить и сборную деревянную дверь, и небольшую форточку.

Проектируя сооружение, не стоит забывать и о прочности несущего каркаса. Для опорных элементов конструкции используют брус сечением не менее 100х100 мм. В качестве продольных и поперечных усиливающих элементов допускается использование реек и бруса сечением поменьше — от 50 – 60 мм и более. Стыки деталей монтируют на шипы или шканты, для прочности используют мебельные уголки и другую арматуру, а все соединения выполняют при помощи болтов и саморезов. Гвозди обеспечить требуемую устойчивость и фундаментальность конструкции не смогут.

Столярный верстак. Вид сверху

Нередко каркас, или по-другому станину верстака, изготавливают из металла. Несмотря на то, что этот материал позволяет с меньшими трудозатратами сделать конструкцию с регулируемой высотой, профессиональные столяры предпочитают полностью деревянные конструкции.

Далее рассмотрим проект столярного стола¸ изготовленного из фанеры, а точнее из двух склеенных между собой фанерных листов толщиной 1.8 мм. Габариты крышки — 150х60 см. По краям столешница имеет усиление из фанерных полос, что увеличивает её толщину до 72 мм. К слову, представленные размеры не являются догмой и могут быть при необходимости скорректированы в соответствии с потребностями и особенностями конкретного помещения, используемого под мастерскую.

Необходимые инструменты и материалы

Фанера толщиной 18 мм является достаточно дорогим материалом (цена одного листа размером 1.5х1.5 м составляет более 700 рублей без учёта стоимости доставки). Для нашего проекта потребуется как минимум два листа этого материала. Немного сэкономить можно, если купить один, более габаритный лист размерами 2500х1250 мм. Дополнительно при возможности постарайтесь приобрести обрезки фанеры шириной не менее 300 мм, которые пойдут на усиление крышки верстака по периметру.

Дополнительно для строительства столярного станка потребуются:

• деревянный брус сечением не менее 100х100 мм — для опор;
• брус или рейки сечением не менее 60х60 мм — для элементов усиления каркаса;
  Выбирая пиломатериал для столярного верстака, тщательно осматривайте заготовки на предмет отсутствия сучков и трещин. Помните о том, что эти детали будут работать под длительной нагрузкой;
• электрическая дрель с набором обычных и перьевых свёрл;
• отрезки досок длиной не менее 1.5 м для подкладывания под струбцины;
• столярный клей. Хороший результат можно получить, воспользовавшись отечественным клеящим составом «Момент Столяр»;
• мебельные болты с гайками и саморезы;
• дисковая пила;
• столярный угольник;
• длинное правило (не менее 2 м);
• уровень строительный;
• шпатель зубчатый с размером вырезанных секторов не ниже 3 мм;
• столярные струбцины.

Струбцины, необходимые для сжимания фанерных листов при склеивании, должны быть прочными и надёжными. Если вы непрофессиональный столяр и не имеете качественного инструмента, то можно обойтись недорогими зажимными приспособлениями китайского производства. Разумеется, число подобных устройств должно быть удвоено.

Инструкция по изготовлению

1. Для изготовления столешницы отрежьте дисковой пилой две заготовки. Если вам удалось приобрести фанерный лист максимальной длины, то от него надо отпилить одну заготовку длиной 1520 мм. Разрезав её пополам, вы получите две детали 1520х610 мм. После этого правилом проверьте у каждого листа вогнутую и выпуклую стороны. Это даст возможность правильно сориентировать листы при склеивании.

Качественное склеивание обеспечивает прижим деталей столешницы струбцинами

Чтобы правильно склеить фанерные листы, их складывают, обращая выпуклыми сторонами друг к другу.

Во избежание повреждения заготовки под струбцины подкладывают опорные доски

Склеивать фанерные листы в щит можно и без струбцин, если удастся найти идеально ровную поверхность для их укладки, а также груз достаточной массы.

Усиление боковых частей верстачного стола дополнительными фанерными полосами

Изготовление каркаса столярного верстака

Монтаж столешницы на подверстачье

Спрятать головки болтов и шайбы помогут отверстия, сделанные в деталях перьевым сверлом

При желании в подверстачье можно соорудить полку. Для этого по размеру нижнего пространства вырезают фанерную панель, в углах которой делают прямоугольные вырезы под ножки станка.

Установка дополнительного оборудования

Настоящий столярный верстак невозможно представить без приспособлений, предназначенных для крепления обрабатываемых заготовок. В этих целях к готовой столешнице крепят тиски таким образом, чтобы их губки находились на одном уровне с поверхностью крышки. Чтобы правильно установить приспособление на верстак, тиски прикладывают к станку и отмечают места креплений. После этого сверлят отверстия диаметром 12 мм и устанавливают инструмент на станок, используя болтовое соединение с резьбой М12. Выполняя эту операцию, обязательно профрезеруйте отверстия под шайбы и головки болтов.

Вид готового изделия с установленными тисками

Если нет возможности установить стационарные тиски, можно обойтись и без них, применяя верстачные зажимы или струбцины.

Кроме тисков, на рабочем столе предусматривают упоры. Для этого в столешнице сверлят ряд отверстий. Лучшими упорами считаются детали, изготовленные из дерева, поскольку металлические приспособления могут повредить обрабатываемую деталь. Гнёзда под опорные элементы располагают на расстоянии, равном половине хода тисков. Это позволит надёжно закрепить заготовку любого размера.

Видео: Столярный верстак своими руками

Постройка столярного верстака – задача достаточно сложная. Тем не менее, собственноручно собранный станок позволит работать в удобной, комфортной обстановке. Для этого требуется не только продумать эргономику рабочего пространства и правильно подготовить проект сооружения, но и выполнять работу в полном соответствии с рекомендациями профессиональных столяров. Только тогда полученное изделие будет прочным и устойчивым, радуя своего хозяина на протяжении долгих лет службы.

Как смастерить столярный верстак своими руками?

Изготовление деревянных изделий различного рода является популярным и распространенным видом технического творчества. Доступность материала, инструмента и расходников позволяют выполнять сложные работы, по уровню профессионализма мало отличающиеся от заводских образцов. Обилие информации, обучающих видеоматериалов и прочих полезных источников побуждает многих пользователей приобретать инструменты и пробовать свои силы в работе по дереву.

Первое время работы производятся в случайных условиях, на табуретках или иных подставках. Затем приходит понимание необходимости иметь нормально организованное рабочее место. В особенности это актуально для владельцев частных домов, которые располагают достаточной площадью. Оптимальным вариантом является создание рабочего стола, форма и конфигурация которого отработана многими поколениями мастеров. Рассмотрим порядок действий при изготовлении классического деревянного верстака.

Как он устроен?

Верстак плотника представляет собой полностью деревянный рабочий стол, имеющий несколько основных элементов:

• основание (подверстачье);
• столешница (крышка);
• дополнительные элементы.

Основным элементом является столешница. Использовать для нее обычные листовые материалы — фанеру или ДСП — не следует, так как они не обладают достаточной прочностью и жесткостью. Традиционным способом проверки надежности столешницы был удар киянкой по ее поверхности. Предметы, лежащие на ней, не должны при этом подпрыгивать. Листовые материалы этого не могут обеспечить из-за малой толщины, образующей излишнюю упругость.

Столешницу классического верстака склеивают из деревянных планок, поставленных на ребро. Толщина такого щита составляет 6-8 см. Традиция предписывает использовать буковые или дубовые доски, но в настоящее время их стало сложно отыскать, и стоимость такого верстака окажется слишком велика, поэтому можно обойтись обычной сосной. Часто столешницу собирают из двух щитов, оставляя в центральной части продольную щель. Она позволяет распиливать детали, не опирая их на край, а надежно фиксируя всей площадью на опорной поверхности.

Важно! Выбирая доски для изготовления верстака, необходимо обращать внимание на качество и состояние материала. Древесина, не прошедшая подсочку, будет постоянно выделять смолу, которая испортит обрабатываемые изделия. Важным критерием выбора также является степень влажности.

Основание верстака представляет собой две опоры рамного типа, соединенные двумя царгами. Опоры собираются максимально жестко в шип-паз на клеевое соединение. Царги вставляются в сквозные гнезда и фиксируются клиньями, которые периодически подбивают для усиления прочности. Такой способ сборки исключает расшатывание верстака и обеспечивает его неподвижность независимо от рабочих нагрузок.

• тиски;
• гнезда для установки упорных клиньев;
• лоток для временного размещения инструмента;
• дополнительная полка под основной столешницей.

Тиски столярного верстака отличаются от слесарных тем, что прижимающие поверхности сделаны из дерева. Металлические губки обычных приспособлений мнут древесину и портят заготовку, а деревянные элементы позволяют зафиксировать деталь без деформаций поверхности. На классическом верстаке имеется двое тисков, передние и задние. Первые расположены с краю длинной стороны крышки, вторые — с торца. Упоры обычно хранятся отдельно и вставляются в соответствующие гнезда по необходимости. Лоток необходим для временного размещения инструментов, чтобы они не падали на пол. Установка дополнительной полки — более позднее изобретение, которое использовалось не всеми.

Используются и другие конструкции верстаков. Встречаются образцы, крышка которых не отличается от классической, а основание имеет одну или две тумбы с дверцами и выдвижными ящиками. В результате получается гибрид слесарного и столярного верстаков, удобный для небольших мастерских. Необходимо учитывать, что традиционные модели верстаков разрабатывались давно, когда для работы использовался ручной инструмент. Форма и общее устройство крышки рассчитано под применение старых, ныне малоизвестных приспособлений. Изменились и приемы работы, требующие соответствующей организации рабочего места.

Важно! Классическая конструкция верстака предназначена для работы только ручным инструментом. Для использования электроинструмента такую крышку приходится модернизировать, изменять размеры и конфигурацию.

Чертежи и размеры

Прежде, чем приступить к созданию верстака, необходимо тщательно продумать его конструкцию и составить рабочий чертеж. В первую очередь следует определиться с размерами. Необходимо руководствоваться следующими критериями:

• величина мастерской;
• собственный рост, особенности телосложения (длина рук, левша или правша и т.п.);
• размеры деталей, которые предстоит обрабатывать.

Высота верстака — сложный вопрос. Некоторые источники для определения оптимального размера рекомендуют вычитать из своего роста 70-90 см. Этот метод не учитывает длину рук или иные особенности тела. Более традиционный метод — свободно опущенные ладони должны полностью ложиться на поверхность крышки. Такой вариант удачнее рассматривает индивидуальные предпочтения человека. Важно также помнить, что работа предстоит с заготовками разного размера, требующими различной высоты опорной площадки.

Площадь крышки также необходимо тщательно продумать. Нередко выбирают слишком большие размеры столешницы, аргументируя это тем, что иногда приходится обрабатывать габаритные заготовки. Однако подобные ситуации возникают редко, а столешница большого размера занимает лишнее место в мастерской и постоянно захламлена посторонними предметами.

Определившись с габаритами, надо решить, из чего будет изготовлено основание верстака. Классический вариант полностью деревянный, но прочность металлического основания намного выше. Кроме того, если высота стола выбрана неудачно, металлическое основание гораздо легче нарастить или обрезать без потери прочности и надежности. Также надо решить, нужна ли в основании тумба для хранения инструментов или расходников.

После того, как все детали будут продуманы и определены, следует составить рабочий чертеж. Не обязательно выполнять его по всем правилам, но размеры и основные узлы надо изобразить, чтобы уточнить для себя последовательность сборки, составить спецификацию, рассчитать количество материалов и т.д. Если создание эскиза представляет слишком сложную задачу, можно воспользоваться готовыми чертежами, найденными в интернете.

Выбирая подходящий проект, необходимо учесть свои возможности и навыки. Для начинающего столяра создание сложного изделия едва ли по силам. Целесообразнее выбрать простой проект, который впоследствии будет модернизирован.

Необходимые инструменты и материалы

Рассмотрим традиционную деревянную модель верстака для столярных работ. Чтобы сделать верстак плотника, понадобятся:

• обрезные доски из сухой выдержанной сосны. Толщина — 50 мм, ширина — 140-180 мм;
• дисковая пила, электролобзик;
• ручной электрофрезер с набором режущего инструмента;
• электродрель с набором сверл;
• ручная ножовка, стусло;
• молоток, стамеска;
• измерительный инструмент — линейка, угольник, рулетка;
• столярный клей («Момент-столяр» ПВА и т.п.);
• ваймы или струбцины с большим вылетом для склейки щитов;
• шурупы, болты с гайками и шайбами.

Перечисленные материалы и инструменты могут быть дополнены другими комплектующими или приспособлениями в зависимости от сложности проекта и наличия навыков у мастера.

Как сделать: инструкция

Рассмотрим порядок изготовления самодельного верстака для столярных работ по классической технологии. Изменения, внесенные в конструкцию, незначительны и предназначены упростить и ускорить процесс. Для удобства разделим его на этапы, которые надо описать подробнее.

Основание

Для изготовления основания создается рама из толстых планок.

Иногда используют брус, полагая, что он значительно прочнее и надежнее.

Это ошибочная точка зрения, поскольку массив дерева склонен к короблению и растрескиванию.

Чем толще деталь, тем сильнее в ней внутренние напряжения и выше вероятность деформации. Для увеличения толщины рекомендуется использовать пачку, склеенную из двух или более досок, которые стабилизируют друг друга и компенсируют возможные изменения формы.

Для сборки понадобится нарезать 4 детали для ножек, 4 детали для верхних и нижних поперечин. Из них собирают 2 рамные конструкции. Соединение элементов проще всего выполнять вполдерева, когда на определенном участке одной детали снимается слой на половину толщины, и такое же действие выполняется на другой детали. Затем на полученные углубления наносится слой клея, детали соединяются, проверяется соблюдение прямого угла и выполняется стяжка струбцинами.

Подобным образом собирают 2 рамные конструкции, которые затем соединяют царгами. Они представляют собой две планки шириной не менее 100 мм. Соединять их с ножками можно как вполдерева, так и внакладку с помощью болтовых соединений. Основная задача — выдержать прямые углы и обеспечить параллельность всех деталей.

Столешница

Для изготовления столешницы понадобятся стяжки (ваймы) или струбцины с большим вылетом. Столешницу склеивают из планок шириной 70-90 мм (обычно разрезают вдоль обрезные доски), установленных на ребро. Рекомендуется предварительно обстрогать планки (отфуговать), чтобы склейка получилась максимально плотной, прочной и аккуратной.

Поскольку используются доски толщиной 50 мм, после острожки они будут немного тоньше — 46-48 мм. Для набора щита шириной 600 мм понадобится около 13 планок. Это немало, но прочная и неподвижная крышка не может быть создана из тонких досок.

Важно! Не следует для столешницы использовать фанеру. В сети немало рекомендаций склеить вдвое толстые фанерные листы. Такая столешница будет расслаиваться, царапать заготовки, у мастера постоянно будут занозы. Крышка из дощатого щита — оптимальный вариант.

Боковые (широкие) стороны планок покрывают клеевым слоем, прижимают друг к другу и стягивают ваймами или струбцинами. В идеале, после высыхания поверхности щитов следует обработать на стационарных строгальном и рейсмусном станках. Если такой возможности не имеется, поверхности строгают электрическим или ручным рубанком и обрабатывают шлифмашинкой. Необходимо стремиться к созданию максимально ровной плоскости.

Склеивать сразу широкий щит 600 мм не рекомендуется, правильнее изготовить две половинки по 300 мм и соединить их с технологическим зазором, позволяющим распиливать длинные детали прямо на столе. Соединяют щиты с помощью двух или трех планок, прикрепленных снизу крышки на шурупы. Толщина соединительных элементов должна обеспечивать неподвижность половинок, которая усиливается также при установке крышки на опоры (поперечины ножек).

Видео

Предлагаем Вам посмотреть интересное видео по теме.

Установка дополнительного оборудования

Верстак без дополнительных элементов представляет собой обычный стол с усиленной крышкой. Для удобства работы используются различные приспособления:

• тиски;
• упоры для фиксации заготовок при строгании ручным инструментом;
• экран для размещения инструментов;
• полки, карниз с подсветкой.

Столярные тиски — это две деревянных доски, одна неподвижная, другая перемещается винтом по двум параллельным направляющим. Основные элементы тисков:

• винт с воротком на конце и упорной пластиной;
• гайка, закрепленная (приваренная) к упорной пластине;
• направляющие, жестко закрепленные на подвижной планке и проходящие сквозь неподвижную часть.

Обычно приобретают готовую конструкцию, где требуется только установить деревянные планки на металлические пластины. Упоры — это обычные деревянные штыри, которые вставляются в отверстия на крышке верстака. В настоящее время эти элементы используются мало, так как их сменили струбцины различной конструкции.

Экран — это щит с кронштейнами, на которых крепятся инструменты. Приспособление удобно тем, что все необходимые и часто используемые приспособления находятся всегда под рукой. Для изготовления применяют листовые материалы — фанеру, МДФ, ДСП и т.п. Обычно инструмент подвешивают на кронштейне (можно использовать обычные гвозди или шурупы) и обводят карандашом, чтобы впоследствии было легче их помещать на место. В продаже имеются готовые конструкции с перфорацией, которые крепят на стену позади верстака, но приобретать их нецелесообразно.

Полки и карниз с подсветкой — полезные элементы, позволяющие хранить в доступном месте различные материалы или расходники. Освещение рабочего места — важный момент, возможность непосредственной подсветки на поверхность рабочего стола позволяет повысить точность и безопасность работ.

Столярный верстак, изготовленный своими руками, дает массу возможностей ускорить работу и повысить ее качество. Принципиальное отличие от слесарных моделей заключается в материале и толщине столешницы, изготовленной из деревянных досок толщиной около 7-9 см. Такая конструкция обеспечивает неподвижность и отсутствие упругости, нежелательной при выполнении работ с электроинструментом. Остальные элементы конструкции выбирают исходя из собственных потребностей и представлений об удобстве. Основная задача — правильный выбор высоты и площади столешницы, так как от них зависит производительность и качество работы.

Как изготовить столярный верстак своими руками

Хорошему хозяину нужен небольшой уголок для работы. Качественная обработка деревянных, пластмассовых и других изделий возможна на столярном верстаке. Оборудование хорошей марки недёшево, а китайское — ненадёжно. Поэтому многие мастера решают такую проблему самостоятельным изготовлением универсального рабочего стола с необходимыми приспособлениями.

Ошибки при проектировании верстака

При планировании рабочего уголка большинство домашних мастеров ориентируются на увиденные где-то образцы верстачных изделий и загораются желанием повторить их и даже улучшить. Такое стремление приводит иногда к некоторым существенным промашкам:

1. В качестве первой из них можно привести излишнюю массивность приспособления. Порой кажется, что такие изделия предназначены не для периодической работы с домашними обиходными предметами и не слишком крупными заготовками, а для трёхсменной обработки деталей для солидной техники вроде тракторов или танков. Места такие верстаки занимают немало, а временные и трудовые затраты на них- как на хорошее заводское оборудование. К тому же конечная стоимость изделия может превысить цену неплохого фирменного продукта.
2. Второй ошибкой является недооценка устойчивости и небольших вибраций, которые существенно осложняют работу на таком столе. В первую очередь это относится к устройствам на железных основаниях.
3. Третий промах — слепое копирование готовых изделий. Каждое рабочее место сугубо индивидуально и должно проектироваться с учётом потребностей определённого человека и его физиологических габаритов. К тому же излишняя функциональность тоже приводит к удорожанию изделия.

Составные части рабочего стола

Большинство столярных деревянных верстаков состоят из таких деталей:

• Подверстачье. Является станиной рабочего стола и гарантирует надёжность и комфортные условия труда.
• Верхняя часть или крышка. Она изготавливается ячеистой либо в форме лотка в целях придания жёсткости всей конструкции.
• Дополнительное оборудование в виде полок, гнёзд, тисков и других приспособлений для удобства в работе.
• Фартучный пояс под размещения принадлежностей. Когда верстак стоит у стены, без фартука можно обойтись, разместив их прямо на ней — либо заменить его имеющимся старым стеллажом или тумбочкой.

Столешницу для столярных приспособлений своими руками изготавливают монолитной из твёрдых пород дерева. Она склеивается из нескольких слоёв фанеры. С целью уменьшения вибрации она всегда монтируется на постель — подкладку из мелкослойных пород. Подложка не должна иметь дефектов типа сучков. Для функциональности её делают чуть большей площади и употребляют как полку.

Подверстачье собирается из нескольких секций с применением сырья, использованного при производстве крышки. Это практичная модификация для перестановок и переездов. Постройка рабочего столярного стола начинается с основания.

Составление чертежа столярного верстака

До начала монтажа необходимо учесть множество особенностей и нарисовать чертёж столярного верстака своими руками или подобрать подходящий.

Для домашних рабочих столов имеются типовые габариты.

Они не строго обязательны, подбор осуществляется по личным предпочтениям и размерам:

• Длина — не менее 180 сантиметров. Для работы нужен простор.
• Ширина рабочей поверхности — 90 ± 10 сантиметров. Примерно равна площади мастерской.
• Высота верстака — 80 ± 10 (с учётом толщины крышки). Главный ориентир — рост пользователя. Работать согнувшись или вытянувшись неудобно и вредно для здоровья.

Нужно учесть число и форму полок: делать ли их открытыми или как ящички. Предусмотреть необходимость дополнительных элементов надобно до начала постройки. Для работы с заготовками разной величины надо сделать ограничители и продумать под них фиксаторы. Крепление обрабатываемых материалов производится при помощи тисков, которым тоже нужно определить место.

Установочное пространство выбирается по уровню освещения в мастерской. По мере необходимости проектируется монтаж осветительных приборов. Расположение всех дополнительных приспособлений придётся сделать в зеркальном отражении, если рабочая рука у хозяина левая.

Виды и конструкция столярных столов

Весь самодельный домашний инвентарь для мастерских подразделяется на три категории:

• Передвижные рабочие столы весом не более 30 килограмм, размерами 1 тыс. на 700 миллиметров (длина и ширина). Производятся с частичным применением металлической полосы и используются для обработки малогабаритных деталей и предметов из дерева. Это великолепный вариант для тесных мастерских, балконов и дач. Часто они бывают складными. Для таких целей возможна переделка ненужного письменного стола.
• Столярные верстаки, надёжно закреплённые в определённом положении и не перемещаемые в течение производственного процесса, относятся к стационарным. Такие столы дают возможность работать с заготовками невзирая на их габариты. Подобное оборудование устанавливается в соответствующих помещениях и не подвергается внешним воздействиям.
• Составные станки наиболее сложны в производстве, но являются самыми практичными. Такое оборудование переналаживается по мере изменения специфики выполняемой работы, нужно только поменять часть верстака. Монтаж раскладного устройства происходит разборным крепежом.

Материалы и оснастка для постройки

Для изготовления самодельного верстака понадобятся брус и доски. Они должны быть одного размера и тщательно обработаны. Это облегчит сборку основания станка, его устойчивость и прочность.

Крепление деталей происходит болтовыми соединениями и клиньями, которые свяжут раму основания. Таким образом, получится надёжная и в то же время функциональная конструкция.

В творческом процессе не обойтись без небольшого набора инструментов и приспособлений:

• Электродрель с простыми и перьевыми свёрлами.
• Болты, гайки, саморезы для мебели.
• Ручная ножовка или дисковая пила.
• Угольник столяра.
• Строительный уровень.
• Столярные струбцины. Они должны обеспечивать плотное и надёжное сжатие фанерных листов. При неимении таких можно обойтись китайскими зажимами в большем количестве.

Сборка столярного верстака

Во время монтажа деталей столярного верстака необходим непрестанный контроль качества соединений и соответствие углов и уровней поверхностей. От выполнения этих требований зависит конечный результат и безопасная эксплуатация оборудования в дальнейшем.

Все приёмы и способы выполнения работ продумываются на этапе составления монтажной схемы изделия. Необходимые изменения можно вносить по ходу выполнения постройки.

Подготовка деталей для сборки

Каждый деревянный элемент будущей конструкции необходимо приготовить к сборке. Для этого выполняются такие мероприятия:

• Тщательная шлифовка каждой детали.
• Верный подбор пропитки для древесины. Это защитит верстак от гниения и насекомых — короедов.
• Особое внимание обращается на просушку сырья. Сушиться дерево должно в естественных условиях, так как принудительное прогревание ведёт к деформации древесины. Помещение для этого должно быть сухим и хорошо проветриваемым.

Сборка несущей конструкции

Основной способ соединения деталей — шип в паз на столярном клее. Для создания дополнительной уверенности в прочности такого крепления можно его усилить болтами. Хотя в большинстве случаев эта мера излишняя и нужна при постройке массивных стационарных верстаков.

Нужно также учитывать условия, в которых находится изделие. В хорошо проветриваемых прохладных мастерских скорая порча дереву не грозит, и клея будет вполне достаточно. Во влажных и необогреваемых комнатах крепёж придётся осуществить болтовыми соединениями. Долгий срок службы в таких помещениях не гарантирован, и подобное соединение позволит произвести оперативную замену подгнившей детали.

Дополнительные вертикальные и горизонтальные перемычки укрепят устойчивость надёжность конструкции.

Установка столешницы

Рабочая плоскость является самой нагружаемой компонентой столярного верстака. Значительная часть ударов приходится именно по ней и ничего удивительного нет в том, что из строя она выходит раньше других составляющих.

Поэтому рекомендуется предусмотреть съёмную конструкцию крышки. Для этого столешница крепится к станине металлическими уголками.

После окончательной сборки её дополнительно шлифуют и пропитывают олифой или специальным маслом.

Если верхняя часть изготавливается не из листов фанеры, а из досок, особое внимание нужно уделить их подгонке. Для этого боковые торцы их надо тщательно отшлифовать во избежание образования щелей.

Между собой доски скрепляются рейками на саморезах. Перед соединением последних неплохо было бы выбрать пазы для устойчивой фиксации.

Оснащение рабочего места

Количество дополнительных приспособлений и их функциональность определяются до начала процесса изготовления, так как вносить изменения по ходу постройки нежелательно из-за возможных корректив конструкции и недостатка материалов для них.

Способов получения оснастки несколько. Например, тиски можно приобрести в магазине и просто зафиксировать на верстаке. То же самое касается всевозможных полок и ящиков.

Однако если такое оборудование изготовлено самостоятельно, оно будет удовлетворять всем предъявляемым к нему требованиям, и выполнение домашних работ с таким оснащением не будет в тягость.

Если мужчина немного умеет работать ручными инструментами и проявляет интерес к самостоятельной работе с деревом, хлопоты по созданию удобного и многофункционального рабочего места не вызовут больших затруднений. Тем более множество образцов и советов о том, как сделать верстак для плотника и столяра, можно увидеть в интернете.

Всегда есть возможность не слепо копировать готовые изделия, а вносить в конструкцию и оснащение что-то своё. Главное — правильно оценить необходимость подобных новшеств и собственные способности.

Как собрать столярный верстак своими руками

Добавил(а): Виктор Каплоухий 15 мая

Каждый домашний мастер знает, что хорошо обустроенная мастерская с устойчивым и надёжным столярным верстаком, оборудованным всевозможными приспособлениями для обработки деталей, – это половина успеха при изготовлении изделий из дерева. Конечно, рабочий стол можно купить в торговой сети. Тем не менее, рекомендуем изготовить его самостоятельно. Во-первых, это позволит получить изделие нужного размера и функциональности. Во-вторых, при постройке верстака дополнительное оборудование можно разместить наиболее рациональным образом. В-третьих, стоимость станка будет намного ниже заводского варианта, что позволит на сэкономленные деньги купить качественный инструмент. Если эти аргументы дали вам повод задуматься об изготовлении рабочего стола своими руками, то наши чертежи, инструкции и рекомендации помогут соорудить добротный, надёжный и функциональный столярный верстак.

Назначение и конструкция типового столярного верстака

Прочный и надёжный столярный верстак обеспечит удобство и комфорт во время продолжительной работы с деревянными деталями

Столярный верстак, по сути, является массивным, надёжным столом для обработки деревянных изделий любого размера. Главные требования, предъявляемые к оборудованию этого типа, — прочность и устойчивость. Кроме того, станок должен быть оборудован хотя бы минимальным набором приспособлений для закрепления и удержания заготовок. Габариты рабочего стола выбираются в зависимости от размеров и веса обрабатываемых деталей, а также свободного места в мастерской или гараже. К слову, существуют конструкции компактных верстаков, которые можно разместить даже на балконе.

Конструкция столярного верстака с наборной столешницей. На рисунке: 1 — основание или подверстачье; 2 -верстачная доска; 3 — стусло; 4 — стяжка; 5 — тиски; 6 — опорная балка

Поскольку работы, которые проводят на столярном станке, выполняются с помощью ручного и электрического инструмента, верстак изготавливают из массивного бруса и толстых досок. К слову, рабочую поверхность, или по-другому верстачную доску, собирают только из твёрдых сортов древесины. При изготовлении столешницы применяют сухие дубовые, буковые или грабовые доски толщиной не менее 60 мм. Если столешница будет изготовлена из сосны, ольхи или липы, то её поверхность будет быстро изнашиваться и потребует периодического обновления. Часто верстачную крышку набирают из нескольких узких и толстых досок, устанавливая их на ребро.

Ряд отверстий, выполненных на рабочей поверхности стола, позволяет устанавливать упорные элементы для удобства обработки длинных деревянных заготовок.

В целях облегчения конструкции опорные ножки рабочего стола, напротив, изготавливают из мягкой древесины. Между собой вертикальные опоры соединяют продольно установленным брусом для повышения устойчивости изделия.

Типовая схема столярного верстака

На лицевую и боковую сторону верстака навешивают тиски специальной конструкции для крепления заготовок. Кроме того, на габаритных станках монтируют отдельные зажимные приспособления для крупных и мелких деталей. Оптимальным местом расположения столярных тисков является левая сторона переднего фартука и ближняя часть правой боковины.

В подверстачье — пространстве между опорами, под столешницей, нередко обустраивают удобные полки и выдвижные ящики для хранения инструмента и принадлежностей.

Для удобства в задней части столешницы делают выемку под фурнитуру и мелкие детали. Нередко сложное в изготовлении углубление заменяют рамкой, сбитой из деревянных реек.

Виды и конструктивное исполнение

Все самодельные рабочие столы для столярных работ можно разделить на три вида:

Мобильные верстаки имеют вес до 30 кг, габариты менее 1 м по длине и до 70 см по ширине, оснащаются одними тисками и изготавливаются частично из металлических элементов. Подобные станки предназначаются для работы с небольшими, лёгкими заготовками или мелкого ремонта деревянных изделий. Мобильный рабочий стол является отличным вариантом при недостатке места и может быть установлен в любом помещении на даче или на балконе. Нередко мобильные верстаки имеют раскладную конструкцию.

Самодельный столярный верстак мобильной конструкции

Если нет потребности в стационарном, профессиональном верстаке, то для мелких ремонтных работ или изготовления небольших деталей можно переоборудовать старый письменный стол.

Стационарный столярный верстак представляет собой надёжное, устойчивое сооружение, обустроенное в соответствии с предпочтениями владельца и особенностями помещения

Составной верстак представляет собой сооружение, которое можно подстроить под любые требования

Проект и чертежи

При разработке конструкции столярного верстака важнейшими критериями являются высота, конфигурация и оснащение. Кроме этого, надо обязательно учитывать, кем будет эксплуатироваться рабочий стол — левшой или правшой.

Учитывая, что работать за столярным верстаком придётся подолгу, высоте будущего сооружения должно уделяться самое пристальное внимание. Для людей среднего роста специалисты рекомендуют делать стол не выше 90 см.

Чертёж столярного верстака

Определяя расстояние от пола до столешницы, лучше всего ориентироваться не на среднестатистические параметры, а на особенности собственной анатомии. Оптимально, если верхний срез ножек будет находиться на одном уровне с кистями рук. Если вы рассчитаете этот параметр с учётом толщины столешницы, то работать за таким верстаком без устали можно будет в течение нескольких часов.

Крышка станка может изготавливаться из досок, деревянного массива или фанеры и представляет собой наборную конструкцию. Использовать ДСП или OSB в этих целях не рекомендуется. Профессиональные столяры давно уже определили оптимальный размер столешницы — максимум 2 м в длину и 0.7 м в ширину. На таком верстаке с одинаковым удобством можно изготовить и сборную деревянную дверь, и небольшую форточку.

Проектируя сооружение, не стоит забывать и о прочности несущего каркаса. Для опорных элементов конструкции используют брус сечением не менее 100х100 мм. В качестве продольных и поперечных усиливающих элементов допускается использование реек и бруса сечением поменьше — от 50 – 60 мм и более. Стыки деталей монтируют на шипы или шканты, для прочности используют мебельные уголки и другую арматуру, а все соединения выполняют при помощи болтов и саморезов. Гвозди обеспечить требуемую устойчивость и фундаментальность конструкции не смогут.

Столярный верстак. Вид сверху

Нередко каркас, или по-другому станину верстака, изготавливают из металла. Несмотря на то, что этот материал позволяет с меньшими трудозатратами сделать конструкцию с регулируемой высотой, профессиональные столяры предпочитают полностью деревянные конструкции.

Далее рассмотрим проект столярного стола¸ изготовленного из фанеры, а точнее из двух склеенных между собой фанерных листов толщиной 1.8 мм. Габариты крышки — 150х60 см. По краям столешница имеет усиление из фанерных полос, что увеличивает её толщину до 72 мм. К слову, представленные размеры не являются догмой и могут быть при необходимости скорректированы в соответствии с потребностями и особенностями конкретного помещения, используемого под мастерскую.

Необходимые инструменты и материалы

Фанера толщиной 18 мм является достаточно дорогим материалом (цена одного листа размером 1.5х1.5 м составляет более 700 рублей без учёта стоимости доставки). Для нашего проекта потребуется как минимум два листа этого материала. Немного сэкономить можно, если купить один, более габаритный лист размерами 2500х1250 мм. Дополнительно при возможности постарайтесь приобрести обрезки фанеры шириной не менее 300 мм, которые пойдут на усиление крышки верстака по периметру.

Дополнительно для строительства столярного станка потребуются:

• деревянный брус сечением не менее 100х100 мм — для опор;
• брус или рейки сечением не менее 60х60 мм — для элементов усиления каркаса;
  Выбирая пиломатериал для столярного верстака, тщательно осматривайте заготовки на предмет отсутствия сучков и трещин. Помните о том, что эти детали будут работать под длительной нагрузкой;
• электрическая дрель с набором обычных и перьевых свёрл;
• отрезки досок длиной не менее 1.5 м для подкладывания под струбцины;
• столярный клей. Хороший результат можно получить, воспользовавшись отечественным клеящим составом «Момент Столяр»;
• мебельные болты с гайками и саморезы;
• дисковая пила;
• столярный угольник;
• длинное правило (не менее 2 м);
• уровень строительный;
• шпатель зубчатый с размером вырезанных секторов не ниже 3 мм;
• столярные струбцины.

Струбцины, необходимые для сжимания фанерных листов при склеивании, должны быть прочными и надёжными. Если вы непрофессиональный столяр и не имеете качественного инструмента, то можно обойтись недорогими зажимными приспособлениями китайского производства. Разумеется, число подобных устройств должно быть удвоено.

Инструкция по изготовлению

1. Для изготовления столешницы отрежьте дисковой пилой две заготовки. Если вам удалось приобрести фанерный лист максимальной длины, то от него надо отпилить одну заготовку длиной 1520 мм. Разрезав её пополам, вы получите две детали 1520х610 мм. После этого правилом проверьте у каждого листа вогнутую и выпуклую стороны. Это даст возможность правильно сориентировать листы при склеивании.

Качественное склеивание обеспечивает прижим деталей столешницы струбцинами

Чтобы правильно склеить фанерные листы, их складывают, обращая выпуклыми сторонами друг к другу.

Во избежание повреждения заготовки под струбцины подкладывают опорные доски

Склеивать фанерные листы в щит можно и без струбцин, если удастся найти идеально ровную поверхность для их укладки, а также груз достаточной массы.

Усиление боковых частей верстачного стола дополнительными фанерными полосами

Изготовление каркаса столярного верстака

Монтаж столешницы на подверстачье

Спрятать головки болтов и шайбы помогут отверстия, сделанные в деталях перьевым сверлом

При желании в подверстачье можно соорудить полку. Для этого по размеру нижнего пространства вырезают фанерную панель, в углах которой делают прямоугольные вырезы под ножки станка.

Установка дополнительного оборудования

Настоящий столярный верстак невозможно представить без приспособлений, предназначенных для крепления обрабатываемых заготовок. В этих целях к готовой столешнице крепят тиски таким образом, чтобы их губки находились на одном уровне с поверхностью крышки. Чтобы правильно установить приспособление на верстак, тиски прикладывают к станку и отмечают места креплений. После этого сверлят отверстия диаметром 12 мм и устанавливают инструмент на станок, используя болтовое соединение с резьбой М12. Выполняя эту операцию, обязательно профрезеруйте отверстия под шайбы и головки болтов.

Вид готового изделия с установленными тисками

Если нет возможности установить стационарные тиски, можно обойтись и без них, применяя верстачные зажимы или струбцины.

Кроме тисков, на рабочем столе предусматривают упоры. Для этого в столешнице сверлят ряд отверстий. Лучшими упорами считаются детали, изготовленные из дерева, поскольку металлические приспособления могут повредить обрабатываемую деталь. Гнёзда под опорные элементы располагают на расстоянии, равном половине хода тисков. Это позволит надёжно закрепить заготовку любого размера.

Видео: Столярный верстак своими руками

Постройка столярного верстака – задача достаточно сложная. Тем не менее, собственноручно собранный станок позволит работать в удобной, комфортной обстановке. Для этого требуется не только продумать эргономику рабочего пространства и правильно подготовить проект сооружения, но и выполнять работу в полном соответствии с рекомендациями профессиональных столяров. Только тогда полученное изделие будет прочным и устойчивым, радуя своего хозяина на протяжении долгих лет службы.

Дачное строительство, оформление участка и мелкие ремонтные работы требуют специальных навыков и времени. Но также необходимо иметь качественный инструмент и принадлежности, которые помогут в данных процессах. Не лишним будет и верстак, с наличием которого любая стройка пойдет куда быстрее.

Столярный или слесарный верстак – специальный стол для работ с древесиной или металлом. Они имеет твердую и прочную поверхность большой площади и ящики для инструментов. Дополнительно могут быть установлены дополнительные принадлежности для проведения работ – дрель, тиски, циркулярная пила, небольшая фреза, прочее.

Сегодня мы постараемся сделать столярный верстак своими руками (он же может служить и слесарным), правильно его собрать и оборудовать.

Как обычно, максимально удешевим наше изделие и даже используем старые предметы интерьера и подручные средства.

Столярный верстак из старого стола

Практически любой старый стол может послужить основой для производства верстака. Это может быть обеденный стол или стол-тумба, который вам более не нужен на даче. Стоит только предварительно осмотреть предмет мебели, чтобы он не был слишком ветхим.

Подготовка стола

Изначально, потребуется подготовить стол – подтянуть все болты и гайки, шурупы и прочие крепления. Обязательно нужно будет осмотреть несущий каркас на предмет трещин и, если таковые имеются, поставить металлические или деревянные накладки для обеспечения прочности деталей.

После, провести легкую шпаклевку, обработку средствами защиты древесины или просто покраску специальным защитным лаком.

Когда мы имеем перед собой слегка обновленный и прочный стол, можно приступать.

Сборка изделия

По обыкновению, поверхность верстака – прочная поверхность для самых разнообразных работ. Поэтому для установки столешницы мы должны выбрать качественные доски толщиной не менее 20-30 мм. Их мы последовательно устанавливаем на имеющуюся поверхность стола, затягиваем саморезами, стараясь оставить как можно меньше щелей.

Новая столешница должна быть чуть больше старой, иметь напуск с каждой стороны в 15-20 см, чтобы можно было удобно и надежно навесить оборудование. В местах установки электрического оборудования для верстака можно положить двойной слой доски, чтобы основание было крепче.

Устройство ящиков для хранения инструментов

Теперь нам стоит позаботиться о ящиках, в которых мы будем хранить инструмент, крепеж, различные детали. Это должны быть прочные ящики из дерева на удобных системах, с прочной фурнитурой. Как собирать ящики из дерева и работать с различными формами, мы уже знаем, а потому не будем углубляться в подробности. Стоит только отметить, что каждый элемент ящика должен быть обработан защитной пропиткой.

Ящиков должно быть несколько, например, по 2-3 с каждой стороны. Предварительно стоит оценить размещение и произвести разметку, чтобы установленные фрагменты не мешали удобно работать за готовым верстаком.

Установка оборудования

Классическим оборудованием в данном случае считаются тиски и деревянные зажимы. Кроме того, можно установить стационарную дрель большой мощности, фрезеровочный элемент, некоторое токарное оборудование. Но чаще всего верстак строится, как обычная плоскость для комфортной работы, оборудование же закупается отдельно. Для дачи достаточно дрели, болгарки, циркулярки.

Установка оборудования должна быть хорошо продумана в плане удобства и безопасности, все крепления проверены и надежно затянуты. Если оборудование подразумевает подключение к электрической сети, следует правильно рассчитать мощности, сечение проводов, корректно произвести само подключение. Возможно, для этой работы потребуется воспользоваться помощью квалифицированного электрика.

Объединяем столярный и слесарный верстак

На даче у нас не так много времени, места и средств, чтобы делать отдельно два верстака для работы, хотя понадобиться может как столярный, так и слесарный верстак. Чтобы сократить расходы и потери времени, а также не занимать много места в гараже или сарае установкой двух верстачных столов, мы предлагаем сделать из одного сразу два.

Для производства практичного рабочего места нам нужно будет немного увеличить площадь поверхности. Возможно, для этого понадобится укрепление основания дополнительными частями каркаса, на которые будет опираться столешница.

Когда рабочая часть готова, ее половину следует покрыть тонкой листовой нержавеющей сталью. Ее можно будет закрепить саморезами или специальными заклепками. Желательно производить покрытие не только верхней плоскости, но и торцевых элементов, что, кстати, можно сделать по всему периметру.

Верстак для дачи своими руками с нуля

Хорошо, когда есть с чего начать, но немного сложнее, если старого стола под верстак нет. Но расстраиваться не стоит, ведь с нуля можно сделать рабочее место строго под свои требования, более высокой прочности и именно того размера и формы, которые вам необходимы. Итак, приступаем.

Материалы для производства

Перед началом работ следует подготовить материалы:

• Деревянный брус 50х100 мм для производства опорных перемычек, опорного опорной части столешницы;
• Деревянный брус 80х100 мм для опорного блока и оснований каркаса;
• Деревянный брус 50х150 мм для установки торцевых частей;
• Доска строганая 50х200 мм для сборки столешницы;
• Нержавеющая сталь листовая для покрытия части столешницы:
• Болты, саморезы и заклепки для сборки;
• Клей для промежуточных креплений, защитная пропитка;
• Пластиковые или прорезиненные накладки на опорный блок.

Инструмент для изготовления стандартный – ножовка для распила древесины, молоток и киянка, дрель и сверла, стамеска, дополнительные инструменты, если вы будете готовить особенные детали.

Схема производства верстака

Дополнительно решили предоставить вам схему производства стандартного варианта, быть может, она поможет собрать вам качественный “предмет мебели” для мелких работ на даче.

Столярный верстак: пошаговая инструкция

• Во-первых, следует определить размер верстачного стола – его рабочую поверхность и опорную часть. Для примера мы выбрали размер поверхности 80х160 см, и размер каждой опорной части в 60 см. Высота же верстака 85 см – это общий размер, поэтому не стоит путать с высотой отдельных частей каркаса.
• Во-вторых, подготовить чертеж (возможно, взять что-то из схемы выше).
• В-третьих, проставить размеры, разметить и порезать материал.

Сборку советуем производить не сверху вниз и даже не наоборот, а отдельными частями.

Начать можно со сборки столешницы, для производства которой нам необходимо будет создать корпус по периметру (обязательно учитывая напуск с каждой стороны). Корпус нужно будет укрепить деревянным брусом, создавая тем самым повышенную прочность.

Далее переходим к сборке опорного блока, для которого мы выбрали брус 80х100 мм. Его следует делать устойчивым и из цельных кусков бруса, так как на данном основании будет держаться вся масса верстака.

На опорный блок устанавливаем опорную часть каркаса, и только потом столешницу.

Для соединений мы рекомендуем выбрать болты и гайки, которые будут навечно скреплять между собой деревянные детали при сквозном проходе и зажиме. Также, можно использовать столярный клей для большей надежности и прочности каждого соединения, наносить его на склеиваемые части и только после этого затягивать болты.

Во время работы следите за соответствием размеров и соблюдением уровней, так как в дальнейших процессах, связанных с верстаком, подобные ошибки могут стоить времени, сил и нервов. Только на качественном верстаке вы сможете работать с удовольствием.

Оснащение верстака, подготовка к работе

Чтобы не повторяться, мы предлагаем обратить внимание на предыдущие разделы, так как новый верстачный стол можно оснастить и оборудовать точно так же, как и созданный на основе старой мебели.

Остается только вопрос в установке и подготовке к работе. Вам необходимо будет установить готовое изделие на ровную поверхность, в крытом помещении. Все материалы желательно защитить специальными пропитками, на опорный блок или ножки верстака поставить накладки. Теперь только оборудование, о котором мы уже говорили ранее, и интересные проекты от вас.

Как самостоятельно сделать верстак для дачи (видео)

Делитесь своими идеями по поводу производства верстаков для дачных дел, а также интересными мыслями о поделках, которые можно с их помощью сделать. Со своей стороны мы предлагаем рассмотреть полезные статьи на сайте о сооружении крольчатников, поилок для птиц, кормушек и домиков для белок, скворечников и прочих мелочей, в процессе создания которых полезно будет использовать верстак.
