Верстак столярный деревянный своими руками в гараже

Слесарный верстак для гаража своими руками

Обязательным атрибутом для выполнения работ, требующих применения инструмента — газового ключа, ножовки, дрели, тисков — является рабочий стол или верстак. Изготовить верстак своими руками с учетом своих пожеланий и потребностей вполне по силам большинству хозяев при наличии нужных материалов и инструмента, а выполнить задачу обустройства личного рабочего места проще владельцам гаражей.

Рабочий стол для гаража

Прежде всего следует определиться, какой верстак планируется изготовить. Слесарный металлический верстак своими руками — основной вариант среди существующих, им оборудуют свои гаражи подавляющее большинство автомобилистов.

Следующий популярный, но менее распространенный вариант — верстак столярный деревянный — своими руками могут собрать те, кто занимается ремонтом и изготовлением мебели или столярных изделий. Оборудованный таким верстаком гараж обычно просто преобразуется в столярную мастерскую.

Возможен и вариант универсального верстака, оснащенного соответствующим оборудованием как для слесарных, так и для столярных работ.

Стоит отметить, что оборудование гаража своими руками — процесс творческий и постоянный. Как правило, самодельные верстаки любого назначения комплектуются различными встроенными или навесными полками для хранения инструмента, заготовок и материала.

Изготовление верстака своими руками

Габариты гаража в большинстве случаев ограничивают и габариты верстака. Для выполнения стандартного набора домашних работ вполне достаточно рабочего стола со следующими размерами: высота 850−1000 мм, ширина 550−650 мм, длина 1000−1200 мм. Для его изготовления потребуются следующие материалы:

• Уголок 50×50 мм
• Лист 4 мм
• Лист 10 мм
• Электроды Ø3,4 мм.

Если планируется оборудовать верстак выдвижными ящиками или полки, то дополнительно потребуются:

Чтобы определиться с количеством материала, нужно выполнить чертеж или эскиз конструкции с определенными размерами.

Сборка конструкции

Сборка начинается со столешницы. На выставленные по уровню бруски или толстые доски уложить лист. Желательно изготовить рабочую поверхность из цельного куска, но можно из 2-х, максимум из 3-х, не более, иначе будет сложно обеспечить плоскостность поверхности. В этом случае под линии стыка нужно подложить дополнительные бруски, а на кромках стыкуемых листов болгаркой сделать фаски под сварку с нерабочей стороны листа.

Чтобы максимально исключить коробление листа при сварке, лучше просверлить в нем необходимое количество отверстий под гвозди и прибить лист к брусьям на время сборки и сварки. Отверстия по окончании работ можно заплавить и зачистить, а можно и оставить так, как есть.

На собранной поверхности делается разметка под опорную рамку из уголков или сразу выкладываются приготовленные уголки и разметка делается по ним. Если поверхность собрана из частей, разметка необходима для выполнения прихваток. Прихватки делаются с шагом 80−100 мм, в местах наложения уголков на кромки стыкуемых частей сварку нужно выполнить сразу на ширину уголка с зачисткой шва.

Режим сварки — величина тока и скорость — подбираются в зависимости от диаметра электрода для полного проплавления на толщину листа. Эти режимы лучше подобрать заранее на обрезках листа, а режим для сварки листа 4 мм подойдет для сборки и сварки всех элементов конструкции — уголка с листом и уголков между собой.

При сборке рамки нужно обеспечить отступ от края листа на 20−30 мм, с лицевой стороны можно отступить на 50−60 мм. Выложенную рамку нужно плотно прижать к листу. Для этого можно воспользоваться подручными грузами, а можно повторить крепление гвоздями к брусьям. Времени это займет немного, но вполне обеспечит необходимую жесткость конструкции. Рамку предварительно крепят к листу прихватками. Кроме контура в рамке нужно установить один или два внутренних уголка.

Дальнейшую сборку можно выполнять различными способами:

• Собранную столешницу из листа с рамкой полностью обварить, затем установить опоры. В этом случае по ходу сварки можно контролировать плоскость стола, при необходимости выполнять правку.
• Опору верстака, включая рамку, можно собрать отдельно. Все элементы в процессе сборки также выкладываются на бруски, раскрепляются. Перед прихваткой и перед окончательной сваркой нужно проверить соответствие размеров по диагоналям.
• Можно собрать всю конструкцию верстака на прихватках с последующей окончательной сваркой. Постоянный контроль геометрических размеров обязателен и в этом случае.

Для установки тисков, обычно на левом углу стола, приваривается дополнительная пластина толщиной не менее 10 мм. Толщина зависит от габарита и веса самих тисков. Эту пластину можно использовать и для крепления других рабочих элементов слесарного станка — сверлильной машинки или заточного станка.

Варианты изготовления верстака

Как правило, обычно хозяева изготавливают металлический верстак. При этом для изготовления рамы или основания могут использоваться и другие виды проката, кроме уголка — труба, квадратный или прямоугольный профиль.

Для изготовления столешницы можно использовать деревянные конструкции — столешницу со старого стола или снятое при ремонте дверное полотно. Плоскость рабочей поверхности в этом случае уже обеспечена, остается надежно обшить ее металлическим листом.

Слесарный верстак из дерева своими руками можно сделать и целиком на основе старого кухонного стола с готовыми полочками и выдвижными ящиками. В этом случае, кроме обшивки рабочей поверхности, потребуется и общее укрепление конструкции с помощью любого имеющегося в наличии металлического проката. Подробности изготовления складного верстака читайте здесь.

Верстак в гараж: разновидности конструкций и их особенности

Отправим материал на почту

Первостепенная задача верстака для гаража — создание эргономичного рабочего пространства для слесарных и столярных работ. В статье рассказывается о разновидностях рабочих столов и особенностях их конструкций. Предлагаемый ниже материал содержит информацию о плюсах и минусах деревянных и металлических моделей и об особенностях их комплектации. Вы познакомитесь с критериями выбора оборудования и организацией рабочего места.

Полный порядок на рабочем месте

О видах верстаков

Владельцы автомобилей регулярно сталкиваются с необходимостью выполнения разнообразных ремонтных работ. Для всех, кто занимается столярным и слесарным делом (неважно, на профессиональном или любительском уровне), грамотное оснащение рабочего места помогает экономнее распределять силы и время, а также обеспечивает лучший результат. На роль универсального оборудования, подходящего для эксплуатации в гаражных условиях, подходит верстак.

Изначально верстак возник как плотницкое рабочее место, предназначенное для обработки древесины. С появлением разнообразного (в том числе электрического) оборудования и разделения профессий, верстак стал специализироваться. Сегодня, помимо плотницких, существуют столярные и слесарные верстаки, а также комбинированные разновидности.

Прадедушка современных моделей

Базовая комплектация

Верстаком в гараже называют оборудованный рабочий стол, состоящий из различных модульных элементов, в число которых входит:

Металлический каркас (стол). Его конструкция рассчитана на солидный вес, от 70 до 300 кг (в зависимости от модели). Столы, предназначенные для работы с тяжелыми и крупными деталями (например, колесами), укрепляются дополнительными диагональными соединениями.

Столешница для столярных и слесарных работ. В зависимости от выполняемых функций она может быть сделана из оцинкованной или нержавеющей стали, ДСП, фанеры. Запас прочности столешницы рассчитан так, чтобы выдерживать динамические и ударные нагрузки, контакт с химически активными составами.

Аксессуары. Верстак служит не только рабочей зоной, но и местом сберегания инструментов, запасных деталей и прочей оснастки. Поэтому обязательные составляющие конструкции — тумбы, экраны, драйверы (выдвижные ящики), полки, навесные держатели.

Каждая вещь на своем месте

Критерии выбора: дерево или металл

Для многих автолюбителей гараж является вторым домом, поэтому к его обустройству они подходят с должным вниманием. Особенно ответственным моментом является приобретение верстака; критерием выбора может служить цель, для которой он предназначен. В большинстве случаев такое оборудование устанавливается для выполнения следующих работ:

Для регулярного техосмотра и поддержки состояния автомобиля.

Для мелких слесарных работ, небольшого ремонта, исправления дефектов, связанных с обслуживанием дома и приусадебной территории.

Если слесарное или столярное дело — часть вашего хобби.

Первый вопрос, встающий при выборе — материал изготовления. Встречаются деревянные (чаще всего самодельные) и металлические верстаки, предлагаемые различными производителями, как отечественными, так и зарубежными.

Рабочее место для души

Деревянные верстаки

Деревянный верстак в гараж, выполненный полностью или частично из древесины, подходит для периодической и недолгой работы с несложными деталями; он плохо подходит для обработки сложных металлических компонентов. Каркас таких моделей выполняется из древесины крепких пород (бук или дуб) и закрепляется саморезами. Устойчивость стола обеспечивается дополнительными распорками, поперечными или х-образными. Деревянные модели, как правило, оснащаются полками или ящиками для хранения. Деревянная столешница по краю отделывается металлом.

Распространенной моделью является конструкция из двух массивных тумб, соединенных между собой столешницей. Такой вариант выглядит достаточно практичным, поскольку решает большинство проблем, связанных с размещением инструментов. Несмотря на относительную дешевизну и хорошую (хотя и несколько ограниченную) функциональность, многие полагают, что верстак в гараж из дерева имеет значительные минусы:

Деревянный слесарный стол не рассчитан на серьезную нагрузку.

При усиленной эксплуатации срок службы каркаса значительно сокращается.

Деревянный верстак На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу монтажа металлоконструкций. Напрямую пообщаться с представителями можно, посетив выставку домов Малоэтажная Страна.

Площадь стола не позволяет размещать несколько видов оборудования одновременно.

Деревянная поверхность столешницы под действием химических агентов (красок, растворителей) и металлической пыли со временем приходит в негодность, а следы масел остаются навсегда.

Дерево — пожароопасный материал; в сочетании с расположенной по соседству коллекцией химических веществ это свойство многократно возрастает.

Металлические верстаки

Чтобы собрать функциональный слесарный стол из металла, потребуется специальное оборудование и навыки работы с металлом (фрагменты соединяются при помощи сварки). Модели из металла, собранные в цеховых условиях, обладают прочной конструкцией и современным дизайном. Несмотря на более высокую цену, обусловленную стоимостью металла и более сложным процессом сборки, металлическое оборудование имеет немало преимуществ, в число которых входит:

Долгий срок эксплуатации. Модели из нержавеющей стали могут похвастаться сроком безупречной службы в 50 лет.

Металлический верстак Это может быть интересно! В статье по следующей ссылке читайте про строительство подвала в гараже.

Большой выбор моделей и их комплектаций. Производителями предлагаются варианты как универсальные, так и с узкой специализацией.

Многофункциональность. Вы можете выполнять любые виды работ, включая обточку, резку, шлифовку.

Мобильность и компактность. Многие модели можно разбирать (полностью или частично), а при необходимости добавлять новые инструменты (тиски, зажимы).

Небольшой вес при сохранении прочности. Столешница устойчива к деформациям и повреждениям (царапинам).

Минимальный уход. Конструкция характеризуется повышенной сопротивляемостью к коррозийным процессам и не нуждается в покраске. Уборка металлической пыли и стружки с поверхности столешницы не занимает много времени.

Параметры верстака

Чтобы определиться с размерами верстака, необходимо понять, какую площадь в гараже вы готовы выделить под рабочее место. Выбор конструкции для обустройства гаража основывается на нескольких показателях:

Глубина. Большинство гаражей имеют скромные габариты. С учетом этого ограничения для применения в домашних условиях предпочтительны слесарные верстаки с глубиной (шириной) столешницы, не превышающей 0,5-0,6 м.

Длина. Важный параметр, который не стоит уменьшать без крайней надобности. Чем длиннее столешница, тем удобнее на ней выполнять слесарные работы, устанавливать вспомогательные инструменты. Если предполагается использование круговой пилы или электрического лобзика, под эти работы также придется выделить часть столешницы. Практически, большинство хозяев гаражей предпочитают устанавливать верстаки длиной порядка 1,5-2 м.

Компактность — одно из достоинств Это может быть интересно! В статье по следующей ссылке читайте про расчет гаража на 1 машину.

Высота верстака в гараже. Определяется удобством для владельца и зависит от его роста. В среднем удобной считается расположение столешницы на уровне середины кистей рук (если стоять рядом).

Технический зазор. Для качественной уборки удобно, чтобы нижняя часть конструкции была приподнята над полом на 15 см.

Прочность. Необходимой прочностью обладают сварные конструкции с опорой несущей рамы на 6-8 ног. Поскольку большая часть работ по обслуживанию автомобиля — слесарные, металлический верстак станет оптимальным выбором.

Функциональность. Чтобы работа была комфортной, просторной столешницы не достаточно. Большое значение приобретают стеллажи, полки и ящики. Все они должны размещаться на удобном расстоянии от рабочей зоны; хорошо, когда инструмент, точки питания, материалы и емкости для мелких предметов не мешают выполнять работу, но всегда находятся под рукой.

Организация рабочего места

В среднестатистическом гараже не так уж много свободного пространства. Помимо компактности, критерий, влияющий на параметры рабочего стола — это объем работ, которым вы собираетесь посвящать свое время. Если предполагается, что вы будете не только сверлить и забивать гвозди, но и заниматься более сложными манипуляциями, стоит подумать о столе большего размера. Периодическую обработку деталей или заготовок удобнее выполнять, если тиски и станок для заточки или сверления находятся в собранном состоянии. Владельцу гаража придется найти решение еще для нескольких задач:

Хранение. Из-за ограниченности пространства на верстак возлагается еще одна важная задача — обеспечение удобных условий хранения. Правильный верстак используется не только в качестве рабочего стола, но и как удобное вместилище расходных материалов, запчастей и инструментов.

Когда все под рукой

Выбор места. Специфичной гаражной задачей является выбор места для рабочего стола. Необходимо соблюсти два условия. Во-первых, расстояние между автомобилем и верстаком и полками в гараже должно составлять не менее одного метра. Второе условие заключается в том, что вам должно быть удобно работать рядом с машиной, без риска повредить ее.

Подключения к электросети. Электрификация должна быть безопасной, учитывающей влияние сырости и агрессивных жидкостей, обычных для гаражных работ. Электропроводку необходимо уложить в пожаробезопасную гофру или спрятать в штробы. Если у вашего электрощитка металлический корпус, его в обязательном порядке необходимо заземлить.

Автомобиль не должен служить помехой

Освещение. Учитывая, что в гараже всегда имеются теневые зоны (от автомобиля, полок и стеллажей), практичным вариантом станет комбинированная система из нескольких источников света, предназначенных для разных задач. Над верстаком, в зоне проведения работ, удобно установить яркую поворотную лампу, защищенную абажуром. Лампу можно сделать съемной; также ее удобно встроить в верстак, а не закреплять на стене — если вы захотите передвинуть стол, проблем с электрификацией не возникнет.

Это может быть интересно! В статье по следующей ссылке читайте про внутреннюю отделку гаража.

Особенности моделей

Верстаки, выпускаемые серийным способом, удобны тем, что их характеристики задаются во время производства и соответствуют их предназначению. В зависимости от того, в каких технических условиях будет работать тот или иной верстак, различные модели могут иметь следующие параметры:

Материал столешницы. Влагостойкая фанера или МДФ, покрытые оцинкованным металлом. Толщина столешницы варьируется в пределах 24-30 мм.

Допустимая нагрузка на столешницу. Серийные модели допускают нагрузку в 300-350 кг. Верстак усиленной серии рассчитан на 400 кг и более.

Допустимая нагрузка на полку в тумбе — 20-30 кг, на верстачную полку — до 40-50 кг.

Защита. На тумбу может устанавливаться замок, ключевой или: повышенной секретности (штифтовой).

Комплектующие. Разнообразные полки, держатели, экраны и крючки.

Верстаки заводского изготовления поставляются в разобранном виде; по конструкции их можно разделить на три группы:

Бестумбовые. Идеальный небольшой верстак для гаража скромных размеров. Простая в сборке конструкция характеризуется достаточным размером рабочей поверхности, которая при необходимости складывается (откидной верстак). Устойчивость обеспечивается регулируемыми ножками. Бестумбовые модели могут дополнительно комплектоваться ящиками на подшипниковых направляющих.

Однотумбовые. Надежная сборная конструкция с усиленной столешницей и весом 96-105 кг. Такой верстак оснащен как удобной рабочей поверхностью, так и тумбой с драйверами (выдвижными ящиками на шариковых направляющих, имеющих разную высоту) или полками переставного типа. Ящики блокируются центральным замком. Некоторые модели комплектуются инструментальной панелью.

Двухтумбовые. Вес таких моделей составляет 100-115 кг; они комплектуются двумя драйверами с разными по высоте ящиками. Максимальная допустимая нагрузка на каждый ящик (при равномерном распределении) составляет 30 кг. В комплект может входить перфорированный экран — панель, предназначенная для размещения держателей и крючков.

Комбинированный верстак Это может быть интересно! В статье по следующей ссылке читайте про гараж-невидимку.

Заключение

Рабочий стол для гаража — разновидность промышленной мебели, которая должна обладать повышенной износостойкостью и быть удобной в повседневном использовании. Данные свойства помогают хозяину полностью сосредоточиться на работе, тем самым снижая риск случайного травматизма. Верстак для гаража будет максимально эффективным, если его характеристики (грузоподъемность, габариты, оснащенность) будут соответствовать решаемым задачам.

Верстак в гараже своими руками

Большинство владельцев гаражей, помимо основного предназначения, используют помещение в качестве мастерской, что вполне логично — многие ремонтируют свою машину самостоятельно, задействуя для этого различные приспособления и оборудование. При необходимости производятся любые другие технические работы, ремонт бытовой техники, сборка сооружений или приспособлений на дачу и т.д. Чтобы качественно выполнить все эти манипуляции, требуются соответствующие условия. Оптимальным вариантом является создание своими руками удобного и прочного верстака.

Назначение верстака в гараже

Верстак — это рабочий стол, удобный для выполнения различных технических операций. Основное назначение — слесарные работы с использованием ручного или электрического инструмента, обработка деталей, сборка или разборка механизмов, изготовление или ремонт отдельных деталей и т.д.

Кроме того, верстак является местом хранения инструментов. Если оно правильно организовано, все ручные или электрические инструменты и приспособления находятся на виду и расположены максимально удобным образом, достаточно лишь протянуть руку. Поблизости устанавливаются розетки для электроинструмента, тиски для фиксации обрабатываемых деталей и прочие элементы обустройства.

Результат выполнения любых работ напрямую зависит от условий, в которых они производились, поэтому верстак позволяет получить качественные и ожидаемые плоды от приложенных усилий.

Конструкция верстака

Площадь большинства гаражей ограничена, поэтому выбор правильной конструкции верстака очень важен. Основным требованием является оптимальное сочетание функциональности и компактности. Стандартный размер гаражного бокса — 6х4 м. Если вычесть из этого площадь, занимаемую машиной, остаётся не так уж и много свободного пространства, которое необходимо использовать самым рациональным образом.

Существует множество вариантов конструкции верстака, но все они должны иметь:

• Основную рабочую поверхность;
• Одну или несколько тумб для хранения различных вещей и одновременно выполняющих функции опорных элементов;
• Выдвижные ящики для хранения мелких деталей, крепежа или инструментов;
• Щит для размещения наиболее используемых инструментов.

Важно также обеспечить наличие качественного освещения и розеток для подключения ручного электроинструмента. Рекомендуется располагать их в верхнем ярусе, чтобы провод не мешался под руками и не создавал опасных ситуаций.

Основные виды

Основным элементом верстака является несущая конструкция, выполненная в виде рамы. Она обеспечивает жёсткость и прочность, принимает на себя все нагрузки и одновременно служит каркасом для тумб и выдвижных ящиков.

Рабочая поверхность (столешница) является отдельным элементом, прикреплённым к раме после сборки. Материалом для рамы могут служить:

• Металлические элементы — уголок, трубы круглого или прямоугольного сечения, сочетание разных видов;
• Деревянный брус.

Использование металлических деталей требует производства сварных работ или резьбовых соединений. Древесина проще и легче в обработке, но прочность её намного ниже, что требует использования достаточно толстых опорных брусков. Нередко раму собирают из сочетания тех и других элементов. Обычно это вызвано нехваткой материалов — используется то, что имеется в наличии и позволяет сэкономить деньги и время.

Для столешницы можно использовать:

• Листовые материалы — ДСП, фанера, ОСБ, МДФ и т.д. Но стоит учесть, что они недостаточно прочны и требуют установки в 2 слоя, что увеличивает расход материалов;
• Настил из досок. Рекомендуется использовать материал толщиной от 30 мм с оструганной поверхностью. Доски не выдерживают серьёзных механических нагрузок, ударов, неустойчивы к воздействию высоких температур. При этом они удобны для надёжной фиксации каких-либо приспособлений, которые можно прости прибить гвоздями или шурупами, чтобы впоследствии их извлечь и освободить закреплённый предмет. Настил имеет щели, опасные при работах с мелкими деталями, которые способны упасть и затеряться;
• Листовой металл. Полученная поверхность не имеет щелей, что позволяет работать с мелкими деталями. Столешница прочная, надёжная и способна выдерживать значительные нагрузки. Недостатком является склонность к коррозии и способность проводить электроток, в некоторых ситуациях опасная для работающего человека.

Кроме того, существуют различные варианты формы верстака:

• Прямой;
• Угловой;
• С дополнительными элементами — стеллажами, верхним ярусом и т.д.

Существует различия и по типу функционала:

• Столярный верстак. Обычно делается из дерева, используется для обработки деревянных деталей. Имеет определённые размеры и оборудуется деревянными тисками.

• Слесарный верстак. Собирается из металла и используется для работ с металлическими деталями.

Выбор наиболее подходящего варианта обусловлен предпочтениями владельца, наличием навыков выполнения тех или иных работ, свободным местом в гараже и прочими обстоятельствами.

Наиболее распространённым вариантом конструкции является металлический верстак с рамой из металлической трубы прямоугольного сечения, установленный вдоль длинной или короткой стены (иногда собирают угловой вариант, размещённый вдоль обеих стен),

Необходимые инструменты и материалы

Для создания своими руками металлического верстака потребуются:

• Болгарка с отрезным и шлифовальным кругами;
• Сварочный аппарат;
• Рулетка, линейка, угольник;
• Карандаш или чертилка;
• Строительный уровень, лазерный уровень или нивелир;
• Электродрель или шуруповёрт;
• Электролобзик для резки листовых материалов (ДСП, МДФ, фанеры и т.п.).

Из материалов необходимо приготовить:

• Металлический уголок 50 на 50;
• Труба прямоугольного сечения 60 на 40;
• Стальная полоса и стальной лист для изготовления направляющих для ящиков, стеллажей, верхнего яруса, инструментального щита;
• Доски или листовые материалы под столешницу;
• Фанера для ящиков;
• Саморезы, шурупы, болты с гайками, прочие крепёжные элементы;
• Краска, кисти, растворитель.

В зависимости от выбранной конструкции могут потребоваться и другие детали или материалы, перечислены только наиболее нужные элементы.

Подготовительные работы

Подготовка к сборке верстака состоит в определении особенностей конструкции, выборе размеров и места установки сооружения. Для того чтобы ни один момент не ускользнул от внимания и не оказался забытым, рекомендуется создать рабочий чертёж верстака, выполненный в масштабе с привязкой к размерам гаража. Особое внимание следует уделять высоте столешницы — она существенно отличается от высоты обычного обеденного стола. Оптимальный вариант — высота от пола до сгиба локтей стоящего прямо человека. Учитывая разницу в росте у разных людей, сборка оптимального для себя верстака сможет стать очень полезным мероприятием.

Кроме того, надо помнить, что ширина столешницы не должна быть слишком большой. Размеры гаража относительно невелики, нередко приходится работать рядом со стоящим внутри автомобилем.

Понадобится место для прохода человека, поэтому оптимальной шириной считается 50 см. Также надо определиться с размерами щита для инструментов, которые нужны чаще всего.

Приспособления, находящиеся под рукой, позволят экономить время и усилия, которые уходят на поиск необходимых элементов по ящикам и полкам.

Пошаговая инструкция по изготовлению верстака для гаража

Рассмотрим примерный порядок действий при сборке металлического верстака. Необходимо выполнить следующие операции:

1. Согласно данным сборочного чертежа нарезаются детали соответствующей длины для сборки опорного каркаса. Используется труба прямоугольного сечения, стальной уголок или иные выбранные для этого виды проката.

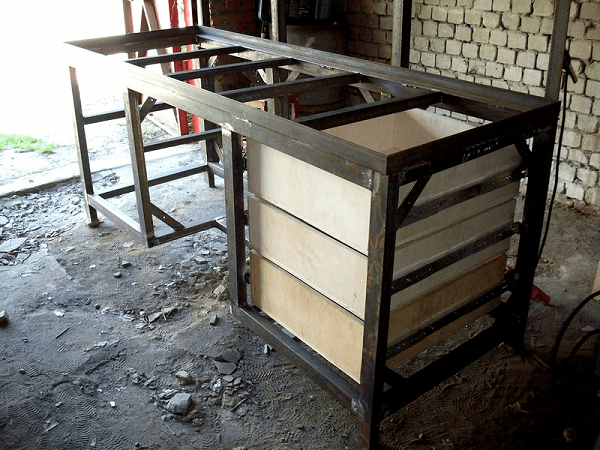

2. Производится сварка каркаса. Сначала сваривается опорная площадка для столешницы, затем она переворачивается и привариваются опоры и каркас тумбы. Устанавливаются направляющие для выдвижных ящиков, прикрепляются боковые панели.
3. Сварные швы зачищаются с помощью болгарки, удаляются заусенцы и острые края, образовавшиеся во время резки металла.
4. Верстак переворачивается и устанавливается на выбранное заранее место. Вырезается из листового материала или нарезается по длине нужное количество досок для покрытия столешницы. Производится установка и отделка поверхности,
5. В зависимости от типа конструкции к заднему краю столешницы крепится задняя стенка, не позволяющая инструментам или деталям скатываться и падать за верстак. В условиях гаража это очень важно, так как отыскать закатившийся мелкий винтик будет крайне сложно.
6. Производится сборка инструментального щита и навеска его на стену. Обычно используется лист фанеры с рядами отверстий, в которые вставляются стержни для подвески инструмента.
7. Сборка стеллажей производится подобным образом: сварка каркаса, установка плоскостей и навеска на стены или установка с фиксацией к ним. Все края тщательно обрабатываются и зачищаются, острые углы закругляются.
8. Готовое сооружение красят, после высыхания краски производят установку освещения, размещают инструмент, крепят тиски, наждак и прочие необходимые приспособления.

Перечисленные операции относятся к основным, наиболее необходимым действиям. В зависимости от типа конструкции и наличия дополнительных элементов могут потребоваться и другие этапы сборки. Для того чтобы не допускать ошибок, рекомендуется продумать порядок работ во время создания рабочего чертежа. Следовать пунктам плана необходимо для увеличения скорости работ и исключения путаницы в сборке сооружения.

Техника безопасности при работе с самодельным верстаком

Работа с самодельным верстаком требует соблюдения обычных правил безопасности. Самостоятельная сборка не меняет никаких требований и норм.

Необходимо присоединить верстак к общему заземляющему контуру гаража, прочно закрепить его на полу или стенах. Стеллажи и инструментальный щит с верхним ярусом прочно крепятся с помощью анкерных болтов к стенам. Шурупы в данном случае использовать нельзя.

Все электрические провода необходимо спрятать в гофрированные шланги или кабельные каналы. Освещение должно быть достаточным, направленным с левой стороны и сверху. Следует исключить возможность раскачки верстака, все опоры должны прочно и плотно стоять на полу, обеспечивая полную неподвижность рабочей поверхности.

Наличие качественного верстака поможет выполнять все необходимые работы в нормальных условиях. Время на выполнение работы значительно сократится, а качество работ — улучшится. Сборочные работы пройдут быстро и качественно, если все необходимые инструменты и материалы будут заранее приготовлены, раскроены и распределены по категориям. Тогда станет проще выполнять сборочные операции, а возможность ошибки будет сведена к нулю.

Слесарный верстак в гараж своими руками изготовить достаточно просто. Главное – умение выполнения слесарных работ: положить правильный и надежный сварной шов, работать механическим и электроинструментом. Труд не сложный, но требующий внимания и понимания выполняемой операции.

При отделке и наполнении гаража оборудованием, иногда кажется, что построить саму коробку было очень легко, а вот разные мелочи выводят из себя. Но делать нужно, и поэтому, перед выполнением работ необходимо разобрать некоторые теоретические вопросы.

Конструктивные особенности

Самодельный верстак для гаража нередко позиционируют с офисным столом. Своим присутствием и особенностями он обеспечивает оснащение гаража инструментарием, различными деталями и оборудованием:

• Как правило, на столешнице устанавливают слесарные или станочные зажимающие устройства, заточной станочек. Саму столешницу изготавливают из различных, доступных собственнику материалов.
• Рама является несущим элементом всего остального устройства.
• Тумбочка с выдвижными ящиками для хранения различных приспособлений, инструмента, расходных материалов. Может устанавливаться несколько тумбочек не только с ящиками, но и оборудованные полками.
• Возможно изготовление дополнительных полок между боковыми тумбочками.
• На гаражную стену закрепляем защитный экран, для предохранения покрашенных стен от искр (при работе на наждаке) и механических повреждений. На нем можно изготовить отличное место, чтобы хранить слесарный инструмент и гаечные ключи, а также установить лампы дневного света.

В зависимости от места для монтажа и желания заказчика, конструкция верстака может быть различной, но его тип не меняется от оснащения.

Разновидности гаражного оборудования

Верстак в гараж своими руками и в промышленных условиях выполняют 2-х видов:

1. конструкция предназначенная автослесарю;
2. если вам нравится столярничать в свободное время, такой бокс следует оборудовать столярным верстаком.

Деревянный верстак своими руками для столярных работ, можно изготовить и установить в помещении, если вам это необходимо. Если вы не столяр, он только займет место. Для выполнения работ, связанных с обслуживанием автомобиля, принято устанавливать металлическую или деревянную конструкцию, но именно, слесарного назначения. Столешницу лучше обшить листом стали, можно уложить плиты ЦСП. Наиболее устойчивым будет металлический верстак в гараже.

Инструкция народным умельцам

Перед работой подготовим инструмент и заготовки.

Совет! Качество работ, время, затраченное на ее выполнение, напрямую зависят от выбора оборудования и умения применять его на практике. Еще один немаловажный фактор – это качество материалов для изготовления рабочего стола в гараже своими руками.

Подготовительные работы

Для изготовления самоделок, собираем инструмент. В работе нам помогут:

• угловая шлифмашинка с отрезным и заточным кругами;
• сварочный аппарат и сварочные электроды (АНО-21, МР-3);
• сварочная маска и спецодежда;
• отвес или уровень;
• 5-ти метровая рулетка;
• электродрель и шуруповерт;
• сли предстоят работы с деревом, подбираем надежный электролобзик или ручную ножовку.

Теперь определяемся с материалами для изготовления верстака для гаража:

Сначала необходимо определиться с размерами, выполнить чертежи или эскиз. Для наглядности примем размеры: длина — 2 м, ширина — 50 см. Исходя из этих габаритов, нам потребуется закупить:

• стальной уголок с полками 50 мм – не менее 6 м;
• 40-ой уголок – не менее 8 метров;
• профиль 40х40, стенка 0,15 см– 24-е метра;
• стальная полоса 50х5 – 7 м;
• стальной лист, толщиной 1,2 мм – 2000х500 мм;
• доска 50 мм для столешницы, количество зависит от ширины доски;
• доска 25 мм или фанера для полок и ящиков;
• МДФ или ДВП по желанию, для зашивки боковин;
• Шурупы, саморезы, краска, грунтовка, направляющие для ящиков.

Закончив с подготовкой к работе, начинаем изготавливать металлический верстак своими руками.

Пошаговая инструкция выполнения работ

Ответить на вопрос: как сделать верстак в гараж своими руками — достаточно легко. Выполним несколько инструкций и правил проведения работ:

• Отрезаем болгаркой заготовки необходимой длины.

На каркас заготавливаем 4-е продольных детали: длина 2 метра из профиля и 4 перемычки, длина их 420 мм. Из уголков отрезаем ребра жесткости и перемычки для полок.

• Приступаем к сборке скелета верстака для гаража своими руками.

Для этого необходимо выполнить сборку, используя следующую схему:

1. Свариваем верхний и нижний каркас и собираем корпус верстака. Для этого каркасы собираем, приваривая к ним 4 ножки. Высота ножек не более метра. Основная конструкция готова.
2. Ужесточаем конструкцию, приваривая ребра жесткости из полосы и уголков.
3. Монтируем и устанавливаем крепления для полок, ящиков и их направляющих.
4. Собирается обрешетка, для защитного экрана и навешивания гаечных ключей и другого инструмента. Для этого на углах столешницы подвариваем стойки из уголка и перекрываем их поверху горизонтальным уголком по всей длине. Для надежности можно приварить ребро жесткости из полосы. Зашиваем экран листом фанеры или ЦСП. Затем, устраиваем индивидуальные места для расположения ключей и другого слесарного инструмента.
5. После выполнения основной сборки конструкции ее необходимо обезжирить и покрасить любой краской. Лучшим выбором, при этом, будет молотковая краска. Она более устойчива к механическим повреждениям.
6. Из фанерного листа изготавливаем полки и ящики. Ящики собираем с помощью небольших отрезков уголка и скручивая их с фанерными деталями. На ящики прикручиваем направляющие, закрепляем ручки. Пропитываем пропиткой и закрашиваем.
7. Закрепляем на столешницу выбранный материал – это может быть фанера, лист ЦСП или доски. Предварительно обработав пропиткой от гниения, прикручиваем столешницу к основе саморезами по металлу. Головки саморезов, выполненные под потай, заглубляем в столешницу, шпаклюем и после этого закрашиваем краской.
8. Поверх столешницы укладываем и крепим лист металла, обрезанный по габаритам стола. Закрашиваем его краской.
9. Устанавливаем ящики, полки, средства крепления инструмента на экране. Проверяем расположение верстака по уровню и надежность сборки.
10. Теперь осталось установить слесарные тиски, заточной станочек, разложить по полкам гаражный скарб и развесить инструмент.

Все. Мы ответили на вопрос: как сделать верстак своими руками.

В заключение, необходимо напомнить некоторые основные моменты.

Конструкция гаражного верстака должна быть устойчивой и стоять без перекосов и шатания. Для лучшей устойчивости его можно притянуть к стене на анкера.

Организовывайте рабочее место так, чтобы ничто не мешало вам заниматься делом.

Все выступающие детали должны быть обточены и не иметь заусениц.

Содержите рабочее место в чистоте, убирайте разлитое масло, стружку и другой мусор.

При правильном производстве работ и нормальном обслуживании, ваш верстак выдержит вес загрузки не менее 250 кг и прослужит очень долго.

Ремонт автомашины — непростое и хлопотное занятие. Чтобы облегчить эту работу и создать благоприятные условия, обязательно потребуется сделать слесарный стол. Чертежи и схемы для этого могут быть разные, но принцип того, как построить удобный верстак для гаража своими руками, один. Устройство должно быть компактным и не занимать много места.

Лучше всего построить сборный верстак, чтобы он смог складываться или убираться. Несложную конструкцию можно выполнить полностью из дерева. Этот недорогой материал довольно легко найти и очень просто обработать. Но у деревянных изделий есть недостаток — это склонность к горению. Чтобы сделать менее опасный и наиболее надёжный слесарный верстак, необходимо изготовить самодельную конструкцию из металла. Однако в связи с простотой и лёгкостью постройки большинство автолюбителей чаще всего выбирают дерево.

Необходимые материалы:

• деревянные бруски;
• различные доски;
• шарниры;
• гвозди;
• шурупы.

Вначале необходимо определиться с местом под строительство слесарного стола. Если площадь имеет достаточную длину, то лучше установить верстак у задней стены напротив ворот. Это даст возможность заниматься работой, когда машина стоит в гараже. При таком расположении верстака боковые проходы останутся пустыми, что будет очень удобно для ремонта автомобиля. Когда помещение имеет больше свободного пространства в ширину, то наилучший вариант установки будет сбоку. Для русских моделей у левой стены, а для иномарок справа, что обеспечит более безопасный въезд и выезд автомобиля из гаража.

Простая модель

Для этого понадобятся инструменты:

• шуруповёрт или отвёртка;
• обычная дрель или коловорот;
• ручная пила;
• простой уровень;
• небольшая рулетка;
• острый топор;
• молоток.

Сконструировать и установить в гараже самодельный слесарный стол несложно. Но сначала необходимо определить место, а затем выбрать материал. Для постройки простого верстака отлично подойдут любые доски и деревянные бруски. Это наилучший способ, где потребуются довольно скромные знания на школьном уровне. Кроме того, денежные затраты будут не столь велики, поскольку на строительство такого стола можно использовать старые бруски и доски. Так как древесину легко и быстро обрабатывать, то на всю постройку деревянного верстака уйдёт очень мало времени.

Когда подготовка закончена, и найден подходящий материал, то вначале следует приступить к постройке каркаса. Для этого нужно в гараже по месту сделать замеры будущего стола и по ним напилить 4 бруска для станины. Из них два длинных будут располагаться вдоль стены, а короткие перпендикулярно. Следом необходимо сделать ножки. Высота верстака в гараже должна быть чуть ниже пояса, что обеспечит идеальные условия в работе.

После того как все бруски будут напилены, их соединяют в каркас. Сделать это нетрудно с помощью простых гвоздей или шурупов. Далее всю конструкцию переворачивают на ножки и устанавливают плотно прижатыми к стене. В заключение сверху на гвозди прибивают приготовленные доски и простой деревянный верстак готов к работе. Зачастую многие автолюбители верх стола покрывают жестью или листовой сталью. Это не только увеличивает прочность, но и повышает безопасность при возникновении пожара во время различных сварочных работ.

Откидной верстак

Обычно в целях экономии гаражные постройки делают небольшими по объёму. В маленьком здании с ограниченной площадью редко хватает свободного места для размещения слесарного стола. В случае, когда длина и ширина гаража не позволяет установить какое-либо устройство, здесь применяют откидную конструкцию. Преимущество этого метода в том, что в нормальном собранном состоянии весь стол убирается и полностью освобождает место, но есть недостаток. Для работы на откидном верстаке придётся зачастую выгонять машину из гаража, что очень неудобно в ремонте автомобилей.

Откидной деревянный верстак имеет самую простую и наиболее дешёвую конструкцию. Поэтому для такой постройки потребуется минимум материалов и времени. Сначала необходимо выбрать лучшее место в гараже.
Затем сделать рулеткой правильные замеры и по ним нарисовать простой чертёж либо набросать от руки схему. По ней несложно будет посчитать количество и расход материалов. Для этого прекрасно подойдут любые деревянные бруски и старые доски.

Вначале делают столешницу
. Приготовленные бруски размечают с помощью рулетки и по размеру отпиливают ручной пилой. Далее складывают их четырёхугольником в виде коробки и гвоздями скрепляют между собой. Следом пилят доски одинаковой длины, приколачивают к брускам, и столешница считается сделанной. К ней на шурупы сразу крепят два шарнира и прикручивают к стене гаража на уровне пояса.

Получится интересный стол, который в одном положении будет висеть на стене, а в другом поднимется и установится горизонтально. Чтобы закрепить столешницу в рабочем положении, необходимо сделать ножки. Для этого отрезают ручной пилой два одинаковых бруска, которые с помощью шурупов прикручивают к свободным углам станины на шарниры. В таком положении каждая ножка стола, как и вся конструкция откидного верстака, также будет легко складываться.

Самодельное оборудование из металла

Для этого потребуются материалы:

• металлический уголок;
• обрезки железных труб;
• жесть или листовая сталь;
• болты, саморезы, гайки;
• петли либо шарниры.

Каждый автолюбитель старается сделать в своём гараже все устройства надёжными и безопасными в работе. Хотя слесарный стол из дерева собирается очень просто и быстро, но эта конструкция не очень прочная. Зачастую наверх устанавливают дополнительно новое оборудования — это наждак, тиски, сверлильный станок. Для этого требуется довольно крепкое и устойчивое основание. В таком случае для постройки используют железо, которое намного прочнее дерева. Металлическая конструкция верстака не только прекрасно выдержит любые нагрузки, но и совсем не боится огня.

Чтобы построить металлический слесарный стол, необходимо подготовить все материалы. Это может быть железный уголок либо швеллер, обрезки труб и листовая сталь. При строительстве также необходимо найти инструмент для работы с металлом:

• сварочный аппарат;
• электрическая болгарка;
• обычный шуруповёрт;
• мощный молоток;
• гаечные ключи.

Металлический верстак в гараже устанавливается с учётом свободного пространства. Сделать его нужно таким, чтобы было достаточно свободного пространства для ремонта автомашины. На узком и слишком маленьком слесарном столе сложно поместить дополнительное оборудование. Поэтому желательно сделать его максимальных размеров, которые позволят установить не только тиски и наждак, но и другие устройства. Например: небольшой сверлильный или токарный станок.

Процесс сборки

Начинают строительство верстака всегда с верхней части — столешницы. Из железного уголка либо швеллера болгаркой отпиливают небольшие отрезки по размеру стола. Затем на ровном полу их складывают в прямоугольник и соединяют сваркой. Внутри между сторонами также устанавливают дополнительные распорки, которые сделают каркас намного крепче. Верх столешницы обычно делают из кусков жести или листовой стали. Их ровно укладывают на рамку будущего стола и по периметру дрелью делают сквозные отверстия под болты либо саморезы.

Когда столешница будет полностью готова, приступают к строительству опор. Для прочных ножек стола обычно используют металлические трубы. Болгаркой их нарезают на уровне пояса и прикрепляют сваркой к четырём углам сделанной площадки. Чтобы опоры при большой нагрузке не расходились в разные стороны, их скрепляют между собой профильным уголком либо швеллером. Затем стол переворачивают и плотно пододвигают к самой удобной стенке гаража. Верстак готов, и можно начинать ремонт. Но на этом строительство не заканчивают, а продолжают оснащать дополнительным оборудованием — тисками, наждаком и прочими устройствами.

Как справиться с вибрацией и беспорядком

Во время ударов молотком и работы станков на верстаке происходит вибрация. В это время все инструменты и ремонтные детали начинают двигаться и падать со стола. На поиск приходится тратить много времени, что особенно раздражает каждого автолюбителя. Справляются с этим недостатком очень просто: по краю всего периметра столешницы прикрепляют сваркой маленький бортик из уголка или металлической ленты.

Чтобы на верстаке всегда был порядок, необходимо оборудовать место, где будут храниться все инструменты и оставшиеся детали от ремонта. Лучший способ убрать лишние инструменты — это поставить стеллаж. Его следует закрепить на стенке прямо над столом. Обычно стеллаж изготавливают из листа металла, на нём устанавливают полки. И также желательно сделать крючки, на которых будут висеть инструменты. Очень удобно, когда они находятся перед глазами и не мешают работать.

Нередко для хранения ремонтных деталей автомобиля и различного крепежа делают выдвижные ящики. В них также легко можно поместить крупный инструмент, который занимает много места на стеллаже. Для этого внизу стола устанавливают дополнительные стойки и направляющие полозья из металлического уголка. Сами ящики изготавливают из листового железа в виде коробок с одной ручкой. После установки стеллажа и выдвижных ящиков появится возможность справляться с беспорядком, который мешает удобно работать.

Складной вариант

Бывает положение, когда помещение гаража не позволяет сделать хороший верстак. В этом случае лучше всего выбрать складной вариант, которому не нужно большое пространство. На свободном месте потребуется лишь сварить из металла простой короб в виде сундука, а к нему прикрепить крылья на шарниры. По мере надобности их всегда несложно будет раскрыть, что значительно увеличит площадь стола.

Прежде чем начинать строительство необходимо по размерам свободного места нарезать болгаркой 12 одинаковых уголков. Затем с помощью варки собрать каркас в виде куба и наверх прикрепить ровный лист жести либо листовой стали. Получится небольшой стол, который прекрасно подойдёт для мелких ремонтных работ. Чтобы сделать его длиннее, необходимо изготовить дополнительные металлические крылья. Их размеры должны совпадать с одной из сторон каркаса.

Вначале потребуется отрезать болгаркой 4 уголка, которые будут соответствовать рёбрам стола. Затем сложить их в форме квадрата и скрепить с помощью обыкновенной электрической сварки. На получившийся каркас следует положить лист железа, а потом ровно обрезать края. Далее по всему периметру дрелью просверлить сквозные отверстия, вставить туда болты и затянуть гайками. Чтобы крыло легко поднималось и опускалось, нужно прикрепить 2 шарнира.

С помощью сварочного аппарата это делается очень просто. Один край шарнирных петель соединяется с крылом, а другой с основным каркасом. Зафиксировать подвижную плоскость в горизонтальном положении несложно. Стоит лишь сделать из металлических труб две ножки и прикрепить их к свободным углам крыла на шарниры.

Нередко бывает, что увеличенной площади стола катастрофически не хватает. В таком случае нетрудно будет сделать ещё один дубликат и присоединить его к противоположной стороне каркаса. В этом случае получится длинный рабочий стол. Если прикрепить дополнительное крыло сбоку, то такая конструкция прекрасно поместиться в углу гаража. Преимущество складного металлического верстака кроется в том, что его конфигурацию можно всегда изменить по желанию каждого автолюбителя.

Слесарные тиски являются необходимым оборудованием в мастерской любого мужчины, без которого сложно обойтись в том или ином виде работы.

Их совсем не обязательно располагать именно в гараже, можно обустроить уголок для тисков и в домашних условиях, например, применив для этого стол или обычную табуретку.

Для чего же нужны слесарные тиски?

При обработке или заточке какой-либо детали необходимо крепко и надёжно её зафиксировать, то есть удержать в определённой позиции. На фото тисков показан принцип действия данного оборудования.

Параметры и размеры тисков определяются в зависимости от того, какой вид инструмента нужно прочно удержать.

Конструкция столярных тисков включает в себя:

• винт ходовой части;
• рукоятку;
• подвижную и неподвижную губку;
• плиту опорную.

Основные типы слесарных тисков

Предварительно тому, как сделать тиски своими руками, необходимо определиться с выбором работы, связанной с ними.

Все виды тисков делятся на два типа:

• не поворотные имеют более простую конструкцию и их проще всего изготовить самому. Деталь фиксируется строго в одном положении.
• поворотные тиски чаще всего приспособлены для сверления на станке. При работе возможно поворачивать обрабатываемую деталь, не разжимая её.

Материал корпуса тисков чаще всего изготавливают из прочного чугуна. Важно знать, что чугун не предназначен для воздействия высокими температурами, для этих целей подойдёт стальной металл.

Если работа будет осуществляться с малогабаритными деталями, не стоит увеличивать финансовые затраты и смастерить компактные небольшие тисочки.

Маленькие тиски с основанием из шарового шарнира пригодятся в хозяйстве для обработки совсем небольших деталей, которые можно закрепить единично. Такими являются мини-тиски на присосках, устанавливаемые на стеклянную, либо хорошо отполированную поверхность. Но они пригодны для редких несерьёзных работ.

Учтите, что разумно внедрить мягкие насадки на крепёжную часть для работы с мягкими деталями, чтобы не спровоцировать их повреждение. Тиски с наименьшим люфтом при полностью разведённых губках — это идеальный вариант.

Значительно сэкономят средства тиски без поворотного механизма, если, конечно, он не пригодится в работе.

Работа по изготовлению слесарных тисков в домашних условиях

Столярные тиски, самостоятельно изготовленные дома, значительно в разы сберегут семейный бюджет, чем их магазинные готовые «собратья». И огромный плюс в том, что изделие возможно изготовить по личным предпочтениям и для определённых индивидуальных видов работ.

Абсолютно несложно найти материал для конструкции, это может быть: деталь технической трубы, использованный домкрат, старые токарные станки, прессы и т. п.

А если обратиться в пункт приёма металла, там несомненно найдётся подходящая деталь для тисков, которая обойдётся вам в копейку.

Классические самодельные тиски

Существует масса вариантов тисков, но самым популярным и традиционным является тип со стальным материалом. Такие тиски будут гораздо надёжнее купленных заводского изготовления.

Конструкция состоит из:

Обратите внимание!

• пластина из стали минимум 3 мм., но можно гораздо толще;
• швеллер наружный и внутренний (120 и 100 мм.);
• ушки из стали;
• резцы токарные 2 штуки;
• небольшой отрезок арматуры (прут для ворота);
• гайка (2 штуки), шпилька или винт определённого диаметра, который соответствует прутку;
• шайба (2 штуки) одного диаметра с ходовым винтом;
• пара винтовая 335 мм;
• для закрепления ходовой части винта нужна толстая пластина.

Необходимо с двух сторон по бокам пластины отделить ходовой винт шайбами. Одну из двух шайб нужно закрепить шплинтом или стопорным кольцом, чтобы часть была полностью разборной, предварительно нужно приварить к ней резьбу от винта.

Рукоятка также с одной стороны должна быть разборной, а с обратной стороны стоит приварить её при помощи гайки. К пластине заподлицо необходимо приварить гайку со швеллером от винтов. Чтобы швеллер внутри с винтом на ходу легче двигался, рекомендуется слегка обработать его при помощи напильника.

К так называемым ушам, выполненным из токарных резцов, привариваются губки. Их ставят на нужное место когда ходовой винт ввинчен, так уши встают на идеальном расстоянии друг от друга.

Но можно также сцепить их проволокой для большего удобства, так в дальнейшем будет удобнее фиксировать неровные детали, форма которых расширена к низу.

Такие самодельные тиски позволяют обрабатывать более крупные детали.

Обратите внимание!

Для выполнения работ в домашней мастерской рекомендуется выбрать простейшие неповоротные тиски для станка.

Их совсем несложно изготовить самостоятельно, стоит лишь просмотреть видео и рекомендации, которые без особого труда можно найти на просторах интернета и предварительно грамотно составить чертежи.

Фото тисков своими руками

Обратите внимание!

Все знают, что гараж необходим для того, чтобы ставить в нем автомобиль. Однако многие автовладельцы это помещение используют как склад ненужных вещей, а если позволяет пространство, то переделывают его под небольшую мастерскую. Следовательно, в нем устанавливают соответствующее оборудование – стеллажи, полки и верстак. Последний представляет собой многофункциональный рабочий стол, применяемый для обработки различных материалов, осуществления слесарных, монтажных и электромеханических работ. Верстаки для гаража можно сделать своими руками.

Особенности конструкции верстака

Рабочий верстак для гаража часто сравнивают с письменным столом, потому что он обеспечивает удобство проведения разнообразных работ
и дает возможность все необходимые инструменты держать под рукой. Таким образом, кроме столешницы, он имеет большое количество полок и ящиков. Конструкция верстака состоит из следующих элементов:

Обязательно верстак должно хорошо освещаться. Для этого устанавливают стационарную поворотную лампу
, которая включается в розетку. Ее можно оборудовать на стене, возле верстака, но гораздо практичнее встроить электрооборудование непосредственно в него. В этом случае не будет никаких проблем с электрификацией, если потребуется установить стол на новое место.

Верстаки для гаража

Виды верстаков

Такие столы бывают двух видов:

• столярные;
• слесарные.

Столярный представляет собой металлический или деревянный каркас, столешница которого изготовлена из дерева. На нем лучше всего не обрабатывать металлические детали, потому что на его поверхности остаются следы от машинного масла, от которых очень трудно избавиться. Помимо этого, металлическая стружка часто вредит поверхность стола, в результате чего прослужит он не очень долго.

Для работы в гараже лучше всего использовать слесарный верстак
, являющийся универсальной моделью. Столешница его является металлической, поэтому используется для обработки деревянных и металлических деталей. На ней выполняют самые разнообразные действия: пилят, режут, точат, шлифуют. Кроме того, такая конструкция гораздо устойчивее столярной, что очень важно для выполнения работ с металлическими деталями, так как во время работы часто возникает сильное давление на поверхность столешницы. Хранятся инструменты в полках, которые специально для этого предусмотрены.

Используемый материал

Чтобы сделать верстак в гараж своими руками используются два материала: дерево и металл. Разница между этими конструкциями будет заключаться в надежности и устойчивости к различным силовым и механическим воздействиям. В этом отношении верстак из металла будет значительно выигрывать у деревянного. Существуют и другие моменты, о которых следует упомянуть:

• Металлическую конструкцию сложно сделать своими руками, потому что потребуется проведение сварочных работ
  , а также необходимо иметь навыки работы с металлом. Обрабатывать железную заготовку также довольно нелегко. Поэтому, чтобы изготовить рабочий стол такого типа своими руками, понадобится специальное оборудование и специфические знания.
• Совсем другое дело – дерево. Чтобы сделать для гаража деревянный верстак своими руками, необходим будет только стандартный набор домашнего инструмента
  – болгарка, отвертка, электрический лобзик, молоток и т. д. Можно даже воспользоваться только ручной ножовкой, но работа в этом случае немного усложнится.
• Если взять во внимание эксплуатационные и технические аспекты рабочего стола, изготовленного из того или иного материала, то здесь необходимо выделить большой вес металлического изделия и довольно небольшую прочность деревянного верстака. Идеальным вариантом было бы совмещение двух этих материалов в одном изделии, например, верстак сделать из древесины, а его столешницу накрыть тонким слоем железа. В этом случае даже использование тисков и других подобных приспособлений не сможет причинить ему вреда.

Таким образом, комбинирование материалов является идеальным решением для изготовления верстака
в гараж своими руками. Однако, если рабочий стол будет использоваться не слишком часто, а время от времени, то лучше всего обойтись полностью деревянной конструкцией.

Подготовительные работы

Прежде чем приступить к изготовлению верстака для гаража своими руками, следует определиться с тем, какие размеры и конфигурацию будет иметь будущая конструкция.

При оборудовании гаража своими руками очень важно правильно выбрать место
, где будет установлен верстак. Лучшим вариантом будет считаться часть гаража, где имеется хорошее освещение и оборудованы электрические розетки. Необходимо учитывать и такой момент, как направление естественного освещения. Свет должен падать с левой стороны или прямо. В этом случае рабочая поверхность будет всегда освещена.

Длина столешницы должна быть такой, чтобы на ней с легкостью размещались инструменты и крупные детали, которые требуются для работы. Ширина ее не должна быть больше 50 – 60 см. Это позволяет дотягиваться без труда до противоположного края. Одна сторона может быть оборудована для работы с электрическим режущим инструментом: циркулярной пилой, лобзиком и т. п. С этой целью закрепляют дощечку таким образом, чтобы она выступала за край верстака на 200 – 300 мм.

Также перед тем как сделать верстак в гараже своими руками, необходимо уточнить еще один параметр – его высоту. От того, насколько правильно она будет определена, зависит удобство осуществления работ. Чтобы определить высоту, необходимо встать прямо, согнуть в локтях руки и мысленно облокотиться
на воображаемый стол. Расстояние между полом и согнутыми руками будет являться идеальной высотой для будущей конструкции.

Необходимые инструменты и материалы

Чтобы сделать верстак в гараж, потребуются следующие инструменты:

• болгарка, имеющей шлифовальный диск и круг для резки металла;
• уровень;
• шуруповерт;
• дрель;
• сварочный аппарат и электроды;
• рулетка;
• электролобзик для раскроя фанеры.

Материалы:

• уголок толщиной 4 мм;
• стальная полоса толщиной 4 мм;
• стальной лист, необходимый для изготовления держателей для ящиков толщиной 2 мм;
• фанера для изготовления задних, боковых стенок стола и ящиков толщиной 15 мм;
• шурупы;
• анкерные болты;
• труба квадратная толщиной 2 мм;
• стальной лист, который будет использоваться для столешницы, толщиной 2 мм;
• деревянные доски для столешницы толщиной 50 мм;
• направляющие для ящиков стола;
• саморезы по металлу;
• краска по металлу и дереву.

Конструкция, изготовленная из этих материалов, будет надежной и очень прочной. Доски будут использоваться для ниш и полок, а стальные полосы понадобятся, чтобы создать бортики на поверхности стола.

Сборка верстака для гаража своими руками

После завершения всех подготовительных работ приступают к сборке верстака для гаража своими руками. Для этого берутся 4 опоры, изготовленных из стального уголка. Ножки для рабочего стола должны быть одинакового размера. В верхней части их скрепляют между собой с помощью уголка и сварки. Таким образом, если посмотреть на конструкцию сверху, то должен получиться прямоугольник размерами 100х50 см.

Это же самое действие проделывают снизу. На высоте около 15 см от пола приваривают обрезки уголка, которые впоследствии будут обеспечивать дополнительную жесткость
всей конструкции. Если возникает такая необходимость, то можно приварить дополнительные стойки, которые будут нужны для крепления полок и ящиков.

Как только каркас будет готов, начинают изготавливать крышку верстака. Берутся обрезные дубовые доски, шириной 25 см и толщиной 5 см. Длина досок определяется исходя из расчетов, произведенных ранее. Доски укладывают сверху на каркас и очень плотно закрепляют друг к другу. Для этого по периметру верхних соединительных элементов каркаса делают под болты ряд отверстий.

В досках столешницы также просверливают отверстия, через которые будет осуществляться их крепление к каркасу. С верхней стороны тоже необходимо просверлить отверстия
для того, чтобы в них поместились шляпки болтов.

После того как крышка будет закреплена, приступают к ее обшивке металлом. Для этого используется оцинкованное железо. Подходящий по размеру металлический лист закрепляют на поверхности с помощью обычных саморезов. Следует знать, что при резке на металлических краях могут образовываться заусенцы, поэтому для безопасности их следует обработать напильником.

На этом работы по изготовлению простейшего верстака для гаража считаются завершенными. Своими руками изготовить такую конструкцию довольно просто. Для более надежной устойчивости к ножкам верстака снизу приваривают металлические уголки или прямоугольники
, которые позволяют прикрутить конструкцию к полу.

Таким образом, верстак в гараже является очень удобным приспособлением. Его можно оборудовать дополнительными ящиками, полками и креплениями для инструмента. К той стороне конструкции, находящейся ближе к стене, прикручивают специальный экран, который будет использоваться для размещения на нем пассатижей, отверток, кусачек и т. д. Изготовленный своими руками верстак часто бывает не хуже покупного.

Верстак слесарный — это рабочий стол с широким спектром назначения. Он позволяет проводить слесарные, ремонтные, электромонтажные работы, обработку различных материалов. Верстак должен быть в любой домашней мастерской. Мастера предпочитают конструировать его своими руками, чтобы сделать максимально удобным для себя.

• гайки и винты;
• напильник и молоток;
• краски с кистью.

Устройство слесарного верстака — это жесткая металлическая основа (выполненная из уголков либо квадратной трубы). Чтобы оформить столешницу, лучше использовать 50-миллиметровый брус. Сверху на него набивается стальная пластина толщиной до 6 мм. Для скрепления всех металлических деталей воспользуйтесь сваркой, но можно также вкрутить болты.

Монтаж каркаса верстака и основы для столешницы

Прежде чем приступать непосредственно к сборке, внимательно посмотрите на заготовленный чертеж. Еще раз убедитесь, что размеры будущего верстака вписываются в размеры помещения, где будет стоять ваш слесарный инструмент (гараж, сарайчик или мастерская). Монтаж стола начинается с создания каркаса:

1. Из уголка отрежьте 4 ножки одинакового размера.
2. Соедините их вверху горизонтальными перекладинами из того же материала. Используйте сварку. В результате должен получиться прямоугольник (вид сверху) заданного размера.
3. Дополнительно сделайте линию жёсткости, ещё раз скрепив ножки таким же способом горизонтальными перемычками примерно на высоте 15 см от пола.
4. Если у вас предусмотрена тумба с ящиками сбоку под крышкой верстака, то для неё приварите пару дополнительных опор.

После этого можно приступать к сборке столешницы:

• сделайте по периметру горизонтальных металлических перекладин отверстия для болтового соединения;
• нарежьте доски по длине стола;
• уложите их друг к другу без щелей и просветов, закрепите в таком положении;
• сделайте отверстия в древесине, совпадающие с отверстиями в уголке.

Совет. С верхней стороны досок отверстия должны иметь расширения. В них будут углубляться шляпки болтов, чтобы деревянная поверхность столешницы осталась ровной.

Заключительный этап сборки верстака

Столешница будет готова после обшивки металлом. Для этого просто отрежьте фрагмент необходимого размера от подготовленного листа и зафиксируйте его на древесной основе при помощи саморезов. Обратите внимание, что после их вкручивания на металле могут оставаться заусенцы. Их следует просто подпилить напильником.

Если вы предусмотрели в конструкции верстака ящики или полочки, воспользуйтесь простой технологией их изготовления. В качестве материала подойдёт обычная 15-миллиметровая фанера. Ящики собирают на шурупах. На один приходится примерно 15-20 шт. Полки проще прикрепить к уголку, а вот для ящиков придётся дополнительно купить направляющие полосы — салазки. Их приваривают к каркасу.

Той же фанерой можно обшить боковые стороны стола и сделать экран на его задней стороне. Для большей устойчивости мастера рекомендуют прикрепить снизу к опорам прямоугольники или кусочки уголка. В этом деле поможет сварочный аппарат. При необходимости прикрутите к верстаку тиски. В завершение обработайте все стальные элементы конструкции краской по металлу, чтобы избежать появления ржавчины.

Сделать верстак для работ по металлу не очень легко, но вполне возможно, если ответственно подойти к делу. Зато вы убедитесь, что ни один покупной стол не сравнится по качеству с изделием, собранным своими руками.

Как сделать верстак: видео

Металлический верстак в гараж своими руками

Верстак является одним из наиболее важных и необходимых устройств в гараже. На рынке есть множество их разновидностей, но можно собрать конструкцию самостоятельно своими руками. В качестве основы для неё чаще всего используется металл, который отличается надёжностью и долговечностью.

Чертежи и размеры

Чтобы собрать качественный верстак для гаража, необходимо изначально определиться с его габаритами. При составлении чертежа особенное внимание следует уделить высоте столешницы. Оптимальным вариантом этого показателя является расстояние от локтевого сгиба стоящего прямо человека до пола.

Не следует делать слишком большую ширину. Это связано с ограниченными размерами гаража и необходимостью часто работать, когда внутри помещения стоит автомобиль. Потребуется место для прохода людей, поэтому оптимальная ширина конструкции варьирует в пределах от 50 до 80 см.

Материалы и инструменты

Для того чтобы собрать верстак в гараж своими руками, потребуются такие инструменты, как:

• сварочный аппарат с электродами;
• уровень;
• шуруповёрт;
• дрель;
• болгарка, оборудованная шлифовальным диском и кругом для резки металла;
• рулетка;
• электрический лобзик, предназначенный для раскроя фанерных листов.

Следует также использовать защитные приспособления и спецодежду. Для выполнения процедуры потребуются следующие материалы:

• квадратная труба 6Х4 см, длиной в 24 м и толщиной в 2 мм;
• полоска стали шириной в 4 мм, длиной в 8 м, толщиной 4 мм;
• лист стали для держателей ящиков толщиной в 2 мм;
• фанерный лист толщиной в 1,5 см;
• шурупы;
• анкерные болты;
• уголки 5Х5 см, длиной в 6,4 м и толщиной в 4 мм;
• уголки 4Х4 см, длиной в 6,75 м и толщиной в 4 мм;
• лист стали для столешницы 2,2Х0,75 м, толщиной в 2 мм;
• деревянные доски толщиной в 5 см;
• направляющие для ящиков в столе;
• саморезы по металлу;
• краска по металлу и дереву.

Инструкция по изготовлению

Верстак, который будет сконструирован из указанных материалов, обладает длиной в 2,2 м и шириной в 75 см. Такие внушительные габариты позволят расположить в углах стола тиски, наждак и прочий инструментарий.

Сборка основы

Конструирование каркаса верстака проводят по следующему алгоритму:

1. Раскраивают материал на составные частицы. Профильная труба необходима для того, чтобы сформировать основу. Уголок из стали требуется для создания ребёр, придающих механизму прочности. Его разделяют на несколько частей, после чего на нём собирается силовая основа. Она пригодится в изготовлении окантовки для столешницы. На неё впоследствии сверху поместят доски. Для того чтобы сконструировать направляющие, на которых будут зафиксированы боковые панели, требуется использовать стальную полоску. Она пригодится в качестве основы кронштейнов, которыми скрепятся фанера и коробки. Ящики стола выполняются из фанерных листов.
2. После этого переходят к свариванию силовой основы устройства. Процедура начинается с соединения частей столешницы — двух труб по 220 см и двух по 75 см. Каркас требуется сварить таким образом, чтобы сверху на него поместить ещё одну основу, которая бы состояла из уголков. Внутрь неё укладываются доски от столешницы. Для того чтобы провести армирование столешницы, необходимо наварить ещё ряд труб из стали через каждые 40 см. Они нужны для выполнения функций рёбер прочности.
3. Следующим этапом в сборке верстака является приваривание по его краям четырёх боковых ножек. Длина каждой из них составляет 90 см. Для того чтобы конструкция стала более крепкой, необходимо приварить силовые промежутки между ножками устройства.
4. После этого базовую основу следует считать законченноц и переходят к свариванию конструкции для коробок. В этом случае используют трубы из стали, на основе которых делают каркасы квадратной формы. Их необходимо приварить к столешнице с обеих боков стола. За счёт наличия продольных рёбер прочности происходит их укрепление.
5. Затем начинают изготавливать основу для столешницы. Для этого потребуются четыре уголка из стали. Длина двух из них составляет 220 см, а длина двух остальных – 75 см. Необходимо так сварить эту конструкцию, чтобы внутри неё размещались деревянные доски.
6. Каркас на основе уголка помещается на основу из труб, после чего приваривается. В результате должна получиться столешница усиленного типа. Высота её составляет 8 см, а внутри устройства находятся рёбра жёсткости.
7. Заключительный этап в конструировании верстака из металла состоит в сваривании панельной обрешётки, на которую закрепится инструмент. В этом случае требуется один уголок из металла, длина которого составляет 220 см, и ещё четыре уголка с длиной в 95 см. Два из этих элементов фиксируются на боковых частях конструкции, а ещё два располагаются в центре. Они необходимы для общего укрепления устройства. Панель для инструментов фиксируется к столешнице путём приваривания.
8. Основа, выполненная из труб и уголков, полностью готова. Эту конструкцию необходимо усилить. К боковым частям стола привариваются кронштейны, нарезаемые из полосы стали. Количество этих деталей равняется 24.
9. В центральной части всех кронштейнов необходимо просверлить по одному сквозному отверстию. Они нужны для того, чтобы прикрепить задние и боковые стенки фанерного стола к металлической основе верстака.

Сборка ящиков для стола

Данный процесс состоит из следующих этапов:

1. Фанерный лист необходимо нарезать на заготовки, которые соединяются между собой с использованием шурупов. Количество изготовленных коробок должно варьировать в зависимости от того, какие именно инструменты планируется хранить внутри них. Для мелких деталей потребуется около трёх ящиков, тогда как для хранения запчастей крупных габаритов хватит и двух ящиков. Их допускается расположить как по обеим сторонам стола, так и сконструировать выдвижные конструкции на одной стороне, а с другого бока разместить обычные полки открытого типа.
2. По завершении сборки шуфлядок необходимо между боковыми частями отделов приварить металлические полосы для коробок, оборудованные специальными отверстиями. С внутренней стороны к этим дырочкам будут фиксироваться салазки для направляющих коробок.
3. Следом за этим в основу столешницы начинают укладывать доски. Толщина их должна составлять 50 мм. Деревянный материал требуется раскроить на различные заготовки необходимой длины. Если в наличии имеются длинные доски, то потребуются три заготовки длиной в 219 см и шириной в 24,5 см. Если есть только короткие доски, делают такие заготовки, которые можно расположить поперёк стола. С этой целью древесину шириной в 20,5 см измельчают на десять заготовок, длина которых составляет 74 см.

Завершающие работы

После сборки ящиков выполняют следующие шаги:

1. Перед тем как древесина будет размещена внутри основы стола, её необходимо тщательно обработать антисептическим препаратом. Это позволит защитить заготовки от порчи жуками и другими вредными насекомыми, а также от гниения.
2. Важным этапом в конструировании верстака является покраска всех металлических элементов. Данная процедура применяется для того, чтобы предохранить устройство от повреждения ржавчиной. Предпочтительнее использовать антикоррозийную атмосферостойкую разновидность покрытия. Особенное внимание необходимо уделить сварочным швам.
3. Если на поверхности механизма имеются неровности и капли металла, их нужно основательно зачистить, прежде чем переходить к покраске. С этой целью применяют угловую шлифовальную машинку, снабжённую диском для обработки металла.
4. Устройству дают время на то, чтобы высохла краска, после на столешницу начинают укладывать доски. Не следует слишком сильно прижимать их друг к другу внутри основы. Причиной этого является способность дерева усыхать и расширяться после смены влажности и температурных условий. Между заготовками необходимо сохранить зазор шириной в несколько миллиметров.
5. Поверхность досок предварительно зашлифовывают. Это поможет уложить лист из металла поверх дерева. Вдоль всего периметра стола необходимо зафиксировать доски на каркасе с использованием саморезов.
6. После этого начинают крепить верхний лист из стали. Допускается приварить его к столешнице, но внутри устройства расположены деревянные заготовки, и есть риск того, что они воспламенятся от искры. Поэтому в целях безопасности лист крепится к деревянным доскам при помощи скрытых саморезов.
7. Перед этим необходимо обработать металлические поверхности средством для преобразования ржавчины. Такой укрывной материал внешне напоминает лакокрасочное прозрачное покрытие. Оно имеет способность быстро восстанавливаться и предотвращает развитие коррозии.
8. Стальную столешницу можно покрасить той же самой, которая использовалась для покраски каркаса. Это улучшит эстетический вид устройства, но через какое-то время краска начнёт царапаться.
9. На направляющие устанавливают собранные ящики, после чего фанерный лист прикрепляют к боковинкам, силовому щиту и полкам. После этого фанеру следует покрыть специальным защитным составом.
10. Затем необходимо правильно оформить силовой щит. К нему можно прикрепить саморезы или крючки для каких-либо вещей. Для удобства работы за верстаком к нему можно присоединить настольную лампу с изгибающейся стойкой.
11. На верстак устанавливают тиски. Это тяжёлый инструмент, ввиду чего не рекомендуется прикреплять его непосредственно к столешнице. Вместо этого следует расположить прокладку из металла толщиной в 10 мм между стальным листом и тисками. В ней необходимо проделать сквозные отверстия. Дырки просверливают в тех же местах на столешнице, после чего скрепляют конструкцию при помощи анкерных болтов.

Примеры обустройства

Существует много вариантов размещения самодельных верстаков в гараже. Наиболее удачные из них представлены на картинках.

Установить верстак в гараже нужно так, чтобы он в любом положении не мешал автомобилю. Также он не должен затруднять проход по помещению и перемещение объёмных запчастей. Желательно разместить конструкцию в каком-либо отдалённом углу.

Собрать верстак самостоятельно довольно просто. Процесс занимает немного времени и позволяет сэкономить деньги на покупку готового устройства.

Как сделать верстак в гараж своими руками

Гараж — это не только место для стоянки авто, но порой и многофункциональная мастерская. Часто владельцы оснащают гараж верстаком для выполнения различных работ.

Смастерить такую конструкцию можно своими руками — особых познаний и навыков для этого не требуется. Главное, чтобы были желание и необходимые инструменты.

• Особенности конструкции
• Виды верстаков
• Место установки
• Выбор материалов
• Необходимые инструменты
• Детали для верстака
• Этапы сборки

Особенности конструкции

Несмотря на то что верстаки отличаются друг от друга не только своими габаритами, но и целевым назначением, конструкция у них примерно одинаковая. Верстак, изготовленный собственными руками, визуально схож с обычным письменным столом, дополненным различными инструментами и деталями. Ведь основное назначение верстака именно в том, чтобы держать все необходимое все под рукой.

• Основной элемент конструкции — это рама, изготавливаемая, как правило, из металла. Она является опорой для всего устройства.
• Не менее важным элементом является столешница — прочная толстая поверхность стола, способная выдержать огромные нагрузки, например, мощный удар молотка. Может изготавливаться из плотного сорта дерева или из металла. Столешница предназначена для установки на её поверхности необходимых слесарных инструментов (зажим, станок и так далее).
• Тумбочки. Их может быть несколько. Располагаются чаще всего по краям столешницы. В каждой тумбе может находиться несколько выдвижных ящиков для хранения инструментов (молоток, пассатижи, отвёртки), которые в любой момент могут понадобиться в процессе выполнения ремонтных работ.
• Ещё в верстак монтируются дополнительные полки для хранения инструментов. Как правило, полки устанавливают под столешницей или над ней.

На рабочую стену, к которой устанавливается верстак, вешается защитный экран, оберегающий поверхность от различных механических повреждений. Более того, на таком экране всегда можно оборудовать дополнительные навесные полки, куда будут складываться нужные приспособления и инструменты.

Устанавливать верстак следует в хорошо освещённом месте. Поэтому вблизи оборудования должна находиться розетка для присоединения к ней поворотной лампы. Размесить освещение можно в любом удобном месте: над верстаком, сбоку или рядом с устройством.

Виды верстаков

Верстаки классифицируются по нескольким параметрам: по количеству рабочих мест, например, одноместные, двухместные и многоместные; по дополнительным функциям — складные (с откидывающимися рабочими поверхностями) и в форме шкафов с множеством выдвижных полок.

В зависимости от целевого назначения оборудования выделяют следующие виды верстаков:

• Реже всего устанавливают плотничий верстак. Он имеет максимальную длину до шести метров, что позволяет закреплять на поверхности столешницы очень толстые и длинные доски и прочие пиломатериалы. Кроме этого, на поверхности устройства устанавливаются фиксаторы для пиломатериалов, чтобы в процессе обработки доски оставались неподвижными.
• Столярный верстак имеет рабочую поверхность, которая всегда крепится на прочном каркасе. Столешница, как правило, изготавливается из крепкого металла или плотного дерева (дуб или бук), благодаря чему на ней можно обрабатывать различные металлические части, не боясь повредить покрытие. Основанием служат две крепкие опорные стойки, скреплённые продольными брусьями. На передней поверхности столешницы размещают рабочие тиски для фиксации металлических деталей, а на задней делается прямоугольный вырез, служащий для перемещения дополнительных тисков. В столешнице проделывают отверстия для установки упоров или струбцин, необходимых для столярных работ.
• Лучшим вариантом для гаража является слесарный верстак, который можно отнести к универсальным. Поверхность изготавливается в основном из металла, что является идеальным вариантом при работе с твёрдыми и тяжёлыми металлическими деталями. На поверхности столешницы можно выполнять любые ремонтно-строительные работы: распиловку, шлифовку, разбор двигателя, заточку, резку и многое другое. Подобная конструкция гораздо прочней и устойчивей других за счет металлического каркаса.

Место установки

При выборе места для верстака следует учитывать несколько нюансов, которые могут облегчить процесс монтажа.

• Выбирать нужно ту часть гаража, которая очень хорошо освещается и имеет доступ к розеткам. Лучше всего, если естественное освещение будет падать либо прямо, либо с левой стороны.
• Длина рабочей поверхности должна быть такой, чтобы без проблем могли размещаться крупные детали.
• Ширина не должна превышать 60 сантиметров — чтобы без труда дотянуться до противоположной стороны столешницы.
• Высота стойки должна быть такой, чтоб за верстаком было максимально удобно работать.
• Верстак должен располагаться таким образом, чтобы не препятствовать въезду машины в гараж и обеспечивать свободное открытие двери.
• Проектировать размещение оборудования необходимо так, чтобы на нём можно было спокойно работать, не выгоняя при этом авто из гаража.

Выбор материалов

Для изготовления верстака принято использовать два основных вида материала, которые существенно отличаются между собой прочностью и надёжностью.

• Наиболее долговечной, прочной и удобной считается конструкция из металла. Однако в этом случае обойтись без сварки не получится, то есть процесс изготовления верстака займёт больше времени и сил. Кроме того, вам не обойтись без навыков сварки, поскольку обрабатывать заготовку самостоятельно крайне сложно. Для этого обязательно потребуется специальное сварочное оборудование.
• Проще всего изготовить верстак из прочных сортов древесины. Для того чтобы сделать его своими руками, потребуется стандартный набор инструментов. Однако деревянные верстаки — менее прочные и долговечные в отличие от металлических.

Идеальным вариантом будет совмещение материалов. Каркас лучше делать из дерева, а вот рабочую поверхность — из прочного металла. Это позволит создать долговечную, надёжную и удобную конструкцию всего за несколько часов.

Необходимые инструменты

Для того чтобы самостоятельно изготовить классический верстак для гаража, потребуется подготовить инструменты:

• Для работы по дереву — электрический лобзик — с его помощью можно быстро раскроить фанеру любой толщины.
• Для резки по металлу — болгарку, оснащённую кругом и шлифовальным диском.
• Сварочный аппарат, электроды.
• Рулетку, дрель с разными типами свёрл, уровень, шуруповёрт и спецодежду.

Детали для верстака

Для изготовления классической модели верстака из металла потребуется набор следующих запчастей:

• Различные типы болтов, шурупов и саморезов по металлу и по дереву.
• Стальные уголки толщиной 40−50 мм — необходимы для окантовки рабочей поверхности. Длина просчитывается заранее в процессе прорисовки чертежа конструкции.
• Лист стали толщиной около 2−3 мм — для изготовления столешницы.
• Стальная полоса длиной около 4 мм.
• Листовая сталь толщиной в 2 мм — для изготовления фиксаторов для полок и ящиков.
• Листы фанеры толщиной в 2 мм — для изготовления стенок стола и ящиков.
• Труба квадратная 50*30 мм или 60*40мм — в зависимости от того, какие намечаются нагрузки на поверхность столешницы. Профтруба необходима для изготовления каркаса или станины.
• Направляющие ролики для изготовления выдвижных ящиков.
• Деревянные доски толщиной не менее 5 см.
• Ручки для ящиков.
• Грунтовка.
• Краска по металлу и дереву.

После подготовки всех материалов и инструментов, а также выполнения необходимых замеров и определения местоположения будущего верстака можно приступать к сборке оборудования.

Этапы сборки

Сперва нужно подготовить ранее замеренные заготовки. Для этого следует болгаркой отрезать все требуемые металлические и деревянные детали, после чего можно приступать к сборке оборудования.

• Первым делом необходимо сварить основные элементы каркаса. Для этого соединяются две части каркаса: нижняя и верхняя, после чего собирается корпус верстака, а к нему привариваются четыре ножки. Высота ножек, которые делаются из заготовок труб, не должна быть выше одного метра. Основная часть конструкции готова.
• Чтобы придать конструкции прочности, её следует ужесточить. Для этого необходимо будет приварить дополнительные рёбра жёсткости, которые состоят из уголков и стальных полос.
• Далее следует сделать защитный экран из стального листа. Для этого нужно по углам столешницы приварить стойки из уголков, после чего перекрыть их сверху горизонтальным уголком по всей поверхности. Чтобы укрепить конструкцию, можно приварить дополнительные рёбра жёсткости. После этого экран обшивается листом прочной фанеры.
• Из фанеры делаются ящики и полки. Собираются они при помощи небольших уголков. После этого следует вмонтировать направляющие элементы и закрепить ручки, обработать пропиткой и покрасить краской.
• Поверх столешницы устанавливается выбранный материал — это может быть лист фанеры, несколько досок или ЦПС. Затем столешница фиксируется к каркасу при помощи саморезов.
• Сверху установленной и закреплённой рабочей поверхности снова крепится стальной лист, обрезается по периметру стола и закрашивается краской.
• После этого остаётся вставить ранее подготовленные ящики и полки, а также все фиксирующие элементы на экране для крепления различных инструментов.
• В конце поверх столешницы устанавливаются и крепятся слесарные инструменты: тиски, заточка и так далее. По полкам раскладывается гаражный инвентарь, а на экран вывешиваются инструменты.

По окончании всех работ элементы конструкции нужно обезжирить и закрасить. Лучше всего подбирать молотковую краску, поскольку именно она устойчива ко многим внешним воздействиям и механическим повреждениям.

Как сделать верстак в гараж своими руками

Сегодняшний наш обзор для мужчин мастеров или автолюбителей. Речь пойдёт об организации основного рабочего места в гараже или мастерской — удобного и функционального верстака, обладающего достаточной прочностью и всеми необходимыми приспособлениями.

Чего хотим от верстака

Для большинства гараж — не просто место хранения машины, а самая настоящая мастерская. В отличие от рабочего места в квартире, в гараже ведётся работа с массивными и громоздкими деталями, зачастую грязными. Также довольно часто приходится гнуть и править металл, использовать электродуговую сварку, надёжно зажимать деталь струбцинами или в тисках.

Основные требования, которые следует предъявлять к верстаку для гаража — массивность, прочность, устойчивость к загрязнению, устойчивость поверхности к жару и ударам. Помимо этого верстак должен быть компактным и, по возможности, как можно менее материалоёмким.

Желательно, чтобы верстак имел простую схему сборки, подразумевающую лёгкий демонтаж. Верстак не должен быть в значительной степени зависим от окружающих его капитальных конструкций, например, вмуровывать и бетонировать ножки в пол не рекомендуется.

Основа верстака: рама и ножки

Сперва нужно собрать легковесную рамку — основу под столешницу.

Если остро стоит вопрос недостатка места в гараже, его нужно решать сразу. Лучшая стена для размещения верстака — та, что находится прямо напротив ворот. Легче всего выкатить машину на полкорпуса назад, так останется много пространства для работы и свободные проходы с обеих сторон. Поэтому на торцевой стене прибиваем уголок внешней полкой кверху, уровень на 50–60 мм ниже желаемой высоты рабочей поверхности. Высота верстака индивидуальна для каждого, но обычно из роста человека вычитают 100 см.

Если верстак от угла до угла, то на смежных стенах также прибивайте по уголку длиной в глубину столешницы или чуть меньше. Крепление к стене выполняется анкерными болтами и довольно часто, желательно в каждый кладочный элемент, то есть через 20–25 см. Оптимально, если через каждый метр будет приварено по 30–40 см хвосту, направленному вниз и закреплённому анкером.

На опорный уголок уложите рамку, затем приступайте к установке опор. Их желательно сделать косыми, чтобы нижние концы ножек упирались в угол между полом и стеной. В этом месте устанавливается подкладка из отрезка угловой стали. В верхней части ножка стыкуется с рамкой в 50–80 мм от края, но не напрямую, а приваривается к пластине, которая затем крепится болтами. Косые ножки сохранят больше места для въезда легковым автомобилем.

Отрегулировать стол по уровню очень просто. Продольная плоскость задаётся закреплённым на стене уголком. Чтобы избавиться от завала стола, нужно просто задвигать косую ножку немного глубже, чуть подтачивая угол среза болгаркой. После изготовления всех крепёжных элементов в них сверлят отверстия:

• для скрепления рамки с уголком под болт М12 через каждые 50 см;
• для скрепления рамы с ножками — под болт М10, по четыре штуки на каждую пластину.

Какой должна быть столешница

Перед сборкой столешницы нужно скрепить все элементы основания болтами, вставив их сверху вниз. Затяжка проводится окончательная, шляпки впоследствии будут утоплены в массиве столешницы.

Основным наполнителем для столешницы служит цельная древесина или листы ДСП. Первое предпочтительней в плане массивности и способности массива дерева хорошо гасить вибрацию удара. Толщина доски должна быть такой, чтобы при укладке в рамку её плоскость совсем немного выступала над уголками. Идеальный вариант — использовать доски той же толщины, что и наружный размер уголка. При этом каждую дощечку перед набором следует довести рубанком, чтобы выступала она всего на 1–1,5 мм.

При наборе столешницы направление дощечек — поперёк длины верстака. Дощатый щит нужно плотно сплачивать, для этого к последней закреплённой доске временно прикручивается небольшой брусок, за который новая дощечка поджимается курковой струбциной. Крепятся доски снизу сквозь уголок рамки, по паре саморезов на каждую сторону.

Если на пути встречаются шляпки болтов, примерьте доску и постучите по ней молотком, чтобы шляпки оставили вмятины, а затем выберите пазы крупным сверлом и стамеской или перьевым сверлом. Не забывайте снимать фаску на торцах досок, ведь уголки имеют скруглённое сопряжение между внутренними полками. Когда все доски набраны, поверхность нужно выровнять шлифовальной машиной, сточив древесину в уровень.

После набора досок займитесь покрытием поверхности. Оптимально для этого подойдёт горячекатаный лист толщиной 2,5–3 мм: такой верстак можно использовать как сварочный стол, править на нём жесть, проливать любые жидкости. Жаростойкость обеспечивается магнезитовым листом или асбестовой тканью, которую укладывают поверх досок. В таком случае толщина пиломатериалов должна быть меньше обычного. Подклада может выступать над рамкой на 1–2 мм, после обивки металлом это не будет проблемой.

Металл нужно укладывать с отступом от задней стены в 10–15 мм, можно временно закрепить небольшую деревянную планку. После этого край листа прижимается струбцинами и оправляется вниз равномерно по всей длине. Ребро уголка обеспечит красивый прямой угол.

После загиба дистанционная планка у стены снимается, а лист вытягивается немного на себя, под него заводится доска и через 50 см сверлятся отверстия по 7–8 мм. Сквозь них отмечаются места в уголке рамки, в которых сверлятся отверстия по 5 мм и нарезается резьба М6. Лист притягивают к рамке болтами с полукруглой шляпкой, здесь фиксация нужна для качественного подворота металла. Оправив нижний угол, выполните крепление листа снизу по аналогии с торцом столешницы, но теперь нужно сделать подрезы под ножки и крепить в шахматном порядке с торцевыми болтами.

Завершается монтаж столешницы установкой в углу у стены уголка 25х25 мм на манер плинтуса. Сквозь отверстия через каждые 25–30 см он притягивается к древесине столешницы саморезами, а затем крепится к стене анкерными болтами через 50–70 см. Если хотите, чтобы покрытие меньше ржавело, снимите лист перед его закреплением к торцу, хорошо прогрейте паяльной лампой и натрите хлопковой ветошью, обильно смоченной в отработанном минеральном масле.

Ящики, дверцы и всё для хранения

Когда база верстака готова, вы легко дополните его необходимыми нишами, полками и прочими оборудованными для хранения местами. В нижней зоне удобно приварить к ножкам уголки с раскосами, на которые достаточно просто настелить дощатые щиты полок. Расположение каскадом сделает всё хранимое на них хорошо видимым и легко доступным.

Под основной рабочей зоной верстака рекомендуется выбрать один-два пролёта между ножками и организовать в верхней их части выездные полки на подобие клавиатурных. На этих полках очень удобно оборудовать органайзеры для наиболее часто используемого инструмента. Поскольку нагрузка на выездной механизм умеренная, можно использовать мебельные направляющие полного выдвижения, предварительно приварив под столом пару уголков для их закрепления.

Ещё одна удобная зона для хранения подручной мелочёвки — стена напротив. На ней очень полезно закрепить перфорированную панель, где на крючках удобно подвесить как электроинструмент, так и молотки, ножовки, расходники и прочее, в том числе и несколько переносных постов с розетками. Ещё качественнее организовать пространство поможет одна или пара полок, закреплённых на 5–10 см выше вашего роста. Нижнюю плоскость удобно использовать для монтажа освещения, сами же полки это классический «долгий ящик» для всякого полезного в перспективе хлама.

Освещение рабочего места

В качестве источников света стоит всерьёз рассматривать два варианта: потолочные люминесцентные светильники на две лампы или светодиодные фонари. Главное преимущество первых — дешевизна, но по неосторожности ртутные трубки легко разбить, плюс такое освещение требует периодического ремонта.

Светодиодные прожекторы несколько дороже, но гораздо долговечнее и менее прожорливее. Из недостатков можно также выделить достаточно резкий свет, отбрасывающий контрастные тени. Это решается либо установкой матовых рассеивателей или световодов, либо увеличением числа фонарей до 5–6 штук и пересечением их световых потоков. Не забудьте про небольшой переносной светильник, который всегда должен быть под рукой, и дополнительную настольную лампу.

Тиски, упоры и прочие приспособления

В качестве заключения дадим пару подсказок: чем и как укомплектовать верстак для удобной работы. Первое и самое очевидное — слесарные тиски. Они должны быть достаточно массивные, для гаража рекомендуется раствор губок не менее 15 см. Обратите внимание, что крепить тиски нужно сквозь стол, предусмотрев с нижней стороны ответную стальную пластину с отверстиями. Оптимальное место расположения — в 100–120 см от любого из углов верстака, при этом желательно предусмотреть дополнительные отверстия, чтобы тиски можно было повернуть под прямым углом.

Второй неизменный атрибут — плита для рубки металла. Целенаправленно разбивать покрытие стола не стоит, особенно если под ним жаропрочная прокладка. Оптимальные размеры плиты — 300х300 мм при толщине не менее 20 мм. Если испытываете затруднения в подборе такого толстого металла, сварите вместе несколько тонких пластин, предварительно стянув их болтами.

В зависимости от сферы ваших увлечений могут быть также полезны столярные тиски, съёмная оправка для жестяных работ и несколько переставных стопоров: уголков со штифтами, которые вставляются в отверстия в столешнице с подкрученными снизу ответными планками. Также очень полезно отвести место под чистовые и тонкие работы, уложив там лист стекла на пружинящей резиновой подкладке.

• Главная »
• Блоги »
• Гараж (.) (.) админа »
• Верстак руками сис. админа. Версия 2.0

Сегодня я расскажу, как дёшево и сердито сделать верстак в гараже своими руками. Для меня это будет основное рабочее место в гараже. Прежний верстак, который я тоже сделал сам, благополучно продан. Ещё бы! Такие штуки продаются в моём регионе сейчас от 35 тысяч и дороже. А мы с вами уложимся в 4 тысячи. А чуть позже я ещё расскажу, как можно снизить себестоимость верстака до 3-х тысяч.

Из чего сделать верстак

Я решил сделать верстак из профильной трубы 40х40 и 20х40. Толщина стенки 2 мм. Большинство дорогущих верстаков, которые можно найти в продаже, сделаны из профиля с толщиной стенки 1,5 мм. Но мы делаем для себя, поэтому жадничать не будем. Если металлопрофиль начнёт разъедать коррозия, с более толстой стенкой она справится не так быстро.

Из трубы 40х40 у нас будут сделаны 3 прямоугольные опоры. Перемычки внутри опор, направляющие, перекладины под столешницу — из трубы 20х40.

Кроме самого профиля нам понадобятся:

• доска для столешницы (у меня OSB );
• алкидная эмаль для металла «три-в-одном»;
• принадлежности для сварки;
• болгарка;
• уголок и керн для разметки металлопрофиля;
• другие мелочи.

Распиловка профиля для верстака

Чтобы сделать верстак из профиля, нам нужно будет распилить его на отрезки. На этих чертежах не только видна конструкция будущего верстака, но и указаны размеры всех отрезков, на которые нужно будет распиливать трубу, и общий её метраж.

Важный момент: запилы будем делать строго под углом 45°. Это нужно для того, чтобы сварить все детали без зазоров. Если внутрь конструкции попадёт влага, металл начнёт разъедать коррозия.

Чтобы разметить профиль, используем керн (инструмент для нанесения засечек на металл) и уголок. Размечать трубу лучше по всем четырём граням, чтобы разрезы получались ровными. Как я размечаю профиль и разрезаю его болгаркой, хорошо видно на видео .

Сварка верстака

Свариваем отрезки трубы строго по чертежам. Обратите внимание, что средняя опора находится не строго посередине. Я приваривал её с таким расчётом, чтобы слева под верстак заходила выкатная тележка для инструмента. Делать её я буду позже: об этом тоже сниму видео и напишу статью. У меня ещё много идей по обустройству гаража. Так что следите за моим блогом.

Покраска своими руками

Теперь немного о том, чем лучше покрасить металлический профиль.

Я купил для этого недорогую алкидную эмаль Dali три-в-одном. Это краска, грунт и преобразователь ржавчины — всё вместе. Её прелесть в том, что можно обезжирить поверхность и сразу же наносить краску. Со ржавчиной, если она несущественная, ничего делать не нужно. Краска справится. Если ржавчины будет слишком много, предварительно нужно зачищать и обрабатывать преобразователем. Иначе краску будет пучить, а потом она вскроется.

Если хотите верстак такого же красивого насыщенного синего цвета, как у меня, выбирайте оттенок по RAL 5005. Красим обязательно в два слоя.

Столешница

Вот и всё. Если вы разрезали, сварили всё строго по чертежам, столешница идеально ложится на направляющие, её можно даже не закреплять дополнительно.

По времени, я думаю, это всё можно сделать за один день. Но, если у вас есть целый свободный день. У меня не было. Поэтому работа растянулась на три недели (каждый день по чуть-чуть).

Смета

Как я уже говорил, себестоимость этого верстака из металлического профиля вместе с краской составляет 3 500 рублей. Можно сделать его ещё дешевле, если:

• использовать профиль 30х30;
• взять трубу с толщиной стенки 1,5, а не 2 мм, как у меня;
• сделать верстак короче (не всем нужен такой огромный).

В дальнейшем я планирую дополнить этот верстак рамкой на стену для инструмента и выкатной тележкой. Будем делать всё это вместе: следите за видео на ютубе, за статьями в моём блоге.

Добавление комментариев не авторизованным пользователям закрыто.
Авторизуйтесь или зарегистрируйтесь на сайте —>

Как сделать верстак в гараж своими руками: познаем подробно

Функции гаража зачастую выходят за пределы банальной стоянки автомобиля. Одновременно он служит мастерской. Ремонтные или созидательные работы требуют места, оснащенного инструментами и оборудованием. Как сделать верстак в гараже рассмотрим подобно.

Выбор места в гараже для верстака

Гаражи имеют преимущественно прямоугольную форму, поэтому при выборе места под верстак следует учитывать определенные особенности использования будущего рабочего места:

• Если ширина гаража достаточная, то оптимальным местом для верстака будет одна из длинных стен строения, так как это позволит сделать стол нужной длины и обеспечит подход к верстаку с трех сторон, что весьма удобно, особенно в случае одновременной работы двух человек;
• Если верстак устанавливается в торцевой части гаража, можно вынести все крепления под тиски и другие приспособления на переднюю часть столешницы, распределяя отверстия для струбцин и прочих инструментов по передней продольной стороне стола;
• Еще один вариант расположения верстака – по длинной стене с упором в торцевую стену, что дает возможность использовать подход к столу с двух сторон.

Совет! Если на примыкающей к стене стороне верстака укрепить вертикальные стойки с поперечными перекладинами, можно удобно размещать на крючках или других типах держателей различные инструменты, которые всегда будут на виду.

Назначение верстака в гараже

Если вы планируете использовать гараж в том числе в качестве мастерской, без верстака не обойтись

Верстак — это рабочий стол, удобный для выполнения различных технических операций. Основное назначение — слесарные работы с использованием ручного или электрического инструмента, обработка деталей, сборка или разборка механизмов, изготовление или ремонт отдельных деталей и т.д.

Кроме того, верстак является местом хранения инструментов. Если оно правильно организовано, все ручные или электрические инструменты и приспособления находятся на виду и расположены максимально удобным образом, достаточно лишь протянуть руку. Поблизости устанавливаются розетки для электроинструмента, тиски для фиксации обрабатываемых деталей и прочие элементы обустройства.

Результат выполнения любых работ напрямую зависит от условий, в которых они производились, поэтому верстак позволяет получить качественные и ожидаемые плоды от приложенных усилий.

Основные виды

Несущая конструкция верстака должна выдерживать большие весовые нагрузки

Основным элементом верстака является несущая конструкция, выполненная в виде рамы. Она обеспечивает жёсткость и прочность, принимает на себя все нагрузки и одновременно служит каркасом для тумб и выдвижных ящиков.

Рабочая поверхность (столешница) является отдельным элементом, прикреплённым к раме после сборки. Материалом для рамы могут служить:

• Металлические элементы — уголок, трубы круглого или прямоугольного сечения, сочетание разных видов;
• Деревянный брус.

Использование металлических деталей требует производства сварных работ или резьбовых соединений. Древесина проще и легче в обработке, но прочность её намного ниже, что требует использования достаточно толстых опорных брусков. Нередко раму собирают из сочетания тех и других элементов. Обычно это вызвано нехваткой материалов — используется то, что имеется в наличии и позволяет сэкономить деньги и время.

Для столешницы можно использовать:

• Листовые материалы — ДСП, фанера, ОСБ, МДФ и т.д. Но стоит учесть, что они недостаточно прочны и требуют установки в 2 слоя, что увеличивает расход материалов;
• Настил из досок. Рекомендуется использовать материал толщиной от 30 мм с оструганной поверхностью. Доски не выдерживают серьёзных механических нагрузок, ударов, неустойчивы к воздействию высоких температур. При этом они удобны для надёжной фиксации каких-либо приспособлений, которые можно прости прибить гвоздями или шурупами, чтобы впоследствии их извлечь и освободить закреплённый предмет. Настил имеет щели, опасные при работах с мелкими деталями, которые способны упасть и затеряться;
• Листовой металл. Полученная поверхность не имеет щелей, что позволяет работать с мелкими деталями. Столешница прочная, надёжная и способна выдерживать значительные нагрузки. Недостатком является склонность к коррозии и способность проводить электроток, в некоторых ситуациях опасная для работающего человека.

Кроме того, существуют различные варианты формы верстака:

• Прямой;
• Угловой;
• С дополнительными элементами — стеллажами, верхним ярусом и т.д.

Существует различия и по типу функционала:

• Столярный верстак. Обычно делается из дерева, используется для обработки деревянных деталей. Имеет определённые размеры и оборудуется деревянными тисками.

• Слесарный верстак. Собирается из металла и используется для работ с металлическими деталями.

Выбор наиболее подходящего варианта обусловлен предпочтениями владельца, наличием навыков выполнения тех или иных работ, свободным местом в гараже и прочими обстоятельствами.

Наиболее распространённым вариантом конструкции является металлический верстак с рамой из металлической трубы прямоугольного сечения, установленный вдоль длинной или короткой стены (иногда собирают угловой вариант, размещённый вдоль обеих стен),

Варианты конструкций

Функциональность рабочего стола в гараже зависит от его конструкции. Для удобства он оснащается дополнительными элементами. В зависимости от рода занятий, рабочее место в гараже включает:

• Раму с ножками. Выполняет функцию несущего элемента, на котором держатся остальные части.
• Столешницу. Поверхность выбирают мощную, способную выдержать удары молотка и тяжесть размещаемых предметов. Можно сделать из толстой доски или листового металла, актуальна комбинированная конструкция.
• Тумбочку. Оборудуют один или два отсека по краям верстака. Внутреннее наполнение может состоять из полок и ящиков, предназначенных для хранения в гараже мелких инструментов.
• Дополнительную полку. Располагается на стене перед верстаком, ее функция также заключается в хранении подручных инструментов.

Для работы лучше подобрать настольную или настенную лампу с возможностью регулировки направления света. Вблизи рабочего стола обязательно находится розетка, которая предназначена не только для обеспечения освещения, но и для работы всех электроинструментов.

Идея сделать в гараже откидной верстак своими руками не отличается практичностью. Основная цель откидной конструкции на двух ножках – сэкономить в гараже свободную площадь. В этом случае столешница будет крепиться к стене и находиться в поднятом состоянии, когда в ней нет надобности. Но сущность верстака – качественно оборудованное рабочее место, когда все необходимое находится под рукой. А с откидной столешницей пространство под ней должно быть свободным, ни о каких тумбочках и полках не может быть и речи. Такой вариант приемлем для владельцев гаража, у которых пространство ограничено, а потребность в верстаке возникает крайне редко.

Дерево или металл, что лучше

Вариантов изготовления рабочего стола относительно выбора материала несколько:

• полностью деревянная модель;
• предыдущий экземпляр дополняют сверху металлическим листом;
• раму из дерева покрывает металлическая столешница;
• рабочий стол полностью выполнен из металла.

Каждый из способов имеет свои слабые и сильные стороны. Рассмотрим характеристики отдельных моделей, а владелец гаража самостоятельно решит, какой вариант для него лучше:

• Металлический стол сделать своими руками затруднительно. Наличие сварочного аппарата и опыта проведения сварочных работ обязательно.
• Конструкция из металла наиболее прочная и долговечная, обладает большей устойчивостью.
• Сделать деревянный стол несколько проще, электролобзик и болгарка – основные помощники. При их отсутствии положение спасет обыкновенная ручная ножовка.
• Столярный стол обладает меньшей практичностью при необходимости работы с металлом. Срок его эксплуатации ниже.

Как вывод – совместить деревянную конструкцию с металлическим листом, который отлично справится с защитной функцией поверхности стола.

Чертежи и размеры

Чтобы собрать качественный верстак для гаража, необходимо изначально определиться с его габаритами. При составлении чертежа особенное внимание следует уделить высоте столешницы. Оптимальным вариантом этого показателя является расстояние от локтевого сгиба стоящего прямо человека до пола.

Не следует делать слишком большую ширину. Это связано с ограниченными размерами гаража и необходимостью часто работать, когда внутри помещения стоит автомобиль. Потребуется место для прохода людей, поэтому оптимальная ширина конструкции варьирует в пределах от 50 до 80 см.

Изготовление деревянного верстака

При недостаточной опытности, лучше выбрать в гараж для изготовления своими руками модель деревянного верстака. Сделать конструкцию из бруса, орудуя дрелью и электролобзиком значительно проще, нежели заниматься сваркой стального уголка.

Для сборки в гараж деревянного верстака понадобится:

• Деревянный брус. Особой прочностью отличаются сосновые и дубовые заготовки. В зависимости от конструкции верстака, длины 15 м должно хватить. Сечение зависит от планируемых нагрузок.
• Доска обрезная для столешницы верстака. Выбирают экземпляры толщиной 2-3 см, без дефектов поверхности и сучков.
• Между тумбами рабочего стола в гараже зачастую помещают дополнительную полку. Подойдет листовая фанера толщиной 6-8 мм. Лучше взять 3 листа 0,6х2 м.
• Саморезы для работы по дереву и стальные уголки для сборки отдельных элементов верстака.

Чтобы получить ровные линии заготовок после раскроя, используют циркулярную стационарную пилу, в крайнем случае обращаются к ручному аналогу. Края досок или бруса обрезают электролобзиком.

Сначала требуется сделать каркас для рабочего стола в гараж с учетом размеров, заложенных в чертеже. Брус распиливают на части, должно получиться:

• 4 стойки для ножек;
• 4 балки, которые будут располагаться в горизонтальном направлении;
• 5 поперечных распорок.

Если длина верстака в гараже не больше 2 м, для работы подойдет брус с гранями по 7 см. В результате распила вертикальных стоек должно получиться 2 заготовки по 0,9 м и 2 детали по 1,5 м, которые будут располагаться возле стены гаража. Разница 0,6 м предназначена для дальнейшей фиксации на опоры экрана из фанеры для хранения инструмента.

Горизонтальные балки соединяют ножки верстака в гараже. Для крепления опорных стоек в нижней части длина составляет 1,5 м. Фиксацию столешницы проводят брусом длиной 2,0 м (согласно размеру верстака, указанному в чертеже). Из оставшегося бруса готовятся распорки длиной 0,6 м. Все детали соединяются стальными уголками и саморезами.

Когда каркас рабочего стола в гараж готов, приступают к оформлению столешницы. Для верстака столярного типа ее собирают из досок и фанерного листа. Выровненное и подогнанное полотно промазывают столярным клеем, две заготовки зажимают струбцинами и держат, пока клей полностью не высохнет, и полотно не наберется прочности. В заключение столешница фиксируется по контуру саморезами.

Деревянное полотно соединяется с каркасом верстака саморезами, поверхность шлифуют с помощью электродрели, оборудованной наждачной насадкой. На заключительном этапе монтируют экран и обрабатывают конструкцию лаком. Повышенная влажность в гараже – явление обыденное, защитная пленка лака предупредит деформацию деревянной конструкции.

Слесарный верстак для гаража своими руками

Обязательным атрибутом для выполнения работ, требующих применения инструмента — газового ключа, ножовки, дрели, тисков — является рабочий стол или верстак. Изготовить верстак своими руками с учетом своих пожеланий и потребностей вполне по силам большинству хозяев при наличии нужных материалов и инструмента, а выполнить задачу обустройства личного рабочего места проще владельцам гаражей.

Рабочий стол для гаража

Прежде всего следует определиться, какой верстак планируется изготовить. Слесарный металлический верстак своими руками — основной вариант среди существующих, им оборудуют свои гаражи подавляющее большинство автомобилистов.

Следующий популярный, но менее распространенный вариант — верстак столярный деревянный — своими руками могут собрать те, кто занимается ремонтом и изготовлением мебели или столярных изделий. Оборудованный таким верстаком гараж обычно просто преобразуется в столярную мастерскую.

Возможен и вариант универсального верстака, оснащенного соответствующим оборудованием как для слесарных, так и для столярных работ.

Стоит отметить, что оборудование гаража своими руками — процесс творческий и постоянный. Как правило, самодельные верстаки любого назначения комплектуются различными встроенными или навесными полками для хранения инструмента, заготовок и материала.

Изготовление верстака своими руками

Габариты гаража в большинстве случаев ограничивают и габариты верстака. Для выполнения стандартного набора домашних работ вполне достаточно рабочего стола со следующими размерами: высота 850−1000 мм, ширина 550−650 мм, длина 1000−1200 мм. Для его изготовления потребуются следующие материалы:

• Уголок 50×50 мм
• Лист 4 мм
• Лист 10 мм
• Электроды Ø3,4 мм.

Если планируется оборудовать верстак выдвижными ящиками или полки, то дополнительно потребуются:

• Уголок 25×25 мм
• Лист 2 мм.

Чтобы определиться с количеством материала, нужно выполнить чертеж или эскиз конструкции с определенными размерами.

Сборка конструкции

Сборка начинается со столешницы. На выставленные по уровню бруски или толстые доски уложить лист. Желательно изготовить рабочую поверхность из цельного куска, но можно из 2-х, максимум из 3-х, не более, иначе будет сложно обеспечить плоскостность поверхности. В этом случае под линии стыка нужно подложить дополнительные бруски, а на кромках стыкуемых листов болгаркой сделать фаски под сварку с нерабочей стороны листа.

Чтобы максимально исключить коробление листа при сварке, лучше просверлить в нем необходимое количество отверстий под гвозди и прибить лист к брусьям на время сборки и сварки. Отверстия по окончании работ можно заплавить и зачистить, а можно и оставить так, как есть.

На собранной поверхности делается разметка под опорную рамку из уголков или сразу выкладываются приготовленные уголки и разметка делается по ним. Если поверхность собрана из частей, разметка необходима для выполнения прихваток. Прихватки делаются с шагом 80−100 мм, в местах наложения уголков на кромки стыкуемых частей сварку нужно выполнить сразу на ширину уголка с зачисткой шва.

Режим сварки — величина тока и скорость — подбираются в зависимости от диаметра электрода для полного проплавления на толщину листа. Эти режимы лучше подобрать заранее на обрезках листа, а режим для сварки листа 4 мм подойдет для сборки и сварки всех элементов конструкции — уголка с листом и уголков между собой.

При сборке рамки нужно обеспечить отступ от края листа на 20−30 мм, с лицевой стороны можно отступить на 50−60 мм. Выложенную рамку нужно плотно прижать к листу. Для этого можно воспользоваться подручными грузами, а можно повторить крепление гвоздями к брусьям. Времени это займет немного, но вполне обеспечит необходимую жесткость конструкции. Рамку предварительно крепят к листу прихватками. Кроме контура в рамке нужно установить один или два внутренних уголка.

Дальнейшую сборку можно выполнять различными способами:

• Собранную столешницу из листа с рамкой полностью обварить, затем установить опоры. В этом случае по ходу сварки можно контролировать плоскость стола, при необходимости выполнять правку.
• Опору верстака, включая рамку, можно собрать отдельно. Все элементы в процессе сборки также выкладываются на бруски, раскрепляются. Перед прихваткой и перед окончательной сваркой нужно проверить соответствие размеров по диагоналям.
• Можно собрать всю конструкцию верстака на прихватках с последующей окончательной сваркой. Постоянный контроль геометрических размеров обязателен и в этом случае.

Для установки тисков, обычно на левом углу стола, приваривается дополнительная пластина толщиной не менее 10 мм. Толщина зависит от габарита и веса самих тисков. Эту пластину можно использовать и для крепления других рабочих элементов слесарного станка — сверлильной машинки или заточного станка.

Варианты изготовления верстака

Как правило, обычно хозяева изготавливают металлический верстак. При этом для изготовления рамы или основания могут использоваться и другие виды проката, кроме уголка — труба, квадратный или прямоугольный профиль.

Для изготовления столешницы можно использовать деревянные конструкции — столешницу со старого стола или снятое при ремонте дверное полотно. Плоскость рабочей поверхности в этом случае уже обеспечена, остается надежно обшить ее металлическим листом.

Слесарный верстак из дерева своими руками можно сделать и целиком на основе старого кухонного стола с готовыми полочками и выдвижными ящиками. В этом случае, кроме обшивки рабочей поверхности, потребуется и общее укрепление конструкции с помощью любого имеющегося в наличии металлического проката. Подробности изготовления складного верстака читайте здесь.

Гараж — это многофункциональ ное помещение. В нем можно ставить и ремонтировать авто, конструировать и изготавливать своими руками различные вещи и механизмы.

Если человек любит проводить время в гараже, занимаясь ремонтными работами, нужно правильно оборудовать свое рабочее место. Верстак — это многофункциональ ный рабочий стол, на котором можно обрабатывать различные материалы, проводить слесарные, электромеханичес кие и монтажные работы. Также в конструкции верстака можно продумать полки и шуфлядки, чтобы хранить инструментарий и другие предметы.

Виды верстаков

Верстаки изготавливаются для обработки металла (слесарный) и дерева (столярный). Различаются конструкции материалом столешниц. У слесарных моделей столешница в обязательном порядке должна быть металлической, так как работа с металлом подразумевает использование машинного масла и других жидкостей, которые на деревянной поверхности могут оставить следы.

Также при обработке металлических деталей часто требуется усилие, использование острого инструмента, поэтому оптимальней всего оснащать верстак металлической столешницей.

Столярные верстаки предназначены для работы с деревом, поэтому они не настолько прочные и функциональные, как слесарные модели.

Конструкция верстака

Если конструкция рабочего стола в гараж изготавливается своими руками, то прежде всего требуется тщательно продумать каждую деталь, прикинуть, где будут размещаться инструменты, какие работы будут проводиться на верстаке. От этого и зависит модель стола в гараж.

Стандартные модели часто оборудуются выдвижными ящиками, которые можно изготовить из дерева или металла. Также конструкцию стола можно дополнить полками, силовым щитом для подвесного инструмента, который всегда будет под рукой. Но самое главное, верстак должен быть устойчивым, прочным и надежным.

Инструмент

Болгарка с кругом для резки металла и шлифовальным диском.

Сварочный аппарат и электроды. Спецодежда и защитные приспособления для сварочных работ.

2. Шуруповерт.

   Электролобзик для раскроя фанеры.

Материалы

Уголок 50 мм на 50 мм, толщина 4 мм, длина 6,4 м.

Труба квадратная 60 мм на 40 мм, толщина 2 мм, длина 24 м.

Уголок 40 мм на 40 мм, толщина 4 мм, длина 6,75 м.

Стальная полоса шириной 40 мм, толщина 4 мм, длина 8 м.

Стальной лист для столешницы 2200 мм на 750 мм. Толщина 2 мм.

Стальной лист для изготовления держателей для ящиков. Толщина 2 мм.

Деревянные доски для столешницы. Толщина 50 мм.

Фанера для изготовления ящиков и для боковых и задних стенок стола. Толщина 15 мм

Направляющие для ящиков стола.

Шурупы для сборки ящиков из фанеры.

Саморезы по металлу.

Анкерные болты.

Краска по дереву и металлу.

Верстак, который будет изготавливаться из этих материалов, имеет довольно внушительные размеры: длина стола 220 см, ширина — 75 см. Габаритная конструкция и большая столешница позволяют разместить в разных концах стола тиски и, например, наждак или другой инструмент.

Первый шаг изготовления верстака — это раскрой имеющегося материала на элементы.
Профильная труба предназначается для изготовления каркаса. Стальной уголок предназначен для создания ребер жесткости. Он разрезается на части и из него формируется силовой каркас. Также стальной уголок нужен для окантовки столешницы, на которую будут уложены доски.

Стальная полоса предназначена для изготовления направляющих, на которых будут крепиться боковые панели. Также этот материал пойдет на кронштейны для крепления ящиков и фанеры.

Ящики стола изготавливаются из фанеры.

Второй шаг — сварка силового каркаса верстака.
Первыми привариваются элементы столешницы — 2 трубы длиной 2200 мм и 2 трубы по 750 мм. Каркас должен быть сварен так, чтобы наверх на него можно было приварить еще один каркас из уголков, в который будут уложены доски столешницы. Для армирования столешницы требуется через 40 см наварить еще несколько стальных труб, которые будут выполнять функцию ребер жесткости.

Затем привариваются 4 боковые ножки по краям верстака. Их длина составляет 900 мм. Между ножками приваривается силовые перемычки, укрепляющие конструкцию.

После того, как базовый каркас готов, можно приступить к сварке конструкции для ящиков. Для этого из стальных труб формируются квадратные каркасы, которые с двух сторон стола привариваются к столешнице. Каркасы усиливаются продольными ребрами жесткости.

Третий шаг — изготовление каркаса для столешницы.
Два стальных уголка, длиной 2200 мм и еще два уголка длиной 750 мм, нужны для изготовления каркаса. Конструкция сваривается так, чтобы внутрь ее легли доски из дерева.

Каркас из уголка укладывается на каркас из труб и сваривается. Получается усиленная столешница, высотой 8 см с внутренними ребрами жесткости.

Металлический каркас верстака практически готов, осталось сварить обрешетку панели для крепления инструмента. Для этого требуется один металлический уголок длиной 2200 мм и 4 уголка, имеющих длину 950 мм. Два элемента крепятся по бокам конструкции и два в середине, для усиления. Панель для инструментов приваривается к столешнице.

Каркас из уголков и труб готов. Можно приступить к усилению конструкции. К боковинам стола привариваются кронштейны, которые нарезаются из стальной полосы. Всего нужно 24 детали. Посередине каждого кронштейна просверливается отверстие. С помощью этих отверстий боковые и задние стенки стола из фанеры будут крепиться к металлическому каркасу верстака.

Четвертый этап — изготовление ящиков для стола.
Фанера нарезается на заготовки, которые скручиваются шурупами. Количество ящиков зависит от того, что будет храниться в столе. Если мелкие детали, то можно соорудить 3 ящика, если крупные — то 2. Все зависит от личного предпочтения.

Можно расположить ящики по двум сторонам стола, можно смонтировать на одной половине выдвижные конструкции, а на второй — обычные открытые полки.

После того, как шуфлядки собраны, нужно приварить между боковинами отделов для ящиков металлические полосы с отверстиями. К этим отверстиям с внутренней стороны будут крепиться салазки для направляющих ящиков.

Пятый этап — укладка досок в каркас столешницы.
Доски толщиной 50 мм раскраиваются на заготовки определенной длинны. Если есть в наличии длинная доска, то нужно три заготовки шириной по 245 мм и длиной по 2190 мм. Если длинных досок в наличии нет, то можно уложить заготовки поперек стола. Для этой цели древесина шириной 205 мм раскраивается на 10 заготовок длиной по 740 мм.

Прежде чем уложить древесину в каркас стола, ее нужно обработать антисептическим раствором. Это убережет материал от гниения и порчи жуками.

Затем в обязательном порядке требуется покрасить всю металлическую конструкцию верстака. Это защитит металл от коррозии. Лучше всего использовать атмосферостойкий и антикаррозийный вариант покрытия. Особенно тщательно нужно красить сварочные швы. Капли металла и неровности рекомендуется перед покрасочными работами тщательно зачистить. Это можно сделать с помощью угловой шлифмашинки с диском для шлифования металла.

После того, как конструкция высохнет, можно начать укладывать доски на столешницу. Они не должны слишком плотно загоняться в каркас. Это связано с тем, что дерево при смене температуры и влажности имеет свойство расширяться и усыхать. Лучше оставить между досками небольшой зазор в несколько миллиметров. Поверхность древесины требуется зашлифовать, это упростит укладку металлического листа поверх дерева. Доски по всему периметру стола прикручиваются к каркасу на саморезы.

Шестой этап — крепление верхнего стального листа.
Его можно приварить к столешнице, но внутри конструкции находится дерево, которое в процессе сварки может воспламениться. Поэтому, лучше всего прикрепить стальной лист на скрытые саморезы к деревянным доскам. Предварительно металл требуется покрасить с двух сторон преобразователем ржавчины. Этот укрывной материал выглядит как прозрачное лакокрасочное покрытие, легко восстанавливаетс я и надежно защищает металл от ржавчины. Также можно покрасить металлическую столешницу той краской, которой покрывался каркас. Это будет красиво, но со временем краска может поцарапаться и стол будет выглядеть не слишком новым.

Последний этап — установка ящиков на направляющие и крепление фанеры на боковые стенки
, полки и силовой щит перед столом.
Эту работу можно назвать финишной отделкой верстака. После того, как работа с фанерой закончится, ее нужно покрыть составом, который защитит материал от воздействия окружающей среды. Также не стоит забывать об оформлении силового щита для инструментов. Можно прикрепить к нему специальные крючки или саморезы, к которым будут подвешиваться нужные вещи.

Для того, чтобы за верстаком было удобно работать, можно прикрепить к силовому щиту специальную лампу с гнущейся стойкой. В этом случае можно по желанию направлять поток света в нужное место.

Видео — Процесс изготовления верстака

Установка тисков на слесарный верстак

Тиски — это непременный атрибут слесарного верстака. Прикреплять зажимной инструмент, весящий несколько десятков килограмм к самой столешнице не рекомендуется. Лучше всего между металлом стола и инструментом разместить металлическую прокладку, толщиной в 1 см. В прокладке требуется просверлить отверстия под анкерные болты. Затем в тех же местах просверлить в столешнице такие же по размеру отверстия. Скрепливается вся конструкция анкерными болтами.

Требования безопасности к самодельной конструкции верстака

1. Если площадь гаража не слишком большая, то можно своими руками сделать стол для слесарных работ меньшего размера. Но, стоит знать, что вся конструкция должна быть устойчивой, не раскачиваться и не сдвигаться с места при небольшом усилии.
2. Рабочее место должно быть организовано так, чтобы человеку ничего не мешало. При работе с тисками все лишние инструменты должны быть убраны со столешницы.
3. Углы и выступающие детали стола не должны быть слишком острыми и иметь режущих кромок.
4. После ремонтных работ за верстаком нужно убирать рабочее место от металлической стружки, капель масла и других материалов.
5. Если самодельный верстак изготовлен правильно, то он легко выдерживает нагрузку в 200 кг.

Фанера для щита

Видео — Верстак в гараж своими руками

Не секрет, что хорошо оборудованное рабочее место — залог успешного выполнения слесарных, электромеханических или монтажных работ. Главным предметом в гараже или мастерской, вокруг которого обустраивается все рабочая зона, является верстак. Этот рабочий стол должен обладать необходимой функциональностью, быть прочным и надежным. Покупка готового изделия в торговой сети может вылиться в кругленькую сумму, поэтому лучше изготовить его самостоятельно. Это даст возможность не только сэкономить, но и получить гаражный стол в точном соответствии с запросами функциональности и размещения.

Верстак своими руками. Как сделать?

Ниже мы расскажем, как сделать деревянный или металлический верстак своими руками. Представленные конструкции не требуют использования каких-либо дефицитных деталей или применения дорогостоящего оборудования, а в процессе монтажа можно обойтись минимальными навыками столярных и слесарных работ.

Изготовление верстака своими руками (из дерева)

Изготовление столярного верстака своими руками имеет массу преимуществ, которые заключаются в том, что заранее можно скомпоновать места расположения тисков и других приспособлений, продумать количество и расположение выдвижных ящиков и т. д.

Необходимые инструменты и материалы

Для самостоятельного изготовления верстака вам необходимо подготовить такие инструменты:

• электрический лобзик или ножовка;
• электродрель и набор сверл по дереву и металлу;
• угольник столярный;
• рулетка;
• пузырьковый уровень;
• набор гаечных ключей.
• Запасаясь материалами, обязательно обращайте внимание, чтобы деревянные детали не имели трещин и сучков. Для того чтобы начать работу, вам понадобятся:
• бруски для опорных ножек 100х100 мм;
• два фанерных листа толщиной не менее 20 мм (можно использовать OSB). При этом один лист пойдет на крышку стола, а другой — на нижнюю полку.
• доски 50х150 мм, из которых будет смонтирован каркас;
• болты (лучше всего использовать мебельные, с квадратной частью, препятствующей их вращению в деревянных деталях);
• шайбы и гайки;
• саморезы.

Чтобы облегчить сборку и избежать ошибок при раскрое материала, лучше сделать чертежи верстака и указать на нем размеры каждой детали.

Верстак своими руками чертежи

Верстак своими руками. Пошаговая инструкция

Прежде всего, надо изготовить верхнюю раму
подстолья. Для этого в соответствии с чертежом отпиливают доски нужной длины.

С помощью саморезов длинные и короткие детали крепят таким образом, чтобы получить раму прямоугольной формы. После этого отмеряют расстояние до ее середины по длинной стороне, где устанавливают распорную планку. В ее качестве используют ту же доску 50х150 мм, которую с обоих торцов к раме крепят саморезами.

Верстак из дерева своими руками. Фото

Опорные ножки
верстака изготавливают из 6-ти одинаковых брусков. Для их крепления к верхней раме используют длинные болты с гайками и шайбами. Для монтажа опоры брусок устанавливают в угол рамы и сверлят два сквозных отверстия сквозь ножку и боковую доску. Затем соединения затягивают, используя болты с гайками.

Чтобы добиться необходимой жесткости конструкции, монтируют нижние доски. К слову, эти же детали послужат и основанием нижней полки
. Для этого в полном соответствии с чертежами верстака отпиливают 4 деревянные детали сечением 50х150 мм.

Чтобы закрепить нижние доски, отмеряют по 30 см от края каждой опоры. На этой высоте одну деталь крепят к трем задним ножкам конструкции, а с передней доску крепят между средней и боковой опорой с той стороны, где будет установлена дополнительная полка
.

Две короткие доски монтируют на такой же высоте по бокам верстака.

Используя электрический лобзик или ножовку, из листов OSB или фанеры нарезают детали для столешницы
. К верхней части рабочего стола ее крепят заподлицо при помощи саморезов. Чтобы защитить поверхность верстака от повреждений, поверх фанеры укладывают слой оргалита, который по мере износа можно будет легко заменить новым материалом. Чтобы установить нижнюю полку, измеряют расстояние от средних до крайних ножек. Материал раскраивают по этому размеру и электролобзиком или ножовкой в его углах делают вырезы под опорные ножки. Крепление щита к нижнему основанию выполняют аналогично монтажу столешницы.

Чтобы получить устойчивость конструкции каркаса, при креплении опор и сборке рамы слесарного верстака обязательно используют столярный угольник
. После установки верстака, пузырьковым уровнем проверяют горизонтальность его расположения. При необходимости уровень можно изменить, подкладывая небольшие отрезки тонкой фанеры под ножки.

Верстак своими руками. Пошаговая инструкция

После окончания сборки верстак пропитывают специальным защитным составом, покрывают лаком или красят.

Небольшой верстак для дома своими руками

Предлагаемая ниже конструкция слесарного верстака значительно облегчит слесарные и монтажные работы не только в малогабаритном гараже, но и на балконе, в углу хозяйственного помещения и т.д. Обладая всей функциональностью и удобством полноразмерного рабочего стола, он не будет занимать много места и сможет вместить в своих ящиках множество инструментов и приспособлений.

Столешница малогабаритного верстака
изготавливается из склеенных между собой двух листов фанеры толщиной не менее 18 мм и имеет размеры 1500х600 мм. Для усиления крышки стола, по краям она имеет дополнительное утолщение двумя слоями фанерного листа, что дает толщину 72 мм.

Учитывая, что фанера толщиной 18 мм является не самым дешевым материалом (стоимость одного листа составляет около 1000 рублей), можно немного сэкономить, если купить полноразмерный лист габаритами 2440х1220 мм. К сожалению, этого материала не хватит на изготовление усиливающей полосы, которая располагается по периметру крышки, поэтому придется дополнительно поискать небольшой отрезок фанерного листа. В противном случае конструкцию столешницы придется изменить.

Приступая к сооружению небольшого столярного верстака своими руками, подготовьте следующие инструменты и материалы:

• правило длиной не менее 2 м;
• дисковая пила;
• угольник столярный;
• шпатель зубчатый с размером зуба 2х2 или 3х3 мм. Можно купить готовый инструмент или изготовить его самостоятельно, воспользовавшись болгаркой;
• шуруповерт или набор отверток;
• гаечные ключи;
• хороший столярный клей, например, «Момент Столяр»
• фанера толщиной 18мм;
• деревянный брус 40х60 мм;
• саморезы;
• болты, гайки, шайбы.

Кроме этого, для самостоятельного изготовления верстака необходимо обзавестись хорошими столярными струбцинами
, без которых склеить фанерные листы будет проблематично. Если качественный инструмент приобрести нет возможности, можно воспользоваться недорогими китайскими струбцинами, которых понадобится удвоенное количество.

Процесс изготовления верстака своими руками начинают с крышки
, на которую из листа фанеры длиной 2440 мм отрезают полосу длиной 1520 мм. Распилив эту деталь, получают элементы размером 1520х610 мм для усиления боков крышки. Затем правилом проверяют плоскость фанерных листов, для того, чтобы при склеивании сориентировать их выпуклой поверхностью вовнутрь.

Следующий этап потребует максимальной концентрации и аккуратности — в течение пары минут требуется равномерно распределить столярный клей
по поверхности одного листа фанеры. Если вы чувствуете, что недостаток опыта не даст вам возможности справиться с этой работой за такой короткий срок, то применяйте для соединения деревянных деталей мебельный клей ПВА. Он не имеет временных ограничений и допускает нанесение простой малярной кистью. Заранее подготовив струбцины и доски для распределения нагрузки по всей плоскости, уложите на три доски нижний лист, а после нанесения клеящего состава, накройте его верхним фанерным щитом.

Установив сверху нажимные доски, стягивайте конструкцию струбцинами, постоянно контролируя плоскостность при помощи правила. Место в центре столешницы прижать струбциной не получится, поэтому его оставляют без нагрузки.

При склеивании щита из нескольких листов фанеры, можно обойтись и без струбцин, если положить конструкцию на ровную поверхность и равномерно прижать по всей плоскости каким-либо грузом. После высыхания клея струбцины или груз снимают и приступают к следующему этапу изготовления верстака своими руками.

Чтобы столешница имела строгую геометрическую форму, при ее обрезании паркеткой
надо быть очень внимательным. В качестве шины для ведения пилы можно применить правило. Обрезая столешницу до размеров 1500х600 мм, выдерживайте углы 90° при помощи столярного угольника или используя оставшиеся при нарезке фанеры заводские углы в качестве шаблона. Оставшиеся обрезки фанерного щита распустите на полосы шириной 150 мм. Они будут нужны для усиления столешницы по периметру, поэтому приклейте их по всему краю столешницы в два слоя. При этом верхние полосы должны перекрывать стыки нижних отрезков фанеры.

Для изготовления подстолья
применяют брус сечением 40х60 мм. При этом царги и проножки изготавливают из цельного пиломатериала, а опоры склеивают из двух отрезков и одного целого бруса. Высоту верстака выбирают с учетом своего роста, поскольку при его использовании не должно возникать неудобства и дискомфорта. В нашем случае высота верстака от пола до верхней поверхности столешницы составляет 900 мм.

Далее склеивают ножки и собирают две рамы. При этом важно соблюдать перпендикулярность соединений, поскольку при отклонении от прямого угла геометрия конструкции будет нарушена. Добиться выполнения этого условия будет проще, если еще на этапе торцовки выполнять углы всех деталей строго под 90°. В нашем верстаке ширина рамы равняется 900 мм, а высота опорных ножек — 830 мм. Зазор от пола до нижней проножки должен составлять 150 мм.

После высыхания клея рамы монтируют на столешницу и крепят струбцинами. Затем ножки выставляют строго под углом 90 градусов к нижней поверхности фанерного щита и выпиливают еще один комплект проножек и царг. Для крепления конструкции к столешнице используют саморезы 8х120 мм.

Повысить устойчивость верстака можно, если проножки и царги дополнительно скрепить такими же саморезами. Выбрав углубление под головку метизов перьевым сверлом, обеспечивают эстетичность мест соединения.

Практически верстак готов. При желании в его подстолье можно изготовить ящик для хранения инструментов.

Металлический верстак для гаража своими руками

Верстак, изготовленный из стали, обладает необходимой прочностью и надежностью, которые требуются при работе с металлическими изделиями. Такой рабочий стол сможет добавить функциональности любому гаражу или мастерской.

Материалы и инструмент

Чтобы приступить к изготовлению верстака в гараж своими руками, следует обзавестись следующим слесарным инструментом:

• угловая шлифмашина с отрезным и шлифовальным дисками;
• сварочный аппарат;
• строительный уровень;
• электрический лобзик;
• дрель с набором сверл;
• шуруповерт;
• измерительный инструмент.

Чертежи верстака из металла своими руками

Некоторые материалы, которые нужны для верстака, можно найти в гараже, а недостающие части докупить на строительном рынке. Вам понадобятся:

• уголки стальные 50х50х4 и 40х40х2;
• труба профильная 60х40х2;
• полоса стальная 40х4 мм;
• стальные листы 2200х750х2 мм;
• доски толщиной 50 мм;
• 15-мм фанера и направляющие для ящиков;
• саморезы по металлу и болты.

Кроме того, подготовьте краску и преобразователь ржавчины для того чтобы изделие выглядело эстетично, а металл был защищен от воздействия влаги.

Пошаговая инструкция по изготовлению верстака из металла

Раскрой материала
. На каркас нарезают профильную трубу. Стальной уголок используется для усиления конструкции и окантовки столешницы. Металлическая полоса нужна в качестве направляющих элементов боковых панелей и для изготовления кронштейнов ящиков стола.

Сварка каркаса
. Из труб длиной 2200 и 750 мм, соединяемых попарно, монтируют прямоугольную раму столешницы. При этом учитывают, что поверх каркаса необходимо будет приварить уголки, в которые укладывают доски рабочей поверхности. Для усиления рамы через каждые 400 мм приваривают отрезки стальных труб в качестве ребер жесткости.

Как сделать верстак своими руками из металла. Фото

По краям стола сваркой монтируют опорные ножки длиной 900 мм, которые внизу укрепляют перемычками из уголка или профильной трубы.

С двух сторон к ножкам приваривают каркасы ящиков верстака.

На каркас столешницы устанавливают уголки для окантовки, после чего крепят сварочным соединением.

Из уголка длиной 2200 мм и 4 уголков длиной 950 м обустраивают обрешетку силовой вертикальной панели для инструмента.

Готовый каркас укрепляют кронштейнами из стальной шины
, которые приваривают к его боковинам. Для усиления потребуется 24 элемента. Дополнительно требуется просверлить отверстия в каждой полосе для монтажа боковых и задних фанерных стенок.

Фанеру раскраивают на детали для изготовления ящиков, после чего их собирают при помощи саморезов. Количество ящиков и их расположения зависит от конкретной необходимости и личных предпочтений хозяина.

После сборки выдвижных ящиков к боковинам каркаса приваривают металлические полосы с отверстиями для крепления салазок.

Все сварочные швы и острые углы проходят болгаркой с установленным обдирочным кругом, а ржавые участки металлопроката очищают металлической щеткой-насадкой.

Металлический каркас обрабатывают антикоррозионным составом и окрашивают атмосферостойкой краской.

Доски раскраивают по длине столешницы и укладывают в каркас из уголка. Чтобы предотвратить гниение и порчу древесины насекомыми, доски обрабатывают антисептическим составом
.

Пиломатериал укладывают в подготовленное ложе, оставляя между деревом и металлом зазоры в 2-3 мм для возможности расширения древесины при набухании. После этого доски прикручивают саморезами.

Верхний стальной лист обрабатывают с двух сторон преобразователем ржавчины, а после высыхания крепят к деревянной столешнице саморезами.

Окрашивают ящики стола и устанавливают на направляющие, а также крепят боковую и заднюю фанерную обшивку.

После того, как верстак будет изготовлен, устанавливают тиски и другое необходимое оборудование, крепят крючки для размещения инструмента.

Что такое верстак

Верстак представляет собой стол, предназначенный для работ, связанных с изготовлением и монтажом изделий из дерева, металла и других материалов. Нередко верстаки дополнительно оборудуют оборудованием для крепления обрабатываемых деталей, ящиками и полками для хранения инструментов и аксессуаров. В зависимости от целевого предназначения различают столярные и слесарные верстаки для работ с деревом и металлом соответственно. Рабочие столы для мастерских и гаражей могут быть одноместными и многоместными. Верстаки, рассчитанные на одно рабочее место, имеют ширину до 0.8 м и длину до 1.5 м. Габариты многоместных слесарных столов увеличиваются соответственно количеству работающих за ними людей. Расстояние рабочей поверхности от пола обычно составляет 0.8 — 0.9 м, однако есть и конструкции с регулируемой высотой. Верстаки чаще всего делают из металла или дерева, а их столешницы укрывают листами фанеры, оргалита, оцинкованной жести, досок и других материалов.

Верстак является незаменимым атрибутом любой столярной мастерской. Он представляет собой рабочий стол, использующийся для инструментальной обработки заготовок, хранения инструментов, материалов, чертежей и вспомогательных приспособлений.

В данной статье мы рассмотрим конструкцию и размеры верстаков, предложим обзор наиболее популярных заводских моделей и представим пошаговую инструкцию, следуя которой вы сможете сделать самодельный столярный верстак.

1
Устройство и проектирование столярных верстаков

Как для кузнеца основным рабочим инструментом является молоти наковальня, так и в столярной мастерской основным рабочим элементом является верстак. Такой рабочий стол универсален, он одновременно выступает местом для раскройки, обработки и сборки деталей из дерева, хранения рабочих инструментов и приспособлений.

Базовой частью конструкции любого верстака, независимо от того, сколько операций на нем будет выполнятся, является обычная столешница из твердых пород древесины (лучше всего подходит бук и дуб). Толщина столешницы должна составлять 60-70 мм, при этом в задней по всей ее длине вырезается продольная канавка для хранения мелких инструментов. Крупные приспособления складируются в подверстачье — полочке под столешницей.

На столярном верстаке должны обязательно присутствовать тиски, которые используются для фиксации обрабатываемых заготовок. Функциональность стола значительно расширяется отверстиями для установки струбцин, которые высверливаются по краю внутреннего контура столешницы.

Общую высоту конструкции необходимо подбирать исходя из роста мастера, обычно она варьируется в пределах 70-80 см. Ширина и длина столешницы непосредственно зависят от размеров мастерской либо гаража, для одноместного рабочего стола оптимальной является длина 2 метра, ширина — в районе 90 см.

Стационарный стол может иметь вес до 100 килограмм. Если же планируется изготовить складной верстак, то нужно будет позаботиться об его облегчении посредством использования менее толстой древесины. Складная конструкция предполагает возможность откручивания столешницы от ножек, при этом сами ножки могут быть разборными либо телескопическими.

В мастерской верстак лучше всего располагать возле окна, что даст рабочему месту естественное освещение в дневное время суток. Наличие искусственного освещения является обязательным, также возле столешницы нужно разместить несколько розеток для подключения электроинструмента.

1.1
Выбор материалов и сборка

Для изготовления каркаса и ножек хорошо подходит строганный брус размером 100*70 мм, для столешницы лучше всего брать строганные доски дуба или бука толщиной 4-5 см. Более дешевый вариант — столешница из листа ДСП, однако прослужит она меньше. Помните, что чем толще используются доски, тем тяжелее и устойчивее будет столярный верстак, что позитивным образом скажется на удобстве работы.

Крепежные элементы подбираются исходя из того, будет ли стол стационарным (используются гвозди и саморезы) либо сборным (болты и гайки).Из электроинструмента для монтажных работ вам потребуется дрель, болгарка и шуруповерт, также не лишними будут шлифовальная машинка, однако можно обойтись обычным рубанком.

Столярный верстак своими руками делается в два этапа — сборка каркаса и монтаж столешницы. При сборке основания нужно пытаться получить максимально жесткую раму, добиться этого можно расположив между ножками горизонтальные перемычки (на высоте 50-60 см от пола), которые в дальнейшем послужат несущим элементом под монтаж полочек.

Соединять брусья каркаса между собой можно с помощью склеивания в систему «шип-паз», однако удобнее всего использовать металлические уголки и саморезы. Увеличить надежность конструкции можно жестко прикрутив одну из горизонтальных перемычек к стене, однако такое решение применимо лишь при изготовлении стационарного верстака.

Закончив с основанием можно переходить к сборке второй части — столешницы. Если рабочая поверхность состоит из нескольких досок, стыковать их между собой нужно максимально тщательно, чтобы влага и пыль не скапливались в щелях. Соединяются доски на 3-ех брусках (боковых и центральном), расположенных под столешницей. Размеры столешницы должны быть такими, чтобы ее контуры выходили за пределы основания на 5-10 см. По завершению сборки столешница шлифуется и покрывается олифой, на основании ее проще всего закрепить с помощью стальных уголков.

Крепить тиски на верстаке нужно с помощью болтов и гаек М12, при этом в столешницы предварительно необходимо вырезать отверстия под головки болтов. Размещать тиски можно в любом удобном для вас месте, но не в углу, так как при сильной нагрузке он сможет обломится.

Устройство столярного верстака также предполагает наличие упоров, которые можно приобрести уже готовые и закрепить болтами, либо же сделать своими руками. Под упоры вырезаются отверстия в передней части столешницы, в которых размещаются выточенные по размеру деревянные бруски. Для более надежной фиксации их можно сделать в виде расширяющихся к верху колышек.

1.2
Самодельный верстак (видео)

2
Выбор верстака заводского производства

Если возможности изготовить самодельный настольный верстак нет, имеет смысл обратить внимание на продукцию заводского производства. В бюджетной ценовой категории лучшим выбором будет рабочий стол Unipro 16900u, который можно купить менее чем за 3 тыс. рублей.

Unipro 16900u — это отличный металлический верстак, который хорошо подойдет для бытовой любительской эксплуатации. Рабочий стол имеет размеры 520*300 мм, что позволяет обрабатывать заготовки шириной до 265 мм. На поверхности столешницы расположен транспортир, дюймовая и метрическая шкала, также предусмотрены раздвижные держатели для заготовок.

Модель Unipro 16900u рассчитана на общую нагрузку до 100 кг, при этом вес самой конструкции составляет 8 кг. При своей компактности стол достаточно устойчив, единственным его недостатком являются комплектные болты, которые выполнены из мягкого металла. Отзывы владельцев свидетельствуют, что шапку болта очень легко сорвать битой, поэтому сразу же после покупки имеет смысл заменить болты на более качественные.

Если вам нужен профессиональный верстак, рекомендуем обратить вниманию на серию Master Cut от компании Wolfcraft (Германия). В линейке представлены металлические столы, на которые производитель дает гарантию сроком 10 лет, что свидетельствует об их высочайшем качестве.

Wolfcraft предлагает следующие модели столярных верстаков:

• Wolfcraft Master Cut 1500 — рабочая площадь 78*50 см, высота 86 см, выдерживает нагрузку 200 кг. Цена 24 тыс. рублей.
• Wolfcraft Master 700 — отличается регулируемой в пределах 78-95 см высотой и меньшим столом (68*39 см). Рассчитан на нагрузку до 150 кг, стоимость — 17 тысяч.
• Wolfcraft Master Cut 200 — наиболее доступная модель в линейке профессионального оборудования (цена 7 тыс). Столешница для верстака имеет размеры 30*44 см, высота — 80 см. Это отличный ученический стол, который можно рассматривать в качестве универсального верстака для бытовой эксплуатации.

Также в ассортименте немецкой компании представлены столярные верстаки с ящиками для хранения инструментов — Wolfcraft Workshop. Их рабочая поверхность выполнена из массива бука толщиной 30 мм и покрыта листом оцинкованной стали. Характерной особенностью серии Workshop является модульность — клиент получает возможность самостоятельно выбрать конфигурацию отсека для хранения, скомбинировав предложенные в каталоге полки и ящики разных размеров на свое усмотрение.

Совокупная нагрузка, которую может выдержать система Workshop составляет 600 кг, при этом максимальный вес на один ящик не должен превышать 600 кг. Стоимость такого оборудования непосредственно зависит от его комплектации, цены начинаются от 40 тыс. рублей.

Для любого хозяйственного мужчины нужно свое оборудованное рабочее место для хранения инструмента и совершения столярно-слесарных работ. В таком случае просто необходимым элементом рабочего места станет верстак, и сейчас мы расскажем, как сделать верстак своими силами.

Вконтакте

Одноклассники

Действительно, чтобы купить его, потребуется выложить значительную сумму и, кроме этого, подобрать нужный размер именно под ваше помещение представляется довольно сложной задачей. Но если делать самому, то можно выбрать требуемый размер верстака с точностью до сантиметра.

Какие верстаки бывают

Верстак — это рабочий стол, на котором мастер производит ручные работы по обработке деревянных, металлических и других деталей. Самостоятельно сделанные верстаки устанавливают в гараж, на даче и даже в квартире. Верстак оснащен различными дополнительными устройствами, которые могут понадобиться при работе, такими как упоры и тиски. Кроме этого, в верстаках устанавливают емкости для хранения различных инструментов и даже документации. По типу работ различают столярные, плотницкие и слесарные верстаки.

Верстак своими руками видео:

Столярный верстак

Стандартный столярный верстак имеет такую конструкцию. Основными частями являются верстачная плита и подверстачье. Подверстачье выглядит как стойка (обычно две), которые соединены между собой деревянными брусками. Материал этого элемента стола обычно сосна или другая древесина мягких пород.

Верстачная доска или крышка изготовляется из твердых пород древесины, например, дуба, и имеет толщину до 8 см. Поверхность доски покрывается олифой. Если вы собираетесь собрать верстак своими руками, то вы должны знать, какие дополнительные устройства нужно установить на столешнице.

Обратите внимание!

В первую очередь это должны быть тиски, расположенные в передней части и использующиеся для фиксации деталей.

В задней части необходимо сделать углубление, для хранения в нем инструмента небольших размеров. На крае верстачной доски имеются отверстия, в которые вставляются деревянные чурочки и гребенки из металла. Стандартный верстак пригоден в основном для ручной работы, а если вы хотите пользоваться еще и электроинструментом, то для этого надо выбирать верстачную доску с большим количеством отверстий для упоров.

Слесарный верстак

Слесарный верстак более мощное сооружение. Оно имеет металлический каркас, на который укладывается деревянная крышка толщиной до 6 см и покрытая железным листом. Крышка окантована трехсторонним бортом и на ней, в большинстве случаев, устанавливаются слесарные тиски. Столешница на таких верстаках делается мощной, чтобы она могла выдерживать высокие ударные нагрузки, в том числе и кувалды.

Материал выбирается по желанию, но наиболее популярный МДФ с оцинковкой, которая позволяет защищать столешницу от влияния агрессивной среды, такой как бензин, масла или растворители. Кроме того, такая столешница легко чистится от загрязнений. Слесарный верстак оснащен несколькими выдвигающимися ящиками для складывания инструмента.

Плотницкий верстак

Еще одним видом таких конструкций является верстак плотника. Это рабочее место предназначено для обработки досок и имеет размеры, значительно превышающие два предыдущих варианта. Его габариты имеют длину до 6 м и ширину 1 м. На плотницком верстаке обязательно устанавливается упор для обработки доски. Он имеет вырез в виде треугольника, для закрепления доски при помощи клиньев, и используется во время обработки ее кромок.

Изготовление строительного верстака

Давайте разберемся, как сделать столярный верстак своими руками. Сначала надо сделать каркас из брусьев, а между ножками, для прочности, установить перемычку и царгу (соединительный элемент, скрепляющий конструкцию). Желательно чтобы они располагались на расстоянии около 45 см от пола. Монтаж каркаса верстака происходит в таком порядке. Сначала нужно осуществить подготовку пазов, затем собираем конструкцию и промазываем точки соединения клеем. Окончательный крепеж проводим с помощью струбцин.

Столешница для верстака

Стоит напомнить, что изготовление любой конструкции происходит более быстро и качественно, если у вас под руками есть хотя бы самый простой чертеж столярного верстака или его части. Ниже мы приведем чертеж столешницы, вид сверху.

Если столешница изготавливается из нескольких досок, то надо обеспечить отсутствие щелей между ними, во избежание, при последующей работе, забивания туда пыли. Размеры столешницы должны быть больше на 3—5 см самого верстака, для большего удобства чистки инструмента. Столешницу надо обработать шлифмашиной и покрыть лаком. Это будет служить защитой от попадания заноз в руки.

Установка тисков и создание упоров

После того как мы установили столешницу, нужно монтировать на них тиски. Для этого, на рабочей поверхности надо вырезать углубление, чтобы можно было поставить вертикальную пластину в одной плоскости со столешницей. Ставим тиски в место, где они будут стоять в будущем, желательно чтобы это был не угол, и делаем наметку для сверления. Затем прикручиваем гайками.

Обратите внимание!

Упоры можно приобрести в магазине, а можно сделать самостоятельно.

Тогда посоветуем сделать их прямоугольной формы с возможностью регулировки по высоте. Отверстия под упоры желательно производить на длину 50% от хода тисков. При таком раскладе вы сможете хорошо зафиксировать разные заготовки. Видео-инструкцию по изготовлению верстака можно посмотреть в нашей статье.

Деревянный верстак

Изготовление слесарного верстака

Давайте рассмотрим, как можно сделать слесарный верстак своими руками.

1. Определим высоту будущего стола. Для каждого человека она может быть разная, к примеру, если мужчина имеет рост 180 см, то высота верстака составляет 90 см. Но все-таки для окончательного решения нужно ориентироваться только на себя.
2. Не забываем, что чертежи слесарного верстака, нарисованные вами, пригодятся для более быстрой и качественной сборки.
3. Для слесарного верстака каркас лучше всего сварить из профильной трубы и уголков, но в крайнем случае его можно сделать так же как и столярную конструкцию, из брусьев.
4. Чтобы конструкция была максимально прочная, нужно поставить между ножками распорки. Иногда, вместо распорок устанавливают полочку, в которую в последующем можно складывать инструмент, лакокрасочные жидкости или другие нужные предметы.
5. Для стойкости конструкции можно прикрепить ножки к полу. Это исключит шатание верстака при работе.
6. Соорудите столешницу из МДФ и при возможности оцинкуйте. Это значительно повысит ее прочность.
7. Если вы хотите, чтобы ваш верстак был оснащен выдвижными ящиками, то поставьте под верхними брусьями полозья, похожие на те, что устанавливаются для ящичков в . Тогда у вас будет место хранения для мелких деталей, шурупов и гвоздей.

Складной верстак

Есть еще одна разновидность верстаков, которые применяются как для столярных, так и слесарных работ. Это складной верстак. Он очень удобен при отсутствии лишней площади в помещении. Поработав на нем, его всегда можно сложить и поставить в угол для ожидания следующей работы. Кроме того, его можно в сложенном состоянии перевести на дачу. Такой верстак состоит из двух частей: съемной верстачной доски и складного стола. Он обычно изготавливается меньших размеров, чем стационарный стол.

Верстак своими руками видео:

Вконтакте

Видите неточности, неполную или неверную информацию? Знаете, как сделать статью лучше?

Хотите предложить для публикации фотографии по теме?

Пожалуйста, помогите нам сделать сайт лучше!
Оставьте сообщение и свои контакты в комментариях — мы свяжемся с Вами и вместе сделаем публикацию лучше!

Генеральный принцип развития техники обработки материалов с доисторических времен до наших дней – как делать на неточном оборудовании детали для более точного. А начиналось все с верстака, его прообразы находят при раскопках поселений каменного века. Построить верстак, причем полноценный, своими руками вполне возможно, и это не только сэкономит значительную сумму, но также упростит, облегчит работу и улучшит ее результат.

Три ошибки

Любители, порой, судя по их конструкциям, очень опытные, знающие и прилежные, иногда делают себе верстаки, на которых, образно выражаясь, можно танк кувалдой разнести. Времени и труда на них уходит много, а денег вряд ли меньше, чем на хороший фирменный любительский верстак. Повторение в конструкции для собственного пользования промышленных прототипов, предназначенных для интенсивной работы в 3 смены и статическую нагрузку более чем в тонну, при сроке службы от 20 лет – одна из типичных ошибок разработки верстаков собственной конструкции.

Вторая – пренебрежение вибрациями. Не явно ощущаемой «игрой» или «отдачей», а мелкой дрожью, существенно затрудняющей работу и снижающей ее качество. Особенно сильно вибрации сказываются в верстаках на металлической станине.

Третья – повторяют столярные или слесарные верстаки; возможно, с некоторыми доработками под свою руку. Между тем конструкций верстаков для домашних/любительских работ разного характера немало. Бывают верстаки более или менее специализированные или, наоборот, универсальные, временные из подручных материалов и др.

Мы в этой статье разберемся, как сделать верстак с учетом этих ошибок,
во-первых, попроще и подешевле сообразно кругу потребностей и/или увлечений умельца. Во-вторых, как сделать верстак общего назначения или универсальный для особых условий использования – в тесном гараже, под столярку на стройке из подручного хлама, домашний для мелкой точной работы, детский.

Об универсальных верстаках

Среди фирменных изделий, подчас весьма недешевых, можно встретить «универсальные» верстаки в виде столярного с крышкой без лотка, комплектными слесарными тисками на деревянной подушке, и струбциной для их установки, вроде того, что на фото:

“Универсальный” верстак заводского изготовления

Это неправильное решение не только потому, что деревянная столешница от столярных работ портится. Главное, что здесь плохо – технологические жидкости, применяемые при обработке металла – масло, керосин и др. Пропитанное ими дерево становится гораздо более горючим. Возможно и самовоспламенение; вспомните, на производстве категорически запрещено накапливать промасленную ветошь. Подход к конструированию столешницы (доски, крышки) универсального верстака нужен другой исходя из того, для какой работы он преимущественно используется – тонкой или грубой, см. далее.

Рабочая скамья

На Западе широко распространены любительские/домашние верстаки с наборной столешницей, обрамленной бортиком. Чертежи такой «рабочей скамьи» даны на рис. Под слесарку крышку накрывают листом стали толщиной 1,5-2 мм и ставят тиски на подушке.

Верстак-скамейка хорошо гасит вибрации; сделать его можно из сосны или ели. Но конструкция сложна, с длинномерными материалами и мебелью работать на таком верстаке неудобно. Поэтому мы посмотрим сначала, как сделать наиболее употребительный столярный верстак, затем гаражный и слесарный. Далее постараемся объединить их в универсальный верстак и поглядим, чего на этой основе можно придумать для особых потребностей.

Состав верстака

Верстак «нашего» типа (условно, поскольку точно установить его происхождение невозможно) состоит из:

• Подверстачья (в столярных верстаках), или станины (в слесарных), обеспечивающей устойчивость всего агрегата и эргономику рабочего места.
• Крышки, коробчатой или в виде лотка, придающей рабочей области необходимую жесткость.
• Полки; возможно, с лотком, гнездами, и упорами, на которой производятся рабочие операции.
• Фартука, на котором развешивается инструмент. Фартук не обязательная принадлежность верстака, он может висеть на стене или быть заменен тумбой, стеллажом и пр.

Примечание:
размеры верстака в высоту ок. 900 мм. Длина и ширина выбираются по месту установки и роду работ в пределах 1200-2500 и 350-1000 мм соотв.

Крышку с полкой чаще всего выполняют заодно, неразъемными, и называют просто крышкой, верстачной доской или столешницей. Для гашения вибраций полку всегда делают на основе (постели, подложке) из дерева. В слесарном верстаке постель накрывается стальным листом от 2 мм толщиной и может быть выполнена из хвойной древесины. Ее общая прочность достаточна, а стальная покрышка предохраняет дерево от местных повреждений и попадания техжидкостей. В столярном верстаке постель из качественной (без сучков, свилей, и др. дефектов) твердой мелкослойной древесины (дуб, бук, граб, вяз, орех) служит одновременно и полкой, в верстаке для дома ради ее упрощения не в ущерб качеству возможна и 2-слойная конструкция, см. далее.

Традиционная конструкция подверстачья, наоборот, разборная из того же дерева, что и полка столярного. Это исходит от мастеров-шабашников прошлого, перевозивших свое оборудование от заказчика к заказчику на телеге. Именно со станины/подверстачья и следует начинать разработку своего верстака не хуже, но проще традиционных.

Станина: металл или дерево?

Стационарный деревянный верстак имеет перед таковым на стальной станине преимущества не только в меньшей стоимости и трудоемкости. Дерево, во-первых, не пластично. Верстак на деревянном основании можно сломать, но, если древесина использована выдержанная и пропитанная, он никогда не прогнется. Во-вторых, дерево отлично гасит вибрации. Фундаменты ваших строений ведь не усиленные вибропоглощающие, как цехов на заводе? А общую прочность и устойчивость станины домашнего верстака вполне обеспечит хвойная деловая древесина обычного качества.

Конструкция деревянной станины верстака из досок 120х40 показана слева на рис. Допустимая статическая нагрузка – 150 кгс; динамическая по вертикали вниз в течение 1 с – 600 кгс. Угловые стойки (ножки) собираются на саморезах 6х70 зигзагом (змейкой) с отступом от кромки 30 мм и шагом 100-120 мм. Крепление двусторонее; змейки с той и другой стороны пакета ведутся в зеркальном отражении. Промежуточные опорные балки крепятся стальными уголками на саморезах; краевые – парами саморезов у шипам стоек и, снаружи, уголками.

Если есть в наличии брус 150х50 или (180…200)х60, конструкцию можно упростить, как показано в центре на рис. Несущая способность повысится до 200/750 кгс. А из бруса 150х150, 150х75 и (180…200)х60 можно соорудить станину, способную вынести 450 кгс в статике и 1200 в динамике, справа на рис.

Примечание:
любая из этих станин пригодна и под столярный, и под слесарный верстаки. Под столярку на нее ставят коробчатую крышку (см. далее), а под слесарку лоток из уголка 60х60х4 с вваренными 4-мм полосами над промежуточными балками. В лоток укладывают деревянную подушку и накрывают ее сталью, также см. далее.

Если нет сварки

Цельнодеревянный верстак, без необходимости в сварочных работах для его изготовления, можно сделать по схеме на след. рис. «Фишка» здесь в столешнице, набранной на клею из бруса 75х50 и скрепленной стяжками. Если брус дубовый, то допустимая нагрузка – 400/1300 кгс. Угловые стойки – брус 150х150; остальное – брус 150х75.

Металл

Бывает наоборот: металл доступнее дерева, и сварка есть. Тогда стол-верстак под нагрузку 100/300 кгс можно собрать по чертежу слева на рис. Материалы – уголок 35х35х3 и 20х20х2. Ящики – из оцинковки. Недостаток – нельзя сделать проем внизу для ног, конструкция потеряет способность нести динамическую нагрузку.

Под нагрузку 200/600 подойдет более удобный металлический верстак по схеме справа вверху из профтрубы 50х50 (угловые стойки), 30х30 (прочие вертикальные детали) и уголка 30х30х3. Дощатая подушка того и другого верстака настилается только поперек (справа внизу) из шпунтованных досок (120…150)х40.

Полка – сталь 2 мм. Полку крепят к подушке саморезами 4х(30…35) по паре с каждого края каждой доски, а вдоль крайних досок – с шагом (60…70) мм. Только в таком исполнении верстак покажет заданную несущую способность.

Эти верстаки относятся уже к универсальным: под столярку крышку переворачивают деревянной стороной вверх или приспосабливают, как описано далее. Слесарные тиски устанавливаются на деревянной подушке, но крепятся не струбциной. В подушку тисков загоняется снизу цанговый анкер под болт М10-М14, и под него же в крышке сверлится сквозное отверстие. Под головку болта подкладывается шайба от 60х2. Такое решение удобно тем, что тиски возможно использовать недорогие неповоротные.

Для столярки

Крышка столярного верстака, в отличие от слесарного, крепится к подверстачью наглухо и выполняется коробчатой, для общей жесткости. Оптимальный вариант крепления для неразборного верстака – стальные уголки и саморезы. Подверстачье может быть и стальной станиной из описанных выше.

Как устроен столярный верстак традиционного типа, показано на поз. А рис; принадлежности к нему на поз. Б. Верстачная доска (в данном случае это отдельное приспособление) используется для работы с длинномером. Упор в ее пазу делается из подклиненного обрезка доски, см. далее. В доске желательно насверлить продольный ряд отверстий и крепить ее в гнезда болтами с конусными головками впотай. Традиционная конструкция столярного подверстачья показана на поз. Г, но – см. выше.

Крышку столярного верстака возможно удешевить, выполнив 2-слойной, поз. В. Тогда качественные доски твердого дерева понадобятся только на полку. Настилают ее, кладя доски «горбушками» годичных слоев попеременно вверх и вниз, во избежание коробления. Настил полки сначала сплачивают на клею ПВА или столярном, туго сжав струбциной или обмотав шнуром; ставят на подушку на том же клею. Юбка крышки собирается отдельно на клею и сквозных шипах (врезка на поз. В) и крепится к пакету подушка-полка саморезами.

Тиски для столярки

Цельнодеревянные столярные тиски, передние и стуловые, в настоящее время почти начисто вытеснены тисками с металлическим винтовым зажимом, поз. Д; их устройство показано на поз. Е. Тут необходимы некоторые замечания.

Первое – под головку зажимного винта нужно подложить 2-3 стальные шайбы, иначе он быстро проест подушку (деревяшка 4х4х1 см). Второе – если гайка не заказная и не покупная фасонная, то обзаведитесь хоть на время комплектом метчиков под используемую резьбу. В таком случае не старайтесь для ровности и плавности зажима применять слишком толстый винт; М12-М16 вполне достаточно.

Гайку самодельной зажимной пары наваривают на основание диаметром от 60 мм или, квадратное, от 70х70 мм. Утапливать ее в подушку зажима на надо, так меньше вероятности, что гайку сорвет при зажимании. Но от сварки резьбу безобразно уведет, болтом не прогонишь. Резьбу приваренной гайки нужно будет проходить метчиками по полной схеме, как при нарезке: первый метчик – второй – третий (если входит в комлект).

Примечание:
гайке, наваренной на основание, перед проходом резьбы нужно дать отлежаться от 2-х час, чтобы «улеглись» остаточные деформации.

Тиски и столярка для слесарки

Тиски на слесарном верстаке устанавливаются в углу (см. врезку на рис.), чтобы как можно большая часть динамических нагрузок при обработке металла приходилась по вертикали на угловую стойку. Расположение поперечных балок и промежуточных вертикальных стоек верстака со стационарными тисками желательно делать немного асимметричным, ставя их с меньшими промежутками в сторону угла с тисками. Установку тисков ведут также начиная с угла:

• В деревянную угловую стойку загоняют цанговый анкер под установочный болт, а в металлическую вваривают высокую гайку или резьбовую втулку (точка крепления 1 слева внизу на рис.);
• Если крепежный узел сварной, проходят резьбу метчиками, как в самодельной гайке столярных тисков, см. выше;
• Ставят тиски временно на 1 болт и по месту размечают отверстия под крепежные точки 2, 3 и 4;
• Тиски снимают и сверлят сквозные отверстия 2, 3 и 4;
• Ставят тиски на болты 1, 2 и 3;
• Для крепления на болт 4 подкладывают под крышку (столешницу) укосину У из деревянного бруса от 60х60 или профтрубы от 40х40. Закреплять укосину не обязательно, но она должна упираться из-под низа в верхнюю раму (обвязку) станины, но не в столешницу!
• Крепят тиски окончательно на болт 4.

Примечание:
таким же способом крепят и стационарный электроинструмент, напр. наждак.

Под столярку

Слесарный верстак возможно приспособить и для столярных работ, если просверлить в столешнице 2-4 пары отверстий под фиксацию столярного упора (справа и в центре на рис.). В таком случае к нижней поверхности упора привинчивают саморезами круглые бобышки; хорошо подходят пробки от пластиковых бутылок, они много раз выдерживают посадку втугую.

Верстак для гаража

Верстак в гараж невозможно сделать оптимальной по эргономике рабочего места ширины – размеры стандартного бокса 4х7 м со стоящим в нем автомобилем не позволяют. Давно уже путем проб и ошибок определена ширина гаражного верстака в 510 мм: и поворачиваться между ним и капотом достаточно удобно, и работать более-менее можно. Узкий верстак под тяжелым грузом (напр., вынутым для переборки мотором) оказывается неустойчивым, поэтому его делают прикрепленным к стене. Часто – угловым, это повышает устойчивость, но любой пристенный верстак «отзванивается» сильнее верстака-стола такой же конструкции

Схема устройства одной секции гаражного верстака дана на рис. В данной конструкции применен остроумный способ дополнительного гашения вибраций: ячейки рам крышки и нижней полки дальнего от угла края разных размеров. Точность установки поперечин +/– 1 см. С той же целью крышка и нижняя полка выполнены из ЛДСП толщиной 32 мм и застланы вместо стали линолеумом. Для гаражных работ его стойкость достаточна; заменяется без труда.

Крепление к стенам – саморезы от 8 мм или болты от М8 с шагом 250-350 мм. Заглубление в каменную стену 70-80 мм; в деревянную 120-130 мм. Под саморезы в каменную стену ставятся пропиленовые дюбели; под болты – цанговые анкеры.

Еще для гаража

Другой вариант гаражного верстака уже на пристенный, а настенный, слева на рис. Монтировать его можно только на каменные стены. Верстачная доска откидная 2-слойная; каждый слой из фанеры 10-12 мм. Проем под станок со ступенчатой внутренней кромкой. Под «фрезером» в данном случае понимается сверлильный мини-станок с подвижно-поворотным столиком и зажимом для детали. Конструкция удобна тем, что стружка сыплется сразу на пол.

Если ваш автомобиль что-то вроде Daewoo или Chery с 3-х цилиндровым моторчиком, а гараж совсем маленький, то в нем можно поставить складной мини верстак-шкафчик с подъемной столешницей, справа на рис; он же подойдет в дом для тонкой работы (электроника, точная механика). Столешница подвешена на рояльной петле, ножки на карточных. Для складывания ножки подворачивают под столешницу (полезно было бы связать их проножкой), и столешница опускается.

Примечание:
для тесного гаража с обычным городским автомобилем, возможно, оптимален будет складной верстак-ящик, см. видео ниже.

Видео: складной верстак-ящик

Домашний универсал

Дома занимаются более мелким, но кропотливым техническим творчеством: пайкой, моделизмом, часовым делом, художественным выпиливанием из фанеры и т.п. Для мелкой тонкой работы пригоден универсальный верстак, чертежи которого и приспособлений к нему даны на рис. Стойкость рабочей поверхности и ее вибропоглощение в данном случае не так важны, как ровность, гладкость и некоторая адгезия («прилипаемость» деталей), поэтому столешница покрыта линолеумом. Слесарные тисочки к данному верстаку нужны небольшие, с винтовым зажимным креплением.

Еще о фанере

Вообще-то работать с металлом «по-грубому» на фанере нежелательно, т.к. она неплохо «отзванивает». Если же подушка доски слесарного верстака делается все-таки из фанеры, то к ее исподу нужно приклеить на ПВА раму (обрамление) тоже из фанеры, см. рис. Верхнюю (рабочую сторону) тогда желательно покрыть сначала линолеумом без подкладки, а уж по нему класть сталь.

Подрастающей смене

Другой случай, когда делать верстачную доску из фанеры оправдано, это ученический верстак для ребенка. Тут играют роль уже педагогические соображения: пусть учится чувствовать материал и не лупить почем зря, а работать аккуратно. С той же целью мастера прошлого нарочно давали ученикам плохой инструмент.

Верстаки на дачу

Когда дачный домик или др. легкое деревянное сооружение еще только строится, тут не до верстачных премудростей, нужно хоть что-то, на чем можно производить несложные столярные работы. Для такого случая на скорую руку можно сколотить столярный верстак для дачи из подручных материалов, слева на рис. Конструкция замечательна тем, что в ней наглядно и полно воплощен принцип: на плохом оборудовании делаем хорошие вещи.

Для последующих работ по обустройству дачи пригодится мини-верстак, справа на рис. При минимальном расходе материала и предельно простой конструкции он достаточно для обычных столярных работ устойчив во всех отношениях, т.к. середина верстачной доски подперта парой подкосов. Если их поставить на болты, верстак получится складным и от выходных до выходных стоять в кладовке. Для разборки после высвобождения подкосов распорку вместе с ними вынимают, а ножки подворачивают под доску. Наконец, для дачи, обитаемой постоянно или все лето, с мастеровым хозяином, кстати придется более сложный, но полнофункциональный складной верстак, см. видео ниже.

Столярный верстак – это краеугольный камень мастерской деревообработчика. Он позволяет грамотно организовать рабочее пространство, повысить производительность и улучшить качество работ, вне зависимости от того являетесь вы приверженцем ручного или электромеханического инструмента. В этом материале мы расскажем, как сделать классический деревянный верстак своими руками.

О столярных верстаках

Устройство и назначение верстака

Столярный верстак – это рабочий стол для ручной и механической обработки деревянных изделий. Конструкция и эргономика классического столярного верстака позволяют фиксировать детали в различных пространственных положениях и с максимальным удобством выполнять основные столярные операции: изготавливать деревянные детали, производить сборку конструкций, покрывать их отделочными составами. Традиционный столярный стол предназначен для работы с пиломатериалом длиной до 3-3,5 м. Для обработки более длинных заготовок используют верстак плотника.

Стол для столярных работ состоит из верстачной доски (крышки) и подверстачья (несущей рамы). Традиционный верстак оснащают передними (фронтальными) и задними (торцевыми) тисками с помощью которых заготовки фиксируют в необходимых пространственных положениях.

В крышке стола и деревянных губках тисков присутствуют отверстия. Они предназначены для установки прижимов и упоров различного сечения и высоты.

Расставив упоры в нужной конфигурации, между ними располагают деталь и поджимают винтовым механизмом тисков. Таким образом заготовка надежно фиксируется в горизонтальном положении. Исходя из толщины деревянной детали, используют упор соответствующей высоты, который не будет выступать за край заготовки и мешать обработке.

Как подобрать оптимальную высоту верстака?

Высота столярных верстаков варьируется в пределах 85-95 см. Оптимальную высоту стола подбирают ориентируясь на рост мастера. Если, стоя у верстака, ладони свободно упираются в его крышку, значит ростовка подобрана правильно. За таким верстаком будет удобно выполнять все основные операции, без частых сгибаний и вытягиваний, которые приводят к быстрому утомлению.

Из каких материалов лучше изготавливать конструкцию?

Столярный верстак должен обладать достаточной прочностью и жесткостью, поскольку при эксплуатации он подвергается большим нагрузкам как статическим, образующимся под весом массивных заготовок, так и динамическим, возникающим в процессе пиления, сверления, ударов и пр. Достаточные характеристики прочности обеспечиваются не только особенностями крепежных узлов, но и типом используемых материалов.

Для изготовления основания традиционно применяют древесину хвойных пород. Крышку стола изготавливают из прочной древесины: дуба, бука, ясеня, клена и пр. Пиломатериалы, используемые для создания верстачной доски, должны быть сухими (влажность порядка 12%) без сучков и других пороков.

Об изготовлении верстачной крышки

Опыт показывает, что при изготовлении столярного верстака своими руками целесообразней приобретать уже готовый клееный щит, который станет заготовкой для крышки. Силы и время потраченные на раскрой, прифуговку кромок, склеивание щита и его выравнивание при создании столь массивной детали окажутся несопоставимы с сэкономленными средствами.

При выполнении работ, которые увеличивают риск повреждения крышки: сверлении, долблении и пр., рабочую поверхность верстака лучше застелить толстым фанерным листом или ДВП, вырезанным по форме крышки. Сделать этот простой настил целесообразно сразу вместе с верстаком.

Изготовление и сборка боковин

Конструкция боковины состоит из двух ножек (В), царг и опор (А). Деталь собирают на сквозном клееном шипе.

Фигурные вырезы царг и опор (деталь А) выпиливают на ленточной пиле с последующей шлифовкой кромок.

В соответствии с указанными в схеме размерами на ножках делают разметку гнезд для шипов проножек, после чего выбирают их стамеской или фрезеруют.

На внешней стороне ножек цекуют коническое углубление под головку стяжного болта. Углубление диаметром 35 мм и глубиной 11 мм делают сверлом Форстнера. По центру сверлят сквозное отверстие диаметром 14 мм.

Выпиливание шипов и проушин

Шипы и проушины делают на пильном станке или вручную, руководствуясь базовыми принципами создания шиповых соединений. В столь ответственной конструкции первый вариант предпочтительней, поскольку позволяет минимизировать погрешности и неточности, обеспечив безупречную подгонку соединения. Заготовки должны иметь подготовленные ровные поверхности и соответствовать размерам, указанным в чертеже.

Половинки деталей A склеивают между собой, предварительно расположив в пазу вкладыш, который предотвратит смещение.

Сборка боковины

Детали А и B склеивают в готовое соединение. После высыхания проступившие излишки клея аккуратно зачищают стамеской. Собранную боковину шлифуют.

По центру склеенной царги просверливают отверстие 19х38 мм под шкант (L) для фиксации крышки верстака.

Изготовление проножек и подверстачной полки

По указанным в чертеже размерам выпиливают заготовки для проножек (деталь С) в количестве 4-х штук. На концах каждой детали делают шипы, придерживаясь размеров указанных на фото. Как и в случае с боковиной, эту операцию лучше проводить на пильном станке.

Соединение проножек с боковиной делают разъемным на болтовой стяжке с поперечной гайкой. Для этого на внутренней стороне проножек фрезеруют углубление для поперечных гаек d25 мм и глубиной 32 мм. В торцах проножек сверлят отверстие 14Х95 мм. На этом этапе лучше использовать сверлильный кондуктор, поскольку отверстия должны быть выполнены строго под углом 90°.

Опорные планки (деталь D и E) прикручивают саморезами с отступом 22 мм от верхних кромок проножек.

По заданным в чертеже «Общая деталировка» размерам выпиливают планки подверстачной полки (деталь F). На концах каждой планки сверлят и раззенковывают отверстия. Планки шлифуют и последовательно монтируют на собранной раме.

Монтаж верстачной крышки

На задней стороне верстачной доски сверлят несквозные отверстия d19 мм и глубиной 32 мм под шканты (L).

Сверлом d19 мм на крышке делают сквозные отверстия для верстачных упоров. Аналогичные гнезда глубиной 45 мм сверлят на торце крышки. На всех отверстиях снимают фаску. Упоры должны легко входить в гнезда и не люфтить.

Совет!
При выполнении всех сверлильных операций используйте дрель с кондуктором, чтобы обеспечить аккуратные отверстия под идеально прямым углом. Изготовить такую направляющую не составит труда самому, имея под рукой обрезок бруса.

Установка верстачных тисков

Решив сделать верстак своими руками, столярные тиски целесообразней купить в готовом виде. В этом случае вы получите максимально надежную и функциональную конструкцию, и что немаловажно избавитесь от лишней головной боли при их монтаже.

Производители верстачных тисков стараются придерживаться стандартов при изготовлении своей продукции. Здесь мы рассмотрим схему монтажа типовых конструкций. Но вполне возможно вам придется импровизировать, приспосабливая монтаж под особенности нестандартных верстачных тисков.

Губки тисков – детали H, I и J (2 шт.) – выпиливают из древесины твердых пород. После этого просверливают отверстия для направляющих штанг, ходового винта, гнезда для верстачных упоров и отверстия для крепежных винтов.

Задние губки передних и задних тисков монтируют к крышке верстака как показано на фото.

Деревянные подкладки (деталь К) выпиливают под размеры тисков. В царгах просверливают сквозные отверстия для направляющих штанг и ходового винта.

Совет!
Для точной разметки отверстий используйте сами направляющие, кусочки малярного скотча и мягкий карандаш.

Наверняка, каждому мужчине в юношестве на уроках труда не раз приходилось мастерить некий предмет из дерева, простаивая не один час за подобным устройством.

Вот и сейчас, став взрослым, и создавая прекрасные и практичные работы из дерева, вы задумались над приобретением собственного столярного верстака. Мой вам совет, не стоит тратить деньги, лучше потратьте немного личного времени, получив взамен качественное «рабочее место».

Итак, что же такое «столярный верстак»? Это устойчивый, добротный (зачастую выполнен из дерева), предназначение которого кроется в обработке всевозможных изделий при помощи ручного и механизированного инструмента.

Если вы всерьез задумались над изготовлением верстака, стоит обратить внимание, что их бывает несколько видов:

Дерево или металл?

Прежде всего, перед тем, как приступить к созданию собственного верстака, следует задуматься, из какого материала он будет изготовлен. Деревянная основа будет уместна, если предполагаемая рабочая зона не будет занимать много места.

Идеальным вариантом для столешницы будет ламинированное ДСП или прессованная фанера
. Для стационарного образца подойдет комбинация оструганных деревянных досок и металла.

Совет
: для основы хорошо подойдет и старый ненужный стол, либо качественная дверь, выполненная из цельного полотна.

Нежелательно делать верстак из металла
, приемлемым компромиссом будет деревянные крышка и каркас с металлической обшивкой.

Лучше всего использовать не один и двое тисков, а как можно больше. С помощью одних закрепите без особых усилий длинные доски, а другие подойдут для крепления мелких деталей.

Размеры и чертеж

Прежде чем мы приступим к изготовлению, необходимо продумать его дизайн и размеры, назначение. Для изготовления деталей и сборки стола потребуется сделать чертеж. На нем с точностью до миллиметра указываем все данные. Далее вам часто придется пользоваться чертежом в процессе изготовления отдельных элементов и при сборке изделия.

Совет
: при составлении чертежа ориентируйтесь на размер столешницы в 1600х800 и высоту в 870 мм.

Инструменты

Какой набор инструментов будет необходим мастеру:

Конечно же, перечень может изменяться в зависимости от того, какой материал вы решили выбрать под основу верстака
, и какой конструкции он будет.

Справка
: крайне важно в самом начале определиться с высотой верстака. Опытному мастеру под силу будет сделать устройство с регулируемой высотой, остальным рекомендуется ориентироваться на расстояние от крайней точки согнутой в локте руки до пола.

Как сделать?

Изготовление

Данный процесс происходит в несколько этапов, первым из которых является сборка основания
. После следует установка столешницы и установка всего необходимого оборудования.

Подготавливаем вертикальные опоры и перемычки, сверлим сквозное отверстие в горизонтально расположенном бруске. После накручиваем гайку с шайбой на болт со стороны паза. В средине столешницы устанавливаем перемычки (между ними будут находиться ящики), к ним крепятся рейки. Крышка верстака на болтах будет закреплена.

Основание верстака – деревянная рама (рекомендуется применять для их изготовления мягкое дерево: липу или сосну), крепления которой должны соответствовать всем требованиям жесткости и устойчивости. Именно поэтому, между ножками вашего рабочего стола в горизонтальном виде следует расположить перемычку, а по всей длине установить царгу
. Закреплять их необходимо на безопасном расстоянии от пола (50 см). Такой запас места может пригодиться в дальнейшем, и вы с легкостью сможете разместить внизу верстака небольшие полочки или выдвижные ящики.

Затем переходим к этапу сооружения столешницы
. Это можно сделать с помощью нескольких досок, но в таком случае их необходимо тщательно обработать, очистив от мусора и опилок. Ее размеры должны превышать ширину и длину основания
. Такое решение необходимо для вашего удобства. Так рабочую зону можно будет без труда очистить. Столешницу закрепляют к доскам, находящимся с противоположной стороны создаваемого верстака. Монтаж брусков просто невозможен без нескольких пазов (щелей, стыков), расположенных в основании.

Созданную нами рабочую поверхность покрываем тисками
. Для этого сооружаем фанерную прокладку с изнаночной стороны, отмечаем карандашом или ручкой, где будут будущие отверстия. Сверлим их, прикрепляем тиски с помощью гаек.

Когда создаем упоры, отрегулируйте их по высоте, расположите их на достаточно большом расстоянии от тисков. Такая осторожность обеспечит гарантированную надежность, и вы будете уверены, что заготовки останутся на поверхности, не упав на пол.

Также сооружаем , их можно закрепить на опоре подверстаточного пространства.

Приступаем к созданию направляющих ящиков
, которые впоследствии послужат хранилищем для всех инструментов и крупных предметов. Для них отводим заднюю часть верстака, проделываем углубления.

Прибиваем пару-тройку поперечных брусков к основанию столешницы, для них преждевременно нужно оставить пазы. К перемычкам горизонтальным образом прикрепляем рейки, они послужат для процесса скольжения ящиков.

Столешницу прикрепляем к основанию болтами
. Стамеской проделываем углубления, сверлим указанные места, после там очутятся болты. Нужно, чтобы их головки не стали причиной травматизма, поэтому их надежно скрывают в столешнице.

Сборка

К конструкции нужно будет прикрепить определенное количество тисков. Под них заблаговременно заготавливаются проемы, под которыми впоследствии закрепляются небольшого размера прокладки из фанеры.

Будьте внимательны, тиски размещайте на одном уровне
, чтобы не допустить деструкции верстака.

Размещаем точки крепления, после чего можем заняться крепежом инструментов. Для этого отлично подойдут метизы.

Важно
: тиски ни в коем случае не рекомендуется размещать близко к углам вашего стола, в противном случае есть риск срыва инструмента.

Опорные элементы сделать легко своими руками. Для этого просто зафиксируйте готовые упоры, или просверлите небольшие проемы определенного размера.

Внимание:
не желательно использовать в качестве упоров болты, они могут повредить детали, а нагели ненадежны. Создайте прямоугольники, они послужат идеальным и надежным крепежом. Закрепите брусок с торцевой части верстака.

Учитывайте и тот факт, что на столешнице впоследствии будут располагаться довольно тяжелые и массивные вещи, такие как:

• деревянные зажимы;
• токарное оборудование;
• фрезеровочный элемент;
• дрель (стационарная).

Поэтому столь важно убедиться в надежности креплений и продумать все варианты удобства, чтобы не пришлось в дальнейшем сожалеть о расположении тех или иных приспособлений.

Финишная обработка

Готовое изделие можно привести в порядок с помощью шлифмашины. После этого, покрываем всю поверхность рабочего стола олифой как защитный и грунтовочный слой под краску
. Так вы убережете себя от получения заноз, снизите риск травматизма.

В конечном итоге, у основания прикручиваете уголки (болтами).

Устанавливать такую конструкцию будет правильнее в зоне естественного света, то есть у окна. Позаботьтесь о дополнительном освещении рабочего места
, также не забудьте, что по соседству с верстаком должны быть розетки, в такой ситуации вас сможет «спасти» удлинитель. Наиболее комфортным времяпрепровождение за верстаком будет в случае, если стол не будет слишком высок, а свет будет падать слева или сверху.

Фото

Создание мебели — процесс индивидуальный. У вас вполне может получиться что-то красивое и удобное:

Полезное видео

Пошаговый процесс изготовления детально описан на следующем видео:

Заключение

Появившись в хозяйстве, он станет незаменимым помощником и со временем, вы сами в этом убедитесь. Во-первых, верстак своими руками – это существенная экономия денежных средств. Во-вторых, вы, как специалист, приобретаете практические навыки. В-третьих, у вас всегда «под рукой» будет удобный стол, на котором можно создавать интересные и полезные в быту предметы.

Вконтакте

Все знают, что гараж необходим для того, чтобы ставить в нем автомобиль. Однако многие автовладельцы это помещение используют как склад ненужных вещей, а если позволяет пространство, то переделывают его под небольшую мастерскую. Следовательно, в нем устанавливают соответствующее оборудование – стеллажи, полки и верстак. Последний представляет собой многофункциональный рабочий стол, применяемый для обработки различных материалов, осуществления слесарных, монтажных и электромеханических работ. Верстаки для гаража можно сделать своими руками.

Гаражи имеют преимущественно прямоугольную форму, поэтому при выборе места под верстак следует учитывать определенные особенности использования будущего рабочего места:

• Если ширина гаража достаточная, то оптимальным местом для верстака будет одна из длинных стен строения, так как это позволит сделать стол нужной длины и обеспечит подход к верстаку с трех сторон, что весьма удобно, особенно в случае одновременной работы двух человек;
• Если верстак устанавливается в торцевой части гаража, можно вынести все крепления под тиски и другие приспособления на переднюю часть столешницы, распределяя отверстия для струбцин и прочих инструментов по передней продольной стороне стола;
• Еще один вариант расположения верстака – по длинной стене с упором в торцевую стену, что дает возможность использовать подход к столу с двух сторон.

Совет!
Если на примыкающей к стене стороне верстака укрепить вертикальные стойки с поперечными перекладинами, можно удобно размещать на крючках или других типах держателей различные инструменты, которые всегда будут на виду.

Первым опытом построения оборудования для гаража может стать простой деревянный верстак или верстачный стол из дерева. Конструкция стола из бруса более доступная в изготовлении, работа с пилой, электролобзиком и дрелью намного проще, чем крой и сварка стального уголка, из которого обычно изготавливают слесарные инструменты профессионального качества.

Строим деревянный верстак для сборочных работ

Чтобы построить верстак, нам потребуется:

1. Деревянный брус, лучше дубовый или сосновый, примерно 12- 15 м, сечение материала выбирается индивидуально, исходя из предполагаемой нагрузки на верстак;
2. Доска обрезная строганая, толщиной 20- 30 мм, ровная, без сучков и дефектов поверхности;
3. Фанера листовая, толщиной 6- 8 мм, три полотна 200х60 см;
4. Комплект саморезов по дереву и уголков стальных, размером полки 50 мм и длиной от 50 до 70 мм, не менее 40 штук.

Совет!

Все раскройные работы необходимо выполнять с использованием ручной или стационарной циркулярной пилы, подрезать края бруса или досок только электролобзиком или аналогичным электроинструментом.

В этом случае, даже при отсутствии столярных навыков, рез получается ровным, соответственно, вся конструкция верстака будет выглядеть, как фабричная.

На первом этапе изготавливаем каркас верстака, при этом учитываем размеры места в гараже. Для этого потребуется вырезать из бруса четыре вертикальные стойки, четыре горизонтальные балки и пять горизонтальных коротких поперечных распорок. Если размеры деревянного верстака для гаража не превышают двух метров, можно использовать брус сечением 70х70 мм.

Отрезаем четыре вертикальные стойки – две высотой по 90 см, две — по 150 см. Последние изготавливаются на 60 см выше, на них после окончания сборки верстака будет установлен фанерный экран для инструмента, хранящегося в гараже.

Горизонтальные балки тоже разного размера. Для перевязки опорных стоек каркаса в нижней части верстака обрезаем две секции бруса по 150 см, для крепления столешницы необходимы отрезки по 200 см. Последними из остатков материала режем поперечные распорки по 60 см длиной.

Всю конструкцию собираем с помощью стальных уголков и саморезов, как показано на схеме.

Столешницу собираем склейкой из листов фанеры и досок. После выравнивания и подгонки размеров доски и фанеру, промазанные ПВА-М или столярным клеем, собираем в струбцинах до полного высыхания и набора прочности. По контуру столешницу сшиваем саморезами.

Укладываем столешницу на готовый каркас и крепим с помощью саморезов, после этого поверхность тщательно шлифуется наждачной насадкой для электродрели. Последним устанавливаем экран и покрываем всю конструкцию лаком, чтобы в сырую погоду в гараже дерево верстака не «повело».

На вид верстак для гаража получился достаточно ажурным, но в реальности его прочности достаточно, чтобы выдержать нагрузку более ста килограммов. Для увеличения жесткости задние стойки можно закрепить анкерным креплением к стенам гаража.

Необходимый инструмент:

• Болгарка с кругом для резки металла и шлифовальным диском.
• Сварочный аппарат и электроды.
• Спецодежда и защитные приспособления для сварочных работ.
• Уровень.
• Рулетка.
• Шуруповерт.
• Электролобзик для раскроя фанеры.
• Дрель.

Необходимые материалы:

• Уголок 50 мм на 50 мм, толщина 4 мм, длина 6,4 м.
• Труба квадратная 60 мм на 40 мм, толщина 2 мм, длина 24 м.
• Уголок 40 мм на 40 мм, толщина 4 мм, длина 6,75 м.
• Стальная полоса шириной 40 мм, толщина 4 мм, длина 8 м.
• Стальной лист для столешницы 2200 мм на 750 мм. Толщина 2 мм.
• Стальной лист для изготовления держателей для ящиков. Толщина 2 мм.
• Деревянные доски для столешницы. Толщина 50 мм.
• Фанера для изготовления ящиков и для боковых и задних стенок стола. Толщина 15 мм
• Направляющие для ящиков стола.
• Шурупы для сборки ящиков из фанеры.
• Саморезы по металлу.
• Анкерные болты.
• Краска по дереву и металлу.

Верстак, который будет изготавливаться из этих материалов, имеет довольно внушительные размеры: длина стола 220 см, ширина — 75 см. Габаритная конструкция и большая столешница позволяют разместить в разных концах стола тиски и, например, наждак или другой инструмент.

Первый шаг
изготовления верстака — это раскрой имеющегося материала на элементы. Профильная труба предназначается для изготовления каркаса. Стальной уголок предназначен для создания ребер жесткости. Он разрезается на части и из него формируется силовой каркас. Также стальной уголок нужен для окантовки столешницы, на которую будут уложены доски. Стальная полоса предназначена для изготовления направляющих, на которых будут крепиться боковые панели. Также этот материал пойдет на кронштейны для крепления ящиков и фанеры. Ящики стола изготавливаются из фанеры.

Второй шаг
— сварка силового каркаса верстака. Первыми привариваются элементы столешницы — 2 трубы длиной 2200 мм и 2 трубы по 750 мм. Каркас должен быть сварен так, чтобы наверх на него можно было приварить еще один каркас из уголков, в который будут уложены доски столешницы. Для армирования столешницы требуется через 40 см наварить еще несколько стальных труб, которые будут выполнять функцию ребер жесткости.

Затем привариваются 4 боковые ножки по краям верстака. Их длина составляет 900 мм. Между ножками приваривается силовые перемычки, укрепляющие конструкцию.

После того, как базовый каркас готов, можно приступить к сварке конструкции для ящиков. Для этого из стальных труб формируются квадратные каркасы, которые с двух сторон стола привариваются к столешнице. Каркасы усиливаются продольными ребрами жесткости.

Третий шаг
— изготовление каркаса для столешницы. Два стальных уголка, длиной 2200 мм и еще два уголка длиной 750 мм, нужны для изготовления каркаса. Конструкция сваривается так, чтобы внутрь ее легли доски из дерева.

Каркас из уголка укладывается на каркас из труб и сваривается. Получается усиленная столешница, высотой 8 см с внутренними ребрами жесткости.

Металлический каркас верстака практически готов, осталось сварить обрешетку панели для крепления инструмента. Для этого требуется один металлический уголок длиной 2200 мм и 4 уголка, имеющих длину 950 мм. Два элемента крепятся по бокам конструкции и два в середине, для усиления. Панель для инструментов приваривается к столешнице.

Каркас из уголков и труб готов. Можно приступить к усилению конструкции. К боковинам стола привариваются кронштейны, которые нарезаются из стальной полосы. Всего нужно 24 детали. Посередине каждого кронштейна просверливается отверстие. С помощью этих отверстий боковые и задние стенки стола из фанеры будут крепиться к металлическому каркасу верстака.

Четвертый шаг
— изготовление ящиков для стола. Фанера нарезается на заготовки, которые скручиваются шурупами. Количество ящиков зависит от того, что будет храниться в столе. Если мелкие детали, то можно соорудить 3 ящика, если крупные — то 2. Все зависит от личного предпочтения.

Можно расположить ящики по двум сторонам стола, можно смонтировать на одной половине выдвижные конструкции, а на второй — обычные открытые полки.

После того, как шуфлядки собраны, нужно приварить между боковинами отделов для ящиков металлические полосы с отверстиями. К этим отверстиям с внутренней стороны будут крепиться салазки для направляющих ящиков.

Пятый шаг
— укладка досок в каркас столешницы. Доски толщиной 50 мм раскраиваются на заготовки определенной длинны. Если есть в наличии длинная доска, то нужно три заготовки шириной по 245 мм и длиной по 2190 мм. Если длинных досок в наличии нет, то можно уложить заготовки поперек стола. Для этой цели древесина шириной 205 мм раскраивается на 10 заготовок длиной по 740 мм.

Прежде чем уложить древесину в каркас стола, ее нужно обработать антисептическим раствором. Это убережет материал от гниения и порчи жуками.

Затем в обязательном порядке требуется покрасить всю металлическую конструкцию верстака. Это защитит металл от коррозии. Лучше всего использовать атмосферостойкий и антикаррозийный вариант покрытия. Особенно тщательно нужно красить сварочные швы. Капли металла и неровности рекомендуется перед покрасочными работами тщательно зачистить. Это можно сделать с помощью угловой шлифмашинки с диском для шлифования металла.

После того, как конструкция высохнет, можно начать укладывать доски на столешницу. Они не должны слишком плотно загоняться в каркас. Это связано с тем, что дерево при смене температуры и влажности имеет свойство расширяться и усыхать. Лучше оставить между досками небольшой зазор в несколько миллиметров. Поверхность древесины требуется зашлифовать, это упростит укладку металлического листа поверх дерева. Доски по всему периметру стола прикручиваются к каркасу на саморезы.

Шестой шаг
— крепление верхнего стального листа. Его можно приварить к столешнице, но внутри конструкции находится дерево, которое в процессе сварки может воспламениться. Поэтому, лучше всего прикрепить стальной лист на скрытые саморезы к деревянным доскам. Предварительно металл требуется покрасить с двух сторон преобразователем ржавчины. Этот укрывной материал выглядит как прозрачное лакокрасочное покрытие, легко восстанавливается и надежно защищает металл от ржавчины. Также можно покрасить металлическую столешницу той краской, которой покрывался каркас. Это будет красиво, но со временем краска может поцарапаться и стол будет выглядеть не слишком новым.

Заключительный шаг
— установка ящиков на направляющие и крепление фанеры на боковые стенки, полки и силовой щит перед столом. Эту работу можно назвать финишной отделкой верстака. После того, как работа с фанерой закончится, ее нужно покрыть составом, который защитит материал от воздействия окружающей среды. Также не стоит забывать об оформлении силового щита для инструментов. Можно прикрепить к нему специальные крючки или саморезы, к которым будут подвешиваться нужные вещи.

Для того, чтобы за верстаком было удобно работать, можно прикрепить к силовому щиту специальную лампу с гнущейся стойкой. В этом случае можно по желанию направлять поток света в нужное место.

Тиски — это непременный атрибут слесарного верстака. Прикреплять зажимной инструмент, весящий несколько десятков килограмм к самой столешнице не рекомендуется. Лучше всего между металлом стола и инструментом разместить металлическую прокладку, толщиной в 1 см. В прокладке требуется просверлить отверстия под анкерные болты. Затем в тех же местах просверлить в столешнице такие же по размеру отверстия. Скрепляется вся конструкция анкерными болтами.

Гараж является не только строением для хранения автомобиля и различной утвари. В нем может производиться ремонт автомобиля и других изделий. В этом случае не обойтись без хорошего слесарного верстака. Его можно собрать своими руками, но важно понимать особенности его конструкции и учитывать ошибки, которые часто допускают при сборке таких конструкций. В статье будет рассказано о требованиях к хорошему верстаку и предоставлена идея для самостоятельной сборки.

Ошибки при сборке

Важно хорошо понимать, чего не стоит делать при проектировании и сборке металлического верстака. Первым делом стоит обратить внимание на место, где будет установлен слесарный верстак. Часто при заливке пола в гараже руководствуются правилом «и так сойдет». Но это приводит к большим перепадам плоскости, что отрицательно сказывается на слесарном верстаке. Например, некоторые мастера, решившие изготовить для себя слесарный верстак на восьми или шести опорах, сталкиваются с тем, что после установки половина опор находится в воздухе, а сам верстак перекидывается из стороны строну.

Работать за таким слесарным верстаком очень неудобно, а мелкие детали постоянно теряются. Выходом из сложившейся ситуации может стать сооружение регулируемых опор. В этом случае в нижнюю часть устанавливаются мощные болты, которые позволят выровнять слесарный верстак в горизонтальном положении. Другим вариантом будет предварительная подготовка поверхности. Для этого убирается часть стяжки, которая уже залита и заливается новая, которая выравнивается четко по горизонту. В этом случае не потребуется изготовление дополнительных деталей для опор слесарного стола.

Другим решением такой ошибки является уменьшение количества опор до 4 штук. В этом случае будет проще добиться правильного положения даже на неровной поверхности. При правильном проектировании и сооружении каркаса не должно возникнуть проблем с устойчивостью всей конструкции. Дополнительно в нижней части слесарного верстака сооружается полочка или несколько полочек для хранения расходников и инструментов. Одна из них должна находиться как можно ближе к поверхности пола. В этом случае тяжелый инструмент, который на ней можно расположить, будет выступать балансиром для всего каркаса.

Нюансы проектирования

Всегда есть возможность избежать сборки слесарного стола своими руками. В этом случае можно купить дешевый ширпотреб или изделие, которое было в употреблении у мастера. Но каждый из этих вариантов имеет свои значительные минусы. В первом случае нет гарантий, что такой слесарный верстак прослужит долго, т. к. дешевые варианты собираются из отходов производства, а не качественного материала. Подержанные изделия могут обладать отличными прочностными характеристиками и иметь привлекательную конструкцию, но не всегда соответствуют конкретным требованиям гаража, где планируется его монтаж. Поэтому лучшим способом будет сборка собственной конструкции по разработанному чертежу.

Есть несколько факторов, которые позволяют собрать максимально удобную конструкцию под свои нужды в слесарных работах. При проектировании важно учитывать:

• высоту;
• ширину;
• глубину;
• прочность.

Первым и одним из самых важных факторов является правильный подбор высоты для будущей слесарной конструкции. Если верстак получится ниже, чем требуется, тогда будет идти большая нагрузка на спину, т. к. работать придется в согнутом состоянии. При слишком большой высоте слесарного верстака напрягать придется ноги и руки, чтобы дотягиваться до деталей. Идеальным считается вариант, когда столешница находится на уровне пупка. В этом случае предплечья и кисти рук отлично ложатся на плоскость и не приходится напрягать спину.

В отношении ширины слесарного верстака нет строгих правил. Все зависит от того, какие изделия на нем будут размещены. В классическом варианте ширина подбирается под рост человека. В этом случае, стоя посередине, можно будет дотянуться до любой точки верстака. Глубина изделия должна быть такой, чтобы не приходилось наклоняться, чтобы достать предмет, лежащий в глубине. Обычно достаточно 50 или 60 см. Особое внимание стоит уделить прочности конструкции. С этим показателем невозможно перестараться, т. к. на слесарном верстаке приходится работать тяжелыми инструментами и подчас наносить сильные удары по деталям.

Совет!
Сооружение верстака для слесарных работ должно вестись только из металла. Деревянные конструкции не способны выдержать требуемой нагрузки, даже если подобрать твердые породы древесины и обшить их металлом.

Изготовление своими руками

За образец для самостоятельного изготовления можно взять стол с двумя боковыми тумбами. Такой стол имеет четыре опоры. На месте одной тумбы можно соорудить полки для легкого доступа, а с другой — установить выдвижные ящики, в которых легко хранить мелочевку. Для реализации всего проекта понадобится такой материал:

• профильная труба с размером 6×4 см;
• уголок 5×5 см;
• листовой металл для столешницы.

Из профильной трубы необходимо заготовить горизонтальные балки. Их понадобится три или четыре штуки. Длина будет зависеть от личных потребностей, но обычно достаточно двух метров. Вертикальные стойки подбираются в согласии с собственным ростом, как было описано выше. Они изготавливаются из той же профилированной трубы, понадобится четыре штуки. Толщина стенки профилированной трубы ложна быть по меньшей мере 2 мм.

Дополнительно подготавливается десять заготовок для каркаса слесарного стола под полочки и выдвижные ящики. Можно руководствоваться размерами, которые приведены выше. Чтобы укрепить конструкцию понадобятся укосины, которые будут фиксироваться в углах. Из купленного уголка подготавливаются вертикальные стойки, на которые будет закреплен стенд для ручного инструмента. Таких стоек понадобится четыре штуки. Их высота обычно составляет 2 метра.

Обратите внимание!
Для реализации всего проекта по сооружению верстака потребуется примерно 225 метров квадратной трубы. Уголка для стоек потребуется 8 метров, а шинки с толщиной в 4 мм и шириной в 40 мм, потребуется примерно 10 метров.

Квадратная труба сама по себе не обладает требуемой жесткостью на излом. Именно поэтому по периметру верстака приваривается металлический уголок. Благодаря правильному расположению уголка получается каркас, в который будет просто уложить металлический лист, который будет выступать столешницей. Столешницу верстака необязательно изготавливать из толстого листового металла, т. к. его стоимость может быть довольно высокой. Другим вариантом будет укладка прочных досок, которые накрываются листовым металлом с меньшей толщиной. Такая конструкция лучше поглощает звук при ударах и имеет меньшую отдачу.

Совет!
Дополнительно между доской и металлическим листом столешницы слесарного верстака можно уложить слой резины, который будет выступать амортизатором.

Сборка каркаса

Сборка конструкции слесарного верстака не вызывает сложностей, если иметь навык работы со сварочным аппаратом. Благодаря заготовленным деталям все становится просто и понятно. Лучшим решением будет использование полуавтомата, а не дуговой сварки. В этом случае материал прогревается до требуемой температуры и не прогорает от электрода. Швы получаются аккуратными и прочными.

Первым делом понадобиться изготовить прямоугольную основу для конструкции слесарного верстака. Для этого потребуется две заготовки, длина которых равна глубине стола, и две заготовки, длина которых равна ширине верстака. Торцы срезаются болгаркой под угол в 45 градусов, чтобы обеспечить идеальный узел примыкания. Заготовки верстака выкладываются на ровную горизонтальную поверхность. Первоначально их необходимо зафиксировать небольшими прихватками и подровнять, если это необходимо. Далее выполняется наложение полного шва на конструкцию. При этом потребуется сделать провар и с другой стороны.

Следующим шагом является установка четырех стоек слесарного верстака. Они привариваются к подготовленной раме. Их необходимо расположить вертикально. После этого выполняется нижняя обвязка по трем сторонам. На этом же этапе привариваются вертикальные стойки под стенд для инструмента, который будет находиться над слесарным верстаком. Следующим шагом выполняется монтаж рам для ящиков и полочек, как видно на фото выше. При этом между ними закрепляется дополнительная перекладина, но приваривается она со смещением к середине, чтобы было удобно стоять за слесарным верстаком.

Завершающие работы

Когда рама готова, сверху можно наварить уголок для столешницы слесарного верстка. Доска вырезается по полученным размерам и укладывается в пазы. Перед этим ее необходимо обработать антисептиком и антипиренами, чтобы она не возгорелась во время работы на верстаке. Особенно это касается тех случаев, когда на слесарном верстаке производится сварка двух деталей или работа инструментом, от которого летят искры. После укладки доски на верстаке можно разместить металлический лист, как видно на фото. К высоким вертикальным стойкам прикручиваются листы фанеры, в которых сверлятся отверстия для инструмента.

Чтобы инструмент не высыпался по бокам, необходимо зашить стенки, используя фанеру или другой подходящий материал. В тумбочке слева сооружаются держатели для перегородок, которые будут выступать полочками. Справа в верстаке по чертежу планируются ящики, которые можно собрать из доски, которая укладывалась под столешницу верстака.

Металл подвергается коррозионному воздействию от влаги, поэтому поверхность необходимо защитить краской. Перед покраской необходимо зачистить каркас слесарного верстака шлифовальной машинкой и обезжирить. После этого наносится слой грунтовки. После полного высыхания каркас верстака покрывается финишным слоем эмали. Это должна быть краска, которая устойчива к воздействию температур, а также механических воздействий.

Обычно на слесарном верстаке располагаются тиски и небольшая наковальня. Под них можно предусмотреть дополнительное основание. Монтируются такие модули на слесарный верстак слева, чтобы к ним был удобный доступ, и они не мешали при выполнении основной работы. Еще одним важным устройством для слесарного верстака является освещение. Оно должно быть установлено сверху таким образом, чтобы его не перекрывала голова и руки мастера. В качестве источников света для слесарного верстака можно использовать светодиодные прожекторы. Несколько из них устанавливаются стационарно и несколько должны перемещаться по плоскости верстака. В таком случае можно будет подобрать наилучший угол освещения.

Перед тем как приступить к работам на новом слесарном верстаке, его необходимо максимальной нагрузить, чтобы обеспечить устойчивость, как об этом говорилось выше. Некоторые хозяева дополнительно фиксируют опорные ноги к бетонному основанию посредством анкерных болтов. Видео со сборкой другого варианта слесарного стола есть ниже.

Резюме

Как видно, конструкцию слесарного стола можно собрать самостоятельно. Помощь может потребоваться при проведении сварочных работ, т. к. для этого требуются особые умения и навыки. Второй человек может помогать при сборке, когда есть необходимость придерживать свариваемые детали.

Хочу сварить в гараж верстак. Слесарный, как в мастерской.
Чтобы и варить на нем, и точить, и тиски прикрутить, и в ящики инструменты складывать.

Удалось визуализировать свои намерения. Долго перебирал разные варианты компоновки и прикидывал размеры. Думаю, я нашел оптимальный для себя вариант.

Синим обозначены металлические части, желтым — деревянные.
Столешница будет изготовлена из доски толщиной 50мм, опоясанной уголком 50х50х4 и накрыта листом металла 2мм. Каркас верстака будет сварен из профильной трубы 60х40х2. Из уголка 40х40х4 будут сварены ребра жесткости. Полки и боковые панели будут сделаны из досок толщиной 30мм. Из полосы 40х4 будут сделаны направляющие для крепления боковых панелей. Ящики будут сварены из металла 2мм и установлены на мощные салазки.

Для закупки металла договорились с Диким на двоих заказать Газель, чтобы платить меньше, и в субботу в 8:30 утра, чтобы не растягивать это на весь день, отправились на металлобазу.

Погода была склизкая и с холодным ветром. Грузчик в рваном армейском бушлате, по виду страдавший от похмельного синдрома, доставал мокрый металл для разделки. Рядом в луже валялась грязная переноска с подключенной к ней болгаркой. Отрезанные куски металопроката шлепались в слякотную лужу. Рядом ожидала заказанная Газель. Светало.

Не сочтите меня маньяком, но после приезда в гараж я мыл водой и вытирал насухо чумазые подржавелые куски свежекупленного металла. Все равно его чистить перед покраской, а так с ним приятнее будет работать.

В то суровое январское утро были куплены:
1. Уголок 50х50х4 6,4 метра
2. Труба 60х40х2 24 метра
3. Уголок 40х40х4 6,75 метра
4. Полоса 40х4 8 метров
Всего 121 килограмм металла на 4000 рублей.
Теперь буду варить свой верстак.

Разделка основных деталей каркаса заняла два вечера, в общей сложности пять часов.
Всего получается, что скелет верстака будет состоять из 45 сваренных деталей.
На бирках указано что это и куда это приваривать.

Теперь можно спокойно отложить все в долгий ящик и отдаться густой зловонной липкой трясине каждодневной беспросветной рутины.

Сварены кронштейны для панели инструментов над верстаком.

И сварена основа для самодельной столешницы.

Поперечины основы для столешницы вварены заподлицо с уголком. Для этого в поперечинах сделаны фигурные вырезы. Вот небольшой черчеж как это выглядит:

А пока обварил кронштейны панели инструментов.

Накладками из 4мм полосы усилил нагруженные стыки.

Приварил 24 кронштейна для боковых панелей. Панели будут фанерными — дешевле, чем металлические, и смотрятся лучше.

Кронштейны придают дополнительную жесткость всей конструкции.

Хочу накрыть столешницу листом металла 4мм или 5мм. На Московском проспекте есть контора, которая листы металла сразу рубит в размер. Мне нужен лист 2200х750.
Если взять лист 2500х1250, то останутся два хороших куска (2200х500 и 300х1250) или (2500х500 и 750х300), которые тоже можно нашинковать в нужные размеры.
Если кому-нибудь будут полезны такие куски, то [b]давайте кооперироваться, а то одному дороговато выходит.

Из 15мм фанеры изготовил ящики. Собирал на шурупы 80мм. В каждом ящике по 20 шурупов. Получилось прочно, как я люблю.

Размер каждого ящика 0.6м х 0.7м х 0.2м

Салазки крепил сваркой. Научился приваривать жестянку 1мм к полосе 4мм электродом 3мм на токе 100 амнер. Это как ставить в кухонный комбайн автомобильный двигатель V8 объемом 3 литра. Просто ТИГ было лениво расчехлять. Тем более, что и так держится надежно.

Теперь думаю над разными вариантами фасадов.

На этом сварочный этап закончился. Впереди плотницкий и малярный. Еще по-мелочи слесарный и электропроводный.

Покраска каркаса самодельного верстака.
Попросил продавца посоветовать хорошую краску.
— Вах, какой хороший краска, мамой клянусь! — ответил он протягивая банку краски по ржавчине с металлической крошкой за 500 р.

Накрыл столешницу обрезной доской 150х40. Крепил доски к каркасу саморезами 4.0х35. Всего приименил 60 саморезов.

Немного отшлифовал поверхность чтобы лист металла лежал плотнее.

Политал про защиту дерева от огня. Пропитанная древесина не может сама поддерживать горение.
При нагревании пропитанной древесины, образуется оплавленная пленка, которая не горит и ограничивает доступ кислорода к поверхности. Производитель моей пропитки заявил I группу огнезащитной эффективности — высшую.

Конечно, это не позволяет варить металл прямо на поверхности верстака. Доски все равно если не загорятся, то обуглятся. Для организации сварочного поста планирую сварить съемную решетку, которая надежно защитит поверхность столешницы от теплового воздействия.

После высыхания накрою столешницу уже заготовленным листом металла 4мм.

Накрыл столешницу 4мм листом металла. Лист притягивал к деревянной основе рядами саморезов с потаенной головкой. Столешница получилась монументальной.

Щитами из 10мм фанеры закрыл лишние проемы в каркасе верстака.
На фото малярный цех.

Прописал на столешнице постоянных жильцов — точильный станок и тиски. На здоровенной столешнице они теряются.

1) Чем лучше покрыть голый металл на столешнице? Склоняюсь к преобразователю ржавчины, который создаст прочную защитную пленку и которую легко обновлять при необходимости. Может есть идеи лучше?
2) Где взять прочный стул с регулируемой высотой?

P.S. Думаю, читающим эту ветку будет интересно — буржуйский сайт с кучей идей сварных столов и прочего сварного: http://www.pinterest.com/explore/welding-table/ По ссылкам можно найти процесс изготовления всего представленного.

Все же решился и намазал столешницу преобразователем ржавчины. Мазать надо тонким равномерным слоем.

Пока столешница сохла закончил с полками в левом ящике

Ну в общем, намазать столешницу было не плохой идеей. Действительно получилась пленка, как будто лаком покрыто. Правда, покрыто не очень аккуратно, зато действительно легко восстанавливается — т.к. пленка легко растворяется новой порцией преобразователя и заново засыхает скрывая все старые повреждения.

Из большого — осталось сделать панель для инструментов и разместить на нем крепеж для всего-всего-всего.
Хочу повесить лист фанеры или цельный мебельный щит толщиной 15мм и размером 2.2 метра х 1 метр. Если у кого такой есть, предлагаю обмен на лист металла 4мм 2.2 метра х 0.5 метра (остался от столешницы).

Ну и, собственно, то, ради чего…

Тест пройден

Класс! Больше не приходится ютиться с ручным электроинструментом на табуретках, раскладывать инструменты, крепеж, отвертки, метчики и рулетки по всем доступным полочкам и закоулкам вокруг и разыскивать их, забыв куда положил — все в одном месте и под рукой.

Монтировал панель для инструментов. Цельную, из 21 мм фанеры.

4 уголка 50х50х4 плюс фанера 21 мм плюс 16 болтов 8х40 равно вешать десятки килограммов инструментов не боясь что-нибудь сломать

Фасады для ящиков сделал из остатков 21-й фанеры

Вот и все.
Верстак мечты готов. Местами что-то вышло кривовато, но я очень доволен результатом.

Вес верстака нетто перевалил за 200 килограмм. Площаль столешницы 1,65 квадратных метров, площадь панели инструментов 2,2 квадратных метров. Суммарный объем левой и правой тумб почти один кубический метр. Особенностью верстака является то, что за ним можно сидеть при работе с ТИГ, а покрытая 4мм листом металла столешница не боится механических повреждений. Вместительные полки, ящики и панель позволяют удобно хранить практически весь имеющийся у меня инструмент, предоставляя к нему удобный быстрый доступ.
Вот такой вот самодельный верстак мечты.
Думаю, на нем еще мои правнуки поработают.

P.S. А после небольшой доработки получится отличный гримерный стол)) -816- http://gazeta-v.ru/catalog/detail/192_vizazhist_i_fotograf/15464_grimernyy_stol_svoimi_rukami/

Ну и чтобы поставить жирную точку в проекте еще немного фотографий.

Саморезы вкручиваются и выкручиваются быстро и легко (при наличии шуруповерта, конечно).

Со временем довешу гаечные ключи, держатели для сверел и отверток, кронштейн для бумажных полотенец, ну и дополнительное освещение. Благо, что на двух квадратных метрах есть где развернуться. Штуку я смастерил офигенную. Доволен аки слон.

Во-первых, маленькие тиски не выдержали нагрузки и лопнули.

Вместо них установлены более мощные тиски. На одном боку у них отлита пятиконечная звезда, на другом — цифры 1958 — наверное, год выпуска. Получается, им 56 лет? Надеюсь, мне они прослужат столько же. Вообще, хорошие тиски — гордость мастера.

На фотографии видно, что столешница выпирает за пределы габаритов стола совсем не много. Поэтому при креплении тисков на болты не получится подлезть снизу чтобы затянуть гайку. Я так и задумывал. Тиски и точило закреплены на столешнице с помощью анкерных болтов. Выглядит аккуратно и держится смертельно.

Во-вторых, оказалось, что глубокие ящики в правой тумбе не очень удобны. Лучше было делать их меньшего размера. Я буду придумывать внутри них какие-то органайзеры.

В остальном получилась отличная вещь. Все инструменты в одном месте, на виду и всегда готовы. На большой столешнице также есть где разложиться.

Вы можете приобрести некоторые вещи из этого блога в нашей группе вконтакте:

Большинство владельцев гаражей, помимо основного предназначения, используют помещение в качестве мастерской, что вполне логично — многие ремонтируют свою машину самостоятельно, задействуя для этого различные приспособления и оборудование. При необходимости производятся любые другие технические работы, ремонт бытовой техники, сборка сооружений или приспособлений на дачу и т.д. Чтобы качественно выполнить все эти манипуляции, требуются соответствующие условия. Оптимальным вариантом является создание своими руками удобного и прочного верстака.

Назначение верстака в гараже

Верстак — это рабочий стол, удобный для выполнения различных технических операций. Основное назначение — слесарные работы с использованием ручного или электрического инструмента, обработка деталей, сборка или разборка механизмов, изготовление или ремонт отдельных деталей и т.д.

Кроме того, верстак является местом хранения инструментов. Если оно правильно организовано, все ручные или электрические инструменты и приспособления находятся на виду и расположены максимально удобным образом, достаточно лишь протянуть руку. Поблизости устанавливаются розетки для электроинструмента, тиски для фиксации обрабатываемых деталей и прочие элементы обустройства.

Результат выполнения любых работ напрямую зависит от условий, в которых они производились, поэтому верстак позволяет получить качественные и ожидаемые плоды от приложенных усилий.

Конструкция верстака

Площадь большинства гаражей ограничена, поэтому выбор правильной конструкции верстака очень важен. Основным требованием является оптимальное сочетание функциональности и компактности. Стандартный размер гаражного бокса — 6х4 м. Если вычесть из этого площадь, занимаемую машиной, остаётся не так уж и много свободного пространства, которое необходимо использовать самым рациональным образом.

Существует множество вариантов конструкции верстака, но все они должны иметь:

• Основную рабочую поверхность;
• Одну или несколько тумб для хранения различных вещей и одновременно выполняющих функции опорных элементов;
• Выдвижные ящики для хранения мелких деталей, крепежа или инструментов;
• Щит для размещения наиболее используемых инструментов.

Важно также обеспечить наличие качественного освещения и розеток для подключения ручного электроинструмента. Рекомендуется располагать их в верхнем ярусе, чтобы провод не мешался под руками и не создавал опасных ситуаций.

Основные виды

Основным элементом верстака является несущая конструкция, выполненная в виде рамы. Она обеспечивает жёсткость и прочность, принимает на себя все нагрузки и одновременно служит каркасом для тумб и выдвижных ящиков.

Рабочая поверхность (столешница) является отдельным элементом, прикреплённым к раме после сборки. Материалом для рамы могут служить:

• Металлические элементы — уголок, трубы круглого или прямоугольного сечения, сочетание разных видов;
• Деревянный брус.

Использование металлических деталей требует производства сварных работ или резьбовых соединений. Древесина проще и легче в обработке, но прочность её намного ниже, что требует использования достаточно толстых опорных брусков. Нередко раму собирают из сочетания тех и других элементов. Обычно это вызвано нехваткой материалов — используется то, что имеется в наличии и позволяет сэкономить деньги и время.

Для столешницы можно использовать:

• Листовые материалы — ДСП, фанера, ОСБ, МДФ и т.д. Но стоит учесть, что они недостаточно прочны и требуют установки в 2 слоя, что увеличивает расход материалов;
• Настил из досок. Рекомендуется использовать материал толщиной от 30 мм с оструганной поверхностью. Доски не выдерживают серьёзных механических нагрузок, ударов, неустойчивы к воздействию высоких температур. При этом они удобны для надёжной фиксации каких-либо приспособлений, которые можно прости прибить гвоздями или шурупами, чтобы впоследствии их извлечь и освободить закреплённый предмет. Настил имеет щели, опасные при работах с мелкими деталями, которые способны упасть и затеряться;
• Листовой металл. Полученная поверхность не имеет щелей, что позволяет работать с мелкими деталями. Столешница прочная, надёжная и способна выдерживать значительные нагрузки. Недостатком является склонность к коррозии и способность проводить электроток, в некоторых ситуациях опасная для работающего человека.

Кроме того, существуют различные варианты формы верстака:

• Прямой;
• Угловой;
• С дополнительными элементами — стеллажами, верхним ярусом и т.д.

Существует различия и по типу функционала:

• Столярный верстак. Обычно делается из дерева, используется для обработки деревянных деталей. Имеет определённые размеры и оборудуется деревянными тисками.

• Слесарный верстак. Собирается из металла и используется для работ с металлическими деталями.

Выбор наиболее подходящего варианта обусловлен предпочтениями владельца, наличием навыков выполнения тех или иных работ, свободным местом в гараже и прочими обстоятельствами.

Наиболее распространённым вариантом конструкции является металлический верстак с рамой из металлической трубы прямоугольного сечения, установленный вдоль длинной или короткой стены (иногда собирают угловой вариант, размещённый вдоль обеих стен),

Необходимые инструменты и материалы

Для создания своими руками металлического верстака потребуются:

• Болгарка с отрезным и шлифовальным кругами;
• Сварочный аппарат;
• Рулетка, линейка, угольник;
• Карандаш или чертилка;
• Строительный уровень, лазерный уровень или нивелир;
• Электродрель или шуруповёрт;
• Электролобзик для резки листовых материалов (ДСП, МДФ, фанеры и т.п.).

Из материалов необходимо приготовить:

• Металлический уголок 50 на 50;
• Труба прямоугольного сечения 60 на 40;
• Стальная полоса и стальной лист для изготовления направляющих для ящиков, стеллажей, верхнего яруса, инструментального щита;
• Доски или листовые материалы под столешницу;
• Фанера для ящиков;
• Саморезы, шурупы, болты с гайками, прочие крепёжные элементы;
• Краска, кисти, растворитель.

В зависимости от выбранной конструкции могут потребоваться и другие детали или материалы, перечислены только наиболее нужные элементы.

Подготовительные работы

Подготовка к сборке верстака состоит в определении особенностей конструкции, выборе размеров и места установки сооружения. Для того чтобы ни один момент не ускользнул от внимания и не оказался забытым, рекомендуется создать рабочий чертёж верстака, выполненный в масштабе с привязкой к размерам гаража. Особое внимание следует уделять высоте столешницы — она существенно отличается от высоты обычного обеденного стола. Оптимальный вариант — высота от пола до сгиба локтей стоящего прямо человека. Учитывая разницу в росте у разных людей, сборка оптимального для себя верстака сможет стать очень полезным мероприятием.

Кроме того, надо помнить, что ширина столешницы не должна быть слишком большой. Размеры гаража относительно невелики, нередко приходится работать рядом со стоящим внутри автомобилем.

Понадобится место для прохода человека, поэтому оптимальной шириной считается 50 см. Также надо определиться с размерами щита для инструментов, которые нужны чаще всего.

Приспособления, находящиеся под рукой, позволят экономить время и усилия, которые уходят на поиск необходимых элементов по ящикам и полкам.

Пошаговая инструкция по изготовлению верстака для гаража

Рассмотрим примерный порядок действий при сборке металлического верстака. Необходимо выполнить следующие операции:

1. Согласно данным сборочного чертежа нарезаются детали соответствующей длины для сборки опорного каркаса. Используется труба прямоугольного сечения, стальной уголок или иные выбранные для этого виды проката.
2. Производится сварка каркаса. Сначала сваривается опорная площадка для столешницы, затем она переворачивается и привариваются опоры и каркас тумбы. Устанавливаются направляющие для выдвижных ящиков, прикрепляются боковые панели.
3. Сварные швы зачищаются с помощью болгарки, удаляются заусенцы и острые края, образовавшиеся во время резки металла.
4. Верстак переворачивается и устанавливается на выбранное заранее место. Вырезается из листового материала или нарезается по длине нужное количество досок для покрытия столешницы. Производится установка и отделка поверхности,
5. В зависимости от типа конструкции к заднему краю столешницы крепится задняя стенка, не позволяющая инструментам или деталям скатываться и падать за верстак. В условиях гаража это очень важно, так как отыскать закатившийся мелкий винтик будет крайне сложно.
6. Производится сборка инструментального щита и навеска его на стену. Обычно используется лист фанеры с рядами отверстий, в которые вставляются стержни для подвески инструмента.
7. Сборка стеллажей производится подобным образом: сварка каркаса, установка плоскостей и навеска на стены или установка с фиксацией к ним. Все края тщательно обрабатываются и зачищаются, острые углы закругляются.
8. Готовое сооружение красят, после высыхания краски производят установку освещения, размещают инструмент, крепят тиски, наждак и прочие необходимые приспособления.

Перечисленные операции относятся к основным, наиболее необходимым действиям. В зависимости от типа конструкции и наличия дополнительных элементов могут потребоваться и другие этапы сборки. Для того чтобы не допускать ошибок, рекомендуется продумать порядок работ во время создания рабочего чертежа. Следовать пунктам плана необходимо для увеличения скорости работ и исключения путаницы в сборке сооружения.

Видео: Процесс создания верстака

Техника безопасности при работе с самодельным верстаком

Работа с самодельным верстаком требует соблюдения обычных правил безопасности. Самостоятельная сборка не меняет никаких требований и норм.

Необходимо присоединить верстак к общему заземляющему контуру гаража, прочно закрепить его на полу или стенах. Стеллажи и инструментальный щит с верхним ярусом прочно крепятся с помощью анкерных болтов к стенам. Шурупы в данном случае использовать нельзя.

Все электрические провода необходимо спрятать в гофрированные шланги или кабельные каналы. Освещение должно быть достаточным, направленным с левой стороны и сверху. Следует исключить возможность раскачки верстака, все опоры должны прочно и плотно стоять на полу, обеспечивая полную неподвижность рабочей поверхности.

Наличие качественного верстака поможет выполнять все необходимые работы в нормальных условиях. Время на выполнение работы значительно сократится, а качество работ — улучшится. Сборочные работы пройдут быстро и качественно, если все необходимые инструменты и материалы будут заранее приготовлены, раскроены и распределены по категориям. Тогда станет проще выполнять сборочные операции, а возможность ошибки будет сведена к нулю.

Источник: garazhmechti.ru

exterminator › Блог › Как я делал верстак в гараж

По просьбам выкладываю.
Первым делом для постройки верстака нам понадобится купить гараж.
Далее нам нужно обжиться там, устроить бардак и натащить кучу не нужных вещей. Хотя нужных тоже надо притащить.
Обязательно поставить машину, чтобы мешалась… Машину надо поставить такую, которую не возможно делать без верстака. Чтобы совсем совсем было плохо. Так мотивация поднимается ?

И так идея сделать верстак под силовые работы в виде гибки металла, частого стучания молотком/кувалдой, сварки, обязательно место для тисков, полки или ящики для инструмента. Так как будут работы со всеми возможными деталями и агрегатами, верстак должен не боятся прямого удара молотка, сварки (желательно чтобы проводил электричество по столу) и жидкостей. То есть имел металлическое покрытие.
Максимально большой, но чтобы не мешался.
Для этого подойдет хорошая мощная станина с деревянной столешницей из досок и металлическим листом поверх. Лист в идеале бы нержавейку 1,5-2 мм, но это дорого. Так что я выбрал обычную «сталь 3» 1.5 мм — других нет.

Изначально хотел сделать откидную столешницу, которая бы складывалась к стене без основания (2 ножки на болтах) Зачем? Да чтобы место экономить. Тогда можно его убрать и он не будет мешаться. Потом подумал… Даже и не знаю. Обычно под столом что-то хранится. Нужны ящики для инструмента и хлам хранить. А если он будет разборный — куда денется хлам, и как сделать ящики? Они все равно останутся где-то в гараже… Короче идея не прокатила.

В итоге я выбрал размер чуть больше чем стена со стороны ворот. Долго думал, ходил с рулеткой. Решил выдвинуть на 5 см наружу, чтобы дойти до 60см глубины. 70 конечно удобнее но тогда машина может не влезть.
Длину взял от балды равную 2м, почему-то долго решал 2 или 2.10… Кажется это было связано с географией гаража — он сложен из бетонных блоков.
Тут еще небольшой экскурс в историю гаража. Как я уже ранее написал надо купить гараж и обжиться там. Так вот я покупал 2 доски 150х40х6000 и резал их пополам. В итоге у меня было 4 доски 150х40 примерно около 3м длинной. Соответственно доски я решил положить как основу на столешницу. Их ширина в сумме давала мои 60см, а длина до 3 метров. Доски выбрал класть в длину — так у них меньше возможность играть на «изгиб» точнее поворот.

Тиски являются силовой частью, поэтому под них решил сделать опору из профиля 50х50, остальные ножки из 40 уголка. Хотя у друзей и без опоры под тисками все нормально. Но у них верстаки из советского 50 уголка.
Основание столешницы тоже из 40 уголка, с несколькими перемычками поперек в районе ножек. Правые ножки из 25 уголка — там нагрузка небольшая.

Высота это индивидуально. У друзей 80см обычно — по стандарту. Может и удобно если сидишь весь день на стуле. А работать согнувшись — нет! Да если в тиски кладешь что-то — нормально. Решил взять метровую высоту. На вопросы «А не высоко?» отвечаю: «А у меня есть подставка». Так что выше встать не проблема.

Оригинальной картинки не сохранилось. Ну суть в чем. Тиски надо размещать справа, так как слева у меня стена ворот и габаритные вещи не влезут. Справа от верстака в таком случае тоже лучше ничего не ставить — мешается. Основное рабочее пространство выходит в центре и справа от тисков (на краю много чего удобно делать). Слева по плану ниша под сварочник, а у меня их два. Каждый сварочник на тележке. Так что габариты ниши по тележкам. Размеры сняты заранее, тележки варились по размерам. Глубина верстака учитывала гарабиты сварочников.
Поэтому отступаем 50 см от правого края и ставим ногу под тиски.
Слева отступаем размер под сварочники 35+25 см = 55 см.
Над сварочниками остается ниша, в ней решил сделать просто полку. Потому что уголок загнут внутрь этой нишы. Ящик там делать не выгодно — теряю почти 5 см высоты в пустоту. А молотки и крупный инструмент хранить самое оно. Или краги.

В центре остается 95. Плюс надо учесть ширину профиля и уголка, сделать на это зазоры и смещения.
В итоге ширина ящиков в центре 78см.
Это размеры центров ножек. На деле еще надо учесть, что слева нет ног — верстак опирается на уголок на стене и уголок на воротах. Справа ноги из 25 уголка. А в центре 50 профиль под тисками, а левее 40 уголок.

После переворота на место разметил отверстия под тиски, и положил доски. Доски в последствии подровнял рубанком. Доски поверх промазал маслом, чтобы не гнили вслучае чего. И не могли плесневеть.
Поверх положил лист.

На фотке Артем, на пару дней приехал из армии, помог загнуть лист.
Учитывая кривой пол гаража временно подложены бруски, верстак выведен в уровень, тележки со сварочниками пока не катаются по такому полу, но в последствии будет заливаться.

Ящики
Это сложный процесс, дорогой поэтому длился долго иба нахаляву ? Купил направляющие с полным вылетом — 160р за один ящик. На металлических шариках.

Высота выбрана исходя из потребностей хранить мелкий часто используемый инструмент. То есть верхние 2 ящика высотой 5см (-толщина дна). Там удобно лежат линейки, ножницы, зажимы, мелкая трещетка с головками, штангель, маркеры и прочее. Никогда не теряются — всегда лежат в один слой и чтобы достать, не нужно копаться среди тяжелых и больших вещей добираясь до дна. Даже отвертку сделанную и 1 мм прутка легко найти в таком ящике — ей просто негде теряться.
И так высота ящиков: 5, 5, 10, 10, 15 см.

Размеры (глубина и ширина) снимались по факту получившихся проемов. Стенки верстака сделаны из ДСП, нищи тоже. Ящики делал из чего попало. Короче стенки мне нарезали на распиловке (друзья из обрезков сделали). Фасады из МДФ. Дно я сделал из 9мм ОСП (пришлось купить).
ОСП пили сам. Взял у друзей циркулярку, перевернул, просверлил в станине 4 отверстия для саморезов (разрешили). Все прикрутил к обрезкам ОСП и эту конструкцию прикрутил к большому основанию от мощного поддона для кирпичей. Получился распиловочный станок, ну почти ? Фоток нет. Положил его на борта прицепа и пилил прямо перед гаражом. Сложно конечно ? Размеры выставлял рулеткой, в нужных местах прикручивал направляющие бруски.
И так донышки я нарезал за пару вечеров. Стенки ребята накромсали. Оставалось собрать ящики и повесить на место. Лицевые части прикрутил через бруски изнутри.
Далее просто муторная подгонка направляек по месту.
Ручки сделал из веревки — они не выступают от ящика, при этом ящики заподлицо с ножками. То есть нет выступающих частей или ниш. Веревочные ручки удобно свисают и легко дергаются на себя. Соответственно ящики длинной 55 см (из 60 возможных).

По факту использования могу сказать, что пока проблем нет. Кроме того, что лист ржавеет местами, главное не давать ему сильно покрываться ржавчиной. В принципе он съемный, может быть заменю на нержавейку.
Тиски в принципе тоже съемные, при желании — пока не нужно было. Часто прикручиваю листогиб. Гайки пока не вваривал. Сделал подставку под ТИГ гарелку, тоже крепится к верстаку на болт.

На этой фотке показано в каком бардаке делался верстак. После создания ящиков почти весь хлам убрался по своим местам. Главное что инструмент теперь всегда легодоступен.

В продолжении статейка про тележки под сварочные аппараты.

Источник: www.drive2.ru

Организация рабочего места своими руками — верстак для гаража: фото, чертежи и размеры стола

Рабочий стол — это всегда отражение интересов и сути занятия хозяина. Если же тот занимается ручной обработкой материалов, профессионально или любительски, его рабочее место будет называться верстаком.

Давай узнаем, как сделать верстак своими руками в гараж.

Верстак для гаража: его предназначение и виды

Первоначально верстак использовался исключительно при обработке дерева, и главной его задачей было закрепление заготовки для упора в применении инструментов. Для этого вырубали по краю столешницы различные по форме отверстия, забивали клинья, вставляли гребёнки и чурки для упора или как направляющие. Такой верстак получил название классический.

Простейшая конструкция верстака выглядит так:

• несущая рама на ножках;
• толстая столешница, с мощной поверхностью;
• дополнительная полка под столешницей для хранения инструментов и приспособлений;
• полки или выдвижные ящики, увеличивающие площади хранения.

Совершенствование инструментария, появление электрооборудования сказалось на модификации верстака. А ручная обработка нового материала — металла создала совершенно новый вид рабочего стола для слесарных работ. Так по назначению сегодня различают верстаки:

Стол в гараж своими руками — фото варианты:

Рабочий стол в гараж может быть рассчитан на разное количество работников, или места зонирования.

В таком случае различают верстаки:

Дополнение возможностей специализированного рабочего места породило такие его разновидности:

• складной;
• передвижной (на колёсиках);
• верстак откидной пристенный;
• верстак-шкаф (с секциями для хранения инструмента).

По материалу, из которого изготовлен рабочий стол для обработки материалов, различают:

• деревянные (из прочных пород дерева);
• металлические (сварные конструкции);
• комбинированные (деревянная основа усилена металлическим листом на столешнице, дополнена гребёнками из металла, винтами с ходовой резьбой; металлический корпус оснащён деревянными полками и ящиками).

Как выглядит самодельный верстак для гаража смотрите видео:

Какой рабочий стол нужен автолюбителю?

В гараже не так уж много свободного места, поэтому важно определиться, для каких целей он будет установлен:

• мелкого ремонта и незначительных слесарных работ;
• постоянного круга работ, связанных с обслуживанием дома, или своего хобби;
• объёма работ в заботе об автомобиле для полного освобождения от зависимости СТО.

В любом случае ограниченность пространства потребует от гаражного верстака:

• компактности;
• устойчивости;
• универсальности;
• освещённости;
• выполнения функции хранения;
• безопасного подключения к электросети;
• поднятия над полом на 15 см для качественной уборки.

Размеры верстака для гаража (стандартного — 6х4) не могут превысить 60 см по ширине, и 1,5 м по длине. Высота верстака в гараже определяется, исходя из роста владельца, — до середины кистей рук в положении стоя. Лучшим выбором будет — металлическая конструкция, так как большинство работ в обслуживании автомобиля — слесарные. Для наибольшей устойчивости рекомендуется опора несущей рамы на 6 ног, а то и 8.

Выбор места — тоже специфика гаражного верстака: ведь на нём должно быть удобно работать при стоящей в помещении машине. И, в то же время, рекомендуется его удаление от транспортного средства не менее, чем на 1 метр. С покупным экземпляром все эти тонкости учесть трудно.

Делаем своими руками верстак для гаража — чертежи:

Если делать верстак своими руками, то какой — деревянный или металлический?

Деревянный — проще в изготовлении, но…

Выбор вида опять определяет целевое назначение: побыстрее и для несложных операций — приемлем будет и деревянный каркас из мощной доски (40х80мм) или бруса (50х100), собранный в прямоугольную конструкцию по стандартным габаритам, с помощью саморезов или гвоздей. Для усиления конструкции применяют деревянные распорки между ножками (верху и внизу). Нижние (на уровне 15 см от пола) могут стать основой полки для хранения.

Столешница собирается из строганной шпунтованной буковой (дубовой) доски или двух листов влагостойкой фанеры толщиной по 18мм, склеенных вместе и обшитых по краю. Для особой прочности поверхность столешницы обивают металлическим листом толщиной в 5мм, делая бортик со стороны стенки.

Однако если делать деревянный верстак в гараж своими руками, то такой вариант имеет свои минусы:

• он не рассчитан на большое силовое воздействие;
• на нём затруднительно размещение сразу нескольких необходимых устройств: для сверления, заточки,тяжёлые слесарные тиски;
• износ станины из дерева недолговечен;
• дерево портится от пролитых масел и краски, наполняет поры и щели металлической пылью и стружкой;
• сохраняется опасность возгорания.

Посмотрите, как сделать верстак в гараже своими руками — фото:

Металлический рабочий стол — правильный выбор

Преимущества верстака из металла для автомобилиста:

• компактность всех элементов конструкции при увеличении надёжности;
• способность выдержать любое силовое усилие;
• дополнительный вес, обеспечивающий устойчивость;
• возможность учесть особенности помещения, сделав верстак передвижным, складным, откидным, укороченным;
• повышенная прочность сварной конструкции;
• столешницы могут быть полностью выполнены из металла с 3-х сторонним бортиком;
• столешница не имеет острых углов (для безопасности);
• комплектуется 2-мя тисками и зажимным винтом;
• предусмотрены отверстия для струбцин и упоров;
• позволяет выполнять распиловку и резку металла, обточку и шлифовку;
• возможность наполнить пространство под столешницей любыми приспособлениями для хранения (полки, ящики, органайзеры, сетки);
• обеспечена надёжность крепления ящиков и полок;
• металлическая стружка не забивается в щели;
• на нём можно проводить обработку и деревянных деталей;
• безопасность в условиях риска пожароопасности;
• экономит усилия работника;
• такой стол прост в уходе.

Но тяга к творчеству ведёт по пути собственного опыта.

Полезное видео о том, как сделать верстак слесарный для гаража своими руками:

Как сделать верстак из металла для гаража?

Алгоритм:

1. Выбрать место, с учётом всех требований к размещению автомобиля в гараже.
2. Подготовить прочную основу для установки.
3. Произвести замеры места установки.
4. Создать эскиз своей задумки со всеми деталями и усовершенствованиями.
5. Заготовить необходимый материал и инструмент.
6. Подготовить элементы конструкции.
7. Продумать технологию сборки и усиления каркаса.
8. Собрать изделие.
9. Покрыть грунтовкой и защитным слоем.
10. Провести тестирование на функциональность и безопасность.
11. Закрепить на столешнице необходимое оборудование.

Необходимый для работы материал:

• металлический полый профиль(4мм) для ножек;
• металлический равносторонний уголок (50х4мм) на царги, проножины, направляющие для полок;
• листовой металл с оцинковкой или нержавейка для столешницы (5 или 2мм);
• полосы из металла для устройства бортиков;
• доска шпунтованная (50х150мм) для деревянной столешницы с обивкой металлом (как вариант);
• саморезы;
• грунтовка и краска по металлу.

Инструмент, который потребуется в работе:

• уровень, рулетка;
• дрель;
• болгарка;
• сварочный аппарат.

Технология сборки:

• для сборки рабочего стола используют неразъёмное сварное соединение всех металлических деталей (царги как основы столешницы, ножек, перемычек, прямоугольников для устойчивости на концы ножек);
• горизонтальные и вертикальные элементы для большей прочности оснащаются постоянными укосами;
• столешницу делают из цельного листа металла или дощатого щита обитого оцинкованным железом в 5мм; в первом случае столешница приваривается, во втором — прикручивается саморезами к цангам и дополнительным полосам металла;
• для устройства полок и ящиков к стойкам приваривается уголок в качестве направляющих (ящики могут быть как из металла, так и из дерева); дерево обрабатывается антисептиком;
• прямоугольники, наваренные на концы ножек, увеличивают устойчивость верстака и позволяют зафиксировать его к полу.

Металлический верстак в гараже своими руками — фото чертежи:

Совет напоследок: Рабочий стол в гараж своими руками (металлический) стоит делать только в том случае, если вам на практике хорошо знакомо искусство сварки и правила безопасности при её проведении.

Источник: ru-house.net

Communities › Гаражные дела › Blog › Строю гараж. Верстак. Пост 9

Продолжаю рассказ про строительство и теперь уже обустройство гаража.

Как верстаком, так и лестницей на второй этаж, и многими другими заботами хотел заняться в следующем сезоне, но не хватило терпения тупо сидеть вечерами после работы перед компом или телеком.
Покурил интернет, мысленно представил, каким я хочу видеть стол-верстак в гараже, провел пару линий в Компасе, и началось! Быстро накидал чертежик.

Посчитал необходимое количество материала. На какое-то время возникли затруднения в выборе столешницы – не мог определиться между металлическим листом, толстой фанерой и обычным брусом. Решил остановиться на 20 мм фанере.

И вот материал куплен. На все ушло, а металл я брал с большим запасом, чуть больше 5 тысяч рублей.

Т.к. помощников не было, да и в идеальной плоскости пола я уверен не был, решил крепить все по месту. Под каждую ножку верстака захотелось положить вот такие «пятаки» из металла 4 мм, которые прикрепил к полу анкерами.

Зачем – сам не знаю, наверно, чтобы выше было))) А еще варить удобно – выставил ножку вертикально, прихватил, выставил следующую, снова прихватил.

Источник: www.drive2.com

Изготовление верстака в гараж своими руками, чертежи и размеры, материалы и инструменты

Для работы с различными материалами в гараже требуется специальное рабочее место. Обычный стол не подходит для выполнения большей части работ по причине хрупкой конструкции и неподходящего материала. Поставив верстак в гараж, удастся выполнять обработку различных материалов и организовать рабочее пространство, сделав его более функциональным.

Для чего в гараже нужен верстак

Правильно сооруженный гаражный верстак выполняет несколько функций. В частности:

1. Поверхность верстака выступает в роли рабочего стола для выполнения повседневных работ и обработки материалов.
2. Встроенные шкафы можно использовать для хранения подручных инструментов.
3. Слесарная разновидность конструкции подходит для заточки и шлифования крупногабаритных металлических изделий.

Основные разновидности

Все конструкции подразделяются на столярные и слесарные. Отличия заключаются в используемых материалах, вариативности применения и типе каркаса (складной или цельный). Столярный гаражный верстак конструируется на основе металлического либо деревянного каркаса, который может быть прямым либо угловым. Столешница изготавливается только из древесины.

На данной поверхности не рекомендуется работать с металлическими изделиями, поскольку на ней могут остаться тяжело смываемые следы от машинного масла. Кроме того, металлическая стружка повредит рабочее место, из-за чего сократится срок эксплуатации.

Слесарная разновидность является универсальным вариантом. Столешница изготавливается из металла и подходит для обработки деталей из любых материалов. На поверхности верстака разрешается проводить распил, заточку, шлифование и другие виды работ. Конструкция является более устойчивой даже при откидной столешнице.

Необходимые инструменты и материалы для создания конструкции

Любую разновидность верстака возможно собрать самостоятельно. Ручная сборка позволяет подогнать размеры и другие параметры с учетом свободного пространства и собственных предпочтений. Для создания конструкции потребуются следующие инструменты:

• болгарка со шлифовальным диском и кругом для резки по металлу;
• шуруповерт, дрель;
• рулетка и уровень для проведения замеров;
• электрический лобзик для работы с фанерными листами;
• сварочный аппарат и электроды.

В базовый перечень необходимых материалов входят: уголки толщиной 4 мм, листы из стали, фанера, шурупы, анкерные болты, деревянные доски, саморезы, краска по дереву и металлу. Габариты материалов подбираются с учетом размеров гаража.

Чертежи и оптимальные размеры

Чтобы обеспечить удобство работы на верстаке, рекомендуется придерживаться стандартных размеров, но при этом важно учесть индивидуальные потребности. Для этого необходимо предварительно подготовить чертежи и схемы, на которых будут обозначены точные показатели, включая следующие:

1. Длина. Зависит от деятельности собственника гаража и наличия пространства. Усредненный показатель составляет около 2 м.
2. Ширина. Располагая самодельный верстак рядом со стеной, необходимо предусмотреть возможность дотянуться до всех инструментов на полке и в тумбочке. Не следует делать ширину более 0,6 м, если верстак установлен вплотную к стене.
3. Высота. Показатель высоты определяется в индивидуальном порядке и зависит от роста человека. Стандартный показатель составляет 0,8-1 м, но этого может оказаться недостаточным для работы в стоячем положении.

Если конструкция изначально разрабатывается для стоячей позы, но иногда приходится работать сидя, стоит дополнительно подготовить деревянную подставку, на которую можно будет поставить стул. Также при определении габаритов рекомендуется оставить на одной из сторон столешницы место для крепления электрического режущего и шлифовального инструмента. Чтобы зафиксировать оборудование, необходимо оставить выступ края рабочего стола за каркас на 0,2-0,3 м.

Построение верстака своими руками

Несмотря на возможность приобрести готовую конструкцию, многие владельцы гаражей предпочитают самостоятельно создавать рабочее пространство. Собирая верстак своими руками, удается сделать индивидуальную конфигурацию конструкции.

Из металла

Металлическая конструкция отличается высокой надежностью и способностью выдерживать тяжелую нагрузку. Для сбора верстака требуется:

1. Изготовить из стального уголка 4 опоры и с помощью сварки соединить их с ножками. Провести аналогичное действие с нижней частью для придания дополнительной жесткости и устойчивости.
2. Приварить дополнительные стойки, если требуется установить ящики для хранения оборудования и материалов.
3. Уложить на каркас обрезные доски и плотно скрепить их между собой. Для этого по периметру каркаса закручивают болты.
4. После фиксации столешницы обшить ее поверхность металлом. Подходящим материалом для обшивки является оцинкованное железо. Соответствующий по габаритам лист металла крепят на столешнице саморезами.

Создание деревянного верстака начинается с подготовки каркаса с учетом заранее определенных габаритов. Для этого брус пилят на несколько частей, сделав по 4 стойки и балки, а также 5 поперечных распорок. Подготовив детали, необходимо следовать пошаговой инструкции:

• горизонтальными балками из древесины соединить ножки верстака;
• зафиксировать столешницу брусом и скрепить все детали саморезами и уголками из стали;
• верхнюю часть конструкции промазать столярным клеем для придания прочности;
• провести шлифование электродрелью с наждачной насадкой;
• обработать получившуюся конструкцию из древесины защитным лаком, чтобы предотвратить последующую деформацию.

После сбора конструкции допускается закрепить ножки при помощи металлических уголков. Это позволит придать готовому верстаку дополнительную устойчивость.

Источник: garazhyk.ru
