Вертикальный ветрогенератор своими руками 2 квт

В современном мире все больше денег приходится отдавать за коммунальные услуги, в перечень которых входит подача электроэнергии. Поэтому владельцы частных домов все чаще задумываются о том, как сделать ветрогенератор на 220В своими руками, который сможет обеспечить бесперебойной электроэнергией весь дом.

Принцип работы ветряного генератора и виды оборудования

Все ветрогенераторы состоят из лопасти, ротора турбины, генератора, оси генератора, инвертора и аккумулятора. Условно можно разделить все модели на промышленные и домашние, при этом принцип работы у них будет одинаков.

Вращаясь, ротор создает переменный ток с тремя фазами, который идет через контроллер к аккумулятору, а дальше, в инверторе преобразуется в стабильный для подачи к электроприборам.

Вращение лопастей происходит за счет физического воздействия при помощи импульсной или подъемной силы, в результате чего в действие приходит маховик, а также под воздействием тормозящей силы. В процессе маховик начинает раскручиваться, а ротор создает поле магнитное на зафиксированной части генератора, после чего воспроизводится ток.

В целом разделяют ветрогенераторы на вертикальные и горизонтальные. Что связано с расположением оси вращения.

Вертикальный вариант

Планируя создания ветряка своими руками на 220В, в первую очередь продумайте именно вертикальные варианты. Среди них выделяют:

• С ротором Дарье. Появился в 1931 году, раскрутка происходит за счет разности сопротивления аэродинамического горба и кармана ленты, поэтому к недостаткам относится малый вращательный момент, а также необходимость монтировать нечетное количество лопастей.

[list type=»check»]

• Геликоидный. Лопасти имею закрученную форму, уменьшая нагрузку на подшипник, увеличивая срок эксплуатации. Недостаток – высокая цена.

Самодельный вариант выйдет дешевле, если его правильно продумать и смонтировать.

Статья по теме:

Горизонтальные модели

Горизонтальные модели разделяют по количеству лопастей. КПД у них выше, но есть необходимость монтажа флюгера для постоянного поиска направления ветра. Обороты вращения все модели имеют высокие, вместо лопастей монтируют противовес, который оказывает влияние на сопротивление воздуху.

Многолопастные модели могут иметь до 50 лопастей с большой инерцией. Их можно применять для работы водяных насосов.

Как сделать ветрогенератор своими руками на 220В

Чтобы обеспечить частный дом постоянным потоком электроэнергии при средней скорости ветра в 4 м/с достаточно:

При этом стоит учитывать, что ветер дует не всегда, поэтому своими руками ветряк для дома стоит обеспечить аккумулятором с контроллером заряда, а также инвертором, к которому подсоединяют приборы.

Для любой модели самодельного ветряка потребуются основные элементы:

В комплектации щитка будет аккумулятор, контроллер и инвертор. Рассмотрим два варианта, как вделать ветряной генератор своими руками.

Статья по теме:

Особенности сборки ветрогенератора из стиральной машины своими руками

Рассмотрим, как сделать ветрогенератор на 220В своими руками, используя двигатель стиральный машины старого образца.

Таблица 1. Подробная инструкция ветрогенератора из стиральной машины с фото

Что необходимо сделать	Фотопример
Следует купить неодимовые магниты, которые монтируются в углубления на роторе двигателя. Сами выемки делаются на токарном станке, для правильного размещения используйте схему.
Приклеивать магниты надо на суперклей в подготовленные углубления. Затем, их следует обернуть бумагой, а остальное пространство залить эпоксидкой.
Далее готовим ось, которую лучше заказать у токаря. Внутри полой конструкции должно остаться место для кабеля и отверстие для его входа. Держатель монтируем из железного прута. Для него используем болгарку, которой отрезаем две трубки (на них закрепляете генератор), а с другого конца следует приварить.
Переходим к лопастям, которые можно изготовить из 16 см трубы для наружной канализации. В данном случае используйте лобзик.
Осталось собрать ветрогенератор, закрепив все элементы. Для начала на несущую рейку крепим генератор, лопасти, ротор и хвост. Не забудьте закрыть генератор кожухом.
Силовую установку следует крепить при помощи шарнирного механизма, а мачта монтируется в бетонное основание на 4 болта.
Проведите провод до распределительного щитка.
Подключите все элементы и проведите тестирование работоспособности.

Чтобы было проще понять всю последовательность действий при сборке ветряной электростанции своими руками из старой стиральной машинки, посмотрите видео:

Особенности сборки вертикального ветрогенератора из автомобильного генератора своими руками

Когда «самоделкины» задумываются, как сделать ветрогенераторы на 220В своими руками, чаще всего используют именно автомобильные генераторы в качестве основы. Собрать его несложно, а для работы потребуются:

Для сборки ветрогенератора вертикального своими руками потребуются рулетка и карандаш, набор ключей, электродрель и болгарка, а также ножницы по металлу. Подробная инструкция по монтажу приведена ниже.

Таблица 2. Сборка вертикального ветрогенератора из автомобильного генератора

Чтобы вам было проще сориентироваться, посмотрите видеоматериал по варианту сборке ветрогенератора из автомобильного генератора своими руками.

Видео: ветрогенератор своими руками из автомобильного генератора

В заключение

При правильном подборе элементов для самодельного ветрогенератора, вы можете смастерить хорошую модель, обеспечивающую весь дом бесперебойным напряжением.

Если не уверены в своих силах или не хватает инструмента, можно купить бытовой ветряк, который окупиться за счет экономии на электроэнергии. Такое оборудование становится все популярнее в условиях современной экономии, оно прекрасно подходит для частных домов.

Самодельные ветрогенераторы обычно не шумные и надежные, однако, производительность значительно ниже, чем у покупных. Выбирайте и монтируйте оборудование по своему вкусу.

Деятельность как отдельных людей, так и всего нынешнего человечества практически невозможна без электроэнергии. К сожалению, быстро увеличивающийся объем потребления нефти и газа, угля и торфа ведет к уменьшению запасов этих ресурсов на планете. Что же возможно сделать, пока все это еще есть у землян? Согласно выводам специалистов, именно развитием энергетических комплексов можно решить проблемы мировых экономических и финансовых кризисов. Поэтому наиболее актуальными становятся поиск и использование бестопливных источников энергии.

Возобновляемая, экологическая, «зеленая»

Возможно, не стоит напоминать, что все новое – это хорошо забытое старое. Силу течения реки и скорость ветра люди научились применять для получения механической энергии очень давно. Солнце нагревает нам воду и двигает автомобили, питает космические корабли. Колеса, установленные в руслах ручьев и небольших рек, подавали воду на поля еще в Средние века. Одна ветряная мельница могла обеспечить мукой несколько окрестных деревень.

В настоящий момент нас интересует простой вопрос: как обеспечить свое жилище дешевым светом и теплом, как сделать ветряк своими руками? 5 кВт-ной мощности или чуть менее, главное, чтобы можно было снабдить свое жилище током для работы электроприборов.

Интересно, что в мире существует классификация зданий по уровню ресурсоэффективности:

• обычные, построенные до 1980-1995 гг.;
• с низким и ультранизким уровнем энергопотребления – до 45-90 кВч на 1 кВ/м;
• пассивные и энергонезависимые, получающие ток из возобновляющихся источников (например, установив ветрогенератор роторный (5 кВт) своими руками или систему солнечных панелей, можно решить эту задачу);
• энергоактивные здания, вырабатывающие электричества больше, чем им требуется, получают деньги, отдавая ее через сеть другим потребителям.

Получается, что собственные, домашние мини-станции, установленные на крышах и во дворах, могут со временем составить своеобразную конкуренцию крупным поставщикам тока. Да и правительства разных стран всячески поощряют создание и активное использование альтернативных источников энергии.

Как определить рентабельность собственной электростанции

Исследователи доказали, что резервные возможности ветров намного больше всех накопившихся многовековых топливных запасов. Среди способов получения энергии из возобновляемых источников ветрякам отведено особое место, так как их изготовление проще, чем создание солнцеулавливающих панелей. По сути, ветрогенератор на 5 кВт своими руками можно собрать, имея нужные составляющие, среди которых магниты, медная проволока, фанера и металл для лопастей.

Знатоки утверждают, что производительной и, соответственно, выгодной может стать конструкция не только правильной формы, но и построенная в правильном месте. Это значит, что необходимо учитывать наличие, постоянство и даже скорость воздушных потоков в каждом отдельном случае и даже в конкретном регионе. Если в местности периодически наступают штили, спокойные и безветренные дни, устройство мачты с генератором не принесет никакой пользы.

Прежде чем начинать делать ветряк своими руками (5 кВт), необходимо продумать его модель и вид. Не стоит ожидать от слабой конструкции большого выхода энергии. И наоборот, когда нужно запитать только пару лампочек на даче, нет смысла строить огромный ветряк своими руками. 5 кВт – мощность, достаточная для обеспечения электроэнергией практически всей системы освещения и домашних приборов. Будет постоянный ветер – будет и свет.

Как сделать ветрогенератор своими руками: последовательность действий

На выбранном для высокой мачты месте укрепляют сам ветряк с присоединенным к нему генератором. Вырабатываемая энергия по проводам поступает к нужному помещению. Считается, что чем выше конструкция мачты, больше диаметр ветряного колеса и сильнее воздушный поток, тем выше КПД всего устройства. На деле все не совсем так:

• например, сильный ураган может запросто поломать лопасти;
• некоторые модели можно установить на крыше обычного дома;
• правильно выбранная турбина легко запускается и отлично работает даже при ветре с очень слабой скоростью.

Основные виды ветряков

Классическими считаются конструкции с горизонтальным размещением оси вращения ротора. Обычно они имеют 2-3 лопасти и устанавливаются на большой высоте от земли. Наибольшая эффективность такой установки проявляется при воздушном потоке постоянного направления и его скорости в 10 м/с. Существенным недостатком этой лопастной конструкции является сбой вращения лопастей при часто меняющемся, порывистом направлении ветра. Это приводит либо к непродуктивной работе, либо к разрушению всей установки. Чтобы запустить такой генератор после остановки, необходима принудительная начальная раскрутка лопастей. Кроме того, при активном вращении лопасти издают специфические, неприятные человеческому уху звуки.

Вертикальный ветрогенератор («Волчок» 5 кВт или другой) имеет иное размещение ротора. Н-образными или бочкообразными турбинами захватывается ветер любого направления. Эти конструкции имеют меньшие размеры, запускаются даже при самых слабых воздушных потоках (при 1,5-3 м/с), не требуют высоких мачт, их можно использовать даже в городских условиях. Кроме того, номинальной мощности ветряки, своими руками (5 кВт — это реально) собранные, достигают при ветре в 3-4 м/с.

Паруса не на кораблях, а на суше

Одним из популярных направлений в ветроэнергетике сейчас стало создание горизонтального генератора с мягкими лопастями. Основным отличием является как материал изготовления, так и сама форма: созданные ветряки своими руками (5 кВт, парусный тип) имеют 4-6 треугольных тканевых лопастей. Притом, в отличие от традиционных конструкций, их сечение увеличивается в направлении от центра к периферии. Эта особенность позволяет не только «поймать» слабый ветер, но и избежать потерь при ураганном воздушном потоке.

Плюсами парусников можно назвать следующие показатели:

• большая мощность при медленном вращении;
• самостоятельная ориентировка и подстройка под любой ветер;
• высокая флюгерность и малая инерция;
• отсутствие необходимости принудительного раскручивания колеса;
• совершенно беззвучное вращение даже при больших оборотах;
• отсутствие вибраций и звуковых возмущений;
• относительная дешевизна конструкции.

Ветряки своими руками

5 кВт необходимой электроэнергии можно получить несколькими способами:

• построить простейшую роторную конструкцию;
• собрать комплекс из нескольких последовательно расположенных на одной оси парусных колес;
• использовать аксильную конструкцию с неодимовыми магнитами.

Важно помнить, что мощность ветряного колеса пропорциональна произведению кубического значения скорости ветра на ометаемую площадь турбины. Итак, как сделать ветрогенератор на 5 кВт? Инструкция далее.

За основу можно взять автомобильную ступицу и тормозные диски. 32 магнита (25 на 8 мм) располагают параллельно по кругу на будущих дисках ротора (подвижной части генератора) на каждый диск по 16 штук, притом плюсы обязательно чередуют с минусами. У противолежащих магнитов должны быть разные значения полюсов. После разметки и размещения все находящееся на круге заливают эпоксидкой.

Катушки медной проволоки располагают на статоре. Их количество должно быть меньше, чем число магнитов, то есть 12. Предварительно все провода выводят и соединяют между собой звездой или треугольником, затем тоже заливают эпоксидным клеем. Рекомендуется перед заливкой вставить внутрь катушек кусочки пластилина. После затвердения смолы и их извлечения останутся отверстия, которые нужны для вентиляции и остывания статора.

Как все это работает

Диски ротора, вращаясь относительно статора, образуют магнитное поле, и в катушках возникает электроток. А ветряк, присоединенный посредством системы шкивов, и нужен для того, чтобы двигать эти части рабочей конструкции. Как сделать ветрогенератор своими руками? Некоторые начинают изготовление собственной электростанции со сборки генератора. Другие – с создания лопастной вращающейся части.

Вал от ветряка сцепляют скользящим соединением с одним из дисков ротора. На сильный подшипник ставится нижний, второй диск с магнитами. Статор располагают посередине. Все части крепятся к фанерному кругу с помощью длинных болтов и фиксируются гайками. Между всеми «блинами» обязательно оставляют минимальные зазоры для свободного вращения дисков ротора. В итоге получается 3-фазный генератор.

«Бочка»

Осталось изготовить ветряки. Своими руками 5 кВт-ную вращающуюся конструкцию можно сделать из 3 кругов фанеры и листа самого тонкого и легкого дюраля. Металлические прямоугольные крылья крепятся к фанере болтиками и уголками. Предварительно в каждой плоскости круга выдалбливаются направляющие канавки в форме волны, в которые вставляются листы. Получившийся двухэтажный ротор имеет 4 волнистых лопасти, прикрепленные друг к другу под прямым углом. То есть между каждыми двумя скрепленными ступицами фанерными блинами расположены по 2 изогнутых в форме волны дюралевых лопасти.

Данная конструкция насажена по центру на стальную шпильку, которая и будет передавать крутящий момент генератору. Ветряки, своими руками (5 кВт) созданные, такой конструкции весят примерно 16-18 кг при высоте 160-170 см и диаметре основы 80-90 см.

Что нужно учесть

Ветряк-«бочку» можно установить даже на крыше здания, хотя вполне достаточно вышки высотой 3-4 метра. Однако обязательно нужно защитить от природных осадков корпус генератора. Рекомендуется также установить аккумуляторный накопитель энергии.

Для получения из постоянного 3-фазного тока переменного обязательно в схему нужно включить и преобразователь.

При достаточном количестве ветреных дней в регионе ветряк, своими руками (5 кВт) собранный, может обеспечить током не только телевизор и лампочки, но и систему видеонаблюдения, кондиционер, холодильник и другую электротехнику.

Россия в отношении ветроэнергетических ресурсов занимает двоякое положение. С одной стороны, благодаря огромной общей площади и обилию равнинных местностей ветра в целом много, и он большей частью ровный. С другой – наши ветры преимущественно низкопотенциальные, медленные, см. рис. С третьей, в мало обжитых местностях ветры буйные. Исходя из этого, задача завести на хозяйстве ветрогенератор вполне актуальна. Но, чтобы решить – покупать достаточно дорогое устройство, или сделать его своими руками, нужно как следует подумать, какой тип (а их очень много) для какой цели выбрать.

Основные понятия

1. КИЭВ – коэффициент использования энергии ветра. В случае применения для расчета механистической модели плоского ветра (см. далее) он равен КПД ротора ветросиловой установки (ВСУ).
2. КПД – сквозной КПД ВСУ, от набегающего ветра до клемм электрогенератора, или до количества накачанной в бак воды.
3. Минимальная рабочая скорость ветра (МРС) – скорость его, при которой ветряк начинает давать ток в нагрузку.
4. Максимально допустимая скорость ветра (МДС) – его скорость, при которой выработка энергии прекращается: автоматика или отключает генератор, или ставит ротор во флюгер, или складывает его и прячет, или ротор сам останавливается, или ВСУ просто разрушается.
5. Стартовая скорость ветра (ССВ) – при такой его скорости ротор способен провернуться без нагрузки, раскрутиться и войти в рабочий режим, после чего можно включать генератор.
6. Отрицательная стартовая скорость (ОСС) – это значит, что ВСУ (или ВЭУ – ветроэнергетическая установка, или ВЭА, ветроэнергетический агрегат) для запуска при любой скорости ветра требует обязательной раскрутки от постороннего источника энергии.
7. Стартовый (начальный) момент – способность ротора, принудительно заторможенного в потоке воздуха, создавать вращающий момент на валу.
8. Ветродвигатель (ВД) – часть ВСУ от ротора до вала генератора или насоса, или другого потребителя энергии.
9. Роторный ветрогенератор – ВСУ, в которой энергия ветра преобразуется во вращательный момент на валу отбора мощности посредством вращения ротора в потоке воздуха.
10. Диапазон рабочих скоростей ротора – разность между МДС и МРС при работе на номинальную нагрузку.
11. Тихоходный ветряк – в нем линейная скорость частей ротора в потоке существенно не превосходит скорость ветра или ниже ее. Динамический напор потока непосредственно преобразуется в тягу лопасти.
12. Быстроходный ветряк – линейная скорость лопастей существенно (до 20 и более раз) выше скорости ветра, и ротор образует свою собственную циркуляцию воздуха. Цикл преобразования энергии потока в тягу сложный.

Примечания:

1. Тихоходные ВСУ, как правило, имеют КИЭВ ниже, чем быстроходные, но имеют стартовый момент, достаточный для раскрутки генератора без отключения нагрузки и нулевую ССВ, т.е. абсолютно самозапускающиеся и применимы при самых слабых ветрах.
2. Тихоходность и быстроходность – понятия относительные. Бытовой ветряк на 300 об/мин может быть тихоходным, а мощные ВСУ типа EuroWind, из которых набирают поля ветроэлектростанций, ВЭС (см. рис.) и роторы которых делают порядка 10 об/мин – быстроходные, т.к. при таком их диаметре линейная скорость лопастей и их аэродинамика на большей части размаха – вполне «самолетные», см. далее.

Какой нужен генератор?

Электрический генератор для ветряка бытового назначения должен вырабатывать электроэнергию в широком диапазоне скоростей вращения и обладать способностью самозапуска без автоматики и внешних источников питания. В случае использования ВСУ с ОСС (ветряки с раскруткой), обладающих, как правило, высокими КИЭВ и КПД, он должен быть и обратимым, т.е. уметь работать и как двигатель. При мощностях до 5 кВт этому условию удовлетворяют электрические машины с постоянными магнитами на основе ниобия (супермагнитами); на стальных или ферритовых магнитах можно рассчитывать не более чем на 0,5-0,7 кВт.

Примечание: асинхронные генераторы переменного тока или коллекторные с ненамагниченным статором не годятся совершенно. При уменьшении силы ветра они «погаснут» задолго до того, как его скорость упадет до МРС, и потом сами не запустятся.

Отличное «сердце» ВСУ мощностью от 0,3 до 1-2 кВт получается из автогенератора переменного тока со встроенным выпрямителем; таких сейчас большинство. Во-первых, они держат выходное напряжение 11,6-14,7 В в довольно широком диапазоне скоростей без внешних электронных стабилизаторов. Во-вторых, кремниевые вентили открываются, когда напряжение на обмотке достигнет примерно 1,4 В, а до этого генератор «не видит» нагрузки. Для этого генератор нужно уже довольно прилично раскрутить.

В большинстве случаев автогенератор можно непосредственно, без зубчатой или ременной передачи, соединить с валом быстроходного ВД, подобрав обороты выбором количества лопастей, см. ниже. «Быстроходки» имеют малый или нулевой стартовый момент, но ротор и без отключения нагрузки успеет достаточно раскрутиться, прежде чем вентили откроются и генератор даст ток.

Выбор по ветру

Прежде чем решать, какой сделать ветрогенератор, определимся с местной аэрологией. В серо-зеленоватых (безветренных) областях ветровой карты хоть какой-то толк будет лишь от парусного ветродвигателя (и них далее поговорим). Если необходимо постоянное энергоснабжение, то придется добавить бустер (выпрямитель со стабилизатором напряжения), зарядное устройство, мощную аккумуляторную батарею, инвертор 12/24/36/48 В постоянки в 220/380 В 50 Гц переменного тока. Обойдется такое хозяйство никак не менее $20.000, и снять долговременную мощность более 3-4 кВт вряд ли получится. В общем, при непреклонном стремлении к альтернативной энергетике лучше поискать другой ее источник.

В желто-зеленых, слабоветренных местах, при потребности в электричестве до 2-3 кВт самому можно взяться за тихоходный вертикальный ветрогенератор. Их разработано несть числа, и есть конструкции, по КИЭВ и КПД почти не уступающие «лопастникам» промышленного изготовления.

Если же ВЭУ для дома предполагается купить, то лучше ориентироваться на ветряк с парусным ротором. Споров и них много, и в теории пока еще не все ясно, но работают. В РФ «парусники» выпускают в Таганроге на мощность 1-100 кВт.

В красных, ветреных, регионах выбор зависит от потребной мощности. В диапазоне 0,5-1,5 кВт оправданы самодельные «вертикалки»; 1,5-5 кВт – покупные «парусники». «Вертикалка» тоже может быть покупной, но обойдется дороже ВСУ горизонтальной схемы. И, наконец, если требуется ветряк мощностью 5 кВт и более, то выбирать нужно между горизонтальными покупными «лопастниками» или «парусниками».

Примечание: многие производители, особенно второго эшелона, предлагают комплекты деталей, из которых можно собрать ветрогенератор мощностью до 10 кВт самостоятельно. Обойдется такой набор на 20-50% дешевле готового с установкой. Но прежде покупки нужно внимательно изучить аэрологию предполагаемого места установки, а затем по спецификациям подобрать подходящие тип и модель.

О безопасности

Детали ветродвигателя бытового назначения в работе могут иметь линейную скорость, превосходящую 120 и даже 150 м/с, а кусочек любого твердого материала весом в 20 г, летящий со скоростью 100 м/с, при «удачном» попадании убивает здорового мужика наповал. Стальная, или из жесткого пластика, пластина толщиной 2 мм, движущаяся со скоростью 20 м/с, рассекает его же напополам.

Кроме того, большинство ветряков мощностью более 100 Вт довольно сильно шумят. Многие порождают колебания давления воздуха сверхнизкой (менее 16 Гц) частоты – инфразвуки. Инфразвуки неслышимы, но губительны для здоровья, а распространяются очень далеко.

Примечание: в конце 80-х в США был скандал – пришлось закрыть крупнейшую на тот момент в стране ВЭС. Индейцы из резервации в 200 км от поля ее ВСУ доказали в суде, что резко участившиеся у них после ввода ВЭС в эксплуатацию расстройства здоровья обусловлены ее инфразвуками.

В силу указанных выше причин установка ВСУ допускается на расстоянии не менее 5 их высот от ближайших жилых строений. Во дворах частных домовладений можно устанавливать ветряки промышленного изготовления, соответствующим образом сертифицированные. На крышах ставить ВСУ вообще нельзя – при их работе, даже у маломощных, возникают знакопеременные механические нагрузки, способные вызвать резонанс строительной конструкции и ее разрушение.

Примечание: высотой ВСУ считается наивысшая точка ометаемого диска (для лопастных роторов) или геомерической фигуры (для вертикальных ВСУ с ротором на древке). Если мачта ВСУ или ось ротора выступают вверх еще выше, высота считается по их топу – верхушке.

Ветер, аэродинамика, КИЭВ

Самодельный ветрогенератор подчиняется тем же законам природы, что и заводской, рассчитанный на компьютере. И самодельщику основы его работы нужно понимать очень хорошо – в его распоряжении чаще всего нет дорогих суперсовременных материалов и технологического оборудования. Аэродинамика же ВСУ ох как непроста…

Ветер и КИЭВ

Для расчета серийных заводских ВСУ используется т. наз. плоская механистическая модель ветра. В ее основе следующие предположения:

• Скорость и направление ветра постоянны в пределах эффективной поверхности ротора.
• Воздух – сплошная среда.
• Эффективная поверхность ротора равна ометаемой площади.
• Энергия воздушного потока – чисто кинетическая.

При таких условиях максимальную энергию единицы объема воздуха вычисляют по школьной формуле, полагая плотность воздуха при нормальных условиях 1,29 кг*куб. м. При скорости ветра 10 м/с один куб воздуха несет в себе 65 Дж, и с одного квадрата эффективной поверхности ротора можно, при 100% КПД всей ВСУ, снять 650 Вт. Это весьма упрощенный подход – все знают, что ветер идеально ровным не бывает. Но на это приходится идти, чтобы обеспечить повторяемость изделий – обычное в технике дело.

Плоскую модель игнорировать не следует, она дает четкий минимум доступной энергии ветра. Но воздух, во-первых, сжимаем, во-вторых, очень текуч (динамическая вязкость всего 17,2 мкПа*с). Это значит, поток может обтекать ометаемую площадь, уменьшая эффективную поверхность и КИЭВ, что чаще всего и наблюдается. Но в принципе возможна и обратная ситуация: ветер стекается к ротору и площадь эффективной поверхности тогда окажется больше ометаемой, а КИЭВ – больше 1 относительно его же для плоского ветра.

Приведем два примера. Первый – прогулочная, довольно тяжеловесная, яхта может идти не только против ветра, но и быстрее его. Ветер имеется в виду внешний; вымпельный ветер все равно должен быть быстрее, иначе как он судно потянет?

Второй – классика авиационной истории. На испытаниях МИГ-19 оказалось, что перехватчик, который был на тонну тяжелее фронтового истребителя, по скорости разгоняется быстрее. С теми же движками в том же планере.

Теоретики не знали, что и думать, и всерьез засомневались в законе сохранения энергии. В конце концов оказалось – дело в выступающем из воздухозаборника конусе обтекателя РЛС. От его носка к обечайке возникало уплотнение воздуха, как бы сгребавшее его со сторон к компрессорам двигателей. С тех пор ударные волны прочно вошли в теорию как полезные, и фантастические летные данные современных самолетов в немалой степени обусловлены их умелым использованием.

Аэродинамика

Развитие аэродинамики принято делить на две эпохи – до Н. Г. Жуковского и после. Его доклад «О присоединенных вихрях» от 15 ноября 1905 г. стал началом новой эры в авиации.

До Жуковского летали на поставленных плашмя парусах: полагалось, что частицы набегающего потока отдают весь свой импульс передней кромке крыла. Это позволяло сразу избавиться от векторной величины – момента количества движения – порождавшей зубодробительную и чаще всего неаналитическую математику, перейти к куда более удобным скалярным чисто энергетическим соотношениям, и получить в итоге расчетное поле давления на несущую плоскость, более-менее похожее на настоящее.

Такой механистический подход позволил создать аппараты, способные худо-бедно подняться в воздух и совершить перелет из одного места в другое, не обязательно грохнувшись на землю где-то по пути. Но стремление увеличить скорость, грузоподъемность и другие летные качества все больше выявляло несовершенство первоначальной аэродинамической теории.

Идея Жуковского была такова: вдоль верхней и нижней поверхностей крыла воздух проходит разный путь. Из условия непрерывности среды (пузыри вакуума сами по себе в воздухе не образуются) следует, что скорости верхнего и нижнего потоков, сходящих с задней кромки, должны отличаться. Вследствие пусть малой, но конечной вязкости воздуха там из-за разности скоростей должен образоваться вихрь.

Вихрь вращается, а закон сохранения количества движения, столь же непреложный, как и закон сохранения энергии, справедлив и для векторных величин, т.е. должен учитывать и направление движения. Поэтому тут же, на задней кромке, должен сформироваться противоположно вращающийся вихрь с таким же вращательным моментом. За счет чего? За счет энергии, вырабатываемой двигателем.

Для практики авиации это означало революцию: выбрав соответствующий профиль крыла, можно было присоединенный вихрь пустить вокруг крыла в виде циркуляции Г, увеличивающей его подъемную силу. Т.е., затратив часть, а для больших скоростей и нагрузок на крыло – большую часть, мощности мотора, можно создать вокруг аппарата воздушный поток, позволяющий добиться лучших летных качеств.

Это делало авиацию авиацией, а не частью воздухоплавания: теперь летательный аппарат мог сам создавать себе нужную для полета среду и не быть более игрушкой воздушных потоков. Нужен только двигатель помощнее, и еще и еще мощнее…

Снова КИЭВ

Но у ветряка мотора нет. Он, наоборот, должен отбирать энергию у ветра и давать ее потребителям. И здесь выходит – ноги вытащил, хвост увяз. Пустили слишком мало энергии ветра на собственную циркуляцию ротора – она будет слабой, тяга лопастей – малой, а КИЭВ и мощность – низкими. Отдадим на циркуляцию много – ротор при слабом ветре будет на холостом ходу крутиться как бешеный, но потребителям опять достается мало: чуть дали нагрузку, ротор затормозился, ветер сдул циркуляцию, и ротор стал.

Закон сохранения энергии «золотую середину» дает как раз посерединке: 50% энергии даем в нагрузку, а на остальные 50% подкручиваем поток до оптимума. Практика подтверждает предположения: если КПД хорошего тянущего пропеллера составляет 75-80%, то КИЭВ так же тщательно рассчитанного и продутого в аэродинамической трубе лопастного ротора доходит до 38-40%, т.е. до половины от того, чего можно добиться при избытке энергии.

Современность

Ныне аэродинамика, вооруженная современной математикой и компьютерами, все более уходит от неизбежно что-то да упрощающих моделей к точному описанию поведения реального тела в реальном потоке. И тут, кроме генеральной линии – мощность, мощность, и еще раз мощность! – обнаруживаются пути побочные, но многообещающие как раз при ограниченном количестве поступающей в систему энергии.

Известный авиатор-альтернативщик Пол Маккриди еще в 80-х создал самолет, с двумя моторчиками от бензопилы мощностью в 16 л.с. показавший 360 км/ч. Причем шасси его было трехопорным неубирающимся, а колеса – без обтекателей. Ни один из аппаратов Маккриди не вышел на линию и не встал на боевое дежурство, но два – один с поршневыми моторами и пропеллерами, а другой реактивный – впервые в истории облетели вокруг земного шара без посадки на одной заправке.

Парусов, породивших изначальное крыло, развитие теории тоже коснулось весьма существенно. «Живая» аэродинамика позволила яхтам при ветре в 8 узл. встать на подводные крылья (см. рис.); чтобы разогнать такую громадину до нужной скорости гребным винтом, требуется двигатель не менее 100 л.с. Гоночные катамараны при таком же ветре ходят со скоростью около 30 узл. (55 км/ч).

Есть и находки совершенно нетривиальные. Любители самого редкого и экстемального спорта – бейсджампинга – надев апециальный костюм-крыло, вингсьют, летают без мотора, маневрируя, на скорости более 200 км/ч (рис. справа), а затем плавно приземляются в заранее выбранном месте. В какой сказке люди летают сами по себе?

Разрешились и многие загадки природы; в частности – полет жука. По классической аэродинамике, он летать не способен. Точно так же, как и родоначальник «стелсов» F-117 с его крылом ромбовидного профиля тоже не способен подняться в воздух. А МИГ-29 и Су-27, которые некоторое время могут лететь хвостом вперед, и вовсе ни в какие представления не укладываются.

И почему тогда, занимаясь ветродвигателями, не забавой и не орудием уничтожения себе подобных, а источником жизненно важного ресурса, нужно плясать непременно от теории слабых потоков с ее моделью плоского ветра? Неужели не найдется возможности продвинуться дальше?

Чего ожидать от классики?

Однако от классики отказываться ни в коем случае не следует. Она дает основу, не оперевшись на которую нельзя подняться выше. Точно так же, как теория множеств не отменяет таблицу умножения, а от квантовой хромодинамики яблоки с деревьев вверх не улетят.

Итак, на что можно рассчитывать при классическом подходе? Посмотрим на рисунок. Слева – типы роторов; они изображены условно. 1 – вертикальный карусельный, 2 – вертикальный ортогональный (ветряная турбина); 2-5 – лопастные роторы с разным количеством лопастей с оптимизированными профилями.

Справа по горизонтальной оси отложена относительная скорость ротора, т.е., отношение линейной скорости лопасти к скорости ветра. По вертикальной вверх – КИЭВ. А вниз – опять же относительный крутящий момент. Единичным (100%) крутящим моментом считается такой, который создает насильно заторможенный в потоке ротор со 100% КИЭВ, т.е. когда вся энергия потока преобразуется во вращающее усилие.

Такой подход позволяет делать далеко идущие выводы. Скажем, количество лопастей нужно выбирать не только и не столько по желательной скорости вращения: 3- и 4-лопастники сразу много теряют по КИЭВ и вращательному моменту по сравнению с хорошо работающими примерно в том же диапазоне скорстей 2- и 6-лопастниками. А внешне похожие карусель и ортогонал обладают принципиально разными свойствами.

В целом же предпочтение следует отдавать лопастным роторам, кроме случаев, когда требуются предельная дешевизна, простота, необслуживаемый самозапуск без автоматики и невозможен подъем на мачту.

Примечание: о парусных роторах поговорим особо – они, похоже, в классику не укладываются.

Вертикалки

ВСУ с вертикальной осью вращения имеют неоспоримое для быта преимущество: их узлы, требующие обслуживания, сосредоточены внизу и не нужен подъем наверх. Там остается, и то не всегда, упорно-опорный самоустанавливающийся подшипник, но он прочен и долговечен. Поэтому, проектируя простой ветрогенератор, отбор вариантов нужно начинать с вертикалок. Основные их типы представлены на рис.

ВС

На первой позиции – самый простейший, чаще всего называемый ротором Савониуса. На самом деле его изобрели в 1924 г. в СССР Я. А. и А. А. Воронины, а финский промышленник Сигурд Савониус бессовестно присвоил себе изобретение, проигнорировав советское авторское свидетельство, и начал серийный выпуск. Но внедрение в судьбе изобретения значит очень много, поэтому мы, чтобы не ворошить прошлое и не тревожить прах усопших, назовем этот ветряк ротором Ворониных-Савониуса, или для краткости, ВС.

ВС для самодельщика всем хорош, кроме «паровозного» КИЭВ в 10-18%. Однако в СССР над ним работали много, и наработки есть. Ниже мы рассмотрим усовершенствованную конструкцию, не намного более сложную, но по КИЭВ дающую фору лопастникам.

Примечание: двухлопастный ВС не крутится, а дергается рывками; 4-лопастный лишь немного плавнее, но много теряет в КИЭВ. Для улучшения 4-«корытные» чаще всего разносят на два этажа – пара лопастей внизу, а другая пара, повернутая на 90 градусов по горизонтали, над ними. КИЭВ сохраняется, и боковые нагрузки на механику слабеют, но изгибные несколько возрастают, и при ветре более 25 м/с у такой ВСУ на древке, т.е. без растянутого вантами подшипника над ротором, «срывает башню».

Дарье

Следующий – ротор Дарье; КИЭВ – до 20%. Он еще проще: лопасти – из простой упругой ленты безо всякого профиля. Теория ротора Дарье еще недостаточно разработана. Ясно только, что начинает он раскручиваться за счет разности аэродинамического сопротивления горба и кармана ленты, а затем становится вроде как быстроходным, образуя собственную циркуляцию.

Вращательный момент мал, а в стартовых положениях ротора параллельно и перпендикулярно ветру вообще отсутствует, поэтому самораскрутка возможна только при нечетном количестве лопастей (крыльев?) В любом случае на время раскрутки нагрузку от генератора нужно отключать.

Есть у ротора Дарье еще два нехороших качества. Во-первых, при вращении вектор тяги лопасти описывает полный оборот относительно ее аэродинамического фокуса, и не плавно, а рывками. Поэтому ротор Дарье быстро разбивает свою механику даже при ровном ветре.

Во-вторых, Дарье не то что шумит, а вопит и визжит, вплоть до того, что лента рвется. Происходит это вследствие ее вибрации. И чем больше лопастей, тем сильнее рев. Так что Дарье если и делают, то двухлопастными, из дорогих высокопрочных звукопоглощающих материалов (карбона, майлара), а для раскрутки посередине мачты-древка приспосабливают небольшой ВС.

Ортогонал

На поз. 3 – ортогональный вертикальный ротор с профилированными лопастями. Ортогональный потому, что крылья торчат вертикально. Переход от ВС к ортогоналу иллюстрирует рис. слева.

Угол установки лопастей относительно касательной к окружности, касающейся аэродинамических фокусов крыльев, может быть как положительным (на рис.), так и отрицательным, сообразно силе ветра. Иногда лопасти делают поворотными и ставят на них флюгерки, автоматически держащие «альфу», но такие конструкции часто ломаются.

Центральное тело (голубое на рис.) позволяет довести КИЭВ почти до 50% В трехлопастном ортогонале оно должно в разрезе иметь форму треугольника со слегка выпуклыми сторонами и скругленными углами, а при большем количестве лопастей достаточно простого цилиндра. Но теория для ортогонала оптимальное количество лопастей дает однозначно: их должно быть ровно 3.

Ортогонал относится к быстроходным ветрякам с ОСС, т.е. обязательно требует раскрутки при вводе в эксплуатацию и после штиля. По ортогональной схеме выпускаются серийные необслуживаемые ВСУ мощностью до 20 кВт.

Геликоид

Геликоидный ротор, или ротор Горлова (поз. 4) – разновидность ортогонала, обеспечивающая равномерное вращение; ортогонал с прямыми крыльями «рвет» лишь немного слабее двухлопастного ВС. Изгиб лопастей по геликоиде позволяет избежать потерь КИЭВ из-за их кривизны. Хотя часть потока кривая лопасть и отбрасывает, не используя, но зато и загребает часть в зону наибольшей линейной скорости, компенсируя потери. Геликоиды используют реже прочих ветряков, т.к. они вследствие сложности изготовления оказываются дороже равных по качеству собратьев.

Бочка-загребушка

На 5 поз. – ротор типа ВС, окруженный направляющим аппаратом; его схема представлена на рис. справа. В промышленном исполнении встречается редко, т.к. дорогостоящий отвод земли не компенсирует прироста мощности, а материалоемкость и сложность производства велики. Но самодельщик, боящийся работы – уже не мастер, а потребитель, и, если нужно не более 0,5-1,5 кВт, то для него «бочка-загребушка» лакомый кусок:

• Ротор такого типа абсолютно безопасен, бесшумен, не создает вибраций и может быть установлен где угодно, хоть на детской площадке.
• Согнуть «корыта» из оцинковки и сварить каркас из труб – работа ерундовая.
• Вращение – абсолютно равномерное, детали механики можно взять самые дешевые или из хлама.
• Не боится ураганов – слишком сильный ветер не может протолкнуться в «бочку»; вокруг нее возникает обтекаемый вихревой кокон (мы с этим эффектом еще столкнемся).
• А самое главное – поскольку поверхность «загребушки» в несколько раз больше таковой ротора внутри, КИЭВ может быть и сверхединичным, а вращательным момент уже при 3 м/с у «бочки» трехметрового диаметра такой, что генератору на 1 кВт с предельной нагрузкой, как говорится, лучше и не дергаться.

Видео: ветрогенератор Ленца

ВСУ Бирюкова

В 60-х в СССР Е. С. Бирюков запатентовал карусельную ВСУ с КИЭВ 46%. Немного позже В. Блинов добился от конструкции на том же принципе КИЭВ 58%, но данных о ее испытаниях нет. А натурные испытания ВСУ Бирюкова были проведены сотрудниками журнала «Изобретатель и рационализатор». Двухэтажный ротор диаметром 0,75 м и высотой 2 м при свежем ветре раскручивал на полную мощность асинхронный генератор 1,2 кВт и выдерживал без поломки 30 м/с. Чертежи ВСУ Бирюкова приведены на рис.

Позиции:

1. ротор из кровельной оцинковки;
2. самоустанавливающийся двухрядный шариковый подшипник;
3. ванты – 5 мм стальной трос;
4. ось-древко – стальная труба с толщиной стенок 1,5-2,5 мм;
5. рычаги аэродинамического регулятора оборотов;
6. лопасти регулятора оборотов – 3-4 мм фанера или листовой пластик;
7. тяги регулятора оборотов;
8. груз регулятора оборотов, его вес определяет частоту вращения;
9. ведущий шкив – велосипедное колесо без шины с камерой;
10. подпятник – упорно-опорный подшипник;
11. ведомый шкив – штатный шкив генератора;
12. генератор.

Бирюков на свою ВСУ получил сразу несколько авторских свидетельств. Во-первых, обратите внимание на разрез ротора. При разгоне он работает подобно ВС, создавая большой стартовый момент. По мере раскрутки во внешних карманах лопастей создается вихревая подушка. С точки зрения ветра, лопасти становятся профилированными, и ротор превращается в быстроходный ортогонал, причем виртуальный профиль меняется соответственно силе ветра.

Во-вторых, профилированный канал между лопастями в рабочем диапазоне скоростей работает как центральное тело. Если же ветер усиливается, то в нем также создается вихревая подушка, выходящая за пределы ротора. Возникает такой же вихревой кокон, как вокруг ВСУ с направляющим аппаратом. Энергия на его создание берется от ветра, и тому на поломку ветряка ее уже не хватает.

В-третьих, регулятор оборотов предназначен прежде всего для турбины. Он держит ее обороты оптимальными с точки зрения КИЭВ. А оптимум частоты вращения генератора обеспечивается выбором передаточного отношения механики.

Примечание: после публикаций в ИР за 1965 г. ВСУ Бирюкова канула в небытие. Ответа от инстанций автор так и не дождался. Судьба многих советских изобретений. Говорят, какой-то японец стал миллиардером, регулярно читая советские популярно-технические журналы и патентуя у себя все, заслуживающее внимания.

Лопастники

Как у сказано, по классике горизонтальный ветрогенератор с лопастным ротором – наилучший. Но, во-первых, ему нужен стабильный хотя бы средней силы ветер. Во-вторых, конструкция для самодельщика таит в себе немало подводных камней, из-за чего нередко плод долгих упорных трудов в лучшем случае освещает туалет, прихожую или крыльцо, а то и оказывается способен только раскрутить самого себя.

По схемам на рис. рассмотрим подробнее; позиции:

• Фиг. А:

1. лопасти ротора;
2. генератор;
3. станина генератора;
4. защитный флюгер (ураганная лопата);
5. токосъемник;
6. шасси;
7. поворотный узел;
8. рабочий флюгер;
9. мачта;
10. хомут под ванты.

• Фиг. Б, вид сверху:

1. защитный флюгер;
2. рабочий флюгер;
3. регулятор натяжения пружины защитного флюгера.

• Фиг. Г, токосъемник:

1. коллектор с медными неразрезными кольцевыми шинами;
2. подпружиненные меднографитовые щетки.

Примечание: ураганная защита для горизонтального лопастника диаметром более 1 м совершенно необходима, т.к. создать вокруг себя вихревой кокон он не способен. При меньших размерах можно добиться выносливости ротора до 30 м/с с лопастями из пропилена.

Итак, где нас ждут «спотыки»?

Лопасти

Рассчитывать добиться мощности на валу генератора более 150-200 Вт на лопастях любого размаха, вырезанных из толстостенной пластиковой трубы, как часто советуют – надежды беспросветного дилетанта. Лопасть из трубы (если только она не настолько толстая, что используется просто как заготовка) будет иметь сегментный профиль, т.е. его верхняя, или обе поверхности будут дугами окружности.

Сегментные профили пригодны для несжимаемой среды, скажем, для подводных крыльев или лопастей гребного винта. Для газов же нужна лопасть переменного профиля и шага, для примера см. рис.; размах – 2 м. Это будет сложное и трудоемкое изделие, требующее кропотливого расчета во всеоружии теории, продувок в трубе и натурных испытаний.

Генератор

При насадке ротора прямо на его вал штатный подшипник скоро разобьется – одинаковой нагрузки на все лопасти в ветряках не бывает. Нужен промежуточный вал со специальным опорным подшипником и механическая передача от него на генератор. Для больших ветряков опорный подшипник берут самоустанавливающийся двухрядный; в лучших моделях – трехъярусный, Фиг. Д на рис. выше. Такой позволяет валу ротора не только слегка изгибаться, но и немного смещаться из стороны в сторону или вверх-вниз.

Примечание: на разработку опорного подшипника для ВСУ типа EuroWind ушло около 30 лет.

Аварийный флюгер

Принцип его работы показывает Фиг. В. Ветер, усиливаясь, давит на лопату, пружина растягивается, ротор перекашивается, обороты его падают и в конце концов он становится параллельно потоку. Вроде бы все хорошо, но – гладко было на бумаге…

Попробуйте в ветреный день удержать за ручку параллельно ветру крышку от выварки или большой кастрюли. Только осторожно – вертлявая железяка может садануть по физиономbии так, что расквасит нос, рассечет губу, а то и выбьет глаз.

Плоский ветер бывает только в теоретических выкладках и, с достаточной для практики точностью, в аэродинамических трубах. Реально же ураган ветряки с ураганной лопатой корежит больше, чем вовсе беззащитные. Лучше все-таки менять исковерканные лопасти, чем делать заново все. В промышленных установках – другое дело. Там шаг лопастей, по каждой в отдельности, отслеживает и регулирует автоматика под управлением бортового компьютера. И делаются они из сверхпрочных композитов, а не из водопроводных труб.

Токосъемник

Это – регулярно обслуживаемый узел. Любой энергетик знает, что коллектор со щетками нужно чистить, смазывать, регулировать. А мачта – из водопроводной трубы. Не залезешь, раз в месяц-два придется весь ветряк валить на землю и потом опять поднимать. Сколько он протянет от такой «профилактики»?

Видео: лопастной ветрогенератор + солнечная панель для электроснабжения дачи

Мини и микро

Но с уменьшением размеров лопастника трудности падают по квадрату диаметра колеса. Изготовление горизонтальной лопастной ВСУ своими силами на мощность до 100 Вт уже возможно. Оптимальным будет 6-лопастный. При большем количестве лопастей диаметр ротора, рассчитанного на ту же мощность, будет меньше, но их окажется трудно прочно закрепить на ступице. Роторы о менее чем 6 лопастях можно не иметь в виду: 2-лопастнику на 100 Вт нужен ротор диаметром 6,34 м, а 4-лопастнику той же мощности – 4,5 м. Для 6-лопастного зависимость мощность – диаметр выражается следующим образом:

• 10 Вт – 1,16 м.
• 20 Вт – 1,64 м.
• 30 Вт – 2 м.
• 40 Вт – 2,32 м.
• 50 Вт – 2,6 м.
• 60 Вт – 2,84 м.
• 70 Вт – 3,08 м.
• 80 Вт – 3,28 м.
• 90 Вт – 3,48 м.
• 100 Вт – 3,68 м.
• 300 Вт – 6,34 м.

Оптимальным будет рассчитывать на мощность 10-20 Вт. Во-первых, лопасть из пластика размахом более 0,8 м без дополнительных мер защиты не выдержит ветер более 20 м/с. Во-вторых, при размахе лопасти до тех же 0,8 м линейная скорость ее концов не превысит скорость ветра более чем втрое, и требования к профилировке с круткой снижаются на порядки; здесь уже вполне удовлетворительно будет работать «корытце» с сегментным профилем из трубы, поз. Б на рис. А 10-20 Вт обеспечат питание планшетки, подзарядку смартфона или засветят лампочку-экономку.

Далее, выбираем генератор. Отлично подойдет китайский моторчик – ступица колеса для электровелосипедов, поз. 1 на рис. Его мощность как мотора – 200-300 Вт, но в режиме генератора он даст примерно до 100 Вт. Но подойдет ли он нам по оборотам?

Показатель быстроходности z для 6 лопастей равен 3. Формула для расчета скорости вращения под нагрузкой – N = v/l*z*60, где N – частота вращения, 1/мин, v – скорость ветра, а l – длина окружности ротора. При размахе лопасти 0,8 м и ветре 5 м/с получаем 72 об/мин; при 20 м/с – 288 об/мин. Примерно с такой же скоростью вращается и велосипедное колесо, так что свои 10-20 Вт от генератора, способного дать 100, мы уж снимем. Можно ротор сажать прямо на его вал.

Но тут возникает следующая проблема: мы, потратив немало труда и денег, хотя бы на моторчик, получили… игрушку! Что такое 10-20, ну, 50 Вт? А лопастный ветряк, способный запитать хотя бы телевизор, дома не сделаешь. Нельзя ли купить готовый мини-ветрогенератор, и не обойдется ли он дешевле? Еще как можно, и еще как дешевле, см. поз. 4 и 5. Кроме того, он будет еще и мобильным. Поставил на пенек – и пользуйся.

Второй вариант – если где-то валяется шаговый двигатель от старого 5- или 8-дюймового дисковода, или от привода бумаги или каретки негодного струйного или матричного принтера. Он может работать как генератор, и приделать к нему карусельный ротор из консервных банок (поз. 6) проще, чем собирать конструкцию наподобие показанной на поз. 3.

В целом по «лопастникам» вывод однозначен: самодельные – скорее для того, чтобы помастерить всласть, но не для реальной долговременной энергоотдачи.

Видео: простейший ветрогенератор для освещения дачи

Парусники

Парусный ветрогенератор известен давно, но мягкие полотнища его лопастей (см. рис.) начали делать с появлением высокопрочных износостойких синтетических тканей и пленок. Многолопастные ветряки с жесткими парусами широко разошлись по миру как привод маломощных автоматических водокачек, но их техданные ниже даже чем у каруселей.

Однако мягкий парус как крыло ветряка, похоже, оказался не так-то прост. Дело не в ветроустойчивости (производители не ограничивают максимально допустимую скорость ветра): яхсменам-парусникам и так известно, что ветру разорвать полотнище бермудского паруса практически невозможно. Скорее шкот вырвет, или мачту сломает, или вся посудина сделает «поворот оверкиль». Дело в энергетике.

К сожалению, точных данных испытаний не удается найти. По отзывам пользователей удалось составить «синтетические» зависимости для установки ВЭУ-4.380/220.50 таганрогского производства с диаметром ветроколеса 5 м, массой ветроголовки 160 кг и частотой вращения до 40 1/мин; они представлены на рис.

Разумеется, ручательств за 100% достоверность быть не может, но и так видно, что плоско-механистической моделью тут и не пахнет. Никак не может 5-метровое колесо на плоском ветре в 3 м/с дать около 1 кВт, при 7 м/с выйти на плато по мощности и далее держать ее до жестокого шторма. Производители, кстати, заявляют, что номинальные 4 кВт можно получить и при 3 м/с, но при установке их силами по результатам исследований местной аэрологии.

Количественной теории также не обнаруживается; пояснения разработчиков маловразумительны. Однако, поскольку таганрогские ВЭУ народ покупает, и они работают, остается предположить, что заявленные коническая циркуляция и пропульсивный эффект – не фикция. Во всяком случае, возможны.

Тогда, выходит, ПЕРЕД ротором, по закону сохранения импульса, должен возникнуть тоже конический вихрь, но расширяющийся и медленный. И такая воронка будет сгонять ветер к ротору, его эффективная поверхность получится больше ометаемой, а КИЭВ – сверхединичным.

Пролить свет на этот вопрос могли бы натурные измерения поля давления перед ротором, хотя бы бытовым анероидом. Если оно окажется выше, чем с боков в стороне, то, действительно, парусные ВСУ работают, как жук летает.

Самодельный генератор

Из сказанного выше ясно, что самодельщикам лучше браться или за вертикалки, или за парусники. Но те и другие очень медленные, а передача на быстроходный генератор – лишняя работа, лишние затраты и потери. Можно ли сделать эффективный тихоходный электрогенератор самому?

Да, можно, на магнитах из ниобиевого сплава, т. наз. супермагнитах. Процесс изготовления основных деталей показан на рис. Катушки – каждая из 55 витков медного 1 мм провода в термостойкой высокопрочной эмалевой изоляции, ПЭММ, ПЭТВ и т.п. Высота обмоток – 9 мм.

Обратите внимание на пазы под шпонки в половинах ротора. Они должны быть расположены так, чтобы магниты (они приклеиваются к магнитопроводу эпоксидкой или акрилом) после сборки сошлись разноименными полюсами. «Блины» (магнитопроводы) должны быть изготовлены из магнитомягкого ферромагнетика; подойдет обычная конструкционная сталь. Толщина «блинов» – не менее 6 мм.

Вообще-то лучше купить магниты с осевым отверстием и притянуть их винтами; супермагниты притягиваются со страшной силой. По этой же причине на вал между «блинами» надевается цилиндрическая проставка высотой 12 мм.

Обмотки, составляющие секции статора, соединяются по схемам, также приведенным на рис. Спаянные концы не должны быть натянуты, но должны образовывать петли, иначе эпоксидка, которой будет залит статор, застывая, может порвать провода.

Заливают статор в изложнице до толщины 10 мм. Центрировать и балансировать не нужно, статор не вращается. Зазор между ротором и статором – по 1 мм с каждой стороны. Статор в корпусе генератора нужно надежно зафиксировать не только от смещения по оси, но и от проворачивания; сильное магнитное поле при токе в нагрузке будет тянуть его за собой.

Видео: генератор для ветряка своими руками

Вывод

И что же мы имеем напоследок? Интерес к «лопастникам» объясняется скорее их эффектным внешним видом, чем действительными эксплуатационными качествами в самодельном исполнении и на малых мощностях. Самодельная карусельная ВСУ даст «дежурную» мощность для зарядки автоаккумулятора или энергоснабжения небольшого дома.

А вот с парусными ВСУ стоит поэкспериментировать мастерам с творческой жилкой, особенно в мини-исполнении, с колесом 1-2 м диаметром. Если предположения разработчиков верны, то с такого можно будет снять, посредством описанного выше китайского движка-генератора, все его 200-300 Вт.

Сделать же каркас (рангоут) для парусного ротора несложно. Кроме того, парусные ВСУ безопасны, а звуков от них, инфра- и слышимых, не обнаруживается. И высоко понимать ротор не нужно, достаточно одного диаметра колеса.

Видео: технология производства ветрогенераторов

Загрузка…

Отправим материал вам на e-mail

В современном мире все больше денег приходится отдавать за коммунальные услуги, в перечень которых входит подача электроэнергии. Поэтому владельцы частных домов все чаще задумываются о том, как сделать ветрогенератор на 220В своими руками, который сможет обеспечить бесперебойной электроэнергией весь дом.

Промышленный ветрогенератор

Все ветрогенераторы состоят из лопасти, ротора турбины, генератора, оси генератора, инвертора и аккумулятора. Условно можно разделить все модели на промышленные и домашние, при этом принцип работы у них будет одинаков.

Самодельный вариант выйдет дешевле, если его правильно продумать и смонтировать.

Статья по теме:

Вы когда-нибудь слышали аббревиатуру УЗО? Что это такое узнаете прочитав обзор до конца. Вкратце хочется добавить, что это устройство способно уберечь жильё и всех его обитателей от ЧП, связанных с электричеством.

Горизонтальные модели

Горизонтальные модели разделяют по количеству лопастей. КПД у них выше, но есть необходимость монтажа флюгера для постоянного поиска направления ветра. Обороты вращения все модели имеют высокие, вместо лопастей монтируют противовес, который оказывает влияние на сопротивление воздуху.

Многолопастные модели могут иметь до 50 лопастей с большой инерцией. Их можно применять для работы водяных насосов.

Как сделать ветрогенератор своими руками на 220В

Чтобы обеспечить частный дом постоянным потоком электроэнергии при средней скорости ветра в 4 м/с достаточно:

• 0,15-0,2 кВт, который идут на основные потребности;
• 1-5 кВт на электрооборудование;
• 20 кВт на весь дом с отоплением.

При этом стоит учитывать, что ветер дует не всегда, поэтому своими руками ветряк для дома стоит обеспечить аккумулятором с контроллером заряда, а также инвертором, к которому подсоединяют приборы.

Для любой модели самодельного ветряка потребуются основные элементы:

• ротор – часть, которая вращается от ветра;
• лопасти, обычно их монтируют из дерева или легкого металла;
• генератор, который будет преобразовать силу ветра в электроэнергию;
• хвост, помогающий определить направления потоков воздуха (для горизонтального варианта);
• горизонтальная рея для удержания генератора, хвоста и турбины;
• матча;
• провод соединительный и щиток.

В комплектации щитка будет аккумулятор, контроллер и инвертор. Рассмотрим два варианта, как вделать ветряной генератор своими руками.

Статья по теме:

Вам знакома проблема перебоев напряжения, что проявляется в мигании лампочек. В статье мы поговорим о том, как правильно выбрать стабилизатор напряжения 220в для дома, чтобы раз и навсегда забыть об этой проблеме?

Особенности сборки ветрогенератора из стиральной машины своими руками

Рассмотрим, как сделать ветрогенератор на 220В своими руками, используя двигатель старого образца.

Таблица 1. Подробная инструкция ветрогенератора из стиральной машины с фото

Что необходимо сделать	Фотопример
Следует купить неодимовые магниты, которые монтируются в углубления на роторе двигателя. Сами выемки делаются на токарном станке, для правильного размещения используйте схему.
Приклеивать магниты надо на суперклей в подготовленные углубления. Затем, их следует обернуть бумагой, а остальное пространство залить эпоксидкой.
Далее готовим ось, которую лучше заказать у токаря. Внутри полой конструкции должно остаться место для кабеля и отверстие для его входа. Держатель монтируем из железного прута. Для него используем болгарку, которой отрезаем две трубки (на них закрепляете генератор), а с другого конца следует приварить.
Переходим к лопастям, которые можно изготовить из 16 см трубы для наружной канализации. В данном случае используйте лобзик.
Осталось собрать ветрогенератор, закрепив все элементы. Для начала на несущую рейку крепим генератор, лопасти, ротор и хвост. Не забудьте закрыть генератор кожухом.
Силовую установку следует крепить при помощи шарнирного механизма, а мачта монтируется в бетонное основание на 4 болта.
Проведите провод до распределительного щитка.
Подключите все элементы и проведите тестирование работоспособности.

Чтобы было проще понять всю последовательность действий при сборке ветряной электростанции своими руками из старой , посмотрите видео:

Особенности сборки вертикального ветрогенератора из автомобильного генератора своими руками

Когда «самоделкины» задумываются, как сделать ветрогенераторы на 220В своими руками, чаще всего используют именно автомобильные генераторы в качестве основы. Собрать его несложно, а для работы потребуются:

• генератор в 12В от авто;
• аккумулятор;
• преобразователь с 12 на 220 Вт с мощностью 1,2 кВт;
• бочка или ведро алюминиевое или стальное для лопастей;
• контрольная лампочка от авто;
• выключатель;
• вольтметр;
• провода из меди с сечением более 2 мм;
• хомута для крепления.

Для сборки ветрогенератора вертикального своими руками потребуются рулетка и карандаш, набор ключей, электродрель и болгарка, а также ножницы по металлу. Подробная инструкция по монтажу приведена ниже.

Таблица 2. Сборка вертикального ветрогенератора из автомобильного генератора

Чтобы вам было проще сориентироваться, посмотрите видеоматериал по варианту сборке ветрогенератора из автомобильного генератора своими руками.

Альтернативная энергия, добываемая посредством «ветряной мельницы» — заманчивая идея, охватившая огромное число потенциальных потребителей электричества. Что же, электромехаников разного калибра, пытающихся сделать ветрогенератор своими руками, можно понять. Дешёвая (практически бесплатная) энергетика всегда ценилась на вес золота. Между тем установка даже простейшего домашнего ветрогенератора даёт реальную возможность получить бесплатный ток. Но как сделать домашний ветрогенератор своими руками? Как заставить работать систему энергии ветра? Попробуем раскрыть занавес тайны с помощью опыта бывалых электромехаников.

Тема изготовления и установки самодельных ветряных генераторов очень широко представлена в сети Интернет. Однако большая часть материала – это банальное описание принципов получения электрической .

Теоретическая методика устройства (установки) ветрогенераторов уже давно известна и вполне понятна. А вот как обстоят дела практически в бытовом секторе – вопрос, раскрытый далеко не полностью.

Чаще всего в качестве источника тока для самодельных домашних ветрогенераторов рекомендуют выбирать автомобильные генераторы или асинхронные двигатели переменного тока, дополненные неодимовыми магнитами.

Процедура переделки асинхронного электродвигателя переменного тока под генератор для ветряка. Заключается в изготовлении «шубы» ротора из неодимовых магнитов. Крайне сложный и долговременный процесс

Однако оба варианта требуют существенной доработки, нередко сложной, дорогостоящей, отнимающей много сил и времени.

Куда проще и легче во всех отношениях установить электродвигатели, подобные тем, что выпускались прежде и выпускаются теперь фирмой Ametek (пример) и другими.

Для домашней ветрогенераторной установки подходят моторы постоянного тока напряжением 30 – 100 вольт. В режиме генератора от них можно получить примерно 50% от заявленного рабочего напряжения.

Следует отметить: при работе в режиме генерации электродвигатели постоянного тока требуется раскручивать до скорости выше номинальной.

При этом каждый отдельно взятый мотор из десятка одинаковых экземпляров, может показывать совершенно разные характеристики.

Ветрогенератор или в простонародье ветряк – нехитрое приспособление, обеспечивающее своему хозяину немалую экономию за счет выработки бесплатного электричества. Такая установка – мечта любого владельца отрезанного от централизованных сетей участка или дачника, недовольного вновь полученной квитанцией за потребление электроэнергии.

Разобравшись в конструкции ветрогенератора, принципе его функционирования, изучив чертежи, можно самостоятельно сделать и установить ветряк, обеспечив свой дом неограниченной альтернативной энергией.

Законно ли использование ветра?

Создание собственной, хоть и компактной, но электростанции – вещь серьезная, поэтому логично, что невольно возникает вопрос: а законно ли их использование? Да, если мощность запускаемой от ветра установки не будет превышать 1 кВт, что вполне хватит для обеспечения электрическим током среднего загородного дома.

Дело в том, что именно с таким показателем мощности устройство считается бытовым и не требует обязательной регистрации, сертификации, согласования, постановки на учет и, тем более, не облагается никаким налогом.

Впрочем, перед тем, как сделать ветрогенератор для дома, лучше обезопасить себя и учесть несколько моментов:

• Не приняты ли в регионе проживания особые ограничения на использование альтернативных источников энергии?
• Какова допустимая на местности высота мачты?
• Не будет ли шум от редуктора и лопастей превышать установленные нормативы?
• Предусматривать ли защиту от создаваемых эфирных помех?
• Не станет ли мачта мешать миграции птиц или вызывать другие экологические проблемы?

Если заранее продумать все нюансы, то ни налоговая, ни экологические службы, ни соседи не смогут предъявить претензии и воспрепятствовать получению бесплатной электроэнергии.

Как работает ветряк?

На фото готовые самодельные ветрогенераторы представлены вытянутыми металлическими конструкциями на трех или четырех опорах, с лопастями, двигающимися от ветра. В итоге получаемая потоком ветра кинетическая энергия преобразуется в механическую, которая в свою очередь запускает ротор и становится электрическим током.

Данный процесс является результатом налаженной работы нескольких обязательных составных элементов ветроэлектрической установки (ВЭУ):

• Пропеллер из двух и более лопастей;
• Ротор турбины;
• Редуктор;
• Контроллер;
• Ось электрического генератора и генератор;
• Инвертор;
• Аккумулятор.

Также необходимо предусмотреть тормозной блок, гондолу, мачту, флюгер, низко и высокоскоростной вал. Устройство определяет и принцип работы ветрогенератора: вращающийся ротор производит трехфазный переменный ток, проходящий через систему контроллера и заряжающий аккумулятор постоянного тока.

Конечные амперы преобразуются инвертором и направляются по подключенной проводке к выходным точкам: розеткам, освещению, бытовой технике и электроприборам.

Как сделать своими руками?

Самой надежной и простой по конструкции считается роторная ВЭУ, представляющая собой установку с вертикальной осью вращения. Готовый самодельный генератор такого типа способен полностью обеспечить энергопотребление дачи, включая оснащение жилого помещения, хозяйственных строений и уличное освещение (правда, не слишком яркое).

Если достать инвертор с показателями в 100 Вольт и аккумулятор в 75 Ампер, то ветряк будет намного мощнее и производительнее: электричества хватит и на видеонаблюдение, и на сигнализацию.

Чтобы сделать ветрогенератор, понадобятся детали конструкции, расходные материалы и инструменты. Первым делом необходимо подыскать подходящие составные элементы ветряка, многие из которых можно найти среди старых запасов:

• Генератор от автомобиля с мощностью около 12 V;
• Аккумуляторная батарея на 12 V;
• Кнопочный полугерметичный выключатель;
• Инвентор;
• Реле автомобиля, служащее для зарядки аккумулятора.

Также потребуются расходные материалы:

• Крепежи (болты, гайки, изолирующая лента);
• Стальная или алюминиевая емкость;
• Проводка сечением в 4 кв. мм (два метра) и 2,5 кв. мм (один метр);
• Мачта, тренога и другие элементы для усиления устойчивости;
• Крепкая веревка.

Желательно найти, изучить и распечатать чертежи ветрогенераторов своими руками. Потребуются и инструменты, в числе которых болгарка, метр, пассатижи, сверло, острый нож, электродрель, отвертки (крестовая, минусовая, индикаторная) и гаечные ключи.

Подготовив все необходимое, можно приступать к сборке, ориентируясь на пошаговую инструкцию, рассказывающую, как сделать ветрогенератор своими руками:

• Из металлической емкости вырезать лопасти одинакового размера, оставив у основания нетронутую полоску металла в несколько сантиметров.
• Симметрично проделать отверстия дрелью для имеющихся болтов в дне основания емкости и шкиве генератора.
• Отогнуть лопасти.
• Зафиксировать на шкиве лопасти.
• Установить и закрепить генератор на мачте хомутами или веревкой, отступив от верха порядка десяти сантиметров.
• Наладить проводку (для подключения аккумулятора достаточно метровой жилы сечением в 4 кв. мм, для нагрузки освещением и электроприборами – 2,5 кв. мм).
• Отметить схему подключения, цветовую и буквенную маркировку для будущего ремонта.
• Установить преобразователь проводом с четвертным сечением.
• При необходимости украсить конструкцию флюгером и покрасить.
• Закрепить провода, обмотав мачту установки.

Ветрогенераторы своими руками на 220 Вольт – это возможность обеспечить дачу или загородный дом бесплатной электроэнергией в кратчайшие сроки. Наладить такую установку можно даже новичку, а большинство деталей для конструкции уже давно без дела лежат в гараже.

Фото ветрогенераторов своими руками

Энергия ветра приручена людьми достаточно давно. Примером тому могут служить парусники, благодаря которым, в прошлом, мореплаватели открывали новые земли и создавали картину нашего настоящего мира. Также всем наверняка знакомы ветряные мельницы, которые являлись для наших предков единственными машинизированными средствами труда. Они и по сей день помогают людям.

Пример ветрогенератора для установки на крыше

В настоящее время энергия ветра представляет огромный интерес в качестве альтернативного источника электроэнергии. Попробуем разобраться, оправдан ли этот ажиотаж вокруг таких способов , как ветряные электростанции.

Эти новомодные приспособления для получения электроэнергии представляют собой определенное количество генераторов, использующих для работы силу ветра, объединенных в систему вместе с другим вспомогательным оборудованием. Наиболее продвинутыми в направлении электроэнергетики странами являются Германия и Дания. Исследования показывают, что потребление энергии в этих странах существенно ниже по сравнению с их соседями. Также, благодаря тому, что они внедряют возобновляемую энергетику в другие страны, в их бюджете замечается существенный прирост.

Ветряные электростанции бывают двух типов: с горизонтальным и вертикальным расположением оси вращения.

Так выглядит горизонтальный ветрогенератор

Первый тип еще называют пропеллерным, и применяют его чаще всего, так как такие ветряки имеют наибольший коэффициент полезного действия. Их отличает более сложная конструкция, включающая в себя устройство для ориентации по ветру. Самодельное изготовление пропеллерного типа ветряков затруднено. Работают такие установки только при больших скоростях ветра, поэтому их применение в условиях слабых ветров нецелесообразно.

Второй тип – вертикальные ветровые генераторы, имеют более простую конструкцию, и неприхотливы относительно скорости ветра. Минусом таких устройств является их малый коэффициент полезного действия. Любой из типов ветряков имеет существенный минус – это невысокое качество получаемой электроэнергии, что обязывает принять меры для устранения этого недостатка. В качестве компенсаторов используются стабилизирующие устройства, преобразователи и аккумуляторы.

схема горизонтального ветрогенератора

Конструкция стандартной ветряной электростанции имеет следующие компоненты:

• ветряной двигатель;
• элемент, направляющий двигатель по ветру;
• редуктор;
• генератор;
• зарядное устройство;
• аккумуляторная батарея;
• инвертор (преобразователь постоянного тока в переменный).

Если не углубляться в технические вопросы, процесс получения электроэнергии ветряными электростанциями можно описать следующим образом:

Читайте также

Система кондиционирования дома

Перед установкой ветрогенератора в конкретном месте проводится ряд подготовительных мероприятий.
В данной местности изучается направление и сила ветра, и если место оказывается перспективным, решается вопрос о рентабельности возведения станции.

Выбор ветряной электростанции

Сейчас в каждом регионе нашей страны можно найти организации предлагающие ветряки для дома. Выбор в сторону того или иного устройства делается на основании потребностей потребителя электроэнергии. К примеру, для со множеством разнообразных потребителей электроэнергии потребуется мощная установка.

Для того чтобы сделать возможной работу сельскохозяйственной техники, достаточно будет запроектировать генератор малой мощности. В любом случае расчет и монтаж систем, использующих возобновляемые энергетические ресурсы лучше всего доверить специалистам. Покупке конкретного типа ветряка предшествует тщательный анализ скорости ветра на участке.

Схема ветроэнергетической установки

Также необходимо учесть такие моменты, как среднегодовое потребление электроэнергии и пиковые нагрузки, а также ландшафт местности. Если в радиусе ста метров от ветряка находится постройка или, к примеру, дерево, то мачта должна иметь высоту, превышающую это препятствие на 10 метров. Можно, конечно, задрать ветряк еще выше, однако это будет экономически нецелесообразно.

Положительные стороны использования ветрогенераторов

1. Неисчерпаемость энергии ветра.
2. Более простое устройство и быстрая окупаемость, по сравнению с другими альтернативными источниками энергии.
3. Стабильное производство электроэнергии.
4. Экологическая безопасность.

Отрицательные стороны ветряков

Сколько стоят ветровые генераторы

Ветряки различаются в зависимости от используемой силы и скорости ветра. На рынке представлены различные агрегаты в широком ассортименте. Установка мощностью до 6 кВт может обеспечить электроэнергией магазин, кафе или даже маленькое сельскохозяйственное угодье.

Если есть потребность в обеспечении электроэнергией некрупного поселка, то мощность электростанции должна быть порядка 18 – 25 кВт.

В среднем, за простые ветряки для дома, поставщики попросят не меньше семисот тысяч рублей. Установки для решения более серьезных задач обойдутся гораздо дороже, три миллиона – это вполне реальная цена.

Малая ветроэнергетика

Как было сказано выше, ветряные электростанции очень шумные сооружения. Однако, существуют и такие варианты, которые подходят для тех мест, где высокий уровень шума недопустим. Небольшие объекты, такие как магазины, вполне могут быть обеспечены электроэнергией с помощью таких бесшумных установок.

Наиболее популярные варианты в настоящее время — это вертикальные модели, которые обладают следующими достоинствами:

• бесшумная работа, исключающая вибрации;
• защита от сильных порывов ветра;
• защита от молнии;
• способность подстраиваться под направление ветра.

Ветряки для дома можно легко установить своими руками, а также они просты в эксплуатации. Существует такой вариант домашних ветрогенераторов, как ветряк парусного типа. Возможно, он может отпугнуть кого-то своей внешней непривлекательностью, но зато его использование может быть оправдано даже при слабом ветре. Так же как и стандартные ветряки, такие агрегаты нейтральны в отношении загрязнения окружающей среды, стоят недорого и почти бесшумны.

Перспективы развития электрических станций, в которых используется энергия ветра

Говорят, что на наш век природных ресурсов хватит, однако, недалеко то время, когда альтернативная энергетика займет лидирующие позиции среди всех вариантов выработки электроэнергии. Уже сегодня во многих странах можно встретить ветряные электростанции для дома. В нашей стране альтернативная энергетика развивается медленными темпами, что можно объяснить плохим финансированием со стороны государства.

Читайте также

Системы охранной сигнализации для дачи и дома

Также, медленное развитие в нашей стране обуславливается большими запасами более дешевых энергоресурсов. Как бы то ни было, потребители в нашей стране сталкиваются с высокими тарифами на энергию, особенно в отдаленных районах. Для таких мест альтернативные источники энергии очень уместны, так как зачастую централизованное энергоснабжение там вовсе отсутствует.
В защиту развития ветроэнергетики в России можно отметить тот факт, что наши территории располагают огромным ветроэнергетическим потенциалом. Крайний Север и Дальний Восток нашей страны можно отнести к самым ветреным зонам.

В некоторых регионах России очень активно используют энергию ветра, к примеру:

1. Чукотский АО.
2. Астраханская область.
3. Республика Башкортостан.
4. Республика Коми.
5. Калининградская область.
6. Ростовская область.
7. Мурманская область.

Как показывает практика, ветряные электростанции и другие альтернативные источники энергии как минимум в два раза менее эффективны, чем электростанции, использующие традиционные виды энергии. Следовательно, для того чтобы получить столько же электрической энергии необходимо возвести в два раза больше станций. Рассуждая в таком ключе, можно прийти к выводу, что имеет место огромный перерасход материалов и занимаемой площади, что негативно влияет на экологию.

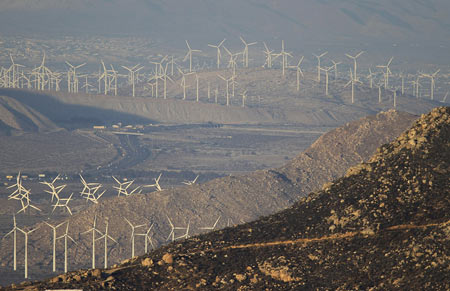

ветряная электростанция в Калифорнии

Капиталовложения на возведение ветряков сравнимы с затратами на строительство атомной электростанции, с расчетом вырабатываемой мощности. Если говорить о себестоимости вырабатываемого киловатта электроэнергии, то вопреки убеждениям она ненулевая. Все из-за того, что существуют эксплуатационные издержки.

Можно сделать вывод, что возобновляемость энергии несколько условна, так как для строительства ВЭС используются невозобновляемые материалы, производство которых, кстати, далеко не экологично.

Развитие альтернативной энергетики, в которой используется энергия ветра, идет медленными темпами из-за огромной трудоемкости процесса изготовления оборудования, необходимости в больших площадях и нестабильности работы.

При наличии дома, старого кулера от компьютера, можно соорудить отличную ветровую установку, которая будет производить электричество. Мини ветрогенератор — отличная вещь, особенно для местности с частыми и сильными ветрами. Об особенностях и технологии его изготовления узнаем далее.

Как сделать мини ветрогенератор своими руками

Начинать работу над мини ветрогенератором следует с изготовления чертежей будущей ветровой установки. Кроме того, следует подготовить материалы в виде:

• толстой бутылки из пластика;
• старого охладительного кулера или вентилятора, от его размеров и мощности, напрямую зависит мощность самого генератора;
• слаботочный провод в количестве 5-8 метров;
• деревянный брус, сечение и размеры которого определяются индивидуально;
• две стальные трубы, которые заходят одна в одну;
• диоды;
• клей на эпоксидной основе и супер клеевой состав;
• крепежные элементы в виде затяжных галстуков;
• старый СД диск.

Прежде всего, начать работу нужно с поиска подходящего охладительного механизма. Предлагаем использовать кулер от старого компьютера. Изначально кулер разбирается, пропеллерная его часть находится на электрическом двигателе. Чаще всего, он фиксируется на стопорном кольце, оно находится под уплотнителем из резины. После демонтажа кольцевого уплотнителя, снимите лопасти на вентиляторе.

Далее следует процесс пайки кабелей, обеспечивающих работу генераторной установки. На медных катушках вентилятора находятся два соединения для проводов, они являются коннекторами на катушках. Один из участков отличается наличием подсоединяемого провода из меди, а второй имеет два провода. Два провода соединяются с ножками одного провода методом пайки.

На следующем этапе создания небольшого ветрогенератора, выполняется создание выпрямителя. Основной функцией данного прибора является преобразование переменного тока в постоянный. Для этих целей потребуется наличие четырех диодов, они обрезаются таким образом, чтобы одна пара от черной отметки осталась с 10 см отрезком. Длинный конец диода загибается, таким образом, получится п-образное соединение. Все диоды соединяются между собой методом спаивания. Для тестирования ветрового генератора, подсоедините к нему диоды, если светодиод работает, то ветрогенератор функционирует правильно. Наружная пластиковая часть кулера удаляется, для обработки всех неровностей, используйте нож.

Далее следует процесс изготовления лопасти ветрогенератора. Для изготовления лопастей, используйте старую бутылку, например, из-под шампуня. Верхняя и нижняя части бутылки срезаются. Получится изделие цилиндрической формы, его нужно разрезать вдоль. Предварительно изготовьте чертеж в виде лопастей, согласно ему, вырежьте из бутылки лопасти для ветрогенератора. Учтите, что конечная часть лопастей должна быть срезана под углом в сто двадцать градусов. Далее следует процесс фиксации лопастей на кулере.

На следующем этапе выполняется изготовление хвостовика ветряка. Для фиксации мотора используется брус, выполненный из дерева. Его вращение выполняется с помощью стальных трубок. Для изготовления хвостовика используйте ненужный диск. Деревянный брусок оборудуется сквозным отверстием, его диаметр должен быть чуть больше диаметра стальной трубы. При не плотной установке трубки, зафиксируйте ее с помощью клея на эпоксидной основе. На конечной части бруска обустраивается пропил для монтажа диска. Место, на котором соединяется мотор с бруском, необходимо также обработать клеевым составом. Провода и пайку, рекомендуется также покрыть клеем, для предотвращения появления коррозии.

Далее следует процесс, на котором изготавливается опора. Для ее сооружения используйте две трубки. Одна из них зафиксирована на деревянном бруске, а вторая устанавливается в соотношении с вращением. Для их соединения можно использовать подшипники, а для улучшения скольжения воспользуйтесь фторопластом.

Мини ветрогенератор своими руками из моторчика

Предлагаем вариант изготовления ветрогенератора от мотора из старого принтера. Данная модель отличается средней производительностью и работает, даже при малейшем ветре. Для работы ветрогенератора потребуется также аккумулятор, максимальная мощность прибора составляет 100мА.

В качестве основной детали ветряка используется моторчик, от неработающего принтера струйного типа. Предварительно принтер необходимо разобрать и вынуть из него мотор.

Для фиксаторов лопастей используется транзистор. Его необходимо просверлить в соотношении с размером устанавливаемого вала. Далее все детали фиксируются с помощью клеевого состава на эпоксидной основе. Кроме того, с помощью данного состава обеспечивается защита особо важных частей устройства от влаги и непогоды.

Используя отрезок пластиковой трубы, диаметром около 12 см, вырежьте лопасти для ветряка. Для этих целей используется отрезная машинка. Оптимальное значение ширины детали составляет 90 мм, отверстия сооружаются специальным приспособлением, а затем вал устанавливается на генераторный мотор с помощью винтовых соединений.

В качестве основы для изготовления ветряка используется труба диаметром 55 мм. Для изготовления хвоста используйте фанеру. Мотор устанавливается внутри трубы, Далее выполняется сооружение выпрямителя. Так как мотор не воспроизводит большое количество электричества при небольшом ветре. Таким образом, удается применить схему удвоения, включаемую последовательно.

Схему устанавливается в полиэтиленовый пакет и устанавливается во внутрь трубы вместе с выпрямителем. Далее выполняется фиксация мотора с помощью проволоки. Кроме того, все отверстия заделываются силиконовым пистолетом. Одно отверстие используется для стока воды, а второе для испарения конденсатных масс.

Для фиксации хвоста ветрового генератора используется болт и проволока. Таким образом, удастся надежно зафиксировать установку. Следите за жесткостью полученных соединений.

Для того, чтобы соорудить мачту для установки ветряка используйте брусья, соединенные между собой с помощью саморезов. Зафиксируйте ветряк на мачте и установите на предварительно отведенное место. С помощью такой установки удается зарядить мобильный телефон или организовать подсветку.

Делаем мини ветрогенератор своими руками

Перед началом работы над ветровым генератором, необходимо определиться с количеством ветров в вашем климатическом регионе. Серо-зеленые — безветренные зоны подразумевают использование исключительно ветрогенераторов парусного типа. При необходимости в обеспечении постоянного тока, к ним добавляется прибор в виде бустрера. Данное устройство выполняет функцию выпрямителя, а также стабилизирует напряжение. Также потребуется наличие зарядного устройства, высокомощной батареи, преобразователя. Стоимость изготовления данной установки запредельно высокая и не всегда оправдывается.

В зонах со слабыми ветрами, обозначенных желтым цветом, возможен вариант изготовления ветрогенератора тихоходного типа. Данные устройства отличаются хорошей производительностью.

Для ветреных регионов подойдут любые ветровые установки. Чаще всего, используются приборы вертикального типа — лопастники или парусники.

Для того, чтобы выполнить расчеты по определению мощности ветровой установки, необходимо учесть такие факторы как:

• постоянная скорость ветра в том или ином регионе;
• воздух является сплошной средой, поэтому от качества и производительности ротора зависит мощность ветрогенератора;
• воздушные потоки обладают кинетической энергией.

Предлагаем рассмотреть особенности парусных ветрогенераторов. Данные устройства изготавливают из износостойкого материала, которые отлично противостоят ветрам. Если вы решили изготовить такую установку самостоятельно, то необходимо прежде всего, провести ряд подсчетов, связанных с данными приборами.

В качестве материалом для изготовления ветрогенератора, можно использовать различные железки, которые завалялись у вас дома. Самый дорогостоящий элемент — аккумулятор. Его мощность определяет размеры установки и ее производительность.

Самодельный ветрогенератор аксиального типа изготовить в домашних условиях довольно просто. Начинать работу следует с мачты. Для ее изготовления чаще всего используют трубы, по диаметру они должны быть разными. Для соединения труб между собой используется сварочный аппарат. Мачта устанавливается на забетонированную площадку. При этом, несколько ее метров углубляются в землю, для получения устойчивой конструкции. На отдельных деталях установки нужно наклеить два магнита, Для более прочной фиксации они дополнительно заливаются с помощью эпоксидной смолы.

Далее следует процесс изготовления формы и фанеры. Для этих целей используются катушки, соединенные между собой фазой. Процесс изготовления статора выглядит таким образом: на ранее вырезанный квадрат из фанеры устанавливается вощеная бумага. Далее следует монтаж фанеры, на которой предварительно вырезаны отверстия под монтаж статора. Далее следует процесс монтажа кружка из стеклоткани и устанавливаются катушки.

После этого, производится извлечение готового статора из ранее подготовленной формы. Для изготовления винта используется дюралюминиевая труба. Винт изготавливается диаметром в один метр. Для вырезания лопастей используйте электрический лобзик. В центральной части установки оборудуйте отверстие, с помощью которого будет фиксироваться винт на генераторе.

Ветрогенератор имеет смещенный по отношению к оси хвостовой элемент. При сильных порывах ветра происходит давление на поверхность ветрового генератора и он смещается в сторону. Данная схема позволяет защитить устройство от сильных ветров. Данная модель ветрогенератора позволяет вырабатывать достаточное количество энергии для обеспечения уличной подсветки дома. Сделать ветрогенератор не сложно, главное условие получения качественного прибора — сопоставление силы ветра в вашем регионе с его мощностью.

Технология изготовления мини ветрогенератора своими руками

Для ветрогенератора изготовления необходим минимальный запас инструментов и материалов. Предлагаем вариант сооружения мини ветрогенератора для дачи. Данный прибор способен обеспечить небольшой дом с минимальным количеством электроприборов — электричеством.

Для изготовления такого ветрогенератора потребуется прежде всего диск, на котором устанавливаются магниты. Далее следует процесс наматывания медных катушек, которые заливаются с помощью смолы. Для осуществления вращения, генератор устанавливается на ранее предусмотренном основании.

Данные ветрогенераторы отличаются хорошей производительностью и качественной работой. Соотношение магнита с полюсами составляет два к трем, если ветрогенератор имеет две фазы, для однофазного устройства достаточно соотношение один к трем. Все полюса соотносятся между собой в зависимости от используемых вариантов катушек.

Мощность ветрового генератора определяется прежде всего размерами используемых в его конструировании магнитов. В качестве мачты под генератор достаточно использования стальной трубы или бревна. Аккумуляторы не обязательно использовать новые, сгодятся и любые, подходящие по мощности приборы.

Возможен вариант изготовления сразу нескольких ветрогенераторов, при этом, каждый из них будет выполнять определенные функции — один обеспечивает жилище светом, второй отвечает за работу телевизора, а третий — за ночное освещение.

как сделать своими руками на 220В с мощностью 4 кВт, подготовка и сборка

В плане ветроэнергетических ресурсов Россия занимает довольно двойственное положение. С одной стороны, на ее долю приходится огромная площадь, богатая равнинными местами. С другой — ветры здесь медленные, имеют низкий потенциал. Они могут быть довольно буйными в местах, где проживает мало людей. В соответствии с этим становится актуальной задача обустройства самодельного ветрогенератора.

Источник электричества

Как минимум 1 раз в год увеличиваются тарифы на услуги электроэнергии, зачастую — в несколько раз. Это бьет по карману граждан, зарплата которых не растет столь же стремительно. Домашние умельцы раньше прибегали к простому, но довольно небезопасному и незаконному способу экономии на электроэнергии. Они прикрепляли к поверхности расходомера неодимовый магнит, после чего тот приостанавливал работу счетчика.

Если указанная схема изначально работала слаженно, то в дальнейшем с ней возникали проблемы. Объяснялось это несколькими причинами:

1. Контролеры стали чаще ходить по домам и проводить внеплановые проверки.
2. На счётчики стали приклеивать особые стикеры, под воздействием которых стали темнеть магнитные поля. Соответственно, вычислить такого нарушителя не составляло проблемы.
3. Стали выпускаться новые счётчики, которые не имели восприимчивости к магнитному полю. Вместо стандартных моделей появились электронные узлы.

Всё это подтолкнуло людей к поиску альтернативных источников электроэнергии, к примеру, ветрогенераторов. Если человек проживает в областях, где регулярно дуют ветры, такие приспособления становятся для него «палочкой-выручалочкой». Устройство использует силу ветра для получения энергии.

Корпус оснащен лопастями, приводящими в движение роторы. Электроэнергия, полученная таким образом, трансформируется в постоянный ток. В дальнейшем она переходит к потребителям либо накапливается в аккумуляторе.

Самодельный ветрогенератор может выступать в качестве главного или дополнительного источника энергии. В качестве вспомогательного устройства он может греть воду в бойлере либо подпитывать домашние светильники, тогда как вся остальная электроника работает от главной сети. Возможна работа таких генераторов и в качестве главного источника там, где дома не подключены к электричеству. Здесь устройства подпитывают:

• лампы и люстры;
• отопительное оборудование;
• бытовую электронику.

Ветровая электростанция способна подпитывать низковольтные и классические приборы. Первые работают от напряжения 12−24 Вольт, а ветрогенератор способен обеспечивать мощность на 220 Вольт. Он изготавливается по схеме с использованием инверторных преобразователей. Электричество накапливается в его аккумуляторе. Есть модификации на 12−36 Вольт. Они отличаются более простой конструкцией. Для них применяются стандартные контроллеры заряда аккумулятора. Чтобы обеспечить обогрев жилища, достаточно сделать ветрогенераторы своими руками нa 220 В. 4 кВт — это мощность, которую обеспечит их двигатель.

Особенности изделия

Создавать ветряк своими руками выгодно. Достаточно узнать, что заводские изделия мощностью не больше 5 кВт стоят до 220000 р., как становится ясно, насколько лучше использовать доступные материалы и сделать их самостоятельно, ведь благодаря этому удастся сэкономить немало средств.

Безусловно, заводские модификации редко ломаются и являются более надежными. Но уж если поломка случится, придется потратить огромные суммы на покупку запасных узлов.

Магазинные модели часто недоступны большинству граждан. Чтобы окупить затраты на покупку такого устройства, требуется от 10 до 12 лет, хотя отдельные виды устройств и отбивают эти расходы чуть раньше. Сделав ветрогенератор 2 кВт своими руками, можно получить далеко не самую совершенную конструкцию, но в случае поломки ее удастся легко отремонтировать самостоятельно. Миниатюрный ветряк малой мощности способен собрать без проблем любой человек, который умеет обращаться с инструментами.

Ключевые узлы

Как говорилось, ветряной генератор можно сделать в домашних условиях. Надо подготовить определенные узлы для его надежного функционирования. Они включают:

1. Лопасти. Изготавливать их можно из разных материалов.
2. Генератор. Его тоже можно собрать собственноручно или же купить готовый.
3. Хвостовая зона. Используется для движения лопастей по направлению вектора, обеспечивая предельно возможный КПД.
4. Мультипликатор. Увеличивает скорость вращения ротора.
5. Мачта для крепежа. Она играет роль элемента, на котором зафиксированы все указанные узлы.
6. Натяжные тросы. Необходимы для фиксации конструкции в целом и защиты от разрушения под воздействием ветра.
7. Аккумулятор, инвертор и контроллер заряда. Способствуют преобразованию, стабилизации энергии и ее накапливанию.

Новичкам следует рассматривать простые схемы роторного ветрогенератора.

Инструкция по изготовлению

Ветряк можно изготавливать даже из пластиковых бутылок. Он будет крутиться под действием ветра, издавая при этом шум. Возможных схем обустройства таких изделий существует много. Ось вращения допустимо располагать в них вертикально или горизонтально. Эти устройства используются в основном для борьбы с вредителями на приусадебном участке.

Самодельный ветрогенератор похож на бутылочный ветряк по конструкции, но размеры его больше, и он отличается более основательной конструкцией.

Если к ветряку для борьбы с кротами на огороде приделать мотор, он сможет давать электроэнергию и подпитывать, например, светодиодные светильники.

Сборка генератора

Для сборки ветряной электростанции обязательно потребуется генератор. В его корпус необходимо поставить магниты, которые будут обеспечивать электроэнергию в обмотках. Такой тип устройства имеют отдельные виды электродвигателей, к примеру, которые установлены в шуруповёртах. Но изготовить из шуруповерта генератор не удастся. Он не обеспечит необходимой мощности. Его хватит разве что на подпитку небольшой светодиодной лампы.

Из автомобильного генератора ветряную электростанцию тоже вряд ли получится сделать. Объясняется это тем, что в данном случае применяется обмотка возбуждения, получающая питание от аккумулятора, почему он и не подходит для этих целей. Следует подбирать самовозбуждающийся генератор оптимальной мощности либо купить готовую модель. Эксперты рекомендуют приобретать его в готовом виде, т. к. это устройство обеспечит высокий КПД, но никто не мешает сделать его своими руками. Предельная мощность у него будет находится на уровне 3,5 кВт.

Что потребуется взять:

1. Статор. Для него используется 2 металлических листа, разрезанных на круги диаметром 500 мм. На каждый кусок наклеивают 12 неодимовых магнитов с диаметром 50 мм. Фиксируют их, несколько отступив от краев изделий, обязательно с чередованием полюсов. То же самое делают со второй окружностью, но полюсы ставят со сдвигом.
2. Ротор. Конструкция включает в себя 9 катушек, которые наматываются медной проволокой диаметром 3 мм. Необходимо проделать по 70 витков во всех катушках. Чтобы разместить их, следует обустраивать немагнитную основу.
3. Ось. Проделывают её в середине ротора. Надо отцентровать конструкцию, иначе она рассыплется под воздействием ветра.

Ставят ротор и статор и на дистанции 2 мм. Обмотки объединяют таким образом, чтобы получился 1-фазный источник переменного тока.

Создание лопастей

В ветреную погоду из готового устройства можно добывать 3,5 кВт мощности. При средней интенсивности воздушного потока этот показатель составляет не более 2 кВт. Устройство бесшумное, если сравнивать с моделями на электродвигателе.

Следует подумать о месте монтажа лопастей. В рассматриваемом примере изготавливается простая модификация ветрогенератора горизонтального типа с тремя лопастями. Можно попробовать изготовить вертикальной вариант, но КПД у него будет пониженным. В среднем он составит 0,3. Единственным преимуществом такой конструкции будет возможность работы при любом направлении ветра.
Простые лопасти изготавливаются с помощью таких материалов:

1. Древесина. Ее недостатком является появление трещин через некоторое время после запуска.
2. Полипропилен. Идеальный вариант для генераторов небольшой мощности.
3. Металл. Считается долговечным и надежным материалом, из которого можно изготавливать любые по размеру лопасти. Лучше всего подходит в данном случае дюралюминий.

Одно дело — изготовить своими руками лопасти для ветрогенератора, и совсем другое — обеспечить сбалансированность конструкции. Если все нюансы не будут учтены, сильный ветер без особого труда разрушит мачту. Как только лопасти будут изготовлены, вместе с ротором их устанавливают на монтажную площадку, где будет закреплена хвостовая часть.

Запуск и оценка эффективности

Даже если ветрогенератор был изготовлен по всем правилам, ошибочный выбор места для размещения мачты может сыграть злую шутку с мастером. Элемент должен стоять вертикально. Генератор вместе с лопастями лучше разместить как можно выше — там, где «гуляют» сильные ветры. Поблизости не должно располагаться домов, любых крупных зданий, отдельно растущих деревьев. Всё это будет загораживать потоки воздуха. Если обнаружены какие-либо помехи, следует разместить генератор на определенном расстоянии от них.

После того как установка начнёт работать, следует подсоединить мультиметр к ветви генератора и проверить, имеется ли напряжение. Систему можно считать готовой к полноценной эксплуатации. После этого остается выяснить, какое напряжение поступит в жилище и каким образом это будет происходить.

Процесс подключения в доме

После обустройства практически бесшумного ветряка с хорошей мощностью необходимо подключить к нему бытовые приборы. Собирая собственноручно такое устройство, следует позаботиться о покупке инверторного преобразователя с эффективностью 99%. В таком случае потери на переход постоянного тока в переменный будут наименьшими, а
в корпусе будут присутствовать три узла:

1. Аккумуляторный блок. Способен впрок накапливать энергию, которая генерируется устройством.
2. Контроллер заряда. Обеспечивает более продолжительный срок службы аккумуляторных батарей.
3. Преобразователь. Трансформирует постоянный ток в переменный.

Можно устанавливать оборудование для питания осветительных приборов и бытовой техники, которые могут функционировать на напряжении 12−24 Вольт. Потребность в инверторном преобразователе в таком случае отсутствует. Для приборов, позволяющих готовить пищу, лучше задействовать газовое оборудование с питанием от баллона.

220v.guru

подробная инструкция по сборке вертикального ветряка

Если раньше ветряки можно было встретить не часто, то сегодня эта сфера активно развивается и опыт по созданию приобрели многие.

Область применения устройств разнообразна: они обеспечивают электричеством дома, качают воду, напрямую к ним подключают сельскохозяйственное оборудование (например, дробилки) и нагревают ёмкости с водой, которые могут стать аккумуляторами тепла для жилища.

Промышленные модели всем хороши, кроме стоимости, поэтому рассмотрим, как сделать ветрогенератор (ветряк) для частного дома своими руками и что для этого потребуется.

Ветряки для дома своими руками, механика ветрогенератора

Суть работы ветрогенератора – превращение кинетической энергии ветра в электрическую. Каждый элемент системы выполняет свою функцию:

• Ветряное колесо, лопасти. Улавливают движение воздушных масс, вращаются и приводят в движение вал.
• На валу может быть сразу установлен генератор, а может быть угловой редуктор, который передаст движение вниз на кардан. Благодаря использованию редуктора можно добиться повышения оборотов (мультипликатор).
• Генератор – преобразует вращательную энергию в электрическую. Если генератор выдаёт стабильный ток, то его цепляют к аккумуляторам. Если нет – промежуточно устанавливается реле-регулятор напряжения.
• Аккумуляторов в системе может и не быть, но с ними работа более стабильна – они используют ветреные часы для подзарядки и расходуют накопленный потенциал, когда ветер стихает.
• Инвертор – служит для преобразования напряжения в нужную величину, например, в 220V. Нужен для удобства, поскольку большинство приборов рассчитаны на такое напряжение. Но назначение ветряка может быть различным, поэтому не в каждую схему включают инвертор.
• Анемоскоп – прибор, который используют для мощных ветроустановок. Он собирает данные о скорости и направлении ветра. В самодельных конструкциях практически не встречается. Обычно делают небольшой флюгер и поворотный механизм.
• Мачта – или опора, на которой будет закреплён пропеллер. На высоте больше шансов поймать стабильный и сильный ветер, поэтому важно уделить внимание мачте, которая должна выдерживать нагрузки.

Ветряки могут быть горизонтальными (с классическим воздушным винтом) и вертикальными (роторные). Горизонтальные установки имеют наибольший КПД, поэтому их чаще всего воспроизводят при самостоятельном изготовлении.

Генератор вертикального типа

Но такие ветряки нужно поворачивать навстречу ветру, поскольку при боковом потоке он перестаёт работать. А роторный ветрогенератор, сделанный своими руками, тоже имеет свои преимущества.

Конструкция вертикальных систем может сильно отличаться, но есть у них общие особенности.

• Вертикально расположенные турбины поймают ветер, откуда бы он ни дул (горизонтальные модели нужно оснащать направляющей), что очень удобно, если ветер в конкретной местности не стабильный, переменный.
• Такую конструкцию можно расположить прямо на земле (конечно, если там будет достаточно ветра).
• Сделать установку проще, чем горизонтальную.

Единственный минус – относительно невысокий КПД.

Мощность устройства

Во-первых, нужно определить, какой мощности ветряк требуется, с какими задачами и нагрузками он должен справляться.

Обычно альтернативные источники энергии устанавливают, как дополнительный, который только помогает основному энергоснабжению.

И агрегаты мощностью от 500 Вт – это уже неплохо.

Для отопления небольшого дома понадобится около 2-3 кВт.

Но мощность ветряка зависит от 2 факторов:

1. Диаметра лопастей.
2. Скорости ветра.

Желаемое соотношение можно определить по таблице для горизонтальных устройств (на пересечении скорости ветра и диаметра лопастей – мощность в ваттах).

Например, если чаще всего дуют ветра от 5 до 8 м/с, а нам нужно, чтобы ветряк выдавал 1,5 — 2 кВт, то нужно рассматривать конструкции диаметром от 6 м.

Лопасти

По форме лопасти могут быть:

1. Крыльчатого вида.
2. Парусного типа.

Парусные – плоские, это менее продуктивная схема. Они не учитывают аэродинамические силы, а вращаются только под напором ветряного потока.

Только 10 % энергии ветра будет преобразована в электрическую.

У крыльчатого типа наружные и внутренние поверхности различаются по площади. Также важно расположить лопасти под углом 6-10 ° к ветру.

Какой материал использовать на лопасти

На старинных мельницах изготавливался тонкий деревянный каркас из жердей с перемычками, на который натягивались полотняные «крылья». Когда ткань ветшала, её заменяли. Как вариант, можно использовать плотные материалы, такие, как брезент.

Но есть и альтернативы, как можно сделать лопасти для ветрогенератора своими руками:

• Для небольшого пропеллера можно сделать пластиковые лопасти, разрезав на части трубу ПВХ.
• «Паруса» вырезают из фанеры.
• Крупный агрегат можно снабдить лопастями из деревянных досок (не важно, что каждая лопасть будет тяжёлой, главное, чтобы они уравновешивали друг друга).
• Можно использовать лёгкий металл, например дюралюминий.

Если ветер в местности порывистый, предпочтительнее делать увесистые лопасти, тогда система будет работать более стабильно.

Диаметр используемой трубы должен ровняться пятой части её длины. Отрезок разрезается вдоль на 4 части, в основании вырезается квадрат 5х5 (это будет место крепления), а затем делается косой срез, заужающий лопасть от основания к концу. Рваный край обрабатывается наждаком.

Для тех, кто любит путешествовать, ходить в походы или на рыбалку, такое устройство как электрогенератор на дровах будет просто незаменимым. Что это такое и как изготовить такой генератор своими руками, читайте далее.

Как организовать отопление без газа и дров, читайте тут.

Наверняка, вы слышали, что в военные времена выпускали автомобили, которые ездили на дровах. В чем состоит актуальность газогенератора в наше время, читайте в этой теме: http://microklimat.pro/otopitelnoe-oborudovanie/otopitelnye-pribory/gazogenerator-svoimi-rukami.html. А также вы найдете инструкцию по изготовлению агрегата своими руками.

Вертикальный ветрогенератор своими руками

Используемые материалы и оборудование

Габариты турбины могут быть выбраны произвольно – чем больше, тем мощнее. В примере диаметр изделия – 60 см.

Для изготовления вертикальной турбины понадобится:

1. Труба Ø 60 см (желательно из нержавеющей стали – оцинковка, дюраль и т.д.).
2. Прочный пластик (два диска диаметром 60 см).
3. Уголочки для крепления лопастей (по 6 шт. на каждую) – 36 шт.
4. Для основы – ступица автомобильная.
5. Гайки, шайбы винты для крепления.

Оборудование и инструмент:

1. Лобзик.
2. Болгарка.
3. Дрель.
4. Отвёртка.
5. Ключи.
6. Перчатки, маска.

Для балансировки лопастей можно использовать небольшую металлическую пластину, магниты, а при небольшом дисбалансе можно просто просверлить отверстия.

Чертеж ветрогенератора

Чертеж устройства ветрогенератора

Изготовление вертикального ветряка

1. Металлическая труба разрезается вдоль так, чтобы получилось 6 одинаковых лопастей.
2. Из пластика вырезается две одинаковых окружности (диаметр 60 см). Это будет верхняя и нижняя опора турбины.
3. Чтобы немного облегчить конструкцию, можно вырезать в верхней опоре по центру круг Ø 30 см.
4. В зависимости от того, сколько на автомобильной ступице отверстий, размечаются по ним точно такие же отверстия для крепления в нижней пластиковой опоре. Просверливаются дрелью.
5. По шаблону нужно разметить расположение лопастей (два треугольника, образующих звезду). Отмечаются места крепления уголков. На двух опорах должно получиться идентично.
6. Лопасти обрезать лучше не по одной, а все сразу (используется болгарка).
7. Места креплений уголков нужно отметить и на лопастях. Затем просверлить отверстия.
8. При помощи уголков лопасти крепятся к кругам-основаниям болтами и гайками через шайбы.

Чем длиннее лопасти, тем мощнее будет агрегат, но тем труднее его будет отбалансировать, в сильный ветер конструкцию «разболтает».

Генератор своими руками

Для ветряка нужно подбирать самовозбуждающийся генератор на постоянных магнитах (такие использовались в тракторах Т-4, МТЗ, т-16, т-25).

Если поставить обычный автомобильный генератор, у них обмотка напряжения работает от аккумулятора, то есть: нет напряжения – нет возбуждения.

Значит, если установить автогенератор + аккумулятор, и долгое время будет слабый ветер, аккумулятор просто разрядится и когда ветер появится вновь, система не запустится.

Либо изготовить ветрогенератор на неодимовых магнитах своими руками. Выдавать такой агрегат будет при слабом ветре 1,5 кВт, максимально, при сильном ветре 3,5 кВт. Инструкция по шагам:

Делаются два металлических блина, диаметром по 50 см.

На них по периметру на супер-клей крепятся по 12 неодимовых магнитов на каждой (размером примерно 50 х 25 х 1,2 мм). Магниты чередуются: «север» — «юг».

Блины размещаются друг напротив друга, полюса тоже ориентируются «север» — «юг».

Между ними размещается самодельный статор. Это 9 катушек медной проволоки сечением 3 мм. По 70 витков в каждой. Между собой они соединяются по схеме «звезда» и заливаются полимерной смолой. Катушки наматываются в одну сторону. Для удобства начало и конец обмотки нужно пометить (например, изолентой разных цветов).

Самодельный генератор для ветряка из неодимовых магнитов

Толщина статора около 15 — 20 мм. При его изготовлении нужно предусмотреть выходы обмоток с катушек через болты с гайками. С них будет идти питание генератора.

Расстояние между статором и ротором – 2 мм.

Суть работы в том, что север и юг магнитов меняются местами, что заставляет электрический ток «бегать» через катушку.

Магниты роторов будут очень сильно притягиваться. Чтобы соединить детали плавно, нужно просверлить в них отверстия и нарезать резьбу для шпилек. Роторы сразу выравниваются относительно друг друга и, постепенно, при помощи ключей, опускается верхний на нижний. После всего временные шпильки убираются.

Этот генератор можно использовать как на вертикальную, так и на горизонтальную модель.

Процесс сборки

• На мачте устанавливается кронштейн для крепления статора (он может быть трёх или шести лопастной).
• Над ним закрепляется гайками ступица.
• В ступице 4 шпильки. На них закручивается генератор.
• Статор генератора соединяется с кронштейном, неподвижно закреплённым на мачте.
• На вторую пластину ротора закрепляется лопастная турбина.
• От статора провода клеммами подключаются на регулятор напряжения.

Монтаж установки, которая превратит ветер в энергию

Чтобы установить собранную конструкцию на длинной мачте (а она будет довольно тяжёлой), нужно сделать следующее:

1. В земле бетонируется надёжное основание.
2. Во время заливки, в него вливают шпильки для крепления мощного шарнира (легко делается своими руками).
3. После полного затвердевания, шарнир одевается на шпильки и закрепляется гайками.
4. Мачта крепится к подвижной половине шарнира.
5. В верхней части мачты при помощи фланца (приваривается), крепятся три — четыре растяжки. Понадобится стальной трос.
6. За один из тросов мачта на шарнире поднимается (можно тянуть автомобилем).
7. Растяжки фиксируют строго вертикальное положение мачты.

Ветряк из тракторного генератора

Место установки

От правильно подобранного места расположения ветряка будет зависеть эффективность его работы. Нужно найти место, где лопастям будет доступно максимальное количество ветра.

Это должно быть открытое пространство, возвышенность или крыша строения – подальше от деревьев и домов. И дело не только в помехах, но и в том, что устройство производит во время работы некоторый шум, а значит, может мешать спокойной жизни соседей.

Иногда на некотором удалении от жилого дома строят небольшой домик, в котором можно разместить оборудование и аккумуляторы, а на его крыше закрепляют ветрогенератор, можно даже в паре с солнечными батареями.

Сейчас все больше людей проявляют интерес к альтернативным источникам энергии. И частный дом — отличное поле для экспериментов. Альтернативная энергия своими руками: использование ветра, геотермальной энергии, биогаз и другие варианты, их плюсы и минусы.

Как утеплить трубы в земле своими руками, читайте в этой рубрике.

Видео на тему

microklimat.pro

какие ветряки нового поколения самые эффективные

Из-за дороговизны электроэнергии стало актуально использовать альтернативные её источники, одними из которых являются вертикальные ветрогенераторы. При необходимости соорудить такое оборудование можно самостоятельно.

Содержание

Открытьполное содержание

[ Скрыть]

Устройство ветрового генератора

В конструкцию ветряка нового поколения для выработки ветроэнергии входят:

1. Колесо, оборудованное лопастями. Этот узел представляет собой основной ротор, который необходим для восприятия силы воздушного потока. Его предназначение заключается в преобразовании кинетической энергии ветра в механическую. Для этого образуется крутящий момент на валу.
2. Редукторный узел. Используется для синхронизации вращательного движения и образует скорость вращения вала генераторного узла. Монтируется внутри конструкции.
3. Генераторный узел, представляет собой устройство, предназначенное для выработки электротока в результате преобразования крутящего момента в магнитное поле. Данный агрегат способствует созданию в электроцепи разности напряжений.
4. АКБ. Предназначение аккумулятора заключается в накоплении энергии и выдаче постоянного тока, величина которого составляет 12 вольт.
5. Инверторный узел. Являет собой механизм, использующийся для преобразования постоянного значения тока в переменное. Рабочий параметр составляет 220 вольт.

Схема подключения ветряка Vertical к бытовой сети дома

Принцип работы ветровых генераторов

В самодельных или фирменных ветряных устройствах с вертикальной или горизонтальной осью вращения лопасти начинают двигаться в результате воздействия силы ветра. Основные элементы оборудования заставляют вращаться роторный узел посредством специального приводного агрегата. Наличие статорной обмотки способствует преобразованию механической энергии в электрический ток. Осевые винты обладают аэродинамическими особенностями, в результате чего обеспечивают быстрое прокручивание турбины агрегата.

Затем в роторных генераторах происходит преобразование силы вращения в электричество, собирающееся в аккумуляторе. По факту чем сильнее будет воздушный поток, тем быстрее прокручиваются лопасти агрегата, что способствует образованию энергии. Так как работа генераторного оборудования основывается на максимальном применении альтернативного источника, одна часть лопастей обладает более закругленной формой. А вторая — ровная. При прохождении потока воздуха по округлой части происходит образование вакуумного участка, это способствует засасыванию лопасти и уводит ее в сторону.

Это приводит к образованию энергии, воздействие которой приводит к раскручиванию лопастей при небольшом ветре.

При прокручивании происходит вращение оси винтов, которые подключены к роторному механизму. На этом устройстве располагаются двенадцать магнитных элементов, которые прокручиваются внутри. Это приводит к образованию переменного электрического тока с частотой, как в бытовых розетках. Полученную энергию можно не только вырабатывать, но и передавать на расстояния, однако ее нельзя аккумулировать.

Чтобы ее собирать, потребуется преобразование в постоянный ток, именно эту цель выполняет электроцепь, расположенная внутри турбины. Для получения большого объема электроэнергии осуществляется изготовление промышленного оборудования, ветровые парки обычно включают в себя десятки таких установок.

Принцип работы ветрогенератора дает возможность использовать агрегат в вариантах:

• для автономного функционирования;
• с солнечными батареями;
• параллельно с резервным аккумулятором;
• вместе с бензиновым либо дизельным генераторным устройством.

При движении воздушного потока скоростью около 45 км/час выработка энергии турбиной составляет примерно 400 Вт. Этого хватит для освещения загородного дачного участка. При необходимости можно реализовать накопление электроэнергии в батарее.

Для зарядки аккумулятора используется специальное оборудование. При снижении величины подзаряда скорость вращения лопастей станет падать. Если аккумулятор полностью разрядится, элементы генераторного оборудования будут опять прокручиваться. Этот принцип дает возможность поддерживать зарядку устройства на конкретном уровне. При более высокой скорости потока воздуха турбина агрегата сможет производить больший объем энергии.

Пользователь Darkhan Dogalakov на примере модели SEAH 400-W рассказал о принципе действия ветрового оборудования.

Какие ветрогенераторы самые эффективные (классификация агрегатов)

Чтобы сделать самоделку и правильно рассчитать эффективность самого мощного устройства для генерации тока, надо разобраться в типах оборудования. Они подробно приведены в таблице.

Классификация по оси вращения:

Классификация по количеству лопастей:

Классификация по материалам элементов вращения:

По шагу винта:

Канал «Fodiator Ch» подробно рассказал о разновидностях ветряных генераторных установок.

Классификация по типу ротора

В соответствии с разновидностью роторного механизма все агрегаты можно разделить на несколько видов:

• ортогональные устройства Дарье;
• агрегаты с роторным узлом Савониуса;
• устройства с вертикально-осевой конструкцией агрегата;
• оборудование с геликоидным типом роторного механизма.

Устройства Дарнье

Оборудование такого класса может оснащаться двумя либо тремя элементами вращения. Лопасти будут изогнуты в виде овала.

Основные достоинства такого типа:

• оборудование самостоятельно ориентируется на направление потока воздуха;
• простота кинетической схемы устройства;
• основной вал приводного механизма находится близко к земле, что способствует более упрощенному обслуживанию.

Недостатки агрегатов:

• из-за конструктивных особенностей отсутствует возможность самостоятельной раскрутки оборудования;
• слишком большая нагрузка на опорные узлы, что связано с динамическим воздействием от потока ветра;
• агрегаты с ротором Дарнье работают громко;
• заданного профиля элемента вращения необходимо придерживаться по длине.

Генераторы с ротором Савониуса

Такое оборудование являет собой устройство, где лопасти механизма изготовлены в виде цилиндрических устройств.

Основные преимущества:

• устройство может начать работу при небольшой силе потока ветра, составляющей от трех метров в секунду;
• высокий ресурс эксплуатации и надежность агрегата;
• оперативный набор хороших показателей крутящего момента;
• дешевизна в плане производства и обслуживания.

К основным минусам относится низкая эффективность агрегата в преобразовании ветрового потока. Мощность оборудования составляет не более 4-6 кВт. Из-за этого роторные механизмы Савониуса обычно используются в комбинированных агрегатах. К примеру, для разгона генераторного устройства, разработанного по схеме Дарнье.

Пользователь Andrey Vasilyev показал, как работает спиральный тип оборудования, построенный на роторе Савониуса.

Агрегаты с вертикально-осевым ротором

Основная особенность такого типа оборудования заключается в том, что лопасти располагаются вертикально и характеризуются профилем авиационного крыла. Его ось параллельна валу. Визуально такой генератор похож на агрегат Дарнье, но он более прост в плане производства. При функционировании быстрее набирает рабочую скорость, а во время работы практически не издает звуковых волн. Генераторы с вертикально-осевым ротором оптимально использовать для дачных участков, поскольку они характеризуются высокой надежностью и длительным ресурсом службы.

С геликоидным механизмом

Данный тип оборудования является более усовершенствованной версией вышеописанного вида. Его лопасти сделаны в форме геликоидной кривой. Это позволяет обеспечить более равномерное вращение лопастей и понизить величину нагрузки на опорную составляющую агрегата.

Благодаря изгибу основных элементов во время работы генератор быстрее набирает скорость. В плане эффективности такое оборудование можно сравнить с классическими горизонтальными ветрогенераторами. Но во время функционирования такие устройства издают больше шума. В результате того, что конфигурация лопастей в целом сложная, агрегаты с таким типом роторных механизмов более дороги в плане изготовления.

Канал «AERO Prop» продемонстрировал процесс работы установки с геликоидным устройством.

Преимущества ветровых генераторов

Достоинства, характерные для такого оборудования:

1. Небольшие начальные значения скорости ветрового потока для того, чтобы привести в движение роторный механизм установки. В некоторых современных моделях оборудования данный показатель составляет от 0,3 метров в секунду. Но по факту вертикальные ветрогенераторы начнут эффективно производить энергию при скорости около 3-5 м/сек. Показатель номинальной мощности оборудования будет в случае, когда скоростные значения составят 10-18 метров в секунду.
2. Работа ветрового генератора не зависит от направления движения ветра. Благодаря особенностям конструкции установка может улавливать воздух независимо от угла.
3. Вертикальные генераторные установки, как правило, характеризуются пониженным звуковым фоном. На практике этот параметр составляет не более 20 децибел. Также в работе устройств не проявляются частоты, близкие к нижнему порогу — инфразвук, негативно влияющий на здоровье. Поэтому установка оборудования возможна в непосредственной близости с жилыми домами.
4. Во время функционирования ветрогенераторы практически не вырабатывают электромагнитное излучение. Работа конструкции не создает разрушительных вибраций.
5. Оборудование неопасно для птиц, поскольку ими оно воспринимается как одно препятствие. Это весомое преимущество по сравнению с горизонтальными ветрогенераторами. Лопасти таких устройств птицы не ассоциируют с препятствиями, в результате сталкиваются с ними.
6. Благодаря конструктивным особенностям вертикальное оборудование не нуждается в использовании дополнительных механизмов для осуществления запуска. Роторный узел начинает вращаться, как только ветровой поток достигнет минимального значения для старта установки.
7. Работа ветрогенератора возможна в любых климатических условиях. Такое оборудование позволяет противостоять даже сильному ветру, вплоть до урагана.
8. Простота использования и обслуживания агрегатов. Ветрогенераторы характеризуются упрощенной системой управления и минимальными расходами при эксплуатации, которые требуются для поддержания рабочего состояния. Благодаря этому оборудование все чаще используется в частных домах.

Пользователь Одесский инженер подробно рассказал о достоинствах и недостатках, характерных для генераторных установок.

Недостатки вертикальных ветрогенераторов

Минусы агрегатов:

1. Низкий параметр эффективного преобразования потока воздуха. Если сравнивать с горизонтальным оборудованием, то он меньше в 2-2,5 раза.
2. Вертикальные устройства характеризуются высокой материалоемкостью. Это связано с большим объемом лопастей.
3. Некоторые модели агрегатов имеют громоздкую конструкцию, которая обычно увеличивается при росте полезной мощности. В итоге этот недостаток негативно отражается на планировке площади для установки оборудования.
4. Чтобы собрать вертикальный агрегат, потребуется большее число материалов, по сравнению с горизонтальными устройствами. В результате этого их стоимость будет выше.
5. Вибрации, которые издает установка, хоть и небольшие, но все же присутствуют. В результате этого, а также резких изменений режимов прокручивания, образуется высокая нагрузка на подшипниковые устройства. Поэтому подвижные элементы оборудования часто ломаются.

Канал «Тепло-вода» подробно рассказал обо всех недостатках, характерных для такого типа устройств.

Инструкция по изготовлению вертикального ветрогенератора своими руками

Чтобы использовать такое устройство, его необязательно покупать. Можно изготовить оборудование самостоятельно.

Что понадобится?

Для сборки агрегата потребуются:

• роторный механизм, это подвижная часть оборудования;
• лопасти — будут улавливать воздушный поток;
• осевая мачта, предназначенная для фиксирования роторного механизма, а также элементов вращения, может быть выполнена в виде шеста либо пирамиды;
• статорное устройство — используется для расположения катушки, оснащенной проволокой;
• АКБ — батарея необходима для накопления полученной энергии;
• инверторный узел, использующийся для преобразования постоянного тока в переменный;
• контроллер — блок управления системой, предназначен для остановки генераторного узла в момент, когда мощность оборудования будет превышать норму.

Лопасти могут быть выполнены из легкой листовой пластмассы, обладающей упругостью. Рекомендуется использовать именно этот материал, поскольку другие более подвержены деформированию и повреждениям. Только листовой пластик эффективно справляется с высокой динамической нагрузкой. Небольшие лопасти можно соорудить из ПВХ средней плотности, но для широких элементов понадобится более прочный материал.

Подробнее о подготовке комплектующих, а также о создании ветрового генераторного устройства из бытового вентилятора рассказал пользователь Alexander Polulyakh.

Пошаговый алгоритм действий

Процедура изготовления оборудования выглядит так:

1. На первом этапе выполняется производство элементов вращения. Для этого из высокопрочной трубы ПВХ надо вырезать четыре одинаковых детали. Затем два полукруглых элемента выкраиваются из жесткого материала и фиксируются на каждой стороне трубы. Высота лопасти составит около 70 см. Тогда радиус вращения деталей будет в районе 69 см.
2. Чтобы соорудить роторную систему, потребуется шесть неодимовых магнитов, а также ферритовые диски, каждый имеет диаметр 23 см. Для фиксации элементов необходим суперклей. С его помощью производится закрепление магнитов на первом диске. При выполнении этой задачи важно чередовать полярность, а в ходе установки между элементами должен соблюдаться угол в 60 градусов. Диаметр расположения составит 16,5 см.
3. Аналогичным образом выполняется сборка второго диска. Все магнитные элементы надо зафиксировать с помощью клея, а лучше — залить их.
4. Чтобы изготовить статорный механизм, потребуется девять катушек, на каждую из которых наматывается по 60 витков медного проводника. Диаметр его сечения должен составить 1 мм. Важно правильно выполнить спайку проводников. Начало первой катушки фиксируется на конце четвертой, а она — с контактом седьмой.
5. Сборка следующей фазы роторного механизма осуществляется аналогичным образом. Только действия начинаются со второй катушки.
6. Затем из фанерного листа надо сделать форму для статорного устройства. На дно укладывается полотно стекловолокна, а сверху производится монтаж фаз, на которые припаяны катушки. Полученную конструкцию надо залить клеем и оставить просохнуть на два дня. Это позволит эффективно схватиться всем элементам и занять необходимые места. После выполнения этой задачи производится подключение отдельных составляющих компонентов в единую систему.
7. Для сборки в верхнем роторном механизме надо сделать четыре отверстия, куда будут устанавливаться шпильки. Затем на кронштейн ставится нижнее устройство, при монтаже магниты направляются вверх.
8. Потом производится установка статорного механизма. Перед этим надо сделать в устройстве отверстия, через которые узел будет фиксироваться на кронштейне.
9. Шпильки упираются в алюминиевую пластину, после чего производится монтаж второго роторного механизма. Этот узел устанавливается магнитными элементами вниз.
10. Затем, используя гаечный ключ, надо по очереди вращать каждую шпильку. Это позволит обеспечить равномерное опускание верхнего роторного механизма на нижнее. После того как узел займет необходимое место, шпильки надо демонтировать. Алюминиевые пластины извлекаются, они больше не нужны.
11. По завершении работ вся конструкция закрепляется посредством гаек. Элементы фиксации надо затянуть максимально прочно, но не жестко, иначе можно сорвать резьбу.
12. В качестве мачты рекомендуется использовать прочную стальную трубу, ее длина должна составить около пяти метров. К ней производится фиксация готового генераторного устройства. После этого выполняется подсоединение каркаса с пластмассовыми лопастями к агрегату. Затем собранная конструкция монтируется на площадку, подготовленную для установки оборудования. Рекомендуется заранее сделать трехточечный армированный фундамент на поверхности, а для лучшей фиксации надо обеспечить растяжку.
13. Если говорить о подключении электросети к ветровому генераторному устройству, то соединение проводников производится в конкретной последовательности. Блок управления должен принимать ресурс от агрегата и выполнять преобразование переменной величины тока в постоянную, которая требуется для зарядки аккумулятора. АКБ будет сохранять заряд. Инверторный механизм предназначен для преобразования постоянной величины тока в переменную, которая будет использовать для питания бытового оборудования.

Фотогалерея

Установка роторных элементов и магнитов, а также шпилек на алюминиевую пластину

Схемы фиксации лопаток роторного механизма

Как сделать расчет ветрогенератора самостоятельно

Для вычисления параметра мощности оборудования, которое будет использоваться на определенной местности, применяются формулы. В первую очередь производится расчет объема энергии, позволяющую выработать ветрогенератором на протяжении года.

Вычисление общей мощности оборудования

Для осуществления задачи выполняются такие действия:

1. Сначала производятся вычисления. В соответствии с полученными результатами подбирается длина элементов вращения, а также высота башни.
2. Выполняется анализ средней скорости воздушного потока, характерного для определенной местности. Для этого потребуется специальное оборудование. С его помощью необходимо следить за силой потока воздуха на протяжении нескольких месяцев. При отсутствии прибора можно запросить результаты у представителей местной метеостанции.

Расчет мощности ветрогенератора выполняется по формуле Р=krV 3S/2.

Обозначения символов:

• r — параметр плотности воздушного потока, при обычных условиях это значение равно 1,225 кг/м3;
• V — средняя величина скорости ветра, измеряется в метрах в секунду;
• S — общая площадь воздушного потока, замеряется в метрах;
• k — параметр эффективности турбины, которая устанавливается в оборудовании;

Используя эти расчеты, можно точно определить величину мощности, необходимой для генераторной установки в конкретной местности. Если покупается фирменное оборудование, то на его упаковке должно указываться, при какой силе воздушного потока работа устройства будет максимально эффективной. В среднем это значение составит в диапазоне от семи до одиннадцати метров в секунду.

Пользователь Одесский инженер подробно рассказал о процедуре сборки генераторного устройства, а также о выполнении расчетов.

Вычисление винтов для ветряной установки

Процедура расчета выполняется по формуле Z=LW/60/V, обозначение символов:

• Z — величина тихоходности одного винта;
• L — размер окружности, которую будут описывать элементы вращения;
• W — скорость прокручивания одного винта;
• V — скоростной параметр подачи воздушного потока.

С учетом этой формулы производится вычисление количества оборотов. Но для расчета надо учитывать и шаг одного винта оборудования. Он вычисляется по формуле H=2пR* tga.

Описание символов:

• 2п — константное значение, составляющее 6,28;
• R — значение радиуса, который будут описывать элементы вращения оборудования;
• tg a — угол сечения.

Расчет инвертора для ветряного генератора

Перед выполнением этих вычислений надо учесть следующий момент. Если в домашней сети будет использоваться только одна батарея, рассчитанная на 12 вольт, то смысла ставить инвертор нет. Средняя величина мощности дачного участка или частного домовладения составляет около 4 кВт при условии максимальных нагрузок. Для подобной сети число батарей будет не менее десяти, каждая из них рассчитана на 24 вольта. С таким количеством аккумуляторов целесообразно применение инверторного устройства.

Но для данных условий, когда используется десять батарей на 24 вольта, понадобится ветрогенератор, рассчитанный на 3 кВт, не менее. Более слабое оборудование не сможет обеспечить энергией такое число аккумуляторов. Для бытовых приборов подобная мощность может быть слишком высокой.

Расчет мощностного параметра инверторного устройства осуществляется так:

1. Сначала необходимо суммировать мощностные характеристики всех потребителей энергии.
2. Затем определяется время потребления.
3. Вычисляется параметр пиковой нагрузки.

Александр Капустин показал процедуру запуска ветрового генераторного устройства с инвертором.

Где лучше устанавливать?

Для максимальной эффективности оборудование следует ставить на открытой местности, в наиболее высокой точке. Важно, чтобы ветровой генератор располагался не ниже уровня зданий, находящихся рядом. Из-за этого возникнут препятствия для ветрового потока, в результате чего коэффициент полезного действия будет низким. В случае когда участок выходит к водоему или реке, ветровой генератор устанавливается непосредственно на берегу.

Для монтажа системы оптимально подходят возвышенности либо большие пустые местности. Желательно, чтобы на пространстве не было искусственных преград, препятствующих прохождению ветрового потока. Если участок или здание расположено в городской черте, то установку ветрового генератора необходимо выполнить на крыше. Чтобы расположить оборудование в жилом многоквартирном доме, нужно получить письменное согласие соседей, а также разрешение из государственных инстанций. Установка генератора будет производиться также на крыше.

При выборе места важно помнить, что ветрогенератов должен располагаться не ближе, чем в 15 метров от зданий и не дальше, чем в 25. Благодаря этому шум от работы установки не будет беспокоить жильцов.

 Загрузка …

Видео «Как сделать ветряк из автомобильного генератора?»

Пользователь Одесский инженер подробно рассказал о самостоятельном создании ветрового оборудования из генераторного узла, установленного на транспортном средстве.

razvodka.com

Как сделать вертикальный ветрогенератор своими руками

28 Февраль 2015        Главная страница » Своими руками

В последнее время поклонники возобновляемых источников энергии отдают предпочтение вертикальным конструкциям ветряков. Горизонтальные уходят в историю. Дело не только в том, что смастерить вертикальный ветрогенератор своими руками легче, чем горизонтальный. Основным мотивом такого выбора является эффективность и надежность.

Преимущества вертикального ветряка

1. Вертикальная конструкция ветряка лучше ловит ветер: нет необходимости определять, откуда он дует и ориентировать лопасти под воздушный поток. 2. Установка такого оборудования не требует высокого его расположения, а это значит, что вертикальный ветряк своими руками будет легче обслужить. 3. Конструкция содержит меньше движущихся деталей, что повышает ее надежность. 4. Оптимальный профиль лопастей повышает КПД ветряка. 5. Многополюсный генератор, использующийся для выработки электроэнергии, является менее шумным.

Расскажем о том, как изготовить детали и собрать вертикальный ветрогенератор своими руками.

Алгоритм действий при изготовлении турбины своими руками

1. Опоры (верхняя и нижняя) лопастей представляют собой две концентрические окружности одинаковых по размеру. Изготавливают их из ABS пластика – вырезают лобзиком. В одной из них (она будет верхней) проделывают отверстие диаметром 300 мм.

2. Нижняя опора должна опираться на хаб, в качестве которой можно использовать ступицу легкового автомобиля. Для соединения деталей нужно разметить и высверлить 4 отверстия. 3. Собирая вертикальный ветрогенератор своими руками, особое внимание уделяют креплению лопастей. Для правильного расположения лопастей нужен шаблон. На нижней опоре чертим шестиконечную звезду (звезду Давида), углы которой будут находиться на краю окружности. Проецируем чертеж на верхнюю опору. Лопасти изготавливаем из тонкого листового металла в виде полоски длиной 1160 мм, ширина которых – чуть больше стороны луча звезды.

4. Крепят лопасти двумя уголками вверху и внизу, при этом они должны быть изогнуты так, чтобы образовалась четверть круга. Располагают их друг за другом по окружности, устанавливая на грани лучей.

Изготавливаем ротор

1. Основания для ротора диаметром 400 мм выпиливают из фанеры толщиной 10 мм. По внешнему радиусу с помощью жидких гвоздей или эпоксидного клея крепят постоянные неодимовые магниты с высокой индуктивностью. Располагают их аналогично цифрам на часовом циферблате (ровно 12 шт) с соблюдением полярности (их рекомендуется промаркировать). Чтобы магниты не сошли со своего места, их временно фиксируют распорками из деревянных клиньев.

2. Второй ротор делают аналогично и симметрично первому. Разница в полярности магнитов – она должна быть противоположной.

Как собрать статор

Статор собирается из 9-ти катушек индуктивности. Должно быть з группы последовательно соединенных катушек (по 3 шт. в группе): конец предыдущей соединяется с началом следующей (конфигурация «звезда»). Располагаются катушки симметрично в вершинах трех треугольников, вписанных в окружность. Намотка выполняется медным проводом 0,51 мм в диаметре (тип – 24 AWG). Необходимо 320 витков. Это позволит получить на выходе генератора напряжение 100 В при 120 об/мин. турбины. Вертикальный ветрогенератор своими руками можно смастерить с различными параметрами выходного напряжения и тока путем уменьшения/увеличения количества витков и диаметра намоточного провода статора. Витки катушек наматываются одинаково. Необходимо соблюдать направление намотки и отмечать ее начало и конец. Поверх наружного витка наносится эпоксидный клей и наматывается в четырех местах изолента – для препятствования разматыванию.

Правила и нюансы соединения катушек

Концы катушек необходимо очистить от лаковой изоляции. Соединения выполняются пайкой. Подготовленные таким образом катушки укладывают на бумажный лист, на который наносят схему их расположения (в соответствии с положением постоянных магнитов ротора). Фиксируют их скотчем. Все свободные поля бумаги (кроме центров катушек) заклеивают стеклотканью, заливая эпоксидную смолу с отвердителем. Выводы обмоток должны располагаться снаружи или внутри статора. Для крепления кронштейна в статоре проделывают отверстия.

Окончательная сборка и установка

На одну ось собираются (сверху – вниз): нижняя опора лопастей, диск с постоянными магнитами (верхнее основание ротора), статор, нижнее основание ротора и ступица. Все составляющие крепятся шпильками к кронштейну. Для хорошего контакта используем болты из нержавеющей стали. Доработав остальные мелочи, получаем готовое устройство. Вертикальный ветряк своими руками следует устанавливать на отрытой местности, там, где сила ветра наибольшая. Желательно, чтобы вблизи не было высоких сооружений. Тогда ветрогенератор будет эффективно вырабатывать электроэнергию, что поможет сэкономить средства.

Источник

Это интересно:

Дачный ветрогенератор своими руками из подручных материалов
Быстро и просто делаем солнечные батареи своими руками
Бесплатный подогрев воды или как изготовить солнечный коллектор своими руками

Это интересно:

www.energya.by

ветряк на 220в для дома, как сделать самодельный ветряной генератор 5 квт, видео

Ветрогенератор — несложное преобразовательное устройство, которое можно сделать своими рукамиЧеловечество на протяжении всего времени его развития делало, как незначительные, так и колоссальные, буквально меняющие когнитивную и объективную реальность и представления открытия, основанные на самых широких спектрах существующих законов на планете Земля. Все они так или иначе обуславливались определёнными факторами и были плодами нужд и необходимости что-либо улучшить, создать, изменить, подстроить под себя. Исходя из этого, на сегодняшний день буквально пришли к тому, что появляются строго индивидуальные нужды в использовании уже современных и эффективных приборов и механизмов, позволяющих извлекать максимум из всего, что окружает. Речь пойдет о таком устройстве, как ветроустановка (в народе – ветродуйка, ветродуй), а также о том, как же всё-таки сделать его своими собственными руками, затратив минимум энергии и средств, и получив максимальный результат.

Что такое ветровой генератор

Отличным примером для преставления ветрогенератора и его действия может стать известная компьютерная игра Майнкрафт, где ветрогенераторы раскрыты во всех их качествах. Устроен средний мини-генератор определенным образом.

Ветрогенераторы с вертикальной осью вращения, неприхотливы к порывам ветра при любых направлениях

Все ветрогенераторы в своей сущности дифференцируются на следующие основные виды:

1. Одни из самых распространённых – роторные (вертикальные) ветрогенераторы, действующие на основе вертикального осевого вращения, осуществляемого с помощью ротора и лопастей.
2. Крыльчатые ветрогенераторы – горизонтальный механизм осевого вращения, осуществляемых с помощью так называемого колеса и имеющей в своей системе, как правило, пропеллер.
3. Реже также можно наткнуться на барабанные ветрогенераторы, являющиеся, по своей сути, подвидом роторных и действующих на тех же принципах, но в горизонтальной плоскости.

Конечно, первые картинки, что приходят на ум при возникновении образа ветрогенератора – это вращающиеся лопасти, винт, хвост, турбина или, как её ещё называют, ветротурбина, так называемый ротор.

Ключевое звено всей деятельности – генератор, мачта, аккумуляторы, инвертор, подключённый к электросети, мультипликатор (редуктор, при необходимости) и флюгер.

Как сделать ветряк своими руками

Вертикальные ветрогенераторы являются наиболее эффективными и простыми в изготовлении и эксплуатации, что обуславливает их достаточную распространённость, будь то спиральный или прямой механизм.

Большое значение имеет, как цель создания ветрогенератора, так и местность, на которой он будет установлен, от чего и следует отталкиваться при планировке.

Существуют основные моменты, требующие обязательного внимания, при создании ветрогенератора. Первое, что следует определить, – конечно же двигатель всего прогресса, сердце всей системы – генератор, который можно как приобрести, так и сделать самому, что, в сущности, требует определённой сноровки и умений, однако, при должном желании, можно справиться и новичку. В зависимости от поставленной цели, хотите серьёзный аппарат на 10кВт, 5кВт (5kW) или менее мощный на 12V, или более маленький и простой ветродвиатель велосипедного образца, используемый, как электрическая установка на балконе квартиры.

Ветровик может быть оснащён практически любым генератором:

• Будь то многим известный сельский тракторный генератор;
• Деталь из старого компьютера или ЭВМ;
• А может быть это малошумный автомобильный мотор;
• Элемент двигателя стиральной машины, имеет значение лишь его работоспособность.

Далее определяемся с лопастями – теми самыми крутящимися объектами, напоминающими лопасти мельницы. Лопасти можно изготовить из также большого количества материалов, наиболее перспективными и распространёнными из которых являются, например, фанеры, пластика, иногда жести (краёв бочки, например), ПВХ материала и так далее. При изготовлении, следует учитывать все существенные факторы – как влияние центробежной силы, так и размеры лопастей, поток ветра на местности и другие. Наиболее рационально создавать крыльчатого характера, в силу повышения эффективности, путём влияния на распределение ветрового потока.

Следующий шаг – изготовление прибора для определения скорости и направления ветра – флюгера. Представляет собой что-то вроде металлического флажка, изменяющего своё положение в соответствии с потоками ветра. В роль флюгера может подойти практически любой сравнительно прочный, но лёгкий слой металла.

Мачта – в её роли может использоваться также широкий спектр подручных средств, например, прочная водопроводная труба. Самодельный ветряной аппарат (самоделки) вполне реально изготовить самому, как уже было описано, из максимально доступных средств, при чём сила ветряка зависит от используемых материалов и продуманности использования в конкретных условиях. Самый простой представитель таких устройств вполне способен создавать электричества на освещение помещения, зарядки устройств, а при должном желании, даже для обеспечения базовых нужд сравнительно небольшого загородного домика.

Подбор генератора для ветряка

Генератор – важнейший элемент всей установки, без которого невозможно создание ни единого вольта электроэнергии. Изготовить низкооборотный генератор самостоятельно из подручных средств вполне реально, но следует подбирать все элементы под конкретные цели, ведь если речь идёт о мощной установке, то здесь необходимы достаточно серьёзные детали.

Многочисленные эксперименты показали, что самодельный генератор с постоянными магнитами является наиболее мощным и экономным решением для ветрогенератора

Генератор включает в себя:

1. Ротор – подвижный элемент в механизме, выполняющий оборотную функцию, а также на котором размещён прибор, получающий энергию от источника (тела).
2. Статор – тесно взаимосвязанный элемент с ротором, являющийся неподвижным, собирающийся, если речь идёт об генераторе, из металлических листов, присоединённых друг к другу, и на котором размещается индуктор (металлическая обмотка).
3. Неодимовые магниты, выполняющие индукционную функцию.

При этом, для выполнения функции генератора, в зависимости от цели, можно использовать практически любой работоспособный механизм, будь то остатки тракторного двигателя или же электромотор от принтера или стартера вентилятора.

Важно, как подбирается медная электро проволока.

Если речь идёт об изготовлении генератора с нуля, то здесь необходимы элементы. Ступица – средняя часть колеса, металлическое основание для будущего моторчика. Неодимовые магниты в определённом количестве и размерах. Необходимы металлические диски, на которые будут крепиться магниты, полиэфирная смола или иной способный закрепить и склеить магнитный слой, плотный слой бумаги, фанера.

Изготовление ветрогенераторов своими руками на 220В

Изготовить ветрогенератор мощностью 220 вольт вполне реально самому, и даже это далеко не предел возможностей, при должном желании и наличии необходимых материалов.

Отличительными чертами генераторов со сравнительно значимой мощностью до мелких с небольшой мощностью являются:

1. Конечно, более мощная электростанция требует более надежных, прочных деталей и элементов, а также более сильный ветер.
2. Также при создании и содержании ветрогенераторов с мощностью, достаточной для содержания хотя бы одного крупного электробытового прибора, обязательным элементом является аккумулятор, используемый для запасания на нём лишней энергии.
3. Нужно учитывать, что для большего количества энергии, требуется более серьёзная система контроля, что обуславливает встраивание блока управления, включающие в свою систему стабилизаторы напряжения, в такие ветряки.
4. Для более серьёзных и некомпактных систем требуется соответствующая стабильная установка.

Из последнего вытекает потребность в фундаменте, хотя бы в виде небольших подготовленных и залитых лунок для того, чтобы установить в них макет.Также аксиальные генераторы лишены свойства залипания, или, что называется, отправной точки, в силу чего даже малейший ветер способен сдвинуть с места лопасти такого прибора.

В остальном ветрогнераторы на 220 В (в том числе их изготовление) практически не отличаются от иных представителей и подчиняются общим правилам, изложенным выше.

Наиболее распространён ветровой генератор, основа которого – аксиальная система ветроустановок, основанная на использовании в ней неодимовых магнитов, завоевавших своё высокое место на рынке в силу качества, стойкости и доступности.

Этапы строительства ветряков для дома своими руками

Если говорить о загородном участке дачи или усадьбе, но следует понимать, что чем больше потребность, тем больше стоимость. Особенно, если иметь в виду цели отопления или постоянного содержания всех домашних приборов, трудоёмкость и содержание такого устройства, пусть даже он и является одним из самых выгодных.

Собрать ветрогенератор своими руками может практически каждый человек

Ветродвигатель, как уже освещалось выше, вполне может выполнять функцию основного источника электроэнергии даже для целого дома.

Если сравнивать с близкими аналогами, например, солнечный источник во многом уступает ветрякам, ведь солнце бывает не ежедневно, а электрогенератор и подавно не чета ветрогенератору в экономической и экологической составляющей.

Основные компоненты ветрогенератора для дома (конечно же, говоря о ветрогенераторе для дома, следует понимать, что необходимы все базовые элементы

• Статор, ротор, индуктор, являющиеся основными составными элементами генератора;
• Аккумуляторы для накопления энергии;
• Ветроуловитель, если речь идёт об маловетреной местности.

Помимо того, при изготовлении также можно использовать принципы изобретений ВСУ Склярова, Бирюкова или Третьякова, что существенно повысит рационализм и выгоду использования системы и, для комфорта, уменьшит шумовые эффекты.

Инструкция: как сделать ветрогенератор своими руками

Процесс изготовления ветрогенератора является творческим и то, как он будет устроен, зависит только от мастера. Нет универсальной инструкции, так как каждая конструкция – совокупность различных деталей и других факторов каждого частного случая.

Получить бесплатную электроэнергию с помощью ветра вполне возможно

Делается всё с помощью базовых инструментов – шуруповерта, молотка, болгарки и иных подобных.

Первым, что нужно сделать при изготовлении ветрогенератора – это определиться с целью и сделать базовые расчёты, чертежи, определить место и так далее. Далее следует собрать и закрепить лопасти, хвост к аккумулятору (подключить к генератору).

Основная и наиболее оптимальная, апробированная и подробная инструкция по изготовлению ветрогенератора своими руками:

1. Изготовить генератор из заранее приготовленных деталей – 2 подготовленных металлических блина с неодимовыми магнитами скрепляются друг на против друга, между которыми вставляется статор с уже имеющейся на ней медной обмоткой.
2. На мачте (трубе) устанавливается опора (кронштейн), а над ним – ступица.
3. Далее на ступицу следует установить генератор, после чего статор нужно соединить с опорой.
4. На другую часть устанавливается ветротурбина.

Забетонировать и построить основание конструкции, чтобы стабилизировать её при сильном ветре, рассчитав основные параметры, ведь для значительной установки шагового расстояния может быть недостаточно.

Преимущества самодельного ветрогенератора

В заключение, следует отметить, что самодельный ветряной генератор – отличный, современный и с каждым днём всё более доступный источник энергии, распространяющийся с невероятной скоростью. Основные преимущества ветрогенератора, чего не могут присвоить электрогенераторы на основе бензогенератора – высокая экономичность, доступность, эффективность, простота монтажа и эксплуатации, современность, большинство – малошумные, экологичные.

Ветрогенераторы на сегодняшний день являются перспективным и всё более эффективным и набирающим обороты средством получения электроэнергии, при этом являющимися сравнительном экономичными и вполне доступными, даже для того, чтобы сделать такой прибор своими руками.

Ветрогенератор своими руками: 4 кВт (видео)

Ветрогенераторы-самоделки – отличный способ узнать что-то новое, попробовать в новом деле, а также сделать доступный и простой способ обеспечить домик электроэнергией в простейших домашних условиях.

Добавить комментарий

6watt.ru

Как сделать ветрогенератор своими руками

При росте цен на электроэнергию повсюду идёт поиск и разработка её альтернативных источников. В большинстве регионах страны целесообразно применять ветрогенераторы. Чтобы полностью обеспечить электричеством частный дом, требуется достаточно мощная и дорогостоящая установка.

Ветряной генератор для дома

Если сделать небольшой ветрогенератор, с помощью электрического тока можно подогревать воду или использовать для части освещения, например, хозяйственных построек, садовых дорожек и крыльца. Подогрев воды для хозяйственных нужд или отопления – это простейший вариант использования ветровой энергии без её аккумулирования и преобразования. Здесь вопрос больше заключается в том, достаточно ли мощности будет для отопления.

Перед тем как сделать генератор, сначала следует выяснить особенности ветров в регионе.

Большой ветрогенератор, для многих мест российского климата, мало подходит из-за частой смены интенсивности и направления воздушных потоков. При мощности выше 1 кВт он будет инерционным и не сможет в полной мере раскручиваться, когда меняется ветер. Инерция в плоскости вращения приводит к перегрузкам от бокового ветра, приводящим к его выходу из строя.

С появлением маломощных потребителей энергии имеет смысл применять небольшие самодельные ветрогенераторы не более чем на 12 вольт, чтобы освещать дачу светодиодными светильниками или заряжать телефонные аккумуляторы при отсутствии в доме электричества. Когда в этом нет необходимости, электрогенератор можно применять для нагрева воды.

Тип ветрогенератора

Для безветренной области подходит только парусный ветрогенератор. Чтобы электроснабжение было постоянным, понадобится аккумуляторная батарея не менее чем на 12В, зарядное устройство, инвертор, стабилизатор и выпрямитель.

Изготовить качественный и мощный ветрогенератор своими средствами сложно. Он будет дорого стоить, и вырабатывать не более 3-4 кВт. Здесь нужны другие альтернативные источники электричества.

Для слабоветренных районов можно самостоятельно изготовить вертикальный ветрогенератор, мощностью не более 2-3 кВт. Вариантов есть много и они почти не уступают промышленным образцам. Покупать целесообразно ветряки с парусным ротором. Надёжные модели мощностью от 1 до 100 киловатт выпускаются в Таганроге.

В ветреных регионах можно сделать генератор для дома своими руками вертикальный, если требуемая мощность составляет 0,5-1,5 киловатт. Лопасти можно изготовить из подручных средств, например, из бочки. Более производительные устройства целесообразно купить. Самыми дешёвыми являются «парусники». Вертикальный ветряк стоит дороже, но он надёжней работает при сильных ветрах.

Маломощный ветряк своими руками

В домашних условиях небольшой самодельный ветрогенератор изготовить несложно. Для начала работы в области создания альтернативных источников энергии и накопления в этом ценного опыта как собрать генератор, можно изготовить самостоятельно простое устройство, приспособив мотор от компьютера или принтера.

Ветряной генератор на 12 В с горизонтальной осью

Чтобы сделать своими руками маломощный ветряк, необходимо сначала подготовить чертежи или эскизы.

На скорости вращения 200-300 об./мин. напряжение можно поднять до 12 вольт, а вырабатываемая мощность составит около 3 Вт. С его помощью можно зарядить небольшой аккумулятор. Для других генераторов мощность необходимо увеличивать до 1000 об./мин. Лишь в этом случае они будут эффективны. Но здесь понадобится редуктор, создающий значительное сопротивление и к тому же имеющий высокую стоимость.

Электрическая часть

Чтобы собрать электрогенератор, необходимы комплектующие:

1. небольшой мотор от старого принтера, дисковода или сканера;
2. 8 диодов типа 1N4007 для двух выпрямительных мостов;
3. конденсатор ёмкостью 1000 мкф;
4. труба ПВХ и пластиковые детали;
5. алюминиевые пластины.

На рисунке ниже изображена схема генератора.

Шаговый мотор: схема подключения к выпрямителю и стабилизатору

Диодные мосты подключаются к каждой обмотке двигателя, которых две. После мостов подключается стабилизатор LM7805. В результате на выходе получается напряжение, которое обычно подаётся на 12-вольтную батарею.

Большую популярность получили электрогенераторы на неодимовых магнитах с чрезвычайно высокой силой сцепления. Их следует аккуратно использовать. При сильном ударе или нагреве до температуры 80-250⁰С (в зависимости от вида) у неодимовых магнитов происходит размагничивание.

За основу генератора, изготавливаемого своими руками, можно взять ступицу автомобиля.

Ротор на неодимовых магнитах

На ступицу производится наклейка суперклеем неодимовых магнитов диаметром около 25 мм примерно в количестве 20 шт. Однофазные электрогенераторы делаются с равенством количества полюсов и магнитов.

Магниты, расположенные напротив друг друга, должны притягиваться, т. е. повёрнуты противоположными полюсами. После приклеивания неодимовых магнитов производится их заливка эпоксидной смолой.

Катушки мотают круглыми, а общее количество витков составляет 1000-1200. Мощность генератора на неодимовых магнитах подбирается такой, чтобы его можно было использовать как источник постоянного тока, порядка 6А для зарядки АКБ на 12 В.

Механическая часть

Лопасти делают из пластиковой трубы. На ней рисуют заготовки шириной 10 см и длиной 50 см, а затем вырезают. Изготавливается втулка на вал двигателя с фланцем, к которому винтами крепятся лопасти. Их количество может быть от двух до четырёх. Пластик долго не прослужит, но на первое время его хватит. Сейчас появились достаточно износостойкие материалы, например, карбон и полипропилен. Затем можно изготовить более прочные лопасти из алюминиевого сплава.

Балансировку лопастей производят путём отрезания лишних частей на концах, а угол наклона создают путём их нагрева с изгибом.

Генератор крепится болтами к куску пластиковой трубы с приваренной к нему вертикальной осью. На трубу также соосно устанавливается флюгер из алюминиевого сплава. Ось вставляется в вертикальную трубу мачты. Между ними устанавливается упорный подшипник. Вся конструкция может свободно вращаться в горизонтальной плоскости.

Электрическую плату можно разместить на вращающейся части, а напряжение потребителю передавать через два токосъёмных кольца со щётками. Если плату с выпрямителем установить отдельно, тогда количество колец будет равно шести, сколько выводов имеет шаговый мотор.

Ветряк крепят на высоте 5-8 м.

Если устройство будет эффективно вырабатывать энергию, его можно усовершенствовать, сделав вертикально-осевым, например, из бочки. Конструкция меньше подвержена боковым перегрузкам, чем горизонтальная. На рисунке ниже изображён ротор с лопастями из фрагментов бочки, установлен на оси внутри рамы и на него не действует опрокидывающее усилие.

Ветряк с вертикальной осью и ротором из бочки

Профилированная поверхность бочки создаёт дополнительную жёсткость, за счёт чего можно применять жесть меньшей толщины.

Ветрогенератор мощностью более 1 киловатта

Устройство должно приносить ощутимую пользу и выдавать напряжение 220 В, чтобы можно было включить некоторые электроприборы. Для этого оно должно самостоятельно запускаться и вырабатывать электроэнергию в широком диапазоне.

Чтобы сделать ветрогенератор своими руками, прежде следует определить конструкцию. Она зависит от того, какая сила ветра. Если она слабая, то единственным вариантом может быть парусный вариант ротора. Больше 2-3 киловатт энергии здесь не получить. Кроме того, для него понадобятся редуктор и мощный аккумулятор с зарядным устройством.

Цена всего оборудования высокая, поэтому следует выяснить, будет ли это выгодно для дома.

В районах с сильными ветрами, самодельным ветрогенератором можно получить 1,5-5 киловатт мощности. Тогда его можно подключать в домашнюю сеть на 220В. Аппарат с большей мощностью самостоятельно сделать сложно.

Электрогенератор из двигателя постоянного тока

В качестве генератора можно использовать малооборотный мотор, генерирующий электрический ток при 400-500 об/мин: PIK8-6/2,5 36V 0,3Nm 1600min-1. Длина корпуса 143 мм, диаметр – 80 мм, диаметр вала – 12 мм.

Как выглядит двигатель постоянного тока

Для него нужен мультипликатор с передаточным отношением 1:12. При одном обороте лопастей ветряка электрогенератор сделает 12 оборотов. На рисунке ниже изображена схема устройства.

Схема устройства ветряка

Редуктор создаёт дополнительную нагрузку, но всё же это меньше, чем для автомобильного генератора или стартера, где требуется передаточное отношение как минимум 1:25.

Лопасти целесообразно изготавливать из алюминиевого листа размером 60х12х2. Если на мотор их установить 6 штук, устройство будет не таким быстрым и не пойдёт вразнос при больших порывах ветра. Следует предусмотреть возможность балансировки. Для этого лопасти припаиваются к втулкам с возможностью накручивания на ротор, чтобы можно было их смещать дальше или ближе от его центра.

Мощность генератора на постоянных магнитах из феррита или стали не превышает 0,5-0,7 киловатт. Увеличить её можно только на специальных неодимовых магнитах.

Генератор с не намагниченным статором для работы не годится. При небольшом ветре он останавливается, а после не сможет самостоятельно запуститься.

Для постоянного отопления в холодное время года требуется много энергии, и протопить большой дом — это проблема. Для дачи в этом плане он может пригодиться, когда туда приходится ездить не чаще 1 раза в неделю. Если всё правильно взвесить, система отопления на даче работает всего несколько часов. Остальное время хозяева находятся на природе. Используя ветряк как источник постоянного тока для зарядки АКБ, за 1-2 недели можно накопить электроэнергии для отопления помещений на такой промежуток времени, и таким образом, создать себе достаточный комфорт.

Чтобы сделать генератор из двигателя переменного тока или автомобильного стартера, требуется их переделка. Мотор можно модернизировать под генератор, если ротор изготовить на неодимовых магнитах, проточив на их толщину. Его делают с количеством полюсов, как и у статора, чередуя друг с другом. Ротор на неодимовых магнитах, приклеенных к его поверхности, при вращении не должен залипать.

Типы роторов

Конструкции роторов отличаются разнообразием. Распространённые варианты изображены на рисунке ниже, где указаны значения коэффициента использования энергии ветра (КИЭВ).

Виды и конструкции роторов ветряков

Для вращения ветряки делают с вертикальной или горизонтальной осью. Вертикальный вариант обладает преимуществом в удобстве обслуживания, когда основные узлы расположены внизу. Опорный подшипник выполнен самоустанавливающимся и долго служит.

Две лопасти ротора «Савониуса» создают рывки, что не очень удобно. По этой причине его делают из двух пар лопастей, разнесённых на 2 уровня с поворотом одной относительно другой на 90⁰. В качестве заготовок можно использовать бочки, вёдра, кастрюли.

Ротор «Дарье», лопасти которого делают из упругой ленты, отличается простотой изготовления. Для облегчения раскрутки их количество должно быть нечётным. Движение происходит рывками, из-за чего механическая часть быстро разбивается. Кроме того, лента при вращении вибрирует, издавая рёв. Для постоянного применения подобная конструкция не очень подходит, хотя лопасти иногда делают из звукопоглощающих материалов.
В ортогональном роторе крылья выполняются профилированными. Оптимальное количество лопастей равно трём. Устройство быстроходное, но его необходимо раскручивать при пуске.

Геликоидный ротор имеет высокий КПД за счёт сложной кривизны лопастей, снижающей потери. Его применяют реже других ветряков из-за высокой стоимости.

Горизонтальный лопастный ротор исполнения является наиболее эффективным. Но он требует наличия стабильного среднего ветра, а также для него необходима ураганная защита. Лопасти можно изготовить из пропилена, когда их диаметр меньше 1 м.

Если вырезать лопасти из толстостенной пластиковой трубы или бочки, достичь мощности выше 200 Вт не удастся. Профиль в виде сегмента для сжимаемой газообразной среды не подходит. Здесь нужен сложный профиль.

Диаметр ротора зависит от того, какую мощность требуется получить, а также от количества лопастей. Двухлопастнику на 10 Вт нужен ротор диаметром 1,16 м, а на 100 Вт – 6,34 м. Для четырёх-, и шестилопастника диаметр составит соответственно 4,5 м и 3,68 м.

Если насадить ротор непосредственно на вал генератора, его подшипник долго не протянет, поскольку нагрузка на все лопасти неравномерная. Опорный подшипник для вала ветряка должен быть самоустанавливающимся, с двумя или тремя ярусами. Тогда для вала ротора будут не страшны изгибы и смещения в процессе вращения.

Большую роль в работе ветряка играет токосъёмник, который требуется регулярно обслуживать: смазывать, чистить, регулировать. Возможность его профилактики должна быть предусмотрена, хотя это сложно сделать.

Безопасность

Ветряки, мощность которых превышает 100 Вт, являются шумными устройствами. Во дворе частного дома можно установить промышленный ветродвигатель, если он сертифицирован. Его высота должна быть выше ближайших домов. На крыше нельзя устанавливать даже маломощный ветряк. Механические колебания от его работы могут создать резонанс и привести к разрушению строения.

Высокие скорости вращения ветрогенератора требуют качественного изготовления. Иначе, при разрушении устройства существует опасность, что его детали могут отлететь на большие расстояния и нанести травму человеку или домашним животным. Особенно это следует учитывать при изготовлении ветряка своими руками из подручных материалов.

Видео. Ветрогенератор своими руками.

Применение ветрогенераторов целесообразно не во всех регионах, поскольку зависит от климатических особенностей. Кроме того, изготавливать их своими руками не имеет смысла без определённого опыта и знаний. Для начала можно взяться за создание простой конструкции мощностью несколько ватт и напряжением до 12 вольт с помощью, которой можно зарядить телефон или зажечь энергосберегающую лампу. Применение неодимовых магнитов в генераторе позволяет значительно увеличить его мощность.

Мощные ветровые установки, берущие на себя значительную часть электроснабжения дома, лучше приобретать промышленные, на создание напряжения 220В, тщательно взвесив при этом все за и против. Если совместить их с другими видами альтернативных источников энергии, электричества может хватить на все хозяйственные нужды, включая систему отопления дома.

Оцените статью:

elquanta.ru

Как смастерить ветрогенератор своими руками: обзор технологии сборки 2-х различных конструкций

Электроэнергия неуклонно дорожает. Чтобы чувствовать себя комфортно за городом в жаркую летнюю погоду и морозным зимним днем, необходимо или основательно потратиться, или заняться поиском альтернативных источников энергии. Россия – огромная по площади страна, имеющая большие равнинные территории. Хотя в большинстве регионов у нас преобладают медленные ветры, малообжитая местность обдувается мощными и буйными воздушными потоками. Поэтому присутствие ветрогенератора в хозяйстве владельца загородной недвижимости чаще всего оправдано. Подходящую модель выбирают, исходя из местности применения и фактических целей использования.

Ветряк #1 — конструкция роторного типа

Можно сделать своими руками несложный ветряк роторного типа. Конечно, снабдить электроэнергией большой коттедж ему вряд ли будет под силу, зато обеспечить электричеством скромный садовый домик вполне под силу. С его помощью можно снабдить светом в вечернее время суток хозяйственные постройки, осветить садовые дорожки и придомовую территорию.

Подробнее о других видах альтернативных источников энергии можно прочитать в данной статье: https://aqua-rmnt.com/otoplenie/alt_otoplenie/alternativnye-istochniki-energii.html

Так или почти так выглядит роторный ветрогенератор, сделанный своими руками. Как видите, в конструкции этого оборудования нет ничего сверхсложного

Подготовка деталей и расходников

Чтобы собрать ветрогенератор, мощность которого не будет превышать 1,5 КВт, нам понадобятся:

• генератор от автомобиля 12 V;
• кислотный или гелиевый аккумулятор 12 V;
• преобразователь 12V – 220V на 700 W – 1500 W;
• большая ёмкость из алюминия или нержавеющей стали: ведро или объёмистая кастрюля;
• автомобильное реле зарядки аккумулятора и контрольной лампы заряда;
• полугерметичный выключатель типа «кнопка» на 12 V;
• вольтметр от любого ненужного измерительного устройства, можно автомобильный;
• болты с шайбами и гайками;
• провода сечением 2,5 мм² и 4 мм²;
• два хомута, которыми генератор будет крепиться к мачте.

Для выполнения работы нам будут нужны ножницы по металлу или болгарка, рулетка, маркер или строительный карандаш, отвертка, ключи, дрель, сверло, кусачки.

Большинство владельцев частных домов не признают использование геотермального отопления, однако подобная система имеет перспективы. Подробнее о преимуществах и недостатках данного комплекса можно прочитать в следующем материале: https://aqua-rmnt.com/otoplenie/alt_otoplenie/geotermalnoe-otoplenie-doma-svoimi-rukami.html

Ход конструкторских работ

Мы собираемся изготовить ротор и переделать шкив генератора. Для начала работы нам понадобится металлическая ёмкость цилиндрической формы. Чаще всего для этих целей приспосабливают кастрюлю или ведро. Возьмем рулетку и маркер или строительный карандаш и поделим ёмкость на четыре равные части. Если будем резать металл ножницами, то, чтобы их вставить, нужно сначала сделать отверстия. Можно воспользоваться и болгаркой, если ведро не выполнено из крашеной жести или оцинкованной стали. В этих случаях металл неминуемо перегреется. Вырезаем лопасти, не прорезая их до конца.

Чтобы не ошибиться с размерами лопастей, которые мы прорезаем в ёмкости, необходимо сделать тщательные замеры и тщательно всё пересчитать

В днище и в шкиве размечаем и высверливаем отверстия для болтов. На этой стадии важно не торопиться и расположить отверстия с соблюдением симметрии, чтобы при вращении избежать дисбаланса. Лопасти следует отогнуть, но не слишком сильно. При выполнении этой части работы учитываем направление вращения генератора. Обычно он крутится по движению часовой стрелке. В зависимости от угла изгиба увеличивается и площадь воздействия потоков ветра, а, значит, и скорость вращения.

Это ещё один из вариантов лопастей. В данном случае каждая деталь существует отдельно, а не в составе ёмкости, из которой вырезалась

Раз каждая из лопастей ветряка существует отдельно, прикручивать нужно каждую. Преимущество такой конструкции в её повышенной ремонтопригодности

Ведро с готовыми лопастями следует закрепить на шкиве, используя болты. На мачту при помощи хомутов устанавливаем генератор, затем подсоединяем провода и собираем цепь. Схему, цвета проводов и маркировку контактов лучше заранее переписать. Провода тоже нужно зафиксировать на мачте.

Чтобы подсоединить аккумулятор, используем провода 4 мм², длина которых не должна быть более 1-го метра. Нагрузку (электроприборы и освещение) подключаем с помощью проводов сечением 2,5 мм². Не забываем поставить преобразователь (инвертер). Его включают в сеть к контактам 7,8 проводом 4 мм².

Конструкция ветряной установки состоит из резистора (1), обмотки стартера генератора (2), ротора генератора (3), регулятора напряжения (4), реле обратного тока (5), амперметра (6), аккумулятора (7), предохранителя (8), выключателя (9)

Достоинства и недостатки такой модели

Если всё сделано правильно, работать этот ветрогенератор будет, не создавая вам проблем. При аккумуляторе 75А и с преобразователем 1000 W он может питать уличное освещение, охранную сигнализацию, приборы видеонаблюдения и т.д.

Схема работы установки наглядно демонстрирует то, как именно энергия ветра преобразуется в электричество и то, как она используется по назначению

Достоинства такой модели очевидны: это весьма экономичное изделие, хорошо поддаётся ремонту, не требует особых условий для своего функционирования, работает надежно и не нарушает ваш акустический комфорт. К недостаткам можно отнести невысокую производительность и значительную зависимость от сильных порывов ветра: лопасти могут быть сорваны воздушными потоками.

Изготовить солнечную батарею возможно и самостоятельно. Пошаговая инструкция расположена здесь: https://aqua-rmnt.com/otoplenie/alt_otoplenie/solnechnaya-batareya-svoimi-rukami.html

Ветряк #2 — аксиальная конструкция на магнитах

Аксиальные ветряки с безжелезными статорами на неодимовых магнитах в России до последнего времени не делали по причине недоступности последних. Но теперь они есть и в нашей стране, причем стоят они дешевле, чем изначально. Поэтому и наши умельцы стали изготавливать ветрогенераторы этого типа.

Со временем, когда возможности роторного ветрогенератора уже не будут обеспечивать все потребности хозяйства, можно сделать аксиальную модель на неодимовых магнитах

Что необходимо подготовить?

За основу аксиального генератора нужно взять ступицу от автомобиля с тормозными дисками. Если эта деталь была в эксплуатации, её необходимо разобрать, подшипники поверить и смазать, ржавчину счистить. Готовый генератор будет покрашен.

Чтобы качественно отчистить ступицу от ржавчины, воспользуйтесь металлической щеткой, которую можно насадить на электродрель. Ступица снова будет выглядеть отлично

Распределение и закрепление магнитов

Нам предстоит наклеивать магниты на диски ротора. В данном случае используются 20 магнитов размером 25х8мм. Если вы решите сделать другое количество полюсов, то используйте правило: в однофазном генераторе должно быть сколько полюсов, столько и магнитов, а в трехфазном необходимо соблюдать соотношение 4/3 или 2/3 полюса к катушкам. Размещать магниты следует, чередуя полюса. Чтобы их расположение было правильным, используйте шаблон с секторами, нанесенными на бумаге или на самом диске.

Если есть такая возможность, магниты лучше использовать прямоугольные, а не круглые, потому что у круглых магнитное поле сосредоточено в центре, а у прямоугольных – по их длине. Противостоящие магниты должны иметь разные полюса. Чтобы ничего не перепутать, маркером нанесите на их поверхность «+» или «-». Для определения полюса возьмите один магнит и подносите к нему другие. На притягивающихся поверхностях ставьте плюс, а на отталкивающихся – минус. На дисках полюса должны чередоваться.

Магниты правильно размещены. Перед их фиксацией эпоксидной смолой, необходимо сделать бортики из пластилина, чтобы клейкая масса могла застыть, а не стекла на стол или пол

Для закрепления магнитов нужно использовать сильный клей, после чего прочность склейки дополнительно усиливают эпоксидной смолой. Ею заливают магниты. Чтобы предотвратить растекание смолы можно сделать бордюры из пластилина или просто обмотать диск скотчем.

Трехфазные и однофазные генераторы

Однофазный статор хуже трехфазного, потому что при нагрузке он даёт вибрацию. Это происходит из-за разницы в амплитуде тока, которая возникает по причине непостоянной отдачи его за момент времени. Трехфазная модель этим недостатком не страдает. Мощность в ней всегда постоянна, потому что фазы друг друга компенсируют: если в одной ток падает, а в другой он нарастает.

В споре однофазного и трехфазного вариантов последний выходит победителем, потому что дополнительная вибрация не продлевает срок службы оборудования и раздражает слух

В результате отдача трехфазной модели на 50% превышает тот же показатель однофазной. Другим плюсом отсутствия ненужной вибрации является акустический комфорт при работе под нагрузкой: генератор не гудит во время его эксплуатации. Кроме того, вибрация всегда выводит ветрогенератор из строя до истечения срока его эксплуатации.

Процесс наматывания катушек

Любой специалист вам скажет, что перед наматыванием катушек нужно произвести тщательный расчет. А любой практик все сделает интуитивно. Наш генератор не будет слишком быстроходным. Нам нужно, чтобы процесс зарядки 12-вольтового аккумулятора начался при 100-150 оборотах в минуту. При таких исходных данных общее число витков во всех катушках должно составлять 1000-1200шт. Осталось разделить эту цифру на количество катушек и узнать, сколько витков будет в каждой.

Чтобы сделать ветрогенератор на низких оборотах мощнее, нужно увеличить число полюсов. При этом в катушках возрастет частота колебания тока. Для намотки катушек лучше использовать толстый провод. Это уменьшит сопротивление, а, значит, сила тока возрастет. Следует учесть, что при большом напряжении ток может оказаться «съеденным» сопротивлением обмотки. Простой самодельный станочек поможет быстро и аккуратно намотать качественные катушки.

Статор размечен, катушки уложены на свои места. Для их фиксации используется эпоксидная смола, стеканию которой снова противостоят пластилиновые бортики

Из-за числа и толщины магнитов, расположенных на дисках, генераторы могут значительно различаться по своим рабочим параметрам. Чтобы узнать, какую мощность ждать в результате, можно намотать одну катушку и прокрутить её в генераторе. Для определения будущей мощности, следует измерить напряжение на определенных оборотах без нагрузки.

Например, при 200 оборотах в минуту получается 30 вольт при сопротивлении 3 Ом. Отнимаем от 30 вольт напряжение аккумулятора в 12 вольт, а получившиеся 18 вольт делим на 3 Ом. Результат – 6 ампер. Это тот объём, который отправится на аккумулятор. Хотя практически, конечно, выходит меньше из-за потерь на диодном мосту и в проводах.

Чаще всего катушки делают круглыми, но лучше их чуть вытянуть. При этом меди в секторе получается больше, а витки катушек оказываются прямее. Диаметр внутреннего отверстия катушки должен соответствовать размеру магнита или быть немногим больше его.

Проводятся предварительные испытания получившегося оборудования, которые подтверждают его отличную работоспособность. Со временем и эту модель можно будет усовершенствовать

Делая статор, учтите, что его толщина должна соответствовать толще магнитов. Если число витков в катушках увеличить и сделать статор толще, междисковое пространство увеличится, а магнитопоток уменьшится. В результате может образоваться то же напряжение, но меньший ток из-за возросшего сопротивления катушек.

В качестве формы для статора используют фанеру, но можно на бумаге разметить сектора для катушек, а бордюры сделать из пластилина. Прочность изделия увеличит стеклоткань, помещенная на дно формы и поверх катушек. Эпоксидная смола не должна прилипать к форме. Для этого её смазывают воском или вазелином. Для тех же целей можно использовать пленку или скотч. Катушки закрепляют между собой неподвижно, концы фаз выводят наружу. Потом все шесть проводов соединяют треугольником или звездой.

Генератор в сборе тестируют, используя вращение рукой. Получившееся напряжение составляет 40 вольт, сила тока при этом составляет примерно 10 Ампер.

Заключительный этап — мачта и винт

Фактическая высота готовой мачты составила 6 метров, но лучше было бы сделать её 10-12 метров. Основание для неё нуждается в бетонировании. Необходимо сделать такое крепление, чтобы трубу можно было поднимать и опускать при помощи ручной лебедки. На верхнюю часть трубы крепится винт.

Труба ПВХ – надежный и достаточно легкий материал, используя который можно сделать винт ветряка с заранее предусмотренным изгибом

Для изготовления винта нужна ПВХ труба, диаметр которой составляет 160 мм. Из неё предстоит вырезать шестилопастной двухметровый винт. С формой лопастей имеет смысл поэкспериментировать, чтобы усилить крутящий момент на низких оборотах. От сильного ветра винт нужно уводить. Эта функция выполняется с помощью складывающегося хвоста. Выработанная энергия копится в аккумуляторах.

Мачта должна подниматься и опускаться с помощью ручной лебедки. Дополнительную устойчивость конструкции можно придать, используя натяжные тросы

Вашему вниманию предоставлены два варианта ветрогенераторов, которые чаще всего используются дачниками и владельцами загородной недвижимости. Каждый из них по-своему эффективен. Особенно результат применения такого оборудования проявляется в местности с сильными ветрами. В любом случае, такой помощник в хозяйстве не помешает никогда.

Оцените статью:
Поделитесь с друзьями!

aqua-rmnt.com

В плане ветроэнергетических ресурсов Россия занимает довольно двойственное положение. С одной стороны, на ее долю приходится огромная площадь, богатая равнинными местами. С другой — ветры здесь медленные, имеют низкий потенциал. Они могут быть довольно буйными в местах, где проживает мало людей. В соответствии с этим становится актуальной задача обустройства самодельного ветрогенератора.

Источник электричества

Как минимум 1 раз в год увеличиваются тарифы на услуги электроэнергии, зачастую — в несколько раз. Это бьет по карману граждан, зарплата которых не растет столь же стремительно. Домашние умельцы раньше прибегали к простому, но довольно небезопасному и незаконному способу экономии на электроэнергии. Они прикрепляли к поверхности расходомера неодимовый магнит, после чего тот приостанавливал работу счетчика.

Если указанная схема изначально работала слаженно, то в дальнейшем с ней возникали проблемы. Объяснялось это несколькими причинами:

1. Контролеры стали чаще ходить по домам и проводить внеплановые проверки.
2. На счётчики стали приклеивать особые стикеры, под воздействием которых стали темнеть магнитные поля. Соответственно, вычислить такого нарушителя не составляло проблемы.
3. Стали выпускаться новые счётчики, которые не имели восприимчивости к магнитному полю. Вместо стандартных моделей появились электронные узлы.

Всё это подтолкнуло людей к поиску альтернативных источников электроэнергии, к примеру, ветрогенераторов. Если человек проживает в областях, где регулярно дуют ветры, такие приспособления становятся для него «палочкой-выручалочкой». Устройство использует силу ветра для получения энергии.

Корпус оснащен лопастями, приводящими в движение роторы. Электроэнергия, полученная таким образом, трансформируется в постоянный ток. В дальнейшем она переходит к потребителям либо накапливается в аккумуляторе.

Самодельный ветрогенератор может выступать в качестве главного или дополнительного источника энергии. В качестве вспомогательного устройства он может греть воду в бойлере либо подпитывать домашние светильники, тогда как вся остальная электроника работает от главной сети. Возможна работа таких генераторов и в качестве главного источника там, где дома не подключены к электричеству. Здесь устройства подпитывают:

• лампы и люстры;
• отопительное оборудование;
• бытовую электронику.

Ветровая электростанция способна подпитывать низковольтные и классические приборы. Первые работают от напряжения 12−24 Вольт, а ветрогенератор способен обеспечивать мощность на 220 Вольт. Он изготавливается по схеме с использованием инверторных преобразователей. Электричество накапливается в его аккумуляторе. Есть модификации на 12−36 Вольт. Они отличаются более простой конструкцией. Для них применяются стандартные контроллеры заряда аккумулятора. Чтобы обеспечить обогрев жилища, достаточно сделать ветрогенераторы своими руками нa 220 В. 4 кВт — это мощность, которую обеспечит их двигатель.

Особенности изделия

Создавать ветряк своими руками выгодно. Достаточно узнать, что заводские изделия мощностью не больше 5 кВт стоят до 220000 р., как становится ясно, насколько лучше использовать доступные материалы и сделать их самостоятельно, ведь благодаря этому удастся сэкономить немало средств.

Безусловно, заводские модификации редко ломаются и являются более надежными. Но уж если поломка случится, придется потратить огромные суммы на покупку запасных узлов.

Магазинные модели часто недоступны большинству граждан. Чтобы окупить затраты на покупку такого устройства, требуется от 10 до 12 лет, хотя отдельные виды устройств и отбивают эти расходы чуть раньше. Сделав ветрогенератор 2 кВт своими руками, можно получить далеко не самую совершенную конструкцию, но в случае поломки ее удастся легко отремонтировать самостоятельно. Миниатюрный ветряк малой мощности способен собрать без проблем любой человек, который умеет обращаться с инструментами.

Ключевые узлы

Как говорилось, ветряной генератор можно сделать в домашних условиях. Надо подготовить определенные узлы для его надежного функционирования. Они включают:

1. Лопасти. Изготавливать их можно из разных материалов.
2. Генератор. Его тоже можно собрать собственноручно или же купить готовый.
3. Хвостовая зона. Используется для движения лопастей по направлению вектора, обеспечивая предельно возможный КПД.
4. Мультипликатор. Увеличивает скорость вращения ротора.
5. Мачта для крепежа. Она играет роль элемента, на котором зафиксированы все указанные узлы.
6. Натяжные тросы. Необходимы для фиксации конструкции в целом и защиты от разрушения под воздействием ветра.
7. Аккумулятор, инвертор и контроллер заряда. Способствуют преобразованию, стабилизации энергии и ее накапливанию.

Новичкам следует рассматривать простые схемы роторного ветрогенератора.

Инструкция по изготовлению

Ветряк можно изготавливать даже из пластиковых бутылок. Он будет крутиться под действием ветра, издавая при этом шум. Возможных схем обустройства таких изделий существует много. Ось вращения допустимо располагать в них вертикально или горизонтально. Эти устройства используются в основном для борьбы с вредителями на приусадебном участке.

Самодельный ветрогенератор похож на бутылочный ветряк по конструкции, но размеры его больше, и он отличается более основательной конструкцией.

Если к ветряку для борьбы с кротами на огороде приделать мотор, он сможет давать электроэнергию и подпитывать, например, светодиодные светильники.

Сборка генератора

Для сборки ветряной электростанции обязательно потребуется генератор. В его корпус необходимо поставить магниты, которые будут обеспечивать электроэнергию в обмотках. Такой тип устройства имеют отдельные виды электродвигателей, к примеру, которые установлены в шуруповёртах. Но изготовить из шуруповерта генератор не удастся. Он не обеспечит необходимой мощности. Его хватит разве что на подпитку небольшой светодиодной лампы.

Из автомобильного генератора ветряную электростанцию тоже вряд ли получится сделать. Объясняется это тем, что в данном случае применяется обмотка возбуждения, получающая питание от аккумулятора, почему он и не подходит для этих целей. Следует подбирать самовозбуждающийся генератор оптимальной мощности либо купить готовую модель. Эксперты рекомендуют приобретать его в готовом виде, т. к. это устройство обеспечит высокий КПД, но никто не мешает сделать его своими руками. Предельная мощность у него будет находится на уровне 3,5 кВт.

Что потребуется взять:

1. Статор. Для него используется 2 металлических листа, разрезанных на круги диаметром 500 мм. На каждый кусок наклеивают 12 неодимовых магнитов с диаметром 50 мм. Фиксируют их, несколько отступив от краев изделий, обязательно с чередованием полюсов. То же самое делают со второй окружностью, но полюсы ставят со сдвигом.
2. Ротор. Конструкция включает в себя 9 катушек, которые наматываются медной проволокой диаметром 3 мм. Необходимо проделать по 70 витков во всех катушках. Чтобы разместить их, следует обустраивать немагнитную основу.
3. Ось. Проделывают её в середине ротора. Надо отцентровать конструкцию, иначе она рассыплется под воздействием ветра.

Ставят ротор и статор и на дистанции 2 мм. Обмотки объединяют таким образом, чтобы получился 1-фазный источник переменного тока.

Создание лопастей

В ветреную погоду из готового устройства можно добывать 3,5 кВт мощности. При средней интенсивности воздушного потока этот показатель составляет не более 2 кВт. Устройство бесшумное, если сравнивать с моделями на электродвигателе.

Следует подумать о месте монтажа лопастей. В рассматриваемом примере изготавливается простая модификация ветрогенератора горизонтального типа с тремя лопастями. Можно попробовать изготовить вертикальной вариант, но КПД у него будет пониженным. В среднем он составит 0,3. Единственным преимуществом такой конструкции будет возможность работы при любом направлении ветра. Простые лопасти изготавливаются с помощью таких материалов:

1. Древесина. Ее недостатком является появление трещин через некоторое время после запуска.
2. Полипропилен. Идеальный вариант для генераторов небольшой мощности.
3. Металл. Считается долговечным и надежным материалом, из которого можно изготавливать любые по размеру лопасти. Лучше всего подходит в данном случае дюралюминий.

Одно дело — изготовить своими руками лопасти для ветрогенератора, и совсем другое — обеспечить сбалансированность конструкции. Если все нюансы не будут учтены, сильный ветер без особого труда разрушит мачту. Как только лопасти будут изготовлены, вместе с ротором их устанавливают на монтажную площадку, где будет закреплена хвостовая часть.

Запуск и оценка эффективности

Даже если ветрогенератор был изготовлен по всем правилам, ошибочный выбор места для размещения мачты может сыграть злую шутку с мастером. Элемент должен стоять вертикально. Генератор вместе с лопастями лучше разместить как можно выше — там, где «гуляют» сильные ветры. Поблизости не должно располагаться домов, любых крупных зданий, отдельно растущих деревьев. Всё это будет загораживать потоки воздуха. Если обнаружены какие-либо помехи, следует разместить генератор на определенном расстоянии от них.

После того как установка начнёт работать, следует подсоединить мультиметр к ветви генератора и проверить, имеется ли напряжение. Систему можно считать готовой к полноценной эксплуатации. После этого остается выяснить, какое напряжение поступит в жилище и каким образом это будет происходить.

Процесс подключения в доме

После обустройства практически бесшумного ветряка с хорошей мощностью необходимо подключить к нему бытовые приборы. Собирая собственноручно такое устройство, следует позаботиться о покупке инверторного преобразователя с эффективностью 99%. В таком случае потери на переход постоянного тока в переменный будут наименьшими, а в корпусе будут присутствовать три узла:

1. Аккумуляторный блок. Способен впрок накапливать энергию, которая генерируется устройством.
2. Контроллер заряда. Обеспечивает более продолжительный срок службы аккумуляторных батарей.
3. Преобразователь. Трансформирует постоянный ток в переменный.

Можно устанавливать оборудование для питания осветительных приборов и бытовой техники, которые могут функционировать на напряжении 12−24 Вольт. Потребность в инверторном преобразователе в таком случае отсутствует. Для приборов, позволяющих готовить пищу, лучше задействовать газовое оборудование с питанием от баллона.
