Вопрос о том, как может быть изготовлена фреза по дереву своими руками, волнует не только домашних мастеров, которые самостоятельно занимаются плотницкими работами и моделированием, но и профессиональных отделочников. И главное тут не только в желании сэкономить, а в том, что серийные инструменты для обработки дерева, которые сегодня несложно приобрести в специализированных магазинах или на строительных рынках, часто не имеют требуемую конфигурацию рабочей части. Именно поэтому специалистам и домашним мастерам, применяющим такой инструмент, приходиться дорабатывать его серийные модели или изготавливать его с нуля, используя для этого стальные заготовки цилиндрической формы.

Самодельная фреза имеет ограничения по материалам, которые могут быть обработаны с ее помощью. Изготовление фрез для собственных нужд, как правило, связано с работой со сталью мягких сортов. Именно поэтому такой самодельный инструмент способен достаточно эффективно резать дерево, но при обработке более твердых материалов быстро затупляется.

Для того чтобы изготовить свой фрезерный инструмент, мастера используют обрезки стальных прутков или арматуры. Если в качестве заготовки применяться арматура, то ее ребристую поверхность выравнивают при помощи токарного станка.

Технология изготовления самодельной фрезы по дереву из такой заготовки заключается в следующем:

• На той части цилиндрической заготовки, где будет формироваться режущая часть самодельного инструмента, срезается половина диаметра.
• Между частями заготовки с разными диаметрами формируется плавный переход.
• С обработанного участка заготовки снимается еще четверть диаметра, с необработанной частью прутка такой участок заготовки также соединяют плавным переходом.
• Обработанной части заготовки придается прямоугольная форма, для чего срезается ее нижняя часть. Толщина той части заготовки, на которой будет сформирована рабочая часть инструмента для обработки дерева, должна составлять 2–5 мм.

Самодельная фреза может быть использована для обработки дерева, при этом ее внутренний угол должен совпадать с центром вращения.

Чтобы фреза по дереву, изготовленная своими руками, могла быть использована для выполнения эффективной обработки, при ее изготовлении надо придерживаться следующих рекомендаций.

• Режущую кромку нужно затачивать под углом 7–10°. Если сделать ее более острой, то она будет слабо держать заточку и обладать низкими режущими свойствами.
• Для придания режущей части инструмента требуемой конфигурации используются надфили с алмазным напылением или угловые шлифовальные машинки с дисками, специально предназначенными для выполнения работ по металлу.
• Если самодельная фреза по дереву должна отличаться сложной конфигурацией, то допускается выполнять ее загиб или расплющивание.

При небольшой толщине режущей части фрезерный инструмент, сделанный своими руками, имеет достаточно невысокий рабочий ресурс. Чтобы несколько увеличить срок эксплуатации такой фрезы по дереву, угол на нижней части инструмента, расположенный напротив его режущей кромки, можно немного закруглить.

Самодельная фреза не может сразу справиться с большим объемом древесины, снимаемой с поверхности обрабатываемого изделия, поэтому обработку выполняют за несколько заходов.

Фрезы конусной конфигурации

Фрезы по дереву, рабочая часть которых имеет конусную конфигурацию, используются для обработки поверхностей сложного рельефа. В частности, при помощи таких фрез выполняется финишная обработка пазов в элементах мебельных конструкций. Для изготовления подобных фрез по дереву в производственных условиях применяются заготовки сложной формы, которые проблематично обрабатывать в домашних условиях. Такая фреза своими руками может быть изготовлена из сверла, рабочей части которого придается требуемая конфигурация.

За счет того, что самодельная фреза по дереву используется для обработки достаточно мягкого материала за несколько заходов, дополнительно упрочнять структуру материала, из которого изготовлен такой инструмент, нет необходимости.

Типы самодельных фрез для обработки древесины

Конусные фрезы, обработка при помощи которых осуществляется на средних и высоких оборотах, используются для того, чтобы снимать лишний слой дерева с торцевых элементов заготовки. Оптимальным вариантом самостоятельного изготовления инструмента данного типа является фреза из сверла.Такая фреза из сверла изготавливается в домашних условиях следующим образом: инструмент обрезается ближе к его хвостовику (от половины до четверти его длины), затем каждая режущая кромка обрезанного сверла стачивается на величину 1/2 – 1/3 его диаметра. Если режущие кромки сточить на большую величину, то не только оголится его тело, но он также утратит свои режущие свойства. Восстановить своими руками режущие кромки самодельных фрез по дереву, которые имеют спиралевидную форму, сложно.

Фреза по дереву торцевого типа может быть изготовлена и из тонкостенной трубки. Как сделать фрезу из такой заготовки? Следует придерживаться следующих рекомендаций.

1. В качестве заготовки берется отрезок трубы, длина которого составляет 15–20 см.
2. Со стороны будущей режущей кромки (на расстоянии 2–3 см от нее) с двух сторон трубы выполняются проточки овальной формы.
3. Будущей режущей части фрезы по дереву придается конусная форма, ее стачивают под углом 2–3°.
4. Зажав заготовку в тисках, на ее торцевой части выполняют крестообразный надрез, для чего используется угловая шлифовальная машина.
5. Со стороны режущей части на заготовке прорезаются пазы – вплоть до овальных отверстий.

Используя самодельную торцевую фрезу, изготовленную из тонкостенной трубки, можно создавать в изделиях из дерева глухие или сквозные отверстия. При этом внутреннюю поверхность глухих отверстий необходимо дорабатывать с помощью стамески.

Что такое фрезерный станок, для чего он предназначен и какие его главные особенности?
Фрезерный станок — это металлорежущий и деревообрабатывающий станок.

Фрезерный станок по дереву служит для переработки при помощи металлообрабатывающего инструмента (фрезы) тонких, усложнённых плоскостей, зубчатых колёс и подобных объектов.
Также этот станок за небольшой период времени может очень быстро обработать любой пиломатериал в очень больших объёмах.

Деревообрабатывающий станок довольно дорогое удовольствие, если приобретать его прямо с завода, поэтому мало кто мог бы его себе купить. Но если посмотреть на другую «сторону медали», то иметь фрезерный станок дома довольно рентабельно. По этой причине зачастую многие обычные люди, работающие на данных станках и мастера, с большим стажем работы приходят к пониманию того что: «Нужно сделать фрезерный станок самому, своими руками!» и они правильно мыслят, ведь это вполне возможно и не так уж сложно.

Какими знаниями нужно владеть для того, чтобы соорудить фрезерный станок по дереву своими руками?

Фрезерный станок характеристики

Существует множество разных установок. Начиная от самых простых до самых сложных. Для домашних условий хватит обычной установки с зафиксированным положением, имеющая возможность ручной разборки, регулировки и переустановки металлообрабатывающего инструмента (фрезы).

Для того чтобы соорудить обычную установку, обязательно надо узнать из чего она состоит, её основные компоненты и приниматься за работу, основываясь на схемах строения домашнего фрезерного станка.

Устройство фрезерного станка:

Столешница

Станина

Мотор

Фреза

Станина – это фундаментальная часть всей системы. Станина не должна расшатываться, она должна быть крепкой, иметь хорошую подпорку.

Куда крепится станина?

Зачастую станина крепится на пол помещения при помощи металлического крепления.
Не так часто можно встретить, когда станину устанавливают, не закрепляя её. В данном случае фиксирование появляется из-за собственного веса аппарата. Если нужен станок, на котором будет выполняться лёгкая работа по дереву, то в таком случае можно обойтись без крепления. Получится своего рода ручной фрезерный станок.

Без крепления работа будет быстрой и супер мобильной.

Столешница – это 2-й по важности компонент в данном сооружении. Главная характеристика – это её размер.

Куда крепят столешницу?

Столешницу крепят к станине. Также она обязана обладать горизонтальной, ровной поверхностью.

На столе для фрезерного станка не должны находиться: сучки, зазоры, с краю должен быть ограничитель под видом деревянной или металлической планки. С боку делаются отверстия для установки металлообрабатывающего инструмента (фрезы).

Металлообрабатывающий инструмент (фреза)

Закреплённую фрезу устанавливают таким образом, чтобы ось вращения была расположена в вертикальном положении. Обрабатывая пиломатериал, важно проводить его при горизонтальном направлении по ограничителю с отверстием. Если нужно обработать доски или брусья, очень важно иметь возможности замены и регулировку размещения фрезы по высоте. Чтобы это сделать нужно использовать один из 2-х вариантов:

Вариант 1. Если закрепить столешницу на станине, то получится подвижная столешница. Данный вариант не очень практичный, но вполне осуществимый.
Вариант 2. Закрепить металлообрабатывающий инструмент (фрезу) на подвижный объект, который будет прикреплён к станине, также можно применить винтовой подъёмник под видом подъёмной системы, либо любой другой регулирующий механизм.

Мотор фрезерного станка

Мотор широко универсального фрезерного станка нужно расположить рядом с фрезой и подсоединить к ней.

Установить его можно несколькими способами:

1. Расположить под столешницей
2. Расположить над столешницей

В 1-ом способе мотор нужно укрепить снизу к станине. В таком случае не потребуется повышать размеры деревообрабатывающего станка.
2-й способ. В этом случае станину нужно закрепить выше столешницы, также нужно расположить на ней крепления для мотора.

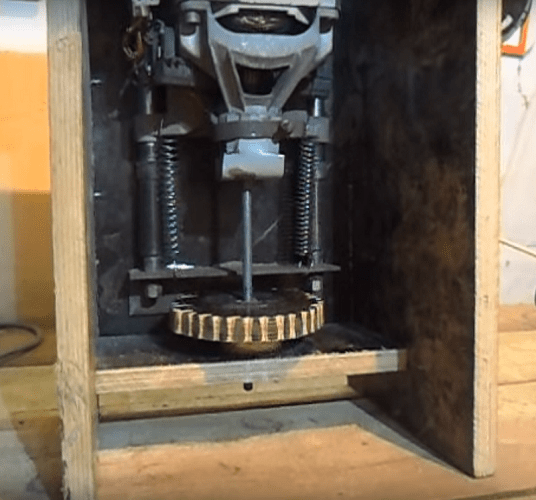

Если нужен более сложный токарно фрезерный станок, то при желании можно подобрать и другие расположения металлообрабатывающего инструмента (фрезы) и двигателя. Пример: сначала оборудовать горизонтальный фрезерный аппарат, однако перед этим нужно заранее подготовить чертёж фрезерного станка.

Также в целях безопасности важно будет провести электричество к мотору и надёжно зафиксировать, потому что, когда пойдёт сильная вибрация на не закреплённых замках, то при больших и мощных витках двигатель способен вылететь из аппарата, так как крепления имеют большую вероятность сильно повредиться из-за огромной перегрузки.

Когда будет идти этап подключения к эл.питанию, то нужно полагаться на стандартное напряжение электробытовой сети в 22O B.

Фрезеровщики – специалисты советуют никак не менять обмотку двигателя, так как в данном случае это не увеличит коэффициент полезного действия (КПД), очень велика вероятность, что снизит.

Безопасность домашнего фрезерного станка

Для того, чтобы гарантировать защищённость, необходимо помимо оснащения с ограничителями, привести к рабочей поверхности хорошее освещение.

С целью производительной деятельности при обработке на фрезерных станках, мотор необходимо применять конкретной мощности:

0.5 Киловатт – данная мощность самая наименьшая, она позволяет убирать наружный слой с древесины, шкурить, либо подбирать прорезь;
До 1.5 Киловатт – аппараты, имеющие данную мощность, дают возможность осуществлять наиболее углублённое обрабатывание пиломатериалов, также такая мощность с лёгкостью подходит для ежедневного использования.
2.5 Киловатт — это самый наилучший тип мощности, так как такой аппарат сумеет держать полную работоспособность, совмещать любые фрезы с разными конфигурациями, либо объёма, однако такие мощные аппараты используются только лишь специалистами, по этой причине начинающим устанавливать данный двигатель не советуют.

Самодельный фрезерный станок видео

Когда самодельный фрезерный станок для дома будет изготовлен и установлен, то при аккуратном его использовании у любого специалиста на все 100% будут любые необходимые материалы, которые точно сделают работу как минимум удобной.

Часто возникают ситуации, когда нужно сделать паз, аккуратно подравнять край доски или изготовить деталь сложной формы. Обычно такую работу выполняют при помощи фрезера. В хорошо оборудованной мастерской под рукой есть любой инструмент и все необходимые станки.

Но как быть, если, к примеру вместо мастерской гараж, а в наличии только дрель. Можно решить вопрос в ближайшем магазине электроинструмента. Но, как обычно, всё упирается либо в финансы, либо в тот факт, что инструмент для фрезеровки необходим только на время, а потом просто будет пылиться на полке. Как известно, из любой ситуации есть выход, а конкретно из этой — фрезер своими руками из дрели.

Дрель выступает в качестве привода. В патрон зажимают режущий инструмент (фрезу или сверло) и производят обработку. При этом корпус электродрели крепится на каком-либо основании или механизме, обеспечивающем необходимое расположение режущей части относительно заготовки или детали.

Принцип действия аналогичен заводским вариантам фрезеров. Конструкция механической части также схожа или полностью повторяет элементы устройства не кустарного производства. Исключением являются детали крепления дрели. Кроме того, конструкция механизма зависит от материала изготовления.

Фрезеровальное устройство может быть простым и содержать минимум деталей и узлов, но при необходимости ничего не мешает «расширить» возможности электродрели, соорудив достаточно сложную конструкцию. Всё зависит от собственных возможностей и требований к функционалу самодельного инструмента.

Сделать фрезер своими руками из дрели можно, используя любые подручные материалы. Основное требование: конструкция должна быть прочной, наличие люфтов и перекосов не допускается, электродрель должна быть надёжно закреплена.

Для изготовления деталей можно использовать:

• ДСП или многослойную фанеру толщиной от 12 мм;

• обрезки доски подходящей толщины;

• деревянные бруски.

Также возможно использование других материалов. К примеру, можно использовать металл. Неплохая идея — основание, сделанное из толстого оргстекла или акрила. Сквозь такой материал будет видна обрабатываемая поверхность.

Детали соединяют при помощи саморезов. Для надёжности все неподвижные соединения можно проклеить любым подходящим клеем (столярным, ПВА и прочим).

Для крепления подвижных узлов могут понадобиться болты или шпильки диаметром 6 – 8 мм

. К ним будут нужны гайки, как обычные, так и барашковые. Для некоторых соединений могут потребоваться шайбы. Возможно использование мебельной фурнитуры: направляющие механизмы, различный крепёж и так далее.

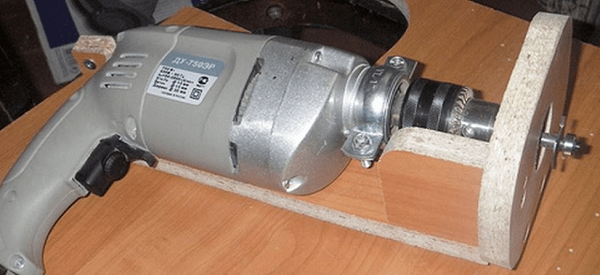

В быту часто используют вертикальный ручной фрезер. Он имеет наиболее простую для повторения конструкцию. Достаточно изготовить стойку с креплением для электродрели, и устройство для выполнения простых операций готов. Пример такого самодельного агрегата на фото ниже.

Процесс изготовления подобного основания достаточно прост:

• Первая деталь, с которой лучше начать — основание (подошва). Необходимо вырезать заготовку круглой или овальной формы.

• Далее проделывают отверстие для фрезы. Оно должно иметь смещение относительно центра детали с учётом толщины боковой стойки.

• В зависимости от габаритов электродрели изготавливают стойку необходимого размера и крепят её к основанию саморезами или мебельными конфирматами.

• Жёсткость крепления обеспечивает распорка (косынка). Внутренние стороны этой детали должны иметь угол строго 90 о .

• Следующий элемент — крепление для дрели. Можно использовать хомут для труб, как на фото или изготовить зажим из дерева или фанеры и закрепить его с помощью саморезов.

• В качестве дополнительной фиксации над дрелью устанавливают упор.

Такой вариант подойдёт для выполнения черновой работы или послужит временной альтернативой полноценному инструменту. Для выполнения более точных операций придётся разработать конструкцию посложнее.

Ничего не мешает снабдить свою «самоделку» регулировкой вылета фрезы или возможностью менять угол наклона. Не исключено использование дрели в настольном фрезерном станке. Для этого электродрель устанавливают вертикально под рабочей поверхностью.

Сделать фрезер своими руками из дрели — задача не самая трудная. Сложности проявляются в использовании такого устройства. Стоит учитывать, что электроинструмент не рассчитан на такой способ применения и работа с ним будет иметь некоторые особенности и даже недостатки.

Первое, что необходимо учесть — скорость вращения. Двигатель фрезерного станка может иметь до 20 000 оборотов в минуту
.
У электродрели этот показатель находится в районе 3 000
.
Отсюда следует, что придётся ограничиться использованием фрез, предназначенных для работы на низких оборотах, а регулятор скорости вращения должен находиться в максимальном положении.

Аналогичная ситуация с мощностью. Двигатель простой электродрели потребляет около 500 – 600 Вт. Мощность фрезера составляет 1 – 2 кВт
.
Это означает, что самодельный фрезерный станок справится с обработкой не слишком твёрдых материалов (дерево, фанера, пластик).

Точность обработки фрезой также не идеальна. В конструкции заводского фрезера отсутствуют шестерни или редукторы. В электродрелях для передачи вращения от двигателя к патрону используют зубчатую передачу. Из-за этого возможно наличие люфтов, а следовательно, может иметь место биение и вибрация, что будет негативно отражаться на качестве работы.

Видео: Фрезер из дрели Bosch

Простая конструкция, скорее всего, не будет предусматривать регулировку глубины реза. Выставить фрезу или сверло можно, зажав хвостовик в патроне на необходимой высоте.

Также не стоит забывать о технике безопасности. Патрон — не самый идеальный вариант крепления фрезы. На высоких оборотах под действием вибрации плохо затянутый патрон может раскрутиться.

Кнопка включения самодельного фрезера будет расположена в неудобном месте. Следует надёжно удерживать устройство руками во время работы.

Конечно, недостатков у самодельного фрезера из дрели хватает, но есть и положительные стороны. Попробуйте просверлить обычным фрезером стену. Теоретически это возможно, но удобнее сделать это электродрелью. Для этого достаточно извлечь её из крепления и применить по назначению.

Дерево – самый практичный и натуральный материал, из которого можно сделать предметы быта, и даже детские игрушки. К тому же много и нежилых возводится именно из . Поэтому многие «самоделкины» не прочь иметь по дереву для домашней мастерской. Их можно приобрести в специализированном магазине или сделать самостоятельно из подручных материалов. Поговорим более подробно о втором методе обустройства собственного уголка для работы

.

Читайте в статье

Станки по дереву для домашней мастерской: особенности и разновидности

Разнообразие станков по дереву для домашней мастерской широко. У каждого есть свое назначение и способы сборки самодельного варианта. Среди всех вариантов встречаются узконаправленные и с большим количеством функций, но со скромными размерами:

• Универсальные бытовые. Это мини-приспособления для обработки элементов из древесины. Используются дома или на приусадебном участке. Такой небольшой агрегат выполняет одновременно несколько функций, поэтому пользуется большой популярностью у «самоделкиных».

• Многофункциональный для собственной столярной мастерской. Можно использовать в небольшом производстве.
• Для создания деревянных изделий методом точения используют токарные станки. Есть компактные варианты, которые не займут много места в гараже.
• Для выпуска дверей и окон применяют .
• Чтобы обстругать понадобится рейсмусовый станок.
• Копировально-фрезерные применяются для создания изделий необычных форм.
• Фуговальные могут обстругать болванку с одной стороны.

Статья по теме:

Для упрощения рабочих операций и уменьшения ошибок применяют специализированное оборудование. В этой статье рассказано о том, как правильно выбрать и приобрести для применения в быту.

Много других вариантов деревообрабатывающих станков своими руками изготавливают по схемам. Среди популярных приспособлений, которые очень полезны в домашней мастерской, выделяют:

• токарный станок;
• фрезерное оборудование;
• рейсмусовый станок;
• шлифовальный и фуговальный вариант.

Рассмотрим, особенности каждого и варианты самостоятельной сборки такого оборудования для своей деревообрабатывающей мини-мастерской.

Особенности токарного станка по дереву для домашней мастерской

Токарный станок – незаменимая вещь в мастерской любителей работать с натуральной древесиной. Используя его, можно сделать поверхность рифленой или расточить отверстия, а также вырезать настоящие произведения искусства самых необычных форм.

Конструктивно станок по дереву отличается от отсутствием системы охлаждения.
При этом скорость вращения основного элемента меньше, но есть регулировка мощности. Ниже приведены несколько чертежей с размерами токарного станка по дереву своими руками:

Нередко для своих мастерских «самоделкины» изготавливают токарно-копировальные станки по дереву своими руками. Их применяют для производства большого количества одинаковых деталей, например, столбцов для или для лестницы. Вот примеры готовых станков в мастерских:

1
из 4

Видео о самодельном станке по дереву своими руками поможет разобраться в последовательности сборки и подборе необходимых для работы инструментов:

токарный станок по дереву

Способы сборки самодельных токарных станков по дереву своими руками с фото-примерами

Изготавливают своими руками токарные мини-станки по дереву, которые занимают немного место или разместятся в комнате городской квартиры. Вот несколько примеров готовых устройств от «самоделкиных»:

1
из 4

Задумываясь, как сделать самому токарные станки по дереву, вначале, выберите подходящий чертеж. Затем, приготовьте материалы и приспособления для создания собственного агрегата. В процессе изготовления устройства пригодятся:

• станина;
• стойки передние и задние;
• ведущий и управляемый центры;
• крепеж для инструмента.

Важно
! Для самодельного станка достаточно мотора с мощностью до 250 Вт и количеством оборотов до 1500. Для более крупных элементов подбирайте другой вариант «движка» с большей производительностью.

Чтобы собрать все элементы в одну конструкцию понадобятся дрель, напильник, небольшая угловая шлифовальная машинка и . Ниже приведена инструкция по сборке мини-токарного станка:​

Существует немало способов сборки самодельного оборудования. Выбирайте подходящий исходя из наличия материала и необходимой производительности.

Специфика резцов для токарного станка по дереву

Резцы – один из главных элементов токарного станка. От их выбора зависит площадь и глубина удаляемой поверхности с детали. Состоят они из режущей части и участка для закрепления на оборудовании.

Режущая кромка имеет одну или несколько поверхностей. А основной показатель резцов – ширина лезвия, его форма и возможность регулировки. Все модели разделяют на две подгруппы:

• радиальные, устанавливающиеся перпендикулярно и направленные на снятие большой поверхности;
• тангенциальные: для касательной обработки и формирования сложного рисунки.

Делая резцы для токарного станка по дереву самостоятельно, придерживайтесь нескольких правил:

1. Длина рабочей поверхности должна быть в пределах 20-30 см. Такой размер обеспечивает надежный захват инструмента и достаточное количество места для размещения на упоре. А также вы обеспечите запас для регулярной заточки.
2. Чтобы лезвие прочно крепилось в рукояти, следует оставлять хвостик достаточной длины. Если делаете резец из напильника или рашпиля, то удлините хвост в 1,5 – 2 р.
3. Толщина рабочего дела должна быть достаточной, чтобы выдерживать удары при первичной обработке деталей.
4. Длина рукояти из дерева или пластика составляет 25 см. Иначе, держать в руках такой инструмент неудобно.

Вариант изготовления самодельного резца посмотрите в видеоматериале:

резцы для токарного станка по дереву

Делаем стационарную циркулярную пилу своими руками

Купит готовую можно от 9 тыс. р. Она обеспечит должную безопасность работы и сэкономит время на распилке древесины. Но, можно не тратить деньги и сделать собственный станок по чертежам и заготовкам.

Несмотря на внешнюю сложность конструкции собрать ее самостоятельно в домашних условиях не так сложно. Любая стационарная модель пилы состоит из нескольких элементов:

• диска с зубцами;
• двигателя;
• бокового упора с возможностью регулировки;
• вала.

Чтобы собрать все детали циркулярной пилы приготовьте:

• лист металла от 8 мм толщиной;
• уголок из металла 45 на 45 мм;
• двигатель электрический;
• диск с зубьями;
• подшипник шариковый;
• брусок из дерева;
• кусок пластика или остатки ламината.

Чтобы правильно сделать все элементы, стоит выбрать чертеж, где будут указаны размеры стола для ручной циркуляционной пилы своими руками, а также все другие габариты и материалы для работы.
Вот несколько примеров готовых схем:

Сама сборка конструкции будет идти по определенному плану вне зависимости от выбранной схемы:

Более подробную инструкцию по изготовлению стационарной циркулярной пилы смотрите в видеоматериале:

циркулярная пила

Делаем циркулярную пилу из болгарки своими руками: чертежи и видео по изготовлению

Для создания циркулярки своими руками необходимо приготовить двигатель от , профильную прямоугольную трубу и стальные уголки. Чтобы получилась настоящая удобная пила, стоит продумать упор, осевую ручку и штанги для регулировки.

Вот несколько чертежей стойки для болгарки своими руками. По ним можно собрать упор, обеспечивающий скольжение пиле.

Порядок сборки упора будет следующий:

1. Необходимы несколько металлических уголков для стандартного упора в виде буквы «Т». Их располагаете на расстоянии в 3-4 мм с каждой стороны диска.
2. Кромки снизу необходимо закруглить, чтобы не было царапин на заготовке в процессе работы.
3. Спереди и с обратной стороны на болты и гайки присоедините поперечными связями уголки. Щели фиксируются шайбами.
4. На корпус надеваете хомут из металла. Сзади скрепляете элементы, чтобы упорная стойка и хомут стали одним целым.
5. В корпусе редуктора просверливаете 2-4 крепежных отверстия. Это удобнее делать в разобранном состоянии элемента.

После сборки упора, делаете осевую ручку и регулировочную штангу. Посмотрите видео, как сделать станину для болгарки своими руками по чертежам:

После соединения всех элементов ваша домашняя циркулярка из болгарки будет готова. Дополнительно к ней можно изготовить различные детали. Вот несколько фото приспособлений для циркуляционной пилы своими руками:

Изготавливаем фрезерный станок по дереву для домашней мастерской

Необходимы для работы с фасонными деталями из древесины. Их применяют для плоского фрезерования и обработки профилей. Профессиональное оборудование является многофункциональным и стоит немалых денег, поэтому все больше «самоделкиных» собирают самостоятельно такое оборудование для мастерских и гаражей.

В комплектацию самодельных фрезерных станков по дереву входят:

1. Приводящий механизм.
   Это двигатель, мощность которого колеблется в пределах 1-2 кВт. С таким мотором можно применять различный инструмент для работы с древесиной, не боясь, что произойдет сбой.
2. Лифт для регулировки.
   Обычно в его комплектацию входит корпус, скользящие полозья, каретки, фиксирующий винт и ось с резьбой. Во время работы каретка совершает движения вверх-вниз, а винт нужен для ее фиксации на необходимом уровне.
3. Опора.
   Изготавливается стол из массивной древесины.

Перед сборкой обязательно составьте подробный чертеж со всеми размерами. Для ручных фрезерных станков по дереву необходимо заранее все продумать до мелочей.

Последовательность самостоятельной сборки удобного и практичного фрезерного станка по дереву для домашней мастерской описана в видеоинструкции:

Если вы задумались о покупке собственного оборудования, а не о самостоятельной сборке, то для понимания, сколько стоит ручной фрезерный станок по дереву, посмотрите таблицу с моделями и ценами:

Михаил, г. Волгоград:
«Приобрел стол для станка Кратон МТ-20-01. Недорого и удобно. Причем он совместим с разными моделями оборудования».

Дмитрий, г. Москва:
«Купил себе Корвет-83 90830 для дома. Привлекли небольшие размеры и мощность двигателя. Работает хорошо уже более года».

В интернет-магазинах и специализированных отделах представлено немало моделей фрезерных станков по дереву, но стоимость полной комплектации редко опускается ниже 30 тыс. р. Именно поэтому многие «самделкины» собирают оборудование для своей мастерской своими силами.

Делаем фрезерный станок с ЧПУ своими руками

Сделать собственное оборудование с числовым программным управлением можно собственными руками. Для этого выберите подходящие чертежи . Своими руками собирать модель нужно будет строго по ним.

Фрезеровочные станки по дереву должны обладать большой прочностью, поэтому за основу лучше взять прямоугольную балку, закрепленную на направляющих.
Срок эксплуатации домашнего оборудования и его производительность зависит от правильной сборки. Посмотрите видеоинструкцию по изготовлению такого устройства:

Ниже приведены фото готовых моделей станков с ЧПУ по дереву своими руками от профессиональных «самоделкиных»:

1
из 4

Фрезы для станков по дереву: особенности и разновидности

Фреза должна выдерживать большие скорости вращения при работе. Только в таком случае будут получаться отверстия нужной формы. Все варианты разделяют на несколько подгрупп:

• Конусообразные. Используются для обработки различной древесины под разным наклоном.

• Профильные. Применяют для декорирования элементов.
• V-образные. Можно изготавливать отверстия в 45⁰.
• Прямоугольные – для создания пазов.
• Дисковые. Выпиливаются пазы разных габаритов.
• Калевочные для закругления краев.
• Фальцевые для работы с четвертями.

Ниже приведены фотопримеры фрез для станков с ЧПУ по дереву, которые по принципу схожи с обычными, но имеют «хвостик»:

1
из 4

Фрезы для станков по дереву

Варианты рейсмусовых станков своими руками

Самодельные рейсмусовые станки по дереву применяются для шлифования большого количества элементов и придания им привлекательного внешнего вида. В конструкцию такого оборудования входят:

• Стол с рамой для станка. Столешница должна быть идеально ровной и устойчивой, чтобы выдержать вибрации во время работы.
• Ножевой вал. Основная часть конструкции, отвечающая за обработку заготовок из дерева. Скорость вращения шкива должна быть 4000 – 7000 об/мин.
• Болты для регулировки и устройство для подачи заготовок.

Чтобы правильно изготовить оборудование, используйте чертежи рейсмуса. Своими руками собирать конструкцию надо строго по ним.

Вариант заготовки чертежа от руки

рейсмусовый станок

Видеоинструкция, как делать рейсмусы своими руками из электрорубанка

Для сборки рейсмуса из рубанка своими руками приготовьте:

• электрорубанок, который не жалко переделывать в другой инструмент;
• подробный чертеж для работы;
• и бруски для корпуса.

Когда подготовительный этап завершен, можно переходить к непосредственной сборке, которая займет около часа у человека, умело обращающегося с инструментом:

Особенности шлифовального станка по дереву своими руками

После распила дерева его необходимо отшлифовать и только потом переходить к возведению построек или сооружению других предметов. Всего выделяют несколько разновидностей шлифовальных станков:

• Дисковый.
  Рабочая поверхность изготавливается в виде круга, на который сверху закрепляется наждачная бумага или другое приспособление для шлифовки. Можно регулировать скорость обработки, не меняя число оборотов.

• Ленточный.
  Между двумя валами натягивается непрерывная полоска наждачной бумаги. Сделать своими руками ленточные шлифовальные станки несложно, достаточно подготовить подробный чертеж и ознакомиться с инструкцией. Важно, чтобы наждак в рабочей поверхности не прогибался под тяжестью заготовки.

• Барабанные шлифовальные станки
  по дереву распространены среди столяров. Используют для горизонтального выравнивания плоскостей по методу фуганки. Принцип работы заключается в закрепление «наждачки» на одном или двух барабанах, а под ними расположен стол с регулировкой высоты. Можно выставить необходимую калибровку и делать заготовки одинаковой толщины.

• Колибровально-шлифовальные станки по дереву
  – универсальные машины, соединяющие шлифовку и выравнивание заготовок. Используются два типа оборудования: дисковое и ленточное. Такое устройство можно сделать самостоятельно, при правильном выборе чертежей.

Чтобы правильно собрать подходящий вариант станка для шлифовки и обработки древесины, подберите подходящий чертеж и все комплектующие. Ниже приведено несколько примеров доступных и удобных схем оборудования:

Универсальная машина для работы с древесиной

шлифовальный станок

Особенности фуговальных станков по дереву своими руками

Фуговальная машина для работы с древесиной используется на завершающем этапе работы с элементами. Она способна сделать поверхность идеально гладкой и ровной. Большинство покупных моделей оснащены рейсмусом, позволяющим делать толщину всей заготовке одинаковой по длине.

Строгальный станок по дереву для дома как самодельный, так и покупной, включает в конструкцию несколько элементов:

• станина;
• вал строгальный;
• регулятор для стола;
• мотор.

Для сборки фуганка своими руками вначале надо определиться с размерами и подготовить подробный чертеж. Вот несколько примеров от «самоделкиных»:

Сборка строгальной машины

фуговальный станок

Для создания самого простого фуганка, без дополнительных функций, придерживайтесь следующей последовательности действий:

1. Приготовьте все детали и инструменты для работы, а также прорисованный чертеж.
2. Делаете заготовки по точным размерам. Обратите внимание, что место для установки подшипников готовится из нескольких элементов.
3. К выбранному мотору подготавливаете место для установки. Можно закрепит агрегат на салазки.
4. Собираете ротор с подшипниками, устанавливаете на место по схеме. При этом сразу же соединяете двигатель при помощи ременной передачи. Ротор должен вращаться свободно.
5. Собираете рабочую поверхность из двух частей: подающей и принимающей. Вторая немного выше (на 2-5 мм). Для обустройства можно использовать многослойную фанеру или листы металла.

Для полного понимания хода работы, посмотрите видеоматериал

Прежде чем сделать фрезер своими руками, рекомендуется подготовить чертеж. На схеме указывают основные элементы инструмента.

Фрезер из дрели изготавливается быстро, но используется ограниченно.

Конструктивные особенности

Самодельный фрезер по дереву применяется для снятия фаски, оформления кромки, создания декоративной резьбы. Аналогичное устройство по металлу оснащено специальными фрезами и предназначено для работы с мягким металлом. При необходимости можно сделать фрезер для работы с пластиком, оргстеклом и прочими материалами.

Основными элементами инструмента являются шпиндель, мотор и фреза.
Вращение от мотора передается на шпиндель с рабочей фрезой. Некоторые фрезеры по металлу и дереву работают от однофазной электросети переменного напряжения. Можно сделать ручные фрезеры своими руками на маленьком двигателе постоянного тока.

Для этого применяют различные фрезы. Выбор элемента зависит от предназначения будущего инструмента и обрабатываемого материала. Простые модели предназначены для обработки дерева. Для таких агрегатов характерна низкая скорость. Сложнее сделать своими руками фрезер по металлу, так как этот материал обладает высокой степенью жесткости и прочности.

Вернуться к оглавлению

Принцип действия и классификация

Для изготовления шпинделя применяют твердый металл, который должен соответствовать определенным требованиям по жесткости и твердости. Принцип работы любого фрезера заключается в следующем: ротор связан со шпинделем, на который фиксируется фреза. При включении инструмента в электросеть шпиндель начинает вращаться. Материал режется острыми ножами.

Точность выполняемой работы зависит от скорости вращения.

Стойка для фрезера выпиливается также из куска древесно-стружечной плиты.

Так как число оборотов зависит от плотности сырья, то самодельный инструмент рекомендуется укомплектовать регулятором.

• ламельный – изготавливает пазы;
• верхний – применяется для выполнения любой работы по дереву;
• кромочный – изготавливает кромки и снимает фаску.

Верхний фрезер классифицируется на следующие виды:

• неподвижный – жесткое крепление мотора;
• погружной – мотор перемещается с фрезой.

Узкопрофильный инструмент подразделяют с учетом материала и деталей, к которым он применяется:

• шипорезный станок;
• для гипсокартона;
• для получения паза и др.

Вернуться к оглавлению

Самостоятельное изготовление

Ручной инструмент, представленный из мотора, который вращает фрезу, можно сделать своими руками. Для этого потребуется фреза, электрический мотор и патрон. Двигатель можно взять от любого рабочего электрического прибора. Патрон можно взять от перфоратора, так как эта деталь выдерживает большую мощность.

Основанием для мотора является ПВХ либо стандартные листы ДСП. Основание вырезают и фиксируют к мотору. Патрон соединяют с двигателем с помощью специального переходника. Для этого потребуется помощь специалиста. Для полученного материала подбираются соответствующие фрезеры. Инструмент готов к эксплуатации.

Полученное ручное устройство можно превратить в станок. Для этого потребуется обустроить станину подходящих размеров и сделать отверстия в соответствующих местах. Такой универсальный станок, изготовленный в домашних условиях, не сможет дать достаточную скорость для проведения высококачественной работы. Его можно использовать для «грубой» работы по дереву.

В домашних условиях можно сделать ЧПУ станок. Он предназначен для производства изделия, спроектированного на компьютере. Аппарат с числовым программным управлением позволяет выполнить следующие работы:

1. Фрезерование.
2. Лазерная резка.
3. Гравировка.
4. Сверление.

Самодельный станок должен быть многофункциональным. Для его изготовления потребуется МДФ плита размером 1,5х1,5 м и фурнитура. Детали вырезают электролобзиком и дрелью. Чтобы в процессе работы стружка не разлеталась, делают пылеотсос. Полученный инструмент не применяют для обработки металла. Его можно использовать для работы с алюминием, бронзой, пенопластом и пластиком.

ЧПУ станок изготавливают своими руками с помощью алюминиевого профиля с сечением в 80х40х4 мм. Из него нарезают балки:

• 2 шт. по 1300 мм;
• 4 шт. по 460 мм.

В 2 швеллера с сечением в 50х30х4 мм вписывают направляющие. Ножки станка изготавливают из аналогичных элементов дивана. Каркас основания готов. В основе такого многофункционального инструмента находятся шаговые моторы.

Основными элементами ручного фрезера считаются мотор и фреза. Остальные детали устройства выполняют функции посредника, обеспечивая бесперебойную работу устройства. Поэтому при изготовлении ручного фрезера рекомендуется учитывать параметры мотора и фрезы.

Ручной самодельный инструмент обладает следующими преимуществами:

• низкая цена;
• обработка различной поверхности;
• простая сборка конструкции и обслуживание;
• легкая эксплуатация.

К недостаткам самодельных устройств специалисты относят низкую скорость обработки материала. Если аппарат оснащается стандартным мотором, которым укомплектовывают современные бытовые приборы, тогда для обработки сложных элементов и поверхностей не хватит оборотов. Чтобы устранить такой недостаток, применяют высокоскоростные двигатели. Их можно снять из современного перфоратора. Мощный агрегат позволит регулировать число оборотов для выполнения столярной работы любой сложности.

Самодельный фрезерный инструмент обладает низкой жесткостью и прочностью, так как изготавливается из подручных материалов. Вышеперечисленные преимущества и недостатки следует учитывать при изготовлении и работе с ручным самодельным устройством.

Фрезерный станок по дереву своими руками: чертежи с размерами, инструкция

Современная столярная мастерская представляет собой набор удобных инструментов для обработки любых пород дерева. Это немыслимо без фрезерного станка по дереву, собранного своими руками. Собрать стационарную установку на основе ручного инструмента достаточно просто.

Конструкция

Стоит знать необходимые части конструкции для фрезерной обработки. Главными составляющими станка, изготовленного своими руками, являются:

• Станина.
• Стол.
• Поддержка (суппорт).
• Шпиндель.
• Салазки для движения заготовок.
• Панель, запускающая шпиндель.
• Технология контроля управлением.
• Режущий комплект.

В моделях на 220В есть дополнительная каретка. Благодаря её можно обрабатывать детали под различными углами.

Схема

Схема устройства оборудования приведена ниже:

Необходимые инструменты

Для изготовления станины применяется очень плотный кусок чугуна или нержавеющей стали. К суппорту сверху присоединён особый вал. Его верхняя зона возвышается над столом через отверстие. Во всех таких станках можно настраивать высоту подъёма вала.

Сверху монтирован шпиндель, оснащённый инструментом для резки. В промышленных моделях используется солидный режущий арсенал. Ключевыми типами оснастки служат: диск, нож и фрезы разной формы.

Для осуществления резки строго по прямому вектору задействуется специальная направляющая планка. За счёт особого крепёжного узла она перемещается на нужную длину. Качество обработки значительно возрастает, если динамика вращения шпинделя высока.

Классификация агрегатов

Всего существует три категории фрезеров:

• Профессиональные. Обрабатывают заготовки разных размеров и в большом количестве. Для этого задействуется серьёзный спектр режущих инструментов.
• Бытовые. По функционалу подходят только для домашних мастерских.
• Ручные.

У каждой классификации есть свои подвиды. Так профессиональные станки имеют такие разновидности:

• Стандартные. Применяются для реализации шаблонных операций. Их оснащение позволяет совершать многие работы и придавать заготовкам требующуюся конфигурацию. В режущий арсенал входят: фрезы, свёрла, отличающиеся по диаметру, особые ножи.
• Копировальные. Выполняют художественные операции: нанесения сложных изображений, дислокацию образцов на разные поверхности, оформления орнаментов. В этой работе точность гарантируется, поскольку заготовка фиксируется вакуумным методом.
• Для вертикальной обработки деталей (сверху вниз). Здесь вырезаются пазы с нужной шириной и глубиной, готовятся крепёжные компоненты. Детали обрезаются по требующейся длине.

• Для горизонтальной работы с заготовками. Здесь ось шпинделя находится по отношению к полу горизонтально. Есть цилиндрические и торцевые фрезы.
• Выполняющие одновременную обработку с двух сторон. Являются универсальными. Здесь обрабатываются разнообразные профили. Без этих станков не обходится ни одно производство мебельных составляющих: подставок, ножек, опорных элементов и т.д.
• Оснащённые приборами ЧПУ. Здесь интегрирован электронный комплекс, базирующийся на специальном микропроцессоре. В него заложена программа, определяющая алгоритм операций. За счёт этого существенно развивается точность, качество и динамика работ, и трудовая производительность фрезерного станка с ЧПУ.

Бытовые модели отличаются небольшими габаритами и массой. Они реализуют базовые функции (строгание, сверление шлифовка, распил). Их виды:

• Настольный. Характеризуется лёгкостью эксплуатации и сервиса.
• Ручной. Используется для работы с малогабаритными деталями. На нём готовятся пазы малых размеров, требующиеся для сочленения обособленных компонентов.

Поэтапное создание фрезерного станка по дереву своими руками

Если по каким-то причинам затруднительно приобрести данное оборудование, то можно соорудить установку самостоятельно. Учитывают все следующие компоненты:

• Столешница.
• Параллельный упор.
• Шпиндель.
• Станина.
• Салазка.
• Пылесос для устранения стружки.

Какие комплектующие элементы и материалы нужны в работе

Для создания силовых компонентов применяется стальные уголки и трубы, имеющие минимальную плотность стенок 2 мм. Их варианты соединения: сварка или винты. Все металлические компоненты покрываются грунтовкой и краской, чтоб быть защищёнными от коррозии.

Для столешницы и некоторых других элементов подходят прочные классы ДСП и фанера. Они стойки к влаге, температурным скачкам и другим опасным факторам.

Электродвигатель

Он нужен, когда планируется создания небольшого фрезера с ЧПУ. Его важнейшим параметром является мощность. Лучше применять аппарат на 1100 Вт. Он позволит применять разнообразные фрезы.

Также можно использовать мотор от ручных электроинструментов: дрели, перфоратора или болгарки.

Тип двигателя

Для оптимальной работы можно базировать станок на асинхронном агрегате с тремя фазами. Тогда фрезер будет подключаться к сети, ориентироваться на специальную схему. В ней действует алгоритм «звезда – треугольник». За счёт этого двигатель запускается плавно и позволяет станку работать на максимальной мощности.

Если такой мотор подключить к сети с одной фазой, то он потеряет 50% своего КПД. Если сеть не позволяет проводить такой вид подключения, тогда используют 1-2 фазный мотор.

Как выбрать мощность силового привода фрезерного станка по дереву для домашней мастерской

Согласно рекомендациям специалистов для запланированного фрезера лучше применять силовой аппарата минимальной мощностью 1,4 – 1,6 кВт. Если намечается реализация солидных объёмов работ, данный показатель развивается на 20-25%.

Мощное оборудование будет работать без излишней нагрузки, снизится вероятность поломок, и возрастёт его эксплуатационный срок. Также на таком станке можно поставить крупные фрезы.

Число оборотов

В подборе двигателя важно учитывать и параметр его оборотов – частоту вращения. Она должна находиться в спектре от 10 000 до 35 000 об/мин.

Если увеличивается диаметр фрезы, развивается и угловая динамика. При преодолении определённого лимита из-за силы трения кардинально повышается температура обработки, и заготовка покрывается тёмными пятнами или даже воспламеняется.

Питание

Для двигателя оно должно быть подходящим, как в примере с трёхфазным аппаратом. Если используется мотор от какого-либо инструмента, рассчитанного работать от бытовой сети, тогда проблем в работе станке не должно возникать.

Так или иначе, кабель питания должен быть устойчивым к износам и иметь сечение, соответствующее мощности станка.

Верстак

Это специальный стол для рабочего процесса. Его можно оснащать разными вспомогательными элементами. Его параметры обуславливаются количеством свободного пространства в помещении. Также учитывается и планируемый объём работ.

Сегодня самыми распространёнными видами верстаков для фрезерных столов являются:

• Статичный. Это полноценная рабочая площадка.
• Портативный. Это настольный вариант, быстро собирающийся и позволяющий проводить фрезерные операции.
• Агрегатный. Обладает такими возможностями, за счёт которых расширяется пильная площадь.

Для бытовой мастерской оптимальным является п.1. Второй вид годится для работ с небольшими деталями и имеет ограниченный функционал. Для третьего должно быть просторное помещение.

Рама станка

 Для её изготовления необходимы чертежи (хотя бы от руки), а еще профильные трубы 2,5х2,5 см. Всего их нужно 4. Они свариваются между собой. С одной стороны создающегося стола приваривается пятая труба. Она требуется для движения параллельного упора. К трубам подобным методом монтируются ножки.

 На все стороны для усиления конструкции прибавляются по одному уголку идентичной длины. Так столешница надёжно зафиксируется в углублении.

Изготовление столешницы

Для этой цели применяется лист с конкретными размерами:

• ламинированная плотная фанера толщиной 1 см;
• плита ДСП от 2,5 см, имеющая сверху и на торцевых сторонах полимерный оборонительный слой.

У таких изделий лучшая устойчивость к агрессивным внешним факторам при сопоставлении с деревянными аналогами. В рабочем листе требуется создать выемки, а в них поместить профили из металла.

Изготовление своими руками станины самодельного фрезерного станка по дереву

Процесс идёт так: болгаркой отрезаются требующиеся заготовки (уголки). В нижней стороне ставятся усиливающие поперечины. К торцевым зонам привариваются опорные компоненты (пластины). В них можно сделать отверстия с резьбой. Затем в них ввинчиваются болты.

Можно провести установку дополнительных опор вместо уголков. Для этой задачи к длинным сторонам монтируются две трубы. Они будут поддерживать фанеру, являться ограничителями для станка. Для лучшей устойчивости стола между его ножками привариваются перемычки на дистанции в 20 см от поверхности пола.

Дополнительные защитные элементы

Работа на станке должна быть безопасной как для его пользователя, как и тех, кто может случайно находиться рядом. Для этого создаются специальные ограды из мощного оргстекла с минимальной плотностью 4 мм. Можно соорудить прозрачный экран рядом с самим инструментом.

Те элементы оборудования, что выходят за пределы станины, маркируются жёлтым цветом. Подобная разметка должна быть на стремительно перемещающихся деталях, внутренних поверхностях кожухов и дверок.

Также ваш станок должен быть оснащён обороной от перегруза. Эта система автоматически блокирует питание в опасных случаях (например – ступоре фрезы), автоматически затормаживает шпиндель после того, отключается привод.

Другие функциональные детали

Их перечень таков:

• Опорная плита. Гасит волны упругости.
• Плата привода для погашения вибраций.
• Гребенчатые упоры (гребёнки). Нужны для нейтрализации вертикальных вибраций заготовки.
• Статичный боковой упор. Гарантирует правильную подачу детали и глубину её горизонтальной обработки.
• Уловитель пыли.

Привод

Проём для размещения привода лучше сделать круглым, так у станка будет меньше вибраций в работе. Двигатель не должен контактировать с плитой.

Установка привода в данную плиту такова:

Плату привода лучше создавать из текстолита или стеклотекстолита плотностью минимум 1,5 см.

Для плиты применяется толстая фанера (1,9 см), обработанная вибропоглощающим средством.

Плату и плиту отделяет зазор 0,5 – 1мм. Желательно наличие крепёжных лап у двигателя, причём они должны выходить за пределы корпуса. Так фреза сможет двигаться вверх. Для её монтажа используются длинные болты мотора. Вынос фрезы обеспечивается так: между корпусом двигателя и подушкой подвеса на болты надеваются по очереди стальные шайбы с резиновыми прокладками.

Упор

Подходящий материал для упора – плотная фанера (от 2 см). Требуется просверлить 3-5 отверстий под гребёнки и подъёмы. Первые два находятся в 5 мм от крайних сторон выреза для фрезы. Другие – через 2,5-3 см. Позиции упоров зависят от параметров и качества заготовки.

Боковое движение фрезы можно незначительно регулировать, поворачивая упор и фиксируя его струбциной.

Схема бокового упора такова:

Пылесборник

Он может иметь такую конфигурацию:

Элементы системы

• Ведро на 15-20 л., имеющее плотную крышку и накидные защёлки.
• Патрубок 1 – входной. Диаметр – 2 см. Его окончание скашивается на 45 градусов и поворачивается на 25 градусов во внешнюю сторону. Оно ставится в 2 см от борта ёмкости.
• Патрубок-2 – вытяжной. Диаметр – 3 см. Ставится строго по вертикали ведра. Его отборное окончание заужено до 1,5-2 см.
• Пылесос.

Гребенки

Для гребёнок применяется дуб или орех, без грибков и дефектов. Они делаются с правой и левой стороны для удобства подачи заготовки.

Чертёж:

Длина первого зуба уменьшена на 3 мм. Причина – выполняет функцию отбойной пружины для целого гребня. Без этого может возникнуть поломка.

Гребни крепятся к упору с помощью специального болта через щелевую дырку.

Нерабочий элемент фиксируется саморезом к этому же упору через отверстие D7.

Для работы гребёнка ставится так, что контактировать с заготовкой всеми зубами, кроме начального. Затем она закрепляется барашком.

В каком порядке собираются комплектующие элементы

Здесь работа идёт по такому алгоритму:

• Создание каркаса.
• Установка столешницы и навесных деталей.
• Конструкция ставится на бок. К ней присоединяется привод и шланг пылесоса.
• Станок располагается в рабочей позиции и подключается к сети.
• Тестирование его работы.

Варианты конструкции: делаем фрезерный станок из подручных средств

Оборудование можно соорудить из дрели, болгарки, «стиралки». Это наиболее популярные бытовые варианты. Устройства получаются с меньшей мощностью и ручного типа, но пригодны для незначительных работ.

Как из обычной дрели сделать функциональный фрезер по дереву

Здесь сооружается подставка, и меняется оснастка. Это главные критерии сотворения такого варианта фрезера.

Хвостовик фрезы фиксируется в патроне. Можно сделать фрезер вертикального и горизонтального действия (пример 1 и 2). Подставка создаётся из ЛДСП.

Пример 1:

Пример 2:

Преимущества и недостатки фрезера из дрели

Плюсы такого устройства:

• Простота применения.
• Мало пыли от работы.

Минусы:

• Слабое качество результата по причине невысоких оборотов (3000 в мин).
• Очень узкий спектр функций.

Как сделать фрезер из болгарки

Есть два способа:

• На шпиндель инструмента накручивается цанга. Работа может идти со всеми оснастками, которые имеют хвостовики цилиндрической формы.
• На шпиндель крепится стандартный патрон кулачкового типа (от дрели)

Фрезер из двигателя от стиральной машины

Создаётся стол по описанному методу. Вал мотора ставится на цангу. Для этого заказывается специальный переходник.

Создаётся подъёмная система для контроля над выходом инструмента: на двух трубах крепится двигатель и резьбовая шпилька.

Она одним окончанием идёт в гайку, фиксированную к дну стола, а вторым – в нижнюю сторону двигателя. На ней прочно фиксируется поворотное устройство – колесо. За счёт регулируется высота.

Особенности эксплуатации самодельного ручного фрезера

Работа с этим аппаратом по следующим критериям:

• Сосредотачивают всё внимание на том, как идет фреза.
• Не двигают заготовку руками – применяют специальные механизмы.
• Защита рук и глаз перчатками и очками.
• Не пускают детей к станку.
• Если фрезер сломался, отключают его от питания и направляют в ремонт.

Вместо заключения

Ассортимент фрезерных станков довольно широк. Если позволяют средства, можно приобрести любую подходящую модель. Но когда есть необходимые навыки и умения, достаточно интересно соорудить это оборудование самостоятельно. Важно понимать для каких целей необходима установка. Если устраивает очень скромный фрезер с узким функционалом, то он создаётся из домашнего электроинструмента.

Для обработки деревянных поверхностей в домашних условиях обычно требуется небольшое количество оборудования. Однако для точного сверления рекомендуется применять специальные станки. Сделать самодельный фрезер своими руками не проблема, если изучить его устройство и правильно подобрать комплектующие.

Конструкция фрезерного станка по дереву

Для фрезерования деревянных заготовок обычно применяется ручной инструмент. В некоторых случаях это не дает высокого качества обработки, так как велика вероятность погрешности и появления брака. Для минимизации этих явлений рекомендуется сделать самодельный фрезерный .

Работу следует начать с изучения аналогичной заводской конструкции. Затем определяется степень обработки материалов, необходимая точность характеристики заготовки. К ним относятся габаритные размеры, порода древесины. На основе этих данных составляется оптимальная схема изготовления.

В стандартную конструкцию фрезерного станка по дереву, который можно сделать своими руками, должны входить следующие компоненты:

• станина. Это опорная часть, на которую будет крепиться столешница и двигатель для вращения фрезы;
• столешница. Основной характеристикой этого компонента является площадь. Также на ее поверхности необходимо предусмотреть крепления для фиксации заготовки и измерительные линейки;
• фреза. Можно использовать ручную модель. В некоторых случаях целесообразно установить самодельную конструкцию, состоящую из шпинделя и двигателя.

Подобное оборудование по дереву можно условно разделить на два типа: с горизонтальной и вертикальной обработкой. Разница определяется направлением фрезы относительно заготовки. Некоторые умельцы делают конструкции с возможностью изменения положения режущей части по трем осям координат.

Помимо станка необходимо подобрать правильный набор фрез. С их помощью можно делать черновую и чистовую обработку деревянных деталей.

Материалы и комплектующие для станка

Самый простой вариант конструкции — установка на имеющийся рабочий стол готового аппарата. При этом следует выполнить определенную модернизацию столешницы. Но лучше всего сделать фрезерный самодельный станок своими руками полностью.

На первом этапе необходимо определиться с расположением фрезы. Для обработки торцевых поверхностей лучше всего выбрать горизонтальный монтаж режущего инструмента. Это позволит оптимизировать работу и быстро выполнить ремонтные и профилактические работы.

• рама. Для большей устойчивости она должна изготавливаться из стальных труб круглого или квадратного сечения. Если планируется установка двигателя – в нижней части конструкции предусматривают нишу;
• рабочий стол. Его поверхность должна быть гладкой и при этом не разрушаться под воздействием внешнего давления. Для этого лучше всего подойдет панель ДСП;
• фиксаторы и ограничители. Они предназначены для направления движения детали относительно фрезы. Могут быть как деревянные, так и стальные. Обязательно необходимо предусмотреть блоки их крепления к столешнице.

После выбора комплектующих и их подготовки можно приступать к сборке фрезерного самодельного станка по дереву своими руками.

Для крепления ограничителей можно использовать компоненты струбцины или на основе этой конструкции сделать узел самому.

Изготовление фрезерного станка по дереву

Производство оборудования должно выполняться строго по заранее составленной схеме. На ней указывается месторасположение каждого компонента, способ его крепления и размеры.

На первом этапе изготовления необходимо собрать опорную раму для станка. Для этого заранее подготовленные заготовки труб следует соединить между собой. Затем с помощью сварки выполняется их фиксация. После этого сверяются размеры верней части и приступают к производству столешницы.

Порядок действий.

1. На панели ДВП наносят разметку, согласно которой вырезается контур столешницы.
2. При вертикальном расположении фрезы в панели делают отверстие.
3. Установка электродвигателя и шпинделя. Последний не должен выступать над плоскостью столешницы.
4. Монтаж ограничительной планки.

После этого можно проводить первые испытания конструкции. Важно, чтобы во время работы не возникало сильных вибраций. Для их компенсации можно установить дополнительные ребра жесткости.

Эксклюзивные украшения и функциональные детали с особыми характеристиками можно сделать самому, не обращаясь к услугам специализированных мастерских. Кроме базовых навыков, для решения подобных задач необходимо специализированное оборудование. В этой публикации подробно и с примерами расскажем, как сделать фрезерный станок по дереву своими руками. С помощью советов редакции сайт будет проще избежать ошибок, даже если до прочтения статьи вы не сталкивались с подобной задачей.

Читайте в статье:

Принцип работы фрезерных станков по дереву

Оборудование этой категории предназначено для создания изделий из дерева. Технология напоминает работу скульптора, отсекающего лишние части бесформенной заготовки. В данном случае основные функции выполняет фреза. Этот инструмент с острыми гранями вращается на большой скорости, что ускоряет выполнение рабочих операций. Его приводят в действие электрическим двигателем. Для обеспечения необходимой точности движения применяют специализированные механические устройства.

На чертеже изображена конструкция станка профессиональной категории. Этот пример подойдёт для изучения типовых функциональных компонентов:

1. Чтобы ручное перемещение заготовок было точным, применяют специальные линейки (1, 5) и многопозиционный сектор (2) с зубцами. Эти детали закреплены на столе (17).
2. Ограничитель (4) предотвращает попадание в рабочую зону посторонних предметов.
3. На расстоянии удобного доступа помещают пульт (6). Сюда выносят аварийный выключатель питания, другие элементы управления.
4. Фреза (3) установлена на шпинделе (12). Он укреплён дополнительной верхней опорой (7), которая вставлена в кронштейн (8). Для подъёма этого узла есть специальный маховик (9).
5. Рукояткой (10) с винтовым приводом регулируют натяжение ременной передачи.
6. Электромотор (11) размещён в нижней части. Массивная станина обеспечивает устойчивость во всех рабочих режимах.
7. Отдельным маховиком (13) изменяют высоту шпинделя. Переключателем (15) устанавливают его частоту вращения.
8. На боковой стенке установлен главный выключатель (16).

Такая конструкция рассчитана на сильные нагрузки. Она подходит для создания металлообрабатывающего оборудования. В данной публикации речь идёт о фрезерных станках по дереву, поэтому допустимо применение менее прочного силового каркаса, электроприводов сравнительно небольшой мощности.

Такая конструкция с широким и прочным столом хорошо подойдёт для торцевой обработки крупных заготовок. Рабочие операции выполняются вручную, поэтому пригодятся линейки и другие ограничители.

В этом варианте обеспечивается более высокая точность обработки с помощью жёсткой фиксации заготовки и встроенных механизмов плавного перемещения.

Это наиболее дорогостоящее оборудование с улучшенными техническими характеристиками. Здесь шпиндель для фрезерного станка по дереву перемещается вместе с инструментом по заданной траектории очень точно с применением шаговых двигателей без вмешательства и тщательного контроля со стороны пользователя. Обеспечивается высокая скорость обработки без ущерба качеству. Дополнительным преимуществом является возможность многократного повторения одинаковых технологических процессов.

В этой конструкции рабочий узел жёстко соединён с контрольным щупом, который ограничивает его перемещения с учётом формы образца. С применением этого неслишком сложного приспособления можно создавать качественные копии в домашней мастерской.

К сведению!
При необходимости можно найти инструкции по созданию токарно-фрезерных самодельных станков по дереву, других модификаций. В любом случае необходимо заранее определить характеристики будущих технологических операций для уточнения параметров подходящего оборудования.

Как выбрать мощность силового привода фрезерного станка по дереву для домашней мастерской

Профильные специалисты рекомендуют выбирать силовой агрегат для оборудования этой категории мощностью не менее 1,4−1,6 кВт. Если предполагается постоянное выполнение больших объёмов работ, данный параметр увеличивают на 20−25%. Достаточно мощная техника выполняет свои функции без перегрузок, что снижает риск поломок, продлевает реальный срок службы. Цена такого фрезерного станка значительно не увеличится. Зато появится возможность устанавливать крупные фрезы.

Для правильной оценки следует одновременно учитывать частоту вращения (диапазон – 10 000−35 000 об/мин). Необходимо помнить о том, что при увеличении диаметра фрезы соответствующим образом возрастает угловая скорость. Если превысить определённый порог, сила трения повысит температуру до потемнения деревянной заготовки (возникновения пламени).

Мнение эксперта

Консультант по подбору инструмента ООО «ВсеИнструменты.ру»

Спросить у специалиста

“Чтобы исключить затруднения при выборе оптимального режима обработки, рекомендуется сделать плавную регулировку скорости вращения шпинделя”.

Создание фрезерного станка по дереву своими руками – описание важных этапов с инструкциями

Фрезерный станок относится к классу особо опасных конструкций. Поэтому, прежде, чем приступить к изготовлению такого изделия, обязательно изучите порядок и технологии работ. В противном случае, лучше приобрести готовый прибор.

Какие комплектующие элементы и материалы нужны в работе

Силовые элементы конструкции лучше сделать из стали. Подойдут стандартные уголки (трубы, квадраты) со стенками от 2 мм и более. Вместо сварных соединений удобнее применять винтовые. В этом случае упрощается разборка для длительного хранения и перемещения на большие расстояния. Также легче будет заменить испорченную деталь. В любом случае металлические элементы надо защитить от коррозии последовательными слоями грунтовки и краски.

Столешницу, линейки и некоторые другие части можно сделать из прочных сортов древесины, фанеры. Такие материалы разрушаются под воздействием повышенной влажности при перепадах температур. Это надо учитывать при размещении оборудования в неотапливаемом помещении.

Изготовление своими руками станины самодельного фрезерного станка по дереву

С применением «болгарки» отрезают необходимые заготовки. Основу для столешницы делают из уголка. В нижней части устанавливают укрепляющие поперечины. К торцам приваривают опорные пластины. Если сделать в них отверстия с резьбой и вкрутить болты, получится удобное приспособление для устойчивой установки фрезерного стола по деревуна неровной поверхности. Своими руками такую конструкцию при хорошей предварительной подготовке можно сделать за день.

Изготовление столешницы

Подойдёт качественная плита ДСП (от 25 мм) с толстым полимерным защитным слоем сверху и на торцах. Такие изделия обладают лучшей стойкостью к неблагоприятным внешним воздействиям, по сравнению с массивом из натурального дерева. С применением фрезеровки создают выемки. В них вставляют металлические профили.

Другие функциональные детали

Выбор электрооборудования

Требования к двигателю, переключателям и другим компонентам следует рассмотреть отдельно. Как и при оценке материалов, необходимо делать выбор на основании условий в мастерской. Некоторые электрические аппараты и устройства выпускают в соответствии с нормами IP. Его значение определяет защищённость изделия от влаги и пыли.

Такая маркировка обозначает:

• «4» – предотвращение проникновения внутрь корпуса частиц пыли с размерами от 1 мм и более;
• «0»– отсутствие защиты от воды.

Особенности подключения своими руками копировально-фрезерного станка по дереву к электропитанию

В соответствии с действующими правилами «ПУЭ», обязательно должно быть заземление при эксплуатации оборудования, подключённого к трёхфазной сети в 380V. Многие бытовые фабричные модели и самодельные токарно-фрезерные станки по дереву рассчитаны на 220 V. В этом случае также рекомендуется применять защитную цепь. Заземление предотвратит поражение электрическим током, повреждение отдельных узлов.

В каком порядке собираются комплектующие элементы

Сварку металлических уголков можно сделать в специализированной металлообрабатывающей мастерской. Там же следует заказать стальные гребёнки и другие сложные узлы. Сборку начинают с каркаса. На него устанавливают столешницу и навесные детали. Конструкцию кладут на бок. Подсоединяют электропривод и гофрированный шланг пылесоса. Возвращают станок в рабочее положение, включают в сеть, проверяют функциональность.

Дополнительные защитные элементы

Аналогичное ограждение несложно изготовить своими руками. Оно должно защищать пользователя и людей, которые случайно могут оказаться рядом. Прозрачные стенки создают из небьющегося оргстекла толщиной не менее 4 мм. В некоторых ситуациях удобнее создать экран в непосредственной близости от инструмента.

Выступающие за контур станины части оборудования маркируют жёлтой краской. Такую же предупреждающую разметку наносят на быстро перемещающиеся детали, внутренние поверхности кожухов и дверей. Следует применять защиту от перегрузок, которая автоматически отключает питание при заклинивании фрезы, в иных опасных ситуациях. Повышает уровень безопасности автоматическое торможение шпинделя после отключения привода.

Фрезерный станок ЧПУ по дереву своими руками – общие положения и важные нюансы

Особой системой приводов фреза перемещается по вертикали и горизонтали в границах рабочего стола, наклоняется под нужным углом. Точность перемещений обеспечивают применением шаговых электродвигателей. Всеми действиями управляет электроника и специализированное программное обеспечение. Для изготовления фрезера с ЧПУ по дереву своими руками необходимы соответствующие знания и навыки.

Подробные инструкции по реализации такого проекта нужно рассматривать подробно с помощью отдельной серии тематических статей. В рамках настоящей публикации можно привести несколько универсальных рекомендаций:

1. Чтобы снизить нагрузки на опорные части и шпиндель до нескольких кг, следует пользоваться качественным, хорошо заточенным инструментом соптимальной скоростью обработки.
2. Необязательно выбирать мощные шаговые двигатели (более 20 Вт). В данном проекте они преодолевают сравнительно небольшие силы трения при перемещении по направляющим. Для уменьшения сопротивления необходима качественная смазка.
3. Для получения хорошей точности подходят шаговые двигатели с единичным шагом в 1,6−2° (погрешность − 2,5−3%). Необходимо правильно подобрать соответствующую винтовую пару.
4. С использованием зубчатого ремня получить точность выше 0,3−0,4 мм на длине 650−750 мм очень сложно. Винтовой привод поможет решить такую задачу без лишних трудностей.
5. Предпочтительно применять подшипники скольжения. Шариковые аналоги отличаются большим люфтом.

Как из обычной дрели сделать функциональный фрезер по дереву

К сведению!
При выборе привода пользуйтесь приведёнными выше рекомендациями. Мощность – не менее 0,5 кВт. Пригодится плавная регулировка скорости вращения.

Как сделать фрезу по дереву своими руками с применением недорогих заготовок

В этом видео можно посмотреть процесс работы на фрезерном станке по дереву:

При внимательном рассмотрении материала видно, как мастер использует разные инструменты для правильного и быстрого выполнения отдельных операций.

В качестве заготовок используют арматуру, свёрла, подходящие по форме шестерни, трубки. Чтобы получить хорошие режущие свойства, но сохранить прочность, рабочую кромку затачивают под углом в диапазоне от 6 до 11°. Для обработки металлических заготовок пользуются шлифовальными машинками с дисками, рассчитанными на соответствующие нагрузки.

Стоит ли создавать своими руками самодельные фрезы по дереву и станки: обзор актуальных предложений рынка с ценами и комментариями

Качественный ручной фрезер по дереву можно приобрести по демократичной цене. Такая техника пригодна для выполнения рабочих операций в стеснённых условиях. Вполне вероятно, что её возможностей будет достаточно. После изучения цен на готовое изделие можно сделать вполне логичный вывод: дешевле иногда купить недорогой фрезерный станок по дереву, чем создавать аналог собственными силами. С другой стороны, если у вас есть необходимый опыт и достаточное количество материалов для самостоятельной сборки изделия, вполне можно применить новые знания, полученные в этой статье, на практике.

Как сделать фрезер по дереву своими руками (видео):

Современная столярная мастерская представляет собой набор удобных инструментов для обработки любых пород дерева. Это немыслимо без фрезерного станка по дереву, собранного своими руками. Собрать стационарную установку на основе ручного инструмента достаточно просто.

Конструкция

Стоит знать необходимые части конструкции для фрезерной обработки. Главными составляющими станка, изготовленного своими руками, являются:

• Станина.
• Стол.
• Поддержка (суппорт).
• Шпиндель.
• Салазки для движения заготовок.
• Панель, запускающая шпиндель.
• Технология контроля управлением.
• Режущий комплект.

В моделях на 220В есть дополнительная каретка. Благодаря её можно обрабатывать детали под различными углами.

Схема

Схема устройства оборудования приведена ниже:

Необходимые инструменты

Для изготовления станины применяется очень плотный кусок чугуна или нержавеющей стали. К суппорту сверху присоединён особый вал. Его верхняя зона возвышается над столом через отверстие. Во всех таких станках можно настраивать высоту подъёма вала.

Сверху монтирован шпиндель, оснащённый инструментом для резки. В промышленных моделях используется солидный режущий арсенал. Ключевыми типами оснастки служат: диск, нож и фрезы разной формы.

Для осуществления резки строго по прямому вектору задействуется специальная направляющая планка. За счёт особого крепёжного узла она перемещается на нужную длину. Качество обработки значительно возрастает, если динамика вращения шпинделя высока.

Классификация агрегатов

Всего существует три категории фрезеров:

• Профессиональные. Обрабатывают заготовки разных размеров и в большом количестве. Для этого задействуется серьёзный спектр режущих инструментов.
• Бытовые. По функционалу подходят только для домашних мастерских.
• Ручные.

У каждой классификации есть свои подвиды. Так профессиональные станки имеют такие разновидности:

• Стандартные. Применяются для реализации шаблонных операций. Их оснащение позволяет совершать многие работы и придавать заготовкам требующуюся конфигурацию. В режущий арсенал входят: фрезы, свёрла, отличающиеся по диаметру, особые ножи.
• Копировальные. Выполняют художественные операции: нанесения сложных изображений, дислокацию образцов на разные поверхности, оформления орнаментов. В этой работе точность гарантируется, поскольку заготовка фиксируется вакуумным методом.
• Для вертикальной обработки деталей (сверху вниз). Здесь вырезаются пазы с нужной шириной и глубиной, готовятся крепёжные компоненты. Детали обрезаются по требующейся длине.

• Для горизонтальной работы с заготовками. Здесь ось шпинделя находится по отношению к полу горизонтально. Есть цилиндрические и торцевые фрезы.
• Выполняющие одновременную обработку с двух сторон. Являются универсальными. Здесь обрабатываются разнообразные профили. Без этих станков не обходится ни одно производство мебельных составляющих: подставок, ножек, опорных элементов и т.д.
• Оснащённые приборами ЧПУ. Здесь интегрирован электронный комплекс, базирующийся на специальном микропроцессоре. В него заложена программа, определяющая алгоритм операций. За счёт этого существенно развивается точность, качество и динамика работ, и трудовая производительность .

Бытовые модели отличаются небольшими габаритами и массой. Они реализуют базовые функции (строгание, сверление шлифовка, распил). Их виды:

• Настольный. Характеризуется лёгкостью эксплуатации и сервиса.
• Ручной. Используется для работы с малогабаритными деталями. На нём готовятся пазы малых размеров, требующиеся для сочленения обособленных компонентов.

Поэтапное создание фрезерного станка по дереву своими руками

Если по каким-то причинам затруднительно приобрести данное оборудование, то можно соорудить установку самостоятельно. Учитывают все следующие компоненты:

• Столешница.
• Параллельный упор.
• Шпиндель.
• Станина.
• Салазка.
• Пылесос для устранения стружки.

Какие комплектующие элементы и материалы нужны в работе

Для создания силовых компонентов применяется стальные уголки и трубы, имеющие минимальную плотность стенок 2 мм. Их варианты соединения: сварка или винты. Все металлические компоненты покрываются грунтовкой и краской, чтоб быть защищёнными от коррозии.

Для столешницы и некоторых других элементов подходят прочные классы ДСП и фанера. Они стойки к влаге, температурным скачкам и другим опасным факторам.

Электродвигатель

Он нужен, когда планируется создания небольшого фрезера с ЧПУ. Его важнейшим параметром является мощность. Лучше применять аппарат на 1100 Вт. Он позволит применять разнообразные фрезы.

Также можно использовать мотор от ручных электроинструментов: дрели, перфоратора или болгарки.

Тип двигателя

Для оптимальной работы можно базировать станок на асинхронном агрегате с тремя фазами. Тогда фрезер будет подключаться к сети, ориентироваться на специальную схему. В ней действует алгоритм «звезда – треугольник». За счёт этого двигатель запускается плавно и позволяет станку работать на максимальной мощности.

Если такой мотор подключить к сети с одной фазой, то он потеряет 50% своего КПД. Если сеть не позволяет проводить такой вид подключения, тогда используют 1-2 фазный мотор.

Как выбрать мощность силового привода фрезерного станка по дереву для домашней мастерской

Согласно рекомендациям специалистов для запланированного фрезера лучше применять силовой аппарата минимальной мощностью 1,4 – 1,6 кВт. Если намечается реализация солидных объёмов работ, данный показатель развивается на 20-25%.

Мощное оборудование будет работать без излишней нагрузки, снизится вероятность поломок, и возрастёт его эксплуатационный срок. Также на таком станке можно поставить крупные фрезы.

Число оборотов

В подборе двигателя важно учитывать и параметр его оборотов – частоту вращения. Она должна находиться в спектре от 10 000 до 35 000 об/мин.

Если увеличивается диаметр фрезы, развивается и угловая динамика. При преодолении определённого лимита из-за силы трения кардинально повышается температура обработки, и заготовка покрывается тёмными пятнами или даже воспламеняется.

Питание

Для двигателя оно должно быть подходящим, как в примере с трёхфазным аппаратом. Если используется мотор от какого-либо инструмента, рассчитанного работать от бытовой сети, тогда проблем в работе станке не должно возникать.

Так или иначе, кабель питания должен быть устойчивым к износам и иметь сечение, соответствующее мощности станка.

Верстак

Это специальный стол для рабочего процесса. Его можно оснащать разными вспомогательными элементами. Его параметры обуславливаются количеством свободного пространства в помещении. Также учитывается и планируемый объём работ.

Сегодня самыми распространёнными видами верстаков для фрезерных столов являются:

• Статичный. Это полноценная рабочая площадка.
• Портативный. Это настольный вариант, быстро собирающийся и позволяющий проводить фрезерные операции.
• Агрегатный. Обладает такими возможностями, за счёт которых расширяется пильная площадь.

Для бытовой мастерской оптимальным является п.1. Второй вид годится для работ с небольшими деталями и имеет ограниченный функционал. Для третьего должно быть просторное помещение.

Для её изготовления необходимы чертежи (хотя бы от руки), а еще профильные трубы 2,5х2,5 см. Всего их нужно 4. Они свариваются между собой. С одной стороны создающегося стола приваривается пятая труба. Она требуется для движения параллельного упора. К трубам подобным методом монтируются ножки.

На все стороны для усиления конструкции прибавляются по одному уголку идентичной длины. Так столешница надёжно зафиксируется в углублении.

Изготовление столешницы

Для этой цели применяется лист с конкретными размерами:

• ламинированная плотная фанера толщиной 1 см;
• плита ДСП от 2,5 см, имеющая сверху и на торцевых сторонах полимерный оборонительный слой.

У таких изделий лучшая устойчивость к агрессивным внешним факторам при сопоставлении с деревянными аналогами. В рабочем листе требуется создать выемки, а в них поместить профили из металла.

Изготовление своими руками станины самодельного фрезерного станка по дереву

Процесс идёт так: болгаркой отрезаются требующиеся заготовки (уголки). В нижней стороне ставятся усиливающие поперечины. К торцевым зонам привариваются опорные компоненты (пластины). В них можно сделать отверстия с резьбой. Затем в них ввинчиваются болты.

Можно провести установку дополнительных опор вместо уголков. Для этой задачи к длинным сторонам монтируются две трубы. Они будут поддерживать фанеру, являться ограничителями для станка. Для лучшей устойчивости стола между его ножками привариваются перемычки на дистанции в 20 см от поверхности пола.

Дополнительные защитные элементы

Работа на станке должна быть безопасной как для его пользователя, как и тех, кто может случайно находиться рядом. Для этого создаются специальные ограды из мощного оргстекла с минимальной плотностью 4 мм. Можно соорудить прозрачный экран рядом с самим инструментом.

Те элементы оборудования, что выходят за пределы станины, маркируются жёлтым цветом. Подобная разметка должна быть на стремительно перемещающихся деталях, внутренних поверхностях кожухов и дверок.

Также ваш станок должен быть оснащён обороной от перегруза. Эта система автоматически блокирует питание в опасных случаях (например – ступоре фрезы), автоматически затормаживает шпиндель после того, отключается привод.

Другие функциональные детали

Их перечень таков:

• Опорная плита. Гасит волны упругости.
• Плата привода для погашения вибраций.
• Гребенчатые упоры (гребёнки). Нужны для нейтрализации вертикальных вибраций заготовки.
• Статичный боковой упор. Гарантирует правильную подачу детали и глубину её горизонтальной обработки.
• Уловитель пыли.

Привод

Проём для размещения привода лучше сделать круглым, так у станка будет меньше вибраций в работе. Двигатель не должен контактировать с плитой.

Установка привода в данную плиту такова:

Плату привода лучше создавать из текстолита или стеклотекстолита плотностью минимум 1,5 см.

Для плиты применяется толстая фанера (1,9 см), обработанная вибропоглощающим средством.

Плату и плиту отделяет зазор 0,5 – 1мм. Желательно наличие крепёжных лап у двигателя, причём они должны выходить за пределы корпуса. Так фреза сможет двигаться вверх. Для её монтажа используются длинные болты мотора. Вынос фрезы обеспечивается так: между корпусом двигателя и подушкой подвеса на болты надеваются по очереди стальные шайбы с резиновыми прокладками.

Упор

Подходящий материал для упора – плотная фанера (от 2 см). Требуется просверлить 3-5 отверстий под гребёнки и подъёмы. Первые два находятся в 5 мм от крайних сторон выреза для фрезы. Другие – через 2,5-3 см. Позиции упоров зависят от параметров и качества заготовки.

Боковое движение фрезы можно незначительно регулировать, поворачивая упор и фиксируя его струбциной.

Схема бокового упора такова:

Он может иметь такую конфигурацию:

Элементы системы

• Ведро на 15-20 л., имеющее плотную крышку и накидные защёлки.
• Патрубок 1 – входной. Диаметр – 2 см. Его окончание скашивается на 45 градусов и поворачивается на 25 градусов во внешнюю сторону. Оно ставится в 2 см от борта ёмкости.
• Патрубок-2 – вытяжной. Диаметр – 3 см. Ставится строго по вертикали ведра. Его отборное окончание заужено до 1,5-2 см.
• Пылесос.

Гребенки

Для гребёнок применяется дуб или орех, без грибков и дефектов. Они делаются с правой и левой стороны для удобства подачи заготовки.

Длина первого зуба уменьшена на 3 мм. Причина – выполняет функцию отбойной пружины для целого гребня. Без этого может возникнуть поломка.

Гребни крепятся к упору с помощью специального болта через щелевую дырку.

Нерабочий элемент фиксируется саморезом к этому же упору через отверстие D7.

Для работы гребёнка ставится так, что контактировать с заготовкой всеми зубами, кроме начального. Затем она закрепляется барашком.

В каком порядке собираются комплектующие элементы

Здесь работа идёт по такому алгоритму:

• Создание каркаса.
• Установка столешницы и навесных деталей.
• Конструкция ставится на бок. К ней присоединяется привод и шланг пылесоса.
• Станок располагается в рабочей позиции и подключается к сети.
• Тестирование его работы.

Варианты конструкции: делаем фрезерный станок из подручных средств

Оборудование можно соорудить из дрели, болгарки, «стиралки». Это наиболее популярные бытовые варианты. Устройства получаются с меньшей мощностью и ручного типа, но пригодны для незначительных работ.

Как из обычной дрели сделать функциональный фрезер по дереву

Здесь сооружается подставка, и меняется оснастка. Это главные критерии сотворения такого варианта фрезера.

Хвостовик фрезы фиксируется в патроне. Можно сделать фрезер вертикального и горизонтального действия (пример 1 и 2). Подставка создаётся из ЛДСП.

Преимущества и недостатки фрезера из дрели

Плюсы такого устройства:

• Простота применения.
• Мало пыли от работы.

• Слабое качество результата по причине невысоких оборотов (3000 в мин).
• Очень узкий спектр функций.

Как сделать фрезер из болгарки

Есть два способа:

• На шпиндель инструмента накручивается цанга. Работа может идти со всеми оснастками, которые имеют хвостовики цилиндрической формы.
• На шпиндель крепится стандартный патрон кулачкового типа (от дрели)

Фрезер из двигателя от стиральной машины

Создаётся стол по описанному методу. Вал мотора ставится на цангу. Для этого заказывается специальный переходник.

Создаётся подъёмная система для контроля над выходом инструмента: на двух трубах крепится двигатель и резьбовая шпилька.

Она одним окончанием идёт в гайку, фиксированную к дну стола, а вторым – в нижнюю сторону двигателя. На ней прочно фиксируется поворотное устройство – колесо. За счёт регулируется высота.

Особенности эксплуатации самодельного ручного фрезера

Работа с этим аппаратом по следующим критериям:

• Сосредотачивают всё внимание на том, как идет фреза.
• Не двигают заготовку руками – применяют специальные механизмы.
• Защита рук и глаз перчатками и очками.
• Не пускают детей к станку.
• Если фрезер сломался, отключают его от питания и направляют в ремонт.

Вместо заключения

Ассортимент фрезерных станков довольно широк. Если позволяют средства, можно приобрести любую подходящую модель. Но когда есть необходимые навыки и умения, достаточно интересно соорудить это оборудование самостоятельно. Важно понимать для каких целей необходима установка. Если устраивает очень скромный фрезер с узким функционалом, то он создаётся из домашнего электроинструмента.

Время чтения ≈ 9 минут

Дерево считается самым практичным материалом для создания различных предметов, строений и инструментов. Это могут быть детские игрушки, мебель, жилые постройки, бытовые предметы и агрегаты. Древесина — это натуральный и экологически чистый материал, по этой причине именно ему многие мастера отдают предпочтение при изготовлении самодельных конструкций. Не только любители, но и профессионалы мечтают иметь фрезерный станок по дереву, сделанный своими руками для своей домашней мастерской.

Обустройство домашней мастерской

В личной мастерской для обработки изделий из древесины могут найти применение различные станки и сооружения, присутствуют как универсальные приборы, так и установки узкой специализации. Работа с древесиной в домашних условиях имеет свои особенности и сильно отличается от функционирования деревоперерабатывающего завода.

Обустройство мастерской для работы по дереву

Какие приборы можно встретить в домашнем цеху:

Хорошее оснащение домашнего цеха позволяет выполнять работы по дереву любой сложности. Самодельное оборудование ничем не уступает заводскому, если при изготовлении были использованы чертежи с точными размерами и соблюдена правильная технология работы, как показано на видео.

Особенности фрезерного оборудования

Фрезерование является обработкой древесины за счет вращения резцов специального прибора, при которой отделяется часть стружки. Обрабатываемая плоскость может быть как профильной, так и полностью гладкой. Фрезерный станок по дереву, изготовленный своими руками, имеют следующую комплектацию элементов:

Стандартный фрезер имеет циллиндрическую форму и является металлическим режущим инструментом, весь корпус снабжен режущими кромками. Перед изготовлением обычного стационарного станка в домашних условиях следует знать, какие он должен иметь составные части устройства:

Виды станков:

Все фрезеры обладают важными техническими характеристиками, влияющими на назначение и характер использования станка: скорость вращения, мощность двигателя или приводящего механизма, площадь рабочей поверхности, наличие отсоса для пыли, габариты всей конструкции и ее вес.

Самодельный станок с ЧПУ

Чтобы собрать фрезерный станок с числовым программным управлением, потребуется нарисовать подробный чертеж с размерами и приобрести все необходимые инструменты.

Фрезерный станок с ЧПУ собран и готов к работе. Ниже несколько иллюстраций из инструкции по сборке оборудования

Промежуточный этап сборки

Приступим:

• Нам не потребуется готовый набор, чтобы смастерить фрезерную установку с ЧПУ, поэтому стоит обратить внимание на подробную схему станка.

• Основой будет служить станок со сверлом, головка которой будет заменена на фрезерную. Нам также понадобятся детали старого принтера, а именно каретки. Они будут обеспечивать перемещение механизма в разных плоскостях. Электрический мотор будет использован в качестве шагового двигателя достаточной мощности.



• Механизм будущего фрезера следует создавать строго по чертежам.







• Для изготовления несущей конструкции фиксируем балку с сечением прямоугольной формы к направляющим. Детали соединяем с помощью болтов.



• Приваривать детали друг к другу не стоит так как в следствие вибрационных нагрузок сварные соединения со временем деформируются и меняют общую геометрию конструкции. Сборка фрезерного станка с ЧПУ по дереву, сделанного своими руками по чертежам с размерами, показана на видео в конце.



• Чтобы организовать вертикальное перемещение инструмента по оси, нам понадобится алюминиевая плита. Размеры должны совпадать с размерами фрезерного аппарата.



• Сборку составляющих элементов начинаем с установки двух шаговых электрических двигателей для трансмиссии, монтируем их за осью на основной корпус станка. Каждый из двигателей будет обеспечивать перемещение головки в определенном направлении: по вертикали и по горизонтали.

• Нам нужны три шаговых двигателя с пятью проводками, которые можно позаимствовать от старого матричного принтера. Они способны обеспечить перемещение механизма в трех разных плоскостях. Чтобы сконструировать привод, используем заранее подобранные по чертежам с размерами шпильки и гайки. Вал закрепляется на двигателе при помощи резиновой обмотки от электрического кабеля питания. Нейлоновая втулка с винтом будет служить также для фиксации, при изготовлении используем дрель с напильником.



• Приступаем к электрическому оснащению станка. Начинкой будет служить грамотно написанное программное обеспечение с драйверами. Подключение к агрегату производиться через шаговые двигатели через порт LPT. Схемы подключения изображены на рисунках.
• После подключения всех девайсов системы числового программного управления загружаем ПО и драйвера, запускаем станок в пробном режиме и следим за его работой. Если будут замечены какие-либо погрешности или недостатки, их следует сразу устранять. Изготовление фрезерного станка с ЧПУ показано в тематическом обучающем видео с пошаговыми инструкциями и разъяснениями в принципах работы оборудования.

Станок из дрели

Технология сборки станка из дрели для домашней мастерской считается самой простой и понятной. Однако следует помнить о том, что патрон дрели имеет скорость вращения до 3000 оборотов в минуту, что немного ограничивает использование фрезерного аппарата.

Чтобы изготовить оборудование в домашних условиях, нам понадобится:

Алгоритм сборки комплектующих:

Когда речь заходит об обустройстве собственной мастерской, хочется сделать все на высшем уровне. Смастерить станки в домашних условиях не сложно, главное заранее составить чертежи с размерами и подготовить все необходимые инструменты. Обучающие видео материалы от профессиональных мастеров и фото-инструкции обязательно помогут в работе.

Если задаться целью и собрать фрезерный станок своими руками, то можно получить в свое распоряжение эффективное устройство, позволяющее выполнять множество технологических операций по металлу и другим материалам. Серийные модели такого оборудования давно и хорошо известны, они активно используются на большинстве производственных предприятий, работающих в различных отраслях промышленности. Отличает такие станки широкий функционал, позволяющий обрабатывать с их помощью заготовки из металла, древесины и ряда других материалов.

Зная обо всех преимуществах подобного устройства, многие домашние мастера задаются вопросом, как , используя доступные и недорогие комплектующие. Следует сразу сказать, что изготовить такой станок возможно, более того, можно дополнительно наделить его функциями, которые присущи не только фрезерному, но и токарному оборудованию.

Наиболее простым в исполнении является фрезерный станок вертикального типа. Собрать его можно на основе ручной дрели, затратив на это совсем немного времени и сил. Для того чтобы своими руками сделать более функциональный фрезерный мини-станок для своей домашней мастерской, вы должны найти другие комплектующие и располагать большим количеством времени, но и такая задача вполне решаема.

Собираясь своими руками изготовить фрезерный станок по металлу и дереву, очень важно обратить внимание на то, что работать устройство должно по такому же принципу, что и серийное оборудование. Чтобы соблюсти это важное требование, можно ознакомиться с чертежами серийного оборудования и посмотреть видео процесса работы заводского станка.

Фрезерные столы нередко называют фрезерными станками, однако их конструкции принципиально разнятся

Часто фрезерным станком называют фрезерный стол. Его устройство мы рассмотрим в конце данной статьи. Но изготовлению самодельного фрезерного стола посвящена отдельная подробная статья, найти которую можно, перейдя по ссылке ниже.

Задачи фрезерного оборудования

У тех, кто часто работает в своей домашней мастерской, нередко возникает необходимость обработки различных изделий, изготовленных из древесины и металла. Не все операции с такими изделиями можно выполнить, располагая лишь ручными инструментами, часто для этого требуется специальное оборудование. Конечно, можно обратиться в мастерскую, но за оказанные ею услуги потребуется заплатить.

Именно в таких ситуациях и может выручить домашний фрезерный станок, собрать который вполне по силам каждому человеку, умеющему работать руками. Став обладателем подобного оборудования, можно будет выполнять на нем обработку заготовок как из металла, так и из древесины. В зависимости от наличия в вашем распоряжении тех или иных комплектующих, можно изготовить как простейший самодельный фрезерный станок по металлу, так и более сложное устройство, относящееся уже к токарно-фрезерной категории.

Как было сказано выше, простейший мини-станок собирается на основе обычной дрели. Принцип работы такого оборудования аналогичен функционированию серийных станков подобного типа. Несмотря на то, что функциональные возможности мини-станка, изготовленного на основе дрели, несколько скромнее, чем у более сложного самодельного оборудования, и такому устройству в любой домашней мастерской всегда найдется применение.

Для того чтобы своими руками сделать более функциональный и сложный настольный станок, потребуется мощный электродвигатель, а также еще целый перечень специфических комплектующих. Такой станок, собранный по всем правилам, позволит вам в условиях дома выполнять достаточно сложные технологические операции: вырезать из металла и древесины изделия сложной конфигурации, обрабатывать криволинейные поверхности, выбирать пазы, фальцы, шлицы, а также многое другое.

Прежде чем своими руками делать фрезерный станок, следует изучить принцип работы серийного оборудования, посмотреть видео его функционирования, составить чертеж, подготовить обязательные комплектующие и инструменты, которые понадобятся для сборки вашего домашнего станка.

Самодельный фрезерный станок: вариант №1

Основание
Детали стойки и держатель шпинделя
Вертикальная направляющая (салазки )
Вертикальная направляющая (вид сзади)

Соединение основания со стойкой
Соединение основания со стойкой (вид сзади)
Крепим вертикальную направляющую к стойке
Координатный стол G5757 «Прома» установлен на основании

Ходовой винт координатного стола
Площадка для крепления шпинделя (выбрана фрезером)
Основание со стойкой, направляющей и столиком
Пара гирь от рычажных весов обеспечила вылет шпинделя

Тиски
Крепление двигателя
Крепление двигателя (вид сбоку)
Приводной ремень

Самодельный фрезерный станок: вариант №2

Самодельный или ручной фрезер с самостоятельно изготовленными механизмами подачи фрезы и перемещения рабочего стола. Ниже на видео этапы изготовления с разбором ключевых элементов. А именно: сборка стойки, конструкция каретки вертикальной стойки, привод рабочего стола станка.

Автор объясняет процесс изготовления , которая впоследствии станет фрезерным станком.

Разбор создания системы подачи фрезы, а также крепления фрезера (или дрели) к стойке станка с возможностью смены инструмента.

Разбор привода координатного стола для обеспечения возможности перемещения заготовки относительно фрезы.

Конструкция и принцип действия оборудования

Если посмотреть на чертеж профессионального , то можно заметить, что его конструкция включает в себя множество разнообразных механизмов и узлов. Настольный домашний станок, в отличие от серийного, имеет более простую конструкцию, состоящую из ограниченного набора обязательных элементов. Несмотря на простоту системы, самодельный станок фрезерной группы является достаточно функциональным устройством и позволяет успешно решать множество задач, связанных с обработкой заготовок из металла и древесины.

Один из вариантов самодельного фрезерного станка. Недостаток в недостаточно проработанном креплении дрели, однако отсюда можно позаимствовать конструкцию станины

Основой любого такого станка является станина, которая должна быть жесткой и надежной, чтобы обладать способностью выдерживать необходимые нагрузки. Следующим важным элементом самодельного станка фрезерной группы является привод, вращение от которого будет передаваться на рабочий инструмент. В качестве такого привода можно использовать ручную дрель или отдельный электродвигатель, обладающий достаточно высокой мощностью.

Для размещения и фиксации заготовок, которые будут обрабатываться на таком оборудовании, в его конструкции обязательно должен быть предусмотрен рабочий стол с элементами крепления для обрабатываемых деталей. Обработка и на профессиональном, и на домашнем фрезерном оборудовании осуществляется при помощи специального инструмента — фрезы, имеющей остро заточенную рабочую часть.

При изготовлении мини-станка для дома не стоит экономить на комплектующих. Они должны быть только высокого качества, так как это напрямую влияет на надежность и производительность вашего оборудования.

Технические характеристики, которые приобретет ваш домашний настольный станок, будут зависеть от ряда параметров. К ним относятся размеры рабочего стола, а также допустимый вес и габариты заготовок, которые на нем будут размещаться. Важным фактором, влияющим на производительность и мощность оборудования, является мощность установленного на нем привода и максимальное число оборотов, которое он сможет обеспечить.

Еще один вариант самодельного фрезерного станка

Процесс сборки фрезерного стола

Приступать к сборке самодельного станка для дома следует с изготовления рабочего стола – важнейшей конструктивной части фрезерного оборудования. Рабочий стол домашнего станка можно своими руками изготовить из листа фанеры, оргстекла или листового металла.

Из расходных материалов вам понадобятся качественный контактный клей, двухсторонний скотч и много наждачной бумаги. Кроме того, необходимо будет приобрести несколько струбцин, метизы и качественный копировальный фрезер, который должен отличаться максимальной точностью, иметь острую режущую поверхность. Именно от того, насколько качественный фрезер вы приобретете, во многом будут зависеть технические возможности вашего настольного станка.

Чертеж фрезерного станка, сделанного по типу фрезерного стола (нажмите, чтобы увеличить)

Для изготовления фрезерного оборудования своими руками воспользуйтесь следующей инструкцией.

1. Первым этапом сборки самодельного станка является изготовление крышки. В качестве материала для нее можно использовать фанеру. Несложный процесс изготовления данного элемента выглядит следующим образом: из фанеры вырезаются заготовки определенных размеров, затем они соединяются между собой.
2. Следующий этап сборки домашнего мини-станка — это монтаж крепежных элементов, установка фрезера и остальных конструктивных частей. Поскольку вы занимаетесь изготовлением фрезерного оборудования, то все работы следует выполнять с повышенной аккуратностью и точностью.
3. После сборки рабочего стола на него необходимо установить монтажную пластину. С этой целью в поверхности рабочего стола делается углубление, контуры которого полностью повторяют форму монтажной пластины. В таком углублении монтажная пластина фиксируется при помощи двухстороннего скотча. Далее по всему контуру пластины с определенным шагом укладываются прокладки, которые прижимаются к ней при помощи струбцин.
4. Сам рабочий орган станка — копировальный фрезер — устанавливается в подшипниковые узлы, сборке которых следует уделить особое внимание.
5. Все технологические отверстия, необходимые на поверхности рабочего стола, можно получить при помощи обычной ручной дрели.
6. В вашем настольном мини-станке будет ряд деревянных поверхностей, которые необходимо тщательно отшлифовать при помощи наждачной бумаги.
7. Следующий этап изготовления самодельного станка — это сборка основания, которую необходимо осуществлять в строгом соответствии с предварительно подготовленным чертежом.
8. Особое внимание при сборке станка следует уделить процессу монтажа упора и прижимной гребенки.

Фрезерный станок по дереву своими руками

Процесс фрезерования на сегодняшний день получил весьма широкое распространение. Это связано с тем, что такая технология обработки может применяться для получения корпусных и других изделий со сложной формой. Чаще всего проводится обработка дерева. Специальное оборудование, применяемое в подобном случае, характеризуется достаточно высокой стоимостью. Именно поэтому многие решают изготовить фрезерный станок по дереву своими руками. Выполнить подобную задачу можно при соблюдении всех рекомендаций. Рассмотрим то, как сделать самодельный фрезер своими руками подробнее.

Конструкция фрезерного станка по дереву

Встречаются самые различные схемы станков фрезеровального типа. Некоторые варианты исполнения предназначены для выполнения только одной операции, другие характеризуются многофункциональным исполнением. Сегодня покупка профессионального оборудования – весьма дорогое удовольствие. Самодельный фрезер может обладать требуемыми характеристиками при выборе наиболее подходящего чертежа.

Можно встретить довольно большое количество различных видов станков. Большое распространение получил самодельный фрезерный станок следующих исполнений:

1. Стандартные варианты с одним шпинделем. В данном случае шпиндель располагается вертикально, а вращение передается инструменту.
2. В некоторых случаях создается конструкция, у которой менять свое положение может и стол. За счет этого заготовка располагается под требуемым углом относительно инструмента.
3. Копировальные варианты исполнения устанавливаются тогда, когда налаживается массовое производство одной детали.

Одношпиндельный фрезерный станок по дереву своими руками, чертежи которого можно скачать с интернета при необходимости, изготовить проще всего. Этот вариант исполнения с асинхронным двигателем может применяться для получения большинства изделий. Обороты выбираются с учетом того, какой производительности следует достигнуть.

Классическая конструкция подобной модели представлена сочетанием нескольких узлов. К особенностям компоновки отнесем следующие моменты:

1. Стол расположен в горизонтальной плоскости, предназначен для фиксации заготовки.
2. Расположены все узлы на станине, которая изготавливается при применении чугуна.
3. Под столом расположены салазки, предназначение которых заключается в направлении стола с заготовкой при их перемещении.
4. На салазках установлен также шпиндель. Он применяется для фиксации инструмента и передачи вращения. В некоторых случаях салазки приподнимаются, для чего применяется коническая зубчатая передача с маховиком и винтом.
5. Вращение от электрического двигателя передается через ременную передачу. Она позволяет исключить вероятность перегрева из-за возросшей нагрузки, так как ремень в этом случае проскальзывает.

Рассматриваемая компоновка подходит для обработки самых различных заготовок. При этом получаемая конструкция характеризуется компактностью и практичностью в применении.

Материалы и инструменты

Прежде чем приступить к работе, связанной с изготовлением фрезерного станка, нужно определиться с тем, какие материалы при этом будут применяться. Самодельный фрезер по дереву должен быть рассчитан на достаточно высокие нагрузки. Именно поэтому основными рекомендациями по выбору материалов назовем следующие моменты:

1. Для создания станины следует применять металл. Это связано с тем, что основа должна обладать весьма высокой жесткостью. Фрезерный по дереву своими руками можно изготовить из дерева, но конструкция не будет рассчитана на большую нагрузку.
2. Рекомендуется проводить соединение всех элементов при применении болтов. За счет этого можно получить разборную конструкцию, которая облегчает транспортировку и демонтаж.
3. Изготовить столешницу можно при применении фанерного листа, строганной доски или ДСП. Поверхность столешница должна быть гладкой, так как в противном случае нельзя получить качественное изделие.
4. Для создания вращения устанавливается асинхронный и коллекторный двигатели. Первый вариант исполнения весьма неприхотлив, за счет чего получил широкое распространение. Второй тип двигателя бесшумный.

Современный фрезер по дереву своими руками можно изготовить при наличии минимального набора инструментов. Стоит учитывать, что ручной фрезер своими руками можно изготовить только при наличии минимального количества слесарных навыков.

Процесс изготовления

Изготовить самодельные фрезерные станки по дереву своими руками можно только при учете всех особенностей подобного процесса.

Его ключевыми особенностями назовем следующие моменты:

1. Создается станина. Зачастую она представлена сочетанием деревянных элементов, но рекомендуется применять именно чугун. При создании станины стоит учитывать, что она должна обладать высокой прочностью и жесткостью. Поэтому создается довольно много ребер жесткости и крепежных элементов. На станине подготавливается место для размещения электрического двигателя.
2. На станине монтируется стол, который изготавливается из дерева. Основа создается из досок, поверх которых крепится листовое ДСП.
3. Для крепления инструмента и передачи ему вращения используется специальный шпиндель. Он может быть взят от старого сверлильного станка или другого подобного оборудования. Самостоятельно изготовить подобный механизм практически невозможно.

Создать фрезерный станок по дереву для домашней мастерской можно для получения самых различных изделий, как правило, проблем с создание станины и стола не возникает.

Особое внимание следует уделять технике безопасности, все подвижные элементы конструкции должны быть закрыты.

Питание электрического двигателя должно проводиться при применении износостойкого кабеля с сечением, которое выбирается с учетом мощности устройства.

В заключение отметим, что при рассмотрении вопроса, как сделать фрезерный станок по дереву отметим относительно низкие эксплуатационные характеристики самодельной конструкции. Именно поэтому подобное оборудование производится исключительно для домашней мастерской и выпуска небольшой партии изделий в несложной формой.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Фрезерный станок по дереву своими руками

Процесс фрезерования на сегодняшний день получил весьма широкое распространение. Это связано с тем, что такая технология обработки может применяться для получения корпусных и других изделий со сложной формой. Чаще всего проводится обработка дерева. Специальное оборудование, применяемое в подобном случае, характеризуется достаточно высокой стоимостью. Именно поэтому многие решают изготовить фрезерный станок по дереву своими руками. Выполнить подобную задачу можно при соблюдении всех рекомендаций. Рассмотрим то, как сделать самодельный фрезер своими руками подробнее.

Конструкция фрезерного станка по дереву

Встречаются самые различные схемы станков фрезеровального типа. Некоторые варианты исполнения предназначены для выполнения только одной операции, другие характеризуются многофункциональным исполнением. Сегодня покупка профессионального оборудования – весьма дорогое удовольствие. Самодельный фрезер может обладать требуемыми характеристиками при выборе наиболее подходящего чертежа.

Можно встретить довольно большое количество различных видов станков. Большое распространение получил самодельный фрезерный станок следующих исполнений:

1. Стандартные варианты с одним шпинделем. В данном случае шпиндель располагается вертикально, а вращение передается инструменту.
2. В некоторых случаях создается конструкция, у которой менять свое положение может и стол. За счет этого заготовка располагается под требуемым углом относительно инструмента.
3. Копировальные варианты исполнения устанавливаются тогда, когда налаживается массовое производство одной детали.

Одношпиндельный фрезерный станок по дереву своими руками, чертежи которого можно скачать с интернета при необходимости, изготовить проще всего. Этот вариант исполнения с асинхронным двигателем может применяться для получения большинства изделий. Обороты выбираются с учетом того, какой производительности следует достигнуть.

Классическая конструкция подобной модели представлена сочетанием нескольких узлов. К особенностям компоновки отнесем следующие моменты:

1. Стол расположен в горизонтальной плоскости, предназначен для фиксации заготовки.
2. Расположены все узлы на станине, которая изготавливается при применении чугуна.
3. Под столом расположены салазки, предназначение которых заключается в направлении стола с заготовкой при их перемещении.
4. На салазках установлен также шпиндель. Он применяется для фиксации инструмента и передачи вращения. В некоторых случаях салазки приподнимаются, для чего применяется коническая зубчатая передача с маховиком и винтом.
5. Вращение от электрического двигателя передается через ременную передачу. Она позволяет исключить вероятность перегрева из-за возросшей нагрузки, так как ремень в этом случае проскальзывает.

Рассматриваемая компоновка подходит для обработки самых различных заготовок. При этом получаемая конструкция характеризуется компактностью и практичностью в применении.

Материалы и инструменты

Прежде чем приступить к работе, связанной с изготовлением фрезерного станка, нужно определиться с тем, какие материалы при этом будут применяться. Самодельный фрезер по дереву должен быть рассчитан на достаточно высокие нагрузки. Именно поэтому основными рекомендациями по выбору материалов назовем следующие моменты:

1. Для создания станины следует применять металл. Это связано с тем, что основа должна обладать весьма высокой жесткостью. Фрезерный по дереву своими руками можно изготовить из дерева, но конструкция не будет рассчитана на большую нагрузку.
2. Рекомендуется проводить соединение всех элементов при применении болтов. За счет этого можно получить разборную конструкцию, которая облегчает транспортировку и демонтаж.
3. Изготовить столешницу можно при применении фанерного листа, строганной доски или ДСП. Поверхность столешница должна быть гладкой, так как в противном случае нельзя получить качественное изделие.
4. Для создания вращения устанавливается асинхронный и коллекторный двигатели. Первый вариант исполнения весьма неприхотлив, за счет чего получил широкое распространение. Второй тип двигателя бесшумный.

Современный фрезер по дереву своими руками можно изготовить при наличии минимального набора инструментов. Стоит учитывать, что ручной фрезер своими руками можно изготовить только при наличии минимального количества слесарных навыков.

Процесс изготовления

Изготовить самодельные фрезерные станки по дереву своими руками можно только при учете всех особенностей подобного процесса.

Его ключевыми особенностями назовем следующие моменты:

1. Создается станина. Зачастую она представлена сочетанием деревянных элементов, но рекомендуется применять именно чугун. При создании станины стоит учитывать, что она должна обладать высокой прочностью и жесткостью. Поэтому создается довольно много ребер жесткости и крепежных элементов. На станине подготавливается место для размещения электрического двигателя.
2. На станине монтируется стол, который изготавливается из дерева. Основа создается из досок, поверх которых крепится листовое ДСП.
3. Для крепления инструмента и передачи ему вращения используется специальный шпиндель. Он может быть взят от старого сверлильного станка или другого подобного оборудования. Самостоятельно изготовить подобный механизм практически невозможно.

Создать фрезерный станок по дереву для домашней мастерской можно для получения самых различных изделий, как правило, проблем с создание станины и стола не возникает.

Особое внимание следует уделять технике безопасности, все подвижные элементы конструкции должны быть закрыты.

Питание электрического двигателя должно проводиться при применении износостойкого кабеля с сечением, которое выбирается с учетом мощности устройства.

В заключение отметим, что при рассмотрении вопроса, как сделать фрезерный станок по дереву отметим относительно низкие эксплуатационные характеристики самодельной конструкции. Именно поэтому подобное оборудование производится исключительно для домашней мастерской и выпуска небольшой партии изделий в несложной формой.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Изготовление самодельного фрезерного станка по дереву: устройство шпинделя и вала

Для обработки деревянных поверхностей в домашних условиях обычно требуется небольшое количество оборудования. Однако для точного сверления рекомендуется применять специальные станки. Сделать самодельный фрезер своими руками не проблема, если изучить его устройство и правильно подобрать комплектующие.

Конструкция фрезерного станка по дереву

Для фрезерования деревянных заготовок обычно применяется ручной инструмент. В некоторых случаях это не дает высокого качества обработки, так как велика вероятность погрешности и появления брака. Для минимизации этих явлений рекомендуется сделать самодельный фрезерный станок по дереву своими руками.

Работу следует начать с изучения аналогичной заводской конструкции. Затем определяется степень обработки материалов, необходимая точность характеристики заготовки. К ним относятся габаритные размеры, порода древесины. На основе этих данных составляется оптимальная схема изготовления.

В стандартную конструкцию фрезерного станка по дереву, который можно сделать своими руками, должны входить следующие компоненты:

• станина. Это опорная часть, на которую будет крепиться столешница и двигатель для вращения фрезы;
• столешница. Основной характеристикой этого компонента является площадь. Также на ее поверхности необходимо предусмотреть крепления для фиксации заготовки и измерительные линейки;
• фреза. Можно использовать ручную модель. В некоторых случаях целесообразно установить самодельную конструкцию, состоящую из шпинделя и двигателя.

Подобное оборудование по дереву можно условно разделить на два типа: с горизонтальной и вертикальной обработкой. Разница определяется направлением фрезы относительно заготовки. Некоторые умельцы делают конструкции с возможностью изменения положения режущей части по трем осям координат.

Помимо станка необходимо подобрать правильный набор фрез. С их помощью можно делать черновую и чистовую обработку деревянных деталей.

Материалы и комплектующие для станка

Самый простой вариант конструкции — установка на имеющийся рабочий стол готового аппарата. При этом следует выполнить определенную модернизацию столешницы. Но лучше всего сделать фрезерный самодельный станок своими руками полностью.

На первом этапе необходимо определиться с расположением фрезы. Для обработки торцевых поверхностей лучше всего выбрать горизонтальный монтаж режущего инструмента. Это позволит оптимизировать работу и быстро выполнить ремонтные и профилактические работы.

Рекомендации по выбору материалов для фрезеровального станка по дереву своими руками:

• рама. Для большей устойчивости она должна изготавливаться из стальных труб круглого или квадратного сечения. Если планируется установка двигателя – в нижней части конструкции предусматривают нишу;
• рабочий стол. Его поверхность должна быть гладкой и при этом не разрушаться под воздействием внешнего давления. Для этого лучше всего подойдет панель ДСП;
• фиксаторы и ограничители. Они предназначены для направления движения детали относительно фрезы. Могут быть как деревянные, так и стальные. Обязательно необходимо предусмотреть блоки их крепления к столешнице.

После выбора комплектующих и их подготовки можно приступать к сборке фрезерного самодельного станка по дереву своими руками.

Для крепления ограничителей можно использовать компоненты струбцины или на основе этой конструкции сделать узел самому.

Изготовление фрезерного станка по дереву

Производство оборудования должно выполняться строго по заранее составленной схеме. На ней указывается месторасположение каждого компонента, способ его крепления и размеры.

На первом этапе изготовления необходимо собрать опорную раму для станка. Для этого заранее подготовленные заготовки труб следует соединить между собой. Затем с помощью сварки выполняется их фиксация. После этого сверяются размеры верней части и приступают к производству столешницы.

1. На панели ДВП наносят разметку, согласно которой вырезается контур столешницы.
2. При вертикальном расположении фрезы в панели делают отверстие.
3. Установка электродвигателя и шпинделя. Последний не должен выступать над плоскостью столешницы.
4. Монтаж ограничительной планки.

После этого можно проводить первые испытания конструкции. Важно, чтобы во время работы не возникало сильных вибраций. Для их компенсации можно установить дополнительные ребра жесткости.

Выполняем сборку фрезерного станка по дереву своими руками

Дерево – это самый древний с точки зрения его обработки и внедрения в человеческую жизнь материал. Именно из дерева люди собирали свои первые жилища, инструменты и т.д.

Такое внимание к дереву еще из древних времен совершенно оправдано, ведь оно сочетает в себе отличные прочностные качества, а также неплохую долговечность и способность к обработке без наличия мощных инструментов.

Самодельный фрезерный станок из фанеры

1 Общая информация

Деревообрабатывающие станки не обязательно должны быть фрезеровочными. Это могут быть также мини-станки, станки вертикально-сверлильные и т.д.

Но именно фрезеровочный станок считается самым популярным и функциональным. И стоит заметить, что такое мнение в обществе сформировалось не без причины.

Если сверлильный станок может выполнять довольно примитивные деревообрабатывающие функции (сделать отверстие в доске, зенкеровать, растачивать и т.д.), то фрезеровка дает человеку куда больший простор для фантазии.

Фрезеровка – это рабочий процесс, который можно выполнить и своими руками. Здесь важно наличие только необходимого инструмента. В качестве инструмента используется фрезерный станок. Он состоит из движка, что вращает шпиндель с насадкой. Насадку можно подбирать индивидуально.

В качестве насадок используют фрезы. Фрезы могут быть сами разнообразными. От изделий, что практически повторяют форму обычного сверла, до фигурных трехуровневых насадок, которые позволяют вытачивать в элементах декоративные планки и фигурные вырезы.

Горизонтальный фрезерный станок сделанный своими руками

Деревообрабатывающие агрегаты фрезерного типа широко применяются в работе слесарей, сборщиков и конструкторов мебели и т.д. Да и в быту от такого инструмента пользы будет очень много. Ведь с его помощью можно своими руками сделать:

• пазы на досках;
• просверлить отверстия в нужном месте;
• проточить планки с любой из сторон;
• вырезать фигурный узор;
• подготовить плинтуса, доски, пластиковые пластины и другие подобные материалы для сборки из них строительных и бытовых конструкций.

Причем мы указали только самые популярные и востребованные работы, на самом же деле с помощью правильно подобранной фрезы можно вести изготовление практических любых конструкций из дерева.

Главное, чтобы у вас хватило фантазии для создания интересной и полезной задумки.

В конце концов, мини фрезерный станок, равно как и другие деревообрабатывающие инструменты, существенно экономит ваше время. С его помощью в доске любой прочности и толщины можно сделать несколько пазов меньше чем за минуту. А с ручными инструментами даже опытный мастер будет возиться гораздо дольше.

1.1 Фрезерные станки с ЧПУ

Отдельно отметим фрезерные станки с ЧПУ по дереву. ЧПУ – это модуль числового программного управления.

Он специально задумывался для обустройства на станках. Причем в первую очередь его устанавливают не на деревообрабатывающие машины, а на станки для работы по металлу.

Горизонтальный копировально-фрезерный станок по дереву

ЧПУ являет собой небольшой мини-агрегат, в котором установлен простейший считывающий процессор или вычислительная машина.

Человеку в работе со станком ЧПУ нужно просто ввести нужные координаты в устройство. Сделать это можно путем измерения стола и монтажа обрабатываемого элемента в правильном положении. Координаты могут быть введены последовательно.

Проблема станков с ЧПУ в их довольно высокой цене. Если вас интересует возможность сборки самодельного фрезерного станка по дереву своими руками, то монтаж на него еще и рабочего ЧПУ мы вам проводить не рекомендуем.

Устанавливать и настраивать ЧПУ конечно можно, причем и своими руками с этой задачей справиться человеку вполне по силам. Вот только на работу уйдет намного больше времени, сил, денег, да и опыт взаимодействия со станочными вычислительными механизмами вам тоже потребуется.

2 Самостоятельная сборка фрезерного станка

Как мы уже отмечали выше, сделать мини фрезерный станок по дереву своими руками можно. Причем процесс это очень занимательный, интересный и может доставить вам массу удовольствия.

Станок с ЧПУ из деревянных досок своими руками без стола

К тому же, чтобы создать самодельный фрезерный станок по дереву займет не так много времени и сил. Хотя тут все зависит от конкретных решений.

Как правило, в работе используются две схемы создания станков:

• схема с применением готового ручного фрезера;
• схема со сборкой фрезерного агрегата из отдельных элементов.

И та и другая схема предусматривает использование стола, как основы для фрезерного станка. На столе его монтируют, подключают и стабилизируют. Это позволяет использовать в работе довольно дешевые ручные фрезы.

Отметим, что первая разновидность сборки самодельного агрегата более предпочтительна для новичков. Ведь по сути, от вас требуется только собрать специальный стол-подставку для механизма, а также оборудовать его несколькими дополнительными элементами.

Подвижный привод для фрезерного станка с ЧПУ

Сборка же фрезерного агрегата из подручных средств – это уже куда более сложный процесс. Тут вам потребуется отдельно доставать мощный асинхронный двигатель, комбинировать его вал с переходниками и создавать что-то типа самодельного шпинделя.

Сам движок необходимо будет собрать в отдельной конструкции, подключить к блоку питания, стабилизаторам и т.д. Причем большинство этих деталей все равно придется покупать, хотя их стоимость в любом случае будет ниже стоимости готовой фрезы.

Но тут уж решать вам. Отметим только, что полная сборка фрезерного агрегата из подручных средств требует наличия не только элементарных столярных навыков (которые полностью удовлетворят вас в первом случае), но и понимания электротехники, умения работать с механизмами и оборудованием.

2.1 Общие принципы конструкции самодельного станка

Описывать общую конструкцию самодельного фрезерного агрегата на самом деле очень легко.

Состоит он из нескольких простейших элементов:

• стола;
• подставок;
• креплений;
• рабочего механизма (в нашем случае ручной вертикальный дешевый мини фрезерный станок);
• планки для регуляции рабочего движения;
• элемента для манипуляций с фрезой;
• дополнительных частей, расходников и т.д.

Стол делают из дерева. Можно использовать готовые решения, только приспособить их к работе, а можно собрать самостоятельно из фанеры, ДВП и досок. Аналогичным образом собирают подставки, крепления и т.д.

Копировально-фрезерный станок с рамой из дерева

Рабочий механизм покупают отдельно. Для манипуляций с фрезой проще всего прикупить старый автомобильный домкрат. Он позволяет регулировать уровень фрезы очень точно. Ну а к дополнительным элементам относят стальные пластины, планки, болты, гайки, шайбы, направляющие для скольжения креплений и т.д.

2.2 Сборка устройства

Сборка начинается с обработки стола. После формирования его основной конструкции нужно прорезать в определенном месте отверстие, через которое затем будут выводить фрезу.

Ручной рабочий механизм крепят под стол, подводя к отверстию только насадку фрезы. Его фиксируют планками из досок, а снизу устанавливают домкрат. При вращении домкрата он будет поднимать или опускать фрезу на нужное расстояние.

На сам стол устанавливают ограничители движения, прикрепляя их болтами гайками. На боковую часть выводят переключатель для удобства работы.
к меню ↑

2.3 Обзор конструкции самодельного фрезерного станка (видео)

Время чтения ≈ 9 минут

Дерево считается самым практичным материалом для создания различных предметов, строений и инструментов. Это могут быть детские игрушки, мебель, жилые постройки, бытовые предметы и агрегаты. Древесина — это натуральный и экологически чистый материал, по этой причине именно ему многие мастера отдают предпочтение при изготовлении самодельных конструкций. Не только любители, но и профессионалы мечтают иметь фрезерный станок по дереву, сделанный своими руками для своей домашней мастерской.

Обустройство домашней мастерской

В личной мастерской для обработки изделий из древесины могут найти применение различные станки и сооружения, присутствуют как универсальные приборы, так и установки узкой специализации. Работа с древесиной в домашних условиях имеет свои особенности и сильно отличается от функционирования деревоперерабатывающего завода.

Обустройство мастерской для работы по дереву

Какие приборы можно встретить в домашнем цеху:

Хорошее оснащение домашнего цеха позволяет выполнять работы по дереву любой сложности. Самодельное оборудование ничем не уступает заводскому, если при изготовлении были использованы чертежи с точными размерами и соблюдена правильная технология работы, как показано на видео.

Особенности фрезерного оборудования

Фрезерование является обработкой древесины за счет вращения резцов специального прибора, при которой отделяется часть стружки. Обрабатываемая плоскость может быть как профильной, так и полностью гладкой. Фрезерный станок по дереву, изготовленный своими руками, имеют следующую комплектацию элементов:

Стандартный фрезер имеет циллиндрическую форму и является металлическим режущим инструментом, весь корпус снабжен режущими кромками. Перед изготовлением обычного стационарного станка в домашних условиях следует знать, какие он должен иметь составные части устройства:

Виды станков:

Все фрезеры обладают важными техническими характеристиками, влияющими на назначение и характер использования станка: скорость вращения, мощность двигателя или приводящего механизма, площадь рабочей поверхности, наличие отсоса для пыли, габариты всей конструкции и ее вес.

Самодельный станок с ЧПУ

Чтобы собрать фрезерный станок с числовым программным управлением, потребуется нарисовать подробный чертеж с размерами и приобрести все необходимые инструменты.

Фрезерный станок с ЧПУ собран и готов к работе. Ниже несколько иллюстраций из инструкции по сборке оборудования

Промежуточный этап сборки

Приступим:

• Нам не потребуется готовый набор, чтобы смастерить фрезерную установку с ЧПУ, поэтому стоит обратить внимание на подробную схему станка.

• Основой будет служить станок со сверлом, головка которой будет заменена на фрезерную. Нам также понадобятся детали старого принтера, а именно каретки. Они будут обеспечивать перемещение механизма в разных плоскостях. Электрический мотор будет использован в качестве шагового двигателя достаточной мощности.



• Механизм будущего фрезера следует создавать строго по чертежам.







• Для изготовления несущей конструкции фиксируем балку с сечением прямоугольной формы к направляющим. Детали соединяем с помощью болтов.



• Приваривать детали друг к другу не стоит так как в следствие вибрационных нагрузок сварные соединения со временем деформируются и меняют общую геометрию конструкции. Сборка фрезерного станка с ЧПУ по дереву, сделанного своими руками по чертежам с размерами, показана на видео в конце.



• Чтобы организовать вертикальное перемещение инструмента по оси, нам понадобится алюминиевая плита. Размеры должны совпадать с размерами фрезерного аппарата.



• Сборку составляющих элементов начинаем с установки двух шаговых электрических двигателей для трансмиссии, монтируем их за осью на основной корпус станка. Каждый из двигателей будет обеспечивать перемещение головки в определенном направлении: по вертикали и по горизонтали.

• Нам нужны три шаговых двигателя с пятью проводками, которые можно позаимствовать от старого матричного принтера. Они способны обеспечить перемещение механизма в трех разных плоскостях. Чтобы сконструировать привод, используем заранее подобранные по чертежам с размерами шпильки и гайки. Вал закрепляется на двигателе при помощи резиновой обмотки от электрического кабеля питания. Нейлоновая втулка с винтом будет служить также для фиксации, при изготовлении используем дрель с напильником.



• Приступаем к электрическому оснащению станка. Начинкой будет служить грамотно написанное программное обеспечение с драйверами. Подключение к агрегату производиться через шаговые двигатели через порт LPT. Схемы подключения изображены на рисунках.
• После подключения всех девайсов системы числового программного управления загружаем ПО и драйвера, запускаем станок в пробном режиме и следим за его работой. Если будут замечены какие-либо погрешности или недостатки, их следует сразу устранять. Изготовление фрезерного станка с ЧПУ показано в тематическом обучающем видео с пошаговыми инструкциями и разъяснениями в принципах работы оборудования.

Станок из дрели

Технология сборки станка из дрели для домашней мастерской считается самой простой и понятной. Однако следует помнить о том, что патрон дрели имеет скорость вращения до 3000 оборотов в минуту, что немного ограничивает использование фрезерного аппарата.

Чтобы изготовить оборудование в домашних условиях, нам понадобится:

Алгоритм сборки комплектующих:

Когда речь заходит об обустройстве собственной мастерской, хочется сделать все на высшем уровне. Смастерить станки в домашних условиях не сложно, главное заранее составить чертежи с размерами и подготовить все необходимые инструменты. Обучающие видео материалы от профессиональных мастеров и фото-инструкции обязательно помогут в работе.

Уверен, что большинству людей приходилось хотя бы раз иметь в быту дело с древесиной. Для простейших работ у каждого хозяина имеется пила или ножовка по дереву, но этим инструментом можно лишь резать материал.

Однако собственнику частного дома часто приходится делать и более сложные работы, чем простой раскрой древесины ножовкой. Поэтому рачительному хозяину, который привык все делать самостоятельно, всегда пригодится устройство для выполнения фрезеровочных работ по дереву.

Сегодня рынок предлагает большое количество самых разнообразных инструментов и можно приобрести простейшее фрезеровочное оборудование примерно за 17 000-21 000 рублей. Однако недорогие модели имеют и свои недостатки, да и не всех устроят функциональные возможности такого оборудования.

Поэтому неплохим решением будет самодельный агрегат для фрезерования древесины, собрать который может любой мастер даже с минимальным опытом обращения со слесарным инструментом. К тому же в интернете имеется довольно много чертежей и инструкций.

Все ниже приведенные чертежи с размерами
необходимо рассматривать только в качестве рекомендации и ознакомления. Фрезерные станки, собранные в домашних условиях не могут иметь каких-либо стандартов. Независимо от того какое оборудование решено собрать своими руками главное чтобы оно решало поставленные задачи.

Пример: фрезер, прикрепленный снизу.

Существует несколько видов фрезера, поэтому прежде чем приступать к изготовлению станка, стоит определиться, для каких целей будет использоваться станок.

Поскольку для работы со сложными заготовками необходим мощный и высокооборотистый фрезер, большинство умельцев советует выбирать оборудование с автостабилизацией и ручной регулировкой шпинделя.

Большим удобством в работе отличаются устройства, оснащенные системой плавного пуска и быстрой остановки. Большим преимуществом считается, если можно заменять щетки электродвигателя не разбирая корпус оборудования.

Такому фрезеру будет рад любой умелец. В большинстве инструкций не рекомендуется использовать оборудование «вверх ногами». Как правило, подобное ограничение не имеет обоснований и его можно не соблюдать.

Подбор материалов и комплектующих

Фрезерный станок для домашней мастерской
, как и для производства, состоит из следующих основных элементов:

• станина;
• столешница;
• устройство, приводящее фрезу в действие (дрель или электродвигатель).

Станина

Важной частью фрезерного станка является станина, поскольку именно на ней крепятся все остальные элементы оборудования. Рама должна быть очень надежной и в состоянии

Станина фрезерного станка.

выдерживать большие динамические нагрузки. Для изготовления станины лучше всего использовать металл. Оптимальнее всего использование квадратной или прямоугольной трубы или массивного уголка. Это обусловлено тем, что:

1. можно не задействовать сварку и использовать болтовое соединение. К тому же разборная модель удобна, особенно в случаях, если ее придется на время перемещать в другое место или просто выносить из мастерской на время ремонта помещения;
2. станок собирается не одноразового применения. Опоры стола можно сделать регулируемыми, что упростит настройку станка по горизонтали в любом месте с незначительным уклоном поверхности, что очень важно при работе с таким оборудованием.

Габариты особо не имеют значения, все зависит от того с насколько большими заготовками предполагается работать. Главное чтобы рама была прочной и устойчивой.

Столешница

Схема самодельной столешницы.

Если для изготовления рамы лучшим материалом считается металл, то для столешницы, как раз наоборот, необходимо использовать древесину или материалы на ее основе. Для столешницы можно использовать:

• строганную доску;
• многослойную фанеру;
• плиты ДСП, ОСБ или МДФ.

При выборе материала следует ориентироваться на специфику дальнейшего использования станка. В соответствии с этим выбирается тип материала и его толщина.

Поверхность столешницы должна иметь гладкую поверхность, иначе не удастся добиться точности фрезерования. Также нужно исключить вероятность возникновения царапин на обрабатываемой детали. Получить ровную поверхность рабочей поверхности можно следующими способами:

• облицовка пластиком;
• тщательная подгонка строганных досок;
• обшивка железом.

Важно! Создавая фрезерный станок в домашних условиях стоит помнить о технике безопасности. Необходимо обязательно сделать защитный кожух вокруг режущей части фрезера.

Электрооборудование

Как уже говорилось, существует много конструкций фрезерного станка. Соответственно для вращения фрезы можно использовать готовый фрезер заводского производства, электродвигатель или ручную дрель. При использовании в станке электромотора в первую очередь следует определиться с его типом:

Асинхронный

Неприхотлив в эксплуатации и дает возможность использовать большие фрезы. К недостаткам можно отнести шумную работу, но насколько это важно для деревообработки. решать каждому мастеру индивидуально.

Коллекторный

Является наиболее доступным вариантом, но сильно изнашиваются щетки электродвигателя. Степень изнашиваемости зависит непосредственно от интенсивности эксплуатации оборудования.

Не последнюю роль играет и мощность используемого электродвигателя:

1. до 500 Вт. Станок с маломощным электромотором пригоден для поверхностной обработки древесины. Можно также выполнять выборку пазов, но лишь небольшими фрезами и в мягких породах дерева;
2. до 1 200 Вт. Оборудование с электромотором такой мощности более универсально и на нем можно выполнять даже глубинную обработку древесины. Обычно для бытовых нужд электродвигателя на 1.2 кВт хватает;
3. до 2 000 Вт. В принципе это уже оборудование, на котором можно работать с любой древесиной и фрезами. На таком станке можно обрабатывать пластиковые детали и даже алюминий.

Также при подборе электродвигателя следует уделять внимание числу оборотов. Но здесь все просто — чем выше обороты, тем чище обработка древесины. К тому же высокооборотистый электродвигатель позволяет легко и без проблем справиться с такими дефектами древесины, как сучки.

Электропитание

Обычно для домашнего фрезерного станка используют электродвигатели, работающие отправлено обычной сети 220В. С монтажом и подключением данного оборудования проблем не возникает.

А, вот с трехфазными моделями дело обстоит иначе. Необходимо решить для себя, стоить проводить отдельную линию для станка или нет. Однако если к мастерской уже подведено трехфазное питание, то соответствующий асинхронный двигатель будет самым лучшим вариантом.

Высокая мощность, плавный пуск и мгновенная остановка — на таком станке можно эффективно работать практически с любыми видами древесины и выполнять самые различные операции.

Порядок сборки

Двигатель расположенный под столешницей.

Перед тем как сделать
оборудование для фрезеровки работ по древесине нужно определиться с расположением электродвигателя.

Многие считают, что лучше всего размещать его внизу под столешницей. На направленном вверх валу со специальным зажимным патроном и крепится та или иная фреза.

В этом случае с изнаночной стороны столешницы монтируется монтажная пластина с круглым вырезом, к которой крепится электродвигатель станка. Можно конечно использовать ременную передачу, но это только усложнит конструкцию.

Также можно расположить двигатель горизонтально. Вполне возможно, что кому-то такой вариант будет предпочтительнее.

Дополнительно

Не стоит забывать, перед тем как собрать станок, о грамотной схеме включения оборудования и защитных устройствах. Обязательно фрезеровочное оборудование должно быть оснащено следующими элементами:

• тумблер аварийного торможения;
• подсветка рабочей зоны;
• защитный кожух;
• пылесборник.

Во время работы с фрезеровочным оборудованием иногда возникает потребность в специальных зажимах, с помощью которых, например, можно закрепить на столешнице небольшую планку, выполняющая роль направляющей. Это довольно удобно, особенно когда нужно обработать тонкие или маленькие детали.

Установленные стационарно струбцины являются не самым лучшим вариантом. Согласитесь, что намного удобнее использовать съемные зажимы, которые легко переустановить в зависимости от выполняемой задачи.

В том случае, если вы предполагаете заниматься созданием небольших деревянных поделок, то можно сделать фрезерный станок из дрели
.

Она довольно легко может быть закреплена на специальном штативе (как на фото
).Такая установка довольно компактна и ее можно легко перенести в любое место, к тому же она может использоваться и как сверлильный станок.

А можно разместить электродрель горизонтально. Это неплохой вариант если нужно снять фаску или выбрать пазы. Фреза зажимается в патроне и готова к работе, но область применения таких устройств довольно мала.

Заключение

Сейчас довольно много информации чтобы самостоятельно собрать несложный фрезерный станок по дереву. Создание более сложных устройств, например, с ЧПУ
требует наличия знаний, опыта и проведения точных вычислений. Однако, на практике для выполнения бытовых задач такие конструкции практически не используются, поскольку это почти полупрофессиональное оборудование и поэтому оно даже не рассматривалось.

Видео

Показан самодельный фрезерный станок в действии и непосредственно процесс его создания.

Часто возникают ситуации, когда нужно сделать паз, аккуратно подравнять край доски или изготовить деталь сложной формы. Обычно такую работу выполняют при помощи фрезера. В хорошо оборудованной мастерской под рукой есть любой инструмент и все необходимые станки.

Но как быть, если, к примеру вместо мастерской гараж, а в наличии только дрель. Можно решить вопрос в ближайшем магазине электроинструмента. Но, как обычно, всё упирается либо в финансы, либо в тот факт, что инструмент для фрезеровки необходим только на время, а потом просто будет пылиться на полке. Как известно, из любой ситуации есть выход, а конкретно из этой — фрезер своими руками из дрели.

Дрель выступает в качестве привода. В патрон зажимают режущий инструмент (фрезу или сверло) и производят обработку. При этом корпус электродрели крепится на каком-либо основании или механизме, обеспечивающем необходимое расположение режущей части относительно заготовки или детали.

Принцип действия аналогичен заводским вариантам фрезеров. Конструкция механической части также схожа или полностью повторяет элементы устройства не кустарного производства. Исключением являются детали крепления дрели. Кроме того, конструкция механизма зависит от материала изготовления.

Фрезеровальное устройство может быть простым и содержать минимум деталей и узлов, но при необходимости ничего не мешает «расширить» возможности электродрели, соорудив достаточно сложную конструкцию. Всё зависит от собственных возможностей и требований к функционалу самодельного инструмента.

Сделать фрезер своими руками из дрели можно, используя любые подручные материалы. Основное требование: конструкция должна быть прочной, наличие люфтов и перекосов не допускается, электродрель должна быть надёжно закреплена.

Для изготовления деталей можно использовать:

• ДСП или многослойную фанеру толщиной от 12 мм;

• обрезки доски подходящей толщины;

• деревянные бруски.

Также возможно использование других материалов. К примеру, можно использовать металл. Неплохая идея — основание, сделанное из толстого оргстекла или акрила. Сквозь такой материал будет видна обрабатываемая поверхность.

Детали соединяют при помощи саморезов. Для надёжности все неподвижные соединения можно проклеить любым подходящим клеем (столярным, ПВА и прочим).

Для крепления подвижных узлов могут понадобиться болты или шпильки диаметром 6 – 8 мм

. К ним будут нужны гайки, как обычные, так и барашковые. Для некоторых соединений могут потребоваться шайбы. Возможно использование мебельной фурнитуры: направляющие механизмы, различный крепёж и так далее.

В быту часто используют вертикальный ручной фрезер. Он имеет наиболее простую для повторения конструкцию. Достаточно изготовить стойку с креплением для электродрели, и устройство для выполнения простых операций готов. Пример такого самодельного агрегата на фото ниже.

Процесс изготовления подобного основания достаточно прост:

• Первая деталь, с которой лучше начать — основание (подошва). Необходимо вырезать заготовку круглой или овальной формы.

• Далее проделывают отверстие для фрезы. Оно должно иметь смещение относительно центра детали с учётом толщины боковой стойки.

• В зависимости от габаритов электродрели изготавливают стойку необходимого размера и крепят её к основанию саморезами или мебельными конфирматами.

• Жёсткость крепления обеспечивает распорка (косынка). Внутренние стороны этой детали должны иметь угол строго 90 о .

• Следующий элемент — крепление для дрели. Можно использовать хомут для труб, как на фото или изготовить зажим из дерева или фанеры и закрепить его с помощью саморезов.

• В качестве дополнительной фиксации над дрелью устанавливают упор.

Такой вариант подойдёт для выполнения черновой работы или послужит временной альтернативой полноценному инструменту. Для выполнения более точных операций придётся разработать конструкцию посложнее.

Ничего не мешает снабдить свою «самоделку» регулировкой вылета фрезы или возможностью менять угол наклона. Не исключено использование дрели в настольном фрезерном станке. Для этого электродрель устанавливают вертикально под рабочей поверхностью.

Сделать фрезер своими руками из дрели — задача не самая трудная. Сложности проявляются в использовании такого устройства. Стоит учитывать, что электроинструмент не рассчитан на такой способ применения и работа с ним будет иметь некоторые особенности и даже недостатки.

Первое, что необходимо учесть — скорость вращения. Двигатель фрезерного станка может иметь до 20 000 оборотов в минуту
.
У электродрели этот показатель находится в районе 3 000
.
Отсюда следует, что придётся ограничиться использованием фрез, предназначенных для работы на низких оборотах, а регулятор скорости вращения должен находиться в максимальном положении.

Аналогичная ситуация с мощностью. Двигатель простой электродрели потребляет около 500 – 600 Вт. Мощность фрезера составляет 1 – 2 кВт
.
Это означает, что самодельный фрезерный станок справится с обработкой не слишком твёрдых материалов (дерево, фанера, пластик).

Точность обработки фрезой также не идеальна. В конструкции заводского фрезера отсутствуют шестерни или редукторы. В электродрелях для передачи вращения от двигателя к патрону используют зубчатую передачу. Из-за этого возможно наличие люфтов, а следовательно, может иметь место биение и вибрация, что будет негативно отражаться на качестве работы.

Видео: Фрезер из дрели Bosch

Простая конструкция, скорее всего, не будет предусматривать регулировку глубины реза. Выставить фрезу или сверло можно, зажав хвостовик в патроне на необходимой высоте.

Также не стоит забывать о технике безопасности. Патрон — не самый идеальный вариант крепления фрезы. На высоких оборотах под действием вибрации плохо затянутый патрон может раскрутиться.

Кнопка включения самодельного фрезера будет расположена в неудобном месте. Следует надёжно удерживать устройство руками во время работы.

Конечно, недостатков у самодельного фрезера из дрели хватает, но есть и положительные стороны. Попробуйте просверлить обычным фрезером стену. Теоретически это возможно, но удобнее сделать это электродрелью. Для этого достаточно извлечь её из крепления и применить по назначению.

Фрезер является незаменимым инструментом при проведении всевозможных работ по дереву и активно используется профессионалами. Но если он нужен домашнему мастеру для проведения разовых работ, то есть смысл попробовать сделать его своими руками из подручных инструментов. Конечно же, самодельный фрезер по дереву, изготовленный, например, из дрели или болгарки, не способен полностью заменить стандартный инструмент. Но некоторые несложные операции, не требующие особой чистоты обработки, таким агрегатом выполнять вполне допустимо.

Фрезер из дрели своими руками изготавливается легко и быстро, поскольку данный инструмент уже имеет патрон, в который можно зажать хвостовик фрезы. Но поскольку дрель развивает небольшие обороты, около 3000 об/мин, то добиться хорошего качества обработки детали не получится.

Для сравнения: фрезеровальная машина развивает скорость до 30000 об/мин.

В качестве подставки для закрепления дрели идеально подходит приспособление для вертикального сверления
, которое можно приобрести в магазине электроинструмента. Потребуется лишь сменить оснастку, и самодельный фрезер готов.

Также подобную подставку можно изготовить из ЛДСП
, как показано на следующих рисунках.

К примеру, таким самодельным аппаратом можно не хуже, чем готовым фрезером проделывать паз в плите из ЛДСП под Т-образную кромку из ПВХ.

Как сделать фрезер из болгарки

Не секрет, что угловая шлифовальная машина часто используется для для шлифовки, полировки и фрезеровки различных поверхностей дисковыми и чашечными насадками. Но если на шпиндель агрегата накрутить цангу, то получится фрезер из болгарки, который сможет работать не только с дисковыми фрезами, но и с любой оснасткой, имеющей цилиндрические хвостовики.

Если в цангу зажать фрезу из твердосплавного материала, то получится фрезер по металлу.

Также, чтобы сделать фрезер, на шпиндель болгарки можно закрепить и обычный кулачковый патрон от дрели.

На фото выше показано приспособление для болгарки, превращающее ее в ручную фрезерную машину. Как сделать приспособу, можно понять из этого видео .

Фрезер из двигателя от стиральной машины

Очень часто народные умельцы изготавливают различные станки из двигателя стиральной машины: токарные по дереву, сверлильные, точильные, циркулярные, а также стационарные фрезерные станки. Чтобы изготовить последний, сначала потребуется смастерить стол способом, описанным выше. Далее, на вал двигателя необходимо установить цангу
для зажима фрез.

Поскольку закрепить ее на валу мотора без переходника не получится, то его придется заказать у токаря.

Также потребуется сделать подъемный механизм
для удобной регулировки вылета инструмента. Делается он из двух труб, выполняющих роль стоек, на которых закрепляется двигатель, и резьбовой шпильки.

Шпилька одним концом входит в закрепленную к днищу стола гайку, а вторым упирается в нижнюю часть мотора. На шпильке жестко закрепляется поворотное колесо, с помощью которого и осуществляется регулировка высоты.

Чтобы на мотор при работе станка не попадала пыль, можно уложить сверху двигателя небольшой кусок поролона.

Агрегат с числовым программным управлением (ЧПУ) применяется, в основном, для гравировки и фигурной резьбы по дереву.
Управляется он с помощью компьютера, благодаря чему на заготовках можно вырезать очень сложные узоры с высокой точностью. В Китае можно купить готовые мини-станки с ЧПУ для изготовления сувенирной продукции по цене около 10000 рублей.

Конечно же, можно приобрести все детали для станка и собрать ЧПУ-фрезер собственноручно. Но если посмотреть на стоимость всех комплектующих, то будет намного дешевле приобрести готовое изделие с уже настроенным программным обеспечением.

Рейсмус и фуганок из фрезера

Назначение рейсмуса – это калибровка заготовок из дерева в один размер по толщине.

На базе фрезера также можно сделать некое подобие данного агрегата.

Рейсмус из фрезера своими руками можно изготовить из пары направляющих, закрепленных на ровной поверхности, и площадки, на которой закрепляется фрезерная машина.
Деталь, которую нужно выровнять по толщине, закрепляется на столе, под площадкой с агрегатом. На фрезере сначала выставляется нужный вылет оснастки, после чего проводится обработка всей поверхности детали.

Используя фрезеровальную машинку в качестве привода, можно изготовить и мини-фуганок
для обработки небольших по размеру заготовок. На рисунке ниже показано, из каких деталей состоит портативный фуговальный станок.

Также можно изготовить стационарный фуганок
из фрезера для обработки длинных заготовок. Как это делается, можно узнать из следующего видео .

Дерево – это самый древний с точки зрения его обработки и внедрения в человеческую жизнь материал. Именно из дерева люди собирали свои первые жилища, инструменты и т.д.

Такое внимание к дереву еще из древних времен совершенно оправдано, ведь оно сочетает в себе отличные прочностные качества, а также неплохую долговечность и способность к обработке без наличия мощных инструментов.

Однако сейчас все же деревообработка ведется с помощью специализированного оборудования, так как оно позволяет существенно сократить сроки рабочих процессов. Мы же сейчас рассмотрим едва ли не самый популярный агрегат, что выполняет деревообрабатывающие функции – фрезерный станок.

1
Общая информация

Деревообрабатывающие станки не обязательно должны быть фрезеровочными. Это могут быть также мини-станки, станки вертикально-сверлильные и т.д.

1.1
Фрезерные станки с ЧПУ

Отдельно отметим фрезерные станки с ЧПУ по дереву. ЧПУ – это модуль числового программного управления.

Он специально задумывался для обустройства на станках. Причем в первую очередь его устанавливают не на деревообрабатывающие машины, а на станки для работы по металлу.

ЧПУ являет собой небольшой мини-агрегат, в котором установлен простейший считывающий процессор или вычислительная машина.

Человеку в работе со станком ЧПУ нужно просто ввести нужные координаты в устройство. Сделать это можно путем измерения стола и монтажа
обрабатываемого элемента в правильном положении. Координаты могут быть введены последовательно.

Устанавливать и настраивать ЧПУ конечно можно, причем и своими руками с этой задачей справиться человеку вполне по силам. Вот только на работу уйдет намного больше времени, сил, денег, да и опыт взаимодействия со станочными вычислительными механизмами вам тоже потребуется.

2
Самостоятельная сборка фрезерного станка

Как мы уже отмечали выше, сделать мини фрезерный станок по дереву своими руками можно. Причем процесс это очень занимательный, интересный и может доставить вам массу удовольствия.

К тому же, чтобы создать самодельный фрезерный станок по дереву займет не так много времени и сил. Хотя тут все зависит от конкретных решений.

Как правило, в работе используются две схемы создания станков:

• схема с применением готового ручного фрезера;
• схема со сборкой фрезерного агрегата из отдельных элементов.

И та и другая схема предусматривает использование стола, как основы для фрезерного станка.
На столе его монтируют, подключают и стабилизируют. Это позволяет использовать в работе довольно дешевые ручные фрезы.

Отметим, что первая разновидность сборки самодельного агрегата более предпочтительна для новичков. Ведь по сути, от вас требуется только собрать специальный стол-подставку для механизма, а также оборудовать его несколькими дополнительными элементами.

Сборка же фрезерного агрегата из подручных средств – это уже куда более сложный процесс. Тут вам потребуется отдельно доставать мощный асинхронный двигатель, комбинировать его вал с переходниками и создавать что-то типа самодельного шпинделя.

Сам движок необходимо будет собрать в отдельной конструкции, подключить к блоку питания, стабилизаторам и т.д. Причем большинство этих деталей все равно придется покупать, хотя их стоимость в любом случае будет ниже стоимости готовой фрезы.

Но тут уж решать вам. Отметим только, что полная сборка фрезерного агрегата из подручных средств требует наличия не только элементарных столярных навыков (которые полностью удовлетворят вас в первом случае), но и понимания электротехники, умения работать с механизмами и оборудованием.

2.1
Общие принципы конструкции самодельного станка

Описывать общую конструкцию самодельного фрезерного агрегата на самом деле очень легко.

Состоит он из нескольких простейших элементов:

• стола;
• подставок;
• креплений;
• рабочего механизма (в нашем случае ручной вертикальный дешевый мини фрезерный станок);
• планки для регуляции рабочего движения;
• элемента для манипуляций с фрезой;
• дополнительных частей, расходников и т.д.

Стол делают из дерева. Можно использовать готовые решения, только приспособить их к работе, а можно собрать самостоятельно из фанеры, ДВП и досок. Аналогичным образом собирают подставки, крепления и т.д.

Фрезерный станок по дереву своими руками — пошаговая инструкция

Современная столярная мастерская представляет собой набор удобных инструментов для обработки любых пород дерева. Это немыслимо без фрезерного станка по дереву, собранного своими руками. Собрать стационарную установку на основе ручного инструмента достаточно просто.

Фрезер какой выбрать

Существует много видов фрезеров. Прежде чем выбирать его, необходимо обдумать, для каких назначений он вам будет нужен. Более сложные заготовки потребуют более мощный и оборотистый фрезер. Специалисты рекомендуют выбирать фрезер с ручной регулировкой и автоматической стабилизацией шпинделя.

Очень удобны фрезеры с системами плавного пуска и быстрой остановки. А если инструмент позволяет заменить щетки двигателя без вскрытия корпуса, то тогда ему вообще цены не будет. Это действительно существенный плюс.

Во многих инструкциях по эксплуатации производители фрезерных машин советуют не использовать его в работе вверх ногами. В основном, эти ограничения не обоснованы и могут игнорироваться.

Совет: фрезер выбирайте с мощностью не меньше 2- х киловатт, чтобы уверенно работать с любым деревом. Так же на нем должна присутствовать регулировка оборотов, как правило есть на всех моделях. Насчет стоит ли покупать бренды типа бош или макита, мое мнение — если занимаетесь профессионально и каждый день то стоит, если же для себя то достаточно и недорогого китайца.

: Диски для болгарки — разнообразие насадок для инструмента

Чертежи фрезерного стола: вариант №1

Чертежи фрезерного стола с детальным разбором конструкции основных узлов и их размерами.

Чертежи самодельного стола для ручного фрезера (нажмите, чтобы увеличить)

Конструкция

Стоит знать необходимые части конструкции для фрезерной обработки. Главными составляющими станка, изготовленного своими руками, являются:

• Станина.
• Стол.
• Поддержка (суппорт).
• Шпиндель.
• Салазки для движения заготовок.
• Панель, запускающая шпиндель.
• Технология контроля управлением.
• Режущий комплект.

В моделях на 220В есть дополнительная каретка. Благодаря её можно обрабатывать детали под различными углами.

Схема

Схема устройства оборудования приведена ниже:

Как изготовить токарный станок по дереву своими руками: чертежи и технология

Самый простой способ собственноручно изготовить инструмент в домашних условиях – сконструировать токарный станок или фрезер из дрели или электрического мотора, снятого с другого инструмента.

Этот процесс не так уж и сложен, поэтому каждый мастер способен справиться с его выполнением. Для этого потребуется электрический двигатель, мощность которого не превышает 500 Вт, и подручные материалы. В качестве привода может использоваться и дрель.

Конечно, для изготовления токарного станка потребуются некоторые навыки.

Устройство задней бабки самодельного токарного станка по дереву

Для строительства станка необходимы следующие элементы:

• металлическая станина;
• электромотор;
• подручник;
• задняя бабка.

Не помешает обзавестись чертежом, который поможет сориентироваться в размерах и правильно изготовить все элементы конструкции для последующей ее сборки.

Как изготовить самодельный сверлильный станок своими руками с мотором

Для начала нужно подготовить вал электромотора. Для этого на него устанавливается планшайба, подойдет и стальной центр с резьбой. Монтаж второго центра осуществляется в трубку задней бабки. Для изготовления станины потребуется пара уголков размером 5х3 см, их длина – 15 см. К станине с помощью болтового соединения крепится мотор.

Пример самодельного сверлильного станка

Обратите внимание! Центральная часть задней бабки обязательно должна совпасть с серединой вала электромотора.

На следующем этапе изготовления самодельного станка своими руками выполняется сборка бабки. Этот элемент формируется из пары горизонтальных и пары вертикальных уголков. К ней крепится труба, предназначенная для шпинделя.

В нее нужно вставить болт, диаметр которого составляет 1,2 см. Предварительно его головка затачивается под прямым углом. Таким образом, обозначается центральная часть шпинделя. После этого бабка устанавливается на станине.

На верхней стойке, которая соединяется с горизонтальными уголками, необходимо закрепить методом сварки трубку.

Для изготовления подручника нужно взять стальной стержень с фаской. Также этот элемент должен иметь отверстие, которое будет использоваться для закрепления опорной линейки. Необходимо вертикально приварить трубку со стопорным винтом к длинному уголку. Затем в нее вставляется стержень подручника.

В качестве шпинделя передней бабки будет использоваться ротор мотора, на котором закреплена планшайба. В ней нужно выполнить несколько отверстий. В центральной части будет вставляться вилка. Отверстия по краям предназначены для фиксации детали с помощью шурупов.

Даже с помощью простых инструментов можно создать интересные деревянные изделия, для этого необходимо изучить технологию работы с инструментом и практиковаться

Как изготовить своими руками из дрели токарный станок по дереву

Имея под рукой верстак с прочной и ровной рабочей поверхностью, можно соорудить токарный станок, не прибегая к строительству станины. Электрическая дрель в этом случае будет выполнять функцию вращательного привода и передней бабки. Согласно простейшему чертежу станка этот инструмент достаточно закрепить на поверхности верстака через шейку. Для фиксации подойдут струбцины и хомут.

Далее нужно изготовить упор, который будет выступать в роли задней бабки.

Этот элемент монтируется напротив дрели. Для его создания можно взять два бруска из дерева и регулировочный винт, заточенный с одного конца под конус. Если предполагается использование станка для обработки массивных деревянных заготовок, то желательно зафиксировать упор на столе с помощью струбцин.

Для изготовления инструмента своими руками достаточно недорогих материалов. Токарный станок на основе дрели можно использовать для вытачивания различных деталей:

• дверные ручки;
• конструкционные детали лестницы;
• декоративные изделия и т. п.

С помощью верстака с прочной и ровной рабочей поверхностью, можно сделать токарный станок из дрели своими руками

Обратите внимание! Станок с деревянной струбциной подходит исключительно для обработки заготовок из древесины. Не допускается использование такого инструмента для работы с металлом.

Чтобы расширить функциональные возможности инструмента, его конструкцию можно дополнить насадками и прочими приспособлениями, способными улучшить качество работы.

К таким усовершенствованиям можно отнести:

• выполнение намотки на трансформаторах;
• нанесение красящего состава поверх вращающейся детали для создания узоров;
• нанесение спиральных насечек на заготовку и т. п.

Установка специальной приставки в виде копира позволит использовать станок для создания целой серии одинаковых деталей или изделий по шаблону.

Пример многофункционального самодельного деревообрабатывающего станка из дрели

Необходимые инструменты

Для изготовления станины применяется очень плотный кусок чугуна или нержавеющей стали. К суппорту сверху присоединён особый вал. Его верхняя зона возвышается над столом через отверстие. Во всех таких станках можно настраивать высоту подъёма вала.

Сверху монтирован шпиндель, оснащённый инструментом для резки. В промышленных моделях используется солидный режущий арсенал. Ключевыми типами оснастки служат: диск, нож и фрезы разной формы.

Для осуществления резки строго по прямому вектору задействуется специальная направляющая планка. За счёт особого крепёжного узла она перемещается на нужную длину. Качество обработки значительно возрастает, если динамика вращения шпинделя высока.

Станина фрезерного стола

Важной частью инструмента является специальный каркас (станина). Это каркас на опорах, сверху которого находится столешница. Станину можно сделать из любого материала: металл, дерево, ДСП и т.д.

Главное, чтобы она была жесткой и устойчивой. Размер тоже особого значения не имеет. Все зависит от того, с деталями какого размера вы будете работать.

Чтобы обеспечить удобную работу оператора станка, нижнюю часть станины необходимо углубить.

Благодаря этому, оператор при работе не цепляется ногами за конструкцию. Советуем сделать станину с регулируемыми опорами, которые позволят работать на любых неровностях пола.

Фрезерный станок по дереву своими руками примечателен огромным выбором вариантов создания. Вы сможете создать его полностью под себя.

Чертежи фрезерного стола: вариант №2

Подробные чертежи фрезерного стола с дополнительными выдвигающимися ящиками, который можно сделать из бруса и фанеры (или МДФ). Список деталей с размерами и рекомендуемым материалом изготовления представлен в таблице.

Чертежи фрезерного стола с дополнительными ящиками для хранения

Материалы для изготовления фрезерного стола

Для сооружения фрезерного стола понадобиться:

• 4 бруска квадратного сечения;
• обрезки ДСП и фанеры, размеры которых определяются при построении чертежа стола;
• метизы (гайки, болты, саморезы, петли и пр.);
• домкрат;
• металлический профиль;
• шестимиллиметровая стальная пластина;
• алюминиевые направляющие;
• подвижная каретка-упор (направляющая от пилы);
• ручной фрезер.

Чертеж самодельного фрезерного стола (вариант 1)

В любом случае, перед тем как начать делать любой такой стол, чертеж нужно выполнить с обозначением всех размеров и определением расположения рабочих элементов относительно друг друга.

Пошаговая сборка

Рассмотрим подробно каждый шаг по изготовлению и креплению каждого элемента самодельного фрезерного стола.

1-й шаг. Для изготовления стационарной основы для стола потребуются бруски и обрезки ДСП, из которых скручиваем опоры-ножки, дополнительно усиливаем жесткость с помощью горизонтальных соединительных панелей из фанеры. В правой боковой части вырезаем  отверстие под кнопку пуска, которая будет подсоединена к ручному фрезеру.

2-й шаг. Столешницу стола выполняем из ДСП.  Делаем ее подъемной вместе с фрезером, для чего устанавливаем петли и изготавливаем дополнительную основу-опору из 15-тимиллиметровой фанеры.

3-й шаг. Чтобы ровно перемещать обрабатываемую заготовку вдоль стола, например, чтобы прорезать в ней паз, применяется двигающаяся каретка-упор. В столешнице вырезаем канавку под направляющие подвижного упора и устанавливаем в нее металлический профиль. В качестве каретки-упора можно использовать направляющую от старой пилы.

4-й шаг. Продольный упор также выполняем из ДСП и делаем его подвижным для регулирования вокруг фрезы зазоров. Для обеспечения подвижности вырезаем в верхней части упора перпендикулярные пазы и крепим упор к столешнице фиксаторами. Посередине вырезаем небольшой паз для высасывания стружки и прочих отходов фрезерования.

5-й шаг. Из тонкой фанеры мастерим короб с отверстием для подсоединения шланга пылесоса, который будет удалять образовавшуюся в процессе фрезеровки пыль и стружку. Крепим короб сзади перпендикулярного упора.

6-й шаг. Берем шестимиллиметровую стальную пластину и прикручиваем ее к столешнице вровень с поверхностью. В процессе крепления следим, чтобы ее края не выступали над столешницей, иначе обрабатываемые детали будут за них цепляться. К пластине снизу будет крепиться ручной фрезер.

7-й шаг. Прикрепляем фрезер за алюминиевую подошву к низу пластины с помощью болтов, но не забываем предварительно просверлить в подошве отверстия под болты. Крепление ручного инструмента к съемной пластине, а не непосредственно к столу, обеспечивает экономию глубины фрезерования и позволяет легко заменять фрезу.

8-й шаг. Сооружаем лифт фрезера. Для этого используем автомобильный домкрат, позволяющий изменять высоту фрезы с максимальной точностью.

9-й шаг. Снимаем с фрезера ручки и вместо них прикручиваем алюминиевые направляющие, которые соединяем с механизмом домкрата.

Конструкция и видео самодельного фрезерного стола для ручного фрезера

Прежде чем приступить к изготовлению фрезерного стола необходимо точно определится с его конструктивными особенностями. Данная статья предоставляет инструкцию, согласно которой изготавливается простой фрезерный стол. Другие первого варианта сборки подробности смотрите на видео ниже.

Проверяем надежность крепления всех элементов – и фрезерный стол своими руками готов!

Предлагаем на ваш вкус еще несколько моделей фрезерный станков по дереву, сделанных своими руками.

Как выбрать мощность оборудования для фрезерного станка по дереву для домашней мастерской

Ручной фрезер создан специально для работы в небольших мастерских или на выезде. Большие партии пиломатериалов на нём обработать сложно, такой станок просто не выдержит объёма работ. Объёмные заготовки проще обрабатывать на стационарных станках.

Вертикальный фрезерный станок по дереву своими руками — Металлы, оборудование, инструкции

Работать с древесиной в быту приходится довольно часто. Для простейшего раскроя образцов у любого хозяина всегда под рукой есть пила. Но собственнику жилого дома, с приусадебным участком, нередко при обустройстве надворных построек приходится выполнять и более сложные, чем простая распиловка, операции, связанные с выборкой материала.

Фрезерный станок по дереву для хозяина, который любит (и умеет) все делать своими руками, лишним никогда не будет. О том, как его собрать, что учесть при конструировании, и рассказывается в этой статье.

Человеку, который собирается сам собирать фрезер, объяснять элементарные вещи – каких размеров нужно подбирать болты (винты), что под крепеж необходимо подкладывать не только шайбы, но и гровера (вибрация!), размеры (сечение) труб и тому подобное – смысла нет. А вот отметить общие особенности сборки, «вооружить некоторыми идеями» – этого вполне достаточно, чтобы изготовить фрезерный станок, предназначенный для работы с любым видом заготовок.

Рабочий стол

Данная конструкция – стационарная. От ее прочности и размеров зависят возможности по обработке образцов с различными габаритами.

Станина

Ее линейные параметры выбираются в зависимости от специфики использования станка и определяются индивидуально, поэтому давать конкретные рекомендации по размерам – бессмысленно. Материалом для нее может служить металл (например, крупный уголок, труба), дерево (бруски достаточного сечения).

Что учесть при монтаже

• При конструировании станка желательно спланировать установку регулируемых опор. Это не только обеспечит дополнительное удобство в работе с различными образцами, но и позволит отгоризонтировать рабочую поверхность на любом, даже неровном основании (например, грунте). Исходя из этого, целесообразнее собирать станину из металла.
• Если она монтируется из трубы, то лучше использовать заготовки с прямоугольным профилем. Такую конструкцию собрать, надежно соединить все ее составные части получится намного быстрее и проще.

Столешница

Ее лучше монтировать из плит (например, ДСП, ОСВ и тому подобных) или доски. Металл в данном случае не подходит. Толстые листы значительно утяжелят всю конструкцию, а тонкие в процессе работы станут вибрировать.

Вывод – каждый мастер при самостоятельном конструировании собирает рабочий стол «под себя». Поэтому все схемы, чертежи, размещенные на тематических сайтах, следует расценивать лишь как своеобразные подсказки, а не прямое «руководство к действию».

Мощность (кВт)

• 0,5 – такой станок позволит выполнять лишь самые простые действия: снятие верхнего слоя, шлифовка, выборка пазов, канавок и тому подобное.
• 1 – 1,5 – возможна глубокая обработка древесины, однако длительность непрерывного проведения технологических операций будет зависеть от породы и качества просушки дерева.
• 2 – 2,5 – станок с таким приводом считается универсальным, так как на него можно устанавливать любые фрезы, и по конфигурации, и по размерам. Данный вариант более подходит людям, которые работают с древесиной на профессиональном уровне. Для выполнения несложных операций, чем чаще всего и приходится заниматься в быту, вряд ли стоит собирать агрегат такой мощности.

Количество оборотов (об/мин)

Чем выше данный показатель двигателя, тем более «чистой» будет обработка материала. Если фреза наткнется на проблемный участок (например, сучок), то при высокой скорости вращения это не приведет к сбою. Исходя из этого, и следует выбирать модель двигателя.

Питание (количество фаз и напряжение)

В частном секторе следует ориентироваться на 1ф/220 в. При выборе двигателя на 3 ф следует обратить внимание на то, как включены его обмотки. Переделка со «звезды» на «треугольник» (или наоборот) нередко вызывает снижение КПД, иногда вдвое.

Опорная пластина станка

Ее еще называют монтажной, так как на ней крепится фрезер. На ее изготовление лучше взять листовой металл, стеклотекстолит, гетинакс. Толщина композитных образцов выбирается исходя из их габаритов – она должна обеспечить требуемую прочность конструкции (с учетом вибрации).

Элементы фиксации заготовок

Прижимные детали исполняются по-разному. Надежное закрепление деревянных образцов может быть обеспечено струбцинами, расположенными по бокам столешницы. Их можно устанавливать как съемными, так и фиксированными (приварив к станине). Хотя последний вариант менее удобен в использовании.

Можно поступить и по-другому. Поставить несколько прижимных устройств вдоль столешницы, а фиксацию различных по размерам деталей осуществлять металлическими полосами, которые, в свою очередь, прижимаются струбцинами. Вариантов достаточно, и смекалка подскажет, как именно организовать прочное закрепление заготовок на рабочем столе.

Элементы безопасности станка

• Кнопка (тумблер) экстренной остановки двигателя.
• Экран вокруг рабочей зоны.

Дополнительно:

На рисунке представлена схема простейшего фрезера на основе эл/дрели:

Естественно, что мощность такого станка небольшая, но он вполне пригоден, например, для изготовления фигурных образцов из тонкой доски, слоеной фанеры. Кто занимается художественной резкой древесины, может по достоинству оценить удобство ее обработки с помощью такой самодельной установки.

Как сделать фрезерный станок по дереву своими руками: конструкция и применение, способ устройства

В России широкомасштабное и профессиональное использование дерева и технологий деревообработки стало применяться при Петре Первом. Первый профессиональный станок по дереву был привезён им из Голландии. На сегодняшний день такие станки пользуются достаточной популярностью.

Чтобы самостоятельно сделать фрезерный стол, не нужно обладать какими-либо специальными знаниями. Такие столы в некоторых случаях своим удобством значительно превосходят заводские фирменные столы, используемые для фрезеровки.

Назначение деревообрабатывающих станков

Такие агрегаты по дереву имеют разное назначение. Их могут использовать как для одной операции, так и для нескольких. Такие станки в основном изготавливают на заводе, однако, многие делают их своими руками.

Большинство устройств являются многофункциональными, они способствуют экономии места в мастерской. После небольших манипуляций со станиной агрегата его с лёгкостью можно перепрофилировать для выполнения разнообразных операций.

Профессиональный станок является дорогим удовольствием, поэтому зачастую многие умельцы приступают к его изготовлению своими руками. Используется оно потом чаще всего в небольших мебельных мастерских.

Какими бы профессиональными ни были станки по дереву, но они способны объединить в себе только определённое количество приёмов обработки. Объясняется это тем, что в одних устройствах заготовка является неподвижной, а в других она осуществляет вращательно-поступательные движения.

Самодельный фрезерный станок изготавливают с помощью дрели. На стальной профиль закрепляют шпиндель электрической дрели, в которую зажимают заготовку. С противоположной стороны устанавливают бобину или вращающийся зажим. Обработку осуществляют специальными резцами, которые следует удерживать при помощи рук. Такой способ обеспечивает изготовление простых деталей круглой формы.

Применение фрезерных станков по дереву

Среди разнообразия фрезерных станков немногие используются для деревообработки. Изготавливая мебель, обязательно применяют фрезеровку. Станок по дереву предусмотрен для выполнения следующих операций:

• снятие четверти;
• сверление;
• выемка пазов;
• создание глубины и углублений заданной формы.

К примеру, для установки мебельной фурнитуры требуется углубление точной формы и глубины. Поэтому фрезерование позволяет достичь необходимых параметров очень легко и быстро, а это очень важно при производственных мощностях.

Наиболее удобным и поэтому довольно распространённым считается плоскошлифовальный фрезерный станок. Он легко изготавливается своими руками. Самодельное устройство по дереву позволяет существенно сэкономить финансы при организации домашней мастерской.

Конструкция фрезерного станка

Такое устройство по дереву осуществляет обработку детали при помощи фрезера, совершающего вращательные движения. Заготовку или жёстко закрепляют, или подают на фрезер с необходимой траекторией.

Фрезер представляет собой стальной режущий инструмент цилиндрической формы, очень похожий на сверло. Однако в отличие от него, у фрезера режущие кромки имеет все тело. Благодаря этому можно удалять дерево одновременно в нескольких плоскостях. Управлять фрезером можно в автоматическом, ручном и полуавтоматическом режиме.

Фрезерный станок состоит из следующих деталей:

1. Столешница.
2. Параллельный упор.
3. Пылесос, который используется для удаления стружки.
4. Станина.
5. Шпиндель.
6. Подающая салазка.

Изготовление самодельного фрезерного станка

Материалы, которые требуются для изготовления агрегата своими руками, можно найти достаточно легко и стоят они совсем недорого. Именно поэтому самодельное фрезерное устройство стоит небольших денег. Использовать можно такой материал, как: ламинированная фанера, лист ДСП.

Фрезерный станок по дереву своими руками — основные варианты и принципы сборки

Все фото из статьи

Каждый хозяин, желающий достойно обустроить собственную домашнюю мастерскую стремится установить в ней небольшой, но многофункциональный станочек.

На современном рынке стоимость подобного оборудования достаточно высока, поэтому приходиться делать его самостоятельно.

Бывалые мастера утверждают, что сделать вертикальный фрезерный станок по дереву своими руками вполне реально, главное иметь желание.

Фото самодельного станка из дрели.

Какие существуют варианты

Самодельный фрезерный станок по дереву для домашней мастерской, как вы понимаете, то же делается не из воздуха, поэтому потратиться на материалы и основные рабочие узлы придется. Зачастую цена такой конструкции зависит от стоимости главного узла, в который входит электропривод и собственно сама режущая фреза.

Самый простой и доступный по стоимости фрезерный станок можно сделать из обычной электрической дрели или перфоратора. Если инструмент жестко зафиксировать на вертикальном кронштейне и зажать в патрон фрезу, то можно обрабатывать мелкие детали, удерживая их в руках или фиксируя в подвижных струбцинах.

Заводской копировально-фрезерный станок.

Важно: ручной фрезерный станок по дереву для дома можно делать в двух вариантах. Первое направление предусматривает жесткую фиксацию рабочего режущего механизма, в то время как сама деталь или станина с зажатой в ней деталью делается подвижной. Второй подход кардинально противоположный, здесь обрабатываемая деталь жестко фиксируется, а режущий инструмент двигается вокруг нее.

Ручной фрезер.

Выбор принципа работы, размеров и функциональных возможностей оборудования зависят от того какие именно детали вы собираетесь обрабатывать. Из той же электродрели можно сделать станок с подвижной рабочей головкой для вырезания качественных пазов в объемных изделиях, типа деревянных дверей. В этом варианте вы получаете фрезерно-сверлильный станок.

Еще одним распространенным направлением является использование в качестве основного узла ручного фрезера. Конечно цена такого инструмента зачастую выше, нежели у дрели, но его плюс в том, что он изначально приспособлен для качественного фрезерования, вы лишь делаете под него станину и расширяете его функциональные возможности.

Станина с подвижным резцом сверху.

Теоретически в качестве электропривода можно использовать любой электродвигатель. Но нормальная дрель или ручной фрезер имеют встроенный редуктор, соответственно могут безболезненно выдерживать горизонтальные и вертикальные нагрузки. Подшипники, удерживающие вал обычного двигателя могут не выдержать таких испытаний и быстро высыпаться.

Совет: не стоит брать электропривод с мощностью менее 1 кВт. Для периодического использования и работы с небольшими деталями достаточно двигателя мощностью до 1,5 кВт. Если же вы собираетесь работать на станке ежедневно, то используйте фирменный фрезер с мощностью от 2 кВт.

Принципы сборки

Чтобы грамотно выполнить чертежи фрезерного станка по дереву своими руками, нужно иметь инженерное образование, а оно, как известно не у всех есть. Но и станок — не космический корабль, здесь зачастую достаточно хорошего эскиза.

Подробный эскиз фрезерного стола.

Использование дрели

Для большинства домашних мастеров не требуется отдельная инструкция, чтобы жестко закрепить дрель в вертикальном положении на штоке. Кроме самого штока, здесь достаточно 2–3 металлических хомутов. Но называть такое приспособление станком можно, только если сделать подвижную платформу для обрабатываемой детали.

В принципе это не так сложно. На стол, непосредственно под дрелью нужно закрепить две параллельные направляющие, в самом простом варианте для этого подойдут деревянные бруски.

Между ними устанавливается деревянная платформа с жестко закрепленными на ней струбцинами, в них будет зажиматься деталь.

Платформу можно двигать вручную или приделать позади нее рычаг.

Жестко зафиксированная дрель.

• Из электрической дрели можно сделать и более функциональный станок. Для этого используется несколько деревянных брусков и 4 гладких металлических трубки, желательно из алюминия. Идея заключается в том, чтобы обеспечить контролируемое движение дрели в 3 плоскостях. Вверх – вниз, влево – вправо и вперед – назад;
• Для начала придется соорудить 2 прямоугольные рамки. За движение вперед–назад отвечает рамка, лежащая на столе. На ней устанавливаются 2 параллельные металлические трубки, по которым будет двигаться вторая рамка, находящаяся в вертикальном положении;
• На вертикальной рамке, параллельно столу, между брусками врезается следующая металлическая трубка. Эта направляющая будет отвечать за движение механизма по сторонам;
• Чтобы закрепить на такой раме саму дрель, нам понадобится пара планок. Дрель будет фиксироваться на бруске, который монтируется между концами этих планок;
• С другой стороны этого импровизированного рычага, планки просверливаются и надеваются на трубку вертикальной рамки;
• Еще одна трубка фиксируется параллельно столу на бруске с дрелью. На втором конце этой трубки, строго параллельно дрели монтируется ручка для контроля и управления;
• Размеры всех этих узлов могут быть разными, а принцип соединения показан на фото.

Подвижная дрель.

Использование ручного фрезера

В начале статьи мы говорили о самодельном вертикальном станке для фрезерных работ по дереву. Это значит, что рабочий инструмент устанавливается в вертикальное положение.

Если дрель удобнее вертикально устанавливать над столом, то ручной фрезер лучше стационарно вмонтировать в стол снизу столешницы.

Соответственно, перед тем как сделать фрезерный станок по дереву самому, нужно подобрать стол или хотя бы надежную столешницу.

Но просто вырезать отверстие и прикрутить снизу инструмент нельзя. Опорная пластина инструмента должна находиться на одном уровне с базовым столом и при этом быть надежно зафиксированной.

Поэтому, как правило, сама столешница состоит из двух слоев. Нижний слой имеет отверстие по размеру фрезера. А верхняя пластина делается из двух частей, монтажной для фрезера и базовой, которая стационарно крепится к столешнице.

Принцип стыковки деталей.

Как видно на схеме, в верхней пластине по центру вырезается широкий прямоугольный участок, после чего остаток приклеивается, или прикручивается к базовой столешнице.

В этом прямоугольном секторе делается отверстие по диаметру рабочей фрезы. Далее, рабочая пластина прикручивается к инструменту. Теперь можно вставлять и крепить пластину в нишу.

На видео в этой статье показано несколько вариантов сборки таких конструкций.

Вывод

Как видите фрезерные станки по дереву своими руками собирать вполне реально. Если у вас есть желание поделиться своим опытом или задать вопросы по данной теме, пишите в комментарии снизу, такое общение для нас очень ценно.

Самодельный напольный фрезерный станок.

Фрезерный станок по дереву своими руками: чертежи с размерами, инструкция

Современная столярная мастерская представляет собой набор удобных инструментов для обработки любых пород дерева. Это немыслимо без фрезерного станка по дереву, собранного своими руками. Собрать стационарную установку на основе ручного инструмента достаточно просто.

Классификация агрегатов

Всего существует три категории фрезеров:

• Профессиональные. Обрабатывают заготовки разных размеров и в большом количестве. Для этого задействуется серьёзный спектр режущих инструментов.
• Бытовые. По функционалу подходят только для домашних мастерских.
• Ручные.

У каждой классификации есть свои подвиды. Так профессиональные станки имеют такие разновидности:

• Стандартные. Применяются для реализации шаблонных операций. Их оснащение позволяет совершать многие работы и придавать заготовкам требующуюся конфигурацию. В режущий арсенал входят: фрезы, свёрла, отличающиеся по диаметру, особые ножи.
• Копировальные. Выполняют художественные операции: нанесения сложных изображений, дислокацию образцов на разные поверхности, оформления орнаментов. В этой работе точность гарантируется, поскольку заготовка фиксируется вакуумным методом.
• Для вертикальной обработки деталей (сверху вниз). Здесь вырезаются пазы с нужной шириной и глубиной, готовятся крепёжные компоненты. Детали обрезаются по требующейся длине.

• Для горизонтальной работы с заготовками. Здесь ось шпинделя находится по отношению к полу горизонтально. Есть цилиндрические и торцевые фрезы.
• Выполняющие одновременную обработку с двух сторон. Являются универсальными. Здесь обрабатываются разнообразные профили. Без этих станков не обходится ни одно производство мебельных составляющих: подставок, ножек, опорных элементов и т.д.
• Оснащённые приборами ЧПУ. Здесь интегрирован электронный комплекс, базирующийся на специальном микропроцессоре. В него заложена программа, определяющая алгоритм операций. За счёт этого существенно развивается точность, качество и динамика работ, и трудовая производительность фрезерного станка с ЧПУ.

Бытовые модели отличаются небольшими габаритами и массой. Они реализуют базовые функции (строгание, сверление шлифовка, распил). Их виды:

• Настольный. Характеризуется лёгкостью эксплуатации и сервиса.
• Ручной. Используется для работы с малогабаритными деталями. На нём готовятся пазы малых размеров, требующиеся для сочленения обособленных компонентов.

Если по каким-то причинам затруднительно приобрести данное оборудование, то можно соорудить установку самостоятельно. Учитывают все следующие компоненты:

• Столешница.
• Параллельный упор.
• Шпиндель.
• Станина.
• Салазка.
• Пылесос для устранения стружки.

Какие комплектующие элементы и материалы нужны в работе

Для создания силовых компонентов применяется стальные уголки и трубы, имеющие минимальную плотность стенок 2 мм. Их варианты соединения: сварка или винты. Все металлические компоненты покрываются грунтовкой и краской, чтоб быть защищёнными от коррозии.

Для столешницы и некоторых других элементов подходят прочные классы ДСП и фанера. Они стойки к влаге, температурным скачкам и другим опасным факторам.

Электродвигатель

Он нужен, когда планируется создания небольшого фрезера с ЧПУ. Его важнейшим параметром является мощность. Лучше применять аппарат на 1100 Вт. Он позволит применять разнообразные фрезы.

Также можно использовать мотор от ручных электроинструментов: дрели, перфоратора или болгарки.

Тип двигателя

Для оптимальной работы можно базировать станок на асинхронном агрегате с тремя фазами. Тогда фрезер будет подключаться к сети, ориентироваться на специальную схему. В ней действует алгоритм «звезда – треугольник». За счёт этого двигатель запускается плавно и позволяет станку работать на максимальной мощности.

Если такой мотор подключить к сети с одной фазой, то он потеряет 50% своего КПД. Если сеть не позволяет проводить такой вид подключения, тогда используют 1-2 фазный мотор.

Фрезерный станок по дереву своими руками: конструкции, советы

Эксклюзивные украшения и функциональные детали с особыми характеристиками можно сделать самому, не обращаясь к услугам специализированных мастерских.

Кроме базовых навыков, для решения подобных задач необходимо специализированное оборудование. В этой публикации подробно и с примерами расскажем, как сделать фрезерный станок по дереву своими руками. С помощью советов редакции Seti.

guru будет проще избежать ошибок, даже если до прочтения статьи вы не сталкивались с подобной задачей.

С применением фрезерных инструментов создают уникальные изделия с высокой точностью без лишних затрат времени

Оборудование этой категории предназначено для создания изделий из дерева. Технология напоминает работу скульптора, отсекающего лишние части бесформенной заготовки.

В данном случае основные функции выполняет фреза. Этот инструмент с острыми гранями вращается на большой скорости, что ускоряет выполнение рабочих операций. Его приводят в действие электрическим двигателем.

Для обеспечения необходимой точности движения применяют специализированные механические устройства.

Принципиальная схема и кинематика

На чертеже изображена конструкция станка профессиональной категории. Этот пример подойдёт для изучения типовых функциональных компонентов:

1. Чтобы ручное перемещение заготовок было точным, применяют специальные линейки (1, 5) и многопозиционный сектор (2) с зубцами. Эти детали закреплены на столе (17).
2. Ограничитель (4) предотвращает попадание в рабочую зону посторонних предметов.
3. На расстоянии удобного доступа помещают пульт (6). Сюда выносят аварийный выключатель питания, другие элементы управления.
4. Фреза (3) установлена на шпинделе (12). Он укреплён дополнительной верхней опорой (7), которая вставлена в кронштейн (8). Для подъёма этого узла есть специальный маховик (9).
5. Рукояткой (10) с винтовым приводом регулируют натяжение ременной передачи.
6. Электромотор (11) размещён в нижней части. Массивная станина обеспечивает устойчивость во всех рабочих режимах.
7. Отдельным маховиком (13) изменяют высоту шпинделя. Переключателем (15) устанавливают его частоту вращения.
8. На боковой стенке установлен главный выключатель (16).

Такая конструкция рассчитана на сильные нагрузки. Она подходит для создания металлообрабатывающего оборудования. В данной публикации речь идёт о фрезерных станках по дереву, поэтому допустимо применение менее прочного силового каркаса, электроприводов сравнительно небольшой мощности.

Фреза установлена в шпиндель по направлению вверх, привод – в нижней части корпуса

Такая конструкция с широким и прочным столом хорошо подойдёт для торцевой обработки крупных заготовок. Рабочие операции выполняются вручную, поэтому пригодятся линейки и другие ограничители.

Фрезерный станок вертикальный по дереву (фабричная модель)

В этом варианте обеспечивается более высокая точность обработки с помощью жёсткой фиксации заготовки и встроенных механизмов плавного перемещения.

Фрезеровальный станок по дереву с числовым программным управлением (ЧПУ)

Это наиболее дорогостоящее оборудование с улучшенными техническими характеристиками.

Здесь шпиндель для фрезерного станка по дереву перемещается вместе с инструментом по заданной траектории очень точно с применением шаговых двигателей без вмешательства и тщательного контроля со стороны пользователя. Обеспечивается высокая скорость обработки без ущерба качеству.

Дополнительным преимуществом является возможность многократного повторения одинаковых технологических процессов.

Копировальный горизонтальный фрезерный станок по дереву

В этой конструкции рабочий узел жёстко соединён с контрольным щупом, который ограничивает его перемещения с учётом формы образца. С применением этого неслишком сложного приспособления можно создавать качественные копии в домашней мастерской.

К сведению! При необходимости можно найти инструкции по созданию токарно-фрезерных самодельных станков по дереву, других модификаций. В любом случае необходимо заранее определить характеристики будущих технологических операций для уточнения параметров подходящего оборудования.

Как выбрать мощность силового привода фрезерного станка по дереву для домашней мастерской

Профильные специалисты рекомендуют выбирать силовой агрегат для оборудования этой категории мощностью не менее 1,4−1,6 кВт. Если предполагается постоянное выполнение больших объёмов работ, данный параметр увеличивают на 20−25%.

Достаточно мощная техника выполняет свои функции без перегрузок, что снижает риск поломок, продлевает реальный срок службы. Цена такого фрезерного станка значительно не увеличится. Зато появится возможность устанавливать крупные фрезы.

Для правильной оценки следует одновременно учитывать частоту вращения (диапазон – 10 000−35 000 об/мин). Необходимо помнить о том, что при увеличении диаметра фрезы соответствующим образом возрастает угловая скорость. Если превысить определённый порог, сила трения повысит температуру до потемнения деревянной заготовки (возникновения пламени).

“Чтобы исключить затруднения при выборе оптимального режима обработки, рекомендуется сделать плавную регулировку скорости вращения шпинделя”.

Создание фрезерного станка по дереву своими руками – описание важных этапов с инструкциями

Фрезерный станок относится к классу особо опасных конструкций. Поэтому, прежде, чем приступить к изготовлению такого изделия, обязательно изучите порядок и технологии работ. В противном случае, лучше приобрести готовый прибор.

Изготовление своими руками станины самодельного фрезерного станка по дереву

Прочное устойчивое основание можно сделать из профильных труб (20×20; 30×30)

С применением «болгарки» отрезают необходимые заготовки. Основу для столешницы делают из уголка. В нижней части устанавливают укрепляющие поперечины.

К торцам приваривают опорные пластины. Если сделать в них отверстия с резьбой и вкрутить болты, получится удобное приспособление для устойчивой установки фрезерного стола по деревуна неровной поверхности.

Своими руками такую конструкцию при хорошей предварительной подготовке можно сделать за день.

Изготовление столешницы

Поверхность этой части конструкции должна быть идеально ровной

Подойдёт качественная плита ДСП (от 25 мм) с толстым полимерным защитным слоем сверху и на торцах. Такие изделия обладают лучшей стойкостью к неблагоприятным внешним воздействиям, по сравнению с массивом из натурального дерева. С применением фрезеровки создают выемки. В них вставляют металлические профили.

К рабочей зоне гофрированным шлангом подключают строительный пылесос для автоматизированного удаления опилок

Другие функциональные детали

Такой универсальный прижимной узел можно использовать для оснащения фрезера и циркулярной пилыУпор, вертикальная и горизонтальная гребёнкаСтальная гребёнка и технология её применения

Выбор электрооборудования

Требования к двигателю, переключателям и другим компонентам следует рассмотреть отдельно. Как и при оценке материалов, необходимо делать выбор на основании условий в мастерской. Некоторые электрические аппараты и устройства выпускают в соответствии с нормами IP. Его значение определяет защищённость изделия от влаги и пыли.

Этот кулачковый переключатель соответствует стандарту IP 40

Такая маркировка обозначает:

• «4» – предотвращение проникновения внутрь корпуса частиц пыли с размерами от 1 мм и более;
• «0»– отсутствие защиты от воды.

Особенности подключения своими руками копировально-фрезерного станка по дереву к электропитанию

В соответствии с действующими правилами «ПУЭ», обязательно должно быть заземление при эксплуатации оборудования, подключённого к трёхфазной сети в 380V.

Многие бытовые фабричные модели и самодельные токарно-фрезерные станки по дереву рассчитаны на 220 V. В этом случае также рекомендуется применять защитную цепь.

Заземление предотвратит поражение электрическим током, повреждение отдельных узлов.

Также применяют схемы выравнивания потенциалов по аналогии с оснащением помещений, которые отличаются высоким уровнем влажности

В каком порядке собираются комплектующие элементы

Для изготовления фрезерного станка по дереву своими руками подойдёт чертёж этой сравнительно несложной конструкции

Сварку металлических уголков можно сделать в специализированной металлообрабатывающей мастерской.

Там же следует заказать стальные гребёнки и другие сложные узлы. Сборку начинают с каркаса. На него устанавливают столешницу и навесные детали. Конструкцию кладут на бок. Подсоединяют электропривод и гофрированный шланг пылесоса.

Возвращают станок в рабочее положение, включают в сеть, проверяют функциональность.

Дополнительные защитные элементы

Комбинированный защитный экран профессионального фрезерного станка

Аналогичное ограждение несложно изготовить своими руками. Оно должно защищать пользователя и людей, которые случайно могут оказаться рядом. Прозрачные стенки создают из небьющегося оргстекла толщиной не менее 4 мм. В некоторых ситуациях удобнее создать экран в непосредственной близости от инструмента.

Выступающие за контур станины части оборудования маркируют жёлтой краской. Такую же предупреждающую разметку наносят на быстро перемещающиеся детали, внутренние поверхности кожухов и дверей.

Следует применять защиту от перегрузок, которая автоматически отключает питание при заклинивании фрезы, в иных опасных ситуациях.

Повышает уровень безопасности автоматическое торможение шпинделя после отключения привода.

Фрезерный станок ЧПУ по дереву своими руками – общие положения и важные нюансы

Это оборудование применяют для изготовления сложных деталей и крупных партий одинаковых изделий

Особой системой приводов фреза перемещается по вертикали и горизонтали в границах рабочего стола, наклоняется под нужным углом.

Точность перемещений обеспечивают применением шаговых электродвигателей. Всеми действиями управляет электроника и специализированное программное обеспечение.

Для изготовления фрезера с ЧПУ по дереву своими руками необходимы соответствующие знания и навыки.

Подробные инструкции по реализации такого проекта нужно рассматривать подробно с помощью отдельной серии тематических статей. В рамках настоящей публикации можно привести несколько универсальных рекомендаций:

1. Чтобы снизить нагрузки на опорные части и шпиндель до нескольких кг, следует пользоваться качественным, хорошо заточенным инструментом соптимальной скоростью обработки.
2. Необязательно выбирать мощные шаговые двигатели (более 20 Вт). В данном проекте они преодолевают сравнительно небольшие силы трения при перемещении по направляющим. Для уменьшения сопротивления необходима качественная смазка.
3. Для получения хорошей точности подходят шаговые двигатели с единичным шагом в 1,6−2° (погрешность − 2,5−3%). Необходимо правильно подобрать соответствующую винтовую пару.
4. С использованием зубчатого ремня получить точность выше 0,3−0,4 мм на длине 650−750 мм очень сложно. Винтовой привод поможет решить такую задачу без лишних трудностей.
5. Предпочтительно применять подшипники скольжения. Шариковые аналоги отличаются большим люфтом.

Для повторения лучше взять неслишком сложный образец. Подойдёт, например, хорошо известный специалистам фрезерный станок австрийского производства Step-Four

Как из обычной дрели сделать функциональный фрезер по дереву

Чертёж и основные компонентыРазные варианты фиксации дрелиК сведению! При выборе привода пользуйтесь приведёнными выше рекомендациями. Мощность – не менее 0,5 кВт. Пригодится плавная регулировка скорости вращения.

Как сделать фрезу по дереву своими руками с применением недорогих заготовок

В этом видео можно посмотреть процесс работы на фрезерном станке по дереву:

При внимательном рассмотрении материала видно, как мастер использует разные инструменты для правильного и быстрого выполнения отдельных операций.

Такие изделия можно создать своими руками, если есть желание сэкономить или понадобилась фреза с особыми характеристиками

В качестве заготовок используют арматуру, свёрла, подходящие по форме шестерни, трубки.

Чтобы получить хорошие режущие свойства, но сохранить прочность, рабочую кромку затачивают под углом в диапазоне от 6 до 11°.

Для обработки металлических заготовок пользуются шлифовальными машинками с дисками, рассчитанными на соответствующие нагрузки.

Из этой статьи можно узнать, как в домашних условиях изготовить фрезерный станок по дереву своими руками для выполнения основных операций с заготовками. В тексте изложена пошаговая технология создания инструмента: анализ конструкционных особенностей прибора и всех составляющих, необходимых для его установки, чертежи с размерами и подробные описания, которые помогут создать каждый из этих элементов и собрать их воедино.

Фрезерный станок по дереву своими руками: специфичность конструкции

Фрезерные станки по дереву могут иметь различное назначение. Некоторые приборы рассчитаны на выполнение всего одной операции, другие – многофункциональны. Покупка профессионального инструмента – дорогое удовольствие, поэтому многие мастера прибегают к изготовлению станка по дереву своими руками. Чаще всего такой фрезер используется в небольших мебельных мастерских.

Фрезеры обычно применяются для обработки древесины по прямому или кривому контуру. В качестве рабочего элемента в конструкции выступает ножевая головка, которая осуществляет вращательные движения. В большинстве случаев эта деталь располагается вертикально. Существует много разновидностей фрезеров, каждая из которых обладает собственными конструкционными особенностями.

Самые популярные виды приборов:

• стандартные одношпиндельные (шпиндель расположен вертикально);
• одношпиндельные конструкции, где шпиндель или самодельный фрезерный стол наклоняется;
• копировальные фрезеры со шпинделем, имеющим верхнее размещение;
• копировальные конструкции со шпинделем, имеющим горизонтальное размещение (инструмент предназначен для обработки воздушных винтов из дерева).

Обратите внимание! Во всех перечисленных конструкциях, кроме последней, материал подается вручную.

Устройство фрезерного станка: одношпиндельные конструкции

Конструкция одношпиндельного станка включает горизонтальный стол с парой шпунтовых гнезд, предназначенных для фиксации направляющих линеек. Он установлен на станине из чугуна. Под столом находятся салазки, которые передвигаются по направляющим. На них установлен шпиндель на подпятнике и паре подшипников. В верхней части этого элемента находится еще один шпиндель – вставной. Он предназначен для монтажа режущих деталей.

Салазки со шпинделем при необходимости можно поднять. Для этого используется коническая зубчатая передача с маховичком или винт. Ременная передача позволяет привести в движение шпиндель. Причем для этого может использоваться контрпривод, мотор или вал двигателя.

Чтобы изготовить такой фрезер по дереву своими руками, нужно учесть некоторые нюансы. В некоторых случаях не обойтись без дополнительного усиления шпинделя. Такая необходимость возникает, если требуется обработать заготовки большой высоты или же на деталь воздействуют серьезные нагрузки. Для этого на столе станка нужно установить и закрепить верхний упор. Этот элемент фиксируется на кронштейне. Чтобы контролировать перемещение заготовки в процессе фрезеровки желательно использовать направляющее кольцо или линейку.

Станки, в которых шпиндель или стол наклоняется, позволяют выполнять более широкий спектр работ по дереву своими руками. Кроме стандартных операций, такие конструкции позволяют получить более высокое качество обработки, получая чистую и равномерную поверхность. Такого результата можно добиться за счет обработки древесины под углом, используя фрезы с очень маленьким диаметром. Прибор с наклоняющимся шпинделем гораздо безопаснее и удобнее.

Устройство копировального самодельного станка по дереву с верхним размещением шпинделя

Эти приборы используются для выполнения копировальных работ. При этом не требуется наличия высокой мощности. Такие конструкции позволяют выполнять фрезеровку и сверлильные работы для создания ажурных изделий.

Копировальный прибор способен заменить собой сразу три инструмента:

1. Фрезер.
2. Сверлильный станок.
3. Лобзик.

Обработка древесины выполняется с помощью режущих фрез. Шпиндель развивает большое количество оборотов, благодаря чему обработанная поверхность получается очень чистой.

Самодельный деревообрабатывающий станок может использоваться для различных целей:

• калибровка бобышек;
• изготовление ажурных рам;
• проработка стенок нервюр и т. п.

В качестве основы для такой конструкции используется станина, изготовленная из чугуна. Ее верхняя часть изогнута в форме серпа. Эта зона используется для монтажа электрического мотора.

Обратите внимание! Станина выполняет функцию связующего звена, на которое устанавливаются все элементы самодельного фрезерного станка по дереву. Чем прочнее и надежнее ее конструкция, тем лучше.

Двигатель устанавливается на направляющих. За счет системы рычагов он может перемещаться по этим элементам вниз и вверх. Данный участок приводится в движение нажатием на педаль, которая укомплектована специальным стопором. Роторный вал двигателя соединяется со шпинделем, где закрепляется патрон с инструментом. Этот патрон может быть самоцентрирующимся или американским.

В нижней зоне станины монтируется стол на подвижном кронштейне. Такая конструкция может передвигаться по направляющим вертикально с помощью маховичка. Существуют и другие варианты изготовления самодельного фрезерного станка по дереву своими руками, чертеж такой конструкции предполагает вертикальное перемещение стола еще и в процессе работы за счет нажатия на педаль. В таких моделях электрический двигатель и шпиндель остаются неподвижными.

Как изготовить токарный станок по дереву своими руками: чертежи и технология

Самый простой способ собственноручно изготовить инструмент в домашних условиях – сконструировать токарный станок или фрезер из дрели или электрического мотора, снятого с другого инструмента. Этот процесс не так уж и сложен, поэтому каждый мастер способен справиться с его выполнением. Для этого потребуется электрический двигатель, мощность которого не превышает 500 Вт, и подручные материалы. В качестве привода может использоваться и дрель. Конечно, для изготовления токарного станка потребуются некоторые навыки.

Для строительства станка необходимы следующие элементы:

• металлическая станина;
• электромотор;
• подручник;
• задняя бабка.

Не помешает обзавестись чертежом, который поможет сориентироваться в размерах и правильно изготовить все элементы конструкции для последующей ее сборки.

Как изготовить самодельный сверлильный станок своими руками с мотором

Для начала нужно подготовить вал электромотора. Для этого на него устанавливается планшайба, подойдет и стальной центр с резьбой. Монтаж второго центра осуществляется в трубку задней бабки. Для изготовления станины потребуется пара уголков размером 5х3 см, их длина – 15 см. К станине с помощью болтового соединения крепится мотор.

Обратите внимание! Центральная часть задней бабки обязательно должна совпасть с серединой вала электромотора.

На следующем этапе изготовления самодельного станка своими руками выполняется сборка бабки. Этот элемент формируется из пары горизонтальных и пары вертикальных уголков. К ней крепится труба, предназначенная для шпинделя. В нее нужно вставить болт, диаметр которого составляет 1,2 см. Предварительно его головка затачивается под прямым углом. Таким образом, обозначается центральная часть шпинделя. После этого бабка устанавливается на станине. На верхней стойке, которая соединяется с горизонтальными уголками, необходимо закрепить методом сварки трубку.

Для изготовления подручника нужно взять стальной стержень с фаской. Также этот элемент должен иметь отверстие, которое будет использоваться для закрепления опорной линейки. Необходимо вертикально приварить трубку со стопорным винтом к длинному уголку. Затем в нее вставляется стержень подручника.

В качестве шпинделя передней бабки будет использоваться ротор мотора, на котором закреплена планшайба. В ней нужно выполнить несколько отверстий. В центральной части будет вставляться вилка. Отверстия по краям предназначены для фиксации детали с помощью шурупов.

Как изготовить своими руками из дрели токарный станок по дереву

Имея под рукой верстак с прочной и ровной рабочей поверхностью, можно соорудить токарный станок, не прибегая к строительству станины. Электрическая дрель в этом случае будет выполнять функцию вращательного привода и передней бабки. Согласно простейшему чертежу станка этот инструмент достаточно закрепить на поверхности верстака через шейку. Для фиксации подойдут струбцины и хомут.

Далее нужно изготовить упор, который будет выступать в роли задней бабки.

Этот элемент монтируется напротив дрели. Для его создания можно взять два бруска из дерева и регулировочный винт, заточенный с одного конца под конус. Если предполагается использование станка для обработки массивных деревянных заготовок, то желательно зафиксировать упор на столе с помощью струбцин.

Для изготовления инструмента своими руками достаточно недорогих материалов. Токарный станок на основе дрели можно использовать для вытачивания различных деталей:

• дверные ручки;
• конструкционные детали лестницы;
• декоративные изделия и т. п.

Обратите внимание! Станок с деревянной струбциной подходит исключительно для обработки заготовок из древесины. Не допускается использование такого инструмента для работы с металлом.

Чтобы расширить функциональные возможности инструмента, его конструкцию можно дополнить насадками и прочими приспособлениями, способными улучшить качество работы.

К таким усовершенствованиям можно отнести:

• выполнение намотки на трансформаторах;
• нанесение красящего состава поверх вращающейся детали для создания узоров;
• нанесение спиральных насечек на заготовку и т. п.

Установка специальной приставки в виде копира позволит использовать станок для создания целой серии одинаковых деталей или изделий по шаблону.

Как сделать фрезерный станок по дереву своими руками: чертежи, видео, инструкция

Данная категория инструмента включает несколько разновидностей. Перед тем как сделать фрезерный станок, нужно заранее продумать все детали:

1. Определиться с типом конструкции, и какие задачи будет выполнять инструмент.
2. Определиться с материалами, которые будут использоваться для строительства каждого элемента, и способами фиксации.
3. Рассчитать необходимые для полноценного функционирования технические и эксплуатационные параметры.
4. Подобрать для изготавливаемого своими руками фрезерного станка с ЧПУ по дереву чертежи с размерами всех деталей.

Для работы со сложными элементами потребуется фрезер с высоким уровнем мощности и большим количество оборотов. Специалисты рекомендуют отдавать предпочтение приборам, имеющим ручную настройку шпинделя и автоматическую стабилизацию. Нелишними будут такие функции, как быстрая остановка и плавный пуск. В идеальных конструкциях для замены щеток электромотора не требуется разборка корпусной части инструмента.

Статья по теме:

Ручной фрезер по дереву: особенности инструмента и область его применения

Инструкция к эксплуатации. Комплектующие детали. Рекомендации по выбору конструкций и обзор лучших моделей.

Конструкция фрезера состоит из следующих элементов:

• столешницы;
• станины;
• шпинделя;
• параллельного упора;
• подающей салазки;
• пылесоса.

Полезный совет! Рекомендуемая мощность двигателя для станка – 2 кВт и более. Инструмент с меньшими показателями не сможет обработать заготовки из твердых пород древесины.

Подбор материалов для изготовления деревообрабатывающего станка своими руками

Чтобы станина смогла выдерживать высокие динамические нагрузки, желательно в качестве материала для ее изготовления использовать металл. Самым подходящим вариантом является труба с квадратным или прямоугольным сечением. Допускается использование массивного металлического уголка.

Выбор таких материалов позволяет создать конструкцию, не применяя сварочного аппарата. Все элементы соединяются за счет болтов. Конструкция получается разборной, что облегчает ее перенос и транспортировку. Кроме этого, используя соответствующий чертеж фрезерного стола, своими руками можно создать регулируемые ножки. Подвижные опоры позволят настраивать станок по горизонтали.

Для изготовления столешницы подойдут такие материалы:

• многослойные фанерные листы;
• строганная доска;
• МДФ, ОСБ или ДСП.

Столешница обязательно должна иметь гладкую поверхность. Любые неровности скажутся на качестве работы. Кроме этого, необходимо исключить все факторы, которые могут стать причиной появления царапин во время обработки заготовок.

При изготовлении стола для фрезера своими руками ровной поверхности можно добиться несколькими способами:

• отделка с помощью пластика;
• тщательная подгонка и шлифовка строганных досок;
• отделка металлом.

Для изготовления фрезера своими руками можно использовать асинхронный или коллекторный двигатель. Первый вариант достаточно неприхотлив в эксплуатации и не налагает ограничений на размер используемых фрез. Среди недостатков – высокий уровень шума. Коллекторный двигатель более доступен, однако его щетки изнашиваются быстрее.

Как изготовить приспособления для фрезера своими руками

Самодельные фрезы по дереву способны эффективно обрабатывать древесину, однако при контакте с твердыми материалами режущие элементы быстро затупляются. Поэтому спектр применения таких деталей существенно ограничен.

Чтобы изготовить фрезу по дереву своими руками, необходимо взять цилиндрическую заготовку и срезать половину ее диаметра на том участке, где будет располагаться режущая зона. После этого необходимо сгладить образовавшийся переход. Со срезанной части заготовки нужно убрать еще 1/4 диаметра и выполнить аналогичную операцию. Затем следует придать обработанному участку фрезы прямоугольную форму. Для этого нужно срезать ее нижнюю часть. Толщина полученной рабочей зоны должна составлять 2-5 мм.

Полезный совет! Чтобы срезать металлическую заготовку под фрезу можно использовать дрель или болгарку, приспособив этот инструмент для выполнения данной задачи. Режущую кромку можно изготовить с помощью заточного станка.

Рекомендации по изготовлению самодельных фрез по дереву:

1. Заточку режущей части желательно выполнять под углом в 7-10°. Более острая кромка будет резать гораздо хуже и быстро потеряет заточку.
2. С помощью шлифовальной машинки углового типа, укомплектованной дисками по металлу, можно придать режущей части фрезы необходимую конфигурацию. Для этих целей подойдут и надфили, покрытые алмазным напылением.
3. Если у фрезы будет сложная конфигурация, можно ее расплющить или загнуть.

Как изготовить фрезерный станок своими руками

Простейший фрезерный станок можно изготовить по тому же принципу, что и токарный инструмент, описанный ранее. Существует несколько способов оформить ведущий центр конструкции.

В первом случае на вал насаживается стальная трубка с тонкими стенками. Этот метод считается самым простым, однако он не лишен недостатков. Оператор не сможет обрабатывать заготовки, диаметр которых меньше внутреннего сечения трубы. К тому же такую конструкцию не получится быстро демонтировать, если в этом возникнет необходимость.

Во втором случае заготовка будет крепиться к планшайбе. Для этого можно использовать шурупы, для которых предварительно нужно сделать отверстия. Этот метод также имеет недостатки. Диаметр обрабатываемых заготовок ограничивается размером планшайбы. Чтобы упростить этот процесс можно изготовить специальный патрон, хотя и в этом случае не удастся избежать некоторых ограничений.

Задний центр, который будет использоваться для фиксации длинных заготовок, нужно установить на задней бабке. Монтаж электрического двигателя осуществляется на раму. В целом, простейшие конструкции токарного и фрезерного инструмента во многом похожи. При желании получить более функциональный прибор можно изготовить фрезерный станок с ЧПУ своими руками, но для этого потребуются дополнительные технические знания.

Технология изготовления стола для фрезера своими руками с чертежами

Существует несколько вариантов конструкций, которые можно использовать для установки настольного фрезерного станка с ЧПУ. Столы могут быть стационарными или портативными. Кроме этого, существует еще и агрегатная разновидность. Такая конструкция позволяет расширить поверхность стола для использования фрезера.

Чаще всего мастера отдают предпочтение стационарным конструкциям, имеющим металлический каркас. В качестве материала для столешницы подойдет голландская фанера.

Обратите внимание! Изготавливая стол для ручного фрезера своими руками, обязательно нужно учитывать рост человека, который будет за ним работать.

Список необходимых инструментов и материалов включает:

• металлические детали для каркаса (труба или уголок);
• направляющие из алюминия;
• оси для фиксации фрезера;
• шпаклевка, а также грунтующий и красящий составы;
• саморезы;
• мебельные болты (60х6 мм);
• шестигранные регулировочные болты с гайками (4 шт.);
• финская ламинированная фанера с влагостойкими свойствами (толщина листа 1,8 см);
• материал для изготовления параллельного упора (фанера или доски);
• дрель и набор сверл;
• шуруповерт и электрический лобзик;
• сварочный аппарат;
• вспомогательные приспособления (кисти, тряпки, шпатель).

Имея все необходимое можно без труда изготовить конструкцию фрезерного стола своими руками, видео-обзоры технологии, которых немало в сети, помогут наглядно ознакомиться с этим процессом.

Технология изготовления станка ЧПУ своими руками: чертежи и сборка

Фрезер с ЧПУ отличается от обычного инструмента наличием программы, которая контролирует его работу. На многих видео самодельные станки изготавливаются на основе балки с прямоугольным сечением, которая закрепляется на направляющих. Фрезер с ЧПУ не является исключением. В процессе монтажа несущей конструкции желательно не использовать сварных соединений, фиксацию лучше выполнять с помощью болтов.

Дело в том, что сварные швы уязвимы перед вибрационным воздействием, из-за чего со временем рама будет подвергаться постепенному разрушению. В результате смены геометрических размеров оборудование потеряет свою точность и качество обработки. Желательно, чтобы чертеж стола предусматривал возможность перемещения инструмента по вертикали. Для этих целей подойдет винтовая передача. Вращательное движение будет передаваться с помощью зубчатого ремня.

Вертикальная ось является важнейшим элементом конструкции. Для ее изготовления можно воспользоваться алюминиевой плитой. При этом очень важно, чтобы размерные параметры оси соответствовали габаритам будущего станка.

Полезный совет! Используя муфельную печь, можно отлить вертикальную ось из алюминия с учетом размеров, указанных в чертеже.

Сборку станка следует начать с монтажа двух электромоторов шагового типа. Они устанавливаются за вертикальной осью прямо на корпус. Один двигатель будет контролировать движения фрезерной головки по горизонтали, другой – по вертикали. Затем нужно перейти к монтажу остальных узлов конструкции.

Вращательное движение будет передаваться на узловые элементы инструмента с помощью ременных передач. Перед тем как подключить к готовому фрезеру программное управление, обязательно нужно проверить его работоспособность и при наличии недостатков устранить их. Многие мастера используют для сборки станка своими руками видео-обзоры, где подробно рассматривается этот процесс.

Оборудование для создания фрезерного станка с ЧПУ по дереву своими руками

Для создания фрезерного станка с ЧПУ в домашних условиях обязательно использовать шаговые двигатели. Они обеспечивают возможность перемещения инструмента в 3-х плоскостях. Для создания самодельного станка идеально подойдут электрические двигатели, присутствующие в матричном принтере. Нужно проследить, чтобы моторы имели достаточную мощность. Кроме двигателей, потребуются стальные стержни.

В матричном принтере имеется всего пара двигателей, а для создания фрезера потребуется три. Поэтому потребуется несколько старых печатных устройств. Желательно, чтобы двигатели имели 5 проводов управления. Благодаря этому функциональность инструмента возрастает.

Немаловажное значение имеют и другие параметры двигателей:

• градус поворота за один шаг;
• сопротивление обмотки;
• уровень напряжения.

Для сборки привода потребуется шпилька и гайка. Размер этих деталей подбирается с учетом чертежа. Чтобы закрепить вал мотора и шпильку можно использовать толстую обмотку из резины от электрического кабеля. Нейлоновая втулка подойдет в качестве фиксатора, в нее следует вставить винт. В качестве вспомогательного инструмента можно использовать дрель и напильник.

Управление инструментом будет осуществляться программным обеспечением. Обязательный элемент станка — порт LPT, обеспечивающий подключение системы управления к фрезеру через электрические двигатели. От качества комплектующих, используемых для сборки станка, зависят его сроки службы и качество выполняемых технологических операций. Поэтому к выбору деталей следует подходить основательно. Когда все электронные компоненты станка будут установлены и подключены, останется лишь загрузить драйвера и программное обеспечение.

Во сколько обойдется покупка фрезерного станка с ЧПУ: цены на инструмент

Если с изготовлением ручного фрезера и стационарного стола может справиться практически любой мастер, то сборка станка с ЧПУ для многих покажется невыполнимой задачей. Причем самодельные конструкции не обладают такими возможностями, которые может предложить инструмент заводского производства.

Полезный совет! Если предполагается использование фрезера для выполнения сложных работ по дереву, лучше отдать предпочтение именно заводским конструкциям, которые точно откалиброваны и имеют множество функций.

Расценки на них варьируются в зависимости от функционала, размера стола, мощности, производителя и других параметров.

Средние расценки на фрезерные станки с ЧПУ заводского производства:

Сборка станка с программным обеспечением довольно сложный процесс, требующий наличия определенных навыков и знаний. Эту работу невозможно выполнить без подходящего чертежа и необходимых деталей. Такие элементы, как шлейфы, предназначенные для передачи сигналов, шаговые двигатели и микропроцессорные платы можно снять с устаревшего оборудования или приобрести в сети. Многие интернет-магазины предлагают готовые наборы для сборки фрезерных станков для домашних мастерских.

Изготовление фрезерного станка по дереву своими руками: видео инструкция
