Верхний нагреватель для ик станции своими руками

Инфракрасная паяльная станция — это устройство для пайки микросхем в корпусе BGA. Если прочитанное ничего вам не говорит, вряд-ли вам стоит заходить под кат. Там ардуины, графики, программирование, амперметры, саморезы и синяя изолента.

Предыстория первая.

Моя профессиональная деятельность некоторым образом связана с электроникой. Поэтому родственники и знакомые постоянно норовят притащить мне какую-нибудь не совсем исправную электронную штуку со словами «ну посмотри, может тут какой проводок отпаялся».
В тот раз такой штукой оказался 17″ ноутбук eMachines G630. При нажатии на кнопку питания зажигался индикатор, шумел вентилятор, но дисплей был безжизненным, не было звуковых сигналов и активности жесткого диска. Вскрытие показало, что ноутбук построен на платформе AMD, а северный мост имеет маркировку 216-0752001. Беглое гугление показало, что у чипа весьма плохая репутация в части надежности, зато проблемы с ним легко диагностируются. Нужно лишь его прогреть. Выставил на паяльном фене 400 градусов и подул на чип секунд 20. Ноутбук запустился и показал картинку.
Диагноз поставлен. Казалось бы, дело за малым — перепаять чип. Вот тут меня ожидало первое откровение. После обзвона сервис-центров выяснилось, что минимальная сумма, за которую в Минске можно поменять чип — 80 долларов. 40 долларов за чип и 40 долларов за работу. Для ноутбука общей стоимостью хорошо если 150 долларов это было весьма не бюджетно. Дружественный сервис по знакомству предложил перепаять чип по себестоимости — за 20 долларов. Итоговый ценник снизился до 60 долларов. Верхняя граница психологически приемлемой цены. Чип был благополучно перепаян, ноутбук собран, отдан и я о нем благополучно забыл.

Предыстория вторая.

Через несколько месяцев после окончания первой предыстории мне позвонил родственник со словами «Ты же любишь разную электронику. Забери ноутбук на запчасти. Бесплатно. Или просто выкину в мусор. Сказали, вроде материнская плата. Отвал чипа. Ремонтировать экономически нецелесообразно». Так я стал обладателем ноутбука Lenovo G555 без жесткого диска, но со всем остальным, включая блок питания. Включение показало те же симптомы, что и в первой предыстории: кулер крутится, лампочки горят, больше признаков жизни нет. Вскрытие показало старого знакомого 216-0752001 со следами манипуляций.

После прогрева чипа ноутбук запустился как ни в чем не бывало, как и в первом случае.

Размышления.

Так я оказался владельцем ноутбука с неисправным северным мостом. Разобрать его на запчасти или попытаться починить? Если второе, то снова паять его на стороне, пусть даже за 60 долларов, а не за 80? Или купить собственную инфракрасную паяльную станцию? А может собрать своими руками? Хватит ли у меня сил и знаний?
После некоторых размышлений было решено попытаться починить, причем починить самостоятельно. Даже если попытка не увенчается успехом, разобрать его на запчасти это никак не помешает. А инфракрасная станция будет полезным подспорьем во многих работах, требующих предварительного подогрева.

Техническое задание.

Изучив цены на готовые промышленные инфракрасные станции (от $1000 до плюс бесконечности), перелопатив кучу топиков на профильных форумах и роликов на Youtube, окончательно сформировал техническое задание:

1. Буду изготавливать собственную паяльную станцию.

2. Бюджет конструкции — не более 80 долларов (две перепайки в сервис-центре без материалов).

Дополнительно в оффлайне были куплены:

Линейные галогенные лампы R7S J254 1500W — 9 шт.

Линейные галогенные лампы R7S J118 500W- 3 шт.

Патроны R7S — 12 шт.

Из хлама в гараже на свет божий были извлечены:

Док-станция от какого-то допотопного лэптопа Compaq — 1 шт.

Штатив от советского фотоувеличителя — 1 шт.

В домашнем складе были найдены силовые и сигнальные провода, Arduino Nano, клемники WAGO.

Нижний нагреватель.

Вооружаемся болгаркой и отрезаем от док-станции все лишнее.

К листу металла прикрепляем патроны.

Соединяем патроны по три штуки последовательно, получившиеся три цепочки в параллель. Устанавливаем лампы, прячем в корпус.

Поиск материала для отражателя занял продолжительное время. Использовать фольгу не хотелось из-за подозрения в ее недолговечности. Использовать более толстый листовой металл не получалось из-за сложностей с его обработкой. Опрос знакомых сотрудников промышленных предприятий и обход пунктов скупки цветмета результатов не дал.

В конце концов удалось найти листовой алюминий чуть толще фольги, идеально подходящий для меня.

Теперь я точно знаю, где такие листы искать — у полиграфистов. Они их крепят к барабанам в своих машинах, то ли для переноса краски, то ли еще для чего-то. Если кто в курсе, расскажите в комментариях.

Нижний нагреватель с установленным отражателем и решеткой. Вместо решетки правильнее использовать , но стоит он совершенно не бюджетно, как и все с наклейкой «Professional».

Светит красивым оранжевым светом. Глаза при этом не выжигает, смотреть на свет можно совершенно спокойно.

Потребляет порядка 2.3 кВт.

Верхний нагреватель

Идея конструкции та же самая. Патроны привернуты саморезами к крышке от компьютерного блока питания. К ней же прикреплен согнутый из алюминиевого листа отражатель. Три пятисотваттные галогенки соединены последовательно.

Тоже светит оранжевым.

Потребляет порядка 250 ватт.

Схема управления

Инфракрасная станция — суть автомат с двумя датчиками (термопара платы и термопара чипа) и двумя исполнительными механизмами (реле нижнего нагревателя и реле верхнего нагревателя).

Было решено, вся логика регулирования мощности нагрева будет реализована на ПК. Arduino будет только мостом между станцией и ПК. Получил с ПК параметры ШИМ-регулирования нагревателей — выставил их — отдал температуру термопар в ПК, и так по кругу.

Arduino ожидает на последовательном порту сообщения типа SETxxx*yyy*, где xxx — мощность верхнего нагревателя в процентах, yyy — мощность нижнего нагревателя в процентах. Если полученное сообщение соответствует шаблону, выставляются ШИМ-коэффициенты для нагревателей и возвращается сообщение OKaaabbbcccddd, где aaa и bbb — установленная мощность верхнего и нижнего нагревателей, ccc и ddd — температура, полученная с верхней и нижней термопары.

«Настоящий» аппаратный ШИМ микроконтроллера с частотой дискретизации несколько килогерц в нашем случае неприменим, так как твердотельное реле не может отключиться в произвольный момент времени, а только при прохождении переменного напряжения через 0. Было решено реализовать собственный алгоритм ШИМ с частотой порядка 5 герц. Лампы при этом полностью гаснуть не успевают, хоть и заметно мерцают. При этом минимальным коэффициентом заполнения, при котором еще есть шансы захватить один период сетевого напряжения, оказывается 10%, чего вполне достаточно.

При написании скетча была поставлена задача отказаться от задания задержек фунцией delay(), так как есть подозрение, что в момент задержек возможна потеря данных с последовательного порта. Алгоритм получился следующий: в бесконечном цикле проверяется наличие данных из последовательного порта и значение счетчиков времени программного ШИМ. Если есть данные из последовательного порта, обрабатываем их, если счетчик времени достиг значений переключения ШИМ, проводим действия по включению-выключению нагревателей.

#include
int b1=0;
int b2=0;
int b3=0;
int p_top, p_bottom;
int t_top, t_bottom;
int state_top, state_bottom;
char buf;
unsigned long prev_top, prev_bottom;
int pin_bottom = 11;
int pin_top = 13;
int tick = 200;
unsigned long prev_t;
int thermoDO = 4;
int thermoCLK = 5;
int thermoCS_b = 6;
int thermoCS_t = 7;
MAX6675 thermocouple_b(thermoCLK, thermoCS_b, thermoDO);
MAX6675 thermocouple_t(thermoCLK, thermoCS_t, thermoDO);
void setup()
{
Serial.begin(9600);
pinMode(pin_top, OUTPUT);
digitalWrite(pin_top, 0);
pinMode(pin_bottom, OUTPUT);
digitalWrite(pin_bottom, 0);
t_top = 10;
t_bottom = 10;
p_top = 0;
p_bottom = 0;
state_top = LOW;
state_bottom = LOW;
prev_top = millis();
prev_bottom = millis();
}
void loop()
{
if (Serial.available() > 0) {
b3 = b2; b2 = b1;
b1 = Serial.read();
if ((b1 == «T») && (b2 == «E») && (b3 == «S»)) {
p_top = Serial.parseInt();
if (p_top 100) p_top = 100;
p_bottom = Serial.parseInt();
if (p_bottom 100) p_bottom = 100;
t_bottom = thermocouple_b.readCelsius();
t_top = thermocouple_t.readCelsius();
sprintf (buf, «OK%03d%03d%03d%03drn», p_top, p_bottom, t_top, t_bottom);
Serial.print(buf);
}
}
if ((state_top == LOW) && ((millis()-prev_top) >= tick * (100-p_top) / 100)) {
state_top = HIGH;
prev_top = millis();
}
if ((state_top == HIGH) && ((millis()-prev_top) >= tick * p_top / 100)) {
state_top = LOW;
prev_top = millis();
}
digitalWrite(pin_top, state_top);
if ((state_bottom == LOW) && ((millis()-prev_bottom) >= tick * (100-p_bottom) / 100)) {
state_bottom = HIGH;
prev_bottom = millis();
}
if ((state_bottom == HIGH) && ((millis()-prev_bottom) >= tick * p_bottom / 100)) {
state_bottom = LOW;
prev_bottom = millis();
}
digitalWrite(pin_bottom, state_bottom);
}

Приложение для компьютера.

Написано на языке Object Pascal в среде Delphi. Отображает состояние нагревателей, рисует график температуры и имеет встроенный примитивный язык моделирования, больше по философии напоминающий какой-нибудь Verilog, нежели к примеру Pascal. «Программа» состоит из набора пар «условие — действие». К примеру «при достижении нижней термопарой температуры 120 градусов установить мощность нижнего нагревателя 10%, а верхнего — 80%». Таким набором условий реализуется требуемый термопрофиль — скорость нагрева, температура удержания и т. п.

В приложении раз в секунду тикает таймер. По тику таймера функция отправляет в контроллер текущие установки мощности, назад получает текущие значения температур, отрисовывает их в окне параметров и на графике, вызывает процедуру проверки логических состояний, после чего засыпает до следующего тика.

Сборка и пробный запуск.

Схему управления собрал на макетке. Не эстетично, зато дешево, быстро и практично.

Окончательно собранное и готовое к запуску устройство.

Прогон на тестовой плате выявил следующие наблюдения:

1. Мощь нижнего нагревателя невероятна. График температуры тонкой ноутбучной платы свечой взлетает вверх. Даже при 10% мощности плата уверенно греется до требуемых 140-160 градусов.

2. С мощностью верхнего нагревателя похуже. Догреть чип даже до температуры «низ+50 градусов» получается только на 100% мощности. То ли придется впоследствии переделывать, то ли пускай остается как защита от соблазна недогревать низ.

Покупка чипа на Aliexpress.

В продаже есть два вида мостов 216-0752001. Одни заявлены как новые и стоят от 20 долларов за штуку. Другие указаны как «бывшие в употреблении» и стоят 5-10 долларов за штуку.
Среди ремонтников много мнений относительно б/у чипов. От категорически отрицательных («бугага, приходи ко мне, у меня как раз под столом горка бэушных мостов насобиралась после перепайки, я тебе их недорого продам») до осторожно нейтральных («сажаю иногда, вроде нормально работают, возвраты если и бывают, то не намного чаще новых»).
Поскольку ремонт у меня ультрабюждетный, то было решено сажать чип бывший в употреблении. А чтобы перестраховаться на случай дрогнувшей руки или неисправного экземпляра, был найден лот «2 штуки за 14 долларов».

Демонтаж чипа

Устанавливаем плату на нижний подогрев, крепим одну термопару к чипу, вторую к плате подальше от чипа. Для уменьшения теплопотерь накрываем плату фольгой, за исключением окошка под чип. Ставим верхний нагреватель над чипом. Так как чип уже пересаживался, загружаем самостоятельно придуманный профиль для свинцового припоя (нагрев платы до 150 градусов, догрев чипа до 190 градусов).

Все готово для старта.

После достижения платой температуры 150 градусов автоматически включился верхний нагреватель. Внизу под платой видна разогретая нить накаливания нижней галогенки.

В районе 190 градусов чип «поплыл». Поскольку вакуумный пинцет в бюджет не уместился, цепляем его тонкой отверткой и переворачиваем.

График температур в процессе демонтажа:

На графике хорошо виден момент включения верхнего нагревателя, качество стабилизации температуры платы (желтая крупно волнистая линия) и температуры чипа (красная мелкая рябь). Красный длинный «зубец» вниз — падение термопары с чипа после его переворота.

Запаивание нового чипа

Ввиду ответственности процесса было не до фотосъемки и изготовления скриншотов. В принципе все то же самое: проходимся по пятакам паяльником, мажем флюсом, устанавливаем чип, устанавливаем термопары, отрабатываем профиль пайки, легким пошатыванием убеждаемся, что чип «поплыл».

Чип после установки:

Видно, что сел более-менее ровно, цвет не поменялся, текстолит не погнуло. Прогноз на жизнь — благоприятный.

Затаив дыхание включаем:

Да! Материнская плата запустилась. Я перепаял первый в жизни BGA. К тому же с первого раза успешно.

Ориентировочно смета затрат:

Лампа J254: $1.5*9=$13.5
Лампа J118: $1.5*3=$4.5
Патрон r7s: $1.0*12=$12.0
Термопара: $1.5*2=$3.0
MAX6675: $2.5*2=5.0
Реле: $4*2=$8.0
Чипы: $7*2=$14.0

Итого: $60 минус оставшийся запасной чип.

Ноутбук был собран, в него добавлен найденный в столе жесткий диск на 40 гигабайт, установлена операционная система. Для предотвращения в будущем подобных инцидентов с помощью k10stat напряжение питания ядра процессора понижено до 0.9В. Теперь при самом жестком использовании температура процессора не поднимается выше 55 градусов.

Ноутбук был установлен в столовой в качестве фильмотеки для самого младшего члена семьи, который отказывается принимать пищу без любимых мультиков.

Была зима и, видимо, из-за нехватки солнечного света на меня напала тоска. Обычное дело. Но в этот раз решил что-то изменить. А, как известно, лучший способ развеяться — сотворить что-нибудь и желательно полезное. Моя работа — ремонт всяких цифровых штук. Почему бы мне не собрать ИК паяльную станцию?

На самом деле, я давно об этом думал. А узнав цены, понял, что хочу её именно собрать. Поэтому потихоньку покупал или собирал необходимые компоненты. Но всё как-то руки не доходили.

На этот же раз так совпало, что у меня было мало работы и практически все компоненты в наличии.
За работу!

Постановка задачи

Прикинул задачу. Мне нужно:
1. Сравнительно несложное устройство.
2. С «мозгами» на ATMEGA
3. Нижний нагреватель на основе галогенных ламп на 1000 Вт.
4. Верхний .

5. Верхний нагреватель должен быть подвижным в трех плоскостях для центровки точки нагрева и высоты.

Прожекторные лампы и держатели для них у меня уже были. Киловаттные лампы я считаю оптимальными по нагреву и габаритам. Их шесть штук, соединены по две последовательно.

—
Спасибо за внимание!

Прошивки и доп. материалы:
▼

? 17/07/16 ⚖️ 617,21 Kb ⇣ 100

Здравствуй, читатель!
Меня зовут Игорь, мне 45, я сибиряк и заядлый электронщик-любитель.
Я придумал, создал и содержу этот замечательный сайт с 2006 года.
Уже более 10 лет наш журнал существует только на мои средства.

Хорош! Халява кончилась. Хочешь файлы и полезные статьи — помоги мне!

—
Спасибо за внимание!
Игорь Котов,
учредитель журнала «Датагор»

Фьюзы

Спасибо за внимание!

Обновление

Выше я написал, что, когда дуешь на термопару нижнего подогрева, станция «разгорается», как костер. Так вот, оказалось, это очень нежелательное явление! Термопара находится сравнительно далеко от ламп и имеет очень маленький размер, поэтому очень быстро остывает.

Когда я испытывал паяльную станцию в первый раз, я не включал вытяжной вентилятор, так как для него не было питания. И все режимы паяльной станции были в норме, я бы даже сказал, идеальны. Когда же начал использовать с вытяжкой, то выяснилось, что воздушный поток охлаждает термопару, и станция начинает «жарить» плату.

Если станцию использовать для больших материнских плат, которые полностью закрывают окно нижнего подогрева, то все прекрасно. Однако при прогреве сравнительно небольших плат, как-то видеокарт, ноутбучных материнок, в действие включается воздушный поток.

Как бороться с данным явлением?
Я вижу два варианта. Либо как-то скомпенсировать влияние воздушного потока, либо полностью его ограничить.

В первом случае
можно, например, сделать термопару на рычажке с противовесом, так, чтобы она касалась платы снизу. Можно увеличить площадь датчика, например, согнуть медную пластинку, вставив в неё термопару. За счёт большей площади больше ИК-лучей попадет на пластинку. Правда, и площадь охлаждения тоже больше. Будем надеяться, что такая пластинка будет иметь большую тепловую инерционность и воздух не помешает.
Еще напрашивается вариант с переносом термопары поближе к лампе, но тут уже будет оказывать влияние нагретое стекло лампы, что приведет к искажению показаний.

Во втором случае
, идеально закрыть окно подогревателя специальным стеклом от кухонной инфракрасной плиты. Но я его так и не нашел. Ну, нечасто люди ломают такие плиты.

Вспоминая опыт с большой платой, при прогреве маленьких плат можно закрыть оставшееся пространство окна какой-нибудь отражающей пластинкой. Например, алюминиевой или стальной, обмотанной алюминиевой фольгой.

И в самом крайнем случае, можно просто убавить подогрев, в моем случае, вместо 180 градусов, я выставляю 140-150.

Может, у кого-то еще есть мысли, как это лучше, а главное, проще сделать?

Кстати, в заводской станции начального уровня термопара находится вплотную между керамическими нагревателями. Так что в этом лампы проигрывают. Но зато в динамике разогрева они вне конкуренции. Видел на Ютубе, ребята даже в верхнем нагревателе поставили лампы именно по этой причине, использовав гирлянду из обычных 12-вольтовых галогеновых ламп от точечных светильников.

Камрад, смотри полезняхи!

Читательское голосование

Статью одобрили 86
читателей.

Для участия в голосовании зарегистрируйтесь и войдите на сайт с вашими логином и паролем.

В настоящее время все электронные устройства содержат в конструкции сложную начинку из множества компонентов. Время от времени возникает необходимость в ремонте таких устройств.

Ремонт обычно заключается в замене неисправных деталей на новые. И если раньше возможно было просто обойтись для этого паяльником, то с появлением компонентов в корпусах BGA, даже использование термовоздушной пайки не всегда успешно.

Специалисты применяют ик паяльник или , излучающую инфракрасные волны.

Проблема при работе с компонентами в корпусах BGA заключается в необходимости нагреть и расплавить сразу большое количество шариков припоя.

При нагревании их, некоторое количества тепла за счет теплопроводности материалов отдается на монтажную плату. Того тепла, которое дает паяльная станция, становится недостаточно.

Увеличение времени нагрева или повышение температуры не лучшим образом сказывается на микросхеме. Она может перегреться и выйти из строя.

Решение напрашивается само собой – нужно предварительно разогреть монтажную плату снизу, не воздействуя теплом на микросхему. Разогревать можно как потоком воздуха, так и спокойным инфракрасным излучением.

В результате, когда температура материала платы поднимется, уменьшится теплоотвод с ножек контактов и понадобится меньшая температура и меньшее время воздействия для того, чтобы расплавить шарики припоя.

При использовании инфракрасной пайки для нижнего прогрева используют специальные устройства – термостолы. В этом состоит принцип работы инфракрасной паяльной станции.

Инфракрасная пайка заключает в себе множество преимуществ перед термовоздушной. Если при термовоздушной пайке возможно контролировать только скорость истечения воздуха из сопла и температуру нагревательного элемента, и совершенно невозможно управлять оттоком воздуха, то при инфракрасной пайке контролю поддается температура припоя на протяжении всего цикла работ.

Применение инфракрасной паяльной станции позволяет более точное воздействие на определенную область платы, что затруднительно при пайке горячим воздухом.

А при ремонтных работах задача как раз и состоит в том, чтобы заменить один или несколько компонентов схемы, совершенно не воздействуя на другие.

Модель ИК-650 ПРО

Одной из наиболее распространенных инфракрасных паяльных станций профессионального уровня является ИК-650 ПРО. В России это устройство стало одним из первых, способных с успехом производить ремонт техники с BGA схемами.

Пайка производится настолько качественно, что возникло устойчивое мнение об абсолютной надежности устройств, платы которых монтировались при помощи этой инфракрасной паяльной станции.

Программное обеспечение позволяет очень точно выдерживать температурный профиль, что немаловажно для создания прочных, надежных контактов. Ведь для качественной пайки необходимо не просто создать температуру достаточную для плавления припоя, а нужно еще поднять ее плавно и затем плавно понизить, не допуская резкого охлаждения контакта.

Только тогда будет создана прочная кристаллическая решетка в капле припоя, соединяющей контакт микросхемы с монтажным пятачком.

Инфракрасная станция имеет модульную конструкцию и позволяет собрать множество возможных конфигураций для производства предварительных и вспомогательных работ:

возможно использование различного типа термостолов;
подключение электронного микроскопа;
автоматическое регулирование температуры нагрева и остывания;
существуют дополнительные модули для восстановления выводов BGA (это называется реболлингом).

В комплектацию паяльной станции входит также вакуумный пинцет, которым удобно устанавливать мелкие детали на плате.

Стоимость инфракрасной паяльной станции ИК-650 ПРО в настоящее время более 150 000 рублей. Она является профессиональным оборудованием и, конечно же, для любительского использования практически недоступна.

Детали для самодельного прибора

Имеющиеся в продаже инфракрасные паяльные станции отечественного и зарубежного производства представлены в продаже очень широко, но цены на них начинаются от 20 000 рублей. И при минимальной цене, это будет инструмент не самого лучшего качества.

При необходимости производства работ с BGA-корпусами в условиях стесненности в средствах выходом может стать самодельная инфракрасная паяльная станция.

Собрать ее можно из деталей инфракрасных станций, имеющихся в продаже, а также из подручных материалов и старых отслуживших свой срок приборов.

Термостол для паяльной станции можно изготовить из светильника или нагревателя с галогеновыми лампами, которые будут нагревать плату до необходимой температуры. Верхний нагреватель и придется приобрести из запасных частей, покупая их новыми или бывшими в употреблении.

Штатив для верхнего нагревательного блока можно изготовить из опоры от старой настольной лампы.

Для термостола необходимо запастись галогеновыми лампами и отражателями-рефлекторами. Их помещают в корпус, который можно изготовить самостоятельно из алюминиевого профиля и листового металла.

Кроме ламп, в корпусе необходимо предусмотреть место для крепления термопары, которая будет «снабжать» информацией о температуре ламп модуль управления.

Температура должна выдерживаться точно, чтобы платы не растрескивались от избыточного тепла и резких перепадов температуры.

Сборка

Инфракрасную головку мощностью около 400-450 Вт, необходимо закрепить на штативе, используя крепеж, элементы которого легко приобрести в торговой сети, для контроля температуры верхнего нагревательного узла необходимо применить вторую термопару.

Она должна быть установлена вместе с нагревателем. Кабель можно проложить в гибком металлорукаве. Штатив паяльной станции необходимо крепить таким образом, чтобы ИК-головка могла свободно перемещаться над всей поверхностью.

На корпусе термостола необходимо предусмотреть кронштейны для фиксации платы. Она должна располагаться на несколько сантиметров выше галогеновых ламп. Для кронштейнов можно применить подходящие алюминиевые профили.

Контроллер для инфракрасной паяльной станции помещается в корпус, который можно изготовить самостоятельно из листового металла, лучше из оцинкованной стали.

При необходимости в корпус можно встроить такие же вентиляторы охлаждения, какие используются в корпусе компьютера.

После сборки самой конструкции предстоит отладка всей схемы инфракрасной паяльной станции. Это производится опытным путем, многократно запуская схему и производя замеры. Процесс нелегкий, но после настройки он даст свои результаты – паяльная станция будет работать правильно.

Бесконтактный паяльник

Если острой потребности в использовании инфракрасной паяльной станции нет, то для пайки может быть с успехом применен инфракрасный паяльник. Внешне он похож на обычный с той разницей, что вместо жала имеет нагревательный элемент.

Применение и устройство

Инфракрасный паяльник используется в условиях, когда контакт с выводами компонентов недопустим. Удобно им пользоваться и для пайки радиодеталей, так как часто у обычного паяльника на жале образуется нагар, и соединения получаются некачественными. Нагар приходится счищать, а на эти действия уходит порой довольно много времени.

В условиях домашней мастерской можно сделать простейший самодельный инфракрасный паяльник из прикуривателя автомобиля. Нагревательный элемент этого устройства отлично подойдет для изготовления инструмента.

Так как для нормальной работы прикуривателя нужен постоянный ток напряжением 12 Вольт, соответствующий бортовой электросети автомобиля, понадобится электропреобразователь, чтобы можно было использовать бытовую сеть переменного тока. Для этих целей можно с успехом применить блок питания для корпусов компьютеров.

Изготовление

Чтобы собрать инфракрасный паяльник, необходимо извлечь нагревательный элемент из корпуса прикуривателя. Далее к его контактам необходимо присоединить питающие провода. К центральному контакту, соответствующему «плюсу» автомобильной сети, можно подвести любой медный провод в изоляции.

К «рубашке» элемента, контактирующей в автомобиле с массой, необходимо подвести медный одножильный провод сечением не менее 2,5 кв. мм. К этому проводу уже можно припаять другой гибкий медный проводник.

Соединение необходимо изолировать на расстоянии примерно 2-3 см от нагревательного элемента, одев на соединение термоусадочную трубку. ПВХ изоляционную ленту использовать не стоит, так как она может расплавиться.

Для корпуса инфракрасного паяльного инструмента необходимо использовать любой стержень из тугоплавкого материала. Можно даже использовать неисправный паяльник, закрепив нагревательный элемент прикуривателя на жало.

Для этой цели используют стальные затягивающиеся хомуты. При этом необходимо следить, чтобы два питающих провода не соприкасались друг с другом неизолированными отрезками. Устройство соединяется с блоком питания гибким кабелем или электрошнуром достаточной длины.

Очевидно, что использование такого паяльника возможно только при пайке неответственных соединений, так как контролировать характеристики в процессе работ крайне затруднительно.

Многие радиолюбители не могут подобрать подходящий инструмент различных микросхем и компонентов. Паяльная станция своими руками для таких умельцев – это один из лучших вариантов решения всех проблем.

Больше не нужно выбирать из множества несовершенных фабричных устройств, достаточно найти подходящие комплектующие, потратить немного времени и сделать идеальное устройство, удовлетворяющее все требования, своими руками.

Современный рынок предлагает радиолюбителям огромное количество всевозможных видов с разной комплектацией.

В большинстве случаев станции для пайки делятся на:

Контактные станции.
Цифровые и аналоговые устройства.
Индукционные аппараты.
Бесконтактные устройства.
Демонтажные станции.

Первый вариант станций представляет собой паяльник, подключенный к блоку регулировки температуры.

Электрическая схема паяльной станции.

Контактные паяльные устройства делятся на:

устройства для работы со свинцовосодержащими припоями;
устройства для работы с безсвинцовыми припоями.

Позволяющие плавить безсвинцовый припой, обладают мощными нагревательными элементами. Такой выбор паяльников обусловлен высокой температурой плавления припоя без свинца. Безусловно, благодаря наличию регулятора температуры, подобные аппараты применимы для работы со свинцовосодержащим припоем.

Аналоговые аппараты для пайки регулируют температуру жала при помощи термодатчика. Как только наконечник перегревается, питание отключается. При остывании сердечника питание вновь подается на паяльник и начинается нагрев.

Цифровые устройства управляют температурой паяльника при помощи специализированного ПИД регулятора, который в свою очередь подчиняется своеобразной программе, заложенной в микроконтроллер.

Отличительной особенностью индукционных устройств является нагрев сердечника паяльника при помощи импульсной катушки. В процессе работы происходят колебания высоких частот, образующие в ферромагнетиковом покрытии аппаратуры вихревые токи.

Остановка нагрева происходит из-за достижения ферромагнетиком точки Кюри, после которой меняются свойства металла и прекращается эффект от воздействия высоких частот.

Бесконтактные аппараты для пайки делятся на:

инфракрасные;
термовоздушные;
комбинированные.

Паяльная станция состоит из нагревательного элемента в виде кварцевого или керамического излучателя.

Инфракрасные паяльные станции, по сравнению с термовоздушными, обладают следующими ощутимыми преимуществами:

отсутствие необходимости в поиске насадок на паяльный фен;
хорошо подходят для работы со всеми видами микросхем;
отсутствие термической деформации печатных плат из-за равномерного прогрева;
радиодетали не сдуваются воздухом с платы;
равномерный прогрев места пропая.

Важно отметить, что инфракрасные устройства для пайки являются профессиональным оборудованием и редко используются простыми радиолюбителями.

Зависимость температуры от времени пайки.

В большинстве случаев инфракрасные аппараты состоят из:

верхнего керамического или кварцевого нагревателя;
нижнего нагревателя;
стола для поддержки печатных плат;
микроконтроллера, управляющего станцией;
термопар для контроля текущих температур.

Термовоздушные станции для пайки используются для монтажа радиодеталей. В большинстве случает термовоздушными станциями удобно паять компоненты, находящиеся в SMD корпусах. Такие детали имеют миниатюрные размеры и хорошо паяются по средствам подачи на них горячего воздуха из термофена.

Комбинированные устройства, как правило, сочетают в себе несколько видов паяльного оборудования, например, термофен и паяльник.

Демонтажные станции комплектуются компрессором, работающим на втягивание воздуха. Такое оборудование оптимально подходит для снятия излишков припоя или демонтажа ненужных компонентов на печатной плате.

Все мало-мальски приличные станции компонентов в разных корпусах, имеют в наличие такое дополнительное оборудование:

лампы подсветки;
дымоуловители или вытяжки;
пистолеты для демонтажа и всасывания излишков припоя;
вакуумные пинцеты;
инфракрасные излучатели для прогрева всей печатной платы;
термофен для прогрева определенного участка;
термопинцет.

Паяльная станция своими руками

Наиболее функциональная и удобная станция – это инфракрасная.

Перед тем, как сделать инфракрасную паяльную станцию своими руками, следует приобрести следующие элементы:

галогеновый обогреватель на четырех инфракрасных лампах мощностью 2КВт;
верхний инфракрасный нагреватель для паяльной станции в виде керамической инфракрасной головки на 450 Вт;
алюминиевые уголки для создания каркаса конструкции;
шланг для душа;
проволока из стали;
нога от любой настольной лампы;
программируемый микрокомпьютер, например, Ардуино;
несколько твердотельных реле;
две термопары для контроля текущей температуры;
блок питания на 5 вольт;
небольшой экран;
зуммер на 5 вольт;
крепежные элементы;
при необходимости, паяльный фен.

В качестве верхнего нагревателя можно использовать кварцевые или керамические нагреватели.

Изготовление паяльной станции своими руками.

Преимущества керамических излучателей представлены:

невидимым спектром излучения, не повреждающим глаза радиолюбителя;
более длительным временем безотказной работы;
большой распространенностью.

В свою очередь, кварцевые ИК подогреватели обладают следующими плюсами:

большая однородность температуры в зоне подогрева;
меньшая стоимость.

Этапы сборки ИК паяльной станции представлены ниже:

Монтаж элементов нижнего нагревателя для работы с bga элементами.

Наиболее простым методом добычи четырех галогеновых ламп служит демонтаж их из старенького обогревателя. После того, как вопрос с лампами решен, следует придумать вид корпуса.
Сборка конструкции паяльного стола и продумывание системы удержания плат на нижнем нагревателе.

Установка системы крепления печатных плат заключается в отрезке шести кусков алюминиевого профиля и прикреплении их к корпусу при помощи гаек из перфорированной ленты. Получившаяся система крепления позволяет перемещать печатную плату и подстраивать ее под нужды радиолюбителя.
Монтаж элементов верхнего нагревателя и паяльного фена.

Керамический нагреватель на 450 – 500 Вт можно приобрести в китайском интернет магазине. Для монтажа верхнего подогрева необходимо взять лист металла и согнуть его по размерам нагревателя. После этого верхний нагреватель самодельной ик вместе с феном следует разместить на ножке от старой настолько лампы и подключить к блоку питания.
Программирование и подключение микрокомпьютера.

Наиболее ответственный этап создания собственного инфракрасного устройства для пайки, включающий: создание корпуса для микроконтроллера с продумыванием места под остальные компоненты и кнопки. В корпусе вместе с контроллером должны быть следующие элементы: два твердотельных реле, дисплей, блок питания, кнопки и соединительные клеммы.

Большинство радиолюбителей предпочитают использовать старые системные блоки в качестве основы корпуса и алюминиевые уголки для крепления всех основных элементов нижнего нагревателя. При подключении ламп рекомендуется использовать штатную проводку разобранного галогенового обогревателя.

По завершению процесса сборки станции следует переходить к непосредственной настройке микроконтроллера. Радиолюбителям, сделавшим самому инфракрасную паяльную станцию, зачастую приходилось использовать микрокомпьютер Ардуино ATmega2560.

Программное обеспечение, написанное специально для устройств, основанных на данном типе контроллера, можно найти в интернете.

Схема

Принципиальная схема инфракрасного паяльника.

Типовая схема паяльной станции включает:

блок усилителей термопар;
микроконтроллер с экраном;
клавиатуру;
звуковой сигнализатор, например, компьютерный спикер;
элементы питания и поддержки паяльного фена;
чертежи элементов детектора нуля;
элементы силовой части;
блок питания всей аппаратуры.

В большинстве случаев, схема станции представлена следующими микрокомпонентами:

опторазвязка;
мосфет;
симистор;
несколько стабилизаторов;
потенциометр;
подстроечный резистор;
резистор;
светодиоды;
резонатор;
несколько резонаторов в СМД корпусах;
конденсаторы;
переключатели.

Точные маркировки деталей разнятся в зависимости от потребностей и предполагаемых рабочих режимов.

Процесс

Процесс сборки инфракрасной паяльной станции во многом зависит от предпочтений мастера.

Типовой вариант устройства на микроконтроллере Ардуино, устраивающий большинство радиолюбителей, собирается в такой последовательности:

подбор необходимых элементов;
подготовка радиодеталей и нагревателей к проведения монтажных работ;
сборка корпуса паяльной станции;
установка нижних предварительных нагревателей для равномерного разогрева массивных печатных плат;
установка платы управления комбайном для пайки и ее фиксация при помощи заранее подготовленных крепежных элементов;
монтаж верхнего нагревателя и паяльного термофена;
установка креплений для термопар;
программирование микроконтроллера под определенные условия паяльных работ;
проверка всех элементов, включая галогеновые лампы нижнего нагревателя, инфракрасный излучатель и паяльный фен.

Устройство паяльной станции.

После полной сборки инфракрасной станции следует проверить все элементы на работоспособность.

Отдельное внимание нужно уделить проверке корректности работы термопар, поскольку в данной системе отсутствует их компенсация.

Это означает, что при перемене температуры воздуха в помещении термопара начнет измерять температуру с существенной погрешностью.

Проверка головки керамического нагревателя также важна. В случае, если инфракрасный излучатель перегревается, необходимо обеспечить обдув воздухом или охлаждение при помощи дополнительного радиатора.

Настройка

Настройка режимов работы ИК паяльной станции в основном заключается в:

установке допустимых режимов работы паяльных фенов;
проверке режимов работы нижнего нагревательного элемента;
выставлении рабочих температур верхнего кварцевого излучателя;
установке специальных кнопок для быстрого изменения параметров нагрева;
программировании микроконтроллера.

Особенности устройства паяльной станции.

По мере выполнения паяльных работ может потребоваться изменение температур и режимов.

Такие действия можно произвести при помощи кнопок, связанных с микрокомпьютером:

кнопка + должна быть настроена на повышение температуры покупного или самодельного кварцевого излучателя с шагом в 5 – 10 градусов;
кнопки – должна понижать температуру также с небольшим шагом.

Основные настройки микрокомпьютера представлены:

регулировкой значений P, I и D;
подстройкой профилей, в которых прописан шаг изменения тех или иных параметров;
настройкой критических температур, при которых станция отключается.

Некоторые конструкторы верхний нагреватель делают из фена. Такой подход подойдет лишь для пайки небольших элементов в SMD корпусах.

Самодельные ИК паяльные станции отлично подойдут для небольшого ремонта дома или в частных мастерских. Благодаря относительной простоте конструкции и широкому функционалу инфракрасные станции пользуются невероятным спросом.

Электрическая схема паяльника.

Грамотная настройка параметров микроконтроллера.

В случае, если в компьютер внесены неверные параметры, паяльная установка может некачественно пропаивать компоненты и повреждать маску печатных плат.
Надевание средств защиты при выполнении паяльных работ.

Кварцевый излучатель, в отличие от керамического, при работе порождает излучение на видимой для глаза длине волны. Поэтому, если в устройстве используется кварцевый инфракрасный излучатель рекомендуется надевать специальные защитные очки, защищающие оператора от повреждения зрения.
Электрическая принципиальная схема станции должна содержать только надежные элементы.

Кроме этого, все конденсаторы и резисторы, используемые при сборке, должны иметь быть выбраны с небольшим запасом.
Контроллер для ИК паяльной станции можно выбрать из популярных моделей Ардуино.

При желании, контроллер можно изготовить и из неизвестного микрокомпьютера, однако, в этом случае мастеру придется самостоятельно разработать программное обеспечение для работы паяльной станции.
При сборке станции следует предусмотреть разъем для подключения паяльника.

Иногда, компоненты платы удобнее точечно выпаивать при помощи обычного паяльника или устройства с термофеном вместо жала. Подобное решение можно реализовать, путем проектирования дополнительной термопары для контроля температуры паяльника.
Для пайки с использованием активных флюсов и припоев с высоким содержанием свинца следует обеспечить циркуляцию воздуха.

Хорошая вытяжка или вентилятор значительно облегчат дыхание оператора и позволяет ему не дышать испарениями вредных металлов.

Заключение

ИК паяльные станции – это одни из лучших установок в самых разных корпусных исполнениях. Сделать паяльную станцию на инфракрасных подогревающих элементах можно даже в домашних условиях.

Как правило, домашние мастера для нижних нагревателей предпочитают использовать мощные галогеновые лампы. Основные распиновки разъемов, параметры микросхем, модели микроконтроллера, инструкции о том, как из бытового фена сделать паяльный и другая информация доступна в интернете.

В мастерской любого радиолюбителя имеется один, а может и сразу несколько паяльников. Но вот паяльная станция, особенно инфракрасная – для многих лишь мечта.

Дело в том, что это профессиональное оборудование, применяемое для качественной пайки таких сложных элементов, как чипы BGA (от английской аббревиатуры Ball grid array, что в переводе может звучать как «Массив шариков», полный русский аналог – «поверхностно-монтируемые интегральные схемы»).

Чтобы было понятнее – картинка.

Рис. 1. Пример чипа BGA

Припаять или даже отпаять такой чип обычным паяльником невозможно. С определенной долей вероятности может помочь паяльный фен, но только для отпайки и только если микросхему можно потом выбросить…

Дело в том, что в данном случае требуется:

1.Нагрев сразу с двух сторон;

2.Равномерное проникновение тепла сквозь тело микросхемы (такое делает возможным ИК-излучение);

3.Точный контроль температуры в процессе работ.

А все это напрямую связано со сложной логикой работы устройства и дорогостоящими нагревателями и датчиками.

Наверное, поэтому готовые ИК паяльные станции стоят от 30 тыс.р. (даже при заказе из Китая).

Даже если собрать все необходимые детали для ИК станции, их совокупная стоимость получится ненамного ниже готового варианта. А значит, если у вас ограниченный бюджет, материал ниже – для вас.

На форумах такое устройство ласково прозвали «прикуяльником», так как оно представляет из себя паяльник с прикуривателем вместо жала.

Выглядит он приблизительно так:

Рис. 2. Инфракрасная паяльная станция из прикуривателя

На самом деле, паяльник используется скорее просто как держатель (внутри уже нет нагревательного элемента, развязка меди и стали сделана специально).

Схема управления нагревателем строится на базе простых и недорогих элементов. Выглядит она так.

Рис. 3. Схема управления нагревателем

Если под рукой нет таймера 555, можно взять серию UC384x. Тогда схема будет иметь следующий вид.

Блок питания +12В можно сделать из трансформатора и диодного моста (самый элементарный, диоды лучше всего смонтировать на радиаторе).

Как видно из схемы – контроля температуры нет.

При таком количестве элементов можно обойтись и без печатной платы. Отлично справится макетная, а при определенной сноровке и наличии свободного пространства в корпусе – подойдет монтаж на весу.

Рис. 5. Монтаж платы

Нижний подогрев должен обеспечивать правильный термопрофиль для припоя. Графики для свинецсодержащих и безсвинцовых припоев приведены ниже.

Рис. 6. Графики для свинецсодержащих и безсвинцовых припоев

Конечно, регулирование температуры и поддержание ее на заданном уровне – сложная задача (в норме требуется термопара, логика обработки данных с нее и т.д.).

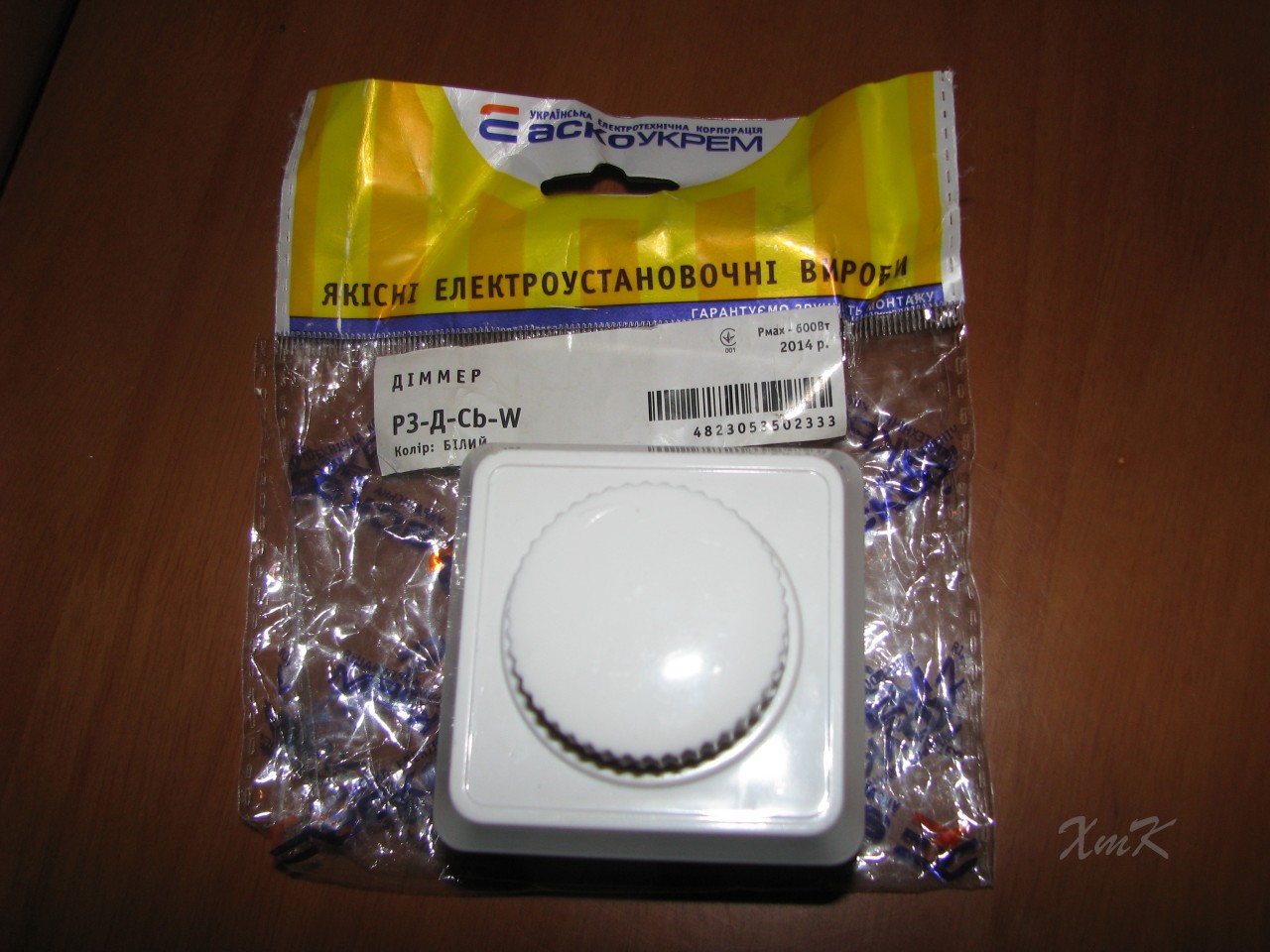

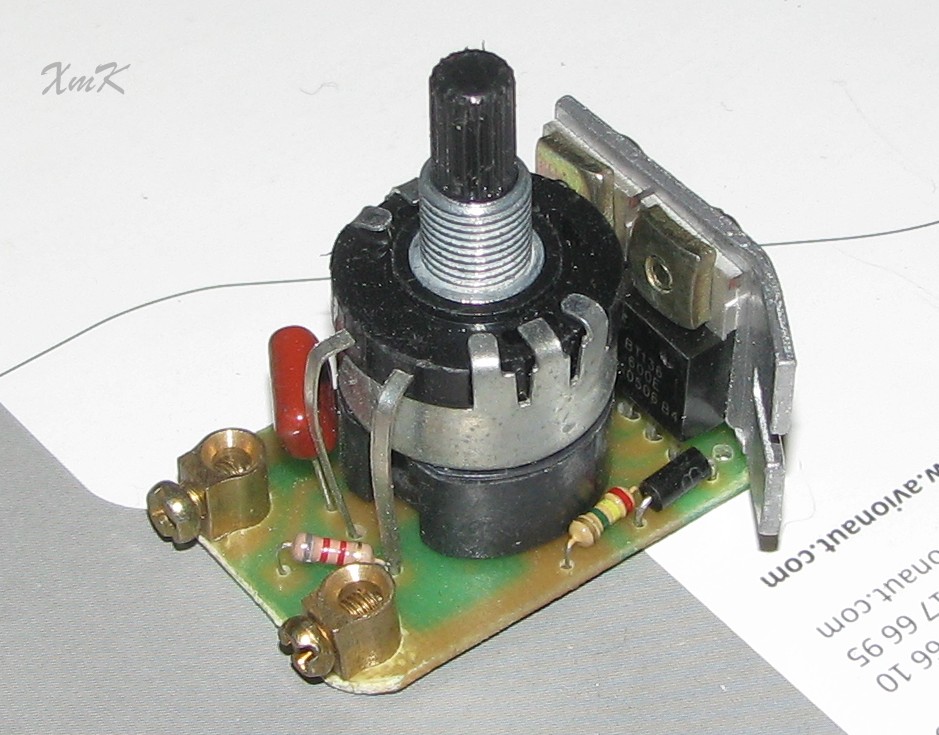

Но сделаем простой ход – нагрев будем регулировать обычным димером (от осветительных приборов), а в качестве источника тепла используем готовую галогеновую лампу на 150 Вт.

Температуру можно выставить по внешнему термометру, или «на глаз» (экспериментальным путем).

Рис. 7. Вариант нижнего нагревателя

Здесь в качестве платформы используется старая печатная плата с медной фольгой (чистым текстолитом повернута вверх).

Таким образом, в качестве конечного результата:

1.Подогрев снизу осуществляется галогеновой лампой, включенной в сеть 220В. Ее мощность регулируется димером.

2.Пайка осуществляется с помощью прикуривателя. Его мощность нагрева регулируется переменным резистором (смотри схему).

Процесс выглядит так.

Рис. 8. Процесс пайки

Конечно, для обычных микросхем пайка может осуществляться и без нижнего подогрева.

Можно работать и только с нижней платформой (например, если нужно демонтировать большое количество радиоэлементов сразу), но следует проявлять особую осторожность, так как при излишнем перегреве дорожки могут отслоиться от текстолита.

Такая паяльная станция подойдет только для кратковременной работы в быту.

Другие способы реализации

В сети можно найти много других вариаций на тему создания ИК-станции своими руками, но все они имеют бюджет 10 тыс. р.+, что сводит на нет все усилия.

То есть, если учесть возможность ошибки в процессе монтажа (по неосторожности или по неопытности) или поставки некачественной детали (что случается часто при взаимодействии с зарубежными продавцами), а также другие нюансы, то проще и надежнее приобрести готовое решение.

Дата публикации:
23.02.2018

Мнения читателей

Юрий
/ 31.10.2018 — 11:26

Попробуйте на эту станцию поставить контроллер типа IR101 http://tehnostation.ru/kontroller/ или IR102 от и получится полноценная паяльная станция с регулируемыми профилями.

Источник

ИК паяльная станция своими руками v2

Около двух лет назад я разместил статью ИК паяльная станция своими руками. Данная статья вызвала интерес у многих радиолюбителей. Но к сожалению после повторения ИК паяльной станции не обошлось без замечаний в плане работы станции, которые я постарался устранить в данной версии станции:
— применены аналоговые усилители термопары AD8495 со встроенной компенсацией холодного спая, в следствие чего увеличена точность показания температуры
— проблема с выходом из строя транзисторов нижнего нагревателя решена при помощи симисторного регулятора мощности
— доработана прошивка (которая совместима с прошлой версией станции). После запуска термопрофиль начинает выполняться с той температуры, до которой преднагрета плата, что экономит много времени. Отдельная благодарность Андрею за корректировку и адаптацию прошивки под китайские дисплеи.
— добавлен вакуумный пинцет
— корпус паяльной станции полностью переработан. Конструкция станции получилась очень симпатичной, более устойчивой и надежной, на рабочем столе занимает меньше места. В одном корпусе совмещено все необходимое, — нижний нагреватель, верхний нагреватель, вакуумный пинцет и сам контроллер.

Описание конструкции

Контроллер двухканальный. К первому каналу можно подключить термопару или платиновый терморезистор PT100. Ко второму каналу подключается только термопара. 2 канала имеют автоматический и ручной режим работы. Автоматический режим работы обеспечивает поддержание температуры 10-255 градусов через обратную связь с термопар или платинового терморезистора (в первом канале). В ручном режиме мощность в каждом канале можно регулировать в диапазоне 0-99%. В памяти контроллера заложено 14 термопрофилей для пайки BGA. 7 для свинецсодержащего припоя и 7 для безсвинцового припоя. Термопрофили указаны ниже.

Для свинецсодержащего припоя максимальная температура термопрофиля: — 1 термопрофиль — 190C о , 2 — 195C о , 3 — 200C о , 4 — 205C о , 5 — 210C о , 6 — 215C о , 7 — 220C о

Для безсвинцового припоя максимальная температура термопрофиля: — 8 термопрофиль — 225C о , 9 — 230C о , 10 — 235C о , 11 — 240C о , 12 — 245C о , 13 — 250C о , 14 — 255C о

Если верхний нагреватель, не успевает прогревать согласно термопрофилю, то контроллер становится на паузу и ждет пока не будет достигнута нужная температура. Это сделано для того, чтобы адаптации контроллера для слабых нагревателей, которые прогревают долго и не успевают за термопрофилем.

Контроллер начинает выполнять термопрофиль с той температура, до которой преднагрета плата. Это очень удобно, и позволяет оперативно перезапустить термопрофиль в случае, например, если была температура недостаточна для снятия чипа, то можно выбрать термопрофиль с температурой повыше, и тут же снять чип со второй попытки.

На схеме применен комбо силовой блок, состоящий из транзисторного ключа для верхнего нагревателя, и симисторного для нижнего нагревателя. Хотя, например можно использовать 2 транзисторных, или 2 симисторных ключа.

Я использовал 2 готовых модуля на AD8495, купленных на Aliexpress. Правда модули нужно немного доработать. Смотрим фото ниже.

Не обращаем внимания на то, что модуль на втором фото повернут на 90 градусов. Пришлось развернуть, так как модули у меня упирались в силовой блок. Разъемы для термопар использованы заводские.

Тем, кто не планирует в дальнейшем использовать платиновый терморезистор, то часть схемы выделенную красной пунктирной линией можно не собирать.

Печатные платы силового блока и контроллера.

Для охлаждения силовых ключей я применил радиатор от видеокарты с активным охлаждением.

Далее на фото будет виден этап сборки паяльной станции, как конструктора. Все материалы куплены в крупном строймагазине. Передняя и задняя панель сделаны из стеклотекстолита, укрепленного алюминиевым уголком. Базальтовый картон служит в качестве теплоизоляционного материала. Нижний подогрев состоит из 9 галогенных ламп (1500вт 220-240в R7S 254мм) объединенных в 3 группы по 3 соединенных последовательно лампы.

Провод для 220В применен силиконовый, высокотемпературный.

Хороший вакуумный насос можно приобрести на Aliexpress за 400-500 рублей. Ориентир для поиска на фото ниже.

Изначально я планировал использовать паяльную станцию совместно и ИК стеклом над нижним нагревателем, что давало хорошие преимущества:
— красивый внешний вид
— плату (на стойках можно ложить прямо на стекло), как у станций Термопро
Но увы, недостатки оказались весомее:
— очень долгий нагрев (остывание) платы
— очень сильно разогревается корпус паяльной станции, к примеру без стекла корпус во время работы едва теплый. Так что от стекла пришлось отказаться.

С открученным штативом стекло легко вынимается, или вставляется в станцию. Так же вместо стекла можно вставить, например, сетку.

Внешний вид собранной станции.

Аксессуары, стойки, алюминиевый швеллер для стоек, ручка вакуумного пинцета, силиконовая трубка для пинцета, термопара.

Необходимые «ингредиенты» для изготовления ручки вакуумного пинцета. Использован смеситель от эпоксидного клея Момент в сдвоенном шприце. Алюминиевая трубка(в которой необходимо просверлить отверстие) и соединитель соответствующего диаметра для силиконовой трубки. Все вклеено в алюминиевую трубку эпоксидным клеем момент.

Для верхнего нагревателя очень рекомендую ELSTEIN SHTS/100 800W.

Настройка контроллера
Резистором R32 необходимо установить напряжение 5,12В на выходе U4. Резистором R28 настраиваем контрастность дисплея. Если не планируете использовать платиновый терморезистор, то настройка станции закончена.
Описание калибровки канала с платиновым терморезистором описано в статье первой версии станции.

Рекомендации
Верхний нагреватель необходимо устанавливать на высоте 5-6 см от поверхности платы. Если в момент выполнения термопрофиля происходит выбег температуры от заданного значения больше чем на 3 градуса — понижаем мощность верхнего нагревателя(включаем станцию с нажатым энкодером и устанавливаем максимальную мощность верхнего нагревателя). Выбег на несколько градусов в конце термопрофиля(после отключения верхнего нагревателя) не страшен. Это сказывается инерционность керамики. Поэтому я выбираю нужный термопрофиль на 5 градусов меньше, чем мне надо. Перед съемом чипа при помощи зонда нужно убедиться(аккуратным нажатием на каждый угол чипа) что шары под чипом поплыли. При монтаже используем только качественный флюс, иначе неправильный выбор флюса может все испортить. Так же при монтаже чипа BGA обязательно нужно накрыть кристалл прямоугольником из алюминиевой фольги с размером стороны равной примерно ½ от стороны BGA, чтобы снизить температуру в центре, которая всегда выше, чем температура около термопары (смотрим фото тепловых пятен ИК нагревателей ELSTEIN в статье первой версии станции).
В общем смотрим видео ниже.
Ниже вы можете скачать архив с печатной платой в формате LAY, исходным кодом, прошивкой.

Инфракрасная паяльная станция своими руками

Радиолюбителям рано или поздно приходится сталкиваться с пайкой элементов посредством массива шариков. BGA способ пайки используется повсеместно в массовых производствах различной техники. Для монтажа используется инфракрасный паяльник, который производит соединение деталей бесконтактным способом. Готовые модификации стоят дорого, а более дешевые аналоги не обладают достаточным функционалом, поэтому возможно изготовить паяльник в домашних условиях.

Описание процесса ИК пайки

Принцип работы инфракрасной паяльной станции заключается в воздействии сильными волнами длиной 2-7 мкм на элемент. Устройство для пайки самодельными ИК паяльными станциями как самодельными, так и приобретаемыми, состоит из нескольких элементов:

Нижний нагреватель.
Верхний нагреватель, отвечающий за основное воздействие на материалы.
Конструкция держателя платы, размещенная на столе.
Контроллер температуры, состоящий из программируемого элемента и термопары.

Длина волны, напрямую зависит от температурных показателей источника энергии. Материалы в различной форме подвергаются пайке с помощью ИК станции, сделанной своими руками, существуют основные параметры передачи энергии, непрозрачность, отражение, полупрозрачность и прозрачность. Перед изготовлением ИК паяльной станции своими руками нужно понимать, что существуют некоторые недостатки данных систем:

Разная степень поглощения энергии компонентами ведет за собой неравномерный прогрев.
Каждая плата ввиду различных характеристик требует подбора температур, в противном случае, компоненты перегреваются, выходят из строя.
Наличие «мертвой зоны», где инфракрасная энергия не достигает требуемого объекта.
Обязательное условие защиты поверхностей остальных элементов от испарения флюсов.

Нагревание происходит за счет передачи тепла к монтажной плате. Тепловое воздействие инфракрасной станцией происходит поверх детали, температуры бывает не достаточно, поэтому конструкция подразумевает нагрев нижней части. Нижняя часть состоит из термостола, процесс пайки может осуществляться посредством спокойного инфракрасного излучения, либо потоком воздуха.

Инфракрасная паяльная станция своими руками

Профессиональное оборудование стоит достаточно дорого, более дешевые аналоги не обладают достаточным функционалом. Для экономии средств, выполнения нужных операций с BGA контроллерами, возможно изготовить инфракрасную паяльную станцию своими руками. Сборка возможна из доступных на рынке и подручных материалов. Конструкция представляет собой изготовленный из старого светильника термостол, оснащенный лампами галогенового типа. Контроллер и верхний нагреватель приобретается на рынке или собирается из старых запасных частей.

Инструменты для изготовления инфракрасного паяльника

Термостол потребует наличие отражателей, галогеновых ламп, размещенных в корпусе из профиля или листового металла. При изготовлении инфракрасной паяльной станции своими руками, стоит придерживаться чертежей, которые возможно разработать самостоятельно или позаимствовать у других исполнителей. Обязательно корпус снабжается местом для термопары, которая передает информацию на контролер для предотвращения резких перепадов температуры, избыточного нагрева материала.

Сборка ИК паяльной станции подразумевает самодельные конструкции в виде крепежа из штатива. Контроль температуры нагревательного узла производится второй термопарой. Устанавливается параллельно с нагревателем, штатив закрепляется на панели таким способом, чтобы ИК элемент можно было перемещать над поверхностью термостола. Расположение платы производится выше галогеновых ламп на 2-3 см, в корпусе термостола. Крепление производится кронштейнами, для изготовления возможно использовать ненужный алюминиевый профиль.

Принципиальная схема контроллера для инфракрасной паяльной станции своими руками

Изготовление паяльной лампы своими руками в первую очередь потребует корпус. Для охлаждения системы требуется монтаж одного мощного или нескольких кулеров, материал желательно выбрать из оцинкованной стали. После полной сборки производится наладка системы путем запуска схемы, отладки устройства.

Нижний подогрев

Нижний подогрев может быть изготовлен несколькими способами, но гораздо лучшим вариантом является использование галогеновых ламп. Рациональным решением является установка своими руками ламп суммарной мощностью от 1 кВт. По бокам конструкции устанавливаются порожки, которые зафиксируют плату. Установка материалов для пайки производится на швеллер, для более мелких деталей используются подложки или прищепки.

Верхний подогрев

Известно, что верхний нагреватель подходящего качества невозможно изготовить своими руками. Для достижения наилучшего результата в процессе ИК пайки, необходимо воспользоваться керамическими нагревательными элементами. Для инфракрасной паяльной станции, изготовленной своими руками оптимальным вариантом является использование нагревателя ELSTEIN. Производитель показывает наилучшие результаты, спектр излучения идеально подходит для замены BGA плат, других деталей. Не рекомендуется экономить на покупке верхнего нагревателя — обогревателя при сборке паяльной станции своими руками, т.к. при работе некачественным инструментом возможно повреждение платы или собранной конструкции.

Конструкция для верхнего подогрева возможна из самодельной станины. Достаточно иметь регулировку по высоте и широте для комфортной работы на инфракрасной паяльной станции, изготовленной своими руками. К штативу крепится термопара для контроля температуры.

Блок управления

Корпус контроллера подбирается по размерам в соответствие с устанавливаемыми деталями. Подходящим вариантом может оказаться кусок листового метала, который без труда возможно отрезать ножницами по металлу. Размещается в блоке управления также вентиляторы, различные кнопки, а также дисплей и сам контроллер. В роли контроллера выступает Arduino, функциональность вполне достаточна для выполнения пайки BGA схем своими руками.

Детали для самодельного прибора

Перед сборкой любого оборудования своими руками, необходимо подготовить материалы и инструменты. Для инфракрасного паяльника понадобятся:

Комплект галогеновых ламп, количество которых зависит от формы будущего нижнего нагревателя паяльной станции, оптимальное количество подбирается в диапазоне от 4 до 6 штук.
Керамическая инфракрасная головка мощностью не менее 400 ватт для верхнего нагревателя.
Шланг от душевой лейки для проводов, алюминиевые уголки.
Стальная проволока, крепежный элемент от старого фотоаппарата или настольной лампы для изготовления штатива.
Контроллер Arduino, 2 реле и термопары, а также блок питания выходом 5 вольт, который можно изготовить от зарядного устройства мобильного телефона.
Винты, разъемы и дополнительные периферии.

Инфракрасная паяльная станция своими руками на основе Arduino

В процессе сборки понадобятся чертежи, разобрать которые помогут элементарные знания в электронике.

Применение и устройство

Инфракрасный паяльник используется в основном при условиях отсутствия доступа к заменяемым компонентам. Применяется при замене мелких деталей, основным достоинством является отсутствие нагаров и прочих отложений, как при работе обычным паяльником, а также малая возможность повредить соседние элементы. Для домашнего использования возможно изготовить паяльник своими руками, используя прикуриватель от автомобиля.

Инфракрасная паяльная станция промышленного производства

Работа устройства происходит при питании 12 вольт, такое напряжения возможно получить путем использования преобразователя или не нужного блока питания для компьютера.

Изготовление

Перед сборкой паяльной станции, извлекается из корпуса прикуривателя нагревательный элемент. К контактам питания присоединяются провода питания, к центральному проводу возможно подвести медный провод с изоляцией. Сделать паяльник не составит большого труда, достаточно изолировать соединение на расстоянии от нагревательного элемента, возможно использовать термоусадочную трубку.

Корпус производится из тугоплавкого материала. Возможно воспользоваться нерабочим паяльником или приобрести кусок стали. Необходимо следить за отсутствием соприкосновения проводов. Важно понимать, что подобного рода устройство используется при незначимых работах, так как температурные пороги, другие параметры не контролируются.

Инфракрасная паяльная станция с МК-управлением. Строим!

На этот же раз так совпало, что у меня было мало работы и практически все компоненты в наличии.
За работу!

Содержание / Contents

1 Постановка задачи
2 Корпус станции и механика
3 Схема контроллера ИК паяльной станции
4 Платы и сборка ИК паяльной станции
5 Внутри корпуса всё скомпоновано так:
6 Наладка
7 Резюме
8 Файлы
9 Фьюзы
10 Обновление

↑ Постановка задачи

5. Верхний нагреватель должен быть подвижным в трех плоскостях для центровки точки нагрева и высоты.

↑ Корпус станции и механика

Основа для крепления держателей ламп сделана на листовой жести от семнадцатидюймового TFT монитора. На ней закреплены собственно держатели, а на них — отражатель, вырезанный из листового алюминия — опять же от семнадцатидюймового TFT монитора (да, много у меня этого хлама). Также в этой основе установлена термопара, взятая от неисправного термофена.

Получился такой «сэндвич».

Долго ломал голову над верхним нагревателем, особенно над тем, как сделать его подвижным. Сначала хотел использовать валы от принтеров, но тут уже без токаря не обойтись. И хотя есть у меня знакомый хороший токарь, не хотелось его беспокоить по пустякам.

Корпус верхнего нагревателя выгнул из жести от корпуса DVD плеера. Использовал для этого двое маленьких тисков и ровную дощечку. Верхнюю часть разрезал ножницами по металлу и загнул плоскогубцами и молотком.

Из-за ограниченного размера нижней части корпуса и довольно больших размеров несущей верхнего нагревателя и его коробки, верхний нагреватель пришлось сделать съемным, чтобы можно было его использовать в крайних положениях справа и слева.

Кроме этого, пришлось соорудить переходную планку, необходимую для выравнивания верхнего нагревателя.

↑ Схема контроллера ИК паяльной станции

В нем достаточный функционал и он простой для повторения. Оба канала полностью идентичны. Единственное, что изменил — вместо MOC3023 поставил MOC3063, т.к. этот чип с контролем перехода через ноль, поэтому меньше помех в сеть. В момент разогрева потребляемая мощность около 3000 Вт и это важно.

В нижнее плечо поставил симистор помощнее — BTA41.

При первом запуске вышел небольшой «бабах». Оказалось, что я случайно подключил симистор параллельно нагрузке, т.е. фактически параллельно сети. Предохранители ушли в мир иной. А на втором канале «потерял» один провод.
Больше никаких проблем не было. Будьте внимательны, не торопитесь при запуске!

↑ Платы и сборка ИК паяльной станции

Заготовки для плат брались пачкой в Китае, поэтому под их размеры и подгонял. Платы стоят одна над другой, печатью друг к другу, между ними — шлейфы.

Силовая часть выполнена на стеклотекстолите навесным монтажом.

Питает все это блок питания от DVD плеера. Установлен готовый фильтр питания от древнего копира, с предохранителями на 10 Ампер.

↑ Внутри корпуса всё скомпоновано так:

↑ Наладка

В приложении есть инструкция по наладке, но я настраивал методом «научного тыка». Использовал китайские токовые клещи, в комплекте к которым шла термопара. Поставил «эталонную» термопару рядом с установленной, и крутил подстроечники. Старался сделать так, чтобы показания совпадали и подстроечники находились не в крайних положениях. Все. Ничего сложного.

Термопара от верхнего нагревателя просто устанавливается на нагреваемую плату поближе к чипу через капельку флюса, а не в сам нагреватель.
Так показания будут точнее, и не будет перегрева. Это я подсмотрел у знакомых спецов-ремонтников.

В заводских станциях датчик, в основном, находится в нагревателе, в нем даже есть специальное отверстие для этого. Но никто не мешает сделать
два датчика через переключатель.

Лампы в момент нагрева светят очень ярко, слепят. Надо чем-то закрывать лампы или глаза. Неплохо закрыть лампы стеклом от кухонной инфракрасной плиты, это будет идеальный вариант. Или взять стимпанковские сварочные очки, тогда можно стать крутым гиком, как в голивудских фильмах.
Вот так выглядит работа нижнего подогрева.

Специально прогрел немного, иначе в момент разогрева фотоаппарат засвечивается.

Разогрев импульсный, поэтому свечение то ярче, то тусклее, в темноте возникает полное ощущение горящего костра и греться возле станции тоже можно. Если же подуть на термопару, то этот искусственный «костер» «разгорается» сильнее.

При первом прогоне испытуемая плата пошла пузырями. Но я и поставил снизу 180, а сверху 350 градусов.
Второй чип снимал напарник при 230 градусах сверху, чип прекрасно снялся. Времени на второй чип ушло около 6 минут.
Корпус станции почти не нагрелся. Нагревается съемная верхняя крышка. Думаю обклеить её фольгой по бокам. Для корпуса не критично, разве чтобы руки не обжечь.
Сначала думал установить в корпус дополнительные вентиляторы, но, как показала практика, это излишне, внутри температура не выше сорока градусов после 15-ти минутного использования.

↑ Резюме

Прекрасный итог и чувство удовлетворения. А ещё мой авторитет в глазах молодого напарника стал более весомым. Теперь придется покупать трафареты, вакуумный пинцет и осваивать новые горизонты.

↑ Файлы

Чертежи печаток в SPL:
▼ spl.zip 47,46 Kb ⇣ 96

↑ Фьюзы

Спасибо за внимание!

↑ Обновление

Как бороться с данным явлением? Я вижу два варианта. Либо как-то скомпенсировать влияние воздушного потока, либо полностью его ограничить.

В первом случае можно, например, сделать термопару на рычажке с противовесом, так, чтобы она касалась платы снизу. Можно увеличить площадь датчика, например, согнуть медную пластинку, вставив в неё термопару. За счёт большей площади больше ИК-лучей попадет на пластинку. Правда, и площадь охлаждения тоже больше. Будем надеяться, что такая пластинка будет иметь большую тепловую инерционность и воздух не помешает.
Еще напрашивается вариант с переносом термопары поближе к лампе, но тут уже будет оказывать влияние нагретое стекло лампы, что приведет к искажению показаний.

Во втором случае, идеально закрыть окно подогревателя специальным стеклом от кухонной инфракрасной плиты. Но я его так и не нашел. Ну, нечасто люди ломают такие плиты.

И в самом крайнем случае, можно просто убавить подогрев, в моем случае, вместо 180 градусов, я выставляю 140-150.

Может, у кого-то еще есть мысли, как это лучше, а главное, проще сделать?

Камрад, рассмотри датагорские рекомендации

Полезные и проверенные железяки, можно брать

Куплено и опробовано читателями или в лаборатории редакции.

Инфракрасная паяльная станция своими руками

Рано или поздно перед радиомехаником, занимающимся ремонтом современной электронной техники встаёт вопрос покупки инфракрасной паяльной станции. Необходимость назрела в связи с тем что современные элементы массово “откидывают копыта” короче говоря, производители как и мелочевки так и больших интегральных схем отказываются от гибких выводов в пользу пятачков. Процесс этот идёт уже достаточно давно.

Такие корпуса микросхем называются BGA – Ball grid array, проще говоря – массив шариков. Такие микросхемы монтируются и демонтируются бесконтактным способом пайки.

Раньше, для не особо крупных микросхем можно было обходиться термовоздушной паяльной станцией. А вот крупные графические контроллеры GPU термовоздушкой уже не снимешь и не посадишь. Разве что прогреть, но прогрев длительного результата не даёт.
В общем, ближе к теме.. Готовые профессиональные инфракрасные станции имеют запредельные цены, а недорогие 1000 – 2000 зелёных недостаточный функционал, короче допиливать всё равно придётся. Лично по мне, инфракрасная паяльная станция – это тот инструмент, который можно собрать самому и под свои нужды. Да, не спорю, есть затраты по времени. Но если подойти к сборке ИК станции методично, то будет и необходимый результат и творческая удовлетворённость. Итак, я для себя наметил, что буду работать с платами размером 250х250 мм. Для пайки телевизионных Main и компьютерных видеоадаптеров, возможно планшетных ПК.

Итак, начал я с нечистого листа и дверцы от старой антресоли, прикрутив к этому будущему основанию 4 ножки от древней пишущей машинки.

Основа при помощи приблизительных расчётов получилась 400х390 мм. Дальше необходимо было примерно рассчитать компоновку исходя из размеров нагревателей, ПИД-регуляторов. Таким нехитрым “фломастерным” способом я определил высоту своей будущей инфракрасной паяльной станции и угол скоса передней панели:

Далее уже берёмся за скелет. Тут всё просто – изгибаем алюминиевые уголки согласно конструкции нашей будущей паяльной станции, закрепляем, связываем. Идём в гараж и с головой закапываемся в корпуса от DVD и видиков. Хорошо делаю, что не выбрасываю – знаю, что пригодятся. Глядишь, дом из них построю:) Вон из пивных банок строят, из пробок и даже палочек от мороженого!

Короче говоря, на облицовку лучше не придумаешь, чем крышки от аппаратуры. Листовой металл стоит не дёшево.

Бежим по магазинам в поисках антипригарного противня. Противень необходимо подобрать согласно размерам ИК-излучателей и их количеству. Я ходил по магазинам с небольшой рулеткой и измерял стороны дна и глубину. На вопросы продавцов типа – “Зачем вам пироги строго заданных размеров?” Отвечал, что неподходящие размеры пирога нарушают общую гармонию восприятия, что не соответствует моим моральным и этическим принципам.

Урааа! Первая посылочка, а в ней особо важные запчастюлины: ПИД-ы (страшное слово-то какое) Расшифровка тоже не простая: Пропорционально-Интегрально-Дифференциальный регулятор. В общем, разбираемся с их настройкой и работой.

Далее жестянка. Здесь как раз и пришлось попотеть с крышками от DVD-юков дабы всё получилось ровно и солидно, для себя делаем. После подгонки всех стенок необходимо вырезать нужные отверстия под ПИД-ы на передней, под кулер на задней стенке и в покраску – в гараж. В итоге – промежуточный вариант нашей ИК паяльной станции стал выглядеть таким образом:

После тестирования регулятора REX C-100 предназначенного для преднагрева (нижнего нагревателя) выяснилось, что он не совсем подходит для моей конструкции паяльной станции, потому как не рассчитан на работу с твердотельными реле, которыми он и должен управлять. Пришлось его доработать под свою концепцию.

Урааа! Пришла посылка из Китая. Теперь в ней уже было самое основное богатство для постройки нашей инфракрасной паяльной станции. А именно – это 3 нижних ИК излучателя 60х240 мм, верхний 80х80 мм. и пара твердотельных реле на 40А Можно было и на 25 ампер взять, но всегда стараюсь всё сделать с запасом, да и ценой они не сильно отличались..

Глаза боятся, а руки делают. Стараюсь не забывать эту старую истину, также как и про курицу, та что по зёрнышку…Что имеем в итоге – После установки излучателей в противень, установки твердотелок на радиатор, обдуваемый кулером и соединении всего, получилось уже что-то более-менее похожее на инфракрасную паяльную станцию.

Когда дело с преднагревом начало подходить к концу и были сделаны первые тесты на нагрев, удержание температуры и гистерезис, можно было смело приступать к верхнему инфракрасному излучателю. Работы с ним оказалось больше, чем я предполагал изначально. Было рассмотрено несколько конструктивных решений, но всё же более удачным на практике оказался последний вариант, который я и воплотил.

Сделать столик для удержания платы – очередная задача, требующая нагрева черепной коробки. Необходимо чтобы выполнялось несколько условий – равномерное удержание печатной платы, чтобы плата при нагреве не прогибалась. Кроме этого была возможность сдвигать влево-вправо уже зажатую плату. Зажим платы должен быть, как и крепкий, так и давать небольшую слабину, так как плата при нагреве расширяется. Ну и так же у столика должна быть возможность закрепить платы разных размеров. Не до конца еще доделанный столик: (нет прищепок для платы)

Вот и настало время тестов, отладок, подгонки термопрофилей под разные виды микросхем, и паяльных сплавов. За осень 2014 было восстановлено приличное количество компьютерных видеокарт и телевизионных Main-board

Не смотря на то, что паяльная станция кажется завершённой и прекрасно себя зарекомендовала, на самом деле не хватает еще нескольких важных вещей: Во-первых это лампа, ну или фонарик на гибкой ножке, Во-вторых обдув платы после пайки, в-третьих я хотел изначально сделать селектор для нижних нагревателей..

Конечно же, я написал не всё что хотел, потому как, при сборке было много мелочей, проблем и тупиков. Но зато я записал на видео весь процесс конструирования и теперь это полноценный обучающий видеокурс:

Верхний нагреватель для паяльной станции своими руками

ИК паяльная станция с цифровым управлением.

Автор: Black
Опубликовано 09.09.2010

В данной статье описывается, как самостоятельно изготовить инфракрасную паяльную станцию с небольшими затратами. Устройство позволяет производить монтаж/демонтаж SMD и BGA компонентов на печатной плате. Данная паяльная станция рассчитана на работу с большими платами (например, материнские платы персональных компьютеров или ноутбуков), чего не позволяют делать дешевые «поделки» китайского производства, которые рассчитываются как правило, на работу с небольшими печатными платами и элементами.
Так уж случилось, что в настоящее время происходит массовый переход на поверхностный монтаж, и ничего с этим не поделаешь. Всё бы ничего, паяльник еще справляется, но вот только не с BGA (взгляните хотя бы на материнскую плату вашего компьютера, чип есть, а выводов нет: Вернее их не видно). Такие микросхемы паяются полным прогревом вместе с платой. Методов пайки существует не много, как правило, это горячий воздух или ИК излучение. У каждого метода есть свои достоинства и недостатки. Но в любом случае требуется прогрев платы, в чём и заключается сложность пайки таких микросхем «на коленке». Связано это с тем, что при нагреве небольшого участка платы происходи её расширение (выпучивание нагреваемого участка), что может привести к повреждению межслойных проводников и отрыву контактных площадок. Поэтому, необходим прогрев всей платы (не до температуры пайки, но где-то на 2/3 от неё). Подробнее от процессе ручной пайки BGA можно прочитать на сайтах посвященных ремонту компьютерной техники.
Данное устройство будет полезно многим радиолюбителям занимающимся ремонтом аппаратуры, компьютерной и видео техники. А так же тем, кто просто собирает разные схемы из деталей, выпаянных из старых плат.
Устройство позволяет монтировать/демонтировать и просто пропаивать BGA-компоненты, восстанавливая контакт, так же при помощи данного устройства можно легко «потрошить» любые платы «на детали», что помогает избавиться от «лишнего».
Теперь о самом устройстве и принципе его работы. Устройство состоит из самой установки и блока управления, который выполнен в отдельном корпусе. На установке имеется место крепления плат и два нагревателя. Верхний нагреватель имеет возможность изменять своё положение относительно закрепленной платы. В качестве нижнего нагревательного элемента я использую конфорку для электроплиток мощностью 2 кВт и диаметром 220 мм. А в качестве верхнего 4 трубчатые галогеновые лампы по 150 Вт каждая и длинной по 78мм. Выглядит это примерно вот так:

О конструкции корпуса смотрите отдельную инструкцию, там более-менее подробно описан процесс сборки и даны размеры заготовок. Материал преимущественно листовая сталь от старых компьютерных корпусов, в них применялась сталь толщиной порядка 1 мм, не то что в современных: В принципе для верхнего нагревателя подойдёт и 0,3-0,5 мм, а для нижнего желательно потолще, т.к. плитка штука не лёгкая. В качестве связующего звена использованы винты и гайки M3 c шайбами. Штатив выполнен из двух стальных реек снятых со старого матричного принтера (направляющие блока печатающей головки).
Блок управления выполнен на МК ATmega16, тактируемого от внутреннего RC-генератора частотой порядка 8 МГц. В качестве индикатора в схеме применён широко распространённый двух строчный ЖК-модуль с контроллером HD44780 (и совместимыми). Рассмотрим принципиальную схему:

Схема состоит из блока усилителей термопар, МК с дисплеем, клавиатурой и звуковым сигнализатором, схемы детектора нуля, силовой части и блока питания. Блок усилителей собран на ОУ DA1 и DA2, вместо LM358 допускается использовать LM2904. Далее сигналы поступают на АЦП МК.
МК имеет типовую обвязку в виде клавиатуры и дисплея. LC-цепочка L1 C11 питает внутреннюю схему АЦП МК. Резистором R35 устанавливается контрастность дисплея. На плате выведены сигналы для внутрисхемного программирования (ISP). К МК так же подключен пьезокристаллический звуковой излучатель BQ1. Небольшое примечание по поводу подключения дисплея, в зависимости от производителя в дисплеях могут быть поменяны местами контакты 1 и 2 (питание) и еще возможно понадобится установить гасящий резистор в цепи подсветки (вывод 15 дисплея).
Схема детектора нуля имеет два варианта, что бы, так сказать, облегчить повторяемость. Выбор варианта зависит от применяемого вами блока питания, если блок питания трансформаторный, то проще использовать схему выделенную пунктиром, а при использовании импульсного БП придётся собирать схему на оптопаре U1. В моём блоке управления применён трансформаторный БП.
Блок питания. Можно применить как импульсный БП с выходными напряжениями +5В и +12В, так и трансформаторный с интегральными стабилизаторами 7805 и 7812, включенных по типовой схеме. В трансформаторном БП делается доработка в виде дополнительного диода (VD6) сразу после диодного моста и перед фильтрующим конденсатором (см. схему обведённую пунктиром). Блок питания должен обеспечивать ток порядка 1А по обоим каналам.
Силовая часть состоит из двух одинаковых каналов на симисторах VS1 и VS2. Имеется два варианта управления ими, это через оптосимисторы (схема показана пунктиром) и через импульсные трансформаторы (их параметры указаны на схеме). Распиновка симисторов так же показана на схеме. Допускается применение симисторов импортного производства. Симисторы необходимо устанавливать на радиаторы т.к. выделяемая мощность составляет примерно 5-10 Вт. Неоновая лампа HL1 устанавливается вне блока управления поближе к нижнему нагревателю (в корпусе установки) и сигнализирует о включении нижнего подогрева. Для работы с оптосимисторами или трансформаторами прошивки РАЗЛИЧАЮТСЯ.
Так же к силовой части можно отнести схему управления вентилятором, на фото выше этого вентилятора не видно, он выполнен в виде отдельного «фена» и предназначен для охлаждения места пайки, это позволяет сделать пайку более качественной.
В данной схеме применяется метод «беспомехового» регулирования мощности, то есть путём «пропускания» полупериодов сетевого напряжения, количество пропускаемых полупериодов определяет мощность. Данный метод хорош тем, что он не даёт импульсных помех на электросеть, но при работе с лампами накаливания есть недостаток — это мерцание. В принципе это не критично и работе не мешает.
В программе для автоматического регулирования температуры используется алгоритм ПИД-регулятора.
Немного фотографий моего варианта блока управления:

Кстати, на фотографиях печатной платы присутствует кварцевый резонатор, и разводка несколько отличается, связано это с тем, что это первый вариант и в нём присутствует порт RS-232 для соединения с компьютером. Он требовался для отладки программы в процесс её написания. Для работы самой программы точность тактового генератора не требуется, т.к. для отсчёта времени (секунд) используется частота сетевого напряжения, чего вполне достаточно.
Глядя на схему и программу, можно подумать, что она еще на стадии разработки, что не далеко от истины, дело в том что задумывалось больше чем реально сделано, но как показала практика текущих функций хватает для многих задач и что бы понять чего бы еще такого доделать, требуется какое-то время поэксплуатировать устройство: Так же я надеюсь на Вас уважаемый читатель, что вы подскажете, каким образом можно улучшить функциональность и удобство работы с этим инструментом.
Несколько фото того что получилось:

Блок питания, оптосимисторы и выходные симисторы располагаются отдельно. Изначально на основной плате присутствовали транзисторы VT1 и VT2, теперь их нет т.к. удалось достать оптосимисторы. Решение с импульсными трансформаторами считаю не очень надёжным и красивым, т.к. есть некоторые сложности в их намотке — требуется хорошая изоляция первичной и вторичной обмоток, а кольца имеют предел по количеству намотанного на них изолятора. Но если достать оптосисмисторы не удаётся, всегда есть вариант с трансформаторами.
ВНИМАНИЕ: При монтаже выходных симисторов и их радиаторов (особенно применяя болтовые TC122, которые имеют электрический контакт с радиатором) помните, что они находятся под высоким напряжением и их требуется располагать, так что бы они ГАРАНТИРОВАНО, не могли замкнуть на корпус (если он металлический) и другие проводники схемы. Провода силовых цепей должны быть рассчитаны на ток порядка 10А.
В моём случае в корпусе блока управления установлен вентилятор, в принципе на практике нагрев симисторов не такой сильный, как мне казалось при разработке, но всё же рекомендую установить, при длительной работе возможен перегрев.
Вот фото процесса работы (верхний нагреватель выключен и сдвинут в сторону):

На фото происходит пропайка видеочипа компьютерной видеокарты (частая их неисправность заключается в повреждении пайки из-за перегрева), фольга используется для ограничения площади воздействия верхнего нагревателя.
Для соединения нагревателей с блоком управления у меня используются провода от старых утюгов, они в данном случае подходят наилучшим образом, т.к. имеют подходящее сечение проводников и термостойкую изоляцию.
В конструкции применяются термопары K-типа от недорогих мультиметров, удалось достать отдельно небольшое количество у продавцов таких мультиметров, т.к. приборы оказались бракованными. Термопары при работе располагаются в зоне пайки и должны прижиматься к плате, для нижнего нагревателя снизу, для верхнего непосредственно в зоне пайки. Прижим обеспечивается очень легко, это связано с тем, что провода термопар, как правило, гибкие и в тоже время достаточно упругие.
Теперь о процесс сборки блока управления. После монтажа всех элементов на плате (включая МК) тщательно проверяется качество монтажа. Затем можно перейти к прошивке МК, для этого лучше и безопаснее использовать лабораторный (не штатный источник питания) или питать от компьютера через программатор. Для прошивки я использую программатор PonyProg (https://www.lancos.com/prog.html). Напомню, что при работе с PonyProg сначала нужно откалибровать программу, затем прочитать (!) фьюзы, загрузить прошивку (HEX), загрузить данные для EEPROM (EEP) (для этого в окне проводника меняем тип файла), прошить (Write Device), опять открыть вкладку с фьюзами, установить их (как именно см. ниже), записать. Для удачной прошивки МК советую следовать этой последовательности.
BootLock12 = 1 (галки нет)
BootLock11 = 1 (галки нет)
BootLock02 = 1 (галки нет)
BootLock01 = 1 (галки нет)
Lock2 = 0 (галка есть)
Lock1 = 0 (галка есть)

OCDEN = 1 (галки нет)
JTAGEN = 1 (галки нет)
SPIEN = 0 (галка есть)
CKOPT = 1 (галки нет)
EESAVE = 1 (галки нет)
BOOTSZ1 = 1 (галки нет)
BOOTSZ0 = 1 (галки нет)
BOOTRST = 1 (галки нет)

BODLEVEL = 0 (галка есть)
BODEN = 0 (галка есть)
SUT1 = 0 (галка есть)
SUT0 = 0 (галка есть)
CKSEL3 = 0 (галка есть)
CKSEL2 = 1 (галки нет)
CKSEL1 = 0 (галка есть)
CKSEL0 = 0 (галка есть)

Далее, проверяем работоспособность подачей питания, на дисплее должно отобразиться приветствие (с коротким звуковым сигналом) и затем появиться сообщение об ошибке. Это нормально, так и должно быть. Далее следуйте Инструкции по настройке и эксплуатации паяльной станции (находится в приложении).
Подробно о сборке моего варианта можно прочесть в Инструкции по сборке установки, но это лишь один из многих вариантов, и далеко не самый идеальный, поэтому имеет лишь рекомендательный характер. Например, проще и быстрее для нижнего подогрева использовать готовый галогеновый прожектор, он конечно имеет более малую площадь, но за то ничего мастерить не нужно. Или наоборот использовать сверху и снизу кварцевые ИК излучатели с высокой эффективностью, но с ними уже сложнее.
Еще одно немаловажное замечание, при работе с галогеновыми лампами помните, что их нельзя включать со следами жира на колбе (от этого они могут расплавиться или взорваться), поэтому перед включением тщательно обезжириваем бензином или ацетоном. И еще при работе очень рекомендую обзавестись хорошими очками от солнца, они вам очень пригодятся! Удачи!

Устройство и сборка своими руками инфракрасной паяльной станции

Специалисты применяют ик паяльник или паяльную станцию, излучающую инфракрасные волны.

Описание процесса ИК-пайки

Применение инфракрасной паяльной станции позволяет более точное воздействие на определенную область платы, что затруднительно при пайке горячим воздухом.

Модель ИК-650 ПРО

возможно использование различного типа термостолов;
подключение электронного микроскопа;
автоматическое регулирование температуры нагрева и остывания;
существуют дополнительные модули для восстановления выводов BGA (это называется реболлингом).

Детали для самодельного прибора

Термостол для паяльной станции можно изготовить из светильника или нагревателя с галогеновыми лампами, которые будут нагревать плату до необходимой температуры. Верхний нагреватель и контроллер паяльной станции придется приобрести из запасных частей, покупая их новыми или бывшими в употреблении.

Штатив для верхнего нагревательного блока можно изготовить из опоры от старой настольной лампы.

Сборка

Бесконтактный паяльник

Применение и устройство

Изготовление

Очевидно, что использование такого паяльника возможно только при пайке неответственных соединений, так как контролировать характеристики в процессе работ крайне затруднительно.

Источник

ИК паяльная станция своими руками v2

Описание конструкции

Печатные платы силового блока и контроллера.

Для охлаждения силовых ключей я применил радиатор от видеокарты с активным охлаждением.

Провод для 220В применен силиконовый, высокотемпературный.

Хороший вакуумный насос можно приобрести на Aliexpress за 400-500 рублей. Ориентир для поиска на фото ниже.

Внешний вид собранной станции.

Для верхнего нагревателя очень рекомендую ELSTEIN SHTS/100 800W.

Верхний нагреватель для паяльной станции своими руками

ИК паяльная станция с цифровым управлением.

Автор: Black
Опубликовано 09.09.2010

Инфракрасная паяльная станция своими руками

Описание процесса ИК пайки

Нижний нагреватель.
Верхний нагреватель, отвечающий за основное воздействие на материалы.
Конструкция держателя платы, размещенная на столе.
Контроллер температуры, состоящий из программируемого элемента и термопары.

Разная степень поглощения энергии компонентами ведет за собой неравномерный прогрев.
Каждая плата ввиду различных характеристик требует подбора температур, в противном случае, компоненты перегреваются, выходят из строя.
Наличие «мертвой зоны», где инфракрасная энергия не достигает требуемого объекта.
Обязательное условие защиты поверхностей остальных элементов от испарения флюсов.

Инфракрасная паяльная станция своими руками

Инструменты для изготовления инфракрасного паяльника

Принципиальная схема контроллера для инфракрасной паяльной станции своими руками

Нижний подогрев

Верхний подогрев

Блок управления

Детали для самодельного прибора

Комплект галогеновых ламп, количество которых зависит от формы будущего нижнего нагревателя паяльной станции, оптимальное количество подбирается в диапазоне от 4 до 6 штук.
Керамическая инфракрасная головка мощностью не менее 400 ватт для верхнего нагревателя.
Шланг от душевой лейки для проводов, алюминиевые уголки.
Стальная проволока, крепежный элемент от старого фотоаппарата или настольной лампы для изготовления штатива.
Контроллер Arduino, 2 реле и термопары, а также блок питания выходом 5 вольт, который можно изготовить от зарядного устройства мобильного телефона.
Винты, разъемы и дополнительные периферии.

Инфракрасная паяльная станция своими руками на основе Arduino

В процессе сборки понадобятся чертежи, разобрать которые помогут элементарные знания в электронике.

Применение и устройство

Инфракрасная паяльная станция промышленного производства

Изготовление

Инфракрасная паяльная станция своими руками

Короче говоря, на облицовку лучше не придумаешь, чем крышки от аппаратуры. Листовой металл стоит не дёшево.

Инфракрасная паяльная станция

Беспрерывное совершенствование паяльной техники обусловлено появлением более сложных печатных плат радиоэлектроники. Инфракрасная паяльная станция (ИПС) предназначена для работы с новым поколением чувствительных микросхем и других радиодеталей. Необычный подход к пайке основан на применении светового луча в инфракрасном диапазоне в качестве носителя тепловой энергии.

Особенности и преимущества

Особенностью ИК паяльной станции является то, что, в отличие от индукционного устройства, в работе отсутствует материальный контакт с радиодеталью, по сравнению с феном, нет давления воздушного потока. Весь процесс пайки происходит полностью в бесконтактном режиме.

К преимуществам ИПС надо отнести следующие достоинства:

в отличие от других конструкций, инфракрасный паяльник обеспечивает быстрый монтаж или, наоборот, снятие припоя в условиях полного контроля уровня нагрева обрабатываемой радиодетали;
сфокусированный пучок инфракрасного излучения позволяет точечно направить тепловой энергопоток в нужное место платы;
ИПС даёт возможность установить режим ступенчатого роста температуры нагрева в рабочей зоне;
инфракрасная пайка надёжно восстанавливает нарушенное соединение площадки микросхемы с печатной платой;
отсутствие припоя и флюса в работе станции позволяет сохранять рабочее место в чистоте и не засорять плату каплями олова и кристаллами присадки.

По типу инфракрасного излучателя различают два вида ИПС:

Керамические

Примером керамической инфракрасной паяльной станции является модель Achi ir6000. Станция обладает массой достоинств. Она зарекомендовала себя как надёжное, прочное и долговечное оборудование. Рабочая температура в зоне пайки достигается в течение 10 минут. В станциях такого типа используется сплошной плоский или полый керамический излучатель.

В отличие от керамического паяльника, кварцевая станция достигает максимального нагрева за 30 секунд. Кварцевые станции очень чувствительны к частым циклам включения – выключения.

Внимание! Если специфика паяльного режима требует в течение короткого периода нескольких отключений оборудования, то лучше пользоваться керамической паяльной станцией.

Принцип действия

Чтобы понять действие инфракрасной паяльной станции, надо понимать принцип соединения микропроцессора с печатной платой. Микросхемы ноутбуков и различных электронных устройств не имеют выводных ножек. Вместо этого на их тыльной стороне расположена сетка из контактных точек. Такая же решётка есть на печатной плате.

На обеих поверхностях контакты покрыты легкоплавкими шариками. Во время пайки микропроцессор нагревается инфракрасным излучателем до температуры плавления припоя. В то же время нижняя поверхность платы нагревается ТЭНами нижней платформы станции. Прогревом контактных соединений с двух сторон достигается быстрая пайка радиодетали. Благодаря узконаправленному потоку тепла, высокая температура не успевает распространиться на другие компоненты платы.

Важно! Станция с помощью программного обеспечения может осуществлять различные ступени температурного режима в определённых промежутках времени.

Описание процесса ИК-пайки

Процесс инфракрасной пайки состоит из нескольких фаз:

Печатную плату помещают на платформу станции.
Её фиксируют боковыми упорами и дополнительными рейками.
Вокруг монтажного участка пластиковые элементы закрывают клейкой фольгой.
На высоте 3-4 см от микросхемы устанавливают инфракрасный излучатель.
Термопару на гибкой трубке подводят непосредственно к месту пайки.
С помощью кнопок на интерфейсах термоконтроллеров задаются режимы работы верхнего и нижнего нагревателя.
К месту пайки подводят светильник на стальном гибком шнуре.
Включают станцию нажатием стартовой кнопки.
По истечении заданного времени микропроцессор снимают с платы с помощью пинцета.
Таким же образом, только в обратном порядке, монтируют новый микропроцессор.

Конструктивные особенности

Инфракрасная паяльная станция представляет собой довольно габаритное оборудование:

ширина – 450-475 мм;
высота – 430-450 мм;
глубина – 420-450 мм.
высота опорного штатива ИК излучателя – 200 мм.

Дополнительная информация. Размеры различных моделей станций могут немного отличаться от вышеуказанных данных. Площадь рабочего стола рассчитана на печатные платы максимальной величины и любой конфигурации.

Расположение органов управления и подвижных узлов ИК станции:

Рабочий стол представляет собой углублённую платформу из ряда ТЭНов, закрытую металлической сеткой.
Параллельные упоры с фиксаторами передвигаются по направляющим. Ими с обеих сторон зажимают печатную платформу.
Поперечные борта оснащены винтовыми опорами, которые поддерживают плату на нужной высоте.
В комплекте есть рейки, которыми дополнительно крепят плату.
На вертикальной опоре установлен поворотный механизм, на котором закреплен инфракрасный нагреватель.
ИК излучатель может передвигаться в прямолинейном направлении по направляющим штатива. Одновременно паяльник может поворачиваться вокруг вертикальной опоры.
На передней панели оборудования расположены:

кнопка включения;
разъём для термопары;
кнопка остановки;
клавиша включения вентилятора рабочего стола;
включатель подсветки;
кнопка верхнего охлаждения;
термоконтроллер нижних нагревателей;
программируемый контроллер верхнего ИК нагревателя.

Температура верхнего ИК нагревателя может достигать от 220 до 270 градусов. Нижняя платформа прогревается до 150-1700 С.

Изготовление своими руками

Высокая стоимость ИК паяльной станции (60-150 тыс. руб.) стимулирует домашних мастеров к изготовлению такого оборудования самостоятельно. При наличии определённого опыта сделать своими руками самодельный инфракрасный паяльник вполне реально. Материальные затраты обычно не превышают 10 тыс. руб. Нужно подготовить материалы и компоненты, необходимые для сборки ИК станции.

Детали для самодельного прибора

Для сборки инфракрасной паяльной станции своими руками понадобится следующее:

лист жести;
гибкая спиральная металлическая трубка светильника;
рычажный штатив от старой настольной лампы;
галогеновые лампы;
оцинкованная мелкая сетка;
алюминиевый профиль в виде узких реек;
2 термопары;
плата Ардуино Mega 2560 R3;
плата SSR 25-DA2x Adafruit MAX31855K – 2 шт.;
адаптер постоянного тока 5 вольт, 0,5 А;
провода.

Монтаж паяльной станции состоит из нескольких этапов:

Термостол;
Инфракрасный нагреватель;
ПИД-регулятор на Ардуино.

Делать термостол своими руками желательно в условиях оборудованной домашней мастерской. Конструкция представляет собой нижний нагреватель, состоящий из следующих компонентов:

корпус, отражатель, лампы;
система крепежа платы;
гибкая трубка термопары;
светильник.

Корпус

Основу термостола изготавливают в виде рамы из Г-образного жестяного профиля. Можно полосы металла согнуть уголком. Ножницами делают вырезы и по ним сгибают металл, соединяя части саморезами.
Проём закрывают металлической сеткой. Чтобы она не прогибалась, над сеткой протягивают металлические прутки в поперечном и продольном направлениях.

Старый галогеновый светильник разбирают, освобождая отражатель от ламп. Его обрезают по внутреннему периметру корпуса.
Лампы возвращают на место. Нагреватель вставляют в опорную раму снизу.

Система крепежа платы

Алюминиевую рейку разрезают на несколько отрезков. В них просверливают монтажные отверстия.

Два отрезка профиля закрепляют на широких бортах корпуса, в канавках которых будут передвигаться винтовые фиксаторы поперечных реек. Всё станет понятно из нижнего фото.

Гибкая трубка термопары

Спиральную металлическую трубку устанавливают в одном из углов рамы, протягивают провода термопары. Длина трубки должна обеспечивать доступ термопары ко всей рабочей зоне станции.

Светильник

На конце гибкой трубки закрепляют патрон с пятивольтовой лампочкой с отражателем. Основание металлического шланга крепят в углу рамы так же, как и в предыдущем случае.

Верхний нагреватель

Инфракрасный излучатель состоит из двух элементов, это:

Керамическая пластина в корпусе.
Держатель.

Керамическая пластина в корпусе

Пластину можно приобрести на рынке электротехники или заказать на сайте интернет-магазина. Главное – сделать прочный корпус, в котором был бы обеспечен свободный приток воздуха. Как это сделать, видно на фото.

Дополнительная информация. Вмонтированный в верхнюю плоскость корпуса ИК пластины кулер от компьютера поможет предохранить радиодеталь от перегрева.

Держатель

Для держателя идеально подходит двухсекционный кронштейн настольного светильника. Основание кронштейна крепят к раме станции. Верхний поворотный шарнир соединяют с корпусом верхнего нагревателя.

ПИД-регулятор на Ардуино

Сделанная ИК станция своими руками обязательно комплектуется блоком управления. Для него нужно сделать отдельный корпус. Внутри помещают плату Ардуино и ПИД регулятор. Примерная схема компоновки деталей блока управления станцией видна на фото.

Микропроцессорная платформа Arduino Mega 2560 R3 управляет режимами нагрева керамического ИК излучателя и платформы термостола. К плате Ардуино присоединены провода вентиляторов (верхний и нижний), ПИД регулятора, термопар и светильника.

Программирование паяльной станции осуществляется через интерфейс контроллера. Его экран отражает текущий процесс нагрева печатной платы с обеих сторон.

В роли тестера выступают термопары. Они, в конечном счёте, являются источниками информации о состоянии уровня нагрева тыльной стороны печатной платы и верхней поверхности микропроцессора.

Работа на практике

Перед началом работы важно правильно настроить ИК паяльную станцию.

После того, как закрепили печатную плату на термостоле и подвели ИК излучатель к микропроцессору, переходят к настройке работы станции. Делают это с помощью клавиш интерфейсов термоконтроллеров верхнего и нижнего нагревателей.

На дисплее контроллёра нижнего нагрева вверху отражается текущая температура. Кнопками на нижней строке задают конечную величину степени прогрева печатной платы.

Программируемый контроллер верхнего нагрева располагает 10-ю опциями (термопрофилями). Термопрофиль отражает зависимость температуры от времени. То есть прогрев можно запрограммировать ступенчато. Каждый шаг задаёт определённое время, в течение которого температура не меняется.

Сложность в работе

Инфракрасные паяльные станции серийного производства просты в работе и понятны в управлении. Сложности в работе станции могут возникнуть по причине несоответствия реальных характеристик станции данным в сопроводительной документации. За это отвечает изготовитель оборудования согласно гарантийным обязательствам.

Для людей, занимающихся ремонтом современных электронных устройств в домашних условиях, самодельная инфракрасная паяльная станция – первая необходимость. Приобретать профессиональное оборудование имеет смысл для мастерских, где есть большие объёмы ремонтных работ.

Источник

согласен.

не согласен. Это не проц начинает паниковать, а программист, который его программил не предусмотрел такую ситуацию. Что мешает программисту учесть такую ситуацию. Мало того, в контроллере от торментор эта функция реализована-CUT.

что мешает забить такую же таблицу в ПО контроллера? Например. Кнопка СТАРТ нажата при Тниз.=100гр. Контроллер проверяет следующее условие: начальная Т шага=20гр., конечная Т шага=180гр, время шага равно 160сек. Значит прирост Т на этом шаге равно 1 гр/сек. Контроллер должен сократить время нагрева на 80 сек. Но так же должен учесть (а вот это условие не учтено в контроллере от торментор), что если прирост Т на этом шаге должно быть равно 1 гр/сек, то несмотря ни на какие другие факторы, а именно время увеличится-уменьшится, он должен греть не БОЛЕЕ и НЕ МЕНЕЕ ЧЕМ 1гр/сек. Тем более что какое то время все равно необходимо хотя бы на разогрев излучателя. Какая бы там мощность не была выставлена на этом шаге. Да и оператору должно быть вобще пофиг с какой мощностью греет в данный момент станция. А знать это контроллер должен из составленных таблиц, к примеру, на такой функции как автонастройка. При первом включении станции или автоматом или по пункту меню запускается автонастройка станции. Можно это оговорить в инструкции. Типа сначала установите плату максимально большую, контроллер прогнал до 100 гр., что в принципе для платы безболезненно, сделал замеры, потом среднюю, затем самую маленькую, вроде МХМ. И все! Контроллер для себя создал таблицу о которой вы пишите «про печи». Далее, на основании этой таблицы, контроллер делает преднагрев и одновременно САМ ОПРЕДЕЛЯЕТ какого размера плата установлена. Определяет он это на реакцию платы к подъему Т от приложенной к ВИ мощности. Если он что то «не вкурил», то пусть подаст сигнал-необходимо провести автонастройку. В результате которой еще одна плата попадет в его таблицу. По времени я не думаю что это критично. Т.к. самодельщики значительно больше тратят времени на настройку своих самоделок.

ЛЮБОЙ контроллер для паялки является именно таким устройством по функционалу, даже от именитых производителей. Что такое димер? Это управление мощностью каким то внешним воздействием. В случае с димером это ручка потенциометра. В случае с паялкой-контроллер. А то что вы написали в конце, я расписал в начале. Некогда не создать паяльную станцию на основе пид и управлению мощностью. Вернее создать можно, но тут нужно очень четкое и глубоко продуманное ПО.

Продолжение для Krievs
. В случае с многоступенчатыми димерами этим ПО является оператор, котрый следит за процессом и в случае «что то пошло не так» принимает то или иное решение. Единственный плюс такого решения — дешевизна. Как правильно написал Andy52280
, в этом случае все идет «на выпуклый морской глаз».

В продолжении скажу что maxlabt
нашел максимально оптимальное решение для самодельных станций. Вернее не он нашел, а он максимально (ник помог) глубоко изучил теорию и на практике выбрал из всех зол меньшее. И главное что он поделился со всеми своими изысканиями. За что ему большое спасибо. Овен 151 на самом деле стоит ровно столько на сколько он может быть применен, ну может чуть дороже Он то же из-за своей универсальности не совсем подходит к нашим условиям. Достаточно вспомнить как maxlabt
помогал одному челу на ромбае настраивать печь почти в онлайне. Голивуд блин. Открываешь ветку, прочитал последние сообщения и удивляешься, а где продолжение этого увлекательного сериала? Так что несмотря на все уважение к maxlabt
для себя я понял, что Овен не ИДЕАЛЬНОЕ решение. Оптимальное-ДА, но не идеальное. Поэтому на Овен я тратиться не готов, несмотря на его стоимость. Хотя и стоит то он не так дорого. Если сравнить его стоимость с ценами на ремонт ноутбуков, а конкретно, когда за замену моста берут от 80 баксов и выше, не считая стоимости самого моста, то стоимость Овена в 200 с небольшим баксов уже не кажется такой уж большой.

Лучше тогда уж термопро купить. Но это не мой уровень. Не нужен он мне. Мне гораздо интереснее получить конфетку из того что имею на текущий момент. А уж с какой начинкой будет эта конфетка зависит от моих знаний, опыта и степени кривизны рук. Всем удачи в нашем нелегком деле!

Паяльник — это хорошо. Хорошо для DIP деталей, ну для тех для которых сверлят отверстия в платах. Спору нет, паяльник отлично подходит и для SMD компонентов, но для этого необходимо иметь черный пояс в этой дисциплине. А вот как, раз в год выпаять, а потом запаять многоногую smd микросхему без особых навыков и оборудования? Ну тогда читаем дальше…

Меня всегда пугали многоногие smd микросхемы, в части монтажа, а не внешностью, в корпусах QFP и разные SO-шки, про BGA даже заикаться не буду. Был однажды неудачный опыт, делал , и заложил в конструкцию контроллер в корпусе SO. В процессе отладки что-то пошло не так и мне пришлось его перепаивать. Первый демонтаж плата и контроллер условно выдержали, а вот после второго, плата и контроллер отправились в мусорный бак. В итоге поставил микросхему в dip корпусе и мои мучения закончились. Это все к чему, шарясь как-то по интернету, случайно попал в ветку форума forum.easyelectronics.ru , откуда перенаправился на radiokot.ru . После посещения радиокота я и загорелся идеей сделать «Прикуяльник» (® by radiokot.ru). Именно прикуриватель в качестве паяльника и будет источником инфракрасного излучения.

Пошарив по закромам отыскал трансформатор от бесперебойника, который мне когда-то подарил . Этот трансформатор работал в режиме преобразования 12 — 220 В, значит заработает и в обратном направлении.

Источник питания есть! А это уже пол дела. Осталось найти прикуриватель, и он был найден на местном рынке за символическую цену. Прикуриватель подойдет любой, хоть от мерседеса, хоть от жигуля. К стати, у запорожца, этого очень важного девайса, не было. Подключать излучатель к трансформатору решил через ШИМ регулятор, как в дальнейшем оказалось не зря. Выбрал схему на распространенной микросхеме NE555. По опыту других пользователей, она менее капризна.

Микросхема NE555, в соответствии с даташитом, питается постоянным напряжением в диапазоне 4,5 — 16В. Так же можно рассмотреть чуть боле капризную схему на UC384x. они довольно часто встречаются в импульсных блоках питания, компьютерные не исключение.

Печатную плату решил не делать, слишком большая честь для трех проводов. Собрал на макетке.

Пришлось придумывать выпрямитель. Диодный мост собран на диодах шотки, которые были выдраны из сгоревшего компьютерного блока питания. На всякий случай все усажено на радиатор, мы ж не китайцы, нам не жалко. Сгоревшие компьютерные блоки питания просто превосходная вещь, источник корпусов и всяких деталюх с радиаторами!

Подключив диодный мост к трансформатору и замерив напряжение холостого хода, немного взгрустнул. Нет, напряжение было достаточное, даже чересчур, 20 В на холостом ходу. Многовато для моего ШИМ регулятора. Знал бы, то сделал плату на UC3842, она начинает работать от 16В и выше. Но погрустил и ладно, добавил к питанию КРЕН8А (КР142ЕН8А, аналог L7808….), на нее же повесил и вентилятор охлаждения.

У меня как всегда, минимум, а хочется максимум. Сделаю я наверно и нижний подогрев. Обойдемся бютжетнинько. Нижний подогрев будет на основе галогенного прожектора, станция ведь не для постоянного использования. Для галогенной лампы нужен регулятор мощности, иначе сожжет все на свете, проверено. Думал заказать в китае тиристорный регулятор, но время. Купить в городе, значит переплатить. По случаю зашел в местный магазинчик промтоваров, там есть много всякой ерунды. И заметил на прилавке осветительный димер. На фоне всех остальных электроинсталяционных изделий, он отличался невзрачным внешним видом и ценой. Заявленная мощность 600 Вт меня порадовала. Купил его всего за 35 грн (1,3$).

Посмотрим, что у него внутри. Не замысловатая конструкция, собранная на двух тиристорах BT136 соединенных параллельно. Отличное резервирование и запас по мощности. Но почему с такими деталями и всего 600 Вт?

А вот теперь видно почему. Вот смотрю и думаю… Потенциал в нашей стране огромный, а вот руки…

Пришлось помыть плату, все заново пропаять, усилить силовые дорожки и поменять радиатор. На фотографии ниже, видно под оранжевым тумблером, просматривается новый радиатор димера.

Парочка фоток, как оно у меня разместилось в корпусе от компьютерного БП. Радиаторов конечно многовато, они несколько избыточны.

Лицевая панель из куска поликарбоната (оргстекло). Белую защитную пленку не снимал, это придает ощущение, что оргстекло белое, а не прозрачное. И потрошки не просвечиваются.

А на этой фотке уже установлена верхняя крышка. И тут впервые появляется сам виновник торжества — собственно прикуяльник.

Прикуриватель прикручен к сгоревшему паяльнику. Все внутренности паяльника демонтированы.

Крепления нагревательного элемента к основанию выполнено через отожженную стальную проволоку, намотанной в виде спирали для улучшения теплоотвода. Раскаляется он будь здоров и плавит изоляцию провода, так что прикручивать медный провод на прямую не стоит даже и пытаться.

Нижний подогрев. Здесь особых конструктивных особенностей нет. В качестве нижнего подогрева выступает галогенный прожектор. Устойчивости прожектору придают три ножки с резиновым основанием. Как известно конструкция на трех ножках никогда не будет качаться, доказано в геометрии — через три точки можно построить только одну плоскость. Стекло сверху накрыто медной фольгой с остатками текстолита, когда-то отодранной от старой платы. Установлена лампа мощностью 150 Вт.

Вот и паяльная станция готова.

Немного поигравшись могу сделать несколько заключений. Самим прикуяльником можно выпаивать микросхемы и без нижнего подогрева, но это занимает немного больше времени. Демонтировать мелкие smd-шки (резисторы, конденсаторы) можно при помощи только нижнего подогрева, в том случае если сама плата больше вам не нужна. Дело в том, что здесь отсутствует термостабилизация и со временем плата начинает перегреваться, демонтаж большого количества элементов может растянутся на долго. Во время экспериментов, при демонтаже на нижнем подогреве, я перегрел плату, и она вздулась. Это вздутие сопровождалось хорошим хлопком, я как говорится, чуть не «письнул» от неожиданности. Для разовых работ лучше не придумаешь.

И для того, чтобы показать, что это все-таки работает, предлагаю посмотреть следующие фотографии.

В качестве жертвы была выбрана старючая материнка. На ней выбран чип, вокруг которого расположено большое количество мелких компонентов, что затрудняет работу привычным инструментом. На следующей фотографии чип отпаян.

Хочу подвести черту под выше сказанным. Прикуяльник имеет право быть. Он конечно не претендует на звание «професиональный» инструмент, но со своими задачами справляется. И с сегодняшней архитектурой плат, любителю, он просто необходим.

Чтобы было понятнее – картинка.

Рис. 1. Пример чипа BGA

Дело в том, что в данном случае требуется:

1.Нагрев сразу с двух сторон;

2.Равномерное проникновение тепла сквозь тело микросхемы (такое делает возможным ИК-излучение);

3.Точный контроль температуры в процессе работ.

А все это напрямую связано со сложной логикой работы устройства и дорогостоящими нагревателями и датчиками.

Наверное, поэтому готовые ИК паяльные станции стоят от 30 тыс.р. (даже при заказе из Китая).

Выглядит он приблизительно так:

Рис. 2. Инфракрасная паяльная станция из прикуривателя

Схема управления нагревателем строится на базе простых и недорогих элементов. Выглядит она так.

Рис. 3. Схема управления нагревателем

Если под рукой нет таймера 555, можно взять серию UC384x. Тогда схема будет иметь следующий вид.

Как видно из схемы – контроля температуры нет.

Рис. 5. Монтаж платы

Рис. 6. Графики для свинецсодержащих и безсвинцовых припоев

Температуру можно выставить по внешнему термометру, или «на глаз» (экспериментальным путем).

Рис. 7. Вариант нижнего нагревателя

Таким образом, в качестве конечного результата:

1.Подогрев снизу осуществляется галогеновой лампой, включенной в сеть 220В. Ее мощность регулируется димером.

Процесс выглядит так.

Рис. 8. Процесс пайки

Конечно, для обычных микросхем пайка может осуществляться и без нижнего подогрева.

Такая паяльная станция подойдет только для кратковременной работы в быту.

Другие способы реализации

Дата публикации:
23.02.2018

Мнения читателей

Юрий
/ 31.10.2018 — 11:26

Попробуйте на эту станцию поставить контроллер типа IR101 http://tehnostation.ru/kontroller/ или IR102 от и получится полноценная паяльная станция с регулируемыми профилями.

Особенности и преимущества

К преимуществам ИПС надо отнести следующие достоинства:

в отличие от других конструкций, инфракрасный паяльник обеспечивает быстрый монтаж или, наоборот, снятие припоя в условиях полного контроля уровня нагрева обрабатываемой радиодетали;
сфокусированный пучок инфракрасного излучения позволяет точечно направить тепловой энергопоток в нужное место платы;
ИПС даёт возможность установить режим ступенчатого роста температуры нагрева в рабочей зоне;
инфракрасная пайка надёжно восстанавливает нарушенное соединение площадки микросхемы с печатной платой;
отсутствие припоя и флюса в работе станции позволяет сохранять рабочее место в чистоте и не засорять плату каплями олова и кристаллами присадки.

Виды ИПС

По типу инфракрасного излучателя различают два вида ИПС:

Керамические;
Кварцевые.

Керамические

Кварцевые

Внимание!
Если специфика паяльного режима требует в течение короткого периода нескольких отключений оборудования, то лучше пользоваться керамической паяльной станцией.

Принцип действия

Важно!
Станция с помощью программного обеспечения может осуществлять различные ступени температурного режима в определённых промежутках времени.

Описание процесса ИК-пайки

Процесс инфракрасной пайки состоит из нескольких фаз:

Печатную плату помещают на платформу станции.
Её фиксируют боковыми упорами и дополнительными рейками.
Вокруг монтажного участка пластиковые элементы закрывают клейкой фольгой.
На высоте 3-4 см от микросхемы устанавливают инфракрасный излучатель.
Термопару на гибкой трубке подводят непосредственно к месту пайки.
С помощью кнопок на интерфейсах термоконтроллеров задаются режимы работы верхнего и нижнего нагревателя.
К месту пайки подводят светильник на стальном гибком шнуре.
Включают станцию нажатием стартовой кнопки.
По истечении заданного времени микропроцессор снимают с платы с помощью пинцета.
Таким же образом, только в обратном порядке, монтируют новый микропроцессор.

Конструктивные особенности

Инфракрасная паяльная станция представляет собой довольно габаритное оборудование:

ширина – 450-475 мм;
высота – 430-450 мм;
глубина – 420-450 мм.
высота опорного штатива ИК излучателя – 200 мм.

Дополнительная информация.
Размеры различных моделей станций могут немного отличаться от вышеуказанных данных. Площадь рабочего стола рассчитана на печатные платы максимальной величины и любой конфигурации.

Расположение органов управления и подвижных узлов ИК станции:

Рабочий стол представляет собой углублённую платформу из ряда ТЭНов, закрытую металлической сеткой.
Параллельные упоры с фиксаторами передвигаются по направляющим. Ими с обеих сторон зажимают печатную платформу.
Поперечные борта оснащены винтовыми опорами, которые поддерживают плату на нужной высоте.
В комплекте есть рейки, которыми дополнительно крепят плату.
На вертикальной опоре установлен поворотный механизм, на котором закреплен инфракрасный нагреватель.
ИК излучатель может передвигаться в прямолинейном направлении по направляющим штатива. Одновременно паяльник может поворачиваться вокруг вертикальной опоры.
На передней панели оборудования расположены:

кнопка включения;
разъём для термопары;
кнопка остановки;
клавиша включения вентилятора рабочего стола;
включатель подсветки;
кнопка верхнего охлаждения;
термоконтроллер нижних нагревателей;
программируемый контроллер верхнего ИК нагревателя.

Изготовление своими руками

Детали для самодельного прибора

Для сборки инфракрасной паяльной станции своими руками понадобится следующее:

лист жести;
гибкая спиральная металлическая трубка светильника;
рычажный штатив от старой настольной лампы;
галогеновые лампы;
оцинкованная мелкая сетка;
алюминиевый профиль в виде узких реек;
2 термопары;
плата Ардуино Mega 2560 R3;
плата SSR 25-DA2x Adafruit MAX31855K – 2 шт.;
адаптер постоянного тока 5 вольт, 0,5 А;
провода.

Сборка

Монтаж паяльной станции состоит из нескольких этапов:

Термостол;
Инфракрасный нагреватель;
ПИД-регулятор на Ардуино.

Термостол

корпус, отражатель, лампы;
система крепежа платы;
гибкая трубка термопары;
светильник.

Корпус

Основу термостола изготавливают в виде рамы из Г-образного жестяного профиля. Можно полосы металла согнуть уголком. Ножницами делают вырезы и по ним сгибают металл, соединяя части саморезами.
Проём закрывают металлической сеткой. Чтобы она не прогибалась, над сеткой протягивают металлические прутки в поперечном и продольном направлениях.

Старый галогеновый светильник разбирают, освобождая отражатель от ламп. Его обрезают по внутреннему периметру корпуса.
Лампы возвращают на место. Нагреватель вставляют в опорную раму снизу.

Система крепежа платы

Алюминиевую рейку разрезают на несколько отрезков. В них просверливают монтажные отверстия.

Гибкая трубка термопары

Светильник

Верхний нагреватель

Инфракрасный излучатель состоит из двух элементов, это:

Керамическая пластина в корпусе.
Держатель.

Керамическая пластина в корпусе

Дополнительная информация.
Вмонтированный в верхнюю плоскость корпуса ИК пластины кулер от компьютера поможет предохранить радиодеталь от перегрева.

Держатель

ПИД-регулятор на Ардуино

Тестер

Работа на практике

Перед началом работы важно правильно настроить ИК паяльную станцию.

Настройка

Сложность в работе

Видео

Ремонт ноутбуков и видеокарт, реболлинг (демонтаж и монтаж чипа с восстановлением шариков припоя) без инфракрасной паяльной станции, как правило, не обходится. Сервисные центры за такую работу либо не берутся, либо взимают довольно большие деньги за такой ремонт. Между тем подобные поломки – явление довольно частое.

ИК станция заводского исполнения – устройство довольно дорогое, поэтому экономичнее сделать ее своими руками. Инфракрасную паяльную станцию можно сделать за один, максимум два дня, предварительно заказав через интернет и получив по почте комплектующие детали к ней.

Немного теории

При нормальной температуре пик электромагнитного излучения происходит в инфракрасной области. Вещи, которые горят, излучают как более интенсивное, так и более энергичное (более короткое) инфракрасное излучение. Когда становится очень жарко, они начинают светиться красным. Чем они горячее становятся, тем приобретают больше оранжевого и желтого цветов, затем синего.

Многие органические молекулы интенсивно поглощают инфракрасное излучение, это заставляет объект нагреваться. Тепло – это кинетическая энергия поступательного движения атомов и молекул. Излучаемый атомом свет имеет длину волны. В итоге нагретое тело тоже излучает свет, и чем сильнее нагрето тело, тем короче волна излучаемого света.

Для информации.
Согласно закону смещения Вина, бывает так, что тепловое излучение объектов вблизи комнатной температуры находится в инфракрасной области. Сюда относятся лампочки и даже люди.

Итак, инфракрасное излучение – это не тепло, и оно (непосредственно) не вызывает тепло. Оно испускается теплом объекта при определенном диапазоне температур.

Зрительные оттенки света обуславливаются длиной волны и ее направленностью, начиная с инфракрасного, потом красного, оранжевого, желтого…. фиолетового и кончая длиной волны ультрафиолетового излучения. И обратно тоже. Облучение тела светом вызывает усиление движения его молекул, любым светом, но инфракрасным, как самым длинноволновым, эффективнее всего.

ИК паяльная станция своими руками – это инфракрасный обогреватель, отдающий тепло в окружающую среду посредством инфракрасного излучения.

Инфракрасная паяльная станция своими руками

Нижний подогрев

Корпус подогрева можно изготовить из старого советского чемодана, сделанного из алюминия, или из системного блока компьютера. Но чемоданчик подойдет лучше, потому что его рабочее положение – горизонтальное. В крайнем случае, можно присмотреть подобный корпус на ближайшей барахолке.

В корпусе необходимо прорезать болгаркой отверстие для керамических нагревателей. Из алюминиевой вырезки сделать подложку для нагревателей с ножками из обычных болтов с гайками. На подложке вся конструкция и будет держаться.

Нижний подогрев состоит из четырех керамических нагревателей, купленных на AliExpress. Цена на них приемлемая, продавец обеспечивает быструю доставку.

Каждый нагреватель (размерами: длина – 24 см, ширина – 6 см) имеет мощность по 600 Вт. Четыре нагревателя составляют нагревательную панель 24х24 см2. Этого достаточно для того, чтобы нагреть материнскую плату компьютера, не говоря уже о материнской плате ноутбука, размеры которой еще меньше. Помещаются на такой подогрев даже большие топовые видеокарты. Для сравнения, у стандартной заводской китайской станции такой подогрев площадью 150х150 см2, при этом стоит она недешево.

Снизу нижнего подогрева каждый нагреватель подключается к клеммной колодке желательно еще советского производства. Колодка сделана из специального материала, который не плавится при высоких температурах. Подключение нагревателей последовательно-параллельное:

первый и третий соединены последовательно;
второй и четвертый – тоже последовательно;
первый и третий со вторым и четвертым – параллельно.

Такая схема применяется для того, чтобы немножко разгрузить проводку. Если подключить все нагреватели параллельно, то итоговая нагрузка будет составлять 2850 Вт:

нижний подогрев – 600х4=2400 Вт;
верхний нагреватель при максимальной нагрузке – 450 Вт.

Если в комнате работает еще электротехника (несколько лампочек, компьютер, паяльник, чайник), то защитный автомат на 16 ампер выбьет.

Высчитывается последовательное сопротивление нагрузки по специальной формуле. В итоге нижний подогрев представляет собой нагрузку 1210 Вт. Несложно посчитать, что вся ИК станция будет потреблять 1660 Вт. Для такого оборудования это немного. По времени плата греется нижним подогревом до 100 0 примерно 10 минут.

Сверху, когда выполняется работа, на корпус с нагревателем можно поставить металлическую решетку от холодильника. Но лучше использовать стеклокерамику по размеру корпуса, и сделать удобный термостол для ремонта платы.

Верхний подогрев

Верхний подогрев можно сделать из советского фотоувеличителя УПА-60. Модель подходит для самодельной паяльной станции. Керамический нагреватель размерами 80х8 см идеально крепится к фотоувеличителю. При этом можно регулировать высоту нагревателя и двигатель в любую сторону. Штатив удобно прикрепить к самому столу, а нижний подогрев двигать при необходимости. Размеров нагревателей достаточно, чтобы прогревать большие чипы и сокеты для процессорных разъемов.

Все б/у детали можно купить в интернете через доску объявлений, керамический нагреватель – на AliExpress.

Блок управления

Готовый пластиковый бокс можно приобрести в специальном магазине для самостоятельного изготовления электроники, или сделать корпус из обычного компьютерного блока питания. На панели управления размещают:

выключатели для нижнего и верхнего подогрева;
диммер 2 кВт.

Надо отметить, что внутренних проводов в корпусе довольно много, поэтому бокс нужно выбирать немаленьких размеров.

Отверстия для вывода элементов управления на лицевую панель вырезаются электролобзиком со специальной пилочкой по металлу. Обычно это трудностей не вызывает при наличии практики с подобным инструментом.

PID контроллер REX-C100 можно также заказать на AliExpress. В комплекте с ним продавец поставляет твердотельное реле и термопару. То есть контроллер считывает, какой температуры достигает керамический нагреватель. Пока температура не достигнет нужной величины, твердотельное реле находится в открытом состоянии и пропускает электрический ток на керамический нагреватель.

При достижении устройством необходимой температуры срабатывает твердотельное реле и отключает подачу тока на керамический нагреватель. Диммер управляется вручную. Обычно его устанавливают на максимуме, чтобы быстрее подогревался верх.

Тестер

Данный прибор нужен для работы, чтобы считывать информацию о температуре, которая возле чипа. К нему подключена обычная термопара, конец которой ставят возле чипа. На дисплее тестера будет отображена температура непосредственно возле чипа.

Важно!
Провод от термопары заматывают термостойким скотчем, потому что оплетка проводов горит при высокой температуре.

В итоге собранная на скорую руку самодельная ИК паяльная станция порядка десяти раз будет дешевле стоить, нежели готовое изделие. Устройство можно дорабатывать и постепенно улучшать.

Работа на практике

Работа устройства будет описана на примере починки платы от ноутбука. Одной из неисправностей платы является поломка видеочипа. Бывает достаточно прогреть его термофеном, и изображение на экране появляется. Скорее всего, в этом случае происходит отвал кристалла от текстолита. Менять чип довольно дорого. Но если прогреть его, то срок службы ноутбука этим можно продлить. На примере такого банального прогрева и может применяться самодельная инфракрасная паяльная станция.

Для начала плату подготавливают к прогреву, снимают детали:

пленки, потому что они при высокой температуре начинают плавиться;
процессор;
память.

Компаунд лучше снимать пинцетом после предварительного подогрева термофеном. Фен ставят при этом на температуру 1800, средний поток воздуха.

Важно!
Всю окружающую область вокруг чипа необходимо обклеить фольгой, чтобы не греть элементы платы. На всякий случай следует закрыть и пластиковые разъемы для памяти.

Для информации.
Использование флюсов облегчает процесс пайки и предотвращает окисление металла спаиваемых элементов.

Плату в таком виде устанавливают на решетку нижнего подогрева паяльной станции. Возле чипа располагают термопару. Другая термопара находится вблизи с нагревателями, её задача считывать температуру их нагрева. Включают нижний подогрев на блоке управления. На тестере и PID контроллере появляются рабочие параметры.

Когда низ прогреется, нужно дождаться, чтобы температура вокруг чипа была не менее 1000, в зависимости от материала припоя. Если припой бессвинцовый, то желательно прогреть до 1100.

Расстояние между чипом и верхним нагревателем должно быть около 5 см. Центр чипа должен быть строго под центром верхнего нагревателя, потому что максимальная температура идет от центра в стороны. Верхний нагреватель включают, когда температура возле чипа поднимется до 1100. Низ обычно прогревается 10 минут, затем включается верх, который должен нагреться до 2300. На PID контроллере верхнее значение показывает текущую температуру, нижнее – температуру, которую необходимо достичь.

При достижении нужной температуры включают верхний нагреватель, который управляется диммером. Когда температура подойдёт ближе к 2300, мощность диммером нужно уменьшить. Это делается для того, чтобы нагрев слишком быстрый не был. Рекомендуется выдержать минуту при температуре 2300 и затем выключить устройство. Температура пойдет на спад.

Источник

Внимание! Данная статья предназначена только для ознакомительных целей, и к сборке не рекомендуется! Есть модернизированная версия данной паяльной станции. Там же скачиваем обновленные версии прошивок для станции первой версии.

При ремонте материнских плат связанных с заменой BGA компонентов не обойтись без инфракрасной паяльной станции! Китайские станции качеством не блещут, а качественные ИК паяльные станции стоят не дешево. Выход — собрать самому паяльную станцию. Стоимость компонентов для сборки станции не превышает 10 тысяч рублей. Не смотря на дешевизну — самодельная ИК станция надежно себя зарекомендовала в ремонте материнских плат. Контроллер обеспечивает точное соблюдение термопрофиля, что является важным фактором во время замены BGA компонентов.

Описание конструкции

Станция состоит из контроллера управления, нижнего подогрева, верхнего нагревателя.

Контроллер двухканальный. К первому каналу можно подключить термопару или платиновый терморезистор. Ко второму каналу подключается только термопара. 2 канала имеют автоматический и ручной режим работы. Автоматический режим работы обеспечивает поддержание температуры 10-255 градусов через обратную связь с термопар или платинового терморезистора (в первом канале). В ручном режиме мощность в каждом канале можно регулировать в диапазоне 0-99%. В памяти контроллера заложено 14 термопрофилей для пайки BGA. 7 для свинецсодержащего припоя и 7 для безсвинцового припоя. Термопрофили указаны ниже. При желании их можно изменить (исходник в архиве).

Для свинецсодержащего припоя максимальная температура термопрофиля: — 1 термопрофиль — 190C^о, 2 — 195C^о, 3 — 200C^о, 4 — 205C^о, 5 — 210C^о, 6 — 215C^о, 7 — 220C^о

Для безсвинцового припоя максимальная температура термопрофиля: — 8 термопрофиль — 225C^о, 9 — 230C^о, 10 — 235C^о, 11 — 240C^о, 12 — 245C^о, 13 — 250C^о, 14 — 255C^о

Если верхний нагреватель, не успевает прогревать согласно термопрофилю, то контроллер становится на паузу и ждет пока не будет достигнута нужная температура. Это сделано для того, чтобы адаптировать контроллер для слабых нагревателей, которые прогревают долго и не успевают за термопрофилем.

Контроллер так же можно использовать в качестве регулятора температуры, например, во время сушки или запекания паяльной маски (в духовке, в которую помещена термопара), или прочих случаях, где требуется точное поддержание температуры.

Принципиальная схема контроллера

Далее приведены фото контроллера. Блок питания использовал от ноутбука, которое переделал на напряжение 12 Вольт. В качестве гнезда для термопар использовал usb гнездо с кусочками текстолита, которое припаяно к передней панели, смотрим фото. Охлаждение активное, я использовал термотрубку от охлаждения ноутбука. К термотрубке феном припаял медную пластину, на которую будут установлены элементы для охлаждения. Можно использовать охлаждение процессора от системного блока, но тогда габариты устройства увеличатся.

Нижний подогрев изготовлен из галогенового обогревателя на 3 лампы общей мощностью 1,2 кВт. Из обогревателя демонтируется основание со светоотражателем и защитной сеткой. Корпус для нижнего подогрева я изготовил из изогнутой листовой жести(конька оцинкованного), который вырезал ножницами по металлу. Так же в конструкцию добавлен порог алюминиевый(стык), для удобства установки на него швеллера алюминиевого. На швеллер через стойки устанавливается материнская плата. Нижний подогрев можно подключить к контроллеру. Я поступил другим способом чтобы не заморачиваться с второй термопарой, — в нижний подогрев встроил диммер на 600 Вт, только на симистор установил радиатор побольше. С регулировкой 1,2 кВт он прекрасно справляется. Примерное положение диммера я запомнил, при котором стабильно держится требуемая температура на материнской плате. Для небольших плат (например видеокарт) можно использовать канцелярские прищепки, прикрученные к DIN рейке. Пример на фото.

Качественный верхний нагреватель из подручных средств, к сожалению невозможно изготовить. Я проводил эксперименты с галогеновыми лампами, кварцевыми трубками со спиралями, так же экспериментировал с ИК лампой. Но лучше всего себя зарекомендовал керамический нагреватель фирмы ELSTEIN серии SHTS (с позолотой). Подобные нагреватели используются в дорогих ИК станциях. Я использовал ELSTEIN SHTS/100 800W и ELSTEIN SHTS/4 300W. Нагреватели греют очень хорошо, и практически не светят. Спектр ИК излучения очень подходит для замены BGA компонентов. Нагреватели из Китая не рекомендую, хоть внешне они и похожи на ELSTEIN.

Тепловое пятно нагревателя ELSTEIN SHTS/100 800W. Размер нагревателя 96х96 мм. Расстояние между нагревателем и платой 5см.

Круг El1 диаметр 4 см (перепад температуры 5 градусов от центра до края окружности).

Круг El2 диаметр 5 см (перепад температуры 10 градусов от центра до края окружности).

Круг El3 диаметр 6 см (перепад температуры 15 градусов от центра до края окружности).

Тепловое пятно нагревателя ELSTEIN SHTS/4 300W. Размер нагревателя 60х60 мм. Расстояние между нагревателем и платой 5см.

Круг El1 диаметр 2,5 см (перепад температуры 5 градусов от центра до края окружности). Подходит для большинства чипов.

Круг El2 диаметр 3 см (перепад температуры 10 градусов от центра до края окружности).

Круг El3 диаметр 4,5 см (перепад температуры 15 градусов от центра до края окружности).

Как видим оба нагревателя подходят для замены BGA компонентов. Но ELSTEIN SHTS/100 800W имеет преимущество перед вторым нагревателем. Это гораздо большее равномерное тепловое пятно. Круг диаметром 4 см у которого перепад температуры не более 5C^о. Практически показатель как у Термопро с 3D отражателем (у которого однородное квадратное тепловое пятно 4х4см с перепадом температуры не более 5C^о)

Ниже приведены фото конструкции верхнего нагревателя и станины, которую изготовил из того что было в строительном магазине. Конструкция получилась удачной, регулируется по высоте и длине, нагреватель крутится вокруг своей оси, его легко установить над любым участком платы.

Термопара крепится к штативу. Ее легко навести на любой участок платы. Конструкция на фото. Гибкий металлический рукав я использовал от USB фонарика из магазина, где все по одной цене. В металлический рукав я вставил термопару без внешней изоляции при помощи проволоки.

Настройка контроллера

Для настройки канала верхней термопары R3 устанавливаем в среднее положение. Помещаем термопару контроллера и термопару образцового термометра на нагретую поверхность (например галогеновую лампу, где обе термопары соединены вместе и на них нанесена термопаста), и калибруем резистором R6 показания максимального значения температуры 250 градусов. Потом даем лампе остыть до комнатной температуры и калибруем резистором R3 нижнее показание температуры. Данную процедуру нужно повторить несколько раз, пока не будет совпадать нижнее и максимальное значение температур с реальными показателями. Такую же процедуру повторяем с каналом нижней термопары при помощи резисторов R11 и R14 соответственно. Аналогично калибруется первый канал при использовании платинового терморезистора резисторами R21 и R27 соответственно. Если не планируется использовать платиновый терморезистор, то ОУ U2 можно из схемы исключить со всей обвязкой, а 11 вывод микроконтроллера подключить на +5В.

Рекомендации

Управление контроллером и изменение параметров, а так же процесс съема и установки чипа показан на видео. Верхний нагреватель я устанавливаю на высоте 5-6 см от поверхности платы. Если в момент исполнения термопрофиля происходит выбег температуры от заданного значения больше чем на 3 градуса — понижаем мощность верхнего нагревателя. Выбег на несколько градусов в конце термопрофиля(после отключения верхнего нагревателя) не страшен. Это сказывается инерционность керамики. Поэтому я выбираю нужный термопрофиль на 5 градусов меньше, чем мне надо. На данном нижнем подогреве температура немного отличается над зоной нагревателя, и в теневой зоне (разница около 10-15 градусов). Поэтому плату на нижний нагреватель желательно установить так, чтобы чип находился над зоной нагревателя (но это не критично). Перед съемом чипа при помощи зонда нужно убедиться(аккуратным нажатием на каждый угол чипа) что шары под чипом поплыли. При монтаже используем только качественный флюс, иначе неправильный выбор флюса может все испортить. Так же при монтаже чипа BGA рекомендуется накрыть кристалл прямоугольником из алюминиевой фольги с размером стороны равной примерно ½ от стороны BGA, чтобы снизить температуру в центре, которая всегда выше, чем температура около термопары (смотрим выше фото тепловых пятен ИК нагревателей ELSTEIN).

Внешний вентилятор программно не задействован, хотя на схеме он и указан. В дальнейшем планируется в исходник внести изменения и задействовать внешний вентилятор.

Ниже вы можете скачать архив с печатной платой в формате LAY, исходным кодом, прошивкой

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
E1	Энкодер	EC11	1	С кнопкой	Поиск в магазине Отрон	В блокнот
U1, U2	Операционный усилитель	LM358	2		Поиск в магазине Отрон	В блокнот
U3	Линейный регулятор	LM7805	1	Устанавливается на радиатор	Поиск в магазине Отрон	В блокнот
U4	МК PIC 8-бит	PIC16F876	1	PIC16F876A	Поиск в магазине Отрон	В блокнот
U5, U6	Оптопара	PC817	2		Поиск в магазине Отрон	В блокнот
LCD1	LCD-дисплей	WH2004A-YYH-CT	1	20×4 на основе KS0066 (HD44780) с англо-русским словарем	Поиск в магазине Отрон	В блокнот
Q1, Q2	MOSFET-транзистор	TK20A60U	2	2SK3568	Поиск в магазине Отрон	В блокнот
Q3, Q4, Q5	MOSFET-транзистор	IRLML0030	3	Или любой N-Channel MOSFET	Поиск в магазине Отрон	В блокнот
Z1	Кварц	16 МГц	1		Поиск в магазине Отрон	В блокнот
VD1	Выпрямительный диод	LL4148	1		Поиск в магазине Отрон	В блокнот
VD2, VD3	Диодный мост	KBU1010	2		Поиск в магазине Отрон	В блокнот
VD4, VD5	Стабилитрон	24 В	2		Поиск в магазине Отрон	В блокнот
R1	Платиновый терморезистор	PT100	1		Поиск в магазине Отрон	В блокнот
R2, R10	Резистор	470 Ом	2		Поиск в магазине Отрон	В блокнот
R3, R11	Подстроечный резистор	1 МОм	2		Поиск в магазине Отрон	В блокнот
R4, R12	Резистор	1 МОм	2		Поиск в магазине Отрон	В блокнот
R5, R13, R26	Резистор	1.5 кОм	3		Поиск в магазине Отрон	В блокнот
R6, R14, R27	Подстроечный резистор	100 кОм	3	Многооборотный	Поиск в магазине Отрон	В блокнот
R7, R15	Резистор	130 кОм	2		Поиск в магазине Отрон	В блокнот
R8, R16, R29	Резистор	20 кОм	3		Поиск в магазине Отрон	В блокнот
R9, R28	Резистор	100 Ом	2		Поиск в магазине Отрон	В блокнот
R17, R30	Резистор	10 кОм	2		Поиск в магазине Отрон	В блокнот
R18, R19	Резистор	4.7 кОм	2	Допуск 1% или лучше	Поиск в магазине Отрон	В блокнот
R20	Резистор	51 Ом	1		Поиск в магазине Отрон	В блокнот
R21	Подстроечный резистор	100 Ом	1	Многооборотный	Поиск в магазине Отрон	В блокнот
R22, R23, R24, R24	Резистор	220 кОм	4	Допуск 1% или лучше	Поиск в магазине Отрон	В блокнот
R31	Подстроечный резистор	10 кОм	1	Многооборотный	Поиск в магазине Отрон	В блокнот
R32	Резистор	16 Ом	1	Мощность 2Вт	Поиск в магазине Отрон	В блокнот
R33, R34, R36, R37	Резистор	47 кОм	4	Мощность 1Вт	Поиск в магазине Отрон	В блокнот
R35, R38	Резистор	5.1 кОм	2		Поиск в магазине Отрон	В блокнот
R39, R40	Резистор	510 Ом	2		Поиск в магазине Отрон	В блокнот
C1, C3, C4, C9, C13, C14, C15, C19, C20, C21, C23, C28, C30	Конденсатор	0,1 мкФ	13		Поиск в магазине Отрон	В блокнот
С2, C7, C10	Конденсатор	0,047 мкФ	3		Поиск в магазине Отрон	В блокнот
C5, C6, C8, C16, C17, C25, C26	Конденсатор	4,7 мкФ	7		Поиск в магазине Отрон	В блокнот
C11, C12	Конденсатор	33 пФ	2		Поиск в магазине Отрон	В блокнот
C18, C24, C27	Конденсатор	1 мкФ	3		Поиск в магазине Отрон	В блокнот
C22	Электролитический конденсатор	100 мкФ	1	16 Вольт	Поиск в магазине Отрон	В блокнот
C29	Электролитический конденсатор	1000 мкФ	1	6,3 Вольта	Поиск в магазине Отрон	В блокнот
C31, C33	Конденсатор	0.1 мкФ	2	50 Вольт	Поиск в магазине Отрон	В блокнот
C32, C34	Электролитический конденсатор	100 мкФ	2	50 Вольт	Поиск в магазине Отрон	В блокнот
BF1	Излучатель звука электромагнитный	HCM1203A	1	Или любой другой электромагнитный без генератора	Поиск в магазине Отрон	В блокнот
F1, F2	Предохранитель	5А	2		Поиск в магазине Отрон	В блокнот
L1	Дроссель		1	Любой с двумя обмотками из фильтра БП	Поиск в магазине Отрон	В блокнот
БП	Блок питания	12 Вольт 1.5 Ампера	1		Поиск в магазине Отрон	В блокнот
						Добавить все

^{Скачать список элементов (PDF)}

Паяльная станция своими руками: схема инфракрасной самодельной станции с феном

Многие радиолюбители не могут подобрать подходящий инструмент для ежедневной пайки различных микросхем и компонентов. Паяльная станция своими руками для таких умельцев – это один из лучших вариантов решения всех проблем.

Виды паяльных станций

Современный рынок предлагает радиолюбителям огромное количество всевозможных видов аппаратуры для пайки с разной комплектацией.

В большинстве случаев станции для пайки делятся на:

Контактные станции.
Цифровые и аналоговые устройства.
Индукционные аппараты.
Бесконтактные устройства.
Демонтажные станции.

Первый вариант станций представляет собой паяльник, подключенный к блоку регулировки температуры.

Электрическая схема паяльной станции.

Контактные паяльные устройства делятся на:

устройства для работы со свинцовосодержащими припоями;
устройства для работы с безсвинцовыми припоями.

Устройства для пайки, позволяющие плавить безсвинцовый припой, обладают мощными нагревательными элементами. Такой выбор паяльников обусловлен высокой температурой плавления припоя без свинца. Безусловно, благодаря наличию регулятора температуры, подобные аппараты применимы для работы со свинцовосодержащим припоем.

Бесконтактные аппараты для пайки делятся на:

инфракрасные;
термовоздушные;
комбинированные.

Самодельная инфракрасная паяльная станция состоит из нагревательного элемента в виде кварцевого или керамического излучателя.

отсутствие необходимости в поиске насадок на паяльный фен;
хорошо подходят для работы со всеми видами микросхем;
отсутствие термической деформации печатных плат из-за равномерного прогрева;
радиодетали не сдуваются воздухом с платы;
равномерный прогрев места пропая.

Важно отметить, что инфракрасные устройства для пайки являются профессиональным оборудованием и редко используются простыми радиолюбителями.

Зависимость температуры от времени пайки.

В большинстве случаев инфракрасные аппараты состоят из:

верхнего керамического или кварцевого нагревателя;
нижнего нагревателя;
стола для поддержки печатных плат;
микроконтроллера, управляющего станцией;
термопар для контроля текущих температур.

Все мало-мальски приличные станции для пайки компонентов в разных корпусах, имеют в наличие такое дополнительное оборудование:

лампы подсветки;
дымоуловители или вытяжки;
пистолеты для демонтажа и всасывания излишков припоя;
вакуумные пинцеты;
инфракрасные излучатели для прогрева всей печатной платы;
термофен для прогрева определенного участка;
термопинцет.

Паяльная станция своими руками

Наиболее функциональная и удобная станция – это инфракрасная.

Перед тем, как сделать инфракрасную паяльную станцию своими руками, следует приобрести следующие элементы:

галогеновый обогреватель на четырех инфракрасных лампах мощностью 2КВт;
верхний инфракрасный нагреватель для паяльной станции в виде керамической инфракрасной головки на 450 Вт;
алюминиевые уголки для создания каркаса конструкции;
шланг для душа;
проволока из стали;
нога от любой настольной лампы;
программируемый микрокомпьютер, например, Ардуино;
несколько твердотельных реле;
две термопары для контроля текущей температуры;
блок питания на 5 вольт;
небольшой экран;
зуммер на 5 вольт;
крепежные элементы;
при необходимости, паяльный фен.

Изготовление паяльной станции своими руками.

Преимущества керамических излучателей представлены:

невидимым спектром излучения, не повреждающим глаза радиолюбителя;
более длительным временем безотказной работы;
большой распространенностью.

В свою очередь, кварцевые ИК подогреватели обладают следующими плюсами:

большая однородность температуры в зоне подогрева;
меньшая стоимость.

Этапы сборки ИК паяльной станции представлены ниже:

Монтаж элементов нижнего нагревателя для работы с bga элементами.
Наиболее простым методом добычи четырех галогеновых ламп служит демонтаж их из старенького обогревателя. После того, как вопрос с лампами решен, следует придумать вид корпуса.
Сборка конструкции паяльного стола и продумывание системы удержания плат на нижнем нагревателе.
Установка системы крепления печатных плат заключается в отрезке шести кусков алюминиевого профиля и прикреплении их к корпусу при помощи гаек из перфорированной ленты. Получившаяся система крепления позволяет перемещать печатную плату и подстраивать ее под нужды радиолюбителя.
Монтаж элементов верхнего нагревателя и паяльного фена.
Керамический нагреватель на 450 – 500 Вт можно приобрести в китайском интернет магазине. Для монтажа верхнего подогрева необходимо взять лист металла и согнуть его по размерам нагревателя. После этого верхний нагреватель самодельной ик вместе с феном следует разместить на ножке от старой настолько лампы и подключить к блоку питания.
Программирование и подключение микрокомпьютера.
Наиболее ответственный этап создания собственного инфракрасного устройства для пайки, включающий: создание корпуса для микроконтроллера с продумыванием места под остальные компоненты и кнопки. В корпусе вместе с контроллером должны быть следующие элементы: два твердотельных реле, дисплей, блок питания, кнопки и соединительные клеммы.

Схема

Принципиальная схема инфракрасного паяльника.

Типовая схема паяльной станции включает:

блок усилителей термопар;
микроконтроллер с экраном;
клавиатуру;
звуковой сигнализатор, например, компьютерный спикер;
элементы питания и поддержки паяльного фена;
чертежи элементов детектора нуля;
элементы силовой части;
блок питания всей аппаратуры.

В большинстве случаев, схема станции представлена следующими микрокомпонентами:

опторазвязка;
мосфет;
симистор;
несколько стабилизаторов;
потенциометр;
подстроечный резистор;
резистор;
светодиоды;
резонатор;
несколько резонаторов в СМД корпусах;
конденсаторы;
переключатели.

Процесс

Процесс сборки инфракрасной паяльной станции во многом зависит от предпочтений мастера.

подбор необходимых элементов;
подготовка радиодеталей и нагревателей к проведения монтажных работ;
сборка корпуса паяльной станции;
установка нижних предварительных нагревателей для равномерного разогрева массивных печатных плат;
установка платы управления комбайном для пайки и ее фиксация при помощи заранее подготовленных крепежных элементов;
монтаж верхнего нагревателя и паяльного термофена;
установка креплений для термопар;
программирование микроконтроллера под определенные условия паяльных работ;
проверка всех элементов, включая галогеновые лампы нижнего нагревателя, инфракрасный излучатель и паяльный фен.

Устройство паяльной станции.

После полной сборки инфракрасной станции для проведения паяльных работ следует проверить все элементы на работоспособность.

Отдельное внимание нужно уделить проверке корректности работы термопар, поскольку в данной системе отсутствует их компенсация.

Это означает, что при перемене температуры воздуха в помещении термопара начнет измерять температуру с существенной погрешностью.

Настройка

Настройка режимов работы ИК паяльной станции в основном заключается в:

установке допустимых режимов работы паяльных фенов;
проверке режимов работы нижнего нагревательного элемента;
выставлении рабочих температур верхнего кварцевого излучателя;
установке специальных кнопок для быстрого изменения параметров нагрева;
программировании микроконтроллера.

Особенности устройства паяльной станции.

По мере выполнения паяльных работ может потребоваться изменение температур и режимов.

Такие действия можно произвести при помощи кнопок, связанных с микрокомпьютером:

кнопка + должна быть настроена на повышение температуры покупного или самодельного кварцевого излучателя с шагом в 5 – 10 градусов;
кнопки – должна понижать температуру также с небольшим шагом.

Основные настройки микрокомпьютера представлены:

регулировкой значений P, I и D;
подстройкой профилей, в которых прописан шаг изменения тех или иных параметров;
настройкой критических температур, при которых станция отключается.

Заключение

ИК паяльные станции – это одни из лучших установок для пайки всевозможных элементов в самых разных корпусных исполнениях. Сделать паяльную станцию на инфракрасных подогревающих элементах можно даже в домашних условиях.

Самодельная ИК паяльная станция

Многие специалисты в вопросе, какая паяльная станция лучше, делают выбор в пользу инфракрасных паяльных агрегатов.

В этом оборудовании вместо потока горячего воздуха для нагревания деталей используются инфракрасные волны, передаваемые посредством невидимого глазу безопасного излучения.

Подобные паяльные станции подходят для работы с любыми компонентами, так как обеспечивают локальный нагрев элементов даже в условиях ограниченного пространства плат.

Современные инфракрасные приборы, например, от компаний Achi, Scottle и Jovy, представляют собой сложные многофункциональные комплексы, оснащенные системами охлаждения, мониторами для трансляции параметров работы, панелями управления и т.д. По сравнению с термовоздушными паяльными станциями они обладают следующими преимуществами:

Инфракрасная паяльная станция ACHI IR-6500

Основные недостатки инфракрасных паяльных станций – это их высокая стоимость и сложность. Но следует понимать, что это оборудование считается профессиональным, и его функционал может остаться невостребованным в бытовых условиях.

Часто в своих видеороликах канал Sovering TVi рассказывал о том, что собирается собрать инфракрасную паяльную станцию. Уже практически заключительный этап перед тем, как ее будем собирать окончательно.

Радиодетали, паяльные станции ИК и другие в этом китайском магазине.
Перед тем, как все собирать, прикупил сопутствующие материалы — термопара, для измерения температуры.

Вакуумный пинцет тоже прикупил, обзор попозже. Он уже есть готовый, нужно смонтировать, не было времени. Димеры, эти 2 димера, тоже обзорчик делал, кому интересно можете посмотреть на канале.

Еще прикупил такие трафареты.

Купил универсальные, так пока учиться пробовать, поэтому такие. В комплекте еще была такая, тоже обзор чуть попозже, материал уже есть нужно обработать и сделать.Верхний нагреватель сделал из блока питания старого, такой маленький валялся. Его раскрутилась, чтобы показать вам, что внутри. Все припаял, спаял, скрутил.

Сюда поставим где-нибудь диммер, чтобы можно было не выносить на переднюю панель, а управлять напрямую. Отдельно управляться с кнопкой с отдельным шнуром питания. Нижний нагреватель со своим питанием и тоже потом, если что-то не понравится, переделывать. Пока все так выглядит. Тоже и коробку переделывать.Он будет прикручивается сюда и штанга. Такая ножка.

Дроссель, точнее блок питания для лампочки подсветки. Подсветку нормальную, тоненькую. Блок питания для нее, еще дополнительный свет. Про диммеры рассказал, кнопочку включения питания для нижнего нагревателя какую-то из этих. Уголки, на которых ляжет верхний лист, снимем верхний лист посмотрим, что внутри, из чего его собрал. Эту штучку открутим.

Продолжение с 4 минуты про самодельную рабочую ИК паяльную станцию.

С появлением микропроцессорной техники возникла необходимость при ремонте сталкиваться с перепайкой BGA микросхем, что привычными методами сделать или крайне сложно, или, чаще, невозможно. Даже фен не всегда поможет справиться с поставленной задачей.

Именно поэтому изготовление инфракрасной паяльной станции своими руками будет наилучшей альтернативой и порой единственным актуальным решением.

ИК станция для пайки

Микросхемы BGA (Ball grid array) присутствуют практически в любом современном «умном» устройстве: телефоны, компьютеры, телевизоры, принтеры. В процессе эксплуатации они могут выходить из строя, что требует замены неисправной части на новую. Но такую процедуру осуществить без специального оборудования — задача крайне сложная.

Проблема заключается в том, что производители изобретают всё новые и новые методы для монтажа электронных деталей. И обычный паяльник или фен не всегда смогут помочь в решении такой проблемы. Ведь контактные шарики способствуют высокой теплоотдаче на плату, в результате чего они не могут расплавиться.

Если пытаться поднять температуру до необходимой для их плавления, то появляется риск перегреть микросхему, в результате чего она может выйти из строя. Вследствие перегрева не исключена и возможность повреждения близлежащих деталей. Особенно если их корпусы выполнены из легкоплавких материалов.

Отличным решением может выступить инфракрасная станция. Она позволяет производить замену даже крупных GPU контроллеров. А с широким распространением компьютеров, ноутбуков, материнских плат, видеоадаптеров и другой сложной техники такие работы при ремонте выполняются достаточно часто.

И если раньше для замены крупных микросхем можно было использовать термовоздушные станции, то сейчас, когда производители используют бесконтактные методы пайки, единственным оптимальным решением является ИК станция, способная качественно справиться с заменой любой микропроцессорной детали.

Принцип действия

Основными проблемами при перепайке микросхем и контроллеров является или недогрев до температуры плавления контактного материала, или перегрев заменяемой части и её выход из строя.

Так пришла идея нагревать до температуры 100–150 градусов Цельсия непосредственно саму плату. После чего уже производить пайку деталей. Это позволяет качественно снизить теплоотток на текстолит платы, что даёт возможность понижать и «верхние» температуры. А значит, и сама деталь будет меньше подвергаться перегреву.

Производить нагрев можно и термофеном, но использовать инфракрасный паяльник предпочтительнее. Ведь ИК станция позволяет делать это контролируемо, то есть следить и поддерживать «низ» и «верх» температур или использовать рекомендуемый термопрофиль пайки.

Конструктивные особенности

Любые ИК паяльные станции состоят из трёх основных частей. Выглядит всё довольно просто, хотя каждая из них является самостоятельным сложным механизмом, объединённым с общей установкой. Так, любая станция включает в себя:

Контроллер управления, регулирующий весь процесс нагрева;
Нижнюю подогревающую часть;
Верхний подогреватель.

В зависимости от модели и производителя, ИК паяльники могут отличаться лишь техническими характеристиками. Одни делают работу проще, другие, напротив, требуют от пользователя дополнительного внимания и трудозатрат.

Влияет это и на стоимость оборудования. Поэтому, выбирая станцию требуется обращать внимание не только на цену, но и на технические данные, чтобы не переплачивать за ненужный функционал.

Изготовление своими руками

Производствам или лицам, занимающимся ремонтом сложной электронной аппаратуры, вполне можно приобрести для работы заводскую паяльную ИК станцию. А вот любителям или тем, кому такая установка нужна изредка, можно создать её своими руками.

И в пользу этого, в первую очередь, говорит цена. Даже приборы китайского производства имеют стоимость от 1 тыс. долларов. Качественные же модели европейских марок от 2 тыс. долларов и выше.

Позволить себе столь дорогое удовольствие сможет далеко не каждый.

Касательно самодельной инфракрасной паяльной станции всё выглядит значительно оптимистичнее. По средним расчётам, такой аналог ИК паяльника обойдётся в пределах 80 долларов, что выглядит несравнимо более приемлемо цен на заводские приборы.

Любой человек, занимающийся ремонтом сложной техники, имеет достаточно знаний, чтобы придумать и сконструировать ИК станцию самостоятельно. В связи с этим электронная часть, внешний вид и некоторые возможности могут отличаться.

А вот основная конструкция останется в любой модели одинаковой. Именно поэтому не существует единой идеальной схемы, которую можно привести в качестве единственного верного решения. Но для того чтобы понять сам принцип создания ИК паяльника, подойдёт любая модель.

А уже основываясь на личных знаниях и предпочтениях, можно убрать или добавить те или иные части.

Первый вариант

В этом варианте будет использоваться двухканальный контроллер.

Первый канал задействован для платинового терморезистора Pt 100 или обычной термопары.
Второй канал будет использоваться исключительно термопарой. Каналы контроллера могут работать в автоматическом или ручном режиме.

Температура может поддерживаться в пределах от 10 до 255 градусов Цельсия. Термопары или датчик и термопара посредством обратной связи контролируют эти параметры в автоматическом режиме. В ручном режиме будет регулироваться мощность на каждом из каналов от 0 до 99 процентов.

Память контроллера будет содержать 14 различных термопрофилей для работы с BGA микросхемами. Семь из них предназначены для свинецсодержащих сплавов, а другие семь для припоя без содержания свинца.

В случае со слабыми нагревателями верхний может не успевать за термопрофилем. В таком случае контроллер поставит выполнение на паузу и будет дожидаться, пока наберётся необходимая температура.

Также контроллер очень удобно выполняет термопрофиль на основании температуры преднагрева всей платы. Если по той или иной причине снять чип не получилось, то можно повторно запустить его с более высокой температурой.

Силовой блок, изображённый на схеме, имеет транзисторный ключ для верхнего нагрева и семисторный для нижнего. Хотя приемлемо использование двух транзисторных или симисторных. Участок, отмеченный красным пунктиром, можно не собирать, если рассчитывается использование двух термопар.

Для теплоотвода от ключей можно использовать радиатор с активным охлаждением от любой техники. Главное, чтобы он подходил под конструкцию моделируемого аппарата.

Нижний нагреватель будет состоять из девяти галогеновых ламп номиналом 1500 Вт 220–240в R7S 254 мм. Должно получиться три части по три лампы, соединённых последовательно.

Провода лучше использовать высокотемпературные силиконовые на 220 вольт.

Корпус собирается из стеклотекстолита или любого другого похожего материала и усиливается алюминиевыми уголками. А также придётся купить и вакуумный насос. Для более эстетичного внешнего вида можно использовать ИК стекло на нижней панели.

Но здесь существует сразу несколько отрицательных моментов: слишком медленный нагрев и остывание, и вся конструкция в процессе работы чересчур нагревается.

Хотя наличие стекла не только делает прибор более привлекательным, но и удобным, так как платы можно класть прямо на него.

Стойка выполняется из алюминиевого швеллера для стоек. Подготавливаются вакуумный пинцет и трубка для него, термопара и стойки. Верхний нагреватель рекомендуется сделать из ELSTEIN SHTS/100 800W. Когда все детали готовы, их нужно разместить в корпусе и можно переходить к настройке.

Нагреватели устанавливаются на расстоянии 5–6 сантиметров от плат. Если температурный выбег больше трёх градусов, то стоит понизить мощность верхнего нагревателя.

Второе решение

В качестве второго варианта можно предложить конструкцию, отличающуюся лишь внутренними составляющими. И сначала стоит подготовить все необходимые комплектующие:

Верхний нагреватель – ИК головка на 450 Вт;
Нижний нагреватель – четырёхламповый галогеновый обогреватель 1800 Вт;
Уголки из алюминия;
Материал для корпуса – стеклотекстолит, корпус от старой аппаратуры, ПК или другое подобное;
Стальная проволока;
Спиральный шланг для душа;
Ножка от настольной лампы;
Плата Arduino Atmega 2560;
Две термопары;
Два твердотельных реле;
Блок питания с 220 вольт на 5 вольт. Подойдёт от зарядного устройства для телефона;
Зуммер на пять вольт;
Символьный дисплей;
Гайки, винтики, провода и другая необходимая мелочь.

Главное, сразу определиться с видом корпуса. Естественно, что много зависит от наличия подходящего материала. Поэтому именно от этого стоит отталкиваться, когда приходит время располагать комплектующие внутри.

Теперь нужно взять галогеновый обогреватель. Возможно получится найти уже старый, так как его необходимо разобрать и извлечь рефлекторы и галогеновые лампы. Сами лампы разбирать не нужно. Теперь всё это потребуется поместить в заготовленный корпус.

Используется всего 4 лампы по 450 ватт, подключаемых параллельно. Провода предпочтительнее использовать те же, которыми они уже были подключены. Если по каким-либо причинам использовать их возможности нет, то придётся купить дополнительно термостойкие.

Сразу придётся подумать и о системе удержания плат. Конкретные рекомендации давать здесь сложно. Ведь всё зависит от корпуса.

Но хорошо бы использовать алюминиевые профили, в которые не жёстко вставляются болты с гайками таким образом, чтобы впоследствии можно было ими зажимать печатные платы и, одновременно, была возможность регулировки под разные размеры плат.

Термопары, контролирующие заданную температурную схему в нижнем нагревателе, лучше пропустить в душевой шланг. Это даст подвижность и удобство в процессе работы и монтажа.

Роль верхнего нагревателя будет исполнять керамический мощностью 450 ватт. Такой можно купить как запчасть для ИК станций. Здесь же нужно позаботиться и о корпусе, так как именно он обеспечивает правильный и качественный нагрев. Сделать его можно из тонкого листового железа, согнув нужным образом, в зависимости от формы и размера нагревателя.

Теперь нужно подумать и о креплении верхнего нагревателя. Так как он должен быть подвижным, причём перемещаться не только вверх или вниз, но и под разными углами. Отлично подойдёт стойка от настольной лампы. Закрепить её можно любым удобным способом.

Пришло время заняться контроллером. Для него тоже понадобиться отдельный корпус. Если есть подходящий уже готовый, то можно использовать его. В противном случае придётся его сделать самостоятельно всё из того же тонкого металла. Твердотельные реле нуждаются в охлаждении, поэтому стоит установить к ним радиатор и вентилятор.

Так как автоматической настройки в контроллере нет, то значения P, I и D придётся вводить вручную. Здесь есть четыре профиля, для каждого отдельно устанавливается количество шагов, скорость роста температуры, время и шаг ожидания, нижний порог, целевая температура и значения для верхнего и нижнего нагревателя.

Инфракрасная паяльная станция

> Инструмент > Инфракрасная паяльная станция

Немного теории

Для информации. Согласно закону смещения Вина, бывает так, что тепловое излучение объектов вблизи комнатной температуры находится в инфракрасной области. Сюда относятся лампочки и даже люди.

Зрительные оттенки света обуславливаются длиной волны и ее направленностью, начиная с инфракрасного, потом красного, оранжевого, желтого…. фиолетового и кончая длиной волны ультрафиолетового излучения. И обратно тоже. Облучение тела светом вызывает усиление движения его молекул, любым светом, но инфракрасным, как самым длинноволновым, эффективнее всего.

Нижний подогрев

Каждый нагреватель (размерами: длина – 24 см, ширина – 6 см) имеет мощность по 600 Вт. Четыре нагревателя составляют нагревательную панель 24х24 см2.

Этого достаточно для того, чтобы нагреть материнскую плату компьютера, не говоря уже о материнской плате ноутбука, размеры которой еще меньше. Помещаются на такой подогрев даже большие топовые видеокарты.

Для сравнения, у стандартной заводской китайской станции такой подогрев площадью 150х150 см2, при этом стоит она недешево.

первый и третий соединены последовательно;
второй и четвертый – тоже последовательно;
первый и третий со вторым и четвертым – параллельно.

нижний подогрев – 600х4=2400 Вт;
верхний нагреватель при максимальной нагрузке – 450 Вт.

Верхний подогрев

При этом можно регулировать высоту нагревателя и двигатель в любую сторону. Штатив удобно прикрепить к самому столу, а нижний подогрев двигать при необходимости.

Размеров нагревателей достаточно, чтобы прогревать большие чипы и сокеты для процессорных разъемов.

Все б/у детали можно купить в интернете через доску объявлений, керамический нагреватель – на AliExpress.

Блок управления

PID контроллер REX-C100;
выключатели для нижнего и верхнего подогрева;
диммер 2 кВт.

Тестер

Важно! Провод от термопары заматывают термостойким скотчем, потому что оплетка проводов горит при высокой температуре.

Тестер для ИК станции своими руками

Работа на практике

Скорее всего, в этом случае происходит отвал кристалла от текстолита. Менять чип довольно дорого. Но если прогреть его, то срок службы ноутбука этим можно продлить.

На примере такого банального прогрева и может применяться самодельная инфракрасная паяльная станция.

Для начала плату подготавливают к прогреву, снимают детали:

пленки, потому что они при высокой температуре начинают плавиться;
процессор;
память.

Важно! Всю окружающую область вокруг чипа необходимо обклеить фольгой, чтобы не греть элементы платы. На всякий случай следует закрыть и пластиковые разъемы для памяти.

Далее по периметру чипа наносят флюс RMA-223, тоже китайский. Купленный на AliExpress для таких целей подходит. Для удобства его перезаправляют в обычный шприц.

Для информации. Использование флюсов облегчает процесс пайки и предотвращает окисление металла спаиваемых элементов.

Когда низ прогреется, нужно дождаться, чтобы температура вокруг чипа была не менее 1000, в зависимости от материала припоя. Если припой бессвинцовый, то желательно прогреть до 1100.

Верхний нагреватель включают, когда температура возле чипа поднимется до 1100. Низ обычно прогревается 10 минут, затем включается верх, который должен нагреться до 2300.

На PID контроллере верхнее значение показывает текущую температуру, нижнее – температуру, которую необходимо достичь.

Важно! Нагрев чипа должен происходить плавно, так же как и его остывание. Резких перепадов температур не должно быть.

Когда плата остынет, собирают ноутбук и включают. Должно все заработать. По такому же принципу можно сделать инфракрасный паяльник своими руками.

Инфракрасная паяльная станция своими руками подключается к домашней розетке. При этом с проводкой ничего страшного не происходит, поскольку мощность её небольшая. По затратам ИК паяльная станция своими руками обходится совсем недорого. Комплектующие детали можно заказать через интернет на AliExpress.

Термовоздушная паяльная станция

Верхний нагреватель для паяльной станции своими руками — Металлы, оборудование, инструкции

Иногда бывает недостаточно хорошо владеть паяльником или паяльным феном. Для пайки bga микросхем нужна инфракрасная паяльная станция, но это очень дорогое профессиональное оборудование, которое не всем по карману. В этой инструкции я расскажу о том, как инфракрасная паяльная станция своими руками легко доступна к постройке заинтересованным человеком.

Коротко о том, что такое ик паяльная станция: это такой инструмент, позволяющий припаивать микросхемы с выводами не в виде отдельных ножек, а в виде массива шариков припоя. Это центральные процессоры ноутбуков, чипы в телефонах и видеокартах и многое другое. В заводском исполнении такая станция стоит от 400 до 1500 долларов в среднем.

Шаг 2. Нижний нагреватель: рефлектор, лампы и корпус

бытовой обогревательотражатели и новый корпускорпуссоединяем проводами
готовый нижний нагреватель для ик паяльной станцииразъемы выключательдержателиобщий вид нижнего нагревателя

Найдите старый галогеновый обогреватель, вскройте его и возьмите рефлекторы и четыре галогеновые лампы.

Будьте осторожны, не разбейте лампы! Теперь вам нужно приложить воображение и придумать, какой корпус будет у нижнего нагревателя. Вы можете использовать корпус от старого ПК или сделать как я. Я взял алюминиевые уголки толщиной 1 мм.

Они отлично вместили в себя рефлекторы и лампы, а так-же обеспечили требуемую жесткость конструкции.

Этот обогреватель вмещает в себя 4 штуки 450 ваттных лампы, подключенных в параллель. Используйте штатную проводку обогревателя чтобы подключить их уже в новом корпусе.

Шаг 3. Нижний нагреватель: система удержания печатных плат

лапы держателя платгайкагайка вид сверхугайка вид снизуболт прижималапа держателя плат в сборе

плата установленная в держателяхкрупным планом место прижима платыдругой ракурс

После того, как вы закончите корпус для нижнего нагревателя, вам будет необходимо установить систему крепления печатных плат. Состоит она, в моём случае, из отрезков профиля, использовавшегося как держатель занавесок. Нужно отрезать шесть кусков этого профиля, с примерными размерами как на фото.

В качестве удерживающего элемента используются импровизированные гайки, сделанные из металлической перфорированной ленты, которую можно купить в хозяйственных магазинах.

Такая система крепления позволяет в достаточно широких пределах закреплять и перемещать печатные платы разнообразных размеров, используя лишь отвертку для откручивания-закручивания гаек.

Шаг 4. Нижний нагреватель. Держатели термопар

крепление гибкого шлангапродеваем стальную проволокумоток стальной проволокишланг от душа

Для того, чтоб наша инфракрасная паяльная станция, сделанная своими руками, функционировала должным образом, она должна поддерживать заданный температурный профиль нагревания и охлаждения.

Иначе это может привести к растрескиванию печатных плат, перегреву микросхем и прочим не менее неприятным последствиям.

Для контроля профиля нагрева служат две термопары, которые должны контролировать температуру снизу и сверху паяемой платы.

Чтобы термопары были достаточно подвижными и удобными к расположению я придумал отличный способ их крепления.

Для этого нам понадобится пара гибких душевых шлангов, немного отожженной стальной проволоки (она гибкая и сохраняет форму после изгиба, в отличие от не отожженной).

В гибкий шланг нужно продеть кусок стальной проволоки и провода для термопары. Затем один конец гибкого шланга нужно прикрутить к корпусу нашего нижнего нагревателя.

Шаг 5. Верхний нагреватель

подключение ик головки паяльной станцииик головка паяльной станции и корпус

В качестве верхнего нагревателя я использовал керамический нагреватель мощностью 450 ватт. Вы можете купить такой на алиэкспрессе в разделе запасных частей для паяльных станций.

К этому нагревателю из тонкого листового железа нужно согнуть корпус, примерно такой как у меня на фото. Корпус очень важен для организации хорошего и правильного потока воздуха.

PS: Процесс нахождения констант P, I и D это неприятная процедура в данном случае, потому как керамический нагреватель нагревается и остывает довольно долго.

Шаг 6. Верхний нагреватель: держатель

настольная лампакрепим головкукрепление ик головкипосадочное место конструкции ик головки

Найдите у себя или купите бу настольную лампу примерно такого вида. От нее нам понадобится механизм ноги.

Учитывая то, что ик головка инфракрасной паяльной станции должна доставать до любого угла нашего нижнего обогревателя, сначала следует прикрепить ик головку к держателю.

А затем уже выяснить из какого положения крепления она легко перемещается по всей поверхности нижнего нагревателя инфракрасной паяльной станции.

Крепление держателя к нижнему нагревателю можно выполнить из кусочка пвх трубки, приверченной с помощью хомута к корпусу.

Шаг 7. Arduino PID контроллер

корпус контроллераардуино и релеразъемы и охлаждениемама разъем термоголовки
не пинайте за монтажфинальный вид контроллераконтроллер вид на дисплейконтроллер вид сзади

Теперь вам нужно или найти готовый или сделать самостоятельно из листового металла корпус для контроллера инфракрасной паяльной станции. В этом корпусе поместятся: 2 твердотельных реле, Arduino ATmega2560, дисплей, блок питания для ардуино а так-же разнообразные кнопки и и разъемы.

Так как я не знал, насколько сильно будут греться твердотельные реле, я приделал им по радиатору. Для обдува радиаторов и внутренностей контроллера я поставил на задней стенке контроллера вентилятор.

В ниже преложенном коде всё очень подробно объяснено что и как с чем соединяется. Монтаж очень простой.

Как пользоваться контроллером: Тут нет автонастройки значений P, I и D, так что вам придется задать их именно для вашей инфракрасной паяльной станции. Есть 4 профиля.

В каждом из них Вы устанавливаете количество шагов, скорость роста температуры (C / S), dwel (время на шаг ожидания), нижний порог нагревания, целевая температура на каждом шагу и P, I и D значения для нижнего и верхнего нагревателя.

Если вы установите, например 3 шага, 80,180 и 230 ° для нижнего нагревателя с порогом 180, Ваша плата не будет нагреваться только от нижнего нагревателя до 180 °, она нагреется со 180 от нижнего и продолжит греться до 230 с верхнего нагревателя.

Скетч вы можете скачать по ссылке ниже.

https://www.dropbox.com/s/5inxb76xgkeun43/Arduino%20Rework%20Station.rar?dl=0

Я специально не стал объяснять создание такой штуки, как инфракрасная паяльная станция своими руками очень детально, потому-что ваша конструкция почти наверняка будет отличаться от моей. Даю свою инструкцию лишь как пример самостоятельной постройки ик паяльной станции.

Устройство и сборка своими руками инфракрасной паяльной станции

Специалисты применяют ик паяльник или паяльную станцию, излучающую инфракрасные волны.

Описание процесса ИК-пайки

Источник

Верхний нагреватель для ик станции своими руками

Постановка задачи

Фьюзы

Обновление

Камрад, смотри полезняхи!

Читательское голосование

Статью одобрили 86 читателей.

Модель ИК-650 ПРО

Детали для самодельного прибора

Сборка

Бесконтактный паяльник

Применение и устройство

Изготовление

Паяльная станция своими руками

Схема

Процесс

Настройка

Заключение

Мнения читателей

ИК паяльная станция своими руками v2

Инфракрасная паяльная станция своими руками

Описание процесса ИК пайки

Инфракрасная паяльная станция своими руками

Нижний подогрев

Верхний подогрев

Блок управления

Детали для самодельного прибора

Применение и устройство

Изготовление

Инфракрасная паяльная станция с МК-управлением. Строим!

Содержание / Contents

↑ Постановка задачи

↑ Корпус станции и механика

↑ Схема контроллера ИК паяльной станции

↑ Платы и сборка ИК паяльной станции

↑ Внутри корпуса всё скомпоновано так:

↑ Наладка

↑ Резюме

↑ Файлы

↑ Фьюзы

↑ Обновление

Камрад, рассмотри датагорские рекомендации

Полезные и проверенные железяки, можно брать

Инфракрасная паяльная станция своими руками

Верхний нагреватель для паяльной станции своими руками

Устройство и сборка своими руками инфракрасной паяльной станции

Описание процесса ИК-пайки

Модель ИК-650 ПРО

Детали для самодельного прибора

Сборка

Бесконтактный паяльник

Применение и устройство

Изготовление

ИК паяльная станция своими руками v2

Верхний нагреватель для паяльной станции своими руками

Инфракрасная паяльная станция своими руками

Описание процесса ИК пайки

Инфракрасная паяльная станция своими руками

Нижний подогрев

Верхний подогрев

Блок управления

Детали для самодельного прибора

Применение и устройство

Изготовление

Инфракрасная паяльная станция своими руками

Инфракрасная паяльная станция

Особенности и преимущества

Керамические

Принцип действия

Описание процесса ИК-пайки

Конструктивные особенности

Изготовление своими руками

Детали для самодельного прибора

Корпус

Система крепежа платы

Гибкая трубка термопары

Светильник

Верхний нагреватель

Керамическая пластина в корпусе

Держатель

Статью одобрили 86
читателей.
