Ветровой щиток своими руками на мотоцикл

Простенький ветровой щиток для мотоцикла. На лёгком, 175 см3 мотоцикле, очень не хватает ветровоё защиты. Особено в холодное время года. Найден кусок оцинкованного железа толщиной 1,0мм, куплен в магазине без имянный щиток…. В итоге получилась вот такая конструкция. Окончательный вариант щитка смотреть по ссылке https://youtu.be/FuBE4J6QsLg

Видео Самодельный ветровой щиток на мотоцикл. 1# канала автореаниматор

Показать

Ветровое стекло на мотоцикл – это его неизменная принадлежность, значительно повышающая комфорт при езде на уже средних скоростях. А с точки зрения эстетики, с помощью небольшого ветровика, можно придать дополнительную индивидуальность для своего мотоцикла.

Как изготовить ветровое стекло на мотоцикл по образцу

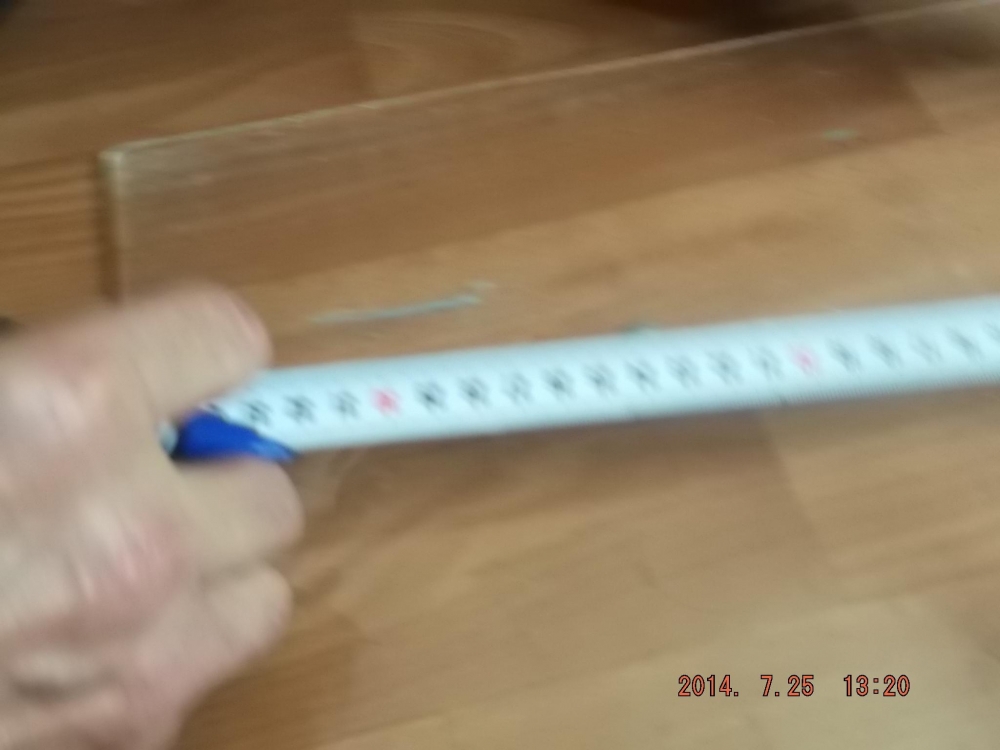

Чтобы сделать лобовое стекло на мотоцикл — вам потребуется кусок монолитного поликарбоната (оптимальная толщина около 4 мм), далее на куске картона рисуем будущее стекло и вырезаем шаблон. Шаблон следует примерить заранее к своему мотоциклу. После этого — приложите шаблон к поликарбонату и обрисуйте его.

Наиболее ответственная операция — это вырезание, ведь на этом этапе возможны сколы и поломки. Для вырезания рекомендуется использовать лобзик (электро или ручной), а также специальный резак. Далее обработайте края напильником, а после — наждачкой, пока края не станут ровными и немного закругленными. Помните, что от того, насколько качественно обработан край зависит внешний вид готового изделия, поэтому лучше постараться сделать все качественно. Потом — следует придать вашей заготовке выпуклую форму. Для этого лучше использовать строительный фен.

Если у вас отсутствует возможность сделать ветровое стекло самому, или вы боитесь испортить материал — не стоит беспокоиться, поскольку с этим отлично справятся опытные специалисты, которые имеют для этого все необходимое оборудование. Достаточно только прийти в магазин со своими размерами и вы получите готовое стекло со всеми необходимыми отверстиями.

Совет: с поликарбонатом лучше работать на холодную и как следует прогревать место изгиба. Материал достаточно крепкий и гнется трудно, не лопаясь, если его даже согнуть в трубку, а чтобы не было сколов и царапин — можно обтянуть стекло защитной силиконовой пленкой.

Преимущества ветрового стекла из поликарбоната над обычным стеклом

• Поликарбонатное остекление устойчиво к воздействию ультрафиолета, перепадам температур;
• Такое прочное стекло имеет минимальное количество ребер жесткости;
• Поликарбонат отлично пропускает свет и остекление, таким образом, предоставляет полноценный обзор;
• Материал не склонен к разрушению;
• Ветровое стекло из этого материала имеет небольшую массу и не создает чрезмерных нагрузок;
• Монолитный поликарбонат легко формуется в нагретом состоянии и поэтому его форма может быть любой.



Основные ошибки при изготовлении ветрового стекла своими руками

У непрофессионалов в этом деле нередко встречаются ошибки.

Самые распространенные:

• Некачественная очистка и обезжиривание поверхностей;
• Применение средств с давно истекшим сроком годности;
• Несоблюдение температурного режима;
• Обезжиривание некачественным составом.

Помните, что если заниматься этим самостоятельно — вы по неопытности рискуете что-нибудь испортить, поцарапаете стекло или не сможете его правильно поставить. Хотите получить качественное стекло из монолитного поликарбоната? Можно сразу при покупке материала указать необходимый для вас размер, и вам все вырежут как надо.

Вывод:

Данный материал ничем не уступает классическому стеклу, а его ударопрочность в двести раз выше, чем ударопрочность разных видов стекол. Автостекло из поликарбоната намного легче обычного стекла(в 16 раз), также этот технологичный материал устойчив к ультрафиолету, термопластичен и невероятно практичен при монтаже.

Как сделать ветровой щиток?

На этом направлении возможны два пути. Первый из них — изготовление простого функционального щитка, без каких-то особых претензий. Второй — стремление сделать гармоничный обтекатель, способный преобразить мотоцикл, создать ему иное «лицо» и в то же время защищающий водителя от ветра и дождя, уменьшающий сопротивление движению.

Простой щиток (рис. 48) и сделать, естественно, проще. Обычно он состоит из двух-трех деталей. Нижняя часть, как правило, делается из дюралюминия, для нее годится лист толщиной 0,8…1,0 мм. Верхняя — из оргстекла толщиной 3…5 мм. Формы преобладают простые, не требующие выколотки или иной специальной технологии, только гибка.

Рис. 48. Оптимальные форма и размеры ветрового стекла

Для начала нужно из достаточно плотного картона с помощью ножниц, клея, ниток, липкой ленты или скрепок сделать макет будущего щитка, тщательно подогнав его по месту и продумав способ крепления. При этом советуем учесть следующие рекомендации, рожденные практикой.

Чтобы уменьшить сопротивление, щиток нужно наклонить под углом 35…45° к вертикали. При этом, правда, его верхняя кромка сильно приблизится к лицу водителя, что опасно. Значит, кромку, расположенную ниже уровня глаз примерно на 50…70 мм, нужно отогнуть навстречу потоку на 10…15°: тогда поток пройдет над головой и кромка отодвинется от лица на достаточное расстояние.

Ширина щитка не должна быть чрезмерной: ее можно взять такой, как показано на рис. 48, т. е. примерно на 50…100 мм уже контура водителя.

Когда увидите, что картонная модель технологична и по всем показателям вас устраивает, делайте ее развертку и используйте как выкройку. Жесткий дюраль имеет одну особенность: легко ломается по надрезу. Это упрощает работу с ним. По контуру будущей детали нанесите глубокую риску по лекалу или линейке, а затем, зажимая лист в тисках, просто ломайте его — линия разлома пройдет точно по риске.

Оргстекло нужно резать специальным резаком (рис. 49), который легко изготовить из обломка ножовочного полотна на наждачном камне, а затем нагревать и гнуть, как об этом сказано чуть выше.

Рис. 49. Нож для резки оргстекла

Те, у кого есть опыт работы с оргстеклом или кто от природы обладает «чутьем» к этому материалу, могут делать обтекатель из целикового листа (рис. 50), но такого рода специалистам и подсказывать ничего не нужно.

Рис. 50. Ветровое стекло из целого куска

Последнее замечание: стекло становится пластичным при температуре 120…150°С. Поэтому работать с ним следует в перчатках, лучше мягких, кожаных.

Известную популярность в последние годы приобрел и еще один материал: стеклопластик (так обычно называют стеклоткань, пропитанную эпоксидной или полиэфирной смолой и затвердевшую по форме болванки). Но при работе с ним уже потребуются не портновские навыки, а скорее задатки скульптора.

На мотоцикле, как и в предыдущем случае, делают точную копию будущего щитка из картона, пенопласта, дерева и т. п., продумывая до мелочи все детали и способы крепления. Поверхность модели нужно отшлифовать до блеска: она станет формой, по которой вы сделаете матрицу. Любые дефекты и пороки модели (и матрицы) станут потом пороками и дефектами обтекателя. Об этом нужно помнить.

Всю лицевую поверхность модели натирают воском, чтобы застывшая готовая деталь легко отделилась от формы. Чем сложнее конструкция будущего обтекателя, тем из большего числа разъемных частей будет состоять модель (рис. 51). В местах стыков нужно устанавливать картонные прокладки-перегородки.

Рис. 51. Ветровой щиток сборный: 1— нижняя часть; 2 — уплотнитель фары; 3 — средняя часть; 4 — оргстекло

Оболочка матрицы должна выклеиваться многослойно, до толщины 4…5 мм. Отдельные ее части после высыхания скрепляются изнутри винтами.

Рабочую поверхность матрицы снова тщательно зачищают, покрывают воском и по ней выклеивают собственно обтекатель, толщина стенки которого не превышает 2 мм. Окончательно обтекатель обрабатывают обычными напильниками, шаберами, шкуркой, затем шлифуют, шпатлюют (если надо) и красят.

Верхнюю прозрачную часть крепят к основанию на винтах. Если взять винты с потайной головкой, то их можно утопить, закрыть шпатлевкой, краской и сделать невидимыми.

Так уж повелось, что эндуро мотоциклы снабжаются в стоке куцым обтекателем, больше пригодным для того, чтобы в футболе прикрывать причинное место во время пенальти, чем защитить от ветра.
Не, ну я конечно понимаю, что это для того чтобы он не ломался при падениях, но если у меня не чистый эндуро, а «паркетник» и ездить приходится больше пусть и по плохому, но асфальту, то я хочу хоть какую-то защиту.

А то с прямой посадкой, после 100км/ч, начинает сильно утомлять постоянное давление потока воздуха в грудь.
Посмотрел, что продают буржуины и понял – придётся колхозить самому.
Решил для начала взять валяющийся в углу гаража кусок литьевого оргстекла 3мм толщины и сваять на пробу из него ветровик. Вроде как потренироваться.
Если кто будет делать сам – лучше сразу взять тонированный поликарбонат – а то вдруг ветровик получится с первого раза и вам станет лень его переделывать потом – так и будите ездить с опытным образцом как я.
Сначала нарисовал в фотошопе то, что мне хочется.
Потом взял кусок картона и по месту вырезал из него форму будущего ветровика, старательно повторяя обводы фары.
Затем перенёс форму на оргстекло (во, как умно написал – а в жизни – обвёл картонку фломастером)
Взял электролобзик, выбрал под него тонкую пилку со средним зубом и принялся выпиливать.
Тут есть один секрет: чтобы срез был чистым и стекло не плавилось — надо понимать, что выпиливание — вопрос интимный и поэтому необходимо применить спец средство:
Когда форма готова,
дожидаемся, когда жена с ребёнком куда-нибудь уйдёт – и бегом отправляемся на кухню к газовой плите.
Предварительно надо взять перчатки – дело будет горячее!
Греем, гнём, придаём форму, создаём выпуклости – всё зависит от смелости исполнителя и фантазии.
Главное правило – греем до тех пор, пока стекло не начнёт гнуться легко – не гнётся – значит, не прогрелось.
И вот, с предварительно выгнутым стеклом в одной руке, и строительным феном в другой, пора идти в гараж.
Там, прогревая по частям (греть не на мотоцикле, а в сторонке и только прогретое, мягкое стекло уже прикладывать потом к обтекателю) подгоняем точно по форме.
После всех этих манипуляций, получается вполне приличное стёклышко.
Проблема только одна – как закрепить?
Нужно сказать, что я противник вмешательства в штатную конструкцию мотоцикла и необратимых изменений. Всё что делаю, всегда можно убрать, вернув аппарат в первозданный вид.
Поэтому и крепление ветровика решил сделать такое, чтобы не изменять этому правилу.
Придумал себе этакого паучка, прижимающего к пузу стекло двумя лапками.
Изогнул хромированный пруток,
и приварил на повторитель штатных пластин крепления обтекателя.
Стекло просто вставляется и фиксируется одним винтом по центру на дуге.
Нужно сказать, что конструкция оказалась чрезвычайно удачной, надёжно и прочно фиксируя ветровик, позволяя в то же время снять его в течение нескольких секунд.
Потом прозрачное стекло мне не понравилось — и я решил его затонировать.
Попытки наклеить тонировочную плёнку провалились (по количеству складок плёнки ветровик напоминал ёлочный шарик обёрнутый в фольгу) – слишком уж выпуклой и сложной оказалась форма.
Плюнул, и купил баллончик тонировочного лака. Им и воспользовался. Первый раз в жизни. Поэтому какашками не кидаться.
И хотя не всё пошло гладко и в некоторых местах слой лака толще и темнее, чем в других, но внешне этого не видно, поэтому результатом я вполне доволен.
Работает ветровик прекрасно, снимая ветровую нагрузку с тела. Ездить стало значительно комфортнее.
Пусть и не удалось в точности реализовать вымечтаный фотошоп–пример, но ведь и состав оборудования для изготовления стекла ограничивался кухонной плитой и набором домашнего строителя-любителя.
Может потом, когда достану поликарбонат — переделаю, а пока покатаюсь с этим.
