Ветровой электрогенератор своими руками в домашних условиях

При росте цен на электроэнергию повсюду идёт поиск и разработка её альтернативных источников. В большинстве регионах страны целесообразно применять ветрогенераторы. Чтобы полностью обеспечить электричеством частный дом, требуется достаточно мощная и дорогостоящая установка.

Ветряной генератор для дома

Если сделать небольшой ветрогенератор, с помощью электрического тока можно подогревать воду или использовать для части освещения, например, хозяйственных построек, садовых дорожек и крыльца. Подогрев воды для хозяйственных нужд или отопления – это простейший вариант использования ветровой энергии без её аккумулирования и преобразования. Здесь вопрос больше заключается в том, достаточно ли мощности будет для отопления.

Перед тем как сделать генератор, сначала следует выяснить особенности ветров в регионе.

Большой ветрогенератор, для многих мест российского климата, мало подходит из-за частой смены интенсивности и направления воздушных потоков. При мощности выше 1 кВт он будет инерционным и не сможет в полной мере раскручиваться, когда меняется ветер. Инерция в плоскости вращения приводит к перегрузкам от бокового ветра, приводящим к его выходу из строя.

С появлением маломощных потребителей энергии имеет смысл применять небольшие самодельные ветрогенераторы не более чем на 12 вольт, чтобы освещать дачу светодиодными светильниками или заряжать телефонные аккумуляторы при отсутствии в доме электричества. Когда в этом нет необходимости, электрогенератор можно применять для нагрева воды.

Тип ветрогенератора

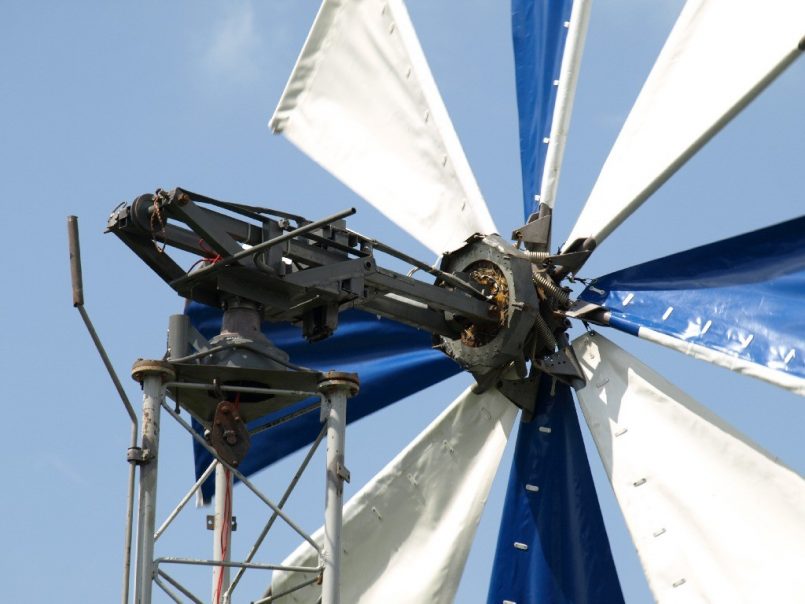

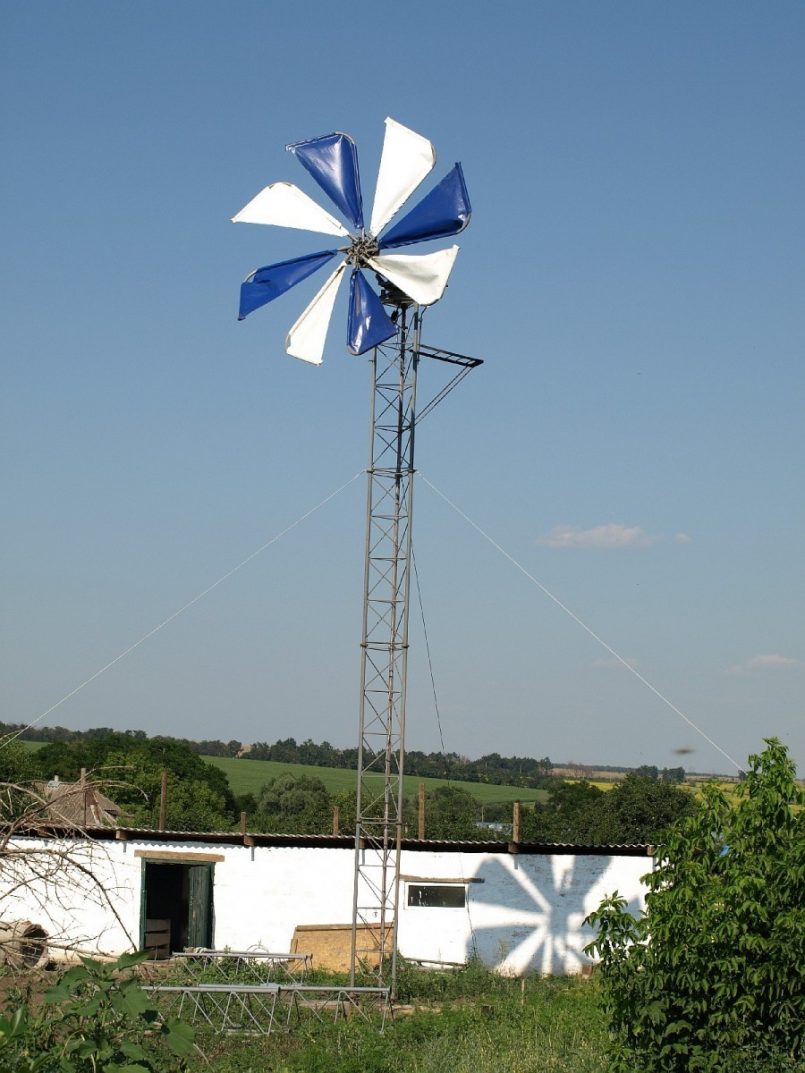

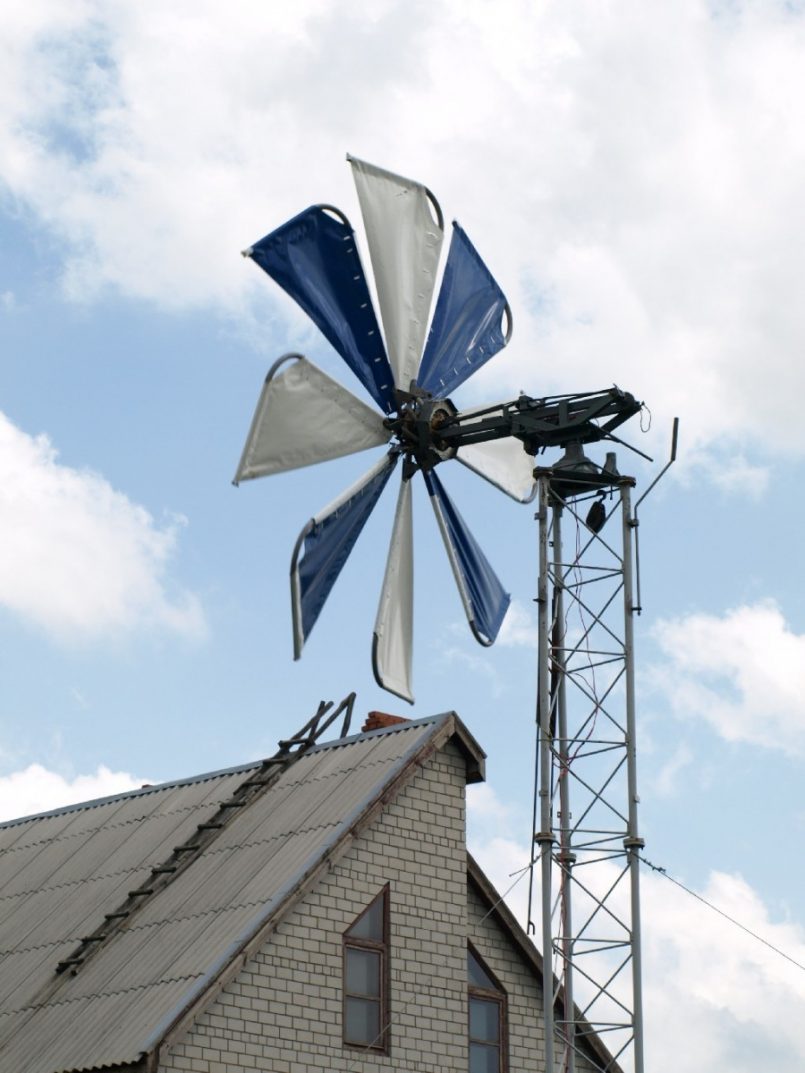

Для безветренной области подходит только парусный ветрогенератор. Чтобы электроснабжение было постоянным, понадобится аккумуляторная батарея не менее чем на 12В, зарядное устройство, инвертор, стабилизатор и выпрямитель.

Изготовить качественный и мощный ветрогенератор своими средствами сложно. Он будет дорого стоить, и вырабатывать не более 3-4 кВт. Здесь нужны другие альтернативные источники электричества.

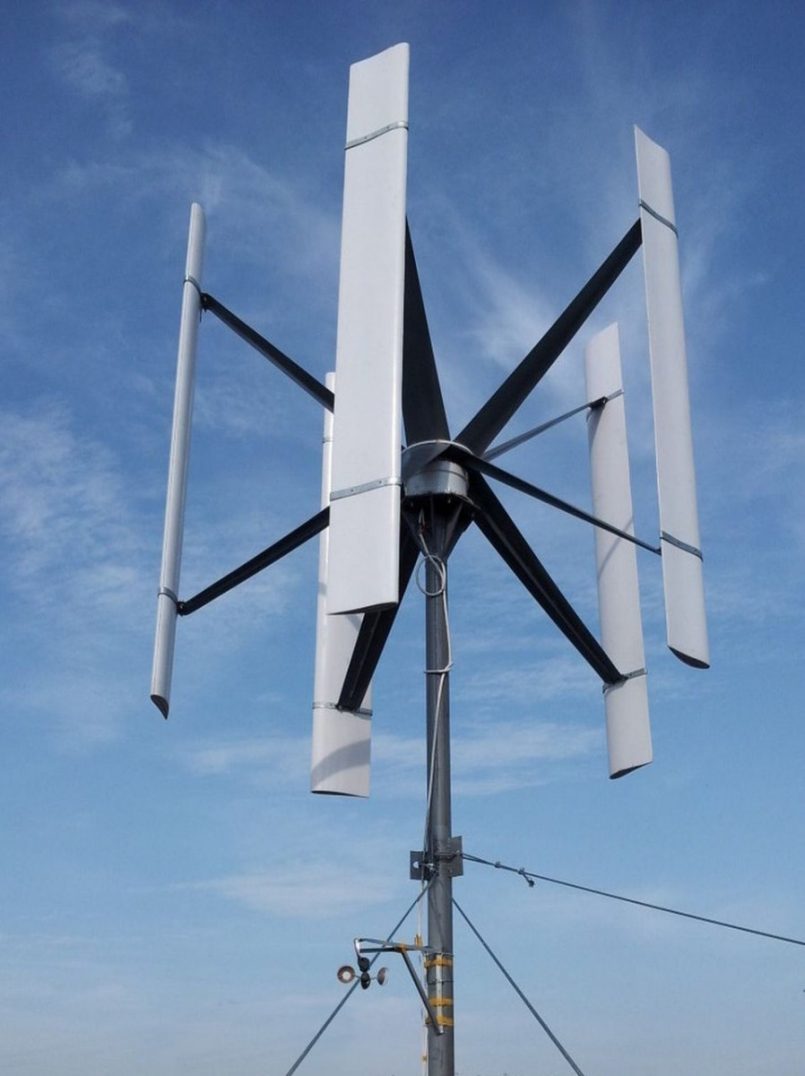

Для слабоветренных районов можно самостоятельно изготовить вертикальный ветрогенератор, мощностью не более 2-3 кВт. Вариантов есть много и они почти не уступают промышленным образцам. Покупать целесообразно ветряки с парусным ротором. Надёжные модели мощностью от 1 до 100 киловатт выпускаются в Таганроге.

В ветреных регионах можно сделать генератор для дома своими руками вертикальный, если требуемая мощность составляет 0,5-1,5 киловатт. Лопасти можно изготовить из подручных средств, например, из бочки. Более производительные устройства целесообразно купить. Самыми дешёвыми являются «парусники». Вертикальный ветряк стоит дороже, но он надёжней работает при сильных ветрах.

Маломощный ветряк своими руками

В домашних условиях небольшой самодельный ветрогенератор изготовить несложно. Для начала работы в области создания альтернативных источников энергии и накопления в этом ценного опыта как собрать генератор, можно изготовить самостоятельно простое устройство, приспособив мотор от компьютера или принтера.

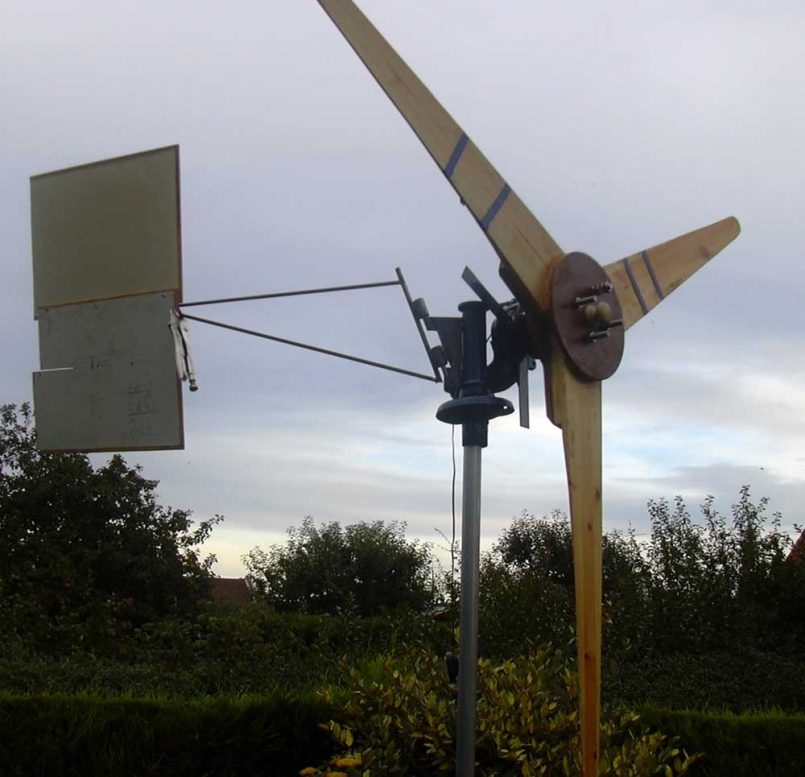

Ветряной генератор на 12 В с горизонтальной осью

Чтобы сделать своими руками маломощный ветряк, необходимо сначала подготовить чертежи или эскизы.

На скорости вращения 200-300 об./мин. напряжение можно поднять до 12 вольт, а вырабатываемая мощность составит около 3 Вт. С его помощью можно зарядить небольшой аккумулятор. Для других генераторов мощность необходимо увеличивать до 1000 об./мин. Лишь в этом случае они будут эффективны. Но здесь понадобится редуктор, создающий значительное сопротивление и к тому же имеющий высокую стоимость.

Электрическая часть

Чтобы собрать электрогенератор, необходимы комплектующие:

  1. небольшой мотор от старого принтера, дисковода или сканера;
  2. 8 диодов типа 1N4007 для двух выпрямительных мостов;
  3. конденсатор ёмкостью 1000 мкф;
  4. труба ПВХ и пластиковые детали;
  5. алюминиевые пластины.

На рисунке ниже изображена схема генератора.

Шаговый мотор: схема подключения к выпрямителю и стабилизатору

Диодные мосты подключаются к каждой обмотке двигателя, которых две. После мостов подключается стабилизатор LM7805. В результате на выходе получается напряжение, которое обычно подаётся на 12-вольтную батарею.

Большую популярность получили электрогенераторы на неодимовых магнитах с чрезвычайно высокой силой сцепления. Их следует аккуратно использовать. При сильном ударе или нагреве до температуры 80-2500С (в зависимости от вида) у неодимовых магнитов происходит размагничивание.

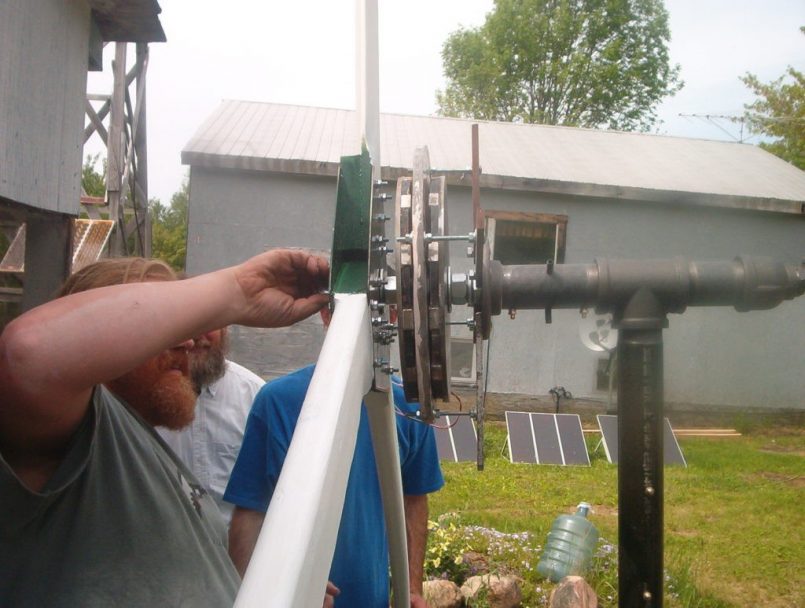

За основу генератора, изготавливаемого своими руками, можно взять ступицу автомобиля.

Ротор на неодимовых магнитах

На ступицу производится наклейка суперклеем неодимовых магнитов диаметром около 25 мм примерно в количестве 20 шт. Однофазные электрогенераторы делаются с равенством количества полюсов и магнитов.

Магниты, расположенные напротив друг друга, должны притягиваться, т. е. повёрнуты противоположными полюсами. После приклеивания неодимовых магнитов производится их заливка эпоксидной смолой.

Катушки мотают круглыми, а общее количество витков составляет 1000-1200. Мощность генератора на неодимовых магнитах подбирается такой, чтобы его можно было использовать как источник постоянного тока, порядка 6А для зарядки АКБ на 12 В.

Механическая часть

Лопасти делают из пластиковой трубы. На ней рисуют заготовки шириной 10 см и длиной 50 см, а затем вырезают. Изготавливается втулка на вал двигателя с фланцем, к которому винтами крепятся лопасти. Их количество может быть от двух до четырёх. Пластик долго не прослужит, но на первое время его хватит. Сейчас появились достаточно износостойкие материалы, например, карбон и полипропилен. Затем можно изготовить более прочные лопасти из алюминиевого сплава.

Балансировку лопастей производят путём отрезания лишних частей на концах, а угол наклона создают путём их нагрева с изгибом.

Генератор крепится болтами к куску пластиковой трубы с приваренной к нему вертикальной осью. На трубу также соосно устанавливается флюгер из алюминиевого сплава. Ось вставляется в вертикальную трубу мачты. Между ними устанавливается упорный подшипник. Вся конструкция может свободно вращаться в горизонтальной плоскости.

Электрическую плату можно разместить на вращающейся части, а напряжение потребителю передавать через два токосъёмных кольца со щётками. Если плату с выпрямителем установить отдельно, тогда количество колец будет равно шести, сколько выводов имеет шаговый мотор.

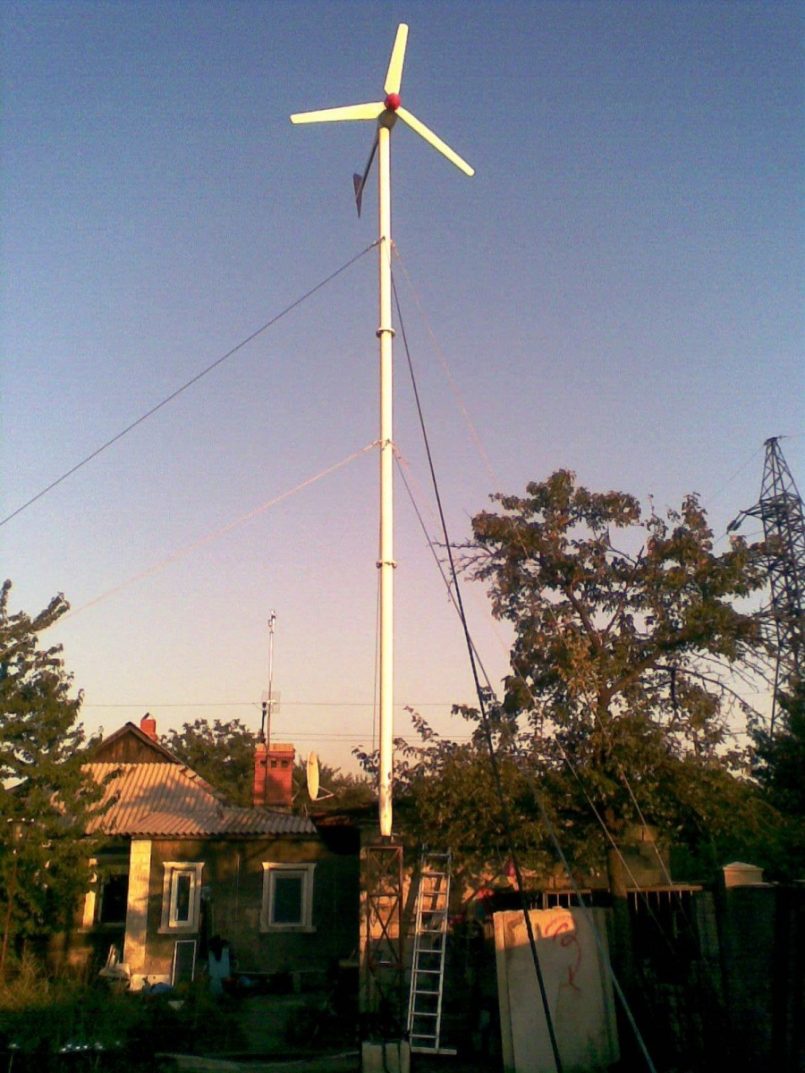

Ветряк крепят на высоте 5-8 м.

Если устройство будет эффективно вырабатывать энергию, его можно усовершенствовать, сделав вертикально-осевым, например, из бочки. Конструкция меньше подвержена боковым перегрузкам, чем горизонтальная. На рисунке ниже изображён ротор с лопастями из фрагментов бочки, установлен на оси внутри рамы и на него не действует опрокидывающее усилие.

Ветряк с вертикальной осью и ротором из бочки

Профилированная поверхность бочки создаёт дополнительную жёсткость, за счёт чего можно применять жесть меньшей толщины.

Ветрогенератор мощностью более 1 киловатта

Устройство должно приносить ощутимую пользу и выдавать напряжение 220 В, чтобы можно было включить некоторые электроприборы. Для этого оно должно самостоятельно запускаться и вырабатывать электроэнергию в широком диапазоне.

Чтобы сделать ветрогенератор своими руками, прежде следует определить конструкцию. Она зависит от того, какая сила ветра. Если она слабая, то единственным вариантом может быть парусный вариант ротора. Больше 2-3 киловатт энергии здесь не получить. Кроме того, для него понадобятся редуктор и мощный аккумулятор с зарядным устройством.

Цена всего оборудования высокая, поэтому следует выяснить, будет ли это выгодно для дома.

В районах с сильными ветрами, самодельным ветрогенератором можно получить 1,5-5 киловатт мощности. Тогда его можно подключать в домашнюю сеть на 220В. Аппарат с большей мощностью самостоятельно сделать сложно.

Электрогенератор из двигателя постоянного тока

В качестве генератора можно использовать малооборотный мотор, генерирующий электрический ток при 400-500 об/мин: PIK8-6/2,5 36V 0,3Nm 1600min-1. Длина корпуса 143 мм, диаметр – 80 мм, диаметр вала – 12 мм.

Как выглядит двигатель постоянного тока

Для него нужен мультипликатор с передаточным отношением 1:12. При одном обороте лопастей ветряка электрогенератор сделает 12 оборотов. На рисунке ниже изображена схема устройства.

Схема устройства ветряка

Редуктор создаёт дополнительную нагрузку, но всё же это меньше, чем для автомобильного генератора или стартера, где требуется передаточное отношение как минимум 1:25.

Лопасти целесообразно изготавливать из алюминиевого листа размером 60х12х2. Если на мотор их установить 6 штук, устройство будет не таким быстрым и не пойдёт вразнос при больших порывах ветра. Следует предусмотреть возможность балансировки. Для этого лопасти припаиваются к втулкам с возможностью накручивания на ротор, чтобы можно было их смещать дальше или ближе от его центра.

Мощность генератора на постоянных магнитах из феррита или стали не превышает 0,5-0,7 киловатт. Увеличить её можно только на специальных неодимовых магнитах.

Генератор с не намагниченным статором для работы не годится. При небольшом ветре он останавливается, а после не сможет самостоятельно запуститься.

Для постоянного отопления в холодное время года требуется много энергии, и протопить большой дом — это проблема. Для дачи в этом плане он может пригодиться, когда туда приходится ездить не чаще 1 раза в неделю. Если всё правильно взвесить, система отопления на даче работает всего несколько часов. Остальное время хозяева находятся на природе. Используя ветряк как источник постоянного тока для зарядки АКБ, за 1-2 недели можно накопить электроэнергии для отопления помещений на такой промежуток времени, и таким образом, создать себе достаточный комфорт.

Чтобы сделать генератор из двигателя переменного тока или автомобильного стартера, требуется их переделка. Мотор можно модернизировать под генератор, если ротор изготовить на неодимовых магнитах, проточив на их толщину. Его делают с количеством полюсов, как и у статора, чередуя друг с другом. Ротор на неодимовых магнитах, приклеенных к его поверхности, при вращении не должен залипать.

Типы роторов

Конструкции роторов отличаются разнообразием. Распространённые варианты изображены на рисунке ниже, где указаны значения коэффициента использования энергии ветра (КИЭВ).

Виды и конструкции роторов ветряков

Для вращения ветряки делают с вертикальной или горизонтальной осью. Вертикальный вариант обладает преимуществом в удобстве обслуживания, когда основные узлы расположены внизу. Опорный подшипник выполнен самоустанавливающимся и долго служит.

Две лопасти ротора «Савониуса» создают рывки, что не очень удобно. По этой причине его делают из двух пар лопастей, разнесённых на 2 уровня с поворотом одной относительно другой на 900. В качестве заготовок можно использовать бочки, вёдра, кастрюли.

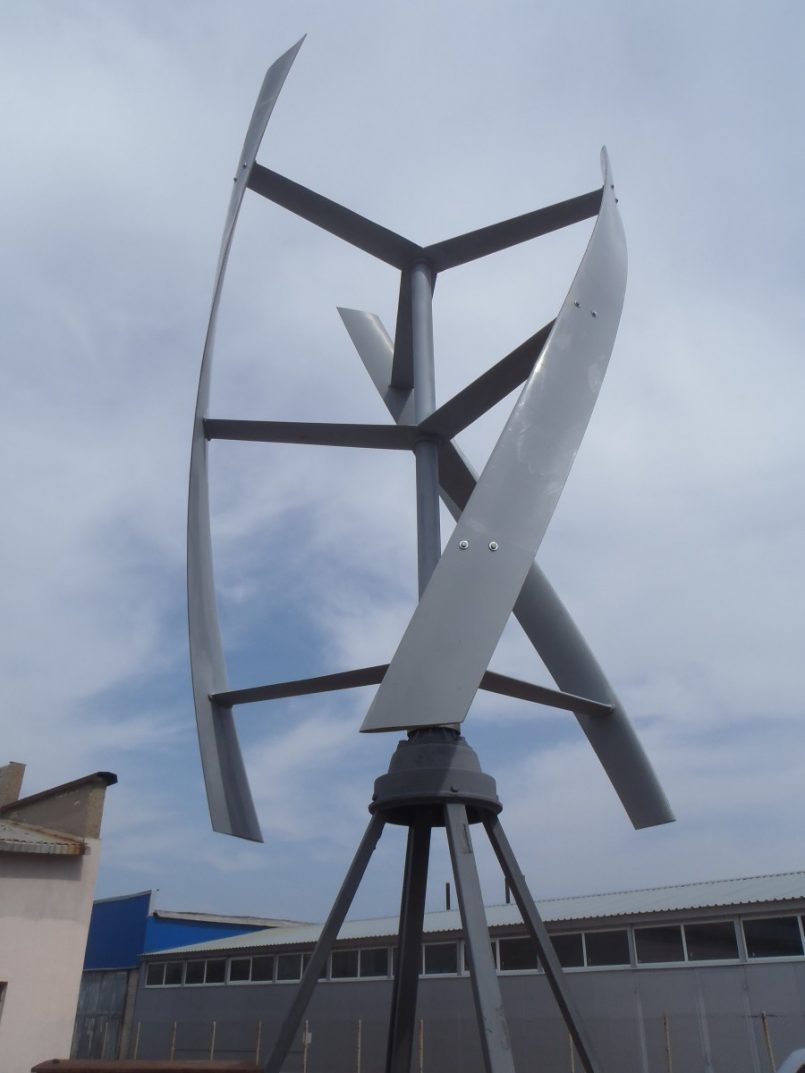

Ротор «Дарье», лопасти которого делают из упругой ленты, отличается простотой изготовления. Для облегчения раскрутки их количество должно быть нечётным. Движение происходит рывками, из-за чего механическая часть быстро разбивается. Кроме того, лента при вращении вибрирует, издавая рёв. Для постоянного применения подобная конструкция не очень подходит, хотя лопасти иногда делают из звукопоглощающих материалов.

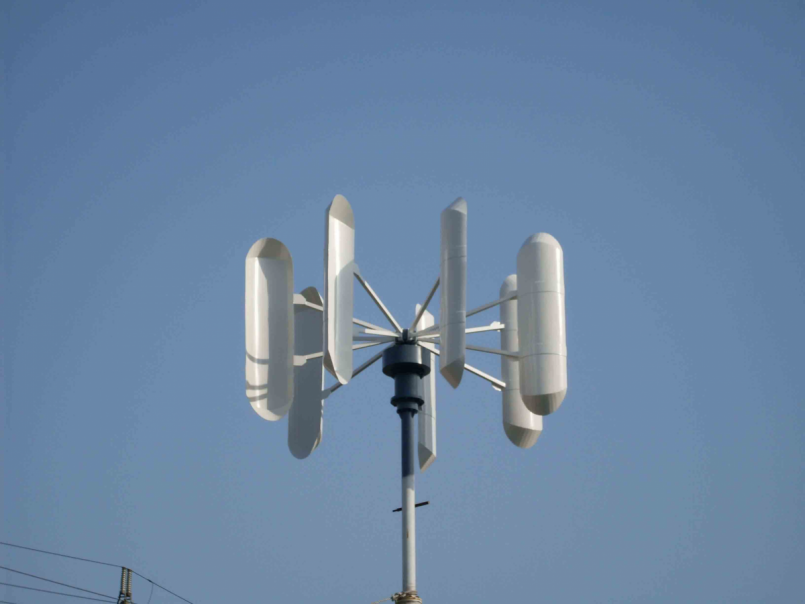

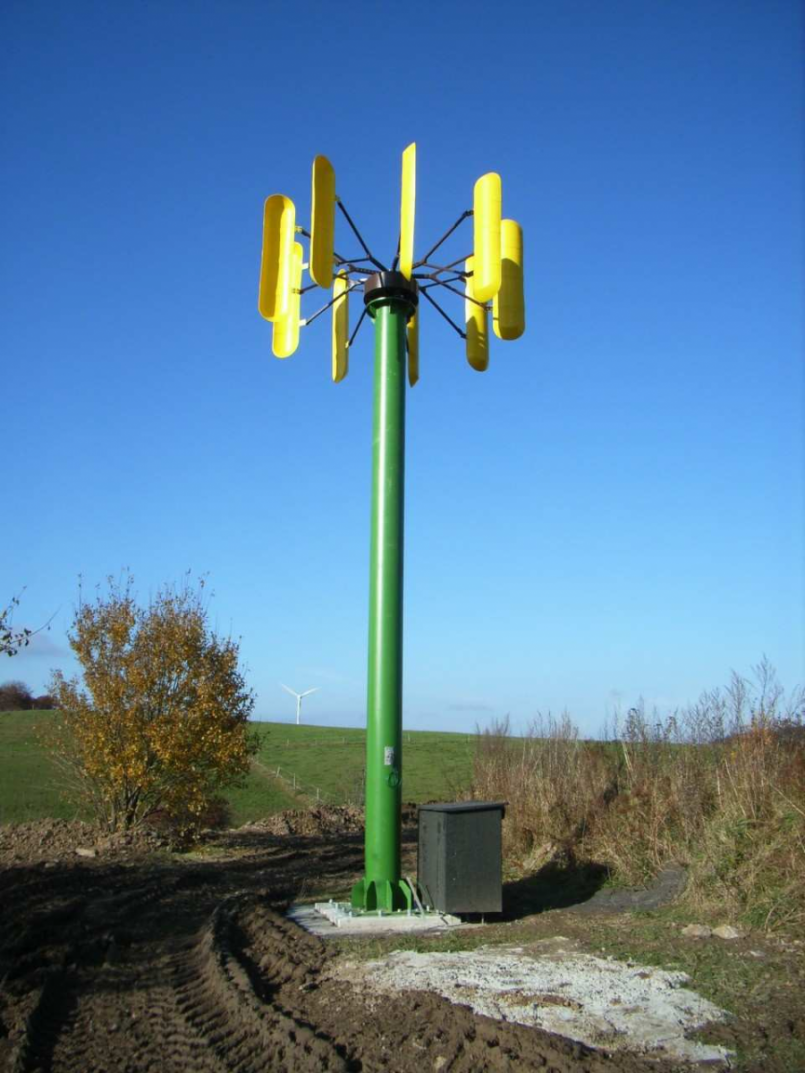

В ортогональном роторе крылья выполняются профилированными. Оптимальное количество лопастей равно трём. Устройство быстроходное, но его необходимо раскручивать при пуске.

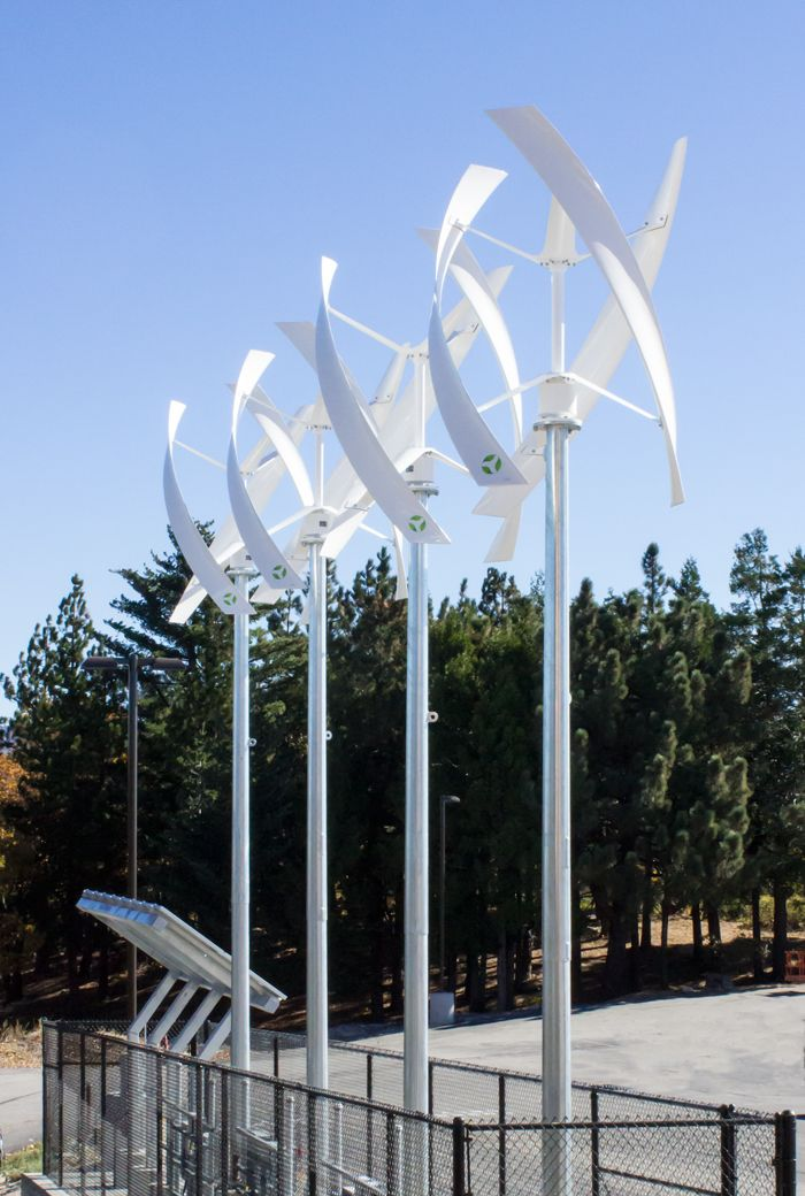

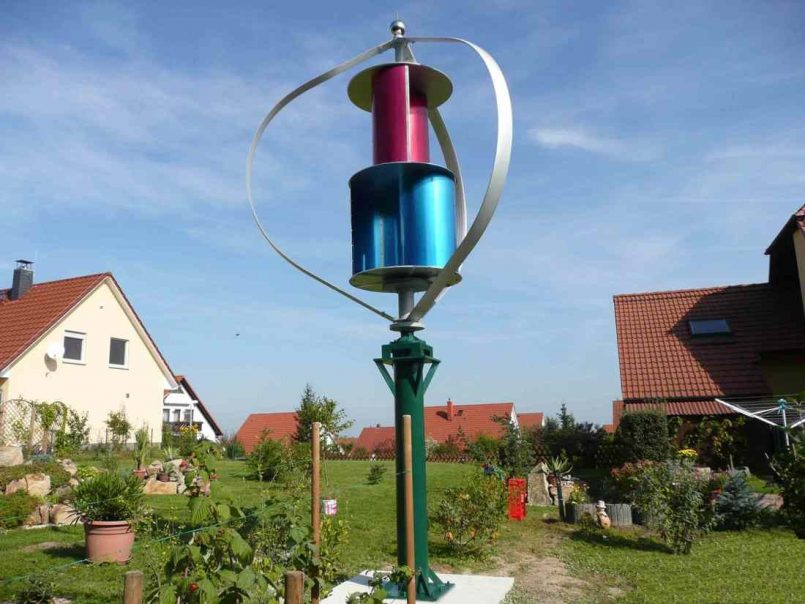

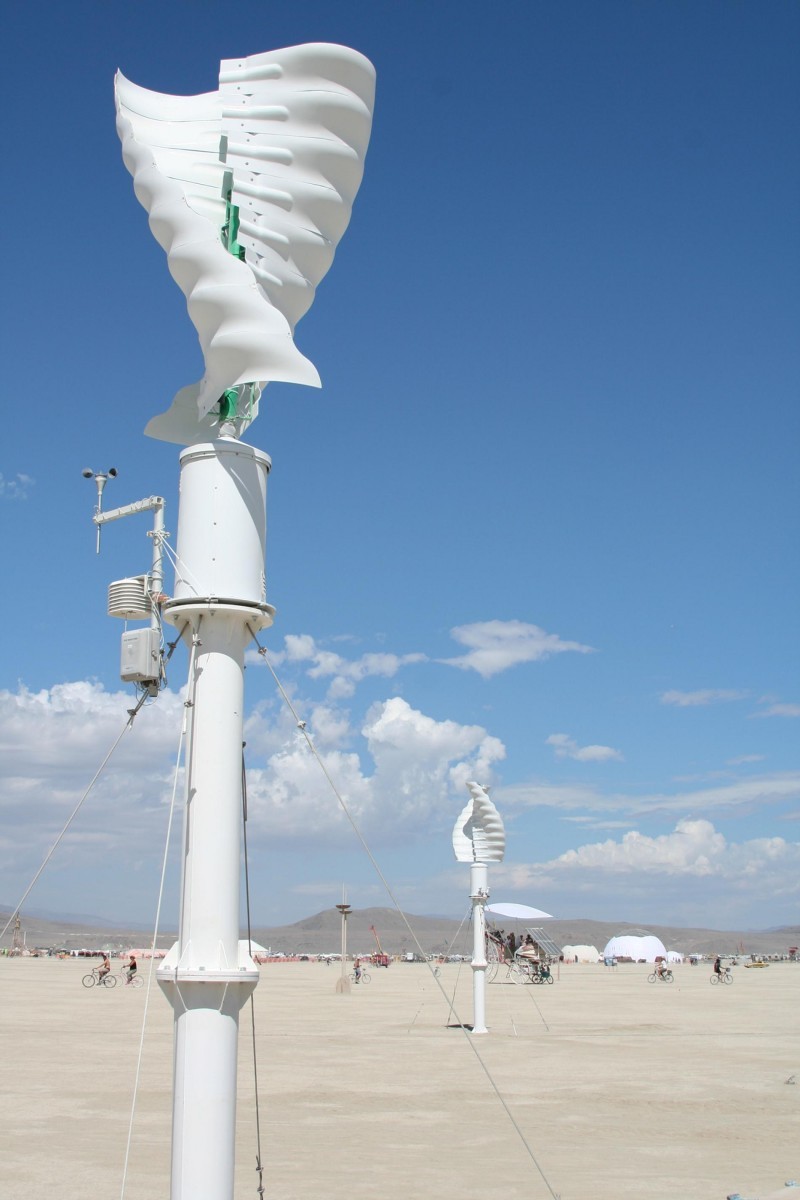

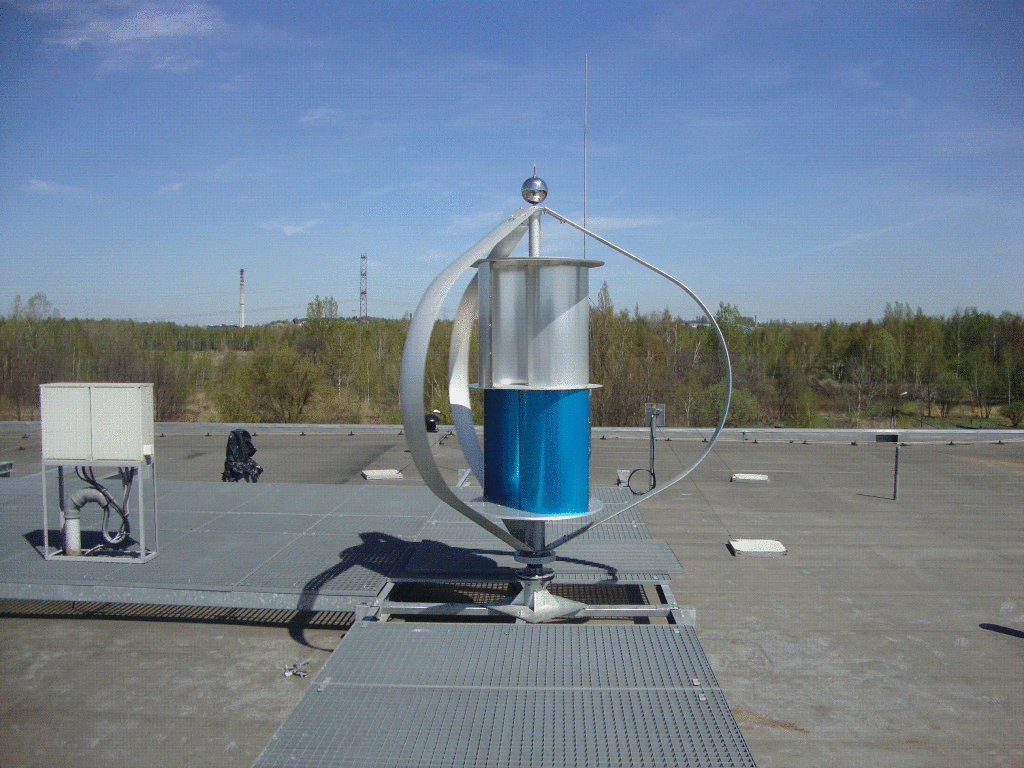

Геликоидный ротор имеет высокий КПД за счёт сложной кривизны лопастей, снижающей потери. Его применяют реже других ветряков из-за высокой стоимости.

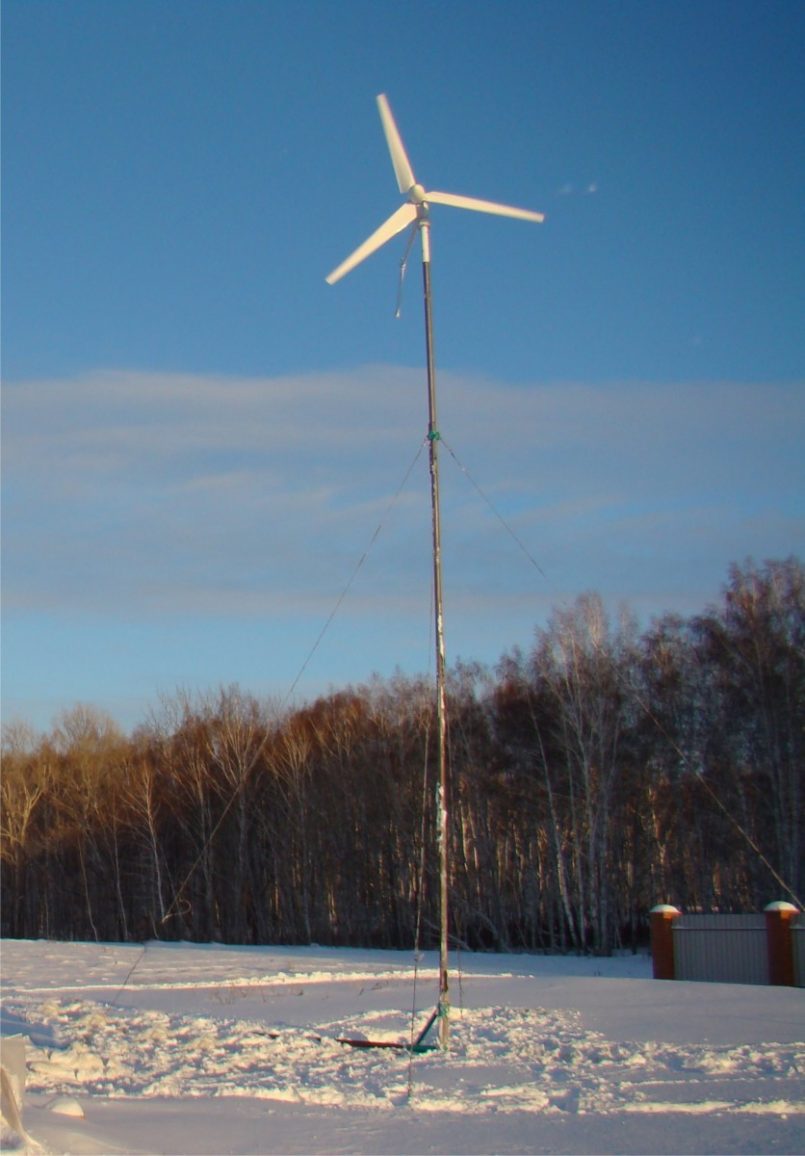

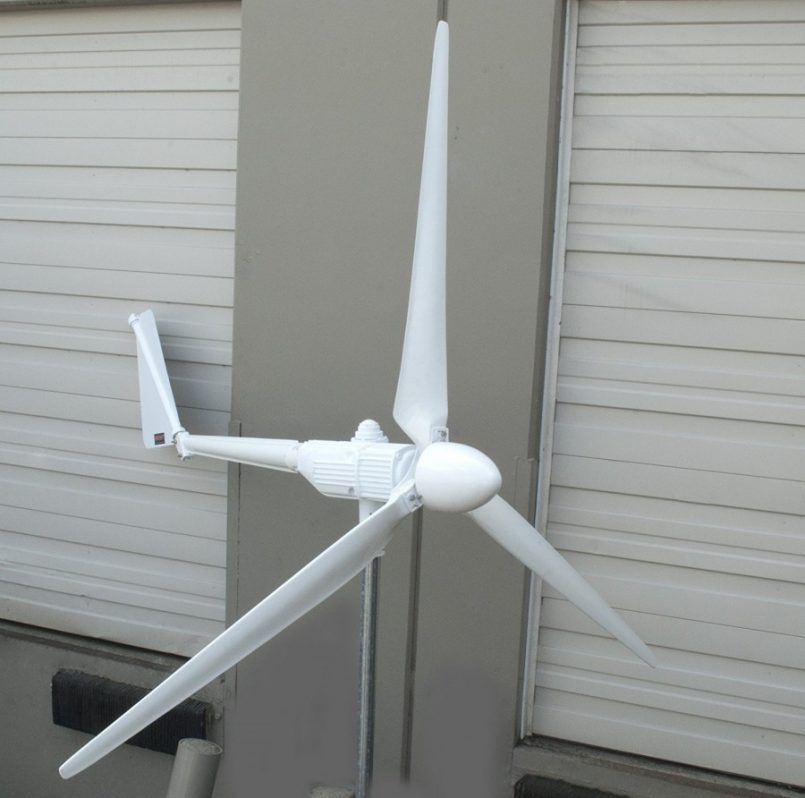

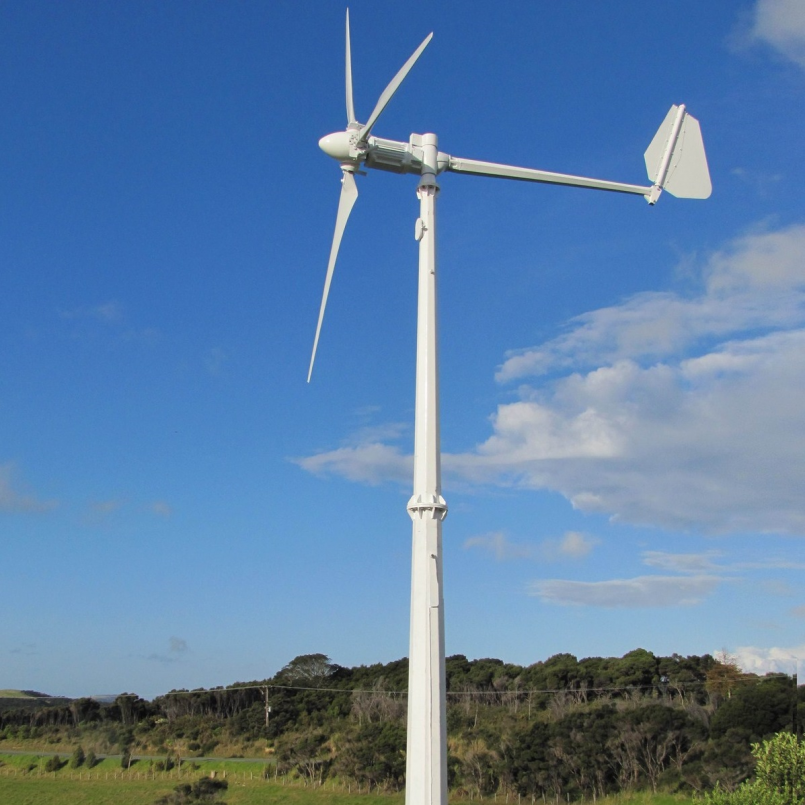

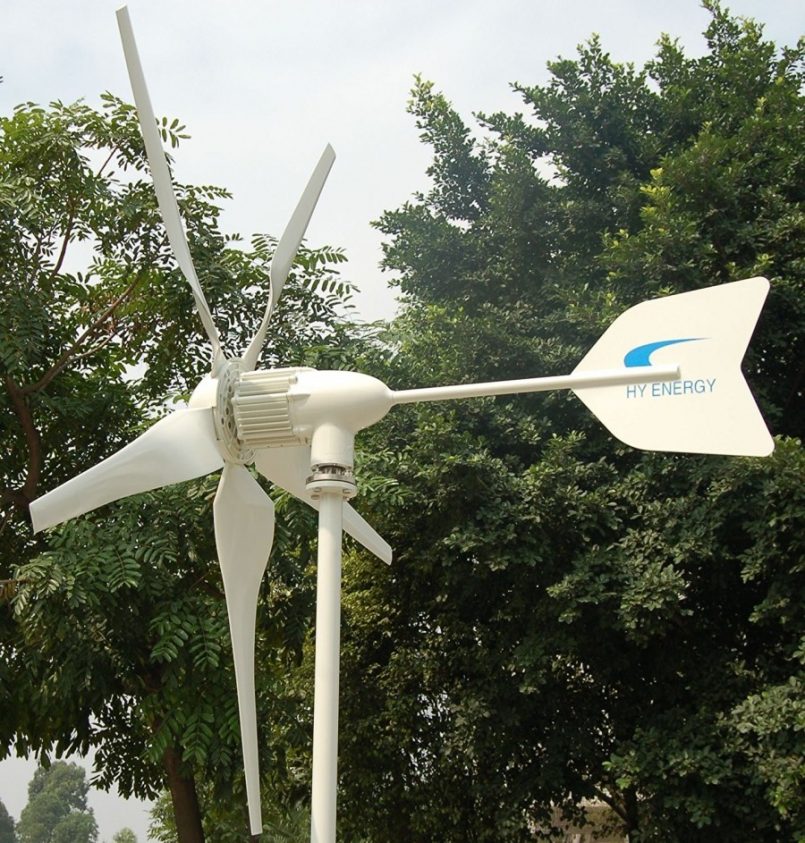

Горизонтальный лопастный ротор исполнения является наиболее эффективным. Но он требует наличия стабильного среднего ветра, а также для него необходима ураганная защита. Лопасти можно изготовить из пропилена, когда их диаметр меньше 1 м.

Если вырезать лопасти из толстостенной пластиковой трубы или бочки, достичь мощности выше 200 Вт не удастся. Профиль в виде сегмента для сжимаемой газообразной среды не подходит. Здесь нужен сложный профиль.

Диаметр ротора зависит от того, какую мощность требуется получить, а также от количества лопастей. Двухлопастнику на 10 Вт нужен ротор диаметром 1,16 м, а на 100 Вт – 6,34 м. Для четырёх-, и шестилопастника диаметр составит соответственно 4,5 м и 3,68 м.

Если насадить ротор непосредственно на вал генератора, его подшипник долго не протянет, поскольку нагрузка на все лопасти неравномерная. Опорный подшипник для вала ветряка должен быть самоустанавливающимся, с двумя или тремя ярусами. Тогда для вала ротора будут не страшны изгибы и смещения в процессе вращения.

Большую роль в работе ветряка играет токосъёмник, который требуется регулярно обслуживать: смазывать, чистить, регулировать. Возможность его профилактики должна быть предусмотрена, хотя это сложно сделать.

Безопасность

Ветряки, мощность которых превышает 100 Вт, являются шумными устройствами. Во дворе частного дома можно установить промышленный ветродвигатель, если он сертифицирован. Его высота должна быть выше ближайших домов. На крыше нельзя устанавливать даже маломощный ветряк. Механические колебания от его работы могут создать резонанс и привести к разрушению строения.

Высокие скорости вращения ветрогенератора требуют качественного изготовления. Иначе, при разрушении устройства существует опасность, что его детали могут отлететь на большие расстояния и нанести травму человеку или домашним животным. Особенно это следует учитывать при изготовлении ветряка своими руками из подручных материалов.

Видео. Ветрогенератор своими руками.

Применение ветрогенераторов целесообразно не во всех регионах, поскольку зависит от климатических особенностей. Кроме того, изготавливать их своими руками не имеет смысла без определённого опыта и знаний. Для начала можно взяться за создание простой конструкции мощностью несколько ватт и напряжением до 12 вольт с помощью, которой можно зарядить телефон или зажечь энергосберегающую лампу. Применение неодимовых магнитов в генераторе позволяет значительно увеличить его мощность.

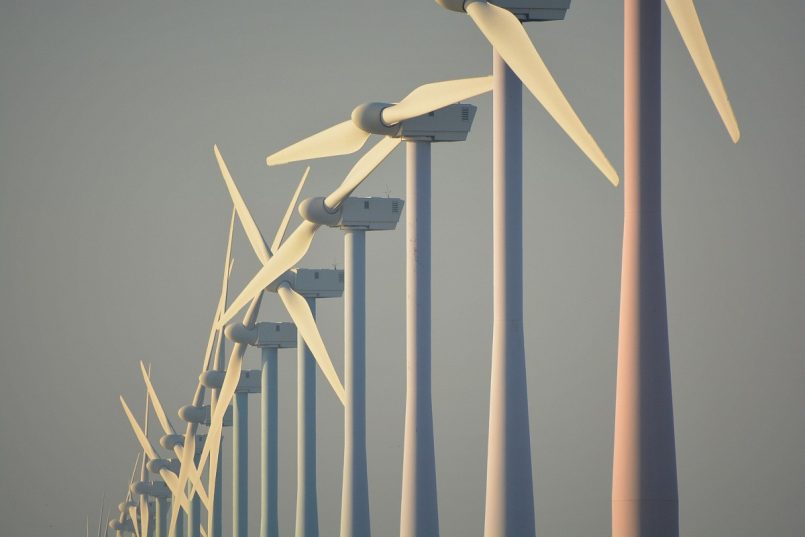

Мощные ветровые установки, берущие на себя значительную часть электроснабжения дома, лучше приобретать промышленные, на создание напряжения 220В, тщательно взвесив при этом все за и против. Если совместить их с другими видами альтернативных источников энергии, электричества может хватить на все хозяйственные нужды, включая систему отопления дома.

Источник

Ветряные электрогенераторы продолжают набирать свою популярность. Ими чаще всего интересуются люди, проживающие в сельской местности и имеющие возможность устанавливать на своих участках столь внушительные конструкции. Но, учитывая высокую стоимость данного оборудования, позволить себе его покупку может далеко не каждый. Давайте посмотрим, как сделать ветрогенератор своими руками и сэкономить деньги на создании собственного альтернативного источника электрической энергии.

Ветрогенератор – источник электроэнергии

Тарифы на коммунальные услуги поднимаются как минимум один раз в год. А если присмотреться, то в некоторые годы та же электроэнергия поднимается в цене два раза – цифры в платежных документах растут как грибы после дождя. Естественно, все это ударяет по карману потребителя, доходы которого не показывают столь устойчивого роста. А реальные доходы, как показывает статистика, показывают тенденцию к падению.

Еще совсем недавно бороться с ростом тарифов на электроэнергию можно было одним простым, но незаконным способом – с помощью неодимового магнита. Это изделие прикладывалось к корпусу расходомера, в результате чего тот останавливался. Но пользоваться данной методикой мы настоятельно не рекомендуем – это небезопасно, незаконно, а штраф при поимке будет таким, что мало не покажется.

Схема была просто великолепная, но впоследствии она перестала работать по следующим причинам:

Контрольный обход

Участившиеся контрольные обходы стали массово выявлять недобросовестных хозяев.

  • Участились контрольные обходы – по домам ходят представители контролирующих органов;
  • На счетчики стали наклеиваться специальные стикеры – под действием магнитного поля они темнеют, разоблачая нарушителя;
  • Счетчики стали невосприимчивыми к магнитному полю – здесь устанавливаются электронные учетные узлы.

Поэтому люди стали уделять внимание альтернативным источникам электроэнергии, например, ветрогенераторам.

Еще один способ разоблачить нарушителя, ворующего электроэнергию – провести экспертизу уровня намагниченности счетчика, которая с легкостью выявляет факты хищения.

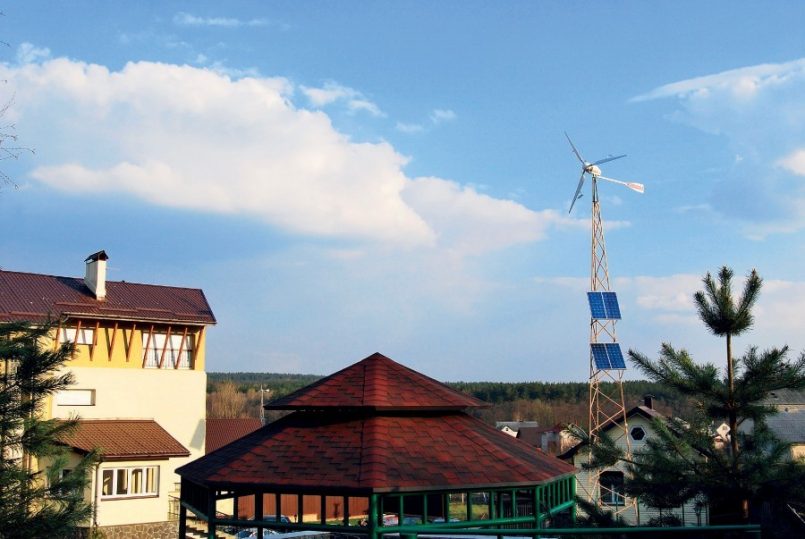

Ветряки для дома становятся привычным явлением в районах, где часто дуют ветра. Ветровой электрогенератор использует для выработки электроэнергии энергию ветровых потоков воздуха. Для этого они оснащаются лопастями, которые приводят в движение роторы генераторов. Полученная электроэнергия преобразуется в постоянный ток, после чего передается потребителям или запасается в аккумуляторных батареях.

Ветрогенераторы для частного дома, как самодельные, так и заводской сборки, могут основными или вспомогательными источниками электроэнергии. Вот типичный пример работы вспомогательного источника – он греет воду в бойлере или питает низковольтные домашние светильники, в то время как остальная домашняя техника работает от основной электросети. Также возможна работа как основного источника электричества в домах, не подключенных к электрическим сетям. Здесь они питают:

  • Люстры и светильники;
  • Крупную бытовую технику;
  • Отопительные приборы и многое другое.

Ветрогенератор

Соответственно, для того чтобы обогревать свое жилье, необходимо сделать или приобрести ветряную электростанцию на 10 кВт – этого должно хватить на все нужды.

Ветровая электростанция может питать как традиционные электроприборы, так и низковольтные – они работают от 12 или 24 вольт. Ветряной генератор на 220 В выполняется по схеме с применением инверторных преобразователей с накоплением электроэнергии в аккумуляторах. Ветрогенераторы на 12, 24 или 36 В устроены проще – здесь применяются более простые контроллеры заряда батарей со стабилизаторами.

Самодельный ветрогенератор для дома и его особенности

Прежде чем мы расскажем, как сделать ветряк для получения электричества, поговорим о том, почему нельзя воспользоваться заводской моделью. Заводские ветрогенераторы действительно более эффективнее своих самодельных аналогов. Все, что можно сделать на производстве, будет надежнее того, что можно сделать в кустарных условиях. Это правило работает и в отношении ветрогенераторов.

Самостоятельное изготовление ветрогенератора выгодно своей дешевизной. Заводские образцы мощностью от 3 кВт до 5 кВт обойдутся в 150-220 тыс. рублей, в зависимости от производителя. Столь высокая цена и объясняет недоступность магазинных моделей для большинства потребителей, ведь она влияет и на срок окупаемости – в некоторых случаях он достигает 10-12 лет, хотя некоторые модели «отбивают» себя намного раньше.

Заводские ветряные электростанции для дома более надежные и реже ломаются. Зато каждая поломка может привести к гигантским расходам на запасные узлы. Что касается самоделок, то их легко отремонтировать самостоятельно, так как собираются они из подручных материалов. Этим и оправдывается далеко не самая совершенная конструкция.

Да, сделать ветрогенератор на 30 кВт своими руками будет очень сложно, но любой человек, умеющий работать с инструментами, сможет собрать маленький ветряк небольшой мощности и обеспечить себя необходимым количеством электроэнергии.

Схема самодельного ветрогенератора – основные узлы

Сделать самодельный ветрогенератор в домашних условиях сравнительно легко. Ниже вы можете увидеть простой чертеж, объясняющий расположение отдельных узлов. Согласно этому чертежу, нам необходимо сделать или подготовить следующие узлы:

Схема ветряка

Схема самодельного ветряка.

  • Лопасти – они могут быть изготовлены из самых разных материалов;
  • Генератор для ветрогенератора – можно приобрести готовый или сделать самостоятельно;
  • Хвостовая часть – направляет лопасти по направлению ветра, позволяя добиться максимального КПД;
  • Мультипликатор – повышает обороты вращения вала (ротора) генератора;
  • Крепежная мачта – на ней будут удерживаться все вышеперечисленные узлы;
  • Натяжные тросы – удерживают всю конструкцию и не дают упасть от порывов ветра;
  • Контроллер заряда, аккумуляторы и инвертор – обеспечивают преобразование, стабилизацию и накопление полученной электроэнергии.

Мы попробуем сделать с вами простой роторный ветрогенератор.

Пошаговая инструкция по сбору ветрогенератора

Деталь генератораСделать ветряк из пластиковых бутылок сможет даже ребенок. Он будет весело вращаться под дуновением ветра, издавая шум. Существует гигантское количество всевозможных схем постройки таких ветряков, в которых ось вращения может располагаться как вертикально, так и горизонтально. Электричества такие штуки не дают, зато прекрасно разгоняют кротов на приусадебных участках, которые вредят растениям и повсюду роют свои норки.

Самодельный ветрогенератор для дома чем-то похож на такой вот бутылочный ветряк. Только размерами он побольше, да и конструкцией посерьезней. Но если приделать к такому ветрячку небольшой моторчик, то он сможет стать источником электроэнергии и даже запитать какую-нибудь электрическую штуку, например, светодиод – на большее его мощности не хватит. Глянув на схему такой «игрушки», вы сможете понять, как сделать полноценный ветрогенератор.

Делаем генератор для ветряка

ОбмоткаДля того чтобы собрать ветряную электростанцию, нам потребуется генератор, причем с самостоятельным возбуждением. Иными словами, в его конструкции должны присутствовать магниты, наводящие электроэнергию в обмотках. Именно так устроены некоторые электродвигатели, например, в шуруповертах. Но сделать приличный ветрогенератор из шуруповерта не получится – мощность будет просто смешной, хватит максимум на работу небольшой светодиодной лампы.

Сделать ветряную электростанцию из автогенератора тоже не получится – здесь используется обмотка возбуждения, питающаяся от аккумулятора, поэтому он нам не подходит. Из вентилятора бытового у нас получится сделать разве что пугач для птиц, атакующих огород. Поэтому нужно поискать нормальный самовозбуждающийся генератор подходящей мощности. А еще лучше потратиться и приобрести покупную модель.

Генератор действительно выгоднее купить, чем сделать – КПД заводского образца будет более высоким, нежели у самоделки.

Давайте посмотрим, как сделать генератор для нашего ветряка своими руками.

Схема обмоткиЕго максимальная мощность составляет 3-3,5 кВт. Для этого нам понадобятся:

  • Статор – он изготавливается из двух кусков листового металла, раскроенных в форме окружностей диаметром 500 мм. На каждую окружность по краю (немного отступив от края) наклеиваются 12 неодимовых магнитов диаметром 50 мм. Их полюса должны чередоваться. Аналогичным образом готовим вторую окружность, но только полюса здесь должны располагаться со сдвигом;
  • Ротор – он представляет собой конструкцию из 9 катушек, намотанных медным проводом диаметром 3 мм в лаковой изоляции. В каждой катушке делаем по 70 витков, хотя в некоторых источниках рекомендуется делать по 90 витков. Для размещения катушек необходимо сделать основу из немагнитного материала;
  • Ось – ее необходимо сделать точно по центру ротора. Причем биений быть не должно, конструкцию нужно тщательно отцентровать, иначе ее быстро разобьет ветром.

Размещаем статоры и ротор – сам ротор вращается между статорами. Между этими элементами выдерживается расстояние 2 мм. Все обмотки мы соединяем по нижеприведенной схеме, чтобы у нас получился однофазный источник переменного тока.

Изготавливаем лопасти

В этом обзоре мы делаем довольно мощный ветрогенератор – его мощность составит до 3-3,5 кВт при сильном ветре или до 1,5 или 2 кВт при ветре средней силы. Причем он получится достаточно бесшумным, в отличие от генераторов на электродвигателях. Далее нужно подумать о расположении лопастей. Мы с вами задумали сделать простой трехлопастной горизонтальный ветрогенератор. Можно было бы подумать и над вертикальным ветрогенератором, но в этом случае коэффициент использования энергии ветра будет более низким – в среднем 0,3.

Если сделать вертикальный ветрогенератор, то у него будет лишь одно преимущество – он сможет работать при любом направлении ветра.

В домашних условиях проще всего сделать простые лопасти. Для их изготовления можно использовать различные материалы:

  • Дерево – правда, со временем оно может потрескаться и рассохнуться;
  • Полипропилен – этот вид пластика подходит для маломощных генераторов;
  • Металл – надежный и долговечный материал, из которого можно сделать лопасти любого размера (хорошо подходит дюралюминий, используемый в авиации).

Таблица для вычислений

Прикинуть диаметр лопастей поможет небольшая таблица. Уточните примерную скорость ветра в вашей местной и узнайте, какого диаметра нужно сделать лопасти для ветрогенератора.

Сделать лопасти для ветрогенератора не так уж и сложно. Гораздо сложнее сделать так, чтобы вся наша конструкция получилась сбалансированной – иначе ее быстро разобьют сильные порывы ветра. Балансировка выполняется путем коррекции длины лопастей. После этого объединяем лопасти с ротором нашего ветрогенератора и устанавливаем конструкцию на монтажной площадке, к которой крепится хвостовая часть.

Запуск и проверка

Самое главное в дальнейшем – выбрать правильное место для установки мачты. Она должна располагаться строго вертикально. Генератор с лопастями размещается как можно выше, где ветер более сильный. Проследите, чтобы рядом не было лесопосадок, отдельно стоящих деревьев, домов и крупных сооружений, загораживающих воздушные потоки – при наличии каких-либо помех разместите ветрогенератор на удалении от них.

Как только ветрогенератор придет в движение, необходимо сделать следующее – подключить к отводу генератора мультиметр и проверить наличие напряжения. Теперь система готова к полноценной эксплуатации, остается только определиться, какое напряжение будет подаваться в дом и как это будет происходить.

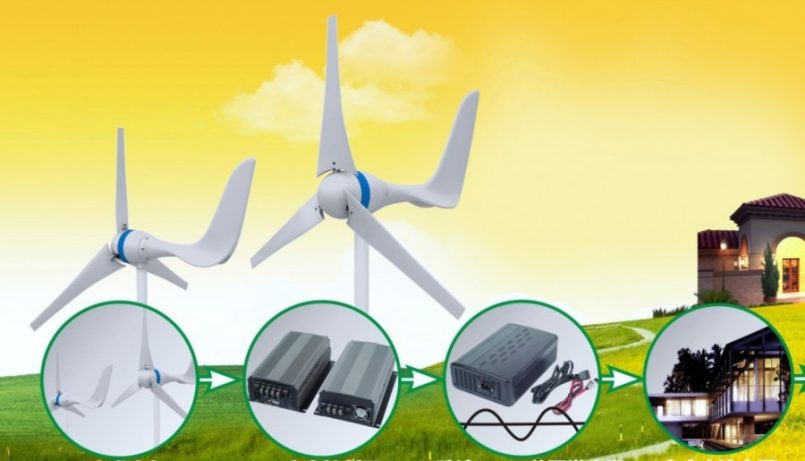

Подключение потребителей

У нас уже получилось сделать малошумный ветряк, причем довольно мощный. Настало время подключить к нему электронику. Собирая ветрогенераторы своими руками на 220В, необходимо позаботиться о приобретении инверторных преобразователей. КПД данных приборов достигает 99%, поэтому потери на преобразовании подаваемого постоянного тока в переменный ток с напряжением 220 Вольт будут минимальными. Итого в системе будут три дополнительных узла:

  • Блок аккумуляторов – накапливает излишки генерируемой электроэнергии впрок. Эти излишки используются для питания потребителей в периоды безветрия или в моменты, когда он дует очень слабо;
  • Контроллер заряда – контролирует зарядный ток, продлевая срок службы аккумуляторных батарей;
  • Преобразователь – преобразует постоянный ток в переменный.

Также возможна схема, когда в доме устанавливаются бытовая техника и осветительные приборы, способные работать с напряжением 12 или 24 Вольта. В этом случае надобность в инверторном преобразователе отпадает. Что касается питания приборов для приготовления еды, то для того чтобы не создавать излишней нагрузки на ветрогенератор, советуем использовать газовое оборудование, питающееся от баллона со сжиженным газом.

Ветряные генераторы на 220В выгодны тогда, когда в доме уже присутствует техника, работающая на переменном токе с указанным напряжением.

Источник

Из-за высокой стоимости альтернативных конструкций для получения энергии с помощью ветра, многие считают, что выгоднее изготовить ветрогенератор своими руками. В этом есть резон, но нужно понимать, что дело это непростое, требующее время и специальных знаний.

Иметь такую конструкцию мечтают дачники, домики которого удалены от цивилизации. Да и городской житель стал внимательнее присматриваться к ветрогенераторам, поглядывая на приходящие ежемесячно счета на использованную электроэнергию.

Растущие тарифы приводят к мысли, что ветрогенератор генератор своими руками не помешали бы и горожанам.

Нужны ли разрешительные документы?

Воплотить мечту в реальность сложно, но возможно. Для дачи будет достаточно маломощной установки, например, 1-киловатной. В России подобные конструкции приравниваются к бытовой технике.

Чтобы их установить не нужно оформлять сертификаты и бегать за разрешениями. Главное – определиться, действительно ли ставить подобный источник энергии целесообразно.

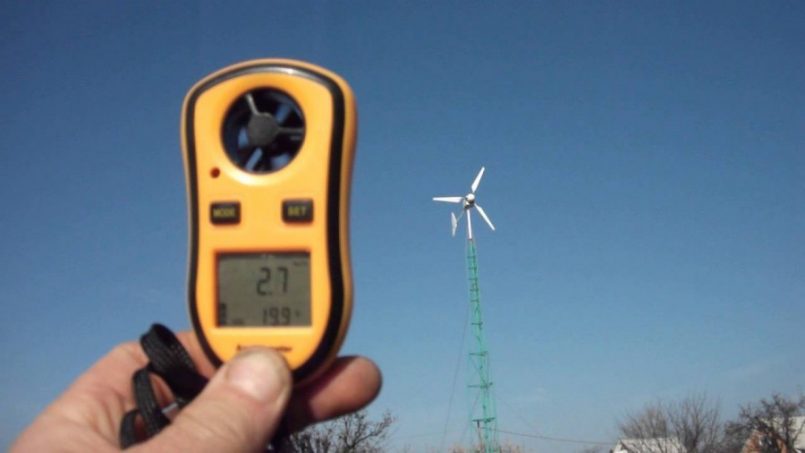

Для местности, где планируется установить ветряк, потребуется знать потенциал ветра. Поможет это сделать Интернет: потребуется найти «Карту ветров» и использовать разработанную формулу.

Налогообложение

На расходуемую для личных нужд энергию, налогообложения не предусмотрено никакого, поэтому ветряки малой мощности устанавливать можно смело и получать бесплатную энергию с их помощью.

Об индивидуальном энергоснабжении нет нормативных актов, способных препятствовать установке и использованию ветрогенераторов своими руками, как и купленных в торговой сети.

Тоже касается недовольства соседей: установка ветрогенераторов своими руками, нужная для решения личных потребностей, не должна вызывать неудовольствия. Последние вправе выдвинуть претензии, если ветряки будут им причинять реальные неудобства. Ведь права конкретного человека заканчиваются, когда другому они причиняют дискомфорт.

Высота мачты

Учитывая сказанное, собираясь монтировать ветрогенератор своими руками, особое внимание нужно уделить выбору высоты мачты. Помимо этого, требуется учитывать существующие ограничения, касающиеся частных построек, и местонахождения вашего участка. Например, если поблизости существуют тоннели, построены мосты, находятся аэропорты, не допускается возведение зданий, высотой больше отметки в 15 м.

Шумность

Во время работы шумит редуктор и вращающиеся лопасти. Рекомендуется шум измерить соответствующими приборами и полученные показатели документально зафиксировать. Принятые нормативами значения не должны превышаться. Тогда и споров с соседями не возникнет.

Помехи

В идеальном варианте защита от возможных телепомех должна быть у ветряков предусмотрена.

Экологическая служба

Она вправе установщику запретить проводить монтаж в единственном случае, когда это препятствует миграции птиц. А это маловероятно.

Своими руками собирая ветрогенератор, перечисленные моменты необходимо учесть.

Если ветряк покупается, эти моменты отображаются в паспорте, изучить который нужно сразу, чтобы себя обезопасить от неожиданностей.

Целесообразность

Насколько целесообразна установка ветряка определяет во многом сила и стабильность ветра в данном районе.

Условия

Для монтажа ветрогенератора для дома своими руками необходима обширная площадка. Он должен располагаться от соседей на определенном расстоянии.

Ветрогенератором называется конструкция, способная преобразовывать энергию кинетическую воздушных масс в механическую.

Благодаря ей ротор приводится в движение, благодаря чему, человек получает нужное ему для функционирования приборов электричество.

Конструкция

Составляют ветровую систему:

  • лопасти;
  • турбинный ротор;
  • генератор;
  • инвертор, преобразующий ток. Последний заряжает аккумулятор;
  • батарея, питающая конструкцию.

Суть функционирования

Она для подобных конструкций отличается простотой. Вращающийся ротор позволяет получить трехфазный ток. Он, после прохождения контроллера, подзаряжает аккумулятор. Далее, благодаря инвертору, он преобразуется до «состояния», пригодное для использования бытовыми приборами – холодильниками, телевизорами, микроволновыми печами, стиральными машинами и бойлерами, пр.

Показанная схема дает представление о том, какие трансформации претерпевает электроэнергия, которую производит ветрогенератор.

Некоторая часть ее аккумулируется, остальную потребляют приборы.

Лопасти подвергаются во время вращения сразу трем воздействиям:

  • подъемной силе;
  • импульсной;
  • тормозящей.

Последние две стараются преодолеть силу торможения, заставляют вращаться маховик, благодаря чему, ротором создается в неподвижной части генератора магнитное поле, принуждающее по проводам течь ток.

Выбор мотора

Тем, кто решил сделать ветрогенератор своими руками, рекомендуется использовать мотор от бытовых устройств и автомобилей, понимая, что эффективность возрастает прямо пропорционально вольтам, приходящимся на 1 виток.

Разновидности

Ветряки классифицируются по нескольким параметрам:

  • числу лопастей. Модели бывают одно-, двух-, трех – пяти – и многолопастными. Помните, что количество лопастей обратно пропорционально скорости, т.е. чем больше первых, тем при меньшей скорости воздуха начинается вращение. Многолопастные используются часто там, где преимущество отдается вращению перед получением энергии – например, при подъеме воды из скважин;
  • материалу, из которого делают лопасти. Помимо твердых, как стало известно, подходят даже плотные ткани, стоимость которых невысокая. Их делят на жесткие и парусные, которые по цене ниже, чем первые, изготовленные из металла или стеклопластика, но менее прочные. Поэтому ремонтировать такие лопасти придется часто;

  • расположению оси относительно земли. По этому признаку ветряки бывают горизонтальными (имеющие более высокую мощность, надежность) и вертикальные. Эти ветрогенераторами своими руками намного чувствительнее к ветряным порывам;
  • шагу винта, который бывает фиксированным (более распространены) и изменяемым. У последнего увеличена скорость вращения, но установка очень сложна для исполнения и массивна.

Ветряк своими руками сделать получится практически бесплатным, если найдутся ненужные детали, без дела валяющиеся где-то в гараже: мотор старого авто, обрезанные канализационные трубы и др.

Ветряк роторный

Простейший ветрогенератор своими руками этого вида имеет вертикальную ось вращения, обеспечит легко частный дом энергией на 100%. Его смастерить сложно, но возможно. При этом, это проще даже, чем кажется. Лопасти, к примеру, несложно сделать из металлической бочки. Их вырезают ножницами для резки металла.

Для сборки ветрогенератора своими руками, мощность которого, предположим. должна составлять 1,5 кВт, под руками должны быть перечисленные ниже элементы:

  • автогенератор 12В;
  • 12 — вольтовая батарея (лучше кислотная либо гелиевая);
  • «кнопка» (полугерметичный выключатель так же12 V);
  • преобразователь 700-ваттный;
  • достаточной вместимости емкость из алюминия или нержавеющей стали – бак, выварка и пр.
  • реле (подойдет автомобильное);
  • вольтметр;
  • метизы (болты, гайки и пр.);
  • провод 4 мм в сечении и 2,5 мм;
  • пара хомутов для закрепления на мачте генератора.

Инструменты

Для изготовления своими руками ветряка необходимы:

  • болгарка;
  • кусачки;
  • строительный карандаш для нанесения разметки либо маркер;
  • ножницы для металла;
  • сверла с дрелью;
  • рулетка;
  • отвертки;
  • ключи гаечные.

С чего начать?

Ветряк своими руками, как говорилось, начинают изготавливать с поиска большой емкости. Она составит основу.

На нее наносят разметку, пользуясь маркером, т.е. делят на равные 4 части. Далее будет объясняться, как делать разрезы болгаркой. При их выполнении металл до конца разрезать нельзя.

Нельзя болгаркой пользоваться для работы с окрашенной жестью, а также оцинкованной сталью, которые сильно нагреваются. Их режут ножницами для металла, помня, что вырезаются лопасти не до конца.

Параллельно с изготовлением лопастей, переделывают у генератора шкив. В нем и днище исходной кастрюли необходимо просверлить отверстия, в которые вставляться будут болты.

Делают это максимально аккуратно, чтобы соблюсти симметрию. Это нужно, чтобы в ходе работы не возникал дисбаланс.

Далее, каждую лопасть отгибаем поочередно. Но делаем это с учетом направления, в котором вращаться станет генератор. Чаще она совпадает с движения стрелки часов. Угол, изгиба, определяет скорость и площадь воздействия воздушного потока.

Ведро с готовым пропеллером прикрепляют на шкив, а на мачту, применив хомуты, устанавливают генератор. В последнюю очередь соединяют провода, создавая цепь.

Для присоединения аккумулятора выбирают провод диаметром 4 мм². Достаточно будет 1 метра. Такой же потребуется, чтобы подключить инвертор.

Меньшего сечения – 2,5 мм хватит для подсоединения нагрузки. Если делали все последовательно и точно, ветряк своими руками работать будет хорошо, а проблем возникнуть не должно.

Если батарею, к примеру, использовали 75 амперную, а преобразователь 1000-ватный, ветряка своими руками хватит, чтобы работали одновременно сигнализация охранная, камеры видеонаблюдения и освещение улицы.

Плюсы и минусы

Достоинства:

  • экономичность модели;
  • ремонтопригодность. При выходе из строя элемента, он просто заменяется новым;
  • отсутствие требований к условиям эксплуатации;
  • надежность;
  • бесшумность.

Недостатки:

  • не высокая производительность;
  • зависимость сильная от ветра (пропеллер может просто слететь).

Неодимовые магниты для ветряков

В России о них узнали не слишком давно, поэтому ветряки с их использованием также делают недавно. Ажиотажный продукт рынок постепенно насытил, поэтому теперь эти магниты доступны народным умельцам.

Изготовление ветряка

Эта конструкция сложнее, чем ранее описанная. Ось вращения у нее горизонтальная.

До того, как приступать к сборке ветряка своими руками, желательно приобрести ступицу (сгодится от автомобиля) и тормозные диски.

Ступица выступит базой. Поскольку она уже использовалась, стоит ее смазать, предварительно разобрав и обратив на подшипники особое внимание. Ни наслоений, ни ржавчины остаться на них не должно. Генератор обязательно красят. Забывать об этом нельзя.

Как закрепятся магниты?

Они требуют грамотного распределения и надежного крепления. Их часто приклеивают к роторным дискам. Для работы необходимо двадцать магнитов 25х8 мм.

Важно:
 Можно это количество изменять, помня основное, что совпадает число магнитов с полюсами в однофазном генераторе и соответствует 2/3 или 4/3 — в трехфазном.

Полюса должны чередоваться. Для удобства изготавливают шаблон или наносят на диск разметку секторов. Лучше, как показала практика, использовать их круглой формы, чем прямоугольной, поскольку в последних поле магнитное имеется на всей длине, а у первых лишь в центре.

Определяем полюса

Чтобы не перепутать полюса их следует точно определить. Магниты для этого подносят друг к другу. В случае их притягивания, ставят «+», отталкивания – «-».

Размещают их, так, чтобы полюса чередовались.

Клей должен быть качественным для надежности конструкции. Неплохо магниты держатся на эпоксидной смоле, покрывающей полностью диск. Ее разводят по инструкции.

Она не должна стекать с диска. Чтобы предотвратить стекание смолы, по периметру делают временные бортики из пластилина или скотчем обматывают диск.

Сравнение однофазных устройств и трехфазных

Предпочтение стоит отдать трехфазному статору, поскольку он меньше вибрирует, чем однофазный. Вызваны вибрации разницей в токовой амплитуде, причиной которой является непостоянная отдача.

Тесты показали, что она больше на 50% у трехфазной модели. Другим важным преимуществом 3-фазной является высокий акустический комфорт во время функционирования под нагрузкой. Другими словами, он не гудит. К тому же, отсутствие вибрации положительно сказывается на сроке службы.

Наматываем катушку

Выбрав не очень скоростной вариант, зарядка 12V батареи начинается при 100-150 об/м. Число витков для этого должно соответствовать 1000-1200. Поделив витки на все катушки, получим их число для одной.

Мощность ветряку добавит число полюсов. При этом вырастет частота токовых колебаний.

Если используется для витков провод большого сечения, уменьшается сопротивление и возрастает сила тока.

Облегчить процесс ручной намотки можно, если пользоваться специальным станком.

На характеристики ветрогенераторов, собранных своими руками, влияет толщина магнитов, имеющихся на диске и количество их.

Катушки, как правило, делаются круглой формы, но, слегка вытянув их, удастся выпрямить витки. Готовыми, катушки должны быть равными или чуть превышать по размерам магниты. С магнитами соотноситься должна и толщина статора.

Если последний больше из-за большего количества витков, пространство между дисками увеличивается, а поток магнитный уменьшается.

Но большее сопротивление катушек приведет к уменьшению тока. Для формы статора подойдет фанера. Чтобы увеличить прочность изделия поверх катушек (на дно формы) кладут стеклоткань. Перед нанесением смолы эпоксидной, форму обрабатывают вазелином или воском, или используют скотч.

Закреплены катушки между собой жестко. Наружу выводятся 6 концов фаз, для соединения которых пользуются схемами «звезда» или «треугольник».

Генератор тестируют, крутя его рукой. Для напряжения в 40V, сила тока достигает 10 А.

Сборка

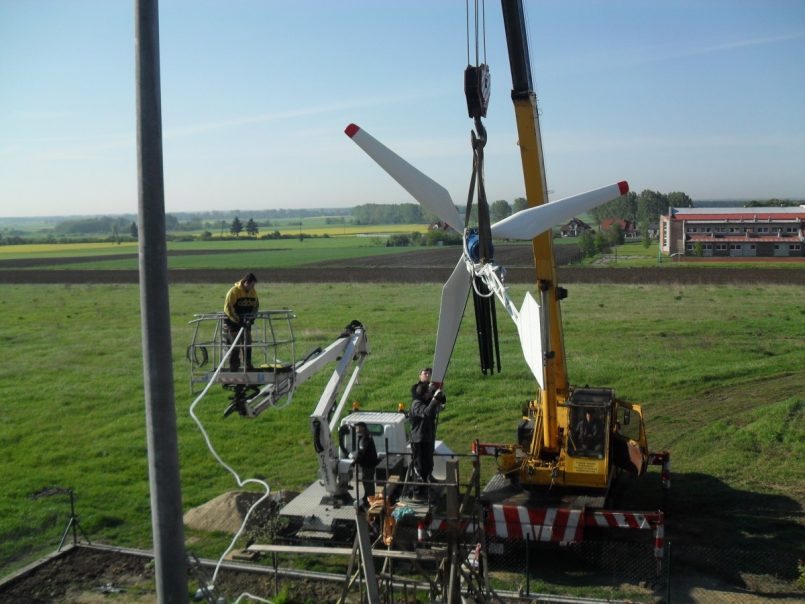

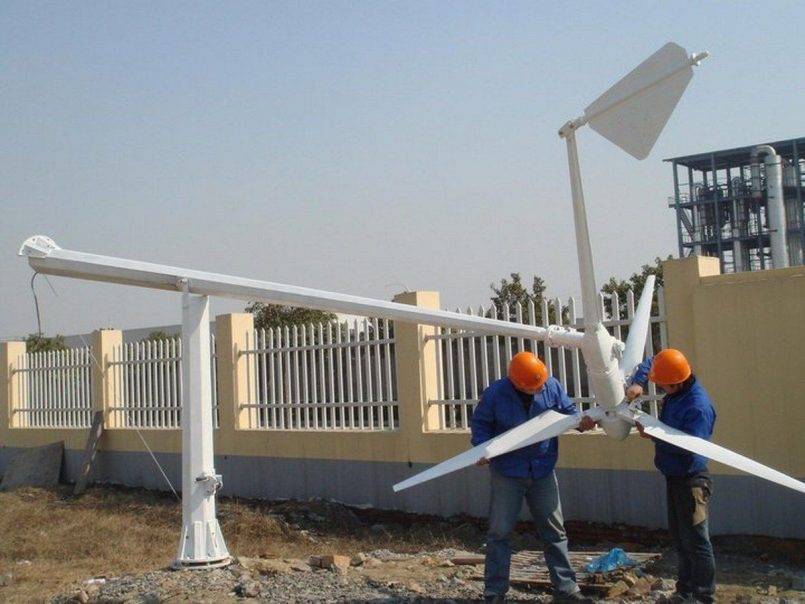

Длину мачты выбирают от 6 до 12 метров, основание бетонируют. Сам ветрогенератор, собранный своими руками, крепят вверху. Чтобы обеспечить возможность добраться к нему, если потребуется ремонт, необходимо предусмотреть устройство, которое даст возможность поднять или опустить трубу.

Обеспечит это ручная лебедка. Из трубы ПВХ, диаметр которой 160 мм, реально изготовить винт длиной 2 метра, имеющего 6 лопастей.

Форму подбирают опытным путем. Но, такой винт-пропеллер необходимо защищать от сильного ветра, для чего и служит складывающийся хвост.

Итог

Рассмотренные модели эффективны каждая по-своему. А полученная информация свидетельствует, что ветряк изготовить своими руками вполне возможно.

Видео: Вертикальный ветрогенератор 4kw

Сделать безопасный и практичный ветрогенератор вполне можно самостоятельно в домашних условиях
Ветер, как бесконечный источник энергии, находит все большее распространение. Особенной популярностью такой источник альтернативной энергии пользуется в отдаленных регионах (например, Тайге), на полярных станциях. Кроме того, все чаще бытовые ветрогенераторы изготавливают и загородные жители. Какие виды ветряков существуют и как собрать устройство для преобразования ветровой энергии своими руками – читайте ниже.

    • На чем основана ветровая генерация
    • Ветряной генератор: принцип работы, виды устройств
    • Самодельный ветрогенератор: достоинства и недостатки
    • Как сделать ветряк своими руками
    • Электрогенератор своими руками: расчет мощности устройства
    • Какой выбрать генератор для ветряка
    • Ветрогенераторы своими руками на 220 в
    • Ветряки своими руками 5 кВт (видео)
    • Примеры ветряков (фото)

Ветровая генерация – это способность получать электричество из энергии ветра. Ветрогенератор – это, по сути, солнечный генератор: ветра образуются из-за неравномерного прогрева поверхности Земли солнцем, вращения планеты и ее рельефа. Генераторы используют движение воздушных масс и преобразовывают его в электричество посредством механической энергии.

В среднем, один ветряк на 20 кВт может обеспечить электроэнергией один небольшой поселок.

Перед тем как приступить к изготовлению ветрогенератора, необходимо тщательно ознакомиться с инструкцией

На основе принципа ветрогенерации может быть построена как целая электростанция, так и возведены автономные устройства для обеспечения электричеством отдельных районов и даже домов. На сегодня, 45% всей энергии вырабатывается с помощью ветряных генераторов. Самая большая ветроэлектростанция находится в Германии, и каждый год производит до 7 млн. кВт энергии в час. Поэтому, все чаще, владельцы загородных домов в далеких регионах и селах задумываются об использовании ветровой энергии в бытовых целях. При этом, ветряки могут использоваться как единственный, так и дополнительный источник энергии.

Ветряной генератор: принцип работы, виды устройств

Большинство ветряков представляют собой стальную башню – мачту, на вершине которой закреплено три лопасти. Современный бытовой ветровик на 5 kw второй величины может легко генерировать до 5000 Вт электроэнергии. Этого вполне хватает для обеспечения электричеством жилого дома, дачи. Аксиальный генератор выдает до 500 Вт/ч. Самый мощный в мире ветряной генератор – 8 МВт.

Современная ветротурбина может иметь:

  • Горизонтальную ось вращения;
  • Вертикальную ось вращения.

Горизонтальный ветровик имеет ось, которая вращается параллельно земли (как обычная мельница). Вертикальные ветрогенераторы могут иметь как лопасти, так и роторы, которые движутся параллельно земли.

Изучить принцип работы ветряного генератора с легкостью можно в интернете

Роторы могут различаться по форме и размерам, и делятся на:

  • Устройства Савониуса (роторы выполнены в виде полуцилиндров);
  • Роторы Угринского (улучшенные роторы полуцилендриеского типа);
  • Роторы Дарье (могут быть винтообразные, выгнутые и Н-образные);
  • Многолопастные ветрогенераторы (используются в ветряках карусельного типа);
  • Геликоидные роторы (имеют конусный ротор).

Часто вертикальные ветрогенераторы юла-образные (примером может служить роторный ветрогенератор “Чингисхан”). Наиболее эффективным устройством своей группы считается многолопастная конструкция типа волчок.

Самодельный ветрогенератор: достоинства и недостатки

Установка ветряка может понадобиться в том случае, если к вашему участку не подведено электричество, в сети электропередач постоянно возникают перебои или вы хотите сэкономить на оплате электроэнергии. Ветряк можно приобрести, а можно изготовить своими силами.

Преимущество самодельного ветрогенератора заключается в значительной экономии средств

Самодельный ветрогенератор обладает такими достоинства:

  • Он позволяет сэкономить средства на покупку заводского устройства, ведь изготовление чаще всего производится из подручных деталей;
  • Идеально подходит под ваши потребности и условия эксплуатации, ведь мощность устройства вы рассчитываете самостоятельно, учитывая плотность и силу ветра в вашем регионе;
  • Лучше гармонирует с оформлением дома и ландшафтным дизайном, ведь внешний вид ветряка зависит только от вашей фантазии и умений.

К недостаткам самодельных устройств можно отнести их ненадежность и недолговечность: часто самоделки делают из старых двигателей от бытовых приборов и машин, поэтому они быстро выходят из строя. Вместе с тем, для того, чтобы ветродвигатель был эффективным, необходимо правильно произвести расчет мощности устройства.

Как сделать ветряк своими руками

Для того, чтобы сделать ветряной генератор своими руками, следует точно знать какие детали в его конструкции существуют, и за что они отвечают. Так можно будет понять, чем заменить некоторые детали, которые сложно найти в домашних условиях.

Изготавливая самодельный ветрогенератор, лучше заранее подготовить все необходимые материалы и инструменты для работы

Любая ветроустановка имеет в своей конструкции:

  • Лопасти, которые вращаются;
  • Вырабатывающий переменный ток электрогенератор;
  • Контроллер – приспособление, которое преобразовывает механическую энергию от лопастей в ток;
  • Инвертор – устройство, которое преобразовывает постоянный ток в переменный;
  • Аккумуляторные батареи;
  • Мачта.

Простой маленький ветрячок можно изготовить, взяв за основу бытовой вентилятор. Некоторые умельцы приспосабливают под мини-ветряк старый компьютерный кулер. Правда мощность такого ветродуйка не будет превышать и 100 Вт. Когда для энергоснабжения небольших и домов среднего размера нужен ветрогенератор с мощностью в 5 кВт, а для коммерческих объектов – в 10 кВт.

Электрогенератор своими руками: расчет мощности устройства

Изготовление любого ветряка для частного использования начинается с подготовительного этапа – расчета мощности устройства. Так, например, для работы водяного отопления нужно будет установить ветряк высотой не менее 5-6 метров. При этом, использовать для обогрева лишь энергию ветра не получиться: скорость ветра достаточно переменчива. А вот в качестве дополнительного источника, который позволит сэкономить средства, использовать ветер можно.

Многие специалисты рекомендуют дополнительно произвести расчет мощности электрогенератора

Для этого можно воспользоваться многочисленными формулами, которые представлены в сети. Наиболее простым решением будет использование калькулятора, который рассчитывает силу ветра самостоятельно. Вам, при этом, нужно будет лишь вбить в программу нужные значения. Чаще всего это: площадь, на которую дует ветер, плотность и скорость ветра.

Узнать среднюю скорость воздушных масс в своем регионе, можно обратившись в метеослужбу.

Кроме того, для работы понадобится электрическая схема ветряка, подробные чертежи конструкции, которые можно нарисовать на обычном листе бумаги или визуализировать при помощи компьютерной программы для трехмерного моделирования.

Какой выбрать генератор для ветряка

Бытовые ветряки должны быть малошумные. Поэтому, лучше использовать в качестве генератора для ветроустановок малооборотный (тихоходный) двигатель. Такой двигатель способен совершать от 350 до 700 оборотов в минуту. Кроме того, низкооборотный двигатель можно использовать даже на однолопастном ветряке. Также малооборотистый генератор можно делать из шагового двигателя.

Чтобы повысить обороты ветряка можно использовать мультипликатор: он позволит ускорить вращение лопастей в 5-10 раз.

Существует большое количество различных электрогенераторов, выбирать которые следует с учетом собственных предпочтений

Особой популярностью пользуются дисковые двигатели на неодимовых магнитах. Магниты, при этом, могут быть разных размеров и, соответственно, мощности. Изготавливается такой генератор достаточно просто, но себестоимость его достаточно высока.

Для того, чтобы запустить пропеллер можно использовать педальный велогенератор.

Многие делают маломощный генератор из бензогенератора, автомобильного или тракторного генератора, аккумулятора от шуруповерта. При этом следует учитывать, что на конструкцию с генератором из тракторного и автогенератора нужно будет установить редуктор, понижающий обороты.

Ветрогенераторы своими руками на 220 в

Для того, чтобы собрать ветроуловитель нам понадобятся: генератор на 12 вольт, аккумуляторные батареи, преобразователь с 12 v на 220 в, вольтметр, медные провода, крепежи (хомуты, болты, гайки).

Чтобы ветрогенератор получился практичным и качественным, перед его изготовлением лучше дополнительно ознакомиться с подробной инструкцией

Изготовление любого ветряка предполагает наличие таких этапов как:

  1. Изготовление лопастей. Лопасти вертикального ветрогенератора можно сделать из бочки. Нарезать детали можно при помощи болгарки. Винт для небольшого ветряка можно изготовить из трубы ПВХ с сечением в 160 мм.
  2. Изготовление мачты. Мачта должна быть высотой не менее 6 метров. При этом, для того, чтобы крутящее усилие не сорвало мачту, ее необходимо закрепить ее на 4 растяжки. Каждую растяжку, при этом, нужно намотать на бревно, которое следует закопать глубоко в землю.
  3. Установка неодимовых магнитов. Магниты наклеиваются на диск ротора. Лучше выбирать прямоугольные магниты, магнитные поля в которых сосредотачиваются по всей поверхности.
  4. Намотка катушек генератора. Намотка выполняется медной нитью с диаметром не менее двух мм. При этом, мотков должно быть не более 1200.
  5. Фиксация лопастей к трубе при помощи гаек.

При наличии мощных аккумуляторных батарей и инвертора, полученное устройство сможет выработать такое количество электричества, которого будет достаточно для использования бытовой техники (например, холодильника и телевизора). Отлично подойдет такой генератор для поддержания работы систем освещения, отопления и вентиляции небольшого дачного домика, теплицы.

Ветряки своими руками 5 кВт (видео)

Ветроустановка – это безопасное, современное устройство, которое позволяет трансформировать энергию ветра в электричество, необходимое для работы бытовых приборов, систем отопления, водоснабжения, вентиляции. Проведя небольшие расчеты можно построить ветрогенератор без профессиональной помощи. Помочь в этом сможет представленная выше подробная инструкция, картинки и рекомендации по выбору комплектующих!

Примеры ветряков (фото)

Получение электрической энергии с помощью ветра становится одним из модных трендов последнего времени. Бытовой ветряной генератор, который относится к техническим средствам альтернативной электроэнергетики, приобрел свою популярность вполне заслуженно, так как обращение к нему обеспечивает владельцу ряд преимуществ:

  • ветроэнергетика относится к экологически чистым средствам выработки электроэнергии, отсутствие генерация отходов;
  • удобен в использовании из-за своей высокой надежности и низких эксплуатационных расходов;
  • может быть смонтирован самостоятельно при наличии минимальных навыков в области строительства и электрики;
  • его привлекательность с течением времени будет только увеличиваться из-за неизбежного увеличения тарифов электросбытовых компаний.


Устройство и принцип работы

Любой ветряной генератор состоит из нескольких типовых укрупненных блоков. Агрегат обязательно содержит турбину, которая вращается под действием воздушного потока, непосредственно или чаще всего через повышающий редуктор передает создаваемый момент на вал электрического генератора. Ротор вращается внутри статора на основе неодимовых магнитов, в результате чего вырабатывается электрическая энергия.

Конструкция ветряного генератора небольшой мощности показана на рисунке 1.

Рис. 1. Конструкция самодельного ветрового генератора

Вырабатываемая ветряным генератором электрическая энергия поступает в промежуточный накопитель, функции которого обычно берет на себя аккумуляторная батарея. Ток, отдаваемый аккумулятором, питает инвертор, с выхода которого снимают нормальное 220-вольтовое переменное напряжение бытовой частоты.

Наличие аккумулятора обязательно, т.к. он позволяет сгладить колебания мощности, снимаемой с турбины. Свою роль в этом играет факт того, что бытовой ветряной генератор устойчиво функционирует при скорости ветра от 6 м/с и выше, тогда как среднегодовое значение этого параметра на большинстве территории России оказывается примерно в полтора раза ниже.

Необходимые переключения, регулировки и прочие функции реализует блок автоматики.

Соответствующий уровень эксплуатационной надежности достигается наличие у конструкции запасов по отдаваемой мощности (обычно 10 – 20%).

Виды ветряков

Основное отличие ветряных генераторов между собой — исполнение воздушной турбины, которая может иметь различную конструкцию. Обычно полная совокупность агрегатов по ориентации вала вращения турбины делят на две основные разновидности: вертикальные и горизонтальные.

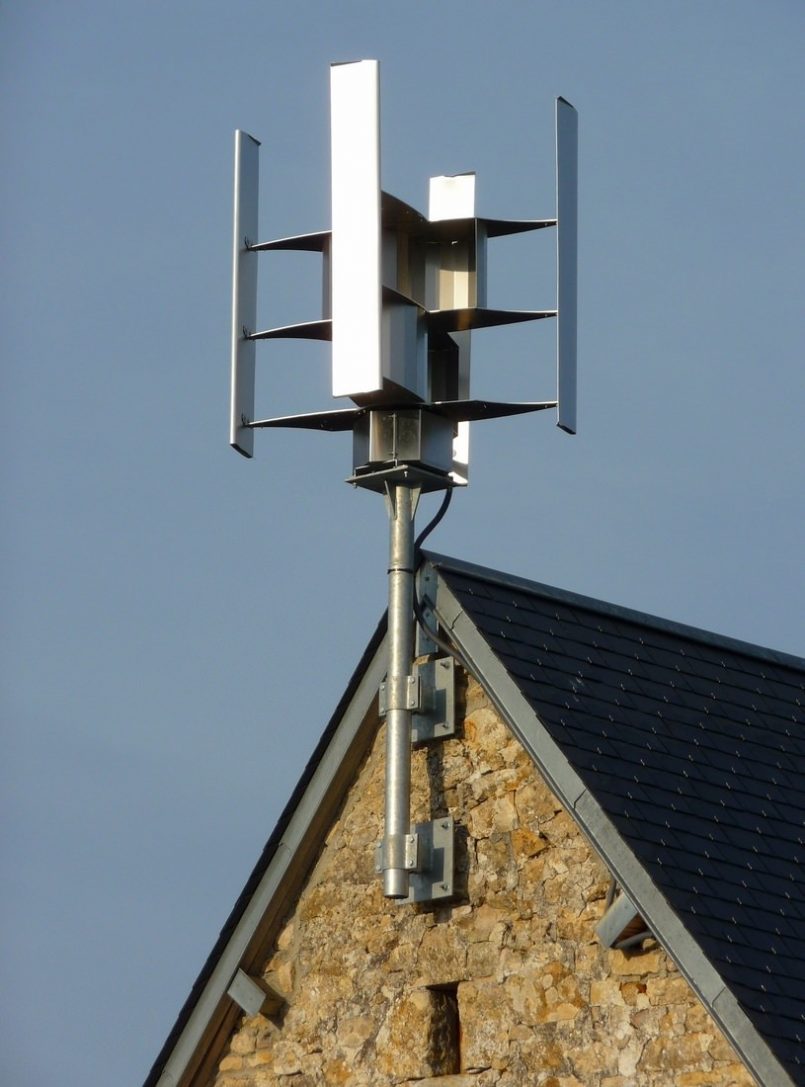

Вертикальные

Отличительная особенность и главное преимущество вертикального агрегата ветряного генератора — отсутствие жестких требований к высоте его установки, что заметно упрощает выбор места установки, процесс монтажа, последующее обслуживание механически подвижных частей. Воздушная турбина относится к тихоходной разновидности этой техники, может быть исполнена как

  • простейший классический ротор с минимумом тремя вертикально ориентированными лопастями (пример такого устройства представлен на рисунке 2);
  • двухрядный ротор, наличие внутреннего ряа регулируемых лопастей обеспечивает ему повышенный КПД)
  • ротор Дарье;
  • ротор Савониуса;
  • геликоидный ротор.

Более сложная форма трех последних типов турбин обеспечивает им меньшую материалоемкость.

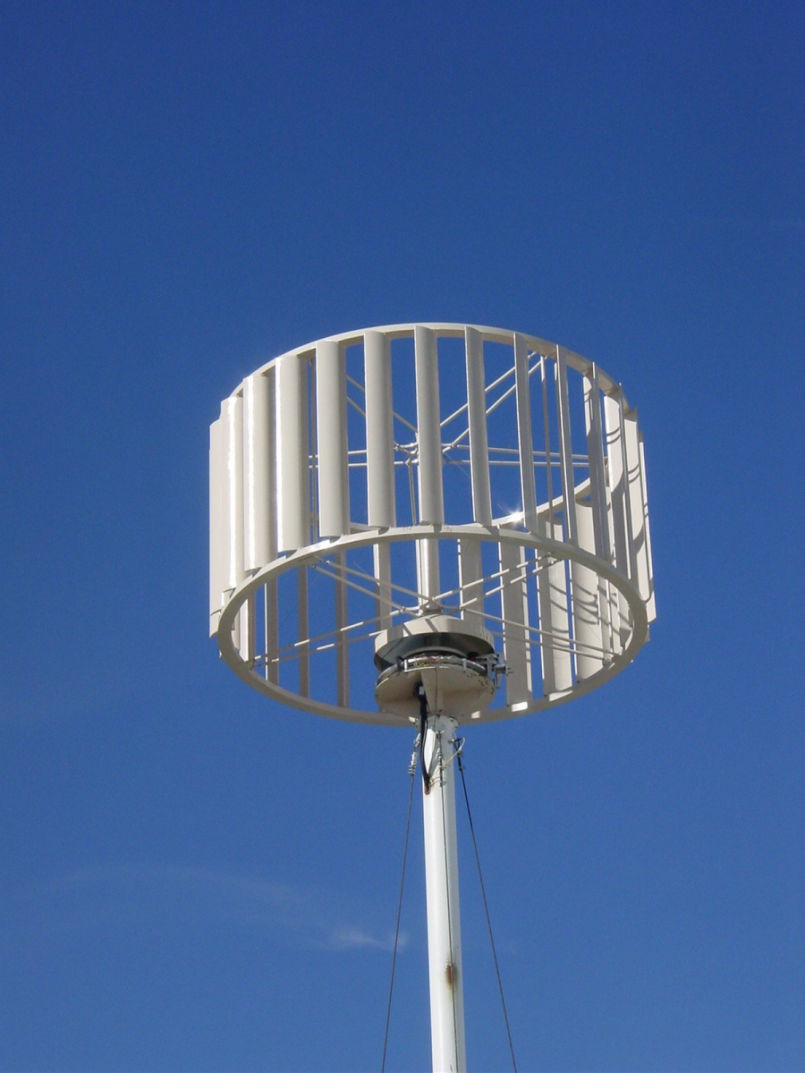

 Рисунок 2. Роторная воздушная турбина вертикального ветрогенератора

Отличается минимумом подвижных частей, КПД установки мало зависит от направления ветра.

Горизонтальные

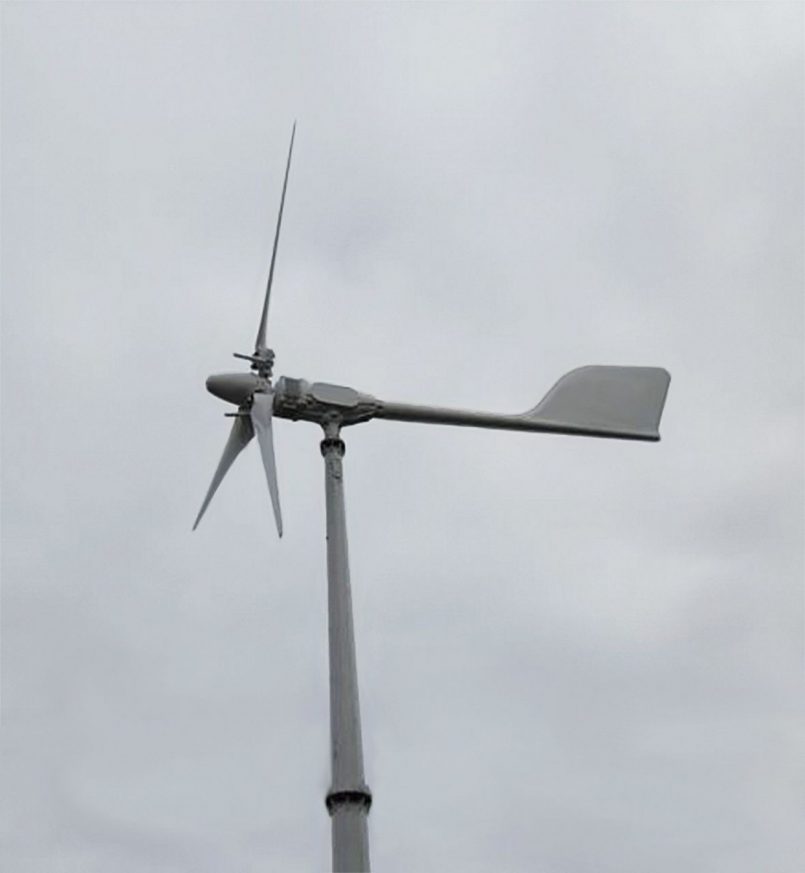

Ветрогенераторы с горизонтальной ориентацией вала турбины приводятся во вращение пропеллером. Пропеллер может быть двух-, трех и многолопастным. Лопастям некоторых пропеллеров иногда придают довольно сложную форму для некоторого увеличения эффективности функционирования установки. Пример такого агрегата показан на рисунке 3.


 Рис. 3. Горизонтальный многолопастной ветрогенератор

За счет большого диаметра винта обычно монтируются на стальной трубчатой или решетчатой мачте на высоте вплоть до нескольких десятков метров. Примеры таких мачт показаны на рисунке 4 и рисунке 5. Оборотной стороной увеличения высоты установки становится снижение турбулентности воздушного потока из-за ослабевания влияния земли, т.е. увеличение КПД и генерируемой мощности. С учетом этой особенности не рекомендуется использовать ветряки этой конструкции для коттеджных поселков из-за сильного экранирующего действия соседних строений.

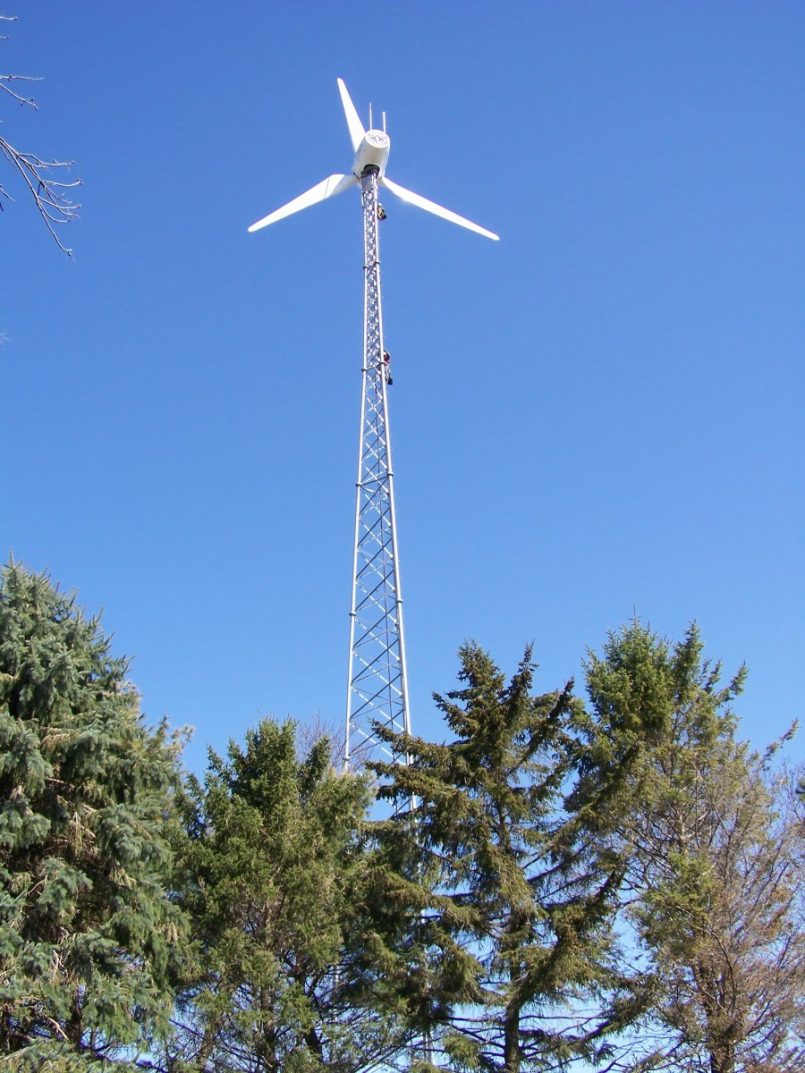

 Рисунок 4. Мачта ферменной конструкции для установки горизонтального ветрогенератора

 Рис. 5. Крепежный узел для мачты трубчатой конструкции

Для создания баланса по крутящему моменту генератор закрывают обтекателем вала таким образом, чтобы он выполнял функции противовеса винта. Дополнительно удлиненная конструкция корпуса облегчает его ориентацию “по потоку”.

По сравнению с вертикальным устройством позволяет снять большую мощность. Платой за это становится трудности с выбором места установки, сложность монтажа, текущего обслуживания, а также неприятные акустические шумы при работе. Кроме того, из-за большой высоты конструкции горизонтальные ветряные генераторы обязательно требуют молниезащиты.

Малые ветрогенераторы

К малым или бытовым ветрогенераторам обычно относят агрегаты с мощностью не свыше 5 кВт. В розничной продаже доступны агрегаты различной мощности и исполнения отечественного и импортного производства, что позволяет подобрать нужное устройство без переплаты.

Обычно агрегаты поставляются в минимальном комплекте, который:

  • включает контроллер;
  • не содержит буферной аккумуляторной батареи;
  • обеспечивает сборку агрегата на месте установки при условии отсутствия местных ограничений.

Проект установки устройств горизонтального типа из-за их технической сложности требует тщательной проработки, может потребоваться консультация специалиста.

Стоимость маломощных моделей начинается с нескольких десятков тысяч рублей, сильно зависит от отдаваемой мощности.

Автоматика ветроэлектростанций

Современные электрические ветровые установки оборудуются развитой системой автоматики, которая:

  • значительно улучшает характеристики;
  • обеспечивает выравнивание отдаваемой мощности;
  • делает эксплуатацию безопасной.

Типовой набор автоматики включает в себя:

  • ограничитель частоты вращения ветряного колеса при высоких скоростях ветра;
  • выравнивание колеса “по потоку” (важно для горизонтальных ветряков);
  • защиту от короткого замыкания;
  • отключение при отказах техники, ураганных ветрах, превышении порогового уровня вибрации.

Модели среднего и старшего классов обязательно поддерживают дистанционное управление и диагностику. Часть агрегатов дополнительно контролирует направление и силу воздушного потока для максимизации снимаемой мощности за счет выбора соответствующего угла установки всего устройства и лопастей турбины.

Система торможения

Система торможения предотвращает механическое разрушение агрегата при слишком высокой скорости ветра. Суть этой системы заключается в том, что автоматика производит замыкание электрических цепей магнитной системы генератора, что приводит к появлению мощного тормозящего усилия.

Дополнительно алгоритм функционирования системы управления предусматривает полный останов воздушной турбины при ветрах ураганной силы. Порог останова может регулироваться пользователем, типовые заводские настройки этого параметра предполагают включение режима останова при скорости 80 км/час.

Производители

Отечественной промышленностью налажен серийный выпуск широкой гаммы бытовых ветрогенераторов. Их параметры приведены в таблице:

Модель Производитель Тип Мощность Примечание
ВГ 0,25 Ветро Свет, Россия Г 250 Вт —
ВЭУ-3(4) СКБ Искра, Россия В 3 кВт 4-лопастная модель
Серия L Ветроэнергетика, Россия В 0,8 – 10 кВт —
RKraft Германия Г 0,5 – 5 кВт —
Wind Generator М300 Китай В 100 – 270 Вт 6-лопастной ротор диаметром 1 м, масса 11 кг, не имеет контроллера
Condor Home EDS Group, Россия Г 500 Вт 3-лопастной стеклопластиковый ротор

Максимальная скорость ветра 25 м/с

Масса 56 кг

Примечание: Г – горизонтальный, В — вертикальный

Плюсы и минусы

Основное преимущество ветряных электростанций – это их автономность.

Главные технические минусы оборудования этой разновидности — зависимость от погоды (кроме силы ветра влияет также снег и дождь) и сравнительно небольшая мощность, значение которой в среднем не превышает нескольких сотен Ватт. Требуют обязательного применения промежуточной буферной аккумуляторной батареи, которая требует замены через несколько лет службы.

При сравнении с дизель-генераторами уступают им по продолжительности работы, но зато не требуют подвоза топлива и выполнения сложных и дорогостоящих мероприятий по пожарной безопасности его хранения.

Которые в средних широтах реально работают максимум пять месяцев, заметно превосходит тем, что функционируют круглый год.

При существующих тарифах на электроэнергию не дают существенного выигрыша по приведенным затратам, однако не оказываются убыточными.

Изготовители ветровых электростанций большое значение уделяют их внешнему оформлению. Так что наличие этого агрегата на загородном участке не только свидетельствует о “технической продвинутости” его обладателя, но и может стать важным элементом дизайна и наглядной демонстрации заботы об окружающей среде.

О эстетических параметрах можно судить по рисунку 6.


 Рис. 6. Горизонтальный ветрогенератор Condor Home отечественного производства

Заключение.

Ветровые электростанции могут считаться полноценным альтернативным источником электрической энергии. С учетом типовых климатических условий большинства местностей нашей страны малые ветрогенераторы имеет смысл комбинировать в единую систему с солнечной батареей и дизельным генератором. В этом случае они вполне могут стать эффективным автономным вспомогательным средством выработки электроэнергии на даче или в загородном доме.



Время чтения ≈ 4 минут

Существенно уменьшить счета за электричество и обеспечить себя резервным источником энергии на даче можно, сделав ветрогенератор своими руками.

Покупка готового ветряного генератора экономически оправдана, только, если нет никакой возможности подключения к электросетям. Стоимость оборудования и его техническое обслуживание зачастую оказывается выше, чем цена киловатт, которые вы купите у энергосбытовой компании в течение ближайших лет. Хотя, если сравнивать с использованием бензиновых или дизельных генераторов небольшой мощности, тут экологичный источник энергии выигрывает по стоимости обслуживания, уровню шума, отсутствию вредных выхлопов. Временное отсутствие ветра можно компенсировать, используя аккумуляторы с преобразователем напряжения.

Ветрогенератор, собранный с использованием некоторых деталей, сделанных своими руками, может оказаться в несколько раз дешевле, готового комплекта. Если вы серьезно решили сделать свой загородный дом энергонезависимым, при этом не хотите никому переплачивать — самодельный ветрогенератор — правильное решение.

Мощность ветрогенератора

Прежде чем приступать к работе, надо определиться, есть ли реальная необходимость в мощном ветрогенераторе, например, для приготовления пищи, использования электроинструмента, нагрева воды или отопления. Может быть вам достаточно подключить освещение, небольшой холодильник, телевизор, подзарядить телефон? В первом случае вам нужен ветряк мощностью от 2 до 6 кВт, а во втором, можно ограничиться в 1-1,5 кВт.

Также существуют горизонтальные и вертикальные ветрогенераторы. При вертикальном расположении оси можно использовать лопасти самой разнообразной формы, это могут быть плоские или выгнутые листы металла, вращающиеся на удлинителях. Существует вариант с одной скрученной лопастью. Сам генератор располагается у земли. Поскольку обороты лопастей невысокие, двигатель имеет большую массу и, соответственно, стоимость. Преимуществом вертикальной конструкции является простота и возможность работы при слабом ветре.

В этом обзоре будет рассмотрен вопрос, как сделать горизонтальный ветрогенератор своими руками. Для него можно использовать различные типы доступных генераторов и переделанные электродвигатели.

Конструкция ветрогенератора на 220В:

  1. Электрогенератор промышленного производства.
  2. Лопасти для ветрогенератора и поворотный механизм на мачте.
  3. Схема управления зарядкой аккумулятора.
  4. Соединительные провода.
  5. Установочная мачта.
  6. Растяжки.

Мы будем использовать двигатель постоянного тока от «беговой дорожки», он имеет параметры: 260V, 5A. Эффект генератора мы получим за счет обратимости магнитных полей данного типа электродвигателей.

Необходимые материалы и комплектующие

Все детали вы легко найдете в хозяйственных или строительных магазинах. Нам потребуется:

  • нарезная втулка нужного размера;
  • мост диодный, рассчитанный на ток 30-50A;
  • ПВХ трубка.

Хвостовик и корпус ветряка можно сделать из следующих материалов:

  • Стальная профильная труба 25 мм;
  • Маскирующий фланец;
  • Патрубки;
  • Болты;
  • Шайбы;
  • Саморезы;
  • Скотч.

Сборка ветряного генератора согласно чертежам

Лопасти ветряка можно изготовить из дюраля по приведенным чертежам. Деталь надо качественно зашкурить, при этом переднюю кромку сделать закругленной, а заднюю заточить. Для хвостовика подойдет кусок жести достаточной жесткости.

К электродвигателю закрепляем втулку, а на ее корпусе высверливаем три отверстия на равном расстоянии друг от друга. В них надо нарезать резьбу под болты.

Трубку ПВХ разрежем вдоль, и будем использовать в качестве уплотнителя между квадратной трубой и корпусом генератора.

Диодный мост также закрепим возле мотора с помощью саморезов.

Черный провод от двигателя подключим к плюсу диодного моста, а красный к минусу.

Хвостовик прикручиваем саморезами на противоположный конец трубы.

Лопасти соединяем с втулкой при помощи болтов, обязательно используем по две шайбы и гровер на каждый болт.

Втулку закручиваем на вал двигателя против часовой стрелки, удерживая ось пассатижами.

Патрубок приворачиваем к маскирующему фланцу при помощи газового ключа.

Надо обязательно найти точку равновесия на трубе с закрепленным двигателем и хвостовиком. По этой точке закрепляем конструкцию на мачту.

Все металлические детали, которые могут подвергнуться коррозии желательно покрыть качественной эмалью.

Ветрогенератор для частного дома стоит установить на некотором расстоянии от основных строений, мачту обязательно закрепить растяжками из стального троса. Высота зависит от возможной силы ветра, рельефа и искусственных препятствий, окружающих электростанцию.

Электрический ток после диодного моста должен через контрольный амперметр поступать на электронную схему зарядки аккумулятора. Напрямую к такому генератору можно подключить маломощные лампы накаливания. Заряженные батареи выдают стабильное постоянное напряжение. Его рекомендуется использовать для освещения (галогенные лампы и светодиодные ленты), либо вывести на инвертор, чтобы получить 220В переменного тока и подключить любые бытовые приборы, мощность которых не превышает параметры инвертора.

Представленная фото и видео информация даст вам более наглядное представление о сборке ветрогенератора своими руками.

Видео изготовления ветрогенератора своими руками





Одним из самых доступных вариантов использования возобновляемых источников энергии — является использование энергии ветра. О том, как самостоятельно сделать расчёт, собрать и установить ветряк, читайте в этой статье.

Классификация ветряных генераторов

Установки классифицируются исходя из следующих критериев ветродвигателя:

  • расположение оси вращения;
  • число лопастей;
  • материал элементов;
  • шаг винта.

ВЭУ, как правило, имеют конструктивное исполнение с горизонтальной и вертикальной осью вращения.

Исполнение с горизонтальной осью — пропеллерная конструкция с одной-двумя-тремя и более лопастями. Это самое распространенное исполнение воздушных энергетических установок по причине высокого КПД.

Исполнение с вертикальной осью — ортогональные и карусельные конструкции на примере роторов Дарье и Савониуса. Последние два понятия следует пояснить, так как оба имеют определенную значимость в деле конструирования ветряных генераторов.

Ротор Дарье — ортогональная конструкция ветродвигателя, где аэродинамические лопасти (две или более), расположены симметрично друг другу на некотором расстоянии и укреплены на радиальных балках. Достаточно сложный вариант ветродвигателя, требующий тщательного аэродинамического исполнения лопастей.

Ротор Савониуса — конструкции ветродвигателя карусельного типа, где две лопасти полуцилиндрической формы расположены одна против другой, образуя в целом форму синусоиды. Коэффициент полезного действия конструкций невысок (около 15%), но может быть увеличен практически вдвое, если лопасти ставить по направлению волны не горизонтально, а вертикально и применять многоярусное исполнение с угловым смещением каждой пары лопастей относительно других пар.

Преимущества и недостатки «ветряков»

Преимущества данных устройств очевидны, особенно применительно к бытовым условиям эксплуатации. Пользователи «ветряков» фактически получают возможность воспроизводства бесплатной электрической энергии, если не считать небольших издержек на сооружение и обслуживание. Однако очевидны также и недостатки ветроэлектрических установок.

Так, чтобы добиться эффективной работы установки, требуется выполнение условий стабильности ветровых потоков. Такие условия человек создать не в силах. Это чисто прерогатива природы. Ещё одним, но уже техническим недостатком, отмечается низкое качество вырабатываемого электричества, в результате чего приходится дополнять систему дорогостоящими электрическими модулями (мультипликаторами, зарядными устройствами, аккумуляторами, преобразователями , стабилизаторами).

Преимущества и недостатки в плане особенностей каждой из модификаций ветродвигателей, пожалуй, балансируют на нулевой отметке. Если горизонтально-осевые модификации отличаются высоким значением КПД, то для стабильной работы требуют применения контроллеров направления ветрового потока и устройств защиты от ураганных ветров. Вертикально-осевые модификации имеют малый КПД, но стабильно работают без механизма слежения за направлением ветра. При этом такие ветродвигатели отличаются малым уровнем шумов, исключают эффект «разноса» в условиях сильных ветров, достаточно компактны.

Самодельные ветровые генераторы

Изготовление «ветряка» собственными руками — задача вполне решаемая. Причём конструктивный и рациональный подход к делу поможет свести до минимума неизбежные финансовые траты. В первую очередь стоит набросать проект, провести необходимые расчёты балансировки и мощности. Эти действия будут не просто залогом успешной постройки ветряной электростанции, но также залогом сохранения в целостности всего приобретенного оборудования.

Начать рекомендуется с постройки микро-ветряка, мощностью в несколько десятков ватт. В дальнейшем полученный опыт поможет создать более мощную конструкцию. Создавая домашний ветряной генератор, не стоит делать упор на получение качественного электричества (220 В, 50 Гц), так как этот вариант потребует существенных финансовых вложений. Разумнее ограничиться использованием изначально полученного электричества, которое можно успешно применять без преобразования для иных целей, к примеру, для поддержки систем отопления и горячего водоснабжения, построенных на электронагревателях (ТЭН) — такие приборы не требуют стабильного напряжения и частоты. Это делает возможным создавать простую схему, работающую напрямую от генератора.

Скорее всего, никто не будет утверждать, что отопление и горячее водоснабжение в доме по значимости уступают бытовой технике и осветительным приборам, для питания которых зачастую стремятся устанавливать домашние ветряки. Устройство ВЭУ именно с целью обеспечения дома теплом и горячей водой — это минимальные затраты и простота конструкции.

Обобщенный проект домашней ВЭУ

Конструктивно домашний проект во многом повторяет промышленную установку. Правда, бытовые решения зачастую базируются на вертикально-осевых ветродвигателях и комплектуются низковольтными генераторами постоянного тока. Состав модулей бытовой ВЭУ при условии получения качественного электричества (220 В, 50 Гц):

  • ветродвигатель;
  • устройство ориентации по ветру;
  • мультипликатор;
  • генератор постоянного тока (12 В, 24 В);
  • модуль заряда аккумуляторных батарей;
  • аккумуляторные батареи (литий-ионные, литий-полимерные, свинцово-кислотные);
  • преобразователь постоянного напряжения 12 В (24 В) в переменное напряжение 220 В.

Bетрогенератор PIC 8-6/2.5

Как это работает? Просто. Ветер крутит ветродвигатель. Крутящий момент передается через мультипликатор на вал генератора постоянного тока. Полученная на выходе генератора энергия через зарядный модуль аккумулируется в батареях. От клемм аккумуляторных батарей постоянное напряжение 12 В (24 В, 48 В) подается на преобразователь, где трансформируется в напряжение, пригодное для питания бытовых электрических сетей.

О генераторах для домашних «ветряков»

Большинство бытовых конструкций ветровых установок , как правило, конструируются с применением малооборотных электродвигателей постоянного тока. Это самый простой вариант генератора, не требующий модернизации. Оптимально — электродвигатели с постоянными магнитами, рассчитанные на питающее напряжение порядка 60-100 вольт. Имеется практика применения автомобильных генераторов, но для такого случая требуется внедрение мультипликатора, так как автогенераторы выдают нужное напряжение только на высоких (1800-2500) оборотах. Один из возможных вариантов — реконструкция асинхронного двигателя переменного тока, но также достаточно сложный, требующий точных расчётов, выполнения токарных работ, установки неодимовых магнитов в области ротора. Есть вариант для трехфазного асинхронного двигателя с подключением конденсаторов одинаковой емкости между фазами. Наконец, существует возможность изготовления генератора с нуля собственными руками. Инструкций на этот счёт имеется масса.

Вертикально-осевой самодельный «ветряк»

Достаточно эффективный и главное недорогой ветрогенератор можно соорудить на основе ротора Савониуса. Здесь в качестве примера рассматривается микро-энергетическая установка, мощность которой не превышает 20 Вт. Однако этого устройства вполне достаточно, например, для обеспечения электрической энергией некоторых бытовых приборов, работающих от напряжения 12 вольт.

Набор деталей:

  1. Лист алюминиевый толщиной 1,5-2 мм.
  2. Труба пластиковая: диаметр 125 мм, длина 3000 мм.
  3. Труба алюминиевая: диаметр 32 мм, длина 500 мм.
  4. Двигатель постоянного тока (потенциальный генератор), 30-60В, 360-450 об/мин, к примеру, электродвигатель модели PIK8-6/2.5.
  5. Контроллер напряжения.
  6. Аккумулятор.

Изготовление ротора Савониуса

Из алюминиевого листа вырезаются три «блина» диаметром 285 мм. По центру каждого просверливаются отверстия под алюминиевую трубу 32 мм. Получается что-то подобное компакт-дискам. От пластиковой трубы отрезаются два куска длиной по 150 мм и разрезаются пополам вдоль. Результат — четыре полукруглых лопасти 125х150 мм. Все три алюминиевых «компакт-диска» надеваются на трубу 32 мм и закрепляются на расстоянии 320, 170, 20 мм от верхней точки строго горизонтально, образуя два яруса. Между дисками вставляются лопасти, по две штуки на ярус и закрепляются строго одна против другой, образуя синусоиду. При этом лопасти верхнего яруса смещаются относительно лопастей нижнего яруса на угол 90 градусов. В итоге получается четырехлопастной ротор Савониуса. Для крепежа элементов можно использовать заклепки, саморезы, уголки или применить другие способы.

Соединение с двигателем и установка на мачту

Вал двигателей постоянного тока с указанными выше параметрами обычно имеет диаметр не более 10-12 мм. Для того чтобы соединить вал двигателя с трубой ветродвигателя, в нижнюю часть трубы запрессовывается латунная втулка, имеющая требуемый внутренний диаметр. Сквозь стенку трубы и втулки просверливается отверстие, нарезается резьба для вкручивания стопорного винта. Далее труба ветродвигателя надевается на вал генератора, после чего соединение жестко фиксируется стопорным винтом.

Оставшаяся часть пластиковой трубы (2800 мм) — это мачта ветроустановки. Генератор в сборе с колесом Савониуса монтируются наверху мачты — просто вставляется внутрь трубы до упора. В качестве упора используется металлическая дисковая крышка, закрепленная на переднем торце мотора, имеющая диаметр несколько больший диаметра мачты. На периферии крышки просверливаются отверстия для крепления растяжек. Так как диаметр корпуса электродвигателя меньше внутреннего диаметра трубы, для выравнивания генератора по центру применяются прокладки либо упоры. Кабель от генератора пропускается внутри трубы и выводится через окно в нижней части. Необходимо учесть при монтаже исполнение защиты генератора от воздействия влаги, используя для этого герметизирующие прокладки. Опять же с целью защиты от осадков, выше соединения трубы ветродвигателя с валом генератора можно установить зонт-колпак.

Установка всей конструкции выполняется на открытой хорошо обдуваемой площадке. Под мачту выкапывается яма глубиной 0,5 метра, нижняя часть трубы опускается в яму, конструкция выравнивается растяжками, после чего яма заливается бетоном.

Контроллер напряжения (простое зарядное устройство)

Изготовленный ветряной генератор, как правило, не способен выдавать напряжение 12 вольт по причине низкой частоты вращения. Максимальная частота вращения ветродвигателя при скорости ветра 6-8 м/сек. достигает значения 200-250 об/мин. На выходе удается получить напряжение порядка 5-7 вольт. Для заряда аккумулятора требуется напряжение 13,5-15 вольт. Выход из положения — применение простого импульсного преобразователя напряжения, собранного, допустим, на основе регулятора напряжения LM2577ADJ. Подавая на вход преобразователя 5 вольт постоянного тока, на выходе получают 12-15 вольт, что вполне достаточно для заряда автомобильного аккумулятора.

Готовый преобразователь напряжения на LM2577

Данный микро-ветрогенератор, безусловно, можно совершенствовать. Увеличить мощность турбины, изменить материал и высоту мачты, добавить преобразователь постоянного напряжения в переменное сетевое напряжение и т. д.

Горизонтально-осевая ветреная электроустановка

Набор деталей:

  1. Пластиковая труба диаметром 150 мм, алюминиевый лист толщиной 1,5-2,5 мм, деревянный брусок 80х40 длиной 1 м, сантехнические: фланец — 3, уголок — 2, тройник — 1.
  2. Электродвигатель постоянного тока (генератор) 30-60 В, 300-470 об/мин.
  3. Колесо-шкив для двигателя диаметром 130-150 мм (алюминий, латунь, текстолит и т. п.).
  4. Стальные трубы диаметром 25 мм и 32 мм и длиной соответственно 35 мм и 3000 мм.
  5. Зарядный модуль для аккумуляторов.
  6. Аккумуляторы.
  7. Преобразователь напряжения 12 В — 120 В (220 В).

Изготовление горизонтально-осевого «ветряка»

Пластиковая труба необходима для изготовления лопастей ветродвигателя. Отрезок такой трубы, длиной 600 мм, разрезается вдоль на четыре одинаковых сегмента. Для ветряка требуются три лопасти, которые изготавливаются из полученных сегментов путем среза части материала по диагонали на всю длину, но не точно с угла на угол, а от нижнего угла к верхнему углу, с небольшим отступом от последнего. Обработка нижней части сегментов сводится к формированию крепёжного лепестка на каждом из трёх сегментов. Для этого по одному краю вырезается квадрат размером примерно 50х50 мм, а оставшаяся часть служит крепежным лепестком.

Лопасти ветродвигателя закрепляются на колесе-шкиве с помощью болтовых соединений. Шкив насаживается непосредственно на вал электродвигателя постоянного тока — генератора. В качестве шасси ветродвигателя используется простой деревянный брусок сечением 80х40 мм и длиной 1 м. Генератор устанавливается на одном конце деревянного бруска. На другом конце бруска монтируется «хвост», изготовленный из листа алюминия. В нижней части бруска, крепится металлическая труба 25 мм, предназначенная исполнять роль вала поворотного механизма. В качестве мачты используется трехметровая металлическая труба 32 мм. Верхняя часть мачты является втулкой поворотного механизма, куда вставляется труба ветродвигателя. Опора мачты изготавливается из листа толстой фанеры. На этой опоре, в виде диска диаметром 600 мм, собирается конструкция из сантехнических деталей, благодаря которой, мачту можно легко поднимать или опускать, либо монтировать — демонтировать. Для крепления мачты применяются растяжки.

Вся электроника ветряной установки монтируется отдельным модулем, интерфейс которого предусматривает подключение аккумуляторов и потребительской нагрузки. В состав модуля входит контроллер заряда батарей и преобразователь напряжения. Подобные устройства можно собирать самостоятельно при наличии соответствующего опыта, либо приобретать на рынке. В продаже имеется множество разных решений, позволяющих получить нужные выходные значения напряжений и токов.

Комбинированные ВЭУ

Комбинированные ВЭУ — серьезный вариант домашнего энергетического модуля. Собственно, комбинация предполагает объединение в единой системе ветряного генератора, солнечной батареи, дизельной или бензиновой электростанции . Комбинировать можно всячески, исходя из возможностей и потребностей. Естественно, когда имеет место вариант — три в одном, это наиболее эффективное и надежное решение.

Также под комбинацией ВЭУ предполагается создание ветроэнергетических установок, имеющих в своём составе сразу две разные модификации. Например, когда в одной связке работают ротор Савониуса и традиционная трехлопастная машина. Первая турбина работает при малых скоростях ветрового потока, а вторая только при номинальных. Тем самым сохраняется эффективность установки, исключаются неоправданные энергетические потери, а в случае с асинхронными генераторами компенсируются реактивные токи.

Комбинированные системы — это варианты технически сложные и затратные для домашней практики.

Расчёт мощности ветряной домашней электростанции

Для расчёта мощности ветряного генератора горизонтально-осевого исполнения можно пользоваться стандартной формулой:

  • N = p · S · V3 / 2
  • N
     — мощность установки, Вт
  • p
     — плотность воздуха (1,2 кг/м 3)
  • S
     — продуваемая площадь, м 2
  • V
     — скорость потока ветра, м/сек

Например, мощность установки, обладающей максимальным размахом лопастей 1 метр, при скорости ветра 7 м/сек., составит:

  • N
     = 1,2 · 1 · 343 / 2 = 205,8 Вт

Приближенный расчёт мощности ВЭУ, созданной на основе ротора Савониуса можно посчитать, используя формулу:

  • N = p · R · H · V3
  • N
     — мощность установки, Вт
  • R
     — радиус рабочего колеса, м
  • V
     — скорость ветра, м/сек

К примеру, для упомянутой в тексте конструкции ветроэнергетической установки с ротором Савониуса, значение мощности при скорости ветра 7 м/сек. будет составлять:

  • N
     = 1,2 · 0,142 · 0,3 · 343 = 17,5 Вт

Источник

Ветровая электростанция позволяет обеспечить дом электроэнергией практически на постоянной основе. Это предоставляет возможность обеспечить практически полную автономность и сэкономить на электроэнергии.

Ветровой электрогенератор своими руками в домашних условиях

Особенности ветровых электростанций

Устройство ветряных электростанций предполагает использование нескольких ветрогенераторов, объединенных в общую сеть. Это один из лучших источников альтернативной энергии. Такие системы отличаются невысоким КПД (порядка 30%), однако тем не менее, их достаточно для большинства бытовых потребностей.

Ветровой электрогенератор своими руками в домашних условиях

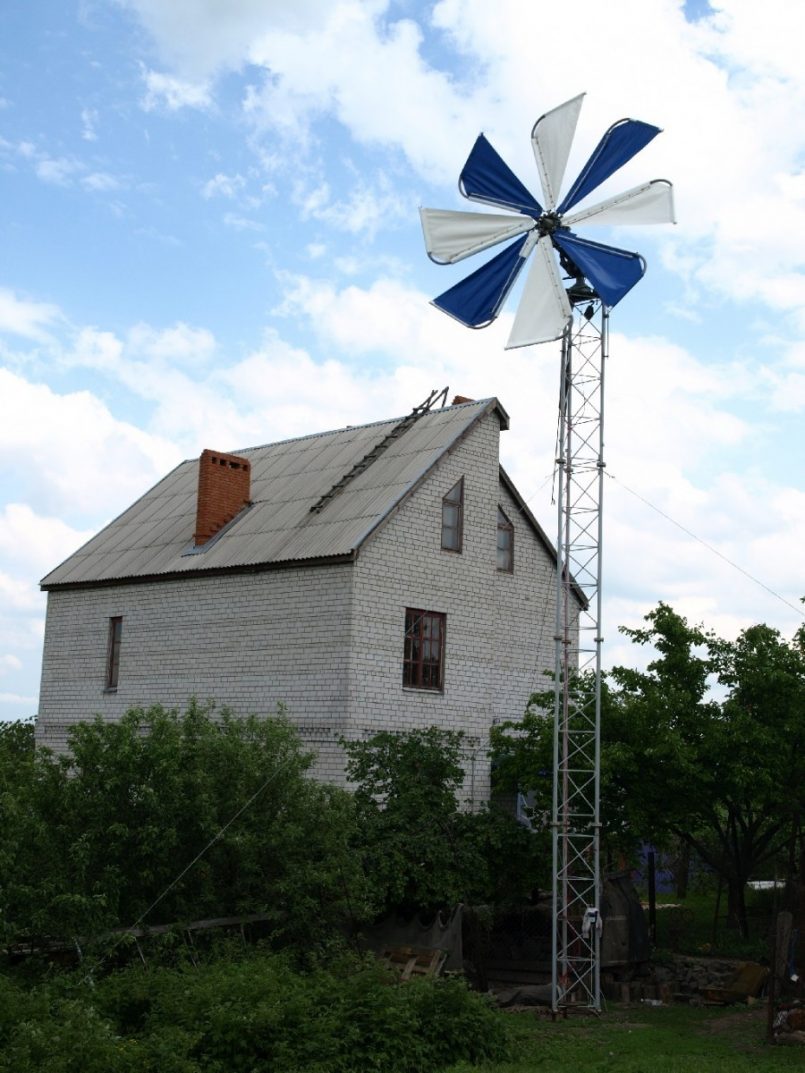

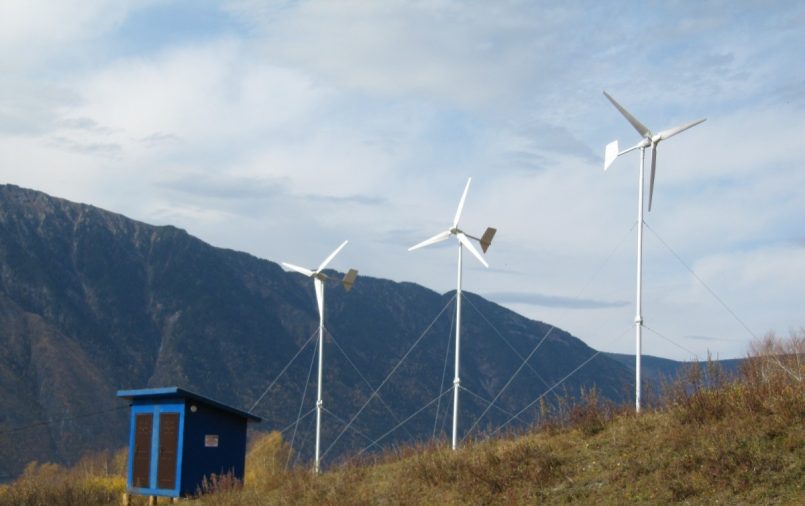

Ветряки устанавливаются на большой высоте, чтобы обеспечить эффективный поток воздуха. Если вокруг находится много высоких зданий и деревьев, это отрицательно повлияет на эффективность.

Ветровой электрогенератор своими руками в домашних условиях

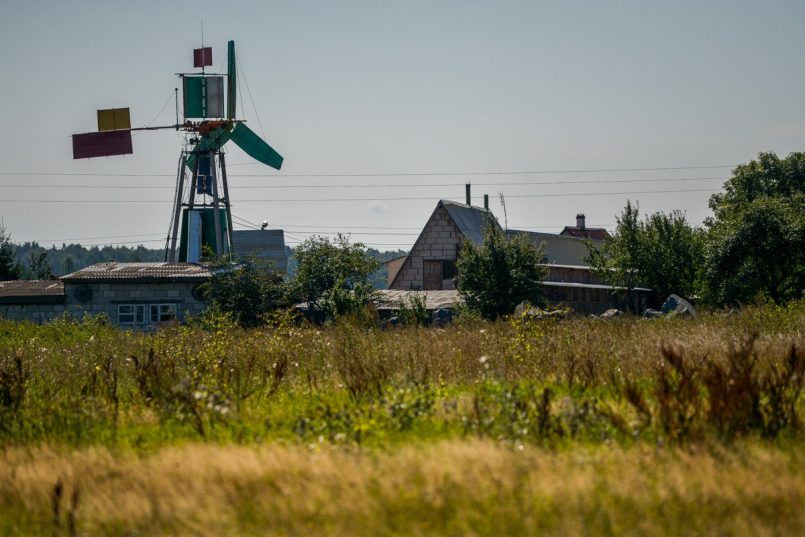

Ветровые электростанции не должны устанавливаться вблизи жилых домов. В противном случае это создаст постоянный дискомфорт из-за шума. Их оптимально монтировать в пустынной местности, где не плотная застройка и нет лесов.

Ветровой электрогенератор своими руками в домашних условиях

Виды ветряных электростанций

Ветряные электростанции для дома делятся на несколько видов. Наиболее распространенными являются модели, оснащенные горизонтальной осью вращения ротора. Это обеспечивает достаточный КПД и предотвращает возникновение ураганов. Такие ветряки, к тому же, отличаются доступность стоимостью.

Ветровой электрогенератор своими руками в домашних условиях

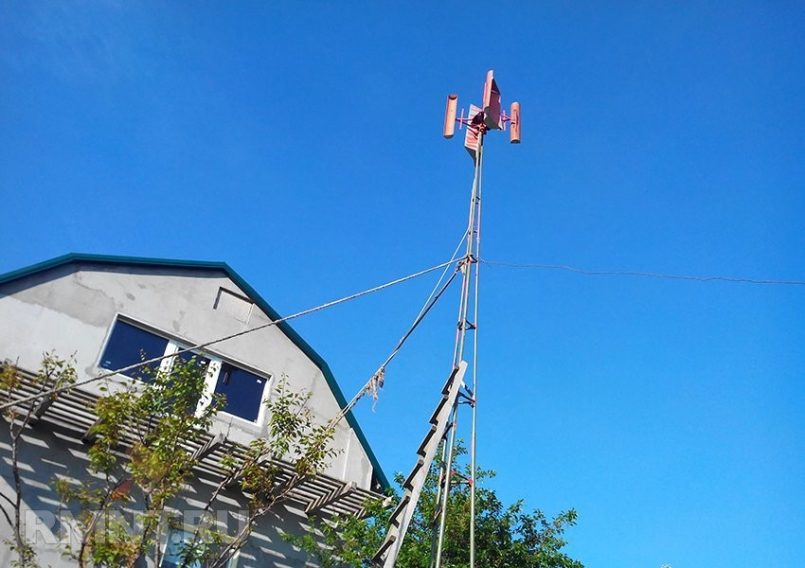

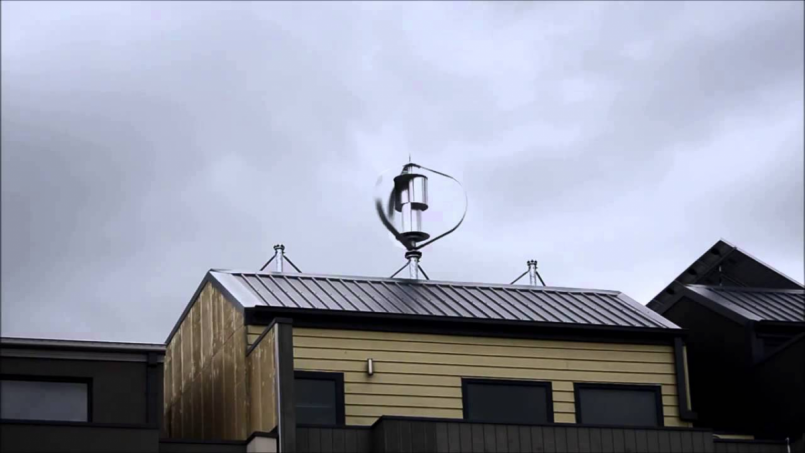

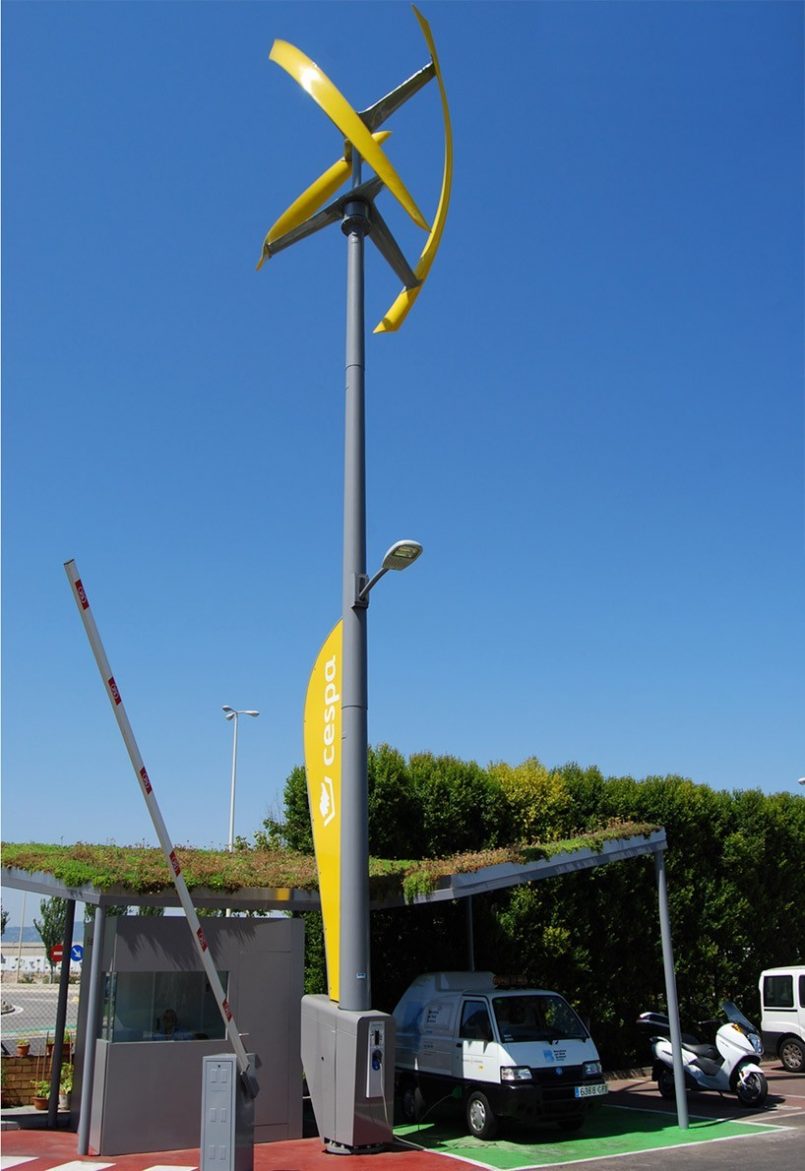

Существуют модели, в которых роторная ось расположена вертикально. Их преимущество заключается в возможности работы даже при незначительном ветре любого направления. Они просты в установке, не сильно шумят.

Но, эффективность их несколько ниже из-за необходимости монтажа на незначительной высоте. Хотя именно ветряки с вертикальной осью лучше всего использовать в бытовых целях.

Ветровой электрогенератор своими руками в домашних условиях

Также установки разнятся конструкцией ветряного колеса. Существуют модели пропеллерного типа, в которых лопасти установлены под прямым углом к валу.

Ветровой электрогенератор своими руками в домашних условиях

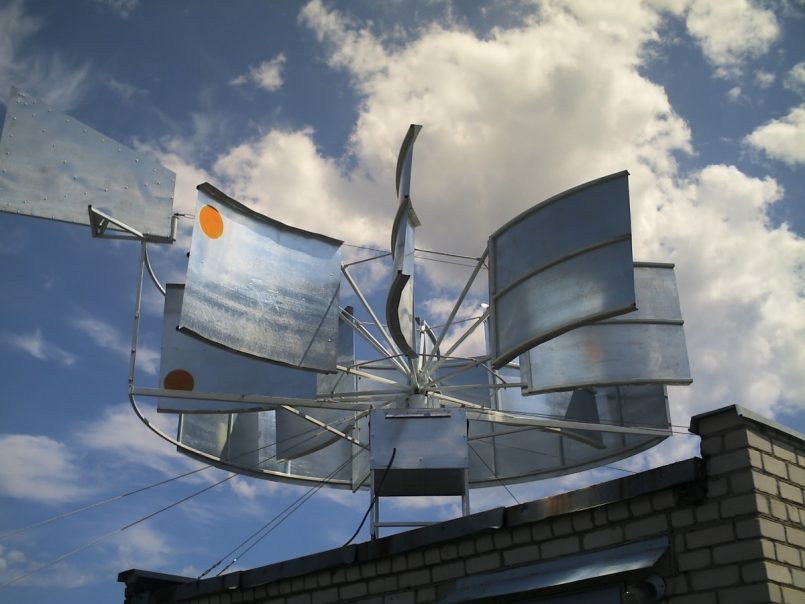

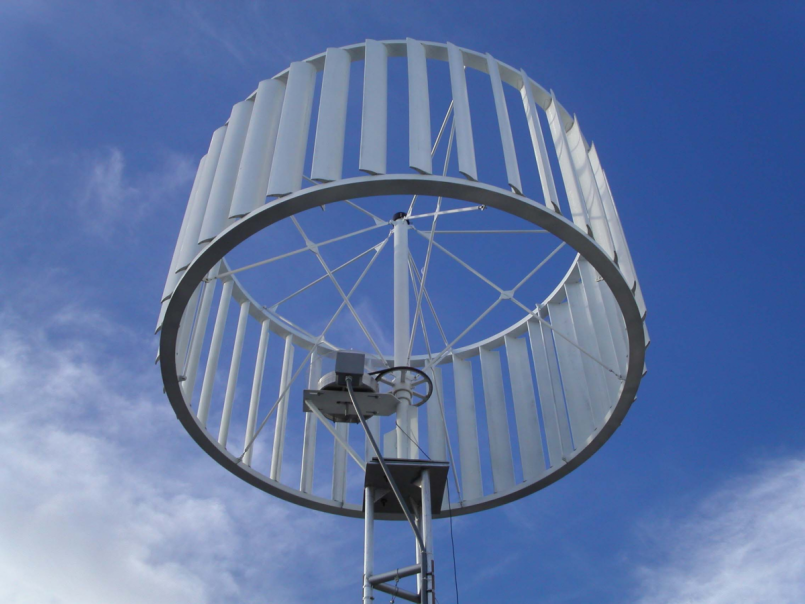

Другой вариант – карусельные ветряки, предполагающие вертикальное расположение вала.

Ветровой электрогенератор своими руками в домашних условиях

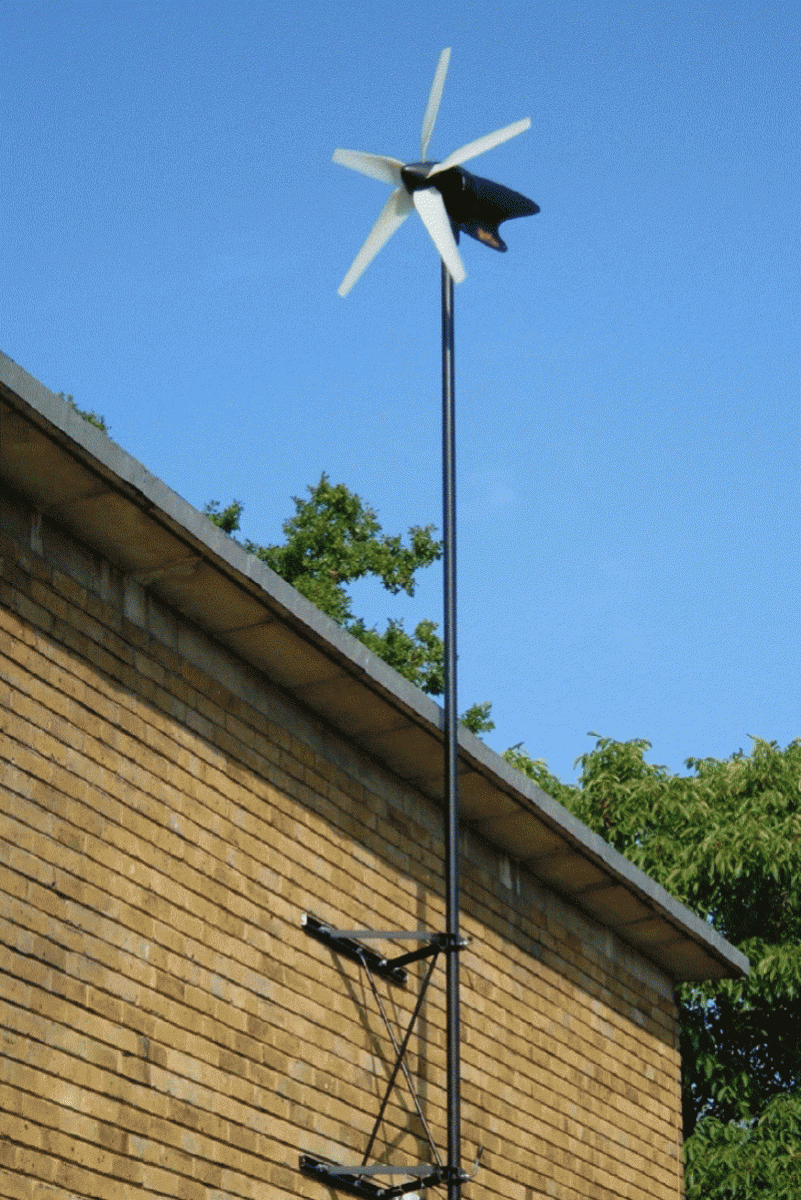

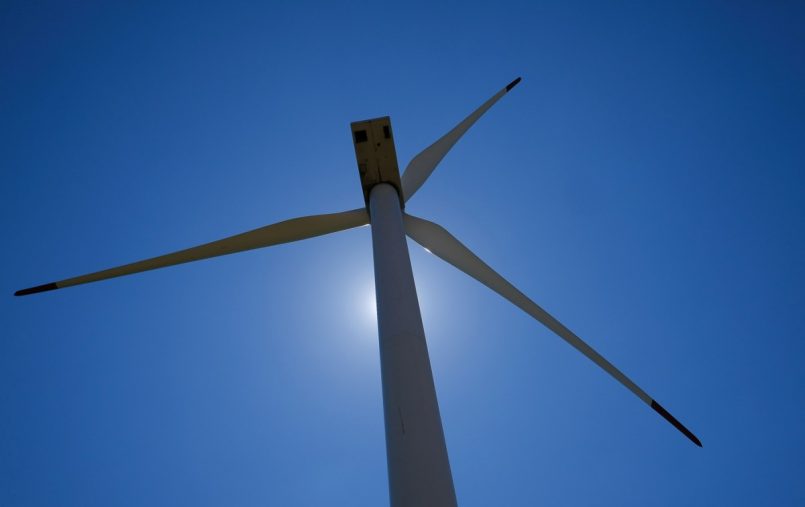

Наиболее распространенными являются пропеллерные модели за счет повышенной эффективности. На фото ветряных электростанций можно наглядно ознакомиться с различными моделями, особенностями и способами их установки.

Ветровой электрогенератор своими руками в домашних условиях

Важные нюансы

Устанавливая ветряную электростанцию мощностью до 10 кВт, следует учитывать переменчивость ветра, сезонные особенности и местоположение.

Ветровой электрогенератор своими руками в домашних условиях

Нужно измерить скорость ветра на разных высотах, определить оптимальное расположение. В идеале нужно проводить анализ на протяжении целого года, чтобы видеть полную картину.

Ветровой электрогенератор своими руками в домашних условиях

Стоит воспользоваться метеорологическими сервисами, предоставляющими данные о ветрах в разных регионах.

Ветровой электрогенератор своими руками в домашних условиях

Для расположения установки нужно достаточно свободного пространства. С повышением мощности растут и требования к свободной площади.

Подключение ветровой электростанции

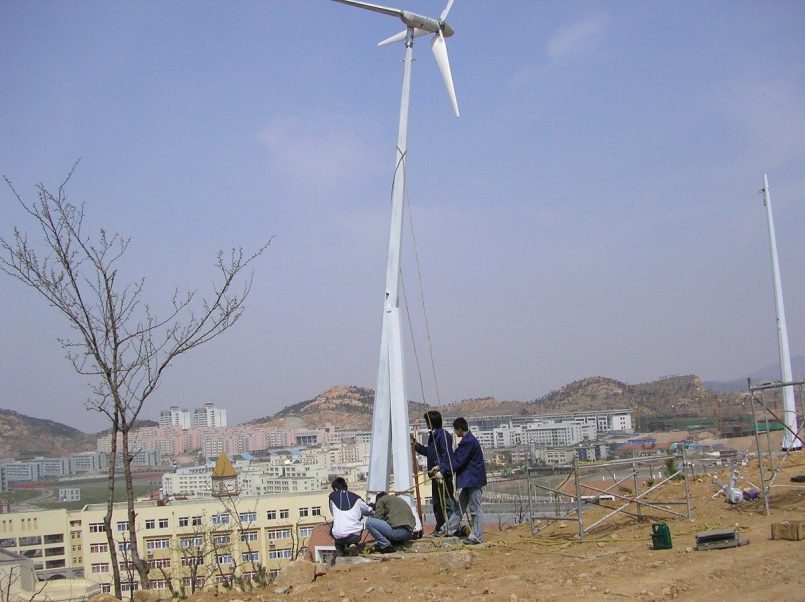

Установка ветряной электростанции должна производиться на открытой местности, где свободно проходит ветер. После монтажа самой системы, следует произвести правильное подключение. Оно может быть сетевым или не сетевым.

Ветровой электрогенератор своими руками в домашних условиях

Не сетевая методика предоставляет возможность полной или частичной эксплуатации автономной электроэнергии. При этом на объекте не нужна централизованная электросеть.

Ветровой электрогенератор своими руками в домашних условиях

К ветряку подключается контроллер, от которого идут переключатели, далее накопительные аккумуляторы, и последним звеном являются непосредственно электроприборы.

Ветровой электрогенератор своими руками в домашних условиях

Сетевая схема подключения востребована, если вырабатывается высокая мощность, или приборы потребляют мало электроэнергии.

Ветровой электрогенератор своими руками в домашних условиях

В данном случае система подключается к централизованной электросети. При избытке выработки электричества появляется возможность его продажи согласно «зеленому тарифу».

Ветровой электрогенератор своими руками в домашних условиях

В данном случае схема будет такой: после ветряка подключается контроллер, затем накопительные аккумуляторы, после которых предохранители с переключателями, затем инверторный прибор, автоматический ввод резерва, далее прибор учета, после которого электрическая сеть и уже непосредственно электроприборы.

Ветровой электрогенератор своими руками в домашних условиях

Обслуживание

Ветровую электростанцию нужно регулярно обслуживать:

  • каждый месяц проверять прочность крепежей и соединений;
  • отслеживать состояние проводов;
  • подтягивать мачтовые тросы;
  • опускать оборудование на землю при штормовом предупреждении;
  • следить за состоянием аккумуляторов, производить их своевременное обслуживание и замену.

Расчет мощности

Мощность ветряных электростанций сильно отличается в зависимости от модели. На показатель также влияет местоположение. Поэтому предварительно нужно рассчитать необходимую мощность, чтобы подобрать оптимальную модель.

Ветровой электрогенератор своими руками в домашних условиях

Сначала следует определить общее энергопотребление в среднем за месяц (учитывая все использующиеся электрические приборы и их мощностные показатели).

Ветровой электрогенератор своими руками в домашних условиях

Для дома обычно достаточно ветровой электростанции мощностью 2-10 кВт. Рассчитывая мощность также следует учесть такие факторы:

  • размеры лопастей;
  • скорость ветра;
  • потери (нужно брать во внимание коэффициент применения ветровой энергии, равный 0,6, мощность пропеллера 40-50%, потери на генерирующем узле около 20% и на проводах порядка 20%).

Ветровой электрогенератор своими руками в домашних условиях

Есть простая формула расчета мощности:

P=0,6 х π х R2 х V3, где:

  • P – мощность;
  • R – радиус ветряка;
  • V – среднегодовая скорость ветра.

Ветровой электрогенератор своими руками в домашних условиях

К примеру, радиус составляет 3 м, а скорость ветра 6 м/с. Следовательно, имеем 0,6 х 3,14 х 9 х 216 = 3662,5. Соответственно мощность электростанции составляет 3,6 кВт.

Ветровой электрогенератор своими руками в домашних условиях

Если этого достаточно для ваших потребностей, можно устанавливать такую станцию. В противном случае следует выбрать более мощный вариант.

Ветровой электрогенератор своими руками в домашних условиях

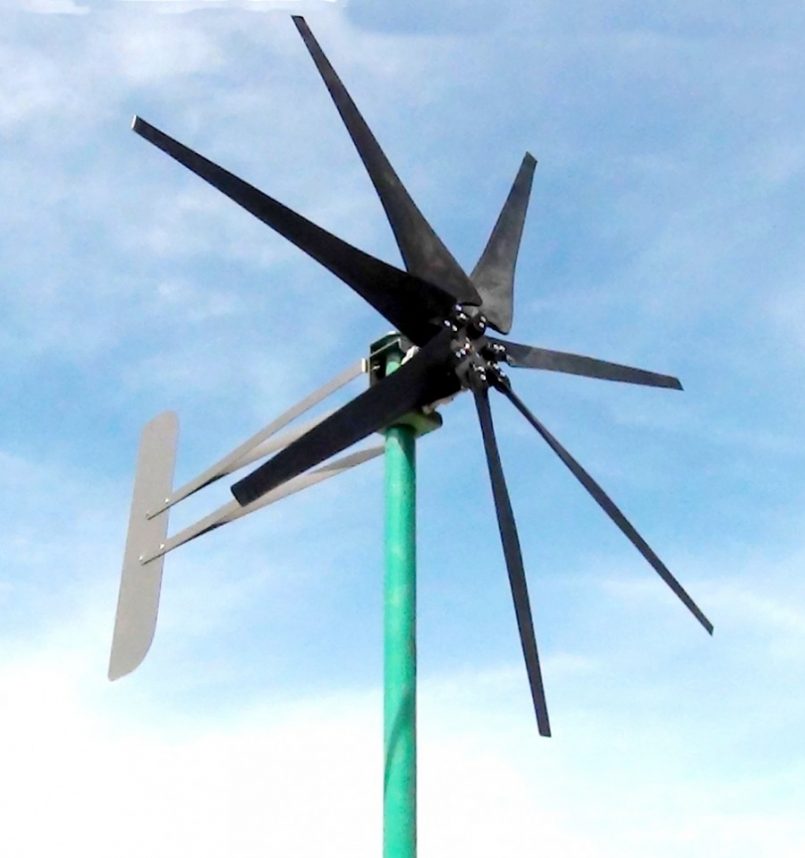

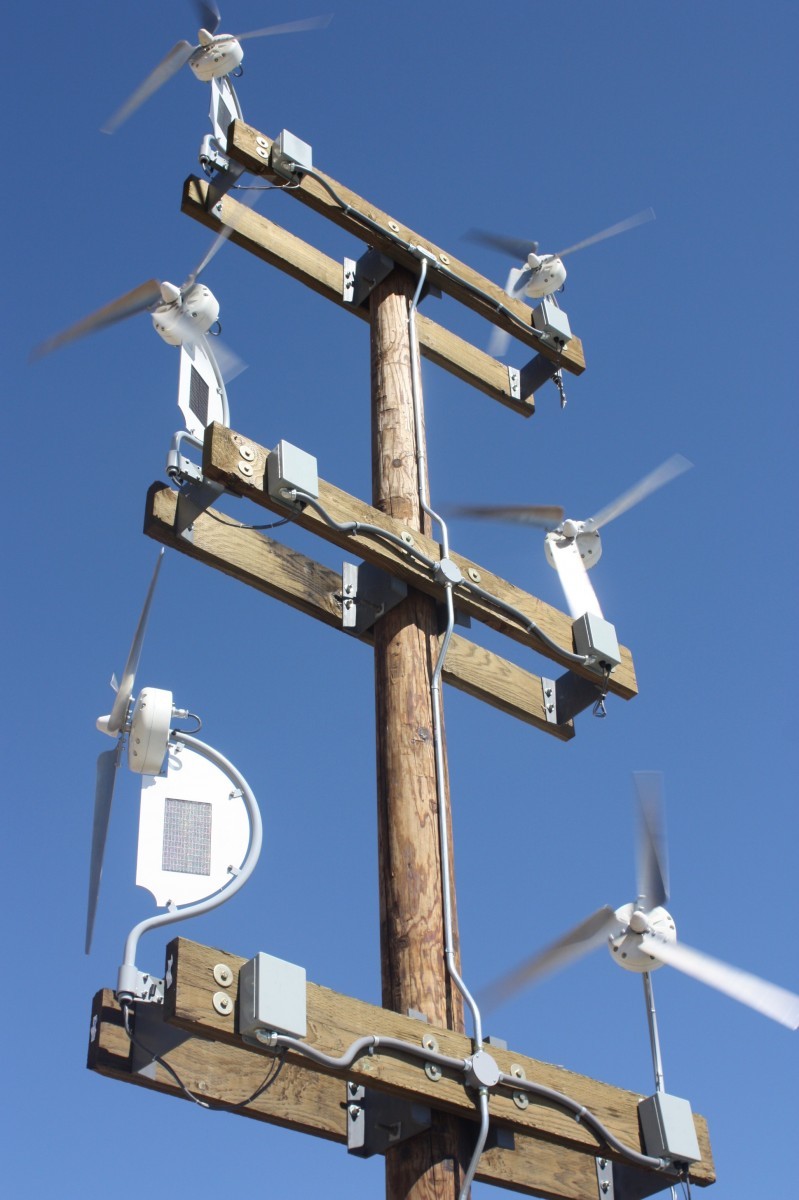

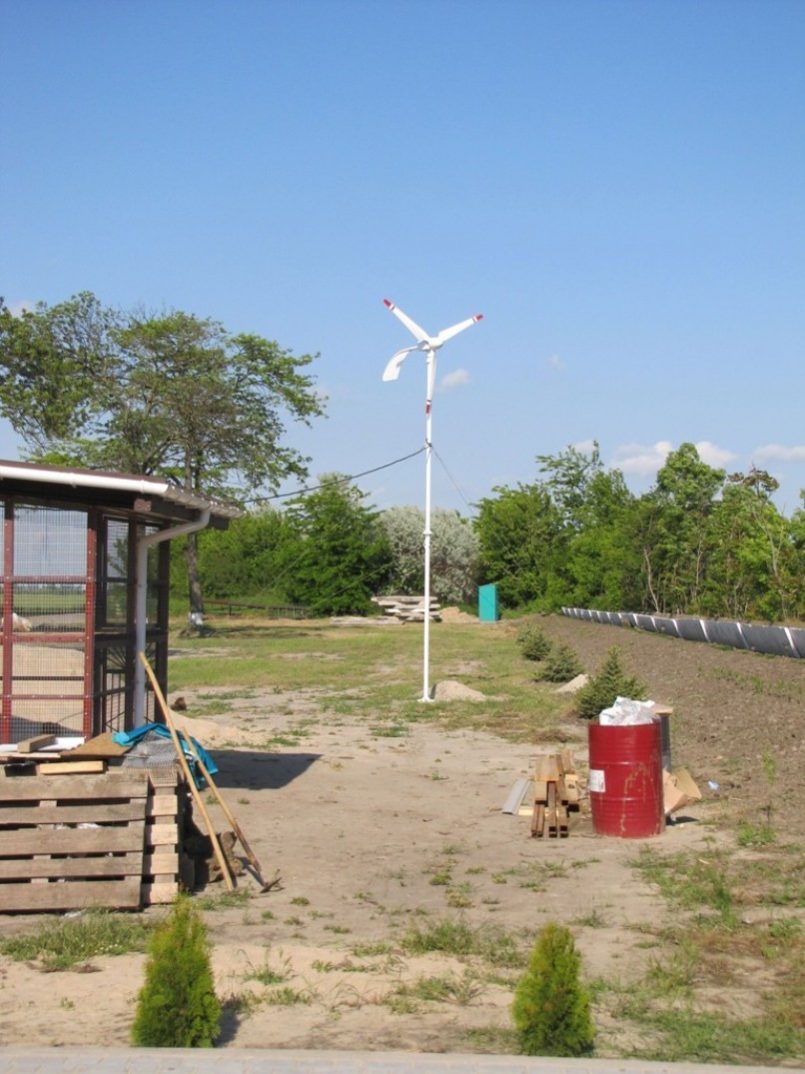

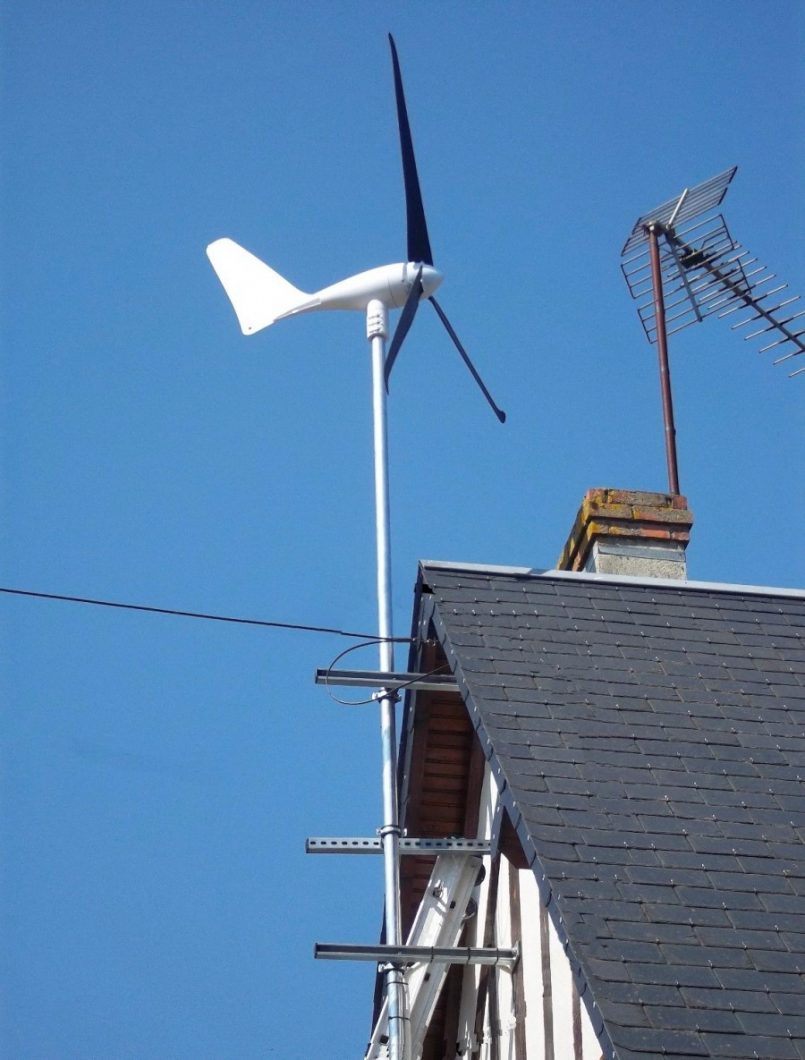

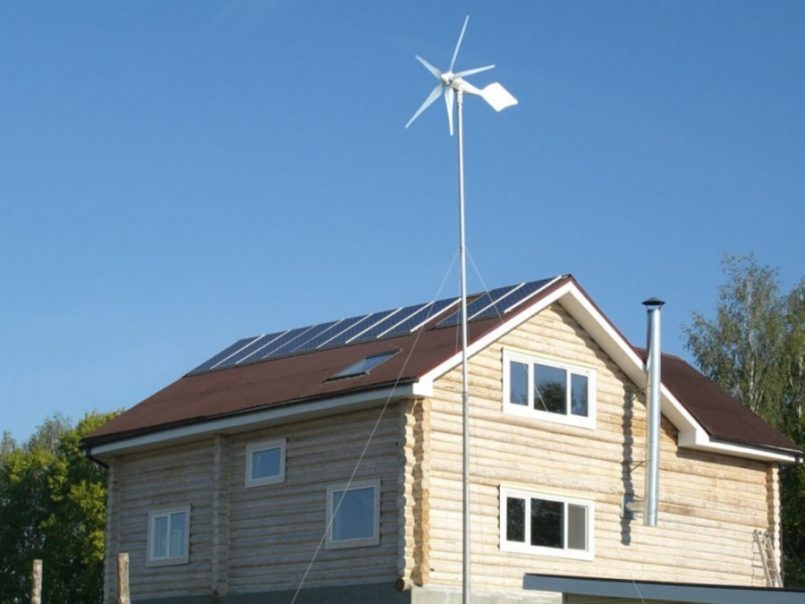

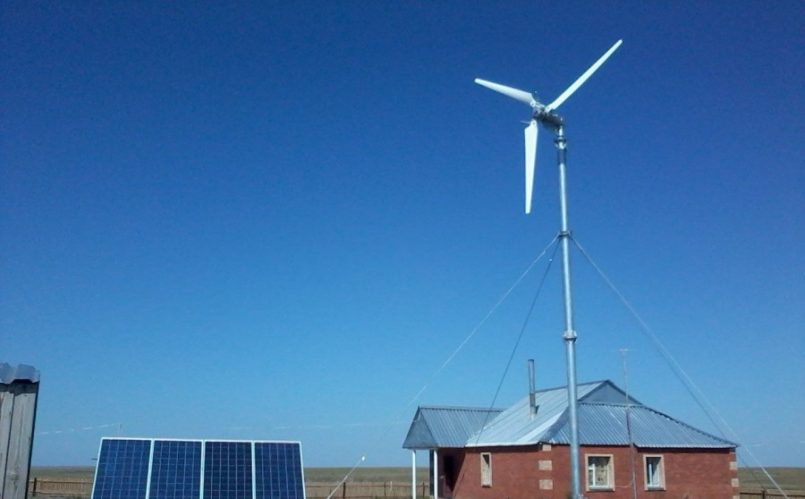

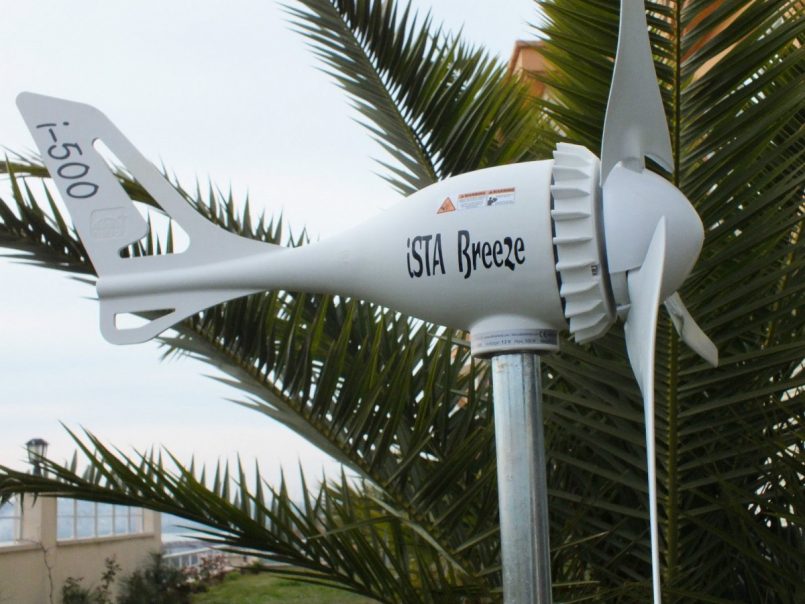

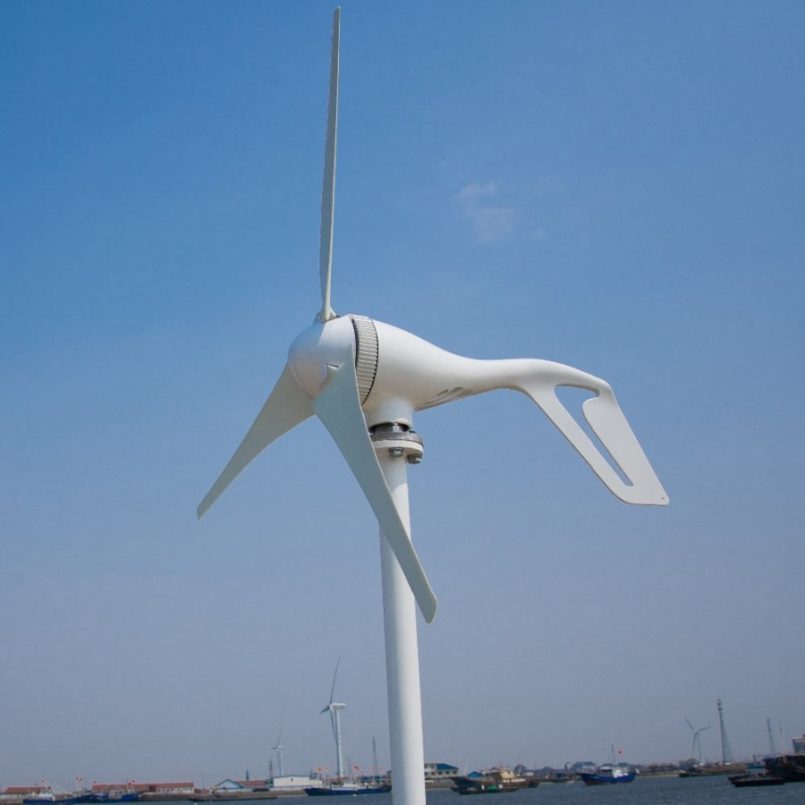

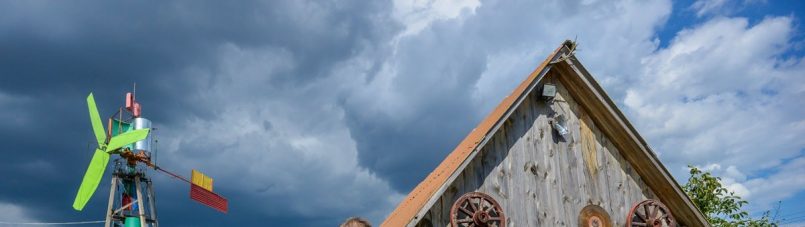

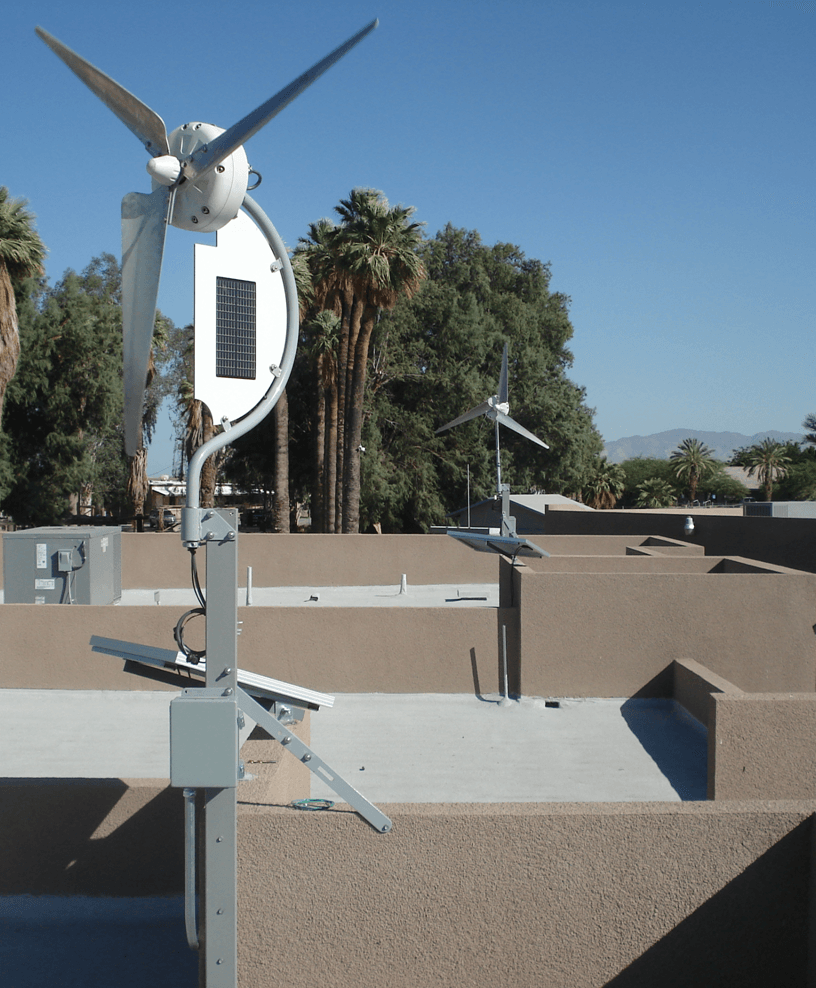

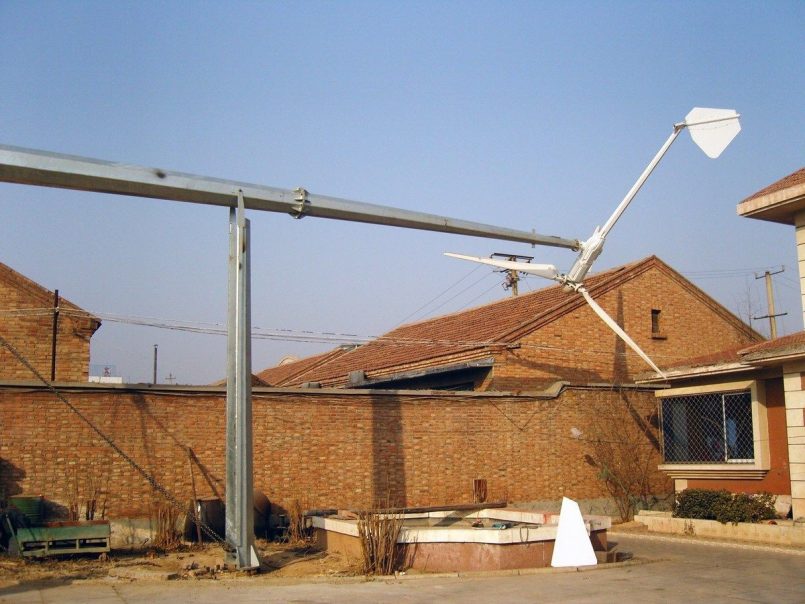

Фото ветровых электростанций для дома

Ветровой электрогенератор своими руками в домашних условиях

Ветровой электрогенератор своими руками в домашних условиях

Ветровой электрогенератор своими руками в домашних условиях

Ветровой электрогенератор своими руками в домашних условиях

Ветровой электрогенератор своими руками в домашних условиях

Ветровой электрогенератор своими руками в домашних условиях

Ветровой электрогенератор своими руками в домашних условиях

Ветровой электрогенератор своими руками в домашних условиях

Ветровой электрогенератор своими руками в домашних условиях

Ветровой электрогенератор своими руками в домашних условиях

Ветровой электрогенератор своими руками в домашних условиях

Ветровой электрогенератор своими руками в домашних условиях

Ветровой электрогенератор своими руками в домашних условиях

Ветровой электрогенератор своими руками в домашних условиях

Ветровой электрогенератор своими руками в домашних условиях

Ветровой электрогенератор своими руками в домашних условиях

Ветровой электрогенератор своими руками в домашних условиях

Ветровой электрогенератор своими руками в домашних условиях

Ветровой электрогенератор своими руками в домашних условиях

Ветровой электрогенератор своими руками в домашних условиях

Ветровой электрогенератор своими руками в домашних условиях

Ветровой электрогенератор своими руками в домашних условиях

Ветровой электрогенератор своими руками в домашних условиях

Ветровой электрогенератор своими руками в домашних условиях

Ветровой электрогенератор своими руками в домашних условиях

Ветровой электрогенератор своими руками в домашних условиях

Ветровой электрогенератор своими руками в домашних условиях

Ветровой электрогенератор своими руками в домашних условиях

Ветровой электрогенератор своими руками в домашних условиях

Вам понравилась статья? Поделитесь 😉

Источник

Электроэнергия неуклонно дорожает. Чтобы чувствовать себя комфортно за городом в жаркую летнюю погоду и морозным зимним днем, необходимо или основательно потратиться, или заняться поиском альтернативных источников энергии. Россия – огромная по площади страна, имеющая большие равнинные территории. Хотя в большинстве регионов у нас преобладают медленные ветры, малообжитая местность обдувается мощными и буйными воздушными потоками. Поэтому присутствие ветрогенератора в хозяйстве владельца загородной недвижимости чаще всего оправдано. Подходящую модель выбирают, исходя из местности применения и фактических целей использования.

Ветряк #1 — конструкция роторного типа

Можно сделать своими руками несложный ветряк роторного типа. Конечно, снабдить электроэнергией большой коттедж ему вряд ли будет под силу, зато обеспечить электричеством скромный садовый домик вполне под силу. С его помощью можно снабдить светом в вечернее время суток хозяйственные постройки, осветить садовые дорожки и придомовую территорию.

Подробнее о других видах альтернативных источников энергии можно прочитать в данной статье:

Так или почти так выглядит роторный ветрогенератор, сделанный своими руками. Как видите, в конструкции этого оборудования нет ничего сверхсложного

Подготовка деталей и расходников

Чтобы собрать ветрогенератор, мощность которого не будет превышать 1,5 КВт, нам понадобятся:

  • генератор от автомобиля 12 V;
  • кислотный или гелиевый аккумулятор 12 V;
  • преобразователь 12V – 220V на 700 W – 1500 W;
  • большая ёмкость из алюминия или нержавеющей стали: ведро или объёмистая кастрюля;
  • автомобильное реле зарядки аккумулятора и контрольной лампы заряда;
  • полугерметичный выключатель типа «кнопка» на 12 V;
  • вольтметр от любого ненужного измерительного устройства, можно автомобильный;
  • болты с шайбами и гайками;
  • провода сечением 2,5 мм 2 и 4 мм 2 ;
  • два хомута, которыми генератор будет крепиться к мачте.

Для выполнения работы нам будут нужны ножницы по металлу или болгарка, рулетка, маркер или строительный карандаш, отвертка, ключи, дрель, сверло, кусачки.

Большинство владельцев частных домов не признают использование геотермального отопления, однако подобная система имеет перспективы. Подробнее о преимуществах и недостатках данного комплекса можно прочитать в следующем материале:

Ход конструкторских работ

Мы собираемся изготовить ротор и переделать шкив генератора. Для начала работы нам понадобится металлическая ёмкость цилиндрической формы. Чаще всего для этих целей приспосабливают кастрюлю или ведро. Возьмем рулетку и маркер или строительный карандаш и поделим ёмкость на четыре равные части. Если будем резать металл ножницами, то, чтобы их вставить, нужно сначала сделать отверстия. Можно воспользоваться и болгаркой, если ведро не выполнено из крашеной жести или оцинкованной стали. В этих случаях металл неминуемо перегреется. Вырезаем лопасти, не прорезая их до конца.

Чтобы не ошибиться с размерами лопастей, которые мы прорезаем в ёмкости, необходимо сделать тщательные замеры и тщательно всё пересчитать

В днище и в шкиве размечаем и высверливаем отверстия для болтов. На этой стадии важно не торопиться и расположить отверстия с соблюдением симметрии, чтобы при вращении избежать дисбаланса. Лопасти следует отогнуть, но не слишком сильно. При выполнении этой части работы учитываем направление вращения генератора. Обычно он крутится по движению часовой стрелке. В зависимости от угла изгиба увеличивается и площадь воздействия потоков ветра, а, значит, и скорость вращения.

Это ещё один из вариантов лопастей. В данном случае каждая деталь существует отдельно, а не в составе ёмкости, из которой вырезалась

Раз каждая из лопастей ветряка существует отдельно, прикручивать нужно каждую. Преимущество такой конструкции в её повышенной ремонтопригодности

Ведро с готовыми лопастями следует закрепить на шкиве, используя болты. На мачту при помощи хомутов устанавливаем генератор, затем подсоединяем провода и собираем цепь. Схему, цвета проводов и маркировку контактов лучше заранее переписать. Провода тоже нужно зафиксировать на мачте.

Чтобы подсоединить аккумулятор, используем провода 4 мм 2 , длина которых не должна быть более 1-го метра. Нагрузку (электроприборы и освещение) подключаем с помощью проводов сечением 2,5 мм 2 . Не забываем поставить преобразователь (инвертер). Его включают в сеть к контактам 7,8 проводом 4 мм 2 .

Конструкция ветряной установки состоит из резистора (1), обмотки стартера генератора (2), ротора генератора (3), регулятора напряжения (4), реле обратного тока (5), амперметра (6), аккумулятора (7), предохранителя (8), выключателя (9)

Достоинства и недостатки такой модели

Если всё сделано правильно, работать этот ветрогенератор будет, не создавая вам проблем. При аккумуляторе 75А и с преобразователем 1000 W он может питать уличное освещение, приборы видеонаблюдения и т.д.

Схема работы установки наглядно демонстрирует то, как именно энергия ветра преобразуется в электричество и то, как она используется по назначению

Достоинства такой модели очевидны: это весьма экономичное изделие, хорошо поддаётся ремонту, не требует особых условий для своего функционирования, работает надежно и не нарушает ваш акустический комфорт. К недостаткам можно отнести невысокую производительность и значительную зависимость от сильных порывов ветра: лопасти могут быть сорваны воздушными потоками.

Ветряк #2 — аксиальная конструкция на магнитах

Аксиальные ветряки с безжелезными статорами на неодимовых магнитах в России до последнего времени не делали по причине недоступности последних. Но теперь они есть и в нашей стране, причем стоят они дешевле, чем изначально. Поэтому и наши умельцы стали изготавливать ветрогенераторы этого типа.

Со временем, когда возможности роторного ветрогенератора уже не будут обеспечивать все потребности хозяйства, можно сделать аксиальную модель на неодимовых магнитах

Что необходимо подготовить?

За основу аксиального генератора нужно взять ступицу от автомобиля с тормозными дисками. Если эта деталь была в эксплуатации, её необходимо разобрать, подшипники поверить и смазать, ржавчину счистить. Готовый генератор будет покрашен.

Чтобы качественно отчистить ступицу от ржавчины, воспользуйтесь металлической щеткой, которую можно насадить на электродрель. Ступица снова будет выглядеть отлично

Распределение и закрепление магнитов

Нам предстоит наклеивать магниты на диски ротора. В данном случае используются 20 магнитов размером 25х8мм. Если вы решите сделать другое количество полюсов, то используйте правило: в однофазном генераторе должно быть сколько полюсов, столько и магнитов, а в трехфазном необходимо соблюдать соотношение 4/3 или 2/3 полюса к катушкам. Размещать магниты следует, чередуя полюса. Чтобы их расположение было правильным, используйте шаблон с секторами, нанесенными на бумаге или на самом диске.

Если есть такая возможность, магниты лучше использовать прямоугольные, а не круглые, потому что у круглых магнитное поле сосредоточено в центре, а у прямоугольных – по их длине. Противостоящие магниты должны иметь разные полюса. Чтобы ничего не перепутать, маркером нанесите на их поверхность «+» или «-». Для определения полюса возьмите один магнит и подносите к нему другие. На притягивающихся поверхностях ставьте плюс, а на отталкивающихся – минус. На дисках полюса должны чередоваться.

Магниты правильно размещены. Перед их фиксацией эпоксидной смолой, необходимо сделать бортики из пластилина, чтобы клейкая масса могла застыть, а не стекла на стол или пол

Для закрепления магнитов нужно использовать сильный клей, после чего прочность склейки дополнительно усиливают эпоксидной смолой. Ею заливают магниты. Чтобы предотвратить растекание смолы можно сделать бордюры из пластилина или просто обмотать диск скотчем.

Трехфазные и однофазные генераторы

Однофазный статор хуже трехфазного, потому что при нагрузке он даёт вибрацию. Это происходит из-за разницы в амплитуде тока, которая возникает по причине непостоянной отдачи его за момент времени. Трехфазная модель этим недостатком не страдает. Мощность в ней всегда постоянна, потому что фазы друг друга компенсируют: если в одной ток падает, а в другой он нарастает.

В споре однофазного и трехфазного вариантов последний выходит победителем, потому что дополнительная вибрация не продлевает срок службы оборудования и раздражает слух

В результате отдача трехфазной модели на 50% превышает тот же показатель однофазной. Другим плюсом отсутствия ненужной вибрации является акустический комфорт при работе под нагрузкой: генератор не гудит во время его эксплуатации. Кроме того, вибрация всегда выводит ветрогенератор из строя до истечения срока его эксплуатации.

Процесс наматывания катушек

Любой специалист вам скажет, что перед наматыванием катушек нужно произвести тщательный расчет. А любой практик все сделает интуитивно. Наш генератор не будет слишком быстроходным. Нам нужно, чтобы процесс зарядки 12-вольтового аккумулятора начался при 100-150 оборотах в минуту. При таких исходных данных общее число витков во всех катушках должно составлять 1000-1200шт. Осталось разделить эту цифру на количество катушек и узнать, сколько витков будет в каждой.

Чтобы сделать ветрогенератор на низких оборотах мощнее, нужно увеличить число полюсов. При этом в катушках возрастет частота колебания тока. Для намотки катушек лучше использовать толстый провод. Это уменьшит сопротивление, а, значит, сила тока возрастет. Следует учесть, что при большом напряжении ток может оказаться «съеденным» сопротивлением обмотки. Простой самодельный станочек поможет быстро и аккуратно намотать качественные катушки.

Статор размечен, катушки уложены на свои места. Для их фиксации используется эпоксидная смола, стеканию которой снова противостоят пластилиновые бортики

Из-за числа и толщины магнитов, расположенных на дисках, генераторы могут значительно различаться по своим рабочим параметрам. Чтобы узнать, какую мощность ждать в результате, можно намотать одну катушку и прокрутить её в генераторе. Для определения будущей мощности, следует измерить напряжение на определенных оборотах без нагрузки.

Например, при 200 оборотах в минуту получается 30 вольт при сопротивлении 3 Ом. Отнимаем от 30 вольт напряжение аккумулятора в 12 вольт, а получившиеся 18 вольт делим на 3 Ом. Результат – 6 ампер. Это тот объём, который отправится на аккумулятор. Хотя практически, конечно, выходит меньше из-за потерь на диодном мосту и в проводах.

Чаще всего катушки делают круглыми, но лучше их чуть вытянуть. При этом меди в секторе получается больше, а витки катушек оказываются прямее. Диаметр внутреннего отверстия катушки должен соответствовать размеру магнита или быть немногим больше его.

Проводятся предварительные испытания получившегося оборудования, которые подтверждают его отличную работоспособность. Со временем и эту модель можно будет усовершенствовать

Делая статор, учтите, что его толщина должна соответствовать толще магнитов. Если число витков в катушках увеличить и сделать статор толще, междисковое пространство увеличится, а магнитопоток уменьшится. В результате может образоваться то же напряжение, но меньший ток из-за возросшего сопротивления катушек.

В качестве формы для статора используют фанеру, но можно на бумаге разметить сектора для катушек, а бордюры сделать из пластилина. Прочность изделия увеличит стеклоткань, помещенная на дно формы и поверх катушек. Эпоксидная смола не должна прилипать к форме. Для этого её смазывают воском или вазелином. Для тех же целей можно использовать пленку или скотч. Катушки закрепляют между собой неподвижно, концы фаз выводят наружу. Потом все шесть проводов соединяют треугольником или звездой.

Генератор в сборе тестируют, используя вращение рукой. Получившееся напряжение составляет 40 вольт, сила тока при этом составляет примерно 10 Ампер.

Заключительный этап — мачта и винт

Фактическая высота готовой мачты составила 6 метров, но лучше было бы сделать её 10-12 метров. Основание для неё нуждается в бетонировании. Необходимо сделать такое крепление, чтобы трубу можно было поднимать и опускать при помощи ручной лебедки. На верхнюю часть трубы крепится винт.

Труба ПВХ – надежный и достаточно легкий материал, используя который можно сделать винт ветряка с заранее предусмотренным изгибом

Для изготовления винта нужна ПВХ труба, диаметр которой составляет 160 мм. Из неё предстоит вырезать шестилопастной двухметровый винт. С формой лопастей имеет смысл поэкспериментировать, чтобы усилить крутящий момент на низких оборотах. От сильного ветра винт нужно уводить. Эта функция выполняется с помощью складывающегося хвоста. Выработанная энергия копится в аккумуляторах.

Мачта должна подниматься и опускаться с помощью ручной лебедки. Дополнительную устойчивость конструкции можно придать, используя натяжные тросы

Вашему вниманию предоставлены два варианта ветрогенераторов, которые чаще всего используются дачниками и владельцами загородной недвижимости. Каждый из них по-своему эффективен. Особенно результат применения такого оборудования проявляется в местности с сильными ветрами. В любом случае, такой помощник в хозяйстве не помешает никогда.

Самостоятельная сборка ветрогенератора в первую очередь предполагает создание самого генератора. И, как оказывается, это можно сделать легко из подручных средств.

Варианты изготовления

За длительное время существования альтернативной энергетики были созданы электрогенераторы самых разных конструкций. Их можно сделать своими руками. Большинство людей думает, что это трудно, так как требуется определенный объем знаний, различные дорогостоящие материалы и т.д. При этом генераторы будут очень низкой производительности по причине большого количества просчетов. Именно эти мысли заставляют желающих отказаться от идеи сделать ветряк своими руками. Но все утверждения являются абсолютно неправильными, и сейчас мы это покажем.

Умельцы чаще всего создают электрогенераторы для ветряка двумя методами:

  1. Из ступицы;
  2. Переделывают готовый двигатель под генератор.

Рассмотрим эти варианты более подробно.

Изготовление из ступицы

Самым разрекламированным среди всех вариантов является обычный самодельный дисковый генератор для ветряка, который создается с использованием неодимовых магнитов. Главными его преимуществами являются: простота сборки, не требует особых знаний, возможность не придерживаться точных параметров.
Даже если будут допущены ошибки — это не страшно, так как в любом случае ветряком вырабатывается электричество и его можно довести до ума с приходом практики.

Итак, для начала нам нужно подготовить основные элементы для сборки ветрогенератора:

  • ступица;
  • тормозные диски;
  • неодимовые магниты 30х10 мм;
  • медная лакированная проволока диаметром 1,35 мм;
  • клей;
  • фанера;
  • стеклоткань;
  • эпоксидная или полиэфирная смола.

Самодельные дисковые генераторы делаются на основе ступицы и двух тормозных дисков от ВАЗ 2108. Можно с уверенностью говорить, что практически у любого хозяина найдутся в гараже эти части автомобиля.

На тормозных дисках мы расположим неомагниты. Их нужно брать в количестве, делимом на 4. Рекомендуемо применять 12+12 или 16+16 единиц. Это самые приемлемые варианты по эффективности и затратам. Располагать их нужно с чередованием полюсов. Статор нашего самодельного электрогенератора для ветряка также делается с использованием фанеры, которая выпилена по форме. Далее, на него устанавливаются намотанные катушки, и все заливается эпоксидной или полиэфирной смолой. Из стеклоткани рекомендуется вырезать два круга такого же размера, как и статор. Они будут закрывать верхнюю и нижнюю стороны для большей жесткости конструкции.

Неомагниты можно применять любой формы. Старайтесь заполнять полностью все колесо с минимальными зазорами между элементами. Катушки требуется наматывать так, чтобы общее количество витков было в пределах 1000-1200. Это даст возможность генератору выдавать при 200 об/мин 30 В и 6 А. Также будет значительно лучше делать их овальными, а не круглыми. Ветровой электрогенератор станет более мощным благодаря такому решению.

=»Неомагниты для ветрогенератора» width=»640″ height=»480″ class=»aligncenter size-full wp-image-697″ />
Что касается статора нашего будущего генератора для ветряка, то его толщина обязательно должна быть меньше, чем размер магнитов, например, если магниты имеют толщину 10 мм, то статор лучше всего выполнить 8 мм (по 1 мм зазора оставить). Размеры дисков же должны быть больше толщины магнитов. Все дело в том, что через железо все магниты подпитывают друг друга и чтобы вся сила уходила именно в полезную работу требуется выполнять это условие. Если учитывать это, делая электрогенератор своими руками, то можно немного повысить его эффективность.

Подключение катушек

Собранный своими руками генератор для ветряка может быть как однофазным, так и трехфазным. Большинство начинающих выбирают первый вариант, так как он немного проще и легче. Но у однофазного подключения есть недостатки в виде повышенной вибрации под нагрузкой (гайки могут раскручиваться) и своеобразный гул. Если данные показатели не имеют значения, то катушки требуется соединять следующим образом: конец первой нужно спаять с концом второй, вторую катушку с третьей и т.д. Если что-то перепутать — схема работать не будет. Хотя здесь сложно что-то сделать не так.


Трехфазная схема хоть и требует большей внимательности, но при этом установка под нагрузкой не гудит и практически не вибрирует, а разведенные фазы под 120 градусов повышают мощность в определенных режимах работы. Трехфазное подключение катушек своими руками заключается в соединении их через 3 единицы. Например, при использовании 12 катушек распаиваются для первой фазы 1, 4, 7 и 10. Для второй — 2, 5, 8 и 11. Для третьей — 3, 6, 9 и 12. Все шесть получившихся концов можно смело выводить наружу из статора. Соединять фазы можно звездой (для получения большего напряжения) или треугольником (для получения большей силы тока).

Элементы основы можно заказать у токаря. Это будет более верным решением, так как автомобильная ступица и тормозные диски довольно массивные. Также можно сделать небольшую хитрость в виде увеличения диаметра всего колеса, ведь чем он больше, тем выше радиальная скорость ветрогенератора.

Дисковые генераторы имеют простую конструкцию, высокую эффективность и у них отсутствует эффект залипания. Дополнительно, ветровые установки, созданные на их основе, довольно легкие. Но по причине отсутствия сердечников, магнитов требуется использовать в два раза больше. Рассмотренный вариант является самым простым для создания ветряка своими руками.

Изготовление из асинхронного двигателя

Генератор для ветряка также можно сделать благодаря переделке асинхронного двигателя. Для этого требуется или переточить ротор на размер неомагнитов, или сделать его своими руками.
Переточка родного ротора предполагает еще и использование стальной гильзы, которая бы замыкала магнитное поле. По этой причине нужно учитывать и ее толщину. Можно использовать как круглые, так и квадратные магниты. Последний вариант более эффективный по причине возможности установить их с большей плотностью.

Вследствие неизбежного залипания ротора, клеить неомагниты нужно с небольшим скосом. Смещение требуется делать по принципу зуб + паз. Делая генератор своими руками нужно также перематывать катушки. Причиной тому является использование обмотки из тонкого провода, который не рассчитан на большие напряжения и ампераж. Если используются низкооборотные двигатели, то перематывать их под генератор не требуется, так как у них уже используется хороший, толстый провод.

Перематывать двигатели под генераторы своими руками несложно, но рекомендуется доверить данную работу электрикам. Это позволит избежать ошибок и при этом ветряки из асинхронников получаются значительно эффективнее.


Решение оборудовать ветровые установки мультипликатором позволяет не перематывать двигатель. Также можно поставить небольшой электромагнит для самовозбуждения. Его запитка производится за счет самого вращения ветряка, а чтобы он не потреблял электричество с аккумулятора устанавливается в цепь мощный диод.

В конце хотелось бы сказать, что сделать самодельный генератор для своего ветряка довольно просто. И для этого не требуется особых знаний. Нужно запастись терпением и готовностью проводить опыты. Но при этом следует помнить о технике безопасности, так как электрогенераторы могут вырабатывать большие токи.

Вопрос ветроэнергетики в наше инновационное время интересует очень многих. Те, кто хоть раз посещал Европейские страны на своем авто, наверняка видели огромные ветропарки.
Сотни генераторов встречаются по пути.

Наблюдая такую картину, многие начинают верить, что получение эл.энергии при помощи ветра, весьма перспективное и выгодное занятие. Мудрые европейцы ошибаться то не могут.

При этом, почему-то игнорируется факт, что в других местах той же Европы, подобных ветроэлектростанций практически нет. С чего бы это?
Вот именно об этом, когда, где и как ветряки использовать выгодно, а когда нет, и пойдет речь в статье.

Автономность

Наверняка после очередного подорожания электроэнергии, вы задумывались об установке у себя на участке ветрогенератора. Тем самым, обеспечив если не всю, то большую часть своих потребностей в электричестве.

Некоторые даже подумывают таким образом стать независимыми от электросетей. Насколько это реально и возможно? К сожалению, для 90% владельцев частных домов, эти мечты так и останутся мечтами.

И дабы вы не тратили понапрасну свои деньги, расскажем с выкладкой всех цифр, почему это именно так.

Скорость ветра

К сожалению, в нашей стране не так много регионов, где скорость ветра находится хотя бы на уровне 5-7 метров в секунду. Берутся данные в среднем за год. В подавляющем большинстве широт, пригодных для проживания, эта самая скорость равняется максимум 2-4 м/с.

Это говорит о том, что ваша ветроустановка большую часть времени, элементарно не будет работать. Для стабильной выработки электричества, ей нужен ветер около 10 м/с.

Если в вашем районе ветер 7м/с, то генератор будет работать максимум на 50% от своего номинала. А если всего 2м/с, то и вовсе на 5%.

Фактически за час, 2квт генератор подарит вам не более 100Вт.

Еще вы столкнетесь с другой проблемой ветра, о которой умалчивают производители. Около земли, его скорость гораздо меньше чем наверху, там где ставятся промышленные установки высотой 25-30м.

Вы же свой агрегат будете монтировать максимум на десяти метрах. Поэтому даже не ориентируйтесь на таблицы ветров с разных сайтов. Эти данные вам не подходят.

Производители скромно умалчивают, что для их карт ветроресурсов, замеры производятся на высоте от 50 до 70 метров! К тому же там не учтены данные по турбулентности, завихрениям.

Попробуете задрать повыше чем 10м, обязательно задумаетесь о молниезащите. Наэлектризованные трением воздуха лопасти, очень вкусная приманка для разрядов!

К тому же, почему-то все беспокоятся только о таком параметре, как скорость ветра, и при этом забывают про его плотность или давление. А разница для энергетики весьма существенная. Зависимость выработки электроэнергии от давления ветра непропорциональная.

Так, при увеличении давления ветра в два раза, генерируемая мощность возрастает в восемь раз!

Кроме того, есть определенное лукавство в указанных технических характеристиках генераторов.

Верить им конечно можно, но только для идеальных условий. Потому что:



  •  и в ламинарном потоке при неизменном направлении и повышенной плотности

У вас же на дачном участке скорость ветра может быть такой, что не получится и вал прокрутить, не то что вырабатывать энергию.

И это весной или осенью. Именно в этот период происходят наиболее активные перемещения воздушных масс.

Не забывайте, что ветряк работает не в режиме холостого хода вертушки, а должен раскрутить ротор генератора в окружении неодимовых магнитов.

И это только до тех пор, пока электрический потенциал ветряка ниже напряжения АКБ. При достижении напряжения достаточного для начала заряда, аккумулятор превращается в нагрузку.

Если применить тихоходные конструкции с вертикальной осью вращения, то здесь уже присутствует повышающий редуктор. Вы пытались раскрутить повышающий редуктор? Такая конструкция усложняется, увеличивается вес, парусность, стоимость.

Даже на маяках Северного флота, учитывая там постоянные ветра и полярную ночь, специалисты предпочитают использовать солнечные батареи. На вопрос почему так, отвечают по-простому – проблем меньше!

Аккумуляторные батареи для ветряков

Большие промышленные ветротурбины могут передавать энергию напрямую в сеть, минуя всякие аккумуляторы.

А вот вы без них обойтись никак не сможете. Без АКБ не будет работать ни телевизор, ни холодильник. Даже освещение будет светить урывками, в зависимости от порывов ветра.

При этом за 12-15 лет работы генератора, вы обязаны будете сменить 3-4 комплекта АКБ, тем самым вдвое увеличив свои начальные расходы. Причем мы берем чуть ли не идеальный вариант, когда аккумуляторы будут разряжаться не больше половины от своей емкости.

Конечно вы можете купить дешевые модели АКБ, но затраты от этого не станут меньше. Просто поход в магазин за новыми батареями будет осуществлен не 4 раза, а уже 8.

Где лучше установить

Еще о чем стоит серьезно задуматься — это наличие свободного места. Причем по площади оно может уходить на 100 и более метров в каждую сторону от мачты.

Ветер должен свободно гулять по лопастям, и без помех их достигать со всех сторон. Получается, что вы должны проживать либо в степи, либо возле моря (лучше непосредственно на его берегу).

Идеальное место будет на вершине холма. Где с позиции аэродинамики, воздушный поток уплотняется с соответствующим увеличением скорости и давления ветра.

О соседях рядом забудьте. Их сады и двух-трехэтажные особняки, здорово “попьют вашу кровушку”, каждый раз перекрывая попутный ветерок. Также как и соседние лесопосадки.

Те же самые промышленные ветряки, не располагают непосредственно друг за другом, а монтируют их по диагонали. Каждый последующий, не должен закрывать предыдущий.

Цена за 1квт мощности

4-я причина – высокая цена. Не ведитесь на цены продавцов в прайс листах. В них никогда не показывается реальная стоимость всего необходимого оборудования.
Поэтому цены всегда умножайте на 2, даже при выборе так называемых готовых комплектов.

Но и это еще не все. Не забудьте про эксплуатационные расходы, доходящие до 70% от стоимости ветряков. Попробуйте поремонтировать генератор на высоте, либо каждый раз демонтировать и разбирать-собирать мачту.

Еще не забудьте про периодическую замену АКБ. Поэтому не рассчитывайте, что ветряк может вам обойтись в 1 доллар за 1квт эл.энергии.

Когда вы посчитаете все реальные затраты, окажется что каждый киловатт мощности такого ветрогенератора, обошелся вам минимум в 5 баксов.

Срок окупаемости и расчет экономии

Пятая причина, неразрывно связана с первыми четырьмя. Это срок окупаемости затрат.

Для вашей индивидуальной ветровой установки этот срок – НИКОГДА.

Стоимость ветряка, мачты и доп.оборудования для 2-х киловаттных качественных моделей будет доходить в среднем до 200 тыс. рублей. Производительность таких установок – от 100 до 200квт в месяц, не более. И это при хороших погодных условиях.

Даже осадки снижают мощность ветряков. Дождь на 20%, снег – на 30%.

Вот и получается вся ваша экономия – это 500 рублей. За 12 месяцев непрерывной работы, набежит уже чуть больше – 6 тысяч.

Но если вспомнить начальные траты в 200тыс., то вернете вы их через тридцать два года!

И все это без учета эксплуатационных затрат. А если прикинуть, что средний срок службы хорошего ветряка – около 20лет, то получается, что он окончательно и безвозвратно поломается еще до того, как выйдет на окупаемость.

При этом, 2-х киловаттный агрегат не будет закрывать на 100% ваши потребности. Максимум на треть! Если захотите целиком все подключить от него, то берите 10-ти киловаттную модель, не меньше. Срок окупаемости от этого не изменится.

Но тут уже будут совсем другие габариты и масса.

И закрепить его просто так на трубе через чердак своей крыши, точно не получится.

Однако некоторые все равно убеждены, что из-за бесконечного подорожания электроэнергии, ветрогенератор в один прекрасный момент, по любому станет выгоден.

Когда стоит покупать ветряк

Безусловно, электроэнергия с каждым годом дорожает. К примеру 10 лет назад, ее цена была на 70% ниже. Давайте проведем примерные расчеты и выясним перспективу выхода на окупаемость ветряка, с учетом резкого удорожания электричества.

Рассматривать будем генератор мощностью 2квт.

Как мы уже выяснили ранее, стоимость такой модели около 200тысяч. Но с учетом всех доп.расходов, нужно умножить ее на два. Получится минимум 400 тыс.руб. затрат, при сроке службы в двадцать лет.

То есть, за год получается 20 тысяч. При этом по факту, за этот год агрегат выдаст вам максимум 900 квт. Из-за коэфф. установленной мощности (он для маленьких ветряков не превышает пяти процентов), за месяц вы накрутите 75квт.

Даже если взять 1000 квт в год для простоты расчетов, стоимость 1квт/ч полученная от ветряка, для вас составит 20 рублей. Если и предположить что электричество от ТЭС подорожает в 4 раза, то случится такое не завтра, и даже не через 5 лет.

Какие ветряки выбирать

Ну а тем, кто живет далеко от подстанций и ВЛ-0,4кв, стоит приобретать наиболее мощные модели ветряков, какие вы только можете себе позволить. Так как от той мощности, что указана на картинках, вам достанется не более 15%.

Другая категория потребителей, вполне заслужено делает выбор не в пользу китайских заводских моделей, а наоборот, предпочитает самодельные ветряки от мастеров самоучек. Свои выгоды в этом тоже имеются.

В большинстве своем, изобретатели подобных девайсов, это грамотные и ответственные ребята. И практически в 100% случаев, без проблем им можно вернуть установку, если что-то пошло не так, или ее нужно подремонтировать. С этим проблем уж точно не будет.

У промышленных китайский ветряков, внешний вид конечно посимпатичнее. И если вы все-таки решились прикупить именно его, сразу после проверки электродрелью, сделайте профилактический ремонт и замените китайский металлолом на подшипники с качественной смазкой.

Если поблизости от вас есть крупные гнездовья птиц, не помешает закупить дополнительный комплект лопастей.

Птенцы иногда попадают под раздачу крутящейся “мини мельницы”. Пластиковые лопасти ломаются, а металлические гнутся.

А закончить хотелось бы мудростью от тех пользователей, которые не послушались всех доводов и вплотную столкнулись со всеми вышеописанными проблемами. Запомните, самый дорогой флюгер для дома – это ветрогенератор!

Из-за высокой стоимости альтернативных конструкций для получения энергии с помощью ветра, многие считают, что выгоднее изготовить ветрогенератор своими руками. В этом есть резон, но нужно понимать, что дело это непростое, требующее время и специальных знаний.

Иметь такую конструкцию мечтают дачники, домики которого удалены от цивилизации. Да и городской житель стал внимательнее присматриваться к ветрогенераторам, поглядывая на приходящие ежемесячно счета на использованную электроэнергию.

Растущие тарифы приводят к мысли, что ветрогенератор генератор своими руками не помешали бы и горожанам.

Нужны ли разрешительные документы?

Воплотить мечту в реальность сложно, но возможно. Для дачи будет достаточно маломощной установки, например, 1-киловатной. В России подобные конструкции приравниваются к бытовой технике.

Чтобы их установить не нужно оформлять сертификаты и бегать за разрешениями. Главное – определиться, действительно ли ставить подобный источник энергии целесообразно.

Для местности, где планируется установить ветряк, потребуется знать потенциал ветра. Поможет это сделать Интернет: потребуется найти «Карту ветров» и использовать разработанную формулу.

Налогообложение

На расходуемую для личных нужд энергию, налогообложения не предусмотрено никакого, поэтому ветряки малой мощности устанавливать можно смело и получать бесплатную энергию с их помощью.

Об индивидуальном энергоснабжении нет нормативных актов, способных препятствовать установке и использованию ветрогенераторов своими руками, как и купленных в торговой сети.

Тоже касается недовольства соседей: установка ветрогенераторов своими руками, нужная для решения личных потребностей, не должна вызывать неудовольствия. Последние вправе выдвинуть претензии, если ветряки будут им причинять реальные неудобства. Ведь права конкретного человека заканчиваются, когда другому они причиняют дискомфорт.

Высота мачты

Учитывая сказанное, собираясь монтировать ветрогенератор своими руками, особое внимание нужно уделить выбору высоты мачты. Помимо этого, требуется учитывать существующие ограничения, касающиеся частных построек, и местонахождения вашего участка. Например, если поблизости существуют тоннели, построены мосты, находятся аэропорты, не допускается возведение зданий, высотой больше отметки в 15 м.

Шумность

Во время работы шумит редуктор и вращающиеся лопасти. Рекомендуется шум измерить соответствующими приборами и полученные показатели документально зафиксировать. Принятые нормативами значения не должны превышаться. Тогда и споров с соседями не возникнет.

Помехи

В идеальном варианте защита от возможных телепомех должна быть у ветряков предусмотрена.

Экологическая служба

Она вправе установщику запретить проводить монтаж в единственном случае, когда это препятствует миграции птиц. А это маловероятно.

Своими руками собирая ветрогенератор, перечисленные моменты необходимо учесть.

Если ветряк покупается, эти моменты отображаются в паспорте, изучить который нужно сразу, чтобы себя обезопасить от неожиданностей.

Целесообразность

Насколько целесообразна установка ветряка определяет во многом сила и стабильность ветра в данном районе.

Условия

Для монтажа ветрогенератора для дома своими руками необходима обширная площадка. Он должен располагаться от соседей на определенном расстоянии.

Ветрогенератором называется конструкция, способная преобразовывать энергию кинетическую воздушных масс в механическую.

Благодаря ей ротор приводится в движение, благодаря чему, человек получает нужное ему для функционирования приборов электричество.

Конструкция

Составляют ветровую систему:

  • лопасти;
  • турбинный ротор;
  • генератор;
  • инвертор, преобразующий ток. Последний заряжает аккумулятор;
  • батарея, питающая конструкцию.

Суть функционирования

Она для подобных конструкций отличается простотой. Вращающийся ротор позволяет получить трехфазный ток. Он, после прохождения контроллера, подзаряжает аккумулятор. Далее, благодаря инвертору, он преобразуется до «состояния», пригодное для использования бытовыми приборами – холодильниками, телевизорами, микроволновыми печами, стиральными машинами и бойлерами, пр.

Показанная схема дает представление о том, какие трансформации претерпевает электроэнергия, которую производит ветрогенератор.

Некоторая часть ее аккумулируется, остальную потребляют приборы.

Лопасти подвергаются во время вращения сразу трем воздействиям:

  • подъемной силе;
  • импульсной;
  • тормозящей.

Последние две стараются преодолеть силу торможения, заставляют вращаться маховик, благодаря чему, ротором создается в неподвижной части генератора магнитное поле, принуждающее по проводам течь ток.

Выбор мотора

Тем, кто решил сделать ветрогенератор своими руками, рекомендуется использовать мотор от бытовых устройств и автомобилей, понимая, что эффективность возрастает прямо пропорционально вольтам, приходящимся на 1 виток.

Разновидности

Ветряки классифицируются по нескольким параметрам:

  • числу лопастей. Модели бывают одно-, двух-, трех – пяти – и многолопастными. Помните, что количество лопастей обратно пропорционально скорости, т.е. чем больше первых, тем при меньшей скорости воздуха начинается вращение. Многолопастные используются часто там, где преимущество отдается вращению перед получением энергии – например, при подъеме воды из скважин;
  • материалу, из которого делают лопасти. Помимо твердых, как стало известно, подходят даже плотные ткани, стоимость которых невысокая. Их делят на жесткие и парусные, которые по цене ниже, чем первые, изготовленные из металла или стеклопластика, но менее прочные. Поэтому ремонтировать такие лопасти придется часто;

  • расположению оси относительно земли. По этому признаку ветряки бывают горизонтальными (имеющие более высокую мощность, надежность) и вертикальные. Эти ветрогенераторами своими руками намного чувствительнее к ветряным порывам;
  • шагу винта, который бывает фиксированным (более распространены) и изменяемым. У последнего увеличена скорость вращения, но установка очень сложна для исполнения и массивна.

Ветряк своими руками сделать получится практически бесплатным, если найдутся ненужные детали, без дела валяющиеся где-то в гараже: мотор старого авто, обрезанные канализационные трубы и др.

Ветряк роторный

Простейший ветрогенератор своими руками этого вида имеет вертикальную ось вращения, обеспечит легко частный дом энергией на 100%. Его смастерить сложно, но возможно. При этом, это проще даже, чем кажется. Лопасти, к примеру, несложно сделать из металлической бочки. Их вырезают ножницами для резки металла.

Для сборки ветрогенератора своими руками, мощность которого, предположим. должна составлять 1,5 кВт, под руками должны быть перечисленные ниже элементы:

  • автогенератор 12В;
  • 12 — вольтовая батарея (лучше кислотная либо гелиевая);
  • «кнопка» (полугерметичный выключатель так же12 V);
  • преобразователь 700-ваттный;
  • достаточной вместимости емкость из алюминия или нержавеющей стали – бак, выварка и пр.
  • реле (подойдет автомобильное);
  • вольтметр;
  • метизы (болты, гайки и пр.);
  • провод 4 мм в сечении и 2,5 мм;
  • пара хомутов для закрепления на мачте генератора.

Инструменты

Для изготовления своими руками ветряка необходимы:

  • болгарка;
  • кусачки;
  • строительный карандаш для нанесения разметки либо маркер;
  • ножницы для металла;
  • сверла с дрелью;
  • рулетка;
  • отвертки;
  • ключи гаечные.

С чего начать?

Ветряк своими руками, как говорилось, начинают изготавливать с поиска большой емкости. Она составит основу.

На нее наносят разметку, пользуясь маркером, т.е. делят на равные 4 части. Далее будет объясняться, как делать разрезы болгаркой. При их выполнении металл до конца разрезать нельзя.

Нельзя болгаркой пользоваться для работы с окрашенной жестью, а также оцинкованной сталью, которые сильно нагреваются. Их режут ножницами для металла, помня, что вырезаются лопасти не до конца.

Параллельно с изготовлением лопастей, переделывают у генератора шкив. В нем и днище исходной кастрюли необходимо просверлить отверстия, в которые вставляться будут болты.

Делают это максимально аккуратно, чтобы соблюсти симметрию. Это нужно, чтобы в ходе работы не возникал дисбаланс.

Далее, каждую лопасть отгибаем поочередно. Но делаем это с учетом направления, в котором вращаться станет генератор. Чаще она совпадает с движения стрелки часов. Угол, изгиба, определяет скорость и площадь воздействия воздушного потока.

Ведро с готовым пропеллером прикрепляют на шкив, а на мачту, применив хомуты, устанавливают генератор. В последнюю очередь соединяют провода, создавая цепь.

Для присоединения аккумулятора выбирают провод диаметром 4 мм². Достаточно будет 1 метра. Такой же потребуется, чтобы подключить инвертор.

Меньшего сечения – 2,5 мм хватит для подсоединения нагрузки. Если делали все последовательно и точно, ветряк своими руками работать будет хорошо, а проблем возникнуть не должно.

Если батарею, к примеру, использовали 75 амперную, а преобразователь 1000-ватный, ветряка своими руками хватит, чтобы работали одновременно сигнализация охранная, камеры видеонаблюдения и освещение улицы.

Плюсы и минусы

Достоинства:

  • экономичность модели;
  • ремонтопригодность. При выходе из строя элемента, он просто заменяется новым;
  • отсутствие требований к условиям эксплуатации;
  • надежность;
  • бесшумность.

Недостатки:

  • не высокая производительность;
  • зависимость сильная от ветра (пропеллер может просто слететь).

Неодимовые магниты для ветряков

В России о них узнали не слишком давно, поэтому ветряки с их использованием также делают недавно. Ажиотажный продукт рынок постепенно насытил, поэтому теперь эти магниты доступны народным умельцам.

Изготовление ветряка

Эта конструкция сложнее, чем ранее описанная. Ось вращения у нее горизонтальная.

До того, как приступать к сборке ветряка своими руками, желательно приобрести ступицу (сгодится от автомобиля) и тормозные диски.

Ступица выступит базой. Поскольку она уже использовалась, стоит ее смазать, предварительно разобрав и обратив на подшипники особое внимание. Ни наслоений, ни ржавчины остаться на них не должно. Генератор обязательно красят. Забывать об этом нельзя.

Как закрепятся магниты?

Они требуют грамотного распределения и надежного крепления. Их часто приклеивают к роторным дискам. Для работы необходимо двадцать магнитов 25х8 мм.

Важно:
 Можно это количество изменять, помня основное, что совпадает число магнитов с полюсами в однофазном генераторе и соответствует 2/3 или 4/3 — в трехфазном.

Полюса должны чередоваться. Для удобства изготавливают шаблон или наносят на диск разметку секторов. Лучше, как показала практика, использовать их круглой формы, чем прямоугольной, поскольку в последних поле магнитное имеется на всей длине, а у первых лишь в центре.

Определяем полюса

Чтобы не перепутать полюса их следует точно определить. Магниты для этого подносят друг к другу. В случае их притягивания, ставят «+», отталкивания – «-».

Размещают их, так, чтобы полюса чередовались.

Клей должен быть качественным для надежности конструкции. Неплохо магниты держатся на эпоксидной смоле, покрывающей полностью диск. Ее разводят по инструкции.

Она не должна стекать с диска. Чтобы предотвратить стекание смолы, по периметру делают временные бортики из пластилина или скотчем обматывают диск.

Сравнение однофазных устройств и трехфазных

Предпочтение стоит отдать трехфазному статору, поскольку он меньше вибрирует, чем однофазный. Вызваны вибрации разницей в токовой амплитуде, причиной которой является непостоянная отдача.

Тесты показали, что она больше на 50% у трехфазной модели. Другим важным преимуществом 3-фазной является высокий акустический комфорт во время функционирования под нагрузкой. Другими словами, он не гудит. К тому же, отсутствие вибрации положительно сказывается на сроке службы.

Наматываем катушку

Выбрав не очень скоростной вариант, зарядка 12V батареи начинается при 100-150 об/м. Число витков для этого должно соответствовать 1000-1200. Поделив витки на все катушки, получим их число для одной.

Мощность ветряку добавит число полюсов. При этом вырастет частота токовых колебаний.

Если используется для витков провод большого сечения, уменьшается сопротивление и возрастает сила тока.

Облегчить процесс ручной намотки можно, если пользоваться специальным станком.

На характеристики ветрогенераторов, собранных своими руками, влияет толщина магнитов, имеющихся на диске и количество их.

Катушки, как правило, делаются круглой формы, но, слегка вытянув их, удастся выпрямить витки. Готовыми, катушки должны быть равными или чуть превышать по размерам магниты. С магнитами соотноситься должна и толщина статора.

Если последний больше из-за большего количества витков, пространство между дисками увеличивается, а поток магнитный уменьшается.

Но большее сопротивление катушек приведет к уменьшению тока. Для формы статора подойдет фанера. Чтобы увеличить прочность изделия поверх катушек (на дно формы) кладут стеклоткань. Перед нанесением смолы эпоксидной, форму обрабатывают вазелином или воском, или используют скотч.

Закреплены катушки между собой жестко. Наружу выводятся 6 концов фаз, для соединения которых пользуются схемами «звезда» или «треугольник».

Генератор тестируют, крутя его рукой. Для напряжения в 40V, сила тока достигает 10 А.

Сборка

Длину мачты выбирают от 6 до 12 метров, основание бетонируют. Сам ветрогенератор, собранный своими руками, крепят вверху. Чтобы обеспечить возможность добраться к нему, если потребуется ремонт, необходимо предусмотреть устройство, которое даст возможность поднять или опустить трубу.

Обеспечит это ручная лебедка. Из трубы ПВХ, диаметр которой 160 мм, реально изготовить винт длиной 2 метра, имеющего 6 лопастей.

Форму подбирают опытным путем. Но, такой винт-пропеллер необходимо защищать от сильного ветра, для чего и служит складывающийся хвост.

Итог

Рассмотренные модели эффективны каждая по-своему. А полученная информация свидетельствует, что ветряк изготовить своими руками вполне возможно.

Видео: Вертикальный ветрогенератор 4kw

» Ветрогенератор простой домашний своими руками

Альтернативная энергия, добываемая посредством «ветряной мельницы» — заманчивая идея, охватившая огромное число потенциальных потребителей электричества. Что же, электромехаников разного калибра, пытающихся сделать ветрогенератор своими руками, можно понять. Дешёвая (практически бесплатная) энергетика всегда ценилась на вес золота. Между тем установка даже простейшего домашнего ветрогенератора даёт реальную возможность получить бесплатный ток. Но как сделать домашний ветрогенератор своими руками? Как заставить работать систему энергии ветра? Попробуем раскрыть занавес тайны с помощью опыта бывалых электромехаников.

Тема изготовления и установки самодельных ветряных генераторов очень широко представлена в сети Интернет. Однако большая часть материала – это банальное описание принципов получения электрической .

Теоретическая методика устройства (установки) ветрогенераторов уже давно известна и вполне понятна. А вот как обстоят дела практически в бытовом секторе – вопрос, раскрытый далеко не полностью.

Чаще всего в качестве источника тока для самодельных домашних ветрогенераторов рекомендуют выбирать автомобильные генераторы или асинхронные двигатели переменного тока, дополненные неодимовыми магнитами.

Процедура переделки асинхронного электродвигателя переменного тока под генератор для ветряка. Заключается в изготовлении «шубы» ротора из неодимовых магнитов. Крайне сложный и долговременный процесс

Однако оба варианта требуют существенной доработки, нередко сложной, дорогостоящей, отнимающей много сил и времени.

Куда проще и легче во всех отношениях установить электродвигатели, подобные тем, что выпускались прежде и выпускаются теперь фирмой Ametek (пример) и другими.

Для домашней ветрогенераторной установки подходят моторы постоянного тока напряжением 30 – 100 вольт. В режиме генератора от них можно получить примерно 50% от заявленного рабочего напряжения.

Следует отметить: при работе в режиме генерации электродвигатели постоянного тока требуется раскручивать до скорости выше номинальной.

При этом каждый отдельно взятый мотор из десятка одинаковых экземпляров, может показывать совершенно разные характеристики.

Мотор постоянного тока для домашнего ветрогенератора. Оптимальный вариант из числа продуктов, изготовленных фирмой Ametek. Также удачно подходят подобные электродвигатели производства других фирм

Проверить эффективность любого похожего мотора несложно. Достаточно подключить к электрическим выводам обычную автомобильную лампу накаливания на 12 вольт и крутануть вал мотора рукой. При хороших технических показателях электродвигателя лампа обязательно зажжётся.

Ветрогенератор в домашнем конструкторском наборе

  • винт на три лопасти,
  • флюгерную систему,
  • мачту металлическую,
  • контроллер заряда АКБ.

Желательно, но не обязательно, соблюсти последовательность производства всех оставшихся частей ветряного генератора. Последовательность – это порядок, который необходим в любом деле для достижения результативности. Очевидно: существенную помощь в строительстве энергетической машины оказывают готовые наборы:

Изготовление лопастей пропеллера

Достаточно лёгким и простым видится изготовление лопастей винта генератора из пластиковой трубы диаметром 150-200 мм.

Для описываемой конструкции домашнего ветрогенератора были сделаны (вырезаны) три лопасти. Материал: 152-миллиметровая сантехническая труба. Длина каждой лопасти – 610 мм.

Лопасти для пропеллера домашнего ветрогенератора. Элементы пропеллера изготовлены из обычной сантехнической трубы, что широко используется в хозяйстве ЖКХ

Сантехническая труба изначально отрезается по размеру длины с небольшим запасом на обработку. Затем отрезанный кусок рассекается по осевой линии на четыре одинаковых части.

Каждая часть вырезается по несложному шаблону рабочей пропеллерной лопасти. Все кромки резов необходимо тщательно зачистить – отполировать для лучшей аэродинамики.

Элементы пропеллера ветрогенератора – пластиковые лопасти, закрепляются на шкиве, собранном из двух отдельных дисков. Шкив насаживается на вал мотора и притягивается винтом.

Та часть ступицы, на которой крепятся лопасти, имеет диаметр 127 мм. Другая часть – шестерня, в диаметре имеет размер 85 мм. Обе детали ступицы не изготавливались специально.

Закреплённые на ступице лопасти винта домашнего ветряка. Собранный из подручных деталей и готовый к установке на домашний ветрогенератор простейший винт

Металлический диск и шестерню удалось найти в старом техническом хламе. Но диск был без отверстия под вал, а шестерня имела малый диаметр. Объединением этих деталей в единое целое удалось решить проблему соотношения массы и диаметра.

После закрепления лопастей, осталось лишь закрыть торец ступицы пластиковым обтекателем (опять же для аэродинамики).

Флюгерная основа ветрогенератора

Обычный деревянный брусок (желательно из твёрдых пород) длиной 600 мм подойдёт для флюгерной основы. На одном конце бруска хомутами закрепляется электродвигатель, на другом монтируется «хвост».

Флюгерная часть установки, куда поставлены двигатель и хвост ветряка. Мотор дополнительно закрепляется хомутами, хвост накладными брусочками

Хвостовая часть сделана из листового алюминия – это вырезанный прямоугольный кусок, который попросту устанавливается между наставными брусочками и скрепляется винтами.

Для улучшения свойств долговечности, деревянный брусок рекомендуется дополнительно обработать пропиткой и покрыть сверху лаком.

На нижней плоскости бруска, на расстоянии 190 мм от заднего торца бруса, через опорный фланец закрепляется трубчатый отвод под соединение с мачтой.

Флюгерная система домашнего ветряка (нижняя её часть), изготовленная из простых доступных деталей. Такие детали найдутся у каждого владельца домашнего хозяйства

Недалеко от точки закрепления фланца, на стенке трубы высверливается отверстие d=10-12 мм под вывод кабеля сквозь трубу от ветрогенератора к накопителю энергии.

Основание и шарнирная мачта

Тогда как уже готова флюгерная часть домашнего ветрогенератора, наступает очередь производства опорной мачты. Домашнюю установку вполне достаточно поднять на высоту 5-7 метров. Металлическая труба d=50 мм (внешний d=57 мм) в самый раз подходит под мачту этого проекта ветрогенератора для дома.

Опорная тарелка под нижнюю часть мачты домашнего ветряка сделана из толстой листовой фанеры (20 мм). Диаметр блина 650 мм. По краям фанерного блина, равномерно по кругу и с отступом 25-30 мм просверлены 4 отверстия d=12 мм.

Нижняя и верхняя части, которые встанут между мачтой. Слева опорная площадка с установленным на поверхности шарнирным механизмом подъёма/спуска ветрогенератора

Эти отверстия предназначены под временное (или постоянное) штыревое крепление на грунт. Для прочности установки фанеру снизу можно усилить стальным листом.

На поверхности опорной тарелки прикреплена конструкция, собранная из металлических сантехнических фланцев, патрубков, уголков и муфты-тройника.

Между уголками и муфтой-тройником резьбовое сочленение выполнено не до конца. Это сделано специально, чтобы получить эффект шарнира. Таким образом, подъём или спуск ветрогенератора можно осуществлять без труда в любой момент.

Подставка под мачту ветряка оснащается четырьмя отверстиями для дополнительного крепления штырями на грунт. Так, примерно, выглядит состояние опорного элемента, когда мачта установлена и поднята

Муфта-тройник центральным отводом соединена с куском трубы, в нижней части которой установлен ограничитель для трубы мачты. Мачтовая труба надевается на трубчатый кусок меньшего диаметра до упора в ограничитель.

Примерно так же соединяется верхняя часть мачты и флюгерная система ветряка. Но там, в качестве ограничителя, внутри мачтовой трубы установлены подшипники.

Крепление мачты растяжками выполняется стандартно с применением обычных хомутов, которые несложно сделать своими руками из листового металла

Так что, для сборки всей мачтовой системы и потребуется, без каких-либо креплений, всего лишь соединить нижнюю и верхнюю части с мачтовой трубой. Затем, благодаря шарнирному устройству поднять ветрогенераторную установку и зафиксировать мачту растяжками.

Удобство шарнирной системы очевидно. К примеру, на случай непогоды ветрогенератор можно быстро «уложить» на землю, сохранив от разрушения и так же быстро установить в рабочее положение.

Домашний ветрогенератор и схема контроллера

Контроль напряжений и токов, снимаемых с генератора домашней ветряной энергетической установки и подаваемых на аккумуляторные батареи, необходим обязательно. Иначе АКБ быстро выйдет из строя.

Причина очевидна: нестабильность зарядного цикла и нарушения параметров зарядки. Или же следует применять, к примеру, которым не страшны хаотичные циклы, завышенные напряжения и токи.

Функции контроля достигаются сборкой и включением в конструкцию домашнего ветрогенератора простой электронной схемы. Домашние ветряные установки обычно комплектуются относительно простыми схемами.

Принципиальная схема контроллера заряда АКБ ветроэнергетической установки, сборка которой описывается в этой публикации. Минимум электронных компонентов и высокая надёжность

Главное назначение схем – управление реле, переключающего выходы ветрогенератора на аккумуляторную батарею или на балластную нагрузку. Переключение выполняется в зависимости от текущего уровня напряжения на клеммах АКБ.

Традиционная для домашних ветряков схема контроллера применялась и в этом случае. Электронная плата содержит небольшое число электронных компонентов. Схему достаточно просто спаять своими руками в домашних условиях.

Принцип построения обеспечивает зарядку аккумуляторов до момента, пока не будет достигнут граничный предел напряжения на клеммах. Затем реле переключает линию на установленный балласт. Реле нужно брать с контактной группой под высокие токи, не менее 40-60А.

Настройка схемы предполагает регулировку триммеров под установку соответствующих напряжений контрольных точек «А» и «В». Оптимальные значения напряжений в этих точках равны: для «А» — 7,25 вольт; для «В» — 5,9 вольт.

Если схема настроена под такие параметры, аккумуляторная батарея будет отключаться при достижении на клеммах напряжения 14,5 В и вновь подключаться к линии ветрогенератора при напряжении на клеммах 11,8 В.

Структурная электрическая схема домашнего ветряка: А1…А3 — аккумуляторная батарея; В1 — вентилятор; Ф1 — сглаживающий фильтр; Л1…Л3 — лампы накаливания (балласт); Д1…Д3 — мощные диоды

Схемой ветрогенератора предусмотрено управление вентилятором «3» (может использоваться для вентиляции газов АКБ) и альтернативной нагрузкой «4» через силовые транзисторы серии IRF.

Состояние выходов отмечают светодиоды красного и зелёного свечения. Предусмотрена установка ручного управления состоянием контроллера через кнопки «1» и «2».

Особенности подключения системы

Завершая публикацию, следует отметить одну важную особенность. (при условии уже работающей турбины) необходимо проводить следующей последовательностью:

  1. Подключить контакты «АКБ» на клеммы аккумулятора.
  2. Подключить контакты ветрогенератора на клеммы реле.

Если такую последовательность не соблюдать, существует высокий риск вывода контроллера из строя.

Установка ветрогенератора 4 кВт — видео гид

Метки:

Источник

Без электричества комфортная жизнь невозможна даже в самом удобном и большом загородном доме. Первое, что делают хозяева вновь построенных коттеджей, — это подключают их к ЛЭП. А что же делать в том случае, если здание построено в отдаленной местности и линии поблизости просто нет? Такие дома электрифицируют обычно с использованием дизельного или бензинового генератора с одновременной установкой ветряка. Такая схема позволяет сделать энергоснабжение здания постоянным и относительно недорогим. К тому же ветровые электростанции имеют довольно-таки простую конструкцию. При желании такое оборудование можно сделать в том числе и своими руками.

Принцип работы

Схема функционирования ветряка довольно-таки проста и выглядит следующим образом:

  • При обтекании ветром лопастей ротор вырабатывает нестабильный переменный электрический ток.
  • Переменный ток выпрямляется контроллером и используется для подзарядки аккумуляторов.
  • Входящий в конструкцию инвертор преобразует ток от аккумуляторов в переменный с частотой 50 Гц (подходящей для большинства бытовых приборов) и напряжением в 220/380 В.

Ротор с лопастями крепится на специальной мачте. Принцип работы ветровой электростанции, таким образом, основан на преобразовании энергии ветра в электрическую. Мощность генератора этого типа зависит в том числе и от высоты мачты. Ведь чем длиннее она будет, тем выше скорость ветра. Длина шеста в любом случае не должна быть меньше 4 м (от крыши здания). Но чаще всего этот показатель составляет 14-24 м. Устанавливают ветряк или на бетонной площадке, или с использованием растяжек. Иногда это устройство крепят к стене сооружения.

ветровые электростанции

Ветровые электростанции большой мощности (промышленные) часто даже возводят в виде большой башни. Такие конструкции используются в основном в тех небольших странах, где мало других источников получения электроэнергии.

Виды ветряков

Основных типов таких генераторов электроэнергии существует всего два:

  • с вертикальной осью;
  • с горизонтальной осью.

Своими руками могут изготавливаться ветровые электростанции обоих этих видов. Горизонтальные модели обычно дополняются хвостовой частью. Такие модели довольно-таки сложны в изготовлении, отличаются неплохой производительностью, но издают больше шума, чем вертикальные.

Как составить проект

Любая домашняя ветровая электростанция собирается по заранее разработанным чертежам. При составлении схемы такого генератора в первую очередь следует определиться:

  1. С его мощностью. В загородных домах обычно используются устройства на 200-500 Вт.
  2. С формой, длиной и количеством лопастей. Эти параметры, наряду с силой ветра, в принципе, и определяют мощность установки.

Лопасти для самодельных ветряков могут использоваться:

  1. Парусные. Эта разновидность проста в изготовлении, но обладает не слишком хорошей аэродинамикой. Такие лопасти имеют обычную прямоугольную форму и просто крепятся по кругу под определенны углом.
  2. Крыльчатые. Имеют обтекаемую форму, исключающую завихрения и позволяют сделать мощный, производительный генератор. Такие лопасти в станциях используются чаще всего.

Вертикальный ветряк: выбор оборудования

Изготавливаются ветровые электростанции своими руками с использованием самых разных материалов. Довольно-таки мощную и производительную вертикальную модель можно сделать с применением:

  • автомобильного генератора на 12 В;
  • гелевого или кислотного аккумулятора 12 В;
  • реле зарядки аккумулятора от автомобиля;
  • любого вольтметра.

Лопасти вертикальных ветрогенераторов обычно изготавливаются из какой-нибудь металлической или пластиковой емкости большого объема (бочки, ведра, кастрюли и т. д).

ветровые электростанции для дома

Из дополнительных элементов используются:

  • выключатель на 12 В;
  • преобразователь (инвертор) 12 V – 220 V на 700 W – 1500 W.

Также, конечно, понадобятся провода, мачта и разного рода крепежные элементы (болты, хомуты).

Технология изготовления вертикального генератора

Собирать ветровые электростанции для дома начинают с изготовления ротора с лопастями. Для выполнения этой операции понадобятся рулетка и маркер. С их помощью производят разметку лопастей. Ведро или кастрюлю делят на четыре равные части. Затем с использованием болгарки или ножниц по металлу вырезают и отгибают лопасти. Далее порядок действий должен быть таким:

  1. В днище емкости вырезаются отверстия под шкив и болты.
  2. Ведро закрепляется на шкиве.
  3. На мачту с использованием хомутов устанавливается генератор.
  4. Собирается цепь. Провода при этом желательно зафиксировать на мачте.
  5. Подсоединяется аккумулятор. При этом желательно использовать провода сечением 4 мм2. Их длина не должна превышать 1 м.
  6. Монтируется инвертор. Подключать его следует с использованием проводов 4 мм2.
  7. С применением проводов 2.5 мм2 присоединяются потребители.
  8. Мачта устанавливается на выбранном месте.

По такой технологии собираются довольно-таки надежные вертикальные ветровые электростанции. Как работают такие модели, мы рассматривали выше. С использованием оборудования, собранного по этой схеме, можно, к примеру, обеспечить освещение двора и хозяйственных построек, работу сигнализации, видеокамеры и т. д. Но, к сожалению, слишком уж производительной такая относительно простая станция не будет.

солнечные и ветровые электростанции для дома

Элементы конструкции горизонтального генератора

Ветровые электростанции этого типа являются, как уже упоминалось, несколько более сложными в изготовлении и при этом чаще всего имеют лучший КПД. В конструкцию генератора с горизонтальной осью входят:

  1. Лопасти колеса. Лучше, если они будут крыльчатыми.
  2. Генератор.
  3. Станина под вал генератора.
  4. Боковая лопатка. Этот элемент выполняет защитную функцию при слишком сильном ветре.
  5. Рама для крепежа узлов станции.
  6. Токоприемник.
  7. Узел поворота колеса.
  8. Мачты.
  9. Хвостовика.

Выбор оборудования для горизонтальной модели

Ветровые электростанции для дома этого типа также делают из самых разных материалов. Очень просто, к примеру, собрать горизонтальный ветряк из обычного напольного комнатного вентилятора. Но такая модель будет малопроизводительной. С помощью генератора из вентилятора, оснащенного USB-разъемом, можно только, к примеру, заряжать телефон или слушать радио. Для подключения бытовых приборов понадобится, конечно же, более мощная и основательная модель.

мини ветровые электростанции

Изготавливаться довольно-таки производительные домашние мини-ветровые электростанции могут, к примеру, с применением такого оборудования и материалов:

  • пластиковой трубы для напорной канализации диаметром 160 мм под лопасти;
  • фанеры для крепления лопастей;
  • стальной водопроводной трубы диаметром 100 мм под мачту;
  • генератора (веломотор мощностью 250 Вт);
  • листовой стали 12 мм;
  • станины из дюралюминия;
  • профильной трубы 40х20х2.5 для защитной боковой лопаты;
  • пружины из углеродистой стали;
  • велосипедного троса для растяжек.

Горизонтальная ветровая электростанция, своими руками изготовленная: колесо

Делать такую модель, как и вертикальную, начинают с основного рабочего узла. В данном случае это колесо. Лопасти из канализационной трубы вырезают по шаблону. Форма их должна напоминать крыло самолета. Всего понадобится 6 лопастей. Собирают колесо на специальной головке, изготовить которую можно самостоятельно. Для этого из листовой стали вырезают кольцо и наваривают на него шесть лучей с отверстиями для крепления лопастей. Готовое колесо обязательно следует отбалансировать. Проще говоря, нужно добиться того, чтобы лопасти при отсутствии ветра не поворачивались самопроизвольно. Производят балансировку в гараже или другом помещении. На улице этой процедуре может помешать даже самый легкий ветерок.

принцип работы ветровой электростанции

Генератор и рама горизонтальной модели

Веломотор следует максимально надежно закрепить на станине. Последнюю изготавливают из дюралюминиевой пластины. В ней нужно сделать резьбовое отверстие под вал веломотора. По углам пластины высверливаются монтажные отверстия для крепления к раме. Вал генератора в станине закрепляется посредством гайки с контршайбой. Иначе он будет прокручиваться. Раму горизонтального ветрогенератора изготавливают из стальной пластины. Можно также использовать кусок швеллера.

Токоприемник и поворотный узел

Для того чтобы генератор поворачивался по направлению ветра, собирают специальную конструкцию. Делают поворотный узел из подшипников и втулки. Последнюю через фланец соединяют с мачтой. К раме приваривают муфту. Токоприемник собирают так:

  • на поворотном узле размещают контакты из латунной проволоки с припаянными проводами 4 мм2;
  • накрывают контакты пластиковым стаканчиком и заливают эпоксидной смолой;
  • после застывания смолы стачивают деталь (до появления контактов);

Необходим токоприемник для того, чтобы при вращении ветряка провода не наматывались на мачту и не скручивались. В качестве подвижного контакта можно использовать щетки от стартера автомобиля.

Защитная лопатка

Этот элемент изготавливают из профильной трубы и стальной пластинки 1-2 мм. Также в ее конструкции используется пружина. Принцип работы этого защитного элемента прост. Как только сила ветра превысит жесткость пружины, ветряк начнет складываться. Во время урагана лопасти просто встанут параллельно движению потока воздуха. А это исключит падение или поломку оборудования. Хвост оперения ветряка крепят к раме через шарнир (диаметром от 12 мм), изготовленный из конструкционной стали.

Как установить

Располагать ветровые электростанции следует подальше от разного рода препятствий (зданий, деревьев и пр.). Под мачту стоит залить бетонную площадку. Иначе она будет продавливать грунт. В качестве растяжек проще всего использовать тросики сечением от 6 мм. Закрепить их следует к также влитым в бетон прочным стальным колышкам. На самой мачте растяжки фиксируются посредством хомутов. Устанавливают шест с колесом обычно с использованием стрелы противовеса.

Генераторы на солнечных батареях

Это оборудование часто используют в дополнение к ветрякам. Комбинация этих двух устройств позволяет организовать максимально эффективное энергоснабжение дома. Ветровые и солнечные электростанции имеют схожую конструкцию. Составляющими вторых являются:

  • аккумуляторы;
  • преобразователи и контроллеры заряда.

Однако в качестве основного рабочего узла в данном случае используются фотоэлементы, а не лопасти. Собрать такой генератор, как и ветряк, при желании можно своими руками. Процедура эта не слишком сложная, но проблемой может стать покупка фотоэлементов. Дело в том, что они очень дорого стоят.

ветровые электростанции большой мощности

Солнечные и ветровые электростанции для дома используют бесплатную энергию, а поэтому считаются оборудованием очень перспективным. Даже несмотря на относительно низкий КПД и дороговизну, устройства этого типа необыкновенно популярны у владельцев загородных домов. Ведь в любом случае такая установка обязательно окупается.

Источник

Ветряные электростанции
 – это наиболее альтернативный вариант экономии электрической энергии на сегодняшний день.

Очень часто, такие установки можно встретить на дачных участках.

Люди используют их в тех местах, где загородные участки удалены от основных электрических сетей. Но это не единственная причина. Большинство людей используют ветроэлектростанции в целях экономии и автономности.

Ветряные электростанции имеют свои особенности, которые необходимо знать потенциальным покупателям, иак как от их компетентности зависит продуктивность работы .

Главный стимул приобретения ветряного генератора
 – это, несомненно, его целесообразность. Одним из главных критериев при достижении данной цели являются требования к ветру. Известно, что среднегодовая скорость ветра около 4.0-4.5 м/с., этого показателя более чем достаточно для того, чтобы домашняя ветряная электростанция была выгодна в использовании, то есть давала возможность экономить электроэнергию.

Для того, чтобы оценить скорость ветра в вашем регионе, вы можете воспользоваться картой ветров. Если у вас возникло желание измерить скорость ветра с максимальной точностью, вам стоит приобрести специальный прибор, который вам в этом поможет.

В состав этого изобретения входит деталь, которая носит название анемометр. С помощью неё к вам поступает сигнал равносильный скорости ветра. Также, вам пригодится прибор, который считывает сигналы, которые подаёт анемометр. Существуют и другие приспособления этого типа.

Для того, чтобы данные получились как можно точными, такие приборы нужно устанавливать высоко, чтобы внешние факторы, такие как деревья, различные постройки и прочее, не искажали результаты прибора.

Компоненты устройства

Очень важно при покупке домашних ветроэлектростанций знать её компоненты, это вам даст возможность быть более компетентными в этом вопросе и подобрать наилучшую модель для своего дома.

В состав ветряной электростанции входит:

  1. Ротор с лопастями
     (в зависимости от модели, ветрогенераторы делятся на двухлопастные, трёхлопастные и многолопастные).
  2. Редуктор, проще говоря, коробка передач.
     Его задача заключается в регулировании скорости между ротором и генератором.
  3. Защитный кожух
     — его название говорит само за себя, он предназначен для защиты всех составляющих деталей ветряной электростанции от внешнего воздействия.
  4. «Хвост» ветряной установки
     — нужен для поворота конструкции по направлению ветра.
  5. Аккумуляторная батарея
     – её основной целью является накопление электроэнергии. Связано с тем, что погодные условия не всегда благоприятны для ветряной электростанции, а с помощью этой составляющей сохраняется определённый запас энергии.
  6. Инверторная установка
     – предназначена для преобразования постоянного тока в переменный. Это нужно для обеспечения работы домашних электроприборов.

Типы и принцип работы

Ветряные электростанции делят на типы по следующим четырём критериям:

  1. По направлению оси вращения лопастей
     (делят на горизонтальные и вертикальные. Вертикальные более устойчивы к внешним условиям, но у них меньшая выработка электроэнергии) .
  2. По количеству лопастей
     (в этом случае ветрогенераторы бывают двух-, трёх- и многолопастные).
  3. По использованному материалу
     (выделяют с жёсткими и парусными лопастями. Основное отличие в том, что парусные стоят дешевле, но они менее прочны);
  4. По способу управления лопастями
     (существуют с фиксированным и изменяемым шагом лопастей. Специалисты рекомендуют фиксированный шаг лопастей, так как изменяемый вызывает затруднения в использовании).

При выборе электростанци,й целесообразно было бы знать, в чём заключается принцип работы ветрогенератора. Принцип действия установки предельно прост. Конструкция состоит из хвостовика с лопастями, закреплёнными на металлической мачте, которые вращаются при помощи ветра и крутят ротор генератора.

Перед подачей тока в аккумуляторный отсек, он проходит через преобразователь, где происходит преобразование переменного тока в постоянный до напряжения в 220 Вольт с частотой в 50 герц и снабжает дом электричеством в безветренную погоду.

Современному ветрогенератору нет необходимости в сильном ветре. Его конструкция столько продумана, что для частного дома достаточно скорости ветра до 4 – 5 м/c.

Преимущества и недостатки

Основные преимущества ветрогенераторов:

  1. Затраты уходят на установку и профилактику прибора.
     Больше расходов не требуется, так как конструкция не нуждается в топливе для работы.
  2. Вам не нужно контролировать и вмешиваться в работу ветряка
    , так как выработка энергии происходит всегда, когда есть ветер.
  3. В зависимости от типа генератора,
     он не будет производить лишний шум.
  4. Приспособлению подходит большинству климатических условий.
  5. Износ деталей незначителен.

Основные недостатки ветряной электростанции:

  1. В определенных режимах или при неправильной установке мачты
    , ветрогенератор может издавать инфразвук.
  2. Высокая мачта
     обязательно требует заземления.
  3. Необходимость регулярной профилактики.
  4. Вероятность повреждения приспособления
     при ураганах и т.д.

Выбор размера и места для размещения

Размер ветряной электростанции является очень важным вопросом для потенциальных покупателей.
 Для того, чтобы определиться с размерами, вам нужно внимательно изучить – сколько энергии вы потребляете в течение одного месяца? Полученную цифру необходимо умножить на 12 месяцев.

Затем, вам нужно воспользоваться формулой:
 AEO = 1.64 * D*D * V*V*V.

Обозначения, которые необходимо знать при использовании формулы:

  1. AEO
     — электроэнергия, которую вы используете за год.
  2. D
     – диаметр ротора, который обозначается в метрах.
  3. V
     – среднегодовая скорость ветра, обозначается в м/сек.

Таким образом, эти подсчёты помогут определить, какой размер генератора вам нужен, в зависимости от вашего расхода электроэнергии.

Задумываясь о приобретении ветряной электростанции для дома, нужно максимально точно изучить все детали связанные с конструкцией, так как от этого зависит то, насколько ваша цель будет удовлетворена.

При размещении ветрогенератора, вам стоит учитывать следующие факторы:

  1. Вблизи вашей установки не должно быть деревьев
    , разнообразных построек и прочего, что могло бы помешать максимальной продуктивности работы вашего генератора.
  2. Лучше всего установить ветрогенератор на специально сооружённую конструкцию
    , которая должна быть на пару метров выше, чем преграды расположенные на расстоянии как минимум 200 метров.
  3. Рекомендуется размещать ветроэлектростанции на расстоянии около 30-40 метров от жилых домов
    , так как они создают определённый шум, который приносит дискомфорт.

Также, вы должны учитывать, что вы не сможете постоянно получать одинаковый результат от вашей ветряной электростанции, так как природные условия меняются, в одном и том же месте могут быть разные порывы ветра, соответственно, и количество получаемой вами энергии будет динамично.

Обзор цен

В большинстве случаев, цена на ветряные электростанции зависит от их мощности. В бытовых условиях вполне достаточно генераторов с мощностью от 5 до 50 кВт.

Более детально о соотношении цен и видах генераторов:

  1. Ветрогенераторы с мощностью 3 кВт /48V
    – примерная стоимость 93 000,00р. Подобные могут быть использованы не только в качестве дополнительного источника электроснабжения, но и основного. Такие модели в состоянии обеспечить электроэнергией коттедж.
  2. Ветрогенераторы с мощностью 5 кВт /120V
     – приблизительно 220 100,00 р. Такая конструкция сможет обеспечить энергией целый дом. Вы сможете одновременно включать достаточно большое количество бытовых электрических приборов.
  3. Ветрогенераторы с мощностью 10 кВт/240V
    – цены в пределах 414 000,00 р. Его достаточно для обеспечения энергией фермерского хозяйства или нескольких домов. Помимо бытовых приборов вы без проблем сможете использовать, к примеру, электрические строительные инструменты весь день. Такие электрогенераторы часто используются для супермаркетов, чтобы обеспечить постоянную работу отделов и видеонаблюдения.
  4. Ветрогенераторы с мощностью 20 кВт/240V
     – цена такого устройства 743 700,00р. Электростанции такого типа являются очень мощными. Они в состоянии обеспечить электроэнергией целую водонапорную систему. В бытовых условиях он сможет более чем полностью обеспечить энергией огромный дом.
  5. Ветрогенераторы с мощностью 30 кВт/240V
    – стоимость в пределах 961 800,00 р. Эта модель является настолько мощной, что сможет обеспечить электрической энергией пятиэтажный дом.
  6. Ветрогенераторы с мощностью 50 кВт/380V
    – приблизительная цена около 3 107 000,00р. Эта модель не рациональна для использования в бытовых условиях, так как она настолько мощна, что сможет с лихвой обеспечить энергией несколько многоэтажных домов.

При покупке домашней электростанции, стоит знать о том, что в большинстве случаев цены указаны за полную комплектацию, но вы можете самостоятельно добавить или исключить определённые составляющие. Это подлежит вашему личному усмотрению.

Эффективность и окупаемость

Ветряные электростанции для дома являются альтернативным решением при экономии электроэнергии. Они получили достаточно широкое распространение.

Для того, чтобы обеспечить энергией целый дом, достаточно использовать один ветрогенератор и при этом не ограничивать себя, экономя на электроэнергии.

Выгодно и то, что для получения такого эффекта достаточно минимальной скорости ветра от 1,8 до 4,5 метра в секунду.

Но погодные условия не всегда подходят для ветрогенератора, поэтому вам нужно приобрести резервный генератор, который обеспечит запас энергии. Это даст возможность повысить продуктивность вашей домашней ветряной электростанции.

Среди положительных сторон установки стоит отметить следующие:

  1. Потратив большую сумму на электрогенератор
    , вам больше не потребуется тратить денежные средства, так как топливо для работы прибора не нужно. То есть уже за несколько лет ваше приобретение сможет окупиться.
  2. Производительность ветрогенератора не зависит от времени года
     или других погодных условий, его работа не прекращается даже зимой, что несомненно является плюсом, так как в зимнее время года расход энергии больше чем в другие. Этот факт несомненно свидетельствует о его эффективности и окупаемости.
  3. Износ деталей генератора незначительный
    , учитывая регулярную профилактику ветрогенератора, которая является необходимой. При правильной и грамотной установке, а также эксплуатации ветряной электростанции для дома, она сможет прослужить вам более тридцати лет, что несомненно является значительным плюсом.

Срок полной окупаемости ветряных электростанций составляет приблизительно 5-7 лет, а далее вы сможете использовать электроэнергии абсолютно бесплатно.

Еще недавно ветрогенераторы считались редкостью, зато сегодня данная сфера стремительно развивается, а опыт по созданию ветряков для получения электроэнергии получили многие. Такие устройства можно использовать в самых разных сферах – для водоснабжения, электрификации частных домов, работы сельскохозяйственных агрегатов (к примеру, дробилок) или нагрева воды с целью обогрева жилища.

У промышленных моделей масса преимуществ, за исключением стоимости. Поэтому сегодня мы выясним, как сделать ветрогенератор своими руками и какие материалы/инструменты для этого понадобятся.

Конструктивные особенности и механика ветряного генератора

Принцип действия ветрогенератора заключается в преобразовании кинетической энергии в электроэнергию. Устройство состоит из ряда системных элементов, у каждого из которых имеется своя функция. Попытаемся с этим разобраться.

Обратите внимание! Ветрогенераторы могут быть роторными (вертикальными) и классическими (горизонтальными). У вторых более высокий КПД, поэтому их и делают чаще других.

Стоит заметить, что вертикальные ветряки необходимо поворачивать к ветру, ведь функционировать при боковом потоке они попросту неспособны. У горизонтальных же генераторов есть и другие преимущества. Ознакомимся с ними.

  1. Турбины роторных устройств будут «ловить» ветер вне зависимости от того, с какой стороны он дует. Что крайне удобно в случае нестабильного/переменного ветра в регионе.
  2. Соорудить горизонтальный ветряк гораздо проще, чем горизонтальный.
  3. Конструкция может располагаться непосредственно на земле, но при условии, что ветра там достаточно.

Что же касается недостатков, то у горизонтального ветрогенератора он всего один – достаточно низкий коэффициент полезного действия.

Рассчитываем мощность будущего ветрогенератора

Вначале следует выяснить, какую мощность должен иметь ветрогенератор своими руками, каковы функции и нагрузки, с которыми ему предстоит столкнуться. Как правило, альтернативные источники электричества применяются в качестве вспомогательных, то есть, предназначенных для помощи основному электроснабжению. Следовательно, если мощность системы составляет даже от 500 ватт, это уже вполне хорошо.

Обратите внимание! Чтобы отопить частный дом, имеющий средние размеры, вам потребуется порядка двух-трех киловатт.

Вместе с тем, итоговая мощность ветрогенератора зависит от других факторов, среди которых:

  • скорость ветра;
  • число лопастей.

Чтобы выяснить подходящее соотношение для приспособлений горизонтального типа, рекомендуем ознакомиться с представленной ниже таблицей. Цифры в ней на пересечении – это необходимая мощность (указана в ваттах).

Таблица. Расчет необходимой мощности для горизонтальных ветряных генераторов.

1м 3 8 15 27 42 63 90 122 143
2м 13 31 63 107 168 250 357 490 650
3м 30 71 137 236 376 564 804 1102 1467
4м 53 128 245 423 672 1000 1423 1960 2600
5м 83 166 383 662 1050 1570 2233 3063 4076
6м 120 283 551 953 1513 2258 3215 4410 5866
7м 162 384 750 1300 2060 3070 4310 6000 8000
8м 212 502 980 1693 2689 4014 5715 7840 10435
9м 268 653 1240 2140 3403 5080 7230 9923 13207

К примеру, если в вашем регионе скорость ветра преимущественно составляет от 5 до 8 метров в секунду, а требуемая мощность ветрогенератора равна 1,5-2 киловаттам, то диаметр конструкции должен соответствовать примерно 6 метрам и больше.

Какими должны быть лопасти?

Форма лопастей может быть:

  • парусной;
  • крыльчатой.

Что касается лопастей парусного типа, то являются плоскими, а потому и менее эффективными. Аэродинамики они не учитывают, а крутятся исключительно под напором потока ветра. Как результат – не более 10 процентов всей энергии преобразуется в электрическую. А вот у крыльчатых лопастей площадь у внутренних и наружных поверхностей разная. Еще стоит заметить, что такие лопасти должны располагаться под углом 7-10 градусов относительно ветра.

Теперь несколько слов о материале, из которого должны быть лопасти. Для старинных ветряных мельниц использовались тонике каркасы из древесины, состоящие из жердей и перемычек. На такие каркасы натягивались специальные «крылья», сделанные из тканевого полотна. В случае износа ткани ее просто заменяли на новую. Хотя существует и альтернативный вариант – брать для этих целей плотные материалы (к примеру, брезент).

Хотя своими руками можно изготовить лопасти и из более современных материалов.

  1. Если пропеллер небольшой, то в качестве лопастей для него могут послужить разрезанные на части трубы из поливинилхлорида.
  2. Также можно использовать легкие металлы (к примеру, дюралюминий).
  3. Если планируется использование «парусов», то их можно вырезать из фанеры.
  4. Наконец, для большого агрегата лопасти можно сделать из досок (даже если они будут тяжелыми – не беда, нужно лишь, чтобы они друг друга уравновешивали).

Обратите внимание! В случае преобладания порывистых ветров в регионе предпочтение лучше отдавать увесистым лопастям – это обеспечит более стабильное функционирование всей системы.

Что касается диаметра труб, то он должен соответствовать 1/5 их суммарной длины. Каждая из таких труб режется вдоль на четыре куска, а в основании необходимо вырезать прямоугольник размерами 5х5 (тут будут находиться крепления), а после этого – выполнить косой срез, благодаря которому каждая лопасть будет сужаться от основания. Для обработки рваного края используется наждак.

Делаем вертикальный ветряной генератор в домашних условиях

А теперь выясним, как, собственно, изготавливается ветрогенератор своими руками. Процедура состоит из нескольких этапов, ознакомимся с особенностями каждого из них.

Этап первый. Подготавливаем инструменты и материалы

Относительно размеров турбины никаких требований нет – чем она будет большей, тем лучше для самой системы. А в примере, который приведен в данной статье, диаметр турбины составляет 60 сантиметров.

Чтобы сделать вертикальную турбину самостоятельно, заранее подготовьте:

  • трубу диаметров в 60 сантиметров, выполненную из нержавеющей стали;
  • винты, гайки и прочие крепежные элементы;
  • пару пластиковых диском диаметром 60 сантиметров (важно, чтобы пластик был прочным);
  • ступицу из автомобиля для основания;
  • уголки, с помощью которых будут крепиться лопасти (на каждый элемент – по шесть штук; то есть, 36 экземпляров в общей сложности).

Помимо того, предварительно позаботьтесь о следующих инструментах:

  • ключи;
  • лобзик;
  • маска;
  • защитные перчатки;
  • болгарка;
  • отвертка;
  • электродрель.

С целью балансирования лопастей могут быть использованы магниты или небольшие металлические пластины. Если дисбаланс незначительный, то можете попросту просверлить отверстия в соответствующих местах.

Этап второй. Составляет чертеж

Без чертежа здесь точно не обойтись. Можете использовать тот, что приведен ниже, или же составить свой собственный.

Этап третий. Делаем вертикальный ветряк

Шаг 1.
 Вначале возьмите металлическую трубу и разрежьте ее вдоль таким образом, чтобы в итоге вышло шесть лопастей одинакового размера.

Шаг 2.
 Вырежьте из пластика пару одинаковых кругов с диаметром 60 сантиметров. Они послужат в качестве опор для нижней и верхней части турбины.

Шаг 3.
В верхней опоре можете вырезать небольшой отверстие (диаметром около 30 сантиметров), благодаря чему конструкция несколько облегчится.

Шаг 4.
 Разметьте по отверстиям на автомобильной ступице аналогичные отверстия в нижней опоре из пластика, необходимые для креплений. Для проделывания отверстий используйте дрель.

Шаг 5.
 Разметьте в соответствии с шаблоном расположение лопастей (должна получиться пара треугольников, которые как бы образуют звезду). Разметьте места крепежа уголков. На обеих опорах все должно быть одинаково.

Шаг 6.
 Обрежьте лопасти. Можете резать их сразу по несколько, используя болгарку.

Шаг 7.
Разметьте места креплений на лопастях и уголках. Проделайте все эти отверстия.

Шаг 8.
 Соедините лопасти с основаниями, используя для этого уголки, болты и гайки.

Обратите внимание! Мощность устройства во многом зависит от длины лопастей, но если последние большие, сбалансировать их будет гораздо труднее. Более того, конструкция может «разболтаться» под действием сильного ветра.

Этап четвертый. Изготавливаем генератор

Генератор в данном случае должен бать самовозбуждающимся, причем обязательно на постоянных магнитах. Если вы возьмете обычный генератор от автомобиля, то здесь обмотка напряжения функционирует от аккумулятора, иными словами – в отсутствие напряжения не будет и возбуждения. Следовательно, если вы будете использовать простой генератор в тандеме с аккумулятором, а ветер продолжительное время будет относительно слабым, то аккумулятор вскоре попросту разрядится, а позже, когда ветер возобновится, ветрогенератор своими руками повторно уже не запустится.

Также можно изготовить систему на неодимовых магнитах. Такого рода устройство будет производить от 1,5 киловатта (если ветер слабый) до 3,5 киловатта (если сильный). Пошаговая инструкция по созданию такого генератора выглядит следующим образом.

Шаг 1.
Сделайте пару металлических блинов, длина каждого из которых составляла бы около 50 сантиметров.

Шаг 2.
Используя суперклей, приклейте к блинам по всему периметру неодимовые магниты размерами 2,5х5.0,12 сантиметра (по двенадцать штук для каждого).

Шаг 3.
Разместите блины друг напротив друга, не забывайте при этом о полярности.

Шаг 4.
Разместите между ними самопальный статор (из проволоки сечением 0,3 сантиметра сделайте 9 катушек, в каждой – по 70 витков). Соедините катушки «звездочкой» (как показано на изображении), после чего залейте полимерной смолой. При этом важно, чтобы катушки были намотаны в одну сторону, можете пометить конце/начало обмотки с помощью цветной изолетны – так будет удобнее.

Шаг 5.
 Статор должен получиться около 2 сантиметров в толщину. Обмотка должна выходить посредством болтов с гайками. Дистанция между ротором и статором должна соответствовать 2 миллиметрам.

Магниты будут притягиваться достаточно сильно, а для плавного соединения в них необходимо проделать отверстия и нарезать резьбу под шпильки. Сразу выровняйте роторы, после чего, используя ключи, опустите верхний на нижний. Затем можете убрать временные шпильки.

Обратите внимание! Описанный выше генератор может использоваться не только для вертикальных, но и для горизонтальных ветряков.

Этап пятый. Собираем всю конструкцию

Вначале установите на мачте специальный кронштейн, посредством которого будет крепиться статор (который, в свою очередь, может иметь как три, так и шесть лопастей). Над кронштейном зафиксируйте ступицу, используя все те же гайки. Закрутите на четыре шпильки, которые имеются у ступицы, готовый генератор. После этого соедините статор с кронштейном, который неподвижно зафиксирован на мачте. Ко второй пластине ротора прикрепите турбину. Подключите провода статора к регулятору напряжения, используя клеммы.

Этап шестой. Устанавливаем агрегат, способный превратить ветер в электричество

Для установки всего ветрогенератора своими руками необходимо выполнить действия, которые приведены ниже в виде пошаговой инструкции.

Шаг 1.
Забетонируйте в грунте надежное и прочное основание.

Шаг 2.
 Заливая туда бетонный раствор, добавьте шпильки, необходимые для крепления массивного шарнира (все это с легкостью делается собственноручно).

Шаг 3.
 Когда бетон окончательно застынет, наденьте шарнир на шпильки и зафиксируйте с помощью гаек.

Шаг 4.
Установите мачту в подвижную часть шарнира.

Шаг 5.
Сверху мачты прикрепите 3 или 4 растяжки (можете использовать фланец или сварку). Также потребуется стальной трос.

Шаг 6.
 Поднимите мачту на шарнире, используя один из подготовленных тросов (тянуть можете с помощью легкового автомобиля).

Шаг 7.
Вертикальность всей мачты строго фиксируется растяжками.

Где можно устанавливать такой ветрогенератор?

От того, насколько правильно вы подберете место для установки ветрового генератора, во многом зависит эффективность его функционирования. Место должно быть таким, чтобы лопастям системы досталось как можно большее количество ветра. Участок должен быть открытым и возвышенным (например, крыша дома, но как можно дальше от деревьев и других строений). Что характерно, причина тому заключается не только в помехах, но и в произведении устройством некоторого шума при работе, что может не понравиться соседям или самим владельцам.

Для более детального ознакомления с проблемой рекомендуем ознакомиться с приведенным ниже тематическим видеороликом.

Видео – Как сделать ветряной генератор с помощью бытового вентилятора

Роторный (горизонтальный) ветрогенератор

Такое устройство справится с обеспечением электричеством небольшого дома или нескольких хозяйственных построек. Максимальная мощность ветрогенератора не будет превышать 1,5 киловатта.

Для работы подготовьте:

  • автомобильный генератор на 12 ватт;
  • реле, контрольную лампочку аккумулятора;
  • сам аккумулятор на 12 ватт;
  • преобразователь тока;
  • большую кастрюлю или ведро из дюралюминия либо нержавеющей стали;
  • пару хомутов для крепления генератора к мачте;
  • выключатель;
  • провод, 0,4 и 0,25 сантиметра;
  • болты, гайки, шайбы;
  • вольтметр.

Инструменты потребуются те же, что и в предыдущем случае. Вначале возьмите кастрюлю (или ведро) и, используя маркер с рулеткой, поделите ее на четыре одинаковые части. Вырежьте лопасти, но до конца не дорезайте (так, как показано на картинке).

Проделайте отверстия для болтов в днище, после чего отогните лопасти, но не очень сильно. Учитывайте при этом тот факт, как будет вращаться генератор (по часовой стрелке или против нее).

Далее закрепите кастрюлю с уже подготовленными лопастями на шкив, закрепите с помощью болтов. Установите на мачту, зафиксированную заранее, генератор (для этого используйте припасенные хомуты), далее соедините все кабели и соберите цепь. Перепишите всю схему, зафиксируйте провода на опоре.

Для подключения аккумулятора используйте 4-миллиметровый кабель длиной максимум 1 метр. Для подключения нагрузки используйте кабель меньшего сечения. Также поставьте инвертер. Ниже приведена примерная схема подключения.

Как видим, соорудить ветрогенератор своими руками вполне возможно. Конструкция может быть двух типов, но при наличии навыков и должного рвения с работой можно справиться даже в одиночку. На этом все, удачи!

О том, мы рассказывали в одном из прошлых материалов. Сегодня вашему вниманию будут представлены модели ВЭУ, построенные пользователями нашего портала. Также мы поделимся полезными советами, которые помогут собрать установку и не допустить при этом ошибок. Строительство ветрогенератора своими руками – задача сложная. Безошибочно справиться с ее решением может далеко не каждый (даже опытный) практик. Впрочем, любая вовремя обнаруженная ошибка может быть исправлена. На то мастеру – голова и руки.

В статье рассмотрены вопросы:

  • Из каких материалов и по каким чертежам можно изготовить лопасти ветрогенератора.
  • Порядок сборки аксиального генератора.
  • Стоит ли переделывать автомобильный генератор под ВЭУ и как это правильно сделать.
  • Как защитить ветрогенератор от бури.
  • На какой высоте устанавливать ветрогенератор.

Изготовление лопастей

Если у вас еще нет опыта в самостоятельном изготовлении винтов для домашней ВЭУ, рекомендуем не искать сложных решений, а воспользоваться простым методом, доказавшим свою эффективность на практике. Заключается он в изготовлении лопастей из обыкновенной канализационной ПВХ трубы. Этот метод прост, доступен и дешев.

Михаил26
Пользователь FORUMHOUSE

Теперь о лопастях: сделал из 160-й рыжей канализационной трубы со вспененным внутренним слоем. Делал по расчету, представленному на фото.

«Рыжая» труба упомянута пользователем не случайно. Именно этот материал лучше держит форму, устойчив к температурным перепадам и дольше служит (в сравнении с серыми трубами ПВХ).

Чаще всего в домашней ветроэнергетике используются трубы диаметром от 160 до 200 мм. С них и следует начинать свои эксперименты.

Форма и конфигурация лопастей – это параметры, которые зависят от диаметра трубы, из которой они изготовлены, от диаметра ветроколеса, от быстроходности рабочего винта и других расчетных характеристик. Чтобы не забивать себе голову аэродинамическими расчетами, вы можете воспользоваться , которую выложил в нашего портала ее автор. Она позволит определить геометрию лопастей, подставляя в расчетную таблицу свои собственные значения (диаметр трубы, быстроходность винта и т. д.).

Михаил26

Приноровился пилить электролобзиком. Получается реально быстро и качественно. Примечание: обязательно ставьте большой свободный ход пилки на лобзик, чтобы пилку не закусывало и не ломало.

Конструкция аксиального генератора

Делая выбор между трехфазным или однофазным генератором, лучше остановить свой выбор на первом варианте. Трехфазный источник тока менее подвержен вибрациям, возникающим из-за неравномерности нагрузки, и позволяет получать постоянную мощность при одинаковых оборотах ротора.

BOB691774
Пользователь FORUMHOUSE

Однофазные генераторы мотать не стоит: испытано и давно проверено на практике. Только на трех фазах можно получить достойные генераторы.

Расчетные параметры генератора, о которых мы рассказывали в нашем предыдущем материале, определяются текущими потребностями в электроэнергии. И чтобы на практике они соответствовали объему вырабатываемой мощности, конструкция аксиального генератора должна отвечать определенным требованиям:

  1. Толщина всех дисков (ротора и статора) должна равняться толщине магнитов.
  2. Оптимальное соотношение катушек и магнитов – 3:4 (на каждые 3 катушки – 4 магнита). На 9 катушек – 12 магнитов (по 6 на каждый диск ротора), на 12 катушек – 16 магнитов и так далее.
  3. Оптимальное расстояние между двумя соседними магнитами, расположенными на одном диске, равно ширине этих магнитов.

Увеличение расстояния между двумя соседними магнитами приведет к неравномерной выработке электроэнергии. Уменьшить это расстояние можно, но лучше, все же, соблюдать оптимальные параметры.

Aleksei2011
Пользователь FORUMHOUSE

Ошибочно делать расстояние между магнитами равным половине ширины магнита. Один человек оказался прав, когда говорил, что расстояние должно быть не меньше ширины магнита.

Если не вникать в скучную теорию, то схема перекрытия катушек аксиального генератора постоянными магнитами на практике должна выглядеть следующим образом.

В каждый момент времени одинаковые полюса магнитов аналогичным образом перекрывают обмотки катушек отдельно взятой фазы.

Aleksei2011

Вот так в реале: всё совпадает с рисунком почти на 100%, только катушки совсем немного отличаются по форме.

Последовательность сборки аксиального генератора рассмотрим на примере устройства, собранного пользователем Aleksei2011
.

Aleksei2011

На этот раз я делаю дисковый аксиальный генератор. Диаметр дисков – 220 мм, магниты – 50*30*10 мм. Всего – 16 магнитов (по 8 штук на дисках). Катушки мотал проводом Ø1.06 мм по 75 витков. Катушек – 12 штук.

Изготовление статора

Как видно на фото, катушки имеют форму, похожую на вытянутую каплю воды. Это делается для того, чтобы направление движения магнитов было перпендикулярным длинным боковым участкам катушки (именно здесь индуцируется максимальная ЭДС).

Если используются круглые магниты, внутренний диаметр катушки должен примерно соответствовать диаметру магнита. Если же используются квадратные магниты, конфигурация витков катушки должна быть построена таким образом, чтобы магниты перекрывали прямые отрезки витков. Установка более длинных магнитов особого смысла не имеет, ведь максимальные значения ЭДС возникают лишь на тех участках проводника, которые расположены перпендикулярно направлению движения магнитного поля.

Изготовление статора начинается с намотки катушек. Катушки проще всего мотать по заранее заготовленному шаблону. Шаблоны бывают самыми разными: от небольших ручных приспособлений до миниатюрных самодельных станков.

Катушки каждой отдельно взятой фазы соединяются между собой последовательно: конец первой катушки соединяется с началом четвертой, конец четвертой – с началом седьмой и т. д.

Напомним, что при соединении фаз по схеме «звезда» концы обмоток (фаз) устройства соединяются в один общий узел, который будет являться нейтралью генератора. При этом три свободных провода (начало каждой фазы) подключаются к трехфазному диодному мосту.

Когда все катушки будут собраны в единую схему, можно готовить форму под заливку статора. После этого погружаем в форму всю электрическую часть и заливаем эпоксидной смолой.

Изготовление ротора для аксиальника

Чаще всего самодельные аксиальные генераторы делают на основе автомобильной ступицы и совместимых с ней тормозных дисков (можно использовать самодельные металлические диски, как это сделал Aleksei2011
). Схема будет следующей.

В этом случае диаметр статора больше, чем диаметр ротора. Это позволяет прикрепить статор к раме ветрогенератора с помощью металлических шпилек.

Aleksei2011

Шпильки для крепления статора М6 стоят (в количестве 3-х штук). Это исключительно для теста генератора. Впоследствии их будет 6 штук (М8). Я думаю, что для генератора такой мощности этого будет вполне достаточно.

В некоторых случаях диск статора крепится к неподвижной оси генератора. Подобный подход позволяет сделать конструкцию генератора менее габаритной, но принципы работы устройства от этого не меняются.

Противоположные магниты должны быть направлены друг к другу разноименными полюсами: если на первом диске магнит обращен к статору генератора своим южным полюсом «S», то противоположный ему магнит, расположенный на втором диске, должен быть обращен к статору полюсом «N». При этом магниты, расположенные рядом на одном диске, также должны быть сориентированы разнонаправлено.

Сила магнитного поля, которое создают неодимовые магниты, довольно велика. Поэтому регулировать расстояние между дисками статора и ротором генератора следует, используя шпилечно-резьбовое соединение.

Это вариант конструкции, в которой диаметр ротора больше диаметра статора. Статор в этом случае крепится к неподвижной оси устройства.

Также для регулировки расстояния между дисками можно использовать распорные втулки (или шайбы), которые устанавливаются на неподвижную ось генератора.

Расстояние между магнитами и статором должно быть минимальным (1…2 мм). Клеить магниты на диски генератора можно обыкновенным суперклеем. Правильнее всего осуществлять наклейку магнитов, используя заранее заготовленный шаблон (например, из фанеры).

Вот, что показали предварительные испытания генератора, выполненные пользователем Aleksei2011
с помощью шуруповерта: при 310 об/м с устройства было снято 42 вольта (соединение – звездой). С одной фазы получается 22 вольта. Расчетное сопротивление одной фазы – 0.95 Ом. После подключения АКБ шуруповёрт смог раскрутить генератор до 170 об/м, ток зарядки при этом составил 3.1А.

После длительных экспериментов, которые были связаны с модернизацией рабочего винта и другими менее масштабными усовершенствованиями, генератор продемонстрировал свои максимальные характеристики.

Aleksei2011

Наконец, к нам пришёл ветер, и я зафиксировал максимальную мощность ветряка: ветер усилился, а порывы временами достигали 12 – 14м/с. Максимальная зафиксированная мощность – 476 Ватт. При ветре 10м/с ветряк выдаёт примерно 300 Ватт.

Ветроэнергетическая установка из автомобильного генератора

Популярным решением среди людей, практикующих изготовление ВЭУ своими руками, является переделка автомобильного генератора под альтернативные нужды. Несмотря на всю привлекательность подобной затеи, следует отметить, что автомобильный генератор в том виде, в котором он устанавливается на двигатель транспортного средства, довольно проблематично использовать в составе ветроэнергетической установки. Разберемся – почему:

  1. Во-первых, обмотка катушек стандартного автомобильного генератора состоит всего из 5…7 витков. Следовательно, чтобы такой генератор начал давать зарядку АКБ, его ротор необходимо раскрутить примерно до 1200 об/мин.
  2. Во-вторых, магнитная индукция в стандартном автомобильном генераторе возникает благодаря катушке возбуждения, которая встроена в ротор устройства. Чтобы такой генератор смог работать без подключения к дополнительному источнику питания, его необходимо оснастить постоянными магнитами (желательно – неодимовыми) и внести определенные коррективы в обмотку статора.

Михаил26

Переделанный автогенератор (на магниты) имеет право на жизнь. У меня сейчас два таких. На ветре 8 м/с с двухметровыми винтами дают честные 300 Ватт каждый.

Переделка автомобильного генератора под ВЭУ требует определенной сноровки. Поэтому приступать к ней желательно, имея за плечами опыт перемотки асинхронных двигателей или генераторов со стандартным цилиндрическим статором (и те, и другие при желании можно превратить в альтернативную энергетическую установку). Переделка автомобильного генератора имеет свои нюансы. Понять их будет намного проще, если обратиться , которые успели достичь в этой сфере определенных успехов.

Защита кабеля от перекручивания

Как известно, ветер не имеет постоянного направления. И если ваш ветрогенератор будет вращаться вокруг своей оси подобно флюгеру, то без дополнительных мер защиты кабель, идущий от ветрогенератора к другим элементам системы, быстро перекрутится и в течение нескольких дней придет в негодность. Предлагаем вашему вниманию несколько способов защиты от подобных неприятностей.

Способ первый: разъемное соединение

Наиболее простой, но совершенно непрактичный способ защиты заключается в установке разъемного кабельного соединения. Разъем позволяет распутать скрутившийся кабель вручную, отключив ветрогенератор от системы.

w00w00
Пользователь FORUMHOUSE

Я знаю, что некоторые внизу ставят что-то типа штепселя с розеткой. Закрутило кабель – отключил от розетки. Затем – раскрутил и воткнул вилку обратно. И мачту опускать не надо, и токосъёмники не нужны. Я это на форуме по самодельным ветрякам прочитал. Судя по словам автора, все работает и не перекручивает кабель слишком уж часто.

Способ второй: использование жесткого кабеля

Некоторые пользователи советуют подключать к генератору толстые, упругие и жесткие кабели (например, сварочные). Метод, на первый взгляд, ненадежный, но имеет право на жизнь.

user343
Пользователь FORUMHOUSE

Нашел на одном сайте: наш способ защиты заключается в использовании сварочного кабеля с жестким резиновым покрытием. Проблема скрученных проводов в конструкции малых ветровых турбин сильно переоценена, а сварочный кабель #4…#6 имеет особые качества: жесткая резина не дает кабелю скручиваться и препятствует повороту ветряка в одном и том же направлении.

Способ третий: установка токосъемных колец

На наш взгляд, полностью защитить кабель от перекручивания поможет только установка специальных токосъемных колец. Именно такой способ защиты реализовал в конструкции своего ветрогенератора пользователь Михаил 26.

Защита ветрогенератора от бури

Речь идет о защите устройства от ураганов и сильных порывов ветра. На практике она реализуется двумя способами:

  1. Ограничением оборотов ветроколеса с помощью электромагнитного тормоза.
  2. Уводом плоскости вращения винта от прямого воздействия ветрового потока.

Первый способ основан на к ветрогенератору. О нем мы уже рассказывали в одной из предыдущих статей.

Второй способ предполагает установку складывающегося хвоста, позволяющего при номинальной силе ветра направлять винт навстречу ветровому потоку, а во время бури, наоборот – уводить винт из-под ветра.

Защита складыванием хвоста происходит по следующей схеме.

  1. В безветренную погоду хвост расположен немного под наклоном (вниз и в сторону).
  2. При номинальной скорости ветра хвост выпрямляется, а винт становится параллельно воздушному потоку.
  3. Когда скорость ветра превышает номинальные значения (например, 10 м/с), давление ветра на винт становится больше, чем сила, создаваемая весом хвоста. В этот момент хвост начинает складываться, а винт уходит из-под ветра.
  4. Когда скорость ветра достигает критических значений, плоскость вращения винта становится перпендикулярно потоку ветра.

Когда ветер ослабевает, хвост под собственной тяжестью возвращается в исходное положение и поворачивает винт навстречу ветру. Для того чтобы хвост смог вернуться в исходное положение без дополнительных пружин, используется поворотный механизм с наклонным шкворнем (шарниром), который устанавливается на оси поворота хвоста.

Оптимальная площадь хвостового оперения составляет 15%…20% от площади ветроколеса.

Вашему вниманию представлен наиболее распространенный вариант механической защиты ветрогенератора. В том или ином виде он успешно используется на практике пользователями нашего портала.

WatchCat
Пользователь FORUMHOUSE

При шторме тормозить винт надо его уводом из-под ветра. У меня, к примеру, при слишком сильном ветре ветряк опрокидывается винтом вверх. Не самый лучший вариант, ведь возврат в рабочее положение сопровождается заметным ударом. Но за десять лет ветряк не сломался.

Несколько слов о правильной установке ветрогенератора

Выбирая место и высоту мачты, которые бы оптимально подошли для установки ветрогенератора, следует ориентироваться на самые разные факторы: рекомендуемая высота, наличие препятствий вблизи ВЭУ, а также собственные наблюдения и замеры.

Для того чтобы рассчитать оптимальную высоту мачты для домашней ВЭУ, необходимо к высоте ближайшего препятствия (дерева, здания и т. д.), которое находится в радиусе 100 метров от мачты ветряка, прибавить еще 10 метров. Таким образом вы получите высоту нижней точки ветроколеса.

Leo2
Пользователь FORUMHOUSE

В США, например, минимально рекомендованная высота мачты для ВЭУ мощностью несколько кВт – 15 м, но чем выше, тем лучше. Нижняя часть ветроколеса должна быть, как минимум, на 10 м выше ближайшего самого высокого препятствия. Конечно, предварительно необходимо обследовать местность и выбрать оптимальную высоту мачты. На глаз это может сделать только очень опытный специалист. Во всех других случаях нужно проводить тщательные замеры в течение года (как минимум).

В процессе установки самодельных ветрогенераторов теория очень часто расходится с практикой, поэтому, в среднем, самодельные мачты имеют высоту от 6 до 12 метров. Основное преимущество самодельных вышек (мачт) заключается в том, что если какие-либо параметры не будут соответствовать вашим потребностям, конструкцию, габариты и высоту установки в любой момент можно изменить.

Перед осуществлением сварочных работ, связанных с ремонтом или модернизацией конструкции, генератор необходимо отключить и снять с мачты. В противном случае под действием сварочных токов постоянные магниты могут выйти из строя (размагнититься).

Богатый опыт пользователей FORUMHOUSE, собран в одном из разделов нашего строительного портала. Если вы всерьез интересуетесь альтернативной энергетикой, рекомендуем прочитать статью, посвященную (батарей). Наверняка, вас заинтересует и небольшое видео об особенностях правильного построения мощной и функциональной системы электроснабжения загородного дома , которая по классической схеме подключается к стандартной трансформаторной подстанции.

Я начал с поиска в Google. Нашлось огромное разнообразие конструкций, схем, чертежей, видео вертикальных и роторных моделей. У всех был общий принцип, который я и использовал в своем ветряке.

Все схемы имели пять общих черт:

1. Генератор
2. Лопасти
3. Монтаж установки, превращающей ветер в энергию
4. Башня, чтобы поднять установку и поймать ветер
5. Батареи и электронная система управления

Я уменьшил проект создания всего к пяти маленьким шагам. Если за раз рассматривать только один из пунктов, проект не кажется слишком трудным. Но обо все по-порядку.

Генератор

Первым делом, я приступил к выбору генератора. Мои интернет-исследования показали, что многие собирали самостоятельно ветряки. Как понял из их рассказов, это казалось им очень сложным, по крайней мере, первая попытка. Другие предпочитали схему на магнитах постоянного тока. Такое решение казалось проще. Поэтому начал искать двигатели, лучше всего подходящие для данной задачи.

Многие, оказалось, использовали для создания своего ветряка старые компьютерные моторы с ленточным приводом (раритет времен, когда компьютеры имели большие катушечные ленточные накопители). Лучшие, по-видимому, варианты моделей такого двигателя были у компании Ametek. Самый подходящий, по-моему, из них — 99 вольтный движок постоянного тока. Он прекрасно работает как генератор небольшой электростанции. К великому сожалению, ныне их почти невозможно найти. Хотя есть немало похожих аналогов, которые еще можно отыскать, например, на Ebay. Также имеется описание о преимуществах и недостатках различных двигателей Ametek (описание на анг.: https://www.tlgwindpower.com/ametek.htm).

Как вы уже догадались, найдется немало других доступных подходящих моделей. Такие магниты постоянного тока могут прилично работать, но они не были предназначены для ветряной установки изначально. Двигатели приходится раскручивать гораздо быстрее, чем их номинальная скорость, чтобы произвести что-нибудь схожее с их номинальным напряжением.

Я искал модель, рассчитанную на высокое напряжение постоянного тока, низкие обороты и высокий ток
, воздерживаясь от низкого напряжения и высоких оборотов. Нужен был движок, который выведет более 12 вольт при довольно низких оборотах.

Так, к примеру, от двигателя, рассчитанного на 325 оборотов за минуту 30 вольт, можно ожидать выработки 12+ вольт при разумно-низких оборотах. С другой стороны, двигатель мощностью 7200 оборотов за минуту 24 вольт, вряд ли будет производить 12 вольт, пока он крутится со скоростью несколько тысяч оборотов за минуту. Это слишком быстро для ветряной установки.

Мне удалось прикупить один из подходящих движков Ametek 30 вольт на Ebay всего за 26$. Они стоят дешево, т.к. большинство охотится за более мощными. Можно найти также других изготовителей, так что не волнуйтесь о цене Ameteks. Во всяком случае, мой приобретенный мотор был в хорошем состоянии и работал отменно. Даже при простом толчке руками он набирал достаточно оборотов, чтоб зажечь лампу 12 вольт достаточно ярко. Я устроил ему настоящее испытание на сверлильном станке, подключив к соответственной нагрузке. Убедился, что если смогу пристроить хорошие лопасти, он будет производить большое количество энергии.

Лопасти

Очередные онлайн-исследования показали, что многие вырезали лопасти из дерева. Это показалось мне возмутительным объемом работы. Также обнаружил, что другие домашние мастера использовали трубы ПВХ. Такой вариант выглядел более простым.

Я последовал найденному описанию. Сначала нужно было определить необходимую длину.

Например, если вам нужны лопасти длиной 50 см, то труба должна иметь диаметр 10 см. С одного отрезка получится четыре штуки.

Для своего использовал черную трубу, которую смог найти в местном магазине, диаметром 15 см, длиной 60 см. Сначала разрезал ее вдоль на четыре равных части. Затем вырезал одну лопасть, удалив квадрат примерно 5 см у основания, где она будет крепиться. Срезал лишнее вдоль по диагонали. Прежде чем вырезать квадрат, просверлите отверстие в углу, где нужно будет сделать надрез. Это поможет не сломать материал и не порезать дальше требуемого.

Вырезанное крыло послужило шаблоном для следующих. Итого у меня получилось четыре штуки (3 для моей установки, плюс одна запасная).

Затем немного сгладил края на шлифовальном станке и чуток наждаком. Не знаю, насколько это улучшит работу ветряка, но выглядит неплохо.

Монтаж

Довольный результатом, я приступил к сборке электростанции из полученных запчастей.

Покопавшись в своей мастерской, обнаружил зубчатый шкив крепления вала двигателя. Но он оказался слишком мал диаметром, чтобы закрепить лопасти болтами. Среди своего металлолома также нашел алюминиевый диск 13 см диаметром – достаточного размера, но его некак прикрепить к валу двигателя. Самым простым решением было, конечно, скрепить эти две части вместе. Для этого просверлил требуемые отверстия в дисках.

Закрепил болтами лопасти и диски.

В местном магазине нашел этот колпак для винта.

Сразу подумал о добавлении счетчика. Такая конструкция уже действительно выглядела как профессионально сделанная ветровая электростанция. Вряд ли смогу убедить даже друзей, что построил ее из подручных средств, найденных среди хлама в моей мастерской да сантехнических деталей. Потом нашел сайт, который утверждал, что такие счетчики нарушают циркуляцию воздуха и снижают эффективность лопастей. Кто знает, насколько такое заявление обосновано, но решил отказаться от счетчика, по крайней мере, сейчас.

Теперь нужно установить турбину. Я решил поставить ее на деревянной подставке. Размер досточки был рассчитан путем высокого научного метода да выбора наиболее подходящего куска из имеющегося хлама.

Отрезал кусок пластиковой трубы диаметром 10 см, чтобы сделать щит двигателю, защищающий его от дождя. Для хвостовой части, поворачивающей винты по направлению ветра, просто использовал кусок тяжелого алюминиевого листа. Я переживал, что хвост не достаточно большого размера, но на практике оказалось, работает очень хорошо. Хвост поворачивает ветряную установку прямо навстречу ветру каждый раз, когда он меняет направление.

Кому интересны точные чертежи и схемы — я указал основные размеры хвостовой части на фото. Хотя думаю, вряд ли какие-то из этих размеров являются критическими.

Башня для установки

Процесс создания подошел к установке на башню. Башня позволит свободно вращаться навстречу ветру. После некоторых размышлений и штурма местных магазинов, наконец, пришел к решению, которое, кажется, должно хорошо работать.

Железная труба диаметром 2.5 см дает хорошее скольжение внутри 3 см стальной ЕМТ электрического трубопровода. Можно было бы взять длинный кусок трубопровода как башню и 2.5 см фитинги труб с обоих концов. Главному устройству подключил 2.5 см железный фланец по центру, 19 см от конца генератора, ввернул конец железной трубы. Провода будут проходить через отверстие по центру трубы, а затем выходить у основания башни.

Для основания вырезал из фанеры диск диаметром 60 см. Сделал U-образную форму сборки из 2.5 см трубопроводной арматуры. Посередине поставил 3.5 см тройник. Теперь он может свободно поворачиваться, а также позволяет поднимать и опускать башню. В деревянном диске просверлил отверстия для стальных вставок, чтобы зафиксировать его к земле.

На фото — верхняя часть с креплением основания. Думаю, вы уже догадались, как они будут стыковаться вместе. Представьте себе трехметровую трубу, соединяющую обе части.

Так как строил ветрогенерор дома, а использовать собирался в горном домике, решил повременить с покупкой опорной трехметровой трубы, пока не приеду к месту. Это означало, что конструкция будет собрана лишь частично, а поэтому провести надлежащее испытание перед установкой на месте не получится. Конечно, такой поворот меня немного беспокоил, поскольку до последнего момента не мог быть уверен до начала испытаний, действительно ли подтвердятся все мои расчеты и система заработает надлежащим образом.

Затем покрыл все деревянные части несколькими слоями белой краски, оставшейся у меня после ремонта, чтобы защитить древесину от дождя и гниения. Прикрутил крылья, добавил к хвостовой части противовес, чтобы сбалансировать систему.

Меня разбирало любопытство, как это все-таки будет работать. Чтобы протестировать систему, выйдя на улицу одним ветреным днем, просто поднял повыше над головой. Лопасти раскрутились за считанные секунды (без подключения к генератору). Я держал в своих руках бешено вращающуюся юлу смерти, не зная, как опустить ее, чтоб лопасти не четвертовали меня. К счастью, в какой-то момент порыв ветра стих и мне удалось остановить эту махину. Вряд ли еще когда-нибудь повторю эту ошибку.

Батареи и электронная система управления

Теперь, когда все механические части готовы, настало время приступить к пятому пункту моего плана — электронная система.

Ветровая электростанция состоит из ветровой турбины
; одной или нескольких батарей хранения энергии
, произведенной генератором; блокирующего диода
, предотвращающего вращение двигателя от запасенной электроэнергии аккумулятора и балластной нагрузки избыточной энергии, когда батареи полностью заряжены; контроллера заряда
 для запуска всей системы.

Есть много контроллеров солнечных и ветряных электростанций. Anyplace предоставляет механизмы систем получения альтернативной энергии, которые продаются на Ebay. Я решил все же попробовать сделать контроллер своими руками. Погуглив немного, нашел много информации, в том числе некоторые полные схемы контроллера. Они показались не сложными, поэтому довольно легко собрал свой блок.

Так как увлекаюсь электроникой с раннего детства, множество компонентов у меня уже было. Поэтому осталось прикупить самую малость, чтобы завершить систему. Немного изменил схему в соответствии с имеющимся запасом, чтобы использовать уже имеющиеся компоненты. Но все же, мне пришлось купить реле.

Моя схема контроллера

Как уже говорил выше, пришлось изменить найденную схему под себя, чтобы использовать детали, которые у меня есть. Совсем не обязательно все точно дублировать. Большинство значений резисторов не являются критическими. Если у вас есть соответствующие знания, вы можете подобрать свои оптимальные варианты. Не бойтесь экспериментировать.

Решите ли вы купить готовый контроллер, или сделать его самостоятельно, он обязательно необходим для ветроустановки, так как должен контролировать напряжение батареи, либо направлять энергию туда для подзарядки, или балласту избыточной энергии, когда аккумулятор полностью заряжен (чтобы предотвратить чрезмерную зарядку и поломку батареи).

Так выглядит мой контроллер, который я сделал сам. При первоначальном тестировании просто закрепил его болтами к фанере. Впоследствии закрою защищенным от непогоды корпусом.

Наконец, все элементы готовы. Осталось отвезти их в мой домик в горах и установить. Все части устройства аккуратно упаковал, собрал необходимые инструменты, приготовился к поездке с надеждой на этот раз получить электричество для своего удаленного домика.

Окончательная сборка установки

После прибытия на место моей первой задачей было создание, а затем крепления несущей башни ветряка. В ближайшем магазине приобрел трубу три метра длиной, 35 мм толщиной, чтобы сделать стояк. Сборка прошла быстро. Я использовал нейлоновые веревки и деревянные колья, чтобы с четырех сторон закрепить стояк.

Диск основания башни лежит прямо на земле. Провод выйдет через отверстие наружу для подключения турбины к контроллеру. Чтобы протянуть провод через трубу, воспользовался жесткой проволокой – одним концом проволоки прикрутил провод, вставил проволоку в трубу и протянул провод.

Заработало! Хотя ветерок этим днем был совсем небольшим, лопасти отлично разогнались.

Фото остальных устройств: контроллер, аккумулятор, электроника. 120 вольтный инвертор подключен к батарее, а также мультиметр для отслеживания напряжения батареи и выходного напряжения из ветрогенератора. Помимо этого, к инвертору подключено зарядное устройство, преобразующее 120 вольт переменного тока.

Крупным планом использованная электроника. По данным мультиметра, ветряк вырабатывает 13,32 вольт. Электробритва и зарядное устройство – тестовые приборы, обеспечивающие нагрузку на систему через инвертор переменного тока.

Разумеется, оставлять всю электронику вот так вот на фанерной доске под открытым небом довольно опасно. При таком то высоком напряжении тока, да множестве соединений проводов опасность короткого замыкания слишком высока. После первого тестирования подберу хороший удлинитель и перенесу устройства в защищенное место.

Наконец установка моего самодельного ветряка закончена! У меня есть электричество! Теперь смогу зарядить свой телефон, фотоаппарат, подключить ноутбук и прочую бытовую технику. И больше не зависеть от традиционных источников питания, по крайней мере, пока дует ветер.

В современных реалиях каждый домовладелец хорошо знаком с постоянным ростом стоимости коммунальных услуг – это касается и электрической энергии. Поэтому для создания комфортных условий обитания в загородном домостроении, как летом, так и зимой, придётся или оплачивать услуги по энергоснабжению, или найти альтернативный выход из сложившейся ситуации, благо природные источники энергии бесплатны.

Как сделать ветрогенератор своими руками — пошаговое руководство

Территория нашего государства – это по большей части равнины. Несмотря на то, что в городах доступ ветра перекрыт высотными постройками, за городом буйствуют сильные воздушные потоки. Поэтому самостоятельное изготовление ветряного генератора — единственно правильное решение для обеспечения загородного дома электричеством. Но для начала нужно разобраться, какая модель подходит для самостоятельного изготовления.

Роторный

Роторный ветряк – несложное преобразовательное устройство, которое просто сделать своими руками. Естественно, такое изделие не сможет обеспечить электроэнергией загородный особняк, но для дачного домика вполне сгодится. Он позволит осветить не только жиле домостроение а, и хозяйственные постройки и даже дорожки в саду. Для самостоятельной сборки агрегата мощностью до 1500 ватт нужно подготовить расходные материалы и комплектующие из следующего перечня:

Естественно, нужно иметь и минимальный комплект инструмента: ножницы для резки металла, болгарка, измерительная рулетка, карандаш, набор гаечных ключей и отвёрток, дрель со свёрлами и пассатижи.

Пошаговые действия

Сборку начинают с изготовления ротора и переделки шкива для чего придерживаются определённой последовательности работ.

Для подсоединения аккумуляторной батареи используются проводники с 4 мм сечением и длиной не более 100 см. Потребители подключаются проводниками с сечением в 2 мм. Важно в разрыв цепи включить преобразователь постоянного напряжения в переменное значение 220В согласно схеме клеммных контактов.

Плюсы и минусы конструкции

Если все манипуляции проделаны, верно, то аппарат прослужит достаточно долго. При использовании достаточно мощной аккумуляторной батареи и подходящего инвертора до 1,5 кВт можно обеспечить питанием уличное и внутридомовое освещение, холодильник и телевизор. Сделать такой ветряк очень просто и экономически выгодно. Такое изделие легко ремонтируется и неприхотливо в использовании. Оно очень надёжно в плане работы и не шумит, надоедая обитателям дома. Однако роторный ветряк имеет низкую производительность, и его работа зависит от наличия ветра.

Аксиальная конструкция с без железным статором на основе неодимовых постоянных магнитов, на территории нашего государства появились не так давно из-за недоступности комплектующих частей. Но на сегодняшний день, мощные магниты не являются редкостью, да и стоимость на них значительно упала по сравнению с несколькими годами тому назад.

Основой такого генератора является ступица с тормозными дисками от легковой машины. Если это будет не новая деталь, то целесообразно её перебрать и сменить смазочные материалы и подшипники.

Размещение и установка неодимовых магнитов

Работы начинают с наклеивания магнитов на диск ротора. С этой целью используются магниты в количестве 20 шт. и размерами 2,5 на 0,8 см. Для изменения количества полюсов нужно придерживаться следующих правил:

  • однофазный генератор подразумевает количество магнитов соответствующе числу полюсов;
  • в случае с трёхфазным прибором соблюдается соотношение в 2/3 полюсов и катушек соответственно;
  • размещение магнитов должно происходить с чередованием полюсов, для упрощения их распределения лучше пользоваться готовым шаблоном, сделанным из картона.

По возможности целесообразно использовать магниты прямоугольной формы, так как в круглых аналогах сосредоточение магнитных полей идёт в центре, а не по всей поверхности. Важно соблюсти условие, чтобы стоящие друг напротив друга магниты имели противоположные полюса. С целью определения полюсов магниты подносятся друг к другу, и притягивающиеся стороны являются положительными, следовательно, отталкивающиеся края отрицательными.

Для крепления магнитов используется специальный клеевой состав, после чего для увеличения прочности выполняют усиление посредством эпоксидной смолы. С этой целью, ею заливают магнитные элементы. Для предотвращения растекания смолы делают бортики при помощи обычного пластилина.

Агрегат трёхфазного и однофазного типа

Однофазные статоры по своим параметрам уступают трёхфазным аналогам, так как при увеличении нагрузки возрастает вибрация. Это обусловлено разницей амплитуды тока возникающей в результате непостоянности его отдачи за определённый промежуток времени. В свою очередь, в трёхфазном аналоге такой проблемы нет. Это позволило увеличить отдачу трёхфазного генератора почти на 50% в сравнении с однофазной моделью. Плюс ко всему из-за отсутствия дополнительной вибрации во время работы устройства не создаются посторонние шумы.

Намотка катушек

Каждый электрик в курсе, что прежде чем начинать намотку катушки, важно выполнить предварительные расчёты. Самодельный ветрогенератор на 220В – устройство, работающее на малых скоростях. Необходимо добиться, чтобы зарядка аккумуляторной батареи стартовала со 100 оборотов в минуту.

Если исходить из таких параметров, то для намотки всех катушек потребуется не более 1200 витков. Для определения витков для одной катушки нужно выполнить простое деление общих показателей на число отдельных элементов.

Для поднятия мощности ветряка с низкими оборотами увеличивается число полюсов. При этом будет происходить увеличение частоты тока в катушках. Намотка катушек должна, выполнятся толстыми медными проводами. Это позволит уменьшить величину сопротивления а, следовательно, увеличить силу тока. Важно учитывать, что с резким увеличением напряжения ток может полностью расходоваться на сопротивление обмоток. Для упрощения намотки можно использовать специальный станок.

В соответствии с числом и толщиной магнитов, закреплённых на дисках, изменяются рабочие характеристики аппарата. Чтобы выяснить, какие показатели мощности получатся в конечном счёте, достаточно выполнить намотку одного элемента и прокрутить его в агрегате. Для определения мощностных характеристик замеряется напряжение при определённых оборотах.

Зачастую катушка выполняется круглой, но целесообразно её слегка вытянуть. В таком случае меди в каждом секторе будет больше, а расположение витков становится плотнее. По диаметру внутреннее отверстие катушки должно равняться габаритам магнита. При изготовлении статора важно учитывать, что он по толщине должен равняться параметрам магнитов.

Обычно в качестве заготовки для статора используется фанера, но, вполне возможно, выполнить разметку на бумажном листе расчертив сектора для катушек, а для бордюров использовать обычный пластилин. Для придания прочности изделию используется стеклоткань, располагаемая на дне формы сверху катушек. Важно чтобы не происходило прилипания эпоксидной смолы к форме. Для этого её покрывают сверху воском. Катушки неподвижно фиксируются друг с другом, а концы фаз выводятся наружу. После чего выполняется соединение всех проводов по схеме звезда или треугольник. Для тестирования готового устройства его вращают вручную.

Обычно конечная высота мачты составляет 6 метров, но по возможности лучше её увеличить в 2 раза. Из-за этого для её крепления используется бетонное основание. Крепление должно быть таким, чтобы труба легко поднималась и опускалась с помощью лебёдки. На верхнем конце трубы выполняется фиксация винта.

Чтобы сделать винт, понадобиться ПВХ труба, сечение которой должно составлять 16 см. Из трубы вырезается винт двухметровой длины с шестью лопастями. Оптимальная форма лопастей определяется экспериментальным путём, что позволяет увеличить крутящий момент при минимальных оборотах. Для отвода винта от сильных порывов ветра используется хвост складной конструкции. Вырабатываемая электроэнергия накапливается в аккумуляторных батареях.

Видео: самодельный ветряной генератор

После рассмотрения доступных вариантов ветрогенераторов каждый домовладелец сможет определиться с подходящим для его целей устройством. Каждый из них имеет как свои положительные стороны, так и отрицательные качества. Особенно прочувствовать эффективность ветряка можно за городом, где происходит постоянное движение воздушных масс.

Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

➤
