Ветряная мельница для электричества своими руками

Использующей энергию потока воды. Много веков назад, ветряные мельницы, как правило, использовались для измельчения зерна, в качестве привода для водяного насоса либо для выполнения обеих задач. Большинство современных ветряных мельниц имеют форму ветровых турбин и используются для выработки электроэнергии; ветряные насосы используются для перекачки воды, осушения земель или выкачивания подземных вод.

Ветряные мельницы в древности

Ветряная мельница греческого инженера Герона Александрийского, изобретенная в первом веке нашей эры, является наиболее ранним примером использования энергии ветра для приведения в движения механизма.Другим примером древней ветрового привода является молитвенное колесо, используемое в Тибете и Китае в начале 4 века. Также есть сведения, что в Вавилонской империи Хаммурапи планировал использование энергии ветра для своего амбициозного проекта по орошению.

Горизонтальные ветряные мельницы

Первые запущенные в работу ветряные мельницы имели паруса (лопасти), вращающиеся в горизонтальной плоскости, вокруг вертикальной оси. По словам Ахмада аль-Хасана ветряные мельницы были изобретены в восточной Персии, персидским географом Эстакхири в девятом веке. Подлинность сведений о более раннем изобретении ветряной мельницы вторым халифом Умаром (в течение 634 — 644 годов н.э.) ставится под сомнение на основании того, что сведения о ветряных мельницах появляются лишь в документах датируемых десятым веком.

Мельницы того времени имели от шести до двенадцати лопастей покрытых тростником или тканевым материалом. Эти приспособления использовались для измельчения зерна или добывания воды, и довольно сильно отличались от более поздних европейских вертикальных ветряных мельниц. Первоначально ветряные мельницы получили широкое распространение на Ближнем Востоке и в Центральной Азии, а затем постепенно стали популярными в Китае и Индии.

Подобный тип горизонтальной ветряной мельницы с прямоугольными лопастями, используемой для орошения, также можно найти в тринадцатом веке в Китае (во время правления династии Цзинь на севере), открытой и привезённой в Туркестан путешественником Елюем Чуцаем в 1219 году.

Горизонтальные ветряные мельницы в небольшом количестве присутствовали на территории Европы в 18-м и 19-м веках. Наиболее известными, из сохранившихся до наших дней, являются Мельница Хупера в графстве Кент и мельница Фаулера в Баттерси в окрестностях Лондона. Вероятнее всего, мельницы существовавшие на территории Европы в те времена были независимым изобретением европейских инженеров времен промышленной революции; конструкция европейских мельниц не была заимствована у восточных стран.

Вертикальные ветряные мельницы

Относительно происхождения вертикальных ветряных мельниц дебаты историков продолжаются до сих пор. Из-за отсутствия достоверных сведений невозможно ответить на вопрос являются ли вертикальные мельницы оригинальным изобретением европейских мастеров или конструкция заимствована у ближневосточных стран.

Существование первой известной мельницы в Европе (предполагается, что она была вертикального типа) датируется 1185 годом; она была расположена в бывшем селе Видли в Йоркшире в устье реки Хамбер. Помимо этого, существует ряд менее надежных исторических источников, согласно которым первые ветряные мельницы в Европе появились в 12-м веке. Первым назначением ветряных мельниц было измельчение зерновых культур.

Козловая мельница

Существуют данные, согласно которым самый ранний тип европейских ветряных мельниц носил название post mill, названный так из-за большой вертикальной детали, составляющей основную конструкцию мельничного стана.

При монтаже корпуса мельницы таким образом она получала возможность вращаться по направлению ветра; это позволяло работать более продуктивно в северо-западной Европе, где направление ветра изменяется с короткими интервалами. Основания первых козловых мельниц вкапывали в землю, что обеспечивало дополнительную опору при повороте. Позже была разработана деревянная опора получившая название эстакада (либо козлы). Она была обычно закрытой, что давало дополнительное место для хранения урожая и обеспечивало защиту во время неблагоприятных погодных условий.

Этот тип ветрянных мельниц был наиболее распространенным в Европе до девятнадцатого века, до тех пор пока мощные башенные мельницы не заменили их.

Полая (пустая) козловая мельница

Мельницы этой конструкции имели полость, внутри которой размещался приводной вал. Это давало возможность поворачивать конструкцию по направлению ветра прилагая меньше усилий, чем в традиционных козловых мельницах, а также не было необходимости поднимать мешки с зерном к высоко расположенным жерновам, так как применение длинного приводного вала позволило размещать жернова на уровне земли. Такие мельницы использовались в Нидерландах начиная с 14 века.

Башенная мельница

К концу 13 века был введен в эксплуатацию новый тип мельничной конструкции, башенная мельница. Ее основным преимуществом являлось то, что в движение приводилась только лишь верхняя часть конструкции, в то время, как основная часть мельницы оставалась неподвижной.
Широкое распространение башенных мельниц пришло с началом периода укрепления экономики, из-за необходимости наличия надежных источников энергии. Фермеров и мельников не смущала даже более высокая стоимость возведения по сравнению с другими типами мельниц.
В отличие от козловой мельницы, в башенной мельнице только крыша башенного стана реагировала на наличие ветра, это позволяло сделать основную конструкцию значительно выше, что, в свою очередь, позволяло изготовлять лопасти большего размера, благодаря чему вращение мельницы было возможно даже в условиях слабой ветрености.

Верхняя часть мельницы могла поворачиваться по направлению движения ветра благодаря наличию лебедок. Помимо этого, существовала возможность удержания крыши мельницы и лопастей по направлению к ветру благодаря наличию небольшого ветряка, устанавливаемого под прямым углом по отношению к лопастям в задней части ветряка. Данный тип конструкции получил распространение на территории бывшей Британской империи, Дании и Германии. На территории расположенной на небольшом расстоянии от Средиземного моря, башенные мельницы возводились с фиксированными крышами, так как изменение направления ветра большую часть времени было весьма незначительным.

Шатровая мельница

Шатровая мельница является усовершенствованным вариантом башенной мельницы, где каменная башня заменена деревянным каркасом обычно восьмиугольной формы (существуют мельницы с большим или меньшим количеством углов). Каркас покрывался соломой, шифером, листовым металлом либо толем. Более легкая конструкция, по сравнению с башенными мельницами, делала ветряную мельницу более практичной, позволяя возводить конструкцию в районах с нестабильной почвой. Первоначально этот тип мельниц использовали в качестве дренажной мельницы, но позже сфера использования значительно расширилась.

При возведении мельницы в застроенных районах она обычно помещалась на основание из каменной кладки, что позволяло поднять конструкцию над окружающими зданиями для лучшего доступа ветра.

Механическое устройство мельниц

Лопасти (паруса)

Традиционно парус состоит из каркаса-решётки на которой расположена парусина. Мельник может самостоятельно регулировать количество ткани в зависимости от силы ветра и необходимой мощности. В средние века лопасти представляли собой решетку на которой располагалась парусина, в то время, как в условиях более холодного климата ткань была заменена деревянными планками, что препятствовало замораживанию. Независимо от устройства лопастей, для регулировки парусов необходимо было полностью остановить мельницу.

Переломным моментом стало изобретение в Великобритании в конце восемнадцатого века конструкции, которая автоматически приспосабливалась к скорости ветра без вмешательства мельника. Наиболее популярными и функциональными стали паруса, изобретенные Уильямом Кабиттом в 1807 году. В этих лопастях, ткань заменили механизмом соединенных затворов.

Во Франции Пьер-Теофиль Бертон изобрел систему, состоящую из продольных деревянных реек, соединенных с помощью механизма, который позволял мельнику открыть их во время вращения мельницы.

В двадцатом веке, благодаря успехам в самолетостроении значительно повысился уровень знаний в области аэродинамики, что привело к дальнейшему повышению эффективности работы мельниц немецким инженером Билау и голландскими мастерами.

Большинство ветряных мельниц имеют четыре паруса. Наряду с ними существуют мельницы оснащенные пятью, шестью или восемью парусами. Наибольшее распространение они получили в Великобритании (особенно в графствах Линкольншир и Йоркшир), Германии, и реже в других странах. Первые заводы по производству парусины для мельниц находились в Испании, Португалии, Греции, Румынии, Болгарии и России.

Мельница с четным числом парусов имеет преимущество перед другими типами мельниц, ведь при возникновении повреждения одной из лопастей, возможно удалить противоположную ей лопасть, тем самым сохранив балансировку всей конструкции.

В Нидерландах во время того, как лопасти мельницы находятся в неподвижном состоянии, их используют для передачи сигналов. Небольшой наклон парусов по направлению к главному зданию символизирует радостное событие; в то время, как наклон в противоположную от главного здания сторону символизирует скорбь. Ветряные мельницы по всей Голландии, были помещены в позиции траура в память о голландских жертвах авиакатастрофы малазийского Боинга в 2014 году.

Мельничный механизм

Шестерни внутри мельницы передают энергию от вращательного движения парусов к механическим устройствам. Паруса закреплены на горизонтальных валах. Валы могут быть полностью сделаны из дерева, дерева с металлическими элементами или целиком из металла. Тормозное колесо устанавливают на валу между передним и задним подшипниками.

Мельницы использовались для осуществления многих промышленных процессов, например для обработки семян масличных культур, выделки шерсти, покраски изделий и изготовления изделий из камня.

Распространение мельниц

Общее количество ветряных мельниц в Европе, по оценкам экспертов, достигало количества около 200 000 во времена наибольшего распространения этого типа устройств, эта цифра является довольно скромной по сравнению с приблизительно 500 000 , существовавших в то же время. Ветряные мельницы получили распространение в тех регионах, где было слишком мало воды, где реки замерзали зимой и в равнинных регионах, где поток рек были слишком медленными, чтобы обеспечить требуемую мощность для работы водяных мельниц.

С приходом промышленной революции важность ветра и воды в качестве основных промышленных источников энергии снизилась; в конечном итоге большое количество ветряных мельниц и водяных колес было заменено на паровые мельницы и мельницы, оснащенные двигателями внутреннего сгорания. Вместе с тем, ветряные мельницы по прежнему оставались достаточно популярны, их продолжали строить до конца 19-го века.

В наши дни ветряные мельницы часто являются охраняемыми конструкциями, так как была признана их историческая ценность. В некоторых случаях старинные мельницы существуют в качестве статичных экспонатов (когда древние машины слишком хрупки, чтобы привести их в движение), в других случаях, как полностью рабочие экспонаты.

Из 10 000 ветряных мельниц, используемых в Нидерландах в 1850х годах, около 1000 мельниц до сих пор находятся в рабочем состоянии. Большинство ветряков в настоящее время обслуживается добровольцами, хотя некоторые мельники до сих пор работают на коммерческой основе. Многие из дренажных мельниц существуют в качестве резервного механизма для современных насосных станций. Регион Заан в Голландии был первым промышленным регионом мира в котором к концу 18 века функционировало около 600 ветряных мельниц. Экономические колебания и промышленная революция имела гораздо большее влияние на ветряные мельницы, чем на другие источники энергии, это привело к тому, что лишь немногие из них удалось сохранить до наших дней.

Строительство мельниц было распространено на территории Капской колонии в Южной Африке в 17 веке. Но первые башенные мельницы не пережили штормы на мысе полуострова, поэтому в 1717 году было решено построить более прочную мельницу. Мастера, специально присланные Голландской Ост-Индской компанией завершили строительство к 1718 году. В начале 1860х годов, Кейптаун мог похвастаться 11 мельницами.

Ветряные турбины

Ветряная турбина по сути является ветряной мельницей, структура которой специально разработана для выработки электроэнергии. Ее можно рассматривать как следующий шаг в развитии ветряной мельницы. Первые ветряные турбины были построены в конце девятнадцатого века профессором Джеймсом Блитом в Шотландии (1887 г.), Чарльзом Ф. Брашем в Кливленде, штат Огайо (1887-1888)и Полем ля Куром в Дании (1890-е). Мельница Поля ля Кура начиная с 1896 года выполняла функции электрогенератора в селе Аскове. К 1908 году насчитывалось 72 ветряных электрогенератора в Дании, с мощностью в пределах от 5 до 25 кВт. К 1930-м годам ветряные мельницы получили широкое распространение на фермах в Соединенных Штатах, где их использовали для выработки электроэнергии, в связи с тем, что еще не были установлены системы передачи и распределения энергии.

Современная ветроэнергетическая промышленность началась в 1979 году с запуска серийного производства ветровых турбин датскими производителями Kuriant, Vestas, Nordtank и Bonus. Первые турбины были небольшими по сегодняшним меркам, с мощностью 20-30 кВт каждая. С тех пор турбины коммерческого производства были значительно увеличены в размерах; Турбина Enercon E-126 способна обеспечить поступление до 7 МВт энергии.

С началом 21-го века, наблюдается рост озабоченности населения по поводу энергетической безопасности, глобального потепления и истощения ископаемого топлива. Все это в конечном итоге привело к увеличению интереса к всевозможным видам возобновляемых источников энергии и усилило интерес к ветровым турбинам.

Ветряные насосы

Ветряные насосы использовались для перекачки воды на территории современных Афганистана, Ирана и Пакистана начиная с 9-го века. Использование ветряных насосов получило широкое распространение во всем мусульманском мире, а затем распространилось на территорию современного Китая и Индии. Ветряные насосы использовались в Европе, особенно в Нидерландах и областях Восточной Англии Великобритании, начиная от Средневековья и далее, при осушении земли для сельскохозяйственных работ или для строительных целей.

Американский ветряной насос или ветряной двигатель, был изобретен Даниэлем Халадеем в 1854 году и использовался в основном для подъема воды из колодцев. Более крупные версии ветряного насоса также использовались для таких задач, как распиловка древесины, измельчение сена, шелушение и размол зерна. В Калифорнии и некоторых других штатах, ветряной насос был частью автономной системы по добыче хозяйственно-бытовой воды, которая также включала ручной колодец и деревянную водонапорную башню. В конце 19-го века стальные лопасти и башни заменили устаревшие деревянные конструкции. На пике своего развития в 1930 году, по оценкам экспертов около 600 000 ветряных насосов находились в использовании. Производством ветряных насосов занимались такие американские компании, как Pump Company, Feed Mill Company, Challenge Wind Mill, Appleton Manufacturing Company, Eclipse, Star, Aermotor и Fairbanks-Morse, со временем именно они стали основными поставщиками насосов в Северной и Южной Америке.

Ветряные насосы широко используются на фермах и ранчо в Соединенных Штатах, Канаде, Южной Африке и Австралии в наши дни. Они имеют большое количество лопастей, что позволяет им вращаться с большей скоростью при слабом ветре и замедлять движение до необходимого уровня при сильном ветре. Такие мельницы поднимают воду для нужд комбикормовых заводов, лесопильных заводов и сельскохозяйственных машин.

В Австралии компания Griffiths Brothers занимается изготовлением ветряных мельниц под названием «Southern Cross Windmills» начиная с 1903 года. В наши дни они стали незаменимой частью австралийского сельского сектора благодаря использованию воды Большого артезианского бассейна.

Ветряные мельницы в разных странах

Ветряные мельницы Голландии

В 1738 — 40 годах в голландском городке Киндердейк были построены 19 каменных ветряных мельниц для защиты низин от затопления. Ветряные мельницы перекачивали воду с территории, расположенной ниже уровня моря в реку Лек, которая впадает в Северное море. Кроме перекачивания воды, ветряные мельницы использовались для выработки электричества. Благодаря этим мельницам Киндердейк в 1886 году стал первым электрифицированным городом в Нидерландах.

Сегодня воду с отметки ниже уровня моря в Киндердейке перекачивают современные насосные станции, а ветряные мельницы в 1997 году были внесены в Список объектов мирового наследия Юнеско.

Содержание статьи:


Ветряная мельница — это сооружение на приусадебной территории, несущее древнее величие и мудрость, которое издревле применялось для помола зерновых культур, а сегодня может стать отличным украшением участка и игровой комнатой для детей. Кроме того, строение можно приспособить под хозяйственные нужды: использовать как помещение для хранения садового инвентаря, а при желании и в качестве ветрогенератора для получения электроэнергии. Если вы задались целью построить мельницу на своем участке, найдете в статье много полезной информации.

Особенности строительства ветряных мельниц

Сегодня на придомовой территории можно увидеть сооружения, которые не имеют функционального назначения. К таким строениям относится ветряная мельница, копирующая старинные постройки.

Стандартная конструкция имеет форму равнобедренной трапеции, с лопастями, которые закреплены к одной стенке. Лопасти могут быть неподвижными или вращаться. Для удобства монтажа ее делают из нескольких частей, которые собираются в заданном месте.

Схема ветряной мельницы простая — она состоит из трех основных частей:

• Корпус
  . Его изготавливают четырех- или пятиугольным. Габариты выбирает хозяин, в основном они зависят от назначения сооружения. Например, если в нем будут играть дети, платформа должна быть массивной, а само строение надежно закреплено, чтобы не опрокинулось. Часто основание изготавливают из бетона.
• Лопасти
  . На декоративных мельницах форма и конфигурация лопастей не имеет значения. Если они вращают механизмы, их изготавливают большими, по определенным правилам.
• Энергетическая установка
  . Используется только в случае выработки электроэнергии. Самостоятельно ее изготовить трудно, поэтому все части электрической системы покупают. Устанавливаются узлы во внутреннюю полость сооружения.

Ветряные мельницы на даче строят в двух случаях. Конструкции для декора отвлекают от повседневных забот, украшают территорию и радуют глаза. Строится в старинном сельском стиле. В этом случае ее практическое значение очень ограничено, так как мельница используется лишь в отдельных случаях:

1. Для маскировки мест, не предназначенных для посторонних глаз, например, канализационных люков.
2. Построенная из легкого материала конструкция может выступать защитным колпаком для инженерных сооружений.
3. Прочное большое строение становится игровой комнатой для детей.
4. В постройке часто хранят садовый инвентарь.
5. Каменные мельницы совмещают с мангалом.
6. Конструкцию иногда используют для отпугивания кротов. Вращение лопастей создает вибрацию, которая передается через ножки на грунт и отпугивает животных.

Если к лопастям подсоединить соответствующее оборудование, можно вырабатывать электроэнергию. Мощность установки зависит от размеров мельницы, совсем маленькие строения производят не более 100 Вт.

Подготовительные работы

Перед тем как сделать ветряную мельницу, нарисуйте ее эскиз в масштабе со всеми размерами, по которым можно определить количество расходного материала. В нашем случае размеры узлов конструкции будут такими: большое основание — 1,5-2 м; высота постройки от нижнего основания до крыши — 2 м; крыша — 1,2-1,3 м.

Для изготовления деталей понадобятся следующие материалы:

• Толстая фанера или доска шириной 15-20 см и толщиной 2 см — для создания основания мельницы;
• Деревянная вагонка — для обшивки корпуса, можно использовать материал невысокого качества;
• Тонкие рейки 20-40 мм — для формирования каркаса;
• Рейки-раскладки — для изготовления лопастей;
• Уголки — для заделывания зазоров в стыках деталей;
• Гвозди и шурупы;
• Олифа или лак — для создания на пиломатериалах защитного слоя;
• Длинный болт с гайками и шайбами — для крепления лопасти;
• Длинные шпильки — для вращения верхней части.

Все деревянные заготовки обработайте шлифовальной шкуркой или на станке. Для этой цели лучше всего подходят стеклянные и кремниевые шкурки. Не применяйте корундовые и подобные материалы, они создают много пыли, которая оседает на поверхности и загрязняет ее.

Для продления срока эксплуатации покройте пиломатериалы специальными пропитками для дерева (Акватекс, Пинотекс, Белинка и т.д.). Они надежно защитят дерево от атмосферных осадков, грибка, и насекомых-вредителей. Жидкость наносите в 2 слоя, после высыхания предыдущего. Перед процедурой убедитесь в безопасности средства и при необходимости обезопасьте себя индивидуальными средствами защиты.

Чтобы ускорить работу, понадобятся пила, дрель и шуруповерты, электрический рубанок и шлифовальная машинка.

Как сделать ветряную мельницу на даче

Рассмотрим последовательность операций при строительстве простейшей конструкции. Она состоит из 3 частей — нижней, средней и верхней. Можно изготовить отдельно каждый узел, а затем транспортировать их в заранее определенное место и там собрать. Ниже приведена последовательность сборки строения.

Инструкция по строительству декоративной ветряной мельницы

Рассмотрим пример изготовления конструкции с вращающимися лопастями и поворачивающейся верхней частью. Строение предназначено только для украшения дачного участка, другого практического значения не имеет.

Выполните операции в такой последовательности:

• Определите, где будет располагаться сооружение. Мельницу с вращающимися лопастями строят на открытой площадке, где всегда ветрено, что обеспечит постоянное вращение лопастей. Идеальный вариант — газон с миксбордерами, на фоне которых она смотрится очень хорошо.
• Очистите местность от растительности, выровняйте поверхность. Площадку под мельницу уплотните — забетонируйте, выложите камнем или тротуарной плиткой.
• Изготовьте основание строения. Для этого из толстой фанеры вырежьте 2 квадрата, которые будут служить площадками платформы. В нашем случае используются заготовки 30×30 и 40×40 см.
• Определите центры квадратов и просверлите через них отверстия.
• Соберите каркас мельницы. Вначале отрежьте рейку длиной 50-60 см. Закрепите ее к центру площадок 30×30 и 40×40 см, ввернув саморезы через выполненные отверстия. Измерьте расстояние между верхними и нижними площадками и по полученным размерам отрежьте четыре рейки.
• Закрепите их по углам заготовки. Среднюю вспомогательную деталь уберите. Проконтролируйте правильность сборки измерением диагоналей конструкции, которые должны оставаться одинаковыми. Таким образом вы получите каркас основания мельницы, внешне напоминающий табурет.
• Прибейте к основанию ножки, чтобы поднять его над почвой и защитить от влажного грунта или травы. Они крепятся к внутренним углам конструкции.
• Установите каркас вертикально и проверьте расположение площадок в горизонтальной плоскости. Устраните перекосы изменением длины ножек.
• Чтобы они не гнили от прикосновения с влажной почвой, их необходимо изолировать. Хорошим решением является использование ПВХ-трубы подходящих размеров. Отрежьте от нее 4 куска длиной 20 см. В них запрессуйте деревянные бруски. Закрепите ножки к каркасу мельницы.
• В нижней площадке просверлите отверстия для вентиляции. Через них также будет вытекать вода после дождя.
• Изготовьте верхнюю часть мельницы. Для этого вырежьте из фанеры две треугольные заготовки 30x30x35 см. Нижнее части закрепите к широкой доске, а вверху соедините детали рейками.
• Чтобы сделать верхнюю часть крыши поворачивающейся, понадобится шпилька длиной 1,5 м с резьбой по всей длине.
• Увеличьте уже выполненные в центре площадок каркаса и в основании крыши отверстия до диаметра шпильки. Установите в них стержень вертикально и закрепите гайками.
• Установите на шпильку верхнюю часть мельницы и закрепите гайками в положении, при котором верх будет вращаться на стержне.
• Для крепления лопастей понадобятся 2 одинаковых шарикоподшипника. Выполните в треугольных стенках крыши сквозные отверстия, диаметр которых равен диаметру подшипников. Оси отверстий должны располагаться горизонтально и проходить над вертикальной шпилькой в корпусе. Установите в эти отверстия подшипники, а в них длинный штырь. Закрепите их от выпадания из стенок гайками с шайбами большого диаметра, которые наворачиваются на штырь с двух сторон стены.
• Изготовьте лопасти из реек-раскладок или из другого материала. Их можно сделать из пластиковой трубы, разрезав ее вдоль на две половины. К форме и размерам этих деталей требования минимальные — чтобы они были более-менее жесткими. Соедините лопасти между собой мелкими гвоздиками.
• Найдите середину пересечения лопастей и просверлите в ней отверстие.
• Установите собранные лопасти на горизонтальный штырь в верхней части мельницы и закрепите гайками с двух сторон. Зажимать крепеж не надо, лопасти должны отклоняться и захватывать ветер.
• К крыше, с противоположной стороны лопастей, закрепите руль-ветрило, который будет улавливать ветер. Для этого вырежьте из фанеры две трапеции и соедините их досками в верхней и нижней части.
• Прибейте руль-ветрило к верхней вращающейся части мельницы. Если лопасти получились тяжелыми, он уравновесит их.
• Обшейте каркас, крышу и руль-ветрило деревянной выгонкой. Работа заключается в отрезании заготовок необходимой длины и крепление их к каркасу саморезами. Неровности в углах закройте уголками.
• С помощью лобзика вырежьте дверные и оконные проемы. Их делать не обязательно, вместо них можно установить декоративные окна, балкончики, двери.
• Крышу мельницы покройте декоративной черепицей.
• Покрасьте стены в разные цвета, чтобы строение радовало глаз. Иногда на поверхность наносят изображения цветов, бабочек, насекомых.
• Установите конструкцию на площадку и закрепите к основанию любым способом.

Дополнительно можно украсить мельницу живыми растениями, которые высаживаются вокруг нее. Фоном могут служить невысокие цветы и зеленый газон. Хорошо смотрятся почвопокровные растения.

Конструкцию часто декорируют с помощью подсветки. Для этого по периметру дверного и оконного проемов установите точечные светильники. Таким образом решается проблема освещения участка.

Особенности строительства ветряной мельницы-электрогенератора

Ветряные мельницы могут стать источником экологически чистой и бесплатной электроэнергии. Подобные строения отличается от традиционных или декоративных наличием энергетической установки.

Она состоит из 3 основных элементов: генератора, вала, соединяющего лопасти с генератором, и инвертора — устройства, преобразовывающего постоянный ток в переменный. Также можно ввести в схему аккумуляторы, которые будут заражаться при работающей мельнице и отдавать накопленное в сеть при отсутствии ветра.

Все эти элементы придется купить. Чтобы собрать электрическую схему, достаточно элементарно разбираться в электричестве.

Мельницу обычно строят из деревянных досок, массивные строения — из кирпича и камня.

Узлы подобных конструкций, по сравнению с декоративными, имеют свои особенности:

• Корпус должен быть прочным и надежно закрепленным, чтобы не вибрировал.
• Лопасти изготавливают с учетом мощности присоединенного оборудования. Чем больше требуется усилие, тем они длиннее.
• Для ветряной мельницы-генератора большое значение имеет точность изготовления деталей и узлов, что обеспечит длительный срок эксплуатации действующей постройки.

Как сделать ветряную мельницу своими руками — смотрите на видео:

При возведении декоративной ветряной мельницы каждый может проверить свои силы в дизайне и строительстве, ведь сооружение не требует особой точности и его допускается делать из подручных материалов. При наличии необходимого опыта конструкция принесет пользу — станет источником бесплатной электроэнергии, но придется потраться на механическое оборудование.

Самые древние приспособления для перемалывания зерна в муку и обдирания его в крупу сохранялись как семейные мельницы до начала ХХ в. и представляли собой ручные жернова из двух круглых в сечении камней из твердого кварцевого песчаника диаметром 40—60 см. Древнейшим типом мельниц считаются сооружения, где жернова вращались с помощью домашних животных. Последняя мельница такого типа прекратила свое существование в России в середине ХIХ в.

Энергию падающей на колесо с лопастями воды россияне научились использовать в начале второго тысячелетия. Водяные мельницы всегда были окружены ореолом таинственности, овеяны поэтическими легендами, сказаниями и суевериями. Мельницы-колесухи с омутом и водоворотом сами по себе небезопасные конструкции, что отражено в русской пословице: «Со всякой новой мельницы водяной подать возьмет».

Письменные и графические источники свидетельствуют о широком распространении в средней полосе и на Севере ветряных мельниц. Нередко крупные села были окружены кольцом в 20—30 мельниц, стоявших на высоких, открытых ветрам местах. Ветряные мельницы за сутки размалывали на жерновах от 100 до 400 пудов зерна. В них имелись также ступы (крупорушки) для получения крупы. Для того чтобы мельницы работали, их крылья надо было поворачивать под менявший направление ветер — это обусловило сочетание в каждой мельнице неподвижной и подвижной частей.

Русскими плотниками создано много разнообразных и остроумных вариантов мельниц. Уже в наше время зафиксировано более двадцати разновидностей их конструктивных решений. Из них можно выделить два принципиальных типа мельниц: «столбовки»

Мельницы столбовки:
а — на столбах; б — на клети; в — на раме.

И «шатровки ». Первые были распространены на Севере, вторые — в средней полосе и Поволжье. Оба названия отражают также принцип их устройства.
В первом типе мельничный амбар вращался на врытом в землю столбе. Опорой служили либо дополнительные столбы, либо пирамидальная бревенчатая клеть, рубленная «в реж», либо рама.
Принцип мельниц-шатровок был иной

Мельницы шатровки:
а — на усечённом восьмирике; б — на прямом восьмерике; в — восьмерик на амбаре.

— нижняя их часть в виде усеченного восьмигранного сруба была неподвижной, а меньшая по размеру верхняя часть вращалась под ветер. И этот тип в разных районах имел немало вариантов, в том числе мельницы-башни — четвериковые, шестериковые и восьмериковые.

Все типы и варианты мельниц поражают точным конструктивным расчетом и логикой врубок, выдерживавших ветры большой силы. Народные зодчие уделяли также внимание внешнему облику этих единственных вертикальных хозяйственных сооружений, силуэт которых играл немалую роль в ансамбле селений. Это выражалось и в совершенстве пропорций, и в изяществе плотницких работ, и в резьбе на столбах и балконах.

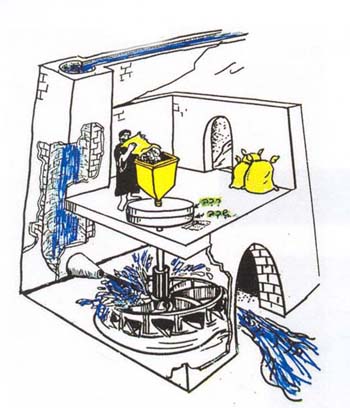

Водяные мельницы

Схема ветряной мельницы

Мельница на ослиной тяге

Мельничный постав

Самая существенная часть мукомольной мельницы —мельничный постав или снасть — состоит из двух жерновов: верхнего, или бегуна, А

и — нижнего, или нижняка, В

. Жернова представляют каменные круги значительной толщины, имеющие в средине сквозное отверстие, называемое очком, а на мелющей поверхности т. н. насечку (см. ниже). Нижний жернов лежит неподвижно; его очко плотно закрыто деревянною втулкою, кружловиною g

, сквозь отверстие в центре которой проходитъ веретено С

; на вершине последнего насажен бегун посредством железного стержня CC

, укрепленного концами в горизонтальном положении в очке бегуна и называемаго параплицею, или порхлицею. В средине параплицы (и, следовательно, в центре жернова) с нижней ее стороны проделано пирамидальное или коническое углубление, в которое и входитъ соответственно заостренный верхний конец веретена С

. При таком соединении бегуна с веретеном, первый вращается при вращении последнего и, в случае надобности, легко снимается с веретена. Нижний конец веретена вставлен шипом в подшипник, укрепленный на балке D

. Последнюю можно поднимать и опускать и таким образом увеличивать и уменьшать раcстояние между жерновами. Веретено С
вращается помощью т. н. цевочной шестерни Е

; это — два диска, надетые на веретено в небольшом расстоянии друг от друга и скрепленные между собою, по окружности, вертикальными палочками. Цевочная шестерня вращается помощью лобового колеса F

, имеющего на правой стороне своего обода зубья, захватывающие за палочки цевочной шестерни и таким образом вращающие ее вместе с веретеном. На ось Z

надето крыло, которое и приводится в движение ветром; или, в водяной мельнице, — водяное колесо, приводимое в движение водою. Зерно вводится через ковш а
и очко бегуна в промежуток между жерновами. Ковш состоит из воронки а
и корытца b
, подвешенного под очком бегуна. Размол зерна происходит в промежутке между верхнею поверхностью нижняка и нижнею бегуна. Оба жернова одеты кожухомъ N

, который препятствует разбрасыванию зерен. По мере размола, зерна подвигаются действием центробежной силы и напором вновь прибывающихъ зерен) от центра нижняка к окружности, падают с нижняка и идут, по наклонному желобу, в пеклевальныйрукав R

—для просеивания. Рукав Е сделан из шерстяной или шелковой ситяной ткани и помещен в закрытом ящике Q

, из которого выставляется его нижележащий конец. Сначала просеивается тонкая мука и падает в задней части ящика; более грубая высевается в конце рукава; отруби задерживаются на ситке S

, а самая грубая мука собирается в ящик T

.

Жернова

Поверхность жёрнова разделена глубокими желобами, называемыми бороздами
, на отдельные плоские участки, называемые мелющими поверхностями
. От борозд, расширяясь, отходят более мелкие желобки, называемые оперением
. Борозды и плоские поверхности распределяются в виде повторяющегося рисунка, называемого гармошкой
. У типичного мукомольного жёрнова имеется шесть, восемь или десять таких гармошек. Система желобов и желобков, во-первых, образует режущую кромку, а во-вторых, обеспечивает постепенное ссыпание готовой муки из-под жерновов. При постоянном использовании жернова́ требуют своевременного подтачивания
, то есть подравнивание краев всех желобов для поддерживания остроты режущей кромки.

Жернова используются парно. Нижний жёрнов устанавливается стационарно. Верхний жёрнов, он же бегун, — подвижный, и именно он производит непосредственное перемалывание. Подвижный жернов приводится в движение крестообразным металлическим «штифтом», установленным на головке главного стержня или ведущего вала, вращающегося под действием основного механизма мельницы (использующего энергию ветра или воды). Рельефный рисунок повторяется на каждом из двух жерновов, таким образом обеспечивая эффект «ножниц» при размалывании зерен.

Жернова должны быть одинаково сбалансированными. Правильное взаимное расположение камней критически важно для обеспечения помола муки высокого качества.

Лучшим материалом для жерновов служит особенная каменная порода — вязкий, твердый и неспособный полироваться песчаник, называемый жерновым камнем. Так как каменные породы, в которых все эти свойства развиты достаточно и при том равномерно, встречаются редко, то хорошие жернова весьма дороги.

На трущихся поверхностяхъ жернов делают насечку, т. е. пробивают ряд углубленных бороздок, и промежутки между этими бороздками приводят в грубо-шероховатое состояние. Зерно попадает во время размола между бороздками верхнего и нижнего жернов и разрывается и разрезывается острыми режущими краями бороздок насечки на более или менее крупные частицы, которые размалываются окончательно по выходе из бороздок.

Бороздки насечки служат также какъ бы путями, по которым размалываемое зерно подвигается от очка к окружности и сходить с жернова. Так как жернова, даже из лучшего материала, стираются, то насечка должна быть возобновляема время от времени.

Описание конструкций и принципа действия мельниц

Столбовками мельницы названы за то, что их амбар покоится на столбе, вкопанном в землю и обложенном снаружи срубом-ряжем. В нем заделаны балки, удерживающие столб от смещения по вертикали. Конечно, амбар покоится не только на столбе, но на срубе-ряже (от слова режь, бревна, врубленные не плотно, а с прозорами). Поверх такого ряжа делается ровное круглое кольцо из пластин или досок. На него и опирается нижняя рама собственно мельницы.

Ряжи у столбовок могут быть разной формы и высоты, но не выше 4 метров. Они с земли могут подниматься сразу в виде четырехгранной пирамиды или сначала вертикально, а с какой-то высоты переходить в усеченную пирамиду. Встречались, правда очень редко, мельницы на невысокой раме.

Основание шатровок тоже может быть по форме и конструкциям различным. Например, пирамида может начаться с уровня земли, а конструкция быть не срубной, а каркасной. Пирамида может опираться на срубный четверик, а к нему могут быть пристроены подсобные помещения, тамбур, помещение для мельника и т.д.

Главное в мельницах их механизмы.
В шатровках внутреннее пространство разделено перекрытиями на несколько ярусов. Сообщение с ними идет по крутым лестницам чердачного типа через люки, оставленные в перекрытиях. Части механизма могут располагаться на всех ярусах. А их может быть от четырех до пяти. Стержнем шатровки служит могучий вертикальный вал, пронизывающий мельницу насквозь до «шапки». Он опирается через металлический подпятник, закрепленный в балке, которая лежит на брусчатой раме. Балка с помощью клиньев может перемещаться в разные стороны. Это позволяет придать валу строго вертикальное положение. Тоже самое можно проделать и при помощи верхнего бруса, где штырь вала заделан в металлическую петлю.

В нижнем ярусе на вал надета большая шестерня с кулачками-зубьями, закрепленными по наружному контуру круглой основы шестерни. При работе движение большой шестерни, умноженное в несколько раз, передается на малую шестерню или цевку другого вертикального, уже металлического обычно вала. Этот вал прошивает неподвижный нижний жернов и упирается в металлическую планку, на которой через вал подвешен верхний подвижный (вращающийся) жернов. Оба жернова одеты деревянным кожухом с боков и сверху. Жернова устанавливаются на втором ярусе мельницы. Балка в первом ярусе, на которую опирается малый вертикальный вал с малой шестерней, подвешена на металлическом нарезном штыре и с помощью нарезной же шайбы с рукоятками может быть слегка поднята или опущена. С нею поднимается или опускается верхний жернов. Так регулируется тонкость помола зерна.

От кожуха жерновов вниз наклонно пропущен глухой дощатый желоб с доской задвижкой на конце и двумя металлическими крючками, на которые подвешивается мешок, наполняемый мукой.

Рядом с блоком жерновов устанавливается кран-укосина с металлическими дугами-захватами. С его помощью жернова могут сниматься со своих мест для отковки.

Над кожухом жерновов с третьего яруса спускается жестко закрепленный к перекрытию подающий зерно бункер. Он имеет задвижку, с помощью которой можно перекрыть подачу зерна. Он имеет форму опрокинутой усеченной пирамиды. Снизу к нему подвешен качающийся лоток. Он для пружинистости имеет можжевеловую планку и штырь, опущенный в отверстие верхнего жернова. В отверстии эксцентрично устанавливается металлическое кольцо. Кольцо может быть и с двумя-тремя косыми перьями. Тогда устанавливается симметрично. Штырь с кольцом называются обечайкой. Пробегая по внутренней поверхности кольца, штырь все время меняет положение и раскачивает косо подвешенный лоток. Это движение ссыпает зерно в зевло жернова. Оттуда оно попадает в зазор между камнями, размалывается в муку, та поступает в кожух, из него в закрытый лоток и мешок.

Зерно засыпается в бункер, врезанный в пол третьего яруса. Мешки с зерном подаются сюда с помощью во»рота и веревки с крюком. Ворот может подключаться и отключаться от шкива, насаженного на вертикальный вал. Делается это снизу с помощью веревки и рычага. В досках перекрытия прорезан люк, перекрытый наклонно поставленными двухпольными створками. Мешки, проходя через люк, открывают створки, которые потом произвольно захлопываются. Мельник отключает ворот, и мешок оказывается на крышках люка. Операция повторяется.

В последнем ярусе, находящемся в «шапке», на вертикальном валу установлена и закреплена другая, малая шестерня со скошенными кулачками-зубьями. Она заставляет вращаться вертикальный вал и запускает весь механизм. Но ее заставляет работать большая шестерня на «горизонтальном» валу. Слово в кавычки заключено потому, что фактически вал лежит с некоторым уклоном внутреннего конца вниз. Штырем этого конца он заключен в металлическом башмаке деревянной рамы, основы шапки. Приподнятый конец вала, выходящий наружу, спокойно лежит на камне-«подшипнике», слегка скругленном сверху. На валу в этом месте врезаны металлические пластины, предохраняющие вал от быстрого стирания.

В наружную головку вала врезаются два взаимно перпендикулярных бруса-кронштейна, к которым крепятся хомутами и болтами другие балки — основа решетчатых крыльев. Крылья могут принимать ветер и вращать вал лишь тогда, когда на них будет расправлена парусина, обычно свернутая в жгуты в покойное, не рабочее время. Поверхность крыльев будет зависеть от силы и скорости ветра.

Шестерня «горизонтального» вала снабжена зубьями, врезанными в боковую сторону круга. Сверху ее обнимает тормозная деревянная колодка, которая с помощью рычага может быть освобождена или сильно затянута. Резкое торможение при сильном и порывистом ветре вызовет высокую температуру при трении дерева о дерево, и даже тление. Этого лучше избегать.

До работы крылья мельницы следует повернуть навстречу ветру. Для этого имеется рычаг с подкосами — «водило».

Вокруг мельницы вкапывали небольшие столбики количеством не менее 8 штук. К ним «водило» и крепилось цепью или толстой веревкой. Силою 4-5 человек, даже если верхнее кольцо шатра и части рамы хорошо смазаны солидолом или чем-то подобным (ранее смазывали свиным салом), провернуть «шапку» мельницы очень трудно, почти невозможно. «Лошадиная сила» тут тоже не годится. Поэтому пользовались небольшим переносным воротом, который попеременно одевали на столбики его трапециевидной рамой, служившей основанием всей конструкции.

Блок жерновов с кожухом со всеми частями и деталями, расположенными выше и ниже его, назывался одним словом — постав. Обычно небольшой и средней величины ветряки делались «об одном поставе». Большие ветряки могли строиться с двумя поставами. Были ветряные мельницы и с «толчеями», на которых отжималось льняное или конопляное семя для получения соответственного масла. Отходы — жмых, — тоже использовали в домашнем хозяйстве. «Пильные» ветряки как будто не встречались.

Пейзаж с ветряными мельницами нам более знаком на полотнах европейских мастеров живописи восемнадцатого-девятнадцатого века.

Сейчас множество работающих ветряных мельниц можно увидеть только в Нидерландах. Правда, они там вовсе не муку мелют, хотя есть и такие. Они откачивают воду из одних каналов в другие. Как же была устроена ветряная мельница? Увидеть это можно разве что в Прибалтике и самих Нидерландах. Первое, что нужно сделать, чтобы она хорошо работала, — поймать ветер. Для этого ее крышу разворачивали в нужном направлении с помощью специального колеса и рычага. Колесо как раз и было связано с крышей. Когда крыша достигала требуемого положения, колесо стопорили специальной цепью. Затем отпускали специальный тормоз, и крылья мельницы начинали вращаться, сначала медленно, а затем все быстрее и быстрее. Вал, на котором крепились крылья, через деревянные передавал вращение на главную вертикальную ось.

Применение.

Далее устройство ветряной мельницы могло быть разным. С ее помощью откачивали воду, отжимали масло из семян, даже изготавливали с ее помощью бумагу и пилили лес, ну и, конечно, мололи муку. Мельница для муки делала свою работу с помощью все тех же каменных жерновов. С появлением парового и других видов двигателей она, можно сказать, утратила свое значение для промышленности. Но в наше время, когда люди учатся беречь энергию и природу, ветряная мельница возродилась в другом качестве, как дешевый и экологичный источник электроэнергии. Сотни ветряков, ее правнуков, работают в Голландии, Нидерландах и Германии. В США, Канаде и Австралии отдаленные фермерские хозяйства с успехом используют ветровые генераторы для производства электричества для нужд дома и хозяйства.

Декоративный элемент. Его строительство.

Сегодня ветряная мельница получила популярность в качестве декоративного элемента приусадебного хозяйства. Сделать ее несложно. Такая мельница, своими руками собранная возле загородного дома или дачи, украсит любой уголок сада. Начинается работа с изготовления фундамента. Роется яма на глубину 70 см, и закладывается кирпичный фундамент. Из 50х50 сваривается каркас по размерам 80х120х270. Каркас обшивается брусом 40х40. Можно конструкцию сверху обшить вагонкой. Каркас устанавливается на фундамент. Древесину сверху покрывают защитной пропиткой в несколько слоев. Изнутри корпус утепляется пенопластом и фанерой. Далее выполняется крыша. На стропила крыши стелется сплошная обрешетка, которая затем укрывается рубероидом в два слоя. На рубероид укладывается кровельный материал. Затем собирается механизм. Подбирается и устанавливается ось и два подшипника. Собираются лопасти из деревянных планок с сечением 20х40мм, которые скрепляются с помощью саморезов. Лопасти устанавливаются на ось. Верхняя часть фундамента также обшивается брусом. Внутреннее помещение можно использовать для хранения, например,

Ветряную мельницу человек знает давно и возможности ее использования на свое благо, можно сказать, изучил досконально. Лопасти, приводимые в движение силой ветра, передают вращающий момент к различным механизмам – если раньше они крутили исключительно жернова (от чего и пошло понятие ветряная мельница), то сегодня они вращают практически все что угодно, в том числе и электрогенераторы. Но суть не в этом – на сегодняшний день ветряная мельница, или, как ее еще называют, ветряк, является экологически чистым, а главное, условно бесплатным источником энергии. Только ради этого следует ознакомиться с устройством и принципом работы ветряной мельницы – именно этим мы и займемся в данной статье вместе с сайтом сайт.

Как работает ветряная мельница фото

Ветряные мельницы: устройство и принцип работы

Ветряная мельница, как и все гениальное, работает весьма просто – если говорить понятным языком, то посредством различных механизмов вращение пропеллера, приводимого в движение ветром, передается к устройству, выполняющему ту или иную работу. Если же усложнять все это дело, то конструкцию подобных агрегатов можно представить в виде трех различных узлов, собранных в едином корпусе. Кстати, корпус может быть весьма большим и иметь практически любую форму. Разберемся с этими узлами мельницы подробнее, а заодно и изучим ее принцип работы.

Как видите, работает ветряная мельница довольно просто, несмотря даже на сложность ее механической системы – в принципе, в самом простом исполнении ее конструкцию назвать сложной можно разве что с натяжкой. Основная проблема ее изготовления заключается только лишь в точности изготовления ее деталей – если осилите этот момент в домашних условиях, то все остальное покажется простым делом.

Ветряная мельница своими руками: для чего она может понадобиться

Как и говорилось выше, перерабатывая энергию ветра с помощью ветряной установки, запустить можно достаточно много полезных приспособлений. Но так уж сложилось, что используют их в современном мире сравнительно редко и запускают с их помощью считанное количество приспособлений. Мощность, габариты и зависимость от погоды – вот еще одна проблема, с которой необходимо считаться. И именно эта проблема накладывает некоторые ограничения на область применения ветряных мельниц в современном мире.

О том, как самостоятельно сделать декоративную ветряную мельницу, смотрите в этом видео.

Это, наверное, и все, на что могут сгодиться ветряные мельницы – по большому счету, этого достаточно. Зерно с их помощью точно никто перемалывать не станет и уж тем более никто не будет использовать их для работы сложных станков. Разве что в качестве развлечения.

Как сделать ветряную мельницу своими руками: принцип изготовления

Как вы уже поняли, изготовить своими руками можно практически любую ветряную мельницу, но следует понимать, что от ее назначения могут изменяться некоторые детали конструкции. К примеру, наличие в мельнице генератора электрической энергии потребует от вас выделить в корпусе специальное место для его установки. В целом же, решая вопрос, как сделать ветряную установку, вам придется изготовить как минимум две ее части – если говорить о функциональных мельницах, то и того больше.

В заключение темы про ветряные мельницы скажу несколько слов о подобных установках, только гидравлического принципа действия – в смысле, водяной мельницы. Это не менее популярный дачный декор, который, как и в случае с ветряком, может даже приносить пользу – это, конечно, если ваш дачный участок расположен на берегу тихой речушки. В таком случае могут не только вырабатывать электроэнергию, но и качать воду для . В общем, на этот агрегат тоже нужно обратить внимание – возможно и для вас он окажется весьма полезной вещью, которую при желании также можно достаточно просто изготовить своими руками.

Участок

Несмотря на то, что эпоха земледелия осталась в далеком прошлом, люди вновь стремятся стать ближе к природе и предпочитают обратиться к земле и неиссякаемым природным ресурсам. Зачастую этому способствует современный подход к дачному дизайну, который позволяет существенно расширить поле для фантазии дачников, ценящих неординарные идеи. В связи с этим, ветряные мельницы, ранее устанавливаемые для осуществления помола зерновых культур, то сегодня их используют в качестве элемента декора приусадебной территории или в качестве электрогенератора. А с учетом того, что в сельской местности преобразование энергии ветра в электричество позволит существенно сэкономить семейный бюджет, у многих возникает идея обустройства ветряной мельницы своими руками. Если и вы задались вопросом: «Как сделать ветряную мельницу своими руками?», данная статья, в которой приведено пошаговое руководство по ее обустройству, станет для вас чрезвычайно полезной.

Содержание

Ветряная мельница: декоративный элемент или практичное сооружение?

Современный дизайн переступил новую ступень своего развития, в связи с чем, каждый владелец загородной территории стремится сделать свой участок как можно более привлекательным. В настоящий момент мало кто оценит по достоинству загородную территорию, если она будет только ухоженной и чистой. В связи с этим, все чаще на даче можно встретить радующие глаз решения в ландшафтной дизайне. В процессе сооружения ветряной мельницы каждый сможет попробовать свои силы в дизайне и строительстве, так как декоративные постройки, в отличие от зданий, можно мастерить даже из самых неожиданных подручных материалов.

Занявшись поиском или самостоятельной разработкой схемы ветряной мельницы, внимательно изучите свой участок и отметьте основные его особенности, возможно, вы сможете эксплуатировать ветряную мельницу не только в качестве декоративной постройки, но и практичного сооружения, например:

• Ветряная мельница может использоваться в качестве сооружения, скрывающего такие неприглядные места, как канализационный люк и другие нюансы, нежелательные к обзору посторонних;
• Если ветряная мельница будет выполнена из нетяжелых материалов или будет характеризоваться небольшими размерами, она сможет выступить в роли надежного защитного «колпака» для вентилей труб и других значимых инженерных сооружений, нуждающихся в защите от атмосферных осадков;
• Если вы уверены в прочности и надежности декоративного сооружения, она сможет прекрасных домиком для детских игр на свежем воздухе, независимо от того, будет ли конструкция ветряной мельницы подразумевать вход внутрь. При этом обратите внимание на устойчивость самодельной постройки;
• Мельница, отличительной особенностью которой будут внушительные размеры, может стать прекрасным местом для хранения садового инвентаря, а в том случае, если она изготовлена из камня, она может взять на себя даже функцию мангала;
• Еще одна важная особенность ветряной мельницы будет полезна тем, у кого на участке орудуют кроты. Чтобы избавиться от них, соорудите мельницу, оснащенную вращающимися лопастями и ножками, которые необходимо вкопать в грунт на глубину 15-20 см. Вибрация, которая будет исходить во время функционирования сооружения, отгонит непрошеных гостей далеко за пределы участка.

Конструкция ветряной мельницы: дополнительные функции

По мнению специалистов, такое приспособление как ветряная мельница совершенно незаслуженно считается пережитком прошлого. Это обусловлено бурным развитием современных технологий, к разряду которых отнесено популярное инженерное направление – ветроэнергетика, благодаря которому традиционная ветряная мельница превратилась относительно недорогой, но в то же время очень эффективный и экологичный источник энергии, получивший название ветрогенератор.

Энергии, генерируемой такой модифицированной ветряной мельницы, мощность которой колеблется в пределах 10 КВт, будет достаточно для полноценного отопления и горячего водоснабжения загородного коттеджа. Конечно же, необходимо ответить, что мельницы, использующиеся для преобразования энергии ветра в тепловую энергию, сооружаются в соответствии с более сложными схемами, однако факт использования ветряной мельницы в роли генератора пророчит ей большое будущее. По мере развития популярного направления – ветроэнергетики, модели ветряных мельниц не перестают модернизироваться и усовершенствоваться, но азы их конструкции остаются неизменными – как и в далекой древности, ветряные мельницы представляют собой ротор, расположенный в горизонтальном направлении, и несколько крыльев четырехугольной формы. Единственное отличие современных модификаций от первоначальных конструкций заключается в материалах, использующихся для их сооружения.

Ветряная мельница фото

Изготовление ветряной мельницы: необходимые материалы и инструменты

Материалы для изготовления ветряной мельницы

В настоящее время богатый строительный рынок практически не ограничивает ваши возможности в выборе строительных материалов, из которых можно изготовить ветряную мельницу. Вы можете остановить свой выбор на пластике, фанере, дереве, диком камне или кирпиче. Но мы, сразу условимся, что в нашей статье мы описываем изготовление деревянной мельницы, поэтому в качестве основного материала выберем дерево. Если вы планируете использовать декоративную ветряную мельницу как детский домик для летних игр, позаботьтесь о том, чтоб ее конструкция подразумевала возможность входа внутрь сооружения, а также обеспечьте ее абсолютную устойчивость и безопасность, которая исключит переворачивание мельницы в процессе работы ее лопастей. Поэтому, в данном случае, конструкция самодельной ветряной мельницы должна подразумевать наличие прочного основания, для изготовления которого можно использовать бетон или бревна.

Также подготовьте строительные материалы для сооружения крыши ветряной мельницы. Для этих целей можно выбрать фанеру, доски или ондулин. Для повышения декоративных свойств мельницы вы можете приобрести конек. Не забывайте и про лак и олифу, которые необходимы для защиты деревянных материалов, из которых изготовлена мельница, от агрессивных воздействий внешней среды, например, от избыточной влаги, сухости или агрессивных биологических агентов.

Итак, подготовьте следующие материалы:

• Остатки толстой фанеры или ДСП;
• Деревянная вагонка (В данном случае, подойдете евровагонка класса С, выбор которой обусловлен ее более низкой стоимостью). Используемая нами конструкция ветряной мельницы подразумевает применение 10 панелей, длина которых составляет 1,5 метра;
• Тонкие рейки с сечением 20×40 мм;
• Тонкие деревянные рейки, называемые раскладками, которые понадобятся для изготовления лопастей;
• Уголки из дерева, необходимые для облагораживания всех стыков и повышения декоративных свойств готовой ветряной мельницы;
• Метизы (гвозди небольших размеров и шурупы);
• Олифа или лак для дерева (мы отдали предпочтение алкидному быстросохнущему лаку);
• Пара шайб, длинный болт и гайки в количестве 5 штук.

Инструменты для изготовления ветряной мельницы

Также приготовьте следующие инструменты из предложенного списка, так как без них вы не справитесь с изготовлением привлекательной ветряной мельницы из дерева.

Список представлен ниже:

• Электрический станок, при отсутствии которого вы сможете обойтись ножовкой или пилой;
• Электрическая дрель и шуруповерт;
• Электрический рубанок и шлифовальная машинка;
• Молоток и пара кистей;
• Рулетка;
• Наждачная бумага для зачистки поверхности.

Выбор территории для установки ветряной мельницы: основные правила

Если вы подготовили все необходимые материалы и инструменты, займитесь выбором территории, наиболее подходящей для установки ветряной мельницы. Идеальной местностью для ее установки станет открытое пространство, где отсутствуют даже малейшие преграды для ветра. Это обусловит нахождение лопастей ветряной мельницы в постоянном движении.

Определившись с местом расположением постройки, произведите уборку территории, освободив ее от лишней растительности, после чего разровняйте землю и приступите к закладке фундамента или, так называемой, платформы. Перед этим, по мнению специалистов, для удобства изготовления конструкцию мельницы желательно разделить на три основные части: нижнюю, среднюю и верхнюю, изготовив которые по отдельности, впоследствии их соединяют в единую конструкцию. Предварительно определитесь со средними размерами постройки: мельница стандартных размеров представляет собой конструкцию в форме равнобедренной трапеции со сторонами следующих размеров:

• Большое основание характеризуется размерами: 1,5 – 2 м;
• Высота постройки от основания до крыши: до 2 м;
• Размер малого основания составляет: 1,2- 1,3 м.

Этапы изготовления ветряной мельницы

Как говорилось выше, процесс изготовления ветряной мельницы начинается с изготовления платформы или основания. Чтобы изготовить основание, используя электролобзик, из фанеры или остатков ДСП выпиливают два квадрата, один из которых характеризуется стороной, равной 40 см, а другой – 30 см. Данный размер вы можете регулировать в соответствии со своими предпочтениями. Вырезав заготовки будущего основания, определитесь с их центральными точками, которые можно найти путем проведения пересекающихся диагоналей, и просверлите в них отверстия.

Следующий шаг заключается в сборке каркаса ветряной мельницы. Для этого отрезают рейку длиной 50-60 см, которая равна высоте нижней трапециевидной части каркаса. Длина рейки также является вариабельным параметром. Отверстия, проделанные в центральной части квадратов, используются для установления провизорной (временной) рейки, которую прикрепляют с помощью саморезов, и изготовления каркаса. Рейка в данном случае носит вспомогательную роль, в связи с чем, после изготовления основного каркаса ее удаляют. Установив вспомогательную рейку, приступают к сборке основного каркаса. Для этого по четырем углам заготовке закрепляют заранее подготовленные и отрезанные по размерам рейки, которые крепят с использованием саморезов. После скрепления убирают вспомогательную рейку. В результате мы изготовили каркас или платформу нижней части ветряной мельницы.

Важно! Чтобы избежать возможных перекосов при изготовлении основания, используйте заранее подготовленную рулетку и постоянно проверяйте диагональные размеры конструкции.

Если вы решили установить мельницу на траве или грунте, предусмотрите возникновение возможных проблем, связанных с намоканием деревянного основания. Чтобы продлить долговечность конструкции и увеличить ее мобильность, предлагаем вам прикрепить к основанию ножки в количестве 4-х штук.

Предлагаем обратить внимание на интересную идею, суть которой заключается в изготовлении ножек из ПВХ трубы, диаметр которой выбирается в произвольном порядке. Помимо трубы понадобятся 4 бруска, диаметр которых позволит им прочно войти в трубу. Брусья прикрепляют к основанию с помощью саморезов к внутренним углам платформы.

Важно! Ножки, прикрепляемые к платформе, должны быть одинаковой высоты, что позволит избежать перекосов готовой конструкции. Чтобы проверить их высоту, используйте строительный уровень.

Далее приступают к изготовлению верхней части. Из остатков ДСП или фанеры вырезают два одинаковых равнобедренных треугольника, длины сторон и высота которых определяются в произвольном порядке. Их скрепляют между собой с помощью отрезков реек, которые крепятся саморезами. Готовый каркас верхней части на данном этапе не рекомендуется прикреплять к нижней, так как впоследствии это затруднит обшивку конструкции вагонкой.

Следующий этап изготовления мельницы – обшивка нижней части каркаса деревянной вагонкой. В этом нет ничего сложного, так как вся суть этапа заключается в подготовке заготовок вагонки необходимой длины, установки их в нужном месте, после чего необходимо просверлить необходимое количество отверстий в каркасе и прикрепить вагонку.

При этом углы, скорее всего, не получатся идеально ровными, но в этом нет ничего страшного, так как впоследствии все неровности скроются деревянными уголками. После того, как вы завершите обивку нижней части каркаса, можете приступать к прикреплению верхней треугольной части мельницы к нижней с помощью саморезов и, в последующем, перейти к ее обшивке вагонкой.

При обшивке верхней треугольной части, располагайте вагонку в вертикальном направлении, что, на наш взгляд, смотрится более эстетично. Завершив отделку, с помощью электрического лобзика вы можете вырезать декоративную дверь и окна, после чего переходите к изготовлению основы для установки лопастей.

Установка оси для лопастей также не представляет сложностей. Для этого в верхней части просверливают отверстие и устанавливают длинный болт, подложив при этом две шайбы для упрочнения конструкции, и фиксируют гайкой. Изготовив ось для лопастей, переходят к обшивке крыши ветряной мельницы деревянной вагонкой, и заключительной маскировке неровностей с помощью деревянных уголков с последующей шлифовкой конструкции наждачной бумагой.

Следующий этап изготовления – изготовление лопастей, с последующей их установкой. Для их изготовления используют деревянные рейки-раскладки. Их форма и внешний вид могут быть произвольными и зависят только от фантазии мастера. Крепление лопастей между собой осуществляют с помощью мелких гвоздиков. Скрепив лопасти между собой, в центре их пересечения сверлят отверстие и устанавливают на ось, фиксацию которых осуществляют с двух сторон с помощью пары гаек. Лопасти ветряной мельницы не следует делать чрезмерно тяжелыми. В идеале они должны отклоняться по оси и по типу традиционного вентилятора захватывать ветер.

Кровля крыши – еще один неотъемлемый этап изготовления ветряной мельницы. Для кровли можно использовать ондулин, который укладывают на обшитый каркас крыши в виде черепицы.

Вот и все, конструкция мельницы готова. Осталось дело за малым – покрыть мельницу лаком и выбрать место для ее установки. Все деревянные элементы мельницы покрывают олифой и лаком.

Установка ветряной мельницы как заключительный этап изготовления

После высыхания лака декоративную мельницу устанавливают на участке. Несмотря на то, что наша конструкция защищена от чрезмерного контакта с землей и избыточной влажности, конструкцию желательно оградить от лишнего контакта с ними. Для этого установку мельницы желательно осуществлять на бетонную основу или другой материал, который предупредит проведение влаги из почвы, например, им может стать декоративный камень или плитка для мощения. Такая мельница будет уместной в любом саду и придется по вкусу даже самому капризному владельцу загородной территории. Что касается ландшафтного дизайна территории, то декоративная мельница будет оптимально смотреться на территории, засаженной зеленым газоном или рядом с расположенными неподалеку разноцветными миксбордерами.

Оригинальной идеей оформления ветряной мельницы является установка подсветки. Рядом с дверцей или окошками мельницы можно установить несколько точечных светильников, к которым необходимо провести электрическую проводку. Отдав предпочтение данному варианту, вы превратите декоративную мельницу в источник освещения в темное время суток.

Как вы уже поняли, существует множество вариантов изготовления ветряной мельницы, которая может быть не только декоративным элементом сада, но и чрезвычайно функциональной постройкой, необходимой на территории загородного участка. Мы рассмотрели наиболее распространенный и простой вариант устройства ветряной мельницы, основываясь на котором, умелый мастер сможет изготовить постройку по своему вкусу.

Ветряные мельницы видео

Как построить ветряную мельницу своими руками

Преобразование энергии ветра в электричество (особенно в сельских районах, которые славятся своими задувными ветрами) существенно сэкономит ваши деньги. А изобретение, которое поможет это сделать – обычная ветряная мельница

Для того, чтобы его воплотить в жизнь, необходимо изучить структуру ветряной мельницы и выявить перечень тех материалов, которые понадобятся для постройки.

Как построить ветряк своими руками

Итак, основные части ветряка.

База — я вляется основой ветряной мельницы. Это ее самый крепкий и тяжелый элемент. Изготавливается обычно из бетона. Если мельница предполагается высотой в полтора метра, база предполагается размером 45 кв. см и весом в районе 36 кг.

Мельничная башня.

Башня изготавливается из прочного куска 5-8-сантиметровой пластиковой трубы (ПВХ). Используются и другие материалы, но они не столь эффективны. Высота башни, как мы договорились, должна составить полтора метра.

Лопасти.

Лопасти мельницы аналогичны тем, которые находятся в пропеллере самолета. Ножи-сборщики ветряной энергии делаются из легкого пластика или дерева. Размеры лезвий соответствуют размеру базы и башни. Для мельницы в полтора метра лопасти в длину составляют примерно 0,9 м.

Гондола.

Основой ветряной гондолы служит редуктор. С его помощью ножи- лопасти соединяются с башней и после этого могут нормально функционировать.

После того, как нам стали известны все параметры базы, башни, гондолы, наступает время для постройки ветряной мельницы.

Солнечные батареи.

Солнечные батареи устанавливаются на крыше в таком месте, где на нее попадает максимальное количество солнечных лучей, и там, где она наиболее открыта.

Теперь устанавливаем башню.

До нее должно доходить максимальное количество ветра. Следовательно, место ее расположения тоже должно быть выбрано так, чтобы ветер на пути к башне не встречал никаких препятствий.

На башню крепится гондола. Проверьте, достаточно ли размера лопасти для того, чтобы реагировать на ветер и улавливать его.

Подключение генератора – заключительный шаг строительства. Соединяем воедино солнечные батареи и провода генератора.

«Пробовали вы запрячь ветер, чтобы заставить его работать на себя! Ведь энергия ветра — одна из самых дешевых и легкодоступных! Я не предлагаю строить ветряные мельницы, как это делали в старину, или сложный современный ветродвигатель. А вот построить ветроустановку для выработки электроэнергии, пусть небольшую, маломощную, думаю, сможет каждая семья, живущая в сельской местности, каждая школа.

Энергии, выработанной ветроустановкой, хватит, чтобы включить насос для поливки огорода или сада, чтобы осветить дом или класс. И если хотя бы в каждом пятом доме будет работать своя бесплатная мини — ветроэлектростанция, представляете, сколько сэкономленных киловатт-часов лягут в «энергетическую копилку» нашей страны!»

Вместе с папой Сережа собирается этим летом построить около дома такую ветроэлектростанцию. В письме он прислал эскизы своей будущей установки. Мы показали их инженеру Вячеславу Николаевичу Шумееву, он внимательно изучил эскизы, доработал и теперь предлагает их на суд читателей.

Сережа Курнев использовал известную еще в давние времена схему ветроустановки с самовращающимся барабаном.

Устройство представляет собой две половинки полого цилиндра, которые после его разрезки раздвигались в стороны от общей оси (см. рис).

Образовавшееся тело обладало ярко выраженной аэродинамической несимметричностью. Набегающий поперек его оси поток воздуха как бы соскальзывал с выпуклой стороны одного полуцилиндра. Зато другой, обращенный к ветру своеобразным карманом, оказывал значительное сопротивление. Барабан поворачивался, полуцилиндры менялись местами всё быстрее и быстрее, и вертушка таким образом быстро раскручивалась.

Вот этот принцип, возможно и не зная о нем, и взял за основу своей будущей ветроэлектростанции Сережа Курнев.

Подобная схема выгодно отличается от ветроустановки с пропеллерной вертушкой. Во-первых, она не требует при изготовлении большой точности и дает широкий выбор применяемых материалов. Во-вторых, она компактна.

Судите сами. Мощность генератора, приводимого в действие барабаном диаметром всего около метра, будет такой же, как при использовании трехлопастного пропеллера диаметром 2,5 м! И если пропеллерную вертушку нужно устанавливать на высокой штанге или на крыше дома (этого требует техника безопасности), то вертушку-барабан можно ставить прямо на земле, под навесом. Есть у барабана и еще ряд достоинств: большой крутящий момент при малых оборотах (значит, можно обойтись либо совсем без редуктора, либо использовать простейший одноступенчатый), отсутствие щеточного токосьемного механизма.

Сережа предлагает двухлопастный барабан, мы же советуем увеличить количество лопастей до четырех (рис. 1Б). Тяговые характеристики такой установки значительно улучшатся.

Итак, начнем с изготовления барабана (рис. 2). Лопасти можно сделать из фанеры, кровельного железа, дюралюминиевого листа или листового пластика подходящих размеров. В любом варианте старайтесь избегать излишне толстых заготовок — ротор должен быть легким. Это уменьшит трение в подшипниках, а значит, барабан будет легче раскручиваться ветром.

1 — резистор;
2 — обмотка статора генератора;
3 — ротор генератора;
4 — регулятор напряжения;
5 — реле обратного тока;
6 — амперметр;
7 — аккумулятор;
8 — предохранитель;
9 — выключатель.

Если вы воспользуетесь кровельным железом, вертикальные края лопастей усильте, подложив под отбортовку металлический пруток диаметром 5-6 мм. Если вы решили сделать детали вертушки из фанеры (ее толщина должна быть 5-6 мм), не забудьте пропитать заготовки горячей олифой. Щеки барабана можно изготовить из древесины, пластмассы или легкого металла. Собирая барабан, не забудьте промазать места стыков густой масляной краской.

Крестовины, соединяющие отдельные лопасти в ротор, лучше сварить или склепать из стальных полос сечением 5×60 мм. Можно использовать и древесину: толщина заготовки не менее 25 мм, ширина — 80 мм.

Ось для вертушки проще всего сделать из двухметрового отрезка стальной трубы с внешним диаметром около 30 мм. Перед тем как подбирать заготовку для оси, найдите два шарикоподшипника, желательно новые.

Согласовав размеры трубы и подшипников, вы избавите себя от лишней работы по подгонке трубы к внутренним обоймам подшипников. Стальные крестовины ротора привариваются к оси, деревянные крепятся эпоксидным клеем и стальными штифтами диаметром 5- 6 мм, проходящими одновременно через каждую крестовину и трубу. Лопасти смонтируйте на болтах М12. Внимательно проверьте расстояния от лопастей до оси: они должны быть одинаковыми — 140-150 мм. Собрав барабан, снова покройте стыки деталей густой масляной краской.

Главный элемент установки готов, остаётся изготовить станину, сварив или склепав ее из металлического уголка (годится и деревянный вариант). На готовую станину установите шарикоподшипники. Проследите, чтобы не было перекоса, иначе ротор не сможет легко вращаться. Все детали установки дважды покройте масляной краской, на нижнем конце оси закрепите набор шкивов различного диаметра. Перекинутый через шкив вертушки ремень соедините с генератором электрического тока, например автомобильным. Построенный образец ветросиловой установки при скорости ветра 9-10 м/с сможет обеспечить мощность, передаваемую на генератор, равную 800 Вт.

Ну а если стоит безветренная погода или ветер слишком слаб, чтобы девать необходимую электроэнергию? Перебоев в выработке электричества не будет, если воспользоваться накопителем энергии — аккумулятором. Ветер есть — пускайте электричество напрямую к потребителю, ветра нет — включайте заряженные от ветроустановки аккумуляторы. На рисунке 3 мы показали схематическое устройство электрической цепи такой ветроустановки.

Если ветряк будет использоваться для поливки огорода или сада, его нужно смонтировать прямо над источником воды.

А теперь задание. Подумайте, ребята, как приспособить ветроустановку, о которой мы рассказали, для геологов, альпинистов, передвижных ремонтных и строительных бригад, для пастухов на далеких пастбищах.

ЮТ 1983 №5, В. ШУМЕЕВ, инженер, Рисунки А. МАТРОСОВА

Ветродвигатель для ветряка

предлагаемая конструкция позволяет увеличить ветроэффективность ветродвигателя почти в 3,2 раза в сравнении с классической и довести ее до величины 0,65-0,75.

Новые возможности использования ветроэнергетики

Использование нового способа управления работой ветроэнергетической установки и ее конструкция позволят повысить КПД турбинного колеса за счет более полной отдачи потоками воздуха своей энергии, увеличить площади захвата фронта воздушных потоков от 2 до 10 раз, уменьшить размеры турбинного колеса и увеличить частоту его вращения, уменьшить динамическую нагруженность конструкции в результате снижения массы и габаритов вращающихся частей в несколько раз, уменьшить капитальные затраты на производство и установку энергосиловых агрегатов в промышленности и частном секторе. опубликовано econet.ru

P.S. И помните, всего лишь изменяя свое сознание – мы вместе изменяем мир! © econet

Понравилась статья? Напишите свое мнение в комментариях.
Подпишитесь на наш ФБ:

Ветряная мельница — как сделать своими руками?

Обновлено: 4 мая 2019

Что такое ветряная мельница?

Постройки, имеющиеся на приусадебном или дачном участке, обычно создаются в строгом функциональном стиле. Каких-либо специфических декоративных элементов они, как правило, не имеют и выглядят соответственно своему назначению. При этом, желание как-то украсить, оживить территорию участка свойственно большинству владельцев. Вариантов решения этого вопроса имеется очень много. Чаще всего используются технологии ландшафтного дизайна, с помощью которых может быть украшен абсолютно любой клочок земли.

Один из вариантов создания необычного облика является возведение ветряной мельницы. Решение несколько неожиданное, но неизменно эффектное, требующее подробного рассмотрения.

Устройство и принцип работы

Ветряная мельница — это устройство, преобразующее энергию ветра в работу мукомольного механизма. Таково традиционное назначение мельниц, выполнявших практически единственную работу — размол зерна, изготовление муки. Лопасти (крылья) мельницы принимали на свои плоскости поток ветра и начинали вращение. Оно передавалось на жернова, моловшие зерно и производившие муку. Устройство ветряной мельницы — это прообраз ветряных генераторов, насосов и прочих механизмов сегодняшнего дня, использующих потоки ветра как источник энергии.

В настоящее время встретить действующую ветряную мельницу можно редко, в основном, их содержат в этнографических заповедниках как экспонаты. При этом, они вполне исправны и могут выполнять свою работу вполне эффективно.

Декоративный элемент или практичное сооружение?

Использовать ветряную мельницу в качестве полноценного сооружения, выполняющего помол муки, невозможно. Во-первых, размеры такого сооружения не подойдут для относительно небольших участков. Кроме того, необходимости в размоле зерна в настоящее время не имеется. Поэтому ветряные мельницы, возводимые на садовых участках, выполняют декоративную роль. При этом, вращающийся ротор, если он способен выполнять свои функции, вполне может быть использован для различных хозяйственных нужд:

• производство электроэнергии;
• приведение в действие водяного насоса;
• корпус ветряка можно приспособить для хранения различного инвентаря.

Выбор способа применения ветряка — прерогатива владельца участка, но наиболее распространенным назначением таких сооружений является украшение участка, привнесение фольклорных мотивов в стиль оформления. Этот момент нельзя считать второстепенным или неважным, так как внешний вид так же нуждается в грамотном и творческом подходе, как и практическое применение.

Для чего может понадобиться?

В данном случае ключевым моментом становится самостоятельное изготовление сооружения. Помимо определенных практических целей, которые преследуются при создании ветряка, важен творческий подход, возможность приложить усилия для самостоятельного оформления участка.

Применить такое сооружение можно по-разному, например, с помощью ветряной мельницы можно декорировать скважину для воды. Часто подобными сооружениями прикрывают выход на поверхность канализационных коллекторов. Не исключается использование ветряка по прямому назначению — с целью приведения в движение механизмов или генерации электрического тока, например, для освещения участка.

Важно! Украшение территории — сам по себе немаловажный фактор, но, если имеется возможность практического применения ветряной мельницы для хозяйственных нужд, ее ценность возрастает во много раз.

Еще одним возможным применением такого элемента можно назвать место для детских игр. Ребятишки с удовольствием играют в различных домиках, а если он стилизован под мельницу, становится еще интереснее.

Выбор территории для установки

На выбор места влияет, в первую очередь, замысел владельца, назначение сооружения. Если планируется чисто декоративное использование, то мельницу размещают исходя из соображений живописности, внешнего эффекта, то есть на открытой площадке, обеспечивающей хороший обзор сооружения. Если же устройство будет функциональным, то на выбор повлияет уровень площадки, отсутствие поблизости крупных построек, способных закрыть лопасти от потоков ветра.

Кроме того, необходимо учитывать расположение инженерных коммуникаций, построек или сооружений, которым могут помешать вращающиеся крылья мельницы. Если они находятся напротив окна, постоянное мелькание в глазах создаст существенное неудобство для людей, находящихся в комнате.

Следует также учитывать, что к сооружению понадобится иметь нормальный подход, особенно, если планируется сделать его элементом детской игровой площадки. Учитывая все эти соображения, производится выбор оптимального места для строительства мельницы.

Пошаговая инструкция

Создание мельницы происходит по обычной схеме, используемой при строительстве любых сооружений:

• создание проекта (рабочего чертежа)
• приобретение материалов, подбор инструмента
• подготовка площадки
• сборка корпуса и ротора
• установка механических элементов (если они запланированы)
• запуск, отладка режимов работы

Некоторые шаги в этом перечне могут оказаться лишними, иногда, напротив, могут понадобиться дополнительные действия. Окончательный план действий может быть составлен только при рассмотрении конкретной конструкции, условий ее работы, размеров и прочих параметров.

Важно! Ни в коем случае не следует пренебрегать созданием проекта. Зачастую именно на этом этапе обнаруживаются значительные ошибки или дополнительные факторы, в корне меняющие подход к выполняемой работе. Изготовление наобум может привести к пустой трате времени и материалов.

Необходимые материалы и инструменты

Для создания декоративной ветряной мельницы лучше всего использовать традиционные материалы:

Кроме того, в зависимости от размеров и назначения мельницы могут понадобиться материалы для создания фундамента:

• цемент,
• песок,
• арматурный пруток.

Не менее важно иметь необходимые инструменты:

• электропила,
• электрорубанок,
• ручная ножовка,
• стамеска, долото,
• пассатижи,
• молоток,
• электродрель с набором сверл,
• линейка, рулетка.

В зависимости от проекта сооружения, могут быть привлечены и другие инструменты или приспособления, если в них возникнет необходимость.

Фундамент

Первые шаги, которые понадобится выполнить на начальном этапе, это — подготовка площадки под строительство. Если сооружение запланировано достаточно крупное, например, под мельницу надо задекорировать хранилище для инструментов, инвентаря, инженерных устройств, то потребуется устройство фундамента.

Самым простым способом заливки фундамента будет создание ленточного типа основания. Для этого по периметру будущих стен выкапывается ров, внутрь которого устанавливается опалубка, вяжется арматурный каркас и заливается бетон. Фундамент выдерживается нужное время для достаточной кристаллизации бетона, после чего можно вести дальнейшие работы.

Примечание: для небольших декоративных сооружений фундамент не требуется, достаточно немного приподнять их над уровнем земли, чтобы исключить контакт с грунтовыми водами.

После завершения фундамента приступают к созданию корпуса ветряной мельницы.

Выбираем тип стен и кровлю

Возведение стен и крыши мельницы ведется в точном соответствии с рабочими чертежами, выполненными заблаговременно в самом начале. Возможны разные варианты:

• постройка стен из обточенных бревен. Выполняется при создании большой мельницы, предназначенной для выполнения определенных хозяйственных функций.
• возведение стен из бруса. Этот способ несколько проще, так как подгонка бруса намного проще, чем бревен. Величина мельницы при этом также достаточно большая.
• создание каркаса с последующей обшивкой досками. Такое строительство подойдет для мельницы меньших размеров.

Рассмотренные варианты подразумевают строительство сооружения непосредственно на месте. Могут быть варианты, когда все сооружение собирается в одном месте, например, в гараже или в мастерской, и устанавливается уже готовым на предназначенное место. Такой подход может быть использован при создании небольших декоративных мельниц, которые можно переносить в пределах участка.

Строительство стен завершается с началом создания крыши. Традиционно делается двух- или четырехскатная конструкция. В качестве кровельного материала используется какое-либо из старинных, традиционных кровельных покрытий — черепица, дранка и т.п.

Древесина — неустойчивый к воздействию атмосферной влаги и дождей материал. Готовое строение необходимо защитить от воды, нанеся слой лака или олифы. Оптимальным вариантом будет предварительная пропитка антисептиком и антипиреном для защиты стен от насекомых или огня.

Особенности постройки функциональной мельницы

Если ветряк будет выполнять полезную работу, то он устроен довольно сложным образом. Конструкция состоит из вращающегося ротора, передающего движение на генератор, с которого полученное напряжение передается на аккумулятор и инвертор. Это — самая сложная схема подключения ветрогенератора, могут быть варианты и попроще. Но все они объединены одним признаком: вал ротора соединяется с определенным механизмом.

Такое обстоятельство вынуждает подходить к постройке с другой стороны:

• сначала монтируется рабочий механизм;
• вокруг него строятся стены или защитный короб с возможностью доступа к оборудованию для ремонта или обслуживания.

В таких ситуациях строительство ведется так, чтобы стены и крыша мельницы не препятствовали вращению крыльев или не перекрывали доступ к механике. В остальном работы ведутся подобным образом с использованием тех же материалов и инструментов.

Установка ветрогенератора

Установка ветряной мельницы необходима в тех случаях, когда она была изготовлена в мастерской. Обычно такие сооружения имеют небольшие размеры и вполне доступны для транспортировки в пределах участка. Такой вариант хорош для производства ремонта, модернизации или технического обслуживания. Возможность произвести работы в условиях нормальной мастерской, а не под открытым небом, дает множество плюсов и обеспечивает высокое качество ремонта или ухода.

Установка мельницы производится на сухую подготовленную площадку. При необходимости, устройство крепится к ней с помощью анкеров. Если конструкция горизонтальная и не имеет возможности установки на ветер, то следует заранее позаботиться о выборе места, позволяющего использовать преобладающее направление потока для данного региона.

Как сделать декоративную мельницу

Небольшая мельница наряду со статуэтками из глины создаст уникальную композицию, которая станет не только украшением участка дачи, но и его непосредственной изюминкой. Деревянная поделка имеет средний и маленький размер. Слишком высокий элемент будет смотреться не только неуместно, но и нелепо. Следовательно, при создании мельницы лучше наметить конструкцию, высота которой до одного метра.

Подготовительный этап

Метровая мельничка способна гармонировать в ландшафте даже маленького по размеру участка. Перед началом работ стоит заняться подготовкой нужных для работы инструментов и материалов.

К их числу относятся:

• пять отрезков вагонки блок хаус;
• сегмент двухсторонней вагонки – 6 метров;
• шуруп длиной 7 сантиметров – 100 штук;
• саморез длиной 2 сантиметра – 100 штук. Эти элементы можно заменить на простые гвозди;
• буртики 4* 4 см – 9 метров;
• брусок 3 на 3 – 2,5 метров;
• отрезок доски для круга 18 на 36 см;
• расстил деревянных планок – 8 метров;
• штиль с резьбой – 50 см;
• антисептик;
• пару подшипников, внутренний диаметр которых 6-7 см;
• красящий состав либо лак;
• угол из дерева диаметром 3 на 3 см – 40см;
• болт с диаметром семь см – 5 штук;
• две шайбы.

В качестве инструментов для работы пригодятся:

• фломастеры;
• дрель;
• рулетка и электроинструмент для закручивания шурупов;
• электролобзик (ручной);
• буравчик (перьевой);
• бумага для шлифовки;
• обыкновенный угольник.

Стоит учитывать, что подбор всех материалов основывается на общедоступности пород деревьев. К таким материалам относится сосна. Она сочетается со многими породами деревьев.

Создание деталей

Чтобы предотвратить неразбериху при создании деталей в дальнейшем нужно изначально придерживаться в работе определённой последовательности манипуляций. Что касается алгоритма, то он прост и заключается в следующей последовательности.

Порезка материалов

Конструкция, которая была запланирована, должна состоять из основного элемента. Основание комплектуют из трапеций (4 штуки) равных по размеру. Это две стороны по бокам, фасад изделия и тыльная часть. Любой элемент выполняется из 6 кусочков блок хауса. Они располагаются по убыванию: от большого элемента и меньшей части. Таким образом, составляющие снизу больше на пару сантиметров. Подобное действие позволит в итоге получить трапециевидную форму.

Следовательно, в итоге должны получиться 4 детали, которые имеют различную величину с промежутком в 2 см от 25 см до 35 см. Из обрезков материала также нужно соорудить основную часть квадратной формы для изделия. Так все составляющие нарезаются под углом 90 градусов. Их численность – 4 единицы.

Основание по своему размеру должно совпадать с самой маленькой длинной выполненных элементов. В подобном случае эта величина составляет 25 см.

Изготовление остальных деталей

Следующим этапом работы с мельницей станет разметка реек. Для получения брусков нужно подготовить рулетку и карандаш.

Итогом нехитрых манипуляций с деталями, стороны которых равны четыре сантиметра, станут:

• четыре детали по 35,5 см;
• восемь элементов по 39 см;
• восемь частей по 54 см.

С отрезками материала со сторонами по три сантиметра выполняют также замеры, итогом которых станут 8 деталей (4 по 10 см, 4 по 54 см).

Что касается размера вагонки для создания крыши, то её длина должна составлять 36 см. В конце концов, создают 10 одинаковых деталей. Для создания внешне привлекательных торцов используют лекало. На листе ватмана рисуют треугольник с равными боковыми сторонами. Высота фигуры составляет 30 см, при этом основание треугольника не должно превышать 39 см. По исходной схеме производят 5 отрезков по несколько элементов.

На этом этапе также осуществляют нарезание для ветрила. Габариты детали – 1,5*4,5 см.

В итоге к работе представляются следующие отрезки в определённом количестве:

• один элемент долиной до 90 см;
• два отрезка по 45,5 см;
• четыре детали по 26 см;
• двадцать кусочков материала по 19 см;
• четыре составляющие по 8 см;
• четыре звена по 17 см.

На материале рисуют круг циркулем с диаметром 17 см. По контуру деталь прорезают лобзиком.

Необходимо также учитывать, что чертёж выполняют на любом листе бумаги большого размера. Идеально для работы подходят ненужные обои. Однако удобнее всего производить замеры на плотном ватмане либо картонном основании.

Обрабатывание частей мельницы

После того как выполнены и разложены все нужные для мельницы элементы не сразу приступают к собиранию изделия. Главным и немаловажным пунктом работы является именно подготовка и обрабатывание. К примеру, получившиеся элементы нужно зашкурить. Для этого берут наждачную бумагу. Важно пройтись по торцам и линиям среза материала для мельницы. Исключить получение увечий в работе позволит отсутствие зазубрин на деталях.

Чтобы оградить такую мельницу от резкой смены температурного режима или воздействия влаги можно обработать все элементы из дерева антисептиком. Современные средства данной категории легко справляются не только с защитой изделий, но и противостоят появлению на деревянных поверхностях грибка.

Перед применением любого средства для обработки поверхностей необходимо тщательно ознакомиться с мнением специалистов и рекомендациями на упаковке товара.

Сборка конструкции

Сборка мельницы в подобном случае должна быть разделена на три отрезка работы.

К их числу относятся:

• создание крыши;
• сборка самой мельницы;
• монтаж ветряка.

Основная часть работы в этом случае будет состоять из выкладывания отрезков блок хауса в рекомендуемом порядке от низа изделия к верху: от 35 см до 25 см. Полученную трапецию с двух сторон должны обрамлять рейки 4 на 4 см, длина которых 54 см. Детали фиксируют саморезами по краям. Их размер – 6 см. Точно такие же действия производят с тремя оставшимися сторонами. В тоге все6 4 плоскости готовы.

Далее, из получившихся сторон собирают короб мельницы. Это действие возможно осуществить при помощи рейки 3*3 см. Её длина при этом равна 54 см. Планки прикладывают между стыками, прикручивая элементы по верху и по низу изделия шести сантиметровыми саморезами.

В работе ещё не были задействованы 4 детали, длина которых 25 см. Их сбивают между собой. Для осуществления сбора элементов используют рейку длиной 10 см и габаритами 3 на 3 см. Рейки немного выступают в итоге, ведь высота составляющих блок хауса равна 9 см.

К нижней части мельницы длинными саморезами закрепляется основание. Вкручивают крепежи в выступающие рейки с их внутренней стороны.

В работе по сбору основания нужно разложить все детали в определённой последовательности, чтобы их не перепутать между собой. Ведь ошибка любого рода может привести к необходимой переделке работы повторно.

Крыша сооружения

Сборка крыши в данном случае проходит намного проще. Ведь готовый элемент мельницы должен состоять всего из двух частей. Вначале работы при помощи ранее созданного лекала сколачивают торцы из брусков 4 на 4 см. В конце процесса должен выйти треугольник. Таким образом, выполняют две фигуры. Для их выполнения берут 4 бруска по 35 с половиной см, а также две части материала, длина которых равна 38 см. Окончания брусков обрезают под углом, закрепляют саморезами. Результатом нехитрых действий станут абсолютно идентичные треугольники. Их соединяют рейками (38 см) как внизу, так и сверху.

Второй фазой работы с верхушкой изделия станет фиксация вагонки к ранее созданному каркасу. Здесь не обойтись без саморезов. Они крепят деталь с двух сторон. Скат крыши создают из пяти элементов длиной 36 см. После чего фиксируют декоративный конёк из угла 3 на 3 см. Дополнительную красоту готовому изделию придаст немного выступающий скат крыши. Следовательно, лишний размер у данных элементов не должен обрезаться.

Компоновка ветряка

По своей конфигурации эта деталь мельницы похожа на крест. Каркас части в таком случае также должен получиться крестообразным. В качестве основной части материала берут рейку, длина которой 91 см. После чего к ней прикручивают планки по 45 с половиной сантиметров. Всё крепиться на саморезы. Так получают нужную форму.

После создания основания ветряка выполняется ряд действий:

• на основу с четырьмя гранями с каждого конца крепят семнадцати сантиметровые колодки. В итоге должна выйти форма свастики. Теперь к дощечке, которая была добавлена, нужно прикрепить двадцати сантиметровую деталь. Полученный прямоугольник перекрывают сегментом в 8 см. Каркас дополнительно обшивают планками по 19 см. Шаг между деталями – 2 см. Прибивают их гвоздями небольшого размера. Лопасть готова;
• для создания оси вращения в центральной части ветряка прикручивают шурупами несколько кругов из шпона. В центральной части просверливают дрелью выемку насквозь. Диаметр пробоины в этом случае должен соответствовать штилю. В торцевой части крыши на высоте 9 см просверливают дыру в центре, которая соответствует диаметру подшипника. Подшипники забивают молотком. После чего продевают шпиль, надевают шайбу и фиксируют всё это простой гайкой. Можно использовать контргайку. Поверх конструкции надевают несколько гаек, после ветряк, затем опять гайку.

Оставшейся частью работы станет только установка крыши. Ее надевают одновременно с ветряком, который был зафиксирован, на каркас сооружения. Крепят все это длинными саморезами. Для сверления в кровле мельницы отверстия лучше всего взять перьевое сверло.

Незначительные детали

Завершающим этапом создания декоративной мельницы небольшого размера для дачного участка станет покраска и вскрытие лаком готового изделия. После полного высыхания лакокрасочного слоя на материале можно приступать к установке созданного своими руками декора для сада. Нужно помнить, что сооружение из дерева ни в коем случае не должно соприкасаться с землёй.

Для предотвращения коррозии и грибка на деревянном элементе мельницу помещают на плоский камень небольшого размера либо бетонную площадку. Она подготавливается заранее. Также каркас мельницы можно оборудовать специальными ножнами. Они должны быть выполнены из прочного пластика. Пластмассовые «ножки» погружают в землю.

Вероятность появления в мельнице гнили и плесени низкая, поскольку само сооружение полое внутри. В этом случае ничего не препятствует свободной циркуляции воздуха.

Такую мельницу, созданную своими руками, можно поставить абсолютно на любом отрезке сада. Она везде будет смотреться оригинально и уместно. Идеально дополнить композицию подстриженный и ухоженный газон либо многолетние растения. Декоративное сооружение будет хорошо смотреться не только летом среди зелёных растений. Оно станет ещё краше при золотистой листе, а также замечательно будет выглядеть, утопая в снегу. Однако стоит помнить. Что долголетнее служение подобной мельнице обеспечит только сухая погода. На время дождей и снега её лучше всего перенести в помещение.

Подобная небольшая мельница может носить не только декоративную функцию. Она может быть функциональной и полезной.

В число вариантов использования мельницы на даче входят:

• конспирация труб вентиляции, люков и кранов для полива растительности;
• защита против крота. Для этого к основанию постройки крепят трубу из металла. Её втыкают в землю. При помощи вибрации от прокручивания лопастей пугают животных;
• в качестве цветника;
• как оформление для наземной части колодца на участке;
• домик для детей. Если мельницу раскрасить яркими красками, то она может стать местом игры детей. Внутри сооружения землю застилают одеялом либо матрасом;
• оформление санузла на участке.

В виде шеретовки может быть оформлена на дачном участке летняя кухня либо небольшой амбар для хранения нужных вещей.

Полезные советы

Этот обзор по строению мельницы для садового участка лучше всего дополнить несколькими простыми советами.

Поскольку у начинающих мастеров всегда возникают вопросы в той либо иной области работы:

• при выборе материала лучше всего отдавать предпочтение сосне. Её несложно обрабатывать. Дерево хранит свой аромат длительное время. Кроме того, она тепла и мягкая;
• для продления срока службы древесины, её покрывают специальными растворами не только от влаги и грибка, но и против древесных жуков;
• для украшения сооружения можно использовать подручные материалы и природные компоненты. Небольшие камни, кора дерева либо еловые шишки наоборот придадут уникальный вид садовому декору;
• лопасти у мельницы могут быть изначально перегруженными и завалить всё сооружение. Предотвратить падение элемента можно путём расчёта массы всех его компонентов.

Теперь можно с уверенностью сказать, что создать декоративную мельницу своими руками совсем несложно. Однако этот маленький макет способен радовать глаз долгие годы.

Желание обустройства дачного участка может привести хозяев земли к самым невероятным идеям и декоративным решениям. Время, когда дача имела вид ровных грядок и деревьев с фруктами прошли. Сейчас стандартные шесть соток используют, скорее всего, для отдыха и посиделок в кругу семьи, а не для работы. Следовательно, и место релакса должно иметь надлежащий внешний вид и радовать глаз.

Как сделать ветряную мельницу своими руками

Эпоха земледелия канула в прошлое много веков назад, но это не значит, что все наработки того времени теперь ничего не значат. К примеру, сегодня пойдёт речь о том, как сделать ветряную мельницу своими руками.

Начать стоит с того, зачем это, вообще, нужно? Вряд ли кто-то при её помощи будет молоть пшено в муку. Да и выращиванием пшена занимаются профессиональные фермеры, у которых за все производственные процессы отвечает современная техника. Тем не менее всё больше дачников задаются вопросом, как сделать ветряную мельницу своими руками?

Объясняется подобный ажиотаж довольно-таки просто — ветряная мельница, которую можно легко сделать своими руками является великолепным элементом ландшафтного дизайна, который делает участок по-настоящему уникальным. Продать сад, у которого есть такая изюминка гораздо проще, чем участок, как две капли воды похожий на соседний.

В современном мире уникальность ценится превыше всего. Именно поэтому если вы решите сделать ветряную мельницу своими руками — это позволит преобразить ваш сад. К тому же при должном усердии и небольшом экскурсе в физику вы сможете использовать данное строение как источник энергии.

Ветряная мельница на вашем дачном участке может не только быть элементом ландшафта, который вы сделали своими руками, но и преобразователем энергии ветра. Это позволит в значительной мере сэкономить семейный бюджет.

Дополнительные качества ветряной мельницы

Перед тем как выбрать место для установки ветряной мельницы, вы должны учесть, что данное сооружение, которое вы сделаете своими руками, может иметь несколько назначений:

1. Ветряная мельница может скрыть ряд неприглядных мест вашего участка вроде канализационного люка.
2. Некоторые ветряные мельницы, которые можно сделать своими руками, выполняются из лёгких материалов. Как результат удаётся минимизировать их габариты. Поэтому данные сооружения часто используют в качестве защитных колпаков для вентилей труб и других инженерных объектов.
3. Сооружение можно использовать как домик для детских игр. Для этого понадобится немного укрупнить конструкцию, но ничего нереального здесь нет. Главное, сделать её устойчивой и не забыть про вход.
4. В сооружении больших размеров, сделанном под мельницу своими руками, можно хранить разнообразный садовый инвентарь. По факту это будет подсобное помещение.
5. Каменную мельницу можно также использовать как мангал.
6. Данное сооружение при небольшой модификации можно применять как пугало для кротов. Достаточно вкопать ножки вглубь на 20 сантиметров, чтобы вибрации от конструкции, которые будут возникать при вращении лопастей, передавалась в землю.

Как видите, ветряной мельнице, которую вы сделаете своими руками можно найти множество применений, как элементу ландшафтного дизайна.

Роль ветряной мельницы в ландшафтном дизайне

Современный мир настолько разнообразен, что для того, чтобы участку быть самым лучшим, недостаточно простого ухода и ровных грядок — необходимо выделяться. При этом нужно всё делать с умом. Ведь ландшафтный дизайн — это сложная наука, которая учитывает множество нюансов.

К примеру, при выборе растительного покрова учитываются такие факторы, как:

• тень,
• влажность,
• сочетание с другими культурами,
• необходимые оросительные системы и т. д.

Одним из самых трендовых элементов ландшафтного дизайна на данный момент считается ветряная мельница. Самое же главное достоинство такого сооружения заключается в том, что конструкцию можно сделать своими руками.

Делаем ветряную мельницу своими руками

Выбираем место и подготавливаем его

Постройка ветряной мельницы — это куда более ответственное мероприятие, чем может показаться на первый взгляд. Нужно учесть множество факторов, чтобы получить по-настоящему стоящий элемент ландшафтного дизайна.

Лучше всего для установки подходит открытое пространство. Во-первых, здесь лопасти мельницы будут практически всегда вращаться, а во-вторых, собрать данную конструкцию на открытом пространстве гораздо проще, так как ничего не будет вам мешать.

После того как вы подберёте подходящее место для монтажа нужно будет убрать участок. Уберите все мешающие постройке кустики и пеньки. Если трава слишком высокая — срежьте её при помощи газонокосилки.

Землю перед установкой конструкции нужно тщательно разровнять. Только после этого вы сможете приступить к укладке фундамента, точнее, платформы. Чтобы выбрать правильное место, вы должны чётко представлять, как будет выглядеть ваша будущее сооружение.

Создаём план

В качестве примера возьмём элементарную конструкцию, которую при должной доле усилий сможет построить каждый человек. Всё начинается с создания плана:

1. Нарисуйте эскиз макета.
2. Посредством чертежа рассчитаете, какие размеры должны быть у каждой детали ветряной мельницы, которую вы хотите сделать своими руками.
3. Выберите оптимальный материал, из которого будут сделаны основные элементы конструкции. Лучшим выбором считается сосна. Она обладает высокими эксплуатационными качествами. При этом её стоимость находится на приемлемом уровне.

После того как с планом и чертежом всё улажено можно приступать к непосредственному процессу сборки.

Подбор нужных для работы инструментов и материалов

Чтобы создать достойное сооружение вам понадобятся такие инструменты:

• Линейка для создания углов.
• Ручки, фломастеры, карандаши, циркуль, маркеры.
• Строительная рулетка.
• Дрель с набором разнокалиберных насадок.
• Шуроповёрт или отвёртка. Также для этой цели можно использовать обычную дрель со специальной насадкой.
• Молоток, пила, лобзик.
• Болты, гвозди, шайбы, саморезы, шурупы. Длина элементов напрямую зависит от того, насколько толстые доски вы будете использовать.
• Наждачная бумага для шлифовки элементов. Также можно использовать шлифовальную машинку.

С помощью этих инструментов вы сможете своими руками сделать отличную ветряную мельницу, которая станет прекрасным дополнением вашей концепции дачного ландшафта. Также для воплощения идеи вам понадобятся такие материалы:

• Чтобы сделать ветряную мельницу своими руками чаще всего используют фанеру или вагонку. Широкие доски отлично подходят для корпуса.
• Чтобы сделать стены своими руками используйте бруски.
• Для обшивки подойдёт любой материал.
• Чтобы сделать лопасти используйте металлические рейки или трубы.
• Уголки.
• Крышу можно сделать из фанеры. В качестве крепёжных элементов используйте рейки.
• Для того чтобы закрепить лопастной винт своими руками вам понадобится шпиль и подшипник.

После того как все материалы и инструменты будут собраны, вы сможете сделать ветряную мельницу своими руками.

Разметка конструкции

После того как все чертежи сделаны, а нужный инвентарь собран, можно приступить непосредственно к разметке конструкции при помощи своих рук:

1. Разметьте четыре квадрата на основании. Стороны каждого по 25 сантиметров. При этом каждый квадрат нужно поделить на четыре равных части. В середине делается отверстие.
2. Начертите четыре блока для сторон. Детали лучше всего вырезать из цельных кусков дерева. Соотношение будет 35 на 54 см.
3. Стены можно легко сделать своими руками в форме трапеции. Это придаст ветряной мельницы по-настоящему декоративный вид.
4. Трапециевидные стены ветряной мельницы, которые вы будете делать своими руками, состоят из шести частей, которые должны быть надёжно прикреплены друг к другу. При этом каждая следующая часть меньше предыдущей на два сантиметра. Соответственно первая будет 35 см, а последняя 25.
5. Для того чтобы конструкция обладала надёжностью нужно сделать прочный каркас. При использовании качественных материалов всё это можно осуществить своими руками.
6. Для того чтобы сделать каркас своими руками вам понадобятся бруски. В сечении данные элементы будут соответствовать следующим параметрам 40 на 40 миллиметров. Для осуществления проекта вам понадобится целый комплект: восемь штук по 54 и 38 см, а также шесть штук 36 см.
7. Чтобы сделать надёжный каркас своими руками также понадобится четыре бруска на 54 и четыре на 10 сантиметров. Сечение каждого элемента 30 на 30 мм.
8. Создание крыши ветряной мельницы потребует от вас создания разметки при помощи лекала.
9. Начертите линию на 38 см. Сделайте отступ ровно наполовину и начертите ещё одну на 30 см. Длина бокового шва треугольника 35,5 см. Согласно данному лекалу нужно обработать 10 листов. Они впоследствии будут выполнять роль скатов.
10. Лопастной винт для ветряной мельницы нужно сделать своими руками как на схеме из элементов 45 на 15 мм. Всего будет четыре части, на каждой из которых нужно закрепить элементы с такими характеристиками: один на 91 см, 20 по 19, две по 45,5, четыре на восемь, 26 и 17.
11. Прочертите два круга, диаметр каждого — 17 см.

После того, когда вы сделаете разметку ветряной мельницы своими руками — аккуратно вырежьте все элементы, отшлифуйте их, обработайте специальными составами и только после этого начинайте финальную сборку.

Обработка

Для пропитки дерева лучше всего использовать следующие составы: Пинотекст, Акватекс, Белинка.

Каждый из них смог себя зарекомендовать как надёжное средство для защиты дерева от атмосферных явлений и насекомых. Эти вещества позволят вам не беспокоиться о сохранности ветряной мельницы, собранной и установленной своими руками.

Сборка

После того как вы завершите обработку всех частей ветряной мельницы, можно будет приступить к её сборке своими руками. Просто следуйте этой инструкции, и вы всё сможете сделать самостоятельно:

1. Скрепите боковые части при помощи реек.
2. Чтобы сделать основание ветряной мельницы своими руками используйте два квадрата, у которых есть дырки посередине.
3. Соедините основание и корпус ветряной мельницы саморезами.
4. Сколотите два треугольника, основания которых равняются 38 см, а стороны 35 с половиной.
5. По обеим сторонам прикрутите к треугольникам фанеру.
6. Крышу нужно делать из двух частей. На каждую пойдёт по пять приготовленных заранее элементов.
7. Вертушку ветряной мельницы сделайте своими руками при помощи деревянных реек.
8. На концы лопастей закрепите короткие рейки и прикрутите круги в центре. После чего просверлите в середине дыры и установите шпильки. Тоже нужно сделать с торцом.
9. Закрепите шпиль. Всю конструкцию скрепите гайками.

В конце наденьте крышку на корпус, который вы сделали своими руками и закрепите всё саморезами.

Подробный процесс сборки устройства ветряной мельницы вы можете увидеть на видео снизу.

Декорирование

После того как вы сделали ветряную мельницу исключительно благодаря своим рукам, необходимо придать ей соответствующий вид. Для этого можно использовать лак. Он придаст вашему сооружению завершённость.

Чтобы придать ветряной мельнице дополнительный антураж её элементы можно покрасить разными цветами. Также можно добавить рисунки вроде цветов, бабочек или насекомых. Каждый из них легко делается своими руками, если использовать немного фантазии.

Итоги

Как видите, сделать ветряную мельницу под силу каждому. Главное, на начальных этапах начертить правильную разметку и подобрать хорошее место. Также заранее необходимо решить, какими уникальными качествами будет обладать сооружение.

Как сделать ветряную мельница своими руками – оригинальные фото идеи

Земледелие и сельское хозяйство не ушло глубоко в прошлое. Несмотря на то, что технический прогресс, индустриализация, урбанизация и прочее отдаляют человека от «копания в земле», его стремление проводить свободное время вдали от городской суеты, на своем дачном участке не угасает.

Если раньше ветряная мельница выполняла свои прямые функции – молола зерно, то теперь она часто является неотъемлемым элементом декора или – работает в качестве генератора электроэнергии. Изготовить ее своими руками по оригинальному чертежу совсем не сложно.

При этом она может быть как декоративной, украшающей ландшафт, так и полезной, освещающей и обогревающей коттедж.

Нужна ли ветряная мельница в современном ландшафте?

Современный дачник уже не довольствуется просто чистотой и порядком на своем участке. Он стремится к большему – сделать его привлекательным, ухоженным.

Ландшафтный дизайн позволяет воплотить в жизнь самые смелые мечты. Ветряная мельница – один из таких оригинальных путей преображения своего дачного участка, делающий его чарующим, создающим ощущение, что попал в сказку.

Кроме чисто декоративных функций, нужно рассмотреть различные полезные варианты использования «новой постройки»:

1. Ею можно скрывать всё, что портит эстетический вид ландшафта (люки, ямы, трубы);
2. Защищать от погодных ненастий различные инженерные сооружения (вентили, краны, состыковки);
3. Домик, в котором могут играть дети;
4. Место для хранения различного сельскохозяйственного инструмента и прочей утвари;
5. Защита от кротов, их отпугивание;
6. Использование мельницы в качестве аэрогенератора для освещения и отопления.

В последнем случае для ее изготовления потребуются более сложные схемы. Тем не менее, поставив цель сделать себе дополнительный источник электрической энергии можно изготовить на своем дачном участке мини-электростанцию, позволяющую запитать бытовую технику, освещение, обогрев коттеджа и теплицы.

Выбор места для размещения мельницы

Перед тем как непосредственно что-то строить, нужно определиться, где будет находиться мельница, будет ли она украшением для сада или сможет претендовать на нечто большее, чем красивая, радующая взор декорация.

Планирование, расчеты, составление сметы. Без этого никак не обойтись. Тем более, если мельница будет не только красивой, а и практичной. О материале и необходимых инструментах еще пойдет разговор. Сейчас несколько слов о том, где лучше разместить ветряную мельницу.

Подойдет любое открытое пространство, не ограничивающее порывы ветра, где струи воздуха будут постоянно крутить лопасти.

Перед непосредственной сборкой и установкой мельницы необходимо очистить землю от всего лишнего, подготовить ее под фундамент, на котором она будет прочно стоять.

Дальше идет изготовление конструкции по частям, соединение их в единое целое. Собранная мельница будет напоминать собой равнобедренную трапецию.

Изготовление ветряной мельницы

Строительный рынок позволяет приобрести любой необходимый материал. Простую мельницу можно изготовить из досок и бревен, более сложную – из:

Проще всего изготовить деревянную мельницу. Для этого нам понадобится следующий материал:

• Толстая фанера или ДСП;
• 10 панелей евровагонки;
• Рейки 20х40;
• Раскладки для лопастей;
• Деревянные уголки;
• Метизы (шурупы, гвозди, скобы);
• Лак, олифа или алкидная эмаль;
• Шайбы, болты и гайки (5шт.);
• ПВХ-труба для канализации, диаметром 100 мм.

Также нужно обзавестись нужным инструментом. Для изготовления ветряной мельницы нужно приобрести:

• Рулетку;
• Пилу (ножовку);
• Молоток;
• Шуруповерт;
• Рубанок (обычный или электрический);
• Дрель;
• Болгарку;
• Наждачную бумагу;
• Пару кистей.
• Ондулин.

Последовательность работ

Важно не спешить, следовать простой инструкции по изготовлению ветряной мельницы, которых можно с избытком найти в интернете.

Рассмотрим одну из них, детально пройдемся по всем этапам:

1. Изготовляем платформу, на которой будет размещаться вся конструкция (нижняя часть);
2. Чтобы она снизу не подмыкала, ставим ее на ножки, которые изготовляем из ПВХ трубы для канализации. Можем фундамент забетонировать, чтобы достичь большей устойчивости всей конструкции;
3. Изготовляем каркас. Выпиливаем из листа ДСП или фанеры детали нужной длины. Следим, чтобы не было перекосов;
4. Крепим их помощью метизов к каркасу и основанию;
5. Обшиваем нижнюю и верхнюю часть евровагонкой;
6. Высверливаем в верхней части отверстие под ось, на которой будут вращаться лопасти;
7. Устанавливаем длинный болт. Подлаживаем под него с внутренней стороны шайбы, с внешней – прочно фиксируем гайкой;
8. Изготовляем, обшиваем кровлю. Для покрытия используем ондулин, укладываемый в виде черепицы
9. Изготовляем лопасти из реек-раскладок. Скрепляем их между собой мелкими метизами;
10. В центре полученной крыльчатки высверливаем отверстие;
11. Насаживаем готовые лопасти на болт;
12. Фиксируем с помощью гаек;
13. Покрываем готовую мельницу лаком или алкидной эмалью.

Декорации

После того как сделана мельница своими руками, остались заключительные штрихи – подчеркнуть ее, выделить на фоне ландшафта. Для этого используем подсветку – устанавливаем точечные или неоновые светильники. Пролаживаем к ним кабель, напитываем.

Таким образом, в ночное время суток мельница не только будет видна, но и будет служить отличным источником света.

На фоне зеленого газона она также будет смотреться замечательно и эстетично!

Существуем множество схем изготовления ветряной мельницы. Самая простая – деревянная конструкция, доступная каждому, была рассмотрена выше. Если она изготовляется как новая игрушка для детей, то нужно позаботиться о том, чтобы ее не снесло ветром, она не рухнула, когда на нее будут садиться сверху. Как новый элемент дизайна, ветряная мельница вдохнет в садовый ландшафт новую жизнь, сделает его эстетичным и превлекательным.

Фото идеи декоративных ветряных мельниц

Вопрос-ответ

Многие просто чисто эстетически подходят к этому делу, хотят чтобы их дачный участок смотрелся стильно и оригинально. Ко всему прочему, ветряную мельницу можно использовать не только как предмет декора, а хранить внутри нее садовый инвентарь, маскировать ею неприглядные коммуникации. И много чего можно еще придумать, как использовать ветряную мельницу.

Если постарается, то – да. Существует множество наглядных мастер-классов что и как делать. Пошагово, с разбором ошибок и полетов. Технический прогресс позволяет обучаться быстро, без набивания шишек. Может, первая мельница не будет иметь эстетический вид, но со временем можно научиться работать с деревом, пластиком, металлом все лучше и лучше.

Раньше все делали из дерева. Может поэтому стремление возродить традиции склоняет к изготовлению мельницы из досок, бревен, фанеры, брусков. Да и смотрится эта конструкция очень красиво. Если постараться с декором, то можно достичь эффекта, когда мельница, сколоченная из досок и бревен будет казаться такой старой и древней, как и ее сородичи много веков назад.

Преобразование энергии ветра в электричество (особенно в сельских районах, которые славятся своими задувными ветрами) существенно сэкономит ваши деньги. А изобретение, которое поможет это сделать – обычная ветряная мельница

Для того, чтобы его воплотить в жизнь, необходимо изучить структуру ветряной мельницы и выявить перечень тех материалов, которые понадобятся для постройки.

Как построить ветряк своими руками

Итак, основные части ветряка.

База — является основой ветряной мельницы. Это ее самый крепкий и тяжелый элемент. Изготавливается обычно из бетона. Если мельница предполагается высотой в полтора метра, база предполагается размером 45 кв. см и весом в районе 36 кг.

Мельничная башня.

Башня изготавливается из прочного куска 5-8-сантиметровой пластиковой трубы (ПВХ). Используются и другие материалы, но они не столь эффективны. Высота башни, как мы договорились, должна составить полтора метра.

Лопасти.

Лопасти мельницы аналогичны тем, которые находятся в пропеллере самолета. Ножи-сборщики ветряной энергии делаются из легкого пластика или дерева. Размеры лезвий соответствуют размеру базы и башни. Для мельницы в полтора метра лопасти в длину составляют примерно 0,9 м.

Гондола.

Основой ветряной гондолы служит редуктор. С его помощью ножи- лопасти соединяются с башней и после этого могут нормально функционировать.

После того, как нам стали известны все параметры базы, башни, гондолы, наступает время для постройки ветряной мельницы.

Солнечные батареи.

Солнечные батареи устанавливаются на крыше в таком месте, где на нее попадает максимальное количество солнечных лучей, и там, где она наиболее открыта.

Теперь устанавливаем башню.

До нее должно доходить максимальное количество ветра. Следовательно, место ее расположения тоже должно быть выбрано так, чтобы ветер на пути к башне не встречал никаких препятствий.

На башню крепится гондола. Проверьте, достаточно ли размера лопасти для того, чтобы реагировать на ветер и улавливать его.

Подключение генератора – заключительный шаг строительства. Соединяем воедино солнечные батареи и провода генератора.

«Пробовали вы запрячь ветер, чтобы заставить его работать на себя! Ведь энергия ветра — одна из самых дешевых и легкодоступных! Я не предлагаю строить ветряные мельницы, как это делали в старину, или сложный современный ветродвигатель. А вот построить ветроустановку для выработки электроэнергии, пусть небольшую, маломощную, думаю, сможет каждая семья, живущая в сельской местности, каждая школа.

Энергии, выработанной ветроустановкой, хватит, чтобы включить насос для поливки огорода или сада, чтобы осветить дом или класс. И если хотя бы в каждом пятом доме будет работать своя бесплатная мини — ветроэлектростанция, представляете, сколько сэкономленных киловатт-часов лягут в «энергетическую копилку» нашей страны!»

Вместе с папой Сережа собирается этим летом построить около дома такую ветроэлектростанцию. В письме он прислал эскизы своей будущей установки. Мы показали их инженеру Вячеславу Николаевичу Шумееву, он внимательно изучил эскизы, доработал и теперь предлагает их на суд читателей.

Сережа Курнев использовал известную еще в давние времена схему ветроустановки с самовращающимся барабаном.

Устройство представляет собой две половинки полого цилиндра, которые после его разрезки раздвигались в стороны от общей оси (см. рис).

Образовавшееся тело обладало ярко выраженной аэродинамической несимметричностью. Набегающий поперек его оси поток воздуха как бы соскальзывал с выпуклой стороны одного полуцилиндра. Зато другой, обращенный к ветру своеобразным карманом, оказывал значительное сопротивление. Барабан поворачивался, полуцилиндры менялись местами всё быстрее и быстрее, и вертушка таким образом быстро раскручивалась.

Вот этот принцип, возможно и не зная о нем, и взял за основу своей будущей ветроэлектростанции Сережа Курнев.

Подобная схема выгодно отличается от ветроустановки с пропеллерной вертушкой. Во-первых, она не требует при изготовлении большой точности и дает широкий выбор применяемых материалов. Во-вторых, она компактна.

Судите сами. Мощность генератора, приводимого в действие барабаном диаметром всего около метра, будет такой же, как при использовании трехлопастного пропеллера диаметром 2,5 м! И если пропеллерную вертушку нужно устанавливать на высокой штанге или на крыше дома (этого требует техника безопасности), то вертушку-барабан можно ставить прямо на земле, под навесом. Есть у барабана и еще ряд достоинств: большой крутящий момент при малых оборотах (значит, можно обойтись либо совсем без редуктора, либо использовать простейший одноступенчатый), отсутствие щеточного токосьемного механизма.

Сережа предлагает двухлопастный барабан, мы же советуем увеличить количество лопастей до четырех (рис. 1Б). Тяговые характеристики такой установки значительно улучшатся.

Итак, начнем с изготовления барабана (рис. 2). Лопасти можно сделать из фанеры, кровельного железа, дюралюминиевого листа или листового пластика подходящих размеров. В любом варианте старайтесь избегать излишне толстых заготовок — ротор должен быть легким. Это уменьшит трение в подшипниках, а значит, барабан будет легче раскручиваться ветром.

На рисунке:


1 — резистор;
2 — обмотка статора генератора;
3 — ротор генератора;
4 — регулятор напряжения;
5 — реле обратного тока;
6 — амперметр;
7 — аккумулятор;
8 — предохранитель;
9 — выключатель.

Если вы воспользуетесь кровельным железом, вертикальные края лопастей усильте, подложив под отбортовку металлический пруток диаметром 5-6 мм. Если вы решили сделать детали вертушки из фанеры (ее толщина должна быть 5-6 мм), не забудьте пропитать заготовки горячей олифой. Щеки барабана можно изготовить из древесины, пластмассы или легкого металла. Собирая барабан, не забудьте промазать места стыков густой масляной краской.

Крестовины, соединяющие отдельные лопасти в ротор, лучше сварить или склепать из стальных полос сечением 5×60 мм. Можно использовать и древесину: толщина заготовки не менее 25 мм, ширина — 80 мм.

Ось для вертушки проще всего сделать из двухметрового отрезка стальной трубы с внешним диаметром около 30 мм. Перед тем как подбирать заготовку для оси, найдите два шарикоподшипника, желательно новые.

Согласовав размеры трубы и подшипников, вы избавите себя от лишней работы по подгонке трубы к внутренним обоймам подшипников. Стальные крестовины ротора привариваются к оси, деревянные крепятся эпоксидным клеем и стальными штифтами диаметром 5- 6 мм, проходящими одновременно через каждую крестовину и трубу. Лопасти смонтируйте на болтах М12. Внимательно проверьте расстояния от лопастей до оси: они должны быть одинаковыми — 140-150 мм. Собрав барабан, снова покройте стыки деталей густой масляной краской.

Главный элемент установки готов, остаётся изготовить станину, сварив или склепав ее из металлического уголка (годится и деревянный вариант). На готовую станину установите шарикоподшипники. Проследите, чтобы не было перекоса, иначе ротор не сможет легко вращаться. Все детали установки дважды покройте масляной краской, на нижнем конце оси закрепите набор шкивов различного диаметра. Перекинутый через шкив вертушки ремень соедините с генератором электрического тока, например автомобильным. Построенный образец ветросиловой установки при скорости ветра 9-10 м/с сможет обеспечить мощность, передаваемую на генератор, равную 800 Вт.

Ну а если стоит безветренная погода или ветер слишком слаб, чтобы девать необходимую электроэнергию? Перебоев в выработке электричества не будет, если воспользоваться накопителем энергии — аккумулятором. Ветер есть — пускайте электричество напрямую к потребителю, ветра нет — включайте заряженные от ветроустановки аккумуляторы. На рисунке 3 мы показали схематическое устройство электрической цепи такой ветроустановки.

Если ветряк будет использоваться для поливки огорода или сада, его нужно смонтировать прямо над источником воды.

А теперь задание. Подумайте, ребята, как приспособить ветроустановку, о которой мы рассказали, для геологов, альпинистов, передвижных ремонтных и строительных бригад, для пастухов на далеких пастбищах.

ЮТ 1983 №5, В. ШУМЕЕВ, инженер, Рисунки А. МАТРОСОВА

Ветродвигатель для ветряка

предлагаемая конструкция позволяет увеличить ветроэффективность ветродвигателя почти в 3,2 раза в сравнении с классической и довести ее до величины 0,65-0,75.

Новые возможности использования ветроэнергетики

Использование нового способа управления работой ветроэнергетической установки и ее конструкция позволят повысить КПД турбинного колеса за счет более полной отдачи потоками воздуха своей энергии, увеличить площади захвата фронта воздушных потоков от 2 до 10 раз, уменьшить размеры турбинного колеса и увеличить частоту его вращения, уменьшить динамическую нагруженность конструкции в результате снижения массы и габаритов вращающихся частей в несколько раз, уменьшить капитальные затраты на производство и установку энергосиловых агрегатов в промышленности и частном секторе. опубликовано econet.ru

P.S. И помните, всего лишь изменяя свое сознание — мы вместе изменяем мир! © econet

Обычная ветряная мельница обладает уникальным свойством – экономить ваши деньги, посредством преобразования энергии ветра в электричество.

Особенно ее основное предназначение ценится в сельских местностях и деревнях, где климат отличается повышенной ветреностью. Данный «агрегат» можно с легкостью создать своими руками, воспользовавшись самыми необходимыми материалами.

Прежде всего, следует досконально изучить концепцию поделки для дачи, исходя из перечня необходимых составляющих, и закупить все компоненты.

Попробуйте сделать мельницу своими руками для своего участка.

Порядок работы

Структура мельницы. Строение ветряной мельницы подразумевает несколько основных частей, из которых и состоит данное приспособление. Прежде всего, это основа. В нее входит фундамент мельницы, который зачастую, изготавливают из бетона.

Далее, следует мельничная башня, которую изготавливают из пластиковой трубы либо других материалов. Как правило, именно пластиковая труба пользуется большим спросом за счет своей производительности и устойчивости.

Переходим к лопастям. Данные элементы предполагают составляющие, размещенные в пропеллере самолета. Размеры лезвий аналогичны размеру базы и башни, а сами ножики собираются из дерева либо легкого пластика, и служат для так называемого сбора энергии ветра.

Редуктор является основой гондолы, который также служит проводником между башней и лопастями, благодаря чему, и происходит взаимодействие. Именно данный элемент обеспечивает функционирование соединенных компонентов для того, чтобы ветряная мельница своими руками самостоятельно заработала.

Следует отметить, что данное построение можно использовать и в качестве поделки для сада. Такое приспособление особенно порадует детей.

Функциональность мельницы. Теперь перейдем к тому, что нужно сделать правильно, чтобы ветряная мельница заработала. Для начала, следует разместить специальные солнечные батареи на крыше в той области, где на нее падает больше солнечной энергии.

• Установка башни, в свою очередь, подразумевает взаимодействие с максимальным уровнем ветрености. Таким образом, ветер должен проходить с легкостью, а на его пути не должно встречаться каких-либо преград и барьеров.
• Составив каркас мельницы, можно смело переходить к остальным составляющим, дополняя основу сооружения дополнительными элементами.
• Далее, крепим гондолу на башню и сопоставляем размеры лопастей.

Это необходимо сделать для того, чтобы они могли реагировать на ветер, и взаимодействовать с ним. Кроме того, необходимо прикрепить деревянные брусья к внутренней части самой платформы, разместив их по основаниям так называемых ребер сооружения.

Нижнюю часть мельницы необходимо прикрыть отдельными досками с верхней части, закрепив их гвоздями или саморезами. Таким образом, должно получиться построение, напоминающее по форме табурет, при этом, каждая доска должна быть аккуратно приделана к следующей доске.

Следующим шагом является установка генератора, что представляет собой последнюю составляющую в строительстве данного приспособления. Теперь, ветряная мельница собрана, и готова к работе.

С ее помощью, вы можете затратить доступную энергию на работу насоса для поливки сада, либо для освещения помещения. Такую установку могут построить не только хозяева жилого участка, но и организация небольшой школы, ведь экономия электричества – это всегда актуально.

Ветряная мельница для участка своими руками

Для того, чтобы ветряная мельница выполняла свои основные функции максимально эффективно, следует вооружиться парой полезных советов, которые посодействуют увеличению продуктивности данного прибора.

К примеру, можно посадить поверх средней части металлическую площадку с прочными углами. Это обеспечит мельнице лучшую устойчивость, и тем самым, повысит производительность.

Крылья мельницы должны быть легкими, это обеспечит более высокую эффективность работы, и упростят в целом деятельность конструкции. Соорудить крылья можно из отдельных досок толщиной по 2 см и длиной – 1,5 см.

Деревянные доски необходимо сложить в виде креста и закрепить между собой.

Если вы давно задумываетесь над тем, как приукрасить собственную дачу или сад, данная подделка послужит отличным решением.

Посаженые цветы или небольшие деревья, оригинальный ландшафтный дизайн участка в сочетании с беседкой и ветряной мельницей порадует вас и ваших домочадцев не только с функциональной токи зрения, но и с эстетической стороны.

Ветряная мельница послужит прекрасным дополнением для любой дачной или сельской местности, порадует детей и взрослых и привнесет в общую обстановку уникальность и легкость.

Кроме того, сооружение позволит сэкономить деньги, что порадует любого владельца загородного участка того или иного типа.

.»Пробовали вы запрячь ветер, чтобы заставить его работать
на себя! Ведь энергия ветра — одна из самых дешевых и легкодоступных! Я
не предлагаю строить ветряные мельницы, как это делали в старину, или
сложный современный ветродвигатель. А вот построить ветроустановку для
выработки электроэнергии, пусть небольшую, маломощную, думаю, сможет
каждая семья, живущая в сельской местности, каждая школа.

Энергии, выработанной ветроустановкой, хватит, чтобы
включить насос для поливки огорода или сада, чтобы осветить дом или
класс. И если хотя бы в каждом пятом доме будет работать своя
бесплатная мини — ветроэлектростанция, представляете, сколько
сэкономленных киловатт-часов лягут в «энергетическую копилку» нашей
страны!»

Вместе с папой Сережа собирается этим летом построить
около дома такую ветроэлектростанцию. В письме он прислал эскизы своей
будущей установки. Мы показали их инженеру Вячеславу Николаевичу
Шумееву, он внимательно изучил эскизы, доработал и теперь предлагает их
на суд читателей.

Сережа Курнев использовал известную еще в давние времена схему ветроустановки с самовращающимся барабаном.

Устройство представляет собой две половинки полого цилиндра, которые
после его разрезки раздвигались в стороны от общей оси (см. рис. 1А).
Образовавшееся тело обладало ярко выраженной аэродинамической
несимметричностью. Набегающий поперек его оси поток воздуха как бы
соскальзывал с выпуклой стороны одного полуцилиндра. Зато другой,
обращенный к ветру своеобразным карманом, оказывал значительное
сопротивление. Барабан поворачивался, полуцилиндры менялись местами всё
быстрее и быстрее, и вертушка таким образом быстро раскручивалась.

Вот этот принцип, возможно и не зная о нем, и взял за основу своей будущей ветроэлектростанции Сережа Курнев.

Подобная схема выгодно отличается от ветроустановки с пропеллерной
вертушкой. Во-первых, она не требует при изготовлении большой точности
и дает широкий выбор применяемых материалов. Во-вторых, она компактна.

Судите сами. Мощность генератора, приводимого в действие барабаном
диаметром всего около метра, будет такой же, как при использовании
трехлопастного пропеллера диаметром 2,5 м! И если пропеллерную вертушку
нужно устанавливать на высокой штанге или на крыше дома (этого требует
техника безопасности), то вертушку-барабан можно ставить прямо на
земле, под навесом. Есть у барабана и еще ряд достоинств: большой
крутящий момент при малых оборотах (значит, можно обойтись либо совсем
без редуктора, либо использовать простейший одноступенчатый),
отсутствие щеточного токосьемного механизма.

Сережа предлагает двухлопастный барабан, мы же советуем увеличить
количество лопастей до четырех (рис. 1Б). Тяговые характеристики такой
установки значительно улучшатся.

Итак, начнем с изготовления барабана (рис. 2). Лопасти можно сделать
из фанеры, кровельного железа, дюралюминиевого листа или листового
пластика подходящих размеров. В любом варианте старайтесь избегать
излишне толстых заготовок — ротор должен быть легким. Это уменьшит
трение в подшипниках, а значит, барабан будет легче раскручиваться
ветром.

На рисунке 3:
1 — резистор;
2 — обмотка статора генератора;
3 — ротор генератора;
4 — регулятор напряжения;
5 — реле обратного тока;
6 — амперметр;
7 — аккумулятор;
8 — предохранитель;
9 — выключатель.

Если вы воспользуетесь кровельным железом, вертикальные края
лопастей усильте, подложив под отбортовку металлический пруток
диаметром 5-6 мм. Если вы решили сделать детали вертушки из фанеры (ее
толщина должна быть 5-6 мм), не забудьте пропитать заготовки горячей
олифой. Щеки барабана можно изготовить из древесины, пластмассы или
легкого металла. Собирая барабан, не забудьте промазать места стыков
густой масляной краской.

Крестовины, соединяющие отдельные лопасти в ротор, лучше сварить или
склепать из стальных полос сечением 5×60 мм. Можно использовать и
древесину: толщина заготовки не менее 25 мм, ширина — 80 мм.

Ось для вертушки проще всего сделать из двухметрового отрезка
стальной трубы с внешним диаметром около 30 мм. Перед тем как подбирать
заготовку для оси, найдите два шарикоподшипника, желательно новые.
Согласовав размеры трубы и подшипников, вы избавите себя от лишней
работы по подгонке трубы к внутренним обоймам подшипников. Стальные
крестовины ротора привариваются к оси, деревянные крепятся эпоксидным
клеем и стальными штифтами диаметром 5- 6 мм, проходящими одновременно
через каждую крестовину и трубу. Лопасти смонтируйте на болтах М12.
Внимательно проверьте расстояния от лопастей до оси: они должны быть
одинаковыми — 140-150 мм. Собрав барабан, снова покройте стыки деталей
густой масляной краской.

Главный элемент установки готов, остаётся изготовить станину, сварив
или склепав ее из металлического уголка (годится и деревянный вариант).
На готовую станину установите шарикоподшипники. Проследите, чтобы не
было перекоса, иначе ротор не сможет легко вращаться. Все детали
установки дважды покройте масляной краской, на нижнем конце оси
закрепите набор шкивов различного диаметра. Перекинутый через шкив
вертушки ремень соедините с генератором электрического тока, например
автомобильным. Построенный образец ветросиловой установки при скорости
ветра 9-10 м/с сможет обеспечить мощность, передаваемую на генератор,
равную 800 Вт.

Ну а если стоит безветренная погода или ветер слишком слаб, чтобы
девать необходимую электроэнергию? Перебоев в выработке электричества
не будет, если воспользоваться накопителем энергии — аккумулятором.
Ветер есть — пускайте электричество напрямую к потребителю, ветра нет —
включайте заряженные от ветроустановки аккумуляторы. На рисунке 3 мы
показали схематическое устройство электрической цепи такой
ветроустановки.

Если ветряк будет использоваться для поливки огорода или сада, его нужно смонтировать прямо над источником воды.

А теперь задание. Подумайте, ребята, как приспособить
ветроустановку, о которой мы рассказали, для геологов, альпинистов,
передвижных ремонтных и строительных бригад, для пастухов на далеких
пастбищах.

ЮТ 1983 №5, В. ШУМЕЕВ, инженер,  Рисунки А. МАТРОСОВА

=================

Ветродвигатель для ветряка

предлагаемая конструкция позволяет увеличить ветроэффективность
ветродвигателя почти в 3,2 раза в сравнении с классической и довести ее до величины
0,65-0,75.

Новые возможности использования ветроэнергетики

использование нового способа управления работой ветроэнергетической
установки и ее конструкция позволят повысить КПД турбинного колеса за
счет более полной отдачи потоками воздуха своей энергии, увеличить
площади захвата фронта воздушных потоков от 2 до 10 раз, уменьшить
размеры турбинного колеса и увеличить частоту его вращения, уменьшить
динамическую нагруженность конструкции в результате снижения массы и
габаритов вращающихся частей в несколько раз, уменьшить капитальные
затраты на производство и установку энергосиловых агрегатов в
промышленности и частном секторе.

Подробности
Опубликовано: 03.11.2015 20:46

Рост цен на электроэнергию вынуждает многих пользователей задуматься – как можно сэкономить , и есть ли разумная альтернатива потреблению энергии из общей сети? Для многих выходом из положения становится покупка или строительство собственными руками ветряка для дома. Тем более, что современные ветрогенераторы являются не только эффективным методом обеспечения электроэнергией удаленных от центральных сетей населенных пунктов, но и способом существенно снизить затраты на коммунальные услуги и сделать свое домохозяйство более энергонезависимым.

Давайте рассмотрим, какой именно ветрогенератор лучше подобрать для дома, на какой объем энергии мы можем рассчитывать и что нужно знать для его установки.

Разновидности ветряков

Ветрогенераторы (еще их называют ветрогенераторными установками, ветровыми электрогенераторами, ветростанциями, просто ВЭУ, ветряными станциями и т.п.) — это, по своей сути, ветровые электростанции (ВЭС). Так называют ветровую электроустановку, оборудование и сооружения которой функционально связаны между собой и образуют единый комплекс, который производит электроэнергию из кинетической энергии подвижных воздушных масс. Проще говоря, это системы, которые позволяют использовать ветер в качестве источника возобновляемой энергии.

Необходимо помнить, что разреженность воздуха также влияет на работу ветроустановки, однако при действии постоянных ветров, например, на морском побережье, этот недостаток не является существенным. Важно иметь ввиду, что работа домашних ветряков влияет на телевизионную сеть и может вызывать помехи для приемной антенны.

Устройство ветряка и состав оборудования ветровой электростанции, изображение ataba.com.ua

Если в районе расположения ВЭС преобладают слабые ветра, оптимальным решением станет объединение нескольких установок в сеть с общим аккумуляторным узлом. В противном случае, необходимо настроить работу ветряков так, чтобы каждое отдельное устройство обслуживало свою «долю» нагрузки, а для экономии электроэнергии, следует распределить потребителей в доме: разной группе бытовых приборов должна соответствовать определенная силовая линия.

Как подсказывает опыт многих европейских стран, для многоквартирных домов целесообразнее установить несколько ветряков (пример ) небольшой производительности, которые будут генерировать электроэнергию и сохранять ее в общий аккумулятор, чем приобретать одну крупногабаритную ветроустановку.

Как подсчитать мощность ветрогератора для дома

Для ориентировочного расчета мощности домашней ВЭС нужно вычислить среднемесячное потребление электроэнергии, учитывая перечень всех используемых бытовых электроприборов, их мощность и время работы (таблица, которая показывает среднее потребление бытовой техники, находится ). Стоить отметить, что чаще всего в магазинах продаются ветровые электростанции для частного пользования мощностью от 2 до 10 кВт.

На многих информационных ресурсах указывается, что для полноценного обеспечения бытовых нужд семье из 3 — 4-х человек потребуется мощность ветрогенератора не менее чем 10 кВт. Однако в каждом конкретном случае, нужно исходить из определенных энергопотребностей, которые могут быть достаточно индивидуальным показателем.

Одним из дополнительных положительных моментов использования ветряков в домашних условиях является также возможность продажи избытков электроэнергии государству. О том, как поставлять «лишнее» электричество в центральную электросеть и подробную информацию об актуальных на сегодня «зеленых» тарифах можно найти в .

Не стоит забывать о безопасности: удары молний, результатом попадания которых может стать возгорание ветряка, обледенение лопастей, недостаточная прочность несущих конструкций или фундамента ветроустановки – могут нанести ущерб не только самому устройству, но и причинить вред здоровью человека. Поэтому, не лишним будет позаботиться об оснащении генератора различными защитными системами.

В конечном счете, при выборе типа ветрогенератора, поисках проверенного производителя, расчетах его мощности и решении других вопросов, может возникнуть множество «подводных камней», ответы на которые в полном объеме ни одна статья дать не сможет. К счастью, уже сегодня современные технологии позволяют установить ветряк где угодно, причем специальными техническими знаниями для этого обладать вовсе не обязательно, а эффективность и экологичность такого источника чистой энергии уже не вызывает сомнений. В любом случае, консультация с опытным специалистом станет мудрым решением.

Смотрите еще интересные материалы:

Please enable JavaScript to view the

Энергия ветра является одной из форм солнечной энергии. Ветры появляются из-за неравномерного прогрева атмосферы солнцем, неровностей земной поверхности и вращения Земли. Направление потоков ветра изменяется в зависимости от рельефа земной поверхности, наличия водоемов и растительного покрова.
Ветогенераторы используют это движение воздуха и преобразуют его в механическую энергию, а затем в электричество. В этой статье будет кратко затронут вопрос о том, как работает ветрогенератор
, а также вопросы о достоинствах и недостатках ветроэнергетики
.

Люди начали использовать энергию ветра несколько столетий назад, когда появились ветряные мельницы, которые качали воду, мололи зерно или выполняли другие функции. Сегодняшний ветрогенератор является весьма продвинутой версией ветряной мельницы. Большинство ветровых турбин имеют три лопасти, закрепленные на вершине стальной башни — мачты. Вестрогенератор высотой в 25 м может снабжать электричеством жилой дом, ветрогенератор высотой в 80 м может обеспечивать электричеством сотни домов
.

При прохождении ветра через турбину, лопасти за счет кинетической энергии ветра начинают вращаться. Это приводит во вращение внутренний вал, который соединен с редуктором, увеличивающим скорость вращения и подключенным к генератору, который осуществляет выработку электроэнергии. Чаще всего ветряные турбины состоят из стальной полой мачты, высота которой может достигать 100 м, ротора турбины, лопастей, оси генератора, редуктора, генератора, инвертора и аккумулятора. Часто ветрогенераторы оснащаются оборудованием оценки и автоматического поворота в направлении ветра, а также могут изменять угол или «шаг» лопастей для оптимизации использования энергии.

Типы ветрогенераторов

Современные ветровые турбины делятся на две основные группы;

• с горизонтальной осью вращения, как в традиционных ветряных мельницах, используемых для откачки воды;
• с вертикальной осью вращения, это роторные и лопастные конструкции Дарье.

Большинство современных ветрогенераторов имеют горизонтальную ось вращения турбины.

Обычно они состоят из:

• мачты
  полой внутри, сделанной из металла или бетона;
• гондолы
  , которая крепится наверху мачты и в которой находятся валы, редуктор, генератор, котроллер и тормоз;
• ротора
  , в который входят лопасти и ступица;
• низкоскоростного вала
  , который приводится в движение ротором;
• высокоскоростного вала
  , который подсоединен к генератору;
• редуктора
  , которые механически соединяет низкоскоростной и высокоскоростной вал, увеличивая скорость вращения последнего;
• генератора
  , который вырабатывает электроэнергию;
• контроллера
  , который управляет работой ветрогенератора;
• флюгера
  , который определяет направление ветра и ориентирует турбину в необходимом направлении;
• анемометра
  , который определяет скорость ветра и передает данные контроллеру;
• тормоза
  , для остановки ротора в критических ситуациях.

Преимущества и недостатки ветроэнергетики

Возобновляемый источник энергии

Энергия ветра является общедоступным, возобновляемым ресурсом, поэтому независимо от того, сколько ее используется сегодня, в будущем она по-прежнему будет доступна. Энергия ветра является также источником относительно чистого электричества — ветряные электростанции не выделяют загрязняющих воздух веществ или парниковых газов.

Стоимость

Даже при том, что стоимость энергии ветра резко сократилась за последние 10 лет, ее использование требует более значительных первоначальных инвестиций, чем приобретение генераторов, работающих на ископаемом топливе. Около 80% стоимости составляет техника, с подготовкой площадки и установкой. Тем не менее, если сравнивать использование ветрогенератора и установки, работающей на ископаемом топливе, в течение всего срока эксплуатации, то ветроэнергетическая установка становится гораздо более конкурентоспособной, поскольку для нее не требуется приобретение топлива, а эксплуатационные расходы сведены к минимуму.

Воздействие на окружающую среду

Хотя ветряные электростанции влияют на окружающую среду не так значительно, как электростанции, работающие на ископаемом топливе, они все же создают некоторые проблемы. Их лопасти создают шум, визуально они могут портить ландшафт, о них разбиваются птицы и летучие мыши. Большинство из этих проблем решаются в той или иной мере за счет различных технологий и разумного размещения электростанций.

Другие проблемы, связанные с ветрогенераторами

Основная проблема, связанная с использованием энергии ветра, заключается в том, что ветер дует не всегда, когда требуется электричество, в некоторых местностях ветра дуют очень слабо, так что там не выгодно использовать ветрогенераторы. Ветер нельзя хранить, как бензин (хотя электроэнергию, полученную за счет ветра, можно хранить при помощи аккумуляторных батарей). Местности с сильными ветрами часто бывают не очень удобны для заселения. Наконец, ветроэнергетические установки могут создавать проблемы для других способов эксплуатации земли. Ветряные турбины могут мешать выпасу скота или занимать место под посевы.

(Просмотрели13 462 | Посмотрели сегодня 3)

Солнечная энергия — наше будущее


Стоимость солнечных батарей за последние 35 лет уменьшилась в 100 раз

Мировые АЭС. Производство атомной энергии по состоянию на 2014 год

Экотехнологии, которые могут сделать мир чище. 9 современных направлений

Ветряные электростанции
– это наиболее альтернативный вариант экономии электрической энергии на сегодняшний день.

Очень часто, такие установки можно встретить на дачных участках.

Люди используют их в тех местах, где загородные участки удалены от основных электрических сетей. Но это не единственная причина. Большинство людей используют ветроэлектростанции в целях экономии и автономности.

Ветряные электростанции имеют свои особенности, которые необходимо знать потенциальным покупателям, иак как от их компетентности зависит продуктивность работы .

Главный стимул приобретения ветряного генератора
– это, несомненно, его целесообразность. Одним из главных критериев при достижении данной цели являются требования к ветру. Известно, что среднегодовая скорость ветра около 4.0-4.5 м/с., этого показателя более чем достаточно для того, чтобы домашняя ветряная электростанция была выгодна в использовании, то есть давала возможность экономить электроэнергию.

Для того, чтобы оценить скорость ветра в вашем регионе, вы можете воспользоваться картой ветров. Если у вас возникло желание измерить скорость ветра с максимальной точностью, вам стоит приобрести специальный прибор, который вам в этом поможет.

В состав этого изобретения входит деталь, которая носит название анемометр. С помощью неё к вам поступает сигнал равносильный скорости ветра. Также, вам пригодится прибор, который считывает сигналы, которые подаёт анемометр. Существуют и другие приспособления этого типа.

Для того, чтобы данные получились как можно точными, такие приборы нужно устанавливать высоко, чтобы внешние факторы, такие как деревья, различные постройки и прочее, не искажали результаты прибора.

Компоненты устройства

Очень важно при покупке домашних ветроэлектростанций знать её компоненты, это вам даст возможность быть более компетентными в этом вопросе и подобрать наилучшую модель для своего дома.

В состав ветряной электростанции входит:

1. Ротор с лопастями
   (в зависимости от модели, ветрогенераторы делятся на двухлопастные, трёхлопастные и многолопастные).
2. Редуктор, проще говоря, коробка передач.
   Его задача заключается в регулировании скорости между ротором и генератором.
3. Защитный кожух
   — его название говорит само за себя, он предназначен для защиты всех составляющих деталей ветряной электростанции от внешнего воздействия.
4. «Хвост» ветряной установки
   — нужен для поворота конструкции по направлению ветра.
5. Аккумуляторная батарея
   – её основной целью является накопление электроэнергии. Связано с тем, что погодные условия не всегда благоприятны для ветряной электростанции, а с помощью этой составляющей сохраняется определённый запас энергии.
6. Инверторная установка
   – предназначена для преобразования постоянного тока в переменный. Это нужно для обеспечения работы домашних электроприборов.

Типы и принцип работы

Ветряные электростанции делят на типы по следующим четырём критериям:

1. По направлению оси вращения лопастей
   (делят на горизонтальные и вертикальные. Вертикальные более устойчивы к внешним условиям, но у них меньшая выработка электроэнергии) .
2. По количеству лопастей
   (в этом случае ветрогенераторы бывают двух-, трёх- и многолопастные).
3. По использованному материалу
   (выделяют с жёсткими и парусными лопастями. Основное отличие в том, что парусные стоят дешевле, но они менее прочны);
4. По способу управления лопастями
   (существуют с фиксированным и изменяемым шагом лопастей. Специалисты рекомендуют фиксированный шаг лопастей, так как изменяемый вызывает затруднения в использовании).

При выборе электростанци,й целесообразно было бы знать, в чём заключается принцип работы ветрогенератора. Принцип действия установки предельно прост. Конструкция состоит из хвостовика с лопастями, закреплёнными на металлической мачте, которые вращаются при помощи ветра и крутят ротор генератора.

Перед подачей тока в аккумуляторный отсек, он проходит через преобразователь, где происходит преобразование переменного тока в постоянный до напряжения в 220 Вольт с частотой в 50 герц и снабжает дом электричеством в безветренную погоду.

Современному ветрогенератору нет необходимости в сильном ветре. Его конструкция столько продумана, что для частного дома достаточно скорости ветра до 4 – 5 м/c.

Преимущества и недостатки

Основные преимущества ветрогенераторов:

1. Затраты уходят на установку и профилактику прибора.
   Больше расходов не требуется, так как конструкция не нуждается в топливе для работы.
2. Вам не нужно контролировать и вмешиваться в работу ветряка
   , так как выработка энергии происходит всегда, когда есть ветер.
3. В зависимости от типа генератора,
   он не будет производить лишний шум.
4. Приспособлению подходит большинству климатических условий.

5. Износ деталей незначителен.


Основные недостатки ветряной электростанции:

1. В определенных режимах или при неправильной установке мачты
   , ветрогенератор может издавать инфразвук.
2. Высокая мачта
   обязательно требует заземления.
3. Необходимость регулярной профилактики.

4. Вероятность повреждения приспособления
   при ураганах и т.д.

Выбор размера и места для размещения

Размер ветряной электростанции является очень важным вопросом для потенциальных покупателей.
Для того, чтобы определиться с размерами, вам нужно внимательно изучить – сколько энергии вы потребляете в течение одного месяца? Полученную цифру необходимо умножить на 12 месяцев.

Затем, вам нужно воспользоваться формулой:
AEO = 1.64 * D*D * V*V*V.

Обозначения, которые необходимо знать при использовании формулы:

1. AEO
   — электроэнергия, которую вы используете за год.
2. D
   – диаметр ротора, который обозначается в метрах.
3. V
   – среднегодовая скорость ветра, обозначается в м/сек.

Таким образом, эти подсчёты помогут определить, какой размер генератора вам нужен, в зависимости от вашего расхода электроэнергии.

Задумываясь о приобретении ветряной электростанции для дома, нужно максимально точно изучить все детали связанные с конструкцией, так как от этого зависит то, насколько ваша цель будет удовлетворена.

При размещении ветрогенератора, вам стоит учитывать следующие факторы:

1. Вблизи вашей установки не должно быть деревьев
   , разнообразных построек и прочего, что могло бы помешать максимальной продуктивности работы вашего генератора.
2. Лучше всего установить ветрогенератор на специально сооружённую конструкцию
   , которая должна быть на пару метров выше, чем преграды расположенные на расстоянии как минимум 200 метров.
3. Рекомендуется размещать ветроэлектростанции на расстоянии около 30-40 метров от жилых домов
   , так как они создают определённый шум, который приносит дискомфорт.

Также, вы должны учитывать, что вы не сможете постоянно получать одинаковый результат от вашей ветряной электростанции, так как природные условия меняются, в одном и том же месте могут быть разные порывы ветра, соответственно, и количество получаемой вами энергии будет динамично.

Обзор цен

В большинстве случаев, цена на ветряные электростанции зависит от их мощности. В бытовых условиях вполне достаточно генераторов с мощностью от 5 до 50 кВт.

Более детально о соотношении цен и видах генераторов:

1. Ветрогенераторы с мощностью 3 кВт /48V
   – примерная стоимость 93 000,00р. Подобные могут быть использованы не только в качестве дополнительного источника электроснабжения, но и основного. Такие модели в состоянии обеспечить электроэнергией коттедж.
2. Ветрогенераторы с мощностью 5 кВт /120V
   – приблизительно 220 100,00 р. Такая конструкция сможет обеспечить энергией целый дом. Вы сможете одновременно включать достаточно большое количество бытовых электрических приборов.
3. Ветрогенераторы с мощностью 10 кВт/240V
   – цены в пределах 414 000,00 р. Его достаточно для обеспечения энергией фермерского хозяйства или нескольких домов. Помимо бытовых приборов вы без проблем сможете использовать, к примеру, электрические строительные инструменты весь день. Такие электрогенераторы часто используются для супермаркетов, чтобы обеспечить постоянную работу отделов и видеонаблюдения.
4. Ветрогенераторы с мощностью 20 кВт/240V
   – цена такого устройства 743 700,00р. Электростанции такого типа являются очень мощными. Они в состоянии обеспечить электроэнергией целую водонапорную систему. В бытовых условиях он сможет более чем полностью обеспечить энергией огромный дом.
5. Ветрогенераторы с мощностью 30 кВт/240V
   – стоимость в пределах 961 800,00 р. Эта модель является настолько мощной, что сможет обеспечить электрической энергией пятиэтажный дом.
6. Ветрогенераторы с мощностью 50 кВт/380V
   – приблизительная цена около 3 107 000,00р. Эта модель не рациональна для использования в бытовых условиях, так как она настолько мощна, что сможет с лихвой обеспечить энергией несколько многоэтажных домов.

При покупке домашней электростанции, стоит знать о том, что в большинстве случаев цены указаны за полную комплектацию, но вы можете самостоятельно добавить или исключить определённые составляющие. Это подлежит вашему личному усмотрению.

Эффективность и окупаемость

Ветряные электростанции для дома являются альтернативным решением при экономии электроэнергии. Они получили достаточно широкое распространение.

Для того, чтобы обеспечить энергией целый дом, достаточно использовать один ветрогенератор и при этом не ограничивать себя, экономя на электроэнергии.

Выгодно и то, что для получения такого эффекта достаточно минимальной скорости ветра от 1,8 до 4,5 метра в секунду.

Но погодные условия не всегда подходят для ветрогенератора, поэтому вам нужно приобрести резервный генератор, который обеспечит запас энергии. Это даст возможность повысить продуктивность вашей домашней ветряной электростанции.

Среди положительных сторон установки стоит отметить следующие:

1. Потратив большую сумму на электрогенератор
   , вам больше не потребуется тратить денежные средства, так как топливо для работы прибора не нужно. То есть уже за несколько лет ваше приобретение сможет окупиться.
2. Производительность ветрогенератора не зависит от времени года
   или других погодных условий, его работа не прекращается даже зимой, что несомненно является плюсом, так как в зимнее время года расход энергии больше чем в другие. Этот факт несомненно свидетельствует о его эффективности и окупаемости.
3. Износ деталей генератора незначительный
   , учитывая регулярную профилактику ветрогенератора, которая является необходимой. При правильной и грамотной установке, а также эксплуатации ветряной электростанции для дома, она сможет прослужить вам более тридцати лет, что несомненно является значительным плюсом.

Срок полной окупаемости ветряных электростанций составляет приблизительно 5-7 лет, а далее вы сможете использовать электроэнергии абсолютно бесплатно.

Электрическая ветряная мельница
или просто ветряк – это вариант для тех, кто мечтает об автономном доме и тех, у кого нет возможности подключиться к существующей электромагистрали по причине ее значительной удаленности от дома. Назначение подобных установок в том, чтобы преобразовывать кинетическую энергию ветра в электрическую.

Конструкция ветряков не замысловатая и представляет собой мачту (на растяжках, монолитная, телескопическая), на вершине которой закрепляется редуктор с лопастями и генератор.

Если вы решили установить электрическую ветряную мельницу у себя на участке, то вам необходимо определиться с видом ветрогенератора и его мощностью
.

Что касается вида ветрогенираторов, то их различают по количеству лопастей, по шагу винта, по материалу и по оси вращения. О последней классификации мы дальше и поговорим, так как определившись с тем, с какой осью вращения у вас будет ветрогениратор (с горизонтальной или вертикальной) подбирается все остальное.

Ветрогениратор с горизонтальной осью вращения.

Данный ветрогениратор представляет собой обычный пропеллер, у которого ось вращения ориентирована параллельно воздушному потоку.

Достоинства горизонтального ветрогениратора:

• после его установки вы получаете надежный, экологически чистый, безопасный, а главное автономный источник энергии;
• при равной мощности имеет меньшие габариты, чем вертикальный;
• более высокая эффективность работы, за счет меньшего разброса углов атаки на рабочих режимах;
• коэффициент полезного действия (КПД) выше, чем у вертикальных, 30% против 25%;
• срок окупаемости меньше в 2-3 раза, чем у ветрогенератора с вертикальной осью вращения, и составляет около 15 лет.

Недостатки горизонтального ветрогениратора:

• роутер необходимо ориентировать по направлению ветра, а для этого требуется внедрять дополнительные механизмы, например, флюгер;

Ветрогениратор с вертикальной осью вращения.

Тип конструкции у такого ветрогенератора совершенно отличается от конструкций горизонтального ветрогениратора. Здесь ось вращение ориентирована перпендикулярно воздушному потоку.

Достоинства вертикального ветрогениратора:

• так же, как и ветрогениратор с горизонтальной осью вращения, он является экологически чистым, надежным, безопасным и автономным источником энергии;

Недостатки вертикального ветрогениратора:

• стоят дороже, парой в 2-3 раза по сравнению с горизонтальными;

Срок службы у обоих видов установок одинаков и составляет 15-25 лет, по истечении которого требуется замена основных деталей. Не отличается у обоих типов ветрогенираторов и уровень шума – при исправных и смазанных деталях в доме вы их слышать не будете.

Наибольшее же распространение в частном домостроение получили ветряки с горизонтальной осью вращения.

Необходимая мощность электрических ветряных мельниц

Какой мощности нужно покупать ветрогениратор, чтобы энергии хватило на все необходимое? Это второй вопрос, на который нужно ответить перед его приобретением.

Итак, для следующих запросов мощность ветряка должна быть:

300-500 Ватт
– обеспечат зарядку мобильных устройств, просмотр телевизора или освещение нескольких помещений. От такого ветряка можно смело запитать баню при условии, что нагрев воды будет производиться дровами, газом или другими отличными от электричества способами;

1-5 КВатт
– обеспечат работу стиральной машины, электроплиты, микровалновки, холодильника и другой бытовой техники;

5-10 КВатт
– электроэнергией будет полностью обеспечен частный дом или коттедж, правда только в том случае, если не будут использоваться кондиционер и электрические отопительные приборы;

10-20 КВатт
– такой мощности достаточно для обеспечения электроэнергией нескольких домов.

Правда, для того, чтобы вырабатывалась указанная энергия, необходим практически бесперебойный ветер, который должен дуть с оптимальной скоростью необходимой для каждой установки.

Электрические ветряные мельницы (ветряки)

Статья для тех, кто решил установить у себя на участке электрическую ветряную мельницу (ветряк).

Небольшие ветрогенераторы для дома

Энергия ветра – это экологически чистая, неисчерпаемая энергия. Для преобразования энергии ветра в электрическую энергию служат ветряные электростанции (мельницы, ветрогенераторы).

Ветряные мельницы используемые для выработки электрической энергии бывают разных размеров. Большие ветрогенераторы, которые обычно используются на ветряных фермах (электростанциях), могут вырабатывать большое количество электричества – сотни мегаватт, которым можно обеспечивать сотни домов. Небольшие ветряки, которые вырабатывают не больше 100 кВт электроэнергии, используются в частных домах, фермах, подсобных хозяйствах и т.п., служат источником дополнительной электроэнергии, способствуют уменьшению оплаты за основной источник электроэнергии.

Очень маленькие ветряки, мощность которых составляет 20-500 Вт, используются для подзарядки аккумуляторов и др. сферах, где не требуется большое количество электроэнергии.

Небольшие ветроэлектростанции будут экономически эффективны, если будут соблюдены следующие условия:

• ветер в вашем месторасположении дует стабильно и много дней в году;
• есть достаточно места для установки ветряка;
• местными властями разрешена установка ветряков;
• ваши затраты на электроэнергию высоки;
• вы не подключены к питающей сети или она находится далеко от вас;
• вы готовы инвестировать деньги в ветрогенератор;
• во избежание проблем с соседями, ветряк должен находится не ближе чем 250-300м к ним.

Требования к ветру

Будет ли ваш ветряк для дома экономически целесообразным – больше всего зависит от качества ветра. В большинстве случаев, среднегодовая скорость ветра в 4.0-4.5 м/с (14.4-16.2 км/ч) является тем минимумом, чтобы ветрогенератор был экономически выгоден. В анализе ветра вам помогут сайты, где представлены карты ветров России и других стран.

Также, вам может помочь местная метеорологическая станция, где вы можете посмотреть архив данных по силе ветра. Но следует обратить внимание на расположение станции, т.к. различные препятствия – деревья, строения, возвышенности могут стать причиной искаженных данных о ветре.

Для более точной оценки ветра в вашей местности вам необходимо приобрести устройства измеряющие скорость ветра. Особенно это актуально, если ваша местность холмистая или имеет необычный ландшафт.

Наиболее важной деталью в приборе для измерения скорости ветра является анемометр. Он состоит из чашечной (или лопастной) вертушки укреплённой на оси, которая соединена с измерительным механизмом. Лопасти анемометра вращаются и вырабатывают сигнал, пропорциональный скорости ветра. При покупке анемометра не будет лишним приобрести устройство, записывающее показания с него, а также трипод, кронштейн и т.п., где он будет монтироваться.

Существуют более дорогие цифровые устройства для измерения скорости ветра. Там также используется анемометр, но данные поступают в компьютер, где они обрабатываются и запоминаются. В последнее время данные устройства становятся все более популярными и дешевыми.

Неважно какой измерительный инструмент вы используете для оценки скорости ветра, но хотя бы минимум один раз в год вы должны сравнивать ваши данные с другими. Также важно измерительно оборудование размещать достаточно высоко, чтобы избежать турбулентности, которая создается деревьями, строениями и другими препятствиями. Наиболее оптимальным размещением измерительного прибора является его размещение на уровне центра ротора ветрогенератора.

Место для размещения ветрогенератора

Большое значение имеет место, где вы собираетесь разместить ваш ветряк. Помните, что не следует его размещать вблизи деревьев, домов и т.п., т.к. вы не получите полной отдачи от ветряка.

Также учитывайте что:

• сила ветра всегда больше на вершине холмов, у береговой линии, в степях, в местах где нет деревьев и строений.
• деревья могут расти, а ветряк – нет.
• необходимо заранее информировать соседей о ваших планах, во избежании проблем с ними в будущем.
• желательно поставить ветряк на достаточном расстоянии от соседей. Обычно достаточно 250-300м.

Не ожидайте, что ваша ветроэлектростанция будет все время вырабатывать достаточное количество электроэнергии. Скорость ветра в одном и том же месте может сильно различаться и как следствие будет и различаться количество вырабатываемой электроэнергии. И если сила ветра будет меняться в пределах 10%, то вырабатываемая электроэнергия будет изменяться в пределах 25%!

Типы ветрогенераторов

Существует 2 основных типа ветрогенераторов: с горизонтальной осью вращения и вертикальной. Горизонтальные ветряки должны быть направлены по ветру. Для этого, в их конструкции предусмотрен так называемый “хвост”.

Вертикальные ветрогенераторы работают в любом направлении ветра, но требует больше наземного пространства, т.к. необходимо предусмотреть растяжки для устойчивости ветряка.

Компоненты ветроэлектростанции

Основные компоненты типичной ветряной электростанции показаны на рисунке ниже.

Они включают в себя:

• ротор
  с лопастями, которые имеют аэродинамическую форму.
• редуктор
  или коробка передач, которые согласует скорость вращения между ротором и генератором. Маленькие ветряки (до 10 кВт) обычно не имеют редуктора.
• защитный кожух
  , который защищает от внешних воздействий редуктор, генератор, электронику и другие компоненты ветрогенератора.
• хвост
  ветряка – необходим для его поворота по ветру.

Для ветрогенераторов с горизонтальной осью вращения необходима мачта (вертикальные ветряки обычно устанавливаются прямо на земле).

Мачты бывают различных видов: на растяжках (которые жестко закреплены), поворотная мачта на растяжках (может подниматься и опускаться для обслуживания и ремонта), свободно-стоящая мачта без растяжек (они тяжелые, но зато занимают не так много места на земле).

Очень важным факторов является высота мачты. Энергия ветра пропорциональна скорости ветра в третей степени (в кубе). Т.о. если скорость ветра удвоилась, то энергия ветра возрастет в 8 раз (2х2х2=8) (Рисунок 6). Скорость ветра увеличивается с высотой, т.е. увеличивая высоту мачты можно сильно увеличить энергоэффективность ветряка.

На всякий случай просмотрите местное законодательство на предмет ограничений на высоту мачты для ветроэлектростанций. Используйте конструкцию мачты, одобренной производителем ветряка, иначе вы можете потерять гарантию на него. Обязательно заземлите мачту и предусмотрите молниеотвод.

Для электробезопасности необходимо использовать разъединители и автоматические выключатели. Они также обеспечат безопасный доступ к ветряку для его обслуживания и модернизации.

Также могут понадобиться другие компоненты ветроэлектростанции. Аккумуляторы
– смогут накапливать излишки электроэнергии от ветряка. Но, поскольку аккумуляторы используют постоянный ток, то для преобразования его в переменный необходим инвертор
.

Если дом, ферма или хозяйство подключены к общей системе энергообеспечения, то в ветренные дни излишек энергии можно продавать электросетям (неактуально для нашей страны). А когда ветер слабый и электроэнергии ветряка не хватает, то нужно будет покупать электроэнергию от общей электросети.

Стоимость ветрогенератора

Стоимость небольшого ветряка $2000-$8000 за 1 кВт. Однако, это только 12-48% от стоимость всех компонентов ветряной электростанции: инверторы, аккумуляторы, зарядные устройства, АВР и т.п.

Но большой плюс ветрогенератора в том, что однажды купив его, вам больше практически ни за что не прийдется платить, кроме планового техобслуживания.

Производительность ветрогенератора обычно описывается производителем как график зависимости выходной мощности к скорости ветра.

Одной из проблем при выборе и сравнении ветрогенераторов является отсутствие единного стандарта измерения выходной мощности.

Производители сами выбирают при какой скорости ветра указывать выходную мощность. Возьмем к примеру “Wind-o-matic” и “Mighty-wind” – у обоих заявленная мощность 1000 Ватт. Но у “Wind-o-matic” это мощность при скорости ветра 5 м/с, в то время как у “Mighty-wind” это мощность при 10 м/с. Вследствии того, что энергия ветра пропорциональна скорости ветра в кубе, то ветряк выдающий 1 кВт при при 10 м/с, даст только 1/8 от максимальной мощности при 5 м/с. Т.о. при скорости ветра 5 м/с “Wind-o-matic” будет выдавать честные 1000 кВт, в то время как “Mighty-wind” всего 125 Ватт!

Более правильным является сравнение ветрогенераторов по площади и размеру лопастей. Чем больше площадь, тем больше энергии может вырабатывать ветряк. При удвоении площади солнечных батарей – мощность увеличивается вдвое. Также и в ветрогенераторе – при увеличении площади лопастей возрастает выходная мощность.

Если вы не знаете площадь лопастей ветряка, то вы можете сравнивать по диаметру ротора. Незначительное увеличение диаметра ротора ведет к значительному увеличению отдаваемой электроэнергии от ветрогенератора (см. рисунок). Значения указанные на рисунке являются ориентировочными и на них опираться не следует, т.к. генерируемая мощность ветряка зависит от множества других факторов.

Выбор размера ветрогенератора

Для определения подходящего размера ветряка для начала посмотрите сколько электроэнергии вы потребляете в месяц. Затем полученное значение умножьте на 12 месяцев.

Примерное количество электроэнергии вырабатываемое ветряком вы можете получить по формуле:

AEO = 1.64 * D*D * V*V*V

Где: AEO – электроэнергия за год (кВт*ч/год), D – диаметр ротора (в метрах), V – среднегодичная скорость ветра (м/сек)

Т.о. вы можете выбрать оптимальный размер ветрогенератора, вырабатывающий необходимую мощность для вашего дома или хозяйства. И возможно сэкономить на покупке.

Отношения с соседями

Многие люди требуют бережного отношения к окружающим их вещам: ландшафту, виду, исторически местам, тишине, соседям и т.п. Обязательно переговорите с соседями о ваших планах установить ветроэлектростанцию. Также вы должны понимать, что людям свойственен страх перед чем-то новым и неизвестным.

Многие люди думают, что ветряки наносят вред птицам. Но на самом деле раздвижные двери более опасные для птиц, чем небольшие ветряки. Также ветрогенераторы оказывают ничтожное влияние на радио и телевизионное вещание. Лопасти всех современных ветряков сделаны из стекловолокна или дерева. Эти материалы прозрачны для электромагнитных волн.

Соседи не приемлят шум от ветрогенератора. Прежде чем установить ветроэлектростанцию, ознакомьте ваших соседей с теми шумами, которые она может производить:

• аэродинамические шумы – возникают из-за потоков воздуха производимыми лопастями. Шумы увеличиваются со скоростью вращения ротора. Иногда из-за воздушных турбулентностей, некоторые виды лопастей могут издавать свистящий звук.
• механические шумы – могут возникать в других компонентах ветряка (генератор, редуктор и т.п.)

Сколько шума может производить ветроэлектростанция?

В 250-ти метрах, от типичной ветроэлектростанции уровень звукового давления составляет приблизительно 45 дБ. Небольшие ветряки производят не больше шума, чем кондиционеры.

Лопасти небольшого ветряка вращаются со средней скоростью 175-500 оборотов в минуту, максимум 1150 об/мин. Большие ветряки вращаются с постоянной скоростю 50-15 об/мин

Обслуживание

Ветроэлектростанции требуется постоянное техническое обслуживание – регулярные осмотры, смазка трущихся частей и т.п. Ежегодно проверяйте болтовые соединения и электрические контакты, подтягивайте их, если необходимо. Также проверяйте ваш ветряк на наличие коррозии и натяженность растяжек мачты.

Если лопасти сделаны из дерева, то наносите краску для защиты. На кромки лопастей наклейте прочную ленту для защиты от абразивной пыли и летающих насекомых. Если краска растрескается, а пленка отклеится, то незащищенное дерево быстрее прийдет в негодность. Влажность, проникшая в дерево лопастей, может вызвать дисбаланс ротора. Ежегодно проверяйте лопасти ветряка.

После 10 лет эксплуатации лопасти и подшипники должны быть заменены. При правильной установке и эксплуатации ветроэлектростанция может прослужить 30 и более лет. Правильное обслуживание также минимизирует уровень шума от вашего ветряка.

Безопасность

Все ветрогенераторы имеют максимальную скорость вращения ветра, выше которой они не могут работать. Когда скорость ветра превышает это значение, то в ветрогенераторе должен сработать тормозной механизм не допускающий превышения критического значения.

При использовании ветряка в холодных районах, необходимо позаботиться о проблеме обледенения, а также размещать аккумуляторный блок в изолированном месте.

Установка ветряка на крышу здания не рекомендуется. Но если он маленькой мощности (до 1 кВт), то можно сделать и исключение. Дело в том, что ветрогенератор может давать вибрацию, которая может передаваться на поверхность, на которой он установлен.

Что такое ветряная электростанция для дома

Стоит ли покупать ветрогенератор для дома?
В регионах с повышенной ветреностью — это хорошее решение для получения энергии. Преимущества: бесплатно, экологически чисто, доступно, не требует топлива. Недостатки: непостоянство источника, шумно, долго окупается, цена.

Составляющие и принцип работы

Принцип ветрогенератора заключается в преображении кинетической энергии ветра в электрический ток.
Поток воздуха приводит в движение крылья установки. Внутри турбины электромагнитная система преобразует полученную активность в электричество, которое аккумулируется в батарее.

Основными составляющими системы являются:

• генератор;
• лопасти;
• мачта;
• контроллер;
• аккумуляторная батарея;
• инвертор;
• автоматический переключатель источника питания.

Дополнительно также может устанавливаться анемоскоп и датчик направления ветра.
В домашних условиях могут не использоваться, чаще используется в станциях средней и большой мощности, в производственных масштабах.

Составляющие ветрогенератора

Турбина установки вырабатывает переменный ток.
С его помощью активность, получаемая от вращения крыльев, преобразуется в электричество. Электромагнитная установка внутри с помощью механического движения магнитов влияет на движение электронов в катушках.

Ток, которые вырабатывается в ходе этого взаимодействия, с помощью контроллера передается на аккумуляторную батарею.
Количество вырабатываемой энергии зависит от скорости и силы, стабильности ветрового потока.

На мощность турбины влияет размер этих деталей.

При расчете для установки в доме, фиксируют потребление электричества в месяц.
Умножают эту цифру на 12. При потреблении дома в 3600 кВт (300 в месяц) в регионе со средним значением — 5 м/с необходимо использовать длину не меньше 4 м.

D – диаметр ветроколеса ротора,

AOE – сумма потребляемой энергии в год,

V – средняя скорость ветра в регионе.

Если же размер необходимо уменьшить, тогда нужен аппарат с большей мощностью. С помощью формулы можно посчитать (с погрешностью 20%) какую энергию можно получить. Необходимо умножить квадрат диаметра лопастей на куб средней скорости потоков, далее разделить полученное значение на 7000.

То есть если скорость в вашей местности приблизительно 4 м/с, а диаметр деталей 2 метра, тогда (4 3 *2 2)/7000=0,036 кВт электричества получится. Если ветер усилится до 5 м/с, тогда получится 0,071 кВт. Если средняя скорость ветра неизменна, тогда можно на мощность повлиять с помощью длины лопастей.

Если их длинна в два раза больше, тогда при той же скорости мощность увеличивается в 4 раза. Эти расчеты можно использовать при изготовлении станции своими руками.

В таблице представлены данные по расчетам:

Турбина производительностью до 700 Ватт в месяц, с начальной скоростью ветра 2,5 м/с, и номинальной — 8, может выработать 120 кВт электричества при средней скорости — 6. Размер лопастей — 2,7 метра, количество — 3 шт. А налог при мощности от 0-1600 Вт даст месячную выработку в 230 кВт.

Самый распространенный это генератор мощностью 3000 Ватт с 3-мя крылами длинной 3,2 м. Его хватает, чтобы выработать 480 кВт, при скорости 6 м/с. Этого количества достаточно для обеспечения частного дома.

Высота мачты влияет на высоту размещения источника получения тока.
Чем выше, тем сила ветра стабильнее, а скорость выше. Мачты бывают различной формы. Одним из ключевых факторов безопасности установки является материал, из которого сделана мачта. При сильном ветре или урагане основная нагрузка приходится на эту часть. Опоры должны быть прочными и выдерживать большие нагрузки. Обслуживать высокие мачты проблематично.

Так называемые фермные мачты имеют отдельные секции, которые изготавливаются из опорной трубы (обычно 3 штуки), соединенные между собой перемычками.
Такие секции удобно использовать в дальнейшем, если необходимо увеличить или уменьшить высоту мачты. Они крепятся на болты, которые можно раскручивать и добавлять новые секции.

При установке мачты нужно учесть объекты на расстоянии до 300 метров, ветряк должен располагаться таким образом, чтобы они находились на метр ниже турбины. Ничто не должно мешать получить максимальную продуктивность.

Контроллер

Устанавливается для управления процессами и функциями.
Этот механизм преобразовывает переменный ток в постоянный, который поступает на аккумуляторы. Также в контроллере осуществляется управление функциями поворота лопастей, защиты при сильном порывистом ветре.

Аккумуляторы

Батареи нужны для того, чтобы сохранять электричество, которое передает контроллер, и стабилизировать её. Напряжение, выходящее из батарей, стабильное и постоянное, в отличие от того, которое выходит из генератора. Также аккумуляторы позволяют использовать энергию, когда вращение отсутствует, и установка не работает.

Инверторы подразделяются на четыре вида:

Чистая синусоида подходит для любого типа электроприборов (медицинское, сетевое и другое оборудование) напряжение переменного тока 220 вольт. Модифицированная синусоида пригодна, при нечувствительном потреблении к качеству напряжения. Этим она отличается от чистой. Подходит для освещения, заряда устройств, обогревательных приборов и т.п.

Автоматический переключатель источника питания

АВР используют, если в электросети задействованы также солнечные батареи, генераторы топлива, общественная сеть, другие альтернативные источники питания. Эта установка переключает источники питания, если один из них недоступен. Он может работать только с одним источником.

Виды ветряных электростанций

Существует несколько видов в промышленных масштабах по типу размещения: наземные, прибрежные, шельфовые, плавающие, парящие, горные.

В бытовом использовании более важными являются типы конструкций:

• По количеству лопастей разделяют
  на двух, трёх и многолопастные ветрогенераторы.
• По направлению оси вращения разделяются на вертикальные или горизонтальные.
  Преимуществом вертикальных является повышенная устойчивость конструкции. Преимуществом горизонтальных является большая выработка энергии.
• Также разделяют по управлению шагом лопасти.
  Изменяемый позволяет регулировать диапазон рабочей скорости вращения крыльев. Но конструкция с таким типом дороже, тяжелее. Для использования в домашних условиях лучше брать с фиксированным шагом.
• По типу изготовления материалов крыла бывают парусные или жесткие.
  Первые стоят дешевле, их проще изготовить самому, однако прочность их меньше, чем у жестких. Вторые изготавливают в основном из металла, пластика, стеклопластика. Такие лопасти служат дольше, и не требует частой замены. Если в районе ветра сильные, использовать парусные нерационально.
• Спиралевидные.
  Недавно разработаны технологии, в которых используются спиралевидные, известные как ротор Онипко. Принцип их конструкции позволяет снизить шум, а также получить выработку энергии на самых низких высотах при минимальных потоках. Особая конструкция спиралевидной формы также позволяет избежать столкновения с птицами — частой проблемой ветряков. За счет увеличенной площади контакта с ветром, у спиральной конструкции появляется эффект увеличения и усиления мощности. Хвостовой стабилизатор отсутствует, поскольку ротор улавливает поток воздуха самостоятельно на горизонтальной оси. Могут изготавливаться из различных материалов (пластик, металл и др.). В Голландии подобные решения уже испытывают, турбина называется LiamF1. Они очень практичны в условиях небольшой скорости ветра. Такие конструкции могут вырабатывать от 125 до 200 кВт в месяц на максимальной мощности. Их размер не превышает полтора метра в диаметре, может быть поставлен на крыше дома или мачте. При этом показатель шума не превышает 45 децибел. Такая конструкция будет уместна, как дополнительный источник энергии в небольших городах с преимущественно низкими постройками.

Что нужно учесть при выборе

В первую очередь необходимо изучить карту ветров региона, чтобы понять целесообразность.
Затем необходимо сделать расчёт количества потребляемой энергии домом. Исходя из этих цифр, уточняется какой аппарат, с каким размером лопастей подойдет для обеспечения данного запроса.

Также необходимо учитывать климатические особенности и выбрать правильный вид установки. В зонах повышенной турбулентности ставят агрегат с вертикальным вращением, эти конструкции более устойчивы и долговечны в таких зонах.

Горизонтальные проявят себя лучше на открытой местности или возвышенности, а также на побережье.
Однако, шум, производимый этими установками, возможно, будет мешать соседям, поэтому устанавливать их стоит на открытой местности, такой как поле. В этих условиях КПД горизонтальных выше, чем у вертикальных.

Спиралевидные конструкции позволено устанавливать в регионах с низким показателем скорости ветра, а также в густонаселенных пунктах.
Такие конструкции почти не издают шум (до 45 ДБ), безопасные для птиц, не занимают большие площади.

Изучив все вышеперечисленные критерии, стоит рассчитать экономический показатель окупаемости установки. За какой период времени установка окупится согласно действующим тарифам на электроэнергию. Даже при долгом сроке окупаемости от 5 лет важно отметить, что этот источник энергии в будущем не потребляет никакого топлива.

Устройство ветрогенератора

Цены на товары с различной мощностью зависят от производителя, комплекта поставки (генератор, аккумуляторы, инвертор и др.). Ценовые предложения колеблются в показателях:

Замечания при строительстве своими руками

Если цены на ветряки слишком дорогие, можно сделать конструкцию своими руками. Чаще всего для экономии используют либо генератор от автомобиля, либо от стиральной машины. При использовании таких аппаратов чаще всего выбирают горизонтальный тип установки, в котором применяют 3-6 лопастей.

Готовые лопасти насаживают с помощью шкива на вал электродвигателя.
С помощью деревянного бруса монтируют хвост и крепят с другой стороны вал. Для хвоста лучше взять лист алюминия. Бокс турбины нужно защитить от дождя либо кожухом, либо куском пластиковые трубы.

В нижней части устанавливается труба, которая в дальнейшем будет выполнять повороты механизма. Для мачты стоит использовать металлические трубы диаметром 32 миллиметра по длине от 3 до 4 метров.

Верхняя часть мачты является также поворотной втулкой, куда вставляется труба с двигателем.
Внизу необходимо сделать опору с диаметром не меньше 60 сантиметров. На этой опоре установить U-образную трубопроводную арматуры посредине. Чтобы мачту получилось опускать, необходимо поставить тройник с поворотом.

Для изготовления электронных схем необходимы специальные знания, поэтому при отсутствии таковых следует купить контроллер и аккумуляторы.
При необходимости также можно установить мультиметр, этот прибор будет отслеживать напряжение, выходящее из ветрогенератора и поступающее на батарею. Электроника требует защиты от дождя и ветра. Лучше использовать удлинитель и перенести этот блок в защищенное место.

Устанавливать или нет

Целесообразность использования данного типа установок всегда очень индивидуально.
Однозначно стоит устанавливать такой вид источника энергии в тех местах, где нет доступа к другим вариантам. Хорошо будет работать установка на прибрежных зонах или на холмах. В этих районах доступ к источнику энергии почти постоянный, поэтому даже покупка дорогой электростанции оправдает себя через несколько лет.

Они помогут экономить, и получать электроэнергию, когда основной ресурс недоступен. При использовании крупных горизонтальных ветряков с большими лопастями нерационально ставить их в тех районах, где густонаселенные пункты.

В таких условиях лучше подойдут вертикальные генераторы или спиралевидные. Они не производят много шума. Их можно устанавливать даже в частных домах с близким соседством. Однако в этом случае ближайшие постройки могут влиять на производительность станции.

Проблему можно решить, дополнив сеть солнечными батареями.
В комплексе два этих источника могут полностью обеспечить жилой дом электроэнергией.

Покупать или сделать своими руками — вопрос чисто финансовой стороны. Если есть средства на готовую установку, можно смело вкладывать в будущее, поскольку это вложение окупится в ближайшие годы.

Если же денег на покупку дорогого оборудования нет, но есть возможность собрать генератор своими руками, однозначно советуем установить ветряк дома самому.
Он позволит сэкономить как минимум треть потребляемой энергии.

Ветряная электростанция для дома — сколько стоит и как изготовить своими руками

Составляющие и принцип работы ветряной электростанции для дома – виды ветряных электростанций, цены, что нужно учесть при самостоятельном изготовлении, также советы специалистов.

Ветрогенераторы для дома

Энергия ветра приручена людьми достаточно давно. Примером тому могут служить парусники, благодаря которым, в прошлом, мореплаватели открывали новые земли и создавали картину нашего настоящего мира. Также всем наверняка знакомы ветряные мельницы, которые являлись для наших предков единственными машинизированными средствами труда. Они и по сей день помогают людям.

Пример ветрогенератора для установки на крыше

В настоящее время энергия ветра представляет огромный интерес в качестве альтернативного источника электроэнергии. Попробуем разобраться, оправдан ли этот ажиотаж вокруг таких способов обеспечения электричеством дома, как ветряные электростанции.

Ветряные электростанции

Эти новомодные приспособления для получения электроэнергии представляют собой определенное количество генераторов, использующих для работы силу ветра, объединенных в систему вместе с другим вспомогательным оборудованием. Наиболее продвинутыми в направлении электроэнергетики странами являются Германия и Дания. Исследования показывают, что потребление энергии в этих странах существенно ниже по сравнению с их соседями. Также, благодаря тому, что они внедряют возобновляемую энергетику в другие страны, в их бюджете замечается существенный прирост.

Ветряные электростанции бывают двух типов: с горизонтальным и вертикальным расположением оси вращения.

Так выглядит горизонтальный ветрогенератор

Первый тип еще называют пропеллерным, и применяют его чаще всего, так как такие ветряки имеют наибольший коэффициент полезного действия. Их отличает более сложная конструкция, включающая в себя устройство для ориентации по ветру. Самодельное изготовление пропеллерного типа ветряков затруднено. Работают такие установки только при больших скоростях ветра, поэтому их применение в условиях слабых ветров нецелесообразно.

Второй тип – вертикальные ветровые генераторы, имеют более простую конструкцию, и неприхотливы относительно скорости ветра. Минусом таких устройств является их малый коэффициент полезного действия. Любой из типов ветряков имеет существенный минус – это невысокое качество получаемой электроэнергии, что обязывает принять меры для устранения этого недостатка. В качестве компенсаторов используются стабилизирующие устройства, преобразователи и аккумуляторы.

схема горизонтального ветрогенератора

Конструкция стандартной ветряной электростанции имеет следующие компоненты:

• ветряной двигатель;
• элемент, направляющий двигатель по ветру;
• редуктор;
• генератор;
• зарядное устройство;
• аккумуляторная батарея;
• инвертор (преобразователь постоянного тока в переменный).

Если не углубляться в технические вопросы, процесс получения электроэнергии ветряными электростанциями можно описать следующим образом:

Перед установкой ветрогенератора в конкретном месте проводится ряд подготовительных мероприятий.
В данной местности изучается направление и сила ветра, и если место оказывается перспективным, решается вопрос о рентабельности возведения станции.

Выбор ветряной электростанции

Сейчас в каждом регионе нашей страны можно найти организации предлагающие ветряки для дома. Выбор в сторону того или иного устройства делается на основании потребностей потребителя электроэнергии. К примеру, для обеспечения электричеством здания со множеством разнообразных потребителей электроэнергии потребуется мощная установка.

Для того чтобы сделать возможной работу сельскохозяйственной техники, достаточно будет запроектировать генератор малой мощности. В любом случае расчет и монтаж систем, использующих возобновляемые энергетические ресурсы лучше всего доверить специалистам. Покупке конкретного типа ветряка предшествует тщательный анализ скорости ветра на участке.

Схема ветроэнергетической установки

Также необходимо учесть такие моменты, как среднегодовое потребление электроэнергии и пиковые нагрузки, а также ландшафт местности. Если в радиусе ста метров от ветряка находится постройка или, к примеру, дерево, то мачта должна иметь высоту, превышающую это препятствие на 10 метров. Можно, конечно, задрать ветряк еще выше, однако это будет экономически нецелесообразно.

Положительные стороны использования ветрогенераторов

1. Неисчерпаемость энергии ветра.
2. Более простое устройство и быстрая окупаемость, по сравнению с другими альтернативными источниками энергии.
3. Стабильное производство электроэнергии.
4. Экологическая безопасность.

Отрицательные стороны ветряков

Сколько стоят ветровые генераторы

Ветряки различаются в зависимости от используемой силы и скорости ветра. На рынке представлены различные агрегаты в широком ассортименте. Установка мощностью до 6 кВт может обеспечить электроэнергией магазин, кафе или даже маленькое сельскохозяйственное угодье.

Если есть потребность в обеспечении электроэнергией некрупного поселка, то мощность электростанции должна быть порядка 18 – 25 кВт.

В среднем, за простые ветряки для дома, поставщики попросят не меньше семисот тысяч рублей. Установки для решения более серьезных задач обойдутся гораздо дороже, три миллиона – это вполне реальная цена.

Малая ветроэнергетика

Как было сказано выше, ветряные электростанции очень шумные сооружения. Однако, существуют и такие варианты, которые подходят для тех мест, где высокий уровень шума недопустим. Небольшие объекты, такие как магазины, маленькие дома вполне могут быть обеспечены электроэнергией с помощью таких бесшумных установок.

Наиболее популярные варианты в настоящее время — это вертикальные модели, которые обладают следующими достоинствами:

• бесшумная работа, исключающая вибрации;
• защита от сильных порывов ветра;
• защита от молнии;
• способность подстраиваться под направление ветра.

Ветряки для дома можно легко установить своими руками, а также они просты в эксплуатации. Существует такой вариант домашних ветрогенераторов, как ветряк парусного типа. Возможно, он может отпугнуть кого-то своей внешней непривлекательностью, но зато его использование может быть оправдано даже при слабом ветре. Так же как и стандартные ветряки, такие агрегаты нейтральны в отношении загрязнения окружающей среды, стоят недорого и почти бесшумны.

Перспективы развития электрических станций, в которых используется энергия ветра

Говорят, что на наш век природных ресурсов хватит, однако, недалеко то время, когда альтернативная энергетика займет лидирующие позиции среди всех вариантов выработки электроэнергии. Уже сегодня во многих странах можно встретить ветряные электростанции для дома. В нашей стране альтернативная энергетика развивается медленными темпами, что можно объяснить плохим финансированием со стороны государства.

Также, медленное развитие в нашей стране обуславливается большими запасами более дешевых энергоресурсов. Как бы то ни было, потребители в нашей стране сталкиваются с высокими тарифами на энергию, особенно в отдаленных районах. Для таких мест альтернативные источники энергии очень уместны, так как зачастую централизованное энергоснабжение там вовсе отсутствует.
В защиту развития ветроэнергетики в России можно отметить тот факт, что наши территории располагают огромным ветроэнергетическим потенциалом. Крайний Север и Дальний Восток нашей страны можно отнести к самым ветреным зонам.

В некоторых регионах России очень активно используют энергию ветра, к примеру:

1. Чукотский АО.
2. Астраханская область.
3. Республика Башкортостан.
4. Республика Коми.
5. Калининградская область.
6. Ростовская область.
7. Мурманская область.

Как показывает практика, ветряные электростанции и другие альтернативные источники энергии как минимум в два раза менее эффективны, чем электростанции, использующие традиционные виды энергии. Следовательно, для того чтобы получить столько же электрической энергии необходимо возвести в два раза больше станций. Рассуждая в таком ключе, можно прийти к выводу, что имеет место огромный перерасход материалов и занимаемой площади, что негативно влияет на экологию.

ветряная электростанция в Калифорнии

Капиталовложения на возведение ветряков сравнимы с затратами на строительство атомной электростанции, с расчетом вырабатываемой мощности. Если говорить о себестоимости вырабатываемого киловатта электроэнергии, то вопреки убеждениям она ненулевая. Все из-за того, что существуют эксплуатационные издержки.

Можно сделать вывод, что возобновляемость энергии несколько условна, так как для строительства ВЭС используются невозобновляемые материалы, производство которых, кстати, далеко не экологично.

Развитие альтернативной энергетики, в которой используется энергия ветра, идет медленными темпами из-за огромной трудоемкости процесса изготовления оборудования, необходимости в больших площадях и нестабильности работы.

Как сделать ветряные электростанции своими руками

Не секрет, что стоимость ветряков очень высока, и не всем по карману.

Поэтому, все больше «кулибиных» предпринимают попытки сделать такие установки самостоятельно. Для того чтобы сделать ветряк своими руками понадобится:

Первым делом следует сварить крестовину ротора и ось. В тех случаях, когда вместо металла используется древесина, для прикрепления к оси необходимо использовать клей. Лопасти крепятся с помощью болтовых соединений на одинаковом расстоянии друг от друга. Когда барабан будет собран, стыки обрабатываются краской. Следующий этап это создание станины. Для этого понадобятся уголки и шарикоподшипники.

После того как нанесен еще один слой краски, нижний конец оси дополняется шкивами. Далее, необходимо зацепить ремень на шкив и подсоединить его к генератору. Такие самодельные ветряки обладают мощностью около 800 Вт, и рассчитаны на скорость ветра до десяти метров в секунду.

Домашние ветряки

Для обеспечения электроэнергией дома, в котором проживает семья из четырех человек, необходим ветряк мощностью 10 кВт как минимум. Больше подойдет вариант, предусматривающий несколько маломощных ветряных генераторов, объединенных в общую систему.
Для того чтобы ничто не могло повлиять на электроснабжение объекта, рекомендуют в одной системе использовать несколько типов альтернативных источников. В итоге получится, что если энергия ветра слаба, могут выручить солнечные батареи, ну а если и этого не хватит можно прибегнуть к помощи дизельного генератора.

Всегда очень привлекала идея автономного электроснабжения. У нас в дачном поселке часто бывают отключения электричества. Поэтому все чаще посещает мысль установить ветрогенератор. Статья помогла разобраться в этом вопросе детальней. Останавливает, главным образом, то, что данные установки очень шумные и создают помехи для телевизионных антенн.

Придумал ветряк принципиально новой конструкции. Ищу желающих воплотить вплоть до серийного-массового производства. Для начала изготовить один действующий и снять все характеристики. Все ветряки с 3 лопастями «получились», по сравнению с предлагаемым, — 3 %. Если интересно, с удовольствием буду сотрудничать.

Как сделать ветрогенератор или ветряк для дома своими руками

Виды ветрогенераторов для дома. Как выбрать ветряные электростанции, в зависимости от их цены и характеристик. Как сделать ветряк своими руками: пошаговая инструкция с фото и видео.

Ветрогенератор своими руками

Из этой статьи Вы узнаете, как изготовить несложный ветрогенератор своими руками в домашних условиях. Такая ветряная электростанция всегда пригодится в удалённых местах, где нет доступа к бытовой электрической сети, например, на удалённом дачном участке. Конечно, можно использовать бензиновый генератор, но рокот и дым от двигателя внутреннего сгорания вряд ли кому-то придётся по душе, и уж точно это не располагает к отдыху на природе. Кроме того, расходы на бензин будут весьма немаленькими.

Ветряная электростанция сможет заряжать аккумуляторные батареи для автономной работы не сильно мощной бытовой техники и освещения. Впрочем, куда именно тратить полученную энергию, решать Вам.

Выходное напряжение 220/380В.

Эта статья рассчитана на любителей в области конструирования ветрогенераторов своими руками, и поэтому в качестве конструкции выбрана максимально простая схема ветряной электростанции. Это будет относительно тихоходный самодельный ветряк (показатель быстроходности Z=3). Такая конструкция является надёжной и безопасной при работе.

Выбор мощности ветряной электростанции

Наверняка многим, кто читает эту статью, не захочется ограничиваться постройкой ветрогенератора для питания холодильника и освещения на даче, а сразу построить такую электростанцию, чтобы запитать ею не только аккумуляторные батареи, но и батареи отопления или бойлер для горячей воды. Но такая мощная электростанция будет чрезвычайно сложна в изготовлении, ведь усложнение конструкции с ростом мощности возрастает даже не в квадрате, а чуть ли не в кубе!

Как пример ветряной электростанции мощностью всего 2 кВт можно привести промышленный ветрогенератор W-HR2 международной компании AVIC (изображен на фото). Этот ветрогенератор номинальной мощностью 2 кВт имеет ротор диаметром 3,2 м с аэродинамически металлическими лопастями, прочную стальную башню высотой 8 м на массивном железобетонном фундаменте. Монтаж узлов производится при помощи автокрана. Очевидно, что расчет и изготовление подобного ветрогенератора сложно даже для отдельных специализированных фирм, и практически нереально силами одного человека непрофессионала для сооружения такого ветряка своими руками.

Таблица 1. Зависимость мощности ветрогенератора от количества лопастей и диаметра ветроколеса при скорости ветра 4 мс

Диаметр ветроколеса при числе лопастей, м

В табл. 1 показано зависимость мощности ветроколеса крыльчатого типа от его диаметра и количества лопастей. Или другими словами, какой длинны нужно взять лопасти определённого ветроколеса, чтобы получить нужную мощность. Данные в этой таблице основаны на практических испытаниях эксплуатируемых ветрогенераторов, у которых КИЭВ (коэффициент использования энергии ветра) ветроколеса равен 0,35 (профиль среднего качества), КПД генератора имеет значение 0,8 и КПД редуктора — 0,9.

Для кого-то эти данные могут на первый взгляд показаться слишком завышенными. Так, для примера, из табл. 1 видно, что для постройки ветряной электростанции мощностью 500 Вт с тремя лопастями, диаметр ветроколеса должен быть равным 11,48 м. Но не стоит пугаться этой цифры, поскольку данные приведены для слабого ветра 4 м/с. Это обычный ветер для равнинной местности вдали от моря.

При этом с ростом скорости ветра мощность ветряной электростанции увеличивается. На рис. показано такую зависимость для электростанции номинальной мощностью 240 Вт. Из графика видно, что при минимальном ветре 4 м/с (при котором электростанция начинает работать), мощность составляет всего 30 Вт. Но мощность ветроэлектростанции пропорциональна скорости ветра в кубе. То есть при увеличении скорости ветра в два раза до максимальной рабочей скорости 8 м/с, мощность ветряной электростанции увеличивается в 2 3 =8 раз или с 30 Вт до полной мощности 240 Вт. При более высокой скорости ветра работа ветровой станции должна будет ограничиваться.

В целом, основываясь на практическом опыте можно заключить, что относительно несложный самодельный ветрогенератор будет иметь мощность в пределах 200-500 Вт. Это своего рода «золотая середина». Редко индивидуальным конструкторам удаётся собрать более мощный ветрогенератор своими руками, который реально будет работать.

Выбор конструкции ветроколеса

Ветряное колесо — самая важная часть ветрогенератора. Именно оно преобразует энергию ветра в механическую. И от его конструкции зависит выбор всех остальных узлов, например, генератора электрического тока.

Наверняка, всем хорошо знакома форма ветряных колёс старинных ветряных мельниц. Это как раз тот случай исключение, когда всё забытое старое не всегда хорошо. Такие ветроколёса ветряной мельницы имеют очень низкий КИЭВ порядка 0,10-0,15, что намного меньше КИЭВ современных быстроходных крыльчатых колёс, которое достигает 0,46. Всё потому, что низкие познания в аэродинамике старинных мастеров не позволяли им сконструировать более совершенную конструкцию.

На рисунке изображена работа двух типов лопастей: парусной (1) и крыльчатой (2). Для того чтобы сделать парусную лопасть (1), достаточно просто прикрепить листовой материал к оси, расположив под углом к ветру, то есть по аналогии с ветряными мельницами древности. Но при вращении такой лопасти она будет иметь значительное аэродинамическое сопротивление, которое возрастает с увеличением угла атаки. Также на её концах образуются завихрения, и за лопастью возникает зона пониженного давления. Всё это делает парусные лопасти неэффективными ветровыми движителями.

Гораздо более эффективной является лопасть крыльчатого типа (2). При такой форме лопасти, которая похожа на крыло самолёта, потери от трения и разрежения сведены к минимуму. Что касается угла атаки лопасти, то на практике установлено, что наиболее оптимальный угол составляет 10-12º. При более высоком угле атаки прирост мощности в результате более высокого давления ветра на лопасть не покрывается ростом аэродинамических потерь.

Конечно, есть много других интересных типов ветровых двигателей, например, вертикально-осевые роторы Савониуса или роторы Дарье. Но все они имеют более низкие коэффициенты использования энергии ветра при более высокой материалоёмкости (в сравнении с крыльчатыми колёсами). Например, установка с ротором Савониуса диаметром 2 метра и высотой 2 метра при тихом ветре 4 м/с будет иметь полезную мощность 20 Вт. Такую же мощность выработает шестнадцатилопастный крыльчатый винт диаметром всего 1 метр.

Поэтому мы не будем «изобретать велосипед» и сразу за основу возьмём конструкцию, где используются лопасти крыльчатого типа с горизонтальной осью вращения. Именно этот тип ветряного двигателя имеет максимальный КИЭВ при минимальном расходе материалов. Неудивительно, что такая конструкция используется почти в 99% всех действующих промышленных ветровых электростанциях.

Прежде всего, нужно выбрать число лопастей. Наиболее дешевыми являются двух- и трёхлопастные ветроколёса, но они являются быстроходными и обладают следующими недостатками:

Высокие рабочие обороты приводят к возникновении больших центробежных и гироскопических сил. Гироскопические силы нагружают ось генератора, крепления и мачту, а центробежные стремятся разорвать лопасти на части. Так, окружная скорость концов лопастей быстроходных двухлопастных ветроколёс нередко достигает 200 м/с и более. Для сравнения скорость пули, выпущенной из винтовки Бейкера 1808 г., равнялась 150 м/с. Таким образом, осколки разлетающегося сломанного винта могут ранить или даже убить человека. По этой причине никому не рекомендуется изготавливать лопасти высокоскоростных ветроколёс из пластиковой трубы. Для этих целей лучше подходит более прочная на растяжение древесина. Изготовление же лопастей из дерева весьма трудоёмкий процесс.

Известно, что чем быстрее вращаются лопасти, тем больше сила трения о воздух. Поэтому лопасти быстроходных ветроколёс гораздо более требовательны к аэродинамическому качеству изготовления. Даже небольшие погрешности сильно снижают КИЭВ быстроходных лопастей. Крайне нежелательно делать быстроходные лопасти вогнутыми, они должны иметь форму крыла самолёта. Изготовить же лопасти тихоходного винта гораздо проще для любителя. Нужно сильно «постараться», чтобы сделать лопасть для тихоходного винта из разрезанной трубы с КИЭВ хуже 0,3.

Быстроходные ветродвигатели издают сильный шум при вращении, ведь даже аэродинамически высококачественные лопасти при быстром вращении создают значительные зоны сжатий и разряджений воздуха, а кустарно изготовленные лопасти и подавно. Соответственно, чем больше окружная скорость и размеры лопасти, тем больше шум. Поэтому мощный быстроходный ветряк нельзя просто установить на крыше дома или в огороде при плотной застройке, иначе Вы рискуете просыпаться ночью от шума взлетающего вертолёта и испортить отношения с соседями в придачу.

Чем меньше лопастей у ветроколеса, тем больше вибрации. Поэтому ветроколёса с малым числом лопастей (2-3) будет труднее сбалансировать.

Учитывая все эти недостатки быстроходных ветроколёс, для более-менее мощного «ветряка» лучше выбрать число лопастей не менее 5-6.

Теперь основываясь на данных табл. 1, давайте прикинем, какой максимальной длинны лопасти подойдут для изготовления несложной электростанции. Очевидно, шестилопастный винт диаметром 2,5-3 м будет сложен в изготовлении. Представьте себе хотя бы процесс балансировки такого винта и его установку на мачту, которая в свою очередь должна быть довольно прочной, чтобы выдержать вес такого винта и аэродинамические нагрузки. А вот шестилопастный винт диаметром 2 метра или около того будет по силам энтузиасту для изготовления своими руками.

Возможно у кого-то возникнет соблазн, не посчитаться с затратой материалов и ещё больше увеличить количества лопастей для увеличения полезной мощности ветроустановки. Так, при числе лопастей двухметрового винта равным 12 мощность при «свежем» ветре (8 м/с) достигнет почти 500 Вт. Но такое дорогое ветряное колесо получиться слишком тихоходным, а значит, неизбежно потребует применения отдельного редуктора, что сильно усложнит конструкцию ветровой электростанции.

Таким образом, наиболее оптимальной является конструкция винта ветрогенератора диаметром 2 м и количеством лопастей равным 6.

Электрический генератор для ветряной электростанции

При подборе генератора электрического тока для ветроэлектростанции прежде всего нужно определить частоту вращения ветроколеса. Рассчитать частоту вращения ветроколеса W (при нагрузке) можно по формуле:

где V — скорость ветра, м/с; L — длинна окружности, м; D — диаметр ветроколеса; Z — показатель быстроходности ветроколеса (см. табл. 2).

Таблица 2. Показатель быстроходности ветроколеса

Показатель быстроходности Z

Если в эту формулу подставить данные для выбранного ветроколеса диаметром 2 м и 6 лопастями, то получим частоту вращения. Зависимость частоты от скорости ветра показано в табл. 3.

Таблица 3. Обороты ветроколеса диаметром 2 м с шестью лопастями в зависимости от скорости ветра

Скорость ветра, м/с

Число оборотов, об/мин

Примем максимальную рабочую скорость ветра равной 7-8 м/с. При более сильном ветре работа ветрогенератора будет небезопасной и должна будет ограничиваться. Как мы уже определили, при скорости ветра 8 м/с максимальная мощность выбранной конструкции ветроэлектростанции будет равна 240 Вт, что соответствует частоте вращения ветроколеса 229 об/мин. Значит, нужно подобрать генератор с соответствующими характеристиками.

К счастью, времена тотального дефицита «канули в Лету», и нам не придётся по традиции приспосабливать автомобильный генератор от ВАЗ-2106 к ветряной электростанции. Проблема в том, что такой автомобильный генератор, например, Г-221 является высокооборотным с номинальной частотой вращения от 1100 до 6000 об/мин. Получается, без редуктора наше тихоходное ветроколесо ни как не сможет раскрутить генератор до рабочих оборотов.

Делать редуктор к нашему «ветряку» мы не будем, и поэтому подберём другой тихоходный генератор, чтобы закрепить ветроколесо просто на валу генератора. Наиболее подходящим для этого является веломотор, специально разработанный для мотор-колеса велосипедов. Такие веломоторы имеет низкие рабочие обороты, и могут легко работать в режиме генератора. Наличие постоянных магнитов в этом типе двигателя будет означать отсутствии проблем с возбуждением генератора как в случае, например, с асинхронными двигателями переменного тока, у которых, обычно, используются электромагниты (обмотка возбуждения). Без подпитки током обмотки возбуждения такой двигатель не будет вырабатывать ток при вращении.

К тому же весьма приятная особенность веломоторов заключается в том, что они относятся к бесколлекторным двигателям, а значит, не требуют замены щёток. В табл. 4 представлен пример технических характеристик веломотора мощностью 250 Вт. Как видим из таблицы, этот веломотор отлично подойдёт в качестве генератора для «ветряка» мощностью 240 Вт и с максимальными оборотами ветроколеса 229 об/мин.

Таблица 4. Технические характеристики веломотора мощностью 250 Вт

Номинальное напряжение питания

Тип питания статора

Изготовление ветрогенератора своими руками

После того как приобретён генератор, можно приступать к сборке ветрогенератора своими руками. На рисунке изображено устройство ветроэлектростанции. Способ крепления и расположения узлов может быть иным и зависит от индивидуальных возможностей конструктора, но нужно придёрживаться размеров основных узлов на рис. 1. Эти размеры подобранны под данную ветряную электростанцию с учетом конструкции и размеров ветроколеса.

Устройство ветрянной электростанции

1. лопасти ветроколеса;

2. генератор (веломотор);

3. станина для закрепления вала генератора;

4. боковая лопата для защиты ветрогенератора от ураганного ветра;

5. токоприёмник, который передаёт ток к неподвижным проводам;

6. рама для крепления узлов ветряной электростанции;

7. поворотный узел, который позволяет поворачиваться ветрогенератору вокруг оси;

8. хвост с оперением для установки ветроколеса по ветру;

9. мачта ветрогенератора;

10. хомут для крепления растяжек

На рис. 1 изображены размеры боковой лопаты (1), хвоста с оперением (2), а также рычага (3), через который передаётся усилие от пружины. Хвост с оперением для поворота ветроколеса по ветру нужно изготовить по размерам на рис. 1 из профильной трубы 20х40х2,5 мм и кровельного железа в качестве оперения.

Крепить генератор следует на таком расстоянии, чтобы минимальное расстояние между лопастями и мачтой было не менее 250 мм. В противном случае нет гарантий, что лопасти, прогнувшись под действием ветра и гироскопических сил, не разобьются об мачту.

Изготовление лопастей

Ветряк своими руками обычно начинается из лопастей. Наиболее подходящим материалом для изготовления лопастей тихоходного ветряка является пластик, точнее пластиковая труба. Изготовить лопасти из пластиковой трубы проще всего — небольшая трудоёмкость и трудно ошибиться новичку. Также пластиковые лопасти в отличии от деревянных гарантированно не покорежатся от влаги.

Труба должна быть из ПВХ диаметром 160 мм для напорного трубопровода или канализации, например, SDR PN 6,3. У таких труб толщина стенки не менее 4 мм. Трубы для безнапорной канализации не подойдут! Эти трубы слишком тонкие и непрочные.

На фото изображено ветроколесо с разбившимися лопастями. Эти лопасти были изготовлены из тонкой ПВХ трубы (для безнапорной канализации). Они прогнулись от давления ветра и разбились об мачту.

Расчет оптимальной формы лопасти довольно сложный и нет необходимости его тут приводить, пусть им занимаются профессионалы своего дела. Нам же достаточно изготовить лопасти, используя уже рассчитанный шаблон по рис. 2, на котором изображено размеры шаблона в миллиметрах. Нужно просто вырезать такой шаблон из бумаги (фото шаблона лопасти в масштабе 1:2), далее приложить к трубе 160 мм, нарисовать контур шаблона на трубе маркером и вырезать лопасти с помощью электролобзика или вручную. Красными точками на рис. 2 изображено ориентировочное расположение креплений лопастей.

В итоге у Вас должно будет получиться шесть лопастей, формой как на фотографии. Чтобы полученные лопасти имели более высокий КИЭВ и меньше издавали шума при вращении, нужно сточить острые углы и края, а также отшлифовать все шершавые поверхности.

Для крепления лопастей к корпусу веломотора нужно использовать головку ветродвигателя, которая представляет собой диск из мягкой стали толщиной 6-10 мм. К нему приварены шесть стальных полос толщиной 12 мм и монтажной длинной 30 см с отверстиями для крепления лопастей. Диск крепится к корпусу веломотора с помощью болтов с контргайками за отверстия под крепление спиц.

После изготовления ветроколеса, его нужно обязательно отбалансировать. Для этого ветроколесо закрепляется на высоте в строго горизонтальном положении. Желательно, это сделать в закрытом помещении, где нет ветра. При сбалансированном ветроколесе лопасти не должны самопроизвольно поворачиваться. Если же какая-то лопасть тяжелее, её нужно сточить с конца до уравновешивания в любом положении ветроколеса.

Также нужно проверить вращаются ли все лопасти в одной плоскости. Для этого замеряется расстояние от конца нижней лопасти до какого-нибудь ближайшего предмета. Затем ветроколесо поворачивается и замеряется расстояние от выбранного предмета до других лопастей. Расстояние от всех лопастей должно быть в пределах +/- 2 мм. Если разница больше, то перекос нужно устранить, подогнув стальную полосу к которой крепится лопасть.

Крепление генератора (веломотора) к раме

Поскольку генератор испытывает большие нагрузки, в том числе и от гироскопических сил, его следует надёжно закрепить. Сам веломотор имеет прочную ось, поскольку используется при больших нагрузках. Так, его ось должна выдерживать вес взрослого человека при динамических нагрузках, возникающих при ездё на велосипеде.

Но на раме велосипеда веломотор крепится с двух сторон, а не с одной, как будет при работе в качестве генератора тока для ветряной электростанции. Поэтому вал нужно крепить к станине, которая представляет собой металлическую деталь с резьбовым отверстием для накручивания на вал веломотора соответствующего диаметра (D) и четырьмя монтажными отверстиями для крепления стальными болтами М8 к раме.

Желательно, использовать максимально большую длину свободного конца вала для крепления. Чтобы вал не прокручивался в станине, его нужно закрепить гайкой с контршайбой. Станину лучше всего изготовить из дюралюминия.

Для изготовления рамы ветрогенератора, то есть основы, на которой будут располагаться все другие детали, нужно использовать стальную пластину толщиной 6-10 мм или отрезок швеллера подходящей ширины (зависит от наружного диаметра поворотного узла).

Изготовление токоприёмника и поворотного узла

Если к генератору просто привязать провода, то рано или поздно провода перекрутятся при вращении ветряка вокруг оси и оборвутся. Чтобы этого не произошло, нужно применить подвижный контакт — токоприёмник, который состоит из втулки, изготовленной из изоляционного материала (1), контактов (2) и щёток (3). Для защиты от осадков контакты токоприёмника должны быть закрыты.

Для изготовления токоприёмника ветрогенератора удобно использовать такой способ: сначала на готовом поворотном узле размещаются контакты, например, из толстой латунной или медной проволоки прямоугольного сечения (используется для трансформаторов), контакты должны быть уже с припаянными проводами (10), в качестве которых нужно использовать одно- или многожильный медный провод сечением не менее 4 мм 2 . Контакты накрываются пластиковым стаканчиком или другой ёмкостью, закрывается отверстие в опорной втулке (8) и заливается эпоксидной смолой. На фото использована эпоксидная смола с добавкой двуокиси титана. После затвердевания эпоксидной смолы деталь стачивается на токарном станке до появления контактов.

В качестве подвижного контакта лучше всего использовать медно-графитовые щетки от автомобильного стартёра с плоскими пружинами.

Для того чтобы ветряное колесо ветрогенератора могло поворачиваться по ветру, необходимо обеспечить подвижное соединения рамы ветродвигателя с неподвижной мачтой. Подшипники располагаются между опорной втулкой (8), которая через фланец соединяется с трубой мачты с помощью болтов и муфтой (6), которая приваривается дуговой сваркой (5) к раме (4). Чтобы облегчить поворот, нужен поворотный узел с использованием подшипников (7) с внутренним диаметром не менее 60 мм. Лучше всего подойдут роликоподшипники, которые лучше воспринимают осевые нагрузки.

Защита ветряной электростанции от ураганного ветра

Максимальная скорость ветра, при которой может эксплуатироваться данная ветряная электростанция, составляет 8-9 м/с. Если скорость ветра больше, работа ветряной электростанции должна ограничиваться.

Конечно, этот предлагаемый тип ветряка для изготовления своими руками тихоходный. Вряд ли лопасти раскрутятся до чрезвычайно высоких оборотов, при которых они разрушаться. Но при слишком сильном ветре давление на хвост оперения становится очень значительным, и при резком изменении направления ветра ветрогенератор будет резко поворачиваться.

Учитывая же, что лопасти при сильном ветре быстро вращаются, то ветроколесо превращается в большой тяжелый гироскоп, который противится любым поворотам. Именно поэтому между рамой и ветроколесом возникают значительные нагрузки, которые сосредотачиваются на валу генератора. Известно много случаев, когда любители строили ветрогенераторы своими руками без какой-либо защиты от ураганно ветра, и у них из-за значительных гироскопических сил ломались прочные оси автомобильных генераторов.

Кроме того, шестилопасное ветроколесо диаметром 2 м обладает значительным аэродинамическим сопротивлением, и при сильном ветре будет значительно нагружать мачту.

Поэтому, чтобы самодельный ветрогенератор служил долго и надёжно, а ветроколесо не свалилось на голову прохожим, необходимо защищать его от ураганных ветров. Проще всего защитить ветряк с помощью боковой лопаты. Это довольно простое устройство, которое хорошо зарекомендовало себя на практике.

Работа боковой лопаты заключается в следующем: при рабочем ветре (до 8 м/с) давление ветра на боковую лопату (1) меньше жесткости пружины (3), и ветряк устанавливается приблизительно по ветру с помощью оперения. Для того чтобы пружина не складывала ветряк при рабочем ветре более чем это нужно, между хвостом (2) и боковой лопатой натянута растяжка (4).

Когда скорость ветра достигает 8 м/с, давление на боковую лопату становится сильнее, чем усилие пружины, и ветрогенератор начинает складываться. При этом ветряной поток начинает набегать на лопасти под углом, что ограничивает мощность ветроколеса.

При очень сильном ветре ветряк складывается полностью, и лопасти устанавливаются параллельно направлению ветра, работа ветряка практически прекращается. Обратите внимание, что хвост оперения не связан с рамой жестко, а вращается на шарнире (5), который должен быть изготовлен из конструкционной стали и иметь диаметр не менее 12 мм.

Размеры боковой лопаты приведены на рис. 1. Саму боковую лопату, также как и оперение, лучше всего изготовить из профильной трубы 20х40х2,5 мм и стального листа толщиной 1-2 мм.

В качестве рабочей пружины можно использовать любые пружины из углеродистой стали с защитным цинковым покрытием. Главное, чтобы в крайнем положении усилие пружины равнялось 12 кг, а в начальном положении (когда ветряк ещё не складывается) — 6 кг.

Для изготовления растяжки следует использовать стальной велосипедный тросик, концы тросика загибаются в петлю, а свободные концы закрепляются восемью витками медной проволки диаметром 1,5-2 мм и спаиваются оловом.

Мачта ветрогенератора

В качестве мачты для ветряной электростанции можно использовать стальную водопроводную трубу диаметром не менее 101-115 мм и минимальной длинной 6-7 метров при условии относительно открытой местности, где на расстоянии 30 м не было бы препятствий для ветра.

Если же ветряную электростанцию невозможно установить на открытой площадке, то тут ничего не поделаешь. Нужно увеличивать высоту мачты так, чтобы ветроколесо было хотя бы на 1 м выше окружающих препятствий (домов, деревьев), иначе выработка электроэнергии ощутимо снизится.

Само основание мачты следует устанавливать на бетонную площадку, чтобы оно не продавливалось в размокшую почву.

В качестве растяжек нужно использовать стальные оцинкованные монтажные тросы, диаметром не менее 6 мм. Растяжки крепятся к мачте посредством хомута. У земли тросы крепятся к прочным стальным колышкам (из трубы, швеллера, уголка и т.д.), которые закопаны в землю под углом на полную глубину полтора метра. Ещё лучше, если они дополнительно замоноличенны у основания бетоном.

Поскольку мачта в сборе с ветрогенератором обладает значительным весом, то для ручной установки нужно использовать противовес, изготовленный из такой же стальной трубы, как и мачта или деревянного бруса 100х100 мм с грузом.

Электрическая схема ветряной электростанции

На рисунке изображена простейшая схема зарядки аккумуляторов: три вывода от генератора подключаются к трёхфазному выпрямителю, который представляет собой три диодных полумоста подключенных параллельно и объединённых звездой. Диоды должны быть рассчитаны на минимальное рабочее напряжение 50В и ток 20А. Так как максимальное рабочее напряжение от генератора будет равно 25-26 В, то выводы от выпрямителя подключаются к двух батареям на 12 вольт, соединённых последовательно.

При использовании такой простейшей схемы зарядка аккумуляторов протекает следующим образом: при низком напряжении менее 22 В зарядка аккумуляторов происходит очень слабо, поскольку ток ограничивается внутренним сопротивлением аккумуляторов. При скорости ветра 7-8 м/с вырабатываемое напряжение генератора будет в пределах 23-25 В, и начнётся интенсивный процесс зарядки аккумуляторов. При более высокой скорости ветра работа ветрогенератора будет ограничиваться боковой лопатой. Для защиты аккумуляторных батарей (при аварийной работе ветряной электростанции) от чрезмерного сильного тока в схеме должен быть плавкий предохранитель, рассчитанный на максимальный ток 25 А.

Как видите, эта простая схема имеет значительный недостаток — при тихом ветре (4-6 м/с) аккумуляторная батарея практически не будет заряжаться, а ведь именно такие ветра чаще всего встречаются на равнинной местности. Для того чтобы подзаряжать аккумуляторные батареи при несильном ветре, нужно использовать контроллер заряда, который подключается перед аккумуляторными батареями. Контроллер заряда будет автоматически преобразовывать необходимое напряжение, также контроллер более надёжен, чем плавкий предохранитель и предупреждает перезаряд аккумуляторов.

Чтобы использовать аккумуляторные батареи для питания бытовой техники рассчитанной на переменное напряжение 220 В, понадобится дополнительно инвертор для преобразования постоянного напряжения 24 В соответствующей мощности, которая подбирается в зависимости от пиковой мощности. Например, если Вы будете подключать к инвертору освещение, компьютер, холодильник, то вполне достаточно инвертора рассчитанного на 600Вт, если же планируете хоть изредка дополнительно пользоваться электродрелью или дисковой пилой (1500 Вт), то следует выбрать инвертор мощностью 2000 Вт.

На рисунке показано более сложную электрическую схему: в ней ток от генератора (1) сначала выпрямляется в трехфазном выпрямителе (2), далее напряжение стабилизируется контроллером заряда (3) и заряжает аккумуляторные батареи на 24 В (4). Для питания бытовых приборов подключается инвертор (5).

Токи от генератора достигают десятки ампер, поэтому для соединения всех приборов в цепи следует использовать медные провода общим сечением 3-4 мм 2 .

Желательно ёмкость аккумуляторных батарей взять не менее 120 а/ч. Общая емкость батарей будет зависеть от средней интенсивности ветра в регионе, а также от мощности и частоты подключаемой нагрузки. Более точно необходимая ёмкость будет известна в процессе эксплуатации ветряной электростанции.

Уход за ветряной электростанцией

Рассмотренный тихоходный ветрогенератор для изготовления своими руками, как правило, хорошо запускается при слабом ветре. Для нормальной работы ветрогенератора вцелом нужно придерживаться таких правил:

1.
Через две недели после запуска опустить ветрогенератор при слабом ветре и проверить все крепления.

2.
Не менее чем два раза в год смазывать подшипники поворотного узла и генератора.

3.
При первых признаках разбалансировки ветроколеса (дрожание лопастей при вращении в установившемся по ветру положении) ветрогенератор следует опустить и устранить неисправность.

4.
Раз в год проверять щетки токоприёмника.

5.
Красить металлические детали ветряной электростанции один раз в 2-3 года.

Ветрогенератор своими руками или как сделать самодельный ветрогенератор для дома

В статье ветрогенератор своими руками рассмотрены вопросы выбора мощности самодельного ветряка, выбора конструкции ветроколеса, изготовления лопастей, крепления генератора к раме, защиты от ураганного ветра, ухода и др.

Вопрос ветроэнергетики в наше инновационное время интересует очень многих. Те, кто хоть раз посещал Европейские страны на своем авто, наверняка видели огромные ветропарки.
Сотни генераторов встречаются по пути.

Наблюдая такую картину, многие начинают верить, что получение эл.энергии при помощи ветра, весьма перспективное и выгодное занятие. Мудрые европейцы ошибаться то не могут.

При этом, почему-то игнорируется факт, что в других местах той же Европы, подобных ветроэлектростанций практически нет. С чего бы это?
Вот именно об этом, когда, где и как ветряки использовать выгодно, а когда нет, и пойдет речь в статье.

Автономность

Наверняка после очередного подорожания электроэнергии, вы задумывались об установке у себя на участке ветрогенератора. Тем самым, обеспечив если не всю, то большую часть своих потребностей в электричестве.

Некоторые даже подумывают таким образом стать независимыми от электросетей. Насколько это реально и возможно? К сожалению, для 90% владельцев частных домов, эти мечты так и останутся мечтами.

И дабы вы не тратили понапрасну свои деньги, расскажем с выкладкой всех цифр, почему это именно так.

Скорость ветра

К сожалению, в нашей стране не так много регионов, где скорость ветра находится хотя бы на уровне 5-7 метров в секунду. Берутся данные в среднем за год. В подавляющем большинстве широт, пригодных для проживания, эта самая скорость равняется максимум 2-4 м/с.

Это говорит о том, что ваша ветроустановка большую часть времени, элементарно не будет работать. Для стабильной выработки электричества, ей нужен ветер около 10 м/с.

Если в вашем районе ветер 7м/с, то генератор будет работать максимум на 50% от своего номинала. А если всего 2м/с, то и вовсе на 5%.

Фактически за час, 2квт генератор подарит вам не более 100Вт.

Еще вы столкнетесь с другой проблемой ветра, о которой умалчивают производители. Около земли, его скорость гораздо меньше чем наверху, там где ставятся промышленные установки высотой 25-30м.

Вы же свой агрегат будете монтировать максимум на десяти метрах. Поэтому даже не ориентируйтесь на таблицы ветров с разных сайтов. Эти данные вам не подходят.

Производители скромно умалчивают, что для их карт ветроресурсов, замеры производятся на высоте от 50 до 70 метров! К тому же там не учтены данные по турбулентности, завихрениям.

Попробуете задрать повыше чем 10м, обязательно задумаетесь о молниезащите. Наэлектризованные трением воздуха лопасти, очень вкусная приманка для разрядов!

К тому же, почему-то все беспокоятся только о таком параметре, как скорость ветра, и при этом забывают про его плотность или давление. А разница для энергетики весьма существенная. Зависимость выработки электроэнергии от давления ветра непропорциональная.

Так, при увеличении давления ветра в два раза, генерируемая мощность возрастает в восемь раз!

Кроме того, есть определенное лукавство в указанных технических характеристиках генераторов.

Верить им конечно можно, но только для идеальных условий. Потому что:

•
  и в ламинарном потоке при неизменном направлении и повышенной плотности

У вас же на дачном участке скорость ветра может быть такой, что не получится и вал прокрутить, не то что вырабатывать энергию.

И это весной или осенью. Именно в этот период происходят наиболее активные перемещения воздушных масс.

Не забывайте, что ветряк работает не в режиме холостого хода вертушки, а должен раскрутить ротор генератора в окружении неодимовых магнитов.

И это только до тех пор, пока электрический потенциал ветряка ниже напряжения АКБ. При достижении напряжения достаточного для начала заряда, аккумулятор превращается в нагрузку.

Если применить тихоходные конструкции с вертикальной осью вращения, то здесь уже присутствует повышающий редуктор. Вы пытались раскрутить повышающий редуктор? Такая конструкция усложняется, увеличивается вес, парусность, стоимость.

Даже на маяках Северного флота, учитывая там постоянные ветра и полярную ночь, специалисты предпочитают использовать солнечные батареи. На вопрос почему так, отвечают по-простому – проблем меньше!

Аккумуляторные батареи для ветряков

Большие промышленные ветротурбины могут передавать энергию напрямую в сеть, минуя всякие аккумуляторы.

А вот вы без них обойтись никак не сможете. Без АКБ не будет работать ни телевизор, ни холодильник. Даже освещение будет светить урывками, в зависимости от порывов ветра.

При этом за 12-15 лет работы генератора, вы обязаны будете сменить 3-4 комплекта АКБ, тем самым вдвое увеличив свои начальные расходы. Причем мы берем чуть ли не идеальный вариант, когда аккумуляторы будут разряжаться не больше половины от своей емкости.

Конечно вы можете купить дешевые модели АКБ, но затраты от этого не станут меньше. Просто поход в магазин за новыми батареями будет осуществлен не 4 раза, а уже 8.

Где лучше установить

Еще о чем стоит серьезно задуматься — это наличие свободного места. Причем по площади оно может уходить на 100 и более метров в каждую сторону от мачты.

Ветер должен свободно гулять по лопастям, и без помех их достигать со всех сторон. Получается, что вы должны проживать либо в степи, либо возле моря (лучше непосредственно на его берегу).

Идеальное место будет на вершине холма. Где с позиции аэродинамики, воздушный поток уплотняется с соответствующим увеличением скорости и давления ветра.

О соседях рядом забудьте. Их сады и двух-трехэтажные особняки, здорово “попьют вашу кровушку”, каждый раз перекрывая попутный ветерок. Также как и соседние лесопосадки.

Те же самые промышленные ветряки, не располагают непосредственно друг за другом, а монтируют их по диагонали. Каждый последующий, не должен закрывать предыдущий.

Цена за 1квт мощности

4-я причина – высокая цена. Не ведитесь на цены продавцов в прайс листах. В них никогда не показывается реальная стоимость всего необходимого оборудования.
Поэтому цены всегда умножайте на 2, даже при выборе так называемых готовых комплектов.

Но и это еще не все. Не забудьте про эксплуатационные расходы, доходящие до 70% от стоимости ветряков. Попробуйте поремонтировать генератор на высоте, либо каждый раз демонтировать и разбирать-собирать мачту.

Еще не забудьте про периодическую замену АКБ. Поэтому не рассчитывайте, что ветряк может вам обойтись в 1 доллар за 1квт эл.энергии.

Когда вы посчитаете все реальные затраты, окажется что каждый киловатт мощности такого ветрогенератора, обошелся вам минимум в 5 баксов.

Срок окупаемости и расчет экономии

Пятая причина, неразрывно связана с первыми четырьмя. Это срок окупаемости затрат.

Для вашей индивидуальной ветровой установки этот срок – НИКОГДА.

Стоимость ветряка, мачты и доп.оборудования для 2-х киловаттных качественных моделей будет доходить в среднем до 200 тыс. рублей. Производительность таких установок – от 100 до 200квт в месяц, не более. И это при хороших погодных условиях.

Даже осадки снижают мощность ветряков. Дождь на 20%, снег – на 30%.

Вот и получается вся ваша экономия – это 500 рублей. За 12 месяцев непрерывной работы, набежит уже чуть больше – 6 тысяч.

Но если вспомнить начальные траты в 200тыс., то вернете вы их через тридцать два года!

И все это без учета эксплуатационных затрат. А если прикинуть, что средний срок службы хорошего ветряка – около 20лет, то получается, что он окончательно и безвозвратно поломается еще до того, как выйдет на окупаемость.

При этом, 2-х киловаттный агрегат не будет закрывать на 100% ваши потребности. Максимум на треть! Если захотите целиком все подключить от него, то берите 10-ти киловаттную модель, не меньше. Срок окупаемости от этого не изменится.

Но тут уже будут совсем другие габариты и масса.

И закрепить его просто так на трубе через чердак своей крыши, точно не получится.

Однако некоторые все равно убеждены, что из-за бесконечного подорожания электроэнергии, ветрогенератор в один прекрасный момент, по любому станет выгоден.

Когда стоит покупать ветряк

Безусловно, электроэнергия с каждым годом дорожает. К примеру 10 лет назад, ее цена была на 70% ниже. Давайте проведем примерные расчеты и выясним перспективу выхода на окупаемость ветряка, с учетом резкого удорожания электричества.

Рассматривать будем генератор мощностью 2квт.

Как мы уже выяснили ранее, стоимость такой модели около 200тысяч. Но с учетом всех доп.расходов, нужно умножить ее на два. Получится минимум 400 тыс.руб. затрат, при сроке службы в двадцать лет.

То есть, за год получается 20 тысяч. При этом по факту, за этот год агрегат выдаст вам максимум 900 квт. Из-за коэфф. установленной мощности (он для маленьких ветряков не превышает пяти процентов), за месяц вы накрутите 75квт.

Даже если взять 1000 квт в год для простоты расчетов, стоимость 1квт/ч полученная от ветряка, для вас составит 20 рублей. Если и предположить что электричество от ТЭС подорожает в 4 раза, то случится такое не завтра, и даже не через 5 лет.

Какие ветряки выбирать

Ну а тем, кто живет далеко от подстанций и ВЛ-0,4кв, стоит приобретать наиболее мощные модели ветряков, какие вы только можете себе позволить. Так как от той мощности, что указана на картинках, вам достанется не более 15%.

Другая категория потребителей, вполне заслужено делает выбор не в пользу китайских заводских моделей, а наоборот, предпочитает самодельные ветряки от мастеров самоучек. Свои выгоды в этом тоже имеются.

В большинстве своем, изобретатели подобных девайсов, это грамотные и ответственные ребята. И практически в 100% случаев, без проблем им можно вернуть установку, если что-то пошло не так, или ее нужно подремонтировать. С этим проблем уж точно не будет.

У промышленных китайский ветряков, внешний вид конечно посимпатичнее. И если вы все-таки решились прикупить именно его, сразу после проверки электродрелью, сделайте профилактический ремонт и замените китайский металлолом на подшипники с качественной смазкой.

Если поблизости от вас есть крупные гнездовья птиц, не помешает закупить дополнительный комплект лопастей.

Птенцы иногда попадают под раздачу крутящейся “мини мельницы”. Пластиковые лопасти ломаются, а металлические гнутся.

А закончить хотелось бы мудростью от тех пользователей, которые не послушались всех доводов и вплотную столкнулись со всеми вышеописанными проблемами. Запомните, самый дорогой флюгер для дома – это ветрогенератор!
