Ветряная мельница: декоративный элемент или практичное сооружение?

Современный дизайн переступил новую ступень своего развития, в связи с чем, каждый владелец загородной территории стремится сделать свой участок как можно более привлекательным. В настоящий момент мало кто оценит по достоинству загородную территорию, если она будет только ухоженной и чистой. В связи с этим, все чаще на даче можно встретить радующие глаз решения в ландшафтной дизайне. В процессе сооружения ветряной мельницы каждый сможет попробовать свои силы в дизайне и строительстве, так как декоративные постройки, в отличие от зданий, можно мастерить даже из самых неожиданных подручных материалов.

Занявшись поиском или самостоятельной разработкой схемы ветряной мельницы, внимательно изучите свой участок и отметьте основные его особенности, возможно, вы сможете эксплуатировать ветряную мельницу не только в качестве декоративной постройки, но и практичного сооружения, например:

• Ветряная мельница может использоваться в качестве сооружения, скрывающего такие неприглядные места, как канализационный люк и другие нюансы, нежелательные к обзору посторонних;
• Если ветряная мельница будет выполнена из нетяжелых материалов или будет характеризоваться небольшими размерами, она сможет выступить в роли надежного защитного «колпака» для вентилей труб и других значимых инженерных сооружений, нуждающихся в защите от атмосферных осадков;
• Если вы уверены в прочности и надежности декоративного сооружения, она сможет прекрасных домиком для детских игр на свежем воздухе, независимо от того, будет ли конструкция ветряной мельницы подразумевать вход внутрь. При этом обратите внимание на устойчивость самодельной постройки;
• Мельница, отличительной особенностью которой будут внушительные размеры, может стать прекрасным местом для хранения садового инвентаря, а в том случае, если она изготовлена из камня, она может взять на себя даже функцию мангала;
• Еще одна важная особенность ветряной мельницы будет полезна тем, у кого на участке орудуют кроты. Чтобы избавиться от них, соорудите мельницу, оснащенную вращающимися лопастями и ножками, которые необходимо вкопать в грунт на глубину 15-20 см. Вибрация, которая будет исходить во время функционирования сооружения, отгонит непрошеных гостей далеко за пределы участка.

Конструкция ветряной мельницы: дополнительные функции

По мнению специалистов, такое приспособление как ветряная мельница совершенно незаслуженно считается пережитком прошлого. Это обусловлено бурным развитием современных технологий, к разряду которых отнесено популярное инженерное направление – ветроэнергетика, благодаря которому традиционная ветряная мельница превратилась относительно недорогой, но в то же время очень эффективный и экологичный источник энергии, получивший название ветрогенератор.

Энергии, генерируемой такой модифицированной ветряной мельницы, мощность которой колеблется в пределах 10 КВт, будет достаточно для полноценного отопления и горячего водоснабжения загородного коттеджа. Конечно же, необходимо ответить, что мельницы, использующиеся для преобразования энергии ветра в тепловую энергию, сооружаются в соответствии с более сложными схемами, однако факт использования ветряной мельницы в роли генератора пророчит ей большое будущее. По мере развития популярного направления – ветроэнергетики, модели ветряных мельниц не перестают модернизироваться и усовершенствоваться, но азы их конструкции остаются неизменными – как и в далекой древности, ветряные мельницы представляют собой ротор, расположенный в горизонтальном направлении, и несколько крыльев четырехугольной формы. Единственное отличие современных модификаций от первоначальных конструкций заключается в материалах, использующихся для их сооружения.

Ветряная мельница фото

Изготовление ветряной мельницы: необходимые материалы и инструменты

Материалы для изготовления ветряной мельницы

В настоящее время богатый строительный рынок практически не ограничивает ваши возможности в выборе строительных материалов, из которых можно изготовить ветряную мельницу. Вы можете остановить свой выбор на пластике, фанере, дереве, диком камне или кирпиче. Но мы, сразу условимся, что в нашей статье мы описываем изготовление деревянной мельницы, поэтому в качестве основного материала выберем дерево. Если вы планируете использовать декоративную ветряную мельницу как детский домик для летних игр, позаботьтесь о том, чтоб ее конструкция подразумевала возможность входа внутрь сооружения, а также обеспечьте ее абсолютную устойчивость и безопасность, которая исключит переворачивание мельницы в процессе работы ее лопастей. Поэтому, в данном случае, конструкция самодельной ветряной мельницы должна подразумевать наличие прочного основания, для изготовления которого можно использовать бетон или бревна.

Также подготовьте строительные материалы для сооружения крыши ветряной мельницы. Для этих целей можно выбрать фанеру, доски или ондулин. Для повышения декоративных свойств мельницы вы можете приобрести конек. Не забывайте и про лак и олифу, которые необходимы для защиты деревянных материалов, из которых изготовлена мельница, от агрессивных воздействий внешней среды, например, от избыточной влаги, сухости или агрессивных биологических агентов.

Итак, подготовьте следующие материалы:

• Остатки толстой фанеры или ДСП;
• Деревянная вагонка (В данном случае, подойдете евровагонка класса С, выбор которой обусловлен ее более низкой стоимостью). Используемая нами конструкция ветряной мельницы подразумевает применение 10 панелей, длина которых составляет 1,5 метра;
• Тонкие рейки с сечением 20×40 мм;
• Тонкие деревянные рейки, называемые раскладками, которые понадобятся для изготовления лопастей;
• Уголки из дерева, необходимые для облагораживания всех стыков и повышения декоративных свойств готовой ветряной мельницы;
• Метизы (гвозди небольших размеров и шурупы);
• Олифа или лак для дерева (мы отдали предпочтение алкидному быстросохнущему лаку);
• Пара шайб, длинный болт и гайки в количестве 5 штук.

Инструменты для изготовления ветряной мельницы

Также приготовьте следующие инструменты из предложенного списка, так как без них вы не справитесь с изготовлением привлекательной ветряной мельницы из дерева.

Список представлен ниже:

• Электрический станок, при отсутствии которого вы сможете обойтись ножовкой или пилой;
• Электрическая дрель и шуруповерт;
• Электрический рубанок и шлифовальная машинка;
• Молоток и пара кистей;
• Рулетка;
• Наждачная бумага для зачистки поверхности.

Выбор территории для установки ветряной мельницы: основные правила

Если вы подготовили все необходимые материалы и инструменты, займитесь выбором территории, наиболее подходящей для установки ветряной мельницы. Идеальной местностью для ее установки станет открытое пространство, где отсутствуют даже малейшие преграды для ветра. Это обусловит нахождение лопастей ветряной мельницы в постоянном движении.

Определившись с местом расположением постройки, произведите уборку территории, освободив ее от лишней растительности, после чего разровняйте землю и приступите к закладке фундамента или, так называемой, платформы. Перед этим, по мнению специалистов, для удобства изготовления конструкцию мельницы желательно разделить на три основные части: нижнюю, среднюю и верхнюю, изготовив которые по отдельности, впоследствии их соединяют в единую конструкцию. Предварительно определитесь со средними размерами постройки: мельница стандартных размеров представляет собой конструкцию в форме равнобедренной трапеции со сторонами следующих размеров:

• Большое основание характеризуется размерами: 1,5 – 2 м;
• Высота постройки от основания до крыши: до 2 м;
• Размер малого основания составляет: 1,2- 1,3 м.

Этапы изготовления ветряной мельницы

Как говорилось выше, процесс изготовления ветряной мельницы начинается с изготовления платформы или основания. Чтобы изготовить основание, используя электролобзик, из фанеры или остатков ДСП выпиливают два квадрата, один из которых характеризуется стороной, равной 40 см, а другой – 30 см. Данный размер вы можете регулировать в соответствии со своими предпочтениями. Вырезав заготовки будущего основания, определитесь с их центральными точками, которые можно найти путем проведения пересекающихся диагоналей, и просверлите в них отверстия.

Следующий шаг заключается в сборке каркаса ветряной мельницы. Для этого отрезают рейку длиной 50-60 см, которая равна высоте нижней трапециевидной части каркаса. Длина рейки также является вариабельным параметром. Отверстия, проделанные в центральной части квадратов, используются для установления провизорной (временной) рейки, которую прикрепляют с помощью саморезов, и изготовления каркаса. Рейка в данном случае носит вспомогательную роль, в связи с чем, после изготовления основного каркаса ее удаляют. Установив вспомогательную рейку, приступают к сборке основного каркаса. Для этого по четырем углам заготовке закрепляют заранее подготовленные и отрезанные по размерам рейки, которые крепят с использованием саморезов. После скрепления убирают вспомогательную рейку. В результате мы изготовили каркас или платформу нижней части ветряной мельницы.

Важно! Чтобы избежать возможных перекосов при изготовлении основания, используйте заранее подготовленную рулетку и постоянно проверяйте диагональные размеры конструкции.

Если вы решили установить мельницу на траве или грунте, предусмотрите возникновение возможных проблем, связанных с намоканием деревянного основания. Чтобы продлить долговечность конструкции и увеличить ее мобильность, предлагаем вам прикрепить к основанию ножки в количестве 4-х штук.

Предлагаем обратить внимание на интересную идею, суть которой заключается в изготовлении ножек из ПВХ трубы, диаметр которой выбирается в произвольном порядке. Помимо трубы понадобятся 4 бруска, диаметр которых позволит им прочно войти в трубу. Брусья прикрепляют к основанию с помощью саморезов к внутренним углам платформы.

Важно! Ножки, прикрепляемые к платформе, должны быть одинаковой высоты, что позволит избежать перекосов готовой конструкции. Чтобы проверить их высоту, используйте строительный уровень.

Далее приступают к изготовлению верхней части. Из остатков ДСП или фанеры вырезают два одинаковых равнобедренных треугольника, длины сторон и высота которых определяются в произвольном порядке. Их скрепляют между собой с помощью отрезков реек, которые крепятся саморезами. Готовый каркас верхней части на данном этапе не рекомендуется прикреплять к нижней, так как впоследствии это затруднит обшивку конструкции вагонкой.

Следующий этап изготовления мельницы – обшивка нижней части каркаса деревянной вагонкой. В этом нет ничего сложного, так как вся суть этапа заключается в подготовке заготовок вагонки необходимой длины, установки их в нужном месте, после чего необходимо просверлить необходимое количество отверстий в каркасе и прикрепить вагонку.

При этом углы, скорее всего, не получатся идеально ровными, но в этом нет ничего страшного, так как впоследствии все неровности скроются деревянными уголками. После того, как вы завершите обивку нижней части каркаса, можете приступать к прикреплению верхней треугольной части мельницы к нижней с помощью саморезов и, в последующем, перейти к ее обшивке вагонкой.

При обшивке верхней треугольной части, располагайте вагонку в вертикальном направлении, что, на наш взгляд, смотрится более эстетично. Завершив отделку, с помощью электрического лобзика вы можете вырезать декоративную дверь и окна, после чего переходите к изготовлению основы для установки лопастей.

Установка оси для лопастей также не представляет сложностей. Для этого в верхней части просверливают отверстие и устанавливают длинный болт, подложив при этом две шайбы для упрочнения конструкции, и фиксируют гайкой. Изготовив ось для лопастей, переходят к обшивке крыши ветряной мельницы деревянной вагонкой, и заключительной маскировке неровностей с помощью деревянных уголков с последующей шлифовкой конструкции наждачной бумагой.

Следующий этап изготовления – изготовление лопастей, с последующей их установкой. Для их изготовления используют деревянные рейки-раскладки. Их форма и внешний вид могут быть произвольными и зависят только от фантазии мастера. Крепление лопастей между собой осуществляют с помощью мелких гвоздиков. Скрепив лопасти между собой, в центре их пересечения сверлят отверстие и устанавливают на ось, фиксацию которых осуществляют с двух сторон с помощью пары гаек. Лопасти ветряной мельницы не следует делать чрезмерно тяжелыми. В идеале они должны отклоняться по оси и по типу традиционного вентилятора захватывать ветер.

Кровля крыши – еще один неотъемлемый этап изготовления ветряной мельницы. Для кровли можно использовать ондулин, который укладывают на обшитый каркас крыши в виде черепицы.

Вот и все, конструкция мельницы готова. Осталось дело за малым – покрыть мельницу лаком и выбрать место для ее установки. Все деревянные элементы мельницы покрывают олифой и лаком.

Установка ветряной мельницы как заключительный этап изготовления

После высыхания лака декоративную мельницу устанавливают на участке. Несмотря на то, что наша конструкция защищена от чрезмерного контакта с землей и избыточной влажности, конструкцию желательно оградить от лишнего контакта с ними. Для этого установку мельницы желательно осуществлять на бетонную основу или другой материал, который предупредит проведение влаги из почвы, например, им может стать декоративный камень или плитка для мощения. Такая мельница будет уместной в любом саду и придется по вкусу даже самому капризному владельцу загородной территории. Что касается ландшафтного дизайна территории, то декоративная мельница будет оптимально смотреться на территории, засаженной зеленым газоном или рядом с расположенными неподалеку разноцветными миксбордерами.

Оригинальной идеей оформления ветряной мельницы является установка подсветки. Рядом с дверцей или окошками мельницы можно установить несколько точечных светильников, к которым необходимо провести электрическую проводку. Отдав предпочтение данному варианту, вы превратите декоративную мельницу в источник освещения в темное время суток.

Как вы уже поняли, существует множество вариантов изготовления ветряной мельницы, которая может быть не только декоративным элементом сада, но и чрезвычайно функциональной постройкой, необходимой на территории загородного участка. Мы рассмотрели наиболее распространенный и простой вариант устройства ветряной мельницы, основываясь на котором, умелый мастер сможет изготовить постройку по своему вкусу.

Ветряные мельницы видео

Как построить ветряную мельницу своими руками

Преобразование энергии ветра в электричество (особенно в сельских районах, которые славятся своими задувными ветрами) существенно сэкономит ваши деньги. А изобретение, которое поможет это сделать – обычная ветряная мельница

Для того, чтобы его воплотить в жизнь, необходимо изучить структуру ветряной мельницы и выявить перечень тех материалов, которые понадобятся для постройки.

Как построить ветряк своими руками

Итак, основные части ветряка.

База — я вляется основой ветряной мельницы. Это ее самый крепкий и тяжелый элемент. Изготавливается обычно из бетона. Если мельница предполагается высотой в полтора метра, база предполагается размером 45 кв. см и весом в районе 36 кг.

Мельничная башня.

Башня изготавливается из прочного куска 5-8-сантиметровой пластиковой трубы (ПВХ). Используются и другие материалы, но они не столь эффективны. Высота башни, как мы договорились, должна составить полтора метра.

Лопасти.

Лопасти мельницы аналогичны тем, которые находятся в пропеллере самолета. Ножи-сборщики ветряной энергии делаются из легкого пластика или дерева. Размеры лезвий соответствуют размеру базы и башни. Для мельницы в полтора метра лопасти в длину составляют примерно 0,9 м.

Гондола.

Основой ветряной гондолы служит редуктор. С его помощью ножи- лопасти соединяются с башней и после этого могут нормально функционировать.

После того, как нам стали известны все параметры базы, башни, гондолы, наступает время для постройки ветряной мельницы.

Солнечные батареи.

Солнечные батареи устанавливаются на крыше в таком месте, где на нее попадает максимальное количество солнечных лучей, и там, где она наиболее открыта.

Теперь устанавливаем башню.

До нее должно доходить максимальное количество ветра. Следовательно, место ее расположения тоже должно быть выбрано так, чтобы ветер на пути к башне не встречал никаких препятствий.

На башню крепится гондола. Проверьте, достаточно ли размера лопасти для того, чтобы реагировать на ветер и улавливать его.

Подключение генератора – заключительный шаг строительства. Соединяем воедино солнечные батареи и провода генератора.

«Пробовали вы запрячь ветер, чтобы заставить его работать на себя! Ведь энергия ветра — одна из самых дешевых и легкодоступных! Я не предлагаю строить ветряные мельницы, как это делали в старину, или сложный современный ветродвигатель. А вот построить ветроустановку для выработки электроэнергии, пусть небольшую, маломощную, думаю, сможет каждая семья, живущая в сельской местности, каждая школа.

Энергии, выработанной ветроустановкой, хватит, чтобы включить насос для поливки огорода или сада, чтобы осветить дом или класс. И если хотя бы в каждом пятом доме будет работать своя бесплатная мини — ветроэлектростанция, представляете, сколько сэкономленных киловатт-часов лягут в «энергетическую копилку» нашей страны!»

Вместе с папой Сережа собирается этим летом построить около дома такую ветроэлектростанцию. В письме он прислал эскизы своей будущей установки. Мы показали их инженеру Вячеславу Николаевичу Шумееву, он внимательно изучил эскизы, доработал и теперь предлагает их на суд читателей.

Сережа Курнев использовал известную еще в давние времена схему ветроустановки с самовращающимся барабаном.

Устройство представляет собой две половинки полого цилиндра, которые после его разрезки раздвигались в стороны от общей оси (см. рис).

Образовавшееся тело обладало ярко выраженной аэродинамической несимметричностью. Набегающий поперек его оси поток воздуха как бы соскальзывал с выпуклой стороны одного полуцилиндра. Зато другой, обращенный к ветру своеобразным карманом, оказывал значительное сопротивление. Барабан поворачивался, полуцилиндры менялись местами всё быстрее и быстрее, и вертушка таким образом быстро раскручивалась.

Вот этот принцип, возможно и не зная о нем, и взял за основу своей будущей ветроэлектростанции Сережа Курнев.

Подобная схема выгодно отличается от ветроустановки с пропеллерной вертушкой. Во-первых, она не требует при изготовлении большой точности и дает широкий выбор применяемых материалов. Во-вторых, она компактна.

Судите сами. Мощность генератора, приводимого в действие барабаном диаметром всего около метра, будет такой же, как при использовании трехлопастного пропеллера диаметром 2,5 м! И если пропеллерную вертушку нужно устанавливать на высокой штанге или на крыше дома (этого требует техника безопасности), то вертушку-барабан можно ставить прямо на земле, под навесом. Есть у барабана и еще ряд достоинств: большой крутящий момент при малых оборотах (значит, можно обойтись либо совсем без редуктора, либо использовать простейший одноступенчатый), отсутствие щеточного токосьемного механизма.

Сережа предлагает двухлопастный барабан, мы же советуем увеличить количество лопастей до четырех (рис. 1Б). Тяговые характеристики такой установки значительно улучшатся.

Итак, начнем с изготовления барабана (рис. 2). Лопасти можно сделать из фанеры, кровельного железа, дюралюминиевого листа или листового пластика подходящих размеров. В любом варианте старайтесь избегать излишне толстых заготовок — ротор должен быть легким. Это уменьшит трение в подшипниках, а значит, барабан будет легче раскручиваться ветром.

1 — резистор;
2 — обмотка статора генератора;
3 — ротор генератора;
4 — регулятор напряжения;
5 — реле обратного тока;
6 — амперметр;
7 — аккумулятор;
8 — предохранитель;
9 — выключатель.

Если вы воспользуетесь кровельным железом, вертикальные края лопастей усильте, подложив под отбортовку металлический пруток диаметром 5-6 мм. Если вы решили сделать детали вертушки из фанеры (ее толщина должна быть 5-6 мм), не забудьте пропитать заготовки горячей олифой. Щеки барабана можно изготовить из древесины, пластмассы или легкого металла. Собирая барабан, не забудьте промазать места стыков густой масляной краской.

Крестовины, соединяющие отдельные лопасти в ротор, лучше сварить или склепать из стальных полос сечением 5×60 мм. Можно использовать и древесину: толщина заготовки не менее 25 мм, ширина — 80 мм.

Ось для вертушки проще всего сделать из двухметрового отрезка стальной трубы с внешним диаметром около 30 мм. Перед тем как подбирать заготовку для оси, найдите два шарикоподшипника, желательно новые.

Согласовав размеры трубы и подшипников, вы избавите себя от лишней работы по подгонке трубы к внутренним обоймам подшипников. Стальные крестовины ротора привариваются к оси, деревянные крепятся эпоксидным клеем и стальными штифтами диаметром 5- 6 мм, проходящими одновременно через каждую крестовину и трубу. Лопасти смонтируйте на болтах М12. Внимательно проверьте расстояния от лопастей до оси: они должны быть одинаковыми — 140-150 мм. Собрав барабан, снова покройте стыки деталей густой масляной краской.

Главный элемент установки готов, остаётся изготовить станину, сварив или склепав ее из металлического уголка (годится и деревянный вариант). На готовую станину установите шарикоподшипники. Проследите, чтобы не было перекоса, иначе ротор не сможет легко вращаться. Все детали установки дважды покройте масляной краской, на нижнем конце оси закрепите набор шкивов различного диаметра. Перекинутый через шкив вертушки ремень соедините с генератором электрического тока, например автомобильным. Построенный образец ветросиловой установки при скорости ветра 9-10 м/с сможет обеспечить мощность, передаваемую на генератор, равную 800 Вт.

Ну а если стоит безветренная погода или ветер слишком слаб, чтобы девать необходимую электроэнергию? Перебоев в выработке электричества не будет, если воспользоваться накопителем энергии — аккумулятором. Ветер есть — пускайте электричество напрямую к потребителю, ветра нет — включайте заряженные от ветроустановки аккумуляторы. На рисунке 3 мы показали схематическое устройство электрической цепи такой ветроустановки.

Если ветряк будет использоваться для поливки огорода или сада, его нужно смонтировать прямо над источником воды.

А теперь задание. Подумайте, ребята, как приспособить ветроустановку, о которой мы рассказали, для геологов, альпинистов, передвижных ремонтных и строительных бригад, для пастухов на далеких пастбищах.

ЮТ 1983 №5, В. ШУМЕЕВ, инженер, Рисунки А. МАТРОСОВА

Ветродвигатель для ветряка

предлагаемая конструкция позволяет увеличить ветроэффективность ветродвигателя почти в 3,2 раза в сравнении с классической и довести ее до величины 0,65-0,75.

Новые возможности использования ветроэнергетики

Использование нового способа управления работой ветроэнергетической установки и ее конструкция позволят повысить КПД турбинного колеса за счет более полной отдачи потоками воздуха своей энергии, увеличить площади захвата фронта воздушных потоков от 2 до 10 раз, уменьшить размеры турбинного колеса и увеличить частоту его вращения, уменьшить динамическую нагруженность конструкции в результате снижения массы и габаритов вращающихся частей в несколько раз, уменьшить капитальные затраты на производство и установку энергосиловых агрегатов в промышленности и частном секторе. опубликовано econet.ru

P.S. И помните, всего лишь изменяя свое сознание – мы вместе изменяем мир! © econet

Понравилась статья? Напишите свое мнение в комментариях.
Подпишитесь на наш ФБ:

Ветряная мельница — как сделать своими руками?

Обновлено: 4 мая 2019

Что такое ветряная мельница?

Постройки, имеющиеся на приусадебном или дачном участке, обычно создаются в строгом функциональном стиле. Каких-либо специфических декоративных элементов они, как правило, не имеют и выглядят соответственно своему назначению. При этом, желание как-то украсить, оживить территорию участка свойственно большинству владельцев. Вариантов решения этого вопроса имеется очень много. Чаще всего используются технологии ландшафтного дизайна, с помощью которых может быть украшен абсолютно любой клочок земли.

Один из вариантов создания необычного облика является возведение ветряной мельницы. Решение несколько неожиданное, но неизменно эффектное, требующее подробного рассмотрения.

Устройство и принцип работы

Ветряная мельница — это устройство, преобразующее энергию ветра в работу мукомольного механизма. Таково традиционное назначение мельниц, выполнявших практически единственную работу — размол зерна, изготовление муки. Лопасти (крылья) мельницы принимали на свои плоскости поток ветра и начинали вращение. Оно передавалось на жернова, моловшие зерно и производившие муку. Устройство ветряной мельницы — это прообраз ветряных генераторов, насосов и прочих механизмов сегодняшнего дня, использующих потоки ветра как источник энергии.

В настоящее время встретить действующую ветряную мельницу можно редко, в основном, их содержат в этнографических заповедниках как экспонаты. При этом, они вполне исправны и могут выполнять свою работу вполне эффективно.

Декоративный элемент или практичное сооружение?

Использовать ветряную мельницу в качестве полноценного сооружения, выполняющего помол муки, невозможно. Во-первых, размеры такого сооружения не подойдут для относительно небольших участков. Кроме того, необходимости в размоле зерна в настоящее время не имеется. Поэтому ветряные мельницы, возводимые на садовых участках, выполняют декоративную роль. При этом, вращающийся ротор, если он способен выполнять свои функции, вполне может быть использован для различных хозяйственных нужд:

• производство электроэнергии;
• приведение в действие водяного насоса;
• корпус ветряка можно приспособить для хранения различного инвентаря.

Выбор способа применения ветряка — прерогатива владельца участка, но наиболее распространенным назначением таких сооружений является украшение участка, привнесение фольклорных мотивов в стиль оформления. Этот момент нельзя считать второстепенным или неважным, так как внешний вид так же нуждается в грамотном и творческом подходе, как и практическое применение.

Для чего может понадобиться?

В данном случае ключевым моментом становится самостоятельное изготовление сооружения. Помимо определенных практических целей, которые преследуются при создании ветряка, важен творческий подход, возможность приложить усилия для самостоятельного оформления участка.

Применить такое сооружение можно по-разному, например, с помощью ветряной мельницы можно декорировать скважину для воды. Часто подобными сооружениями прикрывают выход на поверхность канализационных коллекторов. Не исключается использование ветряка по прямому назначению — с целью приведения в движение механизмов или генерации электрического тока, например, для освещения участка.

Важно! Украшение территории — сам по себе немаловажный фактор, но, если имеется возможность практического применения ветряной мельницы для хозяйственных нужд, ее ценность возрастает во много раз.

Еще одним возможным применением такого элемента можно назвать место для детских игр. Ребятишки с удовольствием играют в различных домиках, а если он стилизован под мельницу, становится еще интереснее.

Выбор территории для установки

На выбор места влияет, в первую очередь, замысел владельца, назначение сооружения. Если планируется чисто декоративное использование, то мельницу размещают исходя из соображений живописности, внешнего эффекта, то есть на открытой площадке, обеспечивающей хороший обзор сооружения. Если же устройство будет функциональным, то на выбор повлияет уровень площадки, отсутствие поблизости крупных построек, способных закрыть лопасти от потоков ветра.

Кроме того, необходимо учитывать расположение инженерных коммуникаций, построек или сооружений, которым могут помешать вращающиеся крылья мельницы. Если они находятся напротив окна, постоянное мелькание в глазах создаст существенное неудобство для людей, находящихся в комнате.

Следует также учитывать, что к сооружению понадобится иметь нормальный подход, особенно, если планируется сделать его элементом детской игровой площадки. Учитывая все эти соображения, производится выбор оптимального места для строительства мельницы.

Пошаговая инструкция

Создание мельницы происходит по обычной схеме, используемой при строительстве любых сооружений:

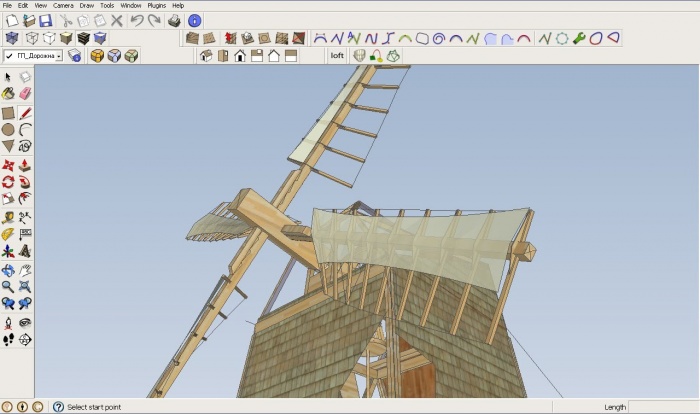

• создание проекта (рабочего чертежа)
• приобретение материалов, подбор инструмента
• подготовка площадки
• сборка корпуса и ротора
• установка механических элементов (если они запланированы)
• запуск, отладка режимов работы

Некоторые шаги в этом перечне могут оказаться лишними, иногда, напротив, могут понадобиться дополнительные действия. Окончательный план действий может быть составлен только при рассмотрении конкретной конструкции, условий ее работы, размеров и прочих параметров.

Важно! Ни в коем случае не следует пренебрегать созданием проекта. Зачастую именно на этом этапе обнаруживаются значительные ошибки или дополнительные факторы, в корне меняющие подход к выполняемой работе. Изготовление наобум может привести к пустой трате времени и материалов.

Необходимые материалы и инструменты

Для создания декоративной ветряной мельницы лучше всего использовать традиционные материалы:

Кроме того, в зависимости от размеров и назначения мельницы могут понадобиться материалы для создания фундамента:

• цемент,
• песок,
• арматурный пруток.

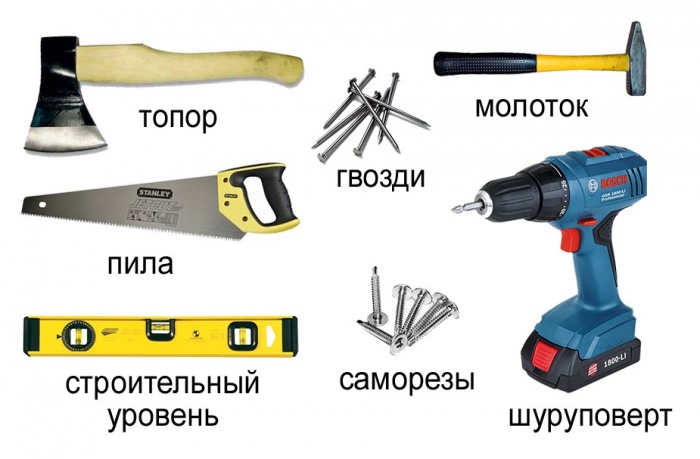

Не менее важно иметь необходимые инструменты:

• электропила,
• электрорубанок,
• ручная ножовка,
• стамеска, долото,
• пассатижи,
• молоток,
• электродрель с набором сверл,
• линейка, рулетка.

В зависимости от проекта сооружения, могут быть привлечены и другие инструменты или приспособления, если в них возникнет необходимость.

Фундамент

Первые шаги, которые понадобится выполнить на начальном этапе, это — подготовка площадки под строительство. Если сооружение запланировано достаточно крупное, например, под мельницу надо задекорировать хранилище для инструментов, инвентаря, инженерных устройств, то потребуется устройство фундамента.

Самым простым способом заливки фундамента будет создание ленточного типа основания. Для этого по периметру будущих стен выкапывается ров, внутрь которого устанавливается опалубка, вяжется арматурный каркас и заливается бетон. Фундамент выдерживается нужное время для достаточной кристаллизации бетона, после чего можно вести дальнейшие работы.

Примечание: для небольших декоративных сооружений фундамент не требуется, достаточно немного приподнять их над уровнем земли, чтобы исключить контакт с грунтовыми водами.

После завершения фундамента приступают к созданию корпуса ветряной мельницы.

Выбираем тип стен и кровлю

Возведение стен и крыши мельницы ведется в точном соответствии с рабочими чертежами, выполненными заблаговременно в самом начале. Возможны разные варианты:

• постройка стен из обточенных бревен. Выполняется при создании большой мельницы, предназначенной для выполнения определенных хозяйственных функций.
• возведение стен из бруса. Этот способ несколько проще, так как подгонка бруса намного проще, чем бревен. Величина мельницы при этом также достаточно большая.
• создание каркаса с последующей обшивкой досками. Такое строительство подойдет для мельницы меньших размеров.

Рассмотренные варианты подразумевают строительство сооружения непосредственно на месте. Могут быть варианты, когда все сооружение собирается в одном месте, например, в гараже или в мастерской, и устанавливается уже готовым на предназначенное место. Такой подход может быть использован при создании небольших декоративных мельниц, которые можно переносить в пределах участка.

Строительство стен завершается с началом создания крыши. Традиционно делается двух- или четырехскатная конструкция. В качестве кровельного материала используется какое-либо из старинных, традиционных кровельных покрытий — черепица, дранка и т.п.

Древесина — неустойчивый к воздействию атмосферной влаги и дождей материал. Готовое строение необходимо защитить от воды, нанеся слой лака или олифы. Оптимальным вариантом будет предварительная пропитка антисептиком и антипиреном для защиты стен от насекомых или огня.

Особенности постройки функциональной мельницы

Если ветряк будет выполнять полезную работу, то он устроен довольно сложным образом. Конструкция состоит из вращающегося ротора, передающего движение на генератор, с которого полученное напряжение передается на аккумулятор и инвертор. Это — самая сложная схема подключения ветрогенератора, могут быть варианты и попроще. Но все они объединены одним признаком: вал ротора соединяется с определенным механизмом.

Такое обстоятельство вынуждает подходить к постройке с другой стороны:

• сначала монтируется рабочий механизм;
• вокруг него строятся стены или защитный короб с возможностью доступа к оборудованию для ремонта или обслуживания.

В таких ситуациях строительство ведется так, чтобы стены и крыша мельницы не препятствовали вращению крыльев или не перекрывали доступ к механике. В остальном работы ведутся подобным образом с использованием тех же материалов и инструментов.

Установка ветрогенератора

Установка ветряной мельницы необходима в тех случаях, когда она была изготовлена в мастерской. Обычно такие сооружения имеют небольшие размеры и вполне доступны для транспортировки в пределах участка. Такой вариант хорош для производства ремонта, модернизации или технического обслуживания. Возможность произвести работы в условиях нормальной мастерской, а не под открытым небом, дает множество плюсов и обеспечивает высокое качество ремонта или ухода.

Установка мельницы производится на сухую подготовленную площадку. При необходимости, устройство крепится к ней с помощью анкеров. Если конструкция горизонтальная и не имеет возможности установки на ветер, то следует заранее позаботиться о выборе места, позволяющего использовать преобладающее направление потока для данного региона.

Как сделать декоративную мельницу

Небольшая мельница наряду со статуэтками из глины создаст уникальную композицию, которая станет не только украшением участка дачи, но и его непосредственной изюминкой. Деревянная поделка имеет средний и маленький размер. Слишком высокий элемент будет смотреться не только неуместно, но и нелепо. Следовательно, при создании мельницы лучше наметить конструкцию, высота которой до одного метра.

Подготовительный этап

Метровая мельничка способна гармонировать в ландшафте даже маленького по размеру участка. Перед началом работ стоит заняться подготовкой нужных для работы инструментов и материалов.

К их числу относятся:

• пять отрезков вагонки блок хаус;
• сегмент двухсторонней вагонки – 6 метров;
• шуруп длиной 7 сантиметров – 100 штук;
• саморез длиной 2 сантиметра – 100 штук. Эти элементы можно заменить на простые гвозди;
• буртики 4* 4 см – 9 метров;
• брусок 3 на 3 – 2,5 метров;
• отрезок доски для круга 18 на 36 см;
• расстил деревянных планок – 8 метров;
• штиль с резьбой – 50 см;
• антисептик;
• пару подшипников, внутренний диаметр которых 6-7 см;
• красящий состав либо лак;
• угол из дерева диаметром 3 на 3 см – 40см;
• болт с диаметром семь см – 5 штук;
• две шайбы.

В качестве инструментов для работы пригодятся:

• фломастеры;
• дрель;
• рулетка и электроинструмент для закручивания шурупов;
• электролобзик (ручной);
• буравчик (перьевой);
• бумага для шлифовки;
• обыкновенный угольник.

Стоит учитывать, что подбор всех материалов основывается на общедоступности пород деревьев. К таким материалам относится сосна. Она сочетается со многими породами деревьев.

Создание деталей

Чтобы предотвратить неразбериху при создании деталей в дальнейшем нужно изначально придерживаться в работе определённой последовательности манипуляций. Что касается алгоритма, то он прост и заключается в следующей последовательности.

Порезка материалов

Конструкция, которая была запланирована, должна состоять из основного элемента. Основание комплектуют из трапеций (4 штуки) равных по размеру. Это две стороны по бокам, фасад изделия и тыльная часть. Любой элемент выполняется из 6 кусочков блок хауса. Они располагаются по убыванию: от большого элемента и меньшей части. Таким образом, составляющие снизу больше на пару сантиметров. Подобное действие позволит в итоге получить трапециевидную форму.

Следовательно, в итоге должны получиться 4 детали, которые имеют различную величину с промежутком в 2 см от 25 см до 35 см. Из обрезков материала также нужно соорудить основную часть квадратной формы для изделия. Так все составляющие нарезаются под углом 90 градусов. Их численность – 4 единицы.

Основание по своему размеру должно совпадать с самой маленькой длинной выполненных элементов. В подобном случае эта величина составляет 25 см.

Изготовление остальных деталей

Следующим этапом работы с мельницей станет разметка реек. Для получения брусков нужно подготовить рулетку и карандаш.

Итогом нехитрых манипуляций с деталями, стороны которых равны четыре сантиметра, станут:

• четыре детали по 35,5 см;
• восемь элементов по 39 см;
• восемь частей по 54 см.

С отрезками материала со сторонами по три сантиметра выполняют также замеры, итогом которых станут 8 деталей (4 по 10 см, 4 по 54 см).

Что касается размера вагонки для создания крыши, то её длина должна составлять 36 см. В конце концов, создают 10 одинаковых деталей. Для создания внешне привлекательных торцов используют лекало. На листе ватмана рисуют треугольник с равными боковыми сторонами. Высота фигуры составляет 30 см, при этом основание треугольника не должно превышать 39 см. По исходной схеме производят 5 отрезков по несколько элементов.

На этом этапе также осуществляют нарезание для ветрила. Габариты детали – 1,5*4,5 см.

В итоге к работе представляются следующие отрезки в определённом количестве:

• один элемент долиной до 90 см;
• два отрезка по 45,5 см;
• четыре детали по 26 см;
• двадцать кусочков материала по 19 см;
• четыре составляющие по 8 см;
• четыре звена по 17 см.

На материале рисуют круг циркулем с диаметром 17 см. По контуру деталь прорезают лобзиком.

Необходимо также учитывать, что чертёж выполняют на любом листе бумаги большого размера. Идеально для работы подходят ненужные обои. Однако удобнее всего производить замеры на плотном ватмане либо картонном основании.

Обрабатывание частей мельницы

После того как выполнены и разложены все нужные для мельницы элементы не сразу приступают к собиранию изделия. Главным и немаловажным пунктом работы является именно подготовка и обрабатывание. К примеру, получившиеся элементы нужно зашкурить. Для этого берут наждачную бумагу. Важно пройтись по торцам и линиям среза материала для мельницы. Исключить получение увечий в работе позволит отсутствие зазубрин на деталях.

Чтобы оградить такую мельницу от резкой смены температурного режима или воздействия влаги можно обработать все элементы из дерева антисептиком. Современные средства данной категории легко справляются не только с защитой изделий, но и противостоят появлению на деревянных поверхностях грибка.

Перед применением любого средства для обработки поверхностей необходимо тщательно ознакомиться с мнением специалистов и рекомендациями на упаковке товара.

Сборка конструкции

Сборка мельницы в подобном случае должна быть разделена на три отрезка работы.

К их числу относятся:

• создание крыши;
• сборка самой мельницы;
• монтаж ветряка.

Основная часть работы в этом случае будет состоять из выкладывания отрезков блок хауса в рекомендуемом порядке от низа изделия к верху: от 35 см до 25 см. Полученную трапецию с двух сторон должны обрамлять рейки 4 на 4 см, длина которых 54 см. Детали фиксируют саморезами по краям. Их размер – 6 см. Точно такие же действия производят с тремя оставшимися сторонами. В тоге все6 4 плоскости готовы.

Далее, из получившихся сторон собирают короб мельницы. Это действие возможно осуществить при помощи рейки 3*3 см. Её длина при этом равна 54 см. Планки прикладывают между стыками, прикручивая элементы по верху и по низу изделия шести сантиметровыми саморезами.

В работе ещё не были задействованы 4 детали, длина которых 25 см. Их сбивают между собой. Для осуществления сбора элементов используют рейку длиной 10 см и габаритами 3 на 3 см. Рейки немного выступают в итоге, ведь высота составляющих блок хауса равна 9 см.

К нижней части мельницы длинными саморезами закрепляется основание. Вкручивают крепежи в выступающие рейки с их внутренней стороны.

В работе по сбору основания нужно разложить все детали в определённой последовательности, чтобы их не перепутать между собой. Ведь ошибка любого рода может привести к необходимой переделке работы повторно.

Крыша сооружения

Сборка крыши в данном случае проходит намного проще. Ведь готовый элемент мельницы должен состоять всего из двух частей. Вначале работы при помощи ранее созданного лекала сколачивают торцы из брусков 4 на 4 см. В конце процесса должен выйти треугольник. Таким образом, выполняют две фигуры. Для их выполнения берут 4 бруска по 35 с половиной см, а также две части материала, длина которых равна 38 см. Окончания брусков обрезают под углом, закрепляют саморезами. Результатом нехитрых действий станут абсолютно идентичные треугольники. Их соединяют рейками (38 см) как внизу, так и сверху.

Второй фазой работы с верхушкой изделия станет фиксация вагонки к ранее созданному каркасу. Здесь не обойтись без саморезов. Они крепят деталь с двух сторон. Скат крыши создают из пяти элементов длиной 36 см. После чего фиксируют декоративный конёк из угла 3 на 3 см. Дополнительную красоту готовому изделию придаст немного выступающий скат крыши. Следовательно, лишний размер у данных элементов не должен обрезаться.

Компоновка ветряка

По своей конфигурации эта деталь мельницы похожа на крест. Каркас части в таком случае также должен получиться крестообразным. В качестве основной части материала берут рейку, длина которой 91 см. После чего к ней прикручивают планки по 45 с половиной сантиметров. Всё крепиться на саморезы. Так получают нужную форму.

После создания основания ветряка выполняется ряд действий:

• на основу с четырьмя гранями с каждого конца крепят семнадцати сантиметровые колодки. В итоге должна выйти форма свастики. Теперь к дощечке, которая была добавлена, нужно прикрепить двадцати сантиметровую деталь. Полученный прямоугольник перекрывают сегментом в 8 см. Каркас дополнительно обшивают планками по 19 см. Шаг между деталями – 2 см. Прибивают их гвоздями небольшого размера. Лопасть готова;
• для создания оси вращения в центральной части ветряка прикручивают шурупами несколько кругов из шпона. В центральной части просверливают дрелью выемку насквозь. Диаметр пробоины в этом случае должен соответствовать штилю. В торцевой части крыши на высоте 9 см просверливают дыру в центре, которая соответствует диаметру подшипника. Подшипники забивают молотком. После чего продевают шпиль, надевают шайбу и фиксируют всё это простой гайкой. Можно использовать контргайку. Поверх конструкции надевают несколько гаек, после ветряк, затем опять гайку.

Оставшейся частью работы станет только установка крыши. Ее надевают одновременно с ветряком, который был зафиксирован, на каркас сооружения. Крепят все это длинными саморезами. Для сверления в кровле мельницы отверстия лучше всего взять перьевое сверло.

Незначительные детали

Завершающим этапом создания декоративной мельницы небольшого размера для дачного участка станет покраска и вскрытие лаком готового изделия. После полного высыхания лакокрасочного слоя на материале можно приступать к установке созданного своими руками декора для сада. Нужно помнить, что сооружение из дерева ни в коем случае не должно соприкасаться с землёй.

Для предотвращения коррозии и грибка на деревянном элементе мельницу помещают на плоский камень небольшого размера либо бетонную площадку. Она подготавливается заранее. Также каркас мельницы можно оборудовать специальными ножнами. Они должны быть выполнены из прочного пластика. Пластмассовые «ножки» погружают в землю.

Вероятность появления в мельнице гнили и плесени низкая, поскольку само сооружение полое внутри. В этом случае ничего не препятствует свободной циркуляции воздуха.

Такую мельницу, созданную своими руками, можно поставить абсолютно на любом отрезке сада. Она везде будет смотреться оригинально и уместно. Идеально дополнить композицию подстриженный и ухоженный газон либо многолетние растения. Декоративное сооружение будет хорошо смотреться не только летом среди зелёных растений. Оно станет ещё краше при золотистой листе, а также замечательно будет выглядеть, утопая в снегу. Однако стоит помнить. Что долголетнее служение подобной мельнице обеспечит только сухая погода. На время дождей и снега её лучше всего перенести в помещение.

Подобная небольшая мельница может носить не только декоративную функцию. Она может быть функциональной и полезной.

В число вариантов использования мельницы на даче входят:

• конспирация труб вентиляции, люков и кранов для полива растительности;
• защита против крота. Для этого к основанию постройки крепят трубу из металла. Её втыкают в землю. При помощи вибрации от прокручивания лопастей пугают животных;
• в качестве цветника;
• как оформление для наземной части колодца на участке;
• домик для детей. Если мельницу раскрасить яркими красками, то она может стать местом игры детей. Внутри сооружения землю застилают одеялом либо матрасом;
• оформление санузла на участке.

В виде шеретовки может быть оформлена на дачном участке летняя кухня либо небольшой амбар для хранения нужных вещей.

Полезные советы

Этот обзор по строению мельницы для садового участка лучше всего дополнить несколькими простыми советами.

Поскольку у начинающих мастеров всегда возникают вопросы в той либо иной области работы:

• при выборе материала лучше всего отдавать предпочтение сосне. Её несложно обрабатывать. Дерево хранит свой аромат длительное время. Кроме того, она тепла и мягкая;
• для продления срока службы древесины, её покрывают специальными растворами не только от влаги и грибка, но и против древесных жуков;
• для украшения сооружения можно использовать подручные материалы и природные компоненты. Небольшие камни, кора дерева либо еловые шишки наоборот придадут уникальный вид садовому декору;
• лопасти у мельницы могут быть изначально перегруженными и завалить всё сооружение. Предотвратить падение элемента можно путём расчёта массы всех его компонентов.

Теперь можно с уверенностью сказать, что создать декоративную мельницу своими руками совсем несложно. Однако этот маленький макет способен радовать глаз долгие годы.

Желание обустройства дачного участка может привести хозяев земли к самым невероятным идеям и декоративным решениям. Время, когда дача имела вид ровных грядок и деревьев с фруктами прошли. Сейчас стандартные шесть соток используют, скорее всего, для отдыха и посиделок в кругу семьи, а не для работы. Следовательно, и место релакса должно иметь надлежащий внешний вид и радовать глаз.

Как сделать ветряную мельницу своими руками

Эпоха земледелия канула в прошлое много веков назад, но это не значит, что все наработки того времени теперь ничего не значат. К примеру, сегодня пойдёт речь о том, как сделать ветряную мельницу своими руками.

Начать стоит с того, зачем это, вообще, нужно? Вряд ли кто-то при её помощи будет молоть пшено в муку. Да и выращиванием пшена занимаются профессиональные фермеры, у которых за все производственные процессы отвечает современная техника. Тем не менее всё больше дачников задаются вопросом, как сделать ветряную мельницу своими руками?

Объясняется подобный ажиотаж довольно-таки просто — ветряная мельница, которую можно легко сделать своими руками является великолепным элементом ландшафтного дизайна, который делает участок по-настоящему уникальным. Продать сад, у которого есть такая изюминка гораздо проще, чем участок, как две капли воды похожий на соседний.

В современном мире уникальность ценится превыше всего. Именно поэтому если вы решите сделать ветряную мельницу своими руками — это позволит преобразить ваш сад. К тому же при должном усердии и небольшом экскурсе в физику вы сможете использовать данное строение как источник энергии.

Ветряная мельница на вашем дачном участке может не только быть элементом ландшафта, который вы сделали своими руками, но и преобразователем энергии ветра. Это позволит в значительной мере сэкономить семейный бюджет.

Дополнительные качества ветряной мельницы

Перед тем как выбрать место для установки ветряной мельницы, вы должны учесть, что данное сооружение, которое вы сделаете своими руками, может иметь несколько назначений:

1. Ветряная мельница может скрыть ряд неприглядных мест вашего участка вроде канализационного люка.
2. Некоторые ветряные мельницы, которые можно сделать своими руками, выполняются из лёгких материалов. Как результат удаётся минимизировать их габариты. Поэтому данные сооружения часто используют в качестве защитных колпаков для вентилей труб и других инженерных объектов.
3. Сооружение можно использовать как домик для детских игр. Для этого понадобится немного укрупнить конструкцию, но ничего нереального здесь нет. Главное, сделать её устойчивой и не забыть про вход.
4. В сооружении больших размеров, сделанном под мельницу своими руками, можно хранить разнообразный садовый инвентарь. По факту это будет подсобное помещение.
5. Каменную мельницу можно также использовать как мангал.
6. Данное сооружение при небольшой модификации можно применять как пугало для кротов. Достаточно вкопать ножки вглубь на 20 сантиметров, чтобы вибрации от конструкции, которые будут возникать при вращении лопастей, передавалась в землю.

Как видите, ветряной мельнице, которую вы сделаете своими руками можно найти множество применений, как элементу ландшафтного дизайна.

Роль ветряной мельницы в ландшафтном дизайне

Современный мир настолько разнообразен, что для того, чтобы участку быть самым лучшим, недостаточно простого ухода и ровных грядок — необходимо выделяться. При этом нужно всё делать с умом. Ведь ландшафтный дизайн — это сложная наука, которая учитывает множество нюансов.

К примеру, при выборе растительного покрова учитываются такие факторы, как:

• тень,
• влажность,
• сочетание с другими культурами,
• необходимые оросительные системы и т. д.

Одним из самых трендовых элементов ландшафтного дизайна на данный момент считается ветряная мельница. Самое же главное достоинство такого сооружения заключается в том, что конструкцию можно сделать своими руками.

Делаем ветряную мельницу своими руками

Выбираем место и подготавливаем его

Постройка ветряной мельницы — это куда более ответственное мероприятие, чем может показаться на первый взгляд. Нужно учесть множество факторов, чтобы получить по-настоящему стоящий элемент ландшафтного дизайна.

Лучше всего для установки подходит открытое пространство. Во-первых, здесь лопасти мельницы будут практически всегда вращаться, а во-вторых, собрать данную конструкцию на открытом пространстве гораздо проще, так как ничего не будет вам мешать.

После того как вы подберёте подходящее место для монтажа нужно будет убрать участок. Уберите все мешающие постройке кустики и пеньки. Если трава слишком высокая — срежьте её при помощи газонокосилки.

Землю перед установкой конструкции нужно тщательно разровнять. Только после этого вы сможете приступить к укладке фундамента, точнее, платформы. Чтобы выбрать правильное место, вы должны чётко представлять, как будет выглядеть ваша будущее сооружение.

Создаём план

В качестве примера возьмём элементарную конструкцию, которую при должной доле усилий сможет построить каждый человек. Всё начинается с создания плана:

1. Нарисуйте эскиз макета.
2. Посредством чертежа рассчитаете, какие размеры должны быть у каждой детали ветряной мельницы, которую вы хотите сделать своими руками.
3. Выберите оптимальный материал, из которого будут сделаны основные элементы конструкции. Лучшим выбором считается сосна. Она обладает высокими эксплуатационными качествами. При этом её стоимость находится на приемлемом уровне.

После того как с планом и чертежом всё улажено можно приступать к непосредственному процессу сборки.

Подбор нужных для работы инструментов и материалов

Чтобы создать достойное сооружение вам понадобятся такие инструменты:

• Линейка для создания углов.
• Ручки, фломастеры, карандаши, циркуль, маркеры.
• Строительная рулетка.
• Дрель с набором разнокалиберных насадок.
• Шуроповёрт или отвёртка. Также для этой цели можно использовать обычную дрель со специальной насадкой.
• Молоток, пила, лобзик.
• Болты, гвозди, шайбы, саморезы, шурупы. Длина элементов напрямую зависит от того, насколько толстые доски вы будете использовать.
• Наждачная бумага для шлифовки элементов. Также можно использовать шлифовальную машинку.

С помощью этих инструментов вы сможете своими руками сделать отличную ветряную мельницу, которая станет прекрасным дополнением вашей концепции дачного ландшафта. Также для воплощения идеи вам понадобятся такие материалы:

• Чтобы сделать ветряную мельницу своими руками чаще всего используют фанеру или вагонку. Широкие доски отлично подходят для корпуса.
• Чтобы сделать стены своими руками используйте бруски.
• Для обшивки подойдёт любой материал.
• Чтобы сделать лопасти используйте металлические рейки или трубы.
• Уголки.
• Крышу можно сделать из фанеры. В качестве крепёжных элементов используйте рейки.
• Для того чтобы закрепить лопастной винт своими руками вам понадобится шпиль и подшипник.

После того как все материалы и инструменты будут собраны, вы сможете сделать ветряную мельницу своими руками.

Разметка конструкции

После того как все чертежи сделаны, а нужный инвентарь собран, можно приступить непосредственно к разметке конструкции при помощи своих рук:

1. Разметьте четыре квадрата на основании. Стороны каждого по 25 сантиметров. При этом каждый квадрат нужно поделить на четыре равных части. В середине делается отверстие.
2. Начертите четыре блока для сторон. Детали лучше всего вырезать из цельных кусков дерева. Соотношение будет 35 на 54 см.
3. Стены можно легко сделать своими руками в форме трапеции. Это придаст ветряной мельницы по-настоящему декоративный вид.
4. Трапециевидные стены ветряной мельницы, которые вы будете делать своими руками, состоят из шести частей, которые должны быть надёжно прикреплены друг к другу. При этом каждая следующая часть меньше предыдущей на два сантиметра. Соответственно первая будет 35 см, а последняя 25.
5. Для того чтобы конструкция обладала надёжностью нужно сделать прочный каркас. При использовании качественных материалов всё это можно осуществить своими руками.
6. Для того чтобы сделать каркас своими руками вам понадобятся бруски. В сечении данные элементы будут соответствовать следующим параметрам 40 на 40 миллиметров. Для осуществления проекта вам понадобится целый комплект: восемь штук по 54 и 38 см, а также шесть штук 36 см.
7. Чтобы сделать надёжный каркас своими руками также понадобится четыре бруска на 54 и четыре на 10 сантиметров. Сечение каждого элемента 30 на 30 мм.
8. Создание крыши ветряной мельницы потребует от вас создания разметки при помощи лекала.
9. Начертите линию на 38 см. Сделайте отступ ровно наполовину и начертите ещё одну на 30 см. Длина бокового шва треугольника 35,5 см. Согласно данному лекалу нужно обработать 10 листов. Они впоследствии будут выполнять роль скатов.
10. Лопастной винт для ветряной мельницы нужно сделать своими руками как на схеме из элементов 45 на 15 мм. Всего будет четыре части, на каждой из которых нужно закрепить элементы с такими характеристиками: один на 91 см, 20 по 19, две по 45,5, четыре на восемь, 26 и 17.
11. Прочертите два круга, диаметр каждого — 17 см.

После того, когда вы сделаете разметку ветряной мельницы своими руками — аккуратно вырежьте все элементы, отшлифуйте их, обработайте специальными составами и только после этого начинайте финальную сборку.

Обработка

Для пропитки дерева лучше всего использовать следующие составы: Пинотекст, Акватекс, Белинка.

Каждый из них смог себя зарекомендовать как надёжное средство для защиты дерева от атмосферных явлений и насекомых. Эти вещества позволят вам не беспокоиться о сохранности ветряной мельницы, собранной и установленной своими руками.

Сборка

После того как вы завершите обработку всех частей ветряной мельницы, можно будет приступить к её сборке своими руками. Просто следуйте этой инструкции, и вы всё сможете сделать самостоятельно:

1. Скрепите боковые части при помощи реек.
2. Чтобы сделать основание ветряной мельницы своими руками используйте два квадрата, у которых есть дырки посередине.
3. Соедините основание и корпус ветряной мельницы саморезами.
4. Сколотите два треугольника, основания которых равняются 38 см, а стороны 35 с половиной.
5. По обеим сторонам прикрутите к треугольникам фанеру.
6. Крышу нужно делать из двух частей. На каждую пойдёт по пять приготовленных заранее элементов.
7. Вертушку ветряной мельницы сделайте своими руками при помощи деревянных реек.
8. На концы лопастей закрепите короткие рейки и прикрутите круги в центре. После чего просверлите в середине дыры и установите шпильки. Тоже нужно сделать с торцом.
9. Закрепите шпиль. Всю конструкцию скрепите гайками.

В конце наденьте крышку на корпус, который вы сделали своими руками и закрепите всё саморезами.

Подробный процесс сборки устройства ветряной мельницы вы можете увидеть на видео снизу.

Декорирование

После того как вы сделали ветряную мельницу исключительно благодаря своим рукам, необходимо придать ей соответствующий вид. Для этого можно использовать лак. Он придаст вашему сооружению завершённость.

Чтобы придать ветряной мельнице дополнительный антураж её элементы можно покрасить разными цветами. Также можно добавить рисунки вроде цветов, бабочек или насекомых. Каждый из них легко делается своими руками, если использовать немного фантазии.

Итоги

Как видите, сделать ветряную мельницу под силу каждому. Главное, на начальных этапах начертить правильную разметку и подобрать хорошее место. Также заранее необходимо решить, какими уникальными качествами будет обладать сооружение.

Как сделать ветряную мельница своими руками – оригинальные фото идеи

Земледелие и сельское хозяйство не ушло глубоко в прошлое. Несмотря на то, что технический прогресс, индустриализация, урбанизация и прочее отдаляют человека от «копания в земле», его стремление проводить свободное время вдали от городской суеты, на своем дачном участке не угасает.

Если раньше ветряная мельница выполняла свои прямые функции – молола зерно, то теперь она часто является неотъемлемым элементом декора или – работает в качестве генератора электроэнергии. Изготовить ее своими руками по оригинальному чертежу совсем не сложно.

При этом она может быть как декоративной, украшающей ландшафт, так и полезной, освещающей и обогревающей коттедж.

Нужна ли ветряная мельница в современном ландшафте?

Современный дачник уже не довольствуется просто чистотой и порядком на своем участке. Он стремится к большему – сделать его привлекательным, ухоженным.

Ландшафтный дизайн позволяет воплотить в жизнь самые смелые мечты. Ветряная мельница – один из таких оригинальных путей преображения своего дачного участка, делающий его чарующим, создающим ощущение, что попал в сказку.

Кроме чисто декоративных функций, нужно рассмотреть различные полезные варианты использования «новой постройки»:

1. Ею можно скрывать всё, что портит эстетический вид ландшафта (люки, ямы, трубы);
2. Защищать от погодных ненастий различные инженерные сооружения (вентили, краны, состыковки);
3. Домик, в котором могут играть дети;
4. Место для хранения различного сельскохозяйственного инструмента и прочей утвари;
5. Защита от кротов, их отпугивание;
6. Использование мельницы в качестве аэрогенератора для освещения и отопления.

В последнем случае для ее изготовления потребуются более сложные схемы. Тем не менее, поставив цель сделать себе дополнительный источник электрической энергии можно изготовить на своем дачном участке мини-электростанцию, позволяющую запитать бытовую технику, освещение, обогрев коттеджа и теплицы.

Выбор места для размещения мельницы

Перед тем как непосредственно что-то строить, нужно определиться, где будет находиться мельница, будет ли она украшением для сада или сможет претендовать на нечто большее, чем красивая, радующая взор декорация.

Планирование, расчеты, составление сметы. Без этого никак не обойтись. Тем более, если мельница будет не только красивой, а и практичной. О материале и необходимых инструментах еще пойдет разговор. Сейчас несколько слов о том, где лучше разместить ветряную мельницу.

Подойдет любое открытое пространство, не ограничивающее порывы ветра, где струи воздуха будут постоянно крутить лопасти.

Перед непосредственной сборкой и установкой мельницы необходимо очистить землю от всего лишнего, подготовить ее под фундамент, на котором она будет прочно стоять.

Дальше идет изготовление конструкции по частям, соединение их в единое целое. Собранная мельница будет напоминать собой равнобедренную трапецию.

Изготовление ветряной мельницы

Строительный рынок позволяет приобрести любой необходимый материал. Простую мельницу можно изготовить из досок и бревен, более сложную – из:

Проще всего изготовить деревянную мельницу. Для этого нам понадобится следующий материал:

• Толстая фанера или ДСП;
• 10 панелей евровагонки;
• Рейки 20х40;
• Раскладки для лопастей;
• Деревянные уголки;
• Метизы (шурупы, гвозди, скобы);
• Лак, олифа или алкидная эмаль;
• Шайбы, болты и гайки (5шт.);
• ПВХ-труба для канализации, диаметром 100 мм.

Также нужно обзавестись нужным инструментом. Для изготовления ветряной мельницы нужно приобрести:

• Рулетку;
• Пилу (ножовку);
• Молоток;
• Шуруповерт;
• Рубанок (обычный или электрический);
• Дрель;
• Болгарку;
• Наждачную бумагу;
• Пару кистей.
• Ондулин.

Последовательность работ

Важно не спешить, следовать простой инструкции по изготовлению ветряной мельницы, которых можно с избытком найти в интернете.

Рассмотрим одну из них, детально пройдемся по всем этапам:

1. Изготовляем платформу, на которой будет размещаться вся конструкция (нижняя часть);
2. Чтобы она снизу не подмыкала, ставим ее на ножки, которые изготовляем из ПВХ трубы для канализации. Можем фундамент забетонировать, чтобы достичь большей устойчивости всей конструкции;
3. Изготовляем каркас. Выпиливаем из листа ДСП или фанеры детали нужной длины. Следим, чтобы не было перекосов;
4. Крепим их помощью метизов к каркасу и основанию;
5. Обшиваем нижнюю и верхнюю часть евровагонкой;
6. Высверливаем в верхней части отверстие под ось, на которой будут вращаться лопасти;
7. Устанавливаем длинный болт. Подлаживаем под него с внутренней стороны шайбы, с внешней – прочно фиксируем гайкой;
8. Изготовляем, обшиваем кровлю. Для покрытия используем ондулин, укладываемый в виде черепицы
9. Изготовляем лопасти из реек-раскладок. Скрепляем их между собой мелкими метизами;
10. В центре полученной крыльчатки высверливаем отверстие;
11. Насаживаем готовые лопасти на болт;
12. Фиксируем с помощью гаек;
13. Покрываем готовую мельницу лаком или алкидной эмалью.

Декорации

После того как сделана мельница своими руками, остались заключительные штрихи – подчеркнуть ее, выделить на фоне ландшафта. Для этого используем подсветку – устанавливаем точечные или неоновые светильники. Пролаживаем к ним кабель, напитываем.

Таким образом, в ночное время суток мельница не только будет видна, но и будет служить отличным источником света.

На фоне зеленого газона она также будет смотреться замечательно и эстетично!

Существуем множество схем изготовления ветряной мельницы. Самая простая – деревянная конструкция, доступная каждому, была рассмотрена выше. Если она изготовляется как новая игрушка для детей, то нужно позаботиться о том, чтобы ее не снесло ветром, она не рухнула, когда на нее будут садиться сверху. Как новый элемент дизайна, ветряная мельница вдохнет в садовый ландшафт новую жизнь, сделает его эстетичным и превлекательным.

Фото идеи декоративных ветряных мельниц

Вопрос-ответ

Многие просто чисто эстетически подходят к этому делу, хотят чтобы их дачный участок смотрелся стильно и оригинально. Ко всему прочему, ветряную мельницу можно использовать не только как предмет декора, а хранить внутри нее садовый инвентарь, маскировать ею неприглядные коммуникации. И много чего можно еще придумать, как использовать ветряную мельницу.

Если постарается, то – да. Существует множество наглядных мастер-классов что и как делать. Пошагово, с разбором ошибок и полетов. Технический прогресс позволяет обучаться быстро, без набивания шишек. Может, первая мельница не будет иметь эстетический вид, но со временем можно научиться работать с деревом, пластиком, металлом все лучше и лучше.

Раньше все делали из дерева. Может поэтому стремление возродить традиции склоняет к изготовлению мельницы из досок, бревен, фанеры, брусков. Да и смотрится эта конструкция очень красиво. Если постараться с декором, то можно достичь эффекта, когда мельница, сколоченная из досок и бревен будет казаться такой старой и древней, как и ее сородичи много веков назад.

У многих дачников есть одна общая проблема — как сделать участок «веселее». Поэтому, садоводы постоянно заняты поиском новых дизайнерских решений для своего сада. Одним из них может стать декоративная ветряная мельница своими руками. Подобная вещь может украсить любой участок вашего сада. Мы готовы рассказать вам некоторые особенности создания этой декоративной конструкции.

Содержание

• Делаем основание мельницы
• Строим среднюю часть
• Строим крышу, руль и крылья
• Монтаж всех частей и запуск мельницы

Условно мельницу разделим на три части — нижнюю, среднюю и верхнюю. Каждую из них можно делать отдельно и собрать в итоге в единую конструкцию. Первым делом соорудим основание — платформу. Она должна быть устойчивой и прочной, ведь именно на ней будет держаться вся мельница.

Монтаж платформы (нижней части)

1. Начнем монтаж нижней части с сооружения квадратного каркаса из деревянного бруса или широкой доски. Приблизительные размеры квадрата — 60х60 см. Толщину доски необходимо брать не менее 2 см, ширину — 15-20 см. Хорошо подойдет для наших целей, так называемая, «вагонка» (облицовочная доска).

Важно учесть: Следите, чтобы не получился перекос платформы. Для этого пользуйтесь рулеткой и сверяйте расстояние по диагонали.

Если вы планируете место для декоративной мельницы на земле или траве, будьте готовы к намоканию дерева и вытекающим из этого проблемам. Для большей мобильности и долговечности предлагаем приделать к нашему основанию четыре ножки.

2. Интересная идея — ножки для платформы мельницы из ПВХ трубы. Диаметр трубы выбираем произвольно. Подойдет ПВХ водопроводная труба. Возьмем три одинаковых отрезка (примерно по 20 см.). Теперь нам понадобится четыре бруса, которые по диаметру плотно войдут в трубу. Брусья с отрезками труб скрепим саморезами.

Деревянные брусья легко приделываются к внутренним углам платформы.

Важный момент: Все ножки должны быть одинаковой длины от земли до начала платформы. Для проверки воспользуйтесь уровнем.

3. Нижнюю часть мельницы закрываем досками сверху. Прибиваем их гвоздями или саморезами, тщательно подгоняя доску к доске. Должна получиться конструкция в виде табурета или тумбы.

Маленькая хитрость: Просверлите в площадке основания несколько дыр (10-15 шт.). Это поможет в будущем стекать воде после дождя и осуществлять вентиляцию всего сооружения изнутри.

Изготовление каркаса (средней части)

Для каркаса мельницы понадобятся четыре деревянных метровых бруса, и по четыре бруса для основы и вершины конструкции. Размер основы — 40х40 см. Вершина должна быть меньше, примерно — 25х25 см. Все следует собрать в виде пирамиды и скрепить саморезами.

Пирамиду мельницы закрепляем к основанию болтами с гайками. В итоге, конструкция получится разборной, и ее удобно будет хранить зимой.

Крыша (верхняя часть)

Законченность зданию нашей мельницы придаст шапка в виде крыши. Шапка будет состоять из двух равнобедренных треугольников (30 х 30 х 35 см.), соединенных деревянными брусьями (60 см.) сверху, и тремя широкими досками — к основаниям.

Для устойчивости конструкции необходимо крышу и основание каркаса скрепить с вертикальной осью, которая будет впрессована в два подшипника. Благодаря этому, крыша будет свободно вращаться.

Крепление вертикальной и горизонтальной оси

Для осей возьмем металлический стержень — шпильку диаметром 14 мм, длиной 1,5 м.

В середину центральной доски основания крыши и нижнюю часть каркаса будет закреплена вертикальная ось с резьбой по длине каркаса (примерно 1 м.). Сверху и снизу на центральной доске ось будет закреплена гайкой с шайбой.

Горизонтальная ось (примерно 40 см.) должна пройти над центром вертикальной с аналогичным креплением. Так же проводим ось через две доски с подшипниками и фиксируем гайками. Доски крепим к основанию шапки ребром и спиливаем под ее форму. Ось протыкает крышу насквозь параллельно скату. На ней будут закреплены лопасти.

На заметку: Монтирование подшипников должно осуществляться в центр доски. Это возможно с помощью стяжных болтов, проходящих сквозь ширину доски и стягивающих отверстие для подшипника.

Руль

Пришло время сделать руль для крыльев мельницы, чтобы улавливать направление ветра. Ветрило-руль сооружаем из двух деревянных трапеций (4 доски), центральной оси и доски между основаниями.

Ветрило можно оббить оцинкованной жестью или пластиком. Ось руля закрепляем на основании крыши саморезом, с обратной стороны от пропеллера.

Приступаем к обшивке каркаса и крыши

Здесь полезной станет все та же вагонка. Обшиваем каркас вертикально расположенными досками. Для декора конструкции можно прорезать в стенах окна и двери. Крышу сверху обшиваем оцинкованной жестью или железом, а по бокам — вагонкой.

Крылья

И завершает нашу конструкцию последняя важная вещь — вертушка. Крылья мельницы не должны быть слишком тяжелыми. Лопасти начнем делать, взяв две деревянные доски толщиной — 2 см., 1,5 м. — длиной, шириной — 5 см. Их следует сложить крестообразно и скрепить между собой, предварительно вырезав в месте пересечения пазы, которые должны войти друг в друга. Место стыка стягиваем болтами. У нас получился деревянный «+».

На каждую лопасть набьем деревянные горизонтальные дощечки, чтобы каждое крыло напоминало по форме трапецию. Пропеллер готов, сажаем его нашу горизонтальную ось уже привычным способом. После завершения монтажа крыши с лопастями и рулем, лишнюю часть оси следует обрезать.

Совет: Для большей устойчивости и легкости вращения верхней части, на вертикальную ось поверх средней части можно посадить металлическую площадку с ребрами жесткости. Это предотвратит возможный наклон крыши в сторону хвоста или крыльев.

Наша мельница готова! Теперь ее можно покрыть краской или лакировать. Разноцветная мельница смотрится довольно весело и очень понравится детям. Лакированная конструкция выглядит солидней и более настоящей.

Одной из оригинальных идей дополнения декоративной мельницы для вашего сада, будет установка подсветки. Можно приспособить внутрь сооружения несколько лампочек (около окошек и дверцы) и подвести к ним электричество. Теперь в вечернее время ваша мельница может служить не только прекрасным декоративным элементом, но и источником света!

Мы уверены, что вы найдете достойное место этой невероятно красивой вещице! Декоративная ветряная мельница своими руками, совсем как настоящая, будет украшать собою вашу дачу или садовый участок. Можно представить, что в ней живут маленькие эльфы и своим волшебством благодарно помогают вам в дачных делах. А если ваша серьезность мечтать не позволяет, просто наслаждайтесь новым элементом декора и принимайте восхищенные взгляды соседей по даче!

Установка декоративной мельницы в саду придает оригинальность и изысканность для всей территории. И владельцам частных домов не лишним будет осуществить монтаж такого необычного предмета. Поэтому им имеет смысл прочитать данный материал, повествующий о некоторых особенностях ветряной мельницы.

Основные полезные функции

Крайне важно осознать роль ветряной мельницы в хозяйстве, ведь они во многих индивидуальных случаях способна пригодиться. Благодаря ней удается:

1. Спрятать канализационный люкс от посторонних глаз.
2. Отпугивать ворон со своего садового участка.
3. Создать для детей подходящий объект для повседневных развлечений.
4. Придать собственному двору дополнительный броский элемент в плане общего дизайна.

Для того, чтобы возвести ветряную мельницу своими руками, следует качественно ее спроектировать. Поэтому чертеж будущей поделки даст возможность правильно подобрать необходимые материалы и внедрить их в будущее изделие.

Стоит также отметить, что в работе по обустройству ветряка станут важными такие инструменты и материалы, как пила, молоток, плоскогубцы, отвертка, гвозди и дюбеля. Но не менее востребованным на практике станет надежный каркас для этой поделки, ведь без него не получится воссоздать действительно стоящий предмет.

Как выбрать место для установки

Если стоит задача построить аналогичный объект для своего сада, то для него стоит продумать место дислокации. Зачастую возводится ветряная мельница на открытом пространстве, ведь именно здесь она получает максимальный объем воздушного потока. Да и если имеется задумка установить массивную конструкцию, здесь ней не помешают ни здания, ни деревья.

Грунт под монтаж самодельного ветряка должны быть абсолютно выровнен. Даже высокую траву следует полностью срезать, ведь от нее устойчивость, а также функциональность подобного объекта, станет сильно страдать.

При установке мельницы следует также учесть:

• особенности материала, из которого она выполнена. Ведь если это металл, подвергающийся коррозии, то на изделие не должна попадать влага;
• какую размерность обязаны иметь детали ее конструкции;
• насколько оправданным является сам монтаж.

И если все эти моменты были обдуманы и решение уже принято, то можно приступать к самостоятельной установке ветряной мельницы. Здесь все работы следует производить максимально аккуратно и тщательно, чтобы обеспечить необходимые прочностные параметры своей оригинальной поделке.

Внедрение на территории сада ветряка – это не только декоративные меры, но и более осязаемая практичная польза. К примеру, можно создавать во дворе благоприятную климатическую обстановку, если на улице стоит жаркая погода, а ветра на данный момент нет.

Конечно, и плане ландшафта такие меры всегда пригодятся, ведь этот декоративный предмет способен существенно украсить собой внешний вид определенного земельного участка. Да и посмотреть на своем огороде всегда будет на что, ведь любоваться вращающимися лопастями самодельного ветряка можно очень долго. И подобное действие порой завораживает своей утонченностью и неповторимостью!

Успех самостоятельного строительства любой декоративной постройки, в том числе того, как сделать мельницу своими руками, зависит от навыков строителя, ландшафтного дизайна участка, изготовления чертежей и пошаговых инструкций. Помимо этого, для строительства конструкции необходимо определиться с инструментом и популярными материалами, особенностями создания каждого элемента и декоративной отделкой постройки краской или лаком.

Где разместить и с чем сочетать?

Чтобы декоративная мельница вписалась в ландшафтный дизайн участка, следует придерживаться нескольких основных правил:

1. Высоту декоративной мини мельницы следует предусмотреть не более одного метра. В противном случае декоративная конструкция будет смотреться громоздкой;
2. Лучшим местом для размещения небольшой мельницы будет открытый участок сада, уголок, где декоративная поделка будет хорошо смотреться;
3. Мини мельницы будут хорошо смотреться в уголке сада между декоративных растений, на свободном месте, или между другими элементами зоны отдыха на даче, беседкой или колодцем;
4. Материал для постройки садовой мельницы своими руками должен сочетаться со стилем оформления сада, краска и лак для дизайна должны смотреться на поделке органично.

Популярна стилизация под декоративную мельницу закрытых хозяйственных домиков или даже туалета на даче, которые портят дизайн сада. Высота туалета предусмотрена стандартная, а декоративные крылья мельницы для верха лучше изготовить более короткими.

Строительство своими руками

После определения места декоративной постройки и типа конструкции декоративной мельницы, необходимо создать чертеж, в котором предусмотреть размеры каркаса, а также разные способы крепления всех элементов конструкции поделки между собой.

Материалы и инструменты

Каждый предусмотренный элемент декоративной мельницы создается из подходящих по дизайну и прочности популярных и доступных материалов. Как сделать мельницу своими руками? Сначала нужно подобрать материалы:

1. Кирпич, песок и цемент для изготовления платформы декоративной ветряной мельницы;
2. Любой доступный облицовочный материал для поделки, в качестве которого выступает камень или плитка, краска для деревянных частей поделки;
3. Деревянные рейки, из которых устроены лопасти декоративной конструкции;
4. Разные крепежные элементы — саморезы и гвозди.

Список инструментов для возведения декоративной мельницы своими руками:

1. Насадка для замешивания бетонного раствора;
2. Рулетка и строительный уровень;
3. Сверло для выполнения отверстия в рейках под лопасти и еще одно сверло для выполнения отверстий под саморезы в каркасе поделки;
4. Ножовка и лобзик для дерева и краска для защиты поверхности поделки.

Фундамент и платформа

При строительстве мельницы, которая не будет перемещаться по территории сада, следует заложить фундамент для прочности декоративной конструкции.

Для этого в зависимости от дизайна и геометрической фигуры основания ветряной мельницы (круг, квадрат, прямоугольник) выкапывается яма подходящей формы и размера, глубиной около 35 см, армируется и заливается бетоном до одного уровня с землей без перепадов. Через несколько дней фундамент застынет, и можно будет продолжать работу по возведению конструкции декоративной мельницы.

Площадка для декоративной мельницы формируется при помощи кирпичной кладки. Необходимо соблюдать геометрию и дизайн поделки, уровнем сверять горизонтальность и вертикальность наружных поверхностей, чтобы не было перепадов. На этом этапе устанавливаются металлические опоры под будущий каркас и ветряк мельницы.

Корпус

Корпус мельницы для сада своими руками может быть выполнен натурального камня или дерева, которые будут хорошо смотреться на участке, или менее популярных материалов.

Камень необходимо выкладывать по форме основания до требуемой высоты, после чего соорудить крышу, популярны высокие круглые или двускатные. Деревянный корпус крепится к каркасу внутри мельницы, а детали соединяется между собой при помощи саморезов. Обязательно при изготовлении поделки обработайте ее защитными растворами от влаги и вредителей.

Крыша и лопасти

Крыша мельницы должна закрыть поделку от дождя. Поэтому рекомендуется использовать в качестве материала для кровли водоотталкивающую вагонку, которая крепится к каркасу поделки, собранному согласно стилю и дизайну самой мельницы. Самый распространенный вариант при постройке мельницы для сада своими руками — двускатная крыша на основании из двух треугольников, соединенных вверху продольными планками и саморезами. Не забудьте закрыть уголок верха крыши, конек.

Самые простые лопасти для верха мельницы своими руками изготавливаются в несколько этапов, пошагово:

1. Две рейки одного размера соединяются между собой крест-накрест саморезами как основа для будущих лопастей;
2. В центре креста сверлом делается отверстие для установки подшипника и шпильки;
3. К свободным концам реек крепятся лопасти из листов фанеры, ширина которых увеличивается от центра к верху ветряка. Можно изготовить лопасти поделки под наклоном, большего размера, либо сделать этот элемент из других материалов.

Декор

Завершающим этапом создания мельницы является декорирование и украшение прилегающей территории в соответствии с идеей ландшафтного дизайна выбранного места на участке.

Деревянные элементы декоративной мельницы закрываются для защиты от влаги или покрываются лаком, а также морилкой для соответствия дизайну сада. Для декорирования небольшой мельницы в определенном стиле понадобится краска. Цвет краски будет зависеть от стиля декоративной постройки.

Вокруг декоративной поделки может быть устроена популярная сюжетная картина, подчеркивающая стиль и дизайн сада. Для этого можно положить рядом деревянные колеса, обустроить декоративный колодец или высадить растения. Рядом может быть устроена закрытая площадка, место для отдыха на участке, предусмотрен закрытый уголок, который будет выступать как беседка, или устроен закрытый фанерный домик небольшого размера как место игр детей.

Эпоха земледелия канула в прошлое много веков назад, но это не значит, что все наработки того времени теперь ничего не значат. К примеру, сегодня пойдёт речь о том, как сделать ветряную мельницу своими руками.

Начать стоит с того, зачем это, вообще, нужно? Вряд ли кто-то при её помощи будет молоть пшено в муку. Да и выращиванием пшена занимаются профессиональные фермеры, у которых за все производственные процессы отвечает современная техника. Тем не менее всё больше дачников задаются вопросом, как сделать ветряную мельницу своими руками?

Объясняется подобный ажиотаж довольно-таки просто — ветряная мельница, которую можно легко сделать своими руками является великолепным элементом ландшафтного дизайна, который делает участок по-настоящему уникальным. Продать сад, у которого есть такая изюминка гораздо проще, чем участок, как две капли воды похожий на соседний.

В современном мире уникальность ценится превыше всего. Именно поэтому если вы решите сделать ветряную мельницу своими руками — это позволит преобразить ваш сад. К тому же при должном усердии и небольшом экскурсе в физику вы сможете использовать данное строение как источник энергии.

Внимание
! Ветряную мельницу можно использовать в качестве электрогенератора.

Ветряная мельница на вашем дачном участке может не только быть элементом ландшафта, который вы сделали своими руками, но и преобразователем энергии ветра. Это позволит в значительной мере сэкономить семейный бюджет.

Дополнительные качества ветряной мельницы

Перед тем как выбрать место для установки ветряной мельницы, вы должны учесть, что данное сооружение, которое вы сделаете своими руками, может иметь несколько назначений:

1. Ветряная мельница может скрыть ряд неприглядных мест вашего участка вроде канализационного люка.
2. Некоторые ветряные мельницы, которые можно сделать своими руками, выполняются из лёгких материалов. Как результат удаётся минимизировать их габариты. Поэтому данные сооружения часто используют в качестве защитных колпаков для вентилей труб и других инженерных объектов.
3. Сооружение можно использовать как домик для детских игр. Для этого понадобится немного укрупнить конструкцию, но ничего нереального здесь нет. Главное, сделать её устойчивой и не забыть про вход.
4. В сооружении больших размеров, сделанном под мельницу своими руками, можно хранить разнообразный садовый инвентарь. По факту это будет подсобное помещение.
5. Каменную мельницу можно также использовать как мангал.
6. Данное сооружение при небольшой модификации можно применять как пугало для кротов. Достаточно вкопать ножки вглубь на 20 сантиметров, чтобы вибрации от конструкции, которые будут возникать при вращении лопастей, передавалась в землю.

Как видите, ветряной мельнице, которую вы сделаете своими руками можно найти множество применений, как элементу ландшафтного дизайна.

Роль ветряной мельницы в ландшафтном дизайне

Современный мир настолько разнообразен, что для того, чтобы участку быть самым лучшим, недостаточно простого ухода и ровных грядок — необходимо выделяться. При этом нужно всё делать с умом. Ведь ландшафтный дизайн — это сложная наука, которая учитывает множество нюансов.

К примеру, при выборе растительного покрова учитываются такие факторы, как:

• тень,
• влажность,
• сочетание с другими культурами,
• необходимые оросительные системы и т. д.

Одним из самых трендовых элементов ландшафтного дизайна на данный момент считается ветряная мельница. Самое же главное достоинство такого сооружения заключается в том, что конструкцию можно сделать своими руками.

Делаем ветряную мельницу своими руками

Выбираем место и подготавливаем его

Постройка ветряной мельницы — это куда более ответственное мероприятие, чем может показаться на первый взгляд. Нужно учесть множество факторов, чтобы получить по-настоящему стоящий элемент ландшафтного дизайна.

Лучше всего для установки подходит открытое пространство. Во-первых, здесь лопасти мельницы будут практически всегда вращаться, а во-вторых, собрать данную конструкцию на открытом пространстве гораздо проще, так как ничего не будет вам мешать.

После того как вы подберёте подходящее место для монтажа нужно будет убрать участок. Уберите все мешающие постройке кустики и пеньки. Если трава слишком высокая — срежьте её при помощи газонокосилки.

Землю перед установкой конструкции нужно тщательно разровнять. Только после этого вы сможете приступить к укладке фундамента, точнее, платформы. Чтобы выбрать правильное место, вы должны чётко представлять, как будет выглядеть ваша будущее сооружение.

Создаём план

В качестве примера возьмём элементарную конструкцию, которую при должной доле усилий сможет построить каждый человек. Всё начинается с создания плана:

1. Нарисуйте эскиз макета.
2. Посредством чертежа рассчитаете, какие размеры должны быть у каждой детали ветряной мельницы, которую вы хотите сделать своими руками.
3. Выберите оптимальный материал, из которого будут сделаны основные элементы конструкции. Лучшим выбором считается сосна. Она обладает высокими эксплуатационными качествами. При этом её стоимость находится на приемлемом уровне.

После того как с планом и чертежом всё улажено можно приступать к непосредственному процессу сборки.

Подбор нужных для работы инструментов и материалов

Чтобы создать достойное сооружение вам понадобятся такие инструменты:

• Линейка для создания углов.
• Ручки, фломастеры, карандаши, циркуль, маркеры.
• Строительная рулетка.
• Дрель с набором разнокалиберных насадок.
• Шуроповёрт или отвёртка. Также для этой цели можно использовать обычную дрель со специальной насадкой.
• Молоток, пила, лобзик.
• Болты, гвозди, шайбы, саморезы, шурупы. Длина элементов напрямую зависит от того, насколько толстые доски вы будете использовать.
• Наждачная бумага для шлифовки элементов. Также можно использовать шлифовальную машинку.

С помощью этих инструментов вы сможете своими руками сделать отличную ветряную мельницу, которая станет прекрасным дополнением вашей концепции дачного ландшафта. Также для воплощения идеи вам понадобятся такие материалы:

• Чтобы сделать ветряную мельницу своими руками чаще всего используют фанеру или вагонку. Широкие доски отлично подходят для корпуса.
• Чтобы сделать стены своими руками используйте бруски.
• Для обшивки подойдёт любой материал.
• Чтобы сделать лопасти используйте металлические рейки или трубы.
• Уголки.
• Крышу можно сделать из фанеры. В качестве крепёжных элементов используйте рейки.
• Для того чтобы закрепить лопастной винт своими руками вам понадобится шпиль и подшипник.

После того как все материалы и инструменты будут собраны, вы сможете сделать ветряную мельницу своими руками.

Разметка конструкции

После того как все чертежи сделаны, а нужный инвентарь собран, можно приступить непосредственно к разметке конструкции при помощи своих рук:

После того, когда вы сделаете разметку ветряной мельницы своими руками — аккуратно вырежьте все элементы, отшлифуйте их, обработайте специальными составами и только после этого начинайте финальную сборку.

Обработка

Для пропитки дерева лучше всего использовать следующие составы: Пинотекст, Акватекс, Белинка.

Важно
! Пропитку нужно делать в 2-3 захода. Это гарантирует стойкость защиты. При этом каждый слой должен успеть просохнуть.

Сборка

После того как вы завершите обработку всех частей ветряной мельницы, можно будет приступить к её сборке своими руками. Просто следуйте этой инструкции, и вы всё сможете сделать самостоятельно:

1. Скрепите боковые части при помощи реек.
2. Чтобы сделать основание ветряной мельницы своими руками используйте два квадрата, у которых есть дырки посередине.
3. Соедините основание и корпус ветряной мельницы саморезами.
4. Сколотите два треугольника, основания которых равняются 38 см, а стороны 35 с половиной.
5. По обеим сторонам прикрутите к треугольникам фанеру.
6. Крышу нужно делать из двух частей. На каждую пойдёт по пять приготовленных заранее элементов.
7. Вертушку ветряной мельницы сделайте своими руками при помощи деревянных реек.
8. На концы лопастей закрепите короткие рейки и прикрутите круги в центре. После чего просверлите в середине дыры и установите шпильки. Тоже нужно сделать с торцом.
9. Закрепите шпиль. Всю конструкцию скрепите гайками.

В конце наденьте крышку на корпус, который вы сделали своими руками и закрепите всё саморезами.

Подробный процесс сборки устройства ветряной мельницы вы можете увидеть на видео снизу.

Декорирование

После того как вы сделали ветряную мельницу исключительно благодаря своим рукам, необходимо придать ей соответствующий вид. Для этого можно использовать лак. Он придаст вашему сооружению завершённость.

Внимание
! Если элементы из дерева обработаны не достаточно качественно, лучше использовать краску.

Чтобы придать ветряной мельнице дополнительный антураж её элементы можно покрасить разными цветами. Также можно добавить рисунки вроде цветов, бабочек или насекомых. Каждый из них легко делается своими руками, если использовать немного фантазии.

Итоги

Как видите, сделать ветряную мельницу под силу каждому. Главное, на начальных этапах начертить правильную разметку и подобрать хорошее место. Также заранее необходимо решить, какими уникальными качествами будет обладать сооружение.

В свое время ветряная мельница была важным строением, которое позволяло осуществлять большое количество операций. С ее помощью можно было легко измельчить зерно в муку или на корм для скота. Сегодня мельницами, которые работали бы от потока ветра или воды, никто не пользуются, но их с успехом применяют в ландшафтном дизайне. Ков принцип работы мельницы и можно ли ее собрать самостоятельно? Об этом речь пойдет в статье.

Принцип работы

Принцип работы ветряной мельницы можно описать довольно просто. В качестве движущей силы используются потоки воздуха, которые постоянно перемещаются. Ветер воздействует на три основных узла:

• лопасти;
• передающий механизм;
• механизм, выполняющий работу.

В мельницах, которые использовались раньше, лопасти могли достигать в длину несколько метров каждая. Это делалось для увеличения площади захвата ветра. Размеры подбирались в зависимости от того, какую функцию выполняла мельница. Если мощность мельницы требовалась больше, то и пропеллер был больше. Самыми большими лопастями оснащались мельницы, которые мололи муку. Это связано с тяжелыми жерновами, которые необходимо было вращать. Форма лопастей ветряка со временем совершенствовалась, и они создавались в согласии с законами аэродинамики, что дало возможность увеличить их эффективность.

Следующим модулем ветряка, который следует за лопастями является редуктор или передающий механизм. Иногда таким модулем служил только вал, на который были смонтированы лопасти. На втором конце вала находился инструмент, который выполнял работу. Но такой механизм ветряка не отличается особой безопасностью и надежностью. Остановить мельницу при необходимости попросту невозможно. Кроме того, вал мог легко сломаться, если его чем-то заклинило. Редуктор является более эффективным и изящным решением. Он подходит для того, чтобы преобразовать вращение лопастей в полезную работу различного характера. Кроме того, разъединив компоненты редуктора, можно легко прекратить взаимодействие.

Оборудование, которое могло применяться и применяется с мельницей является самым разнообразным. Кроме жерновов, это могут быть различные измельчители на основе лезвий, благодаря которым в короткие сроки можно приготовить корм для скота. На мельницах могло быть установлено столярное оборудование, которое приводилось в действие силой ветра.

Где можно использовать мельницу

Мельницы испытывают второе рождение, но это не объясняется возвратом к методам производства, которые использовались раньше. Все больше людей задается вопросом о принципе действия такой конструкции. Те, кто одним глазом видели небольшую ветряную мельницу, которая была установлена у кого-то в саду, захотели иметь мельницу и у себя на участке. Мельница может стать именно той изюминкой, которой не хватало для территории сада с деревьями. Мельница придает индивидуальности любому участку. Сложно найти две одинаковые мельницы, которые были бы сделаны своими руками. Каждый мастер вносит свои наработки.

Ветряную мельницу можно доработать и задействовать в качестве генератора электрической энергии. Это позволит освещать территорию двора с использование светодиодных лампочек и не платить за электричество. Для этого потребуются определенные знания физики и смекалка. Похожим образом можно задействовать мельницу, если на участке протекает небольшой ручеек.

Подход к ландшафтному дизайну должен быть умеренным. Без особых сложностей можно насадить разнообразие цветов и других растений, но смотреться это будет безвкусно. В каждом проекте должна быть своя изюминка. Ровно подстриженным газоном редко кого можно удивить. Мельница на участке даст возможность выделиться. Возле нее можно оборудовать небольшой уголок для отдыха после тяжелого дня, она может быть тайником для дорогих сердцу мелочей. О других возможностях использования такой мельницы рассказано ниже.

Дополнительные способы использования

Ветряная мельница может быть не только генератором и простым элементом, который украсит участок. У нее может быть и другое практическое применение. Именно поэтому стоит хорошо подумать, где именно ее можно установить. Например, если по садовому участку проведена система автоматического полива, то, скорее всего, может присутствовать люк, в котором находятся все водопроводные узлы. Такой люк невозможно скрыть под газонной травой, но, если этого не сделать, тогда он будет выделяться и портить вид. Как раз в этом случае на помощь придет мельница. Она может быть смонтирована непосредственно на крышку люка, чем скроет ее. При этом у посетителей не возникнет подозрений в том, что что-то не так.

Не всегда элементы канализации спрятаны в люки. Кроме того, на газоне могут быть и другие элементы, которые необходимо скрыть. За счет того, что материал для мельницы подбирается легкий, то он не может повредить элементы. Также корпус выполняется в виде колпака, поэтому может быть установлен сверху. Если соорудить мельницу больших габаритов, то этому нескончаемо рады будут дети. Они смогут использовать мельницу для игр с друзьями. Если конструкция будет применяться именно таким способом, то ее необходимо хорошо укрепить, чтобы она не травмировала чад. Кроме того, понадобится вход, который необходимо сделать с обратной стороны.

Для ухода за садом и газоном применяется немало инструмента. Удобнее, если он будет находиться непосредственно на участке и за ним не придется возвращаться в кладовку возле дома. В этом тоже может помочь мельница. Внутри мельницы можно оборудовать отличное помещение для хранения инвентаря. Чтобы он хранился как можно компактнее, можно соорудить различные садовые органайзеры. Мельницу можно соорудить из природного камня или огнеупорного кирпича. В этом случае можно все продумать так, чтобы она служила мангалом. Для этого также можно соорудить небольшой столик.

Обратите внимание!
Проблемой для многих являются кроты, которые постоянно перерывают территорию сада. Можно частично решить этот вопрос с помощью мельницы. Она способна передавать вибрации от вращения. Делается это благодаря тому, что ножки вкапываются в землю минимум на 20 см. Дополнительно можно смонтировать в конструкции ветряка вибромоторы, которые будут отпугивать животных.

Изготовление своими руками

К изготовлению мельницы нельзя подходить легкомысленно. Хотя конструкция ветряка и может казаться довольно простой, но необходимо все правильно рассчитать. Только в этом случае можно получить действительно стоящее изделие, которое сможет украсить участок. Первым делом необходимо выбрать территорию, на которой будет установлена конструкция ветряка. Если поместить изделие между деревьев, то оно там затеряется и не будет радовать глаз, кроме того, сила ветра между деревьями меньше, поэтому вращение лопастей может практически отсутствовать, что будет плохо при наличии генератора внутри.

Обратите внимание!
На открытую местность проще доставить требуемые материалы, а также легче проводить сборку лопастной конструкции ветряка.

После выбора участка под ветряк производится его уборка и подготовка. Первым делом выполняется очистка от различных элементов, которые могут мешать. Это касается старых веток, кустарников или большого сорняка. Если раньше на участке росло дерево, то потребуется выкорчевать пенек. После уборки убирается трава и снимается небольшой участок грунта в том месте, где будет располагаться мельница. Далее подготавливается фундамент, на который будет смонтирован ветряк.

Чертеж

Нет строгих правил по сборке собственного варианта мельницы. Основной задачей будет нарисовать хороший схематический рисунок. На нем должны быть видны все детали мельницы. В зависимости от выбранного участка и целей, которые назначены для мельницы подбираются размеры. Их необходимо указать непосредственно на эскизе. Пример виден на фото выше. Следующим шагом идет подбор материала для мельницы. В его качестве подойдет древесина, но ее необходимо обработать антисептиком, а также покрыть лаком, чтобы она не разбухала от воздействия влаги, а также не была изъедена вредителями.

Обратите внимание!
Отличным решением для конструкции ветряка будет сосна. Она пропитана смолами, поэтому прекрасно отталкивает влагу. Стоимость такой древесины сравнительно невысока, поэтому она отлично подходит для задуманного.

Подготовка фундамента

Когда с размерами все ясно, можно перейти к изготовлению фундамента для ветряка. Это необязательная процедура, но она требуется, если ветряк будет значительных размеров и применяться, как служебное помещение. Выкапывается небольшая яма на глубину в 50 см. Слоем в 15 см делается подсыпка щебня, таким же пластом укладывается песок средней зернистости. Его необходимо хорошо утрамбовать и выровнять, чтобы ветряк стоял ровно. Далее выставляется опалубка на ту высоту, на которую будет возвышаться фундамент для ветряка. В большинстве случаев она не требуется.

Внутрь ямы под фундамент ветряка укладывается армирующая сетка. Она изготавливается из арматуры, которая переплетается между собой вязальной проволокой. Сверху производится заливка бетона. Его необходимо хорошо утрамбовать, чтобы не было пустот, из-за которых в фундаменте ветряка могли бы пойти трещины. Монтаж ветряка на фундамент можно производить по истечении нескольких недель.

Сборка

Первым делом для мельницы понадобится каркас. Его можно изготовить из деревянного бруса с размерами 5×5 см. Крепить его необходимо не к бетонному основанию, а к небольшому ростверку. Его можно изготовить из бруса с размером 10×10 см. Из бруса изготавливается квадрат или прямоугольник. Все будет зависеть от выбранной конструкции. Элементы прочно соединяются между собой. Необходимо проверить соответствует ли каждый гол 90°. После этого на фундамент под мельницу укладывается слой гидроизоляции из рубероида. Он необходим, чтобы влага от бетона не повредила древесину. На рубероид укладывается деревянная конструкция основы ветряка и прикручивается к основанию анкерами.

Следующим шагом будет установка каркаса из бревен. На четырех углах крепятся стойки под мельницу. Чаще всего стенки мельницы имеют трапециевидную форму, поэтому бруски крепятся не под прямым углом, а с небольшим уклоном. Для этого их необходимо предварительно обрезать. Фиксация к основанию производится металлическими уголками. Когда четыре стойки для мельницы находятся на своих местах, делается верхняя обвязка. Дополнительно крепятся поперечные распорки, которые увеличат прочность всей конструкции мельницы. Это как раз тот момент, когда необходимо укрепить места, где будет располагаться окно и двери.

Следующим шагом сооружается крыша мельницы. В ветряках отлично смотрится небольшая двускатная крыша. Из брусков сооружаются треугольные фермы, которые монтируются сверху мельницы. После этого производится обшивка всех стен ветряка, кроме лицевой. Обшивку ветряка можно осуществить деревянной вагонкой или блок-хаусом. Ближе к крыше с лицевой стороны ветряка фиксируется механизм, на который будет установлены лопасти. Это может быть труба, в которую запрессовано несколько подшипников. Закрепить ее можно на горизонтальные перекладины каркаса ветряка с помощью хомутов. В подшипники вставляется металлический вал от лопастей. Его можно изготовить из отрезка арматуры.

Одним из самых сложных элементов ветряка является пропеллер. Выше приведена примерная конструкция лопастей для ветряка. Размеры можно пропорционально увеличить в зависимости от того, какие габариты имеет конкретная конструкция ветряка. После этого пропеллер устанавливается на подготовленный ранее вал. Теперь можно зашить переднюю стенку ветряка. Далее в ветряк монтируется окно и двери, а также выполняется организация внутреннего пространства. В качестве кровельного настила для ветряка подойдет профнастил или металлическая черепица. Видео о сборке декоративного ветряка есть ниже.

Обратите внимание!
Важно предусмотреть механизм, который будет стопорить вал ветряка. Это понадобится во время сильного ветра, чтобы лопасти ветряка не были повреждены.

Резюме

Как видно, ветряк или мельница может оказаться довольно полезным дополнением саду. Благодаря своему уникальному виду ветряк однозначно будет привлекать внимание прохожих и гостей. Кроме того, ветряк значительно упростит задачу по обслуживанию сада. Внутри мельницы можно разместить насосное оборудование и основные узлы управления, что сохранит их от неблагоприятных погодных условий.

Прародители ветровых мельниц появились почти четыре тысячи лет назад в Египте. Изначально ветряная мельница имела постоянное направление лопастей и ременной привод к оси каменного жернова. Позже в конструкции появились шестерни и подшипники, поворотные механизмы. Такое устройство без радикальных изменений успешно использовалось до начала прошлого века и сейчас тоже имеет применение.

Причины успеха энергии ветра

Характеристики ветровой энергии уникальны. Заслуживают отдельного упоминания свойства, ставшие причиной длительного успеха ветряных мельниц. Сравнение характеристик источников энергии позволяет понять столь продолжительное и географически широчайшее применение энергии ветра:

Но есть у ветра и недостатки. Например, вошедшее в поговорку непостоянство. Направление ветра меняется так часто, что пришлось даже создавать мельницы с вращающимся корпусом. А изменение силы ветра от ураганной до штиля не позволяет рассчитывать на стабильность поступления энергии. Другие природные источники энергии тоже нестабильны и со своими недостатками. Солнце не дает энергии по ночам, а днем может уйти за тучи. Реки есть не везде, а там, где есть, могут пересохнуть или замерзнуть на месяцы.

Еще одним минусом является малая плотность ветра — 1,29 кг/м3. К примеру, плотность воды составляет почти тонну. Для получения одинаковой по величине энергии площадь лопастей у ветряной мельницы должна быть в 750 раз больше, чем у водяной. А для таких конструкций должен быть и соответствующий корпус.

Но, тем не менее, почти четыре тысячи лет ветер был востребован, как источник энергии, на Европейском, Азиатском и Африканском континентах. И сейчас о нем не забывают.

Как ветер крутит лопасти

Так как воздух имеет массу, то движение воздуха имеет кинетическую энергию. Когда на пути ветра, дующего в определенном направлении, появляется предмет, их взаимодействие можно описать с помощью векторов силы. Ветер будет отталкивать препятствие и отталкиваться сам в противоположенном направлении. При этом лопасть, закрепленная на оси конструкции, будет изгибаться вдоль оси вращения и крутиться на ней. Графически это выглядит следующим образом:

Ветер после соприкосновения отражается от лопасти, оставляя ей часть энергии:

1. на изгиб лопасти по направлению ветра, чему конструкция противостоит с силой Fл2-1, создающей потенциальную энергию. На величину этой силы уменьшится вектор силы ветра Fв2-1;
2. создавая кинетическую энергию вращения, на лопасть действует сила Fл2-2. При этом уменьшается вектор силы ветра Fв2-2, меняя его направление.

Величина кинетической энергии, передаваемой ветром через лопасти, зависит от массы взаимодействующего с лопастью воздуха, скорости его движения, направления относительно лопастей — чем перпендикулярней, тем лучше.

В самой мельнице, кроме конструкции лопастей, можно минимизировать потери на трение, применяя на оси подшипники, а передаточном механизме — шестерни, либо устанавливая генератор непосредственно на ось лопастей.

Зная, как работает мельница, можно попробовать изготовить ее самостоятельно. Хотя бы в декоративных целях.

Как рассчитать крылья мельницы

Сначала нужно решить, для чего и где строить мельницу. Обычно ветровая машина ставится на открытой местности
, например — на даче. Если вокруг забора близко и плотно растут деревья, придется делать высокий корпус для ветряка. В этом случае обязательно потребуется фундамент.

Фундамент нужен и невысоким, но тяжелым корпусам. Для дачных дел достаточно по периметру будущего строения уложить на глубину до 0,7 метра бетон или плотные ряды кирпичей. Для декоративных сооружений достаточно подмостить и утрамбовать один слой кирпича, изолирующего сооружение от влаги.

Теперь надо решить, для чего следует строить мельницу
. Вариантов много:

• для подъема воды из скважины;
• для получения электроэнергии;
• для отпугивания кротов;
• для хранения садовых инструментов;
• в декоративном назначении.

Порядок вариантов представлен по снижению требований к мощности устройства, т.е. по упрощению механизма. Определение требований к дизайну остается правом и обязанностью владельца.

Сразу запомним, что реальная мощность бытового ветряка не превышает 500 Вт при скорости ветра 5-8 м/с. Однако электроэнергию можно накапливать, включая при необходимости мощные потребители на короткий срок. Например, насос для подъема воды.

Главное в ветряке, это лопасти. В первую очередь для определения конструкции лопастей нужно знать о том, что чем больше мощность — тем большую площадь проекции на плоскость вращения должны иметь лопасти. Это достигается увеличением количества, длины, площади и угла разворота лопастей.

Для расчета средней мощности конструкции потребуется знание силы обычных для местности строительства ветров. Кроме того, лопасти мельницы должны быть перпендикулярны преобладающим направлениям ветра. Эти сведения следует узнать в сети Интернет по запросам «статистика скорости ветра» и «роза ветров» для своего региона.

Осталось подсчитать размер лопастей. Например, средний ветер 5 м/с, а потребляемая мощность электроприбора 100 Вт. Потери на преобразование кинетической энергии вращения оси мельницы в электрическую составят порядка 20% — 40%.

Коэффициент полезного действия можно посчитать, учитывая точные паспортные значения КПД генератора на оси, выпрямителя, стабилизатора, преобразователя постоянного тока в переменный напряжением 220 В. При расчете проценты потерь не суммируются, надо последовательно перемножить КПД каждого прибора, чтобы получить КПД системы преобразования вращения в электричество. Еще половина мощности ветра теряется на лопастях.

Снизить потери преобразования можно исключив, например, преобразователь постоянного тока в переменный, если исполнительное устройство может работать от аккумулятора. Отсутствие какого-либо другого устройства также возможно, если напряжение и ток не имеют большого значения для работы устройства — например, небольшая лампочка накаливания, еще практичнее — светодиодная.

Мощность ветрогенератора прямо пропорциональна плотности воздуха
, умноженного на скорость ветра в третьей степени (для 5 м/с — 125). Если разделить результат на удвоенную площадь проекции лопастей на плоскость вращения,получается мощность, которую может выработать генератор на оси вращения лопастей.

Для примера можно посчитать площадь проекции для 4 лопастей шириной 0,5 м, образовывающих при вращении круг диаметром 2 м, закрепленные под углом 60 градусов к плоскости вращения. Площадь по формуле d/2*sin(30)*0.5*4 равна 2/2*0,25*4=1 квадратному метру.

Такая конструкция, при наиболее распространенном в России среднем значении скорости ветра 5 м/с, получает от ветра энергию в количестве 1,29*125/2*1 = 80 Вт. Снять половину на преобразование во вращательное движение, убрать 25% на преобразование в электроэнергию и останется около 30 Вт для потребителей. Максимальная ветровая мощность при таком ветре на лопастях, полностью перекрывающих в проекции площадь круга, может вырасти в 3,14 раза. В итоге потребителю достанется максимум около 100 Вт. Не так уж и плохо.

Если в декоративных целях использовать светодиоды, размеры мельницы изменятся до смешных, был бы низкий ветер вдоль земли.

Без преобразования в электрическую используют энергию ветра для отпугивания мелких насекомых, живущих под землей. Достаточно опустить на 15 сантиметров в углубление деревянную ось, вращающуюся от ветряка, как вибрация почвы отпугнет их на несколько метров, не мешая хозяевам.

Разновидности лопастей ветряков

Конструкции лопастей бывают не только с вертикальным вращением, но и с горизонтальным. Лопасти могут иметь винтовую конструкцию
, изменяемую парусность. Строились мельницы на века и так, чтобы в каждом строении была уникальность. Современные конструкции тоже поражают разнообразием.

Статистика и перспективы

В России конца 19 века работали около 200 000 мукомольных мельниц. Обычный ветряк вырабатывал мощность 3,5 кВт, большой с диаметром лопастей 24 метра — до 15 кВт. Суммарная вырабатываемая ими мощность в то время доходила до 750 мВт. Сейчас используются ветряные электрогенераторы и считанные единицы мельниц другого назначения. А энергии все они вырабатывают в 50 раз меньше, чем 100 лет назад, целых 15 мВт. Планы развития. конечно. создаются, ведь потенциал ветра над нашей страной составляет десятки миллиардов киловатт.

Пока планы не реализовались, можно перефразировать известное выражение Владимира Маяковского и сказать: «Если мельницы строят — значит — это кому-то нужно? Значит — кто-то хочет, чтобы они были?» Завораживающая красота работающих мельниц стала мощным вдохновляющим фактором для умельцев, создающих шедевры во дворах и на дачных участках.

Весьма советуем с ним познакомиться. Там Вы найдете много новых друзей. Кроме того, это наиболее быстрый и действенный способ связаться с администраторами проекта.
Продолжает работать раздел Обновления антивирусов — всегда актуальные бесплатные обновления для Dr Web и NOD.
Не успели что-то прочитать? Полное содержание бегущей строки можно найти по этой ссылке .

Вы никогда не думали как из зерна получается мука? Мне вот всегда было интересно как работали древние мельницы. В Суздале нам подробно все разъяснили.

Понятно, что ветер вращает эти лопасти. Каркас у них деревянный, а обтянуты они были материей, парусиной.

А знаете для чего вот эти палки сзаду мельницы? Думаете, чтобы она не попадала? 😉

А вот и фигушки. С их помощью всю мельницу ПОВОРАЧИВАЛИ, чтобы ловчей поймать ветер, ну не прикол? :-))

Механику работы мельницы нам объяснили на вот этой модели, которая находилась внутри мельницы настоящей и, в отличие от последней, была в рабочем состоянии;-))

Ну, в общем ветер вращает лопасти, лопасти вращают вот это горизонтальное полено:

Горизонтальное полено, с помощью древних шестерёнок вращает уже полено вертикальное:

Вертикальное полено, в свою очередь, с помощью таких же шестеренок вращает эдакие каменные блины – жернова, вон там внизу, видите?:

А сверху в дырки жерновов сыпалось зерно из вот этих ящичков, похожих на перевёрнутые пирамидки. Готовая мука через дырки в деревяхе передней стенки валилась в специальный ящик, обзываемый «сусеком».

Помните сказку про колобка? 😉 «Бабка по амбару помела, по сусекам поскребла…» Я в детстве все время недоумевала, что за сусеки такие в которых можно муки намести на целый колобок? В нашей-то квартире мука по ящикам просто так не валялась. ;-)) Ну и вот, не прошло и сорока лет, как загадка была разгадана! 8-)))

Самые древние приспособления для перемалывания зерна в муку и обдирания его в крупу сохранялись как семейные мельницы до начала ХХ в. и представляли собой ручные жернова из двух круглых в сечении камней из твердого кварцевого песчаника диаметром 40-60 см. Древнейшим типом мельниц считаются сооружения, где жернова вращались с помощью домашних животных. Последняя мельница такого типа прекратила свое существование в России в середине ХIХ в.

Энергию падающей на колесо с лопастями воды россияне научились использовать в начале второго тысячелетия. Водяные мельницы всегда были окружены ореолом таинственности, овеяны поэтическими легендами, сказаниями и суевериями. Мельницы-колесухи с омутом и водоворотом сами по себе небезопасные конструкции, что отражено в русской пословице: «Со всякой новой мельницы водяной подать возьмет».

Письменные и графические источники свидетельствуют о широком распространении в средней полосе и на Севере ветряных мельниц. Нередко крупные села были окружены кольцом в 20-30 мельниц, стоявших на высоких, открытых ветрам местах. Ветряные мельницы за сутки размалывали на жерновах от 100 до 400 пудов зерна. В них имелись также ступы (крупорушки) для получения крупы. Для того чтобы мельницы работали, их крылья надо было поворачивать под менявший направление ветер — это обусловило сочетание в каждой мельнице неподвижной и подвижной частей.

Русскими плотниками создано много разнообразных и остроумных вариантов мельниц. Уже в наше время зафиксировано более двадцати разновидностей их конструктивных решений.

Из них можно выделить два принципиальных типа мельниц: «столбовки»

Мельницы столбовки:
а — на столбах; б — на клети; в — на раме.
и «шатровки ».

Первые были распространены на Севере, вторые — в средней полосе и Поволжье. Оба названия отражают также принцип их устройства.

В первом типе мельничный амбар вращался на врытом в землю столбе. Опорой служили либо дополнительные столбы, либо пирамидальная бревенчатая клеть, рубленная «в реж», либо рама.

Принцип мельниц-шатровок был иной

Мельницы шатровки:
а — на усечённом восьмирике; б — на прямом восьмерике; в — восьмерик на амбаре.

— нижняя их часть в виде усеченного восьмигранного сруба была неподвижной, а меньшая по размеру верхняя часть вращалась под ветер. И этот тип в разных районах имел немало вариантов, в том числе мельницы-башни — четвериковые, шестериковые и восьмериковые.

Все типы и варианты мельниц поражают точным конструктивным расчетом и логикой врубок, выдерживавших ветры большой силы. Народные зодчие уделяли также внимание внешнему облику этих единственных вертикальных хозяйственных сооружений, силуэт которых играл немалую роль в ансамбле селений. Это выражалось и в совершенстве пропорций, и в изяществе плотницких работ, и в резьбе на столбах и балконах.

Водяные мельницы

Схема ветряной мельницы

Мельница на ослиной тяге

Мельничный постав

Самая существенная часть мукомольной мельницы -мельничный постав или снасть — состоит из двух жерновов: верхнего, или бегуна, А

и — нижнего, или нижняка, В

.

Жернова представляют каменные круги значительной толщины, имеющие в средине сквозное отверстие, называемое очком, а на мелющей поверхности т. н. насечку (см. ниже). Нижний жернов лежит неподвижно; его очко плотно закрыто деревянною втулкою, кружловиною g

, сквозь отверстие в центре которой проходитъ веретено С

; на вершине последнего насажен бегун посредством железного стержня CC

, укрепленного концами в горизонтальном положении в очке бегуна и называемаго параплицею, или порхлицею.

В средине параплицы (и, следовательно, в центре жернова) с нижней ее стороны проделано пирамидальное или коническое углубление, в которое и входитъ соответственно заостренный верхний конец веретена С

.

При таком соединении бегуна с веретеном, первый вращается при вращении последнего и, в случае надобности, легко снимается с веретена. Нижний конец веретена вставлен шипом в подшипник, укрепленный на балке D

. Последнюю можно поднимать и опускать и таким образом увеличивать и уменьшать раcстояние между жерновами. Веретено С
вращается помощью т. н. цевочной шестерни Е

; это — два диска, надетые на веретено в небольшом расстоянии друг от друга и скрепленные между собою, по окружности, вертикальными палочками.

Цевочная шестерня вращается помощью лобового колеса F

, имеющего на правой стороне своего обода зубья, захватывающие за палочки цевочной шестерни и таким образом вращающие ее вместе с веретеном.

На ось Z

надето крыло, которое и приводится в движение ветром; или, в водяной мельнице, — водяное колесо, приводимое в движение водою. Зерно вводится через ковш а
и очко бегуна в промежуток между жерновами. Ковш состоит из воронки а
и корытца b
, подвешенного под очком бегуна.

Размол зерна происходит в промежутке между верхнею поверхностью нижняка и нижнею бегуна. Оба жернова одеты кожухомъ N

, который препятствует разбрасыванию зерен. По мере размола, зерна подвигаются действием центробежной силы и напором вновь прибывающихъ зерен) от центра нижняка к окружности, падают с нижняка и идут по наклонному желобу, в пеклевальный рукав R

— для просеивания. Рукав Е сделан из шерстяной или шелковой ситяной ткани и помещен в закрытом ящике Q

, из которого выставляется его нижележащий конец.

Сначала просеивается тонкая мука и падает в задней части ящика; более грубая высевается в конце рукава; отруби задерживаются на ситке S

, а самая грубая мука собирается в ящик T

.

Жернова

Поверхность жёрнова разделена глубокими желобами, называемыми бороздами
, на отдельные плоские участки, называемые мелющими поверхностями
. От борозд, расширяясь, отходят более мелкие желобки, называемые оперением
. Борозды и плоские поверхности распределяются в виде повторяющегося рисунка, называемого гармошкой
.

У типичного мукомольного жёрнова имеется шесть, восемь или десять таких гармошек. Система желобов и желобков, во-первых, образует режущую кромку, а во-вторых, обеспечивает постепенное ссыпание готовой муки из-под жерновов. При постоянном использовании жернова? требуют своевременного подтачивания
, то есть подравнивание краев всех желобов для поддерживания остроты режущей кромки.

Жернова используются парно. Нижний жёрнов устанавливается стационарно. Верхний жёрнов, он же бегун, — подвижный, и именно он производит непосредственное перемалывание. Подвижный жернов приводится в движение крестообразным металлическим «штифтом», установленным на головке главного стержня или ведущего вала, вращающегося под действием основного механизма мельницы (использующего энергию ветра или воды). Рельефный рисунок повторяется на каждом из двух жерновов, таким образом обеспечивая эффект «ножниц» при размалывании зерен.

Жернова должны быть одинаково сбалансированными. Правильное взаимное расположение камней критически важно для обеспечения помола муки высокого качества.

Лучшим материалом для жерновов служит особенная каменная порода — вязкий, твердый и неспособный полироваться песчаник, называемый жерновым камнем. Так как каменные породы, в которых все эти свойства развиты достаточно и при том равномерно, встречаются редко, то хорошие жернова весьма дороги.

На трущихся поверхностяхъ жернов делают насечку, т. е. пробивают ряд углубленных бороздок, и промежутки между этими бороздками приводят в грубо-шероховатое состояние. Зерно попадает во время размола между бороздками верхнего и нижнего жернов и разрывается и разрезывается острыми режущими краями бороздок насечки на более или менее крупные частицы, которые размалываются окончательно по выходе из бороздок.

Бороздки насечки служат также какъ бы путями, по которым размалываемое зерно подвигается от очка к окружности и сходить с жернова. Так как жернова, даже из лучшего материала, стираются, то насечка должна быть возобновляема время от времени.

Описание конструкций и принципа действия мельниц

Столбовками мельницы названы за то, что их амбар покоится на столбе, вкопанном в землю и обложенном снаружи срубом-ряжем. В нем заделаны балки, удерживающие столб от смещения по вертикали. Конечно, амбар покоится не только на столбе, но на срубе-ряже (от слова режь, бревна, врубленные не плотно, а с прозорами). Поверх такого ряжа делается ровное круглое кольцо из пластин или досок. На него и опирается нижняя рама собственно мельницы.

Ряжи у столбовок могут быть разной формы и высоты, но не выше 4 метров. Они с земли могут подниматься сразу в виде четырехгранной пирамиды или сначала вертикально, а с какой-то высоты переходить в усеченную пирамиду. Встречались, правда очень редко, мельницы на невысокой раме.

Основание шатровок тоже может быть по форме и конструкциям различным. Например, пирамида может начаться с уровня земли, а конструкция быть не срубной, а каркасной. Пирамида может опираться на срубный четверик, а к нему могут быть пристроены подсобные помещения, тамбур, помещение для мельника и т.д.

Главное в мельницах их механизмы.

В шатровках внутреннее пространство разделено перекрытиями на несколько ярусов. Сообщение с ними идет по крутым лестницам чердачного типа через люки, оставленные в перекрытиях. Части механизма могут располагаться на всех ярусах. А их может быть от четырех до пяти. Стержнем шатровки служит могучий вертикальный вал, пронизывающий мельницу насквозь до «шапки». Он опирается через металлический подпятник, закрепленный в балке, которая лежит на брусчатой раме. Балка с помощью клиньев может перемещаться в разные стороны. Это позволяет придать валу строго вертикальное положение. Тоже самое можно проделать и при помощи верхнего бруса, где штырь вала заделан в металлическую петлю.

В нижнем ярусе на вал надета большая шестерня с кулачками-зубьями, закрепленными по наружному контуру круглой основы шестерни. При работе движение большой шестерни, умноженное в несколько раз, передается на малую шестерню или цевку другого вертикального, уже металлического обычно вала. Этот вал прошивает неподвижный нижний жернов и упирается в металлическую планку, на которой через вал подвешен верхний подвижный (вращающийся) жернов. Оба жернова одеты деревянным кожухом с боков и сверху. Жернова устанавливаются на втором ярусе мельницы. Балка в первом ярусе, на которую опирается малый вертикальный вал с малой шестерней, подвешена на металлическом нарезном штыре и с помощью нарезной же шайбы с рукоятками может быть слегка поднята или опущена. С нею поднимается или опускается верхний жернов. Так регулируется тонкость помола зерна.

От кожуха жерновов вниз наклонно пропущен глухой дощатый желоб с доской задвижкой на конце и двумя металлическими крючками, на которые подвешивается мешок, наполняемый мукой.

Рядом с блоком жерновов устанавливается кран-укосина с металлическими дугами-захватами. С его помощью жернова могут сниматься со своих мест для отковки.

Над кожухом жерновов с третьего яруса спускается жестко закрепленный к перекрытию подающий зерно бункер. Он имеет задвижку, с помощью которой можно перекрыть подачу зерна. Он имеет форму опрокинутой усеченной пирамиды. Снизу к нему подвешен качающийся лоток. Он для пружинистости имеет можжевеловую планку и штырь, опущенный в отверстие верхнего жернова. В отверстии эксцентрично устанавливается металлическое кольцо. Кольцо может быть и с двумя-тремя косыми перьями. Тогда устанавливается симметрично. Штырь с кольцом называются обечайкой. Пробегая по внутренней поверхности кольца, штырь все время меняет положение и раскачивает косо подвешенный лоток. Это движение ссыпает зерно в зевло жернова. Оттуда оно попадает в зазор между камнями, размалывается в муку, та поступает в кожух, из него в закрытый лоток и мешок.

Зерно засыпается в бункер, врезанный в пол третьего яруса. Мешки с зерном подаются сюда с помощью во»рота и веревки с крюком. Ворот может подключаться и отключаться от шкива, насаженного на вертикальный вал. Делается это снизу с помощью веревки и рычага. В досках перекрытия прорезан люк, перекрытый наклонно поставленными двухпольными створками. Мешки, проходя через люк, открывают створки, которые потом произвольно захлопываются. Мельник отключает ворот, и мешок оказывается на крышках люка. Операция повторяется.

В последнем ярусе, находящемся в «шапке», на вертикальном валу установлена и закреплена другая, малая шестерня со скошенными кулачками-зубьями. Она заставляет вращаться вертикальный вал и запускает весь механизм. Но ее заставляет работать большая шестерня на «горизонтальном» валу. Слово в кавычки заключено потому, что фактически вал лежит с некоторым уклоном внутреннего конца вниз. Штырем этого конца он заключен в металлическом башмаке деревянной рамы, основы шапки. Приподнятый конец вала, выходящий наружу, спокойно лежит на камне-«подшипнике», слегка скругленном сверху. На валу в этом месте врезаны металлические пластины, предохраняющие вал от быстрого стирания.

В наружную головку вала врезаются два взаимно перпендикулярных бруса-кронштейна, к которым крепятся хомутами и болтами другие балки — основа решетчатых крыльев. Крылья могут принимать ветер и вращать вал лишь тогда, когда на них будет расправлена парусина, обычно свернутая в жгуты в покойное, не рабочее время. Поверхность крыльев будет зависеть от силы и скорости ветра.

Шестерня «горизонтального» вала снабжена зубьями, врезанными в боковую сторону круга. Сверху ее обнимает тормозная деревянная колодка, которая с помощью рычага может быть освобождена или сильно затянута. Резкое торможение при сильном и порывистом ветре вызовет высокую температуру при трении дерева о дерево, и даже тление. Этого лучше избегать.

До работы крылья мельницы следует повернуть навстречу ветру. Для этого имеется рычаг с подкосами — «водило».

Вокруг мельницы вкапывали небольшие столбики количеством не менее 8 штук. К ним «водило» и крепилось цепью или толстой веревкой. Силою 4-5 человек, даже если верхнее кольцо шатра и части рамы хорошо смазаны солидолом или чем-то подобным (ранее смазывали свиным салом), провернуть «шапку» мельницы очень трудно, почти невозможно. «Лошадиная сила» тут тоже не годится. Поэтому пользовались небольшим переносным воротом, который попеременно одевали на столбики его трапециевидной рамой, служившей основанием всей конструкции.

Блок жерновов с кожухом со всеми частями и деталями, расположенными выше и ниже его, назывался одним словом — постав. Обычно небольшой и средней величины ветряки делались «об одном поставе». Большие ветряки могли строиться с двумя поставами. Были ветряные мельницы и с «толчеями», на которых отжималось льняное или конопляное семя для получения соответственного масла. Отходы — жмых, — тоже использовали в домашнем хозяйстве. «Пильные» ветряки как будто не встречались.

Мельница, пожалуй, древнейший из известных механизмов. Мукомольные мельницы точно применялись в Нововавилонском царстве (это конец II – начало I тысячелетия до н.э.), а немного позже оригинальные ветряные мельницы были изобретены в Китае (см. далее). Мельница способна оживить и украсить самый унылый пейзаж, а ее декоративная модель придаст особую прелесть и совсем маленькому приусадебному участку, см. рис. ниже. Делается декоративная мельница своими руками без серьезных затруднений, но ее эстетический эффект часто оказывается много меньше ожидаемого. И дело тут не в качестве работы мастера – это как раз тот случай, когда эстетика почти полностью определяется видом технической реализации. О чем и написана эта статья.

В чем загвоздка?

Декоративная мельница дает эстетический эффект по след. причинам (в порядке возрастания его величины и убывания очевидности):

• Память тысячелетий. Это не метафора. За свою историю мельница обросла толстой культурной оболочкой, вызывающей у мало-мальски подготовленного зрителя многочисленные ассоциации. Один Дон Кихот чего стоит. Заставил бы его Сервантес воевать с курятником – и мы увидели бы в нем неизъяснимую романтику.
• Мельница технически может быть реализована только в монументальном архитектурном сооружении, причем для технически совершенной мельницы оно должно быть изысканной формы, диктуемой аэродинамикой.
• Главный секрет эстетики мельницы кроется в динамике, во вращении ротора. Вода краса природы потому, что по естеству своему подвижна. Мельница оживит и украсит самые, простите, похабные задворки потому что машет крыльями.

Примечание:
китайская вертикальная ветряная мельница (см. рис. справа) не требует для противодействия напору ветра капитальной опоры. К подобной конструкции приходили и другие народы древности, но у них не было такого незаменимого в те времена материала как бамбук. В Японии бамбука предостаточно, но в избытке и мелких быстрых водных потоков, пригодных для устройства более простой, долговечной и постоянно действующей водяной мельницы нижнего боя (см. далее и, возможно, «Семь самураев» Куросавы). Поэтому безбашенные вертикальные ветряные мельницы применялись только в Древнем Китае и отчасти в Индокитае.

Техника производственная и декоративная

Для производственной мельницы определяющее значение имеет ее коэффициент использования ветра (КИВ), аналог КПД. Параметра чувствительности к ветру (ЧВ) или потоку (ЧП) в спецификациях «настоящих больших» мельниц не ищите – он там просто не нужен. ЧП/ЧВ это минимальная скорость потока, набегающего на ротор (колесо) мельницы, при котором он начинает вращаться без нагрузки, свободно, сам по себе. Но ведь промышленная мельница должна приводить в движение производственное оборудование. К примеру, ротор ветряной мельницы диаметром 12 м на ветру 8 м/с развивает мощность на валу ок. 10 кВт. Если скорость ветра упадет вдвое, до 4 м/с, мощность на валу упадет вдесятеро, до прим. 1 кВт, и зависит это от свойств потока воздуха. Чуть ветер ослаб еще – и колесо просто не провернет жернов, не толкнет пилу или поршень насоса. И к чему тогда ЧП/ЧВ? Нужно добиваться наибольшего КИВ.

Декоративная мельница для сада, дачи, приусадебного участка – пример противоположности. У ее ротора нет механической нагрузки, кроме трения в узле вращения (см. далее), и КИВ для мельницы – забавы и украшения – параметр третьестепенный. Зато, если легкий ветерок приятно холодит лицо, листва под ним трепещет и скатерть стола под навесом колышется, а мельница стоит, ее эстетический эффект умаляется или даже обращается в отрицательный. Поэтому для декоративной мельницы главный параметр – ЧВ/ЧП; ее колесо должно хорошо крутиться при ветре 2-2,5 м/с или скорости потока воды от 0,25-0,3 м/с. Вариант мельницы с микромотором, вращающим колесо, определенно неэстетичен: ветряная мельница должна крутиться сообразно скорости и направлению ветра, а у водяной должна быть видна естественная причина вращения колеса.

Примечание:
если водяная декоративная мельница верхнего боя (см. далее), ее колесо должно вращаться, когда вода буквально сочится по каплям из желоба.

При постройке декоративной мельницы дело упрощается тем, что отбора мощности в вала ротора нет, а минимизировать трение в его узле вращения современным техническими средствами несложно и недорого. Но для ветряной мельницы много усложняется тем, что с пропорциональным (линейным) уменьшением размеров ротора ометаемая им площадь падает по квадрату. А еще более осложняется тем, что у самой земли (подстилающей поверхности) поток воздуха сильно скошен и турбулизирован, в результате чего величина несомой единицей его объема энергии падает в десятки раз; тут может выручить только использование начал аэродинамики. Для водяной мельницы эти закономерности выражены слабее, но все же имеют место, так что и гидродинамикой нельзя пренебрегать.

Какую делать?

Декоративная ветряная мельница по эстетике и в статике превосходит водяную (см. рис.), а в динамике превосходит ее многократно просто потому, что зримого движения в ней больше. Построить декоративную модель ветряной мельницы в общем проще, чем водяной, но действовать она будет только при ветре; мельница-вентилятор с моторчиком по эстетике не вариант, см. выше.

Декоративные мельницы – водяная и ветряная

Водяная мельница – украшение участка – будет энергонезависимой только если его зона отдыха на уклоне (что уже неудобно) и там есть естественный источник или поток воды (ключ, родник, ручей, слева на рис.), что вообще маловероятно. В противном случае вам придется самому сделать уклон, соорудить искусственный водоем с ручейком (каскадом, фонтаном) и расходовать электричество на перекачку воды; об украшении водяной мельницей альпийской горки с ручейком см. ролик:

Видео: пример декоративной водяной мельницы

Зато, во-первых, эстетический эффект декоративной водяной мельницы почти не зависит от погоды, лишь бы температура была плюсовая, а в жару мельница будет освежать воздух; правда, при этом возрастет расход воды на испарение. В целом же эстетика водного потока с мельницей может существенно превосходить таковую ветряной мельницы, но и трудов/расходов это будет стоить много больших.

Ветряная

По указанным причинам для украшения зон отдыха личных хозяйств используют чаще всего ветряные мельницы, готовые покупные (недешево, кстати) или самодельные, см. след. рис. Но в том и другом случае оказывается, что эстетический эффект мельницы на своей земле много меньше ожидаемого или видимого в рекламном проспекте. Причина указана выше – низкая ЧВ/ЧП мельницы. Чтобы ее повысить, придется вначале обратиться к вещам сугубо прозаическим.

Примечание:
примеры украшения сада ветряными мельницами см. в сюжете ниже:

Видео: 30 примеров декора сада ветряными мельницами

Аэродинамика

Из сказанного выше ясно также, что главная причина, мешающая повысить ЧВ декоративной ветряной мельницы, кроется в свойствах приземного потока воздуха. Изменить их не в состоянии, но использовать в полной мере можем.

Способ до некоторой степени компенсировать скос набегающего потока строители «настоящих больших» ветряных мельниц изобрели давно – это обратный ему скос оси вращения ротора, поз. 1 и 2 на рис.:

В больших мельницах его берут в пределах 2-12 градусов в зависимости от условий местности. Для малой декоративной мельницы, тем более что стоять она будет не на гладком голом камне, лучше придерживаться пределов 8-12 градусов. Меньшее значение – для мельницы высотой 1,5-1,7 м; большее – для ее высоты 40-50 см; промежуточные вычисляются линейной интерполяцией (пропорциональным делением). Углу скоса 12 градусов соответствует наклон оси ротора прим. на 1/4 ее длины; 8 градусам – прим. на 1/7. Точно несложно просчитать по тангенсу. Т.е., если, напр., длина оси ротора 50 см, а необходимый угол его скоса 10 градусов, то берем: tg10 grad = 0,176. 1/0,176 = 5,6. 50/5,6 = 8,9, т.е. передний (встречный потоку) конец оси ротора нужно приподнять на 9 см и соотв. образом сделать узел его вращения, см. далее.

Набегающий поток воздуха скошен не только по направлению, но и по скорости (см. опять поз. 1 на рис.); собственно, вторым и обусловлено первое. Устранить скоростной скос потока мы не можем, но его усугубляет отражение ветра от строения (корпуса, башни) мельницы. Поэтому башни ветряных мельниц издавна делают гранеными (см. рис. справа) или круглыми, т.е. обтекаемыми в горизонтальной плоскости; пренебрегать этим условием для малых декоративных мельниц не следует, т.к. отражение потока ЧВ снижает еще больше, чем КИВ.

Затем, колесо ветряной мельницы ни в коем случае не пропеллер самолета или ротор быстроходного ветроагрегата. Ветряная мельница – тихоходный ветряк, т.е. линейная скорость концов лопастей ее ротора сопоставима или меньше скорости набегающего потока. Поэтому их аэродинамика проста и тяга лопасти определяется почти нацело разностью давлений на ее лобовой (передней, наветренной) и задней (теневой) сторонах (плоскостях), поз. 3 на пред. рис.

Примечание:
кто знаком с аэродинамикой не понаслышке – в расчетах ротора ветряной мельницы за характерный физический размер в числе Рейнольдса Re берется поперечник (ширина) лопасти.

Отсюда следует благоприятное для строителей ветряных мельниц обстоятельство: тщательно сглаживать и профилировать лопасти тихоходного ветряка нет нужды. Во-первых, гладкая обшивка лопастей необходима только на их лобовой плоскости (поз. 4), а теневая может быть какой угодно, это упрощает конструкцию (набор) лопастей и изготовление ротора. Во-вторых, лопасти желательно изогнуть навстречу потоку, но мельницу это лишит значительной части эстетики – настоящие-то мельницы с корытообразными лопастями не строились.

Примечание:
мах на поз. 4 это не физик Эрнст Мах и не число его имени, а лонжерон (главный несущий стержень) лопасти. Иглицы – нервюры, ну, а кромки, передняя и задняя, они так и есть кромки.

Полуобтекание

Лопасти старинных ветряных мельниц делались с постоянным по размаху зауголиванием на 14-15 градусов (равнозначный, но неоднозначный термин – заклинение), но «почти нацело» выше также можно использовать для повышения ЧВ мельницы (и КИВ производственной), т.к. зачаточная круговая циркуляция есть и у самого тихоходного ветряка. А именно: придать лопасти некоторую винтовую крутку по размаху, т.е. различные углы установки у корня и на конце, и несколько заузить крыло лопасти у корня, чего требует то самое вредное Re.

Однако результатом бездумного пропорционального уменьшения лопастей ротора совершенной шатровой мельницы (см. далее), вроде тех, что на рис. справа, оказывается мельница, очень плохо чувствующая ветер. Аэродинамика тонкая штука. К примеру, первые опытные экземпляры легендарного МИГ-25 разбились, погибли опытные летчики-испытатели – о катапультировании на скорости 2,5М тогда никто и помыслить не смел. Если бы эта машина не опережала тогдашнюю авиацию на эпоху, ее бы не пустили в серию. Но – довели все-таки, полетела как надо. А пришлось всего-то сдвинуть на 140 мм ось вращения стабилизатора.

Но вернемся в тему. Развертка крыла полуобтекаемой лопасти ветряной мини-мельницы, работающей в сильно скошенном и турбулизированном приземном потоке, и установочные углы для нее даны на рис.:

Указанные линейные размеры минимальные; их можно пропорционально увеличить втрое, а недостающие брать с чертежа, он в масштабе. Т. е., с таким ротором можно делать мельницы от мини-настольной (см. далее) до большой, почти в рост человека. В шатер можно и встроить мини-генератор со стабилизатором напряжения для подзарядки мобильника – избыток мощности на валу будет 20-30 Вт. Старины мельницы от этого не убудет, т.к. электроника внутри и не видна. Махи лопастей – из круглого стержня (лучше деревянного) диаметром 12-40 мм; иглицы крепятся и фиксируются на углы установки растяжками из жесткой проволоки. Обшивка – любая; «для старины» лучше реечная либо из драни или шпона.

Примечание:
мельничные ветроколеса с полуобтекаемыми лопастями имеют достоинство и для производства, и для эстетики – с повышением скорости ветра возрастает роль круговой циркуляции воздуха в плоскости вращения ротора и скорость его вращения стабилизируется, т.е. ротор не станет крутиться как бешеный, что некрасиво, а для большой мельницы и опасно.

Мини-мельницы с закрылками

Декоративная ветряная мини-мельница уместна на даче по совсем неэстетичной причине – чтобы ее, простите, не стырили в отсутствие хозяев. Лопасти роторов мини-мельниц делают чаще всего цельнодеревянными, см. рис., разве что мастер – опытный авиамоделист.

Но сделать круглую или граненую башню мельницы «под старину» сложновато будет и ему, а хорошая ЧВ необходима и здесь. Выход из положения нашли также еще мастера старого времени по большим мельницам из мест, бедных стабильными ветрами достаточной силы: сделать в лопастях ближе к их задней (сбегающей) кромке продольные прорези, поз. 2 на рис. Уже когда самолеты хорошо полетели, оказалось, что эти щели работают как закрылки. Если вы не поленитесь и придадите цельным лопастям мини-мельницы хотя бы примитивную профилировку (поз. 3; плоская сторона теневая), то мельничка высотой 30 см и с колесом диаметром 20-25 см на хорошем узле вращения (см. далее) закрутится и при ветре в 2-2,5 м/с, а более слабый уже и не чувствуется.

Примечание:
минимальные размеры настольной декоративной мини-мельницы даны на рис.:

Чего не надо

В технике есть общий принцип, нашедший отражение и в законах Мэрфи: прежде чем что-то улучшать, подумай, как бы там чего не напортить. Итак, по итогам вводно-теоретической части посмотрим, как не надо делать декоративную ветряную мельницу. Имея при этом в виду и эстетическую сторону дела.

Изделие на поз. 1 рис. – сборище всех недочетов: грубая поделка, а те три рогульки, что торчат из нее, назвать лопастями никак невозможно. Автор(ы) мельницы на поз. 2, вероятно, взяли за прототип мельницу с парусным ротором (см. далее), не зная о ее непригодности в данном качестве для малой декоративной. Кроме того, в парусном роторе должно быть не менее 8-ми лопастей, иначе он будет вовсе неэффективным.

Прототип мельницы на поз. 3, скорее всего, музейная на поз. 4. Но набор ее лопастей обнажен, дабы уберечь экспонат от поломки сильным ветром. Обшивка лопастей совершенных шатровых мельниц была съемной; набор лопастей покрывался ею частично или полностью сообразно силе ветра и потребности в мощности на валу, см. рис. справа.

Имея в виду необходимость для декоративной мельницы максимальной ЧВ, лопасти не мешало бы зашить полностью тканью, чтобы набор просвечивал. Это только придало бы мельнице респекта и зрелищности, т.к. лопасти лучших мельниц прошлого обтягивались парусиной, сквозь которую набор тоже проглядывал.

В мельнице на поз. 5 обшивка на лопасти наложена не с той стороны: она будет с наветра только если ротор окажется в ветровой тени башни. Что, разумеется, ни в коем случае не улучшит чувствительности ротора к ветру. И, наконец, изделие на поз. 6 с ротором то ли из крыльчатки комнатного вентилятора, то ли из гребного винта от электромотора надувной лодки, мельницей просто не выглядит – вместо эстетики в данном случае получился абсурд.

Выбираем прототип

Теперь определимся, какого типа настоящую мельницу нужно взять за прототип. Учитывая также эстетическое значение и условия работы декоративной.

Монументальное строение, в котором размещаются механизмы и служебные помещения, однозначно необходимо только для мельницы с горизонтальным ротором (горизонтальной осью его вращения) – раз. Плоскость вращения горизонтального ротора ортогональна его оси, т.е. вертикальна, а наибольший эстетический эффект и количество неосознанных ассоциаций дает плавное движение вверх-вниз, напр. взмахи крыльев птицы – два. Поэтому «вертикалки» наподобие показанной выше китайской бамбуковой с крыльями из циновок, отметаем.

Неповоротные башенные мельницы (поз. 1 на рис.) распространены в местах с абсолютно доминирующими ветрами одного направления, напр. на равнинах центральной Испании. Посмотрите внимательно: теперь понимаете, почему Дон Кихот набросился на мельницу, а не на курятник, что было бы гораздо смешнее? Такую мельницу можно взять за прототип для дачной и/или настольной.

Строение козловой мельницы (поз. 2) вращается на козле (или на чем-то козлином, по местной неформальной терминологии) – врытом в землю толстом бревне. Козловая мельница может быть построена без единого гвоздя, но ее поворот на ветер требует огромных усилий, а при ветре сильнее свежего – непомерных. Поэтому козловые мельницы были распространены в тихих лесистых местах, удаленных от источников железных изделий. Как прототип для декоративной козловая мельница мало пригодна – прижата к земле, и добиться от нее хорошей ЧВ очень трудно.

В Сибири леса и сильные ветра держатся вместе, распространена вечная мерзлота, а мужики живут крепкие, поэтому там прижились колчанные мельницы, поз. 3. Ее вертикальная ось вращения (тоже бревно, но уже не козел, а шкворень) не врыто в землю, а закреплено в срубе-колчане. Одновременно колчан позволил приподнять ротор и увеличить его размах, отчего возросли и КИВ, и ЧВ; для поворота мельницы на свежий ветер уже хватало силы мельника, привезшего зерно на помол крестьянина и, возможно, их взрослых сыновей. Колчанная мельница хорошо подойдет как прототип декоративной на участке, оформленном в стиле рустикальном или кантри.

Самые совершенные горизонтальные ветряные мельницы – шатровые, поз. 4. Шкворень в них железный и вращается только шатер на поворотным круге; кроме того, усложняется механизм передачи усилия с ротора на жернов. Повернуть шатер с ротором на ветер способны 1-2 средне развитых человека или вовсе простейшая автоматика. Шатровая мельница годится в прототипы для любой декоративной, поэтому рассмотрим ее строение подробнее (поз. 4а):

О парусных роторах

В Европу ветряные мельницы пришли поздно – их впервые увидели крестоносцы у арабов. Новинка сразу пришлась по вкусу рыцарям, которым, между прочим, хозяйствовать приходилось не меньше, чем воевать. Тогдашняя Европа была отсталым краем света, разделенным на множество мелких и мельчайших полунезависимых феодальных владений, и счастливые обладатели текучих вод, пригодных для устройства водяных мельниц, драли с соседей за помол почище, чем те с купцов на большой дороге.

Арабские ветряные мельницы строились с парусным ротором (см. рис.): своего строевого лесу у арабов считай что не было (пальмовая древесина непрочная и нестойкая), зато ровных сильных ветров в степях и пустынях было вдосталь. Но в Европе парусные мельницы не прижились, кроме как в сходной по условиям с Аравией Испании и в Греции, изобилующей созданными горами «ветровыми коридорами».

Парусная мельница работает только при ветре достаточной силы (более 6-7 м/с): пока лопасти-паруса не надуются до нужного профиля, ротор не завертится. Т.е., у и КИВ, и ЧВ парусной мельницы низки, и в прототип декоративной она непригодна несмотря на романтическую зрелищность. Тем не менее, парусный ротор-вертушка, действующий по иному принципу, может найти полезное и эффектное применение в механизме шатровой мельницы, см. далее.

Узлы и механизмы

Наверное, нет нужды повторять, что ЧВ декоративной мельницы определяется техническим совершенством ее узлов вращения, а в передаче мощности с ротора нет никакой необходимости. Зато весьма и весьма желательна автоматическая ориентация на ветер: если к мельнице надо подходить, чтобы повернуть всю ее или шатер, то эстетика оборачивается раздражением и утомлением. Определенное значение имеет также общая конструктивная схема ротора.

Узлы вращения

В декоративной мельнице от одного до 4-х узлов вращения, см. далее. Обязательный для любой и самый строгий к качеству исполнения – узел вращения ротора: он должен иметь минимальные механические потери и держать довольно сильные нерегулярные знакопеременные боковые нагрузки, поэтому выполняется этот узел на самоустанавливающихся шарикоподшипниках, см. рис. справа. Обычные однорядные опорные подшипники если и не будут заедать, то существенно снизят ЧВ мельницы. Но не надейтесь только на подшипники: если ротор аэродинамически и/или конструктивно «неправильный», он не завертится, т.к. его лопасти не дадут тяги.

Для узла вращения ротора нужны 2 подшипника, расположенных на оси вращения на расстоянии не менее 50 мм друг от друга (в настольной мини-мельнице – не ближе 15-20 мм друг к другу). Фиксируются подшипники любым удобным способом: в деревянных обоймах (слева на рис.), хомутами и т.п.

Самая ось – отрезок резьбового прутка М4 – М16 в зависимости от размеров мельницы. В подшипниках ось фиксируется парами гаек с шайбами, а после затягивания гаек – каплями масляной, глифталевой или пентафталевой краски, подпущенными в резьбу. К работе узел будет готов спустя 2-3 суток. Вязкий силикон не просочится глубоко в резьбу, а быстросохнущие краски и клеи не эластичны высохшие, от вибрации и рывков ротора связующее из них скоро потрескается и узел разболтается. Контргайки не повредят, но без дополнительной фиксации эластичным связующим тоже скоро ослабнут. О любительском опыте изготовления ротора на подшипниках для декоративной ветряной мельницы см. видео:

Видео: изготовление лопастей для мельница на подшипнике

Если ротор мельницы разворачивается на ветер флюгаркой (что не естественно, настоящие мельницы так не строились), то узел вращения шатра выполняется аналогично, на подшипниках. Если же ротор разворачивается на ветер вручную или виндрозой (см. далее), то узел вращения шатра можно сделать проще, как показано в центре на рис. Собирается такой узел в деревянном (фанерном) коробе, справа на рис. Стальные накладки – толщиной от 2 мм (не менее 2-х шагов резьбы оси вращения). Горизонтальный люфт оси 0,5-1 мм; вертикальный (гайки затягиваются не натуго!) ок. 0,5 мм. Гайки фиксируются также краской, а после ее высыхания под шайбы подпускают по 2-3 капли веретенки или др. невысыхающего жидкого машинного масла.

Виндроза

Энергонезависимое механическое устройство автоматики, разворачивающее ротор мельницы на ветер, изобрели голландцы. Новинка оказалась настолько удобной, экономичной и надежной, что мельницы с виндрозой действуют в развитых странах до сих пор (см. напр. рис. выше с мельницей в Норфолке).

Виндроза – разновидность активного флюгера: небольшая ветрочувствительная дополнительная крыльчатка устанавливается перпендикулярно (ортогонально) ротору в горизонтальной плоскости. Когда ротор стоит точно по ветру, крыльчатка виндрозы неподвижна. Чуть ветер уходит в сторону, крыльчатка вращается и через механическую передачу поворачивает шатер с ротором снова на ветер.

Ротор декоративной мельницы механически не нагружен, и усилие для его поворота требуется на порядки меньшее, чем для ротора производственной мельницы. Поэтому некоторые готовые декоративные ветряные мельницы дополняются флюгаркой, имитирующей виндрозу (врезка слева вверху на рис.). Шатер с ротором становится простым (пассивным) флюгером, что для мельницы ненатурально.

Виндроза производственной мельницы достаточно сложный механизм (слева на рис.), вряд ли повторимый в домашних условиях. Но по указанной выше причине (ненагруженный ротор) виндрозу декоративной ветряной мельницы можно сделать гораздо проще из подручных материалов (центр и справа на рис.).

Конструкция вертушки в точности скопирована с первых голландских виндроз с тряпичными лопастями. Внешне она похожа на парусный ротор, но благодаря некоторому начальному углу установки полотнищ и иной конфигурации щелей между ними действует не как кливера и стакселя парусников, а скорее как решетчатое крыло, применяемое в системах спасения космических аппаратов при аварии на старте; это выяснилось уже в наше время. Аэродинамическое качество решетчатого крыла низкое, т.е. оно дает небольшую подъемную силу, но при самых малых скоростях и в широком диапазоне углов атаки. Так и матерчатая вертушка виндрозы дает ничтожную мощность на валу, но при легчайшем дуновении сильнейшим образом скошенного ветра.

Размах махов вертушки 3-15 см в зависимости от размеров мельницы; полотнища из скользкой синтетической ткани или пленки (по эстетике – хуже) натягиваются туго. Ведущий шкив можно стянуть с вала мотора старого кассетного магнитофона. Оттуда же берутся маховик с тонваломи и подшипником скольжения для ведомого шкива и горизонтальной оси; скорее всего подойдет штатный резиновый пасик. Магнитофон лучше курочить советский – их маховики больше и массивнее, отчего заявленный в ТД коэффициент детонации соответствовал реальному. Ось вертушки и ведущего шкива из велосипедной спицы; к ней нужно подобрать или сделать бронзографитовый или фторопластовый подшипник скольжения.

Количество зубьев трибы (диаметр цевки ок. 10 мм) – 6-8. Шаг зубьев на поворотном кругу должен быть точно таким же, а их количество не менее 60-ти. Исходя из этого рассчитывают радиус венца для размещения зубьев на кругу; возможно, придется подкорректировать его диаметр. Зубья в лунках цевки и круга фиксируются силиконовым клеем; любой другой от вибрации и толчков скоро потрескается и зубья начнут выпадать.

Примечание:
если виндроза поворачивает ротор тылом к ветру, петлю пасика на ведущем шкиве нужно перевернуть на 180 градусов.

Ротор

Об аэродинамике ротора выше сказано достаточно, осталось уточнить некоторые конструктивные особенности. Лопасти ротора выполнялись обычно с передним/задним или средним расположением маха, см. рис. (висячие и полнонаборные лопасти).

Первые давали больший КИВ и лучшую ЧВ, т.к. исключались аэродинамические потери на соотв. кромке, но чаще ломались на сильном ветру, а крутка лопасти по размаху более чем на 5-7 градусов еще более уменьшала их прочность. Ветровое давление на единицу площади лобовой проекции декоративной мельницы многократно меньше, чем большой, поэтому для нее предпочтительны висячие лопасти. Исключение – ротор с полуобтекаемыми лопастями (см. выше), т.к. при угле крутки более 10-12 градусов он будет работать надлежащим образом только если закручены и передняя, и задняя кромки, а незакрученный мах (лонжерон) расположен по ширине лопасти согласно аэродинамическому расчету.

Сколько надо лопастей?

В местах, ветрами небогатых, строились мельницы с 6-ти и даже 8-ми лопастными роторами – это повышало мощность на их валу при слабом ветре, хотя КИВ при сильном падал. Но если подойти с точки зрения максимальной ЧВ, то оптимальным оказывается… однолопастный ротор с противовесом; это объясняется трением лопастей о воздух. Однако тихоходные ветряки с числом лопастей меньше 4-х почти никогда не строятся: мощность на валу оказывается слишком мала, т.к. без развитой круговой циркуляции энергия ветра, «проскакивающего» между медленно движущимися лопастями, пропадает даром. Соответственно и декоративная мельница менее чем с 4-мя лопастями выглядеть будет ненатурально, так что 4 лопасти для нее следует принять за оптимум.

Строение мельницы

Построить имитацию мельничной избы и тулова квадратными в горизонтальном сечении (см. рис. справа) несложно, но хорошей ЧВ такой мельницы ожидать не приходится. Значение обтекаемости строения мельницы было понято еще в старину, и строения производственных мельниц выполнялись многогранными или круглыми.

Чертежи основных узлов (ротора в сборе, башни и вертушка) простой декоративной ветряной мельницы даны на рис. ниже. Предельная в данном случае (но не максимально возможная) ЧВ достигается увеличенным зауголиванием простых лопастей на 16,7 градуса. Обратите внимание, в какую сторону свешены крылья лопастей: поскольку продажные резьбовые прутки с правой резьбой, то и ротор должен вращаться вправо (по часовой стрелке, если смотреть спереди); иначе он отвинтится и слетит, т.к. крепится запрессованной в перекрестье махов гайкой. В целом такая мельница удобна для дачи выходного дня: для хранения разбирается, а собранную ее легко переносит один взрослый любого пола или двое детишек.

Реализовать своими руками граненую башню декоративной ветряной мельницы из фанеры на клею возможно (см. след. рис.), и похвалы вашему мастерству будут вполне заслуженными. Но, во-первых, материал требуется дорогой (поинтересуйтесь в ближайшем строймаге, сколько стоит лист фанеры-двадцатки). Во-вторых, с увеличением числа граней башни и/или уменьшением ее размеров резко растет трудоемкость работы вместе с требованиями к точности разметки и распиловки деталей, а последняя имеет предел, равный толщине пилки или пильного диска.

Можно собрать все строение комбинированным способом (см. рис.), но это тоже работа не из простых, и ее сложность также растет с увеличением числа граней. Между тем многогранные вплоть до почти круглых избу и башню граненой декоративной ветряной мельницы вполне возможно сделать зеленому новичку в столярке буквально из обрезков. Дело в том, что тангенсы углов 30 и 60 градусов с достаточной для работ по дереву точностью равны 0,58 и 1,73.

Как подрезается брус 40х40 для сборки частей строения 12-ти и 6-ти гранной декоративной ветряной мельницы, показано на рис.:

Самая сборка – на клею без металлического крепежа и столярных соединений. Чтобы изделие было прочнее, используется прием, аналогичный перевязке кладочных швов в строительстве: венцы имитации сруба (зрительно весьма убедительной) собираются в зеркальном отражении поочередно. На рис. видно также, что при перпендикулярной подрезке не скошенного торца бруса поперечник венца меняется пропорционально. Это дает возможность собрать башню мельницы в виде усеченной пирамиды, а если она 12-гранная, то и ошкурить ее до круглой.

А если посовременнее?

Находятся, хотя и немногие, любители украшать участок моделями тихоходных ветросиловых установок (ВСУ; попросту – ветряков) уже из индустриальной эпохи, см. рис. справа. Что ж, промышленным сооружениям присуща своя эстетика, порой довольно тонкая и многозначная. Но в таком, довольно-таки трудоемком, случае не мешало бы сделать настоящий ветросиловой агрегат: декоративный эффект он даст не меньший, и к тому же выполнит некоторую полезную работу – подкачает воды из колодца в напорный бак, подзарядит аккумулятор дежурного освещения и т.п.

Пробуем сделать водяную мельницу

Условия для установки декоративной водяной мельницы на своем участке складываются реже и создаются гораздо труднее, чем для ветряной, так что и строят их не так уж часто. Однако водяная мини-мельница в зоне отдыха может быть даже зрелищнее ветряной, см. видео:

Видео: водяная мельница для сада своими руками

Определяющим для эстетики водяной мельницы является такой чисто технический фактор, как бой ее рабочего колеса. Наиболее зрелищны (и лучше освежают воздух) мельницы верхнего боя (слева на рис.), но и сделать такую сложнее всего.

Мельничное колесо нижнего боя с заплеском (в центре на рис.) по декоративности уступает верхнему, но конструктивно и технологически много проще. Простое колесо нижнего боя (подливное), справа на рис., смотрится вообще-то неважно. Колеса полунижнего и среднего боя (см. ниже) требуют особых природных условий для их установки, а по эстетике сами по себе ничуть не лучше нижнего и поэтому для декоративных целей мало пригодны.

Типы рабочих колес

Простое подливное рабочее колесо (см. рис. ниже) использует только кинетическую энергию набегающей воды. Наименее эффективно, но проще всего конструктивно. Устанавливается просто в поток достаточной мощности; декоративное – практически в любой ручей естественный или искусственный. Эстетический эффект обусловлен фактически только вращением колеса. Воздух почти не освежает, но и расход воды на испарение минимален.

Колеса производственных мельниц полунижнего и среднего боя ставят в местах с большим перепадом воды: на перекате, за водопадом. Для колеса среднего боя нужно доработать естественную преграду (или соорудить погруженную запруду) и поставить над ней загородку-шандору, частично перекрывающую поток воды сверху. В колесах полунижнего и среднего боя частично используется и потенциальная энергия поднятой воды, поэтому они эффективнее простого подливного, но их лопасти должны быть профилированы.

Наиболее эффективное колесо верхнего боя работает большей частью от потенциальной энергии воды, которая должна быть поднята достаточно высоко: высокой запрудой или, для декоративного колеса, перекачкой. Профилировка лопастей простая или они вовсе прямые наклонные. Эстетический эффект великолепен – вращение колеса дополняют каскады воды – но ее расход на испарение в жаркую погоду может достигать десятков литров в сутки.

Примечание:
вертикальные (мутовчатое и прямолопастное) рабочие водяные колеса (см. рис. справа) – прообразы соотв. реактивной и активной водяных турбин. Брызгаются очень красиво, но напор и расход воды для них нужны вряд ли возможные в личном хозяйстве.

Как сделать колесо…

Изготовители декоративных водяных колес на заказ проектируют из чаще всего по образцам старых производственных. Скорее всего, по желанию заказчиков: кто способен оплатить такое изделие, наверняка захочет, чтобы оно было «как настоящее». Однако эффекта «взаправдашней старины» можно добиться гораздо проще, наложив на фанерную основу планки из драни или шпона на жидких гвоздях и дополнительно закрепив их бронзовыми т. наз. финишными гвоздями (их широко применяют, напр., столяры-дверники для крепления наличников).

Но делать основу колеса так, как показано на поз. А рис. , не надо:

Во-первых, снова слишком сложно. А главное – в барабан колеса непременно проникнет вода, застоится там и колесо загниет. По способу, показанному на поз. Б, сделать колесо для декоративной водяной мельницы можно из отходов и обрезков, причем профиль лопастей сразу получится ломаным, что хорошо, см. ниже.

…и как пустить в него воду

Запитка рабочего колеса декоративной водяной мельницы задача куда посложнее его сооружения. Не говоря уже о соотв. гидротехнических сооружениях, насос для фонтана дорог, а его производительность и напор в данном случае явно излишни. Для мельницы с колесом диаметром до 1 м лучше подойдет аквариумная помпа; штатный фильтр снимать не надо, он все равно нужен.

Насосы в аквариумных помпах высокопроизводительные безнапорные – они качают из воды в воду. Но какой-то остаточный напор есть у любого безнапорного насоса. У мини-помп для маленьких аквариумов он не превышает 10-20 см, у помп для аквариумов от 100 до 200 л составляет ок. 60 см, а у помп для больших аквариумов может доходить до 80-100 см. При напоре в половину остаточного производительность насоса падает втрое-вчетверо, но для декоративного водяного колеса этого оказывается достаточно.

Проще всего запитать декоративную водяную мельницу нижнего боя, слева на рис. Колесо нижнего боя можно делать без внутренней обечайки но, как сказано выше, его зрелищность минимальна. Не намного выше она у колеса полунижнего и среднего боя (в центре), да еще им нужны профилированные лопасти, внутренняя обечайка и гидросооружения, возни с которыми будет предостаточно. Единственное упрощение сравнительно с производственным колесом – не нужна шандора, т.к. отбора мощности с колеса нет и кинетическая энергия бьющей в колесо струи воды не имеет значения.

Наиболее зрелищное (и хорошо освежающее воздух) колесо верхнего боя (справа на рис.) также должно быть с внутренней обечайкой, но профиль его лопастей технологически проще – ломаный, или лопасти прямые скошенные. Последнее в общем нежелательно, т.к. сильно увеличивается расход воды на испарение: для колеса диаметром 1 м с 16-ю лопастями при наружной температуре +30 до прим. 2 куб. м в месяц против 0,3-0,5 куб. м, если лопасти ломаные. В последнем случае вместо водяных каскадов с колеса падает частая капель, которая смотрится не хуже.

Однако для запитки колеса верхнего боя понадобятся две помпы разной производительности. Ту, что послабее, ставят в верхний бак, который с избытком подпитывается мощной нижней помпой. Дело в том, что, если аквариумная помпа оказывается на осушке, ее мотор сгорает, поэтому верхний бак должен быть постоянно заполнен водой. Передвигая в нем помпу вверх-вниз, регулируют скорость вращения колеса и его декоративный эффект.

Примечание:
колесо, питаемое аквариумными помпами, раскручивается медленно, пока не нальются 3-4 лотка в лопастях. Но потом крутится хорошо, т.к. приток воды расходуется только на компенсацию трения в узле(ах) вращения колеса.

Будьте осторожны!

Нет, речь пойдет не о травмоопасности декоративных мельниц и не об их вреде для здоровья – таковых не имеется. Но, если вы живете не в РФ, то, прежде чем строить декоративную ветряную мельницу, или водяную на естественном потоке, проконсультируйтесь с юристом. В ряде стан, в т.ч. бывшего СССР, использование возобновляемых природных энергоресурсов облагается налогом, а самовольное сооружение и/или установка соотв. устройств карается большим штрафом. Подпадает ли под этот закон декоративная мельница – решают местные компетентные органы, наделенные на то всеми необходимыми полномочиями. А если дух закона не в согласовании интересов, а в запрете всего, неугодного надуманным и вредным самим же себе «ценностям», то простому человеку, желающему просто украсить свой участок и приятно отдохнуть на нем, ничего хорошего для себя ожидать не приходится.

Несмотря на то, что эра земледелия закончилась много лет назад, многих до сих пор интересует вопрос, как без особых усилий сделать мельницу для дачи своими руками.

Сегодня мы раскроем эту тему максимально подробно.

В первую очередь, стоит ли говорить о том, зачем сегодня на даче мельница? Ведь, скорее всего, никто не решится использовать его для измельчения подготовленного пшена в муку каждый день.

Кроме того, сегодня выращивание проса — это уже больше занятие для профессиональных фермеров, потому что у них есть только современное оборудование, отвечающее за производство.

Однако декоративная мельница своими руками, которую в будущем установят на даче, никому не помешала.

Для чего нужна сегодня ветряная мельница?

Прежде чем решиться на выбор места, где в будущем будет установлена ​​самодельная ветряная мельница, обязательно стоит учесть, что конструкция может иметь другое назначение.

Во-первых, ветряная мельница, сделанная своими руками, может скрыть некоторые из менее красивых мест в вашем доме, например, крышку люка.

Во-вторых, большинство мельниц, которые в принципе можно без проблем изготовить своими силами, просто выполнены из легких материалов, что позволяет значительно уменьшить их габариты.

По этой причине конструкции такого типа в большинстве случаев используются в качестве защитных заглушек, необходимых для различных типов инженерных сооружений.

В-третьих, многие владельцы загородных домов решают превратить настоящие конструкции мельниц в дом, в который будут играть их дети. Правда, для этого требуется немного увеличенная конструкция, но это абсолютно ничего не возможно.

Главное, на что следует обратить внимание, — чтобы он был максимально устойчивым и с открытым входом.

Конечно, решив сделать мельницу для сада, впоследствии можно найти огромное количество самых разнообразных применений для нее, как составной части современного ландшафтного дизайна.

Выбираем и готовим место для новой мельницы

Строительство ветряной мельницы — поворотный момент. Важно обратить внимание на ряд факторов, которые довольно важны для достижения действительно красивого дизайна.

В идеале это должно быть открытое пространство, так как лопасти будут активно и безжалостно вращаться, а к тому же на открытой местности собрать массивную конструкцию намного проще, ведь на пути не будет абсолютно ничего.

Завершив вопрос с выбором места, необходимо удалить всю коноплю и кусты, которые могли мешать. Кстати, если трава достаточно высокая, желательно ее даже подстричь. Землю перед началом монтажа конструкции необходимо тщательно выровнять.

Создание плана

Самый простой способ понять по фото мельницы на даче — как именно должно быть построено сооружение.

вам необходимо выполнить следующие действия:

Нарисуйте эскиз будущей планировки; По чертежу рассчитайте, какой будет размер каждой из деталей будущей фрезы; Выбирайте оптимальный для себя материал, из которого впоследствии будут созданы все элементы конструкции.

Считается, что одним из самых выгодных с финансовой точки зрения материалов является сосна, поскольку она доступна каждому, и при этом она наделена довольно хорошими эксплуатационными характеристиками.

Заполнив все вопросы с чертежом и соответственно планом, можно переходить к непосредственному процессу сборки. Чтобы мельница выглядела по-настоящему красиво, можно ее украсить. Это придаст объекту законченный вид.

важно обратить внимание на то, что если деревянные элементы не были хорошо обработаны, для отделки желательно использовать краску.

Конечно, любой желающий может сделать мельницу самостоятельно. Самое главное — детально продумать первый этап и нарисовать правильные знаки, а также выбрать идеальное, на ваш взгляд, место в будущем.

Также нужно заранее определиться, какими качествами вы хотите оборудовать свой объект.

Фото мельницы своими руками

Один источник

По материалам мирвокругнас
