Вибростенд для диагностики подвески своими руками

Наш виброгенератор для обнаружения ослабленных креплений — источников вибрации и шума во время езды

Люфт детектор своими руками. Диагностика ходовой

Различные неисправности в системах подвески автомобилей могут привести к неприятным последствиям. Автомобиль может уйти в занос при вхождении в поворот и тем самым спровоцирует серьезное ДТП. Нужно понимать, что любые поломки в подвеске не возникают сразу же. Элементы подвески изнашиваются в процессе эксплуатации и в любой момент дадут автовладельцу знать о себе. Раньше тесты подвески делали вручную. Но сегодня используют современные технологии. Сейчас используют вибростенд для диагностики подвески. Такая система способна точно проверить состояние ходовой части.

Что это такое?

Итак, вибростенд, на котором выполняют проверку ходовой части автомобилей, – это специальная раскачивающаяся платформа. Она оборудована большим количеством датчиков и подключена к компьютеру со специальным программным обеспечением.

Программно-аппаратный комплекс получает информацию от датчиков, а затем просчитывает отклонения, которые зафиксированы в процессе раскачки автомобиля. Затем ПО сравнивает данные и цифры со стандартными показателями. Для каждой марки и модели авто есть свои стандарты, поэтому очень важно, чтобы оператор правильно выполнил настройку перед началом теста. Диагностика подвески автомобиля на вибростенде – это отличная возможность узнать точную информацию о работе ходовой части и ее исправности. Но метод имеет один недостаток – диагностировать таким образом можно только современные автомобили, оснащенные электронными системами управления. Для классических моделей авто вибростенд недоступен.

Как проходит проверка?

Процесс компьютерной диагностики – это достаточно сложная процедура.

После того как автомобиль заедет на платформу, вибростенд для диагностики подвески начнет раскачиваться. Таким образом, система создает условия, которые максимально точно приближены к реальной езде по дорогам. Стенд вибрирует в диапазоне от 0 до 25 Гц, при этом частота постепенно возрастает. Во время данного процесса, датчики постоянно измеряют динамический вес каждого из колес и сравнивают самое меньшее значение со стандартными показателями. Меньший динамический либо статический вес, сообщает о полной исправности подвески и ходовой части. Также в ходе теста проверяют отдельно переднюю и заднюю подвеску.

Как работает платформа?

Главная задача этого программно-аппаратного комплекса — в том, чтобы формировать колебания необходимой частоты. Именно такие колебания испытывает автомобиль при движении. Эти вибрации появляются за счет гидравлических или же электродинамических вибраторов, которыми может быть оснащен вибростенд для диагностики подвески. Колеса автомобиля, который установлен на платформу и находится на нейтральной передаче, в момент проведения данных мероприятий будут вращаться от валов платформы стенда. Так создаются не только колебания определенной частоты, но и имитируется движение автомобиля.

Кроме вибраций, имитируются и боковые крены. Так можно проверить ступичные подшипники, шаровые опоры. Вот так работает диагностика подвески автомобиля на вибростенде. Цена услуги находится в пределах 1000 р. Это недорого, а в результате владелец узнает обо всех неисправностях в ходовой части.

Как понять, что пора на диагностику?

Итак, это нужно сделать, если предстоит ехать на машине в дальний путь, к примеру, на море. Специалисты рекомендуют проверять ходовую часть во время смены сезонов. Обязательна диагностика, если появились стуки и скрипы в процессе движения, а также если автомобиль внезапно стало заносить при вхождении в поворот. Особенно нужно проводить такие тесты тем, кто постоянно ездит по плохим дорогам.

Ведь ухабы, кочки и ямы на дорогах никак не способствуют долгой работе даже самой надежной ходовой. Тем более, что такая процедура недорогая. Вибростенд для диагностики подвески в Москве обойдется автолюбителю в 740 р.

Симптомы проблем с подвеской

Иногда случается, что ходовая часть доставляет проблемы внезапно. О том, что необходимо заехать на вибростенд, могут сообщить следующие симптомы:

• Об исправности подвески стоит задуматься, если вдруг появились стуки при резких поворотах руля вправо или влево. Иногда при этих действиях может быть характерный гул. Подобные звуки возникают при движении по неровным дорогам или при наборе определенной скорости.
• В процессе торможения автомобиль заносит, он ведет себя неестественно, но при этом поверхность вполне сухая и ровная. Еще о неисправностях в подвеске говорит большой люфт или свободный ход рулевого колеса. При этом реакция колес на действия отсутствует.

Посетить вибростенд для диагностики подвески (Санкт-Петербург или любой другой город) нужно, если при наличии ABS она активируется преждевременно при движении по ухабам и неровностям. Если кузов во время езды прямо или при вхождении в поворот сильно раскачивается, это тоже неприятный симптом.

Еще о неисправностях подвески и необходимости диагностики сообщат покрышки, износ которых неравномерен. Сколько стоит диагностика подвески автомобиля на вибростенде? Цена данной услуги невелика даже в больших городах, таких как Москва или Санкт-Петербург. Тестирование обойдется в пределах 700-1000 р. Данная процедура стоит своих денег полностью. Неисправная ходовая часть значительно повышает риск аварий.

Какие элементы подвески тестируются в ходе диагностики?

Вибростенд для диагностики подвески в процессе работы делает главный упор на следующие элементы. Это сайлентблоки, амортизаторные стойки, пружины и рычаги, тормозная система и колодки, рулевые наконечники, шаровые опоры и подшипники. Именно на эти узлы в процессе эксплуатации автомобиля приходится основная нагрузка. Программно-аппаратный комплекс в процессе работы не просто создает колебания и имитирует движение – создаются и боковые крены для тестирования работы шаровых опор и подшипников. Посещая вибростенд для диагностики подвески в Москве нельзя выявить неисправности, которые вовсе не относятся к ходовой части автомобиля. Система в таких случаях не способна выявить причины, однако, подаст сигнал о грядущем ремонте.

О точности показаний

Некоторые автовладельцы после диагностики остаются недовольны этой услугой. Такой способ отвергается и некоторыми специалистами-автомеханиками. Дело в том, что на результат тестирования влияет множество факторов.

Если их не учитывать, тогда есть риск получить недостоверный результат. Один из таких факторов – неверно выбранная передача. Часто результаты недостоверные из-за более высокого давления в шинах. И самая распространенная причина – ошибки оператора при настройке. Поэтому диагностика подвески на вибростенде (СПб не исключение) должна проводится в специализированных СТО, где работают опытные специалисты. Они знают и учитывают все факторы, которые могут исказить результаты. Адрес в СПб: Северный проспект, 7, СТО «Формула».

Купить вибростенд?

Для частных целей машины проверяются таким образом не более 2-х раз в течении года. Следует учитывать, что ради этого не стоит покупать вибростенд для диагностики подвески. Цена аппарата – от 5 тысяч долларов. Такие системы приобретаются только на СТО и в сервисных центрах. Современный рынок представляет огромное количество различных моделей. Но прежде чем приобретать подобный диагностический комплекс, необходимо тщательно его выбирать. Некоторые системы предназначаются лишь для конкретных марок авто и в них содержится информация только по конкретным моделям. Другие же – полностью универсальные. Однако даже учитывая цену, стоит приобресть в мастерскую вибростенд для диагностики подвески. Цена 5-10 тысяч долларов со временем окупится, а услуга принесет бизнесу огромное количество новых клиентов.

Трудно отрицать ту важную функцию, которую выполняет система подвески автомобиля. Она является посредником между кузовом и дорогой. Эта система входит в состав ходовой части и отвечает за безопасность передвижения. Очень важно содержать ее в исправном состоянии и время от времени проводить диагностику подвески автомобиля. Это поможет вовремя устранить неисправности и повысить безопасность движения. Давайте узнаем, как это делать самостоятельно.

Как провести осмотр?

Первый способ – это старинный, можно сказать, «дедовский» метод. Его использовали с «Жигулями», «Москвичами» и «Волгами», колесившими по дорогам СССР. Для того чтобы воспользоваться этим методом и убедиться в исправности системы, раскачайте автомобиль. Подвеска ответит на эти манипуляции и качнется самостоятельно 1,5 раза. Кроме этого, раньше определяли неисправности на слух.

Несостоятельность современных технологий

С современными автомобилями эти способы неэффективны. Сегодня пользуются более модной и точной проверкой с помощью компьютера. Но такая диагностика подвески довольно дорогая, требует определенных умений и навыков. Метод можно использовать лишь в тех моделях авто, где есть электронная система управления. Для машин более старых годов выпуска это не подходит.

Также можно воспользоваться вибростендами. Это позволяет максимально приблизиться к реальным условиям движения по дороге и определить, в каком именно механизме скрыта та или иная неисправность.

Но автолюбители не считают, что такая диагностика подвески полностью правдива. На различных стендах – различные настройки. Это может существенным образом влиять на конечный результат.

Если попытаться сравнить данные тестов на стендах с показателями компьютерных исследований, то они могут очень отличаться. Поэтому если автомобиль старый, и вибростенда нет, то поможет только самостоятельное обследование.

Как поставить подвеске правильный диагноз: базовые этапы

Диагностика подвески – это процесс многогранный, поэтому начинать нужно с обследования тормозов. Диски, колодки и другие элементы тоже играют важную роль в вашей безопасности, поэтому не лишним будет осмотреть и их тоже.

Передняя подвеска

После тормозов можно начать осмотр передней подвески. Именно здесь расположены все важные узлы, отвечающие за управление. Следует отметить, что передняя часть первой берет на себя все удары.

Осмотрите пыльники и чехлы. Они должны быть полностью целыми. Если вы заметили, что какой-либо элемент порван, следует его заменить – загрязнение ведет к повышенному износу. Далее, проверьте амортизаторы. Здесь важный момент – отсутствие утечки масла, а затем уже целостность конструкции. Даже малейший масляный подтек – это сигнал о скорой замене. Пружины не должны иметь трещин, сколов или других видимых повреждений.

Тщательно обследуйте шаровые опоры. Проверять их следует в подвешенном виде. В этом вам поможет монтировка. Покачивайте вверх и вниз, при этом ощутимого движения для вашей руки быть не должно. В противном случае вам придется скоро менять опоры. Далее перейдите к сайлент-блокам. Признак целостности – отсутствие деформаций, различных трещин или отслоений. При помощи все той же монтировки можно нажимать на сайлент-блок. Движений, тем более ощутимых, быть не должно.

Опоры стабилизаторов, подшипников и тяг не должны иметь люфтов при раскачивании. Рулевая тяга также должна работать без ощутимых зазоров.

Если вы нашли какие-либо износившиеся пыльники, тут же замените их. Диагностика подвески должна проводиться с некоторой регулярностью, чтобы вовремя заметить и устранить малейшие неисправности.

Задняя подвеска – это тоже важно

Задняя подвеска тоже играет важную роль, но для переднеприводных моделей она второстепенна. Но это не значит, что в ней не может быть проблем, повреждений, неисправностей. Эта система не меньше, чем передняя, страдает от движения по плохим дорогам.

После того как диагностика передней подвески будет закончена, приступите к проверке системы сзади. Здесь следует провести тот же комплекс мероприятий. Процесс займет меньше времени, потому что здесь отсутствуют элементы управления. Соблюдая все пункты, вы сможете провести диагностику самостоятельно и не платить без надобности лишние деньги на СТО.

Типичные неисправности

Многие автовладельцы любят ездить на машине до тех пор, пока подвеска не начнет издавать различные звуки. Самый частый признак – стуки, хрусты, скрипы. Если подвеска стучит, то это говорит о том, что случился износ резиновых деталей, а также ослабли крепления в механизме.

Как узнать, что именно стучит? Тут поможет только диагностика подвески своими руками. Большинство водителей констатируют хруст во время выполнения поворота. В этом случае нужен осмотр всех деталей, которые участвуют в управлении машиной. Скрипы могут свидетельствовать об износе резиновых элементов. Но на слух неисправности может определить лишь опытный специалист. Если вы слышите посторонние звуки, проверьте систему и замените неисправные или изношенные детали. Отнеситесь к этому серьезно и регулярно проводите такие обследования.

Это позволит значительно увеличить безопасность движения. Выполняя перечень этих действий, вы сможете сэкономить, ведь на такую услугу, как диагностика подвески, цена немалая (от 4000 рублей). А опыт, полученный таким образом, вы не купите ни за какие деньги.

Различные неисправности в системах подвески автомобилей могут привести к неприятным последствиям. Автомобиль может уйти в занос при вхождении в поворот и тем самым спровоцирует серьезное ДТП. Нужно понимать, что любые поломки в подвеске не возникают сразу же. Элементы подвески изнашиваются в процессе эксплуатации и в любой момент дадут автовладельцу знать о себе. Раньше тесты подвески делали вручную. Но сегодня используют современные технологии. Сейчас используют вибростенд для диагностики подвески. Такая система способна точно проверить состояние ходовой части.

Что это такое?

Итак, вибростенд, на котором выполняют проверку ходовой части автомобилей, – это специальная раскачивающаяся платформа. Она оборудована большим количеством датчиков и подключена к компьютеру со специальным программным обеспечением.

Программно-аппаратный комплекс получает информацию от датчиков, а затем просчитывает отклонения, которые зафиксированы в процессе раскачки автомобиля. Затем ПО сравнивает данные и цифры со стандартными показателями. Для каждой марки и модели авто есть свои стандарты, поэтому очень важно, чтобы оператор правильно выполнил настройку перед началом теста. Диагностика подвески автомобиля на вибростенде – это отличная возможность узнать точную информацию о работе ходовой части и ее исправности. Но метод имеет один недостаток – диагностировать таким образом можно только современные автомобили, оснащенные электронными системами управления. Для классических моделей авто вибростенд недоступен.

Как проходит проверка?

Процесс компьютерной диагностики – это достаточно сложная процедура.

После того как автомобиль заедет на платформу, вибростенд для диагностики подвески начнет раскачиваться. Таким образом, система создает условия, которые максимально точно приближены к реальной езде по дорогам. Стенд вибрирует в диапазоне от 0 до 25 Гц, при этом частота постепенно возрастает. Во время данного процесса, датчики постоянно измеряют динамический вес каждого из колес и сравнивают самое меньшее значение со стандартными показателями. Меньший динамический либо статический вес, сообщает о полной исправности подвески и ходовой части. Также в ходе теста проверяют отдельно переднюю и заднюю подвеску.

Как работает платформа?

Главная задача этого программно-аппаратного комплекса — в том, чтобы формировать колебания необходимой частоты. Именно такие колебания испытывает автомобиль при движении. Эти вибрации появляются за счет гидравлических или же электродинамических вибраторов, которыми может быть оснащен вибростенд для диагностики подвески. Колеса автомобиля, который установлен на платформу и находится на нейтральной передаче, в момент проведения данных мероприятий будут вращаться от валов платформы стенда. Так создаются не только колебания определенной частоты, но и имитируется движение автомобиля.

Кроме вибраций, имитируются и боковые крены. Так можно проверить ступичные подшипники, шаровые опоры. Вот так работает диагностика подвески автомобиля на вибростенде. Цена услуги находится в пределах 1000 р. Это недорого, а в результате владелец узнает обо всех неисправностях в ходовой части.

Как понять, что пора на диагностику?

Итак, это нужно сделать, если предстоит ехать на машине в дальний путь, к примеру, на море. Специалисты рекомендуют проверять ходовую часть во время смены сезонов. Обязательна диагностика, если появились стуки и скрипы в процессе движения, а также если автомобиль внезапно стало заносить при вхождении в поворот. Особенно нужно проводить такие тесты тем, кто постоянно ездит по плохим дорогам.

Ведь ухабы, кочки и ямы на дорогах никак не способствуют долгой работе даже самой надежной ходовой. Тем более, что такая процедура недорогая. Вибростенд для диагностики подвески в Москве обойдется автолюбителю в 740 р.

Симптомы проблем с подвеской

Иногда случается, что ходовая часть доставляет проблемы внезапно. О том, что необходимо заехать на вибростенд, могут сообщить следующие симптомы:

• Об исправности подвески стоит задуматься, если вдруг появились стуки при резких поворотах руля вправо или влево. Иногда при этих действиях может быть характерный гул. Подобные звуки возникают при движении по неровным дорогам или при наборе определенной скорости.
• В процессе торможения автомобиль заносит, он ведет себя неестественно, но при этом поверхность вполне сухая и ровная. Еще о неисправностях в подвеске говорит большой люфт или свободный ход рулевого колеса. При этом реакция колес на действия отсутствует.

Посетить вибростенд для диагностики подвески (Санкт-Петербург или любой другой город) нужно, если при наличии ABS она активируется преждевременно при движении по ухабам и неровностям. Если кузов во время езды прямо или при вхождении в поворот сильно раскачивается, это тоже неприятный симптом.

Еще о неисправностях подвески и необходимости диагностики сообщат покрышки, износ которых неравномерен. Сколько стоит диагностика подвески автомобиля на вибростенде? Цена данной услуги невелика даже в больших городах, таких как Москва или Санкт-Петербург. Тестирование обойдется в пределах 700-1000 р. Данная процедура стоит своих денег полностью. Неисправная ходовая часть значительно повышает риск аварий.

Какие элементы подвески тестируются в ходе диагностики?

Вибростенд для диагностики подвески в процессе работы делает главный упор на следующие элементы. Это сайлентблоки, амортизаторные стойки, пружины и рычаги, тормозная система и колодки, рулевые наконечники, шаровые опоры и подшипники. Именно на эти узлы в процессе эксплуатации автомобиля приходится основная нагрузка. Программно-аппаратный комплекс в процессе работы не просто создает колебания и имитирует движение – создаются и боковые крены для тестирования работы шаровых опор и подшипников. Посещая вибростенд для диагностики подвески в Москве нельзя выявить неисправности, которые вовсе не относятся к ходовой части автомобиля. Система в таких случаях не способна выявить причины, однако, подаст сигнал о грядущем ремонте.

О точности показаний

Некоторые автовладельцы после диагностики остаются недовольны этой услугой. Такой способ отвергается и некоторыми специалистами-автомеханиками. Дело в том, что на результат тестирования влияет множество факторов.

Если их не учитывать, тогда есть риск получить недостоверный результат. Один из таких факторов – неверно выбранная передача. Часто результаты недостоверные из-за более высокого давления в шинах. И самая распространенная причина – ошибки оператора при настройке. Поэтому диагностика подвески на вибростенде (СПб не исключение) должна проводится в специализированных СТО, где работают опытные специалисты. Они знают и учитывают все факторы, которые могут исказить результаты. Адрес в СПб: Северный проспект, 7, СТО «Формула».

Купить вибростенд?

Для частных целей машины проверяются таким образом не более 2-х раз в течении года. Следует учитывать, что ради этого не стоит покупать вибростенд для диагностики подвески. Цена аппарата – от 5 тысяч долларов.

Такие системы приобретаются только на СТО и в сервисных центрах. Современный рынок представляет огромное количество различных моделей. Но прежде чем приобретать подобный диагностический комплекс, необходимо тщательно его выбирать. Некоторые системы предназначаются лишь для конкретных марок авто и в них содержится информация только по конкретным моделям. Другие же – полностью универсальные. Однако даже учитывая цену, стоит приобресть в мастерскую вибростенд для диагностики подвески. Цена 5-10 тысяч долларов со временем окупится, а услуга принесет бизнесу огромное количество новых клиентов.

Диагностика подвески автомобиля на каком нибудь СТО для многих водителей (не только начинающих) кажется священным шаманским ритуалом (танцев с бубном не хватает). А если ещё в более раскрученных СТО в дело пускают вибростенд (или компьютерную диагностику на более свежих машинах), то у многих водителей напрочь исчезает желание что то делать с подвеской самому — ведь это же нереально.

На самом деле не всё так сложно и любой авто-владелец вполне может не обращать внимания на слишком серьёзные лица ходовиков из СТО и произвести диагностику и даже замену изношенных деталей ходовой части своего автомобиля у себя в гараже, своими силами.

Конечно же поначалу простому и неопытному автовладельцу придётся потратить на диагностику и ремонт ходовой гораздо больше времени, чем профессионалам из ближайшего СТО, да и денег придётся выложить за кое какой инструмент. Но зато следующая диагностика и даже ремонт (вторая или третья) будут происходить намного быстрее, а инструмент уже не придётся покупать, или изготавливать.

К тому же деньги, потраченные на кое какой инструмент, окупятся при первом же ремонте, ведь цены на диагностику и ремонт ходовой в серьёзных СТО вполне могут превысить стоимость инструмента для ремонта ходовой, который будет служить вам долгие годы. Так же следует отметить, что при диагностике подвески даже самых свежих автомобилей можно вполне обойтись без дорогого оборудования (вибростенда и сканера).

Ещё следует помнить, что дорогой вибростенд и сканер не смогут обнаружить порванный пыльник и микро-трещины на сайлентблоках и других резиновых деталях (а также микротрещины на пружинах или рессорах), а ваши глаза легко! Ну и конечно же при проверке износа некоторых деталей подвески, дорогой вибростенд вполне может заменить обычная монтировка, но не будем забегать вперёд.

Некоторое оборудование может потребоваться лишь при проверки и регулировке углов установки колёс (развала-схождения), но и здесь не стоит думать, что срочно придётся ехать к спецам (если ещё они есть где нибудь глубинке, а ведь многие автовладельцы живут далеко от СТО).

Ведь приборы для контроля измерения углов установки колёс совсем несложно изготовить самому, например из лазерной указки, как на фото слева, а о том как их изготовить я написал вот тут, а так же в этой статье.

А как и из чего изготовить самодельное приспособление для контроля и регулировки кастера, (которое показано на фото справа — чуть ниже) читаем вот здесь. Да и заводские приборы для проверки и регулировки углов установки колёс стоят уже не так дорого, как раньше.

Если же у вас нет времени, или материалов для изготовления приборов для измерения углов установки колёс (или нет денег на их приобретение), то значит просто проводим диагностику и ремонт подвески своими силами, а после этого едем на ближайшее СТО для корректировки углов колёс. Таким образом вам удастся значительно сэкономить.

И ещё, прежде чем браться за диагностику подвески и её ремонт, новичкам советую ознакомиться с её конструкцией и основными неисправностями вот в этой статье. Ведь зная устройство любого узла, будет намного проще обнаружить любую его неисправность. И хотя в статье по ссылке выше описано устройство подвески отечественных машин, её конструкция и принцип работы почти ничем не отличается от многих иномарок.

Ну а если при диагностике будут обнаружены какие то неисправности, то как от них избавиться желающие читают в статье про ремонт подвески здесь.

Диагностика подвески автомобиля — этапы работ.

Каждый, даже начинающий водитель знает, что убитая подвеска не только приведёт к интенсивному износу шин и других деталей ходовой и кузова, но и повлияет на безопасность движения.

К тому же, чем раньше мы заменим изношенные детали, тем больше шансов сохранить не изношенные детали.

Если требуется увеличить фотографии, чтобы более детально рассмотреть устройство подвески автомобиля, то нужно кликнуть на любое фото два раза и фотография увеличится в отдельном окне.

И так, с чего начать. Начинать лучше всего с передней подвески автомобиля.

Новичкам желательно действовать согласно плану, изложенному чуть ниже. И каждый пункт этого списка будет подробно рассмотрен ещё ниже.

• Проверяем амортизаторы и пружины (как — будет описано ниже).
• Устанавливаем автомобиль над смотровой ямой.
• Поддомкрачиваем (вывешиваем) переднюю часть машины.
• Производим визуальный осмотр деталей ходовой.
• Диагностика подвески — проверка состояния шаровых опор подвески.
• Диагностика состояния шаровых опор рулевых тяг.
• Проверка стабилизаторов и и их сайлентблоков.

По каждому вышеописанному мной пункту я напишу подробнее и отдельно, но сразу следует учесть, что раз уж вы подняли переднюю часть машины и проводите визуальный осмотр, то обращайте внимание не только на резиновые детали подвески, но и на состояние других деталей, например деталей рулевой и привода — на чехлы 7 ШРУСов , чехлы шаровых опор рулевых тяг и другие резиновые детали.

А если на них обнаружены трещины, а тем более разрывы, то разумеется их придётся заменить новыми.

Если же под порванные чехлы попала влага, пыль или грязь (а это скорей всего уже произошло), то придётся заменить и сами детали, на которые одеты чехлы. Ведь грязь (песок) уже сделала своё чёрное дело, не хуже промышленного абразивного порошка.

Также при визуальном осмотре (раз уж вы залезли под машину) следует обратить внимание и на детали тормозной системы, определить степень их износа (колодки, тормозные диски, состояние тормозных шлангов) и решить не пора ли их менять. Об устройстве и неисправностях тормозной системы я уже писал (ссылка чуть выше), а о замене тормозных колодок желающие могут почитать вот тут.

Как было упомянуто мной выше, сначала желательно осмотреть детали передней подвески, ведь именно в передней части машины расположено больше всего наиболее важных деталей и узлов, отвечающих за комфорт, чёткое управление и безопасность автомобиля.

Ну и конечно же следует помнить, что передняя подвеска любого автомобиля принимает на себя все нагрузки и удары первой, поэтому износ и возможные повреждения как правило на передней подвеске всегда больше, чем на задней.

Далее мы пойдём по выше перечисленным пунктам и проверка амортизаторов и пружин указана там на первом месте не зря, так как прежде чем поднимать переднюю часть автомобиля и лезть в смотровую яму, сначала желательно проверить амортизаторы и пружины, пока машина стоит на земле.

Диагностика подвески — проверка амортизаторов и пружин.

Вообще то износ амортизаторов телескопических стоек или обычных амортизаторов (и не только их) опытный водитель может почувствовать (или услышать) ещё в поездке, при переезде каких то неровностей на дороге. По посторонним шумам опытный водитель может примерно определить состояние деталей и узлов. Подробнее об этом я написал отдельную статью вот тут, в которой описывается определение неисправности источника постороннего стука в автомобиле.

Но подтверждается износ амортизаторов их визуальным осмотром и проверкой. Для начала следует заглянуть под колёсные арки и осмотреть пружины и амортизаторы на предмет утечки. Пружины не должны быть просевшими и иметь микротрещины, а амортизаторы должны быть абсолютно сухими.

Если имеются жирные следы, то значит сальниковый узел амортизатора повреждён или изношен, часть амортизаторной жидкости постепенно вытекла и такой амортизатор уже не может нормально гасить колебания кузова и подвески.

В старых машинах (как правило отечественных) амортизаторы были разборными и можно было выкрутить пробку сальникового узла, затем вынуть и осмотреть детали. Заменив сальники новыми, промыв стакан и долив масла до нужного уровня, можно было восстановить нормальную работу амортизатора. Так же как правило раньше заменяли и изношенные (потрескавшиеся) сайлентблоки амортизаторов, я это до сих пор делаю на амортизаторах своего мотоцикла Днепр.

Так раньше все и делали, особенно во времена советского дифицита запчастей. В современных амортизаторах (телескопических стойках -на рис.4) такой ремонт сделать не получится, так как стакан большинства амортизаторов завальцован на заводе (не разборный) и поэтому потёкшие амортизаторы просто заменяют новыми. К тому же многие современные амортизаторы наполнены газом.

Если при визуальном осмотре все 4 амортизатора совершенно сухие, то скорей всего сальниковый узел и количество масла в них нормальные и они ещё поработают. А вообще о проверке амортизаторов я написал подробную статью, и кто хочет узнать об этом более подробно, то читает её здесь.

Но как правило обычная быстрая проверка осуществляется методом раскачки кузова (после визуального осмотра на предмет утечки масла), то есть проверка производится резким нажатием на кузов машины (точнее на крыло), в районе проверяемого амортизатора. Если кузов качнувшись не более 1,5 раза замирает, значит амортизатор вполне исправен и ещё походит.

Кстати, проверяя амортизаторы методом раскачки кузова, можно также выявить (услышать) характерный стук, если изношен подшипник опоры телескопической стойки. Но как правило, если он изношен, то стук слышен и на ходу машины, особенно при переезде каких то неровностей.

Визуальный осмотр резиновых деталей и диагностика состояния шаровых опор подвески.

Проверив и заменив неисправные амортизаторы или просевшие пружины, далее следует протянуть под машину переноску и внимательно осмотреть все резиновые детали на предмет разрывов или трещин (пыльники, сайлентблоки). Разумеется негодные детали меняем на новые. Как правило если резиновые чехлы (пыльники) порваны, то и детали расположенные под ними уже негодные (об этом я уже писал выше).

Также внимательно осматриваем все сайлентблоки и если они имеют малейшие трещины, то их обязательно меняем, так как резина (и даже полиуретан) уже уставшая и долго не протянет. Обязательно меняем все детали парно (сразу две), даже если правая (или левая) точно такая же деталь на вид ещё нормальная.

Ну а как и с помощью чего заменить сайлентблоки в гаражных условиях я подробно написал вот здесь, а для владельцев отечественных Волг вот тут.

Так же советую попарно заменять и шаровые опоры, даже если одна из них изношена, а вторая пока нет — жить ей осталось совсем недолго. Определить изношенные шаровые опоры совсем несложно даже новичку. Для этого с помощью домкрата вывешиваем колесо, в районе которого находится проверяемая шаровая опора и ухватившись за это колесо одной рукой сверху, а другой снизу (на 12 и 6 часов — если вообразить, что колесо — это циферблат часов), начинаем попеременно дёргать колесо руками (в вертикальной плоскости).

Если шаровая опора изношена, то отчётливо чувствуется люфт, а при сильном износе слышится стук. Если же колесо люфтит при дёргании его во всех направлениях, то скорей всего изношен ступичный подшипник (нерегулируемый).

Как заменить изношенный ступичный подшипник читаем тут. На старых машинах могут стоять регулируемые конические подшипники, которые можно подтянуть, устранив таким образом люфт, если конечно сам подшипник не сильно изношен.

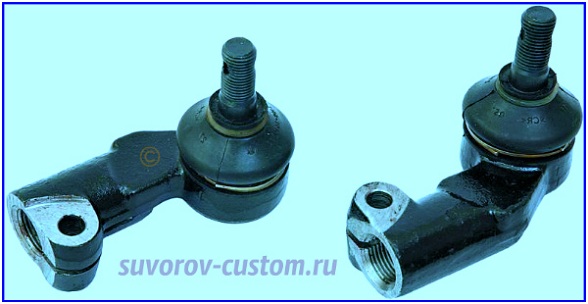

Диагностика состояния шаровых шарниров наконечников рулевых тяг.

Для начала проверяем не порваны ли резиновые пыльники шаровых шарниров рулевых тяг, показанных на фото слева. Далее проверяем сами шарниры на износ. Износ этих деталей как правило ощущается даже на рулевом колесе по люфту, если износ шаровых наконечников довольно сильный, а с рулевым редуктором (или рулевой рейкой) всё в порядке.

Но более точно определить износ шаровых шарниров наконечников рулевых тяг можно опять же дёргая за одно из передних колёс автомобиля. Только теперь шатать руками колесо нужно не в вертикальной плоскости (как мы делали при проверки износа шаровых опор подвески), а ухватившись руками в горизонтальной плоскости (на 9 и 3 часа, если вообразить, что колесо — это циферблат часов — показано в видео под статьёй).

То есть теперь руками нужно браться за колесо не вверху и внизу, а спереди и сзади колеса и пробовать расшатать колесо вправо влево (в горизонтальной плоскости). И если шаровые шарниры рулевых наконечников изношены, то тут же будет хорошо чувствоваться их люфт, а при сильном износе будет слышен ещё и стук.

Кстати, проверку шарниров шаровых наконечников можно произвести и не дёргая за колесо, а с помощью монтировки, если просунуть её между рулевой тягой и каким нибудь другим элементов кузова или подвески и нажимая на монтировку и наблюдая за наконечниками рулевых тяг, можно будет отчётливо увидеть люфт, если шаровый наконечник изношен.

Ну и ещё один простейший способ проверки степени износа шаровых наконечников рулевых тяг можно осуществить даже не поднимая домкратом переднюю часть машины, но при таком способе потребуется помощник. Просим его покрутить рулевое колесо немного вправо-влево, а сами спустившись в смотровую яму, наблюдаем за рулевыми наконечниками. При их износе , когда напарник немного крутит руль, а колёса стоят на месте, то хорошо будет виден люфт изношенных шаровых наконечников рулевых тяг.

Как заменить изношенные рулевые наконечники я уже писал, а об инструменте для извлечения и замены изношенных шаровых шарниров желающие читают тут.

Диагностика повески автомобиля — задня подвеска

При диагностике задней подвески всё намного проще, ведь в ней нет системы управления машиной, а на переднеприводных автомобилях даже нет системы привода задних колёс (полуосей).

Здесь также как и при проверке передней подвески первым делом заглядываем под колёсные арки и внешним осмотром осматриваем пружины 9 на предмет их целостности (отсутствия микротрещин), а так же полезно будет проверить просадку пружин, если замерить дорожный просвет (клиренс) и сравнить его с дорожным просветом нового автомобиля вашей модели (находим в мануале в тактико-технических данных).

Если дорожный просвет стал меньше, значит пружины (или рессоры) уставшие (просевшие) и их желательно заменить новыми. Не советую вставлять между витками пружин резиновые вставки, продающиеся на рынках, чтобы восстановить первоначальный клиренс вашей машины. Дорожный просвет вы то восстановите, но вот упругость пружин всё равно уже не та, да и многим наверное известно такое явление как усталость металла, от которой уставшая пружина (или рессора) может лопнуть в самый неподходящий момент (например когда нагрузка на ходовую повышенная в поездке по бездорожью, где нибудь в глубинке).

При визуальном осмотре так же внимательно осматриваем задние амортизаторы 20 — нет ли на них следов утечки амортизаторной жидкости. После визуального осмотра пружин и амортизаторов задней подвески, так же как и передних, нужно будет сделать проверку нормальной работы задних амортизаторов с помощью раскачки кузова (как было описано выше).

Далее спускаемся в смотровую яму (если нет ямы или подъёмника, то поддомкрачиваем заднюю часть машины, так чтобы появилась возможность подлезть под машину) и производим осмотр резиновых деталей задней подвески — сайлентблоков. На них не должно быть износа, а тем более разрывов. Часто бывает так, что амортизаторы сухие (не текут), не изношены и работают нормально, а в их опорах сайлентблоки уже уставшие и требуют замены.

Так же полезно будет с помощью монтировки (вставив её между проверяемым рычагом и кузовом) проверить сайлентблоки на предмет их упругости (дешёвая монтировка заменяет дорогой вибростенд). Как правило при такой проверке, даже под слоем грязи, обнаруживаются все трещины, разрывы и потеря упругости. Разумеется все изношенные резиновые (или полиуретановые) детали заменяем новыми. Как и с помощью чего это сделать в гаражных условиях я написал в отдельной статье (ссылка на статью выше в тексте).

Как было сказано выше, всегда при визуальном внешнем осмотре обращаем внимание и на резиновые детали (сайлетнблоки) установленные в опоры амортизаторов, но ещё следует обратить внимание и на сайлентблоки вставленные в опоры стабилизаторов поперечной устойчивости. Кстати, если изношены сайлентблоки стабилизаторов (и не только их), то машина на большой скорости начинает рыскать, что довольно опасно, особенно зимой на скользкой дороге.

А вообще, при сильном износе сайлентблоков, не только теряется чёткость управления автомобиля и безопасность движения, но ещё и появляется сильный стук, от которого изнашивается уже металлическая деталь (сам рычаг), а не резиновая деталь и в конечном итоге ремонт обходится уже намного дороже (замена всего рычага с изношенным посадочным местом, и не только ), чем просто поменять изношенные резиновые или полиуретановые детали (сайлентблоки).

Естественно опытные водители это понимают и всегда стараются произвести диагностику подвески автомобиля и её ремонт на раннем этапе, ведь чем раньше обнаружить неисправность, тем дешевле обойдётся последующий ремонт. Конечно же до скрипа, а особенно до сильного стука доводить не стоит и периодически следует производить диагностику состояния деталей подвески.

Но вот с какой периодичностью следует это делать точно сказать нельзя, так как всё зависит от интенсивности использования вашего автомобиля (от величины вашего пробега за месяц), а так же зависит от того, по каким дорогам вы чаще всего эксплуатируете свою машину.

И разумеется если вы часто ездите по разбитым дорогам где нибудь в глубинке, или по бездорожью, то конечно же вам следует чаще заглядывать под машину, чем автовладельцам, ездящим по гладким дорогам какого то мегаполиса. Ну и как я уже писал выше и как знают многие, лучше заранее произвести диагностику подвески и устранить мелкие неисправности, чем запустить ходовую и в дальнейшем попасть на более дорогой ремонт. Успехов всем.
