Вибростол своими руками для производства тротуарной плитки из стиральной машины

Тротуарную плитку используют для надежного и красивого оформления дорожек на участке, вокруг дома. Для изготовления покрытия потребуется специальное оборудование. Его можно приобрести в строительном магазине или соорудить самостоятельно. Чтобы сделать вибростол для тротуарной плитки своими руками, необходимо ознакомится с основными нюансами устройства, учесть советы мастеров при изготовлении каркаса и выборе двигателя.

Конструкция вибростола для тротуарной плитки

Вибростол используют для получения тротуарной плитки. Вибрирование – это основное достоинство и предназначение стола. Благодаря нему делают тротуарную плитку, бетонный забор, памятники, декоративные детали.

Направление движения зависит от месторасположения ротора.

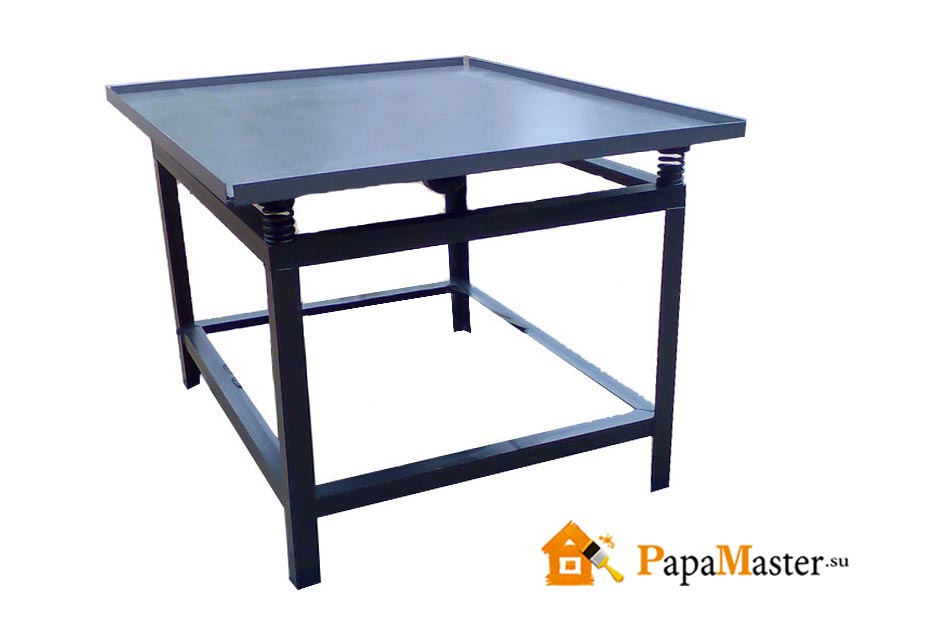

Вибростол для тротуарной плитки имеет следующую конструкцию:

1. Рабочую поверхность закрепляют на станине с помощью пружин или подвесов.
2. Столешница движется с помощью электродвигателя с установленным эксцентриком на валу.

Устройство может быть мобильным (переносным) или стационарным, формовочным (для создания элементов) или распалубочным (для разборки).

Чертежи с размерами вибростола для производства тротуарной плитки

С помощью эскиза можно понять принцип работы, но, чтобы самому сделать вибростол для тротуарной плитки, необходимо нарисовать полноценный чертеж.

Новички могут воспользоваться простой конструкцией вибропресса, который будет формировать изделия. Такой чертеж легко сделать и просто обслуживать.

Профессионалы могут сделать приспособление с вибрационной частью и просеивателем песка. Благодаря такому сочетанию функций получаются компоненты нужной фракции.

Электромотор важно размещать как можно ближе к центру массы стола.

При этом учитывают высоту, тип крепления к полу. Периметр станины в схеме повторяет контуры рабочей поверхности. Пружины размещают по углам и в центральной области стола.

Какие инструменты и материалы потребуются

Важно! Размеры, приведенные в статье, служат справкой и могут отличаться в зависимости от мощности вибратора и размеров самого стола.

Для опоры устройства для тротуарной плитки потребуются следующие компоненты:

1. Для каркаса берут уголок из металла или трубы толщиной 1,5 мм и длиной, подходящей под размеры конструкции
2. Для ножек необходимы четыре отрезка трубы с круглым или квадратным сечением толщиной 1,5 мм. На длину материала влияет высота вибростола.
3. Листовые подошвы толщиной 1,5 мм, уголок для перекладин.

Амортизаторы крепят с помощью прорезиненных болтов.

Для столешницы берут листовое железо толщиной 8 – 10 мм, трубу для рамок сечением 40х20 мм, швеллер, гайки, толстый прут для бортиков.

В качестве амортизаторов нужно взять шесть стальных пружин. Иногда используют приспособления из резины, которые обеспечивают минимальную амплитуду колебаний.

В качестве вибратора выступает электродвигатель с дебалансом на 220 В.

Какой двигатель лучше использовать

Самодельный вибростол для тротуарной плитки своими руками обычно оборудуют двигателем мощностью до 1 кВт. Делают стол с размерами 1500х800 мм.

На подшипники и втулки выпадает вся нагрузка. Чтобы вибростол работал долго, важно брать мотор, имеющий надежные подшипники. Иногда в двигателе втулки заменяют усиленными подшипниками.

Совет! Для продления работоспособности мотора вибростола для тротуарной плитки, эксцентрик рекомендуют устанавливать на вал двигателя.

Как сделать вибростол для производства тротуарной плитки из стиральной машины своими руками

Чтобы получить качественную тротуарную плитку, необходимы надежные приспособления для ее производства. В качестве двигателя конструкции можно использовать мотор от стиральной машинки.

Необходимые инструменты

Чтобы сделать вибростол для брусчатки своими руками, нужно взять:

• профильную трубу;
• строительный уголок;
• электромотор;
• листовой металл;
• пружины.

Стоит также подобрать и подготовить подходящего размера болты и гайки.

Алгоритм производства

Пошаговая инструкция сооружения вибростола из стиральной машины:

1. Из четырех отрезанных кусков профильной трубы делают рамку прямоугольной формы, используя сварку.
2. Внутри полученной конструкции приваривают еще одну часть профиля.
3. Присоединяют кусок трубы из стали. К ней будет крепиться электродвигатель.
4. Отрезают нужное количество заготовок из трубы и сваривают каркас стола. Внизу просверливают отверстия, затем приваривают гайки, в которые вкручивают длинные болты. Получаются опорные ножки. Чтобы конструкция была более устойчивой, к шляпкам болтов приваривают пластины из металла.
5. Отрезают четыре куска уголка. Из них сваривают верхнюю рамку. К четырем пластинам приваривают пружины. Заготовку крепят к рамке из уголков. Раму устанавливают сверху стола и приваривают пружины к каркасу.
6. Монтируют на свое место электрический двигатель. Вверху каркаса приваривают профиль со шкивом. Натягивают ремень. Шкив мотора соединяют со шкивом сверху.
7. Приваривают металлическую сетку к рамке из уголка.
8. Электродвигатель защищают кожухом, используя тонкий листовой металл.
9. На последнем этапе сварные швы зачищают с помощью болгарки.
10. Стол красят в желаемый цвет.
11. Монтируют все нужные электрические элементы. К каркасу крепят блок с тумблером.

Полученный самодельный вибростол используют для производства тротуарной плитки из бетона, бетонных подоконников, бордюров.

Как изготовить вибростол для тротуарной плитки из перфоратора своими руками

Для изготовления вибростола можно использовать перфоратор. Во время работы он вибрирует, что необходимо в процессе получения тротуарной плитки.

Процесс изготовления

Чтобы сделать вибростол из перфоратора, к деревянной плоскости с одной стороны крепят металлическую пластину, а с другой – тряпку или резину. Мягкой частью упирают в стену.

К пластине из металла подводят перфоратор. Сверло заменяют трубкой толщиной, позволяющей свободно войти в патрон.

Включив перфоратор в сеть, получают хорошую вибрацию. Таким образом, инструмент используют для создания тротуарной плитки.

Как из дрели или перфоратора сделать вибростол для тротуарной плитки своими руками, можно увидеть на видео:

Как сделать вибростол с горизонтальной вибрацией

Конструкция с горизонтальной вибрацией пользуется спросом. Вибростол позволяет в короткие сроки изготовить большие объемы тротуарной плитки.

Пошаговый процесс

Рабочую поверхность делают из металлического листа толщиной до 3 мм. Жесткую опору монтируют с помощью труб, уголков или швеллера. Перечисленные элементы используют в качестве ножек. Важно брать изделия с круглым сечением, чтобы было легко зафиксировать пружины.

Выбор инструментов и материалов

Для вибростола нужно взять двигатель мощностью более 250 Вт. Для выдержки интенсивных нагрузок рекомендуют устанавливать стальные пружины. Для фиксации мотора подбирают индивидуальные крепежные детали.

Чтобы сделать вибростол нужно взять электродрель, сварочный аппарат, ножницы по металлу, болгарку, строительный уровень, рулетку, линейку и маркер.

После подготовки всех нужных материалов и инструментов, рисуют подробный чертеж с указанием точных цифр.

Вибростол для тротуарной плитки изготавливают следующим образом:

1. Согласно чертежам нарезают материал нужных размеров.
2. С помощью сварочного аппарата соединяют основные детали конструкции. В некоторых местах допускается установка болтового соединения.
3. По центру столешницы приваривают элементы, к которым позже будут крепить двигатель.
4. Пружины фиксируют к опорам и к рабочей площади.

Готовую конструкцию покрывают антикоррозийным средством и лаком или краской.

Рекомендации и частые ошибки

Чтобы избежать ошибок при изготовлении вибростола для тротуарной плитки своими руками, важно прислушаться к рекомендациям специалистов:

1. До начала работы с металлическими элементами их покрывают антикоррозийным средством для предупреждения появления ржавчины. Для этого используют грунтовку ГФ-021 Лакра.
2. Составные части конструкции соединяют между собой сварным швом. Болты использовать в данном случае не рекомендуют. Из-за вибрации они будут расшатываться и опора станет неустойчивой.
3. Если составные части вибростола в разборной конструкции соединены друг с другом болтами, их нужно систематически подтягивать.
4. Вибрационный мотор не должен касаться земли. Поэтому перед изготовлением первой тротуарной плитки, важно протестировать конструкцию.
5. Ножки в опоре должны быть одинаковой длины. Стол во время работы рекомендуют ставить на ровной поверхности. Стоит подумать о креплении конструкции к поверхности с помощью анкеров или бетонного раствора.

Все сварочные работы нужно выполнять в безопасном месте. Обязательно иметь рядом огнетушитель. Резать и сверлить металлические элементы нужно с соблюдением техники безопасности. Также необходимо аккуратно обращаться с болгаркой.

Все электрические инструменты должны работать с защитным заземлением.

Заключение

Вибростол для тротуарной плитки своими руками используют для изготовления элементов дорожек. Важно эксплуатировать устройство с учетом техники безопасности. Конструкцию с вибрацией можно сделать своими руками из разных материалов. Важно только правильно сделать чертеж, просчитать все размеры и собрать детали в одно устройство, следуя инструкции.

• Теплица из старых оконных рам своими руками

• Делаем садовую скамейку своими руками

• Размеры будки для овчарки, алабая и других собак

• Как сделать домашнюю коптильню своими руками

Для часто применяется тротуарная плитка. Она может при применении специального оборудования. Вибростол для изготовления тротуарной плитки можно собрать дома, однако для этого нужно знать конструктивные особенности станка, иметь нужные инструменты и уметь выполнять различного рода работы.

Что такое вибростол и для чего он необходим?

В продаже встречаются самые различные решения, которые могут применяться для получения рассматриваемого изделия. Вибратор или вибропресс — специальное устройство, которое при работе совершает колебательные движения в большой частотой. Эксплуатационные особенности устройства позволяют использовать подобный стол для получения других изделий: секций заборов, бетонных несущих элементов, памятников.
К самостоятельному изготовлению станка прибегают только в том случае, когда плитка создается для применения в быту. Это связано с нижеприведенными фактами:
1. Низкая производительность.
2. Качество изделий намного ниже, если сравнивать с применением промышленного оборудования.
3. Высокая вероятность появления неисправности.

Для большей экономии можно использовать подручные материалы. Основное предназначение вибростола заключается в удалении пузырьков с пластичного состава, из которого изготавливается плитка.

Виды и типы вибростолов для производства плитки

Горизонтальный вибростанок
вертикальный вибростанок

Перед тем как изготовить вибростанок своими руками нужно уделить внимание тому, что есть несколько разновидностей подобного оборудования. В зависимости от направления воздействия вибрации выделяют 2 большие группы:
1. Горизонтальные.
2. Вертикальные.

Большей популярностью пользуется горизонтальный станок, что связано с расположением ротора. Для создания вибрации устанавливается специальный вибродвигатель, который может прослужить в течение длительного периода.
Промышленное оборудование, предназначенное для изготовления дорожной плитки, можно разделить на 2 группы:
1. Стационарные. При установке подобная конструкция крепится к основе для снижения степени вибрации.
2. Переносные. Если производство выполняется часто, то выбирается мобильный станок. Его отличительная черта заключается в небольшом весе и возможности быстрой транспортировки.

В отдельные группы относят формовочные и расформовочные столы, которые не обладают существенными конструктивными отличиями. В домашних условиях изготовить можно станок с горизонтальным расположением ротора. При этом плитка может извлекаться вручную или с применением специальной насадки.

Конструкция и особенности эксплуатации вибростола

Схема вибростола для тротуарной плитки
чертеж вибростола
чертеж вибростола для тротуарной плитки
схематическое изображение вибростола
конструкция вибростола

Сделать самодельный станок для брусчатки можно, т.к. конструкция достаточно проста, представлена сочетанием нескольких узлов. Схема состоит из следующих элементов:
1. Опора или рама, являющаяся несущим элементом конструкции.
2. Виброплощадка, предназначенная для распределения раствора.
3. Разъем для электрического питания.
4. Включатель устройства.
5. Резиновые опоры.
6. Электромеханическая часть.

В интернете можно встретить чертеж, по которому проводится сборка конструкции. Принцип работы устройства характеризуется следующими особенностями:
1. Рабочая часть конструкции крепится на станине, которая часто изготавливается из профиля.
2. Крепление верхней части проводится за счет применения специальных пружин.
3. Двигатель требуется для создания движения. При этом важно провести расчет требуемой мощности.
4. На валу размещается эксцентрик, смещением центра тяжести которого обеспечивается вибрация.

Для правильного изготовления конструкции нужно знать принцип ее действия. При выборе подходящих материалов уделяется внимание тому, чтобы они выдерживали воздействие повышенной влажности на протяжении всего периода эксплуатации.

Материалы и инструменты, необходимые для сборки вибростола

Для проведения самостоятельной сборки конструкции требуются инструменты и подходящие материалы. Нужный инструмент следующий:
1. Дрель для создания отверстий.
2. Сварочный аппарат для соединения отдельных элементов.
3. Болгарка, при помощи которой проводится изменение длины используемых материалов.

Вибростанок представлен сложной конструкцией, которая состоит из нескольких узлов и деталей:
1. Столешница изготавливается с применением тонкого листа металла или фанеры. За счет использования второго материала есть возможность снизить уровень шума при работе, а также повысить эффективность устройства. Однако фанера менее долговечна в сравнении с металлом.
2. Металлический уголок требуется для создания окантовки столешницы. За счет подобного бортика исключается вероятность смещения столешницы на момент вибрации.
3. Швеллер применяется для создания посадочного места, на котором будет устанавливаться мотор. Он характеризуется высокой прочностью и устойчивостью к вибрации.
4. Металлические трубы применяются для создания опоры. Толщина должна составлять 2 мм, поперечное сечение 40 мм.
5. Труба для формирования верхних перекладок должна иметь меньшую площадь поперечного сечения.
6. Металлические пластины потребуются для создания подошвы ног, которые обеспечивают устойчивость.
7. Пружины являются важным элементом конструкции, т.к. они создают условия для передачи вибрации. Как показывает практика, хорошо подходят пружины от мопедов.
8. Для центровки и фиксации пружин требуются болты с длиной 50-70 мм, диаметр которых 5-10 мм.

При выборе материала следует уделять внимание тому, чтобы на его поверхности не было явных дефектов.

Дополнительные аспекты на которые стоит обратить внимание при выборе материалов для вибростола

При поиске всего необходимого нужно учитывать следующие рекомендации:
1. Нужно отдавать предпочтение нержавеющей стали, которая может выдержать воздействие влаги.
2. К профилю и швеллеру предъявляются высокие требования, касающиеся жесткости и прочности.
3. Применяемые крепежные элементы должны быть прочными и надежными.

Практически все необходимое можно приобрести по небольшой цене. Больше внимания следует уделить выбору наиболее подходящего двигателя, который будет надежным и с подходящими эксплуатационными характеристиками.

Изготовление вибростола с горизонтальной вибрацией

Соединение отдельных элементов в рассматриваемом случае проводится с помощью сварочного аппарата. Это связано с нижеприведенными моментами:
1. Сварочные швы прочные, выдерживают вибрационную нагрузку.
2. Некоторые неответственные элементы соединяются разъемными крепежами.

При проведении сварочных работ следует быть осторожным, т.к. даже незначительный дефект может стать причиной существенного снижения прочности и надежности конструкции.

Какой двигатель лучше подойдет самодельному вибростолу?

Встречается много различных двигателей, которые могут устанавливаться при создании подобного станка. Чаще всего используются:
1. ИВ-99 Е — модель с мощностью 0,5 кВт, источником питания которого может стать сеть 220 В. Масса устройства составляет 14,5 кг, частота вращения 3000 об/мин. Пробрести его можно по цене около 8000 руб.
2. ИВ-98 Е — модель с увеличенной мощностью 0,9 кВт. В этом случае также источником питания становится сеть 220 В, масса устройства 22,5 кг. Устройство обладает дебалансом, который устанавливается на роторе. При одновременном вращении создается большое усилие.

Если нужно устройство с большей производительностью, то выбирается мотор, который питается от сети 380 В. Большой популярностью пользуется модель ИВ-104 Б с мощностью 0,53 кВт, частота вращения 1500 об/мин.

Методы разбалансировки мотора вибростола

Разбалансировка мотора проводится в зависимости от того, где он устанавливается. Провести подобную работу можно следующим образом:
1. Насаживается на вал подходящий шкив, у которого стачивается участок окружности.
2. Путем проб подбирается гайка. Она должна обладать подходящим весом, после чего приваривается к шкиву.
3. Муфта надевается на вал. При этом она предварительно приваривается 2 гайками, которые размещены поперек. Они могут перемещаться по резьбе для разбалансировки.

Подобный метод получил широкое распространение. Он позволяет повысить эксплуатационные характеристики самодельного устройства.

Технология изготовления вибростола

В интернете можно встретить много различных технологий изготовления вибростола. Перед непосредственным проведением работы следует учитывать:
1. Наиболее прочный метод соединения отдельных элементов — применение заклепок. Они могут выдерживать вибрацию без деформации или разрушения.
2. В 99% случаев применяется сварка, т.к. она выдерживает высокую нагрузку.
3. Высота конструкции подбирается в зависимости от роста мастера и других факторов.

Для работы с заклепками требуется специальный инструмент, сварочные аппараты встречаются чаще, но их применение требует наличие специальных навыков.

Станина

Схема станины вибростола
схематическое фото станины вибростола

Конструкция рассматриваемого станка крепится на станине. Для ее производства требуется УШМ с соответствующей насадкой. Сборка проводится следующим образом:
1. Свариваются 2 рамки из уголков.
2. Приваривается 4 стойки к рамкам.

Если нет уголков, то может применяться любой сортамент. Примером можно назвать использование круглой трубы в качестве направляющих пружины.

Виброплатформа

Рабочая поверхность представлена виброплатформой. Она выполняется в виде съемного элемента. Для изготовления требуется:
1. Лист толщиной 2,5 мм и более. Он обходится дорого, но при этом может прослужить в течение длительного периода.
2. Есть возможность использовать плиту ДСП. Этот бюджетный вариант можно быстро заменить при необходимости.

Рама столешницы усиливается в центральной части. Монтаж используемого двигателя проводится в нижней части конструкции. Верхняя плита фиксируется за счет пружин, которые располагаются по всему периметру.

Вибродвигатель

Специальный стол для изготовления тротуарной плитки нельзя собрать без главного узла, в качестве которого выступает двигатель.
В продаже встречается большое количество различных моделей, под них придется самостоятельно собрать эксцентриковый узел. Он создается с учетом мощности двигателя и его размеров.

Заводской вибратор

В некоторых случаях рассматриваемый станок может модернизироваться в циркулярную пилу. Для возможности подобной модернизации устанавливается вибратор ЭВ-98Е. Его особенности следующие:
1. Есть регулировка амплитуды.
2. Питание от сети 220 В.
3. Основная сложность заключается в регулировке электрического привода.

Промышленное устройство может прослужить в течение длительного периода. Кроме этого, оно обладает более высокими эксплуатационными характеристиками.

Вибропривод в упрощенном виде представлен изогнутым куском арматуры в тисках, который размещается в электрической дрели. На момент включения кусок арматуры обеспечивает разбалансировку, за счет которой возникает требуемая вибрация. Однако подобный вариант не подходит для длительной эксплуатации, т.к. дрель не сможет прослужить долго. Поэтому проводится создание следующей конструкции:
1. На вал надеваются 1 или 2 блина эксцентрикового типа.
2. При необходимости может быть отрегулирована амплитуда.

Подобный привод сможет прослужить намного дольше. При сборке следует уделить внимание надежности крепления блинов, т.к. возникающая нагрузка может стать причиной их смещения.

Готовым решением можно назвать применение старых покрышек. Среди особенностей подобной конструкции отметим:
1. Соединение проводится саморезами, которые прорезают покрышки насквозь.
2. Вибрационная часть крепится в нижней части съемной платформы.

Если требуется небольшое количество плитки, то при изготовлении применяется фанера. Для мощных устройств приобретается металл, толщина которого составляет 3 мм и более. Шляпки крепежных элементов прячутся в глухих отверстиях, которые заполняются эпоксидным составом. Силовой кабель, от которого питается электрический двигатель, размещается под применяемыми покрышками.
Если объемы производства небольшие, то можно создать упрощенный механизм. Он выглядит следующим образом:
1. На покрышки устанавливается столешница.
2. Фиксация проводится за счет вбивания колышков в землю.

Подобный механизм позволяет получить тротуарную плитку или бордюр. При этом на изготовление уходит относительно небольшое количество времени.
В некоторых случаях проводится создание дополнительной опции, которая связана с просеиванием песка. Она подходит в случае мощения отдельных зон. На момент просеивания важно защитить двигатель от воздействия песка, для чего его укрывают листовым материалом. При этом стандартная виброплатформа заменяется сеткой, за счет которой проводится отсеивание крупных частей.

После создания требуемой конструкции и ее применения на поверхности вибростола могут появится следы применяемого материала. Удалить незначительные шероховатости можно при применении шлифовальной машины по бетону. Большую площадь можно обработать с помощью виброрейки.
Рекомендуется проводить чистку рабочей поверхности сразу после применения устройства. Это связано с тем, что после высыхания применяемого состава удалить его сложно.

Заключение

Приведенная выше информация указывает на то, что в домашних условиях создать рассматриваемую конструкцию можно, но для этого требуются материалы и инструменты. Сборка станка занимает у мастеров несколько дней, после чего приходится провести ее тестирование. Есть вероятность того, что после нескольких дней работы придется выполнять повторную настройку и корректировку конструкции.

Как же все-таки приятно иметь собственный загородный домик или дачу с красивыми зелеными газонами и ровными дорожками из тротуарной плитки.

Если у вас не так много средств для того, чтобы приобрести этот элемент декора, то вы можете приложить немного усилий и смастерить вибростол для изготовления тротуарной плитки своими руками.

Что это такое

Это незамысловатая конструкция, с помощью которой изготавливается плитка различных размеров и форм. Его можно сделать своими руками, используя подручные средства.

Для изготовления данного самодельного устройства нам понадобятся: двигатель (можно использовать электродвигатель от стиральной машины), чертежи, которые можно скачать из интернета, пружины и несколько уголков и швеллеров.

В общих чертах это приспособление выглядит так: металлическое основание, сверху которого с помощью пружин закреплена верхняя плита и внизу электромагнитный двигатель, который будет приводить в движение плиту.

Вибрация нужна для удаления из смеси воздушных пузырьков и пустоты, что дает отменное качество готовой продукции.

Совет:
чтобы вибростанок нормально работал, и производимая на нем продукция имела высокое качество, выбирайте идеально ровный материал для столешницы и стабильно работающий вибромотор.

Если упустить эти два момента из внимания, то устройство будет производить неровные плитки даже в специально купленных формочках.

Что нам понадобится

При самостоятельном изготовлении вибростола вам понадобится сварочный аппарат и умение им пользоваться. Вот самые оптимальные размеры: ширина – 70 см, высота – 80 см, длина – порядка 200 см.

Для изготовления ножек стола используйте прямоугольную профильную трубу, так как в процессе изготовления тротуарной плитки ножки из-за работы вибромотора будут использовать большие нагрузки. Примерно через 30 сантиметров приварите поперечины для более жесткой конструкции.

В качестве материала для столешницы используется стальной лист с размерами 2х0,7 м и толщиной от 5 мм. На подрамник и основную раму вибростола навариваются по 4 стакана с каждой стороны и при помощи болтов закрепляют в них пружины, соединяя между собой рамы стола и столешницы.

Если стаканы имеют высоту больше чем 2 см, то пружины в закреплении их болтами не нуждаются.
Есть случаи, когда изготавливают вибростол без использования стаканов для пружин.

По изготовлению такая конструкция несомненно проще – пружины сразу привариваются к основной раме и к раме столешницы. Но она имеет несколько весомых минусов:

• во-первых – данная конструкция не разборная, и в случае, если вам необходимо будет перенести ее в другое место, то это будет тяжелой задачей;
• второй минус – невозможность горизонтальной регулировки столешницы (в случае со стаканами и болтами такой проблемы не существует) и как результат – бракованная продукция.

Скачать чертежи, фотографии или схему можно бесплатно в интернете, либо посмотреть видео про изготовление вибростолов. Середина подрамника является самой нагруженной частью, так как к ней с помощью кронштейнов крепится электродвигатель. Именно он и будет приводить в работу наш стол, сделанный в домашних условиях.

Важно знать:
двигатель необходимо разместить так, чтоб его вал был вдоль длины стола.

На конце вала электродвигателя закрепляется любой эксцентрик, который будет у вас под рукой. Неплохим решением станет фланец, в котором проделаны отверстия для крепления на одной стороне груза.

К сожалению, узнать точный вес груза сразу не получится – так как существует масса вариантов применяемых двигателей в постройке вибрационного стола. Каждый грузик необходимо подбирать индивидуально, исходя от количества оборотов двигателя и его мощности.

Важно – не переборщите с весом груза, иначе сильная вибрация быстро выведет из строя электромотор и его придется заменить.
Грузы относительно дешевые и их можно купить б/у за несколько сотен рублей.

Позаботьтесь об установке специальной защиты в месте крепления эксцентрика на случай, если он вдруг отсоединится от вала двигателя. Сделайте отверстие на краях по ширине вибростола и установите съёмные бортики для удобства изготовления брусчатки.

На самом конце ножек приварите крепежи для крепления вибростола к основанию (например – бетонный пол). В качестве прокладки можно использовать резиновую подушку или лист фанеры.

Подборка нужного двигателя

Скорее всего – это самый ответственный момент в процессе изготовления вибростола.

Как уже писалось выше, очень хорошо подходит двигатель от старой стиральной машины, но его недостаток – недолговечность: он очень быстро приходит в негодность, максимум тянет около 30 рабочих циклов. Как правило, у него или клинит подшипник, или расшатывается вал.

Если подойти ответственно к изготовлению вибробункера, то рекомендуем установить потенциометр, с помощью которого можно регулировать частоту вибрации.
Это поможет вам настроить ту частоту колебаний, которая подходит для нужного типа раствора.

Возьмите на заметку:
идеальным решением будет вибратор ИВ-99. Он стоит около 6000 рублей, что в принципе не так уж и много. В прилагаемой инструкции написано, как подготовить данный двигатель к работе.

Небольшие хитрости в изготовлении вибростола:

• внимательно отнеситесь к выбору материала для плиты. Основные требования: быть твердым и хорошо переносить как вибрацию, так и статические и динамические нагрузки;
• расчет амплитуды вибраций. От амплитуд будет зависеть качество и внешний вид изготовляемой продукции;
• двигатель поместите в определенном месте, согласно чертежу.

Итак, у вас получилось изготовить свой мини станок по производству тротуарной плитки в домашних условиях. Вы не только сэкономили свои средства (на покупку нового стола ушло бы в несколько раз больше денег), но и получили возможность изготавливать плитку тех размеров и форм, которая вам по душе.

Как сделать вибростол своими руками, смотрите инструкцию в следующем видео:

Чтобы сделать вибростол своими руками достаточно будет стандартных инструментов, которые есть у большинства домашних мастеров. Самый сложный навык, что может понадобиться, это умение пользоваться сваркой. Самодельный вибростол даже будет выигрывать в сравнении с заводским, так как будет рассчитана под свое строительство: размер плиток и их количество которое будет изготавливаться за один раз. Применяться может для шлакоблоков и изготовления вибролитьевой плитки своими руками.

Что нужно подготовить – инструменты и материалы

Если в мастерской есть всё перечисленное, то можно делать вибростанок для изготовления блоков:

• Сварочный аппарат. Можно собрать вибратор для утряски блоков своими руками и на болтовых соединениях, но гораздо быстрее.
• Болгарка с отрезным и шлифовальным кругами.
• Дрель и сверла необходимых размеров.
• Болты гайки шайбы и ключи под них.
• Рулетка и линейка, для измерений и разметки.
• Металлический лист – из него будет сделана крышка для вибростола. В домашних условиях можно использовать и деревянный но только для устройства малой мощности в противном случае вибрация очень быстро расшатает крепления.
• Металлические уголки или швеллера для станины или окантовки столешницы, сечением 5-10 мм. Их количество и длина зависят от расчетных размеров стола. Для вибростола своими руками подойдут и металлические трубы, но их сложнее обрабатывать.

На видео вибростол, собранный из подручных деталей:

• Четыре одинаковые пружины можно с мопедных амортизаторов, плотные ремни или цепи, которые выдержат вес столешницы и погруженных на нее бетонных форм.
• Вибрационный или обыкновенной электродвигатель.

Детали конструкции, чертежи, материалы и порядок изготовления

Каждый вибростанок для производства блоков имеет примерно одинаковую конструкцию, детали которой лишь немногим отличаются в персональных модификациях. Перед тем, как сделать вибростол своими руками, надо определиться с его размерами. Чертежи подходящей конструкции обычно найти проблематично – лучше взять общую схему или этот рисунок и подогнать ее под свои нужды.

Основные узлы и требуемые для них материалы следующие:

Станина

Представляет собой четыре вертикальные опоры, соединённые сверху и при необходимости усиленные перемычками в нижней части. Должна быть достаточно тяжелой, чтобы удерживать на себе всю конструкцию, плюс, вес формочек с бетоном. Заводской или самодельный вибростанок чаще всего изготавливается из уголков с толщиной металла 5-10 мм.

Столешница

Это идеально ровная поверхность с загнутыми вверх краями, чтобы формы с бетоном не выскакивали из нее во время работы. В зависимости от того, для блоков какого размера и веса нужен вибростол, выбирается толщина столешницы и материал из которого она будет изготовлена. Чаще всего для неё выбирают лист железа толщиной от 3 мм. Если работа планируется с тяжелыми плитками большой формы, то по периметру и во внутренней части столешница может быть усилена металлическими уголками. В зависимости от выбранной конструкции, к столешнице может быть прикреплен вибродвигатель.

Пружины

Обеспечивают необходимую амплитуду движений столешницы относительно неподвижной станины. При правильном расчете массы столешницы, не нуждаются в каком-либо закреплении – просто устанавливаются в специально закрепленные для них стаканы. Хорошие вибростанки получаются если в конструкции использовать пружины от мопедных рессор. Длина подбирается таким образом, чтобы столешница могла вибрировать, но при этом не раскачиваться из стороны в сторону.

Стаканы для фиксации пружин

Выполняются из обрезков металлической трубы размерами немногим большими, чем диаметр пружин. Если внутренний размер подобрать маленький, то пружины будут тяжело сниматься, к примеру, для замены столешницы на расформовочную. При слишком большом диаметре, столешница будет сильно «играть» под воздействием вибрации и весом строительных блоков и может просто слететь со станины. Также хороший результат получается если стаканы находятся внутри пружин.

Вибростол без пружин

Вместо стальных пружин без ущерба для качества конструкции возможно использование веревок, цепей или плотных жгутов. В таком случае столешница делается несколько шире станины и крепится к ней ременным амортизатором. Для этого вместо стаканов к углам поверхности столешницы привариваются направляющие, соединенные ремнями со станиной, как показано на схеме.

Вибро-блок

В зависимости от выбранной конструкции вибростола может состоять из одного или двух элементов.

• Если в наличии есть вибродвигатель заводского изготовления, то он устанавливается непосредственно на поверхность столешницы. Такой двигатель имеет специфическую конструкцию – с обеих сторон на его вал насажены эксцентрики. Они сделаны в виде двух полукругов, которые могут смещаться относительно друг друга, чем можно регулировать силу вибрации. Заводской вибродвигатель специально сконструирован для работы в условиях постоянной вибрации, поэтому размещение на столешнице ему не опасно.

Как изготовить свой станок и пример его работы на видео:

• Когда двигатель подбирается обыкновенный, например, со стиральной машинки, то его надо модернизировать с помощью самостоятельно изготовленных эксцентриков, для чего к валу привариваются болты, а силу вибрации можно регулировать, гайками закручивая их ближе или дальше от центра. Если двигатель планируется использовать еще и в другом месте, то лучше закрепить эксцентрик на валу хомутовым соединением. Минус такого решения в том, что в этом случае двигатель постоянно подвергается воздействию вибрации и есть риск его преждевременного выхода из строя.
• Использования отдельного эксцентрика. В этом случае также применяется стандартный электродвигатель, но крепится он на станине. К поверхности вибростола крепится вал со смещенным центром тяжести, соединенный с двигателем ременной передачей. Это решение защищает двигатель от вибрации, но требует тщательной калибровки эксцентриков, что зачастую делается методом подбора.

Все эти конструкции позволяют получить приемлемый результат работы устройства – выбор между ними производится исходя из того, какой нужный материал есть в наличии. Мощность двигателя у заводских вибростолов находится в диапазоне 0,75-2,2 кВт. Для самодельного подбирается экспериментальным путем. Следующая схема это примерные чертежи самодельного вибростола, на которые можно ориентироваться при изготовлении.

Расформовочный вибростол

Используется для извлечения высохшей плитки из формы. По сути, это обыкновенный вибростол, сделанный своими руками, только в его крышке есть отверстие. На него сверху ложится форма и под действием вибрации плитка из нее выпадает.

Чтобы работать с расформировочным вибростолом, на форме должны быть ручки или поля, которыми можно опереть ее о стол. Из кустарных форм, вместо которых применяются пластиковые емкости извлечь плитку таким способом не получится, разве что просто положить ее на стол, чтобы от вибрации зацепление между формой и плиткой стало меньшим.

На производстве применяются отдельные расформовочные вибростолы, в которых под столешницей находится подушка или сразу транспортерная лента для выпадающей плитки. Сама столешница делается съемной, под разные формы плиток.

Превратить сделанный самостоятельно вибростол в расформовочный можно двумя путями:

• Сделать дополнительную столешницу. Если пружины плотно стоят в стаканах и не приварены, то заменить поверхности недолго.
• Обойтись одной столешницей, но в одной из сторон сделать съемный люк, вместо которого можно вставлять нужные формы. Также под люком не помешает сделать подушку – даже если планируется подхватывать плитку, рано или поздно она пригодится.

Нестандартные конструкции

Зачем для обработки десятка другого плиток делать полноценный вибростанок? Если изготовление своего вибростола нужно не для постоянной работы, то можно обратить внимание на упрощенные конструкции, которые получится собрать в течение часа, а задачу свою выполнят на достаточно высоком уровне.

На видео пример работы одной из них:

Из автомобильных покрышек

Для простейшей конструкции понадобятся только 1-3 покрышки (в зависимости от требуемой высоты), деревянный щит (размер на 1-2 плитки) и резиновый молоток.

По периметру щита можно сделать бортики, чтобы формы с него не слетали, Заливается раствор, формы ставятся на щит и постукиванием молотка вызывается его вибрация, сила которой регулируется в полном смысле этого слова «вручную». Щит, при необходимости, получится прикрутить к покрышкам парой шурупов.

Конструкцию можно усложнить, если в хозяйстве есть электродвигатель. Он прикручивается к щиту, на вал крепится эксцентрик… И молоток можно отложить в строну.

Из перфоратора или ударной дрели

На ребре деревянного щита или листа железа (перпендикулярно поверхности) крепится стальная пластина. На другой конец крепится что-то упругое (тряпки, кусок резины) и все это упирается в стену. К стальной пластине подводится перфоратор и вибрация получается не хуже чем при способе с покрышками.

Вместо сверла можно использовать кусок трубы – толщина подбирается в зависимости от возможностей патрона перфоратора.

Таким нехитрым способом можно быстро сделать вибростол формовочный и для извлечения плитки из форм.

Вопрос оформления дорожек на участке рано или поздно встает перед всеми владельцами участков. Вариант использования для этой цели тротуарной плитки, один из самых простых, надежных и красивых. Поэтому, для самостоятельного изготовления и укладки потребуется инструкция, как сделать вибростол для тротуарной плитки своими руками. В данной статье будут рассмотрены все нюансы сборки устройства, а также рекомендации специалистов по изготовлению каркаса и выбору двигателя.

Вибростол используется для производства полимерно-песчаной тротуарной плитки, бетонных элементов забора, фигур, памятников, статуй, методом вибролитья

Вибростол, или как его еще называют, вибропресс – это специальное устройство, предназначенное для изготовления тротуарной плитки. Главным преимуществом этого устройства считается способность его рабочей поверхности совершать колебательные движения. Кроме того, вибростол можно использовать и для других целей, например, для изготовления памятников, секций бетонных заборов и т. д.

С помощью вибростола и специальных форм, можно изготовить тротуарную плитку любого размера и конфигурации

Что касается самостоятельного изготовления вибростола, то к этому чаще всего прибегают в том случае, когда хотят самостоятельного заняться изготовлением тротуарной плитки для оформления собственного двора. Хотя в отдельных случаях этот способ используют для организации собственного небольшого предприятия.

Конечно, используя вибростол, заниматься производством в промышленных масштабах точно не получиться, но учитывая, что сделать его можно из подручных материалов, а со своими основными функциями – устранением пузырьков воздуха и уплотнение состава форм, такой прибор справится отлично.

Как можно более подробно рассмотрим, что понадобится для того, чтобы сделать самодельный вибростол, а также поэтапную инструкцию для его изготовления.

Вибростол можно приобрести в строительном магазине или же изготовить самостоятельно из подручных материалов

Разновидности оборудования для производства тротуарной плитки

Вибростолы бывают разными, и перед тем как перейти к изготовлению, необходимо определиться с подходящим вариантом и его особенностями. Так, в зависимости от направления вибрации выделяют такие виды устройств:

1. Модели с горизонтальной вибрацией.
2. Модели с вертикальной вибрацией.

На эти типы устройства разделяются в зависимости от того, как именно расположен в них ротор. При этом первый вариант (стол с горизонтальной вибрацией) пользуется большей популярностью.

В зависимости от способа установки, вибростолы также можно разделить на два типа: стационарные и переносные (мобильные). А вот в зависимости от специализации приборов, выделяют те, что предназначены для формирования изделий, а также такие, что предназначены для извлечения готового изделия из формы при помощи воздействия вибрации.

Внешне формовочные и расформовочные столы практически ничем не отличаются, за исключением разве что специальной насадки с отверстиями, на которую производят установку формы, из которой требуется извлечь готовое изделие.

Схема конструкции вибростанка для производства тротуарной плитки

При желании сделать собственный станок для производства тротуарной плитки, вполне достаточно будет изготовить вибростол с горизонтальной вибрацией. При этом извлекать плитку можно двумя способами: вручную (обычно в условиях домашней мастерской используются гибкие формы) или установив расформовочную насадку.

Технология изготовления тротуарной плитки: принцип работы станка

Для того чтобы понимать, как правильно сделать то или иное устройство, нужно разобраться с технологией изготовления тех элементов, для которых оно разработано. Поэтому рассмотрим принцип работы вибростола и для чего предназначена каждая из составляющих его частей.

Рабочая поверхность стола крепится к станине при помощи специальной системы пружин, если речь идет об устройстве горизонтальной вибрации или же при помощи подвесов, в случае вертикальных приборов. За счет работы электродвигателя расчетной мощности, на валу которого эксцентрик, столешница приводится в движение. Благодаря тому, что эксцентрик смещается, меняется центр тяжести, в результате чего получается нужная вибрация. Для удобства работы с вибростолом следует учитывать высоту ножек основания

Как сделать вибростол своими руками: чертежи и описание

Общее представление об устройстве вибростола вполне можно получить, ознакомившись с эскизом. Но для самостоятельного изготовления такой конструкции потребуется полноценный чертеж, который позволит учесть все нюансы и заранее обозначить необходимые размеры каждого из элементов.

Перед началом создания чертежа стоит рассмотреть два наиболее популярных варианта: для новичков и для мастеров. В первом случае, вибропресс имеет более простую конструкцию, но при этом позволяет выполнить основную задачу – формировать изделия. Сборка, обслуживание и уход за таким устройством осуществляются довольно просто и вполне под силу даже начинающему мастеру.

Полезный совет! Со временем, к такой простой конструкции могут быть добавлены дополнительные функции, например, просеиватель для песка. Главное – верно провести все необходимые расчеты, чтобы добавление новых функций не стало причиной выхода из строя основных элементов.

Более сложные конструкции, предназначенные для мастеров, изначально объединяют в себе вибропресс и просеиватель для песка. В сборке такая конструкция сложнее, однако, она удобна тем, что облегчает процесс получения компонентов нужной фракции.

Схема станины и расформофочной насадки для вибростола

Пошаговая инструкция для изготовления вибростола с горизонтальной вибрацией

Первое, на что стоит обратить внимание перед началом работ – размер столешницы. Считается, что минимальный размер поверхности должен быть 600х600, так как при более узких сторонах, формы будут падать в процессе движения. Кроме того, узкая конструкция будет обладать меньшей устойчивостью.

Полезный совет! Если в процессе изготовления тротуарной плитки в домашних условиях формы все же спадают, можно попробовать уменьшить их количество. Это негативно скажется на производительности устройства, но в этом случае количество поврежденных из-за падения плиток сократится.

Во многом размер вибростола определяется необходимым объемом производства. Можно сказать, что здесь есть прямая зависимость – чем больше элементов должно быть изготовлено за один раз, тем больше должна быть площадь столешницы. Естественно, что для большого вибропресса потребуется более мощный двигатель, а материалы, из которых будет собрана конструкция, должны быть очень прочными.

Основание вибростола и крепление дебалансов

Что же касается высоты вибростола, то здесь все зависит от индивидуальных данных человека, которому предстоит работать за ним. Стандартной высотой, оптимально подходящей для человека среднего роста, считается 90-100 см.

Важно! Определяясь с высотой стола, стоит принять во внимание и способ установки, который будет использован. Так, например, если стационарное устройство нужно будет вкопать в землю и зацементировать, то в длине ножек стола нужно это учесть заранее.

Материалы и инструменты, необходимые для сборки вибростола: цены и характеристики

Для того чтобы самостоятельно собрать конструкцию, потребуются болгарка, сварочный аппарат, дрель, а также умение с ними обращаться. Рассмотрим список необходимых материалов, которые вполне можно найти среди поручных материалов.

Пример реализации вибрационного стола для изготовления тротуарной плитки с расформовочной насадкой

Для столешницы можно использовать фанеру или лист металла подходящего размера. При этом лист фанеры должен быть толщиной 14 мм. Это позволит передать большее количества вибрации за счет небольшой толщины, но при этом обеспечить необходимую прочность конструкции. Кроме того, таким образом можно существенно снизить уровень шума при работе устройства. Если же используется металлический лист, то его толщина должна быть в пределах 5-10 мм.

Стоимость листа фанеры нужной толщины, сделанной из березового шпона, составит порядка 650 рублей при стандартном размере 1525×1525 мм. А вот лист горячекатаного металла толщиной 5 мм обойдется дороже.

Полезный совет! Если в наличии имеется металлический лист меньшей толщины, его также можно использовать, усилив конструкцию при помощи металлических уголков или труб, приваренных по центру листа и по периметру.

Дебалансы используются для возбуждения колебаний в вибрационном механизме вибростола

Металлические уголки размером 50×50 мм. Они потребуются для создания окантовки столешницы и в процессе эксплуатации вибростола не позволят формам для производства тротуарной плитки смещаться с поверхности в результате воздействия вибрации.

Швеллер для крепления мотора Его нужно будет приварить по центру обратной стороны столешницы, заранее просверлив отверстия, которые будут использованы для болтов, удерживающих мотор.

Металлические трубы для ног стола. Обычно для этой цели используются элементы толщиной 2 мм и размером 40×40.

Надежность креплений всех элементов вибростола обеспечивает корректную работу устройства, качество произведенной продукции и длительность срока эксплуатации

Трубы для формирования верхней и нижней частей каркаса. Поскольку основная нагрузка будет приходиться именно на эти элементы, стоит выбирать довольно прочный материал – 40×20 и толщиной 2 мм для верхней части и как минимум 20×20 такой же толщины для низа. .

Пластины из металла, которые будут использованы как подошва для опорных ног. Для этого подойдут куски металла размером не менее 50×50 и толщиной 2 мм.

Также понадобится пластина для установки электрооборудования и пружины, которые и призваны обеспечивать вибрацию. Приобрести эти элементы вполне возможно на авторазборке. Многочисленные отзывы свидетельствую о том, что идеальный вариант – использование пружин с мопедов, стоимость которых при высоте 113 мм и диаметре 54 мм будет около 500 рублей. Их устанавливают в углах стола, а при большой площади поверхности еще одну дополнительно монтируют по центру.

Важно! Если была установлена дополнительная пружина в центре столешницы, то место установки двигателя и конфигурация опоры буду изменены.

Вибростол для изготовления тротуарной плитки можно изготовить из подручных материалов без значительных финансовых вложений

Дополнительные аспекты, на которые стоит обратить внимание при выборе материалов для вибростола

Помимо вышеперечисленных материалов, внимательно стоит подобрать и другие составляющие части, которые хоть и не являются видимыми, во многом определяют качество работы устройства:

• болты для фиксации пружин. Этот элемент выполняет роль стакана для пружины, поэтому должен обладать должной прочностью. Иногда для этой цели используют заготовки трубы длиной 50-70 мм. При этом важно, чтобы их диаметр превышал диаметр пружины на 5-10 мм;
• болты и шайбы (обычно 4 шт.), которые потребуются для фиксации двигателя;
• электрический кабель, который должен иметь достаточное сечение. Также стоит предусмотреть наличие в непосредственной близости розетки и автоматического выключателя.

  Важно! Если диаметр самодельного стакана будет существенно превышать диаметр самой пружины, это приведет к тому, что вибрация будет неравномерной. В результате пружина быстро износится, а движение стола скорее можно будет назвать раскачиванием, чем вибрацией.

Схема конструкции вибростола с просеивателем

Производство тротуарной плитки в домашних условиях: как подобрать электродвигатель

Рассмотрим два самых популярных варианта: их стоимость и характеристики:

1. ИВ-99 Е мощностью 0,5 кВт. Его вес составляет 14,5 кг, частота вращения 3000 об/мин, вынуждающая сила до 5 кН. Устройство получает питание от сети мощностью 220 В. Приобрести его можно по цене 7650 рублей.
2. ИВ-98 Е – более мощная модель (0,9 кВт), которая имеет больший вес – 22,5 кг и вынуждающую силу до 11 кН. При этом частота вращения также составляет 3000 об/мин. Но главное отличие этой модели от предыдущей – наличие на роторе дебалансов, которые вращаются вместе с валом ротора. Для питания также может быть использована обычная сеть на 220 В. Стоимость этой модели – 8540 рублей.

Для производства небольшого количества плитки этого будет более чем достаточно, но если вы хотите организовать в своей мастерской небольшой завод тротуарной плитки, то лучше обратить внимание на модель ИВ-104 Б, мощностью 0,53 кВт. Для ее питания потребуется сеть на 380 В, однако это даст возможность достигнуть показателя вынуждающей силы в 6,3 кН.

Но бывают случаи, когда речь идет об изготовлении совсем небольшого количества тротуарной плитки для дорожек на дачу, и приобретать мотор для этой цели просто неоправданно. В этом случае умельцы используют в качестве основы двигатель от старой стиральной машины ли насосной станции. В этом случае, придется потратить намного меньше средств, заплатив лишь токарю за некоторые переделки, если в этом есть необходимость.

Единственный существенный недостаток такого решения – недолговечность старых двигателей. Они крайне редко способны выдержать больше трех десятков рабочих циклов. После этого происходит разбалтывание оси или вовсе заклинивает подшипник. Поэтому если планируется изготовление большого количества плитки, лучше заранее приобрести более долговечный двигатель, способный прослужить необходимый период времени.

Важно! Основная задача двигателя – обеспечить равномерную вибрацию поверхности, поскольку в противном случае, раствор может закипеть в емкости, что приведет не к уплотнению, а, наоборот, к повышенной хрупкости изделий.

Даже при учете необходимости приобрести все необходимые элементы, сделать такую конструкцию своими руками намного дешевле, чем купить вибростол для тротуарной плитки.Мощность электродвигателя определяет длительность работы станка и необходимое количество вырабатываемой тротуарной плитки

Вибростол для тротуарной плитки своими руками: правила сборки конструкции

После того как все необходимые материалы будут приобретены, остается лишь собрать конструкцию воедино. Но для того чтобы полученное устройство исправно служило на протяжении многих лет, необходимо придерживаться следующих правил:

Методы разбалансировки мотора вибростола

В зависимости от того, где именно установлен двигатель, необходимо провести разбалансировку блока ременной передачи на столешнице или же шкива. Сделать это можно несколькими способами:

• насадить на вал круглый шкив, у которого просверлен или сточен участок окружности;
• экспериментальным путем подобрать подходящую по размеру и весу гайку, и приварить ее на шкив;
• надеть муфту на вал, предварительно приварив на ее торец болт с двумя гайками, размещенный поперек. За счет того, что гайки можно перемещать по резьбе, осуществляется разбалансировка.

Для надежной длительной работы вибростола стоит использовать стальные элементы и варочный аппарат для креплений

Как видно, самостоятельное изготовление тротуарной плитки для дачи – вполне посильная задача, если потратить время и усилия на изучение вопроса и сборку необходимого устройства. Хотя нельзя не отметить, что с помощью такого вибростола можно организовать, например, и небольшое производство полимерпесчаной тротуарной плитки.

Имея загородный дом, коттедж или дачу с приусадебным участком может возникнуть необходимость обустроить дорожки, беседки, внутренний двор тротуарной плиткой. Если имеются минимальные строительные навыки, желание и интерес можно изготавливать плитку самостоятельно. В результате можно получить изделия, отличающиеся оригинальным дизайном, а также значительно сэкономить средства.

Общие характеристики вибростола

Для изготовления тротуарной плитки в домашних условиях понадобятся исходные материалы – цемент, песок, вода, красители. А также устройство для формирования плитки – вибростол. В строительных магазинах можно приобрести готовый механизм, стоить он будет в пределах 20 – 70 тысяч рублей. Цены варьируются в зависимости от мощности двигателя, комплектации и производителя.

Самодельный вибростол на пружинах

Но если целью самостоятельного изготовления тротуарной плитки является экономия денежных средств и планируются небольшие объемы производства, то нет смысла приобретать вибрационный механизм, его легко можно изготовить самостоятельно.

Самодельный вибростол представляет собой металлическую конструкцию визуально схожую с простым столом. Верхняя его часть крепится к раме пружинами или стаканами, делая зазор. Благодаря двигателю, закрепленному в нижней части, стол подвергается волновым колебаниям – вибрациям, за счет этого цементная масса, помещенная в формы, равномерно распределяется и из нее удаляется воздух.

В принципе, при изготовлении тротуарной плитки можно обойтись и без стола, но в таком случае качество готовых изделий будет низким, и плиты прослужат недолго. За счет воздуха внутри массы, готовая плита будет хрупкой и недолговечной.

Необходимые материалы

Для самостоятельного изготовления вибростола понадобятся простые материалы:

• металлический уголок или трубы;
• лист металла;
• пружины;
• болты;
• электрический мотор;

Металлические трубы или уголки необходимы для формирования станины – прочного каркаса, опоры. Лист металла будет выполнять роль столешницы, поэтому следует выбрать достаточно прочный материал с толщиной минимум 8 мм. Пружины необходимы для обеспечения большей амплитуды вибрации, приобрести их можно на рынке запчастей.

Лучше всего подойдут пружины от мопедов, их понадобится две, они достаточно большие и можно разрезать каждую напополам.

В процессе монтажа вибростола будут необходимы следующие инструменты:

• болгарка;
• дрель;
• сварочный аппарат

С помощью болгарки происходит нарезка труб или уголков в соответствии с ранее подготовленными чертежами.

Дрель будет необходима для сверления отверстий при установке электродвигателя. А с помощью сварочного аппарата осуществляется процесс сборки всех деталей стола в монолитную конструкцию.

Самодельный вибростол для тротуарной плитки

Как подобрать двигатель

Для того чтобы изготовить вибростол для тротуарной плитки своими руками понадобится двигатель. Он может быть самым простым, взятым, например, из стиральной машины.

Мощность в данном случае не является главным показателем как раз будет лучше, если она будет небольшой. Главной характеристикой должен стать эксцентрик – устройство, обеспечивающее вибрацию. Если нет, бытового двигателя и становится вопрос о его покупке, лучше срезу приобретать мотор с эксцентриком, например, модель ИВ-98 или ИВ-99. Они специально разработаны для установки на вибростолы. Купить такие двигатели можно как новые, так и бывшие в употреблении, стоить они будут 5 – 7 тысяч рублей.

Если дорабатывать бытовой мотор самостоятельно понадобится втулка с винтом и болт, который крепится на резьбовом конце. При креплении болта необходимо обеспечить его подвижность в поперечном направлении.

Сборка вибростола

Перед началом монтажа вибростола необходимо подготовить чертежи. Продумать высоту и длину будущего стола. Для того чтобы он был удобен в эксплуатации высота не должна превышать 90 см, длина 1800 см, ширина 700 – 1800 см.

Понятно, что чем больше площадь столешницы, тем больше форм на ней можно будет разместить, но чем больше стол, тем мощнее потребуется двигатель. Еще один немаловажный момент – необходимо определиться каким будет стол – переносной или стационарный.

Переносной лучше делать небольших габаритов, поскольку необходимо будет еще обеспечить его устойчивость. Если планируется стационарный механизм, можно смело расширять площадь, а для устойчивости вкопать его в землю или забетонировать.

Когда же габариты определены, можно приступать к подготовке деталей. Из металлических уголков необходимо вырезать с помощью болгарки четыре ножки, длина их будет в соответствии с чертежами, 70 мм. Еще понадобятся два отрезка, равные длине стола и два отрезка, равные ширине стола. Из них будет формироваться станина. Четыре ножки и элементы станины свариваются между собой с помощью сварочного аппарата.

Следующим этапом в процессе изготовления вибростола является монтаж столешницы. Сверху крышка должна быть из листа прочной стали, а снизу иметь крепления для мотора. Крышка должна быть подвижной, поэтому крепится к станине с помощью пружин или стаканов.

Расположение двигателя под углом 45 градусов

Достаточно разместить четыре пружины по углам стола, если поверхность будет иметь большие размеры, понадобятся еще две пружины, размешенные по центру. Если нет пружины, можно использовать стаканы, изготовить их можно из обрезков труб. Стаканы или пружины привариваются с одной стороны к столешнице, с другой – к станине.

Далее, необходимо установить электрический двигатель. При выполнении этого этапа следует учитывать некоторые моменты. Если расположить мотор горизонтально, то вибрация будет идти в вертикальном направлении, разместив его прямо получаются горизонтальные волны.

Поэтому наиболее оптимальным считается расположение двигателя под углом 45о. в таком случае вибрация будет распространяться в обе плоскости. Крепить двигатель необходимо надежно, поскольку есть высокая вероятность его смещения во время эксплуатации, под воздействием вибрирования.
При подготовке чертежей и сборке вибростола необходимо сопоставлять все детали, будущей нагрузки.

Рабочая поверхность должна выдерживать вес форм с готовой цементной массой. А мощность двигателя должна соответствовать общей массе стола. Все элементы необходимо надежно сварить, каркас должен быть жестким и прочным.

Для начала успешной деятельности по изготовлению тротуарной плитки понадобятся еще формы. Их можно изготовить из различных материалов – металла, пластика, дерева. Формы можно приобрести уже готовыми, а можно сделать самостоятельно, использовав свою фантазию для получения оригинального дизайна.

Видео: Самодельный вибростол плитка тротуарная

Как здорово иметь частный дом или дачу с ухоженными газонами, ровными дорожками и бассейном, где можно отдохнуть и расслабиться, отгородившись от повседневной суеты. Если вы не можете себе позволить оторвать от бюджета большую сумму денег, но при этом хотите, чтобы дорожки вашего загородного жилища украшала тротуарная плитка, вибростол для ее производства, сделанный своими руками – это то, что вам нужно.

Вибростол – это несложная конструкция, которая потребуется вам для самостоятельного изготовления плитки для дачных дорожек. Посредством данного устройства производят плитку различных форм, а материалом служит бетонная смесь.

Такое приспособление вполне возможно изготовить своими руками. Самодельный вибростол для тротуарной плитки представляет собой верхнюю плиту, прикрепленную к металлическому основанию подвижным соединением, и двигатель, приводящий ее в движение. Когда плита вибрирует, из находящихся на ней форм, залитых бетоном, выходят воздушные пузырьки и исчезают пустоты. Это обеспечивает надлежащее качество и прочность готовым изделиям.

Чтобы ваш вибростол, сделанный вручную, функционировал идеально, столешница должна иметь абсолютно гладкую поверхность, а двигатель – равномерную вибрацию. Если не позаботиться об этом, выбирая материал для самодельного устройства, то изготавливаемые плитки могут получиться неровными, и при их укладке будут возникать трудности.

Материал и инструмент, который потребуется для работы

Чтобы осуществить задуманное, вам потребуются:

• металлическая труба – 4 шт.;
• швеллерный профиль или уголок 50х50;
• лист металла для столешницы;
• двигатель необходимой мощности;
• пружины из стали, которые обеспечат вибрацию;

• аппарат для сварки;
• болты, которыми будет фиксироваться двигатель – 4 шт.;
• дрель;
• болгарка.

Последовательность самостоятельного изготовления вибростола

Вибростол для тротуарной плитки, чертеж которого приведен ниже, не является слишком сложной конструкцией. Изготовить его легко при соблюдении определенной последовательности действий:

• основание, на котором будет крепиться столешница, делается из швеллера или уголка. Размеры вибростола для тротуарной плитки могут быть разными, в зависимости от вашего желания, но стандартом считается размер 700х700. Размышляя над габаритами, следует помнить, что они должны соответствовать мощности подбираемого двигателя;

• четыре металлических трубы будут служить ножками. К основанию их приваривают сварочным аппаратом. Чтобы обеспечить устройству максимальную устойчивость следует приварить к ножкам металлические пластинки и зафиксировать их бетоном. Если этого не сделать, будет возможность перемещать стол с места на место, но устойчивость его будет зависеть от качества поверхности. Если же он закреплен стационарно, пользоваться им можно будет только там где он установлен, но зато устойчивость обеспечится на 100%;
• высота стола подбирается индивидуально, главное – это удобство мастера и нахождение двигателя на расстоянии от земли;
• столешница должна иметь идеально ровную поверхность, как показано на схеме вибростола для тротуарной плитки. Если об этом не позаботиться и разместить формы на рабочей плите, находящейся под наклоном то смесь просто перельется через край;

• в каждом углу конструкции и в центре привариваем стальные пружины в количестве шести штук. Идеально подойдут пружины от мопедов, перерезанные надвое;
• сверху на пружины кладем лист металла, имеющий толщину от 8 мм, и болтами крепим к нему двигатель. Располагать его лучше, опираясь на данные чертежа;
• на поверхность металлического листа укладываем форму для заливки бетонного раствора. Ее либо приобретают в специализированных точках продаж, либо изготавливают самостоятельно. Если требуются плитки небольшого размера, то на столе их поместится несколько штук.

Следуя данной инструкции, любой домашний умелец может произвести для собственных нужд плитку высокого качества, при этом прилично сэкономив средства. Самостоятельно изготовленный вибростол может производить до 60 кв.м плитки за сутки.

Как подобрать подходящий двигатель для вибростола

Это, пожалуй, самый сложный этап в процессе изготовления устройства. Вполне приемлем для этих целей двигатель от стиральной машины. Работает он очень хорошо, но имеет существенный недостаток – недолговечность.

Он выдерживает примерно 20 или 30 рабочих циклов и после этого встает. У него начинает болтаться ось и/или заклинивает подшипник. Не способен двигатель от стиральной машины долго продержаться в условиях повышенных нагрузок, предлагаемых вибростолом.

Очень хорош для данной цели вибратор ИВ-99 Е 220 вольт. Его стоимость составляет примерно 6000 рублей, но он очень хорошо справляется с работой. Как подготовить двигатель к монтажу обычно указано в инструкции и не должно вызвать затруднений.

Кроме этого не будет лишней установка потенциометра переменного тока для регулировки силы вибрации. Изменяя уровень напряжения, вы сможете подстраивать частоту колебаний индивидуально под каждый вид используемого раствора. Хотя при желании сэкономить или за ненадобностью можно обойтись без подобного оснащения.

Нюансы в изготовлении вибростола

• рабочая плита конструкции должна иметь определенную массу. Ее рассчитывают в зависимости от размеров конкретного стола и материалов, использованных для его изготовления;
• к выбору материала для рабочей плиты следует подходить ответственно. Он должен быть не только прочным, но и устойчивым к вибрации, динамической и статической нагрузке;
• также необходимо рассчитывать амплитуду вибраций. От них будет зависеть качество и эстетика внешнего вида производимых изделий. Если не учесть этот параметр, то технологический процесс нарушится, что неминуемо отразится на конечном результате;

• двигатель необходимо крепить в определенном месте, согласно чертежу. Стол не сможет функционировать качественно и в полную мощь, если работа двигателя будет нарушена.

Для желающих изготовить вибростол для тротуарной плитки, видео, размещенное ниже, послужит наглядной иллюстрацией.

Технология изготовление самодельного вибростола для тротуарной плитки будет полезна тем, кто планирует мощение дорожек во дворе индивидуального дома. А также частным предпринимателям, готовым к организации мини-производства плитки и брусчатки для тротуаров и дорожек.

Тротуарная плитка востребованный материал, как у коммунальных служб, так и у частных домовладельцев. Легкая в укладке, устойчивая к истиранию, неприхотливая в уходе и другие достоинства плитки привели к росту ее популярности.

Многие, решая положить плитку на участке большой площади, самостоятельно принимаются за ее изготовление.

Вибростол для тротуарной плитки своими руками

Основным приспособлением, которое нужно купить для начала
процесса изготовления плитки является вибростол. Он предназначен для уплотнения
состава формы для плитки и удаления из нее пузырьков воздуха.

Однако мастера-умельцы и здесь действуют самостоятельно,
предпочитая изготовить вибростол своими руками, а не покупать готовый. Тем
более что сделать его можно из подручных средств в домашних условиях.

Постараемся подробно рассмотреть, как сделать вибростол
своими руками, в виде пошаговой инструкции.

Что такое вибростол для плитки?

Вибростол или вибропресс
– это оборудование для производства
тротуарной плитки. Рабочая поверхность стола может совершать колебательные
движения, такое вибрирование является его основным достоинством и
предназначением.

Вибростол позволяет изготовить не только тротуарную плитку, но
и отлить бетонные секции забора, памятники, элементы декора и т.п.

Вибростол для плитки – виды и типы

Чтобы определиться с видом будущего оборудования, нужно
понимать, какие вибростолы существуют и какое назначение каждого вида:

1. По направлению вибрации:

Вибростол с горизонтальной вибрацией;Вибростол с горизонтальной вибрацией

Вибростол с вертикальной вибрациейВибростол с вертикальной вибрацией

Направление зависит от того, как будет установлен ротор.
Наибольшее распространение получили столы с горизонтальной вибрацией.

2. По способу установки:

• мобильные (переносные);
• стационарные.

3. По специализации:

• формовочные. Столы предназначены для формирования изделия;

• расформовочные (распалубочный). Назначение – выбить
  (извлечь, вытрясти) изделие из формы с использованием вибрации.

Вибростол расформовочныйТакие вибростолы имеют практически одинаковый вид. Отличает их только установленная на расформовочном столе насадка с отверстиями.

На такую насадку устанавливают форму с изделием и посредством вибрации извлекают его из формы.

Внешний вид стола показан на фото.

Чертеж расформовочной насадки для вибростолаДля индивидуального строительства достаточно изготовить один вибростол с горизонтальной вибрацией. А извлекать плитку из форм не составляет
труда, поскольку в частном производстве обычно используют гибкие формы. Тем
более, что установить расформовочную насадку можно в любой момент.

Чертеж-схема расформовочной насадки показан на картинке.

Материал подготовлен для сайта www.moydomik.net

На практике, вибростол, изготовленный для производства
тротуарной плитки в домашних условиях, чаще всего используется как основание
для отрезного станка или в качестве платформы для установки циркулярной пилы.

Принцип действия вибростола для плитки

Чтобы понимать, какие детали/элементы конструкции
понадобятся для работы и зачем каждая из них, коротко опишем принцип работы
вибростола.

Конструкция вибропресса для тротуарной плитки (устройство)

Рабочая поверхность закреплена на станине посредством
использования системы пружин (для горизонтальной вибрации) или подвесов (для
вертикальной). Столешница приводится в движение электродвигателем, расчетной
мощности с эксцентриком на валу. Задача эксцентрика смещать центр тяжести
двигателя для обеспечения нужной вибрации.

Эскиз вибростола показан на рисунке.

Чертеж вибростола для плитки

Несмотря на то, что эскиз дает общее представление о
принципе функционирования вибростола, для того чтобы изготовить вибропресс
своими руками эскизом не обойтись, нужен полноценный чертеж.

1. Для новичков
. Простая конструкция вибропресса позволяет
выполнить формовку изделия, она более проста в изготовлении и обслуживании.

Чертеж простого вибростола для плитки

Конструкция простого вибростола для плитки

В принципе, можно добавить любые функции данному вибростолу,
главное правильно рассчитать мощность двигателя и параметры конструкции.
Например, можно совместить его с просеивателем для песка.

2. Для мастеров
– конструкция два в одном – вибропресс и
просеиватель для песка. Удобно тем, что позволяет получить компоненты нужной
фракции.

Схема вибростола и просеивателя песка

Конструкция вибростола и просеивателя песка

Как сделать вибростол своими руками с горизонтальной вибрацией

Размеры вибростола для плитки

• размеры столешницы
  целесообразно сделать 600х600 или
  удлинить одну или обе стороны. Делать их уже – нецелесообразно, т.к. при
  вибрировании формы имеют свойство перемещаться и их нужно постоянно «ловить»
  или же устанавливать меньше и располагать строго по центру. Слишком узкий стол
  снижает производительность вибростола и является довольно неустойчивой
  конструкцией.

Примечание. На размеры вибростола влияет и запланированный
объем производства, чем он больше, тем больше должны быть размеры столешницы. В
свою очередь, увеличение габаритов столешницы выдвигает повышенные требования к
материалу ее изготовления, к устойчивости станины и мощности двигателя.

• высота вибростола
  . Рассчитывается исходя из физиологических
  параметров человека, который будет работать за столом. При среднем росте
  удобной высотой является 900-1000 мм.

Примечание. Определяясь с высотой стола, учтите способ его
установки. Если ноги стола будут укапываться и цементироваться их нужно сделать
длиннее. Если конструкция будет мобильной – такой высоты достаточно.

Инструмент:

• сварочный аппарат;
• дрель;
• болгарка.

Материалы для изготовления стола:

Стоимость фанеры марки ФК 15 мм из березового шпона
(размеры листа 1 525 х 1 525) – 650 руб.

Стоимость металла горячекатаного толщиной 5 мм
(размеры листа 1 500 х 6 000) – 10 870 руб.

Примечание. Более тонкий лист следует усилить металлической
трубой или уголком, приварив их по периметру и по центру.

• металлические трубы для ног опоры
  – 40х40 при толщине в 2 мм (107 руб/м.п.);

• пластина для установки электрооборудования;

К сведению. Стоимость пружины диаметром 53 мм, высотой 113
мм. для скутера составляет 500 руб.

Примечание. При диаметре стакана существенно превышающем
диаметр пружины будет происходить неравномерная вибрация и износ пружин. А
столешница будет раскачиваться, а не вибрировать.

• болты и шайбы (4 шт). Предназначены для крепления двигателя;

• электрический кабель достаточного сечения, розетка,
  выключатель, автоматический выключатель;

Какой двигатель лучше для самодельного вибростола?

Пользователи советуют использовать для частного производства
тротуарной плитки вибрационный двигатель:

• ИВ-99 E (7650 руб): мощность 0,5 кВт, источник питания – 220
  В, масса 14,5 кг, вынуждающая сила до 5 кН, частота вибрации 3000 об/мин.

• ИВ-98 Е (8540 руб): мощность 0,9 кВт, источник питания – 220
  В, масса 22,5 кг, вынуждающая сила до 11 кН, частота вибрации 3000 об/мин. Этот
  вибромотор отличается наличием дебалансов, установленных на ротор. Вращаясь с
  валом ротора, они создают вынуждающую силу.

Для производства в промышленных масштабах, подойдет вибратор
ИВ-104 Б: мощность 0,53 кВт, источник питания – 380 В, масса 25 кг, вынуждающая
сила до 6,3 кН, частота вибрации 1500 об/мин.

Примечание. Важно обеспечить равномерную вибрацию. Иначе,
высока вероятность закипания цементной смеси в формовочных емкостях. Т.е.,
вместо того, чтобы уплотнить состав формы вибрация позволит насытить его
воздухом, что приведет к хрупкости тротуарной плитки.

Самый простой и экономный способ – использовать старый
движек от стиральной машины, насосной станции и тд., что обойдется гораздо
дешевле в пределах 1 тыс. руб. + токарю (вал (ось), эксцентрик, обойма под подшипники).

Самодельный вибростол для тротуарной плитки – видео

Как правильно собрать вибростол

1. Перед сборкой металлические части желательно обработать
   антикоррозионным раствором, упреждающим появление ржавчины. Например,
   грунтовкой ГФ-021 ЛАКРА (125 руб/кг) или эмаль-краской «Спецназ грунт-эмаль по
   ржавчине» (383 руб/0,8 кг). Для металла, который уже тронут коррозией, нужно
   использовать специальные грунтовки, такие как грунтовка ЭП-0180 (188 руб/кг).
2. Составляющие части вибростола соединяются сварным швом.
   Выбор жесткого крепления обусловлен тем, что болты при вибрации могут
   расшататься и снизить жесткость опоры. Если нужно сделать разборную конструкцию
   применяются болты, которые нужно периодически подтягивать.
3. Мотор, приводящий в движение вибростол, не должен касаться
   земли. После его установки, целесообразно произвести пробный запуск
   оборудования для того, чтобы проверить амплитуду колебания, устойчивость
   конструкции и жесткость пружин.
4. Длина ножек опоры должна быть одинаковой. Кроме того, место
   установки стола должно быть ровным, чтобы не создавать перекоса при установке
   вибростола. Стол разумно закрепить неподвижно на основании. Или с помощью
   бетонного раствора или с помощью анкеров.

Заключение

Устройство вибростола сравнительно сложная задача, тем не
менее, его можно сделать своими руками, практически из подручных средств или с
минимальными затратами (если не учитывать приобретение электромотора, хотя,
тоже можно купить б/у). Такой подход целесообразен в условиях большого фронта
работы или при желании организовать небольшой бизнес по производству тротуарной
плитки или брусчатки.

Сделать вибростол своими руками не так сложно, как это может показаться с первого взгляда. Необходимо просто запастись всем для этого необходимым и следовать определённым инструкциям. С ними-то я и познакомлю вас далее.

Немного общих сведений

Что собой вообще представляет формовочный вибростол и зачем он нужен в хозяйстве? Если вы искали подобную статью, то ответы на эти вопросы и так знаете.

А вот для тех, кто наткнулся на неё случайно, я поясню:

1. Рассматриваемое оборудование представляет собой стол, столешница которого закреплена с помощью системы пружин или подвесов
   . Снизу же платформы установлен вибродвигатель, при включении заставляющий её вибрировать;

1. Бетон заливается в специальные формы, которые в свою очередь устанавливаются на столешницу. Передаваемые вибрации удаляют из раствора пузырьки воздуха, увеличивая тем самым его прочностные качества
   .

Таким методом в домашних условиях можно изготавливать:

• Тротуарную плитку;

• Секции еврозабора;

• Подоконники;
• Памятники;
• Пеноблоки.

Такое оборудование вполне можно приобрести и в магазине. Но цена его достаточно высокая, и для разового использования осуществлять столь дорогостоящую покупку нерентабельно.

А вот сделать вибростол для тротуарной плитки своими руками выйдет не очень накладно. Так что, если вы задались целью экономно, но при этом красиво и практично облагородить свой загородный участок, то дальнейшая информация придётся вам очень кстати.

Описание процесса

Любое дело всегда стоит начинать с подготовки необходимых материалов и инструментов. Сборка вибростола собственными руками не является в этом вопросе исключением, так что приступим:

Этап №1: подготавливаем всё необходимое

Вам понадобится определённый набор материалов:

И без инструментов также не обойтись:

Помимо вышеперечисленного вам, конечно же, нужны ещё и чертежи вибростола, которые в изобилии можно найти в интернете. Именно по наиболее понравившейся вам схеме и будут выполняться дальнейшие сборочные работы.

Этап №2: сборка рамы основания

Теперь переходим непосредственно к изготовлению вибростола.

И начнём со сборки рамы основания:

1. Разрезаем уголок с помощью «болгарки»
   на четыре части в соответствии с данными на чертёжной схеме. Чаще всего это отрезки по 700 мм, но в зависимости от объёма ваших запланированных работ вы можете выбрать любые иные размеры. То есть, чем больше вам нужно произвести, например, тем габаритнее должен быть станок;

Обязательно наденьте перед резкой защитные очки, иначе вы рискуете получить в глаз окалину.

1. Получившиеся фрагменты собираем в квадрат или прямоугольник и привариваем их друг к другу
   сварочным аппаратом.

Если же у вас нет сварочного аппарата или вы не умеете им пользоваться, то в качестве альтернативы можно соединить отрезки болтами, предварительно просверлив их в нужных местах. Такая конструкция получится разборной, но менее жёсткой.

Этап №3: монтаж ножек

Как сделать ножки?

Для этого поступаем следующим образом:

1. Берём профильные трубы или трубу, смотря какой она длины, и разрезаем её опять-таки при помощи «болгарки» на четыре абсолютно равные части
   . Очень важно, чтобы все опоры имели одинаковую высоту, так как малейший уклон в одну из сторон приведёт к выливанию смеси из формы во время работы вибростола.

Кроме этого ещё нужно обратить внимание на то, чтобы:

• Вибродвигатель, который будет крепиться к столешнице, не касался земли;
• Оператор станка не наклонялся в процессе его эксплуатации, а мог выполнять все операции в максимально удобном для него положении;

1. Получившиеся отрезки привариваем к углам изготовленной ранее рамы
   ;
2. Теперь необходимо решить вопрос стабилизации конструкции.

Тут можно пойти двумя дорогами:

• Выкопать под ножки небольшие ямы, установить их туда и забетонировать
  . Идеальная устойчивость в этом случае гарантирована, но и станок получится стационарным. Если вы планируете вести работы исключительно на своём загородном участке, то это наилучший вариант;

• Приварить к краям опор круглые или прямоугольные куски металла
  , увеличивающие их площадь соприкосновения с землёй. В этом случае тогда ещё неплохо бы внизу дополнительно соединить ножки между собой перекладинами из остатков уголка. Конструкция получится не столь неподвижной, как в предыдущем варианте, но зато будет обладать мобильностью;

Этап №4: сборка столешницы

Это самый ответственный этап, на котором необходимо придерживаться следующего алгоритма действий:

1. Подготавливаем пружины
   . Я специально не вписал их в материалы, так как хотел отдельно дать по ним дополнительные рекомендации. Ведь большинство хозяев будут озадачены вопросом, где их взять. Так вот, наилучший вариант – это пойти на авторынок и купить там мопедные пружины или пружины от автомобильных амортизаторов;

1. Разрезаем их пополам и закрепляем на каждом углу рамы основания
   . Если же она имеет вид вытянутого прямоугольника, то по одной пружине нужно зафиксировать ещё и посередине больших сторон.

Осуществляется задуманное одним из трёх способов:

• Привариваются обоими концами к основанию и к столешнице;
• Привариваются одним концом к основанию, а на столешнице устанавливаются специальные стаканы, в которые они вставляются на треть своей длины;
• Привариваются одним концом к столешнице, а на основание устанавливаются специальные стаканы, в которые они вставляются на треть своей длины;

Вместо стаканов можно приварить штыри. В таком случае пружины будут не вставляться, а надеваться на них, что также подходит для нормальной работы вибростола.

1. Прикладываем к столешнице вибромотор в месте, соответствующем чертежу, и наносим отметки сквозь крепёжные пазы. В полученных точках сверлим отверстия под болты, с помощью которых и прикручиваем двигатель
   . Чтобы болты не выступали снаружи, можно предварительно в месте фиксации вибратора приварить небольшой металлический короб;

Для столешницы лучше выбирать стальной лист с бортиками. Это предотвратит соскальзывание форм с её поверхности в будущем.

1. Привариваем или накладываем столешницу сверху на основание
   с пружинами и получаем самодельный универсальный вибростол, готовый к использованию.

Заключение

В статье вы ознакомились с тем, для чего нужен вибростол, и как его изготовить в домашних условиях самостоятельно. Видео в этой статье содержит некоторые дополнительные материалы, касающиеся данной темы. Все же возникшие по мере прочтения вопросы прошу задавать в комментариях.

Как же все-таки приятно иметь собственный загородный домик или дачу с красивыми зелеными газонами и ровными дорожками из тротуарной плитки.

Если у вас не так много средств для того, чтобы приобрести этот элемент декора, то вы можете приложить немного усилий и смастерить вибростол для изготовления тротуарной плитки своими руками.

Что это такое

Это незамысловатая конструкция, с помощью которой изготавливается плитка различных размеров и форм. Его можно сделать своими руками, используя подручные средства.

Для изготовления данного самодельного устройства нам понадобятся: двигатель (можно использовать электродвигатель от стиральной машины), чертежи, которые можно скачать из интернета, пружины и несколько уголков и швеллеров.

В общих чертах это приспособление выглядит так: металлическое основание, сверху которого с помощью пружин закреплена верхняя плита и внизу электромагнитный двигатель, который будет приводить в движение плиту.

Вибрация нужна для удаления из смеси воздушных пузырьков и пустоты, что дает отменное качество готовой продукции.

Совет:
чтобы вибростанок нормально работал, и производимая на нем продукция имела высокое качество, выбирайте идеально ровный материал для столешницы и стабильно работающий вибромотор.

Если упустить эти два момента из внимания, то устройство будет производить неровные плитки даже в специально купленных формочках.

Что нам понадобится

При самостоятельном изготовлении вибростола вам понадобится сварочный аппарат и умение им пользоваться. Вот самые оптимальные размеры: ширина – 70 см, высота – 80 см, длина – порядка 200 см.

Для изготовления ножек стола используйте прямоугольную профильную трубу, так как в процессе изготовления тротуарной плитки ножки из-за работы вибромотора будут использовать большие нагрузки. Примерно через 30 сантиметров приварите поперечины для более жесткой конструкции.

В качестве материала для столешницы используется стальной лист с размерами 2х0,7 м и толщиной от 5 мм. На подрамник и основную раму вибростола навариваются по 4 стакана с каждой стороны и при помощи болтов закрепляют в них пружины, соединяя между собой рамы стола и столешницы.

Если стаканы имеют высоту больше чем 2 см, то пружины в закреплении их болтами не нуждаются.
Есть случаи, когда изготавливают вибростол без использования стаканов для пружин.

По изготовлению такая конструкция несомненно проще – пружины сразу привариваются к основной раме и к раме столешницы. Но она имеет несколько весомых минусов:

• во-первых – данная конструкция не разборная, и в случае, если вам необходимо будет перенести ее в другое место, то это будет тяжелой задачей;
• второй минус – невозможность горизонтальной регулировки столешницы (в случае со стаканами и болтами такой проблемы не существует) и как результат – бракованная продукция.

Скачать чертежи, фотографии или схему можно бесплатно в интернете, либо посмотреть видео про изготовление вибростолов. Середина подрамника является самой нагруженной частью, так как к ней с помощью кронштейнов крепится электродвигатель. Именно он и будет приводить в работу наш стол, сделанный в домашних условиях.

Важно знать:
двигатель необходимо разместить так, чтоб его вал был вдоль длины стола.

На конце вала электродвигателя закрепляется любой эксцентрик, который будет у вас под рукой. Неплохим решением станет фланец, в котором проделаны отверстия для крепления на одной стороне груза.

К сожалению, узнать точный вес груза сразу не получится – так как существует масса вариантов применяемых двигателей в постройке вибрационного стола. Каждый грузик необходимо подбирать индивидуально, исходя от количества оборотов двигателя и его мощности.

Важно – не переборщите с весом груза, иначе сильная вибрация быстро выведет из строя электромотор и его придется заменить.
Грузы относительно дешевые и их можно купить б/у за несколько сотен рублей.

Позаботьтесь об установке специальной защиты в месте крепления эксцентрика на случай, если он вдруг отсоединится от вала двигателя. Сделайте отверстие на краях по ширине вибростола и установите съёмные бортики для удобства изготовления брусчатки.

На самом конце ножек приварите крепежи для крепления вибростола к основанию (например – бетонный пол). В качестве прокладки можно использовать резиновую подушку или лист фанеры.

Подборка нужного двигателя

Скорее всего – это самый ответственный момент в процессе изготовления вибростола.

Как уже писалось выше, очень хорошо подходит двигатель от старой стиральной машины, но его недостаток – недолговечность: он очень быстро приходит в негодность, максимум тянет около 30 рабочих циклов. Как правило, у него или клинит подшипник, или расшатывается вал.

Если подойти ответственно к изготовлению вибробункера, то рекомендуем установить потенциометр, с помощью которого можно регулировать частоту вибрации.
Это поможет вам настроить ту частоту колебаний, которая подходит для нужного типа раствора.

Возьмите на заметку:
идеальным решением будет вибратор ИВ-99. Он стоит около 6000 рублей, что в принципе не так уж и много. В прилагаемой инструкции написано, как подготовить данный двигатель к работе.

Небольшие хитрости в изготовлении вибростола:

• внимательно отнеситесь к выбору материала для плиты. Основные требования: быть твердым и хорошо переносить как вибрацию, так и статические и динамические нагрузки;
• расчет амплитуды вибраций. От амплитуд будет зависеть качество и внешний вид изготовляемой продукции;
• двигатель поместите в определенном месте, согласно чертежу.

Итак, у вас получилось изготовить свой мини станок по производству тротуарной плитки в домашних условиях. Вы не только сэкономили свои средства (на покупку нового стола ушло бы в несколько раз больше денег), но и получили возможность изготавливать плитку тех размеров и форм, которая вам по душе.

Как сделать вибростол своими руками, смотрите инструкцию в следующем видео:

» сегодня мы с вами разберем, как сделать вибростол для изготовления тротуарной плитки, брусчатки и бордюрного камня своими руками.. Конструкция вибростола для изготовления тротуарной плитки довольно проста, первым делом из металлического уголка или проф-трубы сваривается каркас стола, а рама столешницы делается отдельно, поверхность стола покрывается листовым металлом 1-2 мм. Края столешницы обязательно должны иметь борта высотой 2 см, а в углах прорези, чтоб вытекший из формы раствор мог стекать и не оставаться на поверхности. Далее раму стола и столешницу нужно собрать в единое целое, для чего по углам привариваются стальные пружины, они необходимы для создания той самой вибрации, создаваемой при работе электродвигателя с эксцентриком.

Вибродвигатель:
он может быть как заводским, так и самодельным, в основном конечно ребята делают сами, здесь особо сложного нечего нет. Берется любой электродвигатель (к примеру от стиральной машинки) на вал надевается толстая пластина металла с приваренным болтом и затягивается гайкой. Далее при работе такой эксцентрик будет создавать вибрацию.

Вибрация:
для чего она нужна? А необходима она для того, чтобы установив форму с раствором на вибростол, содержимое равномерно растеклось по форме, а самое главное чтоб вышли пузырьки воздуха. Основная задача вибрации-это выпустить воздух из цементного раствора. Чем меньше пор и воздуха, тем выше прочность и качество тротуарной плитки изготовленной на самодельном вибростоле.

Форма для тротуарной плитки:
сегодня форму (ы) можно приобрести почти в каждом крупном строительном супер-маркете, или же заказать в интернете любой формы, размера и изображением рисунка. Материал тоже разный: силикон, пластмасса, стекловолокно.

И так, давайте рассмотрим, как самостоятельно сделать вибростол для изготовления тротуарной плитки?

Материалы

1. уголок 20х20
2. профтруба прямоугольного сечения
3. стальная пружина 4 шт
4. электродвигатель
5. листовой металл 1-2 мм
6. краска

Инструменты

1. сварочный аппарат
2. болгарка (УШМ)
3. дрель
4. линейка
5. уголок
6. молоток

Пошаговая инструкция по изготовлению вибростола .

Так давайте первым делом рассмотрим чертежи вибростолов.

???????????????????????????????????????????????????????????????????????????????????????????????

Сразу стоит внести доработку и рационализаторское предложение, в виду того что самодельные вибродвигатели зачастую выходят из строя, а именно эксцентрик выводит вал в разнос и двигатель клинит. Так вот чтоб соосность вала электродвигателя оставалась в постоянном рабочем состоянии, следует сделать следующее, разместить вал с эксцентриком отдельно, а крутящий момент передавать через ременную передачу, тем самым у нас значительно продлиться ресурс двигателя. Вот вам небольшой набросок для наглядности.
Чтож ребята, погнали дальше;) Из профтрубы прямоугольного сечения следует сварить раму стола (или из уголка) Размеры в каждом индивидуальном случае будут разные, в зависимости от ваших производственных возможностей. сваривается из уголка 20х20, поверхность листовой металл 1-2 мм, обратите внимание!Борта должны быть в обязательном порядке, они нужны чтоб при работе вибродвигателя формы не слетели со стола. Прорези в углах стола способствуют естественному удалению разлившегося в процессе формовки раствора.
Пружины по углам вибростола привариваются сваркой, такие пружинки можно взять к примеру от мотоциклетных амортизаторов. Служат они для передачи вибрации на столешницу вибростола. Длинна ножек стола должна быть строго одинакова, чтоб небыло перекоса и в процессе работы все было четко и ровно.
Далее на раму стола устанавливается вибродвигатель. Сделать его можно самостоятельно (обратите внимание на фото)

Ну или же купить заводской вибродвигатель с большим запасом ресурса, такого движка надолго хватит.Надеюсь с созданием вибростола для изготовления тротуарной плитки вы немного разобрались. А теперь давайте поговорим о том как самостоятельно делать эту самую тротуарную плитку, что для этого потребуется, какие тонкости и нюансы ждут вас в этом деле? Все расскажем и покажем;)

Формы для изготовления тротуарной плитки.

И так, первым делом вам понадобятся формы для плитки, сегодня их можно купить в любом крупном строительном супер-маркете, или же заказать в интернете любой формы и конфигурации. Кстати материал тоже бывает разный -это в основном пластмасса, силикон, стекловолокно. По обычаю самым длительным ресурсом обладают силиконовые формы, но и цена соответственно будет выше. Так же рисунок на форме разнообразен.
Готовые формы теперь знаем где взять, далее полученные формочки нужно смазать! Да товарищи, именно смазать) нужно это для того, чтоб залитый в форму раствор не пристыл к стенке и после застывания благополучно вышел в виде готовой тротуарной плитки с гладкой и ровной поверхностью. Смазать формы можно как специальными смазками, так и народными, проверенными временем. 1.-это моющие средства (например Фери или АОС) делается мыльный раствор и им смазывается внутренность матрицы.
Но этот метод не все мастера принимают и многие ребята практикуют применение отработанного машинного масла. Эффективность у него на порядок выше, но остается небольшой масляный след. Взять отработанное масло вы сможете в ближайшем автосервисе, где вам его отдадут бесплатно, ну или за символическую плату, потому как такого добра у этих ребят дополна, потому как по специфике своей работы они зачастую меняют масло в автомобилях и заливают новое.
По большому счету ведра или канистры с маслом вам хватит надолго. Полученное масло переливаем в более удобную посуду (можно в распылитель)
А далее все просто, смазываем форму и закладываем приготовленный заранее раствор цемента /песка/мелкого гравия/ и воды, для придания цвета добавляется пигментный краситель, который так же можно купить в строительном магазине или заказать через интернет.

Наполнять формы нужно не полные, чтоб при вибрации стола и растекании раствор не выливался за края Вибрация проводится до полного растекания раствора по форме, а также нужно чтоб пузырьки воздуха вышли из раствора, чтоб тротуарная плитка получилась наиболее прочной. После вибростола формы с будущей плиткой отправляются на стеллажи. и поддоны должны быть выставлены строго по уровню, чтоб в итоге плитка получилась ровная и гладкая, без перекосов. В таком положении формы с раствором должны отлежать не менее 24 часов, чтоб цемент застыл и тротуарная плитка приняла свой окончательный вид, далее содержимое извлекается и перекладывается для дальнейшей просушки еще на 2 недели, а уже потом можно укладывать в стопки и готовить к отправке. Вот таким образом можно самостоятельно сделать вибростол для изготовления тротуарной плитки и отливать свою собственную плитку, бордюрный камень. Если у Вас есть какие либо вопросы, то задавайте их в комментариях (см ниже) Всем постараемся ответить.

Большое спасибо за внимание, до новых встреч!

Имея загородный дом, коттедж или дачу с приусадебным участком может возникнуть необходимость обустроить дорожки, беседки, внутренний двор тротуарной плиткой. Если имеются минимальные строительные навыки, желание и интерес можно изготавливать плитку самостоятельно. В результате можно получить изделия, отличающиеся оригинальным дизайном, а также значительно сэкономить средства.

Общие характеристики вибростола

Для изготовления тротуарной плитки в домашних условиях понадобятся исходные материалы – цемент, песок, вода, красители. А также устройство для формирования плитки – вибростол. В строительных магазинах можно приобрести готовый механизм, стоить он будет в пределах 20 – 70 тысяч рублей. Цены варьируются в зависимости от мощности двигателя, комплектации и производителя.

Самодельный вибростол на пружинах

Но если целью самостоятельного изготовления тротуарной плитки является экономия денежных средств и планируются небольшие объемы производства, то нет смысла приобретать вибрационный механизм, его легко можно изготовить самостоятельно.

Самодельный вибростол представляет собой металлическую конструкцию визуально схожую с простым столом. Верхняя его часть крепится к раме пружинами или стаканами, делая зазор. Благодаря двигателю, закрепленному в нижней части, стол подвергается волновым колебаниям – вибрациям, за счет этого цементная масса, помещенная в формы, равномерно распределяется и из нее удаляется воздух.

В принципе, при изготовлении тротуарной плитки можно обойтись и без стола, но в таком случае качество готовых изделий будет низким, и плиты прослужат недолго. За счет воздуха внутри массы, готовая плита будет хрупкой и недолговечной.

Необходимые материалы

Для самостоятельного изготовления вибростола понадобятся простые материалы:

• металлический уголок или трубы;
• лист металла;
• пружины;
• болты;
• электрический мотор;

Металлические трубы или уголки необходимы для формирования станины – прочного каркаса, опоры. Лист металла будет выполнять роль столешницы, поэтому следует выбрать достаточно прочный материал с толщиной минимум 8 мм. Пружины необходимы для обеспечения большей амплитуды вибрации, приобрести их можно на рынке запчастей.

Лучше всего подойдут пружины от мопедов, их понадобится две, они достаточно большие и можно разрезать каждую напополам.

В процессе монтажа вибростола будут необходимы следующие инструменты:

• болгарка;
• дрель;
• сварочный аппарат

С помощью болгарки происходит нарезка труб или уголков в соответствии с ранее подготовленными чертежами.

Дрель будет необходима для сверления отверстий при установке электродвигателя. А с помощью сварочного аппарата осуществляется процесс сборки всех деталей стола в монолитную конструкцию.

Самодельный вибростол для тротуарной плитки

Как подобрать двигатель

Для того чтобы изготовить вибростол для тротуарной плитки своими руками понадобится двигатель. Он может быть самым простым, взятым, например, из стиральной машины.

Мощность в данном случае не является главным показателем как раз будет лучше, если она будет небольшой. Главной характеристикой должен стать эксцентрик – устройство, обеспечивающее вибрацию. Если нет, бытового двигателя и становится вопрос о его покупке, лучше срезу приобретать мотор с эксцентриком, например, модель ИВ-98 или ИВ-99. Они специально разработаны для установки на вибростолы. Купить такие двигатели можно как новые, так и бывшие в употреблении, стоить они будут 5 – 7 тысяч рублей.

Если дорабатывать бытовой мотор самостоятельно понадобится втулка с винтом и болт, который крепится на резьбовом конце. При креплении болта необходимо обеспечить его подвижность в поперечном направлении.

Сборка вибростола

Перед началом монтажа вибростола необходимо подготовить чертежи. Продумать высоту и длину будущего стола. Для того чтобы он был удобен в эксплуатации высота не должна превышать 90 см, длина 1800 см, ширина 700 – 1800 см.

Понятно, что чем больше площадь столешницы, тем больше форм на ней можно будет разместить, но чем больше стол, тем мощнее потребуется двигатель. Еще один немаловажный момент – необходимо определиться каким будет стол – переносной или стационарный.

Переносной лучше делать небольших габаритов, поскольку необходимо будет еще обеспечить его устойчивость. Если планируется стационарный механизм, можно смело расширять площадь, а для устойчивости вкопать его в землю или забетонировать.

Когда же габариты определены, можно приступать к подготовке деталей. Из металлических уголков необходимо вырезать с помощью болгарки четыре ножки, длина их будет в соответствии с чертежами, 70 мм. Еще понадобятся два отрезка, равные длине стола и два отрезка, равные ширине стола. Из них будет формироваться станина. Четыре ножки и элементы станины свариваются между собой с помощью сварочного аппарата.

Следующим этапом в процессе изготовления вибростола является монтаж столешницы. Сверху крышка должна быть из листа прочной стали, а снизу иметь крепления для мотора. Крышка должна быть подвижной, поэтому крепится к станине с помощью пружин или стаканов.

Расположение двигателя под углом 45 градусов

Достаточно разместить четыре пружины по углам стола, если поверхность будет иметь большие размеры, понадобятся еще две пружины, размешенные по центру. Если нет пружины, можно использовать стаканы, изготовить их можно из обрезков труб. Стаканы или пружины привариваются с одной стороны к столешнице, с другой – к станине.

Далее, необходимо установить электрический двигатель. При выполнении этого этапа следует учитывать некоторые моменты. Если расположить мотор горизонтально, то вибрация будет идти в вертикальном направлении, разместив его прямо получаются горизонтальные волны.

Поэтому наиболее оптимальным считается расположение двигателя под углом 45о. в таком случае вибрация будет распространяться в обе плоскости. Крепить двигатель необходимо надежно, поскольку есть высокая вероятность его смещения во время эксплуатации, под воздействием вибрирования.
При подготовке чертежей и сборке вибростола необходимо сопоставлять все детали, будущей нагрузки.

Рабочая поверхность должна выдерживать вес форм с готовой цементной массой. А мощность двигателя должна соответствовать общей массе стола. Все элементы необходимо надежно сварить, каркас должен быть жестким и прочным.

Для начала успешной деятельности по изготовлению тротуарной плитки понадобятся еще формы. Их можно изготовить из различных материалов – металла, пластика, дерева. Формы можно приобрести уже готовыми, а можно сделать самостоятельно, использовав свою фантазию для получения оригинального дизайна.

Видео: Самодельный вибростол плитка тротуарная

Производство качественной тротуарной плитки неосуществимо без наличия вибростола. Крупные предприятия закупают промышленные модели, но для организации небольшого бизнеса или для изготовления продукции для личного использования на собственном участке можно изготовить вибростол своими руками.

Вибростол состоит из:

• Рамы и опорной стойки.
• Столешницы, прикрепленной к раме через пружины.
• Мотора.
• Пускового устройства.

Процесс изготовления вибростола

В первую очередь подбирается подходящий мотор. Можно использовать мотор от стиральной машинки или другой асинхронный двигатель на 220 В. Его основная особенность –
закрепленный на валу узел (эксцентрик), вращающийся со смещением относительно центра масс. За счет смещения обеспечивается наличие необходимой для уплотнения вибрации.

Обычный мотор, превращается в вибромотор, с помощью насаживания на вал двигателя шайбы из металла (эксцентрика). В ней делается отверстие и нарезается резьба на 8. В резьбу вкручивается болт и фиксируется в шайбе с помощью контрольной гайки. Настройка уровня вибрации осуществляется путем вкручивания/выкручивания болта.

Если нет подходящего мотора под рукой или точного понимания того, каким он должен быть – можно его приобрести в магазине. Один из подходящих вариантов – вибратор ИВ-99 Е 220 В. Он будет стоить около 6 тыс. рублей.

Для управления амплитудой подаваемых вибраций, дополнительно устанавливается потенциометр переменного тока. Управление силой вибрации происходит путем изменения уровня подаваемого напряжения мотору. Это позволит настраивать работу вибростола в соответствии с видом смеси и размерами форм.

Перед началом изготовления установки нужно найти чертежи или нарисовать самостоятельно. Подробный чертеж будет рассмотрен немного далее. Работа должна быть выполнена в полном соответствии ему.

Чтобы сделать вибростол своими руками, нужно подготовить следующие материалы:

• Лист металла (будущая рабочая поверхность).
• Вибратор для вибростола.
• Пластины из металла.
• Пружины.
• Металлический уголок.
• Металлические трубы.
• Сварочный аппарат.
• Болты для закрепления двигателя.
• Дрель.
• Болгарка.
• Шайба из металла.

Основные моменты изготовления вибростола:

1. Выбор материала основания
   . Подходит уголок или швеллер. Размеры основания зависят от индивидуальных потребностей. Стандартный размер: 70х70 см. При планировке площади рабочего пространства нужно также учитывать мощность двигателя.
2. Изготовление опор
   . В качестве опор могут быть использованы трубы из металла. Они крепятся к основанию с помощью сварки. К ножкам привариваются металлические пластины. Если стол будет расположен на одном месте – пластины заливаются раствором, обеспечивая максимальную фиксацию вибростола на поверхности пола. В случае необходимости перемещения – пластины могут крепиться к полу с помощью болтов или другим образом. Высота стола должна обеспечивать максимальное удобство во время работы и мотор не следует размещать сразу над землей (лучше немного приподнять).
3. Выбор пружин.
   Они нужны для обеспечения вибрации рабочей поверхности. Подойдут пружины от машины или мопеда, разрезанные наполовину. Пружины должны иметь широкий виток – обеспечит максимальный уровень вибрации. Их крепят к основанию и столешнице с помощью сварки.

Для упрощения замены сломанных пружин их можно не приваривать. Подбирается труба с диаметром, соответствующим диаметру пружин и привариваются небольшие ее куски к основанию. На эти куски надеваются пружины (возможно, вставляются), обеспечив фиксацию и возможность снимать столешницу с основания.

1. Установка двигателя.
   Для установки двигателя приваривают угольник к основанию поперек вибростола. Основное требование при монтаже вибратора – максимальная фиксация. Если пренебречь этим правилом – двигатель будет подвержен вибрации, что негативно скажется на сроке его службы.
2. Изготовление столешницы.
   Размер рабочей поверхности определяется исключительно индивидуальными потребностями или наличием подходящего материала: лист металла с толщиной 8 мм, или больше. Если использовать поверхность меньшей толщины – она деформируется в процессе работы. По краям столешницы привариваются бортики, препятствующие смещению форм с раствором с рабочей поверхности и их падению на пол.

Чертежи вибростола

Чертеж №1.

• Длина: 160 см.
• Ширина: 80 см.
• Высота: 90 см.

Вибромотор крепится к низу стола с помощью болтов.

Основные части стола:

1. Основание, изготовленное из прямоугольной металлической трубы 2.5х5 см. Ножки из аналогичного материала размерами 5х5 см.

1. Пружины. Внешний диаметр 5 см, длина 25 см. Фиксируются с помощью установки в заглушки из металла, приваренные к основанию и рабочей поверхности.

1. Столешница (рабочая поверхность). Каркас изготовлен из прямоугольной металлической трубы 2.5х5 см, сама столешница – из листа металла 8 мм, а бортики – уголка 3х3 см.

Чертеж №2 — Стол с вибромотором, крепящимся к рабочей части.

Основные части конструкции.

а) Железная столешница:

б) Крышка:

1. Косынка. Длина: 110 см. Толщина металла: 0.5 см.
2. Швеллер. Длина: 180 см. Толщина металла: 0.6 см.
3. Лист. Длина: 205 см. Ширина: 85 см. Толщина металла: 0.5 см.
4. Швеллер. Длина: 26 см. Толщина металла: 0.6 см.
5. Швеллер. Длина: 76 см. Толщина металла: 0.6 см.

в) Основание:

1. Труба металлическая. Длина: 80 см. Диаметр: 10 см.
2. Уголок. Длина: 77 см. Ширина: 65х65.
3. Труба металлическая. Длина: 5 см.
4. Уголок. Ширина: 6.5х6.5 см.
5. Уголок. Длина: 100 см. Ширина: 5.5х5.5 см.
6. Уголок. Длина: 201 см. Ширина: 6.5х6.5 см.
7. Уголок, укрепляющий конструкцию.

Вибростол на покрышке от автомобиля

Для этого нужно:

• Автопокрышка от легкового автомобиля.
• Мотор.
• Рабочая поверхность (фанера, ДСП или другое плоское основание).

Процесс изготовления:

1. К рабочей поверхности снизу крепится мотор. Главное, его надежно зафиксировать.
2. Крепится покрышка таким образом, чтобы мотор оказался ровно по ее середине.

Устанавливать получившийся вибростол простой конструкции можно на обычный деревянный стол или соорудив подобие башни, выложив несколько покрышек друг на друга. Повысить устойчивость конструкции может использование покрышек разной величины.

Увидеть процесс изготовления вибростола на автомобильных покрышках можно на видео:

На что обратить особое внимание?

Вибростол для тротуарной плитки должен изготавливаться с учетом следующих моментов:

• Двигатель должен быть надежно зафиксирован в указанном на чертеже месте так, чтобы вибрации равномерно распространялись по всей поверхности столешницы. Для этого его ось должна быть максимально приближена к центру тяжести рабочей поверхности. В случае наличия 2-х вибромоторов их лучше разнести к краям: найти центр тяжести сложно и такое размещение поможет убрать неточности.
• Опоры должны быть расположены таким образом, чтобы их середина в сжатом состоянии находилась на одном уровне с осью вибратора. Это способствует равномерному распределению вибраций по рабочей поверхности.
• Если при монтаже используются болты — выбирайте с мелкой резьбой (менее подвергаются воздействию вибраций).
• Создавая каркас рабочей поверхности лучше использовать квадратные трубы, а не уголки — позволит добиться максимальной жесткости столешницы.

Особое внимание стоит обратить на расчет уровня вибраций, подаваемых мотором на рабочую поверхность. Если этого не сделать и установить электродвигатель, не проводя расчетов — есть шанс, что смесь в формах, из-за недостаточного воздействия будет слабо уплотняться, и качество изготавливаемой плитки снизится. В случае чрезмерной вибрации раствор будет «закипать», делая изделие непригодным. Чтобы узнать необходимую мощность мотора, сначала нужно рассчитать вынуждаемую (возмущаемую) силу. Для этих целей используют формулы:

1. Вс = К (Мт + 0.2 М + 0.2 В)

2. Вс = К (Мт + М + 0.2 В)


• Вс – вынуждающая сила, Н.
• Мт – вес вибрирующей части стола, включая мотор, кг.
• М – вес формы, кг.
• В – вес раствора в формах, кг.
• К – коэффициент, зависящий от раствора и жесткости форм (в среднем 20-40).

Первая формула применима в случае незакрепленных форм на рабочей поверхности, вторая – в случае закрепленных.

Вс = М х Р х В2

• М – вес грузика в кг,
• Р – радиус до его центра тяжести в метрах,
• В2 – квадрат угловой частоты = 3.14н/30, где н – количество оборотов за 60 секунд.

Чтобы получить необходимую мощность в кН, нужно Вс разделить на 1000.

Видео процесса работы самодельного вибростола

Вибростол имеет простую конструкцию, что позволяет сделать его самостоятельно из подручных материалов, дав возможность заниматься производством тротуарной плитки в домашних условиях, потратив минимальное количество денежных средств. Для обеспечения максимальной производительности стоит учесть при изготовлении все рекомендации, приведенные в этой статье.

В принципе, все работы связанные с отлитием элементов из различных строительных смесей могут выполняться и без применения данного аппарата. Но использование его все же крайне желательно. Благодаря ему улучшается не только декоративность поверхностей этих изделий, но и повышается их качество и крепость. Рассмотрим, каким образом это происходит и как собрать такой аппарат самостоятельно.

Принцип работы аппарата и список необходимых материалов

Используемые для отлития различных предметов смеси имеют слишком густую консистенцию. Именно поэтому они не способны, в отличие от более жидких растворов, качественно заполнять собой разнообразные емкости. При заполнении форм, смесь ложится неравномерно, что приводит к образованию воздушных карманов.

Воздух из этих пузырьков при застывании постепенно выходит, но пустота в теле элемента остается. Таким образом, возникают слабые места в, казалось бы, цельнолитом изделии. При чрезмерной нагрузке, или случайном ударе, либо падении такие пустоты становятся причиной поломки всего элемента.

чертеж вибростола

Если же пустоты образуются на самом дне формы (где обычно формируется лицевая сторона изделия), то после застывания на поверхности элемента можно обнаружить выемки, впадинки и ямки различных размеров, которые существенно портят внешний вид отлитой формы.

Использование рассматриваемого аппарата помогает избежать этих неприятностей за счет его вибрационной функции. Легкое вибрирование заставляет массу медленно опускаться вниз под давлением собственного веса. В процессе этого воздушные карманы заполняются смесью, а сам воздух вытравливается наружу.

Чертеж вибростола и просеивателя песка


схема станины вибростола

Чтобы собрать своими руками вибростол по чертежу, необходимо предварительно приобрести следующие материалы
(все размеры приведены ориентировочно, можно, как увеличивать, так и уменьшать их согласно собственным нуждам):

1. Вибродвигатель.

2. Сварочный аппарат.

3. Пружины – ГРМ «Камаз» — 4 штуки.

4. Металлический лист – 0,3х75х120 см.

5. Профильные трубы – 0,2х2х4 см – 6 метров (для ножек) 2,4 метра (для каркаса под крышку).

6. Металлические уголки – 0,2х4 см – 4 метра.

7. Болты (для крепления двигателя).

8. Спец. краска (для защиты изделия от коррозии).

9. Водопроводные металлические кольца – 4 шт. (диаметр должен совпадать с диаметром пружин, либо быть немного больше).

Осуществление идеи о собственном производстве искусственного камня или тротуарной плитки начинают с определения перечня необходимого оборудования. Самым дорогостоящим приобретением будет электрический вибростол. Изготовление своими руками позволит сократить финансовые вложения в собственный бизнес.

Это изделие для мощения пешеходных дорожек, площадок в парках и вокруг домов. Материалом служат:

• Бетон.
• Резина.
• Природный камень.
• Клинкерная глина.
• Дерево.

Самый доступный – изготовление из бетона методом вибролитья или вибропрессования. В том и другом случае формы с раствором устанавливаются на вибростол с электродвигателем – устройство, осуществляющее колебательные движения. Вибрация обеспечивает:

• прочность;
• удаление пузырьков воздуха из смеси, уплотнение;
• однородность.

Главные элементы:

• Основание – конструкция для крепежа столешницы.
• Вибратор – электродвигатель с эксцентриком, закрепленным на вал.
• Столешница – рама с листовым материалом (металл, ДСП, ДВП).
• Амортизаторы – узел, предназначенный передачи вибрации.

Как самому собрать вибростол?

Воплощение идеи начинается с создания схем, чертежей с указанием размеров.

1. Изготовление основания.

В качестве опоры применяются:

• Сварная конструкция из металлического профиля.
• Автомобильные покрышки.
• Стиральная машина.

Станина из металла – сваривается из уголка, квадратной (прямоугольной) трубы, швеллера. Оптимальный размер сечения: 50-80 мм, зависит от габаритов стола, общей массы форм, заполненных смесью.

Высоту станины подбирают, учитывая:

• Рост оператора.
• Установка стола на фундамент, постамент.
• Вкапывание в грунт.

Ширина и длина основания равна или незначительно, в меньшую сторону, отличается от габаритов столешницы. Размеры делают в соответствии с параметрами, количеством в одной партии литьевых форм для тротуарной плитки.

2. Выбор вибрационного устройства.

Делать мотор с эксцентриком самостоятельно или приобрести готовое изделие – решать мастеру. Изготовление из двигателя, завалявшегося в кладовке, гараже, подойдет для разового выпуска незначительной партии тротуарной плитки. Производство в промышленных масштабах потребует применения более надежных
электромеханических приборов с возможностью регулировки частоты колебаний.

Модификация вибратора подбирается по массе, дисперсности, количеству форм партии:

Способы крепления вибрационного устройства:

• К столешнице вибростола.
• К дополнительной горизонтальной плоскости из листа металла или швеллера.

Крепить удобнее выполнять на приваренный швеллер или прямоугольную трубу. Приобретая вибратор, внимательно прочитайте инструкцию. Выполнение требований по соблюдению техники безопасности при эксплуатации сократит вероятность возникновения непредвиденных, опасных ситуаций для жизни оператора.

3. Как сделать столешницу?

Горизонтальная плоскость для размещения форм с бетонной смесью может быть выполнена из прочного листового материала:

• Чаще всего применяют металл толщиной 6-10 мм.
• Использование фанеры, ДСП, ОСБ сэкономит денежные средства, но сократит срок эксплуатации.

Бортик по краю предотвратит сползание, падение форм. Конструкция имеет различия в зависимости от вида амортизации. Столешница на чертеже №2 предусматривает дополнительную раму для крепления ремней, цепей.

4. Установка амортизаторов.

Гашение вибрации необходимо для снижения передачи колебаний от столешницы к основанию, увеличения амплитуды. Виды амортизаторов:

• Стальные пружины автомобильные новые, бывшие в употреблении. Устанавливаются на кусок трубы, пруток, приваренный к станине. Количество ‒ от 4 штук, по углам. Стаканы, закрепленные к столешнице, надеваются на пружину, жесткая фиксация отсутствует (схема №1).
• Резиновые ‒ втулки, проставки. Крепеж, как в предыдущем варианте.
• Подвесы рамы со столешницей ‒ ремень, цепь, металлический трос, пружина на растяжение. Целесообразно применять для столов с горизонтальными (круговыми) колебаниями (чертеж №2).

Отсутствие жесткого крепления объясняется необходимостью периодически менять изношенные, деформированные амортизаторы. Вес столешницы не допускает нарушения соединения со станиной.

5. Технология сборки элементов конструкции.

Самодельный вибростол можно отнести к производственному оборудованию. Требования по его сборке и эксплуатации не зависят от места применения: в домашних условиях, на заводе. В целях обеспечения безопасности оператора выполните заземление.

Сборка по шагам:

• Подготовка площадки под стол. Соблюдение горизонтальности поверхности обязательно.
• Установка станины выполняется мобильно или стационарно. Выбор варианта зависит от необходимости перемещения в процессе эксплуатации. Жесткий крепеж важен для малогабаритных вариантов с малой массой.
• Производят крепление двигателя и вибратора к столешнице.
• Пружины (резиновые втулки) одевают на трубы (пруток), приваренные к станине.
• Столешница укладывается на основание. Амортизаторы располагают внутри стаканов на раме.
• Выполняется выравнивание поверхности по горизонтали с помощью уровня. Это обеспечит равномерное распределение бетона в форме, правильную геометрию плитке.
• Проводят испытания, регулировку амплитуды колебаний.

Существуют нюансы, которые важно учесть:

1. Высота стола должна соответствовать не только росту человека, но и способу заполнения форм раствором бетона. Учитывайте большую массу емкости для ручного разлива смеси.

2. Большие габариты оборудования могут потребовать установки 2 вибраторов. В этом случае важно избегать возникновения резонанса.

3. Определение амплитуды колебаний:

• Закрепить карандаш на поверхности, грифель должен выступать за кромку стола.
• Включить двигатель.
• Поднести лист бумаги, закрепленный к жесткому основанию. След от карандаша позволит определить амплитуду.

4. Металлические детали для исключения коррозии покрывают грунтом, краской или лаком.

5. До покупки выполните анализ стоимости изделия, рассмотрите варианты замены дорогостоящих элементов на более дешевые:

• Лист металла заменить фанерой или деталью от старой мебели.
• Пружины приобрести на автомобильных «развалах».
• Вибратор заменить двигателем от стиральной машины, использовать перфоратор или ударную дрель.
• Б/у покрышки могут сыграть роль станины.
• Вместо стола использовать старую стиральную машину в режиме отжима, с покрывалом в баке.

6. Вибростол при незначительной модернизации может использоваться в качестве оборудования для просеивания сыпучих продуктов (песок, цемент).

7. Не стоит экономить при изготовлении плитки на продажу. Чем выше культура производства, тем лучше качество изделия, ниже себестоимость. Возможно, имеет смысл приобрести готовое оборудование с точной регулировкой технологии процесса.

Одним из возможных решений этого вопроса является изготовление тротуарной плитки своими руками, для чего требуются не только строительные материалы и бетонной смеси, но и вибростол.

Для чего он нужен? Использование вибрационного оборудования позволяет добиться высокого качества производимой брусчатки за счет повышения уровня уплотнения бетона в формах. Кроме этого, такой механизм значительно экономит ваше время, затрачиваемое на изготовление изделий. Поверхность вибростола можно использовать не только для формирования брусчатки, но и для изготовления бордюрного камня, столбиков и других изделий из цементных и гипсовых смесей.

Самодельный вибростол.

Принципиальная конструкция

Вибростол для тротуарной плитки представляет собой механическое устройство, состоящее из:

• жесткой неподвижной опорной рамы;
• вибрационной подвижной площадки;
• компенсационных пружин;
• вибродвигателя или обычного двигателя с вибрационным механизмом.

Направление вибрации поверхности стола может быть горизонтальным, вертикальным или в нескольких направлениях. Конструктивно такие вибростолы отличаются только расположением вибрирующего ротора. Для создания горизонтальных колебаний он устанавливается вертикально, а для получения вертикальной вибрации — горизонтально. Разнонаправленная вибрация будет получена при установке ротора под углом к поверхности. Чертеж вибростола:

1
из 2

Схема станины.

Чертеж вибростола.

Опорная рама ставится на поверхность, а в верхних точках ее опорных ножек закрепляются стальные пружины, на которые кладется вибрационная площадка. Колебания на поверхность площадки вибростола передаются за счет работы вибрационного двигателя или приводного механического вибратора.

Необходимые материалы и инструмент

Для самостоятельного изготовления формовочного вибростола вам потребуются следующие материалы:

1. металлический лист толщиной 4-6 мм для изготовления вибрационной площадки;
2. уголок 25х25 или 32х32 для устройства бортика;
3. стальная труба диаметром 45-57 мм для опорных ножек;
4. профильные трубы или уголки для связывающих ножки перемычек;
5. сварочные электроды;
6. стальные пружины диаметром 45-52 мм и длиной 150-200 мм — например, от амортизаторов мопеда;
7. швеллер для размещения на нем двигателя;
8. вибрационный или обычный электродвигатель с вибрационным механизмом;
9. кабель и пусковая аппаратура для подключения электродвигателя;
10. грунт и краска для защиты от коррозии.

При нехватке финансовых средств на покупку стального листа, можно сделать вибростол для тротуарной плитки из фанеры, но прочность и долговечность такого станка будет значительно меньше.

Из инструмента, чтобы сделать вибростол своими руками в домашних условиях, потребуется:

• угловая шлифмашина (болгарка);
• электросварочный аппарат;
• дрель со сверлами по металлу;
• малярная кисть, щетка, наждачная бумага.

Изготовление элементов конструкции

Основание.

Основой вибростола, которая несет весовую нагрузку от всех остальных элементов и изготавливаемой плитки является стальная опорная рама. Четыре ножки для нее можно изготовить из профильных или круглых труб, соединяя их между собой металлическими перемычками при помощи сварки. Рекомендуемый диаметр ножек: 45-57 мм или профильное сечение 45х45 мм.

Высота рамы должна быть в пределах 700-800 мм, тогда рабочая высота вибрационного стола для тротуарной плитки окажется на уровне примерно 950 мм, что позволит быстро и удобно размещать формы, а потом их снимать. Под опорные ножки необходимо приварить металлические пластины для лучшей устойчивости конструкции. Если станок будет установлен стационарно, с бетонированием опор, то подпятники в этом случае не обязательны.

Пружины и пазы для них.

В верхней части рамы вибростола нужно приварить металлические стаканы для размещения в них компенсационных пружин. Диаметр стаканов определяется в зависимости от диаметра устанавливаемых пружин. Они должны свободно входить вовнутрь, но и не болтаться при наличии слишком свободных зазоров. После изготовления раму рекомендуется очистить от сварочной окалины, ржавчины, грязи, а затем загрунтовать и покрасить.

Изготовление и установка виброплощадки

Рекомендуемый размер вибрирующей столешницы — 600х600 мм, но тут все зависит лишь от того, сколько вы планируете изготавливать плитки за один подход. При необходимости одну из сторон можно увеличить до метра. Саму площадку рекомендуется изготовить из стального листа толщиной 4-6 мм. Лист металла может иметь толщину 2,5-3 мм, но в этом случае его необходимо усилить с нижней стороны.

Платформа универсального вибростола.

По периметру листа нужно приварить уголки размером 25х25 или 32х32 мм, чтобы создать ограждающую рамку, которая не позволит заполненным формам упасть с поверхности вибростанка во время работы. С обратной стороны, напротив ножек, необходимо приварить стальные стаканы.
В них также будут вставлены вибрационные пружины для обеспечения устойчивости столешницы на опорной раме.

Вибрационную площадку, как и весь вибростол, рекомендуется покрасить.

Фото крепления основания со столешницей.

Выбор электродвигателя

Для создания достаточного уровня вибрации можно использовать предварительно разбалансированный двигатель мощностью 0,4-1,5 кВт. Для его разбалансировки на вал мотора надевается шкив, с одной стороны которого радиально вкручен болт М12-16. Уровень вибрации можно изменять, выкручивая наружу или вкручивая болт внутрь шкива.

Недостатком в этом случае будет довольно быстрый износ подшипников, которые не рассчитаны на подобные вибрационные нагрузки.

Для получения подобного результата дисбаланса можно достичь более простым способом, но без возможности его регулировки. Для этого достаточно будет срезать часть шкива с одной стороны или приварить к нему пару гаек.

К более надежным приводам, устанавливаемым на вибростол, относятся специальные вибрационные двигатели серии ИВ, выпускаемые ярославским заводом. В числе наиболее подходящих моторов следует отметить:

• ИВ-104, мощностью 0,53 кВт и с частотой вибрации 1500 об/мин;
• ИВ-99, мощностью 0,5 кВт, с частотой 3000 об/мин;
• ИВ-98, мощностью 0,9 кВт, с частотой 3000 об/мин.

В конструкцию этих двигателей входят дебалансирующие устройства, установленные на ротор и более надежные подшипники, выдерживающие длительное вибрационное воздействие.

Самый дешевый привод для вибростола можно сделать самому из старого двигателя от выжимного барабана стиральной машины, установив на него эксцентрик.

Для установки мотора, с нижней стороны виброплиты по центру приваривают швеллер с просверленными по лапы двигателя отверстиями. Для необходимости создания вертикальных колебаний, швеллер закрепляется горизонтально. Для вибрации в горизонтальном направлении швеллер необходимо приварить в вертикальном положении. При размещении электродвигателя необходимо полностью исключить возможность попадания на него влаги с поверхности формовочной вибрационной площадки.

1
из 3

Непосредственное крепление.

Непосредственное крепление двигателя.

Соединение ременной передачей.

Более сложная конструкция предусматривает установку обычного электромотора на несущей опорной раме. С нижней стороны формовочной площадки устанавливается вибрационный механизм и соединяется с двигателем при помощи шкивов и клиноременной передачи. Вибратор может быть заводского изготовления или сделан своими руками. Установленный двигатель не должен касаться поверхности земли и быть надежно защищенным от воздействия влаги.
