Вилка для снятия шаровых своими руками

Чаще всего используется автолюбителями для выпрессовки и замены крестовины карданного вала. Произвести такую процедуру можно и с помощью молотка, но тогда можно повредить как кардан так и саму крестовину. Поэтому рассмотрим как демонтировать крестовину более гуманным и простым способом применив это приспособление.

Что такое съемник крестовин и зачем он нужен

Съемник крестовин карданных валов
– это инструмент, который используют для демонтирования различных деталей и узлов (шкивов, шестерен, втулок, колес, муфт, подшипников), которые имеют посадку с натягом. Данный инструмент состоит из двух опорных пластин, двух стяжек, двух гаек, двух отрезков трубы и болта. Как правило, его изготавливают из конструкционной стали.

Съемник крестовин карданного вала может без лишних усилий извлечь подшипники из их вилок, при этом не повредив соседние детали. Также съемник может выступать, как приспособление для ремонта карданного шарнира, поскольку шарниры карданной передачи служат в среднем 70-80 тыс.км, за это время они в достаточной мере изнашиваются и требуют замены. Съемник в этом случае помогает продлить срок работы. В этом случае необходимо знать, что шипы крестовины более интенсивно изнашиваются только с одной стороны. Поэтому при снятии шарнира, необходимо сделать соответствующие пометки, промыть и смазать его детали, а затем вновь собрать и установить, при этом повернув крестовину на 180°С вокруг одной из осей относительно прежнего положения, в этом случае основная нагрузка при работе будет приходиться на менее изношенную сторону. В результате этого такой шарнир прослужит еще не одну тысячу километров.

Виды съемников

Для разных задач и конкретных ситуаций могут использоваться съемники определенных конструкций. Поэтому чтобы разобраться какой съемник крестовин лучше использовать необходимо разобраться с его разновидностями и назначением.

Существует несколько видов съемников
:

1.Гидравлические
– они предназначены для демонтажа различных деталей и узлов (шкивы, шестерни, втулки), имеющих посадку с натягом. В данной категории чаще всего используют приспособления с такими типами конструкции:

двухзахватные (для работы в ограниченном пространстве);
трехзахватные (для создание надежного захвата).

2.Механические
используют для демонтажа деталей, которые установлены с натягом, в том случае, когда для их снятия нужны незначительные усилия. Механизм фиксации захватов съемника позволяет корректировать или изменять точки захвата простым вращением гайки фиксации.

3.«Хомуты»
, используются для демонтажа шестерен, подшипников, колес, муфт, крыльчаток, шкивов и других деталей, посаженных с натягом, которые могут быть повреждены при снятии обычными съемниками. Конструкция хомута обеспечивает надежный захват только в том случае, когда форма детали не позволяет использовать обычный съемник.

4.Съемник крестовин универсальный
— предназначен для демонтажа деталей, установленных с натягом, таких как шестерни, колеса, муфты, крыльчатки, а также тонкостенных и установленных в отверстия деталей (обойм, подшипников), которые могут быть повреждены при снятии обычными съемникам. Универсальный съемник является уникальной комбинацией съемника — «хомута», съемника с комбинированным (внешним/внутренним) захватом и домкрата с полым штоком, который может сниматься и использоваться отдельно.

Так как это самые продаваемые съемники рассмотрим их виды
:

Съемник крестовин Универсальный JTC-5571 (стоимость 7800 руб.)
Съемник крестовин Универсальный Автом 11210 (стоимость 760-1000 руб.)
Съемник крестовин Универсальный Автом-2 (цена 800 руб.)

Также существуют конструкции съемников для внутреннего и внешнего захвата детали.Стоимость на съемники крестовин всех видов варьируется от 500-7900 рублей. В представленном видео, вы сможете ознакомиться со способами применения съемника.

Использование съемника для снятия и установки крестовины карданного вала

Как пользоваться съемником

Как упоминалось ранее съемник можно использовать для замены крестовины карданного вала. Поэтому далее более подробно рассмотрим этапы снятия крестовины.

Пошаговая инструкция по снятию крестовины
:

После снятия карданного вала необходимо очистить шарниры и от грязи.
Затем с одной стороны кардана наносятся метки, которые обозначают взаимное расположение карданных шарниров, эти действия прежде всего необходимы для того, чтобы избежать нарушения .
Следующим этапом для снятия крестовины необходимо будет разобрать карданный шарнир.
С помощью щипцов для сжатия стопорных колец, нужно демонтировать четыре соответствующих кольца.
Если учитывать установку подшипников в вилках шарнира с натягом, есть вероятность того, что вилки при разборке кардана будут повреждены, особенно при коррозии. В таком случае специалисты рекомендуют заранее обработать весь шарнир карданного вала специальной проникающей смазкой, а при демонтировании крестовин, вместо молотка использовать специальный съемник.
С помощью съемника, подшипники, частично выпрессовываются в чашку инструмента, до того момента крестовина не упрется в вилку, хотя сам подшипник, выходит из вилки лишь на 1/3 с собственной высоты.
Чтобы не деформировать трубу, вилка шарнира карданного вала зажимается в тиски, а затем по проушинам вилки переднего вала, через выколотку, наносят удары молотком, из-за чего крестовина смещается до упора в вилку.
Далее из отрезка трубы делают два полукольца, которые устанавливаются на шип крестовины, сразу после того как вилку переднего кардана (вместе с ней) переместили в противоположную сторону.
После чего при помощи съемника выпрессовывают подшипник из вилки кардана, затем из вилки заднего карданного вала выводят и крестовину.
Таким же самым способом извлекается подшипник из вилки переднего вала, предварительно аккуратно зажав его в тиски, после чего уже можно и снять крестовину.

Также стоит обратить внимание, что перед заменой крестовины, нужно тщательно подготовить проушины кардана. Для этого их нужно очистить от грязи и ржавчины. Аналогичным способом чистят канавки стопорных колец.

Данная инструкция поможет автомобилистам не только сэкономить, но и получить необходимые навыки для работы. Потому что на сегодняшний день стоимость услуг по ремонту автомобилей слишком велика, а ведь не каждый может себе позволить проводить обслуживания автомобиля в автосервисе. Имея такое приспособление, как съемник крестовин карданных валов, справится с процедурой замены крестовины или ремонта самого кардана, будет намного проще и своими руками.

Но а если в вашем гараже нет такой штуки, но есть энтузиазм, со смастерить такой съёмник можно даже своими руками сэкономив рублей 500 на приобретение магазинного варианта.

Как сделать съемник крестовин самому

Если посадка крестовины с натягом 0,005-0,038 мм, то ударным способом уже не разобрать без порчи деталей. В этом случае будет необходима выпрессовка, но если детали подвергались коррозии, то этот процесс окажется достаточно сложным. Чтобы облегчить задачу по замене крестовины такое приспособление можно не только купить, но и сделать своими руками.

Для того, чтобы изготовить приспособление для выпрессовки крестовин карданных валов необходимо будет вырезать скобу из листового металла толщиной 16 мм, а затем приварить к ней гайки с резьбой М22 (можно будет заказать у токаря). Также для изготовления нужен винт с резьбой, вороток и гайки воротка. Другие детали, такие как: силовой винт и резьбовые детали, можно выточить из прочной стали. Хотя это получится совсем уж магазинный вариант съемника крестовин. Есть способы сделать попроще — использовав просто два мощных болта и приварить гайки к пластине.

С помощью приспособления, необходимо понемногу откручивать винт 1, а закручивая винт 5 постепенно запрессовывать подшипник в вилку шарнира. И когда подшипник, постепенно продвигаясь в отверстии проушины, освободит канавку стопорного кольца, то запрессовку следует прекратить и установить в канавку помеченное стопорное кольцо. Далее, прижимая крестовину к уже запрессованному подшипнику, следует перевернуть вилку шарнира на 180 градусов. Таким же способом запрессовываем второй подшипник и еще дважды повторяем эту работу на другой вилке карданного шарнира.

Также есть другой способ изготовления
приспособления, но для этого вам понадобиться полуавтоматическая сварка и обратный молоток.

К гайке нужно приварить болт, для этого заправляем его болгаркой так, чтобы был острый кончик, капаем сварку на стаканчик крестовины и привариваем болт. Затем вкручиваем обратный молоток и выбиваем с крестовины гайку. Такой способ удобен при условии, что есть полуавтомат. Есть еще другие способы, например выпиливание крестовины болгаркой, но потом таким же способом нужно выбивать гайку.

Съемник крестовин имеет много плюсов, самым главным отличием и преимуществом использования съемника является отсутствие повреждений на соседних деталях. Также еще одним плюсом является экономия времени при выполнении операций, потому что при использовании съемника все действия выполняются гораздо быстрее, чем при применении подручных средств.

Такой элемент, как подшипник, используется во многих узлах и механизмах. Также его можно встретить и на автомобиле. Например, это или элемент ступицы. В любом случае для его демонтажа необходим съемник. Подшипник посажен очень плотно. Извлечь его подручными средствами крайне тяжело. Поэтому сегодня мы рассмотрим, какие бывают съемники подшипников, размеры их и особенности конструкции.

Устройство

Основной элемент в конструкции данного элемента — это центральный болт. Именно за счет него работает съемник. Подшипник таким образом выдавливается из рабочего места или, наоборот, запрессовывается (в зависимости от того, в какую сторону крутить центральный болт). Некоторые устройства оборудуются гидроцилиндром (например, подшипников, как на фото ниже).

Также в конструкции имеются захваты. Они бывают двух разновидностей:

Захваты, которые зацепляются с извлекаемым предметом при помощи специнструмента. Они работают независимо от действия болта.
Прижимающие деталь за счет усилия болта или

Материал, из которого делается съемник

Подшипник — деталь, которую довольно трудно снять. Поэтому производители съемников используют только высокопрочные легированные материалы. Ответственные узлы в данных элементах формируются ковкой. Что касается силовых болтов, они имеют более высокую прочность, нежели те, что используются в обычных резьбовых соединениях.

Виды

Существует несколько разновидностей данных инструментов. Все они отличаются по типу захвата. Он может быть:

Скользящим.
Поворотным.
Коническим.
С сепаратором.
Универсальным.

Что касается размеров, съемник внутренних подшипников может иметь разный диаметр. В среднем — от 28 до 200 миллиметров. Высота лапки составляет от 35 до 60 миллиметров. Размер головки болта — от 9 до 22 миллиметров.

Скользящий съемник

Подшипник извлекать таким инструментом довольно легко. Такой съемник имеет два захвата, которые перемещаются свободно вдоль балки. В середине последних имеется резьбовое отверстие. В верхней части болты могут служить фиксаторами захватов.

Это может быть съемник внутренних подшипников или внешних. Чтобы изменить его назначение, достаточно переставить захваты. Кстати, их максимальный раствор составляет от 10 до 80 сантиметров. Устройство имеет упоры для силового болта. Это предотвращает смещение подшипника. В набор скользящих съемников входят захваты разной длины. Также инструмент комплектуется сменными наконечниками. Обычно они имеют одинаковые размеры (служат подменой в случае выхода из строя первого элемента).

С поворотными захватами

Они имеют разную конструкцию. Захваты стопорятся при помощи болтов. Для каких автомобилей используется такой съемник подшипников? ВАЗ, МАЗ, ГАЗ, «Мерседес» — это неполный список авто, на которых может применяться данный инструмент.

Съемник имеет упоры с двухсторонним захватом. Бывают инструменты и с трехсторонним. На теле устройства есть 4 крепежные точки. На них устанавливаются лапы съемника подшипников. Ширина захвата устройства — от 5 до 7 сантиметров. Используется для извлечения подшипников небольших размеров, в том числе для демонтажа наконечника аккумуляторных проводов. Может оборудоваться ударным механизмом.

С коническим фиксатором захватов

Эти инструменты имеют 3 захвата и используются в тех ситуациях, когда требуется исключить несимметричность нагрузки при демонтаже подшипника. Часто такого типа продается гидравлический съемник подшипников.

Центрирование захватов происходит автоматически. Также в конструкции имеется коническая гайка, которая вручную заворачивается при установке инструмента. На некоторых моделях она подпружинена. Имеет ограниченный спектр использования. Перевернуть зажимы здесь уже не получится.

С сепаратором

Эти инструменты отличаются высокой надежностью. В основе элемента лежит сепаратор. Он устанавливается под снимаемый подшипник. Обе половинки сепаратора сводятся болтами для более надежного захвата. После этого к инструменту подсоединят тянущую часть.

Ее боковые гайки регулируются в соответствии с положением сепаратора. Силовой болт заводится на ось снимаемой детали. Инструмент может использоваться в сочетании со скользящим съемником. Однако, при работе с двумя механизмами, требуется следить за сохранностью резьбы болтов.

Универсальные

Съемники универсальные для подшипников используются чаще всего. Также ими извлекают и прочие механизмы. В основе конструкции лежит силовой болт из легированной стали. Вращая его, мастер создает усилие демонтажа, что прилагается к опорной точке. Через центральное тело инструмента, это усилие передается на зажимы. Таким образом, деталь извлекается наружу или запрессовывается на место. Универсальные съемники используются как для внутренних, так и наружных подшипников.

Цена

Стоимость может варьироваться от типа, а также набора инструментов, который входит в комплект.

Самыми дешевыми являются двух- и трехзахватные скользящие съемники механического типа. Их цена составляет от 500 до 1 тысячи рублей. Гидравлические устройства — наиболее дорогие. Они предлагаются на рынке по цене от 25 тысяч рублей. Стоимость универсальных механических решений составляет в районе 10 тысяч рублей. В комплект входит набор оправок.

Параметры

Чтобы правильно выбрать съемник подшипников, необходимо знать, каким параметрам он должен отвечать. При покупке, следует обращать внимание на следующие моменты:

Максимально допустимая нагрузка. Данный параметр определяется прочностью центрального тела съемника и силового болта. У механических инструментов данный параметр составляет от 1 до 4 тонн. Гидравлические съемники обладают усилием порядка 20 тонн (но и цена у них соответствующая). Однако, для демонтажа таких элементов, как подшипник ступицы, достаточно механических инструментов.
Рабочий ход. Он зависит от вылета силового болта и длины захватов.
Размеры лап съемника (в частности, ширина и высота упора).
Минимальный и максимальный раствор захватов.

Примитивный съемник своими руками

Данный инструмент можно изготовить и самостоятельно. В качестве основного элемента используется стальная труба. Ее диаметр должен быть чуть больше, чем у обоймы. Итак, при помощи болгарки отрезаем кусок трубы нужной длины. Она зависит от величины винта. Далее при помощи сварки соединяем С-образную шайбу к вырезанной части трубы. С другой стороны приваривается гайка с внутренней резьбой. Она должна соответствовать параметрам вашего винта. Данный тип съемника является наиболее простым в изготовлении. Однако, он подойдет только для конкретного диаметра подшипников.

Делаем универсальный инструмент

Такой съемник будет подходить под разный диаметр элементов. Итак, нам требуется изготовить лапки из 10-миллиметрового листа стали. Лучше воспользоваться заранее подготовленными шаблонами. Их можно сделать на картоне или бумаге, затем разметить на металлическом листе и вырезать болгаркой.

Затем нужно подобрать болт. Его мы затачиваем под конус. К гайке приваривает шесть ушек с отверстиями. В последние будут крепиться наши лапки. Ушки вырезают из металла толщиной 5 миллиметров. Ушки привариваются к гайке в собранном виде. Далее откручиваются болты и соединения лапок провариваются окончательно. На это этапе сборка устройства завершена. Можно приступать к полноценному использованию инструмента.

Заключение

Итак, мы выяснили, каких видов бывают съемники для подшипников. Наиболее распространёнными типами являются универсальные решения механического типа. Их можно использовать для извлечения любых подшипников и шкивов. Съемник — весьма полезная вещь в хозяйстве. Особенно если у вас во владении автомобиль. С этим инструментом можно произвести даже такую сложную операцию, как замена ступичного подшипника. В сервисах стоимость данной услуги составляет от 3 тысяч рублей.

Очень крутая и полезная вещь. Съемник для подшипников. Пригодится труба, железная пластина, большая шайба, болт, гайка.

Для начала отметим на трубе размер, который необходимо отпилить. Полученному отрезку приварить шайбу. Ровно поставим на отверстие гайка и приварим. Почистим неровности болгаркой.
Отмерить 1,5 сантиметра, сделаем пропил. С другой стороны тоже самое. Отрежем два небольших кусочков от пластины. Они будут вставлены в две прорези. Получился съемник.

Как работает этот инструмент? Одеваем на подшипника. Заходим за него две пластинки. Вращаем болт. Он упирается в вал и стягивает подшипник с него. С помощью этого приспособления можно без проблем убрать его с генератора и электродвигателя. Наружный диаметр детали не должен превышать внутренний размер трубы.

Видео AVTO CLASS.

Вторая идея

Айрат Валиахметов – ведущий одноимённого канала на youtube разработал свою оригинальную идею. В магазине такие инструменты стоят недешево. Поэтому решила сделать сам. Взял металлическую полосу шириной 30, толщиной 4 миллиметра. Нарезал её полосками. Сварил. Пластины. Зацепы, чтобы захватывать подшипника. Делаются два пропила болгаркой. Вставлены две гайки, приварены. Червяка взял от старой советской струбцины. Сталь каленая. Чтобы инструмент получился универсальным, сделал по 4 отверстия с каждой стороны. Можно ставить на любую ширину. Если надо, лапы вытаскиваются, переворачивается на другую сторону. Можно вытаскивать подшипник.

Осуществляя ремонт рулевого управления и ходовой части, практически каждый автовладелец сталкивается с проблемой снятия шаровых опор (наконечников рулевых тяг), решить которую без специального инструмента довольно проблематично.

Причина – конструктивные особенности названных элементов: их пальцы имеют конусовидную форму, которой они входят в посадочные гнезда, со временем место этого вхождения загрязняется, замасливается, ржавеет, делая соединение поверхностей слишком плотным, практически единым, то есть таким, которое простым физическим воздействием не разъединить. Нужен помощник – съемник шаровых опор – инструмент в разы упрощающий выпрессовку.

Стать его обладателем несложно: для этого нужно пойти в ближайший автомагазин и там его приобрести либо сделать съемник шаровых опор своими руками любым из представленных ниже способов, которые мы сгруппировали в зависимости от того, каким образом в них создается усилие.

Винтовые съемники.

Усилие в таких видах съемников создается за счет ввинчивания болта в их корпус: корпус инструмента надевается на проушину шаровой опоры, болт упирается в палец и при закручивании выпрессовывает тот из его посадочного места.

Данные виды съемников достаточно компактны, поэтому считаются универсальными, то есть подходящими к любому авто, хотя наиболее популярны такие механизмы среди обладателей ВАЗов.

Рассмотрим, как сделать съемник шаровых опор своими руками на примерах винтовых вариантов.

Вариант №1 – винтовой разжимной.

Возьмите 7-сантиметровый 4-х или 6-гранный прут с гранями под ключ на 17 либо 19.
С помощью сверлильного танка сделайте внутри его корпуса отверстие и нарежьте резьбу под болт М8.
Вкрутите данный болт в подготовленное для него отверстие. Съемник готов.

Как он работает, объясним на примере выпрессовки верхней шаровой опоры «семерки».

Выкручиваем стопорную гайку. Выкручиваем, но не снимаем.
Между пальцами опор устанавливаем сделанный съемник, болт в нем закручен до упора и упирается шляпкой в палец, который нужно выпрессовать.
Берем 2 ключа: одним удерживаем корпус съемника, вторым раскручиваем его болт. Раскручиваем до тех пор, пока палец опоры не выпрессуется с гнезда.

При необходимости демонтажа нижней шаровой, все действия проделываются аналогичным образом, только с перевернутым съемником.

Вариант №2 – винтовой Г-образный.

Возьмите 15-17-сантиметровый круглый металлический прут с диаметром 10 или более мм. С помощью тисков и молотка согните его буквой «Г» (длина короткого плеча должна ровняться 5 см).
На длинном плече заготовки нарежьте резьбу и подберите к ней гайку.
Возьмите металлическую пластину толщиной в полсантиметра и прорежьте в ней отверстие под палец опоры по технологии съемника-клина (она будет приведена ниже).
На утолщенной части клина, напротив прореза, сделайте отверстие под Г-образную заготовку и вденьте в нее длинную часть прута, только после этого накрутите на «усовершенствованный» прут гайку. Сильно не закручивайте – клиновидная пластина должна иметь хороший ход.

Вставьте пластину в щель между проушиной и опорой. Короткое плечо Г-образного элемента при этом должно упираться в палец.
Начните закручивать гайку и делайте это до тех пор, пока палец не будет выдавлен.

Вариант №3 – винтовой съемник шаровых опор, изготовленный из уголка.

Возьмите 7-8-сантиметровый металлический уголок, толщиной в полсантиметра, можно чуть меньше.
С одной из сторон сделайте распил, этим распилом инструмент будет крепиться к проушине.
Из пластин металла, равных по толщине металлу уголка, вырежьте 2 одинаковых треугольника и приварите их по бокам уголка.
Возьмите гайку на 17, подберите к ней длинный болт, приварите к этой гайке с двух сторон проставки, они в будущем помогут расположить болт съемника на одной оси с пальцем опоры.

Вкрутите болт в зафиксированную гайку и осуществите отжим пальца по технологии, описанной выше (в других видах винтовых съемников).

Как видите, для создания съемника шаровых опор можно использовать практически все подручные материалы, главное, понять принцип работы, в помощь вам чертеж:

Рычажные съемники.

Рычажные съемники представляют собой инструмент, состоящий из пары соединенных между собой посередине рычагов. Также с одной стороны в них присутствует стяжной болт. В процессе воздействия на шаровую опору этот болт выкручивается, сводя друг с другом концы рычагов, один из которых находится между опорой и проушиной, второй – под пальцем.

Такие съемники также достаточно эффективны, но имеют больший размер, поэтому не везде могут быть применимы.

Съемник типа «клин».

Самый простой по своей конструкции, однако тоже хорошо справляющийся с поставленной перед ним задачей. Для его изготовления вам понадобится:

взять небольшую металлическую пластину (достаточно размера в спичечный коробок);
с помощью болгарки (угловой шлифовальной машинки)/станка с абразивным кругом придать ей форму клина, получившаяся заготовка в профиль должна обрести форму треугольника;
все той же болгаркой, начиная с верхнего угла треугольника, в нем нужно проделать вертикальный прорез на 2/3 его высоты, шириной чуть больше диаметра пальца шаровой опоры;
для облегчения работы с инструментом к середине основания клина рекомендуется приварить металлический прут, хотя это можно и не делать, если такого прута у вас под рукой нет.

Вот такая вот своебразная скоба у вас должна получиться в итоге.

вставьте изготовленный только что клин между корпусом шаровой и проушиной;
ударяя молотком по пруту (основанию клина), забивайте самодельный съемник опор до того момента, пока палец не выскочит из гнезда.

ВАЖНО!

При использовании данного вида съемника всегда существует риск повреждения пыльника, поэтому применять такой инструмент можно лишь в случае запланированной замены наконечников или опор. Если ремонт рулевого механизма или подвески такую замену не предусматривает, от съемника типа «клин» лучше отказаться.

Съемник непосредственно шаровых опор.

Используется для машин (Ситроен, Пежо) шаровая опора которых вкручена в рычаг. И поскольку она вкручена, а не запрессована, использовать приведенные выше варианты инструментов нецелесообразно, нужен особенный съемник, который мы и предлагаем вам сделать из 8-сантиметровой толстой металлической трубы на 2».

На одном из торцов данной трубы равноудаленно друг от друга с помощью болгарки или ножовки по металлу сделайте 4 прямоугольных шипа 5×7 мм.

На втором торце тем же инструментом опять же равноудаленно друг от друга на глубину 3 см прорежьте прорези так, чтобы в итоге у вас получилось 8 лепестков.
Молотком слегка загните эти лепестки к центру окружности, сократив тем самым ее диаметр.

Возьмите гайку на 24 и приварите ее к зауженной стороне заготовки. Съемник шаровой опоры своими руками готов.

Использовать его просто: наденьте на опору так, чтобы шипы вошли в имеющиеся пазы корпуса шаровой, затем ключом на 24 прокрутите приваренную гайку, демонтировав тем самым нужный вам элемент подвески.

Видео.

При ремонте электродвигателей, кроме рожковых ключей и набора головок, обязательно надо иметь в своем арсенале и несколько съемников для стягивания подшипников.

Одним универсальным просто не обойтись. Если у вас на участке электродвигатели от 1 кВт и до 100 кВт, то 2-3 надо иметь.

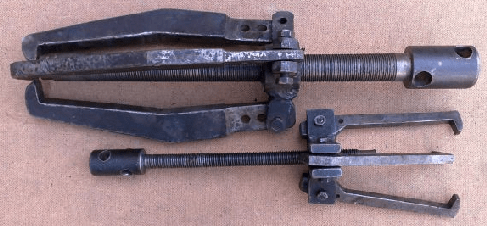

У меня в своем арсенале два съемника для снятия подшипников. Сейчас на рынках есть большой выбор съемников, и можно их приобрести. Но если есть материал, токарный станок, газо- и электросварка и желание, то съемник можно сделать и своими руками. И уверяю вас, он прослужит вам даже не один десяток лет.

Делать обязательно нужно трехлапчатые съемники: они самые удобные. Я укажу и размеры своих съемников, давно проверенных при ремонтах. Начнем с малого, с помощью которого можно снимать подшипники от 202 до 308 размеров, большой 317 и более. Нам понадобится листовой металл толщиной 10 мм и

металл кругляк диаметром 30 мм (для большого — металл 15 мм и кругляк диаметром 50 мм).

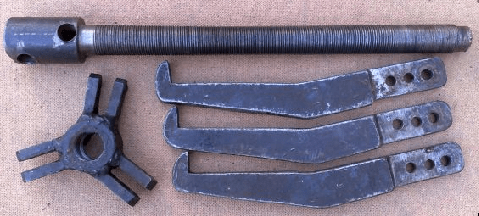

В первую очередь делаем рисунок (выкройку) лапок съемника. Длину лапок делаем 200 мм (в конце статьи в формате PDF выложу выкройки лапок малого и большого съемников). Далее на листовом металле по выкройке наносим рисунок. Вырезать лапки надо газорезкой (пропан и кислород). Заготовки после вырезки обрабатываем на крупном наждаке.

Постепенно доводим размеры трех лапок к одинаковому. Слишком идеальных размеров добиваться нет необходимости, разница в 1 мм роли отрицательной не внесет в конструкцию. Когда лапки будут сделаны и подогнаны, в верхней части сверлим два отверстия (для небольшого расширения возможностей) диаметром под болты 8 или 10 мм (для большого 12 или 14 мм 3 отверстия) для крепления лапки к сердцевине съемника. То же самое проделываем с двумя оставшимися лапками. В них сверлим отверстия по первой лапке, используя ее как шаблон. Здесь надо постараться разногласие в размерах не допустить, чтобы захват снимаемого подшипника происходил одновременно. Вот коротко об изготовлении лапок съемника.

Следующая деталь — сердцевина. Для сердцевины на малый съемник нам понадобится металл кругляк диаметром 30 мм и длинной 35 мм (для большого, соответственно, 50х45 мм). В заготовке сверлим отверстие под резьбу на 16 мм (для большого съемника в его заготовке отверстие под диаметр 30 мм) и нарезаем резьбу, желательно с мелким шагом. В подготовленной детали для сердцевины наносим разметку, три метки через 120 градусов. И к этим местам местам привариваем электросваркой по два на метки держателя лапок (расстояние между держателями должно быть толщиной с лапку). Думаю, детально описывать, как их подготовить, нет необходимости, так как придерживаться каких-то строгих правил и размеров не нужно. После сварочных работ обрабатываем эту деталь на крупном наждаке. Теперь, примерив лапу, просверливаем отверстия в держателях. Отверстия сверлить нужно, отступив от центра, таким образом, чтобы установленная лапка имела хороший ход в сторону для захвата подшипников большего размера.

И третья деталь нашего съемника — это винт. На первый съемник делаем его длиной 350 мм, длинна резьбы 280 мм, на второй – длина 500 мм, для резьбы 420 мм. Далее на токарном станке обрабатываем заготовки и нарезаем резьбу. В верхней части винта, где нет резьбы, сверлим сквозные отверстия с небольшим смещением по высоте и перпендикулярно друг другу. Это отверстия под монтажку или вороток. Диаметр на усмотрение. Начало винта можно в диаметре заузить на небольшое расстояние. Я подробности не описываю. Все можно увидеть на фотографиях.

Эти съемники мы сделали со слесарем более 12 лет назад
. Проблем все эти годы со снятием подшипников и полумуфт у меня нет. А главное, качество получилось советских времен. Вот такой необходимый инструмент можно легко сделать своими руками.

Источник

На чтение 14 мин. Просмотров 98 Обновлено 07.10.2021

Осуществляя ремонт рулевого управления и ходовой части, практически каждый автовладелец сталкивается с проблемой (наконечников рулевых тяг), решить которую без специального инструмента довольно проблематично.

Винтовые съемники.

Рассмотрим, как сделать съемник шаровых опор своими руками на примерах винтовых вариантов.

Вариант №1 – винтовой разжимной.

Возьмите 7-сантиметровый 4-х или 6-гранный прут с гранями под ключ на 17 либо 19.
С помощью сверлильного танка сделайте внутри его корпуса отверстие и нарежьте резьбу под болт М8.
Вкрутите данный болт в подготовленное для него отверстие. Съемник готов.

Как он работает, объясним на примере выпрессовки верхней шаровой опоры «семерки».

Выкручиваем стопорную гайку. Выкручиваем, но не снимаем.
Между пальцами опор устанавливаем сделанный съемник, болт в нем закручен до упора и упирается шляпкой в палец, который нужно выпрессовать.
Берем 2 ключа: одним удерживаем корпус съемника, вторым раскручиваем его болт. Раскручиваем до тех пор, пока палец опоры не выпрессуется с гнезда.

Вариант №2 – винтовой Г-образный.

Возьмите 15-17-сантиметровый круглый металлический прут с диаметром 10 или более мм. С помощью тисков и молотка согните его буквой «Г» (длина короткого плеча должна ровняться 5 см).
На длинном плече заготовки нарежьте резьбу и подберите к ней гайку.
Возьмите металлическую пластину толщиной в полсантиметра и прорежьте в ней отверстие под палец опоры по технологии съемника-клина (она будет приведена ниже).
На утолщенной части клина, напротив прореза, сделайте отверстие под Г-образную заготовку и вденьте в нее длинную часть прута, только после этого накрутите на «усовершенствованный» прут гайку. Сильно не закручивайте – клиновидная пластина должна иметь хороший ход.

Вставьте пластину в щель между проушиной и опорой. Короткое плечо Г-образного элемента при этом должно упираться в палец.
Начните закручивать гайку и делайте это до тех пор, пока палец не будет выдавлен.

Вариант №3 – винтовой съемник шаровых опор, изготовленный из уголка.

Возьмите 7-8-сантиметровый металлический уголок, толщиной в полсантиметра, можно чуть меньше.
С одной из сторон сделайте распил, этим распилом инструмент будет крепиться к проушине.
Из пластин металла, равных по толщине металлу уголка, вырежьте 2 одинаковых треугольника и приварите их по бокам уголка.
Возьмите гайку на 17, подберите к ней длинный болт, приварите к этой гайке с двух сторон проставки, они в будущем помогут расположить болт съемника на одной оси с пальцем опоры.

Далее всю эту конструкцию приварите к уголку перпендикулярно прорезу так, чтобы отверстие гайки находило прямо напротив пропила.

Вкрутите болт в зафиксированную гайку и осуществите отжим пальца по технологии, описанной выше (в других видах винтовых съемников).

Рычажные съемники.

Такие съемники также достаточно эффективны, но имеют больший размер, поэтому не везде могут быть применимы.

Съемник типа «клин».

взять небольшую металлическую пластину (достаточно размера в спичечный коробок);
с помощью болгарки (угловой шлифовальной машинки)/станка с абразивным кругом придать ей форму клина, получившаяся заготовка в профиль должна обрести форму треугольника;
все той же болгаркой, начиная с верхнего угла треугольника, в нем нужно проделать вертикальный прорез на 2/3 его высоты, шириной чуть больше диаметра пальца шаровой опоры;
для облегчения работы с инструментом к середине основания клина рекомендуется приварить металлический прут, хотя это можно и не делать, если такого прута у вас под рукой нет.

Вот такая вот своебразная скоба у вас должна получиться в итоге.

Дальше дело техники:

вставьте изготовленный только что клин между корпусом шаровой и проушиной;
ударяя молотком по пруту (основанию клина), забивайте самодельный съемник опор до того момента, пока палец не выскочит из гнезда.

ВАЖНО!

Съемник непосредственно шаровых опор.

На одном из торцов данной трубы равноудаленно друг от друга с помощью болгарки или ножовки по металлу сделайте 4 прямоугольных шипа 5×7 мм.

На втором торце тем же инструментом опять же равноудаленно друг от друга на глубину 3 см прорежьте прорези так, чтобы в итоге у вас получилось 8 лепестков.
Молотком слегка загните эти лепестки к центру окружности, сократив тем самым ее диаметр.

Возьмите гайку на 24 и приварите ее к зауженной стороне заготовки. Съемник шаровой опоры своими руками готов.

Видео.

Каждый уважающий себя автолюбитель должен иметь в своем арсенале всю необходимую оснастку для быстрого и удобного снятия отдельных узлов автомобиля, если не хочет платить втридорога автосервису за простой, по сути, ремонт.

В данном разделе каталога нашего интернет-гипермаркета AvtoALL вы можете купить все необходимое для проведения демонтажа крупных элементов вашего автомобиля. Съемники позволят не тратить много времени на подшипники, пружины и шатуны, рассухариватели незаменимы при работе с клапанами, а экстракторы помогут решить проблему с заржавевшим или поврежденным крепежом (шпильками, болтами и т.п.). Также здесь продаются вставки, оправки, захваты, расширители, фиксаторы, разжимы и другие инструменты такого типа. Купить вы их можете как по отдельности, так и в готовом наборе, сэкономив до трети суммы.

Во время проведения ремонт ходовой части и рулевого управления практически всегда возникает надобность в снятии шаровых опор или наконечников рулевых тяг.

Особенностью этих конструктивных элементов является то, что палец опоры или наконечника имеет конусную форму, которой он входит в посадочное гнездо.

В процессе эксплуатации плотность посадки возрастает настолько, что поверхности данного соединения практически прикипают друг к другу.

Дополнительно между пальцем и гнездом может попасть влага, вызывающая очаги коррозии, которые еще больше уплотняют соединение.

Поэтому для снятия шаровых опор или наконечников применяются специальные съемники, позволяющие выпрессовать палец с минимальными усилиями.

Виды съемников

Рынок автоинструментов предлагает широкий выбор таких съемных механизмов, которые можно подразделить на два вида:

Винтовые съемники считаются универсальными, и подходят для работы практически с любым автомобилем.

Усилие в них создается за счет завинчивания болта в корпус съемника. Сам корпус надевается на проушину опоры, а при закручивании болт упирается в палец опоры и выпрессовывает его из гнезда.

Рычажные съемные механизмы не менее эффективны, но они больше по габаритам, поэтому не для каждого авто они могут подойти.

К примеру, таким съемником на ВАЗ-2107 верхнюю шаровую опору еще можно снять, а вот добраться до нижней не получится из-за очень ограниченного пространства.

Для этих целей используется специальный съемник.

Суть рычажного съемника сводится к наличию двух рычагов, посредине соединенных между собой.

С одной стороны, в них проделаны отверстия и установлен стяжной болт.

Для выпрессовки один рычаг устанавливается между проушиной и опорой, второй же рычаг при этом получается под пальцем.

При выкручивании болта из-за имеющейся соединяющей оси концы рычагов начинают сходиться, и палец выталкивается.

Но необязательно съемный механизм приобретать, его запросто можно изготовить и в домашних условиях из подручных средств.

Далее рассмотрим несколько типов съемников шаровых опор и рулевых наконечником, которые можно изготовить самостоятельно.

Тип съемника — КЛИН

Самым простым съемником является так называемый «клин». Он не относится ни к какому типу съемных механизмов, но при этом является достаточно эффективным приспособлением для выпрессовки.

Для его изготовления понадобиться всего лишь шлифмашинка угловая («болгарка»), можно также использовать станок с абразивным кругом.

В качестве заготовки выступит металлическая пластина размерами со спичечный коробок.

Вначале необходимо придать заготовке формы клина, для чего «болгаркой» или станком стачиваем металл так, чтобы в профиль пластина имела вид треугольника. Затем той же «болгаркой» проделываем прорез посредине на 2/3 длины заготовки со стороны вершины треугольника, то есть с тонкой стороны клина. Ширина пропила должна быть чуть больше толщины пальца опоры, то есть должна получиться своеобразная скоба.

При желании можно приварить к скобе металлический прут, который в дальнейшем облегчит работу с клином.

Выпрессовка пальца клином производится очень просто. Он устанавливается в зазор между проушиной и корпусом опоры. А дальше просто молотком клин забивается, что приводит к выскакиванию пальца из гнезда.

Недостатком клина является то, что в процессе выпрессовки пыльник получит повреждения. Поэтому клин можно использовать только при выполнении замены опор или наконечников.

Если же производится ремонт подвески и рулевого механизма, не подразумевающего замену шаровых элементов, клин лучше не применять.

Винтовой разжимной механизм

Второй тип съемного механизма, который можно изготовить из подручных средств – винтовой разжимной. Он отлично подходит для замены шаровых опор классических моделей ВАЗ.

Особенностью конструкции подвески этих авто является то, что верхняя и нижняя опоры располагаются симметрично друг другу и расстояние между ними не большое.

Его в домашних условиях можно изготовить только при наличии сверлильного станка или же придется обращаться в токарную мастерскую. Такой съемник состоит всего из двух частей.

Для его изготовления понадобиться квадратный или шестигранный прут с гранями под ключ на 17 или 19, длина которого составляет 7 см. В этом пруте делаем при помощи сверлильного станка отверстие и нарезаем резьбу под болт на 8. Вкручиваем болт и все – съемник готов.

Как он действует, рассмотрим на примере ВАЗ-2107. Для выпрессовки верхней опоры, необходимо выкрутить стопорную гайку, но не до конца, снимать ее не нужно. Затем устанавливаем между пальцами опор изготовленный съемник с закрученным до упора болтом.

Чтобы выдавить палец берем два ключа – одним удерживаем изготовленный корпус, а вторым вывинчиваем болт до тех пор, пока палец не сорвется с гнезда. После замены верхней опоры, проделываем тоже самое, но с нижней.

Винтовой Г-образный

Третий тип съемного механизма, который можно сделать самому – тоже винтовой, но он показал себя с отличной стороны и позволяет работать на любом авто.

Для его изготовления понадобиться круглый металлический прут диаметром не менее 10 мм и длиной 15-17 см.

Из него необходимо сделать Г-образную заготовку с длиной плеча 5 см. То есть, берем прут, на нем отмеряем 5 см, зажимаем в тисках и при помощи молотка загибаем его на 90 град.

На длинной части заготовки нарезаем резьбу и подбираем гайку.

Остается изготовить упорную планку. Сделать ее можно по подобию клина, расписанного выше. То есть берем пластину, но толщиной 0,5 см. С одной стороны делаем прорез под палец опоры.

При надобности можно толщину пластины со стороны пропила уменьшить, сточив слой металла. Главное, чтобы пластина входила в зазор между корпусом опоры и проушиной, при этом она не оказалась слишком тонкой, иначе в процессе выпрессовки она согнется.

С другой стороны, от пропила делаем отверстие под Г-образную заготовку. Остается только надеть пластину на длинную часть прута. Если резьба получилась по длине недостаточной, чтобы выжать палец, то можно под гайку подложить несколько шайб.

Работает этот съемник так: Выкручиваем гайку практически до конца, устанавливаем пластину в зазор между опорой и проушиной, а прут поворачиваем так, чтобы короткое плечо упиралось в палец.

Затем просто закручиваем гайку, при этом пластина будет выступать в качестве упора, а прут коротким плечом выдавит палец.

Винтовой, изготовленный из уголка

Еще один винтовой съемник можно изготовить из металлического уголка и сварочного аппарата.

Для этого берем уголок со сторонами 7-8 см и такой же длиной, и толщиной 0,3-0,5 см.

В одной из сторон проделываем пропил для закрепления механизма на проушине. Из листового металла толщиной 0,3 см вырезаем два треугольника, которые будут выступать раскосами. Их нужно приварить по бокам к уголку. Это значительно увеличит прочность конструкции.

Берем гайку на 17 и длинный болт под нее. Саму гайку привариваем перпендикулярно прорезу так, чтобы отверстием она была обращена к пропилу.

Чтобы в дальнейшем болт можно было легко расположить на одной оси с пальцем, перед тем, как закрепить при помощи сварки гайку, на уголок предварительно необходимо приварить проставку.

Остается только вкрутить болт и съемник можно использовать.

Это простейшие типы съемных механизмов, которые можно изготовить самостоятельно.

В целом же, вариантов их масса, к тому же имея немного фантазии и начальные знания по слесарному делу, запросто можно придумать и изготовить свой съемник.

Предлагаем к просмотру некоторые чертежи.

Инструмент для выкручивания опоры

Рассмотрим мы еще один тип, который используется не для выпрессовки пальца, а для извлечения самой опоры.

Дело в том, что на ряде авто (Пежо, Ситроен) шаровая опора вкручивается в рычаг. Со временем резьбовое соединение закисает, и выкрутить данный элемент подвески достаточно сложно без специального инструмента.

Но необходимые съемник можно и самостоятельно изготовить, а не тратить деньги на заводской.

Изготавливается он из толстостенной трубы на 2’’ длиной 8-9 см.

С торца этой трубы необходимо сделать 4 шипа шириной 5 мм и высотой 7 мм, расположенных под углом 90 град относительно друг друга.

То есть должно получиться на торце трубы 4 выступа равномерно распределенных по окружности. Сделать это можно при помощи ножовки по металлу и напильника или же «болгаркой».

С другого торца делаем прорези на глубину 3 см, деля окружность трубы на 8 частей.

Затем эти лепестки при помощи молотка подгибаем к центру, значительно уменьшая диаметр.

Берем гайку на 24, и привираем ее к торцевой части, а затем сварочным аппаратом заделываем проделанные прорези.

Работать таким съемников достаточно удобно – надеваем его на опору, так, чтобы шипы вошли в специальные пазы на корпусе опоры.

При этом палец пройдет сквозь изготовленный инструмент, что позволит на него накрутить стопорную гайку, тем самым фиксируя съемник. Остается только ключом на 24 за приваренную гайку выкрутить опору.

Альтернативный метод

Напоследок отметим, что выпрессовать палец опоры или наконечника можно даже, если нет возможности изготовить съемный механизм. Но такой метод следует использовать только в крайних случаях. Для извлечения пальца потребуется наличие монтировки и молотка.

Монтировка используется в качестве рычага и ее нужно установить так, чтобы создать усилие на отжатие опоры или наконечника, к примеру, поместить ее между рулевой тягой и проушиной стойки.

После создания усилия монтировкой, необходимо молотком наносить мощные удары по телу проушины. Если все правильно сделать, то после 2-3 ударов палец выскакивает.

Недостатком этого метода является то, что из-за ударных нагрузок можно повредить проушину, поэтому желательно все же применять съемники, а не выбивать опору.

Источник

Шарнирные элементы являются важной составляющей подвески современного автомобиля. Правильная диагностика, а также своевременная замена шаровой опоры помогут предотвратить появление стуков в подвеске. Сделать это своими руками в гараже сможет даже начинающий автолюбитель.

Шаровая опора автомобиля предназначена для подвижного соединения поворотного кулака и рычага подвески. Иными словами, части подвески, которая поворачивает вслед за рулевым колесом и части, предназначение которой лишь в гашении колебаний при проезде неровностей.

Диагностика

Перед покупкой и заменой шаровых опор, убедитесь, что именно этот элемент подвески провоцирует посторонние звуки при проезде неровностей. Если вы не знаете, как правильно определить неисправность шаровой опоры и других узлов подвески, ознакомьтесь с основными методами диагностики ходовой части автомобиля.

Для того чтобы проверить шаровую опору, вам потребуется:

использовать подъемник либо вывесить переднюю ось машины;
заложите рычаг, в качестве которого можно использовать отрезок трубы достаточной длины, между поворотным кулаком и рычагом около места крепления шаровой;
приложите усилие, попытавшись как бы раздвинуть поворотную часть и рычаг.

В случае неисправной шаровой вы почувствуете люфт. Исправный шарнирный элемент не позволит оторвать ступичный узел от рычага даже на 2 мм.

Следующий метод диагностики потребует помощи напарника.

Положите руку на шаровую опору и один из сочленяемых ею элементов;
попросите напарника пошатать колесо.

Разбитый шарнир проявит себя люфтом, который легко можно ощутить.

Некоторые способы диагностики подходят лишь для конкретных моделей автомобилей. К примеру, конструкторы классических моделей ВАЗ предусмотрели технологическое отверстие, позволяющее контролировать степень изношенности нижней опоры. Для проверки вам нужно:

отвернуть заглушку в нижней части шаровой;
используя нутромер штангенциркуля, измерьте величину отверстия;
пограничное значение не должно превышать 11, 8 мм.

Как снять шаровую

Замена шаровой опоры может обернуться достаточно сложным процессом, если элемент долгое время не снимался и уже успел «прикипеть». Отличными помощником при ремонте своими руками станет съемник шаровой опоры.

Существует масса вариантов исполнения данного приспособления. К примеру, наставка с концом в форме вилки. Съемник залаживается между рычагом и ступицей, а затем забивается молотком до тех пор, пока шаровая не выскочит из посадочного места. Минусом такой конструкции является риск повреждения пыльника.

Другие варианты для создания разъединяющего усилия используют резьбу. Если шаровая прикипела достаточно сильно, и даже большого усилия недостаточно для снятия, можете ударить молотком в место около крепления шарнира к поворотному кулаку.

Выбирая съемник, обратите внимание на размеры последнего и пространство, которое свободно около опоры вашего автомобиля. Удачно подобранный съемник шаровых можно использовать еще и для снятия рулевых наконечников.

Опора с заклепками

Если на вашей машине никогда не производилась замена шаровых опор, скорее всего, точки крепления к рычагу будут исполнены в виде заклепок. Для того чтобы снять такую шаровую, нужно высверлить заклепки или срезать их болгаркой. При высверливании будьте аккуратны, дабы не расширить отверстие в рычаге подвески.

Порой проделать такую процедуру, не снимая рычаг, крайне сложно. К тому же удалить заклепки будет проще, если закрепить рычаг в удобном для работы положении.

Инструменты

Замена шаровой опоры своими руками будет рассмотрена на примере Daewoo Sens. Пример достаточно показателен, поскольку практически идентичное строение подвески имеют Daewoo Nexia, Opel Vectra A, Astra F, Kadett.

Для ремонта вам потребуются:

домкрат;
противооткатные упоры для колес, а также страховочные подпоры для авто;
съемник шаровых; шуруповерт, сверла либо болгарка, если шаровая опора на заклепках;
баллонный ключ для снятия колес;
ключ и головка на 17 либо 2 ключа на 17 для откручивания болтов крепления опоры;
пассатижи для снятия фиксирующего зажима верхнего крепления шарнира.

Замена своими руками

Последовательность необходимых для замены своими руками работ:

установите противооткатные упоры;
поддомкратьте автомобиль, зафиксировав его страховочными подпорами;
открутите колесо;
снимите фиксирующую скобу верхней точки крепления, если таковая предусмотрена;
используя ключ на 17, отверните гайку верхнего крепления шарнира к поворотному кулаку;
зафиксируйте болт, использующийся для крепления опоры к рычагу, с помощью ключа на 17. Затем головкой на 17 либо ключом аналогичного размера отверните болты, расположенные снизу рычага. Таким способом открутите все 3 точки крепления;
выдерните ступичный узел и шаровую опору с посадочного места в рычаге. Теперь вы сможете повернуть «кулак» для более удобной работы со съемником;
установите съемник, дабы вытащить палец шаровой из посадочного конуса в поворотном кулаке.

Установка

Перед монтажом нового шарнирного элемента, убедитесь, что поверхность посадочного конуса чистая. Установка осуществляется в обратном к снятию порядке. Обратите внимание на расположение болтов и гаек. В случае с Дэу Ланос головка болта располагается сверху, а болт снизу рычага.

При покупке мы рекомендуем отдать предпочтение изделиям, которые комплектуются гайками с резиновыми вставками. Такое конструктивное решение препятствует самопроизвольному откручиванию гайки. Если вы не уверены в добросовестности завода-изготовителя новой шаровой, снимите пыльник и добавьте смазки. Можно использовать солидол либо литол. Но не переборщите, так как слишком большое количество густой смазки может привести к разрыву пыльника.

Когда менять совсем необязательно

В некоторых случаях замена шаровых опор необязательна, так как они поддаются восстановлению. Для владельцев редких авто – это может быть актуальным решением. Следите за состоянием пыльника. Его можно менять отдельно, при этом в некоторых случаях использовать можно даже пыльники от старых рулевых наконечников.

Поделитесь с друзьями в соц.сетях:

Источник

На чтение 4 мин. Просмотров 9.7k. Опубликовано 11.10.2018
Обновлено 11.10.2018

Для облечения ремонтных работ отличным вариантом будет съемник шаровых опор своими руками, который значительно упростит ремонт и поможет снять наконечник с небольшими усилиями.

Зачем нужен съемник шаровых опор?

Без него сложно провести демонтаж и выполнить ремонтные работы ходовой части машины, также съемник может понадобиться для разборки рулевых шарниров. Он может использоваться для шаровых опор разных диаметров. При выборе его конструкции опираются на технические характеристики конкретного авто.

Теоретически демонтаж шаровых опор может проводиться любым подручным инструментом, с применением кувалды или молотка, но такой ремонт относится к «стрессовым».

Если в автосервисе предлагают именно такие услуги, то следует хорошенько подумать, прежде чем соглашаться на них. Ведь после такого ремонта удар идет на элементы подвески, которая может быстро выйти из строя.

Как выглядит съемник

Всего бывает три вида съемников:

рычажный;
шаровой;
клин (вилка совместно с молотком).

Они отличаются между собой внешним видом, но принцип действия у них одинаковый. Палец выкручивается из своего посадочного места с помощью молотка или же прокручивания гайки. Съемник устроен таким образом, что заполняет собой пространство между соединенными деталями и после его поворота можно услышать щелчок, свидетельствующий, что соединение ослабло и можно снять шаровую опору из ее посадочного места.

Съемник помогает провести демонтаж даже новичку авторемонтных работ.

Какой съемник лучше?

На видео можно увидеть несколько вариантов шаровых съемников, среди них наилучшим признан винтовой, но только он должен быть сделан качественно.

Его аналог в виде вилки является универсальным, так как он может использоваться не только для шаровых опор, помогает он и при съеме рулевых наконечников. Однако его работа может негативно повлиять на пыльники.

Бывают сложные случаи, когда приходиться работать со съемником и молотком в паре: вначале винтовым изделием распирают опоры, а затем нужно наносить удары кувалдой.

Схема самодельного съемника шаровых опор

Основными комплектующими винтового съемника являются:

поворотный кулак (2);
палец шарнира (1), который установлен в позицию 2;
кронштейн съемника (3), он надевается прямо на кулак;
винтовой упор (4) при прокручивании создает необходимое давление на позицию 1.

Такая конструкция выигрывает перед вилочной и рычажной моделью тем, что ее не только можно изготовить своими руками Также, при ее эксплуатации, создается равномерное давление на всю площадь шаровой опоры, что исключает повреждение узлов и их перекосы.

Единственным недостатком может выступать нехватка свободного места над крепежной гайкой, из-за чего такой съемник может не поместиться.

Материалы, которые понадобятся при изготовлении

Подойдут имеющиеся в мастерской инструменты и материалы, нужно будет найти:

молоток и тиски для того чтобы загнуть прут в нужном направлении;
плашка, используемая для резьбы;
длинный стальной прут (15-17 см), в диаметре он может быть от 10 до 12 мм, его можно заменить подходящим болтом;
дрель;
гайка, по размеру она подбирается согласно используемого болта;
пластина толщиной около 50 мм, выполненная из металла, размерами 2×8 см;
сварочный аппарат;
болгарка.

Пошаговая инструкция по изготовлению

Приспособление для съема шаровых опор довольно сложное, но если следовать пошаговой инструкции можно выполнить его самостоятельно:

применив тиски и молоток необходимо согнуть прут или болт так, чтобы у него получилось одно плечо короче другого примерно в два раза (одна сторона – 5 см, а другая 10-12 см);
на длинной части прута нарезать резьбу при помощи плашки;
на металлической пластине вырезать отверстие, которое будет специально для пальца опоры;
согнуть деталь в виде клина, чтобы ее можно было надеть на него;
готовый клин надеть на прут и сверху закрутить гайку, но так, чтобы он мог передвигаться вдоль болта.

Готовое приспособление пригодно для экстренной и плановой замены шаровых опор на Жигулях и Ланосе, а также некоторых марок зарубежных производителей.

Изготовленный съемник не является универсальным и не может использоваться для разных узлов, но если в первый раз его удалось выполнить, то последующие варианты получатся гораздо легче.

Источник

Самодельный съемник шаровых опор: 19 фото пошагового изготовления своими руками.

Предлагаем Вашему вниманию самодельное приспособление — съёмник для шаровых опор сделанное умельцем Александром Панковым.

Материалы:

Кусок трубы.
Отрезок швеллера — 140 мм.
Шпилька — 12 мм.
Гайки под шпильку — 2 шт.
Муфта на шпильку — 1 шт.

Берем трубу, торцуем с одной стороны.

Из куска швеллера вырезал две заглушки под трубу.

Заварил с одной стороны заглушку.

Отрезал от трубы заготовку длиной 10 см, в заготовке вырезал стенку.

Из куска пластины сделал вторую заглушку и вырезал в ней паз для «пальца шаровой», а в уже приваренной заглушке сделал отверстие под муфту.

Муфту приварил с двух сторон.

Срезал лишний металл по форме трубы, и обварил.

Приварил пару гаек.

Вот такой съемник для шаровых опор сделанный своими руками, приспособление опробовано в работе, самоделкой доволен.

Зачем нужен съемник шаровых опор?

Если в автосервисе предлагают именно такие услуги, то следует хорошенько подумать, прежде чем соглашаться на них. Ведь после такого ремонта удар идет на элементы подвески, которая может быстро выйти из строя.

Как выглядит съемник

Всего бывает три вида съемников:

рычажный;
шаровой;
клин (вилка совместно с молотком).

Съемник помогает провести демонтаж даже новичку авторемонтных работ.

Какой съемник лучше?

Бывают сложные случаи, когда приходиться работать со съемником и молотком в паре: вначале винтовым изделием распирают опоры, а затем нужно наносить удары кувалдой.

Схема самодельного съемника шаровых опор

Основными комплектующими винтового съемника являются:

поворотный кулак (2);
палец шарнира (1), который установлен в позицию 2;
кронштейн съемника (3), он надевается прямо на кулак;
винтовой упор (4) при прокручивании создает необходимое давление на позицию 1.

Единственным недостатком может выступать нехватка свободного места над крепежной гайкой, из-за чего такой съемник может не поместиться.

Материалы, которые понадобятся при изготовлении

Подойдут имеющиеся в мастерской инструменты и материалы, нужно будет найти:

молоток и тиски для того чтобы загнуть прут в нужном направлении;
плашка, используемая для резьбы;
длинный стальной прут (15-17 см), в диаметре он может быть от 10 до 12 мм, его можно заменить подходящим болтом;
дрель;
гайка, по размеру она подбирается согласно используемого болта;
пластина толщиной около 50 мм, выполненная из металла, размерами 2×8 см;
сварочный аппарат;
болгарка.

Пошаговая инструкция по изготовлению

применив тиски и молоток необходимо согнуть прут или болт так, чтобы у него получилось одно плечо короче другого примерно в два раза (одна сторона – 5 см, а другая 10-12 см);
на длинной части прута нарезать резьбу при помощи плашки;
на металлической пластине вырезать отверстие, которое будет специально для пальца опоры;
согнуть деталь в виде клина, чтобы ее можно было надеть на него;
готовый клин надеть на прут и сверху закрутить гайку, но так, чтобы он мог передвигаться вдоль болта.

Автор материала
Другие материалы

Автор Автомеханик

15 лет я ремонтирую разного рода автомобилей, включая такие марки как Ваз, Уаз, Chevrolet, Mazda, Kia и многие другие. Все что связано с коробкой, двигателем или ходовой. Вы можете написать мне свой вопрос ниже в комментариях и я постараюсь развернуто на него ответить.

Винтовые съемники.

Рассмотрим, как сделать съемник шаровых опор своими руками на примерах винтовых вариантов.

Вариант №1 – винтовой разжимной.

Возьмите 7-сантиметровый 4-х или 6-гранный прут с гранями под ключ на 17 либо 19.
С помощью сверлильного танка сделайте внутри его корпуса отверстие и нарежьте резьбу под болт М8.
Вкрутите данный болт в подготовленное для него отверстие. Съемник готов.

Как он работает, объясним на примере выпрессовки верхней шаровой опоры «семерки».

Выкручиваем стопорную гайку. Выкручиваем, но не снимаем.
Между пальцами опор устанавливаем сделанный съемник, болт в нем закручен до упора и упирается шляпкой в палец, который нужно выпрессовать.
Берем 2 ключа: одним удерживаем корпус съемника, вторым раскручиваем его болт. Раскручиваем до тех пор, пока палец опоры не выпрессуется с гнезда.

Вариант №2 – винтовой Г-образный.

Возьмите 15-17-сантиметровый круглый металлический прут с диаметром 10 или более мм. С помощью тисков и молотка согните его буквой «Г» (длина короткого плеча должна ровняться 5 см).
На длинном плече заготовки нарежьте резьбу и подберите к ней гайку.
Возьмите металлическую пластину толщиной в полсантиметра и прорежьте в ней отверстие под палец опоры по технологии съемника-клина (она будет приведена ниже).
На утолщенной части клина, напротив прореза, сделайте отверстие под Г-образную заготовку и вденьте в нее длинную часть прута, только после этого накрутите на «усовершенствованный» прут гайку. Сильно не закручивайте – клиновидная пластина должна иметь хороший ход.

Вставьте пластину в щель между проушиной и опорой. Короткое плечо Г-образного элемента при этом должно упираться в палец.
Начните закручивать гайку и делайте это до тех пор, пока палец не будет выдавлен.

Вариант №3 – винтовой съемник шаровых опор, изготовленный из уголка.

Возьмите 7-8-сантиметровый металлический уголок, толщиной в полсантиметра, можно чуть меньше.
С одной из сторон сделайте распил, этим распилом инструмент будет крепиться к проушине.
Из пластин металла, равных по толщине металлу уголка, вырежьте 2 одинаковых треугольника и приварите их по бокам уголка.
Возьмите гайку на 17, подберите к ней длинный болт, приварите к этой гайке с двух сторон проставки, они в будущем помогут расположить болт съемника на одной оси с пальцем опоры.

Вкрутите болт в зафиксированную гайку и осуществите отжим пальца по технологии, описанной выше (в других видах винтовых съемников).

Рычажные съемники.

Такие съемники также достаточно эффективны, но имеют больший размер, поэтому не везде могут быть применимы.

Съемник типа «клин».

взять небольшую металлическую пластину (достаточно размера в спичечный коробок);
с помощью болгарки (угловой шлифовальной машинки)/станка с абразивным кругом придать ей форму клина, получившаяся заготовка в профиль должна обрести форму треугольника;
все той же болгаркой, начиная с верхнего угла треугольника, в нем нужно проделать вертикальный прорез на 2/3 его высоты, шириной чуть больше диаметра пальца шаровой опоры;
для облегчения работы с инструментом к середине основания клина рекомендуется приварить металлический прут, хотя это можно и не делать, если такого прута у вас под рукой нет.

Вот такая вот своебразная скоба у вас должна получиться в итоге.

Дальше дело техники:

вставьте изготовленный только что клин между корпусом шаровой и проушиной;
ударяя молотком по пруту (основанию клина), забивайте самодельный съемник опор до того момента, пока палец не выскочит из гнезда.

ВАЖНО!

Съемник непосредственно шаровых опор.

На одном из торцов данной трубы равноудаленно друг от друга с помощью болгарки или ножовки по металлу сделайте 4 прямоугольных шипа 5×7 мм.

На втором торце тем же инструментом опять же равноудаленно друг от друга на глубину 3 см прорежьте прорези так, чтобы в итоге у вас получилось 8 лепестков.
Молотком слегка загните эти лепестки к центру окружности, сократив тем самым ее диаметр.

Возьмите гайку на 24 и приварите ее к зауженной стороне заготовки. Съемник шаровой опоры своими руками готов.

Видео.

Источник

Съемник шаровых опор своими руками

Самодельный съемник шаровых опор: 19 фото пошагового изготовления своими руками.

Материалы:

Берем трубу, торцуем с одной стороны.

Из куска швеллера вырезал две заглушки под трубу.

Заварил с одной стороны заглушку.

Отрезал от трубы заготовку длиной 10 см, в заготовке вырезал стенку.

Муфту приварил с двух сторон.

Срезал лишний металл по форме трубы, и обварил.

Приварил пару гаек.

Источник

Съемник шаровых опор своими руками чертежи

Винтовые съемники.

Рассмотрим, как сделать съемник шаровых опор своими руками на примерах винтовых вариантов.

Вариант №1 – винтовой разжимной.

Как он работает, объясним на примере выпрессовки верхней шаровой опоры «семерки».

Вариант №2 – винтовой Г-образный.

Вариант №3 – винтовой съемник шаровых опор, изготовленный из уголка.

Съемник шаровых опор своими руками: инструкция и материалы

Во время ремонта ходовой части любого авто возникает необходимость снятия рулевых тяг или шаровых опор. И в том, и в другом случае их наконечник имеет конусную форму, которая обеспечивает оптимальную посадку изделий в гнездо. В процессе эксплуатации они очень уплотняются, а если между ними попала влага, то на их стыках образуется коррозия. Она еще больше затрудняет разъединение этих деталей.
Для облечения ремонтных работ отличным вариантом будет съемник шаровых опор своими руками, который значительно упростит ремонт и поможет снять наконечник с небольшими усилиями.

Съемник типа «клин».

Съемник непосредственно шаровых опор.

Конструкция съемника

Для того, чтобы выпрессовать шарнир из подвески, требуется нешуточное усилие. Некоторые автовладельцы просто выбивают хвостовик кувалдой, при этом есть риск повредить резьбу.

Для облегчения демонтажа придуман съемник шаровых опор, с помощью которого можно создать усилие без ударной нагрузки. Чтобы понять, как сделать приспособление своими руками, рассмотрим различные варианты исполнения:

На иллюстрации изображен винтовой съемник шаровых опор.

Преимущество конструкции – равномерное и направленное давление съемника на шаровую опору позволяет избежать перекосов и повреждений узла. Недостаток – инструмент можно использовать только при наличии свободного пространства над крепежной гайкой.

Видео.

Тем. кто ремонтирует автомобиль собственными силами в гараже, известно. что многие виды работ вряд ли можно сделать без приспособлений, в частности — без съемников. В магазинах обычно их можно купить по предварительному заказу, исполнения которого приходится ждать иногда довольно долго. Цена этого механизма тоже немалая.

С помощью предлагаемых вниманию читателей самодельных приспособлений можно извлекать пальцы шаровых опор из конических отверстий рычагов и тяг без повреждений деталей. Причем съемники почти универсальные и пригодны для ремонта соответствующих (да и других) узлов большинства автомобилей. и не только легковых.

Материал для изготовления съемников можно подобрать и приобрести в любом пункте приема черного металлического лома.

Съемник винтовой для снятия шаровых пальцев

Основные детали съемника изготовлены из стальной полосы сечением 18×3 мм общей длиной 460 мм. Также подойдет и круглый пруток диаметром 18 мм, но его нужно доработать: от фрезеровать или сточить напильником с противоположных сторон параллельные грани с расстоянием между ними 13 мм. Для изготовления съемника потребуются, кроме обычных инструментов (ножовка по металлу, напильники, пассатижи и др.), «болгарка» и сварочный аппарат.

Конструкция съемника несложная и понятна из рисунка и фотографий.

Планка (верхняя деталь) сварена из двух полос сечением 18×13 мм (хотя можно подобрать и одну, таких же размеров). Длина каждой полосы — 95 мм. В планке, почти по центру, выполнено резьбовое сквозное отверстие М12, а у конца вырезан паз длиной 20 мм, шириной 13 мм и глубиной 2 мм под фиксирующий винт М12х55 (чтобы планки не поворачивались одна относительно другой). Клиновая вилка (нижняя деталь) сварена из трех полос: две полосы длиной по 95 мм по краям, в середине — полоса длиной 55 мм. На заготовках в местах сварки предварительно снимаем фаску 3×45° по всей длине. Сварные швы следует обстучать и зачистить.

Снизу передней стороны нижней вилки делаем скос, получая односторонний клин. Опять, почти по центру, как и в планке, выполняем сквозное резьбовое отверстие М12, а у конца — М10 — под фиксирующий винт М 10×55.

И последняя деталь — втулка длиной 40 мм внутренним и наружным диаметром 13 и 18 мм соответственно. Втулку можно заменить набором гаек М14.

Виды съемников

Винтовые съемники считаются универсальными, и подходят для работы практически с любым автомобилем.

Для этих целей используется специальный съемник.

Суть рычажного съемника сводится к наличию двух рычагов, посредине соединенных между собой.

С одной стороны, в них проделаны отверстия и установлен стяжной болт.

Замена шаровых опор ВАЗ 2107

Шаровые опоры на ВАЗ 2107 ремонту не подлежат. На первых «семёрках» устанавливались разборные ШО, из которых можно было извлечь изношенный шаровой палец и заменить его. Современные же опоры не разбираются. Более того, если даже допустить возможность разборки, всё равно отремонтировать ШО не удастся, так как шаровые пальцы для ВАЗ 2107 давно сняты с производства.

Для замены ШО потребуется:

Порядок действий при замене шаровых опор

Замена шаровых опор на ВАЗ 2107 осуществляется следующим образом.

Видео: замена шаровой опоры ВАЗ 2107

Таким образом, технически заменить шаровые опоры ВАЗ 2107 довольно просто. Однако на практике для выдавливания шаровых пальцев из проушин потребуется немалая физическая сила. Поэтому любому автовладельцу перед началом работ по замене ШО следует реально оценить свои возможности.

Тип съемника — КЛИН

В качестве заготовки выступит металлическая пластина размерами со спичечный коробок.

При желании можно приварить к скобе металлический прут, который в дальнейшем облегчит работу с клином.

Замена верхней и нижней шаровых опор на ВАЗ 2107

Правильно провести замену шаровых опор на ВАЗ 2107 можно воспользовавшись нижеприведенной инструкцией или посмотрев тематическое видео.

Читать также: Паяльная лампа что это

Винтовой разжимной механизм

Диагностика состояния шаровых опор

Диагностика шаровых опор требуется если появились нижеуказанные признаки неисправности:

При наличии вышеуказанных симптомов требуется проверка состояния шаровой опоры. Наиболее просто выявит неисправный узел можно на слух. Для этого следует заглушить двигатель ВАЗ 2107 и, став с помощником с двух сторон капота, раскачать машину. При изношенной или поврежденной шаровой с колесной арки будет доноситься отчетливый звук, по которому легко выявить неисправность.

Более точно проверить состояние опоры, можно по наличию люфта. Для этого требуется воспользоваться нижеприведенной инструкцией.

Последние модели ВАЗ 2107 имеют специальные смотровые отверстия. Через них легко проводить контроль износа шарового пальца без необходимости разборки узла.

Косвенным признаком выхода шаровой из строя является разрыв пыльника. Работоспособность опоры напрямую зависит от качества и количества смазки. При наличии повреждений на манжете влага и абразивный мусор попадают под нее. Поэтому при обнаружении трещин, надрывов и прочих отверстий на пыльнике, узел рекомендуется заменить на новый.

Винтовой Г-образный

Для его изготовления понадобиться круглый металлический прут диаметром не менее 10 мм и длиной 15-17 см.

На длинной части заготовки нарезаем резьбу и подбираем гайку.

Пошаговая инструкция по изготовлению

Будет полезно: Какие запчасти нужны для капитального ремонта двигателя?

Автор Автомеханик

Винтовой, изготовленный из уголка

Еще один винтовой съемник можно изготовить из металлического уголка и сварочного аппарата.

Для этого берем уголок со сторонами 7-8 см и такой же длиной, и толщиной 0,3-0,5 см.

Остается только вкрутить болт и съемник можно использовать.

Это простейшие типы съемных механизмов, которые можно изготовить самостоятельно.

Предлагаем к просмотру некоторые чертежи.

Инструмент для выкручивания опоры

Рассмотрим мы еще один тип, который используется не для выпрессовки пальца, а для извлечения самой опоры.

Но необходимые съемник можно и самостоятельно изготовить, а не тратить деньги на заводской.

Изготавливается он из толстостенной трубы на 2’’ длиной 8-9 см.

С другого торца делаем прорези на глубину 3 см, деля окружность трубы на 8 частей.

Затем эти лепестки при помощи молотка подгибаем к центру, значительно уменьшая диаметр.

Альтернативный метод

Источник

Съемник для шаровых опор своими руками чертежи

Рычажные съемники.

Такие съемники также достаточно эффективны, но имеют больший размер, поэтому не везде могут быть применимы.

Съемник типа «клин».

Вот такая вот своебразная скоба у вас должна получиться в итоге.

Дальше дело техники:

Что делать, если съемник сломался?

Да, даже такое случается, несмотря на то, что съемник кажется крепким и надежным. Ответ однозначный – выкинуть его и покупать новый. Никакой ремонт ему не поможет. Конечно, можно попробовать пройтись по трещинам сваркой. Это ненадолго спасет. Но если имеется сильная деформация устройства, то намного лучше избавиться от него. И если нет возможности купить новый, нужно прибегать к альтернативному варианту:

Как вариант – всегда в сложной ситуации приходит на помощь огонь. Газовым баллончиком прогрейте ту часть ступицы, где находится палец. В 50% случаев это помогает.

Качественный съемник значительно облегчает работу, так как с его помощью можно увеличить усилие во много раз. Даже лом или молоток не способны подобраться близко к такому показателю. Чтобы выпрессовывать пальцы шаровой опоры, необходимо слегка ослабить затяжку гаек на них. Затем установить съемник на пальцы шаровых ВАЗ 2107. Вращая гайку, добиваетесь того, чтобы рычаги съемника расходились и выталкивали пальцы. Гайка накручивается для того чтобы при извлечении одного пальца шаровой опоры осталась возможность избавиться от второго.

Как сделать съемник шаровых опор и рулевых наконечников своими руками. Просто и бесплатно. Всем доброго времени суток!

В этой статье хотел бы с вами поделиться очень хорошей самоделкой, а именно съемником шаровых опор и рулевых наконечников. Не знаю, подойдет ли на другие авто, на ваз подойдёт точно!

Не так давно менял шаровую » дедовским » методом помощью молотка, скажу вам не очень удобно и быстро. Посмотрев в интернете нашёл как можно легко и без затрат сделать съемник, в интернете цены смотрел от 500 рублей и выше! Данная самоделка займёт около 30-60 минут при наличии всего необходимого.

Съемник непосредственно шаровых опор.

Процесс замены шаровой опоры

Если «рука набита», замена шаровой опоры своими руками – дело несложное. Первое время, конечно, придется изрядно повозиться. Сначала автомобиль следует поставить на ровную площадку, что делается всегда, когда предстоит работа с домкратом. Установите подъемное устройство, но не поднимайте сразу кузов с нужной стороны, а вначале ослабьте болты, крепящие колесо. Вывесив нужную сторону на домкрате, открутите болты полностью. Сняв колесо, отсоедините гайку шарового пальца и крепеж, который держит поворотный кулак. С помощью съемника распрессуйте опоры.

Замена шаровой опоры своими руками

Теперь вам понадобится помощь: кто-то должен с помощью монтировки отжать нижний рычаг, чтобы вы могли не спеша и аккуратно удалить стертый шаровой палец. После удаления старой опоры новая вставляется в гнездо, а ассистент медленно отпускает рычаг под вашим чутким руководством. Вам необходимо направлять тягу так, чтобы палец четко лег в проушину. Когда все детали оказались на своих местах, необходимо наживить болты и гайки. После нужно смазать палец и трущиеся части солидолом или другой густой смазкой, а затем затянуть крепления.

Видео.

Шаровые опоры относятся к расходным материалам, которые сложно демонтировать без специального оборудования.

Посадочный узел постоянно находится под силовым давлением, в результате чего металлические части буквально прикипают друг к другу. Универсальные съемники подходят не всегда, исполнение подвесок на разных автомобилях отличается друг от друга.

Даже в одном автомобиле, на каждом рычаге подвески могут применяться различные конструкции узла крепления. Покупка нескольких комплектов оснастки обходится слишком дорого, поэтому многие мастера предпочитают изготавливать съемник шаровых опор своими руками.

Как проверить состояние детали?

Неисправную шаровую опору можно распознать по глухому стуку, который доносится из ходовой части автомобиля в момент движения по неровному покрытию. Сильный люфт и отклонение авто от прямолинейного курса также являются красноречивыми симптомами поломки. В случае выявления первых признаков, необходимо сразу же прибегнуть к замене шаровых опор.

На автомобилях без гидроусилителя руль станет намного туже поворачиваться в обе стороны. Такой же симптом характер поломке рулевой тяги и наконечников. Но, если проблема именно с шарниром, то для поворота руля необходимо будет применять значительно больше усилий, особенно на предельно низких скоростях, например, во время парковки или начала движения

Если во время поворота транспортного средства возникает сильный скрип, то, вероятней всего, деталь работает без смазки. Смазывающее вещество могло вытечь из-за поврежденного пыльника. Такой шарнир долго не прослужит, лучше всего осуществить его своевременную замену. Многих автовладельцев также интересует вопрос: как проверить шаровую опору без cъёмника?

Статья в тему: Важность мойки

Выполнить такую работу достаточно просто: необходимо вставить плоскую отвертку в промежуток между сошкой поворотного кулака и рычагом. Дальше нужно приложить усилия, и попытаться отсоединить детали друг от друга. За счет этого простого действия можно выявить даже незначительный люфт.

Для чего нужны шаровые опоры?

Конфигурация подвески автомобиля (особенно передней), должна обеспечивать строго горизонтальное расположение оси вращения колеса относительно дороги. При этом, ступица является поворотным узлом.

Перед инженерами стоит сложная задача: шарнир должен иметь свободу движения минимум на 180° во всех плоскостях. Шаровые опоры служат именно для придания подвижности подвеске, при сохранении прочностных характеристик.

Узел представляет собой стальной хвостовик с резьбой, который крепится на поворотном кулаке ступицы. На конце хвостовика расположен шарнир в виде шара в сферической оболочке.

Конструкция съемника

На иллюстрации изображен винтовой съемник шаровых опор.

Несмотря на сложность конструкции, такой съемник шаровых опор можно изготовить своими руками. Вам потребуются:

Конструкция и размеры съемника разрабатываются под конкретную шаровую опору, приспособление не универсально.

Если место установки шаровых опор достаточно компактно, можно изготовить съемник из обрезка трубы, приварив на торцах заглушки с отверстиями. К одной из них приваривается упорная гайка.

Такая конструкция более надежна. Большинство фабричных съемников выполнены по этой схеме.

Следующий вариант – винтовой съемник лестничного типа. Изготавливается из стальных стяжек, с помощью которых крепятся серьги рессор. Для установки в рабочее положение, необходимо равномерно затягивать резьбовые шпильки, а создание усилия обеспечивается с помощью болта.

Таким съемником можно выпрессовывать шарниры из посадочных мест в рычагах. Приспособление становится универсальным, если к нему добавить комплект из втулок разного диаметра (отрезаются от стальных труб). Но выдавить палец шаровой из кулака, этот съемник не сможет.

Ремонтные работы

Сразу следует отметить, что после завершения ремонта шаровая опора не восстановится полностью и срок ее службы будет меньше. Однако если все было сделано правильно, то можно не переживать за безопасность эксплуатации узла. Существует несколько способов восстановления работоспособности шаровой. В домашних условиях чаще всего используется две технологии:

С помощью полимера

Суть этого метода состоит в нагнетании разогретого полимерного материала в корпус. При этом опору не требуется разбирать, но необходимо изготовить экструдер. Стоит отметить основные преимущества этого метода:

Для применения этой технологии в нижней части корпуса следует просверлить отверстие, диаметр которого выбирается в соответствии с используемым экструдером. Необходимо тщательно очистить зазор между вкладышами и шаровой поверхностью пальца от грязи, а также продуть узел воздухом для удаления стружки и песчинок.

Полимер нагнетается в корпус с помощью экструдера через заранее просверленное отверстие. Как только пластмассовый состав застынет, ремонтные работы можно считать завершенными. Единственным недостатком этой технологии является отсутствие возможности проверить геометрию сферической поверхности пальца.

Разборный метод

Затем к корпусу необходимо приварить изготовленное ранее кольцо. После этого остается ввернуть пробку в корпус, чтобы поджать вкладыш и просверлить в ней маленькое отверстие (диаметр около 2 мм) под шплинт.

Съемник типа клин (или вилка)

На иллюстрации показан фабричный вариант. Работа с таким съемником требует физических усилий. Чем длиннее рычаг – тем легче демонтировать шарнир.

Принцип работы простой: загоняется клин между корпусом шаровой и рычагом подвески, затем с помощью рычага производится отрыв хвостовика от посадочного гнезда.

Серьезный недостаток приспособления – есть возможность повреждения рычага подвески. Пыльник шаровой опоры также рвется, поэтому использовать его повторно не получится.

Такой съемник можно изготовить из стального круга 12-16 мм. Понадобится сварочный аппарат и работа кузнеца. Клиновидную форму «вилки» лучше придать с помощью ковки: если вы просто сточите металл, утратится прочность.

После окончательной обработки самодельного съемника, его необходимо закалить. Сталь нагревается до малинового цвета, и погружается в воду или масло.

Рычажный съемник

В отличие от винтового, приспособление использует как силу резьбы, так и рычага.

Принцип работы виден на иллюстрации:

Плечо рычага относительно оси шарнира увеличивает силу на резьбе как минимум в два раза. Срыв пальца шаровой происходит более равномерно. Благодаря вынесенному шестиграннику, элементы подвески не будут мешать рукоятке ключа при затяжке болта.

Какую шаровую опору выбрать?

Во время выбора новой шаровой опоры руководствуйтесь качеством изделия, репутацией изготовителя, и только в последнюю очередь – ценой. На отечественный автомобиль можно установить сравнительно недорогую новую деталь от российских производителей шарниров. Но при выборе нужно быть предельно аккуратным, часто под видом оригинальной детали недобросовестные продавцы продают подделку, срок службы которой в два раза меньше оригинала.

Изготовитель	Стоимость	Ресурс	Особенность
БелМаг	600 руб	70 тыс. км	Отличаются самым большим сроком службы, наиболее популярный и востребованный изготовитель шаровых опор на постсоветском пространстве
«Трек»	400 руб	60 тыс. км	Изготавливаются из наиболее прочных материалов, способны выдержать критические ударные нагрузки
«Кедр»	390 руб	60 тыс. км	Поставляются в запрессованном виде с антифрикционной смазкой

Но, все вышеназванные изготовители ориентированы, прежде всего, на такие марки автомобилей, как ВАЗ, ГАЗ и т.д. Владельцам иномарок в плане выбора комплектующего для ходовой части несколько сложней. Установка низкокачественного изделия может привести к серьёзной поломке подвески, что выльется в будущем в серьёзные финансовые затраты.

Рекомендуется обращать внимание на продукцию следующих производителей:

Изготовитель	Страна	Стоимость	Ресурс	Особенность
Febi	Германия	700 руб	90 тыс. км	Пожалуй, лучший вариант для импортного автомобиля. Отличительная особенность – использование цельнокованой технологии во время изготовления – 700 рублей
Sidem	Бельгия	590 руб	85 тыс. км	Высокое качество изготовления, использование водостойкой смазки и пыльника из хлоропропеновой резины
Nipparts	Япония	490 руб	80 тыс. км	Неплохой вариант для японских автомобилей, также выполняется из качественных материалов

После того, как новый экземпляр детали приобретен, можно приступать непосредственно к замене шаровой опоры на своем автомобиле.

Статья в тему: Замена крестовины карданного вала: как понять, что пришло время

Как часто нужно менять шаровую опору?

Периодичность замены шарниров определена в инструкции по техническому обслуживанию любого автомобиля. Однако, с учетом «качества» дорог, опоры выходят из строя значительно чаще установленного срока 40-60 тысяч км.

Кроме того, если поврежден резиновый пыльник, внутрь шарнира попадает влага и грязь. Если вовремя не заметить порыв – узел выйдет из строя через несколько сотен километров.

Износ диагностируется по наличию люфта и характерному стуку подвески. Рекомендуется регулярно проверять состояние шарниров, особенно после поездок по разбитому асфальту или в условиях бездорожья.

Виды съемников

Винтовые съемники считаются универсальными, и подходят для работы практически с любым автомобилем.

Для этих целей используется специальный съемник.

Суть рычажного съемника сводится к наличию двух рычагов, посредине соединенных между собой.

С одной стороны, в них проделаны отверстия и установлен стяжной болт.

Винтовые съемники.

Тип съемника — КЛИН

В качестве заготовки выступит металлическая пластина размерами со спичечный коробок.

При желании можно приварить к скобе металлический прут, который в дальнейшем облегчит работу с клином.

Винтовой разжимной механизм

Пошаговая инструкция по изготовлению

Винтовой Г-образный

Для его изготовления понадобиться круглый металлический прут диаметром не менее 10 мм и длиной 15-17 см.

На длинной части заготовки нарезаем резьбу и подбираем гайку.

Г-образный винтовой съемник

Для каких автомобилей может использоваться этот съемник шаровых опор? 2107, 2105 и 2106 – вот те автомобили марки ВАЗ, для которых он подходит лучше всего. Инструмент достаточно универсален. Чтобы изготовить его, понадобится прут из металла – диаметр его должен быть не менее 10 мм, а длина – 15-17 см. Из этого прута делают Г-образную заготовку, длина плеча которой должна быть не менее 5 см. Так, берут прут, отмеряют на нем 5 см, зажимают в тисках и выгибают под прямым углом. На длинной части элемента режут резьбу. Находят подходящую гайку.

Теперь необходимо сделать упорную планку. Она изготавливается по принципу клина. Для заготовки подойдет пластина, толщина которой не менее 5 мм. С одной стороны пластины делают прорез, подходящий по палец опоры. С другой — проделывают отверстие под диаметр прута. Далее надевают пластину на длинную часть прутка и зажимают зайкой.

Винтовой, изготовленный из уголка

Еще один винтовой съемник можно изготовить из металлического уголка и сварочного аппарата.

Для этого берем уголок со сторонами 7-8 см и такой же длиной, и толщиной 0,3-0,5 см.

Остается только вкрутить болт и съемник можно использовать.

Это простейшие типы съемных механизмов, которые можно изготовить самостоятельно.

Предлагаем к просмотру некоторые чертежи.

Инструмент для выкручивания опоры

Рассмотрим мы еще один тип, который используется не для выпрессовки пальца, а для извлечения самой опоры.

Но необходимые съемник можно и самостоятельно изготовить, а не тратить деньги на заводской.

Изготавливается он из толстостенной трубы на 2’’ длиной 8-9 см.

С другого торца делаем прорези на глубину 3 см, деля окружность трубы на 8 частей.

Затем эти лепестки при помощи молотка подгибаем к центру, значительно уменьшая диаметр.

Альтернативный метод

Источник
