Винтовой пресс для отжима сока своими руками

В разгар сезона урожая многие дачники и садоводы-любители стараются по максимуму использовать дары природы. Из душистых яблок на зиму заготавливают варенье, сухофрукты и соки домашнего производства. При больших объемах обычные соковыжималки могут не справиться, а пресс для отжима яблок в этом случае придется как нельзя кстати.

Принцип работы: изготавливаем самостоятельно

Прессы для отжима сока можно изготовить и своими руками из подручных материалов, в этом нет ничего сверхсложного. Главная их задача – получение чистого сока из измельченных фруктов путем механического давления на массу.

Конструкции могут быть следующих видов:

• механические;
• пневматические;
• гидравлические.

Вне зависимости от типа энергия может поступать ручным способом или с помощью электродвигателя. При этом принцип конструкции схож у всех разновидностей и состоит из:

• перфорированной емкости для мезги (измельченного сырья);
• пресса;
• поддона (сокоприемника);
• основания (рамы);
• рабочий механизм (винт с рукоятью в случае механического варианта).

Среди самодельных вариантов наиболее распространены:

• винтовой (червячный) пресс для отжима сока;
• гидравлический.

Как изготовить винтовой пресс?

Винтовой вариант конструкции изготовить проще всего. Сам поршень приходит в движение под действием винта, при этом давление на фруктовую массу осуществляется равномерно, способствуя наиболее оптимальному выжиму, оставляя практически сухой жмых. Считается, что таким способом отжим сока из яблок осуществляется примерно на 70 %.

Изготовить винтовой пресс можно как из дерева, так и из металла. В первом случае можно обойтись без навыков сварки.

Что потребуется:

• материал для изготовления рамы-опоры (дерево или металл);
• металлическая или деревянная емкость для бака и перфорированного бака;
• винтовой механизм с рукоятью;
• расходники (гайки, винты, саморезы).

Для равномерного давления на мезгу следует разложить ее в небольшие мешочки из ткани или капрона, так сок будет эффективнее выжиматься.

Как изготовить гидравлический пресс?

Гидравлический пресс для яблок и других фруктов считается более производительным и позволяет тратить меньше усилий на производство сока. Конструктивные особенности в общих чертах схожи с червячным аналогом, основным различием является лишь механизм прессования фруктовой массы.

Инструкция, расположенная в таблице, позволит сделать пресс гидравлического типа в домашних условиях:

Наши контакты:

Назначение пресса.

Пресс
ручной винтовой СВР-01

предназначен
для отжима сока из ягод (винограда и др.), фруктов (яблоки, груши и т.д.) и овощей
домашних и подсобных хозяйствах.

Особенности конструкции.

Рама пресса СВР-01

выполнена из
обыкновенной (черной) стали и для защиты от коррозии окрашена «молотковой» эмалью.

Корпус пресса


для винограда СВР-01

и тарелка для сбора сока выполнены
из легированной (нержавеющей) стали.

Винтовой механизм пресса и поршень выполнены
из обычного метала. Во время эксплуатации на поршень пресса СВР-01


инструкцией предписано надевать полиэтиленовый мешок.

Конструкция пресса спроектирована так,
что при отжиме сырьё и отжатый сок соприкасаются только с элементами из нержавеющей
стали, что позволяет сохранить первоначальный вкус и чистоту готового продукта.

Особенности применения.

Пресс не электрическая соковыжималка. Не
стоит рассчитывать, что заложив корпус до краев ягодами, Вы за один мах выжмите
все до капли, это не так.

После начала отжима за первый подход Вы
сделаете лишь несколько оборотов, после чего сопротивление ягод сильно увеличится.
Вместо увеличения рычага, напряжения последних сил или вызова помощника необходимо
просто дать соку стечь, после чего давление ослабнет
и появится возможность продолжить отжим. Время полного прохода поршня, при полной
загрузке пресса, может составить от 5 до 10 минут.

Пресс необходим более для качества отжима,
нежели для скорости.

Вспомогательные аксессуары.

Для соблюдения технологии, предотвращения расползания мезги
через отверстия корпуса и фильтрации сока во время отжима, для пресса
СВР-01
используется льняной мешок
модели
МВ560
.

Преимущества:

• Экологичность.
  Сырьё и отжатый сок соприкасаются только с элементами из нержавеющей стали.
• Высокая надежность.
  Простота — залог надежности.
• Компактность.
  Небольшой размер и малый вес конструкции пресса при сохранении высокой производительности.
• Простота в эксплуатации.
  Легко разбирается. Легко моется.
• Доступность расходных материалов.
  На нашем складе всегда
  имеется запас расходных материалов на пресс СВР-01 марки «Фермер»
  см. вкладку
  Запчасти

Технические характеристики:

Переработка урожая ягод и фруктов – одна из важнейших задач, которую приходится решать не только фермерам, но и владельцам приусадебных участков. К техническим устройствам, которые значительно облегчают этот процесс, относится пресс для отжима сока, позволяющий оперативно и без приложения значительных физических усилий превратить фрукты и ягоды во вкусный и богатый витаминами сок. На современном рынке представлено большое разнообразие подобных устройств, но те домашние мастера, которые хотят сэкономить на их приобретении, вполне могут сделать такой пресс своими руками.

Принцип действия и виды

Все прессы для выжимания сока из различных ягод и фруктов можно разделить на четыре основных типа:

• механические устройства;
• гидравлические прессы;
• электрогидравлические модели;
• устройства пневматического типа.

Наиболее распространенным из-за невысокой стоимости и простоты своей конструкции является механический пресс ручного типа. Один из основных элементов его конструкции – перфорированная корзина, в которую для отжима сока закладывают измельченные фрукты (мезгу) или засыпают ягоды. Выжимаются фрукты и ягоды в таком устройстве при помощи поршня, опускание которого (и создание требуемого давления) осуществляется за счет вращения ручки, приводящей в действие винтовой механизм пресса. Сок, образующийся в процессе давления поршня, через отверстия в корзине стекает в специальный поддон, откуда его затем и разливают в другую тару.

Для изготовления корзины, в которую загружают сырье для отжима сока, может быть использована листовая нержавеющая сталь или древесина твердых пород (например, бука). Во втором случае конструкция такой корзины представляет собой дренажную решетку, состоящую из двух равных частей, соединенных между собой металлическими обручами.

Модернизированной и, соответственно, более эффективной версией ручного устройства является гидравлический пресс, который можно использовать для получения сока из яблок и ягод. Вместо перфорированной емкости в конструкции такого пресса используется несколько дренажных рамок, изготовленных из твердой древесины. Измельченное сырье, из которого необходимо получить сок, помещается в тканевые мешочки и укладывается между такими рамками, на которые сверху оказывается значительное давление (1–5 тонн), создаваемое ручным гидравлическим домкратом. Используя такой отжимающий механизм, можно получать до 70% сока от общей массы обработанного урожая.

Гидропресс необязательно предполагает использование домкрата в качестве механизма, создающего требуемое давление. Так, в одной из конструкций подобных прессов в качестве этого механизма используется эластичный бочонок-мембрана, расширяющийся под воздействием воды, подаваемой в него под давлением 1,5–2 Атм из обычной водопроводной сети. Расширяясь, такая прессовая мембрана воздействует на плоды и ягоды, уложенные в перфорированную корзину, отжимая из них сок, который через отверстия в стенках корзины стекает в накопительный поддон.

По вышеописанному принципу работает и пневматический пресс для отжима сока. Разница заключается лишь в том, что расширение бочонка-мембраны, также присутствующего в его конструкции, происходит не под воздействием наполняющей его воды, а под давлением сжатого воздуха, подаваемого от компрессора.

Поскольку отдельные виды сырья, из которого необходимо отжать сок, загружаются в прессы в измельченном виде, обязательно следует упомянуть об устройствах, помогающих привести его в такое состояние. Конструкция самого простого измельчителя представляет собой стальной барабан, стенки которого выполнены в виде терки. Такой барабан, который и превращает загружаемое в него сырье в мелкую крошку, помещается в кожух с загрузочной горловиной. В действие этот простой и эффективный механизм приводится вращением специальной рукоятки. Существуют и более эффективные и производительные модели таких агрегатов, запускаемых с помощью электродвигателя.

Если говорить о производительности механических прессов для отжима сока, то она достаточно невелика и может находиться в интервале 10–30 л/час. Однако такой производительности вполне достаточно для аппаратов, используемых в бытовых целях.

Для того чтобы увеличить процент выхода сока из отжимаемых фруктов и ягод, а также улучшить его качество, используются два способа:

• сырье в прессы загружают в тканевых мешочках, выступающих в роли фильтров;
• выдавливание сока осуществляют посредством дренажных решеток, изготовленных из древесины, либо при помощи «блинов» из нержавеющей стали.

Использование дренажных решеток или «блинов» обеспечивает отжим сока не только из верхней и нижней, но также из средней части сжимаемого объема. Мешочки же, как уже было сказано выше, выступают в роли фильтров и позволяют сразу очистить отжимаемый сок от мякоти.

В тех случаях, когда производительности ручного пресса для получения сока недостаточно, используются аппараты с электроприводом. Электропривод можно увидеть у винтового пресса для отжима сока и у агрегатов шнекового типа, работающих по принципу обычной мясорубки. В первом случае привод пресса представляет собой пару «электродвигатель – гидравлический домкрат».

В шнековых прессах, конструктивно напоминающих обычную мясорубку, приводной электродвигатель напрямую соединен с рабочим органом – шнеком. Используется такой пресс для отжима винограда, также это отличный пресс для фруктов, ягод и отжима сока из томатов. Работает он по следующему принципу: загруженное сырье посредством шнека измельчается и продавливается через сито, имеющее коническую форму. Такая форма сита позволяет не только вести качественный отжим сока, но и отбивать семена. Следует иметь в виду, что виноградный или любой другой сок, получаемый на выходе из такого пресса, отличается большим количеством мякоти.

Цены на серийные модели прессов для отжима сока зависят от нескольких факторов:

• объема загрузочной корзины;
• типа устройства;
• материала изготовления;
• производительности пресса по соку, получаемому в единицу времени.

Дешевле всего, естественно, обойдется домашний пресс небольшой емкости, работающий по винтовому принципу. Стоимость гидравлической соковыжималки несколько выше. Далее по ценовой категории идет пресс-соковыжималка для переработки яблок и другого сырья, работающий с использованием сжатого воздуха. Самыми дорогими из представленных на современном рынке являются гидравлические давилки мембранного типа.

Прессы для отжима сока своими руками

Изготовить пресс для сока своими руками вполне можно, главное – найти схемы работы и чертежи таких самоделок, что не составит особого труда. Многие из тех домашних мастеров, которые уже имеют опыт изготовления такого оборудования, с удовольствием делятся фото своих устройств и даже видео, показывающими процесс их изготовления и принцип работы во всех подробностях.

Чаще всего своими руками стремятся изготовить прессы винтового типа. Между тем следует иметь в виду, что сделать для такого устройства мощный винт без привлечения квалифицированного токаря не получится. Можно изготовить и без сторонних специалистов, если заменить винтовой механизм обычным домкратом (механическим или гидравлическим), который есть в арсенале каждого автолюбителя.

Основным несущим элементом пресса для отжима сока, изготовленного своими руками, является рама. Ее прочности следует уделить особое внимание. Для изготовления такой рамы, в которую будет упираться домкрат и создавать требуемое давление, можно использовать квадратную металлическую трубу сечением 40х40 и толщиной стенки не менее 3 мм. Рассчитывая высоту рамы своего самодельного пресса, следует учитывать суммарную толщину дренажных решеток, подкладок и мешочков с сырьем, а также высоту домкрата. Ширину рамы можно выбрать произвольно – главное, чтобы в создаваемый проем помещался накопительный поддон для сбора отжатого сока.

Создавая конструкцию пресса для яблок или для винограда своими руками, следует уделить особое внимание ее устойчивости. Для эффективного решения такой задачи к нижней части рамы можно приварить три отрезка квадратной трубы, которые будут выполнять функцию ножек и обеспечивать устойчивость агрегата. На верхнюю часть ножек укладывается подставка из досок или древесной плиты, на которой будет размещаться поддон.

Дренажные решетки, в комплекте с которыми будет работать ваш яблочный, виноградный или любой другой пресс, следует делать только из древесины твердых пород (дуба или бука). Толщина дощечек, из которых такие решетки будут изготавливаться, должна составлять не менее 20 мм.

Корзина пресса изготавливается из дубовых планок (можно купить паркетные дощечки), стянутых уголками с небольшими зазорами и закрепленных нержавеющими саморезами.

Мешочки, в которые будет помещаться яблочная мезга или другое сырье для отжима сока, можно изготавливать из различных тканей (главное, чтобы такая ткань отличалась высокой прочностью и мешочки, которые из нее сшиты, не разорвало под воздействием высокого давления, создаваемого домкратом). В качестве таких тканей, в частности, можно использовать обычную мешковину, джутовые, хлопковые и льняные ткани, ситец и синтетические материалы.

Конец лета, начало осени пора сбора фруктов, овощей, яблок, винограда. И если урожай большой, то обычной электрической соковыжималкой не справится. В этом случае для дачи необходим пресс для отжима сока из фруктов. Сейчас в сети масса предложений на различные прессы и давилки, гидравлические, винтовые, пневматические, деревянные, но самый большой минус этих товаров высокая цена. Сделать пресс для сока своими руками самостоятельно не сложно, нужны небольшие навыки слесаря, сварщика. А затраты на самодельный пресс для винограда или яблок в несколько раз ниже покупного.

Для винодела такое приспособление облегчит его работу и сэкономит массу времени. Наиболее простой вариант домашнего пресса-соковыжималки основан на выдавливании сока из мезги фруктов или овощей. Предварительно яблоки измельчаются специальными дробилками, используется давилка для винограда, а затем из этой массы отжимается сок. При такой технологии выходит чистый сок без мякоти, готовый к сбраживанию, либо для пастеризации и дальнейшего хранения.

Простой пресс для винограда своими руками

Винтовой пресс для винограда состоит из: основания – рамы, корзины, нажимного устройства(вал или домкрат), прессующего поршня. Возможны и другие варианты изготовления устройства. При выборе материала не обязательно точно следовать описанию и чертежи перса можно сделать свои.

Инструмент и материалы для пресса:

• Сварочный аппарат;

• Дрель;
• Болгарка;
• Бак – 50 литров;
• Металлический швеллер 10-12 мм – 150 мм;

• Металлический уголок 40-50 мм – 3200 мм;

• Дубовые рейки 40х25х400 мм – 50 шт;

• Ткань – 1 кв.м;
• Домкрат – 1 шт;
• Кран – 1 шт;
• Леска 2 мм – 3 м.

Как сделать пресс для отжима сока

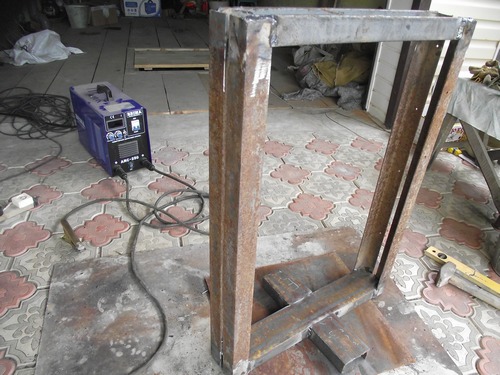

1.Рама.

Основание один из самых важных элементов пресса, рама должна быть очень крепкой конструкцией, на неё ложится вся нагрузка при работе. Боковые части пресса сделаны из металлических уголков высотой 85 мм. Верхние и нижние части рамы необходимо сделать из швеллера длиной 70 см, можно дополнительно усилить конструкцию, наварив косынки между уголками и швеллером. Все части свариваются во всех местах соприкосновения.
Если используется конструкция винтового пресса, то нужно к верхнему швеллеру приварить гайку для винта. Кроме металлической рамы, можно использовать деревянные доски, толщиной от 5 сантиметров. Доски скрепляются шпильками на 10-12 мм и закручиваются гайками. Деревянный пресс сделать проще, но конструкция не выдерживает сильных нагрузок, для небольшого урожая вполне пригодный вариант. Готовую раму необходимо зашкурить и окрасить специальной краской по металлу.

2.Бак для пресса
.
В данной конструкции используется варочный бак из нержавеющей стали объемом 50 литров. В нижней части емкости котла просверлено отверстие и установлен кран из нержавейки. Вместо бака можно использовать обычную кастрюлю подходящего размера.
В емкость вставляется решетка из дубовых реек. Заготовки выпиливаются из дубовой доски (можно использовать паркетную доску), высота их равна высоте кастрюли. По краям в торцах реек просверлены отверстия на 2-3 мм через них пропущена леска или нержавеющая проволока. Соединив все дощечки получается своего рода корзина.
Между рейками должен быть зазор 2-3 мм, через который будет сочиться сок фруктов. Можно обойтись вообще без кастрюли, соединив доски обручами из оцинкованной стали и установив корзину на поддон, в который будет стекать отжатая жидкость.
В качестве поддона может быть использован пластиковый поддон от большого цветочного горшка или нержавеющая кухонная мойка. Существует конструкции где пресс для винограда делается рамочным, в нем отсутствует корзина, жмых укладывается в ткань между дренажными решетками в несколько слоев и давится.

3.Поршень.

Поршень для пресса нужно сделать из оставшихся дубовых досок, сложив их крест на крест, с помощью циркуля начертить круг нужного размера и вырезать электрическим лобзиком. Рейки скрутить саморезами из нержавейки или связать медной, нержавеющей проволокой. Если в хозяйстве имеются бревно, то можно отпилить круг необходимого диаметра и высоты.

4.Силовой механизм.

В качестве нажимного механизма в прессе для яблок используется домкрат или винт. В устройстве для отжима сока будет вполне достаточно гидравлического автомобильного домкрата грузоподъемностью 3 тонны. Для более уверенной работы можно использовать домкраты создающие усилие равное более 3 тонн. Винт для пресса найти сложнее, а домкрат имеется у каждого автолюбителя. Под домкрат нужно напилить дощечек для подкладывания во время отжима.

5.Ткань для фильтрации.

Что бы отфильтровать, сок из фруктов яблок, нужна прочная ткань, способная пропускать влагу. Самый простой вариант взять капроновый мешок из под сахара. Так же для фильтрации подойдет капрон, лавсан, пропилен, полиэстер или использовать прочный ХБ материал, плотный лен, чтобы не порвать под давлением.

Итак, ручной пресс для фруктов готов, как отжать сок? Корзину вставить в бак, внутрь поместить материал для фильтрации. Мягкие фрукты, ягоды, цитрусовые давятся без предварительной обработки. Яблоки, морковь или другие твердые плоды необходимо измельчить на дробилке или использовать мезгу от соковыжималки, загрузить в корзину, накрыть крышкой.

Установить домкрат, подставить приемную емкость, открыть кран и не спеша давить. Не нужно сразу пытаться выдавить весь сок, можно повредить раму или ткань порвется. Сделать три-четыре качка, подождать некоторое время, затем еще три-четыре качка и так далее. Из одного ведра жмыха яблок от соковыжималки выходит 3-4 литра чистого сока, из дробленой массы выход чуть больше.

САМОДЕЛКИН ДРУГ

Как сделать винтовой пресс-соковыжималку своими руками

Уважаемые посетители сайта «Самоделкин друг» в данном материале мы с вами рассмотрим процесс создания винтового пресса для отжима сока из ягод и фруктов сделанного своими руками. Для того чтобы сделать винтовой пресс вам понадобиться листовая нержавеющая сталь 1 мм для создания отжимной камеры с отверстиями и защитного кожуха с приемным поддоном. СТАНОК делается из швеллера и трубы, в верхнем швеллере сверлится отверстие и вваривается гайка под крупную резьбу. Винт так же должен иметь крупный шаг резьбы (инструментальную резьбу) это важный момент, потому как удельное давление и напряжение создается приличное, тут нужна прочность и надежность.

Каждый ДАЧНИК и хозяин загородного участка прекрасно знает, что с приходом осени нужно убирать урожай, перерабатывать его, консервировать, итд. Один из лучших способов -это конечно же отжим сока из яблок, груш, ягод, винограда, который в дальнейшем можно закатать в банки и поставить в погреб на длительное хранение.

Работает данный ПРЕСС довольно просто, а именно в отжимную камеру загружаются предварительные превращенные в мульчу яблоки, груши, виноград или ягоды, накрывается все это дело деревянным кругом (желательно дубовым) и закручиваем винт пресса по резьбе, за счет создаваемого давления происходит отжим сока, стекает по стенкам в приемный поддон, а затем в емкость (ведро обязательно накройте марлей в пару слоев, чтобы сок получился чистый.

Материалы

1. нержавеющая сталь
2. швеллер
3. труба
4. дубовая доска 40 мм
5. винт с крупной резьбой
6. гайка

Инструменты

1. сварочный инвертор
2. дрель
3. УШМ (болгарка)

Пошаговая инструкция по созданию винтового пресса своими руками.

Первым делом необходимо подготовить и вырезать по размерам отрезок нержавеющей стали, расчертить и разметить места под сверление отверстий. После чего каждое отверстие необходимо зенковать, сверлом большего диаметра. Далее следует сварить прочную и надежную раму из швеллера и трубы. Полученную перфорированную пластину сворачиваем в цилиндр и провариваем в месте соединения. Дополнительно изготавливается защитный кожух, чтобы сок не брызгал по сторонам, а равномерно стекал по стенкам в приемный поддон, а далее в ёмкость. Свежевыжатый яблочный сок очень полезен для организма человека, бодрит, освежает и оздоравливает в отличии от магазинных химических продуктов непонятного происхождения под названием «сок» Старайтесь в наше время питаться фруктами и овощами с своего огорода, здоровее будете!

Август-Сентябрь пора сбора яблок, каждый год яблони плодоносят с изобилием и можно законсервировать настоящего хорошего сока на всю зиму, а то и до нового урожая. Хорошо когда есть качественные продукты домашнего приготовления, без консервантов и прочей гадости. Так же из яблочного сока можно сделать неплохое домашнее вино или сидр, которое так же в 100 раз лучше магазинной отравы. Так что ребята думайте своей головой, не верьте производителю. Сделав однажды винтовой пресс-соковыжималку, вы будете ей пользоваться всю оставшуюся жизнь, а может и внукам достанется) Всегда будете с запасом вкуснейшего сока, полезного для здоровья и бодрого настроения тело и духа.

Надеемся представленный материал был Вам полезен. Спасибо за внимание!

Пресс для отжима сока: виды, устройство и как сделать своими руками

Владельцам садов, виноградников и ягодных плантаций хорошо знакома проблема переработки урожая. Эффективный способ ее решения — холодный отжим сока. Этот процесс позволяет надолго сберечь витаминную ценность фруктов и ягод без строительства объемного хранилища.

Главный механизм дачного «консервного цеха» — пресс для выжимания сока. Он помогает быстро и без потерь переработать сотни килограммов поспевшего урожая.

О существующих разновидностях, принципах работы и стоимости оборудования для получения сока мы поговорим в этой статье. Для домашних мастеров будет полезна информация об особенностях самостоятельного изготовления мощной «соковыжималки».

Виды и принципы работы соковыжимных прессов

Установки, предназначенные для отжима сока делятся на механические, гидравлические, электрогидравлические и пневматические.

Самый распространенный механизм – механический винтовой пресс.

Принцип его работы понятен с первого взгляда: в емкость с отверстиями закладывают измельченные фрукты, насыпают виноград или ягоды. После этого вращением ручки в действие приводят винт, опускающий плоский поршень. Выдавленный сок через отверстия в кожухе стекает в поддон, а оттуда поступает в банки или другую тару.

Кроме нержавеющий стали для изготовления кожуха используют твердую древесину бука. Из нее делают дренажную решетку. Она состоит из двух половинок, соединяемых металлическими обручами.

Модернизированный вариант такого устройства – ручной гидравлический пресс для яблок и винограда.

В нем нет перфорированной емкости для отделения сока. Вместо нее используется несколько деревянных дренажных рамок. Между ними укладывают мешочки с измельченным сырьем. Ручной гидродомкрат развивает большое усилие (от 1 до 5 тонн). Благодаря этому объем получаемого сока достигает 70% от объема заложенных фруктов.

Оригинальный способ выжимки реализован в гидравлическом прессе Grifo (Грифо). В нем нет гидравлического домкрата, а установлена мощная мембрана «бочонок». Она расширяется под давлением водопроводной воды (1,5-2 атм.) и выдавливает сок через перфорированную стенку кожуха.

По схожему принципу работает пневматический пресс. Только мембрана-давилка в нем наполняется не водой, а сжатым воздухом от компрессора.

Поскольку все соковые прессы работают в паре с измельчителями, нужно сказать несколько слов и об этих устройствах. Самый простой механизм представляет собой стальной барабан-терку, помещенный в кожух с загрузочной горловиной. Вращением ручки измельчитель приводится в действие, превращая фрукты в мелкую крошку-мезгу.

Более продвинутый вариант – устройство с электроприводом. Минимум физических усилий и максимум производительности – главные аргументы в его пользу.

Следует отметить, что производительность механических прессов невелика (10-30 литров в час). Тем не менее, для большинства дачных хозяйств ее вполне хватает.

Для повышения качества и увеличения выхода сока используют два способа:

• Мешочки-контейнеры для измельченных фруктов.
• Деревянные дренажные решетки или «блины» из нержавейки.

Оба способа улучшают отвод сока из середины сжимаемого объема. Без такого дренажа средние слои измельченных фруктов выжимаются хуже верхних и нижних. Дополнительный плюс от использования мешочков – освобождение сока от мякоти.

Большие объемы переработки требуют применения электропривода. Здесь можно выделить два вида оборудования: традиционный винтовой механизм, приводимый в действие парой «электромотор-гидродомкрат» и шнековый пресс, работающий по принципу мясорубки.

Шнековый пресс-соковыжималка с электромотором предназначен для переработки ягод, винограда и помидоров. Измельчая сырье, шнек продавливает его через сито и вырабатывает сок с большим количеством мякоти.

Ориентировочные цены

Стоимость ручных винтовых прессов для отжима сока напрямую зависит от их емкости. Цена на устройства рабочим объемом 10-15 литров находится в диапазоне от 9 000 до 15 000 рублей. За ручной пресс, в который помещается 25 литров сырья, придется заплатить не менее 20 000 рублей.

Средняя цена домашних «сокодавилок», приводимых в действие гидравлическим домкратом, составляет 19 000 рублей. Пневматический пресс для отжима сока из яблок можно купить за 34 000 рублей. За гидравлическое устройство мембранного типа продавцы просят 94 000 рублей.

Как сделать пресс для отжима сока своими руками?

Самый сложный узел ручного сокового пресса – мощный винт. Сделать его без помощи квалифицированного токаря невозможно. При этом у каждого автовладельца есть механизм, отлично подходящий для выдавливания сока. Это гидравлический или механический домкрат. Используя его, можно сделать неплохой самодельный пресс для сока.

Главная задача – сварить из металлопрофиля прочную раму, в которую будет упираться домкрат. Для этой цели можно взять обрезки квадратной трубы (сечение 40х40 мм, толщина стенки не менее 3 мм).

Делая чертеж пресса, высоту рамы выбирают, исходя из высоты домкрата, толщины подкладок, дренажных решеток и мешочков с сырьем. Ширину рамы делают такой, чтобы в нее свободно помещался поддон для сока.

Для того, чтобы сделать пресс для отжима сока своими руками максимально устойчивым, к нижнему поясу рамы с обеих сторон нужно приварить по три отрезка квадратной трубы (длина 15-20 см). На эти «лапки» будет опираться подставка из досок или плиты OSB.

Дренажную решетку нужно делать только из натуральной древесины (дуб, бук). Толщина дощечек дренажной решетки должна быть не менее 20 мм.

Для пошива мешочков можно брать разную ткань (мешковину из джута, льняную ткань, хлопковую бязь, синтетику). Главное, чтобы она была достаточно прочной, чтобы ее не разорвало давлением домкрата.

В заключение рассмотрим фотографии действующего образца подобного пресса. Не прибегая к сварке, мастер решил сделать раму на болтовых соединениях, используя мощный уголок и профильную трубу.

Для нижней опорной плиты была использован кусок ламинированной столешницы из плиты ДСП.

А вот материал для дренажной решетки мастер выбрал неправильно. Вместо натуральной древесины он использовал плиту OSB, сделав в ней пропилы для оттока сока. Мы не советуем вам повторять эту ошибку, поскольку в древесностружечных плитах присутствует токсичный фенолформальдегидный клей.

В целом же самодельный соковый пресс получился простым, надежным и работоспособным.

А вот более сложная конструкция гидравлического пресса, сделанного своими руками. Здесь мастер решил использовать винт в качестве фиксатора фруктовой закладки, помещаемой в перфорированный кожух из нержавейки. Гидравлический домкрат он поместил под рамой. Опорная площадка сделана не стационарной, а скользящей. Домкрат перемещает ее вверх по профилю рамы.

Самодельный пресс для отжима сока из фруктов и ягод – пошаговая инструкция

С наступлением периода сбора урожая возникает вопрос его сохранения на зиму. Но не все фрукты и овощи могут храниться длительное время в сыром виде. Популярным способом хранения собранного урожая является заготовка сока. С помощью пресса для отжима сока можно сделать этот процесс легким и быстрым. А возможность сделать такое приспособление своими руками по чертежам делает его доступным каждому огороднику.

Разновидности соковыжималок

Прессы, которые создаются для получения сока из фруктов и ягод, подразделяют на несколько разновидностей:

• механические (сок выдавливают при помощи ручного гнета) ;
• гидравлические (такие модели могут быть оснащены ручным или электрическим приводом) ;
• пневматические (также могут быть дополнены ручным или электрическим механизмом управления).

Если принимается решение о сооружении такого устройства, рекомендуется заранее подготовить инструменты. Для простых конструкций никакого сложного оборудования не потребуется, поэтому справиться со сборкой пресса сможет каждый домашний мастер.

В зависимости от того, какой вид пресса планируется соорудить, может потребоваться аппарат для сварки. Такое оборудование имеется в наличии не у каждого дачника, и для работы с ним требуются специальные навыки. Эта проблема легко решается, если подключить к выполнению таких задач своих знакомых, выбрать другой вид пресса или заказать сварочные работы у профессиональных мастеров.

В остальных случаях потребуются такие инструменты и материалы:

• деревянные конструкции (дощечки разных габаритов, бруски) ;
• стальные рейки;
• крепежный материал (гайки, гвозди, скобы, уголки, болты) ;
• бак;
• пила;
• молоток;
• кусачки;
• ключи;
• лист из нержавейки;
• кран;
• прочная ткань, обладающая фильтрующими характеристиками.

При создании пресса необходимо уделить внимание всем его составляющим. Конструкция пресса состоит из:

• основания;
• загрузочного корпуса, в который закладывают фрукты или ягоды;
• решетки для фильтра (при наличии качественного фильтра гарантируется выдавливание сока без мякоти) ;
• поршень;
• опора, на которой фиксируется специальный винт;
• сосуд.

Сооружение механического пресса

Изготовление механического пресса не сопровождается особыми сложностями, но имеет несколько важных особенностей.

Рациональность создания такого устройства зависит от того, какие объемы сока планируется выдавливать после сбора дачного урожая. Важно учитывать, что скорость получения сока при использовании механического пресса не превышает 30 литров за один час. Если это время устраивает, можно переходить к сооружению устройства.

Для переработки очень больших объемов урожая фруктов, ягод или овощей рекомендуется воспользоваться другой разновидностью прессов.

Основой конструкции является рама. Она должна быть прочной, так как выступает опорой для домкрата и других силовых элементов.

При силовом воздействии на раму оказывается высокое давление. При использовании слабых или хрупких материалов может возникнуть деформирование или частичное разрушение рамы.

Чтобы таких нежелательных последствий не произошло, не следует использовать в качестве основного материала дерево. Его лучше заменить стальной трубкой с толщиной стенки не менее 3 мм. Но в таком случае для работы с металлом могут потребоваться дополнительные инструменты.

Процесс создания механического пресса

Чтобы механический пресс показывал высокую эффективность, следует при его сооружении своими руками придерживаться всех требований. Следующая пошаговая инструкция поможет выполнить работу по созданию пресса правильно:

• подготовка сосуда, куда будут засыпаться фрукты (от объема этого сосуда будет зависеть количество сокосодержащего сырья при одной закладке) ;
• в сосуде при помощи дрели делают небольшие отверстия, расположенные в шахматном порядке (в качестве сосуда многие используют барабан стиральной машины, вышедшей из строя) ;
• подготавливается еще одна емкость без дна, по нижней черте стенок также просверливаются отверстия (эта емкость должна быть большей по объему, чем подготовленный ранее сосуд) ;
• меньший сосуд вставляют в подготовленную емкость большего размера, между стенками устанавливают деревянный брусок;
• создается рама в виде букву «П» (для изготовления используют прочные деревянные бруски или стальную трубу) ;
• на перекладине рамы устанавливают прочный круг из стали или чугуна;
• подготавливают таз большого диаметра, чтобы в нем можно было разместить оба соединенных сосуда (таз должен быть выполнен из материала, в котором разрешено хранить пищевые продукты) ;
• на дне таза просверливается отверстие, в котором закрепляют трубочку для вытекания сока или устанавливают кран;
• чтобы рама в процессе выдавливания сока не подвергалась опрокидыванию, рекомендуется ее забетонировать, а уже потом на ней закрепить конструкцию из сосудов.

На этом процесс сооружения завершается. Можно приступать к первой процедуре выдавливания сока. Только важно не забыть подготовить емкость, в которую будет сливаться готовый сок. Эту емкость подставляют под сооруженный кран или направляют в горлышко емкости выходящую из пресса трубочку для стекания сока.

Сконструировать шнековый пресс удастся без особых сложностей, если получится приобрести или найти специальный винт, внешне идентичный винту мясорубки.

Вот в таких случаях весьма пригодятся навыки работы с металлом. Можно обратиться за помощью к профессиональному токарю, который сможет выточить такой винт, ориентируясь на заданные параметры.

Винтовой пресс

Винтовой агрегат – любимейшее устройство многих дачников. Однако и при его создании сложно обойтись без услуг токаря. Некоторые дачники устанавливают в нижней части рамы домкрат.

Его присоединяют к упорной площадке. При поднятии домкрата поднимается и опора, при его опускании опускается и она.

После этого переходят к сооружению решетки, которую устанавливают на подставку из небольших деревянных брусьев. На верхней части закрепляют фиксатор для той части винта, который создает давление.

Рекомендуется делать такой пресс не из дерева, а из прочной стали. Но для соединения деталей пресса потребуется наличие сварочного аппарата и навыки владения им.

В верхней части рамы вырезают отверстие, в которое устанавливают винт. Поддон для сбора сока сооружают из пищевого металла, в передней части которого выгибают специальный желоб, через который в подготовленную емкость будет стекать сок. Следует заранее изучить чертежи, чтобы разобраться в последовательности действий и принципе работы такого пресса.

Сравнивая коэффициенты полезности таких разновидностей прессов, можно прийти к выводу, что повышенной эффективностью при отжимании сока обладает именно винтовой пресс.

Используя готовые чертежи можно собрать пресс для отжима сока своими руками. Сделать это будет намного проще и быстрее, если заранее подготовить все необходимые материалы и инструменты.

Пресс для отжима сока: виды, устройство и как сделать своими руками

Владельцам садов, виноградников и ягодных плантаций хорошо знакома проблема переработки урожая. Эффективный способ ее решения — холодный отжим сока. Этот процесс позволяет надолго сберечь витаминную ценность фруктов и ягод без строительства объемного хранилища.

Главный механизм дачного «консервного цеха» — пресс для выжимания сока. Он помогает быстро и без потерь переработать сотни килограммов поспевшего урожая.

О существующих разновидностях, принципах работы и стоимости оборудования для получения сока мы поговорим в этой статье. Для домашних мастеров будет полезна информация об особенностях самостоятельного изготовления мощной «соковыжималки».

Виды и принципы работы соковыжимных прессов

Установки, предназначенные для отжима сока делятся на механические, гидравлические, электрогидравлические и пневматические.

Самый распространенный механизм – механический винтовой пресс.

Принцип его работы понятен с первого взгляда: в емкость с отверстиями закладывают измельченные фрукты, насыпают виноград или ягоды. После этого вращением ручки в действие приводят винт, опускающий плоский поршень. Выдавленный сок через отверстия в кожухе стекает в поддон, а оттуда поступает в банки или другую тару.

Кроме нержавеющий стали для изготовления кожуха используют твердую древесину бука. Из нее делают дренажную решетку. Она состоит из двух половинок, соединяемых металлическими обручами.

Модернизированный вариант такого устройства – ручной гидравлический пресс для яблок и винограда.

В нем нет перфорированной емкости для отделения сока. Вместо нее используется несколько деревянных дренажных рамок. Между ними укладывают мешочки с измельченным сырьем. Ручной гидродомкрат развивает большое усилие (от 1 до 5 тонн). Благодаря этому объем получаемого сока достигает 70% от объема заложенных фруктов.

Оригинальный способ выжимки реализован в гидравлическом прессе Grifo (Грифо). В нем нет гидравлического домкрата, а установлена мощная мембрана «бочонок». Она расширяется под давлением водопроводной воды (1,5-2 атм.) и выдавливает сок через перфорированную стенку кожуха.

По схожему принципу работает пневматический пресс. Только мембрана-давилка в нем наполняется не водой, а сжатым воздухом от компрессора.

Поскольку все соковые прессы работают в паре с измельчителями, нужно сказать несколько слов и об этих устройствах. Самый простой механизм представляет собой стальной барабан-терку, помещенный в кожух с загрузочной горловиной. Вращением ручки измельчитель приводится в действие, превращая фрукты в мелкую крошку-мезгу.

Более продвинутый вариант – устройство с электроприводом. Минимум физических усилий и максимум производительности – главные аргументы в его пользу.

Следует отметить, что производительность механических прессов невелика (10-30 литров в час). Тем не менее, для большинства дачных хозяйств ее вполне хватает.

Для повышения качества и увеличения выхода сока используют два способа:

• Мешочки-контейнеры для измельченных фруктов.
• Деревянные дренажные решетки или «блины» из нержавейки.

Оба способа улучшают отвод сока из середины сжимаемого объема. Без такого дренажа средние слои измельченных фруктов выжимаются хуже верхних и нижних. Дополнительный плюс от использования мешочков – освобождение сока от мякоти.

Большие объемы переработки требуют применения электропривода. Здесь можно выделить два вида оборудования: традиционный винтовой механизм, приводимый в действие парой «электромотор-гидродомкрат» и шнековый пресс, работающий по принципу мясорубки.

Шнековый пресс-соковыжималка с электромотором предназначен для переработки ягод, винограда и помидоров. Измельчая сырье, шнек продавливает его через сито и вырабатывает сок с большим количеством мякоти.

Ориентировочные цены

Стоимость ручных винтовых прессов для отжима сока напрямую зависит от их емкости. Цена на устройства рабочим объемом 10-15 литров находится в диапазоне от 9 000 до 15 000 рублей. За ручной пресс, в который помещается 25 литров сырья, придется заплатить не менее 20 000 рублей.

Средняя цена домашних «сокодавилок», приводимых в действие гидравлическим домкратом, составляет 19 000 рублей. Пневматический пресс для отжима сока из яблок можно купить за 34 000 рублей. За гидравлическое устройство мембранного типа продавцы просят 94 000 рублей.

Как сделать пресс для отжима сока своими руками?

Самый сложный узел ручного сокового пресса – мощный винт. Сделать его без помощи квалифицированного токаря невозможно. При этом у каждого автовладельца есть механизм, отлично подходящий для выдавливания сока. Это гидравлический или механический домкрат. Используя его, можно сделать неплохой самодельный пресс для сока.

Главная задача – сварить из металлопрофиля прочную раму, в которую будет упираться домкрат. Для этой цели можно взять обрезки квадратной трубы (сечение 40х40 мм, толщина стенки не менее 3 мм).

Делая чертеж пресса, высоту рамы выбирают, исходя из высоты домкрата, толщины подкладок, дренажных решеток и мешочков с сырьем. Ширину рамы делают такой, чтобы в нее свободно помещался поддон для сока.

Для того, чтобы сделать пресс для отжима сока своими руками максимально устойчивым, к нижнему поясу рамы с обеих сторон нужно приварить по три отрезка квадратной трубы (длина 15-20 см). На эти «лапки» будет опираться подставка из досок или плиты OSB.

Дренажную решетку нужно делать только из натуральной древесины (дуб, бук). Толщина дощечек дренажной решетки должна быть не менее 20 мм.

Для пошива мешочков можно брать разную ткань (мешковину из джута, льняную ткань, хлопковую бязь, синтетику). Главное, чтобы она была достаточно прочной, чтобы ее не разорвало давлением домкрата.

В заключение рассмотрим фотографии действующего образца подобного пресса. Не прибегая к сварке, мастер решил сделать раму на болтовых соединениях, используя мощный уголок и профильную трубу.

Для нижней опорной плиты была использован кусок ламинированной столешницы из плиты ДСП.

А вот материал для дренажной решетки мастер выбрал неправильно. Вместо натуральной древесины он использовал плиту OSB, сделав в ней пропилы для оттока сока. Мы не советуем вам повторять эту ошибку, поскольку в древесностружечных плитах присутствует токсичный фенолформальдегидный клей.

В целом же самодельный соковый пресс получился простым, надежным и работоспособным.

А вот более сложная конструкция гидравлического пресса, сделанного своими руками. Здесь мастер решил использовать винт в качестве фиксатора фруктовой закладки, помещаемой в перфорированный кожух из нержавейки. Гидравлический домкрат он поместил под рамой. Опорная площадка сделана не стационарной, а скользящей. Домкрат перемещает ее вверх по профилю рамы.

Пресс для отжима сока своими руками

Конец лета, начало осени пора сбора фруктов, овощей, яблок, винограда. И если урожай большой, то обычной электрической соковыжималкой не справится. В этом случае для дачи необходим пресс для отжима сока из фруктов.

Сейчас в сети масса предложений на различные прессы и давилки, гидравлические, винтовые, пневматические, деревянные, но самый большой минус этих товаров высокая цена. Сделать пресс для сока своими руками самостоятельно не сложно, нужны небольшие навыки слесаря, сварщика.

А затраты на самодельный пресс для винограда или яблок в несколько раз ниже покупного.

Для винодела такое приспособление облегчит его работу и сэкономит массу времени. Наиболее простой вариант домашнего пресса-соковыжималки основан на выдавливании сока из мезги фруктов или овощей.

Предварительно яблоки измельчаются специальными дробилками, используется давилка для винограда, а затем из этой массы отжимается сок.

При такой технологии выходит чистый сок без мякоти, готовый к сбраживанию, либо для пастеризации и дальнейшего хранения.

Простой пресс для винограда своими руками

Винтовой пресс для винограда состоит из: основания – рамы, корзины, нажимного устройства(вал или домкрат), прессующего поршня. Возможны и другие варианты изготовления устройства. При выборе материала не обязательно точно следовать описанию и чертежи перса можно сделать свои.

Инструмент и материалы для пресса:

• Сварочный аппарат;
• Дрель;
• Болгарка;
• Бак – 50 литров;
• Металлический швеллер 10-12 мм – 150 мм;
• Металлический уголок 40-50 мм – 3200 мм;
• Дубовые рейки 40х25х400 мм – 50 шт;
• Ткань – 1 кв.м;
• Домкрат – 1 шт;
• Кран – 1 шт;
• Леска 2 мм – 3 м.

Как сделать пресс для отжима сока

1.Рама. Основание один из самых важных элементов пресса, рама должна быть очень крепкой конструкцией, на неё ложится вся нагрузка при работе. Боковые части пресса сделаны из металлических уголков высотой 85 мм.

Верхние и нижние части рамы необходимо сделать из швеллера длиной 70 см, можно дополнительно усилить конструкцию, наварив косынки между уголками и швеллером. Все части свариваются во всех местах соприкосновения.

Если используется конструкция винтового пресса, то нужно к верхнему швеллеру приварить гайку для винта. Кроме металлической рамы, можно использовать деревянные доски, толщиной от 5 сантиметров. Доски скрепляются шпильками на 10-12 мм и закручиваются гайками.

Деревянный пресс сделать проще, но конструкция не выдерживает сильных нагрузок, для небольшого урожая вполне пригодный вариант. Готовую раму необходимо зашкурить и окрасить специальной краской по металлу.

2.Бак для пресса. В данной конструкции используется варочный бак из нержавеющей стали объемом 50 литров. В нижней части емкости котла просверлено отверстие и установлен кран из нержавейки. Вместо бака можно использовать обычную кастрюлю подходящего размера. В емкость вставляется решетка из дубовых реек.

Заготовки выпиливаются из дубовой доски (можно использовать паркетную доску), высота их равна высоте кастрюли. По краям в торцах реек просверлены отверстия на 2-3 мм через них пропущена леска или нержавеющая проволока. Соединив все дощечки получается своего рода корзина.  Между рейками должен быть зазор 2-3 мм, через который будет сочиться сок фруктов.

Можно обойтись вообще без кастрюли, соединив доски обручами из оцинкованной стали и установив корзину на поддон, в который будет стекать отжатая жидкость. В качестве поддона может быть использован пластиковый поддон от большого цветочного горшка или нержавеющая кухонная мойка.

Существует конструкции где пресс для винограда делается рамочным, в нем отсутствует корзина, жмых укладывается в ткань между дренажными решетками в несколько слоев и давится.

3.Поршень. Поршень для пресса нужно сделать из оставшихся дубовых досок, сложив их крест на крест, с помощью циркуля начертить круг нужного размера и вырезать электрическим лобзиком. Рейки скрутить саморезами из нержавейки или связать медной, нержавеющей проволокой. Если в хозяйстве имеются бревно, то можно отпилить круг необходимого диаметра и высоты.

4.Силовой механизм. В качестве нажимного механизма в прессе для яблок используется домкрат или винт. В устройстве для отжима сока будет вполне достаточно гидравлического автомобильного домкрата грузоподъемностью 3 тонны.

Для более уверенной работы можно использовать домкраты создающие усилие равное более 3 тонн. Винт для пресса найти сложнее, а домкрат имеется у каждого автолюбителя. Под домкрат нужно напилить дощечек для подкладывания во время отжима.

5.Ткань для фильтрации. Что бы отфильтровать, сок из фруктов яблок, нужна прочная ткань, способная пропускать влагу. Самый простой вариант взять капроновый мешок из под сахара. Так же для фильтрации подойдет капрон, лавсан, пропилен, полиэстер или использовать прочный ХБ материал, плотный лен, чтобы не порвать под давлением.

Итак, ручной пресс для фруктов готов, как отжать сок? Корзину вставить в бак, внутрь поместить материал для фильтрации. Мягкие фрукты, ягоды, цитрусовые давятся без предварительной обработки. Яблоки, морковь или другие твердые плоды необходимо измельчить на дробилке или использовать мезгу от соковыжималки, загрузить в корзину, накрыть крышкой.

  Яблочная настойка на водке и самогоне

Установить домкрат, подставить приемную емкость, открыть кран и не спеша давить. Не нужно сразу пытаться выдавить весь сок, можно повредить раму или ткань порвется.

Сделать три-четыре качка, подождать некоторое время, затем еще три-четыре качка и так далее. Из одного ведра жмыха яблок от соковыжималки выходит 3-4 литра чистого сока, из дробленой массы выход чуть больше.

Винтовой пресс для отжима сока своими руками — Металлы, оборудование, инструкции

Если деревья на даче в сезон сгибаются под весом фруктов, которые требуют срочной переработки, вы должны позаботиться о наличии соковыжималки.

Такая проблема возникает в том числе и у виноделов, среди которых не находится желающих перерабатывать ягоды вручную.

Сделать пресс для сока вполне можно самостоятельно, исключив дополнительные траты на приобретение оборудования, которое стоит сегодня достаточно дорого.

Принцип действия

Винтовые соковыжималки ручного типа могут быть выполнены по разным технологиям, в процессе этого используются детали по типу старых емкостей, бачков от стиральных машин, а также кастрюль и дощечек. В некоторых случаях конструкции выполняются с использованием домкрата.

Если речь идет о традиционном устройстве для получения сока, то прибор предусматривает наличие следующих составных элементов: упорного механизма, корзины, прессующего органа, а также основания. Корзину нужно расположить на основании, поместив под ней лоток для приема сока.

В последнем из названных элементов предусматривается желоб, под которым устанавливается сокоприемник.

Первоначально нужно будет подготовить основание и раму, которые выполняются из металлического профиля. Чтобы изготовить пресс для сока, нужно будет сформировать верхнюю часть рамы, которая должна располагаться горизонтально.

Для этого элемента подбирается максимально прочный и жесткий профиль, у которого толстые стенки. Это позволит исключить прогибание составляющих под нагрузкой. На основание укладывается лист фанеры, на который устанавливается бачок и поддон.

Для того чтобы исключить коррозию рамы, необходимо покрытие поверхности слоем краски. Что касается фанеры, то она обрабатывается лаком.

Подготовка поддона

Если вы решили самостоятельно выполнить пресс для сока, то необходимо будет подготовить поддон, в качестве него может выступить одноименный элемент от горшка большого диаметра. Будет нужно только лишь вырезать в бортике отверстие и вклеить в него пластиковую трубку, с помощью нее сок будет вытекать в приемник.

Работая с поддоном, нужно действовать очень аккуратно, так как изделие может легко сломаться, если его нечаянно зацепить или что-то уронить на его поверхность. Это касается и эксплуатации, так как трубка может быть вырвана по неосторожности.

Для того чтобы не волноваться об этом, лучше всего использовать поддон, выполненный из нержавеющей стали.

Пресс для сока обязательно должен иметь в наличии бачок, который может быть выполнен мастером из оцинкованной перфорированной ленты. Выбирая материал, следует запастись строганный сосновым брусом, он не должен быть клееным, такой пиломатериал вы с легкостью найдете в любом строительном магазине.

Бачок получится из бруса, сечение которого должно быть равно 20х40 миллиметров. Просвет между элементами данного изделия не должен оказаться больше 5 миллиметров.

По той причине, что древесина имеет в составе эфирные масла, а также смолы и гликозиды, в роли материала для бачка лучше всего использовать индифферентный биологический материал по типу натуральной древесины, это может быть береза, бук, или дуб.

Что касается сосны, то ее, как правило, не используют, когда изготавливается ручной пресс для сока. Это обусловлено тем, что материал имеет в составе смолы, содержание которых способно несколько повлиять на вкусовые качества сока.

Изготовление поршня

Когда выполняется пресс для сока своими руками, нужно будет изготовить квадрат из двух слоев досок, которые должны располагаться перпендикулярно друг другу. При этом следует использовать саморезы в качестве крепежа.

Полученный квадрат позволит получить поршень, при этом нужно будет использовать электрический лобзик. Важно выполнить такой элемент, который бы подходил по диаметру. Поршни следует закруглить с помощью напильника, что позволит более просто устанавливать элементы в бачок.

Поршень тоже выполняется из биологически чистых пород древесины по типу бука, березы или дуба.

Работа над силовым элементом устройства

Если вами будет изготавливаться винтовой пресс для сока, то в качестве силового элемента можно использовать винт. Подойдет и домкрат.

Для того чтобы получать сок, будет достаточно и гидравлического домкрата, который способен создавать усилие, эквивалентное двум тоннам.

Помимо прочего, следует напилить дощечки, которые укладываются под домкрат, это требование объясняется тем, что хода поршня будет недостаточно для высоты бачка, ручка домкрата будет упираться в край бочонка.

Рекомендации специалиста по изготовлению винтового пресса

Когда изготавливается винтовой ручной пресс для сока, то можно для винта использовать традиционную оцинкованную шпильку. К ней приваривается рукоятка и гайка, в последней из которых будет крутиться винт. Для фильтрации сока следует использовать достаточно прочную ткань, которая обладает мелкой сеткой. Превосходно подойдет полиэстер или лавсан.

Изготовление металлического пресса

Когда выполняется пресс для сока своими руками, можно взять за основу стальную конструкцию. Мастеру для этого нужно будет обладать навыками по токарному или слесарному делу, а также иметь в наличии и уметь управляться со сварочным аппаратом. В основе лежит нержавеющий бак, позаимствованный от старой стиральной машины.

Из него изготавливаются две цилиндрические емкости, лишенные дна. Диаметр этих изделий должен составить 23 и 29 сантиметров, а высота будет единой, эквивалентной 24 сантиметрам. В меньшем по диаметру цилиндре нужно проделать отверстия, расположив их в шахматном порядке. Их диаметр должен составить 8 миллиметров.

Внутренняя емкость, которая станет корзиной, необходима для загрузки плодов, тогда как наружная — для сока.

Когда выполняется пресс для отжима сока, под цилиндрами важно расположить прямоугольный поддон, который выполнен из нержавеющей стали и обладает размерами в 30х50 сантиметров.

Бортики поддона должны обладать треугольным скосом, который необходим для слива сока. В качестве пуассона будет выступать 21-миллиметровый фланец.

Его фиксация должна быть жесткой, установить его необходимо на нижнюю часть стержня.

Если вы решили самостоятельно выполнить пресс для выдавливания сока, то к верхней части пуассона нужно приварить головку с отверстием, которое необходимо для рычага.

С помощью последнего элемента будет приводиться в действие упорный механизм. В тандеме с винтом будет работать гайка, которая устанавливается на П-образную рамку.

Последняя фиксируется к основанию, ее при необходимости можно забетонировать в пол или зафиксировать к столу с помощью винтов.

Основные секреты

Если вы используете в работе автомобильный домкрат, когда изготавливаете пресс для отжима сока, то не придется вытачивать гайку, однако необходимо обеспечить достаточную прочность основанию.

Именно в него будет упираться механизм, который предназначен для подъема автомобиля. При использовании деревянного пресса рамочного типа можно будет эксплуатировать устройство без корзины.

Стальным элементом в нем выступит винт с гайкой и решетки, которые укладываются между пакетами с сырьем.

Способы изготовления пресса для яблок своими руками

Яблони периодически одаривают садоводов-любителей таким масштабным урожаем, что избыток фруктов некуда девать. Кроме варенья и компотов, остается еще один вариант переработки плодов – сок.

Но многие не связываются с таким видом заготовок из-за высокой трудоемкости процесса. Обычные бытовые соковыжималки просто не справятся с большим объемом сырья, а покупать профессиональный аппарат на сезон не все готовы.

Но есть отличный вариант – быстро и качественно отжимать сок из яблок на сделанном своими руками прессе.

Самодельный деревянный пресс для яблок

Для изготовления домашнего пресса из инструментов потребуются ножовка по дереву и металлу (или болгарка), сварочный аппарат, отвертки, плоскогубцы, молоток. Что касается материалов, то в ход идут в основном следующие:

• металлический швеллер;
• деревянные бруски, рейки, доски;
• саморезы, болты и гайки;
• бак или бочка, стальной лист из нержавеющей стали;
• верстачный винт и гайка, вентиль, резьбовой стержень или домкрат – в зависимости от выбранной конструкции;
• прочная ткань с хорошими дренажными свойствами для мешочков под яблоки: бязь, хлопок, джутовая мешковина, лен.

Деревянные элементы лучше выполнять из дуба, березы или бука, поскольку материалы из биологически активных пород деревьев (ель, сосна) могут изменить вкус сока.Из ДСП дренажные решетки не делать ни в коем случае: в продукт будет попадать мелкая пыль, пропитанная фенолформальдегидным клеем.

Главное в прессе – прочная основа и рабочий механизм.

Принцип работы аппарата:

• послойно через дренажные решетки укладывается подготовленное сырье для отжима (измельченные яблоки) в тканевых мешках;
• при помощи механизма сверху опускается гнет и давит сок.

Хороший пресс выжимает 65-70% сока, оставляя почти сухой жмых. Сделать такой своими руками вполне реально.

Конструкции самодельного пресса различаются по принципу действия основного механизма:

1. Винтовой.
2. На основе домкрата: механический и гидравлический.
3. Комбинированный.

Винтовой (червячный) пресс Схема винтового пресса Схема механического пресса Гидравлический пресс Схема гидравлического пресса Комбинированный пресс

Пресс для отжима сока своими руками, материалы, порядок действий

Каждый дачник в конце сезона собирает богатый урожай ягод и фруктов. Как результат, встает проблема переработки плодов. Когда варенье и сухофрукты заготовлены, из оставшихся даров природы можно приготовить сок.

Отсутствие заводской соковыжималки или невозможность ее приобретения для находчивых умельцев не являются проблемой. Всегда можно смастерить пресс для отжима сока своими руками из подручного сырья. Есть несколько способов изготовления такого устройства, каждый из них по-своему хорош.

Рассмотрев особенности каждого варианта, получится подобрать для себя максимально подходящий.

Особенности самодельных прессов

При ежегодном богатом урожае самодельные прессы станут незаменимыми помощниками в каждом хозяйстве. Тем более что переработать десятки ящиков ягод и фруктов бытовой соковыжималкой достаточно тяжело. Вместе с тем агрегат, сделанный своими руками, обладает рядом преимуществ:

1. Экономичность. Это самый важный плюс, ведь себестоимость самостоятельно созданного пресса достаточно низкая. Порой все необходимые материалы уже есть в наличии.
2. Отличное качество конечного продукта. В отличие от напитка, получаемого при помощи заводских агрегатов, окисление полезных составляющих сока в процессе его изготовления прессом отсутствует.
3. Высокая мощность. Что дает возможность единовременной переработки значительного количества ягод и фруктов. Мощность магазинных соковыжималок для домашнего использования не рассчитана на большие объемы.
4. Простота эксплуатации. Что особенно наглядно проявляется по сравнению с заводскими устройствами, которые оборудованы более сложным механизмом. Кроме того, уход после проведения всех процедур не требует много времени, поскольку самодельный пресс предусматривает минимальную комплектацию.

В числе плюсов также стоит отметить незначительный шум в процессе работы, что исключает любого рода неудобства, возможность перерабатывать разнообразные по размеру плоды посредством регулирования зазоров и отсутствие пены в процессе выжимки.

Однако есть у домашнего устройства и некоторые недостатки, о них надо помнить, планируя изготовление пресса. В первую очередь это отсутствие герметичности. Следовательно, необходимо выжимать сок в специально отведенном месте. Второе — возможное образование плесени в агрегате, если детали не были тщательно высушены после применения.

Подготовительный этап

Если плюсы самодельного пресса перевесили возможные неудобства, стоит основательно подготовиться к процессу изготовления. Предварительно необходимо создать чертежи отдельных составляющих и будущего изделия в целом. Они включают точные параметры, все необходимые детали согласно принципу действия. Базовая конструкция подразумевает наличие следующих компонентов:

1. Рама. Рекомендуется использовать прочный профиль, способный выдержать серьезные нагрузки. При этом желательно покрыть конструкцию защищающим от коррозии и гниения средством.
2. Поддон. Лучше использовать пластиковый либо стальной вариант. В бортик устанавливается трубка для вытекания готового сока.
3. Емкость. Практичнее использовать оцинкованный металл либо деревянные брусья. Важно обработать их соответствующими средствами, чтобы избежать непосредственного контакта используемого материала с соком. Таким образом напиток не приобретет нежелательный привкус.
4. Поршневой механизм. Изготавливается из дерева. Имеет форму круга. Смолистые породы при этом не подходят.
5. Силовое устройство надавливания. Специалисты рекомендуют использовать гидравлический домкрат.
6. Материал, через который производится фильтрация сока. Оптимальным решением выступает прочная ткань с сетчатой текстурой. Например, полиэстер, лавсан.

После того как собраны все необходимые материалы, можно приступать к процессу изготовления. Желательно предварительно наметить для себя алгоритм действий.

Оптимальным решением будет изучение тематического мастер-класса, где подробно описано, как можно сделать пресс для отжима сока в домашних условиях с помощью подручных средств.

Нюансы изготовления с учетом модели

Существует несколько вариантов самодельного пресса: гидравлический с домкратом, автоматизированный из стиральной машинки, рамочный с червячным механизмом.

Предварительно рекомендуется изучить принцип действия всех устройств и выбрать наиболее подходящий для себя. Решающим фактором при этом служит объем продукции, требующей переработки.

Чем он больше, тем прочнее должна быть основа. Непосредственно отжим сока протекает по следующему алгоритму:

• предварительно вымытые, очищенные от листьев плоды помещаются на дно перфорированной емкости;
• сверху определенным способом опускается пресс;
• под строго направленным давлением выжимается сок, просачивается сквозь отверстия, скапливается в специальном баке.

По окончании всех манипуляций получается порядка 70 % сока и 30 % жмыха. Механизм на основе домкрата выбирают преимущественно для однократного применения.

Для постоянного использования лучше сделать пресс с червячным либо винтовым механизмом.

Гидравлический с домкратом

Чтобы сделать такой пресс для сока своими руками, понадобятся следующие материалы и инструменты:

• прокат из металла;
• перфорированная корзина;
• бак для сбора готового сока;
• деревянный круг;
• бревно;
• крепежные шурупы.

Заготовки создаются согласно параметрам, указанным на чертеже. Только после этого все составляющие соединяются в конструкцию. Перфорированную корзину можно сделать обычным сверлом. В заранее подготовленной емкости необходимого размера просверливаются отверстия.

Диаметр рекомендуется выбирать порядка 0,5–0,7 см. Частота расположения — максимально возможная. После этого понадобится вырезать деревянный круг, равный по диаметру перфорированной корзине. На него устанавливают короткое бревно, на которое приходится основная нагрузка от гидравлического давления.

Устройство из домкрата готово к работе.

Поскольку в процессе производства сока возможно разбрызгивание жидкости, рекомендуется использовать специальный чехол. Кроме того, следует позаботиться, чтобы устройство находилось в чистом, сухом виде перед началом процесса. Только так гарантировано производство качественного напитка.

Рама будущего пресса

Раму необходимо обязательно зашкурить и покрыть специальной краской по металлу

Бак для пресса

Дубовые рейки для бака

Рейки необходимо разместить внутри бака

Поршень можно сделать из оставшихся досок

В качестве силового механизма подойдет домкрат

Автоматизированный из стиральной машинки

Идеальный вариант для начинающих мастеров — использование деталей старой стиральной машинки. Получается оригинальный, эффективный пресс для фруктов и ягод. Понадобятся следующие детали: центрифуга, бак, крепежные узлы, шариковые подшипники.

1. Перед тем как приступить к сборке изделия, все составляющие компоненты следует тщательно промыть и просушить. Особое внимание следует уделить удалению остатков чистящих средств, накипи. Это поможет избежать в дальнейшем неприятного привкуса у сока.
2. В баке необходимо заделать отверстия резиновыми пробками. Оставить следует лишь одно, через которое впоследствии будет стекать сок. Над ним рекомендуется установить фильтрующую ткань для очистки продукта от нежелательных примесей.
3. Далее можно приступать к оборудованию центрифуги. Необходимо соорудить стальную подкладку с зубьями. Они будут в дальнейшем измельчать плоды. Смонтированная терка устанавливается внутрь бака посредством шариковых подшипников и крепежных элементов.

В процессе эксплуатации возможна сильная вибрация, поэтому необходимо предусмотреть жесткую фиксацию устройства. Для этой цели используется основание повышенной устойчивости.

Бункер следует оборудовать дополнительными ограничителями.

Конструкция самодельной соковыжималки из стиральной машины: 1 — бак стиральной машины; 2 — центрифуга; 3 — сетчатый вкладыш; 4 — бункер для фруктов; 5 — терка; 6 — втулка-ось; 7 — направляющий патрубок; 8 — двигатель; 9 — автомобильная покрышка

Для работы потребуется набор отверток

Необходимо открыть люк, отогнуть резинку и демонтировать хомут с уплотнителем

Если бак изготовлен из пластика, то его потребуется распилить пополам

Рамочный с червячным механизмом

Червячный механизм является довольно износостойким, удобным при использовании. Подобная конструкция рассчитана на многократное применение. На выходе получается качественная продукция.

Для монтирования агрегата следует подготовить минимальный набор материалов и инструментов, поэтому создание устройства с винтовым механизмом очень распространено.

Принцип сборки своими руками пресса для отжима сока прост:

1. В первую очередь необходимо создать устойчивую конструкцию, обеспечивающую стабильное вертикальное положение агрегата. Возможно использовать как металл, так и дерево. Однако при создании верхней перемычки предпочтение следует отдать именно металлической планке.
2. К перемычке на верхней планке приваривают гайку, сквозь которую впоследствии будет прокручиваться винт, отвечающий за направленную нагрузку. К основанию винта монтируют платформу, которая будет надавливать на содержимое бака.
3. Далее создают перфорированный бак, сквозь отверстия которого должен вытекать сок. На стенки крепят фильтрующую ткань.
4. Под бак монтируют емкость, внутрь которой сливается выжатый сок.

Точно следуя всем рекомендациям, можно сделать универсальное устройство, которое прослужит несколько сезонов и обеспечит семью вкусным и полезным напитком.

Пресс для отжима сока

Заготовка домашнего сока – это один из лучших методов сохранения урожая на зиму. Сок из фруктов и ягод, приготовленный по правилам, содержит много витаминов и минералов.

Пресс для отжима сока – полезный аппарат, используемый не только в быту, но также в производствах и на больших фабриках.

О том, какие виды прессов существуют и как выбрать хороший вариант для личных нужд, можно узнать из этой статьи.

Процесс получения сока при помощи пресса для отжима сока

Что такое пресс для отжима сока

Пресс для отжима сока – это специальное приспособление, которое позволяет выжимать сок из яблок, винограда, сливы, абрикос и других видов фруктов и ягод. Такой прибор оснащен корзиной для загрузки сырья и поддоном, в который вытекает сок. Корзина для сырья может быть деревянной или металлической, а поддон выполняется из самых разнообразных материалов, включая пластик.

Плоды перед закладкой всегда измельчаются, чтобы было проще выжимать сок. Если плоды не порезать, например цитрусовые, морковь, потребуется большие усилий для отжима.

Важно!

Более всего усилий требуется при отжиме сока из травы, твердых овощей и некоторых фруктов, вроде ананаса.

После того, как резаные плоды уложены в корзину, можно начинать процесс отжима. Под действием пресса, который постепенно опускается, из плодов выходит сок и выливается из корзины. А чтобы напиток был чистый, он по мере перехода в итоговый поддон фильтруется при помощи мешковины и деревянных решеток.

Фото Винтового пресса

Разновидности прессов

Пресс для отжима сока бывает разных видов. Чтобы понять, какой вариант наилучшим образом подходит в том или ином случае, необходимо с ними ознакомиться.

Винтовые прессы, они же механические, предназначены для отжима сока из всевозможных плодов. Принцип работы – сдавливание сырья посредством винта, для получения сока. Такой ручной пресс бывает двух видов.

1. Пресс с винтом, идущим от основания – это бюджетный вариант. Преимущество данной модели – эффективность. Но, во время работы винт соприкасается с соком, из-за чего, смазка попадает в сок и портится его вкус, качество. Если же винт не смазывать, он начинает часто скрипеть, клинить. Кроме того, в подобных, дешевых вариантах пресса, поддон для сока имеет низкое качество и уже через несколько лет начинает ржаветь или ломаться.
2. Рамный винтовой пресс – второй вариант, в котором винт расположен сверху. Во время работы он упирается в накладку на поршне пресса, поэтому исключается контакт с соком и смазка от винта в напиток не попадает. За раз получают много сока, но проблема в том, что такой ручной пресс требует много физических усилий. Наибольшую популярность имеют небольшие модели, объемом до 5 литров.

Важно!

При работе с прессом нужно постепенно увеличивать давление, иначе в сок могут попадать твердые отходы от плодов.

Винтовые прессы пользуются немалым спросом из-за бюджетной цены, но их качество нельзя назвать лучшим. Они быстро ломаются, винт без смазки может скрипеть, но со своей задачей они справляются превосходно.

Фото Гидравлического пресса

Этот вид пресса применяется для отжима сока из яблок, моркови, смородины, винограда и других фруктов, овощей, ягод. Гидравлический пресс более практичный в использовании и также бывает двух видов.

1. Домкратный пресс. Такой аппарат привлекает внимание прямоугольной или квадратной рамой, с упором для штока домкрата. Домкрат располагается всегда по центру сверху или снизу конструкции. Пользоваться домкратом очень просто, такая работа по силам и мужчине и женщине, потому что сил расходуется значительно меньше. проблема в том, что штока домкрата на всю высоту корзины обычно не хватает. И чтобы отжать весь сок, приходится во время работы подкладывать деревянные бруски.

Интересно!

Чтобы не подкладывать бруски во время работы с гидравлическим домкратным прессом, можно купить двухступенчатый домкрат.

1. Пресс с гидроцилиндром может быть полуавтоматическим (электрическим) или ручным. Полуавтоматическая модель работает от электричества и запускается нажатием кнопки, но сырье всегда загружается вручную. Чаще всего применяется в промышленности. Такие аппараты подходят для отжима сока граната, груш, зелени, ананаса и т. д. В раме пресса имеется гидроцилиндр и насос, подающий масло к цилиндру. Объем корзин у моделей, представленных на рынке от 50 до 200 литров.

Гидравлические прессы стоят не дешево и если модели с домкратом часто приобретают для домашних нужд, то пресс с гидроцилиндром используют лишь на предприятиях по продаже свежеотжатых соков.

Фото Комбинированного пресса

Подходят для отжима сока из яблок, винограда и других ягод, овощей, фруктов. В таких моделях имеется и винт, и гидравлический домкрат. При первом отжиме используется винт, а при втором – домкрат. Такой аппарат намного упрощает отжим и ускоряет процесс, но и стоит не дешево.

Это автоматические модели прессов, которые используются на больших производствах. Они монтируются на линиях по изготовлению сока и действуют в автоматическом режиме. Их эффективность высока, но в быту их использовать нельзя.

Это полуавтоматический аппарат. В данной конструкции применяется давление воды в водопроводе. Когда фрукты засыпаны в корзину для сырья, она покрывается крышкой. Посередине корзины есть каучуковая мембрана, что под давлением воды увеличивается и отжимает сок.

Пресс подобного типа хорошо работает. Объемы корзин бывают от 20 до 200 литров, но, несмотря на это, такие механизмы намного дороже винтовых или гидравлических.

Лишь в случае, если напиток производится для продажи, аппарат сможет окупить свою стоимость. Кроме цены нужно учитывать и то, что каучуковая мембрана иногда рвется и приходится ее заменять.

А чтобы аппарат работал, необходим водопровод с давлением в 2-3 атмосферы.

Фото Ленточного пресса

Как сделать пресс для отжима сока своими руками

Пресс для отжима сока стоит дорого. Даже если брать дешевый вариант, придется потратиться. Чтобы немного сэкономить, можно сделать такой аппарат своими руками. Прибор комплектуется из рамы, корзины для сырья, поршня и механизма, что прессует поршень (домкрат). Итак, что потребуется?

• Сварочный аппарат;
• Дрель;
• Болгарка;
• Бак на 50 л (можно взять кастрюлю);
• Металлический уголок (40-50 мм) – длиной 3,4 м;
• Металлический швеллер (10-12х150 мм) – длиной до 2 м;
• Дубовые рейки (40х25х400 мм) – 50 шт.;
• Ткань (мешковина) – 1 м. кв.;
• Домкрат;
• Кран;
• Леска (2 мм) – 3 м.

Самое трудное – сделать раму. Она является основой пресса и потому должна быть надежной, прочной, иначе может не выдержать нагрузки. Боковые стороны рамки делаются из уголков высотой по 85 мм. Верхняя и нижняя часть рамы делаются из швеллера длиной 70 см. Эти части свариваются между собой в местах соприкосновения, чтобы получилась прочная рамка.

Фото пресса для отжима сока своими руками

На нижней части рамки, на швеллере, отмеряется середина и затем там вырезается выемка, чтобы можно было поставить швеллер длиной около 35-40 см, поперечно, его также приваривают, чтобы не выпадал. Таким образом, получается устойчивая рамка, на которую легко станет бак.  После того, как конструкция готова, ее окрашивают.

Интересно!

Раму для пресса можно делать не только из металла, но и из деревянных досок толщиной не менее 5 см. Такой вариант подойдет, если нагрузки на пресс будут небольшие.

В баке объемом 50 л нужно сделать отверстие для крана. Делается оно в стенке, ближе ко дну, чтобы сок мог с легкостью вытекать, когда открыт кран. Корзина для сырья сооружается из деревянных реек. Высотой рейки должны быть не выше бака, используемого для пресса.

По краям в торцах у них делают отверстия, чтобы прошла леска. Затем рейки скрепляются леской. По мере соединения, между ними оставляют зазоры до 3 мм, чтобы сок мог выходить, а мякоть оставалась внутри.

Чтобы рейки не разъединялись, их можно укрепить оцинкованными обручами.

Чтобы мякоть не попадала в напиток, снаружи и снизу реек прикрепляется мешковина или подобный, натуральный материал. Ткань будет препятствовать попаданию мякоти в бак, и удерживать ее в корзине. Готовая корзина устанавливается в бак.

Поршень для пресса складывают из оставшихся досок. Нужно уложить их крест на крест, и отрезать все лишнее, чтобы получился круг (можно начертить его циркулем).

Высотой поршень делается около 5-7 см, чтобы не ломался под действием домкрата. Диаметр поршня должен быть таким, чтобы он мог без проблем войти в деревянную корзину. Скрепляют рейки поршня нержавеющими саморезами.

Остается установить домкрат посередине поршня и можно начинать отжимать сок.

Фото Гидропресса

Какой выбрать пресс для отжима сока

Вариантов прессов для отжима сока достаточно, чтобы во время выбора можно было запутаться. Чтобы не потратить деньги впустую, необходимо заранее продумать, какой выбрать пресс, какими качествами он должен обладать.

1. Механизм работы. Ручной аппарат не тратит электроэнергию, работа полностью контролируется, но и время отжима сока будет значительно дольше и для этого придется приложить немало физических усилий. Электрический прибор в противовес ручному, работает быстрее и не требует вложения физических усилий, он позволяет перерабатывать за короткое время большое количество фруктов, ягод. Однако электронные приборы используются преимущественно в промышленности и могут производить до 30 л сока в час.
2. Объем загрузочной корзины. Объем подбирается только по нуждам. Чем крупнее корзина, тем больше можно перерабатывать фруктов за 1 раз.
3. Материалы, из которых состоит аппарат. Важно, чтобы не только корзина для сырья была качественной, но также и сам пресс, ножки, каркас и другие детали. Все они проверяются еще до покупки. Деревянные детали должны быть из твердых пород дерева, не тонкие. Среди металлических составляющих не должно быть алюминия, ведь он быстро деформируется. Если есть какие-то проблемы, дефекты, очевидные недостатки, то пресс долго не прослужит и приобретать его нецелесообразно.
4. Предназначение. Есть небольшие модели прессов, ручной работы, резные, которые покупаются больше как сувенир. Для кухни приобретают небольшой прибор, объемом до 5 литров. Эти модели просты для ежедневного использования – чтобы сделать стакан сока граната или апельсинового, абрикосового на завтрак, например. Если же нужен пресс, чтобы получать сок в больших объемах и консервировать его, то приобретаются модели на 10-40 л или более. Они занимают немало места, зато удобны и практичны при больших объемах овощей, фруктов и ягод.

Не последнюю роль играет стоимость. Самый дорогой тип – гидравлический пресс с мембраной, но он чаще всего приобретается для производств. А для домашнего использования рекомендуются модели более простого типа, например винтовой, ручной пресс или комбинированный.

Ручной пресс для сока своими руками

Пресс для яблок позволяет своими руками методом отжима изготовить из фруктов сок или сделать яблочное вино.

Основа яблочных напитков выступает именно порция сока, потому ваша главная задача — из плодов яблок выдавить вкуснейшую жидкость.

Фото пресса

Все прессы, предназначенные для отжима яблок и других фруктов с целью получения сока, можно разделить на несколько видов:

• Ручные (механические). Основная работа выполняется за счет физических усилий. При этом устройства отжима механического типа самые простые в сборке;
• Гидравлические. Гидравлическая соковыжималка функционирует на основе гидронасоса, создающего давление для отжима из фруктов и яблок сока;
• Пневматические. Принцип работы похож на гидравлические устройства, но вместо воды применяется воздух. Он нагнетается с помощью компрессора, осуществляя процессы отжима фруктов;
• Электрогидравлические. Наиболее эффективные виды устройств для прессования фруктов. Работа подобных прессов для яблок основывается на гидравлике и электрике. Своими руками вам потребуется только загружать сырье.

По сфере применения все устройства отжима яблок делятся на две категории.

1. Бытовые. Это может быть простой винтовой агрегат, где процесс отжима фруктов осуществляется за счет физических усилий. Также бытовая соковыжималка может иметь гидравлический и электрический привод. Соковыжималка Богатырь пользуется внушительным спросом среди тех, кто занимается изготовлением яблочного сока в домашних условиях. Стоит соковыжималка Богатырь около 5-8 тысяч рублей. При этом вы можете сделать своими руками полноценный аналог бытовым заводским прессам.
2. Промышленные. Обычной винтовой конструкцией пресса в условиях масштабной переработки яблочного сока не обойтись. Здесь потребуется ленточный конвейер. Ленточный пресс подает большое количество фруктов для дальнейшего изготовления сока. Ленточный конвейер обладает повышенной производительностью, которая в десятки, а то и в сотни раз превосходит показатели собранных своими руками бытовых прессов.

Подготовка продукции

Чертеж пресса

Для получения качественного яблочного сока большую роль играет грамотная подготовка самих фруктов. Нужно сделать все правильно, чтобы ваша соковыжималка Богатырь или ее самодельный аналог выполнял обработку эффективно и качественно.

Суть подготовки яблок к производству сока заключается в выполнении нескольких простых рекомендаций.

1. Подготовьте емкость, которая будет служить тарой для хранения яблок перед их отправкой в пресс. Сюда вы будете помещать яблоки, уже непосредственно готовые к производству сока.
2. Обеспечьте рабочую площадку большим количеством чистой воды. Оптимальное решение — это шланг с достаточно хорошим давлением воды. Если обработка выполняется в домашних условиях, яблоки можно засыпать в ванную.
3. Тщательно вымойте яблоки, удалив все ветки, листья и хвостики.
4. В зависимости от применяемого оборудования и особенностей рецептуры сока, потребуется очистить и порезать яблоки.
5. Получение чистого качественного сока подразумевает необходимость разрезать яблоки на 2-4 части, удалив из них сердцевину.
6. В некоторых случаях рекомендуется взять острую лопатку и растолочь в емкости нарезанные подготовленные яблоки. Это позволит сделать из яблок небольшие кусочки мякоти. Так их них выделится еще больше сока. Но применение некоторых прессов не требует проведения данных мероприятий. В соковыжималку Богатырь яблоки можно загружать просто нарезанные и очищенные.

Изготовление пресса-соковыжималки

Сделать своими руками пресс, когда перед вами есть фото, чертежи и видео инструкции, не составит труда.

Простая, но эффективная соковыжималка позволяет изготовить большое количество яблочного сока, максимально эффективно расходуя сырье.

Да, заводская соковыжималка может превосходить самодельный пресс по производительности. Но платить около 10-20 тысяч за оборудование захочет не каждый.

Покупка заводской соковыжималки актуально в том случае, когда планируется обрабатывать большое количество яблок.

То есть затраты на приобретение устройства себя окупят со временем.

Для бытового применения можно сделать отличную самодельную соковыжималку. Предлагаем вам инструкцию по изготовлению конструкции, позволяющей из яблок делать качественный сок.

Представленная самодельная соковыжималка состоит из нескольких основных элементов:

• Рама;
• Поддон;
• Бочонок;
• Поршень;
• Силовая установка;
• Фильтрующая ткань.

Про каждый из компонентов соковыжималки расскажем отдельно.

1. Рама и основание изготавливается из металлопрофиля методом сварки. Делая верхнюю горизонтальную часть рамы, используйте прочный профиль, который справится с ориентировочными нагрузками. На основу уложите фанерный лист. На нем будет размещаться поддон с бочонком. Предусмотрите защиту от коррозии и гниения, покрыв металл краской, а фанеру лаковым составом.
2. Можете использовать готовый поддон из пластика. Отлично показали себя поддоны от цветочных горшков. Отыскать компонент требуемого размера не сложно. В бортике поддона сделайте отверстие, вставив туда трубку для вытекания сока. Но пластиковые поддоны могут сломаться. Альтернативным решением являются поддоны из нержавеющей стали.
3. Материалом для изготовления бочонка может выступать перфорированная лента из оцинкованного металла или не клеенного бруса. Если вы будете использовать брус, просвет между полосками оставляйте не более 5 мм. Древесину рекомендуется использовать из пород бука, березы или дуба. А вот сосну и другие смолистые деревья для этих целей применять не стоит из-за их биологической активности. Смола может передать соку неприятный привкус и горечь.
4. Поршень. Из деревянных досок сделайте квадрат. При этом нужно два слоя досок, расположенные перпендикулярно по отношению друг к другу. Получив квадрат, вырежьте из него круг, используя электрический лобзик. Закруглите аккуратно края наждачкой или напильником. Так он не будет застревать в бочонке. Изготавливая поршень из досок, обязательно используйте дуб, березу или бук. Биологически активные смолистые породы деревьев здесь неуместны. Заменителем круга-поршня из досок может выступать металлический блин.
5. Силовая установка. Оптимальным решением для самостоятельного изготовления пресса яблок будет гидравлический домкрат. Его мощности в 2 тонны достаточно, чтобы справиться с производством яблочного сока. У гидродомкратов ход поршня небольшой, потому вам потребуется сделать дополнительные доски, которые следует подложить под домкрат. Для винта используйте шпильку из оцинковки. К шпильке приваривается ручка, а к раме гайка. В ней будет вращаться винт.
6. Фильтрующая ткань. Чтобы получить сок, а не яблочное пюре, потребуется отделить жидкость от мякоти. Простым и эффективным решением будет ткань, осуществляющая процесс фильтрации сока. В качестве фильтрующего материала подойдет качественная и прочная ткань, имеющая сетчатую структуру. Яркими примерами выступает полиэстер или лавсан.

Яблочный сок — это любимый многими продукт. Его можно получить из яблок, растущих в вашем саду.

Собрать самодельный пресс не составит труда.

Если же яблочного сока нужно много, купите эффективный и надежный заводской пресс соковыжималку.

статьи — рейтинг материала: 4,50 из 5

Какие материалы потребуются

Чтобы самостоятельно сделать стандартный пресс не требуется специальных навыков и чертежей.

Отмерять, отпилить рейку, забить гвоздь или завинтить гайку при желании сможет каждый.

Необязательно владеть сварочным аппаратом, любую конструкцию можно воспроизвести в деревянном исполнении с помощью обычных садовых инструментов.
