Технология изготовления. Двигатель
Обратите внимание! Ввиду того, что не существует никакой информации касаемо характеристик устройства с точки зрения мощности насоса, все параметры, приведенные ниже, будут примерными.
Читайте так же про установку водяного насоса для отопления —
Самый простой вариант изготовить вихревой теплогенератор своими руками – использовать в работе стандартные детали. Нам может подойти практически любой двигатель, чем большую мощность он будет иметь, тем больше теплоносителя сможет нагреть. При выборе электродвигателя следует учесть, в первую очередь, напряжение в вашем доме. Следующий этап – создание станины под двигатель. Станина представляет собой обычный железный каркас, для которого лучше использовать железные уголки. Размеров никаких мы не скажем, так как они зависят от габаритов двигателя и определяются на месте.
- Нарезаем турбинкой угольники необходимой длины. Свариваем из них квадратную конструкцию таких размеров, чтобы все элементы туда поместились.
- Вырезаем дополнительный уголок и привариваем его к каркасу поперек таким образом, чтобы к нему можно было прикрепить электродвигатель.
- Красим станину, ждем, пока высохнет.
- Сверлим отверстия для крепежа, закрепляем электродвигатель.
Устанавливаем насос
Далее мы должны выбрать «правильный» водяной насос. Ассортимент этих инструментов сегодня настолько широк, что можно найти себе модель любой силы и габаритов. Нам же нужно обращать внимание лишь на две вещи:
- Сможет ли двигатель раскрутить этот насос;
- Является ли он (насос) центробежным.
Далее насос устанавливается все в том же каркасе, при необходимости крепятся дополнительные крепежные элементы.
Корпус
У вихревого генератора корпус представляет собой цилиндр, закрытый с обеих сторон. По боками должны находиться сквозные отверстия, посредством которых устройство будет подсоединяться к отопительной системе. Но главная особенность конструкции – внутри корпуса: сразу возле входного отверстия размещен жиклер. Отверстие жиклера должно подбираться чисто индивидуально.
Обратите внимание! Желательно при этом, чтобы отверстие жиклера было вдвое меньше, чем 1/4 общего диаметра цилиндра. Если отверстие будет меньшим, то вода не сможет проходить сквозь него в необходимом количестве и насос начнет греться. Более того, внутренние элементы начнут разрушаться кавитацией.
Для изготовления корпуса нам потребуются следующие инструменты:
- Железная труба с толстыми стенками диаметром около 10 см;
- Муфты для соединения;
- Сварка;
- Несколько электродов;
- Турбинка;
- Пара патрубков, в которых проделана резьба;
- Электрическая дрель;
- Сверла;
- Ключ разводной.
Теперь – непосредственно к процессу изготовления.
- Для начала отрезаем кусок трубы длиной порядка 50-60 см и делаем на ее поверхности внешнюю проточку примерно на пол толщины, 2-2.5 см. нарезаем резьбу.
- Берем еще два куска этой же трубы, длиной по 5 см каждый, и делаем из них пару колец.
- Затем берем металлический лист с такой же толщиной, какая и у трубы, вырезаем из нее своеобразные крышки, привариваем их там, где резьба не делалась.
- По центру крышек делаем два отверстия – одно из них по окружности патрубка, второе – по окружности жиклера. Внутри крышки рядом с жиклером просверливаем фаску таким образом, чтобы получилась форсунка.
- Подключаем генератор к отопительной системе. патрубок возле форсунки подсоединяем к насосу, но только к тому отверстию, откуда под напором поступает вода. Второй патрубок соединяем с входом в отопительную систему, выход же необходимо подсоединить к входу насоса.
Насос будет создавать давление, которое, воздействуя на воду, заставит ее проходить через форсунку нашей конструкции. В специальной камере вода будет перегреваться ввиду активного перемешивания, после чего подается непосредственно в отопительный контур. Дабы можно было регулировать температуру, вихревой теплогенератор своими руками должен оснащаться специальным запирающим устройством, располагающимся рядом с патрубком. Если несколько прикрыть запор, то конструкция будет дольше перегонять воду по камере, следовательно, из-за этого температура поднимется. Таким образом и работает такого рода обогреватель.
Про другие способы альтернативного отопления
Повышаем производительность
Насос теряет тепловую энергию, что является главным недостатком вихревого генератора (по крайней мере, в описанном своем варианте). Поэтому насос лучше окунуть в специальную водяную рубашку, дабы исходящее от него тепло также приносило пользу.
Диаметр этой рубашки должен быть несколько больше, чем у насоса. Можем использовать для этого по традиции обрезок трубы, а можно из листовой стали сделать параллелепипед. Его габариты должны быть такими, чтобы все элементы генератора свободно в него помещались, а толщина – чтобы выдерживал рабочее давление системы.
Помимо того, снизить теплопотери можно установкой специального жестяного кожуха вокруг устройства. Изолятором может стать любой такого рода материал, который способен выдерживать рабочую температуру.
- Собираем следующую конструкцию: теплогенератор, насос и соединяющий патрубок.
- Измеряем, каковы их габариты, и подбираем трубу нужного диаметра – так, чтобы все детали легко в ней поместились.
- Изготавливаем крышки для обеих сторон.
- Далее заботимся о том, чтобы детали внутри трубы были жестко закреплены, а также о том, чтоб насос сумел прокачивать сквозь себя теплоноситель.
- Просверливаем выходное отверстие, крепим на него патрубок.
Обратите внимание! Необходимо поместить насос максимально близко к данному отверстию!
На втором конце трубы мы привариваем фланец, посредством которого будет закреплена крышка на прокладке-уплотнителе. Можно оборудовать внутри корпуса каркас, чтобы было проще устанавливать все элементы. Собираем устройство, проверяем, насколько прочны крепления, проверяем герметичность, вставляем в корпус и закрываем.
Затем подключаем вихревой теплогенератор ко всем потребителям, проверяем его еще раз на предмет герметичности. Если ничего не течет, то можно активировать насос. При открытии/закрытии крана на входе регулируем температуру.
Возможно вас так же заинтересует статья о том как сделать солнечный коллектор своими руками
Гаситель вихрей
Да, мы сделаем приспособление с таким загадочным названием – гаситель вихрей. Он будет состоять из расположенных вдоль пластин, помещенный внутри обоих колец.
Посмотрим, что нам потребуется для работы.
- Сварка.
- Турбинка.
- Лист стали.
- Труба с толстыми стенками.
Труба должна быть меньшей, чем теплогенератор. Делаем из нее два кольца, примерно по 5 см каждое. Из листа вырезаем несколько полосок одного размера. Их длина должна составлять 1/4 длины корпуса устройства, а ширина такой, чтоб после сборки осталось свободное пространство внутри.
- Вставляем в тиски пластинку, навешиваем на одном ее конце металлические кольца и свариваем их с пластиной.
- Вынимаем пластину из зажима и поворачиваем другой стороной. Берем вторую пластину и помещаем ее в кольца таким образом, чтобы обе пластины размещались параллельно. Аналогичным образом закрепляем все оставшиеся пластины.
- Собираем вихревой генератор своими руками, а полученную конструкцию устанавливаем напротив сопла.
Отметим, что поле совершенствования устройства практически безгранично. К примеру, вместо указанных выше пластин мы можем применить проволоку из стали, скрутив ее предварительно в виде клубка. Кроме того, мы можем проделать дырки на пластинах различного размера. Конечно, обо всем этом нигде не упоминается, но кто сказал, что вы не можете использовать данные усовершенствования?
В заключение
И в качестве заключения – несколько дельных советов. Во-первых, все поверхности желательно защитить окрашиванием. Во-вторых, все внутренние детали стоит делать из толстых материалов, так как он (детали) будут постоянно находиться в достаточно агрессивной среде. И в-третьих, позаботьтесь о нескольких запасных крышках, имеющих разного размера отверстия. В дальнейшем вам будет подбирать необходимый диаметр, дабы добиться максимальной производительности устройства.
Вот такой, казалось бы, простой прибор позволит позабыть о привычном дорогостоящем отоплении
Заметили, что цена отопления и горячего водоснабжения выросла и не знаете, что с этим делать? Решение проблемы дорогих энергоресурсов — это вихревой теплогенератор. Я расскажу о том, как устроен вихревой теплогенератор и каков принцип его работы. Также вы узнаете, можно ли собрать такой прибор своими руками и как это сделать в условиях домашней мастерской.
Немного истории
Вихревой тепловой генератор считается перспективной и инновационной разработкой. А между тем, технология не нова, так как уже почти 100 лет назад ученые думали над тем, как применить явление кавитации.
Труба Ранка, проникая в которую газообразная среда делится на горячий и холодный воздух — это явление было открыто в начале двадцатого века, а применяется на практике сегодня
Первая действующая опытная установка, так-называемая «вихревая труба», была изготовлена и запатентована французским инженером Джозефом Ранком в 1934 году.
Ранк первым заметил, что температура воздуха на входе в циклон (воздухоочиститель) отличается от температуры той же воздушной струи на выходе. Впрочем, на начальных этапах стендовых испытаний, вихревую трубу проверяли не на эффективность нагрева, а наоборот, на эффективность охлаждения воздушной струи.

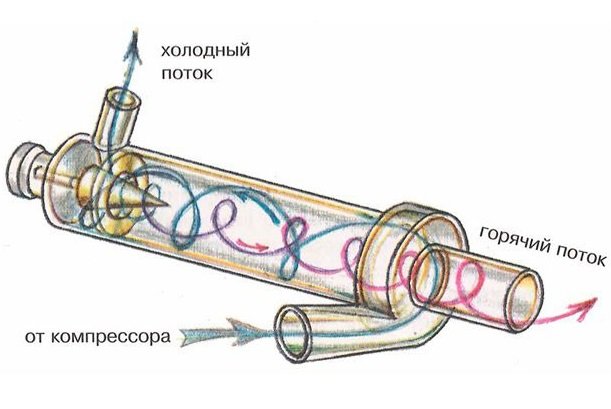

Показанный на схеме принцип работы вихревой трубы несложен — поток проходит через камеру закрутки, где разбивается на два потока с разной температурой
Технология получила новое развитие в 60- х годах двадцатого века, когда советские ученые догадались усовершенствовать трубу Ранка, запустив в нее вместо воздушной струи жидкость.
За счет большей, в сравнении воздухом, плотности жидкой среды, температура жидкости, при прохождении через вихревую трубу, менялась более интенсивно. В итоге, опытным путем было установлено, что жидкая среда, проходя через усовершенствованную трубу Ранка, аномально быстро разогревалась с коэффициентом преобразования энергии в 100%!
К сожалению, необходимости в дешёвых источниках тепловой энергии на тот момент не было, и технология не нашла практического применения. Первые действующие кавитационные установки, предназначенные для нагрева жидкой среды, появились только в середине 90-х годов двадцатого века.
На фото показан демонстрационный вихревой генератор, в котором вода циркулирует в замкнутом контуре
Череда энергетических кризисов и, как следствие, увеличивающийся интерес к альтернативным источникам энергии послужили причиной для возобновления работ над эффективными преобразователями энергии движения водяной струи в тепло. В результате, сегодня можно купить установку необходимой мощности и использовать ее в большинстве отопительных систем.
Принцип действия
Так выглядит рабочий генератор Потапова — поток воды из патрубка очень горячий
Традиционно считалось, что кавитация — это паразитное явление, характеризующееся интенсивным образованием пузырьков, которые, во время схлопывания, провоцируют разрушение окружающих предметов.
Характерный пример последствий кавитации — разрушение корабельных винтов или разрушение крыльчатки лопастных насосов. Теплогенератор вихревого типа — это прибор, в котором паразитное явление приносит пользу.
На фото еще один теплогенератор Потапова, в ходе испытательных работ подключённый к отопительному радиатору
Кавитация позволяет не давать воде тепло, а извлекать тепло из движущейся воды, при этом нагревая ее до значительных температур.
Несмотря на то, что кавитация — это паразитное явление, конструкционные элементы современных теплогенераторов, в отличии от тех же корабельных винтов, не страдают. Это объясняется тем, что кавитационные процессы протекают не вокруг дискового активатора, а за ним.
Принцип действия кавитационного преобразователя
| Иллюстрация | Описание процесса |
|
Устройство и особенности функционирования
Так выглядит стационарная кавитационная установка, подключённая к промышленной системе отопления
Устройство действующих образцов вихревых теплогенераторов внешне несложное. Мы можем видеть массивный двигатель, к которому подключена цилиндрическое приспособление «улитка».
«Улитка» — это доработанная версия трубы Ранка. Благодаря характерной форме, интенсивность кавитационных процессов в полости «улитки» значительно выше в сравнении с вихревой трубой.
Дисковый активатор, одетый на вал — это приспособление отвечает за движение водной среды и за создание кавитационного эффекта
В полости «улитки» располагается дисковый активатор — диск с особой перфорацией. При вращении диска, жидкая среда в «улитке» приводится в действие, за счет чего происходят кавитационные процессы:
- Электродвигатель крутит дисковый активатор. Дисковый активатор — это самый важный элемент в конструкции теплогенератора, и он, посредством прямого вала или посредством ременной передачи, подсоединён к электродвигателю. При включении устройства в рабочий режим, двигатель передает крутящий момент на активатор;
- Активатор раскручивает жидкую среду. Активатор устроен таким образом, что жидкая среда, попадая в полость диска, закручивается и приобретает кинетическую энергию;
- Преобразование механической энергии в тепловую. Выходя из активатора, жидкая среда теряет ускорение и, в результате резкого торможения, возникает эффект кавитации. В результате, кинетическая энергия нагревает жидкую среду до + 95 °С, и механическая энергия становится тепловой.
Сфера применения
| Иллюстрация | Описание сферы применения |
| Отопление. Оборудование, преобразующее механическую энергию движения воды в тепло, с успехом применяется при обогреве различных зданий, начиная с небольших частных построек и заканчивая крупными промышленными объектами. Кстати, на территории России уже сегодня можно насчитать не менее десяти населённых пунктов, где централизованное отопление обеспечивается не традиционными котельными, а гравитационными генераторами. | |
| Нагрев проточной воды для бытового использования. Теплогенератор, при включении в сеть, очень быстро нагревает воду. Поэтому такое оборудование можно использовать для разогрева воды в автономном водопроводе, в бассейнах, банях, прачечных и т.п. | |
| Смешивание несмешиваемых жидкостей. В лабораторных условиях, кавитационные установки могут использоваться для высококачественного перемешивания жидких сред с разной плотностью, до получения однородной консистенции. |
Интеграция в отопительную систему частного дома
Для того, чтобы применить теплогенератор в отопительной системе, его в нее надо внедрить. Как это правильно сделать? На самом деле, в этом нет ничего сложного.
Схема внедрения вихревого теплогенератора в отопительную систему загородного дома или квартиры — кроме наличия насоса, особых отличий от монтажа обычного котла нет
Перед генератором (на рисунке отмечен цифрой 2) устанавливается центробежный насос (на рисунке — 1), которой будет поддавать воду с давлением до 6 атмосфер. После генератора устанавливается расширительный бак (на рисунке — 6) и запорная арматура.
Преимущества применения кавитационных теплогенераторов
Достоинства вихревого источника альтернативной энергии
Если установить теплогенератор в обычную котельную вместо твёрдотопливного котла, останется много свободного места.
Единственно, на что нужно обратить внимание при монтаже прибора в отопительной системе, так это на высокий уровень шума. Поэтому монтаж генератора возможен только в нежилом помещении — в котельной, подвале и т.п
В устройстве небольшое количество механически подвижных элементов, а сложная электроника отсутствует в принципе. Поэтому вероятность поломки прибора, в сравнении с газовыми или даже твердотопливными котлами, минимальна.
За счет специфических процессов в рабочей камере генератора, засоры и накипь на стенках не появляются.
Инструкция эксплуатации устройства проста — достаточно включить двигатель в сеть и, при необходимости, выключить.
Схемы изготовления теплогенератора кавитационного типа
Для того чтобы сделать действующий прибор своими руками, рассмотрим чертежи и схемы действующих устройств, эффективность которых установлена и документально зарегистрирована в патентных бюро.
| Иллюстрации | Общее описание конструкций кавитационных теплогенераторов |
| Общий вид агрегата. На рисунке 1 показана наиболее распространенная схема устройства кавитационного теплогенератора. Цифрой 1 обозначена вихревая форсунка, на которой смонтирована камера закрутки. С боку камеры закрутки можно видеть входной патрубок (3), который присоединён к центробежному насосу (4). Цифрой 6 на схеме обозначены впускные патрубки для создания встречного возмущающего потока. Особо важный элемент на схеме — это резонатор (7) выполненный в виде полой камеры, объем которой изменяется посредством поршня (9). Цифрой 12 и 11 обозначены дроссели, которые обеспечивают контроль интенсивности подачи водных потоков. | |
| Прибор с двумя последовательными резонаторами. На рис 2 показан теплогенератор, в котором резонаторы (15 и 16) установлены последовательно. Один из резонаторов (15) выполнен в виде полой камеры, окружающей сопло, обозначенное цифрой 5. Второй резонатор (16) также выполнен в виде полой камеры и расположен с обратного торца устройства в непосредственной близости от входных патрубков (10) подающих возмущающие потоки. Дроссели, помеченные цифрами 17 и 18, отвечают за интенсивность подачи жидкой среды и за режим работы всего устройства. | |
| Теплогенератор с встречными резонаторами. На рис. 3 показана малораспространённая, но очень эффективная схема прибора, в котором два резонатора (19, 20) расположены друг напротив друга. В этой схеме вихревая форсунка (1) соплом (5) огибает выходное отверстие резонатора (21). Напротив, резонатора, отмеченного цифрой 19, вы можете видеть входное отверстие (22) резонатора под номером 20. Обратите внимание на то, что выходные отверстия двух резонаторов расположены соосно. |
| Иллюстрации | Описание камеры закрутки (Улитки) в конструкции кавитационного теплогенератора |
| «Улитка» кавитационного теплогенератора в поперечном разрезе. На этой схеме можно видеть следующие детали: 1 — корпус, который выполнен полым, и в котором располагаются все принципиально важные элементы; 2 — вал, на котором закреплен роторный диск; 3 — роторное кольцо; 4 — статор; 5 — технологические отверстия проделанная в статоре; 6 — излучатели в виде стержней. Основные трудности при изготовлении перечисленных элементов могут возникнуть при производстве полого корпуса, так как лучше всего его сделать литым. Так как оборудования для литья металла в домашней мастерской нет, такую конструкцию, пусть и с ущербом для прочности, придётся делать сварной. | |
| Схема совмещения роторного кольца (3) и статора (4). На схеме показано роторное кольцо и статор в момент совмещения при прокручивании роторного диска. То есть, при каждом совмещении этих элементов мы видим образование эффекта, аналогичного действию трубы Ранка. Такой эффект будет возможен при условии, что в агрегате, собранном по предложенной схеме, все детали будут идеально подогнаны друг к другу | |
| Поворотное смещение роторного кольца и статора. На этой схеме показано то положение конструктивных элементов «улитки», при котором происходит гидравлический удар (схлопывание пузырьков), и жидкая среда нагревается. То есть, за счёт скорости вращения роторного диска, можно задать параметры интенсивности возникновения гидравлических ударов, провоцирующих выброс энергии. Проще говоря, чем быстрее будет раскручиваться диск, тем температура водной среды на выходе будет выше. |
Что представляет собой агрегат
Этот прибор можно назвать вполне приемлемой заменой любого отопительного котла. В нем нагрев воды осуществляется за счет кавитации, в процессе которой в жидкости образуются свободные места, заполняемые пузырьками. Он возникает за счет снижения давления, происходящего в результате увеличения скорости прохождении акустической волны. Однако есть и другие объяснения происхождения. С физической точки зрения этот процесс можно сравнить с закипанием воды, но при этом отличием является тот факт, что падение давления является локальный.
Смотрим видео, сфера применения оборудования:
Сфера использования кавитационных генераторов сегодня не ограничивается только отоплением. Они применяются для очистки отложений внутри теплообменных аппаратов. Это проще и удобнее, чем механический или другой способы.
Обогрев и очистка воды в бассейнах также может осуществляться при помощи теплового насоса. Это происходит за счет кавитационного процесса, протекающего в процессе работы оборудования.
Популярны такие устройства и в промышленной отрасли. Здесь с использованием такой воды, изготавливают бетон, который отличается от произведенного обычным способом более качественными эксплуатационными характеристиками.
Конструктивные особенности оборудования
Что же представляет собой такой агрегат? Основным узлом в нем является кавитационный теплогенератор, выполненный в виде насоса, со специальным профилем проточной части. Проходя через него, вода нагревается. Происходит это за счет формирования вихревого потока. Возникая в нем, кавитационные разрывы приводят к нагреву жидкости. Причем роль теплоносителя может играть любой антифриз.
Смотрим видео, устройство генератора:
Нагрев приводит к изменению химического состава жидкости за счет резкого снижения ее давления. Выделяемая при этом энергия может использоваться для отопления и является достаточно дешевой.
Такие установки, как правило потребляют в 1,5 раза меньше энергии, чем радиаторные и другие системы. При этом нагрев жидкости в них происходит в замкнутом контуре при его прохождении через кавитатор.
Принцип работы таких устройств заключается в превращении одного вида энергии в другой. Она в свою очередь преобразуется в тепловую, причем разница между выделяемой и потребляемой достаточно существенная.
К достоинствам кавитационных теплогенераторов следует отнести возможность их монтажа без каких-либо разрешительных документов. Это связано с тем, что электроэнергия в них используется лишь для работы электродвигателя.
И хотя сегодня ни одна из существующих теорий не может полностью описать процессы, происходящие в кавитаторе, они все же, эксплуатируются по всему миру и причем довольно успешно. Что касается научных исследований в этой сфере, то они сводятся к фиксации особенностей работы тепловых установок такого типа.
Обзор популярных моделей
Не смотря на то, что пока еще процесс кавитации не совсем изучен, оборудование, работающее на его принципах, уже разрабатывается специалистами на многих предприятиях. Причем некоторые модели уже находятся в стадии подготовки к серийному выпуску. Они представляют собой электроустановки, которые используют для отопления и приготовления горячей воды.

Но есть и уже выпускаемые модели. В качестве примера можно рассмотреть кавитационный теплогенератор TC1. Это современный и высокоэффективный прибор, с широким спектром действия. Он может использоваться для систем отопления, вентилирования, приготовления горячей воды.
Прибор укомплектован стандартным двигателем на 3000 об/мин, питающимся от сети в 380 В. Он устанавливается на одной раме с активатором, отвечающим за преобразование механической энергии в тепловую.
Кавитационные теплогенераторы производятся в некоторых из стран СНГ. Причем у различных производителей они имеют свои названия.

Наиболее известны на постсоветском пространстве следующие компании:
- ЮСМАР (Молдова);
- ЮрЛе и Ко (Беларусь);
- Текмаш (Украина);
- Гравитон (Россия).
Но все же купить такой прибор еще довольно сложно, поэтому и цены на них завышены. Например, у бытового кавитационного теплогенератора мощностью до 50 кВт цена составляет в среднем 50-55 тысяч рублей.
Если рассматривать вихревые модели, то они являются более простыми в конструктивном плане, однако и эффективность у такого оборудования несколько ниже. Сегодня на рынке продукцию такого класса предлагает всего несколько компаний. Среди них роторный гидроударный насос марки Радекс выпускает НПП Новые технологии.
Электрогидроударные и гидроударные модели Торнадо и Vektorplus производят в белорусской компании Юрле-К. Купить их можно в дилерских центрах и магазинах в странах СНГ.
Аналогичное оборудование выпускается и некоторыми российскими заводами. В их линейку входят в основном агрегаты небольшой мощности. Из них самой малой является ВТГ – 2,2. Она способна обогревать здание объемом не более 90 м³. Принцип его работы идентичен аналогичным приборам. На ротор двигателя теплогенератора установлен шнек, через него проходит поток жидкости. После нагрева она подается в трубопровод отопления. Стоимость этой модели не превышает 34 тысяч рублей.
К аппаратам со средними показателями мощности относятся кавитационные теплогенераторы ВТГ – 30. Эта модель рассчитана на дома объемом до 1400 м³. Однако с ней в комплекте необходимо приобретать шкаф управления. В этом случае процесс нагрева жидкости будет полностью автоматизирован. Но и стоит такой прибор около 150 тысяч рублей.
Смотрим видео немного о вихревых теплогенераторах:
Ижевские производители выпускают кавитационные вихревые теплогенераторы ИТПО. Они комплектуются двигателем и цилиндрической насадкой. Работая в режиме насоса, агрегат нагнетает жидкость. Затем происходит создание вихревого потока, остановка которого возможна при помощи тормозного устройства. Именно на этом этапе и осуществляется нагрев теплоносителя.
Если верить заявлениям производителя, то КПД для этой модели может достигать 150%. Возможно именно этот показатель и привлекает к еще новому оборудованию большую аудиторию потребителей, желающих кавитационный теплогенератор купить для отопления собственного дома.
