Внутрипольный конвектор отопления своими руками водяной

Экология потребления.Усадьба:Среди различных способов отопления дома, конвекторное по праву занимает не последнее место. Основные его преимущества заключаются в том, что при использовании такого способа не надо создавать сложный проект системы отопления, а также не потребуются трубы и дорогостоящие водонагревательные котлы.

Среди различных способов отопления дома, конвекторное по праву занимает не последнее место. Основные его преимущества заключаются в том, что при использовании такого способа не надо создавать сложный проект системы отопления, а также не потребуются трубы и дорогостоящие водонагревательные котлы.

Попробуем разобраться, что такое конвекторное отопление. Как следует из самого названия — это способ обогрева помещения, который основывается на конвекции воздуха по самому помещению.

Из законов физики следует, что при нагреве теплый воздух поднимается, а холодный уходит вниз.

Таким образом, происходит естественная циркуляция воздуха и постепенный нагрев помещения. Именно этот вид отопления является достаточно простым, но, в то же время эффективным способом обогрева.

Что такое конвектор

Конвектор представляет собой нагреватель, помещенный в стальной корпус. Воздух, проходя через элементы (ребра) нагревателя постепенно поднимается вверх. А снизу, ввиду того, что нагреватель располагается в корпусе, подходит холодный воздух.

Благодаря такой конструкции и происходит циркуляция. Сверху корпус имеет решетку для выхода нагретого воздуха. В некоторых случаях он снабжен жалюзями для регулировки потока воздуха.

Составляющие напольного конвектора

Какие бывают конвекторы

По принципу работы с энергоносителями существует широкий выбор такого оборудования. Но сейчас большинство конвекторов, продающихся в магазинах, имеют электронагреватель. Есть модели, работающие на газу — газовые конвекторы.

Электрические конвекторы лучше всего подходят для обогрева квартир, поскольку имеют компактные размеры. Конвекторное отопление дачи или загородного дома более выгодно эксплуатировать, создавая его на основе газовых конвекторов – газ намного дешевле. Конечно, при условии наличия газа в доме.

По способу установки конвекторы можно разделить на:

• Напольные;

• Настенные;

• Монтируемые в пол или плинтус.

• Напольные конвекторы устанавливаются на пол, могут иметь колесики для перемещения по поверхности пола, а могут жестко устанавливаться, без возможности перемещения. Фото с напольным конвектором чуть ниже.


• Настенные конвекторы для обогрева монтируются непосредственно на стенку при помощи специальных кронштейнов.

• Третий тип конвекторов может быть вмонтирован в пол или в напольный плинтус.


Устройство конвектора

Основных узлов у конвектора три. Это:

• Корпус;

• Нагревательный элемент;

• Блок управления (термостат);


Корпус

• Корпус современных конвекторов изготавливают из стали. Благодаря широчайшему выбору оборудования на современном рынке, можно с легкостью подобрать дизайн корпуса, который подходит под ваше помещение.

• Настенные конвекторы, вдобавок, на корпусе имеют специальные кронштейны (крепления), которые позволяют снимать конвектор со стены для проведения очистки поверхностей стен и оборудования.

• Современные конвекторы на корпусе могут иметь жалюзи, установленные под определенным углом, для направления потока воздуха. Очень часто эти жалюзи устанавливаются не сверху корпуса, а с боковой стороны.

• Благодаря такому расположению, воздушный поток из конвектора более обширно распределяется по помещению и способствует его лучшему и более равномерному прогреву.


Совет. Выбирайте конвектор с небольшим запасом (10-20%) по мощности, если обогреваться будет угловое помещение. Так как вероятен будет недогрев помещения.

Нагревательный элемент

• Рассматривая электроконвекторы, можно сказать, что нагреватели в них устанавливают различных типов. В самые недорогие конвекторы, например, монтируют спиральные нагреватели. Такого типа устройство можно встретить в недорогих моделях. Их цена составляет около 30$-50$.


Самый обыкновенный электрический конвектор

За счет высокой температуры нагрева спирали (до 160 С 0) они быстро прогревают помещения. Но такой тип нагревательной спирали весьма опасен. Так как на нем интенсивно скапливается пыль, а также может попасть вода на нагревающий элемент, что в конечном итоге может привести к возникновению пожара.

Но ввиду своей дешевизны, конвекторы со спиральным нагревательным элементом весьма популярны. К тому же, многие фирмы в дополнение, монтируют на корпусе вентиляторы, что вместе с высокотемпературной спиралью, делает прогрев еще более интенсивным.

• В более дорогие модели монтируют более безопасный тип спиралей, низкотемпературного типа (температура нагрева не превышает 100 С 0).


Нагреватель представляет собой алюминиевый радиатор-рассеиватель, в него вмонтирована стальная труба, а в эту трубку – специальная нить нагрева.

Алюминиевый корпус радиатора способствует более эффективному нагреву. Некоторые производители устанавливают в такой радиатор не одну, а две трубки нагрева. Таким образом, позволяя включать сам блок нагрева, как на полную мощность, так и на половину своей мощности.

Следует отметить, что ввиду разности расширения при нагреве алюминия и стали, происходит постепенное разрушение прочной связи между нагревательной трубкой и корпусом. Со временем корпус радиатора может полностью потерять соединение с нагревательной трубкой. Это может привести к локальному перегреву трубки и выходу нагревательного элемента из строя.

В настоящее время производители электроконвекторов активно ведут работы над усовершенствованиями и пытаются устранить этот недостаток.

Нагреватель RX-Silence, разработанный и запатентованный фирмой NOIROT (Франция) имеет уникальную на данный момент конструкцию.

Уникальность решения состоит в том, что в силуминовом корпусе радиатора, полностью герметичном, в уплотненной засыпке порошка магнезии, расположена нихромовая нить нагрева.

Используемые материалы имеют схожие коэффициенты расширения. Это решение позволяет не только снизить расход электроэнергии, но и продлить срок службы конвектора до 15-17 лет.

Управление электроконвектором

• Самый примитивный блок управления, применяемый в конвекторах – термостат, монтируемый в корпус конвектора. Термостат бывает электромеханический и электронный.


Первый тип управления наиболее дешевый, а от того наименее точный (погрешность может достигать 2С 0) и более шумный так как щелкает биметаллический датчик, включая нагреватель. Обычно, температуру в электромеханическом термостате задают, вращая ручку с проградуированными условными значениями мощности конвектора.

Электронный термостат обладает более точной (погрешность не более 0,1 С 0) и бесшумной работой конвектора. Кроме того, многие производители позволяют программировать электронный блок управления на включение конвектора в различных режимах, на различной мощности в разное время суток и дня недели. Более того, электронный термостат позволяет управлять самой нагревательной панелью дистанционно, через вынесенный блок контроля и управления.

Такое решение позволяет управлять большим (до 60 шт.) количеством конвекторов в разных частях дома буквально одной кнопкой. В блоке можно установить различные встроенные программы нагрева для каждого помещения в отдельности или всего здания целиком.

• Лидером рынка «умных» конвекторов по праву являются французская фирма NOIROT и немецкий гигант Siemens. Блоки управления в конвекторах этих производителей позволяют управлять температурой даже дистанционно, через телефон. Эта функция будет удобна тогда, когда надо прогреть помещение заранее.


Производители электрических конвекторов сегодня выпускают оборудование мощностью 0,8 кВт -3,0 кВт. Масса может составлять от трех до девяти килограмм.

Выпускающиеся современные электроконверторы можно разделить по типам:

Высокие конвекторы, из-за высоты, создают весьма активную конвекцию. В плинтусные конвекторы устанавливают нагреватель меньшей мощности. Чтобы сохранить эффективность работы оборудования, его делают максимально длинным (до 2,5м).

Помимо электрических конвекторов, встречаются еще и газовые конвекторы. Принцип работы у них такой же, что и у электрических. Только работают нагреватели не за счет спирали, а за счет сгорания газа.

Газ сгорает в специальной камере, стенки камеры нагреваются и отдают тепло радиатору. Он, в свою очередь, уже нагревает воздух.

Конвектор на газу

Газовые конвекторы не имеют сложных электронных систем управления, но за счет использования газа, эксплуатация их обходится дешевле, чем электрических. Но сложность их установки и требования к наличию дымохода не позволяют их использовать в квартирах.

В интернете есть много видео, которые послужат для вас примером установки конвектора.

Своими руками электрический конвектор смонтировать не так уж и тяжело.

Для работы понадобится совсем немного инструментов:

Кронштейн для установки

Инструкция по установке настенного электроконвектора:

1. Собираем конвектор, прикрепляем к нему кронштейны;

2. Прикладываем к стене всю конструкцию, выставляем по уровню;

3. Отмечаем места установки кронштейнов;

4. Отсоединяем кронштейны от панели;

5. Прикладываем кронштейны по очерченным границам;

6. Отмечаем точки крепления (сверления);

7. Используя перфоратор, сверлим отверстия в отмеченных точках;

8. С помощью молотка аккуратно забиваем дюбеля в стену;

9. Отверткой или шуруповертом прикручиваем кронштейны;

10. Монтируем на них панель конвектора;

11. Подключаем оборудование в розетку.


Итоги

Конвекторное отопление – это очень хороший вариант для обогрева помещений. Конвекторы можно рекомендовать для установки, как в небольших квартирах, так и в больших загородных домах. Они имеют хорошую производительность и эффективность. опубликовано

Радиаторы водяного отопления, или попросту батареи, используемые в централизованных системах отопления, распространяют тепло по комнатам по принципу пассивной конвекции.
Этот подход очень не рационален в плане потерь тепла, особенно если батарея стоит в углу комнаты.

По этой причине есть конвекционные радиаторы, оснащенные вентилятором, который улучшают распределение тепла по помещению, ускоряя циркуляцию воздуха между секциями батареи.

В этом мастер-классе я покажу, как прокачать обычную батарею до конвекторной своими руками .

Шаг 1: Сборка вентиляторов

Я взял 4 вентилятора Brushless DC Cooling Fan 7 Blade 24V 120ммx120мx25мм
.

Этот тип вентилятора очень тихо работает и хорошо подходил по размеру под мою батарею. Соединение из 4 таких вентиляторов хватит полностью на мою трубу по длине.

Характеристики вентиляторов:
— 7 пластиковых лопастей
— скорость 1600 вращений в минуту
— воздушный поток 58 куб. фт/мин.
— шум 38 дБ.
— питание: постоянный ток 24В, 0.20А

Мне эти вентиляторы обошлись в 1200 рублей с доставкой. Структурная прочность обеспечивается кабельными стяжками, которые проходят через отверстия в углу каждого вентилятора и соединяют их вместе.

Шаг 2: Соединение проводов

В вентиляторах используются стандартные 2-контактные разъемы, как в материнских платах. Они хорошо держат медные кабели. Также можно объединить 2 разъема небольшим кусочком кабеля, вставив один в заднюю сторону второго.

Это поможет уменьшить количество кабелей, соединяющих вентиляторы с источником питания. Источник питания соединен 2-проводным кабелем переменного тока с одной стороны и кабелями постоянного тока от вентиляторов с другой.

На фото не показан выключатель и стандартный штекер на конце кабеля переменного тока. Блок питания я взял вот такой — 24V Universal Regulated Switching 25W Power Supply
.

Шаг 3: Проверка работы вентиляторов

Я подключил вентиляторы и проверил их работу перед установкой под батарею.

Шаг 4: Ножки и другие доделки

Я снабдил свои вентиляторы 4 ножками из уголка, разрезанного на 15-сантиметровые отрезки. Затем просто поставил секцию под батарею. В результате я получил отличное распределение тепла по комнате, с помощью практически бесшумных вентиляторов, потребляющих в сумме 24 Вт:

Вентиляторы: 4*0.2A*24В=19.2 Вт
— энергопотребление: 80% от общей подачи
— суммарная мощность: 19.2/80%=24Вт

Вот так я прокачал свою стандартную батарею водяного отопления до конвекционного радиатора.

Дымоход-конвектор является неплохой альтернативой радиаторным отопительным приборам. У него простое устройство и много преимуществ. Еще его называют экономайзером. При желании можно сделать такое устройство самостоятельно, что актуально для печек с пониженным КПД. Но перед этим требуется ознакомиться с их принципом работы.

Подобный конвектор можно сделать собственноручно

Область использования

Трубы-конвекторы делятся на три типа, они могут быть газовыми, электрическими, водяными. Устанавливать дымоход-конвектор нужно лишь на банных печах и газовых системах. Конвективные трубы используют для быстро нагрева смежных помещений. Он осуществляется за счет отбора тепловых потоков, которые уходят через дым. Еще это хорошая защита от инфракрасного излучения , исходящего от дымовых труб.

Конвекторы отличаются простотой в эксплуатации, легким монтажом. Монтировать их можно двумя методами:

• обустроить свою систему дымоотведения;
• подключить к общему дымоотводу трубы.

Из этого видео вы узнаете, как сделать теплообменник на дымоход своими руками:

В первом случае можно одновременно отапливать две комнаты: конвектор ставится в одном помещении, дымоход — в соседнем. Эта система идеально впишется в баню, где имеется отдельная комната отдыха.

Принцип работы

По сути, конвекторы образуют потоки, через которые и идет передача тепла. Постоянная циркуляция происходит через закрытую камеру либо корпус. Конструкция дымоотвода состоит из самой дымоотводной трубы в центре, которая выводит в окружающую среду продукты горения. Второй элемент — это наружный контур, где захватывается холодный воздух, что препятствует прогреву системы до существенных температур.

Дымоход проходящий по центру дома через второй этаж:

Конвектор на трубу дымохода может иметь и другой вариант конструкции: в работе принимает участие дым из дымохода, а также вода в бочке, циркулирующая после нагрева. Центральная труба такая же, как в случае с первой конструкцией, она подключена к отопительной печи. Вторая труба — это окружающий первую бочок, имеющие две трубки для циркуляции жидкости. Вода прогревается и происходит нагрев помещения.

Дымоотводы-экономайзеры можно устанавливать даже в деревянных стенах помещений. Они считаются безопасными для установки в жилых домах.

Есть как и металлические конвекторы, так и из нержавейки

Металлический вариант

Дымоход-конвектор своими руками сделать можно легко, так как с его простым устройством не возникает никаких проблем. Должна быть труба большого диаметра, а на ней уже наварены карманы, выполнить которые можно из небольших трубок, металлических пластин либо профиля. Конечно, нужно уметь пользоваться сварочным аппаратом. В остальном же пошаговая инструкция доступна всем:

1. Берут трубу такого же диаметра, как и та, что выходит из печи. Обычно она не меньше пятнадцати сантиметров. Далее ее обрезают относительно длины трубы дымоотвода. Получится в среднем пятьдесят пять сантиметров.
2. Далее берут трубку с диаметром пять сантиметров, разрезают на шесть частей по сорок пять сантиметров.
3. Шесть получившихся заготовок приваривают к основной — получится вокруг центрального элемента полный круг.
4. После этого готовый конвектор остается соединить с трубами. Для лучшего нагрева можно покрасить устройство в черный цвет. А чтобы добиться эстетичного вида, можно прикрыть его оцинкованным листом или какой-нибудь металлической накладкой.

Дымоход конвектор – как отопить смежное помещение:

Создание из нержавейки

Многие выбирают именно этот вариант, так как тут не нужно обладать специализированными навыками. При монтаже не требуется сварка. Желательно брать пищевую сталь из нержавейки, которая отличается устойчивостью к агрессивным средам, высокой температуре. Материал прослужит длительный срок. Для создания дымохода из нержавейки выполняют следующие шаги:

1. Для дымоотвода берут толстую нержавеющую трубу, а также лист из этого же материала.
2. Лист нержавейки прикрепляют к центральной трубе, используя для этого клепки. Лучше всего закреплять крупными волнами.
3. Остается получившийся конвектор соединить с дымоотводной трубой. Снаружи готовый экономайзер требуется обработать печным лаком.

Дымоход-конвектор:

При таком устройстве воздух будет идти по центральной трубе, нагревая потоки, попадающие в карман. Наружу они будут выходить горячими. При установке любого экономайзера нужно помнить и про общие рекомендации:

1. Устройство всегда располагают у дымохода в нижней части.
2. Рядом не должны находиться предметы, способные легко воспламеняться.
3. В случае с водяными экономайзерами требуется достаточная мощность — вода должна прогреваться до 250°C, иначе тепла будет недостаточно.

Если же нет времени заниматься созданием устройства самостоятельно, то всегда можно подобрать на рынке готовый подходящий вариант. Но нужно обязательно обращать внимание на все стыковочные узлы — сварка должна быть надежной, нигде не должно болтаться отходящих патрубков. Если же на поверхности видны разводы, пятна, то это указывает на использование низкокачественной стали.

Не забываем, что дымоход должен быть размещён в нижней части

Плюсы конверторных устройств

У таких дымоходов много преимуществ, которые оценили по достоинству уже многие. К ним можно отнести:

1. Простой монтаж. Конвектор подключают к трубе с одной стороны, с другой — к дымоотводу, выводящему наружу.
2. Безопасная эксплуатация. Через главную дымоотводную трубу продукты горения уходят на улицу, не задерживаясь в помещении.
3. Польза. Помещение нагревается очень быстро, затрачивая на это совсем немного энергии.
4. Некоторые покупные модели наделены функцией перекрытия дымоотвода, за счет чего можно регулировать интенсивность отдачи тепла.
5. Когда устройство изготовлено из качественных материалов, то в его долговечности не приходится сомневаться.

В общем, дымоход-конвектор действительно является недорогой конструкцией, которую по силам сделать и самостоятельно. У него много преимуществ, благодаря которым его широко используют для отопления бань, жилых домов и прочих помещений.

Теплообменник на дымоход своими руками:

Довольно новое оборудование для обогрева помещений. Ранее использовались только в коммерческих помещениях, сегодня все чаще применяются в жилых зданиях для подогрева панорамных окон и металлопластиковых входных дверей. За счет применения конвекторов эффективно отсекается холодный воздух от жилых зон, дополнительно обогревает помещение и исключается появление на стеклопакетах конденсата. На значительных по площади стеклопакетах чаще всего образуется конденсат, причем это может происходить и при относительно большой температуре воздуха в помещении. Конденсат создает много проблем, и не только эстетических. Вода стекает вниз и далее на пол, постоянная влажность разрушает материал половых покрытий, способствует появлению грибков и плесени.

Существенно увеличивать температуру в помещении для исключения появления конденсата экономически невыгодно, особенно в настоящее время при высокой стоимости энергоносителей. Встраиваемые в пол конвекторы решают все проблемы с минимальными финансовыми потерями.

Надежность и длительность функционирования во многом объясняется простотой устройства оборудования.

Вне зависимости от моделей все они состоят из нескольких элементов.

1. Корпус (короб).
   Изготавливается из листовой оцинкованной или легированной стали толщиной от 0,5 мм. Некоторые модели для увеличения устойчивости к коррозионным процессам покрываются полимерными порошковыми красителями. Корпус укладывается вровень с финишным покрытием, точная регулировка пространственного положения выполняется специальными винтовыми устройствами. Внутри короба располагается все оборудование, водопроводная запорная и регулирующая арматура, электрические кабели и т. д. Конкретный перечень элементов зависит от вида конвектора. Размеры корпуса колеблются в широких пределах, что позволяет их монтировать под полами различного типа. Внешний вид корпуса не играет роли, он полностью скрывается декоративной решеткой.
2. Теплообменник.
   Может быть водяной радиатор или электрический нагреватель. Для увеличения теплоотдачи применяются специальные технические решения или изменяется количество радиаторов.
3. Декоративная решетка.
   Изготавливается из нержавеющих сплавов, легированной стали, существуют варианты из дерева. Сквозь декоративную решетку в конвектор поступает холодный воздух и отводится нагретый. Решетка двухсторонняя, после критического износа одной стороны переворачивается.

Регулировка нагрева выполняется при помощи ручных или электромеханических приборов, теплообмен делается естественным или принудительным методом.

Решение об установке конвектора желательно принимать еще на этапе планирования полового покрытия. На какие параметры нужно обращать внимание при подборе обогревателя?

Материал изготовления корпуса

Если устройство будет установлено у входных дверей, то желательно выбирать модель с корпусом из нержавеющей стали. Дело в том, что в зимний период времени в него может попадать снег, высокая влажность и повышенная температура на порядок ускоряют процессы окисления металла. Много влаги в крытых бассейнах, ванных помещениях и т. д. Даже качественное цинкование не может долго противостоять таким сложным условиям эксплуатации. Еще один момент. О корпус упирается декоративная закрывающая решетка. Если она будет подвергаться значительным нагрузкам, то корпус нужно подбирать из толстых прочных материалов, именно на него в дальнейшем передаются нагрузки.

Размеры корпуса

Производители предлагают изделия различной длины, ширины и глубины. Как эти параметры влияют на выбор конкретного конвектора?

1. Длина
   . Желательно, чтобы она равнялась ширине окна или дверного проема. Если таких вариантов подобрать не удается, то профессионалы рекомендуют устанавливать в ряд два конвектора, общая их длина должна соответствовать вышеописанным требованиям.
2. Ширина.
   Особого влияния на технические параметры не имеет, во время подбора модели рекомендуется обращать внимание лишь на дизайн интерьера помещения.
3. Глубина.
   Очень важный параметр. Для жилых помещений рекомендуется покупать невысокие конвекторы, их намного проще монтироваться на тонких перекрытиях зданий.

Имейте в виду, что линейные размеры корпуса зависят от количества и возможностей установленного в нем оборудования и элементов.

Способ нагрева

Конвекторы могут иметь водяные или электрические нагреватели. Электрические можно монтировать на всех типах полов, они имеют полностью автономное управление. Водяные, соответственно, только в помещениях такими же с системами подогрева пола. Это несколько ухудшает технические характеристики устройств, температура теплоносителя зависит от температуры в общей системе. Такая особенность ограничивает возможность встраиваемых конвекторов.

Еще одна разница между водяным и электрическим типом конвекторов. Электрические можно устанавливать в любое удобное время, для этого понадобиться лишь частично демонтировать половое покрытие. Водяные рекомендуется монтировать только одновременно с установкой системы подогрева пола, при невыполнении этого условия комбинированная система не будет функционировать.

Размеры радиатора

Эффективность теплоотдачи зависит от двух факторов: материалов изготовления и площади поверхности. Все изготовители во время производства устройств применяют материалы с максимальной теплопроводностью, здесь особого выбора нет. Изменение теплоотдачи по большей части делается за счет корректировки размеров и количества радиаторов. Но этот параметр должен согласовываться с размерами окон или дверей.

Тип вентиляции

Воздух сквозь теплообменник может проходить за счет естественного движения или при помощи электрических вентиляторов. Первый вариант работает более надежно, конвекторы можно устанавливать в любых помещениях, в том числе и не имеющих электрической проводки. Недостаток – незначительная мощность конвектора, причем изменение теплоотдачи происходит вне пожеланий пользователя.

Принудительная вентиляция выполняется при помощи осевых или радиальных вентиляторов. Скорость воздушного потока не зависит от внешних условий, конвектор может изменять производительность с учетом заданных режимов. Недостатки – несколько усложняется процесс монтажа, увеличивается шумность в помещении. Во время выбора имейте в виду эти эксплуатационные характеристики устройств.

Вид решетки

Решетки в большинстве случаев изготавливаются из прочных металлических сплавов. Могут сворачиваться в рулоны или быть стационарными. Во время выбора рекомендуется обращать внимание на два параметра: физическая прочность и внешний вид. Чем больше нагрузка на половое покрытие, тем выше прочность должна иметь обрешетка.

Рабочее давление

Для частных жилых домов этот показатель не имеет значения, давление в водопроводных сетях различного назначения не превышает 3 атм., а минимальное рабочее давление у всех видов конвекторов не бывает менее 10 атм. Что касается многоквартирных домов, то покупайте приборы с максимальными значениями давления опрессовки. Перед началом сезона отопления в домах производится испытание водопроводных систем высоким давлением, конвекторы должны выдерживать его.

Дополнительное оборудование управления и контроля

Для контроля и изменения режимов функционирования применяются электромеханические или механические приборы и устройства. Элементы располагаются непосредственно в корпусе, а управление может быть с удаленного пульта. Электронные модели позволяют запрограммировать не только температуру, но и периодичность включения/выключения. Выбор типа конвектора зависит от пожеланий пользования и особенностей эксплуатации помещения.

Краткий перечень производителей

Для облегчения выбора мы предлагаем ознакомиться с наиболее известными производителями конвекторов, их товары имеют положительные отзывы многочисленных потребителей.

Каждая компании выпускает широкий спектр оборудования по техническим характеристикам, что дает возможность найти самый подходящий вариант конвектора с учетом максимального количества различных факторов.

Нарушение технологии установки может стать причиной появления неприятностей во время эксплуатации конвекторов. Особенно большие проблемы возникают при поломках конвекторов с водяным теплоносителем. Именно для этого типа устройств дадим пошаговую инструкцию. Для монтажа понадобится набор ключей и уплотнительная нить. Начинать работы нужно со сборки теплообменника. Предварительное условие – финишное покрытие пола еще не установлено.

Сборка элементов теплообменника

Шаг 1.
Занесите коробку в помещение, откройте ее. Перед открыванием обратите внимание на верх и низ, в противном случае возникнут сложности во время вынимания частей конвектора. Проверьте комплектность. Внутри корпуса должен находиться теплообменник, регулируемые ножки, регулировочные болты и шайбы, декоративная решетка, соединительная, запорная и регулирующая арматура.

Шаг 2.

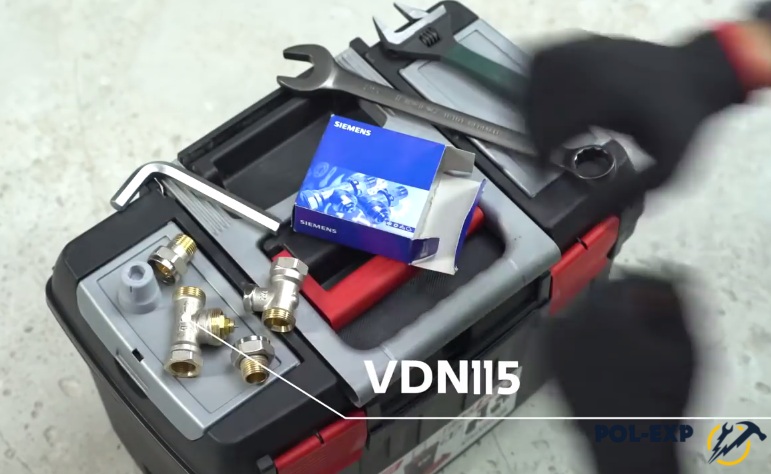

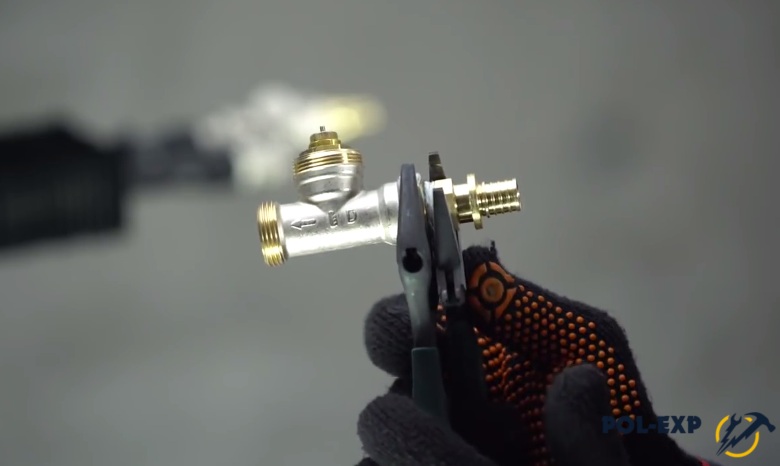

Достаньте из упаковки два клапана, открутите соединительные гайки со штуцерами.

Шаг 3.
Накрутите на резьбу специальную нить для герметизации, количество витков не менее 5–8.

Важно. Нить нужно наматывать по ходу резьбы, во время закручивания штуцера она должна затягиваться, а не ослабляться. Это очень важное условие, при его несоблюдении обязательно появятся протечки воды. Придется разбирать уже установленный конвектор и ликвидировать проблемы.

Шаг 4.

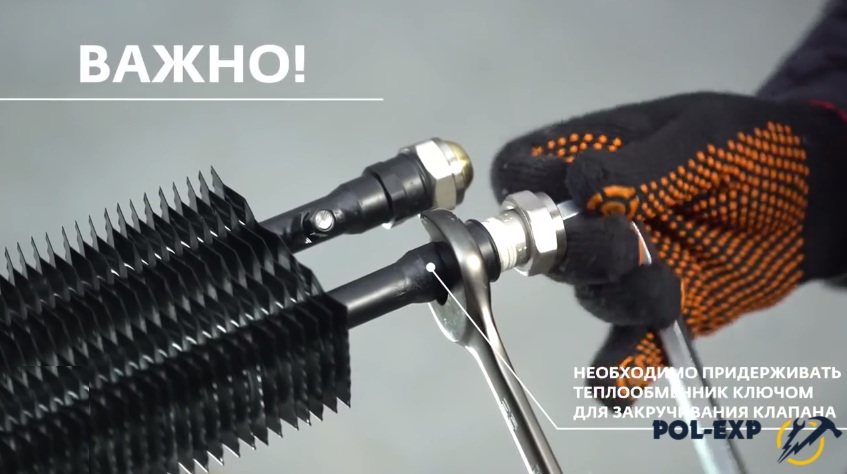

Одним ключом придерживайте выход трубы теплообменника, а вторым плотно закрутите клапан на место. Клапан внутри имеет шестигранное отверстие под ключ. Слишком больших усилий прилагать нет надобности, нить надежно справляется со своей задачей. Таким же методом соберите кран устройства.

Теплообменник подготовлен. Желательно предварительно испытать герметичность соединений. Для этого можно его подключить к водопроводу при помощи гибких шлангов и открыть подачу воды. Все в норме – можно приступать к установке корпуса.

Монтаж корпуса

Шаг 1

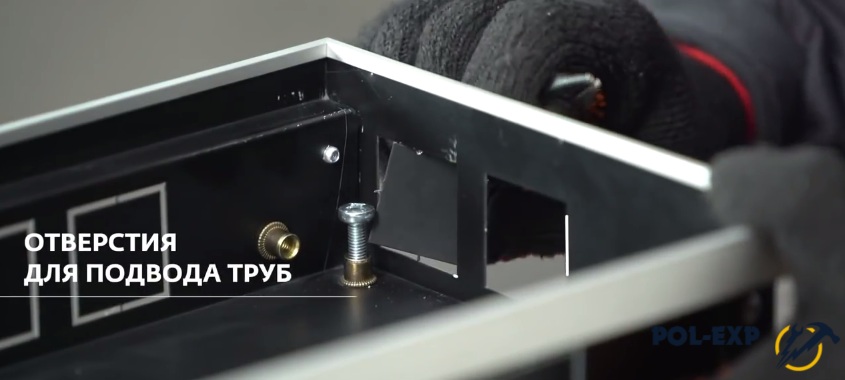

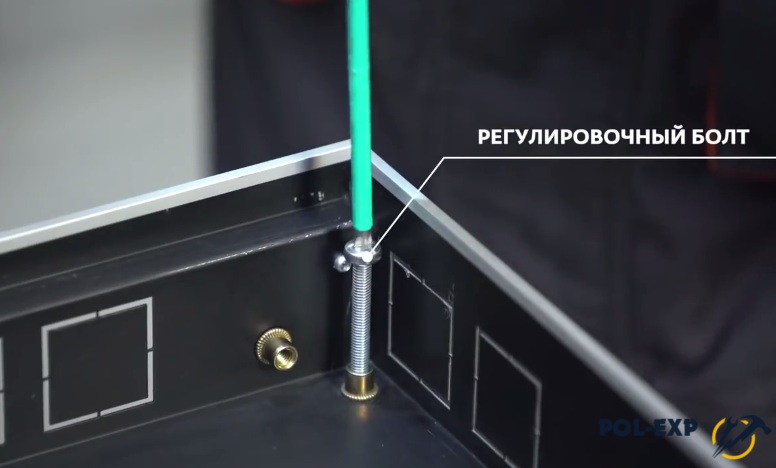

. Вкрутите в резьбу регулировочные винты, откройте отверстия для подвода труб системы подогрева пола. Они закрываются съемными заслонками.

Шаг 2.
Установите корпус на место монтажа, пузырчатым уровнем установите его строго в горизонтальном положении. Это очень важный этап. Если теплообменник будет под углом, то велики риски его завоздушивания, в результате он не будет работать на полную мощность. Кроме того, решетка не будет располагаться в одной плоскости с половым покрытием. Проверяйте положение по нескольким направлениям, постоянно закручивайте или откручивайте регулировочные болты.

Важно. Во время установки корпуса принимайте во внимание нулевую отметку полового покрытия. Именно в этой плоскости должна располагаться декоративная решетка конвектора.

Шаг 3.
После установки корпуса нужно зафиксировать его положение. Для этого используйте регулируемые ножки, изготовленные из перфорированной стальной пластины. Один конец при помощи болтов с шайбами зафиксируйте на корпусе, а второй на основании пола. Для фиксации к основанию нужно пользоваться дюбелями соответствующей длины и диаметра. После крепления еще раз проверьте положение устройства и при обнаружении отклонений устраните их.

Шаг 4.
Положите в корпус теплообменник, для него предусмотрено специальное место. Заведите в отверстия пластиковые трубы системы подогрева пола, замерьте их длину и специальным секатором отрежьте излишки.

Шаг 5.
Специальным переносным сварочным аппаратом для пластиковых труб нагрейте концы и присоедините их к штуцерам крана и клапана.

Шаг 6.
При помощи гайки прикрутите элементы к теплообменнику, при этом постоянно придерживает вторым ключом арматуру. Она изготовлена из нержавеющих сплавов, а они имеют невысокие показатели физической прочности. Превышение предельных нагрузок может ставать причиной появление трещин. Еще одно неприятное свойство таких сплавов – низкая сопротивляемость усталости метала. Это значит, что даже не очень сильные усилия затягивания, действующие длительный период времени, становится причиной появления трещин, металл «устает».

Шаг 7.
Подключите к модулю электрические кабели. Для этого установлен клеммник, схема подключения есть в инструкции по пользованию устройством. Модуль осуществляет автоматическую поддержку заданных пользователями режимов функционирования конвектора. Во время подключения питания нужно отключить сеть, все работы выполнять в строгом соответствии с требованиями ПУЭ.

Шаг 8.
Если вы фиксируете корпус конвектора цементно-песчаной стяжкой или монтажной пеной, то обязательно вставьте в него специальные распорки для предупреждения деформации.

Мы рассмотрели пример монтажа конвектора с гибридным распределением тепла, устройство подключается к общей системе теплого пола. Температура теплоносителя в конвекторе такая же, как и в системе, что несколько ограничивает возможности оборудования.

Общие советы по монтажу конвектора после установки финишного полового покрытия

Такие ситуации могут возникать во время производства строительных работ, место установки конвектора должно предусматриваться в период монтажа полового покрытия и системы подогрева. Размеры углубления должны отвечать размерам корпуса с запасом по периметру 2–3 см, длина вывода пластиковых труб должна гарантировать беспроблемное присоединение устройства. Их всегда делают с запасом, излишки по длине потом отрезаются.

Схема установки конвекторов, указание габаритов ниши под оборудование

Рекомендуется устанавливать конвектор на расстоянии не более 30 см от окна, в противном случае возможно запотевание стеклопакетов – теплый воздух не будет обогревать их поверхность. Толщина слоя теплоизоляции под корпусом конвектора должна адаптироваться к общей высоте финишного покрытия, желательно использовать такие же теплоизоляторы, что и под основной поверхностью пола.

Большинство конвекторов имеет правостороннее стандартное подключение, но его можно изменить самостоятельно или во время покупки выбирать соответствующий существующей разводке вид. Вентиляторы располагайте в корпусе со стороны окна или дверного проема, они должны захватывать холодный воздух. За счет такого размещения повышается эффективность устройства и улучшаются показатели микроклимата в помещении.

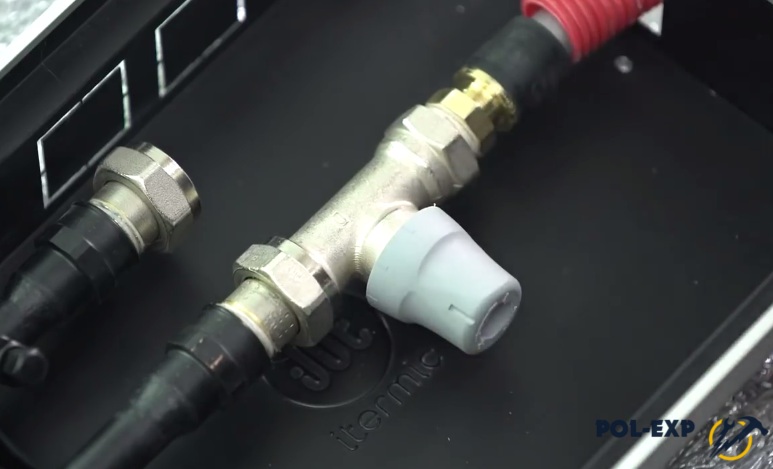

Обязательно к теплообменнику нужно подключать кран Маевского, он располагается на входе теплоносителя. Кран Маевского позволяет развоздушить конвектор, невыполнение этой операции может стать причиной отказа в работе устройства.

Подключение питания выполняется по схеме, а скорость вращения вентилятора можно изменить потенциометром. После завершения электрического монтажа все открытые соединения нужно накрыть специальными герметичными крышками. Обращайте внимание, чтобы резиновые прокладки не имели механических повреждений. Контролер монтируйте к стене на высоте примерно 1,5 м от пола, такое положение удобно для пользования.

Видео ­– Установка конвектора

Эта статья посвящена самодельным отопительным приборам. Порой они не блещут красотой; однако возможность своими руками с минимальными затратами обеспечить теплом гараж или мастерскую наверняка привлекает многих из наших читателей. Мы познакомимся с несколькими конструкциями различной сложности, выполненными из вторсырья, старых труб и прочих предельно доступных материалов.

Радиаторы для водяного отопления

Вначале мы исследуем радиаторы, предназначенные для работы в контурах центрального и автономного отопления.

Регистр

Наиболее простые и доступные самодельные радиаторы отопления — из труб большого (100 — 250 мм) диаметра, заглушенными с торцов и соединенными перемычками. Эти приборы — так называемые регистры — обладают большим внутренним объемом и, соответственно, значительной тепловой инерционностью, что делает их идеальным решением для систем с твердотопливными котлами.

Подсказка: твердотопливный котел нуждается в растопке каждые несколько часов.
Чем больше инерционность системы отопления и, в частности, отопительных приборов — тем меньше отапливаемое помещение будет остывать между растопками.

Как изготовить простейший горизонтальный регистр?

1. Трубы нарезаются отрезками по 1,5 — 4 метра
   (в зависимости от предполагаемой длины регистра).
2. В них сверлятся или прожигаются газовым резаком отверстия под перемычки
   . Важный момент: конфигурация перемычек должна создавать внутри прибора замкнутый контур, исключающий застой теплоносителя в тупиковых участках.
3. Трубы соединяются перемычками
   — трубами размером ДУ20 — ДУ32.
4. Параллельно перемычкам ввариваются отрезки трубы той же длины, но уже приваренные к глухим стенкам
   . Они придадут конструкции жесткость.
5. Торцы глушатся донцами, вырезанными из стального листа толщиной 4 — 5 мм
   .
6. В нижнюю и верхнюю секции ввариваются патрубки
   , которые в дальнейшем будут соединять регистр с подводкой.

В большинстве случаев в качестве секций регистра используется обычная круглая водогазопроводная труба. В ней привлекательны невысокая цена погонного метра и максимальная прочность на разрыв при минимальной толщине стенок, которая обеспечивается круглым сечением.

Однако порой можно встретить и самодельные радиаторы отопления из профильной трубы — квадратной или прямоугольной. Ее достоинства — относительная компактность регистра и несколько большая площадь поверхности при той же площади сечения.

Важно: при постоянной температуре отопительного прибора его теплоотдача линейно зависит от площади поверхности, на которой происходит теплообмен с воздухом.

Конвектор

Простейший конвектор — это виток трубы с напрессованными на него пластинами, увеличивающими пресловутую поверхность теплообмена. Наиболее доступный материал — сталь. В качестве источников готовых конвекторов для владельцев гаражей часто выступают дома — новостройки: владельцы квартир в них массово меняют установленные строителями отопительные приборы на более привлекательные внешне и имеющие большую теплоотдачу секционные радиаторы.

Однако у стали есть серьезный недостаток — низкая теплопроводность. Чтобы не быть голословными, мы приведем значения теплопроводности для трех металлов, чаще других использующихся при изготовлении отопительных приборов.

Очевидно, что при создании конвектора выгодно использовать цветные металлы: их теплопроводность резко увеличит теплоотдачу, сделав нагрев оребрения более равномерным.

Самодельные радиаторы отопления из меди представляют собой всевозможные конструкции на основе и пластин — медных и алюминиевых. Алюминиевое оребрение куда более доступно по сравнению с медным; некоторая разница в теплоотдаче компенсируется его увеличенной площадью.

Для сборки конвектора чаще всего применяется предназначенный для медных водопроводов припой; несколько реже пластины .

Автономные обогреватели

Что делать, если в гараже отсутствуют центральное отопление и газ, а организовать схему с твердотопливным котлом не позволяет периодичность ваших визитов в помещение?

В этом случае будет вполне логичным использовать для обогрева электроэнергию.

Масляный радиатор

Простейший самодельный масляный радиатор представляет собой уже знакомый нам сварной регистр с несколькими доработками.

• Приварыши для подключения к подводкам отсутствуют.
• Регистр, как правило, делается переносным, что подразумевает наличие ножек.
• Перемычки между секциями присутствуют с обеих сторон. Их диаметр делается несколько больше, чем при сборке регистра для водяного отопления. Инструкция связана с тем, что естественная конвекция подразумевает минимальный гидравлический напор, а раз так — гидравлическое сопротивление тоже должно быть минимальным.
• ТЭН или несколько параллельно соединенных ТЭНов устанавливаются в торце нижней секции.
• В роли теплоносителя выступает масло. В идеале — трансформаторное, но подойдет даже отработка.
• Регистр снабжается небольшим открытым расширительным бачком. Как вариант — масло немного не доливается до верха регистра, а приварыш на его верхней секции комплектуется автоматическим воздухоотводчиком.

Внимание: установить вместо воздушника предохранительный клапан — плохая идея.
При срабатывании он может обдать владельца помещения маслом с температурой 60 — 90 градусов, что явно не пойдет на пользу его самочувствию и настроению.

Калорифер из автомобильного радиатора

Еще одно интересное решение — самодельный обогреватель для гаража из радиатора.

На схеме обозначены цифрами:

1. Радиатор.
2. Расширительный бак.
3. Вентилятор принудительного обдува.
4. Кожух, защищающий лопасти вентилятора.
5. Водяная помпа.
6. Патрубок для подачи масла.
7. Пускатель.
8. Ремень привода вентилятора.
9. Электромотор.
10. Рамная стойка.
11. Сливной кран.
12. Блок ТЭНов.
13. Жалюзи для регулировки направления воздушного потока.

• Частично забитые трубки радиатора — не помеха. Масло они пропустят.
• Оптимальные характеристики мотора — 300 — 500 ватт при 1500 об/мин.
• Для подогрева масла используются ТЭНы общей мощностью до 3 КВт. Лучше предусмотреть ступенчатую регулировку мощности их раздельным включением.

• Из-за небольшого диаметра трубок радиатора использовать отработку в этой конструкции не стоит. Подойдет трансформаторное масло или тосол А-40.
• Наиболее эффективной работа обогревателя будет при температуре масла около 80С. Температура регулируется подбором мощности ТЭНов и оборотов вентилятора.

Заключение

Надеемся, что несколько предложенных вниманию читателя идей помогут ему организовать отопление подсобных помещений с минимальными затратами. Дополнительную информацию, как обычно, можно найти в видео в этой статье. Успехов в творчестве!

Среди различных способов отопления дома, конвекторное по праву занимает не последнее место. Основные его преимущества заключаются в том, что при использовании такого способа не надо создавать сложный проект системы отопления, а также не потребуются трубы и дорогостоящие водонагревательные котлы.

Попробуем разобраться, что такое конвекторное отопление. Как следует из самого названия — это способ обогрева помещения, который основывается на конвекции воздуха по самому помещению.

Из законов физики следует, что при нагреве теплый воздух поднимается, а холодный уходит вниз.

Таким образом, происходит естественная циркуляция воздуха и постепенный нагрев помещения. Именно этот вид отопления является достаточно простым, но, в то же время эффективным способом обогрева.

Что такое конвектор

Конвектор представляет собой нагреватель, помещенный в стальной корпус. Воздух, проходя через элементы (ребра) нагревателя постепенно поднимается вверх. А снизу, ввиду того, что нагреватель располагается в корпусе, подходит холодный воздух.

Благодаря такой конструкции и происходит циркуляция. Сверху корпус имеет решетку для выхода нагретого воздуха. В некоторых случаях он снабжен жалюзями для регулировки потока воздуха.

Какие бывают конвекторы

По принципу работы с энергоносителями существует широкий выбор такого оборудования. Но сейчас большинство конвекторов, продающихся в магазинах, имеют электронагреватель. Есть модели, работающие на газу — газовые конвекторы.

Электрические конвекторы лучше всего подходят для обогрева квартир, поскольку имеют компактные размеры. Конвекторное отопление дачи или загородного дома более выгодно эксплуатировать, создавая его на основе газовых конвекторов – газ намного дешевле. Конечно, при условии наличия газа в доме.

По способу установки конвекторы можно разделить на:

• Напольные;
• Настенные;
• Монтируемые в пол или плинтус.
• Напольные конвекторы устанавливаются на пол, могут иметь колесики для перемещения по поверхности пола, а могут жестко устанавливаться, без возможности перемещения. Фото с напольным конвектором чуть ниже.

• Настенные конвекторы для обогрева монтируются непосредственно на стенку при помощи специальных кронштейнов.
• Третий тип конвекторов может быть вмонтирован в пол или в напольный плинтус.

Устройство конвектора

Основных узлов у конвектора три. Это:

• Корпус;
• Нагревательный элемент;
• Блок управления (термостат);

Корпус

• Корпус современных конвекторов изготавливают из стали. Благодаря широчайшему выбору оборудования на современном рынке, можно с легкостью подобрать дизайн корпуса, который подходит под ваше помещение.
• Настенные конвекторы, вдобавок, на корпусе имеют специальные кронштейны (крепления), которые позволяют снимать конвектор со стены для проведения очистки поверхностей стен и оборудования.
• Современные конвекторы на корпусе могут иметь жалюзи, установленные под определенным углом, для направления потока воздуха. Очень часто эти жалюзи устанавливаются не сверху корпуса, а с боковой стороны.
• Благодаря такому расположению, воздушный поток из конвектора более обширно распределяется по помещению и способствует его лучшему и более равномерному прогреву.

Совет. Выбирайте конвектор с небольшим запасом (10-20%) по мощности, если обогреваться будет угловое помещение. Так как вероятен будет недогрев помещения.

Нагревательный элемент

• Рассматривая электроконвекторы, можно сказать, что нагреватели в них устанавливают различных типов. В самые недорогие конвекторы, например, монтируют спиральные нагреватели. Такого типа устройство можно встретить в недорогих моделях. Их цена составляет около 30$-50$.

За счет высокой температуры нагрева спирали (до 160 С 0) они быстро прогревают помещения. Но такой тип нагревательной спирали весьма опасен. Так как на нем интенсивно скапливается пыль, а также может попасть вода на нагревающий элемент, что в конечном итоге может привести к возникновению пожара.

Но ввиду своей дешевизны, конвекторы со спиральным нагревательным элементом весьма популярны. К тому же, многие фирмы в дополнение, монтируют на корпусе вентиляторы, что вместе с высокотемпературной спиралью, делает прогрев еще более интенсивным.

• В более дорогие модели монтируют более безопасный тип спиралей, низкотемпературного типа (температура нагрева не превышает 100 С 0).

Нагреватель представляет собой алюминиевый радиатор-рассеиватель, в него вмонтирована стальная труба, а в эту трубку – специальная нить нагрева.

Алюминиевый корпус радиатора способствует более эффективному нагреву. Некоторые производители устанавливают в такой радиатор не одну, а две трубки нагрева. Таким образом, позволяя включать сам блок нагрева, как на полную мощность, так и на половину своей мощности.

Следует отметить, что ввиду разности расширения при нагреве алюминия и стали, происходит постепенное разрушение прочной связи между нагревательной трубкой и корпусом. Со временем корпус радиатора может полностью потерять соединение с нагревательной трубкой. Это может привести к локальному перегреву трубки и выходу нагревательного элемента из строя.

В настоящее время производители электроконвекторов активно ведут работы над усовершенствованиями и пытаются устранить этот недостаток.

Нагреватель RX-Silence, разработанный и запатентованный фирмой NOIROT (Франция) имеет уникальную на данный момент конструкцию.

Уникальность решения состоит в том, что в силуминовом корпусе радиатора, полностью герметичном, в уплотненной засыпке порошка магнезии, расположена нихромовая нить нагрева.

Используемые материалы имеют схожие коэффициенты расширения. Это решение позволяет не только снизить расход электроэнергии, но и продлить срок службы конвектора до 15-17 лет.

Управление электроконвектором

• Самый примитивный блок управления, применяемый в конвекторах – термостат, монтируемый в корпус конвектора. Термостат бывает электромеханический и электронный.

Первый тип управления наиболее дешевый, а от того наименее точный (погрешность может достигать 2С 0) и более шумный так как щелкает биметаллический датчик, включая нагреватель. Обычно, температуру в электромеханическом термостате задают, вращая ручку с проградуированными условными значениями мощности конвектора.

Электронный термостат обладает более точной (погрешность не более 0,1 С 0) и бесшумной работой конвектора. Кроме того, многие производители позволяют программировать электронный блок управления на включение конвектора в различных режимах, на различной мощности в разное время суток и дня недели. Более того, электронный термостат позволяет управлять самой нагревательной панелью дистанционно, через вынесенный блок контроля и управления.

Такое решение позволяет управлять большим (до 60 шт.) количеством конвекторов в разных частях дома буквально одной кнопкой. В блоке можно установить различные встроенные программы нагрева для каждого помещения в отдельности или всего здания целиком.

• Лидером рынка «умных» конвекторов по праву являются французская фирма NOIROT и немецкий гигант Siemens. Блоки управления в конвекторах этих производителей позволяют управлять температурой даже дистанционно, через телефон. Эта функция будет удобна тогда, когда надо прогреть помещение заранее.

Производители электрических конвекторов сегодня выпускают оборудование мощностью 0,8 кВт -3,0 кВт. Масса может составлять от трех до девяти килограмм.

Выпускающиеся современные электроконверторы можно разделить по типам:

• Высокие
  (высота 450-670 мм);
• Средние
  (высота до 330 мм);
• Узкие
  (плинтусные), высота 140-200 мм.

Высокие конвекторы, из-за высоты, создают весьма активную конвекцию. В плинтусные конвекторы устанавливают нагреватель меньшей мощности. Чтобы сохранить эффективность работы оборудования, его делают максимально длинным (до 2,5м).

Помимо электрических конвекторов, встречаются еще и газовые конвекторы. Принцип работы у них такой же, что и у электрических. Только работают нагреватели не за счет спирали, а за счет сгорания газа.

Газ сгорает в специальной камере, стенки камеры нагреваются и отдают тепло радиатору. Он, в свою очередь, уже нагревает воздух.

Газовые конвекторы не имеют сложных электронных систем управления, но за счет использования газа, эксплуатация их обходится дешевле, чем электрических. Но сложность их установки и требования к наличию дымохода не позволяют их использовать в квартирах.

В интернете есть много видео, которые послужат для вас примером установки конвектора.

Своими руками электрический конвектор смонтировать не так уж и тяжело.

Для работы понадобится совсем немного инструментов:

• Перфоратор;
• Отвертка;
• Молоток;
• Уровень.

Инструкция по установке настенного электроконвектора:

1. Собираем конвектор, прикрепляем к нему кронштейны;
2. Прикладываем к стене всю конструкцию, выставляем по уровню;
3. Отмечаем места установки кронштейнов;
4. Отсоединяем кронштейны от панели;
5. Прикладываем кронштейны по очерченным границам;
6. Отмечаем точки крепления (сверления);
7. Используя перфоратор, сверлим отверстия в отмеченных точках;
8. С помощью молотка аккуратно забиваем дюбеля в стену;
9. Отверткой или шуруповертом прикручиваем кронштейны;
10. Монтируем на них панель конвектора;
11. Подключаем оборудование в розетку.

Итоги

Конвекторное отопление – это очень хороший вариант для обогрева помещений. Конвекторы можно рекомендовать для установки, как в небольших квартирах, так и в больших загородных домах. Они имеют хорошую производительность и эффективность.

Экология потребления.Усадьба:Среди различных способов отопления дома, конвекторное по праву занимает не последнее место. Основные его преимущества заключаются в том, что при использовании такого способа не надо создавать сложный проект системы отопления, а также не потребуются трубы и дорогостоящие водонагревательные котлы.

Среди различных способов отопления дома, конвекторное по праву занимает не последнее место. Основные его преимущества заключаются в том, что при использовании такого способа не надо создавать сложный проект системы отопления, а также не потребуются трубы и дорогостоящие водонагревательные котлы.

Попробуем разобраться, что такое конвекторное отопление. Как следует из самого названия — это способ обогрева помещения, который основывается на конвекции воздуха по самому помещению.

Из законов физики следует, что при нагреве теплый воздух поднимается, а холодный уходит вниз.

Таким образом, происходит естественная циркуляция воздуха и постепенный нагрев помещения. Именно этот вид отопления является достаточно простым, но, в то же время эффективным способом обогрева.

Что такое конвектор

Конвектор представляет собой нагреватель, помещенный в стальной корпус. Воздух, проходя через элементы (ребра) нагревателя постепенно поднимается вверх. А снизу, ввиду того, что нагреватель располагается в корпусе, подходит холодный воздух.

Благодаря такой конструкции и происходит циркуляция. Сверху корпус имеет решетку для выхода нагретого воздуха. В некоторых случаях он снабжен жалюзями для регулировки потока воздуха.

Составляющие напольного конвектора

Какие бывают конвекторы

По принципу работы с энергоносителями существует широкий выбор такого оборудования. Но сейчас большинство конвекторов, продающихся в магазинах, имеют электронагреватель. Есть модели, работающие на газу — газовые конвекторы.

Электрические конвекторы лучше всего подходят для обогрева квартир, поскольку имеют компактные размеры. Конвекторное отопление дачи или загородного дома более выгодно эксплуатировать, создавая его на основе газовых конвекторов – газ намного дешевле. Конечно, при условии наличия газа в доме.

По способу установки конвекторы можно разделить на:

• Напольные;

• Настенные;

• Монтируемые в пол или плинтус.

• Напольные конвекторы устанавливаются на пол, могут иметь колесики для перемещения по поверхности пола, а могут жестко устанавливаться, без возможности перемещения. Фото с напольным конвектором чуть ниже.


• Настенные конвекторы для обогрева монтируются непосредственно на стенку при помощи специальных кронштейнов.

• Третий тип конвекторов может быть вмонтирован в пол или в напольный плинтус.


Устройство конвектора

Основных узлов у конвектора три. Это:

• Корпус;

• Нагревательный элемент;

• Блок управления (термостат);


Корпус

• Корпус современных конвекторов изготавливают из стали. Благодаря широчайшему выбору оборудования на современном рынке, можно с легкостью подобрать дизайн корпуса, который подходит под ваше помещение.

• Настенные конвекторы, вдобавок, на корпусе имеют специальные кронштейны (крепления), которые позволяют снимать конвектор со стены для проведения очистки поверхностей стен и оборудования.

• Современные конвекторы на корпусе могут иметь жалюзи, установленные под определенным углом, для направления потока воздуха. Очень часто эти жалюзи устанавливаются не сверху корпуса, а с боковой стороны.

• Благодаря такому расположению, воздушный поток из конвектора более обширно распределяется по помещению и способствует его лучшему и более равномерному прогреву.


Совет. Выбирайте конвектор с небольшим запасом (10-20%) по мощности, если обогреваться будет угловое помещение. Так как вероятен будет недогрев помещения.

Нагревательный элемент

• Рассматривая электроконвекторы, можно сказать, что нагреватели в них устанавливают различных типов. В самые недорогие конвекторы, например, монтируют спиральные нагреватели. Такого типа устройство можно встретить в недорогих моделях. Их цена составляет около 30$-50$.


Самый обыкновенный электрический конвектор

За счет высокой температуры нагрева спирали (до 160 С 0) они быстро прогревают помещения. Но такой тип нагревательной спирали весьма опасен. Так как на нем интенсивно скапливается пыль, а также может попасть вода на нагревающий элемент, что в конечном итоге может привести к возникновению пожара.

Но ввиду своей дешевизны, конвекторы со спиральным нагревательным элементом весьма популярны. К тому же, многие фирмы в дополнение, монтируют на корпусе вентиляторы, что вместе с высокотемпературной спиралью, делает прогрев еще более интенсивным.

• В более дорогие модели монтируют более безопасный тип спиралей, низкотемпературного типа (температура нагрева не превышает 100 С 0).


Нагреватель представляет собой алюминиевый радиатор-рассеиватель, в него вмонтирована стальная труба, а в эту трубку – специальная нить нагрева.

Алюминиевый корпус радиатора способствует более эффективному нагреву. Некоторые производители устанавливают в такой радиатор не одну, а две трубки нагрева. Таким образом, позволяя включать сам блок нагрева, как на полную мощность, так и на половину своей мощности.

Следует отметить, что ввиду разности расширения при нагреве алюминия и стали, происходит постепенное разрушение прочной связи между нагревательной трубкой и корпусом. Со временем корпус радиатора может полностью потерять соединение с нагревательной трубкой. Это может привести к локальному перегреву трубки и выходу нагревательного элемента из строя.

В настоящее время производители электроконвекторов активно ведут работы над усовершенствованиями и пытаются устранить этот недостаток.

Нагреватель RX-Silence, разработанный и запатентованный фирмой NOIROT (Франция) имеет уникальную на данный момент конструкцию.

Уникальность решения состоит в том, что в силуминовом корпусе радиатора, полностью герметичном, в уплотненной засыпке порошка магнезии, расположена нихромовая нить нагрева.

Используемые материалы имеют схожие коэффициенты расширения. Это решение позволяет не только снизить расход электроэнергии, но и продлить срок службы конвектора до 15-17 лет.

Управление электроконвектором

• Самый примитивный блок управления, применяемый в конвекторах – термостат, монтируемый в корпус конвектора. Термостат бывает электромеханический и электронный.


Первый тип управления наиболее дешевый, а от того наименее точный (погрешность может достигать 2С 0) и более шумный так как щелкает биметаллический датчик, включая нагреватель. Обычно, температуру в электромеханическом термостате задают, вращая ручку с проградуированными условными значениями мощности конвектора.

Электронный термостат обладает более точной (погрешность не более 0,1 С 0) и бесшумной работой конвектора. Кроме того, многие производители позволяют программировать электронный блок управления на включение конвектора в различных режимах, на различной мощности в разное время суток и дня недели. Более того, электронный термостат позволяет управлять самой нагревательной панелью дистанционно, через вынесенный блок контроля и управления.

Такое решение позволяет управлять большим (до 60 шт.) количеством конвекторов в разных частях дома буквально одной кнопкой. В блоке можно установить различные встроенные программы нагрева для каждого помещения в отдельности или всего здания целиком.

• Лидером рынка «умных» конвекторов по праву являются французская фирма NOIROT и немецкий гигант Siemens. Блоки управления в конвекторах этих производителей позволяют управлять температурой даже дистанционно, через телефон. Эта функция будет удобна тогда, когда надо прогреть помещение заранее.


Производители электрических конвекторов сегодня выпускают оборудование мощностью 0,8 кВт -3,0 кВт. Масса может составлять от трех до девяти килограмм.

Выпускающиеся современные электроконверторы можно разделить по типам:

Высокие конвекторы, из-за высоты, создают весьма активную конвекцию. В плинтусные конвекторы устанавливают нагреватель меньшей мощности. Чтобы сохранить эффективность работы оборудования, его делают максимально длинным (до 2,5м).

Помимо электрических конвекторов, встречаются еще и газовые конвекторы. Принцип работы у них такой же, что и у электрических. Только работают нагреватели не за счет спирали, а за счет сгорания газа.

Газ сгорает в специальной камере, стенки камеры нагреваются и отдают тепло радиатору. Он, в свою очередь, уже нагревает воздух.

Конвектор на газу

Газовые конвекторы не имеют сложных электронных систем управления, но за счет использования газа, эксплуатация их обходится дешевле, чем электрических. Но сложность их установки и требования к наличию дымохода не позволяют их использовать в квартирах.

В интернете есть много видео, которые послужат для вас примером установки конвектора.

Своими руками электрический конвектор смонтировать не так уж и тяжело.

Для работы понадобится совсем немного инструментов:

Кронштейн для установки

Инструкция по установке настенного электроконвектора:

1. Собираем конвектор, прикрепляем к нему кронштейны;

2. Прикладываем к стене всю конструкцию, выставляем по уровню;

3. Отмечаем места установки кронштейнов;

4. Отсоединяем кронштейны от панели;

5. Прикладываем кронштейны по очерченным границам;

6. Отмечаем точки крепления (сверления);

7. Используя перфоратор, сверлим отверстия в отмеченных точках;

8. С помощью молотка аккуратно забиваем дюбеля в стену;

9. Отверткой или шуруповертом прикручиваем кронштейны;

10. Монтируем на них панель конвектора;

11. Подключаем оборудование в розетку.


Итоги

Конвекторное отопление – это очень хороший вариант для обогрева помещений. Конвекторы можно рекомендовать для установки, как в небольших квартирах, так и в больших загородных домах. Они имеют хорошую производительность и эффективность. опубликовано

При проектировании интерьеров современных квартир, домов и офисов дизайнеры нередко прибегают к нестандартным решениям. Типовые обогревательные приборы могут не соответствовать общему стилю помещения, вместо них все чаще предпочитают устанавливать незаметные радиаторы отопления, которые уместны в любом интерьере и в то же время достаточно функциональны.

Особенности встраиваемых в пол радиаторов

С помощью встраиваемых обогревательных приборов организуется отопление загородных домов, офисов, торговых центров и прочих объектов. Такие радиаторы эффективно справляются с задачей обогрева мест постоянного проживания людей, рабочих мест, а также помещений, в которых необходимо обеспечить определенный температурный режим (например, для растений).

Внутрипольные радиаторы работают по принципу конвектора. Такой способ обогрева воздуха способствует поддержанию нужного уровня температуры, а также заметно сокращает расходы на отопление. Экономия происходит за счет более интенсивной циркуляции воздуха по сравнению с обычными батареями, которые закрепляются на стенах.

В каких помещениях устанавливают встраиваемые в пол радиаторы?

У некоторых моделей есть дополнительные функции, такие как отвод конденсата, автоматическая регуляция, программируемый контроль климата.

Подобные радиаторы наиболее востребованы в помещениях, где требуется создать особый микроклимат:

• в теплицах;
• в музеях;
• в галереях;
• в домах с панорамными окнами.

Универсальность и многофункциональность встраиваемых в пол батарей способствует тому, что им отдают предпочтение при организации отопления как в жилых помещениях, так и в офисных, а также в помещениях коммерческого назначения.

Достоинства и недостатки

К достоинствам встраиваемых в пол радиаторов относятся:

• возможность установки практически в любом месте комнаты;
• экономия пространства: над радиатором можно поставить стол или стул;
• простота в уходе;
• незаметность: могут использоваться в интерьере любого стиля;
• отсутствие опасности для детей;
• защита от проникновения холода в помещение при установке около двери.

Встраиваемые батареи имеют и ряд несущественных недостатков:

• сложность в установке;
• необходимость подъема уровня пола, что влечет за собой дополнительные затраты на стройматериалы;
• высокая стоимость по сравнению с настенными батареями;
• пониженная эффективность в помещениях с потолками выше 3 м;
• разнесение пыли по помещению.

Конструкция встраиваемых в пол радиаторов

Встраиваемые батареи имеют очень простое устройство. Они состоят из металлического корпуса. В нем содержится нагревательный элемент, на котором закреплено множество конвективных ребер. Короб сверху защищен решеткой, располагающейся на уровне пола.

На заметку!
Ряд моделей оснащают вентиляторами, которые можно при необходимости отключать. Это помогает увеличить скорость подогрева воздуха до 90%.

Для того чтобы снизить уровень шума, производимого вентиляторами, в конструкцию подобных радиаторов включают вставки из пористой резины. Внутри короба находятся электронные регуляторы и датчики, которые служат для управления температурным режимом и скоростью вентиляторов.

Поскольку установленный в полу радиатор неприметен, качество прибора определяется не внешним видом, а материалами, из которых изготовлены его детали.
обое внимание нужно обращать на металл, который взят за основу при производстве батареи. При установке радиатора в помещениях с повышенной влажностью следует отдавать предпочтение приборам, сделанным из нержавеющей стали. В местах с нормальным уровнем влажности вполне допустимо использование батареи из оцинкованной стали. Детали прибора, как правило, покрываются порошковой краской, предохраняющей их от коррозии.

Единственной деталью радиатора, которую видно после установки прибора, является решетка, которая может быть изготовлена из следующих материалов:

• дерево;
• обычная, нержавеющая или оцинкованная сталь;
• алюминий;
• мрамор.

Решетки также делятся на два типа:

• рулонные
  , которые можно скатывать;
• линейные
  , которые поднимаются только целиком.

Рулонные решетки бывают только с поперечными перекладинами. А в линейных решетках планки могут располагаться как вдоль, так и поперек. Если предполагается, что на радиатор будут наступать ногами, то в конструкции решетки не должно быть пластиковых элементов.

Нагреватели во встраиваемых радиаторах бывают двух видов.

1. Электрические
   . Оборудуются ТЭНами закрытого типа, на которых установлены пластины. Эти пластины делают из алюминия, меди или стали. Они служат для увеличения поверхности, соприкасающейся с воздухом. Качественный ТЭН может быть изготовлен из нержавейки, что увеличивает срок его эксплуатации. Радиаторы производятся с учетом всех требований по безопасности электрических приборов и оснащаются предохранителями для защиты от сбоев.
2. Водяные
   . Имеют нагреватели в виде металлической трубки с пластинами. С помощью патрубков подключаются к центральной системе отопления. Могут изготавливаться из алюминия, меди, нержавеющей или оцинкованной стали. Несмотря на эффективность, эксплуатация батарей с медными нагревательными элементами в условиях централизованного отопления многоквартирных домов затруднена. Им следует отдавать предпочтение для организации индивидуального обогрева.

Поскольку у нас наиболее распространено водяное отопление, то и при выборе встраиваемых батарей предпочтение отдается моделям с водяными нагревательными элементами. Электрические радиаторы чаще используются там, где отсутствует возможность подключения к централизованному отоплению.

Виды встраиваемых в пол батарей

В конструкцию электрического или водяного радиатора может быть включен вентилятор. В этом случае теплоотдача от обогревательного прибора значительно повышается. Для работы вентилятора прибор необходимо подключить к источнику электроэнергии. Для понижения шума используются виброзащитные опоры. Подобные модели радиаторов быстрее справляются с обогревом всего пространства комнаты и предотвращают образование конденсата на окнах.

На заметку!
Некоторые модели могут работать как в качестве отопительных приборов, так и для охлаждения воздуха. Часть из них способна даже обеспечивать комнату свежим воздухом, что особенно востребовано в зданиях, оборудованных стеклопакетами. Перед тем как попасть внутрь помещения, воздух с улицы фильтруется и подогревается.

Если требуется установка встраиваемых радиаторов в помещение нестандартной геометрии, то можно сделать их на заказ. Такие приборы могут, например, иметь кривизну заданного радиуса. Для облегчения уборки внутри батарей они могут быть оснащены нагревателями, которые можно поворачивать или вовсе вынимать.

Для помещений с повышенной влажностью изготавливаются особые модели встраиваемых радиаторов. Их детали выполняются из нержавеющих материалов, а электрооборудование имеет повышенную степень защиты. Конденсат выводится через сток для дренажа.

Электронные регуляторы в ряде моделей встраиваемых батарей служат для управления температурным режимом. Для удобства в комплекте может идти пульт дистанционного управления. Климатом в помещении с помощью таких приборов можно управлять программно, задавая режим на несколько дней вперед.

Выбор встраиваемого радиатора

Выбрать внутрипольный электрический радиатор просто. Достаточно определиться с необходимыми размерами и мощностью прибора, а также решить, нужен ли встроенный вентилятор.

При выборе батареи с водяным нагревателем также следует учесть габариты прибора, способ конвекции и следующие моменты:

• давление воды в централизованной системе отопления,
  уровень которого можно узнать в управляющей компании;
• параметры нагревательного элемента
  , которые в каждом конкретном случае должны соответствовать температуре и составу воды в трубах системы отопления;
• тип системы отопления
  , который может быть как двухтрубный, так и однотрубный, на что нужно обращать внимание;
• диаметры подключения
  (не особенно критично, так как можно воспользоваться переходниками);
• влажность в помещении
  , что накладывает требования к материалам, использованным при производстве радиатора.

Стоит ли установить встраиваемые батареи вместо системы «теплый пол»?

И тот, и другой вариант обогрева помещения имеет свои преимущества и может быть использован в том или ином помещении в зависимости от его предназначения. «Теплый пол» предпочтительнее делать в жилых помещениях, а встраиваемые батареи более уместны в местах с большой проходимостью.

Использование «теплого пола» не допускается с такими покрытиями пола, как линолеум и паркет. В этом смысле встраиваемые батареи являются более универсальными, так как могут быть установлены с любым напольным покрытием.

Особенности монтажа

Установка в пол встраиваемых батарей не требует особой подготовки. Для того чтобы сделать это собственноручно, необходимо хорошо изучить устройство теплового оборудования в доме.

Чтобы продлить срок службы приборов, обеспечить эффективный обогрев помещения и не потратить много денег и сил впустую, при монтаже радиаторов следует обратить внимание на следующие нюансы.

1. Давление в системе центрального отопления
   . Поскольку батареи, устанавливаемые в пол, предназначены в основном для обогрева загородных домов, они, как правило, не рассчитаны на то, чтобы выдерживать давление, которое присуще системам централизованного отопления. Если все же принято решение установить встраиваемый радиатор в квартире многоэтажного дома, то при выборе модели следует опираться, прежде всего, на этот показатель.
2. Высота потолков в помещении
   . Чем больше объем комнаты, которую требуется отапливать, тем большей должна быть мощность встраиваемых радиаторов. Расчет осуществляется по формуле 1 кВт на 10 м кв.
3. Подводка электричества к радиаторам отопления водяного типа
   . Этот момент следует продумать еще на стадии проектирования здания или до начала ремонта помещения. В ином случае установить получится только радиатор с электрическим нагревателем.
4. Пространство в полу, необходимое для установки радиаторов
   . При этом опираются на габариты приборов. Между полом и радиатором должно оставаться пространство, высота которого варьируется в зависимости от модели прибора.

Таблица. Пошаговая инструкция по монтажу встраиваемого в пол радиатора с водяным нагревателем.

pol-exp.com

Виды внутрипольных радиаторов

Сразу отметим, что монтаж внутрипольных конвекторов в стяжку никак не зависит от его вида. При этом принцип действия разных теплообменников отличается. Есть два основных отличия – это метод циркуляции воздуха:

• естественный;
• принудительный.

Радиаторы с естественной циркуляцией – это медный коллектор из двух труб с алюминиевым оребрением, который помещен в металлическое корыто. В таких батареях воздух движется за счет разницы температур. Как известно, горячие потоки легче холодных, поэтому они поднимаются вверх.

В конвекторах с принудительной циркуляцией воздух движется за счет работы встроенного тангенциального вентилятора. По виду – это колесо с загнутыми лопастями. Он работает тихо, но все же некоторые шумы присутствуют. Внутрипольные конвекторы с вентилятором подключаются к электросети, в них установлен блок управления с терморегулятором.

Батарея может греться за счет жидкого теплоносителя или посредством ТЭНа, вставленного в трубки коллектора. Отдельно стоит выделить универсальные внутрипольные конвекторы. На фото выше можно увидеть, что внешне они не отличаются от обычных, разница заключается в конструкции коллектора. Эти теплообменники могут работать как в двухтрубной системе отопления, так и в четырёхтрубной системе, о которой мы расскажем немного позже.

Производители внутрипольных конвекторов, цены

На российском рынке представлен достаточно широкий выбор внутрипольных конвекторов. По отзывам особой популярностью пользуются следующие модели радиаторов:

• Katherm;
• Varman;
• Primo Clima;
• Бриз.

Перед тем как провести трубы отопления в частном доме нужно составить проект, желательно подкрепив его гидравлическим расчетом.

Правила замены труб отопления в многоквартирном доме вы найдете здесь.

Разброс цен весьма существенный. Можно найти теплообменники по 6 тыс. рублей. Цены на брендовые изделия достигают 60 тыс. рублей. Естественно, что от стоимости зависит и качество материалов. На решетке может быть нанесено анодирование покрытие, которое не стирается со временем. В дорогих моделях более жесткое корыто. Благодаря этому продлевается срок эксплуатации и упрощается монтаж внутрипольных конвекторов.

В стоимость теплообменника также следует включить дополнительные расходы арматуру для обвязки. Вполне вероятно, что потребуются еще и крепежные элементы – в дешевых моделях крепеж недостаточно женский. О том, как выбрать арматуру для обвязки радиатора в системе водяного отопления мы писали здесь
.

Принцип работы в 2-х и 4-х трубной системе

Установка внутрипольных конвекторов может выполняться в двухтрубных и четырёхтрубных контурах. В первом случае теплообменник работает только на обогрев помещения, а во втором – на обогрев и охлаждение. С обогревом все просто, в этом случае конвектор подключается и работает так же, как и любая другая батарея. При покупке нужно обращать внимание на характеристики, в них указывается возможность работы с антифризами. В двухтрубных системах отопления в качестве теплоносителя может быть вода или пропиленгликоль (незамерзающая жидкость
).

Чтобы внутрипольный конвектор работал в двух режимах (обогрев и охлаждение) его нужно подключить к:

• водяной системе отопления;
• фанкойлу.

Фанкойл – это агрегат, который производит холод по принципу кондиционера. В этом случае встроенный в пол теплообменник будет выступать в качестве чиллера. Отличие тандема чиллер-фанкойл от сплит-систем
заключается в том, что в качестве рабочего вещества используется не фреон, а вода. Именно это позволяет установить внутрипольный конвектор сразу на две системы. Естественно, что работать он может только в одном из режимов поочередно.

Монтаж и обвязка батарей в полу

Сложность установки внутрипольного конвектора своими руками заключается в том, чтобы его решетка была на одном уровне с напольным покрытием. Поэтому крайне важно точно по водяному уровню выставить корыто теплообменника. При этом необходимо чтобы оно стояло жестко, ведь по решётке будут ходить. Установка осуществляется в вырезанную нишу, по периметру заливается стяжка. Нюансы заливки:

• наклеить по периметру корпуса демпферную ленту;
• не вынимать решетку до полного застывания раствора.

Демпферная лента компенсирует тепловое расширение стяжки и погасит возможные вибрации от работы вентилятора. Крайне важно, чтобы решетка была вставлена на свое посадочное место. Во время застывания стяжка может деформировать корыто и решетка туда уже не станет совсем.

В корпусе есть отверстия для нескольких вариантов подключения, что зависит в основном от положения радиатора касательно контура. В принципе, самой простой вариант обвязки – это установить на подачу и обратку обычные шаровые краны. В идеале ручки кранов должны смотреть вниз, чтобы их не было видно через решетку. Также в некоторых конвектора не хватает высоты корыта, чтобы устанавливать запорную арматуру ручками вверх.

Если электроды для сварки труб отопления отсырели, то их нельзя использовать, по крайней мере пока не высохнут.

Здесь мы проводили сравнение труб для отопления частного дома.

Вышеописанный метод обвязки не подходит, если у вас длинная система отопления с несколькими ветками разной длинны. В таком случае для правильной работы контура потребуется балансировка, а для этого на обратке радиатора должен быть балансировочный клапан. Кроме этого, шаровые краны не дают возможности регулировать степень нагрева батареи, что очень полезно. Поэтому на подаче нужно ставить термостатический вентиль
, желательно в тандеме с термоголовкой или сервоприводом.

Преимущества и недостатки внутрипольных конвекторов

Сейчас модно ставить панорамные окна. Больше всего тепла из помещения уходит через стекла, таким же образом в комнату попадает холод. Именно поэтому батареи в основном устанавливаются под окном – чтобы создать тепловую завесу. Для панорамных окон подходят только внутрипольные конвекторы. Размеры нужно подбирать так, чтобы теплообменник перекрывал весь проем.

Главное преимущество – создают тепловую завесу для панорамных окон и не портят вид.

К недостаткам можно отнести конвекционный метод обогрева, неотъемлемой частью которого является циркуляция воздуха. При этом разносится вся пыль, собравшаяся в корыте батареи. На самом деле – это очень вредно. Постоянное пребывание в запыленном помещении может стать причиной появления респираторных заболеваний, вплоть до астмы. Поэтому не забывайте чистить теплообменник и чем чаще, тем лучше. Для этого достаточно поднять защитную сетку и удалить весь мусор пылесосом.

utepleniedoma.com

Что такое внутрипольный конвектор и для чего нужен

Внутрипольный конвектор — обогревательный прибор нового поколения, широко используемый в качестве дополнительного источника тепловой энергии и для организации внутри помещений эффективного отопления первичного типа. С конструктивной точки зрения все встраиваемые конвекторы являются рёберными теплообменниками, установленными в надёжный корпус из металла, прикрываемый решёткой декоративного вида.

Материалы, используемые в изготовлении решётки и корпуса, подбираются в зависимости от мощностных показателей, назначения и дизайнерского замысла.

Установка внутрипольных конвекторов на сегодняшний день востребована в разных типах помещений, представленных:

• квартирами и коттеджами, имеющими панорамное остекление;
• общественными помещениями, гостиницами и офисными зданиями;
• спортивными клубами и залами, бассейнами и СПА-салонами;
• зимними садами, теплицами и оранжереями;
• выставочными и концертными залами, музеями и библиотеками;
• торговыми центрами и автомобильными салонами.

Как правило, встраиваемые в пол нагреватели водного типа устанавливаются в помещениях, имеющих достаточно высокие показатели влажности или особую конструкцию, включая прихожие, лестничные марши, места около входной или балконной двери, где устройствами такого типа не только осуществляется прогрев воздуха, но и предупреждается запотевание застеклённой поверхности.

Исходный вариант теплообменника внутрипольного конвектора подсоединяется к отопительной системе, что способствует максимально эффективному прогреву воздуха внутри помещения. В корпус устройства могут также монтироваться дополнительными элементами, представленные небольшими вентиляторами, что улучшает нагрев воздуха, а также различные регуляторы. Иногда этот тип систем обогрева относят к встраиваемым в пол фанкойлам, что является некорректным определением.

Устройство и общий принцип работы

Сходные по своему внешнему виду внутрипольные конвекторы вполне способны стать хорошей заменой любым монтируемым на стенах традиционным отопительным радиаторам. Именно достаточно простым принципом работы внутрипольных нагревателей обусловлено название таких приборов. Благодаря особой конструкции тепловая энергия максимально эффективно передаётся посредством конвекции.

Прохождение холодных воздушных потоков вокруг теплообменника вызывает повышение температуры и снижение уровня плотности, что сопровождается подъёмом прогретого воздуха вверх и его поступлением через декоративную решётку в помещение. Вместо поднявшихся тёплых воздушных масс внутрь нагревательного прибора устремляется воздух, имеющий более низкий температурный режим.

Устройства, устанавливаемые в пол, чаще всего изготавливаются на основе корпуса из нержавеющей или оцинкованной стали, характеризующейся повышенными показателями устойчивость к появлению коррозийных изменений.

На схеме представлены составные элементы конвектора:

• 1 — корпус устройства;
• 2 — внутренний теплообменник;
• 3 — решётка декоративного типа;
• 4 — АС вентилятор тангенциального типа;
• 5 — большая декоративная решётка;
• 6 — малая декоративная решётка;
• 7 — окантовочный декоративный профиль;
• 8 — крепёжно-регулировочные ножки устройства;
• 9 — юстировочные винты;
• 10 — крепёжные болты;
• 11 — вентиль шарового типа;
• 12 — клапан запорно-регулировочного типа;
• 13 — гибкая подводка;
• 14 — прокладка.

Внутренняя часть устройства оборудована вмонтированным теплообменником в виде подковообразно изогнутой медной трубки. С целью увеличения площади поверхности теплообменника используются алюминиевые рёбра. Верхняя часть конвектора оснащается декоративной решёткой, изготовленной на основе древесины, алюминия и стали.

На показатели производительности прибора оказывают влияние температурный режим подаваемого теплового носителя и интенсивность воздушного потока, который создаётся вблизи теплообменника. Современные нагревательные приборы способны функционировать в широком температурном диапазоне теплового носителя — 45–90° C.

Повысить уровень производительности и скорость тепловой отдачи помогает встраиваемый тангенциальный вентилирующий элемент, посредством которого увеличивается интенсивность движения воздушных потоков.

Виды и характеристики оборудования

Внутрипольные конвекторы, имеющие конвекцию естественного и принудительного типа, представлены разными видами, которые отличаются своей конструкцией и основными техническими характеристиками. Все выпускаемые на сегодняшний день модели обладают различным способом нагрева воздушных потоков и видом конвекции прогретого воздуха.

Водяные

Нагревательным элементом в водяном обогревательном приборе, встраиваемом в пол, служит полая трубка, имеющая напрессованные или наваренные пластины. Для переноса тепловой энергии в таких конструкциях используется теплоноситель в виде антифриза или обычной воды.

Подсоединение в общую систему водяного отопления осуществляется патрубками с резьбовым соединением. Особое внимание обязательно уделяется теплообменнику. Максимальной мощностью обладают наиболее дорогостоящие элементы на основе меди и медно-алюминиевого сплава. Бюджетные модели отличаются стальными и оцинкованными теплообменниками.

Принцип работы основан на конвекции, представленной перемешиванием более горячих, поднимающихся вверх воздушных масс с холодным воздухом, который опускается к конвектору, а после прогрева снова поднимается по направлению потолочной поверхности. Результатом такого функционирования является постепенный, но заметный прогрев воздуха внутри помещения до желаемых температурных показателей.

Преимущества внутрипольных водных конвекторов представлены плавным и равномерным прогревом воздуха в помещении, незначительным весом и компактными габаритами, вполне современным внешним видом, а также экономией свободного пространства.

К недостаткам можно отнести только вероятность скопления под решёткой пыли и её распространение по комнате при наличии в конструкторе вентиляторов.

Электрические

Внутрипольные электроконвекторы могут работать по принципу естественной конвекции, то есть без установки вентиляторов, или оснащаются специальными вентиляционными элементами для повышения эффективности прогрева.

Модели с вентилятором являются оптимальным решением и устанавливаются преимущественно в помещениях с очень высокими тепловыми затратами.

Передовые электрические встраиваемые модели имеют компактные размеры и практичный стальной корпус, а в качестве оснащения используются комплектующие последнего поколения.

Принцип работы любых электрических моделей базируется на свойствах тепловой конвенции.

К недостаткам можно отнести только абсолютную невозможность эксплуатации в помещениях с высоким уровнем влажности и необходимость выполнить профессиональный монтаж такого оборудования.

Как выбрать внутрипольный конвектор

Грамотный подбор тепловой отдачи внутрипольных конвекторов не имеет отличий от расчёта данных показателей для традиционных радиаторов. При расчётах нужно помнить, что на каждый квадратный метр отапливаемой площади необходимо затрачивать 0,1 кВт тепловой энергии, а на кубометр — порядка 40 Вт тепла, но с учётом специального поправочного коэффициента:

• без утепления стен — 1,1;
• при наличии однослойных стеклопакетов — 0,9;
• для угловой комнаты — 1,2;
• при высоте потолка 280–300 см — 1,05.

Например, для прогрева комнаты длиной 300 см, шириной 250 см и высотой 270 см, с общим объёмом 20,25 кубометров, потребуется установить внутрипольный конвектор с мощностью 0,81–1,0 кВт. При использовании оборудования в качестве дополнительной системы отопления, необходимо подсчитать мощность из расчёта 20 Вт на каждый кубометр.

Важно помнить, что расчётная мощность встроенного водяного конвектора определяется при температурном режиме теплоносителя на уровне +75° C.

Общее количество приборов, а также их габариты напрямую зависят от потребностей в тепле и рассчитываются на стадии проектирования отопительной системы с учётом предполагаемых тепловых потерь.

Регулировать мощность прибора можно посредством запорно-регулирующей аппаратуры, представленной шаровыми кранами, ручными вентилями и традиционными автоматическими терморегуляторами, которые монтируются на подводке конвектора. Первый вариант обладает простой и достаточно надёжной конструкцией, незначительными размерами и возможностью сохранить сечение кранов, но эксплуатация допускается только в двух положениях.

Применение ручного вентиля обеспечивает плавность подключения к системе отопления, гарантирует высокую точность регулировки тепловой отдачи прибора, но в этом случае может отмечаться естественное понижение показателей проходной способности. Кроме прочего, необходимо постоянное присутствие человека.

Оптимальным вариантом является оснащение системы обогрева терморегулятором с датчиком выносного типа. Такое устройство обеспечит стабильность и надёжность эксплуатации, а также заметную экономию энергетических затрат. Реже используются термостаты, оснащённые сервоприводом. Наличие в конструкции стабильно функционирующего исполнительного элемента делает такие модели невероятно практичными, а также положительно сказываются на габаритах всей монтируемой системы обогрева.

В последнее время достаточно часто на конвекторы устанавливаются термостатического типа клапаны, имеющие современный интегрированный температурный датчик, которым легко обеспечивается дистанционный контроль работы прибора.

Самые популярные и востребованные в нашей стране, доступные по стоимости модели с достойными техническими характеристиками:

• Бриз (Россия);
• EVA (Россия;

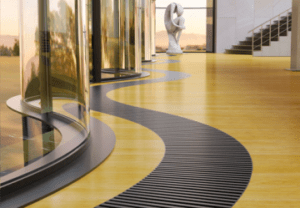

• Itermic (Россия);
• Техно (Россия);
• Minib (Чехия);
• Varmann (Россия).

Инструкция по установке и подключению

Установка внутрипольного конвектора оправдана при наличии в помещении элементов, которые образуют значительные тепловые потери. Такие участки могут быть представлены стеклянными дверями «в пол», входными зонами на лоджию и выходами на террасу, а также панорамными или витражными окнами.

Монтаж водяных конвекторов отопления

Для выполнения правильного монтажа и эффективной работы установленного прибора нужно придерживаться нескольких рекомендаций:

• ниша или канал делается с заглублением на 1,0–2,0 см от полной высоты прибора, а также примерно на 5–10 см больше по ширине и глубине;
• отступ от окна составляет 5–15 см, а слева и справа от стены — примерно 15–30 см;
• дополнительная защитная изоляция и звукопоглощение повышают эффективность прибора;
• оптимальным является подключение с применением гибких шлангов, что помогает легко и быстро выравнивать стыки;
• жёсткое подключение подающим клапаном в виде ручного радиаторного крана, шарового крана, термостатического клапана является более надёжным;
• на «обратку» следует обязательно устанавливать надёжную запорную клапанную арматуру.

Сложнее всего монтируется водяная внутрипольная отопительная система с принудительным типом вентиляции:

1. Проложить подводку теплового носителя и электрического кабеля в соответствии со схемой монтажа, прилагаемой производителем.
2. Произвести заливку пола в соответствии с размерами канала, выделенного под монтаж устанавливаемого прибора.
3. Установить оборудование в подготовленный канал, выполнить выравнивание по горизонтали при помощи регулировочных болтов.
4. Зафиксировать конвектор внутри канала, выполнить изоляцию и уплотнение пространства вокруг прибора.
5. Выполнить монтаж чистового напольного покрытия.
6. Подключить подводку теплового носителя и электрического кабеля.
7. Заполнить все щели при помощи силиконового герметика или отделочного уплотнительного материала.
8. Выполнить тестовый запуск установленного оборудования и зафиксировать декоративную решётку.

В процессе проектирования отопительной системы очень важно грамотно расположить трубы на подачу и «обратку», предусмотреть слив воды и возможность осуществлять прокачку в случае попадания во внутреннюю часть воздуха. Внутрипольные конвекторы водяного отопления, имеющие принудительный вариант конвекции, требуют обязательного подключения к электрической сети на 220 Вт.

Монтаж электрических

Для самостоятельного монтажа прибора следует приобрести электрический кабель и выбрать оптимальную схему подключения.

Стандартная схема монтажа внутрипольного электрического конвектора:

• 1 — приборы со свойством конвекции;
• 2 — электрическая проводка;
• 3 — подача питания на 220 В;
• 4 — модуль;
• 5 — термостат.

Основные этапы установки электрических моделей:

1. Вмонитровать конвектор в нишу чернового пола.
2. Зафиксировать прибор уголками, винтами и дюбелями, предусмотренными в комплекте.
3. Выравнять устройство по уровню посредством технологических болтов.
4. Подсоединить к установленному конвектору электрические кабели.
5. Уложить теплоизоляционные материалы, в качестве которых чаще всего используются пенополистирольные листы.

Последний этап достаточно сложен и требует усилий. Теплоизоляция состоит из следующих частей:

• бетонирование;
• теплоизоляция;
• пол бесшовный;
• накладка-фиксатор;
• юстировка по показателям высоты;
• звукоизоляция;
• стяжка;
• финишное напольное покрытие;
• подводка;
• фальшполы;
• уплотнители.

На заключительном этапе осуществляется тестирование работоспособности установленной системы обогрева, заливка пола и укладка финишного напольного покрытия, а также прикручивание декоративного решетчатого элемента.

Правила эксплуатации и технического обслуживания

В перечень мероприятий по техническому обслуживанию входят следующие операции:

• демонтаж защитной декоративной решётки, которая осторожно вынимается из установленных направляющих;
• влажная уборка канала или конвекторной ниши ветошью, предварительно смоченной в чистой воде без добавления моющих составов;
• сухая очистка теплообменника при помощи бытового пылесоса;
• контрольные мероприятия, направленные на визуальную проверку отопительного прибора с целью своевременного выявления протечек или нарушений в целостности изоляции.

Если при визуальном осмотре дефекты не выявлено, то декоративная решётка устанавливается на своё место. Выявленные утечки потребуют отключения прибора от сети и вызова специалиста по обслуживанию отопительных систем.

Конвекторы с каждым годом становятся все привычнее в качестве отопительного оборудования в городских квартирах, загородных домах и многих объектах коммерческой недвижимости.

Рыночное предложение изобилует выбором моделей с различными функциями, множеством вариантов монтажа и в самых передовых дизайнерских разработках. Поэтому отдавая предпочтение обогреву на основе конвекции воздуха, а именно этим отличается конвектор, сделать своими руками такое оборудование просто нет необходимости.

Выбираем конвектор и экономим!

Сегодня есть возможность приобрести качественное отопительное оборудование по вполне доступным
ценам . Но при этом такое оборудование будет более надежным и иметь гарантии от производителя, чего нельзя сказать о самодельном конвекторе. Кроме того, такой обогреватель очень небезопасен в процессе эксплуатации.

Но вот сэкономить на монтаже отдельных видов конвекторов вполне можно, например, установить электроконвектор своими руками. Для этого достаточно просто закрепить оборудование на стене с помощью кронштейнов, которые чаще всего продаются вместе с оборудованием.

Установить газовый конвектор своими руками не получиться — для этого необходима квалификация мастеров, подтвержденная специальными разрешениями на работу с газовым оборудованием. В эксплуатацию такое оборудование тоже должна принимать соответствующая служба.

В процессе эксплуатации конвекторов время от времени может возникать необходимость устранить поломку. Если упомянутое уже газовое оборудование при ненадлежащей работе лучше доверить специалистам, то отремонтировать конвектор электрический своими руками вполне можно.

Чаще всего в таких устройствах достаточно просто перепроверить и починить подсоединение к электросети и оборудование снова готово работать.

Для расчета самодельного регистра, радиатора либо конвектора нам необходимо определится с мощностью, которую мы хотим от него получить, а после исходить из располагаемых материалов,
которые имеются под руками для изготовления.
Допустим нам необходимо изготовить регистр в гараж мощностью 2 киловатта.
Зададим температуру воды на входе в радиатор в 80 °С а на выходе 60 °С. Тогда средняя температура получится:

(80+60)/2=70 °С.

Температуру воздуха в гараже или цеху при которой еще вполне комфортно можно работать принимаем в 10 °С.
Разница температур между радиатором и воздухом составит

70-10=60 °С.

Вспомним, что при свободной конвекции коэффициент теплопередачи от горячей поверхности к воздуху составляет 10 ватт/метр кв*град.
То есть при перепаде температур в 1 градус 1 квадратный метр поверхности радиатора отдает 10 ватт тепла.
В нашем случае перепад температур составляет 60 градусов и следовательно 1 квадратный метр отдаст 600 ватт.
Тогда путем несложных вычислений находим, что площадь поверхности нашего радиатора составит

2000/600=3,33 квадратных метров.

Теперь посмотрим какими материалами мы располагаем. К примеру представим, что сосед Петрович принес нам самую ходовую тубу диаметром 57мм.
Площадь одного метра такой трубы составляет:

Sтр=0,057*3,14*1=0,179 квадратных метра.

Следовательно для нашего самодельного радиатора понадобится

L=3,33*0,179=18,6 метров такой трубы.

Многовато, не правда ли?
А если взять трубу диаметром 76 мм?
Тогдa

Sтр=0,076*3,14*1=0,239 кв метров
L=3,33*0,239=13,9 метров.

Уже лучше.
Если же взять 89 трубу, то

Sтр=0,089*3,14*1=0,28 кв метра
L=3,33*0,28=11,9 метров.

Теперь определимся с конструкцией. Можно сделать радиатор с последовательным подключением труб или с параллельным.
А далее уже каждый может дать волю фантазии и располагать трубы как ему вздумается. Однако необходимо помнить, что радиатор должен
дренироваться и воздух из него должен удаляться.
В качестве примера рассмотрим самодельный регистр который недавно изготавливала наша команда.
Подключение регистра производилось к системе с естественной циркуляцией и поэтому, чтоб уменьшить гидравлическое сопротивление радиатор
был сварен с параллельным подключением труб. Высоту радиатора определили в 1 метр.
Изготовили его из 89 трубы, которой как мы уже посчитали потребовалось 11,9 метров. Мы взяли 12 метров.
Два метра пошли на вертикальные стояки, а остальные 10 мы разделили 4 параллели. Итого длинна одной ветки составила 2,5 метров.
Иногда возникает потребность в регистрах большей мощности и они не всегда вписываются в определенный габарит. Тогда есть смысл делить
его и изготавливать два или три маленьких. В общем смотреть, прикидывать и считать.

Внутрипольные конвекторы активно используются для обогрева помещений, в которых присутствуют большие тепловые потери за счет больших окон и дверей. Они монтируются в специальных нишах, организуемых в черновых полах. Процедура не очень простая, но и не очень сложная. Давайте посмотрим, как осуществляется монтаж внутрипольных конвекторов своими руками. Также мы рассмотрим некоторые особенности ухода за этими отопительными приборами.

Назначение внутрипольных конвекторов

Монтаж внутрипольных конвекторов оправдан в том случае, если в помещении имеются элементы, образующие тепловые потери. К ним относятся:

• Стеклянные двери «в пол»;
• Входные зоны на лоджию с окнами и тонкими дверями;
• Выходы на террасы;
• Панорамные окна (витражи).

Декоративная решетка — это единственное что выдает внутрипольный конвекционный обогреватель.

При достаточно маленьком соотношении между площадью окон и площадью полов возникают весомые тепловые потери . К тому же от гигантского остекления веет неприятным холодом. Проблема частично решается путем монтажа тройных стеклопакетов, но они отличаются высокой стоимостью. Поэтому смело покупаем внутрипольные конвекторы и приступаем к их монтажу своими руками.

Данные отопительные приборы обладают компактностью, но требуют для своего монтажа подходящих по глубине ниш. Сюда устанавливаются металлические короба (корпуса) конвекторов, после чего закрепляются с помощью специальных креплений. Сверху все это закрывается декоративной решеткой – это лишь краткая инструкция, чтобы вы имели общее представление о будущем монтаже своими руками.

Выбор конвекторов

Установка внутрипольного конвектора может показаться довольно сложным процессом. Поэтому мы распишем все в пошаговом режиме, начиная с выбора оборудования. Перед панорамными окнами или перед входной зоной мы можем установить электрические или водяные обогревательные приборы – все зависит от вида основного отопления в здании.

Электрические внутрипольные конвекторы работают от сети 220 Вольт и призваны отапливать домовладения, не подключенные к газовым магистралям. В их конструкции чаще всего уже предусмотрены вентиляторы той или иной конструкции (осевые или тангенциальные). Недостатком электрических приборов является их высокое энергопотребление, но в некоторых ситуациях они незаменимы. Зато для их подключения нужны только провода.

Электроконвекторы могут использоваться и в газифицированных зданиях, где затруднена прокладка водяного отопления к месту их монтажа.

Устройство водяного конвектора устанавливаемого в пол.

Водяные конвекторы обладают схожей конструкцией – здесь предусмотрены теплообменники, подключающиеся к отопительной системе. Для этого используются металлические или пластиковые трубки, требующие для своей прокладки определенной сноровки. В этом плане выигрывают электрические внутрипольные конвекторы – для их монтажа и подключения нужны только провода подходящего сечения .

Планируя монтаж внутрипольного конвектора, уделите внимание выбору модели с принудительной конвекцией. Данные приборы обладают следующими преимуществами:

• Более высокая скорость прогрева;
• Повышенная эффективность работы в помещениях с высотой потолков 3 метра;
• Эффективное удаление влаги со всей поверхности остекления.

Выбрав внутрипольные конвекторы с малошумящими вентиляторами, вы сможете повысить эффективность обогрева и предотвратить появление источника шума.

Процесс монтажа

Размеры внутрипольного конвекционного обогревателя и ниши для него.

Если вы хотите выполнить монтаж внутрипольного конвектора своими руками, рекомендуем продумать место под его установку еще на этапе строительства здания – так будет проще организовать подходящей глубины нишу. Причем сама ниша должна быть на 1-1,5 см больше (на каждую сторону), чем металлический короб прибора . Одновременно с этим нужно проследить, чтобы верхняя часть, где будет располагаться декоративная решетка, была на одном уровне с будущим напольным покрытием.

После того как ниша будет готова, можно приступать к монтажу оборудования. Крепим короб внутрипольного конвектора с помощью идущего в комплекте крепежа. Проверяем правильность монтажа с помощью строительного уровня – обогреватель должен располагаться в нише ровно, без перекосов. Дальнейший монтаж предусматривает подключение к отопительной системе или электросети – для этого используются пластиковые трубы, гибкие шланги или металлические трубы подходящего диаметра.

Если вы устанавливаете водяной конвектор, предусмотрите тонкие неглубокие ниши для прокладки труб/шлангов. При монтаже электроприбора рекомендуем проложить соединительные провода в кабель-каналах или в трубах, чтобы их можно было без проблем заменить. Подающие трубы с теплоносителем рекомендуем обернуть в теплоизоляцию.

Трубы для радиатора также будут залиты стяжкой.

На следующем этапе заливаем бетонную стяжку – наш монтаж внутрипольного конвектора своими руками близится к завершению. Результатом данного этапа должен стать черновой пол, с несколько выступающим из него металлическим коробом. Далее производим завершающее выравнивание пола, приступаем к укладке напольного покрытия. На последнем этапе размещаем над коробом декоративную решетку – лучше всего подобрать ее в один тон с цветом полов.

Монтаж внутрипольных конвекторов своими руками сложен тем, что нужно правильно подобрать размеры ниши – чтобы металлический корпус прибора располагался на правильной глубине . Рекомендации по этому вопросу вы сможете найти в технических паспортах. Хуже всего, если придется выполнять монтаж в уже готовом построенном доме – не факт, что можно будет продолбить нишу в черновом полу, так как это может повлиять на его прочность. В этом случае нужно будет увеличить высоту чернового пола во всех помещениях.

Уход за установленными внутрипольными конвекторами очень прост – достаточно снять декоративную решетку и удалить накопившуюся внутри пыль. Запрещается использовать для этого агрессивные моющие средства.

Использование воды в качестве теплоносителя является экономически выгодной идеей. Все чаще вместо привычных батарей в квартирах устанавливают водяные конвекторы отопления. Такие преимущества как: безопасность, компактность, эксклюзивный дизайн только способствуют росту популярности конвекторов.

Конструктивные особенности

Внешне агрегат представляет собой прямоугольный сплошной корпус из,прикрытый решеткой. Напольный вариант похож на маленькую скамеечку, настенный – панель небольшой толщины, а встроенные можно заметить благодаря только решетке.

Классический кожух изготавливается из нержавеющей стали. Но, учитывая особенности дизайна помещения и пожелания клиентов, корпус может быть выполненным из дерева, мраморной крошки или МДФ-панелей.

Аскетичные снаружи, внутри конвектора водяного отопления устроены сложнее. Их «сердцем» считается теплообменник, который представляет собой медную ровную или трубу в виде змеевика. На нее перпендикулярно методом тугой посадки крепятся ламели.

Место их соединения с трубой должно исключать малейшие зазоры, которые снижают теплоотдачу. Для изготовления пластин чаще всего используется медь, могут встречаться варианты из стали и алюминия, главное, чтобы теплопроводность была на высоте.

Обратите внимание!
Учитывая постоянный контакт с водой, этот элемент должен быть еще и стойким к коррозии.
Так что цветные металлы предпочтительнее.

Подсоединение к стояку или центральному трубопроводу осуществляется через специальные вводы с резьбой внутри, которые находятся с торца прибора или сбоку. На современные отопительные водяные конвекторы устанавливаются краны-клапаны или ручные/автоматические клапаны для спуска лишнего воздуха, ухудшающего теплоотдачу.

Если в комплект входит электронный термостат/терморегулятор, он будет контролировать рабочий ритм прибора. Процесс нагревания периодически прекращается при достижении заданной температуры и начинается снова при остывании воздуха.

Для усиления циркуляции воздуха используется вентилятор, который либо уже встроен, либо его придется докупать.Это полезное дополнение (1–2 штуки) встречается только у .

Как конвекция помогает согреваться

В отличие от привычных батарей, которые согревают воздух, излучая тепло со своих поверхностей, конвекторы водяного отопления действуют по-другому. Они перемешивают воздушные массы, замещая теплый воздух холодным и создавая приятную атмосферу. При этом не ощущается сухости и специфического неприятного запаха сгоревшей пыли.

В теплообменник поступает горячая вода из системы отопления и нагревает пластины. Учитывая теплопроводность используемого материала, о чем говорилось выше, детали нагреваются очень быстро. Через отверстия в решетке теплые массы беспрепятственно поднимаются, вытесняемые холодными.

Встроенный вентилятор стимулирует этот процесс, и через считанные минуты уже можно ощутить результат. При этом КПД повышается до 95%, что делает уместным использование водяных конвекторов в просторных помещениях с большими оконными и дверными проемами.

В соответствии с требованиями ГОСТа 20849-94 водяные отопительные конвекторы должны обладать первейшим неотъемлемым свойством – герметичностью и прочностью, которую проверяют пробным давлением воды 1,5 МПа. Нагревательные элементы и кожух должны быть покрыты антикоррозийным теплостойким составом.

Кроме всего прочего, водяной конвектор отопления, относительно недорог, учитывая его растущую популярность. Монтаж специалистами настенной, напольной или плинтусной конструкции обойдется вам почти вдвое дешевле, чем внутрипольной. Такая цена обоснована сложностью предварительных работ по устройству ниши в фальшполу.

Краткая характеристика типовых конвекторов

Важное значение для водяных обогревателей имеют их технические характеристики, именно на их основании выполняется подбор конкретной модели отопителя.

Характеристики большинства типовых конвекторов находятся в таких пределах:

• максимально допустимое давление во время работы составляет 16 бар;
• опрессовочное – 25 атм;
• температура воды может достигать 130 °C;
• максимальный нагрев корпуса – 60 °C;
• теплообменник может быть 4 или 6-рядный;
• объем воды в теплообменнике составляет 0,7–0,9 л;
• пропускная способность за час от 90 до 170 л;
• мощность от 100 до 200 кВт;
• вес колеблется от 14 до 21 кг.

Монтажные работы

Инструкция по установке водяных обогревателей несложна и заключается в подсоединении к отопительному трубопроводу. Внутрипольные модели устанавливаются одновременно с устройством пола, настенные или плинтусные модели могут устанавливаться в любое время.

Процесс установки включает в себя разводку электрокабелей, контуров подачи теплоносителя, устройство ниши для короба агрегата, который должен быть вровень с чистовым полом. Лучше доверить эту работу квалифицированным специалистам.

Обратите внимание!
Расчет мощности установки тоже поручите специалисту, если вы не теплотехник, то можете не учесть, например, теплопотери при расчете отопления.
От вас потребуется информация о площади комнаты, ее теплоизоляции и высоте потолков.

В зависимости от предназначения отопительный водяной конвектор может выполнять 2 функции:

• обогревать помещение – прибор устанавливается в стороне от оконных проемов;
• создавать воздушный заслон холодному воздуху в оконной зоне – обогреватель напротив окна на расстоянии от 20 до 30 см.

Безупречное отопление достигается соблюдением обязательных условий при установке:

1. Подвод/отвод теплоносителей выполняется из жестких или гибких соединений и запорных кранов (в комплекте).

1. Конвекторная ниша должна иметь такую глубину, чтобы декоративная крышка прибора была на одном уровне с готовым полом .
2. Допустимые зазоры на ширину и высоту конвектора от 10 до 15 мм .
3. Регулировочными болтами конвектор водяного отопления выравнивается по горизонтали и закрепляется .
4. Зазоры изолируются и уплотняются специальным материалом .
5. После монтажа чистового пола подключить подводки (электрическая необходима при наличии встроенного вентилятора).
6. Оставшиеся щели уплотнить герметиком/ отделочным материалом, включить прибор и накрыть решеткой .

Установка настенных и плинтусных обогревателей не имеет стольких нюансов и заключается в подсоединении объекта к водопроводной сети, а это легко сделать своими руками.

Перед работой с настенным обогревателем нужно снять батарею, затем приступать непосредственно к монтажу.

1. Вместо радиаторных пробок навернуть на сгоны две муфты с аналогичным подводке диаметром – обычно 20 мм.
2. На кронштейнах зафиксировать конвектор и совместить его оси резьб с осями сгонов.
3. Подмотать резьбы на обогревателе, согнать на них муфты до упора и подтянуть контргайки.
4. Во избежание гидроудара, запуская стояк, открывать вентили медленно.

Обратите внимание!
При подключении плинтусной модели к городской теплосети используйте многослойные пластиковые трубы из сшитого полиэтилена со специальными фитингами.
Второй вариант – соединение пайкой .
Это обезопасит вашу конструкцию от фокусов с перепадами температуры воды и скачками давления.

Подведение итогов

Использование водяных конвекторов – наиболее дешевый вид отопления. разнообразие монтажа установок позволяет ненавязчиво прогревать помещение, не пересушивая воздух. Системы контроля температуры позволяют поддерживать постоянный тепловой порог, экономя семейный бюджет.

Видео в этой статье подробно и доступно продемонстрирует процесс установки водяного внутрипольного конвектора.

Самоделка — это слово обозначает, что изделие сделано своими руками, но иногда оно употребляется с каким-то пренебрежительным оттенком. А между тем это далеко не так. Самые дорогие в мире автомобили ручной сборки создаются по индивидуальным проектам. Как их называть? Самоделками? Все, что обеспечивает жизнь человечества, создано руками человека.

Тема этой статьи — самоделки для отопления дома, но ее цель не научить, а дать обзор тех вариантов самоделок, которые претворяют в жизнь талантливые люди. Конечно, самостоятельное изготовление требует наличия определенных знаний, опыта, инструмента и материалов для работы. Только в этом случае возможно изготовление качественного и безопасного прибора отопления не хуже, а во многих случаях даже лучше, чем котлы промышленного производства.

Чаще всего умельцы начинают создание отопительной системы с определения типа котла, создания чертежей и последующего сооружения котла. Работа эта непростая, поэтому без хороших знаний устройства и принципа действия выбранного типа котла, опыта, наличия нужного инструмента и материалов для его монтажа, выполнить ее трудно.

Чаще всего самостоятельно изготавливают следующие виды котлов:

Газовые котлы трудно изготовить самостоятельно, т. к. это оборудование повышенной опасности и к нему предъявляются особые технические требования. Попытки сделать самодельный ограничены необходимостью получения сертификата качества и разрешительных документов надзорных инстанций. Пройти все требуемые проверки, на соответствие параметрам качества, проблематично. А вот ремонт конвектора своими руками допустим. Чаще всего прогорает центральная труба коаксиального выхода и ее можно и нужно заменить.

Электрические котлы

Котлы такого типа отличаются предельной простотой и невысокими требованиями по безопасности при монтаже. Электрический котел можно сравнить с обычными электроприборами, которые эксплуатируются в доме. Единственный недостаток — высокая и постоянно увеличивающаяся цена на электроэнергию. Но для гаража или дачи, если он будет включаться иногда, вполне подойдет.

Котлы на жидком топливе

Котлы, использующие жидкое топливо, тоже просты в изготовлении. Препятствием для изготовления может служить высокая цена форсунок.

Твердотопливные котлы

Этот класс котлов, а они делятся на дровяные, пиролизные и пеллетные, наиболее популярен для самостоятельного изготовления. Дровяной котел отопления сделай сам — один из простейших и дешевых, но КПД его довольно низок. В интернете есть множество чертежей и практических советов по изготовлению котла такого типа. Работать дровяной котел может на любом виде твердого топлива.

Пиролизные котлы

Двухкамерные пиролизные котлы довольно дороги в изготовлении своими силами. Они имеют две камеры сгорания. В одной горит топливо при минимальном доступе кислорода. Т. е. происходит процесс пиролиза или сухой перегонки древесины. Газ, выделенный из древесины, сгорает во второй камере с выделение большого количества энергии. Работать пиролизный котел может на дровах, на угле и торфе. Умельцы научились изготовлять пиролизный котел из газового баллона своими руками, экономичный и прекрасно работающий. Легче всего изготовить котел из газового баллона емкостью 50 литров.

Самодельные батареи отопления

Несмотря на огромный ассортимент радиаторов отопления на рынке, для дач, гаражей и в небольших домах экономнее применить радиаторы отопления самодельные, которые обойдутся значительно дешевле. Изготовить подобные батареи можно из круглых труб, и из труб квадратного или прямоугольного сечения. Такая конструкция называется регистром отопления. Принцип работы регистра аналогичен работе . Теплоноситель нагревает металл регистра, а он нагревает воздух в помещении.

Различают два типа самодельных приборов отопления — самодельные радиаторы отопления из труб круглого или прямоугольного сечения. Самодельные регистры из труб прямоугольного сечения более компактны, они легко прячутся в интерьере и неплохо зарекомендовали себя при эксплуатации.

Регистры из круглых труб подразделяются на два вида:

1. секционные регистры;
2. змеевиковые регистры.

Эти приборы изготовляются из труб разного диаметра и различаются по геометрии конструкции. В секционных регистрах трубы большого диаметра располагаются параллельно и соединяются между собой трубой меньшего диаметра, а в змеевиковых регистрах труба большого диаметра может иметь несколько изгибов. После изготовления регистры нужно подвергнуть испытаниям высоким давлением. Испытательное давление — 13 атмосфер.

Теплые полы

Владельцы домов используют полы с подогревом водяные своими руками, в двух вариантах.

Теплые полы могут быть дополнительным отоплением совместно с батареями или основным отоплением помещения.

Теплые полы равномерно прогревают комнату, увеличивают уровень комфортности и не требуют дополнительных затрат энергии, т. к. батареи и контур полов запитан от одного котла.

Самостоятельный монтаж полов вполне доступен владельцам, внимательно изучившим принцип действия и порядок расчета теплого пола. Перед монтажом необходимо определиться и приобрести необходимые материалы и комплектующие для теплого пола. В процессе установки контура четко соблюдать правила и рекомендации специалистов.

Способы создания теплого пола

В принципе теплый пол можно создать в квартире, которая расположена в многоэтажном доме. Но обычно подключение к системе отопления запрещено. Если же есть разрешение, то для подключения потребуется экспертиза влияния теплого пола на работу системы. Обычно такая конструкция требует установки отдельного насоса и смесительного узла. Эти дополнительные элементы сохранят давление в системе на выходе. В частных домах теплый пол и система отопления в частном доме своими руками неразрывно связаны.

Самые популярные способы установки теплых полов:

Трубы, применяемые для теплого пола

Для организации теплого пола применяют, в основном, три вида труб. Самый лучший вариант — металлопластиковые трубы, которые относительно дешевы, легко монтируются и долговечны. Находят применение медные трубы, но они очень дороги, а также . В работе неудобны, потому что жестки, но они не боятся замерзания и легко ремонтируются.

Самодельные конвекторы

Для отопления своего жилища можно легко сделать конвектор своими руками используя подходящие материалы. Это может быть водяной конвектор. Идея состоит в том, что устанавливаются специальные оребренные трубы в контур отопления. Теплоноситель отдает тепло, а воздух быстро нагревается, благодаря оребрению, и конвекционными потоками обогревает помещение.

Тоже легко создается своими руками. Достаточно сделать корпус с отверстиями для движения воздуха, а в нем поместить воздушный ТЭН. Главный недостаток такой конструкции — сушка воздуха.

Масляный радиатор имеет достаточно простую конструкцию и ее легко можно повторить своими руками.

Для корпуса обычно используют старые батареи, можно использовать газовый баллон, радиатор автомобиля и т. д. Все зависит от фантазии конструктора. Емкость нужно будет заполнить маслом, а нагревательные элементы (ТЭНы) вмонтировать в корпус. Масло можно использовать как трансформаторное, так и машинное. Обязательно нужно установить терморегулятор и выключатель.

Для расчета самодельного регистра, радиатора либо конвектора нам необходимо определится с мощностью, которую мы хотим от него получить, а после исходить из располагаемых материалов, которые имеются под руками для изготовления.
Допустим нам необходимо изготовить регистр в гараж мощностью 2 киловатта. Зададим температуру воды на входе в радиатор в 80 °С а на выходе 60 °С. Тогда средняя температура получится:

(80+60)/2=70 °С.

Температуру воздуха в гараже или цеху при которой еще вполне комфортно можно работать принимаем в 10 °С.
Разница температур между радиатором и воздухом составит

70-10=60 °С.

Вспомним, что при свободной конвекции коэффициент теплопередачи от горячей поверхности к воздуху составляет 10 ватт/метр кв*град. То есть при перепаде температур в 1 градус 1 квадратный метр поверхности радиатора отдает 10 ватт тепла. В нашем случае перепад температур составляет 60 градусов и следовательно 1 квадратный метр отдаст 600 ватт.
Тогда путем несложных вычислений находим, что площадь поверхности нашего радиатора составит

2000/600=3,33 квадратных метров.

Теперь посмотрим какими материалами мы располагаем. К примеру представим, что сосед Петрович принес нам самую ходовую тубу диаметром 57мм. Площадь одного метра такой трубы составляет:

Sтр=0,057*3,14*1=0,179 квадратных метра.

Следовательно для нашего самодельного радиатора понадобится

L=3,33*0,179=18,6 метров такой трубы.

Многовато, не правда ли? А если взять трубу диаметром 76 мм? Тогдa

Sтр=0,076*3,14*1=0,239 кв метров
L=3,33*0,239=13,9 метров.

Уже лучше. Если же взять 89 трубу, то

Sтр=0,089*3,14*1=0,28 кв метра
L=3,33*0,28=11,9 метров.

Теперь определимся с конструкцией. Можно сделать радиатор с последовательным подключением труб или с параллельным. А далее уже каждый может дать волю фантазии и располагать трубы как ему вздумается. Однако необходимо помнить, что радиатор должен дренироваться и воздух из него должен удаляться.
В качестве примера рассмотрим самодельный регистр который недавно изготавливала наша команда. Подключение регистра производилось к системе с естественной циркуляцией и поэтому, чтоб уменьшить гидравлическое сопротивление радиатор был сварен с параллельным подключением труб. Высоту радиатора определили в 1 метр.
Изготовили его из 89 трубы, которой как мы уже посчитали потребовалось 11,9 метров. Мы взяли 12 метров. Два метра пошли на вертикальные стояки, а остальные 10 мы разделили 4 параллели. Итого длинна одной ветки составила 2,5 метров.
Иногда возникает потребность в регистрах большей мощности и они не всегда вписываются в определенный габарит. Тогда есть смысл делить его и изготавливать два или три маленьких. В общем смотреть, прикидывать и считать.

Радиаторы водяного отопления, или попросту батареи, используемые в централизованных системах отопления, распространяют тепло по комнатам по принципу пассивной конвекции.
Этот подход очень не рационален в плане потерь тепла, особенно если батарея стоит в углу комнаты.

По этой причине есть конвекционные радиаторы, оснащенные вентилятором, который улучшают распределение тепла по помещению, ускоряя циркуляцию воздуха между секциями батареи.

В этом мастер-классе я покажу, как прокачать обычную батарею до конвекторной своими руками .

Шаг 1: Сборка вентиляторов

Я взял 4 вентилятора Brushless DC Cooling Fan 7 Blade 24V 120ммx120мx25мм .

Этот тип вентилятора очень тихо работает и хорошо подходил по размеру под мою батарею. Соединение из 4 таких вентиляторов хватит полностью на мою трубу по длине.

Характеристики вентиляторов:
— 7 пластиковых лопастей
— скорость 1600 вращений в минуту
— воздушный поток 58 куб. фт/мин.
— шум 38 дБ.
— питание: постоянный ток 24В, 0.20А

Мне эти вентиляторы обошлись в 1200 рублей с доставкой. Структурная прочность обеспечивается кабельными стяжками, которые проходят через отверстия в углу каждого вентилятора и соединяют их вместе.

Шаг 2: Соединение проводов

В вентиляторах используются стандартные 2-контактные разъемы, как в материнских платах. Они хорошо держат медные кабели. Также можно объединить 2 разъема небольшим кусочком кабеля, вставив один в заднюю сторону второго.

Это поможет уменьшить количество кабелей, соединяющих вентиляторы с источником питания. Источник питания соединен 2-проводным кабелем переменного тока с одной стороны и кабелями постоянного тока от вентиляторов с другой.

На фото не показан выключатель и стандартный штекер на конце кабеля переменного тока. Блок питания я взял вот такой — 24V Universal Regulated Switching 25W Power Supply .

Шаг 3: Проверка работы вентиляторов

Я подключил вентиляторы и проверил их работу перед установкой под батарею.

Шаг 4: Ножки и другие доделки

Я снабдил свои вентиляторы 4 ножками из уголка, разрезанного на 15-сантиметровые отрезки. Затем просто поставил секцию под батарею. В результате я получил отличное распределение тепла по комнате, с помощью практически бесшумных вентиляторов, потребляющих в сумме 24 Вт:

Вентиляторы: 4*0.2A*24В=19.2 Вт
— энергопотребление: 80% от общей подачи
— суммарная мощность: 19.2/80%=24Вт

Вот так я прокачал свою стандартную батарею водяного отопления до конвекционного радиатора.

Источник: electriced.ru

Виды внутрипольных радиаторов

Сразу отметим, что монтаж внутрипольных конвекторов в стяжку никак не зависит от его вида. При этом принцип действия разных теплообменников отличается. Есть два основных отличия – это метод циркуляции воздуха:

• естественный;
• принудительный.

Радиаторы с естественной циркуляцией – это медный коллектор из двух труб с алюминиевым оребрением, который помещен в металлическое корыто. В таких батареях воздух движется за счет разницы температур. Как известно, горячие потоки легче холодных, поэтому они поднимаются вверх.

В конвекторах с принудительной циркуляцией воздух движется за счет работы встроенного тангенциального вентилятора. По виду – это колесо с загнутыми лопастями. Он работает тихо, но все же некоторые шумы присутствуют. Внутрипольные конвекторы с вентилятором подключаются к электросети,  в них установлен блок управления с терморегулятором.

Батарея может греться за счет жидкого теплоносителя или посредством ТЭНа, вставленного в трубки коллектора. Отдельно стоит выделить универсальные внутрипольные конвекторы. На фото выше можно увидеть, что внешне они не отличаются от обычных, разница заключается в конструкции коллектора. Эти теплообменники могут работать как в двухтрубной системе отопления, так и в четырёхтрубной системе, о которой мы расскажем немного позже.

Производители внутрипольных конвекторов, цены

На российском рынке представлен достаточно широкий выбор внутрипольных конвекторов. По отзывам особой популярностью пользуются следующие модели радиаторов:

• Katherm;
• Varman;
• Primo Clima;
• Eva;
• Бриз.

Перед тем как провести трубы отопления в частном доме нужно составить проект, желательно подкрепив его гидравлическим расчетом.

Правила замены труб отопления в многоквартирном доме вы найдете здесь.

Разброс цен весьма существенный. Можно найти теплообменники по 6 тыс. рублей. Цены на брендовые изделия  достигают 60 тыс. рублей. Естественно, что от стоимости зависит и качество материалов. На решетке может быть нанесено анодирование покрытие, которое не стирается со временем. В дорогих моделях более жесткое корыто. Благодаря этому продлевается срок эксплуатации и упрощается монтаж внутрипольных конвекторов.

В стоимость теплообменника также следует включить дополнительные расходы арматуру для обвязки. Вполне вероятно, что потребуются еще и крепежные элементы – в дешевых моделях крепеж недостаточно женский. О том, как выбрать арматуру для обвязки радиатора в системе водяного отопления мы писали здесь.

Принцип работы в 2-х и 4-х трубной системе

Установка внутрипольных конвекторов может выполняться в двухтрубных и четырёхтрубных контурах. В первом случае теплообменник работает только на обогрев помещения, а во втором – на обогрев и охлаждение. С обогревом все просто, в этом случае конвектор подключается и работает так же, как и любая другая батарея. При покупке нужно обращать внимание на характеристики, в них указывается возможность работы с антифризами. В двухтрубных системах отопления в качестве теплоносителя может быть вода или пропиленгликоль (незамерзающая жидкость).

Чтобы внутрипольный конвектор работал в двух режимах (обогрев и охлаждение) его нужно подключить к:

• водяной системе отопления;
• фанкойлу.

Фанкойл – это агрегат, который производит холод по принципу кондиционера. В этом случае встроенный в пол теплообменник будет выступать в качестве чиллера. Отличие тандема чиллер-фанкойл от сплит-систем заключается в том, что в качестве рабочего вещества используется не фреон, а вода. Именно это позволяет установить внутрипольный конвектор сразу на две системы. Естественно, что работать он может только в одном из режимов поочередно.

Монтаж и обвязка батарей в полу

Сложность установки внутрипольного конвектора своими руками заключается в том, чтобы его решетка была на одном уровне с напольным покрытием. Поэтому крайне важно точно по водяному уровню выставить корыто теплообменника. При этом необходимо чтобы оно стояло жестко, ведь по решётке будут ходить. Установка осуществляется в вырезанную нишу, по периметру заливается стяжка. Нюансы заливки:

• наклеить по периметру корпуса демпферную ленту;
• не вынимать решетку до полного застывания раствора.

Демпферная лента компенсирует тепловое расширение стяжки и погасит возможные вибрации от работы вентилятора. Крайне важно, чтобы решетка была вставлена на свое посадочное место. Во время застывания стяжка может деформировать корыто и решетка туда уже не станет совсем.

В корпусе есть отверстия для нескольких вариантов подключения, что зависит в основном от положения радиатора касательно контура. В принципе, самой простой вариант обвязки – это установить на подачу и обратку обычные шаровые краны. В идеале ручки кранов должны смотреть вниз, чтобы их не было видно через решетку. Также в некоторых конвектора не хватает высоты корыта, чтобы устанавливать запорную арматуру ручками вверх.

Если электроды для сварки труб отопления отсырели, то их нельзя использовать, по крайней мере пока не высохнут.

Здесь мы проводили сравнение труб для отопления частного дома.

Вышеописанный метод обвязки не подходит, если у вас длинная система отопления с несколькими ветками разной длинны. В таком случае для правильной работы контура потребуется балансировка, а для этого на обратке радиатора должен быть балансировочный клапан. Кроме этого, шаровые краны не дают возможности регулировать степень нагрева батареи, что очень полезно. Поэтому на подаче нужно ставить термостатический вентиль, желательно в тандеме с термоголовкой или сервоприводом.

Преимущества и недостатки внутрипольных конвекторов

Сейчас модно ставить панорамные окна. Больше всего тепла из помещения уходит через стекла, таким же образом в комнату попадает холод. Именно поэтому батареи в основном устанавливаются под окном – чтобы создать тепловую завесу. Для панорамных окон подходят только внутрипольные конвекторы. Размеры нужно подбирать так, чтобы теплообменник перекрывал весь проем.

Главное преимущество – создают тепловую завесу для панорамных окон и не портят вид.

К недостаткам можно отнести конвекционный метод обогрева, неотъемлемой частью которого является циркуляция воздуха. При этом разносится вся пыль, собравшаяся в корыте батареи. На самом деле – это очень вредно. Постоянное пребывание в запыленном помещении может стать причиной появления респираторных заболеваний, вплоть до астмы. Поэтому не забывайте чистить теплообменник и чем чаще, тем лучше. Для этого достаточно поднять защитную сетку и удалить весь мусор пылесосом.

Источник: utepleniedoma.com

Кратко о торговой марке

Itermic (Айтермик) — одна из успешных марок отечественных конвекторов. Кроме самих приборов, завод производит комплектующие и автоматику. Для изготовления продукции компания Рада-М использует только качественные материалы. Надежность сборки проверяется на всех этапах производства.

Марка Itermic популярна среди покупателей благодаря удачному сочетанию доступной стоимости и ценных потребительских свойств.

Подробнее о производстве конвекторов Айтермик рассказывается в видео.

Преимущества конвекторов Айтермик

Основной плюс конвекционных приборов Itermic — быстрый прогрев помещения. За счет специальной конструкции и применяемых материалов тепловая энергия передается воздуху практически мгновенно.

Нагревательный элемент изготавливается из медной трубы с оребрением из алюминия. Расстояние между ламелями подобрано таким образом, чтобы обеспечить эффективную теплопередачу.

Обогреватели Айтермик можно использовать как основные или резервные отопительные приборы. Для комфортного управления температурой устройство рекомендуется дополнять автоматикой.

Обзор видов моделей и цен

Среди альтернативных вариантов исполнения конвекторов Itermic можно подобрать идеальную модель для каждого помещения. Выбор цвета по RAL-палитре и широкий ассортимент декоративных решеток помогают приборам органично вписаться в любой стиль оформления.

Навесные отопительные приборы подходят для большинства жилых и административных зданий. От стандартных радиаторов отопления они отличаются малым весом и стильным внешним видом. Конвекционные установки можно устанавливать даже на тонкие перегородки из ГКЛ (гипсокартонных листов).

В интерьерах с панорамным остеклением или низкими подоконниками монтаж настенных отопительных приборов невозможен. В таком случае, устанавливают напольные конвекторы. Размещенные вдоль окон, они создают тепловую завесу по всей высоте комнаты.

Модели в пол применяются в помещениях с повышенными требованиями к дизайну. Встраиваемые приборы не загромождают пространство и могут оставаться практически незаметными глазу.

Подробности об ассортименте конвекторов Айтермик можно узнать из следующего видео.

Внутрипольные с принудительной конвекцией

Встраиваемые конвекторы Itermic с вентиляторами представлены тремя сериями. Для функционирования приборам требуется подключение к сети 220 В. За счет вынужденной конвекции устройства имеют повышенную производительность и быстрее прогревают помещение.

Стоимость встраиваемых конвекторов зависит от их габаритов и производительности.

ITTB

Базовая серия внутрипольных конвекторов ITTB с малошумными вентиляторами. Короб устройства изготавливается из оцинкованной стали с покрытием из полимерной пленки. Юстировочный крепеж ножки помогает выставить конвектор в нише по уровню. Защитная решетка продольного или поперечного исполнения изготавливается из алюминия или дерева.

Для удобства регулировки к устройствам подключают термостат или блок управления. Автоматика Айтермик сочетается с системой «умный дом».

Модели ITTB марки Itermic (конвекторы) купить можно по ценам от 14 470 до 120 760 рублей.

ITTBL

Серия представлена конвекторами малой глубины. Устройства подойдут для ограниченной по высоте стяжки пола или неглубокого подоконника.

Ценовой диапазон моделей Itermic ITTBL — 10 530—71 140 руб.

ITTBZ

Водяные конвекторы серии ITTBZ отличаются от базовой версии материалом корпуса. Основа изготавливается из оцинкованной стали без нанесения полимерного покрытия, благодаря чему приборы серии имеют более низкую цену.

Стоимость моделей ITTBZ варьируется от 9 840 до 88 305 рублей в зависимости от габаритов и мощности.

Внутрипольные с естественной конвекцией

Такие конвекторы в пол Itermic также представлены тремя сериями. Конструктивно они отличаются от аналогичных агрегатов с принудительной циркуляцией отсутствием вентиляторов.

Устройство нагревательного элемента тоже имеет пару отличий. Алюминиевые пластины теплообменника тоньше, и расстояние между ними увеличено до 6-7 мм.

Линейка ITT

Базовый вариант встраиваемых устройств Айтермик со свободной конвекцией. В модификации макси предусмотрен укрупненный по глубине короб и теплообменник большего размера.

Цены на модели линейки ITT — 5 510—92 580 руб.

ITTL

Линейка ультракомпактных конвекторов Айтермик. Прибор легко монтируется в небольшие ниши: в пол, подоконник, столешницу или лестничную ступень.

Конструкция агрегата позволяет при необходимости доукомплектовать обогреватель вентилятором. На этот случай в корпусе предусмотрено свободное место и необходимые детали.

Купить конвекторы серии ITTL можно по цене от 3 675 до 49 620 рублей.

ITTZ

Внутрипольные обогреватели ITTZ изготавливают из оцинкованной стали без дополнительного покрытия. Серия является экономичным решением для помещений с сухим воздухом, не требующих специальной защиты металла от коррозии.

Стоимость конвекционных приборов ITTZ составляет 4 056—79 060 руб.

Особые варианты исполнения

Для внутрипольных конвекторов Itermic доступно не только прямое, но и нестандартное исполнение.

Настенные серии ITW

Отопительные устройства серии ITW устанавливаются навесным способом и являются полноценной заменой радиаторам. Имеют аккуратный внешний вид. Корпус изготавливается из оцинкованной стали с порошковым напылением. По желанию покупателя окрашивается в любой каталожный цвет RAL или покрывается декоративной термопленкой.

Небольшой вес обогревателей позволяет легко размещать их на перегородках. Настенный крепеж входит в комплект поставки.

Существенным недостатком навесных моделей является неравномерный прогрев воздуха в помещении. Под прибором возможно образование холодной зоны.

Стоимость настенных конвекторов Itermic ITW — 11 650—53 800 рублей.

Напольные серии ITF

Конвекционные обогреватели серии ITF представляют модели, устанавливаемые на пол. По сравнению с настенными вариантами, они более равномерно прогревают воздушный объем в помещении.

Оцинкованный короб изделия окрашивается порошковой краской в три стандартных цвета. Дополнительный тон можно выбрать по RAL-палитре.

Ценовой диапазон на устройства Айтермик ITF — 6 230—48 160 руб.

Рекомендации по монтажу конвекторов в пол

Конвекционные отопительные агрегаты подходят для устройства автономных и централизованных систем обогрева в жилых и общественных зданиях. Могут использоваться в однотрубных и двухтрубных схемах движения теплоносителя. Сочетаются с теплопроводами из меди, стали и металлополимера.

Подготовка к монтажу

Место для размещения конвектора выбирается непосредственно перед окном на расстоянии 8—20 см. На намеченном участке в полу устраивается ниша или канал. Дно углубления выравнивается и закрывается гидроизоляционным материалом.

К месту установки заранее подводятся теплопровод и кабель электросети. При устройстве канала необходимо учитывать размер агрегата и оставлять необходимые припуски для манипуляций.

Монтажные работы

Перед началом установки необходимо проверить изделие на комплектность и изучить техническую документацию производителя.

Источник: otoplenie-expert.com

e2f 9c9 2f7 9f7 001 791 259 9c7 4cc d7d 73d 952 4e8 7ab dd5 a0d 7f9 683 5e5 341 88b 40b 2b9 417 601 997 c9d 6d0 2f1 66a 4ab f74 39e b98 698 a12 47f dc9 aec f59 350 787 893 034 4bc 020 2c6 bbb bde 396 d37 0de bb8 3c0 7f7 e72 75a 600 1b7 a81 7bf 335 264 f4b e8e 8cf 404 5a9 886 4d7 d5d 2de 0b5 542 d16 778 72d 1ed bf1 3ad b06 ec8 f52 d58 81f d93 d18 769 87a 9d2 434 f1e 3ba de5 070 e05 c50 bdc bd7 7bd

Принцип работы конвектора с принудительной вентиляцией.

Как красиво закрыть батарею? Такой вопрос мы задаем, когда нам не нравится внешний вид нашего прибора отопления. Нам кажется, что проще вместо его замены поставить декоративный экран на старый радиатор. Однако не все учитывают, что из-за установки такого экрана происходит резкое падение тепловой мощности прибора на 50% минимум!

А зимой при наступлении холодов придется доставать из кладовки электрический конвектор, что, во-первых, дорого (повышенный расход электричества), а во-вторых, не очень полезно для здоровья.

Миф 1 — Замену старой батареи на новый, декоративный радиатор, запрещает делать управляющая компания ( или ЖЭК)

Но данное требование управляющей компании справедливо только в случае однотрубной системы отопления.

Если Ваш дом был построен в 21 веке, скорее всего, у вас в квартире двухтрубная система, а значит любые замены батарей не сказываются на жильцах других квартир.

Вывод: спросите в ЖЭКе, какая у вас в доме система отопления. Однотрубная или двухтрубная? Если двухтрубная – смело меняйте батареи, не боясь ничего и никого (если у вас в квартире трубы подходят к батареям с низу — из пола, то у Вас однозначно двухтрубная система, можно никому и не звонить). При двухтрубной системе отопления вы вправе делать со своими батареями все, что угодно. Не спрашивая никого. Главное, не ошибитесь с мощностью новых приборов отопления, чтоб не мерзнуть зимой.

Миф 2 — дизайн-радиаторы и конвекторы — это дорого. Переплачивать порядка 50-80 тысяч за простую батарею, пусть и красивую? Нет уж…

Декоративные приборы отопления по такой цене (и выше) массово выпускают европейские производители. Да, их дизайн-радиаторы — на любой вкус, но не на любой кошелек. Однако есть не менее разнообразные по дизайну – формам, принтам, стильные приборы водяного отопления отечественного производства. Сейчас на рынке можно найти отечественные конвекторы уже с декоративным экраном по цене обычных батарей европейского производства. Разница только в том, что обычные батареи есть в наличии в магазине, а дизайн-конвектор с декоративным экраном изготавливается под заказ.

Вывод: если у вас есть возможность подождать несколько недель, то почему бы за примерно такие же деньги не заказать для себя красивый и стильный дизайн-радиатор (конвектор). Который подберут конкретно под вашу комнату. И по мощности, и по длине прибора, и по цвету.

Миф 3 — При замене радиатора нужно будет менять трубы, т.к. новый прибор отопления нельзя подключить к старым трубам

Если бы все было так, то большинство производителей конвекторов водяного отопления давно бы уже закрылись. К счастью, любой специалист-сантехник подключит любой, выбранный вами конвектор к вашим старым трубам. Раньше это было проблемой, но сейчас производят много разных переходников и сильфонных гибких подводок на любой случай и для любого прибора.

Какие еще есть аргументы в пользу установки новых конвекторов?

• Никто не знает, сколько лет тому радиатору, который висит у вас на стене. Сколько ему осталось висеть до протечки? Либо у вас новый дом, и в нем новые радиаторы — но их закупали строители, которые добиваются от поставщиков самой низкой цены. Но чудес не бывает — низкая цена могла привести к экономии на качестве. А значит этот «как бы новый радиатор» тоже может потечь в любой момент. Так может, уже сейчас заменить батареи на новые и надежные приборы отопления? Тем более, если они будут красивые и доступные по цене.
• Поменяв старые батареи на современные конвекторы, вы сможете сделать свою жизнь комфортнее. Длина конвектора, расположенного под окном, должна перекрывать 70% от ширины этого окна. Это минимум. Идеально – если прибор отопления по своей длине перекрывает окно полностью – на 100%. Такие приборы закладывают проектировщики в домах комфорт и бизнес класса. Дело в том, что зимой стекло у окна холодное, комнатный воздух остывает от этого стекла, опускается вниз и стелится по полу. Функция приборов отопления — не только греть комнату, но и создавать вдоль окна тепловую завесу, которая будет отсекать этот холодный воздух. Но если ваша батарея короткая, и перекрывает всего 50% или даже меньше от ширины окна, то защитить от сквозняков и предотвратить теплопотери она не сможет.
• Есть возможность расширить используемое пространство в комнате.

Подробно можно прочитать в статье «Как правильно подобрать дизайн-радиатор».

Многие знают, что любая батарея часть тепла отдает излучением, а часть конвекцией. Т.е. совмещает в себе свойства камина и фена.

Камин — это излучатель: он сам очень сильно нагревается, и за счет этого рядом с ним тепло, а чуть в отдалении — прохладно. Фен — это конвектор: корпус прибора не греется, нагревается только воздух, который потом равномерно распространяется по комнате.

Много копий сломано по поводу того, какой способ теплопередачи более безопасен для человека. Если обратиться к ученым – никто не скажет с определенностью. Но что мы знаем точно? То, что находиться рядом с очень горячей батареей не комфортно. Представьте себе, что ваше рабочее место находится в метре от камина? Конечно, когда вы с холода зашли в дом, это приятно – но только первые 10 минут. А потом хочется отодвинутся подальше и наблюдать за огнем с отдаления.

А если письменный стол вашего ребенка находится в непосредственной близости от такой горячей батареи? Вывод: при малой площади комнат (20 кв.м. и менее) однозначно стоит отдавать предпочтения отопительным приборам конвективного действия. Другими словами – конвекторам. Корпус таких приборов не греется даже при самом горячем теплоносителе. Человеку комфортно находиться рядом с такой батареей сколько угодно долго. Для справки: чугунные батареи отдают тепло 50% излучением и 50% конвекцией.

Стальные радиаторы 70% отдают излучением и 30% конвекцией, медно-алюминиевые конвекторы 3% отдают излучением и 97% конвекцией.

Грамотный подбор тепловой отдачи внутрипольных конвекторов не имеет отличий от расчёта данных показателей для традиционных радиаторов. При расчётах нужно помнить, что на каждый квадратный метр отапливаемой площади необходимо затрачивать 0,1 кВт тепловой энергии, а на кубометр — порядка 40 Вт тепла, но с учётом специального поправочного коэффициента:

Устройство и общий принцип работы

Сходные по своему внешнему виду внутрипольные конвекторы вполне способны стать хорошей заменой любым монтируемым на стенах традиционным отопительным радиаторам. Именно достаточно простым принципом работы внутрипольных нагревателей обусловлено название таких приборов. Благодаря особой конструкции тепловая энергия максимально эффективно передаётся посредством конвекции.

Вентилятор в системе обеспечивает подачу нагретого воздуха

Прохождение холодных воздушных потоков вокруг теплообменника вызывает повышение температуры и снижение уровня плотности, что сопровождается подъёмом прогретого воздуха вверх и его поступлением через декоративную решётку в помещение. Вместо поднявшихся тёплых воздушных масс внутрь нагревательного прибора устремляется воздух, имеющий более низкий температурный режим.

Устройство обеспечивает вход холодного и выход тёплого воздуха

Устройства, устанавливаемые в пол, чаще всего изготавливаются на основе корпуса из нержавеющей или оцинкованной стали, характеризующейся повышенными показателями устойчивость к появлению коррозийных изменений.

Корпус устройства содержит в себе множество деталей, включая несколько декоративных решёток и теплообменник

На схеме представлены составные элементы конвектора:

• 1 — корпус устройства;
• 2 — внутренний теплообменник;
• 3 — решётка декоративного типа;
• 4 — АС вентилятор тангенциального типа;
• 5 — большая декоративная решётка;
• 6 — малая декоративная решётка;
• 7 — окантовочный декоративный профиль;
• 8 — крепёжно-регулировочные ножки устройства;
• 9 — юстировочные винты;
• 10 — крепёжные болты;
• 11 — вентиль шарового типа;
• 12 — клапан запорно-регулировочного типа;
• 13 — гибкая подводка;
• 14 — прокладка.

Внутренняя часть устройства оборудована вмонтированным теплообменником в виде подковообразно изогнутой медной трубки. С целью увеличения площади поверхности теплообменника используются алюминиевые рёбра. Верхняя часть конвектора оснащается декоративной решёткой, изготовленной на основе древесины, алюминия и стали.

На показатели производительности прибора оказывают влияние температурный режим подаваемого теплового носителя и интенсивность воздушного потока, который создаётся вблизи теплообменника. Современные нагревательные приборы способны функционировать в широком температурном диапазоне теплового носителя — 45–90° C.

Повысить уровень производительности и скорость тепловой отдачи помогает встраиваемый тангенциальный вентилирующий элемент, посредством которого увеличивается интенсивность движения воздушных потоков.

В конвекторах с принудительной циркуляцией воздух движется за счет работы встроенного тангенциального вентилятора. По виду – это колесо с загнутыми лопастями. Он работает тихо, но все же некоторые шумы присутствуют. Внутрипольные конвекторы с вентилятором подключаются к электросети, в них установлен блок управления с терморегулятором.

Процесс монтажа

Размеры внутрипольного конвекционного обогревателя и ниши для него.

Если вы хотите выполнить монтаж внутрипольного конвектора своими руками, рекомендуем продумать место под его установку еще на этапе строительства здания – так будет проще организовать подходящей глубины нишу. Причем сама ниша должна быть на 1-1,5 см больше (на каждую сторону), чем металлический короб прибора. Одновременно с этим нужно проследить, чтобы верхняя часть, где будет располагаться декоративная решетка, была на одном уровне с будущим напольным покрытием.

Рекомендуем сначала выбрать внутрипольный конвектор, а уже потом заниматься полами, чтобы у вас на руках были размеры короба. Обратите внимание что окончательную стяжку мы будем заливать уже после установки отопительного прибора.

После того как ниша будет готова, можно приступать к монтажу оборудования. Крепим короб внутрипольного конвектора с помощью идущего в комплекте крепежа. Проверяем правильность монтажа с помощью строительного уровня – обогреватель должен располагаться в нише ровно, без перекосов. Дальнейший монтаж предусматривает подключение к отопительной системе или электросети – для этого используются пластиковые трубы, гибкие шланги или металлические трубы подходящего диаметра.

Если вы устанавливаете водяной конвектор, предусмотрите тонкие неглубокие ниши для прокладки труб/шлангов. При монтаже электроприбора рекомендуем проложить соединительные провода в кабель-каналах или в трубах, чтобы их можно было без проблем заменить. Подающие трубы с теплоносителем рекомендуем обернуть в теплоизоляцию.

Трубы для радиатора также будут залиты стяжкой.

На следующем этапе заливаем бетонную стяжку – наш монтаж внутрипольного конвектора своими руками близится к завершению. Результатом данного этапа должен стать черновой пол, с несколько выступающим из него металлическим коробом. Далее производим завершающее выравнивание пола, приступаем к укладке напольного покрытия. На последнем этапе размещаем над коробом декоративную решетку – лучше всего подобрать ее в один тон с цветом полов.

Монтаж внутрипольных конвекторов своими руками сложен тем, что нужно правильно подобрать размеры ниши – чтобы металлический корпус прибора располагался на правильной глубине. Рекомендации по этому вопросу вы сможете найти в технических паспортах. Хуже всего, если придется выполнять монтаж в уже готовом построенном доме – не факт, что можно будет продолбить нишу в черновом полу, так как это может повлиять на его прочность. В этом случае нужно будет увеличить высоту чернового пола во всех помещениях.

Уход за установленными внутрипольными конвекторами очень прост – достаточно снять декоративную решетку и удалить накопившуюся внутри пыль. Запрещается использовать для этого агрессивные моющие средства.

• посредством бокового крепежа;
• с помощью нижней фиксации к системе.

Советы специалистов

Конвекторы относятся к разряду простых, перспективных приборов отопления. Для желающих приобрести, правильно установить в доме, квартире, офисе пригодится несколько советов от специалистов:

1. Конвекторы — потенциально опасные электроприборы. Если вы не уверены в своих навыках электрика, обратитесь к мастеру. Особенно касается прокладки выделенной линии питания к устройству, установки внутрипольных моделей.
2. Электроэнергия может конкурировать с газом. Плюс — простота, свобода установки конвектора — несравненно больше, чем при установке газового котла. Уменьшить расходы можно двухтарифным счетчиком (ночной тариф дешевле).
3. Нужно точно знать требуемую тепловую мощность. Можно ставить конвекторы в нескольких точках помещения.

Газовые конвекторы существенно уступают в популярности аналогичному электрическому оборудованию. Прежде всего, потому, что для установки этого оборудования необходимо централизованное газоснабжение или, по крайней мере, газ в баллонах. Кроме того, электрооборудование безопаснее. Однако эксплуатация газовых устройств обходится дешевле, поэтому конвектор газового типа — прекрасное решение для загородного или дачного дома, для поддержания нормального микроклимата в помещении. Тема сегодняшней статьи: газовый конвектор своими руками — его установка и применение.

Что представляет собой газовый конвектор?

Сразу необходимо сказать, что это — не котел в привычном понимании. Посредством прибора происходит нагревание не теплоносителя, а воздуха в помещении. Кроме того, и область использования у газовых конвекторов несколько иная. Они применяются для обогрева небольших помещений, где потребность в отоплении возникает лишь время от времени. Иными словами, газовый конвектор, собранный своими руками, может обогреть только ту комнату, где он установлен.

Общее устройство

Составляющими конвектора на газе являются:

• Теплообменник, который и производит нагревание воздуха в помещении.
• Программатор — приспособление для поддержания и контроля над температурой воздуха.
• Контрольная панель с индикаторами.
• Газовый клапан, позволяющий контролировать подачу газа.
• Вентилятор — для подачи воздуха на теплообменник и клапан.
• Вентилятор — для принудительной подачи нагретого воздуха в комнату.

Важно! Принцип работы достаточно простой. В основу функционирования прибора положено физическое явление конвекции. Подогретый воздух поднимается вверх, а охлажденный — опускается книзу. Приборы могут работать как по принципу естественной, так и принудительной конвекции (в этом случае прибор оснащен специальным вентилятором).

Преимущества

К положительным сторонам такого обогревателя относятся:

• Экономичность, быстрое нагревание помещения.
• Простота монтажа, возможность установки газового конвектора своими руками.
• Отсутствие необходимости в водяном отоплении.
• Приемлемая стоимость.
• В отличие от электрического прибора, газовый — не сжигает кислород.
• Автономный режим работы.
• Нет привязки к электросети.
• Возможность подключения устройства к газовому баллону.

Есть ли недостатки?

Минусы тоже имеются:

• Необходимость получения разрешения на монтаж устройства.
• Необходимость пробивания сквозного отверстия в стене там, где устройство закреплено.
• Значительные размеры.

Важно! Если вы решили обзавестись несколькими конвекторами, то подведение газа понадобится к каждому из приборов, а это — непросто.

Классификация

Газовые конвекторы, в основном, разделяются по двум признакам: по мощности и исполнению. С мощностью более или менее ясно. Выбирать нужно тот прибор, который может отопить помещение.

В зависимости от исполнения, различают такие обогреватели:

1. Напольные — устанавливаются на пол. Для монтажа напольного устройства не нужно никаких специальных умений. Прибор может отапливать довольно просторные помещения.

Важно! Из недостатков можно отметить значительную массу и необходимость в основании.

1. Настенные. Это — более компактный вариант. Прибор прекрасно вписывается в домашний интерьер. Чаще всего его монтируют над окном для создания тепловой завесы от холодного воздуха. Мощность приборов невелика. Они годятся для использования в домах площадью до 100 “квадратов”.

Важно! Помимо напольных и настенных устройств, есть еще и встроенные. Они имеют красивый дизайн, и не только не портят, но и украшают интерьер. По своим параметрам конвекторы не отличаются от настенного варианта. Минус — сложности монтажа (нужно заранее подготовить нишу под установку газового конвектора своими руками.

Выбирая конвектор, обязательно обратите внимание на материал, из которого изготовлен теплообменник. Он может быть стальным, медным или чугунным.

Важно! Самый распространенный вариант — сталь, но чугунный теплообменник обеспечивает больший КПД и более долговечен. Медный теплообменник эффективный и долговечный, но стоимость прибора высокая.

Что нужно для установки конвектора своими руками?

• Дрель и сверла к ней.
• Труборез.
• Разводной ключ, гаечные ключи.
• Перфоратор.
• Лопатка.
• Кран газовый.
• Силикон (высокотемпературный, сантехнический).
• Отвертка.
• Саморезы, дюбели.

Важно! Для начала, нужно выбрать место, где будет расположен конвектор. Не ленитесь изучить ГОСТ, согласно которому обогреватель будет располагаться под окном. Все поверхности и мебель нужно закрыть текстилем, поскольку работа предстоит достаточно “пыльная”.

Как сделать конвектор своими руками: алгоритм установки:

1. Определитесь с местом расположения отверстия для ввода газовой трубы.
2. В соответствии с диаметром вытяжной трубы, просверлите в стене отверстие насквозь. Перфоратор идеально подходит для этого.

Важно! Это — самый трудоемкий этап работы. Отверстие придется пробивать достаточно большое, и пыли появится больше, чем хотелось бы.

1. Просверлите отверстия для крепления обогревателя, вбейте в них дюбели.
2. Подключите к конвектору вытяжную трубу, загерметизируйте стык силиконом.
3. Закрепите обогреватель на стене при помощи саморезов.

Важно! На этом этапе без помощника не обойтись, поскольку устройство достаточно тяжелое.

Подключение к газоснабжению

Это — самый ответственный этап, к нему нужно отнестись очень серьезно. Если у вас нет специальных навыков, желательно доверить выполнение работы специалистам. Ремонт газовых конвекторов своими руками — также лишнее. Это удел профессионалов.

Подключение производится по такому алгоритму:

1. Изготовление отвода на газовой трубе. Если специальный отвод имеется, вам нужно просто накрутить на трубу кран.
2. Подвод газовой трубы к конвектору. При этом необходимо проследить, чтобы фитинговое соединение было безукоризненным.
3. При прокладывании трубы ее необходимо закрепить на клипсы с интервалом в 1,0 м.
4. Вызов работника газовой службы для проверки соединений.

Важно! Порядок проверки качества соединений следующий:

Эта статья посвящена самодельным отопительным приборам. Порой они не блещут красотой; однако возможность своими руками с минимальными затратами обеспечить теплом гараж или мастерскую наверняка привлекает многих из наших читателей. Мы познакомимся с несколькими конструкциями различной сложности, выполненными из вторсырья, старых труб и прочих предельно доступных материалов.

Радиаторы для водяного отопления

Вначале мы исследуем радиаторы, предназначенные для работы в контурах центрального и автономного отопления.

Регистр

Наиболее простые и доступные самодельные радиаторы отопления — из труб большого (100 — 250 мм) диаметра, заглушенными с торцов и соединенными перемычками. Эти приборы — так называемые регистры — обладают большим внутренним объемом и, соответственно, значительной тепловой инерционностью, что делает их идеальным решением для систем с твердотопливными котлами.

Подсказка: твердотопливный котел нуждается в растопке каждые несколько часов.
Чем больше инерционность системы отопления и, в частности, отопительных приборов — тем меньше отапливаемое помещение будет остывать между растопками.

Как изготовить простейший горизонтальный регистр?

1. Трубы нарезаются отрезками по 1,5 — 4 метра
   (в зависимости от предполагаемой длины регистра).
2. В них сверлятся или прожигаются газовым резаком отверстия под перемычки
   . Важный момент: конфигурация перемычек должна создавать внутри прибора замкнутый контур, исключающий застой теплоносителя в тупиковых участках.
3. Трубы соединяются перемычками
   — трубами размером ДУ20 — ДУ32.
4. Параллельно перемычкам ввариваются отрезки трубы той же длины, но уже приваренные к глухим стенкам
   . Они придадут конструкции жесткость.
5. Торцы глушатся донцами, вырезанными из стального листа толщиной 4 — 5 мм
   .
6. В нижнюю и верхнюю секции ввариваются патрубки
   , которые в дальнейшем будут соединять регистр с подводкой.

В большинстве случаев в качестве секций регистра используется обычная круглая водогазопроводная труба. В ней привлекательны невысокая цена погонного метра и максимальная прочность на разрыв при минимальной толщине стенок, которая обеспечивается круглым сечением.

Однако порой можно встретить и самодельные радиаторы отопления из профильной трубы — квадратной или прямоугольной. Ее достоинства — относительная компактность регистра и несколько большая площадь поверхности при той же площади сечения.

Важно: при постоянной температуре отопительного прибора его теплоотдача линейно зависит от площади поверхности, на которой происходит теплообмен с воздухом.

Конвектор

Простейший конвектор — это виток трубы с напрессованными на него пластинами, увеличивающими пресловутую поверхность теплообмена. Наиболее доступный материал — сталь. В качестве источников готовых конвекторов для владельцев гаражей часто выступают дома — новостройки: владельцы квартир в них массово меняют установленные строителями отопительные приборы на более привлекательные внешне и имеющие большую теплоотдачу секционные радиаторы.

Однако у стали есть серьезный недостаток — низкая теплопроводность. Чтобы не быть голословными, мы приведем значения теплопроводности для трех металлов, чаще других использующихся при изготовлении отопительных приборов.

Очевидно, что при создании конвектора выгодно использовать цветные металлы: их теплопроводность резко увеличит теплоотдачу, сделав нагрев оребрения более равномерным.

Самодельные радиаторы отопления из меди представляют собой всевозможные конструкции на основе и пластин — медных и алюминиевых. Алюминиевое оребрение куда более доступно по сравнению с медным; некоторая разница в теплоотдаче компенсируется его увеличенной площадью.

Для сборки конвектора чаще всего применяется предназначенный для медных водопроводов припой; несколько реже пластины .

Автономные обогреватели

Что делать, если в гараже отсутствуют центральное отопление и газ, а организовать схему с твердотопливным котлом не позволяет периодичность ваших визитов в помещение?

В этом случае будет вполне логичным использовать для обогрева электроэнергию.

Масляный радиатор

Простейший самодельный масляный радиатор представляет собой уже знакомый нам сварной регистр с несколькими доработками.

• Приварыши для подключения к подводкам отсутствуют.
• Регистр, как правило, делается переносным, что подразумевает наличие ножек.
• Перемычки между секциями присутствуют с обеих сторон. Их диаметр делается несколько больше, чем при сборке регистра для водяного отопления. Инструкция связана с тем, что естественная конвекция подразумевает минимальный гидравлический напор, а раз так — гидравлическое сопротивление тоже должно быть минимальным.
• ТЭН или несколько параллельно соединенных ТЭНов устанавливаются в торце нижней секции.
• В роли теплоносителя выступает масло. В идеале — трансформаторное, но подойдет даже отработка.
• Регистр снабжается небольшим открытым расширительным бачком. Как вариант — масло немного не доливается до верха регистра, а приварыш на его верхней секции комплектуется автоматическим воздухоотводчиком.

Внимание: установить вместо воздушника предохранительный клапан — плохая идея.
При срабатывании он может обдать владельца помещения маслом с температурой 60 — 90 градусов, что явно не пойдет на пользу его самочувствию и настроению.

Калорифер из автомобильного радиатора

Еще одно интересное решение — самодельный обогреватель для гаража из радиатора.

На схеме обозначены цифрами:

1. Радиатор.
2. Расширительный бак.
3. Вентилятор принудительного обдува.
4. Кожух, защищающий лопасти вентилятора.
5. Водяная помпа.
6. Патрубок для подачи масла.
7. Пускатель.
8. Ремень привода вентилятора.
9. Электромотор.
10. Рамная стойка.
11. Сливной кран.
12. Блок ТЭНов.
13. Жалюзи для регулировки направления воздушного потока.

• Частично забитые трубки радиатора — не помеха. Масло они пропустят.
• Оптимальные характеристики мотора — 300 — 500 ватт при 1500 об/мин.
• Для подогрева масла используются ТЭНы общей мощностью до 3 КВт. Лучше предусмотреть ступенчатую регулировку мощности их раздельным включением.

• Из-за небольшого диаметра трубок радиатора использовать отработку в этой конструкции не стоит. Подойдет трансформаторное масло или тосол А-40.
• Наиболее эффективной работа обогревателя будет при температуре масла около 80С. Температура регулируется подбором мощности ТЭНов и оборотов вентилятора.

Заключение

Надеемся, что несколько предложенных вниманию читателя идей помогут ему организовать отопление подсобных помещений с минимальными затратами. Дополнительную информацию, как обычно, можно найти в видео в этой статье. Успехов в творчестве!

Для расчета самодельного регистра, радиатора либо конвектора нам необходимо определится с мощностью, которую мы хотим от него получить, а после исходить из располагаемых материалов,
которые имеются под руками для изготовления.
Допустим нам необходимо изготовить регистр в гараж мощностью 2 киловатта.
Зададим температуру воды на входе в радиатор в 80 °С а на выходе 60 °С. Тогда средняя температура получится:

(80+60)/2=70 °С.

Температуру воздуха в гараже или цеху при которой еще вполне комфортно можно работать принимаем в 10 °С.
Разница температур между радиатором и воздухом составит

70-10=60 °С.

Вспомним, что при свободной конвекции коэффициент теплопередачи от горячей поверхности к воздуху составляет 10 ватт/метр кв*град.
То есть при перепаде температур в 1 градус 1 квадратный метр поверхности радиатора отдает 10 ватт тепла.
В нашем случае перепад температур составляет 60 градусов и следовательно 1 квадратный метр отдаст 600 ватт.
Тогда путем несложных вычислений находим, что площадь поверхности нашего радиатора составит

2000/600=3,33 квадратных метров.

Теперь посмотрим какими материалами мы располагаем. К примеру представим, что сосед Петрович принес нам самую ходовую тубу диаметром 57мм.
Площадь одного метра такой трубы составляет:

Sтр=0,057*3,14*1=0,179 квадратных метра.

Следовательно для нашего самодельного радиатора понадобится

L=3,33*0,179=18,6 метров такой трубы.

Многовато, не правда ли?
А если взять трубу диаметром 76 мм?
Тогдa

Sтр=0,076*3,14*1=0,239 кв метров
L=3,33*0,239=13,9 метров.

Уже лучше.
Если же взять 89 трубу, то

Sтр=0,089*3,14*1=0,28 кв метра
L=3,33*0,28=11,9 метров.

Теперь определимся с конструкцией. Можно сделать радиатор с последовательным подключением труб или с параллельным.
А далее уже каждый может дать волю фантазии и располагать трубы как ему вздумается. Однако необходимо помнить, что радиатор должен
дренироваться и воздух из него должен удаляться.
В качестве примера рассмотрим самодельный регистр который недавно изготавливала наша команда.
Подключение регистра производилось к системе с естественной циркуляцией и поэтому, чтоб уменьшить гидравлическое сопротивление радиатор
был сварен с параллельным подключением труб. Высоту радиатора определили в 1 метр.
Изготовили его из 89 трубы, которой как мы уже посчитали потребовалось 11,9 метров. Мы взяли 12 метров.
Два метра пошли на вертикальные стояки, а остальные 10 мы разделили 4 параллели. Итого длинна одной ветки составила 2,5 метров.
Иногда возникает потребность в регистрах большей мощности и они не всегда вписываются в определенный габарит. Тогда есть смысл делить
его и изготавливать два или три маленьких. В общем смотреть, прикидывать и считать.

С тех пор как в российских регионах появилась возможность ставить качественные стеклопакеты, возникла мода на французские балконы. Единственным недостатком окон на всю высоту стены является отсутствие возможности поставить под них радиаторы, чтобы убрать мостик холода. Им на смену пришли внутрипольные конвекторы. Это отопительные приборы, действующие по принципу циркуляции, вбирающие холодный воздух и отдающие теплый обратно в помещение. Конвекция может осуществляться естественным или принудительным путем – с помощью вентилятора.

1. Оправдано использовать внутрипольный системный конвектор, если планируется установка панорамных окон и стеклянных дверей.
2. Когда в квартире нет места для радиаторов.
3. Если напольное покрытие деревянное, поскольку оно не позволяет установку теплых полов (обладает высокими теплоизоляционными свойствами).
4. Уместны данные приборы и в помещениях, где влажность повышена, например, в бассейнах.

Недостатки батарей

Из-за особенностей устройств (по ним ходят), в них собирается пыль (иногда и грязь), и от неё нужно вовремя избавляться иначе начинает циркулировать вместе с воздухом. С этой точки зрения конвектор, встроенный в пол, считается менее экологичным, чем радиатор, висящий на стене.

Виды и принцип работы внутрипольных батарей

Основные источники энергии – электричество и газ. Внутри находится вода. Поэтому эти отопительные приборы называют и электрическими, и газовыми, и водяными. Но ни одно из этих определений не является, по сути, видовым. Однако разделение существует по принципу естественной или принудительной циркуляции теплого и холодного воздуха.

1. Внутрипольный водяной конвектор с естественной тягой представляет собой короб (корпус), длиной от 900 до 3000 мм, внутри которого расположен теплообменник с теплоносителем в виде змеевика с горячей водой. К нему с помощью штуцера подключаются гофрированные шланги из нержавеющей стали, подводящиеся к общей системе отопления. Для лучшей теплоотдачи трубы оснащены «ребрами». Сверху короб накрывается решеткой, через которую беспрепятственно проходит воздух: теплый, нагреваясь, поднимается вверх, холодный, тяжелея, опускается вниз.

Лучшие фирмы, выпускающие данную продукцию – российские (Eva), чешские (Kermi) и германские (Mohlenhoff). Они предназначены для городских квартир, легко монтируются своими руками и могут быть подключены к централизованной системе. Самая недорогая модель первая, от отечественного производителя. Цена конвектора Eva – от 18 000 рублей.

2. Приборы, работающие по принципу принудительной конвекции, дополнительно снабжены вентиляторами, подключаемыми к электричеству. Работают они тихо, как кондиционер. Внутрипольный конвектор с вентилятором является более мощным аппаратом, в сравнении с предыдущим. Поэтому он применяется на больших площадях: в банках, офисах, аэропортах.

Известные бренды: Minib, Бриз, Mohlenhoff. Очень привлекателен по цене и мощности российский агрегат. Если сравнить краткий обзор батареи-невидимки Бриз даже по параметрам, представленным ниже в таблице, то выгода от его приобретения становится очевидной.

3. Канальный снабжен небольшой желобами для сбора влаги. Она убирается с помощью патрубка прямо на улицу или в систему канализации. Технические характеристики внутрипольного канального конвектора зависят от комплектации. Но в качественном устройстве теплоноситель способен нагреваться от 70 до 90 °C, и выдерживать рабочее давление системы от 6 до 10 бар. Лучше всего подходит данный прибор для бассейнов, оранжерей, зимних садов.

Судя по отзывам, внутрипольный конвектор Minib занимает лидирующие позиции. Чешская компания выпускает продукцию для самых различных целей, в том числе для установки в помещениях с повышенной влажностью. Изделия отвечают международному стандарту ISO 9001: 2001, и поставляются во все страны Европы.

Выбираем внутрипольный электрический конвектор отопления

Обычно устройство для домашнего использования выбирают по следующим параметрам:

• размеры (в соответствии с длиной дверей или окон);
• мощность (берется из расчета – 1м, 100 Вт);
• материалы (должны быть прочными и иметь защиту от коррозии);
• дизайн решетки (может быть выполнена из нержавейки и покрыта золотом, серебром, декоративной отделкой, бывает также деревянной).

Обязательно следует учесть давление в системе отопления. Для автономной нужно брать приборы, выдерживающие до 2 атмосфер, для централизованной – от 6 до 15. Самыми устойчивыми к давлению являются медные трубы. Обращая внимание на все перечисленные параметры не сложно выбрать и купить конвектор с естественной циркуляцией внутрипольный. Для домашнего использования его вполне достаточно, чтобы обеспечить комфортную температуру в комнате.

В помещениях с высокими потолками и панорамным обзором (как на вокзалах, в гостиницах, спортивных комплексах) нужны более продуктивные аппараты с вентиляторами. Для расчета мощности используют формулу – 1кВт тепла при высоте потолка 2,7 на 12 м2, и к каждым 10 см прибавляют 10% от общей суммы площади.

Получив необходимые параметры, выбирают конвектор, отдавая предпочтение чуть более мощному агрегату, чем требуется. Небольшой запас необходим, чтобы оборудование не работало на износ. Если подходящего прибора в продаже нет, по запросу его могут изготовить под заказ.

Средние цены по Москве

Как выполнить установку своими силами

Планировать монтаж устройства лучше заранее, так как к нему придется подводить электричество и воду. Да и вырезать отверстие в готовом полу не практично – можно повредить стяжку, тепло-, гидроизоляцию. При установке внутрипольного водяного конвектора своими руками необходимо сначала прикрутить к нему регулировочные болты, на которые он будет опираться, так как трубы по правилам должны находиться ниже коробки. Далее конструкцию устанавливают на черновой пол поверх гидроизоляции.

С помощью болтов короб выравнивают и шурупами привинчивают к полу, заранее установив в него дюбели. После этого внутрь устройства подводят трубы и прикручивают их к змеевику. Далее на пол кладут утеплитель. Чтобы избежать перегревания стяжки, подводящие трубы изолируют. Во избежание попадания раствора в конвектор, его закрывают. После этого основание армируют и заливают стяжку. Как только она высохнет, можно открывать прибор, ставить на него решетку и класть на пол финишное покрытие.

Довольно новое оборудование для обогрева помещений. Ранее использовались только в коммерческих помещениях, сегодня все чаще применяются в жилых зданиях для подогрева панорамных окон и металлопластиковых входных дверей. За счет применения конвекторов эффективно отсекается холодный воздух от жилых зон, дополнительно обогревает помещение и исключается появление на стеклопакетах конденсата. На значительных по площади стеклопакетах чаще всего образуется конденсат, причем это может происходить и при относительно большой температуре воздуха в помещении. Конденсат создает много проблем, и не только эстетических. Вода стекает вниз и далее на пол, постоянная влажность разрушает материал половых покрытий, способствует появлению грибков и плесени.

Существенно увеличивать температуру в помещении для исключения появления конденсата экономически невыгодно, особенно в настоящее время при высокой стоимости энергоносителей. Встраиваемые в пол конвекторы решают все проблемы с минимальными финансовыми потерями.

Надежность и длительность функционирования во многом объясняется простотой устройства оборудования.

Вне зависимости от моделей все они состоят из нескольких элементов.

1. Корпус (короб).
   Изготавливается из листовой оцинкованной или легированной стали толщиной от 0,5 мм. Некоторые модели для увеличения устойчивости к коррозионным процессам покрываются полимерными порошковыми красителями. Корпус укладывается вровень с финишным покрытием, точная регулировка пространственного положения выполняется специальными винтовыми устройствами. Внутри короба располагается все оборудование, водопроводная запорная и регулирующая арматура, электрические кабели и т. д. Конкретный перечень элементов зависит от вида конвектора. Размеры корпуса колеблются в широких пределах, что позволяет их монтировать под полами различного типа. Внешний вид корпуса не играет роли, он полностью скрывается декоративной решеткой.
2. Теплообменник.
   Может быть водяной радиатор или электрический нагреватель. Для увеличения теплоотдачи применяются специальные технические решения или изменяется количество радиаторов.
3. Декоративная решетка.
   Изготавливается из нержавеющих сплавов, легированной стали, существуют варианты из дерева. Сквозь декоративную решетку в конвектор поступает холодный воздух и отводится нагретый. Решетка двухсторонняя, после критического износа одной стороны переворачивается.

Регулировка нагрева выполняется при помощи ручных или электромеханических приборов, теплообмен делается естественным или принудительным методом.

Решение об установке конвектора желательно принимать еще на этапе планирования полового покрытия. На какие параметры нужно обращать внимание при подборе обогревателя?

Материал изготовления корпуса

Если устройство будет установлено у входных дверей, то желательно выбирать модель с корпусом из нержавеющей стали. Дело в том, что в зимний период времени в него может попадать снег, высокая влажность и повышенная температура на порядок ускоряют процессы окисления металла. Много влаги в крытых бассейнах, ванных помещениях и т. д. Даже качественное цинкование не может долго противостоять таким сложным условиям эксплуатации. Еще один момент. О корпус упирается декоративная закрывающая решетка. Если она будет подвергаться значительным нагрузкам, то корпус нужно подбирать из толстых прочных материалов, именно на него в дальнейшем передаются нагрузки.

Размеры корпуса

Производители предлагают изделия различной длины, ширины и глубины. Как эти параметры влияют на выбор конкретного конвектора?

1. Длина
   . Желательно, чтобы она равнялась ширине окна или дверного проема. Если таких вариантов подобрать не удается, то профессионалы рекомендуют устанавливать в ряд два конвектора, общая их длина должна соответствовать вышеописанным требованиям.
2. Ширина.
   Особого влияния на технические параметры не имеет, во время подбора модели рекомендуется обращать внимание лишь на дизайн интерьера помещения.
3. Глубина.
   Очень важный параметр. Для жилых помещений рекомендуется покупать невысокие конвекторы, их намного проще монтироваться на тонких перекрытиях зданий.

Имейте в виду, что линейные размеры корпуса зависят от количества и возможностей установленного в нем оборудования и элементов.

Способ нагрева

Конвекторы могут иметь водяные или электрические нагреватели. Электрические можно монтировать на всех типах полов, они имеют полностью автономное управление. Водяные, соответственно, только в помещениях такими же с системами подогрева пола. Это несколько ухудшает технические характеристики устройств, температура теплоносителя зависит от температуры в общей системе. Такая особенность ограничивает возможность встраиваемых конвекторов.

Еще одна разница между водяным и электрическим типом конвекторов. Электрические можно устанавливать в любое удобное время, для этого понадобиться лишь частично демонтировать половое покрытие. Водяные рекомендуется монтировать только одновременно с установкой системы подогрева пола, при невыполнении этого условия комбинированная система не будет функционировать.

Размеры радиатора

Эффективность теплоотдачи зависит от двух факторов: материалов изготовления и площади поверхности. Все изготовители во время производства устройств применяют материалы с максимальной теплопроводностью, здесь особого выбора нет. Изменение теплоотдачи по большей части делается за счет корректировки размеров и количества радиаторов. Но этот параметр должен согласовываться с размерами окон или дверей.

Тип вентиляции

Воздух сквозь теплообменник может проходить за счет естественного движения или при помощи электрических вентиляторов. Первый вариант работает более надежно, конвекторы можно устанавливать в любых помещениях, в том числе и не имеющих электрической проводки. Недостаток – незначительная мощность конвектора, причем изменение теплоотдачи происходит вне пожеланий пользователя.

Принудительная вентиляция выполняется при помощи осевых или радиальных вентиляторов. Скорость воздушного потока не зависит от внешних условий, конвектор может изменять производительность с учетом заданных режимов. Недостатки – несколько усложняется процесс монтажа, увеличивается шумность в помещении. Во время выбора имейте в виду эти эксплуатационные характеристики устройств.

Вид решетки

Решетки в большинстве случаев изготавливаются из прочных металлических сплавов. Могут сворачиваться в рулоны или быть стационарными. Во время выбора рекомендуется обращать внимание на два параметра: физическая прочность и внешний вид. Чем больше нагрузка на половое покрытие, тем выше прочность должна иметь обрешетка.

Рабочее давление

Для частных жилых домов этот показатель не имеет значения, давление в водопроводных сетях различного назначения не превышает 3 атм., а минимальное рабочее давление у всех видов конвекторов не бывает менее 10 атм. Что касается многоквартирных домов, то покупайте приборы с максимальными значениями давления опрессовки. Перед началом сезона отопления в домах производится испытание водопроводных систем высоким давлением, конвекторы должны выдерживать его.

Дополнительное оборудование управления и контроля

Для контроля и изменения режимов функционирования применяются электромеханические или механические приборы и устройства. Элементы располагаются непосредственно в корпусе, а управление может быть с удаленного пульта. Электронные модели позволяют запрограммировать не только температуру, но и периодичность включения/выключения. Выбор типа конвектора зависит от пожеланий пользования и особенностей эксплуатации помещения.

Краткий перечень производителей

Для облегчения выбора мы предлагаем ознакомиться с наиболее известными производителями конвекторов, их товары имеют положительные отзывы многочисленных потребителей.

Каждая компании выпускает широкий спектр оборудования по техническим характеристикам, что дает возможность найти самый подходящий вариант конвектора с учетом максимального количества различных факторов.

Нарушение технологии установки может стать причиной появления неприятностей во время эксплуатации конвекторов. Особенно большие проблемы возникают при поломках конвекторов с водяным теплоносителем. Именно для этого типа устройств дадим пошаговую инструкцию. Для монтажа понадобится набор ключей и уплотнительная нить. Начинать работы нужно со сборки теплообменника. Предварительное условие – финишное покрытие пола еще не установлено.

Сборка элементов теплообменника

Шаг 1.
Занесите коробку в помещение, откройте ее. Перед открыванием обратите внимание на верх и низ, в противном случае возникнут сложности во время вынимания частей конвектора. Проверьте комплектность. Внутри корпуса должен находиться теплообменник, регулируемые ножки, регулировочные болты и шайбы, декоративная решетка, соединительная, запорная и регулирующая арматура.

Шаг 2.
Достаньте из упаковки два клапана, открутите соединительные гайки со штуцерами.

Шаг 3.
Накрутите на резьбу специальную нить для герметизации, количество витков не менее 5–8.

Важно. Нить нужно наматывать по ходу резьбы, во время закручивания штуцера она должна затягиваться, а не ослабляться. Это очень важное условие, при его несоблюдении обязательно появятся протечки воды. Придется разбирать уже установленный конвектор и ликвидировать проблемы.

Шаг 4.
Одним ключом придерживайте выход трубы теплообменника, а вторым плотно закрутите клапан на место. Клапан внутри имеет шестигранное отверстие под ключ. Слишком больших усилий прилагать нет надобности, нить надежно справляется со своей задачей. Таким же методом соберите кран устройства.

Теплообменник подготовлен. Желательно предварительно испытать герметичность соединений. Для этого можно его подключить к водопроводу при помощи гибких шлангов и открыть подачу воды. Все в норме – можно приступать к установке корпуса.

Монтаж корпуса

Шаг 1
. Вкрутите в резьбу регулировочные винты, откройте отверстия для подвода труб системы подогрева пола. Они закрываются съемными заслонками.

Шаг 2.
Установите корпус на место монтажа, пузырчатым уровнем установите его строго в горизонтальном положении. Это очень важный этап. Если теплообменник будет под углом, то велики риски его завоздушивания, в результате он не будет работать на полную мощность. Кроме того, решетка не будет располагаться в одной плоскости с половым покрытием. Проверяйте положение по нескольким направлениям, постоянно закручивайте или откручивайте регулировочные болты.

Важно. Во время установки корпуса принимайте во внимание нулевую отметку полового покрытия. Именно в этой плоскости должна располагаться декоративная решетка конвектора.

Шаг 3.
После установки корпуса нужно зафиксировать его положение. Для этого используйте регулируемые ножки, изготовленные из перфорированной стальной пластины. Один конец при помощи болтов с шайбами зафиксируйте на корпусе, а второй на основании пола. Для фиксации к основанию нужно пользоваться дюбелями соответствующей длины и диаметра. После крепления еще раз проверьте положение устройства и при обнаружении отклонений устраните их.

Шаг 4.
Положите в корпус теплообменник, для него предусмотрено специальное место. Заведите в отверстия пластиковые трубы системы подогрева пола, замерьте их длину и специальным секатором отрежьте излишки.

Шаг 5.
Специальным переносным сварочным аппаратом для пластиковых труб нагрейте концы и присоедините их к штуцерам крана и клапана.

Шаг 6.
При помощи гайки прикрутите элементы к теплообменнику, при этом постоянно придерживает вторым ключом арматуру. Она изготовлена из нержавеющих сплавов, а они имеют невысокие показатели физической прочности. Превышение предельных нагрузок может ставать причиной появление трещин. Еще одно неприятное свойство таких сплавов – низкая сопротивляемость усталости метала. Это значит, что даже не очень сильные усилия затягивания, действующие длительный период времени, становится причиной появления трещин, металл «устает».

Шаг 7.
Подключите к модулю электрические кабели. Для этого установлен клеммник, схема подключения есть в инструкции по пользованию устройством. Модуль осуществляет автоматическую поддержку заданных пользователями режимов функционирования конвектора. Во время подключения питания нужно отключить сеть, все работы выполнять в строгом соответствии с требованиями ПУЭ.

Шаг 8.
Если вы фиксируете корпус конвектора цементно-песчаной стяжкой или монтажной пеной, то обязательно вставьте в него специальные распорки для предупреждения деформации.

Мы рассмотрели пример монтажа конвектора с гибридным распределением тепла, устройство подключается к общей системе теплого пола. Температура теплоносителя в конвекторе такая же, как и в системе, что несколько ограничивает возможности оборудования.

Общие советы по монтажу конвектора после установки финишного полового покрытия

Такие ситуации могут возникать во время производства строительных работ, место установки конвектора должно предусматриваться в период монтажа полового покрытия и системы подогрева. Размеры углубления должны отвечать размерам корпуса с запасом по периметру 2–3 см, длина вывода пластиковых труб должна гарантировать беспроблемное присоединение устройства. Их всегда делают с запасом, излишки по длине потом отрезаются.

Схема установки конвекторов, указание габаритов ниши под оборудование

Рекомендуется устанавливать конвектор на расстоянии не более 30 см от окна, в противном случае возможно запотевание стеклопакетов – теплый воздух не будет обогревать их поверхность. Толщина слоя теплоизоляции под корпусом конвектора должна адаптироваться к общей высоте финишного покрытия, желательно использовать такие же теплоизоляторы, что и под основной поверхностью пола.

Большинство конвекторов имеет правостороннее стандартное подключение, но его можно изменить самостоятельно или во время покупки выбирать соответствующий существующей разводке вид. Вентиляторы располагайте в корпусе со стороны окна или дверного проема, они должны захватывать холодный воздух. За счет такого размещения повышается эффективность устройства и улучшаются показатели микроклимата в помещении.

Обязательно к теплообменнику нужно подключать кран Маевского, он располагается на входе теплоносителя. Кран Маевского позволяет развоздушить конвектор, невыполнение этой операции может стать причиной отказа в работе устройства.

Подключение питания выполняется по схеме, а скорость вращения вентилятора можно изменить потенциометром. После завершения электрического монтажа все открытые соединения нужно накрыть специальными герметичными крышками. Обращайте внимание, чтобы резиновые прокладки не имели механических повреждений. Контролер монтируйте к стене на высоте примерно 1,5 м от пола, такое положение удобно для пользования.

Видео ­– Установка конвектора

Отопительное оборудование, монтируемое на стены и потолок, в том числе переносные обогревательные приборы, в определённой степени является составной частью интерьера, нуждающейся в оформлении и занимающей в комнате какой-то объём.

С развитием технологий производства отопительного оборудования на рынке обогревателей появились агрегаты, не уменьшающие полезного объёма помещений — , заподлицо

встраиваемые в пол.

Групповая последовательная компоновка под общей решёткой обогревателей конвекторного типа, установленных в полу по периметру кругового расположения панорамных оконных проёмов

Внутрипольные конвекторы отопления широко востребованы в просторных административных и жилых помещениях с ограждающими конструкциями из стекла, а также общественных сооружениях транзитного назначения (коридоры, переходы, залы ожидания), где они, не бросаясь в глаза, эффективно выполняют своё предназначение – поддержание необходимого температурного режима.

Внутрипольный конвекторный обогреватель, смонтированный вдоль обзорного наружного остекления помещения.

Общее представление о монтируемых в пол конвекторах

Упрощённо встраиваемые в пол конвекторы представляют собой прочный прямоугольный корпус, часто каркасного исполнения, обшитый с лицевой стороны металлической решёткой декоративного исполнения. В корпусе расположен теплообменник, нагревающийся, в зависимости от вида обогревательного устройства, циркулирующим по нему теплоносителем или электронагревателем.

Внутрипольные конвекторы отопления устанавливаются в отдельных точечных или общих линейных нишах, выполненных в несущем полу по размерам обогревателей, а также в пространстве между фальшполом и бетонным основанием. Для снижение теплопотерь нижнюю и боковые стенки корпуса внутрипольных конвекторов оборудуют наружной теплоизоляцией.

В конструкции таких обогревателей предусмотрены юстировочные винты, позволяющие выполнить точную регулировку горизонтального положения плоскости лицевой решётки до уровня финишного покрытия пола, чтобы выступающие части корпуса не создавали препятствий при ходьбе по ним.

Схема устройства в полу конвектора внутрипольного размещения в разрезе

Для более эффективного использования монтируемые в пол обогреватели располагаются вдоль стеклянных ограждающих конструкций панорамного исполнения и оконных проёмов, чтобы использовать конвективные потоки ещё и как тепловую завесу между пространством помещения и холодной поверхностью остекления.

Вариант установки в пол канального конвектора TURBO VKN5 с вентилятором.

Виды встраиваемых в пол обогревателей

Моделей внутрипольных отопителей сегодня производится много, и все они чем-то отличаются друг от друга. Если не рассматривать параметры, имеющие второстепенное значение, то все встраиваемые в толщу пола

конвекторы отопления можно разделить на две группы:

• водяные;
• электрические.

Агрегаты внутри каждой из этих двух групп различаются габаритами, конфигурацией, мощностью, исполнением наружной решётки, типом конвекции — естественная или принудительная (с вентилятором) и классом исполнения.

Водяные отопители внутреннего в полу размещения

Внутрипольный водяной конвектор – обогревательный прибор, подключаемый к системе центрального или автономного отопления.

Схема функционирования водяного внутрипольного конвектора – поступление от остекления оконного проёма к обогревательному устройству холодного воздуха, его нагрев и выход в помещение.

В месте врезки в систему устанавливается вентиль, которым можно регулировать количество теплоносителя, циркулирующего через напольный водяной отопитель.

Главным элементом агрегата является радиатор с входным и выходным фитингами, через которые с помощью гибких шлангов или фитингов осуществляется подключение к системе отопления, и происходит циркуляция горячей воды через теплообменник.

Подключение радиатора монтируемого в пол отопителя с помощью гибких шлангов.

Радиатор изготовлен из медной трубы, на которой для увеличения площади теплообмена выполнено алюминиевое оребрение. Современные водяные конвекторы отопления оснащены клапанами автоматического сброса воздуха, попадающего в систему вместе с водой, что исключает образование воздушных пробок и обеспечивает эффективную работу агрегата за счёт стабильной интенсивности циркуляции теплоносителя.

Монтаж водяного конвектора в нишу и жёсткое подключение его к теплоизолированным трубам в штробах-каналах.

Интенсивность подачи теплоносителя в конвектор можно вручную изменять вентилем в месте врезки в систему отопления, но эффективнее установить на входе в обогреватель механический термостат, регулирующий поступление горячей воды в теплообменник в зависимости от температуры воды в радиаторе.

Слева — схематично в разрезе вентиль ручного управления и механический термостат, справа – натуральное изображение термостатической головки.

Встраиваемые в пол обогреватели с естественным типом конвекции рассчитаны на отопление помещений средней площади (16-25 м кв.).

Для обеспечения естественного движения конвективных потоков глубина корпусного короба должна быть не менее 20 см, и всё же даже многотрубные устройства естественного типа конвекции не всегда справляются с ролью основного и единственного средства обогрева, вынуждая хозяев жилья дополнительно задействовать другие отопительные приборы.

Многотрубный радиатор встраиваемого в пол водяного конвектора повышенной теплоотдачи.

Главным преимуществом данной группы внутрипольных обогревателей является безопасность, обусловленная отсутствием факторов, сопутствующих использованию электроприборов. Внутрипольные конвекторы водяного отопления не нуждаются в заземлении, не боятся прямого контакта с влагой (на полу бывает часто), температура поверхности этих агрегатов безопасна для человека при краткосрочном прикосновении, а наружная решётка может быть выполнена из ценных пород древесины.

Способы расположения монтируемых в пол отопителей: слева – угловое размещение, справа – монтаж в ступени.

Стоимость таких приборов, в зависимости от мощности, класса технической оснащённости и исполнения, находится в диапазоне от 20 до 100 тыс. руб.

Важно!
При подключении к системе конвекторы отопления водяные, встраиваемые в пол – обогреватели, не требующие затрат на энергоноситель (исключение составляют модели с вентилятором).

Приборы водяного обогрева принудительного типа конвекции

Оснащённость прибора вентилятором ускоряет конвективные потоки, но при этом снижает их температуру – воздух нагревается меньше из-за меньшей продолжительности контакта с теплообменником. Поэтому радиаторы внутрипольных обогревателей с конвекцией принудительного типа выполняются более сложной конструкции (двух- трёх- четырёхтрубными), длиной до 3 метров, что продлевает контакт воздуха с теплообменником и повышает его температуру на выходе из агрегата.

Условная схема движения конвективных потоков во внутрипольном конвекторе с вентилятором.

Встраиваемый в пол обогреватель с конвекцией принудительного типа в разы эффективнее моделей без вентилятора, поэтому используются в помещениях большой площади, причём энергопотребление такими устройствами из-за отсутствия электрических нагревательных элементов невелико. Однако сложность конструкции используемых чаще всего в современных отопительных агрегатах вентиляторов тангенциального типа (с пониженным уровнем шума, работающие от напряжения в 12 В) или оснащённость обогревателя несколькими вентилирующими механизмами традиционной, диаметрального типа, конструкции значительно повышают стоимость конвектора, которая может составлять от 50 до 160 тыс. руб.

Разновидности оснащения вентиляторами внутрипольных конвекторов: слева – одиночное, справа – блоковое, внизу – тангенциальный вентилятор.

Тепловая мощность водяного отопителя определяется габаритами агрегата, температурой подаваемого теплоносителя и типом конвекции, но требуемая теплотворность (Qt) определяется по специальной формуле:

Формула расчёта необходимой мощности конвектора с расшифровкой составляющих элементов.

Однако необходимая мощность тепловыделения зависит ещё и от других факторов — регион, габариты помещения, площадь остекления, степень теплозащиты ограждающих конструкций и др, поэтому чаще её значение определяют с помощью специальных таблиц, учитывающих определённые условия эксплуатации.

Электрические внутрипольные агрегаты отопления

От водяных внутрипольных конвекторов эти агрегаты отличаются способом нагрева теплообменника и, естественно, конструкцией.

Теплообменник представляет собой ТЭН, помещённый в оребрённый копус. Таким образом, электрические монтируемые в пол отопители — это в какой-то мере инфракрасные обогреватели, основной принцип действия которых основан на конвекции.

Схематичное устройство электрического внутрипольного обогревателя естественного типа конвекции.

Наличие в агрегате электронагревательного элемента позволяет подключить его к системе автоматического управления обогревом, чтобы минимизировать участие человека в эксплуатации отопительного прибора. Для этого в цепь питания агрегата устанавливается выносной механический терморегулятор, отключающий прибор по достижении температуры в помещении заданного значения.

Важно!
Автоматическая регулировка температуры эффективна лишь при установке агрегатов с принудительным типом конвекции, так как вентилятор обеспечивает равномерную температуру воздуха в помещении и позволяет термодатчику фиксировать реальное её значение.

Вариант проводного подключения терморегулятора к монтируемому в пол электроотопителю.

Все модели электрических внутрипольных приборов оснащены внутри датчиком температуры, который предохраняет обогреватель от перегрева.

Важно!
При монтажной разметке электрических отопителей расстояние от агрегата до плоскости остекления должно выполняться не более 300 мм – при превышении этого значения ничто не будет препятствовать образованию конденсата на стекле, который, стекая на пол, может скапливаться в нише расположения обогревателя.

Высота потолков большинства квартир не позволяет безболезненно залить пол слоем бетона, позволяющим утопить внутрипольный обогреватель. Штробить пол в межэтажном перекрытии на такую глубину тоже нереально. Поэтому встроенный в пол электрический, а, тем более, водяной отопитель, в условиях многоквартирного дома не встретишь. Но производятся близкие по исполнению напольные конвекторы, не требующие для установки сооружения монтажных ниш в полу.

Такими отопительными устройствами, как электрическими, так и водяными, можно эффективно обогревать просторные комнаты квартир и бытовые помещения производственного назначения.

Важно!
Использование электрических внутрипольных конвекторов связано с чувствительными затратами на электроэнергию, но из этой ситуации есть выход – применение сети постоянного тока напряжением 24 В, которая не только снизит расходы, но и повысит безопасность эксплуатации отопительного агрегата.

Схематичное подключение внутрипольного конвектора к сети в 24 В и терморегулятору

Фанкойлы

На базе монтируемых в пол конвекторов производится ещё один тип отопителей, работающих не только на обогрев, но и на охлаждение. По месту установки, кроме внутриполного, они бывают также настенными, напольными и потолочными. Русскоязычное название такого агрегата – фанкойл — от английского fan-coil, означающее в переводе вентилятор-теплообменник.

Под этим определением подразумевается совокупность двух устройств, работающих в паре:

• непосредственно фанкойл — монтируемый в пол механизм воздействия на температуру воздуха, включающий один или несколько теплообменников;
• чиллер — отдельно устанавливаемый агрегат для охлаждения подаваемого в фанкойл в летний период теплоносителя (воды).

Фанкойлы бывают одноконтурными (двухтрубными) и двухконтурными (четырёхтрубными).

В одноконтурных агрегатах через теплообменник зимой прогоняется горячая вода из системы центрального отопления или антифриз из отопительного котла. Летом через тот же теплообменник проходит холодная вода из чиллера — устройства, не использующего для охлаждения фреон или другой газ с идентичными характеристиками.

В двухконтурных фанкойлах движение горячего и холодного теплоносителей осуществляется по отдельным теплобменникам.

Схематичное изображение двухконтурного фанкойла (без чиллера).

Таки образом, в зависимости от установленного режима, вентилятор прогоняет воздух помещения через горячий или холодный теплообменник.

Универсальной схемы установки системной пары чиллер-фанкойл не существует, её монтаж возможен в любом помещении, но проект монтажа будет привязан к конкретным условиям.

Один правильно подобранный по мощности чиллер может быть подключен к системе из многих фанкойлов (настенных, потолочных, внутрипольных), обслуживающих несколько комнат и даже зданий.

Такая система обеспечения необходимого температурного режима в помещениях используется в основном в общественных и промышленных зданиях, так как сложна в обслуживании и дорогостояща.

Достоинства и недостатки устанавливаемых в пол конвекторов

Перечислим положительные и отрицательные особенности внутрипольных обогревателей без разделения по виду используемого энергоносителя и перечисления характеристик, присущих всем конвекторам в целом.

Плюсы:

• в силу расположения агрегата производится нагрев нижних, самых холодных слоёв воздуха;
• установка приборов не уменьшает полезный объём помещения;
• быстрый выход в рабочий режим;
• предупреждение образования конденсата на остеклении.

Минусы:

• при высоких потолках встраивать в пол агрегаты естественного типа конвекции не эффективно – конвективные потоки нагретого воздуха концентрируются высоко под потолком и остывают прежде, чем заполнят актуальный объём комнаты;
• конвекция с уровня напольного покрытия инициирует интенсивное движение в воздухе пыли, во время работы отопителя постоянно присутствующей в воздухе;
• неудобство повседневного ухода за нишами, в которых скапливается бытовой мусор.

Заключение

Монтируемые в пол обогреватели конвективного типа – совершенные отопительные приборы, не только обогревающие помещение, но и создающие тепловую завесу между жилым объёмом комнаты и источниками холода – остеклением, дверными проёмами. Но их установка должна быть оправдана условиями эксплуатации, а не являться самоцелью. Размещение в комнате внутрипольных обогревателей без технически разумного обоснования приведёт только к наличию замусоренных ниш, в которые встроены не эффективные в данной ситуации и потому не используемые приборы.

Основная суть статьи

1. Внутрипольное размещение бытовых обогревателей – наиболее рациональный вариант установки отопителей.
2. Монтируемые в пол отопительные приборы подразделяются на две основные группы: водяные и электрические. При выборе оптимального для имеющихся условий обогревателя необходимо знание устройства и технических характеристик обоих видов устройств.
3. Водяные внутрипольные конвекторы – экономичные, безопасные и эффективные обогреватели, возможные к оборудованию термостатами запорного действия.
4. Электрические отопители, устанавливаемые в пол, нельзя назвать энергосберегающими устройствами, но переход на использование постоянного тока напряжением 24 В эффективно решает эту проблему.
5. Фанкойлы – совершенные агрегаты управления температурным режимом в помещениях, но, в силу сложности обслуживания и высокой стоимости, почти не используемые в частном жилье.
6. Использование внутрипольных обогревателей в помещениях малой площади или в отсутствие панорамного остекления не оправдано.

Внутрипольные конвекторы отопления половые – встраиваемые в пол отопительные приборы, которые можно подключать к локальной или централизованной системе отопления. Они имеют вид короба с размещенным внутри змеевиком и закрытого решеткой и устанавливаются перед балконными дверями или французскими окнами, под которыми невозможно установить обычные радиаторы. Принцип действия конвекторов довольно прост: нагретый внутри короба воздух поднимается через решетку в комнату, а на его место поступает более тяжелый холодный, то есть в основе их действия лежит принцип конвекции.

Если рассмотреть особенности обогрева помещения с помощью конвектора и теплого пола, то можно отметить:

• Водяные теплые полы могут работать в определенном диапазоне температур и давления, обеспечить который в квартирах с централизованным отоплением сложно. В высотных домах с принудительной системой отопления давление достигает 15 бар, что для теплых полов неприемлемо – могут появиться трещины в трубах, течи, разрушение полового покрытия. Конвекторы, в которых змеевик выполнен из медной трубы, выдерживают такое давление длительно и без разрушений.
• Для монтажа теплого пола нужно соблюдать минимальную и максимальную протяженность контура, их нельзя смонтировать на небольшой площади или отдельном промежутке, например, перед окном или балконной дверью. Конвекторы можно монтировать в любом месте.
• Некоторые виды полового декоративного покрытия крайне восприимчивы к общему перепаду температур, например, паркет из натурального дерева при устройстве теплых полов начинает рассыхаться уже через пару лет, особенно при подключении к централизованному отоплению с температурой теплоносителя выше 40 градусов. Конвекторы устанавливают в тех местах, где необходим интенсивный обогрев, при этом половое покрытие в остальной части комнаты не нагревается.
• При выходе конвектора из строя его легко можно отремонтировать или заменить, не вскрывая полов. С теплым полом такая операция невозможна, придется демонтировать его по всей площади комнаты.

Благодаря всем описанным особенностям внутрипольные конвекторы отопления половые уверенно завоевывают популярность у городских жителей и владельцев частных домов. Их можно устанавливать как самостоятельные отопительные приборы или совместно с обычными радиаторами.

Устройство и внешний вид внутрипольного конвектора с вентилятором

Конвекторы представляют собой корпус в виде лотка или короба из металла с антикоррозионными свойствами или покрытием, внутри которого установлен теплообменник – змеевик из меди с алюминиевыми ребрами, увеличивающими площадь теплоотдачи. Змеевик имеет штуцера для подключения к системе отопления. Сверху короб закрывается решеткой, которая может быть выполнена из разных материалов и в разных стилях, сочетающихся с традиционными декоративными половыми покрытиями. Короб опирается на регулировочные болты, предназначенные для установки конвектора по уровню.

Принцип действия

Принцип действия конвектора предельно прост: холодный воздух от поверхности пола попадает внутрь короба, где нагревается за счет теплоотдачи алюминиевых пластин змеевика. Более легкий нагретый воздух поднимается вверх через решетку, а на его место поступает новая порция холодного воздуха. Этот процесс происходит непрерывно, в результате воздух вокруг конвектор имеет одинаковую комфортную температуру. Некоторые мощные модели оснащены вентилятором, принудительно увеличивающим скорость теплообмена.

Выбор мощности водяного внутрипольного конвектора

Любые отопительные приборы выбирают по их тепловой мощности, то есть способности поддерживать заданную температуру в помещении. Конвекторы – не исключение, перед их установкой необходимо рассчитать их мощность. Расчет мало чем отличается от расчета обычных радиаторов. Выполняют его так:

• Определяют размеры помещения и его площадь – произведение сторон, выраженное в метрах. Например, прямоугольная комната с размерами 4х6 метров имеет площадь 24 метра квадратных.
• Умножают полученную площадь на 100 и получают необходимую для ее отопления тепловую мощность, выраженную в ваттах (Вт). Для приведенного выше примера это значение равно 2400 Вт.
• Количество конвекторов определяют в зависимости от мест их установки. Можно установить их только перед балконными дверями и дополнить радиаторами или же выполнить все отопление комнаты конвекторами. Для рассматриваемой комнаты, например, хватит четырех внутриполовых конвектора марки MINIB COIL-P80-2500 с мощностью 650 Вт каждый.

Лучше выбирать конвекторы с небольшим запасом мощности, так как паспортные характеристики рассчитаны на идеальные параметры системы отопления, что в реальности бывает не всегда.

Мощность конвектора — важный показатель

Установка водяного конвектора

• Большинство моделей конвекторов имеют толщину не более 10 см, поэтому их легко можно встроить в чистовую стяжку пола. Установку производят так:
• Внутрипольный конвектор ставят на черновой пол поверх гидроизоляции в предназначенном для него месте и закрепляют с помощью уголков и винтов, входящих в комплект. К черновому полу уголки крепят с помощью дюбелей и шурупов.
• Выравнивают с помощью регулировочных болтов его положение. Для этого болты вкручивают в отверстия по углам дна короба и, используя уровень, поднимают каждый угол до нужной высоты. Уголок, который крепит конвектор к полу, позволяет это сделать за счет продольного отверстия.
• Подключают конвектор к системе отопления по выбранной схеме. Для подключения используют фитинги. Соответствующие виду используемых труб. Более надежными считаются медные трубы. Устанавливают регулирующий давление сервопривод на тройник, присоединенный к прямой трубе. Трубы, отходящие от конвектора и соединяющие его с системой отопления, размещают ниже уровня стяжки и теплоизолируют для уменьшения теплопотерь и во избежание перегрева стяжки пола.
• Укладывают утеплитель, обычно используют пенополистирол. Выполняют армирование, после чего заливают стяжку, выравнивают и высушивают ее. Короб конвектора необходимо перед этим укрыть плотным материалом, предотвращающим попадание внутрь раствора.
• Наносят или укладывают финишное покрытие пола. Устанавливают на конвектор защитную решетку.

Конвектор, установленный в стяжку пола

Благодаря различным размерам, конвекторы можно установить в любом помещении, включая застекленные лоджии и террасы. Соединяя несколько конвекторов последовательно, можно создать греющий контур вдоль стеклянных стен.

Наглядно увидеть процесс установки конвектора можно в видеоролике.

Видео – монтаж внутрипольного конвектора Varmann

Как обслуживать внутрипольный конвектор?

Как и любое другое отопительное оборудование, внутрипольные конвекторы отопления нуждаются в периодической очистке. Ее выполняют с помощью пылесоса, предварительно сняв защитную решетку. Очищают ребристую поверхность теплообменника, при необходимости используя щетку, удаляют загрязнения и пыль. Саму решетку можно промыть водой.

При гидравлических испытаниях, когда давление в системе отопления превышает номинальное, необходимо убедиться в том, что конвекторы не потекли. Для этого достаточно открыть решетку и осмотреть короб. Если он сухой – значит, конвектор с честью выдержал испытания.

При соблюдении правил установки и обслуживания внутрипольные конвекторы отопления водяные принесут в ваш дом тепло, не нарушая общей дизайнерской идеи. Установленный перед входной дверью конвектор способен задержать до 90% холодного воздуха при ее открывании и создать тепловую завесу. При этом они бесшумны, стильно выглядят и, благодаря разнообразию цветовых решений, отлично вписываются в любой интерьер, даря уют и комфорт.

С вентилятором или без?

Вентиляторы на внутрипольных водяных конвекторах значительно увеличивают мощность системы в целом, так как они принудительно прогоняют воздух через радиаторы. С использованием вентиляторов можно абсолютно точно регулировать объем проходящего воздуха и соответственно температуру воздуха в помещении. Конечно такой апгрейд системы вывернет из вашего кармана чуть больше денег, но если вы готовы потратиться ради большего уюта — смело устанавливайте, не прогадаете!

Современные строительные и отделочные материалы позволяют создавать интерьеры, о которых лет 30 назад советский человек не мог даже мечтать. Но особенности российского климата заставляют считаться с необходимостью оборудования помещений отопительными приборами. Поэтому часто практически идеальный интерьер приходится «украшать» радиаторами и, соответственно, трубами системы отопления.

Часто они не вписываются в дизайнерские замыслы. Но ведь нельзя оставить дом без отопления… Можно использовать теплые полы, но они часто не в состоянии обеспечить необходимый комфорт в жилых помещениях.

Выходом из такой ситуации могут стать встраиваемые в пол конвекторы отопления.

Внутрипольные конвекторы – их виды и конструкция

Встраиваемый в пол конвектор представляет собой отопительное устройство нового типа, которое идеально вписывается в любой интерьер, поскольку вообще не занимает в нем места и является невидимым.

Его особенностью является именно то, что прибор размещается в нише, устроенной в полу, которая сверху закрыта декоративной защитной решеткой, монтируемой заподлицо с поверхностью пола.

Если говорить об используемом источнике тепла, то эти приборы делятся на два вида: электрические и водяные. Электрический прибор оснащен ТЭНом и может использоваться везде, где есть доступ к электросети. С точки зрения финансовых затрат он является довольно дорогостоящим, но зато подключить такой конвектор может любой домашний умелец. Это не требует прокладки каких-либо коммуникаций, что снижает расходы на его монтаж.

Водяные обогреватели являются более экономичными, когда речь идет об эксплуатации, но при этом более проблематичными на этапе подведения коммуникаций, монтажа и подключения к отопительной сети. Процесс их монтажа требует выполнения специальных расчетов, учета сечения и кривизны подводящих трубопроводов, а также специфических навыков монтажа. Поэтому установкой таких приборов должны заниматься специалисты.

Устроен конвектор несложно.

В его состав входят следующие конструктивные элементы:

• корпус, изготовленный из нержавеющей или обычной стали, в котором имеются монтажные отверстия для подводки труб;
• радиатор-теплообменник (который соединяется с трубами системы отопления), оснащенный пластинами, между которыми проходит воздух;
• ножки или монтажные скобы, необходимые для крепления прибора и регулировки высоты его установки;
• наружная декоративная рамка;
• защитная декоративная решетка, устанавливаемая сверху.

Помимо перечисленных деталей, конвектор может быть укомплектован термостатом, запорно-регулировочной арматурой и вентилятором. Последний используется для принудительного создания воздушного потока, что позволяет значительно повысить эффективность работы прибора.

Корпус конвектора часто изготовлен из нержавеющей стали, что заметно сказывается на стоимости прибора. На деле специалисты советуют использовать нержавейку только для помещений с высокой влажностью.

Если комната сухая, то не стоит переплачивать, поскольку для изготовления корпусов добросовестные производители используют качественную сталь, которую окрашивают специальной краской, повышающей коррозионную стойкость.

Теплообменник может быть изготовлен из следующих материалов:

• черная сталь – недолговечный вариант (из-за коррозии) с низкой производительностью;
• медь – не подвержен коррозии, имеет высокую теплопроводность;
• комбинированный – медная труба имеет алюминиевое оребрение (стоит значительно ниже медного, хотя почти не уступает ему по эффективности).

Защитная решетка является единственным визуально видимым элементом обогревателя. Она мало нагревается во время работы прибора, поэтому до нее можно дотрагиваться без проблем, что позволяет использовать теплоноситель достаточно высокой температуры.

Для изготовления решеток чаще всего используют:

• сталь;
• алюминий;
• дерево;
• мрамор.

Решетки делятся на два вида:

• линейные – имеющие стационарную форму, которые для доступа к прибору необходимо снимать полностью;
• рулонные – которые можно сворачивать полностью или частично.

Если по решетке во время эксплуатации придется ходить, то стоит выбирать вариант, где для соединения планки решетки не используются пластиковые детали.

Действие любого отопительного прибора основано на двух способах выделения тепловой энергии: инфракрасное излучение либо конвекция. В случае со встраиваемыми в пол приборами обогрев лучистой энергией практически отсутствует, а основная доля выделяемого тепла приходится на конвекцию.

Принцип действия встроенного конвектора прост:

• холодный воздух, вытесняемый восходящими от прибора теплыми потоками, опускается вниз и, через решетку конвектора, буквально «затекает» в короб обогревателя, расположенный в самой низкой точке помещения;
• контактируя с горячим теплообменником, он нагревается и направляется вверх, вытесняя оттуда прохладный воздух.

Конвекторы с естественной циркуляцией (КВЕ) работают только за счет разной плотности холодного и нагретого воздуха. Процесс циркуляции здесь довольно медленный, но зато прибор не требует подключения к электросети и совершенно не шумит во время работы.

Приборы с принудительной циркуляцией (КВП), оснащенные вентилятором, нагревают помещение гораздо более эффективно.

Вентиляторы таких приборов обычно работают от сети напряжением 12 вольт, безопасного для людей.

В продаже также есть двухконтурные конвекторы. Это приборы, предназначенные не только для нагрева воздуха, но и для его охлаждения. Зимой в теплообменнике циркулирует горячая вода, а летом – хладагент, создающий в помещении прохладу. Это дорогие приборы.

Если интерьер вашего дома требует установки подобных приборов, то к их выбору нужно отнестись очень ответственно.

Обязательно нужно учесть несколько моментов:

• мощность приборов должна подбираться исходя из расчета теплопотерь помещений дома;
• нужно четко представлять себе геометрические размеры конвектора – длину, высоту и ширину (не в каждом доме есть возможность сделать в полу нишу необходимой глубины);
• приобретаемый прибор должен соответствовать ГОСТу и быть сертифицирован;
• важным критерием является опрессовочное давление прибора – оно должно соответствовать параметрам отопительной сети (с небольшим запасом).

Чаще всего встроенные приборы устанавливают в тех помещениях, где имеется панорамное остекление или где необходимо создать тепловую завесу. Они используются в детских учреждениях, так как полностью исключают опасность ожогов у детей. В продаже можно найти даже конвекторы радиальной формы для установки вдоль криволинейных стен. Стоимость их, конечно, значительно выше, чем у обычных приборов.

Условием длительной службы конвектора является его качество, поэтому не стоит покупать дешевые конвекторы неизвестного происхождения.

Лучше отдать предпочтение известным на российском рынке компаниям:

• VARMANN – российский производитель, выпускающий несколько линеек приборов как с водяными, так и с электрическими теплообменниками;
• EVA – российско-шведская компания, выпускающая конвекторы широкого диапазона мощностей (гарантия – 10 лет);
• JAGA – бельгийский производитель, выпускающий производительные конвекторы самых различных размеров (гарантия – до 30 лет);
• KLIMA – старая и надежная компания из Словении, производящая более 130 моделей приборов для помещений с различным микроклиматом;
• БРИЗ – российские конвекторы с широкой модельной линией;
• Mohlenhoff – немецкий производитель, известный отличным качеством приборов, пригодных для сухих помещений.

Плюсы и минусы встроенных в пол конвекторов

Как любое устройство, внутрипольные конвекторы имеют как достоинства, так и недостатки.

Поэтому, прежде чем принять решение об их использовании, стоит хорошо взвесить выгоды их использования со сложностью установки, довольно высокой стоимостью и проблемами при необходимости проведения ремонта.

Итак, к основным достоинствам можно отнести:

• Размещение прибора в полу улучшает интерьер жилища и освобождает дополнительный объем помещения.
• Большая площадь поверхности нагрева оребрения позволяет прогревать помещение более эффективно, чем другими приборами.
• Благодаря тому, что потери тепла у встроенного в пол конвектора меньше, чем у обычного, для его функционирования не требуется большого объема теплоносителя – обычно он составляет 25% от объема равноценного по мощности стандартного радиатора.
• Встроенные приборы – идеальное решение для создания тепловой завесы воpле панорамного окна или двери.
• Для эффективной работы такого прибора достаточно, чтобы теплоноситель имел температуру хотя бы 50 градусов.
• Оборудование имеет небольшой вес и не создает дополнительной нагрузки на перекрытие.

• Потоки воздуха, образующиеся при работе конвектора, переносят большое количество пыли, поэтому придется чаще производить в помещении влажную уборку.
• При нарушениях правил монтажа радиаторов могут образовываться заметные сквозняки в районе пола.
• В помещениях с высокими потолками лучше использовать конвекторы с естественной циркуляцией, иначе тепло, благодаря работе вентилятора, будет задерживаться в районе потолка.
• Есть опасность того, что в многоэтажном доме не получится установить подобное устройство. Это обусловлено низкими потолками в квартирах и невозможностью обеспечения в полу достаточно глубокой ниши.

Самым лучшим вариантом грамотной установки внутрипольных конвекторов является проектирование отопления на этапе разработки проекта дома или ремонта квартиры. Это дает возможность своевременно определить, возможен ли такой вариант отопления вообще. И если он возможен, то подобрать приборы с необходимыми геометрическими и тепловыми характеристиками.

5 Сентябрь 2015 Алексей

Стремление сделать помещение максимально свободным, обеспечив его при этом теплом привело к появлению встраиваемого оборудования. Использование таких агрегатов, которые располагаются под напольным покрытием позволяет максимально сохранить эстетику интерьера, не загромождая при этом стены. А кроме того конвектор внутрипольный водяной рассчитан на длительное использование и вполне может стать основой отопительной системы.

Современные приборы и сфера их применения

Устройство прибора отопления

Необходимость поддерживать в помещении комфортный микроклимат требует установки в нем специального оборудования. Но не на каждом объекте можно установить классическую радиаторную систему отопления.

Причем в большинстве случаев это связано со спецификой ее работы. Например, для зданий с большой площадью остекления наиболее подходящими считаются встраиваемые конвекторы. Так как их принцип действия считается оптимальным для бассейнов, оранжерей и других аналогичных объектов.

Оборудование этого класса отличается довольно простым устройством. Встраиваемый водяной конвектор представляет собой нагревательный элемент, выполненный из медно-алюминиевого сплава. Такой состав выбран не случайно, так как он обладает максимальной устойчивостью к коррозии. Поэтому изготовленный из него конвектор прослужит длительный срок.

Монтаж конвектора

Теплообменник помещен в корпус, выполненный из листов стали большой толщины. Они обеспечивают защиту напольного покрытия от проникновения влаги в случае протечки оборудования.

Устанавливается конвектор внутрипольный в специально обустроенную нишу или непосредственно в цементную стяжку. Сверху оборудование закрывается декоративной решеткой, которая также защищает внутреннюю часть агрегата от механического воздействия. Она располагается на одном уровне с напольным покрытием и может изготавливаться любой формы и цвета в соответствии с общим стилем интерьера.

Виды встраиваемого оборудования

Внутрипольные водяные конвекторы выпускаются в двух модификациях:

1. С естественной конвекцией;
2. С принудительной.

Приборы первого типа предназначены для использования в качестве вспомогательных. Обычно они устанавливаются в местах прохождения холодного воздуха у дверных проемов, окон и выполняют роль теплового барьера.

Агрегаты с принудительной конвекцией оснащаются встроенным тангенциальным вентилятором. Он необходим для интенсивного теплообмена в помещении. Такие конвекторы используются как основные приборы отопления.

Для расширения функций внутрипольного оборудования оно может подключаться к системе регулирования температуры.

Достоинства и недостатки внутрепольных конвекторов

Приборы этого класса находят широкое применения в самых разнообразных помещениях. Но наиболее часто они все же используются для обогрева объектов с большой площадью остекления и окнами до пола. В такой комнате обычный радиатор будет выглядеть вызывающее.

Смотрим видео, устройство и схема системы отопления;

Он не только не впишется в общий интерьер, но еще и будет ограничивать обзор из панорамного окна. Поэтому в них обычно устанавливают конвекторы внутрипольные.

Но кроме этого у прибора есть масса других положительных черт, таких как:

• Возможность экономии свободного пространства;
• Разнообразные типоразмеры;
• Надежность;
• Защита от конденсата на стекле;
• Длительные сроки эксплуатации.

Среди недостатков стоит отметить более низкую эффективность по сравнению с настенными или напольными моделями. Это связано с тем, что часть тепла поглощается напольным покрытием. Еде одним минусом внутрипольного конвектора отопления водяного Varmann является затруднение теплообмена в связи со спецификой расположения. Но этот недостаток может быть устранен при использовании принудительного обдува теплообменника. Однако использование вентилятора приведет к потере одного из достоинств – бесшумной работы прибора.

Следует учитывать и тот факт, что монтаж внутрипольного конвектора намного сложнее, чем настенного. А если говорить о многоквартирных домах, то в них зачастую он просто невозможен.

Обзор популярных моделей

Выбор отопительного оборудования должен выполняться в соответствии с особенностями помещения. Ведь при недостаточной мощности прибора он не сможет обеспечить необходимую температуру, а при избыточной – его использование будет излишне затратным. Но кроме технических характеристик учитывается и марка производителя.

Конвекторы внутрепольные марки Бриз

От этого параметра зависит надежность, качество и стоимость конвектора. Среди большого количества различных моделей наибольшим спросом пользуются приборы следующих компаний:

• Бриз (Россия);
• Acotherm (Бельгия).

Конвекторы отечественного производителя имеют теплообменник из медно-алюминиевого сплава. Они способны быстро поднять температуру в помещении до заданного значения. При этом основная конструкция прибора при правильной установке будет скрыта, а на виду остается только декоративная решетка.

Характеристики и свойства продукции Бриз

Внутрипольные конвекторы отопления водяные Бриз выпускаются в двух модификациях:

• М – относятся к устройствам с естественной конвекцией;
• В – с тангенциальным вентилятором;

Решетки для таких приборов состоят из дюралюминиевых элементов, что позволяет им органично вписываться в любой интерьер.

Конвекторы этого производителя способны нагревать теплоноситель до 130°C и могут подключаться к системе с рабочим давлением до 15 атм. Большинство моделей имеют боковое подключение и оснащены теплообменником с воздухоотводчиком.

Внутрипольные конвекторы отопления водяные Керми – это продукция бельгийской компании Acotherm. Они предназначены для использования не только в качестве дополнительных, но и основных приборов системы отопления. Основным отличием оборудования этого бренда является малая высота, что позволяет устанавливать их практически под любой вид напольного покрытия.

Конвекторы Керми выпускаются в большом диапазоне мощностей, причем есть приборы с принудительной и естественной конвекцией. Большинство моделей оснащены термостатом и могут работать в автономном режиме.

Широкий ассортимент продукции, в которую включены устройства длиной до 3000 и высотой до 140 мм позволяет подбирать агрегаты в соответствии с особенностями помещения. Кроме этого производитель готов изготовить конвектор на заказ с нестандартными размерами.

Но даже не высокая эстетичность и большой выбор делают это оборудование популярным. Наиболее привлекательным аспектом является высокое качество продукции компании Керми, подтвержденное большим опытом производителя. Поэтому гарантия на конвекторы дается на 10 лет.

К преимуществам этого оборудования стоит отнести также следующие параметры:

1. Безопасность использования, так как вентиляторы рассчитаны на питание от источника в 12В;
2. Простой монтаж;
3. Легкость в очистке конвектора от грязи и пыли.

Кроме того, в комплектацию прибора включена ванна с крепежными элементами, а также гибкие соединители, воздухоотвод и доска для закрепления канала на время транспортировки и установки. При необходимости любой из элементов может быть заказан отдельно.

Мнение потребителей

Все они утверждают, что внутрипольные конвекторы намного эффективнее классических радиаторов и к тому же отличаются более высокой тепловой мощностью. Их установка позволяет быстро обогревать помещение, а при использовании в комплексе с системой управления температурой приборы осуществляют полный климат-контроль.

Системы отопления постоянно развиваются. Дело не только в том, что традиционные приборы совершенно не подходят к дизайну современного жилья, нередко их просто невозможно использовать в таких условиях, к примеру, в помещениях с большой площадью панорамного остекления. Сегодня мы является свидетелями эволюции отопления. Ярким тому свидетельством являются внутрипольные конвекторы – одна из лучших разработок последних десятилетий в этой области.

Конвектор, встраиваемый в пол, удобная и эффективная система отопления. КПД подобного оборудования превышает 90%, к тому же это реальная возможность энергосбережения. Конвектор напольный размещается в специальном металлическом коробе. Последний защищен от коррозии, а с внутренней стороны имеет напыление, отражающее тепло.

Принцип действия

Радиаторы в полу – это обычные отопительные приборы, в которых передача тепловой энергии происходит по принципу естественной конвекции, происходящей из-за разницы температур. Нагретый при контакте с обогревателем воздух подымается вверх, уступая место уже остывшему у поверхности напольного покрытия. Так продолжается по кругу: холодный воздух затягивается в короб и, нагревшись от конвектора отопления, выходит наружу.

На заметку

В ряде моделей (так называемые фанкойлы) предусмотрены встроенные вентиляторы, работающие практически бесшумно. Принудительная конвекция значительно ускоряет и улучшает обогрев, обдувая теплообменник.

Встроенный конвектор вмонтирован в пол и закрыт модельной решеткой, заподлицо с напольным покрытием, которая ничем не препятствует выходу нагретого воздуха. Встраиваемое отопление называют также дизайн радиаторами, поскольку они оригинально дополняют интерьер помещения. Такое оборудование снимает также любые ограничения на расстановку мебели. В частности, их можно располагать в достаточной близости от батареи в полу.

На заметку

Конвекционные потоки начинают свое движение непосредственно от поверхности пола. Это, несомненно, способствует более эффективному смешиванию воздуха.

Конвекторы отопления, встраиваемые в пол, водяные и электрические, отзывы

Основные виды

Внутрипольные конвекторы отопления классифицируют по разным параметрам. В частности, на основе источника нагрева их делят на:

•
  электрические. В этом случае температура теплоносителя внутри радиаторов отопления в полу повышается за счет нагревательного элемента, который питается от электрической сети;
•
  питающиеся от циркуляционного контура. Принцип работы этих приборов совпадает с тем, который имеет традиционный радиатор водяного отопления. То есть теплоноситель, нагретый при горении дров, дизельного топлива или газа, отдает тепло в процессе циркуляции по контуру.

Конструктивные особенности

Впольный конвектор электрический

Отметим некоторые конструктивные особенности этих приборов.

•
  Нагревательный элемент – ТЭН, на корпусе которого смонтирован комплект пластин. За счет них увеличивается площадь теплопередачи. Их изготавливают из меди, алюминия и тонколистовой стали – материалов с высоким коэффициентом теплопередачи.
•
  Долговечность радиатора напрямую связана с качеством ТЭНа. Многие из известных производителей изготавливают его из антикоррозионной стали. В некоторых моделях электрических конверторов пол используются теплообменники из керамики или металлокерамики.
•
  Теплопроизводительность, представленных на рынке устройств колеблется в пределах 0,75 – 3,75 кВт.
•
  Короб устройства, по низу которого смонтирован теплообменник, имеет форму перевернутого П. Чтобы прибор обеспечивал эффективную естественную конвекция, его высота не должна быть меньше 20 см. В случае встроенного отопления, оснащенного вентилятором, этот параметр особого значения не имеет.

Для электрических отопительных впольных устройств нет нужды в прокладке трубопровода – ни подводящего, ни обратного, достаточно только подвести электропитание.

Главный и, пожалуй, единственный минус этих устройств – высокая стоимость энергоносителя. Их устройство экономически оправдано, если расходы по прокладке водяного намного выше, чем выгода, полученная при снижении регулярных затрат на эксплуатацию электрических.

Водяной

Многие проводят аналогию между встраиваемыми водяными конвекторами и теплым полом. Пожалуй, их можно считать упрощенным вариантом последних, работающих по другому принципу.

•
  Тепловой поток, который выдает теплый пол, передается через два вида теплопередачи: лучистый теплообмен и конвекцию. Тогда как при работе водяного конвектора отопления в полу налицо только конвекционная теплопередача. Что же касается другой составляющей, лучистого теплообмена, то он создает только побочный эффект.
•
  Теплообменник этих приборов подключается к контуру индивидуального отопления. Производительность теплового потока для устройств с естественной конвекцией изменяется в пределах 300 – 3500 Вт в зависимости от конструкции. Для моделей с принудительной вентиляцией имеет значение не только конструкция, но и количество вентиляторов. Их производительность изменяется в промежутке 200–2800 Вт.
•
  Теплообменник встраиваемого в пол водяного конвектора присоединяется к трубопроводам, по которым циркулирует теплоноситель. На лотке предусмотрено посадочное место, которое рассчитанно на декоративную решетку под определенную нагрузку.

Водяные конвекторы отопления имеют несколько вариантов исполнения теплообменника. Отметим основные:

•
  черная сталь. Это самый бюджетный вариант, однако такой теплообменник недолговечен, поскольку подвержен коррозии;
•
  медь. Изделия из этого дорогостоящего материала отличают высокая степень теплопроводности и полное отсутствие коррозии;
•
  комбинированный вариант. Медные трубы имеют тонкое оребрение, для которого используют алюминий, значительно дешевле. Стоимость теплообменника из меди и алюминия значительно ниже медного, хотя по эффективности не очень ему уступает. Что же касается стального варианта, то его производительность как минимум вдвое меньше, чем у медно-алюминиевого.

Водяной конвектор, встраиваемый в пол, имеет определенные ограничения, в основном связанные с установкой устройства. В частности, это связано с их минимальной глубиной, равной 6,5 см. Допустим, монтаж предполагается проводить в хрущевке. Если учесть стандартную высоту потолка (2,5 м) и глубину стяжки под напольное отопление (7 см), то очевидно, что сделать это будет достаточно сложно. Отсюда можно сделать вывод, что этот способ обогрева предпочтительнее использовать в помещениях, имеющих высокие потолки, к примеру, в частных домах.

Каким бы ни был материал теплообменника, конвектор помещают в короб. Для его изготовления используют обычно черную сталь, покрытую антикоррозийным составов, или тонкую нержавеющую сталь.

Решетка

Дизайн этих приборов обычно связывают с внешним видом решетки. Не зря же ее называют декоративной. Это единственный визуально видимый элемент конструкции. Она, можно сказать, не нагревается при работе прибора, то есть к ней можно спокойно дотрагиваться или ходить. Это позволяет использовать теплоноситель с достаточно высокой температурой.

Основные характеристики решетки – это ее площадь и размер щелей. Свободная циркуляция требуемого количества воздуха зависит от отношения площади элемента к суммарной площади щелей.

Решетка должна быть прочной и долговечной. Этим и определяется и выбор материала для нее. Это может быть металл или дерево и другие материалы. Дизайн решетки можно разнообразить, изменив форму щелей, ее цвет и фактуру поверхности.

Решили установить в детскую конвектор Бриз. Его площади в 1,105 кВт полностью хватает на обогрев площади в 16 кв. м., порой даже душно. Да и это собственно не проблема, достаточно слегка прикрутить вентиль. Уход за ним очень прост: их можно легко обеспылить обычным пылесосом.

Людмила, Екатеринбург

Дополнительные функции

Более дорогостоящие устройства имеют некоторые дополнительные функции, за счет которых встроенные конвекторы отопления работают более эффективно.

•
  Термостатические головки позволяют автоматически поддерживать внутреннюю температуру помещения на одном уровне. Установку проводят с учетом того, что холодный воздух должен поступать через них. Закрытая термоголовка вынуждает теплоноситель двигаться через байпас. Из-за того, что он фактически не успевает достаточно остыть, тепловая мощность снижается. То есть термостатические головки дают возможность дополнительной экономии.

•
  Система слива. Устройства с таким дополнением можно использовать также в помещениях повышенной влажности, скажем, бассейнах или душевых. Возможность слива дает возможность пустить по устройству холодную воду. Иначе говоря, с помощью такого конвектора можно охлаждать воздух.
•
  Дистанционное управление. Конвекторы электрические могут иметь выносную панель термостата. Она выглядит как простой телевизионный пульт. Ее можно закреплять на стену.

Купил Ева конвектор с принудительной конвенцией для просторной лоджии. Он прекрасно вписался и почти не занимает места. Обогревом очень доволен, иногда даже жарковато. Хотя вентилятор довольно тихий, но по ночам все же слышан шум.

Кирилл, Волгоград

Монтаж

Подобное оборудование можно расположить по-разному:

•
  в качестве конвектора, встраиваемого в подоконник, что позволит создать превосходную тепловую завесу. Она эффективно защитит окна от замерзания и от запотевания;
•
  будучи установленным у внешней стены, он не даст ей особо промерзать;
•
  вариант установки у входной двери создаст преграду на пути холодного воздуха, проникающего снаружи.

Для крепления короба к основанию используют угловые регулирующиеся кронштейны. К уголкам его фиксируют, используя винты. Короб, таким образом, можно установить в любом нужном положении. В горизонтальной плоскости верх лотка с решеткой располагают заподлицо с финишным покрытием.

Подключение имеет минимум специфических особенностей.

•
  Для водяного устройства важно выполнить соединения в лотке, поскольку устранение любых неполадок в стяжке будет крайне затруднительно. Для подключения используют две трубы: подающую, на которую устанавливают термостатический клапан, и обратную с запорным вентилем. Для стравливания воздуха пользуются краном Маевского.
•
  Если устанавливают электрический конвектор, главное, не ошибиться в выборе сечения медного провода. Его рассчитывают, взяв за основу 1 кв. мм сечения на 8 А пикового тока.Заливают стяжку на требуемую высоту.

На заметку

Оборудование можно устанавливать в деревянный пол. Лоток в этом случае размещают между лаг и выставляют так чтобы решетка оказалась на одном уровне с финишным покрытием.
