Водный парус для лодки пвх своими руками

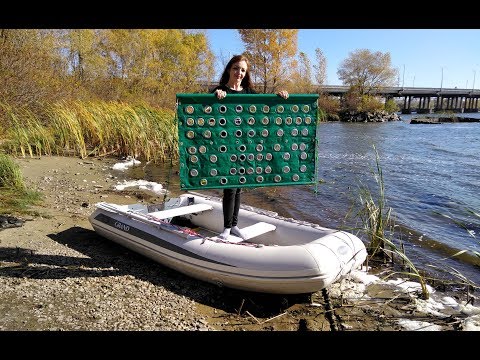

Парус якорь для надувной лодки своими руками. Водный парашют для рыбалки.

Подводный плавучий парус-якорь для сплава (торможения) своими руками. Водный якорь для лодки ПВХ.

ПОДВОДНЫЙ ПАРУС ДЛЯ ЛОВЛИ СУДАКА СВОИМИ РУКАМИ.

Общий вид лодки с парусом и детали крепления паруса к мачте

Теоретический чертеж корпуса «Чижика»

Таблица плазовых ординат

Мачта с парусом, установленная на обычную гребную лодку, еще не превращает ее в настоящий парусник. Кроме паруса и рангоута с такелажем, позволяющих поставить парус и управлять им, необходимы руль с увеличенной площадью пера и обязательно — шверт или шверцы, удерживающие лодку от чрезмерного бокового сноса (дрейфа) при боковых и, тем более, крутых к ветру курсах — под углом до 40—50° навстречу ветру.

«Алеша» — первый швертбот на базе «Чижика», построенный в г. Гусь-Хрустальный В. Жирновым.Корпус изготовлен точно по чертежам, приведенным в № 24 «КиЯ». Поперек корпуса поставлена жесткая банка, раскрепляющая швертовый колодец. Кормовой плавник сделан выше — до 120 мм на транце. Швертбот вооружен шлюпом — с площадью парусности около 6м². Полная высота мачты, раскрепленной штагом (ст. тросик Ø 3) и вантами с винтовыми талрепами, – 5,8 м от степса. Мачта и гик (2,0 м) склеены из сосновых реек и имеют ликпаз. Тросовыи погон гика-шкота навешен на транец. По погону скользит блочок Ø 25 мм; гика-шкот проведен через блок примерно посередине гика и футблок, закрепленный на днище.
Непотопляемость обеспечивается блоками пенопласта под пайолами.

Размещение экипажа, а, следовательно, и устройство банок, на парусной лодке всегда не такое, как на гребной или моторной: экипаж должен откренивать лодку, противодействуя кренящему давлению ветра, а для этого людям необходимо размещаться вдоль борта. Кроме того, размерения и форма корпуса лодки должны соответствовать условиям плавания под парусом, т. е. быть рассчитанными на движение с относительно небольшой скоростью. «Чижик» (см. здесь) проектировался как гребная лодка с возможностью применения маломощного подвесного мотора: естественно, конструкция лодки была рассчитана именно на эти варианты использования. Так, на «Чижике» была устроена продольная средняя банка для гребца; благодаря этому можно придавать лодке оптимальный дифферент в зависимости от числа пассажиров, остается свободное пространство для прохода вдоль лодки, по бокам от этой банки можно спать на сланях. Однако эта же банка совсем не нужна на «Чижике»-швертботе.

Для превращения «Чижика» в парусную лодку необходимы соответствующие изменения в конструкции его корпуса, поэтому читателям сборника, интересующимся этим вопросом, предлагаются два варианта:

1 вариант — наиболее полно учитывает требования к парусно-гребной лодке, но предусматривает значительные изменения в первоначальном проекте. Этот вариант лучше реализовать тем, кто еще только собирается строить «Чижик»;

2 вариант — представляет собой компромиссное решение, предусматривающее минимум изменений уже готовой лодки, построенной по первоначальным чертежам.

В 1 варианте необходимы оборудование швертового колодца, поперечной и двух бортовых банок в кокпите и крепление съемных деталей — мачты и руля. Корпус лодки строится по первоначальному проекту, но бортовой стрингер доводится до шп. 1. Вместо продольной банки устанавливается швертовый колодец, представляющий собой узкий, открытый только снизу, ящик, закрепленный шурупами на клею над прорезью для шверта в киле. Колодец раскрепляется поперечной банкой, опирающейся на бортовой стрингер. Стенки колодца и настил банки вырезаются из водостойкой фанеры толщиной 6 мм. Окончательная сборка колодца производится после крепления изнутри вертикальных стоек на шп. 2. На «Чижике» удобен именно закрытый сверху колодец — через открытый колодец (поневоле его пришлось бы сделать низким) при сколько-нибудь значительном волнении в лодку стала бы заплескивать вода.

Основные требования

Требуется, чтобы люки и закладные доски, закрывающие центральный вход, были прикреплены к яхте крепкой стропой. Крыши рундуков кокпита также нуждаются в пристальном внимании. Они играют огромную роль в водонепроницаемости судна. Если эти крайне необходимые части будут потеряны или повреждены, то вода, обрушивающаяся на корму, будет попадать внутрь и быстро заполнять яхту.

Транспортный департамент установил размеры плавучих якорей для судовых плотов спасательного назначения и спасательных шлюпок. Диаметр трубы должен составлять от 10 до 15 % LWL яхты. Такой плавучий якорь своими руками может сделать парусный мастер.

Способы применения плавучих якорей

Данные взяты из ежегодного журнала RORC 1999. Материалы довольно интересны, поскольку в отечественной литературе способы применения плавучих якорей изложены в общих чертах и не дают полного ответа о целесообразности их применения в условиях штормовой погоды. Советскими специалистами вскользь отмечалось лишь то, что они применяются для иол.

Досконально плавучий якорь рассмотрен в труде К. Адларда Колса «Под парусом в шторм». Автор отмечает, что дрейф, создаваемый устройством, эффективнее уменьшает снос в ветреную погоду (размер яхты должен соответствовать размеру устройства).

Главная опасность заключена в том, что при рыскании яхта может повернуться лагом к волне и перевернуться. Рыскание вызывает нагрузку на якорь и канат. При заднем ходе судна руль его может сломаться. Становится ясным, что при использовании приспособления на современной яхте с коротким килем судно должно быть поставлено парусом на корму для сохранения направления на плавучий якорь. Это обеспечит сохранность плавсредства.

Подходит плавучий якорь для лодки, шлюпки и ахтерштага. Однако выносливость бизани на ахтерштаге имеет предел. Поэтому, по мнению Колса, применение плавучего якоря не всегда оправдано. При условии, что удержании яхты на ветру будет оптимальным, а нагрузка на руль сниженной, яхта станет находиться словно привязанной к корме. Она не будет качаться, что может вызвать ее заливание. Яхта подставит воде кокпит.

Следует отметить, что все заключения автора относятся к середине прошлого столетия. За прошедшие годы модификация яхт претерпела сильные изменения, и кокпиты стали сами сливать воду. Изменение конструкции позволило взглянуть на проблему использования таких якорей по-новому. Сегодня подобное устройство советуется иметь любому яхтсмену, который выходит в открытое море.

Второй способ изготовления

Как правило, это прямоугольный плавучий якорь. Открытое отверстие приспособления в этом случае может иметь четырехугольную, треугольную или любую другую форму. Можно сделать плавучий якорь для лодки руками из весельного шеста.

Он должен быть большой толщины. К нему принайтовлена парусина в форме треугольника. К нижнему углу материи прикреплен груз.

Зачастую на лодках из ПВХ применяют якорь флюгерного типа или устройство с усеченным конусом. Такое приспособление изготавливается из парусины. Диаметр основания составляет примерно 40 см, длина устройства —120 см, диаметр у вершины конуса на срезе — 3 см. Основание конуса обвивается ликтросом и укрепляется четырьмя продольными нашивками из аналогичного троса. Оно заканчивается петлей для крепления дректов.

Результат

Изготовленная модель лодки полностью оправдала ожидания. При длине 3.8 м и ширине 1.05 м, масса в собранном виде едва превысила 27 кг. И это с учетом материала плотностью 1100 г/м2, основательным бронированием и увесистой фурнитурой. Площадь кокпита позволяет с лихвой взять снаряжение для одного человека на 3-4 дня автономного плавания.

Скорость на моторе в 5 л.с. и вовсе поражает. При стандартном винте, при ходе по течению она превысила 33 км/ч. Причем 25 км/ч стабильно удерживается при добавлении газа на «полручки». Лодка легко выходит на глиссер с двумя пассажирами и движется со скоростью под 25 км/ч. Нет никаких проблем с «переломами» днища. При этом конструкция лодки типа «книга» не доставляет проблем при сборке и разборке, так как нет стрингеров.

В лодке можно уверенно стоять даже на ходу. Хотя наглеть не стоит, все-таки лодка узкая, и при высоком центре тяжести сильно шатается. Управляемость и удержание курса выше всяких похвал. Удивило и то, как лодка мягко режет волну.

В общем, поставленным целям лодка полностью соответствует. А они у нас, рыбаков, порой очень разные. Так что каждый выбирает для себя, и это хорошо.

И в заключении, если вдруг решите сделать подобную лодку или приобрести, обязательно установите в продолжении транца кусочки фальшборта, в верхней части баллона. Без такого решения вода часто будет заливаться в кокпит.

Советую прочитать:

Паруса своими руками из ткани

Парус своими руками из ткани Паруса из ткани своими руками делаются достаточно просто.Для изготовления парусного купола необходимо взять брезентовую или капроновую ткань, плащевку размером 1,5 на 2 метра. Чтобы получился ровный купол, ее складывают вчетверо, рисуется кривая линия от верхнего конца, затем по этой линии делается разрез. В результате получится четыре куполообразных отрезка, которые необходимо сшить друг с другом. Чтобы получить купол правильной формы, рекомендуется предварительное изготовление бумажных заготовок парусного якоря. Для этого можно воспользоваться любой графической программой-редактором, чтобы затем распечатать и вырезать чертеж основной части водного паруса, или же сделать его из бумаги своими руками с помощью чертежных принадлежностей.

По нижней кромке получившегося купола пришивается полоска, внутрь которой вставляется капроновый шнур. Его длину можно регулировать, тем самым уменьшая или увеличивая диаметр кольца водного паруса. Но лучше всего использовать каркас для кольца из металла. Для этого понадобится кольцо из проволоки диаметром 6-8 мм или обычный, спортивный алюминиевый обруч. Размер обруча позволит лодке из ПВХ оставаться на плаву и обеспечит оптимальную скорость ее хода во время рыбалки.

Кольцо из проволоки или обруча обтягивается брезентовой или капроновой тканью так, чтобы не образовалось провисания. Диаметр круга нужно разделить на три равные части, к этим участкам привязать стропы метровой длины, которые соединяются концами воедино. К верхней части водного паруса из ткани нужно привязать пятилитровую пластиковую бутылку, а к нижней – небольшой груз. Благодаря такой конструкции якорь будет держаться струе течения, и оставаться на плаву в вертикальном положении. Однако, если погода слишком ветреная, пятилитровую емкость нужно заменить пол-литровой, чтобы якорь немного уходил под воду, а не надувался над ней. Тогда он позволит стабильно удерживать курс корабля по течению.

Парус своими руками

Если лодка маленькая, вместо обруча можно использовать круг поменьше, например, изготовить его из тонких веток. Они прочно связываются между собой, к образовавшемуся кольцу привязывается груз. Пластиковая бутылка не нужна, поскольку ветки и без того прекрасно держатся на воде. Конечно, якорь из веток уступает по функциональности обручу, обтянутому тканью, но хорошо справляется со своей задачей, особенно, когда под рукой нет других материалов для его изготовления. Установка паруса выглядит следующим образом: расправляется якорный трос, парус опускается в воду, позволяя ему отплыть на расстояние не более 10 метров от лодки (оптимальным расстоянием считается 6-7 метров). Веревка привязывается к носу лодки. Когда она натянется от течения, лодка будет направлена строго по ветру, а якорь не позволит ей вилять из стороны в сторону.

Вторым способом изготовления паруса из ткани является следующий:

• Полотно из брезентовой или капроновой ткани в виде прямоугольника присоединяется одним краем к деревянной штакетине.
• В нижнюю часть полотна вшит пруток арматуры.
• Чтобы усилить плавучесть паруса, к штакетнику прикрепляются три бруска из пенопласта на саморезы.
• Все четыре стороны водного паруса соединяются капроновыми веревками, связанными в один узел. К ним привязывается веревка, которая соединяет парус с лодкой.
• По центру парусного полотна делается отверстие диаметром 15 см, чтобы пропускать через себя воду, обеспечивая ровный ход плавсредства.

Когда парус опущен в воду, он расправляется под давлением воды, занимая вертикальное положение, и следует за лодкой в расправленном виде.

Третий способ

Плавучий якорь для лодки ПВХ своими руками можно изготовить и другим методом. Эта конструкция предполагает использование кольца из проволоки диаметром 6-8 мм. Для устройства идеально подходит хула-хуп советского производства из прочного качественного алюминия. Он оптимален по форме и размеру. Размер такого приспособления позволит удержаться на плаву небольшой лодке из ПВХ в струе течения и обеспечит ее оптимальную скорость во время рыбалки.

Если хула-хупа нет, то кольцо делается из проволоки. Затем обруч обтягивается тонким брезентом, но можно и полиэтиленом. Полотно натягивается так, чтобы не было провисаний. Круг делится на три равные части, к которым привязываются метровые веревки. Их концы связываются. К верхней части привязывается бутылка из пластика объемом 5 л, а к нижней крепится груз. Так якорь в воде примет вертикальное положение и сможет держать струю течения.

Если рыбная ловля проводится в ветреную погоду, то бутыль из пластика заменяется пол-литровой емкостью. В этом случае плавучий якорь уходит в толщу воды не намного, и волны не представляют опасность. Система не надувается как парус и стабильно удерживает судно в требуемой струе течения.

Опускать приспособление от лодки советуется не более чем на 5 м. Дальше не советуется, так как средство может повернуть якорь своей массой, и смысл устройства будет утерян.

Иметь при себе такое незамысловатое приспособление рекомендуется, если вы рыбачите в водохранилищах. Диаметр кольца подбирается в зависимости от размера лодки из ПВХ.

Следует отметить, что если не имеется обруча из алюминия, то можно прибегнуть к использованию веток с листьями. Ветки срубаются и плотно связываются. К ним крепится небольшой груз. Бутылка не привязывается, так как ветки обладают прекрасной плавучестью. Такое устройство по функциональности уступает якорю на основе обруча, но справляется со своей задачей.

Юный техник — для умелых рук 1985-06, страница 6

Парус на резиновой лодке

Надувную резиновую лодку нетрудно превратить в парусную. Правда, на ней не удастся установить обычную мачту, Поэтому применяют парусное вооружение иного типа. Посмотрите на рисунок. Стсячий такелаж здесь отсутствует. Рангоут состоит из базовой трубы-поперечины 6, двух трубок мачты 4 и реи 5.

Базовая труба диаметром около 30 мм вставляется в уключины лодки 1. К ее концам болтами и гайками М5 крепят концы трубок 4 сдвоенной Л-образной мачты. Верхние концы трубок соединяют между собой и с реем сквозным соединительным болтом и гайками М5. Трубки, образующие мачту и рей, имеют диаметр 15 мм и могут быть изготовлены из старых дюралюминиевых лыжных палок. Рей можно сделать разборным, причем соединительную трубку длиной 2С0 мм удобнее всего поставить как раз в месте соединения рея с мачтой.

На верхнем конце рея устанавливают петлю для фала. Своим нижним концом рей крепится к петле на носу лодки при помощи скобы из стальной проволоки диаметром 5 мм. Петля представляет собой круг или прямоугольник из листовой резины толщиной 5 мм.

Рей наклонен под углом 60° (меньший угол ухудшит работу паруса на полных курсах, а больший — увеличит давление рея не корпус лодки). Размеры трубок зависят от длины

лодки. Выбрав место крепления рея к корпусу на носу лодки, замерьте расстояние до базовой трубы, продетой через уключины. Для двухместной надувной лодки размером 2200 мм это расстояние равно 1000 мм. Следовательно, длину мачтовых трубок принять тоже равными 1000 мм, а рея — 1800 мм.

Шверцы 7 изготавливают из дюралюминия толщиной 3 мм и надевают на концы базовой трубки, выступающие за борта лодки. Деревянные щеки — накладки толщиной 10 мм (из фанеры или доски) придают жесткость шверцам и уменьшают угол их отклонения в продольной плоскости. КромЪ того, штифт диаметром 6 мм препятствует повороту швер-цов относительно оси базовой трубы. Положение шверцов по длине базовой трубы фиксируется дюралюминиевыми втулками, болтами и гайками М5.

Парус 3 из тонкого брезента представляет собой равносторонний треугольник со стороной 1750 мм, вершина которого (фаловый угол) сдвинута к носу относительно базовой трубы на размер 150…200 мм. Применение такого паруса позволяет вдвое увеличивать площадь парусности на полном курсе. С внешней стороны сгиба по передней шкаторине (линия В—Г) пришивают ликтрос, которым закрепляют парус на реи. Во всех четырех углах паруса имеются люверсы. Шкоты 2 заводятся в люверсы шкотового угла паруса, а для крепления галсового угла используется та же скоба, которая соединяет нижний конец рея с резиновой петлей.

Рулем служит весло, продетое в резиновую уключину, закрепленную в корме.

6

КОМПЛЕКТАЦИЯ

КРЕПЕЖ МАЧТЫ НА НАДУВНОЙ ЛОДКЕ

ГРОТ «ЛАТИНСКИЙ»

ШВЕРЦЫ С КРЕПЛЕНИЕМ НА НАДУВНУЮ ЛОДКУ

КОРМОВАЯ БАЛКА

Как деревянная лодка выполняется своими руками?

Лучше всего заняться изготовлением судна во дворе частного дома или на какой-то просторной территории. Так будет легче всего делать замеры, переворачивать судно и делать всю остальную важную работу по изготовлению лодки. Если нет такой возможности, старайтесь выполнять строительство в хорошо освещенном, чистом и сухом помещении:

итак, для начала важно подготовить для себя так называемый строительный материал. Лучше всего, чтобы у вас под рукой было примерно 10 досок толщиной около 21-22 миллиметров

Они станут хорошей подмогой вам в вашем нелегком, но очень интересном деле. Также для начала заготавливаем нос будущего судна, это будет своеобразный треугольник; стоит отметить, что лодочники говорят о том, что в самом начале работ стоит сделать определенные фаски в носовой части своих досок. Это способно весьма облегчить ваш труд в будущем. Многие стараются сделать все как можно быстрее. Но есть важный совет в этом деле – лучше стараться размеренно выполнять работу и добросовестно все прорабатывать, чтобы потом не пришлось перевыполнять какие-то определенные действия; итак, когда вы уже соберете саму основу вашего будущего малогабаритного судна, стоит установить туда и транец. Лучше сделать это под углом в 10 градусов. По происшествию времени, возможно, вам придется сделать определенную надставку для своего транца. Это делается для того, чтобы можно было правильно установить мотор вашего водного средства передвижения;

1. итак, когда вы выполните вышеописанные предварительные работы, тогда уже стоит переходить к новой стадии заготовок. В продолжение своего строительства нужно позаботиться о том, какое будет дно у вашего водного средства передвижения. Дно у лодок бывает нескольких типов: металлическое, деревянное и также пластиковое. Нужно определиться, какой именно материал вы хотите видеть на дне своей лодки, и уже потом действовать согласно своему плану. Многие отмечают, что железное дно может постоянно создавать ненужный шум и как-то отвлекать пассажиров и капитана. Кроме того, металлическое дно не будет очень жестким и прочным – можно считать, что такая конструкция не очень надежная;
2. однако, некоторые водномоторники описывают, что в определенный период сделали выбор в пользу деревянного дна, и потом немного пожалели об этом решении. После определенного времени в деревянном дне могут образоваться определенные щели, порой даже совсем немаленькие. Порой кто-то из водномоторников даже принимает решение отсоединить уже готовое дно и сделать новое. Часто новым выбором становится дно из каких-нибудь материалов вроде ламинированной фанеры.

Также просто необходимо заполнить все втыки прочным материалом, который сделает ваше судно цельным, прочным и непродуваемым. Часто используют такой материал, как бутил-каучуковый герметический состав или нечто похожее. Такие герметики чаще всего используются для гидрической изоляции всевозможных столкновений и стыков в домах, которые изготовлены из панелей. Для многих такой материал является наиболее доступным.

Многие лодочники в своей дальнейшей эксплуатации малогабаритного судна отмечают, что впоследствии у них ничто не продувает и не протекает после подобной работы со стыками на изобретаемой лодке.

Также важно, чтобы у вашего водного лодочного транспорта был киль. Можно изготовить такой киль размером, скажем 50 на 50 сантиметров из материала вроде тавра из алюминия

Хотя на некоторые суда такой размер может оказаться даже слишком маленьким. Поэтому нужно точно рассчитывать размеры своей лодки и киля к ней.

Зачастую обыватели придерживаются средних параметров изготавливаемой деревянной лодки под мотор своими руками: берут за основу длину в 4 метра, ширину днища в 1 метр. Вес у такой лодки получается даже меньше 100 килограммов, а такое средство передвижения еще подходит под категорию малогабаритных водных средств передвижения.

Ну, а последним пунктом могут стать уже дальнейшие испытания вашего водного вида транспорта. Тут уже каждый строитель-изобретатель будет сам прислушиваться к своему изобретению и присматриваться к нему. Нужно ли внести еще какие-то коррективы или все итак нормально и слаженно функционирует? Для этого, конечно же, какое-то время стоит обкатывать свою лодку на безопасных небольших водоемах, в которых ничего страшного произойти не может.

Кроме того хотелось бы отметить и тот момент, что стоит хорошо оформить и покрасить вашу лодку так, как нравится именно вам. Возможно, это мелочь, но лодка будет радовать глаз. И не стоит начинать ее полную эксплуатацию пока не будут закончены абсолютно все работы по ее изготовлению.

Такелаж и его устройство своими руками

Пока оклеенный стеклотканью корпус просыхает, следует заняться изготовлением мачты, паруса, руля, шверта и вёсел.

Мачту делают из бруска сечением 40×40 мм. Верхнюю часть заготовки обстругивают рубанком до получения круглого сечения, снизу её оставляют квадратной. В верхней части в ней просверливают отверстие для фала подъёма паруса. Для мачты можно использовать и ствол ёлки, и дюралевую трубу. Только нижний конец (шпор) всё равно придётся сделать квадратного сечения, чтобы мачта плотно сидела и не вращалась в ‘степсе. Гик и реек имеют одинаковые размеры и делаются из бруска или металлической трубки.

Шверт и перо руля вырезают из фанеры толщиной 8-10 мм. Можно использовать и более тонкую фанеру, склеив несколько слоев до нужной толщины. Но лучше для изготовления шверта подобрать подходящего размера отрезок доски и придать ему обработкой необходимую форму.

Перо руля навешивается на транец с помощью металлических петель и скоб из цветного сплава. В них проходит металлический шкворень. Румпель крепится к перу сквозным болтом 015 мм.

Весло или гребок (для которого не нужны уключины) изготавливают из бруска, у которого закругляют углы, и фанерной лопасти. Уключины представляют собой простые деревянные колышки с надетой на них ременной петлёй.

Парус можно изготовить не только из ткани, но и из толстой полиэтиленовой плёнки. Она легко рвётся по краям, поэтому её следует «подрубить» полоской прочной материи. На верхней и нижней шкаторинах полоски делают шириной 60-65 мм, чтобы они одновременно служили и карманами для гика и верхнего рейка (их вставляют внутрь этих карманов). К углам полотнища паруса пришивают тесёмки, которые служат для его закрепления. Если парус сшит из материи, то на задней шкаторине делают два латкармана, в которые вставляют латы из 1,5-2 мм фанеры. Такие латы не позволяют заворачиваться задней шкаторине паруса.

Фал, прикреплённый к середине рейка, проходит через отверстие в мачте и рым (кольцо) на форштевне (его можно подобрать готовым или согнуть из проволоки 04 мм) и закладывается за мачту или на стопор рядом с мачтой.

Гика-шкот одним концом закрепляют на транце и проводят через блоки на ноке (кормовом конце) гика и на другой стороне транца. Другой конец гика имеет вертлюг, которым он надевается на мачту. Его изготавливают из цветного листового металла толщиной 2-3 мм. Брасы идут по диагонали от нижнего конца рейка к ноку гика.

Все фото из статьи

Современный рынок предоставляет довольно большой выбор разнообразных туристических и рыбацких судов. Но для нашего человека самодельная лодка из фанеры намного ближе. И дело здесь даже не в экономии средств, сделанная своими руками лодка является предметом гордости, плюс весь процесс самостоятельного производства, это не столько работа, сколько интересное хобби. В данной статье мы рассмотрим основные этапы сборки таких изделий.

Татарстан

Особенности

Скорость движения плавсредства определяется:

• опытом управления парусными суднами;
• направлением основного курса относительно ветра;
• величиной, жесткостью, а также обтекаемостью и материалом, из которого изготовлен парус;
• месторасположением и конструкцией снаряжения;
• количеством и размещением грузов;

Выбирая судно для хождения под парусом, следует учитывать особенности изготовления парусного оснащения. Традиционный материал – парусину или плотную ткань, постепенно вытесняют современные изделия из полимеров. Они обладают повышенной прочностью, малым весом и долговечностью службы.

Ярким примером таких инноваций выступают эластичные надувные паруса, которые в собранном состоянии вместе с лодкой занимают минимум места.

Интересными с точки зрения мореходства считаются конструкции, где парус представлен парой эллипсовидных полотен, крепящихся шарнирами к верхней части мачты. Просты в управлении, не требуют дополнительного оснащения при сильном ветре. Ассиметричная крыловидная форма улучшает аэродинамику.

Правильно подобранное и укомплектованное парусное сооружение устанавливается за пятнадцать минут. Помните, что установка парусной конструкции на лодки, изначально не предполагающие такой вид хождения, снижает вместимость, уменьшая рабочий объем кокпита.

Характеристики и предназначение плавучего якоря

Плавучий якорь — это приспособление, которое жизненно необходимо небольшому судну, будь то надувная лодка или парусная яхта. Он помогает маломерному парусному судну ложиться в дрейф, а лодке держаться на месте при сильном течении, ветре, высоких волнах.

Плавучий вид является безопасным для надувных и лодок из ПВХ, т.к. не может повредить их, в отличие от металлических и иных видов якорей. О том, какие разновидности якорей используют для маломерных лодок, как работает плавучее устройство, можно ли сделать его своими руками и сколько он стоит в магазинах, расскажет эта статья.

Разновидности якорей и преимущества использования

Главной задачей этого устройства является удержание лодки или яхты на месте, невзирая на ветер, волны, скорость течения и т.д. С древних времен, с тех пор как человек спустил первую лодку на воду, он пользуется якорем. И если тысячи лет назад использовали обычный камень, который привязывали веревкой, то в современном мире существует множество его видов, на любой вкус и подходящих для судна любого вида и размера, от надувной лодки до трансатлантического лайнера.

Со времен Средневековья, когда начали использовать железо в изготовлении якорей, появилось множество их разновидностей. Основными современными типами являются:

• адмиралтейский;
• «плуг»;
• грибовидный;
• якорь Дэнфорта;
• якорь Холла;
• «кошка»;
• гравитационный;
• непотеряйка;
• пирамидальный;
• присоска;
• плавучий.

Основной задачей является удержание судна на месте посредством зацепления за дно, но только якорь, называемый плавучий, выполняет эту задачу без непосредственного контакта с донным грунтом.

В том случае, если лодка или парусная яхта должны замедлить движение и оставаться на месте, а погодные и природные условия неблагоприятны (сильное течение, ветер, высокая волна), использование обычного якоря затруднительно, потому что при остановке легкое судно на обычном якоре становится неустойчивым, его начинает крутить и подбрасывать на волнах. И если яхта или лодка разворачиваются бортом к волне, судно может опрокинуться.

Следующим преимуществом плавучего варианта является то, что его можно использовать на больших глубинах, там, где обычный не достанет до дна, соответственно, судно не сможет держаться на месте.

Также плавучий якорь используется в случае непредвиденных ситуаций, когда судно не может двигаться дальше (авария), но не может отклониться от выбранного курса и вынуждено дрейфовать до прибытия помощи.

Плавучий вариант используется на маломерных судах, таких как лодки (надувные, из ПВХ и т.д.) различных типов, а также парусные яхты. Практика показала, что на больших судах применение плавучего варианта малоэффективно. Небольшие же судна всегда оборудуются конструкциями двух типов – обычный и плавучий якорь.

Большое значение имеют размеры, т.к. от этого зависит эффективность его использования, точно так же как при выборе обычного основной параметр — вес. Он должен быть достаточным для удержания судна на месте. Для плавучего якоря основным параметром являются размеры, позволяющие справляться с силой течения и удерживать судно или лодку на месте.

Как выглядит и как работает плавучий якорь?

Этот вид имеет усеченную конусовидную форму, выполняется из непромокаемых тканей, таких как брезент, парусина и т.д. В основание его вшивается металлический обруч, это делается с целью укрепления конструкции. По сути, он представляет собой сачок с отрезанным концом, но ручка заменена на стропы, которые крепятся к основному канату, соединяющему устройство с лодкой или яхтой. Количество строп обычно составляет 4 шт., также к его основанию крепится трос для вытягивания из воды. Конструкция оснащена буйком, который указывает на его местоположение в воде относительно судна.

Опускание в воду производится с носа судна, устройство располагается основанием в его сторону, удерживается с помощью якорного каната, буек расположен на поверхности. Купол наполняется водой, расправляется, судно разворачивается носом по направлению ветра, и удерживается на месте благодаря сопротивлению купола течению. В результате дрейф уменьшается, лодка не разворачивается бортом к волне, принимает достаточно устойчивое положение. По механизму действия он схож с парашютом в воздухе.

В условиях шторма на море дополнительно может быть использовано масло или животный жир. Они, как известно, гасят волны, образуя на поверхности моря тончайшую жировую пленку, препятствующую образованию гребней. В результате происходит гашение кинетической энергии волны, что не дает ей перевернуть или разрушить судно.

Плавучий якорь бывает нескольких видов, различающихся по форме:

• конусовидный. Имеет форму усеченного конуса, для усиления основания по краю вшивается металлический обруч;
• пирамидальный.Имеет вид усеченной пирамиды, основание укреплено с помощью металлической или деревянной крестовины;
• парашют. Изготавливается в виде купола, по принципу парашюта;
• штормовой. Этот вид представляет собой рейку, к которой крепится треугольное полотнище, а к его нижнему краю привязывается железный якорь для утяжеления. К концу каждого угла крепится стропа, 3 стропы привязываются к основному канату;
• дроги Жордана. Разновидность штормового якоря, представляет собой несколько конусовидных плавучих якорей на одном канате, во время шторма он более эффективен чем одиночное устройство.

В условиях шторма возможно также изготовления плавучего якоря из подручных материалов – весел или с помощью отпорного крюка. К этой импровизированной крестовине привязывают кусок брезента, парусиновый чехол или даже парус. К одному из углов крепят обычный железный якорь для большей тяжести, стропы от концов привязывают к канату. При опущении в воду эта самодельная конструкция примет вертикальное положение и будет действовать по принципу настоящего плавучего якоря.

В качестве материала для изготовления используется водонепроницаемое полотно, начиная от полиэтилена и заканчивая брезентом и парусиной. От материала зависит срок службы такого изделия.

Как сделать своими руками?

Некоторые любители предпочитают сами изготавливать различные приспособления, это касается и такого устройства как плавучий якорь. Главная задача в этом случае определить все рабочие размеры. Если у обычных якорей основным параметром является вес, который должен составлять 1% от веса судна с максимальной загрузкой, то в случае с плавучим вариантом, основополагающими будут размеры купола (внешний и внутренний диаметры), длина строп и основного каната.

Обычно для шитья используют выкройку, первоначально построенную на бумаге. Также потребуется материал, это должна быть плотная, жесткая ткань, обладающая водонепроницаемыми свойствами (брезент, парусина и т.д.), канат и специальный клей.

Выкройку раскладывают на ткани, вырезают заготовку. В случае если ткань очень плотная, можно сшить купол из нескольких частей. При этом варианте изготовления у каждой детали нужно оставить припуски на швы. Затем заготовка сшивается прочными нитками, лучше использовать синтетику, т.к. она обладает высокими атмосферостойкими качествами.

Далее из прочного материала изготавливают обруч для основания конструкции. Если форма будет пирамидальный, то делают крестовину, к которой прикрепляют края тканевой заготовки. После этого пришивают стропы, чаще всего их 4 шт. Если при подвешивании якорь висит строго параллельно земле, то он отбалансирован, если нет, то корректируют расстояние между стропами. В заключение стропы собираются в узел и пришиваются к основному канату. Все швы надо обработать водонепроницаемым клеем, например, герметиком.

Где можно купить?

Если не хочется тратить время на то, чтобы сделать якорь своими руками, можно приобрести его в магазине. Обычно они продаются в специализированных магазинах, реализующих товары для активного отдыха, туризма, охоты и рыбалки. Также купить его можно в интернет-магазине. Цены зависят как от продавца, так и от требуемого размера. В таблице приведены примеры цен и даны адреса сайтов магазинов.

Диапазон цен зависит от производителя, качества материала и размера. Для того чтобы определиться с выбором, надо знать, какой размер он должен иметь (в зависимости от размера лодки или яхты), предпочтительный материал изготовления и т.д.

Плавучий якорь очень эффективен в условиях больших глубин, сильных течений в сочетании с ветром, он помогает маломерному судну держаться носом к волне, сохраняя устойчивость в условиях, когда обычный якорь помочь неспособен. Это устройство безопасно для лодок из любого материала, даже резиновых и ПВХ. Всем владельцам маломерных судов рекомендуется иметь помимо обычного якоря еще и плавучий, как наиболее эффективный в сложных погодных и природных условиях.

Как сделать парус на лодку ПВХ своими руками?

Практически у каждого рыболова-любителя или профессионала есть лодка ПВХ. На озерах со спокойной водой ею легко управлять, но на водоемах с более-менее сильным течением возникает необходимость фиксировать лодку в одном положении, чтобы она не крутилась от ветра и волн. Для этого используются якорь-паруса, направляющие лодку по течению с одной с ним скоростью, чтобы при этомснасти не выносило из-под нее. Сделать такой парус своими руками несложно, такое приспособление поможет повысить эффективность рыбной ловли, подарив возможность наслаждаться процессом, не отвлекаясь на попытки усмирить плавсредство. Основным преимуществом использования водного паруса является то, что руки освобождаются от весел, следовательно, не устают от постоянной гребли.

Водный парус-якорь своими руками

Водный парус представляет собой изделие в форме конуса или пирамиды с открытым основанием. Основание состоит из металлического обруча или крестовины, к нему присоединены четыре стропы для крепления к якорному канату. Якорь тянется благодаря оттягивающему тросу, прикрепленному к вершине паруса. У якорь-паруса имеется специальный буек для спуска и подъема конструкции в воду, а также определения его местонахождения в воде.

Современные водные паруса имеют две основных функции: первая заключается в помощи плоту, яхте или лодке оставаться на плаву и не переворачиваться от волн и ветра, а вторая – в замедлении дрейфа плавсредства. При изготовлении паруса на лодку ПВХ своими руками следует иметь ввиду, что длина якорного троса должна соответствовать периоду волны и быть не меньше пяти длин маломерного судна. Для его изготовления используется нейлон, закрученный в три пряди.

Паруса своими руками из ткани

Паруса из ткани своими руками делаются достаточно просто.Для изготовления парусного купола необходимо взять брезентовую или капроновую ткань, плащевку размером 1,5 на 2 метра. Чтобы получился ровный купол, ее складывают вчетверо, рисуется кривая линия от верхнего конца, затем по этой линии делается разрез. В результате получится четыре куполообразных отрезка, которые необходимо сшить друг с другом. Чтобы получить купол правильной формы, рекомендуется предварительное изготовление бумажных заготовок парусного якоря. Для этого можно воспользоваться любой графической программой-редактором, чтобы затем распечатать и вырезать чертеж основной части водного паруса, или же сделать его из бумаги своими руками с помощью чертежных принадлежностей.

По нижней кромке получившегося купола пришивается полоска, внутрь которой вставляется капроновый шнур. Его длину можно регулировать, тем самым уменьшая или увеличивая диаметр кольца водного паруса. Но лучше всего использовать каркас для кольца из металла. Для этого понадобится кольцо из проволоки диаметром 6-8 мм или обычный, спортивный алюминиевый обруч. Размер обруча позволит лодке из ПВХ оставаться на плаву и обеспечит оптимальную скорость ее хода во время рыбалки.

Кольцо из проволоки или обруча обтягивается брезентовой или капроновой тканью так, чтобы не образовалось провисания. Диаметр круга нужно разделить на три равные части, к этим участкам привязать стропы метровой длины, которые соединяются концами воедино. К верхней части водного паруса из ткани нужно привязать пятилитровую пластиковую бутылку, а к нижней – небольшой груз. Благодаря такой конструкции якорь будет держаться струе течения, и оставаться на плаву в вертикальном положении. Однако, если погода слишком ветреная, пятилитровую емкость нужно заменить пол-литровой, чтобы якорь немного уходил под воду, а не надувался над ней. Тогда он позволит стабильно удерживать курс корабля по течению.

Парус своими руками

Если лодка маленькая, вместо обруча можно использовать круг поменьше, например, изготовить его из тонких веток. Они прочно связываются между собой, к образовавшемуся кольцу привязывается груз. Пластиковая бутылка не нужна, поскольку ветки и без того прекрасно держатся на воде. Конечно, якорь из веток уступает по функциональности обручу, обтянутому тканью, но хорошо справляется со своей задачей, особенно, когда под рукой нет других материалов для его изготовления. Установка паруса выглядит следующим образом: расправляется якорный трос, парус опускается в воду, позволяя ему отплыть на расстояние не более 10 метров от лодки (оптимальным расстоянием считается 6-7 метров). Веревка привязывается к носу лодки. Когда она натянется от течения, лодка будет направлена строго по ветру, а якорь не позволит ей вилять из стороны в сторону.

Вторым способом изготовления паруса из ткани является следующий:

• Полотно из брезентовой или капроновой ткани в виде прямоугольника присоединяется одним краем к деревянной штакетине.
• В нижнюю часть полотна вшит пруток арматуры.
• Чтобы усилить плавучесть паруса, к штакетнику прикрепляются три бруска из пенопласта на саморезы.
• Все четыре стороны водного паруса соединяются капроновыми веревками, связанными в один узел. К ним привязывается веревка, которая соединяет парус с лодкой.
• По центру парусного полотна делается отверстие диаметром 15 см, чтобы пропускать через себя воду, обеспечивая ровный ход плавсредства.

Когда парус опущен в воду, он расправляется под давлением воды, занимая вертикальное положение, и следует за лодкой в расправленном виде.

Парус своими руками

Кроме того, что можно изготовить подводный парус для снижения скорости дрейфа и придания устойчивости судна на воде, можно сделать обычный парус для лодки ПВХ, чтобы иметь возможность проходить по водоемам, где запрещена эксплуатация моторных суден, а также увеличить скорость хода лодки. Перед тем, как сделать парус, очень важно правильно рассчитать площадь паруса в соответствии с размером судна, учитывая высоту надводного борта надувной лодки. Для повышения жесткости корпуса судна и равномерного распределения нагрузки на его днище устанавливается опора из дюралюминиевых трубок, которые можно добыть, разобрав спортивный обруч. В продольном направлении они закрепляются лыжными палками, точнее, их трубками. На получившуюся опору крепится отрезок от трубы, мачтовая опора крепится к кольцу из трубы диаметром 40 мм.

Мачта изготавливается из отрезков дюралюминиевой трубы, для удобства транспортировки они разбираются. Ее длина составляет примерно 2,5 метра. Ванты и штаг крепятся к верхушке мачты, к бугелю из крученой проволоки. Их делают из синтетических канатов. Под ручки на концах баллонов, которые служат для переноски лодки, прокладывают доску с отверстием для баллера, на которую крепится руль. Верхнюю часть руля изготавливают из двух планок, а между ними располагается откидывающееся рулевое перо. Это перо фиксируется на специальном кронштейне. Управление парусом происходит с помощью гик-шкота, который пропущен через блок, установленный на рулевом кронштейне. Когда остов для натягивания паруса будет готов, можно приступать к изготовлению тканевой основы.

Для изготовления паруса используют льняную ткань (парусину), хлопчатобумажные ткани (авизент, фильтроткань и т.п.), а также полотна, используемые для изготовления палаток – плащевки, тентовой ткани, пленочные полотна. Главное требование к парусной ткани – она должна быть легкой, но водо- и воздухонепроницаемой и плотной. Кроме того, она не должна растягиваться от нагрузки и должна иметь гладкую поверхность. Поскольку специальную ткань для паруса приобрести сложно, а обычные льняные или хлопчатобумажные полотна не обладают вышеперечисленными качествами в достаточной степени, можно использовать для них специальную пропитку из раствора смолы ПВХ и ацетона в соотношении 50 гр на 0,5 литра.

Для новичка может показаться трудным процесс изготовления парусов для надувной лодки, но всегда можно посмотреть видео, воспользоваться рекомендациями и практическими советами человека, сделавшего подобное приспособление, найденные на просторах интернета.

Плавучий якорь для лодки

Применение плавучего якоря на рыбалке

Купить плавучий якорь для лодки и ловить себе спокойно хоть сомов на квок, хоть судака на джиг – вот такая вырисовывается стратегия при эксплуатации водного парашюта или плавучего якоря для лодки.

Изначально и в большей степени на морях роль водного плавучего якоря сводилась к уменьшению скорости дрейфа небольшого судна при отказе мотора, чтобы не потерять исходную точку, где произошла авария. Иначе может унести очень далеко в открытое море или просторы океана. В таком случае поиски пропавшего судна могут затянуться надолго. Почему бы не воспользоваться традиционным якорем, опустив его на дно? Сделать это не везде позволяют глубины и условия на воде. В сильный шторм стоящее на якорях судно может быть разбито или опрокинуто волнами. Кроме того, выставленный плавучий якорь держит маломерное судно, более крупный катер или буксир всегда против волны, двигаясь в дрейфе по ветру, но при постоянном торможении водным якорем, что выправляет ход лодки. При этом фал должен быть закреплён строго на носу судна, по центру. В случае наката большой волны только это нередко спасает судно от опрокидывания.

Для чего нужен плавучий якорь рыболовам? Рыболовы-сомятники, которые «квочат» этого сильного и крупного хищника на больших водоёмах, к примеру, на волжских просторах, вообще не могут обойтись без водного якоря в ветреную погоду, когда сильный порывистый ветер гонит плавсредство со скоростью моторной лодки в режиме троллинга. Установленный плавучий якорь под напором течения, которое движется навстречу ветру, удерживает лодку в нулевом скоростном режиме или движется намного медленнее и уже по курсу, который может контролировать рыболов. Обычно этот курс не меняется или меняется незаметно, разумеется, при установленном плавучем якоре. И тогда такой контролируемый дрейф может совершаться вдоль глубинной бровки, где обычно держится мощный усатый хищник. Именно плавучий якорь иногда становится условием успеха в ловле сома на квок, поскольку позволяет в ветреную погоду регулировать скорость, а значит, постоянно «держать под квоком» приманку. А движение вдоль бровки, иногда с трудом найденной, становится почти всегда успешной, по крайней мере, намного успешнее, чем при беспорядочном движении по воле ветра.

Купить плавучий якорь для лодки или сделать своими руками обязательно нужно и любителям спиннинговой ловли судака и окуня на волжских водохранилищах, где почти не бывает дней без ветра. Штилевая погода здесь – просто подарок для спиннингиста, которому в волну и ветер приходится то и дело опускать и доставать якорь со дна. Водный парашют решает эту проблему кардинально. Можно опустить его воду, дать выйти в заданный режим и забыть о транспортных проблемах, а сосредоточиться только на рыбалке.

Для чего нужен плавучий якорь рыболовам, которые ловят в отвес? Здесь уже точно не обойтись без водного парашюта. Представьте себе ситуацию. Рыболов сидит в лодке и то и дело поддёргивает кверху бортовую удочку или короткий спиннинг, а на шнуре или леске подвешена блесна или «кальмарчик» на джиговой головке. Приманка должна относительно ровно и монотонно совершать определённые движения по вертикальному маршруту, уходя в сторону только в регламенте заданной игры для блесны, если она является планирующей приманкой. Но при этом лодка под воздействием ветра движется довольно быстро. Скорость движения плоскодонной лодки ПВХ, скользящей по поверхности, может составлять 2,5-3 километра в час, даже если она просто дрейфует по ветру. И чем больше лодка и высота борта, тем больше её парусность. Какая уж тут может быть игра вертикальной блесны? Здесь сподручнее троллинговать. Но стоит только опустить в воду плавучий якорь, как скорость дрейфующей лодки снизится до более низких отметок или даже до цифры «0». Понятно, какой-то дрейф плавсредства должен быть. И обычно лодка движется. Здесь оказывают влияние течение и скорость ветра. Также увеличение или уменьшение скорости дрейфа маломерного судна достигается длиной фала-троса, на котором находится водный парашют. Кроме того, влияет на скорость и глубина погружения плавучего якоря. А это зависит от того, есть на поверхности якорный томбуй или нет. Если – есть, то глубина погружения плавучего якоря обычно фиксируется длиной троса – буйрепа. При отсутствии томбуя водный парашют может погрузиться глубже, особенно, если каркас его выполнен из массивного прутка. И самое значительное влияние на скорость дрейфующей лодки оказывает размер плавучего якоря. И это понятно. Чем больше площадь раскрытого в воде полотна парашюта, тем больше и его сопротивление.

Устройство водного парашюта для плавучего якоря

Купить плавучий якорь для лодки или сделать его самому – вопрос не такой уж принципиальный. Кому элементарно некогда возиться с изготовлением такого якоря, проще заказать его в интернет-магазине или дойти до магазина и приобрести плавучий якорь, если он имеется в продаже.

Любители повозиться с изготовлением снастей и снаряжения, а таких умельцев хватает, придумывают самодельный плавучий якорь самых разнообразных и причудливых конструкций. Казалось бы, что тут можно придумать? Ведь устройство плавучего якоря представляет собой конус из какого-либо прочного материала, находящегося на обруче, а также – прямоугольник на каркасе или просто на двух горизонтальных несущих, где нижней планкой будет металлический пруток, а верхней – деревянная планка-поплавок. Полотно фирменных плавучих якорей представляет собой армированный материал ПВХ. Часто плавучий якорь, купленный в магазине, сделан в виде конусообразного мешка без обруча со стропами, прикрепленными к петлям на конусе. И форму правильного конуса этот мешок принимает под сопротивлением и током воды в острой вершинке плавучего якоря.

Самым же простым водным парашютом можно назвать походную конструкцию, сделанную из того, что есть под рукой, к примеру, из двух мешков из-под картошки или из-под удобрений, сшитых между собой проволокой. Здесь концы фала просто привязываются к четырём углам этого импровизированного плавучего якоря. Также может быть использован и кусок брезента, полиэтилена или даже старая простынь. Но при изготовлении самодельного плавучего якоря из плотного материала надо помнить, что по центру изделия должно находиться небольшое отверстие для тока воды. В куполе такое отверстие находится в вершине якоря, а для плоского водного парашюта можно проделать отверстие в центре изделия. Мешок из рединки сам по себе пропускает воду и поэтому в данном самодельном водном парашюте не всегда требуется центральное отверстие.

Есть и простые виды плоских плавучих якорей, изготовленные заводским способом. Обычно это квадрат из нейлоновой ткани или подобного материала, по углам которого крепятся стропы. В центре также имеется отверстие, несмотря на то, что ткань не очень плотная и пропускает воду. Но отверстие в центре служит не только для пропуска воды, но и для стабильности якоря в движении по курсу маломерного судна. Поэтому ток воды по центру водного парашюта стабилизирует ход, как и у парашюта воздушного.

Некоторые находчивые капитаны и рыболовы используют в качестве плавучего якоря даже зонт, под которым обычно спасаются от дождя.

Для чего нужен плавучий якорь капитанам яхт и больших катеров? А точно для тех же целей, что и владельцам маломерных судов, но только размеры якорей могут заметно отличаться. Для небольших лодок достаточно купола диаметром 1-1,5 метра, а для крупных судов требуются уже купола в несколько метров. Все размеры для маломерных судов подбираются опытным путём, учитывая, что снос лодки по ветру всегда больше у плоскодонных конструкций, а это – бескилевые лодки ПВХ. Также опытным путём подбирается и длина троса-фала. Кому-то вполне достаточно, если плавучий якорь находится на расстоянии семи метров от лодки. Но некоторые сомятники, ловящие матёрого хищника на квок, утверждают, что наиболее оптимальная длина якорного троса – 15-20 метров. Каждый подбирает и находит параметры плавучего якоря под своё судно и конкретные условия рыбалки.

Для того чтобы поднять и подтянуть большой плавучий якорь требуется иногда много сил, поскольку нагрузка от сопротивления воды довольно большая. Поэтому иногда к вершине конуса или к томбую пристёгивают страховочный шнур. За него и вытягивают плавучий якорь, который разворачивается вершиной конуса к лодке и сразу теряет сопротивление воды. Этот шнур ещё называют вытяжным тросом.

Следует ещё остановиться на таком пункте, как позиционное расположение лодки по отношению к осевой линии её движения. А это нередко является важным фактором для удобства ловли и точного попадания по бровке звукового сигнала квока или для забросов спиннингом. И здесь влияние может оказывать несколько факторов. Во-первых, сколько рыболовов находится в лодке в данный момент. Во-вторых, как расположены они в лодке и груз снаряжения. Влияет и то, какого веса мотор и поднят ли он кверху. А регулировать нужное расположение лодки возможно только, найдя правильную точку крепления якорного троса на борту лодки.

Подписывайтесь на нас в социальных сетях — через них мы публикуем много интересной информации, фото и видео.

Популярные разделы сайта:

Календарь рыбака позволит вам понять, как клюют все рыбы в зависимости от времени года и месяца.

Страница рыболовные снасти расскажет о многих популярных снастях и приспособлениях для ужения рыбы.

Насадки для рыбалки — подробно описываем живые, растительные, искусственные и необычные.

В статье прикормки вы познакомитесь с основными видами, а также с тактиками их использования.

Изучите все приманки для рыбалки, что бы стать настоящим рыболовом и научиться правильному выбору.

Характеристики и предназначение плавучего якоря

Плавучий якорь — это приспособление, которое жизненно необходимо небольшому судну, будь то надувная лодка или парусная яхта. Он помогает маломерному парусному судну ложиться в дрейф, а лодке держаться на месте при сильном течении, ветре, высоких волнах.

Плавучий вид является безопасным для надувных и лодок из ПВХ, т.к. не может повредить их, в отличие от металлических и иных видов якорей. О том, какие разновидности якорей используют для маломерных лодок, как работает плавучее устройство, можно ли сделать его своими руками и сколько он стоит в магазинах, расскажет эта статья.

Разновидности якорей и преимущества использования

Главной задачей этого устройства является удержание лодки или яхты на месте, невзирая на ветер, волны, скорость течения и т.д. С древних времен, с тех пор как человек спустил первую лодку на воду, он пользуется якорем. И если тысячи лет назад использовали обычный камень, который привязывали веревкой, то в современном мире существует множество его видов, на любой вкус и подходящих для судна любого вида и размера, от надувной лодки до трансатлантического лайнера.

Со времен Средневековья, когда начали использовать железо в изготовлении якорей, появилось множество их разновидностей. Основными современными типами являются:

• адмиралтейский;
• «плуг»;
• грибовидный;
• якорь Дэнфорта;
• якорь Холла;
• «кошка»;
• гравитационный;
• непотеряйка;
• пирамидальный;
• присоска;
• плавучий.

Основной задачей является удержание судна на месте посредством зацепления за дно, но только якорь, называемый плавучий, выполняет эту задачу без непосредственного контакта с донным грунтом.

В том случае, если лодка или парусная яхта должны замедлить движение и оставаться на месте, а погодные и природные условия неблагоприятны (сильное течение, ветер, высокая волна), использование обычного якоря затруднительно, потому что при остановке легкое судно на обычном якоре становится неустойчивым, его начинает крутить и подбрасывать на волнах. И если яхта или лодка разворачиваются бортом к волне, судно может опрокинуться.

Следующим преимуществом плавучего варианта является то, что его можно использовать на больших глубинах, там, где обычный не достанет до дна, соответственно, судно не сможет держаться на месте.

Также плавучий якорь используется в случае непредвиденных ситуаций, когда судно не может двигаться дальше (авария), но не может отклониться от выбранного курса и вынуждено дрейфовать до прибытия помощи.

Плавучий вариант используется на маломерных судах, таких как лодки (надувные, из ПВХ и т.д.) различных типов, а также парусные яхты. Практика показала, что на больших судах применение плавучего варианта малоэффективно. Небольшие же судна всегда оборудуются конструкциями двух типов – обычный и плавучий якорь.

Большое значение имеют размеры, т.к. от этого зависит эффективность его использования, точно так же как при выборе обычного основной параметр — вес. Он должен быть достаточным для удержания судна на месте. Для плавучего якоря основным параметром являются размеры, позволяющие справляться с силой течения и удерживать судно или лодку на месте.

Как выглядит и как работает плавучий якорь?

Этот вид имеет усеченную конусовидную форму, выполняется из непромокаемых тканей, таких как брезент, парусина и т.д. В основание его вшивается металлический обруч, это делается с целью укрепления конструкции. По сути, он представляет собой сачок с отрезанным концом, но ручка заменена на стропы, которые крепятся к основному канату, соединяющему устройство с лодкой или яхтой. Количество строп обычно составляет 4 шт., также к его основанию крепится трос для вытягивания из воды. Конструкция оснащена буйком, который указывает на его местоположение в воде относительно судна.

Опускание в воду производится с носа судна, устройство располагается основанием в его сторону, удерживается с помощью якорного каната, буек расположен на поверхности. Купол наполняется водой, расправляется, судно разворачивается носом по направлению ветра, и удерживается на месте благодаря сопротивлению купола течению. В результате дрейф уменьшается, лодка не разворачивается бортом к волне, принимает достаточно устойчивое положение. По механизму действия он схож с парашютом в воздухе.

В условиях шторма на море дополнительно может быть использовано масло или животный жир. Они, как известно, гасят волны, образуя на поверхности моря тончайшую жировую пленку, препятствующую образованию гребней. В результате происходит гашение кинетической энергии волны, что не дает ей перевернуть или разрушить судно.

Плавучий якорь бывает нескольких видов, различающихся по форме:

• конусовидный. Имеет форму усеченного конуса, для усиления основания по краю вшивается металлический обруч;
• пирамидальный.Имеет вид усеченной пирамиды, основание укреплено с помощью металлической или деревянной крестовины;
• парашют. Изготавливается в виде купола, по принципу парашюта;
• штормовой. Этот вид представляет собой рейку, к которой крепится треугольное полотнище, а к его нижнему краю привязывается железный якорь для утяжеления. К концу каждого угла крепится стропа, 3 стропы привязываются к основному канату;
• дроги Жордана. Разновидность штормового якоря, представляет собой несколько конусовидных плавучих якорей на одном канате, во время шторма он более эффективен чем одиночное устройство.

В условиях шторма возможно также изготовления плавучего якоря из подручных материалов – весел или с помощью отпорного крюка. К этой импровизированной крестовине привязывают кусок брезента, парусиновый чехол или даже парус. К одному из углов крепят обычный железный якорь для большей тяжести, стропы от концов привязывают к канату. При опущении в воду эта самодельная конструкция примет вертикальное положение и будет действовать по принципу настоящего плавучего якоря.

В качестве материала для изготовления используется водонепроницаемое полотно, начиная от полиэтилена и заканчивая брезентом и парусиной. От материала зависит срок службы такого изделия.

Как сделать своими руками?

Некоторые любители предпочитают сами изготавливать различные приспособления, это касается и такого устройства как плавучий якорь. Главная задача в этом случае определить все рабочие размеры. Если у обычных якорей основным параметром является вес, который должен составлять 1% от веса судна с максимальной загрузкой, то в случае с плавучим вариантом, основополагающими будут размеры купола (внешний и внутренний диаметры), длина строп и основного каната.

Обычно для шитья используют выкройку, первоначально построенную на бумаге. Также потребуется материал, это должна быть плотная, жесткая ткань, обладающая водонепроницаемыми свойствами (брезент, парусина и т.д.), канат и специальный клей.

Выкройку раскладывают на ткани, вырезают заготовку. В случае если ткань очень плотная, можно сшить купол из нескольких частей. При этом варианте изготовления у каждой детали нужно оставить припуски на швы. Затем заготовка сшивается прочными нитками, лучше использовать синтетику, т.к. она обладает высокими атмосферостойкими качествами.

Далее из прочного материала изготавливают обруч для основания конструкции. Если форма будет пирамидальный, то делают крестовину, к которой прикрепляют края тканевой заготовки. После этого пришивают стропы, чаще всего их 4 шт. Если при подвешивании якорь висит строго параллельно земле, то он отбалансирован, если нет, то корректируют расстояние между стропами. В заключение стропы собираются в узел и пришиваются к основному канату. Все швы надо обработать водонепроницаемым клеем, например, герметиком.

Где можно купить?

Если не хочется тратить время на то, чтобы сделать якорь своими руками, можно приобрести его в магазине. Обычно они продаются в специализированных магазинах, реализующих товары для активного отдыха, туризма, охоты и рыбалки. Также купить его можно в интернет-магазине. Цены зависят как от продавца, так и от требуемого размера. В таблице приведены примеры цен и даны адреса сайтов магазинов.

Диапазон цен зависит от производителя, качества материала и размера. Для того чтобы определиться с выбором, надо знать, какой размер он должен иметь (в зависимости от размера лодки или яхты), предпочтительный материал изготовления и т.д.

Плавучий якорь очень эффективен в условиях больших глубин, сильных течений в сочетании с ветром, он помогает маломерному судну держаться носом к волне, сохраняя устойчивость в условиях, когда обычный якорь помочь неспособен. Это устройство безопасно для лодок из любого материала, даже резиновых и ПВХ. Всем владельцам маломерных судов рекомендуется иметь помимо обычного якоря еще и плавучий, как наиболее эффективный в сложных погодных и природных условиях.

Как сделать плавучий якорь для лодки своими руками

Многие интересуются, для чего нужен плавучий якорь. Устройство требуется для замедления хода судна, которое потерпело крушение или потеряло способность плыть. В особенности это касается тех случаев, когда аварийная ситуация наблюдается поблизости водного пути, от которого удаляться не рекомендуется.

Однако уровень эффективности приспособления подтвержден на небольших судах, в особенности на парусных видах. Для судов большего размера их польза специалистами ставится под сомнение. К тому же не было проведено соответствующих опытов.

Как устроен плавучий якорь?

Основу изделия составляет плотная ткань. Плавучий якорь, фото которого представлено ниже, сделан из парусины.

Как правило, приспособление обладает формой конуса или же пирамиды, основание которой раскрыто. Последнее крепится посредством обруча из металла или же крестовидных балок. К нему подсоединены четыре стропы, при помощи которых происходит крепление к якорному канату.

К вершине конуса прикреплен оттягивающий трос, который тянет якорь. У приспособления имеется буек, применяемый для спуска и подъема устройства. Также по буйку можно определить, где находится изделие.

Способы применения плавучих якорей

Данные взяты из ежегодного журнала RORC 1999. Материалы довольно интересны, поскольку в отечественной литературе способы применения плавучих якорей изложены в общих чертах и не дают полного ответа о целесообразности их применения в условиях штормовой погоды. Советскими специалистами вскользь отмечалось лишь то, что они применяются для иол.

Досконально плавучий якорь рассмотрен в труде К. Адларда Колса «Под парусом в шторм». Автор отмечает, что дрейф, создаваемый устройством, эффективнее уменьшает снос в ветреную погоду (размер яхты должен соответствовать размеру устройства).

Главная опасность заключена в том, что при рыскании яхта может повернуться лагом к волне и перевернуться. Рыскание вызывает нагрузку на якорь и канат. При заднем ходе судна руль его может сломаться. Становится ясным, что при использовании приспособления на современной яхте с коротким килем судно должно быть поставлено парусом на корму для сохранения направления на плавучий якорь. Это обеспечит сохранность плавсредства.

Подходит плавучий якорь для лодки, шлюпки и ахтерштага. Однако выносливость бизани на ахтерштаге имеет предел. Поэтому, по мнению Колса, применение плавучего якоря не всегда оправдано. При условии, что удержании яхты на ветру будет оптимальным, а нагрузка на руль сниженной, яхта станет находиться словно привязанной к корме. Она не будет качаться, что может вызвать ее заливание. Яхта подставит воде кокпит.

Следует отметить, что все заключения автора относятся к середине прошлого столетия. За прошедшие годы модификация яхт претерпела сильные изменения, и кокпиты стали сами сливать воду. Изменение конструкции позволило взглянуть на проблему использования таких якорей по-новому. Сегодня подобное устройство советуется иметь любому яхтсмену, который выходит в открытое море.

Применения плавучих якорей на плотах

Почти все типы плотов имеют плавучий якорь. Он был разработан Национальным Морским Институтом Великобритании (NMI). Устройство обладает большой величиной. Поверхность его пористая. Наряду с крупными карманами для балласта оно имеет высокую эффективность против перевертывания плота. Испытания, проведенные в Исландии, доказали, что, несмотря на шторм, плот остается на плаву. Вторая функция якоря заключена в замедлении дрейфа.

Плавучие якоря на современных яхтах

Испытание было проведено для RORC в университете Саутгемптона. Оно доказало, что плавучий якорь способен удержать яхту на плаву при высоких волнах. Устройство способствует уменьшению скорости судна и удерживает его по ветру. Модельные испытания выявили, что яхта неоднократно избегала разворотов лагом и переворачивания волной.

Плавучий якорь рекомендован как для однокорпусных, так для многокорпусных моделей яхт. Положение устройства с кормы предполагает, что волны большой тяжести лягут на эту часть судна. По данной причине все отверстия должны быть герметично закрыты. Этому придается большое значение в специальном своде правил, где указано, что яхты должны обладать прочностью и водонепроницаемостью. В особенности это относится к корпусной части, каюте и палубе, которые должны выдерживать натиск воды.

Основные требования

Требуется, чтобы люки и закладные доски, закрывающие центральный вход, были прикреплены к яхте крепкой стропой. Крыши рундуков кокпита также нуждаются в пристальном внимании. Они играют огромную роль в водонепроницаемости судна. Если эти крайне необходимые части будут потеряны или повреждены, то вода, обрушивающаяся на корму, будет попадать внутрь и быстро заполнять яхту.

Транспортный департамент установил размеры плавучих якорей для судовых плотов спасательного назначения и спасательных шлюпок. Диаметр трубы должен составлять
от 10 до 15 % LWL яхты. Такой плавучий якорь своими руками может сделать парусный мастер.

Трос для буксира

Рекомендуемая длина троса составляет 10 x LOA. При этом величина соответствует периоду волны. Подходящим материалом служит якорный трос из трех прядей на основе нейлона.

Дрейф шлюпки с плавучим якорем

Если судно не может доплыть до берега, войти в бухту или же выбрать место, удобное для причаливания, а также не в состоянии посредством руля держаться на ветру, то следует прибегнуть к использованию плавучего якоря. Приспособление позволит сократить дрейф.

На большой глубине устройство дает возможность поставить судно вразрез волне. Якорь при этом находится на носу судна, в воде происходит его наполнение. Затем натягивается канат, который тормозит движение шлюпки, поворачивая ее носом навстречу ветру.

Длина каната должна составлять не меньше пяти длин маломерного судна. Трос выпускают в ослабленном состоянии. Он должен быть не короче каната для якоря.

Чтобы ослабить удар волн о судно и предотвратить заливание, применяют специальные масла. Наибольшей эффективностью обладают масла животного происхождения. Растекаясь по водной глади, они создают пленку, мешающую образованию гребней и гасящую энергию волн.

Минеральные масла обладают более низкой функциональностью. На маломерных суднах их применять не советуется.

Как использовать масло?

Масло периодически льется с наветренного борта. С того же края подвешивается смоченная в нем швабра.

Есть и другой способ, более экономный. В мешке из парусины или же банке из металла делаются отверстия, в которые закладывается раскрошенная пробка, ветошь или пенька. Внутрь заливается масло. Затем емкость закрывается, мешок завязывается, крепится к якорному канату и травится.

Также через плавучий якорь продевается линь, чтобы оба конца были на судне. Затем к линю крепится мешок или банка. Их надо передвигать к якорю на расстоянии нескольких метров от него. Опустевший мешок или банка вытаскивается на судно и вновь заполняется маслом. Для линя на плавучем якоре рекомендуется запастись блоком. Мешок или банка подвешиваются к канату для якоря в качестве поплавка на такой высоте, чтобы они смогли достать до волны. Масло, вытекая из банки или мешка, покрывает водную гладь пленкой.

Изготовление плавучего якоря для лодок из ПВХ своими руками. Особенности процесса

Плавучий якорь для лодки ПВХ должен обладать размером от 2, 5 до 4 м. Все зависит от величины судна. При помощи строп регулируется скорость движения лодки.

Основу самодельной конструкции составляет купол. Материалом может служить толстый полиэтилен, синтетический материал. От этого зависит продолжительность службы изделия.

Важно, что в центре такого парашюта должно быть отверстие диаметром 10-15 см. Через него и будет входить вода. Оно регулируется при помощи шнура. Диаметр купола, в зависимости от размера лодки, составляет 120-150 см.

По длине круга нашиваются петли, через которые продевается веревка, затягивающая якорь. Существуют конструкции, крепящиеся на планки. На верхней из них находится бутылка. Нижняя часть якоря должна быть более тяжелой.

Чем длиннее веревка, посредством которой прикреплен якорь к лодке, тем большей эффективностью будет обладать устройство. К примеру, при длине строп 1,5 м длина веревки должна составлять 10 м.

Второй способ изготовления

Как правило, это прямоугольный плавучий якорь. Открытое отверстие приспособления в этом случае может иметь четырехугольную, треугольную или любую другую форму. Можно сделать плавучий якорь для лодки руками из весельного шеста.

Он должен быть большой толщины. К нему принайтовлена парусина в форме треугольника. К нижнему углу материи прикреплен груз.

Зачастую на лодках из ПВХ применяют якорь флюгерного типа или устройство с усеченным конусом. Такое приспособление изготавливается из парусины. Диаметр основания составляет примерно 40 см, длина устройства —120 см, диаметр у вершины конуса на срезе — 3 см. Основание конуса обвивается ликтросом и укрепляется четырьмя продольными нашивками из аналогичного троса. Оно заканчивается петлей для крепления дректов.

Третий способ

Плавучий якорь для лодки ПВХ своими руками можно изготовить и другим методом. Эта конструкция предполагает использование кольца из проволоки диаметром 6-8 мм. Для устройства идеально подходит хула-хуп советского производства из прочного качественного алюминия. Он оптимален по форме и размеру. Размер такого приспособления позволит удержаться на плаву небольшой лодке из ПВХ в струе течения и обеспечит ее оптимальную скорость во время рыбалки.

Если хула-хупа нет, то кольцо делается из проволоки. Затем обруч обтягивается тонким брезентом, но можно и полиэтиленом. Полотно натягивается так, чтобы не было провисаний. Круг делится на три равные части, к которым привязываются метровые веревки. Их концы связываются. К верхней части привязывается бутылка из пластика объемом 5 л, а к нижней крепится груз. Так якорь в воде примет вертикальное положение и сможет держать струю течения.

Если рыбная ловля проводится в ветреную погоду, то бутыль из пластика заменяется пол-литровой емкостью. В этом случае плавучий якорь уходит в толщу воды не намного, и волны не представляют опасность. Система не надувается как парус и стабильно удерживает судно в требуемой струе течения.

Опускать приспособление от лодки советуется не более чем на 5 м. Дальше не советуется, так как средство может повернуть якорь своей массой, и смысл устройства будет утерян.

Иметь при себе такое незамысловатое приспособление рекомендуется, если вы рыбачите в водохранилищах. Диаметр кольца подбирается в зависимости от размера лодки из ПВХ.

Следует отметить, что если не имеется обруча из алюминия, то можно прибегнуть к использованию веток с листьями. Ветки срубаются и плотно связываются. К ним крепится небольшой груз. Бутылка не привязывается, так как ветки обладают прекрасной плавучестью. Такое устройство по функциональности уступает якорю на основе обруча, но справляется со своей задачей.

Как сделать парус на лодку ПВХ своими руками?

Практически у каждого рыболова-любителя или профессионала есть лодка ПВХ. На озерах со спокойной водой ею легко управлять, но на водоемах с более-менее сильным течением возникает необходимость фиксировать лодку в одном положении, чтобы она не крутилась от ветра и волн. Для этого используются якорь-паруса, направляющие лодку по течению с одной с ним скоростью, чтобы при этомснасти не выносило из-под нее. Сделать такой парус своими руками несложно, такое приспособление поможет повысить эффективность рыбной ловли, подарив возможность наслаждаться процессом, не отвлекаясь на попытки усмирить плавсредство. Основным преимуществом использования водного паруса является то, что руки освобождаются от весел, следовательно, не устают от постоянной гребли.

Водный парус-якорь своими руками

Водный парус представляет собой изделие в форме конуса или пирамиды с открытым основанием. Основание состоит из металлического обруча или крестовины, к нему присоединены четыре стропы для крепления к якорному канату. Якорь тянется благодаря оттягивающему тросу, прикрепленному к вершине паруса. У якорь-паруса имеется специальный буек для спуска и подъема конструкции в воду, а также определения его местонахождения в воде.

Современные водные паруса имеют две основных функции: первая заключается в помощи плоту, яхте или лодке оставаться на плаву и не переворачиваться от волн и ветра, а вторая – в замедлении дрейфа плавсредства. При изготовлении паруса на лодку ПВХ своими руками следует иметь ввиду, что длина якорного троса должна соответствовать периоду волны и быть не меньше пяти длин маломерного судна. Для его изготовления используется нейлон, закрученный в три пряди.

Паруса своими руками из ткани

Паруса из ткани своими руками делаются достаточно просто.Для изготовления парусного купола необходимо взять брезентовую или капроновую ткань, плащевку размером 1,5 на 2 метра. Чтобы получился ровный купол, ее складывают вчетверо, рисуется кривая линия от верхнего конца, затем по этой линии делается разрез. В результате получится четыре куполообразных отрезка, которые необходимо сшить друг с другом. Чтобы получить купол правильной формы, рекомендуется предварительное изготовление бумажных заготовок парусного якоря. Для этого можно воспользоваться любой графической программой-редактором, чтобы затем распечатать и вырезать чертеж основной части водного паруса, или же сделать его из бумаги своими руками с помощью чертежных принадлежностей.

По нижней кромке получившегося купола пришивается полоска, внутрь которой вставляется капроновый шнур. Его длину можно регулировать, тем самым уменьшая или увеличивая диаметр кольца водного паруса. Но лучше всего использовать каркас для кольца из металла. Для этого понадобится кольцо из проволоки диаметром 6-8 мм или обычный, спортивный алюминиевый обруч. Размер обруча позволит лодке из ПВХ оставаться на плаву и обеспечит оптимальную скорость ее хода во время рыбалки.

Кольцо из проволоки или обруча обтягивается брезентовой или капроновой тканью так, чтобы не образовалось провисания. Диаметр круга нужно разделить на три равные части, к этим участкам привязать стропы метровой длины, которые соединяются концами воедино. К верхней части водного паруса из ткани нужно привязать пятилитровую пластиковую бутылку, а к нижней – небольшой груз. Благодаря такой конструкции якорь будет держаться струе течения, и оставаться на плаву в вертикальном положении. Однако, если погода слишком ветреная, пятилитровую емкость нужно заменить пол-литровой, чтобы якорь немного уходил под воду, а не надувался над ней. Тогда он позволит стабильно удерживать курс корабля по течению.

Парус своими руками

Если лодка маленькая, вместо обруча можно использовать круг поменьше, например, изготовить его из тонких веток. Они прочно связываются между собой, к образовавшемуся кольцу привязывается груз. Пластиковая бутылка не нужна, поскольку ветки и без того прекрасно держатся на воде. Конечно, якорь из веток уступает по функциональности обручу, обтянутому тканью, но хорошо справляется со своей задачей, особенно, когда под рукой нет других материалов для его изготовления. Установка паруса выглядит следующим образом: расправляется якорный трос, парус опускается в воду, позволяя ему отплыть на расстояние не более 10 метров от лодки (оптимальным расстоянием считается 6-7 метров). Веревка привязывается к носу лодки. Когда она натянется от течения, лодка будет направлена строго по ветру, а якорь не позволит ей вилять из стороны в сторону.

Вторым способом изготовления паруса из ткани является следующий:

• Полотно из брезентовой или капроновой ткани в виде прямоугольника присоединяется одним краем к деревянной штакетине.
• В нижнюю часть полотна вшит пруток арматуры.
• Чтобы усилить плавучесть паруса, к штакетнику прикрепляются три бруска из пенопласта на саморезы.
• Все четыре стороны водного паруса соединяются капроновыми веревками, связанными в один узел. К ним привязывается веревка, которая соединяет парус с лодкой.
• По центру парусного полотна делается отверстие диаметром 15 см, чтобы пропускать через себя воду, обеспечивая ровный ход плавсредства.

Когда парус опущен в воду, он расправляется под давлением воды, занимая вертикальное положение, и следует за лодкой в расправленном виде.

Парус своими руками

Кроме того, что можно изготовить подводный парус для снижения скорости дрейфа и придания устойчивости судна на воде, можно сделать обычный парус для лодки ПВХ, чтобы иметь возможность проходить по водоемам, где запрещена эксплуатация моторных суден, а также увеличить скорость хода лодки. Перед тем, как сделать парус, очень важно правильно рассчитать площадь паруса в соответствии с размером судна, учитывая высоту надводного борта надувной лодки. Для повышения жесткости корпуса судна и равномерного распределения нагрузки на его днище устанавливается опора из дюралюминиевых трубок, которые можно добыть, разобрав спортивный обруч. В продольном направлении они закрепляются лыжными палками, точнее, их трубками. На получившуюся опору крепится отрезок от трубы, мачтовая опора крепится к кольцу из трубы диаметром 40 мм.

Мачта изготавливается из отрезков дюралюминиевой трубы, для удобства транспортировки они разбираются. Ее длина составляет примерно 2,5 метра. Ванты и штаг крепятся к верхушке мачты, к бугелю из крученой проволоки. Их делают из синтетических канатов. Под ручки на концах баллонов, которые служат для переноски лодки, прокладывают доску с отверстием для баллера, на которую крепится руль. Верхнюю часть руля изготавливают из двух планок, а между ними располагается откидывающееся рулевое перо. Это перо фиксируется на специальном кронштейне. Управление парусом происходит с помощью гик-шкота, который пропущен через блок, установленный на рулевом кронштейне. Когда остов для натягивания паруса будет готов, можно приступать к изготовлению тканевой основы.

Для изготовления паруса используют льняную ткань (парусину), хлопчатобумажные ткани (авизент, фильтроткань и т.п.), а также полотна, используемые для изготовления палаток – плащевки, тентовой ткани, пленочные полотна. Главное требование к парусной ткани – она должна быть легкой, но водо- и воздухонепроницаемой и плотной. Кроме того, она не должна растягиваться от нагрузки и должна иметь гладкую поверхность. Поскольку специальную ткань для паруса приобрести сложно, а обычные льняные или хлопчатобумажные полотна не обладают вышеперечисленными качествами в достаточной степени, можно использовать для них специальную пропитку из раствора смолы ПВХ и ацетона в соотношении 50 гр на 0,5 литра.

Для новичка может показаться трудным процесс изготовления парусов для надувной лодки, но всегда можно посмотреть видео, воспользоваться рекомендациями и практическими советами человека, сделавшего подобное приспособление, найденные на просторах интернета.

Водяной парус для лодки своими руками

Парус для надувной лодки.

Вспомогательный парус на лодке дает рыболову известные преимущества. Во-первых, он позволяет рыбачить на крупных водоемах, где запрещено плавание на моторных судах.

Во-вторых, под парусом лодка может идти с минимальной скоростью и бесшумно, что важно при ловле, например, на дорожку.

Нет необходимости копировать парусное вооружение спортивной яхты: оно хорошо только в сочетании с типично яхтенным корпусом, позволяющим судну идти к направлению ветра под углом 30— 35°. Корпус обычной лодки на это не рассчитан, ее просто понесет боком.

Парусное вооружение для надувных лодок должно быть компактным, максимально облегчающим его установку, хранение и управление, мачта и другие части рангоута — легкими и небольшой длины, чтобы их можно было без особого труда уложить в лодке, когда в них нет необходимости.

Самое важное требование к вспомогательным парусам — безопасность плавания. Поэтому площадь парусов и высота центра парусности не должны превышать величин, допустимых для данной лодки с учетом ее остойчивости.

Надувная лодка должна быть снабжена хотя бы выносным килем, который будет препятствовать дрейфу, или боковому сносу, при плавании под углом к ветру.

Прежде чем приступить к изготовлению паруса, следует знать:

для открытых гребных лодок с высотой надводного борта (при загруженности по ватерлинию) 0,3 метра, а также для лодок, имеющих хотя бы узкую палубу вдоль бортов, площадь парусов рассчитывается по формуле:

S=1,3 ٭ L ٭ В ( м 2 ) , где L — длина лодки;

В — ширина лодки по ватерлинии.

Рис. 1. Парусное вооружение лодки «Волна»

Если лодка слишком валкая или имеет меньшую высоту надводного борта, площадь парусов нужно уменьшить до величины 8 L • В при отношении длины к ширине — больше 3,5. В

Для надувных судов разработано немало конструкций парусного вооружения. Оптимальным следует признать кэт с парусом шпринтового типа и максимально допустимой площадью парусов 4—5 м 2 .

Если лодкой управляет малоопытный судоводитель, площадь надо уменьшить на 1 — 1,5 м 2 с помощью рифов, которыми должен быть снабжен парус. Вариант вооружения надувной лодки типа «Волна» шпринтовым гротом и стакселем показан на рис. 1.

Все основные детали рангоута и такелажа (мачта, шверц-балка, ванты) крепятся к поперечной деревянной балке, пропущенной через резиновые уключины.

Мачта устанавливается в подвеске из мягкой проволоки и поддерживается вантами, прикрепленными к деревянным рейкам вдоль кормовой части бортов.

К выступающим наружу из уключин концам поперечной балки навешены планки с прикрепленными к ним дюралевыми шверцами. Планки удерживаются проволочными стопорами, а сама шверц-балка от поперечных перемещений — шайбами, которые вплотную прижаты к уключинам проволочными шплинтами.

Кроме вант, к продольным рейкам крепятся петли-уключины из прочного троса и кипы стаксель-шкотов.

Мачта длиной 2,6 метра для удобства транспортировки состоит из двух отрезков дюралевой трубки диаметром 40 миллиметров, с толщиной стенок 1,5 миллиметра. Стоячий такелаж (ванты и штаг) из синтетических тросов крепится на топе мачты к скрученному из проволоки бугелю.

Руль навешивается на доску, пропущенную под ручки на концах баллонов, служащие для переноса лодки. В доске сделано отверстие для баллера.

Верхняя часть руля сделана из двух планок, между которыми установлено откидывающееся перо руля. На кормовой поперечине укреплены также утки для гика-шкотов и рымы, в которые вставляются продольные балки.

Рис. 2. Крепление мачты на «Нырке-1»

Если в лодке установлены пайолы, то самый ответственный узел — крепление мачты и шверцев — может быть выполнен еще надежней (см. рис. 2). В этом случае шверц-балка крепится к поперечной рейке пайола с помощью фанерного щитка размером 750Х Х350 миллиметров и книц.

Мачта вставляется в пятнерс и в степс, закрепленный на фанерном настиле пайола. Шверцы можно вырезать из бакелизи-рованной фанеры толщиной 8—10 миллиметров.

Они вращаются на штырях по торцам шверц-балки. Две фанерные планки трапецеидальной формы, расположенные на торцах шверц-балки, удерживают шверц в вертикальном положении.

При касании грунта шверцы отклоняются назад, а когда в них нет необходимости, их можно поднять вверх и зафиксировать в горизонтальном положении гайками-барашками.

Грот крепится к мачте и гику тонким синтетическим тросом через люверсы «змейкой», а стаксель — передней шкаториной к стальному тросу, который одновременно служит штагом.

Следует отметить, что наличие стакселя усложняет конструкцию парусного вооружения надувной лодки и создает дополнительные трудности при оснастке.

Поэтому предпочтительнее более простое вооружение, состоящее из одного грота. Вариант такой оснастки разработан для надувной лодки «Нырок-1».

Он годится и для лодок других моделей. В конструкции имеется только один сложный узел -крепление шверцев. Дело в том, что их нельзя сразу же жестко закрепить на одном месте.

Они должны перемещаться вдоль борта для смещения центра бокового сопротивления относительно центра парусности, то есть для центровки лодки.

3. Парусное вооружение.

Для повышения жесткости корпуса и равномерного распределения нагрузки от парусного вооружения на днище лодки устанавливается опора из дюралевых трубок (половинок спортивного обруча), подогнутых по обводам днища и подкрепленных в продольном направлении трубками от лыжных палок.

На эту опору устанавливают степс кольцо из отрезка трубы. Свободно поворачивающаяся мачта проходит через пятнерс — отрезок трубы диаметром 40 и толщиной 1 миллиметр, раскрепленный треногой из лыжных палок, которая опирается на край сиденья и носовой рым.

Шверц-балка из дюралевой трубки диаметром 25 и толщиной 1 миллиметр устанавливается тоже на двух трубках из лыжных палок, уложенных вдоль бортов и прикрепленных к штатным уключинам и резиновым ушкам. Передвигая шверцы, можно корректировать центровку лодки.

Перо руля крепится на специальном кронштейне за кормой. Он фиксируется рым-болтом на фланце, прикрепленном к днищевой опоре.

Грот крепится к мачте и к гику тонким тросом способом «змейка».

Мачта состоит из двух отрезков трубы 45×1,5×1150 миллиметров каждый, соединяемых муфтой. Стоячий такелаж отсутствует. Парус управляется при помощи гика-шкота, пропущенного через блок, закрепленный на кронштейне руля.

Форум любителей лодок «БРАТАНРОТАН»

Меню навигации

Пользовательские ссылки

Информация о пользователе

Вы здесь » Форум любителей лодок «БРАТАНРОТАН» » Доработка лодок. » Плавающий якорь-парашют и его выкройка, расчёты

Плавающий якорь-парашют и его выкройка, расчёты

Сообщений 1 страница 13 из 13

Поделиться12016-09-08 15:26:26

• Автор: Arbalet
• Заслуженный контрразведчик
•
• Откуда: Питер
• Зарегистрирован: 2012-02-27
• Приглашений: 0
• Сообщений: 1799
• Уважение: [+119/-3]
• Позитив: [+53/-2]
• Пол: Мужской
• Провел на форуме:
  30 дней 4 часа
• Последний визит:
  2020-04-21 08:34:45

Для Ладоги решил сделать плавающий якорь-парашют.
Купил материал плащёвку размером 1,5*1,5 метра, стропу чёрную 20мм 15 метров и стропу красную 5 метров для вытяжного конца. Вместо ниток использую плетёный шнур 0,3.
Сверху будет два вшитых кармана для поплавков из остатков ЭППС (пенополистирола), снизу карман для огрузки. Найду подходящую пластиковую банку с широким завинчивающимся горлом — будет одновременно буем, закреплённым за петлю стропы на малом диаметре, и ёмкостью для хранения этого якоря.
В поисках выкройки нашёл забавную программу Cones 2.0.0. В ней можно получать выкройки прямых, овальных и наклонных конусов. Автор Владимир Трунов — умница! Вообще-то программа сделана для ювелиров, но и для моей нужды подошла.
Исходя из расчётов программой, из купленного квадрата получится вполне достаточный и достойный плавающий якорь высотой (длиной) 40 см, диаметр большой 100 см, диаметр маленький 20 см.

Объём воды в таком якоре 0,52 кубометра.
. Есть сомнения в его стабильности при сильном ветре. То есть не будет ли он скручиваться на лине или «болтаться» от напора воды. Возможно, такой якорь должен быть всё-таки вытянутой в длину формы. Проверю.
Ну, это, конечно, не вся выкройка, а, скорее, её образ, но её можно и распечатать на плоттере в полный размер. А оно надо?
Для якоря высотой 120 с диаметром большим 100, диаметром маленьким 20 надо отрез 2,7*1,5 метра. Он будет объёмом 1,56 куба.
Как сошью — выложу фото.

Поделиться22016-09-08 18:35:18

• Автор: Savage
• Отсутствует МОЗГ
•
• Откуда: Ленинград
• Зарегистрирован: 2010-10-01
• Приглашений: 0
• Сообщений: 9312
• Уважение: [+393/-25]
• Позитив: [+667/-2]
• Пол: Мужской
• Возраст: 46 [1973-05-25]
• ICQ: 121377442
• Провел на форуме:
  5 месяцев 15 дней
• Последний визит:
  Сегодня 11:13:35

Юра, а зачем тебе?
Какие цели преследуешь?

У меня как бы есть из 20 местного ПСНа, размер где-то 1.5м. в диаметре. Когда был на Баренцевом море, местные сказали, что нужен минимум 2.5м. в диаметре, меньше, баловство.
Хошь, могу свой дать на попробовать и для понимания нужности в размере. Я не пользовался ни разу, случай не представился. На Баренцевом с ними рыбу ловят когда вдувает.

Поделиться32016-09-08 20:47:29

• Автор: Arbalet
• Заслуженный контрразведчик
•
• Откуда: Питер
• Зарегистрирован: 2012-02-27
• Приглашений: 0
• Сообщений: 1799
• Уважение: [+119/-3]
• Позитив: [+53/-2]
• Пол: Мужской
• Провел на форуме:
  30 дней 4 часа
• Последний визит:
  2020-04-21 08:34:45

Savage
Дык, для рыбалки и делаю. Чтобы на ладожском ветру далеко в Море не унесло. Обычный складной полуторакилограммовый якорь часто не держит за каменистое дно, а иногда уж сильно меж глыб застревает. А четырёхкилограммовый с глубины тягать лень, хотя и полезно для «обезжиривания».
Тему-то я создал для ищущих информацию. Чтобы не высчитывать каждый раз нужные параметры.
За предложение спасибо. Материал уже куплен в указанном размере, поэтому из него и сделаю. Если будет мал, куплю по второму варианту. Так что пробовать буду на своём опыте.

Позже сообщу результаты.
Сколько весит ПСН-овский? Если знаешь его характеристики, напиши.

Поделиться42016-09-09 12:36:41

• Автор: Savage
• Отсутствует МОЗГ
•
• Откуда: Ленинград
• Зарегистрирован: 2010-10-01
• Приглашений: 0
• Сообщений: 9312
• Уважение: [+393/-25]
• Позитив: [+667/-2]
• Пол: Мужской
• Возраст: 46 [1973-05-25]
• ICQ: 121377442
• Провел на форуме:
  5 месяцев 15 дней
• Последний визит:
  Сегодня 11:13:35

Сколько весит ПСН-овский? Если знаешь его характеристики, напиши.

Вечером сфоткаю и померю.

Чтобы на ладожском ветру далеко в Море не унесло. Обычный складной полуторакилограммовый якорь часто не держит за каменистое дно, а иногда уж сильно меж глыб застревает. А четырёхкилограммовый с глубины тягать лень, хотя и полезно для «обезжиривания».

Ну вы блин даёте.

«Плавучка» нужна там, где до дна не достать.

Поделиться52016-09-09 15:32:14

• Автор: Arbalet
• Заслуженный контрразведчик
•
• Откуда: Питер
• Зарегистрирован: 2012-02-27
• Приглашений: 0
• Сообщений: 1799
• Уважение: [+119/-3]
• Позитив: [+53/-2]
• Пол: Мужской
• Провел на форуме:
  30 дней 4 часа
• Последний визит:
  2020-04-21 08:34:45

нужна там, где до дна не достать

Ты, пожалуй, не прав. Мне надо не на месте стоять, а медленно сплавляться.

Поделиться62016-09-09 18:16:44

• Автор: Savage
• Отсутствует МОЗГ
•
• Откуда: Ленинград
• Зарегистрирован: 2010-10-01
• Приглашений: 0
• Сообщений: 9312
• Уважение: [+393/-25]
• Позитив: [+667/-2]
• Пол: Мужской
• Возраст: 46 [1973-05-25]
• ICQ: 121377442
• Провел на форуме:
  5 месяцев 15 дней
• Последний визит:
  Сегодня 11:13:35

Медленно с таким размером думаю не получится.

Поделиться72016-09-09 19:21:04

• Автор: Savage
• Отсутствует МОЗГ
•
• Откуда: Ленинград
• Зарегистрирован: 2010-10-01
• Приглашений: 0
• Сообщений: 9312
• Уважение: [+393/-25]
• Позитив: [+667/-2]
• Пол: Мужской
• Возраст: 46 [1973-05-25]
• ICQ: 121377442
• Провел на форуме:
  5 месяцев 15 дней
• Последний визит:
  Сегодня 11:13:35

Поделиться82016-09-09 19:25:00

• Автор: Savage
• Отсутствует МОЗГ
•
• Откуда: Ленинград
• Зарегистрирован: 2010-10-01
• Приглашений: 0
• Сообщений: 9312
• Уважение: [+393/-25]
• Позитив: [+667/-2]
• Пол: Мужской
• Возраст: 46 [1973-05-25]
• ICQ: 121377442
• Провел на форуме:
  5 месяцев 15 дней
• Последний визит:
  Сегодня 11:13:35

Обманул я.
Сделан из трёх равносторонних треугольников со стороной 80см.. Один уголок подрезан у каждого в центральной части, там ширина 7см., это где отверстие.

Поделиться92016-09-09 22:07:18

• Автор: Arbalet
• Заслуженный контрразведчик
•
• Откуда: Питер
• Зарегистрирован: 2012-02-27
• Приглашений: 0
• Сообщений: 1799
• Уважение: [+119/-3]
• Позитив: [+53/-2]
• Пол: Мужской
• Провел на форуме:
  30 дней 4 часа
• Последний визит:
  2020-04-21 08:34:45

Благодарю. Если со стороной 80 см, то диаметр будет 120 76 см, высота 40, объём 0,28 куба.
Очень близко к моему.

Поделиться102016-09-10 11:32:11

• Автор: Андреич
• Новичок
• Откуда: Красноярск
• Зарегистрирован: 2015-07-13
• Приглашений: 0
• Сообщений: 7
• Уважение: [+0/-0]
• Позитив: [+0/-0]
• Пол: Мужской
• Возраст: 61 [1959-04-23]
• Провел на форуме:
  1 день 0 часов
• Последний визит:
  2020-01-18 17:55:19

Диаметр будет 76см.

Поделиться112016-09-10 22:01:44

• Автор: 0075
• Модератор
• Откуда: Выборг
• Зарегистрирован: 2010-08-12
• Приглашений: 0
• Сообщений: 7216
• Уважение: [+292/-3]
• Позитив: [+745/-4]
• Пол: Мужской
• Возраст: 62 [1957-11-13]
• Skype: km0075
• Провел на форуме:
  5 месяцев 5 дней
• Последний визит:
  Вчера 10:26:23

Какой-то извращенный подход к рыбалке.Вместо масштабной тралоподобной сплавной снасти в роли якоря,используется плавающий якорь в роли настоящего якоря.Налицо смещение понятий и глубокий отрыв творческой интеллигенции от народа.Ловить рыбу надо,а не якори мастрячить!

Поделиться122016-09-11 00:04:05

• Автор: ПАПАКАМ
• Участник
• Откуда: Камчатка,Елизово
• Зарегистрирован: 2014-01-12
• Приглашений: 0
• Сообщений: 440
• Уважение: [+59/-0]
• Позитив: [+48/-1]
• Пол: Мужской
• Возраст: 53 [1966-11-21]
• Провел на форуме:
  1 месяц 27 дней
• Последний визит:
  Сегодня 14:59:44

Самый лучший плавучий якорь,тем более на глубине до 30м.,это кусок цепи на веревке.И за дно не цепляется и дрейф тормозит. Скорость дрейфа регулируется длиной веревки.

Поделиться132016-09-11 16:38:25

• Автор: Serggrey
• Активный участник
•
• Откуда: Мурманская обл., г.Мончегорск
• Зарегистрирован: 2013-01-30
• Приглашений: 0
• Сообщений: 789
• Уважение: [+158/-0]
• Позитив: [+105/-1]
• Пол: Мужской
• Провел на форуме:
  13 дней 10 часов
• Последний визит:
  2020-04-24 19:10:39

Начинал с зеленого, теперь перешел на красный — поудобней.
Сторона около 1,2 метра. Для обеспечения неторопливого дрейфа 420 ротана хватает.

Вы здесь » Форум любителей лодок «БРАТАНРОТАН» » Доработка лодок. » Плавающий якорь-парашют и его выкройка, расчёты

Парус для надувной лодки своими руками

Люди, увлекающиеся отдыхом на природе, часто используют надувную или же самодельную лодку. Некоторые умудряются дополнить ее парусом. Причем, достаточно одного такого вооружения, чтобы добиться требуемого результата.

Тем более, выполнить его совсем несложно. Основную часть нагрузки в надувной лодке берет на себя силовая трубчатая рама. Она закрепляется с использованием шести петель, присоединенных к бортовым баллонам.

Для изготовления рамы потребуются трубы из дюралюминия.

Чтобы обеспечить оптимальную центровку, необходимо расположить шверц и руль по диагонали относительно друг друга.

Это следует обязательно учитывать при сооружении судна. Удобство в управлении достигается за счет большой площади руля. Чтобы вырезать его перо, необходимо взять лист дюралюминия. Его толщина должна находиться в пределах четырех миллиметров.

Спереди кромка плавно закругляется, в задней части она стачивается до получения остроты. Перо осуществляет свою деятельность за счет своей массы. Вверх оно поднимается при помощи капронового тростика.

Большим преимуществом является и то, что перо способно самостоятельно откидываться при обнаружении какого-либо препятствия под водой.

Мачта, на которой находится парус, с легкостью оборачивается по кругу. Благодаря этому достигается высокая безопасность во время плавания. Ведь в процессе прогулок может настигнуть шквальный ветер, который может быть различных направлений.

К тому же, иногда возникают ситуации, когда человек перестает контролировать движение лодки. Если это произойдет, он может просто отпустить шкот, а парус самостоятельно развернется в нужное положение. Мачта состоит из нижнего и верхнего колена.

Они изготавливаются из прочной трубы и вставляются друг в друга.

Шверц выполняется из дерева. Наиболее часто используются ель или сосна. Толщина доски должна составлять приблизительно 25 миллиметров. Форма шверца симметричная. Качество изготовления данного элемента в основном определяют плавность сечения и чистота поверхности.

Он должен быть обработан шкуркой, а также покрыт лаком. Причем, следует обработать его несколькими слоями. Выполняет шверц свои функции в случае хода судна против ветра. Процесс поднятия и опускания осуществляется вручную. Закрепляется в определенном положении он за счет болтов, у которых можно изменять затяжку.

Главное, что необходимо – избежать образования люфтов.

Еще одним важным элементом является гик. Он состоит из трех секций. Они изготовлены из труб. Два крайних изделия выполнены прямыми, средняя изогнута по горизонтали. Благодаря такой форме парус не ляжет на одном из галсов.

Все секции взаимодействуют между собой при помощи штифтовых фиксаторов, которые можно быстро снять. Они включают в себя резиновые кольца. Пятка гика закрепляется при использовании болта, размещенного горизонтально.

Он приварен к металлической втулке, которая легко перемещается по мачте.

Выполнение паруса требует тщательного внимания. При условии применения его в надувных лодках он должен быть идеальным. К такому парусу даже больше требований, чем при использовании данного элемента большими яхтами.

Необходимо, чтобы он обладал усиленной жесткостью. Современные образцы отлично выполняют требуемые от них функции, легки в изготовлении, не требуют определенных условий для эксплуатации.

Парус, как правило, состоит из жесткой силовой рамы, имеющей форму треугольника, и парусины, которая опирается на нее.

Последняя не представляет серьезных нагрузок. Производство паруса не предусматривает теоретических чертежей. Понадобится плащевая ткань или высшие сорта тика. Главное, чтобы она была прочная, иначе высокое качество крыла не обеспечится.

Сначала требуется провести некоторые замеры для определения габаритов паруса. При этом необходимо брать в учет максимально прогнутое положение мачты. Затем осуществляется чертеж, на который наносятся линии, добавляя припуски.

После этого полученная заготовка переносится на материал, который необходимо предварительно разгладить.

Следует срезать тесьму, которая проходит вдоль основы. Далее края промазываются специальным клеем. При сшивании полотнищ рекомендуется использовать такой шов, который в меньшей степени стянет ткань. Предварительно нужно скрепить материал клеем. По углам необходимо пришить боуты.

Затем стоит подкрепить концы шкаторин корсажной лентой. Требуется, чтобы она была достаточной ширины. В шкотовые углы нужно вшить люверсы из металла. Ткань подгибается по всей длине шкаторин и сшивается. Шов не должен затягиваться. В результате получается плоская заготовка паруса. Сложного здесь ничего нет.

Достаточно лишь приложить немного усилий.

На следующем этапе каркас, который размещается горизонтально, устанавливается в положение среднего пуза. На него необходимо надеть заготовку. Для скрепления материала используют иголки. Затем парус прошивается по периметру. Далее фиксируется расположение полотнищ, распускается наметочная нить.

Сначала сшивается передняя шкаторина. После этого к ее внутренней части прикрепляется тесьма. Полотнища не рекомендуется сшивать по нижней шкаторине. Требуется просто скрепить ниткой через каждые пять сантиметров. Корсажная лента пришивается по торцам.

В конце парус увлажняется и оставляется для полного высыхания.

Должное внимание следует уделить и корпусу. Необходимо обязательно создать носовой козырек. В противном случае в лодку будет попадать вода. Чтобы повысить ходкость, рекомендуется сделать ее днище более продолговатым. Для этого можно применить обыкновенный прорезиненный материал. Его следует прикрепить к баллонам.

Кроме того, стоит позаботиться о клапанах, которые оснащаются «молниями». Таким образом, доступ в получившийся багажник будет свободен. Для комфортного размещения следует обзавестись надувной подушкой, которая накачивается при помощи насоса. Она не искажает корпусные обводы и позволит почувствовать максимальное удобство.

В штиль лучше грести байдарочными веслами.

Надувная лодка с парусом

Реклама от спонсоров:

Надувная лодка с установленным на ней парусом, дарит наслаждение водным пространством, а скорость передвижения усиливает ветер. Малые судна, изначально оснащенные парусом, встречаются редко. Чаще оснащение устанавливается отдельно уже готовыми парусами или пошитыми самостоятельно.

Особенности

Скорость движения плавсредства определяется:

•   опытом управления парусными суднами;
•   направлением основного курса относительно ветра;
•   величиной, жесткостью, а также обтекаемостью и материалом, из которого изготовлен парус;
•   месторасположением и конструкцией снаряжения;
•   количеством и размещением грузов;

Выбирая судно для хождения под парусом, следует учитывать особенности изготовления парусного оснащения. Традиционный материал – парусину или плотную ткань, постепенно вытесняют современные изделия из полимеров. Они обладают повышенной прочностью, малым весом и долговечностью службы.

Ярким примером таких инноваций выступают эластичные надувные паруса, которые в собранном состоянии вместе с лодкой занимают минимум места.

Интересными с точки зрения мореходства считаются конструкции, где парус представлен парой эллипсовидных полотен, крепящихся шарнирами к верхней части мачты. Просты в управлении, не требуют дополнительного оснащения при сильном ветре. Ассиметричная крыловидная форма улучшает аэродинамику.

Правильно подобранное и укомплектованное парусное сооружение устанавливается за пятнадцать минут. Помните, что установка парусной конструкции на лодки, изначально не предполагающие такой вид хождения, снижает вместимость, уменьшая рабочий объем кокпита.

Конструкция надувной лодки с парусом

Делая выбор плавательного средства, стоит учитывать:

•   тип днища;
•   тип настила на дне;
•   материал изготовления баллонов;
•   вместимость и грузоподъемность;
•   конструкцию устройства транца;
•   удобство закрепления сидений;
•   фурнитуру и аксессуары;

Тип днища разделяется на плоское и килеватое строение. Плоскодонные судна менее устойчивы при высокой скорости передвижения и подвержены влиянию сильного ветра и волн. Преимущество плоского дна – устойчивость во время стоянки и способность быстро выходить на глиссирование.

Такие модели стоят дешевле, а конструкция отличается простотой по сравнению с плавательными средствами, обладающими килевидным днищем. Судна с килем имеют вдоль внешней стороны днища дополнительный баллон, который при наполнении воздухом принимает V-образную форму.

Они устойчивы в движении, просты в управлении на высокой скорости и легко разрезают волну за счет меньшего сопротивления. Для хождения под парусом лучше подходят плавательные средства с килевидным днищем, так как они обеспечивают большую управляемость при высокой скорости передвижения по воде.

Тип настила в суднах бывает разным – реечный, жесткий и надувная палуба. От этого зависит удобство пользования и скорость передвижения плавательного средства.

Простой тип настила – реечный, состоящий из алюминиевых или фанерных полос, вставленных в специальные кармашки и удерживающихся давлением в баллонах. Это самый легкий способ придать дополнительную жесткость дну и одновременно, очень неудобный, так как рейки мешают комфортному передвижению, путаясь в ногах.

Жесткий тип настила состоит из алюминиевого, изредка фанерного каркаса. Он гарантирует комфортное использование и ровный ход плавательного средства при скоростном движении по воде.

Алюминиевый каркас обладает проверенной износоустойчивостью и малым весом, но деформируется при частой и интенсивной эксплуатации с двигателями, обладающими высокой мощностью.

Преимущества надувной палубы заключаются в том, что она состоит из двух слоев современного герметичного материала, соединенного капроновыми прочными нитями. Толщина в несколько сантиметров сравнима с плотностью фанерного профиля и гарантирует большую плавучесть судна, защиту людей в нем и сравнительно комфортные условия нахождения внутри.

При использовании автоматического насоса можно быстро надуть или собрать лодку без отдельного специального места для транспортировки цельного каркаса или разъемных реек.

Выбор материала, из которого изготовлена лодка, важен для безопасности и продолжительной службы. Современные надувные судна изготавливаются из хайпалона (хлорсульфированного полиэтилена) либо из поливинилхлорида. Первый износоустойчив даже при постоянном механическом контакте с поверхностями, ультрафиолетом и химическими веществами.

Но он дороже стоит, чем изделия из ПВХ, которые дешевле и проще ремонтируются. Плотность материала определяет размер, вместимость, вес и практическое использование изделия – чем плотнее материал, тем надежнее в эксплуатации парусное судно.

Для безопасности лучше иметь с собой насос и ремкомплект, ведь материал можно случайно проткнуть корягой или острым плавником крупной рыбы.

Качество швов зависит от способа соединения основного материала – склейки или сварки. Современные технологии и материалы делают швы одинаково надежными, но сварка считается более технологичным и прочным вариантом. Производители предпочитают использовать одновременно оба способа соединения.

Нужно внимательно осмотреть швы на присутствие дефектов – заломов, надутостей и недобросовестно проклеенных участков. Качественно сделанный шов выглядит аккуратно, не перетягивается, излишне не изгибается.

Также важно уделить внимание вклейке баллонов в днище. Она обязана быть выполнена на одном уровне и не содержать морщин и лишних складок. На месте соединения днища с транцем, при правильном изготовлении, отсутствуют любые выступы, которые препятствуют нормальной работе двигателя.

Размер лодки для двоих человек составляет в среднем 3,5 метра в длину. Если эксплуатация происходит на малых водных просторах, можно использовать судно меньших размеров, в ущерб собственному комфорту.

Номинальная грузоподъемность плавательного средства выше, чем реальный рабочий объем. Рассчитывая загрузить желаемое количество улова, не стоит ориентироваться на указанные объемы, так как они физически не в состоянии вместиться в кокпит.

Рассчитывая величину, важно помнить, что мореходность, скорость и безопасность зависят от  особенностей конструкции паруса.

Грузоподъемность плавсредств определяется величиной баллонов и размерами оснащения, которое должно отличаться компактностью и свойством легко разбираться  и укладываться на дно.

Площадь и высота вспомогательных парусов не должны превышать допустимых величин. Необходимо, чтобы надувная лодка была оснащена выносным килем, препятствующим дрейфу или боковому сносу.

Транец –  элемент быстроходной рыбачьей лодки, который достоин пристального внимания при выборе плавсредства – насколько качественно он изготовлен и вклеен в конструкцию модели.

Для создания прочного легкого транца обычно используется водостойкая фанера или алюминиевый каркас. Чтобы транец не повреждался за счет взаимодействия со струбцинами двигателя, на него устанавливают специальную защитную металлическую накладку.

Транец фиксируется под углом до 10 градусов по отношению к вертикали, для максимально возможного регулирования наклона двигателя любой модели и мощности.

Сиденья (банки) изготовляют из армированной фанеры или прочного пластика. Важно уделить внимание способу крепления сидений к баллону:

• литые гнезда из поливинилхлорида обеспечивают жесткость крепления за счет давления воздуха в баллонах. При малой глубине пазов сидения могут выпасть из гнезд. Их нельзя перемещать, так как они стационарно зажаты между бортами;
• ликтрос-ликпаз – устройство, состоящее из прочной основы, которая крепится на бортах, и специальной формой самой банки или особой конструкции накладки снизу сидения. Оно устанавливается в любом подходящем для комфортной рыбалки месте;
• ременные петли с закрепленной в них банкой стягивают надутые баллоны, за счет чего достигается определенная жесткость конструкции. Недостатком такого способа размещения сидения выступает большая вероятность того, что сидения вылетят из петли в критической ситуации;

Фурнитура и аксессуары, идущие в комплекте с надувной лодкой предоставляют возможность замены деталей.

Важно, чтобы фурнитура была изготовлена из износоустойчивого материала, а аксессуары имели эстетичный вид и отличались простотой в эксплуатации.

Вшитая прочная ручка необходима для переноски изделия в собранном состоянии, ведь надувная лодка обладает значительным весом и объемом. Вмонтированное в корму сливное отверстие предотвращает накопление попавшей вовнутрь воды, которая выливается, без обязательного переворачивания судна.

Корпус безопасного парусного судна обязательно оборудован специальными элементами. Баллоны защищены привальным брусом или заменяющим его деталями, которые отбивают волну и отодвигают заросли при заплыве в заводи. На носу таких лодок имеется буксировочный рым.

Как выбрать надувную лодку с парусом

Чтобы превратить надувную лодку в парусное малое судно, установите на нее силовую рамку необходимой жесткости. Ее крепят с помощью специальных петель, наклеенных на бортовые баллоны.

Нужна мачта для надежной установки паруса над плавсредством и руль управления, который лучше закрепить на правом краю кормы. Для таких целей выбирайте только прочные высококачественные лодки из ПВХ.

Выбирая надувную лодку, которая будет ходить под парусом важно обратить внимание на изготовителей с хорошей репутацией. Эти компании гарантируют высокое качество своей продукции.

Крупные производители меняют бракованные надувные лодки на новые или гарантируют замену деталей и элементов снаряжения. Продукция известных компаний – это залог длительной эксплуатации изделий, износоустойчивости материалов, а также возможность приобрести подходящую деталь для замены в сервисных центрах или официальных магазинах.

При выборе лодки важно учитывать цветовое решение, удобство размещения, предполагаемое количество людей. Время, потраченное на поиск, сполна окупится приятными эмоциями и незабываемыми часами, проведенными под парусом собственного судна.

Реклама от спонсоров:

Парусная лодка своими руками – как сделать: чертежи и фото

Как сделать лодку под парусом своими руками

Первые образцы небольшой французской лодочки Sprat были спущены на воду более пятидесяти лет назад.

Претерпев некоторые усовершенствования, она и сегодня привлекает внимание, прежде всего — лёгкостью изготовления, и может стать первой самостоятельно построенной конструкцией начинающего судостроителя.

В лодке вполне размещаются два человека, а её остойчивость позволяет ходить при ветре до 4 баллов.

Незначительная осадка даёт возможность охотникам и рыболовам использовать швертбот на мелководье, а небольшой вес позволяет перевозить его на автомобильном багажнике.

Даже один человек легко выносит такое судно на берег или спускает на воду. Хороша эта лодочка и для спортивных занятий с детьми. Главные размерения швертбота: длина — 2,44 м, ширина — 1,15 м.

Его осадка со швертом не более 0,5 м, вес без экипажа — около 20 кг Вооружён он парусом площадью 3,5 м2.

Постройка корпуса самодельной парусной лодки

Главные достоинства этой лодочки — крайняя простота и низкая стоимость постройки. Её собирают из предварительно заготовленных элементов: бортов, транца, штевня и днища. Стапель не нужен.

Для постройки лодки своими руками необходимы следующие материалы:

• фанера (лучше всего водостойкая) толщиной 5-6 мм — 2 листа длиной 3 м;
• рейки сосновые 2500x30x20 мм — 5 шт.;
• стеклоткань —5 м;
• лента из стеклоткани 40 мм х 48 м;
• эпоксидный клей — 10 кг;
• шурупы — 16 шт.;
• рейки 2400x80x8 мм — 8 шт.;
• сосновые заготовки для мачты 2500x40x20 мм-2 шт.;
• бруски для изготовления рей 2100x30x25 мм-2 шт.;
• доски сосновые для изготовления банок шириной 300 мм — 3 шт.;
• ткань для паруса (ситец, бязь или плащёвка)—5м;
• мягкие тросы или прочные бельевые шнуры для парусного вооружения —15 м;
• медная или латунная проволока толщиной 1,5-2 мм —5 м.

Заготовка основных элементов для сборки корпуса самодельной лодки под парусом

Постройку швертбота начинают с раскроя фанерных листов. Если приобретённые вами листы фанеры меньше трёх метров в длину, то их придётся соединять в один лист размером 3000×1500 мм. Соединение можно производить «на ус» или же с помощью накладки встык, что значительно проще.

На фанерном листе в натуральную величину вычерчивают заготовки бортов, а затем точно по разметке их вырезают.

Так же вырезают и днище. При этом нужно оставлять небольшой припуск, следя за тем, чтобы линия разметки оставалась на детали. Этот припуск понадобится при обработке корпуса после сборки. Щель для швертового колодца в днище вырезается точно по размеру. Для транца используется подходящий остаток фанерного листа.

Форштевень изготавливается из сосновой доски толщиной 20 мм. Следует выпилить две заготовки, так как одна из них будет использована в качестве накладки на форштевень при окончательной отделке носовой оконечности лодки. Поэтому размеры этой заготовки должны быть несколько больше, чем сам форштевень.

Мой водный парус

Сезон охоты за сомом с квоком на Средней Волге быстротечен.

За те два с небольшим месяца, когда сом может быть пойман данным способом, выдается не так уж много дней, в которые все условия для успешной рыбалки складываются вместе.

Иногда сом активен, но мешают погодные условия (в основном, конечно, это ветер), а иногда на Волге полный штиль, но сом, хоть и реагирующий на звуки квока, поднимающийся и идущий за лодкой, наживку не берет.

Очень часто оказываешься в ситуации, когда не знаешь, превратится слабый утренний ветерок в умеренный час спустя или затихнет совсем. Приходится принимать решение вслепую, а ведь ловля сома на квок в ветреную погоду — это тяжелый труд, особенно если рыбачишь в одиночку.

Имея для любимого увлечения лишь два выходных дня в неделю, все спорные вопросы для себя я решаю в пользу рыбалки, а там будь что будет — ловлю до победного. Я никогда не охотился за сомом, встав на якорь в одном месте, хотя знаю коллег, которые успешно рыбачат именно так.

Для меня поиск активного сома — это сплав по акватории над руслом или канавой. Я убедился в том, что результата можно добиться даже в ветреную погоду, если использовать водный парус.

Квочить в ветер сложнее, чем в полный штиль, но со временем рука привыкает, вырабатывается навык.

Даже при слабом ветре без использования водного паруса лодка сильно парусит и оснастки, предназначенные для ловли сома, выносятся из-под нее далеко в сторону.

Это недопустимо, поэтому приходится постоянно грести против ветра, а в перерывах работать квоком. Но даже за те несколько секунд, когда опускаешь весло и делаешь несколько ударов квоком, ветер успевает развернуть и стащить лодку.

А значит, сразу же после квочения приходится наверстывать упущенное веслами.

При отсутствии водного паруса не все удары квоком в ветреную погоду получаются так, как нужно, что негативным образом сказывается на результате ловли.

Это происходит из-за того, что рука устает от весла и постоянно находится в напряженном состоянии. Поклевка, конечно, реальна, но только если где-то поблизости находится активный и очень голодный сом.

Я считаю, что успешными должны получаться не менее 80% от всех ударов квоком.

Использование водного паруса в значительной степени облегчает ловлю сома в ветреную погоду и расширяет возможности рыболова. Конечно, речь не идет про умеренный или сильный ветер, но при волне высотой до 20 см трофей увидеть вполне реально. При этом парус настолько эффективно противостоит сносу лодки, что веслами работать вообще не приходится.

Работает это так: расправленный парус я опускаю в воду, позволяю ему отплыть на 7–8 м и привязываю веревку к корме лодки. Натянувшись, веревка ориентирует лодку строго по ветру, а парус не позволяет ей «вилять» из стороны в сторону.

Конструкция водного паруса: 1 — брезентовое или капроновое полотно (1,2х0,7 м); 2 — штакетник (1,2 м); 3 — арматура (диаметр 10 мм); 4 — пенопласт; 5 — капроновый шнур (диаметр 3 мм); 6 — капроновый шнур (диаметр 5 мм).

Водный парус представляет собой полотно (1), которое занимает в воде вертикальное положение и перемещается вслед за лодкой в расправленном виде. Для этого в верхней части полотна вшит штакетник (2), а в нижней — арматура (3).

Водный парус не должен тонуть, поэтому дополнительно к штакетнику саморезами я прикрепил три бруска прессованного пенопласта (4).

Привязан парус по всем четырем углам капроновыми шнурами (5), соединенными между собой одним узлом, к которому привязана веревка, идущая от лодки.

В центре полотна вырезана дыра диаметром 15 см, которая необходима для ровного хода паруса под действием давления воды. Если такой дыры нет, парус «виляет» то в одну, то в другую сторону перпендикулярно направлению ветра, разворачивая за собой лодку.

Водный парус указанного размера уверенно удерживает не только простую «Казанку», но и бльшую по размерам лодку, например «Казанку 5 М-2».

Водный парус в действии. За ненадобностью весло лежит на борту лодки. С того борта, где я работаю квоком, весло вовсе снимаю.

Единственным фактором, ограничивающим возможности использования водного паруса, является наличие ветра, направленного в сторону, противоположную или перпендикулярную направлению движения. На практике это выглядит так: мне необходимо пройти по перспективному участку русла вниз по течению.

Наличие северного либо северо-северо-западного ветров не препятствует ловле, поскольку они дуют по направлению течения реки.

Но, к примеру, западный либо восточный ветра, которые дуют в направлениях, перпендикулярных течению, будут отклонять лодку от заданного маршрута, в данном случае стаскивать лодку с русла в сторону мели. Препятствовать этому бесполезно, поскольку работать веслами, корректируя движение лодки, при опущенном водном парусе невозможно.

Водный парус помог добыть этого сома. Без паруса меня бы ждала неминуемая неудача, поскольку под обрывистым берегом дул северный ветер.

Считаю, что водный парус может быть полезен не только при квочении, но и при любом другом способе ловли, когда требуется медленный сплав лодки, например для ловли в отвес по открытой воде. Так что, коллеги, возьмите на вооружение.

Автор — Борис Кузнецов.

Понравился наш сайт? Присоединяйтесь или подпишитесь (на почту будут приходить уведомления о новых темах) на наш канал в МирТесен!

Сборная парусная лодка своими руками

aleks888 1-10-2017, 10:10 10 751 Техника / Лодки и катамараны

Уважаемые посетители сайта «В гостях у Самоделкина» из представленного автором мастер-класса вы узнаете, как самостоятельно сделать сборную лодку-парусник состоящую из четырех частей из фанеры и стеклоткани с эпоксидной смолой.

Данная разборная лодка была сделана автором для того чтобы ее свободно можно было перевозить в салоне собственного автомобиля, притом что в собранном положении она имеет длину от кормы до носовой части 330 см то есть больше 3 м и ширину 125 см, парусная мачта так же разборная, а сам парус сделан из специальной ткани и при транспортировке просто складывается в уголок.Корпус лодки сделан из фанеры и нанесенным на нее стекловолокном пропитанным полиэфирной эпоксидной смолой. Вначале корпус был смоделирован в специальной 3D программе на компьютере, затем был изготовлен макет из картона и склеен как прототип будущей лодки-это помогло предусмотреть некоторые ошибки и предварительно ознакомиться и глубже проникнуться в суть предстоящей работы.Заготовки из фанеры скрепляются между собой пластиковыми хомутами. Сама же лодка сборная и состоит из 4х отдельных частей, которые собираются между собой в единое целое. Место стыка сделано в виде паза с силиконовой прокладкой и при защелкивание всех замков половинки очень плотно прилегают друг к другу, тем самым вода не просачивается через соединение. Корпус отделанный стекловолокном очень надежен, но боится прямых солнечных лучей, так что желательно в конце работы лодку окрасить в солнцезащитный цвет к примеру белый.И так, давайте внимательно рассмотрим как автор создавал лодку-парусник и что конкретно ему для этого понадобилось?

Материалы

1. фанера 6 и 4 мм2. эпоксидная смола3. стеклоткань4. пластиковые хомуты5. ткань для паруса6. мачта (бамбук)7. рейка8. замки9. силиконовый уплотнитель10. герметик

Инструменты

1. электролобзик2. дрель3. кисть4. канцелярский нож5. ножовка6. шлифовальная машинка7. линейка8. отвертка9. программа составления 3D моделей на компьютере10. рашпиль

Пошаговая инструкция по созданию сборной лодки-парусника своими руками.

Первым делом автор сделал расчеты и составил модель будущей лодки на компьютере при помощи 3D программы. Работа предстоит сложная и нужно заранее все просчитать чтоб в дальнейшем допускать как можно меньше ошибок.

Как уже было выше сказано, что лодка сборная и имеет 4 х частей, которые с легкостью помещаются в салон легкового автомобиля.

Составлена трехмерная модель будущего парусника.

После чего имея 3D модель был сделан прототип из картона, это нужно для того чтоб перед тем как приступить к серьезной работе получить практический опыт и в дальнейшем допустить как можно меньше ошибок.

Далее делается выкройка уже из фанеры.

Производится сборка корпуса из фанеры и стягивается пластиковыми хомутиками.

Отделка корпуса лодки стеклотканью и пропитка эпоксидной смолой.

И вот лодочка готова, можно переходить к испытаниям.
Вот такая компактная лодка-парусник получилась у нашего автора, напоминаем что длина составляет в собранном положении 330 см, а ширина 125 см плюс парус и мачта. Как видите при желании можно сделать свою собственную лодку даже из обычной фанеры, которая будет не чуть не хуже заводского аналога, а самое главное что очень бюджетно.Пошаговая инструкция вам предоставлена, так что берем и делаем! дерзайте друзья!На этом все, всем спасибо за внимание!

Заходите в гости почаще и не пропускайте новинки в мире самоделок!

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Идея

Описание

Исполнение

Итоговая оценка: 9.33

Характеристики и предназначение плавучего якоря

Плавучий якорь — это приспособление, которое жизненно необходимо небольшому судну, будь то надувная лодка или парусная яхта. Он помогает маломерному парусному судну ложиться в дрейф, а лодке держаться на месте при сильном течении, ветре, высоких волнах.

Плавучий вид является безопасным для надувных и лодок из ПВХ, т.к. не может повредить их, в отличие от металлических и иных видов якорей. О том, какие разновидности якорей используют для маломерных лодок, как работает плавучее устройство, можно ли сделать его своими руками и сколько он стоит в магазинах, расскажет эта статья.

Разновидности якорей и преимущества использования

Главной задачей этого устройства является удержание лодки или яхты на месте, невзирая на ветер, волны, скорость течения и т.д. С древних времен, с тех пор как человек спустил первую лодку на воду, он пользуется якорем.

И если тысячи лет назад использовали обычный камень, который привязывали веревкой, то в современном мире существует множество его видов, на любой вкус и подходящих для судна любого вида и размера, от надувной лодки до трансатлантического лайнера.

Со времен Средневековья, когда начали использовать железо в изготовлении якорей, появилось множество их разновидностей. Основными современными типами являются:

• адмиралтейский;
• «плуг»;
• грибовидный;
• якорь Дэнфорта;
• якорь Холла;
• «кошка»;
• гравитационный;
• непотеряйка;
• пирамидальный;
• присоска;
• плавучий.

В том случае, если лодка или парусная яхта должны замедлить движение и оставаться на месте, а погодные и природные условия неблагоприятны (сильное течение, ветер, высокая волна), использование обычного якоря затруднительно, потому что при остановке легкое судно на обычном якоре становится неустойчивым, его начинает крутить и подбрасывать на волнах. И если яхта или лодка разворачиваются бортом к волне, судно может опрокинуться.

Следующим преимуществом плавучего варианта является то, что его можно использовать на больших глубинах, там, где обычный не достанет до дна, соответственно, судно не сможет держаться на месте.

Также плавучий якорь используется в случае непредвиденных ситуаций, когда судно не может двигаться дальше (авария), но не может отклониться от выбранного курса и вынуждено дрейфовать до прибытия помощи.

Плавучий вариант используется на маломерных судах, таких как лодки (надувные, из ПВХ и т.д.) различных типов, а также парусные яхты. Практика показала, что на больших судах применение плавучего варианта малоэффективно. Небольшие же судна всегда оборудуются конструкциями двух типов – обычный и плавучий якорь.

Стоит учитывать, что при использовании обычного якоря для лодки, при подбрасывании ее на волнах, обычный железный якорь может повредить ее дно, в то время как при использовании плавучего это исключено.

Большое значение имеют размеры, т.к. от этого зависит эффективность его использования, точно так же как при выборе обычного основной параметр — вес. Он должен быть достаточным для удержания судна на месте. Для плавучего якоря основным параметром являются размеры, позволяющие справляться с силой течения и удерживать судно или лодку на месте.

Как выглядит и как работает плавучий якорь?

Этот вид имеет усеченную конусовидную форму, выполняется из непромокаемых тканей, таких как брезент, парусина и т.д. В основание его вшивается металлический обруч, это делается с целью укрепления конструкции.

По сути, он представляет собой сачок с отрезанным концом, но ручка заменена на стропы, которые крепятся к основному канату, соединяющему устройство с лодкой или яхтой. Количество строп обычно составляет 4 шт., также к его основанию крепится трос для вытягивания из воды.

Конструкция оснащена буйком, который указывает на его местоположение в воде относительно судна.

Опускание в воду производится с носа судна, устройство располагается основанием в его сторону, удерживается с помощью якорного каната, буек расположен на поверхности.

Купол наполняется водой, расправляется, судно разворачивается носом по направлению ветра, и удерживается на месте благодаря сопротивлению купола течению.

В результате дрейф уменьшается, лодка не разворачивается бортом к волне, принимает достаточно устойчивое положение. По механизму действия он схож с парашютом в воздухе.

В условиях шторма на море дополнительно может быть использовано масло или животный жир. Они, как известно, гасят волны, образуя на поверхности моря тончайшую жировую пленку, препятствующую образованию гребней. В результате происходит гашение кинетической энергии волны, что не дает ей перевернуть или разрушить судно.

Плавучий якорь бывает нескольких видов, различающихся по форме:

• конусовидный. Имеет форму усеченного конуса, для усиления основания по краю вшивается металлический обруч;
• пирамидальный. Имеет вид усеченной пирамиды, основание укреплено с помощью металлической или деревянной крестовины;
• парашют. Изготавливается в виде купола, по принципу парашюта;
• штормовой. Этот вид представляет собой рейку, к которой крепится треугольное полотнище, а к его нижнему краю привязывается железный якорь для утяжеления. К концу каждого угла крепится стропа, 3 стропы привязываются к основному канату;
• дроги Жордана. Разновидность штормового якоря, представляет собой несколько конусовидных плавучих якорей на одном канате, во время шторма он более эффективен чем одиночное устройство.

В условиях шторма возможно также изготовления плавучего якоря из подручных материалов – весел или с помощью отпорного крюка. К этой импровизированной крестовине привязывают кусок брезента, парусиновый чехол или даже парус.

К одному из углов крепят обычный железный якорь для большей тяжести, стропы от концов привязывают к канату.

При опущении в воду эта самодельная конструкция примет вертикальное положение и будет действовать по принципу настоящего плавучего якоря.

В качестве материала для изготовления используется водонепроницаемое полотно, начиная от полиэтилена и заканчивая брезентом и парусиной. От материала зависит срок службы такого изделия.

Как сделать своими руками?

Некоторые любители предпочитают сами изготавливать различные приспособления, это касается и такого устройства как плавучий якорь. Главная задача в этом случае определить все рабочие размеры.

Если у обычных якорей основным параметром является вес, который должен составлять 1% от веса судна с максимальной загрузкой, то в случае с плавучим вариантом, основополагающими будут размеры купола (внешний и внутренний диаметры), длина строп и основного каната.

Обычно для шитья используют выкройку, первоначально построенную на бумаге. Также потребуется материал, это должна быть плотная, жесткая ткань, обладающая водонепроницаемыми свойствами (брезент, парусина и т.д.), канат и специальный клей.

Выкройку раскладывают на ткани, вырезают заготовку. В случае если ткань очень плотная, можно сшить купол из нескольких частей. При этом варианте изготовления у каждой детали нужно оставить припуски на швы. Затем заготовка сшивается прочными нитками, лучше использовать синтетику, т.к. она обладает высокими атмосферостойкими качествами.

Далее из прочного материала изготавливают обруч для основания конструкции. Если форма будет пирамидальный, то делают крестовину, к которой прикрепляют края тканевой заготовки. После этого пришивают стропы, чаще всего их 4 шт.

Если при подвешивании якорь висит строго параллельно земле, то он отбалансирован, если нет, то корректируют расстояние между стропами. В заключение стропы собираются в узел и пришиваются к основному канату.

Все швы надо обработать водонепроницаемым клеем, например, герметиком.

Где можно купить?

Если не хочется тратить время на то, чтобы сделать якорь своими руками, можно приобрести его в магазине.

Обычно они продаются в специализированных магазинах, реализующих товары для активного отдыха, туризма, охоты и рыбалки. Также купить его можно в интернет-магазине.

Цены зависят как от продавца, так и от требуемого размера. В таблице приведены примеры цен и даны адреса сайтов магазинов.

МагазинСайт в интернетеДиапазон цен, руб. «Алиэкспресс» https://ru.aliexpress.com/popular/drift-anchor.html 672,49 – 3998,59 «Active Hunt» https://active-hunt.ru/catalog/oborud/shvartovoe-oborudovanie/yakorya/?view=list 1350,00 – 4730,00 «Швартов.ру» 1079,00 – 2200,00 «Мореман СПб» https://www.moreman.spb.ru/?p=190-yakorya 1395,00 – 2668,00 «1000 размеров» https://vodnik.1000size.ru/yakorya 1250,00 – 10759,00

Диапазон цен зависит от производителя, качества материала и размера. Для того чтобы определиться с выбором, надо знать, какой размер он должен иметь (в зависимости от размера лодки или яхты), предпочтительный материал изготовления и т.д.

Плавучий якорь очень эффективен в условиях больших глубин, сильных течений в сочетании с ветром, он помогает маломерному судну держаться носом к волне, сохраняя устойчивость в условиях, когда обычный якорь помочь неспособен.

Это устройство безопасно для лодок из любого материала, даже резиновых и ПВХ.

Всем владельцам маломерных судов рекомендуется иметь помимо обычного якоря еще и плавучий, как наиболее эффективный в сложных погодных и природных условиях.

Парус на самодельной лодке

Давно привлекала идея установить на гребной лодке парус, чтобы при поездках на рыбалку на большие расстояния не мозолить зря руки. На своей легонькой лодке-карбаске я  прохожу по 20-25 км в день, но  к вечеру усталость сказывается и возвращение домой уже дается тяжеловато.

Не раз с интересом наблюдал во время праздника лодки, как  по реке легко скользят небольшие яхты под парусами, управляемые мальчишками и девчонками из яхтклубов. Даже при небольшом ветре они обгоняют весельные лодки.

Пробовал и сам ещё в детстве устанавливать на лодку простейший парус — брал дома простыню и натягивал её на раму из реек. При попутном ветре такой парус был довольно эффективен. Или просто ставил вертикально в лодке слани из досок. Легче скользить по воде, используя силу ветра, чем грести веслами.

Настоящий парус у меня  есть уже очень давно.

Ещё в конце 80-х годов прошлого века брат купил и привез в Устье подвесной парус, изготовленный промышленным способом. Выпускали такие паруса в Тюмени, а брат работал тогда в одной из вологодских фирм, которая планировала наладить выпуск таких же точно  или аналогичных парусов.

  Он считал,  у населения села, расположенного на реке, парус будет пользоваться большим спросом, поэтому и был уверен в том, что  реализация паруса оправдает  затраты. Я же, часто бывая  в Устье и лучше зная ситуацию, утверждал, что по той цене, по которой парус тогда продавался (130 рублей), парус в Устье покупать никто не будет.

Лодочный мотор «Ветерок-8» стоил тогда чуть дороже (150 рублей); в каждой практически семье было не по одной лодке и не по одному мотору, значит —  нужды в парусе у устьян нет. Ну, может быть, считал я, кто-то и купит парус, но не больше 5-10 штук, да и то вряд ли.  Не нужны тогда людям были паруса.

Все работали, многие имели дома подсобное хозяйство, скотину, поэтому некогда людям отдыхать под парусом.  Мы с ним тогда даже немного поспорили по этому вопросу.

Парус мы  опробовали, установив на лодку «Казанку». Долго разбирались с инструкцией по сборке паруса, выходили на лодке на реку и тогда, когда дул совсем слабый ветерок, и в ветреную погоду.  Управлять парусом мы, конечно же, не умели, просто пытались на практике освоить эту довольно непростую науку.

По ветру и при боковом ветре, дующем под   небольшим углом  к направлению движения «Казанку» под парусом  несло довольно быстро, но сколько мы не пытались идти галсами при ветре, дующем почти навстречу, ничего у нас не получалось. Парус просто трепыхался на ветру, создавая дополнительное сопротивление.

Лодку сносило  ветром совсем не туда, куда мы хотели на ней идти.

Брат уехал, а я ещё пару раз попытался сходить под парусом на рыбалку. Используя попутный ветер, мне удавалось облегчить себе работу веслами по крайней мере при движении или туда или обратно.

Однажды при сильном ветре я ушел под парусом по Кубене почти до самого Кубенского озера. Лодку несло с большой скоростью, и я даже не мог распустить дорожку, так как скорость была слишком велика.

Однако обратно, против ветра пришлось грести изо всех сил, чтобы добраться до дома.

После этого случая парус был на долгие годы заброшен. Фирма, в которой работал брат, отказалась от идеи наладить производство паруса. На рыбалку я ездил либо на «Казанке» под мотором, либо на легоньком карбаске с веслами.

Не то, чтобы я совсем забыл про парус. Нет, я всё равно хотел когда-нибудь вновь попробовать научиться  управлять лодкой с парусом. Но на «Казанке» это сделать очень трудно, так как лодка сама сильно  парусит из-за довольно высокого крытого носа. Именно его всегда  разворачивает ветром и  руль паруса бессилен что-либо сделать.

В этом году я задался целью сделать лодку  для рыбалки, которую бы можно было использовать и как гребную, и как моторную, и как парусную.

О том как я её строил можно прочитать ЗДЕСЬ.

Парус я предварительно проверил. Пролежал он больше 20 лет, но так как хранился в сухом месте, в брезентовом мешке, в котором и продавался, то был он, как новенький. Единственное, что я сделал, так это постирал само полонище паруса.

Строя лодку,  специально  сделал на транце вырез под установку паруса по размерам струбцин. Они чуть побольше и пошире, чем у мотора «Ветерок-8».

    Что собой представляет мой парус?

Этот  подвесной парус был изобретен в 70-е годы финном Антеро Катайненом.

Парус состоит  из мачты,  руля (шверта), такелажа и приспособления для крепления к корпусу, основой которого является   литой  тройник с двумя струбцинами.

В тройник сверху вставляется мачта, собирающаяся из двух из дюралюминиевых труб диаметром 50 мм, в нижнюю часть — вилка для крепления руля (шверта), в заднюю часть — кормовой выстрел — труба такого же диаметра, как и мачта.

На трубу-мачту установлен ещё  хомутик с румпелем для  управления рулем.  Само полотнище шпринтового типа площадью 3,5 м2 надевается на мачту и   растягивается по диагонали трубчатым шпринтом диаметром 20 мм.

, а по горизонтали состоящим из двух частей гиком из такой же трубки.  Под гиком натягивается — толстый резиновый жгут, служащий амортизатором безопасности,   к которому с помощью карабина крепится гика-шкот.

Фанерный киль площадью около 0,4 м2  служит не только рулем, но и швертом.

Парус  навешивается на транец лодки, как лодочный мотор и располагается за кормой, поэтому не мешает  ни управлению управлению лодкой,  ни рыбалке. Установка паруса на лодку — дело нескольких минут, так же как и его снятие с лодки, разборка и укладка в мешок для транспортировки.

Гребная лодка с парусом легко  обгоняет лодку, идущую на веслах, даже при слабом ветре, а в сильный ветер может соперничать и с лодкой под небольшим мотором. Управлять парусом  можно румпелем и натяжением или ослаблением гика-шкота с места гребца, поэтому  в случае необходимости всегда можно помочь управлению лодкой с помощью весел, что исключено на обычной яхте.

Парус я опробовал на своей лодке пока только при довольно слабом ветре, так как сильного ветра всё никак нет.

Моя маленькая лодочка   очень неплохо управляется и ходко  идет под парусом по ветру и при боковом ветре. Против ветра идти с парусом у меня пока никак не получается, но лодку и не сносит ветром, как сносило «Казанку».

Лодка у меня очень устойчивая, не кренится при переносе цента тяжести к бортам,  поэтому с парусом можно безопасно выходить и в сильный ветер. С парусом можно попробовать выйти в озеро и половить на дорожку.

Жаль, что в селе не  у кого поучиться управлению лодкой с парусом.

Попробую научиться самостоятельно  и освоить искусство управления парусом в различных ситуациях.

Знаю о том, что одна из фирм начала выпуск таких парусов и спрос на них сейчас довольно высокий. Стоит такой парус сейчас от 12 до 19 тысяч рублей, что намного меньше, чем лодочный мотор. Времена изменились. Появилось немало людей, которые могут себе позволить купить парус просто для отдыха.

Добавлю, что за год со времени написания этой статьи поступило больше двух десятков писем с просьбами поподробнее описать конструкцию паруса,  поэтому на страницах блога «Рыбацкая лодка» я выложил чертежи паруса с размерами. Смотрите статью

Установка паруса на лодку

 На мотолодке «Прогресс» в принципе можно было бы установить то же парусное вооружение, что и на «Казанке», но поскольку кокпит здесь меньше по длине, лучше сделать гик покороче. Поэтому будет удобнее вооружение с более узким и высоким треугольным — бермудским гротом на составной мачте, степс которой крепится к палубе перед ветровым стеклом (рис. 270).

Мачту длиной 4800 мм, диаметром у степса 60 мм и у топа 45 мм собирают из двух частей с помощью трубчатой дюралевой муфты, наглухо прикрепленной к нижней части.

Ванты и штаг можно закрепить на мачте c помощью болта и металлических пластин с отверстиями; внизу их крепят так же, как на «Казанке».

Стаксель по способу крепления и подъема не отличается от разобранного выше.

Особенностью примененного варианта вооружения является то, что передняя шкаторина грота по всей своей высоте должна быть присоединена к мачте. Грот поднимается на металлических ползунках—раксах, которые свободно скользят по прикрепленному к мачте рельсу. Аналогичным образом грот крепится и нижней шкаториной к гику. Ползунки пришиваются к шкаторине через 400—500 мм.

Вместо киля-плавника, подобного изображенному на рис. 269, можно сделать поворотные бортовые шверцы. Если они будут деревянными, по нижней кромке придется закрепить балласт.

Поскольку балку-поперечину для навешивания на ее концы шверцев на «Прогрессе» поставить не удастся (мешает стекло), подвесьте их к буртику на бортах.

Для подъема шверца на наветренном борту закрепите за нижние края пластин тонкие тросики.

                                                 Паруса на байдарке  „Салют».

 Приводятся эскизы (рис.271, 272 — для трехместной байдарки «Салют») вооружения, изготовленного и опробованного туристом Б. Барканом на озерах и реках Карельского перешейка.

Мачта (рис. 271) состоит из трех дюралюминиевых труб диаметром 30 мм, собранных на соединительных втулках; у топа мачты в трубе сделан вырез, в котором на осях закреплены два шкива для грота-фала и стаксель-фала.

Топ заканчивается деревянной пробкой с вставленным в нее вымпелом. На расстоянии 500 мм от шпора на мачте неподвижно крепится бугель со штырем — подпятником гика. Мачта пропускается через пяртнерс—планку с вырезом, которая крепится к шверц-балке и надевается на степс.

Стоячего такелажа нет. Роль штага выполняет стаксель-фал.

Гик составляют из двух дюралюминиевых трубок диаметром 20 мм, глушат с носа деревянной пробкой, а другим концом свободно надевают на штырь бугеля. Гик поворачивается вместе с мачтой.

Грот крепится к мачте и гику на пластмассовых кольцах от оконных занавесок.

Поперечная шверц-балка собирается из брусков сечением 25×50. Между верхними и нижними брусками по концам вырезают пазы по форме закладных болтов, которые служат осями поворотных шверцев. Для фиксации положения шверцев служат гайки-барашки. К фальшборту шверц-балка крепится при помощи двух согнутых под прямым углом шпилек с гайками-барашками на расстоянии 100—150 мм в корму от мачты.

Дюралюминиевые шверцы должны свободно вращаться на болтах; деревянные (из бакфанеры) затягиваются настолько, чтобы они не всплывали: откидывающиеся шверцы помогут избежать поломок, сбрасывают зацепившиеся водоросли.

                                                         Парус на резиновой лодке.

 Надувную резиновую лодку (даже маленькую, например с габаритами 2200×1000 мм) тоже можно превратить в парусную. На ней не удается установить мачту обычного типа, поэтому применяют парусное вооружение, несколько напоминающее латинское.

Стоячий такелаж отсутствует. Рангоут (рис. 273) состоит из базовой трубы-поперечины 15, двух трубок 7 (собственно мачты) и рея 4.

Базовая труба диаметром 25—30 мм вставляется в уключины 14.

 Затем к ее концам винтами 13 (М5) крепят нижние концы трубок 7 сдвоенной Л-образной мачты, верхние концы трубок соединяют между собой и с реем сквозным соединительным винтом 16 с гайкой 17.

 Трубки, образующие мачту и рей, имеют диаметр 15 мм и могут быть изготовлены из дюралюминиевых лыжных палок. Рей можно сделать разборным, причем соединительную трубку 5 длиной 200 мм удобно поставить как раз в месте соединения рея с мачтой.

На верхнем конце рея устанавливают блок 6 для фала; своим нижним концом рей крепится к резиновой петле 2 на носу лодки при помощи мочки (скобы) 3. Петля представляет собой круг из листовой резины толщиной 5 мм, диаметром 60 мм; нижнюю часть круга приклеивают к корпусу 1 лодки, а в верхней, свободно отгибаемой половине делают отверстие для мочки.

Рей наклонен под углом 60° (меньший угол ухудшит работу паруса на полных курсах, а больший — увеличит давление рея на корпус лодки).

Размеры трубок зависят от длины лодки. Выбрав место крепления рея к корпусу на носу лодки, замерьте расстояние а до базовой трубы, продетой через уключины.

Затем можно вычислить длину трубок мачты по формуле

  Lм= (√ а*+(b24))  + 100 мм,

 где Ь — расстояние между уключинами по базовой трубе.

Длина рея зависит от выбранной центровки. При центровке 10% длину рея можно вычислить по формуле Lр = 1,8 а. Место крепления рея к мачте находится на расстоянии а от нижнего его конца.

Шверцы 11 изготовляют из дюралюминия толщиной 3 мм и надевают на концы базовой трубы, выступающие ва борта лодки.

Деревянные щеки-накладки 10 толщиной 10 мм (из фанеры или доски) придают жесткость шверцам и уменьшают угол их поворота к ДП.

Положение шверцев по длине базовой трубы фиксируется надеваемыми на нее кольцами 12 из трубы большего диаметра; кольца стопорятся винтами 8 и гайками 9 (М5).

Парус представляет собой равносторонний треугольник, вершина (фаловый угол) которого сдвинута к носу относительно оси базовой трубы на размер С=(6÷12%)Lш. Длина каждой шкаторины Lш = 1,7 а.

Удобно использовать парус Люнгстрома, позволяющий увеличить площадь парусности на полных курсах вдвое. О внешней стороны сгиба по передней шкаторине (линия п-пг) пришивают ликтрос, к которому крепятся сегарсы или сезни.

Ими закрепляют парус. Во всех четырех углах паруса имеются люверсы.

Шкоты заводятся в люверс шкотового угла паруса, а для крепления галсового угла используется та же скоба, которая соединяет нижний конец рея с резиновой петлей.

Рулем служит весло, продетое в резиновую уключину, закрепленную в корме.
