Водонагреватель для бассейна своими руками на дровах

Водонагреватель для бассейна своими руками

Обливаться холодной водой и периодически нырять в ледяную прорубь в некоторых случаях может быть полезно для здоровья. Но долго в таких условиях не поплаваешь. Чтобы в полной мере наслаждаться комфортом от купания, хорошо знать, как сделать водонагреватель для бассейна своими руками. Не во всех местностях погодные условия такие, что толща жидкости может прогреваться, просто находясь на солнце. Именно в этих ситуациях не обойтись без дополнительной помощи.

Требования к системе

На дровах

Вода — это среда, в которой тело человека расслабляется и отдыхает наилучшим образом. Но, кроме того, именно в таких условиях есть опасность получить травмы, которые могут стать увечьями. По этой причине система подогрева должна соответствовать основным требованиям:

• относительно высокая скорость нагрева;
• хорошая изоляция в случае наличия электрического тока;
• минимальные расходы на реализацию;
• безопасность с точки зрения экологии;
• возможность непрерывного использования;
• простота самостоятельной сборки;
• доступность всех составляющих;
• отсутствие сложных механизмов;
• простота ремонта.

В большинстве случаев не получится, чтобы конкретный механизм соответствовал всем приведенным пунктам, но если будет покрыто хотя бы 80% из них, тогда такое решение можно считать весьма продуктивным.

Виды водонагревателей

Спиральный водонагреватель

Идеальным вариантом является такое решение, в котором не расходуется никаких теплоносителей и электрической энергии. Но в реальных условиях этого добиться практически невозможно. Существует большое количество разновидностей как коммерческих, так и самостоятельных наработок.

Использование газового котла. Этот вариант нельзя назвать экономичным, но благодаря ему нагреть большой объем можно достаточно быстро. Недостатком такой системы является необходимость определенной доработки. Если пустить воду из бассейна напрямую в нагревательный прибор, это может засорить его и привести к образованию накипи на теплообменнике. В свою очередь, это выльется в дорогостоящий ремонт.

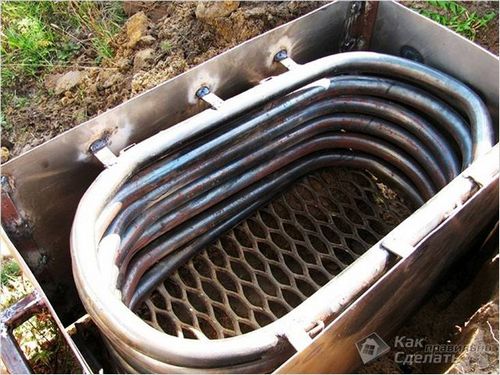

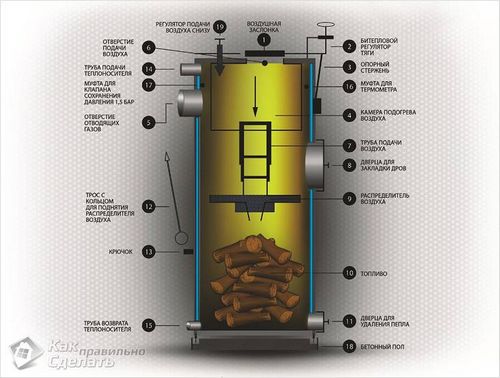

Дровяной

Дровяной водонагреватель. При этом делается небольшая топка, через которую пропускается змеевик. Вода, проходя через него, нагревается и возвращается обратно в емкость. В этом случае необходимо постоянно следить за состоянием системы и делать загрузку дров. Также нет возможности осуществлять непрерывный подогрев. В ночное время вода будет терять свою температуру.

Тепловой насос

Тепловые насосы. Нет смысла ставить такой агрегат лишь для обогрева бассейна. Это будет нецелесообразно с точки зрения производительности и материальных растрат. Использовать его можно в том случае, когда он уже встроен в систему отопления всего дома. Условием его функционирования является температура окружающей среды, которая должна быть выше +5°C.

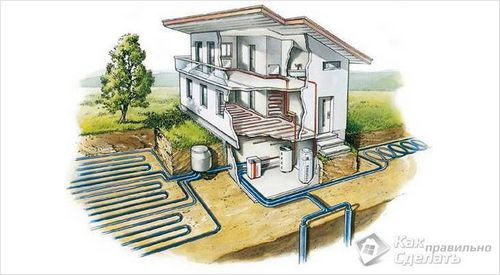

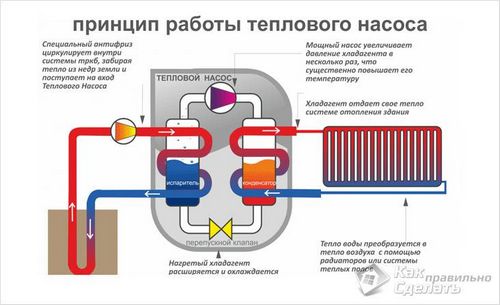

Принцип работы теплового насоса

Электрические нагреватели. По своей сути похожи на проточные водонагреватели для бытового использования. Принцип работы заключается в том, что жидкость проходит по змеевику, который соприкасается с ТЭНом. Таким образом происходит передача тепловой энергии. Такое решение является очень неэкономичным с точки зрения энергозатрат. Мощность элементов может достигать и превышать 6 кВт. Если применять его на протяжении продолжительного времени, то счет за электроэнергию перекроет всю радость от купания.

Электрический водонагреватель

Солнечные водонагреватели. В таких решениях в роли нагревателя выступает солнце. Его ресурс неисчерпаем, за него не нужно платить, поэтому такое решение можно считать идеальным. Но не стоит забывать, что во время высокой облачности, когда лучи рассеяны, производительность падает, а в ночное время она и вовсе равна нулю.

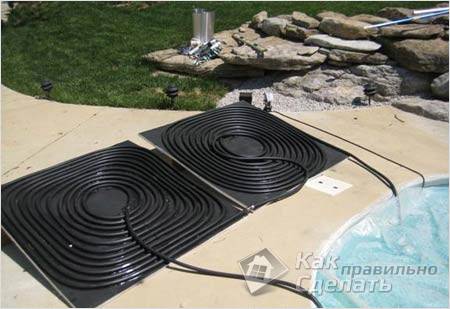

Солнечный коллектор самодельный

Установку или подключение к любому из перечисленных вариантов можно осуществить самостоятельно. Некоторые можно собрать с первого винтика. О том, как это сделать речь пойдет далее.

Нагрев жидкости в бассейне — это только половина дела. Постоянно необходимо следить за чистотой внутреннего пространства, а также затем, чтобы вода не зацветала. Сохранение тепла — тоже одна из главных задач.

Несколько вариантов солнечных нагревателей

Для изготовления производительного и интересного варианта понадобятся такие составляющие:

• черный лист сотового поликарбоната;
• полипропиленовая труба диаметром 25 мм;
• фитинги, их количество и параметры будут зависеть от конкретной конфигурации;
• циркуляционный или дренажный насос;
• фильтр.

Последовательность изготовления будет следующей:

1. Необходимо взять два отрезка трубы. Их длина должна быть на 7 см больше ширины листа поликарбоната.
2. С одного торца каждого отрезка припаивается переходник МРН (или МРВ, все будет зависеть от того, как необходимо обеспечить подключение).
3. С другой стороны патрубок закрывается при помощи пластиковой заглушки.
4. Вдоль трубы делается разметка. Наносятся две линии. Расстояние между ними должно быть равно толщине пластикового листа.
5. Патрубки фиксируются в тиски, чтобы их невозможно было сдвинуть. При помощи болгарки делаются прорези.
6. С одной и другой стороны сотового поликарбоната надеваются подготовленные элементы.
7. Места стыков промазываются клеем, который устойчив к воде.
8. Вся конструкция оставляется на определенный промежуток времени, чтобы произошло полное схватывание.
9. Разместить получившийся агрегат необходимо на крыше под наклоном. Направленность внутренних каналов должна идти вдоль листа.
10. К нижней части производится подключение подающей трубы, к верхней — отводящей.
11. В бассейн опускается труба до самого дна. К ней крепится картридж от колбы фильтра. В другом варианте можно отрезать горлышко от 2 литровой бутылки длиной в 15 см. На открытую часть надеть чулок и зафиксировать его стяжкой. К другой части подключается шланг. Он выводится к циркуляционному насосу.
12. Ко второму выходу из насоса подводится труба от нижней части коллектора.
13. Труба от верхней части коллектора подводится к бассейну, чтобы залив происходил сверху.
14. Для того чтобы запустить весь механизм, его частично необходимо наполнить водой, чтобы насос мог подхватить ток.

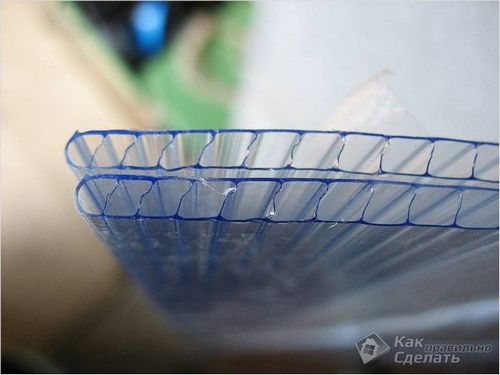

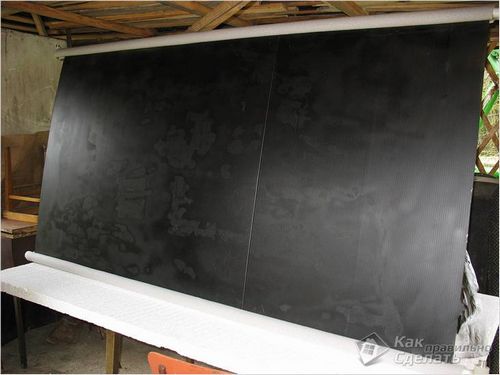

Два слоя поликарбоната

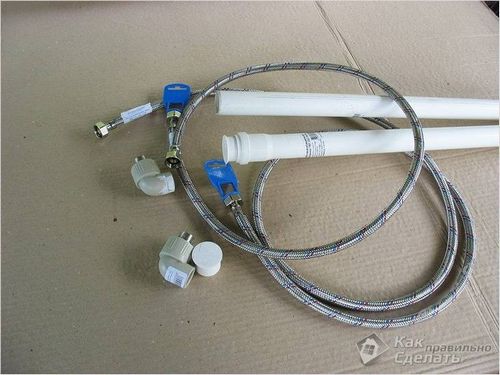

Отрезки трубы с фитингами и шлангами

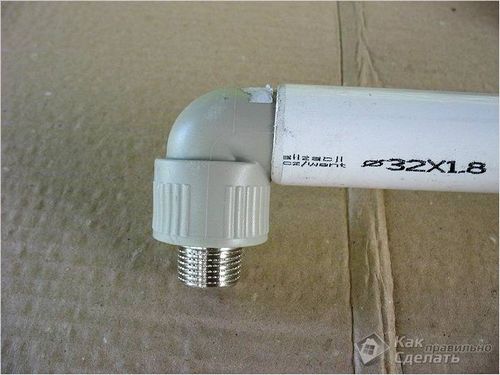

Переходник

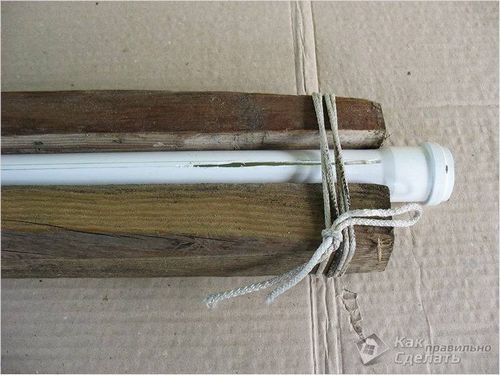

Патрубок фиксируется, делаются прорези

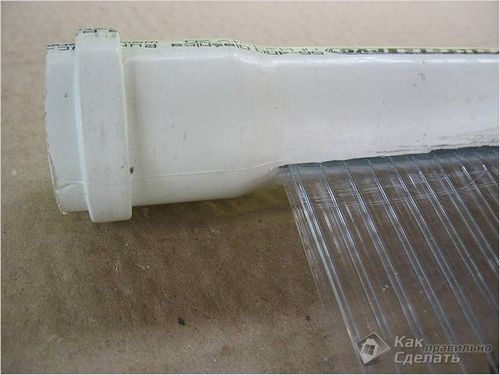

Вставляется поликарбонат

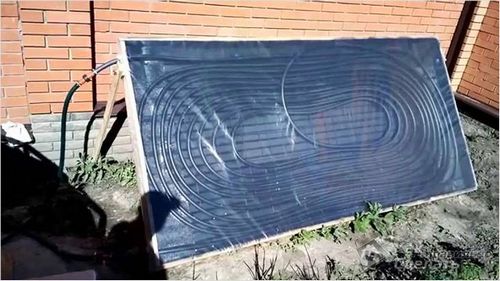

Водонагреватель из поликарбоната

Суть функционирования заключается в том, что холодная вода забирается со дна бассейна, подается в нижнюю часть сотового поликарбоната. Проходя через всю его площадь по мелким каналам, она прогревается и возвращается снова в емкость. При размерах пласта в 6×2 м мощность достигает приблизительно 7 кВт.

Другой механизм подогрева также изготавливается достаточно просто. Для него понадобятся:

• металлопластиковая труба диаметром 16 мм;
• стекло;
• черная краска в баллончике, устойчивая к температуре;
• обрезная доска 10×3 см;
• шуруповерт;
• саморезы;
• лист оцинкованного металла размером 1×2 м;
• ножовка по дереву.

Сборка всей конструкции осуществляется так:

• Из доски вырезаются две заготовки длиной в 2 м. Два других отрезка должны быть по 1 м.
• Они скручиваются между собой в прямоугольник.
• Задняя часть зашивается листовым металлом.
• Внутренняя сторона покрывается черной краской, что позволит притягивать больше солнечных лучей.
• Все пространство конструкции условно разделяется на две части. В каждую из них необходимо уложить металлопластиковую трубу, которая будет смотана в виде улитки.
• Похожий вариант Два контура соединяются между собой в одну замкнутую систему.
• Для фиксации трубы по бокам закрепляются ограничительные бруски из дерева или другого материала.
• Внутри все снова красится черной краской из баллончика.
• В одной из торцевых стенок делается вырез и пропускается патрубок для подачи. Таким же образом стоит поступить и с противоположного торца по диагонали.
• Ящик сверху закрывается обыкновенным стеклом. Это даст возможность повысить температуру до максимально возможного значения.
• Возле бассейна устанавливается насос. Можно применять самовсасывающий центробежный. Ему не страшно завоздушивание. Также он с успехом будет втягивать воду и подавать ее наверх.
• Коллектор устанавливается под углом в 30° в направлении к солнцу. Желательно разместить его на крыше.
• В бассейн опускается шланг и на нем делается фильтрующий барьер, как описывалось выше. Патрубок подключается к насосу. Ко второму выходу подключается труба для подачи жидкости наверх.
• От коллектора труба опускается непосредственно в бассейн.

Вода, проходя через смотанные отрезки трубы, успевает хорошо прогреваться и впоследствии отдавать свою температуру жидкости, которая находится в емкости. Витки необязательно могут быть расположены так, как описывалось выше. Можно сделать конструкцию больших размеров и уложить трубу змейкой или другим рисунком, который позволит обеспечить максимальное прогревание.

Для автоматизации всего процесса насос можно подключить к специальному таймеру. На приборе сделать настройки в таком режиме, чтобы он начинал функционировать только днем. Нагнетатель будет включаться самостоятельно и вам не придется переживать из-за некомфортных условий.

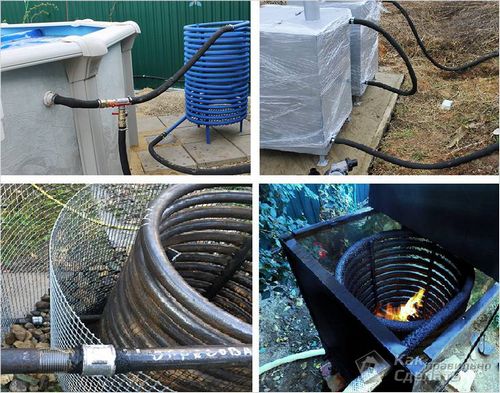

Дровяной нагреватель

Суть метода, который будет описан ниже, принципиально напоминает солнечные нагреватели. Только основным элементом выступает не природный, а искусственный источник. Рассмотрим общую схему. Составляющие могут быть легко заменены на те, которые доступны в конкретном случае. Для работы понадобятся:

• пластиковая труба или шланг, которые выдерживают температуру горячей воды;
• старый радиатор или батарея;
• циркуляционный или подходящий центробежный насос;
• металлическая бочка на 200 л;
• дрова.

Перед началом сборки необходимо найти такое место на участке, где можно свободно развести огонь. Он не должен быть слишком близко к бассейну, т.к. может повредить его, если он собран из ПВХ пленки или древесины.

1. Устанавливается металлический бак. Необязательно использовать именно его. Можно соорудить импровизированные подставки из кирпичей.
2. Сверху укладывается радиатор или старая батарея.
3. В выходные отверстия прикручиваются ниппели с елочками на концах, на которые можно надеть шланг. Это может быть переходник с двумя резьбами для накручивания трубы.
4. К выходному отверстию подключаем патрубок и опускаем его в бассейн.
5. На дно бассейна устанавливаем фильтрующий наконечник по принципу, как было описано выше.
6. Соединяем заборный шланг с насосом.
7. От насоса делаем подключение к входному отверстию батареи.
8. Под радиатором разводим костер и включаем насос.

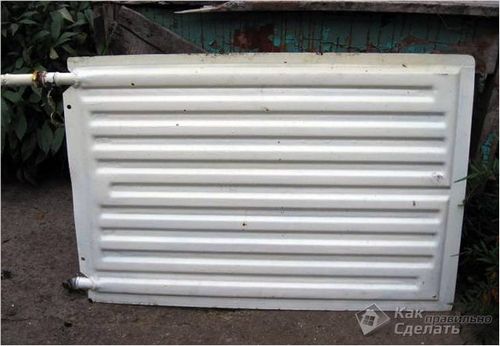

Радиатор водяного отопления

При желании бассейн с 11 тыс. литрами воды можно нагреть до температуры 27°C за одни сутки. Если продолжать прогрев, тогда получится импровизированное джакузи.

Перед использованием старой батареи или радиатора их обязательно нужно хорошо промыть. В середине может быть налет и ржавчина, которые приведут к повреждению крыльчатки насоса, а также испачкают воду.

Можно сделать переносной прибор, который будет применяться на постоянной основе. Для этого понадобится металлическая труба диаметром 200 мм. Ее высота должна быть 80‒100 см. На дно приваривается квадратный лист металла размером 30×30 см. По внешней стороне спиралью накручивается медная трубка желаемого диаметра. Верхний конец подключается к шлангу, по которому вода поступает в бассейн, к нижнему — подача. Для того чтобы вся система заработала, необходимо внутри гильзы развести костер и постоянно подкладывать дрова. Вода, поднимаясь по змейке, будет прогреваться и потом отдавать свою температуру в общей емкости. Чтобы увеличить КПД установки, можно найти еще одну гильзу большего диаметра и установить ее как кожух, тогда прогрев будет осуществляться еще быстрее.

Газовый нагреватель

Как говорилось выше, подключение напрямую к котлу чревато дорогостоящим ремонтом. На этот случай были разработаны специальные теплообменники. Они представляют собой небольшую колбу, которая через коллектор подключается к системе отопления. В ней по змейке циркулирует горячая вода. Благодаря насосу, который установлен возле бассейна, жидкость из него подается в эту гильзу, где происходит обмен.

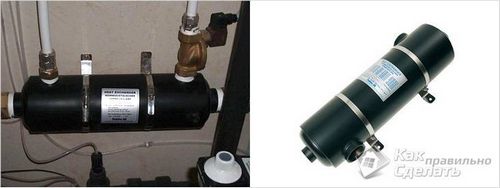

Теплообменник

Статью можно использовать как практическое руководство для сборки конкретного нагревателя или как подсказку для собственных разработок. Уверены, что у вас получится собрать производительный агрегат.

Водонагреватель для бассейна своими руками — как сделать
В этой статье есть несколько инструкций по изготовлению водонагревателей для бассейна. Здесь вы найдете недорогие в изготовлении устройства.

Используя оборудование для подогрева бассейна на даче, удается поддерживать нужную температуру. Существуют санитарные нормы, которые нужно соблюдать. Минимальный допустимый уровень + 24оС. Детское купание разрешено только при отметке от 28оС.

Подогрев бассейна на дачном участке необходим в условиях российского климата

Температурная таблица

Подогрев электронагревателем

Электрические проточные нагреватели содержат встроенные ТЭНы. Их делают из металла или антикоррозийного сплава. Вода, проходя через них, нагревается с каждым разом все больше. Корпус производят из пластика, нержавеющей стали или титана. Работает от сети. Модели отличаются мощностью.

Схема установки электрического подогрева

Электронагреватели популярны. Предназначены для чаш небольшого объема.

Приборы этого типа имеют максимальную мощность в 18 кВт. Они способны нагреть до 36 кубических метров жидкости.

Лидеры продаж

Intex – компания, выпускающая бассейны и аксессуары к ним. Водонагреватели подходят для надувных водоемов.

Для регулировки температуры нагрева встроен термостат с ручным управлением

Bestway – вторая по популярности компания. Устройство за час производит подогрев воды на даче в бассейне на 1,5оС. Техника маломощная, предназначена для небольших объемов. Купить можно модели со встроенным термостатом или без него.

Электрический нагреватель воды Bestway

Pahlen – проточный водонагреватель с мощностью до 18 кВт. Для агрегатов выше 3 кВт требуется подключение к электросети с напряжением 380 Вольт.

В комплектацию входят реле и термостат. Регулировать воду в бассейне на даче не нужно. Это происходит автоматически. Есть система защиты от перегрева. Максимальный нагрев до 40оС.

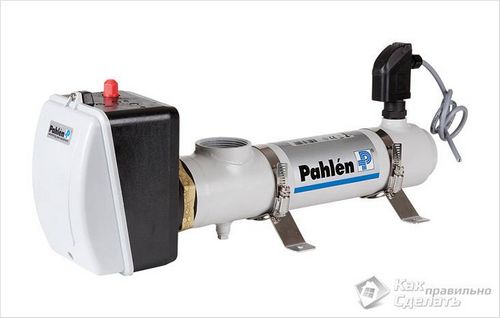

Pahlen для нагрева воды

Подогрев при помощи теплообменника

Если установлен зимний бассейн или с большим резервуаром, тогда монтируют подогрев на основе теплообменника. Он подключается непосредственно к системе отопления дома, работающей например от газового котла. Выполнен в форме змеевика в колбе, по которому течет горячая вода.

Теплоноситель движется за счет циркуляционного насоса. Жидкость поступает в колбу, где греется от змеевика. С каждым новым кругом она нагревается все больше. После возвращается в чашу. Процесс автоматический, не требует особого контроля. Пользователь только устанавливает температуру на термостате.

Нагреватель выбирают исходя из габаритов бассейна. В первые сутки включают на максимальную мощность, затем поддерживать оптимальную температуру. При этом нельзя допускать резких перепадов.

Теплообменник устанавливают между насосом и системой дезинфекции. Хлор не будет попадать в аппарат, что увеличит его срок службы

Преимущества:

• нагревает большие объемы с меньшим расходом энергоресурсов;
• легкость эксплуатации.

Технику используют для каркасных и надувных моделей. Зимой организуйте дополнительное утепление конструкции. Иначе большая часть тепла будет уходить в атмосферу.

Подогрев дровами

Можно сделать дровяной нагреватель для бассейна на даче своими руками. Для этого понадобится металлическая спираль, по которой будет циркулировать вода. Под ней или внутри разводится костер. Работает при помощи циркуляционного насоса.

Подогрев воды может происходить при помощи котла на дровах

Такой обогреватель можно купить. Модели оснащены регулятором интенсивности горения, отличаются мощностью.

Плюсы метода:

• дешевое топливо;
• быстрая установка;
• легкость эксплуатации;
• быстрый нагрев.

Недостаток подогрева от поленьев – полное отсутствие автоматизации. Требуется постоянное наблюдение за дровами, скоростью их горения. Нельзя установить температуру.

Существуют другие топливные нагреватели – газовые, дизельные. При их работе нужно соблюдать правила противопожарной безопасности.

Дровяной обогреватель можно сделать своими руками из подручных материалов

Подогрев солнечными коллекторами

Чтобы подогреть бассейн на даче можно использовать энергию солнца. Нагреть воду можно внутри помещения и на открытом пространстве. Достаточно 3-5 часов, чтобы она достигла нужной температуры.

Солнечные коллекторы для подогрева воды в летний период

Для создания системы с подогревом нужно специальное оборудование. Модули в виде экрана или трубки. Принцип работы солнечных батарей:

• коллекторы черного цвета интенсивно поглощают солнечные лучи;
• от полученной энергии вода достигает высоких температур;
• после прогрева до нужного градуса, запускается циркуляционный насос.

Предусмотрены модели с трехходовыми автоматическими клапанами. Они обеспечивают бесперебойную циркуляцию теплоносителя по системе.

Стоит знать! Использовать солнечные коллекторы целесообразно в тех регионах, где много солнечных дней. При пасмурной погоде КПД понижается.

Установленные солнечные батареи для нагрева воды

Подобное устройство можно сделать с помощью обычного черного шланга. Потребуется около 40 метров материала, насос для циркуляции и ровная площадка:

• шланг скручивается спиралями, укладывается под углом к солнцу на поверхности;
• к нему подключается насос;
• конструкцию соединяют с бассейном.

Такой способ подойдет для маленьких надувных конструкций и средних каркасных сооружений. Используйте шланги с большим диаметром

Подогрев тепловым насосом

Еще один метод подогрева – тепловой насос. Вода прогревается быстро. Электроэнергия расходуется на работу насоса и компрессора.

Система для подключения теплового насоса

Принцип действия:

• источник тепла – промышленные, бытовые стоки, термальные источники или дымовые газы;
• жидкость циркулирует по трубопроводу, проложенному под землей;
• потом она попадает в теплообменник, где тепло отдается хладагенту и он закипает;
• далее идет образование масс пара, которые передаются в компрессор и сжимаются до 25 атмосфер;
• пройдя по кругу, вода возвращается в чашу.

Положительные стороны техники:

• высокая мощность;
• бесплатные источники энергии;
• экономия денег во время эксплуатации;
• быстрый нагрев.

Единственный минус – высокая цена оборудования.

Система теплового насоса для нагрева воды

Альтернативный бюджетный вариант

Обогревающее покрывало – плотная темная ткань, которая натягивается поверх бассейна. В хороший солнечный день можно увеличить температуру на 4-6 градусов за час. Однако процесс будет длительным, нагревается только верхний слой. Поэтому дополнительно используют насос или перемешивают жидкость вручную.

Альтернативный вариант обогрева бассейна

При выборе техники учитывайте критерии:

1. Мощность. Зависит от объемов воды. Уровень мощности влияет на скорость нагрева.
2. Вид прибора. Самый распространенный – проточный водонагреватель. Имеет малые габариты, можно установить на маленьком дачном участке. Подходит для небольших бассейнов. Остальные варианты имеют более сложную схему подключения.
3. Источник энергии. Есть техника, работающая от электричества, твердого топлива, солнечных батарей, газа.
4. Цена. Дорогие аппараты предназначены для обогрева больших объемов. Бюджетные – для небольших дачных надувных бассейнов.

Смотрите в видео: как нагреть воду в бассейне подручными средствами.

Сделать бассейн с подогревом можно самостоятельно, но в этом случае вы не получите гарантий. Качественная техника обеспечит теплой водой на протяжении всего года.

Даже от самого красивого и удобного бассейна будет мало толку, если в нем холодная или недостаточно теплая вода. Многим из нас приходилось сталкиваться с неприятным ощущением при окунании в воду, имеющую некомфортную температуру. Исправить положение может наличие приборов, способных ощутимо подогреть большой объем воды. В этой статье мы расскажем, как установить заводской нагревательный прибор или сделать водонагреватель для бассейна своими руками.

Способы нагревания воды

Нагреть воду в бассейне можно различными способами:

1. При помощи солнечного коллектора.
2. Тепловым насосом.
3. Используя электронагреватели.
4. Задействовав теплообменник.
5. Топливными водонагревателями.

Чтобы рационально использовать энергию, важно правильно подобрать устройство.

Также мы рассмотрим, как правильно выбрать место для бассейна, каким должен быть его стиль, и какое нужно будет подобрать оборудование. Также расскажем о методах, которые помогут снизить тепловые потери.

Используем солнечную энергию

Даже в самый солнечный день мы можем столкнуться с такой ситуацией, когда вода в бассейне не прогревается до комфортной температуры, и тогда, вместо удовольствия от плескания в бассейне, просто приходится окунуться и сразу выходить, а потом объяснять детям, почему им нельзя купаться. Чтобы такой проблемы не возникло, рассмотрим несколько способов использования солнечной энергии для более эффективного нагрева воды.

Экран

Такое приспособление будет эффективно только для небольших разборных бассейнов.

Для изготовления экрана потребуется лист пенопласта высокой плотности (иначе он будет крошиться) и черная полиэтиленовая пленка. Из листа пенопласта вырезается внутренняя часть, чтобы получилась рамка, поверх которой скобами прикрепляется пленка. Экран кладется на воду необшитой частью вниз. Солнце, нагревая пленку, поднимает температуру под ней. В свою очередь теплый воздух нагревает воду. КПД такого приспособления весьма невысокое, но можно сделать несколько экранов, тогда вода будет нагреваться быстрее.

Еще один способ нагревания воды в бассейне возможен с помощью черной пленки, к которой по углам привязаны грузики. Это может быть достаточно большое по размерам полотно, только обязательно без дырок. Оно погружается не полностью в воду, а так, чтобы посредине оставался купол с воздухом внутри. В зависимости от размеров полотна и глубины бассейна, вес грузиков придется подбирать опытным путем. Это могут быть куски гранита или какого либо другого материала, который не впитывает в себя воду.

Изготовление солнечного коллектора вполне по силам большинству людей, владеющих инструментом. Мы не будем рассматривать процесс сборки сложных систем, а остановимся лишь на тех, которые можно без проблем сделать в домашних условиях. Чтобы сделать солнечный водонагреватель, можно использовать различные материалы:

• Медные трубки. Для изготовления солнечного коллектора из медных трубок наиболее практично их спаять по принципу автомобильного радиатора. Благодаря этому на сравнительно небольшой площади можно расположить большое количество трубок. Если же трубки гнуть, то из-за ограничения радиуса изгиба общая площадь коллектора будет небольшой. Для увеличения КПД нужно делать больший коллектор, в сравнении с паянным.

• Алюминиевые трубки. Коллектор из алюминиевых трубок не спаять в домашних условиях, поэтому их можно сгибать и укладывать в каркас.

• Черные полимерные трубы. Такой материал просто укладывается спиралью внутри каркаса, фиксируясь внутри него. Труба должна быть цельной.

• Черный сотовый поликарбонат. В качестве трубок используются соты поликарбоната. Для изготовления такого коллектора, кроме листа поликарбоната, еще будут нужны пластиковые водопроводные трубы большого диаметра. В трубе по ширине поликарбоната вырезается паз. В этот паз вставляется подготовленный лист так, чтобы соты были внутри трубы. После этого все щели заделываются термоклеем. Водопроводная труба с одной стороны глушится, а с другой стороны, с помощью фитинга крепится труба (или шланг), который будет идти к бассейну. Конструкция располагается так, чтобы одна часть коллектора с приклеенной трубой была внизу, а вторая выше – так система будет работать самотеком. При использовании прозрачного поликарбоната КПД коллектора будет ниже.

• Секции плоских стальных радиаторов. Вряд ли кто-то будет разбирать новые радиаторы для того, чтобы из них сделать солнечный коллектор, а вот использовать бывшие в употреблении в самый раз. Под каждый радиатор изготавливается каркас, а получившиеся коллекторы соединяются трубами параллельно.

Подобные устройства можно использовать и для подогрева больших бассейнов, но тогда нужно будет изготовить много коллекторов, которые могут не вписаться в дизайн участка.

Для каждой вышеперечисленной конструкции нужно изготовить каркас с приклеенным на дне светоотражательным (или черным, если используется утеплитель) материалом. Внутри нужно установить и закрепить сам коллектор. Конструкция устанавливается под углом, причем верхняя часть должна не быть выше уровня воды в бассейне. В противном случае придется устанавливать циркуляционный насос.

Есть еще один способ использования энергии солнца – солнечные батареи, вырабатывающие электричество. В таком случае вырабатываемая электроэнергия будет использоваться для подогрева воды. Хотя такая система может функционировать круглогодично, нужно учесть, что стоимость ее очень высокая.

Тепловой насос

Для обогрева большого бассейна можно использовать тепловой насос, но сразу стоит оговориться, что занятие это затратное, хотя и быстро окупаемое.

Тепловой насос можно задействовать не только для подогрева воды в бассейне, но и для обогрева всего дома.

В этой статье мы не будем уделять много времени описанию этого устройства, но если вы всерьез заинтересовались изготовлением теплового насоса, то подробную информацию найдете .

Электронагреватели

Система электронагрева отлично подойдет для бассейна небольшого размера. Это не говорит о том, что такой нагреватель не способен нагреть воду в большом бассейне, просто экономически это будет невыгодно из-за большого расхода электроэнергии. Кроме того, мощные нагреватели выпускаются для работы под напряжением 380 вольт, а в большинстве домов такое оборудование подключить нет возможности.

Выбирая проточный водонагреватель, нужно учитывать не только напряжение для его работы, ни и потребляемую мощность. Может случиться так, что проводка, идущая к дому, не рассчитана на большое энергопотребление.

Для того чтобы определиться, стоит ли связываться с устройством, работающим от электричества, нужно рассмотреть его преимущества и недостатки. Начнем с достоинств:

• Весь процесс обогрева можно полностью автоматизировать.
• В бассейн сразу начинает поступать горячая вода.
• Оборудование компактное.
• Простое управление.
• Невысокая стоимость оборудования.

Недостатки тоже имеются:

• Нужно учитывать возможности электросети.
• Большое потребление электроэнергии.
• Срок эксплуатации нагревателя находится в прямой зависимости от качества проходящей через него воды.

Что касается установки нагревателя, то эту работу можно выполнить самостоятельно, чего не скажешь о монтаже электропроводки, термостатов и других систем автоматизации (это не касается профессиональных электриков).

Многие производители, стараясь сохранить индивидуальность, выпускают оборудование со своей схемой подключения, подключаемое и настраиваемое по индивидуальной схеме. По этой причине мы не будем подробно останавливаться на этом способе обогрева бассейна.

Так как большую часть работ не получится выполнить самостоятельно, то при выполнении работ самостоятельно, вряд ли получится существенно снизить затраты. Кроме того, из-за неправильной настройки нагревательное оборудование может быстро выйти из строя. В таком случае себестоимость всей системы существенно возрастет.

Теплообменник

Что, такое теплообменник? Не вдаваясь в технические формулировки, можно коротко объяснить – это устройство, имеющее два независимых контура, в котором вода, приходящая от нагревателя, нагревает воду во втором контуре, не смешиваясь с ней.

Теплообменник лишь передает тепло, поэтому нужен нагревательный прибор, от которого он будет запитан.

Не имеет разницы, откуда будет поступать вода в теплообменник. Это может быть:

• Электрокотел.
• Газовый котел.
• Твердотопливный котел.
• Котел на жидком топливе.
• Тепловой насос.
• Солнечная батарея.

Любая из этих систем может быть задействована как для обогрева дома и подогрева воды или только для бассейна.

Из преимуществ стоит отметить такие особенности:

• Не нагружает электросеть.
• Процесс подогрева воды можно автоматизировать за счет установки термостата.
• Простое управление.
• Оборудование компактное.
• Невысокая стоимость оборудования.
• Простота монтажа.

Теперь о недостатках.

• Потребуется больше суток, чтобы нагреть залитую воду в бассейн. В дальнейшем постоянная температура поддерживается этим устройством.
• Высокая стоимость оборудования.

Часто делается комбинированная система с электронагревателем, который включают только тогда, когда нужно быстро нагреть воду до нужной температуры.

Топливные водонагреватели

Для больших стационарных бассейнов нужны стационарные системы подогрева, но если разборным бассейном решили воспользоваться, к примеру, на даче, то придется долго ждать, пока нагреется в нем вода. В этом случае можно сделать дровяной подогреватель. Самый простой вариант такого устройства состоит из змеевика, расположенного вокруг костра. Под действием насоса через него будет проходить вода и выливаться в бассейн.

Устройство будет более эффективно работать, если змеевик поместить внутри металлического корпуса и сделать решетчатое дно. Такая импровизированная печь устанавливается над приямком или к ней привариваются ножки. Концы трубы змеевика должны быть выведены подальше от очага пламени, чтобы не расплавился натянутый на них шланг. Поскольку нагрев воды в трубах происходит очень быстро, потребуется подключение циркуляционного насоса.

Преимущество такого устройства в том, что можно сочетать приятное с полезным – сжигать мусор и греть воду. Что касается топлива, то это может быть всё, что хорошо горит.

Не стоит использовать в качестве топлива старые автомобильные покрышки, так как при их сгорании выделяется черный токсичный дым и образуется много сажи, которая будет оседать на участке.

Если нет желания или возможности делать самодельный водонагреватель, то можно приобрести такой агрегат заводского изготовления.

Как снизить тепловые потери

Ни для кого не секрет, что вода остывает, но этот процесс можно замедлить, если позаботиться о методах теплосбережения.

Дети очень любят плескаться и брызгаться в воде – явление вполне нормальное, но при невысокой температуре воздуха это приведет к ускоренному остыванию воды в небольшом по объему бассейне.

Крытый или открытый бассейн

В зависимости от ответа на этот вопрос, потребуются разные меры для сохранения тепла.

Если еще во время строительства бассейн не был утеплен, то огромная часть тепла будет уходить через стены.

Для открытого бассейна, когда им никто не пользуется, можно использовать теплосберегающие жалюзи, которые расстилаются поверх воды.

Также можно использовать обогревающее покрывало.

Под куполом крытого бассейна также нужно поддерживать комфортную температуру воздуха. Если это не сделать, то вода будет быстро остывать, испаряясь из бассейна, что приведет к появлению повышенной влажности внутри помещения. Кроме того, чаще придется добавлять в бассейн воду с водопровода, на разогрев которой потребуется больше энергии, нежели обычно.

Крышу лучше сделать из материала, который будет пропускать достаточно солнечного света (стекло, поликарбонат). Это будет способствовать прогреву помещения и воды, словно в теплице. Недостатком такого метода является то, что в зимнее время прозрачная крыша не сможет удерживать внутри тепло.

Сэкономить тепло в бассейне поможет грамотно подобранная облицовка внутри бассейна. Покрытие должно не отражать солнечные лучи, а поглощать их.

Надеемся, что вы нашли в статье нужную информацию и сможете ей воспользоваться. Также с радостью прочитаем, какие способы нагрева воды в бассейне вы знаете. Такую информацию вы можете оставить в разделе, посвященному комментариям.

Видео

Посмотрите видео про подогрев бассейна с помощью солнечного коллектора:

Узнайте, как устроить подгорев воды в бассейне с помощью теплообменника:

Бассейн с подогревом — роскошь и комфорт своими руками

Наличие бассейна в загородном доме приводит в восторг не только детей, но и взрослых. В его строительстве нет ничего трудного, а сама технология отработана годами. Однако ежедневная радость от водных процедур может быть омрачена капризами погоды. В таком случае отличным решением станет установка специального аппарата для нагрева воды в бассейне своими руками.

Способы обогрева воды в бассейне

Современного оборудования для подогрева воды существует великое множество, однако из широкого ассортимента всех устройств можно выделить пять основных типов, которые сегодня пользуются большей популярностью. Среди них:

• Солнечные обогреватели или коллекторы.
• Тепловые насосы.
• Электрические нагреватели.
• Топливные нагреватели.
• Теплообменники.

Солнечные коллекторы

Такой способ идеально подойдёт для тех, кто живёт в местности, где большую часть времени светит солнце. Устройство позволит довольно быстро подогреть любой объем воды, за счёт увеличения или же уменьшения количества специальных модулей, принимающих солнечную энергию.

Солнечный нагреватель — безопасный и экономичный вариант для подогрева воды в бассейне

Представленная система имеет ряд особенностей:

• солнечный обогреватель представляет собой экологически безопасный продукт;
• для работы не требуются дополнительные температурные сенсоры;
• самостоятельная установка устройства обеспечит минимум денежных затрат.

При всём этом солнечные коллекторы можно подразделить на две группы.

Вакуумные

Представляют собой панели с установленными на них стеклянными трубками, внутри которых располагаются подобные трубки с меньшим диаметром. Высокоселективный состав, покрывающий их внутреннюю поверхность, благоприятствует сохранению солнечного тепла. За счёт того, что функционирование нагревателя происходит путём трансформации специальной жидкости в пар, вода в бассейне прогревается равномерно и по всему периметру.

Вакуумный коллектор — отличный вариант, которое выдержит любые капризы погоды

Плоские

Как правило, коллекторы такого типа выполняются в виде воздухопроницаемых панелей, которые способствуют полному прогреву воды до 200 градусов, даже при отсутствии солнечных лучей. Каждая щель и отверстие на готовом устройстве герметизируются силиконом.

Панель плоского коллектора состоит из:

• покрытого чёрной краской абсорбера (его используют в качестве изолятора ультрафиолетового излучения);
• прозрачного экрана, который произведён из рифлёного поликарбоната;
• трубок из меди, благодаря которым осуществляется распространение теплоносителя;
• теплоизоляционного покрытия, которое служит в качестве аккумулятора, сохраняющего полученное тепло.

Функционирует установка достаточно примитивно: абсорбер поглощает солнечную энергию, после чего она преобразуется в тепловую и передаётся воде, равномерно прогревая её.

Плоский коллектор обеспечивает нагрев воды в бассейне, поддерживая при этом оптимальную температуру

Тепловые насосы

Тепловой насос для обогрева воды — хороший и современный способ обеспечить себе комфортное купание в тёплой воде. Ему не требуется много электроэнергии, и в то же время он в силах обогреть бассейн больших размеров. Источником тепла могут быть различные природные компоненты: начиная от грунта и заканчивая тёплыми воздушными массами.

Принцип функционирования теплового насоса можно охарактеризовать как работу холодильника, только наоборот: он перерабатывает из окружающего воздуха холод, а тепловой насос — тепло. Таким образом, выделяя значительное количество энергии, способной обогреть большой объем воды в бассейне.

Тепловой насос — схема функционирования

Плюсы и минусы (таблица)

Таким образом, подогревать бассейн при помощи теплового насоса довольно эффективно, но лишь при температуре выше 5 градусов. Поэтому такой тип широко распространён среди владельцев крытых бассейнов: устройство нагревает не только воду, но и воздух в помещении.

Электрические нагреватели

Для подогрева воды в небольших бассейнах целесообразно будет приобрести электрический нагреватель. Использование такой системы для объёмных бассейнов повлечёт за собой оплату высоких счетов за электроэнергию.

Функционирует электрический нагреватель путём прокачки воды через свой корпус, внутри которого располагается специальная нагревательная деталь. Чаще всего, в качестве вышеупомянутого элемента выступает неизолированная спираль или трубчатые тэны (изготавливаются из титана или нержавеющей стали). Стоит заметить, что спираль более устойчива к воздействию солей и разнообразных примесей, содержащихся в воде, а значит, эксплуатационный срок устройства возрастает.

Система электрического нагревателя содержит в себе 2 термостата, благодаря которым осуществляется экономия электроэнергии. Первый поддерживает температуру воды, а второй — обеспечивает тэнам защиту от перегрева.

Электрический нагреватель — легкий и простой способ прогреть воду в бассейне

К тому же не стоит забывать, что большинство моделей представленного типа нагревателя нуждаются в подключении к сети в 380 вольт. Допускается подсоединить систему и к сети с напряжением в 220 вольт, но эффективность и производительность электрического водонагревателя снизится в два раза.

Топливные нагреватели

Топливные нагреватели являются одним из самых экономичных вариантов обогрева воды в бассейне. Стоит заметить, что устанавливать систему подобного типа невыгодно, так как она может отопить и другие объекты на участке.

В основном топливные нагреватели функционируют на нефтепродуктах, газе, твёрдом топливе.

Топливный нагреватель считается одним из самых опасных вариантов подогрева воды

Несомненно, бассейн с подогревом от дров выглядит достаточно притягательно. Но чтобы применять в быту пожароопасные устройства, нужно произвести ряд действий, а именно:

1. Получить особое разрешение на установку.
2. Зарегистрировать устройство.
3. Принять противопожарные меры.
4. Установить дымоход и автоматику.

Успешно завершив все этапы, можно приступать к установке топливного нагревателя. Но прежде, чем выполнить установку, нужно разобраться, как устроена система:

• Она обладает змеевиком, в котором вода нагревается при сжигании топлива.
• Нагреватель оборудован специальным циркуляционным насосом, системой фильтрации и автоматикой.
• Процесс обогрева воды контролируется датчиками.

Теплообменники

Теплообменники для подогрева воды в бассейне являются достаточно распространённым типом. Устройство производится в виде колбы больших размеров, оснащённой теплоносителем. Он циркулирует внутри колбы, перераспределяя высокопотенциальную энергию равномерно. В результате вода, нагреваясь до нужной температуры, непрерывно поступает в бассейн.

Для того чтобы эффект от теплообменника был максимальным, его зачастую оснащают тепловыми датчиками с блоком автоматического контроля. Это позволяет устройству начинать активно работать, лишь когда температура воды опускается ниже заданной. Благодаря этому аппарат экономит энергию и поддерживает стабильную температуру.

Теплообменники — это удобный способ поддерживать температуру в бассейне

Критерии выбора устройства для подогрева воды

К выбору аппарата для подогрева бассейна нужно подойти со всей серьёзностью и обязательно обратить внимание на следующие факторы:

1. Вид бассейна. Бассейны бывают двух видов: в доме (закрытые) и на территории участка (открытые). Для второго варианта потребуется техника повышенной мощности, так как процесс охлаждения воды на открытом воздухе происходит в несколько раз быстрее.
2. Скорость прогрева. Скорость прогрева воды зависит от мощности аппарата, однако более мощные устройства располагаются в высокой ценовой категории.
3. Объем бассейна. Для бассейна малых размеров вполне достаточно системы со среднестатистической мощностью и скоростью нагрева, а для больших резервуаров — наоборот.
4. Эксплуатационный срок. Использовать бассейн круглый год поможет аппарат с высокой мощностью и повышенной степенью теплоотдачи. А для летнего периода, особенно в тёплые дни, будет достаточно устройства средней производительности и скоростью нагрева.

Выбор нагревателя воды зависит только от Вас!

Из вышеперечисленного можно сделать разумный вывод — приобретение конкретного водонагревающего прибора напрямую зависит от его технических показателей и выбранного вида бассейна.

Температура воды в бассейне: нормы

Для того чтобы купание в бассейне было приятным и комфортным, температурные значения воды должны иметь следующие значения:

• Для активных и спортивных игр в бассейне — 21–23 градуса.
• Для взрослых людей — 25–27 градусов.
• Для маленьких ребятишек — 29–31 градусов.
• Для пожилых людей — от 26 градусов и выше.

Для комфортного купания важны многие факторы: один из таких — температура воды

Поддержание оптимальной и стабильной температуры воды в резервуаре необходимо, чтобы не навредить себе и своему здоровью.

Подготовка к работе

Изготовить своими руками нагреватель воды для бассейна — основательно сэкономить на покупке дорогостоящего оборудования. Применение солнечной энергии в качестве обогрева — оптимальный вариант, позволяющий сберечь как ваши средства, так и тепловую энергию.

Выбор материала и советы

Материалов для создания солнечного нагревателя потребуется достаточно много, однако экономить на них не следует — все ваши затраты окупятся в первые несколько недель эксплуатации. Древесину допускается использовать самую обычную, к примеру, сосну. Прежде чем её использовать, рекомендуется обработать поверхность специальным антисептическим средством во избежание гниения или образования вредителей. Крепежи и переходники для сборки коллектора рекомендуется изначально покупать самые качественные, пусть и дорогие.

Инструменты

• Брус с квадратным сечением 50 мм — 38 м.
• Фанера толщиной 12–15 мм — 5 м².
• Металлопластиковая труба диаметром 0,5 дюйма — 110 м.
• Пластиковые крепежи для труб — 160 шт.
• Угольный переходник для металлопластиковых труб типа «папа-мама» — 60 шт.
• Угольный переходник для металлопластиковых труб типа «мама-мама» — 62 шт.
• Переходник на штуцер диаметром 0,5 дюйма — 105 шт.
• Выпускной воздушный клапан — 1 шт.
• Обратный клапан — 1 шт.
• Тройник диаметром 0,5 дюйма — 3 шт.
• Сливной кран диаметром 0,5 дюйма — 2 шт.
• Погружной насос 3–4 м³/ч — 1 шт.
• Гофрированный шланг — 2 шт.
• Листовой металл — 5 м².
• Алюминиевый профиль высотой 12 см — 4 шт.
• Стальной уголок (оцинкованный) 50х100 мм — 4 шт
• Стекло толщиной 4 мм — 4 шт.
• Нитрокраска чёрного цвета — 5 л.
• Доска 30х100 мм — 9 м.
• Рубероид (или другая рулонная гидроизоляция) – 5 м².
• Тротуарная плитка толщиной от 40 мм — 4 м².
• Саморезы по дереву.
• Сантехническая фум-лента.
• Речной просеянный песок.
• Силиконовый герметик.

Пошаговая инструкция: создание солнечного коллектора своими руками

Для начала нужно выбрать подходящее место, где будет располагаться солнечный нагреватель. Это должен быть открытый и незатененный участок на южной стороне. Расстояние от коллектора до самого бассейна необходимо сделать минимальным.

1. Первым делом следует разметить площадку под нагреватель размером 5 квадратных метров и снять плодородный слой с почвы (как правило, его толщина составляет 25–30 сантиметров).
2. Затем выровняйте и утрамбуйте дно, засыпав его 10-сантиметровым слоем песка.
3. Тщательно утрамбуйте песок, добавив на него немного воды. Он будет выступать в качестве дренажной системы. Так основание нагревателя не намокнет от осадочных вод.
4. Покройте песок рулонной гидроизоляцией. Рекомендуется укладывать отрезы внахлёст друг на друга на 10 сантиметров, а на стенки ямы — на 20 сантиметров.
5. Уложите покрытие в виде тротуарной плитки.

   Кладем тротуарную плитку

6. Изготовьте каркас из квадратных брусьев, соединяя детали уголками.

   Деревянный каркас

7. Затем соберите плоскость, прикрепив коллектор к каркасу под необходимым углом.

   Крепим плоскость для коллектора

8. Собираем плоскость.

   Собираем плоскость для коллектора

9. Колышками из алюминия прибейте получившуюся конструкцию к земле.
10. Выполните разметку на плоскости нагревателя в точках, где будут крепиться трубы.
11. Покройте чёрной нитрокраской каждый угловой переходник.
12. В намеченных местах прикрутите переходники.

    Прикручиваем переходники

13. Соберите каркас щита, обшив его фанерой.
14. Закрепите щит на собранном каркасе.

    Фиксируем щит

15. Используя уголки, по всей конструкции сделайте бортики из брусков.
16. Прорежьте пазы (для установки стекла).
17. На фанере зафиксируйте листовой металл, окрасив щит в чёрный цвет.
18. Обозначьте маркером точки расположения креплений для металлопластиковых труб с шагом в 50 миллиметров.
19. Установите крепления, вставив в них металлопластиковые трубы нужной длины.
20. Используя штуцеры и уголки, изготовьте змеевик.
21. Сделайте 2 отверстия в бортиках для выведения труб, а на концах зафиксируйте тройники.
22. Соберите оставшуюся схему водоотвода. Проведите гидравлическое тестирование. При успешном завершении — покрасьте змеевик нитрокраской.

    Красим нитрокраской

23. В центре щита закрепите опорный брус, а затем — соберите раму из алюминиевых профилей.
24. Нарежьте стекла нужного размера, промазав их силиконовым герметиком.
25. Уложите стекла в пазы.
26. С боков прикрутите отрезки уголков и установите накладку в центре, где стыкуются 4 стекла.

    Состыковка 4 стекол

27. Проведите сеть (питание) и закрепите внутри насоса гидроизолированную розетку.

    Проводим питание

28. Запустите коллектор и проведите тестирование.

Сборка достаточно простая, однако за счёт того, что система не автоматизирована, выключать и включать солнечный коллектор придётся своими руками.

Перед водными процедурами в бассейне, когда вода уже будет полностью прогрета до нужной температуры, в целях безопасности следует полностью отключить электрическую систему. В противном случае вы можете получить ожог горячей водой.

style=»text-align:justify;»>Видео: как смастерить солнечный коллектор своими руками

Особенности эксплуатации

Несколько важных советов, благодаря которым вы сможете намного повысить срок жизни водонагревателя и сделать купание безопасным:

• Если температура в доме/участке, где установлен нагреватель, падает до 0 и ниже, то его использование на время запрещается. На этот период рекомендуется отключить аппарат от сети и водопровода, а затем слить из него остатки жидкости.
• В процессе функционирования в отверстиях аппарата может образоваться накипь. Это повлечёт за собой снижение напора и повышение давления внутри нагревательной колбы. Избежать этого поможет периодическая очистка деталей при помощи мягкой щётки и бытовых моющих средств.
• Если вы обладатель солнечного коллектора, то время от времени следует очищать стекла нагревателя от пыли, иначе температура на выходе устройства может снизиться в 4 раза.
• Чтобы сберечь тепло в бассейне, его каждый вечер накрывают полиэтиленовой плёнкой или специальным тентом. Хорошим помощником при защите бассейна от насекомых, мусора и листьев станут круги, изготовленные из чёрной полиэтиленовой плёнки, натянутой на обруч хула-хуп.

Теперь вы знаете все способы обогрева воды в бассейне. Современное оборудование представлено в широком ассортименте, а выбирать его нужно исходя из собственных желаний и предпочтений.

Виды дровяных печей для подогрева воды

По принципу действия дровяные нагреватели могут быть:

1. Косвенного нагрева ― дровяная печь с косвенной системой нагрева предполагает периодический обогрев воды в накопительном баке. После нагревания воды в накопительном резервуаре до определенной температуры печь можно затушить, а горячая вода будет отдавать тепло в бассейн в течение нескольких часов.

   Подогрев воды в бассейне в данном случае осуществляется от его пола, под которым расположен накопительный бак, или от стен.

2. Проточными ― данный метод более эффективен по сравнению с косвенным, такая система подходит для бассейнов, требующих обогрева на регулярной основе. Принцип действия проточного водонагревателя заключается в следующем: вода из нижней части бассейна проходит по змеевику и подается в топку.

   Подогретая вода поступает в бассейн с обратной стороны от заборного отверстия, а в топку тем временем подается новая порция воды для последующего разогрева.

Как выбрать материал для самодельного водонагревателя?

Для изготовления самодельного нагревателя потребуется:

1. Змеевик ― его делают из длинной толстостенной стальной трубы, которую сгибают в кольцо в виде спирали.
2. Топка ― ее функцию может выполнить любой металлический бак из закаленной стали. Он не должен деформироваться под воздействием высоких температур.

   При желании топку можно изготовить из камня, однако в этом случае нужно учитывать возможность транспортировки.

3. Насос, который должен достаточно быстро перегонять воду по змеевику, чтобы она не успела закипеть при нагреве.
4. Качественный поливной шланг или пластиковая труба, по которой вода будет забираться из бассейна и подаваться обратно уже в нагретом состоянии.
5. Переходники под шланг или трубу.
6. Три стальные трубки.

Схема конструкции

Схема котла максимально проста: он представляет собой спиралевидный змеевик, внутри которого приварены три стальные трубки. Они предотвращают деформацию змеевика при нагреве и охлаждении, фиксируя спираль в нужном положении.

Оба конца трубы-змеевика выведены в одну сторону ― к бассейну. В нижнюю трубку будет подаваться холодная вода из бассейна, а из верхней выливаться в него после нагрева.

Как рассчитать мощность обогревателя?

Для расчета мощности нагревателя используется формула P = 1,16*V* ΔT/t, где:

• P – мощность, измеряется в кВт;
• V – объем чаши для купания в м³;
• t – время;
• ΔT – разница температур.

Для расчета мощности потребуется измерить объем бассейна и температуру воды в нем. Объем покупного бассейна можно посмотреть в техническом паспорте от производителя.

Для вычисления объема квадратной или прямоугольной емкости потребуется умножить ее длину на ширину и высоту.

Объем круглой чаши вычисляется по формуле V=3,14*R^2 *H, где:

• Н – высота бассейна;
• R – его радиус.

Для примера можно рассмотреть расчет мощности печи для емкости объемом 40м³. Но прежде, чем производить расчеты, потребуется измерить исходную температуру воды.

Если этот показатель составляет 16˚С, а до температуры 27˚С воды нагревается за 3 часа, то получится, что мощность составляет: 1,16*40*(27-16)/3, или 170,13 кВт. Если же печь нагревает такой же объем воды за 5 часов, то ее мощность составит: 1,16*40*(27-16)/5 = 102,08 кВт.

Как видно, во втором примере мощность нагревателя меньше на 68 кВт. Для увеличения скорости нагрева необходимо увеличить площадь змеевика. Чем больше объем бассейна, тем большего размера должен быть змеевик.

Инструменты и материалы

Для изготовления нагревателя потребуется подготовить:

• стальную трубу диаметром 7-10 см и длиной 4-6 м;
• металлический лист или сетка из жаропрочного металла для изготовления топки;
• шланг, переходники, насос;
• сварочный аппарат;
• болгарка для резки металла;
• рулетка, маркер.

Если планируется соорудить стационарную печь, которая будет постоянно находиться на одном месте, то саму топку можно сделать из кирпича. При необходимости изготовления мобильного нагревателя топку лучше сделать из металла.

Пошаговая инструкция по изготовлению

Нагреватель для бассейна изготавливается в следующем порядке:

1. Сначала с помощью болгарки вырезают кусок металла прямоугольной формы.
2. Полученный лист металла сгибают в кольцо таким образом, чтобы получился цилиндр, и соединяют края кольца сварочным швом.
3. Затем из того же металла делают подставку для цилиндра, которая одновременно будет служить дном.
4. Цилиндр приваривают к подставке с помощью сварочного аппарата.
5. Стальную трубу сгибают по спирали вокруг цилиндра. Концы трубы выводят в одном направлении, они должны быть достаточно длинными, чтобы шланг не повредился от горячего огня в топке.
6. Получившийся змеевик фиксируют стальными трубками, нижние концы которых приваривают к металлическому дну агрегата.
7. На концы трубы крепят шланги и заводят их внутрь бассейна. Теперь осталось соединить насос с заборным патрубком и сделать подключение насоса к входному отверстию нагревателя.

В топку закладываются дрова, дожидаются, когда они хорошо разгорятся, и включают насос. Воды, циркулирующая по теплообменнику, нагревается от пламени в топке и подается в бассейн. В зависимости от его объема и мощности нагревателя вода нагреется до нужной температуры уже через 2-4 часа.

Чтобы снизить скорость остывания подогреваемой воды, рекомендуется обшить стенки материалом с низкой теплопроводностью. Например, в качестве такого материала можно использовать деревянные доски.

Нагреватель на дровах для бассейна своими руками, видео-инструкция:

Эксплуатация и обслуживание

При использовании каркасного бассейна в ветреную погоду его стенки могут повредиться углями, выдуваемыми из топки. Во избежание этого между бассейном и нагревателем рекомендуется установить ограждение из невоспламеняющегося материала, например, асбеста или металла.

После каждого использования угли в топке необходимо тщательно тушить во избежание пожара. Также необходимо следить, чтобы вода в змеевике не закипела из-за слишком сильного пламени или недостаточной скорости движения воды внутри змеевика. Это может привести к расплавлению шланга и травмированию купающихся людей кипятком.

Использовать такую самоделку в закрытом помещении не стоит – это может привести к отравлению угарным газом.

Заключение

Правильно сконструированная твердотопливная печь сможет подогреть любой объем воды. Нужно учесть, что для обогрева больших бассейнов требуется агрегат с большой мощностью.

При недостаточной мощности для нагревания до нужной температуры может потребоваться более 10 часов, в течение которых уже нагретая вода будет быстро остывать в холодную погоду.

А какова Ваша оценка данной статье?

Котлы и другие нагревательные элементы, работающие на твердом топливе, появились одними из первых, и по сей день не утратили актуальности. Они с успехом применяются для дач, бань, небольших бассейнов. Дровяной водонагреватель также устанавливают в поездах и деревнях, где доступ к газовому топливу затруднен. Да и мощности электросети иногда бывает недостаточно, чтобы подключить альтернативный бойлер.

Для жителей деревень и глубинок нагреватель на дровах настоящая находка, позволяющая значительно улучшить бытовые условия. Хоть стоимость колонки-душа дровяной не слишком низкая, зато топливо получается в разы дешевле и доступнее.

Разновидности бойлеров на дровах

В зависимости от целевых назначений выделяю:

• бойлеры для обогрева и подачи горячей воды, со встроенной топкой – известны как титан;
• установки, похожие на предыдущие, но с раздельной колонкой;
• комбинированные – с электрическим ТЭНом для поддержания температуры;
• спиралевидные емкости для подогрева воды в бассейнах.

1. Самый известный вид нагревателей этого типа – титан, выпускающийся более 50 лет, предназначен не только для обогрева воды, но и для отопления помещения с площадью около 60 м. Может работать не только на дровах, но и на любом другом твердом топливе. Самый непритязательный и в то же время очень эффективный дровяной накопительный водонагреватель. Устройство его простое – чугунная топка, соединенная с баком из нержавеющей стали, в середине которого находится труба для выхлопных газов.

К емкости подведена холодная вода, которая, нагреваясь, перетекает в радиаторы, обеспечивая обогрев помещения. Её же можно использовать для того, чтобы помыться. Смеситель также входит в комплект. Цена дровяного титана – от 11 000 рублей.

Недостатки: в случае поломки ремонту практически не подлежит, так как нет фирм, занимающихся обслуживанием, запчасти найти в широкой продаже сложно. Если использовать в качестве единственного и основного источника отопления в месте постоянного проживания, то отлучаться из дому на несколько часов будет неудобно – как только догорят дрова, в помещении станет холодно. По этой же причине каждое утро будет встречать жителей прохладой.

2. Более обновленный водонагреватель для душа – Ермак. В течение получаса нагревает воду для 4 человек достаточной температуры, чтобы помыться. Бывает:

• КВЛ – колонка для нагрева воды с раздельной топкой;
• КВС – соединенный агрегат;
• КВЛ НЧ – комбинированный бойлер с электрическим ТЭНом, функция которого заключается в поддержании определенной температуры воды, которая в противном случае быстро остывает.

Идеально подходит для дач и районов, где нет газовых магистралей. Дровяной нагреватель Ермак имеет меньше недостатков: к нему продаются запчасти, его можно ремонтировать. Вот только поддержание тепла без подкладывания дров или другого топлива по мере сгорания затруднено: каждые 4-6 часов нужно возиться с топкой, чтобы сохранять в помещении оптимальную температуру, если использовать бойлер как основной элемент отопительной системы.

3. Водонагреватель на дровах для бассейна

Этот вид относится к отдельной категории. Он представляет собой трубу, скрученную в спираль, и поддон для дров в виде решетки. Конструкция также имеет подставку на ножках для того, чтобы снизу к костру осуществлялся достаточный приток кислорода. По описанию дровяной проточный водонагреватель предназначен исключительно для подогрева воды в надувных или пластиковых небольших бассейнах.

Работает он следующим образом: подсоединяется с помощью шлангов входящее и выходящее отверстие к бассейну, между змеевиком располагаются дрова, разжигается костер, остается подождать, пока вода в бассейне прогреется. В технические характеристики дровяного спирального водонагревателя входят данные о его размерах и весе, также дается информация об объеме бассейна, который он может прогреть. На это следует обращать внимание при покупке.

Как правильно выбрать водонагреватель на твердом топливе

Среди различных производителей можно выделить российского, чешского и болгарского. Остальные изделия, увы, часто выполняются подпольными умельцами, сумевшими найти необходимые материалы. Бывает, на последних моделях даже можно увидеть не очень аккуратные места сварки, при этом ручки и смесители у них хлипкие, документов на оборудование нет. Если замечено все перечисленное, лучше отказаться от приобретения, даже если цена кажется привлекательной.

Лучше купить дровяной водонагреватель Ермак, так как зарубежные дорогие изделия не всегда подходят к нашим суровым зимам. Очень часто потребители жалуются, что их мощность оказывается недостаточной.

Как собрать водонагреватель своими руками

Не смотря на относительную дешевизну покупных агрегатов, не всем деревенским жителям они по карману. Да и сделать водонагреватель для дачи своими руками лучше, хотя бы по той причине, что зимой редко кто сторожит участки, и новенькое оборудование могут позаимствовать.

Для того чтобы собрать конструкцию, необходимо подготовить:

• металлический бак;
• трубы для отвода дыма и подвода воды;
• стальные профили, ленты;
• колосник;
• крепежи;
• дрель, шлифовальную машинку;
• сварочный аппарат.

Далее следует разобраться с устройством топки, так как это самая сложная часть конструкции.

• камеры сгорания, в которую помещаются дрова через дверцу;
• зольника, отделенного от предыдущего отсека колосником;
• дымоотвода, его можно устроить посередине, как в титане, или вывести сбоку.

Обязательно нужно позаботиться о доступе кислорода через отверстие – поддувало (которое может прикрываться), иначе топливо в топке гореть не будет.

Верхняя часть конструкции делается проще: либо над топкой помещается бак, либо трубы с водой, размещенные по спирали. Главное, чтобы емкости были герметичны. Устраивая трубы в агрегат, нужно каждый стык заизолировать, уплотнить во избежание утечек жидкости.

1. Сначала срезают сваркой верх бака, чтобы получить доступ внутрь.
2. На расстоянии 25 см от дна монтируется решетка для дров.
3. С помощью стального профиля отделяется верхний отсек.
4. Глубина топки должна составлять около 50 см.
5. Сбоку емкости вырезаются отверстия для дров, зольника и поддувала.
6. К ним приваривают петли для крепления дверцы.
7. Далее в устройстве врезают выхлопную трубу (можно посередине).

Остается устроить подачу воды в бак и соорудить смеситель, чтобы можно было пользоваться горячей водой.

[content-egg module=GdeSlon template=compare]

У меня бассейн 10 куб.м. Всегда хочется, чтобы вода была в нем потеплее, а способы нагрева все слишком дорогие. Мне кажется, что такая идея нагрева довольно не плохая. Может кто установил себе такой? Хотелось бы узнать, насколько эффективно он греет?

Дровяной водонагреватель для бассейна, на мой взгляд, не плохое решение. Нагревать с помощью газа или электротенов, это будет обходиться гораздо дороже. Нагревать с помощью дров, может и примитив, но это до сих пор самый эффективный метод. Конечно,

электронасос нужен, но по большому счету, он может работать вообще без насоса. Если такой нагреватель будет размещен ниже уровня воды, то во время горения дров, циркуляция воды будет естественной, так как по закону физики теплая вода поднимается вверх, а холодная опускается вниз.

Эффективность это полезность, продуктивность, отдача и так далее.

Эффективность может быть и экономической.

Если Вы имели в виду экономическую эффективность, то надо учитывать множество факторов.

Если у Вас на даче, или доме есть “залежи” дров, угля, торфа и так далее что может гореть и давать тепло, это одно, если всё это покупать, то это другое, плюс транспортные расходы на доставку топлива на объект.

Для работы дровяного водонагревателя для бассейна нужен циркуляционный насос, который работает от электричества, если бассейн находится далеко от источника электроэнергии, или этого источника нет вообще, нужен генератор.

Генератор в свою очередь потребляет топливо (бензин, дизельное топливо), эти моменты надо просчитать, возможно покупка генератора и его работа плюс завезённые дрова в итоге получим абсолютно не эффективную работу (с экономической точки зрения) водонагревателя.

По мощности эти водонагреватели разные, если в среднем, то часа за 4-е бассейн диаметром 3-и метра (воду в нём) он нагреет.

Но процесс не возможно автоматизировать, “истопник” должен иметь 4-е часа свободного времени что бы находиться рядом с таким водонагревателем (поддерживать горение и контролировать его).

Плюс не возможно добиться заданной (желаемой) температуры, данный водонагреватель работает по схеме “+ – километр”.

Моё личное мнение, дровяной водонагреватель для бассейнов это примитив (спираль и огонь внутри)

Само устройство в принципе не дорогое, но покупка циркуляционного насоса и генератора к нему резко поднимают цену всей системы.

Проверить эффективность очень просто. Взять ведро или бочку наполнить водой, 10 или 30 литров разжечь под емкостью с водой костер. Костер такой чтоб огонь нагревал только дно емкости. Засеките время сколько будет нагреваться вода до нужной температуры и количество дров израсходованных. Потом прикините сколько нужно времени нагревать воду вашего бассеина. Вы еще не нагрев воды в ведре уже откажитесь от такой идеи. А лучше возьмите инструкцию водонагревателя на 100 литров и посмотрите сколько времени он нагревает воду и какой расход энергии при этом, перенесите это на бассейн. Вам сразу станет ясно эффективность такого нагрева.

[content-egg module=GdeSlon template=compare]

Обливаться холодной водой и периодически нырять в ледяную прорубь в некоторых случаях может быть полезно для здоровья. Но долго в таких условиях не поплаваешь. Чтобы в полной мере наслаждаться комфортом от купания, хорошо знать, как сделать водонагреватель для бассейна своими руками. Не во всех местностях погодные условия такие, что толща жидкости может прогреваться, просто находясь на солнце. Именно в этих ситуациях не обойтись без дополнительной помощи.

На дровах

Вода — это среда, в которой тело человека расслабляется и отдыхает наилучшим образом. Но, кроме того, именно в таких условиях есть опасность получить травмы, которые могут стать увечьями. По этой причине система подогрева должна соответствовать основным требованиям:

• относительно высокая скорость нагрева;
• хорошая изоляция в случае наличия электрического тока;
• минимальные расходы на реализацию;
• безопасность с точки зрения экологии;
• возможность непрерывного использования;
• простота самостоятельной сборки;
• доступность всех составляющих;
• отсутствие сложных механизмов;
• простота ремонта.

В большинстве случаев не получится, чтобы конкретный механизм соответствовал всем приведенным пунктам, но если будет покрыто хотя бы 80% из них, тогда такое решение можно считать весьма продуктивным.

Спиральный водонагреватель

Идеальным вариантом является такое решение, в котором не расходуется никаких теплоносителей и электрической энергии. Но в реальных условиях этого добиться практически невозможно. Существует большое количество разновидностей как коммерческих, так и самостоятельных наработок.

Использование газового котла. Этот вариант нельзя назвать экономичным, но благодаря ему нагреть большой объем можно достаточно быстро. Недостатком такой системы является необходимость определенной доработки. Если пустить воду из бассейна напрямую в нагревательный прибор, это может засорить его и привести к образованию накипи на теплообменнике. В свою очередь, это выльется в дорогостоящий ремонт.

Дровяной

Дровяной водонагреватель. При этом делается небольшая топка, через которую пропускается змеевик. Вода, проходя через него, нагревается и возвращается обратно в емкость. В этом случае необходимо постоянно следить за состоянием системы и делать загрузку дров. Также нет возможности осуществлять непрерывный подогрев. В ночное время вода будет терять свою температуру.

Тепловой насос

Тепловые насосы. Нет смысла ставить такой агрегат лишь для обогрева бассейна. Это будет нецелесообразно с точки зрения производительности и материальных растрат. Использовать его можно в том случае, когда он уже встроен в систему отопления всего дома. Условием его функционирования является температура окружающей среды, которая должна быть выше +5°C.

Принцип работы теплового насоса

Электрические нагреватели. По своей сути похожи на проточные водонагреватели для бытового использования. Принцип работы заключается в том, что жидкость проходит по змеевику, который соприкасается с ТЭНом. Таким образом происходит передача тепловой энергии. Такое решение является очень неэкономичным с точки зрения энергозатрат. Мощность элементов может достигать и превышать 6 кВт. Если применять его на протяжении продолжительного времени, то счет за электроэнергию перекроет всю радость от купания.

Электрический водонагреватель

Солнечные водонагреватели. В таких решениях в роли нагревателя выступает солнце. Его ресурс неисчерпаем, за него не нужно платить, поэтому такое решение можно считать идеальным. Но не стоит забывать, что во время высокой облачности, когда лучи рассеяны, производительность падает, а в ночное время она и вовсе равна нулю.

Солнечный коллектор самодельный

Установку или подключение к любому из перечисленных вариантов можно осуществить самостоятельно. Некоторые можно собрать с первого винтика. О том, как это сделать речь пойдет далее.

Нагрев жидкости в бассейне — это только половина дела. Постоянно необходимо следить за чистотой внутреннего пространства, а также затем, чтобы вода не зацветала. Сохранение тепла — тоже одна из главных задач.

Для изготовления производительного и интересного варианта понадобятся такие составляющие:

• черный лист сотового поликарбоната;
• полипропиленовая труба диаметром 25 мм;
• фитинги, их количество и параметры будут зависеть от конкретной конфигурации;
• циркуляционный или дренажный насос;
• фильтр.

Последовательность изготовления будет следующей:

1. Необходимо взять два отрезка трубы. Их длина должна быть на 7 см больше ширины листа поликарбоната.
2. С одного торца каждого отрезка припаивается переходник МРН (или МРВ, все будет зависеть от того, как необходимо обеспечить подключение).
3. С другой стороны патрубок закрывается при помощи пластиковой заглушки.
4. Вдоль трубы делается разметка. Наносятся две линии. Расстояние между ними должно быть равно толщине пластикового листа.
5. Патрубки фиксируются в тиски, чтобы их невозможно было сдвинуть. При помощи болгарки делаются прорези.
6. С одной и другой стороны сотового поликарбоната надеваются подготовленные элементы.
7. Места стыков промазываются клеем, который устойчив к воде.
8. Вся конструкция оставляется на определенный промежуток времени, чтобы произошло полное схватывание.
9. Разместить получившийся агрегат необходимо на крыше под наклоном. Направленность внутренних каналов должна идти вдоль листа.
10. К нижней части производится подключение подающей трубы, к верхней — отводящей.
11. В бассейн опускается труба до самого дна. К ней крепится картридж от колбы фильтра. В другом варианте можно отрезать горлышко от 2 литровой бутылки длиной в 15 см. На открытую часть надеть чулок и зафиксировать его стяжкой. К другой части подключается шланг. Он выводится к циркуляционному насосу.
12. Ко второму выходу из насоса подводится труба от нижней части коллектора.
13. Труба от верхней части коллектора подводится к бассейну, чтобы залив происходил сверху.
14. Для того чтобы запустить весь механизм, его частично необходимо наполнить водой, чтобы насос мог подхватить ток.

Два слоя поликарбоната

Отрезки трубы с фитингами и шлангами

Переходник

Патрубок фиксируется, делаются прорези

Вставляется поликарбонат

Водонагреватель из поликарбоната

Суть функционирования заключается в том, что холодная вода забирается со дна бассейна, подается в нижнюю часть сотового поликарбоната. Проходя через всю его площадь по мелким каналам, она прогревается и возвращается снова в емкость. При размерах пласта в 6×2 м мощность достигает приблизительно 7 кВт.

Другой механизм подогрева также изготавливается достаточно просто. Для него понадобятся:

• металлопластиковая труба диаметром 16 мм;
• стекло;
• черная краска в баллончике, устойчивая к температуре;
• обрезная доска 10×3 см;
• шуруповерт;
• саморезы;
• лист оцинкованного металла размером 1×2 м;
• ножовка по дереву.

Сборка всей конструкции осуществляется так:

• Из доски вырезаются две заготовки длиной в 2 м. Два других отрезка должны быть по 1 м.
• Они скручиваются между собой в прямоугольник.
• Задняя часть зашивается листовым металлом.
• Внутренняя сторона покрывается черной краской, что позволит притягивать больше солнечных лучей.
• Все пространство конструкции условно разделяется на две части. В каждую из них необходимо уложить металлопластиковую трубу, которая будет смотана в виде улитки.
• Похожий вариант Два контура соединяются между собой в одну замкнутую систему.
• Для фиксации трубы по бокам закрепляются ограничительные бруски из дерева или другого материала.
• Внутри все снова красится черной краской из баллончика.
• В одной из торцевых стенок делается вырез и пропускается патрубок для подачи. Таким же образом стоит поступить и с противоположного торца по диагонали.
• Ящик сверху закрывается обыкновенным стеклом. Это даст возможность повысить температуру до максимально возможного значения.
• Возле бассейна устанавливается насос. Можно применять самовсасывающий центробежный. Ему не страшно завоздушивание. Также он с успехом будет втягивать воду и подавать ее наверх.
• Коллектор устанавливается под углом в 30° в направлении к солнцу. Желательно разместить его на крыше.
• В бассейн опускается шланг и на нем делается фильтрующий барьер, как описывалось выше. Патрубок подключается к насосу. Ко второму выходу подключается труба для подачи жидкости наверх.
• От коллектора труба опускается непосредственно в бассейн.

Вода, проходя через смотанные отрезки трубы, успевает хорошо прогреваться и впоследствии отдавать свою температуру жидкости, которая находится в емкости. Витки необязательно могут быть расположены так, как описывалось выше. Можно сделать конструкцию больших размеров и уложить трубу змейкой или другим рисунком, который позволит обеспечить максимальное прогревание.

Для автоматизации всего процесса насос можно подключить к специальному таймеру. На приборе сделать настройки в таком режиме, чтобы он начинал функционировать только днем. Нагнетатель будет включаться самостоятельно и вам не придется переживать из-за некомфортных условий.

Суть метода, который будет описан ниже, принципиально напоминает солнечные нагреватели. Только основным элементом выступает не природный, а искусственный источник. Рассмотрим общую схему. Составляющие могут быть легко заменены на те, которые доступны в конкретном случае. Для работы понадобятся:

• пластиковая труба или шланг, которые выдерживают температуру горячей воды;
• старый радиатор или батарея;
• циркуляционный или подходящий центробежный насос;
• металлическая бочка на 200 л;
• дрова.

Перед началом сборки необходимо найти такое место на участке, где можно свободно развести огонь. Он не должен быть слишком близко к бассейну, т.к. может повредить его, если он собран из ПВХ пленки или древесины.

1. Устанавливается металлический бак. Необязательно использовать именно его. Можно соорудить импровизированные подставки из кирпичей.
2. Сверху укладывается радиатор или старая батарея.
3. В выходные отверстия прикручиваются ниппели с елочками на концах, на которые можно надеть шланг. Это может быть переходник с двумя резьбами для накручивания трубы.
4. К выходному отверстию подключаем патрубок и опускаем его в бассейн.
5. На дно бассейна устанавливаем фильтрующий наконечник по принципу, как было описано выше.
6. Соединяем заборный шланг с насосом.
7. От насоса делаем подключение к входному отверстию батареи.
8. Под радиатором разводим костер и включаем насос.

Радиатор водяного отопления

При желании бассейн с 11 тыс. литрами воды можно нагреть до температуры 27°C за одни сутки. Если продолжать прогрев, тогда получится импровизированное джакузи.

Перед использованием старой батареи или радиатора их обязательно нужно хорошо промыть. В середине может быть налет и ржавчина, которые приведут к повреждению крыльчатки насоса, а также испачкают воду.

Можно сделать переносной прибор, который будет применяться на постоянной основе. Для этого понадобится металлическая труба диаметром 200 мм. Ее высота должна быть 80‒100 см. На дно приваривается квадратный лист металла размером 30×30 см. По внешней стороне спиралью накручивается медная трубка желаемого диаметра. Верхний конец подключается к шлангу, по которому вода поступает в бассейн, к нижнему — подача. Для того чтобы вся система заработала, необходимо внутри гильзы развести костер и постоянно подкладывать дрова. Вода, поднимаясь по змейке, будет прогреваться и потом отдавать свою температуру в общей емкости. Чтобы увеличить КПД установки, можно найти еще одну гильзу большего диаметра и установить ее как кожух, тогда прогрев будет осуществляться еще быстрее.

Как говорилось выше, подключение напрямую к котлу чревато дорогостоящим ремонтом. На этот случай были разработаны специальные теплообменники. Они представляют собой небольшую колбу, которая через коллектор подключается к системе отопления. В ней по змейке циркулирует горячая вода. Благодаря насосу, который установлен возле бассейна, жидкость из него подается в эту гильзу, где происходит обмен.

Теплообменник

Статью можно использовать как практическое руководство для сборки конкретного нагревателя или как подсказку для собственных разработок. Уверены, что у вас получится собрать производительный агрегат.

[content-egg module=GdeSlon template=compare]

Чаще всего дровяной водонагреватель приобретается для установки на даче, в бане, нагрева воды небольшого бассейна у дома. Обладает рядом преимуществ и недостатков, которые определяются принципом работы оборудования, требованиями владельцев, наличием коммуникаций и т.д. Водонагреватель дровяной Титан выпускается уже несколько десятков лет без особенных модернизаций. При этом, данное оборудование пользуется популярностью у дачников благодаря низкой стоимости, надежности, простой эксплуатации.

Конструктивно водогрейная печь с дровяным отоплением выглядит просто: внизу располагается топочная часть, вверху – нагревательный бак с подключенным краном, душевой лейкой. Кран определенной структуры, позволяющий при включении подавать холодную воду. Поэтому менять его на другие смесители нельзя. Дровяные бойлеры бывают следующих разновидностей.

• Со встроенной топкой. Способствует быстрому прогреву жидкости внутри бака, но при неисправности ремонтировать сложно, иногда даже невозможно;
• С раздельной топкой. Нагревательный резервуар можно снимать с топочной печи. Это позволяет отремонтировать нижнюю часть при необходимости, а также заменить бак: все резервуары стандартного диаметра, без труда устанавливаются на любую топку.

• Водонагреватель накопительный. Вода нагревается внутри резервуара до определенной температуры (20-30 мин), затем подается к крану с одновременным поступлением холодной;
• Проточный водонагреватель. Жидкость прогревается по мере прохождения через теплообменник к крану.

• Дровяные системы – прогрев теплом сжигаемого твердого топлива;
• Электро дровяная схема – внутри бака установлен ТЭН для дополнительного прогрева воды, поддержания ее температуры. Требуется электрическая сеть.

Процесс функционирования прост и надежен. Нижняя часть загружается дровами, другим твердым топливом (исключение: каменный уголь, торф, кокс). При сгорании тепло прогревает заполненную емкость. Теплая вода постепенно поднимается вверх, вытесняемая более тяжелой холодной. Забор горячей жидкости осуществляется сверху, снизу организована подача холодной воды.

Оборудование подключается к водопроводной сети для пополнения резервуара. Чтобы организовать постоянное давление, часто используют отдельную емкость для холодной жидкости, которую устанавливают на крыше, чердаке помещения.

Популярность среди дачников, жителей отдаленных населенных пунктов, к домам, дачам которых не подведены газовые, водопроводные коммуникации, дровяные бойлеры для душа на даче заслужили благодаря положительным моментам:

• Простая эксплуатация, установка;
• Надежная конструкция из прочных материалов;
• Вариативность топлива, которое можно использовать. В ход идут бумага, фанера, остатки деревянной мебели, стройматериалы и др.;
• Небольшие объемы необходимого топлива;
• Долгий срок службы при правильном использовании.

• Неравномерный прогрев содержимого резервуара;
• Ручная закладка дров;
• Дорогая стоимость дров;
• Необходимо место для хранения топлива, при этом, дрова должны быть всегда сухими.

Область применения специфична: установка для нагрева воды внутри бани, дачного строения, небольшого бассейна или домов в пунктах, где нет центрального водо-, газоснабжения.

Водонагреватель для бани Титан используется с целью постоянного обеспечения помещения необходимым объемом горячей воды. Целесообразно использовать подобный водонагреватель для бани, если нет возможности установить навесной бак или не хочется монтировать его внутри парной, что характерно для сауны.

Твердотопливный водонагреватель для дачи используется чаще всего. Он компактный, простой в эксплуатации, не требует особенного ухода. Дачные участки не всегда оборудованы необходимыми инженерными системами, поэтому для многих водогрей на дровах – спасение, особенно водонагреватель для душа Ермак, оснащенный душевой лейкой.

Также целесообразно использовать дровяной водонагреватель для бассейна: обогрев жидкости водонагревателем спирального способа изготовления экономичен по сравнению с другими приспособлениями.

Дровяной водонагреватель для бассейна Малар представляет собой открытую металлическую спираль, внутрь которой укладывается твердое топливо. К двум концам спирали присоединяются шланги из бассейна: один для подачи воды, другой выводит подогретую спиралью жидкость внутрь резервуара для купания.

Спиральные дровяные водонагреватели для бассейнов выпускаются с разным количеством витков, что определяет производительность устройства. Просты в использовании, но следует устанавливать вдали от быстровоспламеняющихся материалов, предметов. Кроме того, возможно сделать подобный водонагреватель для бассейна своими руками.

Простота твердотопливного водогрея наталкивает на мысль, что можно сделать из металлического бака самодельный агрегат, работающий по подобному принципу. Водогрей будет состоять из топки, зольника, дымохода, резервуара с жидкостью.

• Оцинкованный бак (или нержавейка) нужного объема;
• Дымоходная труба;
• Патрубки, подводящие воду;
• Профиль из металла;
• Решетка (лучше колосниковая);
• Крепежные элементы;
• Аппарат для сварки;
• Электродрель.
• Сварочным аппаратом срезать верхнюю часть оцинкованного бака;
• Внутри бака на расстоянии 25 см от дна установить решетку для размещения дров (таким образом внизу образовывается зольная камера);
• На уровне 50 см от решетки сделать перекрытие из металлопрофиля (получится еще камера – топочная; оставшаяся верхняя часть – емкость с прогреваемой водой);
• Загерметизировать плотно швы, стыки термостойкими средствами;
• Вырезать проем подачи дров в топочную;
• Установить дверцу;
• Сделать проем внутри зольного отсека, чтобы убирать золу;
• Вырезать отверстие, через которое будет поступать кислород и обеспечиваться тяга;
• Вмонтировать дымоходную трубу;
• Присоединить патрубки подачи, отведения холодной, горячей воды.

[content-egg module=GdeSlon template=compare]

Чтобы в облачную погоду и прохладные вечера температура воды оставалась комфортной, необходимо ее подогревать. Не всегда есть возможность пользоваться газовыми обогревателями, или если дом удален от благ цивилизации, то возможно не хватит мощности электричества, чтобы подогреть бассейн с водой. Поэтому существует дровяной водонагреватель, который спасет вас в любой ситуации.

Что же такое дровяной нагреватель? Это конструкция, имеющая форму спирали, изготовленная из металла. Данный агрегат работает без электричества, соответственно, им можно подогревать воду в любом месте, где нет возможности подключить электроэнергию. Такая конструкция работает на обыкновенных дровах, поэтому ни газ, ни другие виды топлива не понадобятся.

Конечно, если вам удобнее топить чем-то другим, кроме дров, то делать это можно, но дерево — самый дешевый вариант. Для топки подойдет и мусор, и уголь, и все, что может гореть и не имеет токсичности. И именно такой нагреватель стоит на первом месте по экономичности среди всех современных нагревательных приспособлений.

Чтобы вода из бассейна попадала в нагреватель, понадобится насос, который способен работать с помощью генератора. Если такового не имеется, то можно пользоваться шлангом, который продается вместе с бассейном.

Такая конструкция состоит из трех компонентов: бака для воды, смесителя и топки.

В качестве металла для бака используют медь или сталь. Смеситель нужен для того, чтобы поддерживалась температура. Также он контролирует давление для подачи холодной воды. Объем бака не делают более двухсот литров.

Бойлеры на дровах бывают следующие:

1. Встроенная топка обогревает и подает горячую воду.
2. Такая же установка, но имеет раздельную колонку.
3. Устанавливают в него электрический ТЭН, чтобы поддерживать оптимальную температуру.
4. Емкость, содержащая металлическую спираль. Именно такие используют для бассейнов.

Запускается работа теплообменника различным топливом. Холодная вода движется по трубчатой спирали. Жидкость нагревается и выходит из шланга в бассейн.

Как видите, все очень просто.

Такие конструкции имеют свои преимущества:

1. Автономная работа: их можно переносить в любое место, ими неплохо пользоваться на даче, в загородном доме, в любом помещении, где это понадобится. Его не требуется подключать к электроэнергии и водоснабжению.
2. Конструкция простая и собрать ее может почти любой, но перед этим нужно внимательно разобраться с чертежом конструкции или просмотреть видеоурок. Отзывы пользователей говорят, что без труда справились с подобным сооружением.
3. Не придется ремонтировать. Такая топка не выходит из строя.
4. Не тратится ваше время на чистку. Нужно только удалять золу

Водонагреватели имеются в продаже. Кто не хочет сам возиться со сборкой, то можно приобрести уже собранный.

Одним из самых мощных является водонагреватель Пеллетрон. Работает на дровах, брекетах и древесных отходах. Им можно подогревать не только бассейн, но и душ, и емкость для полива огорода. Спасет вас в любой ситуации, когда понадобится нагреть воду за короткий промежуток времени.

Те, кто не хочет тратиться на покупку агрегатов, могут собрать водонагреватель своими руками. Чтобы его изготовить, возьмите следующие материалы:

• пластиковая труба, которая сможет выдержать температуру до 40 градусов (подойдет и шланг);
• старая батарея или какой-нибудь подходящий радиатор;
• бочка из стали или меди, объемом на двести литров;
• насос;
• сухое топливо в виде дров, угля или древесных отходов.

Когда приступите к работе, выполняйте это в таком месте, где огонь ничего не повредит, и делайте это подальше от бассейна, чтобы он не загорелся.

Приготовьте бак. Вместо него с помощью кирпичей можно сделать импровизированную подставку. Сверху положите батарею. На каждое отверстие радиатора прикрутите ниппели, на них наденьте шланг. Или вместо этих деталей можно использовать переходник, на котором имеется резьба. К отверстию следует подсоединить патрубок и опустить в бассейн. Также в него нужно опустить наконечник, который фильтрует воду. Соедините шланг и насос. Для работы радиатора сооружаем костер и запускаем насос.

Собрать такую конструкцию несложно, к тому же это эффективный способ нагреть воду практически бесплатно.

[content-egg module=GdeSlon template=compare]

источник

Бассейн, пусть даже и не очень большой, удовольствие недешевое. Но без подогрева воды в нем далеко не всегда комфортно. Не у всех имеются средства или желание покупать не менее дорогие устройства для того чтобы поднять температуру воды. Вот и придумывают мастера-самоделкины разные подогреватели для бассейна, которые не требуют больших денег.

Самое доступное у нас топливо — дрова. И было бы странным, если бы не было средств подогрева бассейна дровами. Промышленных аналогов мы не встречали, разве что приспособить дровяную печь с водяной рубашкой под это дело. А самодельных агрегатов встречается много.

Основа всех устройств подогрева воды в бассейна на дровах — змеевик

Основная идея – металлический змеевик располагается внутри топки, на вход подается вода из бассейна при помощи насоса. Проходя по разогретому пламенем змеевику, она нагревается, по второму шлангу или трубе отводится обратно.

Одно из устройств для подогрева воды в бассейне дровами, сделанных своими руками

Основная задача – подобрать скорость подачи воды так чтобы она в трубе не закипела ни при каких условиях. Потому желательно брать насос достаточно мощный. Использовать можно штатную помпу от бассейна или циркуляционный насос.

Довольно рискованно, оостроумно

На фото несколько таких устройств. В одном змеевик спрятан в баке, в котором разводится огонь. Дым отводится через дыру в крышке. Система будет более эффективной, если сделать дымоход. Еще полнее использовать тепло можно, если сделать водяную рубашку. Можно на корпусе, можно на дымоходе, а можно – и там и там.

В другом варианте для небольшого надувного бассейна сварена квадратная емкость. Принцип тот же. Реализация немного другая.

Квадратная емкость, внутри которой змеевик и костер

Есть еще более простой вариант: змеевик, внутри которого разводится огонь. Это устройство можно использовать даже в походе. Только каким-то образом нужно будет решить проблему отведения горячей воды. Возможно, использовать термостойкие шланги или кусок металлопластиковой трубы для отопления.

Очень даже удобно в походе или поездке — вы всегда обеспечены теплой водой

Есть пример изготовления электрического нагревателя для бассейна своими руками. Использован ТЭН для бойлера, придумана оригинальная конструкция его закрепления в корпусе старого ножного автомобильного насоса. Подробности смотрите в видео.

Очень простой и интересный способ сделать солнечный нагрев воды в бассейне более эффективным. Он требует минимума денег, и немного времени. Нужны будут пластиковые хула-хупы, плотная черная пленка, паяльник, нож.

Идея не нова: нагревается плавающая на поверхности воды черная пленка, она отдает тепло воде. Нагрев более эффективный так как темные предметы больше поглощают солнечной энергии.

Очень простые коллекторы солнечного света хула-хупы с приваренной черной пленкой

Работа состоит в следующем: на хула-хуп ровно укладывается пленка, паяльником точечно сплавляете пластмассу и пленку. Желательно не прожечь обруч, так как он должен плавать, а не тонуть. Плавят по кругу, с расстоянием 10-15 см. Пленка должна держаться довольно крепко. В середине нужно сделать несколько отверстий – нежелательно, чтобы попал воздух. Потому и поворачивать обручи нужно той стороной в воду, на которой натянута пленка.

Эти круги раскладывают по поверхности. Чем большую площадь они занимают, тем быстрее прогревают воду. Раскладывать их легко – разбросали по поверхности. Собирать тоже — согнали в одну сторону сложили у борта стопкой.

В продаже несколько моделей нагревателей для бассейнов от ведущего китайского концерна.

• Electric Pool Heater Intex 28684/56684 потреблением 3 кВт/час, предназначен для надувных и каркасных сборных бассейнов до 17 мᶟ вместимостью. Совместим с фильтрационным оборудованием с пропускной способностью до 5700 литров в час. Для безопасной работы оборудован термостатом и датчиком давления (уровня) воды. Монтаж устройства не требует профессиональных навыков, все переходники универсальны. Стоит от 3500 рублей, хотя на некоторых ресурсах цену задирают почти до 7000 рублей. В конце сезона можно купить на распродаже еще дешевле.
• Intex Solar Mat 28685 – солнечный автономный коврик для подогрева воды в бассейне. Габариты: 1,2 x 1,2 метра, вес 3,7 кг, подключается к насосу с пропускной способностью до 9463 литра в час. Рассчитан на использование с надувными и каркасными сборными бассейнами, максимальной вместимостью до 30,3 мᶟ. Для такого бассейна потребуется 6 ковриков. Стоимость одного солнечного нагревателя от 1350 рублей. В отличие от электрической модели, способен работать практически беспрерывно, так как нет изнашивающихся частей и опасности удара током.

В интернете масса сайтов, предлагающих одну и ту же модель, с аналогичным описанием. Новый артикул 28684, а использовавшийся ранее 56684 еще встречается на давно не обновлявшихся ресурсах. Как ни странно, совершенно идентичное оборудование имеет разброс в цене до 3000 рублей. Конечно, заглянув поинтересоваться и увидев стоимость в 7 штук, желающие скорее предпочтут греть воду солнышком, а вот оборудование за 3500 готовы приобрести многие.

Компания предлагает и другую продукцию. Используйте таблетки для чистки бассейнов intex, а также песчаный фильтр насос для бассейна intex. Пользуется спросом скиммер intex 28000. Также удобен ручной .

Изготовить своими руками нагреватель воды для бассейна — основательно сэкономить на покупке дорогостоящего оборудования. Применение солнечной энергии в качестве обогрева — оптимальный вариант, позволяющий сберечь как ваши средства, так и тепловую энергию.

Материалов для создания солнечного нагревателя потребуется достаточно много, однако экономить на них не следует — все ваши затраты окупятся в первые несколько недель эксплуатации. Древесину допускается использовать самую обычную, к примеру, сосну. Прежде чем её использовать, рекомендуется обработать поверхность специальным антисептическим средством во избежание гниения или образования вредителей. Крепежи и переходники для сборки коллектора рекомендуется изначально покупать самые качественные, пусть и дорогие.

• Брус с квадратным сечением 50 мм — 38 м.
• Фанера толщиной 12–15 мм — 5 м².
• Металлопластиковая труба диаметром 0,5 дюйма — 110 м.
• Пластиковые крепежи для труб — 160 шт.
• Угольный переходник для металлопластиковых труб типа «папа-мама» — 60 шт.
• Угольный переходник для металлопластиковых труб типа «мама-мама» — 62 шт.
• Переходник на штуцер диаметром 0,5 дюйма — 105 шт.
• Выпускной воздушный клапан — 1 шт.
• Обратный клапан — 1 шт.
• Тройник диаметром 0,5 дюйма — 3 шт.
• Сливной кран диаметром 0,5 дюйма — 2 шт.
• Погружной насос 3–4 м³/ч — 1 шт.
• Гофрированный шланг — 2 шт.
• Листовой металл — 5 м².
• Алюминиевый профиль высотой 12 см — 4 шт.
• Стальной уголок (оцинкованный) 50х100 мм — 4 шт
• Стекло толщиной 4 мм — 4 шт.
• Нитрокраска чёрного цвета — 5 л.
• Доска 30х100 мм — 9 м.
• Рубероид (или другая рулонная гидроизоляция) – 5 м².
• Тротуарная плитка толщиной от 40 мм — 4 м².
• Саморезы по дереву.
• Сантехническая фум-лента.
• Речной просеянный песок.
• Силиконовый герметик.

Что, такое теплообменник? Не вдаваясь в технические формулировки, можно коротко объяснить – это устройство, имеющее два независимых контура, в котором вода, приходящая от нагревателя, нагревает воду во втором контуре, не смешиваясь с ней.

Теплообменник лишь передает тепло, поэтому нужен нагревательный прибор, от которого он будет запитан.

Не имеет разницы, откуда будет поступать вода в теплообменник. Это может быть:

• Электрокотел.
• Газовый котел.
• Твердотопливный котел.
• Котел на жидком топливе.
• Тепловой насос.
• Солнечная батарея.

Любая из этих систем может быть задействована как для обогрева дома и подогрева воды или только для бассейна.

Из преимуществ стоит отметить такие особенности:

• Не нагружает электросеть.
• Процесс подогрева воды можно автоматизировать за счет установки термостата.
• Простое управление.
• Оборудование компактное.
• Невысокая стоимость оборудования.
• Простота монтажа.

• Потребуется больше суток, чтобы нагреть залитую воду в бассейн. В дальнейшем постоянная температура поддерживается этим устройством.
• Высокая стоимость оборудования.

Часто делается комбинированная система с электронагревателем, который включают только тогда, когда нужно быстро нагреть воду до нужной температуры.

Теперь боле подробно обо всем сказанном. Нам нужно собрать все представленные выше преимущества и описанные характеристики приборов в один, что позволит комфортно пользоваться бассейном.

1. Во-первых, наиболее важный показатель для нагрева необходимой температуры – это мощность прибора. Как мы уже сказали, она варьируется от 3 до 18 кВт и подбирать ее нужно отталкиваясь от объема бассейна, а также желаемой температуры воды. Учитывая высокую потребность в электричестве и долгое время обогрева, водонагреватели подходят для небольших емкостей или для больших бассейнов в качестве дополнительного источника обогрева;
2. Во-вторых, учитывайте напряжение в сети, так как сборные или надувные бассейны используются на дачных участках, то там может быть проблема с высоким напряжением, а для максимальной мощности вам понадобится 380В. Это зачастую является главным недостатком отказа от покупки электрического нагревателя для воды в бассейне;
3. В-третьих, нужно определиться с фирмой. Каждый производитель имеет свои плюсы и минусы, ранее о которых мы уже рассказали, на основе представленной сравнительной характеристики вы подбираете, что удобнее конкретно для вас;
4. В-четвертых, оценить характеристики изделия. Сюда относится: из какого материала изготовлен корпус – пластик или металл, наличие термостата с дисплеем, а также дополнительные аксессуары. Пластиковые корпуса стоят дешевле, чем металлические, так как их очень легко повредить, но зато они стойкие к коррозии. Что касаемо рабочей эффективности, то она не зависит от материала изготовления нагревателя.

Теперь нужно рассмотреть самый важный момент работы любого электрического водонагревателя – это мощность и как правильно ее подобрать, отталкиваясь от объема вашего бассейна.

Эффективно работать электронагреватель может в воде, если объем бассейна не больше 45 кубометров для уличных конструкций и 60 кубометров — для крытых. Для подогрева 5 кубометров воды нужно 2 кВт. Теперь приступим к более точным расчетам, которые помогут определиться с мощностью нагревателя:

1. Открытый бассейн: V бассейна х 0,4 = количество кВт нагревателя.
2. Крытый бассейн: V бассейна х 0,3 = количество кВт нагревателя.

Таким образом, если напряжение сети позволяет, то лучше выбирать водонагреватель максимальной мощности, чтобы ускорить время нагрева воды, а также не стоит использовать такие приборы для больших размером бассейнов.

Нужно понимать, что при таких расчетах и выбора мощности, электрический водонагреватель сможет увеличить температуру воды в бассейне на 1-1,5 градуса за 3 часа. То есть при первичном прогреве воды у вас могут уйти сутки.

В этой главе мы расскажем, как подогреть воду в бассейне при помощи обычной дровяной печи. Конечно, ее не хватит на большой объем воды, но для летней ванны или небольшого водоема, где могут плескаться дети и отдыхать взрослые после работы, он вполне сойдет. Самым приятным является то, что собрать такой нагреватель не составит особого труда, а денег на отопление уходит по минимуму.

Принцип работы агрегата заключается в следующем: внутри топки находится металлический змеевик, когда в топке разводят огонь, в змеевик при помощи насоса накачивается вода, проходит через него, нагревается от горячего металла и выходит с другой стороны, где через еще один насос поступает в бассейн.

Самое главное в этом деле – суметь рассчитать скорость течения воды таким образом, чтобы она не закипела в змеевике, а лишь нагрелась до нужной температуры. Для этого надо выбирать насосы с большой мощностью – подойдет штатная помпа или циркулярный насос.

Для повышения эффективности системы рекомендуется обустроить дымоход. На изображении ниже представлена еще одна вариация дровяного обогревателя.

Можно развести огонь просто в змеевике. Такой агрегат можно возить с собой в походы, чтобы всегда иметь под рукой горячую воду. Для отведения воды можно взять термостойкие шланги либо отрезок металлопластиковой отопительной трубы.

Способов, как нагреть воду в бассейне много, но не все они подходят для дачи. Однако для ознакомления их следует рассмотреть.

Самыми распространенными приборами для нагрева воды в бассейне являются обогреватели заводского изготовления. Они бывают проточного и накопительного типа. Нагрев воды осуществляется за счет сжигания газа, твердого топлива или электричества. Любой тип нагревателя подойдет для бассейна на даче. Из-за сложности монтажа и обслуживания газовые и твердотопливные приборы менее популярны. Накопительные модели неудобны в плане установки большой емкости для горячей воды. Обычно дачники отдают предпочтение проточному электрическому нагревателю. Прибор подсоединяют к насосной системе бассейна между фильтром и купелью.

Совет! Популярными нагревателями воды для купели являются электрические проточные приборы Intex мощностью 3 кВт. Повышение температуры на 1оС происходит за 1 час нагрева 10 м3 воды в уличном бассейне.

Экономичен в плане расхода энергоресурсов теплообменник для бассейна, напоминающий по конструкции бойлер косвенного нагрева. Прибор состоит из бака, внутри которого запаян змеевик. Энергоресурсом нагревателя является система отопления. Вода из бассейна с помощью насоса циркулирует через бак. По змеевику движется теплоноситель из системы отопления. Входящий холодный поток воды забирает тепло, прогревается и направляется обратно в бассейн. Регулируют температуру нагрева термостатом, увеличивающим или уменьшающим скорость потока теплоносителя в змеевике.

Совет! Теплообменник больше подходит для бассейнов внутри помещения, используемых зимой. Летом на даче включать котел для нагрева воды в купели невыгодно.

Нагреть воду в бассейне без затраты энергоресурсов позволяет обогревающее покрывало. По сути – это обычный тент. Эффективность покрывала зависит от погодных условий. Солнечным жарким днем лучи прогревают тент, а от него тепло передается верхнему слою воды. Температура повышается на 3–4оС. Для перемешивания холодного и горячего слоя воды включают насос.

Совет! Тент защищает воду уличной купели от пыли, листвы и другого мусора.

Гелиосистема для купели работает по принципу теплообменника, только источником энергии является солнце. Поверхность панели поглощает лучи, которые прогревают теплоноситель в теплообменнике до температуры 140оС. Циркулирующая с помощью насоса вода поступает из бассейна, забирает тепло от змеевика и обратно возвращается в купель. Усовершенствованные гелиосистемы работают с сенсорными датчиками и автоматикой, регулирующей температуру нагрева.

Совет! Для простого дачника гелиосистема для бассейна не по карману. При желании подобие прибора изготавливают самостоятельно из медных трубок и зеркал.

Тепловой насос не требует никакой энергии. Тепло берется из недр. Работает система по принципу холодильника. Схема состоит из двух контуров, внутри которых циркулируют теплоносители. Между ними расположен компрессор с инертным газом. Внешний контур забирает тепло из земли или водоема, и теплоноситель отдает его хладагенту, находящемуся внутри испарителя. Закипающий газ компрессор сжимает до 25 атмосфер. От выделяющейся тепловой энергии происходит нагрев теплоносителя внутреннего контура, нагревающего воду в бассейне.

Совет! Тепловые насосы для обогрева бассейна дачникам не подойдут. Непопулярность системы обусловлена дороговизной оборудования.

Воду для маленькой купели на даче можно прогреть обычными кипятильниками. Способ примитивный, опасный, но дачники его используют. При включенных кипятильниках купаться и даже касаться зеркала воды нельзя. Трубчатый ТЭН не должен прикасаться к стенкам чаши, особенно если купель надувная или из пластика.

Безопасный подогрев воды в бассейне своими руками можно сделать из бухт ПВХ трубы темного цвета. Энергоносителем выступит солнце. Трубу скручивают кольцами, укладывая на ровной площадке. От количества колец зависит площадь нагрева. Оба конца трубы подсоединяют к чаше, врезав в систему циркуляционный насос. Вода из бассейна, проходя по кольцам, будет нагреваться от солнца, и сбрасываться обратно в чашу.

На видео представлен вариант самодельного подогревателя для дачной купели:

Нагреватели бассейна от электричества — это обычные водяные ТЭНы с терморегуляторами повышенных мощностей. Есть они накопительного типа — это когда вода закачивается в бак достаточно большого объема, где установлены нагревательные элементы, и оттуда же она выводится, но уже с гораздо более высокой температурой.

Проточный электронагреватель воды в бассейне

Электронагреватели для бассейнов бывают и проточного типа. Он встраивается в систему водоподготовки бассейна после фильтра. Вода на него подается очищенная, а затем после подогрева поступает в бассейн через форсунки.

Работать электрические нагреватели для бассейнов могут от сети 220 В или 380 В. В большей степени зависит это от мощности. Рассчитывается она следующим образом: для открытых бассейнов на один куб берут 0,5-1 кВт, для закрытых — 0,3-0,5 кВт.

Так как объемы воды большие, то расходы на подогрев — тоже более чем значительные. Греть нужно тонны воды, что требует больших мощностей, и соответственно, больших затрат электроэнергии. Плюс ко всему, не на каждом участке есть возможность дополнительно включать 3-18 кВт электрооборудования. И это кроме всего, что работает в доме, а также оборудования, которое необходимо для обслуживания бассейна, хоть оно (не считая электронагревателя воды) «тянет» немного.

Выбирая водонагреватель для бассейна (Intex, Bestway, Behncke или любой другой компании) следует учитывать ряд общих параметров.

Мощность. Данный параметр зависит от габаритов бассейна и количества воды, которую нужно будет нагреть. Также мощность нагревателя напрямую влияет на скорость поднятия температуры. Например, нагреватель воды для бассейна Intex имеет мощность 3 кВт, а нагреватель для бассейна Bestway – 2,8 кВт. Рассчитать необходимую для эффективного нагрева мощность можно по очень простой формуле: объем бассейна делится на два.

Способ нагрева. Проточные водонагреватели – популярный вариант, если нужно нагреть воду в . Как правило, основным преимуществом любого проточного нагревателя является его относительно малый размер, за счет которого смонтировать такое устройство можно на небольшой территории. Принцип работы проточной системы состоит в том, что вода проходит через нагревательный элемент, который отдает ей тепло. Большинство таких систем работает циклично. Проточную модель, например, водонагреватель для бассейна Интекс, хорошо использовать для небольших резервуаров, вода для которых берется из центральной системы водоснабжения, скважины или колодца.

Температура воды является одной из ключевых составляющих комфорта в бассейне

Используемый источник энергии. Здесь нужно учитывать доступность того или иного топлива, а также свои финансовые возможности. Например, агрегат на солнечных батареях является самым эффективным, но стоит достаточно дорого, а использовать его не имеет смысла в местности, где пасмурных дней больше, чем солнечных.

Конечно, вы всегда можете собрать водонагреватель для бассейна своими руками, в интернете для этого имеется достаточное количество готовых схем. Однако покупка заводского изделия позволит вам не только сэкономить время и силы, но и получить надежное и долговечное устройство с возможностью гарантийного обслуживания.

Даже в самый солнечный день мы можем столкнуться с такой ситуацией, когда вода в бассейне не прогревается до комфортной температуры, и тогда, вместо удовольствия от плескания в бассейне, просто приходится окунуться и сразу выходить, а потом объяснять детям, почему им нельзя купаться. Чтобы такой проблемы не возникло, рассмотрим несколько способов использования солнечной энергии для более эффективного нагрева воды.

Такое приспособление будет эффективно только для небольших разборных бассейнов.

Для изготовления экрана потребуется лист пенопласта высокой плотности (иначе он будет крошиться) и черная полиэтиленовая пленка. Из листа пенопласта вырезается внутренняя часть, чтобы получилась рамка, поверх которой скобами прикрепляется пленка. Экран кладется на воду необшитой частью вниз. Солнце, нагревая пленку, поднимает температуру под ней. В свою очередь теплый воздух нагревает воду. КПД такого приспособления весьма невысокое, но можно сделать несколько экранов, тогда вода будет нагреваться быстрее.

Еще один способ нагревания воды в бассейне возможен с помощью черной пленки, к которой по углам привязаны грузики. Это может быть достаточно большое по размерам полотно, только обязательно без дырок. Оно погружается не полностью в воду, а так, чтобы посредине оставался купол с воздухом внутри. В зависимости от размеров полотна и глубины бассейна, вес грузиков придется подбирать опытным путем. Это могут быть куски гранита или какого либо другого материала, который не впитывает в себя воду.

Изготовление солнечного коллектора вполне по силам большинству людей, владеющих инструментом. Мы не будем рассматривать процесс сборки сложных систем, а остановимся лишь на тех, которые можно без проблем сделать в домашних условиях. Чтобы сделать солнечный водонагреватель, можно использовать различные материалы:

• Медные трубки. Для изготовления солнечного коллектора из медных трубок наиболее практично их спаять по принципу автомобильного радиатора. Благодаря этому на сравнительно небольшой площади можно расположить большое количество трубок. Если же трубки гнуть, то из-за ограничения радиуса изгиба общая площадь коллектора будет небольшой. Для увеличения КПД нужно делать больший коллектор, в сравнении с паянным.

• Алюминиевые трубки. Коллектор из алюминиевых трубок не спаять в домашних условиях, поэтому их можно сгибать и укладывать в каркас.

• Черные полимерные трубы. Такой материал просто укладывается спиралью внутри каркаса, фиксируясь внутри него. Труба должна быть цельной.

• Черный сотовый поликарбонат. В качестве трубок используются соты поликарбоната. Для изготовления такого коллектора, кроме листа поликарбоната, еще будут нужны пластиковые водопроводные трубы большого диаметра. В трубе по ширине поликарбоната вырезается паз. В этот паз вставляется подготовленный лист так, чтобы соты были внутри трубы. После этого все щели заделываются термоклеем. Водопроводная труба с одной стороны глушится, а с другой стороны, с помощью фитинга крепится труба (или шланг), который будет идти к бассейну. Конструкция располагается так, чтобы одна часть коллектора с приклеенной трубой была внизу, а вторая выше – так система будет работать самотеком. При использовании прозрачного поликарбоната КПД коллектора будет ниже.

• Секции плоских стальных радиаторов. Вряд ли кто-то будет разбирать новые радиаторы для того, чтобы из них сделать солнечный коллектор, а вот использовать бывшие в употреблении в самый раз. Под каждый радиатор изготавливается каркас, а получившиеся коллекторы соединяются трубами параллельно.

Подобные устройства можно использовать и для подогрева больших бассейнов, но тогда нужно будет изготовить много коллекторов, которые могут не вписаться в дизайн участка.

Для каждой вышеперечисленной конструкции нужно изготовить каркас с приклеенным на дне светоотражательным (или черным, если используется утеплитель) материалом. Внутри нужно установить и закрепить сам коллектор. Конструкция устанавливается под углом, причем верхняя часть должна не быть выше уровня воды в бассейне. В противном случае придется устанавливать циркуляционный насос.

Есть еще один способ использования энергии солнца – , вырабатывающие электричество. В таком случае вырабатываемая электроэнергия будет использоваться для подогрева воды. Хотя такая система может функционировать круглогодично, нужно учесть, что стоимость ее очень высокая.

Выбирая нагреватель воды для бассейна, важно учесть ряд важных параметров:

• Первым делом учитывают мощность прибора. От параметра зависит, справится ли нагреватель с объемом воды. По мощности прибор можно взять с запасом. Увеличится скорость нагрева воды, но одновременно возрастет расход энергоносителя. Покупая водонагреватель, надо знать объем своего бассейна и сравнить его с рекомендованными параметрами в инструкции прибора.
• По способу нагрева лучше отдать предпочтение проточным моделям. Накопительные емкости занимают много места, плюс придется греть полный бак, даже если не нужно столько горячей воды. Проточные модели легкие, компактные, быстро осуществляют нагрев. Вода подается через фильтр прямо из водопровода или скважины.
• Важно правильно подобрать агрегат по используемому источнику энергии. Греть придется много воды. Источник энергии должен быть дешевый и доступный. Работа прибора на газу или от модулей для сбора солнечной энергии не доставит хозяину хлопот, но изначально придется выложить крупную сумму на покупку оборудования. С дровами придется повозиться, зато экономия налицо.

Для дачного пользования единственным выгодным вариантом является подогрев бассейна прибором, сжигающим твердое топливо. На крайний случай отдают предпочтение электрическим моделям.

Обогрев бассейна несложно организовать своими руками. Умельцы придумывают самоделки наподобие магазинных агрегатов, правда, вид у них непрезентабельный.

На практике подогрев воды в бассейне проводится разными методами:

1. С помощью проточного метода. Чтобы нагреть большое количество воды, организовывается её циркуляция через нагревательный прибор. Жидкость забирается снизу бассейна, фильтруется и пропускается через нагреватель. Тёплая вода под давлением впрыскивается вниз бассейна с противоположной стороны от заборного отверстия.
2. С помощью косвенного нагрева. Вода в этом случае нагревается от тёплых стен и пола бассейна. Так организовывается отопление стационарных круглогодичных бассейнов.

Отапливать бассейн в разных случаях помогает электричество, энергия солнца, сжигание газа, нефтепродуктов и дровяные печи.

Для комфортного купания температура в бассейне должна быть примерно на три градуса ниже от температуры воздуха. При других показателях после купания человек чувствует дискомфорт, когда тело начинает высыхать.

Важно! На комфорт принятия процедур влияет температура дна бассейна. Если при установке купели не уложили теплоизоляцию, через холодный пол идут большие потери

Ходьба по холодному дну купели даже в теплой воде приведет к простудным заболеваниям.

Рассчитывается норма температуры воды в бассейне согласно санитарным правилам СанПиН:

• спортивные – 24-28⁰С;
• оздоровительные – 26-29⁰С;
• для детей возрастом от 7 лет – 29-30⁰С;
• для малышей до 7 лет – 30-32⁰С.

В банных комплексах придерживаются своих норм. Температура воды зависит от типа бассейна:

• холодная купель – 15оС;
• горячая купель – 35оС.

На даче температура воды в бассейне рассчитывается хозяином индивидуально по его усмотрению. В больших современных коттеджах купели устанавливают внутри помещения. Из-за малых потерь тепла температуру воды для взрослых можно поддерживать от 24 до 28оС, а детям на 3 градуса выше.

Крытые бассейны не всем по карману. Большинство дачников устанавливает купели на улице. Чаще всего – это надувные или каркасные чаши. Уменьшить потери тепла на открытом воздухе невозможно. Если пытаться постоянно греть воду до высокой температуры, то сильно возрастет расход энергоресурсов. Для уличных бассейнов оптимально придерживаться температуры в диапазоне от 21 до 25оС. Если вода холоднее, включают искусственный подогрев. В солнечную жаркую погоду прогрев осуществляется естественным путем. Температура воды может даже превысить норму.

Соблюдать температурные нормы воды СанПиН обязаны ведомства, которым принадлежат спортивно-оздоровительные бассейны. Владельцы дачных бассейнов не обязаны придерживаться норм. Данные можно использовать в качестве ориентировки.

В домашних условиях собрать дровяной водонагреватель для бассейна не составит особого труда. Причем топить можно не только поленьями. Подойдет любое твердое топливо. Устройство подогревателя воды напоминает смесь буржуйки с теплообменником.

Порядок сборки состоит из следующих шагов:

• Основой конструкции является любая емкость. Можно взять старую металлическую бочку емкостью 200 л, сварить из листовой стали бак или просто из красного кирпича выложить подобие печи.
• Внутри емкости предусматривают колосники, поддувало. Для отвода продуктов сгорания крепят дымоход.
• Теплообменником выступит изогнутая змейкой стальная труба или старый радиатор отопления. Чугунную батарею лучше не использовать. Между секциями стоят резиновые кольца, которые быстро сгорят в огне и теплообменник потечет. Лучше использовать стальной радиатор.
• Батарею закрепляют внутри бака так, чтобы между теплообменником и колосниками образовалось пространство для топки.
• К выходам радиатора подсоединяют металлические патрубки, выходящие за предел корпуса самодельной печи. Дальнейшее соединение с бассейном выполняют пластиковой трубой.
• Шланг от входного патрубка теплообменника подсоединяют к выходу циркуляционного насоса. От всасывающего отверстия заборную трубу опускают на дно купели. Чтобы со дна чаши насос не потянул крупный мусор, на конец шланга устанавливают фильтрующую сетку.
• От выходного патрубка батареи шланг просто прокладывают к купели и опускают в воду.

Работает нагреватель просто. Сначала включают циркуляционный насос. Когда вода из купели через теплообменник пойдет по кругу, под радиатором разводят огонь. При нормальном горении 10 м3 воды за сутки прогреется до температуры +27оС.

Самодельные нагреватели воды можно сделать переносные или даже на колесах. Все зависит от фантазии и наличия материалов.

Для больших стационарных бассейнов нужны стационарные системы подогрева, но если разборным бассейном решили воспользоваться, к примеру, на даче, то придется долго ждать, пока нагреется в нем вода. В этом случае можно сделать дровяной подогреватель. Самый простой вариант такого устройства состоит из змеевика, расположенного вокруг костра. Под действием насоса через него будет проходить вода и выливаться в бассейн.

Устройство будет более эффективно работать, если змеевик поместить внутри металлического корпуса и сделать решетчатое дно. Такая импровизированная печь устанавливается над приямком или к ней привариваются ножки. Концы трубы змеевика должны быть выведены подальше от очага пламени, чтобы не расплавился натянутый на них шланг. Поскольку нагрев воды в трубах происходит очень быстро, потребуется подключение циркуляционного насоса.

Преимущество такого устройства в том, что можно сочетать приятное с полезным – сжигать мусор и греть воду. Что касается топлива, то это может быть всё, что хорошо горит.

Не стоит использовать в качестве топлива старые автомобильные покрышки, так как при их сгорании выделяется черный токсичный дым и образуется много сажи, которая будет оседать на участке.

Если нет желания или возможности делать самодельный водонагреватель, то можно приобрести такой агрегат заводского изготовления.

Так выглядит один из теплообменников для бассейна

Это металлический цилиндр, по которому протекает горячая вода. Он подключен к источнику горячей воды. Часто это контур нагрева горячей воды котла или проточный водонагреватель. Могут быть и другие источники. Кто как приспособится.

Тут сразу возникает вопрос: зачем нужен сам теплообменник? Ведь можно воду напрямую брать из бассейна, подавать на нагреватель и нагретую сбрасывать. В принципе, такая схема возможна, но проблема том, что вода в бассейне содержит много различных примесей: от хлора и химии, до разных мельчайших взвешенных частиц. Так что при такой схеме теплообменник быстро забьется.

Другой момент — в водоеме не открытом воздухе содержится достаточно большое количество кислорода, из-за которого быстро окислится и выйдет из строя теплообменник в котле или проточном нагревателе. Именно поэтому по петле со специальным теплообменником для бассейна и гоняют небольшой объем теплоносителя.

Один из видов теплообменников — змеевик. Его можно изготовить самостоятельно, и так же своими руками подключить к системе. Для тех, кто делал отопление в доме, это не проблема. Но змеевики эффективны только на небольших объемах. Маленький бассейн для детей они прогреют за небольшой промежуток, а с десятком кубов, не справятся точно.

Схема организации нагрева воды в бассейне

Водонагреватели, использующие энергию солнца, получили широкое распространение. Простота устройства, легкость в эксплуатации и ощутимый экономический эффект делают солнечные нагреватели все более распространенными.

Нет затрат на электроэнергию, газ, твердое топливо. Достаточно лишь солнечного освещения 3-5 часов в день, и вода в бассейне будет теплой. При этом никакого вреда экологии. Если в систему солнечного нагревателя подключить подогреватель любого типа, то вода в бассейне закрытого типа будет теплой в любое время года.

Приобретая солнечный водоподогреватель в торговой сети, его стоимость может показаться довольно высокой. Но дело в том, что через небольшой промежуток времени, работая на бесплатной энергии, такая установка полностью себя окупает.

Своими руками можно сделать упрощенный вариант солнечного обогревателя, например, на даче. Самая примитивная конструкция потребует 20-40 метров черного шланга, насоса для перекачки воды и удобной площадки, где будет уложен шланг. Это может быть частью забора или крыши дачного домика.

Останется все собрать воедино, подключить и можно пользоваться. Тепла от такой гелиоустановки хватит для обогрева на только маленького надувного, но и среднего каркасного бассейна. По отзывам тех, кто делал такую систему, работает она изумительно.

Примите к сведению: при изготовлении самодельного солнечного обогревателя, шланг нужно выбирать как можно большего диаметра.

Если сомневаетесь в правильности выбора того или иного нагревателя для воды в бассейне, то следует рассмотреть преимущества использования конкретно тех приборов, которые работают от электричества.

1. Электрический нагреватель очень компактный, не занимает много места, подходит для небольших помещений.
2. Внутри установленный ТЭН, предназначенный для подогрева воды, покрыт несколькими защитными слоями, чтобы обезопасить элемент от коррозии.
3. Его удобно устанавливать и вы можете сделать это самостоятельно.
4. Быстро нагревают воду.
5. Имеют регулировку температуры, может поддерживать заданную температуру в бассейне.
6. Могут быть автоматизированы.
7. Не загрязняют окружающую среду, не производят неприятных запахов.
8. Имеют хороший дизайн и уместно смотрятся рядом с бассейном.
9. Не только нагревает воду, но очищает ее благодаря наличию насоса с фильтром в наборе.

Теперь что касаемо минусов, то главный из них – это высокая мощность потребления энергии, а то может обойтись не очень дешево для владельца бассейна. Кроме того, проточные нагреватели оснащены внутри ТЭНом, который обеспечивает подогрев воды, но чтобы на нем не образовывалась накипь, вода должна быть мягкой, без примесей соли. Это позволит продлить срок службы нагревательного элемента.

Чтобы правильно выбрать материал для нагревателя для бассейна, нужно учесть следующие факторы:

Возможность транспортировки. Прибор из кирпича из-за большого веса лучше располагать стационарно, на хорошем фундаменте.

Если бассейн разборный и монтируется в разных местах, то лучше воспользоваться металлической конструкцией.

Наличие свободного места. Металлические котлы занимают меньше места, чем кирпичные, конструкцию из кирпича необходимо будет защитить от воздействия атмосферных осадков: построить крышу или собрать печь в здании.

Стоимость и доступность материалов.

Возможность привлечь квалифицированного сварщика или печника-каменщика.

Котёл из кирпича долговечен и хорошо смотрится. Кирпичная печь может также выполнять ряд других функций: отапливать помещение, готовить еду. При наличии навыков такой прибор можно сделать самостоятельно, что значительно снизит стоимость всей системы отопления.

Самодельную металлическую конструкцию выбирают, если бюджет ограничен.

Теплая вода в бассейне необходима, что бы в нем было возможно нормально купаться. Особенно это касается больших семей, где есть маленькие дети. Как вы сами понимаете, сама собой вода не нагреется, для этого нужно принимать специальные меры и оборудование. Причем обогрев необходимо делать как летом, так и в холодный период одинаково для уличных и закрытых водоемов. Основными способами нагрева искусственного резервуара являются:

1. С помощью электричества (электрический проточный нагреватель)
2. Путем теплового обмена (теплообменники)
3. Тепловым насосом
4. Солнечным коллектором
5. Дровами

Рассмотрим, какой способ самый лучший.

Данные два метода самые популярные на сегодняшний день. И хотя современные альтернативные источники постепенно вытесняют это оборудование с рынка, вряд ли ближайшие 5-10 лет они исчезнут с прилавком магазинов. Объясняется это рядом следующих преимуществ данной техники:

• Невысокая стоимость закупки
• Простота в использовании
• Практичность
• Доступность
• Легкость монтажа

Теплообменники и электронагреватели для бассейнов использую проточную технологию нагрева. Теплообменник передает тепло воде от теплоносителя, а электронагреватель греет её с помощью тэнов при подаче на них электрического тока. Процесс происходит во время фильтрации или циркуляции. Рассмотреть подробнее эти виды подогрева бассейна, можно на https://riomar.com.ua/podogrev-basseina/, также здесь вы сможете купить нагреватель, подходящий для вас.

Некоторые пользователи активно начинают развивать тему возможности нагрева бассейна с помощью дров. Это можно сделать, если собрать устройство сродни твердотопливному котлу и пропускать через него воду. Но в таком случае нужно предусмотреть:

1. Теплоизоляцию
2. Отключение устройства при отсутствии потока
3. Техническую безопасность
4. Регулировку температуры
5. Просчитать время нагрева

Все это сложные моменты, но они важны, что бы обеспечить корректную работу, нагрев бассейна до нужной температуры, безопасность. Сделать это своими руками в домашних условия будет довольно не просто.

Если вы все-таки решили экономить деньги на обогреве чаши водоема, то следует обратить внимание на такие виды оборудования как тепловые насосы и солнечные коллектора. Они смогут существенно сократить затраты и получить желанный результат и температуру

Такие системы уже очень активно начали внедрять большинство частных пользователь. На коммерческом уровне пока продолжают использовать теплообменники и электронагреватели.

Недостаток у тепловых насосов и солнечных коллекторов один – это высокая цена закупки. Особенно это ощутимо для бассейнов большого объема. В качестве источников тепла они использует солнце, воздух и окружающую среду, но для того что бы начать экономить в будущем, сначала придется немного потратится.

При работе с металлом важно соблюдать простейшие правила безопасности. . Выбор проекта

Для домашнего мастера настоящим вызовом будет самостоятельное изготовление нагревателя типа «Булерьян», однако при наличии терпения и навыков сварки металла эта задача выполнима.

Для создания прибора для нагрева воды понадобится квадратная профильная труба с толщиной стенок 4 мм. Во время работы используется сварочный аппарат, болгарка, зажимы и прочие слесарные приспособления.

Кроме квадратной трубы, понадобится несколько листов железа для второй камеры и дверец, задвижка, труба для расширительного бачка, сантехнические резьбы для вывода и ввода теплоносителя.

Первым делом свариваются коллекторы: нижний и верхний. Нижний имеет форму «коробки», на нём будет стоять вся конструкция, верхний — произвольной формы, выполняет функцию расширительного бачка.

Теплообменник состоит из г-образных квадратных или изогнутых в виде хомута круглых труб. Их низ соединяется с коллектором, верх — с расширительным бачком. Промежутки между труб завариваются наглухо листовым металлом.

На 2—3 высоты получившегося туннеля устанавливается камера вторичного дожига. Горячие газы поднимаются вдоль раскалённой полки. Её лучше сделать из металла толщиной 5—7 мм, к началу полки подводятся воздуховоды.

Снизу топки устраивается колосниковая решётка.

Завариваются торцы туннеля, на задней стенке монтируется дымоход, с передней стороны навешиваются дверцы и зольник.

Зольник удобно делать в виде вынимаемого совка: так легче чистить печь.

Привариваются ножки, навешиваются ручки и колесики — печку можно будет возить как тачку.

Печь готова, теперь можно подключать дымоход, заполнять систему водой и делать пробный запуск.

Самым простым способом подогревать воду в бассейне кажется использование проточных электрических водонагревателей. (рис.2) Вроде бы все довольно легко — установить нагреватель в систему циркуляции, запустить насос, включить в розетку, нажать при наличии на кнопку. Тем более, что подогреватели предназначены для работы с непрерывным потоком воды, имеют небольшие размеры, удобные соединительные штуцера. Корпус выполнен из материалов высокой прочности и надежности, ТЭНы имеют оболочку из нержавеющей стали. В качестве примера можно привести обогреватели марки «Intex».

Как ни странно, основной проблемой является мощность устройства. Небольшие устройства с мощностью 3 кВт потребляют ток в 15 А. Если электропроводка дома выполнена качественно, такая величина не создаст особых проблем, кроме оплаты счетов за электроэнергию. Нагреть при такой мощности можно бассейн небольшого объема. Максимальная мощность проточных водонагревателей 18 кВт. Подключение их к однофазной системе невозможно, нужно использовать трехфазную сеть. Кроме стоимости подогревателя придется приобретать кабель для его подключения, необходимые защитные устройства. Это при наличии на участке трехфазной системы электроснабжения. При отсутствии таковой, нужно оформить заявку в обслуживающую организацию, получить технические условия, сменить счетчик и т.д. Счет за электроэнергию возрастет соответственно. При мощности 18 кВт можно подогреть бассейн объемом не более 36 м3.

Несмотря на все вышесказанное, у проточных обогревателей есть очевидные преимущества:

• более высокая скорость нагрева;
• регулятор температуры;
• контроль по давлению воды (функция защиты);
• удобство установки.

Поэтому перед установкой проточного подогревателя желательно тщательно взвесить все факторы и подумать об альтернативном способе подогрева бассейн.

Кроме описанных способов есть разные возможности устроить подогрев в бассейне самостоятельно.

При создании собственного устройства и способа нужно помнить о безопасности выполнения работ, собственной безопасности и ваших близких.

Даже использование устройств промышленного изготовления в нештатных ситуациях может привести к поражению электрическим током и несчастным случаям различной степени тяжести.

Вторым по популярности является электронагреватель для бассейна, состоящий из корпуса, ТЭНов и термостата. Приборы бывают двух типов:

• Накопительные. Прибор состоит из большого бака, где вода нагревается от ТЭНов, а оттуда подается в бассейн.
• Проточные. Прибор подключается к водоподготовительной системе бассейна. Перед водонагревателем стоит фильтр, пропускающий очищенную воду, что исключает образование твердых отложений.

В зависимости от мощности приборы подключаются к однофазной и трехфазной сети. При расчете учитывают следующие параметры:

• на 1 м3 воды открытого бассейна – 1 кВт мощности ТЭНа;
• на 1 м3 воды закрытого бассейна – 0,5 кВт мощности ТЭНа.

Необходимость нагрева большого количества воды требует использования мощных приборов. Расходы электроэнергии огромные, плюс требуется прокладка отдельной линии проводки.

Довольно сложный в устройстве подогреватель для бассейна тепловой насос относится к инновационным технологиям. Прибор отличается эффективностью и экономичностью, но используется редко из-за дороговизны.

Важно! Работает тепловой насос по принципу холодильника, только здесь востребован контур, выделяющий тепло, а не холод.

Система состоит из двух контуров, внутри которых циркулирует жидкость. Внешний трубопровод прокладывают под землей, на дне водоема или другом месте, откуда можно извлечь тепло. Внутренний контур располагают внутри бассейна. Он отдает воде тепло, извлеченное внешним трубопроводом.

Работает система по следующему принципу:

• циркулирующая жидкость по внешнему трубопроводу забирает тепло из недр;
• насос загоняет теплоноситель внутрь испарителя, где в отдельной камере находится хладагент;
• от тепла газ быстро закипает, превращаясь в пар;
• парообразный хладагент попадает внутрь компрессора, где при сжатии выделяет много тепловой энергии, нагревающей теплоноситель внутреннего контура.

Цикл повторяется, пока работают циркуляционные насосы и компрессор.

Недостатком теплового насоса является дороговизна приобретения и установки оборудования. Однако системой можно обустроить не только подогрев для бассейна, но и использовать в качестве отопления дома. Большой плюс – бесплатный энергоресурс. Дальнейшие затраты будут только на электроэнергию, необходимую для работы циркуляционных насосов и компрессора.

Теплообменник представляет собой герметичную емкость с системой тонкостенных трубок из меди или нержавейки. Внутри трубок циркулирует горячая вода из системы отопления, снаружи холодная вода из циркуляционной системы бассейна. Нагрев воды в бассейне происходит за счет теплопередачи. Некоторые модели теплообменников оснащаются системой автоматики, регулирующей температуру нагрева. Система состоит из дополнительного насоса, регулирующего клапана и термостата. Термостат по установленной температуре открывает и закрывает клапан. Владельцу в процессе эксплуатации нужно установить ручку регулирования температуры на желаемое значение.

Мощность различных моделей теплообменников находится в пределах от 10 до 200 кВт. Выбирать модель с необходимой мощностью нужно по объему воды для бассейна.

При запуске системы в эксплуатацию желательно не использовать максимальные параметры. Нагрев должен проходить постепенно, в течение определенного времени. Резкий перепад температур может отразиться как на работоспособности теплообменника, так и бассейне. Особенно, если отделка внутренней поверхности выполнена плиткой. После установления в бассейне необходимой температуры теплообменник перейдет в режим поддержания необходимых параметров, расход тепла резко снизится. Оптимально подключение устройства в системе циркуляции воды между насосом и системой очистки воды, чтобы реагенты и фильтрующий материал не попадали в емкости.

Теплообменник для подогрева воды

Основной проблемой при установке теплообменников является периодичность эксплуатации отопительной системы. С началом сезона купания отопительный сезон обычно заканчивается. Устранить этот недостаток можно при устройстве раздельной системы циркуляции подогревающей воды. В холодное время года теплообменник нужно отключать от системы отопления, а в теплое — отключать отопление, и запускать теплообменник. Для более рационального использования тепла при строительстве бассейна желательно устроить подогрев дна по типу «теплый пол».

Также можно использовать комбинированную конструкцию со встроенными в теплообменник ТЭНами. Для первичного разогрева бассейна можно задействовать все системы, для поддержания температуры использовать электрические нагреватели. При отсутствии теплообменников с комбинированным подогревом можно установить отдельный электрический водонагреватель для бассейна проточного типа до или после теплообменника.

В продаже имеются устройства различного исполнения, с горизонтальной или вертикальной установкой, корпусом из титана, нержавейки. Установку всех устройств этого типа для подогрева бассейна своими руками можно выполнить без особых проблем.

Выпускаются в двух модификациях:

• Электрические – проточная система, по одному шлангу вода поступает в агрегат, нагревается теплообменником и по второму подается в бассейн. Оснащается термостатом, самостоятельно регулирующим нагрев, но автоматически не отключается, нужно ручное управление. Подсоединяется нагреватель к фильтрующему насосу. Для повышения эффективности стоит накрывать пологом подогреваемый бассейн. Хотя производители позиционируют системы как абсолютно безопасные, не стоит испытывать судьбу и купаться во время их работы. Нагреватели отличаются мощностью, выбор модели зависит от объема бассейна.
• Солнечные – тоже проточный вариант, но в отличие от электрического, представляет собой не колбу, а коврик из специального черного материала. Он притягивает солнечные лучи, вода поступает по шлангу, проходит по каналам, имитирующим змеевик, и возвращается через шланг залива в бассейн. Для работы коврика не требуется никакой энергии, он подсоединяется к циркуляционной фильтрующей системе, а вместо тэна работает солнце. Для подогрева бассейна требуется несколько ковриков, а их количество также зависит от кубатуры. Естественно, если расположить нагреватели в тени или погода будет пасмурной, они бесполезны, что является существенным недостатком. А вот их автономность и свобода от энергоносителей, огромный плюс. Эта модель может быть в работе постоянно, поддерживая комфортную температуру, даже когда в бассейне не протолкнуться.

Преимуществом нагревателей фирмы как электрического, так и солнечного типа, можно считать доступную стоимость и высокое качество. Затратив не самые большие деньги, можно решить проблему холодной воды после ночи или очистки. К недостаткам относится слабая эффективность, в реальности температура поднимется на несколько градусов за солидный промежуток времени. Электрические модели к тому же потребляют много энергии, которая не дешевеет.

Если правильно установить бассейн, сделав надежную изоляцию, то вода не будет так быстро остывать и солнышко нагреет ее достаточно быстро. Нагреватели, конечно, могут ускорить процесс, но если бассейн будет стоять на тонкой подстилке, холодная земля будет серьезным препятствием.

Флагманом линейки
нагревателей
TERMOPOOL является модель
VOLCANO 50. В его комплектацию входит
всё необходимое для полноценного
и быстрого нагрева воды. А
именно:
Спираль 36м (труба нержавеющая
сталь
AISI 304
32*2мм), покрытая изнутри
термостойкой эмалью до 1000
градусов.
Крышка выполнена из нержавеющей
стали
AISI 304 ,
(3мм) с применением усилений из
жаростойкого, нержавеющего
шестигранника диаметром 21мм и
декоративными элементами, так же
выполненными из нержавеющей
стали.
Дымоход изготавливается из
нержавеющей стали. Состоит из из
двух труб 0,5м, диаметром 140мм,
задвижки и дефлектора.
Экран из нержавеющей стали
0,8мм, который полностью
закрывает спираль.
Подставка (выполненная из стали
5мм и изготовлена с применением
лазерной резки) покрыта
термостойкой эмалью.
Колосник выполнен из чугуна
толщиной 20мм.
Кольцо/Кожух с
декоративной резкой и дверцей
для удобного извлечения золы.(
из нержавеющей стали толщиной
0,8мм) высота 180мм.

Для тех кто хочет обложить
нагреватель камнем или
установить в уже имеющуюся печь,
мы изготовили серию нагревателей
BASIS. В стандартный комплект
Basis
входит:

Спираль (труба нержавеющая сталь
AISI 201
32*2мм),покрытая изнутри
термостойкой эмалью до 1000
градусов.
Подставка (выполненная из стали
5мм и изготовлена с применением
лазерной резки) покрыта
термостойкой эмалью.
Колосник выполнен из чугуна
толщиной 20мм.
Кольцо/Кожух ( из нержавеющей
стали толщиной 0,8мм) вокруг
подставки, высота 150мм.

Стандартный комплект BASIS .

Обливаться холодной водой и периодически нырять в ледяную прорубь в некоторых случаях может быть полезно для здоровья. Но долго в таких условиях не поплаваешь. Чтобы в полной мере наслаждаться комфортом от купания, хорошо знать, как сделать водонагреватель для бассейна своими руками. Не во всех местностях погодные условия такие, что толща жидкости может прогреваться, просто находясь на солнце. Именно в этих ситуациях не обойтись без дополнительной помощи.

Требования к системе

На дровах

Вода — это среда, в которой тело человека расслабляется и отдыхает наилучшим образом. Но, кроме того, именно в таких условиях есть опасность получить травмы, которые могут стать увечьями. По этой причине система подогрева должна соответствовать основным требованиям:

• относительно высокая скорость нагрева;
• хорошая изоляция в случае наличия электрического тока;
• минимальные расходы на реализацию;
• безопасность с точки зрения экологии;
• возможность непрерывного использования;
• простота самостоятельной сборки;
• доступность всех составляющих;
• отсутствие сложных механизмов;
• простота ремонта.

В большинстве случаев не получится, чтобы конкретный механизм соответствовал всем приведенным пунктам, но если будет покрыто хотя бы 80% из них, тогда такое решение можно считать весьма продуктивным.

Виды водонагревателей

Спиральный водонагреватель

Идеальным вариантом является такое решение, в котором не расходуется никаких теплоносителей и электрической энергии. Но в реальных условиях этого добиться практически невозможно. Существует большое количество разновидностей как коммерческих, так и самостоятельных наработок.

Использование газового котла. Этот вариант нельзя назвать экономичным, но благодаря ему нагреть большой объем можно достаточно быстро. Недостатком такой системы является необходимость определенной доработки. Если пустить воду из бассейна напрямую в нагревательный прибор, это может засорить его и привести к образованию накипи на теплообменнике. В свою очередь, это выльется в дорогостоящий ремонт.

Дровяной

Дровяной водонагреватель. При этом делается небольшая топка, через которую пропускается змеевик. Вода, проходя через него, нагревается и возвращается обратно в емкость. В этом случае необходимо постоянно следить за состоянием системы и делать загрузку дров. Также нет возможности осуществлять непрерывный подогрев. В ночное время вода будет терять свою температуру.

Тепловой насос

Тепловые насосы. Нет смысла ставить такой агрегат лишь для обогрева бассейна. Это будет нецелесообразно с точки зрения производительности и материальных растрат. Использовать его можно в том случае, когда он уже встроен в систему отопления всего дома. Условием его функционирования является температура окружающей среды, которая должна быть выше +5°C.

Принцип работы теплового насоса

Электрические нагреватели. По своей сути похожи на проточные водонагреватели для бытового использования. Принцип работы заключается в том, что жидкость проходит по змеевику, который соприкасается с ТЭНом. Таким образом происходит передача тепловой энергии. Такое решение является очень неэкономичным с точки зрения энергозатрат. Мощность элементов может достигать и превышать 6 кВт. Если применять его на протяжении продолжительного времени, то счет за электроэнергию перекроет всю радость от купания.

Электрический водонагреватель

Солнечные водонагреватели. В таких решениях в роли нагревателя выступает солнце. Его ресурс неисчерпаем, за него не нужно платить, поэтому такое решение можно считать идеальным. Но не стоит забывать, что во время высокой облачности, когда лучи рассеяны, производительность падает, а в ночное время она и вовсе равна нулю.

Солнечный коллектор самодельный

Установку или подключение к любому из перечисленных вариантов можно осуществить самостоятельно. Некоторые можно собрать с первого винтика. О том, как это сделать речь пойдет далее.

Нагрев жидкости в бассейне — это только половина дела. Постоянно необходимо следить за чистотой внутреннего пространства, а также затем, чтобы вода не зацветала. Сохранение тепла — тоже одна из главных задач.

Несколько вариантов солнечных нагревателей

Для изготовления производительного и интересного варианта понадобятся такие составляющие:

• черный лист сотового поликарбоната;
• полипропиленовая труба диаметром 25 мм;
• фитинги, их количество и параметры будут зависеть от конкретной конфигурации;
• циркуляционный или дренажный насос;
• фильтр.

Последовательность изготовления будет следующей:

1. Необходимо взять два отрезка трубы. Их длина должна быть на 7 см больше ширины листа поликарбоната.
2. С одного торца каждого отрезка припаивается переходник МРН (или МРВ, все будет зависеть от того, как необходимо обеспечить подключение).
3. С другой стороны патрубок закрывается при помощи пластиковой заглушки.
4. Вдоль трубы делается разметка. Наносятся две линии. Расстояние между ними должно быть равно толщине пластикового листа.
5. Патрубки фиксируются в тиски, чтобы их невозможно было сдвинуть. При помощи болгарки делаются прорези.
6. С одной и другой стороны сотового поликарбоната надеваются подготовленные элементы.
7. Места стыков промазываются клеем, который устойчив к воде.
8. Вся конструкция оставляется на определенный промежуток времени, чтобы произошло полное схватывание.
9. Разместить получившийся агрегат необходимо на крыше под наклоном. Направленность внутренних каналов должна идти вдоль листа.
10. К нижней части производится подключение подающей трубы, к верхней — отводящей.
11. В бассейн опускается труба до самого дна. К ней крепится картридж от колбы фильтра. В другом варианте можно отрезать горлышко от 2 литровой бутылки длиной в 15 см. На открытую часть надеть чулок и зафиксировать его стяжкой. К другой части подключается шланг. Он выводится к циркуляционному насосу.
12. Ко второму выходу из насоса подводится труба от нижней части коллектора.
13. Труба от верхней части коллектора подводится к бассейну, чтобы залив происходил сверху.
14. Для того чтобы запустить весь механизм, его частично необходимо наполнить водой, чтобы насос мог подхватить ток.

Два слоя поликарбоната

Отрезки трубы с фитингами и шлангами

Переходник

Патрубок фиксируется, делаются прорези

Вставляется поликарбонат

Водонагреватель из поликарбоната

Суть функционирования заключается в том, что холодная вода забирается со дна бассейна, подается в нижнюю часть сотового поликарбоната. Проходя через всю его площадь по мелким каналам, она прогревается и возвращается снова в емкость. При размерах пласта в 6×2 м мощность достигает приблизительно 7 кВт.

Другой механизм подогрева также изготавливается достаточно просто. Для него понадобятся:

• металлопластиковая труба диаметром 16 мм;
• стекло;
• черная краска в баллончике, устойчивая к температуре;
• обрезная доска 10×3 см;
• шуруповерт;
• саморезы;
• лист оцинкованного металла размером 1×2 м;
• ножовка по дереву.

Сборка всей конструкции осуществляется так:

• Из доски вырезаются две заготовки длиной в 2 м. Два других отрезка должны быть по 1 м.
• Они скручиваются между собой в прямоугольник.
• Задняя часть зашивается листовым металлом.
• Внутренняя сторона покрывается черной краской, что позволит притягивать больше солнечных лучей.
• Все пространство конструкции условно разделяется на две части. В каждую из них необходимо уложить металлопластиковую трубу, которая будет смотана в виде улитки.
• Похожий вариант Два контура соединяются между собой в одну замкнутую систему.
• Для фиксации трубы по бокам закрепляются ограничительные бруски из дерева или другого материала.
• Внутри все снова красится черной краской из баллончика.
• В одной из торцевых стенок делается вырез и пропускается патрубок для подачи. Таким же образом стоит поступить и с противоположного торца по диагонали.
• Ящик сверху закрывается обыкновенным стеклом. Это даст возможность повысить температуру до максимально возможного значения.
• Возле бассейна устанавливается насос. Можно применять самовсасывающий центробежный. Ему не страшно завоздушивание. Также он с успехом будет втягивать воду и подавать ее наверх.
• Коллектор устанавливается под углом в 30° в направлении к солнцу. Желательно разместить его на крыше.
• В бассейн опускается шланг и на нем делается фильтрующий барьер, как описывалось выше. Патрубок подключается к насосу. Ко второму выходу подключается труба для подачи жидкости наверх.
• От коллектора труба опускается непосредственно в бассейн.

Вода, проходя через смотанные отрезки трубы, успевает хорошо прогреваться и впоследствии отдавать свою температуру жидкости, которая находится в емкости. Витки необязательно могут быть расположены так, как описывалось выше. Можно сделать конструкцию больших размеров и уложить трубу змейкой или другим рисунком, который позволит обеспечить максимальное прогревание.

Для автоматизации всего процесса насос можно подключить к специальному таймеру. На приборе сделать настройки в таком режиме, чтобы он начинал функционировать только днем. Нагнетатель будет включаться самостоятельно и вам не придется переживать из-за некомфортных условий.

Дровяной нагреватель

Суть метода, который будет описан ниже, принципиально напоминает солнечные нагреватели. Только основным элементом выступает не природный, а искусственный источник. Рассмотрим общую схему. Составляющие могут быть легко заменены на те, которые доступны в конкретном случае. Для работы понадобятся:

• пластиковая труба или шланг, которые выдерживают температуру горячей воды;
• старый радиатор или батарея;
• циркуляционный или подходящий центробежный насос;
• металлическая бочка на 200 л;
• дрова.

Перед началом сборки необходимо найти такое место на участке, где можно свободно развести огонь. Он не должен быть слишком близко к бассейну, т.к. может повредить его, если он собран из ПВХ пленки или древесины.

1. Устанавливается металлический бак. Необязательно использовать именно его. Можно соорудить импровизированные подставки из кирпичей.
2. Сверху укладывается радиатор или старая батарея.
3. В выходные отверстия прикручиваются ниппели с елочками на концах, на которые можно надеть шланг. Это может быть переходник с двумя резьбами для накручивания трубы.
4. К выходному отверстию подключаем патрубок и опускаем его в бассейн.
5. На дно бассейна устанавливаем фильтрующий наконечник по принципу, как было описано выше.
6. Соединяем заборный шланг с насосом.
7. От насоса делаем подключение к входному отверстию батареи.
8. Под радиатором разводим костер и включаем насос.

Радиатор водяного отопления

При желании бассейн с 11 тыс. литрами воды можно нагреть до температуры 27°C за одни сутки. Если продолжать прогрев, тогда получится импровизированное джакузи.

Перед использованием старой батареи или радиатора их обязательно нужно хорошо промыть. В середине может быть налет и ржавчина, которые приведут к повреждению крыльчатки насоса, а также испачкают воду.

Можно сделать переносной прибор, который будет применяться на постоянной основе. Для этого понадобится металлическая труба диаметром 200 мм. Ее высота должна быть 80‒100 см. На дно приваривается квадратный лист металла размером 30×30 см. По внешней стороне спиралью накручивается медная трубка желаемого диаметра. Верхний конец подключается к шлангу, по которому вода поступает в бассейн, к нижнему — подача. Для того чтобы вся система заработала, необходимо внутри гильзы развести костер и постоянно подкладывать дрова. Вода, поднимаясь по змейке, будет прогреваться и потом отдавать свою температуру в общей емкости. Чтобы увеличить КПД установки, можно найти еще одну гильзу большего диаметра и установить ее как кожух, тогда прогрев будет осуществляться еще быстрее.

Газовый нагреватель

Как говорилось выше, подключение напрямую к котлу чревато дорогостоящим ремонтом. На этот случай были разработаны специальные теплообменники. Они представляют собой небольшую колбу, которая через коллектор подключается к системе отопления. В ней по змейке циркулирует горячая вода. Благодаря насосу, который установлен возле бассейна, жидкость из него подается в эту гильзу, где происходит обмен.

Теплообменник

Статью можно использовать как практическое руководство для сборки конкретного нагревателя или как подсказку для собственных разработок. Уверены, что у вас получится собрать производительный агрегат.

Видео

Сборка солнечного коллектора показана ниже:

Читайте также:

• Как сделать солнечную батарею.
• Как сделать бассейн из ПВХ.
• Как сделать гидроизоляцию бассейна.

Помогла ли вам статья?
