Водосток из канализационных труб.

Как сделать водостоки для крыши своими руками

Водостоки для кровли являются достаточно важным элементом функционала водосточной системы любой постройки. К водостокам относится не только водослив и водоотлив, но также и стоки, водоотвод, отлив и слив. Устройство такой системы необходимо разрабатывать еще на этапе планирования строительства. Это связано с тем фактом, что водосток включает в себя систему слива воды с кровли, отводную и водосточную системы. Водосток для крыши своими руками сделать достаточно сложно, так как это требует определенных знаний и умений.

Каждая составляющая водосточной системы является необходимой, так как способствует отводу талой воды с кровли, а также дождевой воды. Именно поэтому такой элемент, как водосток играет важную роль в архитектуре здания. Также он предает конструкции эстетичности и завершенности.

Функциональное значение водостока

На первый взгляд, может показаться, что водосток – это достаточно несущественная деталь кровли, однако, на самом деле это очень важная составляющая кровли, которая обладает следующим функционалом:

Наружный водосток

Наружный водосток представляет собой трубу, по которой осуществляется сток воды, расположенную на фасаде здания. Внутренний водосток снаружи не видно, так как он обычно монтируется внутри здания или же в сами стены. Помимо этого, существует еще несколько разновидностей водостоков, которые различаются по ряду следующих признаков:

• по размещению, как было указано выше – внутренние и наружные;
• в зависимости от материала производства – пластик и металл;
• в зависимости от способа скрепления элементов – водостоки с уплотнителями из резины и клеевые водостоки.

Важный момент: водостоки наружного размещения устанавливаются при любом виде скатной крыше, в то время как водостоки внутреннего размещения монтируются только при плоской крыше
.

Стоит отметить тот факт, что наружные водостоки могут иметь различный вид, их строение определяется в зависимости от того, какую конструкцию имеет здание. Однако, несмотря на это, процесс монтажа ничем не отличается. Система водостока, установленная снаружи здания, будет содержать в себе желоба, при монтаже которых следует соблюдать уклон в не менее дух градусов, воронки и труба, необходимая для того, чтобы вода стекала вниз.

Важный момент: во время монтажа водостоков необходимо размещать воронки на расстояние 20 сантиметров.

Неотъемлемые элементы водосточной системы — трубы и желоба

То, что желоба являются неотъемлемой частью водосточной системы, уже стало понятно, однако, необходимо знать, что они бывают нескольких видов:

• парапетные. Установка таких желобов выполняется между парапетными стенами. Данный тип желобов применяется наиболее редко;
• карнизные. Устанавливаются параллельно карнизу кровли;
• разжелобковые. Их предназначение заключается в отводе воды к желобам парапетного типа.

Чтобы осуществить монтаж водостока для крыши своими руками, лучше всего использовать карнизные элементы, сделанные из пластика. Однако металлические желоба также достаточно хорошо себя зарекомендовали, поэтому можно считать, что выбор материала зависит только от индивидуальных предпочтений. При этом если еще и водостоки для крыши металлические, монтаж своими руками будет выполнять гораздо проще.

Зачастую монтаж системы выполняется при использовании стандартных полукруглых желобов. Выпуклые, то есть рельефные желоба, монтируются в том случае, когда присутствует надобность защиты всей системы стока от ненужной грязи. Желоба прямоугольной формы больше подходят для тех мест, где всегда выпадает большое количество осадков. Это связано с тем, что в связи с их прямоугольным сечением они обладают высокой пропускной способностью.

Трубы для обустройства водосточной системы бывают двух видов – это трубы с полукруглым сечением и трубы прямоугольного сечения. Лучше всего делать сток воды на той стороне дома, которая является более солнечной. Важный момент: при выборе труб следует обращать внимание на то, что необходимо подбирать трубы с таким же сечением, как и у желобов
.

Перед тем, как сделать водостоки для крыши своими руками необходимо ознакомиться с основными правилами работы. Выполнение водосточной системы производится в соответствии с определенной технологией и правилами, которых обязательно следует придерживаться:

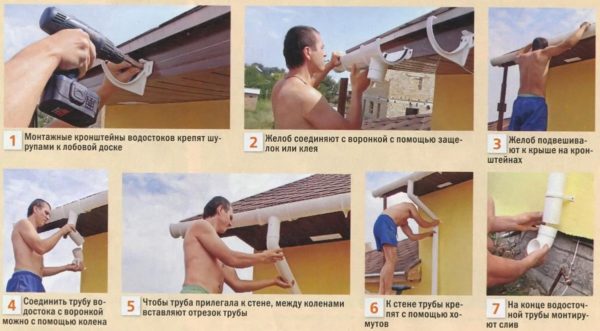

Монтаж водостока своими руками

Водоотвод с крыши своими руками выполняется исходя из предварительных расчетов. Для начала необходимо посчитать, сколько потребуется материалов. Нужно определить, какой длины необходим желоб, а для этого следует померить периметр дома. После этого, нужно отметить, где будут находиться воронки, а точнее, места их крепления к кровле.

Далее, нужно закрепить держателю и крюки для желобов. В том случае, если в процессе устройства водостока будут использоваться пластиковые трубы, необходимо закреплять их на расстоянии в шестьдесят сантиметров. Трубы из металла крепятся с соблюдением шага в тридцать сантиметров. Затем следует закрепить воронки и уложить желоба в держатели.

На следующем этапе необходимо закрепить все соединения между элементами системы. На последующих этапах необходимо произвести монтаж труб и углов.

Важный момент
: в процессе стыкования желобов, необходимо, чтобы их торцы прилегали друг к другу. Это необходимо для того чтобы обеспечить температурный зазор, в особенности это необходимо, если используются элементы из металла
.

Также во время монтажа водоотвода следует учитывать, что отмосткой и элементом слива должна быть дистанция минимум тридцать сантиметров. А в том случае, когда осуществляется монтаж линейного водостока, то дистанцию следует уменьшить до пятнадцати сантиметров.

Видео монтаж водостоков для крыши своими руками

Водостоки для крыши металлические монтаж своими руками, которых должен суметь произвести каждый домовладелец, чаще всего приобретаются в готовом виде. В связи с тем, что в настоящее время в специализированных магазинах представлен достаточно широкий ассортимент изделий разных производителей, проблемы с подбором наиболее подходящего для конкретного случая варианта, как правило, не возникает.

Однако, к приобретению водосточной конструкции стоит подойти очень серьезно, так как ее следует выбирать не только по внешнему виду, включая цветовую гамму, но и по уровню сложности сборки. Система должна быть максимально проста и понятна, особенно в тех случаях, если работа будет производиться самостоятельно. Схема сборки узлов системы прикладывается производителем к комплектам водостоков, поэтому прежде, чем покупать изделия, необходимо запросить ее у продавца и внимательно изучить инструкцию. Если в руководстве по сборке все ясно и понятно, а внешний вид конструкции идеально подходит к конкретному фасаду, то в этом случае комплект можно приобретать.

Функции водосточных систем

Водоотводные системы крыши дома являются обязательной составляющей «обвязки» кровли, и их монтаж никогда не стоит откладывать «на потом». Стены дома, крыша которого не оснащена грамотно установленным , потеряют свой респектабельный внешний вид в течение первого же года эксплуатации. Атмосферные осадки, попадающие на отделочные материалы стен, способны свести на нет все затраченные усилия по оформлению фасада. Причем на поверхности будет попадать не только вода с крыши, но и вся пыль и грязь, скопившаяся на кровле за время отсутствия дождей и смываемая водными потоками.

Влага же, особенно в период затяжных осенних дождей, когда стены не успевают просыхать, негативно повлияет на любые отделочные материалы, а еще, возможно, проникнет через них в стены, что чревато появлением плесени, сырости в жилых комнатах дома, в цокольных и подвальных помещениях.

Кроме этого, вода, стекающая с крыши, неизбежно проникает в конструкции , которая при переувлажнении вполне может потерять свою расчётную прочность, что приводит к началу процессов эрозии, к появлению трещин и дальнейшему разрушению.

Поэтому, во избежание этих многочисленных проблем и лишних затрат, не стоит экономить на качественной системе отвода воды с крыши. Причем лучше приобретать водосточную систему, которая включает в себя не только надземную, но и подземную часть, отводящую воду в дренажные каналы или же в систему ливневой канализации.

Воду, поступающую в трубы или желоба ливневой канализации, можно направить в сторону огорода или сада, собирая ее в накопительных коллекторах и полезно используя для полива растений. Таким образом, решаются сразу две задачи – сохранения стен от влаги и наличия пополняемого запаса воды на оросительные потребности.

Вывод очевиден: важность правильного выбора водосточной системы и ее качественного монтажа для надежного отведения воды от жилых и хозяйственных построек – трудно переоценить.

Никогда не забываем по ливневую канализацию и систему дренажа!

Водостоки на крыше дома обычно становятся неотъемлемой частью общей системы отвода излишков воды на участке. В специальных публикациях нашего портала подробно рассказывается о самостоятельном создании и об организации правильной .

Разновидности водоотводных систем

Все водосточные системы можно разделить на несколько типов по материалу и способу их изготовления. Кроме того, комплекты разных производителей могут различаться деталями и технологическими приемами сборки и крепления. Чтобы разобраться с возможными отличиями, стоит рассмотреть их подробнее.

Все комплекты водосточных систем можно разделить на те, что изготовлены самостоятельно, и на те, что произведены в промышленных условиях на специализированном оборудовании. Чтобы выяснить, какие из них практичнее, попробуем выявить все их преимущества и недостатки.

Самодельные водостоки

Монтаж металлической водосточной системы

Теперь, разобравшись с нюансами, связанными с конструкцией водосточной системы, можно перейти к подробному рассмотрению монтажных работ.

В первую очередь, необходимо определиться с инструментами, которые потребуются для проведения монтажа. Здесь можно заметить, что если приобретается качественная система заводского изготовления, то некоторые приспособления для монтажных работ производитель включает в комплект.

Итак, необходимо, чтобы под рукой имелись следующие инструменты и материалы:

• Ножовка по металлу.
• Щипцы для сгибания кронштейнов.
• Строительный уровень.
• Отвес с длинным шнуром.
• Силиконовая смазка.
• Переставные клещи.
• Маркер.

Пример монтажа металлического водостока «Galeco» — пошагово

Подготовив все необходимое, можно приступать к монтажу водосточной системы. Пример выполнения монтажных работ с комплектом деталей заводского производства (известной в данной сфере компании «Galeco») показан в таблице ниже.

Иллюстрация	Краткое описание выполняемых операций
	Монтаж данной системы производится до настила кровельного материала. Кронштейны в этом случае закрепляются на карнизной доске, связывающей стропильные ноги. Первым шагом производится разметка расположения кронштейнов и воронок под водосточные трубы. Как говорилось выше, кронштейны располагают с оптимальным шагом – 600 мм.
	Первый кронштейн монтируется с отступом от края карнизной доски в 100÷150 мм. Важно сразу же определиться с месторасположением воронки, так как с каждой ее стороны требуется закрепление дополнительных кронштейнов, на расстоянии в 150 мм.
	Кроме этого, необходимо сразу определить место расположения стыковки двух элементов желоба, так как в этой области также потребуются дополнительные держатели, которые устанавливаются на таком же расстоянии от соединительных деталей, как и в случае монтажа воронок.
	Далее, определяется угол (а) уклона ската, ориентируясь на который производится изгиб ножки кронштейна, так как она должна плотно прилегать к карнизной доске. Понятно, что показанный на иллюстрации специальный инструмент для этих целей есть далеко не у каждого. Можно поступить проще – заранее подготовить шаблон с соответствующим углом из доски, а затем уже по нему проводить изгиб кронштейнов.
	Следующим шагом, в начале и в конце ската, на карнизе закрепляются два кронштейна. Обычно для фиксации этих элементов вполне достаточно двух-трех саморезов.
	При закреплении держателей-крюков, необходимо учитывать необходимость их расположение по линии с определенным уклоном, так как желоб, устанавливаемый в кронштейны, должен быть расположен под углом в сторону воронки. Уклон должен составлять 3 мм на каждый погонный метр желоба.
	Затем, между двумя закрепленными по краям кронштейнами протягивается шнур – по нему будет легко ориентироваться, закрепляя промежуточные держатели желоба с обеспечением необходимого уклона.
	Закрепляя кронштейны, необходимо четко соблюдать заданный шнуром уклон и контролировать его с помощью строительного уровня. Для его установки между кронштейнами, можно дополнительно использовать деревянную рейку, которая создаст для уровня ровную и жесткую основу, что сделает измерения более точными. Работа продолжается до тех пор? пока не будут установлены все кронштейны по линии карниза.
	Следующим этапом, сверху закрепленных кронштейнов на карнизную доску рекомендуется установить металлическую карнизную планку или, как, по-другому ее часто называют, капельник. Этот элемент конструкции служит для отвода конденсационной влаги из-под кровли в желоб. После закрепления капельника, сверху него, на стропильную конструкцию настилается гидроизоляционная мембрана, на которой образуется конденсат. Он, стекая по гидроизоляции, будет попадать на карнизную планку, а затем в желоб.
	Желоб предварительно укладывается на кронштейны и на нем определяется точное место, где будет устанавливаться воронка. Затем желоб нужно снять, уложить на рабочий стол и приложить к отмеченному месту водосточную трубу. Затем трубу обводят маркером.
	Далее, ножовкой по металлу, ориентируясь по нанесенной маркером линии, производится вырез проема для стока воды. Вырез выполняют под углом, примерно так, как показано на иллюстрации.
	В готовом вырезе желоба обязательно делаются загибы двух противоположных краев. Края загибаются наружу с помощью переставных щипцов. Загибы будут способствовать отводу воды из желоба в воронку.
	Под готовым отверстием устанавливается воронка и фиксируется на желобе с помощью специальных ушек, которые загибаются за края желоба. Для выполнения таких загибов производитель предусмотрел специальный стержень, который идет в комплекте с системой водостока.
	В конструкциях, изготовленных в заводских условиях, на кронштейнах также предусмотрены специальные «ушки», которые загибаются на краю желоба, фиксируя его в заданном положении.
	Если водосток монтируется на строение, карнизный свес на котором образует внутренний (или внешний) угол, то в водосточной системе он тоже должен быть предусмотрен. И прежде, чем переходить к монтажу двух ровных отрезков желоба, к одному из них сразу с помощью соединительного крепления закрепляется угловой такой элемент.
	Состыковать два элемента водостока не составит большого труда, так как соединительные детали монтируются и закрепляются достаточно легко. Соединитель устанавливается под край желоба на половину своей ширины.
	На вторую половину соединительной детали укладывается второй отрезок желоба. Следующим шагом выступающие части соединителя, также с помощью переставных щипцов, зажимается на желобе по краю, расположенному ближе к стене строения.
	По наружной стороне два желоба фиксируются между собой специальной защелкой, предусмотренной на соединительном элементе. При этом нужно помнить, что расстояние между желобами не должно превышать 2 мм, так как, несмотря на имеющийся на соединителе уплотнитель, в месте стыковки при большой щели все же может возникнуть протекание.
	По краям желобов устанавливаются специальные заглушки, которые также закрепляются специальными «ушками», загибающимися за края этого водосточного лотка.
	Вот теперь к подготовленному желобу с установленными на нем воронками можно подключать стояки водосточных труб.
	При необходимости приблизить трубу к стене, в воронку сначала монтируется колено. Когда оно будет установлено, определится расстояние, на которое крепежные хомуты должны быть удалены от стены. Для их установки в стене просверливаются отверстия для дюбелей.
	При большой высоте строения, расстояние между кронштейнами-хомутами может достигать максимально 1800 мм, однако, как показывает опыт, оптимальным шагом их установки является все же 1000 мм. Выбрав последний вариант, можно быть уверенным в надежности и прочности закрепления труб.
	При установке настенных кронштейнов необходимо учитывать еще и то, что они могут находиться на расстоянии максимум в 150 мм от стыковочного шва отдельных участков труб.
	Закрепление трубы в хомутах производится с помощью метизов (в данном случае это болты с головкой в виде петли с проушиной) которые вкручиваются в перфорированные «ушки» хомута. Для вкручивания таких метизов в комплекте предусмотрен специальный вороток, который легко справляется с этой задачей.
	В представленной конструкции водосточной системы предусмотрен монтаж скрытого водоотвода, который может быть подключен к ливневой канализации или же уходить от дома, например, в сторону сада, где обустроено дренажное углубление или яма. Таким образом, водосточная труба будет соединяться непосредственно с дождеприемником. Как правильно монтируются дождеприемники и отходящие от них трубы – подробно рассказано в статье про ливневую канализацию, ссылка на которую уже приводилась выше.
	Сверху отмостки монтируется специальная панель – крышка дождеприемника с отверстием, в которое будет входить нижний край водосточной трубы. Причем на этой панели предусмотрительно проведена разметка для возможности выреза под трубы нескольких разных диаметров.
	Вырезанная по нужному диаметру часть извлекается из панели, и только после этого на стояк монтируется нижняя часть трубы. Она, в первую очередь, вставляется в отверстие панели, а затем соединяется с верхним участком стояка и закрепляется в хомуте.
	В завершенном виде в нижней части стены конструкция выглядит так, как представлено на иллюстрации. Выбрав подобный вариант монтажа водостока, можно избежать проникновения сырости в стены дома, так как основная масса воды, падающей со скатов кровли, будет сразу отведена от цоколя и фундамента строения.
	Когда водосточная система будет установлена, переходят к кровельным работам. Как известно, монтаж кровельного покрытия чаще всего начинается от карниза, поэтому необходимо правильно просчитать его напуск на желоб. Так, при небольшом дожде вода должна медленно стекать по кровле в желоб. При сильном ливне интенсивные потоки воды не должны перехлестывать через желоб, стекая с крыши или уже попав в его канал. Поэтому прежде, чем проводить окончательное закрепление кровельного материала, желательно провести эксперимент. Для этого на прихваченный участок кровли льют воду с различной интенсивностью и наблюдают за тем, насколько точно она попадает в водоприемный лоток. А примерные, рекомендуемые параметры расположения свеса кровли над желобом показаны на иллюстрации.
	В законченном виде кровля с установленной по карнизу и стенам водосточной системой должна работать так, как представлено на данном рисунке. Стрелками, нанесенными на крышу, показан правильный сток воды, а указатели, располагающиеся вдоль желоба, демонстрируют направление потоков в желобе в сторону водосточной воронки.

Как видно из представленной инструкции, установка водосточной системы не является чрезмерно сложной процедурой, и считается вполне доступной для самостоятельного исполнения, без приглашения бригады специалистов. Главное в данном процессе – это точность проведения расчетов и поэтапное, с точным соблюдением всех технологических операций, выполнение установки всех необходимых элементов конструкции.

В завершение публикации – еще один пример монтажа водосточной системы, с подробными пояснениями и рекомендациями мастера?

Видео: Самостоятельный монтаж системы водостока

Одна из важных частей при постройке дома – это водоотвод. Он выполняет 3 функции:

1. Защита от влаги.
   За счет правильно оборудованного слива с крыши своими руками, осадки не стекают по стенам на отмостку, ступени и фундамент. Защитная функция является основным критерием правильно смонтированного слива, потому как до его изобретения весь цоколь мог разрушиться всего за 8 лет после постройки.
2. Декоративная функция.
   На стенах не будут оставаться пятна, здесь декоративная функция пересекается с защитной, ведь стены влага разрушает не хуже, чем фундамент. Сами по себе красиво выполненные сливы для крыши также придают общей картине дома завершенный вид.
3. Сбор воды.
   Особенно значимым для людей, занимающихся садом и огородом, является то, что слив помогает собирать влагу от осадков. При доработке можно сделать отвод в бочку, или другую емкость в непосредственной близости от самого огорода.

В этой статье

Подготовительные работы

Расчёт материала

2 основные группы материала для любой подобной конструкции – это металл и полимеры.

Металлические конструкции дороже, но прочнее пластиковых. Кроме того, нужно подобрать устойчивый к коррозии материал. При желании можно обработать нержавеющим средством любой состав, после чего покрыть декоративным напылением, при необходимости.

Слив из металла может быть медным, алюминиевым, либо из оцинкованной стали (изготавливается из листов толщиной 1мм). Каждый вид имеет свое преимущество. Так, медный слив не нуждается в дополнительной обработке, является наиболее качественным и долговечным, но алюминиевый – будет самым легким, а стальной – наиболее дешевым.

Пластиковые элементы обойдутся по цене еще более низкой, чем любой металл, но они имеют существенный недостаток: при переходе температурой границы -10 о С, пластик становится хрупким.

Составление системы водоотвода. Элементы системы

Перед монтажом и сбором сливной системы для крыши необходимо определить количество и размещение её элементов:

Рекомендации по монтажу

В ходе работ стоит обратить внимание на некоторые вещи:

• Используйте холодную сварку и резиновые уплотнители. Для более четкого стыка и надежной герметизации эти материалы подойдут лучше всего.
• Соблюдайте уклон в сторону воронки. Даже при монтаже системы из металла образуются некоторые прогибы, возникающие под длительным воздействием природных условий. Изменение наклона желоба в ворончатую сторону устранит возможность скопления излишков жидкости.
• Допускайте минимальную щель между желобом и стеной. При превышении расстояния между сливом и стеной более 50-ти мм, возникают протекания влаги на стену. Во избежание этого, плотность прилегания желоба к козырьку крыши должна быть максимально возможной.

Подготовка инструмента

Для нормальной работы без прерываний и попыток приспособить подручные средства потребуются:

1. Рулетка
2. Отвертка/шуруповерт и комплект саморезов
3. Болгарская пила
4. Нитка, либо разметочный шнур
5. Отвес, уровень
6. Маркер
7. Силиконовый герметик и резиновые уплотнители (либо холодная сварка)
8. Стремянка, лестница, или леса
9. Наждачная бумага

Установка труб

Кронштейны с креплениями

То, на чем держится система, устанавливается первоочередно. Отлично, если схема креплений и всего слива была предварительно отрисована на бумаге. Для начала, делается разметка с учетом текущего уклона крыши. В этот момент нужно рассчитать градус наклона желоба и пометить начальную/конечную точки на карнизе. Теперь все соединяется по линии и устанавливаются оставшиеся крепления.

При использовании металла в конструкции желобов, кронштейны расставляются с шагом 1 метр, если же сливы на крышу выбраны пластиковые – 60-80 см.

Желоба

При помощи саморезов желоба закрепляются к кронштейнам. Также для устранения возможности скручивания слива из-за солнечных лучей, на креплениях есть дополнительные держатели. При их отсутствии, можно решить вопрос несколькими саморезами, либо заглушками.

Установка желобов осуществляется на кровлю, либо край системы стропил. Лучше всего проводить систему слива прежде обивки крыши кровельным материалом, если это невозможно – используется первый вариант. Для облегчения ловли потока воды, при монтаже желобов добавляется отступ на 1/3 от сечения трубы. Это позволяет выступать большей части желоба.

На каждый метр длины сливной системы должен приходиться свой уклон. В целом, он составляет 3-4 мм для обеспечения беспрепятственного пути стекания для воды в воронку.

Чтобы предотвратить срыв конструкции снегом, или льдом нужно соблюсти отступ. Он составляет 30 мм от края крыши до верхней части желоба.

Трубы

После фиксации основных сливных элементов устанавливаются вертикальные трубы. Между самой трубой и воронкой при этом остается промежуток, который можно заполнить с помощью крепления от фитинга колена до расположения трубы. Это создает плавность перехода и эстетичный внешний вид конструкции.

Чтобы предотвратить просачивание воды, нужно плотно закрепить элементы. Подойдут круглые резинки, герметизирующий клей, либо холодная сварка, если система планируется из стальных элементов. В этом деле круглая резинка имеет преимущество в виде обеспечения подвижности системы за счет теплового зазора.

Хомута

Чтобы разместить их ровно, можно отметить по линии несколько черт при помощи отвеса: на метр трубы используется 2 хомута. В среднем на стену уходит 2-3 держателя с дополнительным креплением посередине.

Направляющее колено

Монтируется с конца трубы с целью устранения разбрызгиваний, а также корректировки нужного направления. Идеальным вариантом будет исполнение выступа около 25-35 сантиметров от стены.

Ловушка для листьев

Если возле дома растут деревья, листья которых в сезон падают на крышу, то для удобства можно сделать защиту от них. Ею может служить простая строительная решетка. При сгибании она должна образовать выпуклость на 1/2 выше уровня желоба спокойно умещаясь в нём.

Пути водоотвода

Система водоотвода установлена, осталось решить, как наиболее выгодно использовать собранную воду.

Заключение

По завершению всех работ и настройке конечного отвода воды, не лишним будет пригласить специалиста. Возможно, какой-нибудь знакомый, который со стороны увидит то, чего не разглядели вы. Оценка посторонних нужна для устранения незамеченных недостатков, чтобы избежать их развития в дальнейшем.

Когда вы убедились в надежности, надо не забывать об уходе за элементами. Если конструкция из металла, проверьте и обновите антикоррозийное покрытие примерно раз в год. Это не сложно и благодаря такому уходу, слив прослужит долгое время.

Влажные стены дома, подмокающий фундамент не позволят домовладельцу расслабиться. Сумел возвести дом своими руками, а смонтировать пластиковый водосток крыши самостоятельно тем более по силам. Предложений по комплектации полимерных систем водостока не счесть, выбирайте, что понравится. Схема сборки отличается в нюансах.

Чем пластиковый водосток лучше

Водостоки из оцинкованной стали по старинке обновляют на зданиях старого жилого фонда. Рачительный домовладелец предпочитает заплатить единожды и не вспоминать о ливневых стоках с крыши десятки лет. Сравнение свойств деталей из столь различных материалов не в пользу металла:

• Системы водоотвода крыши из пластмасс различаются разнообразием: круглые, фигурные, прямоугольные;
• Бесшумность работы системы;
• Оцинкованная сталь эксплуатируется в неблагоприятных условиях максимум 5-10 лет, пластиковый водовод — много дольше. Изготовление, монтаж стальных водостоков обходятся дороже аналогов из пластмассы;
• Атмосферные осадки химически активны, и рядом с пластмассой металл не выдерживает конкуренции. Добавьте соединение на саморезах с неизбежными островками мокрого мусора, катализирующими корродирование металла;
• Разговоры о прочности металла безосновательны: многолетняя установка пластиковых водостоков доказала их долговечность и пригодность. Пластмассовые изделия пригодны для работы в жестких условиях;
• Нагрузка на конструктивные элементы дома снижается за счет существенной разницы в весе. Облегчается сборка своими руками;
• Отсутствие протечек. Геометрия пластмассовых деталей водостока исключает гидравлическое сопротивление потока, плотность соединений такова, что установка своими руками не составит затруднений.

Видео — Водостоки:

Подготовительные работы

Составление проекта предупредит лишние траты. Первоначально необходимо сделать замеры, познакомиться с обучающими видео по установке водоотводной системы своими руками:

• Какой длины будут подвесные желоба водостока;
• Сколько понадобится водосточных труб.

По этим параметрам рассчитывается количество прочей арматуры, которую придется установить: угловые желоба, угловые колена, заглушки на желоба, водосборные воронки, водоотметы, кронштейны-держатели желобов, хомуты-держатели труб.

Сечение труб и желобов определяется по количеству осадков и площади крыши дома. Для кровли площадью до 200 м 2 в Средней полосе России пропускную способность обеспечит установка желобов Ø 100-120 мм и труб Ø 100 мм, вдвое большую площадь обслужат желоба Ø 180 мм и трубы Ø 100 мм.

Количество водосборных воронок, угловых колен и прочей арматуры находится в зависимости от количества скатов крыши и площади: на 65 м 2 площади кровли ставится воронка и водосточная труба. Для кровель сложной конфигурации придется дополнительно учитывать изломы и углы крыши.

На кровлях большой протяженности максимальное удаление между ближайшими воронками на желобе недопустимо делать более 24 м. При затруднении сделать точный расчет комплектующих, предоставьте план кровли работникам специализированного магазина. Они окажут помощь в благодарность за покупку.

Установка желобов

Установка желобов своими руками производится с уклоном 2%. Это обеспечивает снижение на 1,2 см каждого следующего держателя желоба. Для обеспечения плавного водостока с крыши предупреждения контруклона проводится простая процедура: с заданным перепадом высоты устанавливаются крайние кронштейны. Остальные выставляются по шнуру.

Основной критерий — совпадение уровней ложа. Шаг установки кронштейнов 0,6 м. Крепятся они непосредственно к стропилам либо к лобовой доске. Универсальный кронштейн обеспечит полное прилегание и фиксацию желоба водостока крыши. Монтаж осуществляется до и после покрытия кровли. Крайняя верхняя точка желоба устанавливается на 3 см ниже ската кровли, чтобы снег скатывался свободно без задержки.

Внутренний край желоба в кронштейне находится выше наружного, при переполнении желоба потоком воды излишек перельется не на стену. Водостоки крыши монтируются с таким учетом, чтобы осадки стекали в центр желоба. Сделать это своими руками удастся, подкладывая под основание кронштейна прокладки.

Видео — Монтаж пластикового водостока. Видеоинструкция:

Установка желобов своими руками производится в направлении сверху вниз, оконечность желоба выходит за край кронштейна на 100-200 мм. Производители предлагают 2 вида герметизации соединений арматуры:

• Резиновыми прокладками;
• Неразъемным клеевым соединением по площади соприкосновения.

Для соединения смежных деталей предусмотрены занижения. Сборочные единицы вставляются до упора. Второй вид сборки менее перспективен: своими руками заменить вышедший из строя элемент водостока крыши и сделать замену, сохранив остальные, будет непросто и трудоемко. Резиновые прокладки со временем подлежат замене.

Желоба пластиковых систем водостока крыши выпускаются длиной 4 и 3 м. Пластмасса режется легко. Но постарайтесь сделать как можно меньше стыков. Заусенцы убираются напильником или ножом для улучшения контакта при соединении. Сборку желобов с клеевым соединением для одноэтажных строений с малым периметром допустимо полностью сделать внизу. Для длинных — плетями приемлемой длины, что ускорит монтаж. Установка желобов потребует участия помощников.

Видео — Проверка пластикового водостока на прочность:

Установка воронок

Воронки-водоприемники крепятся либо непосредственно к стене, являясь одновременно соединительным элементом желобов и дополнительной опорой, либо навешиваются на желоб. Вариант с навеской воронки не ослабляет конструкцию, хотя в желобе придется выпиливать либо высверливать коронкой своими руками сливное отверстие. Клеевое соединение восстановит прочность участка водостока крыши — корпус воронки станет ребрами жесткости для желоба.

Воронки — напряженный узел водоотвода. Рекомендуется оснастить сливные отверстия мусоросборочными приспособлениями: пауками и сетками. Листва в колене водостока приведет к скоплению наледи, закупорке прохода с возможным разрывом водосточной трубы. Большего эффекта добьетесь, накрыв поверхность желобов защитной сеткой.

Установка водосточных труб

Для подвода водосточных труб к стене своими руками используются колена с углом 135 градусов, чтобы сделать прохождения потока плавным. Опора на стену осуществляется хомутами-держателями с шагом установки 2 м, но не менее 2 штук.

Промежуток между стеной и трубой целесообразно оставлять 3 см. Исходя из этого условия, нарезаются соединительные отрезки труб между коленами с учетом добавления длин стыков внутри и снаружи фитингов. Нижний конец трубы оснащается водоотметом, назначение которого отвести поток воды дальше от стены.

В домах для постоянного проживания принято оснащать греющим электрическим кабелем основные элементы пластиковых водостоков кровли для удаления наледи: желоба, воронки и водосточные трубы.

Дренажный отвод воды

Направить воду из желобов в грунт вокруг дома полдела. Задумайтесь об устройстве ливневой канализации. Часть массы воды устремится к фундаменту и подвалу. В отмостке со временем появятся углубления в местах падения водного потока. Сделать доступный дренаж своими руками трудоемкая, но выполнимая задача.

Рассмотрим локальный отвод и сбор дождевой и талой воды в частном домовладении. Эта операция выполняется тремя способами:

• Открытый — прокладка траншей;
• Закрытый — прокладка труб дренажа под слоем грунта;
• Гравийный — комбинированный метод с засыпкой водоотвода щебнем.

На участке с естественным уклоном экономически целесообразно воспользоваться открытым методом. Пустить по периметру мелкие открытые бетонные лотки, или заглубить зарешеченные, используя для отведения на безопасное расстояние стока атмосферных осадков и талых вод естественный уклон.

На равнинном участке используется закрытый способ с прокладкой подземного трубопровода с равномерным уклоном. Несоблюдение этого условия повлечет разрыв стенок при замерзании, застойные явления, чреватые гнилостными запахами. Водоприемник-накопитель достаточного объема засыпается щебнем или снабжается бетонным кольцом с крышкой.

Грамотно обустроенный отвод воды с крыши дома обеспечит надежную и своевременную защиту фундаментного основания, стеновых конструкций и кровли от негативного воздействия осадков.

Практичная система водоотвода изготавливается из долговечных и надежных материалов, проста в монтаже и обслуживании, придает фасаду здания привлекательный и эстетичный вид.

Особенности системы водоотвода для крыши

Система отвода воды с крыши – это важная функциональная часть любого здания, которая обеспечивает его надежное функционирование и защиту на протяжении всего срока эксплуатации.

Подобная система предназначается для следующих целей:

• защиты готового строения от воздействия влаги;
• сбора любой жидкости – талой, дождевой;
• декоративного оформления фасада.

Системы водоотведения для частных домовладений разделяются на два типа:

• Внутренние. Предназначаются для обустройства на плоской кровле. В этом случае укладка кровельного материала выполняется под уклоном по направлению к воронке для сбора и передачи воды в водосток. Труба устанавливается во внутренних стенах здания или в технических каналах.
• Внешние. Используются для кровель скатного типа (с одним и двумя скатами). Основные элементы – трубы водостока, воронки и желоба – монтируются по краю крыши, а отвод жидкости осуществляется с наружной стороны здания.

Конструктивные элементы внешней системы водостока

Внешние стоки применяются на большинстве частных домов, обустроенных скатными кровлями, поэтому именно такой вариант системы будет рассмотрен более детально.

Система слива включает следующие элементы:

• Желоба для сбора воды с поверхности кровли, когда идет дождь или тает снег, а также дальнейшего ее вывода через трубы в сливную систему. Желоба для отвода отличаются по конфигурации, габаритам и материалу, который используется для их изготовления.
• Соединители для желобов. Учитывая стандартную длину желобов в 250 см, чтобы организовать систему стоков с кровли, необходимо выполнить грамотное соединение всех элементов конструкции. Для этих целей используются соединители, оснащенные уплотнительными прокладками на резиновой основе. Они обеспечивают надежную герметичность стыков между элементами и компенсируют расширение материалов при нагреве или охлаждении.
• Переходные элементы углового типа используются для организации обвода сточной системы по внутренним углам строения. Угловые соединители способствуют увеличению гидродинамических показателей готовой конструкции.
• Крепежные элементы – металлические кронштейны, предназначенные для надежной фиксации желобов к кровельной конструкции. Они представлены специальными крюками, имеющими различную длину и конфигурацию.
• Воронка для перенаправления воды с кровли через желоба в трубы. Важный конструктивный элемент любой системы водоотвода, монтируется между жёлобом и водосточной трубой.
• Защитные заглушки, которые препятствуют переливу воды через края установленных желобов.
• Трубы водосточные предназначаются для отвода жидкости в накопительный резервуар или дренажную систему. Монтаж труб выполняется к воронке с фиксацией к фасаду здания.
• Трубные и сточные колена предусмотрены для отвода сточных вод на безопасное расстояние от фундаментного основания и отмостки строения. Трубное колено позволяет регулировать поворот трубы, а сточное колено обеспечивает вывод воды в канализационную систему.
• Крепежи для фиксации труб. Подобные элементы используются для надежного закрепления труб к фасаду здания.
• Сетчатые колпаки для защиты конструкции желобов от загрязнений и засорения сторонними предметами.

Технические характеристики желобов и труб

Желоба и трубы – основные конструктивные элементы водосточной системы, установленной на крыше. Чтобы организовать сток воды с крыши, необходимо правильно подобрать конструктивные элементы с учетом их типоразмеров, конфигураций и материалов.

Конфигурация желобов

Данный параметр определяет геометрию готовой системы, от которой зависит эффективный .

Желоба бывают следующих форм:

• полукруглой;
• квадратной;
• прямоугольной;
• трапециевидной;
• полуэллиптической.

Самые надежные и доступные – полукруглые элементы, которые широко востребованы для частных домовладений, удобны в обслуживании, способны обеспечить большой поток воды. Особая конструкция полукруглых желобов, усиленная ребрами жесткости, обеспечивает повышенную устойчивость к предельным нагрузкам и деформациям.

Изделия квадратной и прямоугольной формы подходят не для всех типов крыш, к тому же требуют дополнительной защиты от деформаций дополнительной установкой снегозадержателей.

Водосточные трубы выбираются с учетом формы желобов: квадратные трубы для желобов коробочной формы, круглые – для желобов полукруглой и полуэллиптической формы.

Диаметры труб и желобов

Не менее важным параметром является диаметр желобов и труб, который определяется площадью кровли – чем больше площадь, тем больше диаметр.

Желоба бывают диаметром от 9 до 15 см, трубы – от 7,5 до 12 см. При выборе элементов рекомендуется соблюдать следующие рекомендации:

• Для небольших кровель с площадью ската в диапазоне 11–72 кв. м. подойдут желоба диаметром до 10 см, трубы – 7,5 см.
• Для кровель среднего размера с площадью ската от 110 до 205 кв. м. стоит выбрать желоба диаметром 10–13 см, трубы – от 9 до 11 см.
• Для крыш большого размера, площадь ската которых составляет от 210 кв. м., предусмотрены желоба диаметром до 15 см и трубы – до 12 см.

Материал изготовления

Надежность и долговечность системы слива воды с крыши зависит от качества материала, который использовался для изготовления сточных желобов.

Водосточные системы с основными элементами могут быть изготовлены из пластика или металла. Для металлических конструкций используются изделия из стали, меди, полимера и алюминия.

• Стальные. Изделия отличаются низкой стоимостью, небольшим весом и простотой установки. Для повышения эксплуатационных характеристик материала стальные изделия покрывают специальными полимерными компонентами, которые способны выдерживать перепад температур, воздействие ультрафиолета, механические повреждения и деформации. Соединение отдельных элементов конструкции выполняется при помощи крепежей, оснащенных уплотнителями, скобами и замками. К недостаткам материала можно отнести хрупкость при ударах и восприимчивость к появлению ржавчины в местах повреждений поверхности.
• Алюминиевые. Слив с крыши, оснащенный алюминиевыми элементами, отличается практичностью, долговечностью, простотой монтажа и небольшим весом. Такая конструкция имеет привлекательный внешний вид, устойчива к воздействию ультрафиолета и выгоранию. К недостаткам материала можно отнести высокую стоимость и восприимчивость к появлению электрохимической коррозии. Для соединения изделий используются специальные заклепки, клеевая смесь или силикон для алюминия.
• Медные. Изделия из чистой меди являются самыми долговечными и надежными. Соединение отдельных элементов осуществляется горячей пайкой или фальцеванием. Медные элементы предусмотрены для монтажа на кровлях фальцевого типа. В процессе эксплуатации медь подвергается окислению, в результате чего приобретает характерный зеленый оттенок. Если медный слив для воды с крыши контактирует с алюминиевыми или стальными элементами, это может спровоцировать электрохимическую коррозию. В этом случае медные сливы рекомендуется устанавливать на кровлях, изготовленных из такого же материала.
• Полимерные. Самый востребованный и доступный вариант сливов для частных домов и дач. Чтобы повысить устойчивость изделий к воздействию ультрафиолета и перепадам температур, поверхность покрывается акриловой или титановой пропиткой. Соединение элементов выполняется муфтами с уплотнительными резинками, защелками или клеевой смесью. Желоба из полимерных материалов устойчивы к коррозии, механическим нагрузкам и повреждениям.

Как установить систему водостока для крыши самостоятельно?

Установка водосточной системы своими руками требует технической подготовки и соблюдения правил безопасности при проведении высотных работ.

Перед началом работ рекомендуется провести некоторые замеры, а именно просчитать периметр наружных стен и количество фиксирующих кронштейнов. Кроме того, следует подготовить простую схему размещения кронштейнов, желобов, воронок и труб с водосточными коленами.

Чтобы обустроить простой слив дождевой воды с двухскатной крыши, расчеты необходимого количества комплектующих проводятся в следующем соотношении – каждые 10 метров желоба оснащаются 1 воронкой, к которой фиксируется 1 труба. Далее просчитывается необходимое количество воронок и труб.

Количество фиксирующих кронштейнов определяется общей длиной желобов и минимальным расстоянием, на котором они устанавливаются. Просчет хомутов для труб водостока выполняется просто – по 3 хомута на каждую трубу.

Сборка и фиксация конструкции системы выполняется в следующем порядке:

1. Выполняется разметка мест для фиксации кронштейнов. Чтобы обеспечить им необходимый уклон, отмечаются две точки – начальная и конечная, соединяются между собой. На линии отмечаются точки под крепление кронштейна. Далее выполняется фиксация элементов на поверхности кровли.
2. Собирается конструкция желоба. Все основные элементы соединяются между собой в единую герметичную конструкцию, устанавливаются воронки.
3. Собранный желоб монтируется на предусмотренное для него место с фиксацией на кронштейны.
4. После надежной фиксации желобов выполняется соединение воронки с коленом для установки водосточной трубы. Важно соблюдать минимальный технологический зазор в 3–4 см между трубой и внешней стеной дома. Для вертикального монтажа трубы можно использовать строительный уровень или отвес. В соответствующих местах устанавливаются хомуты, фиксируется труба.
5. В нижней части трубы крепится колено для отвода вод.
6. Все незадействованные участки желоба закрываются защитными заглушками.
7. Для обводки системы по всему периметру крыши, на углах устанавливаются желоба углового типа.

Закрытый слив дождевой воды с крыши предусматривает эффективный отвод жидкости за пределы фундамента и цоколя: в ливневую канализационную систему, дренажный или канализационный колодец и накопительный резервуар.

Водосток своими руками из канализационной трубы: особенности и способы сооружения

Сооружаем водосток из канализационной трубы своими руками

Возведение собственного домостроения – ответственный вопрос. Каждый, кто сталкивался с этим, понимает насколько важно не допустить даже малейших ошибок, которые могут обернуться серьёзными проблемами. При этом многие не обращают внимания на важность наличия в доме качественного водостока, защищающего стены от потоков воды вовремя ливневого дождя.

Любое здание должно иметь надёжную защиту от сюрпризов погоды. Не стоит полагать, что установка качественной кровли избавит домовладельца от всех проблем.

Сама по себе крыша достаточно герметична и имеет определённый уклон, благодаря которому осадки и снег не задерживаются на её поверхности.

Поэтому стекающая по скату кровли вода попадает на фундамент и стены здания, увеличивая уровень их влажности.

Под постоянным воздействием воды начинается разрушение дома снаружи. Для предотвращения проблемы была специально разработана система, называющаяся водостоком. Она состоит из желобов, закреплённых по периметру кровли, в которых скапливается вся жидкость с крыши и перенаправляется в вертикальный отвод, не задевая стен или фундамента домостроения.

Водосток – достаточно простая конструкция, которая может быть сооружена своими руками из подручных материалов, например, канализационных труб. При этом необязательно быть профессионалом в строительстве. Главное, иметь желание и минимальный комплект строительных инструментов, которые всегда найдутся в доме.

Как сэкономить, сооружая водосток своими руками?

Этим вопросом озабочены многие домовладельцы, проводящие ремонтные работы самостоятельно. Строительный рынок переполнен различными конструкциями водостоков, отличающихся как материалом, так и способом монтажа. Но стоимость таких изделий не всегда по карману, обычному человеку.

Народные умельцы уже давно собирают водосточные конструкции своими руками из подручных материалов, например, труб, оставшихся после укладки канализации. Стоимость таких изделий сравнительна невысокая и на рынке есть все необходимые переходники и другие сопутствующие элементы. Плюс ко всему, обработка пластика не требует наличия сложного дорогостоящего оборудования.

Подготовка к сооружению домового водостока

Если домовладелец отдал предпочтение изготовлению системы водоотвода для крыши своими руками из канализационных труб, то необходимо начать с покупки расходных материалов.

Но перед этим важно определить размеры эффективной площади крыши, от которой будет зависеть интенсивность стока дождевой воды и как следствие параметры жёлоба.

Если же особого желания, заниматься вычислениями нет, то можно прибегнуть к использованию усреднённых значений. В такой ситуации необходимо подготовить комплектующие по следующему перечню:

• пластиковая труба 50 мм диаметра, используемая для слива дождевой воды;
• труба толщиной 100-110 мм для изготовления желобов;
• переходники для соединения отдельных частей водостока диаметром 100-110 мм на входе и 50 мм на выходе.

Для более точного определения комплектности желательно составить план в соответствии с конфигурацией кровли домостроения, на котором указать все отводы, повороты и переходники.

Для точного определения количества необходимых материалов потребуется проект, который изготавливается собственноручно на основе выполненных замеров. Также благодаря составленной схеме можно точно рассчитать метраж канализационных труб, чтобы не покупать лишнего.

При этом нужно учитывать, что общая длина пластиковых изделий будет вполовину меньше чем параметры крыши.

Для определения количества стояков нужно на плане указать в скольких местах вода будет отводиться на землю. При этом необходимо учитывать, что соседние стояки должны располагаться на расстояние не дальше 5 м. Для определения длины стояков нужно замерять расстояние от водосточного жёлоба до поверхности земли.

https://www.youtube.com/watch?v=6hoBj9WXiQQ

Следуя схематическому чертежу определяется количество тройников, соединяющих желоба со стояками. Также нужно позаботиться о наличии качественного герметика, которым будут промазываться места стыков отдельных элементов водостока. Лучше приобретать составы, предназначенные для наружных работ, которые не будут разрушаться под воздействием ультрафиолетового излучения.

Изготавливаем жёлоба из канализационных труб

Для изготовления желобов канализационная труба распускается на две ровные половинки по всей длине. С этой целью можно использовать электрическую болгарку.

При этом чтобы не произошло залипание защитного кожуха пластиком, который будет плавиться при распиловке труб, его желательно демонтировать. Но тогда нужно использовать защитную амуницию, а именно маску для лица ну или, по крайней мере, очки чтобы не травмироваться.

Но лучше не экспериментировать, а приобрести специальный диск для работы с таким специфическим материалом, как пластик.

Также с поставленной задачей распиловки пластмассы справится электрический лобзик. Чтобы не напортачить во время роспуска канализационной трубы на две половинки, желательно из деревянных реек сделать направляющие, ограничивающие смещение электроинструмента.

Самым простым способом распиловки считается использование резака, выполненного из отрезка полотна ножовки. В такой ситуации к трубе можно прикрепить линейку при помощи скотча, которая и будет основным направляющим.

Чтобы в дальнейшем обеспечить качественное соединение желобов в тройниках, не доходя 100-150 мм до края изделия, труба оставляется нетронутой.

Установка кронштейнов своими руками

Кронштейн – это деталь, предназначенная для крепления желобов водоотвода. Форма и размеры такого крепежа напрямую зависят от размеров канализационной трубы. Если с этой целью будут использоваться заводские изделия, то они просто крепятся к ветровой доске.

Если же такой элемент будет изготавливаться своими руками, то понадобится определённая подготовка. Самым простым решением является изготовление кронштейнов из металлических полос, которые изгибаются по форме жёлоба.

Для крепления готовых конструкций используется несколько способов:

• На ветровые доски кронштейны крепятся без необходимости демонтажа элементов готовой кровельной конструкции.
• К стропильным ногам, если конструкция крыши не имеет ветровой доски, кронштейны также крепятся напрямую. Как и в ранее рассмотренном варианте нет необходимости разборки отдельных элементов крыши.
• На кровельную обрешётку. Такой способ, по мнению профессионалов, считается самым правильным для надёжной фиксации кронштейнов. Но он применим ещё на этапе сооружения кровли. В такой ситуации монтируются специальные хомуты удлинённой конструкции, надёжно фиксирующие в нескольких точках.

После определения подходящего способа крепления кронштейнов переходят к их непосредственной установке. При этом нужно придерживаться следующих правил:

• конструкция свеса должна выступать минимум на 25% по отношению к близлежащему краю водосточной системы;
• дальняя сторона системы водостока должна быть немного ниже плоскости крыши;
• монтаж жёлоба должен выполняться под определённым наклоном в сторону слива дождевой воды.

Непосредственно монтажные работы по установке водостока своими руками выполняются в соответствии с определённым планом.

1. Намечаются и закрепляются кронштейны с крайних сторон жёлоба. Обязательно нужно выдержать соответствующий уклон.
2. Между закреплёнными элементами натягивается строительная бечёвка. По полученной линии будет производиться крепление оставшихся кронштейнов.
3. Закрепляются оставшиеся крепёжные элементы с шагом не более 60 см.
4. Выполняется крепёж пластиковых тройников для сливных воронок.
5. На завершающем этапе монтируются желоба.

Собирать систему сточных желобов можно непосредственно на кронштейнах под крышей. Однако удобнее собрать всю конструкцию на земле и затем в сборе поднимать на кровлю. Но в обоих вариантах сборка имеет одинаковый алгоритм.

При необходимости соединения нескольких участков желобов нужно быть особенно внимательным. При этом существует несколько способов:

• склеивание соседних элементов с помощью специальной клеевой смеси;
• стыковка при помощи клипс из алюминия.

После завершения сборки и укладки водосточных желобов из канализационных труб своими руками, вставляются патрубки в переходники, предназначенные для сливной воронки. Для этого их смазывают с помощью герметика и всовывают в переходник. На верхнем краю жёлоба монтируется заглушка.

Установка водосточных стояков своими руками

Монтаж стояков напоминает сборку желобов из канализационных труб. В случае необходимости установки переходников они соединяются встык с трубами, с предварительным промазыванием краёв герметиком. При установке стояков нужно следовать следующим рекомендациям:

• стояк должен располагаться на 100 мм расстоянии от стеновой поверхности;
• крепление стояка выполняется посредством хомутов;
• крепление трубы производится снизу вверх к желобам;
• крепёж должен монтироваться с шагом не более 1,5-2 м;
• верхний край стояка вставляется в тройник, выступающий в качестве воронки, при этом он первоначально обрабатывается герметиком.

Нижнюю часть стояков для большего удобства можно врезать в трубу ливневой канализационной системы, если таковая имеется. В случае с её отсутствием собирается колено специальной формы, под которое в будущем подставляется резервуар для сбора вод скапливающихся после дождя.

На этом этапе сборку водостока из канализационных труб можно считать практически оконченной. Остаётся только снабдить её специальным фильтром.

Для этого подойдёт сетка из пластика с крупными ячейками, свёрнутая по форме рулона в соответствии с размерами жёлоба. Чтобы не произошло распрямлений материала, его фиксируют посредством хомутов. После чего изделие монтируется в жёлоб.

Благодаря такому фильтру происходит надёжная защита водостока от крупных частиц мусора.

Только грамотно организованная система водостоков сможет надёжно защитить стеновые поверхности и фундамент домостроения от влаги.

При этом для экономии можно выполнить сборку водосточной системы из пластиковых труб для канализации своими руками. Всё что понадобится — это желание, аккуратность и чёткое следование инструкциям и советам специалистов.

При этом для придания эстетической привлекательности конструкции её можно вскрыть краской в тон кровле.

Донских Владимир Александрович

http://stoki.guru

Источник: http://legkoe-delo.ru/remont-doma/dom-i-sad/56336-vodostok-svoimi-rukami-iz-kanalizatsionnoj-truby-osobennosti-i-sposoby-sooruzheniya

Водосток из канализационных труб своими руками — водосточная система из канализационных труб ПВХ (+фото, схемы)

Чтобы сделать водосток и сэкономить семейный бюджет, многие изготавливают его из канализационных труб своими руками. Каждый дом или дача должны быть надежно защищены от дождя и снега.

Если этому не уделить особое внимание, может пострадать фасад здания. Вода, стекающая с крыши, попадает в водосток, который устанавливается по всему периметру крыши, и затем в трубы, расположенные вертикально.

Так стены и цоколь остаются сухими.

Куда же жидкость попадает дальше? Если сделать на участке ливневые канализации, а их вход подвести к водосточным трубам, то получится удобная конструкция, но некоторые ставят обычную емкость для сбора воды.

Такое сооружение изготавливают из разного материала, но можно сделать водосток из канализационных труб своими руками.

Если следовать инструкции, то устанавливать водостоки самостоятельно будет несложно, а главное, что не нужно будет переплачивать.

Разновидности канализационных труб

Для водосточной системы нужно подобрать канализационные трубы, от которых будет зависеть, насколько качественным окажется водосток.

Для плоских крыш используют внутренний сток, а наружный необходим для крыш с уклоном.

Производители позаботились о том, чтобы покупатель быстрее подобрал нужную трубу, и разделили их на 3 вида: белые, серые и коричневые. Эти виды отличаются друг от друга не только цветом, но и свойствами:

1. Трубы белые используют внутри помещения, так как они выдерживают высокую температуру и шум воды практически не бывает слышен из-за толстых стенок. Чтобы трубы не портили интерьер, приобретают именно такой вид, они смотрятся красиво и в покраске не нуждаются.
2. Трубы серые пользуются большим спросом, они предназначены для внутренних работ. Но сильные перепады температуры они не выдержат, и придется их сменить.
3. Трубы коричневые или рыжие отлично подойдут для наружных работ. Диаметр может быть от 40 до 150 мм, длина от 50 см до 2 м. Они делятся на однослойные (толщина 3 мм и 3,2 мм) и многослойные.

Что необходимо?

Прежде чем отправиться в магазин за материалом, нужно хорошо подготовиться и делать все поэтапно:

1. Произвести замеры крыши.
2. На лист бумаги нанести схему в виде прямоугольника или квадрата (в зависимости от размеров). Воронки и отливы можно устанавливать через 12 м, если сторона крыши меньше, то ставятся они в двух углах. Для воронки подойдет тройник 110х50 мм, тогда сточные трубы будут диаметром 50 мм. Хомуты для пластика очень надежны и крепятся каждые полметра. Желоб должен быть 110 см, этого достаточно для многих крыш. Чтобы не ошибиться с количеством и купить канализационные трубы правильно, необходимо учесть, что из патрубка выходит 2 лотка. Обязательно нужно приобрести заглушки, так как с торца желоб будет открыт. Трубы вдеваются друг в друга и становятся на 5 см короче, это нужно учесть при покупке.
3. Далее на изображенной схеме водостока необходимо подсчитать общее количество всех элементов.
4. Если на участке, где планируется монтаж водостока, не установлена ливневая канализация, то стоит обратить внимание, куда будет сливаться дождевая вода. Можно поставить любую емкость.

Инструменты для монтажа, которые вам потребуются:

• рулетка;
• уровень;
• герметик;
• отвертка;
• саморезы;
• маркер;
• капроновая нить;
• болгарка.

Технология изготовления

Чтобы правильно изготовить желоб, лучше всего подойдут 4-метровые трубы, их нужно разделить вдоль на 2 части. Они должны быть ровные. Можно закрепить их для комфортной работы. Есть 2 способа. С помощью саморезов следует прикрепить трубу к подложке.

В этом случае придется сделать отверстие в самой трубе. Чтобы этого избежать, можно воспользоваться плотной тканью, отрезав ее полоской и прижав на конце канализационной трубы. Так саморезы будут держать ткань, которая, в свою очередь, станет служить хомутом.

Чтобы распилить трубу на 2 ровные части, нужно отмерить линейкой и начертить маркером 2 линии. На это уйдет много времени. Есть простой вариант с использованием капроновой нити. По бокам трубы с обоих концов нужно сделать небольшой надрез канцелярским ножом и просунуть нить, зафиксировав узелком. По этой линии наносится маркер. То же самое необходимо проделать и с другой стороны.

2 одинаковые отметки готовы, можно приступать к распиливанию. Используйте болгарку, она сэкономит время, но не забывайте про технику безопасности (очки и перчатки). Если этого инструмента нет, то обычный резак с этим тоже справится. Хотя на это уйдет больше времени.

Монтаж конструкции

Из переходников изготавливаются воронки, верхняя часть спиливается так же, как и у желоба. Если оставить их в таком же виде, то вреда от этого не будет, а закрепить получится намного надежнее. Не каждый согласится так сделать, ведь внешний вид канализационной трубы от этого пострадает. Только во внутреннем углу обязательно нужно убрать верхнюю часть, так как вода не будет туда стекать.

Иногда вся конструкция может быть больше 20 м, в таком случае необходимо направить поток воды в разные стороны, чтобы не разрушить весь водосток.

Крепятся желоба на кронштейны. Их размеры и форма должны совпадать, иначе они не подойдут друг к другу. В магазинах продаются готовые изделия, но можно сделать их и своими руками, например, из металла. Существует 3 способа крепления кронштейнов:

1. Лобовая доска. Крепить удобно, если кровля готова.
2. Стропильные ноги. Этот вариант подойдет, если нет лобовой доски.
3. Обрешетка кровли. На практике это вариант лучше и надежнее, чем другие способы.

Кронштейны закрепляются в первую очередь по краям, между ними натягивается строительная нить. Краской или мелом отмечается линия, по которой дальше будет монтироваться водосток. Остальные крепления устанавливаются через 50-60 см. Воронки, сделанные из переходников, располагают в нужных местах и для устойчивой фиксации крепят кронштейнами.

Всю систему из желобов рекомендуется собирать на земле и после этого переходить к монтажу на крыше, но многие устанавливают ее сразу на кронштейны. Любой из вариантов считается правильным.

Скрепляются между собой детали специальными клипсами или клеевым раствором для пропиленовых труб. Обязательно место стыков смазать герметиком. В собранную конструкцию вставляют патрубки, которые соединяются с воронкой. Все смазывается силиконовым герметиком.

Там, где нужна заглушка, она отпиливается по размеру и вставляется.

Монтаж стояков

Переходник с крыши соединяется с трубой, а при помощи герметика замазывают швы. Если соблюдать инструкцию, то установка стояка не займет много времени.

Правило установки стояка:

1. Расстояние от стены должно быть не меньше 11 см.
2. Для длинных труб понадобятся хомуты для надежного крепления. Желательно соблюдать шаг в 180 см.
3. Начинать монтаж нужно снизу вверх.
4. Стояк соединяется с воронкой, которую изготовили из тройника.
5. Все швы должны быть обработаны герметиком.
6. Конец трубы соединяется с ливневой канализацией или выводится в колено, через которое впоследствии дождевая вода будет попадать сразу в емкость.
7. Чтобы труба не засорилась крупным мусором или опавшими листьями, нужен фильтр. Его изготавливают из сетки с крупными ячейками, сворачивают в рулон и кладут по всему периметру желоба. Так водосточная система будет надежно защищена.

Если произвести правильный подсчет всех деталей, подобрать нужные инструменты и точно следовать инструкции, то изготовить конструкцию своими руками будет не так сложно.

А главное, что для монтажа не потребуется много средств, ведь можно соорудить систему из обычных канализационных труб, которые продаются в строительных магазинах.

И ваши водостоки будут не хуже тех, что делают профессиональные строители.

Источник: http://pikucha.ru/kanalizaciya/kolodcy-i-vodostok/iz-trub-svoimi-rukami.html

Водосток из канализационных труб своими руками

Огромное количество всевозможных строительных материалов, простота их установки и монтажа сделало вопрос строительства своими руками реальным делом. Чем стали пользоваться обычные обыватели, которые еще совсем недавно были далеки от сферы возведения зданий и сооружений.

Казалось бы, наисложнейшие технологии вдруг стали простыми и доступными в понимании простого человека. Но это и настораживает, ведь простота – это не значит, простое отношение как к чему-то обыденному.

Поэтому перед тем как начинать любое дело своими руками, необходимо в нем разобраться.

И еще один момент, который очень часто застройщики принимают во главу угла. Это экономия денежных средств. Не самый лучший вариант сделать дом надежным, но некоторые позиции можно обыграть, используя совершенно другие материалы. К примеру, водосток, роль которого – защитить стены и фундамент от пагубного воздействия атмосферных осадков.

В настоящее время большое количество производителей предлагают различные конструктивные решения, поэтому на рынке можно найти как металлические водосточные системы, так и пластмассовые.

В комплект такой конструкции входят все необходимые элементы, и собирается сам водосток, как большой конструктор. Правда, за все это придется выложить немалые деньги.

Так есть ли возможность сэкономить на сборке водосточной конструкции?

Во-первых, если провести монтажный процесс своими руками. Во-вторых, если заменить готовую конструкцию какими-нибудь более дешевыми материалами. К примеру, пластиковыми трубами для канализации, как один из самых дешевых на сегодняшний день видов. Поэтому давайте рассмотрим, как можно сделать водосток из канализационных труб своими руками.

Предварительный расчет

Перед тем как начать закупку канализационных труб из пластика, нужно вычислить необходимое их количество. Основной размер, который ляжет в основу расчетов, это длина и диаметр. Что касается длины, то рынок предлагает достаточно широкий размерный ряд: от 1,5 м до 12 м. Поэтому внимание:

Внимание! Длину элементов водостока лучше выбирать под размер изготавливаемых лотков и стояков. Это обеспечит бесстыковую сборку, а значит, это полная герметизация всей конструкции.

Что касается диаметра канализационных труб, то необходимо подсчитать, каков объем воды будет сливаться с кровли крыши. А на это будут влиять количество осадков и площадь кровли.

Что касается осадков, то единого подхода к данному показателю нет, ведь эту информацию можно получить только в специализированных организациях. И она нестандартная, поэтому главный критерий расчета – площадь скатов крыши.

• Если площадь ската не превышает 50 м², то для лотков можно использовать канализационные трубы диаметром 100 мм, для стояков – 50-80 мм.
• Площадь – до 100 м², для лотков 125 или 150 мм, для стояков – 100 мм.
• И свыше 100 м², лотки – 150-200 мм, стояки 100-125 мм.

Итак, с диаметрами труб разобрались, теперь необходимо подсчитать общую длину всех труб. Для этого надо будет сделать несколько замеров. Первый замер – это длина карниза кровли. Неважно, какая была построена крыша (одно-, двухскатная многоскатная), просто замеряются все карнизы на скатах.

Под ними будут установлены желоба. Их изготавливают из канализационных труб, которые разрезаются вдоль на две половинки. Значит, из одного метра трубы получится два метра желобов. К примеру, если длина всех карнизов получилась 40 м, то для изготовления желобов потребуется всего лишь 20 м труб.

Со стояками немного сложнее.

• Во-первых, определяется место их установки. Оптимальный вариант – по углам здания. Но специалисты рекомендуют частоту установки водосточных стояков увеличить, то есть провести их монтаж через каждые 5 м.
• Во-вторых, определяется высота здания до крыши. Это будет длина стояка.

Теперь два показателя, то есть, длина и количество вертикальных водостоков, умножаются между собой, в итоге получаем общую длину стояков.

Фитинги – один из важных составляющих водосточной системы дома. Это отводы, тройники, переходники и так далее.

В системе канализационных труб фитинги подгоняются точно под диаметр, поэтому их сборка с основной системой производится достаточно просто.

Если в некоторых случаях появляется необходимость изменить длину фитинга, то это сделать очень легко, просто надо подрезать пластиковое изделие ножовкой по металлу.

Количество используемых фасонных изделий определяется конструктивными особенностями самого дома. К примеру, стояк может быть установлен вертикально от желобов, а может находиться на определенном расстоянии. Во втором случае придется устанавливать несколько отводов, чтобы изменить конфигурацию вертикально установленного стояка.

И последний элемент, который будет необходим при сборке водостока из канализационных труб – это герметик, лучше использовать силиконовый. Он считается универсальным и не изменяет своих качеств под действием природных нагрузок. С его помощью создается герметичность стыков соединяемых элементов водосточной системы.

Технология изготовления и монтажа водостока из канализационных труб

В первую очередь надо заняться лотками, потому что сборка водостока из канализационных труб проводится сверху вниз. Подготовленные трубы надо просто разрезать пополам вдоль, для чего специалисты рекомендуют использовать болгарку (см.

видео). Обратите внимание на тот факт, что при резке этим инструментом будет выделяться большая температура, и пластик начнет плавиться.

Поэтому на кожухе инструмента будет залипать расплавленная пластмасса, которая будет мешать проведению работ.

https://www.youtube.com/watch?v=76NcTeV5fcU

Некоторые мастера снимают кожух, пытаясь решить эту проблему. Делать этого нельзя, технику безопасности еще никто не отменял. Лучше всего взять для резки диск с крупным алмазным напылением. Еще лучше, если он будет сегментным. То есть, при резке пластик не будет выделять расплавленную пыль, а будет вылетать стружка мелких размеров.

Есть и другие инструменты, с помощью которых можно легко разрезать канализационную трубу.

К примеру, электролобзик или ножовка по металлу (не сама ножовка, а ее полотно, из которого можно сделать своеобразный резак).

Чтобы не отойти от линии разреза, специалисты рекомендуют использовать деревянные направляющие. Их можно установить поверх канализационной трубы, а можно изнутри. Главное – хорошо закрепить ее.

Внимание! Места канализационных труб, подрезаемые под желоба, которые будут входить в соединение с фитингами, не разрезать. Оставить в виде трубы длиною 15-20 см.

Подготовка и установка кронштейнов

Самый простой вариант – купить готовые кронштейны, благо они сегодня продаются отдельно от готовых водосточных систем. Можно сделать их и своими руками (см. видео).

Для этого понадобиться металлическая полоса шириною 20-30 см и толщиною 2 мм. Ее надо просто изогнуть под диаметр желоба и обязательно продумать способ крепления. На конце кронштейна со внешней стороны лучше сделать небольшое отверстие.

Через него будет пропущена проволока, которая закрепит лоток на кронштейне.

Сами крепежи можно устанавливать или на стропилах, или на лобовой доске, или на крайнем элементе обрешетки крыши (см. видео). Специалисты считают, что оптимальный вариант – это обрешетка.

При установке кронштейнов необходимо учитывать угол наклона водостока. Есть фиксированное значение: 2-5%. Поэтому стоит позаботиться о том, чтобы этот уклон был строго соблюден. По нему и устанавливают крепежи.

Внимание! Расстояние между соседними кронштейнами – 50-60 см.

Сборка желобов может производиться или наверху, или на земле с последующим поднятием всей системы.

Как уже было сказано выше, оптимальный вариант, если длина желоба будет равна длине карниза. Но если сделать этого не удается, тогда придется скреплять элементы между собой.

Это можно сделать специальным клеем для внешних работ или специальными алюминиевыми клипсами. Стыки обязательно обрабатываются силиконовым герметиком.

После чего необходимо в местах монтажа вертикальных канализационных труб установить отводы и переходники (это фитинг, которые соединяет между собой трубы разного диаметра).

Установка водосточных стояков из канализационных труб

Этот процесс очень прост, по сути, производится сборка канализационной конструкции. Как уже было сказано выше, оптимальный вариант, если длина канализационной трубы будет равна высоте стояка.

Есть несколько моментов, о которых надо знать производителю работ.

• Для крепления канализационной трубы необходимы хомуты. Это уже готовое изделие, дешевое, так что изготавливать его своими руками нет смысла.
• Устанавливают их через каждые 1,8 м по вертикальной линии, которую можно нанести при помощи отвеса.
• Сам канализационный стояк должен устанавливаться на небольшом расстоянии от стены дома. В пределах 8-10 см.
• Все стыки соединения обмазываются герметиком.
• Сборку лучше проводить снизу вверх.

Заключение по теме

Как видите, собрать водосточную систему своими руками из канализационных труб не очень сложно. Конечно, придется даже с такой простой конструкцией повозиться.

Но если знать некоторые хитрости, то конечный результат окажется положительным. Чтобы вы поняли, как все происходит, рекомендуем посмотреть видео – как возводится водосток из канализационных труб своими руками.

Обратите внимание, что на видео мастер показывает один из способов подготовки и установки желобов.

Источник: http://bouw.ru/article/vodostok-iz-kanalizatsionnih-trub-svoimi-rukami

Водосток своими руками из канализационных труб: алгоритм сборки

Строительство своего дома – ответственная задача. Каждый, кто занимался такими работами, знает, что даже небольшие ошибки, сделанные по неопытности или небрежности, могут обернуться большими проблемами.

Многие не хотят переплачивать и занимаются стройкой самостоятельно. Это вполне реально, главное, выполнять все операции строго по инструкции.

Поговорим о том, как правильно сделать водостоки своими руками из канализационных труб.

Каждая постройка должна быть надежно защищена от неблагоприятного воздействия влаги. Не нужно думать, что установив крышу, строители полностью справились с этой проблемой.

Кровля сама по себе полностью герметична и имеет скат, предназначенный для того, чтобы вода и снег на ней не задерживались.

Таким образом, скатывающаяся с крыши влага может попадать на фундамент и стены, которые будут постоянно сырыми.

Водосток — конструкция, защищающая фундамент и стены здания от разрушающего воздействия осадков

В результате они начнут разрушаться и достаточно быстро придут в негодность. Чтобы избежать таких неприятных последствий, разработана защитная конструкция под названием водосток. Она представляет собой систему желобов, расположенных по периметру крыши. Они собирают стекающую с кровли воду и направляют ее в вертикально стоящие трубы, по которым влага транспортируется вниз, минуя стены.

Участки, где заканчиваются водосточные трубы, обычно оборудуются приспособлениями для сбора воды.

Это могут быть всевозможные емкости для влаги, но оптимально оборудовать свой участок ливневой канализацией и подвести ее входы под окончания водосточных труб.

Таким образом, водосток – простое, но весьма полезное сооружение, позволяющее отводить стекающую с кровли влагу в любом удобном направлении.

Можно ли сэкономить на водостоке?

Этот вопрос задают себе многие застройщики. На строительных рынках продаются различные модели готовых водостоков, представляющих собой своеобразный конструктор, из которого легко можно собрать нужную систему. Стоимость таких наборов достаточно высока.

Домашние мастера давно научились самостоятельно собирать водостоки и рекомендуют систему из пластиковых канализационных труб.

Цена таких деталей невысока, их сортимент позволяет легко подобрать нужные элементы, а большой ассортимент всевозможных переходников решает проблему стыков и соединений.

Еще один плюс в пользу такого решения – пластик прост в обработке. Готовый водосток можно покрасить в цвет кровли.

С чего начать?

Если принято решение об изготовлении водосточной системы из канализационных труб, начать следует с закупки необходимых материалов. Сначала желательно вычислить эффективную площадь кровли.

От ее величины зависит количество дождевой воды, которое предстоит отводить системе и, соответственно, диаметр желоба. Если нет желания возиться с расчетами, можно воспользоваться средними значениями.

В этом случае для работы потребуются:

• трубы диаметром 5 см, которые будут использоваться для слива воды;
• трубы диаметром 11 см, из которых будут изготавливаться желоба;
• тройники для выполнения соединений элементов, диаметр 11 см на двух входах и 5 см на выходе.

Точно определить количество необходимых материалов поможет проект, который изготавливается самостоятельно на основе выполненных измерений. Сначала замеряем длину и ширину кровли. Если она имеет сложную форму, измеряем все элементы конструкции.

Нам необходимо вычислить периметр крыши. Таким образом можно определить метраж трубы, которая пойдет на изготовление желобов.

Поскольку ее нужно будет распилить напополам и из одной детали получится две, необходимая длина трубы будет равна половине периметра кровли.

Водосточная система, выполненная из канализационных труб, ни в чем не уступает аналогам, продающимся в специализированных магазинах

Следующий этап – определение количества водосточных стояков. Для этого нужно начертить план кровли и «расставить» на нем детали. При этом нужно помнить, что расстояние между стояками не должно превышать 5 метров.

Определившись с количеством водостоков, вычисляем необходимую длину трубы. Для этого измеряем расстояние от карнизного свеса до земли. Это будет высота водосточного стояка.

Умножаем ее на число деталей и получаем искомую длину трубы.

Исходя из полученного проекта, определяем необходимое количество тройников, которые потребуются для соединения желобов и водосточных стояков. Возможно, что последние будут не идеально прямыми, а будут отклоняться под определенным углом. Так, например, удобно направлять воду в емкость для сбора. В этом случае считаем еще и количество необходимых переходников.

Не забываем про качественный герметик, который понадобится для промазывания всех стыков. Брать лучше всего состав, предназначенный для наружных работ или же универсальный. Они не разрушаются под воздействием уф-излучения.

На схеме показано рекомендуемое расположение водосточных воронок, обеспечивающее оптимальный сток талой воды

Технология монтажа водосточной системы

После того, как материал подготовлен, можно приступать к установке конструкции.

Изготовление желобов

Начинаем с изготовления желобов, для чего нужно распилить вдоль трубы диаметром 11 см. Сделать это проще всего при помощи болгарки. Некоторые умельцы рекомендуют снять при работе защитный кожух, который по окончании операции будет залеплен расплавленным пластиком.

Лучше этого не делать, поскольку в этом случае страдает безопасность работ. Чтобы избавиться от проблемы, нужно взять для резки диск с максимально крупным алмазным напылением. Оптимально, если он будет с сегментами.

Тогда из-под инструмента при резке будет выходить не расплавленный пластик, а мелкая стружка.

Электрический лобзик также хорошо справится с задачей. Чтобы линия отреза была ровной, в обоих случаях рекомендуется сделать специальную ограничивающую форму из дерева или закрепить на детали что-то вроде направляющей.

Самый простой и бюджетный способ распила – при помощи резака, сделанного из обломка ножовочного полотна. В этом случае к трубе скотчем крепится линейка, выступающая в роли направляющей.

По этой линии деталь легко распиливается резаком.

Для обеспечения надежных соединений желобов участки труб длиной 15-20 см, входящие в тройник, не распиливаются.

Подготовка и монтаж кронштейнов

Кронштейны – детали, позволяющие закрепить желоба. Их размеры и форма зависят от размеров желобов. Если решено приобрести готовые элементы, то никакой подготовки не потребуется.

Другое дело, если их планируется изготовить самостоятельно. Проще всего сделать кронштейны, изогнув полосы из прочного листового металла. Важно, чтобы крепеж по форме и размерам соответствовал желобу.

Готовые кронштейны можно закрепить тремя способами:

• На лобовую доску. Используется в том случае, когда монтаж кровли уже полностью завершен. Позволяет закрепить кронштейны без вынужденного демонтажа уже установленных элементов кровли.
• На стропильные ноги. Если в конструкции отсутствует лобовая доска, детали крепятся таким способом. Как и в предыдущем случае можно установить кронштейны без демонтажа установленных кровельных элементов.
• К обрешетке кровли. Специалисты считают, что это наиболее правильный способ крепления кронштейнов. Выполняется в процессе монтажа кровли. В этом случае используются особые удлиненные хомуты, которые надежно фиксируются в двух точках, что позволяет надежно закрепить кронштейны.

Кронштейны для желобов могут крепиться на крыше тремя способами, все они представлены на схеме

Определившись со способом закрепления кронштейнов, приступаем к их монтажу. При этом обязательно учитываем следующие правила:

• Свес должен выступать на 25-65% относительно ближайшего к краю постройки водостока.
• Дальний край водосточной системы должен быть ниже визуальной плоскости кровли.
• Желоб должен иметь уклон в сторону слива. Его величина – около 1 см на каждый погонный метр.

Монтаж осуществляется в следующей последовательности:

1. Намечаем и закрепляем два крайних кронштейна. Выдерживаем при этом необходимый уклон.
2. Натягиваем между установленными кронштейнами строительный шнур. Полученная прямая поможет разметить места креплений остальных деталей.
3. Устанавливаем оставшиеся кронштейны, учитывая, что максимальный шаг крепления кронштейнов для пластиковых элементов составляет 550-600 мм.
4. Крепим пластиковые переходники, выполняющие роль сливной воронки водостока.
5. Установка желобов

Конструкцию из желобов можно собирать непосредственно в кронштейнах, закрепленных под кровлей. Но проще собрать систему на земле, а потом поднять на крышу. В любом случае операция проводится одинаково.

Если предполагается, что желоба будут стыковаться между собой, потребуется грамотно их соединить. Здесь возможны два варианта. Первый предполагает склеивание деталей при помощи подходящего состава для пропиленовых труб. Второй – стыковка с помощью специальных алюминиевых клипс. В этом случае обязательно использовать герметик, которым нужно промазать стыки деталей.

По окончании монтажа желоба в самой верхней части водостока обязательно устанавливается заглушка

После того, как конструкция из желобов собрана и уложена на кронштейны, необходимо вставить переходные патрубки, получившиеся из не распиленных участков труб,  в тройники, выполняющие роль сливной воронки.

Установка патрубков производится так же, как и при монтаже канализации. Они смазываются герметиком и вставляются в тройник. На самую верхнюю часть желоба водосточной системы обязательно устанавливается заглушка.

Монтаж водосточных стояков

Сборка водосточных стояков производится аналогично сборке желобов. Если требуется установить переходник, он соединяется с трубой встык с обязательным использованием герметика. Установка стояков производится с соблюдением следующих правил:

• Труба должна отстоять от стены минимум на 10 см.
• Стояк крепится при помощи специальных хомутов, для длинных труб их понадобится несколько.
• Монтаж трубы проводится в направлении снизу вверх.
• Шаг установки крепежей равен 1,8 м.
• Верхняя труба соединяется с тройником, выполняющим роль воронки. При установке обязательно используется герметик.

Нижняя часть стояка может быть соединена с трубой ливневой канализации. При ее отсутствии выполняется особое колено, под которое впоследствии устанавливается емкость для сбора дождевой воды.

Из пластиковой сетки, свернутой в рулон, получается отличный фильтр для водостока. Он надежно защитит желоба от попадания крупного мусора

Водосточная система из канализационных труб практически готова. Осталось защитить ее от попадания крупного мусора. Для этого можно использовать самодельный фильтр.

Нужно взять пластиковую крупноячеистую сетку и свернуть ее в рулон, ориентируясь на размеры желоба. Чтобы материал не развернулся, его фиксируют пластиковыми хомутами. После чего укладывают в желоба.

Такой фильтр надежно защитит водосточную систему от опавших листьев и другого крупного мусора.

Водосточная система плоской кровли

Плоская кровля отличается отсутствием скатов, соответственно и водосточная система в таком случае монтируется иначе. Однако, как и в случае со скатными крышами, ее можно изготовить из пластиковых канализационных труб. Плоские кровли оборудуются внутренним водостоком.

Чаще всего уклон таких крыш направлен к центру дома, где размещаются воронки водосточной системы. В зависимости от площади кровли, их может быть несколько или же только одна. Воронка жестко крепится к стяжке под гидроизоляцию и соединяется с трубой внутреннего водостока.

Приклеенный на борт воронки гидроизоляционный ковер обеспечивает полную герметичность соединения. Отводные трубы устанавливаются в слое теплоизоляции. Обычно они выходят в техпомещение, соединяются там с канализационным стояком, откуда вода отводится в ливневку.

Если для внутреннего водостока выбираются полипропиленовые трубы, их следует монтировать с небольшим технологическим зазором, который необходим для температурной компенсации материала трубы. С этой же целью трубу можно оборудовать слоем изоляции.

Труба водосточного стояка может соединяться со входом ливневой канализации. Пример грамотного выполнения узла

Если крыша оборудована несколькими воронками, соединяющимися с водоотводом, нужно помнить, что диаметр горизонтальных деталей должен быть меньше, чем диаметр воронки. Так будет проще установить воронку в кровельный пирог.

На участках соединения горизонтальных и вертикальных элементов устанавливаются переходники. Детали монтируются встык с обязательным использованием герметика.

Элементы стояка водостока соединяются между собой и с воронкой при помощи специального клея.

Еще один вариант оформления нижней части водосточного стояка. Он заканчивается над входом в ливневую канализацию

Несколько советов от профессионалов:

• Водосточные воронки нужно располагать равномерно на самых низких участках плоской кровли.
• Чаша воронки не должна опираться на теплоизоляцию. Под нее укладывается деревянный брус, предварительно обработанный антисептиком. Деталь закрепляется к основанию кровли. Воронка крепится непосредственно на брус.
• Выпуск воронки должен располагаться выше точки промерзания. Это необходимо для предотвращения намерзания в ней ледяных пробок. Если это невозможно, стоит установить воронку с электрообогревом. Кроме того, если расстояние от кровли до обогреваемого помещения больше метра, стоит прогревать и горизонтальный водосток. Иначе при образовании ледяной пробки утеплитель сыграет роль термоса и надолго сохранит лед, что в свою очередь будет препятствовать нормальному удалению влаги с кровли.

Грамотно организованная водосточная система надежно защищает стены и фундамент строения от влаги. Проще всего приобрести комплект деталей для сборки водостока. Такие изделия продаются в специализированных магазинах и стоят достаточно дорого.

Но можно и существенно сэкономить, собрав водосточную систему из пластиковых канализационных труб. Для этого понадобится терпение, аккуратность и четкое следование инструкциям.

Готовую систему можно покрасить в цвет кровли, и она совершенно не будет отличаться от дорогой покупной конструкции.

Источник: https://aqua-rmnt.com/kanalizaciya/livnevka/vodostok-iz-kanalizacionnyx-trub.html

Водосток из канализационных труб своими руками: технология изготовления самодельных желобов

Вода не только легко подвергает коррозии различные металлы, но и хорошо «справляется» с другими материалами. Возможно, вы наблюдали, что за какое-то время стекающие осадки вымывают раковинки на отмостке и стенах здания. Чтобы исключить разрушение бетонного слоя, важно продумать и создать систему водоотвода. Очень удобно и технологично можно изготовить водосток из канализационных труб.

Оцениваем и считаем

Что необходимо взвесить

Ниже приводятся некоторые плюсы и минусы этой конструкции. Итак, достоинства:

1. Небольшой вес всей системы.
2. Доступность и заменяемость всех элементов.
3. Невысокая цена по сравнению с готовыми системами.
4. Устойчивость к химическим воздействиям.
5. Возможность комбинирования с другими системами.
6. Простота обработки материала.

Недостатки:

1. Некоторые виды пластика плохо переносят прямое попадание солнечных лучей.
2. Требуется большая аккуратность при разрезании.
3. Возможны сложности с креплением.

Расчет ливневой системы

Перед приобретением комплектующих, необходимо знать о некоторых нюансах и произвести определенные подсчеты:

• Определите размеры вашей крыши.
• Схематически нанесите её план на лист бумаги, чтобы получился прямоугольник или квадрат (все зависит от варианта исполнения).
• Отводы с воронками устанавливаются каждые 12 метров. Если сторона дома меньше, то можно расположить их по углам. Это можно сделать всего на двух из них.
• Для воронок можно применять переходной тройник 110×50 мм, а сточные трубы взять с диаметром 50 мм.
• Уклон основных сливов должен быть 1:200 (на 1 м – 0,5 см).
• Крепления для пластика устанавливаются каждые 50–60 см.
• Размер одного водосточного лотка будет шириной в 110 см – этого хватит для большинства крыш частных домов.
• Из одной трубы (разрезается вдоль) получается два одинаковых лотка, поэтому общая длина приобретаемых заготовок должна равняться 1/2 (половине) всех желобов водостока.
• Каждый торец нужно будет заглушить. Для этого можно использовать обыкновенную, разрезанную на 2 части, или ревизионную заглушки.
• Теперь, зная расположение всех элементов, нанесите их на схему и подсчитайте их общее количество.
• Уже на этом этапе стоит подумать, куда дальше будет отводиться дождевая вода. Может, вы решите заодно сделать и ливневую канализацию с отводом в дренажи. Возможно, у вас уже есть бочки для сбора дождевой воды.

Необходимый инструмент

Для выполнения всех работ от разрезания до полного монтажа понадобятся:

• болгарка или ножовка по металлу;
• капроновая нить;
• маркер;
• саморезы с пресс-шайбой;
• шуруповёрт или отвертка;
• силиконовый герметик (лучше прозрачный);
• строительный уровень;
• рулетка.

Монтаж

Не производите установку водостоков при температуре ниже 0ºС. Это может привести к значительным деформациям после того, как температура воздуха поднимется до высоких значений. Если вы делаете это в холодную погоду, просчитывайте компенсационные швы и зазоры, по которым вся система сможет расшириться.

Итак, рассмотрим последовательность создания водостока из канализационных труб:

• Перед монтажем еще раз пройдитесь по периметру своего дома. Осмотрите пространство под крышей. Определите, как лучше всего фиксировать держатели. Это можно делать различными способами: на стропила или на стену. Лучше, если монтаж крюков осуществляется до наведения кровли. В этом случае удобнее крепить лотки.
• Необходимо подготовить будущие желоба. Для этого ровно разрезаем вдоль четырехметровые трубы на две части. Для комфортности и точности разреза их лучше зафиксировать. Самый простой способ – подложить под края доски и прикрутить заготовку саморезами к подложке. Чтобы не нарушать целостность лотков (не делать дырки саморезами), можно изготовить фиксаторы. Для этого возьмите две полоски жести или плотной ткани, пропустите их внутри по всей длине и закрепите, прижав на концах.
• Поставьте метки середины окружности на торцах. Теперь при помощи капроновой нити соедините их. Ее можно натянуть, закрутив по одному саморезу с каждого края. Есть другой способ – сделайте небольшие надрезы строительным ножом и просуньте в них нитку.
• Приложите нить вплотную к трубе и при помощи маркера нанесите пунктирную линию, которая будет для вас ориентиром.
• Нанесите разметку и на противоположную сторону.
• Используя болгарку, сделайте продольные разрезы. При использовании угловой шлифовальной машины обязательно надевайте перчатки, очки и не снимайте с нее защитный кожух. Расплавленный пластик имеет высокую температуру и может нанести ожоги. Кроме того, разлетающиеся частички могут поранить роговицу глаза.
• Срежьте верхние части каждого переходника для воронок. Можно не делать этой операции, если вас не будет смущать возвышающаяся часть. В этом случае можно надежнее зафиксировать изделие. Не стоит оставлять верхнюю часть, если тройник располагается во внутреннем углу. Так будет невозможен сток воды с дренажа.
• Если длина одного ската превышает 20 м, то лучше направить поток в разные стороны от середины, иначе получится слишком большой перепад, который будет выглядеть не очень привлекательно.
• Для того, чтобы было легче закрепить держатели с учетом угла наклона общей плоскости, нужно снова воспользоваться капроновой нитью или чоклайном. Закрутите саморез в начало линии расположения канала водостока. Теперь перейдите в то место, где он будет заканчиваться, и прикрутите второй саморез ниже, с учетом рассчитанного угла. Между ними натяните нить или отбейте линию красящим веществом. Натянутая нить поможет и в случае, если держатели будут крепиться на стропила под покрытием, так как их придется немного отгибать. Не забывайте о точности шага крепления, его нельзя превышать. В некоторых случаях придется закрепить держатели к кровле. Это может потребоваться, если свес крыши большой и до стены достаточно далеко.

После закрепления держателей можно укладывать лотки водостока. На этом этапе многие допускают ошибки, приводящие к переполнению желоба, или разрушению всей конструкции под весом талого снега и льда.

• Соблюдайте правильный вылет. Край ската крыши должен входить в лоток на ½ или ⅓ его ширины. Это очень важно, ведь если поток будет небольшим, то вода будет капать на отмостку, в этом случае вся конструкция будет бесполезной.
• При укладке контролируйте угол наклона. Делайте это при помощи строительного уровня.
• Если кронштейны были куплены, то не забывайте о фиксирующих усиках, которые загибаются внутрь желоба. Если вы изготовили их самостоятельно, то заранее в каждом из них сделайте два отверстия для того, чтобы прижать трубу.
• Места стыков лотков промазывайте силиконовым герметиком, а также стягивайте при помощи саморезов с пресс-шайбой. Их понадобится три – по краям и посередине.

Следующим этапом будет крепление воронок, изготовленных из тройников. Можно немного сдвинуть кронштейны, чтобы они удерживали и этот элемент системы водостока. Соедините трубы со сточным отверстием таким же методом, как и между собой. Обязательно уплотняйте швы силиконом.

В случае незамкнутой системы водостока, то есть имеются ни к чему не подсоединённые торцы желобов, понадобится изготовить и установить заглушки. Для этого берем заранее купленную заглушку и разрезаем ее на две части. На место стыка лучше положить резиновый уплотнитель, промазать все силиконом и закрепить саморезами.

Если весь водосточный периметр замкнут, то на поворотах можно использовать разрезанные на две части углы в 90º.

Теперь о сточных стояках:

• Для крепления изготовленных желобов к стенам лучше использовать стандартные хомуты 50 мм с уплотнителем.
• Установите в отвод тройника угол 45º. Измеряйте расстояние от этого уголка.
• Патрубком соедините эти уголки между собой.
• Сделайте разметку и смонтируйте держатели.
• Закрепите водосток, идущий вниз по всей высоте.
• Если в нижней части дома есть небольшой выступ-бордюр, то «обойдите» его, используя дополнительные уголки на 45º или 90º.

Общий поток можно пустить сразу на клумбу или в подготовленные водосточные каналы. Проведите испытание всей системы. Для этого из шланга или ведра полейте на крышу.

Посмотрите, как вода стекает в желоба, хватает ли уклона для того, чтобы она уходила к воронкам, где собирается после стока. Устраните все замеченные дефекты и недоработки.

Всё, ваш водосток из канализационных труб готов к эксплуатации.

Ещё информация на нашем сайте, дающая ответы на вопросы, близкие к теме, описанной в настоящей статье:

Источник: https://kryshasvoimirukami.ru/vodostok-iz-kanalizacionnyh-trub-svoimi-rukami/

Наружный водосток — это система открытых желобов, размещенных под свесами крыши и предназначенных для сбора дождевой и талой воды. Традиционно водостоки производят из оцинкованной стали или из специального пластика, однако они достаточно дороги — погонный метр водосточных желобов из оцинкованной стали обходится как минимум в 200 рублей, а с учетом заглушек, колен, воронок и углов эта цена увеличивается вдвое. Между тем, водосток из канализационных труб может стать отличной альтернативой стальным и ПВХ водостокам. Он имеет неплохие эксплуатационные характеристики и при этом, недорого стоит. Погонный метр в этом случае будет в два раза дешевле и не займет много времени в процессе монтажа. О том, как сделать водостоки из труб — наша статья.

Особенности водостоков из разных материалов

До недавнего времени при изготовлении водосточных систем применялся единственный материал — металл. В этом качестве выступала, как правило, оцинкованная сталь, однако нередко использовались медь и алюминий. Труба водостока оцинкованная наиболее распространена. Она прочная и долговечная, устойчива к выцветанию, сохраняет свою форму даже при сильных морозах и резких перепадах температур, устойчива к нагрузкам — статическим и динамическим, а также недорого стоит. Из недостатков материала стоит отметить подверженность коррозии и высокая шумность.

ПВХ водостоки имеют малый вес, не шумят при попадании на них воды, легко собираются и отлично противостоят перепадам температур. Однако трубы для водостока из этого материала не столь надежны, как металлические: они хуже противостоят статическим нагрузкам, а срок их службы не превышает 30 лет, в то время как стальные водостоки способны служить 50, а медные 150 лет. Кроме того, они обходятся дороже металлических.

Водосток из канализационных труб — это, в первую очередь, наиболее экономный способ организации отвода дождевых и талых вод. О надежности, удобстве монтажа и долгом сроке службу, превосходящем таковые у металлических и ПВХ водостоков, говорить не приходится. Впрочем, в случае качественного монтажа, своевременного ремонта и верно подобранных труб, такие конструкции могут эксплуатироваться 7-10 лет.

Какой цвет труб выбрать

Водосточные системы бывают двух типов: внутренние — для плоских крыш и наружные — для покатых. Соответственно этому используются трубы для внутреннего водостока или для наружного. Канализационные трубы выпускаются производителями в различных цветах. Делается это для того, чтобы покупателям было легче среди них ориентироваться. Так, канализационные трубы бывают серыми, белыми и коричневыми.

Серые трубы

Являются наиболее востребованными и распространенными. Производители рекомендуют использовать их для организации внутренних коммуникаций. Состав материала, используемого для изготовления этих труб, рассчитан на эксплуатацию в плюсовых условиях, поэтому такие трубы выдерживают высокие температуры, однако очень чувствительны к отрицательным. Кроме того, эти трубы менее адаптированы к физическим нагрузкам.

Использование серых труб при организации водостока возможно в регионах с мягким климатом, которым не свойственны суровые зимы. Такие трубы боятся механических нагрузок, поэтому желоба из них следует регулярно очищать от накопившегося снега.

Белые трубы

Как и серые, эти трубы предназначены для монтажа канализационных систем внутри дома. Их отличительной особенностью является то, что они способны выдерживать очень высокие температурные нагрузки, а также отлично поглощают звук стекающей воды. В остальном такие трубы ничем не отличаются от серых.

Водосток из пластиковых труб белого цвета будет долго служить в регионах с мягкими зимами, однако к высоким отрицательным нагрузкам, а также резким температурным перепадам такие трубы не готовы.

Рыжие трубы

Эти трубы предназначены для монтажа наружных канализационных систем. Их принципиальное отличие от серых и белых труб — в более толстой стенке. Материал, из которого производятся эти трубы, устойчив к отрицательным температурам и высокому давлению, однако чувствителен к высоким значениям температуры.

Водосточные системы из рыжих труб идеальны для регионов с суровыми зимами с резкими перепадами температур. Способы выдерживать высокие нагрузки в виде снега и льда. На юге же делать из них отводы для воды не рекомендуется, так как нахождение под палящим солнцем может сделать их хрупкими.

Расчет элементов водостока

Перед приобретением труб следует составить схему отводной системы, обозначить необходимые элементы и их количество. В традиционной водосточной системе используются:

• желоба – нужны в количестве, равном периметру крыши;
• кронштейны — на каждые 10 метров карниза требуются 17 кронштейнов;
• трубы — на каждые 10 метров желоба требуется одна сливная труба;
• отводы — требуемое количество равно количеству сливных труб;
• воронки — требуются в количестве, равном количеству сливных труб;
• заглушки — требуемое количество зависит от схемы водостока;
• углы — требуемое количество определяется конфигурацией крыши;
• муфты — соединительные части для желобов, их нужно на 1 меньше, чем желобов;
• колена — их число зависит от сложности схемы водостока.

Подобрать нужное сечение труб достаточно просто — для этого следует учесть площадь кровельного ската. В строительной среде принято ориентироваться на такую расчетную шкалу:

• диаметр труб водостока на кровельный скат с площадью до 50  м² –  80 мм;
• на кровельный скат площадью до 125  м² идут трубы диаметром 90 мм;
• на кровельный скат площадью более 125  м² идут трубы диаметром 100 мм.

Воронки, раструбы и переходники подбираются под диаметр труб, использованных в качестве желобов.

Монтаж системы водостоков

Как сделать водосток из канализационных труб? Работе по установке водосточной системы предшествует этап планирования, который включает в себя вычерчивание подробной схемы, содержащей отметки о точках установки воронок, кронштейнов, длины желобов и их уклона, наиболее подходящих стыковочных мест для желобов, а также место размещения стоков. Соответственно произведенным расчетам приобретаются элементы конструкции, после чего можно приступать к монтажу.

Инструкция по монтажу водостока из канализационных труб

Водостоки из пластиковых труб своими руками устанавливают соответственно разработанной схемы и должен включать в себя такие шаги:

1. На лобовую доску карниза устанавливаются два боковых кронштейна — наиболее длинный и наиболее короткий. После чего между ними натягивается веревка с уклоном в 3 мм на каждые полметра. При этом следует помнить, что свес крыши должен приходиться на первые 2/3 желоба со стороны здания. Вода при этом должна поступать в центр желоба.
2. Соответственно натянутой веревки закрепляются остальные кронштейны с помощью саморезов.

3. Канализационные трубы необходимо распустить по длине, чтобы из каждой получилось два одинаковых желоба. Для этого труба укладывается на доски, а нижняя ее стенка фиксируется саморезом. Затем в верхнюю часть трубы с двух концов вкручиваются саморезы, а между ними натягивается нитка. Вдоль нитки маркером намечается линия отреза.

4. Нитка снимается, после чего болгаркой производится разрезание трубы.
5. Аналогичным образом распускается труба с противоположной стороны. Труба при этом крепится снизу двумя саморезами — с двух сторон от распила.
6. Отрезаются куски трубы длиной 5 см — они будут заменять соединители.
7. Соответственно расчетной схемы соединяются между собой желоба. Для этого два желоба вкладываются в соединитель и фиксируются саморезами. Крепление следует дополнительно смазать силиконовым герметиком.

8. Полученные конструкции крепятся в кронштейнах саморезами. Для того чтобы желоба не свернулись в трубу от солнца, следует закрепить их с помощью специальных усиков, имеющихся на кронштейнах. При их отсутствии придется поставить распорки или фиксировать их саморезами.
9. Выполнив монтаж горизонтальных желобов, приступают к монтажу отводных труб.
10. Поскольку трубы фиксируются к стене, а желоба к кронштейнам, между ними образуется вылет в 20-80 см. Для того, чтобы переход между ними был плавным, используют тройник и колено. Если скосы очень широкие, дополнительно используются нужной длины отрезки труб.

11. Водостоки своими руками из канализационных труб крепятся к стене с помощью специальных кронштейнов с хомутами. На каждый погонный метр должно приходиться два крепления.
12. В нижней части устанавливается отводное колено, направляющее воду в приемную емкость или ливневую канализацию. Он должен отстоять от стены на 30 см.
13. Самые высокие торцевые части желобов прикрываются заглушками, разрезанными пополам.

Чтобы снег не сломал желоб, изделие следует устанавливать на 1,5-2 см ниже кровельного свеса.

В некоторых регионах, где суровые и снежные зимы, рекомендуется размещать внутри желоба греющий кабель. На этом монтаж водосточной системы из канализационных труб завершен. С подробной видеоинструкцией процесса можно ознакомиться, посмотрев видеоролик.
