Водопровод на даче из колодца через погружной насос своими руками

Главная » Своими руками » Водопровод на даче своими руками из колодца с погружным насосом

Водоснабжение из колодца в дом своими руками с погружным насосом

Сооружения в виде баков на несколько кубов для обеспечения дома или бани водой встречается все реже. Гораздо проще устроить водоснабжение из колодца, смонтировав недорогую систему подвода воды, оборудовав ее водяным погружным насосом. Этот способ подойдет как для частного стационарного дома, так и для дачи, где имеется электричество. Как это сделать правильно, читайте ниже.

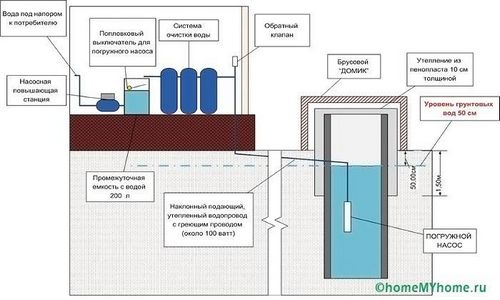

Схема водоснабжения частного дома с накопительным баком

Наличие автономной системы по типу водоснабжение из колодца, намного облегчит жизнь как сезонную, во время дачного сезона, так и постоянную в частном доме. Кроме того вы получаете достаточно ощутимый выигрыш в следующих моментах:

Вы не зависите от перебоев в системе подачи воды, порывов и других аварийных работ;
У вас всегда есть резервуар с водой, даже если ваш насос вышел из строя и требует ремонта;
Эксплуатационный срок этой системы достаточно продолжительный, а возможные схемы позволяют осуществить подачу воды не на один, а на несколько объектов;
Отсутствует необходимость в оформлении разрешительных документов и оплаты услуг подачи воды сомнительного качества и недостаточных характеристик;
Затраты на обустройство, монтаж и подключение системы вполне подъемные, на многом можно сэкономить – сделать сборку своими руками. И однозначно затраты на такую систему водоснабжения будут дешевле бурения скважины.

Однако, не все так радужно, и простая, на первый взгляд, система может быть утяжелена финансово, либо же на использование воды для частного дома или дачи могут быть введены ограничения.

Для безопасного проживания семьи в частном доме или на даче, воду необходимо раз в квартал, летом один раз в месяц, отправлять на анализ

Наша справка! Существует понятие вода питьевая и вода техническая. Первая может быть использована для любых нужд, она полностью соответствует ГОСТам по воде. Вторая может быть использована только для полива растений, либо потребностей не связанных с приготовлением пищи и питьем.

В неглубоких колодцах существует высокая вероятность подсоса грунтовых вод, либо дождевых вод сомнительного качества. Для предотвращения этого необходимо провести защиту шахты слоем жирной глины, дна тем же материалом из которого сделана сама шахта. Оголовок должен иметь дополнительные защитные механизмы в виде опалубки, защитной крышки. Обустройство этого элемента колодца предполагает также утепление;

Для безопасного проживания семьи в частном доме или на даче, воду необходимо раз в квартал, летом один раз в месяц, отправлять на анализ;

Совет! На анализ производить отбор проб лучше из двух точек: первая – вода в колодце, вторая – вода в доме. Таким образом, вы обезопасите себя и будете уверены, что и система подачи воды в дом безопасны для эксплуатации по ГОСТу «вода питьевая».

Схематическое устройство внутренней системы водоснабжения с фильтрами

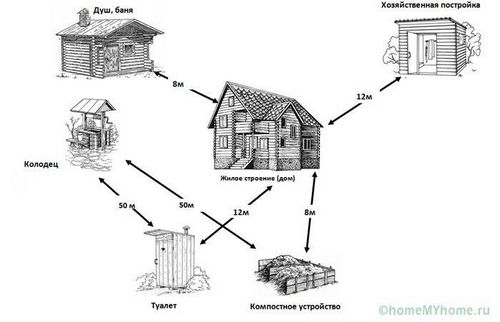

Колодец должен размещаться на достаточном расстоянии от выгребных ям и канализационных систем, а также от мест содержания животных. В идеале это расстояние составляет 100 метров. Это не всегда получается и даже 50 или 30 метров для частного дома в городских условиях зачастую нереальные расстояния. В этом случае есть несколько путей выхода из ситуации: первый – бурить скважину, подключить артезианскую воду; второй — использовать эту воду для технических нужд, а для питья и приготовления пищи сделать дополнительную систему очистки воды в виде системы фильтров.

К сведению! Схема подобной очистки предполагает следующую последовательность: фильтр грубой механической очистки, фильтр тонкой очистки, фильтр биологической очистки. Иногда фильтры тонкой очистки и фильтры биологической очистки совмещены, а сами фильтрующие элементы сменные и рассчитаны на определенный объем воды от 5 куб метров и более. Устанавливаются они только на питьевую воду на кухнях. Фильтры же грубой механической очистки легко сделать своими руками. Для их производства нужен бак, который послойно наполняется песком, отсевом и щебнем.

Особенности водоснабжения домов

Типы систем с погружным и выносным насосом

Схемы водоснабжения дачного домика или частного стационарного дома мало чем отличаются друг от друга. Во всех схемах присутствует насос, система труб и различные фитинги, позволяющие осуществить переход от ПВХ труб к металлическим кранам и прочему сантехническому оборудованию. Рассмотрим варианты решения, проблемы выбора.

Насос. Современная промышленность выпускает два основных вида этого агрегата: поверхностный и погружной. Первый тип насоса предполагает провести подъем воды с глубины от 5 до 10 метров – он достаточно дешевый, правда не любит грубый мусор, который может быть в колодце – отключается. Второй тип погружной он применим как к колодцам, так и к скважинам, причем в скважинах используют только его.

К сведению! Независимо от вида подающего агрегата, в нем должны присутствовать датчик холостого или сухого хода, который производит аварийное отключение насоса, а также защитным механизмом, который обезопасит устройство от скачков напряжения. Хотя эту проблему можно решить, купив единый блок на весь дом.

Трубы. Еще несколько десятилетий назад альтернативы металлическим трубам не было. Существовало достаточное количество проблем с выводом металлического отрезка в водоприемную часть колодца, длительной эксплуатации металлических труб при контакте с водой, монтаже своими руками, схемы разводки металлических труб в доме. Сейчас проложить ПВХ трубу гораздо легче, специальные паяльники обеспечивают надежную спайку труб не хуже чем сварка соединение металлических компонентов. Современный рынок предполагает достаточное количество фитингов, которые позволяют перейти с системы ПВХ на латунь или сталь.

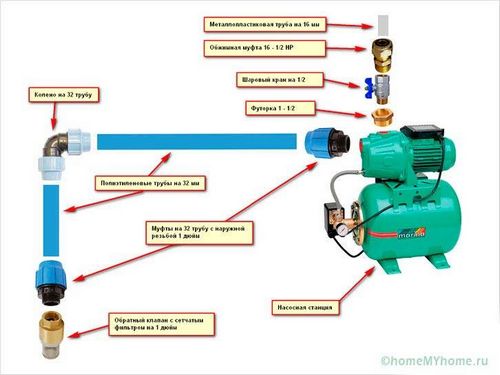

Краны и другое оборудование. Установка этих элементов своими руками не составит особого труда, более того применение ПВХ труб позволит сделать гораздо легче сам монтаж в отличие от металлических аналогов. Принципы разводки кранов частного дома и дачи не отличаются друг от друга, также схема разводки не зависит от типа источника подачи воды – водопровод из колодца, водопровод из скважины – значения не имеет.

Особенности монтажа системы

Система фильтров для очистки верховой воды

Если вы не делаете систему по типу скважины, где фактически, вы получаете замкнутый контур, особенно если скважина поставляет артезианскую воду, то существует целесообразность оборудования мини водонапорной станции. Для дачи можно предусмотреть и облегченный вариант, но именно мини станция решает многие проблемы, облегчает контроль над процессом и ремонт системы в случае необходимости. Основные моменты, на которые необходимо обращать внимание при монтаже конструкции своими руками:

Вывод подающей трубы осуществляется ниже уровня промерзания грунта, и опускается ко дну, не достигая его приблизительно 30-40 см. На входное отверстие устанавливается мелкоячеистая сетка для предотвращения попадания в трубы мусора;
От скважины или резервуара до насоса вода идет по трубам, которые размещены ниже уровня промерзания грунта;
Обычно фильтр грубой очистки воды устанавливается до насоса, таким образом, вы предотвратите попадание мусора в насос и преждевременный выход его из строя.

Обратите внимание! Фильтры тонкой очистки можно установить сразу за насосом, а можно устанавливать на даче, в загородном или стационарном домах уже на кухне.

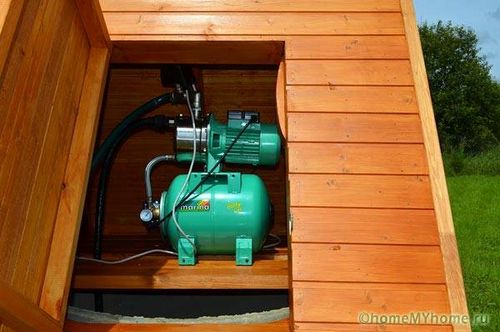

Насос и необходимые приборы контроля устанавливают в насосной станции, но существует одно условие – температура зимой в ней не должна опускаться ниже +2-3 градусов Цельсия. Это очень проблематично сделать на даче. Поэтому для оборудования такой станции необходимо предусмотреть механизм самостока воды в колодец;
Далее идет монтаж всего конструктора и разводка ее по дому.

В заключение

Существует еще несколько решений проблемы водоснабжения от затратного бурения скважины, до практически дешевого погружения насоса в резервуар с сезонным подводом воды, либо накачиванием емкости в несколько кубов не по старинке, своими руками, а с помощью насоса. Все зависит от временных параметров эксплуатации дома и ваших финансовых возможностей.

Оцените материал: (Пока оценок нет) Загрузка…

vodakanazer.ru

Устройство дачного водопровода с погружным насосом: схема и оборудование

Увы, не ко всякому дачному участку подведен центральный водопровод. А ходить туманным утром по воду с вёдрами — чрезвычайно романтично, но не очень удобно и малоэффективно. Продвинутый садовод постарается избавить себя от рутинной работы, заменив тяжёлый физический труд деятельностью механизмов. Поговорим о том, какова должна быть правильная схема дачного водопровода с погружным насосом.

Источник воды — колодец или скважина ↑

Какой источник воды выбрать для дачи: колодец или скважину? Ответ зависит от расположения водоносных слоёв и структуры грунта. Чистые и обильные артезианские воды залегают, как правило, глубоко, бурение и обустройство артезианской скважины обходится слишком дорого. Верховодку можно найти на небольшой глубине, но она имеет сезонный характер и годится только для полива. Оптимальное для дачника с точки зрения цена/качество решение — использование более-менее чистых грунтовых вод. Они залегают над первым от поверхности водонепроницаемым слоем на относительно небольшой глубине, чаще это 10-40 м. Для добычи грунтовых вод на даче используют три типа гидротехнических сооружений:

Иглофильтр — тонкая (30-50 мм) стальная труба с фильтром в зоне водозабора с расположенным над ней ручным насосом. Если грунт не каменистый, установить трубу можно вручную. Насос-колонка может поднять воду максимум на 7 м, поэтому устраивать иглофильтр глубже 8-10 м нет смысла. Производительность его невелика, но как дешёвый временный вариант при условии, что водяной пласт расположен близко к поверхности, сойдёт.

Шахтный колодец, его есть смысл копать на глубину до 15 м, при большей возрастает трудоёмкость и опасность перекоса. В старину колодцы рубили из древесины или складывали из бута, сегодня предпочитают строить из типовых бетонных колец, вкапывая их последовательно вручную.

Скважина с обсадной трубой и возможностью установки в неё погружного насоса. До 60-80 м бурение скважины и оборудование для неё обходится пусть недёшево, но затраты можно назвать разумными. При большей глубине цена резко возрастает.

Артезианская скважина — слишком дорого для обычного дачника. Колодец до верховодки — относительно дёшево, однако качество воды низкое, количество нестабильно. Оптимальный вариант — грунтовый колодец или песчаная скважина

Особенности дачного водопровода ↑

Особенность дачного водопровода определяется характером эксплуатации самой дачи — он сезонный. Частный жилой или богатый загородный дом топится постоянно, дача же в холодный период года не отапливается. Чтобы трубы не полопались в холода, воду из них и накопительных резервуаров, расположенных в зоне замерзания, приходится сливать. Если водоснабжение осуществляется из скважины, над ней устраивается подземное сооружение — кессон. Если его хорошенько утеплить, резервуар можно установить там и не сливать на зиму, спуская только воду из труб в доме.

Оборудование для водоснабжения, чтобы не заморачиваться с консервацией его на зиму, можно разместить в подземном кессоне скважины. Он должен быть тщательно гидроизолирован и утеплён

Что выбрать для дачи, водопроводную станцию или погружной насос? Станция — очень удобная штука, недорогое компактное устройство три в одном: насос, гидроаккумулятор, автоматика. Насос поверхностный, нет надобности возиться с установкой и обслуживанием. Одна беда: максимальная глубина, с которой станция способна закачать в дом воду — 8-12 м. Если зеркало воды в вашем колодце или скважине располагается ниже, погружной насос — единственный вариант.

Как выбрать оборудование для дачного водопровода ↑

Особенности дачного водопровода диктуют свои требования при подборе оборудования:

Выбор резервуара для воды ↑

Как выбрать резервуар для водопроводной воды? Кстати, без него можно обойтись, если вы собираетесь только поливать огород, да устроить умывальничек во дворе. Включили насос, кинули шланг на грядки, наполнили бочку, отключили. Все дела. Но, ежели хочется иметь на даче блага цивилизации в виде городского умывальника и душа, полуавтоматического полива огорода, подачу воды следует автоматизировать. Необходимо иметь ёмкость для воды, где будет накапливаться её запас, необходимый для обеспечения стабильной подачи. А включать и выключать насос будет реле. Резервуары могут быть двух видов:

Открытый — полимерная либо стальная ёмкость, установленная в наиболее высокой точке домашнего водопровода, чаще на чердаке. Резервуар сообщается с атмосферой, поступающая вода вытесняет из него воздух. Внутри располагают поплавковое устройство, по конструкции схожее с тем, что устанавливают в бачках унитазов. Оно следит за уровнем воды в ёмкости, в нужный момент включая и выключая насос. Есть и другие решения по управлению насосом.

Поплавковое устройство — нехитрое приспособление, но со своей задачей справляется хорошо

Из верхней части бака в канализацию либо на улицу при её отсутствии выводится переливная трубочка, которая сбросит излишки воды, если автоматический клапан не сработает. Достоинство открытого бака — дешевизна и возможность быстро и просто опорожнить его для консервации на зиму.

Выбор полимерных ёмкостей для воды широк. Резервуары оснащены всеми необходимыми технологическими отверстиями, что упрощает их установку

Закрытый резервуар — это гидроаккумулятор (мембранный бак), в котором вода находится под давлением, постоянство которого поддерживается пневматическим элементом. Гидроаккумулятор даёт стабильный напор и позволяет организовать водоснабжение на комфортном «городском» уровне, в полной мере использовать системы автополива. Однако сливать его на холодный сезон, а затем заполнять вновь весной — весьма хлопотно. Поэтому гидроаккумулятор необходимо устанавливать в утеплённом кессоне скважины либо обустраивать в доме отапливаемое техническое помещение.

Выбор погружного насоса для дачи ↑

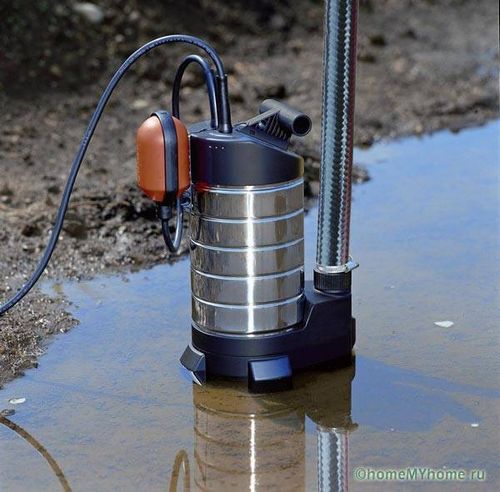

Погружной насос для водоснабжения дачного участка может принадлежать к одному из двух типов:

Вибрационный — всем известные «Малыш», «Ручеёк» и их клоны. Чрезвычайно дёшевы, но маломощны. Для пневматического гидроаккумулятора подходят плохо, не могут создать достаточное давление. А вот для открытого резервуара — вполне, разве что скорость пополнения бака может оказаться невысокой. Отечественные вибрационные насосы способны поднимать воду с довольно большой глубины, свыше 40 м. Не рекомендуется применять вибрационный насос длительное время в песчаной скважине, он способствует засорению фильтра. Для использования в колодце никаких ограничений нет.

Вибрационный насос «Ручеёк» чрезвычайно дёшев и весьма долговечен, лишь клапан (4) выходит из строя раз в 2-3 года при частом использовании. Стоит эта деталь копейки, а замену можно произвести самому за пять минут

Скважинные, центробежные и вихревые насосы обладают большей мощностью и могут использоваться с любыми типами резервуаров как в скважинах, так и в колодцах. Глубина подъёма в зависимости от модели — 60-80 м и более. Во избежание выхода из строя погружной насос должен быть защищён от «сухого хода». Модели подороже имеют встроенную защиту, для дешёвых потребуется дополнительный датчик и реле. Выбор оборудования велик, цена зависит от характеристик насоса и степени авторитетности производителя.

Производители скважинных насосов предлагают модели различных характеристик, степеней защиты, уровня качества. Цены также ощутимо отличаются

Схема водоснабжения дачи с погружным насосом ↑

Схема дачного водопровода зависит от типа насоса, резервуара для воды, количества подсоединённых точек водоразбора. Для сезонной дачи необходимо при прокладке труб обязательно соблюсти их уклон к точке слива, чтобы систему можно было законсервировать на зиму. Из общих правил: после погружного насоса (реже перед ним) необходимо установить обратный клапан, чтобы вода не стекала в скважину или колодец. Перед гидроаккумулятором либо открытым баком рекомендуется установить фильтр грубой очистки. Приведём несколько примеров схем дачного водоснабжения:

Схема нехитрого дачного водопровода с ручным управлением. Всего-то и есть: погружной насос с обратным клапаном (на вибрационных насосах он является частью конструкции), трубы, тройники, краны, бочки. И розетка, куда вставляется вилка электропровода насоса

Более совершенная схема с открытой накопительной ёмкостью. Давление в безнапорном водопроводе невелико и нестабильно, зато система недорогая и простая. Не забывайте, что бак на крыше должен обязательно иметь перелив для аварийного сброса

Схема наиболее комфортного водоснабжения с погружным насосом и гидроаккумулятором. Мембранный бак, чтобы не сливать его на зиму, должен находиться в тёплом помещении

Если всё сказанное выше показалось вам слишком сложным и желания либо возможности самостоятельно устраивать водоснабжение на даче нет, лучше обратиться к специалистам: хорошие мастера сделают свою работу надёжно и быстро.

aqua-guru.ru

Водоснабжение дома из колодца особенности системы, схемы и необходимое оборудование

Распечатать

31 Мая 2018

2274

У распространенной в загородном строительстве системы водоснабжения частного дома из колодца, схема кажется несложной, но это только на первый взгляд. Простая она в том случае если воду набирать ведрами и вручную носить в дом, а желание хоть мало-мальски автоматизировать этот процесс приводит к использованию современных насосов, автоматики, фильтров водоподготовки и разных вариантов схем разводки. Все это ставит водоснабжение из колодца в один ряд с автономной системой водоснабжения из скважины, а по сложности профилактики и контроля качества воды – даже выше.

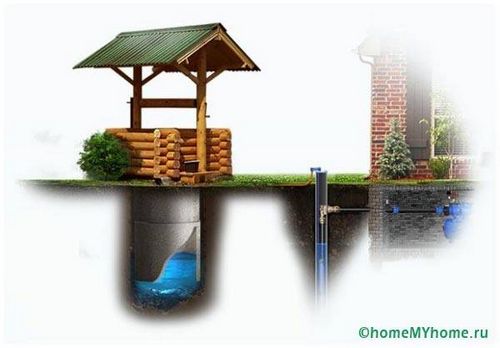

Современный вариант колодца с летним и зимним водопроводом

Особенности водоснабжения из колодца

Обычный колодец использует безнапорные водоносные пласты, которые «опираются» на первый водоупорный слой. Считается, что оптимальная глубина шахтного колодца лежит в пределах 6-10 м. Все, что выше – это дождевая или талая вода, которая не успела пройти естественную фильтрацию, и от ее проникновения защищают сам колодец. Поэтому, в какой-то мере обустройство колодца сложнее, чем скважины, ведь у последней металлическая труба служит надежным барьером от «грязной» грунтовой воды. Если колодец глубже 10 м, то экономически целесообразней обустроить скважину на «песок».

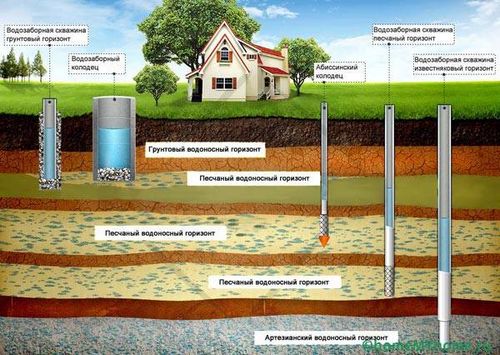

Способы добычи воды в зависимости от залегания водоносных пластов

Другая особенность, усложняющая обслуживание системы водоснабжения дома из колодца – это влияние на работу насоса твердых частиц, присутствующих во взвешенном состоянии в воде.

Если у скважины первая ступень очистки воды начинается еще на уровне галунной сетки на перфорированной части трубы, то погружной насос для колодца «работает» с неочищенной водой. Фильтр механической очистки является частью его конструкции и его необходимо периодически чистить.

А главная особенность – невысокий дебит (производительность) большинства колодцев. Он не превышает 1 м3/час, обычно гораздо меньше, и зависит не только от особенностей участка, но и от погодных факторов в каждом году. То есть, это величина не стабильная, как в скважине «на известь», и в засушливые годы уровень воды может падать на одно-два «кольца».

Наглядно про особенности водоснабжения из колодца на видео:

Схема водоснабжения дома из колодца

Принципиально водоснабжение из колодца не отличается от других видов автономных систем и имеет следующий вид:

источник (колодец);
насос (насосная станция);
накопительная емкость;
внешний водопровод;
система водоподготовки;
внутренний водопровод;
автоматика, управляющая системой.

Отличия начинаются на уровне выбора типа насоса и при обустройстве разводки воды, которая зависит от характера проживания в доме.

Упрощенная схема автономного водоснабжения дома

Разновидности насосов для колодца

По способу установки есть два типа насосов для колодцев:

поверхностные;
погружные.

Существуют еще и полупогружные насосы, которые устанавливают в виде «поплавка» на зеркале воды. Но учитывая воздушный тип охлаждения агрегата и довольно жесткие требования по рабочим температурам, которые невозможно обеспечить в невентилируемом объеме колодезной шахты, для этих целей их не используют.

Поверхностные (всасывающие) насосы для водоснабжения частного дома из колодца устанавливают, если высота подъема воды не превышает 7-9 метров. Можно увеличить этот показатель за счет внешнего эжектора, но при этом снизится производительность оборудования.

Самовсасывающий насос с выносным эжектором

Есть естественные ограничения и по рабочим температурам – обычно этот показатель начинается от +4°C. Поэтому поверхностный насос используют либо в составе летнего водопровода, либо устанавливают его в кессоне или подвале дома (но не далее 10-12 м от источника). Кстати, если кессон сделан правильно, и его «рабочая» поверхность находится ниже уровня промерзания, то это позволяет выиграть дополнительных 1.5-2 м высоты подъема воды. Но это преимущество имеет смысл, если за дальнейшую подачу воды к точкам потребления отвечает своя насосная станция.

Схема водоснабжения с «повышающей» насосной станцией после накопительного бака

Погружные колодезные насосы способны поднимать воду на высоту до 100 м. Это не означает, что есть колодцы такой глубины, просто запас необходим, чтобы поднять воду до накопительной емкости, которую располагают как можно выше, например, на утепленном чердаке дома. А самые мощные модели могут использовать для коллективного использования одного источника несколькими домами или коттеджами (если это позволяет дебит колодца).

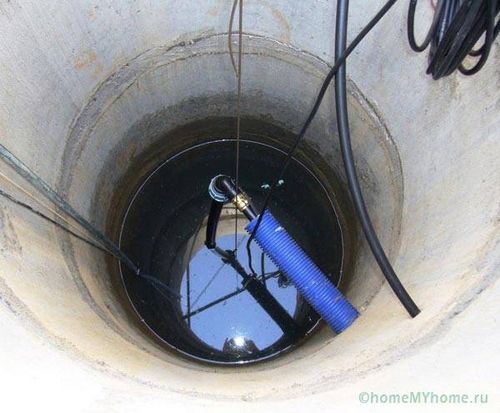

Погружной насос для колодца

При использовании такого мощного оборудования отпадает необходимость установки еще одного насоса для подачи воды, так как она из гидроаккумулятора попадает к точкам разбора за счет постоянного высокого давления в системе.

Колодец отличается от других источников своей универсальностью – для подачи воды можно использовать еще и скважинные насосы. Они отличаются от колодезных меньшим диаметром и бо́льшей длиной при одинаковых остальных характеристиках. Но цена на такое оборудование выше.

Гидроаккумулятор

Это обязательный элемент системы водоснабжения, независимо от вида используемого насоса. Именно здесь устанавливают датчики и автоматику, управляющую включением и отключением насоса и поддерживающую требуемый уровень давления в системе. Если не будет накопительной емкости (гидроаккумулятора), то насос будет срабатывать при включении/отключении любого потребителя воды.

Поверхностные насосы могут сразу комплектоваться своей емкостью, и эти модели называют насосными станциями.

Но емкость гидроаккумулятора у них небольшая (20-50 л), поэтому сколь значимого резерва воды они не создают. Назначение такой емкости чисто функциональное – всасывающий насос работает только при наличии воды в заборном патрубке и в нем самом, а вода в емкости просто «поддерживает» его в рабочем состоянии. Но даже такой небольшой резерв уменьшает количество включений/выключений станции и исключает вероятность гидроударов в системе.

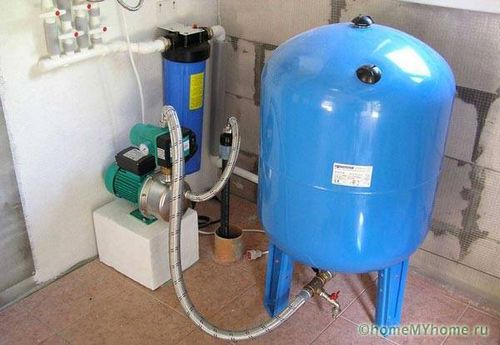

Насосная станция с автоматикой и гидроаккумулятором

В схеме водоснабжения частного дома из колодца с погружным насосом используют гидроаккумуляторы большой емкости. Чем больше объем резервуара, тем реже срабатывает автоматика при уменьшении давления в системе, а учитывая, что для любого электродвигателя режим «старта» наиболее тяжелый, это положительно сказывает на сроке службы оборудования.

Выбирая модель гидроаккумулятора, учитывают объем потребления воды, который зависит от состава семьи. Кроме того, надо «привязать» его размеры и тип установки (вертикальный или горизонтальный) к особенностям помещения, внутренней разводке труб, плюс необходимо предусмотреть возможность его обслуживания.

Есть и такие модели гидроаккумуляторов, которые могут обеспечить стабильную работу системы водоснабжения дома на несколько семей

Особенности летнего внешнего водопровода

В зависимости от сезонности проживания в доме выбирают способы прокладки внешней части водопровода.

Если это дом за городом, и в нем проживают только в теплое время года, то можно выбрать «летнюю» схему водопровода.

В этом случае, если позволяет глубина колодца, используют поверхностный насос, который можно устанавливать просто под навесом, защищающим его от осадков и от солнца. И экономят значительные средства на обустройстве кессона (яма, стенки, утепление, лестница, крыша, герметичный люк).

Водопровод от насоса к дому можно проложить по «бюджетной» схеме, используя мелкие траншеи, глубину которых выбирают таким образом, чтобы не повредить трубы при вскапывании участка.

Такая прокладка труб подходит для дачи или «летнего» дома в деревне

Можно вообще уложить трубы на поверхности земли, но они явно не будут украшать ландшафт, а по окончании сезона их придется демонтировать и спрятать «под замок».

Еще одна статья экономии – ввод в дом. Трубу можно завести либо через цоколь, либо вообще через стену. И не надо сверлить отверстие в монолитном или сборном фундаменте, если оно не было предусмотрено при строительстве.

Главный недостаток летней схемы разводки воды – необходимость слива воды из системы по окончании сезона. Поэтому при обустройстве подземной части трубы укладывают с небольшим уклоном к источнику и специально устанавливают отвод с запорной арматурой, чтобы воду можно было слить «самотеком» после отключения насоса.

Достоинства зимнего внешнего водопровода

При установке насосной станции поверхностного типа в утепленном кессоне (или подвале дома) целесообразней обустроить внешний водопровод по зимней схеме. Даже если дом предназначен для сезонного проживания, а в зимнее время его посещают «эпизодически», воду из внешней части системы водоснабжения можно не сливать, а делать это только для внутреннего водопровода. В этом случае, после того, как дом «протопят» запустить насос и систему водоснабжения будет гораздо проще.

Для погружного насоса таких сложностей с запуском, как у всасывающего, нет. Но уже то, что внешняя часть схемы разводки воды в частном доме от колодца находится в рабочем состоянии и надежно защищена от «размораживания», служит аргументом в пользу такого выбора.

Для водоснабжения зимой необходимо утеплить и «верхний метр» колодца, и вход трубы через фундамент

Есть, конечно, вариант обустроить мелкозаглубленный зимний водопровод с греющим кабелем, но лучше один раз выкопать траншею для труб глубже линии промерзания, чем закупать более дорогие трубы в оболочке (с утеплением и греющим кабелем) и расходовать электричество на обогрев внешнего трубопровода. К тому же этот вариант подходит, если в доме живут все время – при отъезде более чем на сутки (время зависит от температуры воздуха, глубины залегания и толщины утеплителя) воду из такого водопровода надо сливать.

Готовая система на видео:

Система водоподготовки

Чтобы полить огород, качество колодезной воды приемлемо. Механическая очистка от крупных примесей на первой ступени фильтрации насоса в большинстве случаев достаточная, чтобы даже помыть машину и не испортить ее лакокрасочное покрытие. А вот до качества питьевой, колодезную воду, в большинстве случаев, надо доводить отдельно.

Проблема заключается в нестабильности химического и бактериального состава воды из пластов с небольшой глубиной залегания. Еще в средине прошлого века большинство людей не задумывалось о том, что такое экология – верхний слой земли и поверхностные воды были не испорчены «продуктами жизнедеятельности» человека, поэтому даже вблизи городов колодцы были чистыми.

Сейчас 10-15 метров грунта зачастую недостаточно, чтобы вода прошла естественную очистку и приобрела стабильный состав. Даже удаленные от городов и промышленных предприятий районы не могут гарантировать чистоту верхних водоносных пластов – сельскохозяйственная химия, осадки и реки оказывают свое влияние. И если у глубоких скважин «на известь» состав воды относительно постоянен и практически не меняется за время эксплуатации, то у скважин «на песок», а тем более у колодцев, анализ воды необходимо проводить часто, чтобы своевременно откорректировать состав фильтров в системе водоподготовки.

Семь ступеней очистки – это не предел. На кухне можно еще установить систему обратного осмоса

Выбор оборудования

Наиболее ответственный момент – выбор насоса и гидроаккумулятора для водопровода от колодца в дом. Надо учитывать следующие параметры:

глубину колодца;
статический уровень воды (высота от зеркала до поверхности земли);
динамический уровень воды (показывает дебит колодца при работающем оборудовании);
степень загрязнения воды взвесями и твердыми фракциями;
расход воды при одновременно включенных точках потребления;
расстояние от колодца до насосной станции (для всасывающих насосов);
расстояние от колодца до гидроаккумулятора (для погружных насосов).

Если говорить о степени адаптации, то погружные колодезные насосы лучше всего отвечают условиям стабильного водоснабжения дома. Они надежно защищены от «сухого хода» в случае превышения расхода воды над дебитом колодца. У них есть модели для нижнего и верхнего забора воды, поэтому можно подобрать оптимальный вариант даже для «мелкого» колодца. А главное – колодезные насосы способны работать с более «грязной» водой, чем скважинное оборудование, и их фильтры проще чистить.

Если дебит колодца невысокий, и он не обеспечит длительный расход воды при нескольких одновременно включенных точках потребление (смеситель ванны или душа, умывальник, кран кухонной мойки, стиральная машинка), то ситуацию может исправить накопительный бак большой емкости. Исходя из суточной нормы на одного человека в 200 л, гидроаккумулятор емкостью 1 м3 может удовлетворить потребности семьи из 4 человек.

Наглядно про систему водоснабжения из колодца на видео:

В качестве итога. Если обустроить летний водопровод из колодца для дачного домика еще под силу «своими руками», то, чтобы правильно организовать стабильное водоснабжение частного дома и обеспечить семью водой хорошего качества, необходимо участие специалистов. Только профессионалы смогут учесть все особенности источника, подобрать соответствующее оборудование, собрать систему, которая будет работать надежно и на высоком уровне.

Оцените статью, мы старались для Вас

m-strana.ru

Автономное водоснабжение частного дома из колодца, схемы

Автономное водоснабжение из колодца имеет несколько серьезных преимуществ над централизованным водопроводом:

высокое качество воды – отсутствие хлора, ржавчины и т.п.;
обеспечение необходимой силы напора в системе водоснабжения;
отсутствие счетов за воду и возможность неограниченного использования воды, в том числе и для полива приусадебной территории.

Следует отметить, что водоснабжение частного дома из колодца, своими руками, сделать довольно непросто. Кроме того, необходимы значительные стартовые затраты. Но труд и деньги окупаются с лихвой уже через несколько лет эксплуатации.

Водоснабжение частного дома от скважины — Фото 01

Отбор воды

Существует две основные схемы отбора воды из колодца. В первой используется насосная станция устанавливаемая в доме, во второй применяется погружной насос.

Схема отбора воды с применением насосной станции — Фото 02

Водопровод из колодца в дом устроенный своими руками с применением внешней насосной станции имеет определенные технические преимущества – наличие встроенной демпферной емкости (другие названия водонапорный бак, гидроаккумулятор), и системы контроля – манометрический выключатель, работающий на реле давления.

Кроме того, установка в помещении возле розеток электросети исключает необходимость проведения дополнительных внешних линий энергообеспечения.

Схема отбора воды с применением погружного насоса — Фото 03

Погружной насос имеет ряд преимуществ по сравнению с насосной станцией:

Устройства меньшей мощности могут доставить воду с большей глубины;
Источник шума работающего оборудования выносится из помещения (уровень шума 60-90 дВ в зависимости от мощности модели насосной станции).
Учитывая лучший способ охлаждения погужной насос можно длительное время непрерывно и интенсивно эксплуатировать.
Винтовые модели имеют высокий показатель КПД и малочувствительны к попаданию в механизм твердых частиц.

Стоимость погружного насоса гораздо ниже, чем у насосной станции, но нужно учитывать, что система водоснабжения из колодца должна иметь дополнительные предохраняющие устройства – датчик сухого хода, и приборов контроля – манометр, реле давления. Их нужно будет приобрести отдельно.

Установка погружного насоса может производиться двумя способами. Вертикально – тогда его нижняя часть должна находиться за 50 см над дном колодца. Если уровень воды в колодце невысокий или наблюдается незначительное поступление, допускается установка устройства под углом или горизонтально. В этом случае водозаборное отверстие может находиться на расстоянии 15 см от дна.

Энергообеспечение и управление насосных станций

Для подведения питания к погружному насосу оптимально использовать медные трехжильные кабеля с сечением на менее 1,5 мм2. Их прокладывают на глубине не менее 50 см., предварительно помещая в защитную, полимерную гофру. В качестве дополнительной защиты от механических повреждений, поверх силовых линий ложатся кирпичи, керамоблоки, камни и т. п. Траншея закапывается до половины, затем укладывается яркая полимерная лента, для предупреждения.

Кабель и муфта для погружного насоса — Фото 04

Розетка, к которой подключают погружной насос, устанавливается с внешней стороны колодца. Это устройство должно применяться для использования вне помещений и иметь степень защиты не менее IP-44.

Подача воды из колодца в дом осуществляется под управлением реле давления, которое устанавливается после демпферной емкости или параллельно с ней. Тип реле может быть электромеханический (1) с обязательной защитой от сухого хода или электронный (2) с плавным пуском насоса, это позволяет обойтись без установки демпферной емкости.

(1) Scheider Electric Nautilus XMX/XMA4 — Фото 05

(2) Pedrollo PM/5-3W — Фото 06

Использование демпферного бака в системе автономного водоснабжения позволяет уменьшить количество пусков насосного оборудования, поддерживает в системе постоянное давление и резервирует некоторое количество воды – до 1/3 емкости, в случае выключения электричества.

Подача воды к дому

В зависимости от того будет ли эксплуатироваться водопровод из колодца своими руками сезонно или круглогодично, схема трубопровода для подачи воды может иметь различные варианты исполнения. В любом случае диаметр трубы должен составлять не менее 32 мм, материалом может служить любой полимер.

ВАЖНО! Укладка трубы должна осуществляться под углом к колодцу. На каждый метр длинны, превышение должно составлять 15см.

Если устроенный на даче водопровод, из колодца своими руками, планируется использовать только в теплое время года, нет необходимости в глубокой траншее и дополнительном утеплении. Достаточно устроить простой кран для слива воды из системы. Он врезается в трубу с помощью тройника, после обратного клапана.

Постоянное использование

Трубопровод, подающий воду к дому круглогодично, необходимо устроить на глубине ниже уровня промерзания грунта. Для средней полосы это 1,6-2 м. целесообразно произвести его утепление. Это может быть просто специальная термоизолирующая манжета из вспененного полиэтилена.

Если зимы в той местности, где расположен колодец, более суровы, может понадобиться активный обогрев трубопровода. Для этого используется саморегулирующийся греющий кабель для водопровода. Он может быть размещен внутри трубы и закреплен через сальник. Такой способ монтажа желательно использовать только для полимерных труб. Если для водопровода были выбраны металлические трубы, то размещение греющего кабеля лучше производить по верху.

Теплоизоляция труб — Фото 07

Подключение кабелей (питания и греющего) необходимо осуществлять через отдельный автомат выключения, не менее чем на 3 — 5 ампер и устройство защитного отключения с чувствительностью к току утечки не более чем 10 мА.

Разводка системы водоснабжения внутри дома

Схема водопровода в частном доме от колодца — Фото 08

На водопровод из колодца в дом ставится дюймовый переходник – фитинг, так как вся водопроводная арматура, которая будет использоваться в дальнейшем, имеет дюймовую резьбу. На входе в систему устанавливается шаровый запорный кран.

Латунный пятивыводной штуцер используется для облегчения монтажа манометра, реле давления и отводки к демпферному баку. После штуцера целесообразно установить несколько фильтров очистки и реле сухого хода.

ВАЖНО! Можно устраивать сеть водоснабжения простыми тройниками, но более целесообразно использовать коллектор распределитель. Он будет поддерживать одинаковое давление на всех линиях потребления холодной воды.

Схема разводки горячей воды — Фото 09

Расположение шаровых кранов непосредственно под баком водонагревателя позволяют быстро слить воду при необходимости. Важной частью схемы является демпферный бак, установленный после запорного предохранительного клапана. Он создает в системе подачи горячей воды дополнительное давление, принимает излишки воды при температурном расширении и предохраняет от резких выбросов горячей воды из крана при длительной работе водонагревателя и неиспользовании горячей воды.

Обустройство колодца

Для того чтобы качество питьевой воды в водопроводе сделанном своими руками было высоким, вода в дом из колодца должна попадать из нижних водонесущих слоев.

Необходимо изолировать колодец от попадания воды из верхних слоев грунта. Для этого применяют несколько способов изоляции стыков бетонных колодезных колец.

Уплотнение и заделка швов

Наиболее дешевый способ это веревка из натуральных материалов, промазанная жидким стеклом или фиброрезиной (Киилто Файбер пул), и уложенная в межкольцевой шов. Намного эффективнее использовать специальные искусственные уплотнительные ленты (RubberElast).

Заделка может производиться как внутренних, так и внешних швов. Для этого может применяться обычный цементный раствор с добавлением жидкого стекла или специализированные гидрофобные составы типа цементной шпатлевки Плитонит Аквабарьер.

Целесообразно использовать комбинированные методы и наносить гидроизолирующую шпатлевку на уплотненный стык по армированной сетке для предотвращения растрескивания шва при смещении колец.

Так же возможно использование битумно-полимерной изоляции наплавляемой на стыки колец снаружи или изнутри колодца.

Наружный дренаж и утепление

Водоснабжение частного дома из колодца может быть нарушено при смещении колодезных колец под воздействием вспучивания грунта при его замерзании. Для того чтобы этого избежать, необходимо обкопать кольца на глубину ниже уровня промерзания и устроить многослойную изоляцию. На кольца клеится полиэтиленовая пленка, затем устанавливается слой утеплителя и устраивается песчаная обсыпка толщиной 20 — 50 см.

Дренаж участка своими руками — Фото 10

Устройство донного фильтра

Его обязательно необходимо устраивать, если водоносный слой образуется песчаными плывунами. Дно колодца выстилается строительным геотекстилем, хорошо пропускающим воду или специальным материалом Дорнитом. Прижимается ко дну обрешеткой из лиственницы или осины, на которую накладываются камни и все это засыпается кремниевым щебнем слоем 10-20 см. При необходимости слой геотекстиля и щебня можно повторить еще раз. Края полотна прижимаются к кольцам стальной лентой, которая крепится оцинкованными дюбелями.

Донный фильтр — Фото 11

rmnt-aqua.ru

Источник

Главная » Статьи » Схема водопровода на даче из колодца с погружным насосом

Водопровод на даче своими руками из колодца

Просто и надежно – вот основные аргументы за то, чтобы сделать водопровод на даче своими руками из колодца. Меньшая трудоемкость и возможность обойтись без привлечения специалистов позволят сэкономить время и средства.

Особенности водоснабжения из колодца

Колодец как источник водоснабжения имеет целый ряд преимуществ.

Большой (по сравнению со скважиной) диаметр шахты позволяет использовать погружные насосы, легко их устанавливать, доставать и проводить при необходимости обслуживание и ремонт.
Любой колодец дает возможность подъема воды вручную, поэтому для владельца такой системы водоснабжения отключение электроэнергии не является критичным.

Интенсивность заиливания и занесения песком колодца при его правильном устройстве ниже, чем у скважины. В то же время очистить колодец можно самостоятельно, в то время как прочистка и прокачка скважины требует привлечения квалифицированных специалистов.
Выполнить консервацию системы с колодцем легче, чем произвести аналогичные работы со скважинной схемой, поскольку во втором случае осложняющим фактором является малый диаметр обсадной скважины.
В колодезной воде меньше примесей железа и солей жесткости, однако следует помнить, что установить фильтр лучше в любом случае, это позволит использовать для питья и приготовления пищи гарантированно чистую воду.

Схема водопровода из колодца

Одно из преимуществ, которыми обладает водопровод на даче из колодца – простая схема его устройства. Она включает в себя насосное оборудование (насосную станцию с заборной трубой или погружной насос с выведенными наружу элементами управления) и систему водопроводных труб. Наиболее совершенные схемы дооснащаются накопительным резервуаром, который обеспечивает бесперебойное водоснабжение при отсутствии электроэнергии.

Схема водоснабжение дачи из колодца на базе погружного насоса

Решая, как сделать водопровод на даче из колодца, следует, в первую очередь, решить вопрос о режиме его эксплуатации. Зимние и летние схемы имеют существенные отличия. В первом случае предусматривается возможность работы при минусовых температурах.

О том, как сделать душ на даче с подогревом своими руками, мы рассказали в отдельной статье.

Также вам может быть интересно узнать, что собой представляют пластиковые колодезные кольца, каковы их особенности и сфера применения.

Особенности зимней системы водоснабжения

Устройство водопровода на даче от колодца с возможностью использования в зимний период требует, в первую очередь, защиты от промерзания.

Это достигается следующим образом:

Прокладка подземных коммуникаций осуществляется под небольшим уклоном в сторону колодца ниже уровня промерзания. Если это по какой-либо причине невозможно, необходимо выполнить теплоизоляцию труб.
Теплоизоляция требуется и для самого колодца.
Защитить трубы от промерзания можно также путем прокладывания водонагревательного кабеля вдоль магистрали. Этот способ наиболее надежный, поскольку безотказно работает даже при аномальных холодах и в экстремальных ситуациях, однако он является и наиболее дорогим.

Прокладка трубы в траншее ниже уровня промерзания грунта для зимнего водопровода на даче из колодца своими руками

Летние системы

Требования к летним схемам водоснабжения менее строгие. Экономичным и практичным решением для летней системы может стать использование гибких шлангов в оплетке. По окончанию дачного сезона такая система легко дренируется, демонтируется и может компактно храниться в подсобном помещении.

При любом режиме использования системы водоснабжения следует предусмотреть возможность консервации оборудования. Это актуально для длительных перерывов в использовании, например, если владельцы дома уезжают в отпуск. Летние системы консервируют перед наступлением холодов. Процесс консервации системы с колодцем намного проще. При любом диаметре труб слив воды происходит точно в колодец благодаря большому диаметру шахты.

Выбор оборудования

Если вы решили обеспечить водоснабжение дачи из колодца своими руками, важно правильно выбрать перекачивающий агрегат – от его работы будет зависеть эффективность системы.

Специалисты рекомендуют отдать предпочтение погружному насосу при выполнении схемы подключения водопровода на даче из колодца своими руками.

Использовать погружной насос с гидроаккумулятором — хороший вариант провести водопровод в дом из колодца

Такие агрегаты имеют ряд преимуществ:

низкий (в сравнении с насосной станцией) уровень шума,
большая глубина подъема (насосная станция без эжектора не может работать на глубине более 8 метров),
меньшая стоимость,
за счет нахождения в водяной среде погружной насос эффективно охлаждается естественным способом, что снижает риск его перегрева и связанного с этим выхода из строя оборудования.

На заметку: Многими специалистами вибрационные насосы не рекомендуются к установке из-за негативного воздействия вибрации на конструкцию колодца (разрушение песчаного слоя, вызывающее запесочивание источника, уплотнение грунта и снижение его способности пропускать воду).

При выборе системы с использованием насосной станции колодец оснащается водозаборным оголовком и обратным клапаном на нем. Для предотвращения попадания мусора в систему водоснабжения водозаборное отверстие оснащается сетчатым фильтром.

Перекачивающее устройство и автоматические систему управления и защиты оборудования могут устанавливаться на определенном расстоянии от источника, в отапливаемом помещении, в доме. Там же устанавливается демпферный бак. Если насосная станция имеет функцию плавного пуска, необходимость установки демпферного бака исчезает, хотя он будет полезен в любом случае для резерва определенного количества жидкости.

Водопровод на даче своими руками из колодца с насосной станцией с гидроаккумулятором

О выборе шлангов в оплетке для монтажа летних систем было сказано выше. Для зимних систем лучше выбирать трубы из современных полимерных материалов (оптимальный вариант — полиэтилен низкого давления ПНД), долговечных и устойчивых к коррозии.

Если вы делаете монтаж водопровода на даче своими руками из колодца, температура воды не будет высокой, поэтому выбор материала труб практически не ограничен. В некоторых случаях рекомендуют выполнять участки магистрали из чугуна, но только в том случае, если коммуникации прокладываются под тротуарами или дорожками с большой нагрузкой.
При монтаже трубопровода от колодца до дома следует руководствоваться справедливым для всех инженерных систем правилом – чем меньше количество стыков, тем выше надежность конструкции в целом.
Способы соединения труб и фитингов при монтаже магистрали выбираются в зависимости от материала труб. В любом случае все соединения в обязательном порядке должны быть герметичными. Разъемные и неразъемные соединения полимерных труб при помощи нагревающего (частично расплавляющего материал) оборудования и современных компрессионных фитингов не пропускают воду и обеспечивают высокую надежность стыков.

Выбирая погружной насос для колодца с автоматикой или без нее, вам нужно обратить внимание на определенные параметры. Какие? Об этом читайте в нашей отдельной статье.

О том, как углубить колодец, читайте в другом материале. В нем вы найдете описание различных способов.

Про популярный насос погружного типа Водолей у нас есть отдельная статья с его описанием и характеристиками.

Герметизация места входа трубопровода

В большинстве случаев для систем подачи питьевой воды устраивают бетонные стенки колодца. Пластиковые варианты больше подходят для источников, предназначенных для обеспечения бытовых и технических нужд. В связи с этим следует подробно рассмотреть место врезки магистрали водопровода в бетонную стенку.

Основные требования, предъявляющиеся к такому соединению – надежность и герметичность, предупреждающая попадание верховодки с содержащимися в ней вредными примесями в колодец через щели.

Самым простым способом является использование монтажной пены. Это быстро и просто, но система водоснабжения на даче из колодца в этом случае не будет надежной и безопасной, поскольку застывшая монтажная пена не обеспечивает герметичность на 100%, а кроме того, этот материал под действием внешних факторов со временем становится более хрупким, начинает крошиться.

Специалисты рекомендуют при установке использовать метод обжимной механической герметизации. Для этого потребуется дюймовый латунный сгон необходимой длины и фиброрезина. Сгон устанавливается в отверстие и обмазывается фиброрезиной. Для дополнительной изоляции снаружи и изнутри на сгон устанавливаются резиновые прокладки и металлические шайбы, а механический обжим выполняется при помощи гаек, установленных по обеим сторонам места входа.

После этого сгон соединяется с фитингом необходимого диаметра и собственно трубой водопровода.

На фото представлена схема проведение водоснабжения от колодца в дом с использованием сгона

Практика показывает, что подобный метод – единственный способ с высокой степенью надежности защитить врезку от протечек.

Воспользовавшись рекомендациями профессионалов, легко понять, как сделать водоснабжение на даче из колодца экономичным, надежным, безотказным и долговечным.

Ознакомившись с описанием работ, правилами выбора оборудованиями и нюансами его монтажа, легко понять, что создание системы водоснабжения из колодца своими руками не представляет сложности. Если колодец уже есть на вашем участке – это ресурс, который необходимо рационально использовать. Если какой-либо индивидуальный источник отсутствует – вырыть колодец в большинстве случаев дешевле, чем пробурить скважину. При этом качество и состав жидкости из колодца при его правильном обустройстве не ниже, а в некоторых случаях и выше, чем в скважине. Для того, чтобы убедиться в этом, целесообразно провести анализ. Его результаты помогут вам также определиться с выбором фильтрующего оборудования, которое будет установлено в системе.

Еще несколько полезных советов по теме нашей статьи есть в видео.

Дача и Дом

Чтобы провести работы по снижению подпора грунтовых вод снаружи, удобнее сразу строить колодец «открытым» способом, когда в отрытый шурф кольца опускаются краном. Если же колодец построен традиционным «закрытым» способом, то кольца для проведения работ можно обкопать на 0,5 метра вокруг, чтобы обеспечить доступ к швам между кольцами снаружи. Гидроизоляция швов и самих колодезных колец (бетон – влагопроницаемая структура) выполняется следующим образом: швы шпаклюются цементной гидроизоляционной смесью Плитонит Авквастоп или ее аналогами. При отсутствии возможности купить такую смесь, используем морозостойкий цементный клей для плитки для наружных работ, смешанный с небольшим количеством жидкого стекла. Плиточный клей имеет большую адгезию, морозостоек и пластичен по сравнению с обычным цементом. После того, как швы просохнут, поверх швов наклеивается EPDM гидроизоляционная мембрана (бутилкаучуковая пленка), которая используется для гидроизоляции прудов или бассейнов. В случае экономии проклеиваются только швы + 20-30 см вверх/вниз. Но, гораздо лучше оклеить максимально большую площадь всей доступной поверхности колец. Для наклейки мембраны у поставщиков есть специальные адгезивы для обработки поверхности, клей и герметики для обработки краев мембраны.

Есть и более экономный вариант наружной гидроизоляции колодца: наплавление на швы и кольца битумно-полимерной гидроизоляции. Этот способ несколько хуже, потому что не исключает попадания битума в воду. Для гидроизоляции питьевых колодцев нельзя использовать битумные обмазочные средства для гидроизоляции. Если же вы делаете гидроизоляцию бетонных колец для септика, то пользоваться битумными гидроизоляционными материалами можно свободно.

Еще более простой и дешевый способ наружной гидроизоляции бетонного колодца (но и менее надежный): обернуть колодец двумя-тремя слоями п/э пленки, которую можно закрепить водопроводным (серым армированным) скотчем или клеевым пистолетом.

Наружный дренаж колодца позволит снизить подпор грунтовых вод и уменьшит степень морозного пучения грунта. При такой схеме устраивают обсыпку колец колодца «гильзой» из слоя песка 30-50 см. Такой дренажный слой будет отводить воду от стенок колодца и значительно снизит силы морозного пучения (меньше воды в грунте – меньше расширения при замерзании). Необходимости в традиционных глиняном замке и бетонной отмостке вокруг колодца при такой схеме гидроизоляции, утепления и дренажа нет. Уложенный в грунте утеплитель, накрытый п/э пленкой, края которой приклеены клеевым пистолетом к бетонному кольцу, играет роль подземной мягкой отмостки, отводящей осадки в сторону от ствола колодца.

Неподвижность колец колодца относительно друг друга обеспечивается механическим соединением колец между собой по следующей схеме: Изнутри кольца сверлятся перфоратором на ½ — ¾ толщины кольца, вставляется нейлоновый дюбель и сантехнические шпильки. Две соседних шпильки соединяются с помощью накладной стальной крашеной оцинкованной пластины с отверстиями, и закрепляется гайками. Можно крепить пластину болтами. Некоторые просто забивают в отверстия стальные скобы. Делается скрепление колец, само собой, после выполнения герметизации швов.

Схема борьбы с заносом песка в колодец.

Чаще всего при рытье колодцев встречаются ложные плывуны: слои мелкого водоносного песка. Именно из них зачастую и получают воду для колодца. Истинный плывун содержит в составе не только песок, но и мелкие частицы глины, и другие коллоидные частицы. Истинный плывун плохо отдает воду. Ложный водоносный плывун способен быстро запесочить определенную высоту колодезного кольца при вскрытии водоносного горизонта при рытье колодца. Массированное поступление песка останавливается только тогда, когда давление в плывуне уравновешивается с атмосферным давлением. Но такое равновесие не означает, что колодец постепенно не будет запесочиваться и дальше. Бьющие из ложного плывуна ключики несут с собой тонкие струйки песка. И со временем вы обнаружите на дне колодца несколько изрядных песочных «вулканчиков».

Для борьбы с ложным (водоносным) плывуном (поступлением песка через дно колодца) устраивается донный фильтр. Необходимо отметить, что устройство донного фильтра в колодце не на ложном плывуне без необходимости может снизить поступление воды в колодец: коллоидные частицы истинного плывуна или глинистого грунта быстро забьют донный фильтр.

Схема донного фильтра для колодца.

На дно колодца укладывается хорошо проницаемый влагой геотекстиль или Дорнит (похож на флизелиновую подкладку). Нельзя использовать геотекстиль похожий на Изоспан черного цвета. Такой геотекстиль плохо пропускает воду. Края геотекстиля заворачиваются на стенки колодца. Геотекстиль прижимается ко дну колодца решеткой из досок осины или лиственницы. На деревянную решетку укладываются несколько больших камней, и засыпается слой щебня 10-20 см. Для дополнительной очистки воды и улучшения ее качества можно проложить еще один слой геотекстиля поверх гранитного щебня и засыпать мелкий шунгитовый или кремниевый щебень. Свободные края геотекстиля при такой схеме крепятся по кругу внутри колодезного кольца стальной оцинкованной монтажной лентой на дюбеля и саморезы. Саморезы для крепления монтажной ленты, которые будет находиться под водой, лучше использовать оцинкованные или латунированные.

Устройство дачного водопровода с погружным насосом: схема и оборудование

Источник воды — колодец или скважина ↑

Иглофильтр — тонкая (30-50 мм) стальная труба с фильтром в зоне водозабора с расположенным над ней ручным насосом. Если грунт не каменистый, установить трубу можно вручную. Насос-колонка может поднять воду максимум на 7 м, поэтому устраивать иглофильтр глубже 8-10 м нет смысла. Производительность его невелика, но как дешёвый временный вариант при условии, что водяной пласт расположен близко к поверхности, сойдёт.

Шахтный колодец, его есть смысл копать на глубину до 15 м, при большей возрастает трудоёмкость и опасность перекоса. В старину колодцы рубили из древесины или складывали из бута, сегодня предпочитают строить из типовых бетонных колец, вкапывая их последовательно вручную.

Скважина с обсадной трубой и возможностью установки в неё погружного насоса. До 60-80 м бурение скважины и оборудование для неё обходится пусть недёшево, но затраты можно назвать разумными. При большей глубине цена резко возрастает.

Особенности дачного водопровода ↑

Как выбрать оборудование для дачного водопровода ↑

Особенности дачного водопровода диктуют свои требования при подборе оборудования:

Выбор резервуара для воды ↑

Открытый — полимерная либо стальная ёмкость, установленная в наиболее высокой точке домашнего водопровода, чаще на чердаке. Резервуар сообщается с атмосферой, поступающая вода вытесняет из него воздух. Внутри располагают поплавковое устройство, по конструкции схожее с тем, что устанавливают в бачках унитазов. Оно следит за уровнем воды в ёмкости, в нужный момент включая и выключая насос. Есть и другие решения по управлению насосом.

Поплавковое устройство — нехитрое приспособление, но со своей задачей справляется хорошо

Закрытый резервуар — это гидроаккумулятор (мембранный бак), в котором вода находится под давлением, постоянство которого поддерживается пневматическим элементом. Гидроаккумулятор даёт стабильный напор и позволяет организовать водоснабжение на комфортном «городском» уровне, в полной мере использовать системы автополива. Однако сливать его на холодный сезон, а затем заполнять вновь весной — весьма хлопотно. Поэтому гидроаккумулятор необходимо устанавливать в утеплённом кессоне скважины либо обустраивать в доме отапливаемое техническое помещение.

Выбор погружного насоса для дачи ↑

Погружной насос для водоснабжения дачного участка может принадлежать к одному из двух типов:

Вибрационный — всем известные «Малыш», «Ручеёк» и их клоны. Чрезвычайно дёшевы, но маломощны. Для пневматического гидроаккумулятора подходят плохо, не могут создать достаточное давление. А вот для открытого резервуара — вполне, разве что скорость пополнения бака может оказаться невысокой. Отечественные вибрационные насосы способны поднимать воду с довольно большой глубины, свыше 40 м. Не рекомендуется применять вибрационный насос длительное время в песчаной скважине, он способствует засорению фильтра. Для использования в колодце никаких ограничений нет.

Скважинные, центробежные и вихревые насосы обладают большей мощностью и могут использоваться с любыми типами резервуаров как в скважинах, так и в колодцах. Глубина подъёма в зависимости от модели — 60-80 м и более. Во избежание выхода из строя погружной насос должен быть защищён от «сухого хода». Модели подороже имеют встроенную защиту, для дешёвых потребуется дополнительный датчик и реле. Выбор оборудования велик, цена зависит от характеристик насоса и степени авторитетности производителя.

Схема водоснабжения дачи с погружным насосом ↑

Водопровод на даче из колодца своими руками: пошаговый монтаж

Из-за того, что дачные участки и загородные коттеджи находятся на отдалении от системы центрального водоснабжения, владельцам таких домов приходиться придумывать другой вариант для наличия воды в доме. Так, вы можете обустроить водопровод на даче из колодца своими руками. Единственное условие: во дворе дачного коттеджа должен присутствовать достаточно глубокий колодец. Давайте узнаем, как соорудить водопровод из колодца, в чем преимущества и недостатки такого решения, какими материалами стоит запастись для проведения работ.

Схема организации водоснабжения дома

Видео: водопровод на даче из колодца

Водопровод с использованием колодца: преимущества и недостатки

Обустраивая систему водоснабжения из колодца, вы должны знать об ее преимуществах и недостатках.

Преимущества

Вода из такой системы – чистая, она не содержит никаких примесей и загрязнений. Это объясняется особым положением пластов земли на дне колодца;

Пласты водоносных слоев на различной глубине

Колодезная система водоснабжения автономна. Ваш дачный участок не будет зависеть от эффективности работы центральной системы водоснабжения. Ваш дом будет оснащен водой 24 часа в сутки;

Ваша система автономна и не зависит от центрального водоснабжения

Чтобы обустроить колодец во дворе, не нужно получать разрешение у высших инстанций: достаточно самостоятельно разработать проект и можно приступать к работе;
Простота монтажа. Вырыть колодец глубиной 4-5 метров и установить все необходимые элементы для устройства системы водоснабжения можно самостоятельно, без помощи посторонних людей.

Самостоятельный монтаж колодца

Недостатки

В питьевую воду может попасть грунтовая вода. Однако это происходит только при ненадежном обустройстве конструкции и несоблюдении всех правил;

При неправильном устройстве колодца в питьевую попадет грунтовая вода с примесями

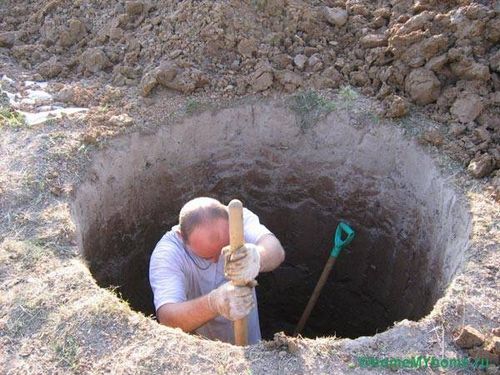

Для устройства колодца придется копать глубокую яму: примерно 4-5 метров. Из-за этого придется вынимать большое количество грунта;

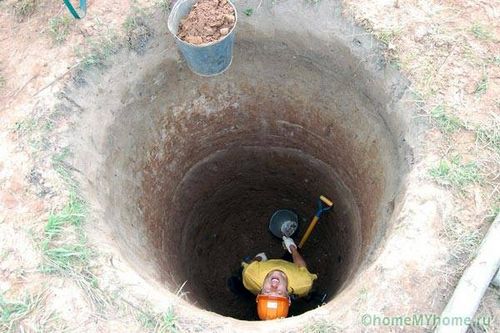

Часто, чтобы добраться до водоносного слоя приходится копать очень глубокие колодцы

Для системы водоснабжения нужно тщательно подбирать участок во дворе. Она должна быть расположена на отдалении более 50 метров от туалетов, выгребных ям и подобных сооружений, где присутствует загрязненная жидкость и фекалии.

Требования по минимальным расстояниям между различными постройками

Как мы видим, водопровод на даче из колодца своими руками имеет определенные плюсы и минусы. Проанализировав их, вы решите, насколько целесообразно делать такую систему на дачном участке.

Материалы для устройства водопровода из колодца

Только после того, как колодец готов и утеплен, можно приступать к покупке материалов и инструментов для самой системы водоснабжения. Ключевой деталью конструкции является насос. Для обустройства системы водоснабжения применяют два вида этих устройств: поверхностные и погружные.

Поверхностный насос

Поверхностные используются для колодцев, глубина которых не более 10-ти метров.

Погружной насос

Погружной насос в работе

Вторые же чаще всего устанавливаются в обширных колодцах. Погружные насосы закрепляются непосредственно на дне колодца, поэтому их корпус изготовлен из прочных и долговечных материалов.

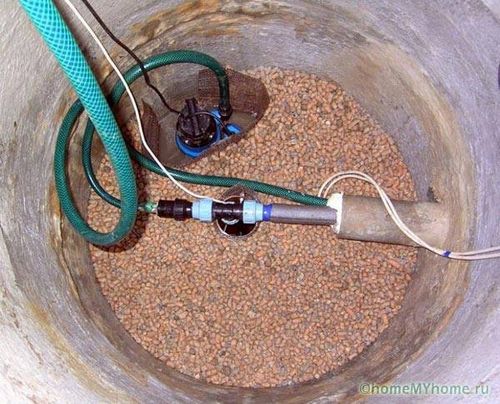

Монтаж системы на дне колодца

Если жилище на участке большое и планируется расходовать воду не только на водоснабжение, но и на полив огорода, то рекомендуется присмотреться к насосным станциям. Как правило, такие системы устанавливаются в техническом помещении дома, либо в специальных защищенных колодцах.

Размещение насосной станции в отдельном помещении

Выбирая вид насоса, ориентируйтесь на следующие критерии:

Суточная норма использования воды в доме;
Отдаленность колодца от дома;
Глубина колодца.

Статья по теме:

Как выбрать погружные насосы для колодцев. В отдельной публикации вы можете узнать как выбрать погружные насосы, какие параметры важны и на что обратить внимание при выборе.

Для устройства системы водоснабжения из колодца вам понадобятся:

Кольца из железобетона;
Цементный раствор;
Лопаты, ведра, тележки;
Песок и щебень.

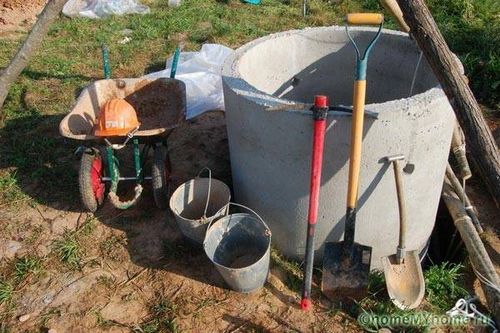

Инструменты и материалы для устройства колодца

Насос;
Фильтр для воды;
Трубы металлопластиковые, полипропиленовые либо шланги;
Различные фитинги;
Инструменты для резки и опрессовки, хомуты и т.д.

Комплектующие для системы водоснабжения

Некоторые материалы для водопровода на даче из колодца своими руками придется закупать в процессе работы.

Делаем водопровод из колодца своими руками

Нижеприведенная поэтапная инструкция поможет вам обустроить систему водоснабжения максимально быстро.

Устройство колодца

Сначала разровняйте площадку, где будет установлен колодец. Начертите на ней круг, радиус которого будет на пару десятков сантиметров больше, чем размер железобетонных колец.

Разметка будущего колодца

Далее следует выкопать яму глубиной в 1 м, после чего установите первое железобетонное кольцо.

Установка первого кольца

После монтажа первого кольца продолжайте его подкапывать до тех пор, пока он под собственной тяжестью не опуститься до уровня земли. Опустив первое кольцо чуть ниже уровня земли, на него ставят второе. Подправить положение кольца можно с помощью лома. По мере углубления колец путем подкопа их снизу все ниже опускаетесь и вы. Грунт из колодца перевозит в определенное место помощник. Устанавливайте кольца таким образом, пока не достигнете желаемой глубины колодца.

ВАЖНО! Следите за тем, чтобы кольца вставали ровно и не заваливались на бок. Используйте уровень для контроля.

Монтаж второго и последующих колец

Эта работа очень тяжелая, и вам, скорее всего, придется прибегнуть к посторонней помощи. Поэтому рациональнее всего заказать специальную технику для подъема и опускания тяжелых колец.

ВАЖНО! При самостоятельном подкопе колец будьте очень внимательны, поскольку тяжелые кольца могут проваливаться резко и неожиданно! Берегите конечности!

Использование техники для монтажа бетонных колец

Если вы планируете проводить воду в жилище, в одном из колец сделайте отверстие для металлопластиковых труб.

Труба, выведенная в колодец

После завершения работы готовый колодец нужно оставить на пару суток для заполнения водой. Чтобы туда не попадал мусор, закройте его куском металлического листа. Через 2 дня вода должна подняться на уровень не менее метра. Откачиваем эту воду и выкладываем на дне колодца слой щебенки в 35 см. Все зазоры заделываем цементным раствором;

Щебень служит естественным фильтром

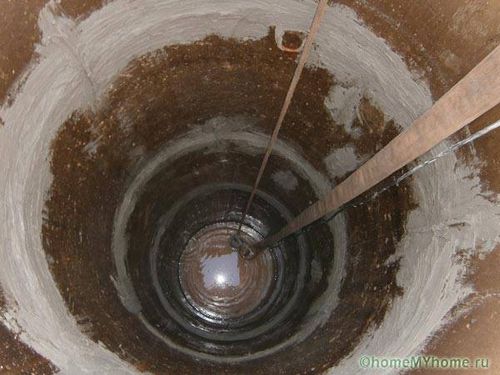

Заделка стыков бетонных колец

Монтаж трубопроводов

Для начала следует вырыть траншею от колодца до дома, где будет располагаться насосная станция, глубина которой будет равняться 40-50 см.

Устройство траншеи между домом и колодцем

Через ранее проделанное отверстие в кольце из железобетона продеваем трубу, щели заделываем цементным раствором. Собираем трубопроводом по дну траншеи.

Укладка трубопровода

Видео: бестраншейная прокладка труб

Статья по теме:

Саморегулирующийся греющий кабель для водопровода. Замерзание трубопровода в зимнее время весьма распространенная проблема. Как избежать проблем читайте в специальной публикации нашего портала.

Монтаж насосной станции

Далее устанавливаем насосную станцию, которая перекачивает воду по трубопроводу из колодца в дом. Она может располагаться как на дне колодца, так и в доме. Мы рассмотрим вариант, где насос установлен в помещении.

Установка насосной станции

Чтобы насосная станция заработала, подключите ее к системе управления и к коллектору, который распределяет воду на всех пользователей дома. Проверяем, нет ли неисправностей.

Установка насоса в доме

Водопровод на дачном участке своими руками делается несколько дней, ведь нужно подождать, чтобы колодец наполнился водой. Лишь после этого можно будет использовать систему.

Выводы

Выкопать колодец и установить все необходимые элементы для устройства водопровода можно самостоятельно;
Желательно для водопровода выбирать участок, который находится на отдалении от выгребных ям и уличных туалетов;
Установить насос можно как в доме, так и на дне колодца.

Видео: устройство водопровода от колодца к дому

Источник

Работы по монтажу систем водоснабжения выполненные специалистами нашей компании >>>

Водопровод на даче из колодца устроен достаточно просто и сделать его можно самостоятельно. В этой статье мы опишем основные этапы работ по водоснабжению дачи из колодца своими руками и дадим некоторые советы по выбору оборудования для водоснабжения дачи из колодца. Следует отметить, что сам по себе колодец – это наиболее подходящий резервуар для хранения и использования воды на даче. Он дешевле скважины в монтаже, обслуживании и установке оборудования. Вода в колодце отстаивается и его легко почистить, если вы им давно не пользовались. Оборудование колодца можно смонтировать самостоятельно, в то время как обвязка скважины требует более высокой квалификации.

Водопровод дачи из колодца, который мы опишем ниже может работать с любым уровнем грунтовых вод и практически с любым количеством колец. Он состоит из двух систем – системы подачи воды из колодца в дом (система водоснабжения из колодца) и системы распределения воды внутри дома (система разводки воды внутри дома). Обе системы имеют возможность полного слива воды и вы можете оставить вашу дачу без отопления на зиму. В то же время можно приехать зимой на дачу, заполнить систему элементарными действиями и она снова будет работать.

Система водоснабжения из колодца состоит из погружного насоса, напорной магистрали от колодца в дом, гидроаккумулятора внутри дома, реле давления насоса и запорной арматуры. Рассмотрим все компоненты системы водоснабжения в отдельности.

1. Погружной насос. Чтобы сделать водоснабжение дачи из колодца самостоятельно, необходимо грамотно подобрать насос. Для водопровода из колодца мы рекомендуем устанавливать и монтируем сами только погружные насосы, которые обладают рядом преимуществ перед остальными насосами. Дело в том, что погружной насос толкает воду перед собой. Чем больше насосных колец в насосе, тем большее давление он может создать и прокачать большее количество воды в единицу времени, которое называется расходом. Для дачи нормальным запасом давления, создаваемого колодезным насосом являются 6 атмосфер. Большее давление уже перебор, а меньшее может отразиться на производительности системы. Погружные насосы работают бесшумно, так как они все время находятся в воде. Мы рекомендуем устанавливать маслонаполненные насосы, двигатель которых охлаждаются безопасным для здоровья маслом, а масло, в свою очередь, охлаждает вода через специальную прокладку. Такие погружные насосы служат дольше насосов с сухим ротором и могут работать под нагрузкой более длительное время. В этих насосах конденсатор стоит в отдельном блоке вместе с предохранителем в помещении, а к блоку идет четырехжильный кабель. Забор воды в таких насосах происходит из середины, поэтому они меньше подвержены засорению песком и выходу из строя.

2. Установка погружного насоса в колодец. Для монтажа погружного насоса в колодец мы используем оцинкованную цепь, к которой насос крепится на карабинах. Цепь можно использовать из нержавейки, но она более дорогая. Трос для монтажа насоса мы не рекомендуем, так как небольшая регулировка положения насоса относительно дна колодца будет невозможна. Со временем все колодцы заиливаются, а так как верхний конец цепи крепится к верхнему кольцу на анкер-крюк, насос можно приподнять и он не будет забирать ил со дна.

3. Водопровод из колодца в дом. Подземная магистраль от колодца до дома состоит из двух труб. Одна труба с водой, вторая с проводом. Оптимальной глубиной заложения подземного водопровода от колодца является глубина 1.7 м, которая регламентируется строительными нормами и правилами Московской области, как глубина максимального промерзания грунта. Самым подходящим материалом для подземного водопровода является ПНД (полиэтилен низкого давления). Это черные трубы в бухтах с голубой полоской, которая означает питьевую трубу, а не техническую. Оптимальным и самым распространенным диаметром условного прохода трубы (внутренним диаметром) для водопровода от насоса является дюйм, то есть наружный диаметр трубы составляет 32 мм. Мы рекомендуем и устанавливаем толстостенные трубы ПНД с толщиной стенки 3 мм, которые по техническим условиям подходят для открытой прокладки в грунт. Дело в том что остальные дюймовые трубы ПНД с меньшей толщиной стенки, как и технические трубы предназначены для наружной прокладки и прокладки в подземных тоннелях с оболочкой, а при укладке их в открытый грунт превращаются в яйцо и со временем могут быть сдавлены. Во второй трубе с наружным диаметром прокладывается кабель от насоса.

4. Ввод труб в колодец. Заведение труб с водой и проводом в кольцо происходит в два отверстия. Оба отверстия проделываются перфоратором с диаметром бура 35 мм снаружи кольца на максимальной глубине (глубине траншеи). В первое отверстие заводится труба водоснабжения. Во второе, как правило верхнее, труба с проводом от насоса. Заведенные трубы герметизируются быстротвердеющим водоостанавливающим раствором, который можно наносить толстым слоем. Раствор наносится изнутри и снаружи кольца в два этапа. Если завести обе трубы в одно отверстие, загерметизировать их будет практически невозможно, так как гидропломба должна полностью обхватить трубу.

5. Ввод труб от колодца с водой и электричеством в дом. Заводить трубы от колодца в дом следует в заранее проделанное отверстие в перекрытии пола коронкой диаметром от 70 мм. На трубу с водой, начиная с максимальной глубины траншеи накладывается греющий саморегулируемый кабель, который не дает охладиться трубе, идущей в дом через цоколь. Обычно стандартной длины 4м саморегулируемого кабеля хватает с запасом. Труба с кабелем обматывается фольгированным скотчем и на нее надевается трубчатый утеплитель. Затем утепленный конец трубы из бухты заводится под цоколь снаружи дома в траншее, идущей под фундамент, а остальная бухта разматывается в траншее до колодца.

6. Порядок опускания погружного насоса в колодец и прокладки подземного трубопровода на даче. Работы удобно производить со снятым оголовком колодца.

— на все резьбовые соединения необходимо наносить лен с пастой.

— насос достается из упаковки и проверяется кратковременным включением в розетку.

— разбирается внешний блок насоса и от клеммника отсоединяется кабель, идущий к насосу.

— на насос при помощи газового ключа навинчивается компрессионная муфта (на муфте с одной стороны наружная резьба дюйм, с другой стороны компрессионный вход для трубы ПНД диаметром дюйм). Со стороны траншеи изнутри верхнего кольца перфоратором проделывается отверстие диаметром 10 мм и вставляется анкер-болт с крюком.

— в ПНД-муфту, накрученную на насос вставляется труба из бухты.

— к насосу на карабин крепится цепь и насос вместе с трубой опускается на дно колодца до упора.

— насос поднимается за цепь на 40 см (можно контролировать по трубе) и цепь надевается на анкер-крюк.

— труба, идущая от насоса отрезается в месте входа наружной трубы в колодец.

— провод от насоса заводится изнутри колодца в отверстие для трубы с проводом и пропускается через трубу, предназначенную для провода при помощи протяжного троса.

— в кольцо заводится труба с проводом, другой ее конец заводится в дом через траншею под фундаментом.

— утепленный конец водопроводной трубы из бухты заводится под цоколь в траншее снаружи дома и протягивается внутрь помещения с запасом 30 см, а остальная бухта разматывается в траншее до колодца.

— труба, идущая из дома соединяется с внутренней трубой в колодце при помощи дюймовой компрессионной муфты.

— ввод труб в колодец заделывается гидропломбой изнутри и снаружи в два этапа.

7. Оборудование водоснабжения из колодца, которое располагается внутри дома. Комплектующие и автоматику водопровода внутри дома можно смонтировать очень компактно. Для этого мы предлагаем простую и доступную схему монтажа гидроаккумулятора, реле давления, магистрального фильтра, обратного клапана и запорной арматуры.

Гидроаккумулятор может быть разного объема. Наиболее оптимальным по установке и запасу воды для дачных нужд является горизонтальный гидробак объемом 80 литров, который можно разместить вертикально в верхней части санузла на стене. Если у вас деревянный дом, его удобнее всего крепить на глухари с размером головки под 17 ключ. Если стены из газосиликата, в нем сверлятся отверстия для железных дюпелей, в которые также вворачиваются глухари. Для бетонных стен удобно использовать анкер-крюки, которые идут в комплекте с большинством водонагревателей.

Вертикальное размещение гидробака на стене позволяет использовать свободное пространство сверху и снизу. Над гидробаком легко умещается водонагреватель, а под гидробаком вся обвязочная арматура.

Арматура состоит из пятиходового штуцера, на который навинчивается уголок, смотрящий в сторону стены и дюймовый запорный кран, котрый будет закрывать всю систему. На кран накручивается переходная муфта на магистральный фильтр тонкой очистки. На переднюю часть штуцера навинчивается манометр системы водоснабжения, с оптимальной градацией до 6 атмосфер. На боковую левую часть навинчивается реле давления, к которому подключается сеть 220 вольт, защищенная автоматами и блок питания насоса, в который обратно заводится провод, идущий от насоса в трубе, проложенной под землей. Нижняя часть пятиходового штуцера соединяется с трубой от колодца, выведенной в помещение, где располагается все оборудование. На этом участке трубы устанавливается обратный клапан насоса с байпасом, который при необходимости открывается и вся вода уходит из системы обратно в колодец через насос. Тем самым промываются от наложений насосные кольца и система водоснабжения самоочищается.

Оптимальный материал для петли обратного клапана и подведения трубы с водой к водонагревателю – полипропилен. Он позволяет сделать герметичные монолитные соединения и смотрится красиво. У нас на сайте есть видео, где можно посмотреть как работать с полипропиленом.

Правильная настройка реле давления позволит системе водоснабжения работать стабильно и создавать необходимый напор, как в городской квартире. Регулировка реле давления должна привести к тому, что нижний предел давления включения насоса должен быть на 0.2 атм выше давления в гидроаккумуляторе. Стандартное давление в гидроаккумуляторе составляет 1.8 атм. Следовательно, давление включения насоса должно составлять 2 атм, а выключения 3-3.5 атм. Большой гайкой в реле давления регулируется смещение диапазона в сторону увеличения при закручивании, а маленькой изменение размера диапазона в сторону увеличения, при закручивании.

Такое устройство имеет система водоснабжения из колодца, которую легко собрать и отрегулировать своими руками при наличии небольшого опыта производства сантехнических работ. А лучше обратитесь к профессионалам своего дела — специалистам «Удачной-Компании» и закажите монтаж водоснабжения из колодца под ключ с договором и полной гарантией на все!

Тут вы можете рассчитать стоимость:

Остались вопросы?
Звоните нам: 8 (915) 123-2-777

Источник

Водопровод на даче своими руками из колодца

Особенности водоснабжения из колодца

Колодец как источник водоснабжения имеет целый ряд преимуществ.

Большой (по сравнению со скважиной) диаметр шахты позволяет использовать погружные насосы, легко их устанавливать, доставать и проводить при необходимости обслуживание и ремонт.
Любой колодец дает возможность подъема воды вручную, поэтому для владельца такой системы водоснабжения отключение электроэнергии не является критичным.
Интенсивность заиливания и занесения песком колодца при его правильном устройстве ниже, чем у скважины. В то же время очистить колодец можно самостоятельно, в то время как прочистка и прокачка скважины требует привлечения квалифицированных специалистов.

Выполнить консервацию системы с колодцем легче, чем произвести аналогичные работы со скважинной схемой, поскольку во втором случае осложняющим фактором является малый диаметр обсадной скважины.
В колодезной воде меньше примесей железа и солей жесткости, однако следует помнить, что установить фильтр лучше в любом случае, это позволит использовать для питья и приготовления пищи гарантированно чистую воду.

Схема водопровода из колодца

Схема водоснабжение дачи из колодца на базе погружного насоса

О том, как сделать душ на даче с подогревом своими руками, мы рассказали в отдельной статье.

Особенности зимней системы водоснабжения

Это достигается следующим образом:

Прокладка подземных коммуникаций осуществляется под небольшим уклоном в сторону колодца ниже уровня промерзания. Если это по какой-либо причине невозможно, необходимо выполнить теплоизоляцию труб.
Теплоизоляция требуется и для самого колодца.
Защитить трубы от промерзания можно также путем прокладывания водонагревательного кабеля вдоль магистрали. Этот способ наиболее надежный, поскольку безотказно работает даже при аномальных холодах и в экстремальных ситуациях, однако он является и наиболее дорогим.

Летние системы

Выбор оборудования

Использовать погружной насос с гидроаккумулятором — хороший вариант провести водопровод в дом из колодца

Такие агрегаты имеют ряд преимуществ:

низкий (в сравнении с насосной станцией) уровень шума,
большая глубина подъема (насосная станция без эжектора не может работать на глубине более 8 метров),

меньшая стоимость,
за счет нахождения в водяной среде погружной насос эффективно охлаждается естественным способом, что снижает риск его перегрева и связанного с этим выхода из строя оборудования.

Водопровод на даче своими руками из колодца с насосной станцией с гидроаккумулятором

Если вы делаете монтаж водопровода на даче своими руками из колодца, температура воды не будет высокой, поэтому выбор материала труб практически не ограничен. В некоторых случаях рекомендуют выполнять участки магистрали из чугуна, но только в том случае, если коммуникации прокладываются под тротуарами или дорожками с большой нагрузкой.
При монтаже трубопровода от колодца до дома следует руководствоваться справедливым для всех инженерных систем правилом – чем меньше количество стыков, тем выше надежность конструкции в целом.
Способы соединения труб и фитингов при монтаже магистрали выбираются в зависимости от материала труб. В любом случае все соединения в обязательном порядке должны быть герметичными. Разъемные и неразъемные соединения полимерных труб при помощи нагревающего (частично расплавляющего материал) оборудования и современных компрессионных фитингов не пропускают воду и обеспечивают высокую надежность стыков.

О том, как углубить колодец, читайте в другом материале. В нем вы найдете описание различных способов.

Про популярный насос погружного типа Водолей у нас есть отдельная статья с его описанием и характеристиками.

Герметизация места входа трубопровода

После этого сгон соединяется с фитингом необходимого диаметра и собственно трубой водопровода.

На фото представлена схема проведение водоснабжения от колодца в дом с использованием сгона

Еще несколько полезных советов по теме нашей статьи есть в видео.

Дачный водопровод своими руками из колодца — Школа по утеплению дома

ГлавнаяКанализацияДачный водопровод своими руками из колодца

07.04.2017

Работа на дачном участке просто немыслима без источника чистой воды. Вода нужна не только для полива растений, но и для других хозяйственных нужд, да и пить гораздо удобнее и полезнее свою природную воду, чем привозить из города бутилированную.

У многих дачников есть система летнего водопровода, позволяющая беспрепятственно поливать растения. Также в этих целях может помочь колодезная вода. Однако колодец есть не на каждом садовом участке. К тому же нередко бывает, что дачники используют свои пригородные дома для постоянного проживания. В этих случаях нужно позаботиться о том, чтобы был собственный надежный водопровод, который бы работал и в летний, и в зимний сезон в зависимости от потребности.

Для его монтажа можно вызвать бригаду специалистов, но есть вариант сделать водопровод на даче своими руками из колодца. И задача эта не такая сложная, как может показаться на первый взгляд. Самостоятельная установка водопровода приносит немало пользы:

очевидный плюс – экономия денег;
вы приобретаете ценный опыт по монтажу водопровода, что может пригодиться в домашнем быту еще не 1 раз;
сделать дачный водопровод своими руками из колодца вы можете по своему собственному проекту, с учетом именно ваших нужд и особенности территории садового участка.

Подготовка к работе

Прежде чем заняться такой важной работой, нужно хорошо продумать несколько моментов:

в каком режиме вы хотите осуществлять водоснабжение – в зимнем или летнем, только для полива или в том числе для питья;
каковы возможные объемы водопотребления – насколько большой участок, сколько воды нужно ежедневно для полива, есть ли теплицы и сколько они потребуют влаги для орошения;
какой источник водоснабжения можно выбрать – свой колодец, централизованное или скважина, которая есть на вашем участке либо неподалеку от него. Для этого неплохо взять план местности или поинтересоваться у соседей, откуда они берут воду для полива и в других целях;

каковы особенности вашего климата – есть ли риск того, что вода в колодце в особенно жаркие месяцы будет высыхать, нужен ли резервный источник на эти случаи;
каковы особенности внутренней структуры участка, куда нужно обязательно протянуть трубы, а где можно воспользоваться обычным шлангом;
предполагается ли подведение чистой питьевой воды в дом, в хозяйственные помещения;
наконец, бюджет всех работ – какой суммой вы располагаете.

ВАЖНО. Ценовой фактор, разумеется, имеет значение, но не определяющее. Дело в том, что такая важная работа, как изготовление своими руками водопровода на даче из колодца, делается не на 1 год. Вы делаете вложение на очень длительное время, и если экономить на качестве материалов и механизмов, можно в дальнейшем переплатить на их ремонте и замене на другие.

Из чего состоит автономный водопровод

Когда вы смогли четко ответить на все вопросы, приведенные выше, и составили примерный план действий, нужно разобраться, из каких составных инженерных элементов состоит водопровод. По сути, это сами трубы, а также механизмы по их нагнетанию на поверхность:

Трубы разных диаметров

Краны и фитинги (соединительные части) для монтажа труб в единое целое

Механизмы для накачивания воды различные виды насосов (их выбор преимущественно зависит от необходимых объемов подачи воды

Электрические двигатели для насосов

При необходимости подогрева воды (для использования ее дома) – водонагреватели

Фильтры механической (грубой) и глубокой очистки воды (без них не обойтись, если вода будет использоваться в питьевых целях)

Также понадобятся рабочие инструменты и материалы для крепления труб к поверхностям, дополнительная защита (утепление) труб для использования их в зимний период.

В целом дачный водопровод из колодца сделанный своими руками как единая система должен выглядеть так.

А принципиальная схема системы выглядит примерно так

ВОЗЬМИТЕ НА ЗАМЕТКУ. Если вы делаете водопровод не только для растений, но также и для подачи воды в дом, то лучше будет выделить специальное помещение для водомерного узла. Достаточно будет небольшого чулана площадью 4-5 квадратных метра. Оптимально сделать ее в самом доме, чтобы температура внутри была приемлемой круглой год. Так вы сможете сами постоянно контролировать уровень давления, объемы подачи воды, а также быстро устранять возможные неполадки.

Какие бывают водопроводы

Водопроводы на даче чаще всего функционируют не весь год, а только летом. Они могут использоваться не только для полива, но и для питья, если вода в источнике и состояние труб удовлетворительное.

Летний

Это самый простой вариант, знакомый каждому дачнику. Его собрать можно одному, это не займет много времени. Как правило, резиновый шланг подключается к специальному ответвлению трубы, идущей от центрального источника. Напор регулируется краном и по старинке сужением/расширением самого шланга.

Часто дачники подключаются к главной трубе не резиновыми шлангами, а своими трубами из пластика, которые протягивают вдоль всего участка в предварительно выкопанных углублениях. Также создаются специальные стойки из вертикально расположенных труб рядом с теми частями участка, которые нуждаются в дополнительном поливе (например, близ теплиц).

Для разветвлений трубы применяются специальные насадки. которые позволяют охватить практически всю площадь сада, если позволяет напор в источнике.

ОБРАТИТЕ ВНИМАНИЕ. Для летних водопроводов лучше всего приобретать трубы из легких материалов (полипропилен), поскольку чаще всего дачники привозят их только на сезон, а затем разбирают и увозят обратно, ведь зимой бесхозно оставленное имущество могут украсть дачные воры. Если же вы все-таки решили оставить их в собранном состоянии, то не забудьте тщательно слить всю воду, потому что в противном случае, когда она замерзнет зимой, это может повредить целостности труб.

Зимние водопроводы

Зимние варианты водоснабжения устроены сложнее летних, поскольку обеспечивают участок и дом водой круглый год. Они имеют следующие отличия:

источник воды должен содержать достаточные объемы, а сама вода не должна замерзать зимой;
трубы должны быть дополнительно защищены от низких зимних температур, например, с помощью пенопласта
в доме должна иметься водонагревательная установка;
защитить от морозов нужно также источник водоснабжения.

Меры по утеплению дачного водопровода на зиму своими руками

Откуда брать воду, или как выбрать источник водоснабжения

После того как вы изучили все элементы будущей системы водоснабжения, а также начертили схему конкретно по вашему участку, нужно определиться с источником подачи воды. На даче, в отличие от городской квартиры, существует несколько вариантов:

Централизованный источник водоснабжения

Самый удобный и очевидный вариант – централизованное водоснабжение. Эта возможность является самой дешевой, поскольку вам не нужно ни ставить насос, ни приобретать дополнительные инструменты для нагнетания воды и контроля за уровнем ее давления.

По сути нужно выкопать углубления, проложить трубы, укрепить их в грунте, соединить между собой, и система готова к поливу. Есть, конечно, у центрального водопровода и слабые стороны:

обычно это летний вариант – он не функционирует в зимнее время;
обычная вода беднее по содержанию полезных веществ, чем артезианская (если у вас есть скважина на участке);
наконец, центральный источник может быть слишком далеко, и тянуть трубы да еще по соседским полям станет дороже, чем сделать водопровод на даче своими руками из колодца.

Нередко централизованного водоснабжения поблизости нет совсем – и тогда рассматривать эту возможность не приходится.

Шахтный колодец

Если у вас на участке или у соседа есть колодец с источником хорошей, чистой воды, можете считать, что вам крупно повезло. Такие участки встречаются не очень часто, да и стоят они, как правило, дороже.

Колодец, кроме наружной части с гусаком и каменной опорой, имеет внутреннюю основу. Это ствол, который открывает доступ воды на поверхность и сама водоносная часть, где содержится природная вода.

Сама скважина может располагаться на разной глубине, и в зависимости от этого параметра выделяют:

Скважина «на известняк» — она залегает глубже и надежно отделена от грунтовых вод. В этом случае требуется гораздо меньше фильтровать воду, да и по содержанию микроэлементов она значительно богаче скважины «на песок» и уж тем более хлорированной городской воды.
Скважина «на песок» — расположена выше, чаще всего содержит много механических примесей (песок, мелкие камни, грунт). Впрочем, это не мешает использовать ее для полива. А вот для питья требуется обязательно процесс фильтрования.

ОБРАТИТЕ ВНИМАНИЕ. Если вы проживаете в регионах с не очень качественной водой (слишком жесткая, с избыточным содержанием железа, солей магния и др.), то перед проектированием водопровода на даче своими руками из колодца или другого местного источника обязательно проведите предварительные исследования. Для этого нужно отправить образцы воды в ближайшую лабораторию и попросить провести комплексный анализ на содержание неорганических и органических веществ. Если обнаружатся тяжелые металлы, то такая вода будет непригодна не только для питья, но также и для полива. В этом случае единственный вариант – централизованный водопровод.

Скважина

Колодец обеспечивает подъем воды, которая залегает неглубоко (как правило, до 12 метров). Во всех остальных случаях на участке требуется бурить скважину. Этот вариант намного более затратен и по силам, и по деньгам, и разумеется, по времени. Однако результат того стоит – благодаря скважине удастся обеспечить круглогодичное снабжение водой и участка, и дачного дома.

Сравнить колодец и скважину и почувствовать разницу можно на этой схеме.

Действительно, обычно глубина залегания скважины в несколько раз превосходит колодец. Зато воды там находится много, и она намного чище и полезнее.

Приступаем к изготовлению дачного водопровода

Итак, позади и проектирование, и определение источника водоснабжение. Теперь нужно понять, как сделать водопровод на даче своими руками из колодца. Процесс этот можно разделить на несколько этапов.

Монтаж насосного оборудования

Насос – очень важный элемент водопровода. Выбирать его нужно очень ответственно. Опять же, исходить нужно в основном не из цены, а из следующих факторов:

технических параметров механизма (в особенности мощности);
энергопотребления;
уровень шума при работе;
степени защищенности от влаги и перепадов температур;
гарантии работы;
репутации производителя.

В зависимости от способа подъема воды из источника выделяют разные типы насосов:

Поверхностный насос При строительстве водопровода на даче своими руками из колодца его применяют чаще всего. Он предназначен для неглубоких колодцев (до 7-8 метров). Выделяют 2 вида механизмов:

Центробежный насос вращает воду с помощью одного или нескольких колес. За счет центробежных сил струи воды попадают на края, откуда по специальным трубкам идут в главную трубу системы. В большинстве случае мощность устройства около 4 кубометров в час, и этого вполне достаточно для летнего полива огорода и сада.

Вихревой насос работает за счет создания циклических завихрений воды, в результате которых потоки устремляются на поверхность. Его мощность примерно такая же, как у центробежного.

Поверхностный насос всегда устанавливается в доме. К колодцу от него идет специальная труба, по которой вода поступает на поверхность.

Видео: как смонтировать водопровод с насосом своими руками

Устройство обладает рядом достоинств:

демократичная цена;
небольшие энергозатраты;
мобильны (их можно переносить и ставить в разных местах).

Однако, если вам нужно сделать своими силами зимний водопровод на дачном участке из колодца, то поверхностный насос не подойдет – он не имеет достаточной мощности для покрытия всех потребностей в воде: из глубоких скважин (от 10 метров) устройство не сможет поднять воду на поверхность.

Погружной насос

Этот механизм рассчитан на более глубокие залегания воды (обычно до 20 метров). Он может применяться и в колодцах, и в скважинах.

Механизм надежно защищен корпусом от попадания воды и обладает мощностью примерно такой же, как у поверхностного насоса (4 кубометра в час).

Однако в отличие от поверхностного насоса, погружной устанавливают прямо на глубину на специальную основу.

При этом в доме не будет слышно шумов от его работы, а благодаря другому принципу функционирования он может поднять воду с большей, чем поверхностный насос, глубины.

Видео обзор погружного насоса для водопровода

Сравнение этих двух устройств демонстрирует рисунок ниже.

Автоматическая насосная станция

Наконец, нередко применяют и насосную станцию. Она отличается от первых двух устройств тем, что сам электрический двигатель и гидравлическая система находятся в разных отделах. В качестве источника энергии используется бензиновый или дизельный генератор.

Устанавливается система на поверхности, а с колодцем соединена специальной трубой, как показано на этой схеме.

Система всегда содержит фильтры различной степени очистки, поэтому вода, которую она выкачивает, вполне может использоваться в домашних условиях для питья, приготовления пищи и других бытовых назначений.

Схематично все элементы этой системы представлены на рисунке.

ОБРАТИТЕ ВНИМАНИЕ. При покупке автоматической станции предварительно определите место для нее. Она всегда монтируется на поверхности, причем для каждой станции есть величина предельного расстояния до источника воды. Нужно обязательно учесть этот важный параметр.

Видеообзор автоматической насосной станции для организации водопровода на даче.

Монтаж водопровода в доме

Если вы намерены жить в дачном доме постоянно, то следующим этапом строительства водопровода на даче своими руками из колодца или другого источника станет монтаж системы водоснабжения в помещении. При этом важно выбрать материал труб. Классические металлические уступили своем место пластику и металлопластику. Главная причина этого в том, что современные материалы обладают рядом преимуществ:

они выдерживают перепады температур;
устойчивы к постоянному действию влаги как внутри, так и снаружи (к водной коррозии);
не подвержены они и воздушной коррозии.

Работать с трубами нужно с помощью специального паяльника-«утюга», который можно приобрести или взять в аренду по вполне демократично цене.

Видео: как правильно работать с пластиковыми трубами.

ОБРАТИТЕ ВНИМАНИЕ. Приобретая трубы, старайтесь не экономить на длине. Дело в том, что при работе с ними надрез нужно делать исходя из рассчитанной длины плюс 8-10 сантиметров, которые уйдут на сварку.

Монтаж труб не очень сложен, но требует аккуратности. Предварительно нужно составить детальную схему по подводу системы для снабжения всех частей помещения – кухни, туалета, ванны, бани (при наличии). Монтировать можно как по нижнему пути, так и по верхнему. Такой путь особенно удобен, если планируется сделать натяжной потолок, под который удобно спрятать все коммуникации.

После окончания монтажа нужно обязательно установить специальное устройство, которое будет регулировать давление в трубах во избежание порывов. Речь идет о расширительном баке. Он автоматически забирает часть воды, если в системе возникло повышенное давление, и отдает ее обратно в случае понижения давления. Принцип работы показан на этой схеме.

Обычно бак максимально может вместить в себя до 100 литров воды, и этого вполне достаточно для автономного водопровода. Внешне устройство монтируется к стене в подсобном помещении.

Установка фильтров

Наконец, завершающий этап строительства водопровода на даче своими руками из колодца состоит в монтаже системе фильтрации воды. Очистка воды для употребления ее в питьевых и бытовых целях всегда должна быть многоступенчатой. На практике это означает монтаж нескольких фильтров – механической и глубокой очистки:

Угольный фильтр применяется на первом этапе очистки. Он хорошо отфильтровывает мелкие частицы песка, грунта, ила, растительности, которые непременно содержит природная вода. Его принцип действия прост – проходя через него, вода оставляет примеси на поверхности угля.

ВАЖНО. Обратите внимание на то, что любой угольный фильтр рассчитан на определенно давление воды. Поэтому перед его покупкой, если вы сомневаетесь, каким может быть предельное давление в вашем трубопроводе, лучше несколько дней измерять его в тестовом режиме, то увеличивая, то уменьшая нагрузку. Это позволит вам точно узнать об особенностях работы системы в условиях повышенной нагрузки и правильно выбрать угольный фильтр. И не забудьте еще одну важную деталь – фильтр используется для очищения только холодной воды.

Фильтры тонкой (глубокой очистки) осуществляют многоступенчатую фильтрацию за счет нескольких картриджей из специальных материалов, отлично выделяющих из воды вредные вещества – остатки нефтепродуктов, катионы железа, тяжелых металлов, остатки от удобрений (нитраты), а также пестициды, хлориды и другие химические вещества. Выбор того или иного устройства зависит от особенностей химического состава воды конкретно вашего источника.

Обычно эти фильтры состоят из нескольких съемных картриджей, которые нужно менять по мере их засорения (сроки службы всегда указываются в инструкции).

Видео: установка фильтров при строительстве дачного водопровода

Монтаж системы подогрева воды

Наконец, остается еще один важный этап – требуется обеспечить подогрев воды для домашних нужд. Для этого приобретаются и устанавливаются водонагреватели, работающие от электричества. Схема этого устройства показана ниже.

Один из основных параметров этого аппарата – предельный объем нагреваемой воды. Обычно для семьи достаточно до 200 литров горячей воды. Однако если предполагается разведение большого хозяйства или если семья будет жить более чем из 4-5 человек, то приобретать нужно более вместительные и мощные водонагреватели.

ВАЖНО. Водонагреватель всегда монтируется на стену под потолок. Поэтому прежде чем приступить к установке, нужно быть абсолютно уверенным, что стена обладает достаточной прочностью для постоянной большой нагрузки. Важно также надежно сделать крепления для аппарата.

Видео инструкция по монтажу водонагревателя

Водопровод на даче своими руками из колодца или другого источника снабжения строить нужно основательно и лучше с помощью нескольких человек. Это непростое занятие, но результат стоит того – вы получаете независимую систему водоснабжения, при этом не получаете никаких счетов за воду и наслаждаетесь всеми городскими удобствами на своем загородном участке!

Как сделать водопровод из колодца на даче или в частном доме

Если вы имеете загородный дом или дачу там, где отсутствует водопровод, но хотите им обзавестись, то резонно узнать, как сделать водопровод в частном доме из колодца своими руками. Пусть даже это временное жилище, но вода в доме, тем не менее, просто постоянно необходима. Для этого можно пробурить скважину, или просто вырыть колодец.

Бурение скважины – задача не из дешевых. К тому же скважина часто замуливается, чистить ее довольно проблематично.

С колодцем все проще. Вычистить его не составляет труда. А самое главное, колодцы у многих уже просто есть.

В зависимости от конкретных задач, существуют, как минимум, два варианта домашнего водопровода:

временный, применяемый для летнeго пребывания в доме, включая полив;
стационарный вариант, предполагающий использование воды в условиях постоянного проживания.

Водоснабжение дома из колодцаПодробное описание процесса устройства водоснабжения частного дома из колодца.

Как провести водопровод из колодца в дом

Для того, чтобы провести водопровод в дом, лучше сразу применять стационарный вариант. Он более надежен и эффективен. А как временное решение, можно организовать дачный водопровод из колодца.

Прежде всего необходимо определиться со следующими параметрами:

какой предполагается средний расход воды;
какая высота подъема воды от колодца до верхней точки системы.

При этом не забывая, что 10 м горизонтальной трубы приравниваются к 1 м ее подъема. При расчете надо сделать запас. Учитываем, что давление в системе не должно быть менее 2,5 кг/см квадратный. Иначе на выходе будет недостаточный напор воды.

Исходя из полученных цифр, выбираем погружной насос. Вполне возможно, что в случае недостаточного давления воды в системе, придется дополнительно устанавливать водонапорную станцию. То есть, первый насос будет поднимать воду из колодца, станция же будет создавать необходимое давление. Но не все так страшно. Применение станции совместно с насосом — это довольно редкий случай.

Схема водопровода из колодца на даче

Рисуем эскиз водопровода с учетом всех потребителей, уровня прокладки подводящей трубы, точки ввода ее в помещение, расположением всех элементов системы. Определяемся с тем, из какого материала будем выполнять трубопровод. По эскизу и данным о расходе воды, рассчитываем сечение труб отдельно общих и для каждого потребителя, а также, сколько и каких потребуется приборов, фитингов, крепления и материалов.

Устройство водоснабжения из колодца — схема

На этом предварительный этап закончился. Начинаем описание системы более подробно.

Схема водопровода из колодца с погружным насосом

Использование стационарного варианта водопровода предполагает, во-первых, применение погружного насоса. Из двух вариантов погружных насосов: вибрационный и центробежный, лучше применять центробежный. Он имеет большую производительность, работает бесшумно, не создает вибраций, вызывающих замуливание колодца.

Погружной насос не требует его утепления на зиму, а так же предварительной закачки воды в подающую трубу. Однако, при больших морозах, даже в случае использования погружного насоса, придется утеплять сам колодец. Делается это обычно при помощи снега.

Насос располагают не ниже, чем на 0,8 м от дна колодца. На насос устанавливается донный фильтр. Для подачи воды вверх используется шланг. Горизонтальный участок подвода выполняется на 20 см ниже точки промерзания грунта. Вход непосредственно в помещение делается, как правило, под фундаментом.

Труба для подвода воды в дом укладывается с небольшим уклоном в сторону колодца. Материал трубы – полиэтилен или полипропилен. Для соединения полиэтиленовых труб, более дешевых, применяются специальные фитинги. Но они довольно дорогие. Полипропилен дороже, однако, фитинги на него имеют более низкую цену. Монтируется полипропиленовая система с помощью специального паяльника, который можно взять напрокат.

Чтобы избавить погружной насос от частого включения-выключения, а так же иметь запас воды, в здании устанавливают расширительный бак емкостью до 500 л. С помощью обычной поплавковой системы регулируют верхний и нижний уровни включения и отключения насоса. Бак снабжают переливной системой на случай выхода из строя отключения двигателя насоса.

Если есть необходимость поддерживать в системе стандартное давление (2,5-6,0 бар), придется приобрести и установить насосную станцию. Иначе расширительный бак погружного насоса пришлось бы поднять на высоту не менее 25 м. Правда, в этом случае зимний водопровод из колодца усложняется. В схему добавляются: еще один насос и ресивер. Наличие ресивера, кроме того, позволяет избежать резких перепадов давления при включении или выключении приборов потребления. На случай выхода из строя станции или пропадания света параллельно насосной станции монтируется байпас.

Устройство водозаборных (водопроводных) колодцев

Водопровод из колодца — схема распределенияКак организовать водопровод из колодца — схематический рисунокВодоснабжение из колодца — принцип устройства

Схема водопровода из колодца с погружным насосом

Метки: Водопровод Колодец Трубы Насос Схема

Рекомендуем статьи на похожие темы

Устройство системы водоснабжения для загородного дома или дачного участка непосредственно связано с выбором трубного материала. Как тип лучше…

Хотите узнать, как правильно сделать монтаж водостоков – читайте эту статью. Устройство, комплектация, необходимый инструмент. Поэтапный процесс…

Устройство самотечной канализации подразумевает точную прокладку труб под определенным наклоном. Приведены способы расчета, углы наклона в…

Устройство дренажной системы на участке. 3 типа: закрытый, открытый и мягкий дренаж. Особенности каждого из них. Технология изготовления. В…

Основные этапы подготовки земельного участка к строительным работам. Организация снабжения водой и электричеством. Обустройство территории участка –…

Оставьте свой комментарий

Дача и Дом

Схема борьбы с заносом песка в колодец.

Схема донного фильтра для колодца.

Источник

Содержание:

Видео: водопровод на даче из колодца
Водопровод с использованием колодца: преимущества и недостатки
- Преимущества
- Недостатки
Материалы для устройства водопровода из колодца
Делаем водопровод из колодца своими руками
- Устройство колодца
- Монтаж трубопроводов
- Видео: бестраншейная прокладка труб
- Монтаж насосной станции
Выводы
Видео: устройство водопровода от колодца к дому

Схема организации водоснабжения дома

Видео: водопровод на даче из колодца

Водопровод с использованием колодца: преимущества и недостатки

Обустраивая систему водоснабжения из колодца, вы должны знать об ее преимуществах и недостатках.

Преимущества

Вода из такой системы – чистая, она не содержит никаких примесей и загрязнений. Это объясняется особым положением пластов земли на дне колодца;

Пласты водоносных слоев на различной глубине

Колодезная система водоснабжения автономна. Ваш дачный участок не будет зависеть от эффективности работы центральной системы водоснабжения. Ваш дом будет оснащен водой 24 часа в сутки;

Ваша система автономна и не зависит от центрального водоснабжения

Чтобы обустроить колодец во дворе, не нужно получать разрешение у высших инстанций: достаточно самостоятельно разработать проект и можно приступать к работе;
Простота монтажа. Вырыть колодец глубиной 4-5 метров и установить все необходимые элементы для устройства системы водоснабжения можно самостоятельно, без помощи посторонних людей.

Самостоятельный монтаж колодца

Недостатки

В питьевую воду может попасть грунтовая вода. Однако это происходит только при ненадежном обустройстве конструкции и несоблюдении всех правил;

При неправильном устройстве колодца в питьевую попадет грунтовая вода с примесями

Для устройства колодца придется копать глубокую яму: примерно 4-5 метров. Из-за этого придется вынимать большое количество грунта;

Часто, чтобы добраться до водоносного слоя приходится копать очень глубокие колодцы

Для системы водоснабжения нужно тщательно подбирать участок во дворе. Она должна быть расположена на отдалении более 50 метров от туалетов, выгребных ям и подобных сооружений, где присутствует загрязненная жидкость и фекалии.

Требования по минимальным расстояниям между различными постройками

Материалы для устройства водопровода из колодца

Поверхностный насос

Поверхностные используются для колодцев, глубина которых не более 10-ти метров.

Погружной насос

Погружной насос в работе

Монтаж системы на дне колодца

Размещение насосной станции в отдельном помещении

Выбирая вид насоса, ориентируйтесь на следующие критерии:

Суточная норма использования воды в доме;
Отдаленность колодца от дома;
Глубина колодца.

Статья по теме:

Как выбрать погружные насосы для колодцев. В отдельной публикации вы можете узнать как выбрать погружные насосы, какие параметры важны и на что обратить внимание при выборе.

Для устройства системы водоснабжения из колодца вам понадобятся:

Кольца из железобетона;
Цементный раствор;
Лопаты, ведра, тележки;
Песок и щебень.

Инструменты и материалы для устройства колодца

Насос;
Фильтр для воды;
Трубы металлопластиковые, полипропиленовые либо шланги;
Различные фитинги;
Инструменты для резки и опрессовки, хомуты и т.д.

Комплектующие для системы водоснабжения

Некоторые материалы для водопровода на даче из колодца своими руками придется закупать в процессе работы.

Делаем водопровод из колодца своими руками

Нижеприведенная поэтапная инструкция поможет вам обустроить систему водоснабжения максимально быстро.

Устройство колодца

Разметка будущего колодца

Далее следует выкопать яму глубиной в 1 м, после чего установите первое железобетонное кольцо.

Установка первого кольца

ВАЖНО! Следите за тем, чтобы кольца вставали ровно и не заваливались на бок. Используйте уровень для контроля.

Монтаж второго и последующих колец

ВАЖНО! При самостоятельном подкопе колец будьте очень внимательны, поскольку тяжелые кольца могут проваливаться резко и неожиданно! Берегите конечности!

Использование техники для монтажа бетонных колец

Если вы планируете проводить воду в жилище, в одном из колец сделайте отверстие для металлопластиковых труб.

Труба, выведенная в колодец

Щебень служит естественным фильтром

Заделка стыков бетонных колец

Монтаж трубопроводов

Устройство траншеи между домом и колодцем

Укладка трубопровода

Видео: бестраншейная прокладка труб

Статья по теме:

Саморегулирующийся греющий кабель для водопровода. Замерзание трубопровода в зимнее время весьма распространенная проблема. Как избежать проблем читайте в специальной публикации нашего портала.

Монтаж насосной станции

Установка насосной станции

Установка насоса в доме

Выводы

Выкопать колодец и установить все необходимые элементы для устройства водопровода можно самостоятельно;
Желательно для водопровода выбирать участок, который находится на отдалении от выгребных ям и уличных туалетов;
Установить насос можно как в доме, так и на дне колодца.

Видео: устройство водопровода от колодца к дому

Источник

Минусы превращаем в плюсы

Вы не зависите от перебоев в системе подачи воды, порывов и других аварийных работ;
У вас всегда есть резервуар с водой, даже если ваш насос вышел из строя и требует ремонта;
Эксплуатационный срок этой системы достаточно продолжительный, а возможные схемы позволяют осуществить подачу воды не на один, а на несколько объектов;
Отсутствует необходимость в оформлении разрешительных документов и оплаты услуг подачи воды сомнительного качества и недостаточных характеристик;
Затраты на обустройство, монтаж и подключение системы вполне подъемные, на многом можно сэкономить – сделать сборку своими руками. И однозначно затраты на такую систему водоснабжения будут дешевле бурения скважины.

Наша справка! Существует понятие вода питьевая и вода техническая. Первая может быть использована для любых нужд, она полностью соответствует ГОСТам по воде. Вторая может быть использована только для полива растений, либо потребностей не связанных с приготовлением пищи и питьем.

В неглубоких колодцах существует высокая вероятность подсоса грунтовых вод, либо дождевых вод сомнительного качества. Для предотвращения этого необходимо провести защиту шахты слоем жирной глины, дна тем же материалом из которого сделана сама шахта. Оголовок должен иметь дополнительные защитные механизмы в виде опалубки, защитной крышки. Обустройство этого элемента колодца предполагает также утепление;
Для безопасного проживания семьи в частном доме или на даче, воду необходимо раз в квартал, летом один раз в месяц, отправлять на анализ;

Совет! На анализ производить отбор проб лучше из двух точек: первая – вода в колодце, вторая – вода в доме. Таким образом, вы обезопасите себя и будете уверены, что и система подачи воды в дом безопасны для эксплуатации по ГОСТу «вода питьевая».

Колодец должен размещаться на достаточном расстоянии от выгребных ям и канализационных систем, а также от мест содержания животных. В идеале это расстояние составляет 100 метров. Это не всегда получается и даже 50 или 30 метров для частного дома в городских условиях зачастую нереальные расстояния. В этом случае есть несколько путей выхода из ситуации: первый – бурить скважину, подключить артезианскую воду; второй — использовать эту воду для технических нужд, а для питья и приготовления пищи сделать дополнительную систему очистки воды в виде системы фильтров.

К сведению! Схема подобной очистки предполагает следующую последовательность: фильтр грубой механической очистки, фильтр тонкой очистки, фильтр биологической очистки. Иногда фильтры тонкой очистки и фильтры биологической очистки совмещены, а сами фильтрующие элементы сменные и рассчитаны на определенный объем воды от 5 куб метров и более. Устанавливаются они только на питьевую воду на кухнях. Фильтры же грубой механической очистки легко сделать своими руками. Для их производства нужен бак, который послойно наполняется песком, отсевом и щебнем.

Особенности водоснабжения домов

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

Насос. Современная промышленность выпускает два основных вида этого агрегата: поверхностный и погружной. Первый тип насоса предполагает провести подъем воды с глубины от 5 до 10 метров – он достаточно дешевый, правда не любит грубый мусор, который может быть в колодце – отключается. Второй тип погружной он применим как к колодцам, так и к скважинам, причем в скважинах используют только его.

К сведению! Независимо от вида подающего агрегата, в нем должны присутствовать датчик холостого или сухого хода, который производит аварийное отключение насоса, а также защитным механизмом, который обезопасит устройство от скачков напряжения. Хотя эту проблему можно решить, купив единый блок на весь дом.

Трубы. Еще несколько десятилетий назад альтернативы металлическим трубам не было. Существовало достаточное количество проблем с выводом металлического отрезка в водоприемную часть колодца, длительной эксплуатации металлических труб при контакте с водой, монтаже своими руками, схемы разводки металлических труб в доме. Сейчас проложить ПВХ трубу гораздо легче, специальные паяльники обеспечивают надежную спайку труб не хуже чем сварка соединение металлических компонентов. Современный рынок предполагает достаточное количество фитингов, которые позволяют перейти с системы ПВХ на латунь или сталь.
Краны и другое оборудование. Установка этих элементов своими руками не составит особого труда, более того применение ПВХ труб позволит сделать гораздо легче сам монтаж в отличие от металлических аналогов. Принципы разводки кранов частного дома и дачи не отличаются друг от друга, также схема разводки не зависит от типа источника подачи воды – водопровод из колодца, водопровод из скважины – значения не имеет.

Особенности монтажа системы

Вывод подающей трубы осуществляется ниже уровня промерзания грунта, и опускается ко дну, не достигая его приблизительно 30-40 см. На входное отверстие устанавливается мелкоячеистая сетка для предотвращения попадания в трубы мусора;
От скважины или резервуара до насоса вода идет по трубам, которые размещены ниже уровня промерзания грунта;
Обычно фильтр грубой очистки воды устанавливается до насоса, таким образом, вы предотвратите попадание мусора в насос и преждевременный выход его из строя.

Обратите внимание! Фильтры тонкой очистки можно установить сразу за насосом, а можно устанавливать на даче, в загородном или стационарном домах уже на кухне.

Насос и необходимые приборы контроля устанавливают в насосной станции, но существует одно условие – температура зимой в ней не должна опускаться ниже +2-3 градусов Цельсия. Это очень проблематично сделать на даче. Поэтому для оборудования такой станции необходимо предусмотреть механизм самостока воды в колодец;
Далее идет монтаж всего конструктора и разводка ее по дому.

В заключение

Помогите нам стать лучше, оцените подачу материала и труд автора

Рекомендуем похожие статьи

Источник
