Водородный двигатель своими руками в домашних условиях

С экранов телевизоров нам заявляют, что количество нефти стремительно уменьшается, и вскоре бензиновые машины отойдут в далёкое прошлое. Вот только это не совсем верно.

Действительно, количество разведанных запасов нефти не очень велико. В зависимости от степени потребления их может хватить на период от 50 до 200 лет. Но в этой статистике не учитываются до сих пор неразведанные места нефтедобычи.

В действительности нефти на нашей планете более чем достаточно. Другой вопрос, что сложность её добычи постоянно возрастает, а значит, растёт и цена. К тому же нельзя списывать со счетов экологический фактор. Выхлопные газы сильно загрязняют среду и с этим нужно что-то делать.

Современная наука создала множество альтернативных источников энергии вплоть до двигателя ядерного распада в ваших машинах. Но большинство из этих технологий пока что представляют собой концепты без возможности реального применения. По крайней мере, так было до недавнего времени.

С каждым годом машиностроительные компании выпускают всё больше машин, работающих на альтернативных источниках питания. Одним из самых эффективных решений в данном контексте является водородный двигатель от бренда «Тойота». Он позволяет полностью забыть про бензин, делая автомобиль экологичным и дешёвым транспортом.

Водородные двигатели

Типы водородных двигателей и их описание

Наука непрерывно развивается. Каждый день придумываются новые концепты. Но только лучшие из них воплощаются в жизнь. Сейчас существует всего два типа водородных двигателей, которые могут быть рентабельными и производительными.

Первый тип водородного двигателя работает на топливных элементах. К сожалению, водородные двигатели данного типа до сих пор имеют высокую стоимость. Дело в том, что в конструкции содержаться дорогие материалы вроде платины.

Ко второму типу относятся водородные двигатели внутреннего сгорания. Принцип работы таких устройств сильно напоминает пропановые модели. Именно поэтому их часто перенастраивают для работы под водород. К сожалению, КПД подобных устройств на порядок ниже тех, что функционируют на топливных элементах.

На данный момент тяжело сказать, какая из двух технологий по созданию водородных двигателей победит. У каждой есть свои плюсы и минусы. В любом случае работы в данном направлении не прекращаются. Поэтому, вполне возможно, что к 2030 году машину с водородным двигателем можно будет купить в любом автосалоне.

Принцип работы

Водородный двигатель работает на основе принципа электролиза. Данный процесс происходит в воде под воздействием специального катализатора. В результате выделяется гидроген. Его химическая формула следующая — ННО. Газ не обладает взрывоопасными качествами.

Важно! Внутри специальных ёмкостей газ смешивается с топливно-воздушной смесью.

В состав генератора входит электролизер и резервуар. За процесс генерации газа отвечает модулятор тока. Для обеспечения наилучших результатов в инжекторных водородных двигателях устанавливается оптимизатор. Это устройство отвечает за регулирование соотношения топливно-воздушной смеси и газа Брауна.

Характеристики катализаторов

Катализаторы, используемые для создания нужной реакции в водородном двигателе, могут быть трёх видов:

1. Цилиндрические банки. Это самая простая конструкция, работающая на довольно примитивной системе управления. Производительность водородного двигателя, работающего с данным катализатором, не превышает 0,7 литра газа в минуту. Такие системы могут использоваться на машинах с водородным двигателем объёмом до полутора литра. Увеличение числа банок позволяет превысить данный лимит.
2. Раздельные ячейки. Считается, что именно такой тип катализатора является наиболее эффективным. Производительность системы составляет более двух литров газа в минуту, КПД — максимальный.
3. Открытые пластины или сухой катализатор. Данная система рассчитана на длительный срок работы. Производительность колеблется в диапазоне от одного до двух литров газа в минуту. Открытое расположение обеспечивает максимально эффективное охлаждение.

Эффективность водородных двигателей с каждым годом растёт. Сейчас начинают вводиться в эксплуатации гибридные устройства, функционирующие на водороде и бензине. В свою очередь, конструкторы не прекращают искать наиболее эффективной модели катализатора, обеспечивающей ещё большую производительность.

Водородный двигатель своими руками

Генератор

Чтобы создать эффективный водородный двигатель для автомобиля своими руками, нужно начать с генератора. Самый простой самодельный генератор — это герметичная ёмкость с жидкостью, в которую погружаются электроды. Для такого устройства достаточно источника питания в 12 В.

Штуцер устанавливается на крышке конструкции. Он отводит смесь водорода с кислородом. Собственно, это и есть основа генератора для водородного двигателя, которая подключается к ДВС.

Чтобы создать полноценную систему также понадобится дополнительный накопитель и аккумулятор. В качестве корпуса лучше всего использовать водопроводный фильтр или же можно купить специальную установку. В последней применяются цилиндрические электроды повышенной производительности.

Как видите, выделить нужный газ для реакции не так-то уж и сложно. Намного сложнее произвести его в нужном для водородного двигателя количестве. Чтоб повысить эффективность необходимо использовать электроды из меди. В крайнем случае подойдёт и нержавейка.

В ходе реакции ток должен подаваться с разной силой. Поэтому без электронного блока не обойтись. К тому же в резервуаре всегда должно быть определённое количество воды, чтобы реакция проходила в нормальных условиях. Система автоматической подпитки в водородном двигателе решает эту проблему. Интенсивность электролиза обеспечивает достаточное количество соли.

Важно! Если вода дистиллированная, электролиза не будет вовсе.

Чтобы сделать воду для водородного двигателя необходимо взять 10 литров жидкости и добавить столовую ложку гидроксида.

Устройство водородного двигателя

В первую очередь нужно позаботиться о дополнительных резервуарах и трубопроводе. Водородный двигатель нуждается в датчике уровня воды, который устанавливается в середине крышки. Это предотвратит ложное срабатывание при движении вверх-вниз. Именно он будет давать команду системе автоматической подпитки, когда это понадобится.

Особую роль играет датчик давления. Он включается на показателе в 40 psi. Как только внутреннее давление достигнет показателя в 45 psi, подкачка отключается. При превышении 50 psi сработает предохранитель.

Предохранитель водородного двигателя должен состоять из двух частей: вентиля аварийного сброса и разрывного диска. Разрывной диск активируется, когда давление достигает 60 psi, не нанося никакого вреда системе.

Для отвода тепла нужно использовать самую холодную свечу. Не подходят свечи с платиновыми наконечниками. Платина — отличный катализатор для реакции водорода и кислорода.

Важно! Уделите особое внимание созданию вентиляции картера водородного двигателя.

Электрическая часть

Важную роль в электрической схеме водородного двигателя играет таймер 555. Он выполняет роль импульсного генератора. Мало того, с его помощью можно регулировать частоту и ширину импульса.

Важно! Таймер имеет три частотных диапазона. Сопротивление резисторов в пределах 100 Ом. Подключение происходит параллельно.

В плате водородного двигателя должно быть два импульсных таймера 555. При этом первый должен иметь конденсаторы большей ёмкости. Выход с ноги 3 поступает на второй генератор. Он его собственно и включает.

Третий выход второго таймера импульсного водородного генератора подключается к резисторам на 220 и 820 Ом. Транзистор усиливает ток до нужной величины.  За его защиту отвечает диод 1N4007. Это обеспечивает нормальную работу всей системы.

Итоги

Сейчас водородный двигатель уже не плод фантазии учёных, а вполне реальная разработка, которую можно сделать самостоятельно. Конечно, по характеристикам подобный агрегат будет уступать заводской модели. Но экономия для ДВС всё равно будет заметной.

Водородные двигатели не просто помогают сократить потребление бензина, но и являются полностью безопасными для окружающей среды. Именно поэтому уже в первом квартале продажи водородного автомобиля марки «Тойота» побили все рекорды в Японии.

• Подбираем масло в двигатель по марке авто
• Машина работает с перебоями на холостом ходу или не работает совсем
• Установка турбины на атмосферный двигатель
• Как устранить стук гидрокомпенсаторов в двигателе

Уже давно прошло время, когда обогрев частного загородного дома осуществлялся только лишь сжиганием в печи дров ли угля. Нынешние отопительные агрегаты используют различные виды топлива. Но постоянный рост цен на топливо, вынуждает идти на поиски более дешевых вариантов отопления. Но буквально у нас под носом лежит неиссякаемый источник энергии – водород. И в данной статье мы расскажем, как в качестве топлива можно использовать обычную воду, собрав водородный котел отопления своими руками.

Применение водорода в виде топлива для обогрева жилища – довольно заманчивая идея, ведь его теплотворность составляет 33,2 кВт/м3, в то время как у природного газа она всего 9,3кВт/м3, а это более чем в 3 раза. Теоретически добыть водород можно из воды, для того чтобы его потом сжечь в котле, можно воспользоваться водородным генератором для отопления дома.

Как энергоноситель с водородом ничто не может сравниться, а его запасы практически бесконечны. Как уже говорилось выше, при сгорании водород выделяет очень много тепловой энергии, намного больше, чем любое углеродосодержащее топливо. Вместо вредных выбросов в атмосферу, которые выделяются при использовании природного газа, водород, сгорая, образует обычную воду в виде пара. Только есть одна проблема, данный элемент не встречается в природе в чистом виде, а только в соединении с другими веществами.

Одним из таких соединений является обычная вода, которая представляет собой окисленный водород. Для того чтобы расщепить на составляющие ее элементы многие ученые потратили не один год. И не безрезультатно, техническое решение по выделению из воды ее составляющих все же было найдено. Это так называемая химическая реакция электролиза, в результате которой вода распадается на кислород и водород, получаемую смесь прозвали гремучим газом или газом Брауна.

Ниже можно увидеть схему водородного генератора (электролизера), который работает от электричества:

Электролизеры поставлены на серийное производство и служат для газопламенных (сварочных) работ. Ток определенной частоты и силы подается на группы металлических пластин, которые погружены в воду. Из-за протекающей реакции электролиза выделяются кислород и водород вперемешку с водяным паром.

Для того чтобы отделить газы от пара все пропускается через сепаратор, после которого подается на горелку. Чтобы предотвратить обратный удар и взрыв, на подаче монтируется клапан, который пропускает горючее только в одну сторону.

Водородная установка для обогрева жилища включает в себя следующие составляющие: котел и трубы диаметром 25-32 мм (1-1,25 дюймов). Трубы можно установить дома своими руками, но необходимо выполнить одно условие – после каждого разветвления диаметр должен уменьшаться.

Диаметр уменьшается по следующему принципу – труба D32, труба D25. После разветвления – D20, и последней монтируется труба D16. При соблюдении этого условия водородная горелка будет работать качественно и эффективно.

Для того чтобы следить за уровнем воды и своевременно подпитывать ею устройство, в конструкции есть специальный датчик, который отдает команду в нужный момент и вода впрыскивается в рабочее пространство электролизера. Для того чтобы давление не подпрыгивало до критической точки внутри сосуда, агрегат оборудуется аварийным выключателем и сбросным клапаном. Для обслуживания генератора водорода, необходимо только время от времени добавлять воду и все.

Преимущества водородного отопления

У водородного отопления есть несколько серьезных достоинств, которые влияют на распространенность системы:

1. Экологически чистые системы. Единственный побочный продукт, который выбрасывается в атмосферу во время работы – вода в парообразном состоянии. Что никоим образом не вредит окружающей среде.
2. Водород в системе отопления работает без применения огня. Тепло образуется из-за каталитической реакции. При соединении водорода с кислородом, образуется вода. Из-за этого идет большое выделение тепла. Сам поток тепла, температура которого равняется около 40оС, идет в теплообменник. Для системы теплый пол – это идеальный температурный режим.
3. Довольно скоро отопление на водороде своими руками сможет вытеснить традиционные системы, тем самым освободив человечество от добычи других видов топлива – нефти, газа, угля и дров.
4. Минимальный срок службы – 15 лет.
5. КПД отопления частного дома водородом может достигать 96%.

Добыча водорода – это вполне доступный процесс. Все, на что необходимо будет тратиться это электричество. А при использовании генератора отопления включить в работу системы еще и солнечные батарею, то траты на электроэнергию можно свести к минимуму. Исходя из этого, можно заключить что, эта система наиболее экологически чистая и эффективная для отопления жилища.

Как собрать генератор водорода собственноручно?

Зачастую котел, работающий на водороде, используется для обогрева полов. Эти системы в наше время встречаются самой разной мощности. Мощность котлов бывает самая разная, начиная от 27Вт и до бесконечности. Можно взять один очень мощный котел для обогрева сразу всего дома, а можно несколько небольших. Устанавливаются они своими силами, но, как сделать водородный генератор своими руками?

Прежде чем начать сооружать топливную ячейку необходимо иметь под руками следующие инструменты:

• ножовку по металлу;
• дрель с набором свёрл;
• набор гаечных ключей;
• плоская и шлицевая отвёртки;
• угловая шлифмашина («болгарка») с установленным кругом для резки металла;
• мультиметр и расходомер;
• линейка;
• маркер.

Более того, если вы решите самостоятельно заниматься сооружением ШИМ-генератора, то для его настройки понадобятся осциллограф и частотомер.

Для того чтобы изготовить водородный генератор для отопления частного дома рассмотрим абсолютно «сухую» схему электролизера с применением электродов из пластин нержавеющей стали.

Представленная ниже инструкция показывает процесс конструирования водородного генератора:

1. Сооружение корпуса топливной ячейки. Роль боковых стенок каркаса играют пластины оргалита или оргстекла, нарезанные по размеру будущего генератора. Стоит заметить, что он размеров агрегата напрямую зависит его производительность, но и затраты на получение ННО будут намного выше. Для сооружения топливной ячейки оптимальными являются габариты от 150×150 мм до 250×250 мм.
2. В каждой из платин сверлятся отверстия под входной и выходной штуцера для воды. Кроме этого, необходимо сверление в боковой стенке для выхода газа и четыре отверстия по углам для того чтобы соединить элементы реактора между собой.
3. С помощью болгарки из листа нержавейки марки 316L, вырезают пластины электродов. Они по размеру должны быть меньше стенок на 10-20 мм. Более того, при изготовлении каждой детали, в одном из углов необходимо оставлять небольшую контактную площадку. Это необходимо для того чтобы соединить отрицательные и положительные электроды в группы перед их подключением к питанию.
4. Для получения необходимого количества ННО, нержавейку необходимо обработать мелкой наждачной бумагой с двух сторон.
5. В каждой пластине сверлятся два отверстия: сверлом чей диаметр должен быть 6-7 мм – для подачи в пространство между электродами воды и диаметром 8-10 мм – для отвода газа Брауна. Точки сверления рассчитывают с учетом мест монтажа соответствующих подводящих и выходного патрубков.
6. Приступают к сборке генератора. Для этого в оргалитовые стенки монтируют штуцеры служащие для подачи воды и отбора газа. Места их присоединений тщательнейшим образом герметизируют автомобильным или сантехническим герметиком.
7. После этого одну из прозрачных корпусных деталей устанавливают на шпильки, после этого укладывают электроды. Укладка электродов должна начинаться с уплотнительного кольца. Обратите внимание: плоскость электродов должна быть абсолютно ровной, в противном случае элементы с разноименными зарядами будут касаться, что вызовет короткое замыкание!
8. Пластины нержавейки отделяют от боковых поверхностей реактора с помощью уплотнительных колец, изготовленных из силикона, паронита или других материалов. Важно чтобы он был не толще 1 мм. Подобные детали используют как дистанционные прокладки между пластинами. В процессе укладки следят, чтобы контактные площадки разноименных электродов были сгруппированы по разные стороны генератора.
9. После того как уложена последняя пластина устанавливают уплотнительное кольцо, после чего генератор закрывается второй оргалитовой стенкой, а саму конструкцию соединяют с помощью гаек и шайб. Делая эту работу, внимательно следите за равномерностью затяжки и отсутствием перекосов между пластинами.
10. С помощью полиэтиленовых шлангов генератор подключается к емкости с водой и бабблеру.
11. Контактные площадки электродов соединяются между собой любым методом, после чего к ним подводят провода питания.
12. На топливную ячейку подается напряжение от ШИМ-генератора, после чего приступают к настройке и регулировке аппарата по максимальному выходу газа ННО.

Для того чтобы получить газ Брауна в необходимом количестве которое будет достаточным для приготовления пищи и отопления, устанавливают несколько генераторов водорода которые работают параллельно.

1. Самостоятельно модернизировать подобное оборудование, даже при наличии подробного и профессионального инженерного чертежа – категорически запрещается. Это может поспособствовать вероятности утечки водородной смеси из генератора в открытое пространство, что довольно опасно.
2. Рекомендуется смонтировать специальные датчики температурного режима внутри теплообменника, это даст возможность следить за вероятным превышением уровня температуры нагрева воды.
3. В саму конструкцию горелки можно включить запорную арматуру, которая будет подключена непосредственно к самому датчику температуры. Необходимо также обеспечить нормированное охлаждение котла.
4. И наконец, на чем необходимо сделать особое ударение это безопасность. Необходимо помнить о том, что смесь водорода и кислорода не зря назвали гремучей. ННО это опасное химическое соединение, которое при небрежном обращении может повлечь взрыв. Следуйте правилам безопасности и будьте предельно аккуратны в экспериментах с водородом.

При правильном обращении водородный котел может прослужить не 15 лет, как это обычно положено, а 20 или даже 30. Однако помните, что чем больше мощность котла, тем больше расход электроэнергии!

Электролизер, именно так называется прибор, именуемый также водородным генератором. Он представляет собой устройство, работа которого основана на использовании физико-химического процесса разложения воды под действием электрического тока на водород и кислород. Это процесс называется электролизом, он давно известен и изучается в средней школе.

Электролизер – один из самых распространенных водородных генераторов.

Описание и принцип работы

В общем случае водородный генератор представляет собой набор металлических пластин, погруженных в дистиллированную воду. Конструкция заключена в герметичный корпус с клеммами для подключения источника электропитания и штуцером для вывода газа.

Теоретически работу водородного генератора можно представить следующим образом: между разнополярными пластинами (анод, катод), погруженными в дистиллированную воду, проходит электрический ток. При этом вода расщепляется на кислород и водород. Чем больше площадь пластин, тем больший ток проходит по воде и тем большее количество газов выделяется. Пластины подключаются поочередно (+-+- и т. д).

Область применения

В связи с тем, что сам процесс электролиза связан с использованием большого количества электроэнергии, промышленное применение электролизеров существенно ограничено. Экономически выгоднее использовать для получения водорода химические способы.

В настоящее время водородные генераторы применяют для:

• газосварки и газорезки водородом в условиях ювелирных мастерских;
• снижения токсичности двигателей внутреннего сгорания (ДВС) и повышения их КПД (коэффициент полезного действия);
• повышения КПД и снижению токсичности жидкотопливных котлов.

Устройство

Немногочисленные промышленные электролизеры, которые используют для получения водорода и кислорода, изготавливают в виде стационарных установок. Электроды в них включаются биполярно, причем их количество зависит от способа включения в сеть (трансформаторное или бестрансформаторное).

Конструкции малогабаритных водородных генераторов, которые выпускаются как отечественными, так и зарубежными компаниями и используются для повышения КПД ДВС и других целей, отличаются большим разнообразием. Кроме того существует огромное количество конструкций, изготовленных своими руками. В сети Интернет о них можно найти достаточно много информации.

Учитывая, что конструкция электролизера отличается простотой и его нетрудно изготовить собственноручно, рассмотрим конструкции нескольких подобных устройств:

1. Простейший электролизер.
2. Водородный генератор для автомобиля.

Простейший электролизер

Для того, чтобы изготовить простейший водородный генератор достаточно знаний по физике и химии в объеме средней школы.

Материалы и инструменты

• Нержавеющая сталь 03Х16Н15М3 размером 500х500 мм. Возможно использование нержавеющей стали любой другой марки.

  Важно:
  обычная сталь в воде будет подвержена коррозии. Кроме того, вместо воды возможно использование щелочного электролита, который достаточно агрессивен, особенно при прохождении по нему электрического тока. В этих условиях обычная сталь долго не выдержит.

• Прозрачная полиэтиленовая трубка длиной не менее 1 м и диаметром 8 мм.
• 2 болта М6х150, шайбы и гайки.
• 3 штуцера “елочка” с наружным диаметром 8 мм.
• Пластиковый контейнер с крышкой объемом не менее 1,5 л.
• Фильтр для очистки проточной воды (можно использовать фильтр от стиральной машины).
• Обратный водяной клапан.
• Силиконовый герметик.
• Болгарка или ножовка по металлу.
• Гаечные ключи для болтов М6.

Процесс изготовления

• Осуществляем раскрой стального листа таким образом, чтобы получилось 16 пластин одинакового размера.
• В одном из углов каждой пластины нужно просверлить отверстие для болта М6. С помощью этого отверстия пластины будут скрепляться между собой, поэтому центр отверстия во всех пластинах должен находиться на одной оси.
• Для того, чтобы правильно соединить пластины, в каждой пластине необходимо спилить угол, который находится со стороны, противоположной отверстию для болта.
• Поочередно установить пластины на болты согласно схеме, изолировав пластины “+” и “-” друг от друга с помощью полиэтиленовой трубки и шайб. При правильной установке пластин срезанные углы не позволят разнополюсным пластинам контактировать между собой.
• После установки всех пластин конструкцию необходимо стянуть гайками.

  Важно:
  закончив сборку, необходимо убедиться, что разнополюсные пластины не соединяются между собой (прозвонить конструкцию).

• Крепим получившуюся конструкцию в пластиковый бокс с помощью шайб и гаек, предварительно просверлив 2 отверстия для болтов “+” и “-“. Для обеспечения герметичности отверстия обработать силиконовым герметиком.
• Сверлим отверстия в крышке бокса и вставляем штуцера. Отверстия необходимо обработать силиконовым герметиком.
• Остается проверить работоспособность получившегося электролизера. Для этого заполняем контейнер водой до крепежных болтов и закрываем его крышкой. Затем на один из штуцеров одеваем полиэтиленовый шланг и опускаем его в какую-нибудь емкость с водой. Подключив к болтам источник питания, наблюдаем за появлением пузырьков выделяемого газа. Для того, чтобы повысить количество выделяемого газа, нужно увеличить силу тока, проходящего через воду.
• Проверив работоспособность устройства необходимо слить воду и заполнить пластиковый контейнер щелочным электролитом. Это позволит получить значительно большее количество выделяемого газа.

ВНИМАНИЕ:
эксплуатируя электролизер необходимо помнить что процесс расщепления воды на кислород и водород взрывоопасен. Поэтому необходимо соблюдать определенные правила техники безопасности.

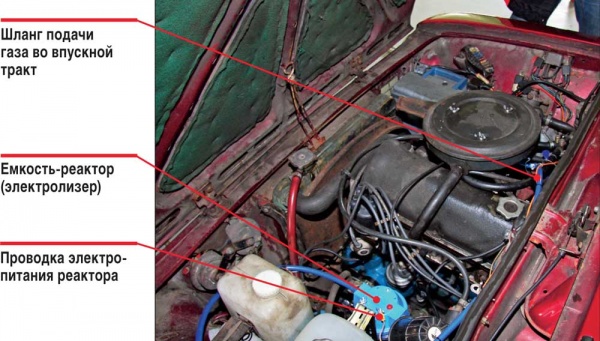

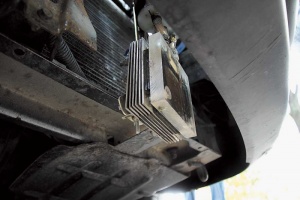

Водородный генератор для автомобиля

Процесс электролиза в автомобильном электролизере осуществляется с использованием специального катализатора. При работе прибора происходит выделение оксигидрогена (газ Брауна), имеющего формулу ННО. Далее газ через систему подачи воздуха двигателя попадает в его камеру сжигания, где смешивается с топливом и сгорает. В результате повышается октановое число топливо-воздушной смеси, что способствует более полному сгоранию топлива.

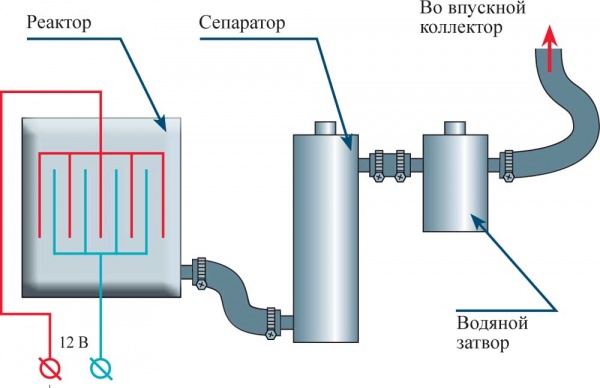

Устройство современных электролизеров

Генератор газа Брауна включает в себя:

• собственно электролизер;
• емкость для циркуляции.

Весь процесс получения газа контролируется:

• модулятором тока;
• оптимизатором, контролирующим соотношение газа Брауна и топливно-воздушной смеси.

Виды катализаторов

Существует несколько видов катализаторов, среди которых различают:

• Цилиндрические
  – их конструкция мало чем отличается от конструкции простейшего водородного генератора и его вполне возможно изготовить самостоятельно. Отличаются небольшой производительностью (до 0,7 л газа в минуту) и примитивной схемой управления.
• С раздельными ячейками
  – самая эффективная конструкция с производительностью свыше 2 л газа в минуту. Отличается высоким КПД и устанавливается на автомобили с непрерывным режимом работы.
• С открытыми пластинами (сухие)
  – производительностью до 2,1 л газа в минуту. Конструкция обеспечивает дополнительное охлаждение устройства в тяжелых условиях эксплуатации.

Все процессы, происходящие в водородном генераторе, осуществляются в автоматическом режиме и функционируют в соответствии со специальной программой, вшитой в компьютерную систему управления автомобилем.

Преимущества

Использование современных электролизеров в автомобиле позволяет:

• экономить до 50% горючего;
• уменьшить токсичность выхлопа;
• снизить температуру мотора;
• повысить тягу и мощность силового агрегата;
• увеличить срок эксплуатации двигателя.

Принцип работы водородного генератора

Меры безопасности

Электролизерные установки представляют собой устройства повышенной опасности. Поэтому в процессе их изготовления, монтажа и эксплуатации необходимо строго соблюдать как общие, так и специальные меры безопасности.

Среди специальных требований наиболее важными являются:

1. Не допускается образование взрывоопасных концентраций смеси кислорода с водородом или воздухом.
2. Не допускается работа водородных генераторов, если в его смотровом окне не виден уровень жидкости.
3. При выполнении ремонтных работ необходимо убедиться в полном отсутствии водорода в конечной точке системы.
4. Возле электролизеров не разрешается пользоваться открытым огнем, электрическими нагревательными приборами и переносными лампами напряжением более 12 В.
5. При работе с электролитом необходимо пользоваться спецодеждой, перчатками и очками.

1. Специалисты не рекомендуют самостоятельно изготавливать автомобильные водородные генераторы. Мотивируется это тем, что автомобильный электролизер представляет собой достаточно сложное и небезопасное устройство, при изготовлении которого необходимо использовать специальные материалы и реагенты.
2. При самостоятельной установке в автомобиль электролизера, изготовленного своими руками, необходимо исключить возможность попадания газа в камеру сгорания топливо-воздушной смеси при заглушенном двигателе. При выключении двигателя в обязательном порядке водородный генератор должен автоматически отключаться от сети электропитания автомобиля.
3. При самостоятельном изготовлении автомобильного электролизера не забудьте оснастить его специальным водяным клапаном – барботером. Его использование позволит значительно повысить безопасность эксплуатации автомобиля.

С экранов телевизоров нам заявляют, что количество нефти стремительно уменьшается, и вскоре бензиновые машины отойдут в далёкое прошлое. Вот только это не совсем верно.

Действительно, количество разведанных запасов нефти не очень велико. В зависимости от степени потребления их может хватить на период от 50 до 200 лет. Но в этой статистике не учитываются до сих пор неразведанные места нефтедобычи.

В действительности нефти на нашей планете более чем достаточно. Другой вопрос, что сложность её добычи постоянно возрастает, а значит, растёт и цена. К тому же нельзя списывать со счетов экологический фактор. Выхлопные газы сильно загрязняют среду и с этим нужно что-то делать.

Современная наука создала множество альтернативных источников энергии вплоть до двигателя ядерного распада в ваших машинах. Но большинство из этих технологий пока что представляют собой концепты без возможности реального применения. По крайней мере, так было до недавнего времени.

С каждым годом машиностроительные компании выпускают всё больше машин, работающих на альтернативных источниках питания. Одним из самых эффективных решений в данном контексте является водородный двигатель от бренда «Тойота». Он позволяет полностью забыть про бензин, делая автомобиль экологичным и дешёвым транспортом.

Водородные двигатели

Типы водородных двигателей и их описание

Наука непрерывно развивается. Каждый день придумываются новые концепты. Но только лучшие из них воплощаются в жизнь. Сейчас существует всего два типа водородных двигателей, которые могут быть рентабельными и производительными.

Первый тип водородного двигателя работает на топливных элементах. К сожалению, водородные двигатели данного типа до сих пор имеют высокую стоимость. Дело в том, что в конструкции содержаться дорогие материалы вроде платины.

Ко второму типу относятся водородные двигатели внутреннего сгорания. Принцип работы таких устройств сильно напоминает пропановые модели. Именно поэтому их часто перенастраивают для работы под водород. К сожалению, КПД подобных устройств на порядок ниже тех, что функционируют на топливных элементах.

На данный момент тяжело сказать, какая из двух технологий по созданию водородных двигателей победит. У каждой есть свои плюсы и минусы. В любом случае работы в данном направлении не прекращаются. Поэтому, вполне возможно, что к 2030 году машину с водородным двигателем можно будет купить в любом автосалоне.

Принцип работы

Водородный двигатель работает на основе принципа электролиза. Данный процесс происходит в воде под воздействием специального катализатора. В результате выделяется гидроген. Его химическая формула следующая — ННО. Газ не обладает взрывоопасными качествами.

Важно!
Внутри специальных ёмкостей газ смешивается с топливно-воздушной смесью.

В состав генератора входит электролизер и резервуар. За процесс генерации газа отвечает модулятор тока. Для обеспечения наилучших результатов в инжекторных водородных двигателях устанавливается оптимизатор. Это устройство отвечает за регулирование соотношения топливно-воздушной смеси и газа Брауна.

Характеристики катализаторов

Катализаторы, используемые для создания нужной реакции в водородном двигателе, могут быть трёх видов:

1. Цилиндрические банки. Это самая простая конструкция, работающая на довольно примитивной системе управления. Производительность водородного двигателя, работающего с данным катализатором, не превышает 0,7 литра газа в минуту. Такие системы могут использоваться на машинах с водородным двигателем объёмом до полутора литра. Увеличение числа банок позволяет превысить данный лимит.
2. Раздельные ячейки. Считается, что именно такой тип катализатора является наиболее эффективным. Производительность системы составляет более двух литров газа в минуту, КПД — максимальный.
3. Открытые пластины или сухой катализатор. Данная система рассчитана на длительный срок работы. Производительность колеблется в диапазоне от одного до двух литров газа в минуту. Открытое расположение обеспечивает максимально эффективное охлаждение.

Эффективность водородных двигателей с каждым годом растёт. Сейчас начинают вводиться в эксплуатации гибридные устройства, функционирующие на водороде и бензине. В свою очередь, конструкторы не прекращают искать наиболее эффективной модели катализатора, обеспечивающей ещё большую производительность.

Водородный двигатель своими руками

Генератор

Чтобы создать эффективный водородный двигатель для автомобиля своими руками, нужно начать с генератора. Самый простой самодельный генератор — это герметичная ёмкость с жидкостью, в которую погружаются электроды. Для такого устройства достаточно источника питания в 12 В.

Штуцер устанавливается на крышке конструкции. Он отводит смесь водорода с кислородом. Собственно, это и есть основа генератора для водородного двигателя, которая подключается к ДВС.

Чтобы создать полноценную систему также понадобится дополнительный накопитель и аккумулятор. В качестве корпуса лучше всего использовать водопроводный фильтр или же можно купить специальную установку. В последней применяются цилиндрические электроды повышенной производительности.

Как видите, выделить нужный газ для реакции не так-то уж и сложно. Намного сложнее произвести его в нужном для водородного двигателя количестве. Чтоб повысить эффективность необходимо использовать электроды из меди. В крайнем случае подойдёт и нержавейка.

В ходе реакции ток должен подаваться с разной силой. Поэтому без электронного блока не обойтись. К тому же в резервуаре всегда должно быть определённое количество воды, чтобы реакция проходила в нормальных условиях. Система автоматической подпитки в водородном двигателе решает эту проблему. Интенсивность электролиза обеспечивает достаточное количество соли.

Важно!
Если вода дистиллированная, электролиза не будет вовсе.

Чтобы сделать воду для водородного двигателя необходимо взять 10 литров жидкости и добавить столовую ложку гидроксида.

Устройство водородного двигателя

В первую очередь нужно позаботиться о дополнительных резервуарах и трубопроводе. Водородный двигатель нуждается в датчике уровня воды, который устанавливается в середине крышки. Это предотвратит ложное срабатывание при движении вверх-вниз. Именно он будет давать команду системе автоматической подпитки, когда это понадобится.

Особую роль играет датчик давления. Он включается на показателе в 40 psi. Как только внутреннее давление достигнет показателя в 45 psi, подкачка отключается. При превышении 50 psi сработает предохранитель.

Предохранитель водородного двигателя должен состоять из двух частей: вентиля аварийного сброса и разрывного диска. Разрывной диск активируется, когда давление достигает 60 psi, не нанося никакого вреда системе.

Для отвода тепла нужно использовать самую холодную свечу. Не подходят свечи с платиновыми наконечниками. Платина — отличный катализатор для реакции водорода и кислорода.

Важно!
Уделите особое внимание созданию вентиляции картера водородного двигателя.

Электрическая часть

Важную роль в электрической схеме водородного двигателя играет таймер 555. Он выполняет роль импульсного генератора. Мало того, с его помощью можно регулировать частоту и ширину импульса.

Важно!
Таймер имеет три частотных диапазона. Сопротивление резисторов в пределах 100 Ом. Подключение происходит параллельно.

В плате водородного двигателя должно быть два импульсных таймера 555. При этом первый должен иметь конденсаторы большей ёмкости. Выход с ноги 3 поступает на второй генератор. Он его собственно и включает.

Третий выход второго таймера импульсного водородного генератора подключается к резисторам на 220 и 820 Ом. Транзистор усиливает ток до нужной величины. За его защиту отвечает диод 1N4007. Это обеспечивает нормальную работу всей системы.

Итоги

Сейчас водородный двигатель уже не плод фантазии учёных, а вполне реальная разработка, которую можно сделать самостоятельно. Конечно, по характеристикам подобный агрегат будет уступать заводской модели. Но экономия для ДВС всё равно будет заметной.

Водородные двигатели не просто помогают сократить потребление бензина, но и являются полностью безопасными для окружающей среды. Именно поэтому уже в первом квартале продажи водородного автомобиля марки «Тойота» побили все рекорды в Японии.

Удорожание энергоносителей стимулирует поиск более эффективных и , в том числе на бытовом уровне. Более всего умельцев–энтузиастов привлекает водород, чья теплотворная способность втрое превышает показатели метана (38.8 кВт против 13.8 с 1 кг вещества). Способ добычи в домашних условиях, казалось бы, известен – расщепление воды путем электролиза. В действительности проблема гораздо сложнее. Наша статья преследует 2 цели:

• разобрать вопрос, как сделать водородный генератор с минимальными затратами;
• рассмотреть возможность применения генератора водорода для отопления частного дома, заправки авто и в качестве сварочного аппарата.

Краткая теоретическая часть

Водород, он же hydrogen, – первый элемент таблицы Менделеева – представляет собой легчайшее газообразное вещество, обладающее высокой химической активностью. При окислении (то бишь, горении) выделяет огромное количество теплоты, образуя обычную воду. Охарактеризуем свойства элемента, оформив их в виде тезисов:

Для справки. Ученые, впервые разделившие молекулу воды на hydrogen и oxygen, назвали смесь гремучим газом из-за склонности к взрыву. Впоследствии она получила название газа Брауна (по фамилии изобретателя) и стала обозначаться гипотетической формулой ННО.

Раньше водородом наполняли баллоны дирижаблей, которые нередко взрывались

Из вышесказанного напрашивается следующий вывод: 2 атома водорода легко соединяются с 1 атомом кислорода, а вот расстаются весьма неохотно. Химическая реакция окисления протекает с прямым выделением тепловой энергии в соответствии с формулой:

2H 2 + O 2 → 2H 2 O + Q (энергия)

Здесь кроется важный момент, который пригодится нам в дальнейшем разборе полетов: hydrogen вступает в реакцию самопроизвольно от возгорания, а теплота выделяется напрямую. Чтобы разделить молекулу воды, энергию придется затратить:

2H 2 O → 2H 2 + O 2 — Q

Это формула электролитической реакции, характеризующая процесс расщепления воды путем подведения электричества. Как это реализовать на практике и сделать генератор водорода своими руками, рассмотрим далее.

Создание опытного образца

Чтобы вы поняли, с чем имеете дело, для начала предлагаем собрать простейший генератор по производству водорода с минимальными затратами. Конструкция самодельной установки изображена на схеме.

Из чего состоит примитивный электролизер:

• реактор – стеклянная либо пластиковая емкость с толстыми стенками;
• металлические электроды, погружаемые в реактор с водой и подключенные к источнику электропитания;
• второй резервуар играет роль водяного затвора;
• трубки для отвода газа HHO.

Важный момент. Электролитическая водородная установка работает только от постоянного тока. Поэтому в качестве источника питания применяйте сетевой адаптер, автомобильное зарядное устройство или аккумулятор. Электрогенератор переменного тока не подойдет.

Принцип работы электролизера следующий:

Чтобы своими руками сделать показанную на схеме конструкцию генератора, потребуется 2 стеклянных бутылки с широкими горлышками и крышками, медицинская капельница и 2 десятка саморезов. Полный набор материалов продемонстрирован на фото.

Из специальных инструментов потребуется клеевой пистолет для герметизации пластиковых крышек. Порядок изготовления простой:

Для запуска генератора водорода налейте в реактор подсоленную воду и включите источник питания. Начало реакции ознаменуется появлением пузырьков газа в обеих емкостях. Отрегулируйте напряжение до оптимального значения и подожгите газ Брауна, выходящий из иглы капельницы.

Второй важный момент. Слишком высокое напряжение подавать нельзя — электролит, нагревшийся до 65 °С и более, начнет интенсивно испаряться. Из-за большого количества водяного пара разжечь горелку не удастся. Подробности сборки и запуска импровизированного водородного генератора смотрите на видео:

О водородной ячейке Мейера

Если вы сделали и испытали вышеописанную конструкцию, то по горению пламени на конце иглы наверняка заметили, что производительность установки чрезвычайно низкая. Чтобы получить больше гремучего газа, нужно изготовить более серьезное устройство, называемое ячейкой Стэнли Мейера в честь изобретателя.

Принцип действия ячейки тоже основан на электролизе, только анод и катод выполнены в виде трубок, вставляющихся одна в другую. Напряжение подается от генератора импульсов через две резонансные катушки, что позволяет снизить потребляемый ток и увеличить производительность водородного генератора. Электронная схема устройства представлена на рисунке:

Примечание. Подробно о работе схемы рассказывается на ресурсе http://www.meanders.ru/meiers8.shtml.

Для изготовления ячейки Мейера потребуется:

• цилиндрический корпус из пластмассы или оргстекла, умельцы нередко используют водопроводный фильтр с крышкой и патрубками;
• трубки из нержавеющей стали диаметром 15 и 20 мм длиной 97 мм;
• провода, изоляторы.

Нержавеющие трубки крепятся к основанию из диэлектрика, к ним припаиваются провода, подключаемые к генератору. Ячейка состоит из 9 или 11 трубок, помещенных в пластиковый либо плексигласовый корпус, как показано на фото.

Под ячейку Мейера можно приспособить готовый пластиковый корпус от обычного водопроводного фильтра

Соединение элементов производится по всем известной в интернете схеме, куда входит электронный блок, ячейка Мейера и гидрозатвор (техническое название – бабблер). В целях безопасности система снабжена датчиками критического давления и уровня воды. По отзывам домашних умельцев, подобная водородная установка потребляет ток порядка 1 ампера при напряжении 12 В и обладает достаточной производительностью, хотя точные цифры отсутствуют.

Принципиальная схема включения электролизера

Реактор из пластин

Высокопроизводительный генератор водорода, способный обеспечить работу газовой горелки, выполняется из нержавеющих пластин размером 15 х 10 см, количество – от 30 до 70 шт. В них просверливаются отверстия под стягивающие шпильки, а в углу выпиливается клемма для присоединения провода.

Кроме листовой нержавейки марки 316 понадобится купить:

• резина толщиной 4 мм, стойкая к воздействию щелочи;
• концевые пластины из оргстекла либо текстолита;
• шпильки стяжные М10-14;
• обратный клапан для газосварочного аппарата;
• фильтр водяной под гидрозатвор;
• трубы соединительные из гофрированной нержавейки;
• гидроокись калия в виде порошка.

Пластины нужно собрать в единый блок, изолировав друг от друга резиновыми прокладками с вырезанной серединой, как показано на чертеже. Получившийся реактор плотно стянуть шпильками и подключить к патрубкам с электролитом. Последний поступает из отдельной емкости, снабженной крышкой и запорной арматурой.

Примечание. Мы рассказываем, как сделать электролизер проточного (сухого) типа. Реактор с погружными пластинами изготовить проще – резиновые прокладки ставить не нужно, а собранный блок опускается в герметичную емкость с электролитом.

Схема водородной установки мокрого типа

Последующая сборка генератора, производящего водород, выполняется по той же схеме, но с отличиями:

1. На корпусе аппарата крепится резервуар для приготовления электролита. Последний представляет собой 7-15% раствор гидроокиси калия в воде.
2. В «бабблер» вместо воды заливается так называемый раскислитель – ацетон либо неорганический растворитель.
3. Перед горелкой обязательно ставится обратный клапан, иначе при плавном выключении водородной горелки обратный удар разорвет шланги и «бабблер».

Для питания реактора проще всего задействовать сварочный инвертор, электронные схемы собирать не нужно. Как устроен самодельный генератор газа Брауна, расскажет домашний мастер в своем видео:

Выгодно ли получать водород в домашних условиях

Ответ на данный вопрос зависит от сферы применения кислородно-водородной смеси. Все чертежи и схемы, публикуемые различными интернет-ресурсами, рассчитаны на выделение газа HHO для следующих целей:

• использовать hydrogen в качестве топлива для автомобилей;
• бездымно сжигать водород в отопительных котлах и печах;
• применять для газосварочных работ.

Главная проблема, перечеркивающая все преимущества водородного топлива: затраты электричества на выделение чистого вещества превышают количество энергии, получаемое от его сжигания. Что бы ни утверждали приверженцы утопичных теорий, максимальный КПД электролизера достигает 50%. Это значит, что на 1 кВт полученной теплоты затрачивается 2 кВт электроэнергии. Выгода – нулевая, даже отрицательная.

Вспомним, что мы писали в первом разделе. Hydrogen – весьма активный элемент и реагирует с кислородом самостоятельно, выделяя уйму тепла. Пытаясь разделить устойчивую молекулу воды, мы не можем подвести энергию непосредственно к атомам. Расщепление производится за счет электричества, половина которого рассеивается на подогрев электродов, воды, обмоток трансформаторов и так далее.

Важная справочная информация. Удельная теплота сгорания водорода втрое выше, чем у метана, но – по массе. Если сравнивать их по объему, то при сжигании 1 м³ гидрогена выделится всего 3.6 кВт тепловой энергии против 11 кВт у метана. Ведь водород – легчайший химический элемент.

Теперь рассмотрим гремучий газ, полученный электролизом в самодельном водородном генераторе, как топливо для вышеперечисленных нужд:

Для справки. Чтобы сжигать гидроген в отопительном котле, придется основательно переработать конструкцию, поскольку водородная горелка способна расплавить любую сталь.

Заключение

Гидроген в составе газа ННО, полученный из самодельного водородного генератора, пригодится для двух целей: экспериментов и газосварки. Даже если отбросить низкий КПД электролизера и затраты на его сборку вместе с потребляемым электричеством, на обогрев здания попросту не хватит производительности. Это касается и бензинового двигателя легковой машины.

Мы привыкли считать самым доступным видом топлива природный газ. Но оказывается, у него есть достойная альтернатива – водород, получаемый при расщеплении воды. Исходное вещество для выработки этого топлива мы получаем вообще бесплатно. А если еще и сделать водородный генератор своими руками, экономия будет просто потрясающей. Так ведь?

Желающим собственноручно соорудить генератор дешевого, но весьма продуктивного горючего мы предлагаем обстоятельно изложенную инструкцию. Приводим рекомендации по грамотной эксплуатации. В качестве информативных дополнений, наглядно объясняющих принцип действия, использованы фото-приложения и видео.

На уроках химии средней школы когда-то давались пояснения на тот счёт, как получить водород из обычной воды, вытекающей из под крана. Есть в химической сфере такое понятие – электролиз. Именно благодаря электролизу имеется возможность получать водород.

Простейшая водородная установка представляет собой некую ёмкость, заполненную водой. Под слоем воды размещаются два пластинчатых электрода. К ним подводится электрический ток. Так как вода является отличным проводником электрического тока, между пластинами устанавливается контакт с малым сопротивлением.

Проходящий сквозь малое водяное сопротивление ток способствует образованию химической реакции, в результате которой образуется водород.

Схема экспериментальной водородной установки, которая в прежние времена изучалась в программе средней школы на уроках химии. Как выясняется, для практики современных житейских потребностей уроки те не были лишними

Казалось бы, всё просто и остаётся совсем немного – собрать образовавшийся водород, чтобы применить его в качестве энергетика. Но в химии никогда не обходится без тонких деталей.

Так и здесь: если водород соединяется с кислородом, при определённой концентрации образуется взрывоопасная смесь. Этот момент является одним из критичных явлений, ограничивающих возможности построения достаточно мощных домашних станций.

Конструкция водородного генератора

Для постройки генераторов водорода своими руками обычно берут в качестве основы классическую схему установки Брауна. Такой электролизёр средней мощности состоит из группы ячеек, каждая из которых содержит группу пластинчатых электродов. Мощность установки определяется общей площадью поверхности пластинчатых электродов.

Ячейки помещаются внутрь ёмкости, хорошо изолированной от внешней среды. На корпус резервуара выводятся патрубки для подключения водяной магистрали, вывода водорода, а также контактная панель подключения электричества.

Также разрабатываются и производятся установки под эксплуатацию в составе кондоминиумов. Это уже более мощные конструкции (5-7 кВт), назначение которых не только энергетика отопительных систем, но также выработка электричества. Такой комбинированный вариант быстро набирает популярность в западных странах и в Японии.

Комбинированные водородные генераторы характеризуются как системы с высоким КПД и небольшим выбросом углекислого газа.

Пример реально действующей промышленно изготовленной станции мощностью до 5 кВт. Подобные установки в перспективе планируется делать под оснащение коттеджей и кондоминиумов

Российская промышленность тоже начала заниматься этим перспективным видом добычи топлива. В частности, «Норильский никель» осваивает технологии производства водородных установок, в том числе бытовых.

Планируется использовать самые разные типы топливных элементов в процессе разработки и производства:

• протонно-обменные мембранные;
• ортофосфорно-кислотные;
• протонно-обменные метанольные;
• щелочные;
• твердотельные оксидные.

Между тем процесс электролиза является обратимым. Этот факт говорит о том, что есть возможность получать уже нагретую воду без сжигания водорода.

Кажется, это очередная идея, ухватившись за которую можно запускать новый виток страстей, связанных с бесплатной добычей топлива для домашнего котла.

Выводы и полезное видео по теме

Экспериментируя дома с самодельными моделями, нужно приготовиться к самым неожиданным результатам, но негативный опыт – это тоже опыт:

Водородные генераторы для дома, изготовленные своими руками, – это пока что проект, существующий на уровне одной идеи. Практически реализованных проектов водородных генераторов своими руками нет, а те, что позиционируются в сети – воображения их авторов или же чисто теоретические варианты.

Так что остаётся рассчитывать только на промышленный дорогостоящий продукт, который обещает появиться уже в ближайшем будущем.

В современном обществе бытует мнение, что наиболее доступным по цене топливом является природный газ. На самом деле, ему существует альтернатива — водород. Его можно получить при расщеплении воды. Причем этот вид топлива будет бесплатным, если не учитывать тот факт, что придется собрать водородный генератор, компоненты которого нужно покупать.

Теоретическая основа

Водород является очень легким газообразным веществом. У него высокая химическая активность. Окисляясь, он дает большое количество тепловой энергии и при этом образует воду.

Водород обладает следующими свойствами:

Стоит отметить, что hydrogen и oxygen соединяются очень легко, а вот разделить их непросто. Для этого придется использовать электричество для запуска непростой химической реакции.

Простейший газогенератор для добычи водорода представляет собой емкость с жидкостью, внутри которой располагаются две пластины с подключением к электрической сети. Поскольку вода хорошо проводит ток, электроды вступают в контакт с малым сопротивлением. При прохождении электричества через пластины возникает химическая реакция, сопровождающаяся появлением водорода.

Водород. Учебный фильм для школьников по химии

Лучше всего собирать устройство для получения , которую называют классической. Здесь электролизер состоит из нескольких ячеек. В каждой из них находятся контактные пластины. Производительность установки определяется площадью поверхности электродов.

Ячейки следует поместить
в хорошо изолированный корпус с заранее подключенными патрубками для водоснабжения и отведения водорода. Кроме того, на емкость должен иметься разъем для подключения электрической энергии.

Также нужно будет установить водяной затвор и обратный клапан. Они предотвратят поступление газа Брауна назад в резервуар. По такой съеме можно собрать гидролизер как для отопления дома, так и для автомобиля.

Собрать водородный электрогенератор для дома можно, но рентабельной затею назвать сложно. Дело в том, что для получения достаточных объемов газа придется использовать мощную электрическую установку. Она будет потреблять много дорогой энергии. Однако это не останавливает энтузиастов.

Чтобы собрать электролизер для получения водорода своими руками в домашних условиях, понадобится специализированный инструмент. Например, не обойтись без осциллографа и частотомера.

Вооружившись чертежами, первым делом нужно собрать ячейку гидролизера. Ее ширина и длина должны быть чуть меньше габаритов корпуса. Высота — не более 2/3 основной емкости.

Ячейку обычно делают из толстого текстолита с помощью эпоксидного клея. При сборке нижняя часть корпуса остается открытой.

На верхней стороне емкости насверливаются отверстия. Через них наружу выводятся хвостовики электродов. Также понадобится 2 дополнительных отверстия. Первое совсем маленькое для датчика уровня жидкости. Второе диаметром в 15 мм для штуцера. Последний следует закрепить механически. Все отверстия для пластин после установки последних заливаются эпоксидной смолой. Модуль размещается внутри корпуса и основательно герметизируется все той же эпоксидной смолой.

Перед установкой ячеек корпус водогенератора следует подготовить:

После загрузки топливных ячеек, подключения питания, соединения штуцера с приемником и установки крышки на корпус, сборку генератора можно считать завершенной. Остается заполнить емкость жидкостью и подключить дополнительные модули.

Собрать генератор кислорода своими руками — половина дела. Нужно подключить к нему дополнительные устройства, без которых он работать не будет. Например, датчик уровня жидкости нужно соединить с помпой для подачи воды через контроллер. Последний отслеживает сигналы датчика и при необходимости запускает подачу жидкости внутрь топливных ячеек.

Не обойтись и без устройства, позволяющего регулировать частоту тока на клеммах ННО генератора. Кроме того, вся электрическая часть должна иметь защиту от перегрузки. Для этого обычно используется стабилизатор напряжения.

Как сделать генератор водорода своими руками/How to make a DIY hydrogen generator

Что касается коллектора оксиводорода, то его простейший вариант представляет собой трубку, на которой закреплены: запорная арматура, обратный клапан и манометр.

По идее газ из коллектора можно сразу закачивать в печь системы отопления. На практике это невозможно, так как водород выделяет слишком много тепла. Поэтому перед использованием его смешивают с другим топливом.

Своими руками собрать такое устройство не так уж и сложно. Помогут в этом чертежи с пошаговыми инструкциями. Также нужно будет приготовить необходимые материалы: контейнер из пластика или корпус от старого аккумулятора, трубку длиной не менее метра, крепежные болты и гайки, герметик, лист нержавеющей стали, несколько штуцеров, фильтры и обратный клапан.

Процесс изготовления водородного генератора для автомобиля выглядит следующим образом:

Простейший гидролизатор для авто готов. Но перед установкой в транспортное средство нужно его проверить. Для этого устройство заполняется водой до уровня крепежных болтов на пластинах. К штуцеру подключается полиэтиленовый шланг. Его свободный конец опускается в заранее подготовленную емкость с жидкостью.

После подачи энергии на электроды поверхность воды во втором контейнере должна покрыться пузырьками газа. Если это произошло, то генератор готов к эксплуатации. Остается жидкость в нем заменить на щелочной электролит для повышения объемов производимого газа.

Следует понимать,что самодельный генератор водорода не является заменой традиционному топливу. Его устанавливают на автомобили в основном для экономии бензина. Она может достигать 50%. Кроме того, при использовании HHO снижаются вредные выхлопы, повышаются эксплуатационные сроки, уменьшается температура силового агрегата. И все это при ощутимом повышении мощности мотора.

Всеми любимая нержавейка — доступное, но недолговечное решение. Топливные ячейки на них довольно быстро выйдут из строя.

Также при сборке гидролизатора нужно соблюдать монтажные размеры. Чтобы их получить, нужно произвести сложные расчеты с учетом качества воды, необходимой мощности на выходе и т. д.

При изготовлении устройства значение имеет даже сечение проводов, по которым на электроды подается ток. Речь идет не о производительности генератора, а о безопасности его эксплуатации, но и этот важный нюанс нужно учитывать.

Главная проблема таких приборов
— большие затраты электричества для получения оксиводорода. Они превышают энергию, которую можно получить от сжигания такого топлива.

Из-за низкого КПД цена водородной установки для дома делает производство этого газа и его последующее использование для отопления невыгодным. Чем впустую расходовать электричество, проще установить любой электрокотел. Он будет эффективнее.

Что касается автомобильного транспорта, то здесь картина не сильно отличается. Да, можно сделать гидролизер для экономии топлива, но при этом снижается безопасность и надежность.

Единственное, где водород можно эффективно применять как топливо, — газосварка. Аппараты на hydrogen весят меньше, они компактнее, чем кислородные баллоны, но намного эффективнее. К тому же стоимость получения смеси здесь не играет никакой роли.

Еще средневековый ученый Парацельс во время одного из своих экспериментов заметил, что при контакте серной кислоты с феррумом образуются воздушные пузырьки. В действительности то был водород (но не воздух, как считал ученый) – легкий бесцветный газ, не имеющий запаха, который при определенных условиях становится взрывоопасным.

В нынешнее время
отопление водородом своими руками

– вещь весьма распространенная. Действительно, водород можно получать практически в неограниченном количестве, главное, чтобы были вода и электроэнергия.

Такой способ отопления был разработан одной из итальянских компаний. Водородный котел работает, не образуя никаких вредных отходов, из-за чего считается самым экологическим и бесшумным способом обогрева дома. Инновация разработки в том, что ученым удалось добиться сжигания водорода при относительно низкой температуре (порядка 300ᵒС), а это позволило изготавливать подобные отопительные котлы из традиционных материалов.

При работе котел выделяет только безвредный пар, и единственное, что требует затрат – это электроэнергия. А если совместить такое с солнечными панелями (гелиосистемой), то эти расходы можно и вовсе свести к нулю.

Обратите внимание! Зачастую котлы на водороде используются для нагрева систем «теплого пола», которые можно легко смонтировать своими руками.

Как же все происходит? Кислород вступает в реакцию с водородом и, как мы помним из уроков химии в средних классах, образует молекулы воды. Реакция провоцируется катализаторами, в результате выделяется тепловая энергия, нагревающая воду примерно до 40ᵒС – идеальной температуры для «теплого пола».

Регулировка мощности котла позволяет добиться определенного температурного показателя, необходимого для отопления помещения с той или иной площадью. Также стоит отметить, что такие котлы считаются модульными, т. к. состоят из нескольких независимых друг от друга каналов. В каждом из каналов имеется упомянутый выше катализатор, в результате в теплообменник поступает теплоноситель, уже достигший необходимого показателя в 40ᵒС.

Обратите внимание! Особенностью такого оборудования является то, что каждый из каналов способен вырабатывать разную температуру. Таким образом, один из них можно провести к «теплому полу», второй к соседнему помещению, третий к потолку и т. д.

Основные достоинства отопления на водороде

Данный способ обогрева дома имеет несколько существенных преимуществ, которыми обусловлена возрастающая популярность системы.

1. Впечатляющий КПД, который нередко достигает 96%.

2. Экологичность. Единственный побочный продукт, выделяющийся в атмосферу – это водяной пар, который не способен навредить окружающей среде в принципе.

3. Водородное отопление постепенно заменяет традиционные системы, освобождая людей от необходимости в добыче природных ресурсов – нефти, газа, угля.

4. Водород действует без огня, тепловая энергия образуется путем каталитической реакции.


Можно ли самостоятельно сделать водородное отопление?

В принципе, это возможно. Главный элемент системы – котел – можно создать на основе ННО генератора, то есть, обычного электролизера. Все мы помним школьные опыты, когда засовывали в емкость с водой оголенные провода, подключенные к розетке путем выпрямителя. Так вот, для сооружения котла вам потребуется повторить этот опыт, но уже в более крупных масштабах.

Обратите внимание! Водородный котел используется с «теплым полом», о чем мы уже говорили. Но обустройство такой системы – это тема уже другой статьи, поэтому мы будем опираться на то, что «теплый пол» уже устроен и готов к использованию.

Постройка водородной горелки

Приступаем к созданию водной горелки. Традиционно, начинать будем с приготовления необходимых инструментов и материалов.

Что потребуется в работе

1. Лист «нержавейки».

2. Обратный клапан.

3. Два болта 6х150, гайки и шайбы к ним.

4. Фильтр проточной очистки (от стиральной машины).

5. Прозрачная трубка. Для этого идеально подходит водяной уровень – в магазинах стройматериалов он продается по 350 рублей за 10 м.

6. Пластиковый герметичный контейнер для пищи емкостью 1,5 л. Примерная стоимость – 150 рублей.

7. Штуцеры с «елочкой» ø8 мм (такие отлично подойдут для шланга).

8. Болгарка для распиливания металла.


А теперь разберемся, какую именно нержавеющую сталь нужно использовать. В идеале для этого следует взять сталь 03Х16Н1. Но купить целый лист «нержавейки» порой весьма накладно, ведь изделие толщиной 2 мм стоит более 5500 рублей, к тому же его нужно как-то привезти. Поэтому, если где-то завалялся небольшой кусок такой стали (хватит и 0,5х0,5 м), то можно обойтись и им.

Мы будем использовать нержавеющую сталь, потому что обычная, как известно, в воде начинает ржаветь. Более того, в нашей конструкции мы намерены применять щелочь вместо воды, то есть среду более чем агрессивную, да и под действием электротока обычная сталь долго не прослужит.

Видео — Генератор газа Брауна простая модель ячейки из 16 пластин нержавеющей стали

Инструкция по изготовлению

Первый этап.
Для начала берем лист стали и размещаем его на ровной поверхности. Из листа указанных выше размеров (0,5х0,5 м) должно получиться 16 прямоугольников для будущей горелки на водороде, вырезаем их болгаркой.

Обратите внимание! Один из четырех углов каждой пластины мы спиливаем. Это необходимо, чтобы в будущем соединить пластины.

Второй этап. С обратной стороны пластин просверливаем отверстия для болта. Если бы мы планировали сделать «сухой» электролизер, то просверлили отверстия и снизу, но в данном случае этого делать не надо. Дело в том, что «сухая» конструкция порядком сложнее, да и полезная площадь пластин в ней использовалась бы не на 100%. Мы же сделаем «мокрый» электролизер – пластины полностью погрузятся в электролит, а в реакции будет участвовать вся их площадь.

Третий этап.
Принцип работы описываемой горелки основывается на следующем: электроток, проходя через погруженные в электролит пластины, приведет к тому, что вода (она должна входить в состав электролита) разложится на кислород (О) и водород (Н).
Следовательно, мы должны располагать одновременно двумя пластинами – катодом и анодом.

С увеличением площади этих пластин увеличивается объем газа, поэтому в данном случае используем по восемь штук на катод и анод, соответственно.

Обратите внимание! Рассматриваемая нами горелка – это конструкция с параллельным включением, которая, честно говоря, является не самой эффективной. Но она более простая в выполнении.

Четвертый этап.
Далее нам предстоит установить пластины в пластиковый контейнер так, чтобы они чередовались: плюс, минус, плюс, минус и т. д. Для изоляции пластин используем куски прозрачной трубки (мы купили ее целых 10 м, поэтому запас есть).

Нарезаем из трубки небольшие кольца, разрезаем их и получаем полоски толщиной примерно 1 мм. Это идеальное расстояние, чтобы водород в конструкции эффективно генерировался.

Пятый этап.
Пластины крепим друг к другу с помощью шайб. Делаем это следующим образом: надеваем шайбу на болт, затем пластину, после нее три шайбы, еще одну пластину, опять три шайбы и т. д. Восемь штук вешаем на катод, восемь – на анод.

Обратите внимание! Это нужно делать зеркально, то есть, анод мы разворачиваем на 180ᵒ. Так «плюса» зайдут в зазоры между пластинами «минуса».

Шестой этап.
Смотрим, куда именно в контейнере упираются болты, просверливаем в том месте отверстия. Если вдруг болты не помещаются в контейнер, то мы спиливаем их до требуемой длины. Затем вставляем болты в отверстия, надеваем на них шайбы и зажимаем гайками – для лучшей герметичности.

Далее проделываем дыру в крышке для штуцера, вкручиваем сам штуцер (желательно намазав место соединения силиконовым герметиком). Дуем в штуцер, чтобы проверить герметичность крышки. Если воздух все же выходит из-под нее, то промазываем и это соединение герметиком.

Седьмой этап.
По окончании сборки тестируем готовый генератор. Для этого подключаем к нему любой источник, заполняем контейнер водой и закрываем крышку. Далее на штуцер надеваем шланг, который опускаем в емкость с водой (чтобы увидеть пузырьки воздуха). Если источник недостаточно мощный, то их в емкости не будет, но вот в электролизере они появятся обязательно.

Далее нам нужно повысить интенсивность выхода газа посредством увеличения напряжения в электролите. Здесь стоит отметить, что вода в чистом виде не является проводником – ток проходит через нее благодаря имеющимся в ней примесям и соли. Мы же разбавим в воде немного щелочи (к примеру, гидроксид натрия отлично подходит – в магазинах он продается в виде чистящего средства «Крот»).

Обратите внимание! На этом этапе мы должны адекватно оценить возможности источника питания, поэтому перед вливанием щелочи мы подключаем к электролизеру амперметр – так мы сможем проследить увеличение тока.

Видео — Отопление водородом. Аккумуляторы на водородном элементе

Далее поговорим о других составляющих водородной горелки – фильтре для стиралки и клапане. Оба предназначаются для защиты. Клапан не позволит загоревшемуся водороду проникнуть обратно в конструкцию и взорвать скопившийся под крышкой электролизера газ (пусть его там и немного). Если не установим клапан, то контейнер повредится и щелочь вытечет наружу.

Фильтр же потребуется для изготовления водяного затвора, который будет играть роль барьера, предотвращающего взрыв. Народные умельцы, не понаслышке знакомые с конструкцией самодельной горелки на водороде, называют этот затвор «бульбулятором». И правда, он по сути лишь создает пузырьки воздуха в воде. Для самой горелки используем все тот же прозрачный шланг. Все, водородная горелка готова!

Остается лишь подсоединить ее к входу системы «теплый пол», герметизировать соединение и начать непосредственно эксплуатацию.

В качестве заключения. Альтернатива

Альтернативой, пускай и весьма спорной, является газ Брауна – химическое соединение, которое состоит из одного атома кислорода и двух водорода. Горение такого газа сопровождается образованием тепловой энергии (притом в четыре раза мощнее, чем в описанной выше конструкции).

Для отопления дома газом Брауна тоже используются электролизеры, ведь этот способ получения тепла также основан на электролизе. Создаются специальные котлы, в которых под действием переменного тока молекулы химических элементов разъединяются, образуя заветный газ Брауна.

Видео – Обогащенный газ Брауна

Вполне возможно, что инновационные энергоносители, резерв которых практически безграничен, вскоре вытеснят невозобновляемые природные ресурсы, освободив нас от необходимости в перманентной добычи ископаемых. Такой ход событий позитивно скажется не только на окружающей среде, но и на экологии планеты в целом.

Также читайте на нашем статью — паровое отопление своими руками.

Видео – Отопление водородом

Автомобилестроение является одним из самых перспективных направлений промышленности. Мировые концерны стремятся вкладывать немалые деньги в развитие новых технологий, которые в будущем должны улучшить эксплуатационные качества транспортных средств. Малейшее изменение в принципах работы автомобиля способно кардинально изменить его динамику, ходовые качества, а также уровень безопасности. При этом наиболее значительные перемены обещают альтернативные источники топлива и, в частности, авто на водороде, которые уже сегодня можно наблюдать в линейках передовых производителей. Несмотря на появление серийных моделей такого типа, конструкторы все еще находятся в поисках наилучшего применения водорода. Но тот факт, что внедрение данного топлива в алгоритм действия двигателя приносит целый ряд преимуществ, бесспорен.

Специфика водородных автомобилей

Далеко не всегда переход от традиционных технологий к новым решениям позволяет достичь улучшения качественных показателей эксплуатации транспорта. Так происходит с электромобилями, которые хоть и считаются экологически чистым и сравнительно экономным видом технического средства, но имеют много недостатков, среди которых неудовлетворительная динамика. В свою очередь, при условии сбалансированного устройства может сохранить и достоинства машин с классическими двигателями, и обеспечить несколько новых преимуществ. Интерес к данному виду топлива со стороны производителей обусловлен возможностью повышения экологичности транспорта, а также экономией энергоносителя. По сравнению с обычными двигателями внутреннего сгорания агрегаты на водороде практически не выбрасывают вредные вещества. Такого результата можно добиться лишь при условии полного избавления от традиционных моторов, а в этом случае будут заметны и сокращения в мощности.

Комбинация водорода и ДВС

На сегодняшний день автопроизводители используют несколько концепций применения водорода. Одной из самых распространенных является гибридный вариант, при котором происходит совмещение двигателя внутреннего сгорания и водородных элементов. Изначально концептуальные авто на водороде, выполненные с таким подходом, отличались невысокой мощностью. Однако последние разработки демонстрируют обратную ситуацию, когда силовой потенциал увеличивается на 10-15%. Но, опять же, повышение мощности нивелирует преимущество в виде экологической чистоты и стоимости содержания машины. Есть и другой негативный фактор от использования водорода в системе ДВС. В процессе эксплуатации топливо вступает в реакцию с элементами конструкции, что существенно сокращает рабочий ресурс материалов силового агрегата.

Технические характеристики машин на водороде

Первым серийником, который снабжался водородной силовой установкой, является четырехдверный седан Mirai от концерна Toyota. Разработчики использовали нестандартную конфигурацию, в которой основу начинки представляет электромотор, подключенный к преобразователю водорода. В итоге гибридная машина обеспечивает 151 л. с., максимальную скорость в 180 км/ч и разгон до «сотни» за 9 сек. При этом одна заправка позволяет преодолевать почти 500 км, что очень неплохо для первого авто на водороде. Технические характеристики водородных кроссоверов также впечатляют — например, Hyundai Intrado получил аккумулятор на 36 кВт*ч, обеспечивающий ход до 600 км. Но самое важное, что вредные выбросы в данном случае сведены к нулю. Компании уже сегодня предлагают водородные машины с привлекательными рабочими данными. Среди останавливающих этот прогресс факторов можно отметить лишь отсутствие инфраструктуры, позволяющей использовать новые технологии широкой массе потребителей.

Генераторы водорода

Пока крупные производители осваивают высокотехнологичные двигатели, задействующие водород в качестве источника энергообеспечения, в среднем звене наблюдается распространение вспомогательных генераторов, позволяющих перерабатывать топливные элементы данного типа. Поскольку основной целью использования новых видов топлива является повышение экологичности процесса и снижение стоимости питания, то в некоторых случаях для этого достаточно внедрить в конструкцию только соответствующий реактор. Такую функцию, в частности, выполняет на авто, который также называют газовым преобразователем. При этом существует две разновидности таких установок — с жидкими и сухими компонентами. С точки зрения эффективности, выгоднее второй вариант, так как жидкие элементы требуют больших объемов тока, повышая размеры батареи.

Принцип работы водородных реакторов

Положительные отзывы о водородных машинах

С точки зрения экологических организаций и самих производителей, преимущества использования водорода очевидны. Что касается конечного потребителя, то для него выгода от применения новых топливных элементов пока не так выражена. Тем не менее наиболее удачные образцы автомобилей такого типа демонстрируют экономию при эксплуатации, что в будущем может стать одним из главных факторов популярности данной техники. В плане динамических качеств и мощности генератор водорода для авто вызывает противоречивые суждения, но и тут есть положительные сдвиги. Рациональный расход топлива дает не только экономию, но и повышение производительности силовой установки — соответственно, в некоторых случаях повышается и мощность.

Негативные отзывы

Даже если дело касается передовых разработок в этой области, пользователям приходится сталкиваться с проблемами неразвитой инфраструктуры. Как и в случае с другими версиями гибридов, водородные машины требуют обслуживания на специальных станциях. Конечно, есть и модели, которые работают на растворах, поставляемых в баллонах. Но в данном случае отмечаются жесткие условия хранения, соблюдения которых требует водород на авто. Отзывы с критикой отдельно отмечают модернизированные машины, работавшие на традиционных двигателях. Дело в том, что интеграция водородных установок зачастую приводит к быстрому износу ближайших узлов и деталей.

Сравнение с альтернативными технологиями

Как отмечают специалисты, рано или поздно в мировом автопроме будут преобладать технологии, соответствующие высоким нормам экологической безопасности. Наряду с водородными концептами, на эту роль претендуют электромобили, различные гибриды, модели, работающие на жидком азоте и т. д. Но, в отличие от перечисленных концепций, тот же HHO-генератор водорода на авто является наиболее простым в технической реализации. Если для электродвигателя разработчикам приходится зачастую создавать новую конструкцию в пространстве с двигателем, то внедрение водородного реактора под силу любой современной автомастерской. Другое дело, что генератор нельзя рассматривать как самый лучший пример использования альтернативного топлива для транспорта.

Заключение

Водород в качестве источника для снабжения силовой установки транспорта использовали еще на заре появления первых автомобилей. Однако высокая производительность классических двигателей внутреннего сгорания затмила разработки такого рода. Собственно, и в наши дни по целому ряду параметров авто на водороде не способны конкурировать с привычными моделями. Актуальность же данного направления вызвана отсутствием загрязняющих атмосферу веществ. Есть и определенные преимущества в других нюансах эксплуатации, но они не являются принципиальными для производителей. Если же говорить о жертвах, на которые придется идти создателям водородных автомобилей, то они, скорее всего, ограничатся скромной мощностью и внесением конструкционных элементов, которые могут повлиять на эргономику.

Содержание

Развитие технологий привело к замене классических дровяных печек на котельные агрегаты. В качестве топлива, помимо дров и угля стали использоваться газ, масло, солярка и даже электричество. В последнее время энергию для автономных отопительных систем дополнительно получают с помощью солнечных батарей и геотермальных установок. Учитывая, что неиссякаемым источником энергии является водород, можно попробовать собрать водородный генератор своими руками для получения экологичного топлива.

Водородный генератор своими руками

Принцип работы устройства

Водородный генератор для отопления считается перспективной разработкой, поскольку получать горючее с высокой теплотворной способностью можно из обычной воды. Главная задача — получить чистый водород максимально простым и дешевым способом.

Получение водорода

Традиционно для этих целей используется метод электролиза. Его суть в следующем: в воду, недалеко друг от друга, помещают металлические пластины, которые подключены к источнику высокого напряжения. Вода проводит электрический ток, поэтому при подаче электроэнергии молекулу воды разрывает на составляющие. Высвобождение из каждой молекулы двух атомов водорода и одного атома кислорода позволяет получить так называемый газ Брауна с формулой ННО.

Теплотворная способность газа Брауна составляет 121 МДж/кг. При горении вещества не образуется вредных веществ, а для того, чтобы его использовать в качестве энергоносителя для отопления дома достаточно немного модернизировать стандартный газовый котел. Однако при создании установки для получения водорода своими руками особое внимание следует уделить мерам безопасности — при соединении водорода с кислородом образуется гремучая смесь.

Конструкция генератора

Электролизер, установка для выработки газа Брауна путем электролиза воды в больших объемах, состоит из нескольких ячеек, в которые вмонтированы металлические пластинчатые электроды. Чем больше суммарная площадь поверхности электродов, тем мощнее установка.

Ячейки находятся в герметичной емкости, которая оснащена патрубком для подключения к источнику воды, патрубком для отвода полученного газа, клеммами для подсоединения электропитания. Также генератор снабжен водяным затвором, предотвращающим контакт водорода с кислородом, и защитным клапаном для предотвращения эффекта обратного пламени — газ сгорает только в горелочном устройстве.

Принцип работы водородного генератора

Водородное отопление

Водородное отопление дома требует использования установки с большой площадью электродов, иначе отопительный котел не сможет эффективно нагревать теплоноситель. Применять обычный электролизер, нарастив его габариты, нерентабельно, поскольку на получение водорода будет тратиться больше электроэнергии, чем ушло бы на работу отопительного электрокотла для обогрева дома такой же площади.

Ведутся разработки более эффективных установок для получения водородного топлива без лишних энергозатрат. Известна история американского изобретателя Стенли Мейера, который создал «водородную ячейку», потребляющую в десятки раз меньше электроэнергии по сравнению с традиционными установками. Однако ученому не удалось совершить переворот в современных технологиях — он скоропостижно скончался от отравления, а чертежи установки исчезли.

Над созданием водородного генератора с попытками реализовать идею Мейера трудятся и в технических лабораториях, и в мастерских домашних умельцев во всем мире. Изобретение американского ученого заключалось в создании резонанса раскачивающейся молекулы воды с электрическими импульсами — в этом случае она расщепляется на атомы без использования высокого электрического напряжения.

Радужные перспективы

Водород — крайне перспективный энергоноситель по целому ряду причин
:

1. Он в наличии во всей Вселенной, на Земле занимает десятое место по степени распространенности — энергоресурс можно назвать неисчерпаемым.
2. Газ не токсичен, не способен причинить вред живым организмам. Важно лишь предпринимать меры безопасности, чтобы исключить утечку с образованием «гремучей смеси» водорода с кислородом.
3. Продукт горения водорода — обычный водяной пар.
4. Энергоноситель отличается высокой теплоемкостью, температура горения составляет 3000°С.
5. При утечке газа он быстро улетучится, не причинив никакого вреда, поскольку в 14 раз легче воздуха. Но поблизости не должно быть открытого огня или искрящей проводки, иначе гремучая смесь взорвется.
6. Кубический метр водорода обладает теплотворной способностью 13000 Дж.

Преимущества водородного отопления

Водород как энергоноситель — сфера применения

Водород высоко оценивается как энергоноситель и активно используется, к примеру, в качестве топлива для космических ракет. Используются разные способы его получения в промышленных масштабах. В основном это газификация угля или нефтепродуктов, конверсия метана и его гомологов. Такой дешевый водород нельзя рассматривать как экологичное топливо, поскольку его добыча связана с вредными выбросами в атмосферу. Электролиз воды для получения водорода в больших объемах, применяется только в Норвегии, где имеется избыток дешевой электроэнергии.

Компактный электрический газогенератор нашел применение в сфере газорезки. Оборудование, производящее водород, удобнее в использовании по сравнению с баллонным газом — нет необходимости транспортировать тяжелые баллоны, зависеть от поставок сжиженного газа и т.д. Но в угоду удобству была принесена экономия — для электролитического процесса требуется достаточно много электроэнергии, в итоге стоимость энергоносителя существенно возрастает. При этом разница в стоимости купленного и произведенного водорода во многом компенсируется отсутствием затрат на его доставку.

Водородные отопительные котлы

На многих сайтах, посвященных системам отопления, можно встретить информацию о том, что водород составляет достойную конкуренцию природному газу в качестве энергоносителя для отопительного котла. Упор делается на то, что смонтировав генератор водорода, вы получаете возможность тратить на отопление не больше средств, чем на газовое, при этом не придется оформлять множество документов и платить серьезные суммы за подключение дома к центральной газовой сети.

На основании вышеизложенного в статье можно сделать выводы, что себестоимость водорода низка только при его промышленном производстве. То есть, получение топлива электролизом заведомо обойдется дороже, и ориентироваться на завлекательные цифры стоимости килограмма сжиженного водорода не имеет смысла.

Рассмотрим котельное оборудование, представленное на рынке. Выпуском водородных котлов занимается итальянская компания Giacomini, которая специализируется в сфере альтернативной энергетики. Также аналогичные агрегаты изготавливают некоторые китайские компании, успешно скопировавшие технологию.

Водородный котел на твердом топливе

Разработки компании Giacomini направлены на создание отопительного оборудования, которое было бы полностью безопасно для окружающей среды.

Водородный котел этой компании относится к указанной категории — его работа связана с выделением водяного пара, какие-либо вредные выбросы отсутствуют. В качестве энергоносителя используется водород, при этом его добывают путем электролиза.

Однако стоит обратить особое внимание на принцип действия этого котла. Полученный в системе водород не сжигается, он вступает в реакцию с кислородом в присутствии катализатора. В результате выделяется тепловая энергия, которой достаточно для нагрева отопительного контура до 40°С.

То есть, водородные котлы, которые предлагается приобрести по солидной цене, подходят лишь для использования в качестве теплогенератора для контура водяного пола, плинтусного или потолочного отопления.

Можно сделать вывод, что мировые производители котельного оборудования не нашли приемлемого технического решения, чтобы создать эффективный отопительный котел, способный использовать тепловую энергию сжигаемого водорода. Или рассчитали, что такой вариант нерентабелен.

Изготовление генератора собственными силами

В сети Интернет можно найти немало инструкций, как сделать водородный генератор. Следует отметить, что собрать такую установку для дома своими руками вполне реально — конструкция достаточно проста.

Компоненты водородного генератора своими руками для отопления в частном доме

Но что вы будете делать с полученным водородом? Еще раз обратите внимание на температуру горения этого топлива в воздухе. Она составляет 2800-3000°С. Если учесть, что при помощи горящего водорода режут металлы и другие твердые материалы, становится понятно, что установить горелку в обычный газовый, жидкотопливный или твердотопливный котел с водяной рубашкой не получится — он попросту прогорит.

Умельцы на форумах советуют выложить топку изнутри шамотным кирпичом. Но температура плавления даже лучших материалов данного типа не превышает 1600°С, долго такая топка не выдержит. Второй вариант — использование специальной горелки, которая способна понизить температуру факела до приемлемых величин. Таким образом, пока не найдете такую горелку, не стоит начинать монтировать самодельный водородный генератор.

Решив вопрос с котлом, выберите подходящую схему и инструкцию на тему, как сделать водородный генератор для отопления частного дома.

Самодельное устройство будет эффективным только при условии
:

• достаточной площади поверхности пластинчатых электродов;
• правильного выбора материала для изготовления электродов;
• высокого качества жидкости для электролиза.

Какого размера должен быть агрегат, генерирующий водород в достаточных количествах для отопления дома, придется определять «на глазок» (на основании чужого опыта), либо собрав для начала небольшую установку. Второй вариант практичнее — он позволит понять, стоит ли тратить деньги и время на монтаж полноценного генератора.

В качестве электродов в идеале используются редкие металлы, но для домашнего агрегата это слишком дорого. Рекомендуется выбрать пластины из нержавеющей стали, желательно ферромагнитной.

Конструкция водородного генератора

К качеству воды предъявляются определенные требования. Она не должна содержать механические загрязнения и тяжелые металлы. Максимально эффективно генератор работает на дистиллированной воде, но для удешевления конструкции можно ограничиться фильтрами для очистки воды от ненужных примесей. Чтобы электрическая реакция протекала интенсивнее, в воду добавляют гидроксид натрия в соотношении 1 столовая ложка на 10 л воды.

Экономический вопрос

Прежде чем начать подробно разбираться, как сделать водородный генератор, желательно вспомнить школьный курс физики. Все преобразования происходят с потерей энергии, то есть, затраты электроэнергии на получение водорода не окупятся тепловой мощностью при сжигании полученного топлива.

Если учесть, что сжигать водород с максимальной температурой и теплоотдачей в домашних условиях попросту невозможно, становится понятным, что реальные потери будут даже выше тех, что рассчитаны для идеальных условий.

Итак, использовать водородный генератор, сделанный для отопления своими руками, не имеет никакого смысла, если у вас нет доступа к бесплатной электроэнергии. Установить для отопления дома электрический котел и тратить электроэнергию напрямую, без сложных преобразований, обойдется вам в 2-3 раза дешевле. Кроме того, электрокотел полностью безопасен, а эксплуатация кустарной установки грозит взрывом при несоблюдении правил монтажа и эксплуатации.

Очевидно, что получение дешевого водорода экологически чистым способом, к которым относится электролиз, — это вопрос будущего, над которым сегодня работают ученые в передовых странах мира.

Электролиз широко используется в производственной сфере, например, для получения алюминия (аппараты с обожженными анодами РА-300, РА-400, РА-550 и т.д.) или хлора (промышленные установки Asahi Kasei). В быту этот электрохимический процесс применялся значительно реже, в качестве примера можно привести электролизер для бассейна Intellichlor или плазменный сварочный аппарат Star 7000. Увеличение стоимости топлива, тарифов на газ и отопление в корне поменяли ситуацию, сделав популярной идею электролиза воды в домашних условиях. Рассмотрим, что представляют собой устройства для расщепления воды (электролизеры), и какова их конструкция, а также, как сделать простой аппарат своими руками.

Что такое электролизер, его характеристики и применение

Так называют устройство для одноименного электрохимического процесса, которому требуется внешний источник питания. Конструктивно это аппарат представляет собой заполненную электролитом ванну, в которую помещены два или более электродов.

Основная характеристика подобных устройств – производительность, часто это параметр указывается в наименовании модели, например, в стационарных электролизных установках СЭУ-10, СЭУ-20, СЭУ-40, МБЭ-125 (мембранные блочные электролизеры) и т.д. В данных случаях цифры указывают на выработку водорода (м 3 /ч).

Что касается остальных характеристик, то они зависят от конкретного типа устройства и сферы применения, например, когда осуществляется электролиз воды, на КПД установки влияют следующие параметры:

Таким образом, подавая на выходы 14 вольт, мы получим 2 вольта на каждой ячейке, при этом на пластинах с каждой стороны будут разные потенциалы. Электролизеры, где используется подобная система подключения пластин, называются сухими.

1. Расстояние между пластинами (между катодным и анодным пространством), чем оно меньше, тем меньше будет сопротивление и, следовательно, больший ток пройдет через раствор электролита, что приведет к увеличению выработки газа.
2. Размеры пластины (имеется в виду площадь электродов), прямо пропорциональны току, идущему через электролит, а значит, также оказывают влияние на производительность.
3. Концентрация электролита и его тепловой баланс.
4. Характеристики материала, используемого для изготовления электродов (золото – идеальный материал, но слишком дорогой, поэтому в самодельных схемах используется нержавейка).
5. Применение катализаторов процесса и т.д.

Как уже упоминалось выше, установки данного типа могут использоваться как генератор водорода, для получения хлора, алюминия или других веществ. Они также применяются в качестве устройств, при помощи которых осуществляется очистка и обеззараживание воды (УПЭВ, VGE), а также проводится сравнительный анализ ее качества (Tesp 001).

Нас, прежде всего, интересуют устройства, производящие газ Брауна (водород с кислородом), поскольку именно эта смесь имеет все перспективы для использования в качестве альтернативного энергоносителя или добавок к топливу. Их мы рассмотрим чуть позже, а пока перейдем к конструкции и принципу работы простейшего электролизера, расщепляющего воду на водород и кислород.

Устройство и подробный принцип работы

Аппараты для производства гремучего газа, в целях безопасности, не предполагают его накопление, то есть газовая смесь сжигается сразу после получения. Это несколько упрощает конструкцию. В предыдущем разделе мы рассмотрели основные критерии, влияющие на производительность аппарата и накладывающие определенные требования к исполнению.

Принцип работы устройства демонстрирует рисунок 4, источник постоянного напряжения подключен к погруженным в раствор электролита электродам. В результате через него начинает проходить ток, напряжение которого выше точки разложения молекул воды.

Рисунок 4. Конструкция простого электролизера

В результате этого электрохимического процесса катод выделяет водород, а анод – кислород, в соотношении 2 к 1.

Виды электролизеров

Кратко ознакомимся с конструктивными особенностями основных видов устройств для расщепления воды.

Сухие

Конструкция прибора данного типа была показана на рисунке 2, ее особенность заключается в том, что манипулируя количеством ячеек, можно запитать устройство от источника с напряжением, существенно превышающим минимальный электродный потенциал.

Проточные

С упрощенным устройством приборов этого вида можно ознакомиться на рисунке 5. Как видим, конструкция включает в себя ванну с электродами «A», полностью залитую раствором и бак «D».

Рис 5. Конструкция проточного электролизера

Принцип работы устройства следующий:

• входе электрохимического процесса газ вместе с электролитом выдавливается в емкость «D» через трубу «В»;
• в баке «D» происходит отделение от электролитного раствора газа, который выводится через выходной клапан «С»;
• электролит возвращается в гидролизную ванну через трубу «Е».

Мембранные

Основная особенность устройств этого типа – использование твердого электролита (мембраны) на полимерной основе. С конструкцией приборов этого вида можно ознакомиться на рисунке 6.

Рис 6. Электролизер мембранного типа

Основная особенность таких устройств заключается в двойном назначении мембраны, она не только переносит протоны и ионы, а и на физическом уровне разделяет как электроды, так и продукты электрохимического процесса.

Диафрагменные

В тех случаях, когда не допустима диффузия продуктов электролиза между электродными камерами, используют пористую диафрагму (что и дало название таким приборам). Материалом для нее может служить керамика, асбест или стекло. В некоторых случаях для создания такой диафрагмы можно использовать полимерные волокна или стеклянную вату. На рисунке 7 показан простейший вариант диафрагменного прибора для электрохимических процессов.

Пояснение:

1. Выход для кислорода.
2. U-образная колба.
3. Выход для водорода.
4. Анод.
5. Катод.
6. Диафрагма.

Щелочные

Электрохимический процесс невозможен в дистиллированной воде, в качестве катализатора применяется концентрированный раствор щелочи (использование соли нежелательно, так как при этом выделяется хлор). Исходя из этого, щелочными можно назвать большую часть электрохимических устройств для расщепления воды.

На тематических форумах советуют использовать гидроксид натрия (NaOH), который, в отличие от пищевой соды (NaHCO 3), не разъедает электрод. Заметим, что у последней имеются два весомых преимущества:

1. Можно использовать железные электроды.
2. Не выделяются вредные вещества.

Но, один существенный недостаток сводит на нет все преимущества пищевой соды, как катализатора. Ее концентрация в воде не более 80 грамм на литр. Это снижает морозостойкость электролита и его проводимость тока. Если с первым еще можно смириться в теплое время года, то второе требует увеличения площади пластин электродов, что в свою очередь, увеличивает размер конструкции.

Электролизер для получения водорода: чертежи, схема

Рассмотрим, как можно сделать мощную газовую горелку, работающую от смеси водорода с кислородом. Схему такого устройства можно посмотреть на рисунке 8.

Рис. 8. Устройство водородной горелки

Пояснение:

1. Сопло горелки.
2. Резиновые трубки.
3. Второй водяной затвор.
4. Первый водяной затвор.
5. Анод.
6. Катод.
7. Электроды.
8. Ванна электролизера.

На рисунке 9 представлена принципиальная схема блока питания для электролизера нашей горелки.

Рис. 9. Блок питания электролизной горелки

На мощный выпрямитель нам понадобятся следующие детали:

• Транзисторы: VT1 – МП26Б; VT2 – П308.
• Тиристоры: VS1 – КУ202Н.
• Диоды: VD1-VD4 – Д232; VD5 – Д226Б; VD6, VD7 – Д814Б.
• Конденсаторы: 0,5 мкФ.
• Переменные резисторы: R3 -22 кОм.
• Резисторы: R1 – 30 кОм; R2 – 15 кОм; R4 – 800 Ом; R5 – 2,7 кОм; R6 – 3 кОм; R7 – 10 кОм.
• PA1 – амперметр со шкалой измерения не менее 20 А.

Краткая инструкция по деталям к электролизеру.

Ванну можно сделать из старого аккумулятора. Пластины следует нарезать 150х150 мм из кровельного железа (толщина листа 0,5 мм). Для работы с вышеописанным блоком питания потребуется собрать электролизер на 81 ячейку. Чертеж, по которому выполняется монтаж, приведен на рисунке 10.

Рис. 10. Чертеж электролизера для водородной горелки

Заметим, что обслуживание такого устройства и управление им не вызывает трудностей.

Электролизер для автомобиля своими руками

В интернете можно найти много схем HHO систем, которые, если верить авторам, позволяют экономить от 30% до 50% топлива. Такие заявления слишком оптимистичны и, как правило, не подтверждаются никакими доказательствами. Упрощенная схема такой системы продемонстрирована на 11 рисунке.

Упрощенная схема электролизера для автомобиля

По идее, такое устройство должно снизить расход топлива за счет его полного выгорания. Для этого в воздушный фильтр топливной системы подается смесь Брауна. Это водород с кислородом, полученные из электролизера, запитанного от внутренней сети автомобиля, что повышает расход топлива. Замкнутый круг.

Безусловно, может быть задействована схема шим регулятора силы тока, использован более эффективный импульсный блок питания или другие хитрости, позволяющие снизить расход энергии. Иногда в интернете попадаются предложения приобрести низкоамперный БП для электролизера, что вообще является нонсенсом, поскольку производительность процесса напрямую зависит от силы тока.

Это как система Кузнецова, активатор воды которой утерян, а патент отсутствует и т.д. В приведенных видео, где рассказывают о неоспоримых преимуществах таких систем, практически нет аргументированных доводов. Это не значит, что идея не имеет прав на существование, но заявленная экономия «слегка» преувеличена.

Электролизер своими руками для отопления дома

Делать самодельный электролизер для отопления дома на данный момент не имеет смысла, поскольку стоимость водорода, полученного путем электролиза значительно дороже природного газа или других теплоносителей.

Также следует учитывать, что температуру горения водорода не выдержит никакой металл. Правда имеется решение, которое запатентовал Стен Мартин, позволяющее обойти эту проблему. Необходимо обратить внимание на ключевой момент, позволяющий отличить достойную идею от очевидного бреда. Разница между ними заключается в том, что на первый выдают патент, а второй находит своих сторонников в интернете.

На этом можно было бы и закончить статью о бытовых и промышленных электролизерах, но имеет смысл сделать небольшой обзор компаний, производящих эти устройства.

Обзор производителей электролизеров

Перечислим производителей, выпускающих топливные элементы на базе электролизеров, некоторые компании также выпускают и бытовые устройства: NEL Hydrogen (Норвегия, на рынке с 1927 года), Hydrogenics (Бельгия), Teledyne Inc (США), Уралхиммаш (Россия), РусАл (Россия, существенно усовершенствовали технологию Содерберга), РутТех (Россия).

Водородные генераторы для автомобиля своими руками: чертежи, схемы и руководство :: SYL.ru

Для отопления частного дома используют разные способы. Они различаются между собой как по способу передачи тепла, так и по типу используемого энергоносителя. При использовании водяного отопления выделяют несколько типов котлов в зависимости от вида топлива:

Водородный генератор для отопления частного дома

1. Твердотопливные – используют для работы твердое топливо, которое при сгорании выделяет тепло.
2. Электрические – в таких котлах тепло получают путем преобразования электроэнергии.
3. Газовые – тепло выделяется при сгорании газа.

Если рассматривать газовые котлы, то они в основном работают на природном газе, хотя есть модели и под сжиженный газ, а в последнее время начинают применять в качестве топлива водород, вырабатываемый из воды в специальных устройствах – водородных генераторах.

Двс на водородном топливе

На протяжении нескольких десятилетий идут поиски возможности приспособить двигатели внутреннего сгорания для полной или гибридной работы на водородном топливе. В Великобритании ещё в 1841 году был запатентован двигатель, работающий на воздушно-водородной смеси. Концерн «Цеппелин» в начале ХХ века в качестве движущей установки своих знаменитых дирижаблей использовал двигатели внутреннего сгорания, работающие на водороде.

Развитию водородной энергетики способствовал и мировой энергетический кризис, разразившийся в 70 годах прошлого века. Однако с его окончанием водородные генераторы быстро были забыты. И это несмотря на массу преимуществ по сравнению с обычным топливом:

• идеальная воспламеняемость топливной смеси на основе воздуха и водорода, что даёт возможность лёгкого пуска двигателя при любой температуре окружающей среды;
• большое выделение тепла при сгорании газа;
• абсолютная экологическая безопасность – отработавшие газы превращаются в воду;
• выше в 4 раза скорость сгорания по сравнению с бензиновой смесью;
• способность смеси работать без детонации при высокой степени сжатия.

Основной технической причиной, являющейся непреодолимой преградой в использовании водорода в качестве топлива автомобилей стала невозможность уместить достаточное количество газа на транспортном средстве. Размер топливного бака для водорода будет сравним с параметрами самого автомобиля. Большая взрывоопасность газа должна исключать возможность малейшей утечки. В жидком виде необходима криогенная установка. Этот способ также мало осуществим на автомобиле.

Перспективы водородной энергетики ↑

Есть ли реальные пути серьёзного снижения себестоимости чистого Hydrogenium? Конечно. Это, в первую очередь, получение дешёвого электричества из возобновляемых источников. Во-вторых, применение более совершенных химических катализаторов процесса. Они, кстати, давно известны и применяются в автомобильных топливных водородных ячейках. Но опять всё упирается в слишком большую их стоимость.

Реально полезное применение альтернативной энергетики: серийное газосварочное устройство со встроенным водородным реактором. В данном случае стоимость газа не имеет решающего значения, для сварщика имеет значение то, что вместо неудобных в транспортировке баллона и сварочника он имеет один относительно небольшой и лёгкий ящик

Наука идёт вперёд, техника совершенствуется. Когда-нибудь нефть закончится и человечеству придётся перейти на иные источники энергии. Пока же можно с уверенностью сказать — водородная энергетика убыточна (за исключением тех случаев, когда горючий газ является побочным продуктов технологических процессов), а программы развития водородного транспорта возможны только благодаря государственным и корпоративным программам поддержки альтернативной энергетики.

Муниципалитеты крупных немецких городов компенсируют транспортным компаниям все убытки, чтобы эти прекрасные гидрогениумные автобусы перевозили пассажиров, не отравляя окружающую среду

Газ Брауна

Сегодня водородные генераторы у автолюбителей приобретают популярность. Однако это не совсем то, о чем шла речь выше. Путём электролиза вода превращается в так называемый газ Брауна, который и добавляют к топливной смеси. Основная задача, которую решает этот газ, – полное сгорание топлива. Это и служит увеличением мощности и снижением расхода топлива на приличный процент. Некоторым механикам удалось добиться экономии на 40 %.

Решающее значение в количественном выходе газа имеет площадь поверхности электродов. Под действием электрического тока молекула воды начинает разлагаться на два атома водорода и один кислорода. Такая газовая смесь при сгорании выделяет почти в 4 раза больше энергии, чем при сгорании молекулярного водорода. Поэтому использование этого газа в двигателях внутреннего сгорания приводит к более эффективному сгоранию топливной смеси, уменьшает количество вредных выбросов в атмосферу, увеличивает мощность и уменьшает величину затраченного топлива.

Плюсы и минусы

Как изготовить индукционный котел отопления своими руками

Из достоинств такого вида отопления можно выделить следующие:

1. Это экологически чистый вид отопления, так как при сгорании водорода в кислородной среде образуется вода в виде пара, и больше нет выброса никаких вредных веществ в атмосферу.
2. Можно без особых переделок подключить генератор к существующей системе водяного отопления частного дома.
3. Установка работает бесшумно, поэтому не требует какого-то особого помещения.

Недостатки:

1. У водорода большая температура горения, которая в среде кислорода может достигать 3200°С, поэтому обычный котел может выйти из строя очень быстро. В современных устройствах ученые добились результата сгорания газа при температуре 300°С, поэтому проблему можно считать практически решенной.
2. При работе с газом Брауна нужно быть очень осторожным, поскольку он взрывоопасен. Это решается использованием в устройстве различных предохранительных клапанов и автоматики.
3. Требует использования для работы дистиллированной воды или воды со щелочью.
4. Большая стоимость оборудования. Для решения этой проблемы многие пытаются собрать установку для получения водорода своими руками.

Универсальная схема водородного генератора

Тем, у кого нет способностей к конструированию, водородный генератор для автомобиля можно купить у народных умельцев, поставивших на поток сборку и установку таких систем. Сегодня есть множество таких предложений. Стоимость агрегата и установки составляет порядка 40 тысяч рублей.

Источник: https://texnotoys.ru/dom-i-sad/kak-sdelat-elektroliz.html

Как работает водородный двигатель

С экранов телевизоров нам заявляют, что количество нефти стремительно уменьшается, и вскоре бензиновые машины отойдут в далёкое прошлое. Вот только это не совсем верно.

Действительно, количество разведанных запасов нефти не очень велико. В зависимости от степени потребления их может хватить на период от 50 до 200 лет. Но в этой статистике не учитываются до сих пор неразведанные места нефтедобычи.

В действительности нефти на нашей планете более чем достаточно. Другой вопрос, что сложность её добычи постоянно возрастает, а значит, растёт и цена. К тому же нельзя списывать со счетов экологический фактор. Выхлопные газы сильно загрязняют среду и с этим нужно что-то делать.

Современная наука создала множество альтернативных источников энергии вплоть до двигателя ядерного распада в ваших машинах. Но большинство из этих технологий пока что представляют собой концепты без возможности реального применения. По крайней мере, так было до недавнего времени.

С каждым годом машиностроительные компании выпускают всё больше машин, работающих на альтернативных источниках питания. Одним из самых эффективных решений в данном контексте является водородный двигатель от бренда «Тойота». Он позволяет полностью забыть про бензин, делая автомобиль экологичным и дешёвым транспортом.

Типы водородных двигателей и их описание

Наука непрерывно развивается. Каждый день придумываются новые концепты. Но только лучшие из них воплощаются в жизнь. Сейчас существует всего два типа водородных двигателей, которые могут быть рентабельными и производительными.

Первый тип водородного двигателя работает на топливных элементах. К сожалению, водородные двигатели данного типа до сих пор имеют высокую стоимость. Дело в том, что в конструкции содержаться дорогие материалы вроде платины.

Ко второму типу относятся водородные двигатели внутреннего сгорания. Принцип работы таких устройств сильно напоминает пропановые модели. Именно поэтому их часто перенастраивают для работы под водород. К сожалению, КПД подобных устройств на порядок ниже тех, что функционируют на топливных элементах.

Водородный двигатель работает на основе принципа электролиза. Данный процесс происходит в воде под воздействием специального катализатора. В результате выделяется гидроген. Его химическая формула следующая — ННО. Газ не обладает взрывоопасными качествами.

Важно! Внутри специальных ёмкостей газ смешивается с топливно-воздушной смесью.

В состав генератора входит электролизер и резервуар. За процесс генерации газа отвечает модулятор тока. Для обеспечения наилучших результатов в инжекторных водородных двигателях устанавливается оптимизатор. Это устройство отвечает за регулирование соотношения топливно-воздушной смеси и газа Брауна.

Характеристики катализаторов

Катализаторы, используемые для создания нужной реакции в водородном двигателе, могут быть трёх видов:

1. Цилиндрические банки. Это самая простая конструкция, работающая на довольно примитивной системе управления. Производительность водородного двигателя, работающего с данным катализатором, не превышает 0,7 литра газа в минуту. Такие системы могут использоваться на машинах с водородным двигателем объёмом до полутора литра. Увеличение числа банок позволяет превысить данный лимит.
2. Раздельные ячейки. Считается, что именно такой тип катализатора является наиболее эффективным. Производительность системы составляет более двух литров газа в минуту, КПД — максимальный.
3. Открытые пластины или сухой катализатор. Данная система рассчитана на длительный срок работы. Производительность колеблется в диапазоне от одного до двух литров газа в минуту. Открытое расположение обеспечивает максимально эффективное охлаждение.

Эффективность водородных двигателей с каждым годом растёт. Сейчас начинают вводиться в эксплуатации гибридные устройства, функционирующие на водороде и бензине. В свою очередь, конструкторы не прекращают искать наиболее эффективной модели катализатора, обеспечивающей ещё большую производительность.

Чтобы создать эффективный водородный двигатель для автомобиля своими руками, нужно начать с генератора. Самый простой самодельный генератор — это герметичная ёмкость с жидкостью, в которую погружаются электроды. Для такого устройства достаточно источника питания в 12 В.

Штуцер устанавливается на крышке конструкции. Он отводит смесь водорода с кислородом. Собственно, это и есть основа генератора для водородного двигателя, которая подключается к ДВС.

Чтобы создать полноценную систему также понадобится дополнительный накопитель и аккумулятор. В качестве корпуса лучше всего использовать водопроводный фильтр или же можно купить специальную установку. В последней применяются цилиндрические электроды повышенной производительности.

Как видите, выделить нужный газ для реакции не так-то уж и сложно. Намного сложнее произвести его в нужном для водородного двигателя количестве. Чтоб повысить эффективность необходимо использовать электроды из меди. В крайнем случае подойдёт и нержавейка.

В ходе реакции ток должен подаваться с разной силой. Поэтому без электронного блока не обойтись. К тому же в резервуаре всегда должно быть определённое количество воды, чтобы реакция проходила в нормальных условиях. Система автоматической подпитки в водородном двигателе решает эту проблему. Интенсивность электролиза обеспечивает достаточное количество соли.

Важно! Если вода дистиллированная, электролиза не будет вовсе.

Чтобы сделать воду для водородного двигателя необходимо взять 10 литров жидкости и добавить столовую ложку гидроксида.

Устройство водородного двигателя

В первую очередь нужно позаботиться о дополнительных резервуарах и трубопроводе. Водородный двигатель нуждается в датчике уровня воды, который устанавливается в середине крышки. Это предотвратит ложное срабатывание при движении вверх-вниз. Именно он будет давать команду системе автоматической подпитки, когда это понадобится.

Особую роль играет датчик давления. Он включается на показателе в 40 psi. Как только внутреннее давление достигнет показателя в 45 psi, подкачка отключается. При превышении 50 psi сработает предохранитель.

Предохранитель водородного двигателя должен состоять из двух частей: вентиля аварийного сброса и разрывного диска. Разрывной диск активируется, когда давление достигает 60 psi, не нанося никакого вреда системе.

Для отвода тепла нужно использовать самую холодную свечу. Не подходят свечи с платиновыми наконечниками. Платина — отличный катализатор для реакции водорода и кислорода.

Важно! Уделите особое внимание созданию вентиляции картера водородного двигателя.

Важную роль в электрической схеме водородного двигателя играет таймер 555. Он выполняет роль импульсного генератора. Мало того, с его помощью можно регулировать частоту и ширину импульса.

Важно! Таймер имеет три частотных диапазона. Сопротивление резисторов в пределах 100 Ом. Подключение происходит параллельно.

Третий выход второго таймера импульсного водородного генератора подключается к резисторам на 220 и 820 Ом. Транзистор усиливает ток до нужной величины.  За его защиту отвечает диод 1N4007. Это обеспечивает нормальную работу всей системы.

Итоги

Сейчас водородный двигатель уже не плод фантазии учёных, а вполне реальная разработка, которую можно сделать самостоятельно. Конечно, по характеристикам подобный агрегат будет уступать заводской модели. Но экономия для ДВС всё равно будет заметной.

Водородные двигатели не просто помогают сократить потребление бензина, но и являются полностью безопасными для окружающей среды. Именно поэтому уже в первом квартале продажи водородного автомобиля марки «Тойота» побили все рекорды в Японии.

Источник: https://mashintop.ru/articles.php?id=2213

Как сделать водородный генератор для дома своими руками

Мы привыкли считать самым доступным видом топлива природный газ. Но оказывается, у него есть достойная альтернатива – водород, получаемый при расщеплении воды. Исходное вещество для выработки этого топлива мы получаем вообще бесплатно. А если еще и сделать водородный генератор своими руками, экономия будет просто потрясающей. Так ведь?

Мы готовы поделиться с вами ценной информацией о вариантах и правилах сборки технической установки, предназначенной для производства водорода. Изучение представленной вашему вниманию статьи станет гарантией изготовления безотказно действующего прибора.

Желающим собственноручно соорудить генератор дешевого, но весьма продуктивного горючего мы предлагаем обстоятельно изложенную инструкцию. Приводим рекомендации по грамотной эксплуатации. В качестве информативных дополнений, наглядно объясняющих принцип действия, использованы фото-приложения и видео.

Методы получения водорода

На уроках химии средней школы когда-то давались пояснения на тот счёт, как получить водород из обычной воды, вытекающей из под крана. Есть в химической сфере такое понятие – электролиз. Именно благодаря электролизу имеется возможность получать водород.

Простейшая водородная установка представляет собой некую ёмкость, заполненную водой. Под слоем воды размещаются два пластинчатых электрода. К ним подводится электрический ток. Так как вода является отличным проводником электрического тока, между пластинами устанавливается контакт с малым сопротивлением.

Проходящий сквозь малое водяное сопротивление ток способствует образованию химической реакции, в результате которой образуется водород.

Казалось бы, всё просто и остаётся совсем немного – собрать образовавшийся водород, чтобы применить его в качестве энергетика. Но в химии никогда не обходится без тонких деталей.

Так и здесь: если водород соединяется с кислородом, при определённой концентрации образуется взрывоопасная смесь. Этот момент является одним из критичных явлений, ограничивающих возможности построения достаточно мощных домашних станций.

Конструкция водородного генератора

Для постройки генераторов водорода своими руками обычно берут в качестве основы классическую схему установки Брауна. Такой электролизёр средней мощности состоит из группы ячеек, каждая из которых содержит группу пластинчатых электродов. Мощность установки определяется общей площадью поверхности пластинчатых электродов.

Ячейки помещаются внутрь ёмкости, хорошо изолированной от внешней среды. На корпус резервуара выводятся патрубки для подключения водяной магистрали, вывода водорода, а также контактная панель подключения электричества.

Аппарат генерации водорода, спроектированный по схеме Брауна. По всем расчётам эта установка вполне должна обеспечить домашнее хозяйство теплом и светом. Другой вопрос – какие габариты и мощности позволят это сделать (+)

Схема генератора Брауна, кроме всего прочего, предусматривает наличие водяного затвора и обратного клапана. За счёт этих элементов организуется защита установки от обратного хода водорода. По такой схеме теоретически не исключается сборка водородной установки, к примеру, для организации отопления загородного дома.

Водородное отопление в доме

Собрать генератор водорода для эффективного отопления дома – затея, может быть не фантастическая, но явно крайне нерентабельная. Для того чтобы получить необходимый объём водорода под домашнюю котельную, потребуется не только мощная электролизная установка, но также значительный объём электрической энергии.

Компенсация затраченного электричества полученным в домашних условиях водородом видится процессом нерациональным.

Реально действующий водородный генератор домашнего назначения. Единственное, что огорчает – это всего лишь экспериментальный вариант, способный разве что показать, как из искры возникает пламя

Тем не менее, попытки решить задачу, как сделать водородный генератор для дома своими руками, не прекращаются. С принципом работы и устройством одной из проверенных на практике моделей водородного котла ознакомит статья, с которой мы рекомендуем ознакомиться.

И вот пример одного из пыточных вариантов:

1. Подготавливается герметичная надёжная ёмкость.
2. Делаются трубчатые или пластинчатые электроды.
3. Собирается схема управления рабочим напряжением и током.
4. Делаются дополнительные модули для рабочей станции.
5. Подбираются аксессуары (шланги, провода, крепёж).

Естественно, потребуется инструментальный набор, включая специальное оборудование, например, осциллограф и частотомер. Укомплектовавшись всем необходимым, можно приступать непосредственно к изготовлению водородной отопительной установки для дома.

Реализация проекта своими руками

Изначально потребуется сделать ячейку генерации водорода. Топливная ячейка имеет габаритные размеры чуть меньше внутренних размеров длины и ширины корпуса генератора. По высоте размер блока с электродами составляет 2/3 высоты основного корпуса.

Ячейку можно сделать из текстолита или оргстекла (толщина стенки 5-7 мм). Для этого нарезаются по размерам пять текстолитовых пластин. Из них склеивается (эпоксидным клеем) прямоугольник, нижняя часть которого остаётся открытой.

Примерно такие пластины из органического стекла образуют корпус топливной ячейки водородного генератора. Правда, здесь показан несколько иной вариант инженерной мысли – под сборку и скрепление винтами

На верхней стороне прямоугольника высверливаются нужное количество мелких отверстий под хвостовики электродных пластин, одно мелкое отверстие для датчика уровня, плюс одно отверстие диаметром 10-15 мм для выхода водорода.

Внутри прямоугольника размещаются платины электродов, контактные хвостовики которых выводят через отверстия верхней пластины за пределы ячейки. Устанавливается датчик уровня воды на отметке 80% заполнения ячейки. Все переходы в текстолитовой пластине (кроме выхода водорода) заливают эпоксидным клеем.

Отверстие выхода водорода нужно оснастить штуцером – закрепить его механически, применяя уплотнение или же вклеить. Собранная ячейка генерации водорода размещается внутри  главного корпуса устройства и по верхнему периметру тщательно герметизируется (опять же можно применить эпоксидную смолу).

Таким был выбран корпус генератора водорода для очередного экспериментального проекта. Привлекает простая идея, но вряд ли этот вариант подойдёт для мощной станции, предназначенной под нагрев помещений частного дома

Но перед тем как заложить ячейку внутрь, корпус генератора нужно подготовить:

• сделать подвод для воды в области днища;
• изготовить верхнюю крышку с крепежом;
• подобрать надёжный уплотнительный материал;
• разместить на крышке электрический клеммник;
• разместить на крышке водородный коллектор.

В результате должен получиться частично готовый к действию водородный генератор после того, как:

1. Топливная ячейка загружена в корпус.
2. Электроды подключены на клеммнике крышки.
3. Штуцер выхода водорода соединён с водородным коллектором.
4. Крышка установлена на корпус через уплотнитель и закреплена.

Останется только подключить воду и дополнительные модули.

Дополнения к водородному генератору

Самодельное устройство для получения водорода необходимо дополнить вспомогательными модулями. Например, модулем подачи воды, который функционально объединяется с датчиком уровня, установленным внутри генератора.

В простом виде такой модуль представлен водяным насосом и контроллером управления. Насос управляется контроллером по сигналу датчика, в зависимости от уровня воды внутри топливной ячейки.

Дополнительные конструктивные элементы, которые требуется включать в конструкцию любой водородной станции и даже экспериментальной. Без устройств автоматики, контроля и защиты водородный генератор эксплуатировать нельзя

По сути, желательно также иметь устройство, регулирующее частоту электрического тока и уровень напряжения, подаваемых на клеммы рабочих электродов топливной ячейки. Как минимум, электрический модуль должен оснащаться стабилизатором напряжения и защитой от перегрузки по току.

Водородный коллектор, в простейшем его виде, выглядит как трубка, где размещается вентиль, манометр, обратный клапан. От коллектора забор водорода осуществляется через обратный клапан и фактически уже может подаваться к потребителю.

Водородный коллектор и манометрический измерительный прибор – неотъемлемые детали водородной установки, благодаря которым обеспечивается распределение газа и контроль давления

Но на практике всё несколько сложнее. Водород – взрывоопасный газ, имеющий высокую температуру сгорания. Поэтому просто взять и закачать водород в систему отопительного котла в качестве топлива – так сделать не получится.

Критерии качества установки

Собрать качественную эффективную и продуктивную установку в домашних условиях крайне сложно. К примеру, если даже взять в расчёт такой критерий, как металл, из которого делаются электродные пластины или трубки, уже есть риск столкнуться с проблемами.

Долговечность электродов зависит от вида металла и его свойств. Можно, конечно, использовать ту же самую нержавейку, но продолжительность жизни таких элементов будет недолгой.

Некая пародия электродных пластин для генератора водорода. Взяты пластины от обычного переменного конденсатора, которые сделаны из алюминия. Таких электродов хватит ровно на полчаса работы даже в составе малой экспериментальной системы

Существенную роль играют также монтажные размеры. Необходимы расчёты с высокой точностью по отношению к требуемой мощности, качеству воды и прочим параметрам.

Так, если величина зазора между рабочими электродами окажется вне расчётного значения, водородный генератор может не функционировать вовсе. В худшем случае мощность, на которую делался расчёт, окажется в несколько раз меньшей.

Возвращаясь к безопасной эксплуатации системы, следует также не забывать о внедрении в конструкцию так называемого водяного затвора, препятствующего обратному движению газа.

Несмотря на довольно внушительное число разработок самодельных генераторов водорода, реально эффективного варианта пока нет. Все модели уступают заводскому оборудованию

Генератор промышленного изготовления

На уровне промышленного производства технологии изготовления водородных генераторов бытового назначения постепенно осваиваются и развиваются. Как правило, выпускаются энергетические станции домашнего применения, мощность которых не превышает 1 кВт.

Такой аппарат рассчитан на выработку водородного топлива в режиме постоянного функционирования не более чем в течение 8 часов. Главное их предназначение – энергоснабжение отопительных систем.

Также разрабатываются и производятся установки под эксплуатацию в составе кондоминиумов. Это уже более мощные конструкции (5-7 кВт), назначение которых не только энергетика отопительных систем, но также выработка электричества. Такой комбинированный вариант быстро набирает популярность в западных странах и в Японии.

Комбинированные водородные генераторы характеризуются как системы с высоким КПД и небольшим выбросом углекислого газа.

Пример реально действующей промышленно изготовленной станции мощностью до 5 кВт. Подобные установки в перспективе планируется делать под оснащение коттеджей и кондоминиумов

Российская промышленность тоже начала заниматься этим перспективным видом добычи топлива. В частности, «Норильский никель» осваивает технологии производства водородных установок, в том числе бытовых.

Планируется использовать самые разные типы топливных элементов в процессе разработки и производства:

• протонно-обменные мембранные;
• ортофосфорно-кислотные;
• протонно-обменные метанольные;
• щелочные;
• твердотельные оксидные.

Между тем процесс электролиза является обратимым. Этот факт говорит о том, что есть возможность получать уже нагретую воду без сжигания водорода.

Кажется, это очередная идея, ухватившись за которую можно запускать новый виток страстей, связанных с бесплатной добычей топлива для домашнего котла.

Выводы и полезное видео по теме

Экспериментируя дома с самодельными моделями, нужно приготовиться к самым неожиданным результатам, но негативный опыт – это тоже опыт:

Водородные генераторы для дома, изготовленные своими руками, – это пока что проект, существующий на уровне одной идеи. Практически реализованных проектов водородных генераторов своими руками нет, а те, что позиционируются в сети – воображения их авторов или же чисто теоретические варианты.

Так что остаётся рассчитывать только на промышленный дорогостоящий продукт, который обещает появиться уже в ближайшем будущем.

Источник: https://sovet-ingenera.com/eco-energy/bio-fuel/vodorodnyj-generator-svoimi-rukami.html

Делаем водородный генератор: принцип работы, устройство, применение

Водород практически идеальный вид топлива, но проблема заключается в том, что он на нашей планете встречается только в виде соединений с другими химическими элементами. Доля «чистого» вещества в атмосфере составляет не более 0,00005%. Учитывая такие реалии, становится актуальным вопрос о водородном генераторе. Рассмотрим принцип работы такого устройства, его конструктивные особенности, сферу применения и возможность самостоятельного изготовления.

Описание и принцип работы водородного генератора

Есть несколько методик выделения водорода и из других веществ, перечислим наиболее распространенные:

1. Электролиз, данная методика наиболее простая и может быть реализована в домашних условиях. Через водный раствор, содержащий соль, пропускается постоянный электрический ток, под его воздействием происходит реакция, которую можно описать следующим уравнением: 2NaCl + 2H2O→2NaOH + Cl2 + H2↑. В данном случае пример приведен для раствора обычной кухонной соли, что не лучший вариант, поскольку выделяющийся хлор является ядовитым веществом. Заметим, что полученный данным способом водород наиболее чистый (порядка 99,9%).
2. Путем пропускания водяного пара над каменноугольным коксом, нагретым до температуры 1000°С, при таких условиях протекает следующая реакция: Н2О + С ⇔ СО↑ + H2↑.
3. Добыча из метана путем конверсии с водяным паром (необходимое условие для реакции – температура 1000°С): СН4 + Н2О ⇔ СО + 3Н2. Второй вариант – окисление метана: 2СН4 + О2 ⇔ 2СО + 4Н2.
4. В процессе крекинга (переработки нефти) водород выделяется в качестве побочного продукта. Заметим, что в нашей стране все еще практикуется сжигание этого вещества на некоторых нефтеперерабатывающих заводах ввиду отсутствия необходимого оборудования или достаточного спроса.

Из перечисленных вариантов последний наименее затратный, а первый наиболее доступный, именно он положен в основу большинства генераторов водорода, в том числе и бытовых. Их принцип действия заключается в том, что в процессе пропускания тока через раствор, положительный электрод притягивает отрицательные ионы, а электрод с противоположным зарядом – положительные, в результате происходит расщепление вещества.

Пример электролиза на растворе хлорида натрия

Конструктивные особенности и устройство генератора водорода

Если с получением водорода проблем сейчас практически нет, то его транспортировка и хранение до сих пор остается актуальной задачей. Молекулы этого вещества настолько малы, что могут проникать даже сквозь металл, что несет определенную угрозу безопасности. Хранение в абсорбированном виде пока не отличается высокой рентабельностью. Поэтому наиболее оптимальный вариант – генерация водорода непосредственно перед его использованием в производственном цикле.

Для этой цели изготавливаются промышленные установки для генерации водорода. Как правило, это электролизеры мембранного типа. Упрощенная конструкция такого устройства и принцип работы приведен ниже.

Упрощенная схема водородного генератора мембранного типа

Обозначения:

• А – трубка для отвода хлора (Cl2).
• B – отвод водорода (Н2).
• С – анод, на котором происходит следующая реакция: 2CL—→CL2 + 2е—.
• D – катод, реакцию на нем можно описать следующим уравнением: 2Н2О + 2е— →Н2 + ОН—.
• Е – раствор воды и хлористого натрия (Н2О & NaCl).
• F – мембрана;
• G – насыщенный раствор хлористого натрия и образование каустической соды (NaОН).
• H – отвод рассола и разбавленной каустической соды.
• I – ввод насыщенного рассола.
• J – крышка.

Конструкция бытовых генераторов значительно проще, поскольку в большинстве своем они не вырабатывают чистый водород, а производят газ Брауна. Так принято называть смесь кислорода и водорода. Этот вариант наиболее практичен, не требуется разделять водород и кислород, то можно значительно упростить конструкцию, а значит и сделать ее дешевле. Помимо этого полученный газ сжигается по мере его выработки. Хранить и накапливать его в домашних условиях не только проблематично, но и небезопасно.

Конструкция водородной ячейки бытового электролизера

Обозначения:

• а – трубка для отвода газа Брауна;
• b – впускной коллектор подачи воды;
• с – герметичный корпус;
• d – блок пластин электродов (анодов и катодов), с установленными между ними изоляторами;
• e – вода;
• f – датчик уровня воды (подключается к блоку управления);
• g – фильтр водоотделения;
• h – подвод питания, подаваемого на электроды;
• i – датчик давления (подает сигнал блоку управления при достижении порогового уровня);
• j – предохранительный клапан;
• k – отвод газа с предохранительного клапана.

Характерная особенность таких устройств – использование блоков электродов, поскольку не требуется сепарирование водорода и кислорода. Это позволяет сделать генераторы довольно компактными.

Блоки электродов для установки, которая производит газ Брауна

Сферы применения водородного генератора

Ввиду проблем, связанных с транспортировкой и хранением водорода, такие устройства востребованы в производствах, где наличие этого газа требует технологический цикл. Перечислим основные направления:

1. Производства, связанные с синтезом хлороводорода.
2. Изготовление топлива для ракетных двигателей.
3. Создание удобрений.
4. Производство нитрида водорода (аммиака).
5. Синтез азотной кислоты.
6. В пищевой промышленности (для получения твердых жиров из растительных масел).
7. Обработка металла (сварка и резка).
8. Восстановление металлов.
9. Синтез метилового спирта
10. Изготовление соляной кислоты.

Основные сферы применения генераторов водорода в промышленности

Несмотря на то, что производство водорода в процессе переработки нефти дешевле, чем его получение путем электролиза, как уже указывалось выше, возникают сложности с транспортировкой газа. Строить опасные химические производства, непосредственно, рядом с перерабатывающими нефть заводами не всегда позволяет экологическая обстановка. Помимо этого водород, полученный путем электролиза, значительно чище, чем при крекинге нефти. В связи с этим на промышленные водородные генераторы всегда высокий спрос.

Бытовое применение

В быту также есть применение водороду. В первую очередь это автономные отопительные системы. Но здесь некоторые особенности. Установки по производству чистого водорода стоят значительно дороже, чем генераторы газа Брауна, последние даже можно собрать самостоятельно. Но при организации отопления дома необходимо учитывать, что температура горения газа Брауна значительно выше, чем у метана, поэтому потребуется специальный котел, который несколько дороже обычного.

Топливный котел должен иметь соответствующую метку

В интернете можно встретить немало статей, в которых написано, что для гремучего газа можно использовать обычные котлы, это делать категорически нельзя. В лучшем случае они быстро выйдут из строя, а в худшем могут стать причиной печальных или даже трагических последствий. Для смеси Брауна предусмотрены специальные конструкции с более термостойким соплом.

Необходимо заметить, что рентабельность отопительных систем на основе водородных генераторов вызывает большое сомнение ввиду низкого КПД. В таких системах имеются двойные потери, во-первых, в процессе генерации газа, во-вторых, при нагреве воды в котле. Дешевле для отопления сразу нагревать воду в электрическом бойлере.

Не менее спорная реализация для бытового использования, при которой газом Брауна обогащают бензин в топливной системе двигателя автомобиля с целью экономии.

Применение генератора ННО в авто

Обозначения:

• а – генератор ННО (принятое обозначение для газа Брауна);
• b – отвод газа в камеру сушки;
• с – отсек для удаления водяных паров;
• d – возвращение конденсата в генератор;
• е – подача осушенного газа в воздушный фильтр топливной системы;
• f – автомобильный двигатель;
• g – подключение к аккумулятору и электрогенератору.

Нужно заметить, что в некоторых случаях такая система даже работает (если ее собрать правильно). Но точные параметры, коэффициент прироста мощности, процент экономии вы не найдете. Эти данные сильно размыты, и достоверность их вызывает сомнения. Опять же не ясен вопрос, насколько уменьшится ресурс двигателя.

Но спрос порождает предложения, в интернетах можно найти подробные чертежи таких приспособлений и инструкцию по их подключению. Есть и готовые модели, сделанные в стране Восходящего Солнца.

Делаем простейший генератор водорода своими руками пошагово

Расскажем, как можно сделать самодельный генератор для получения смеси водорода и кислорода (ННО). Его мощности на отопления дома не хватит, но для газовой горелки для резки металла количество полученного газа будет достаточным.

Рис. 8. Схема газовой горелки

Обозначения:

• а – сопло горелки;
• b – трубки;
• c – водные затворы;
• d – вода;
• е – электроды;
• f – герметичный корпус.

В первую очередь делаем электролизер, для этого нам понадобится герметичная емкость и электроды. В качестве последних используем стальные пластины (их размер выбираем произвольно, в зависимости от желаемой производительности), прикрепленные к диэлектрическому основанию. Соединяем между собой все пластины каждого из электродов.

Когда электроды готовы их надо укрепить в емкости таким образом, чтобы места подключения проводов питания были выше предполагаемого уровня воды. Провода от электродов идут к блоку питания на 12 вольт или автомобильному аккумулятору.

В крышке емкости делаем отверстие под трубку для выхода газа. В качестве водных затворов можно использовать обычные стеклянные банки емкостью 1 литр. Заполняем их на 2/3 водой и подключаем к электролизеру и горелке, как показано на рисунке 8.

Наполняем электролизер водой, в которую добавлена обычная кухонная соль.

Подаем напряжение на электроды и проверяем работу устройства.

Источник: https://www.asutpp.ru/opisanie-i-princip-raboty-vodorodnogo-generatora.html

Что такое двигатель на водородном топливе, как собрать его своими руками

23 сентября 2019

Сто лет назад количество машин на Земле исчислялось тысячами. Сегодня у каждого седьмого человека есть автомобиль. Многие геологи считают, что в ближайшие несколько десятилетий поставки бензина (и всего остального, сделанного из нефти) начнут сокращаться. Если это произойдет, откуда получать топливо?

Двигатель на водородном топливе

Есть две перспективы. Первая (краткосрочная) — необходимо добиться большей эффективности использования нефтетоплива, долгосрочная — решением может стать переключение транспортных средств с бензиновых/дизельных двигателей на электрические топливные элементы (электрохимические генераторы), работающие на водороде, которые никогда не разряжаются. Бесшумные, не загрязняющие окружающую среду, это одни из самых экологически чистых источников энергии, когда-либо разработанных. Разберёмся, как они работают.

Есть два способа заставить современный автомобиль двигаться:

1. Использовать двигатель внутреннего сгорания (ДВС). В процессе сжигания нефотетоплива вырабатывается тепло, благодаря чему транспортное средство может ехать.
2. Электромобили работают совершенно по-другому. Там используются аккумуляторы, которые подают электроэнергию на электродвигатели, напрямую приводящие в движение колеса.

Есть гибридные автомобили, сочетающие оба варианта, водитель может переключатся между ними в соответствии с условиями вождения. Устройство водородного двигателя — нечто среднее между ДВС и аккумулятором. Он вырабатывает энергию, используя топливо из бака (газообразный водород под давлением, а не бензин или дизель). Процесса сжигания нет, H2 химически соединяется с кислородом из воздуха, образуя воду. Высвобождаемое электричество используется для питания электродвигателя. Никаких выхлопных газов.

Что происходит внутри

В основе принципа действия водородного двигателя лежит электрохимическая реакция. Состав топливного элемента — это три основные части:

• положительно (желтая) и отрицательно (сиреневая) заряженные клеммы;
• электролит (серый).

Электричество возникает следующим образом:

1. Газообразный H2 из резервуара подаётся к положительному полюсу. Поскольку вещество взрывоопасно, бак должен быть чрезвычайно прочным.
2. Кислород из воздуха (голубые капли) идёт по второй трубке.
3. Положительная клемма металлическая (платина или палладий). Достигая катализатора, атомы H2 распадаются на ионы и электроны.
4. Положительно заряженные протоны притягиваются к отрицательному полюсу, двигаясь к нему через электролит. Последний представляет собой тонкую полимерную мембрану.
5. Электроны проходят через внешнюю цепь.
6. Приходит в действие электродвигатель, заставляющий колёса автомобиля двигаться.
7. На отрицательной клемме протоны и электроны рекомбинируют с кислородом путём химической реакции, которая производит воду.
8. Выхлоп — водяной пар.

Процесс будет продолжаться до тех пор, пока есть запасы H2 и O2. Поскольку воздух всегда доступен, единственный ограничивающий фактор — количество водорода H2 в баке.

Практическое использование водородного двигателя

Производство водорода H2 путём электролиза требует довольно много энергии. Это проблема, поскольку объём топливного бака придётся увеличить. Облегчить конструкцию можно, если использовать углепластик, что сильно увеличивает стоимость. Другой минус водородных двигателей — водород трудно хранить длительное время, его чрезвычайно маленькие молекулы легко просачиваются, а утечка может привести к возгоранию.

Ещё один отрицательный момент — энергоэффективность, КПД такого движка не превысит 30%, тогда как для электромобилей этот показатель достигает 70-80%. Плюс ко всему трудно найти заправку.

Преимущества тоже есть. Заправить машину можно за 5 минут, тогда как зарядка электромобиля занимает от получаса до 12 часов. У транспортных средств на топливных элементах такой же запас хода, как у обычных газовых машин, хотя их характеристики с возрастом ухудшаются. Но главный плюс — экологичность.

Как сделать водородный двигатель своими руками

Создание генератора водорода — эффективный способом существенного сокращения топливных расходов. Задача — подать в камеру сгорания специальный газ (система Брауна). Ниже приведена простая пошаговая инструкция.

1. Сборка электролита

Используйте 8 электролитических пластин из нержавеющей стали (16×20 см), уложив их друг на друга. У них уже должно быть отверстие сверху. Просверлите еще по одному отверстию толщиной 1 см. Между ними поместите ПВХ проставки (толщиной 3 мм). Стальные пластины не должны касаться друг друга. С помощью винтового соединения скрепите конструкцию.

2. Подготовка пластикового контейнера

Подготовьте ёмкость. Вставьте два длинных винта внутрь крышки, зазоры закройте герметиком. Прикрепите провод к каждому винту, обмотав его вокруг, оставьте снаружи контейнера. Сделайте еще одно отверстие в крышке и вставьте туда резиновый шланг, погрузив его в воду. Другой конец трубки должен открываться в пластиковый корпус воздухозаборника автомобиля.

Нужно будет просверлить отверстие в корпусе, чтобы вставить трубку. Для более прочного соединения используйте фитинги из ПВХ на обоих концах. Налейте дистиллированную воду, заполнив половину объёма. Положите пол чайной ложки соли или полную пищевой соды, хорошо перемешайте.

Поместите электролит из нержавеющей стали в контейнер, убедившись, что он хорошо погружен. Любые промежутки внутри ёмкости должны быть заполнены герметиком, чтобы предотвратить утечку газа. Внутри тары мгновенно образуются пузырьки, газ начал вырабатываться.

3. Подключение к источнику питания

Соедините выводы винтов контейнера с положительными и отрицательными клеммами источника постоянного тока с помощью зажимов. Если провода не обеспечивают убедительного соединения, используйте вместо этого барашковые гайки.

Можно подключить его напрямую к аккумулятору, отрицательный контакт подключается к аналогичному выводу батареи, а положительный — к реле зажигания блока предохранителей. Это необходимо для того, чтобы генератор включался только тогда, когда автомобиль тоже включен.

Сделать полноценный водородный двигатель для автомобиля своими руками не получится, поскольку технология довольно сложная.

Источник: https://altenergiya.ru/vodorod/chto-takoe-dvigatel-na-vodorodnom-toplive-kak-sobrat-ego-svoimi-rukami.html

Водородный генератор своими руками — рекомендации по изготовлению самодельного устройства

Мысль о том, что водоемы планеты буквально переполнены самым безупречным с точки зрения экологии топливом – водородом, — давно бередит умы ученых.

За все время было предложено немало решений, позволяющих получать этот газ в чистом виде.

Как выяснилось, добывать горючее из воды может каждый из нас при помощи простого процесса, называемого электролизом. Далее мы узнаем, как сделать водородный генератор своими руками для отопления.

Особенности водородного генератора

Чистый водород выделяется в ходе разнообразных химических реакций, но такой способ его добычи является довольно сложным, а зачастую и слишком дорогим.

Исключение составляют технологические процессы, при которых газ образуется как побочный продукт, но такое его производство имеет пока мизерные объемы.

Гораздо проще выделять водород из воды, пропуская через нее электрический ток – этот процесс и называют электролизом. Сначала молекула Н2О распадается на атом водорода Н и гидроксогруппу ОН, затем происходит окончательное разделение кислорода и водорода.

Первый, имея отрицательный заряд, устремляется к аноду, второй – к катоду. Элементы накапливаются в виде пузырьков, которые, достигнув определенного размера, отрываются от электрода и всплывают. Далее кислород и водород без всякого разделения (эта смесь получила название «газа Брауна») поступают в горелку, где в процессе сжигания снова превращаются в воду. Чтобы подача готового продукта происходила без затруднений, водородные генераторы часто оборудуют воздушным дренажом.

Очевидно, что производительность установки будет возрастать с увеличением площади контакта между водой и электродами. По этой причине последние выполняют в виде пластин. Они собираются в конструкции, напоминающие стальные ребристые радиаторы отопления.

С целью увеличения производительности сегодня применяют цилиндрические электроды, а также имеющие более сложную форму.

Скорость выделения водорода зависит и от материала электродов.

Вместо меди или нержавеющей стали в современных «продвинутых» генераторах применяют особые сплавы, которые стоят достаточно дорого.

Еще одно условие – вода должна пропускать ток. Отметим, что в дистиллированном виде она является диэлектриком. Проводником электричества эту жидкость делают ионы, на которые распадаются растворенные в ней вещества, в первую очередь соли. Чем более крутым является раствор, тем лучше он будет пропускать ток.

С увеличением размеров электрода уменьшается мощность выделения тепла при пропускании через него электрического тока. Это очень важный момент, поскольку при нагреве свыше 65 градусов пластины интенсивно покрываются налетом, который придется постоянно счищать.

Преимущества использования

Главное достоинство водорода как топлива состоит в его абсолютной безвредности: при сгорании этого вещества образуется чистый водяной пар.

Ни один другой вид топлива не может похвастаться этим качеством.

Даже природный газ при сжигании образует углекислоту, которая, как принято сегодня считать, приводит к возникновению парникового эффекта.

Важным достоинством является и то, что для перехода на водородное топливо газовый котел, как и двигатель внутреннего сгорания, почти не нужно переделывать.

Негативные стороны водородного типа обогрева зданий

[sticky-ad id=13532]

В дискуссиях на тему целесообразности применения водородного топлива для систем отопления скептики приводят весомые аргументы:

1. Высокая стоимость: даже в самых эффективных электролизных установках, созданных на сегодняшний день, для получения водорода приходится тратить в 2 раза больше энергии, чем дает последующее его сжигание.
2. Взрывоопасность: в способности водорода легко взрываться люди убедились во время крушения дирижабля «Гинденбург», баллон которого был заполнен именно этим газом.
3. Сложность подготовительного процесса: получить водород из воды – это полдела. Для эффективного использования в теплогенераторах он должен подаваться при стабильном давлении, для чего понадобятся компрессор и дополнительный резервуар с редуктором. Кроме того, нужно будет избавиться от водяного пара, что потребует применения осушителя.

Таким образом, установка для получения водорода превращается в целый комбинат, который далеко не каждый домовладелец сможет приобрести и разместить у себя.

Создание водородного генератора своими руками

Установку для выделения водорода из воды достаточно просто изготовить самостоятельно. По своим характеристикам она не будет сильно уступать покупной, зато обойдется гораздо дешевле. Рассмотрим последовательно этапы создания.

Проект (чертеж)

Для изготовления генератора понадобится герметично закрывающаяся емкость, которая перед началом производства водорода будет заполняться водой.

Расположенные внутри электроды будут иметь вид набора пластин (понадобится 16 штук), установленных с зазором в 1 мм.

Чтобы его обеспечить, между пластинами нужно поместить нейлоновые прокладки (допускается любой другой диэлектрик).

Расстояние в 1 мм является оптимальным: если его увеличить – придется наращивать силу тока; при уменьшении зазора будет затруднен выход газовых пузырьков. Пластины будут поочередно соединяться с анодом и катодом 12-вольтного источника питания. При этом их необходимо надеть на ось, также изготовленную из диэлектрического материала.

Когда электроды будут закреплены на держателе, его необходимо будет прикрепить к крышке корпуса снизу.

Для отбора газовой смеси в крышку корпуса врезается трубка от обычной капельницы. Кроме того, в ней необходимо просверлить еще два отверстия, через которые будут пропущены провода. После сборки установки все отверстия в крышке нужно будет загерметизировать с помощью силиконового герметика или клея.

Важным компонентом генератора является гидрозатвор. Для его изготовления понадобится небольшая емкость (подойдет обычная бутылка), куда перед применением устройства необходимо будет налить воду. В герметично закрывающейся крышке нужно просверлить два отверстия: в одно пропускаем трубку от генератора (ее необходимо опустить до самого дна), а во второе – еще одну трубку, по которой газовая смесь будет поступать к горелке. Отверстия в крышке гидрозатвора также должны быть герметизированы. Воду в бутылку следует наливать на ¾ ее объема.

Чтобы вода, залитая в корпус генератора, имела лучшую проводимость, в нее нужно добавить пару столовых ложек поваренной соли или каустической соды (гидроксид натрия).

Подбор электродов

Материал, из которого будут изготовлены электроды, должен обладать малым электрическим сопротивлением и быть химически инертным по отношению к кислороду и имеющимся в растворе веществам.

При несоблюдении второго требования будет иметь место химическая реакция с участием подключенных к катодному полюсу электродов, вследствие которой раствор станет насыщаться посторонними веществами.

Именно поэтому медь – один из лучших проводников – в водном растворе применять нельзя. Вместо нее рекомендуется использовать нержавеющую сталь. Оптимальная толщина для пластин-электродов из этого материала – 2 мм.

Контейнер

С учетом опасности взрыва корпус генератора следует изготавливать из прочного и пластичного материала, устойчивого к высоким температурам. Лучше всего этим требованиям соответствует сталь. Необходимо только полностью исключить контакт проводов или электродов с корпусом, следствием которого будет короткое замыкание.

Водородный генератор для автомобиля своими руками (чертежи)

Обогащение топливно-воздушной смеси водородом способствует снижению расхода горючего. По свидетельству некоторых автолюбителей, экономия топлива может составить до 30%.

За основу автомобильного генератора водорода принято устройство, которое было описано в предыдущем разделе. Разница состоит в отсутствии гидрозатвора (полученный водород сразу направляется во впускной коллектор) и наличии блока управления. Последний будет регулировать силу тока между электродами в зависимости от числа оборотов двигателя.

Самостоятельное изготовление такого блока под силу только тем, кто свободно ориентируется в радиоэлектронике, поэтому мы рекомендуем воспользоваться покупным вариантом. Тем более что блоки заводского изготовления всю работу по регулированию производительности водородного генератора берут на себя, не требуя участия пользователя.

Элементы системы для автомобильного генератора

Необходимо очень тщательно уплотнять все соединения: утечка водорода может привести к пожару.

Герметичность конструкции лучше всего проверять мыльной пеной: утечки, если таковые имеются, проявят себя постоянно появляющимися и растущими пузырями.

Корпус автомобильного генератора водорода можно изготовить из водопроводного фильтра, который является достаточно прочным. Объем его невелик и чтобы установку не приходилось слишком часто заправлять, ее можно дополнительно оборудовать баком для хранения запаса раствора. К рабочей емкости он присоединяется двумя трубками.

на тему

Источник: https://aquacomm.ru/vodosnabzenie/zagorodnyie-doma-v/avtonomnoe-vodosnabzhenie/vodorodnyj-generator-svoimi-rukami.html

Водородный генератор своими руками – схема, конструкция установки, чертежи

Удорожание энергоносителей стимулирует поиск более эффективных и дешевых видов топлива, в том числе на бытовом уровне. Более всего умельцев–энтузиастов привлекает водород, чья теплотворная способность втрое превышает показатели метана (38.8 кВт против 13.8 с 1 кг вещества). Способ добычи в домашних условиях, казалось бы, известен – расщепление воды путем электролиза. В действительности проблема гораздо сложнее. Наша статья преследует 2 цели:

• разобрать вопрос, как сделать водородный генератор с минимальными затратами;
• рассмотреть возможность применения генератора водорода для отопления частного дома, заправки авто и в качестве сварочного аппарата.

Краткая теоретическая часть

Водород, он же hydrogen, – первый элемент таблицы Менделеева – представляет собой легчайшее газообразное вещество, обладающее высокой химической активностью. При окислении (то бишь, горении) выделяет огромное количество теплоты, образуя обычную воду. Охарактеризуем свойства элемента, оформив их в виде тезисов:

1. Горение водорода – процесс экологически чистый, никаких вредных веществ не выделяется.
2. Благодаря химической активности газ в свободном виде на Земле не встречается. Зато в составе воды его запасы неиссякаемы.
3. Элемент добывается в промышленном производстве химическим способом, например, в процессе газификации (пиролиза) каменного угля. Зачастую является побочным продуктом.
4. Другой способ получения газообразного водорода – электролиз воды в присутствии катализаторов – платины и прочих дорогих сплавов.
5. Простая смесь газов hydrogen + oxygen (кислород) взрывается от малейшей искры, моментально высвобождая большое количество энергии.

Для справки. Ученые, впервые разделившие молекулу воды на hydrogen и oxygen, назвали смесь гремучим газом из-за склонности к взрыву. Впоследствии она получила название газа Брауна (по фамилии изобретателя) и стала обозначаться гипотетической формулой ННО.

Раньше водородом наполняли баллоны дирижаблей, которые нередко взрывались

Из вышесказанного напрашивается следующий вывод: 2 атома водорода легко соединяются с 1 атомом кислорода, а вот расстаются весьма неохотно. Химическая реакция окисления протекает с прямым выделением тепловой энергии в соответствии с формулой:

2H2 + O2 → 2H2O + Q (энергия)

Здесь кроется важный момент, который пригодится нам в дальнейшем разборе полетов: hydrogen вступает в реакцию самопроизвольно от возгорания, а теплота выделяется напрямую. Чтобы разделить молекулу воды, энергию придется затратить:

2H2O → 2H2 + O2 — Q

Это формула электролитической реакции, характеризующая процесс расщепления воды путем подведения электричества. Как это реализовать на практике и сделать генератор водорода своими руками, рассмотрим далее.

Создание опытного образца

Чтобы вы поняли, с чем имеете дело, для начала предлагаем собрать простейший генератор по производству водорода с минимальными затратами. Конструкция самодельной установки изображена на схеме.

Из чего состоит примитивный электролизер:

• реактор – стеклянная либо пластиковая емкость с толстыми стенками;
• металлические электроды, погружаемые в реактор с водой и подключенные к источнику электропитания;
• второй резервуар играет роль водяного затвора;
• трубки для отвода газа HHO.

Важный момент. Электролитическая водородная установка работает только от постоянного тока. Поэтому в качестве источника питания применяйте сетевой адаптер, автомобильное зарядное устройство или аккумулятор. Электрогенератор переменного тока не подойдет.

Принцип работы электролизера следующий:

1. К двум электродам, погруженным в воду, подводится напряжение, желательно от регулируемого источника. Для улучшения реакции в емкость добавляется немного щелочи либо кислоты (в домашних условиях – обычной соли).
2. В результате реакции электролиза со стороны катода, подключенного к «минусовой» клемме, станет выделяться водород, а возле анода – кислород.
3. Смешиваясь, оба газа по трубке поступают в гидрозатвор, выполняющий 2 функции: отделение водяного пара и недопущение вспышки в реакторе.
4. Из второй емкости гремучий газ ННО подается на горелку, где сжигается с образованием воды.

Чтобы своими руками сделать показанную на схеме конструкцию генератора, потребуется 2 стеклянных бутылки с широкими горлышками и крышками, медицинская капельница и 2 десятка саморезов. Полный набор материалов продемонстрирован на фото.

Из специальных инструментов потребуется клеевой пистолет для герметизации пластиковых крышек. Порядок изготовления простой:

1. Плоские деревянные палочки скрутите саморезами, располагая их концами в разные стороны. Спаяйте головки шурупов между собой и подсоедините провода – получите будущие электроды.
2. Проделайте отверстие в крышке, просуньте туда разрезанный корпус капельницы и провода, затем герметизируйте с 2 сторон клеевым пистолетом.
3. Поместите электроды в бутылку и завинтите крышку.
4. Во второй крышке просверлите 2 отверстия, вставьте трубки капельниц и накрутите на бутылку, заполненную обычной водой.

Для запуска генератора водорода налейте в реактор подсоленную воду и включите источник питания. Начало реакции ознаменуется появлением пузырьков газа в обеих емкостях. Отрегулируйте напряжение до оптимального значения и подожгите газ Брауна, выходящий из иглы капельницы.

Второй важный момент. Слишком высокое напряжение подавать нельзя — электролит, нагревшийся до 65 °С и более, начнет интенсивно испаряться. Из-за большого количества водяного пара разжечь горелку не удастся. Подробности сборки и запуска импровизированного водородного генератора смотрите на видео:

О водородной ячейке мейера

Если вы сделали и испытали вышеописанную конструкцию, то по горению пламени на конце иглы наверняка заметили, что производительность установки чрезвычайно низкая. Чтобы получить больше гремучего газа, нужно изготовить более серьезное устройство, называемое ячейкой Стэнли Мейера в честь изобретателя.

Принцип действия ячейки тоже основан на электролизе, только анод и катод выполнены в виде трубок, вставляющихся одна в другую. Напряжение подается от генератора импульсов через две резонансные катушки, что позволяет снизить потребляемый ток и увеличить производительность водородного генератора. Электронная схема устройства представлена на рисунке:

Примечание. Подробно о работе схемы рассказывается на ресурсе http://www.meanders.ru/meiers8.shtml.

Для изготовления ячейки Мейера потребуется:

• цилиндрический корпус из пластмассы или оргстекла, умельцы нередко используют водопроводный фильтр с крышкой и патрубками;
• трубки из нержавеющей стали диаметром 15 и 20 мм длиной 97 мм;
• провода, изоляторы.

Нержавеющие трубки крепятся к основанию из диэлектрика, к ним припаиваются провода, подключаемые к генератору. Ячейка состоит из 9 или 11 трубок, помещенных в пластиковый либо плексигласовый корпус, как показано на фото.

Под ячейку Мейера можно приспособить готовый пластиковый корпус от обычного водопроводного фильтра

Соединение элементов производится по всем известной в интернете схеме, куда входит электронный блок, ячейка Мейера и гидрозатвор (техническое название – бабблер). В целях безопасности система снабжена датчиками критического давления и уровня воды. По отзывам домашних умельцев, подобная водородная установка потребляет ток порядка 1 ампера при напряжении 12 В и обладает достаточной производительностью, хотя точные цифры отсутствуют.

Принципиальная схема включения электролизера

Реактор из пластин

Высокопроизводительный генератор водорода, способный обеспечить работу газовой горелки, выполняется из нержавеющих пластин размером 15 х 10 см, количество – от 30 до 70 шт. В них просверливаются отверстия под стягивающие шпильки, а в углу выпиливается клемма для присоединения провода.

Кроме листовой нержавейки марки 316 понадобится купить:

• резина толщиной 4 мм, стойкая к воздействию щелочи;
• концевые пластины из оргстекла либо текстолита;
• шпильки стяжные М10—14;
• обратный клапан для газосварочного аппарата;
• фильтр водяной под гидрозатвор;
• трубы соединительные из гофрированной нержавейки;
• гидроокись калия в виде порошка.

Пластины нужно собрать в единый блок, изолировав друг от друга резиновыми прокладками с вырезанной серединой, как показано на чертеже. Получившийся реактор плотно стянуть шпильками и подключить к патрубкам с электролитом. Последний поступает из отдельной емкости, снабженной крышкой и запорной арматурой.

Примечание. Мы рассказываем, как сделать электролизер проточного (сухого) типа. Реактор с погружными пластинами изготовить проще – резиновые прокладки ставить не нужно, а собранный блок опускается в герметичную емкость с электролитом.

Схема водородной установки мокрого типа

Последующая сборка генератора, производящего водород, выполняется по той же схеме, но с отличиями:

1. На корпусе аппарата крепится резервуар для приготовления электролита. Последний представляет собой 7—15% раствор гидроокиси калия в воде.
2. В «бабблер» вместо воды заливается так называемый раскислитель – ацетон либо неорганический растворитель.
3. Перед горелкой обязательно ставится обратный клапан, иначе при плавном выключении водородной горелки обратный удар разорвет шланги и «бабблер».

Для питания реактора проще всего задействовать сварочный инвертор, электронные схемы собирать не нужно. Как устроен самодельный генератор газа Брауна, расскажет домашний мастер в своем видео:

Выгодно ли получать водород в домашних условиях

Ответ на данный вопрос зависит от сферы применения кислородно-водородной смеси. Все чертежи и схемы, публикуемые различными интернет-ресурсами, рассчитаны на выделение газа HHO для следующих целей:

• использовать hydrogen в качестве топлива для автомобилей;
• бездымно сжигать водород в отопительных котлах и печах;
• применять для газосварочных работ.

проблема, перечеркивающая все преимущества водородного топлива: затраты электричества на выделение чистого вещества превышают количество энергии, получаемое от его сжигания. Что бы ни утверждали приверженцы утопичных теорий, максимальный КПД электролизера достигает 50%. Это значит, что на 1 кВт полученной теплоты затрачивается 2 кВт электроэнергии. Выгода – нулевая, даже отрицательная.

Вспомним, что мы писали в первом разделе. Hydrogen – весьма активный элемент и реагирует с кислородом самостоятельно, выделяя уйму тепла. Пытаясь разделить устойчивую молекулу воды, мы не можем подвести энергию непосредственно к атомам. Расщепление производится за счет электричества, половина которого рассеивается на подогрев электродов, воды, обмоток трансформаторов и так далее.

Важная справочная информация. Удельная теплота сгорания водорода втрое выше, чем у метана, но – по массе. Если сравнивать их по объему, то при сжигании 1 м³ гидрогена выделится всего 3.6 кВт тепловой энергии против 11 кВт у метана. Ведь водород – легчайший химический элемент.

Теперь рассмотрим гремучий газ, полученный электролизом в самодельном водородном генераторе, как топливо для вышеперечисленных нужд:

1. Конечная цена установки, низкая производительность и КПД делает крайне невыгодным сжигание водорода для отопления частного дома. Чем «наматывать» счетчик электролизером, проще поставить любой из электрокотлов – ТЭНовый, индукционный либо электродный.
2. Чтобы заменить 1 л бензина для автомобиля, потребуется 4766 литров чистого водорода или 7150 л гремучего газа, треть которого составляет кислород. Самый завравшийся изобретатель в интернете еще не сделал электролизер, способный обеспечить подобную производительность.
3. Газосварочный аппарат, сжигающий hydrogen, компактнее и легче баллонов с ацетиленом, пропаном и кислородом. Плюс температура пламени до 3000 °С позволяет работать с любыми металлами, стоимость получения горючего здесь особой роли не играет.

Для справки. Чтобы сжигать гидроген в отопительном котле, придется основательно переработать конструкцию, поскольку водородная горелка способна расплавить любую сталь.

Заключение

Гидроген в составе газа ННО, полученный из самодельного водородного генератора, пригодится для двух целей: экспериментов и газосварки. Даже если отбросить низкий КПД электролизера и затраты на его сборку вместе с потребляемым электричеством, на обогрев здания попросту не хватит производительности. Это касается и бензинового двигателя легковой машины.

Источник: https://otivent.com/kak-sdelat-generator-vodoroda-v-domashnix-usloviyax

Как работает водородный двигатель

С экранов телевизоров нам заявляют, что количество нефти стремительно уменьшается, и вскоре бензиновые машины отойдут в далёкое прошлое. Вот только это не совсем верно.

Действительно, количество разведанных запасов нефти не очень велико. В зависимости от степени потребления их может хватить на период от 50 до 200 лет. Но в этой статистике не учитываются до сих пор неразведанные места нефтедобычи.

В действительности нефти на нашей планете более чем достаточно. Другой вопрос, что сложность её добычи постоянно возрастает, а значит, растёт и цена. К тому же нельзя списывать со счетов экологический фактор. Выхлопные газы сильно загрязняют среду и с этим нужно что-то делать.

Современная наука создала множество альтернативных источников энергии вплоть до двигателя ядерного распада в ваших машинах. Но большинство из этих технологий пока что представляют собой концепты без возможности реального применения. По крайней мере, так было до недавнего времени.

С каждым годом машиностроительные компании выпускают всё больше машин, работающих на альтернативных источниках питания. Одним из самых эффективных решений в данном контексте является водородный двигатель от бренда «Тойота». Он позволяет полностью забыть про бензин, делая автомобиль экологичным и дешёвым транспортом.

Типы водородных двигателей и их описание

Наука непрерывно развивается. Каждый день придумываются новые концепты. Но только лучшие из них воплощаются в жизнь. Сейчас существует всего два типа водородных двигателей, которые могут быть рентабельными и производительными.

Первый тип водородного двигателя работает на топливных элементах. К сожалению, водородные двигатели данного типа до сих пор имеют высокую стоимость. Дело в том, что в конструкции содержаться дорогие материалы вроде платины.

Ко второму типу относятся водородные двигатели внутреннего сгорания. Принцип работы таких устройств сильно напоминает пропановые модели. Именно поэтому их часто перенастраивают для работы под водород. К сожалению, КПД подобных устройств на порядок ниже тех, что функционируют на топливных элементах.

Водородный двигатель работает на основе принципа электролиза. Данный процесс происходит в воде под воздействием специального катализатора. В результате выделяется гидроген. Его химическая формула следующая — ННО. Газ не обладает взрывоопасными качествами.

Важно! Внутри специальных ёмкостей газ смешивается с топливно-воздушной смесью.

В состав генератора входит электролизер и резервуар. За процесс генерации газа отвечает модулятор тока. Для обеспечения наилучших результатов в инжекторных водородных двигателях устанавливается оптимизатор. Это устройство отвечает за регулирование соотношения топливно-воздушной смеси и газа Брауна.

Характеристики катализаторов

Катализаторы, используемые для создания нужной реакции в водородном двигателе, могут быть трёх видов:

1. Цилиндрические банки. Это самая простая конструкция, работающая на довольно примитивной системе управления. Производительность водородного двигателя, работающего с данным катализатором, не превышает 0,7 литра газа в минуту. Такие системы могут использоваться на машинах с водородным двигателем объёмом до полутора литра. Увеличение числа банок позволяет превысить данный лимит.
2. Раздельные ячейки. Считается, что именно такой тип катализатора является наиболее эффективным. Производительность системы составляет более двух литров газа в минуту, КПД — максимальный.
3. Открытые пластины или сухой катализатор. Данная система рассчитана на длительный срок работы. Производительность колеблется в диапазоне от одного до двух литров газа в минуту. Открытое расположение обеспечивает максимально эффективное охлаждение.

Эффективность водородных двигателей с каждым годом растёт. Сейчас начинают вводиться в эксплуатации гибридные устройства, функционирующие на водороде и бензине. В свою очередь, конструкторы не прекращают искать наиболее эффективной модели катализатора, обеспечивающей ещё большую производительность.

Чтобы создать эффективный водородный двигатель для автомобиля своими руками, нужно начать с генератора. Самый простой самодельный генератор — это герметичная ёмкость с жидкостью, в которую погружаются электроды. Для такого устройства достаточно источника питания в 12 В.

Штуцер устанавливается на крышке конструкции. Он отводит смесь водорода с кислородом. Собственно, это и есть основа генератора для водородного двигателя, которая подключается к ДВС.

Чтобы создать полноценную систему также понадобится дополнительный накопитель и аккумулятор. В качестве корпуса лучше всего использовать водопроводный фильтр или же можно купить специальную установку. В последней применяются цилиндрические электроды повышенной производительности.

Как видите, выделить нужный газ для реакции не так-то уж и сложно. Намного сложнее произвести его в нужном для водородного двигателя количестве. Чтоб повысить эффективность необходимо использовать электроды из меди. В крайнем случае подойдёт и нержавейка.

В ходе реакции ток должен подаваться с разной силой. Поэтому без электронного блока не обойтись. К тому же в резервуаре всегда должно быть определённое количество воды, чтобы реакция проходила в нормальных условиях. Система автоматической подпитки в водородном двигателе решает эту проблему. Интенсивность электролиза обеспечивает достаточное количество соли.

Важно! Если вода дистиллированная, электролиза не будет вовсе.

Чтобы сделать воду для водородного двигателя необходимо взять 10 литров жидкости и добавить столовую ложку гидроксида.

Устройство водородного двигателя

В первую очередь нужно позаботиться о дополнительных резервуарах и трубопроводе. Водородный двигатель нуждается в датчике уровня воды, который устанавливается в середине крышки. Это предотвратит ложное срабатывание при движении вверх-вниз. Именно он будет давать команду системе автоматической подпитки, когда это понадобится.

Особую роль играет датчик давления. Он включается на показателе в 40 psi. Как только внутреннее давление достигнет показателя в 45 psi, подкачка отключается. При превышении 50 psi сработает предохранитель.

Предохранитель водородного двигателя должен состоять из двух частей: вентиля аварийного сброса и разрывного диска. Разрывной диск активируется, когда давление достигает 60 psi, не нанося никакого вреда системе.

Важно! Уделите особое внимание созданию вентиляции картера водородного двигателя.

Важную роль в электрической схеме водородного двигателя играет таймер 555. Он выполняет роль импульсного генератора. Мало того, с его помощью можно регулировать частоту и ширину импульса.

Важно! Таймер имеет три частотных диапазона. Сопротивление резисторов в пределах 100 Ом. Подключение происходит параллельно.

Третий выход второго таймера импульсного водородного генератора подключается к резисторам на 220 и 820 Ом. Транзистор усиливает ток до нужной величины.  За его защиту отвечает диод 1N4007. Это обеспечивает нормальную работу всей системы.

Итоги

Сейчас водородный двигатель уже не плод фантазии учёных, а вполне реальная разработка, которую можно сделать самостоятельно. Конечно, по характеристикам подобный агрегат будет уступать заводской модели. Но экономия для ДВС всё равно будет заметной.

Водородные двигатели не просто помогают сократить потребление бензина, но и являются полностью безопасными для окружающей среды. Именно поэтому уже в первом квартале продажи водородного автомобиля марки «Тойота» побили все рекорды в Японии.

Источник: https://mashintop.ru/articles.php?id=2213

Водородный генератор своими руками — рекомендации по изготовлению самодельного устройства

Мысль о том, что водоемы планеты буквально переполнены самым безупречным с точки зрения экологии топливом – водородом, — давно бередит умы ученых.

За все время было предложено немало решений, позволяющих получать этот газ в чистом виде.

Как выяснилось, добывать горючее из воды может каждый из нас при помощи простого процесса, называемого электролизом. Далее мы узнаем, как сделать водородный генератор своими руками для отопления.

Особенности водородного генератора

Чистый водород выделяется в ходе разнообразных химических реакций, но такой способ его добычи является довольно сложным, а зачастую и слишком дорогим.

Исключение составляют технологические процессы, при которых газ образуется как побочный продукт, но такое его производство имеет пока мизерные объемы.

Гораздо проще выделять водород из воды, пропуская через нее электрический ток – этот процесс и называют электролизом. Сначала молекула Н2О распадается на атом водорода Н и гидроксогруппу ОН, затем происходит окончательное разделение кислорода и водорода.

Первый, имея отрицательный заряд, устремляется к аноду, второй – к катоду. Элементы накапливаются в виде пузырьков, которые, достигнув определенного размера, отрываются от электрода и всплывают. Далее кислород и водород без всякого разделения (эта смесь получила название «газа Брауна») поступают в горелку, где в процессе сжигания снова превращаются в воду. Чтобы подача готового продукта происходила без затруднений, водородные генераторы часто оборудуют воздушным дренажом.

Очевидно, что производительность установки будет возрастать с увеличением площади контакта между водой и электродами. По этой причине последние выполняют в виде пластин. Они собираются в конструкции, напоминающие стальные ребристые радиаторы отопления.

С целью увеличения производительности сегодня применяют цилиндрические электроды, а также имеющие более сложную форму.

Скорость выделения водорода зависит и от материала электродов.

Еще одно условие – вода должна пропускать ток. Отметим, что в дистиллированном виде она является диэлектриком. Проводником электричества эту жидкость делают ионы, на которые распадаются растворенные в ней вещества, в первую очередь соли. Чем более крутым является раствор, тем лучше он будет пропускать ток.

С увеличением размеров электрода уменьшается мощность выделения тепла при пропускании через него электрического тока. Это очень важный момент, поскольку при нагреве свыше 65 градусов пластины интенсивно покрываются налетом, который придется постоянно счищать.

Преимущества использования

Главное достоинство водорода как топлива состоит в его абсолютной безвредности: при сгорании этого вещества образуется чистый водяной пар.

Ни один другой вид топлива не может похвастаться этим качеством.

Даже природный газ при сжигании образует углекислоту, которая, как принято сегодня считать, приводит к возникновению парникового эффекта.

Второе преимущество – доступность. Водород является самым распространенным веществом во Вселенной, а добывать его можно прямо из воды, запасы которой на нашей планете можно считать неисчерпаемыми. Правда, как мы увидим далее, доступность эта пока только кажущаяся.

Важным достоинством является и то, что для перехода на водородное топливо газовый котел, как и двигатель внутреннего сгорания, почти не нужно переделывать.

Негативные стороны водородного типа обогрева зданий

[sticky-ad id=13532]

В дискуссиях на тему целесообразности применения водородного топлива для систем отопления скептики приводят весомые аргументы:

1. Высокая стоимость: даже в самых эффективных электролизных установках, созданных на сегодняшний день, для получения водорода приходится тратить в 2 раза больше энергии, чем дает последующее его сжигание.
2. Взрывоопасность: в способности водорода легко взрываться люди убедились во время крушения дирижабля «Гинденбург», баллон которого был заполнен именно этим газом.
3. Сложность подготовительного процесса: получить водород из воды – это полдела. Для эффективного использования в теплогенераторах он должен подаваться при стабильном давлении, для чего понадобятся компрессор и дополнительный резервуар с редуктором. Кроме того, нужно будет избавиться от водяного пара, что потребует применения осушителя.

Таким образом, установка для получения водорода превращается в целый комбинат, который далеко не каждый домовладелец сможет приобрести и разместить у себя.

Создание водородного генератора своими руками

Установку для выделения водорода из воды достаточно просто изготовить самостоятельно. По своим характеристикам она не будет сильно уступать покупной, зато обойдется гораздо дешевле. Рассмотрим последовательно этапы создания.

Проект (чертеж)

Для изготовления генератора понадобится герметично закрывающаяся емкость, которая перед началом производства водорода будет заполняться водой.

Расположенные внутри электроды будут иметь вид набора пластин (понадобится 16 штук), установленных с зазором в 1 мм.

Чтобы его обеспечить, между пластинами нужно поместить нейлоновые прокладки (допускается любой другой диэлектрик).

Расстояние в 1 мм является оптимальным: если его увеличить – придется наращивать силу тока; при уменьшении зазора будет затруднен выход газовых пузырьков. Пластины будут поочередно соединяться с анодом и катодом 12-вольтного источника питания. При этом их необходимо надеть на ось, также изготовленную из диэлектрического материала.

Для отбора газовой смеси в крышку корпуса врезается трубка от обычной капельницы. Кроме того, в ней необходимо просверлить еще два отверстия, через которые будут пропущены провода. После сборки установки все отверстия в крышке нужно будет загерметизировать с помощью силиконового герметика или клея.

Важным компонентом генератора является гидрозатвор. Для его изготовления понадобится небольшая емкость (подойдет обычная бутылка), куда перед применением устройства необходимо будет налить воду. В герметично закрывающейся крышке нужно просверлить два отверстия: в одно пропускаем трубку от генератора (ее необходимо опустить до самого дна), а во второе – еще одну трубку, по которой газовая смесь будет поступать к горелке. Отверстия в крышке гидрозатвора также должны быть герметизированы. Воду в бутылку следует наливать на ¾ ее объема.

Чтобы вода, залитая в корпус генератора, имела лучшую проводимость, в нее нужно добавить пару столовых ложек поваренной соли или каустической соды (гидроксид натрия).

Подбор электродов

Материал, из которого будут изготовлены электроды, должен обладать малым электрическим сопротивлением и быть химически инертным по отношению к кислороду и имеющимся в растворе веществам.

При несоблюдении второго требования будет иметь место химическая реакция с участием подключенных к катодному полюсу электродов, вследствие которой раствор станет насыщаться посторонними веществами.

Именно поэтому медь – один из лучших проводников – в водном растворе применять нельзя. Вместо нее рекомендуется использовать нержавеющую сталь. Оптимальная толщина для пластин-электродов из этого материала – 2 мм.

Контейнер

С учетом опасности взрыва корпус генератора следует изготавливать из прочного и пластичного материала, устойчивого к высоким температурам. Лучше всего этим требованиям соответствует сталь. Необходимо только полностью исключить контакт проводов или электродов с корпусом, следствием которого будет короткое замыкание.

Водородный генератор для автомобиля своими руками (чертежи)

Обогащение топливно-воздушной смеси водородом способствует снижению расхода горючего. По свидетельству некоторых автолюбителей, экономия топлива может составить до 30%.

За основу автомобильного генератора водорода принято устройство, которое было описано в предыдущем разделе. Разница состоит в отсутствии гидрозатвора (полученный водород сразу направляется во впускной коллектор) и наличии блока управления. Последний будет регулировать силу тока между электродами в зависимости от числа оборотов двигателя.

Самостоятельное изготовление такого блока под силу только тем, кто свободно ориентируется в радиоэлектронике, поэтому мы рекомендуем воспользоваться покупным вариантом. Тем более что блоки заводского изготовления всю работу по регулированию производительности водородного генератора берут на себя, не требуя участия пользователя.

Элементы системы для автомобильного генератора

Все что будет нужно – в самый первый раз вручную подобрать значение силы тока (оптимальное) для режимов «холостой ход» и «максимальная нагрузка», а далее блок управления будет сам варьировать производительность установки в заданных пределах.

Необходимо очень тщательно уплотнять все соединения: утечка водорода может привести к пожару.

Герметичность конструкции лучше всего проверять мыльной пеной: утечки, если таковые имеются, проявят себя постоянно появляющимися и растущими пузырями.

Корпус автомобильного генератора водорода можно изготовить из водопроводного фильтра, который является достаточно прочным. Объем его невелик и чтобы установку не приходилось слишком часто заправлять, ее можно дополнительно оборудовать баком для хранения запаса раствора. К рабочей емкости он присоединяется двумя трубками.

на тему

Источник: https://aquacomm.ru/vodosnabzenie/zagorodnyie-doma-v/avtonomnoe-vodosnabzhenie/vodorodnyj-generator-svoimi-rukami.html

Что такое двигатель на водородном топливе, как собрать его своими руками

23 сентября 2019

Сто лет назад количество машин на Земле исчислялось тысячами. Сегодня у каждого седьмого человека есть автомобиль. Многие геологи считают, что в ближайшие несколько десятилетий поставки бензина (и всего остального, сделанного из нефти) начнут сокращаться. Если это произойдет, откуда получать топливо?

Двигатель на водородном топливе

Есть две перспективы. Первая (краткосрочная) — необходимо добиться большей эффективности использования нефтетоплива, долгосрочная — решением может стать переключение транспортных средств с бензиновых/дизельных двигателей на электрические топливные элементы (электрохимические генераторы), работающие на водороде, которые никогда не разряжаются. Бесшумные, не загрязняющие окружающую среду, это одни из самых экологически чистых источников энергии, когда-либо разработанных. Разберёмся, как они работают.

Есть два способа заставить современный автомобиль двигаться:

1. Использовать двигатель внутреннего сгорания (ДВС). В процессе сжигания нефотетоплива вырабатывается тепло, благодаря чему транспортное средство может ехать.
2. Электромобили работают совершенно по-другому. Там используются аккумуляторы, которые подают электроэнергию на электродвигатели, напрямую приводящие в движение колеса.

Есть гибридные автомобили, сочетающие оба варианта, водитель может переключатся между ними в соответствии с условиями вождения. Устройство водородного двигателя — нечто среднее между ДВС и аккумулятором. Он вырабатывает энергию, используя топливо из бака (газообразный водород под давлением, а не бензин или дизель). Процесса сжигания нет, H2 химически соединяется с кислородом из воздуха, образуя воду. Высвобождаемое электричество используется для питания электродвигателя. Никаких выхлопных газов.

Что происходит внутри

В основе принципа действия водородного двигателя лежит электрохимическая реакция. Состав топливного элемента — это три основные части:

• положительно (желтая) и отрицательно (сиреневая) заряженные клеммы;
• электролит (серый).

Электричество возникает следующим образом:

1. Газообразный H2 из резервуара подаётся к положительному полюсу. Поскольку вещество взрывоопасно, бак должен быть чрезвычайно прочным.
2. Кислород из воздуха (голубые капли) идёт по второй трубке.
3. Положительная клемма металлическая (платина или палладий). Достигая катализатора, атомы H2 распадаются на ионы и электроны.
4. Положительно заряженные протоны притягиваются к отрицательному полюсу, двигаясь к нему через электролит. Последний представляет собой тонкую полимерную мембрану.
5. Электроны проходят через внешнюю цепь.
6. Приходит в действие электродвигатель, заставляющий колёса автомобиля двигаться.
7. На отрицательной клемме протоны и электроны рекомбинируют с кислородом путём химической реакции, которая производит воду.
8. Выхлоп — водяной пар.

Процесс будет продолжаться до тех пор, пока есть запасы H2 и O2. Поскольку воздух всегда доступен, единственный ограничивающий фактор — количество водорода H2 в баке.

Практическое использование водородного двигателя

Производство водорода H2 путём электролиза требует довольно много энергии. Это проблема, поскольку объём топливного бака придётся увеличить. Облегчить конструкцию можно, если использовать углепластик, что сильно увеличивает стоимость. Другой минус водородных двигателей — водород трудно хранить длительное время, его чрезвычайно маленькие молекулы легко просачиваются, а утечка может привести к возгоранию.

Ещё один отрицательный момент — энергоэффективность, КПД такого движка не превысит 30%, тогда как для электромобилей этот показатель достигает 70-80%. Плюс ко всему трудно найти заправку.

Преимущества тоже есть. Заправить машину можно за 5 минут, тогда как зарядка электромобиля занимает от получаса до 12 часов. У транспортных средств на топливных элементах такой же запас хода, как у обычных газовых машин, хотя их характеристики с возрастом ухудшаются. Но главный плюс — экологичность.

Как сделать водородный двигатель своими руками

Создание генератора водорода — эффективный способом существенного сокращения топливных расходов. Задача — подать в камеру сгорания специальный газ (система Брауна). Ниже приведена простая пошаговая инструкция.

1. Сборка электролита

Используйте 8 электролитических пластин из нержавеющей стали (16×20 см), уложив их друг на друга. У них уже должно быть отверстие сверху. Просверлите еще по одному отверстию толщиной 1 см. Между ними поместите ПВХ проставки (толщиной 3 мм). Стальные пластины не должны касаться друг друга. С помощью винтового соединения скрепите конструкцию.

2. Подготовка пластикового контейнера

Подготовьте ёмкость. Вставьте два длинных винта внутрь крышки, зазоры закройте герметиком. Прикрепите провод к каждому винту, обмотав его вокруг, оставьте снаружи контейнера. Сделайте еще одно отверстие в крышке и вставьте туда резиновый шланг, погрузив его в воду. Другой конец трубки должен открываться в пластиковый корпус воздухозаборника автомобиля.

Нужно будет просверлить отверстие в корпусе, чтобы вставить трубку. Для более прочного соединения используйте фитинги из ПВХ на обоих концах. Налейте дистиллированную воду, заполнив половину объёма. Положите пол чайной ложки соли или полную пищевой соды, хорошо перемешайте.

Поместите электролит из нержавеющей стали в контейнер, убедившись, что он хорошо погружен. Любые промежутки внутри ёмкости должны быть заполнены герметиком, чтобы предотвратить утечку газа. Внутри тары мгновенно образуются пузырьки, газ начал вырабатываться.

3. Подключение к источнику питания

Соедините выводы винтов контейнера с положительными и отрицательными клеммами источника постоянного тока с помощью зажимов. Если провода не обеспечивают убедительного соединения, используйте вместо этого барашковые гайки.

Можно подключить его напрямую к аккумулятору, отрицательный контакт подключается к аналогичному выводу батареи, а положительный — к реле зажигания блока предохранителей. Это необходимо для того, чтобы генератор включался только тогда, когда автомобиль тоже включен.

Сделать полноценный водородный двигатель для автомобиля своими руками не получится, поскольку технология довольно сложная.

Источник: https://altenergiya.ru/vodorod/chto-takoe-dvigatel-na-vodorodnom-toplive-kak-sobrat-ego-svoimi-rukami.html

Как сделать водородный генератор для дома своими руками

Мы привыкли считать самым доступным видом топлива природный газ. Но оказывается, у него есть достойная альтернатива – водород, получаемый при расщеплении воды. Исходное вещество для выработки этого топлива мы получаем вообще бесплатно. А если еще и сделать водородный генератор своими руками, экономия будет просто потрясающей. Так ведь?

Мы готовы поделиться с вами ценной информацией о вариантах и правилах сборки технической установки, предназначенной для производства водорода. Изучение представленной вашему вниманию статьи станет гарантией изготовления безотказно действующего прибора.

Желающим собственноручно соорудить генератор дешевого, но весьма продуктивного горючего мы предлагаем обстоятельно изложенную инструкцию. Приводим рекомендации по грамотной эксплуатации. В качестве информативных дополнений, наглядно объясняющих принцип действия, использованы фото-приложения и видео.

Методы получения водорода

На уроках химии средней школы когда-то давались пояснения на тот счёт, как получить водород из обычной воды, вытекающей из под крана. Есть в химической сфере такое понятие – электролиз. Именно благодаря электролизу имеется возможность получать водород.

Простейшая водородная установка представляет собой некую ёмкость, заполненную водой. Под слоем воды размещаются два пластинчатых электрода. К ним подводится электрический ток. Так как вода является отличным проводником электрического тока, между пластинами устанавливается контакт с малым сопротивлением.

Проходящий сквозь малое водяное сопротивление ток способствует образованию химической реакции, в результате которой образуется водород.

Схема экспериментальной водородной установки, которая в прежние времена изучалась в программе средней школы на уроках химии. Как выясняется, для практики современных житейских потребностей уроки те не были лишними

Казалось бы, всё просто и остаётся совсем немного – собрать образовавшийся водород, чтобы применить его в качестве энергетика. Но в химии никогда не обходится без тонких деталей.

Так и здесь: если водород соединяется с кислородом, при определённой концентрации образуется взрывоопасная смесь. Этот момент является одним из критичных явлений, ограничивающих возможности построения достаточно мощных домашних станций.

Конструкция водородного генератора

Для постройки генераторов водорода своими руками обычно берут в качестве основы классическую схему установки Брауна. Такой электролизёр средней мощности состоит из группы ячеек, каждая из которых содержит группу пластинчатых электродов. Мощность установки определяется общей площадью поверхности пластинчатых электродов.

Ячейки помещаются внутрь ёмкости, хорошо изолированной от внешней среды. На корпус резервуара выводятся патрубки для подключения водяной магистрали, вывода водорода, а также контактная панель подключения электричества.

Аппарат генерации водорода, спроектированный по схеме Брауна. По всем расчётам эта установка вполне должна обеспечить домашнее хозяйство теплом и светом. Другой вопрос – какие габариты и мощности позволят это сделать (+)

Схема генератора Брауна, кроме всего прочего, предусматривает наличие водяного затвора и обратного клапана. За счёт этих элементов организуется защита установки от обратного хода водорода. По такой схеме теоретически не исключается сборка водородной установки, к примеру, для организации отопления загородного дома.

Водородное отопление в доме

Собрать генератор водорода для эффективного отопления дома – затея, может быть не фантастическая, но явно крайне нерентабельная. Для того чтобы получить необходимый объём водорода под домашнюю котельную, потребуется не только мощная электролизная установка, но также значительный объём электрической энергии.

Компенсация затраченного электричества полученным в домашних условиях водородом видится процессом нерациональным.

Реально действующий водородный генератор домашнего назначения. Единственное, что огорчает – это всего лишь экспериментальный вариант, способный разве что показать, как из искры возникает пламя

Тем не менее, попытки решить задачу, как сделать водородный генератор для дома своими руками, не прекращаются. С принципом работы и устройством одной из проверенных на практике моделей водородного котла ознакомит статья, с которой мы рекомендуем ознакомиться.

И вот пример одного из пыточных вариантов:

1. Подготавливается герметичная надёжная ёмкость.
2. Делаются трубчатые или пластинчатые электроды.
3. Собирается схема управления рабочим напряжением и током.
4. Делаются дополнительные модули для рабочей станции.
5. Подбираются аксессуары (шланги, провода, крепёж).

Естественно, потребуется инструментальный набор, включая специальное оборудование, например, осциллограф и частотомер. Укомплектовавшись всем необходимым, можно приступать непосредственно к изготовлению водородной отопительной установки для дома.

Реализация проекта своими руками

Изначально потребуется сделать ячейку генерации водорода. Топливная ячейка имеет габаритные размеры чуть меньше внутренних размеров длины и ширины корпуса генератора. По высоте размер блока с электродами составляет 2/3 высоты основного корпуса.

Ячейку можно сделать из текстолита или оргстекла (толщина стенки 5-7 мм). Для этого нарезаются по размерам пять текстолитовых пластин. Из них склеивается (эпоксидным клеем) прямоугольник, нижняя часть которого остаётся открытой.

На верхней стороне прямоугольника высверливаются нужное количество мелких отверстий под хвостовики электродных пластин, одно мелкое отверстие для датчика уровня, плюс одно отверстие диаметром 10-15 мм для выхода водорода.

Внутри прямоугольника размещаются платины электродов, контактные хвостовики которых выводят через отверстия верхней пластины за пределы ячейки. Устанавливается датчик уровня воды на отметке 80% заполнения ячейки. Все переходы в текстолитовой пластине (кроме выхода водорода) заливают эпоксидным клеем.

Особенность конструкции модулей изображенного на фото генератора – цилиндрическая форма исполнения. Также по-иному исполнены электроды этого миниатюрного источника энергии

Отверстие выхода водорода нужно оснастить штуцером – закрепить его механически, применяя уплотнение или же вклеить. Собранная ячейка генерации водорода размещается внутри  главного корпуса устройства и по верхнему периметру тщательно герметизируется (опять же можно применить эпоксидную смолу).

Таким был выбран корпус генератора водорода для очередного экспериментального проекта. Привлекает простая идея, но вряд ли этот вариант подойдёт для мощной станции, предназначенной под нагрев помещений частного дома

Но перед тем как заложить ячейку внутрь, корпус генератора нужно подготовить:

• сделать подвод для воды в области днища;
• изготовить верхнюю крышку с крепежом;
• подобрать надёжный уплотнительный материал;
• разместить на крышке электрический клеммник;
• разместить на крышке водородный коллектор.

В результате должен получиться частично готовый к действию водородный генератор после того, как:

1. Топливная ячейка загружена в корпус.
2. Электроды подключены на клеммнике крышки.
3. Штуцер выхода водорода соединён с водородным коллектором.
4. Крышка установлена на корпус через уплотнитель и закреплена.

Останется только подключить воду и дополнительные модули.

Дополнения к водородному генератору

Самодельное устройство для получения водорода необходимо дополнить вспомогательными модулями. Например, модулем подачи воды, который функционально объединяется с датчиком уровня, установленным внутри генератора.

В простом виде такой модуль представлен водяным насосом и контроллером управления. Насос управляется контроллером по сигналу датчика, в зависимости от уровня воды внутри топливной ячейки.

Дополнительные конструктивные элементы, которые требуется включать в конструкцию любой водородной станции и даже экспериментальной. Без устройств автоматики, контроля и защиты водородный генератор эксплуатировать нельзя

По сути, желательно также иметь устройство, регулирующее частоту электрического тока и уровень напряжения, подаваемых на клеммы рабочих электродов топливной ячейки. Как минимум, электрический модуль должен оснащаться стабилизатором напряжения и защитой от перегрузки по току.

Водородный коллектор и манометрический измерительный прибор – неотъемлемые детали водородной установки, благодаря которым обеспечивается распределение газа и контроль давления

Но на практике всё несколько сложнее. Водород – взрывоопасный газ, имеющий высокую температуру сгорания. Поэтому просто взять и закачать водород в систему отопительного котла в качестве топлива – так сделать не получится.

Критерии качества установки

Собрать качественную эффективную и продуктивную установку в домашних условиях крайне сложно. К примеру, если даже взять в расчёт такой критерий, как металл, из которого делаются электродные пластины или трубки, уже есть риск столкнуться с проблемами.

Долговечность электродов зависит от вида металла и его свойств. Можно, конечно, использовать ту же самую нержавейку, но продолжительность жизни таких элементов будет недолгой.

Некая пародия электродных пластин для генератора водорода. Взяты пластины от обычного переменного конденсатора, которые сделаны из алюминия. Таких электродов хватит ровно на полчаса работы даже в составе малой экспериментальной системы

Существенную роль играют также монтажные размеры. Необходимы расчёты с высокой точностью по отношению к требуемой мощности, качеству воды и прочим параметрам.

Даже сечение провода, соединяющего электроды с источником питания, имеет значение в устройстве генератора водорода. Правда, здесь дело касается безопасной эксплуатации устройства. Тем не менее, следует учитывать и эту деталь конструкции в домашнем исполнении.

Возвращаясь к безопасной эксплуатации системы, следует также не забывать о внедрении в конструкцию так называемого водяного затвора, препятствующего обратному движению газа.

Несмотря на довольно внушительное число разработок самодельных генераторов водорода, реально эффективного варианта пока нет. Все модели уступают заводскому оборудованию

Генератор промышленного изготовления

На уровне промышленного производства технологии изготовления водородных генераторов бытового назначения постепенно осваиваются и развиваются. Как правило, выпускаются энергетические станции домашнего применения, мощность которых не превышает 1 кВт.

Такой аппарат рассчитан на выработку водородного топлива в режиме постоянного функционирования не более чем в течение 8 часов. Главное их предназначение – энергоснабжение отопительных систем.

Также разрабатываются и производятся установки под эксплуатацию в составе кондоминиумов. Это уже более мощные конструкции (5-7 кВт), назначение которых не только энергетика отопительных систем, но также выработка электричества. Такой комбинированный вариант быстро набирает популярность в западных странах и в Японии.

Комбинированные водородные генераторы характеризуются как системы с высоким КПД и небольшим выбросом углекислого газа.

Пример реально действующей промышленно изготовленной станции мощностью до 5 кВт. Подобные установки в перспективе планируется делать под оснащение коттеджей и кондоминиумов

Российская промышленность тоже начала заниматься этим перспективным видом добычи топлива. В частности, «Норильский никель» осваивает технологии производства водородных установок, в том числе бытовых.

Планируется использовать самые разные типы топливных элементов в процессе разработки и производства:

• протонно-обменные мембранные;
• ортофосфорно-кислотные;
• протонно-обменные метанольные;
• щелочные;
• твердотельные оксидные.

Между тем процесс электролиза является обратимым. Этот факт говорит о том, что есть возможность получать уже нагретую воду без сжигания водорода.

Кажется, это очередная идея, ухватившись за которую можно запускать новый виток страстей, связанных с бесплатной добычей топлива для домашнего котла.

Выводы и полезное видео по теме

Экспериментируя дома с самодельными моделями, нужно приготовиться к самым неожиданным результатам, но негативный опыт – это тоже опыт:

Водородные генераторы для дома, изготовленные своими руками, – это пока что проект, существующий на уровне одной идеи. Практически реализованных проектов водородных генераторов своими руками нет, а те, что позиционируются в сети – воображения их авторов или же чисто теоретические варианты.

Так что остаётся рассчитывать только на промышленный дорогостоящий продукт, который обещает появиться уже в ближайшем будущем.

Источник: https://sovet-ingenera.com/eco-energy/bio-fuel/vodorodnyj-generator-svoimi-rukami.html

Водородный генератор своими руками – схема, конструкция установки, чертежи

Удорожание энергоносителей стимулирует поиск более эффективных и дешевых видов топлива, в том числе на бытовом уровне. Более всего умельцев–энтузиастов привлекает водород, чья теплотворная способность втрое превышает показатели метана (38.8 кВт против 13.8 с 1 кг вещества). Способ добычи в домашних условиях, казалось бы, известен – расщепление воды путем электролиза. В действительности проблема гораздо сложнее. Наша статья преследует 2 цели:

• разобрать вопрос, как сделать водородный генератор с минимальными затратами;
• рассмотреть возможность применения генератора водорода для отопления частного дома, заправки авто и в качестве сварочного аппарата.

Краткая теоретическая часть

Водород, он же hydrogen, – первый элемент таблицы Менделеева – представляет собой легчайшее газообразное вещество, обладающее высокой химической активностью. При окислении (то бишь, горении) выделяет огромное количество теплоты, образуя обычную воду. Охарактеризуем свойства элемента, оформив их в виде тезисов:

1. Горение водорода – процесс экологически чистый, никаких вредных веществ не выделяется.
2. Благодаря химической активности газ в свободном виде на Земле не встречается. Зато в составе воды его запасы неиссякаемы.
3. Элемент добывается в промышленном производстве химическим способом, например, в процессе газификации (пиролиза) каменного угля. Зачастую является побочным продуктом.
4. Другой способ получения газообразного водорода – электролиз воды в присутствии катализаторов – платины и прочих дорогих сплавов.
5. Простая смесь газов hydrogen + oxygen (кислород) взрывается от малейшей искры, моментально высвобождая большое количество энергии.

Для справки. Ученые, впервые разделившие молекулу воды на hydrogen и oxygen, назвали смесь гремучим газом из-за склонности к взрыву. Впоследствии она получила название газа Брауна (по фамилии изобретателя) и стала обозначаться гипотетической формулой ННО.

Раньше водородом наполняли баллоны дирижаблей, которые нередко взрывались

Из вышесказанного напрашивается следующий вывод: 2 атома водорода легко соединяются с 1 атомом кислорода, а вот расстаются весьма неохотно. Химическая реакция окисления протекает с прямым выделением тепловой энергии в соответствии с формулой:

2H2 + O2 → 2H2O + Q (энергия)

Здесь кроется важный момент, который пригодится нам в дальнейшем разборе полетов: hydrogen вступает в реакцию самопроизвольно от возгорания, а теплота выделяется напрямую. Чтобы разделить молекулу воды, энергию придется затратить:

2H2O → 2H2 + O2 — Q

Это формула электролитической реакции, характеризующая процесс расщепления воды путем подведения электричества. Как это реализовать на практике и сделать генератор водорода своими руками, рассмотрим далее.

Создание опытного образца

Чтобы вы поняли, с чем имеете дело, для начала предлагаем собрать простейший генератор по производству водорода с минимальными затратами. Конструкция самодельной установки изображена на схеме.

Из чего состоит примитивный электролизер:

• реактор – стеклянная либо пластиковая емкость с толстыми стенками;
• металлические электроды, погружаемые в реактор с водой и подключенные к источнику электропитания;
• второй резервуар играет роль водяного затвора;
• трубки для отвода газа HHO.

Важный момент. Электролитическая водородная установка работает только от постоянного тока. Поэтому в качестве источника питания применяйте сетевой адаптер, автомобильное зарядное устройство или аккумулятор. Электрогенератор переменного тока не подойдет.

Принцип работы электролизера следующий:

1. К двум электродам, погруженным в воду, подводится напряжение, желательно от регулируемого источника. Для улучшения реакции в емкость добавляется немного щелочи либо кислоты (в домашних условиях – обычной соли).
2. В результате реакции электролиза со стороны катода, подключенного к «минусовой» клемме, станет выделяться водород, а возле анода – кислород.
3. Смешиваясь, оба газа по трубке поступают в гидрозатвор, выполняющий 2 функции: отделение водяного пара и недопущение вспышки в реакторе.
4. Из второй емкости гремучий газ ННО подается на горелку, где сжигается с образованием воды.

Чтобы своими руками сделать показанную на схеме конструкцию генератора, потребуется 2 стеклянных бутылки с широкими горлышками и крышками, медицинская капельница и 2 десятка саморезов. Полный набор материалов продемонстрирован на фото.

Из специальных инструментов потребуется клеевой пистолет для герметизации пластиковых крышек. Порядок изготовления простой:

1. Плоские деревянные палочки скрутите саморезами, располагая их концами в разные стороны. Спаяйте головки шурупов между собой и подсоедините провода – получите будущие электроды.
2. Проделайте отверстие в крышке, просуньте туда разрезанный корпус капельницы и провода, затем герметизируйте с 2 сторон клеевым пистолетом.
3. Поместите электроды в бутылку и завинтите крышку.
4. Во второй крышке просверлите 2 отверстия, вставьте трубки капельниц и накрутите на бутылку, заполненную обычной водой.

Для запуска генератора водорода налейте в реактор подсоленную воду и включите источник питания. Начало реакции ознаменуется появлением пузырьков газа в обеих емкостях. Отрегулируйте напряжение до оптимального значения и подожгите газ Брауна, выходящий из иглы капельницы.

Второй важный момент. Слишком высокое напряжение подавать нельзя — электролит, нагревшийся до 65 °С и более, начнет интенсивно испаряться. Из-за большого количества водяного пара разжечь горелку не удастся. Подробности сборки и запуска импровизированного водородного генератора смотрите на видео:

О водородной ячейке мейера

Если вы сделали и испытали вышеописанную конструкцию, то по горению пламени на конце иглы наверняка заметили, что производительность установки чрезвычайно низкая. Чтобы получить больше гремучего газа, нужно изготовить более серьезное устройство, называемое ячейкой Стэнли Мейера в честь изобретателя.

Принцип действия ячейки тоже основан на электролизе, только анод и катод выполнены в виде трубок, вставляющихся одна в другую. Напряжение подается от генератора импульсов через две резонансные катушки, что позволяет снизить потребляемый ток и увеличить производительность водородного генератора. Электронная схема устройства представлена на рисунке:

Примечание. Подробно о работе схемы рассказывается на ресурсе http://www.meanders.ru/meiers8.shtml.

Для изготовления ячейки Мейера потребуется:

• цилиндрический корпус из пластмассы или оргстекла, умельцы нередко используют водопроводный фильтр с крышкой и патрубками;
• трубки из нержавеющей стали диаметром 15 и 20 мм длиной 97 мм;
• провода, изоляторы.

Нержавеющие трубки крепятся к основанию из диэлектрика, к ним припаиваются провода, подключаемые к генератору. Ячейка состоит из 9 или 11 трубок, помещенных в пластиковый либо плексигласовый корпус, как показано на фото.

Под ячейку Мейера можно приспособить готовый пластиковый корпус от обычного водопроводного фильтра

Соединение элементов производится по всем известной в интернете схеме, куда входит электронный блок, ячейка Мейера и гидрозатвор (техническое название – бабблер). В целях безопасности система снабжена датчиками критического давления и уровня воды. По отзывам домашних умельцев, подобная водородная установка потребляет ток порядка 1 ампера при напряжении 12 В и обладает достаточной производительностью, хотя точные цифры отсутствуют.

Принципиальная схема включения электролизера

Реактор из пластин

Высокопроизводительный генератор водорода, способный обеспечить работу газовой горелки, выполняется из нержавеющих пластин размером 15 х 10 см, количество – от 30 до 70 шт. В них просверливаются отверстия под стягивающие шпильки, а в углу выпиливается клемма для присоединения провода.

Кроме листовой нержавейки марки 316 понадобится купить:

• резина толщиной 4 мм, стойкая к воздействию щелочи;
• концевые пластины из оргстекла либо текстолита;
• шпильки стяжные М10—14;
• обратный клапан для газосварочного аппарата;
• фильтр водяной под гидрозатвор;
• трубы соединительные из гофрированной нержавейки;
• гидроокись калия в виде порошка.

Пластины нужно собрать в единый блок, изолировав друг от друга резиновыми прокладками с вырезанной серединой, как показано на чертеже. Получившийся реактор плотно стянуть шпильками и подключить к патрубкам с электролитом. Последний поступает из отдельной емкости, снабженной крышкой и запорной арматурой.

Примечание. Мы рассказываем, как сделать электролизер проточного (сухого) типа. Реактор с погружными пластинами изготовить проще – резиновые прокладки ставить не нужно, а собранный блок опускается в герметичную емкость с электролитом.

Схема водородной установки мокрого типа

Последующая сборка генератора, производящего водород, выполняется по той же схеме, но с отличиями:

1. На корпусе аппарата крепится резервуар для приготовления электролита. Последний представляет собой 7—15% раствор гидроокиси калия в воде.
2. В «бабблер» вместо воды заливается так называемый раскислитель – ацетон либо неорганический растворитель.
3. Перед горелкой обязательно ставится обратный клапан, иначе при плавном выключении водородной горелки обратный удар разорвет шланги и «бабблер».

Для питания реактора проще всего задействовать сварочный инвертор, электронные схемы собирать не нужно. Как устроен самодельный генератор газа Брауна, расскажет домашний мастер в своем видео:

Выгодно ли получать водород в домашних условиях

Ответ на данный вопрос зависит от сферы применения кислородно-водородной смеси. Все чертежи и схемы, публикуемые различными интернет-ресурсами, рассчитаны на выделение газа HHO для следующих целей:

• использовать hydrogen в качестве топлива для автомобилей;
• бездымно сжигать водород в отопительных котлах и печах;
• применять для газосварочных работ.

проблема, перечеркивающая все преимущества водородного топлива: затраты электричества на выделение чистого вещества превышают количество энергии, получаемое от его сжигания. Что бы ни утверждали приверженцы утопичных теорий, максимальный КПД электролизера достигает 50%. Это значит, что на 1 кВт полученной теплоты затрачивается 2 кВт электроэнергии. Выгода – нулевая, даже отрицательная.

Вспомним, что мы писали в первом разделе. Hydrogen – весьма активный элемент и реагирует с кислородом самостоятельно, выделяя уйму тепла. Пытаясь разделить устойчивую молекулу воды, мы не можем подвести энергию непосредственно к атомам. Расщепление производится за счет электричества, половина которого рассеивается на подогрев электродов, воды, обмоток трансформаторов и так далее.

Важная справочная информация. Удельная теплота сгорания водорода втрое выше, чем у метана, но – по массе. Если сравнивать их по объему, то при сжигании 1 м³ гидрогена выделится всего 3.6 кВт тепловой энергии против 11 кВт у метана. Ведь водород – легчайший химический элемент.

Теперь рассмотрим гремучий газ, полученный электролизом в самодельном водородном генераторе, как топливо для вышеперечисленных нужд:

1. Конечная цена установки, низкая производительность и КПД делает крайне невыгодным сжигание водорода для отопления частного дома. Чем «наматывать» счетчик электролизером, проще поставить любой из электрокотлов – ТЭНовый, индукционный либо электродный.
2. Чтобы заменить 1 л бензина для автомобиля, потребуется 4766 литров чистого водорода или 7150 л гремучего газа, треть которого составляет кислород. Самый завравшийся изобретатель в интернете еще не сделал электролизер, способный обеспечить подобную производительность.
3. Газосварочный аппарат, сжигающий hydrogen, компактнее и легче баллонов с ацетиленом, пропаном и кислородом. Плюс температура пламени до 3000 °С позволяет работать с любыми металлами, стоимость получения горючего здесь особой роли не играет.

Для справки. Чтобы сжигать гидроген в отопительном котле, придется основательно переработать конструкцию, поскольку водородная горелка способна расплавить любую сталь.

Заключение

Гидроген в составе газа ННО, полученный из самодельного водородного генератора, пригодится для двух целей: экспериментов и газосварки. Даже если отбросить низкий КПД электролизера и затраты на его сборку вместе с потребляемым электричеством, на обогрев здания попросту не хватит производительности. Это касается и бензинового двигателя легковой машины.

Источник: https://otivent.com/kak-sdelat-generator-vodoroda-v-domashnix-usloviyax

Делаем водородный генератор: принцип работы, устройство, применение

Водород практически идеальный вид топлива, но проблема заключается в том, что он на нашей планете встречается только в виде соединений с другими химическими элементами. Доля «чистого» вещества в атмосфере составляет не более 0,00005%. Учитывая такие реалии, становится актуальным вопрос о водородном генераторе. Рассмотрим принцип работы такого устройства, его конструктивные особенности, сферу применения и возможность самостоятельного изготовления.

Описание и принцип работы водородного генератора

Есть несколько методик выделения водорода и из других веществ, перечислим наиболее распространенные:

1. Электролиз, данная методика наиболее простая и может быть реализована в домашних условиях. Через водный раствор, содержащий соль, пропускается постоянный электрический ток, под его воздействием происходит реакция, которую можно описать следующим уравнением: 2NaCl + 2H2O→2NaOH + Cl2 + H2↑. В данном случае пример приведен для раствора обычной кухонной соли, что не лучший вариант, поскольку выделяющийся хлор является ядовитым веществом. Заметим, что полученный данным способом водород наиболее чистый (порядка 99,9%).
2. Путем пропускания водяного пара над каменноугольным коксом, нагретым до температуры 1000°С, при таких условиях протекает следующая реакция: Н2О + С ⇔ СО↑ + H2↑.
3. Добыча из метана путем конверсии с водяным паром (необходимое условие для реакции – температура 1000°С): СН4 + Н2О ⇔ СО + 3Н2. Второй вариант – окисление метана: 2СН4 + О2 ⇔ 2СО + 4Н2.
4. В процессе крекинга (переработки нефти) водород выделяется в качестве побочного продукта. Заметим, что в нашей стране все еще практикуется сжигание этого вещества на некоторых нефтеперерабатывающих заводах ввиду отсутствия необходимого оборудования или достаточного спроса.

Из перечисленных вариантов последний наименее затратный, а первый наиболее доступный, именно он положен в основу большинства генераторов водорода, в том числе и бытовых. Их принцип действия заключается в том, что в процессе пропускания тока через раствор, положительный электрод притягивает отрицательные ионы, а электрод с противоположным зарядом – положительные, в результате происходит расщепление вещества.

Пример электролиза на растворе хлорида натрия

Конструктивные особенности и устройство генератора водорода

Если с получением водорода проблем сейчас практически нет, то его транспортировка и хранение до сих пор остается актуальной задачей. Молекулы этого вещества настолько малы, что могут проникать даже сквозь металл, что несет определенную угрозу безопасности. Хранение в абсорбированном виде пока не отличается высокой рентабельностью. Поэтому наиболее оптимальный вариант – генерация водорода непосредственно перед его использованием в производственном цикле.

Для этой цели изготавливаются промышленные установки для генерации водорода. Как правило, это электролизеры мембранного типа. Упрощенная конструкция такого устройства и принцип работы приведен ниже.

Упрощенная схема водородного генератора мембранного типа

Обозначения:

• А – трубка для отвода хлора (Cl2).
• B – отвод водорода (Н2).
• С – анод, на котором происходит следующая реакция: 2CL—→CL2 + 2е—.
• D – катод, реакцию на нем можно описать следующим уравнением: 2Н2О + 2е— →Н2 + ОН—.
• Е – раствор воды и хлористого натрия (Н2О & NaCl).
• F – мембрана;
• G – насыщенный раствор хлористого натрия и образование каустической соды (NaОН).
• H – отвод рассола и разбавленной каустической соды.
• I – ввод насыщенного рассола.
• J – крышка.

Конструкция бытовых генераторов значительно проще, поскольку в большинстве своем они не вырабатывают чистый водород, а производят газ Брауна. Так принято называть смесь кислорода и водорода. Этот вариант наиболее практичен, не требуется разделять водород и кислород, то можно значительно упростить конструкцию, а значит и сделать ее дешевле. Помимо этого полученный газ сжигается по мере его выработки. Хранить и накапливать его в домашних условиях не только проблематично, но и небезопасно.

Конструкция водородной ячейки бытового электролизера

Обозначения:

• а – трубка для отвода газа Брауна;
• b – впускной коллектор подачи воды;
• с – герметичный корпус;
• d – блок пластин электродов (анодов и катодов), с установленными между ними изоляторами;
• e – вода;
• f – датчик уровня воды (подключается к блоку управления);
• g – фильтр водоотделения;
• h – подвод питания, подаваемого на электроды;
• i – датчик давления (подает сигнал блоку управления при достижении порогового уровня);
• j – предохранительный клапан;
• k – отвод газа с предохранительного клапана.

Характерная особенность таких устройств – использование блоков электродов, поскольку не требуется сепарирование водорода и кислорода. Это позволяет сделать генераторы довольно компактными.

Блоки электродов для установки, которая производит газ Брауна

Сферы применения водородного генератора

Ввиду проблем, связанных с транспортировкой и хранением водорода, такие устройства востребованы в производствах, где наличие этого газа требует технологический цикл. Перечислим основные направления:

1. Производства, связанные с синтезом хлороводорода.
2. Изготовление топлива для ракетных двигателей.
3. Создание удобрений.
4. Производство нитрида водорода (аммиака).
5. Синтез азотной кислоты.
6. В пищевой промышленности (для получения твердых жиров из растительных масел).
7. Обработка металла (сварка и резка).
8. Восстановление металлов.
9. Синтез метилового спирта
10. Изготовление соляной кислоты.

Основные сферы применения генераторов водорода в промышленности

Несмотря на то, что производство водорода в процессе переработки нефти дешевле, чем его получение путем электролиза, как уже указывалось выше, возникают сложности с транспортировкой газа. Строить опасные химические производства, непосредственно, рядом с перерабатывающими нефть заводами не всегда позволяет экологическая обстановка. Помимо этого водород, полученный путем электролиза, значительно чище, чем при крекинге нефти. В связи с этим на промышленные водородные генераторы всегда высокий спрос.

Бытовое применение

В быту также есть применение водороду. В первую очередь это автономные отопительные системы. Но здесь некоторые особенности. Установки по производству чистого водорода стоят значительно дороже, чем генераторы газа Брауна, последние даже можно собрать самостоятельно. Но при организации отопления дома необходимо учитывать, что температура горения газа Брауна значительно выше, чем у метана, поэтому потребуется специальный котел, который несколько дороже обычного.

Топливный котел должен иметь соответствующую метку

В интернете можно встретить немало статей, в которых написано, что для гремучего газа можно использовать обычные котлы, это делать категорически нельзя. В лучшем случае они быстро выйдут из строя, а в худшем могут стать причиной печальных или даже трагических последствий. Для смеси Брауна предусмотрены специальные конструкции с более термостойким соплом.

Необходимо заметить, что рентабельность отопительных систем на основе водородных генераторов вызывает большое сомнение ввиду низкого КПД. В таких системах имеются двойные потери, во-первых, в процессе генерации газа, во-вторых, при нагреве воды в котле. Дешевле для отопления сразу нагревать воду в электрическом бойлере.

Не менее спорная реализация для бытового использования, при которой газом Брауна обогащают бензин в топливной системе двигателя автомобиля с целью экономии.

Применение генератора ННО в авто

Обозначения:

• а – генератор ННО (принятое обозначение для газа Брауна);
• b – отвод газа в камеру сушки;
• с – отсек для удаления водяных паров;
• d – возвращение конденсата в генератор;
• е – подача осушенного газа в воздушный фильтр топливной системы;
• f – автомобильный двигатель;
• g – подключение к аккумулятору и электрогенератору.

Нужно заметить, что в некоторых случаях такая система даже работает (если ее собрать правильно). Но точные параметры, коэффициент прироста мощности, процент экономии вы не найдете. Эти данные сильно размыты, и достоверность их вызывает сомнения. Опять же не ясен вопрос, насколько уменьшится ресурс двигателя.

Но спрос порождает предложения, в интернетах можно найти подробные чертежи таких приспособлений и инструкцию по их подключению. Есть и готовые модели, сделанные в стране Восходящего Солнца.

Делаем простейший генератор водорода своими руками пошагово

Расскажем, как можно сделать самодельный генератор для получения смеси водорода и кислорода (ННО). Его мощности на отопления дома не хватит, но для газовой горелки для резки металла количество полученного газа будет достаточным.

Рис. 8. Схема газовой горелки

Обозначения:

• а – сопло горелки;
• b – трубки;
• c – водные затворы;
• d – вода;
• е – электроды;
• f – герметичный корпус.

В первую очередь делаем электролизер, для этого нам понадобится герметичная емкость и электроды. В качестве последних используем стальные пластины (их размер выбираем произвольно, в зависимости от желаемой производительности), прикрепленные к диэлектрическому основанию. Соединяем между собой все пластины каждого из электродов.

Когда электроды готовы их надо укрепить в емкости таким образом, чтобы места подключения проводов питания были выше предполагаемого уровня воды. Провода от электродов идут к блоку питания на 12 вольт или автомобильному аккумулятору.

В крышке емкости делаем отверстие под трубку для выхода газа. В качестве водных затворов можно использовать обычные стеклянные банки емкостью 1 литр. Заполняем их на 2/3 водой и подключаем к электролизеру и горелке, как показано на рисунке 8.

Наполняем электролизер водой, в которую добавлена обычная кухонная соль.

Подаем напряжение на электроды и проверяем работу устройства.

Список использованной литературы

• Кузык Б. Н., Яковец, Ю. В. «Россия: стратегия перехода к водородной энергетике» 2007
• Козлов С. И. «Водородная энергетика: современное состояние, проблемы, перспективы» 2009
• Сивухин Д. В. «Общий курс физики» 1975

Источник: https://www.asutpp.ru/opisanie-i-princip-raboty-vodorodnogo-generatora.html

Удорожание энергоносителей стимулирует поиск более эффективных и дешевых видов топлива, в том числе на бытовом уровне.

Более всего умельцев–энтузиастов привлекает водород, чья теплотворная способность втрое превышает показатели метана (38.8 кВт против 13.8 с 1 кг вещества).

Способ добычи в домашних условиях, казалось бы, известен – расщепление воды путем электролиза. В действительности проблема гораздо сложнее. Наша статья преследует 2 цели:

• разобрать вопрос, как сделать водородный генератор с минимальными затратами;
• рассмотреть возможность применения генератора водорода для отопления частного дома, заправки авто и в качестве сварочного аппарата.

Краткая теоретическая часть

Водород, он же hydrogen, – первый элемент таблицы Менделеева – представляет собой легчайшее газообразное вещество, обладающее высокой химической активностью. При окислении (то бишь, горении) выделяет огромное количество теплоты, образуя обычную воду. Охарактеризуем свойства элемента, оформив их в виде тезисов:

1. Горение водорода – процесс экологически чистый, никаких вредных веществ не выделяется.
2. Благодаря химической активности газ в свободном виде на Земле не встречается. Зато в составе воды его запасы неиссякаемы.
3. Элемент добывается в промышленном производстве химическим способом, например, в процессе газификации (пиролиза) каменного угля. Зачастую является побочным продуктом.
4. Другой способ получения газообразного водорода – электролиз воды в присутствии катализаторов – платины и прочих дорогих сплавов.
5. Простая смесь газов hydrogen + oxygen (кислород) взрывается от малейшей искры, моментально высвобождая большое количество энергии.

Для справки. Ученые, впервые разделившие молекулу воды на hydrogen и oxygen, назвали смесь гремучим газом из-за склонности к взрыву. Впоследствии она получила название газа Брауна (по фамилии изобретателя) и стала обозначаться гипотетической формулой ННО.

Раньше водородом наполняли баллоны дирижаблей, которые нередко взрывались

• Из вышесказанного напрашивается следующий вывод: 2 атома водорода легко соединяются с 1 атомом кислорода, а вот расстаются весьма неохотно. Химическая реакция окисления протекает с прямым выделением тепловой энергии в соответствии с формулой:
• 2H2 + O2 → 2H2O + Q (энергия)
• Здесь кроется важный момент, который пригодится нам в дальнейшем разборе полетов: hydrogen вступает в реакцию самопроизвольно от возгорания, а теплота выделяется напрямую. Чтобы разделить молекулу воды, энергию придется затратить:
• 2H2O → 2H2 + O2 — Q

Это формула электролитической реакции, характеризующая процесс расщепления воды путем подведения электричества. Как это реализовать на практике и сделать генератор водорода своими руками, рассмотрим далее.

Создание опытного образца

Чтобы вы поняли, с чем имеете дело, для начала предлагаем собрать простейший генератор по производству водорода с минимальными затратами. Конструкция самодельной установки изображена на схеме.

Из чего состоит примитивный электролизер:

• реактор – стеклянная либо пластиковая емкость с толстыми стенками;
• металлические электроды, погружаемые в реактор с водой и подключенные к источнику электропитания;
• второй резервуар играет роль водяного затвора;
• трубки для отвода газа HHO.

Важный момент. Электролитическая водородная установка работает только от постоянного тока. Поэтому в качестве источника питания применяйте сетевой адаптер, автомобильное зарядное устройство или аккумулятор. Электрогенератор переменного тока не подойдет.

Принцип работы электролизера следующий:

1. К двум электродам, погруженным в воду, подводится напряжение, желательно от регулируемого источника. Для улучшения реакции в емкость добавляется немного щелочи либо кислоты (в домашних условиях – обычной соли).
2. В результате реакции электролиза со стороны катода, подключенного к «минусовой» клемме, станет выделяться водород, а возле анода – кислород.
3. Смешиваясь, оба газа по трубке поступают в гидрозатвор, выполняющий 2 функции: отделение водяного пара и недопущение вспышки в реакторе.
4. Из второй емкости гремучий газ ННО подается на горелку, где сжигается с образованием воды.

Чтобы своими руками сделать показанную на схеме конструкцию генератора, потребуется 2 стеклянных бутылки с широкими горлышками и крышками, медицинская капельница и 2 десятка саморезов. Полный набор материалов продемонстрирован на фото.

Из специальных инструментов потребуется клеевой пистолет для герметизации пластиковых крышек. Порядок изготовления простой:

1. Плоские деревянные палочки скрутите саморезами, располагая их концами в разные стороны. Спаяйте головки шурупов между собой и подсоедините провода – получите будущие электроды.
2. Проделайте отверстие в крышке, просуньте туда разрезанный корпус капельницы и провода, затем герметизируйте с 2 сторон клеевым пистолетом.
3. Поместите электроды в бутылку и завинтите крышку.
4. Во второй крышке просверлите 2 отверстия, вставьте трубки капельниц и накрутите на бутылку, заполненную обычной водой.

Для запуска генератора водорода налейте в реактор подсоленную воду и включите источник питания. Начало реакции ознаменуется появлением пузырьков газа в обеих емкостях. Отрегулируйте напряжение до оптимального значения и подожгите газ Брауна, выходящий из иглы капельницы.

Второй важный момент. Слишком высокое напряжение подавать нельзя — электролит, нагревшийся до 65 °С и более, начнет интенсивно испаряться. Из-за большого количества водяного пара разжечь горелку не удастся. Подробности сборки и запуска импровизированного водородного генератора смотрите на видео:

О водородной ячейке мейера

Если вы сделали и испытали вышеописанную конструкцию, то по горению пламени на конце иглы наверняка заметили, что производительность установки чрезвычайно низкая. Чтобы получить больше гремучего газа, нужно изготовить более серьезное устройство, называемое ячейкой Стэнли Мейера в честь изобретателя.

Принцип действия ячейки тоже основан на электролизе, только анод и катод выполнены в виде трубок, вставляющихся одна в другую. Напряжение подается от генератора импульсов через две резонансные катушки, что позволяет снизить потребляемый ток и увеличить производительность водородного генератора. Электронная схема устройства представлена на рисунке:

Примечание. Подробно о работе схемы рассказывается на ресурсе http://www.meanders.ru/meiers8.shtml.

Для изготовления ячейки Мейера потребуется:

• цилиндрический корпус из пластмассы или оргстекла, умельцы нередко используют водопроводный фильтр с крышкой и патрубками;
• трубки из нержавеющей стали диаметром 15 и 20 мм длиной 97 мм;
• провода, изоляторы.

Нержавеющие трубки крепятся к основанию из диэлектрика, к ним припаиваются провода, подключаемые к генератору. Ячейка состоит из 9 или 11 трубок, помещенных в пластиковый либо плексигласовый корпус, как показано на фото.

Под ячейку Мейера можно приспособить готовый пластиковый корпус от обычного водопроводного фильтра

Соединение элементов производится по всем известной в интернете схеме, куда входит электронный блок, ячейка Мейера и гидрозатвор (техническое название – бабблер).

В целях безопасности система снабжена датчиками критического давления и уровня воды.

По отзывам домашних умельцев, подобная водородная установка потребляет ток порядка 1 ампера при напряжении 12 В и обладает достаточной производительностью, хотя точные цифры отсутствуют.

Принципиальная схема включения электролизера

Реактор из пластин

Высокопроизводительный генератор водорода, способный обеспечить работу газовой горелки, выполняется из нержавеющих пластин размером 15 х 10 см, количество – от 30 до 70 шт. В них просверливаются отверстия под стягивающие шпильки, а в углу выпиливается клемма для присоединения провода.

Кроме листовой нержавейки марки 316 понадобится купить:

• резина толщиной 4 мм, стойкая к воздействию щелочи;
• концевые пластины из оргстекла либо текстолита;
• шпильки стяжные М10—14;
• обратный клапан для газосварочного аппарата;
• фильтр водяной под гидрозатвор;
• трубы соединительные из гофрированной нержавейки;
• гидроокись калия в виде порошка.

Пластины нужно собрать в единый блок, изолировав друг от друга резиновыми прокладками с вырезанной серединой, как показано на чертеже. Получившийся реактор плотно стянуть шпильками и подключить к патрубкам с электролитом. Последний поступает из отдельной емкости, снабженной крышкой и запорной арматурой.

Примечание. Мы рассказываем, как сделать электролизер проточного (сухого) типа. Реактор с погружными пластинами изготовить проще – резиновые прокладки ставить не нужно, а собранный блок опускается в герметичную емкость с электролитом.

Схема водородной установки мокрого типа

Последующая сборка генератора, производящего водород, выполняется по той же схеме, но с отличиями:

1. На корпусе аппарата крепится резервуар для приготовления электролита. Последний представляет собой 7—15% раствор гидроокиси калия в воде.
2. В «бабблер» вместо воды заливается так называемый раскислитель – ацетон либо неорганический растворитель.
3. Перед горелкой обязательно ставится обратный клапан, иначе при плавном выключении водородной горелки обратный удар разорвет шланги и «бабблер».

Для питания реактора проще всего задействовать сварочный инвертор, электронные схемы собирать не нужно. Как устроен самодельный генератор газа Брауна, расскажет домашний мастер в своем видео:

Выгодно ли получать водород в домашних условиях

Ответ на данный вопрос зависит от сферы применения кислородно-водородной смеси. Все чертежи и схемы, публикуемые различными интернет-ресурсами, рассчитаны на выделение газа HHO для следующих целей:

• использовать hydrogen в качестве топлива для автомобилей;
• бездымно сжигать водород в отопительных котлах и печах;
• применять для газосварочных работ.

Главная проблема, перечеркивающая все преимущества водородного топлива: затраты электричества на выделение чистого вещества превышают количество энергии, получаемое от его сжигания.

Что бы ни утверждали приверженцы утопичных теорий, максимальный КПД электролизера достигает 50%. Это значит, что на 1 кВт полученной теплоты затрачивается 2 кВт электроэнергии.

Выгода – нулевая, даже отрицательная.

Вспомним, что мы писали в первом разделе. Hydrogen – весьма активный элемент и реагирует с кислородом самостоятельно, выделяя уйму тепла. Пытаясь разделить устойчивую молекулу воды, мы не можем подвести энергию непосредственно к атомам. Расщепление производится за счет электричества, половина которого рассеивается на подогрев электродов, воды, обмоток трансформаторов и так далее.

Важная справочная информация. Удельная теплота сгорания водорода втрое выше, чем у метана, но – по массе. Если сравнивать их по объему, то при сжигании 1 м³ гидрогена выделится всего 3.6 кВт тепловой энергии против 11 кВт у метана. Ведь водород – легчайший химический элемент.

Теперь рассмотрим гремучий газ, полученный электролизом в самодельном водородном генераторе, как топливо для вышеперечисленных нужд:

1. Конечная цена установки, низкая производительность и КПД делает крайне невыгодным сжигание водорода для отопления частного дома. Чем «наматывать» счетчик электролизером, проще поставить любой из электрокотлов – ТЭНовый, индукционный либо электродный.
2. Чтобы заменить 1 л бензина для автомобиля, потребуется 4766 литров чистого водорода или 7150 л гремучего газа, треть которого составляет кислород. Самый завравшийся изобретатель в интернете еще не сделал электролизер, способный обеспечить подобную производительность.
3. Газосварочный аппарат, сжигающий hydrogen, компактнее и легче баллонов с ацетиленом, пропаном и кислородом. Плюс температура пламени до 3000 °С позволяет работать с любыми металлами, стоимость получения горючего здесь особой роли не играет.

Для справки. Чтобы сжигать гидроген в отопительном котле, придется основательно переработать конструкцию, поскольку водородная горелка способна расплавить любую сталь.

Заключение

Гидроген в составе газа ННО, полученный из самодельного водородного генератора, пригодится для двух целей: экспериментов и газосварки. Даже если отбросить низкий КПД электролизера и затраты на его сборку вместе с потребляемым электричеством, на обогрев здания попросту не хватит производительности. Это касается и бензинового двигателя легковой машины.

Как работает водородный двигатель и какие у него перспективы | РБК Тренды

Shutterstock

Автомобили с водородными двигателями называют главными конкурентами электрокаров. Но у технологии пока что немало минусов, и, например, основатель Tesla Илон Маск называет ее «тупой и бесполезной». Прав он или нет?

С 2018 года в ЕС действует запрет на дизельные автомобили новейшего поколения в населенных пунктах [1]. Это стало поворотным моментом в развитии рынка электрокаров, а также — гибридных и водородных двигателей.

Великобритания еще в 2017-м высказывалась за полный запрет бензиновых авто к 2040 году. Тогда же, если верить исследованию Bloomberg New Energy Finance [2], на электрокары будет приходиться 35% от всех продаж автомобилей. Уже к 2030 году Jaguar и Land Rover планируют довести число электрокаров в своих линейках до 100% [3]. Часть из них тоже работает на водороде.

История развития рынка водородных двигателей

Первый двигатель, работающий на водороде, придумал в 1806 году французский изобретатель Франсуа Исаак де Риваз [4]. Он получал водород при помощи электролиза воды.

Первый патент на водородный двигатель выдали в Великобритании в 1841 году [5]. В 1852 году в Германии построили двигатель внутреннего сгорания (ДВС), который работал на воздушно-водородной смеси. Еще через 11 лет французский изобретатель Этьен Ленуар сконструировал гиппомобиль [6], первые версии которого работали на водороде.

В 1933 году норвежская нефтегазовая и металлургическая компания Norsk Hydro Power переоборудовала [7] один из своих небольших грузовиков для работы на водороде. Химический элемент выделялся за счет риформинга аммиака и поступал в ДВС.

В Ленинграде в период блокады на воздушно-водородной смеси работали около 600 аэростатов. Такое решение предложил военный техник Борис Шепелиц, чтобы решить проблему нехватки бензина. Он же переоборудовал 200 грузовиков ГАЗ-АА для работы на водороде.

Первый транспорт на водороде выпустила в 1959 году американская компания Allis-Chalmers Manufacturing Company — это был трактор [8].

Первым автомобилем на водородных топливных элементах стал Electrovan от General Motors 1966 года. Он был оборудован резервуарами для хранения водорода и мог проехать до 193 км на одном заряде. Однако это был единичный демонстрационный экземпляр, который передвигался только по территории завода.

В 1979-м появился первый автомобиль BMW с водородным двигателем. Толчком к его созданию послужили нефтяные кризисы 1970-х, и по их окончании об идее альтернативных двигателей забыли вплоть до 2000-х годов.

В 2007 году та же BMW выпустила ограниченную серию автомобилей Hydrogen 7, которые могли работать как на бензине, так и на водороде. Но машина была недешевой, при этом 8-килограммового баллона с газом хватало всего на 200-250 км.

Первой серийной моделью автомобиля с водородным двигателем стала Toyota Mirai, выпущенная в 2014 году. Сегодня такие модели есть в линейках многих крупных автопроизводителей: Honda, Hyundai, Audi, BMW, Ford и других.

Toyota Mirai 2016 года выпуска

Как работает водородный двигатель?

На специальных заправках топливный бак заправляют сжатым водородом. Он поступает в топливный элемент, где есть мембрана, которая разделяет собой камеры с анодом и катодом. В первую поступает водород, а во вторую — кислород из воздухозаборника.

Каждый из электродов мембраны покрывают слоем катализатора (чаще всего — платиной), в результате чего водород начинает терять электроны — отрицательно заряженные частицы. В это время через мембрану к катоду проходят протоны — положительно заряженные частицы. Они соединяются с электронами и на выходе образуют водяной пар и электричество.

Схема работы водородного двигателя

По сути, это — тот же электромобиль, только с другим аккумулятором. Емкость водородного аккумулятора в десять раз больше емкости литий-ионного. Баллон с 5 кг водорода заправляется около 3 минут, его хватает до 500 км.

Как работает водородный двигатель внутри Toyota Mirai

Где применяют водородное топливо?

• В автомобилях с водородными и гибридными двигателями. Такие уже выпускают Toyota, Honda, Hyundai, Audi, BMW, Ford, Nissan, Daimler;
• В поездах. Первый такой был выпущен в Германии компанией Alstom и ходит по маршруту Букстехуде — Куксхафен;
• В автобусах: например, в городских низкопольных автобусах марки MAN.
• В самолетах. Первый беспилотник на водороде выпустила компания Boeing, внутри — водородный двигатель Ford;
• На водном транспорте. Siemens выпускает подводные лодки на водороде, а в Исландии планируют перевести на водородное топливо все рыболовецкие суда;
• Во вспомогательном транспорте. Водород используют в электрокарах для гольфа, складских погрузчиках, сервисных автомобилях логистических компаний и аэропортов;
• В энергетике. Электростанции мощностью от 1 до 5 кВт, работающие на водороде, могут обеспечивать теплом и энергией небольшие города и отдельные здания. Например, после аварии на Фукусиме в 2018 году Япония активнее начала переходить на водородную энергетику [9], планируя перевести на водород 1,4 млн электрогенераторов;
• В смесях с обычным топливом. Например, с дизельным или газовым — чтобы удешевить производство.

Плюсы водородного двигателя

• Экологичность при использовании. Водородный транспорт не выбрасывает в атмосферу диоксид углерода;
• Высокий КПД. У двигателя внутреннего сгорания (ДВС) он составляет около 35%, а у водородного — от 45%. Водородный автомобиль сможет проехать на 1 кг водорода в 2,5-3 раза больше, чем на эквивалентном ему по энергоемкости и объему галлоне (3,8 л) бензина;
• Бесшумная работа двигателя;
• Более быстрая заправка — особенно в сравнении с электрокарами;
• Сокращение зависимости от углеводородов. Водородным двигателям не нужна нефть, запасы которой не бесконечны и к тому же сосредоточены в нескольких странах. Это позволяет нефтяным государствам диктовать цены на рынке, что невыгодно для развитых экономик.

Минусы водородного двигателя

• Высокая стоимость. Галлон бензина в США стоит около $3,1 [10], а эквивалентный ему 1 кг водорода — $8,6. Водородные батареи содержат платину — один из самых дорогих металлов в мире. Дополнительные меры безопасности также делают двигатель дорогим: в частности, специальные системы хранения и баки из углепластика, чтобы избежать взрыва.
• Проблемы с инфраструктурой. Для заправки водородом нужны специальные станции, которые стоят дороже, чем обычные.
• Не самое экологичное производство. До 95% сырья для водородного топлива получают из ископаемых [11]. Кроме того, при создании топлива используют паровой риформинг метана, для которого нужны углеводороды. Так что и здесь возникает зависимость от природных ресурсов.
• Высокий риск. Для использования в двигателях водород сжимают в 850 раз [12], из-за чего давление газа достигает 700 атмосфер. В сочетании с высокой температурой это повышает риск самовоспламенения.

Водород обладает высокой летучестью, проникает даже в небольшие щели и легко воспламеняется.

Если он заполнит собой весь капот и салон автомобиля, малейшая искра вызовет пожар или взрыв. Так, в июне 2019 года утечка водорода привела к взрыву на заправке в Норвегии. Сила ударной волны была сопоставима с землетрясением в радиусе 28 км. После этого случая водородные АЗС в Норвегии запретили

Водород для топлива можно получать разными способами. В зависимости от того, насколько они безвредны, итоговый продукт называют [13] «желтым» или «зеленым». Желтый водород — тот, для которого нужна атомная энергия. Зеленый — тот, для которого используют возобновляемые ресурсы. Именно на этот водород делают ставку международные организации.

Самый безвредный способ — электролиз, то есть, извлечение водорода из воды при помощи электрического тока. Пока что он не такой выгодный, как остальные (например, паровая конверсия метана и природного газа). Но проблему можно решить, если сделать цепочку замкнутой — пускать электричество, которое выделяется в водородных топливных элементах для получения нового водорода.

Водородный транспорт в России

В России в 2014 году появился свой производитель водородных топливных ячеек — AT Energy. Компания специализируется на аккумуляторных системах для дронов, в том числе военных. Именно ее топливные ячейки использовали для беспилотников, которые снимали Олимпиаду-2014 в Сочи.

В 2019 году Россия подписала Парижское соглашение по климату, которое подразумевает постепенный переход стран на экологичные виды топлива.

Чуть позже «Газпром» и «Росатом» подготовили совместную программу развития водородной технологии на десять лет.

Главный фактор, который может обеспечить России преимущество на рынке водорода — это богатые запасы пресной воды [14] за счет внутренних водоемов, тающих ледников Арктики и снегов Сибири. Вблизи последних уже есть добывающая инфраструктура от «Роснефти», «Газпрома» и «Новатэка».

В конце 2020 года власти Санкт-Петербурга анонсировали [15] запуск каршеринга на водородном топливе совместно с Hyundai. В случае успеха проект расширят и на другие крупные города России.

Перспективы технологии

Вокруг водородных двигателей немало противоречивых заявлений.

Одни безоговорочно верят в их будущее — например, Арнольд Шварценеггер еще в 2004 году, будучи губернатором Калифорнии, обещал [16], что к 2010 году весь его штат будет покрыт «водородными шоссе». Но этого так и не произошло.

В этом отчасти виноват глобальный экономический кризис: автопроизводителям пришлось выживать в тяжелейших финансовых условиях, а подобные технологии требуют больших и долгосрочных вложений.

Другие, напротив, критикуют технологию за ее очевидные недостатки.

Так, основатель Tesla Илон Маск назвал водородные двигатели «ошеломляюще тупой технологией» [17], которая по эффективности заметно уступает электрическим аккумуляторам.

Отчасти он прав: сегодня водородным автомобилям приходится конкурировать с электрокарами, гибридами, транспортом на сжатом воздухе и жидком азоте. И пока что до лидерства им очень далеко.

С одной стороны, в Европе Toyota Mirai II стоит несколько дешевле, чем Tesla Model S (€64 тыс. против €77 тыс.) [18]. Полная зарядка водородного автомобиля занимает около 3 минут — против 30-75 минут для электрокара.

Однако вся разница — в обслуживании: Toyota Mirai вмещает 5 кг водородного топлива [19] по цене $8-9 за кг. Таким образом, полный бак обойдется в $45, и его хватит на 500 км — получаем около $9 за 100 км пробега.

Для Tesla Model S те же 100 км обойдутся всего в $3.

Но у водородного топлива есть существенное преимущество перед электрическими аккумуляторами — долговечность. Если аккумулятора в электрокаре хватает на три-пять лет, то водородной топливной ячейки — уже на восемь-десять лет. При этом водородные аккумуляторы лучше приспособлены для сурового климата: не теряют заряд на морозе, как это происходит с электрокарами.

Есть еще одна перспективная сфера применения водородного топлива — стационарное резервное питание: ячейки с водородом могут снабжать энергией сотовые вышки и другие небольшие сооружения. Их можно приспособить даже для энергоснабжения небольших автономных пунктов вроде полярных станций. В этом случае можно раз в год наполнять газгольдер, экономя на обслуживании и транспорте.

Основной упрек критиков — дороговизна водородного топлива и логистики. Однако Международное энергетическое агентство прогнозирует, что цена водорода к 2030 году упадет минимум на 30% [20]. Это сделает водородное топливо сопоставимым по цене с другими видами [21].

Если вспомнить, как развивался рынок электрокаров, то его росту способствовали три главных фактора:

1. Лобби со стороны развитых государств: в США [22], ЕС [23], Японии [24], России [25] и других странах приняты законы в поддержку экологичного транспорта.
2. Удешевление аккумуляторов: согласно исследованию Bloomberg New Energy Finance, за последние десять лет цены на литий-ионные аккумуляторы упали с $1200 до $137 за кВт·ч.
3. Развитие инфраструктуры: специальные электрозарядные станции и зарядки в крупных бизнес-центрах, на парковках ТЦ и аэропортов.

Водородные двигатели ждет примерно тот же сценарий. В Toyota видят главные перспективы [26] для водородных двигателей в компактных автомобилях, а также в среднем и премиум-классе. Пока что производство не вышло на тот уровень, чтобы бюджетные модели работали на водороде и оставались рентабельными. Современные водородные машины стоят вдвое дороже обычных [27] и на 20% больше, чем гибридные.

Согласно прогнозу Markets&Markets [28], к 2022 году объем мирового производства водорода вырастет со $115 до $154 млрд.

Остается главный вопрос: как быть с инфраструктурой? Чтобы водородные двигатели стали массовыми, нужны сети заправок, трубопроводы для топлива, отлаженные логистические цепочки. Все это пока только зарождается.

Но и тут есть позитивные сдвиги: например, канадская Ballard Power по заказу китайского Министерства транспорта запустила пилотный проект, в рамках которого водородное топливо можно будет заливать в обычные АЗС.

Что такое двигатель на водородном топливе, как собрать его своими руками

23 сентября 2019

Сто лет назад количество машин на Земле исчислялось тысячами. Сегодня у каждого седьмого человека есть автомобиль. Многие геологи считают, что в ближайшие несколько десятилетий поставки бензина (и всего остального, сделанного из нефти) начнут сокращаться. Если это произойдет, откуда получать топливо?

Двигатель на водородном топливе

Есть две перспективы.

Первая (краткосрочная) — необходимо добиться большей эффективности использования нефтетоплива, долгосрочная — решением может стать переключение транспортных средств с бензиновых/дизельных двигателей на электрические топливные элементы (электрохимические генераторы), работающие на водороде, которые никогда не разряжаются. Бесшумные, не загрязняющие окружающую среду, это одни из самых экологически чистых источников энергии, когда-либо разработанных. Разберёмся, как они работают.

Есть два способа заставить современный автомобиль двигаться:

1. Использовать двигатель внутреннего сгорания (ДВС). В процессе сжигания нефотетоплива вырабатывается тепло, благодаря чему транспортное средство может ехать.
2. Электромобили работают совершенно по-другому. Там используются аккумуляторы, которые подают электроэнергию на электродвигатели, напрямую приводящие в движение колеса.

Есть гибридные автомобили, сочетающие оба варианта, водитель может переключатся между ними в соответствии с условиями вождения. Устройство водородного двигателя — нечто среднее между ДВС и аккумулятором.

Он вырабатывает энергию, используя топливо из бака (газообразный водород под давлением, а не бензин или дизель). Процесса сжигания нет, H2 химически соединяется с кислородом из воздуха, образуя воду.

Высвобождаемое электричество используется для питания электродвигателя. Никаких выхлопных газов.

Что происходит внутри

В основе принципа действия водородного двигателя лежит электрохимическая реакция. Состав топливного элемента — это три основные части:

• положительно (желтая) и отрицательно (сиреневая) заряженные клеммы;
• электролит (серый).

Электричество возникает следующим образом:

1. Газообразный H2 из резервуара подаётся к положительному полюсу. Поскольку вещество взрывоопасно, бак должен быть чрезвычайно прочным.
2. Кислород из воздуха (голубые капли) идёт по второй трубке.
3. Положительная клемма металлическая (платина или палладий). Достигая катализатора, атомы H2 распадаются на ионы и электроны.
4. Положительно заряженные протоны притягиваются к отрицательному полюсу, двигаясь к нему через электролит. Последний представляет собой тонкую полимерную мембрану.
5. Электроны проходят через внешнюю цепь.
6. Приходит в действие электродвигатель, заставляющий колёса автомобиля двигаться.
7. На отрицательной клемме протоны и электроны рекомбинируют с кислородом путём химической реакции, которая производит воду.
8. Выхлоп — водяной пар.

Процесс будет продолжаться до тех пор, пока есть запасы H2 и O2. Поскольку воздух всегда доступен, единственный ограничивающий фактор — количество водорода H2 в баке.

Практическое использование водородного двигателя

Производство водорода H2 путём электролиза требует довольно много энергии. Это проблема, поскольку объём топливного бака придётся увеличить.

Облегчить конструкцию можно, если использовать углепластик, что сильно увеличивает стоимость.

Другой минус водородных двигателей — водород трудно хранить длительное время, его чрезвычайно маленькие молекулы легко просачиваются, а утечка может привести к возгоранию.

Ещё один отрицательный момент — энергоэффективность, КПД такого движка не превысит 30%, тогда как для электромобилей этот показатель достигает 70-80%. Плюс ко всему трудно найти заправку.

Преимущества тоже есть. Заправить машину можно за 5 минут, тогда как зарядка электромобиля занимает от получаса до 12 часов. У транспортных средств на топливных элементах такой же запас хода, как у обычных газовых машин, хотя их характеристики с возрастом ухудшаются. Но главный плюс — экологичность.

Как сделать водородный двигатель своими руками

Создание генератора водорода — эффективный способом существенного сокращения топливных расходов. Задача — подать в камеру сгорания специальный газ (система Брауна). Ниже приведена простая пошаговая инструкция.

1. Сборка электролита

Используйте 8 электролитических пластин из нержавеющей стали (16×20 см), уложив их друг на друга. У них уже должно быть отверстие сверху. Просверлите еще по одному отверстию толщиной 1 см. Между ними поместите ПВХ проставки (толщиной 3 мм). Стальные пластины не должны касаться друг друга. С помощью винтового соединения скрепите конструкцию.

2. Подготовка пластикового контейнера

Подготовьте ёмкость. Вставьте два длинных винта внутрь крышки, зазоры закройте герметиком. Прикрепите провод к каждому винту, обмотав его вокруг, оставьте снаружи контейнера. Сделайте еще одно отверстие в крышке и вставьте туда резиновый шланг, погрузив его в воду. Другой конец трубки должен открываться в пластиковый корпус воздухозаборника автомобиля.

Нужно будет просверлить отверстие в корпусе, чтобы вставить трубку. Для более прочного соединения используйте фитинги из ПВХ на обоих концах. Налейте дистиллированную воду, заполнив половину объёма. Положите пол чайной ложки соли или полную пищевой соды, хорошо перемешайте.

Поместите электролит из нержавеющей стали в контейнер, убедившись, что он хорошо погружен. Любые промежутки внутри ёмкости должны быть заполнены герметиком, чтобы предотвратить утечку газа. Внутри тары мгновенно образуются пузырьки, газ начал вырабатываться.

3. Подключение к источнику питания

Соедините выводы винтов контейнера с положительными и отрицательными клеммами источника постоянного тока с помощью зажимов. Если провода не обеспечивают убедительного соединения, используйте вместо этого барашковые гайки.

Можно подключить его напрямую к аккумулятору, отрицательный контакт подключается к аналогичному выводу батареи, а положительный — к реле зажигания блока предохранителей. Это необходимо для того, чтобы генератор включался только тогда, когда автомобиль тоже включен.

Сделать полноценный водородный двигатель для автомобиля своими руками не получится, поскольку технология довольно сложная.

Водородный двигатель принцип работы

ТИПЫ ВОДОРОДНЫХ ДВИГАТЕЛЕЙ

Первый тип водородного двигателя работает на топливных элементах. К сожалению, водородные двигатели данного типа до сих пор имеют высокую стоимость. Дело в том, что в конструкции содержаться дорогие материалы вроде платины.

Ко второму типу относятся водородные двигатели внутреннего сгорания. Принцип работы таких устройств сильно напоминает пропановые модели. Именно поэтому их часто перенастраивают для работы под водород. К сожалению, КПД подобных устройств на порядок ниже тех, что функционируют на топливных элементах.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Главное отличие двигателей на водороде от привычных нам сейчас бензиновых либо дизельных аналогов заключается в способе подачи и воспламенении рабочей смеси. Принцип преобразования возвратно-поступательных движений КШМ в полезную работу остается неизменным.

Ввиду того что горение топлива на основе нефтепродуктов происходит медленно, камера сгорания наполняется топливно-воздушной смесью немного раньше момента поднятия поршня в свое крайнее верхнее положение (ВМТ). Молниеносная скорость реакции водорода позволяет сдвинуть время впрыска к моменту, когда поршень начинает свое возвратное движение к НМТ.

При этом давление в топливной системе не обязано быть высоким (4 атм. достаточно).

В идеальных условиях водородный двигатель может иметь систему питания закрытого типа. Процесс смесеобразования происходит без участия атмосферного воздуха.

После такта сжатия в камере сгорания остается вода в виде пара, который проходя через радиатор, конденсируется и превращается обратно в Н2О.

Такой тип аппаратуры возможен в том случаи, если на автомобиле установлен электролизер, который отделит с полученной воды водород для повторной реакции с кислородом.

На практике такой тип системы осуществить пока что сложно. Для исправной работы и уменьшения силы трения в моторах используется масло, испарения которого являются частью отработанных газов. На современном этапе развития технологий устойчивая работа и беспроблемный запуск двигателя, работающего на гремучем газе, без использования атмосферного воздуха неосуществимы.

Двигатель на водородных топливных элементах

Обратите внимание, под водородными двигателями понимаются как агрегаты, работающие на водороде (водородный ДВС), так и моторы, которые используют водородные топливные элементы. Первый тип мы уже рассмотрели выше, теперь давайте остановимся на втором варианте.

Топливный элемент на водороде фактически представляет собой «батарейку». Другими словами, это водородный аккумулятор с высоким КПД около 50%. Устройство основано на физико-химических процессах, в корпусе такого топливного элемента имеется особая мембрана, проводящая протоны. Эта мембрана разделяет две камеры, в одной из которых стоит анод, а в другой катод.

В камеру, где расположен анод, поступает водород, а в камеру с катодом попадает кислород. Электроды дополнительно покрыты дорогими редкоземельными металлами (зачастую, платиной).

 Это позволяет играть роль катализатора, который оказывает воздействие на молекулы водорода.  В результате водород теряет электроны. Одновременно протоны идут через мембрану на катод, при этом катализатор также воздействует и на них.

В итоге происходит соединение протонов с электронами, которые поступают снаружи.

Такая реакция образует воду,  при этом электроны из камеры с анодом поступают в электрическую цепь. Указанная цепь подключена к двигателю. Простыми словами, образуется электричество, которое заставляет двигатель работать от такого водородного топливного элемента.

Подобные водородные двигатели позволяет пройти не менее 200 км. на одном заряде.

Устройство водородного двигателя

Автомобили с двигателем работающем на водороде делятся на несколько групп:

• Машины с 2-мя энергоносителями. Они обладают экономичным мотором, способным работать на чистом водороде или бензиновой смеси. КПД двигателя такого типа достигает 90-95 процентов. Для сравнения дизельный мотор имеет коэффициент полезного действия на уровне 50%, а обычный ДВС — 35%. Такие транспортные средства соответствуют стандарту Евро-4.
• Автомобиль со встроенным электродвигателем, питающим водородный элемент на борту транспортного средства. Сегодня удалось создать моторы, имеющие КПД от 75% и более.
• Обычные транспортные средства, работающие на чистом водороде или топливно-воздушной смеси. Особенность таких двигателей заключается в чистом выхлопе и увеличении КПД еще на 20%.

Главной особенностью является способ подачи горючего в камеру сгорания и его воспламенения.

Что касается преобразования полученной энергии в движение КШМ, процесс аналогичен.

Принцип работы

Принцип работы водородных двигателей стоит рассмотреть применительно к двум видам таких установок:

1. Моторы внутреннего сгорания;
2. Двигатели на водородных элементах.

Водородные моторы внутреннего сгорания

В ДВС из-за того, что горение бензиновой смеси осуществляется медленнее, топливо попадает в камеру сгорания раньше достижения поршнем своей верхней точки.

В водородном двигателе, благодаря мгновенному воспламенению газа, удается сместить время впрыска до момента, пока поршень начнет возвратное движение. При этом для нормальной работы мотора достаточно небольшого давления в топливной системе (до 4-х атмосфер).

В оптимальных условиях водородный мотор способен работать с питающей системой закрытого вида. Это значит, что в процессе образования смеси атмосферный воздух не применяется.

После завершения такта сжатия в цилиндре остается пар, который направляется в радиатор, конденсируется и становится водой.

Реализация варианта возможна в случае, если на машине смонтирован электролизер — устройство, обеспечивающее отделение водорода от H2O для последующей реакции с O2.

Воплотить в реальность описанную систему пока не удается, ведь для нормальной работы двигателя и снижения силы трения применяется масло.

Последнее испаряется и является частью отработавших газов. Так что применение атмосферного воздуха при работе водородного двигателя пока необходимо.

Двигатели на водородных элементах

Принцип действия таких устройств построен на протекании химических реакций. Кожух элемента имеет мембрану (проводит только протоны) и электродную камеру (в ней находится катод и анод).

В анодную секцию подается H2, а в катодную камеру — O2. На электроды наносится специальное напыление, выполняющее функцию катализатора (как правило, платина).

Под действием каталитического вещества происходит потеря водородом электронов. Далее протоны подводятся через мембрану к катоду, и под влиянием катализатора формируется вода.

Из анодной камеры электроны выходят в электрическую цепь, подключенную к мотору. Так формируется ток для питания двигателя.

Водородные топливные элементы

Водородный топливный элемент, с конструктивной точки зрения, является своеобразной аккумуляторной «батарейкой» с высокими показателями коэффициента полезного действия (порядка 50%). Внутри корпуса протекают физико-химических процессы с участием специальной мембраны, отвечающей за проведение протонов. Посредством такого мембранного элемента происходит деление корпуса на пару частей – резервуар с анодом и камеру с катодом.

Камера с анодом заполняется водородом, а в катодную часть поступает атмосферный кислород. В качестве покрытия электродов используются дорогостоящие редкоземельные металлы, включая платину.

Особенности поверхности обеспечивают взаимодействие с водородными молекулами, в результате чего происходит потеря электронов. Одномоментно с этим процессом выполняется прохождение протонов сквозь мембрану к катоду.

Благодаря такому воздействию катализатора протоны соединяются с поступившими извне электронами.

Результат произошедшей реакции – образование воды и поступление электронов из анодной камеры в электрическую цепь, подключённую к силовому агрегату.

Таким образом, двигатель приводится в движение водородным топливным элементом и может проработать порядка 200-250 км.

Тормозит применение такой технологии и серийный выпуск автомобилей с водородными двигателями необходимость использовать в конструкции элементов платину, палладий и другие дорогостоящие металлы.

Принцип работы

Устройство водородных двигателей не отличается особой сложностью. Главным отличием является способ подачи и воспламенения смесей при полном сохранении основного принципа преобразования. При этом на фоне традиционного бензина и дизеля, водородное топливо обеспечивает мгновенную скорость реакции даже в условиях незначительного уровня давления внутри топливной системы. Для образования смеси участие воздуха не является необходимым, а остающийся в камере сгорания пар, после прохождения сквозь радиатор и конденсации, снова становится Н2О.

Безусловно, топливный элемент в данном варианте предполагает использование специального электролизера, обеспечивающего выделение достаточного количества водорода для участия в возобновлённом гидролизе с кислородом.

Основная проблема состоит в том, что в современных реалиях данный вариант практически невыполним.

Современные технологии не гарантируют стабильность функционирования и беспроблемный запуск мотора при отсутствии атмосферного воздуха.

Особенности гибридных конструкций

Характеристики, которыми обладает водородное топливо, активно использовались многими конструкторами с целью создания уникального гидродвигателя внутреннего сгорания. Например, разработанный В.С.

Кащеевым метод – это принципиально иная установка, имеющая не только традиционный подающий воздух впускной клапан и выпускное устройство отвода выхлопных газов, но и отдельный клапанный механизм подачи водорода, а также свечу зажигания в головке блоков цилиндров.

Несмотря на некоторые принципиальные отличия, механизм работы остаётся неизменным, поэтому любые гибридные силовые агрегаты принято считать переходной стадией от применения дизеля и бензина к использованию водородного топлива.

Благодаря высоким показателям КПД, лёгкое химическое вещество вводится в состав топливно-воздушных смесей, что значительно повышает степень сжатия, а также снижает токсичность выхлопов.

Кроме этого, взаимодействие кислорода с водородом сопровождается выделением достаточного количества энергии, которая нужна автомобильным электродвигателям.

Водород как горючее

Первым делом хочется понять, что собой представляет двигатель на водороде. А для этого нам необходимо изучить сам водород как эффективный источник энергии, то есть альтернатива привычному нам топливу.

Каждый прекрасно знает, что в обычном двигателе с системой внутреннего сгорания, который работает на бензине, происходит смешивание топлива с воздухом. Затем эта смесь поступает внутрь цилиндров, где и сгорает. Это создаёт энергию для перемещения поршней, что и способствует в итоге движению ТС.

У водорода есть свои нюансы, которые проявляются в следующем:

• когда сжигается смесь с использованием водорода, на выходе получается только обычный водяной пар;
• на воспламенение водорода уходит меньше времени, чем в случае с дизельным или традиционным бензиновым топливом;
• детонационная устойчивость вещества способствует увеличению степени сжатия;
• показатели теплоотдачи состава превосходят топливовоздушную смесь на 250%;
• водород является летучим газом, из-за чего он может проникать в малейшие полости и зазоры;
• лишь некоторые металлы способны справиться с воздействием воспламеняющегося водорода;
• такое топливо можно хранить в жидком или сжатом агрегатном состоянии;
• если ёмкость получает пробой или небольшую трещину, всё топливо испаряется довольно быстро;
• чтобы вступить в реакцию с кислородом, нижний уровень газа составляет 4%;
• последняя особенность позволяет настраивать необходимые оптимальные режимы для двигателя за счёт дозировки консистенции.

Если принимать во внимание все рассмотренные особенности, можно с уверенностью сказать, что вариант с использованием чистого водорода в обычном ДВС невозможен. Чтобы добиться желаемого, необходимо обязательно внести некоторые изменения в конструкцию, а также установить дополнительное оборудование.

В чём опасность такого топлива

Водород позиционируется как взрывоопасное вещество. Именно это можно справедливо считать главной опасностью и проблемой всей технологии водородных моторов.

Сочетаясь с окислителем, в качестве которого выступает кислород, увеличивается риск воспламенения, и также возникает угроза взрывов. Исследования показатели, что на воспламенение водорода уходит около десятой доли энергии, требуемой при воспламенении топливовоздушной смеси. Фактически можно обойтись небольшой статической искрой, дабы водород вспыхнул.

Есть ещё одна опасность. Газ невидимый, и даже в процессе горения его практически незаметно. Невидимость огня усложняет возможность бороться с ним.

Нельзя забывать об опасности вещества для самого человека. Находясь в зоне с повышенной концентрацией газа в воздухе, может наступить удушье. А распознать наличие вещества крайне проблематично. Объясняется это отсутствием запаха и цвета. То есть человеческий газ не способен его разглядеть, а нос не может разнюхать.

В качестве последнего аргумента в пользу того, что водород действительно опасен, выступает факт его очень низкой температуры в случае нахождения в сжиженном состоянии. Контакт с таким веществом способен спровоцировать обморожение.

Как работает водородный двигатель

С экранов телевизоров нам заявляют, что количество нефти стремительно уменьшается, и вскоре бензиновые машины отойдут в далёкое прошлое. Вот только это не совсем верно.

Действительно, количество разведанных запасов нефти не очень велико. В зависимости от степени потребления их может хватить на период от 50 до 200 лет. Но в этой статистике не учитываются до сих пор неразведанные места нефтедобычи.

В действительности нефти на нашей планете более чем достаточно. Другой вопрос, что сложность её добычи постоянно возрастает, а значит, растёт и цена. К тому же нельзя списывать со счетов экологический фактор. Выхлопные газы сильно загрязняют среду и с этим нужно что-то делать.

Современная наука создала множество альтернативных источников энергии вплоть до двигателя ядерного распада в ваших машинах. Но большинство из этих технологий пока что представляют собой концепты без возможности реального применения. По крайней мере, так было до недавнего времени.

С каждым годом машиностроительные компании выпускают всё больше машин, работающих на альтернативных источниках питания. Одним из самых эффективных решений в данном контексте является водородный двигатель от бренда &laquo,Тойота&raquo,. Он позволяет полностью забыть про бензин, делая автомобиль экологичным и дешёвым транспортом.

Водородные двигатели

Типы водородных двигателей и их описание

Наука непрерывно развивается. Каждый день придумываются новые концепты. Но только лучшие из них воплощаются в жизнь. Сейчас существует всего два типа водородных двигателей, которые могут быть рентабельными и производительными.

Первый тип водородного двигателя работает на топливных элементах. К сожалению, водородные двигатели данного типа до сих пор имеют высокую стоимость. Дело в том, что в конструкции содержаться дорогие материалы вроде платины.

Ко второму типу относятся водородные двигатели внутреннего сгорания. Принцип работы таких устройств сильно напоминает пропановые модели. Именно поэтому их часто перенастраивают для работы под водород. К сожалению, КПД подобных устройств на порядок ниже тех, что функционируют на топливных элементах.

На данный момент тяжело сказать, какая из двух технологий по созданию водородных двигателей победит. У каждой есть свои плюсы и минусы. В любом случае работы в данном направлении не прекращаются. Поэтому, вполне возможно, что к 2030 году машину с водородным двигателем можно будет купить в любом автосалоне.

Принцип работы

Водородный двигатель работает на основе принципа электролиза. Данный процесс происходит в воде под воздействием специального катализатора. В результате выделяется гидроген. Его химическая формула следующая &mdash, ННО. Газ не обладает взрывоопасными качествами.

В состав генератора входит электролизер и резервуар. За процесс генерации газа отвечает модулятор тока. Для обеспечения наилучших результатов в инжекторных водородных двигателях устанавливается оптимизатор. Это устройство отвечает за регулирование соотношения топливно-воздушной смеси и газа Брауна.

Характеристики катализаторов

Катализаторы, используемые для создания нужной реакции в водородном двигателе, могут быть трёх видов:

1. Цилиндрические банки. Это самая простая конструкция, работающая на довольно примитивной системе управления. Производительность водородного двигателя, работающего с данным катализатором, не превышает 0,7 литра газа в минуту. Такие системы могут использоваться на машинах с водородным двигателем объёмом до полутора литра. Увеличение числа банок позволяет превысить данный лимит.
2. Раздельные ячейки. Считается, что именно такой тип катализатора является наиболее эффективным. Производительность системы составляет более двух литров газа в минуту, КПД &mdash, максимальный.
3. Открытые пластины или сухой катализатор. Данная система рассчитана на длительный срок работы. Производительность колеблется в диапазоне от одного до двух литров газа в минуту. Открытое расположение обеспечивает максимально эффективное охлаждение.

Эффективность водородных двигателей с каждым годом растёт. Сейчас начинают вводиться в эксплуатации гибридные устройства, функционирующие на водороде и бензине. В свою очередь, конструкторы не прекращают искать наиболее эффективной модели катализатора, обеспечивающей ещё большую производительность.

Водородный двигатель своими руками

Генератор

Чтобы создать эффективный водородный двигатель для автомобиля своими руками, нужно начать с генератора. Самый простой самодельный генератор &mdash, это герметичная ёмкость с жидкостью, в которую погружаются электроды. Для такого устройства достаточно источника питания в 12 В.

Штуцер устанавливается на крышке конструкции. Он отводит смесь водорода с кислородом. Собственно, это и есть основа генератора для водородного двигателя, которая подключается к ДВС.

Чтобы создать полноценную систему также понадобится дополнительный накопитель и аккумулятор. В качестве корпуса лучше всего использовать водопроводный фильтр или же можно купить специальную установку. В последней применяются цилиндрические электроды повышенной производительности.

Как видите, выделить нужный газ для реакции не так-то уж и сложно. Намного сложнее произвести его в нужном для водородного двигателя количестве. Чтоб повысить эффективность необходимо использовать электроды из меди. В крайнем случае подойдёт и нержавейка.

В ходе реакции ток должен подаваться с разной силой. Поэтому без электронного блока не обойтись. К тому же в резервуаре всегда должно быть определённое количество воды, чтобы реакция проходила в нормальных условиях. Система автоматической подпитки в водородном двигателе решает эту проблему. Интенсивность электролиза обеспечивает достаточное количество соли.

Чтобы сделать воду для водородного двигателя необходимо взять 10 литров жидкости и добавить столовую ложку гидроксида.

Устройство водородного двигателя

В первую очередь нужно позаботиться о дополнительных резервуарах и трубопроводе. Водородный двигатель нуждается в датчике уровня воды, который устанавливается в середине крышки. Это предотвратит ложное срабатывание при движении вверх-вниз. Именно он будет давать команду системе автоматической подпитки, когда это понадобится.

Особую роль играет датчик давления. Он включается на показателе в 40 psi. Как только внутреннее давление достигнет показателя в 45 psi, подкачка отключается. При превышении 50 psi сработает предохранитель.

Предохранитель водородного двигателя должен состоять из двух частей: вентиля аварийного сброса и разрывного диска. Разрывной диск активируется, когда давление достигает 60 psi, не нанося никакого вреда системе.

Для отвода тепла нужно использовать самую холодную свечу. Не подходят свечи с платиновыми наконечниками. Платина &mdash, отличный катализатор для реакции водорода и кислорода.

Электрическая часть

Важную роль в электрической схеме водородного двигателя играет таймер 555. Он выполняет роль импульсного генератора. Мало того, с его помощью можно регулировать частоту и ширину импульса.

В плате водородного двигателя должно быть два импульсных таймера 555. При этом первый должен иметь конденсаторы большей ёмкости. Выход с ноги 3 поступает на второй генератор. Он его собственно и включает.

Третий выход второго таймера импульсного водородного генератора подключается к резисторам на 220 и 820 Ом. Транзистор усиливает ток до нужной величины. За его защиту отвечает диод 1N4007. Это обеспечивает нормальную работу всей системы.

Итоги

Сейчас водородный двигатель уже не плод фантазии учёных, а вполне реальная разработка, которую можно сделать самостоятельно. Конечно, по характеристикам подобный агрегат будет уступать заводской модели. Но экономия для ДВС всё равно будет заметной.

Водородные двигатели не просто помогают сократить потребление бензина, но и являются полностью безопасными для окружающей среды. Именно поэтому уже в первом квартале продажи водородного автомобиля марки &laquo,Тойота&raquo, побили все рекорды в Японии.

Как сделать генератор водорода в домашних условиях

Удорожание энергоносителей стимулирует поиск более эффективных и дешевых видов топлива, в том числе на бытовом уровне. Более всего умельцев–энтузиастов привлекает водород, чья теплотворная способность втрое превышает показатели метана (38.8 кВт против 13.8 с 1 кг вещества). Способ добычи в домашних условиях, казалось бы, известен – расщепление воды путем электролиза. В действительности проблема гораздо сложнее. Наша статья преследует 2 цели:

• разобрать вопрос, как сделать водородный генератор с минимальными затратами,
• рассмотреть возможность применения генератора водорода для отопления частного дома, заправки авто и в качестве сварочного аппарата.

Краткая теоретическая часть

Водород, он же hydrogen, – первый элемент таблицы Менделеева – представляет собой легчайшее газообразное вещество, обладающее высокой химической активностью. При окислении (то бишь, горении) выделяет огромное количество теплоты, образуя обычную воду. Охарактеризуем свойства элемента, оформив их в виде тезисов:

1. Горение водорода – процесс экологически чистый, никаких вредных веществ не выделяется.
2. Благодаря химической активности газ в свободном виде на Земле не встречается. Зато в составе воды его запасы неиссякаемы.
3. Элемент добывается в промышленном производстве химическим способом, например, в процессе газификации (пиролиза) каменного угля. Зачастую является побочным продуктом.
4. Другой способ получения газообразного водорода – электролиз воды в присутствии катализаторов – платины и прочих дорогих сплавов.
5. Простая смесь газов hydrogen + oxygen (кислород) взрывается от малейшей искры, моментально высвобождая большое количество энергии.

Для справки. Ученые, впервые разделившие молекулу воды на hydrogen и oxygen, назвали смесь гремучим газом из-за склонности к взрыву. Впоследствии она получила название газа Брауна (по фамилии изобретателя) и стала обозначаться гипотетической формулой ННО.

Раньше водородом наполняли баллоны дирижаблей, которые нередко взрывались

Из вышесказанного напрашивается следующий вывод: 2 атома водорода легко соединяются с 1 атомом кислорода, а вот расстаются весьма неохотно. Химическая реакция окисления протекает с прямым выделением тепловой энергии в соответствии с формулой:

Здесь кроется важный момент, который пригодится нам в дальнейшем разборе полетов: hydrogen вступает в реакцию самопроизвольно от возгорания, а теплота выделяется напрямую. Чтобы разделить молекулу воды, энергию придется затратить:

Это формула электролитической реакции, характеризующая процесс расщепления воды путем подведения электричества. Как это реализовать на практике и сделать генератор водорода своими руками, рассмотрим далее.

Создание опытного образца

Чтобы вы поняли, с чем имеете дело, для начала предлагаем собрать простейший генератор по производству водорода с минимальными затратами. Конструкция самодельной установки изображена на схеме.

Из чего состоит примитивный электролизер:

• реактор – стеклянная либо пластиковая емкость с толстыми стенками,
• металлические электроды, погружаемые в реактор с водой и подключенные к источнику электропитания,
• второй резервуар играет роль водяного затвора,
• трубки для отвода газа HHO.

Важный момент. Электролитическая водородная установка работает только от постоянного тока. Поэтому в качестве источника питания применяйте сетевой адаптер, автомобильное зарядное устройство или аккумулятор. Электрогенератор переменного тока не подойдет.

Принцип работы электролизера следующий:

1. К двум электродам, погруженным в воду, подводится напряжение, желательно от регулируемого источника. Для улучшения реакции в емкость добавляется немного щелочи либо кислоты (в домашних условиях – обычной соли).
2. В результате реакции электролиза со стороны катода, подключенного к «минусовой» клемме, станет выделяться водород, а возле анода – кислород.
3. Смешиваясь, оба газа по трубке поступают в гидрозатвор, выполняющий 2 функции: отделение водяного пара и недопущение вспышки в реакторе.
4. Из второй емкости гремучий газ ННО подается на горелку, где сжигается с образованием воды.

Чтобы своими руками сделать показанную на схеме конструкцию генератора, потребуется 2 стеклянных бутылки с широкими горлышками и крышками, медицинская капельница и 2 десятка саморезов. Полный набор материалов продемонстрирован на фото.

Из специальных инструментов потребуется клеевой пистолет для герметизации пластиковых крышек. Порядок изготовления простой:

1. Плоские деревянные палочки скрутите саморезами, располагая их концами в разные стороны. Спаяйте головки шурупов между собой и подсоедините провода – получите будущие электроды.
2. Проделайте отверстие в крышке, просуньте туда разрезанный корпус капельницы и провода, затем герметизируйте с 2 сторон клеевым пистолетом.
3. Поместите электроды в бутылку и завинтите крышку.
4. Во второй крышке просверлите 2 отверстия, вставьте трубки капельниц и накрутите на бутылку, заполненную обычной водой.

Для запуска генератора водорода налейте в реактор подсоленную воду и включите источник питания. Начало реакции ознаменуется появлением пузырьков газа в обеих емкостях. Отрегулируйте напряжение до оптимального значения и подожгите газ Брауна, выходящий из иглы капельницы.

Второй важный момент. Слишком высокое напряжение подавать нельзя — электролит, нагревшийся до 65 °С и более, начнет интенсивно испаряться. Из-за большого количества водяного пара разжечь горелку не удастся. Подробности сборки и запуска импровизированного водородного генератора смотрите на видео:

О водородной ячейке Мейера

Если вы сделали и испытали вышеописанную конструкцию, то по горению пламени на конце иглы наверняка заметили, что производительность установки чрезвычайно низкая. Чтобы получить больше гремучего газа, нужно изготовить более серьезное устройство, называемое ячейкой Стэнли Мейера в честь изобретателя.

Принцип действия ячейки тоже основан на электролизе, только анод и катод выполнены в виде трубок, вставляющихся одна в другую. Напряжение подается от генератора импульсов через две резонансные катушки, что позволяет снизить потребляемый ток и увеличить производительность водородного генератора. Электронная схема устройства представлена на рисунке:

Примечание. Подробно о работе схемы рассказывается на ресурсе http://www.meanders.ru/meiers8.shtml.

Для изготовления ячейки Мейера потребуется:

• цилиндрический корпус из пластмассы или оргстекла, умельцы нередко используют водопроводный фильтр с крышкой и патрубками,
• трубки из нержавеющей стали диаметром 15 и 20 мм длиной 97 мм,
• провода, изоляторы.

Нержавеющие трубки крепятся к основанию из диэлектрика, к ним припаиваются провода, подключаемые к генератору. Ячейка состоит из 9 или 11 трубок, помещенных в пластиковый либо плексигласовый корпус, как показано на фото.

Под ячейку Мейера можно приспособить готовый пластиковый корпус от обычного водопроводного фильтра

Соединение элементов производится по всем известной в интернете схеме, куда входит электронный блок, ячейка Мейера и гидрозатвор (техническое название – бабблер). В целях безопасности система снабжена датчиками критического давления и уровня воды. По отзывам домашних умельцев, подобная водородная установка потребляет ток порядка 1 ампера при напряжении 12 В и обладает достаточной производительностью, хотя точные цифры отсутствуют.

Принципиальная схема включения электролизера

Реактор из пластин

Высокопроизводительный генератор водорода, способный обеспечить работу газовой горелки, выполняется из нержавеющих пластин размером 15 х 10 см, количество – от 30 до 70 шт. В них просверливаются отверстия под стягивающие шпильки, а в углу выпиливается клемма для присоединения провода.

Кроме листовой нержавейки марки 316 понадобится купить:

• резина толщиной 4 мм, стойкая к воздействию щелочи,
• концевые пластины из оргстекла либо текстолита,
• шпильки стяжные М10—14,
• обратный клапан для газосварочного аппарата,
• фильтр водяной под гидрозатвор,
• трубы соединительные из гофрированной нержавейки,
• гидроокись калия в виде порошка.

Пластины нужно собрать в единый блок, изолировав друг от друга резиновыми прокладками с вырезанной серединой, как показано на чертеже. Получившийся реактор плотно стянуть шпильками и подключить к патрубкам с электролитом. Последний поступает из отдельной емкости, снабженной крышкой и запорной арматурой.

Примечание. Мы рассказываем, как сделать электролизер проточного (сухого) типа. Реактор с погружными пластинами изготовить проще – резиновые прокладки ставить не нужно, а собранный блок опускается в герметичную емкость с электролитом.

Схема водородной установки мокрого типа

Последующая сборка генератора, производящего водород, выполняется по той же схеме, но с отличиями:

1. На корпусе аппарата крепится резервуар для приготовления электролита. Последний представляет собой 7—15% раствор гидроокиси калия в воде.
2. В «бабблер» вместо воды заливается так называемый раскислитель – ацетон либо неорганический растворитель.
3. Перед горелкой обязательно ставится обратный клапан, иначе при плавном выключении водородной горелки обратный удар разорвет шланги и «бабблер».

Для питания реактора проще всего задействовать сварочный инвертор, электронные схемы собирать не нужно. Как устроен самодельный генератор газа Брауна, расскажет домашний мастер в своем видео:

Выгодно ли получать водород в домашних условиях

Ответ на данный вопрос зависит от сферы применения кислородно-водородной смеси. Все чертежи и схемы, публикуемые различными интернет-ресурсами, рассчитаны на выделение газа HHO для следующих целей:

• использовать hydrogen в качестве топлива для автомобилей,
• бездымно сжигать водород в отопительных котлах и печах,
• применять для газосварочных работ.

Главная проблема, перечеркивающая все преимущества водородного топлива: затраты электричества на выделение чистого вещества превышают количество энергии, получаемое от его сжигания. Что бы ни утверждали приверженцы утопичных теорий, максимальный КПД электролизера достигает 50%. Это значит, что на 1 кВт полученной теплоты затрачивается 2 кВт электроэнергии. Выгода – нулевая, даже отрицательная.

Вспомним, что мы писали в первом разделе. Hydrogen – весьма активный элемент и реагирует с кислородом самостоятельно, выделяя уйму тепла. Пытаясь разделить устойчивую молекулу воды, мы не можем подвести энергию непосредственно к атомам. Расщепление производится за счет электричества, половина которого рассеивается на подогрев электродов, воды, обмоток трансформаторов и так далее.

Важная справочная информация. Удельная теплота сгорания водорода втрое выше, чем у метана, но – по массе. Если сравнивать их по объему, то при сжигании 1 м³ гидрогена выделится всего 3.6 кВт тепловой энергии против 11 кВт у метана. Ведь водород – легчайший химический элемент.

Теперь рассмотрим гремучий газ, полученный электролизом в самодельном водородном генераторе, как топливо для вышеперечисленных нужд:

1. Конечная цена установки, низкая производительность и КПД делает крайне невыгодным сжигание водорода для отопления частного дома. Чем «наматывать» счетчик электролизером, проще поставить любой из электрокотлов – ТЭНовый, индукционный либо электродный.
2. Чтобы заменить 1 л бензина для автомобиля, потребуется 4766 литров чистого водорода или 7150 л гремучего газа, треть которого составляет кислород. Самый завравшийся изобретатель в интернете еще не сделал электролизер, способный обеспечить подобную производительность.
3. Газосварочный аппарат, сжигающий hydrogen, компактнее и легче баллонов с ацетиленом, пропаном и кислородом. Плюс температура пламени до 3000 °С позволяет работать с любыми металлами, стоимость получения горючего здесь особой роли не играет.

Для справки. Чтобы сжигать гидроген в отопительном котле, придется основательно переработать конструкцию, поскольку водородная горелка способна расплавить любую сталь.

Заключение

Гидроген в составе газа ННО, полученный из самодельного водородного генератора, пригодится для двух целей: экспериментов и газосварки. Даже если отбросить низкий КПД электролизера и затраты на его сборку вместе с потребляемым электричеством, на обогрев здания попросту не хватит производительности. Это касается и бензинового двигателя легковой машины.

51 Replies to &ldquo,Как сделать генератор водорода в домашних условиях&rdquo,

&#187, Ячейка состоит из 9 или 11 трубок, помещенных в пластиковый либо плексигласовый корпус, как показано на фото&#187,
Вообще то на фото трубок 10, если что!
И вообще, это статья не о чем не доказывает, одни лишь утверждения. Нет выкладок, опытов и фактов. Известно лишь одно &#8212, если кто-то разработает выгодную технологию, которая будет отбирать хлеб у энергетических магнатов, то этого человека просто уберут. А технологии заберут себе, ибо нечего! Насчет закона сохранения массы и энергии уже не все определенно, но ученым невыгодно выставлять себя дураками.

Спасибо за Ваше замечание по количеству трубок.
В статье не стоит задача что-то доказывать. Излагается ситуация на данный момент и общее руководство по изготовлению генератора &#8212, ежели кто захочет.

Мне нравились некоторые его ролики. Давайте начну с другого – а что из правды Вы учили в школе, наверно, как рассчитаться в магазине, банке!
Вы не знаете ничего, начиная с того, что газ, нефть, дрова – это не энергоносители, они не горят. А что тогда горит и почему углеводороды – это окислители, но никак не энергоносители? Вы слышали выражение &#171,двигатель внутреннего сгорания&#187,, сгорает-то в двигателе, но смесь подается извне и уходит туда же, причем необходимая, иначе гореть не будет. На просторах нета можно услышать – Тесла хотел дать даром электричество. Да не хотел он ничего давать, разводят вас, как лохов. Приняли для коммерциализации переменный ток – так выгодно коммерсантам, а Вы в минусе! Вообще я давно занялся лично для себя вопросом &#171,изучения людей в результате общения&#187, и пришел к довольно плохим выводам. каким? Насколько Вы сами и Ваше окружение смахиваете на мальчика с ролика, досмотрите ролик до конца: youtube.com/watch?v=y-UGaKXl6Ys. Ну а если быть более конкретным с ответом, то бесплатного ничего не бывает (сыр в мышеловке). Но, как Вы думаете, неужели в нете мало людей, которые говорят – нас окружает море энергии, другие – не стоит пока об этом говорить, народ не готов и т.д. Это я к тому, что в мире десятки тысяч разработчиков, которые изобрели &#171,генераторы энергии, работающие в автоматическом режиме и выдающие энергию на гора&#187, и не обязательно, если он будет стоять у Вас в доме – Вы будете за нее платить. Все понимание наверно нужно начать с прослушивания людей, которые нами руководят, у кого фабрики, заводы, земля (наверно, как в конституции – у государства и принадлежит народу).

В статье постоянно приводится термин &#171,электролиз&#187,, в то время, как топливная ячейка мейера расщепляет молекулы за счёт резонансных колебаний. В общем всё смешали в кучу&#8230,

Получать горючий газ HHO можно по методу (реакция) Марсоля, разлагая воду на цинке и сурьме, всё.

Боюсь, этот метод ничем не лучше других. Если изучить скудную информацию по данной теме, то в глаза сходу бросается 3 нестыковки:
1. Вода в молекулярном двигателе Марсоля разлагается на кислород и водород, минуя паровую фазу. Нонсенс.
2. Насос и сопротивление затрачивает электричество, поршень совершает механическую работу. Каково соотношение затраченной и полученной энергии, неизвестно.
3. Потери теплоты в насосе и молекулярном двигателе неизбежны.
Сдается мне, разложение электролизом куда перспективнее.

Все очень даже работает, я езжу на 3-литровом моторе с расходом в 7-8 литров самого дешманского бензина. И что радует помимо экономии, что в конях прибавка около 15%,так что жизнь налаживается, да и ресурс мотора до 40% увеличивается, вот как-то так!

Да статья интересная,а еще интереснее как работают автомобильные газогенераторы. Ведь как уже слышно налаживается серийный выпуск автомобилей на водородном топливе заправляемые обычной водой,то есть там стоит газогенератор и как слышал и КПД намного выше.

Есть ещё один важный момент, который не рассмотрен в статье: это увеличение эффективности природных источников энергии с помощью электролиза. Как известно, для получения солнечной энергии можно использовать солнечные панели, либо коллекторы. Но эти решения трудно использовать для отопления, так как солнце наиболее интенсивно светит днём и летом, а топить нужно зимой и ночью. Потому напрямую греть ТЭН от солнечной панели не получится.
Чтобы запасать энергию, используются аккумуляторы, но у них низкий КПД и короткий срок службы в циклическом режиме.
И тут интересно рассмотреть возможность использования электролиза для запасания солнечной (или ветровой) энергии. Например летом на солнце использовать электричество солнечной панели, чтобы получить запас водорода, а ночью зимой этот водород сжигать в водородном котле. То что у системы низкий КПД &#8212, в этом случае не важно, солнца ведь и так много. Гораздо важнее насколько безопасно получится запасать водород в больших объёмах, чтобы потом использовать по мере необходимости.

Ваша идея запасать водород на ночь, используя солнечную энергию днем, действительно интересна. В статье мы не рассматривали эту возможность, потому что никто не применял подобную схему на практике. Во всяком случае, нам неизвестны такие факты. Ну и конечно, надо считать выгоду – во сколько обойдется производство водорода днем (плюс стоимость оборудования) и обычное отопление по ночному тарифу.

Мной давно рассмотрена идея синтеза водорода при помощи гибрида ветряка и солнечными элементами, последующим электролизом и связыванием водорода в гидрид алюминия.

То что водородная установка работает это 100% правда , я сам ими занимался 25 лет назад. Вопрос только в том кто вам даст этим заниматься ? Нефтеные магнаты тоже хотят кушать и они вас съедят за эти установки. 2 вопрос , куда вы денете миллионы безработных которых уволят с нефтеперерабатывающих заводов?
Установка РАБОТАЕТ.

То, что установка работает известно давно. Ещё в СССР хотели запустить автобусы на водороде. Не дали, по причине причинения вреда экономике.

Привет, можешь скинуть схему водородной установки мне на почту kunakbaevboris@ gmail.com?

И мне тоже скиньте схему установки на ящик kholanex(собака)mail.ru Пожалуйста! Я вам точно говорю, приходит время и мысли у людей сходятся. Я уже давно замыслил продвигать бизнес в жарких странах по производству водорода при помощи солнечных электростанций. И ведь Майер каким то образом добился высокой производительности установки. Как он это сделал если многие утверждают, что представленная здесь схема не работает?

Для повышения КПД, наверно, надо генератор с частотой резонансной колебательной частоте молекулы воды.

И мне если можно . Разрабатываю газообразный водород в сухой для овощных зерновых культур

Поделитесь чертежами пожалуйста,мне для отопления дома.Можете?

А если водород собирать из системы водяного отопления, которая работает на электричестве. У которой в котле вместо электроТЭНов будет стоять реактор из пластин?

Не думаю, что это хорошая идея. Львиная доля энергии будет расходоваться на нагрев теплоносителя, который постоянно идет из системы отопления. Водорода выделится мизер, и как его улавливать? На выходе воздухоотводчика? Да и смысл этим заниматься, если все равно греем воду электрокотлом.

Для чего надо лезть в мировую экономику, просто создать для себя комфортные условия проживания, а на остальных плевать нет народа в стране у всех хата скраю, Сибирь горит и лес миллионами кубометров вывозят, а народишку наплевать, так и тут, сделал для себя и плюй в потолок:)
