Водосток своими руками из канализационных труб и крепление

Водосток в архитектуре постройки любого назначения имеет не последнее место. Он выполняет функцию, которая заключается в сборе и отводе жидкости с пологих и скатных крыш. Призван он отводить воду не только от самой крыши, но и от стены, а также фундамента.

Особенности наружного водостока

Водосток своими руками может быть выполнен даже не очень квалифицированным человеком. Использовать при этом можно металл или пластик. Важно определить перед началом работ, по какому способу будет осуществляться соединение отдельных элементов. Это может быть клеевая технология или методика, которая предполагает использование резиновых уплотнителей. Наружные водосточные системы могут быть использованы для любых разновидностей скатных крыш. Конструктивные особенности этой составляющей здания зависят от архитектурных особенностей постройки.

Составляющие части водостока

Для того чтобы выполнить водосток своими руками, необходимо снабдить систему желобами, которые устанавливаются с определенным уклоном, он не должен оказаться меньше двух градусов. Помимо прочего, нужно будет использовать воронку и трубы, первая из которых необходима для приема воды с желобов, тогда как по трубам жидкость будет стекать вниз. При обустройстве водостока необходимо располагать воронки на расстояним 25 см, при этом на одну воронку должен приходиться желоб, длина которого не должна превышать 10 метров.

Сливные трубы и желоба

Если вы решили устроить водосток своими руками, то важно знать о том, как устанавливаются сливные трубы и желоба. Последние имеют свою классификацию, они могут быть карнизными, парапетными или разжелобковыми. Первые устанавливаются вдоль карниза кровли, вторые монтируются между парапетными стенами. Такая конструкция встречается довольно редко. Последние призваны отводить жидкость с парапетного желоба. Что касается последнего, то он может быть полукруглым, прямоугольным или рифленым.

При устройстве стока своими силами, как правило, используются обычные полукруглые желоба. Рифленые рекомендуется использовать только там, где есть необходимость в защите стока от мусора, грязи и листьев. Если вам необходим водосток, своими руками такую систему можно будет установить с использованием жалоба квадратного сечения. Такие элементы устанавливаются на постройках, которые располагаются в зонах с повышенным уровнем осадков. Это обусловлено тем, что подобные желоба обладают очень хорошей пропускной способностью. Что касается труб, то они тоже могут иметь одну из двух разновидностей сечения. Правильно устанавливать сток воды на солнечной стороне дома. При выборе сечения сливных труб необходимо руководствоваться данным показателем, свойственным жалобам. Эти параметры должны быть эквивалентны.

Особенности проведения работ

Когда обустраиваются водостоки своими руками из канализационных труб, то необходимо учесть общую площадь сбора влаги. Если она превышает 200 квадратных единиц, то трубы должны обладать квадратным сечением. Что касается малых площадей, то ГОСТ определяет соотношение площади к диаметру трубы. Таким образом, если площадь не превышает 30 квадратных метров, то обустройство стока должно осуществляться с использованием труб, диаметр которых равен 8 см. Если первый показатель не больше 50 квадратных метров, то сечение должно быть равно 9 сантиметрам. Площадь 125 квадратных метров предусматривает использование стока из изделий, сечение которых равно 10 сантиметрам. Фиксация труб должна осуществляться с помощью штырей хомутов. Для того чтобы первые не ржавели, перед их установкой необходимо произвести обработку элементов антикоррозийным составом.

Выбор материала

Когда обустраиваются пластиковые водостоки своими руками, то можно использовать разные материалы, это может быть оцинкованная жесть, алюминий, пластик, медь, титан, цинк, а также оцинкованная сталь, поверхность которой покрывается полимерным слоем. Таким образом, система может быть выполнена с использованием стальных или пластиковых элементов, тогда как некоторые мастера используют комбинированные конструкции.

Нюансы проведения работ

Можно сделать водосток из пластиковых бутылок своими руками, при этом система окажется максимально бюджетной. Как бы то ни было, необходимо следовать определенной технологии. Устанавливать трубы нужно на расстояние 5 см от стены здания. Если пренебречь данным правилом, установив элементы вплотную к стене, то фасад постоянно будет оставаться влажным. Водосток должен обладать некоторым уклоном. Прежде всего, это относится к сливам. Уклон необходимо обратить в сторону воронок — это исключит скапливание жидкости и переливание ее через края. Все места крепления стоков необходимо хорошо герметизировать. Для водостоков следует использовать специальный клей, важно ознакомиться с методом холодной сварки, а также запастись резиновыми уплотнителями.

Особенности разных вариантов герметизации

Когда осуществляется монтаж водостоков для крыши своими руками, можно использовать один или несколько вариантов герметизации, каждый из них обладает своими положительными и отрицательными характеристиками. Что касается резинового уплотнения, то он отлично справляется с внешними механическими воздействиями, помимо прочего, такая технология отлично предохраняет систему от протекания. Таким образом, нормально функционировать система с подобным уплотнением сможет только лишь при нормальных показателях внешней среды.

Перед тем как сделать водосток своими руками, необходимо учесть вероятность разборки системы. Клеевое соединение не позволяет демонтировать элементы, однако оно обеспечивает полную герметизацию. Если есть желание обеспечить наиболее надежное соединение, то следует использовать холодную сварку. Однако если линейные размеры элементов системы будут изменяться, то сварка покроется трещинами.

Технология проведения работ

Перед тем как вы будете монтировать пластиковые водостоки своими руками из канализационных труб, необходимо осуществить расчет. Первоначально важно определить длину жалоба. Вычислить ее можно методом измерения периметра постройки. На следующем этапе нужно отметить зоны крепления воронок, после технология предполагает установку держатели для крючков, которые будут фиксировать желоб. Если вы решили применить пластиковые трубы, то их фиксация осуществляется на расстояние в 60 см. Если в работе было решено использовать комбинированные или стальные элементы, их крепление осуществляется на расстояние в 30 см. После можно переходить к установке воронок. Дальше производится укладка желобов в держатели.

Когда устанавливаются водостоки для крыши своими руками, на следующем этапе можно производить крепление соединений системы. Элемент соединителя при этом должен располагаться на стыке двух желобов. Дальнейшие работы предполагают монтаж труб и углов. При стыковке двух желобов необходимо следить за тем, чтобы их торцы не соприкасались, таким образом, вы обеспечите температурный зазор. В особенности это правило касается металлических элементов.

Рекомендации мастера

Если вы будете обустраивать водосток из пластиковых бутылок своими руками, то придется максимально точно рассчитать габариты всех элементов. Погрешность может привести к тому, что система не будет в полной мере выполнять свои функции. Поэтому рекомендуется использовать готовые пластиковые элементы, их по доступной цене можно найти в продаже. Начинать устройство нужно с установки воронок. Однако это правило верно только лишь для тех случаев, когда данные элементы устанавливаются к самой кровле с помощью кронштейнов.

Если их установка будет осуществляться на желоба, то начинать работы необходимо с крепления кронштейнов. При этом вы должны будете обеспечить уклон системе. Для этого к кронштейну, который располагается на самом дальнем расстоянии от воронки, должна быть привязана веревка, второй ее конец укрепляется к воронке. Такая разметка позволит определить, на какую высоту нужно устанавливать все остальные кронштейны.

Когда проводится монтаж водостока своими руками, после завершения крепления держателей можно устанавливать желоба. Начинать делать это необходимо от воронки. Параллельно следует осуществлять герметизацию. Если фасад обладает выступами, то к нему необходимо установить углы, которые представляют собой соединители специальной формы. Торцы желоба должны быть закрыты заглушками. На заключительном этапе нужно будет установить сливные трубы, их монтаж начинают от воронок. Крепление необходимо осуществлять с помощью хомутов, монтируя их через каждые два метра.

При этом важно соблюдать два правила, одно из которых предполагает обеспечение расстояния 30 сантиметров между основными элементами и отмосткой. Второе правило гласит о сокращении данного расстояния до 15 см, если монтируется линейный водосток.

Атмосферная вода – одна из главных причин раннего износа и разрушения строительных конструкций. Если не защитить дом от ее губительного воздействия, знаменитый источник жизни будет упрямо «подтачивать» фундамент и отмостку.

Исключить негативное влияние может система водоотвода, с сооружением которой легко справится домашний мастер. Только сначала надо выяснить, как устроить водосток своими руками, чтобы он безупречно служил.

В числе функций, доверенных кровельным системам, значатся действия по водоотведению. Стоку осадков и талой воды способствует уклон, свойственный не только скатным, но и . Однако работу по защите фасадов и отмостки с фундаментом наклонная конфигурация выполнить не в состоянии. Для защиты расположенных ниже крыши конструкций требуется водосток.

Классификация по степени организации

Чтобы итог вложенных усилий стал причиной вполне обоснованной гордости, нужно разобраться с конструктивными тонкостями и технологическими нюансами водосточной системы.

По степени организации водосточные системы делятся на два типа, это:

• Неорганизованные.
  Согласно неорганизованной схеме сток осадков и результатов таяния снега осуществляется свободно. По всех площади скатов вода просто стекает на отмостку, землю или мощеную дорожку, настойчиво нанося собственности неощутимый поначалу урон.
• Организованные.
  Согласно организованной схеме все виды атмосферной воды, устремляющейся вниз по скатам, улавливаются водоприемными желобами или воронками. Затем они выводятся по трубопроводам в точки, предназначенные для сбора и утилизации ливневых стоков.

Заметим, что регламент СНиП 31-06-2009 допускает применение неорганизованного варианта в частном строительстве. Нормативами разрешено не использовать водосточную систему при обустройстве крыш одно- и двухэтажных коттеджей. Правда, карнизные свесы при этом уже, чем полноценные 60 см, сооружать не положено, а входные группы и балконы должны быть без пререканий обустроены козырьками.

Организованный вариант обязателен для зданий этажностью от трех метров, но рачительные хозяева не отказываются от него при оснащении одноэтажных домов и бытовых построек. Дело стоящее, если приложить собственные руки не слишком затратное, а польза от него вполне реальна и экономически ощутима.

Водосточные системы организованной разновидности в свою очередь делятся на внутренние и наружные варианты. характерны для плоских крыш. Наружные универсальны, они с успехом участвуют в обустройстве практически всех видов кровельных конструкций. Вот их устройство и технологию монтажа будем тщательно изучать.

Конструктивная специфика водостоков

Все системы наружного отвода воды с кровель любого типа и крутизны включают две основных составляющих, это:

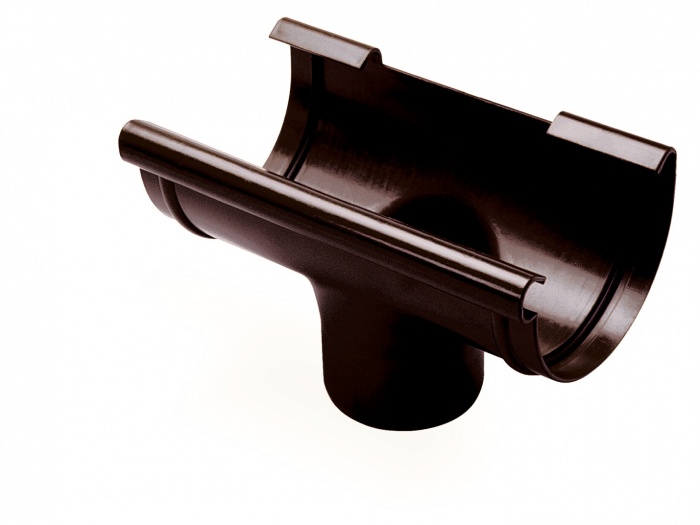

• Водоприемные устройства. К ним относятся желоба, лотки и воронки, предназначенные для непосредственного сбора стекающей со скатных плоскостей воды.
• Водосточные трубы. Вертикальные участки водостока, предназначенные для отвода собранной воды с последующей передачей ее в ливневую канализацию или со сбросом стоков на землю за пределы отмостки.

В наружном водосточном семействе есть еще подразделение на системы с настенными, навесными и выносными желобами, но разница у них лишь в схеме расположения водоприемного устройства. Наиболее востребован изучаемый нами настенный вариант как самый простой и практичный.

Для крепления водосточных систем к стропилам, обрешетке или лобовой доске обустраиваемой крыши используются кронштейны крюкообразной формы. Для фиксации горизонтальных участков водостока применяются хомуты. Вкупе набор основных и крепежных деталей дает возможность быстро и легко, словно конструктор, собрать и установить водосток.

Выбор крепежа для фиксации желобов зависит от типа строительных работ (ремонт проводится либо новое строительство):

• Длинные металлические кронштейны применяют при устройстве водосточной системы до укладки покрытия. Крепят их к решетинам или стропильным ногам.
• Короткие металлические кронштейны используются в процессе проведения ремонтных работ. Их фиксируют на лобовой доске.
• Пластиковые крюки применяют при проведении ремонтов или при новом строительстве, если прокладывается пластиковая водосточная система. Крепление пластиковых деталей производится к лобовой доске.

Кронштейны фиксируются антикоррозионным крепежом с широкими шляпками диаметром не более 8 мм. Крепление производят оцинкованными шурупами, саморезами с прессшайбами, обычными кровельными саморезами. Диаметр рабочей части крепежа не менее 4,2 мм.

Шаг установки крюков определяет материал, из которого выполнен водосток. Для металлических систем он варьирует от 60 см до 90 см, для чувствительных к деформации медных контуров от 30 до 60 см. Под пластиковые желоба крюки-держатели устанавливают через 50 – 60 см.

Комплект водосточной системы можно приобрести в полном сборе и подготовленном к монтажу виде. Его модульные элементы выпускаются так, чтобы из отдельных составляющих можно было своими руками без проблем соорудить водосток для крыши любой площади и конфигурации. Пользуясь промышленными прототипами как шаблоном, можно сделать элементы из доступных и подручных материалов, например из пластиковых бутылок, кровельной жести или полимерных канализационных труб.

Водосточные трубы и водоприемные устройства бывают с округлым, прямоугольным и комбинированным сечением. Прямоугольные и комбинированные виды отличаются большей «пропускной способностью». Эта характеристика не слишком интересна для частников, потому что для обустройства коттеджей чаще всего достаточно варианта с овальным желобом.

Размер водосточной системы зависит от площади обрабатываемой кровли:

• Если площадь кровли не превышает 70 м², то желоб водостока должен быть Ø 100 мм, а Ø водосточных труб 75 мм.
• Если площадь кровли в пределах от 70 м² до 120 м², то желоб нужен Ø 125 мм, водосточные трубы Ø 90 мм.

Однако при выборе формы и сечения системы необязательно ориентироваться только на технические характеристики, т.к. водосток играет немалую роль в дизайне экстерьера.

Применяемые в производстве материалы

Специфика эксплуатации водостоков наружного типа ограничивает выбор материалов, пригодных для изготовления систем. Понятно, что им придется переносить все тяготы прямого контакта с атмосферными явлениями. Значит, элементы водостоков обязаны быть морозоустойчивыми, «равнодушными» к проливным дождям, снежным залежам и палящему солнцу.

В изготовлении водосточных труб, водоприемных воронок и желобов используются следующие материалы:

• Кровельная сталь.
  В приоритете оцинкованные варианты, толщина листа 0,63 мм либо 0,7 мм.
• Устойчивая к коррозии кровельная сталь
  . Аналог предыдущей позиции, но с защитно-декоративной полимерной оболочкой. В производстве применяют листовой металлопрокат толщиной от 0,6 мм до 0,7 мм.
• ПВХ
  . Из поливинилхлорида выпускают легкие пластичные водостоки с толщиной стенки от 2,2 мм до 3,3 мм.
• Алюминий
  . Системы изготавливают из легкого прочного металла толщиной 0,8 мм. Декоративно-защитные функции алюминиевых водостоков выполняет полимерная оболочка.
• Медь.
  Элитный материал, радующий сроком службы 150 – 200 лет, но охлаждающий пыл солидной ценой. Толщина стенки 0,6 мм.
• Цинк-титан
  . Новое слово в производстве водостоков с отличными эксплуатационными характеристиками. Ценник тоже немилосердный, но обещанные 100 лет беспроблемной службы заставляют с интересом приглядеться к указанной торговой позиции. Толщина использованного в изготовлении материала 0,7 – 0,8 мм.

Выбор водосточной системы по типу материала ориентирован не только на личные предпочтения и финансовые возможности будущего владельца. В большей степени он зависит от разновидности кровельного покрытия и архитектурных особенностей частного дома.

Дорогостоящие медные и цинк-титановые варианты уместны на крышах с керамической черепицей, листовой кровельной медью, сланцевой плиткой. Бюджетный ПВХ идеально гармонирует с , стальной водосток безукоризненно сочетается с металлочерепицей и профнастилом.

По чисто экономическим причинам больше всего востребованы водостоки из оцинкованной стали и ПВХ. Первые прослужат 10 лет, вторые 25 – 35 лет в зависимости от уверений производителя. Сложно выделить оптимальный вариант по сопротивляемости атмосферным атакам, т.к. эксплуатационные характеристики у них очень схожи. Однако металл предпочитают в северных регионах, а в умеренной климатической зоне пластик.

Особых различий в конструкции и в последовательности монтажа у стальных и полимерных водостоков нет. Практически одинаковые желоба, трубы, воронки дополнены специально для них выпускаемыми отводами, муфтами, тройниками, заглушками.

Учитывать нужно только факт линейного расширения, происходящего при нагревании систем. Полимерные способны удлиняться в 5 раз больше, чем металлические, линейными подвижками которых можно вообще пренебречь.

Варианты для самостоятельного изготовления

Элементарная конструкция водосточного желоба вряд ли озадачит домашнего умельца. Все предельно просто: после дотошно выполненной разметки листовой металлопрокат надо нарезать на полосы и согнуть согласно предпочитаемой конфигурации сечения. Резку и гибку можно осуществить вручную, но разумнее будет сделать это на гибочном станке.

С трубами придется повозиться. Они могут состоять из нескольких звеньев в зависимости от высоты трубопроводного участка и размеров листа. Алгоритм собственноручного производства водосточных труб выглядит так:

• Раскрой. Выполняется с особой тщательностью и с учетом припусков на вальцевые соединения.
• Формирование продольных кромок. Загибы делают по линиям припусков для вальцевых швов.
• Раскатка заготовок. Производят на вальцевых станках или вручную с помощью оправки: прямой длинной трубы или бруска.
• Соединение вальцевым швом. Выкатанные заготовки соединяют согласно разметке и спрессовывают на примененной ранее оправке.
• Сужение одной из сторон звена. Сужают на 5 – 6 мм для того, чтобы верхнее звено свободно входило в нижний элемент.
• Формирование валиков жесткости. Их формируют по верхнему и нижнему краю звеньев посредством закатки проволоки. Производится вручную или с помощью зигмашины.
• Сборка водосточного стояка.

Раскатка металлических заготовок потребует больше всего усилий, если ее выполнять вручную. Каждую из раскроенных заготовок укладываются под оправку и, ухватившись за кромки, старательно гнут в одном месте.

Убедившись в формировании достаточно загнутой плоскости, заготовку перемещают на 20º – 30º относительно используемой оправки. Затем снова гнут, пока она не примет требующуюся конфигурацию.

Намного проще проистекает изготовление водостока из канализационных полимерных труб. Их выпускают с довольно обширным рядом фасонных деталей, подходящих для сооружения полноценных систем. По сути, домашнему мастеру надо будет сделать только желоб путем роспуска цельной трубы на две симметричные части.

Собственноручная сборка и монтаж

При новом строительстве монтаж водосточных систем производится на полностью подготовленный сплошной черновой настил, стропила или прочно закрепленную обрешетку. Все работы по устройству основания под укладку кровли к моменту сооружения водостока должны быть завершены.

При проведении ремонтного восстановления кровельной системы необходимо заблаговременно устранить дефекты или вовсе заменить лобовую доску.

Правила проектирования и расчетов

Перед стартом работ водосточную трассу нужно досконально продумать и вычертить схему прокладки. Проектная подготовка поможет грамотно рассчитать расход труб, желобов, количество воронок и фасонных деталей. Лучше заранее на чертеже попробовать разные варианты и решить, как можно сделать безупречный водосток своими руками, чтобы собственные усилия и средства были вложены с толком.

Конфигурация водосточной системы в плане зависит от конструкции крыши:

• Двухскатные оснащают двумя желобами вдоль каждого карниза. Если длина ската не более 12 м, монтируется одна воронка на желоб в удобном для установки водосточного стояка углу. Если более 12 м, по обоим углам устанавливаются водосборные воронки и одна компрессионная посередине ската.
• Односкатные оборудуют одним желобом. Количество водоприемных и компрессионных воронок рассчитывается по стандартным для скатных плоскостей правилам, как в предыдущем пункте.
• Четырехскатные обустраивают желобами по периметру. Все углы оснащаются водоприемными воронками. Длинные скаты оборудуются компрессионными воронками, которые рекомендовано располагать симметрично относительно друг дружки.

Компрессионные воронки нужны, чтобы обеспечить резерв для линейного расширения при нагревании водостока. Заодно они сыграют роль ребра жесткости и предотвратят провисание длинного желоба.

Расчет числа поворотных элементов и водосточных труб сугубо индивидуален. Все зависит от площади обустраиваемой крыши, высоты здания и длины скатов. Есть общие правила сборки и монтажа водостоков, которые следует учитывать независимо от типа конструкции, материала системы, конфигурации и габаритов крыши:

• Установка водостока выполняется по схеме «сверху-вниз». Сначала собирают и монтируют водоприемную часть: желоба с воронками, затем водосточные стояки.
• Желоба в обязательном порядке устанавливаются с уклоном в направлении водоприемной воронки. Уклон формируется понижением 2-3 мм системы на каждый погонный метр.
• Свес кровли обязан перекрывать желоб на 1/3 его ширины, чтобы при обильных осадках капли не переливались через водоприемное приспособление.
• Внешняя кромка желоба должна быть ниже линии, условно продолжающей скат, на 2 см.
• Между внешней стороной лобовой доски и краем карниза должно быть 30 – 70 см.

Если нет технической возможности установить желоб согласно указанным расстояниям, кровля в обязательном порядке оборудуется снегозащитой.

При проектировании следует учесть, что крепление хомутов водосточного стояка к стене, обшитой сайдингом, может производиться только на обрешетку.

Монтаж полимерного варианта

Не забываем, что полимерные элементы имеют свойства расширяться при нагревании. Поэтому от края лобовой доски отступаем по 5 – 10 см с обеих сторон, если система линейной формы, и применяем компрессионные детали на длинных скатах и углах.

Рассмотрим простейший пример установки водосточной системы на один скат с креплением кронштейнов к лобовой доске. Вдоль карнизного свеса будет проложен желоб, завершающийся в удобном для сбора воды углу водоприемной воронкой с присоединенным к ней стояком.

Действия самостоятельного монтажника будут проходить по следующей схеме:

• Разметка лобовой доски. Отмечаем точку крепления крайнего кронштейна под желоб. Не забываем, что он должен быть на 3×N мм выше противоположной точки, в которой будет расположена воронка (N расстояние между точками крепления в м). Отмечаем точку центральной оси воронки согласно расчетам.
• Устанавливаем крайний кронштейн и воронку согласно разметке. Воронку лучше купить уже с заглушкой, расположенной на требующейся стороне водосборника.
• Между установленными крайними точками системы натягиваем шпагат. Он укажет линию монтажа промежуточных кронштейнов. Ближайший к воронке кронштейн должен быть удален от нее на указанное производителем расстояние (5 – 10 см). Согласно разметке производим монтаж промежуточных кронштейнов.
• Устанавливаем желоб. Его элементы заводятся в дальний край крюков и защелкиваются. На изготовленных в заводских условиях деталях есть отметки направления сборки, ограничительные кромки и метки по температурному режиму, указывающие в каком положении нужно соединять детали при конкретных градусах. Работаем согласно указаниям производителя.
• Оснащаем край желоба заглушкой. Если воронку купили без заглушки, то и ее тоже.

Сборку водосточного стояка выполняют обычно после укладки кровельного покрытия. Процесс условно можно разделить на три этапа: сооружение перехода к стояку, устройство непосредственно стояка и присоединение отвода.

Заключительные этапы сборки водосточной системы производятся следующим образом:

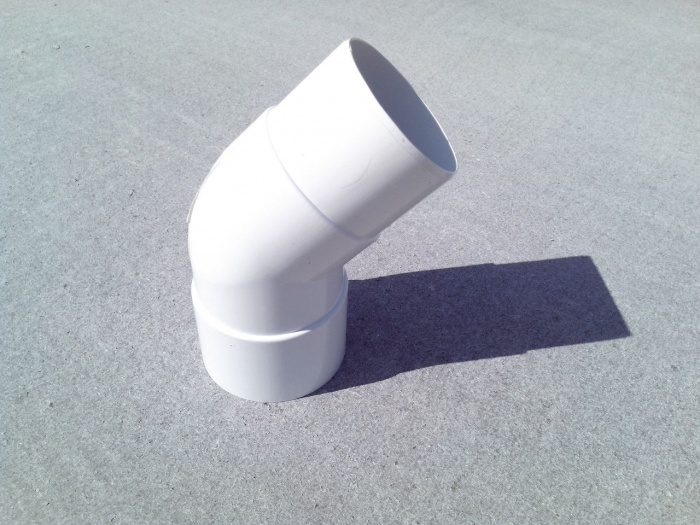

• Надеваем на патрубок воронки переходное колено. Зайти оно должно до упора. Для перехода в водосточный трубопровод потребуется два колена с равным углом. Переходные колена выпускают на 67º или на 45º.
• Прикладываем к стене второе колено с равнозначным углом. Измеряем расстояние между ними и отрезаем трубу полученного размера. Режем ножовкой по металлу, срез зачищаем от заусенцев.
• Собираем переход, нижнее колено крепим хомутом.
• На фасаде строго под воронкой размечаем и фиксируем хомуты под водосточный стояк. Стандартное расстояние между хомутами 1,5 м, максимум 1,7. Но должно получиться так, чтобы на каждый отрезок трубы приходился минимум один хомут.
• Отмечаем точку для крепления слива, нижний край которого должен быть выше поверхности земли на 25 – 40 см.

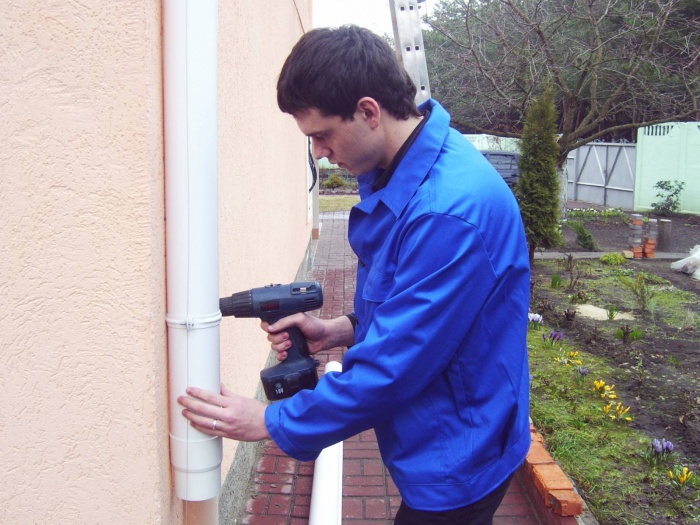

• Фиксируем хомуты, собираем водосточный трубопровод, Хомуты не следует затягивать до упора, чтобы оставить водосточной системе возможность слегка перемещаться при линейном расширении.

Если в монтаже применялись соединительные муфты, места их крепления необходимо отметить, чтобы в отмеченных точках закрепить дополнительные хомуты. Не забываем, что водосточный стояк должен быть безупречно вертикальным, потому разметку по фасаду выполняем с помощью отвеса.

По завершению сборно-монтажных работ устанавливаются средства его защиты от засорения. Желоб желательно оснастить решеткой, предотвращающей засорение от проникновения мусора и листвы. Если водосточная система слишком легка или в продаже не было подходящей решетки, на воронку надевается похожая на перевернутую корзинку сетка.

Видео в помощь самостоятельным монтажникам

Инструктаж по установке пластиковой водосточной системы:

Специфика сборки и установки металлического водостока:

Подробная демонстрация изготовления водостока из канализационных труб:

С установкой, сборкой и даже с изготовлением водосточной системы можно справиться собственноручно. Главное, придерживаться технологических правил и соблюдать предписания изготовителя.

Во всем российском климате частые осадки – далеко не редкость. А поэтому в жилищах принято устраивать водосток, который контролирует и отводит эти осадки от самой кровли подальше. Если же дом долго стоит без водосточной системы, разрушается его цоколь, фасад и стены. Есть и более долгосрочные последствия: затопленный подвал, размытая земля вокруг дома и другие проблемы. Вот почему водосток должен быть всегда!

Но если вы только-только приобрели дом или дачу и у вас ограниченный бюджет, вы временно можете изготовить водосток из канализационных труб своими руками: это не сложно, и на практике такая система будет надежной. А вот такие небольшие постройки, как беседка, детский домик в саду или навес над автомобилем самодельный водосток вполне подходит как основной. А мы научим вас, как все сделать правильно!

Вам понравилась идея, но вы переживаете, насколько канализационные трубы смогут выдержать внешнюю атмосферу? Ведь они предназначены для отвода воды из дома, причем в основном под землей, и вряд ли производитель заботиться о том, чтобы такой пластиковый материал хорошо переносил ультрафиолетовые лучи. Но, на самом деле, многие дачники замечают, что обрезки серых и коричневых труб прекрасно чувствуют себя под открытым солнцем довольно много лет.

Причем ввиду относительной дешевизны канализационных труб, вы можете сооружать из них водостоки самых сложных форм и самых разных целей:

Ваш самодельный водосток прослужит вам верой и правдой не меньше промышленного, если вы правильно подберете для него материал. Канализационные трубы бывают совершенно разных видов, для разных частей водоотвода. Ведь вы знаете, что водосток бывает внутренний и наружный, и первый используется в основном только для плоских крыш. Он как раз хорошо спрятан от солнечных лучей, а потому для его устройства подходят практически любые канализационные трубы.

А вот для двускатной или односкатной крыши вам важно научиться разбираться в материале.

Белые трубы – для внутренних водостоков

Белые трубы и
спользуются для монтажа систем канализации внутри помещения. Их материал рассчитан, в основном, на высокую температуру воды и обладает высоким уровнем шумоизоляции.

Использовать белые трубы в качестве водостока можно только в тех местностях, где зима теплая и мягкая, т.к. резкие перепады температур такой пластик не выдержит. А поэтому пока забудьте об этом варианте.

Серые трубы – для теплых зим

Серые трубы
встречаются чаще всего. Они тоже используются внутри дома, но пластик у них уже попрочнее. Он рассчитан на высокую температуру, но плохо переносит мороз и физические нагрузки.

Поэтому, если вы живете в южных регионах России, где достаточно мягкий климат и почти не бывают морозы, для вас не будет проблемой: как сделать водосток из канализационных труб такого цвета и как долго он вам прослужит. Только не забывайте их постоянно чистить от снега и льда, чтобы не раскрошились.

Коричневые трубы – для крепких морозов

А вот коричневые трубы
используются при монтаже систем канализации уже снаружи. Они отличаются толстой стенкой, которая замечательно переносит минусовую температуру и высокое давление водяной массой.

Единственное, к чему такие трубы не приспособлены, это горячая температура воды. Ведь рассчитывается, что канализационная стоковая вода из дома, прежде, чем попадет в коричневые трубы, после белых и серых уже остывает, плюс более прохладная температура воздуха на улице завершит свое дело. Такие трубы отлично переносят нагрузки от снега и льда, достаточно прочны, но не выдерживает подолгу прямых солнечных лучей и со временем становятся хрупкими.

Вот какой симпатичный водосток получается из коричневой канализационной трубы:

Домашних мастеров особенно радует тот факт, что цена на одну канализационную трубу меньше, чем на водосточный желоб такой же длины. А ведь из одной трубы получается целых два желоба!

Как спроектировать будущую водосточную системы?

Если говорить языком терминов, водосточная система – это комплекс желобов и труб, который обеспечивает сбор и удаление воды с кровли. Водосточной системой, или водостоком, также называют нередко и отдельный желоб или трубу. И теперь давайте разберемся, как из приобретенных вами труб сделать хороший водосток для дома. Для начала нужно будет составить эскиз и рассчитать размеры всех деталей.

Как сделать водосток для скатной крыши?

Итак, вам понадобится определенное количество желобов, которые легко рассчитать исходя от параметров периметра кровли. Кронштейны ставить будете на каждые 10 метров по 17 штук. Отвод имеет ровно такую длину, какая в сумме у сливных труб. Еще понадобятся воронки, трубы по 1 штуке на каждые 10 метров, угловые элементы, заглушка, муфты (ровно в 2 раза меньше штук, чем желобов), колена, количество которых будет зависеть от сложности самой восточной системы.

Для вас самым простым вариантом будет просто нанести схему будущего водопровода на лист бумаги. Так, отводящие трубы с воронками принято устанавливать каждые 12 метров. Если же сторона дома меньше, разместите их по углам, причем достаточно будет всего только на двух из них. Сточные трубы возьмите с диаметром 50 миллиметров, и приобретите переходной тройник 110 на 50 мм. Размер одного слива может быть в 10 сантиметров, что вполне достаточно для крыши частного дома. Из одного патрубка у вас получится два лотка одинакового размера.

Далее, каждый торец желоба вам нужно будет заглушить. Возьмите ревизионную заглушку или обычную, разрезанную на две части. Вот когда у вас на листе уже будут расположены все элементы – посчитайте общее количество:

• При площади кровельного ската до 50 квадратных метров вам понадобится труба диаметром 80 миллиметров.
• При 125 квадратных метров – это уже 90 миллиметров.
• При более 125 квадратных метров нужно брать трубу 100 миллиметров.

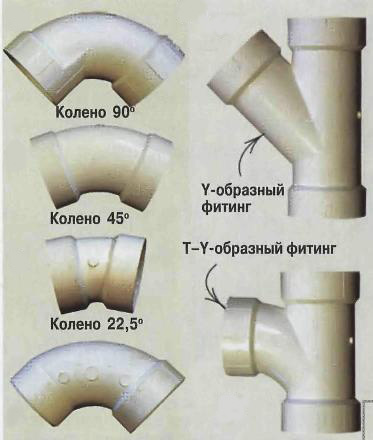

Воронки и переходники вы выберете, определившись уже с диаметром труб. Поэтому на этом этапе уже составьте эскиз будущего водопровода и разметьте подходящие места для расположения стоков и монтирования желобов. Как только у вас будет готова вся схема, можете приобретать материал.

Как сделать водосток для плоской крыши?

Итак давайте разберемся, как сделать и установить водосток из канализационных труб для плоской крыши. Да, это возможно! Здесь есть большой бонус: водосток будет вмонтирован в стену, и находиться снаружи он не будет. Поэтому канализационному пластику не страшны ни морозы, ни разрушительные УФ-лучи.

Ваша главная задача – сделать так, чтобы вода легко стекала с кровли в одно место, в ее центре. Вот туда как раз и нужно установить водосточную трубу, или даже несколько. Единственное, о чем вам придется позаботиться – это утеплить такую трубу, или поместить ее в специальную изоляцию, чтобы на ней не собирался конденсат. А после установки воронки просто накройте ее решеткой, чтобы она не забивалась.

Как изготовить крепление для самодельного водостока?

Для закрепления самодельного водостока вам понадобятся кронштейны. Вы можете приобрести их готовыми или сделать их самостоятельно. Разница будет только в том, что многие виды готовых кронштейном рассчитаны на такие же готовые водосточные трубы.

Посмотрите, как их края загнуты, чтобы кронштейн смог легко защелкнуться на них. А вот если вы крепите просто разрезанную трубу для канализации, у нее такого ободка сбоку нет. А поэтому лучше приобретите один кронштейн для пробы, и примерьте трубу – будет ли держать? Вот почему при изготовлении самодельного водостока многие мастера делают сами кронштейны – такие больше подходят и оказываются нередко еще надежнее.

Готовые кронштейны для водосточных систем

Готовые металлические кронштейны сгибать нужно при помощи специального приспособления, чтобы не повредить полимерное покрытие. Ведь если возникнут небольшие микротрещины, в них легко попадет вода и начнется коррозия. А это уже в разы снижает надежность всей системы водостока!

А вот готовые пластиковые крюки на самодельной водосточной системе:

Такое крепление хорошо подходит для организации водостока беседок:

Самодельные крепежи: подбираем и изготавливаем

А прочные крепежи, которые идут в комплекте с канализационным трубами, вполне подходят и для водосточной. Более того, они рассчитаны выдерживать вес воды, а потому более прочные, и хорошо сочетаются с цветом самих труб:

Если вы будете делать изготавливать крепление своими руками, вам лучше раздобыть специальный крюкогиб, или хотя бы небольшие тиски. Как только вы забьете один крюк, представьте его к свесу и проверьте угол загиба. Смонтированный на нем желоб должен оказаться потом расположенным строго перпендикулярно земле. Важно согнуть кронштейн так, чтобы передний край желобов оказался всего на 2 мм ниже заднего. Только так вода, если она переполнит желоб, выйдет через наружные экраны, а не потечет по стенам дома.

Сгибать крючки при помощи обычных тисков – изматывающее занятие. Дело в том, что щелчки тисков зажимают держатель не полностью. Поэтому опытные мастера предпочитают изготавливать инструмент для загиба металлических держателей желоба самостоятельно. Вот самая простая инструкция:

• Шаг 1. Берем обычный металлический уголок с толщиной стенки минимум 6 мм, либо швеллер тех же параметров.
• Шаг 2. В швеллере делам болгаркой прорезь такой длины, чтобы она была равна ширине держателя желоба.
• Шаг 3. Берем квадратную трубу, в которой внутренние стенки немного больше ширины держателя желоба.
• Шаг 4. Теперь на всех держателях отмечаем места сгиба. После этого засовываем в квадратную трубу держатель, берем деревянный брусок и с усилием вставляем его внутрь трубы.
• Шаг 5. Выставляем необходимый угол сгиба.
• Шаг 6. Теперь вставляем держатель в прорезь и выравниваем по обозначенному месту сгиба.
• Шаг 7. Теперь выбиваем брусок другой деревяшкой с обратного конца трубы.
• Шаг 8. Если краска на ручке уже была, она тоже немного треснет но ее можно подправить. Но в итоговом результате качество прикол будет намного выше, чем изогнутых при помощи тисков.

К слову, вот замечательный мастер-класс, как сделать такие крюки еще быстрее и легче:

Еще один интересный вариант загнуть крюк:

• Шаг 1. Делаем болгаркой совсем маленькую риску глубиной от 1 до 2 миллиметров.
• Шаг 2. Прибиваем один гвоздь или один саморез через крюк в стропило и загибаем сам крюк. Он согнется точно по надпиленной линии, и не сломается со временем.

Как только все крепежные детали будут готовы, обойдите ваш дом вокруг и посмотрите, как вам будет лучше все это фиксировать.

Конечно, желательно производить монтаж водостока еще до того, как вы покроете крышу. Разобраться с монтажом крепления вам поможет такая иллюстрация:

Переделка труб в водосточные элементы

Подготовим теперь сами трубы для канализации. Вам нужно будет разрезать их вдоль. Из одной трубы у вас получится два отличных одинаковых жалобы. На практике все довольно просто! Чтобы разрез получился ровным, следуйте такой инструкции:

• Шаг 1. Положите трубу на доски, и прикрепите стенку внизу саморезом с обоих концов.
• Шаг 2. Соедините саморезы толстой ниткой и перманентным маркером отметьте то место, где будете пилить трубу.
• Шаг 3. Уберите нитку и разрежьте трубу болгаркой.

• Шаг 4. Теперь все точно так же проделайте с другой стороны. Единственная разница будет в том, что теперь вам понадобится два самореза.

Вот отличный пошаговый мастер-класс:

Наш совет: если вы работаете с болгаркой, будьте осторожны! Расплавленный пластик на самом деле очень горячий, и может даже обжечь руки. Да и разлетающиеся частички способны поранить глаза. Поэтому при разрезке канализационных труб обязательно наденьте перчатки и защитные очки. Как отмечают домашние умельцы, канализационные трубы также легко режутся лобзиком или пилкой для дерева, и вся сложность состоит только в правильной разметке продольных меток для резки. Но удобнее всего, конечно же, изготавливать желоба из канализационных труб болгаркой с тонким кругом по металлу.

А соединить готовые элементы достаточно просто:

Вам будет интересно узнать, что вместо некрасивых вертикальных труб вы можете использовать… цепи. Это достаточно популярный способ! Принципы устройства такого водостока достаточно просты: цепь должна быть крепко связана с желобом и основанием.

При этом ее натягивают так, чтобы она не смогла двигаться в сторону, и для этого чаще всего ее заглубляют в бетонном основании или в земле. А от водяных брызг фасад защищает небольшой навес. Выглядит потрясающе!

Преимущество таких «водостоков» в том, что они менее заметны на фоне доме и не вмешиваются в его экстерьер. Кроме того, их обычно дополняет эффектными декоративными элементами. Причем, сегодня модно не просто спускать цепи вниз, а создавать из них сложные пространственные формы, и даже чередовать с декоративными чашами из керамики или пластмассы.

Единственное неудобство заключается в том, что современные производители пластиковых желобов не производят специальных элементов для соединения желобов с цепью. Но, раз вы изготавливаете свой водосток самостоятельно, и в качестве производителя уже выступаете вы сами, тогда для вашей фантазии нет предела! И ведь это удобно: повозиться придется с резкой и соединением только горизонтальных элементов водосточной системы, а вниз спустить уже элементы красоты. Почему бы и нет?

Этап #2 – монтажные работы

Теперь будем устанавливать наш водосток из канализационных труб:

• Шаг 1. Для начала, самый короткий и самый длинный кронштейн нужно закрепить на фронтальную доску карниза.
• Шаг 2. После этого соедините желоба с уклоном по 3 мм на каждые 50 см, чтобы дождевая вода прибывала к самому центру. Обратите внимание на то, что край кровли должен обязательно приходиться на середину желоба, чтобы снег и лед зимой не повредили желоба и сама дождевая вода попадала точно в цель.
• Шаг 3. Как только все горизонтальные желоба будут готовы, устанавливайте трубы для отвода воды.
• Шаг 4. Закрепите такие трубы к стене, и оставьте между ними и жалобами промежуток от 20 до 80 сантиметров. Здесь будут находиться тройник и колено, которые и обеспечат переход от желобу к трубе.
• Шаг 5. Теперь отрежьте два куска трубы по 5 сантиметров каждый, которые послужат вам соединителями. Установите каждый соединитель и зафиксируйте саморезами. Смажьте силиконовым герметиком места крепления, чтобы защитить их от дождевой воды.
• Шаг 6. Вертикальные трубы закрепите в стене при помощи кронштейнов с хомутами. На каждый метр таких труб вам понадобится всего два крепления, что совсем не много.
• Шаг 7. А на самом конце трубы, внизу, установите колено отвода. Это необходимо, чтобы вода не попадала под фундамент. Оно должно быть расположено на расстоянии от стены минимум в 30 см.
• Шаг 8. И наконец, закройте торец желоба заглушками, который просто разрежьте пополам.

Вот как выглядит установка водостока на пластиковые крюки:

При установке водостока не зажимайте слишком сильно все детали: небольшая подвижность нужна для того, чтобы вся конструкция немного изменилась под воздействием температур.

Все желоба закрепите на кронштейнах при помощи саморезов. А чтобы потом трубы не скрутились под воздействием солнечных лучей, закрепите их при помощи усиков на кронштейнах, или же установите распорки.

На этапе финальных работ вам нужно будет задуматься о том, как присоединить вашу самодельную водосточную систему к ливневой канализации. Для этого на водосточной трубе следует сделать ревизию – это отрезок с люком и решетками, которые будут собирать весь мусор из желобов. Ведь важно, чтобы в канализацию потом пошла только дождевая вода, без всего этого добра и не забила последующую более сложную систему.

Есть также альтернативные варианты: присоединить дополнительные водоотводные трубы, а те уже будут сообщаться с канализацией или с дождеприемником. Плюс последнего в том, что он имеет клапан, который не пропускает запахи и собирает крупный мусор в специальную съемную корзину.

Некоторые тонкости и нюансы, о которых важно знать

При установке самодельной водосточной системы из канализационных труб учитывайте, что все изделия из ПВХ изменяют свои физические параметры при температурных перепадах. Поэтому очень важно, чтобы желоба могли свободно перемещаться в кронштейнах. А для этого постарайтесь, чтобы от стыка желобов до кронштейна оставалось не менее 9 сантиметров. Также и концы желобов должны быть плотно состыкованы.

Чтобы ваши водосточные трубы, сделанные так заботливо своими руками, не загрязнялись и не забивались листвой, установите сверху обычную пластиковую сетку. Воду она пропускать будет, а листья и ветки – нет:

Обладатель готовой промышленной водосточной системы обычно не задумывается об этом, полагая, что производители всегда все учитывается сами. Но когда вы делаете что-то своими руками, всегда это сделать хочется качественно, и вот о таких деталях уже не забудешь.

Почему и получается на практике, что нередко самодельные водосточные системы оказываются и прочнее, и долговечнее. Причем, отдельные умельцы еще и умудряются креативить, например, заводить при помощи водостока воду в свой гараж – ловите отличную идею:

Если вы живете в регионе со снежными зимами, установить дополнительно в желоба греющий кабель. Не переживайте о материале канализационных труб: они как раз рассчитаны на температуру выше среднего, поэтому кабель им никак не повредит.

Есть еще одно важное правило: не занимайтесь установкой водостоков при температуре ниже нуля. Ведь когда с наступлением весны температура воздуха поднимется выше, трубы попросту покрутит. В любом случае, даже просто в прохладную погоду важно просчитывать все компенсационные швы и зазоры, чтобы система потом не «играла».

Обычно это не происходит потому, что у промышленных вариантов водосточных систем есть специальные засечки внутри деталей, которые помогают правильно соединить элементы при конкретной температуре воздуха. А вот в случае с канализационными трубами, вам придется делать все по наитию.

Вопросы эстетики и стилевого единства

Есть такой интересный архитектурный элемент – горгульи. Это головы или туловища фантастических животных с раскрытой пастью, которыми обычно заканчивается водосточный желоб. Другими словами, это «ужасно милые зверьки» на вашей крыше.

Конечно, в готовой промышленной водосточной системе такие декоративные аспекты реализуются редко, больше идет акцент на практичность. Но, если вы сами делаете водосток, почему бы не спроектировать его более эффектным, согласитесь?

Что будет, если на крыше здания не обустроить водосток? Стены здания, грунт вокруг, а также фундамент будут неминуемо переувлажняться и прослужат намного меньше, чем это возможно при наличии водосточной системы. Производители таких систем предлагают сейчас огромное разнообразие продукции: лёгкой, прочной и простой в монтаже. Минус – такой «конструктор» может стоить довольно дорого.

Однако домашние умельцы нашли выход, и теперь можно устроить водосток из канализационных труб своими руками. Главное – всё верно рассчитать и правильно подобрать канализационные трубы.

Принцип и преимущества устройства водостока из канализационных элементов

В тёплое время года на крышу дома обрушиваются порой целые потоки воды. Зимой во многих регионах кровля превращается в подобие снежного сугроба, который может довольно быстро растаять под весенним солнцем. Но жилой дом или серьёзная хозяйственная постройка не должны превращаться в подобие водопада.

Водостоки для крыши – оптимальное решение для отвода дождевых и/или талых жидкостей. Организованные потоки можно просто направить в дренажную, канализационную систему либо собрать и позднее использовать для садовых/огородных нужд.

Отличным решением задачи отведения сточных вод с кровли частного дома становится водосток для крыши из канализационных труб. Ключевое преимущество – это экономия. Трубы для канализации из поливинилхлорида (всем известный ПВХ) недороги, а соединительные и вспомогательные элементы (фитинги) для таких труб действительно с лёгкостью могут быть использованы при устройстве водостока.

Простой пример: желоба из канализационных труб – это трубы, распиленные на половинки вдоль, а из тройников после небольшой доработки получаются отличные водосточные воронки.

«Кроить» пластиковые трубы легко, это делается не только при помощи болгарки, но даже обычной ручной ножовкой. Канализационные трубы невелики по весу, что облегчает транспортировку, перемещение элементов, а также монтажные работы.

Водосточная система из канализационных труб своими руками монтируется очень просто. Нам потребуется следующий набор инструментов и приспосблений:

• саморезы и шуруповёрт (отвёртка),
• рулетка и уровень для устройства необходимого уклона желобов,
• ножовка (по металлу) или болгарка для превращения труб в желоба,
• напильник для зачистки краёв самодельных желобов и других элементов.

Для проектирования и разметки уклона водостока нужна бечёвка, а для подъёма на высоту для монтажа желобов необходима стремянка или нечто вроде строительных лесов.

Завершает перечень преимуществ труб ПВХ для монтажа водостока прочность всех элементов. ПВХ устойчив к низким/высоким температурам и механическим нагрузкам, не «страдает» от ультрафиолета, долговечен, а при аккуратном исполнении всей системы ещё и довольно эстетичен.

Опытные домашние умельцы способны смонтировать водостоки своими руками из канализационных труб так мастерски, что конструкцию практически невозможно будет отличить от изделия из оригинальных элементов.

Как рассчитать схему и материалы для водостока?

Лучший помощник в этом непростом процессе – наглядность. В идеале потребуется масштабный эскиз всех фасадов дома, а если кровля сложная, то в дополнение – её план. Везде необходимо указание размеров. Таким способом можно будет наиболее точно представить будущую водосточную систему.

А вот несколько советов для последующих расчётов:

1. Количество желобов = периметр кровли + небольшой запас. Поскольку планируется использовать жёлоб водосточный из канализационной трубы, важно помнить, что одна труба – это два жёлоба.
2. Креплениями для желобов служат стандартные металлические кронштейны. На прямых участках достаточно одного крепления водостока на 0,5 м конструкции. Плюс дополнительные крепления на поворотах желобов и в точках устройства вертикальных сливов.
3. Вертикальные водосточные трубы ставятся ориентировочно по одной на каждые 10 – 12 метров периметра кровли. При длине фасада дома менее 12 метров трубы можно просто расположить по углам, некоторая избыточность здесь не страшна. Количество вертикальных водосточных труб умножается на высоту от жёлоба до точки стока (ведь это может быть, как подземный сток, так и бочка с водой). Итоговое число покажет, сколько именно труб потребуется для вертикалей. Последним рассчитывается количество держателей для вертикальных труб (обычно один держатель на 0,5 м стока).
4. Вместо воронок, через которые сточные воды поступают из желобов в вертикальные трубы, потребуются фитинги. Их дорабатывают, срезая часть без ответвления.
5. Некоторые стандартные водосточные элементы – внешние и внутренние поворотные углы – всё же потребуются, если кровля имеет сложную конструкцию. Во многих случаях водосточные желоба можно устраивать отдельными горизонталями (примером обычно служат двускатные крыши).
6. Особого внимания при расчётах требуют соединительные элементы и заглушки. Для большей точности можно наметить на схеме кровли все потенциальные стыки желобов и прочих элементов, и уже после этого произвести подсчёты. При стандартном использовании канализационные трубы ПВХ соединяются раструбным способом, но при монтаже водостока для скрепления потребуются алюминиевые клипсы либо специальный клей. К итоговому числу соединительных элементов необходимо добавить небольшой запас. Число заглушек для желобов равно числу тупиковых отрезков.

7. При монтаже воронок из фитингов потребуются резиновые прокладки. Только они обеспечивают необходимую герметизацию стыка самодельной воронки и вертикальной водосточной трубы.

Остался ключевой момент, который касается диаметра канализационных труб. Традиционно желоба изготавливают из труб диаметром 110 мм, а в качестве вертикалей применяются трубы диаметром 50 мм. Фитинги подбирают соответственно.

Монтаж водосточной системы

1. На первом этапе подготавливают желоба – распиливают трубы, шлифуют их края.
2. Затем начинается разметка места крепления будущего водостока. Кронштейны монтируют с учётом необходимого уклона.
3. На подготовленной трассе начинают укладку и соединение желобов, не забывая в нужных местах обустраивать воронки-фитинги.
4. Завершает работу устройство вертикальных водосточных труб с креплением их к стене здания.

Интересный момент – это возможность защиты водостока из канализационных труб от засорения (опавшими листьями и прочим природным мусором). Для устройства такой защиты подойдёт любая гибкая сетка, которую можно нарезать на подходящие по размеру полосы с последующей укладкой над воронками-фитингами.

При желании такие отрезки сетки можно уложить по всему периметру желобов, это облегчит удаление мусора при дальнейшей эксплуатации водостока.

Водостоки для крыши своими руками из канализационных труб – это отличное решение для частного домовладения. Правильно спроектированная, рассчитанная и выполненная система прослужит в течение долгого времени, будет проста в эксплуатации, а при необходимости ремонта не потребует серьёзных затрат.

Пластиковые трубы, появившись на современном рынке, сразу заняли свое лидирующее положение. Но самое главное, что их сегодня используют во многих строительных процессах, если так можно выразиться не по прямому назначению. И в этом виноваты технические характеристики изделий. А именно:

• простота сборки без применения каких-то инструментов, потому что соединяются они по типу раструбной системы;
• небольшой удельный вес, что позволяет легко переносить их или поднимать на высокие площадки;
• дешевизна, если сравнивать с трубами металлическими, стеклянными, асбестовыми и так далее;
• легко поддаются они обработке, прекрасно режутся как вдоль, так и поперек болгаркой, ножовкой и обычной пилой;
• можно использовать во всех системах, где протекает вода;
• срок эксплуатации более 50 лет.

Сам бог велел воспользоваться пластиковыми трубами при изготовлении такой системы, как водосток для частного дома. Сделать водосток, используя трубы из пластика, это просто, дешево, и даже, можно сказать, красиво. Кстати, поверхность пластиковых труб легко поддается покраске, так что сделать из них водосток своими руками, точно вписывающийся в дизайн дома и всего ландшафта загородного участка, будет несложно.

Покупаем материалы для водостока

Итак, первое, что необходимо сделать, это закупить необходимое количество пластиковых труб, а также доборных для водосточной системы элементов, а это фитинги, хомуты, кронштейны и так далее. Хотя, если разговор идет о том, как сделать водосток своими руками, то постараемся ничего, кроме труб и фитингов, не покупать, а сделать все из подручных материалов.

Нужно сделать приблизительный расчет количества труб. Они будут использованы для изготовления желобов, устанавливаемых под карнизом дома, и собственно труб для стояков водостока. Что касается желобов, то их количество определяется длиною карнизов. А так как каждая пластиковая труба будет разрезаться на две части (разрез будет сделан вдоль), то количество труб для желобов уменьшается вдвое. Конечно, придется учитывать не саму длину труб, а отрезка без раструбов.

Значит, необходимо замерить длину карнизов, разделить этот показатель на два, получается общая длина желобов. Эту величину надо теперь разделить на длину одной трубы, которая имеет максимальный размер 6 м.

Что касается труб водосточных стояков, то резать их не надо, они устанавливаются друг в друга по раструбной системе соединения, где используется резиновый манжет (уплотнитель). Их количество будет зависеть от двух показателей:

• высота стен дома;
• количество стояков водостока.

Высоту придется замерить рулеткой от поверхности грунта до карниза. Необходимо от этого значения вычесть 25 см — это стандартное рекомендованное расстояние от слива до земли. Теперь полученный результат умножается на количество стояков. Как определить, сколько стояков должно быть в водосточной системе дома. Здесь учитывается в первую очередь площадь скатов кровельной системы. Чем больше площадь, тем больше воды будет поступать в водосток. И этот объем надо будет разрядить количеством стояков. Минимальное расстояние между ними — 5 м. Но если дом небольшой, то установка производится по углам здания. К примеру, если это дом с двускатной крышей, то четыре стояка будет достаточно.

Теперь что касается диаметра труб из пластика. Есть определенная зависимость между диаметром и площадью скатов. Посмотрите на таблицу.

Как показывает практика, оптимальное решение выбора — это вторая позиция. Не ошибетесь.

Итак, количество пластиковых труб для водостока определено, подобраны их размеры, можно проводить закуп. Но перед этим определимся с количеством фитингов. Что касается колен (отводов), то многое будет зависеть от того, как расположен свес кровли, есть ли после него декоративные элементы. Поэтому отводов на этом участке будет или два, или четыре. Добавим сюда сливные отводы, лучше использовать с углом 45°, их называют еще полуотводы. Не забывает о коленах в лотковой системе, их обычно устанавливают по углам здания, если оно имеет многоскатную кровлю, к примеру, вальмовую.

В качестве воронок можно в этой водосточной конструкции использовать расширительные элементы, которые входят в категорию фитингов. Их обычно называют переходниками, но лучше приобрести готовые воронки для водостоков. Стоят они копейки, так что можно на них разориться. Их количество равно количеству трубных вертикальных стояков.

Как сделать своими руками крепежные изделия

Теперь переходим к крепежной части водосточной системы дома. Их две разновидности:

• кронштейны для желобов;
• и кронштейны для труб стояков водостока.

Первые можно сделать из металлической полосы толщиною 2-3 мм и шириною 20-30 мм или из проволоки диаметром 4-5 мм. Просто необходимо согнуть металлический профиль под необходимый размер и форму. Приблизительно вот такие, как показаны на рисунке ниже. Хвостовик кронштейна может загибаться или быть таким, как показано на фото, все это будет зависеть от того, как он будет крепиться к несущему элементу кровли.

Что касается кронштейнов с хомутом для труб стояка, то сделать его своими руками сложнее, поэтому совет:

Совет!
Купите хомуты в строительном магазине, они стоят дешевле воронок. К тому же можно выбрать их по цвету, чтобы он совпадал с цветом труб.

Монтаж пластикового водостока своими руками

Итак, все готово, можно переходить непосредственно к монтажному процессу. Начинается он сверху, то есть, с установки желобов. Как это все сделать правильно?

• Определяется место, которое будет точно посередине между стояками конструкции. Это самое высокое место сливной системы.
• Сюда вкручивается саморез. Обратите внимание, что сам лоток должен быть установлен таким образом, чтобы свес кровли, а точнее, его нижний край, точно попадал в середину оси сложенных желобов. Небольшое отклонение в ту или другую сторону позволительно.
• Теперь необходимо определить нижнюю точку сливной системы. По СНиП установлен угол наклона водостока, который равен 2-5 мм на один погонный метр длины конструкции. Получается, что если расстояние между стояками из пластиковых труб равно 10 м, то нижняя точка должна быть ниже верхней на 2 см. Это, если учитывается перепад в 2 мм.
• В этой точке устанавливается и закрепляется кронштейн.
• После чего между кронштейном и саморезом в верхней точке натягивается леска, это линия установки промежуточных кронштейнов, расстояние между которыми должно быть в пределах 50-60 см.
• Крепим промежуточные и верхний крепеж.
• Переходим к укладке пластиковых желобов своими руками. Начинаем от верхней точки.

Внимание!
Есть один момент, который упростит монтаж пластиковых труб и сделает водосток более прочным.

Для этого необходимо раструбы труб не разрезать вдоль до конца. Их лучше оставить в качестве замкового соединения. Кстати, при этом будет использована резиновая манжета, расположенная внутри раструба, которая обеспечит герметичность соединения.

Водосток из пластиковых труб своими руками — сборка стояков

Этот процесс ничем не отличается, если пластиковые трубы были бы использованы, к примеру, для сборки канализационной системы. Все точно так же, только в вертикальном направлении. Начинать надо снизу, отступив от поверхности земли на 25-35 см.

• От воронки подвешивается отвес, показывающий линию установки стояков.
• По линии устанавливаются прямо по стене хомуты, которые крепятся к несущему элементу дома саморезами.
• Расстояние между хомутами — 1,8-2,0 м. Если водосток, а точнее, его стояк, поднимается выше 10 м, то расстояние между крепежами лучше уменьшить до 1,5 м.
• Расстояние от нижнего конца пластиковой трубы, установленной первой, до места крепежа — 25-30 см.

Теперь трубы вставляются в хомуты и закрепляются на них. Само соединение производится вставлением края верхней трубы в раструб нижней. Никаких герметиков и клеевых составом, все герметично соединяется при помощи резиновых прокладок.

Как видите, сделать своими руками водосток из пластиковых труб, не очень сложно. Главное, все точно подсчитать, замерить и установить. Если какой-то элемент где-то не подходит, то можно все подогнать, ведь пластиковые трубы легко режутся.

При строительстве загородного дома непосредственно перед монтажом кровли необходимо смонтировать водосточную систему. Главное ее предназначение сбор и отвод дождевой и талой воды. Это предотвращает разрушение стен строения и фундамента. Чтобы соорудить водосточную систему, или, как ее еще называют, ливневую канализацию , можно воспользоваться уже готовыми конструкциями, которые продаются в специализированных компаниях. Но если вы хотите сэкономить, намного дешевле изготовить водосток из канализационных труб своими руками. Но здесь придется приложить немало усилий с предварительными расчетами.

Технология изготовления

Канализационные полимерные трубы вполне могут служить в качестве водостоков. Для изготовления водостоков трубу необходимо разрезать вдоль пополам болгаркой или ножовкой. После их стыковки образовывается отличное герметичное соединение.

Обратите внимание! Канализационные трубы прослужат в роли водосточной системы много лет, ведь они предназначены для агрессивных стоков.

Итак, чтобы выполнить работу самостоятельно вам потребуется следующий материал:

• Желоба. Они будут изготовлены из полипропиленовой канализационной трубы Ø110 мм.
• Водосливные трубы. Для этого необходимо будет приобрести трубы Ø50 мм.
• Тройники, которые будут соединять трубы в одну систему. С двух сторон тройник будет иметь Ø110 мм, а с одной Ø50 мм.

Для успешного проведения работ, важно четко продумать конструкцию водосточной системы из канализационных труб. Чтобы сделать правильную закупку рекомендуется составить проект. Для этого необходимо:

1. Измерить периметр кровли. Отталкиваясь от этих данных, вы сможете понять, какое количество желобов необходимо будет смонтировать. Учитывайте тот факт, что купленные трубы будут распиливаться пополам, поэтому необходимо покупать в два раза меньше труб, чем покажет измерение.
2. Продумать систему водосточных сливов. Для этого потребуются трубы Ø50 мм. Их количество будет определяться по высоте строения, а также по количеству водосточных стояков.

Обратите внимание! Расстояние между водосточными стояками в среднем должно быть не менее 5 метров!

Монтажные работы

Для проведения успешного монтажа водосточной системы из канализационных труб , необходимо выполнять всю работу в следующей последовательности.

Первым делом пластиковые трубы Ø110 мм распиливаются вдоль. Для этого можно использовать болгарку. Чтобы желоба получились одинаковых размеров, предварительно изготавливаются деревянные шаблоны.

Входные патрубки на трубах не следует распиливать, надо оставлять расстояние в 15–20 см.

Когда водостоки готовы, необходимо приступать к монтажу кронштейнов. Они монтируются на опорные стропила.

В качестве кронштейнов можно использовать готовые конструкции, которые изготавливаются из прочного листового металла. Также кронштейны можно изготовить самостоятельно, но для этого потребуется больше времени.

Обратите внимание! Кронштейн монтируется на каждую из стен. При этом важно сохранять четкий угол уклона, иначе вода будет застаиваться. Как правило, угол уклона составляет 1 см на 1 метр трубы.

Для начала монтируйте крайние кронштейны, а после этого между ними натягивайте нитку, которая поможет сохранить правильный уклон.

Далее, устанавливаются крепления для водосточной трубы.

Обратите внимание! Водосточная труба должна отходить от стены в среднем на 10 см.

Когда все крепления на месте, можно собирать водосточную систему в одно целое. Изготовленные желоба из канализационных труб между собой можно скреплять алюминиевыми клипсами или специальным клеем для полипропилена. При использовании клипс каждый стык желоба необходимо обработать герметиком.

Сборка тройника осуществляется по такому же принципу, как и сборка канализационных труб. Для стыковки также используйте герметик.

На самую высшую точку водосточной системы устанавливается заглушка.

Выполнять сборку всей конструкции можно на земле или непосредственно на креплениях. Выбор остается за вами. Самое главное, выполняйте все существующие требования касательно сборки водосточной системы из канализационных труб.

Обратите внимание! Ключевым моментом будет отвод трубы в сторону от строения. В противном случае вода будет поступать в фундамент и постепенно его разрушать.

По такому принципу выполняется монтаж водосточной системы на кровле.

Сооружение водостока на плоской крыше

Как быть, если ваш дом имеет плоскую крышу. Можно ли и в этом случае использовать канализационные трубы для изготовления водосточной системы? Да! Для этого необходимо предварительно вмуровать трубы в кладку. В этом случае наружные желоба и водостоки будут не нужны. Поверхность крыши изначально делается так, чтобы вся вода собиралась в одном месте. Именно там и будет устанавливаться водосточная труба. Единственное условие по использованию канализационных труб в таком варианте – поместить их в изоляцию. Это позволит предотвратить появление большого количества конденсата.

Обратите внимание! Чтобы защитить трубу от засора, воронку можно оборудовать защитной решеткой.

Смотрите полезное видео и фото, которые помогут вам осуществить весь процесс работы.

Видео

В этом видео показано, как разрезать пластиковую трубу вдоль:

Наружный водосток — это система открытых желобов, размещенных под свесами крыши и предназначенных для сбора дождевой и талой воды. Традиционно водостоки производят из оцинкованной стали или из специального пластика, однако они достаточно дороги — погонный метр водосточных желобов из оцинкованной стали обходится как минимум в 200 рублей, а с учетом заглушек, колен, воронок и углов эта цена увеличивается вдвое. Между тем, водосток из канализационных труб может стать отличной альтернативой стальным и ПВХ водостокам. Он имеет неплохие эксплуатационные характеристики и при этом, недорого стоит. Погонный метр в этом случае будет в два раза дешевле и не займет много времени в процессе монтажа. О том, как сделать водостоки из труб — наша статья.

Особенности водостоков из разных материалов

До недавнего времени при изготовлении водосточных систем применялся единственный материал — металл. В этом качестве выступала, как правило, оцинкованная сталь, однако нередко использовались медь и алюминий. Труба водостока оцинкованная наиболее распространена. Она прочная и долговечная, устойчива к выцветанию, сохраняет свою форму даже при сильных морозах и резких перепадах температур, устойчива к нагрузкам — статическим и динамическим, а также недорого стоит. Из недостатков материала стоит отметить подверженность коррозии и высокая шумность.

ПВХ водостоки имеют малый вес, не шумят при попадании на них воды, легко собираются и отлично противостоят перепадам температур. Однако трубы для водостока из этого материала не столь надежны, как металлические: они хуже противостоят статическим нагрузкам, а срок их службы не превышает 30 лет, в то время как стальные водостоки способны служить 50, а медные 150 лет. Кроме того, они обходятся дороже металлических.

Водосток из канализационных труб — это, в первую очередь, наиболее экономный способ организации отвода дождевых и талых вод. О надежности, удобстве монтажа и долгом сроке службу, превосходящем таковые у металлических и ПВХ водостоков, говорить не приходится. Впрочем, в случае качественного монтажа, своевременного ремонта и верно подобранных труб, такие конструкции могут эксплуатироваться 7-10 лет.

Какой цвет труб выбрать

Водосточные системы бывают двух типов: внутренние — для плоских крыш и наружные — для покатых. Соответственно этому используются трубы для внутреннего водостока или для наружного. Канализационные трубы выпускаются производителями в различных цветах. Делается это для того, чтобы покупателям было легче среди них ориентироваться. Так, канализационные трубы бывают серыми, белыми и коричневыми.

Серые трубы

Являются наиболее востребованными и распространенными. Производители рекомендуют использовать их для организации внутренних коммуникаций. Состав материала, используемого для изготовления этих труб, рассчитан на эксплуатацию в плюсовых условиях, поэтому такие трубы выдерживают высокие температуры, однако очень чувствительны к отрицательным. Кроме того, эти трубы менее адаптированы к физическим нагрузкам.

Использование серых труб при организации водостока возможно в регионах с мягким климатом, которым не свойственны суровые зимы. Такие трубы боятся механических нагрузок, поэтому желоба из них следует регулярно очищать от накопившегося снега.

Белые трубы

Как и серые, эти трубы предназначены для монтажа канализационных систем внутри дома. Их отличительной особенностью является то, что они способны выдерживать очень высокие температурные нагрузки, а также отлично поглощают звук стекающей воды. В остальном такие трубы ничем не отличаются от серых.

Водосток из пластиковых труб белого цвета будет долго служить в регионах с мягкими зимами, однако к высоким отрицательным нагрузкам, а также резким температурным перепадам такие трубы не готовы.

Рыжие трубы

Эти трубы предназначены для монтажа наружных канализационных систем. Их принципиальное отличие от серых и белых труб — в более толстой стенке. Материал, из которого производятся эти трубы, устойчив к отрицательным температурам и высокому давлению, однако чувствителен к высоким значениям температуры.

Водосточные системы из рыжих труб идеальны для регионов с суровыми зимами с резкими перепадами температур. Способы выдерживать высокие нагрузки в виде снега и льда. На юге же делать из них отводы для воды не рекомендуется, так как нахождение под палящим солнцем может сделать их хрупкими.

Расчет элементов водостока

Перед приобретением труб следует составить схему отводной системы, обозначить необходимые элементы и их количество. В традиционной водосточной системе используются:

• желоба – нужны в количестве, равном периметру крыши;
• кронштейны — на каждые 10 метров карниза требуются 17 кронштейнов;
• трубы — на каждые 10 метров желоба требуется одна сливная труба;
• отводы — требуемое количество равно количеству сливных труб;
• воронки — требуются в количестве, равном количеству сливных труб;
• заглушки — требуемое количество зависит от схемы водостока;
• углы — требуемое количество определяется конфигурацией крыши;
• муфты — соединительные части для желобов, их нужно на 1 меньше, чем желобов;
• колена — их число зависит от сложности схемы водостока.

Подобрать нужное сечение труб достаточно просто — для этого следует учесть площадь кровельного ската. В строительной среде принято ориентироваться на такую расчетную шкалу:

• диаметр труб водостока на кровельный скат с площадью до 50  м² –  80 мм;
• на кровельный скат площадью до 125  м² идут трубы диаметром 90 мм;
• на кровельный скат площадью более 125  м² идут трубы диаметром 100 мм.

Воронки, раструбы и переходники подбираются под диаметр труб, использованных в качестве желобов.

Монтаж системы водостоков

Как сделать водосток из канализационных труб? Работе по установке водосточной системы предшествует этап планирования, который включает в себя вычерчивание подробной схемы, содержащей отметки о точках установки воронок, кронштейнов, длины желобов и их уклона, наиболее подходящих стыковочных мест для желобов, а также место размещения стоков. Соответственно произведенным расчетам приобретаются элементы конструкции, после чего можно приступать к монтажу.

Инструкция по монтажу водостока из канализационных труб

Водостоки из пластиковых труб своими руками устанавливают соответственно разработанной схемы и должен включать в себя такие шаги:

1. На лобовую доску карниза устанавливаются два боковых кронштейна — наиболее длинный и наиболее короткий. После чего между ними натягивается веревка с уклоном в 3 мм на каждые полметра. При этом следует помнить, что свес крыши должен приходиться на первые 2/3 желоба со стороны здания. Вода при этом должна поступать в центр желоба.
2. Соответственно натянутой веревки закрепляются остальные кронштейны с помощью саморезов.

3. Канализационные трубы необходимо распустить по длине, чтобы из каждой получилось два одинаковых желоба. Для этого труба укладывается на доски, а нижняя ее стенка фиксируется саморезом. Затем в верхнюю часть трубы с двух концов вкручиваются саморезы, а между ними натягивается нитка. Вдоль нитки маркером намечается линия отреза.

4. Нитка снимается, после чего болгаркой производится разрезание трубы.
5. Аналогичным образом распускается труба с противоположной стороны. Труба при этом крепится снизу двумя саморезами — с двух сторон от распила.
6. Отрезаются куски трубы длиной 5 см — они будут заменять соединители.
7. Соответственно расчетной схемы соединяются между собой желоба. Для этого два желоба вкладываются в соединитель и фиксируются саморезами. Крепление следует дополнительно смазать силиконовым герметиком.

8. Полученные конструкции крепятся в кронштейнах саморезами. Для того чтобы желоба не свернулись в трубу от солнца, следует закрепить их с помощью специальных усиков, имеющихся на кронштейнах. При их отсутствии придется поставить распорки или фиксировать их саморезами.
9. Выполнив монтаж горизонтальных желобов, приступают к монтажу отводных труб.
10. Поскольку трубы фиксируются к стене, а желоба к кронштейнам, между ними образуется вылет в 20-80 см. Для того, чтобы переход между ними был плавным, используют тройник и колено. Если скосы очень широкие, дополнительно используются нужной длины отрезки труб.

11. Водостоки своими руками из канализационных труб крепятся к стене с помощью специальных кронштейнов с хомутами. На каждый погонный метр должно приходиться два крепления.
12. В нижней части устанавливается отводное колено, направляющее воду в приемную емкость или ливневую канализацию. Он должен отстоять от стены на 30 см.
13. Самые высокие торцевые части желобов прикрываются заглушками, разрезанными пополам.

Чтобы снег не сломал желоб, изделие следует устанавливать на 1,5-2 см ниже кровельного свеса.

В некоторых регионах, где суровые и снежные зимы, рекомендуется размещать внутри желоба греющий кабель. На этом монтаж водосточной системы из канализационных труб завершен. С подробной видеоинструкцией процесса можно ознакомиться, посмотрев видеоролик.

Водосток из канализационных труб своими руками

Для того, чтобы сохранить отделку фасада и целостность фундамента, избежать неприятностей, связанных с капающей с крыши водой во время оттепели, не обязательно тратить много денег на покупку готовых водосточных систем. Можно сделать водостоки из канализационных труб своими руками. При этом такие конструкции будут эстетичными и не уступят в функциональности готовым изделиям.

Назначение водостоков

Назначение водостоков известно всем, а убедиться в необходимости их установи наглядно можно легко, наблюдая, как выглядят в дождь или во время оттепели отмостка и фасад дома, лишенного системы водоотведения с кровли. Потоки воды, льющиеся на облицовку стен и портящие ее внешний вид, капли и струи, попадающие на подходящих или выходящих из дома людей, лужи у самого дома – это далеко не полный перечень неприятностей.

Водостоки из канализационных труб способны не только отвести воду в ливневую канализацию или в дренажную канаву, но и направить ее в специальные емкости для последующего использования при поливе участка.

Продолжение водостока для отвода воды от дома

Преимущества водостоков из канализационных труб

Монтаж водостоков из канализационных труб ПВХ имеет целый ряд преимуществ:

• Такие системы экономичны благодаря низкой стоимости материала.
• В продаже легко найти трубы различных диаметров и фитинги, соответствующие им, а также приспособления для закрепления конструкций на вертикальных и горизонтальных поверхностях (обычно в этом качестве используются хомуты).
• Небольшой вес пластиковых труб облегчает транспортировку и монтаж.
• Пластик легко поддается раскрою (можно использовать болгарку и даже простую ручную ножовку). Таким образом отрезать трубу необходимой длины и даже превратить трубу в два желоба при помощи продольного распила будет не слишком сложно.
• Материал канализационных труб не только абсолютно не подвержен коррозии, но и устойчив к низким температурам, ультрафиолетовым лучам и другим видам внешнего воздействия, что обеспечивает долговечность системы.

Пластиковые канализационные трубы ПВХ разных диаметров, которые можно использовать для создания водостоков

Расчет системы

При расчете водосточной системы следует определить количество труб, предназначенных для производства желобов, и труб которые будут использоваться в качестве вертикальных водостоков, а также необходимое количество кронштейнов и хомутов для их фиксации. Проще всего результаты расчетов изобразить в качестве эскиза. Это позволит не только избежать ошибки, но и произвести оптимальный раскрой материала, исходя из того, что надежность системы тем выше, чем меньше стыков будет между ее элементами.

Суммарная протяженность желобов равна периметру кровли. Необходимое количество труб таким образом будет вдвое меньше, поскольку каждая из них при распиле превратится в два желоба.

Количество труб, необходимое для выполнения вертикальных водостоков, рассчитывается следующим образом:

• Расстояние между двумя водостоками не должно быть более 12 метров по горизонтали. А значит, их количество можно определить, разделив длину периметра на 12 (если стороны дома меньше 12 метров, то можно расположить стоки у каждого угла здания). Умножив полученное число на высоту дома, находим суммарную длину труб для вертикальных водостоков. При расчете длины вертикальных водостоков необходимо также учитывать систему водоотведения. Если вода с крыши будет выливаться сразу на землю и впитываться в грунт, приведенный выше алгоритм дает достаточно точное значение. При направлении стоков в ливневую канализацию или в емкости для полива, лучше начертить полную схему одного стояка и рассчитать его длину с учетом вертикальной и горизонтальной составляющих, после чего умножить это значение на необходимое количество сливов.
• Рассчитывают необходимое количество кронштейнов для водослива из канализационных труб. Для надежной фиксации они размещаются на расстоянии 500-600 мм друг от друга, к тому же, два держателя (с разных сторон) устанавливаются на углах и в местах установки воронок.

Пластиковый кронштейн для монтажа водостоков

В зависимости от выбранной конструкции выбираются фитинги.

В нижней части потребуются углы для изменения направления стоков (от стены).

В верхней части углы могут понадобиться для приближения трубы к стене от края кровли для последующей фиксации к вертикальной поверхности.

Тупиковые отрезки желобов снабжаются заглушками, их число также рассчитывается по схеме.

Стандартные элементы водосточной системы

Для самостоятельного строительства водосточной системы из канализационных труб используются трубы и фитинги различных диаметров.

• Желоба изготавливаются из труб с диаметром 110 мм.
• Вертикальные сливы монтируются из труб 50 мм.
• Тройники приобретаются с возможностью соединения разных (50 и 110 мм) труб.
• Отводные углы для изменения направления вертикальных труб для слива воды в ливневую канализацию или поливочные емкости имеют диаметр 50 мм.

Монтаж водосточной системы

Чтобы понять, как сделать водосток из канализационных труб, важно принять во внимание некоторые особенности монтажа.

Желоба по периметру могут устанавливаться:

• на край стропильной системы,
• на лобовую планку карниза,
• на саму кровлю.

Предпочтительными являются первые два варианта, однако их легко реализовать, если водосток из канализационных труб своими руками монтируется на этапе строительства, то есть, до укладки верхнего слоя кровли.

Вариант крепления кронштейнов для водоотливов

• Если система устанавливается в уже построенном доме, допускается монтаж на край кровли. Такой же способ целесообразно выбрать при большом вылете кровли (край находится на значительном расстоянии от стены дома).
• Желоба устанавливаются таким образом, чтобы они заходили за край кровли на треть диаметра сечения трубы и выступали на две трети, «ловя потоки воды».
• Для того, чтобы в желобах не застаивалась вода, располагать их следует с небольшим уклоном по направлению к воронке ( 2-5 мм на каждый метр длины). Проще всего посчитать общий уклон по стороне, наметить начальную и конечную точку, после чего соединить их, отмечая места установки кронштейнов. Это позволит обеспечить равномерность уклона.
• Верхний край желоба должен быть ниже уровня края кровли минимум на 3 см. В противном случае конструкцию сможет сорвать сдвигающаяся с крыши весной снежная масса или лед.

Ознакомившись с этими нюансами, можно начинать монтировать водосток с крыши из канализационных труб.

Для этого вам понадобятся:

• саморезы, шуруповерт или отвертка;
• уровень и рулетка;
• напильник, наждачная бумага;
• ножовка по металлу или болгарка;
• бечевка;
• лестница или строительные леса.

1 этап работ

Трубы, предназначенные для изготовления желобов, распиливают пополам в продольном направлении. Для повышения точности можно использовать шаблон из дерева. Края (места распила) лучше слегка прошлифовать. Выполняя распил, сверяйтесь с нарисованной схемой – в местах соединения требуется оставить цельные участки в качестве соединительных патрубков для фитингов.

В роли водосточной воронки выступает пластиковый фитинг, к которому горизонтально присоединяются желоба, а вертикально трубы диаметром 50 мм

Монтаж кронштейнов начинается с крайних позиций. Угловые элементы крепятся при помощи резьбовых метизов, после чего между ними натягивается бечевка для проверки уклона. Вдоль намеченной линии между крайними положениями с интервалом 500-600 мм фиксируются промежуточные держатели.

Аналогичным образом только без уклона размечаются места фиксации и устанавливаются хомуты для вертикальных труб для слива. При этом следует учитывать, что подобные стояки не должны прилегать к стене вплотную. Расстояние должно составлять порядка 5-10 см.

Монтируются водосточные желоба из канализационных труб. Соединение элементов выполняется при помощи специального клея или алюминиевых клипс. Во втором случае необходимо использование герметика для создания непроницаемого стыка. Аналогичным образом устанавливаются заглушки.

Исключением с точки зрения способа сборки являются воронки. Это – единственный элемент системы, который устанавливают бесклеевым способом. Для герметизации стыка используются резиновые прокладки, которые имеются в пластиковых фитингах (тройниках). Собираются такие участки конструкции также, как и канализационные трубы, в раструб.

1 — пластиковый желоб, 2 — кронштейн, 3 — фитинг, 4 — заглушка, 5 — пластиковая труба

Собранные блоки желобов устанавливаются на кронштейны и соединяются. Стыки герметизируются аналогичным способом. На концах водостока из труб для канализации, на тех, которые находятся выше всей системы по уровню, устанавливаются заглушки.

Собираются и устанавливаются блоки вертикальных водоотводов с нижними изменяющими направление поток воды фасонными элементами.

Защита водосточной системы

Покупные водосточные комплексы обычно имеют решетки, закрывающие верхнюю часть желобов и защищающие систему от попадания мусора, который может забить трубы и воронки, в первую очередь – от опавшей листвы. Аналогичную защиту можно установить, если создается водосточная система своими руками из канализационных труб.

Сетку в этом случае приобретают метражом и разрезают на полосы таким образом, чтобы диаметр свернутой в виде цилиндра полосы был чуть меньше диаметра трубы, из которой изготовлен желоб. Такие цилиндры фиксируются пластиковыми хомутами и укладываются в желоба. В некоторых случаях дополнительные защитные сетки устанавливаются на воронках.

Защита системы водоотлива

Из нашей другой статьи вы узнаете про металлические водостоки для крыш и их монтаж своими руками .

Про особенности поверхностных дренажных насосов можно прочитать тут. Их виды, плюсы и минусы.

Водостоки плоских крыш

Описанная выше технология эффективна для домов, имеющих крыши с уклоном. Водоотведение с плоской крыши имеет принципиальные отличия. Из-за особенностей конструкции попадающая на ее поверхность вода не скатывается. Поэтому водосборные воронки устанавливаются непосредственно на поверхности и соединяются с канализационными пластиковыми трубами, образующими вертикальные стояки, которые вмуровываются в стены. Для предотвращения промерзания такие водостоки часто дополняют теплоизоляционным слоем. Для защиты от попадания мусора воронки снабжаются сетками-грибками. Желоба для монтажа подобных систем водоотведения не требуются.

Воронка для внутреннего водостока

Также вы можете посмотреть видео по теме нашей статьи, где показан монтаж готовой пластиковой системы водостоков.

Водосток из канализационных труб своими руками: дешевая альтернатива покупным вариантам

Во всем российском климате частые осадки – далеко не редкость. А поэтому в жилищах принято устраивать водосток, который контролирует и отводит эти осадки от самой кровли подальше. Если же дом долго стоит без водосточной системы, разрушается его цоколь, фасад и стены. Есть и более долгосрочные последствия: затопленный подвал, размытая земля вокруг дома и другие проблемы. Вот почему водосток должен быть всегда! Но если вы только-только приобрели дом или дачу и у вас ограниченный бюджет, вы временно можете изготовить водосток из канализационных труб своими руками: это не сложно, и на практике такая система будет надежной. А вот такие небольшие постройки, как беседка, детский домик в саду или навес над автомобилем самодельный водосток вполне подходит как основной. А мы научим вас, как все сделать правильно!

Содержание

Вам понравилась идея, но вы переживаете, насколько канализационные трубы смогут выдержать внешнюю атмосферу? Ведь они предназначены для отвода воды из дома, причем в основном под землей, и вряд ли производитель заботиться о том, чтобы такой пластиковый материал хорошо переносил ультрафиолетовые лучи. Но, на самом деле, многие дачники замечают, что обрезки серых и коричневых труб прекрасно чувствуют себя под открытым солнцем довольно много лет.

Причем ввиду относительной дешевизны канализационных труб, вы можете сооружать из них водостоки самых сложных форм и самых разных целей:

Ваш самодельный водосток прослужит вам верой и правдой не меньше промышленного, если вы правильно подберете для него материал. Канализационные трубы бывают совершенно разных видов, для разных частей водоотвода. Ведь вы знаете, что водосток бывает внутренний и наружный, и первый используется в основном только для плоских крыш. Он как раз хорошо спрятан от солнечных лучей, а потому для его устройства подходят практически любые канализационные трубы.

А вот для двускатной или односкатной крыши вам важно научиться разбираться в материале.

Белые трубы и спользуются для монтажа систем канализации внутри помещения. Их материал рассчитан, в основном, на высокую температуру воды и обладает высоким уровнем шумоизоляции.

Использовать белые трубы в качестве водостока можно только в тех местностях, где зима теплая и мягкая, т.к. резкие перепады температур такой пластик не выдержит. А поэтому пока забудьте об этом варианте.

Серые трубы встречаются чаще всего. Они тоже используются внутри дома, но пластик у них уже попрочнее. Он рассчитан на высокую температуру, но плохо переносит мороз и физические нагрузки.

Поэтому, если вы живете в южных регионах России, где достаточно мягкий климат и почти не бывают морозы, для вас не будет проблемой: как сделать водосток из канализационных труб такого цвета и как долго он вам прослужит. Только не забывайте их постоянно чистить от снега и льда, чтобы не раскрошились.

А вот коричневые трубы используются при монтаже систем канализации уже снаружи. Они отличаются толстой стенкой, которая замечательно переносит минусовую температуру и высокое давление водяной массой.

Единственное, к чему такие трубы не приспособлены, это горячая температура воды. Ведь рассчитывается, что канализационная стоковая вода из дома, прежде, чем попадет в коричневые трубы, после белых и серых уже остывает, плюс более прохладная температура воздуха на улице завершит свое дело. Такие трубы отлично переносят нагрузки от снега и льда, достаточно прочны, но не выдерживает подолгу прямых солнечных лучей и со временем становятся хрупкими.

Вот какой симпатичный водосток получается из коричневой канализационной трубы:

Домашних мастеров особенно радует тот факт, что цена на одну канализационную трубу меньше, чем на водосточный желоб такой же длины. А ведь из одной трубы получается целых два желоба!

Если говорить языком терминов, водосточная система – это комплекс желобов и труб, который обеспечивает сбор и удаление воды с кровли. Водосточной системой, или водостоком, также называют нередко и отдельный желоб или трубу. И теперь давайте разберемся, как из приобретенных вами труб сделать хороший водосток для дома. Для начала нужно будет составить эскиз и рассчитать размеры всех деталей.

Итак, вам понадобится определенное количество желобов, которые легко рассчитать исходя от параметров периметра кровли. Кронштейны ставить будете на каждые 10 метров по 17 штук. Отвод имеет ровно такую длину, какая в сумме у сливных труб. Еще понадобятся воронки, трубы по 1 штуке на каждые 10 метров, угловые элементы, заглушка, муфты (ровно в 2 раза меньше штук, чем желобов), колена, количество которых будет зависеть от сложности самой восточной системы.

Для вас самым простым вариантом будет просто нанести схему будущего водопровода на лист бумаги. Так, отводящие трубы с воронками принято устанавливать каждые 12 метров. Если же сторона дома меньше, разместите их по углам, причем достаточно будет всего только на двух из них. Сточные трубы возьмите с диаметром 50 миллиметров, и приобретите переходной тройник 110 на 50 мм. Размер одного слива может быть в 10 сантиметров, что вполне достаточно для крыши частного дома. Из одного патрубка у вас получится два лотка одинакового размера.

Далее, каждый торец желоба вам нужно будет заглушить. Возьмите ревизионную заглушку или обычную, разрезанную на две части. Вот когда у вас на листе уже будут расположены все элементы – посчитайте общее количество:

Рассчитать необходимый диаметр труб достаточно легко – вам поможет стандартная формула:

• При площади кровельного ската до 50 квадратных метров вам понадобится труба диаметром 80 миллиметров.
• При 125 квадратных метров – это уже 90 миллиметров.
• При более 125 квадратных метров нужно брать трубу 100 миллиметров.

Воронки и переходники вы выберете, определившись уже с диаметром труб. Поэтому на этом этапе уже составьте эскиз будущего водопровода и разметьте подходящие места для расположения стоков и монтирования желобов. Как только у вас будет готова вся схема, можете приобретать материал.

Итак давайте разберемся, как сделать и установить водосток из канализационных труб для плоской крыши. Да, это возможно! Здесь есть большой бонус: водосток будет вмонтирован в стену, и находиться снаружи он не будет. Поэтому канализационному пластику не страшны ни морозы, ни разрушительные УФ-лучи.

Ваша главная задача – сделать так, чтобы вода легко стекала с кровли в одно место, в ее центре. Вот туда как раз и нужно установить водосточную трубу, или даже несколько. Единственное, о чем вам придется позаботиться – это утеплить такую трубу, или поместить ее в специальную изоляцию, чтобы на ней не собирался конденсат. А после установки воронки просто накройте ее решеткой, чтобы она не забивалась.

Для закрепления самодельного водостока вам понадобятся кронштейны. Вы можете приобрести их готовыми или сделать их самостоятельно. Разница будет только в том, что многие виды готовых кронштейном рассчитаны на такие же готовые водосточные трубы.

Посмотрите, как их края загнуты, чтобы кронштейн смог легко защелкнуться на них. А вот если вы крепите просто разрезанную трубу для канализации, у нее такого ободка сбоку нет. А поэтому лучше приобретите один кронштейн для пробы, и примерьте трубу – будет ли держать? Вот почему при изготовлении самодельного водостока многие мастера делают сами кронштейны – такие больше подходят и оказываются нередко еще надежнее.

Готовые металлические кронштейны сгибать нужно при помощи специального приспособления, чтобы не повредить полимерное покрытие. Ведь если возникнут небольшие микротрещины, в них легко попадет вода и начнется коррозия. А это уже в разы снижает надежность всей системы водостока!

А вот готовые пластиковые крюки на самодельной водосточной системе:

Такое крепление хорошо подходит для организации водостока беседок:

А прочные крепежи, которые идут в комплекте с канализационным трубами, вполне подходят и для водосточной. Более того, они рассчитаны выдерживать вес воды, а потому более прочные, и хорошо сочетаются с цветом самих труб:

Если вы будете делать изготавливать крепление своими руками, вам лучше раздобыть специальный крюкогиб, или хотя бы небольшие тиски. Как только вы забьете один крюк, представьте его к свесу и проверьте угол загиба. Смонтированный на нем желоб должен оказаться потом расположенным строго перпендикулярно земле. Важно согнуть кронштейн так, чтобы передний край желобов оказался всего на 2 мм ниже заднего. Только так вода, если она переполнит желоб, выйдет через наружные экраны, а не потечет по стенам дома.

Сгибать крючки при помощи обычных тисков – изматывающее занятие. Дело в том, что щелчки тисков зажимают держатель не полностью. Поэтому опытные мастера предпочитают изготавливать инструмент для загиба металлических держателей желоба самостоятельно. Вот самая простая инструкция:

• Шаг 1. Берем обычный металлический уголок с толщиной стенки минимум 6 мм, либо швеллер тех же параметров.
• Шаг 2. В швеллере делам болгаркой прорезь такой длины, чтобы она была равна ширине держателя желоба.
• Шаг 3. Берем квадратную трубу, в которой внутренние стенки немного больше ширины держателя желоба.
• Шаг 4. Теперь на всех держателях отмечаем места сгиба. После этого засовываем в квадратную трубу держатель, берем деревянный брусок и с усилием вставляем его внутрь трубы.
• Шаг 5. Выставляем необходимый угол сгиба.
• Шаг 6. Теперь вставляем держатель в прорезь и выравниваем по обозначенному месту сгиба.
• Шаг 7. Теперь выбиваем брусок другой деревяшкой с обратного конца трубы.
• Шаг 8. Если краска на ручке уже была, она тоже немного треснет но ее можно подправить. Но в итоговом результате качество прикол будет намного выше, чем изогнутых при помощи тисков.

К слову, вот замечательный мастер-класс, как сделать такие крюки еще быстрее и легче:

Еще один интересный вариант загнуть крюк:

• Шаг 1. Делаем болгаркой совсем маленькую риску глубиной от 1 до 2 миллиметров.
• Шаг 2. Прибиваем один гвоздь или один саморез через крюк в стропило и загибаем сам крюк. Он согнется точно по надпиленной линии, и не сломается со временем.

Как только все крепежные детали будут готовы, обойдите ваш дом вокруг и посмотрите, как вам будет лучше все это фиксировать.

Конечно, желательно производить монтаж водостока еще до того, как вы покроете крышу. Разобраться с монтажом крепления вам поможет такая иллюстрация:

Подготовим теперь сами трубы для канализации. Вам нужно будет разрезать их вдоль. Из одной трубы у вас получится два отличных одинаковых жалобы. На практике все довольно просто! Чтобы разрез получился ровным, следуйте такой инструкции:

• Шаг 1. Положите трубу на доски, и прикрепите стенку внизу саморезом с обоих концов.
• Шаг 2. Соедините саморезы толстой ниткой и перманентным маркером отметьте то место, где будете пилить трубу.
• Шаг 3. Уберите нитку и разрежьте трубу болгаркой.
• Шаг 4. Теперь все точно так же проделайте с другой стороны. Единственная разница будет в том, что теперь вам понадобится два самореза.

Вот отличный пошаговый мастер-класс:

Наш совет: если вы работаете с болгаркой, будьте осторожны! Расплавленный пластик на самом деле очень горячий, и может даже обжечь руки. Да и разлетающиеся частички способны поранить глаза. Поэтому при разрезке канализационных труб обязательно наденьте перчатки и защитные очки. Как отмечают домашние умельцы, канализационные трубы также легко режутся лобзиком или пилкой для дерева, и вся сложность состоит только в правильной разметке продольных меток для резки. Но удобнее всего, конечно же, изготавливать желоба из канализационных труб болгаркой с тонким кругом по металлу.

А соединить готовые элементы достаточно просто:

Вам будет интересно узнать, что вместо некрасивых вертикальных труб вы можете использовать… цепи. Это достаточно популярный способ! Принципы устройства такого водостока достаточно просты: цепь должна быть крепко связана с желобом и основанием.

При этом ее натягивают так, чтобы она не смогла двигаться в сторону, и для этого чаще всего ее заглубляют в бетонном основании или в земле. А от водяных брызг фасад защищает небольшой навес. Выглядит потрясающе!

Преимущество таких «водостоков» в том, что они менее заметны на фоне доме и не вмешиваются в его экстерьер. Кроме того, их обычно дополняет эффектными декоративными элементами. Причем, сегодня модно не просто спускать цепи вниз, а создавать из них сложные пространственные формы, и даже чередовать с декоративными чашами из керамики или пластмассы.

Единственное неудобство заключается в том, что современные производители пластиковых желобов не производят специальных элементов для соединения желобов с цепью. Но, раз вы изготавливаете свой водосток самостоятельно, и в качестве производителя уже выступаете вы сами, тогда для вашей фантазии нет предела! И ведь это удобно: повозиться придется с резкой и соединением только горизонтальных элементов водосточной системы, а вниз спустить уже элементы красоты. Почему бы и нет?

Теперь будем устанавливать наш водосток из канализационных труб:

• Шаг 1. Для начала, самый короткий и самый длинный кронштейн нужно закрепить на фронтальную доску карниза.
• Шаг 2. После этого соедините желоба с уклоном по 3 мм на каждые 50 см, чтобы дождевая вода прибывала к самому центру. Обратите внимание на то, что край кровли должен обязательно приходиться на середину желоба, чтобы снег и лед зимой не повредили желоба и сама дождевая вода попадала точно в цель.
• Шаг 3. Как только все горизонтальные желоба будут готовы, устанавливайте трубы для отвода воды.
• Шаг 4. Закрепите такие трубы к стене, и оставьте между ними и жалобами промежуток от 20 до 80 сантиметров. Здесь будут находиться тройник и колено, которые и обеспечат переход от желобу к трубе.
• Шаг 5. Теперь отрежьте два куска трубы по 5 сантиметров каждый, которые послужат вам соединителями. Установите каждый соединитель и зафиксируйте саморезами. Смажьте силиконовым герметиком места крепления, чтобы защитить их от дождевой воды.
• Шаг 6. Вертикальные трубы закрепите в стене при помощи кронштейнов с хомутами. На каждый метр таких труб вам понадобится всего два крепления, что совсем не много.
• Шаг 7. А на самом конце трубы, внизу, установите колено отвода. Это необходимо, чтобы вода не попадала под фундамент. Оно должно быть расположено на расстоянии от стены минимум в 30 см.
• Шаг 8. И наконец, закройте торец желоба заглушками, который просто разрежьте пополам.

Вот как выглядит установка водостока на пластиковые крюки:

При установке водостока не зажимайте слишком сильно все детали: небольшая подвижность нужна для того, чтобы вся конструкция немного изменилась под воздействием температур.

Все желоба закрепите на кронштейнах при помощи саморезов. А чтобы потом трубы не скрутились под воздействием солнечных лучей, закрепите их при помощи усиков на кронштейнах, или же установите распорки.

На этапе финальных работ вам нужно будет задуматься о том, как присоединить вашу самодельную водосточную систему к ливневой канализации. Для этого на водосточной трубе следует сделать ревизию – это отрезок с люком и решетками, которые будут собирать весь мусор из желобов. Ведь важно, чтобы в канализацию потом пошла только дождевая вода, без всего этого добра и не забила последующую более сложную систему.

Есть также альтернативные варианты: присоединить дополнительные водоотводные трубы, а те уже будут сообщаться с канализацией или с дождеприемником. Плюс последнего в том, что он имеет клапан, который не пропускает запахи и собирает крупный мусор в специальную съемную корзину.

При установке самодельной водосточной системы из канализационных труб учитывайте, что все изделия из ПВХ изменяют свои физические параметры при температурных перепадах. Поэтому очень важно, чтобы желоба могли свободно перемещаться в кронштейнах. А для этого постарайтесь, чтобы от стыка желобов до кронштейна оставалось не менее 9 сантиметров. Также и концы желобов должны быть плотно состыкованы.

Чтобы ваши водосточные трубы, сделанные так заботливо своими руками, не загрязнялись и не забивались листвой, установите сверху обычную пластиковую сетку. Воду она пропускать будет, а листья и ветки – нет:

Обладатель готовой промышленной водосточной системы обычно не задумывается об этом, полагая, что производители всегда все учитывается сами. Но когда вы делаете что-то своими руками, всегда это сделать хочется качественно, и вот о таких деталях уже не забудешь.

Почему и получается на практике, что нередко самодельные водосточные системы оказываются и прочнее, и долговечнее. Причем, отдельные умельцы еще и умудряются креативить, например, заводить при помощи водостока воду в свой гараж – ловите отличную идею:

Если вы живете в регионе со снежными зимами, установить дополнительно в желоба греющий кабель. Не переживайте о материале канализационных труб: они как раз рассчитаны на температуру выше среднего, поэтому кабель им никак не повредит.

Есть еще одно важное правило: не занимайтесь установкой водостоков при температуре ниже нуля. Ведь когда с наступлением весны температура воздуха поднимется выше, трубы попросту покрутит. В любом случае, даже просто в прохладную погоду важно просчитывать все компенсационные швы и зазоры, чтобы система потом не «играла».

Обычно это не происходит потому, что у промышленных вариантов водосточных систем есть специальные засечки внутри деталей, которые помогают правильно соединить элементы при конкретной температуре воздуха. А вот в случае с канализационными трубами, вам придется делать все по наитию.

Есть такой интересный архитектурный элемент – горгульи. Это головы или туловища фантастических животных с раскрытой пастью, которыми обычно заканчивается водосточный желоб. Другими словами, это «ужасно милые зверьки» на вашей крыше.

Конечно, в готовой промышленной водосточной системе такие декоративные аспекты реализуются редко, больше идет акцент на практичность. Но, если вы сами делаете водосток, почему бы не спроектировать его более эффектным, согласитесь?

Хорошо, что я набрёл на этот материал, как раз планирую делать водосток в новом доме, и подумывал, как это лучше провернуть. Вариант с трубами, по-моему, и для дома годится как основной. Если покрасить в подходящий цвет, получится необычный элемент декора, сейчас такое в моде. Трубы у меня остались в большом количестве после прокладывания коммуникаций, хватит с головой.

Безусловно, делать водостоки можно из многих материалов. Другое дело в целесообразности такого сооружения из канализационных труб. Естественно, если у вас таких труб осталось громадное количество после ремонта, то такой вариант предпочтителен. Но вот ехать и покупать эти трубы, а не стальные или пластмассовые водосточные системы с желобами и стоками как минимум нерационально. Опять же вопрос в доступности материалов и ценах.

Поделитесь опытом, оставьте свой комментарий

Навигатор по сайту

Ответы на вопросы

Портал о кровле и строительстве крыш
© 2014–2017 info@krovgid.com

Все фото-материалы, размещенные на данном портале, являются собственностью их правообладателей. Копирование и цитирование текстовых материалов допускается только при использовании активной ссылки на этот сайт.

Полимерный водосток из канализационных труб: как это сделать своими руками

Эксплуатация загородных построек связана с необходимостью отвода талой и ливневой воды с кровельных материалов. Для этих целей по всему периметру зданий оборудуют желоба для сбора и отвода атмосферных осадков, то есть «ливневку». Для нее можно использовать специальные детали, но многие хозяева предпочитают экономить и собирают водосток из канализационных труб, своими руками такую систему соорудить очень просто.

Водосточную систему для частного дома можно собрать из канализационных труб любого типа и фитингов к ним

Назначение водостоков

В хорошо оборудованных домах под свесами крыш видны открытые желоба, куда стекают атмосферные осадки и вода от таяния снега на кровле. Это и есть наружный водосток, который делают из оцинковки или полимеров. Готовые детали с обработанным краями и комплектующие – это дорогое удовольствие, особенно с наценкой фирм на установку.

Самодельный водосток для крыши, сооружаемый из остатков канализационных труб, разрезанных вдоль пополам – отличная альтернатива. Подобная система отвечает всем эксплуатационным нормам, погонный метр обходится в 2-4 раза дешевле. Монтаж довольно прост, но нужны предварительные расчеты и подходящий инструмент.

Отсутствие водостока – наглядный пример того, насколько важна такая система во дворе дачи или частного дома. Когда дожди редкие и кратковременные, они не приносят особых проблем хозяевам постройки. Но резкие оттепели и затяжные ливни – это неприятности в виде больших луж во дворе, подтопленный подвал и подмокший фундамент. Струи воды, стекающие по стенам дома, портят фасад и разрушают облицовочные материалы. Даже самый простой водосток, своими руками собранный из подручных материалов, решит все эти проблемы. Избыток воды можно отводить в дренажную канаву или использовать для распределения полива по участку. Водостоки бывают двух видов:

• внешний (с покатых крыш);
• внутренний (с плоской кровли).

Чаще всего частные дома имеют покатую крышу, поэтому возникает необходимость в монтаже внешнего водостока

Совет! Ливнеотвод проще сделать наружного типа. Имея начальные навыки работы с пластиковыми трубами, лучше начать с такого варианта.

Характеристики подходящих для водостока материалов

Полимерные канализационные трубы производятся из разных материалов, но не все они подходят для наружных работ. В регионах с холодной продолжительной зимой поливинилхлорид (ПВХ) теряет свои универсальные свойства при низкой температуре. А t° от -30°С для них губительна, хотя деструкция происходит постепенно.

В теплом климате нет проблем в зимний период с этим материалом, но перегрев в летнюю жару тоже разрушает его. Их можно использовать в качестве временной меры. Такой водосток будет легким и бесшумным, в отличие от металлических вариантов.

Полипропиленовый желоб тоже выйдет дешевле металлических конструкций. Толстые эластичные трубы иногда имеют ребра жесткости, что очень удобно для наружной системы.

Выбор труб

Рынок предлагает полимерные трубы разного диаметра и цвета, они отличаются по свойствам и предназначению.

1. Полимерные канализационные трубы белого цвета

Эти изделия широко применяются для монтажа канализации в зданиях, внутри помещений. Они хорошо справляются с большой нагрузкой, хорошо гасят звук циркулирующей внутри них жидкостей. Они предлагаются в качестве основного материала, из которого можно изготовить водосток из канализационных труб своими руками.

ПВХ трубы белого цвета можно применять для наружных водостоков в регионах с теплой зимой

Внимание! Белые трубы подходят для южных регионов с теплыми зимами. В сложных условиях с большой амплитудой температур они прослужат лишь несколько лет.

2. Трубы серого цвета

На современном рынке они наиболее востребованы, и спрос на них стабильно растет. По большинству характеристик они подобны белым аналогам, но являются более практичными, особенно для транспортировки горячей воды. Если использовать их для наружных работ, то они могут не выдержать сильных перепадов низких температур и большой нагрузки по объему воды.

Изготовить водостоки для крыш своими руками из серых труб ПВХ можно только в том случае, если в вашей местности зимой не бывает сильных морозов. Большой вес воды и снега для них тоже нежелателен, особенно при слабом креплении. Желоба в такой системе придется очищать от снега и тяжелых сосулек.

3. Изделия коричневого цвета

Эти трубы, главным образом, толстостенные – рассчитаны на большую нагрузку. Их используют для наружной канализации и подземного монтажа. Стойкий к минусовой температуре и большому давлению материал универсален. Основной недостаток – коричневые трубы плохо переносят высокую температуру, но в регионах с частыми похолоданиями и оттепелями они вполне оправданы. Жаркий климат им не подходит, зато от скоплений льда и снега такой водоотвод чистить не надо.

Ориентируясь в свойствах канализационных труб из разных материалов, легко выбрать подходящий вариант для продолжительной эксплуатации.

Устройство водосточной канализации

Желоба для монтажа водостоков с крыши своими руками – чаще всего открытые сверху элементы разной формы:

1. Эллиптические.
2. Квадратные.
3. Трапециевидные.
4. Полукруглые или в виде полумесяца.

Из канализационных труб получатся желоба полукруглой формы

Конструкция монтируется по всему периметру крыши с небольшим наклоном. На верхней точке нужна заглушка для защиты от переливаемой воды, которая должна направляться по желобам в воронку ливнеприемника, ведущего в дренажную канавку. Помимо труб, для изготовления желобов понадобятся:

• заглушки;
• воронки;
• поворотные углы;
• соединительные муфты и фитинги.

Для формирования сложных огибающих участков фасада используются угловые элементы на 90°, 120° и 135°. По углам вода из желобов стекает в трубы через воронки, внизу вода сливается в дренажную канаву. Желоба и другие конструктивные элементы крепятся к крыше и фасаду специальными кронштейнами в форме полукруга. Но их можно изготовить из металла в виде крюков. Также понадобятся:

• капельники (предотвращающие скопление воды под кровлей);
• ливнеприемники (соединение желобов и труб с ливневой канализацией);
• корзинки и сетки (защита от засорения труб растительным мусором).

Внимание! Трубы и желоба должны устанавливаться на расстоянии не менее чем 10 см от стены фасада.

Необходимый инструмент для резки и монтажа:

• вальцовочный инструмент;
• молотки;
• ножницы для резки по металлу;
• приспособления для разметки;
• болгарка.

Для монтажа понадобятся дополнительные элементы — отводы, уголки, заглушки, крепления

Преимущества водостоков из канализационных труб

Чтобы талые воды и атмосферные осадки не создавали проблем на участке, нужно знать, как правильно сделать водосток с крыши. Полимерная самодельная система будет иметь ряд плюсов:

• простота изготовления своими руками;
• экономичность системы;
• доступность материала;
• возможность произвести точные расчеты самостоятельно;
• в продаже всегда в наличии комплектующие требуемого диаметра;
• малый вес, простая транспортировка;
• материал не подвержен коррозии;
• возможность использования остатков труб, оставшихся после монтажа канализации;
• быстрая замена фрагмента при необходимости.

Чертежи и схемы

Решение вопроса «как сделать водосток с крыши» следует начать с составления схемы, где будут учтены все моменты сборки и монтажа. Подробный план предусматривает чертеж, на котором отмечены начало желобов и уклон системы по периметру, места установки воронок.

Для начала нужно разметить места креплений, делать это нужно, соблюдая уклон будущего водостока

Важно просчитать количество кронштейнов, наметить места фиксации вдоль крыши и по трубе, ведущей к канавке. Два держателя с противоположных углов кровли ставят под воронки (раструбы водосточной трубы). Правильное планирование способствует экономии материалов и точное представление объемов закупки комплектующих.

Внимание! Желоба делают с уклоном, чтобы вода прибывала к воронкам – не менее 2-3 см на каждый метр. Трубы малого диаметра смотрятся эстетичнее, но они могут не справиться с тем объемом воды, который будет стекать с крыши во время ливня.

Строители используют готовые формулы для расчета многих показателей. Например, чтобы выбрать трубу необходимого сечения, учитывают наклон крыши и площадь кровельного ската. Если она небольшая (до 50 м²) достаточно трубы диаметром около 80 мм, 90 мм – для кровли до 120 м². Для дома с площадью крыши свыше 125 м² потребуются трубы сечением от 100 мм. Воронки и остальные комплектующие подбираются под эти параметры.

В схеме должны быть отражены все элементы:

1. Количество желобов и воронок зависит от периметра и конфигурации кровли.
2. Количество кронштейнов – примерно 15-17 на 10 м периметра.
3. Чисто воронок, отводов и сливных труб одинаковое.
4. Минимум 2 заглушки (устанавливают на верхнюю точку или начало желоба, 1 можно разрезать пополам).
5. Количество колен пропорционально схеме отвода.
6. Число поворотных элементов и углов зависит от конфигурации крыши (минимум 4).
7. Соединительных муфт в 2 раза меньше, чем самих желобов.

Внимание! Не следует путать количество труб, которые будут разрезаны вдоль пополам под желоба и цельных заготовок под вертикальный водосток. Количество труб, нарезаемых под желоба, выходит вдвое меньше. Для цельных частей численность хомутов и кронштейнов просчитывают отдельно, с учетом этажности постройки.

К стене водосток будет крепиться хомутами, их количество зависит от длины трубы

Практика показывает, что число вертикальных водосточных труб должно быть примерно 1-2 на каждые 20 м периметра крыши. Их часто ставят по углам или выводят к началу дренажной канавы. Под вертикальные части канализационной системы достаточно труб от 50 мм. Концы водосточной трубы, как правило, оформляют коленом отвода, направляющим струю от стены (фундамента) в нужном направлении. Для разметки кронштейнов (держателей желобов) на фасаде натягивают веревку между саморезами, делают уклон и отмечают места фиксации.

Особенности изготовления ливневой канализации

Схема проста и понятна, но стоит вникнуть во все подробности того, как сделать как сделать водосток с крыши из полимерных труб для канализации. Желоба не должны быть ближе 10 см к стене. Специалисты устанавливают их разными способами:

• на лобовую планку карниза,
• на край стропильной системы,
• на саму кровлю.

Совет! Закрепите трубы при горизонтальном рассечении и наметьте линию распиловки. Это можно сделать болгаркой или универсальным режущим инструментом с подходящей насадкой.

По бокам желоба стыкуются соединительными скобами, под которые куски трубы укорачиваются на 5 см, чтобы не нарушить расчеты конструкции. Соединительную деталь фиксируют саморезами и обрабатывают отверстия силиконовым герметиком. Готовые желоба устанавливают на заранее подготовленные кронштейны серповидной формы, если брали круглые трубы на водостоки для крыши.

Усиками на кронштейнах зафиксируйте края желобов или вставьте распорки. Это необходимо, чтобы края не деформировались под воздействием перегревания на солнце или при переохлаждении морозной зимой.

Вертикальную часть водостока монтируют после установки горизонтальных желобов

После закрепления горизонтальной части слива воды, завершают путь ливневого оттока монтажом вертикальных труб. Их крепят к фасаду постройки хомутами или кронштейнами соответствующей формы через равные промежутки – не более 75 см. Вода направляется из желобов посредством самодельных воронок или готовых раструбов. Для герметичности конструкцию в местах соединения канализационных труб саморезами лучше продублировать кусочками резины или вскрыть точки перфорации герметиком.

При большом вылете старой кровли от стены дома возможно крепление желобов непосредственно под ее края. Желоба должны заходить под жесткий кровельный материал примерно на 1/3, чтобы они эффективно «ловили» стекающие атмосферные осадки.

Важная информация! Края желобов лучше фиксировать на некотором расстоянии от крыши, чтобы при больших снегопадах его не снесло «лавиной» с крыши. Ненадежная фиксация самодельными кронштейнами может разрушить водосток из канализационных труб, сделанный своими руками, под весом тяжелых сосулек. Они образуются во время февральских «окон» с оттепелями и резкого похолодания по ночам.

Как правильно сделать водосток с крыши своими руками

Важное правило успешного монтажа водостока с крыш – соблюдение технологии и составление точных расчетов. На примере пошаговой работы рассмотрим все тонкости сооружения самодельной ливневой канализации с крыши.

1. Полимерные трубы закрепляем, размечаем и распиливаем пополам по намеченной линии разреза. В большинстве случаев подходят коричневые канализационные трубы Ø110 мм. Для этих целей используют болгарку или универсальный инструмент с насадкой под полимеры. Шаблоны ускорят быструю разметку желобов. Заглушку для верхнего конца желоба тоже разрезать пополам, не следует распиливать только входные патрубки, оставляя до 20 см.
2. Готовые желоба под водосток нужно закреплять на стене или опорных стропилах кронштейнами. Лучше приобрести готовые держатели, но несложно сделать и самостоятельно по предложенному образцу. Подойдет листовой металл, но ковка будет надежнее.
3. На резьбовых элементах крепятся готовые кронштейны, начиная с верхнего края с уклоном к нижним вертикальным стоякам ливневых отводов. Начинаем с разметки между крайними точками фасада, забив гвоздики для натяжения бечевки для разметки. После проверки горизонтали делаем смещение одного конца немного вниз – для уклона.
4. Держатели монтируются с равным интервалом в пределах полуметра или немного больше. Аналогично крепятся хомуты вертикальных труб под слив, последний фиксирует нижнее колено, отводящее струю ливневой канализации. От фасада вся конструкция должна отстоять на 10-15 см.
5. Желоба из канализационных труб укладываем на серповидные кронштейны и выполняем крепление (клей, алюминиевая клипса). От протекания после перфорации защитит герметик. На краях фиксируем заглушки тем же способом.
6. Воронки или раструбы вертикального востока устанавливается без клея, а герметизацию делаем резиновыми прокладками от полимерных тройников.

Внимание! Важна очередность сборки фрагментов конструкции, чтобы весь поток привести к воронке. То есть, желоба соединяем скобами и фиксируем кронштейнами, закрываем заглушками с противоположного (верхнего) конца, нижний выводим к воронке.

1. Вертикальный водосток монтируется сверху и выравнивается по вертикали, затем закрепляется хомутами. Особенно тщательно соединяем колена на поворотных участках. В воронки вкладываем металлическую сетку, чтобы опавшие листья и другой растительный мусор не забивался в трубы.

Сооружаемый своими руками водосток из канализационных труб – экономичный способ обустройства отвода атмосферных осадков с кровли. При правильном подходе к делу он прослужит многие годы без потребности в замене отдельных фрагментов или всего желоба по периметру крыши. Надежная конструкция будет справляться с функциональной нагрузкой, сохраняя дом от неконтролируемой талой и ливневой воды.

Источники: http://okanalizacii.ru/drenazh/vodostok-iz-kanalizacionnyh-trub-svoimi-rukami.html, http://krovgid.com/communikacii/vodostok-iz-kanalizacionnyx-trub-svoimi-rukami.html, http://trubamaster.ru/kanalizacionnye/vodostok-iz-kanalizacionnyx-trub-svoimi-rukami.html

Эксплуатация загородных построек связана с необходимостью отвода талой и ливневой воды с кровельных материалов. Для этих целей по всему периметру зданий оборудуют желоба для сбора и отвода атмосферных осадков, то есть «ливневку». Для нее можно использовать специальные детали, но многие хозяева предпочитают экономить и собирают водосток из канализационных труб, своими руками такую систему соорудить очень просто.

Назначение водостоков

В хорошо оборудованных домах под свесами крыш видны открытые желоба, куда стекают атмосферные осадки и вода от таяния снега на кровле. Это и есть наружный водосток, который делают из оцинковки или полимеров. Готовые детали с обработанным краями и комплектующие – это дорогое удовольствие, особенно с наценкой фирм на установку.

Самодельный водосток для крыши, сооружаемый из остатков канализационных труб, разрезанных вдоль пополам – отличная альтернатива. Подобная система отвечает всем эксплуатационным нормам, погонный метр обходится в 2-4 раза дешевле. Монтаж довольно прост, но нужны предварительные расчеты и подходящий инструмент.

Отсутствие водостока – наглядный пример того, насколько важна такая система во дворе дачи или частного дома. Когда дожди редкие и кратковременные, они не приносят особых проблем хозяевам постройки. Но резкие оттепели и затяжные ливни – это неприятности в виде больших луж во дворе, подтопленный подвал и подмокший фундамент.  Струи воды, стекающие по стенам дома, портят фасад и разрушают облицовочные материалы. Даже самый простой водосток, своими руками собранный из подручных материалов, решит все эти проблемы. Избыток воды можно отводить в дренажную канаву или использовать для распределения полива по участку. Водостоки бывают двух видов:

• внешний (с покатых крыш);
• внутренний (с плоской кровли).

Совет! Ливнеотвод проще сделать наружного типа. Имея начальные навыки работы с пластиковыми трубами, лучше начать с такого варианта.

Характеристики подходящих для водостока материалов

Полимерные канализационные трубы производятся из разных материалов, но не все они подходят для наружных работ. В регионах с холодной продолжительной зимой поливинилхлорид (ПВХ) теряет свои универсальные свойства при низкой температуре. А t° от -30°С для них губительна, хотя деструкция происходит постепенно.

В теплом климате нет проблем в зимний период с этим материалом, но перегрев в летнюю жару тоже разрушает его. Их можно использовать в качестве временной меры. Такой водосток будет легким и бесшумным, в отличие от металлических вариантов.

Полипропиленовый желоб тоже выйдет дешевле металлических конструкций. Толстые эластичные трубы иногда имеют ребра жесткости, что очень удобно для наружной системы.

Выбор труб

Рынок предлагает полимерные трубы разного диаметра и цвета, они отличаются по свойствам и предназначению.

1. Полимерные канализационные трубы белого цвета

Эти изделия широко применяются для монтажа канализации в зданиях, внутри помещений. Они хорошо справляются с большой нагрузкой, хорошо гасят звук циркулирующей внутри них жидкостей. Они предлагаются в качестве основного материала, из которого можно изготовить  водосток из канализационных труб своими руками.

Внимание! Белые трубы подходят для южных регионов с теплыми зимами. В сложных условиях с большой амплитудой температур они прослужат лишь несколько лет.

2. Трубы серого цвета

На современном рынке они наиболее востребованы, и спрос на них стабильно растет. По большинству характеристик они подобны белым аналогам, но являются более практичными, особенно для транспортировки горячей воды. Если использовать их для наружных работ, то они могут не выдержать сильных перепадов низких температур и большой нагрузки по объему воды.

Изготовить водостоки для крыш своими руками из серых труб ПВХ можно только в том случае, если в вашей местности зимой не бывает сильных морозов. Большой вес воды и снега для них тоже нежелателен, особенно при слабом креплении. Желоба в такой системе придется очищать от снега и тяжелых сосулек.

3. Изделия коричневого цвета

Эти трубы, главным образом, толстостенные – рассчитаны на большую нагрузку. Их используют для наружной канализации и подземного монтажа. Стойкий к минусовой температуре и большому давлению материал универсален. Основной недостаток – коричневые трубы плохо переносят высокую температуру, но в регионах с частыми похолоданиями и оттепелями они вполне оправданы. Жаркий климат им не подходит, зато от скоплений льда и снега такой водоотвод чистить не надо.

Ориентируясь в свойствах канализационных труб из разных материалов, легко выбрать подходящий вариант для продолжительной эксплуатации.

Устройство водосточной канализации

Желоба для монтажа водостоков с крыши своими руками – чаще всего открытые сверху элементы разной формы:

1. Эллиптические.
2. Квадратные.
3. Трапециевидные.
4. Полукруглые или в виде полумесяца.

Конструкция монтируется по всему периметру крыши с небольшим наклоном. На верхней точке нужна заглушка для защиты от переливаемой воды, которая должна направляться по желобам в воронку  ливнеприемника, ведущего в дренажную канавку. Помимо труб, для изготовления желобов понадобятся:

• заглушки;
• воронки;
• поворотные углы;
• соединительные муфты и фитинги.

Для формирования сложных огибающих участков фасада используются угловые элементы на 90°, 120° и 135°. По углам вода из желобов стекает в трубы через воронки, внизу вода сливается в дренажную канаву. Желоба и другие конструктивные элементы крепятся к крыше и фасаду специальными кронштейнами в форме полукруга. Но их можно изготовить из металла в виде крюков. Также понадобятся:

• капельники (предотвращающие скопление воды под кровлей);
• ливнеприемники (соединение желобов и труб с ливневой канализацией);
• корзинки и сетки (защита от засорения труб растительным мусором).

Внимание! Трубы и желоба должны устанавливаться на расстоянии не менее чем 10 см от стены фасада.

Необходимый инструмент для резки и монтажа:

• вальцовочный инструмент;
• молотки;
• ножницы для резки по металлу;
• приспособления для разметки;
• болгарка.

Преимущества водостоков из канализационных труб

Чтобы талые воды и атмосферные осадки не создавали проблем на участке, нужно знать, как правильно сделать водосток с крыши. Полимерная самодельная система будет  иметь ряд плюсов:

• простота изготовления своими руками;
• экономичность системы;
• доступность материала;
• возможность произвести точные расчеты самостоятельно;
• в продаже всегда в наличии комплектующие требуемого диаметра;
• малый вес, простая транспортировка;
• материал не подвержен коррозии;
• возможность использования остатков труб, оставшихся после монтажа канализации;
• быстрая замена фрагмента при необходимости.

Чертежи и схемы

Решение вопроса «как сделать водосток с крыши» следует начать с составления схемы, где будут учтены все моменты сборки и монтажа. Подробный план предусматривает чертеж, на котором отмечены начало желобов и уклон системы по периметру, места установки воронок.

Важно просчитать количество кронштейнов, наметить места фиксации вдоль крыши и по трубе, ведущей к канавке. Два держателя с противоположных углов кровли ставят под воронки (раструбы водосточной трубы). Правильное планирование способствует экономии материалов и точное представление объемов закупки комплектующих.

Внимание! Желоба делают с уклоном, чтобы вода прибывала к воронкам – не менее 2-3 см на каждый метр. Трубы малого диаметра смотрятся эстетичнее, но они могут не справиться с тем объемом воды, который будет стекать с крыши во время ливня.

Строители используют готовые формулы для расчета многих показателей. Например, чтобы выбрать трубу необходимого сечения, учитывают наклон крыши и площадь кровельного ската. Если она небольшая (до 50 м²) достаточно трубы диаметром около 80 мм, 90 мм – для кровли до 120 м². Для дома с площадью крыши свыше 125 м² потребуются трубы сечением от 100 мм. Воронки и остальные комплектующие подбираются под эти параметры.

В схеме должны быть отражены все элементы:

1. Количество желобов и воронок зависит от периметра и конфигурации кровли.
2. Количество кронштейнов – примерно 15-17 на 10 м периметра.
3. Чисто воронок, отводов и сливных труб одинаковое.
4. Минимум 2 заглушки (устанавливают на верхнюю точку или начало желоба, 1 можно разрезать пополам).
5. Количество колен пропорционально схеме отвода.
6. Число поворотных элементов и углов зависит от конфигурации крыши (минимум 4).
7. Соединительных муфт в 2 раза меньше, чем самих желобов.

Внимание! Не следует путать количество труб, которые будут разрезаны вдоль пополам под желоба и цельных заготовок под вертикальный водосток. Количество труб, нарезаемых под желоба, выходит вдвое меньше. Для цельных частей численность хомутов и кронштейнов просчитывают отдельно, с учетом этажности постройки.

Практика показывает, что число вертикальных водосточных труб должно быть примерно 1-2 на каждые 20 м периметра крыши. Их часто ставят по углам или выводят к началу дренажной канавы. Под вертикальные части канализационной системы достаточно труб от 50 мм. Концы водосточной трубы, как правило, оформляют коленом отвода, направляющим струю от стены (фундамента) в нужном направлении. Для разметки кронштейнов (держателей желобов) на фасаде натягивают веревку между саморезами, делают уклон и отмечают места фиксации.

Особенности изготовления ливневой канализации

Схема проста и понятна, но стоит вникнуть во все подробности того, как сделать как сделать водосток с крыши из полимерных труб для канализации. Желоба не должны быть ближе 10 см к стене. Специалисты устанавливают их разными способами:

• на лобовую планку карниза,
• на край стропильной системы,
• на саму кровлю.

Совет! Закрепите трубы при горизонтальном рассечении и наметьте линию распиловки. Это можно сделать болгаркой или универсальным режущим инструментом с подходящей насадкой.

По бокам желоба стыкуются соединительными скобами, под которые куски трубы укорачиваются на 5 см, чтобы не нарушить расчеты конструкции. Соединительную деталь фиксируют саморезами и обрабатывают отверстия силиконовым герметиком. Готовые желоба устанавливают на заранее подготовленные кронштейны серповидной формы, если брали круглые трубы на водостоки для крыши.

Усиками на кронштейнах зафиксируйте края желобов или вставьте распорки. Это необходимо, чтобы края не деформировались под воздействием перегревания на солнце или при переохлаждении морозной зимой.

После закрепления горизонтальной части слива воды, завершают путь ливневого оттока монтажом вертикальных труб. Их крепят к фасаду постройки хомутами или кронштейнами соответствующей формы через равные промежутки – не более 75 см. Вода направляется из желобов посредством самодельных воронок или готовых  раструбов. Для герметичности конструкцию в местах соединения канализационных труб саморезами лучше продублировать кусочками резины или вскрыть точки перфорации герметиком.

При большом вылете старой кровли от стены дома возможно крепление желобов непосредственно под ее края. Желоба должны заходить под жесткий кровельный материал примерно на 1/3, чтобы они эффективно «ловили» стекающие атмосферные осадки.

Важная информация! Края желобов лучше фиксировать на некотором расстоянии от крыши, чтобы при больших снегопадах его не снесло «лавиной» с крыши. Ненадежная фиксация самодельными кронштейнами может разрушить водосток из канализационных труб, сделанный своими руками, под весом тяжелых сосулек. Они образуются во время февральских «окон» с оттепелями и резкого похолодания по ночам.

Как правильно сделать водосток с крыши своими руками

Важное правило успешного монтажа водостока с крыш – соблюдение технологии и составление точных расчетов. На примере пошаговой работы рассмотрим все тонкости сооружения самодельной ливневой канализации с крыши.

1. Полимерные трубы закрепляем, размечаем и распиливаем пополам по намеченной линии разреза. В большинстве случаев подходят коричневые канализационные трубы Ø110 мм. Для этих целей используют болгарку или универсальный инструмент с насадкой под полимеры. Шаблоны ускорят быструю разметку желобов. Заглушку для верхнего конца желоба тоже разрезать пополам, не следует распиливать только входные патрубки, оставляя до 20 см.
2. Готовые желоба под водосток нужно закреплять на стене или опорных стропилах кронштейнами. Лучше приобрести готовые держатели, но несложно сделать и самостоятельно по предложенному образцу. Подойдет листовой металл, но ковка будет надежнее.
3. На резьбовых элементах крепятся готовые кронштейны, начиная с верхнего края с уклоном к нижним вертикальным стоякам ливневых отводов. Начинаем с разметки между крайними точками фасада, забив гвоздики для натяжения бечевки для разметки. После проверки горизонтали делаем смещение одного конца немного вниз – для уклона.
4. Держатели монтируются с равным интервалом в пределах полуметра или немного больше. Аналогично крепятся хомуты вертикальных труб под слив, последний фиксирует нижнее колено, отводящее струю ливневой канализации. От фасада вся конструкция должна отстоять на 10-15 см.
5. Желоба из канализационных труб укладываем на серповидные кронштейны и выполняем крепление (клей, алюминиевая клипса). От протекания после перфорации защитит герметик. На краях фиксируем заглушки тем же способом.
6. Воронки или раструбы вертикального востока устанавливается без клея, а герметизацию делаем резиновыми прокладками от полимерных тройников.

Внимание! Важна очередность сборки фрагментов конструкции, чтобы весь поток привести к воронке. То есть, желоба соединяем скобами и фиксируем кронштейнами, закрываем заглушками с противоположного (верхнего) конца, нижний выводим к воронке.

7. Вертикальный водосток монтируется сверху и выравнивается по вертикали, затем закрепляется хомутами. Особенно тщательно соединяем колена на поворотных участках. В воронки вкладываем металлическую сетку, чтобы опавшие листья и другой растительный мусор не забивался в трубы.

Сооружаемый своими руками водосток из канализационных труб – экономичный способ обустройства отвода атмосферных осадков с кровли. При правильном подходе к делу он прослужит многие годы без потребности в замене отдельных фрагментов или всего желоба по периметру крыши. Надежная конструкция будет справляться с функциональной нагрузкой, сохраняя дом от неконтролируемой талой и ливневой воды.

Водосток своими руками из канализационной трубы: особенности и способы сооружения

Сооружаем водосток из канализационной трубы своими руками

Возведение собственного домостроения – ответственный вопрос. Каждый, кто сталкивался с этим, понимает насколько важно не допустить даже малейших ошибок, которые могут обернуться серьёзными проблемами. При этом многие не обращают внимания на важность наличия в доме качественного водостока, защищающего стены от потоков воды вовремя ливневого дождя.

Любое здание должно иметь надёжную защиту от сюрпризов погоды. Не стоит полагать, что установка качественной кровли избавит домовладельца от всех проблем.

Сама по себе крыша достаточно герметична и имеет определённый уклон, благодаря которому осадки и снег не задерживаются на её поверхности.

Поэтому стекающая по скату кровли вода попадает на фундамент и стены здания, увеличивая уровень их влажности.

Под постоянным воздействием воды начинается разрушение дома снаружи. Для предотвращения проблемы была специально разработана система, называющаяся водостоком. Она состоит из желобов, закреплённых по периметру кровли, в которых скапливается вся жидкость с крыши и перенаправляется в вертикальный отвод, не задевая стен или фундамента домостроения.

Водосток – достаточно простая конструкция, которая может быть сооружена своими руками из подручных материалов, например, канализационных труб. При этом необязательно быть профессионалом в строительстве. Главное, иметь желание и минимальный комплект строительных инструментов, которые всегда найдутся в доме.

Как сэкономить, сооружая водосток своими руками?

Этим вопросом озабочены многие домовладельцы, проводящие ремонтные работы самостоятельно. Строительный рынок переполнен различными конструкциями водостоков, отличающихся как материалом, так и способом монтажа. Но стоимость таких изделий не всегда по карману, обычному человеку.

Народные умельцы уже давно собирают водосточные конструкции своими руками из подручных материалов, например, труб, оставшихся после укладки канализации. Стоимость таких изделий сравнительна невысокая и на рынке есть все необходимые переходники и другие сопутствующие элементы. Плюс ко всему, обработка пластика не требует наличия сложного дорогостоящего оборудования.

Подготовка к сооружению домового водостока

Если домовладелец отдал предпочтение изготовлению системы водоотвода для крыши своими руками из канализационных труб, то необходимо начать с покупки расходных материалов.

Но перед этим важно определить размеры эффективной площади крыши, от которой будет зависеть интенсивность стока дождевой воды и как следствие параметры жёлоба.

Если же особого желания, заниматься вычислениями нет, то можно прибегнуть к использованию усреднённых значений. В такой ситуации необходимо подготовить комплектующие по следующему перечню:

• пластиковая труба 50 мм диаметра, используемая для слива дождевой воды;
• труба толщиной 100-110 мм для изготовления желобов;
• переходники для соединения отдельных частей водостока диаметром 100-110 мм на входе и 50 мм на выходе.

Для более точного определения комплектности желательно составить план в соответствии с конфигурацией кровли домостроения, на котором указать все отводы, повороты и переходники.

Для точного определения количества необходимых материалов потребуется проект, который изготавливается собственноручно на основе выполненных замеров. Также благодаря составленной схеме можно точно рассчитать метраж канализационных труб, чтобы не покупать лишнего.

При этом нужно учитывать, что общая длина пластиковых изделий будет вполовину меньше чем параметры крыши.

Для определения количества стояков нужно на плане указать в скольких местах вода будет отводиться на землю. При этом необходимо учитывать, что соседние стояки должны располагаться на расстояние не дальше 5 м. Для определения длины стояков нужно замерять расстояние от водосточного жёлоба до поверхности земли.

https://www.youtube.com/watch?v=6hoBj9WXiQQ

Следуя схематическому чертежу определяется количество тройников, соединяющих желоба со стояками. Также нужно позаботиться о наличии качественного герметика, которым будут промазываться места стыков отдельных элементов водостока. Лучше приобретать составы, предназначенные для наружных работ, которые не будут разрушаться под воздействием ультрафиолетового излучения.

Изготавливаем жёлоба из канализационных труб

Для изготовления желобов канализационная труба распускается на две ровные половинки по всей длине. С этой целью можно использовать электрическую болгарку.

При этом чтобы не произошло залипание защитного кожуха пластиком, который будет плавиться при распиловке труб, его желательно демонтировать. Но тогда нужно использовать защитную амуницию, а именно маску для лица ну или, по крайней мере, очки чтобы не травмироваться.

Но лучше не экспериментировать, а приобрести специальный диск для работы с таким специфическим материалом, как пластик.

Также с поставленной задачей распиловки пластмассы справится электрический лобзик. Чтобы не напортачить во время роспуска канализационной трубы на две половинки, желательно из деревянных реек сделать направляющие, ограничивающие смещение электроинструмента.

Самым простым способом распиловки считается использование резака, выполненного из отрезка полотна ножовки. В такой ситуации к трубе можно прикрепить линейку при помощи скотча, которая и будет основным направляющим.

Чтобы в дальнейшем обеспечить качественное соединение желобов в тройниках, не доходя 100-150 мм до края изделия, труба оставляется нетронутой.

Установка кронштейнов своими руками

Кронштейн – это деталь, предназначенная для крепления желобов водоотвода. Форма и размеры такого крепежа напрямую зависят от размеров канализационной трубы. Если с этой целью будут использоваться заводские изделия, то они просто крепятся к ветровой доске.

Если же такой элемент будет изготавливаться своими руками, то понадобится определённая подготовка. Самым простым решением является изготовление кронштейнов из металлических полос, которые изгибаются по форме жёлоба.

Для крепления готовых конструкций используется несколько способов:

• На ветровые доски кронштейны крепятся без необходимости демонтажа элементов готовой кровельной конструкции.
• К стропильным ногам, если конструкция крыши не имеет ветровой доски, кронштейны также крепятся напрямую. Как и в ранее рассмотренном варианте нет необходимости разборки отдельных элементов крыши.
• На кровельную обрешётку. Такой способ, по мнению профессионалов, считается самым правильным для надёжной фиксации кронштейнов. Но он применим ещё на этапе сооружения кровли. В такой ситуации монтируются специальные хомуты удлинённой конструкции, надёжно фиксирующие в нескольких точках.

После определения подходящего способа крепления кронштейнов переходят к их непосредственной установке. При этом нужно придерживаться следующих правил:

• конструкция свеса должна выступать минимум на 25% по отношению к близлежащему краю водосточной системы;
• дальняя сторона системы водостока должна быть немного ниже плоскости крыши;
• монтаж жёлоба должен выполняться под определённым наклоном в сторону слива дождевой воды.

Непосредственно монтажные работы по установке водостока своими руками выполняются в соответствии с определённым планом.

1. Намечаются и закрепляются кронштейны с крайних сторон жёлоба. Обязательно нужно выдержать соответствующий уклон.
2. Между закреплёнными элементами натягивается строительная бечёвка. По полученной линии будет производиться крепление оставшихся кронштейнов.
3. Закрепляются оставшиеся крепёжные элементы с шагом не более 60 см.
4. Выполняется крепёж пластиковых тройников для сливных воронок.
5. На завершающем этапе монтируются желоба.

Собирать систему сточных желобов можно непосредственно на кронштейнах под крышей. Однако удобнее собрать всю конструкцию на земле и затем в сборе поднимать на кровлю. Но в обоих вариантах сборка имеет одинаковый алгоритм.

При необходимости соединения нескольких участков желобов нужно быть особенно внимательным. При этом существует несколько способов:

• склеивание соседних элементов с помощью специальной клеевой смеси;
• стыковка при помощи клипс из алюминия.

После завершения сборки и укладки водосточных желобов из канализационных труб своими руками, вставляются патрубки в переходники, предназначенные для сливной воронки. Для этого их смазывают с помощью герметика и всовывают в переходник. На верхнем краю жёлоба монтируется заглушка.

Установка водосточных стояков своими руками

Монтаж стояков напоминает сборку желобов из канализационных труб. В случае необходимости установки переходников они соединяются встык с трубами, с предварительным промазыванием краёв герметиком. При установке стояков нужно следовать следующим рекомендациям:

• стояк должен располагаться на 100 мм расстоянии от стеновой поверхности;
• крепление стояка выполняется посредством хомутов;
• крепление трубы производится снизу вверх к желобам;
• крепёж должен монтироваться с шагом не более 1,5-2 м;
• верхний край стояка вставляется в тройник, выступающий в качестве воронки, при этом он первоначально обрабатывается герметиком.

Нижнюю часть стояков для большего удобства можно врезать в трубу ливневой канализационной системы, если таковая имеется. В случае с её отсутствием собирается колено специальной формы, под которое в будущем подставляется резервуар для сбора вод скапливающихся после дождя.

На этом этапе сборку водостока из канализационных труб можно считать практически оконченной. Остаётся только снабдить её специальным фильтром.

Для этого подойдёт сетка из пластика с крупными ячейками, свёрнутая по форме рулона в соответствии с размерами жёлоба. Чтобы не произошло распрямлений материала, его фиксируют посредством хомутов. После чего изделие монтируется в жёлоб.

Благодаря такому фильтру происходит надёжная защита водостока от крупных частиц мусора.

Только грамотно организованная система водостоков сможет надёжно защитить стеновые поверхности и фундамент домостроения от влаги.

При этом для экономии можно выполнить сборку водосточной системы из пластиковых труб для канализации своими руками. Всё что понадобится — это желание, аккуратность и чёткое следование инструкциям и советам специалистов.

При этом для придания эстетической привлекательности конструкции её можно вскрыть краской в тон кровле.

Донских Владимир Александрович

http://stoki.guru

Источник: http://legkoe-delo.ru/remont-doma/dom-i-sad/56336-vodostok-svoimi-rukami-iz-kanalizatsionnoj-truby-osobennosti-i-sposoby-sooruzheniya

Водосток из канализационных труб своими руками — водосточная система из канализационных труб ПВХ (+фото, схемы)

Чтобы сделать водосток и сэкономить семейный бюджет, многие изготавливают его из канализационных труб своими руками. Каждый дом или дача должны быть надежно защищены от дождя и снега.

Если этому не уделить особое внимание, может пострадать фасад здания. Вода, стекающая с крыши, попадает в водосток, который устанавливается по всему периметру крыши, и затем в трубы, расположенные вертикально.

Так стены и цоколь остаются сухими.

Куда же жидкость попадает дальше? Если сделать на участке ливневые канализации, а их вход подвести к водосточным трубам, то получится удобная конструкция, но некоторые ставят обычную емкость для сбора воды.

Такое сооружение изготавливают из разного материала, но можно сделать водосток из канализационных труб своими руками.

Если следовать инструкции, то устанавливать водостоки самостоятельно будет несложно, а главное, что не нужно будет переплачивать.

Разновидности канализационных труб

Для водосточной системы нужно подобрать канализационные трубы, от которых будет зависеть, насколько качественным окажется водосток.

Для плоских крыш используют внутренний сток, а наружный необходим для крыш с уклоном.

Производители позаботились о том, чтобы покупатель быстрее подобрал нужную трубу, и разделили их на 3 вида: белые, серые и коричневые. Эти виды отличаются друг от друга не только цветом, но и свойствами:

1. Трубы белые используют внутри помещения, так как они выдерживают высокую температуру и шум воды практически не бывает слышен из-за толстых стенок. Чтобы трубы не портили интерьер, приобретают именно такой вид, они смотрятся красиво и в покраске не нуждаются.
2. Трубы серые пользуются большим спросом, они предназначены для внутренних работ. Но сильные перепады температуры они не выдержат, и придется их сменить.
3. Трубы коричневые или рыжие отлично подойдут для наружных работ. Диаметр может быть от 40 до 150 мм, длина от 50 см до 2 м. Они делятся на однослойные (толщина 3 мм и 3,2 мм) и многослойные.

Что необходимо?

Прежде чем отправиться в магазин за материалом, нужно хорошо подготовиться и делать все поэтапно:

1. Произвести замеры крыши.
2. На лист бумаги нанести схему в виде прямоугольника или квадрата (в зависимости от размеров). Воронки и отливы можно устанавливать через 12 м, если сторона крыши меньше, то ставятся они в двух углах. Для воронки подойдет тройник 110х50 мм, тогда сточные трубы будут диаметром 50 мм. Хомуты для пластика очень надежны и крепятся каждые полметра. Желоб должен быть 110 см, этого достаточно для многих крыш. Чтобы не ошибиться с количеством и купить канализационные трубы правильно, необходимо учесть, что из патрубка выходит 2 лотка. Обязательно нужно приобрести заглушки, так как с торца желоб будет открыт. Трубы вдеваются друг в друга и становятся на 5 см короче, это нужно учесть при покупке.
3. Далее на изображенной схеме водостока необходимо подсчитать общее количество всех элементов.
4. Если на участке, где планируется монтаж водостока, не установлена ливневая канализация, то стоит обратить внимание, куда будет сливаться дождевая вода. Можно поставить любую емкость.

Инструменты для монтажа, которые вам потребуются:

• рулетка;
• уровень;
• герметик;
• отвертка;
• саморезы;
• маркер;
• капроновая нить;
• болгарка.

Технология изготовления

Чтобы правильно изготовить желоб, лучше всего подойдут 4-метровые трубы, их нужно разделить вдоль на 2 части. Они должны быть ровные. Можно закрепить их для комфортной работы. Есть 2 способа. С помощью саморезов следует прикрепить трубу к подложке.

В этом случае придется сделать отверстие в самой трубе. Чтобы этого избежать, можно воспользоваться плотной тканью, отрезав ее полоской и прижав на конце канализационной трубы. Так саморезы будут держать ткань, которая, в свою очередь, станет служить хомутом.

Чтобы распилить трубу на 2 ровные части, нужно отмерить линейкой и начертить маркером 2 линии. На это уйдет много времени. Есть простой вариант с использованием капроновой нити. По бокам трубы с обоих концов нужно сделать небольшой надрез канцелярским ножом и просунуть нить, зафиксировав узелком. По этой линии наносится маркер. То же самое необходимо проделать и с другой стороны.

2 одинаковые отметки готовы, можно приступать к распиливанию. Используйте болгарку, она сэкономит время, но не забывайте про технику безопасности (очки и перчатки). Если этого инструмента нет, то обычный резак с этим тоже справится. Хотя на это уйдет больше времени.

Монтаж конструкции

Из переходников изготавливаются воронки, верхняя часть спиливается так же, как и у желоба. Если оставить их в таком же виде, то вреда от этого не будет, а закрепить получится намного надежнее. Не каждый согласится так сделать, ведь внешний вид канализационной трубы от этого пострадает. Только во внутреннем углу обязательно нужно убрать верхнюю часть, так как вода не будет туда стекать.

Иногда вся конструкция может быть больше 20 м, в таком случае необходимо направить поток воды в разные стороны, чтобы не разрушить весь водосток.

Крепятся желоба на кронштейны. Их размеры и форма должны совпадать, иначе они не подойдут друг к другу. В магазинах продаются готовые изделия, но можно сделать их и своими руками, например, из металла. Существует 3 способа крепления кронштейнов:

1. Лобовая доска. Крепить удобно, если кровля готова.
2. Стропильные ноги. Этот вариант подойдет, если нет лобовой доски.
3. Обрешетка кровли. На практике это вариант лучше и надежнее, чем другие способы.

Кронштейны закрепляются в первую очередь по краям, между ними натягивается строительная нить. Краской или мелом отмечается линия, по которой дальше будет монтироваться водосток. Остальные крепления устанавливаются через 50-60 см. Воронки, сделанные из переходников, располагают в нужных местах и для устойчивой фиксации крепят кронштейнами.

Всю систему из желобов рекомендуется собирать на земле и после этого переходить к монтажу на крыше, но многие устанавливают ее сразу на кронштейны. Любой из вариантов считается правильным.

Скрепляются между собой детали специальными клипсами или клеевым раствором для пропиленовых труб. Обязательно место стыков смазать герметиком. В собранную конструкцию вставляют патрубки, которые соединяются с воронкой. Все смазывается силиконовым герметиком.

Там, где нужна заглушка, она отпиливается по размеру и вставляется.

Монтаж стояков

Переходник с крыши соединяется с трубой, а при помощи герметика замазывают швы. Если соблюдать инструкцию, то установка стояка не займет много времени.

Правило установки стояка:

1. Расстояние от стены должно быть не меньше 11 см.
2. Для длинных труб понадобятся хомуты для надежного крепления. Желательно соблюдать шаг в 180 см.
3. Начинать монтаж нужно снизу вверх.
4. Стояк соединяется с воронкой, которую изготовили из тройника.
5. Все швы должны быть обработаны герметиком.
6. Конец трубы соединяется с ливневой канализацией или выводится в колено, через которое впоследствии дождевая вода будет попадать сразу в емкость.
7. Чтобы труба не засорилась крупным мусором или опавшими листьями, нужен фильтр. Его изготавливают из сетки с крупными ячейками, сворачивают в рулон и кладут по всему периметру желоба. Так водосточная система будет надежно защищена.

Если произвести правильный подсчет всех деталей, подобрать нужные инструменты и точно следовать инструкции, то изготовить конструкцию своими руками будет не так сложно.

А главное, что для монтажа не потребуется много средств, ведь можно соорудить систему из обычных канализационных труб, которые продаются в строительных магазинах.

И ваши водостоки будут не хуже тех, что делают профессиональные строители.

Источник: http://pikucha.ru/kanalizaciya/kolodcy-i-vodostok/iz-trub-svoimi-rukami.html

Водосток из канализационных труб своими руками

Огромное количество всевозможных строительных материалов, простота их установки и монтажа сделало вопрос строительства своими руками реальным делом. Чем стали пользоваться обычные обыватели, которые еще совсем недавно были далеки от сферы возведения зданий и сооружений.

Казалось бы, наисложнейшие технологии вдруг стали простыми и доступными в понимании простого человека. Но это и настораживает, ведь простота – это не значит, простое отношение как к чему-то обыденному.

Поэтому перед тем как начинать любое дело своими руками, необходимо в нем разобраться.

И еще один момент, который очень часто застройщики принимают во главу угла. Это экономия денежных средств. Не самый лучший вариант сделать дом надежным, но некоторые позиции можно обыграть, используя совершенно другие материалы. К примеру, водосток, роль которого – защитить стены и фундамент от пагубного воздействия атмосферных осадков.

В настоящее время большое количество производителей предлагают различные конструктивные решения, поэтому на рынке можно найти как металлические водосточные системы, так и пластмассовые.

В комплект такой конструкции входят все необходимые элементы, и собирается сам водосток, как большой конструктор. Правда, за все это придется выложить немалые деньги.

Так есть ли возможность сэкономить на сборке водосточной конструкции?

Во-первых, если провести монтажный процесс своими руками. Во-вторых, если заменить готовую конструкцию какими-нибудь более дешевыми материалами. К примеру, пластиковыми трубами для канализации, как один из самых дешевых на сегодняшний день видов. Поэтому давайте рассмотрим, как можно сделать водосток из канализационных труб своими руками.

Предварительный расчет

Перед тем как начать закупку канализационных труб из пластика, нужно вычислить необходимое их количество. Основной размер, который ляжет в основу расчетов, это длина и диаметр. Что касается длины, то рынок предлагает достаточно широкий размерный ряд: от 1,5 м до 12 м. Поэтому внимание:

Внимание! Длину элементов водостока лучше выбирать под размер изготавливаемых лотков и стояков. Это обеспечит бесстыковую сборку, а значит, это полная герметизация всей конструкции.

Что касается диаметра канализационных труб, то необходимо подсчитать, каков объем воды будет сливаться с кровли крыши. А на это будут влиять количество осадков и площадь кровли.

Что касается осадков, то единого подхода к данному показателю нет, ведь эту информацию можно получить только в специализированных организациях. И она нестандартная, поэтому главный критерий расчета – площадь скатов крыши.

• Если площадь ската не превышает 50 м², то для лотков можно использовать канализационные трубы диаметром 100 мм, для стояков – 50-80 мм.
• Площадь – до 100 м², для лотков 125 или 150 мм, для стояков – 100 мм.
• И свыше 100 м², лотки – 150-200 мм, стояки 100-125 мм.

Итак, с диаметрами труб разобрались, теперь необходимо подсчитать общую длину всех труб. Для этого надо будет сделать несколько замеров. Первый замер – это длина карниза кровли. Неважно, какая была построена крыша (одно-, двухскатная многоскатная), просто замеряются все карнизы на скатах.

Под ними будут установлены желоба. Их изготавливают из канализационных труб, которые разрезаются вдоль на две половинки. Значит, из одного метра трубы получится два метра желобов. К примеру, если длина всех карнизов получилась 40 м, то для изготовления желобов потребуется всего лишь 20 м труб.

Со стояками немного сложнее.

• Во-первых, определяется место их установки. Оптимальный вариант – по углам здания. Но специалисты рекомендуют частоту установки водосточных стояков увеличить, то есть провести их монтаж через каждые 5 м.
• Во-вторых, определяется высота здания до крыши. Это будет длина стояка.

Теперь два показателя, то есть, длина и количество вертикальных водостоков, умножаются между собой, в итоге получаем общую длину стояков.

Фитинги – один из важных составляющих водосточной системы дома. Это отводы, тройники, переходники и так далее.

В системе канализационных труб фитинги подгоняются точно под диаметр, поэтому их сборка с основной системой производится достаточно просто.

Если в некоторых случаях появляется необходимость изменить длину фитинга, то это сделать очень легко, просто надо подрезать пластиковое изделие ножовкой по металлу.

Количество используемых фасонных изделий определяется конструктивными особенностями самого дома. К примеру, стояк может быть установлен вертикально от желобов, а может находиться на определенном расстоянии. Во втором случае придется устанавливать несколько отводов, чтобы изменить конфигурацию вертикально установленного стояка.

И последний элемент, который будет необходим при сборке водостока из канализационных труб – это герметик, лучше использовать силиконовый. Он считается универсальным и не изменяет своих качеств под действием природных нагрузок. С его помощью создается герметичность стыков соединяемых элементов водосточной системы.

Технология изготовления и монтажа водостока из канализационных труб

В первую очередь надо заняться лотками, потому что сборка водостока из канализационных труб проводится сверху вниз. Подготовленные трубы надо просто разрезать пополам вдоль, для чего специалисты рекомендуют использовать болгарку (см.

видео). Обратите внимание на тот факт, что при резке этим инструментом будет выделяться большая температура, и пластик начнет плавиться.

Поэтому на кожухе инструмента будет залипать расплавленная пластмасса, которая будет мешать проведению работ.

https://www.youtube.com/watch?v=76NcTeV5fcU

Некоторые мастера снимают кожух, пытаясь решить эту проблему. Делать этого нельзя, технику безопасности еще никто не отменял. Лучше всего взять для резки диск с крупным алмазным напылением. Еще лучше, если он будет сегментным. То есть, при резке пластик не будет выделять расплавленную пыль, а будет вылетать стружка мелких размеров.

Есть и другие инструменты, с помощью которых можно легко разрезать канализационную трубу.

К примеру, электролобзик или ножовка по металлу (не сама ножовка, а ее полотно, из которого можно сделать своеобразный резак).

Чтобы не отойти от линии разреза, специалисты рекомендуют использовать деревянные направляющие. Их можно установить поверх канализационной трубы, а можно изнутри. Главное – хорошо закрепить ее.

Внимание! Места канализационных труб, подрезаемые под желоба, которые будут входить в соединение с фитингами, не разрезать. Оставить в виде трубы длиною 15-20 см.

Подготовка и установка кронштейнов

Самый простой вариант – купить готовые кронштейны, благо они сегодня продаются отдельно от готовых водосточных систем. Можно сделать их и своими руками (см. видео).

Для этого понадобиться металлическая полоса шириною 20-30 см и толщиною 2 мм. Ее надо просто изогнуть под диаметр желоба и обязательно продумать способ крепления. На конце кронштейна со внешней стороны лучше сделать небольшое отверстие.

Через него будет пропущена проволока, которая закрепит лоток на кронштейне.

Сами крепежи можно устанавливать или на стропилах, или на лобовой доске, или на крайнем элементе обрешетки крыши (см. видео). Специалисты считают, что оптимальный вариант – это обрешетка.

При установке кронштейнов необходимо учитывать угол наклона водостока. Есть фиксированное значение: 2-5%. Поэтому стоит позаботиться о том, чтобы этот уклон был строго соблюден. По нему и устанавливают крепежи.

Внимание! Расстояние между соседними кронштейнами – 50-60 см.

Сборка желобов может производиться или наверху, или на земле с последующим поднятием всей системы.

Как уже было сказано выше, оптимальный вариант, если длина желоба будет равна длине карниза. Но если сделать этого не удается, тогда придется скреплять элементы между собой.

Это можно сделать специальным клеем для внешних работ или специальными алюминиевыми клипсами. Стыки обязательно обрабатываются силиконовым герметиком.

После чего необходимо в местах монтажа вертикальных канализационных труб установить отводы и переходники (это фитинг, которые соединяет между собой трубы разного диаметра).

Установка водосточных стояков из канализационных труб

Этот процесс очень прост, по сути, производится сборка канализационной конструкции. Как уже было сказано выше, оптимальный вариант, если длина канализационной трубы будет равна высоте стояка.

Есть несколько моментов, о которых надо знать производителю работ.

• Для крепления канализационной трубы необходимы хомуты. Это уже готовое изделие, дешевое, так что изготавливать его своими руками нет смысла.
• Устанавливают их через каждые 1,8 м по вертикальной линии, которую можно нанести при помощи отвеса.
• Сам канализационный стояк должен устанавливаться на небольшом расстоянии от стены дома. В пределах 8-10 см.
• Все стыки соединения обмазываются герметиком.
• Сборку лучше проводить снизу вверх.

Заключение по теме

Как видите, собрать водосточную систему своими руками из канализационных труб не очень сложно. Конечно, придется даже с такой простой конструкцией повозиться.

Но если знать некоторые хитрости, то конечный результат окажется положительным. Чтобы вы поняли, как все происходит, рекомендуем посмотреть видео – как возводится водосток из канализационных труб своими руками.

Обратите внимание, что на видео мастер показывает один из способов подготовки и установки желобов.

Источник: http://bouw.ru/article/vodostok-iz-kanalizatsionnih-trub-svoimi-rukami

Водосток своими руками из канализационных труб: алгоритм сборки

Строительство своего дома – ответственная задача. Каждый, кто занимался такими работами, знает, что даже небольшие ошибки, сделанные по неопытности или небрежности, могут обернуться большими проблемами.

Многие не хотят переплачивать и занимаются стройкой самостоятельно. Это вполне реально, главное, выполнять все операции строго по инструкции.

Поговорим о том, как правильно сделать водостоки своими руками из канализационных труб.

Каждая постройка должна быть надежно защищена от неблагоприятного воздействия влаги. Не нужно думать, что установив крышу, строители полностью справились с этой проблемой.

Кровля сама по себе полностью герметична и имеет скат, предназначенный для того, чтобы вода и снег на ней не задерживались.

Таким образом, скатывающаяся с крыши влага может попадать на фундамент и стены, которые будут постоянно сырыми.

Водосток — конструкция, защищающая фундамент и стены здания от разрушающего воздействия осадков

В результате они начнут разрушаться и достаточно быстро придут в негодность. Чтобы избежать таких неприятных последствий, разработана защитная конструкция под названием водосток. Она представляет собой систему желобов, расположенных по периметру крыши. Они собирают стекающую с кровли воду и направляют ее в вертикально стоящие трубы, по которым влага транспортируется вниз, минуя стены.

Участки, где заканчиваются водосточные трубы, обычно оборудуются приспособлениями для сбора воды.

Это могут быть всевозможные емкости для влаги, но оптимально оборудовать свой участок ливневой канализацией и подвести ее входы под окончания водосточных труб.

Таким образом, водосток – простое, но весьма полезное сооружение, позволяющее отводить стекающую с кровли влагу в любом удобном направлении.

Можно ли сэкономить на водостоке?

Этот вопрос задают себе многие застройщики. На строительных рынках продаются различные модели готовых водостоков, представляющих собой своеобразный конструктор, из которого легко можно собрать нужную систему. Стоимость таких наборов достаточно высока.

Домашние мастера давно научились самостоятельно собирать водостоки и рекомендуют систему из пластиковых канализационных труб.

Цена таких деталей невысока, их сортимент позволяет легко подобрать нужные элементы, а большой ассортимент всевозможных переходников решает проблему стыков и соединений.

Еще один плюс в пользу такого решения – пластик прост в обработке. Готовый водосток можно покрасить в цвет кровли.

С чего начать?

Если принято решение об изготовлении водосточной системы из канализационных труб, начать следует с закупки необходимых материалов. Сначала желательно вычислить эффективную площадь кровли.

От ее величины зависит количество дождевой воды, которое предстоит отводить системе и, соответственно, диаметр желоба. Если нет желания возиться с расчетами, можно воспользоваться средними значениями.

В этом случае для работы потребуются:

• трубы диаметром 5 см, которые будут использоваться для слива воды;
• трубы диаметром 11 см, из которых будут изготавливаться желоба;
• тройники для выполнения соединений элементов, диаметр 11 см на двух входах и 5 см на выходе.

Точно определить количество необходимых материалов поможет проект, который изготавливается самостоятельно на основе выполненных измерений. Сначала замеряем длину и ширину кровли. Если она имеет сложную форму, измеряем все элементы конструкции.

Нам необходимо вычислить периметр крыши. Таким образом можно определить метраж трубы, которая пойдет на изготовление желобов.

Поскольку ее нужно будет распилить напополам и из одной детали получится две, необходимая длина трубы будет равна половине периметра кровли.

Водосточная система, выполненная из канализационных труб, ни в чем не уступает аналогам, продающимся в специализированных магазинах

Следующий этап – определение количества водосточных стояков. Для этого нужно начертить план кровли и «расставить» на нем детали. При этом нужно помнить, что расстояние между стояками не должно превышать 5 метров.

Определившись с количеством водостоков, вычисляем необходимую длину трубы. Для этого измеряем расстояние от карнизного свеса до земли. Это будет высота водосточного стояка.

Умножаем ее на число деталей и получаем искомую длину трубы.

Исходя из полученного проекта, определяем необходимое количество тройников, которые потребуются для соединения желобов и водосточных стояков. Возможно, что последние будут не идеально прямыми, а будут отклоняться под определенным углом. Так, например, удобно направлять воду в емкость для сбора. В этом случае считаем еще и количество необходимых переходников.

Не забываем про качественный герметик, который понадобится для промазывания всех стыков. Брать лучше всего состав, предназначенный для наружных работ или же универсальный. Они не разрушаются под воздействием уф-излучения.

На схеме показано рекомендуемое расположение водосточных воронок, обеспечивающее оптимальный сток талой воды

Технология монтажа водосточной системы

После того, как материал подготовлен, можно приступать к установке конструкции.

Изготовление желобов

Начинаем с изготовления желобов, для чего нужно распилить вдоль трубы диаметром 11 см. Сделать это проще всего при помощи болгарки. Некоторые умельцы рекомендуют снять при работе защитный кожух, который по окончании операции будет залеплен расплавленным пластиком.

Лучше этого не делать, поскольку в этом случае страдает безопасность работ. Чтобы избавиться от проблемы, нужно взять для резки диск с максимально крупным алмазным напылением. Оптимально, если он будет с сегментами.

Тогда из-под инструмента при резке будет выходить не расплавленный пластик, а мелкая стружка.

Электрический лобзик также хорошо справится с задачей. Чтобы линия отреза была ровной, в обоих случаях рекомендуется сделать специальную ограничивающую форму из дерева или закрепить на детали что-то вроде направляющей.

Самый простой и бюджетный способ распила – при помощи резака, сделанного из обломка ножовочного полотна. В этом случае к трубе скотчем крепится линейка, выступающая в роли направляющей.

По этой линии деталь легко распиливается резаком.

Для обеспечения надежных соединений желобов участки труб длиной 15-20 см, входящие в тройник, не распиливаются.

Подготовка и монтаж кронштейнов

Кронштейны – детали, позволяющие закрепить желоба. Их размеры и форма зависят от размеров желобов. Если решено приобрести готовые элементы, то никакой подготовки не потребуется.

Другое дело, если их планируется изготовить самостоятельно. Проще всего сделать кронштейны, изогнув полосы из прочного листового металла. Важно, чтобы крепеж по форме и размерам соответствовал желобу.

Готовые кронштейны можно закрепить тремя способами:

• На лобовую доску. Используется в том случае, когда монтаж кровли уже полностью завершен. Позволяет закрепить кронштейны без вынужденного демонтажа уже установленных элементов кровли.
• На стропильные ноги. Если в конструкции отсутствует лобовая доска, детали крепятся таким способом. Как и в предыдущем случае можно установить кронштейны без демонтажа установленных кровельных элементов.
• К обрешетке кровли. Специалисты считают, что это наиболее правильный способ крепления кронштейнов. Выполняется в процессе монтажа кровли. В этом случае используются особые удлиненные хомуты, которые надежно фиксируются в двух точках, что позволяет надежно закрепить кронштейны.

Кронштейны для желобов могут крепиться на крыше тремя способами, все они представлены на схеме

Определившись со способом закрепления кронштейнов, приступаем к их монтажу. При этом обязательно учитываем следующие правила:

• Свес должен выступать на 25-65% относительно ближайшего к краю постройки водостока.
• Дальний край водосточной системы должен быть ниже визуальной плоскости кровли.
• Желоб должен иметь уклон в сторону слива. Его величина – около 1 см на каждый погонный метр.

Монтаж осуществляется в следующей последовательности:

1. Намечаем и закрепляем два крайних кронштейна. Выдерживаем при этом необходимый уклон.
2. Натягиваем между установленными кронштейнами строительный шнур. Полученная прямая поможет разметить места креплений остальных деталей.
3. Устанавливаем оставшиеся кронштейны, учитывая, что максимальный шаг крепления кронштейнов для пластиковых элементов составляет 550-600 мм.
4. Крепим пластиковые переходники, выполняющие роль сливной воронки водостока.
5. Установка желобов

Конструкцию из желобов можно собирать непосредственно в кронштейнах, закрепленных под кровлей. Но проще собрать систему на земле, а потом поднять на крышу. В любом случае операция проводится одинаково.

Если предполагается, что желоба будут стыковаться между собой, потребуется грамотно их соединить. Здесь возможны два варианта. Первый предполагает склеивание деталей при помощи подходящего состава для пропиленовых труб. Второй – стыковка с помощью специальных алюминиевых клипс. В этом случае обязательно использовать герметик, которым нужно промазать стыки деталей.

По окончании монтажа желоба в самой верхней части водостока обязательно устанавливается заглушка

После того, как конструкция из желобов собрана и уложена на кронштейны, необходимо вставить переходные патрубки, получившиеся из не распиленных участков труб,  в тройники, выполняющие роль сливной воронки.

Установка патрубков производится так же, как и при монтаже канализации. Они смазываются герметиком и вставляются в тройник. На самую верхнюю часть желоба водосточной системы обязательно устанавливается заглушка.

Монтаж водосточных стояков

Сборка водосточных стояков производится аналогично сборке желобов. Если требуется установить переходник, он соединяется с трубой встык с обязательным использованием герметика. Установка стояков производится с соблюдением следующих правил:

• Труба должна отстоять от стены минимум на 10 см.
• Стояк крепится при помощи специальных хомутов, для длинных труб их понадобится несколько.
• Монтаж трубы проводится в направлении снизу вверх.
• Шаг установки крепежей равен 1,8 м.
• Верхняя труба соединяется с тройником, выполняющим роль воронки. При установке обязательно используется герметик.

Нижняя часть стояка может быть соединена с трубой ливневой канализации. При ее отсутствии выполняется особое колено, под которое впоследствии устанавливается емкость для сбора дождевой воды.

Из пластиковой сетки, свернутой в рулон, получается отличный фильтр для водостока. Он надежно защитит желоба от попадания крупного мусора

Водосточная система из канализационных труб практически готова. Осталось защитить ее от попадания крупного мусора. Для этого можно использовать самодельный фильтр.

Нужно взять пластиковую крупноячеистую сетку и свернуть ее в рулон, ориентируясь на размеры желоба. Чтобы материал не развернулся, его фиксируют пластиковыми хомутами. После чего укладывают в желоба.

Такой фильтр надежно защитит водосточную систему от опавших листьев и другого крупного мусора.

Водосточная система плоской кровли

Плоская кровля отличается отсутствием скатов, соответственно и водосточная система в таком случае монтируется иначе. Однако, как и в случае со скатными крышами, ее можно изготовить из пластиковых канализационных труб. Плоские кровли оборудуются внутренним водостоком.

Чаще всего уклон таких крыш направлен к центру дома, где размещаются воронки водосточной системы. В зависимости от площади кровли, их может быть несколько или же только одна. Воронка жестко крепится к стяжке под гидроизоляцию и соединяется с трубой внутреннего водостока.

Приклеенный на борт воронки гидроизоляционный ковер обеспечивает полную герметичность соединения. Отводные трубы устанавливаются в слое теплоизоляции. Обычно они выходят в техпомещение, соединяются там с канализационным стояком, откуда вода отводится в ливневку.

Если для внутреннего водостока выбираются полипропиленовые трубы, их следует монтировать с небольшим технологическим зазором, который необходим для температурной компенсации материала трубы. С этой же целью трубу можно оборудовать слоем изоляции.

Труба водосточного стояка может соединяться со входом ливневой канализации. Пример грамотного выполнения узла

Если крыша оборудована несколькими воронками, соединяющимися с водоотводом, нужно помнить, что диаметр горизонтальных деталей должен быть меньше, чем диаметр воронки. Так будет проще установить воронку в кровельный пирог.

На участках соединения горизонтальных и вертикальных элементов устанавливаются переходники. Детали монтируются встык с обязательным использованием герметика.

Элементы стояка водостока соединяются между собой и с воронкой при помощи специального клея.

Еще один вариант оформления нижней части водосточного стояка. Он заканчивается над входом в ливневую канализацию

Несколько советов от профессионалов:

• Водосточные воронки нужно располагать равномерно на самых низких участках плоской кровли.
• Чаша воронки не должна опираться на теплоизоляцию. Под нее укладывается деревянный брус, предварительно обработанный антисептиком. Деталь закрепляется к основанию кровли. Воронка крепится непосредственно на брус.
• Выпуск воронки должен располагаться выше точки промерзания. Это необходимо для предотвращения намерзания в ней ледяных пробок. Если это невозможно, стоит установить воронку с электрообогревом. Кроме того, если расстояние от кровли до обогреваемого помещения больше метра, стоит прогревать и горизонтальный водосток. Иначе при образовании ледяной пробки утеплитель сыграет роль термоса и надолго сохранит лед, что в свою очередь будет препятствовать нормальному удалению влаги с кровли.

Грамотно организованная водосточная система надежно защищает стены и фундамент строения от влаги. Проще всего приобрести комплект деталей для сборки водостока. Такие изделия продаются в специализированных магазинах и стоят достаточно дорого.

Но можно и существенно сэкономить, собрав водосточную систему из пластиковых канализационных труб. Для этого понадобится терпение, аккуратность и четкое следование инструкциям.

Готовую систему можно покрасить в цвет кровли, и она совершенно не будет отличаться от дорогой покупной конструкции.

Источник: https://aqua-rmnt.com/kanalizaciya/livnevka/vodostok-iz-kanalizacionnyx-trub.html

Водосток из канализационных труб своими руками: технология изготовления самодельных желобов

Вода не только легко подвергает коррозии различные металлы, но и хорошо «справляется» с другими материалами. Возможно, вы наблюдали, что за какое-то время стекающие осадки вымывают раковинки на отмостке и стенах здания. Чтобы исключить разрушение бетонного слоя, важно продумать и создать систему водоотвода. Очень удобно и технологично можно изготовить водосток из канализационных труб.

Оцениваем и считаем

Что необходимо взвесить

Ниже приводятся некоторые плюсы и минусы этой конструкции. Итак, достоинства:

1. Небольшой вес всей системы.
2. Доступность и заменяемость всех элементов.
3. Невысокая цена по сравнению с готовыми системами.
4. Устойчивость к химическим воздействиям.
5. Возможность комбинирования с другими системами.
6. Простота обработки материала.

Недостатки:

1. Некоторые виды пластика плохо переносят прямое попадание солнечных лучей.
2. Требуется большая аккуратность при разрезании.
3. Возможны сложности с креплением.

Расчет ливневой системы

Перед приобретением комплектующих, необходимо знать о некоторых нюансах и произвести определенные подсчеты:

• Определите размеры вашей крыши.
• Схематически нанесите её план на лист бумаги, чтобы получился прямоугольник или квадрат (все зависит от варианта исполнения).
• Отводы с воронками устанавливаются каждые 12 метров. Если сторона дома меньше, то можно расположить их по углам. Это можно сделать всего на двух из них.
• Для воронок можно применять переходной тройник 110×50 мм, а сточные трубы взять с диаметром 50 мм.
• Уклон основных сливов должен быть 1:200 (на 1 м – 0,5 см).
• Крепления для пластика устанавливаются каждые 50–60 см.
• Размер одного водосточного лотка будет шириной в 110 см – этого хватит для большинства крыш частных домов.
• Из одной трубы (разрезается вдоль) получается два одинаковых лотка, поэтому общая длина приобретаемых заготовок должна равняться 1/2 (половине) всех желобов водостока.
• Каждый торец нужно будет заглушить. Для этого можно использовать обыкновенную, разрезанную на 2 части, или ревизионную заглушки.
• Теперь, зная расположение всех элементов, нанесите их на схему и подсчитайте их общее количество.
• Уже на этом этапе стоит подумать, куда дальше будет отводиться дождевая вода. Может, вы решите заодно сделать и ливневую канализацию с отводом в дренажи. Возможно, у вас уже есть бочки для сбора дождевой воды.

Необходимый инструмент

Для выполнения всех работ от разрезания до полного монтажа понадобятся:

• болгарка или ножовка по металлу;
• капроновая нить;
• маркер;
• саморезы с пресс-шайбой;
• шуруповёрт или отвертка;
• силиконовый герметик (лучше прозрачный);
• строительный уровень;
• рулетка.

Монтаж

Не производите установку водостоков при температуре ниже 0ºС. Это может привести к значительным деформациям после того, как температура воздуха поднимется до высоких значений. Если вы делаете это в холодную погоду, просчитывайте компенсационные швы и зазоры, по которым вся система сможет расшириться.

Итак, рассмотрим последовательность создания водостока из канализационных труб:

• Перед монтажем еще раз пройдитесь по периметру своего дома. Осмотрите пространство под крышей. Определите, как лучше всего фиксировать держатели. Это можно делать различными способами: на стропила или на стену. Лучше, если монтаж крюков осуществляется до наведения кровли. В этом случае удобнее крепить лотки.
• Необходимо подготовить будущие желоба. Для этого ровно разрезаем вдоль четырехметровые трубы на две части. Для комфортности и точности разреза их лучше зафиксировать. Самый простой способ – подложить под края доски и прикрутить заготовку саморезами к подложке. Чтобы не нарушать целостность лотков (не делать дырки саморезами), можно изготовить фиксаторы. Для этого возьмите две полоски жести или плотной ткани, пропустите их внутри по всей длине и закрепите, прижав на концах.
• Поставьте метки середины окружности на торцах. Теперь при помощи капроновой нити соедините их. Ее можно натянуть, закрутив по одному саморезу с каждого края. Есть другой способ – сделайте небольшие надрезы строительным ножом и просуньте в них нитку.
• Приложите нить вплотную к трубе и при помощи маркера нанесите пунктирную линию, которая будет для вас ориентиром.
• Нанесите разметку и на противоположную сторону.
• Используя болгарку, сделайте продольные разрезы. При использовании угловой шлифовальной машины обязательно надевайте перчатки, очки и не снимайте с нее защитный кожух. Расплавленный пластик имеет высокую температуру и может нанести ожоги. Кроме того, разлетающиеся частички могут поранить роговицу глаза.
• Срежьте верхние части каждого переходника для воронок. Можно не делать этой операции, если вас не будет смущать возвышающаяся часть. В этом случае можно надежнее зафиксировать изделие. Не стоит оставлять верхнюю часть, если тройник располагается во внутреннем углу. Так будет невозможен сток воды с дренажа.
• Если длина одного ската превышает 20 м, то лучше направить поток в разные стороны от середины, иначе получится слишком большой перепад, который будет выглядеть не очень привлекательно.
• Для того, чтобы было легче закрепить держатели с учетом угла наклона общей плоскости, нужно снова воспользоваться капроновой нитью или чоклайном. Закрутите саморез в начало линии расположения канала водостока. Теперь перейдите в то место, где он будет заканчиваться, и прикрутите второй саморез ниже, с учетом рассчитанного угла. Между ними натяните нить или отбейте линию красящим веществом. Натянутая нить поможет и в случае, если держатели будут крепиться на стропила под покрытием, так как их придется немного отгибать. Не забывайте о точности шага крепления, его нельзя превышать. В некоторых случаях придется закрепить держатели к кровле. Это может потребоваться, если свес крыши большой и до стены достаточно далеко.

После закрепления держателей можно укладывать лотки водостока. На этом этапе многие допускают ошибки, приводящие к переполнению желоба, или разрушению всей конструкции под весом талого снега и льда.

• Соблюдайте правильный вылет. Край ската крыши должен входить в лоток на ½ или ⅓ его ширины. Это очень важно, ведь если поток будет небольшим, то вода будет капать на отмостку, в этом случае вся конструкция будет бесполезной.
• При укладке контролируйте угол наклона. Делайте это при помощи строительного уровня.
• Если кронштейны были куплены, то не забывайте о фиксирующих усиках, которые загибаются внутрь желоба. Если вы изготовили их самостоятельно, то заранее в каждом из них сделайте два отверстия для того, чтобы прижать трубу.
• Места стыков лотков промазывайте силиконовым герметиком, а также стягивайте при помощи саморезов с пресс-шайбой. Их понадобится три – по краям и посередине.

Следующим этапом будет крепление воронок, изготовленных из тройников. Можно немного сдвинуть кронштейны, чтобы они удерживали и этот элемент системы водостока. Соедините трубы со сточным отверстием таким же методом, как и между собой. Обязательно уплотняйте швы силиконом.

В случае незамкнутой системы водостока, то есть имеются ни к чему не подсоединённые торцы желобов, понадобится изготовить и установить заглушки. Для этого берем заранее купленную заглушку и разрезаем ее на две части. На место стыка лучше положить резиновый уплотнитель, промазать все силиконом и закрепить саморезами.

Если весь водосточный периметр замкнут, то на поворотах можно использовать разрезанные на две части углы в 90º.

Теперь о сточных стояках:

• Для крепления изготовленных желобов к стенам лучше использовать стандартные хомуты 50 мм с уплотнителем.
• Установите в отвод тройника угол 45º. Измеряйте расстояние от этого уголка.
• Патрубком соедините эти уголки между собой.
• Сделайте разметку и смонтируйте держатели.
• Закрепите водосток, идущий вниз по всей высоте.
• Если в нижней части дома есть небольшой выступ-бордюр, то «обойдите» его, используя дополнительные уголки на 45º или 90º.

Общий поток можно пустить сразу на клумбу или в подготовленные водосточные каналы. Проведите испытание всей системы. Для этого из шланга или ведра полейте на крышу.

Посмотрите, как вода стекает в желоба, хватает ли уклона для того, чтобы она уходила к воронкам, где собирается после стока. Устраните все замеченные дефекты и недоработки.

Всё, ваш водосток из канализационных труб готов к эксплуатации.

Ещё информация на нашем сайте, дающая ответы на вопросы, близкие к теме, описанной в настоящей статье:

Источник: https://kryshasvoimirukami.ru/vodostok-iz-kanalizacionnyh-trub-svoimi-rukami/

Климат нашей страны таков, что осадки в виде дождя или снега бывают довольно часто. Именно поэтому каждому жилищу необходим водосток, главная задача которого обеспечивать контролируемый отвод этих осадков из кровли. Почему это важно? Без системы отвода воды осадки будут разрушать цоколь, фасад и стены вашего дома.

Если есть подвал, образующаяся из природных осадков вода может затопить его. Поэтому без желобов и труб, которые будут направлять воду не обойтись. Более того, они выполняют и декоративную функцию. Материал, из которого делают водостоки, может быть сделан из меди, пластика и оцинкованной стали. Сделать систему отвода воды можно из обычных канализационных труб.

Как сделать водосток из канализационных труб своими руками вы узнаете из этой статьи.

Выбор труб

Перед тем как приступать к работе, следует ознакомиться с типами труб. Водосток бывает двух видов: внутренний и наружный. Первый вид используют для плоских крыш, второй – покатых.

В зависимости от этого, важно правильно подобрать трубы. Производители выпускают их в разных цветах, чтобы потребителям было проще сориентироваться – белые, коричневые и серые.

Ниже приводятся их отличие и свойства.

1. Белые трубы. Их предназначение – монтаж системы канализации внутри помещения. Особенность таких труб в том, что они выдерживают высокую нагрузку температуры и приглушают шум бегущей воды. Такой вид подходит для тех, кто живет в местах, где зима мягкая и температура не слишком низкая. Резких перепадов температур трубы не выдержат и быстро выйдут из строя.
2. Серые трубы. Спрос на них очень велик. Как и белые, серые трубы рекомендуют использовать внутри дома. Материал, из которого они изготовлены, хорошо выдерживает высокую температуру. Но к сильному морозу они неустойчивы. Более того, сильных физических нагрузок они не выдержат. Серые трубы используют в регионах, где мягкий климат и нет суровых зим. Так как трубам тяжело переносить нагрузки, их нужно постоянно чистить от снега или замерзшего льда.
3. Коричневые трубы. Они используются при монтаже системы канализации снаружи. Их главным отличием от двух предыдущих видов является толстая стенка. Благодаря чему трубы устойчивые к минусовым температурам, а также хорошо переносят высокое давление. Единственный минус – они чувствительны к повышенным температурам. Если особенностью вашего климата являются снежные зимы и частое колебание температуры – этот тип для вас. Свойства этих труб позволяют выдерживать большие нагрузки, доставленные снегом или льдом. В местах с теплым климатом делать из них водосток нежелательно, ведь они становятся хрупкие под лучами солнца.

Взяв во внимание свойства и предназначение труб разных типов, легко можно выбрать те, которые будут служить долго и надежно. Теперь рассмотрим, как сделать водосток из канализационных труб своими руками.

Элементы отвода воды

Для начала немного теории. На бумаге можно сделать эскиз дома и будущую систему отвода. Нанесите размеры. В схеме должны быть все составляющие системы оттока воды и их число. Наличие следующих элементов в системе обязательно:

• желоба – их количество зависит от периметра кровли;
• кронштейн – 17 шт. на каждые 10 м;
• трубы – 1 шт. на каждые 10 м;
• отвод – нужно столько же, сколько сливных труб;
• воронка – нужно столько же, сколько сливных труб;
• заглушка – в зависимости от схемы оттока воды;
• углы – в зависимости от конфигурации кровли;
• муфта – соединительная часть желоба, необходимо в 2 раза меньше, чем желобов;
• колено – в зависимости от сложности схемы отвода вод.

Чтобы подобрать необходимый диаметр труб, нужно принять в расчет площадь самой крыши. Среди строителей существует расчетная формула, которая поможет выбрать нужный размер.

Когда площадь кровельного ската составляет до 50 м², используют трубу диаметром 80 мм. Если она составляет до 125 м² – 90 мм. Более 125 м² – нужна труба с диаметром 100 мм.

При выборе воронок, раструбов и переходников отталкиваются от диаметра труб под желоба.

Следующий этап подготовки – планирование, предусматривающее составление подробной схемы отвода воды. В ней нужно прорисовать отметки, где будут установлены воронки и кронштейны, длина и уклон желобов. Важно указать подходящие места для монтирования желобов и месторасположение стоков. Исходя из всего вышеперечисленного, осуществляется закупка материала, после чего можно приступать к работе.

От теории к практике

Выполнив теоретическую часть, детально разберем, как сделать водосток. Самый длинный и самый короткий кронштейн прикрепляют на фронтальную доску карниза. Затем от одного к другому они соединяются веревкой (уклон должен составлять 3 мм на каждые 0,5 м). Следует учесть, что свес крыши будет приходиться на первые 2/3 желоба. Тогда вода будет прибывать к самому центру.

Используя саморезы, таким же образом натягивают веревку и закрепляют другие кронштейны. Минимальная дистанция между стеной и самим желобом – не меньше 10 см. Трубы для канализации разделяют вдоль. Из 1 трубы получится два идентичных желоба.

Чтобы получилось идеально, трубу помещают на доски. Снизу ее стенку прикрепляют саморезом. После этого, сверху с обоих концов вкручивают саморезы. Их соединяют веревкой и маркером намечают место, где труба будет распилена.

После чего нитку убирают и режут трубу болгаркой.

Точно так же делается и с другой стороны. Только теперь, трубу закрепляют снизу, используя два самореза, по 1 в каждую половинку распиленной трубы. Далее, отрезают куски трубы, по 5 см каждый, которые заменят соединители. Соединяют желоба один с другим. Два желоба нужно установить в соединитель и зафиксировать саморезами. Дополнительно крепление смазывают герметиком на основе силикона.

Желоба с соединителями закрепляют в кронштейны при помощи саморезов. Во избежание скручивания труб под воздействием солнца, их закрепляют при помощи усиков, что на кронштейнах. Если таковых нет, нужно установить распорки и закрепить их саморезами.

После монтажа желобов в горизонтальном положении, переходят к установке труб отвода воды. Так как трубы прикрепляют к стене, между трубой и желобом создается промежуток в 20–80 см. Тройник и колено обеспечат плавность перехода от желоба к трубе. Когда скос очень широкий, крепят отрезки труб с подходящей длиной.

К стене вертикальные трубы крепятся благодаря кронштейнам с хомутами. На 1 м трубы нужно 2 крепления. На конце трубы монтируется колено отвода. Оно будет направлять воду куда нужно. От стены колено должно выступать на 30 см. В конце, торец желоба прикрывают заглушками. Их тоже нужно разрезать пополам.

На этом монтаж системы оттока воды закончился. Вдобавок в регионах со снежными зимами в желоб устанавливают греющий кабель.

Водоотвод на плоской крыше

А можно ли сделать водосток, если крыша не покатая, а плоская? Если да, то, как сделать это правильно? Сначала предварительно нужно вмуровывать трубы в стену. Водосток и желоба снаружи уже не потребуются.

Если крыша дома сделана правильно, то вода должна собираться в одном месте. Собственно туда и нужно установить водосточную трубу. При использовании канализационной трубы в роли водостока, существует одно условие – их нужно утеплить или поместить в изоляцию.

Тогда на них не будет образовываться конденсат.

Таким образом, можно легко сделать водосток из канализационных труб своими руками. Он будет исправно выполнять свою функцию и убережет вас от последствий неконтролируемой воды. Более того, он обойдется вам дешевле и будет украшать дом.

Источник: https://www.stroitelstvosovety.ru/vodostok-iz-kanalizacionnyh-trub-svoimi-rukami

Полимерный водосток из канализационных труб: как это сделать своими руками

Эксплуатация загородных построек связана с необходимостью отвода талой и ливневой воды с кровельных материалов.

Для этих целей по всему периметру зданий оборудуют желоба для сбора и отвода атмосферных осадков, то есть «ливневку».

Для нее можно использовать специальные детали, но многие хозяева предпочитают экономить и собирают водосток из канализационных труб, своими руками такую систему соорудить очень просто.

Водосточную систему для частного дома можно собрать из канализационных труб любого типа и фитингов к ним.

Назначение водостоков

В хорошо оборудованных домах под свесами крыш видны открытые желоба, куда стекают атмосферные осадки и вода от таяния снега на кровле. Это и есть наружный водосток, который делают из оцинковки или полимеров. Готовые детали с обработанным краями и комплектующие – это дорогое удовольствие, особенно с наценкой фирм на установку.

Самодельный водосток для крыши, сооружаемый из остатков канализационных труб, разрезанных вдоль пополам – отличная альтернатива. Подобная система отвечает всем эксплуатационным нормам, погонный метр обходится в 2-4 раза дешевле. Монтаж довольно прост, но нужны предварительные расчеты и подходящий инструмент.

Отсутствие водостока – наглядный пример того, насколько важна такая система во дворе дачи или частного дома. Когда дожди редкие и кратковременные, они не приносят особых проблем хозяевам постройки. Но резкие оттепели и затяжные ливни – это неприятности в виде больших луж во дворе, подтопленный подвал и подмокший фундамент.

Струи воды, стекающие по стенам дома, портят фасад и разрушают облицовочные материалы. Даже самый простой водосток, своими руками собранный из подручных материалов, решит все эти проблемы. Избыток воды можно отводить в дренажную канаву или использовать для распределения полива по участку.

Водостоки бывают двух видов:

• внешний (с покатых крыш);
• внутренний (с плоской кровли).

Чаще всего частные дома имеют покатую крышу, поэтому возникает необходимость в монтаже внешнего водостока.

Характеристики подходящих для водостока материалов

Полимерные канализационные трубы производятся из разных материалов, но не все они подходят для наружных работ. В регионах с холодной продолжительной зимой поливинилхлорид (ПВХ) теряет свои универсальные свойства при низкой температуре. А t° от -30°С для них губительна, хотя деструкция происходит постепенно.

В теплом климате нет проблем в зимний период с этим материалом, но перегрев в летнюю жару тоже разрушает его. Их можно использовать в качестве временной меры. Такой водосток будет легким и бесшумным, в отличие от металлических вариантов.

Полипропиленовый желоб тоже выйдет дешевле металлических конструкций. Толстые эластичные трубы иногда имеют ребра жесткости, что очень удобно для наружной системы.

Выбор труб

Рынок предлагает полимерные трубы разного диаметра и цвета, они отличаются по свойствам и предназначению.

• Полимерные канализационные трубы белого цвета.

Эти изделия широко применяются для монтажа канализации в зданиях, внутри помещений. Они хорошо справляются с большой нагрузкой, хорошо гасят звук циркулирующей внутри них жидкостей. Они предлагаются в качестве основного материала, из которого можно изготовить  водосток из канализационных труб своими руками.

ПВХ трубы белого цвета можно применять для наружных водостоков в регионах с теплой зимой.

• Трубы серого цвета.

На современном рынке они наиболее востребованы, и спрос на них стабильно растет. По большинству характеристик они подобны белым аналогам, но являются более практичными, особенно для транспортировки горячей воды. Если использовать их для наружных работ, то они могут не выдержать сильных перепадов низких температур и большой нагрузки по объему воды.

Изготовить водостоки для крыш своими руками из серых труб ПВХ можно только в том случае, если в вашей местности зимой не бывает сильных морозов. Большой вес воды и снега для них тоже нежелателен, особенно при слабом креплении. Желоба в такой системе придется очищать от снега и тяжелых сосулек.

• Изделия коричневого цвета.

Эти трубы, главным образом, толстостенные – рассчитаны на большую нагрузку. Их используют для наружной канализации и подземного монтажа. Стойкий к минусовой температуре и большому давлению материал универсален.

Основной недостаток – коричневые трубы плохо переносят высокую температуру, но в регионах с частыми похолоданиями и оттепелями они вполне оправданы.

Жаркий климат им не подходит, зато от скоплений льда и снега такой водоотвод чистить не надо.

Ориентируясь в свойствах канализационных труб из разных материалов, легко выбрать подходящий вариант для продолжительной эксплуатации.

Устройство водосточной канализации

Желоба для монтажа водостоков с крыши своими руками – чаще всего открытые сверху элементы разной формы:

1. Эллиптические.
2. Квадратные.
3. Трапециевидные.
4. Полукруглые или в виде полумесяца.

Из канализационных труб получатся желоба полукруглой формы

Конструкция монтируется по всему периметру крыши с небольшим наклоном. На верхней точке нужна заглушка для защиты от переливаемой воды, которая должна направляться по желобам в воронку  ливнеприемника, ведущего в дренажную канавку. Помимо труб, для изготовления желобов понадобятся:

• заглушки;
• воронки;
• поворотные углы;
• соединительные муфты и фитинги.

Для формирования сложных огибающих участков фасада используются угловые элементы на 90°, 120° и 135°.

По углам вода из желобов стекает в трубы через воронки, внизу вода сливается в дренажную канаву.

Желоба и другие конструктивные элементы крепятся к крыше и фасаду специальными кронштейнами в форме полукруга. Но их можно изготовить из металла в виде крюков. Также понадобятся:

• капельники (предотвращающие скопление воды под кровлей);
• ливнеприемники (соединение желобов и труб с ливневой канализацией);
• корзинки и сетки (защита от засорения труб растительным мусором).

Необходимый инструмент для резки и монтажа:

• вальцовочный инструмент;
• молотки;
• ножницы для резки по металлу;
• приспособления для разметки;
• болгарка.

Для монтажа понадобятся дополнительные элементы — отводы, уголки, заглушки, крепления

Преимущества водостоков из канализационных труб

Чтобы талые воды и атмосферные осадки не создавали проблем на участке, нужно знать, как правильно сделать водосток с крыши. Полимерная самодельная система будет  иметь ряд плюсов:

• простота изготовления своими руками;
• экономичность системы;
• доступность материала;
• возможность произвести точные расчеты самостоятельно;
• в продаже всегда в наличии комплектующие требуемого диаметра;
• малый вес, простая транспортировка;
• материал не подвержен коррозии;
• возможность использования остатков труб, оставшихся после монтажа канализации;
• быстрая замена фрагмента при необходимости.

Чертежи и схемы

Решение вопроса «как сделать водосток с крыши» следует начать с составления схемы, где будут учтены все моменты сборки и монтажа. Подробный план предусматривает чертеж, на котором отмечены начало желобов и уклон системы по периметру, места установки воронок.

Для начала нужно разметить места креплений, делать это нужно, соблюдая уклон будущего водостока.

Важно просчитать количество кронштейнов, наметить места фиксации вдоль крыши и по трубе, ведущей к канавке. Два держателя с противоположных углов кровли ставят под воронки (раструбы водосточной трубы). Правильное планирование способствует экономии материалов и точное представление объемов закупки комплектующих.

Строители используют готовые формулы для расчета многих показателей. Например, чтобы выбрать трубу необходимого сечения, учитывают наклон крыши и площадь кровельного ската.

Если она небольшая (до 50 м²) достаточно трубы диаметром около 80 мм, 90 мм – для кровли до 120 м². Для дома с площадью крыши свыше 125 м² потребуются трубы сечением от 100 мм.

Воронки и остальные комплектующие подбираются под эти параметры.

В схеме должны быть отражены все элементы:

1. Количество желобов и воронок зависит от периметра и конфигурации кровли.
2. Количество кронштейнов – примерно 15-17 на 10 м периметра.
3. Чисто воронок, отводов и сливных труб одинаковое.
4. Минимум 2 заглушки (устанавливают на верхнюю точку или начало желоба, 1 можно разрезать пополам).
5. Количество колен пропорционально схеме отвода.
6. Число поворотных элементов и углов зависит от конфигурации крыши (минимум 4).
7. Соединительных муфт в 2 раза меньше, чем самих желобов.

К стене водосток будет крепиться хомутами, их количество зависит от длины трубы.

Практика показывает, что число вертикальных водосточных труб должно быть примерно 1-2 на каждые 20 м периметра крыши. Их часто ставят по углам или выводят к началу дренажной канавы. Под вертикальные части канализационной системы достаточно труб от 50 мм.

Концы водосточной трубы, как правило, оформляют коленом отвода, направляющим струю от стены (фундамента) в нужном направлении. Для разметки кронштейнов (держателей желобов) на фасаде натягивают веревку между саморезами, делают уклон и отмечают места фиксации.

Особенности изготовления ливневой канализации

Схема проста и понятна, но стоит вникнуть во все подробности того, как сделать как сделать водосток с крыши из полимерных труб для канализации. Желоба не должны быть ближе 10 см к стене. Специалисты устанавливают их разными способами:

• на лобовую планку карниза,
• на край стропильной системы,
• на саму кровлю.

По бокам желоба стыкуются соединительными скобами, под которые куски трубы укорачиваются на 5 см, чтобы не нарушить расчеты конструкции. Соединительную деталь фиксируют саморезами и обрабатывают отверстия силиконовым герметиком. Готовые желоба устанавливают на заранее подготовленные кронштейны серповидной формы, если брали круглые трубы на водостоки для крыши.

Усиками на кронштейнах зафиксируйте края желобов или вставьте распорки. Это необходимо, чтобы края не деформировались под воздействием перегревания на солнце или при переохлаждении морозной зимой.

Вертикальную часть водостока монтируют после установки горизонтальных желобов.

После закрепления горизонтальной части слива воды, завершают путь ливневого оттока монтажом вертикальных труб. Их крепят к фасаду постройки хомутами или кронштейнами соответствующей формы через равные промежутки – не более 75 см.

Вода направляется из желобов посредством самодельных воронок или готовых  раструбов.

Для герметичности конструкцию в местах соединения канализационных труб саморезами лучше продублировать кусочками резины или вскрыть точки перфорации герметиком.

При большом вылете старой кровли от стены дома возможно крепление желобов непосредственно под ее края. Желоба должны заходить под жесткий кровельный материал примерно на 1/3, чтобы они эффективно «ловили» стекающие атмосферные осадки.

Как правильно сделать водосток с крыши своими руками

Важное правило успешного монтажа водостока с крыш – соблюдение технологии и составление точных расчетов. На примере пошаговой работы рассмотрим все тонкости сооружения самодельной ливневой канализации с крыши.

1. Полимерные трубы закрепляем, размечаем и распиливаем пополам по намеченной линии разреза. В большинстве случаев подходят коричневые канализационные трубы Ø110 мм. Для этих целей используют болгарку или универсальный инструмент с насадкой под полимеры. Шаблоны ускорят быструю разметку желобов. Заглушку для верхнего конца желоба тоже разрезать пополам, не следует распиливать только входные патрубки, оставляя до 20 см.
2. Готовые желоба под водосток нужно закреплять на стене или опорных стропилах кронштейнами. Лучше приобрести готовые держатели, но несложно сделать и самостоятельно по предложенному образцу. Подойдет листовой металл, но ковка будет надежнее.
3. На резьбовых элементах крепятся готовые кронштейны, начиная с верхнего края с уклоном к нижним вертикальным стоякам ливневых отводов. Начинаем с разметки между крайними точками фасада, забив гвоздики для натяжения бечевки для разметки. После проверки горизонтали делаем смещение одного конца немного вниз – для уклона.
4. Держатели монтируются с равным интервалом в пределах полуметра или немного больше. Аналогично крепятся хомуты вертикальных труб под слив, последний фиксирует нижнее колено, отводящее струю ливневой канализации. От фасада вся конструкция должна отстоять на 10-15 см.
5. Желоба из канализационных труб укладываем на серповидные кронштейны и выполняем крепление (клей, алюминиевая клипса). От протекания после перфорации защитит герметик. На краях фиксируем заглушки тем же способом.
6. Воронки или раструбы вертикального востока устанавливается без клея, а герметизацию делаем резиновыми прокладками от полимерных тройников.

Вертикальный водосток монтируется сверху и выравнивается по вертикали, затем закрепляется хомутами. Особенно тщательно соединяем колена на поворотных участках. В воронки вкладываем металлическую сетку, чтобы опавшие листья и другой растительный мусор не забивался в трубы.

Сооружаемый своими руками водосток из канализационных труб – экономичный способ обустройства отвода атмосферных осадков с кровли. При правильном подходе к делу он прослужит многие годы без потребности в замене отдельных фрагментов или всего желоба по периметру крыши. Надежная конструкция будет справляться с функциональной нагрузкой, сохраняя дом от неконтролируемой талой и ливневой воды.

Источник: http://teplosila-tambov.ru/vodostok-iz-kanalizacionnyx-trub-svoimi-rukami.php

Водосточная система из канализационных труб пвх

Неважно, идет ли строительство дачи или загородного дома в любом случае при монтаже кровли требуется спроектировать водосточную систему. Она необходима для отвода дождя или воды, которая возникает в процессе таяния снега. Без этой системы вода будет попадать на стенки и фундамент.

В результате портиться облицовка дома и ее основание. Водосточная система продается готовой конструкцией, но ее стоимость не очень дешевая. Для такой деятельности отлично подходят канализационные трубы. Они стоят не очень дорого.

Установить конструкцию сможет любой человек, имеющий небольшие знания в строительстве.

Для чего нужен водосток

Водосточная конструкция предназначена для отвода воды от стенок и фундамента при дожде и при таянии снега. Такие воды нужно отводить подальше от сооружений, чтобы вода их не разрушала. Водосточная конструкция имеет еще и дополнительную функцию. Она может стать хорошей декорацией дома.

Строим водостоки

Готовая водосточная конструкция продается в строительных магазинах. Она выглядит как конструктор, который сможет собрать человек, имеющий небольшие навыки в строительстве.

Преимуществом готового конструктора является красивый внешний вид.

Ее можно подобрать по цветовому предпочтению и фактуре. В результате такая конструкция станет отличным декоративным украшением.

Технология обустройства водостока

Водосток можно сделать самостоятельно из более дешевых материалов. Самым распространенным вариантом является изготовление водостоков и ливневок из канализационных труб, изготовленных из полимера. Они имеют красивый внешний вид и не потребуют больших финансовых затрат. Такие трубы реализуются в обычных хозяйственных магазинах. С материалом очень просто работать.

Главным преимуществом трубок из полимера считается их длительные эксплуатационные свойства. Ведь они предопределены для канализации при строительстве. Как известно, в данных трубах протекают негативные по химическому составу стоки. Дождь и снег проще по своему составу, поэтому такие трубки будут служить долгие годы.

При возведении водосточного сооружения своими руками потребуется подготовить следующие элементы:

• желоба – для их изготовления отлично подходят безнапорные канализационные трубки из полипропилена, имеющие диаметр 11 см.
• водосливные трубки – для них потребуется подготовить канализационные трубы, имеющие сечение 5 см.
• тройники – необходимы для объединения трубок. У них должно быть сечение в 11 см на входе и 5 см на выходе.

Высчитываем требуемый материал

Изготавливаем проект, на котором будет видно, сколько строительного материала понадобится для обустройства водосточного сооружения.

Вначале измеряем весь периметр крыши. Из этого расчета будет видно требуемое количество желобов. Не стоит забывать, что желоба представляют собой распиленную на равные части трубку. Поэтому трубки для создания желобов требуется приобретать в два раза меньше, чем метраж периметра кровли.

Устанавливаем водосток

Теперь можно начинать устанавливать водосточную конструкцию. Ее монтаж осуществляем в соответствии требуемому алгоритму.

 Этап 1

Перед началом монтажа подготавливаем материал. Разрезаем по нужным размерам канализационные трубы. При распиливании желобов лучше воспользоваться деревянным шаблоном, который следует заранее подготовить.

 Этап 2

В местах присоединения желоба с водосточной трубкой требуется оставлять входные патрубки. Они представляют собой цельную не распиленную трубу, имеющую длину 15 — 20 см.

 Этап 3

Следующим этапом является размещение кронштейнов. Для их крепления потребуются опорные стропила. Такие элементы можно купить в магазине либо сделать самостоятельно. Для этого понадобится крепкий листовой металл.

Монтаж начинается с самых крайних кронштейнов на каждой стенке. Вначале устанавливаются крепления для желобов. При этом следует обеспечить небольшой уклон, который позволит легко стекать дождю или талому снегу.

Обычно такой наклон составляет 1 см на каждый метр. После этого натягивается шнур, который крепиться за крайние кронштейны. Это необходимо, чтобы закрепить дополнительные крепежные элементы.

Их устанавливают через каждый метр.

 Этап 4

После установки крепежных элементов для желоба, начинаем монтировать крепление для водосточных трубок. Следует учитывать, что эти трубки должны находиться на расстоянии 10 см от стенок. Поэтому используемые крепежные элементы должны обеспечивать это условие.

 Этап 5

Основной этап установки водосточной системы. Монтируем желоба и закрепляем их между собой при помощи специального клея или клипс, изготовленных из алюминия. Во втором случае следует использовать герметик. Им смазываются все стыки.
Все остальные стыки также крепятся при помощи герметика.

Источник: http://postroimdomsami.ru/vodoprovod-i-kanalizatsiya/vodostochnaya-sistema-iz-kanalizacionnyx-trub.html

Как сделать водосток своими руками: выбор материала и процесс изготовления

В строительных магазинах можно найти массу вариантов готовых водоотводящих систем, однако стоимость их высока. Узнав, как сделать водосток своими руками, можно изготовить такую конструкцию из стальных листов с различным типом покрытия. Обойдется она недорого, а служить будет также надежно, как сделанная на производстве.

Материал для водостоков

Выбранный материал должен отличаться прочностью, долговечностью и устойчивостью к воздействиям внешней среды – осадкам, перепаду температур и ультрафиолетовым лучам.

В той или иной степени этим требованиям отвечают:

1. Листовая оцинкованная сталь – бюджетный вариант, активно используемый для создания желобов водоотводящих систем. Его недостаток – не слишком высокая прочность, конструкцию можно повредить ломом во время чистки от наледи.
2. Металл с полимерным покрытием. Отлично подходят для строений, крыша которых покрыта металлочерепицей, поскольку легко подобрать подходящий по цвету материал. Устойчивость к низким температурам и коррозии делают стальные желоба с защитной пленкой из полимера неплохим выбором. Единственный минус – ощутимый шум, который возникает в момент прохождения вод по желобам.
3. Окрашенная листовая сталь. Такие конструкции потребуют периодического обновления покрытия. Не слишком удачный выбор для домов, крытых мягкой кровлей – попадающие вместе с дождевой водой в желоба абразивные частицы постепенно разрушат металл.
4. Пластик. Прочный и устойчивый к коррозии материал, изделия из которого достаточно легко собрать. Конструкция устойчива к ультрафиолету, не разрушается абразивными частицами, кислотными осадками. Не шумит.
5. Медь и сплав цинка и титана. Отличаются долговечностью, прочностью и надежностью, однако стоят весьма дорого.

Основные элементы водоотводящей системы

Водосточная система любого типа состоит из стандартных элементов, каждый из которых отвечает за конкретную задачу:

1. Желоба. Стекающая с крыши вода поступает в желоба, расположенные по периметру здания.
2. Водосточные трубы. Из желобов стоки по трубам отводятся вниз.
3. Воронки. Соединяют вместе желоба и трубы.
4. Заглушки. Элементы, которые контролируют скорость стекания осадков, служат ограничителями.
5. Переходники и муфты. Детали, с помощью которых прямые участки конструкции соединяются вместе.
6. Тройники, колена, угольники. Используются для распределения вод, приближения водосточных труб к поверхностям стен, для углов.
7. Кронштейны и держатели. С их помощью закрепляют желоба.
8. Хомуты и штыри – крепеж для труб.

Проектируя водостоки для крыши частного дома своими руками, принимают во внимание:

1. Диаметр желобов и труб. В каждом случае их подбирают индивидуально, учитывая площадь кровли, обильность осадков в регионе, угол наклона скатов. Средние параметры для небольших строений (дачных домов, гаражей) – d желоба 7-11,5 см, d трубы – 5-7 см; для коттеджа или дома средней площади – d желоба 11,5-13 см, d трубы 7,5-11 см.
2. Расположение водосборных и водоприемных элементов. Схема зависит от типа кровли и длины свеса. Трубы, как правило, устанавливают в углах здания.
3. Количество материалов. Для точного расчета потребуется высчитать общий метраж желобов (периметр строения и небольшой запас примерно в 5 %). Количество воронок и труб нужно определить самому, ориентируясь на длину стен – их устанавливают на расстоянии 10 м друг от друга. Длина трубы зависит от высоты здания (от уровня почвы до свеса). Распределительные, угловые и соединительные части конструкции определяют индивидуально, принимая во внимание конфигурацию своего дома.

Изготовление водостоков из стальных листов

Водостоки из оцинкованной стали – наиболее популярный и бюджетный вариант. Для изготовления водоотводящей системы можно использовать листовой металл с полимерным покрытием, отличающийся большей устойчивостью ко внешним воздействиям, порядок работ останется тем же.

Материалы и инструменты

Для создания водостока своими руками потребуются:

• листовой материал толщиной 0,5 мм;
• молоток;
• плоскогубцы;
• ножницы по металлу;
• маркер для разметки.

При выполнении работ нужно принимать во внимание, что ширина заготовки должна быть больше диаметра трубы на 1,5 см – этот зазор нужен для соединения элементов.

Труба

Инструкция по изготовлению трубы:

1. На металлическом листе выполняют выкройку, исходя из вычисленных ранее параметров. С одного края, идущего по длине листа, нужно провести прямую линию на расстоянии 0,5 см, с другого – с отступом в 1 см.
2. С помощью ножниц вырезают деталь.
3. Участок с отступом в 1 см с помощью плоскогубцев загибают под углом 90 °, второй край также загибают, но под небольшим углом.
4. Заготовку сворачивают в форме трубы, при этом оба загнутых края должны войти один в другой.
5. Используя молоток, трубу слегка приминают, чтобы придать ей форму и упростить соединение со следующим элементом.

Желоб

Как правильно самостоятельно сделать полукруглый желоб? В идеале, для этой работы нужно специальное оборудование, поскольку без него изделие будет иметь неровную форму, однако при его отсутствии можно попробовать обойтись своими силами.

Из металлического листа вырезают заготовку, накладывают ее трубу или ствол дерева нужного диаметра и с помощью киянки придают заготовке требуемую форму.

Воронка

Деталь состоит из двух разных по диаметру труб стакана, диаметр которого должен быть равен диаметру трубы. Составные части делают самостоятельно, используя описанный выше способ, однако при изготовлении края должны развальцовываться не внутрь, а наружу.

Однако делать воронки самостоятельно не рекомендуется – не имея соответствующих навыков, изготовить их качественно не получится.

Монтаж самостоятельно сделанной водоотводящей системы

Когда все элементы готовы, приступают к сборке водоотвода.

Монтаж может быть осуществлен различными способами, выбор метода зависит от креплений и времени года, когда проводятся работы.

Желательно устанавливать водоотводящую систему еще до того, как была покрыта крыша. Наиболее надежный и удачный способ – установка на стропило или наружную перекладину скатной крыши. Это позволяет защитить подвесные крепежные конструкции от дождя, закрыв их планкой карниза.

Если кровля уже установлена, пользуются другим методом.

Порядок работ

Сначала крепят кронштейны, которые будут поддерживать сточные желоба. Их располагают через каждые 55-60 см, при этом уровень должен снижаться в сторону слива. Держатели следует устанавливать так, чтобы свес кровли заходил примерно на треть полукруга, оставшиеся две трети будут собирать стекающую с крыши дождевую воду.

Для установки кронштейнов на деревянной планке карниза под нужным уклоном пользуются таким методом:

1. Монтируют самый высоко расположенный держатель.
2. Устанавливают кронштейн, находящийся на самой низкой точке (наклон увеличивают на 5 мм каждый метр). Если не выдерживать рекомендуемый угол наклона, отвод воды будет затруднен, могут появиться протечки.
3. Два установленных кронштейна соединяют тонкой веревкой, по стене вдоль веревки проводят линию.
4. На нужном расстоянии устанавливают остальные поддерживающие элементы, располагая их по отмеченной линии.

После этого проводят установку желоба, на край, расположенный выше всего, ставят заглушку. В местах соединения с желобом трубы вырезают отверстие под воронку, и устанавливают последнюю.

После этих работ приступают к монтажу сточных труб. Для закрепления их вдоль стены используют хомуты.

Если на участке имеется ливневая канализация, трубу отводят к ней. При ее отсутствии, в случае отвода воды в почву, трубу располагают на расстоянии 30-35 см над уровнем грунта.

Советы и рекомендации

Чтобы система не забивалась опавшими листьями, на желоба желательно установить защитные сетки. Они не будут препятствовать сбору воды, но защитят желоба и трубы от крупного мусора.

В готовых системах такая защита почти всегда поставляется в комплекте, а при самостоятельном изготовлении водоотводящей системы ее просто сделать своими руками.

Для этого потребуется металлическая сетка в рулонах. Нарезав полосы, ширина которых чуть превышает диаметр желоба, ее фиксируют на элементах отводящей системы с помощью обычных пластиковых хомутов.

И готовый, и сделанный своими руками водоотвод требуется регулярно осматривать и очищать от загрязнений. Даже металлическая сетка не защитит конструкцию от попадания внутрь грязи, пыли, мелкого сора. Накапливаясь, они могут затруднять отток воды или образовывать засоры в трубах. Это может привести к тому, что вода будет попадать на стены дома и размывать фундамент.

Узнав, как правильно сделать водостоки для крыши своими руками, можно существенно сэкономить, если выполнить все работы по изготовлению и установке произведенной системы самостоятельно.

При этом важно тщательно соблюдать технологию проведения работ, а при составлении схемы монтажа точно проводить замеры.

Выполненная по всем правилам конструкция будет надежно справляться с задачей и прослужит долгие годы.

Источник: http://stroypomochnik.ru/kak-sdelat-vodostok-svoimi-rukami-vybor-materiala-protsess-izgotovleniya-osobennosti-montazha-gotovoj-sistemy/

Как сделать водосток из канализационных труб своими руками

Водостоки для крыши своими руками из канализационных труб

Для сбора талой и дождевой воды применяют специальную систему труб, называемую наружными водостоками. Изготавливают водостоки из оцинкованной стали и пластиковых труб.

Однако стоимость готового изделия из этих материалов сравнительно высока. Более дешевые системы водостоков можно изготовить из канализационных труб. По функциональности такие водостоки не будут уступать системам из оцинковки или пластика, однако цена на них будет ниже.

Рассмотрим, как сделать водостоки из канализационных труб более подробно.

Особенности водостоков из различных материалов

Изначально водостоки изготавливали из металла, наиболее практичным материалом является оцинкованная сталь. Система, выполненная из нее, долговечна. Труба устойчива к воздействию окружающей среды и практически не подвержена коррозии, единственным недостатком этого материала является высокая шумность (очень хорошо слышно, как стекает вода по такому трубопроводу).

Пластик – очень практичный и удобный материал для изготовления труб. Он устойчив к воздействиям окружающей среды, прекрасно выдерживает сильные перепады температур, и обладают хорошей шумоизоляцией.

Единственным недостатком пластиковых труб является их низкая устойчивость к статическим нагрузкам – на эти трубы лучше не наступать, так как они могут треснуть. Хотя такой недостаток достаточно быстро устранить, заменив треснувший участок трубы.
Канализационные трубы. Водосток, выполненный из них наиболее экономичен.

При надлежащем уходе трубы, выполненные из этого материала способны эксплуатироваться до 10 лет, после чего нужно проводить их замену.

Цвет канализационных труб

Для того чтобы облегчить правильность выбора трубопроводов отвода канализационных вод, канализационные трубы выпускаются различных цветов: белые, сере и коричневые. Отметим, что водосточные системы бывают двух видов: внутренние (используют для плоских крыш) и наружные (используют для покатых крыш). Рассмотрим, более детально, что означает каждый цвет канализационной трубы:

• Белые канализационные трубы – предназначены для монтажа внутри жилого помещения, выдерживают высокие температуры, а также незначительные отрицательные, прекрасно поглощают шум стекающей воды. Для применения таких труб в системах отвода сточных вод климат окружающей среды должен быть мягким.
• Серые канализационные трубы – также как и белые используются внутри помещений, эксплуатировать эти трубы можно только при температурах выше нуля. Также серые трубы менее прочные, чем канализационные трубы, окрашенные в другие цвета. Для системы водостока эти трубы подойдут к применению только в местах с мягким климатом. Так как к низким температурам материал, из которого изготовлены серые трубы, чувствителен к низким температурам, то желоба от накопившегося снега лучше очищать регулярно.
• Коричневые канализационные трубы – в отличие от белых и серых имеют толстую стенку. Эти трубы обладают повышенной устойчивостью к морозам. При этом использовать их при относительно высоких температурах не рекомендуется. Водосточные системы из таких труб отлично будут отводить воду от растаявшего снега или льда. Применение таких труб в качестве водосточных наиболее удобно при умеренном климате, который характеризуется сильными морозами.

Источник: http://o-trubah.com/klassifikaciya-trub/kanalizacionnye-truby/kak-sdelat-vodostok-iz-kanalizacionnyx-trub-svoimi-rukami/

Трубы для дренажа и ливневой канализации своими руками

В строительных магазинах предлагают уже готовые решения, но цена их достаточно высока. Поэтому можно сделать своими руками систему желобов для отвода ливневых вод – водосток из канализационных труб.

Эти трубы, как правило, располагаются по всему периметру крыши, собирая и транспортируя сточные воды вниз, не контактируя с внешними стенами жилища. Далее вода направляется в емкости для сбора воды или дренажную канаву.

Поэтому водосток является чрезвычайно простой, но и достаточно полезной конструкцией, обеспечивающей отвод воды в заданном направлении.

Попытки экономии

Для того чтобы осадки не скапливались во дворе, можно своими руками соорудить водосточную систему

Владение собственным домом предполагает большую ответственность за его состояние и работы по уходу за территорией. Для того чтобы осадки не скапливались во дворе, можно своими руками соорудить водосточную систему, которая позволит защитить ваше жилище от негативного воздействия влаги.

Водосток – система желобов, которая является направляющей для сточных вод крыши дома и талых вод у фундамента.

Применяется для предотвращения появления грибка, плесени или следов гниения по стенам и фундаменту дома, сохраняя в первозданном виде декоративные покрытия.

Важность монтажа такой системы недооценивать не стоит, нужно лишь определиться с материалами, которые необходимо использовать при установке.

Специалисты рекомендуют в качестве желобов водостока выбирать пластиковые канализационные трубы.

Выбор обуславливается наличием в строительных магазинах труб разного диаметра, а огромный ассортимент пластиковых переходников позволяет решить проблему их соединения.

Пластик имеет небольшой вес, достаточно легко монтируется, кроме того, пластиковые трубы можно покрасить в один цвет с крышей дома.

Начало работ

Количество материалов напрямую зависит от площади кровли, поэтому нужно измерить её длину и ширину

Любую работу стоит начинать с составления плана и вычисления необходимого количества материалов и инструментов. Количество материалов напрямую зависит от площади кровли, поэтому нужно измерить её длину и ширину.

Если форма кровли сложная, то общая площадь кровли будет состоять из суммы площадей всех небольших фрагментов. Таким образом, рассчитывается общий периметр крыши, а также количество необходимых материалов.

Но стоит учитывать тот факт, что полученное число нужно поделить пополам, ведь канализационную водосточную трубу также придется разделить на две половины в продольном сечении.

Следующим шагом является расчет необходимого количества стояков. Специалисты рекомендуют выбирать расстояние между стояками не более 5 метров. Когда все стояки перенесены на план работ, нужно определиться с высотой водосточный трубы.

Для этого придется измерить расстояние от карниза до поверхности земли. Это число нужно умножить на количество деталей для определения искомой длины.

Также надо учитывать точное количество тройников, которые обеспечивают соединение желобов и стояков.

Изготовление желобов

Самым распространенным является диаметр водосточных труб 110 миллиметров. Поэтому именно такие трубы надлежит использовать при создании дренажной системы. Разделить трубы в продольном сечении можно, используя болгарку.

Защитный кожух болгарки желательно снять, так как после окончания работ он забрызгается расплавленными частичками пластика. Либо использовать диск большого диаметра с алмазным напылением, в этом случае вместо расплавленного пластика при производстве работ будет выходить мелкая пластиковая стружка.

Для обеспечения ровной линии отреза необходимо использовать подручные крепления или направляющие.

Кронштейны для крепления желобов

Кронштейны используются для надежной фиксации желобов водостока. Их размеры и форму определяют размер и форма желоба. Кронштейны также можно приобрести в строительном магазине и изготовить своими руками. Как правило, в качестве кронштейнов используются небольшие полосы прочного металла.

Кронштейны крепятся: к обрешетке кровли, на лобовую доску или на стропильные ноги. Крепление к обрешетке кровли по праву считается наиболее правильным методом крепления водосточных труб. Работы производятся при монтаже крыши, а в качестве фиксатора используют два удлиненных хомута.

Крепление кронштейнов на лобовую доску производится лишь после завершения монтажных работ кровли. Кронштейны можно закрепить без дополнительного демонтажа отдельных элементов кровли.

После выбора вида крепления кронштейнов можно приступить к их монтажу, обязательно учитывая следующие рекомендации:

• Свес должен выходить на 30-60% относительно ближайшей дренажной системы;
• Желоб должен иметь уклон в сторону дренажа или другую необходимую сторону слива воды с крыши. Уклон определяется расстоянием: на каждый погонный метр – 1 сантиметр уклона;
• Края желоба системы водостока должны быть ниже кромки плоскости крыши.

Специалисты рекомендуют осуществлять монтаж в следующей последовательности:

• Наметить и зафиксировать два крайних кронштейна, соблюдая уклон;
• Натянуть между ними строительную нить;
• По этой нити крепить оставшиеся кронштейны на расстоянии, не превышающем 50 сантиметров;
• Зафиксировать пластиковые переходники, которые являются сливными воронками водостока;
• Установить желоба.

После того как конструкция из зафиксированных желобов уложена на кронштейны, нужно вставить переходные патрубки в тройники, которые в дальнейшем будут являться воронками. Патрубки также необходимо обработать герметиком.

На верхнюю часть системы, которая находится непосредственно у крыши, необходимо поставить заглушку, выполненную в виде полумесяца для обеспечения одностороннего движения ливневых вод по направлению к дренажной канаве.

Установка стояков

Нижнюю часть стояка, как правило, следует соединить с трубой ливневой канализации или направляющими трубами с дренажной канавой

Установка стояков по характеру работ полностью идентична установке желобов. При необходимости использования переходника требуется стыки тщательно обработать герметиком. Монтаж стояков надлежит осуществлять по следующим нормам:

• Расстояние между стеной дома и трубой следует выдерживать не менее 10 сантиметров;
• Стояк фиксируется при помощи удлиненных хомутов;
• Установка трубы осуществляется снизу вверх;
• Крепеж должен располагаться с шагом 1,5 метра;
• Верхняя труба используется в качестве воронки, поэтому при её монтаже обязательно использовать герметик.

Нижнюю часть стояка, как правило, следует соединить с трубой ливневой канализации или направляющими трубами с дренажной канавой. Если ливневая канализация отсутствует, то своими руками надлежит выполнить колено, под которое устанавливается емкость для сбора воды.

Водосток из канализационных труб своими руками практически завершен. На завершающем этапе предполагается защита водостока от попадания крупного мусора.

Это требуется для предотвращения засорения системы слива. Пластиковую сетку своими руками при помощи хомутов фиксируют, ориентируясь на размеры трубы. После этого укладывают в желоба.

Такой фильтр надежно защитит систему от опавших листьев и прочего мусора.

Водосток для плоской крыши

Водосток из канализационных труб для плоской крыши имеет свои особенности. Плоская крыша характеризуется отсутствием скатов, поэтому монтаж системы водостока надлежит выполнять иначе.

Плоские крыши, как правило, оборудованы внутренней водосточной системой. Уклон такой крыши располагается к центру дома, именно там и достаточно установки своими руками одной воронки.

Воронка жестко фиксируется к стяжке под гидроизоляцию и соединяется с трубой внутренней водосточной системы.

Профессионалы советуют:

• Воронку водостока необходимо располагать на самом низком участке плоской крыши;
• Чаша воронки не должна опираться на теплоизоляцию. В качестве прокладки используется деревянный брус, заранее обработанный антисептиком. Воронка фиксируется на брус;
• Выпуск воронки должен находиться выше точки промерзания. Это исключает образование ледяных пробок. Существует возможность монтажа воронки с электрообогревом, хотя это дорогое удовольствие. Кроме того, если расстояние от крыши до обогреваемого помещения более одного метра, надлежит прогревать и горизонтальный водосток. В другом случае, при образовании ледяной пробки утеплитель будет являться термосом и достаточно надолго сохранит лед. Это условие препятствует нормальному удалению влаги с плоской крыши.

Правильно собранная и установленная система водостока является надежной защитой стен и фундамента жилища от разрушительного воздействия влаги. Наиболее простым вариантом является покупка уже готового комплекта в специализированных строительных магазинах.

Но из-за достаточно высокой цены наиболее рациональным решением является монтаж дренажной системы из обычных пластиковых канализационных труб.

Стоит лишь следовать приведенным выше инструкциям и не пренебрегать правилами техники безопасности при производстве работ по монтажу дренажной системы.

Источник: https://vodakanazer.ru/kanalizaciya/livnevaya-kanalizaciya/vodostok-iz-kanalizacionnyx-trub.html

Водосток из канализационных труб своими руками

Эксплуатация жилых помещений на даче не обходится без обустройства водостока. Что это такое хорошо знают строители. А хозяевам, впервые столкнувшимся с проблемой правильной организации отвода атмосферных осадков с крыш, двора и всего участка, необходимо усвоить некоторые азы, связанные с ливневой канализацией.

Любая канализационная система подразумевает прокладку целой системы, состоящей из водоприёмников, желобов и труб. В зависимости от предназначения элементы системы находятся снаружи либо вкапываются в грунт ниже точки его промерзания.

Предназначение водостока

Конструкцию, предназначенную для сбора воды по периметру крыши, называют водостоком. Промышленностью выпускаются уже готовые желоба для установки на крышу, оснащённые специальными креплениями, облегчающими сборку.

Но так как их стоимость может быть достаточно высокой, некоторые хозяева экономят на желобах и приобретают вместо них пластиковые канализационные трубы. Бюджетный водосток собирается из труб, разрезанных пополам с помощью ножовки или болгарки.

У пластиковых труб для канализации сразу несколько достоинств:

• это недорогой строительный материал;
• пластик прочный и надёжный;
• вся система прослужит хозяевам несколько десятков лет;
• трубы устойчивы к агрессивному воздействию окружающей среды.

Основная задача для водостока заключается в предохранении стен и фундамента от прямого попадания талой и дождевой воды. Если осадки, стекающие с покатой крыши, окажутся на стенах и фундаменте, они в скором времени начнут разрушаться от повышенной влажности.

Грамотно устроенный водосток продлит срок эксплуатации любых строений. А в сочетании с ливневой канализацией он обеспечит комфортную загородную жизнь в частном доме – хозяевам не придётся дополнительно заботиться об уничтожении сырости в подвальных помещениях, целости фундаментов и стен, а также сохранности дорожек и дворового покрытия.

Основные параметры выбора

Канализационные трубы – это практичный строительный материал, очень удобный в сборке.

• В ассортименте строительных магазинов присутствуют всевозможные переходники и сгоны – хозяевам будет легко подобрать все, необходимые для работы элементы конструкции. А уже готовый водосток можно без проблем покрасить в цвет, идеально подходящий к фасаду строения.
• Чтобы не путаться с расчётами точного количества осадков в конкретной местности, можно приобрести трубы по усреднённым параметрам. Единственное, что потребуется от хозяев – это измерить периметр всей крыши и высоту здания, чтобы определиться с длиной водостока. Необходимо учесть, что каждый отрезок трубы будет разделён пополам на две отдельных детали. А, значит, в конечном итоге труб следует приобрести в два раза меньше.
• Средние размеры труб, подходящие для большинства регионов в умеренной климатической зоне:
• Для слива (вертикальной конструкции) необходимы трубы диаметром в 5 сантиметров. Разрезать их не нужно, они устанавливаются целыми.
• Для обустройства желобов подойдут пластиковые трубы диаметром 11 сантиметров. Их можно безбоязненно разрезать пополам – осадки будут отводиться достаточно быстро и без потерь (протекания на стены и фундамент).
• Дополнительно к комплекту труб приобретаются тройники, облегчающие монтаж всей конструкции.

Инструменты и материалы

Для работы понадобятся следующие материалы:

• трубы диаметром 5 см;
• трубы диаметром 11 см;
• тройники с разным диаметром на выходах (по 11 см на двух входах и 5 см на одном выходе – к нему подключится вертикальный сток);
• переходники, если планируется отводить воду не вертикально, а под некоторым углом (например, для сбора осадков в специальную ёмкость);
• кронштейны для подвешивания желобов (по одному на каждые 50-60 сантиметров);
• хомуты для крепления вертикальных стоков (по одному на каждые 1,5-1,8 метра);
• герметик для промазывания всех стыков (универсальный или для наружных работ).

Необходимые для сборки инструменты:

• болгарка;
• специальный круг с алмазным напылением и сегментами, обеспечивающий качественную и безопасную резку труб (из-под диска будет выходить исключительно мелкая стружка, остывшая до низкой температуры);
• можно также использовать электрический лобзик или кусок ножовочного полотна (это самый бюджетный инструмент);
• строительный шнур (используется для определения уровня крепления кронштейнов);
• отвёртка для работы с шурупами.

Конструкцию удобнее монтировать на земле. Но если уже установлены кронштейны, хозяевам придётся работать на крыше. Принцип сборки будет одинаков в обоих случаях.

Пошаговая инструкция

Монтаж водостоков состоит из двух важных этапов:

• установки желобов;
• укрепления вертикальных стояков (в среднем монтируется один стояк на каждые 5 метров желобов).

Перед покупкой строительных материалов необходимо набросать схематический план всей системы, учитывая технические требования:

• расстояние между стояками;
• количество тройников (оно напрямую зависит от количества стояков);
• количество хомутов и кронштейнов.

Сборка желобов осуществляется в таком порядке:

• Распиливаются трубы диаметром в 11 сантиметров. Для работы используется ножовочное полотно, электрический лобзик или болгарка. На трубу крепится с помощью скотча длинная линейка, служащая направляющей!
• Чтобы обеспечить максимальную прочность конструкции, необходимо оставить не распиленными участки перед стояками. Это примерно 15-20 сантиметров в обе стороны от стояка.
• С помощью шурупов и отвёртки укрепляются кронштейны. Это делается тремя способами – на лобовую доску, обрешётку крыши или стропила.
• Закрепление на обрешётке можно выполнить только во время строительства крыши. Остальные два варианта позволяют произвести установку без демонтажа кровли в любой удобный для хозяев момент. Рекомендуется использовать промышленные кронштейны, уже готовые к сборке. Для экономии средств также можно использовать самодельные элементы из листового металла (жести).
• Точки расположения кронштейнов определяются с помощью строительного шнура – система должна иметь небольшой уклон в сторону слива (около 1 см на каждый погонный метр).
• Желоба склеиваются между собой либо используются готовые алюминиевые клипсы. Все стыки смазываются герметиком!
• С помощью переходных патрубков желоба выводятся в тройники.
• В верхней точке жёлоба устанавливается заглушка.

Если требуется монтаж стоков, проводятся дополнительные работы:

• Трубы крепятся к стене снизу вверх. В качестве креплений применяются хомуты. Рекомендуемое расстояние от стены – 10 сантиметров.
• Верхняя часть трубы подключается к тройнику. Герметичность стыков обеспечивается с помощью универсального герметика.
• Нижняя часть стоков выводится в ливневую канализацию, либо монтируется специальное колено для отвода влаги в специальную ёмкость для сбора воды.

На завершающем этапе необходимо защитить водоотвод от попадания крупного мусора. Для этого пластиковая сетка разрезается на куски, из которых сворачиваются рулоны. Крупноячеистая сетка фиксируется пластиковыми хомутами и укладывается в желоба – рулоны успешно заменяют промышленный фильтр.

Основные моменты и ошибки

Чтобы обеспечить правильную работу всей водосточной системы необходимо уделить внимание следующим моментам:

• для правильного отвода воды требуется выдержать уклон в сторону стояков;
• обеспечение гидроизоляции – важный момент, используется только универсальный или наружный тип герметика;
• водосток должен находиться ниже визуального среза кровли;
• крепление к обрешётке – самое правильное и надёжное для желобов, его рекомендуется выполнять удлинёнными кронштейнами на этапе строительства крыши.

Типичные ошибки обычно сводятся:

• к использованию для желобов труб малого диаметра (заготовка получается мелкой, и вода стекает мимо);
• к размещению выпуска стояков выше уровня промерзания грунта – система замерзает зимой (актуально при подключении к ливнёвке);
• к несоблюдению уклона;
• и к неправильной герметизации стыков.
• забитие канализации мусором. В таком случае необходимо воспользоватся прочисткой канализации гидродинамическим способом.

Эксплуатация

Для поддержания водостоков в рабочем состоянии требуется выполнять всего два простых правила:

• обеспечивать своевременную прочистку желобов от скапливающегося мусора;
• или снимать и промывать самодельные фильтры из крупноячеистой сетки.

Если система зимой промерзает, будет актуальной установка на вертикальные стоки подогревающего электрического кабеля. С ним водосток будет исправно функционировать круглый год.

Источник: http://greenologia.ru/eko-zhizn/sistemy/kanalizacia/sobrat-vodostok-iz-trub.html
