Водосточная система пластиковая монтаж своими руками

Назначение крыши над домом пояснять не нужно. Одна из функций — защита чердака или мансарды от осадков, т.е. от затекания воды. Но, стекая по скатам кровли, вода неизбежно попадает на стены и фундамент. В результате этого очень быстро разрушаются несущие элементы конструкции здания.

Избежать разрушительного действия воды можно посредством установки водосточной системы кровли. Прежде чем приступим к мастер-классу по монтажу водостоков, немного теории.

Виды водосточных систем

Система водостоков имеет два признака классификации, которыми определяется технология ее монтажа:

1. По способу изготовления – самодельная, промышленная.

Кустарного производства, т.е. самодельный водосток с крыши. В пользу этой системы говорят такие факты, как возможность сделать красивый и необычный водосток своими руками. Изготовление самодельной системы не сопряжено со значительными затратами. Кроме того, её можно монтировать по удобной для пользователя схеме. Безусловный недостаток в необходимости постоянного обслуживания, поскольку водостоки обычно делают из оцинковки, которая быстро прогнивает. Среди условных недостатков – сложность стыковки отдельных элементов и посредственный внешний вид.

Самодельная водосточная система

Заводского производства (фабричная). Этот способ предполагает выдерживание всех стандартов и параметров. Т.е., при необходимости можно без проблем стыковать различные элементы с разных поставок одного производителя.

2. По применяемому материалу – пластиковая, металлическая.

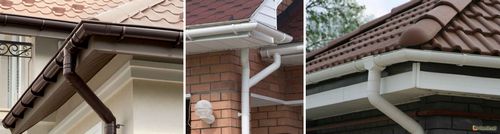

Пластиковая водосточная система

По способу установки выделяют клеевую систему (монтаж происходит с использованием клея) и безклеевую (монтаж на уплотнительных резинках).

Пластиковая водосточная система

Преимущества пластиковых водостоков:

• невосприимчивость к ультрафиолету. Качественная пластиковая водосточная система не выгорит в течении всего срока эксплуатации;

• не подвержены коррозии;

• клеевая система не требует ухода, поскольку используется метод «холодной сварки» в ходе которого соединение элементов происходит на молекулярном уровне;

• прочность;

• малый вес;

• рабочий температурный режим -40°С +70°С;

• простота монтажа;

• наличие разной цветовой гаммы;

• большое разнообразие комплектующих элементов позволяет создать водосточную систему нужной конфигурации, что делает ее незаменимой при монтаже на ломанные кровли.

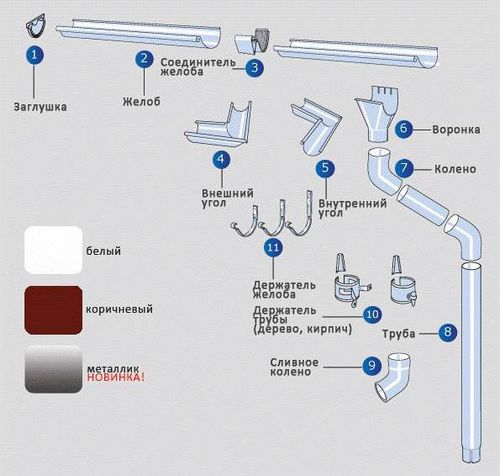

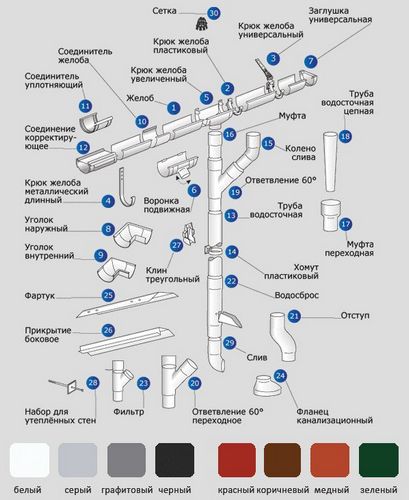

Пластиковая водосточная система — элементы и комплектующиеОбозначение конструктивных элементов ПВХ водосточной системы

Недостатки водостоков из ПВХ:

• пластик может разрушиться от механического воздействия. Поэтому такие системы нельзя устанавливать на высотных домах. Водосточная система из пластика монтируется только на малоэтажный частный дом;

• ремонтная непригодность. Разрушенный элемент невозможно восстановить;

• пластиковая система водоотвода с уплотнительными резинками требует периодической замены уплотнителей, что влечет за собой разборку/сборку элементов;

• высокий коэффициент линейного расширения.

Металлическая водосточная система

Водосточная система из металлического профиля имеет несколько разновидностей: оцинкованная, медная, оцинкованная с полимерным покрытием (окрашенная). Основное отличие между ними: стоимость и длительность эксплуатации. Внешний вид представлен на фото.

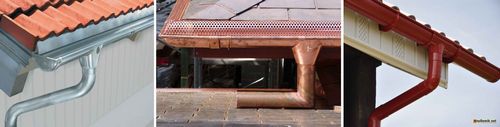

Металлическая водосточная система

Преимущества металлических водостоков:

• прочность;

• надежность;

• выдерживают значительные снеговые нагрузки и прочие воздействия внешней среды;

• не поддерживают горение;

• рабочий температурный режим -60°С +130°С;

• стабильность размеров.

Недостатки водостоков из металла:

• высокая стоимость;

• значительный вес всей системы;

• сложность монтажа;

• малый выбор цветов;

• появление ржавчины при повреждении защитного слоя (исключение — водосточная система из меди);

• незначительное количество элементов делает ее пригодной только для монтажа на крыши имеющие углы в 90°.

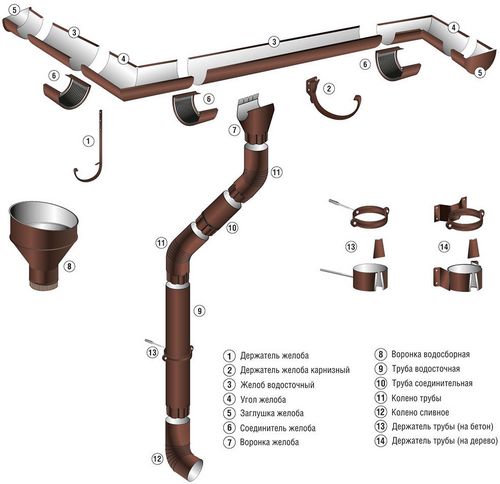

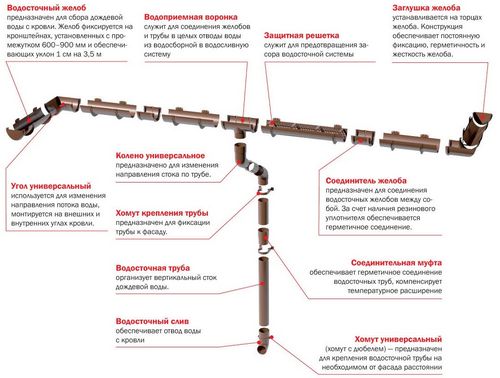

Металлическая водосточная система — элементы и комплектующиеЖестяная водосточная система — обозначение конструктивных элементов

Какая водосточная система лучше, пластиковая или металлическая, трудно ответить однозначно, всё зависит от конкретных условий эксплуатации и прочих факторов. В любом случае, выбор водосточной системы должен базироваться на показателях качества, а не цены.

С позиции этой классификации и будем рассматривать, как правильно смонтировать водосточную систему своими руками.

Монтаж водосточной системы — инструкция

Как и любой строительный процесс, технология монтажа водостоков включает в себя подбор системы, материала и расчетов.

Есть несколько вариантов водосточных систем в зависимости от их пропускной способности. Например, 100/75, 125/90, 150/110. Такая маркировка показывает соотношение диаметра трубы и желоба. Наглядно система круглого сечения 125/100 и квадратного сечения – на фото.

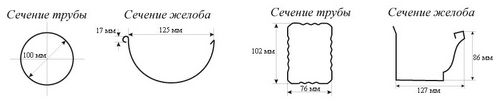

Водосточная система круглого и квадратного сечения

Такое разнообразие систем нужно для того, чтобы каждый пользователь мог выбрать ту, которая соответствует его потребностям.

Выбор водосточной системы

Чтобы правильно подобрать систему отвода воды нужно:

• ознакомиться с максимальным уровнем осадков в вашем регионе;

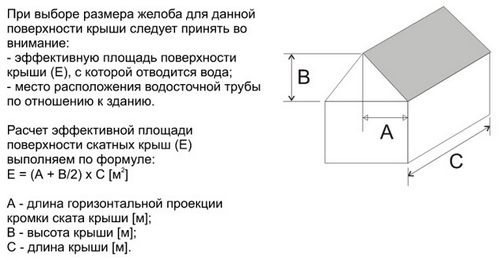

• рассчитать площадь ската (S). Не всех, а самого большого по размеру. Именно его размер будет определяющим для выбора желоба

S = (А+В/2) х С

Нюанс. Для плоских кровель (угол уклона не превышает 10°) формула приобретает вид
S = А х С

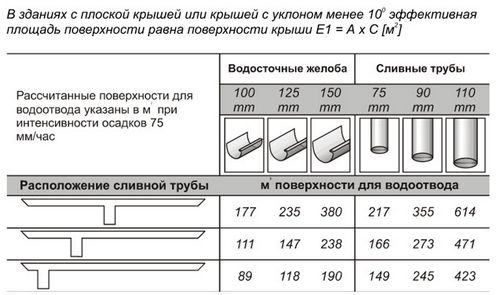

На основании этих замеров выбрать в таблице нужную систему.

После того как система выбрана нужно определить вид и рассчитать количество материалов. Для этого подготовим чертежи или схемы плоскостей с размерами. Они упростят расчет и затем и монтаж водосточной системы.

Расчет водосточной системы

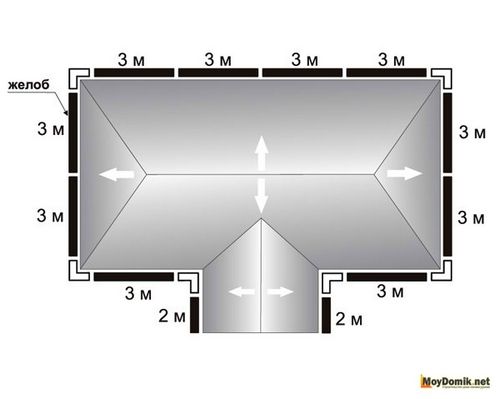

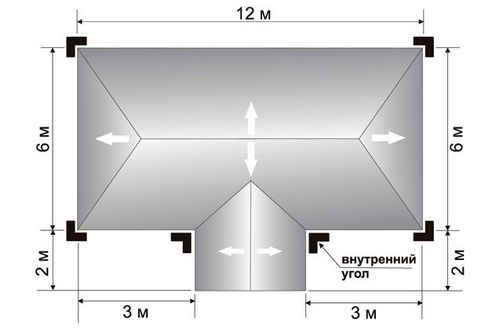

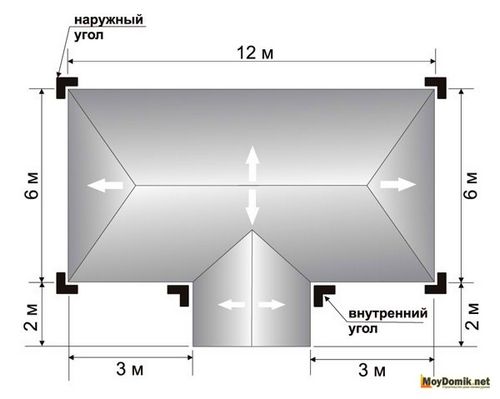

Проиллюстрируем на примере дома, как рассчитать количество материалов для устройства водосточной системы.

• Расчет желобов водосточной системы.

Желоб водосточный – полукруглый (полукруглого сечения) и прямоугольный (прямоугольного сечения).

Предназначен для сбора осадков (дождевой и талой воды) с кровли.

Расчет желобов водосточной системыДлина желоба 3-4 м. Закрепляется с помощью крюков и кронштейнов, которые устанавливают шагом 60-90 см с обеспечением уклона желоба водостока не менее 1 см на каждые 3-4 метра.

Их количество в метрах погонных равно периметру основания кровли. Т.е., длина всех поверхностей, на которые будет монтироваться желоб. Размеры водосточного желоба — продаются поштучно по 3 и 4 м.п.

Для дома размером из нашего примера понадобится 3-х метровых желобов — 10 шт. 4-х метровых – 1 шт.

• Углы желоба водосточного (наружные (внешние) и внутренние, 90 и 135 градусов).

Расчет углов желоба водосточной системыУгловой желоб предназначен для изменения направления (распределения) потоков воды. Способ монтажа: крепится на внешних и внутренних углах кровли.

Нам понадобится 4 наружных угла и 2 внутренних, все с углом 90 градусов.

Если дом или коттедж имеет острые или тупые углы нужно выбирать ту систему, в которой такие углы существуют.

• Водосточные воронки, соединители, заглушки желоба.

Для нашего примера – 4 воронки, 2 заглушки. Соединителей может быть – 5 или 17. В зависимости от особенностей монтажа конкретной системы. В большинстве водосточных систем крепление углов производится напрямую к желобу. Но в некоторых – с применением соединителя.

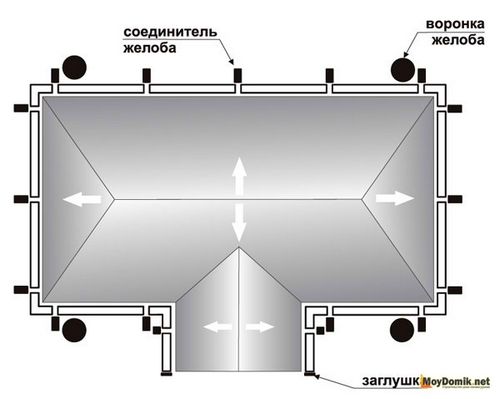

Расчет воронок, соединителей и заглушек желоба водосточной системыВ системах водоотвода, где установка производится с применением клея нужно использовать обычные соединители и компенсационные.

Компенсационный устанавливается при длине крыши более 8 м.п. Его монтаж производится без использования клея. Такой соединитель призван компенсировать линейное расширение желоба при нагреве/охлаждении. Для нашего примера понадобилось бы 4 обычных соединителя и один компенсационный.

• Крюки крепления желоба.

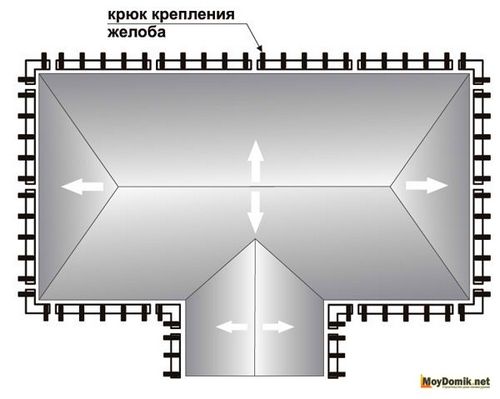

Расчет крюков для подвешивания желоба водосточной системыКрюки могут быть длинными и короткими. Первые предназначены для подвеса желоба на стропила и крепятся до установки кровельного материала. Вторые (короткие) применяются для крепления желоба на лобовую доску, соответственно, возможна установка на готовую крышу, т.е. покрытую кровельным материалом.

Крюк крепления желоба устанавливается с промежутком в 60 см. При этом, обязательной является установка возле углов, воронок, заглушек и в местах соединения. В нашем примере – 68 крюков.

• Водосточные трубы (для вертикального слива), крепления/кронштейны труб.

Труба может быть круглого и прямоугольного сечения. Предназначена для вертикального стока воды.

Кронштейн трубы предназначен для крепления трубы к стене. По способу установки различают «на камень» (для закрепления на кирпичной, каменной или бетонной стене. Фиксация посредством метиза) и «на дерево» (для закрепления на деревянных стенах (брус, бревно, ОСБ). Фиксация посредством саморезов).

Количество труб определяется количеством воронок. В нашем примере воронок 4, значит мест установки труб также 4. В м.п. их длина равна суммарной длине всех стен, вдоль которых планируется установка. Трубы также продаются длиной по 3 и 4 м.п. Округлять нужно в большую сторону, поскольку стыки на трубе также нежелательны. Т.е. если у вас высота дома 3,5 м. нужно покупать 4 м. трубу. 0,5 уйдет в отход или на другие нужды.

Установка крепежей трубы водосточной системыКрепеж трубы устанавливается через каждый метр. При этом возле колен их установка обязательна.

• Колено трубы, слив (колено стока).

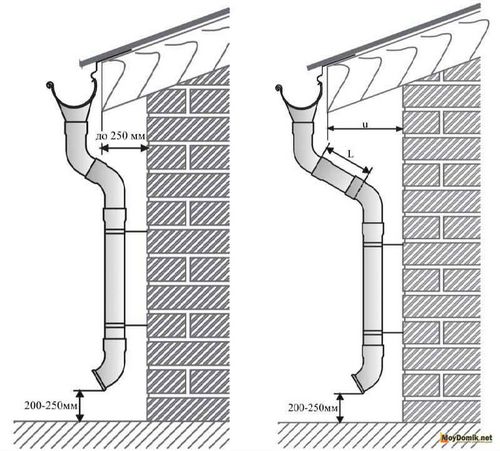

Расчет количества колен и сливов водосточной системыЕсли конструкция дома подобна представленной на фото, то на каждый стояк (у нас их 4) нужно по два универсальных колена (итого 8) и один слив (итого 4).

Расчет растояния между коленом водосточной системыРасстояние L измеряется так, как показано на рисунке.

Материал подготовлен для сайта www.moydomik.net

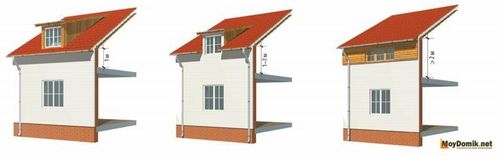

Нюанс. Строительство мансарды вносит некоторые коррективы в расчет водосточной системы. Высота аттиковой стены влияет на количество и установку желобов. Схемы ниже демонстрируют, что нужно учесть при расчете.

Расчет водосточной системы для мансарды

Монтаж водосточной системы из пластика (ПВХ)

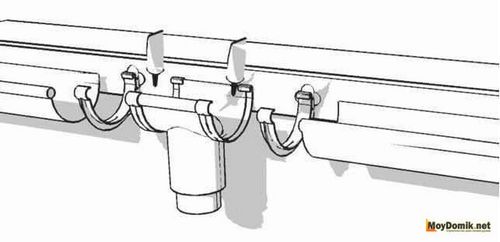

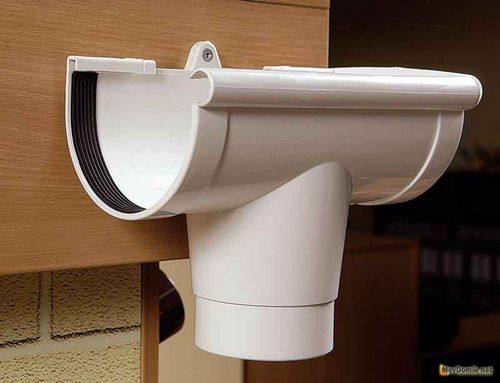

Установка водосточных воронок1. Установка воронок водосточных (кровельных, ливневых, водоприемных) на кровле.

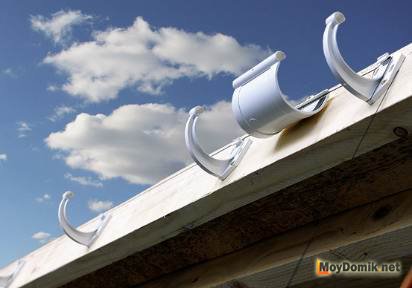

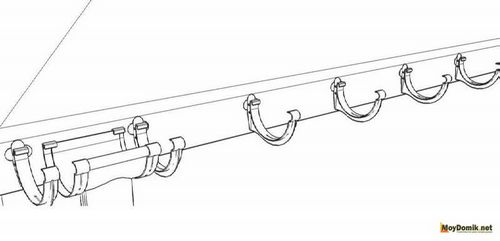

Монтаж кронштейнов (крюков) водосточной системы2. Монтаж кронштейнов (крюков) водосточной системы.

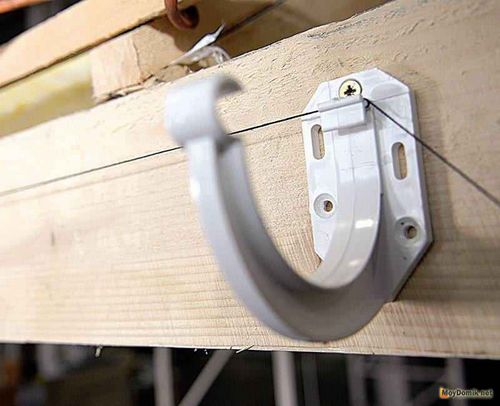

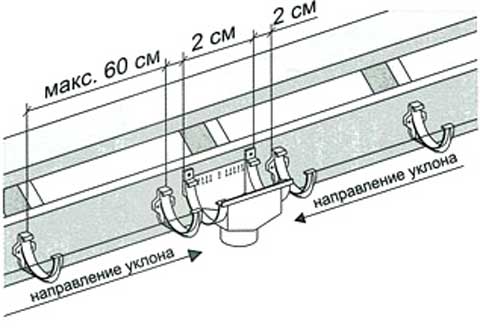

Особенность монтажа крюков водосточной системыБлижайшие к воронке крюки крепления желоба устанавливаются на расстоянии 2 см. от нее. Они служат держателями.

При длине стены от 10 до 20 метров целесообразнее устанавливать желоб способами:

• Простой уклон (прямой) – воронка устанавливается в конце ската.
• Двойной уклон: «от середины» или «к середине».

В первом случае средний желоб оказывается в наивысшей точке, и вода движется к воронкам, расположенным по углам здания. Во втором случае, в наивысшей точке оказываются два крайних желоба и вода движется к воронке, расположенной посредине между ними. Если длина желоба превышает 22 метра, устанавливается три воронки или более мощная система.

Монтаж соединителя желоба3. Монтаж соединителя желоба обычного и компенсационного (при необходимости).

Монтаж соединителя желоба на одинаковом растоянии между кронштейнамиСоединители желобов устанавливаются между кронштейнами. На равном расстоянии от них.

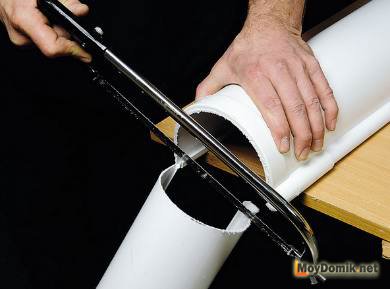

Нарезка желоба на заготовки4. Разрезать желоб на заготовки нужной длины. Место реза желательно зачистить.

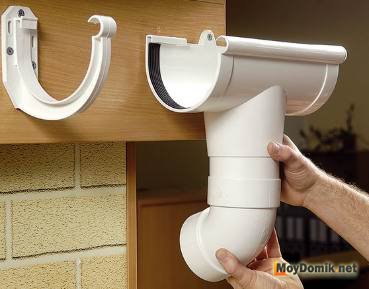

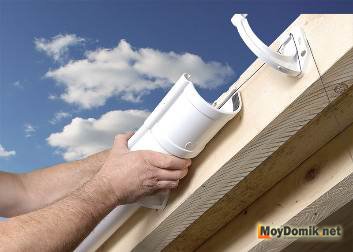

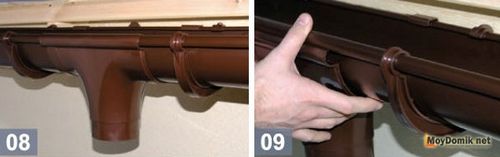

Соединение водосточных желобов с воронкой5. Соединение водосточных желобов с воронкой. Желоб укладывается на кронштейны, примыкающие к воронке с учетом линейного расширения пластика.

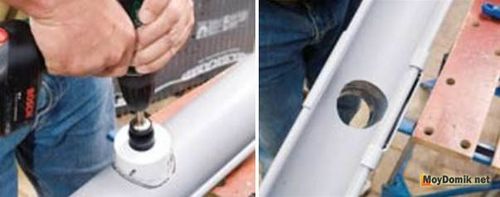

Высверливание отверстия в желобе с помощью насадки на дрельОтверстие под воронку можно высверлить в нужном месте желоба используя насадку для дрели – коронку.

Маркировка воронки водосточнойНекоторые производители маркируют воронки таким образом, чтобы упростить монтаж. Т.е., на бортике воронки указана шкала температур. Сверившись с температурой за бортом, желоб устанавливается на нужной отметке.

Установка воронки без клеяВ клеевых системах, воронка это один из элементов, при установке которых клей не используется.

Если предусмотрено, в месте примыкания желоба и воронки, устанавливается уплотнительная резинка.

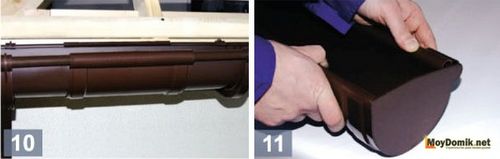

Монтаж соединителя желоба6. Монтаж соединителя желоба.

При укладке желоба соединитель нужно намазать клеем или уплотнить место стыка резинкой.

Компенсационный соединитель монтируется без использования клея.

Нюанс. Чтобы вода стекала в заданном направлении на конце сливной трубы лучше сделать «слезинку».

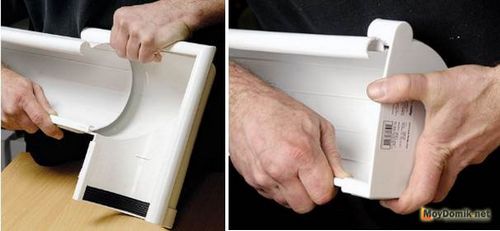

Монтаж углов и заглушек желоба7. Монтаж углов и заглушек для желоба выполняется по той же схеме.

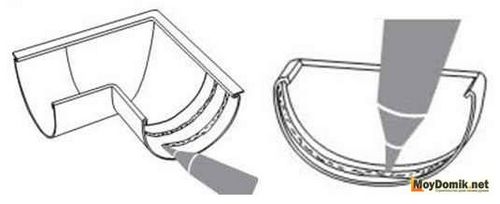

Монтаж углов и заглушек желоба с помощью клеяИ угол, и заглушка монтируются с использованием клея или уплотнительных резинок.

Монтаж колена водосточной трубы8. Крепление хомутов и монтаж водосточных труб.

На расчетном расстоянии высверливаются отверстия под крепление хомута.

Монтаж трубы начинается с установки колена (при необходимости) или трубы в воронку.

Монтаж колена водосточной трубы с использованием клеяКлей или резиновый уплотнитель обязательны.

Соединение водосточных труб выполняется без клея и уплотнителей.

Нюанс. Нижняя труба заводится в верхнюю с зазором в 2 мм. (компенсация линейного расширения).

Монтаж водосточной трубы к стене хомутомТруба крепится к стене с помощью хомута. Который устанавливается в высверленные заранее отверстия.

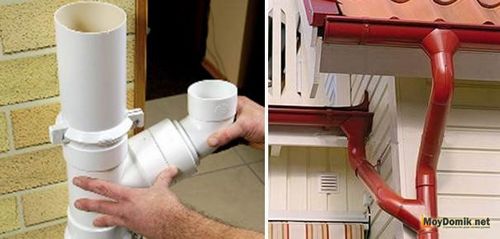

Монтаж системы разветвителей водостоковПри необходимости монтируется система разветвителей (тройников).

9. Установка пластикового отлива.

Отлив нужно смонтировать так, чтобы вода из него не разрушала фундамент дома. Например, отлив отводит воду в канал дренажной системы или прямо в дренажный колодец.

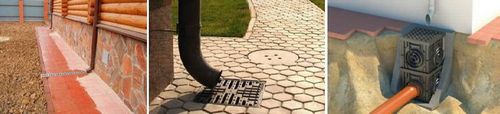

Организация слива воды в дренажный канал

Монтаж пластиковой водосточной системы – видео

Монтаж металлической водосточной системы

Пошаговое руководство, инструкция по установке водостоков для крыши из металлопрофиля своими руками.

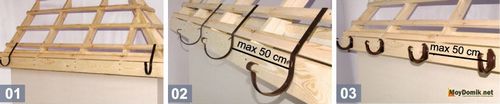

1. Установка двух крайних кронштейнов.

Их можно устанавливать на стропильную систему или на карнизную планку (лобовую).

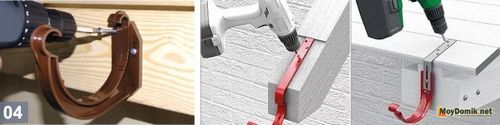

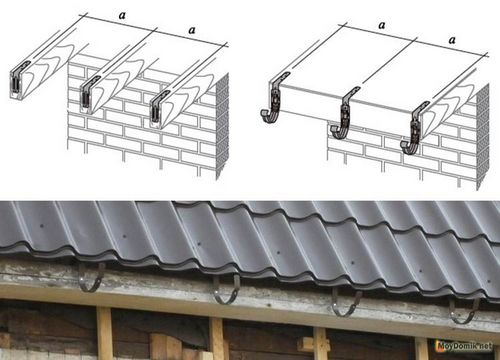

Установка крайних кронштейновСпособы установки кронштейнов водосточной системыПорядок крепления держателя желоба

Монтаж кронштейна выполняется на три самореза.

Монтаж кронштейнов (способы фиксации)

При длине стены более 10 м выполняется простой (прямой) уклон. Если длина больше 10 м – двойной.

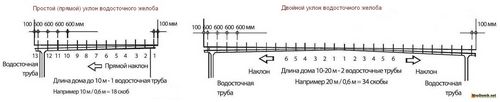

Прямой и двойной уклон водостоков — схема

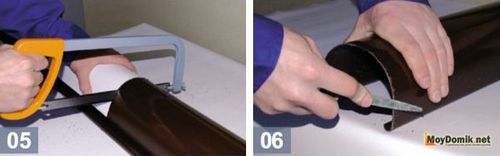

2. Раскрой желоба.

Место пила зачищается напильником.

Совет. Движение пилой осуществляется в направлении «от себя».

3. Вырезка отверстия под воронку.

Совет. Диаметр отверстия должен быть чуть больше, нежели диаметр воронки.

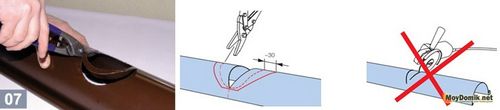

Вырезание отверстия под водосточную воронку и правила раскроя желоба

Воронку вырезают ножницами по металлу. Использование болгарки может повредить защитное покрытие водостока.

4. Монтаж элементов

Установка металлической водосточной системы проводится аналогично монтажу пластиковой системы. Желоба водостока фиксируются между собой и с другими элементами защелками.

Иногда соединитель не используется, а желоба монтируются между собой на защелки.

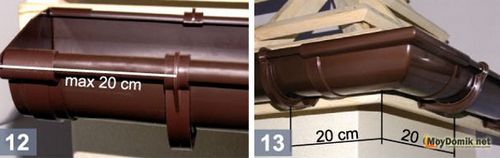

Расстояние от края заглушки, а также от края углов до ближайшего кронштейна не должно превышать 20 см.

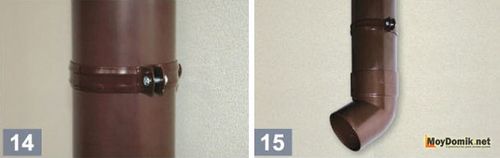

5. Монтаж водосточных труб

Последний этап установки водосточной системы.

Монтаж металлической водосточной системы — видео

Обогрев водостоков и желобов

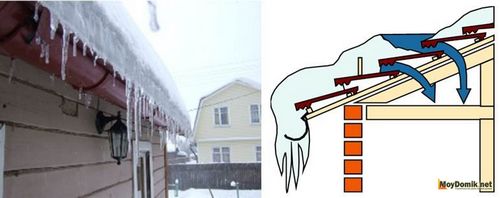

Чтобы устранить вероятность обледенения водосточной системы и ее повреждения, а также предотвратить затекание воды под кровельный материал выполняется монтаж обогрева водостока.

Обогрев водостоков и желобов водосточной системы

Кабельная система обогрева водостоков и кровли позволяет поддерживать температуру на плюсовом уровне.

Способы обогрева водосточной системы

Подогрев водостоков и крыши осуществляется посредством устройства системы антиобледенения и снеготаяния, т.е. электрообогрева — установка греющего (нагревательного) кабеля.

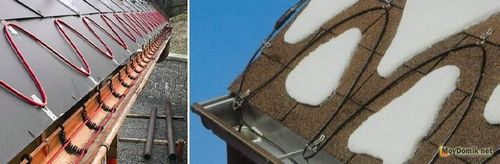

1. Наружный обогрев. Когда кабель устанавливается на нижнюю часть ската кровли.

Наружный обогрев водосточной системы

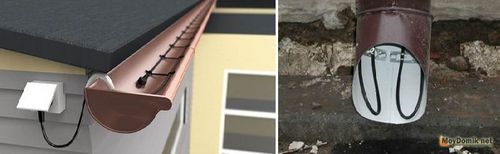

2. Обогрев внутри водостока. В этом случае кабель монтируется непосредственно в желоб и трубу водостока.

Внутренний обогрев водосточной системы

Ошибки и последствия при монтаже водосточной системы

• неправильный выбор системы снизит ее пропускную способность, что приведет к переливу воды из желоба;

• экономия на элементах. Например, на решетках-листоуловителях приведет к тому, что водосток может забиться листвой;

• не выдержан угол наклона желоба. Вода будет переливаться из желоба;

• недостаточно воронок. Вода будет выливаться из них и желоба;

• слишком большое расстояние между кронштейнами. Привет к тому, что желоб будет прогибаться под весом снега и воды;

• слишком большое расстояние между соседними хомутами для крепления труб. Они могут не выдержать ветровую нагрузку. По этой же причине труба не устанавливается на угол дома;

• труба примыкает к дому. От влаги стена, цоколь и фундамент в этом месте могут разрушаться.

Всё перечисленное, в итоге может подтопить фундамент и разрушить строение. Не самый замечательный итог работы.

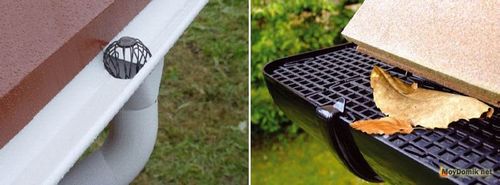

Решетки-листоуловители для водостоков

Заключение

Как видим, монтаж водостоков для крыши процедура не очень сложная и при желании доступна для самостоятельной реализации. Мы акцентировали внимание на основных этапах, раскрыли некоторые нюансы и все это сопроводили изрядным количеством фото. Надеемся, что этот материал поможет выполнить монтаж водосточной системы правильно и без проблем.

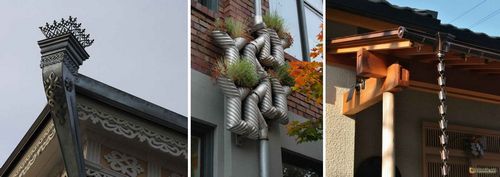

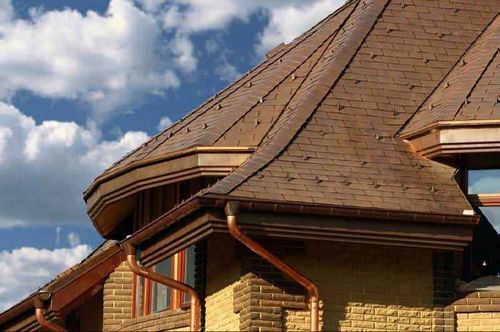

Медная (латунная) водосточная система

Эксплуатация зданий и сооружений без установленной эффективной восточной системы приводит к критическим разрушениям очень важных архитектурных элементов. Прежде всего страдают подвальные помещения, затем начинает разрушаться фундамент и цоколь здания. Значительно уменьшаются несущие возможности этих конструкций, вследствие чего появляются трещины на фасадных стенах.

Но и это еще не все проблемы, вызванные повышенной влажностью грунтов около дома. При существенном возрастании количества воды во время замерзания вспучивание грунтов намного превышает расчетные максимальные значения. Если фундамент имеет большой запас прочности, а здание построено из легких материалов, то могут наблюдаться только незначительные проблемы с открытием/закрытием окон и дверей. Но если стены из кладочного кирпича, а фундамент не имеет таких значительных запасов прочности, то растрескивание стен неизбежно. Следствие – разрушение несущих конструкций и элементов, неизбежный очень сложный и дорогостоящий ремонт.

Важно. Во время проектирования домов никто не закладывает в прочность фундамента влияние вышеперечисленных факторов из-за отсутствия водосливной системы. Такой огромный запас по несущим способностям намного увеличивает сметную стоимость строительства. Всегда имеется в виду, что вокруг дома есть отмостка, а вся вода с крыши отводится далеко за пределы фундамента или в специальные инженерные канализационные сети. Сегодня для этих целей компании выпускают очень эффективные, долговечные и надежные водосточные системы.

Типы систем

Цены на водостоки

Водостоки

Все огромное количество моделей конструкций делится на две большие группы в зависимости от того, из какого материала они изготовлены.

Именно на пластикатовых системах мы остановимся более подробно. Эти водостоки применяются намного чаще металлических, имеют приятный внешний вид, при соблюдении рекомендаций производителей могут эксплуатироваться не менее десяти лет.

Но таких эксплуатационных свойств можно ожидать лишь при одном условии – водосточная система изготовлена известной и уважающей своих клиентов компанией. Как не ошибиться с выбором, на что обращать внимание?

Цены на различные виды пластиковых водосточных желобов

Желоб водосточный пластиковый

Советы по выбору пластиковой водосливной системы

Это крайне важный вопрос, оказывает большое влияние не только на долговечность эксплуатации, но и на технологию монтажа. Перед тем как купить систему, следует выполнить такие действия.

1. Потребуйте у продавца показать документы соответствия качества. Не нужно просить сертификаты, как привыкло большинство отечественных покупателей, за свои деньги мы должны требовать к себе уважительного отношения. Тем более что средняя стоимость пластиковой водосливной системы составляет примерно 30% общей стоимости покрытия крыши, это немалые деньги. Точные значения зависят от вида кровельных материалов, но для наиболее распространенных бюджетных кровель это отношение выдерживается.



   Сертификат на водосточную систему

2. Внимательно осмотрите внешний вид элементов системы. Если на поверхности видны впадины, то она сделана из вторичного пластика, на производстве пользуются изношенными пресс-формами или грубо нарушается технология. Самый неприятный вариант для потребителей – водослив изготовлен из вторичного сырья. Этот пластик уже отслужил свое и потерял первоначальные свойства из-за физического старения, значительно ослабились межмолекулярные связи из-за жесткого ультрафиолетового обучения. Недобросовестные производители измельчили его, добавили красители и опять использовали в производстве. Надо знать, что такие системы непременно развалятся через несколько лет эксплуатации.



   Осмотрите внешний вид элементов системы

3. Проверьте срабатывание механизмов фиксации. Все места соединений должны быть сделаны с максимальной точностью. Допуск не превышает десятых долей миллиметра, только так можно гарантировать качество системы, ее герметичность и устойчивость. Если отдельные элементы слишком легко входят друг в друга, или наоборот, запихнуть их можно с большим усилием, то это признак очень низкого качества конструкции. Не стоит покупать такую водосливную систему, какой бы привлекательной ни была цена. Во время монтажа появится много сложных и непредвиденных ситуаций, в некоторых случаях возможны серьезные механические поломки или критические повреждения.



   Желательно проверять надежность соединения элементов до приобретения всех элементов

Вывод. Чем качественная система – тем легче ее устанавливать и тем дольше она будет служить.

Пошаговая инструкция монтажа пластиковой водосливной системы

Для примера мы рассмотрим технологию монтажа одного вида системы известного производителя. Наименование и бренд не имеют значения, различные типы почти не отличаются алгоритмом монтажа. Для производства работ потребуется ножовка по металлу, саморезы различной длины и диаметра, шуруповерт, измерительные инструменты, пузырчатый уровень, отбивочная веревка, фломастер, силиконовый спрей.

Важно. Некоторые производители допускают монтаж вои систем при минусовых температурах. Опытные строители категорически не рекомендуют прислушиваться к таким советам, все пластиковые конструкции нужно устанавливать только при температуре выше +5°С.

Шаг 1. Проверьте комплектность системы. В набор должны входить следующие элементы.

1. Желоб. Может иметь различные диаметры от 90 до 180 мм. Размер нужно выбрать с учетом максимального количества воды, но для большинства случаев используется желоб диаметром 90–100 мм.



   Желоб водосточный пластиковый

2. Кронштейн для фиксации желоба. Во время приобретения количество определяйте из расчета шага 60 см. Прибавьте еще один – лучше предусмотреть запас, чем потом еще раз посещать магазин. Кронштейны могут быть металлическими (фиксируются к стропилам и доскам обшивки) или пластиковыми (прикручиваются к карнизным доскам).



   Пластиковые и металлические кронштейны

3. Заглушки. Устанавливаются в торцах желобов, могут быть на левый или правый торец.



   Заглушка желоба

4. Водоприемная воронка принимает воду с желобов и отводит ее в трубы.



   Водоприемная воронка

5. Уголки желоба. Изменяют направление положения желобов.



   Угол желоба 90°



   Угол желоба ПВХ регулируемый ТехноНИКОЛЬ 90 °-150 ° коричневый.

6. Колени и угольники. Соединяют несколько труб в одну, меняют их направление.



   Тройник трубы

7. Кронштейны крепления труб, фиксируют их к фасадным стенам.



   Кронштейны для труб

Шаг 2. Сделайте разметку размещения водосливной системы на доме.

Во время разметки необходимо выполнять несколько обязательных условий:

• проекция ската должна проходить над верхней кромкой желоба, удаление ≈ 0–2 см;
• вертикальная проекция кромки ската должна располагаться на расстоянии ≤ 1/3 ширины желоба от оси его симметрии;
•  максимальное расстояние между первым кронштейном и водоприемной воронкой ≤ 15 см.

Шаг 3. Прикрепите первый крайний кронштейн к карнизной доске. Отверстия кронштейна имеют форму эллипса, что позволяет точно регулировать положение элемента. Подровняйте его по горизонтали, желоб должен прикасаться к нему всей поверхностью, такой контакт уменьшает концентрированные нагрузки. А их очень боятся пластиковые изделия.

Цены на популярные модели шуруповертов

Шуруповерты

Шаг 4. Закрепите крайний кронштейн ската крыши. Во время фиксации всегда надо выдерживать уклон желоба, в противном случае в нем будет застаиваться вода, со временем произрастать растительность, появляться протечки и т. д. Наклон должен быть ≈ 3 мм на метр. Если дина ската 10 м, то разница по высоте между первым и последним кронштейном примерно 3 см. Длинные скаты нужно разбивать на участки и монтировать несколько водоприемников. Если этого не соблюдать, то не удастся выдержать рекомендованные выше проекции ската и верхней кромки желоба. Из-за этого большое количество дождевых и талых вод будет проливаться мимо водосливной системы.

Шаг 5. Натяните между установленными кронштейнами веревку, она указывает на правильное положение всех остальных.

После этого можно начинать собирать элементы желоба, это очень ответственная задача, работайте внимательно. Всегда надо помнить, что после начала эксплуатации дома устранять проблемы с водосточной системой намного сложнее, чем соблюдать рекомендации по правильному монтажу.

Сборка желоба

Важно. Для повышения герметичности мест соединения пластиковой водосточной системы рекомендуется их дополнительно герметизировать специальным силиконовым спреем. Он выполняет две функции.

1. Во время сборки уменьшает трение между пластиком и резиновым уплотнителем. Не повреждается и не смещается со своего технологического места вставка.
2. После застывания дополнительно герметизирует соединение и существенно повышается качество монтажа водостока.

Шаг 1. Опрокиньте желоб вверх ногами. Ножовкой по металлу отпилите желоб по длине.

Шаг 2. Установите желоб в подготовленные кронштейны и водоприемную воронку. Зафиксируйте специальными защелками.

Важно. Обратите внимание, что воронка крепится в нижней части целого желоба, а не используется как самостоятельный несущий элемент. Такое инженерное решения повышает надежность и долговечность конструкции.

Шаг 3. Если длина желоба недостаточна, то нужно для удлинения использовать специальные соединительные элементы. При этом всегда оставляется зазор для нивелирования температурных линейных расширений водосливной системы. Соединительные элементы имеют черточки, с их помощью выбирается правильный начальный зазор между торцами желобов с учетом температуры воздуха, при которой делается установка.

Шаг 5. В углу здания делайте поворот желоба. Подбирайте элемент в зависимости от его значения. Всегда пользуйтесь специальным силиконовым спреем, ответственные производители реализуют его в комплекте системой.

Шаг 6. Установите по торцам заглушки.

Теперь надо фиксировать вертикальные трубы.

Важно. Никогда не фиксируйте водосточные трубы вплотную к стенам, всегда оставляйте зазор не менее пяти сантиметров. В противном случае поверхность стены будет постоянно сырой, на ней может появиться грибок.

Крепление труб

Шаг 1. Установите в раструб водоприемной воронки колено, поверните его в нужном направлении и зафиксируйте положение специальным саморезом. Если расстояние от конца колена до стены слишком большое, то придется дополнительно вставлять кусок трубы. Он отрезается обыкновенной ножовкой по металлу или болгаркой от стандартной трубы. Заусеницы нужно убрать.

Шаг 2. Наденьте второе колено, с его помощью придается вертикальное направление трубе. Прикрепите первый кронштейн к стене. Крепление может быть дюбелями или саморезами, выбирайте вариант в зависимости от характеристик фасадных стен. Первый кронштейн должен быть не дальше 15 см от колена.

Шаг 3. Натяните нить и по ней наметьте места расположения оставшихся кронштейнов. Последний располагается недалеко от слива на землю, а остальные симметрично с максимальным шагом 1,8 м.

Шаг 4. Закрепите все кронштейны в высверленных отверстиях, соберите трубу и зафиксируйте ее.

Далее есть несколько вариантов отвода воды.

1. Первый. Установить на трубу поворотный слив, вода будет попадать на отмостку и по ней равномерно растекаться по земле.



   Отвод воды



   Крепление элемента хомутом

2. Второй. Подключить систему водослива к инженерным подземным коммуникациям и подавать воду в специальные канализационные системы.

Цены на алюминиевые лестницы

Лестница алюминиевая

Первый вариант – просто, дешево и более-менее приемлемо. Второй вариант – долго, дорого, но очень эффективно.

Что выбирать – решает каждый застройщик индивидуально. Но делать это намного лучше еще на стадии проектирования дома, особенно если есть желание подключать водосливную систему к подземным коммуникациям.

Видео – Монтаж пластиковой водосточной системы

Читайте также на нашем сайте подробную статью о том, как сделать навес из профильной трубы. Конструкция предназначена для защиты игровой площадки, аллеи или автомобиля. Каркас выглядит современно, стильно, добавляет оригинальности оформлению участка. А собрать его можно своими руками, воспользовавшись инструкцией.

Пластиковый водосток крыши своими руками

Полимерные материалы быстро вошли в нашу жизнь, занимая собой все больше пространства. В сфере строительства они также отодвинули многие традиционные материалы за счет невысокой цены и неплохих технических и эксплуатационных характеристик. А так как тема этой статьи – пластиковые водостоки для крыши, то разговор пойдет именно об этих системах. А именно об их характеристиках, а также, чем они отличаются от водостоков металлических.

Достоинства и недостатки

Сырьевой материал для изготовления пластиковых водостоков для крыши – поливинилхлорид (ПВХ). О его высоких характеристиках было уже много написано, но все же хотелось остановиться на основных достоинствах изделий из этого полимера.

1. Достаточно длительный срок эксплуатации. При сравнении с металлической водосточной конструкции пластиковая не подвержена коррозии. И хотя сегодня производители металлических водостоков наносят на них защитные покрытия (краска, полимерные напыления), все равно восток из пластика прослужит дольше, если правильно его эксплуатировать.
2. Неплохая прочность. Конечно, сравнивать по данному показателю с металлом не стоит, и все же современные технологии и высококачественные сырьевые материалы делают свое дело. Необходимо отметить пластификаторы, с помощью которых добивается высочайшая ударопрочность элементов водостока. Даже низкие температуры ничего не могут сделать с пластиком, из которого сегодня производится водосточная система. В производственных лабораториях были проведены тесты, которые показали, что изделия из поливинилхлорида при температуре -20С выдерживают мощность ударов больше в три раза, чем точно такие же изделия из чугуна.
3. Легкий вес, а это простота монтажного процесса и минимальные нагрузки на кровельную систему.

4. Пластик после деформации может восстановить свою форму и размеры.
5. Пластиковые элементы водостоков химически нейтральны, они не боятся солнечных лучей и повышенной влажности, при перепадах температур не меняют своих свойств и качеств. Могут выдержать температурные нагрузки в диапазоне от -50С до +50С. Поэтому производители гарантируют, что их изделия будут гарантировано работать практически во всех климатических регионах.
6. Полная герметичность водосточной конструкции, которая обеспечивается резиновыми манжетами, силиконовым герметиком и специальными клеевыми составами. Кстати, температурное расширение элементов пластикового водостока обеспечивают удлиненные участки стыков в раструбной системе крепления.
7. Огромное разнообразие фасонных элементов (фитингов), что позволят провести монтаж водостока на любых самых сложных по конфигурации крышах.
8. Толщина стенок элементов водостока равна 2,2-3,3 мм. А это гарантия выдерживания приличных нагрузок со стороны воды или снега.
9. Поверхность пластиковых изделий – идеально ровная. На ней не скапливается грязь и мусор, поэтому чистить систему постоянно не обязательно.
10. И, конечно, низкая цена по сравнению с металлическим аналогом.

К недостаткам пластикового водостока можно отнести то самое линейное расширение при смене температуры воздуха. Тесты показали, что желоба и трубы, используемые в водосточной системе крыши, изменяют свой линейный показатель на 0,7 мм на один погонный метр длины при изменении температуры на 10°. Поэтому в конструкции водостока используются надежные кронштейны и хомуты. Они прочно удерживают желоба и трубы, но при этом дают им возможность перемещаться вдоль кромки крыши.

Монтажный процесс своими руками

Сделать пластиковый водосток своими руками несложно, главное – знать некоторые нюансы монтажного процесса. Итак, в первую очередь необходимо точно подсчитать нужное количество всех элементов водосточной системы.

Так как желоба устанавливаются только под карнизом, значит, надо измерить длину этого элемента крыши. С трубами вертикальных стояков надо поступить так: своими руками замеряется высота от грунта до карниза, определяется количество устанавливаемых стояков. Обычно шаг установки 5 м, это считается оптимальное расстояние. Теперь высоту умножают на количество стояков, получается общая длина всех вертикальных конструкций. Все остальное по следующей схеме:

• Количество пластиковых желобов – это длина карниза, деленная на стандартную длину одного желоба (3 м).
• Количество труб для стояков – это длина всех стояков, деленная на стандартную длину трубы (3 м).

• Количество пластиковых воронок равно количеству стояков водостока.
•  Количество фитингов будет зависеть от конфигурации и формы самой крыши.

 К примеру, вот так может соединяться основной ствол стояка с воронкой (см. фото). Как видите, сделать точный расчет необходимого количества всех элементов водосточной системы не так уж и сложно.

Что касается диаметров желобов и труб, то все будет зависеть от площади скатов. Зависимость указана в таблице.

Установка пластиковых желобов водостока своими руками

Здесь очень важно своими руками правильно выставить наклон желобов от верхней точки до входа в воронку (это нижняя точка). Поэтому сначала устанавливается и крепится кронштейн в нижней точке. К нему привязывается леска, с помощью которой надо будет отбить наклонную линию до верхней точки (см. видео). Перепад наклона для пластикового водостока – 3-5%. К примеру, если брать по минимуму, то нижняя точка через рекомендуемые пять метров расстояния между стояками водостока должна находиться ниже верхней на 1,5 см.

Устанавливается и крепится кронштейн в верхней точке, затем по леске монтируются и промежуточные крепежные элементы. Расстояние между ними не больше 50 см. Кстати, в металлической водосточной конструкции этот размер может доходить до 60 см.

Внимание! Последний кронштейн от края дома вдоль карниза должен отстоять на расстоянии 20-25 см.

Крепить кронштейны своими руками можно на лобовую доску, которая сама саморезами крепится на стену под карнизом. Можно устанавливать их по стропилам, или прикрепить к нижней доске обрешетки. Вообще, установка кронштейнов должна производиться до начала укладки кровельного материала. Правда, это не относится к покрытию крыши битумной черепицей. Потому что при установке кронштейнов на поверхности обрешетки появятся неровности, что скажется на качестве всей крыши.

И еще один момент, касающийся установки кронштейнов для желобов пластикового водостока. Необходимо подогнать их установку так, чтобы края свеса кровли точно попадали в центр желоба (см. видео). Небольшое смещение допускается. Это будет гарантией, что вода не будет литься мимо водосточной системы.

Сами пластиковые желоба укладываются поверх крепежей. Их соединение между собой – раструб, то есть, укладка одного элемента на край другого в специальный паз, который обязательно обрабатывается силиконовым герметиком. Если есть необходимость один из них укоротить, то лучше это сделать ножовкой по металлу. После чего в местах сооружения стояков в желоба устанавливаются воронки, на край последнего желоба устанавливается заглушка.

Монтаж вертикальных пластиковых стояков водостока своими руками

Сделать монтаж пластиковых стояков своими руками также несложно. Главное, как всегда, строго придерживаться технологии установки. Для этого необходимо по стене установить хомуты, к которым пластиковые трубы будут крепиться. Чтобы выставить вертикаль монтажа, нужно от воронки спустить к грунту отвес. По его линии и надо будет монтировать крепежи.

Внимание! Расстояние между хомутами 1,8-2,0 м. Место установки нижнего – около стыка трубы с отводом.

Монтаж проводится в два этапа:

1. Своими руками проводится установка и крепление хомутов. Здесь все просто: сверлятся в стене отверстия под пластиковые дюбеля, куда они и вставляются. Прикладываются хомуты, прикрепляемые саморезами к стене.
2. Производится установка пластиковых труб с обработкой стыков силиконовым герметиком. Необходимо учитывать момент, что расстояние от стыка соединения двух труб до хомута не должно быть меньше 15 см.

Обратите внимание на некоторые рекомендации специалистов.

• Намертво крепятся пластиковые трубы водостока только к верхнему и нижнему хомутам, остальные выполняют функции направляющих элементов.
• Обязательно в местах стыка двух элементов оставляется компенсационный зазор в пределах 0,5-1,0 см.
• Сливное пластиковое колено необходимо обязательно приклеить к нижнему краю стояка.
• Расстояние от грунта до края сливного колена – 25 см.
• Если высота места установки не превышает 10 м, то расстояние между хомутами может быть до 2 м, если высота больше данного размера, то промежуток надо обязательно сократить до 1,5 м.
• Все соединения пластиковых элементов водосточной системы должны производиться только при помощи специального клеевого состава. Такая операция называется холодная сварка.

Внимание! Весь монтажный процесс по установке пластикового водостока своими руками должен проводиться только при температуре не ниже +5С.

Подводим итоги

Пластиковый водосток – конструкция легкая, поэтому и работать с ней удобно и приятно. Но многие новички делают ошибки, не учитывая те моменты и нюансы, которые были описаны в этой статье. Установка должна проводиться по всем канонам и рекомендациям производителя. Обычно в комплекте со всеми элементами приходит инструкция, где все по полочкам разложено. Правда, и в ней не все хитрости указываются. К примеру, как своими руками установить кронштейны по необходимому наклону под желоба водостока. И все же основные требования в инструкции указываются.

Не стоит спешить в процессе монтажа, не надо пользоваться какими-то сложными инструментами. Все, что вам потребуется, это дрель и шуруповерт, отвес и рулетка, ножовка по металлу и карандаш или маркер. Конечно, сложно будет проводить работы наверху под карнизом на крыше, вот почему специалисты рекомендуют монтажный процесс проводить еще на непокрытой крыше. Но если водосток будет устанавливаться на одноэтажном строении, то стремянка – вот все, что вам будет необходимо, чтобы сделать систему качественно.

И в конце, как всегда, обязательно посмотрите видео, в котором показана технология и последовательность проведения всех этапов монтажного процесса – как правильно производится установка элементов пластикового водостока. Видео показывает конструкцию «Galeco», но, как показывает практика, все производители рекомендуют именно такую установку с некоторыми отличительными моментами и нюансами. Но в целом на видео показана точная технология.

bouw.ru

Пошаговая инструкция по креплению водостоков к крыше дома, фото и видео. Монтаж водостока своими руками пошаговая инструкция

Монтаж водостоков из пвх: пошаговая инструкция с фото

Монтаж пластиковых водостоков – это идеальный вариант для тех, кто хочет самостоятельно защитить кровлю дома от излишней влаги. Функция водосточной системы – быстрый отвод осадков с кровли здания. От того, как она будет установлена (правильно, не правильно), будет зависеть, как долго и насколько эффективно система будет функционировать. На самом деле, водосточная система своими руками монтируется не сложно. Главное, соблюдать инструкцию по сборке и монтажу элементов системы. Монтаж пластиковых водостоков можно структурировать на несколько этапов.

Монтаж водостоков для крыши: подготовительный этап

  Достоинства пластиковых водостоков следующие:

 — большая популярность и конкурентоспособность;

 — долговременность пользования;

 — декоративность.

 Вместе с тем, пластиковые водостоки имеют и недостатки. Во-первых, это хрупкость конструкции. Во-вторых, если установить элементы системы не правильно, то пластик может изменить цвет или форму.

 Для начала необходимо сделать все расчеты. Для расчета диаметра и длины системы, нужно учитывать высоту здания и площадь его кровли.

 Шаблон расчета: высота здания=4,5м, площадь кровли=9м. При таких исходных данных для монтажа пластиковых водостоков потребуется следующее:

 -трехметровые желоба (3 штуки),

 — заглушки водосточного желоба (правый и левый),

 — воронки (2 штуки),

 — кронштейны -необходимы для крепления желоба (16 штук),

 — пластиковая труба длинной 3 м (4 штуки),

 — крепления трубы к стене (10 штук),

 — 45-тиградусные повороты трубы (6 штук).

 Требуемый инвентарь:

 1) Строительный нож

 2) Перфоратор

 3) Уровень

 4) Дрель

 5) Отвес

 6) Маркер

 7) Болгарка

Монтаж водостоков для крыши: этап монтажа

 Водосточная система своими руками устанавливается не сложно. Для начала нужно определиться с месторасположением водосточной системы. В местах, где планируется установка сливных труб, следует смонтировать воронки.

 Далее устанавливают крепления для желобов.

 По всей плоскости стены следует равномерно распределить крепления – кронштейны. Между ними нужно соблюдать расстояние в 500-600 мм.

 Водосточная система своими руками продолжается установкой желобов.

 Многие предпочитают собирать водосточные желоба с заглушками, воронками сразу на земле. После чего всю конструкцию поднимают наверх и крепят к кронштейнам. Своими силами, в одиночку, это сделать проблематично. Поэтому лучше всего водосточную систему собирать наверху поэтапно.

 Желоба монтируют от воронки, при этом их стыковывают с помощью соединителей. Края этих элементов вводятся до специальной метки.

 Если требуется отрезать желоб по заданному размеру, то в этом случае можно использовать ножовку по металлу. Напильником зачищаются заусенцы.

 Далее аналогично воронке по меткам монтируются угловые элементы желоба.

 С торцевой стороны желобов монтируются заглушки. От фронтонной доски до заглушки должно составлять не менее 30 мм.

 Водосточную систему своими руками начинают монтировать от воронки. Если вынос крыши небольшой, то рекомендуется использовать муфту.

 Далее, как показано на фотографии, под отводом нужно установить кронштейн трубы. Для компенсации теплового расширения при вводе в муфту труб следует оставлять зазор в 1 см.

 Для того, чтобы соединить трубы, следует использовать муфты, как говорилось ранее. Нужно оставить зазор в муфте при вводе нижней трубы. Под этим элементом устанавливают кронштейн (с хомутом).

 Аналогично муфтам монтируются тройники, как показано на фотографии ниже.

 Затем к нижней трубе приклеивают отвод.

 Далее нужно установить ливнеприемник. Его устанавливают в том месте, где вода будет выходить из водосточной трубы. Для этого понадобятся полимерные трубы, которые отводятся в колодец. От дома нужно выкопать траншею и обустроить фильтрующий колодец. В траншею укладывают трубы. Один конец трубы будет монтирован в фильтрующий приемник, а другой – в приямок. Приямок можно приобрести в специализированном магазине. После того, как трубу уложили в траншею, ливнеприемник бетонируют.

 На этом монтаж пластиковых водостоков завершается.

imperiava.ru

Установка водостока своими руками :: SYL.ru

На конечном этапе строительства дачи или частного дома решается вопрос об устройстве водостока. Это система, наличие которой позволяет защитить фундамент и стены здания от чрезмерного попадания воды. Если водостока нет, то струи дождя стекают с крыши по стенам и увлажняют цоколь. Это значительно сокращает срок службы фундамента и приводит к его разрушению или деформации.

У хозяина дома не вызовет больших сложностей установка водостоков своими руками. Это поможет сэкономить средства, затрачиваемые на реализацию проекта.

Самостоятельная установка водостоков на дом позволит не нанимать людей и не тратить на их работу деньги. Приложение незначительных усилий поможет окончательно обустроить крышу. При этом фундамент и стены дома окажутся под надежной защитой.

Особенности конструкции

Установка водостока требует предварительного планирования. При этом стоит иметь в виду, что систему слива внешних вод понадобится подбирать к каждому дому в индивидуальном порядке. Это позволит трубам не «разрезать» общий дизайн здания и смотреться на его фоне достаточно гармонично.

Водостоки состоят из труб и желобов, элементов крепления, которыми являются хомуты, кронштейны и т. д., а также водоприемных воронок. По способу своего расположения они бывают внутренними и наружными. Первая из этих двух конструкций сооружается в регионах со сложными климатическими условиями, отличающимися большим количеством осадков. Внутренний водосток устанавливается также на крышах с плоской конструкцией. Его сооружение является делом достаточно сложным. Ведь система подобного типа должна быть организована с правильным сток

rinnipool.ru

Монтаж водосточной системы: видео-инструкция, пластиковые водостоки

Правильный монтаж водосточной системы убережет кровлю любого здания от преждевременного разрушения, способствуя сохранению функциональных и потребительских свойств кровельного материала во время всего периода эксплуатации. Производители заявляют довольно длительные гарантийные сроки использования кровельных материалов, но они значительно сокращаются при некорректной установке водосточных систем ввиду постоянной повышенной влажности и скопления осадков на поверхности крыши.

Также некорректный монтаж водостоков своими руками приводит к преждевременному повреждению фасадов зданий, размыванию фундаментов и придомовой территории собираемыми на крышах осадками и при таянии снежных масс.

↑

Современные системы для отвода воды

В настоящее время для защиты фасадов зданий, поверхности кровли и надежного отвода воды применяются сложные инженерные системы, поэтому монтаж пластиковых водостоков следует доверить специалистам, имеющим опыт в проведении подобных работ и оснащенных соответствующей техникой и приспособлениями.

Сама система водостока имеет множество элементов, и только правильная их установка приводит к достижению поставленных целей.

Водосточные системы подразделяются в зависимости от материалов, из которых
изготовлены детали и узлы – это метал и пластик. Эти материалы хорошо зарекомендовали себя и широко применяются для устройства водостоков, но каждый из них имеет свои особенности как положительные, так и отрицательные.

Пластиковый водосток

• гораздо легче своего аналога, и поэтому не требует дополнительных креплений.
• Ребра жесткости, создаваемые на бортах желоба, обеспечивают достаточную прочность конструкции.
• Пластиковые детали не горючи и не подвержены коррозии.
• При необходимости ремонта эта система легко демонтируется.
• Стоимость пластикового водостока гораздо ниже его металлического аналога.

Металлический водосток

• Несколько тяжелее, но и прочнее пластикового, поэтому требует дополнительного крепления.
• От коррозии металлическую систему защищают полимерные покрытия, которые имеют широкую цветовую гамму и могут служить элементом декора.

↑

Правила монтажа

Для того чтобы осуществить корректный монтаж системы водостока, необходимо придерживаться некоторых правил, поскольку только такой подход позволяет добиться желаемых результатов.

• Проектируя систему водостока, следует позаботиться о соответствии размещения воронок положению решеток ливневой канализации
• Центр желоба водостока должен совпадать с краем кровли, его внутренняя поверхность должна располагаться от стены на 50 – 80 мм. Это обеспечит полный отвод воды, собранной на крыше и предотвратит образование плесени на фасаде здания
• Перед установкой водосточной системы рекомендуется закрепить лобовую доску
• Для повторения обвода крыш сложной геометрии необходимо использовать муфты с различными углами развертки

элементы водоотводной системы

↑

Особенности технологии обустройства

Технология монтажа систем водостоков включает в себя несколько этапов. Производители элементов конструкции водосточных систем позаботились о максимальном упрощении, сделав процесс монтажа быстрым и удобным. Но все же выполнение подобных работ требует определенного опыта и знаний.

• На первом этапе производится обмер здания для выявления точек установки воронок и определения общей протяженности системы, количества и длины водосточных труб и желобов.
• Если воронки являются несущими элементами конструкции, то монтаж водостоков пластиковых начинается с закрепления именно этих элементов. В противном случае вначале производится фиксация кронштейнов, поддерживающих желоба на лобовой доске.

Современные крепежные кронштейны являются регулируемыми деталями, что позволяет значительно облегчить создание уклона желоба для естественного стока воды. Такой уклон обычно составляет 3 – 5 %.

• Расстояние между кронштейнами по рекомендациям производителей должно составлять 500-600 мм. При этом следует удостовериться в том, чтобы все кронштейны соприкасались с желобом, тем самым несли соответствующую нагрузку.
• Укладку желоба начинают от приемной воронки, скрепляя элементы клеевым составом или специальными соединительными муфтами. Следует отметить, что муфтовое крепление является разъемным, что значительно повышает ремонтопригодность системы. При монтаже следует учитывать, что желоб имеет усадку по длине в зависимости от температуры, поэтому следует предусмотреть его продольную компенсацию.
• После установки желобов происходит монтаж водосточных труб системы с креплением их к стене специальными хомутами.
• Для защиты желоба от засорения опавшими листьями и другим мусором в него укладывают специальную сетку, свернутую в трубочки и скрепленную пластиковыми клипсами. Для наглядности процесса,вам поможет видео инструкция — монтаж водосточной системы:

Тщательно следуя технологии, можно быстро и точно установить водосточную систему, которая будет служить несколько десятилетий, сохраняя привлекательный внешний вид и функциональность.

↑

Система внутренних водостоков

Внутренние водосточные системы широко применяются на плоских крышах, поскольку являются практически единственной системой, способной решить поставленную задачу.

Монтаж внутренних водостоков требует предварительной подготовки – создания естественного уклона кровли, в самых нижних точках которой устанавливаются воронки, служащие приемными устройствами для всей системы.

Конструкция внутренних водостоков включает в себя:

• приемные воронки с защитными колпаками;
• трубопроводы, укладываемые внутри помещения;
• коллекторные ревизии для осмотра и при необходимости очистки труб от засорения.

↑

Продукция фирмы Хантер (Hunter)

водостоки Hunter

Ярким представителем водоотводных пластиковых систем является водосток Хантер — современное и очень надежное решение при отводе воды с крыши любого здания. Все элементы конструкции производятся на мощностях английской компании «Hunter Plastics» и отличаются широким ассортиментом, что позволяет создавать конструкции для водоотвода с крыш самой сложной конфигурации.

Все соединения выполняются с высокой степенью точности и с использованием герметизирующих прокладок, что повышает надежность и долговечность конструкции.

Мощный стабилизатор цвета, применяемый на всех деталях, надежно защищает их от выгорания под действием солнечного излучения, уникальный состав пластика позволяет сохранять потребительские свойства в широком диапазоне температур.

↑

Стоимость выполнения работ

Монтаж системы — довольно трудоемкий процесс, особенно при необходимости работы на высоте. Стоимость монтажа водосточной системы зависит от многих факторов:

• вида декоративного покрытия фасада;
• геометрии кровли;
• высотности проводимых работ;
• материала, применяемого для создания системы водоотвода.

Ориентировочная стоимость по выполнению работ:

• устройство  желоба водостока — от 240 руб/пог.метр
• устройство водосточных труб — от 200 руб/пог.метр

Полную стоимость работ может озвучить только специалист после осмотра объекта. Пластиковые водоотводные системы – удачное решение при строительстве любого объекта.

Также советуем посмотреть:

---

---

novakrovlya.ru

Сегодня водостоки пластиковые – это одно из самых востребованных изделий в сфере отвода осадков. Правильно организованный водосток  – это неотъемлемая часть современного здания, он гарантирует сохранность его стен и фундамента, спасает от проникновения влаги. Существует множество тонкостей в устройстве водостоков, которые необходимо учитывать при проведении работ.

Элементы водостока можно встретить в разном исполнении: помимо того, что они имеют разную форму и размер, они  могут быть изготовлены из разных материалов. Для производства данных изделий используют оцинкованное железо, медь, латунь, металлопластик, а одним из самых популярных вариантов являются водостоки для крыши пластиковые.

Готовые пластиковые водостоки

Свойства водосточных систем из пластика

Многие привыкли относиться к пластику, как к чему-то непрочному и ненадёжному, однако использование современных материалов позволяет поставить водосточные системы из пластика по показателям прочности и долговечности, в один ряд с металлическими или металлопластиковыми системами. Помимо этого, данные изделия обладают и другими достоинствами:

• Доступная стоимость. Если рассматривать цену на водосточные системы из разных материалов, то сразу же станет видно, что установка и эксплуатация такой системы будет наиболее экономичным вариантом. Водостоки ПВХ, а именно поливинилхлорид чаще всего используется для изготовления данной продукции, доступны по цене буквально каждому, не уступая по функциональным свойствам другим вариантам.
• Низкая стоимость монтажных работ. Для их проведения не требуется ни высокой квалификации рабочих, ни дорогостоящего инструмента, что самым положительным образом отражается на сметной стоимости монтажа системы водостоков.
• Отсутствие высокой нагрузки на карниз. Вес пластиковой конструкции настолько незначителен, что ее можно прикрепить к самым разным частям здания, без риска перегрузить ее массой скопившегося снега или собственным весом.
• Возможность подобрать цвет водостока под цвет кровли или стен. Сегодня выпускается широкая цветовая гамма водостоков и пластика, что делает возможным улучшить дизайн дома, сделав элементы системы гармоничной его частью.

• Выбирая пластиковые водосточные системы, решается еще одна проблема, ведь металлические элементы издают сильный шум при дожде, и далеко не всем комфортно при таком уровне шума. С пластиковыми водостоками такой проблемы нет, и это ценят многие любители спокойствия и тишины.

Монтаж пластиковых водосточных систем

Выбирая для установки в своем доме водосточные системы ПВХ, следует знать правила и особенности их монтажа, особенно если планируется проводить эти работы самостоятельно.

Установка оснащения может проводиться двумя способами:

1. При первом готовая система собирается на земле и вставляется в уже вмонтированные кронштейны. Так можно сделать, если дом небольшой и с количеством этажей не более чем один, иначе во время установки система может попросту рассыпаться и даже сломаться.
2. Второй способ предполагает монтаж системы непосредственно на здании, где она отдельными элементами или узлами устанавливается на предназначенное для этого место. Для крепления отдельных элементов могут применяться пластиковые же кронштейны или крепеж из металла.

Выбор крепежей зависит не только от предпочтений и соображений прочности, но и от того, к какой части дома будет осуществляться крепление. Если планируется фиксация элементов водостока к кровельным стропилам, следует использовать только металлические кронштейны, если же местом установки выбрана лобовая доска, можно выбирать между металлом и пластиком.

Процесс крепления водостоков:

1. Система водостоков монтируется всегда сверху вниз.
2. Для начала проверяются на выравненность те элементы, к которым будет осуществляться крепление, после чего на них отмечаются места, где будет произведена установка кронштейнов, причем начать следует с первого и последнего крепежных элементов, пропорционально разделив промежуток между ними на отрезки.

3. После того, как будут установлены все кронштейны, в них можно вставлять водосточные желоба. Современные изделия не требуют каких-либо специальных приспособлений для того, чтоб зафиксировать желоб в кронштейне: на него просто следует слегка надавить, и, услышав щелчок, можно быть уверенным в том, что элемент закреплен.
4. После этого выпиливаются отверстия для воронок, и они устанавливаются в приготовленные места, заключительным этапом становится установка муфт желобов, после чего система готова к эксплуатации.

Советуем также статью «Ливневка своими руками».

Использование пластиковых бутылок для монтажа водостока

Существуют разные обстоятельства, в которых на даче или у подсобного помещения невозможно организовать водосток из элементов фабричного производства. В любом случае прекрасным выходом станет водосток своими руками, изготовленный из обычных пластиковых бутылок. Люди знающие говорят, что лучше всего для этого подойдут 2-х литровые бутылки, но при необходимости сгодятся и 1,5-литровые.

Устраивая водостоки из пластиковых бутылок, для желобов их режут пополам, укладывая половинки внахлест и скрепляя отрезками проволоки, для трубы у них срезают дно и горлышко, оставляя небольшое сужение, чтоб вставить его в следующий элемент и обеспечивая некоторую изоляцию.

Для крепления получившихся труб и желобов к зданию используют металлические проволочные кольца. Правильно сооруженная, такая система уступает фабричной только по эстетическим показателям, функции же свои она выполняет исправно и служит долго.

Использование пластиковых водостоков в современном строительстве вполне оправданно с разных точек зрения. Данный материал дает возможность получить эстетичную, прочную, а главное, эффективную систему, которая прекрасно справится со своими функциями.

    Водостоки устанавливают из разных материалов: стали, меди и других. Но более простым и доступным является пластик. Можно сделать водостоки для крыши своими силами.

Делаем выбор

В настоящее время их производят из лучших материалов: поливинилхлорида, термопластичного полимера. Такие водостоки достаточно надежны в эксплуатации.

Читайте также: Как сделать водосток из канализационных труб своими руками

Пластик очень легкий, поэтому собранные узлы не составит труда поднять на высоту. Наверняка у каждого владельца дома есть инструменты, с помощью которых можно разрезать водосточные трубы и желоба.

Все детали легко соединяются, несложно добиться их герметичности специальными фиксаторами. Пластик устойчив к разнообразным внешним воздействиям: температуре, воде, ультрафиолету. Он не подвергается коррозии, функционирует бесшумно. По гладкой поверхности при стекании воды свободно удаляется и мусор.

Пластиковые водостоки дешевле, чем другие. Они подойдут для крыши любой конфигурации. Кроме того, домовладелец может выбрать подходящую по цвету конструкцию.

На все свои пластиковые водосточные системы производитель ТехноНИКОЛЬ дает гарантию 15 лет, хотя фактически она служит не менее 30 лет.

Пластиковые водостоки Мурол отвечают всем современным требованиям, сделаны из качественных материалов. Они очень популярны во многих странах.

Установка водостоков от разных производителей имеет свои нюансы. В целом ход монтажа всех пластиковых водостоков аналогичен.

Читайте также:Монтаж металлического водостока для крыши своими руками: схема и видеоинструкция

Недостатки пластиковых водостоков

При всех своих преимуществах пластиковые водостоки имеют некоторые недостатки:

• низкая прочность. В регионах с большим количеством осадков и на многоэтажных домах их следует использовать с осторожностью;
• важно правильно расположить желоба. Для этого понадобится расчет величины сечения, иначе может потребоваться переделка всей системы;
• возможны разрывы из-за перепадов температур при жестком монтаже. Для этого многие производители выпускают резиновые детали для соединений.

Лучше покупать комплектующие детали для водосточной системы одного производителя.

Комплектующие детали для монтажа

Прежде чем начать установку водостока, нужно приобрести все детали. Важно посчитать все углы и выступы, учесть длину и высоту стен.

Элементы пластикового водостока:

• водосточные желоба;
• вертикальные трубы;
• сливы;
• детали для монтажа.

Водосточные желоба – это каналы, в которые собирается вода, когда идет дождь или тает снег. Они должны быть наклонены в сторону воронки, откуда вся жидкость стекается в трубы. Это предотвращает попадание воды на стены и отмостку дома.

Читайте также:Как сделать очистку кровли от снега своими руками

Благодаря трубам жидкость отводится от здания в ливневую канализацию, дренажную канаву или какую-либо емкость. Трубы устанавливают вертикально и крепят специальными приспособлениями.

Желоба и трубы соединяются сливами. Стыки должны быть герметичными, чтобы не было протечек. Для монтажа используют еще некоторые приспособления: хомуты, кронштейны, соединители и др.

Пластиковые водостоки пока применяются реже, чем металлические. Однако благодаря усовершенствованию материала они приобретают все больше поклонников.

Монтируем водостоки

Монтаж можно выполнить двумя способами. Если дом небольшой и одноэтажный, то вся конструкция собирается на земле, затем устанавливается в кронштейны.

Если дом просторный или многоэтажный, то водосточная система собирается отдельными частями и постепенно монтируется.

Монтаж производится с помощью пластиковых или металлических крепежных элементов. Домовладелец выбирает, что ему нравится. Обязательно учитывается место установки. На стропилах кровли используют только металлические крепежи. На лобовой доске можно использовать любые крепежи.

Монтаж осуществляется снизу вверх. Части дома, на которых будут фиксировать водостоки, проверяют уровнем. Для мест крепления отмечают крайние и промежуточные позиции. Расстояние между соседними креплениями должно быть примерно 600 мм.

В выпиленные отверстия желобов устанавливаются воронки. Под ними на стенах хомуты для крепления вертикальных труб, шаг между ними – 2 м. Трубы соединяются с водоприемными воронками с помощью колен.

Чтобы водосточная система не подвергалась оледенению, устанавливают нагревательные кабели.

Водостоки из пластиковых бутылок

Домовладелец легко может сделать водостоки из пластиковых бутылок. По внешнему виду они будут уступать тем, что куплены в магазине, но в остальном соответствуют всем требованиям.

Лучше использовать 2-литровую тару, но можно и 1,5 л. Для горизонтального трубопровода у бутылок обрезают дно и горлышко до образования ровного цилиндра. Цилиндры разрезаются вдоль на две равные части и соединяются внахлест степлером или проволокой.

Для вертикальных водосточных труб бутылки обрезают так, чтобы с одной стороны было сужение. Цилиндры вставляются друг в друга узкой стороной, образуя трубу. Отрезанные горлышки служат воронками.

Такие водостоки крепятся на здание проволочными кольцами.

Водостоки из пластиковых бутылок своими руками – самый дешевый вариант.

Устанавливайте водосточную систему своего дома исходя из особенностей климата, архитектуры и финансовых соображений.

Монтаж водостоков из пвх: пошаговая инструкция с фото

Монтаж пластиковых водостоков – это идеальный вариант для тех, кто хочет самостоятельно защитить кровлю дома от излишней влаги. Функция водосточной системы – быстрый отвод осадков с кровли здания. От того, как она будет установлена (правильно, не правильно), будет зависеть, как долго и насколько эффективно система будет функционировать. На самом деле, водосточная система своими руками монтируется не сложно. Главное, соблюдать инструкцию по сборке и монтажу элементов системы. Монтаж пластиковых водостоков можно структурировать на несколько этапов.

Монтаж водостоков для крыши: подготовительный этап

Достоинства пластиковых водостоков следующие:

– большая популярность и конкурентоспособность,

Вместе с тем, пластиковые водостоки имеют и недостатки. Во-первых, это хрупкость конструкции. Во-вторых, если установить элементы системы не правильно, то пластик может изменить цвет или форму.

Для начала необходимо сделать все расчеты. Для расчета диаметра и длины системы, нужно учитывать высоту здания и площадь его кровли.

Шаблон расчета: высота здания=4,5м, площадь кровли=9м. При таких исходных данных для монтажа пластиковых водостоков потребуется следующее:

-трехметровые желоба (3 штуки),

– заглушки водосточного желоба (правый и левый),

– воронки (2 штуки),

– кронштейны -необходимы для крепления желоба (16 штук),

– пластиковая труба длинной 3 м (4 штуки),

– крепления трубы к стене (10 штук),

– 45-тиградусные повороты трубы (6 штук).

1) Строительный нож

Монтаж водостоков для крыши: этап монтажа

Водосточная система своими руками устанавливается не сложно. Для начала нужно определиться с месторасположением водосточной системы. В местах, где планируется установка сливных труб, следует смонтировать воронки.

Далее устанавливают крепления для желобов.

По всей плоскости стены следует равномерно распределить крепления – кронштейны. Между ними нужно соблюдать расстояние в 500-600 мм.

Водосточная система своими руками продолжается установкой желобов.

Многие предпочитают собирать водосточные желоба с заглушками, воронками сразу на земле. После чего всю конструкцию поднимают наверх и крепят к кронштейнам. Своими силами, в одиночку, это сделать проблематично. Поэтому лучше всего водосточную систему собирать наверху поэтапно.

Желоба монтируют от воронки, при этом их стыковывают с помощью соединителей. Края этих элементов вводятся до специальной метки.

Если требуется отрезать желоб по заданному размеру, то в этом случае можно использовать ножовку по металлу. Напильником зачищаются заусенцы.

Далее аналогично воронке по меткам монтируются угловые элементы желоба.

С торцевой стороны желобов монтируются заглушки. От фронтонной доски до заглушки должно составлять не менее 30 мм.

Водосточную систему своими руками начинают монтировать от воронки. Если вынос крыши небольшой, то рекомендуется использовать муфту.

Далее, как показано на фотографии, под отводом нужно установить кронштейн трубы. Для компенсации теплового расширения при вводе в муфту труб следует оставлять зазор в 1 см.

Для того, чтобы соединить трубы, следует использовать муфты, как говорилось ранее. Нужно оставить зазор в муфте при вводе нижней трубы. Под этим элементом устанавливают кронштейн (с хомутом).

Аналогично муфтам монтируются тройники, как показано на фотографии ниже.

Затем к нижней трубе приклеивают отвод.

Далее нужно установить ливнеприемник. Его устанавливают в том месте, где вода будет выходить из водосточной трубы. Для этого понадобятся полимерные трубы, которые отводятся в колодец. От дома нужно выкопать траншею и обустроить фильтрующий колодец. В траншею укладывают трубы. Один конец трубы будет монтирован в фильтрующий приемник, а другой – в приямок. Приямок можно приобрести в специализированном магазине. После того, как трубу уложили в траншею, ливнеприемник бетонируют.

На этом монтаж пластиковых водостоков завершается.

Рассмотрим, как правильно установить пластиковые водостоки для крыши своими руками

Для защиты дома от дождя и снега используется водосточная система из пластика или металла. Благодаря ей можно сохранить стены и фундамент дома или другого объекта. О том, как осуществлять ее монтаж расскажем далее.

Установка водосточной системы предполагает соблюдение норм и рекомендаций от производителя:

• Работы производят при температуре больше 6 градусов во избежание дальнейшей порчи водосточной системы.
• Желоба ставятся под наклоном к ливнеприемнику из расчета 3мм на 1 м, а длинные скаты разбивают на несколько участков устанавливая дополнительные воронки.
• Промежуток между воронками не должен составлять более 23 метров.

Кронштейны

Крюки устанавливаются на лобовую доску с шагом 500 или обрешетку с шагом мм 600 – 900 мм.

Дополнительные крюки устанавливаются в местах стыковки желобов, а также в начале и конце желоба.

Учитывая длину ската рассчитываю смещение крайних крюков относительно друг друга, если длина 20м, то смещение равно 6 см.

Перепроверяйте смещение лазерным или водяным уровнем, скат крыши не всегда находится в уровне.

Сначала крепятся крайние кронштейны на самом верху и низу, а между ними натягивают леску или шнур, закрепляют воронки, соединительные элементы и углы, после чего размещаются оставшиеся крепления с шагом от 500мм до 900мм, в зависимости от варианта крепления и водосточной системы.

Обратите внимание на места установки двух кронштейнов:

1. расположение воронки,
2. соединитель желоба,
3. угол.

Держатели желобов по правой и левой стороне от ливнеприемной системы располагаются на расстоянии не больше 5 см.

После примерки (учитывая насечки на соединительных элементах и воронках) отпиливаем необходимую длину ножовкой по металлу, желоба монтируем на кронштейны, фиксируя защелками.

Трубы крепятся хомутами на промежутке 2 м друг от друга, для объектов с высотой до 10 м., на расстоянии не менее 5 см от стены.

После соединения колена с раструбом воронки его разворачивают к стене, вставляют второе колено, прикручивают к стене используя верхний кронштейн , затем натягивают леску до нижнего хомута, после чего отмечают и монтируют остальные кронштейны.

Особенности

Нельзя осуществлять монтаж при морозе. В противном случае, трубы потрескаются при процессе нарезки или крепления. Помимо этого, некоторые виды труб нельзя оставлять на солнечной стороне упакованными.

Также для защиты от обледенения труб и их деформации нужно поставить систему с кабельным антиобледенением, предварительно сделав подсчет мощности в кабеле нагревания.

Для борьбы с проблемой переполнения воды в желобах, подбирайте систему, отталкиваясь от рекомендаций производителя.

Ошибки при монтаже водостоков на крыше

Часто после водосточного монтажа возникают проблемы. Их появление связано со многими факторами, в частности:

1. С неправильным подбором диаметра труб и числа воронок или неправильным проектированием водосточной системы.
2. Желоб. Его ставят в горизонтальном положении без уклона, то в нем копится вода и не дает системе ее отводить, исполняя свою главную роль.
3. Отсутствие системы антиобледенения. Застои воды в результате обильных осадков в некоторых регионах приводит к формированию больших кусков льда в водостоках. Поэтому срок эксплуатации системы составляет не больше 2 лет. Меньше всего подвергается обледенению медный вид водостока, но стоит он дорого.
4. Расстояния от желоба до кровли. Кровля виснет над желобом либо он имеет уклон к стенке. В результате в процессе сильных осадков вода переливается из системы.
5. Креплением трубы к поверхности дома. В результате мокнут стены и фундамент.

Советы экспертов

Эксперты рекомендуют осуществлять монтаж по инструкции от производителя, не экономя на кронштейнах, крепежах и на самих трубах.

К тому же, слив не нужно выводить высоко, иначе вода окажется на стене дома и разрушит его фасад. Также они не рекомендуют брать хлипкие крепежи.

Стандартный должен выдерживать нагрузку до 75 кг. Но важен не только вес, но площадь опирания. Из-за минимального количества установленных держателей, давление будет сконцентрировано в одном месте и не распределится на всю поверхность изделия. В результате желоб поломается либо деформируется.

Важно правильно рассчитать количество крепежных элементов и материалов. Учесть особенности крепления пластиковых труб к вашему типу стены. Соблюдать последовательность монтажа и технику безопасности при работе на высоте.

Пластиковые водостоки для крыши своими руками: 5 шагов к качественной водосточной системе

Самую серьезную на сегодняшний день конкуренцию металлическим или оцинкованным водостокам составили современные пластиковые. Они замечательно показали себя в сложных климатических условиях: им не страшны ни российские морозы, ни экваторская жара, ни внушающие снегопады. А их формы, цвет и дизайн приходится по душе даже самому требовательному покупателю! Такими доборными элементами легко подчеркнуть стилевое решение любого дома, если только разобраться в технологии их монтажа.

Поэтому мы предлагаем вам самую свежую информацию, как установить пластиковые водостоки для крыши своими руками – начиная от выбора крюков и заканчивая сооружения системы необычной конструкции. Причем всего за 5 шагов!

Содержание

Вот хороший обзор современных пластиковых водостоков:

Шаг 1. Выбираем качественную водосточную систему

Современные водосточные системы должны отвечать целому ряду требований, среди которых не только механическая прочность, но и стойкость к коррозии и максимальная герметичность. Вот почему сегодня самыми практичными считаются именно пластиковые водостоки.

Их главное преимущество в том, что их легко подобрать не только к покрытию крыши, но и к фасаду, а цветовая гамма – самая богатая среди других материалов. И не только! Но важно также знать и о определенных минусах, которые способны свести на «нет» весь ваш труд.

Преимущества и конкурентные свойства

В современные водосточные системы из пластика входят горизонтальные желоба, вертикальные трубы, колена, муфты для труб, внешние и внутренние углы, воронки, стыковочные элементы, кронштейны, хомуты и заглушки для желобов. Также у разных производителей пластиковые водостоки дополнены своими деталями, как например, улавливатель для мусора.

Пластиковая водосточная система хороша также тем, что ее можно приобрести на резиновых уплотнителях. А это позволяет легко исправить любые ошибки монтажа, особенно если вы взялись за водосток впервые – в отличие от клеевой системы:

Кроме того, пластиковая водосточная система не корродирует и не царапается. И, если водосток все-таки сорвало, то деформированный пластиковый желоб или трубу можно просто поставить на место, тогда когда металлический придется полностью заменять.

И, наконец, также ценное преимущество – в небольшом весе таких водостоков. Чаще всего промышленные желоба имеет длину 50 или 100 сантиметров. В водосточных системах используют желоба высотой от 7,5 до 15 см и шириной в 10 см.

Досадные недостатки и вопросы качества

Из минусов отметим то, что пластик, в виду особенности своей структуры, способен легко выгибаться и деформироваться в период температурных колебаний. А в особо жаркую погоду пластиковые желоба даже немного провисают между крюками, если крепление было поставлено неправильно и слишком далеко друг от друга.

Хотя, как утверждают современные производители, эти минусы незначительны по сравнению с плюсами пластиковых водостоков. Но когда придет время приобретать такие доборные элементы, вы столкнетесь с такими моментами на рынке: плохой пластик, которые легко лопается на морозе или зацветает, некачественное соединение труб с желобами и непродуманные детали. И может возникнуть ошибочное мнение, что пластмассовые водостоки как были некачественными, так и есть, и нет ничего лучше родной оцинковки.

На самом деле именно из-за этих особенностей в состав пластика для производства таких изделий сегодня добавляются специальные химические элементы, которые позволяют водостоку приобретать иммунитет к ультрафиолету. Например, среди современной продукции на российском рынке появилась водосточная система Ruflex из Дании, которая была разработана конкретно для климата нашей страны, подобные ей ПВХ-водостоки польской фирмы Gamrat, английской Hunter, голландской Galeco, российской Ruplast и датской Aсо Plastmo. А особенно прочными и устойчивыми к ультрафиолетовым лучам считаются водостоки Ruflex, в рецептуру пластика которого входят специально разработанные добавки.

А еще современные водостоки из ПВХ в процессе производства покрываются слоем акрила или диоксида титана. Это называется методом совместной экструзии, и такой подход позволяет максимально повысить устойчивость обычно хрупкого ПВХ к воздействию химических дождей, ультрафиолетовым излучением и мороза. Причем прокрашивается пластмасса водостоков еще в процессе своего изготовления, в своей массе, а потому царапины на ней не только не заметные, но и безобидные.

Одним словом, производится современная пластиковая водосточная система вовсе не из ненадежной и гибкой пластмассы, как многие до сих пор думают, а из специального непластифицированного и ударопрочного ПВХ новой технологии. Это – самые современные водостоки, которые служат все 50 лет! Вот почему так важно приобрести водостоки известных фирм, которые дорожат своей репутацией, и не экономить на качестве.

Типовая комплектация

Помимо основных желобов и труб в современную систему пластикового водоотвода входят воронки, кронштейны, отводы, заглушки и даже сетки для задержания мусора:

Собирают современные ПВХ-водостоки на резиновых уплотнителях или на клее. Разница между этими способами – огромная: клеевое соединение плохо тем, что его довольно сложно исправить, если вы допустили ошибки, и оно совсем не компенсирует тепловое расширение, а вот резина с этим справляется на все 100%.

Поэтому водостоки, которые соединены на уплотнителях, легко перемещаются при тепловом расширении и позволяют в любую минуту заменить хоть все детали:

Шаг 2. Подбираем нужное крепление

Каждый кронштейн подбирается к сечению пластиковой трубы и по определенным параметрам, как способ монтаж, планируемая нагрузка и эстетический момент. Поэтому есть свои кронштейны для желобов с квадратным, трапециевидным, круглым сечением и держатели для труб с необычной формой.

К примеру, стандартное крепление для пластиковых водостоков выглядит так:

Чаще всего для пластиковой водосточной системы используются пластиковые крюки. Вся конструкция кронштейна усиливается вертикальными ребрами, и они способны выдерживать довольно сильные нагрузки.

Но крюки для пластикового водостока не обязательно должны быть изготовлены из такого же материала, металл тоже замечательно подходит:

Но чаще всего пластиковые водостоки выполняют в виде цилиндра, прямоугольного короба или треугольной призмы:

Всего вариантов крепления водостока из пластика у вас несколько:

Итак, крепление на месте, переходим к установке желобов и вертикальных элементов.

Шаг 3. Устанавливаем крюки и желоба

Устанавливать пластиковые водостоки на крышу можно только тогда, когда на улице больше 5 градусов тепла. А сама технология достаточно проста:

1. На последней доске карнизного свеса, которая завершает обрешетку, отмечают положение будущих водосточных труб.
2. Затем крепят крайние кронштейны так, чтобы желоба имели потом уклон от 2 до 5 ммна каждый погонный метр в сторону приемной воронки.
3. После этого натягивают бечевку (или прочную нить) на установленные держатели и производят разметку.
4. Проверяем при помощи строительного отвеса вертикальность отогнутых спинок держателей.
5. Окончательно закрепляем крепежные элементы при помощи оцинкованных саморезов.
6. В конце работы желоба нужно закрыть заглушками и герметизировать силиконовыми герметиками.

Посмотрите, как все просто на самом деле:

Правило здесь одно: крепежные элементы не должны препятствовать свободному перемещению желоба из-за температурных расширений.

Шаг 4. Врезаем воронки и крепим колена

Теперь давайте разберемся, как грамотно перейти к установке воронок и вертикальных водосточных труб:

Соединять между собой пластиковые водосточные желоба нужно вот так:

1. Вставьте резиновый уплотнитель ребристой частью вверх. Он не должен доходить всего на сантиметр до края соединителя.
2. После этого выровняйте соединитель симметрично по центру желобов так, чтобы между желобами осталось 3-4 миллиметра.
3. Подтяните фронтальную часть к соединительному желобу таким образом, чтобы защелкнуть замок. Желоба нужно вставлять в завиток угла на 30 см глубиной.
4. После этого замок нужно застопорить и вернуть фиксатор в первоначальное положение.
5. И, наконец, на расстоянии 10-15 сантиметров от таких соединений обязательно установите дополнительные крюки.
6. Приложите заглушку к торцу желоба и при помощи нажатия заведите ее внутрь так, чтобы резиновый уплотнитель оказался между фаской и желобом.
7. Далее заглушку можно насадить киянкой, чтобы ее заднее «ухо» закрылось внутри. Теперь заверните воронку в сторону желоба и загните пластины фиксаторов. Вставьте в воронку специальные элементы «пауки», которые помогают предотвратить засорение водосточной системы мусором.
8. Теперь зафиксируйте места соединения двумя заклепками 4 на 6 мм.
9. Чтобы загерметизировать такое соединение, приобретите специальный клей. Тыльная же сторона заглушки будет зафиксирована вытяжной заклепкой.

А теперь проверьте на прочность готовые горизонтальные элементы. Обратите внимание на тот факт, если вы слышите скрип от уже установленных водостоков – значит, есть проблема. Сам по себе этот материал не скрипит, это же не дерево. Это признак того, что труба изменяется под воздействием температуры, и что-то задевает какую-то преграду.

Например, в каком-то месте у нее плохо закреплены держатели или они слишком плотно соприкасаются с ней. В этом случае просто смажьте все крепления, в 80% случаев достаточно только этого. Если же вы имеете дело с пластиковыми аксессуарами, тогда просто проверьте все соединения на качество монтажа.

Шаг 5. Соединяем вертикальные элементы

На этом этапе переходим от воронки к водосточной трубе – при помощи двух универсальных колен. Если карнизный свес у вас шириной более 25 сантиметров, тогда между коленами установите водосточную трубу. Если меньше, тогда не беспокойтесь.

Крепим трубы к стене. Для этого в ней просверлите отверстие для дюбеля и установите его. Поворачивайте метиз через специальную декоративную накладку, которая должна быть повернута в обратном направлении и прижиматься к стене. На метиз накрутите гайку так, чтобы вам было видно 5 миллиметров ее резьбы. Также закрутите заднюю часть трубы и зафиксируйте колено.

Внизу стояка организуйте отвод трубы при помощи специальных переходников и соединителей трубы. Для этого вам понадобится два обрезка труб, у которых не будет соединительного растрового.

Чтобы вам было проще разобраться в процессе, мы подготовили для вас подробные пошаговые мастер-классы:

Чтобы сформировать более сложную конфигурацию, вам необходимо будет соединить пару форм буквой Г или под углом 90 градусов. Обратите внимание, что в соединительных муфтах для водосточной системы из пластика производители предусматривают монтажное пространство. Оно позволяет компенсировать изменение линейных размеров водостока.

И, наконец, именно пластиковые водостоки чаще всего подсоединяют к системе сбора дождевой воды, которую используют для теплиц:

Пластиковые водостоки для крыши своими руками: 5 шагов к качественной водосточной системе

Самую серьезную на сегодняшний день конкуренцию металлическим или оцинкованным водостокам составили современные пластиковые. Они замечательно показали себя в сложных климатических условиях: им не страшны ни российские морозы, ни экваторская жара, ни внушающие снегопады. А их формы, цвет и дизайн приходится по душе даже самому требовательному покупателю! Такими доборными элементами легко подчеркнуть стилевое решение любого дома, если только разобраться в технологии их монтажа.

Поэтому мы предлагаем вам самую свежую информацию, как установить пластиковые водостоки для крыши своими руками – начиная от выбора крюков и заканчивая сооружения системы необычной конструкции. Причем всего за 5 шагов!

Содержание

Вот хороший обзор современных пластиковых водостоков:

Шаг 1. Выбираем качественную водосточную систему

Современные водосточные системы должны отвечать целому ряду требований, среди которых не только механическая прочность, но и стойкость к коррозии и максимальная герметичность. Вот почему сегодня самыми практичными считаются именно пластиковые водостоки.

Их главное преимущество в том, что их легко подобрать не только к покрытию крыши, но и к фасаду, а цветовая гамма – самая богатая среди других материалов. И не только! Но важно также знать и о определенных минусах, которые способны свести на «нет» весь ваш труд.

Преимущества и конкурентные свойства

В современные водосточные системы из пластика входят горизонтальные желоба, вертикальные трубы, колена, муфты для труб, внешние и внутренние углы, воронки, стыковочные элементы, кронштейны, хомуты и заглушки для желобов. Также у разных производителей пластиковые водостоки дополнены своими деталями, как например, улавливатель для мусора.

Пластиковая водосточная система хороша также тем, что ее можно приобрести на резиновых уплотнителях. А это позволяет легко исправить любые ошибки монтажа, особенно если вы взялись за водосток впервые – в отличие от клеевой системы:

Кроме того, пластиковая водосточная система не корродирует и не царапается. И, если водосток все-таки сорвало, то деформированный пластиковый желоб или трубу можно просто поставить на место, тогда когда металлический придется полностью заменять.

И, наконец, также ценное преимущество – в небольшом весе таких водостоков. Чаще всего промышленные желоба имеет длину 50 или 100 сантиметров. В водосточных системах используют желоба высотой от 7,5 до 15 см и шириной в 10 см.

Досадные недостатки и вопросы качества

Из минусов отметим то, что пластик, в виду особенности своей структуры, способен легко выгибаться и деформироваться в период температурных колебаний. А в особо жаркую погоду пластиковые желоба даже немного провисают между крюками, если крепление было поставлено неправильно и слишком далеко друг от друга.

Хотя, как утверждают современные производители, эти минусы незначительны по сравнению с плюсами пластиковых водостоков. Но когда придет время приобретать такие доборные элементы, вы столкнетесь с такими моментами на рынке: плохой пластик, которые легко лопается на морозе или зацветает, некачественное соединение труб с желобами и непродуманные детали. И может возникнуть ошибочное мнение, что пластмассовые водостоки как были некачественными, так и есть, и нет ничего лучше родной оцинковки.

На самом деле именно из-за этих особенностей в состав пластика для производства таких изделий сегодня добавляются специальные химические элементы, которые позволяют водостоку приобретать иммунитет к ультрафиолету. Например, среди современной продукции на российском рынке появилась водосточная система Ruflex из Дании, которая была разработана конкретно для климата нашей страны, подобные ей ПВХ-водостоки польской фирмы Gamrat, английской Hunter, голландской Galeco, российской Ruplast и датской Aсо Plastmo. А особенно прочными и устойчивыми к ультрафиолетовым лучам считаются водостоки Ruflex, в рецептуру пластика которого входят специально разработанные добавки.

А еще современные водостоки из ПВХ в процессе производства покрываются слоем акрила или диоксида титана. Это называется методом совместной экструзии, и такой подход позволяет максимально повысить устойчивость обычно хрупкого ПВХ к воздействию химических дождей, ультрафиолетовым излучением и мороза. Причем прокрашивается пластмасса водостоков еще в процессе своего изготовления, в своей массе, а потому царапины на ней не только не заметные, но и безобидные.

Одним словом, производится современная пластиковая водосточная система вовсе не из ненадежной и гибкой пластмассы, как многие до сих пор думают, а из специального непластифицированного и ударопрочного ПВХ новой технологии. Это – самые современные водостоки, которые служат все 50 лет! Вот почему так важно приобрести водостоки известных фирм, которые дорожат своей репутацией, и не экономить на качестве.

Типовая комплектация

Помимо основных желобов и труб в современную систему пластикового водоотвода входят воронки, кронштейны, отводы, заглушки и даже сетки для задержания мусора:

Собирают современные ПВХ-водостоки на резиновых уплотнителях или на клее. Разница между этими способами – огромная: клеевое соединение плохо тем, что его довольно сложно исправить, если вы допустили ошибки, и оно совсем не компенсирует тепловое расширение, а вот резина с этим справляется на все 100%.

Поэтому водостоки, которые соединены на уплотнителях, легко перемещаются при тепловом расширении и позволяют в любую минуту заменить хоть все детали:

Шаг 2. Подбираем нужное крепление

Каждый кронштейн подбирается к сечению пластиковой трубы и по определенным параметрам, как способ монтаж, планируемая нагрузка и эстетический момент. Поэтому есть свои кронштейны для желобов с квадратным, трапециевидным, круглым сечением и держатели для труб с необычной формой.

К примеру, стандартное крепление для пластиковых водостоков выглядит так:

Чаще всего для пластиковой водосточной системы используются пластиковые крюки. Вся конструкция кронштейна усиливается вертикальными ребрами, и они способны выдерживать довольно сильные нагрузки.

Но крюки для пластикового водостока не обязательно должны быть изготовлены из такого же материала, металл тоже замечательно подходит:

Но чаще всего пластиковые водостоки выполняют в виде цилиндра, прямоугольного короба или треугольной призмы:

Всего вариантов крепления водостока из пластика у вас несколько:

Итак, крепление на месте, переходим к установке желобов и вертикальных элементов.

Шаг 3. Устанавливаем крюки и желоба

Устанавливать пластиковые водостоки на крышу можно только тогда, когда на улице больше 5 градусов тепла. А сама технология достаточно проста:

1. На последней доске карнизного свеса, которая завершает обрешетку, отмечают положение будущих водосточных труб.
2. Затем крепят крайние кронштейны так, чтобы желоба имели потом уклон от 2 до 5 ммна каждый погонный метр в сторону приемной воронки.
3. После этого натягивают бечевку (или прочную нить) на установленные держатели и производят разметку.
4. Проверяем при помощи строительного отвеса вертикальность отогнутых спинок держателей.
5. Окончательно закрепляем крепежные элементы при помощи оцинкованных саморезов.
6. В конце работы желоба нужно закрыть заглушками и герметизировать силиконовыми герметиками.

Посмотрите, как все просто на самом деле:

Правило здесь одно: крепежные элементы не должны препятствовать свободному перемещению желоба из-за температурных расширений.

Шаг 4. Врезаем воронки и крепим колена

Теперь давайте разберемся, как грамотно перейти к установке воронок и вертикальных водосточных труб:

Соединять между собой пластиковые водосточные желоба нужно вот так:

1. Вставьте резиновый уплотнитель ребристой частью вверх. Он не должен доходить всего на сантиметр до края соединителя.
2. После этого выровняйте соединитель симметрично по центру желобов так, чтобы между желобами осталось 3-4 миллиметра.
3. Подтяните фронтальную часть к соединительному желобу таким образом, чтобы защелкнуть замок. Желоба нужно вставлять в завиток угла на 30 см глубиной.
4. После этого замок нужно застопорить и вернуть фиксатор в первоначальное положение.
5. И, наконец, на расстоянии 10-15 сантиметров от таких соединений обязательно установите дополнительные крюки.
6. Приложите заглушку к торцу желоба и при помощи нажатия заведите ее внутрь так, чтобы резиновый уплотнитель оказался между фаской и желобом.
7. Далее заглушку можно насадить киянкой, чтобы ее заднее «ухо» закрылось внутри. Теперь заверните воронку в сторону желоба и загните пластины фиксаторов. Вставьте в воронку специальные элементы «пауки», которые помогают предотвратить засорение водосточной системы мусором.
8. Теперь зафиксируйте места соединения двумя заклепками 4 на 6 мм.
9. Чтобы загерметизировать такое соединение, приобретите специальный клей. Тыльная же сторона заглушки будет зафиксирована вытяжной заклепкой.

А теперь проверьте на прочность готовые горизонтальные элементы. Обратите внимание на тот факт, если вы слышите скрип от уже установленных водостоков – значит, есть проблема. Сам по себе этот материал не скрипит, это же не дерево. Это признак того, что труба изменяется под воздействием температуры, и что-то задевает какую-то преграду.

Например, в каком-то месте у нее плохо закреплены держатели или они слишком плотно соприкасаются с ней. В этом случае просто смажьте все крепления, в 80% случаев достаточно только этого. Если же вы имеете дело с пластиковыми аксессуарами, тогда просто проверьте все соединения на качество монтажа.

Шаг 5. Соединяем вертикальные элементы

На этом этапе переходим от воронки к водосточной трубе – при помощи двух универсальных колен. Если карнизный свес у вас шириной более 25 сантиметров, тогда между коленами установите водосточную трубу. Если меньше, тогда не беспокойтесь.

Крепим трубы к стене. Для этого в ней просверлите отверстие для дюбеля и установите его. Поворачивайте метиз через специальную декоративную накладку, которая должна быть повернута в обратном направлении и прижиматься к стене. На метиз накрутите гайку так, чтобы вам было видно 5 миллиметров ее резьбы. Также закрутите заднюю часть трубы и зафиксируйте колено.

Внизу стояка организуйте отвод трубы при помощи специальных переходников и соединителей трубы. Для этого вам понадобится два обрезка труб, у которых не будет соединительного растрового.

Чтобы вам было проще разобраться в процессе, мы подготовили для вас подробные пошаговые мастер-классы:

Чтобы сформировать более сложную конфигурацию, вам необходимо будет соединить пару форм буквой Г или под углом 90 градусов. Обратите внимание, что в соединительных муфтах для водосточной системы из пластика производители предусматривают монтажное пространство. Оно позволяет компенсировать изменение линейных размеров водостока.

И, наконец, именно пластиковые водостоки чаще всего подсоединяют к системе сбора дождевой воды, которую используют для теплиц:

Монтаж водосточной системы своими руками – установка водостоков для крыши

Назначение крыши над домом пояснять не нужно. Одна из функций – защита чердака или мансарды от осадков, т.е. от затекания воды. Но, стекая по скатам кровли, вода неизбежно попадает на стены и фундамент. В результате этого очень быстро разрушаются несущие элементы конструкции здания.

Избежать разрушительного действия воды можно посредством установки водосточной системы кровли. Прежде чем приступим к мастер-классу по монтажу водостоков, немного теории.

Виды водосточных систем

Система водостоков имеет два признака классификации, которыми определяется технология ее монтажа:

1. По способу изготовления – самодельная, помышленная.

Кустарного производства, т.е. самодельный водосток с крыши. В пользу этой системы говорят такие факты, как возможность сделать красивый и необычный водосток своими руками. Изготовление самодельной системы не сопряжено со значительными затратами. Кроме того, её можно монтировать по удобной для пользователя схеме. Безусловный недостаток в необходимости постоянного обслуживания, поскольку водостоки обычно делают из оцинковки, которая быстро прогнивает. Среди условных недостатков – сложность стыковки отдельных элементов и посредственный внешний вид.

Самодельная водосточная система

Заводского производства (фабричная). Этот способ предполагает выдерживание всех стандартов и параметров. Т.е., при необходимости можно без проблем стыковать различные элементы с разных поставок одного производителя.

2. По применяемому материалу – пластиковая, металлическая.

Пластиковая водосточная система

По способу установки выделяют клеевую систему (монтаж происходит с использованием клея) и безклеевую (монтаж на уплотнительных резинках).

Пластиковая водосточная система

Преимущества пластиковых водостоков:

• невосприимчивость к ультрафиолету. Качественная пластиковая водосточная система не выгорит в течении всего срока эксплуатации,

• не подвержены коррозии,

• клеевая система не требует ухода, поскольку используется метод «холодной сварки» в ходе которого соединение элементов происходит на молекулярном уровне,

• прочность,

• малый вес,

• рабочий температурный режим -40°С +70°С,

• простота монтажа,

• наличие разной цветовой гаммы,

• большое разнообразие комплектующих элементов позволяет создать водосточную систему нужной конфигурации, что делает ее незаменимой при монтаже на ломанные кровли.

Пластиковая водосточная система – элементы и комплектующие Обозначение конструктивных элементов ПВХ водосточной системы

Недостатки водостоков из ПВХ:

• пластик может разрушиться от механического воздействия. Поэтому такие системы нельзя устанавливать на высотных домах. Водосточная система из пластика монтируется только на малоэтажный частный дом,

• ремонтная непригодность. Разрушенный элемент невозможно восстановить,

• пластиковая система водоотвода с уплотнительными резинками требует периодической замены уплотнителей, что влечет за собой разборку/сборку элементов,

• высокий коэффициент линейного расширения.

Металлическая водосточная система

Водосточная система из металлического профиля имеет несколько разновидностей: оцинкованная, медная, оцинкованная с полимерным покрытием (окрашенная). Основное отличие между ними: стоимость и длительность эксплуатации. Внешний вид представлен на фото.

Металлическая водосточная система

Преимущества металлических водостоков:

• прочность,

• надежность,

• выдерживают значительные снеговые нагрузки и прочие воздействия внешней среды,

• не поддерживают горение,

• рабочий температурный режим -60°С +130°С,

• стабильность размеров.

Недостатки водостоков из металла:

• высокая стоимость,

• значительный вес всей системы,

• сложность монтажа,

• малый выбор цветов,

• появление ржавчины при повреждении защитного слоя (исключение – водосточная система из меди),

• незначительное количество элементов делает ее пригодной только для монтажа на крыши имеющие углы в 90°.

Металлическая водосточная система – элементы и комплектующие Жестяная водосточная система – обозначение конструктивных элементов

Какая водосточная система лучше, пластиковая или металлическая, трудно ответить однозначно, всё зависит от конкретных условий эксплуатации и прочих факторов. В любом случае, выбор водосточной системы должен базироваться на показателях качества, а не цены.

С позиции этой классификации и будем рассматривать, как правильно смонтировать водосточную систему своими руками.

Монтаж водосточной системы – инструкция

Как и любой строительный процесс, технология монтажа водостоков включает в себя подбор системы, материала и расчетов.

Есть несколько вариантов водосточных систем в зависимости от их пропускной способности. Например, 100/75, 125/90, 150/110. Такая маркировка показывает соотношение диаметра трубы и желоба. Наглядно система круглого сечения 125/100 и квадратного сечения – на фото.

Водосточная система круглого и квадратного сечения

Такое разнообразие систем нужно для того, чтобы каждый пользователь мог выбрать ту, которая соответствует его потребностям.

Выбор водосточной системы

Чтобы правильно подобрать систему отвода воды нужно:

• ознакомиться с максимальным уровнем осадков в вашем регионе,

• рассчитать площадь ската (S). Не всех, а самого большого по размеру. Именно его размер будет определяющим для выбора желоба

S = (А+В/2) х С

Нюанс. Для плоских кровель (угол уклона не превышает 10°) формула приобретает вид
S = А х С

На основании этих замеров выбрать в таблице нужную систему.

После того как система выбрана нужно определить вид и рассчитать количество материалов. Для этого подготовим чертежи или схемы плоскостей с размерами. Они упростят расчет и затем и монтаж водосточной системы.

Расчет водосточной системы

Проиллюстрируем на примере дома, как рассчитать количество материалов для устройства водосточной системы.

Расчет желобов водосточной системы.

Желоб водосточный – полукруглый (полукруглого сечения) и прямоугольный (прямоугольного сечения).

Предназначен для сбора осадков (дождевой и талой воды) с кровли.

Расчет желобов водосточной системы Длина желоба 3-4 м. Закрепляется с помощью крюков и кронштейнов, которые устанавливают шагом 60-90 см с обеспечением уклона желоба водостока не менее 1 см на каждые 3-4 метра.

Их количество в метрах погонных равно периметру основания кровли. Т.е., длина всех поверхностей, на которые будет монтироваться желоб. Размеры водосточного желоба – продаются поштучно по 3 и 4 м.п.

Для дома размером из нашего примера понадобится 3-х метровых желобов – 10 шт. 4-х метровых – 1 шт.

Углы желоба водосточного (наружные (внешние) и внутренние, 90 и 135 градусов).

Расчет углов желоба водосточной системы Угловой желоб предназначен для изменения направления (распределения) потоков воды. Способ монтажа: крепится на внешних и внутренних углах кровли.

Нам понадобится 4 наружных угла и 2 внутренних, все с углом 90 градусов.

Если дом или коттедж имеет острые или тупые углы нужно выбирать ту систему, в которой такие углы существуют.

Водосточные воронки, соединители, заглушки желоба.

Для нашего примера – 4 воронки, 2 заглушки. Соединителей может быть – 5 или 17. В зависимости от особенностей монтажа конкретной системы. В большинстве водосточных систем крепление углов производится напрямую к желобу. Но в некоторых – с применением соединителя.

Расчет воронок, соединителей и заглушек желоба водосточной системы В системах водоотвода, где установка производится с применением клея нужно использовать обычные соединители и компенсационные.

Компенсационный устанавливается при длине крыши более 8 м.п. Его монтаж производится без использования клея. Такой соединитель призван компенсировать линейное расширение желоба при нагреве/охлаждении. Для нашего примера понадобилось бы 4 обычных соединителя и один компенсационный.

Крюки крепления желоба.

Расчет крюков для подвешивания желоба водосточной системы Крюки могут быть длинными и короткими. Первые предназначены для подвеса желоба на стропила и крепятся до установки кровельного материала. Вторые (короткие) применяются для крепления желоба на лобовую доску, соответственно, возможна установка на готовую крышу, т.е. покрытую кровельным материалом.

Крюк крепления желоба устанавливается с промежутком в 60 см. При этом, обязательной является установка возле углов, воронок, заглушек и в местах соединения. В нашем примере – 68 крюков.

Водосточные трубы (для вертикального слива), крепления/кронштейны труб.

Труба может быть круглого и прямоугольного сечения. Предназначена для вертикального стока воды.

Кронштейн трубы предназначен для крепления трубы к стене. По способу установки различают «на камень» (для закрепления на кирпичной, каменной или бетонной стене. Фиксация посредством метиза) и «на дерево» (для закрепления на деревянных стенах (брус, бревно, ОСБ). Фиксация посредством саморезов).

Количество труб определяется количеством воронок. В нашем примере воронок 4, значит мест установки труб также 4. В м.п. их длина равна суммарной длине всех стен, вдоль которых планируется установка. Трубы также продаются длиной по 3 и 4 м.п. Округлять нужно в большую сторону, поскольку стыки на трубе также нежелательны. Т.е. если у вас высота дома 3,5 м. нужно покупать 4 м. трубу. 0,5 уйдет в отход или на другие нужды.

Установка крепежей трубы водосточной системы Крепеж трубы устанавливается через каждый метр. При этом возле колен их установка обязательна.

Колено трубы, слив (колено стока).

Расчет количества колен и сливов водосточной системы Если конструкция дома подобна представленной на фото, то на каждый стояк (у нас их 4) нужно по два универсальных колена (итого 8) и один слив (итого 4).

Расчет растояния между коленом водосточной системы Расстояние L измеряется так, как показано на рисунке.

Материал подготовлен для сайта www.moydomik.net

Нюанс. Строительство мансарды вносит некоторые коррективы в расчет водосточной системы. Высота аттиковой стены влияет на количество и установку желобов. Схемы ниже демонстрируют, что нужно учесть при расчете.

Расчет водосточной системы для мансарды

Монтаж водосточной системы из пластика (ПВХ)

Установка водосточных воронок 1. Установка воронок водосточных (кровельных, ливневых, водоприемных) на кровле.

Монтаж кронштейнов (крюков) водосточной системы 2. Монтаж кронштейнов (крюков) водосточной системы.

Особенность монтажа крюков водосточной системы Ближайшие к воронке крюки крепления желоба устанавливаются на расстоянии 2 см. от нее. Они служат держателями.

При длине стены от 10 до 20 метров целесообразнее устанавливать желоб способами:

• Простой уклон (прямой) – воронка устанавливается в конце ската.
• Двойной уклон: «от середины» или «к середине».

В первом случае средний желоб оказывается в наивысшей точке, и вода движется к воронкам, расположенным по углам здания. Во втором случае, в наивысшей точке оказываются два крайних желоба и вода движется к воронке, расположенной посредине между ними. Если длина желоба превышает 22 метра, устанавливается три воронки или более мощная система.

Монтаж соединителя желоба 3. Монтаж соединителя желоба обычного и компенсационного (при необходимости).

Монтаж соединителя желоба на одинаковом растоянии между кронштейнами Соединители желобов устанавливаются между кронштейнами. На равном расстоянии от них.

Нарезка желоба на заготовки 4. Разрезать желоб на заготовки нужной длины. Место реза желательно зачистить.

Соединение водосточных желобов с воронкой 5. Соединение водосточных желобов с воронкой. Желоб укладывается на кронштейны, примыкающие к воронке с учетом линейного расширения пластика.

Высверливание отверстия в желобе с помощью насадки на дрель Отверстие под воронку можно высверлить в нужном месте желоба используя насадку для дрели – коронку.

Маркировка воронки водосточной Некоторые производители маркируют воронки таким образом, чтобы упростить монтаж. Т.е., на бортике воронки указана шкала температур. Сверившись с температурой за бортом, желоб устанавливается на нужной отметке.

Установка воронки без клея В клеевых системах, воронка это один из элементов, при установке которых клей не используется.

Если предусмотрено, в месте примыкания желоба и воронки, устанавливается уплотнительная резинка.

Монтаж соединителя желоба 6. Монтаж соединителя желоба.

При укладке желоба соединитель нужно намазать клеем или уплотнить место стыка резинкой.

Компенсационный соединитель монтируется без использования клея.

Нюанс. Чтобы вода стекала в заданном направлении на конце сливной трубы лучше сделать «слезинку».

Монтаж углов и заглушек желоба 7. Монтаж углов и заглушек для желоба выполняется по той же схеме.

Монтаж углов и заглушек желоба с помощью клея И угол, и заглушка монтируются с использованием клея или уплотнительных резинок.

Монтаж колена водосточной трубы 8. Крепление хомутов и монтаж водосточных труб.

На расчетном расстоянии высверливаются отверстия под крепление хомута.

Монтаж трубы начинается с установки колена (при необходимости) или трубы в воронку.

Монтаж колена водосточной трубы с использованием клея Клей или резиновый уплотнитель обязательны.

Соединение водосточных труб выполняется без клея и уплотнителей.

Нюанс. Нижняя труба заводится в верхнюю с зазором в 2 мм. (компенсация линейного расширения).

Монтаж водосточной трубы к стене хомутом Труба крепится к стене с помощью хомута. Который устанавливается в высверленные заранее отверстия.

Монтаж системы разветвителей водостоков При необходимости монтируется система разветвителей (тройников).

9. Установка пластикового отлива.

Отлив нужно смонтировать так, чтобы вода из него не разрушала фундамент дома. Например, отлив отводит воду в канал дренажной системы или прямо в дренажный колодец.

Организация слива воды в дренажный канал

Монтаж металлической водосточной системы

Пошаговое руководство, инструкция по установке водостоков для крыши из металлопрофиля своими руками.

1. Установка двух крайних кронштейнов.

Их можно устанавливать на стропильную систему или на карнизную планку (лобовую).

Установка крайних кронштейнов Способы установки кронштейнов водосточной системы Порядок крепления держателя желоба

Монтаж кронштейна выполняется на три самореза.

Монтаж кронштейнов (способы фиксации)

При длине стены более 10 м выполняется простой (прямой) уклон. Если длина больше 10 м – двойной.

Прямой и двойной уклон водостоков – схема

2. Раскрой желоба.

Место пила зачищается напильником.

Совет. Движение пилой осуществляется в направлении «от себя».

3. Вырезка отверстия под воронку.

Совет. Диаметр отверстия должен быть чуть больше, нежели диаметр воронки.

Вырезание отверстия под водосточную воронку и правила раскроя желоба

Воронку вырезают ножницами по металлу. Использование болгарки может повредить защитное покрытие водостока.

4. Монтаж элементов

Установка металлической водосточной системы проводится аналогично монтажу пластиковой системы. Желоба водостока фиксируются между собой и с другими элементами защелками.

Иногда соединитель не используется, а желоба монтируются между собой на защелки.

Расстояние от края заглушки, а также от края углов до ближайшего кронштейна не должно превышать 20 см.

5. Монтаж водосточных труб

Последний этап установки водосточной системы.

Обогрев водостоков и желобов

Чтобы устранить вероятность обледенения водосточной системы и ее повреждения, а также предотвратить затекание воды под кровельный материал выполняется монтаж обогрева водостока.

Обогрев водостоков и желобов водосточной системы

Кабельная система обогрева водостоков и кровли позволяет поддерживать температуру на плюсовом уровне.

Способы обогрева водосточной системы

Подогрев водостоков и крыши осуществляется посредством устройства системы антиобледенения и снеготаяния, т.е. электрообогрева – установка греющего (нагревательного) кабеля.

1. Наружный обогрев. Когда кабель устанавливается на нижнюю часть ската кровли.

Наружный обогрев водосточной системы

2. Обогрев внутри водостока. В этом случае кабель монтируется непосредственно в желоб и трубу водостока.

Внутренний обогрев водосточной системы

Ошибки и последствия при монтаже водосточной системы

• неправильный выбор системы снизит ее пропускную способность, что приведет к переливу воды из желоба,

• экономия на элементах. Например, на решетках-листоуловителях приведет к тому, что водосток может забиться листвой,

• не выдержан угол наклона желоба. Вода будет переливаться из желоба,

• недостаточно воронок. Вода будет выливаться из них и желоба,

• слишком большое расстояние между кронштейнами. Привет к тому, что желоб будет прогибаться под весом снега и воды,

• слишком большое расстояние между соседними хомутами для крепления труб. Они могут не выдержать ветровую нагрузку. По этой же причине труба не устанавливается на угол дома,

• труба примыкает к дому. От влаги стена, цоколь и фундамент в этом месте могут разрушаться.

Всё перечисленное, в итоге может подтопить фундамент и разрушить строение. Не самый замечательный итог работы.

Решетки-листоуловители для водостоков

Заключение

Как видим, монтаж водостоков для крыши процедура не очень сложная и при желании доступна для самостоятельной реализации. Мы акцентировали внимание на основных этапах, раскрыли некоторые нюансы и все это сопроводили изрядным количеством фото. Надеемся, что этот материал поможет выполнить монтаж водосточной системы правильно и без проблем.

Теги: #Водосточная система пластиковая монтаж своими руками
